PM0545005

Insert

Insertion

Adición

Premium Plus – ELECTRIC GENERATOR

Premium Plus – GÈNÈRATRICE ÉLECTRIQUE

Premium Plus – GENERADOR ELECTRICO

IMPORTANT – Please make certain that persons who are to use this equipment thoroughly read and

understand these instructions and any additional instructions provided prior to operation.

IMPORTANT - Prière de vous assurer que les personnes destinées à utiliser cet appareil ont pris soin d'en lire

et d'en comprendre le mode d'emploi ou les directives avant de le mettre en marche.

IMPORTANTE. Asegúrese que las personas que utilizarán este equipo lean y entiendan completamente estas

instrucciones y cualquier instrucción adicional proporcionada antes del funcionamiento.

www.colemanpowermate.com LFL 05/02 0061569

*10 HP Briggs & Stratton OHV engine

*Low oil sensor

*Receptacles on endbell

*5 gallon plastic fuel tank

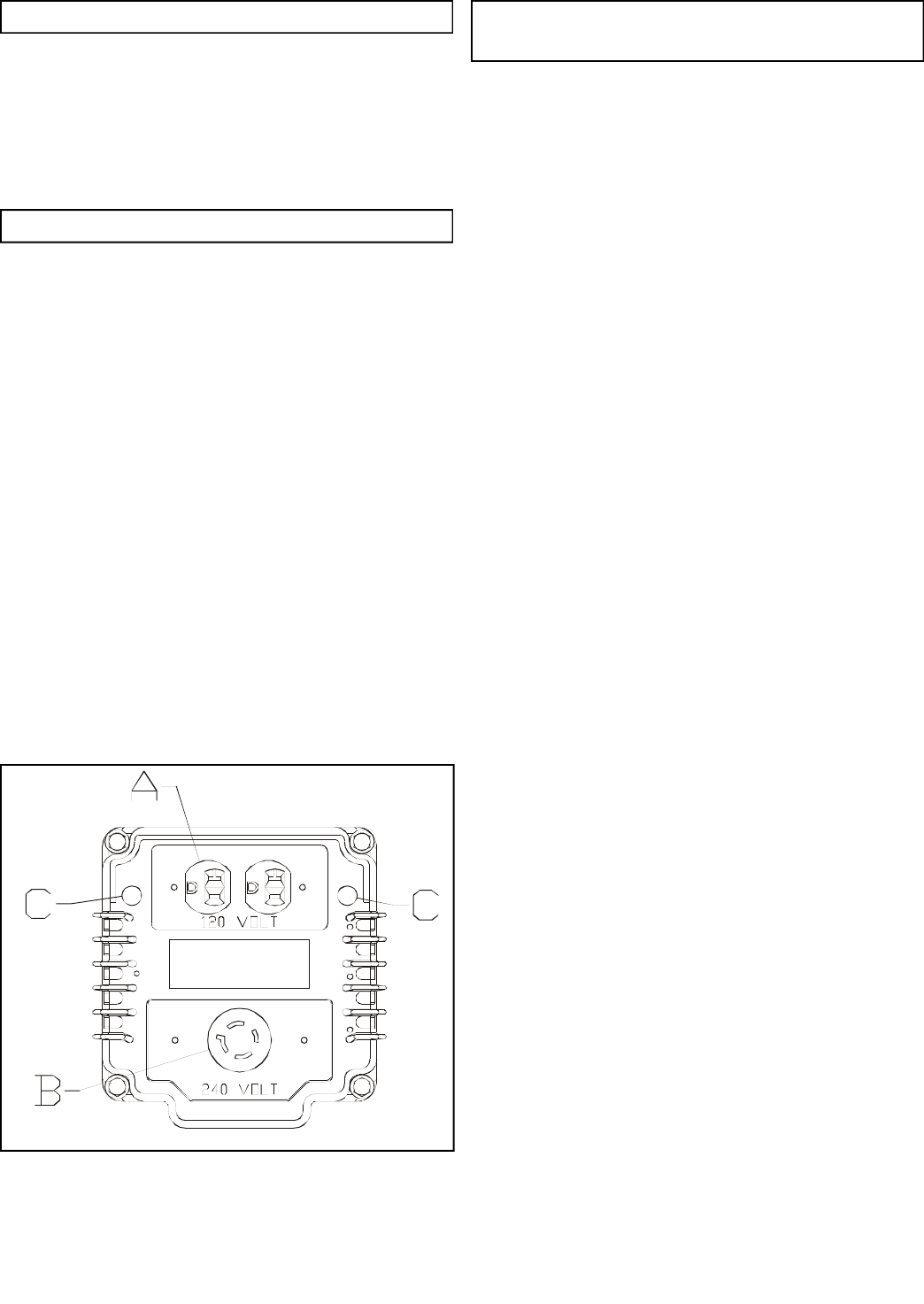

A. 120 V, 20 Ampere Duplex Receptacle

This duplex is split so that 20 amps of current may be

drawn from each half of the receptacle. However, total power

drawn must be kept within nameplate ratings. These

receptacles may be used along with the twistlock receptacle

provided the generator is not overloaded.

B. 120/240 V, 20 Ampere Twistlock Receptacle

A maximum of 20 amps may be drawn from the 120/240

volt receptacle, provided it is the only receptacle used.

However, current must be limited to the nameplate rating. If the

120/240 volt receptacle is used along with the 120 volt

receptacle, the total load drawn must not exceed the nameplate

ratings.

C. Circuit Breakers

The receptacles are protected by an AC circuit breaker. If

the generator is overloaded or an external short circuit occurs,

the circuit breaker will trip. If this occurs, disconnect all

electrical loads and try to determine the cause of the problem

before attempting to use the generator again. If overloading

causes the circuit breaker to trip, reduce the load. NOTE:

Continuous tripping of the circuit breaker may cause

damage to generator or equipment. The circuit breaker may

be reset by pushing the button of the breaker.

This product is warranted by Coleman Powermate, Inc. to

the original retail consumer against defects in material and

workmanship for a period of two years from the date of retail

purchase and is not transferable. This two year warranty

applies only to products used in consumer applications. If this

generator is used in a commercial application, then the period

of warranty coverage is limited to ninety (90) days from the date

of purchase.

Please complete and return the enclosed Customer

Information Card so that we can reach you in the unlikely event

a safety recall is needed. Return of this card is not required to

validate this warranty.

WHAT IS COVERED: Replacement parts and labor.

WHAT IS NOT COVERED: Transportation charges to

Coleman Powermate, Inc. for defective products.

Transportation charges to consumer for repaired products.

Brushes, fuses, rubber feet, and receptacles. Damages

caused by abuse, accident, improper repair, or failure to

perform normal maintenance. Power units or engines which

are covered exclusively by the warranties of their manufacturer.

Sales outside of the United States or Canada. Any other

expense including consequential damages, incidental

damages, or incidental expenses, including damage to

property. Some states do not allow the exclusion or limitation

of incidental or consequential damages, so the above limitation

or exclusion may not apply to you.

IMPLIED WARRANTIES: Any implied warranties, including

the Implied Warranties of Merchantability and Fitness For A

Particular Purpose, are limited in duration to two (2) years from

the date of retail purchase. Some states do not allow

limitations on how long an implied warranty lasts, so the above

limitation may not apply to you.

HOW TO OBTAIN WARRANTY PERFORMANCE:

Replacement parts and service are available from Coleman

Powermate, Inc. Service Centers. Locate your nearest Service

Center by calling TOLL FREE 1-800-445-1805. In the unlikely

event a Service Center can not be located you may call

Coleman Powermate, Inc. for a return authorization number.

Any unit returned WITHOUT an authorization number will

be refused.

To the extent any provision of this warranty is prohibited by

federal, state, or municipal law, and cannot be preempted, it

shall not be applicable. This warranty gives you specific rights,

and you may also have other rights which vary from state to

state.

2English

ENDBELL

MAJOR GENERATOR FEATURES LIMITED WARRANTY

(NOT VALID IN MEXICO)

*10 HP Briggs & Stratton OHV moteur

*Le détecteur d’huile bas niveau

*Prises sur covre-enroulement

*Réservoir de carburant en plastique d'une

contenance de 18.9 litres (5 gallons)

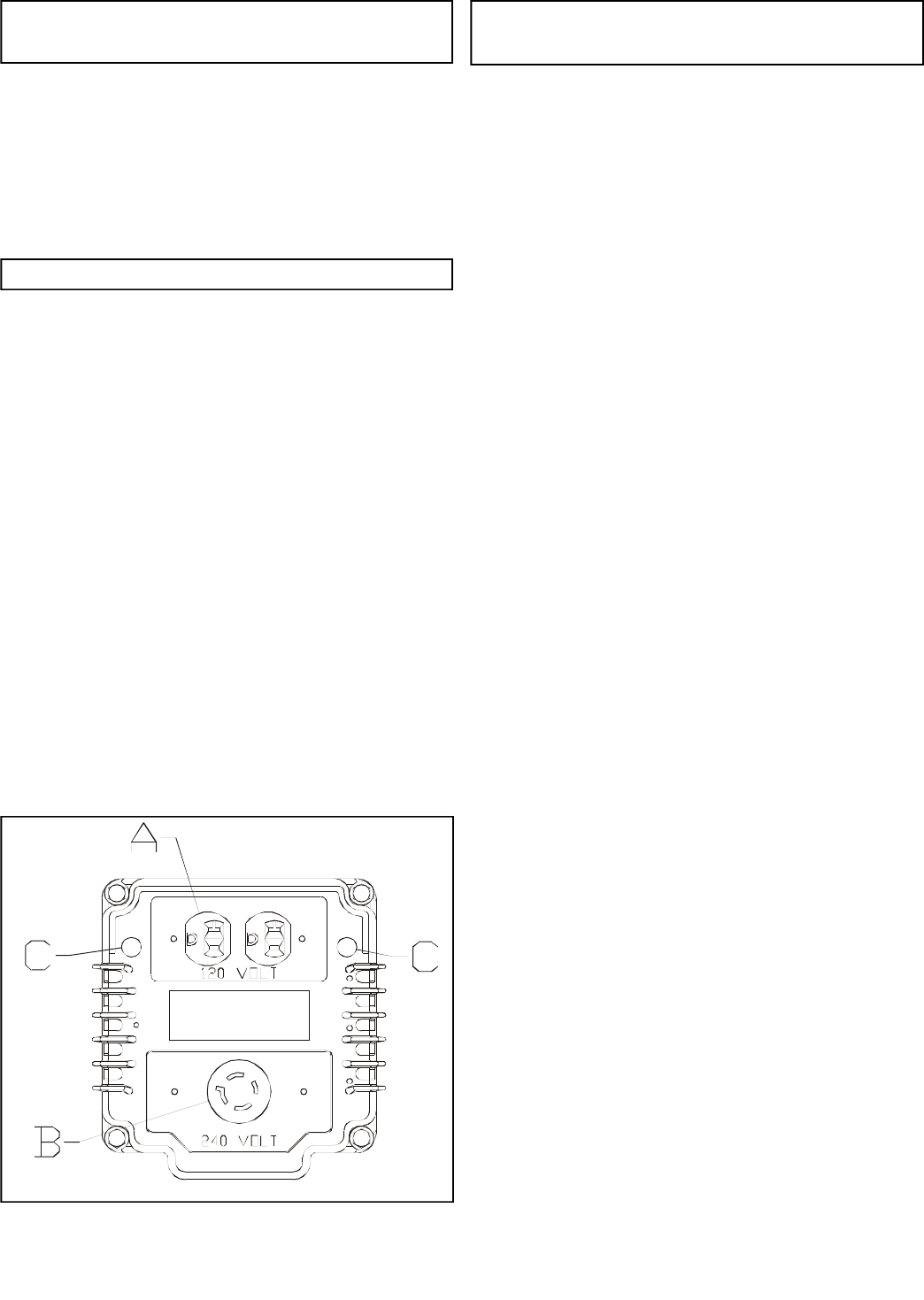

A. Prise double de 120 V, 20 A

Cette prise double est câblée pour fournir 20 A. La

charge totale doit cependant rester dans les limites indiquées

sur la plaque signalétique. Ces prises peuvent s’utiliser en

conjonction avec la prise à verrouillage à condition que la

génératrice ne soit pas surchargée.

B. Prise à verrouillage de 120/240 V, 20 A

Cette prise de 120/240 V fournit un maximum de 20 A à

condition que ce soit la seule utilisée. La charge totale doit par

ailleurs rester dans les limites indiquées sur la plaque

signalétique. Si la prise de 120/240 V est utilisée en

conjonction avec les prises de 120 V, la charge totale ne doit

pas dépasser les limites indiquées sur la plaque.

C. Disjoncteurs

Les prises sont protégées par un disjoncteur alternatif. En

cas de surcharge ou de court-circuit extérieur, le disjoncteur

saute. Si cela se produit, débrancher tout appareil relié à la

génératrice et essayer de déterminer la cause du problème

avant d’essayer de la réutiliser. Si le disjoncteur saute en

raison d’une surcharge, réduire la charge. REMARQUE : La

génératrice ou les appareils branchés dessus peuvent se

trouver abîmés si le disjoncteur saute continuellement.

Appuyer sur le bouton du disjoncteur pour le réenclencher.

Ce produit est garanti par Coleman Powermate, Inc. pour

le consommateur au détail original contre tout vice de

fabrication et de matériau pour une période de deux (2) ans à

partir de la date d’achat au détail et la garantie ne peut être

transférée. Cette garantie d’un an s’applique uniquement aux

appareils à usage domestique. Si une génératice est utilisée à

des fins commerciales, sa période de garantie est limitée aux

quatre-vingt-dix (90) jours suivant sa date d’achat.

Veuillez remplir et retourner la carte-client ci-incluse de

façon à ce que nous puissions vous joindre au cas peu

probable où la génératrice devrait être modifiée pour des

raisons de sécurité. Il n’est pas nécessaire de retourner cette

carte pour que cette garantie entre en vigueur.

CE QUI EST COUVERT : Les pièces de rechange et la

main-d’oeuvre.

CE QUI N’EST PAS COUVERT : Les frais d’expédition à

Coleman Powermate, Inc. des produits défectueux. Les frais

d’expédition au consommateur des produits réparés. Les

balais, les fusibles, les pieds en caoutchouc et les prises de

courant femelles. Les dommages causés par un usage abusif,

un accident, une réparation incorrecte ou le non-entretien

normal de l’appareil. Les alimentations de puissance ou les

moteurs couverts exclusivement par la garantie de leur

fabricant. Les articles vendus hors des États-Unis ou du

Canada. Tous autres frais y compris ceux dûs à des

dommages indirects ou accidentels ni les dépenses imprévues,

y compris les dommages matériels. Certaines provinces ne

permettent pas l’exclusion ou la limitation des dommages

indirects ou accidentels, et les limitations ou exclusions

ci-dessus peuvent ne pas s’appliquer à votre cas.

GARANTIES IMPLICITES : Toutes garanties implicites, y

compris les Garanties implicites de négociabilité et d’adaptation

à une application particulière, sont limitées à deux durée d’un

(2) an à partir de la date d’achat au détail. Certaines provinces

ne permettent pas la limitation de la durée des garanties

implicites, et les limitations ci-dessus peuvent ne pas

s’appliquer à votre cas.

COMMENT OBTENIR LES PRESTATIONS DE

GARANTIE : Pièces de remplacement et service est

disponible à Centres de Service de Coleman Powermate, Inc.

Pour trouver votre centre de service. Le plus rapproche,

composer le NUMÉRO SANS TOLL FREE 1-800-445-1805.

Dans le cas fort improbable un Centre de Service ne le trouver

pas. Veiller à appeier à Coleman Powermate, Inc. pour obtenir

un numéro d’autorisation de retour. Tout appareil retourné

SANS numéro d’autorisation de retour sera refusé.

Dans la mesure où toute stipulation de cette garantie est

interdite par les lois fédérales, provinciales ou locales et qu’ll ne

peut y être substitué, elle n’est pas apllicable. Cette garantie

vous donne des droits spécifiques et vous pouvez aussi jouir

d’autres droits qui varient d’une province à l’autre.

French

COVRE-ENROULEMENT

3

CARACTÉRISTIQUES PRINCIPALES DE LA

GÉNÉRATRICE GARANTIE LIMITÉE

(NON VALIDE EN MEXIQUE)

4Spanish

*10 HP Briggs & Stratton OHV motor

*El sensor del nivel bajo de aceite

*Receptáculos sobre el placa lateral

*Tanque de plástico de combustible con capacidad

de 18.9 litros (5 galones)

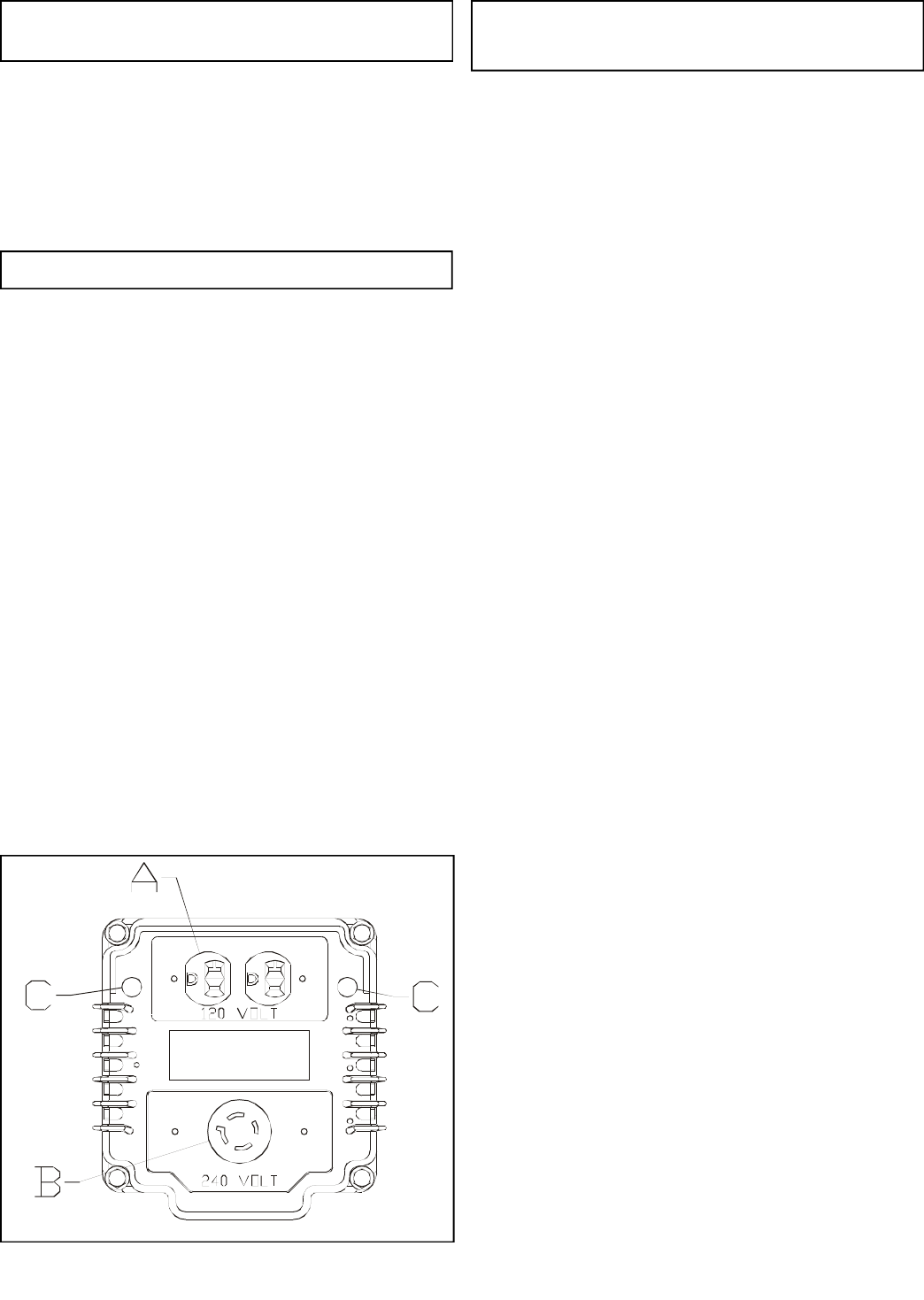

A. Receptáculo dúplex de 120 voltios

Este dúplex está partido de modo que puedan extraerse

20 amp de corriente desde cada mitad del receptáculo. Sin

embargo, la potencia total extraída debe mantenerse dentro de

los valores nominales de la placa de identificación. Estos

receptáculos pueden usarse junto con el receptáculo de cierre

giratorio siempre y cuando el generador no esté sobrecargado.

B. Receptáculo de cierre giratorio de 120/240 voltios

Puede extraerse un máximo de 20 amp desde el

receptáculo de 120/240 voltios según el modelo, y siempre y

cuando sea el único receptáculo usado. Sin embargo, la

corriente debe limitarse al valor nominal de la placa de

identificación. Si se utiliza un receptáculo de 120/240 voltios

junto con los receptáculos de 120 voltios, la carga total extraída

no debe exceder los valores nominales de la placa de

identificación.

C. Interruptor

Los receptáculos se protegen mediante un cortacircuitos de

CA. Si se sobrecarga el generador u ocurre un cortocircuito

externo, el cortacircuitos saltará. Si esto ocurre, desconecte

todas las cargas eléctricas y trate de determinar la causa del

problema antes de tratar de usar el generador nuevamente. Si la

sobrecarga causa que salte el cortacircuitos, reduzca la carga.

NOTA: Si salta continuamente el cortacircuitos, se podría

dañar el generador o el equipo. El cortacircuitos puede

restaurarse pulsando el botón del cortacircuitos.

Este producto está garantizado por Coleman Powermate,

Inc. al consumidor minorista original con respecto a defectos

en los materiales y la mano de obra durante un período de dos

(2) años es válida solamente para los productos usados en

aplicaciones para el consumidor. En caso de usarse un

generador de otra serie en una aplicación comercial, entonces

el período de cobertura de la garantía estará limitado a noventa

(90) días a partir de la fecha de compra.

Favor de completar y devolver la Tarjeta de Información

del Cliente para que podamos comunicarnos con usted en el

caso poco probable en que debamos recuperar el equipo por

razones de seguridad. No se requiere devolver esta tarjeta

para que la garantía sea válida.

LO QUE ESTA CUBIERTO: Repuestos y mano de obra.

LO QUE NO ESTA CUBIERTO: Los gastos de transporte

a Coleman Powermate, Inc. en el caso de productos

defectuosos. Los gastos de transporte al consumidor de los

productos reparados. Las escobillas, los fusibles, los pies de

caucho y los receptáculos. Los daños causados por abuso,

accidente, reparación incorrecta o por no realizar el

mantenimiento normal. Las unidades de energía o motores

que están cubiertos exclusivamente por las garantías de su

fabricante. Las ventas fuera de los Estados Unidos, Canadá y

México. Cualquier otro gasto incluyendo daños emergentes,

daños o gastos incidentales, incluyendo daños a la propiedad.

Algunos estados no permiten la exclusión o limitación de daños

incidentales o emergentes, de modo que la limitación o

exclusión anterior podría no ser aplicable en su caso particular.

GARANTIAS IMPLICITAS: Cualquier garantía implícita,

incluyendo las Garantías Implícitas de Comerciabilidad y

Aptitud para un Propósito Particular, está limitada al período de

dos (2) año a partir de la fecha de la compra minorista.

Algunos estados no permiten limitaciones con respecto a la

duración de la garantía implícita, de modo que es posible que

la limitación anterior no sea aplicable en su caso particular.

COMO OBTENER SERVICIO A TRAVES DE LA

GARANTIA: Adjunte al producto su nombre, dirección, una

descripción del problema, su número telefónico y evidencia de

la fecha de compra minorista (factura de ventas). Embale y

devuelva el producto (con los gastos de transporte pagados)

a:, Coleman Powermate, Inc., Attn: Warranty Service Dept., P,

O. Box 6001, Kearney, Nebraska 68848

Hasta el punto en que cualquier disposición de esta

garantía esté prohibido por las leyes federales, estatales o

municipales y no pueda tener prioridad, no será aplicable. Esta

garantía le otorga ciertos derechos específicos y quizás

también tenga otros derechos que varían de un estado a otro.

PLACA LATERAL

CARACTERÍSTICAS DE GENERADORES

MAYORES GARANTIA LIMITADA

(NO ES VALIDA EN MEXICO)

5

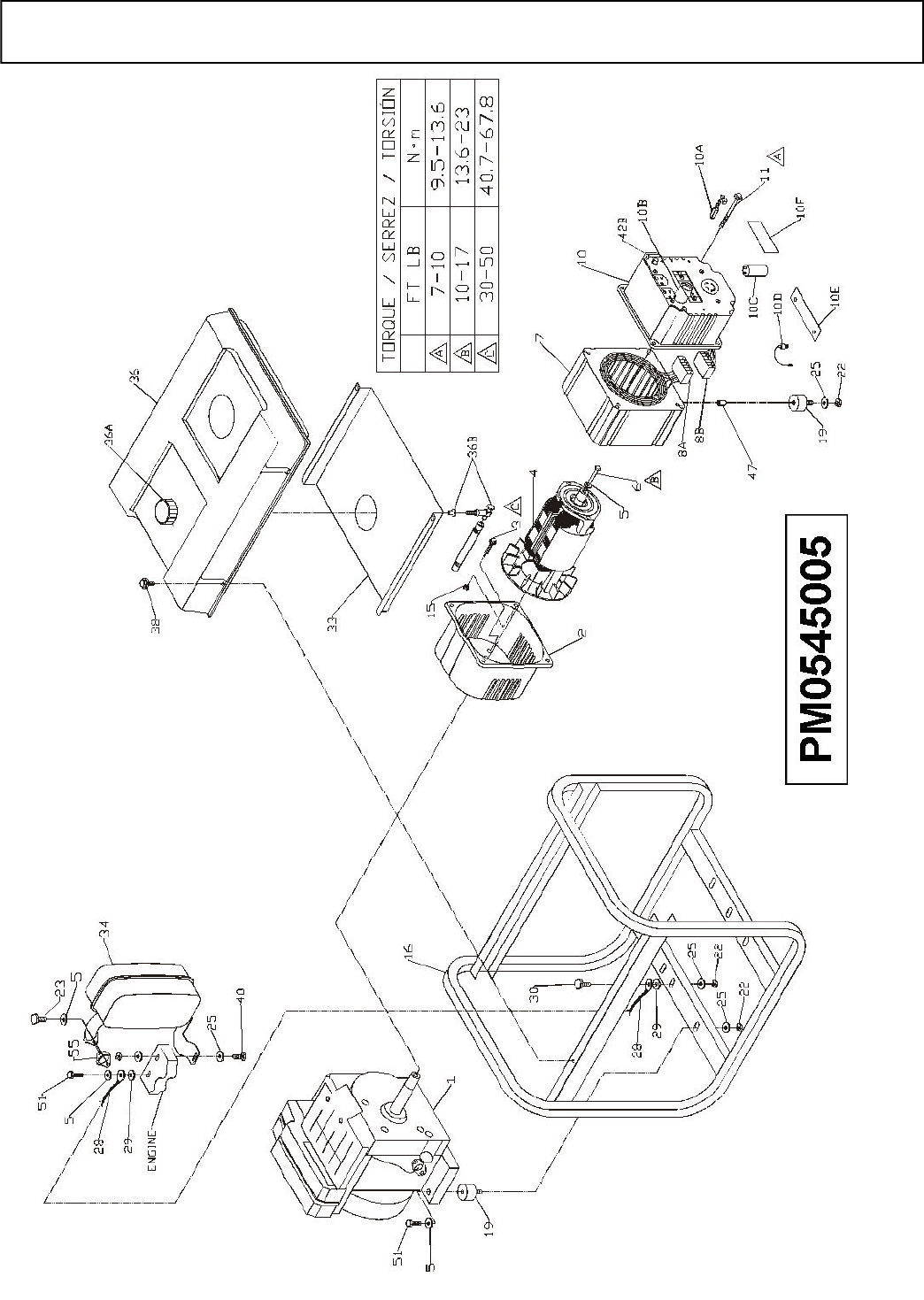

PARTS DRAWING / DES PIÈCES / REPUESTOS

6

PARTS LIST / LISTE DES PIÈCES / LISTA DE REPUESTOS

Ref Part Description Description Descripción Qty

No. No.

1Note A Engine, 10 hp OHV Moteur Motor 1

20050236.01 Adapter, engine Adapateur por moteur Adaptor, motor 1

30000919.01 Bolt, Wz 3/8-16 x 3/4 Boulon, wz Perno, wz 4

40049620 Rotor, 5.0 KW Rotor Rotor 1

5Note B Washer, lock 5/16 Contre-écrou Arandela, de cierre 5

60035055 Bolt, hex 5/16-24 x 6.63 Boulon, tête hex Perno, hexagonal 1

70050830 Stator, 5.0 KW, 60 Hz Stator Stator 1

8B 0034801 Connector hsg. set, Jeu pr logemt prise, Conjunto de conectores

endbell couvre-enroul del alojamiento 1

8A 0056718 Connector, stator Jeu pr logemt prise, stator Conjunto de conectores stator 1

10 0056660 Endbell, wired complete Covre-enroulement Placea lateral

câblage complet cableado completo 1

10A 0050439 Brush, E-4R Balais Escobilla 2

10B 0035188 Bearing, needle Roulement à aiguilles Cojinete, aguja 1

10C 0034819.01 Capacitor Capaciteur Capacitor 1

10D 0034843.01 Diode Diode Diodos 2

10E 0038976 Heat sink, diode Diode dissipatrice Sumidero térmico, diodos

de chaleur 1

10F 0048844 Cover, brush Couvre-balais Cubierta, escobill 1

11 0040816.01 Bolt, hex hd 1/4-20 x 6 Boulon, tête hex Perno, hexagonal 4

12 0008854 Lug, ground Oeillet de mise à la terre Terminal, tierra 1

15 0040832 Nut, nyloc 1/4-20 Écrous nyloc Tuerca, nyloc 4

16 0059175 Carrier assembly Ensemble transport Transportador, conjunto 1

19 0051094 Isolator, engine Sectionneurs moteur Aislador, motor 2

20 0049743 Isolator, stator Sectionneurs stator Aislador, estator 1

22 0048736 Nut, nyloc 5/16-18 Écrous nyloc Tuerca, nyloc 5

23 Note B Bolt, 5/16-18 x .63 Boulon Perno 2

25 Note B Washer, flat 5/16 Rondelles plates Arandela, plana 6

28 0049224 Assy, ground wire Ens fil de masse tressé Conjunto, cable trenzado

a tierra 1

29 Note B Washer, star external 5/16 Rondelles à dents ext. Arandela, estrella externa 2

30 Note B Bolt, hex 5/16-18 x 3/4 Boulon, tête hex Perno, hexagonal 1

33 0049453.02 Shield, heat Écran de chaleur Pantalla para el calor 1

34 0057075 Muffler Silencieux Silenciador 1

36 Note C Tank assy, complete Ass.complet du réservoir Conjunto tanque completo 1

36A 0055340 Cap, fuel Capuchon Tapa 1

36B 0049114 Fuel shut off with filter Robinet de carburant Válvula combustible 1

38 0058618 Screw, #10 x 1 Vis Tornillo 4

40 Note B Bolt, 5/16-18 x 1.5 Boulon Perno 1

42B 0049072 Circuit breaker, 25 amp Disjoncteur 25 A Cortacircuitos, 25 amp 2

47

0047796 Spacer .38 ID Entretoise Espaciador 1

51 Note B Bolt, 5/16-18 x 1.25 Boulon Perno 2

55 0061129 Gasket Solénoïde, démarreur Empaquetadura de silenciador 1

Note A:

Coleman Powermate will not provide engines as replacement parts. Engines are covered through the engine manufacturer's warranty. Consult the

accompanying engine manual or contact our service department for assistance.

Note B:

These are standard parts available at your local hardware store.

Note C:

Contact your nearest Coleman Powermate Service Center for replacement fuel tanks.

WARNING: To avoid possible personal injury or equipment damage, a registered electrician or an authorized service representative should

perform installation and all service. Under no circumstances should an unqualified person attempt to wire into a utility circuit.

Electrical: For models approved for the City of Los Angeles (PL’s), the ampacity of the phase conductors from the generator terminals to the first over

current device shall not be less than 115 percent of the nameplate rating of the generator.

Remarque A:

Coleman Powermate ne fournit pas de moteurs dans ses pièces détachées. Les moteurs sont couverts par la garantie du fabricant

de moteurs. Consulter le manual du moteur inclus ou contacter notre département de service après-vente pour toute assistance.

Remarque B:

Ces pièces sont des pièces standard disponibles en quincaillerie.

Remarque C:

Pour commander un réservoir de rechange, communiquer avec le Centre de service Coleman Powermate le plus proche.

DANGER: Pour éviter toute blessure personnelle ou dommage à l’équipement, l’installation et tout entretien devralent être effectués par un

électricien qualifié ou un préposé au service autorisé. En aucun cas, une personne non-qualifiée ne devrait essayer de faire le raccord au circuit principal.

Électricité: La charge limite en ampères des fils de phase allant des bornes de la génératrice au premier appareil en surcharge ne doit pas être inférieure

à 115% de la puissance nominale indiquée sur la plaque des caractéristiques de la génératrice.

Nota A:

Coleman Powermate no proporcionará los motores como repuestos. Los motores están cubiertos por medio de la garantía del fabricante del motor. Consulte el

manual adjunto del motor o comuníquese con nuestro departamento de servicio para recibir asistencia al respecto.

Nota B:

Estas son piezas estándares disponibles en su ferretería local.

Nota C:

Para hacer pedidos de tanques, localice el Centro de Servicio de Coleman Powermate más cercano.

ADVERTENCIA: Para evitar posibles lesiones físcas o daños materiales, es necesario que la instalación y todo el servicio sea realizado por un electricista

matriculado o representatnte de servicio autorizado. Bajo ninguna circunstancia debe permitirse que una persona que no está capacitad trate de

manipular cables dentro del circuito de utilidad.

Eléctricos:

El amperaje de los conductores de fase desde los terminales del generador al primer dispositivo de sobrecorriente no podrâ ser menor que 115 porciento

del valor nominal que aparece en la placa de identificación del generador.

7

4970 Airport Road

P. O. Box 6001

Kearney, NE 68848

1-800-445-1805

1-308-237-2181

Fax 1-308-234-4187
