President Electronics USA PC202 CB Radio User Manual

President Electronics USA CB Radio

user manual

Owner’s manual / Manuel d’utilisationManual del usuario / Manual do usuárioBILL FCCwith / avec / con / com
Un vistazo a vuestro PRESIDENT BILL FCCYour PRESIDENT BILL FCC at a glanceVotre PRESIDENT BILL FCC en un coup d'œilUma olhada no seu PRESIDENT BILL FCC

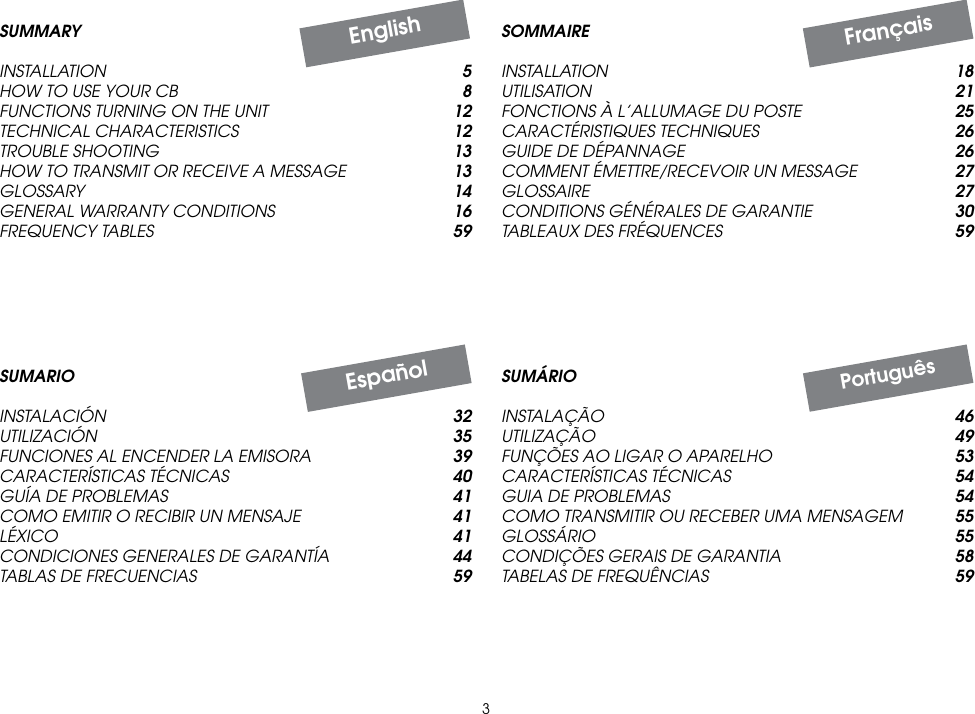

3SUMÁRIOINSTALAÇÃO 46UTILIZAÇÃO 49FUNÇÕES AO LIGAR O APARELHO 53CARACTERÍSTICAS TÉCNICAS 54GUIA DE PROBLEMAS 54COMO TRANSMITIR OU RECEBER UMA MENSAGEM 55GLOSSÁRIO 55CONDIÇÕES GERAIS DE GARANTIA 58TABELAS DE FREQUÊNCIAS 59SOMMAIREINSTALLATION 18UTILISATION 21FONCTIONS À L’ALLUMAGE DU POSTE 25CARACTÉRISTIQUES TECHNIQUES 26GUIDE DE DÉPANNAGE 26COMMENT ÉMETTRE/RECEVOIR UN MESSAGE 27GLOSSAIRE 27CONDITIONS GÉNÉRALES DE GARANTIE 30TABLEAUX DES FRÉQUENCES 59FrançaisSUMARIOINSTALACIÓN 32UTILIZACIÓN 35FUNCIONES AL ENCENDER LA EMISORA 39CARACTERÍSTICAS TÉCNICAS 40GUÍA DE PROBLEMAS 41COMO EMITIR O RECIBIR UN MENSAJE 41LÉXICO 41CONDICIONES GENERALES DE GARANTÍA 44TABLAS DE FRECUENCIAS 59EspañolPortuguêsEnglishSUMMARYINSTALLATION 5HOW TO USE YOUR CB 8FUNCTIONS TURNING ON THE UNIT 12TECHNICAL CHARACTERISTICS 12TROUBLE SHOOTING 13HOW TO TRANSMIT OR RECEIVE A MESSAGE 13GLOSSARY 14GENERAL WARRANTY CONDITIONS 16FREQUENCY TABLES 59

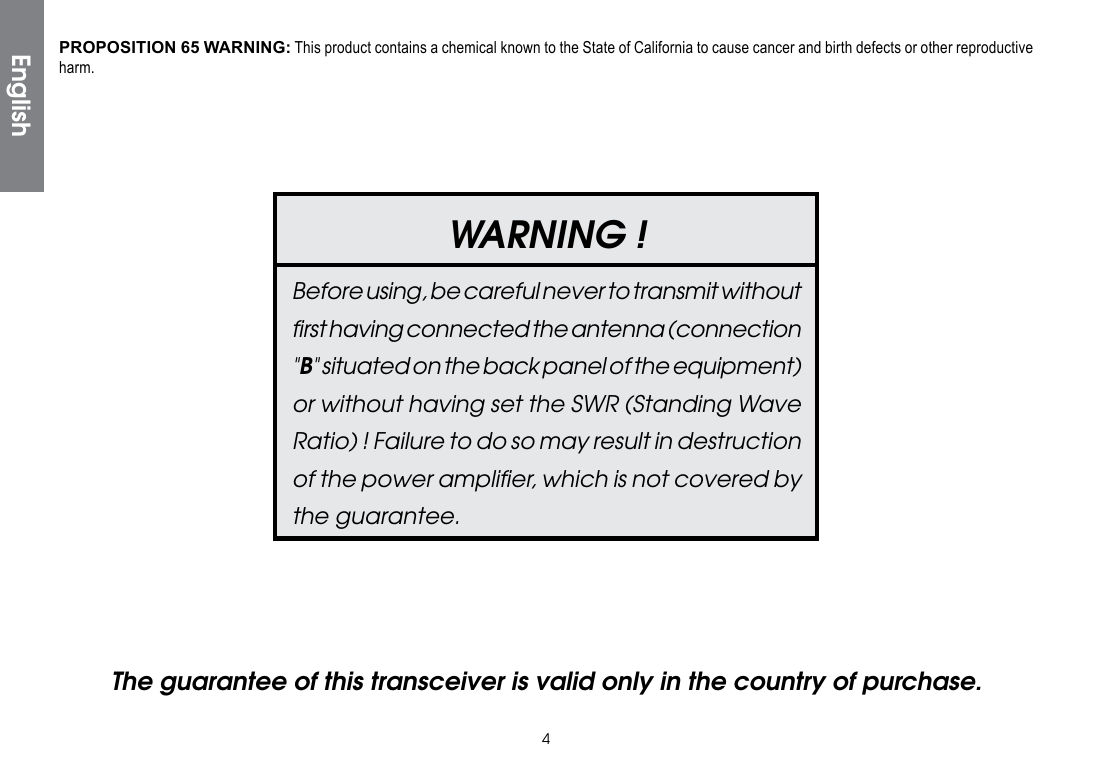

4WARNING !Before using, be careful never to transmit without first having connected the antenna (connection "B" situated on the back panel of the equipment) or without having set the SWR (Standing Wave Ratio) ! Failure to do so may result in destruction of the power amplifier, which is not covered by the guarantee.The guarantee of this transceiver is valid only in the country of purchase. EnglishPROPOSITION 65 WARNING: This product contains a chemical known to the State of California to cause cancer and birth defects or other reproductive harm.
5Welcome to the world of the new generation of CB radios. The new PRESIDENT range gives you access to top performance CB equipment. With the use of up-to-date technology, which guarantees unprece-dented quality, your PRESIDENT BILL FCC is a new step in personal communication and is the surest choice for the most demanding of professional CB radio users. To ensure that you make the most of all its capacities, we advise you to read carefully this manual before installing and using your PRESIDENT BILL FCC.A) INSTALLATION1) WHERE AND HOW TO MOUNT YOUR MOBILE CB RADIOa) You should choose the most appropriate setting from a simple and practical point of view.b) Your CB radio should not interfere with the driver or the passengers.c) Remember to provide for the passing and protection of different wires (e.g. power, antenna, accessory cabling) so that they do not in any way interfere with the driving of the vehicle. Mounting with the cradle (diagram 1)d) To install your equipment, use the cradle (1) and the self-tapping screws [2] provided (drilling diameter 3.2 mm). Take care not to damage the vehicle’s electrical system while drilling the dash board.e) Do not forget to insert the rubber joints (3) between the CB and its support as these have a shock-absorbing effect which permits gentle orientation and tightening of the set.f) Choose where to place the microphone support and remember that the microphone cord must stretch to the driver without interfering with the controls of the vehicle.Diagram 1EnglishMounting diagram

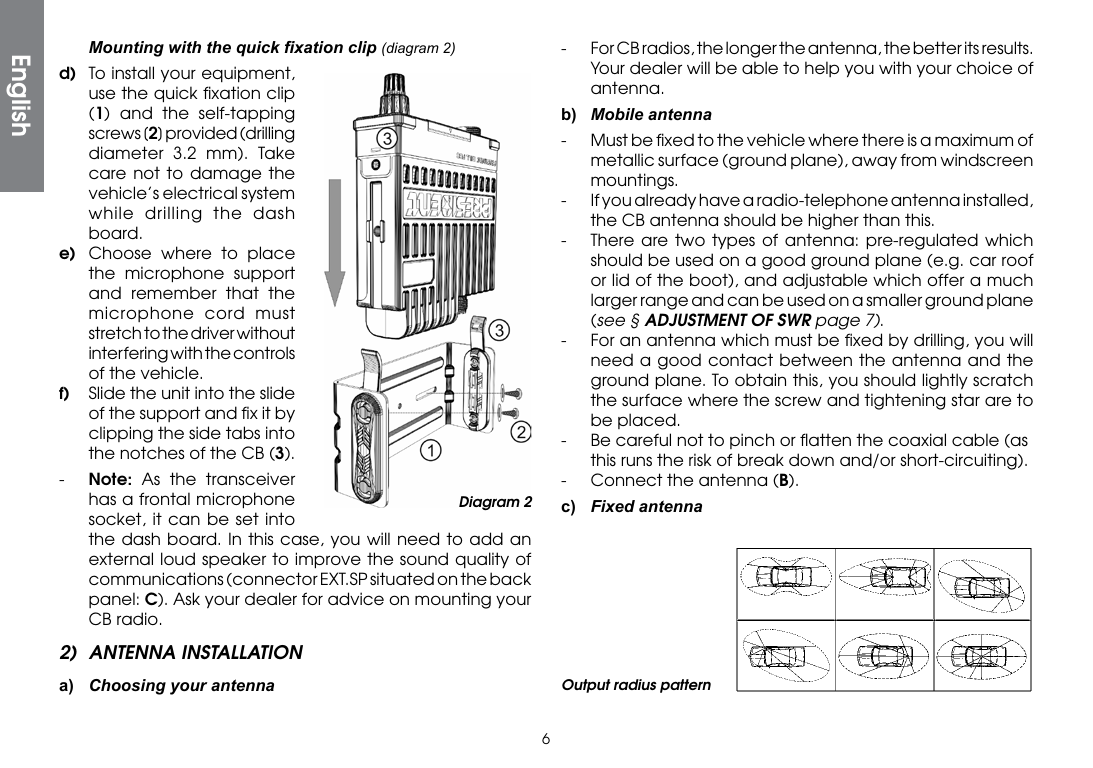

6 Mountingwiththequickxationclip(diagram 2)d) To install your equipment, use the quick fixation clip (1) and the self-tapping screws [2] provided (drilling diameter 3.2 mm). Take care not to damage the vehicle’s electrical system while drilling the dash board.e) Choose where to place the microphone support and remember that the microphone cord must stretch to the driver without interfering with the controls of the vehicle.f) Slide the unit into the slide of the support and fix it by clipping the side tabs into the notches of the CB (3).- Note: As the transceiver has a frontal microphone socket, it can be set into the dash board. In this case, you will need to add an external loud speaker to improve the sound quality of communications (connector EXT.SP situated on the back panel: C). Ask your dealer for advice on mounting your CB radio.2) ANTENNA INSTALLATIONa) Choosing your antenna- For CB radios, the longer the antenna, the better its results. Your dealer will be able to help you with your choice of antenna.b) Mobile antenna- Must be fixed to the vehicle where there is a maximum of metallic surface (ground plane), away from windscreen mountings.- If you already have a radio-telephone antenna installed, the CB antenna should be higher than this.- There are two types of antenna: pre-regulated which should be used on a good ground plane (e.g. car roof or lid of the boot), and adjustable which offer a much larger range and can be used on a smaller ground plane (see § ADJUSTMENT OF SWR page 7).- For an antenna which must be fixed by drilling, you will need a good contact between the antenna and the ground plane. To obtain this, you should lightly scratch the surface where the screw and tightening star are to be placed.- Be careful not to pinch or flatten the coaxial cable (as this runs the risk of break down and/or short-circuiting).- Connect the antenna (B).c) FixedantennaOutput radius patternDiagram 2English

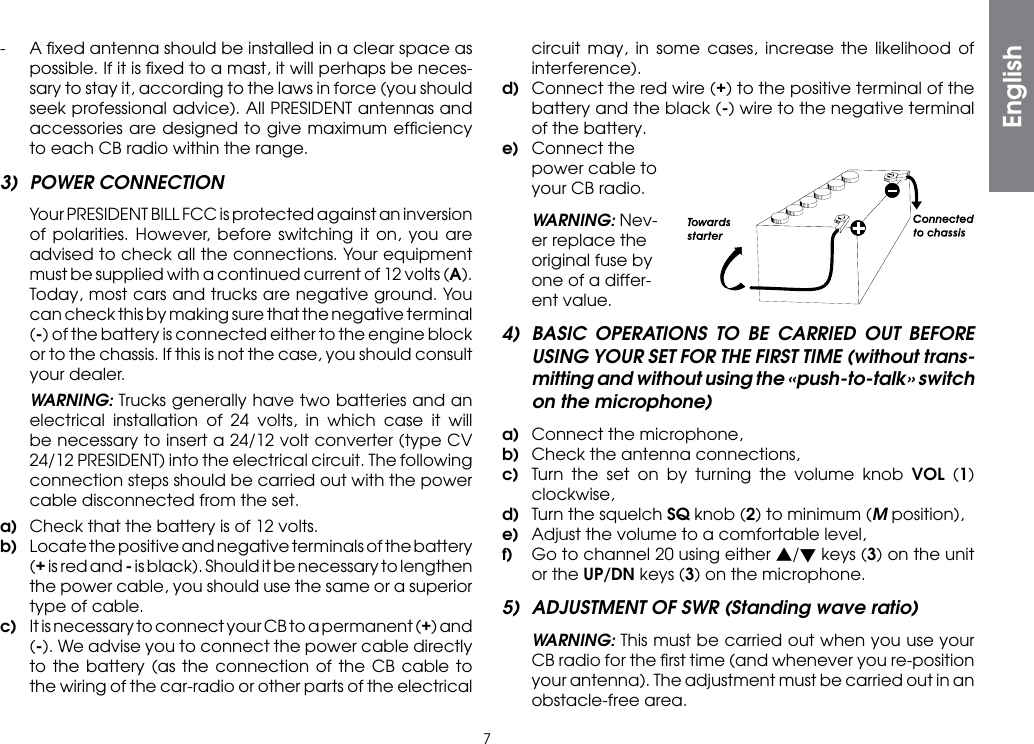

7- A fixed antenna should be installed in a clear space as possible. If it is fixed to a mast, it will perhaps be neces-sary to stay it, according to the laws in force (you should seek professional advice). All PRESIDENT antennas and accessories are designed to give maximum efficiency to each CB radio within the range.3) POWER CONNECTION Your PRESIDENT BILL FCC is protected against an inversion of polarities. However, before switching it on, you are advised to check all the connections. Your equipment must be supplied with a continued current of 12 volts (A). Today, most cars and trucks are negative ground. You can check this by making sure that the negative terminal (-) of the battery is connected either to the engine block or to the chassis. If this is not the case, you should consult your dealer. WARNING: Trucks generally have two batteries and an electrical installation of 24 volts, in which case it will be necessary to insert a 24/12 volt converter (type CV 24/12 PRESIDENT) into the electrical circuit. The following connection steps should be carried out with the power cable disconnected from the set.a) Check that the battery is of 12 volts.b) Locate the positive and negative terminals of the battery (+ is red and - is black). Should it be necessary to lengthen the power cable, you should use the same or a superior type of cable.c) It is necessary to connect your CB to a permanent (+) and (-). We advise you to connect the power cable directly to the battery (as the connection of the CB cable to the wiring of the car-radio or other parts of the electrical circuit may, in some cases, increase the likelihood of interference).d) Connect the red wire (+) to the positive terminal of the battery and the black (-) wire to the negative terminal of the battery.e) Connect the power cable to your CB radio. WARNING: Nev-er replace the original fuse by one of a differ-ent value.4) BASIC OPERATIONS TO BE CARRIED OUT BEFORE USING YOUR SET FOR THE FIRST TIME (without trans-mitting and without using the «push-to-talk» switch on the microphone)a) Connect the microphone,b) Check the antenna connections,c) Turn the set on by turning the volume knob VOL (1) clockwise,d) Turn the squelch SQ knob (2) to minimum (M position),e) Adjust the volume to a comfortable level,f) Go to channel 20 using either s/t keys (3) on the unit or the UP/DN keys (3) on the microphone.5) ADJUSTMENT OF SWR (Standing wave ratio) WARNING: This must be carried out when you use your CB radio for the first time (and whenever you re-position your antenna). The adjustment must be carried out in an obstacle-free area.English

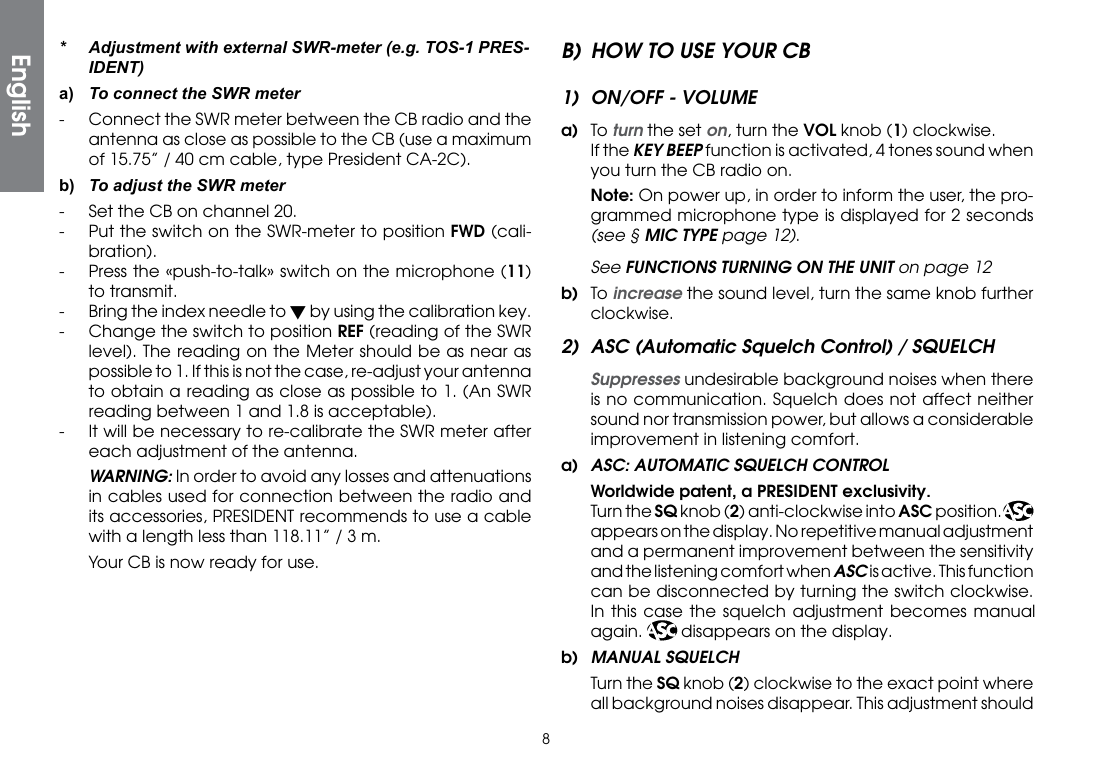

8* AdjustmentwithexternalSWR-meter(e.g.TOS-1PRES-IDENT)a) ToconnecttheSWRmeter- Connect the SWR meter between the CB radio and the antenna as close as possible to the CB (use a maximum of 15.75” / 40 cm cable, type President CA-2C).b) ToadjusttheSWRmeter- Set the CB on channel 20.- Put the switch on the SWR-meter to position FWD (cali-bration).- Press the «push-to-talk» switch on the microphone (11) to transmit.- Bring the index needle to t by using the calibration key.- Change the switch to position REF (reading of the SWR level). The reading on the Meter should be as near as possible to 1. If this is not the case, re-adjust your antenna to obtain a reading as close as possible to 1. (An SWR reading between 1 and 1.8 is acceptable).- It will be necessary to re-calibrate the SWR meter after each adjustment of the antenna. WARNING: In order to avoid any losses and attenuations in cables used for connection between the radio and its accessories, PRESIDENT recommends to use a cable with a length less than 118.11” / 3 m. Your CB is now ready for use.B) HOW TO USE YOUR CB1) ON/OFF - VOLUMEa) To turn the set on, turn the VOL knob (1) clockwise. If the KEY BEEP function is activated, 4 tones sound when you turn the CB radio on. Note: On power up, in order to inform the user, the pro-grammed microphone type is displayed for 2 seconds (see § MIC TYPE page 12). See FUNCTIONS TURNING ON THE UNIT on page 12b) To increase the sound level, turn the same knob further clockwise.2) ASC (Automatic Squelch Control) / SQUELCH Suppresses undesirable background noises when there is no communication. Squelch does not affect neither sound nor transmission power, but allows a considerable improvement in listening comfort.a) ASC: AUTOMATIC SQUELCH CONTROL Worldwide patent, a PRESIDENT exclusivity. Turn the SQ knob (2) anti-clockwise into ASC position. «AS appears on the display. No repetitive manual adjustment and a permanent improvement between the sensitivity and the listening comfort when ASC is active. This function can be disconnected by turning the switch clockwise. In this case the squelch adjustment becomes manual again. SC» disappears on the display.b) MANUAL SQUELCH Turn the SQ knob (2) clockwise to the exact point where all background noises disappear. This adjustment should English

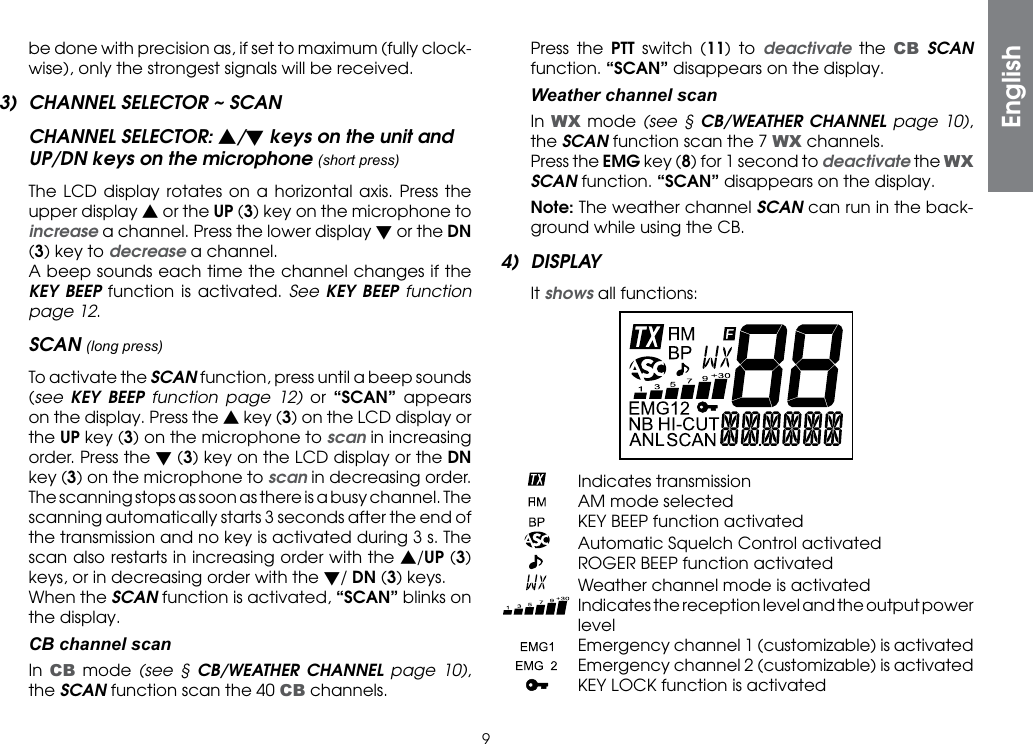

9be done with precision as, if set to maximum (fully clock-wise), only the strongest signals will be received.3) CHANNEL SELECTOR ~ SCANCHANNEL SELECTOR: s/t keys on the unit and UP/DN keys on the microphone (short press) The LCD display rotates on a horizontal axis. Press the upper display s or the UP (3) key on the microphone to increase a channel. Press the lower display t or the DN (3) key to decrease a channel. A beep sounds each time the channel changes if the KEY BEEP function is activated. See KEY BEEP function page 12.SCAN (long press) To activate the SCAN function, press until a beep sounds (see KEY BEEP function page 12) or “SCAN” appears on the display. Press the s key (3) on the LCD display or the UP key (3) on the microphone to scan in increasing order. Press the t (3) key on the LCD display or the DN key (3) on the microphone to scan in decreasing order. The scanning stops as soon as there is a busy channel. The scanning automatically starts 3 seconds after the end of the transmission and no key is activated during 3 s. The scan also restarts in increasing order with the s/UP (3) keys, or in decreasing order with the t/ DN (3) keys. When the SCAN function is activated, “SCAN” blinks on the display. CB channel scan In CB mode (see § CB/WEATHER CHANNEL page 10), the SCAN function scan the 40 CB channels. Press the PTT switch (11) to deactivate the CB SCAN function. “SCAN” disappears on the display. Weatherchannelscan In WX mode (see § CB/WEATHER CHANNEL page 10), the SCAN function scan the 7 WX channels. Press the EMG key (8) for 1 second to deactivate the WX SCAN function. “SCAN” disappears on the display. Note: The weather channel SCAN can run in the back-ground while using the CB.4) DISPLAY It shows all functions: Indicates transmission AM mode selected KEY BEEP function activated Automatic Squelch Control activated ROGER BEEP function activated Weather channel mode is activated Indicates the reception level and the output power level Emergency channel 1 (customizable) is activated Emergency channel 2 (customizable) is activated KEY LOCK function is activatedEnglish

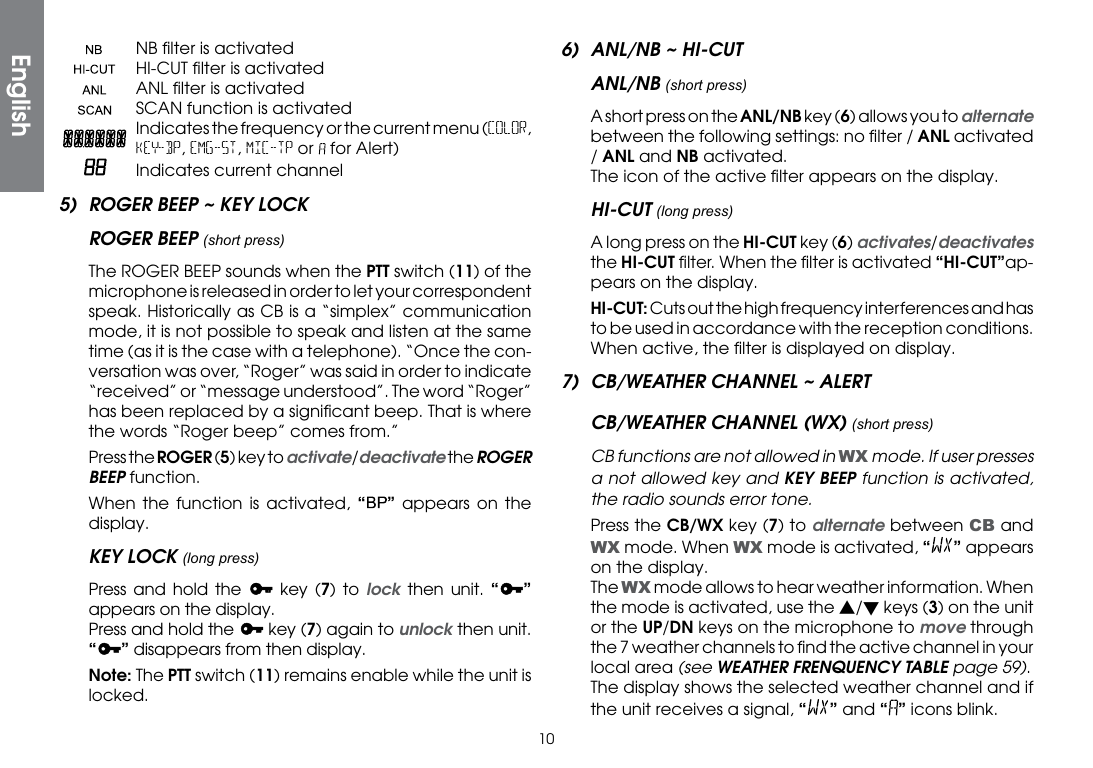

10 NB filter is activated HI-CUT filter is activated ANL filter is activated SCAN function is activated Indicates the frequency or the current menu (COLOR, KEY-BP, EMG-ST, MIC-TP or for Alert) Indicates current channel5) ROGER BEEP ~ KEY LOCKROGER BEEP (short press) The ROGER BEEP sounds when the PTT switch (11) of the microphone is released in order to let your correspondent speak. Historically as CB is a “simplex” communication mode, it is not possible to speak and listen at the same time (as it is the case with a telephone). “Once the con-versation was over, “Roger” was said in order to indicate “received” or “message understood”. The word “Roger” has been replaced by a significant beep. That is where the words “Roger beep” comes from.” Press the ROGER (5) key to activate/deactivate the ROGER BEEP function. When the function is activated, “” appears on the display.KEY LOCK (long press) Press and hold the key (7) to lock then unit. “ ” appears on the display. Press and hold the key (7) again to unlock then unit. “ ” disappears from then display. Note: The PTT switch (11) remains enable while the unit is locked.6) ANL/NB ~ HI-CUTANL/NB (short press) A short press on the ANL/NB key (6) allows you to alternate between the following settings: no filter / ANL activated / ANL and NB activated. The icon of the active filter appears on the display.HI-CUT (long press) A long press on the HI-CUT key (6) activates/deactivates the HI-CUT filter. When the filter is activated “HI-CUT”ap-pears on the display. HI-CUT: Cuts out the high frequency interferences and has to be used in accordance with the reception conditions. When active, the filter is displayed on display.7) CB/WEATHER CHANNEL ~ ALERTCB/WEATHER CHANNEL (WX) (short press) CB functions are not allowed in WX mode. If user presses a not allowed key and KEY BEEP function is activated, the radio sounds error tone. Press the CB/WX key (7) to alternate between CB and WX mode. When WX mode is activated, “” appears on the display. The WX mode allows to hear weather information. When the mode is activated, use the s/t keys (3) on the unit or the UP/DN keys on the microphone to move through the 7 weather channels to find the active channel in your local area (see WEATHER FRENQUENCY TABLE page 59). The display shows the selected weather channel and if the unit receives a signal, “ ” and “ ” icons blink.English

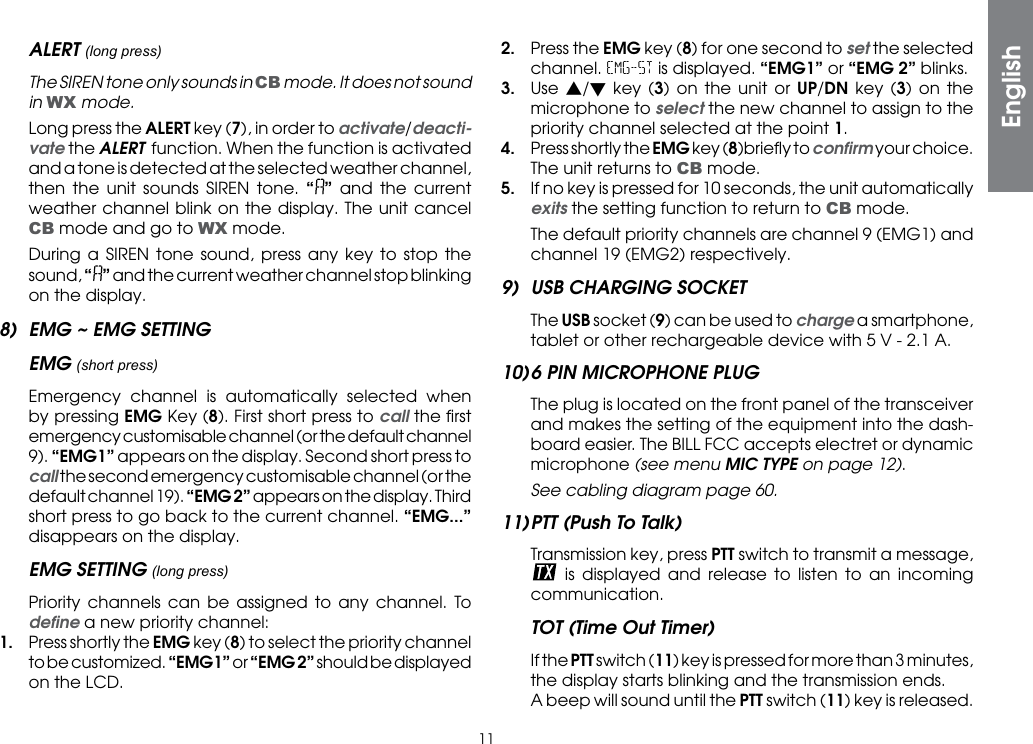

11ALERT (long press) The SIREN tone only sounds in CB mode. It does not sound in WX mode. Long press the ALERT key (7), in order to activate/deacti-vate the ALERT function. When the function is activated and a tone is detected at the selected weather channel, then the unit sounds SIREN tone. “” and the current weather channel blink on the display. The unit cancel CB mode and go to WX mode. During a SIREN tone sound, press any key to stop the sound, “” and the current weather channel stop blinking on the display.8) EMG ~ EMG SETTINGEMG (short press) Emergency channel is automatically selected when by pressing EMG Key (8). First short press to call the first emergency customisable channel (or the default channel 9). “EMG1” appears on the display. Second short press to call the second emergency customisable channel (or the default channel 19). “EMG 2” appears on the display. Third short press to go back to the current channel. “EMG...” disappears on the display.EMG SETTING (long press) Priority channels can be assigned to any channel. To define a new priority channel:1. Press shortly the EMG key (8) to select the priority channel to be customized. “EMG1” or “EMG 2” should be displayed on the LCD.2. Press the EMG key (8) for one second to set the selected channel. EMG-ST is displayed. “EMG1” or “EMG 2” blinks.3. Use s/t key (3) on the unit or UP/DN key (3) on the microphone to select the new channel to assign to the priority channel selected at the point 1.4. Press shortly the EMG key (8)briefly to confirm your choice. The unit returns to CB mode.5. If no key is pressed for 10 seconds, the unit automatically exits the setting function to return to CB mode. The default priority channels are channel 9 (EMG1) and channel 19 (EMG2) respectively.9) USB CHARGING SOCKET The USB socket (9) can be used to charge a smartphone, tablet or other rechargeable device with 5 V - 2.1 A.10) 6 PIN MICROPHONE PLUG The plug is located on the front panel of the transceiver and makes the setting of the equipment into the dash-board easier. The BILL FCC accepts electret or dynamic microphone (see menu MIC TYPE on page 12). See cabling diagram page 60.11) PTT (Push To Talk) Transmission key, press PTT switch to transmit a message, is displayed and release to listen to an incoming communication.TOT (Time Out Timer) If the PTT switch (11) key is pressed for more than 3 minutes, the display starts blinking and the transmission ends. A beep will sound until the PTT switch (11) key is released.English

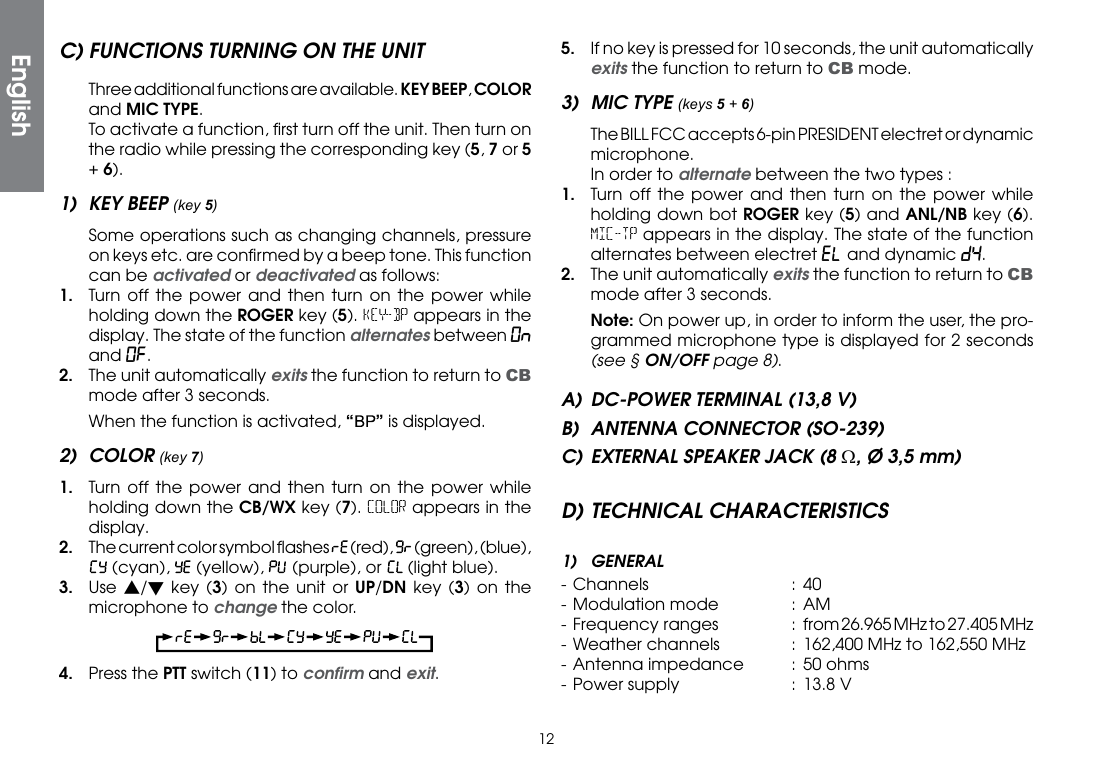

12C) FUNCTIONS TURNING ON THE UNIT Three additional functions are available. KEY BEEP, COLOR and MIC TYPE. To activate a function, first turn off the unit. Then turn on the radio while pressing the corresponding key (5, 7 or 5 + 6).1) KEY BEEP (key 5) Some operations such as changing channels, pressure on keys etc. are confirmed by a beep tone. This function can be activated or deactivated as follows:1. Turn off the power and then turn on the power while holding down the ROGER key (5). KEY-BP appears in the display. The state of the function alternates between On and Of.2. The unit automatically exits the function to return to CB mode after 3 seconds. When the function is activated, “” is displayed.2) COLOR (key 7)1. Turn off the power and then turn on the power while holding down the CB/WX key (7). COLOR appears in the display.2. The current color symbol flashes (red), (green), (blue), (cyan), (yellow), (purple), or (light blue).3. Use s/t key (3) on the unit or UP/DN key (3) on the microphone to change the color.4. Press the PTT switch (11) to confirm and exit.5. If no key is pressed for 10 seconds, the unit automatically exits the function to return to CB mode.3) MIC TYPE (keys 5 + 6) The BILL FCC accepts 6-pin PRESIDENT electret or dynamic microphone. In order to alternate between the two types :1. Turn off the power and then turn on the power while holding down bot ROGER key (5) and ANL/NB key (6). MIC-TP appears in the display. The state of the function alternates between electret EL and dynamic dY.2. The unit automatically exits the function to return to CB mode after 3 seconds. Note: On power up, in order to inform the user, the pro-grammed microphone type is displayed for 2 seconds (see § ON/OFF page 8).A) DC-POWER TERMINAL (13,8 V)B) ANTENNA CONNECTOR (SO-239)C) EXTERNAL SPEAKER JACK (8 Ω, Ø 3,5 mm)D) TECHNICAL CHARACTERISTICS1) GENERAL- Channels : 40- Modulation mode : AM- Frequency ranges : from 26.965 MHz to 27.405 MHz- Weather channels : 162,400 MHz to 162,550 MHz- Antenna impedance : 50 ohms- Power supply : 13.8 VEnglish

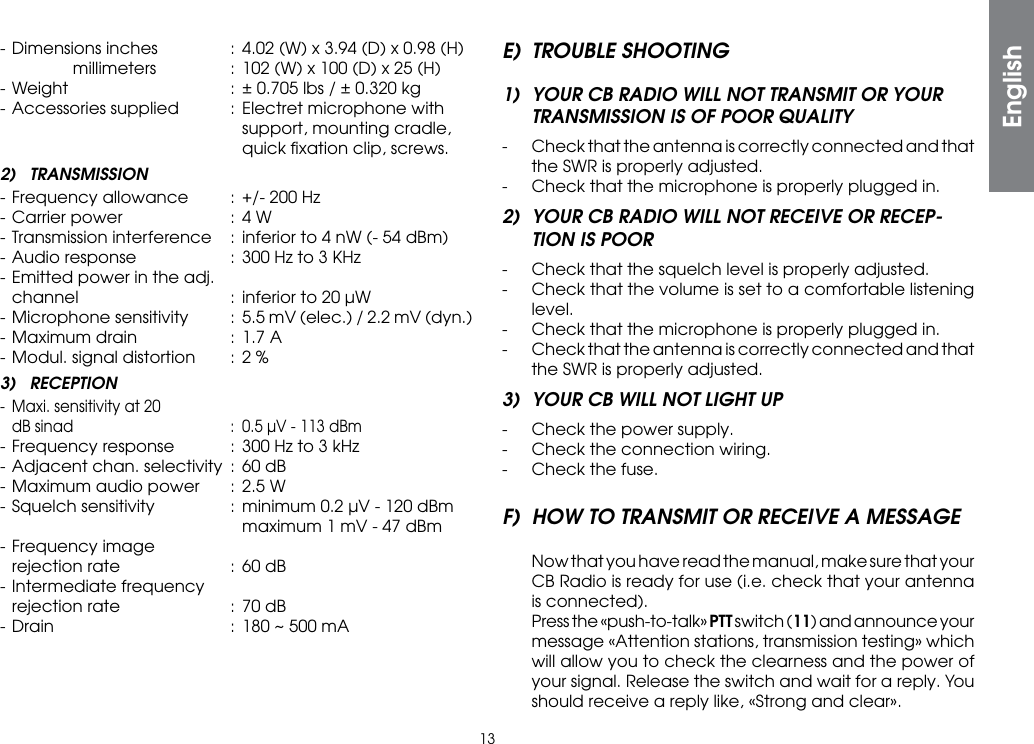

13- Dimensions inches : 4.02 (W) x 3.94 (D) x 0.98 (H) millimeters : 102 (W) x 100 (D) x 25 (H)- Weight : ± 0.705 lbs / ± 0.320 kg- Accessories supplied : Electret microphone with support, mounting cradle, quick fixation clip, screws.2) TRANSMISSION- Frequency allowance : +/- 200 Hz- Carrier power : 4 W- Transmission interference : inferior to 4 nW (- 54 dBm)- Audio response : 300 Hz to 3 KHz- Emitted power in the adj. channel : inferior to 20 µW- Microphone sensitivity : 5.5 mV (elec.) / 2.2 mV (dyn.)- Maximum drain : 1.7 A- Modul. signal distortion : 2 %3) RECEPTION- Maxi. sensitivity at 20 dB sinad : 0.5 µV - 113 dBm- Frequency response : 300 Hz to 3 kHz- Adjacent chan. selectivity : 60 dB- Maximum audio power : 2.5 W- Squelch sensitivity : minimum 0.2 µV - 120 dBm maximum 1 mV - 47 dBm- Frequency image rejection rate : 60 dB- Intermediate frequency rejection rate : 70 dB- Drain : 180 ~ 500 mAE) TROUBLE SHOOTING1) YOUR CB RADIO WILL NOT TRANSMIT OR YOUR TRANSMISSION IS OF POOR QUALITY- Check that the antenna is correctly connected and that the SWR is properly adjusted.- Check that the microphone is properly plugged in.2) YOUR CB RADIO WILL NOT RECEIVE OR RECEP-TION IS POOR- Check that the squelch level is properly adjusted.- Check that the volume is set to a comfortable listening level.- Check that the microphone is properly plugged in.- Check that the antenna is correctly connected and that the SWR is properly adjusted.3) YOUR CB WILL NOT LIGHT UP- Check the power supply.- Check the connection wiring.- Check the fuse.F) HOW TO TRANSMIT OR RECEIVE A MESSAGE Now that you have read the manual, make sure that your CB Radio is ready for use (i.e. check that your antenna is connected). Press the «push-to-talk» PTT switch (11) and announce your message «Attention stations, transmission testing» which will allow you to check the clearness and the power of your signal. Release the switch and wait for a reply. You should receive a reply like, «Strong and clear».English

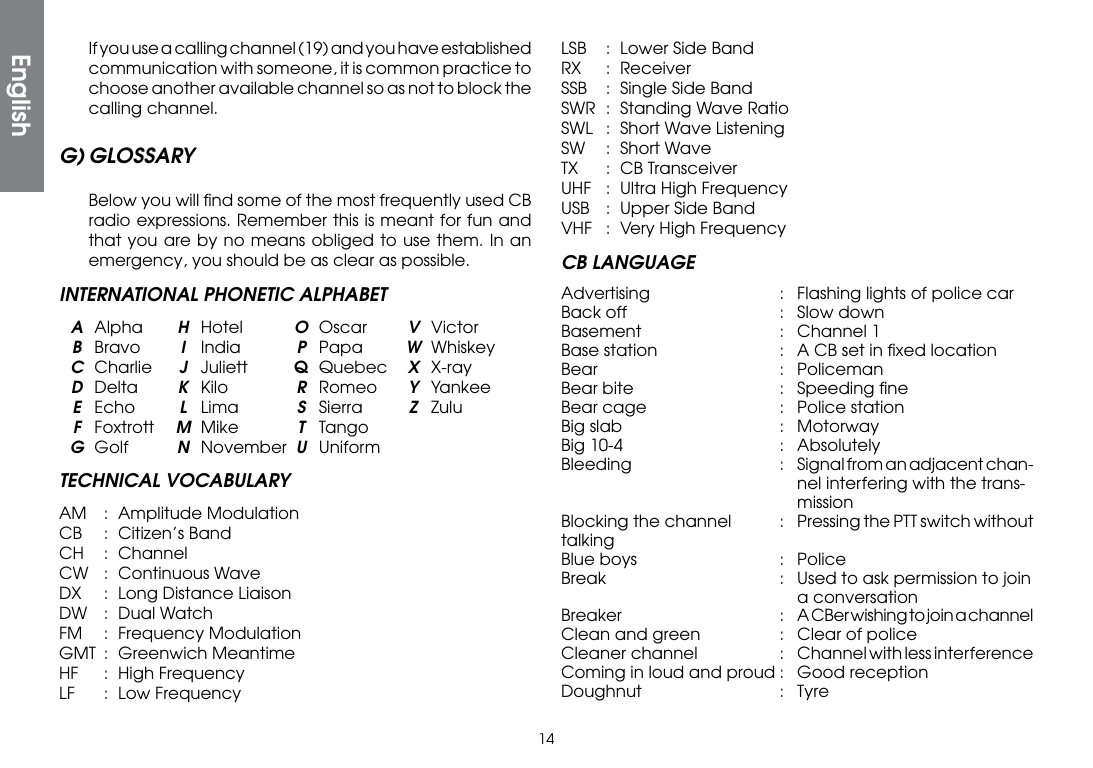

14 If you use a calling channel (19) and you have established communication with someone, it is common practice to choose another available channel so as not to block the calling channel.G) GLOSSARY Below you will find some of the most frequently used CB radio expressions. Remember this is meant for fun and that you are by no means obliged to use them. In an emergency, you should be as clear as possible.INTERNATIONAL PHONETIC ALPHABET A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformTECHNICAL VOCABULARYAM : Amplitude ModulationCB : Citizen’s BandCH : ChannelCW : Continuous WaveDX : Long Distance LiaisonDW : Dual WatchFM : Frequency ModulationGMT : Greenwich MeantimeHF : High FrequencyLF : Low FrequencyLSB : Lower Side BandRX : ReceiverSSB : Single Side BandSWR : Standing Wave RatioSWL : Short Wave ListeningSW : Short WaveTX : CB TransceiverUHF : Ultra High FrequencyUSB : Upper Side BandVHF : Very High FrequencyCB LANGUAGEAdvertising : Flashing lights of police carBack off : Slow downBasement : Channel 1Base station : A CB set in fixed locationBear : PolicemanBear bite : Speeding fineBear cage : Police stationBig slab : MotorwayBig 10-4 : AbsolutelyBleeding : Signal from an adjacent chan- nel interfering with the trans- missionBlocking the channel : Pressing the PTT switch without talkingBlue boys : PoliceBreak : Used to ask permission to join a conversationBreaker : A CBer wishing to join a channelClean and green : Clear of policeCleaner channel : Channel with less interferenceComing in loud and proud : Good receptionDoughnut : TyreEnglish

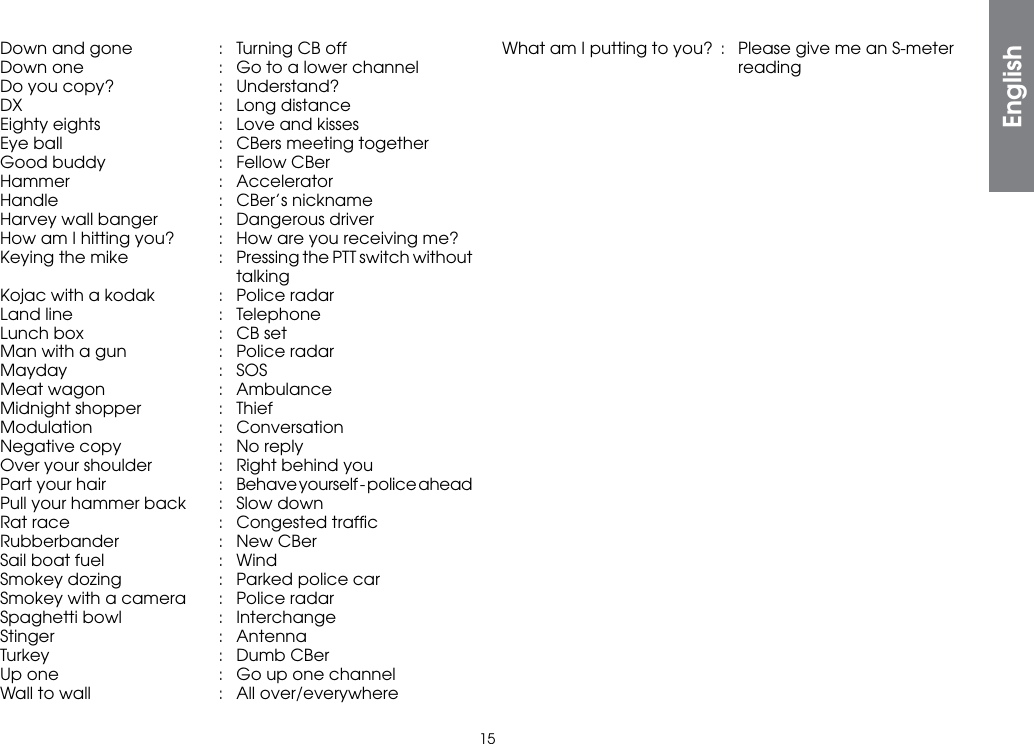

15Down and gone : Turning CB offDown one : Go to a lower channelDo you copy? : Understand?DX : Long distanceEighty eights : Love and kissesEye ball : CBers meeting togetherGood buddy : Fellow CBerHammer : AcceleratorHandle : CBer’s nicknameHarvey wall banger : Dangerous driverHow am I hitting you? : How are you receiving me?Keying the mike : Pressing the PTT switch without talkingKojac with a kodak : Police radarLand line : TelephoneLunch box : CB setMan with a gun : Police radarMayday : SOSMeat wagon : AmbulanceMidnight shopper : ThiefModulation : ConversationNegative copy : No replyOver your shoulder : Right behind youPart your hair : Behave yourself - police aheadPull your hammer back : Slow downRat race : Congested trafficRubberbander : New CBerSail boat fuel : WindSmokey dozing : Parked police carSmokey with a camera : Police radarSpaghetti bowl : InterchangeStinger : AntennaTurkey : Dumb CBerUp one : Go up one channelWall to wall : All over/everywhereEnglishWhat am I putting to you? : Please give me an S-meter reading

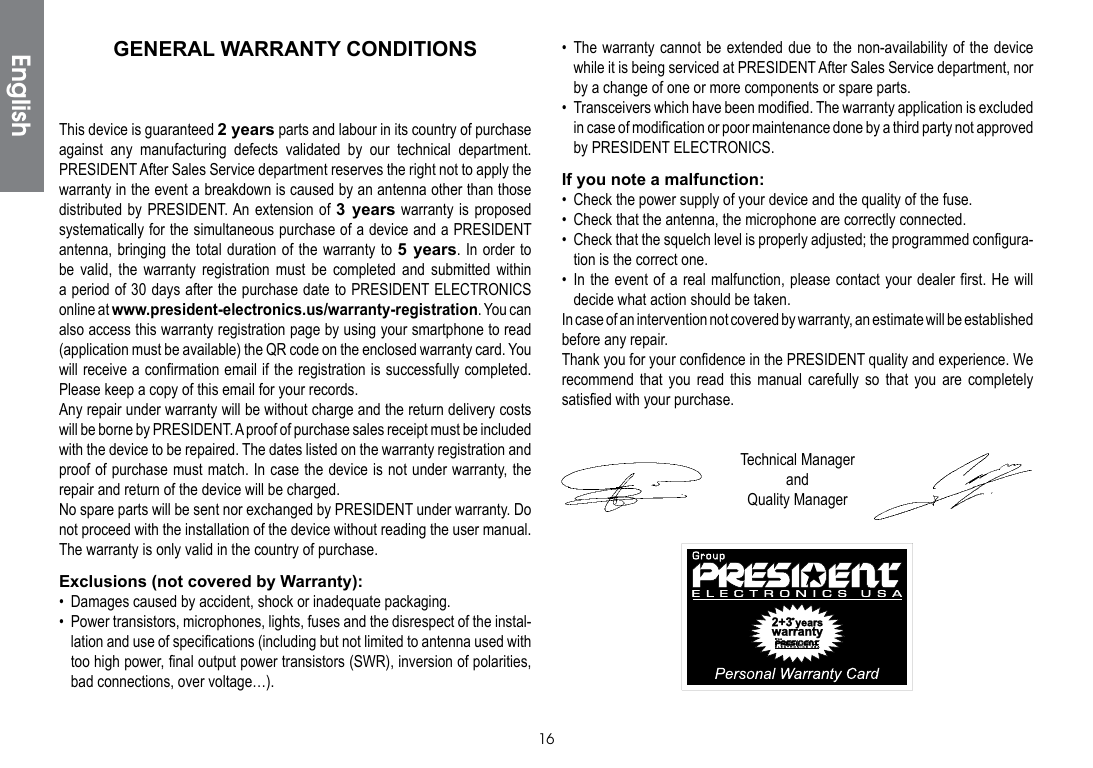

16• The warranty cannot be extended due to the non-availability of the device while it is being serviced at PRESIDENT After Sales Service department, nor by a change of one or more components or spare parts.• Transceivers which have been modified. The warranty application is excluded in case of modification or poor maintenance done by a third party not approved by PRESIDENT ELECTRONICS.If you note a malfunction:• Check the power supply of your device and the quality of the fuse.• Check that the antenna, the microphone are correctly connected.• Check that the squelch level is properly adjusted; the programmed configura-tion is the correct one.• In the event of a real malfunction, please contact your dealer first. He will decide what action should be taken.In case of an intervention not covered by warranty, an estimate will be established before any repair.Thank you for your confidence in the PRESIDENT quality and experience. We recommend that you read this manual carefully so that you are completely satisfied with your purchase.Technical ManagerandQuality ManagerGENERAL WARRANTY CONDITIONSThis device is guaranteed 2 years parts and labour in its country of purchase against any manufacturing defects validated by our technical department. PRESIDENT After Sales Service department reserves the right not to apply the warranty in the event a breakdown is caused by an antenna other than those distributed by PRESIDENT. An extension of 3 years warranty is proposed systematically for the simultaneous purchase of a device and a PRESIDENT antenna, bringing the total duration of the warranty to 5 years. In order to be valid, the warranty registration must be completed and submitted within a period of 30 days after the purchase date to PRESIDENT ELECTRONICS online at www.president-electronics.us/warranty-registration. You can also access this warranty registration page by using your smartphone to read (application must be available) the QR code on the enclosed warranty card. You will receive a confirmation email if the registration is successfully completed. Please keep a copy of this email for your records.Any repair under warranty will be without charge and the return delivery costs will be borne by PRESIDENT. A proof of purchase sales receipt must be included with the device to be repaired. The dates listed on the warranty registration and proof of purchase must match. In case the device is not under warranty, the repair and return of the device will be charged.No spare parts will be sent nor exchanged by PRESIDENT under warranty. Do not proceed with the installation of the device without reading the user manual.The warranty is only valid in the country of purchase.Exclusions (not covered by Warranty):• Damages caused by accident, shock or inadequate packaging.• Power transistors, microphones, lights, fuses and the disrespect of the instal-lation and use of specifications (including but not limited to antenna used with too high power, final output power transistors (SWR), inversion of polarities, bad connections, over voltage…).English

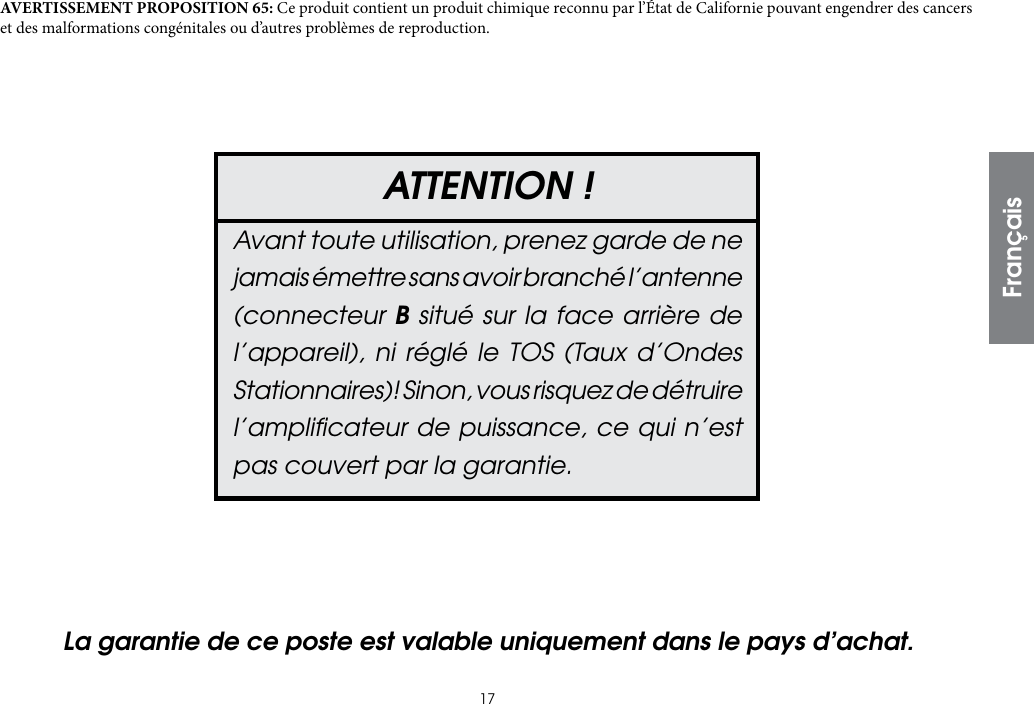

17ATTENTION !Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires)! Sinon, vous risquez de détruire l’amplificateur de puissance, ce qui n’est pas couvert par la garantie.AVERTISSEMENT PROPOSITION 65: Ce produit contient un produit chimique reconnu par l’État de Californie pouvant engendrer des cancers et des malformations congénitales ou d’autres problèmes de reproduction.La garantie de ce poste est valable uniquement dans le pays d’achat.Français

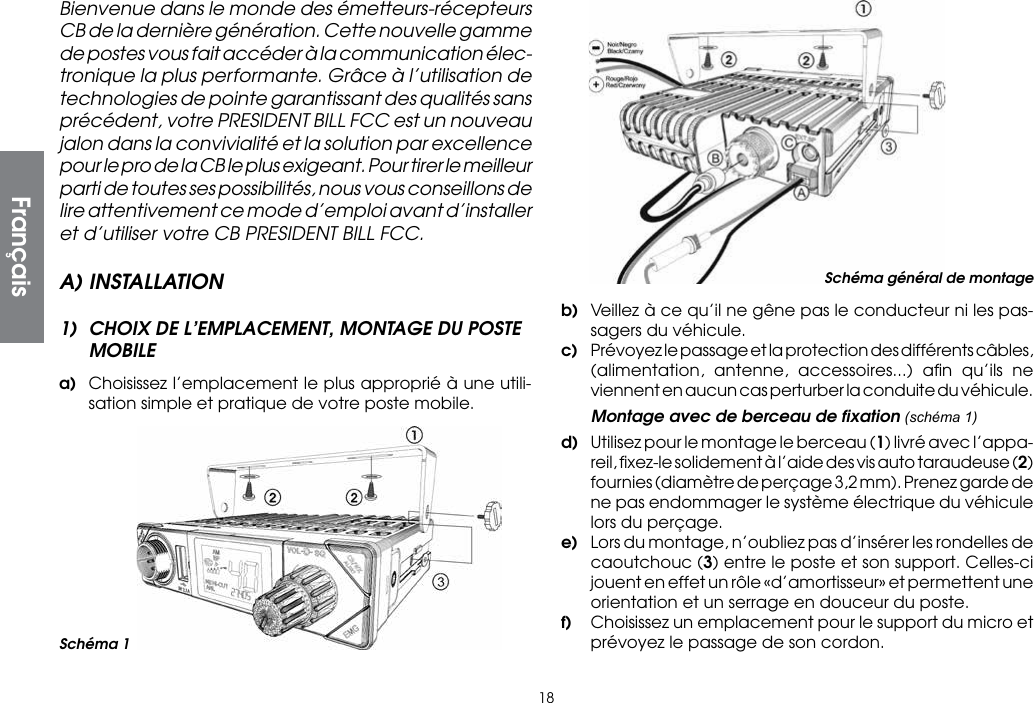

18Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication élec-tronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT BILL FCC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre CB PRESIDENT BILL FCC.A) INSTALLATION1) CHOIX DE L’EMPLACEMENT, MONTAGE DU POSTE MOBILEa) Choisissez l’emplacement le plus approprié à une utili-sation simple et pratique de votre poste mobile.b) Veillez à ce qu’il ne gêne pas le conducteur ni les pas-sagers du véhicule.c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule. Montage avec de berceau de fixation (schéma 1)d) Utilisez pour le montage le berceau (1) livré avec l’appa-reil, fixez-le solidement à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage.e) Lors du montage, n’oubliez pas d’insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste.f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.Schéma général de montageSchéma 1Français

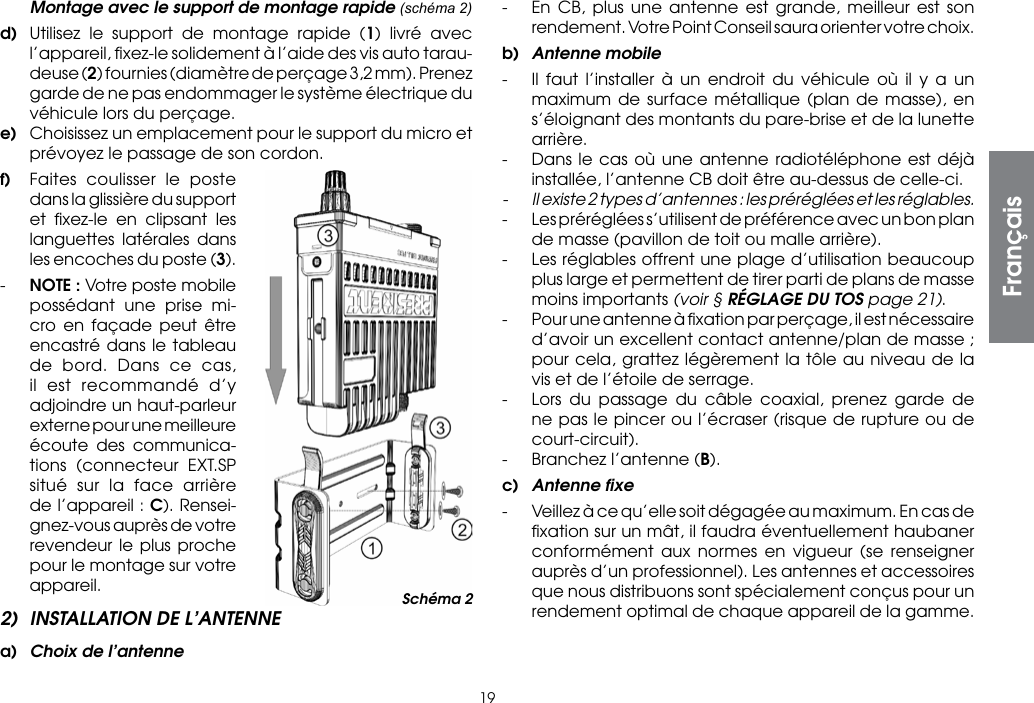

19 Montage avec le support de montage rapide (schéma 2)d) Utilisez le support de montage rapide (1) livré avec l’appareil, fixez-le solidement à l’aide des vis auto tarau-deuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage.e) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.f) Faites coulisser le poste dans la glissière du support et fixez-le en clipsant les languettes latérales dans les encoches du poste (3).- NOTE : Votre poste mobile possédant une prise mi-cro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut-parleur externe pour une meilleure écoute des communica-tions (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Rensei-gnez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.2) INSTALLATION DE L’ANTENNEa) Choix de l’antenne- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.b) Antenne mobile- Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière.- Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit être au-dessus de celle-ci.- Il existe 2 types d’antennes : les préréglées et les réglables.- Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).- Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS page 21).- Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage.- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit).- Branchez l’antenne (B).c) Antenne fixe- Veillez à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.Schéma 2Français
203) CONNEXION DE L’ALIMENTATION Votre PRESIDENT BILL FCC est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur. ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées cordon d’alimentation non raccordé au poste :a) Assurez-vous que l’alimentation soit bien de 12 Volts.b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger Lobe de rayonnementle cordon d’alimentation, utilisez un câble de section équivalente ou supérieure.c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.e) Branchez le cordon d’alimentation au poste. ATTENTION : Ne jamais remplacer le fusible d’ori-gine par un modèle d’une valeur diffé-rente !4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c’est-à-dire sans appuyer sur la pédale du micro)a) Branchez le micro,b) Vérifiez le branchement de l’antenne,c) Mise en marche de l’appareil : tourner le bouton du volume VOL (1) dans le sens des aiguilles d’une montre,d) Tournez le bouton du squelch SQ (2) au minimum (dans le sens inverse des aiguilles d’une montre) en position M,e) Réglez le volume à un niveau convenable,f) Amenez le poste sur le canal 20 soit à l’aide des touches s/t de l’appareil ou des boutons UP/DN du micro (3).Français

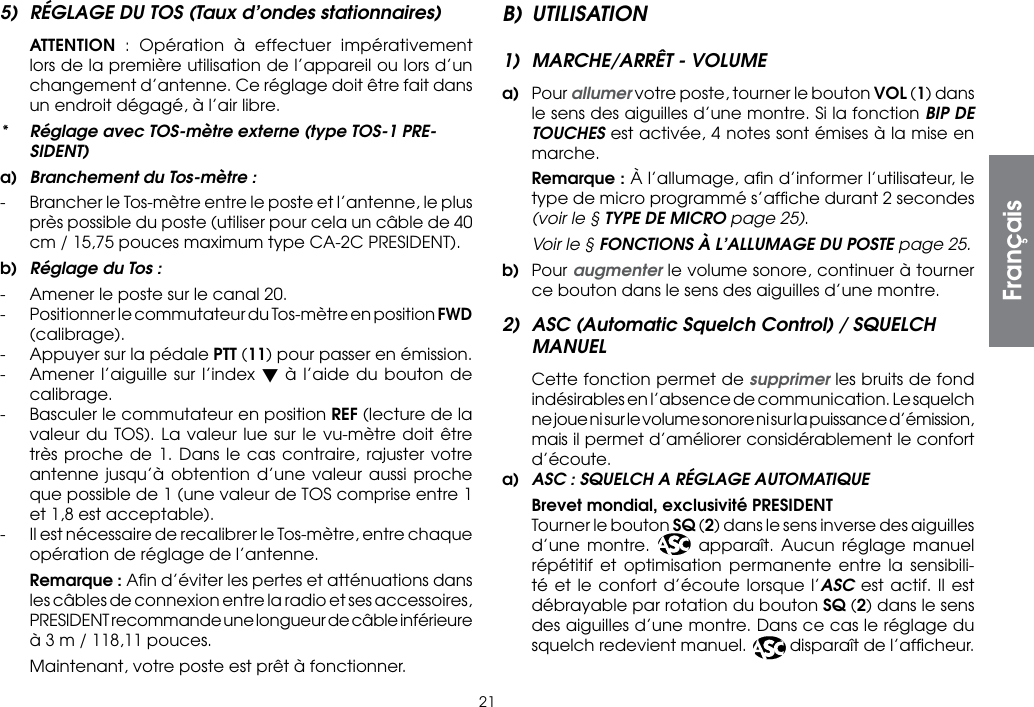

215) RÉGLAGE DU TOS (Taux d’ondes stationnaires) ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.* Réglage avec TOS-mètre externe (type TOS-1 PRE-SIDENT)a) Branchement du Tos-mètre :- Brancher le Tos-mètre entre le poste et l’antenne, le plus près possible du poste (utiliser pour cela un câble de 40 cm / 15,75 pouces maximum type CA-2C PRESIDENT).b) Réglage du Tos :- Amener le poste sur le canal 20.- Positionner le commutateur du Tos-mètre en position FWD (calibrage).- Appuyer sur la pédale PTT (11) pour passer en émission.- Amener l’aiguille sur l’index t à l’aide du bouton de calibrage.- Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).- Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m / 118,11 pouces. Maintenant, votre poste est prêt à fonctionner.B) UTILISATION1) MARCHE/ARRÊT - VOLUMEa) Pour allumer votre poste, tourner le bouton VOL (1) dans le sens des aiguilles d’une montre. Si la fonction BIP DE TOUCHES est activée, 4 notes sont émises à la mise en marche. Remarque : À l’allumage, afin d’informer l’utilisateur, le type de micro programmé s’affiche durant 2 secondes (voir le § TYPE DE MICRO page 25). Voir le § FONCTIONS À L’ALLUMAGE DU POSTE page 25.b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d’une montre.2) ASC (Automatic Squelch Control) / SQUELCH MANUEL Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute.a) ASC : SQUELCH A RÉGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Tourner le bouton SQ (2) dans le sens inverse des aiguilles d’une montre. ASC apparaît. Aucun réglage manuel répétitif et optimisation permanente entre la sensibili-té et le confort d’écoute lorsque l’ASC est actif. Il est débrayable par rotation du bouton SQ (2) dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. ASC disparaît de l’afficheur.Français

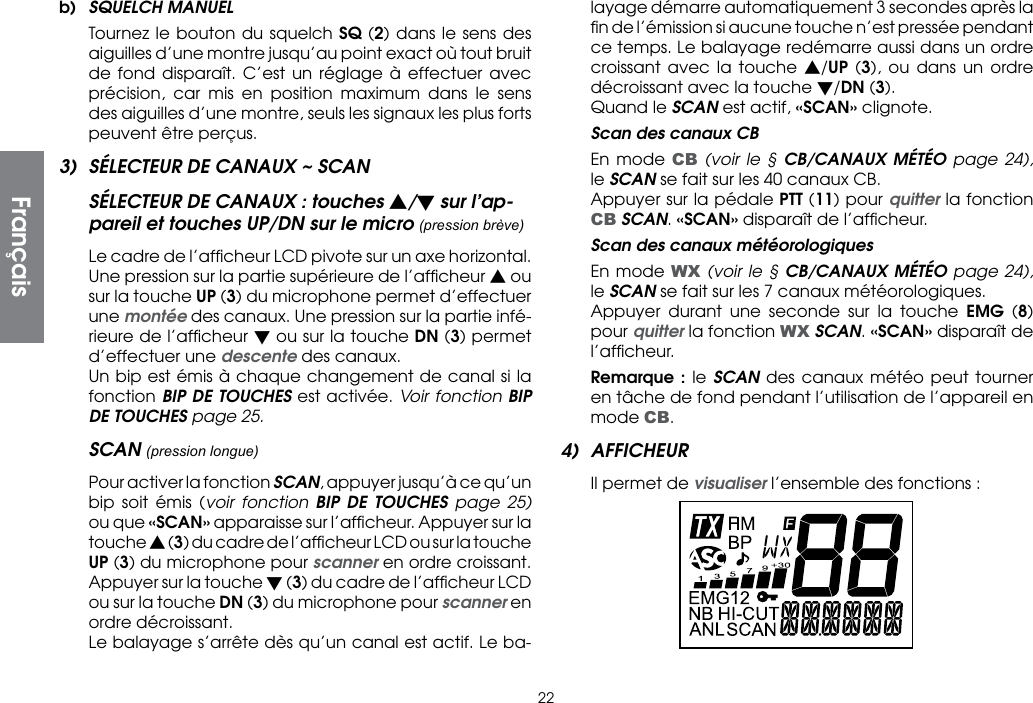

22b) SQUELCH MANUEL Tournez le bouton du squelch SQ (2) dans le sens des aiguilles d’une montre jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d’une montre, seuls les signaux les plus forts peuvent être perçus.3) SÉLECTEUR DE CANAUX ~ SCANSÉLECTEUR DE CANAUX : touches s/t sur l’ap-pareil et touches UP/DN sur le micro (pression brève) Le cadre de l’afficheur LCD pivote sur un axe horizontal. Une pression sur la partie supérieure de l’afficheur s ou sur la touche UP (3) du microphone permet d’effectuer une montée des canaux. Une pression sur la partie infé-rieure de l’afficheur t ou sur la touche DN (3) permet d’effectuer une descente des canaux. Un bip est émis à chaque changement de canal si la fonction BIP DE TOUCHES est activée. Voir fonction BIP DE TOUCHES page 25.SCAN (pression longue) Pour activer la fonction SCAN, appuyer jusqu’à ce qu’un bip soit émis (voir fonction BIP DE TOUCHES page 25) ou que «SCAN» apparaisse sur l’afficheur. Appuyer sur la touche s (3) du cadre de l’afficheur LCD ou sur la touche UP (3) du microphone pour scanner en ordre croissant. Appuyer sur la touche t (3) du cadre de l’afficheur LCD ou sur la touche DN (3) du microphone pour scanner en ordre décroissant. Le balayage s’arrête dès qu’un canal est actif. Le ba-layage démarre automatiquement 3 secondes après la fin de l’émission si aucune touche n’est pressée pendant ce temps. Le balayage redémarre aussi dans un ordre croissant avec la touche s/UP (3), ou dans un ordre décroissant avec la touche t/DN (3). Quand le SCAN est actif, «SCAN» clignote. Scan des canaux CB En mode CB (voir le § CB/CANAUX MÉTÉO page 24), le SCAN se fait sur les 40 canaux CB. Appuyer sur la pédale PTT (11) pour quitter la fonction CB SCAN. «SCAN» disparaît de l’afficheur. Scan des canaux météorologiques En mode WX (voir le § CB/CANAUX MÉTÉO page 24), le SCAN se fait sur les 7 canaux météorologiques. Appuyer durant une seconde sur la touche EMG (8) pour quitter la fonction WX SCAN. «SCAN» disparaît de l’afficheur. Remarque : le SCAN des canaux météo peut tourner en tâche de fond pendant l’utilisation de l’appareil en mode CB.4) AFFICHEUR Il permet de visualiser l’ensemble des fonctions :Français

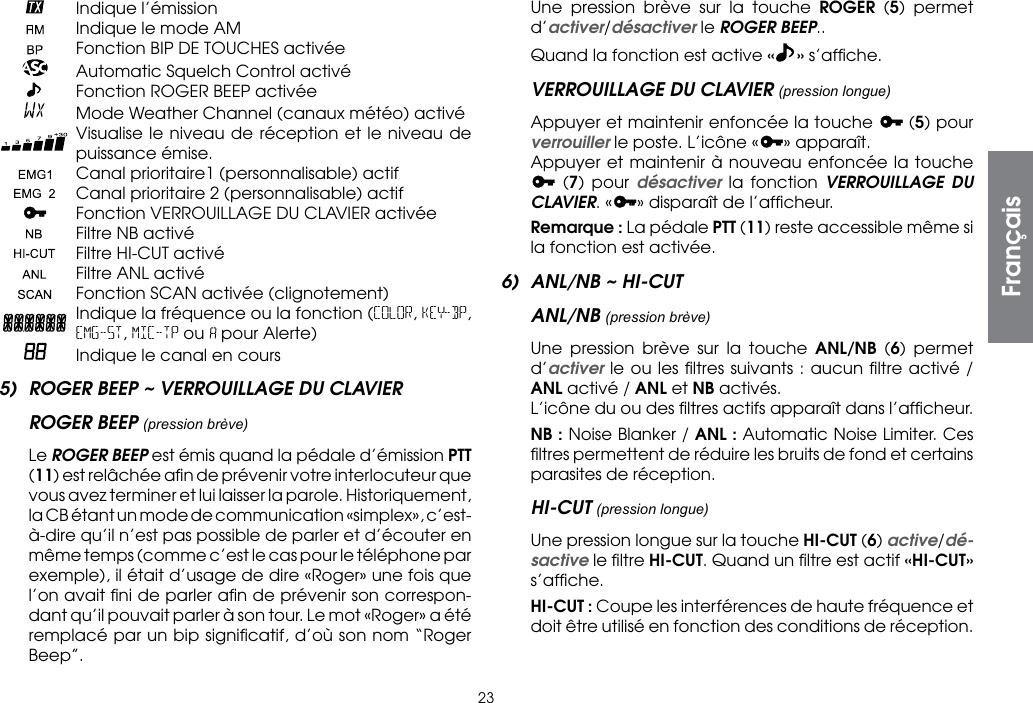

23 Indique l’émission Indique le mode AM Fonction BIP DE TOUCHES activée Automatic Squelch Control activé Fonction ROGER BEEP activée Mode Weather Channel (canaux météo) activé Visualise le niveau de réception et le niveau de puissance émise. Canal prioritaire1 (personnalisable) actif Canal prioritaire 2 (personnalisable) actif Fonction VERROUILLAGE DU CLAVIER activée Filtre NB activé Filtre HI-CUT activé Filtre ANL activé Fonction SCAN activée (clignotement) Indique la fréquence ou la fonction (COLOR, KEY-BP, EMG-ST, MIC-TP ou pour Alerte) Indique le canal en cours5) ROGER BEEP ~ VERROUILLAGE DU CLAVIERROGER BEEP (pression brève) Le ROGER BEEP est émis quand la pédale d’émission PTT (11) est relâchée afin de prévenir votre interlocuteur que vous avez terminer et lui laisser la parole. Historiquement, la CB étant un mode de communication «simplex», c’est-à-dire qu’il n’est pas possible de parler et d’écouter en même temps (comme c’est le cas pour le téléphone par exemple), il était d’usage de dire «Roger» une fois que l’on avait fini de parler afin de prévenir son correspon-dant qu’il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d’où son nom “Roger Beep”. Une pression brève sur la touche ROGER (5) permet d’activer/désactiver le ROGER BEEP.. Quand la fonction est active «» s’affiche.VERROUILLAGE DU CLAVIER (pression longue) Appuyer et maintenir enfoncée la touche (5) pour verrouiller le poste. L’icône « » apparaît. Appuyer et maintenir à nouveau enfoncée la touche (7) pour désactiver la fonction VERROUILLAGE DU CLAVIER. « » disparaît de l’afficheur. Remarque : La pédale PTT (11) reste accessible même si la fonction est activée.6) ANL/NB ~ HI-CUTANL/NB (pression brève) Une pression brève sur la touche ANL/NB (6) permet d’activer le ou les filtres suivants : aucun filtre activé / ANL activé / ANL et NB activés. L’icône du ou des filtres actifs apparaît dans l’afficheur. NB : Noise Blanker / ANL : Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception.HI-CUT (pression longue) Une pression longue sur la touche HI-CUT (6) active/dé-sactive le filtre HI-CUT. Quand un filtre est actif «HI-CUT» s’affiche. HI-CUT : Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception.Français

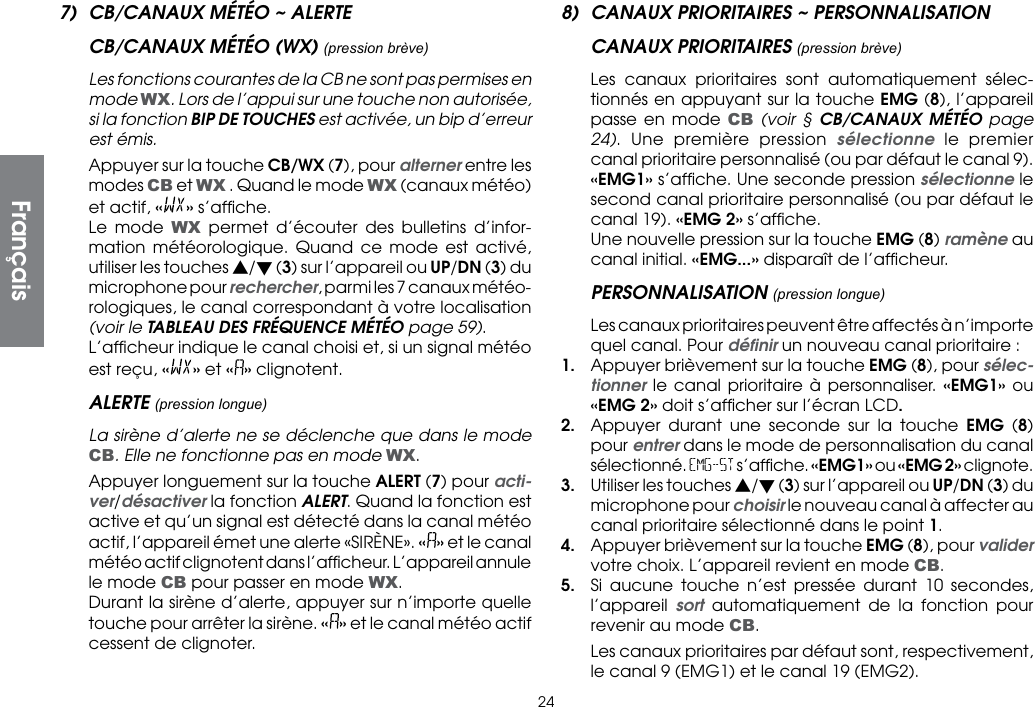

247) CB/CANAUX MÉTÉO ~ ALERTECB/CANAUX MÉTÉO (WX) (pression brève) Les fonctions courantes de la CB ne sont pas permises en mode WX. Lors de l’appui sur une touche non autorisée, si la fonction BIP DE TOUCHES est activée, un bip d’erreur est émis. Appuyer sur la touche CB/WX (7), pour alterner entre les modes CB et WX . Quand le mode WX (canaux météo) et actif, «» s’affiche. Le mode WX permet d’écouter des bulletins d’infor-mation météorologique. Quand ce mode est activé, utiliser les touches s/t (3) sur l’appareil ou UP/DN (3) du microphone pour rechercher, parmi les 7 canaux météo-rologiques, le canal correspondant à votre localisation (voir le TABLEAU DES FRÉQUENCE MÉTÉO page 59). L’afficheur indique le canal choisi et, si un signal météo est reçu, « » et « » clignotent.ALERTE (pression longue) La sirène d’alerte ne se déclenche que dans le mode CB. Elle ne fonctionne pas en mode WX. Appuyer longuement sur la touche ALERT (7) pour acti-ver/désactiver la fonction ALERT. Quand la fonction est active et qu’un signal est détecté dans la canal météo actif, l’appareil émet une alerte «SIRÈNE». «» et le canal météo actif clignotent dans l’afficheur. L’appareil annule le mode CB pour passer en mode WX. Durant la sirène d’alerte, appuyer sur n’importe quelle touche pour arrêter la sirène. « » et le canal météo actif cessent de clignoter.8) CANAUX PRIORITAIRES ~ PERSONNALISATIONCANAUX PRIORITAIRES (pression brève) Les canaux prioritaires sont automatiquement sélec-tionnés en appuyant sur la touche EMG (8), l’appareil passe en mode CB (voir § CB/CANAUX MÉTÉO page 24). Une première pression sélectionne le premier canal prioritaire personnalisé (ou par défaut le canal 9). «EMG1» s’affiche. Une seconde pression sélectionne le second canal prioritaire personnalisé (ou par défaut le canal 19). «EMG 2» s’affiche. Une nouvelle pression sur la touche EMG (8) ramène au canal initial. «EMG...» disparaît de l’afficheur.PERSONNALISATION (pression longue) Les canaux prioritaires peuvent être affectés à n’importe quel canal. Pour définir un nouveau canal prioritaire :1. Appuyer brièvement sur la touche EMG (8), pour sélec-tionner le canal prioritaire à personnaliser. «EMG1» ou «EMG 2» doit s’afficher sur l’écran LCD.2. Appuyer durant une seconde sur la touche EMG (8) pour entrer dans le mode de personnalisation du canal sélectionné. EMG-ST s’affiche. «EMG1» ou «EMG 2» clignote.3. Utiliser les touches s/t (3) sur l’appareil ou UP/DN (3) du microphone pour choisir le nouveau canal à affecter au canal prioritaire sélectionné dans le point 1.4. Appuyer brièvement sur la touche EMG (8), pour valider votre choix. L’appareil revient en mode CB.5. Si aucune touche n’est pressée durant 10 secondes, l’appareil sort automatiquement de la fonction pour revenir au mode CB. Les canaux prioritaires par défaut sont, respectivement, le canal 9 (EMG1) et le canal 19 (EMG2).Français
259) PRISE DE CHARGE USB La prise USB (9) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.10) PRISE MICRO 6 BROCHES Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule. Le BILL FCC accepte les micros de type electret ou dynamique (voir menu TYPE DE MICRO page 25). Voir schéma de branchement en page 60.11) PTT (Push To Talk) Pédale d’émission, appuyer pour parler, s’affiche. Relâcher pour recevoir un message.TOT (Time Out Timer) Si la touche PTT (11) est appuyée pendant plus de 3 minutes, l’afficheur clignote et l’émission se termine. Un bip est émis jusqu’à ce que la touche PTT (11) soit relâchée.C) FONCTIONS À L’ALLUMAGE DU POSTE 3 fonctions supplémentaires sont disponibles. Le BIP DE TOUCHES, la COULEUR, et le TYPE DE MICRO. Pour activer une fonction, éteindre l’appareil puis rallumer l’appareil en maintenant appuyées la ou les touches correspondantes (5, 7 ou 5 + 6).1) BIP DE TOUCHES (touche 5) Certaines opérations comme le changement de canal, l’appui sur les touches, etc. sont confirmées par un bip. Pour activer/désactiver la fonction :1. Éteindre l’appareil puis rallumer l’appareil en maintenant appuyée la touche ROGER (5). KEY-BP apparaît dans l’afficheur. L’état de la fonction alterne entre activée On et désactivée Of. 2. L’appareil sort automatiquement de la fonction pour revenir au mode CB au bout de 3 secondes. Quand la fonction est active, «» s’affiche.2) COULEUR (touche 7)1. Éteindre l’appareil puis rallumer l’appareil en maintenant appuyée la touche CB/WX (7). COLOR apparaît dans l’af-ficheur.2. Le symbole de la couleur actuelle clignote, (rouge), (vert), (bleu), (cyan), (jaune), (violet) ou (bleu clair).3. Utiliser les touches s/t (3) sur l’appareil ou UP/DN (3) du microphone pour changer la couleur.4. Appuyer sur la pédale PTT (11) pour valider et sortir.5. Si aucune touche n’est pressée durant 10 secondes, l’appareil sort automatiquement de la fonction pour revenir au mode CB.3) TYPE DE MICRO (touches 5 + 6) Le BILL FCC accepte les micros de type electret ou dynamique, 6 broches PRESIDENT. Pour alterner entre les deux types de micro :1. Éteindre l’appareil puis rallumer l’appareil en maintenant appuyée les touches ROGER (5) et ANL/NB (6). MIC-TP Français

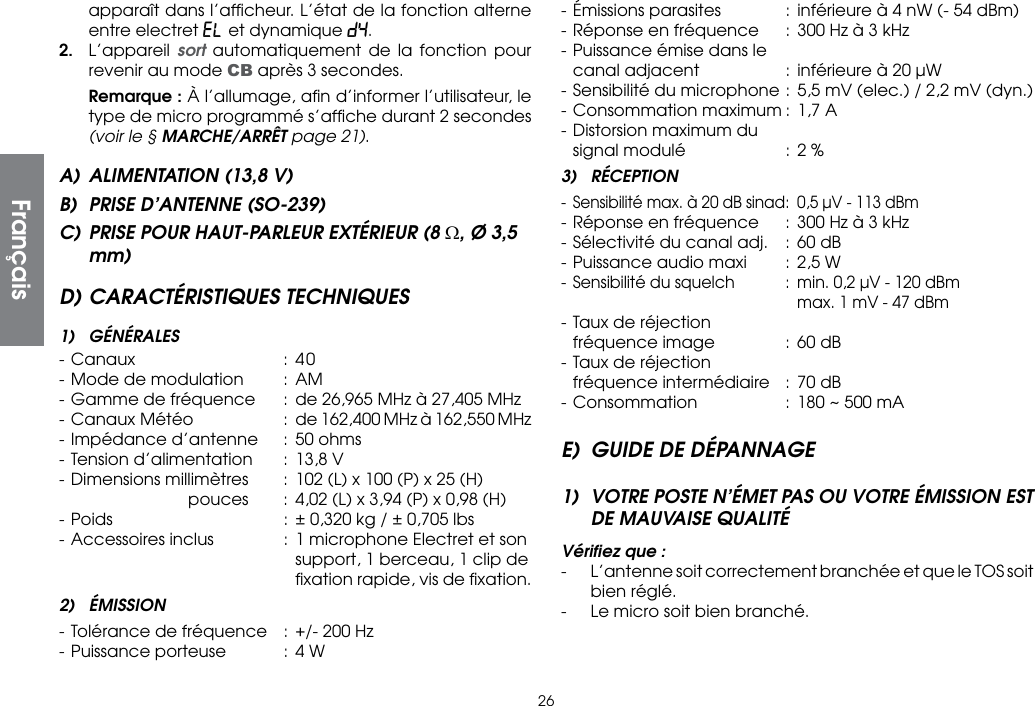

26apparaît dans l’afficheur. L’état de la fonction alterne entre electret EL et dynamique dY. 2. L’appareil sort automatiquement de la fonction pour revenir au mode CB après 3 secondes. Remarque : À l’allumage, afin d’informer l’utilisateur, le type de micro programmé s’affiche durant 2 secondes (voir le § MARCHE/ARRÊT page 21).A) ALIMENTATION (13,8 V)B) PRISE D’ANTENNE (SO-239)C) PRISE POUR HAUT-PARLEUR EXTÉRIEUR (8 Ω, Ø 3,5 mm)D) CARACTÉRISTIQUES TECHNIQUES1) GÉNÉRALES- Canaux : 40- Mode de modulation : AM- Gamme de fréquence : de 26,965 MHz à 27,405 MHz- Canaux Météo : de 162,400 MHz à 162,550 MHz- Impédance d’antenne : 50 ohms- Tension d’alimentation : 13,8 V- Dimensions millimètres : 102 (L) x 100 (P) x 25 (H) pouces : 4,02 (L) x 3,94 (P) x 0,98 (H) - Poids : ± 0,320 kg / ± 0,705 lbs- Accessoires inclus : 1 microphone Electret et son support, 1 berceau, 1 clip de fixation rapide, vis de fixation.2) ÉMISSION- Tolérance de fréquence : +/- 200 Hz- Puissance porteuse : 4 W- Émissions parasites : inférieure à 4 nW (- 54 dBm)- Réponse en fréquence : 300 Hz à 3 kHz- Puissance émise dans le canal adjacent : inférieure à 20 µW- Sensibilité du microphone : 5,5 mV (elec.) / 2,2 mV (dyn.)- Consommation maximum : 1,7 A- Distorsion maximum du signal modulé : 2 %3) RÉCEPTION- Sensibilité max. à 20 dB sinad : 0,5 µV - 113 dBm- Réponse en fréquence : 300 Hz à 3 kHz- Sélectivité du canal adj. : 60 dB- Puissance audio maxi : 2,5 W- Sensibilité du squelch : min. 0,2 µV - 120 dBm max. 1 mV - 47 dBm- Taux de réjection fréquence image : 60 dB- Taux de réjection fréquence intermédiaire : 70 dB- Consommation : 180 ~ 500 mAE) GUIDE DE DÉPANNAGE1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITÉVérifiez que :- L’antenne soit correctement branchée et que le TOS soit bien réglé.- Le micro soit bien branché.Français
272) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEP-TION EST DE MAUVAISE QUALITÉVérifiez que :- Le niveau du squelch soit correctement réglé.- Le bouton Volume soit réglé à un niveau convenable.- Le micro soit branché.- L’antenne soit correctement branchée et le TOS bien réglé.3) VOTRE POSTE NE S’ALLUME PASVérifiez :- Votre alimentation.- Qu’il n’y ait pas d’inversion des fils au niveau de votre branchement.- L’état du fusible.F) COMMENT ÉMETTRE OU RECEVOIR UN MES-SAGE ? Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel.G) GLOSSAIRE Au fil de l’utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C’est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.ALPHABET PHONÉTIQUE INTERNATIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformLANGAGE TECHNIQUEAM : Amplitude Modulation (modulation d’amplitude)BLU : Bande latérale uniqueBF : Basse fréquenceCB : Citizen Band (canaux banalisés)CH : Channel (canal)CQ : Appel généralCW : Continuous waves (morse)DX : Liaison longue distanceDW : Dual watch (double veille)FM : Frequency modulation (modulation de fréquence)Français

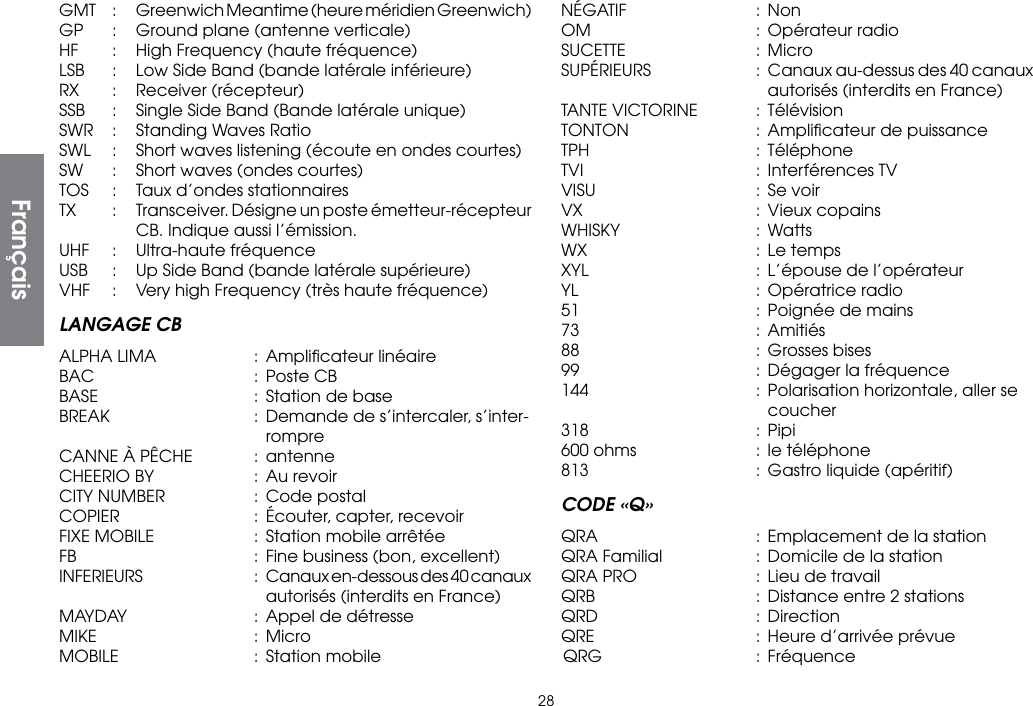

28GMT : Greenwich Meantime (heure méridien Greenwich)GP : Ground plane (antenne verticale)HF : High Frequency (haute fréquence)LSB : Low Side Band (bande latérale inférieure)RX : Receiver (récepteur)SSB : Single Side Band (Bande latérale unique)SWR : Standing Waves RatioSWL : Short waves listening (écoute en ondes courtes)SW : Short waves (ondes courtes)TOS : Taux d’ondes stationnairesTX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l’émission.UHF : Ultra-haute fréquenceUSB : Up Side Band (bande latérale supérieure)VHF : Very high Frequency (très haute fréquence)LANGAGE CBALPHA LIMA : Amplificateur linéaireBAC : Poste CBBASE : Station de baseBREAK : Demande de s’intercaler, s’inter- rompreCANNE À PÊCHE : antenneCHEERIO BY : Au revoirCITY NUMBER : Code postalCOPIER : Écouter, capter, recevoirFIXE MOBILE : Station mobile arrêtéeFB : Fine business (bon, excellent)INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France)MAYDAY : Appel de détresseMIKE : MicroMOBILE : Station mobileNÉGATIF : NonOM : Opérateur radioSUCETTE : MicroSUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés (interdits en France)TANTE VICTORINE : TélévisionTONTON : Amplificateur de puissanceTPH : TéléphoneTVI : Interférences TVVISU : Se voirVX : Vieux copainsWHISKY : WattsWX : Le tempsXYL : L’épouse de l’opérateurYL : Opératrice radio51 : Poignée de mains73 : Amitiés88 : Grosses bises99 : Dégager la fréquence144 : Polarisation horizontale, aller se coucher318 : Pipi600 ohms : le téléphone813 : Gastro liquide (apéritif)CODE «Q»QRA : Emplacement de la stationQRA Familial : Domicile de la stationQRA PRO : Lieu de travailQRB : Distance entre 2 stationsQRD : DirectionQRE : Heure d’arrivée prévue QRG : FréquenceFrançais

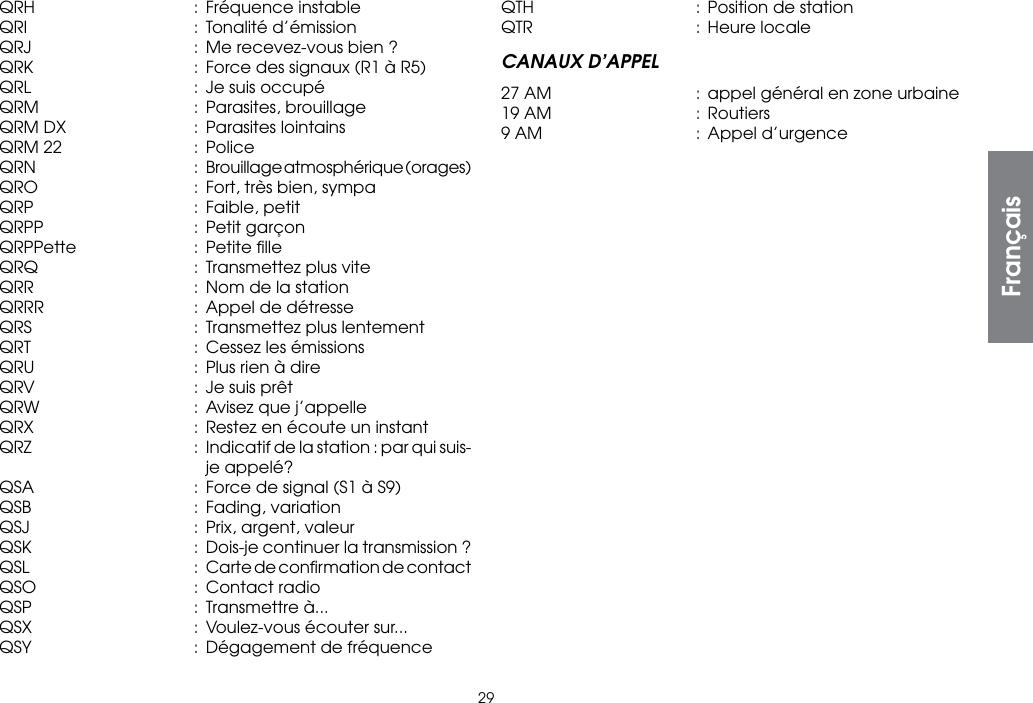

29QRH : Fréquence instableQRI : Tonalité d’émissionQRJ : Me recevez-vous bien ?QRK : Force des signaux (R1 à R5)QRL : Je suis occupéQRM : Parasites, brouillageQRM DX : Parasites lointainsQRM 22 : PoliceQRN : Brouillage atmosphérique (orages)QRO : Fort, très bien, sympaQRP : Faible, petitQRPP : Petit garçonQRPPette : Petite filleQRQ : Transmettez plus viteQRR : Nom de la stationQRRR : Appel de détresseQRS : Transmettez plus lentementQRT : Cessez les émissionsQRU : Plus rien à direQRV : Je suis prêtQRW : Avisez que j’appelleQRX : Restez en écoute un instantQRZ : Indicatif de la station : par qui suis- je appelé?QSA : Force de signal (S1 à S9)QSB : Fading, variationQSJ : Prix, argent, valeurQSK : Dois-je continuer la transmission ?QSL : Carte de confirmation de contactQSO : Contact radioQSP : Transmettre à...QSX : Voulez-vous écouter sur...QSY : Dégagement de fréquenceQTH : Position de stationQTR : Heure localeCANAUX D’APPEL27 AM : appel général en zone urbaine19 AM : Routiers9 AM : Appel d’urgenceFrançais

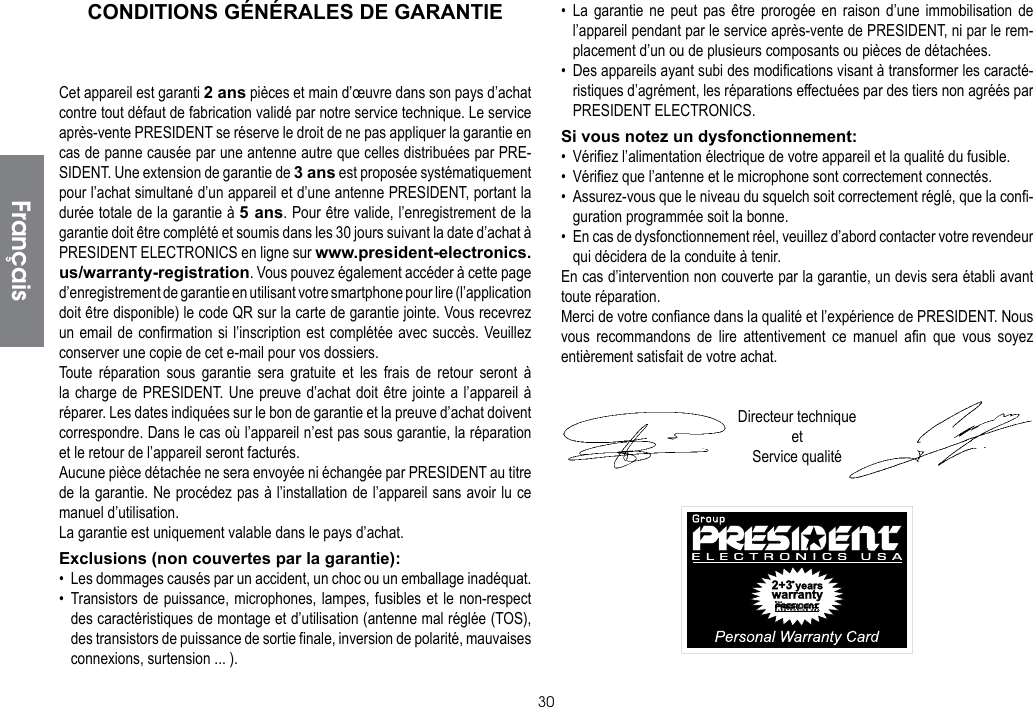

30CONDITIONS GÉNÉRALES DE GARANTIECet appareil est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout défaut de fabrication validé par notre service technique. Le service après-vente PRESIDENT se réserve le droit de ne pas appliquer la garantie en cas de panne causée par une antenne autre que celles distribuées par PRE-SIDENT. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat simultané d’un appareil et d’une antenne PRESIDENT, portant la durée totale de la garantie à 5 ans. Pour être valide, l’enregistrement de la garantie doit être complété et soumis dans les 30 jours suivant la date d’achat à PRESIDENT ELECTRONICS en ligne sur www.president-electronics.us/warranty-registration. Vous pouvez également accéder à cette page d’enregistrement de garantie en utilisant votre smartphone pour lire (l’application doit être disponible) le code QR sur la carte de garantie jointe. Vous recevrez un email de confirmation si l’inscription est complétée avec succès. Veuillez conserver une copie de cet e-mail pour vos dossiers.Toute réparation sous garantie sera gratuite et les frais de retour seront à la charge de PRESIDENT. Une preuve d’achat doit être jointe a l’appareil à réparer. Les dates indiquées sur le bon de garantie et la preuve d’achat doivent correspondre. Dans le cas où l’appareil n’est pas sous garantie, la réparation et le retour de l’appareil seront facturés.Aucune pièce détachée ne sera envoyée ni échangée par PRESIDENT au titre de la garantie. Ne procédez pas à l’installation de l’appareil sans avoir lu ce manuel d’utilisation.La garantie est uniquement valable dans le pays d’achat.Exclusions (non couvertes par la garantie):• Les dommages causés par un accident, un choc ou un emballage inadéquat.• Transistors de puissance, microphones, lampes, fusibles et le non-respect des caractéristiques de montage et d’utilisation (antenne mal réglée (TOS), des transistors de puissance de sortie finale, inversion de polarité, mauvaises connexions, surtension ... ).• La garantie ne peut pas être prorogée en raison d’une immobilisation de l’appareil pendant par le service après-vente de PRESIDENT, ni par le rem-placement d’un ou de plusieurs composants ou pièces de détachées.• Des appareils ayant subi des modifications visant à transformer les caracté-ristiques d’agrément, les réparations effectuées par des tiers non agréés par PRESIDENT ELECTRONICS.Si vous notez un dysfonctionnement:• Vérifiez l’alimentation électrique de votre appareil et la qualité du fusible.• Vérifiez que l’antenne et le microphone sont correctement connectés.• Assurez-vous que le niveau du squelch soit correctement réglé, que la confi-guration programmée soit la bonne.• En cas de dysfonctionnement réel, veuillez d’abord contacter votre revendeur qui décidera de la conduite à tenir.En cas d’intervention non couverte par la garantie, un devis sera établi avant toute réparation.Merci de votre confiance dans la qualité et l’expérience de PRESIDENT. Nous vous recommandons de lire attentivement ce manuel afin que vous soyez entièrement satisfait de votre achat.Directeur techniqueetService qualitéFrançais

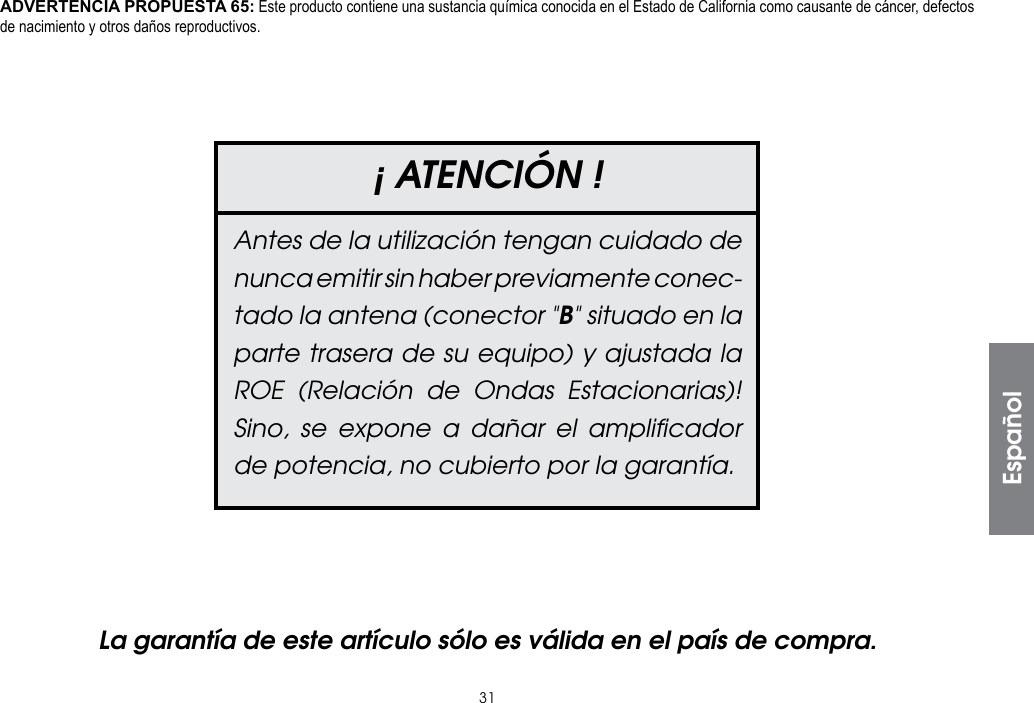

31La garantía de este artículo sólo es válida en el país de compra.¡ ATENCIÓN !Antes de la utilización tengan cuidado de nunca emitir sin haber previamente conec-tado la antena (conector "B" situado en la parte trasera de su equipo) y ajustada la ROE (Relación de Ondas Estacionarias)! Sino, se expone a dañar el amplificador de potencia, no cubierto por la garantía.EspañolADVERTENCIA PROPUESTA 65: Este producto contiene una sustancia química conocida en el Estado de California como causante de cáncer, defectos de nacimiento y otros daños reproductivos.

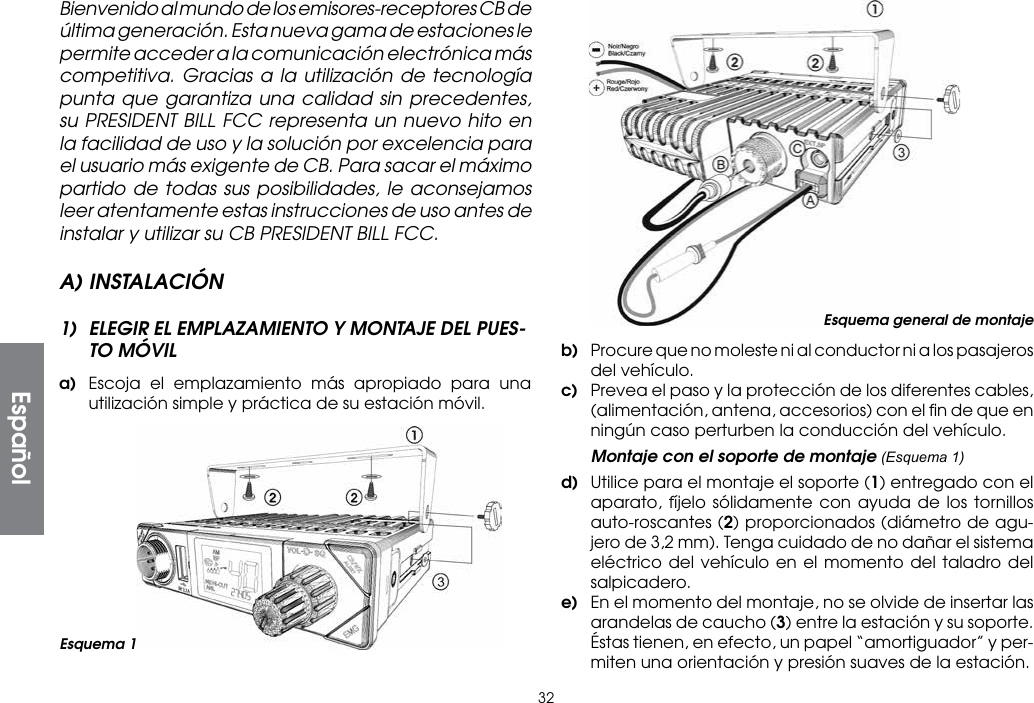

32Bienvenido al mundo de los emisores-receptores CB de última generación. Esta nueva gama de estaciones le permite acceder a la comunicación electrónica más competitiva. Gracias a la utilización de tecnología punta que garantiza una calidad sin precedentes, su PRESIDENT BILL FCC representa un nuevo hito en la facilidad de uso y la solución por excelencia para el usuario más exigente de CB. Para sacar el máximo partido de todas sus posibilidades, le aconsejamos leer atentamente estas instrucciones de uso antes de instalar y utilizar su CB PRESIDENT BILL FCC.A) INSTALACIÓN1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUES-TO MÓVILa) Escoja el emplazamiento más apropiado para una utilización simple y práctica de su estación móvil.b) Procure que no moleste ni al conductor ni a los pasajeros del vehículo.c) Prevea el paso y la protección de los diferentes cables, (alimentación, antena, accesorios) con el fin de que en ningún caso perturben la conducción del vehículo. Montaje con el soporte de montaje (Esquema 1)d) Utilice para el montaje el soporte (1) entregado con el aparato, fíjelo sólidamente con ayuda de los tornillos auto-roscantes (2) proporcionados (diámetro de agu-jero de 3,2 mm). Tenga cuidado de no dañar el sistema eléctrico del vehículo en el momento del taladro del salpicadero.e) En el momento del montaje, no se olvide de insertar las arandelas de caucho (3) entre la estación y su soporte. Éstas tienen, en efecto, un papel “amortiguador” y per-miten una orientación y presión suaves de la estación.Esquema 1Esquema general de montajeEspañol

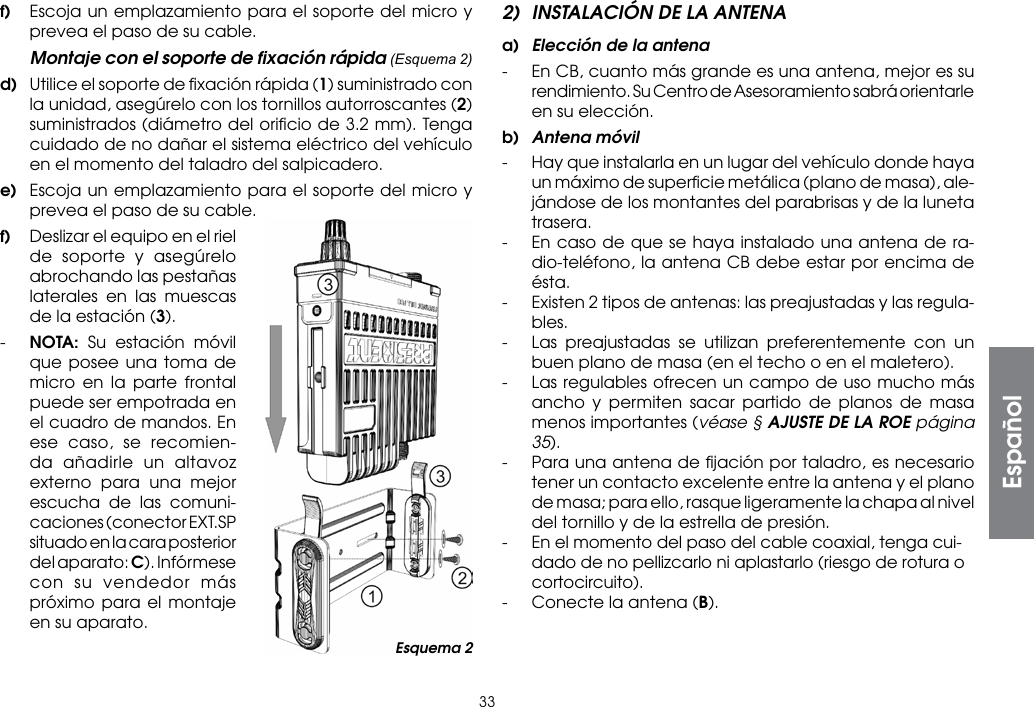

33f) Escoja un emplazamiento para el soporte del micro y prevea el paso de su cable. Montaje con el soporte de fixación rápida (Esquema 2)d) Utilice el soporte de fixación rápida (1) suministrado con la unidad, asegúrelo con los tornillos autorroscantes (2) suministrados (diámetro del orificio de 3.2 mm). Tenga cuidado de no dañar el sistema eléctrico del vehículo en el momento del taladro del salpicadero.e) Escoja un emplazamiento para el soporte del micro y prevea el paso de su cable.f) Deslizar el equipo en el riel de soporte y asegúrelo abrochando las pestañas laterales en las muescas de la estación (3).- NOTA: Su estación móvil que posee una toma de micro en la parte frontal puede ser empotrada en el cuadro de mandos. En ese caso, se recomien-da añadirle un altavoz externo para una mejor escucha de las comuni-caciones (conector EXT.SP situado en la cara posterior del aparato: C). Infórmese con su vendedor más próximo para el montaje en su aparato.2) INSTALACIÓN DE LA ANTENAa) Elección de la antena- En CB, cuanto más grande es una antena, mejor es su rendimiento. Su Centro de Asesoramiento sabrá orientarle en su elección.b) Antena móvil- Hay que instalarla en un lugar del vehículo donde haya un máximo de superficie metálica (plano de masa), ale-jándose de los montantes del parabrisas y de la luneta trasera.- En caso de que se haya instalado una antena de ra-dio-teléfono, la antena CB debe estar por encima de ésta.- Existen 2 tipos de antenas: las preajustadas y las regula-bles.- Las preajustadas se utilizan preferentemente con un buen plano de masa (en el techo o en el maletero).- Las regulables ofrecen un campo de uso mucho más ancho y permiten sacar partido de planos de masa menos importantes (véase § AJUSTE DE LA ROE página 35).- Para una antena de fijación por taladro, es necesario tener un contacto excelente entre la antena y el plano de masa; para ello, rasque ligeramente la chapa al nivel del tornillo y de la estrella de presión.- En el momento del paso del cable coaxial, tenga cui-dado de no pellizcarlo ni aplastarlo (riesgo de rotura o cortocircuito).- Conecte la antena (B).Esquema 2Español

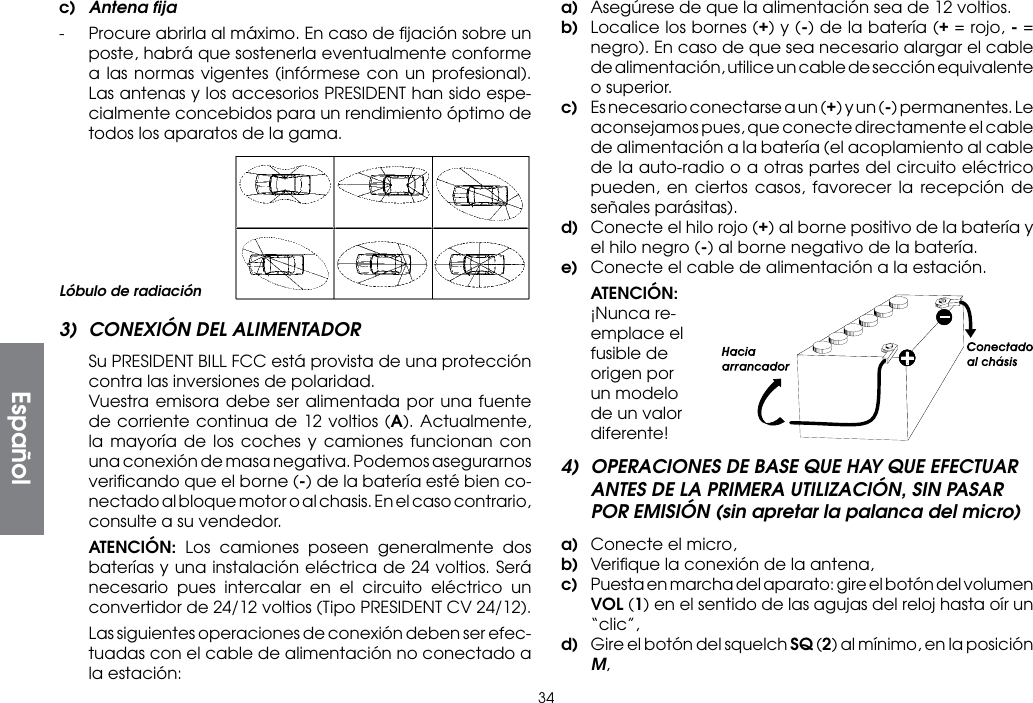

34c) Antena fija- Procure abrirla al máximo. En caso de fijación sobre un poste, habrá que sostenerla eventualmente conforme a las normas vigentes (infórmese con un profesional). Las antenas y los accesorios PRESIDENT han sido espe-cialmente concebidos para un rendimiento óptimo de todos los aparatos de la gama.a) Asegúrese de que la alimentación sea de 12 voltios.b) Localice los bornes (+) y (-) de la batería (+ = rojo, - = negro). En caso de que sea necesario alargar el cable de alimentación, utilice un cable de sección equivalente o superior.c) Es necesario conectarse a un (+) y un (-) permanentes. Le aconsejamos pues, que conecte directamente el cable de alimentación a la batería (el acoplamiento al cable de la auto-radio o a otras partes del circuito eléctrico pueden, en ciertos casos, favorecer la recepción de señales parásitas).d) Conecte el hilo rojo (+) al borne positivo de la batería y el hilo negro (-) al borne negativo de la batería.e) Conecte el cable de alimentación a la estación. ATENCIÓN: ¡Nunca re-emplace el fusible de origen por un modelo de un valor diferente!4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin apretar la palanca del micro)a) Conecte el micro,b) Verifique la conexión de la antena,c) Puesta en marcha del aparato: gire el botón del volumen VOL (1) en el sentido de las agujas del reloj hasta oír un “clic”,d) Gire el botón del squelch SQ (2) al mínimo, en la posición M,Lóbulo de radiación3) CONEXIÓN DEL ALIMENTADOR Su PRESIDENT BILL FCC está provista de una protección contra las inversiones de polaridad. Vuestra emisora debe ser alimentada por una fuente de corriente continua de 12 voltios (A). Actualmente, la mayoría de los coches y camiones funcionan con una conexión de masa negativa. Podemos asegurarnos verificando que el borne (-) de la batería esté bien co-nectado al bloque motor o al chasis. En el caso contrario, consulte a su vendedor. ATENCIÓN: Los camiones poseen generalmente dos baterías y una instalación eléctrica de 24 voltios. Será necesario pues intercalar en el circuito eléctrico un convertidor de 24/12 voltios (Tipo PRESIDENT CV 24/12). Las siguientes operaciones de conexión deben ser efec-tuadas con el cable de alimentación no conectado a la estación:Español

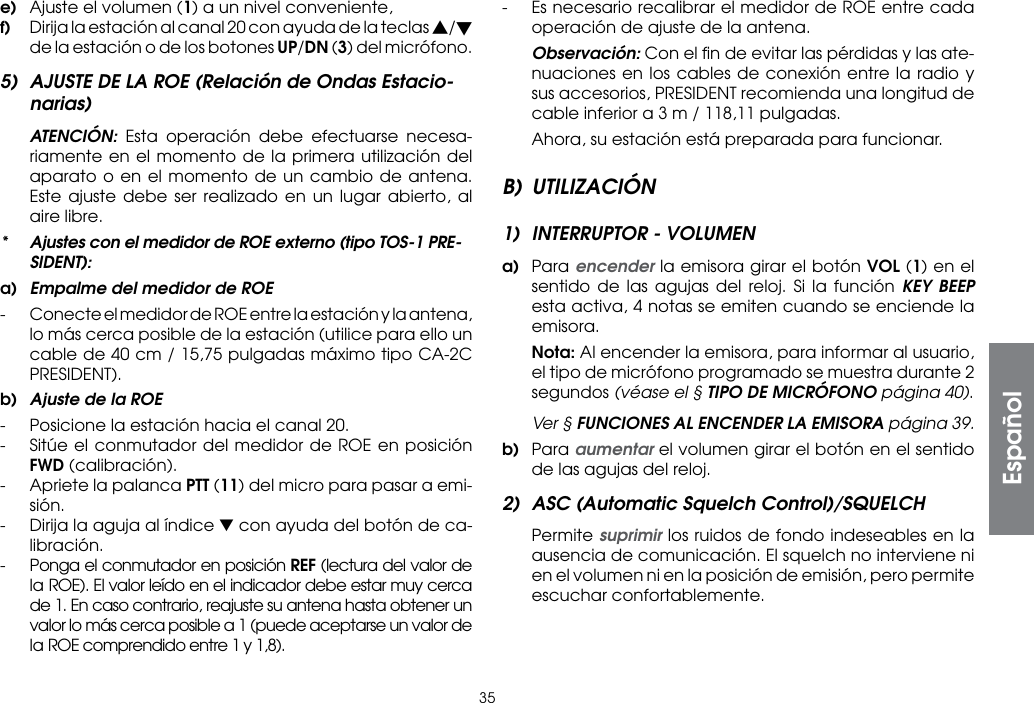

35e) Ajuste el volumen (1) a un nivel conveniente,f) Dirija la estación al canal 20 con ayuda de la teclas s/t de la estación o de los botones UP/DN (3) del micrófono.5) AJUSTE DE LA ROE (Relación de Ondas Estacio-narias) ATENCIÓN: Esta operación debe efectuarse necesa-riamente en el momento de la primera utilización del aparato o en el momento de un cambio de antena. Este ajuste debe ser realizado en un lugar abierto, al aire libre.* Ajustes con el medidor de ROE externo (tipo TOS-1 PRE-SIDENT):a) Empalme del medidor de ROE- Conecte el medidor de ROE entre la estación y la antena, lo más cerca posible de la estación (utilice para ello un cable de 40 cm / 15,75 pulgadas máximo tipo CA-2C PRESIDENT).b) Ajuste de la ROE- Posicione la estación hacia el canal 20.- Sitúe el conmutador del medidor de ROE en posición FWD (calibración).- Apriete la palanca PTT (11) del micro para pasar a emi-sión.- Dirija la aguja al índice ▼ con ayuda del botón de ca-libración.- Ponga el conmutador en posición REF (lectura del valor de la ROE). El valor leído en el indicador debe estar muy cerca de 1. En caso contrario, reajuste su antena hasta obtener un valor lo más cerca posible a 1 (puede aceptarse un valor de la ROE comprendido entre 1 y 1,8).- Es necesario recalibrar el medidor de ROE entre cada operación de ajuste de la antena. Observación: Con el fin de evitar las pérdidas y las ate-nuaciones en los cables de conexión entre la radio y sus accesorios, PRESIDENT recomienda una longitud de cable inferior a 3 m / 118,11 pulgadas. Ahora, su estación está preparada para funcionar.B) UTILIZACIÓN1) INTERRUPTOR - VOLUMENa) Para encender la emisora girar el botón VOL (1) en el sentido de las agujas del reloj. Si la función KEY BEEP esta activa, 4 notas se emiten cuando se enciende la emisora. Nota: Al encender la emisora, para informar al usuario, el tipo de micrófono programado se muestra durante 2 segundos (véase el § TIPO DE MICRÓFONO página 40). Ver § FUNCIONES AL ENCENDER LA EMISORA página 39.b) Para aumentar el volumen girar el botón en el sentido de las agujas del reloj.2) ASC (Automatic Squelch Control)/SQUELCH Permite suprimir los ruidos de fondo indeseables en la ausencia de comunicación. El squelch no interviene ni en el volumen ni en la posición de emisión, pero permite escuchar confortablemente.Español

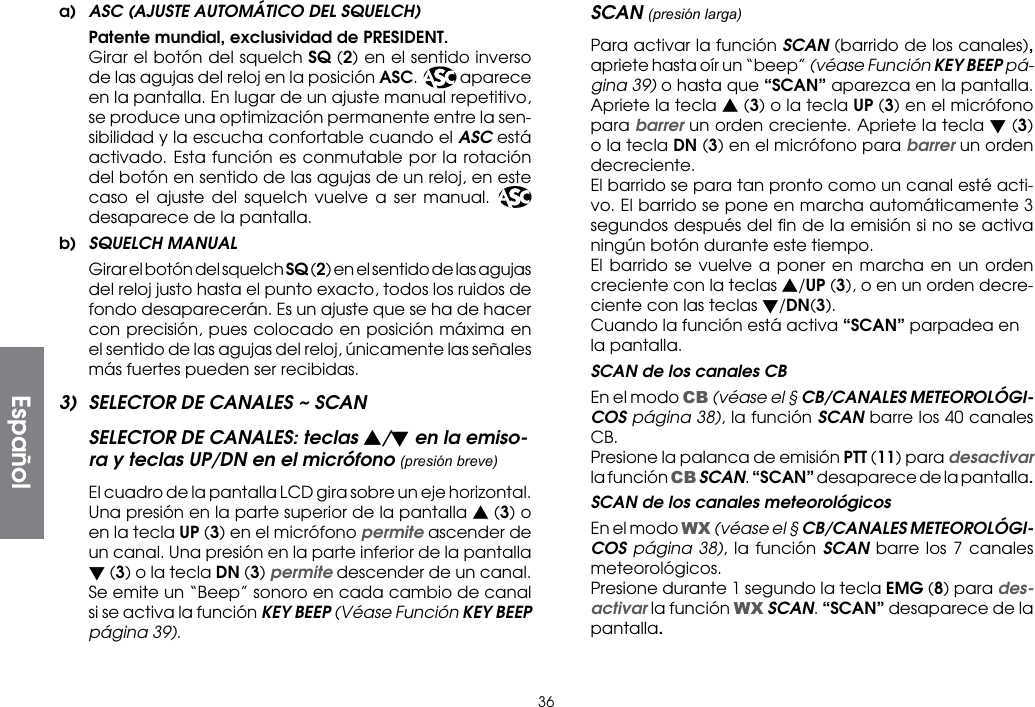

36a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH) Patente mundial, exclusividad de PRESIDENT. Girar el botón del squelch SQ (2) en el sentido inverso de las agujas del reloj en la posición ASC. ASC aparece en la pantalla. En lugar de un ajuste manual repetitivo, se produce una optimización permanente entre la sen-sibilidad y la escucha confortable cuando el ASC está activado. Esta función es conmutable por la rotación del botón en sentido de las agujas de un reloj, en este caso el ajuste del squelch vuelve a ser manual. ASC desaparece de la pantalla.b) SQUELCH MANUAL Girar el botón del squelch SQ (2) en el sentido de las agujas del reloj justo hasta el punto exacto, todos los ruidos de fondo desaparecerán. Es un ajuste que se ha de hacer con precisión, pues colocado en posición máxima en el sentido de las agujas del reloj, únicamente las señales más fuertes pueden ser recibidas.3) SELECTOR DE CANALES ~ SCANSELECTOR DE CANALES: teclas s/t en la emiso-ra y teclas UP/DN en el micrófono (presión breve) El cuadro de la pantalla LCD gira sobre un eje horizontal. Una presión en la parte superior de la pantalla s (3) o en la tecla UP (3) en el micrófono permite ascender de un canal. Una presión en la parte inferior de la pantalla t (3) o la tecla DN (3) permite descender de un canal. Se emite un “Beep” sonoro en cada cambio de canal si se activa la función KEY BEEP (Véase Función KEY BEEP página 39).SCAN (presión larga) Para activar la función SCAN (barrido de los canales), apriete hasta oír un “beep” (véase Función KEY BEEP pá-gina 39) o hasta que “SCAN” aparezca en la pantalla. Apriete la tecla s (3) o la tecla UP (3) en el micrófono para barrer un orden creciente. Apriete la tecla t (3) o la tecla DN (3) en el micrófono para barrer un orden decreciente. El barrido se para tan pronto como un canal esté acti-vo. El barrido se pone en marcha automáticamente 3 segundos después del fin de la emisión si no se activa ningún botón durante este tiempo. El barrido se vuelve a poner en marcha en un orden creciente con la teclas s/UP (3), o en un orden decre-ciente con las teclas t/DN(3). Cuando la función está activa “SCAN” parpadea en la pantalla. SCAN de los canales CB En el modo CB (véase el § CB/CANALES METEOROLÓGI-COS página 38), la función SCAN barre los 40 canales CB. Presione la palanca de emisión PTT (11) para desactivar la función CB SCAN. “SCAN” desaparece de la pantalla. SCAN de los canales meteorológicos En el modo WX (véase el § CB/CANALES METEOROLÓGI-COS página 38), la función SCAN barre los 7 canales meteorológicos. Presione durante 1 segundo la tecla EMG (8) para des-activar la función WX SCAN. “SCAN” desaparece de la pantalla.Español

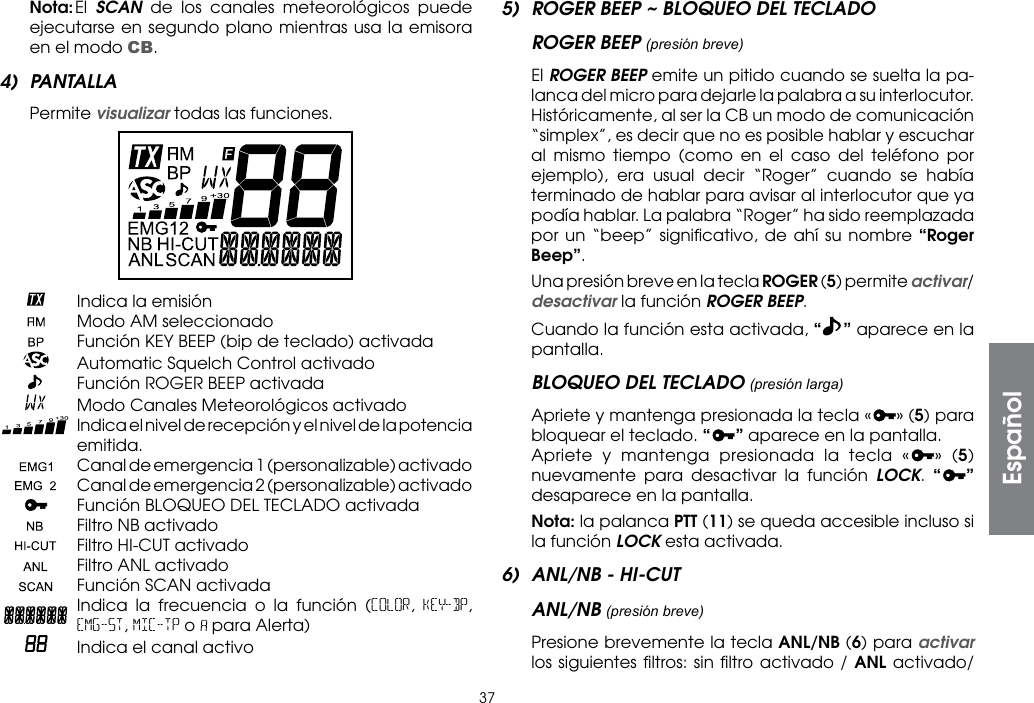

37 Nota: El SCAN de los canales meteorológicos puede ejecutarse en segundo plano mientras usa la emisora en el modo CB.4) PANTALLA Permite visualizar todas las funciones. Indica la emisión Modo AM seleccionado Función KEY BEEP (bip de teclado) activada Automatic Squelch Control activado Función ROGER BEEP activada Modo Canales Meteorológicos activado Indica el nivel de recepción y el nivel de la potencia emitida. Canal de emergencia 1 (personalizable) activado Canal de emergencia 2 (personalizable) activado Función BLOQUEO DEL TECLADO activada Filtro NB activado Filtro HI-CUT activado Filtro ANL activado Función SCAN activada Indica la frecuencia o la función (COLOR, KEY-BP, EMG-ST, MIC-TP o para Alerta) Indica el canal activo5) ROGER BEEP ~ BLOQUEO DEL TECLADOROGER BEEP (presión breve) El ROGER BEEP emite un pitido cuando se suelta la pa-lanca del micro para dejarle la palabra a su interlocutor. Históricamente, al ser la CB un modo de comunicación “simplex”, es decir que no es posible hablar y escuchar al mismo tiempo (como en el caso del teléfono por ejemplo), era usual decir “Roger” cuando se había terminado de hablar para avisar al interlocutor que ya podía hablar. La palabra “Roger” ha sido reemplazada por un “beep” significativo, de ahí su nombre “Roger Beep”. Una presión breve en la tecla ROGER (5) permite activar/desactivar la función ROGER BEEP. Cuando la función esta activada, “” aparece en la pantalla.BLOQUEO DEL TECLADO (presión larga) Apriete y mantenga presionada la tecla « » (5) para bloquear el teclado. “ ” aparece en la pantalla. Apriete y mantenga presionada la tecla « » (5) nuevamente para desactivar la función LOCK. “ ” desaparece en la pantalla. Nota: la palanca PTT (11) se queda accesible incluso si la función LOCK esta activada.6) ANL/NB - HI-CUTANL/NB (presión breve) Presione brevemente la tecla ANL/NB (6) para activar los siguientes filtros: sin filtro activado / ANL activado/ Español

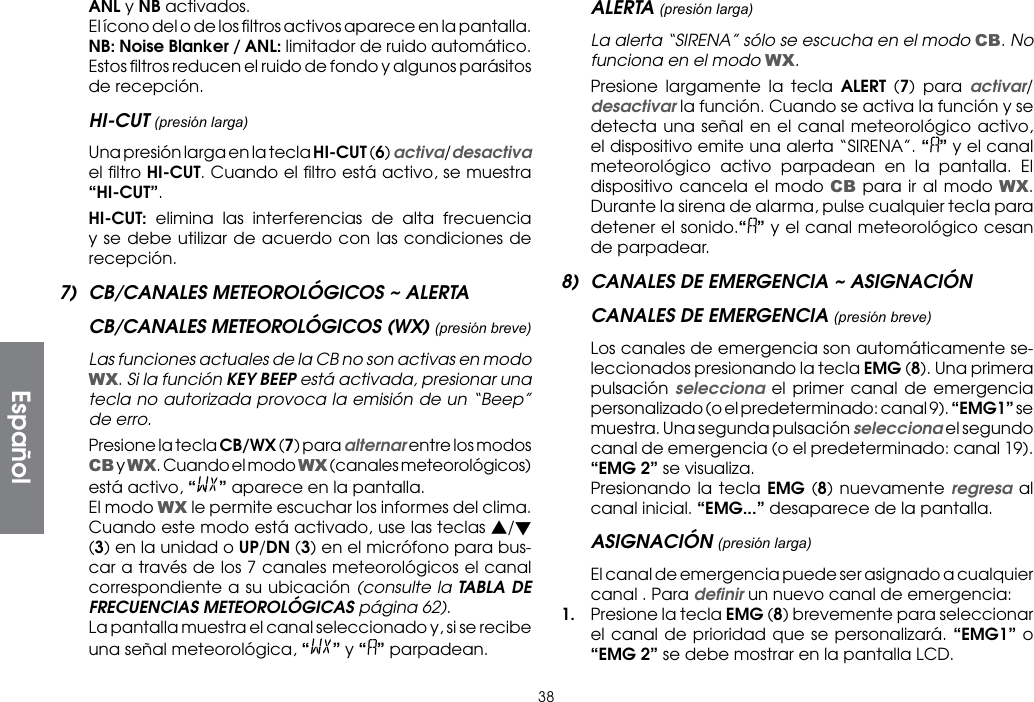

38ANL y NB activados. El ícono del o de los filtros activos aparece en la pantalla. NB: Noise Blanker / ANL: limitador de ruido automático. Estos filtros reducen el ruido de fondo y algunos parásitos de recepción.HI-CUT (presión larga) Una presión larga en la tecla HI-CUT (6) activa/desactiva el filtro HI-CUT. Cuando el filtro está activo, se muestra “HI-CUT”. HI-CUT: elimina las interferencias de alta frecuencia y se debe utilizar de acuerdo con las condiciones de recepción.7) CB/CANALES METEOROLÓGICOS ~ ALERTACB/CANALES METEOROLÓGICOS (WX) (presión breve) Las funciones actuales de la CB no son activas en modo WX. Si la función KEY BEEP está activada, presionar una tecla no autorizada provoca la emisión de un “Beep” de erro. Presione la tecla CB/WX (7) para alternar entre los modos CB y WX. Cuando el modo WX (canales meteorológicos) está activo, “” aparece en la pantalla. El modo WX le permite escuchar los informes del clima. Cuando este modo está activado, use las teclas s/t (3) en la unidad o UP/DN (3) en el micrófono para bus-car a través de los 7 canales meteorológicos el canal correspondiente a su ubicación (consulte la TABLA DE FRECUENCIAS METEOROLÓGICAS página 62). La pantalla muestra el canal seleccionado y, si se recibe una señal meteorológica, “ ” y “ ” parpadean.ALERTA (presión larga) La alerta “SIRENA” sólo se escucha en el modo CB. No funciona en el modo WX. Presione largamente la tecla ALERT (7) para activar/desactivar la función. Cuando se activa la función y se detecta una señal en el canal meteorológico activo, el dispositivo emite una alerta “SIRENA”. “” y el canal meteorológico activo parpadean en la pantalla. El dispositivo cancela el modo CB para ir al modo WX. Durante la sirena de alarma, pulse cualquier tecla para detener el sonido.“ ” y el canal meteorológico cesan de parpadear.8) CANALES DE EMERGENCIA ~ ASIGNACIÓNCANALES DE EMERGENCIA (presión breve) Los canales de emergencia son automáticamente se-leccionados presionando la tecla EMG (8). Una primera pulsación selecciona el primer canal de emergencia personalizado (o el predeterminado: canal 9). “EMG1” se muestra. Una segunda pulsación selecciona el segundo canal de emergencia (o el predeterminado: canal 19). “EMG 2” se visualiza. Presionando la tecla EMG (8) nuevamente regresa al canal inicial. “EMG...” desaparece de la pantalla.ASIGNACIÓN (presión larga) El canal de emergencia puede ser asignado a cualquier canal . Para definir un nuevo canal de emergencia:1. Presione la tecla EMG (8) brevemente para seleccionar el canal de prioridad que se personalizará. “EMG1” o “EMG 2” se debe mostrar en la pantalla LCD.Español

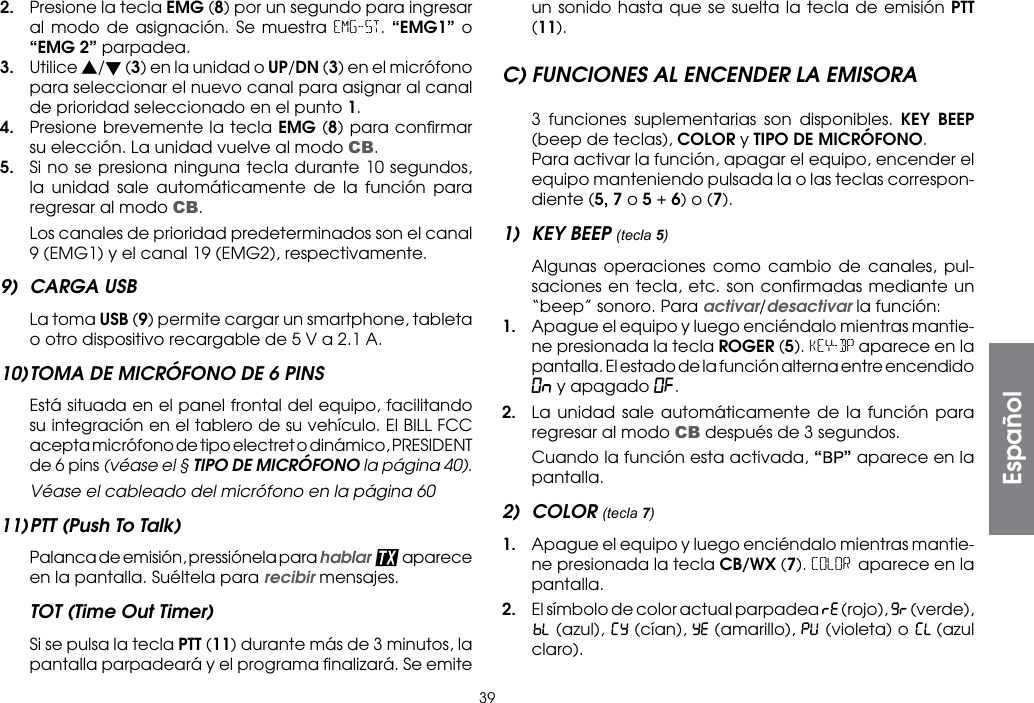

392. Presione la tecla EMG (8) por un segundo para ingresar al modo de asignación. Se muestra EMG-ST. “EMG1” o “EMG 2” parpadea.3. Utilice s/t (3) en la unidad o UP/DN (3) en el micrófono para seleccionar el nuevo canal para asignar al canal de prioridad seleccionado en el punto 1.4. Presione brevemente la tecla EMG (8) para confirmar su elección. La unidad vuelve al modo CB.5. Si no se presiona ninguna tecla durante 10 segundos, la unidad sale automáticamente de la función para regresar al modo CB. Los canales de prioridad predeterminados son el canal 9 (EMG1) y el canal 19 (EMG2), respectivamente.9) CARGA USB La toma USB (9) permite cargar un smartphone, tableta o otro dispositivo recargable de 5 V a 2.1 A.10) TOMA DE MICRÓFONO DE 6 PINS Está situada en el panel frontal del equipo, facilitando su integración en el tablero de su vehículo. El BILL FCC acepta micrófono de tipo electret o dinámico, PRESIDENT de 6 pins (véase el § TIPO DE MICRÓFONO la página 40). Véase el cableado del micrófono en la página 6011) PTT (Push To Talk) Palanca de emisión, pressiónela para hablar aparece en la pantalla. Suéltela para recibir mensajes.TOT (Time Out Timer) Si se pulsa la tecla PTT (11) durante más de 3 minutos, la pantalla parpadeará y el programa finalizará. Se emite un sonido hasta que se suelta la tecla de emisión PTT (11).C) FUNCIONES AL ENCENDER LA EMISORA 3 funciones suplementarias son disponibles. KEY BEEP (beep de teclas), COLOR y TIPO DE MICRÓFONO. Para activar la función, apagar el equipo, encender el equipo manteniendo pulsada la o las teclas correspon-diente (5, 7 o 5 + 6) o (7).1) KEY BEEP (tecla 5) Algunas operaciones como cambio de canales, pul-saciones en tecla, etc. son confirmadas mediante un “beep” sonoro. Para activar/desactivar la función:1. Apague el equipo y luego enciéndalo mientras mantie-ne presionada la tecla ROGER (5). KEY-BP aparece en la pantalla. El estado de la función alterna entre encendido On y apagado OF.2. La unidad sale automáticamente de la función para regresar al modo CB después de 3 segundos. Cuando la función esta activada, “” aparece en la pantalla.2) COLOR (tecla 7)1. Apague el equipo y luego enciéndalo mientras mantie-ne presionada la tecla CB/WX (7). COLOR aparece en la pantalla.2. El símbolo de color actual parpadea (rojo), (verde), (azul), (cían), (amarillo), (violeta) o (azul claro).Español
403. Utilice s/t (3) en la unidad o UP/DN (3) en el micrófono para cambiar el color.4. Presione la palanca PTT (11) para confirmar y salir.5. Si no se presiona ninguna tecla durante 10 segundos, la unidad sale automáticamente de la función para regresar al modo CB.3) TIPO DE MICRÓFONO El BILL FCC acepta micrófono de tipo electret o dinámico, PRESIDENT de 6 pins. Para alternar entre los dos tipos de micrófono:1. Apague el equipo y luego enciéndalo mientras mantiene presionadas las teclas ROGER (5) y ANL/NB (6). MIC-TP aparece en la pantalla. El estado de la función alterna entre electret EL y dynamic dY.2. La unidad sale automáticamente de la función para regresar al modo CB después de 3 segundos. Nota: Al encender la emisora, para informar al usuario, el tipo de micrófono programado se muestra durante 2 segundos (véase el § INTERRUPTOR página 35).A) ALIMENTACIÓN (13,8 V)B) ANTENA (SO-239)C) ALTAVOZ EXTERIOR (8 Ω, Ø 3,5 mm)D) CARACTERÍSTICAS TÉCNICAS1) GENERALES- Canales : 40- Modos de modulación : AM- Gama de frecuencias : de 26,965 MHz a 27,405 MHz- Canales Meteorológicos : de 162,400 MHz a 162.550 MHz- Impedancia de la antena : 50 ohms- Tensión de la alimentación : 13,8 V- Dimensiones milímetros : 102 (L) x 100 (P) x 25 (A) pulgadas : 4,02 (L) x 3,94 (P) x 0,98 (A)- Peso : ~ 0,320 kg / 0,705 lbs- Accesorios incluidos : 1 micrófono UP/DOWN y su soporte, 1 soporte de montaje y tornillos de fijación, un clip de fixación rápida, cable de alimentación con fusible.2) EMISIÓN- Tolerancia de frecuencia : +/- 200 Hz- Potencia portadora : 4 W - Emisiones parásitas : inferior a 4 nW (- 54 dBm)- Respuesta en frecuencia : 300 Hz a 3 KHz- Potencia emisión en el canal adyacente : inferior a 20 µW- Sensibilidad del micrófono : 5.5 mV (elec.) / 2.2 mV (dyn.)- Consumo máximo : 1,7 A- Distorsión máx. de la señal modulada : 2 %Español

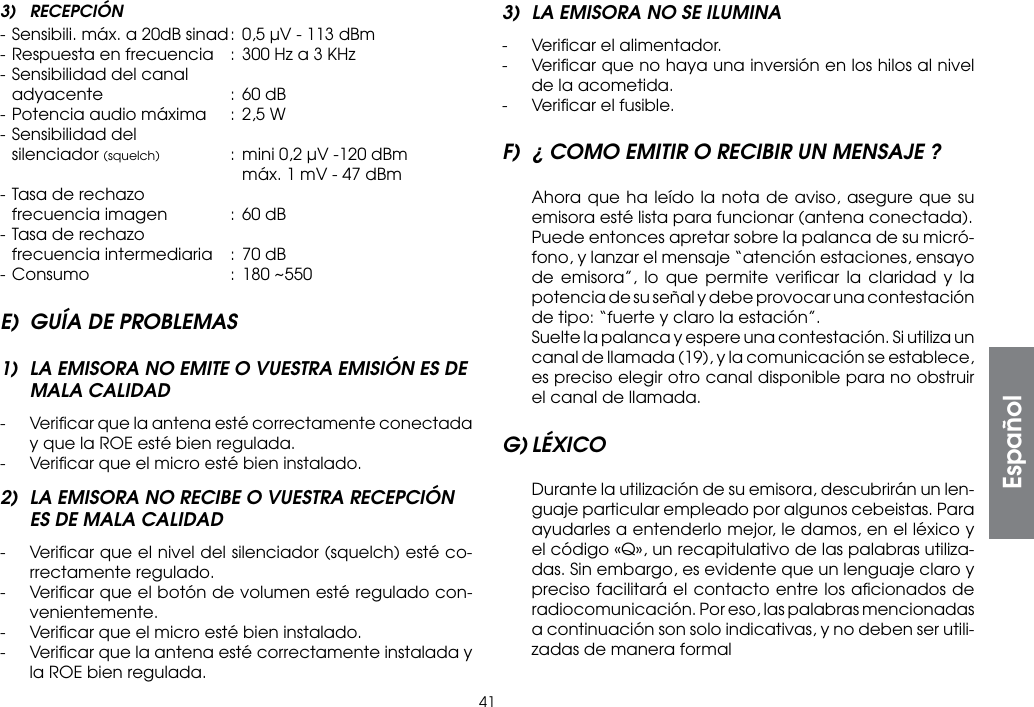

413) RECEPCIÓN- Sensibili. máx. a 20dB sinad : 0,5 µV - 113 dBm- Respuesta en frecuencia : 300 Hz a 3 KHz- Sensibilidad del canal adyacente : 60 dB- Potencia audio máxima : 2,5 W- Sensibilidad del silenciador (squelch) : mini 0,2 µV -120 dBm máx. 1 mV - 47 dBm- Tasa de rechazo frecuencia imagen : 60 dB- Tasa de rechazo frecuencia intermediaria : 70 dB- Consumo : 180 ~550E) GUÍA DE PROBLEMAS1) LA EMISORA NO EMITE O VUESTRA EMISIÓN ES DE MALA CALIDAD- Verificar que la antena esté correctamente conectada y que la ROE esté bien regulada.- Verificar que el micro esté bien instalado.2) LA EMISORA NO RECIBE O VUESTRA RECEPCIÓN ES DE MALA CALIDAD- Verificar que el nivel del silenciador (squelch) esté co-rrectamente regulado.- Verificar que el botón de volumen esté regulado con-venientemente.- Verificar que el micro esté bien instalado.- Verificar que la antena esté correctamente instalada y la ROE bien regulada.3) LA EMISORA NO SE ILUMINA- Verificar el alimentador.- Verificar que no haya una inversión en los hilos al nivel de la acometida.- Verificar el fusible.F) ¿ COMO EMITIR O RECIBIR UN MENSAJE ? Ahora que ha leído la nota de aviso, asegure que su emisora esté lista para funcionar (antena conectada). Puede entonces apretar sobre la palanca de su micró-fono, y lanzar el mensaje “atención estaciones, ensayo de emisora”, lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: “fuerte y claro la estación”. Suelte la palanca y espere una contestación. Si utiliza un canal de llamada (19), y la comunicación se establece, es preciso elegir otro canal disponible para no obstruir el canal de llamada.G) LÉXICO Durante la utilización de su emisora, descubrirán un len-guaje particular empleado por algunos cebeistas. Para ayudarles a entenderlo mejor, le damos, en el léxico y el código «Q», un recapitulativo de las palabras utiliza-das. Sin embargo, es evidente que un lenguaje claro y preciso facilitará el contacto entre los aficionados de radiocomunicación. Por eso, las palabras mencionadas a continuación son solo indicativas, y no deben ser utili-zadas de manera formalEspañol

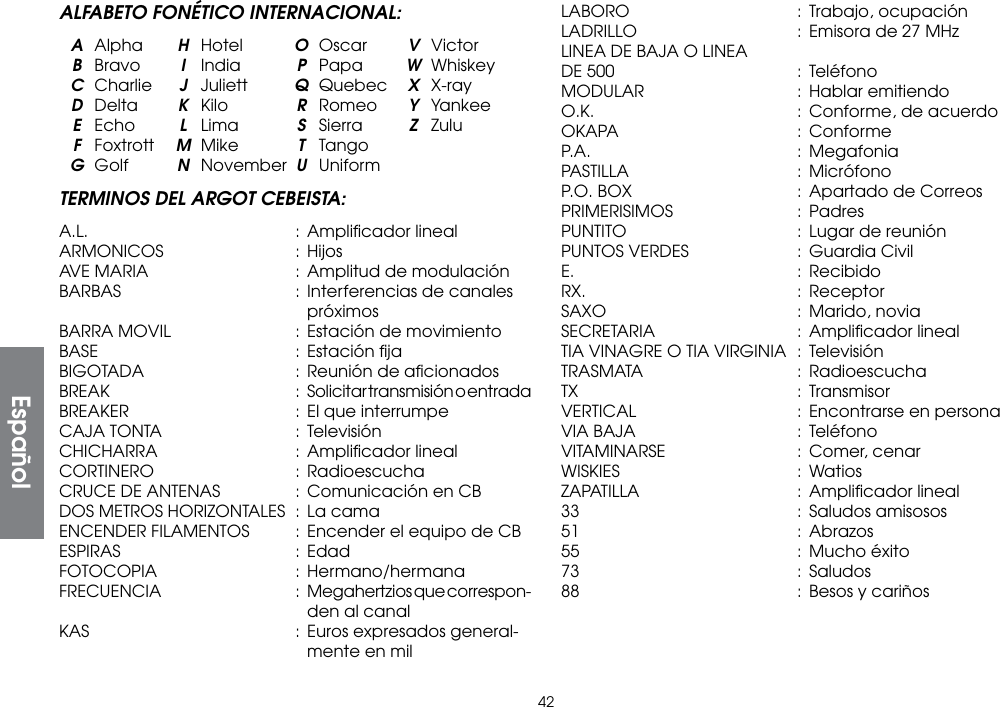

42ALFABETO FONÉTICO INTERNACIONAL: A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformTERMINOS DEL ARGOT CEBEISTA:A.L. : Amplificador linealARMONICOS : HijosAVE MARIA : Amplitud de modulaciónBARBAS : Interferencias de canales próximosBARRA MOVIL : Estación de movimientoBASE : Estación fijaBIGOTADA : Reunión de aficionadosBREAK : Solicitar transmisión o entradaBREAKER : El que interrumpeCAJA TONTA : TelevisiónCHICHARRA : Amplificador linealCORTINERO : RadioescuchaCRUCE DE ANTENAS : Comunicación en CBDOS METROS HORIZONTALES : La camaENCENDER FILAMENTOS : Encender el equipo de CBESPIRAS : EdadFOTOCOPIA : Hermano/hermanaFRECUENCIA : Megahertzios que correspon- den al canalKAS : Euros expresados general- mente en milLABORO : Trabajo, ocupaciónLADRILLO : Emisora de 27 MHzLINEA DE BAJA O LINEADE 500 : TeléfonoMODULAR : Hablar emitiendoO.K. : Conforme, de acuerdoOKAPA : ConformeP.A. : MegafoniaPASTILLA : MicrófonoP.O. BOX : Apartado de CorreosPRIMERISIMOS : PadresPUNTITO : Lugar de reuniónPUNTOS VERDES : Guardia CivilE. : RecibidoRX. : ReceptorSAXO : Marido, noviaSECRETARIA : Amplificador linealTIA VINAGRE O TIA VIRGINIA : TelevisiónTRASMATA : RadioescuchaTX : TransmisorVERTICAL : Encontrarse en personaVIA BAJA : TeléfonoVITAMINARSE : Comer, cenarWISKIES : WatiosZAPATILLA : Amplificador lineal33 : Saludos amisosos51 : Abrazos55 : Mucho éxito73 : Saludos88 : Besos y cariñosEspañol

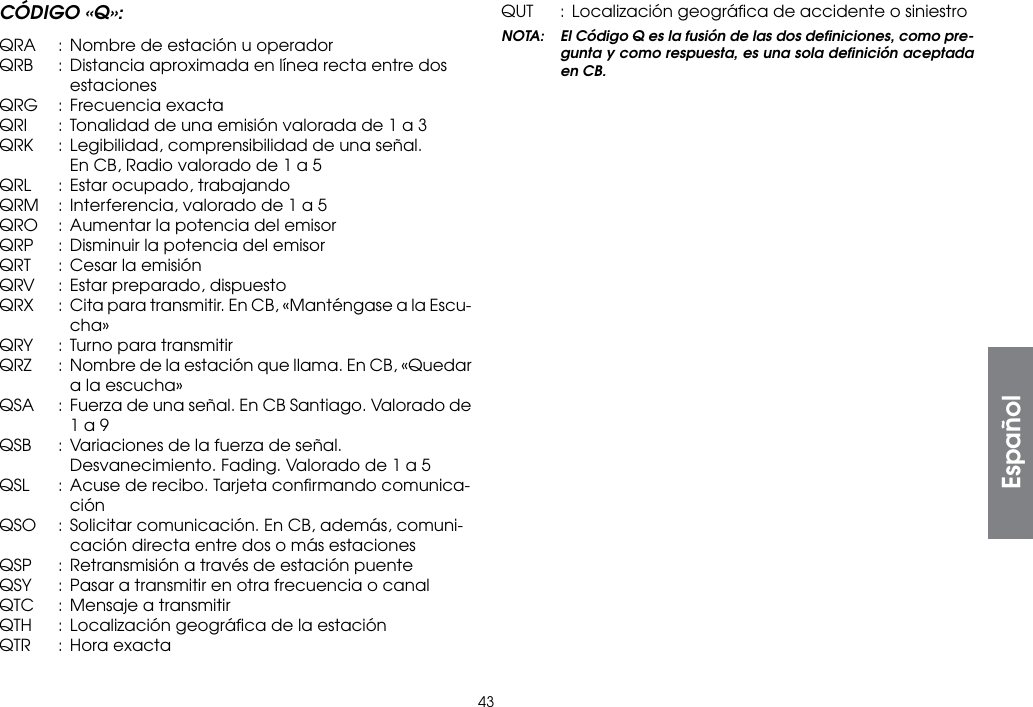

43CÓDIGO «Q»:QRA : Nombre de estación u operadorQRB : Distancia aproximada en línea recta entre dos estacionesQRG : Frecuencia exactaQRI : Tonalidad de una emisión valorada de 1 a 3QRK : Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5QRL : Estar ocupado, trabajandoQRM : Interferencia, valorado de 1 a 5QRO : Aumentar la potencia del emisorQRP : Disminuir la potencia del emisorQRT : Cesar la emisiónQRV : Estar preparado, dispuestoQRX : Cita para transmitir. En CB, «Manténgase a la Escu- cha»QRY : Turno para transmitirQRZ : Nombre de la estación que llama. En CB, «Quedar a la escucha»QSA : Fuerza de una señal. En CB Santiago. Valorado de 1 a 9QSB : Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5QSL : Acuse de recibo. Tarjeta confirmando comunica- ciónQSO : Solicitar comunicación. En CB, además, comuni- cación directa entre dos o más estacionesQSP : Retransmisión a través de estación puenteQSY : Pasar a transmitir en otra frecuencia o canalQTC : Mensaje a transmitirQTH : Localización geográfica de la estaciónQTR : Hora exactaQUT : Localización geográfica de accidente o siniestroNOTA: El Código Q es la fusión de las dos definiciones, como pre-gunta y como respuesta, es una sola definición aceptada en CB.Español

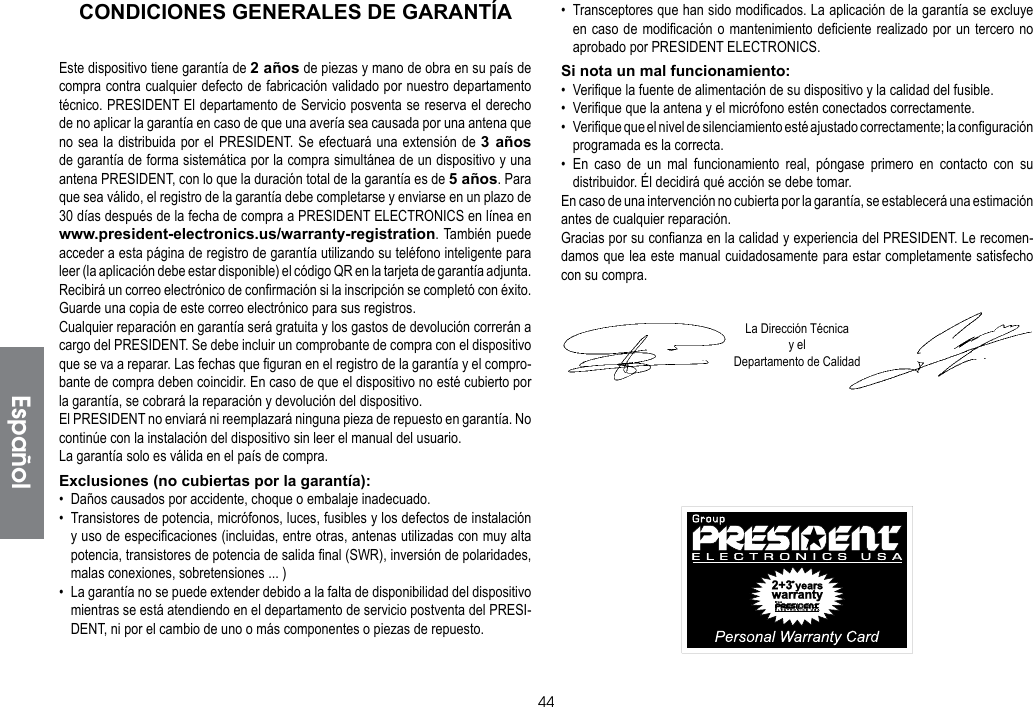

44EspañolCONDICIONES GENERALES DE GARANTÍAEste dispositivo tiene garantía de 2 años de piezas y mano de obra en su país de compra contra cualquier defecto de fabricación validado por nuestro departamento técnico. PRESIDENT El departamento de Servicio posventa se reserva el derecho de no aplicar la garantía en caso de que una avería sea causada por una antena que no sea la distribuida por el PRESIDENT. Se efectuará una extensión de 3 años de garantía de forma sistemática por la compra simultánea de un dispositivo y una antena PRESIDENT, con lo que la duración total de la garantía es de 5 años. Para que sea válido, el registro de la garantía debe completarse y enviarse en un plazo de 30 días después de la fecha de compra a PRESIDENT ELECTRONICS en línea en www.president-electronics.us/warranty-registration. También puede acceder a esta página de registro de garantía utilizando su teléfono inteligente para leer (la aplicación debe estar disponible) el código QR en la tarjeta de garantía adjunta. Recibirá un correo electrónico de confirmación si la inscripción se completó con éxito. Guarde una copia de este correo electrónico para sus registros.Cualquier reparación en garantía será gratuita y los gastos de devolución correrán a cargo del PRESIDENT. Se debe incluir un comprobante de compra con el dispositivo que se va a reparar. Las fechas que figuran en el registro de la garantía y el compro-bante de compra deben coincidir. En caso de que el dispositivo no esté cubierto por la garantía, se cobrará la reparación y devolución del dispositivo.El PRESIDENT no enviará ni reemplazará ninguna pieza de repuesto en garantía. No continúe con la instalación del dispositivo sin leer el manual del usuario.La garantía solo es válida en el país de compra.Exclusiones (no cubiertas por la garantía):• Daños causados por accidente, choque o embalaje inadecuado.• Transistores de potencia, micrófonos, luces, fusibles y los defectos de instalación y uso de especificaciones (incluidas, entre otras, antenas utilizadas con muy alta potencia, transistores de potencia de salida final (SWR), inversión de polaridades, malas conexiones, sobretensiones ... )• La garantía no se puede extender debido a la falta de disponibilidad del dispositivo mientras se está atendiendo en el departamento de servicio postventa del PRESI-DENT, ni por el cambio de uno o más componentes o piezas de repuesto.• Transceptores que han sido modificados. La aplicación de la garantía se excluye en caso de modificación o mantenimiento deficiente realizado por un tercero no aprobado por PRESIDENT ELECTRONICS.Si nota un mal funcionamiento:• Verifique la fuente de alimentación de su dispositivo y la calidad del fusible.• Verifique que la antena y el micrófono estén conectados correctamente.• Verifique que el nivel de silenciamiento esté ajustado correctamente; la configuración programada es la correcta.• En caso de un mal funcionamiento real, póngase primero en contacto con su distribuidor. Él decidirá qué acción se debe tomar.En caso de una intervención no cubierta por la garantía, se establecerá una estimación antes de cualquier reparación.Gracias por su confianza en la calidad y experiencia del PRESIDENT. Le recomen-damos que lea este manual cuidadosamente para estar completamente satisfecho con su compra.La Dirección Técnicay el Departamento de Calidad

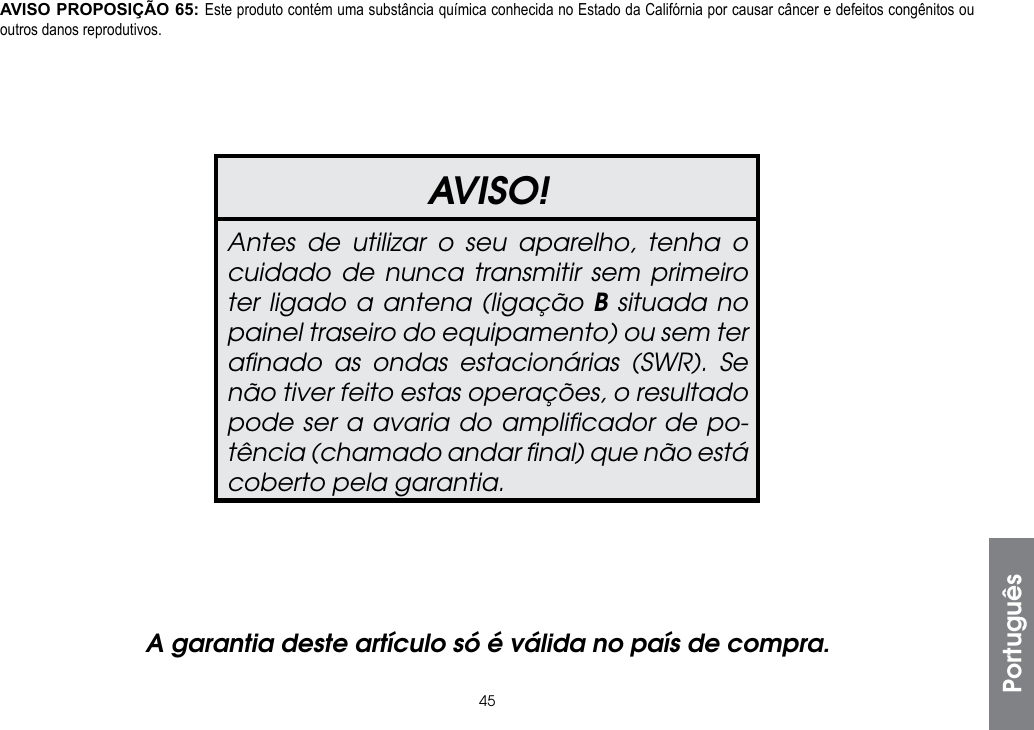

45PortuguêsAVISO!Antes de utilizar o seu aparelho, tenha o cuidado de nunca transmitir sem primeiro ter ligado a antena (ligação B situada no painel traseiro do equipamento) ou sem ter afinado as ondas estacionárias (SWR). Se não tiver feito estas operações, o resultado pode ser a avaria do amplificador de po-tência (chamado andar final) que não está coberto pela garantia.A garantia deste artículo só é válida no país de compra.AVISO PROPOSIÇÃO 65: Este produto contém uma substância química conhecida no Estado da Califórnia por causar câncer e defeitos congênitos ou outros danos reprodutivos.

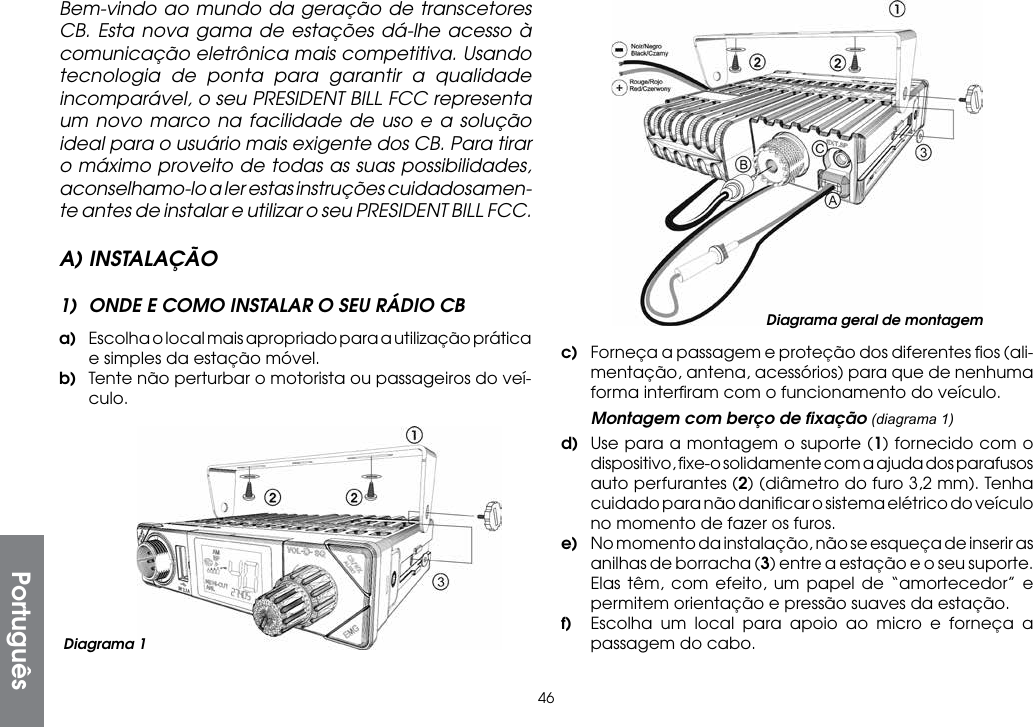

46c) Forneça a passagem e proteção dos diferentes fios (ali-mentação, antena, acessórios) para que de nenhuma forma interfiram com o funcionamento do veículo. Montagem com berço de fixação (diagrama 1)d) Use para a montagem o suporte (1) fornecido com o dispositivo, fixe-o solidamente com a ajuda dos parafusos auto perfurantes (2) (diâmetro do furo 3,2 mm). Tenha cuidado para não danificar o sistema elétrico do veículo no momento de fazer os furos.e) No momento da instalação, não se esqueça de inserir as anilhas de borracha (3) entre a estação e o seu suporte. Elas têm, com efeito, um papel de “amortecedor” e permitem orientação e pressão suaves da estação.f) Escolha um local para apoio ao micro e forneça a passagem do cabo.Bem-vindo ao mundo da geração de transcetores CB. Esta nova gama de estações dá-lhe acesso à comunicação eletrônica mais competitiva. Usando tecnologia de ponta para garantir a qualidade incomparável, o seu PRESIDENT BILL FCC representa um novo marco na facilidade de uso e a solução ideal para o usuário mais exigente dos CB. Para tirar o máximo proveito de todas as suas possibilidades, aconselhamo-lo a ler estas instruções cuidadosamen-te antes de instalar e utilizar o seu PRESIDENT BILL FCC.A) INSTALAÇÃO1) ONDE E COMO INSTALAR O SEU RÁDIO CBa) Escolha o local mais apropriado para a utilização prática e simples da estação móvel.b) Tente não perturbar o motorista ou passageiros do veí-culo.Diagrama geral de montagemPortuguêsDiagrama 1

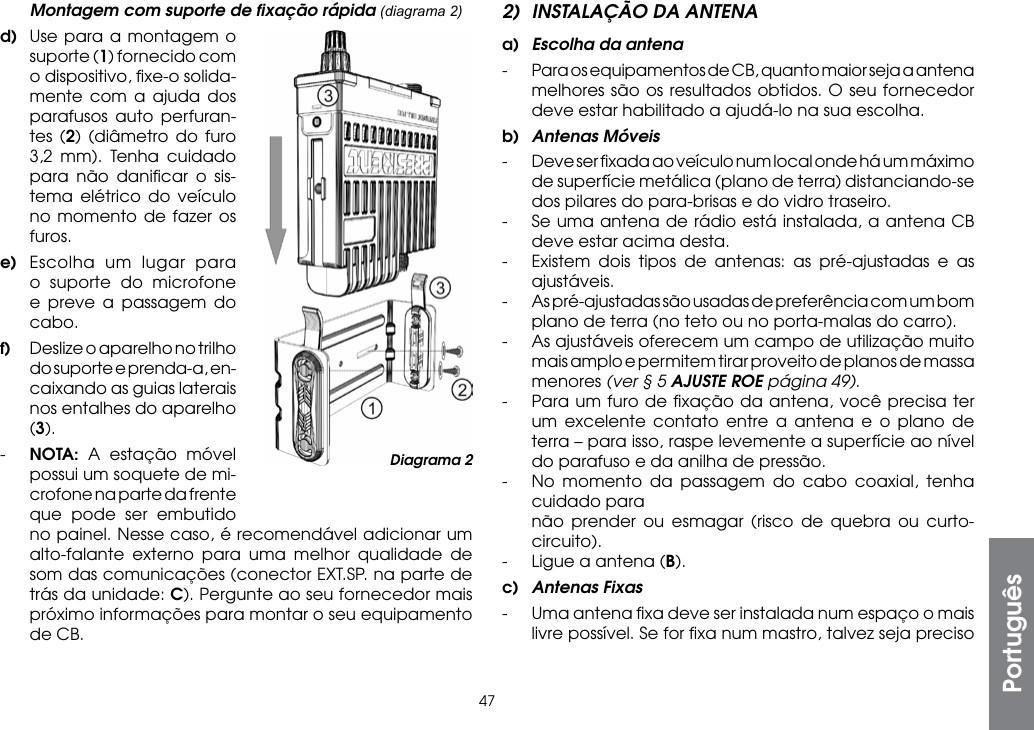

472) INSTALAÇÃO DA ANTENAa) Escolha da antena- Para os equipamentos de CB, quanto maior seja a antena melhores são os resultados obtidos. O seu fornecedor deve estar habilitado a ajudá-lo na sua escolha.b) Antenas Móveis- Deve ser fixada ao veículo num local onde há um máximo de superfície metálica (plano de terra) distanciando-se dos pilares do para-brisas e do vidro traseiro.- Se uma antena de rádio está instalada, a antena CB deve estar acima desta.- Existem dois tipos de antenas: as pré-ajustadas e as ajustáveis.- As pré-ajustadas são usadas de preferência com um bom plano de terra (no teto ou no porta-malas do carro).- As ajustáveis oferecem um campo de utilização muito mais amplo e permitem tirar proveito de planos de massa menores (ver § 5 AJUSTE ROE página 49).- Para um furo de fixação da antena, você precisa ter um excelente contato entre a antena e o plano de terra – para isso, raspe levemente a superfície ao nível do parafuso e da anilha de pressão.- No momento da passagem do cabo coaxial, tenha cuidado para não prender ou esmagar (risco de quebra ou curto-circuito).- Ligue a antena (B).c) Antenas Fixas- Uma antena fixa deve ser instalada num espaço o mais livre possível. Se for fixa num mastro, talvez seja preciso Montagem com suporte de fixação rápida (diagrama 2)d) Use para a montagem o suporte (1) fornecido com o dispositivo, fixe-o solida-mente com a ajuda dos parafusos auto perfuran-tes (2) (diâmetro do furo 3,2 mm). Tenha cuidado para não danificar o sis-tema elétrico do veículo no momento de fazer os furos.e) Escolha um lugar para o suporte do microfone e preve a passagem do cabo.f) Deslize o aparelho no trilho do suporte e prenda-a, en-caixando as guias laterais nos entalhes do aparelho (3).- NOTA: A estação móvel possui um soquete de mi-crofone na parte da frente que pode ser embutido no painel. Nesse caso, é recomendável adicionar um alto-falante externo para uma melhor qualidade de som das comunicações (conector EXT.SP. na parte de trás da unidade: C). Pergunte ao seu fornecedor mais próximo informações para montar o seu equipamento de CB.PortuguêsDiagrama 2

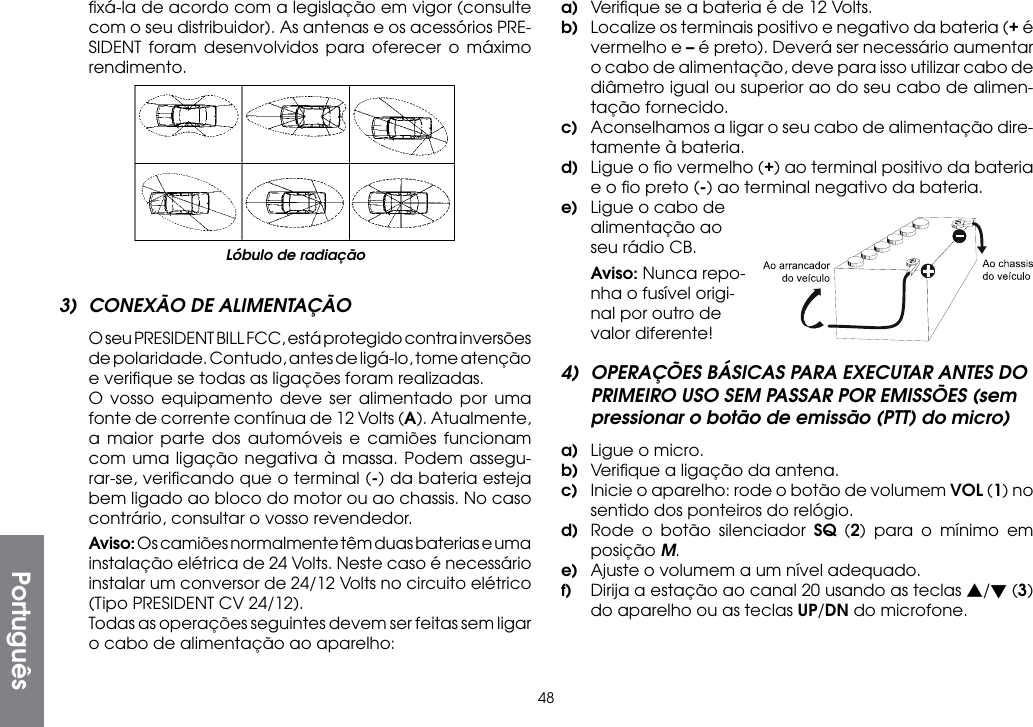

48fixá-la de acordo com a legislação em vigor (consulte com o seu distribuidor). As antenas e os acessórios PRE-SIDENT foram desenvolvidos para oferecer o máximo rendimento.a) Verifique se a bateria é de 12 Volts.b) Localize os terminais positivo e negativo da bateria (+ é vermelho e – é preto). Deverá ser necessário aumentar o cabo de alimentação, deve para isso utilizar cabo de diâmetro igual ou superior ao do seu cabo de alimen-tação fornecido.c) Aconselhamos a ligar o seu cabo de alimentação dire-tamente à bateria.d) Ligue o fio vermelho (+) ao terminal positivo da bateria e o fio preto (-) ao terminal negativo da bateria. e) Ligue o cabo de alimentação ao seu rádio CB. Aviso: Nunca repo-nha o fusível origi-nal por outro de valor diferente!4) OPERAÇÕES BÁSICAS PARA EXECUTAR ANTES DO PRIMEIRO USO SEM PASSAR POR EMISSÕES (sem pressionar o botão de emissão (PTT) do micro)a) Ligue o micro.b) Verifique a ligação da antena.c) Inicie o aparelho: rode o botão de volumem VOL (1) no sentido dos ponteiros do relógio.d) Rode o botão silenciador SQ (2) para o mínimo em posição M.e) Ajuste o volumem a um nível adequado.f) Dirija a estação ao canal 20 usando as teclas s/t (3) do aparelho ou as teclas UP/DN do microfone.Lóbulo de radiaçãoPortuguês3) CONEXÃO DE ALIMENTAÇÃO O seu PRESIDENT BILL FCC, está protegido contra inversões de polaridade. Contudo, antes de ligá-lo, tome atenção e verifique se todas as ligações foram realizadas. O vosso equipamento deve ser alimentado por uma fonte de corrente contínua de 12 Volts (A). Atualmente, a maior parte dos automóveis e camiões funcionam com uma ligação negativa à massa. Podem assegu-rar-se, verificando que o terminal (-) da bateria esteja bem ligado ao bloco do motor ou ao chassis. No caso contrário, consultar o vosso revendedor. Aviso: Os camiões normalmente têm duas baterias e uma instalação elétrica de 24 Volts. Neste caso é necessário instalar um conversor de 24/12 Volts no circuito elétrico (Tipo PRESIDENT CV 24/12). Todas as operações seguintes devem ser feitas sem ligar o cabo de alimentação ao aparelho:

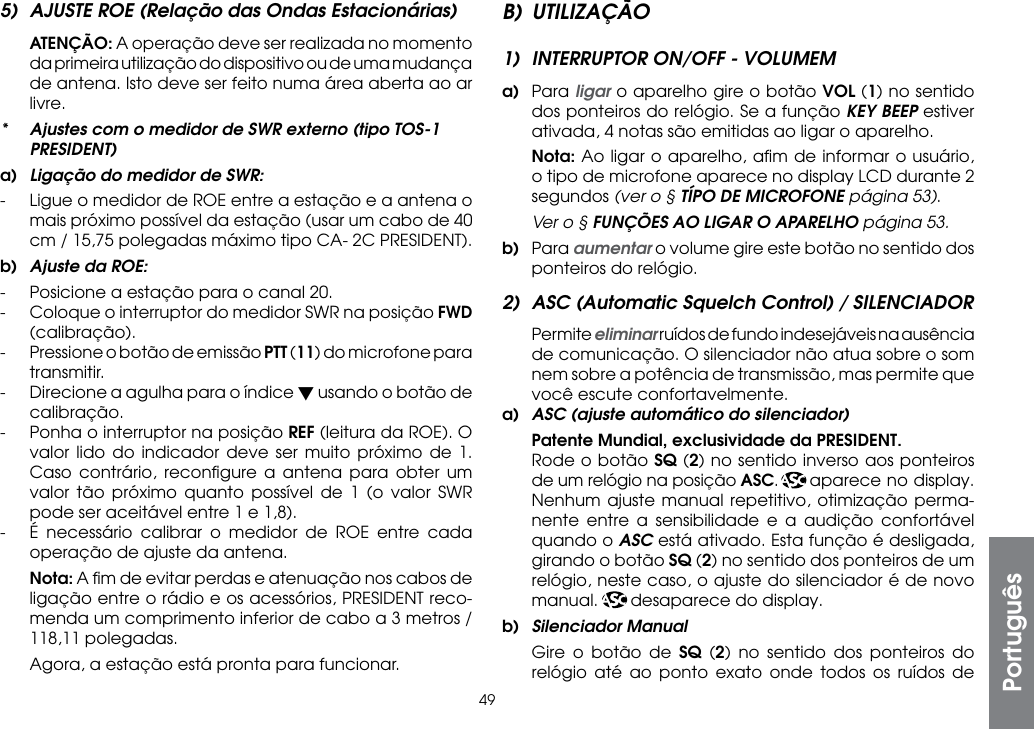

495) AJUSTE ROE (Relação das Ondas Estacionárias) ATENÇÃO: A operação deve ser realizada no momento da primeira utilização do dispositivo ou de uma mudança de antena. Isto deve ser feito numa área aberta ao ar livre.* Ajustes com o medidor de SWR externo (tipo TOS-1 PRESIDENT)a) Ligação do medidor de SWR:- Ligue o medidor de ROE entre a estação e a antena o mais próximo possível da estação (usar um cabo de 40 cm / 15,75 polegadas máximo tipo CA- 2C PRESIDENT).b) Ajuste da ROE:- Posicione a estação para o canal 20.- Coloque o interruptor do medidor SWR na posição FWD (calibração).- Pressione o botão de emissão PTT (11) do microfone para transmitir.- Direcione a agulha para o índice t usando o botão de calibração.- Ponha o interruptor na posição REF (leitura da ROE). O valor lido do indicador deve ser muito próximo de 1. Caso contrário, reconfigure a antena para obter um valor tão próximo quanto possível de 1 (o valor SWR pode ser aceitável entre 1 e 1,8).- É necessário calibrar o medidor de ROE entre cada operação de ajuste da antena. Nota: A fim de evitar perdas e atenuação nos cabos de ligação entre o rádio e os acessórios, PRESIDENT reco-menda um comprimento inferior de cabo a 3 metros / 118,11 polegadas. Agora, a estação está pronta para funcionar.B) UTILIZAÇÃO1) INTERRUPTOR ON/OFF - VOLUMEMa) Para ligar o aparelho gire o botão VOL (1) no sentido dos ponteiros do relógio. Se a função KEY BEEP estiver ativada, 4 notas são emitidas ao ligar o aparelho. Nota: Ao ligar o aparelho, afim de informar o usuário, o tipo de microfone aparece no display LCD durante 2 segundos (ver o § TÍPO DE MICROFONE página 53). Ver o § FUNÇÕES AO LIGAR O APARELHO página 53.b) Para aumentar o volume gire este botão no sentido dos ponteiros do relógio.2) ASC (Automatic Squelch Control) / SILENCIADOR Permite eliminar ruídos de fundo indesejáveis na ausência de comunicação. O silenciador não atua sobre o som nem sobre a potência de transmissão, mas permite que você escute confortavelmente.a) ASC (ajuste automático do silenciador) Patente Mundial, exclusividade da PRESIDENT. Rode o botão SQ (2) no sentido inverso aos ponteiros de um relógio na posição ASC. aparece no display. Nenhum ajuste manual repetitivo, otimização perma-nente entre a sensibilidade e a audição confortável quando o ASC está ativado. Esta função é desligada, girando o botão SQ (2) no sentido dos ponteiros de um relógio, neste caso, o ajuste do silenciador é de novo manual. desaparece do display.b) Silenciador Manual Gire o botão de SQ (2) no sentido dos ponteiros do relógio até ao ponto exato onde todos os ruídos de Português

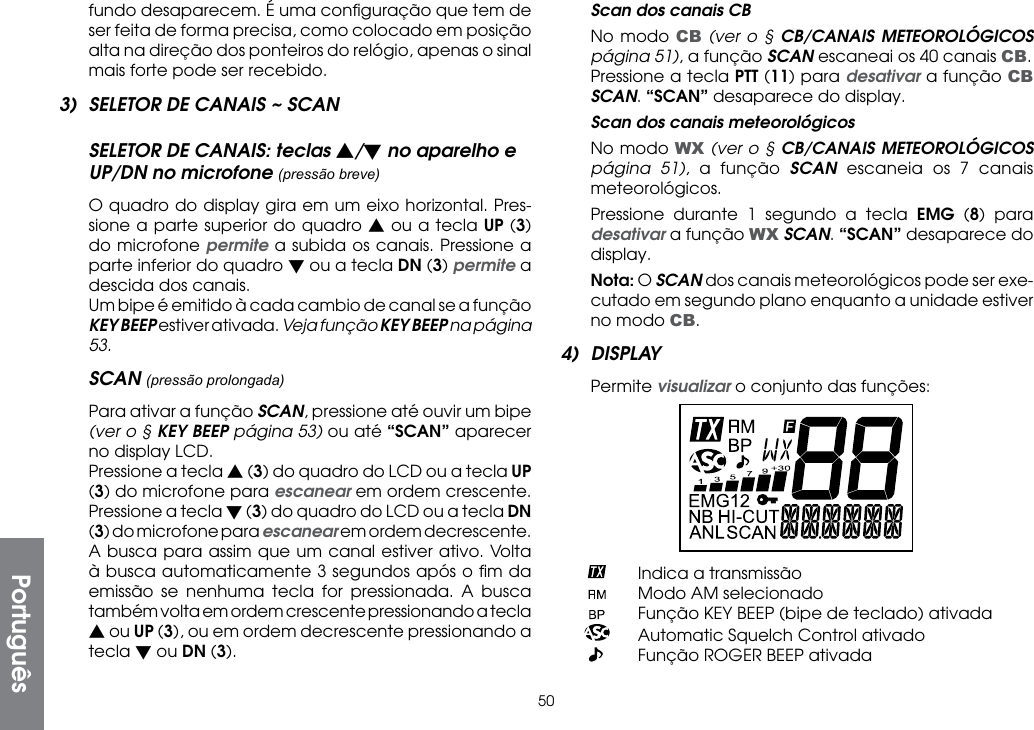

50fundo desaparecem. É uma configuração que tem de ser feita de forma precisa, como colocado em posição alta na direção dos ponteiros do relógio, apenas o sinal mais forte pode ser recebido.3) SELETOR DE CANAIS ~ SCANSELETOR DE CANAIS: teclas s/t no aparelho e UP/DN no microfone (pressão breve) O quadro do display gira em um eixo horizontal. Pres-sione a parte superior do quadro s ou a tecla UP (3) do microfone permite a subida os canais. Pressione a parte inferior do quadro t ou a tecla DN (3) permite a descida dos canais. Um bipe é emitido à cada cambio de canal se a função KEY BEEP estiver ativada. Veja função KEY BEEP na página 53.SCAN (pressão prolongada) Para ativar a função SCAN, pressione até ouvir um bipe (ver o § KEY BEEP página 53) ou até “SCAN” aparecer no display LCD. Pressione a tecla s (3) do quadro do LCD ou a tecla UP (3) do microfone para escanear em ordem crescente. Pressione a tecla t (3) do quadro do LCD ou a tecla DN (3) do microfone para escanear em ordem decrescente. A busca para assim que um canal estiver ativo. Volta à busca automaticamente 3 segundos após o fim da emissão se nenhuma tecla for pressionada. A busca também volta em ordem crescente pressionando a tecla s ou UP (3), ou em ordem decrescente pressionando a tecla t ou DN (3). Scan dos canais CB No modo CB (ver o § CB/CANAIS METEOROLÓGICOS página 51), a função SCAN escaneai os 40 canais CB. Pressione a tecla PTT (11) para desativar a função CB SCAN. “SCAN” desaparece do display. Scan dos canais meteorológicos No modo WX (ver o § CB/CANAIS METEOROLÓGICOS página 51), a função SCAN escaneia os 7 canais meteorológicos. Pressione durante 1 segundo a tecla EMG (8) para desativar a função WX SCAN. “SCAN” desaparece do display. Nota: O SCAN dos canais meteorológicos pode ser exe-cutado em segundo plano enquanto a unidade estiver no modo CB.4) DISPLAY Permite visualizar o conjunto das funções: Indica a transmissão Modo AM selecionado Função KEY BEEP (bipe de teclado) ativada Automatic Squelch Control ativado Função ROGER BEEP ativadaPortuguês

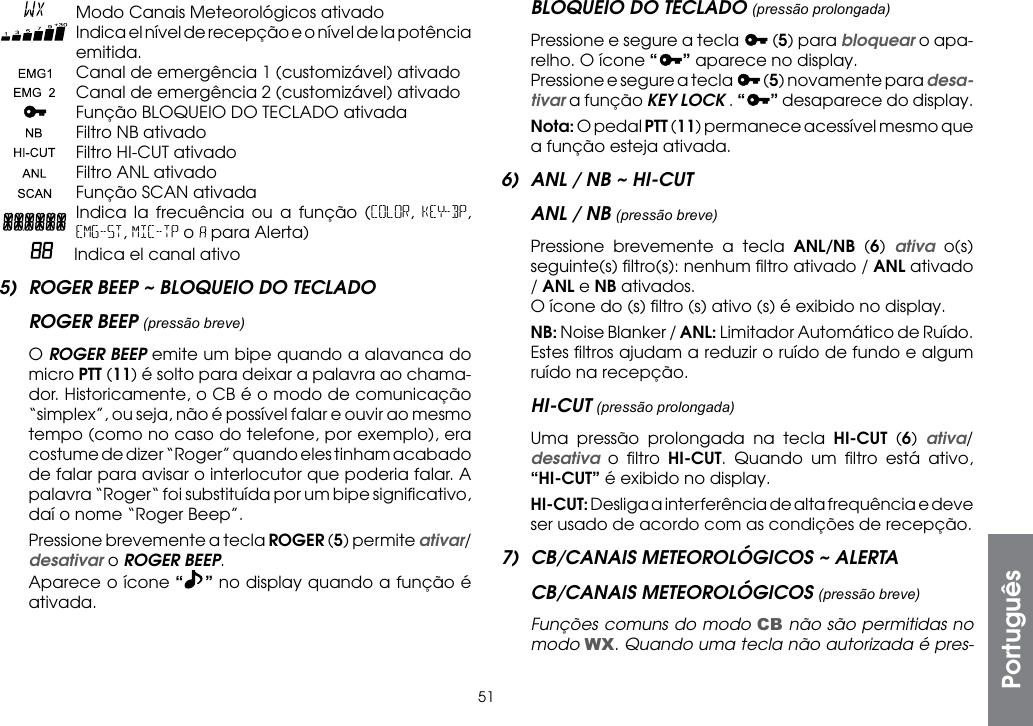

51 Modo Canais Meteorológicos ativado Indica el nível de recepção e o nível de la potência emitida. Canal de emergência 1 (customizável) ativado Canal de emergência 2 (customizável) ativado Função BLOQUEIO DO TECLADO ativada Filtro NB ativado Filtro HI-CUT ativado Filtro ANL ativado Função SCAN ativada Indica la frecuência ou a função (COLOR, KEY-BP, EMG-ST, MIC-TP o para Alerta) Indica el canal ativo5) ROGER BEEP ~ BLOQUEIO DO TECLADOROGER BEEP (pressão breve) O ROGER BEEP emite um bipe quando a alavanca do micro PTT (11) é solto para deixar a palavra ao chama-dor. Historicamente, o CB é o modo de comunicação “simplex”, ou seja, não é possível falar e ouvir ao mesmo tempo (como no caso do telefone, por exemplo), era costume de dizer “Roger” quando eles tinham acabado de falar para avisar o interlocutor que poderia falar. A palavra “Roger“ foi substituída por um bipe significativo, daí o nome “Roger Beep”. Pressione brevemente a tecla ROGER (5) permite ativar/desativar o ROGER BEEP. Aparece o ícone “” no display quando a função é ativada.BLOQUEIO DO TECLADO (pressão prolongada) Pressione e segure a tecla (5) para bloquear o apa-relho. O ícone “ ” aparece no display. Pressione e segure a tecla (5) novamente para desa-tivar a função KEY LOCK . “” desaparece do display. Nota: O pedal PTT (11) permanece acessível mesmo que a função esteja ativada.6) ANL / NB ~ HI-CUTANL / NB (pressão breve) Pressione brevemente a tecla ANL/NB (6) ativa o(s) seguinte(s) filtro(s): nenhum filtro ativado / ANL ativado / ANL e NB ativados. O ícone do (s) filtro (s) ativo (s) é exibido no display. NB: Noise Blanker / ANL: Limitador Automático de Ruído. Estes filtros ajudam a reduzir o ruído de fundo e algum ruído na recepção.HI-CUT (pressão prolongada) Uma pressão prolongada na tecla HI-CUT (6) ativa/desativa o filtro HI-CUT. Quando um filtro está ativo, “HI-CUT” é exibido no display. HI-CUT: Desliga a interferência de alta frequência e deve ser usado de acordo com as condições de recepção.7) CB/CANAIS METEOROLÓGICOS ~ ALERTACB/CANAIS METEOROLÓGICOS (pressão breve) Funções comuns do modo CB não são permitidas no modo WX. Quando uma tecla não autorizada é pres-Português

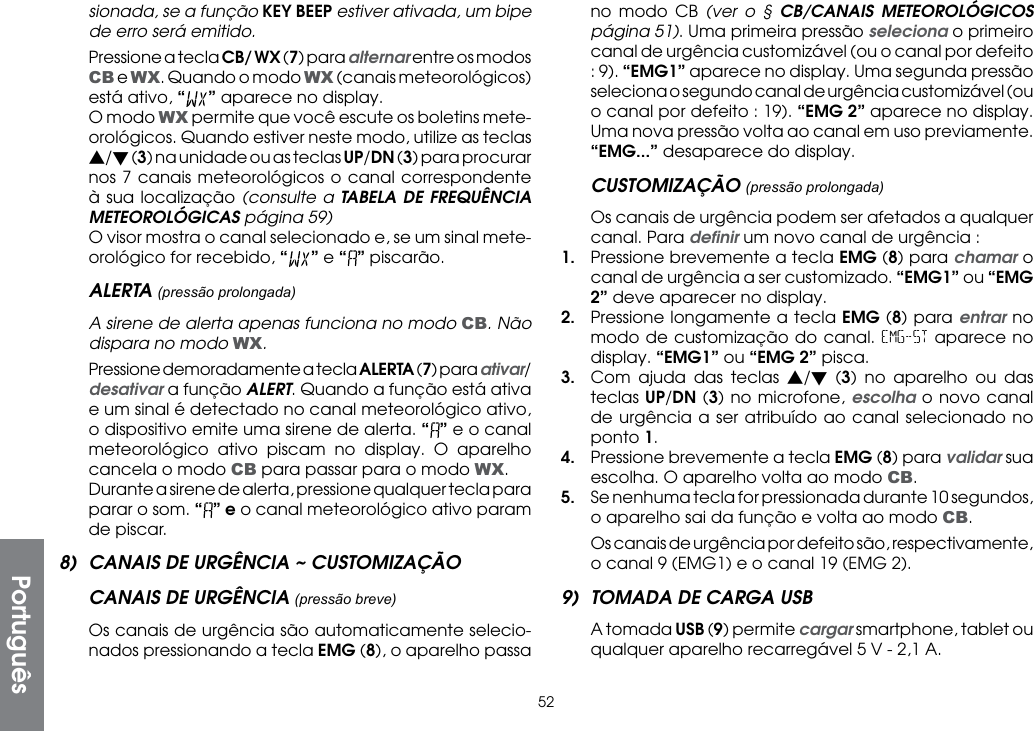

52sionada, se a função KEY BEEP estiver ativada, um bipe de erro será emitido. Pressione a tecla CB/ WX (7) para alternar entre os modos CB e WX. Quando o modo WX (canais meteorológicos) está ativo, “” aparece no display. O modo WX permite que você escute os boletins mete-orológicos. Quando estiver neste modo, utilize as teclas s/t (3) na unidade ou as teclas UP/DN (3) para procurar nos 7 canais meteorológicos o canal correspondente à sua localização (consulte a TABELA DE FREQUÊNCIA METEOROLÓGICAS página 59) O visor mostra o canal selecionado e, se um sinal mete-orológico for recebido, “ ” e “ ” piscarão.ALERTA (pressão prolongada) A sirene de alerta apenas funciona no modo CB. Não dispara no modo WX. Pressione demoradamente a tecla ALERTA (7) para ativar/desativar a função ALERT. Quando a função está ativa e um sinal é detectado no canal meteorológico ativo, o dispositivo emite uma sirene de alerta. “” e o canal meteorológico ativo piscam no display. O aparelho cancela o modo CB para passar para o modo WX. Durante a sirene de alerta, pressione qualquer tecla para parar o som. “” e o canal meteorológico ativo param de piscar.8) CANAIS DE URGÊNCIA ~ CUSTOMIZAÇÃOCANAIS DE URGÊNCIA (pressão breve) Os canais de urgência são automaticamente selecio-nados pressionando a tecla EMG (8), o aparelho passa no modo CB (ver o § CB/CANAIS METEOROLÓGICOS página 51). Uma primeira pressão seleciona o primeiro canal de urgência customizável (ou o canal por defeito : 9). “EMG1” aparece no display. Uma segunda pressão seleciona o segundo canal de urgência customizável (ou o canal por defeito : 19). “EMG 2” aparece no display. Uma nova pressão volta ao canal em uso previamente. “EMG...” desaparece do display.CUSTOMIZAÇÃO (pressão prolongada) Os canais de urgência podem ser afetados a qualquer canal. Para definir um novo canal de urgência :1. Pressione brevemente a tecla EMG (8) para chamar o canal de urgência a ser customizado. “EMG1” ou “EMG 2” deve aparecer no display.2. Pressione longamente a tecla EMG (8) para entrar no modo de customização do canal. EMG-ST aparece no display. “EMG1” ou “EMG 2” pisca.3. Com ajuda das teclas s/t (3) no aparelho ou das teclas UP/DN (3) no microfone, escolha o novo canal de urgência a ser atribuído ao canal selecionado no ponto 1.4. Pressione brevemente a tecla EMG (8) para validar sua escolha. O aparelho volta ao modo CB.5. Se nenhuma tecla for pressionada durante 10 segundos, o aparelho sai da função e volta ao modo CB. Os canais de urgência por defeito são, respectivamente, o canal 9 (EMG1) e o canal 19 (EMG 2).9) TOMADA DE CARGA USB A tomada USB (9) permite cargar smartphone, tablet ou qualquer aparelho recarregável 5 V - 2,1 A.Português

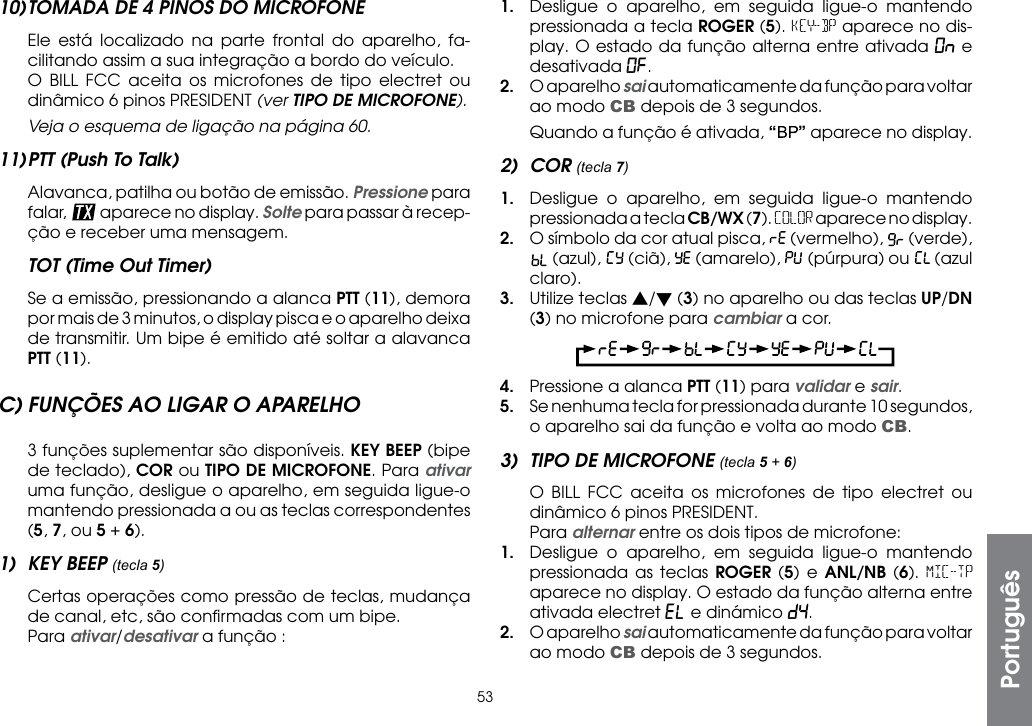

5310) TOMADA DE 4 PINOS DO MICROFONE Ele está localizado na parte frontal do aparelho, fa-cilitando assim a sua integração a bordo do veículo. O BILL FCC aceita os microfones de tipo electret ou dinâmico 6 pinos PRESIDENT (ver TIPO DE MICROFONE). Veja o esquema de ligação na página 60.11) PTT (Push To Talk) Alavanca, patilha ou botão de emissão. Pressione para falar, aparece no display. Solte para passar à recep-ção e receber uma mensagem.TOT (Time Out Timer) Se a emissão, pressionando a alanca PTT (11), demora por mais de 3 minutos, o display pisca e o aparelho deixa de transmitir. Um bipe é emitido até soltar a alavanca PTT (11).C) FUNÇÕES AO LIGAR O APARELHO 3 funções suplementar são disponíveis. KEY BEEP (bipe de teclado), COR ou TIPO DE MICROFONE. Para ativar uma função, desligue o aparelho, em seguida ligue-o mantendo pressionada a ou as teclas correspondentes (5, 7, ou 5 + 6).1) KEY BEEP (tecla 5) Certas operações como pressão de teclas, mudança de canal, etc, são confirmadas com um bipe. Para ativar/desativar a função :1. Desligue o aparelho, em seguida ligue-o mantendo pressionada a tecla ROGER (5). KEY-BP aparece no dis-play. O estado da função alterna entre ativada On e desativada OF.2. O aparelho sai automaticamente da função para voltar ao modo CB depois de 3 segundos. Quando a função é ativada, “” aparece no display.2) COR (tecla 7)1. Desligue o aparelho, em seguida ligue-o mantendo pressionada a tecla CB/WX (7). COLOR aparece no display.2. O símbolo da cor atual pisca, (vermelho), (verde), (azul), (ciã), (amarelo), (púrpura) ou (azul claro).3. Utilize teclas s/t (3) no aparelho ou das teclas UP/DN (3) no microfone para cambiar a cor.4. Pressione a alanca PTT (11) para validar e sair.5. Se nenhuma tecla for pressionada durante 10 segundos, o aparelho sai da função e volta ao modo CB.3) TIPO DE MICROFONE (tecla 5 + 6) O BILL FCC aceita os microfones de tipo electret ou dinâmico 6 pinos PRESIDENT. Para alternar entre os dois tipos de microfone:1. Desligue o aparelho, em seguida ligue-o mantendo pressionada as teclas ROGER (5) e ANL/NB (6). MIC-TP aparece no display. O estado da função alterna entre ativada electret EL e dinámico dy.2. O aparelho sai automaticamente da função para voltar ao modo CB depois de 3 segundos.Português

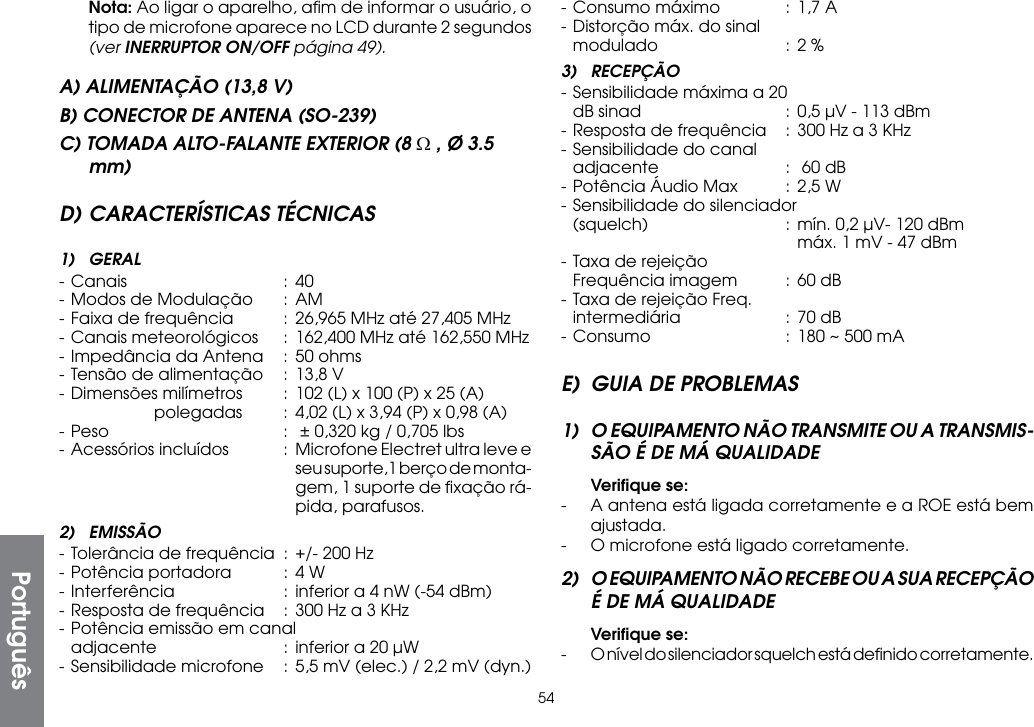

54 Nota: Ao ligar o aparelho, afim de informar o usuário, o tipo de microfone aparece no LCD durante 2 segundos (ver INERRUPTOR ON/OFF página 49).A) ALIMENTAÇÃO (13,8 V)B) CONECTOR DE ANTENA (SO-239)C) TOMADA ALTO-FALANTE EXTERIOR (8 Ω , Ø 3.5 mm)D) CARACTERÍSTICAS TÉCNICAS1) GERAL- Canais : 40- Modos de Modulação : AM- Faixa de frequência : 26,965 MHz até 27,405 MHz- Canais meteorológicos : 162,400 MHz até 162,550 MHz- Impedância da Antena : 50 ohms- Tensão de alimentação : 13,8 V- Dimensões milímetros : 102 (L) x 100 (P) x 25 (A) polegadas : 4,02 (L) x 3,94 (P) x 0,98 (A)- Peso : ± 0,320 kg / 0,705 lbs- Acessórios incluídos : Microfone Electret ultra leve e seu suporte,1 berço de monta- gem, 1 suporte de fixação rá- pida, parafusos.2) EMISSÃO- Tolerância de frequência : +/- 200 Hz- Potência portadora : 4 W- Interferência : inferior a 4 nW (-54 dBm)- Resposta de frequência : 300 Hz a 3 KHz- Potência emissão em canal adjacente : inferior a 20 µW- Sensibilidade microfone : 5,5 mV (elec.) / 2,2 mV (dyn.)- Consumo máximo : 1,7 A- Distorção máx. do sinal modulado : 2 %3) RECEPÇÃO- Sensibilidade máxima a 20 dB sinad : 0,5 µV - 113 dBm- Resposta de frequência : 300 Hz a 3 KHz- Sensibilidade do canal adjacente : 60 dB- Potência Áudio Max : 2,5 W- Sensibilidade do silenciador (squelch) : mín. 0,2 µV- 120 dBm máx. 1 mV - 47 dBm- Taxa de rejeição Frequência imagem : 60 dB- Taxa de rejeição Freq. intermediária : 70 dB- Consumo : 180 ~ 500 mAE) GUIA DE PROBLEMAS1) O EQUIPAMENTO NÃO TRANSMITE OU A TRANSMIS-SÃO É DE MÁ QUALIDADE Verifique se:- A antena está ligada corretamente e a ROE está bem ajustada.- O microfone está ligado corretamente.2) O EQUIPAMENTO NÃO RECEBE OU A SUA RECEPÇÃO É DE MÁ QUALIDADE Verifique se:- O nível do silenciador squelch está definido corretamente.Português

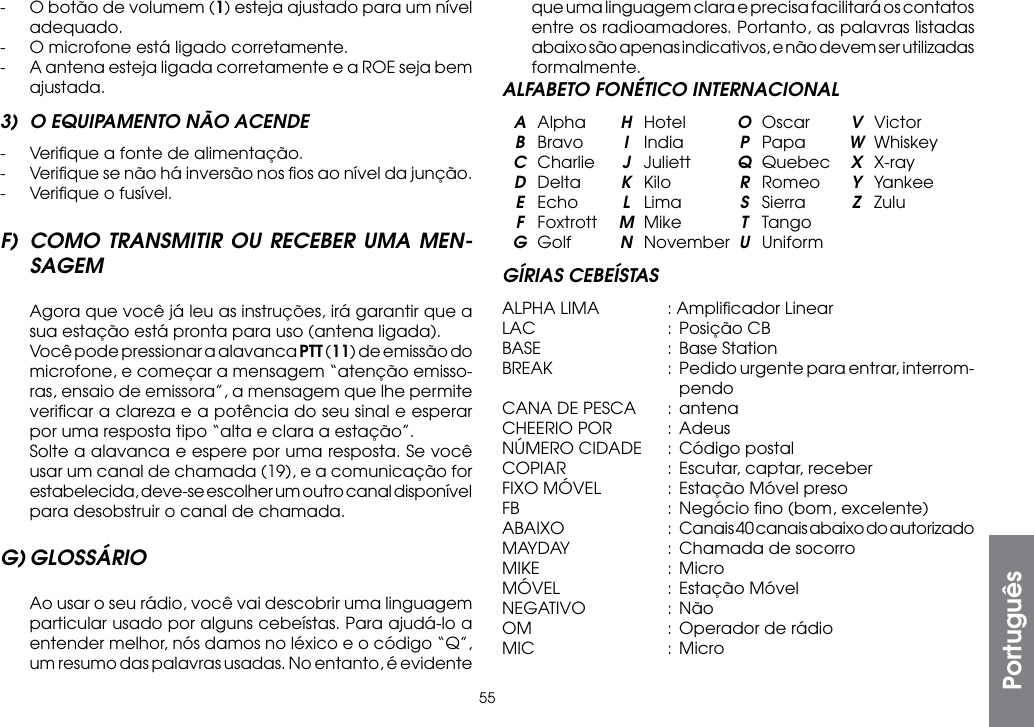

55- O botão de volumem (1) esteja ajustado para um nível adequado.- O microfone está ligado corretamente.- A antena esteja ligada corretamente e a ROE seja bem ajustada.3) O EQUIPAMENTO NÃO ACENDE- Verifique a fonte de alimentação.- Verifique se não há inversão nos fios ao nível da junção.- Verifique o fusível.F) COMO TRANSMITIR OU RECEBER UMA MEN-SAGEM Agora que você já leu as instruções, irá garantir que a sua estação está pronta para uso (antena ligada). Você pode pressionar a alavanca PTT (11) de emissão do microfone, e começar a mensagem “atenção emisso-ras, ensaio de emissora”, a mensagem que lhe permite verificar a clareza e a potência do seu sinal e esperar por uma resposta tipo “alta e clara a estação”. Solte a alavanca e espere por uma resposta. Se você usar um canal de chamada (19), e a comunicação for estabelecida, deve-se escolher um outro canal disponível para desobstruir o canal de chamada.G) GLOSSÁRIO Ao usar o seu rádio, você vai descobrir uma linguagem particular usado por alguns cebeístas. Para ajudá-lo a entender melhor, nós damos no léxico e o código “Q”, um resumo das palavras usadas. No entanto, é evidente que uma linguagem clara e precisa facilitará os contatos entre os radioamadores. Portanto, as palavras listadas abaixo são apenas indicativos, e não devem ser utilizadas formalmente.ALFABETO FONÉTICO INTERNACIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformGÍRIAS CEBEÍSTASALPHA LIMA : Amplificador LinearLAC : Posição CBBASE : Base StationBREAK : Pedido urgente para entrar, interrom- pendoCANA DE PESCA : antenaCHEERIO POR : AdeusNÚMERO CIDADE : Código postalCOPIAR : Escutar, captar, receberFIXO MÓVEL : Estação Móvel presoFB : Negócio fino (bom, excelente)ABAIXO : Canais 40 canais abaixo do autorizadoMAYDAY : Chamada de socorroMIKE : MicroMÓVEL : Estação MóvelNEGATIVO : NãoOM : Operador de rádioMIC : MicroPortuguês

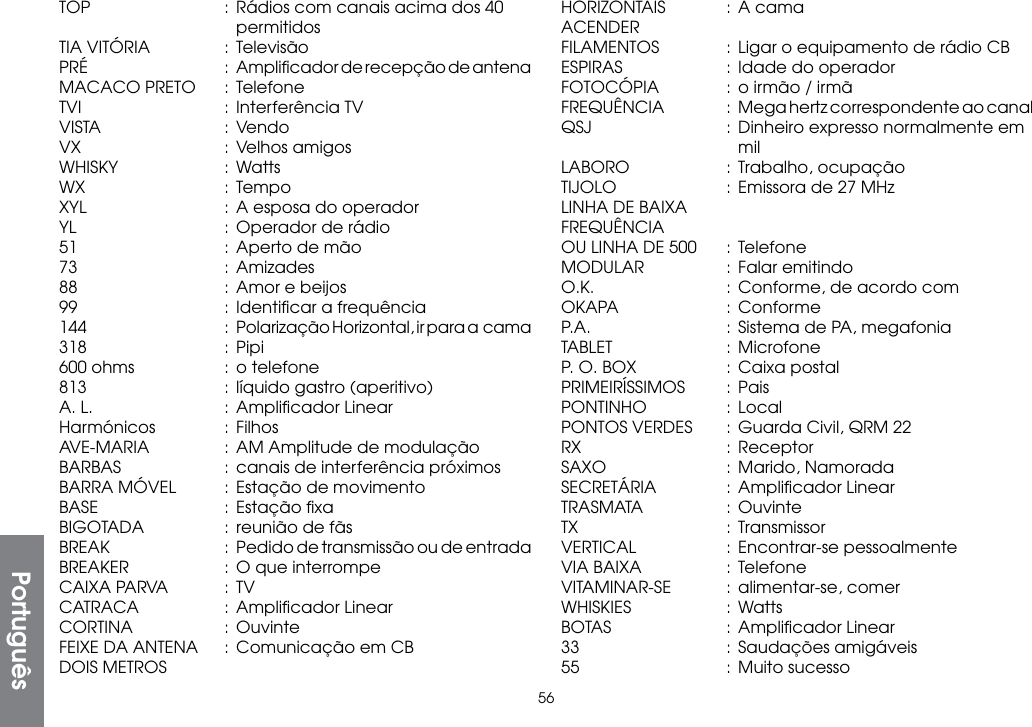

56TOP : Rádios com canais acima dos 40 permitidosTIA VITÓRIA : TelevisãoPRÉ : Amplificador de recepção de antenaMACACO PRETO : TelefoneTVI : Interferência TVVISTA : VendoVX : Velhos amigosWHISKY : WattsWX : TempoXYL : A esposa do operadorYL : Operador de rádio51 : Aperto de mão73 : Amizades88 : Amor e beijos99 : Identificar a frequência144 : Polarização Horizontal, ir para a cama318 : Pipi600 ohms : o telefone813 : líquido gastro (aperitivo)A. L. : Amplificador LinearHarmónicos : FilhosAVE-MARIA : AM Amplitude de modulaçãoBARBAS : canais de interferência próximosBARRA MÓVEL : Estação de movimentoBASE : Estação fixaBIGOTADA : reunião de fãsBREAK : Pedido de transmissão ou de entradaBREAKER : O que interrompeCAIXA PARVA : TVCATRACA : Amplificador LinearCORTINA : OuvinteFEIXE DA ANTENA : Comunicação em CBDOIS METROSHORIZONTAIS : A camaACENDERFILAMENTOS : Ligar o equipamento de rádio CBESPIRAS : Idade do operadorFOTOCÓPIA : o irmão / irmãFREQUÊNCIA : Mega hertz correspondente ao canalQSJ : Dinheiro expresso normalmente em milLABORO : Trabalho, ocupaçãoTIJOLO : Emissora de 27 MHzLINHA DE BAIXAFREQUÊNCIAOU LINHA DE 500 : TelefoneMODULAR : Falar emitindoO.K. : Conforme, de acordo comOKAPA : ConformeP.A. : Sistema de PA, megafoniaTABLET : MicrofoneP. O. BOX : Caixa postalPRIMEIRÍSSIMOS : PaisPONTINHO : LocalPONTOS VERDES : Guarda Civil, QRM 22RX : ReceptorSAXO : Marido, NamoradaSECRETÁRIA : Amplificador LinearTRASMATA : OuvinteTX : TransmissorVERTICAL : Encontrar-se pessoalmenteVIA BAIXA : TelefoneVITAMINAR-SE : alimentar-se, comerWHISKIES : WattsBOTAS : Amplificador Linear33 : Saudações amigáveis55 : Muito sucessoPortuguês

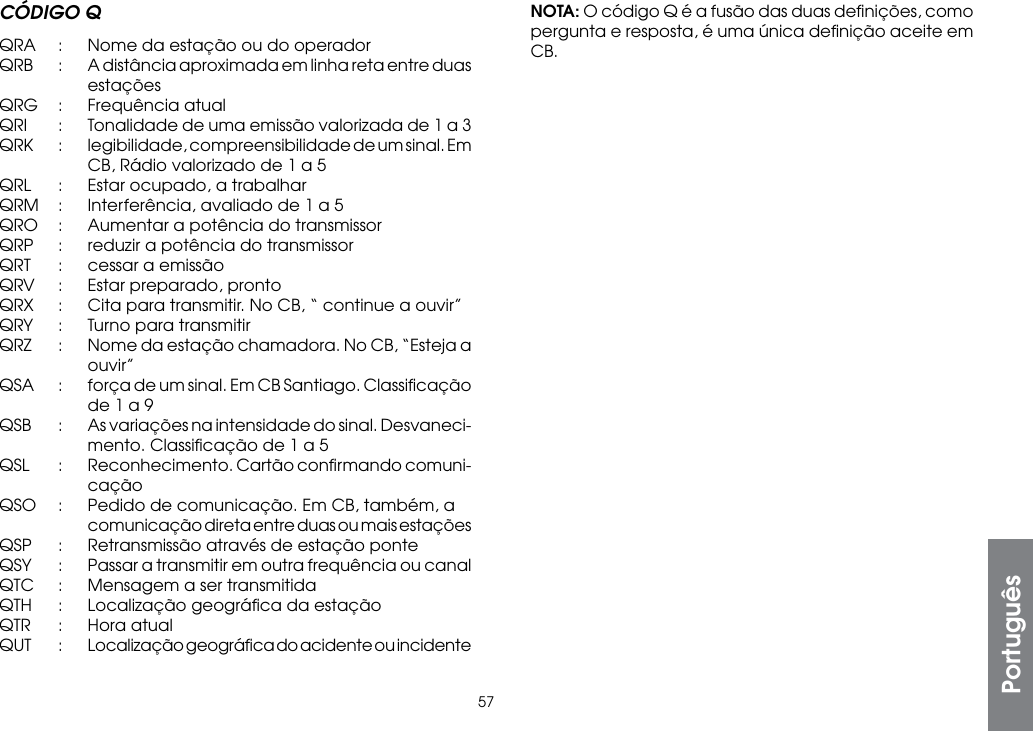

57CÓDIGO QQRA : Nome da estação ou do operadorQRB : A distância aproximada em linha reta entre duas estaçõesQRG : Frequência atualQRI : Tonalidade de uma emissão valorizada de 1 a 3QRK : legibilidade, compreensibilidade de um sinal. Em CB, Rádio valorizado de 1 a 5QRL : Estar ocupado, a trabalharQRM : Interferência, avaliado de 1 a 5QRO : Aumentar a potência do transmissorQRP : reduzir a potência do transmissorQRT : cessar a emissãoQRV : Estar preparado, prontoQRX : Cita para transmitir. No CB, “ continue a ouvir”QRY : Turno para transmitirQRZ : Nome da estação chamadora. No CB, “Esteja a ouvir”QSA : força de um sinal. Em CB Santiago. Classificação de 1 a 9QSB : As variações na intensidade do sinal. Desvaneci- mento. Classificação de 1 a 5QSL : Reconhecimento. Cartão confirmando comuni- caçãoQSO : Pedido de comunicação. Em CB, também, a comunicação direta entre duas ou mais estaçõesQSP : Retransmissão através de estação ponteQSY : Passar a transmitir em outra frequência ou canalQTC : Mensagem a ser transmitidaQTH : Localização geográfica da estaçãoQTR : Hora atualQUT : Localização geográfica do acidente ou incidentePortuguês NOTA: O código Q é a fusão das duas definições, como pergunta e resposta, é uma única definição aceite em CB.

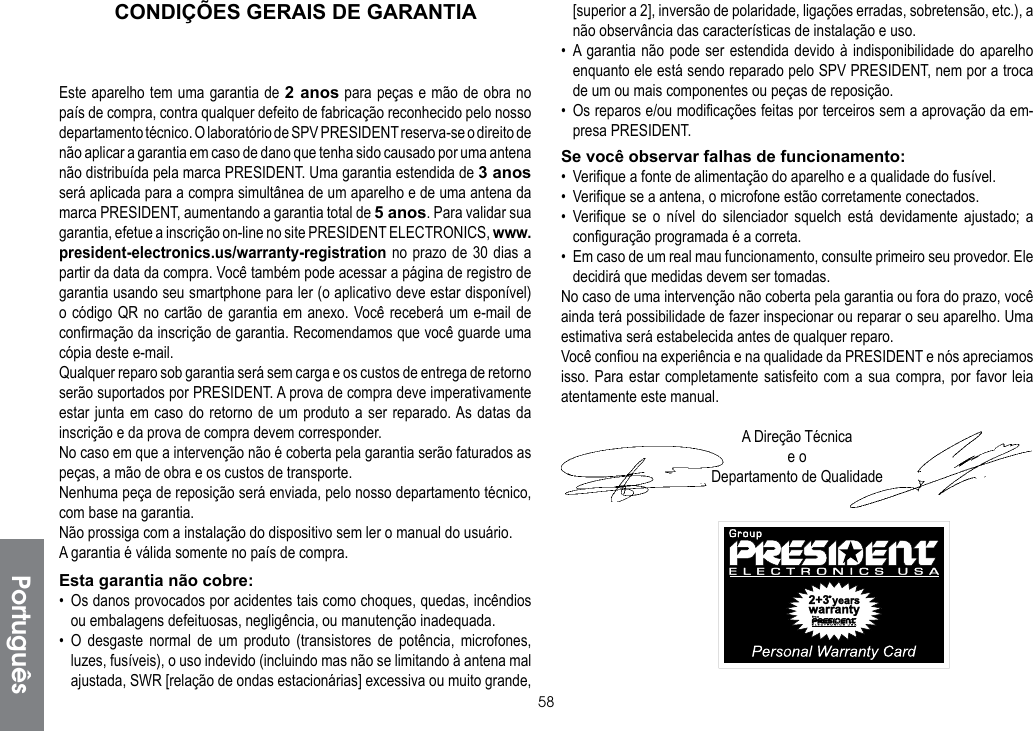

58PortuguêsCONDIÇÕES GERAIS DE GARANTIAEste aparelho tem uma garantia de 2 anos para peças e mão de obra no país de compra, contra qualquer defeito de fabricação reconhecido pelo nosso departamento técnico. O laboratório de SPV PRESIDENT reserva-se o direito de não aplicar a garantia em caso de dano que tenha sido causado por uma antena não distribuída pela marca PRESIDENT. Uma garantia estendida de 3 anos será aplicada para a compra simultânea de um aparelho e de uma antena da marca PRESIDENT, aumentando a garantia total de 5 anos. Para validar sua garantia, efetue a inscrição on-line no site PRESIDENT ELECTRONICS, www.president-electronics.us/warranty-registration no prazo de 30 dias a partir da data da compra. Você também pode acessar a página de registro de garantia usando seu smartphone para ler (o aplicativo deve estar disponível) o código QR no cartão de garantia em anexo. Você receberá um e-mail de confirmação da inscrição de garantia. Recomendamos que você guarde uma cópia deste e-mail.Qualquer reparo sob garantia será sem carga e os custos de entrega de retorno serão suportados por PRESIDENT. A prova de compra deve imperativamente estar junta em caso do retorno de um produto a ser reparado. As datas da inscrição e da prova de compra devem corresponder.No caso em que a intervenção não é coberta pela garantia serão faturados as peças, a mão de obra e os custos de transporte.Nenhuma peça de reposição será enviada, pelo nosso departamento técnico, com base na garantia.Não prossiga com a instalação do dispositivo sem ler o manual do usuário.A garantia é válida somente no país de compra.Esta garantia não cobre:• Os danos provocados por acidentes tais como choques, quedas, incêndios ou embalagens defeituosas, negligência, ou manutenção inadequada.• O desgaste normal de um produto (transistores de potência, microfones, luzes, fusíveis), o uso indevido (incluindo mas não se limitando à antena mal ajustada, SWR [relação de ondas estacionárias] excessiva ou muito grande, [superior a 2], inversão de polaridade, ligações erradas, sobretensão, etc.), a não observância das características de instalação e uso.• A garantia não pode ser estendida devido à indisponibilidade do aparelho enquanto ele está sendo reparado pelo SPV PRESIDENT, nem por a troca de um ou mais componentes ou peças de reposição.• Os reparos e/ou modificações feitas por terceiros sem a aprovação da em-presa PRESIDENT.Se você observar falhas de funcionamento:• Verifique a fonte de alimentação do aparelho e a qualidade do fusível.• Verifique se a antena, o microfone estão corretamente conectados.• Verifique se o nível do silenciador squelch está devidamente ajustado; a configuração programada é a correta.• Em caso de um real mau funcionamento, consulte primeiro seu provedor. Ele decidirá que medidas devem ser tomadas.No caso de uma intervenção não coberta pela garantia ou fora do prazo, você ainda terá possibilidade de fazer inspecionar ou reparar o seu aparelho. Uma estimativa será estabelecida antes de qualquer reparo.Você confiou na experiência e na qualidade da PRESIDENT e nós apreciamos isso. Para estar completamente satisfeito com a sua compra, por favor leia atentamente este manual.A Direção Técnicae oDepartamento de Qualidade
59 Channel Frequency Channel Frequency Nº du canal Fréquences Nº du canal Fréquences Nº Canal Frecuencia Nº Canal Frecuencia Nº Canal Frequência Nº Canal Frequência 1 26,965 MHz 21 27,215 MHz 2 26,975 MHz 22 27,225 MHz 3 26,985 MHz 23 27,255 MHz 4 27,005 MHz 24 27,235 MHz 5 27,015 MHz 25 27,245 MHz 6 27,025 MHz 26 27,265 MHz 7 27,035 MHz 27 27,275 MHz 8 27,055 MHz 28 27,285 MHz 9 27,065 MHz 29 27,295 MHz 10 27,075 MHz 30 27,305 MHz 11 27,085 MHz 31 27,315 MHz 12 27,105 MHz 32 27,325 MHz 13 27,115 MHz 33 27,335 MHz 14 27,125 MHz 34 27,345 MHz 15 27,135 MHz 35 27,355 MHz 16 27,155 MHz 36 27,365 MHz 17 27,165 MHz 37 27,375 MHz 18 27,175 MHz 38 27,385 MHz 19 27,185 MHz 39 27,395 MHz 20 27,205 MHz 40 27,405 MHzCHANNEL FREQUENCY TABLETABLEAU DES FRÉQUENCESTABLA DE FRECUENCIASTABELA DE FREQUÊNCIASWEATHER FREQUENCY TABLETABLEAU DES FRÉQUENCES MÉTÉOTABLA DE FRECUENCIAS METEOROLÓGICASTABELA DE FREQUÊNCIAS METEOROLÓGICAS Channel Frequency Nº du canal Fréquences Nº Canal Frecuencia Nº Canal Frequência 1 162,550 MHz 2 162,400 MHz 3 162,475 MHz 4 162,425 MHz 5 162,450 MHz 6 162,500 MHz 7 162,525 MHz
606-PIN MICROPHONE PLUGPRISE MICRO 6 BROCHESTOMA DE MICRO DE 6 CONTACTOSTOMADA DE MICROFONE DE 6 PINOS1 Modulation Modulación Modulation Modulacja2 RX RX RX RX3 TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN4 _ _ _ _5 Masse Masa Ground Masa6 Alimentation Alimentación Power Supply Zasilanie

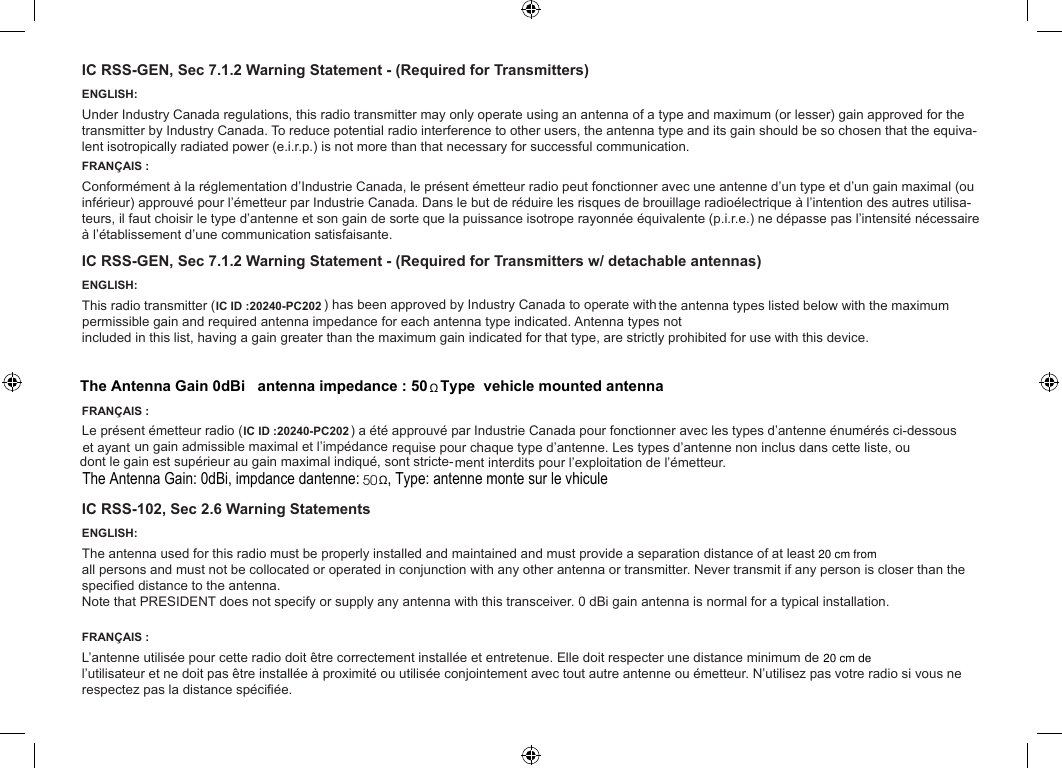

IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters)ENGLISH:Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equiva-lent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication.FRANÇAIS :Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres utilisa-teurs, il faut choisir le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication satisfaisante.IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters w/ detachable antennas)ENGLISH:Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.FRANÇAIS :-ment interdits pour l’exploitation de l’émetteur.IC RSS-102, Sec 2.6 Warning StatementsENGLISH:The antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 36 cm (14 Inches) from all persons and must not be collocated or operated in conjunction with any other antenna or transmitter. Never transmit if any person is closer than the specied distance to the antenna.FRANÇAIS :L’antenne utilisée pour cette radio doit être correctement installée et entretenue. Elle doit respecter une distance minimum de 36 cm (14 pouces) de l’utilisateur et ne doit pas être installée à proximité ou utilisée conjointement avec tout autre antenne ou émetteur. N’utilisez pas votre radio si vous ne respectez pas la distance spéciée.Note that PRESIDENT does not specify or supply any antenna with this transceiver. 0 dBi gain antenna is normal for a typical installation Note that PRESIDENT does not specify or supply any antenna with this transceiver. 0 dBi gain antenna is normal for a typical installation.The antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 255555555555555555555555555555555555L’antenne utilisée pour cette radio doit être correctement installée et entretenue. Elle doit respecter une distance minimum de 5This radio transmitter ( ) has been approved by Industry Canada to operate with IC IDÿ20240-PC201IC ID :20240-PC202each antenna type indicated. the antenna types listed below with the maximum permissible gain and required antenna impedance for Le présent émetteur radio ( ) a IC ID :20240-PC202un gain admissible maximal et l’impédance été approuvé par Industrie Canada pour fonctionner avec les types d’antenne énumérés ci-dessous et ayant maximal indiqué, sont stricterequise pour chaque type d’antenne. Les types d’antenne non inclus dans cette liste, ou dont le gain est supérieur au gainThe Antenna Gainÿ 0dBiÿ antenna impedance : 50ÿ ÿ Type ÿ vehicle mounted antenna The Antenna Gain: 0dBi, impÿdance d'antenne: 50 ÿ, Type: antenne montÿe sur le vÿhiculeΩΩ20 cm from20 cm de

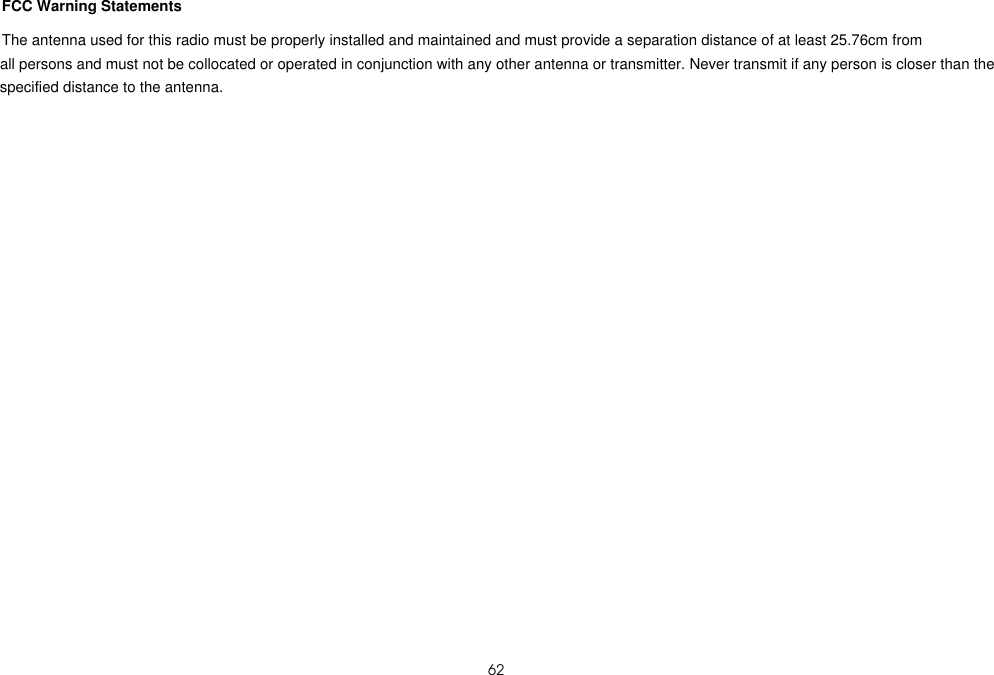

62FCC Warning StatementsThe antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 25.76cm fromall persons and must not be collocated or operated in conjunction with any other antenna or transmitter. Never transmit if any person is closer than thespecified distance to the antenna.

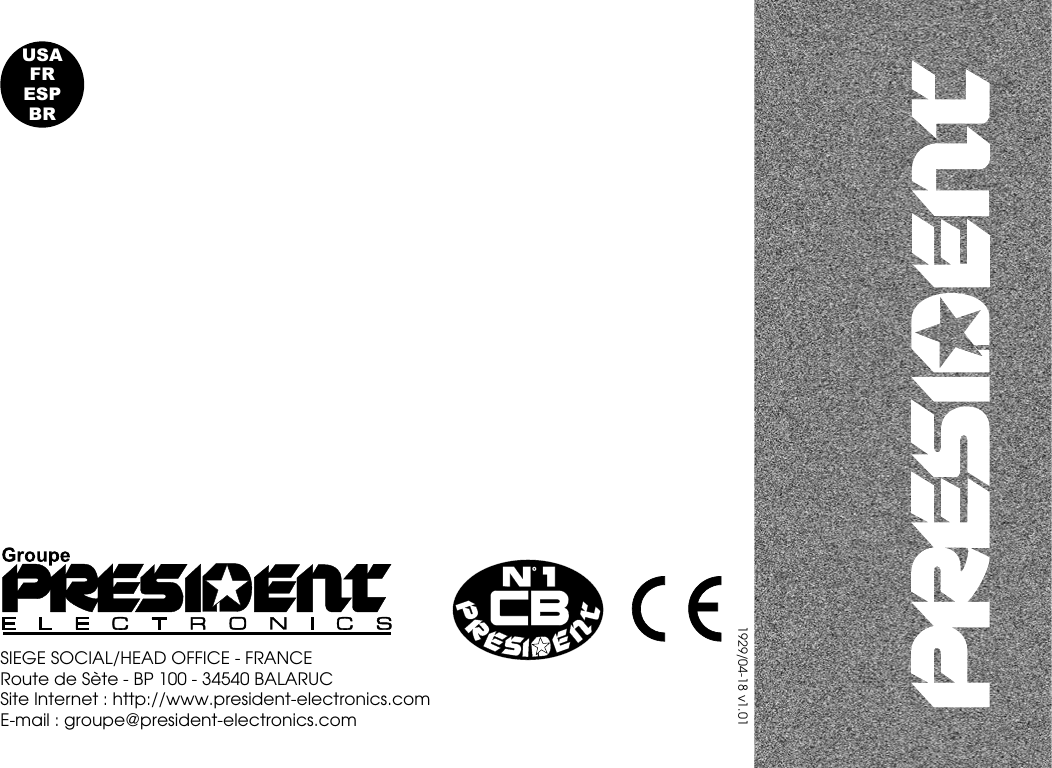

SIEGE SOCIAL/HEAD OFFICE - FRANCERoute de Sète - BP 100 - 34540 BALARUCSite Internet : http://www.president-electronics.comE-mail : groupe@president-electronics.com1929/04-18 v1.01USAFRESPBR
