President Electronics USA PC203 Mobile 4W AM CBRS Transceiver User Manual Walker II FCC 4 langues USA v3 02 indd

President Electronics USA Mobile 4W AM CBRS Transceiver Walker II FCC 4 langues USA v3 02 indd

User Manual

Owner’s manual / Manual del usuarioManuel d’utilisation / Manual do usuáriowith / con /avec / com

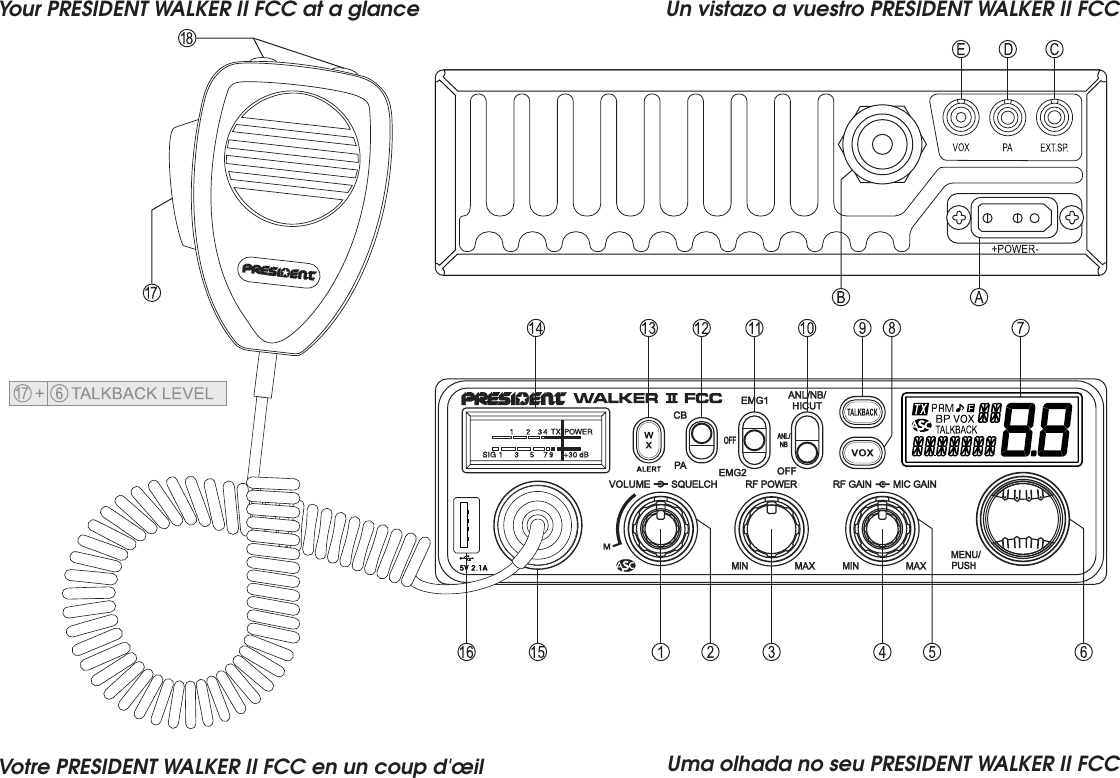

Un vistazo a vuestro PRESIDENT WALKER II FCCYour PRESIDENT WALKER II FCC at a glanceVotre PRESIDENT WALKER II FCC en un coup d'œil Uma olhada no seu PRESIDENT WALKER II FCC

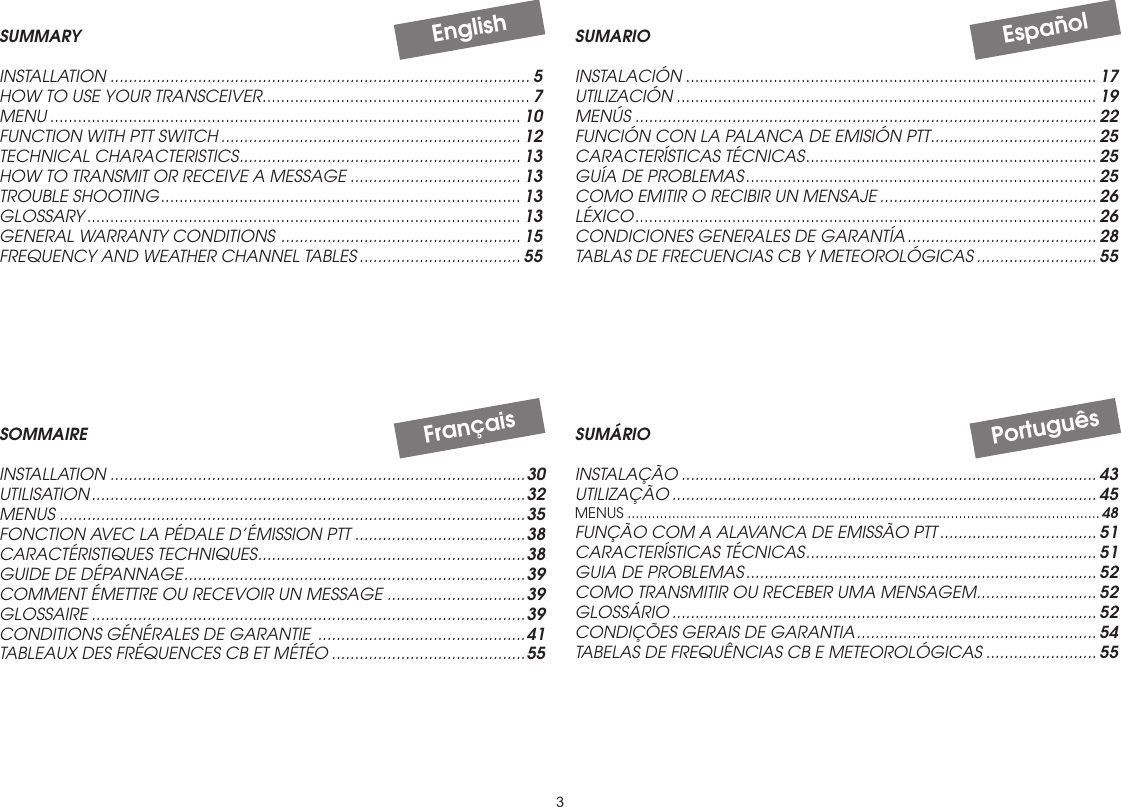

3SUMARIOINSTALACIÓN ......................................................................................... 17UTILIZACIÓN ........................................................................................... 19MENÚS .................................................................................................... 22FUNCIÓN CON LA PALANCA DE EMISIÓN PTT .................................... 25CARACTERÍSTICAS TÉCNICAS ............................................................... 25GUÍA DE PROBLEMAS ............................................................................ 25COMO EMITIR O RECIBIR UN MENSAJE ............................................... 26LÉXICO .................................................................................................... 26CONDICIONES GENERALES DE GARANTÍA ......................................... 28TABLAS DE FRECUENCIAS CB Y METEOROLÓGICAS .......................... 55SUMMARYINSTALLATION ........................................................................................... 5HOW TO USE YOUR TRANSCEIVER .......................................................... 7MENU ...................................................................................................... 10FUNCTION WITH PTT SWITCH ................................................................. 12TECHNICAL CHARACTERISTICS ............................................................. 13HOW TO TRANSMIT OR RECEIVE A MESSAGE ..................................... 13TROUBLE SHOOTING .............................................................................. 13GLOSSARY .............................................................................................. 13GENERAL WARRANTY CONDITIONS .................................................... 15FREQUENCY AND WEATHER CHANNEL TABLES ................................... 55SOMMAIREINSTALLATION ..........................................................................................30UTILISATION .............................................................................................. 32MENUS .....................................................................................................35FONCTION AVEC LA PÉDALE D’ÉMISSION PTT .....................................38CARACTÉRISTIQUES TECHNIQUES ..........................................................38GUIDE DE DÉPANNAGE ..........................................................................39COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ..............................39GLOSSAIRE ..............................................................................................39CONDITIONS GÉNÉRALES DE GARANTIE .............................................41TABLEAUX DES FRÉQUENCES CB ET MÉTÉO ..........................................55FrançaisEspañolEnglishSUMÁRIOINSTALAÇÃO .......................................................................................... 43UTILIZAÇÃO ............................................................................................ 45MENUS .....................................................................................................................48FUNÇÃO COM A ALAVANCA DE EMISSÃO PTT .................................. 51CARACTERÍSTICAS TÉCNICAS ............................................................... 51GUIA DE PROBLEMAS ............................................................................ 52COMO TRANSMITIR OU RECEBER UMA MENSAGEM .......................... 52GLOSSÁRIO ............................................................................................ 52CONDIÇÕES GERAIS DE GARANTIA .................................................... 54TABELAS DE FREQUÊNCIAS CB E METEOROLÓGICAS ........................ 55Português

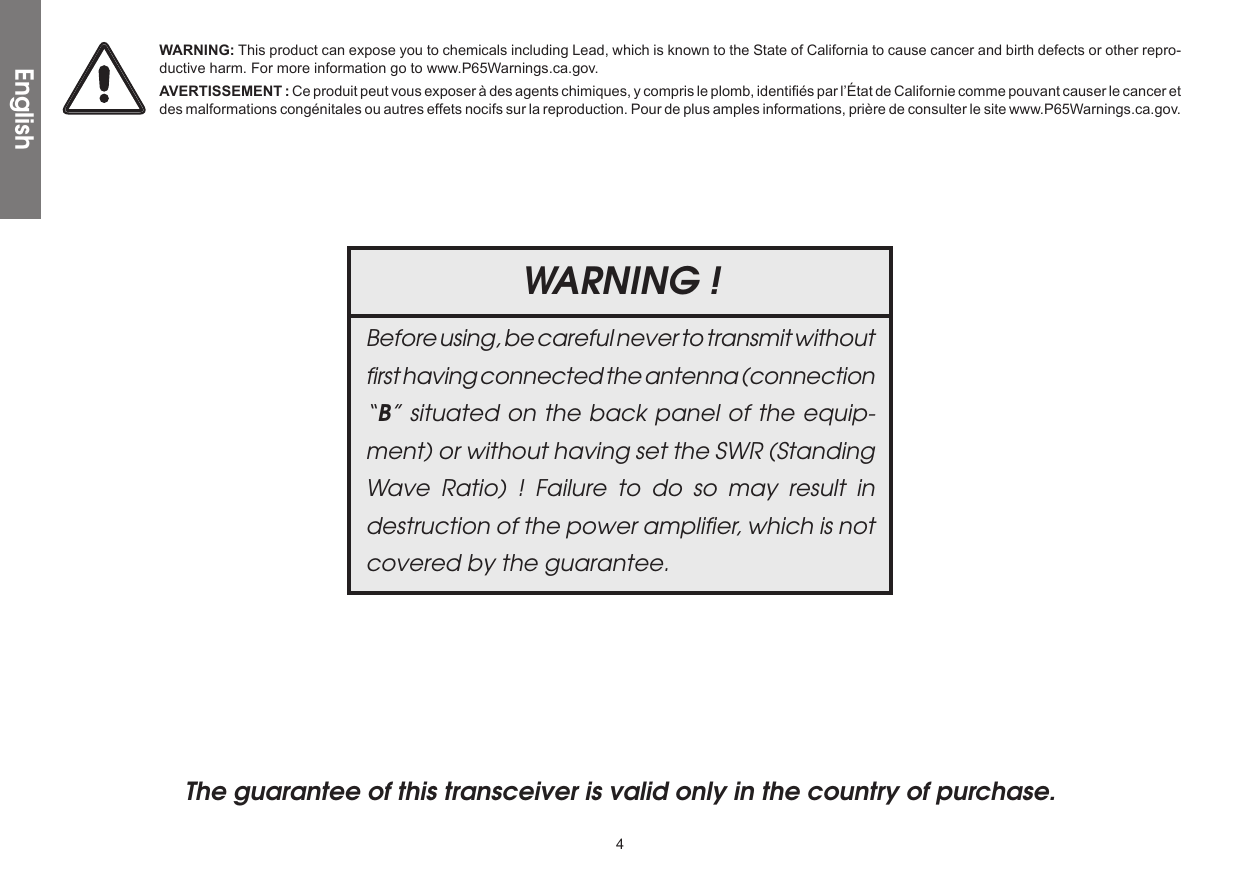

4The guarantee of this transceiver is valid only in the country of purchase. WARNING !Before using, be careful never to transmit without first having connected the antenna (connection “B” situated on the back panel of the equip-ment) or without having set the SWR (Standing Wave Ratio) ! Failure to do so may result in destruction of the power amplifier, which is not covered by the guarantee.EnglishWARNING: This product can expose you to chemicals including Lead, which is known to the State of California to cause cancer and birth defects or other repro-ductive harm. For more information go to www.P65Warnings.ca.gov.AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l’État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

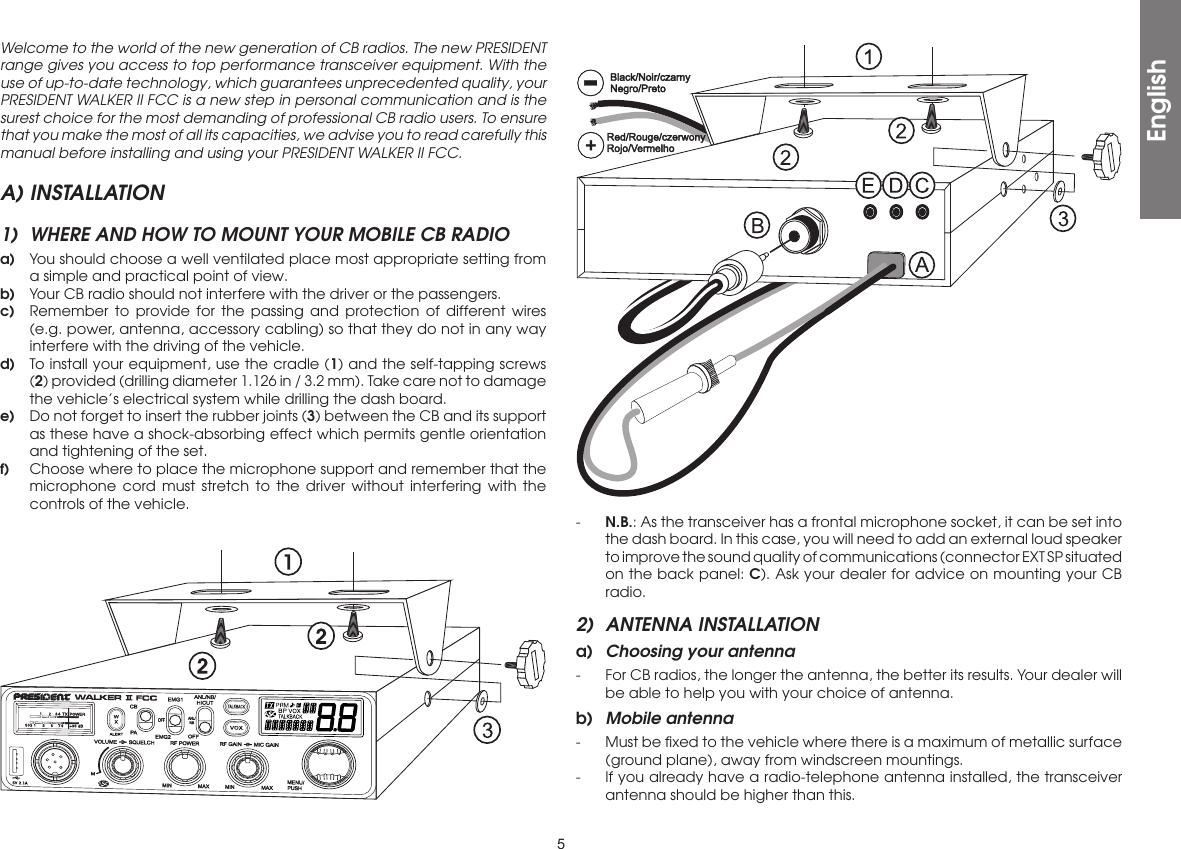

5Welcome to the world of the new generation of CB radios. The new PRESIDENT range gives you access to top performance transceiver equipment. With the use of up-to-date technology, which guarantees unprecedented quality, your PRESIDENT WALKER II FCC is a new step in personal communication and is the surest choice for the most demanding of professional CB radio users. To ensure that you make the most of all its capacities, we advise you to read carefully this manual before installing and using your PRESIDENT WALKER II FCC.A) INSTALLATION1) WHERE AND HOW TO MOUNT YOUR MOBILE CB RADIOa) You should choose a well ventilated place most appropriate setting from a simple and practical point of view.b) Your CB radio should not interfere with the driver or the passengers.c) Remember to provide for the passing and protection of different wires (e.g. power, antenna, accessory cabling) so that they do not in any way interfere with the driving of the vehicle.d) To install your equipment, use the cradle (1) and the self-tapping screws (2) provided (drilling diameter 1.126 in / 3.2 mm). Take care not to damage the vehicle’s electrical system while drilling the dash board.e) Do not forget to insert the rubber joints (3) between the CB and its support as these have a shock-absorbing effect which permits gentle orientation and tightening of the set.f) Choose where to place the microphone support and remember that the microphone cord must stretch to the driver without interfering with the controls of the vehicle.- N.B.: As the transceiver has a frontal microphone socket, it can be set into the dash board. In this case, you will need to add an external loud speaker to improve the sound quality of communications (connector EXT SP situated on the back panel: C). Ask your dealer for advice on mounting your CB radio.2) ANTENNA INSTALLATIONa) Choosing your antenna- For CB radios, the longer the antenna, the better its results. Your dealer will be able to help you with your choice of antenna.b) Mobile antenna- Must be fixed to the vehicle where there is a maximum of metallic surface (ground plane), away from windscreen mountings.- If you already have a radio-telephone antenna installed, the transceiver antenna should be higher than this.English

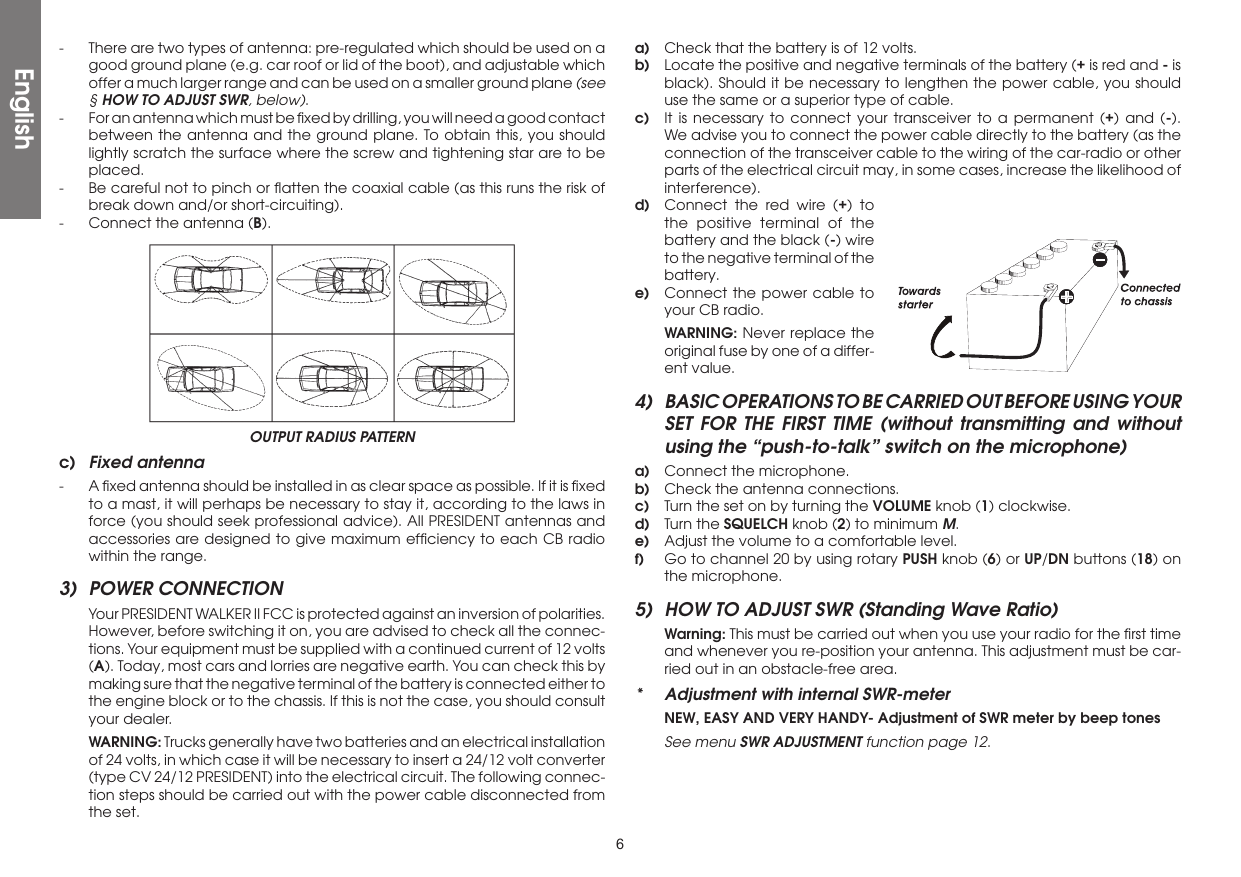

6- There are two types of antenna: pre-regulated which should be used on a good ground plane (e.g. car roof or lid of the boot), and adjustable which offer a much larger range and can be used on a smaller ground plane (see § HOW TO ADJUST SWR, below).- For an antenna which must be fixed by drilling, you will need a good contact between the antenna and the ground plane. To obtain this, you should lightly scratch the surface where the screw and tightening star are to be placed.- Be careful not to pinch or flatten the coaxial cable (as this runs the risk of break down and/or short-circuiting).- Connect the antenna (B).OUTPUT RADIUS PATTERNc) Fixed antenna- A fixed antenna should be installed in as clear space as possible. If it is fixed to a mast, it will perhaps be necessary to stay it, according to the laws in force (you should seek professional advice). All PRESIDENT antennas and accessories are designed to give maximum efficiency to each CB radio within the range.3) POWER CONNECTION Your PRESIDENT WALKER II FCC is protected against an inversion of polarities. However, before switching it on, you are advised to check all the connec-tions. Your equipment must be supplied with a continued current of 12 volts (A). Today, most cars and lorries are negative earth. You can check this by making sure that the negative terminal of the battery is connected either to the engine block or to the chassis. If this is not the case, you should consult your dealer. WARNING: Trucks generally have two batteries and an electrical installation of 24 volts, in which case it will be necessary to insert a 24/12 volt converter (type CV 24/12 PRESIDENT) into the electrical circuit. The following connec-tion steps should be carried out with the power cable disconnected from the set.a) Check that the battery is of 12 volts.b) Locate the positive and negative terminals of the battery (+ is red and - is black). Should it be necessary to lengthen the power cable, you should use the same or a superior type of cable.c) It is necessary to connect your transceiver to a permanent (+) and (-). We advise you to connect the power cable directly to the battery (as the connection of the transceiver cable to the wiring of the car-radio or other parts of the electrical circuit may, in some cases, increase the likelihood of interference).d) Connect the red wire (+) to the positive terminal of the battery and the black (-) wire to the negative terminal of the battery.e) Connect the power cable to your CB radio. WARNING: Never replace the original fuse by one of a differ-ent value.4) BASIC OPERATIONS TO BE CARRIED OUT BEFORE USING YOUR SET FOR THE FIRST TIME (without transmitting and without using the “push-to-talk” switch on the microphone)a) Connect the microphone.b) Check the antenna connections.c) Turn the set on by turning the VOLUME knob (1) clockwise.d) Turn the SQUELCH knob (2) to minimum M.e) Adjust the volume to a comfortable level.f) Go to channel 20 by using rotary PUSH knob (6) or UP/DN buttons (18) on the microphone.5) HOW TO ADJUST SWR (Standing Wave Ratio) Warning: This must be carried out when you use your radio for the first time and whenever you re-position your antenna. This adjustment must be car-ried out in an obstacle-free area.* Adjustment with internal SWR-meter NEW, EASY AND VERY HANDY- Adjustment of SWR meter by beep tones See menu SWR ADJUSTMENT function page 12.English

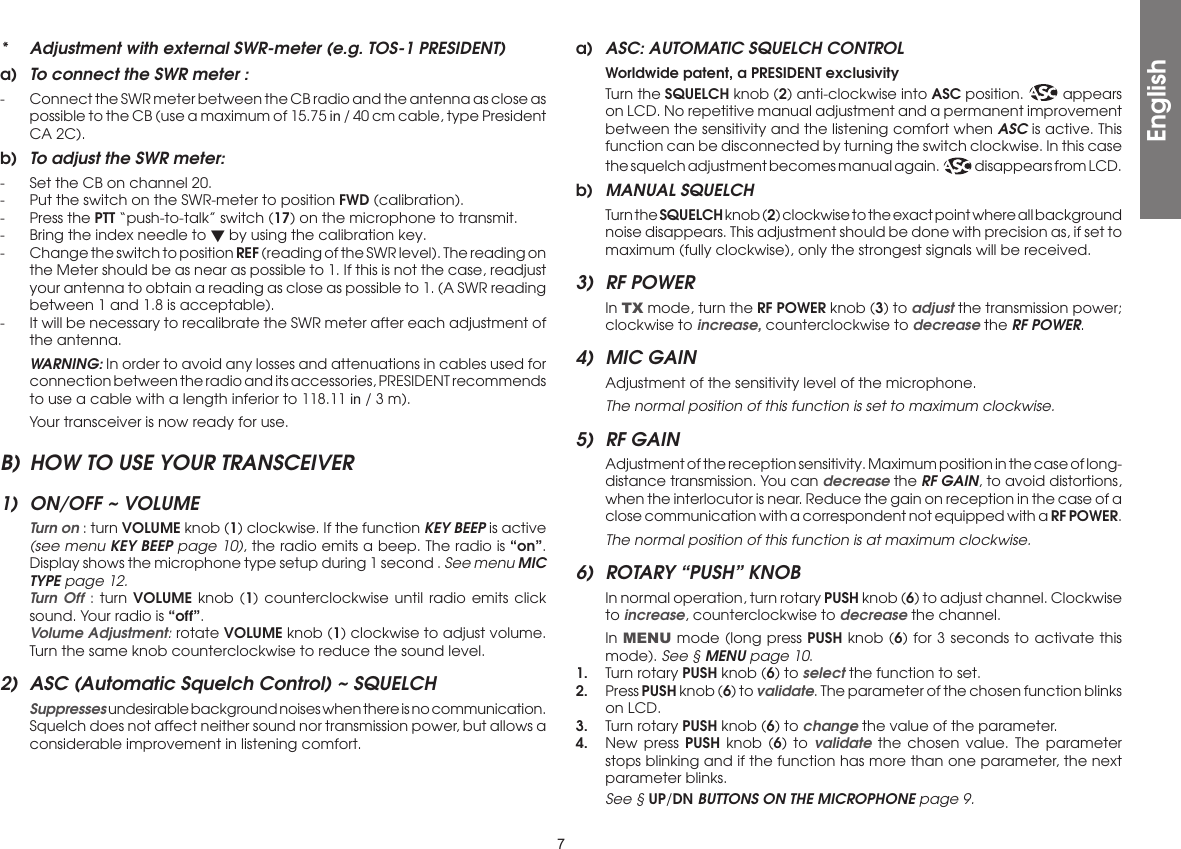

7* Adjustment with external SWR-meter (e.g. TOS-1 PRESIDENT)a) To connect the SWR meter :- Connect the SWR meter between the CB radio and the antenna as close as possible to the CB (use a maximum of 15.75 in / 40 cm cable, type President CA 2C).b) To adjust the SWR meter:- Set the CB on channel 20.- Put the switch on the SWR-meter to position FWD (calibration).- Press the PTT “push-to-talk” switch (17) on the microphone to transmit.- Bring the index needle to  by using the calibration key.- Change the switch to position REF (reading of the SWR level). The reading on the Meter should be as near as possible to 1. If this is not the case, readjust your antenna to obtain a reading as close as possible to 1. (A SWR reading between 1 and 1.8 is acceptable).- It will be necessary to recalibrate the SWR meter after each adjustment of the antenna. WARNING: In order to avoid any losses and attenuations in cables used for connection between the radio and its accessories, PRESIDENT recommends to use a cable with a length inferior to 118.11 in / 3 m). Your transceiver is now ready for use.B) HOW TO USE YOUR TRANSCEIVER1) ON/OFF ~ VOLUME Turn on : turn VOLUME knob (1) clockwise. If the function KEY BEEP is active (see menu KEY BEEP page 10), the radio emits a beep. The radio is “on”. Display shows the microphone type setup during 1 second . See menu MIC TYPE page 12. Turn Off : turn VOLUME knob (1) counterclockwise until radio emits click sound. Your radio is “off”. Volume Adjustment: rotate VOLUME knob (1) clockwise to adjust volume. Turn the same knob counterclockwise to reduce the sound level.2) ASC (Automatic Squelch Control) ~ SQUELCH Suppresses undesirable background noises when there is no communication. Squelch does not affect neither sound nor transmission power, but allows a considerable improvement in listening comfort.a) ASC: AUTOMATIC SQUELCH CONTROL Worldwide patent, a PRESIDENT exclusivity Turn the SQUELCH knob (2) anti-clockwise into ASC position. appears on LCD. No repetitive manual adjustment and a permanent improvement between the sensitivity and the listening comfort when ASC is active. This function can be disconnected by turning the switch clockwise. In this case the squelch adjustment becomes manual again. disappears from LCD.b) MANUAL SQUELCH Turn the SQUELCH knob (2) clockwise to the exact point where all background noise disappears. This adjustment should be done with precision as, if set to maximum (fully clockwise), only the strongest signals will be received.3) RF POWER In TX mode, turn the RF POWER knob (3) to adjust the transmission power; clockwise to increase, counterclockwise to decrease the RF POWER.4) MIC GAIN Adjustment of the sensitivity level of the microphone. The normal position of this function is set to maximum clockwise.5) RF GAIN Adjustment of the reception sensitivity. Maximum position in the case of long-distance transmission. You can decrease the RF GAIN, to avoid distortions, when the interlocutor is near. Reduce the gain on reception in the case of a close communication with a correspondent not equipped with a RF POWER. The normal position of this function is at maximum clockwise.6) ROTARY “PUSH” KNOB In normal operation, turn rotary PUSH knob (6) to adjust channel. Clockwise to increase, counterclockwise to decrease the channel. In MENU mode (long press PUSH knob (6) for 3 seconds to activate this mode). See § MENU page 10.1. Turn rotary PUSH knob (6) to select the function to set.2. Press PUSH knob (6) to validate. The parameter of the chosen function blinks on LCD.3. Turn rotary PUSH knob (6) to change the value of the parameter.4. New press PUSH knob (6) to validate the chosen value. The parameter stops blinking and if the function has more than one parameter, the next parameter blinks. See § UP/DN BUTTONS ON THE MICROPHONE page 9.English

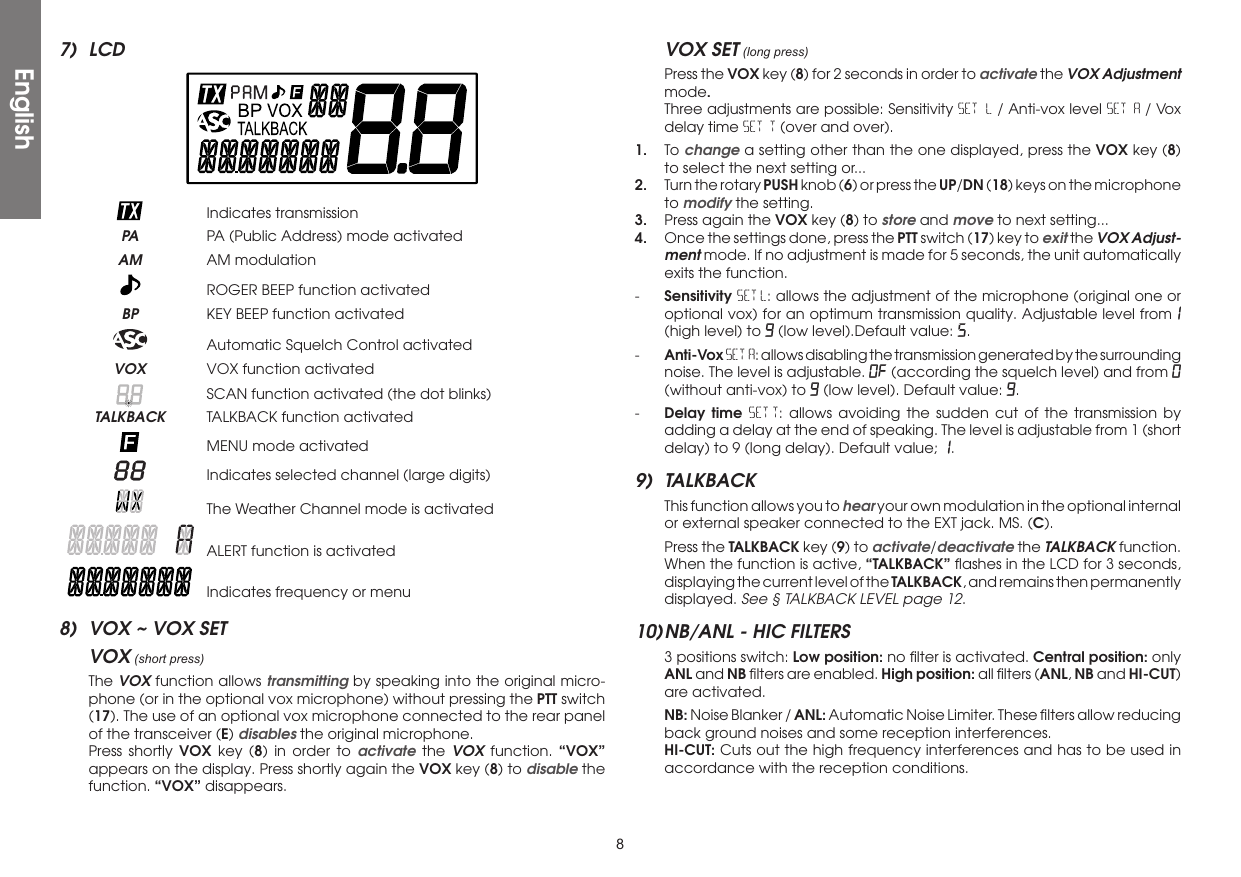

87) LCD Indicates transmission PA PA (Public Address) mode activated AM AM modulation ROGER BEEP function activated BP KEY BEEP function activated Automatic Squelch Control activated VOX VOX function activated SCAN function activated (the dot blinks) TALKBACK TALKBACK function activated MENU mode activated Indicates selected channel (large digits) The Weather Channel mode is activated ALERT function is activated Indicates frequency or menu8) VOX ~ VOX SETVOX (short press) The VOX function allows transmitting by speaking into the original micro-phone (or in the optional vox microphone) without pressing the PTT switch (17). The use of an optional vox microphone connected to the rear panel of the transceiver (E) disables the original microphone. Press shortly VOX key (8) in order to activate the VOX function. “VOX” appears on the display. Press shortly again the VOX key (8) to disable the function. “VOX” disappears.VOX SET (long press) Press the VOX key (8) for 2 seconds in order to activate the VOX Adjustment mode. Three adjustments are possible: Sensitivity SET L / Anti-vox level SET A / Vox delay time SET T (over and over).1. To change a setting other than the one displayed, press the VOX key (8) to select the next setting or...2. Turn the rotary PUSH knob (6) or press the UP/DN (18) keys on the microphone to modify the setting.3. Press again the VOX key (8) to store and move to next setting...4. Once the settings done, press the PTT switch (17) key to exit the VOX Adjust-ment mode. If no adjustment is made for 5 seconds, the unit automatically exits the function.- Sensitivity SET L: allows the adjustment of the microphone (original one or optional vox) for an optimum transmission quality. Adjustable level from1 (high level) to 9 (low level).Default value: 5.- Anti-Vox SET A: allows disabling the transmission generated by the surrounding noise. The level is adjustable. OF (according the squelch level) and from 0 (without anti-vox) to 9 (low level). Default value: 9.- Delay time SET T: allows avoiding the sudden cut of the transmission by adding a delay at the end of speaking. The level is adjustable from 1 (short delay) to 9 (long delay). Default value; 1.9) TALKBACK This function allows you to hear your own modulation in the optional internal or external speaker connected to the EXT jack. MS. (C). Press the TALKBACK key (9) to activate/deactivate the TALKBACK function. When the function is active, “TALKBACK” flashes in the LCD for 3 seconds, displaying the current level of the TALKBACK, and remains then permanently displayed. See § TALKBACK LEVEL page 12.10) NB/ANL - HIC FILTERS 3 positions switch: Low position: no filter is activated. Central position: only ANL and NB filters are enabled. High position: all filters (ANL, NB and HI-CUT) are activated. NB: Noise Blanker / ANL: Automatic Noise Limiter. These filters allow reducing back ground noises and some reception interferences. HI-CUT: Cuts out the high frequency interferences and has to be used in accordance with the reception conditions.English

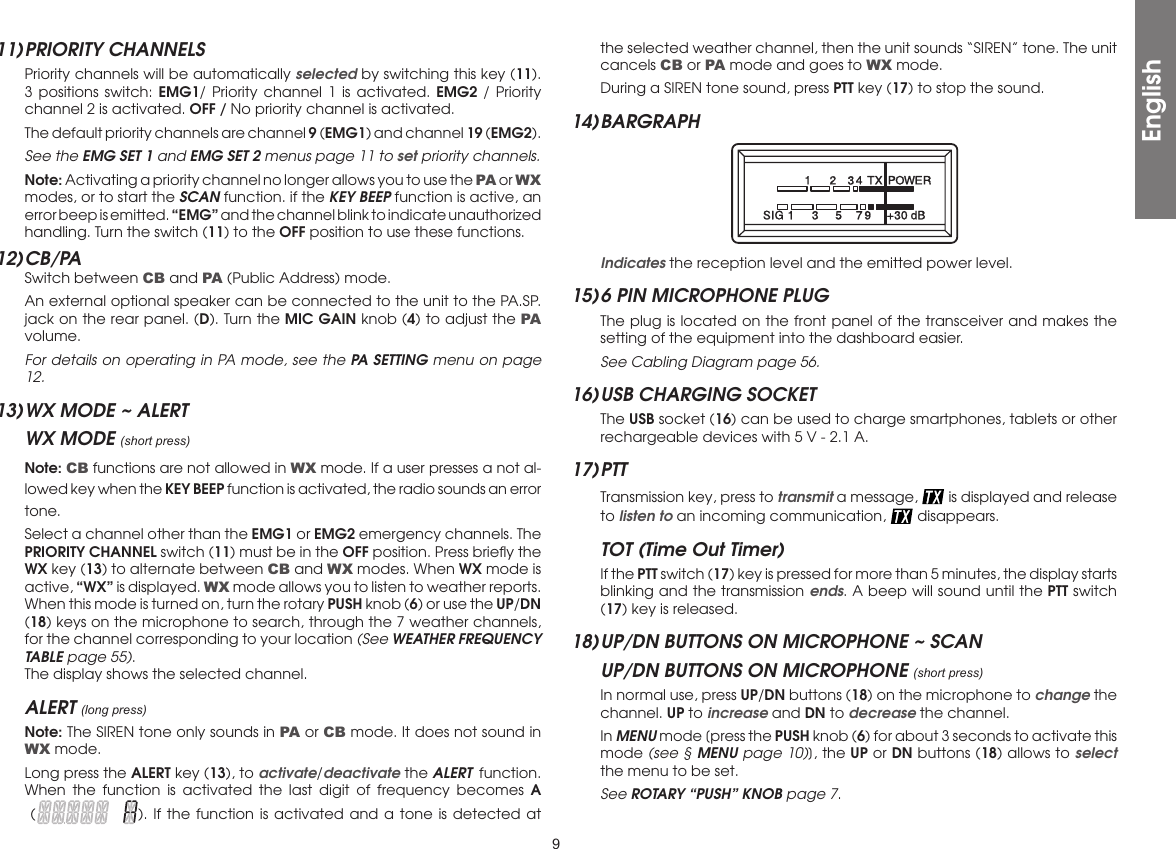

911) PRIORITY CHANNELS Priority channels will be automatically selected by switching this key (11). 3 positions switch: EMG1/ Priority channel 1 is activated. EMG2 / Priority channel 2 is activated. OFF / No priority channel is activated. The default priority channels are channel 9 (EMG1) and channel 19 (EMG2). See the EMG SET 1 and EMG SET 2 menus page 11 to set priority channels. Note: Activating a priority channel no longer allows you to use the PA or WX modes, or to start the SCAN function. if the KEY BEEP function is active, an error beep is emitted. “EMG” and the channel blink to indicate unauthorized handling. Turn the switch (11) to the OFF position to use these functions.12) CB/PA Switch between CB and PA (Public Address) mode. An external optional speaker can be connected to the unit to the PA.SP. jack on the rear panel. (D). Turn the MIC GAIN knob (4) to adjust the PA volume. For details on operating in PA mode, see the PA SETTING menu on page 12.13) WX MODE ~ ALERTWX MODE (short press) Note: CB functions are not allowed in WX mode. If a user presses a not al-lowed key when the KEY BEEP function is activated, the radio sounds an error tone. Select a channel other than the EMG1 or EMG2 emergency channels. The PRIORITY CHANNEL switch (11) must be in the OFF position. Press briefly the WX key (13) to alternate between CB and WX modes. When WX mode is active, “WX” is displayed. WX mode allows you to listen to weather reports. When this mode is turned on, turn the rotary PUSH knob (6) or use the UP/DN (18) keys on the microphone to search, through the 7 weather channels, for the channel corresponding to your location (See WEATHER FREQUENCY TABLE page 55). The display shows the selected channel.ALERT (long press) Note: The SIREN tone only sounds in PA or CB mode. It does not sound in WX mode. Long press the ALERT key (13), to activate/deactivate the ALERT function. When the function is activated the last digit of frequency becomes A ( ). If the function is activated and a tone is detected at the selected weather channel, then the unit sounds “SIREN” tone. The unit cancels CB or PA mode and goes to WX mode. During a SIREN tone sound, press PTT key (17) to stop the sound.14) BARGRAPH Indicates the reception level and the emitted power level.15) 6 PIN MICROPHONE PLUG The plug is located on the front panel of the transceiver and makes the setting of the equipment into the dashboard easier. See Cabling Diagram page 56.16) USB CHARGING SOCKET The USB socket (16) can be used to charge smartphones, tablets or other rechargeable devices with 5 V - 2.1 A.17) PTT Transmission key, press to transmit a message, is displayed and release to listen to an incoming communication, disappears.TOT (Time Out Timer) If the PTT switch (17) key is pressed for more than 5 minutes, the display starts blinking and the transmission ends. A beep will sound until the PTT switch (17) key is released.18) UP/DN BUTTONS ON MICROPHONE ~ SCANUP/DN BUTTONS ON MICROPHONE (short press) In normal use, press UP/DN buttons (18) on the microphone to change the channel. UP to increase and DN to decrease the channel. In MENU mode [press the PUSH knob (6) for about 3 seconds to activate this mode (see § MENU page 10)], the UP or DN buttons (18) allows to select the menu to be set. See ROTARY “PUSH” KNOB page 7.English
10SCAN (long press) Press and hold the UP or DN button (18) to activate the SCAN function. The dot between the two channel digits flashes to indicate that the function is active. The scanning stops as soon as there is a busy channel. The scanning auto-matically starts 3 seconds after the end of the transmission and if no key is activated during 3 s. In SCANNING mode, turn the PUSH rotary knob (6) or press the UP/DN buttons (18) on the microphone to change scan direction. CB channel Scan In CB mode press for ± 7 seconds or until a beep sounds to activate the CB channel Scan. Press PTT switch (17) to exit CB Channel Scan. The dot between the two channel digits disappears from LCD. WX channel Scan In WX mode press for ± 3 seconds or until a beep sounds to activate the WX channel Scan. Press for 3 seconds the TALKBACK key (9) to exit WX Channel Scan. The dot between the two channel digits disappears from LCD. Note: The WX channel scan can run in the background while using the CB mode.A) DC-POWER TERMINAL (13,8 V)B) ANTENNA CONNECTOR (SO-239)C) JACK FOR EXTERNAL OPTIONAL SPEAKER (8 Ω, Ø 3.5 mm)D) JACK FOR PA OPTIONAL SPEAKER (Public Address) (8 Ω, Ø 3.5 mm)E) JACK FOR OPTIONAL VOX MICROPHONE (8 Ω,Ø 2.5 mm)C) MENU The order of 11 functions is as described in this manual. However, the func-tion displayed by entering the MENU will be the last function modified by user. The procedure is the same whatever the function is: Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the menu.2. Press PUSH knob (6) to validate. The parameter of the chosen function blinks on the display.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to modify the value of the parameter.4. New press PUSH knob (6) to validate the chosen value. The parameter stops blinking and if the function has more than one parameter, the next parameter blinks.5. If no key is pressed, the unit exits MENU after 10 seconds. disappears from the display. Note: UP/DN buttons (18) on the microphone have the same effect as the rotation of the rotary PUSH knob (6). PTT switch (17) validates the last setting and exists MENU. disappears.1) COLOR This function allows to choose the backlight color of the LCD. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the COLOR function.2. Press PUSH knob (6) to validate. The current color blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (11) on the microphone to select the color. 7 available colors are displayed over and over :4. New press PUSH knob (6) to validate the chosen color. The color stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears in the display.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default COLOR is (red).2) KEY BEEP When the function is activated, a beep sounds when a key is pressed, by changing the channel etc. “BP” appears on the display when the function is active. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the KEyBEEP function.2. Press PUSH knob (6) to validate. The current status blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to activate On / deactivate Of the function.4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.English

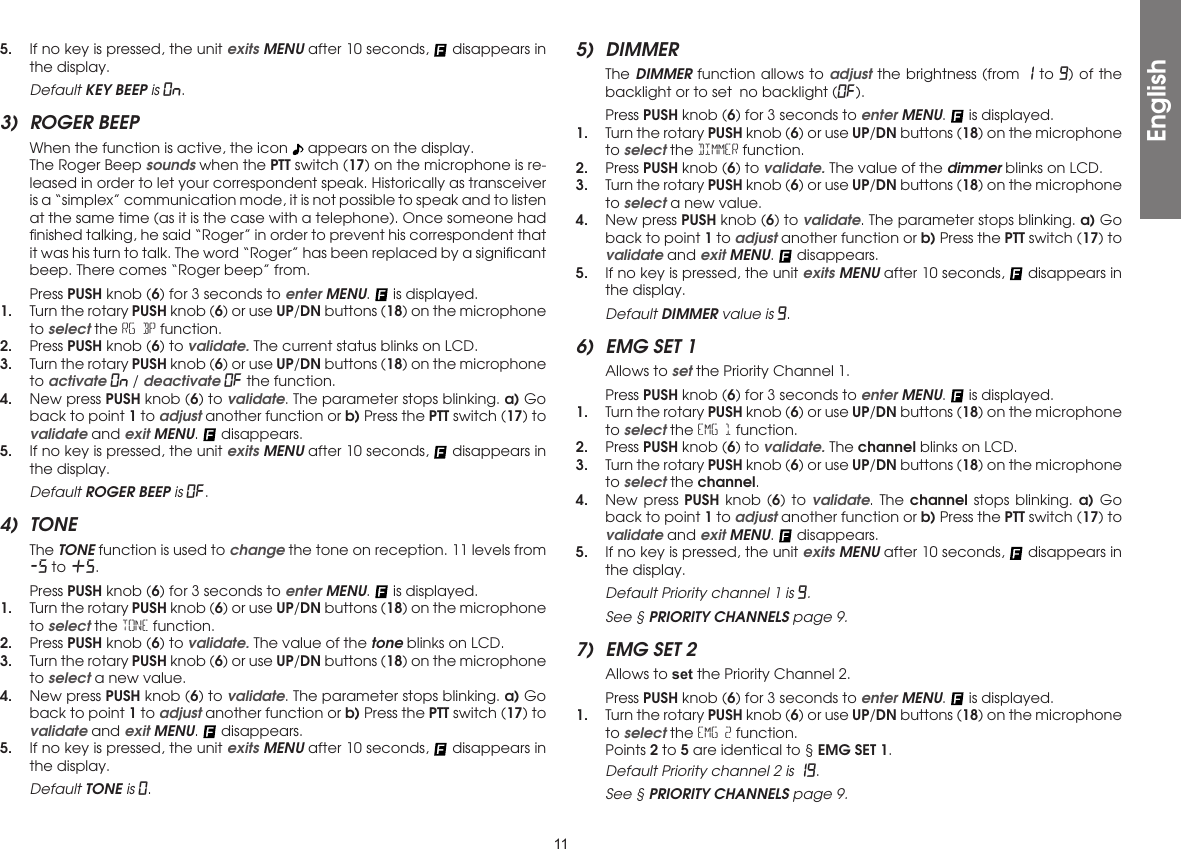

115. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default KEY BEEP is On.3) ROGER BEEP When the function is active, the icon appears on the display. The Roger Beep sounds when the PTT switch (17) on the microphone is re-leased in order to let your correspondent speak. Historically as transceiver is a “simplex” communication mode, it is not possible to speak and to listen at the same time (as it is the case with a telephone). Once someone had finished talking, he said “Roger” in order to prevent his correspondent that it was his turn to talk. The word “Roger” has been replaced by a significant beep. There comes “Roger beep” from. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the RG BP function.2. Press PUSH knob (6) to validate. The current status blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to activate On / deactivate Of the function.4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default ROGER BEEP is Of.4) TONE The TONE function is used to change the tone on reception. 11 levels from -5 to +5. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the TONE function.2. Press PUSH knob (6) to validate. The value of the tone blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select a new value.4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default TONE is 0.5) DIMMER The DIMMER function allows to adjust the brightness (from 1 to 9) of the backlight or to set no backlight (OF). Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the DIMMER function.2. Press PUSH knob (6) to validate. The value of the dimmer blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select a new value.4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default DIMMER value is 9.6) EMG SET 1 Allows to set the Priority Channel 1. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the EMG 1 function.2. Press PUSH knob (6) to validate. The channel blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the channel.4. New press PUSH knob (6) to validate. The channel stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default Priority channel 1 is 9. See § PRIORITY CHANNELS page 9.7) EMG SET 2 Allows to set the Priority Channel 2. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the EMG 2 function. Points 2 to 5 are identical to § EMG SET 1. Default Priority channel 2 is 19. See § PRIORITY CHANNELS page 9.English
128) SWR ADJUSTMENT This function allows to adjust the SWR (Standing Wave Ratio) by beep tones. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use the UP/DN buttons (18) on the micro-phone to select the SWR function.2. Press the rotary PUSH knob (6). The radio automatically goes to TX mode without pressing PTT switch (17) . The SWR measurement starts. Measurement time is 5 minutes maximum. The remaining time is displayed.3. Adjust your antenna.4. The beep tone* is continuous when SWR value is equal to 1.0. The space between two beeps became longer when SWR value moves away from1.0. Display shows the SWR value. For example 2.5.5. Press PTT switch (17) to exit MENU mode. disappears in the display. *Volume of the beep tone is adjustable with VOLUME knob (1). Please check that the beep volume is set to a comfortable listening level. See § HOW TO ADJUST SWR page 6.9) MIC TYPE The PRESIDENT WALKER II FCC can be used with an electret microphone as well as with the dynamic one, 6-pin PRESIDENT (see the cabling diagram page 56). Turning on the unit, the type of the microphone is briefly dis-played. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the MIC TP function.2. Press PUSH knob (6) to validate. The current parameter blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the type on the microphone EL (electret) or DY (dynamic).4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. Default type of microphone is EL (electret).10) PA SETTING This function allows to select the operating mode of Public Address. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the PA SET function.2. Press PUSH knob (6) to validate. The current value blinks on LCD.3. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the operating mode of the PA : In , OF or PA.4. New press PUSH knob (6) to validate. The parameter stops blinking. a) Go back to point 1 to adjust another function or b) Press the PTT switch (17) to validate and exit MENU. disappears.5. If no key is pressed, the unit exits MENU after 10 seconds, disappears in the display. In : the modulation of the microphone is transmitted to the external loud-speaker connected to jack PA.SP. (D). The received signal is transmitted to the internal loudspeaker [or external optional loudspeaker connected to jack EXT.SP (C)]. “PA” blinks alternately with the modulation mode (AM). OF: The reception is no more functional. Only the modulation of the micro-phone is transmitted to the Public Address loudspeaker connected to jack PA.SP. (D). PA and PA volume level are displayed. PA: the modulation of the microphone and the received signal are transmit-ted to the Public Address loudspeaker connected to jack PA.SP. (D). PA MODE: “PA” blinks alternately with the modulation mode (AM). The MIC GAIN knob (4) to adjust the audio level of the mode PA. Default PA setting is: In . See § PA (Public Address) page 9.11) RESET Restores all factory settings. Press PUSH knob (6) for 3 seconds to enter MENU. is displayed.1. Turn the rotary PUSH knob (6) or use UP/DN buttons (18) on the microphone to select the RESET function.2. Press PUSH knob (6) to validate. AL blinks on LCD.3. New press PUSH knob (6) to reset. The unit exits MENU. disappears.4. If no key is pressed, the unit exits MENU after 10 seconds or by a new long press on PUSH knob(6) key.D) FUNCTION WITH PTT SWITCHTALKBACK LEVEL This function allows to adjust the volume level of the TALKBACK.1. Activate the TALKBACK function (see § TALKBACK page 8).2. Press and hold the PTT switch (17) then turn the rotary PUSH knob (6) to increase (clockwise) / decrease (counterclockwise) the volume level of the TALKBACK.3. Release the PTT switch (17).English

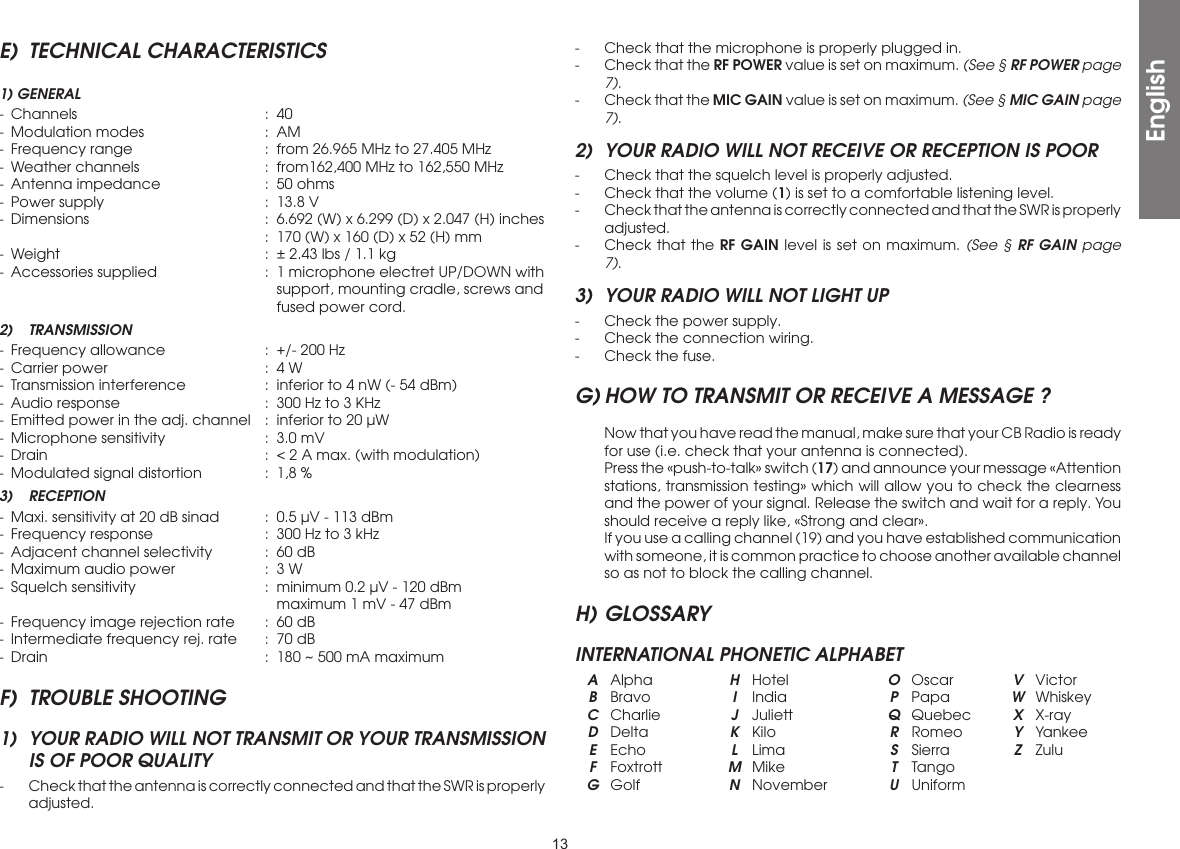

13E) TECHNICAL CHARACTERISTICS1) GENERAL- Channels : 40- Modulation modes : AM- Frequency range : from 26.965 MHz to 27.405 MHz- Weather channels : from162,400 MHz to 162,550 MHz- Antenna impedance : 50 ohms- Power supply : 13.8 V- Dimensions : 6.692 (W) x 6.299 (D) x 2.047 (H) inches : 170 (W) x 160 (D) x 52 (H) mm- Weight : ± 2.43 lbs / 1.1 kg- Accessories supplied : 1 microphone electret UP/DOWN with support, mounting cradle, screws and fused power cord.2) TRANSMISSION- Frequency allowance : +/- 200 Hz- Carrier power : 4 W- Transmission interference : inferior to 4 nW (- 54 dBm)- Audio response : 300 Hz to 3 KHz- Emitted power in the adj. channel : inferior to 20 µW- Microphone sensitivity : 3.0 mV- Drain : < 2 A max. (with modulation)- Modulated signal distortion : 1,8 %3) RECEPTION- Maxi. sensitivity at 20 dB sinad : 0.5 µV - 113 dBm- Frequency response : 300 Hz to 3 kHz- Adjacent channel selectivity : 60 dB- Maximum audio power : 3 W- Squelch sensitivity : minimum 0.2 µV - 120 dBm maximum 1 mV - 47 dBm- Frequency image rejection rate : 60 dB- Intermediate frequency rej. rate : 70 dB- Drain : 180 ~ 500 mA maximumF) TROUBLE SHOOTING1) YOUR RADIO WILL NOT TRANSMIT OR YOUR TRANSMISSION IS OF POOR QUALITY- Check that the antenna is correctly connected and that the SWR is properly adjusted.- Check that the microphone is properly plugged in.- Check that the RF POWER value is set on maximum. (See § RF POWER page 7).- Check that the MIC GAIN value is set on maximum. (See § MIC GAIN page 7).2) YOUR RADIO WILL NOT RECEIVE OR RECEPTION IS POOR- Check that the squelch level is properly adjusted.- Check that the volume (1) is set to a comfortable listening level.- Check that the antenna is correctly connected and that the SWR is properly adjusted.- Check that the RF GAIN level is set on maximum. (See § RF GAIN page 7).3) YOUR RADIO WILL NOT LIGHT UP- Check the power supply.- Check the connection wiring.- Check the fuse.G) HOW TO TRANSMIT OR RECEIVE A MESSAGE ? Now that you have read the manual, make sure that your CB Radio is ready for use (i.e. check that your antenna is connected). Press the «push-to-talk» switch (17) and announce your message «Attention stations, transmission testing» which will allow you to check the clearness and the power of your signal. Release the switch and wait for a reply. You should receive a reply like, «Strong and clear». If you use a calling channel (19) and you have established communication with someone, it is common practice to choose another available channel so as not to block the calling channel.H) GLOSSARYINTERNATIONAL PHONETIC ALPHABET A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformEnglish

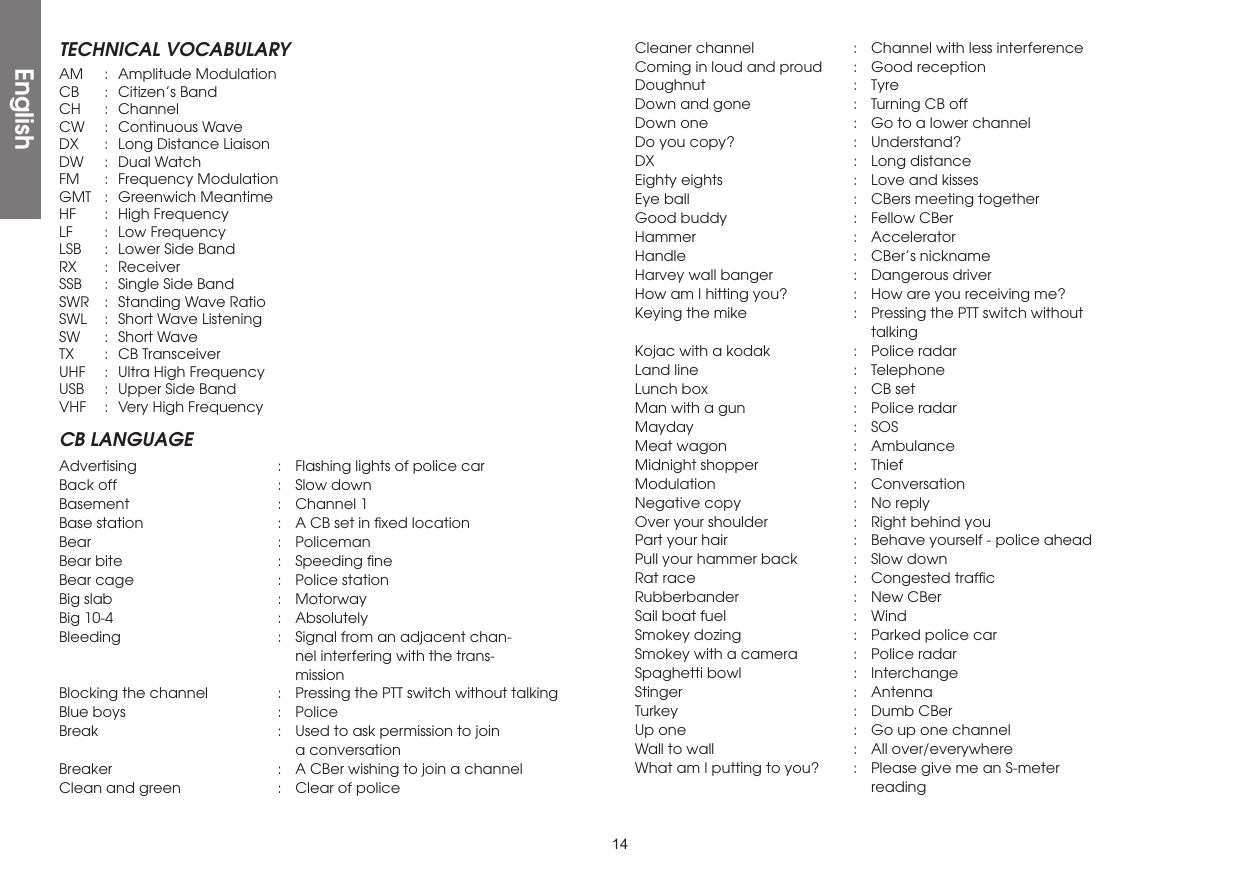

14TECHNICAL VOCABULARYAM : Amplitude ModulationCB : Citizen’s BandCH : ChannelCW : Continuous WaveDX : Long Distance LiaisonDW : Dual WatchFM : Frequency ModulationGMT : Greenwich MeantimeHF : High FrequencyLF : Low FrequencyLSB : Lower Side BandRX : ReceiverSSB : Single Side BandSWR : Standing Wave RatioSWL : Short Wave ListeningSW : Short WaveTX : CB TransceiverUHF : Ultra High FrequencyUSB : Upper Side BandVHF : Very High FrequencyCB LANGUAGEAdvertising : Flashing lights of police carBack off : Slow downBasement : Channel 1Base station : A CB set in fixed locationBear : PolicemanBear bite : Speeding fineBear cage : Police stationBig slab : MotorwayBig 10-4 : AbsolutelyBleeding : Signal from an adjacent chan- nel interfering with the trans- missionBlocking the channel : Pressing the PTT switch without talkingBlue boys : PoliceBreak : Used to ask permission to join a conversationBreaker : A CBer wishing to join a channelClean and green : Clear of policeCleaner channel : Channel with less interferenceComing in loud and proud : Good receptionDoughnut : TyreDown and gone : Turning CB offDown one : Go to a lower channelDo you copy? : Understand?DX : Long distanceEighty eights : Love and kissesEye ball : CBers meeting togetherGood buddy : Fellow CBerHammer : AcceleratorHandle : CBer’s nicknameHarvey wall banger : Dangerous driverHow am I hitting you? : How are you receiving me?Keying the mike : Pressing the PTT switch without talkingKojac with a kodak : Police radarLand line : TelephoneLunch box : CB setMan with a gun : Police radarMayday : SOSMeat wagon : AmbulanceMidnight shopper : ThiefModulation : ConversationNegative copy : No replyOver your shoulder : Right behind youPart your hair : Behave yourself - police aheadPull your hammer back : Slow downRat race : Congested trafficRubberbander : New CBerSail boat fuel : WindSmokey dozing : Parked police carSmokey with a camera : Police radarSpaghetti bowl : InterchangeStinger : AntennaTurkey : Dumb CBerUp one : Go up one channelWall to wall : All over/everywhereWhat am I putting to you? : Please give me an S-meter readingEnglish

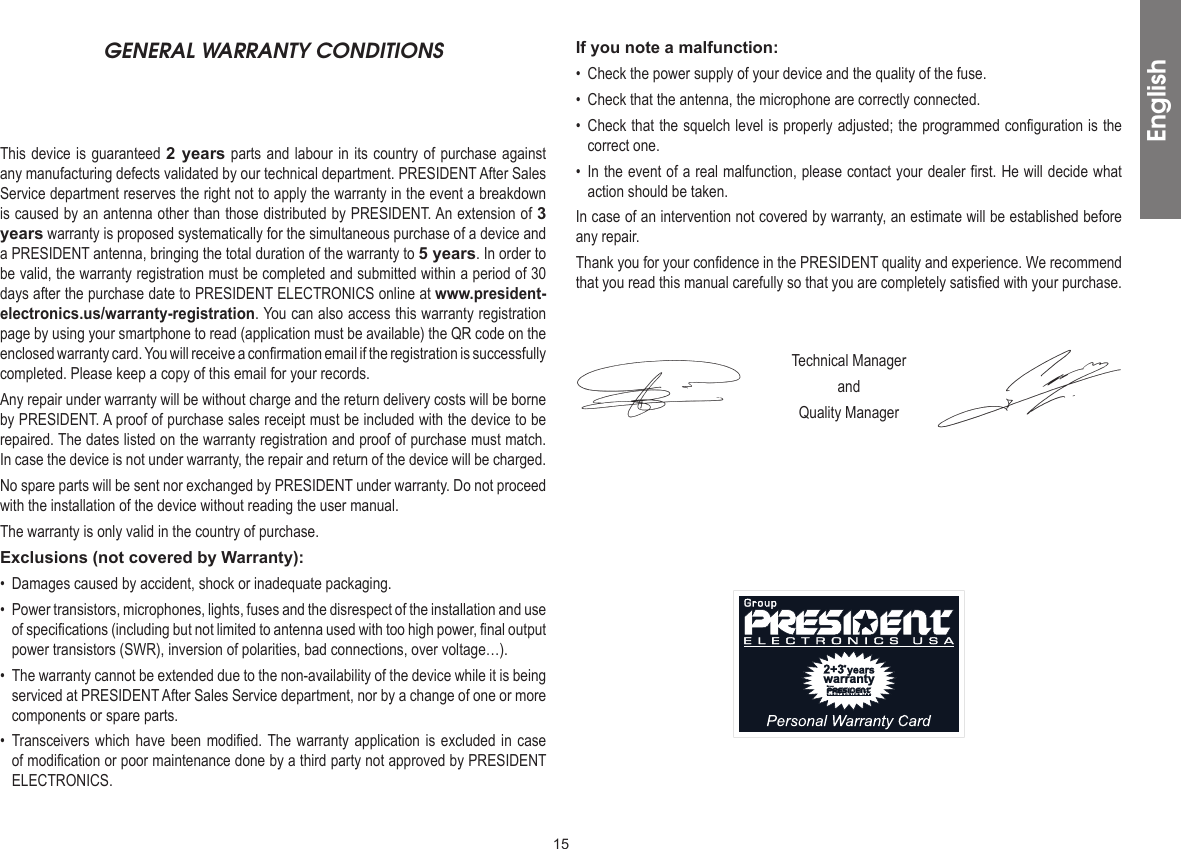

15If you note a malfunction:• Check the power supply of your device and the quality of the fuse.• Check that the antenna, the microphone are correctly connected.• Check that the squelch level is properly adjusted; the programmed configuration is the correct one.• In the event of a real malfunction, please contact your dealer first. He will decide what action should be taken.In case of an intervention not covered by warranty, an estimate will be established before any repair.Thank you for your confidence in the PRESIDENT quality and experience. We recommend that you read this manual carefully so that you are completely satisfied with your purchase.Technical ManagerandQuality ManagerGENERAL WARRANTY CONDITIONSThis device is guaranteed 2 years parts and labour in its country of purchase against any manufacturing defects validated by our technical department. PRESIDENT After Sales Service department reserves the right not to apply the warranty in the event a breakdown is caused by an antenna other than those distributed by PRESIDENT. An extension of 3 years warranty is proposed systematically for the simultaneous purchase of a device and a PRESIDENT antenna, bringing the total duration of the warranty to 5 years. In order to be valid, the warranty registration must be completed and submitted within a period of 30 days after the purchase date to PRESIDENT ELECTRONICS online at www.president-electronics.us/warranty-registration. You can also access this warranty registration page by using your smartphone to read (application must be available) the QR code on the enclosed warranty card. You will receive a confirmation email if the registration is successfully completed. Please keep a copy of this email for your records.Any repair under warranty will be without charge and the return delivery costs will be borne by PRESIDENT. A proof of purchase sales receipt must be included with the device to be repaired. The dates listed on the warranty registration and proof of purchase must match. In case the device is not under warranty, the repair and return of the device will be charged.No spare parts will be sent nor exchanged by PRESIDENT under warranty. Do not proceed with the installation of the device without reading the user manual.The warranty is only valid in the country of purchase.Exclusions (not covered by Warranty):• Damages caused by accident, shock or inadequate packaging.• Power transistors, microphones, lights, fuses and the disrespect of the installation and use of specifications (including but not limited to antenna used with too high power, final output power transistors (SWR), inversion of polarities, bad connections, over voltage…).• The warranty cannot be extended due to the non-availability of the device while it is being serviced at PRESIDENT After Sales Service department, nor by a change of one or more components or spare parts.• Transceivers which have been modified. The warranty application is excluded in case of modification or poor maintenance done by a third party not approved by PRESIDENT ELECTRONICS.English

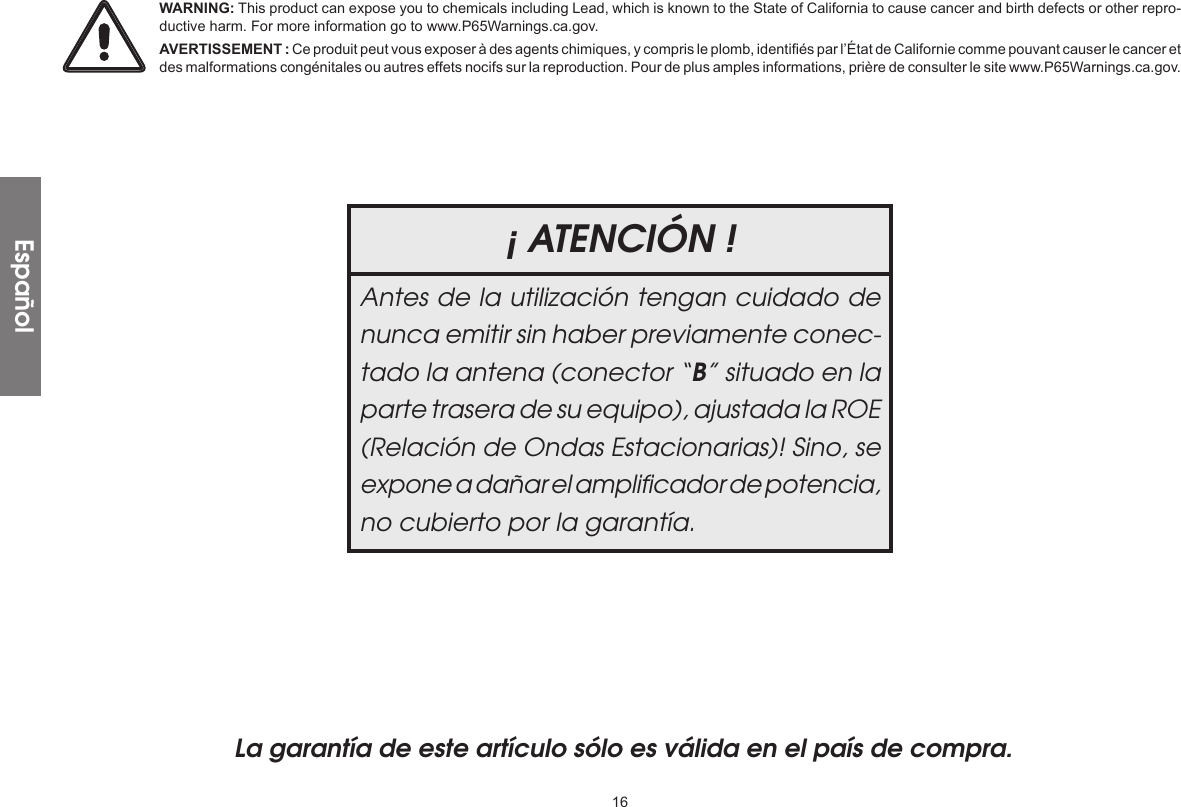

16La garantía de este artículo sólo es válida en el país de compra.¡ ATENCIÓN !Antes de la utilización tengan cuidado de nunca emitir sin haber previamente conec-tado la antena (conector “B” situado en la parte trasera de su equipo), ajustada la ROE (Relación de Ondas Estacionarias)! Sino, se expone a dañar el amplificador de potencia, no cubierto por la garantía.EspañolWARNING: This product can expose you to chemicals including Lead, which is known to the State of California to cause cancer and birth defects or other repro-ductive harm. For more information go to www.P65Warnings.ca.gov.AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l’État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

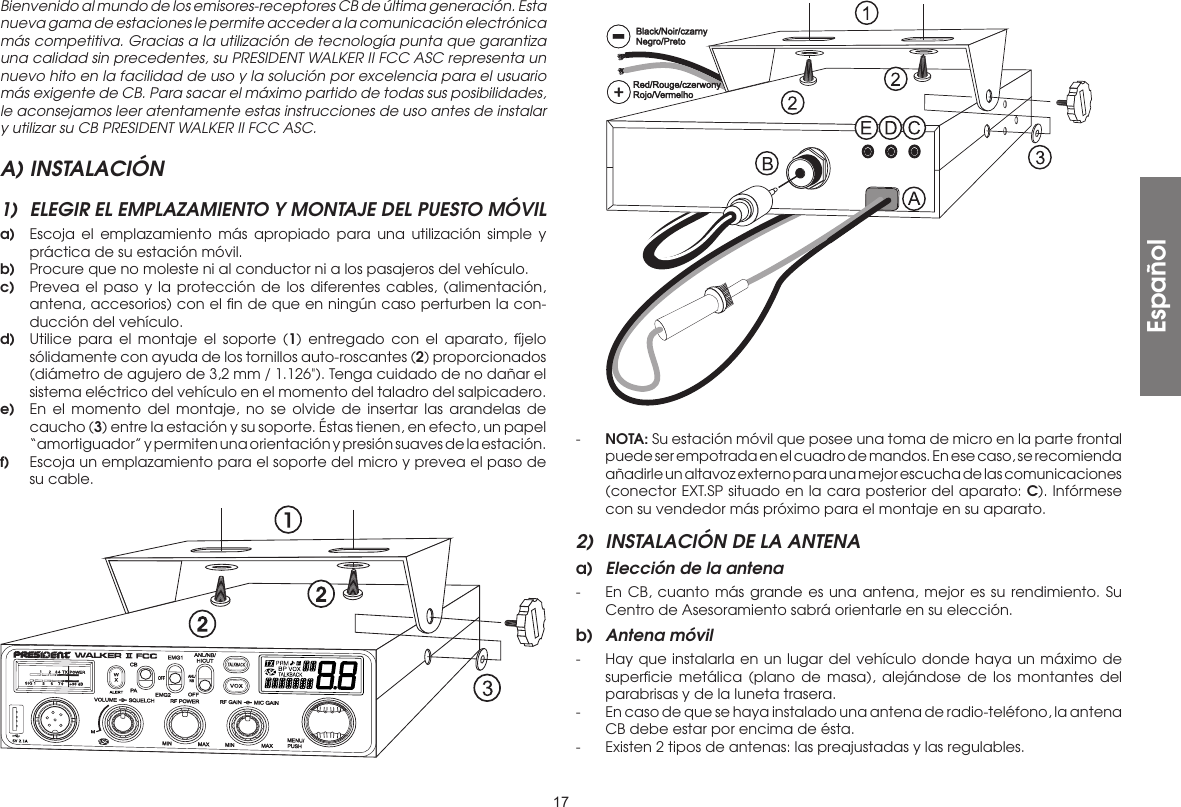

17Bienvenido al mundo de los emisores-receptores CB de última generación. Esta nueva gama de estaciones le permite acceder a la comunicación electrónica más competitiva. Gracias a la utilización de tecnología punta que garantiza una calidad sin precedentes, su PRESIDENT WALKER II FCC ASC representa un nuevo hito en la facilidad de uso y la solución por excelencia para el usuario más exigente de CB. Para sacar el máximo partido de todas sus posibilidades, le aconsejamos leer atentamente estas instrucciones de uso antes de instalar y utilizar su CB PRESIDENT WALKER II FCC ASC.A) INSTALACIÓN1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVILa) Escoja el emplazamiento más apropiado para una utilización simple y práctica de su estación móvil.b) Procure que no moleste ni al conductor ni a los pasajeros del vehículo.c) Prevea el paso y la protección de los diferentes cables, (alimentación, antena, accesorios) con el fin de que en ningún caso perturben la con-ducción del vehículo.d) Utilice para el montaje el soporte (1) entregado con el aparato, fíjelo sólidamente con ayuda de los tornillos auto-roscantes (2) proporcionados (diámetro de agujero de 3,2 mm / 1.126"). Tenga cuidado de no dañar el sistema eléctrico del vehículo en el momento del taladro del salpicadero.e) En el momento del montaje, no se olvide de insertar las arandelas de caucho (3) entre la estación y su soporte. Éstas tienen, en efecto, un papel “amortiguador” y permiten una orientación y presión suaves de la estación.f) Escoja un emplazamiento para el soporte del micro y prevea el paso de su cable.- NOTA: Su estación móvil que posee una toma de micro en la parte frontal puede ser empotrada en el cuadro de mandos. En ese caso, se recomienda añadirle un altavoz externo para una mejor escucha de las comunicaciones (conector EXT.SP situado en la cara posterior del aparato: C). Infórmese con su vendedor más próximo para el montaje en su aparato.2) INSTALACIÓN DE LA ANTENAa) Elección de la antena- En CB, cuanto más grande es una antena, mejor es su rendimiento. Su Centro de Asesoramiento sabrá orientarle en su elección.b) Antena móvil- Hay que instalarla en un lugar del vehículo donde haya un máximo de superficie metálica (plano de masa), alejándose de los montantes del parabrisas y de la luneta trasera.- En caso de que se haya instalado una antena de radio-teléfono, la antena CB debe estar por encima de ésta.- Existen 2 tipos de antenas: las preajustadas y las regulables.Español

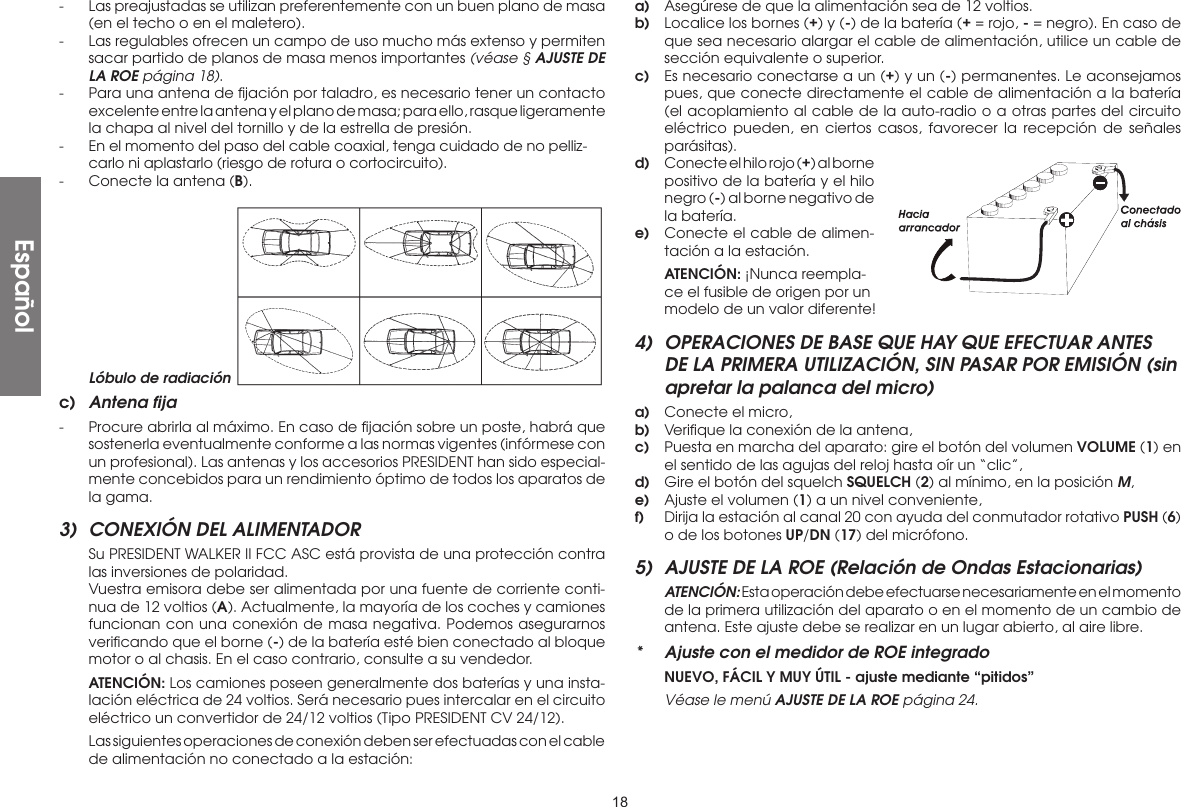

18- Las preajustadas se utilizan preferentemente con un buen plano de masa (en el techo o en el maletero).- Las regulables ofrecen un campo de uso mucho más extenso y permiten sacar partido de planos de masa menos importantes (véase § AJUSTE DE LA ROE página 18).- Para una antena de fijación por taladro, es necesario tener un contacto excelente entre la antena y el plano de masa; para ello, rasque ligeramente la chapa al nivel del tornillo y de la estrella de presión.- En el momento del paso del cable coaxial, tenga cuidado de no pelliz-carlo ni aplastarlo (riesgo de rotura o cortocircuito).- Conecte la antena (B).a) Asegúrese de que la alimentación sea de 12 voltios.b) Localice los bornes (+) y (-) de la batería (+ = rojo, - = negro). En caso de que sea necesario alargar el cable de alimentación, utilice un cable de sección equivalente o superior.c) Es necesario conectarse a un (+) y un (-) permanentes. Le aconsejamos pues, que conecte directamente el cable de alimentación a la batería (el acoplamiento al cable de la auto-radio o a otras partes del circuito eléctrico pueden, en ciertos casos, favorecer la recepción de señales parásitas).d) Conecte el hilo rojo (+) al borne positivo de la batería y el hilo negro (-) al borne negativo de la batería.e) Conecte el cable de alimen-tación a la estación. ATENCIÓN: ¡Nunca reempla-ce el fusible de origen por un modelo de un valor diferente!4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin apretar la palanca del micro)a) Conecte el micro,b) Verifique la conexión de la antena,c) Puesta en marcha del aparato: gire el botón del volumen VOLUME (1) en el sentido de las agujas del reloj hasta oír un “clic”,d) Gire el botón del squelch SQUELCH (2) al mínimo, en la posición M,e) Ajuste el volumen (1) a un nivel conveniente,f) Dirija la estación al canal 20 con ayuda del conmutador rotativo PUSH (6) o de los botones UP/DN (17) del micrófono.5) AJUSTE DE LA ROE (Relación de Ondas Estacionarias) ATENCIÓN: Esta operación debe efectuarse necesariamente en el momento de la primera utilización del aparato o en el momento de un cambio de antena. Este ajuste debe se realizar en un lugar abierto, al aire libre.* Ajuste con el medidor de ROE integrado NUEVO, FÁCIL Y MUY ÚTIL - ajuste mediante “pitidos” Véase le menú AJUSTE DE LA ROE página 24.Lóbulo de radiaciónc) Antena fija- Procure abrirla al máximo. En caso de fijación sobre un poste, habrá que sostenerla eventualmente conforme a las normas vigentes (infórmese con un profesional). Las antenas y los accesorios PRESIDENT han sido especial-mente concebidos para un rendimiento óptimo de todos los aparatos de la gama.3) CONEXIÓN DEL ALIMENTADOR Su PRESIDENT WALKER II FCC ASC está provista de una protección contra las inversiones de polaridad. Vuestra emisora debe ser alimentada por una fuente de corriente conti-nua de 12 voltios (A). Actualmente, la mayoría de los coches y camiones funcionan con una conexión de masa negativa. Podemos asegurarnos verificando que el borne (-) de la batería esté bien conectado al bloque motor o al chasis. En el caso contrario, consulte a su vendedor. ATENCIÓN: Los camiones poseen generalmente dos baterías y una insta-lación eléctrica de 24 voltios. Será necesario pues intercalar en el circuito eléctrico un convertidor de 24/12 voltios (Tipo PRESIDENT CV 24/12). Las siguientes operaciones de conexión deben ser efectuadas con el cable de alimentación no conectado a la estación:Español

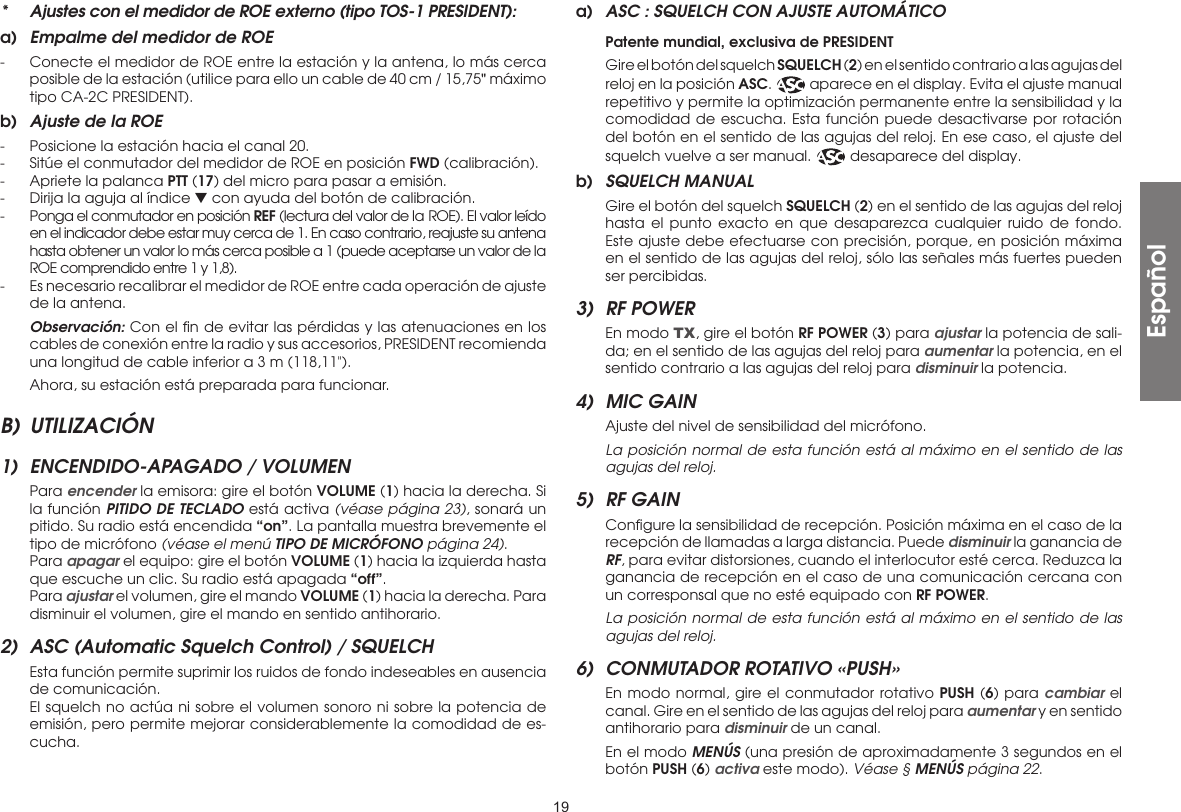

19* Ajustes con el medidor de ROE externo (tipo TOS-1 PRESIDENT):a) Empalme del medidor de ROE- Conecte el medidor de ROE entre la estación y la antena, lo más cerca posible de la estación (utilice para ello un cable de 40 cm / 15,75" máximo tipo CA-2C PRESIDENT).b) Ajuste de la ROE- Posicione la estación hacia el canal 20.- Sitúe el conmutador del medidor de ROE en posición FWD (calibración).- Apriete la palanca PTT (17) del micro para pasar a emisión.- Dirija la aguja al índice ▼ con ayuda del botón de calibración.- Ponga el conmutador en posición REF (lectura del valor de la ROE). El valor leído en el indicador debe estar muy cerca de 1. En caso contrario, reajuste su antena hasta obtener un valor lo más cerca posible a 1 (puede aceptarse un valor de la ROE comprendido entre 1 y 1,8).- Es necesario recalibrar el medidor de ROE entre cada operación de ajuste de la antena. Observación: Con el fin de evitar las pérdidas y las atenuaciones en los cables de conexión entre la radio y sus accesorios, PRESIDENT recomienda una longitud de cable inferior a 3 m (118,11"). Ahora, su estación está preparada para funcionar.B) UTILIZACIÓN1) ENCENDIDO-APAGADO / VOLUMEN Para encender la emisora: gire el botón VOLUME (1) hacia la derecha. Si la función PITIDO DE TECLADO está activa (véase página 23), sonará un pitido. Su radio está encendida “on”. La pantalla muestra brevemente el tipo de micrófono (véase el menú TIPO DE MICRÓFONO página 24). Para apagar el equipo: gire el botón VOLUME (1) hacia la izquierda hasta que escuche un clic. Su radio está apagada “off”. Para ajustar el volumen, gire el mando VOLUME (1) hacia la derecha. Para disminuir el volumen, gire el mando en sentido antihorario.2) ASC (Automatic Squelch Control) / SQUELCH Esta función permite suprimir los ruidos de fondo indeseables en ausencia de comunicación. El squelch no actúa ni sobre el volumen sonoro ni sobre la potencia de emisión, pero permite mejorar considerablemente la comodidad de es-cucha.a) ASC : SQUELCH CON AJUSTE AUTOMÁTICO Patente mundial, exclusiva de PRESIDENT Gire el botón del squelch SQUELCH (2) en el sentido contrario a las agujas del reloj en la posición ASC. aparece en el display. Evita el ajuste manual repetitivo y permite la optimización permanente entre la sensibilidad y la comodidad de escucha. Esta función puede desactivarse por rotación del botón en el sentido de las agujas del reloj. En ese caso, el ajuste del squelch vuelve a ser manual. desaparece del display.b) SQUELCH MANUAL Gire el botón del squelch SQUELCH (2) en el sentido de las agujas del reloj hasta el punto exacto en que desaparezca cualquier ruido de fondo. Este ajuste debe efectuarse con precisión, porque, en posición máxima en el sentido de las agujas del reloj, sólo las señales más fuertes pueden ser percibidas.3) RF POWER En modo TX, gire el botón RF POWER (3) para ajustar la potencia de sali-da; en el sentido de las agujas del reloj para aumentar la potencia, en el sentido contrario a las agujas del reloj para disminuir la potencia.4) MIC GAIN Ajuste del nivel de sensibilidad del micrófono. La posición normal de esta función está al máximo en el sentido de las agujas del reloj.5) RF GAIN Configure la sensibilidad de recepción. Posición máxima en el caso de la recepción de llamadas a larga distancia. Puede disminuir la ganancia de RF, para evitar distorsiones, cuando el interlocutor esté cerca. Reduzca la ganancia de recepción en el caso de una comunicación cercana con un corresponsal que no esté equipado con RF POWER. La posición normal de esta función está al máximo en el sentido de las agujas del reloj.6) CONMUTADOR ROTATIVO «PUSH» En modo normal, gire el conmutador rotativo PUSH (6) para cambiar el canal. Gire en el sentido de las agujas del reloj para aumentar y en sentido antihorario para disminuir de un canal. En el modo MENÚS (una presión de aproximadamente 3 segundos en el botón PUSH (6) activa este modo). Véase § MENÚS página 22.Español

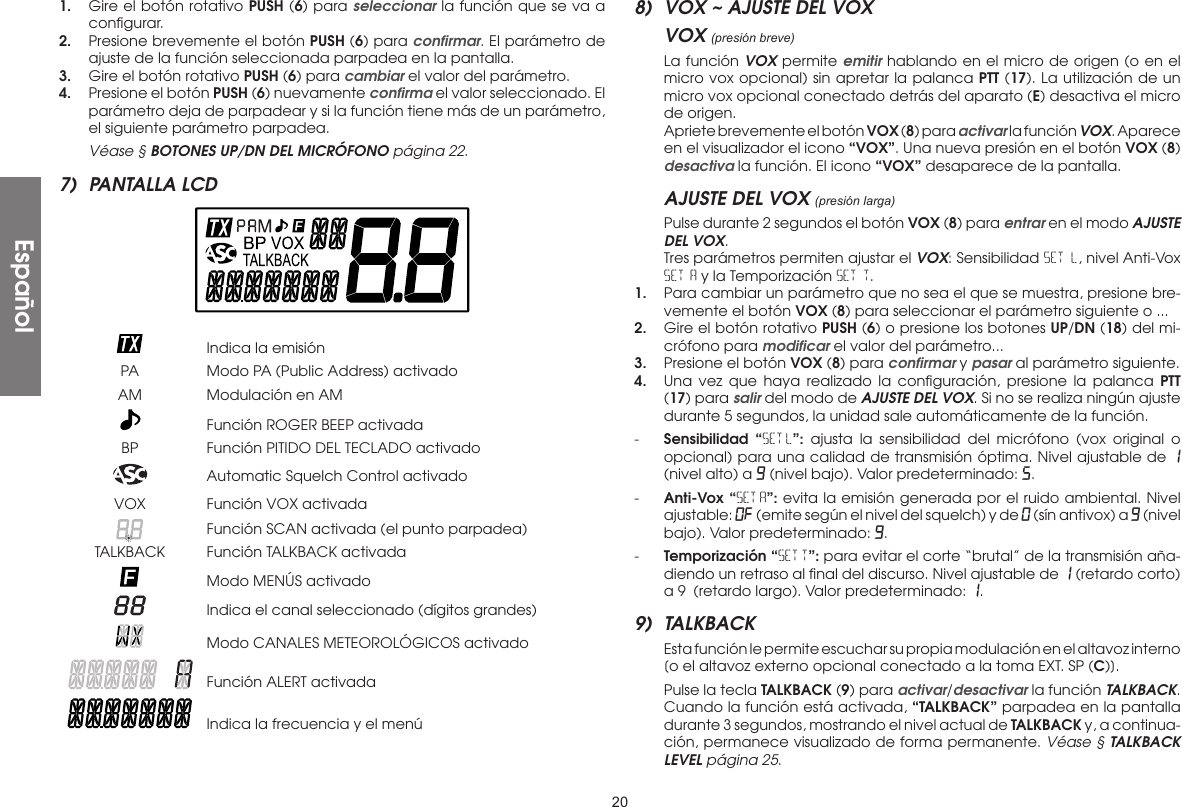

201. Gire el botón rotativo PUSH (6) para seleccionar la función que se va a configurar.2. Presione brevemente el botón PUSH (6) para confirmar. El parámetro de ajuste de la función seleccionada parpadea en la pantalla.3. Gire el botón rotativo PUSH (6) para cambiar el valor del parámetro.4. Presione el botón PUSH (6) nuevamente confirma el valor seleccionado. El parámetro deja de parpadear y si la función tiene más de un parámetro, el siguiente parámetro parpadea. Véase § BOTONES UP/DN DEL MICRÓFONO página 22.7) PANTALLA LCD Indica la emisión PA Modo PA (Public Address) activado AM Modulación en AM Función ROGER BEEP activada BP Función PITIDO DEL TECLADO activado Automatic Squelch Control activado VOX Función VOX activada Función SCAN activada (el punto parpadea) TALKBACK Función TALKBACK activada Modo MENÚS activado Indica el canal seleccionado (dígitos grandes) Modo CANALES METEOROLÓGICOS activado Función ALERT activada Indica la frecuencia y el menú8) VOX ~ AJUSTE DEL VOXVOX (presión breve) La función VOX permite emitir hablando en el micro de origen (o en el micro vox opcional) sin apretar la palanca PTT (17). La utilización de un micro vox opcional conectado detrás del aparato (E) desactiva el micro de origen. Apriete brevemente el botón VOX (8) para activar la función VOX. Aparece en el visualizador el icono “VOX”. Una nueva presión en el botón VOX (8)desactiva la función. El icono “VOX” desaparece de la pantalla.AJUSTE DEL VOX (presión larga) Pulse durante 2 segundos el botón VOX (8) para entrar en el modo AJUSTE DEL VOX. Tres parámetros permiten ajustar el VOX: Sensibilidad SET L, nivel Anti-Vox SET A y la Temporización SET T.1. Para cambiar un parámetro que no sea el que se muestra, presione bre-vemente el botón VOX (8) para seleccionar el parámetro siguiente o ...2. Gire el botón rotativo PUSH (6) o presione los botones UP/DN (18) del mi-crófono para modificar el valor del parámetro...3. Presione el botón VOX (8) para confirmar y pasar al parámetro siguiente.4. Una vez que haya realizado la configuración, presione la palanca PTT (17) para salir del modo de AJUSTE DEL VOX. Si no se realiza ningún ajuste durante 5 segundos, la unidad sale automáticamente de la función.- Sensibilidad “SET L”: ajusta la sensibilidad del micrófono (vox original o opcional) para una calidad de transmisión óptima. Nivel ajustable de 1 (nivel alto) a 9 (nivel bajo). Valor predeterminado: 5.- Anti-Vox “SET A”: evita la emisión generada por el ruido ambiental. Nivel ajustable: Of (emite según el nivel del squelch) y de 0 (sín antivox) a 9 (nivel bajo). Valor predeterminado: 9.- Temporización “SET T”: para evitar el corte “brutal” de la transmisión aña-diendo un retraso al final del discurso. Nivel ajustable de 1 (retardo corto) a 9 (retardo largo). Valor predeterminado: 1.9) TALKBACK Esta función le permite escuchar su propia modulación en el altavoz interno [o el altavoz externo opcional conectado a la toma EXT. SP (C)]. Pulse la tecla TALKBACK (9) para activar/desactivar la función TALKBACK. Cuando la función está activada, “TALKBACK” parpadea en la pantalla durante 3 segundos, mostrando el nivel actual de TALKBACK y, a continua-ción, permanece visualizado de forma permanente. Véase § TALKBACK LEVEL página 25.Español

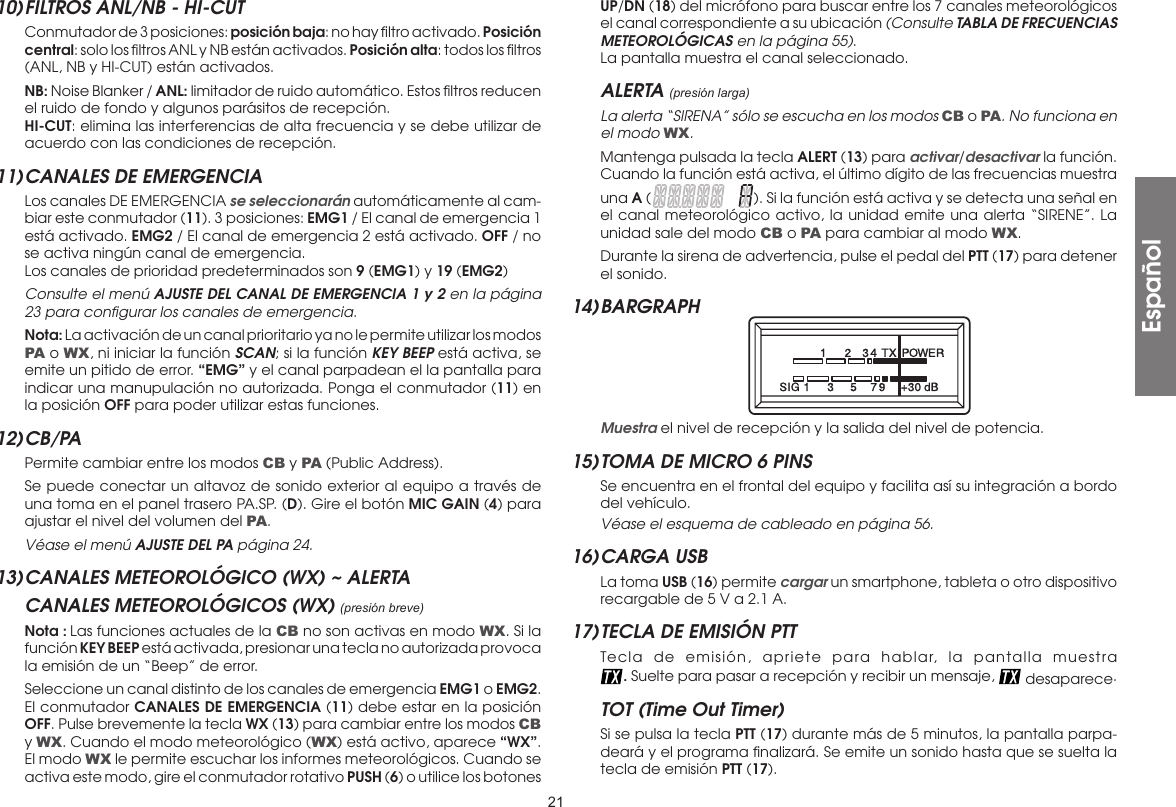

2110) FILTROS ANL/NB - HI-CUT Conmutador de 3 posiciones: posición baja: no hay filtro activado. Posición central: solo los filtros ANL y NB están activados. Posición alta: todos los filtros (ANL, NB y HI-CUT) están activados. NB: Noise Blanker / ANL: limitador de ruido automático. Estos filtros reducen el ruido de fondo y algunos parásitos de recepción. HI-CUT: elimina las interferencias de alta frecuencia y se debe utilizar de acuerdo con las condiciones de recepción.11) CANALES DE EMERGENCIA Los canales DE EMERGENCIA se seleccionarán automáticamente al cam-biar este conmutador (11). 3 posiciones: EMG1 / El canal de emergencia 1 está activado. EMG2 / El canal de emergencia 2 está activado. OFF / no se activa ningún canal de emergencia. Los canales de prioridad predeterminados son 9 (EMG1) y 19 (EMG2) Consulte el menú AJUSTE DEL CANAL DE EMERGENCIA 1 y 2 en la página 23 para configurar los canales de emergencia. Nota: La activación de un canal prioritario ya no le permite utilizar los modos PA o WX, ni iniciar la función SCAN; si la función KEY BEEP está activa, se emite un pitido de error. “EMG” y el canal parpadean el la pantalla para indicar una manupulación no autorizada. Ponga el conmutador (11) en la posición OFF para poder utilizar estas funciones.12) CB/PA Permite cambiar entre los modos CB y PA (Public Address). Se puede conectar un altavoz de sonido exterior al equipo a través de una toma en el panel trasero PA.SP. (D). Gire el botón MIC GAIN (4) para ajustar el nivel del volumen del PA. Véase el menú AJUSTE DEL PA página 24.13) CANALES METEOROLÓGICO (WX) ~ ALERTACANALES METEOROLÓGICOS (WX) (presión breve) Nota : Las funciones actuales de la CB no son activas en modo WX. Si la función KEY BEEP está activada, presionar una tecla no autorizada provoca la emisión de un “Beep” de error. Seleccione un canal distinto de los canales de emergencia EMG1 o EMG2. El conmutador CANALES DE EMERGENCIA (11) debe estar en la posición OFF. Pulse brevemente la tecla WX (13) para cambiar entre los modos CB y WX. Cuando el modo meteorológico (WX) está activo, aparece “WX”. El modo WX le permite escuchar los informes meteorológicos. Cuando se activa este modo, gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para buscar entre los 7 canales meteorológicos el canal correspondiente a su ubicación (Consulte TABLA DE FRECUENCIAS METEOROLÓGICAS en la página 55). La pantalla muestra el canal seleccionado.ALERTA (presión larga) La alerta “SIRENA” sólo se escucha en los modos CB o PA. No funciona en el modo WX. Mantenga pulsada la tecla ALERT (13) para activar/desactivar la función. Cuando la función está activa, el último dígito de las frecuencias muestra una A ( ). Si la función está activa y se detecta una señal en el canal meteorológico activo, la unidad emite una alerta “SIRENE”. La unidad sale del modo CB o PA para cambiar al modo WX. Durante la sirena de advertencia, pulse el pedal del PTT (17) para detener el sonido.14) BARGRAPH Muestra el nivel de recepción y la salida del nivel de potencia.15) TOMA DE MICRO 6 PINS Se encuentra en el frontal del equipo y facilita así su integración a bordo del vehículo. Véase el esquema de cableado en página 56.16) CARGA USB La toma USB (16) permite cargar un smartphone, tableta o otro dispositivo recargable de 5 V a 2.1 A.17) TECLA DE EMISIÓN PTT Tecla de emisión, apriete para hablar, la pantalla muestra . Suelte para pasar a recepción y recibir un mensaje, desaparece.TOT (Time Out Timer) Si se pulsa la tecla PTT (17) durante más de 5 minutos, la pantalla parpa-deará y el programa finalizará. Se emite un sonido hasta que se suelta la tecla de emisión PTT (17).Español

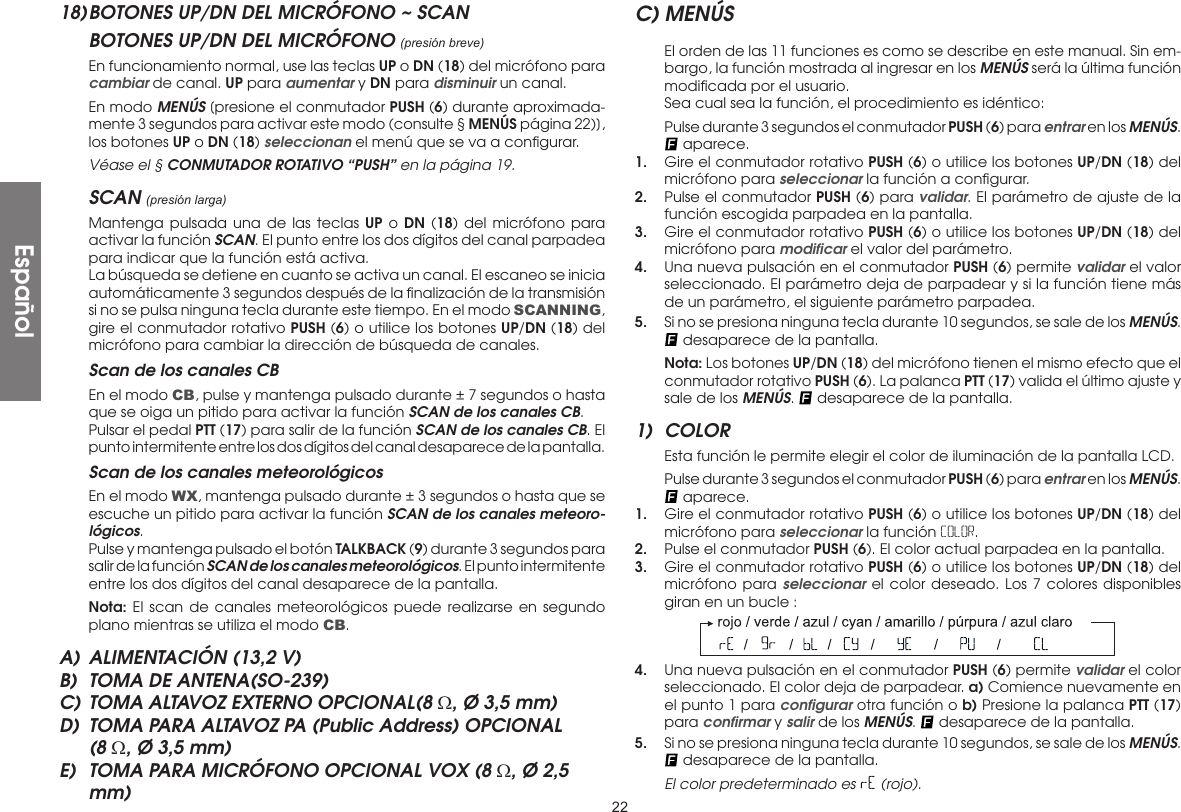

2218) BOTONES UP/DN DEL MICRÓFONO ~ SCANBOTONES UP/DN DEL MICRÓFONO (presión breve) En funcionamiento normal, use las teclas UP o DN (18) del micrófono para cambiar de canal. UP para aumentar y DN para disminuir un canal. En modo MENÚS [presione el conmutador PUSH (6) durante aproximada-mente 3 segundos para activar este modo (consulte § MENÚS página 22)], los botones UP o DN (18) seleccionan el menú que se va a configurar. Véase el § CONMUTADOR ROTATIVO “PUSH” en la página 19.SCAN (presión larga) Mantenga pulsada una de las teclas UP o DN (18) del micrófono para activar la función SCAN. El punto entre los dos dígitos del canal parpadea para indicar que la función está activa. La búsqueda se detiene en cuanto se activa un canal. El escaneo se inicia automáticamente 3 segundos después de la finalización de la transmisión si no se pulsa ninguna tecla durante este tiempo. En el modo SCANNING, gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para cambiar la dirección de búsqueda de canales. Scan de los canales CB En el modo CB, pulse y mantenga pulsado durante ± 7 segundos o hasta que se oiga un pitido para activar la función SCAN de los canales CB. Pulsar el pedal PTT (17) para salir de la función SCAN de los canales CB. El punto intermitente entre los dos dígitos del canal desaparece de la pantalla. Scan de los canales meteorológicos En el modo WX, mantenga pulsado durante ± 3 segundos o hasta que se escuche un pitido para activar la función SCAN de los canales meteoro-lógicos. Pulse y mantenga pulsado el botón TALKBACK (9) durante 3 segundos para salir de la función SCAN de los canales meteorológicos. El punto intermitente entre los dos dígitos del canal desaparece de la pantalla. Nota: El scan de canales meteorológicos puede realizarse en segundo plano mientras se utiliza el modo CB.A) ALIMENTACIÓN (13,2 V)B) TOMA DE ANTENA(SO-239)C) TOMA ALTAVOZ EXTERNO OPCIONAL(8 Ω, Ø 3,5 mm)D) TOMA PARA ALTAVOZ PA (Public Address) OPCIONAL (8 Ω, Ø 3,5 mm)E) TOMA PARA MICRÓFONO OPCIONAL VOX (8 Ω, Ø 2,5 mm)C) MENÚS El orden de las 11 funciones es como se describe en este manual. Sin em-bargo, la función mostrada al ingresar en los MENÚS será la última función modificada por el usuario. Sea cual sea la función, el procedimiento es idéntico: Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función a configurar.2. Pulse el conmutador PUSH (6) para validar. El parámetro de ajuste de la función escogida parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para modificar el valor del parámetro.4. Una nueva pulsación en el conmutador PUSH (6) permite validar el valor seleccionado. El parámetro deja de parpadear y si la función tiene más de un parámetro, el siguiente parámetro parpadea.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. Nota: Los botones UP/DN (18) del micrófono tienen el mismo efecto que el conmutador rotativo PUSH (6). La palanca PTT (17) valida el último ajuste y sale de los MENÚS. desaparece de la pantalla.1) COLOR Esta función le permite elegir el color de iluminación de la pantalla LCD. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función COLOR.2. Pulse el conmutador PUSH (6). El color actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar el color deseado. Los 7 colores disponibles giran en un bucle :4. Una nueva pulsación en el conmutador PUSH (6) permite validar el color seleccionado. El color deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El color predeterminado es (rojo).Español

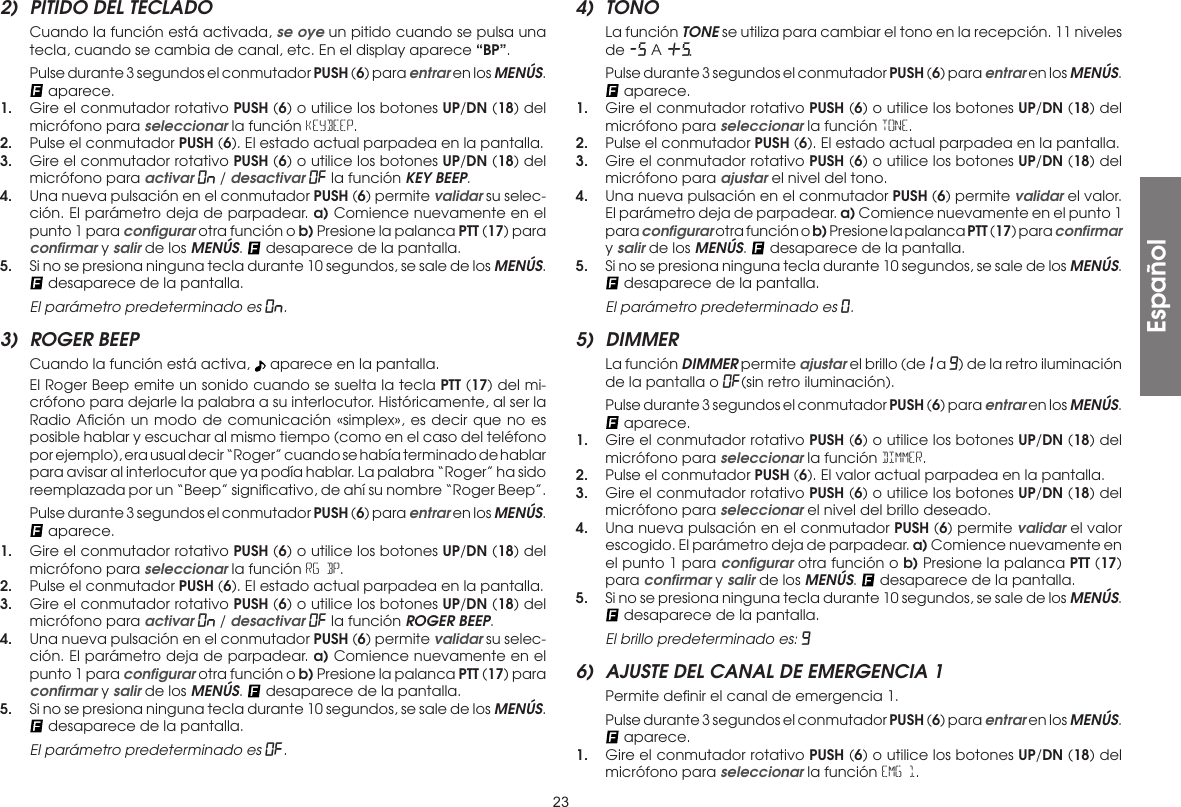

232) PITIDO DEL TECLADO Cuando la función está activada, se oye un pitido cuando se pulsa una tecla, cuando se cambia de canal, etc. En el display aparece “BP”. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función KEyBEEP.2. Pulse el conmutador PUSH (6). El estado actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para activar On / desactivar OF la función KEY BEEP.4. Una nueva pulsación en el conmutador PUSH (6) permite validar su selec-ción. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El parámetro predeterminado es On.3) ROGER BEEP Cuando la función está activa, aparece en la pantalla. El Roger Beep emite un sonido cuando se suelta la tecla PTT (17) del mi-crófono para dejarle la palabra a su interlocutor. Históricamente, al ser la Radio Afición un modo de comunicación «simplex», es decir que no es posible hablar y escuchar al mismo tiempo (como en el caso del teléfono por ejemplo), era usual decir “Roger” cuando se había terminado de hablar para avisar al interlocutor que ya podía hablar. La palabra “Roger” ha sido reemplazada por un “Beep” significativo, de ahí su nombre “Roger Beep”. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función RG BP.2. Pulse el conmutador PUSH (6). El estado actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para activar On / desactivar OF la función ROGER BEEP.4. Una nueva pulsación en el conmutador PUSH (6) permite validar su selec-ción. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El parámetro predeterminado es Of.4) TONO La función TONE se utiliza para cambiar el tono en la recepción. 11 niveles de -5 A +5. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función TONE.2. Pulse el conmutador PUSH (6). El estado actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para ajustar el nivel del tono.4. Una nueva pulsación en el conmutador PUSH (6) permite validar el valor. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El parámetro predeterminado es 0.5) DIMMER La función DIMMER permite ajustar el brillo (de 1 a 9) de la retro iluminación de la pantalla o OF(sin retro iluminación). Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función DIMMER.2. Pulse el conmutador PUSH (6). El valor actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar el nivel del brillo deseado.4. Una nueva pulsación en el conmutador PUSH (6) permite validar el valor escogido. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El brillo predeterminado es: 96) AJUSTE DEL CANAL DE EMERGENCIA 1 Permite definir el canal de emergencia 1. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función EMG 1.Español

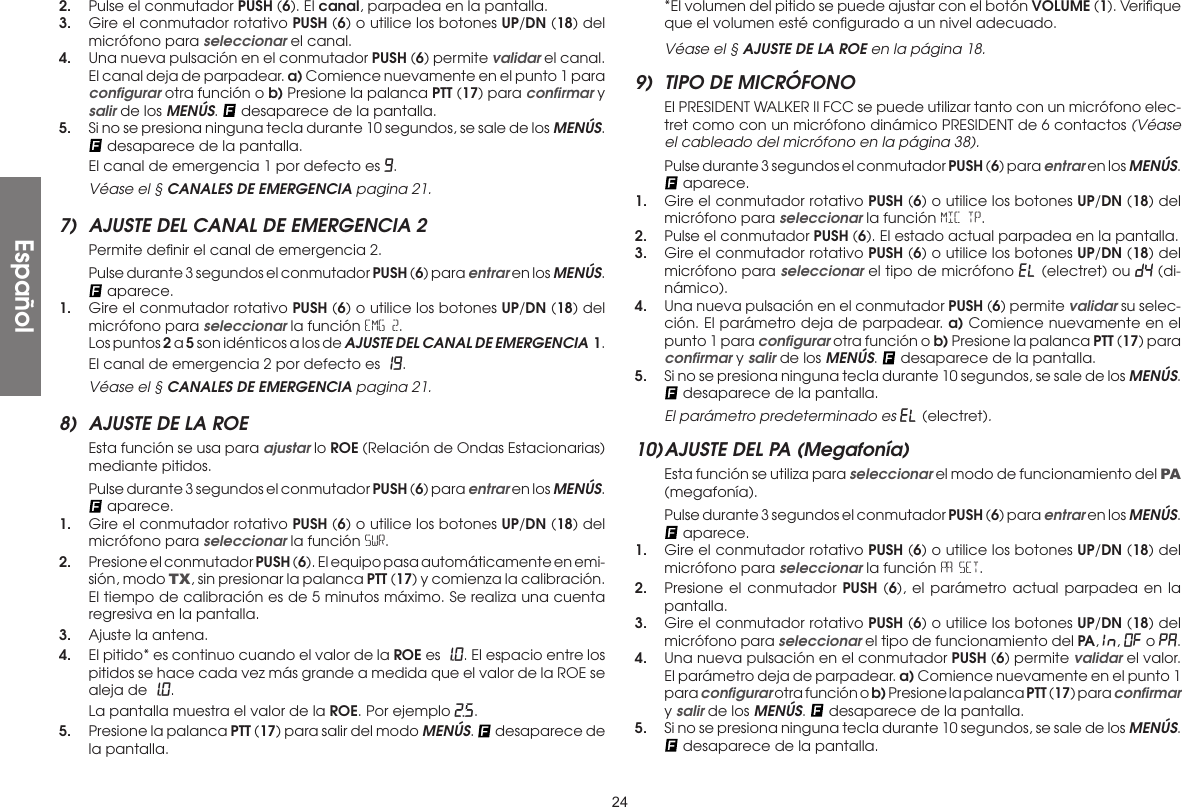

242. Pulse el conmutador PUSH (6). El canal, parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar el canal.4. Una nueva pulsación en el conmutador PUSH (6) permite validar el canal. El canal deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El canal de emergencia 1 por defecto es 9. Véase el § CANALES DE EMERGENCIA pagina 21.7) AJUSTE DEL CANAL DE EMERGENCIA 2 Permite definir el canal de emergencia 2. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función EMG 2. Los puntos 2 a 5 son idénticos a los de AJUSTE DEL CANAL DE EMERGENCIA 1. El canal de emergencia 2 por defecto es 19. Véase el § CANALES DE EMERGENCIA pagina 21.8) AJUSTE DE LA ROE Esta función se usa para ajustar lo ROE (Relación de Ondas Estacionarias) mediante pitidos. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función SWR.2. Presione el conmutador PUSH (6). El equipo pasa automáticamente en emi-sión, modo TX, sin presionar la palanca PTT (17) y comienza la calibración. El tiempo de calibración es de 5 minutos máximo. Se realiza una cuenta regresiva en la pantalla.3. Ajuste la antena.4. El pitido* es continuo cuando el valor de la ROE es 1.0. El espacio entre los pitidos se hace cada vez más grande a medida que el valor de la ROE se aleja de 1.0. La pantalla muestra el valor de la ROE. Por ejemplo 2.5.5. Presione la palanca PTT (17) para salir del modo MENÚS. desaparece de la pantalla. *El volumen del pitido se puede ajustar con el botón VOLUME (1). Verifique que el volumen esté configurado a un nivel adecuado. Véase el § AJUSTE DE LA ROE en la página 18.9) TIPO DE MICRÓFONO El PRESIDENT WALKER II FCC se puede utilizar tanto con un micrófono elec-tret como con un micrófono dinámico PRESIDENT de 6 contactos (Véase el cableado del micrófono en la página 38). Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función MIC TP.2. Pulse el conmutador PUSH (6). El estado actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar el tipo de micrófono EL (electret) ou DY (di-námico).4. Una nueva pulsación en el conmutador PUSH (6) permite validar su selec-ción. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla. El parámetro predeterminado es eL (electret).10) AJUSTE DEL PA (Megafonía) Esta función se utiliza para seleccionar el modo de funcionamiento del PA (megafonía). Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función PA SET.2. Presione el conmutador PUSH (6), el parámetro actual parpadea en la pantalla.3. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar el tipo de funcionamiento del PA, In , OF o PA.4. Una nueva pulsación en el conmutador PUSH (6) permite validar el valor. El parámetro deja de parpadear. a) Comience nuevamente en el punto 1 para configurar otra función o b) Presione la palanca PTT (17) para confirmar y salir de los MENÚS. desaparece de la pantalla.5. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla.Español

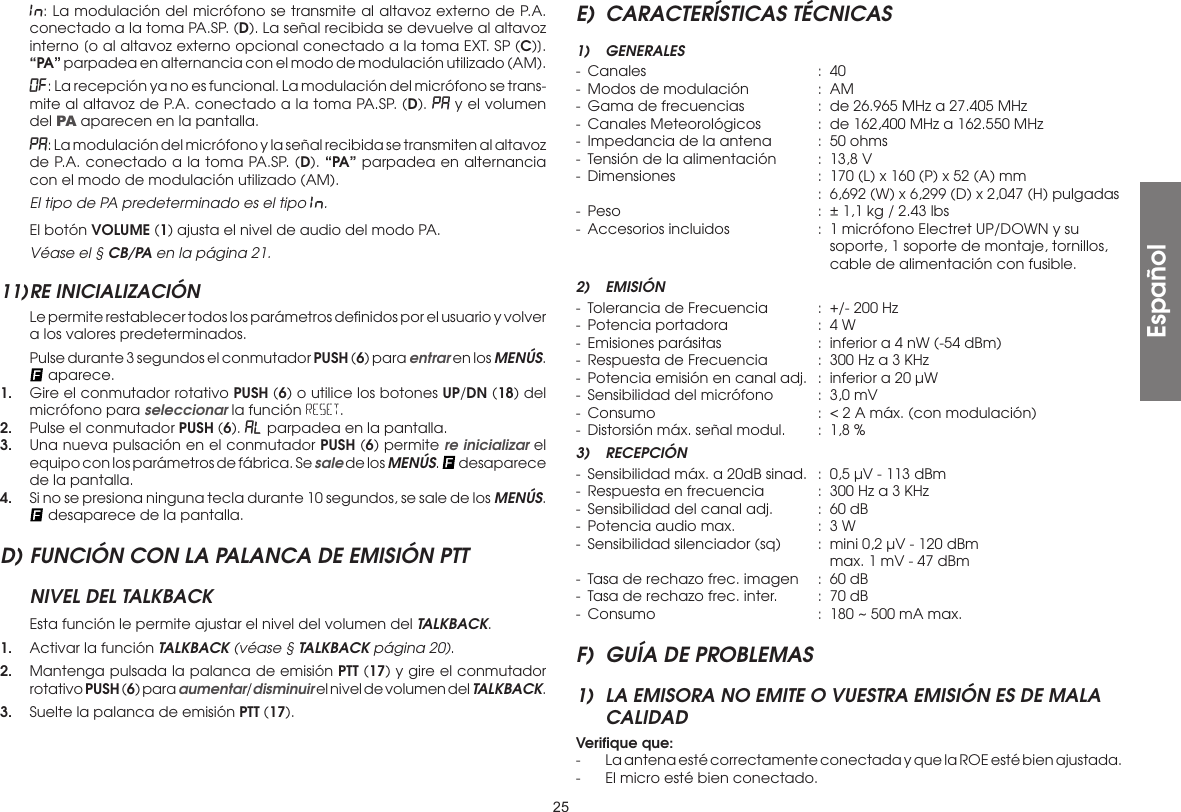

25 In : La modulación del micrófono se transmite al altavoz externo de P.A. conectado a la toma PA.SP. (D). La señal recibida se devuelve al altavoz interno [o al altavoz externo opcional conectado a la toma EXT. SP (C)]. “PA” parpadea en alternancia con el modo de modulación utilizado (AM). OF: La recepción ya no es funcional. La modulación del micrófono se trans-mite al altavoz de P.A. conectado a la toma PA.SP. (D). PA y el volumen del PA aparecen en la pantalla. PA: La modulación del micrófono y la señal recibida se transmiten al altavoz de P.A. conectado a la toma PA.SP. (D). “PA” parpadea en alternancia con el modo de modulación utilizado (AM). El tipo de PA predeterminado es el tipo In . El botón VOLUME (1) ajusta el nivel de audio del modo PA. Véase el § CB/PA en la página 21.11) RE INICIALIZACIÓN Le permite restablecer todos los parámetros definidos por el usuario y volver a los valores predeterminados. Pulse durante 3 segundos el conmutador PUSH (6) para entrar en los MENÚS. aparece.1. Gire el conmutador rotativo PUSH (6) o utilice los botones UP/DN (18) del micrófono para seleccionar la función RESET.2. Pulse el conmutador PUSH (6). AL parpadea en la pantalla.3. Una nueva pulsación en el conmutador PUSH (6) permite re inicializar el equipo con los parámetros de fábrica. Se sale de los MENÚS. desaparece de la pantalla.4. Si no se presiona ninguna tecla durante 10 segundos, se sale de los MENÚS. desaparece de la pantalla.D) FUNCIÓN CON LA PALANCA DE EMISIÓN PTTNIVEL DEL TALKBACK Esta función le permite ajustar el nivel del volumen del TALKBACK.1. Activar la función TALKBACK (véase § TALKBACK página 20).2. Mantenga pulsada la palanca de emisión PTT (17) y gire el conmutador rotativo PUSH (6) para aumentar/disminuir el nivel de volumen del TALKBACK.3. Suelte la palanca de emisión PTT (17).E) CARACTERÍSTICAS TÉCNICAS1) GENERALES- Canales : 40- Modos de modulación : AM- Gama de frecuencias : de 26.965 MHz a 27.405 MHz- Canales Meteorológicos : de 162,400 MHz a 162.550 MHz- Impedancia de la antena : 50 ohms- Tensión de la alimentación : 13,8 V- Dimensiones : 170 (L) x 160 (P) x 52 (A) mm : 6,692 (W) x 6,299 (D) x 2,047 (H) pulgadas- Peso : ± 1,1 kg / 2.43 lbs- Accesorios incluidos : 1 micrófono Electret UP/DOWN y su soporte, 1 soporte de montaje, tornillos, cable de alimentación con fusible.2) EMISIÓN- Tolerancia de Frecuencia : +/- 200 Hz- Potencia portadora : 4 W- Emisiones parásitas : inferior a 4 nW (-54 dBm)- Respuesta de Frecuencia : 300 Hz a 3 KHz- Potencia emisión en canal adj. : inferior a 20 µW- Sensibilidad del micrófono : 3,0 mV- Consumo : < 2 A máx. (con modulación)- Distorsión máx. señal modul. : 1,8 %3) RECEPCIÓN- Sensibilidad máx. a 20dB sinad. : 0,5 µV - 113 dBm- Respuesta en frecuencia : 300 Hz a 3 KHz- Sensibilidad del canal adj. : 60 dB- Potencia audio max. : 3 W- Sensibilidad silenciador (sq) : mini 0,2 µV - 120 dBm max. 1 mV - 47 dBm- Tasa de rechazo frec. imagen : 60 dB- Tasa de rechazo frec. inter. : 70 dB- Consumo : 180 ~ 500 mA max.F) GUÍA DE PROBLEMAS1) LA EMISORA NO EMITE O VUESTRA EMISIÓN ES DE MALA CALIDADVerifique que:- La antena esté correctamente conectada y que la ROE esté bien ajustada.- El micro esté bien conectado.Español

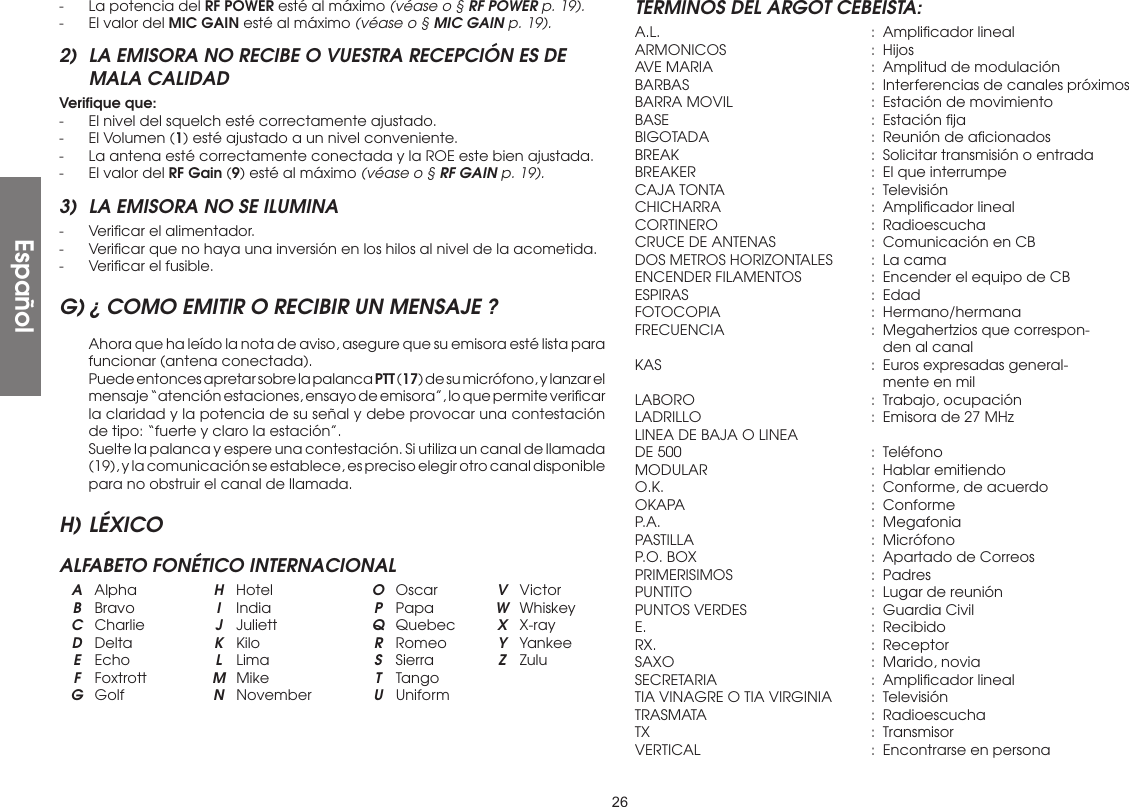

26- La potencia del RF POWER esté al máximo (véase o § RF POWER p. 19).- El valor del MIC GAIN esté al máximo (véase o § MIC GAIN p. 19).2) LA EMISORA NO RECIBE O VUESTRA RECEPCIÓN ES DE MALA CALIDADVerifique que:- El nivel del squelch esté correctamente ajustado.- El Volumen (1) esté ajustado a un nivel conveniente.- La antena esté correctamente conectada y la ROE este bien ajustada.- El valor del RF Gain (9) esté al máximo (véase o § RF GAIN p. 19).3) LA EMISORA NO SE ILUMINA- Verificar el alimentador.- Verificar que no haya una inversión en los hilos al nivel de la acometida.- Verificar el fusible.G) ¿ COMO EMITIR O RECIBIR UN MENSAJE ? Ahora que ha leído la nota de aviso, asegure que su emisora esté lista para funcionar (antena conectada). Puede entonces apretar sobre la palanca PTT (17) de su micrófono, y lanzar el mensaje “atención estaciones, ensayo de emisora”, lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: “fuerte y claro la estación”. Suelte la palanca y espere una contestación. Si utiliza un canal de llamada (19), y la comunicación se establece, es preciso elegir otro canal disponible para no obstruir el canal de llamada.H) LÉXICOALFABETO FONÉTICO INTERNACIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformTERMINOS DEL ARGOT CEBEISTA:A.L. : Amplificador linealARMONICOS : HijosAVE MARIA : Amplitud de modulaciónBARBAS : Interferencias de canales próximosBARRA MOVIL : Estación de movimientoBASE : Estación fijaBIGOTADA : Reunión de aficionadosBREAK : Solicitar transmisión o entradaBREAKER : El que interrumpeCAJA TONTA : TelevisiónCHICHARRA : Amplificador linealCORTINERO : RadioescuchaCRUCE DE ANTENAS : Comunicación en CBDOS METROS HORIZONTALES : La camaENCENDER FILAMENTOS : Encender el equipo de CBESPIRAS : EdadFOTOCOPIA : Hermano/hermanaFRECUENCIA : Megahertzios que correspon- den al canalKAS : Euros expresadas general- mente en milLABORO : Trabajo, ocupaciónLADRILLO : Emisora de 27 MHzLINEA DE BAJA O LINEADE 500 : TeléfonoMODULAR : Hablar emitiendoO.K. : Conforme, de acuerdoOKAPA : ConformeP.A. : MegafoniaPASTILLA : MicrófonoP.O. BOX : Apartado de CorreosPRIMERISIMOS : PadresPUNTITO : Lugar de reuniónPUNTOS VERDES : Guardia CivilE. : RecibidoRX. : ReceptorSAXO : Marido, noviaSECRETARIA : Amplificador linealTIA VINAGRE O TIA VIRGINIA : TelevisiónTRASMATA : RadioescuchaTX : TransmisorVERTICAL : Encontrarse en personaEspañol

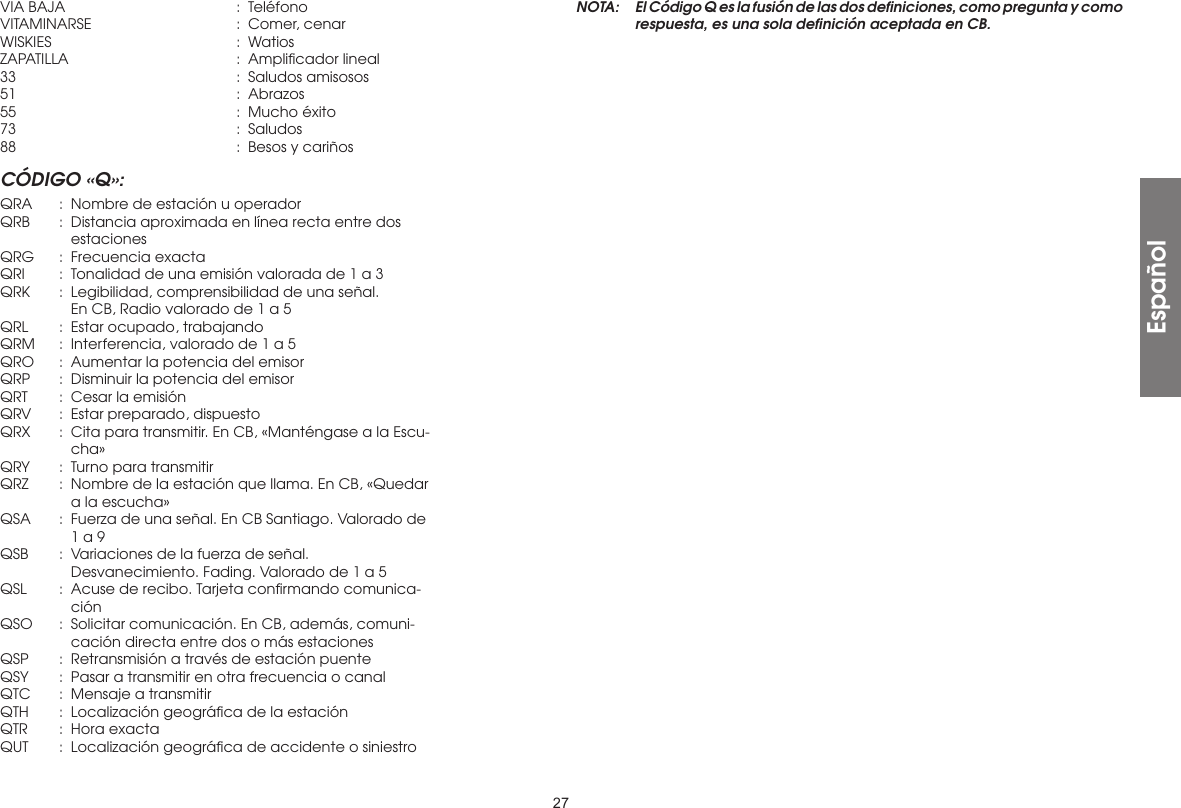

27VIA BAJA : TeléfonoVITAMINARSE : Comer, cenarWISKIES : WatiosZAPATILLA : Amplificador lineal33 : Saludos amisosos51 : Abrazos55 : Mucho éxito73 : Saludos88 : Besos y cariñosCÓDIGO «Q»:QRA : Nombre de estación u operadorQRB : Distancia aproximada en línea recta entre dos estacionesQRG : Frecuencia exactaQRI : Tonalidad de una emisión valorada de 1 a 3QRK : Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5QRL : Estar ocupado, trabajandoQRM : Interferencia, valorado de 1 a 5QRO : Aumentar la potencia del emisorQRP : Disminuir la potencia del emisorQRT : Cesar la emisiónQRV : Estar preparado, dispuestoQRX : Cita para transmitir. En CB, «Manténgase a la Escu- cha»QRY : Turno para transmitirQRZ : Nombre de la estación que llama. En CB, «Quedar a la escucha»QSA : Fuerza de una señal. En CB Santiago. Valorado de 1 a 9QSB : Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5QSL : Acuse de recibo. Tarjeta confirmando comunica- ciónQSO : Solicitar comunicación. En CB, además, comuni- cación directa entre dos o más estacionesQSP : Retransmisión a través de estación puenteQSY : Pasar a transmitir en otra frecuencia o canalQTC : Mensaje a transmitirQTH : Localización geográfica de la estaciónQTR : Hora exactaQUT : Localización geográfica de accidente o siniestroEspañolNOTA: El Código Q es la fusión de las dos definiciones, como pregunta y como respuesta, es una sola definición aceptada en CB.
28Si nota un mal funcionamiento:• Verifique la fuente de alimentación de su dispositivo y la calidad del fusible.• Verifique que la antena y el micrófono estén conectados correctamente.• Verifique que el nivel de silenciamiento esté ajustado correctamente; la configuración programada es la correcta.• En caso de un mal funcionamiento real, póngase primero en contacto con su distribuidor. Él decidirá qué acción se debe tomar.En caso de una intervención no cubierta por la garantía, se establecerá una estimación antes de cualquier reparación.Gracias por su confianza en la calidad y experiencia del PRESIDENT. Le recomendamos que lea este manual cuidadosamente para estar completamente satisfecho con su compra.La Dirección Técnicay el Departamento de CalidadEspañolCONDICIONES GENERALES DE GARANTÍAEste dispositivo tiene garantía de 2 años de piezas y mano de obra en su país de compra contra cualquier defecto de fabricación validado por nuestro departamento técnico. PRESI-DENT El departamento de Servicio posventa se reserva el derecho de no aplicar la garantía en caso de que una avería sea causada por una antena que no sea la distribuida por el PRESIDENT. Se efectuará una extensión de 3 años de garantía de forma sistemática por la compra simultánea de un dispositivo y una antena PRESIDENT, con lo que la duración total de la garantía es de 5 años. Para que sea válido, el registro de la garantía debe completarse y enviarse en un plazo de 30 días después de la fecha de compra a PRESIDENT ELECTRONICS en línea en www.president-electronics.us/warranty-registration. También puede acceder a esta página de registro de garantía utilizando su teléfono inteli-gente para leer (la aplicación debe estar disponible) el código QR en la tarjeta de garantía adjunta. Recibirá un correo electrónico de confirmación si la inscripción se completó con éxito. Guarde una copia de este correo electrónico para sus registros.Cualquier reparación en garantía será gratuita y los gastos de devolución correrán a cargo del PRESIDENT. Se debe incluir un comprobante de compra con el dispositivo que se va a reparar. Las fechas que figuran en el registro de la garantía y el comprobante de compra deben coincidir. En caso de que el dispositivo no esté cubierto por la garantía, se cobrará la reparación y devolución del dispositivo.El PRESIDENT no enviará ni reemplazará ninguna pieza de repuesto en garantía. No continúe con la instalación del dispositivo sin leer el manual del usuario.La garantía solo es válida en el país de compra.Exclusiones (no cubiertas por la garantía):• Daños causados por accidente, choque o embalaje inadecuado.• Transistores de potencia, micrófonos, luces, fusibles y los defectos de instalación y uso de especificaciones (incluidas, entre otras, antenas utilizadas con muy alta potencia, transistores de potencia de salida final (SWR), inversión de polaridades, malas conexiones, sobretensiones ... )• La garantía no se puede extender debido a la falta de disponibilidad del dispositivo mientras se está atendiendo en el departamento de servicio postventa del PRESIDENT, ni por el cambio de uno o más componentes o piezas de repuesto.• Transceptores que han sido modificados. La aplicación de la garantía se excluye en caso de modificación o mantenimiento deficiente realizado por un tercero no aprobado por PRESIDENT ELECTRONICS.

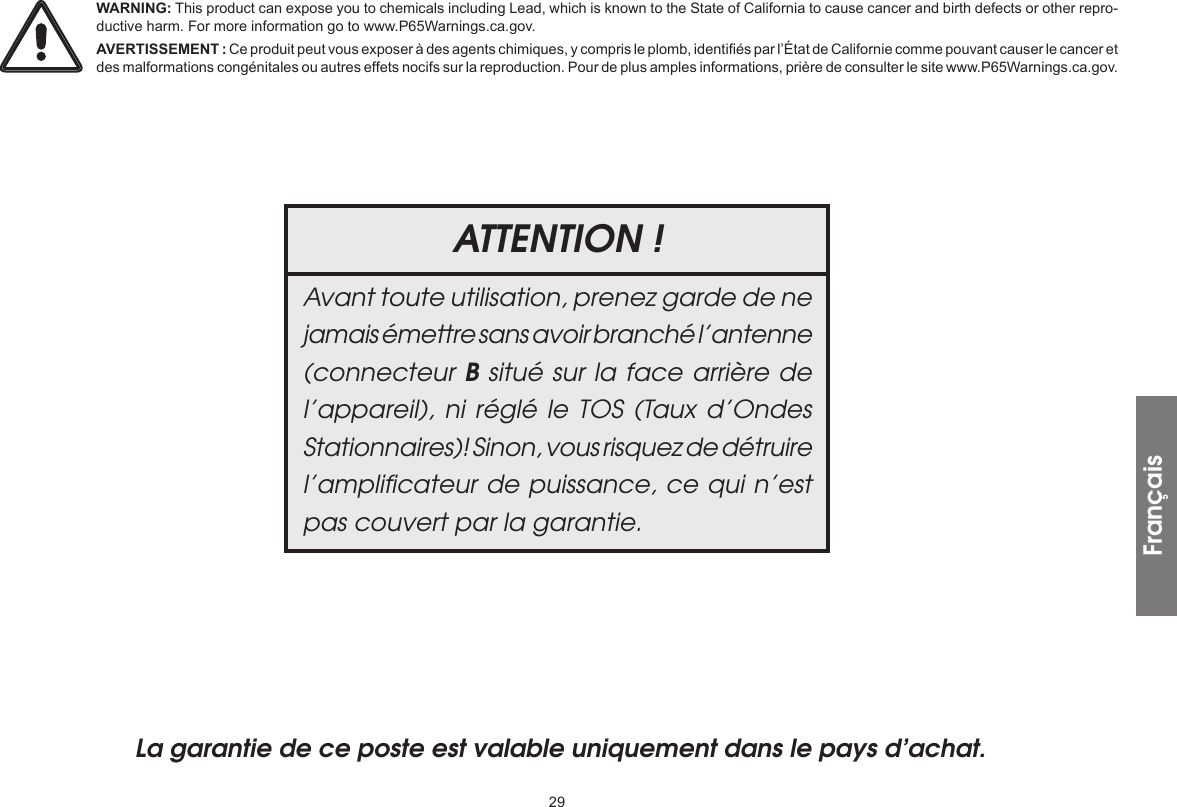

29La garantie de ce poste est valable uniquement dans le pays d’achat.ATTENTION !Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires)! Sinon, vous risquez de détruire l’amplificateur de puissance, ce qui n’est pas couvert par la garantie.FrançaisWARNING: This product can expose you to chemicals including Lead, which is known to the State of California to cause cancer and birth defects or other repro-ductive harm. For more information go to www.P65Warnings.ca.gov.AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l’État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

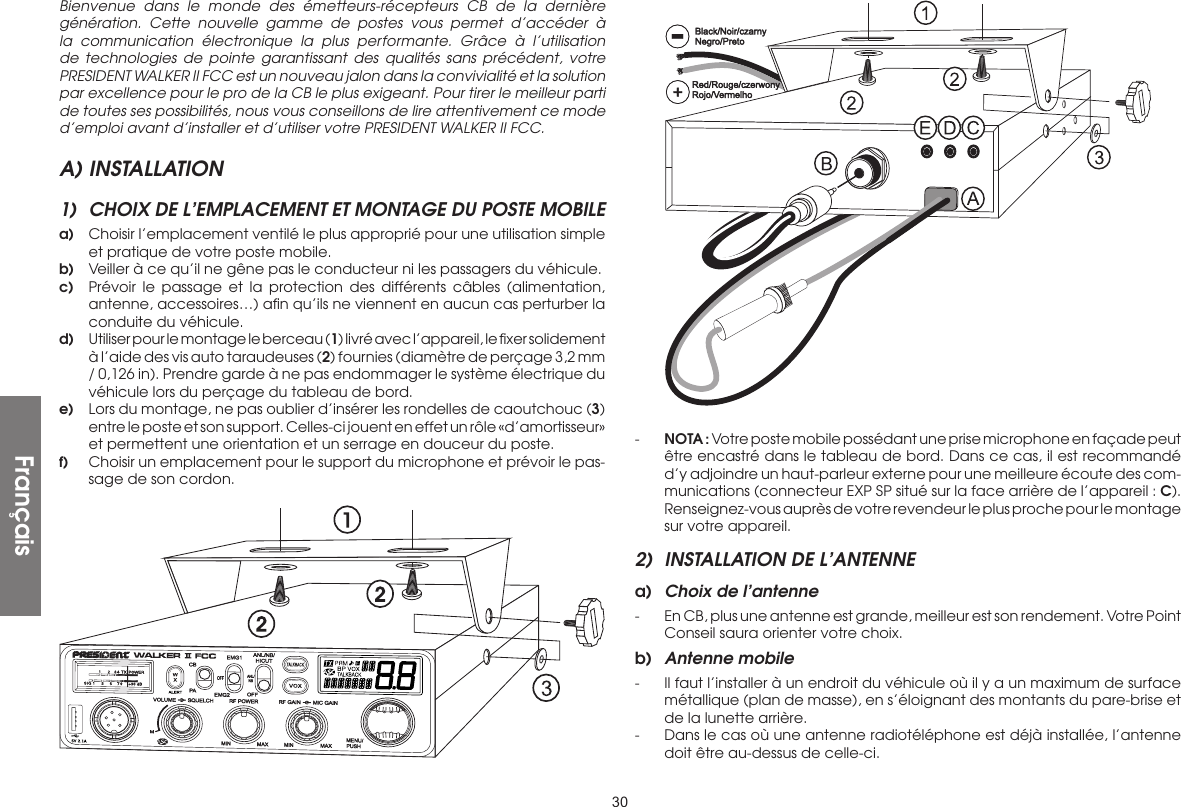

30Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous permet d’accéder à la communication électronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT WALKER II FCC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre PRESIDENT WALKER II FCC.A) INSTALLATION1) CHOIX DE L’EMPLACEMENT ET MONTAGE DU POSTE MOBILEa) Choisir l’emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile.b) Veiller à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule.c) Prévoir le passage et la protection des différents câbles (alimentation, antenne, accessoires…) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule.d) Utiliser pour le montage le berceau (1) livré avec l’appareil, le fixer solidement à l’aide des vis auto taraudeuses (2) fournies (diamètre de perçage 3,2 mm / 0,126 in). Prendre garde à ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord.e) Lors du montage, ne pas oublier d’insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste.f) Choisir un emplacement pour le support du microphone et prévoir le pas-sage de son cordon.- NOTA : Votre poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut-parleur externe pour une meilleure écoute des com-munications (connecteur EXP SP situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.2) INSTALLATION DE L’ANTENNEa) Choix de l’antenne- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.b) Antenne mobile- Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière.- Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne doit être au-dessus de celle-ci.Français

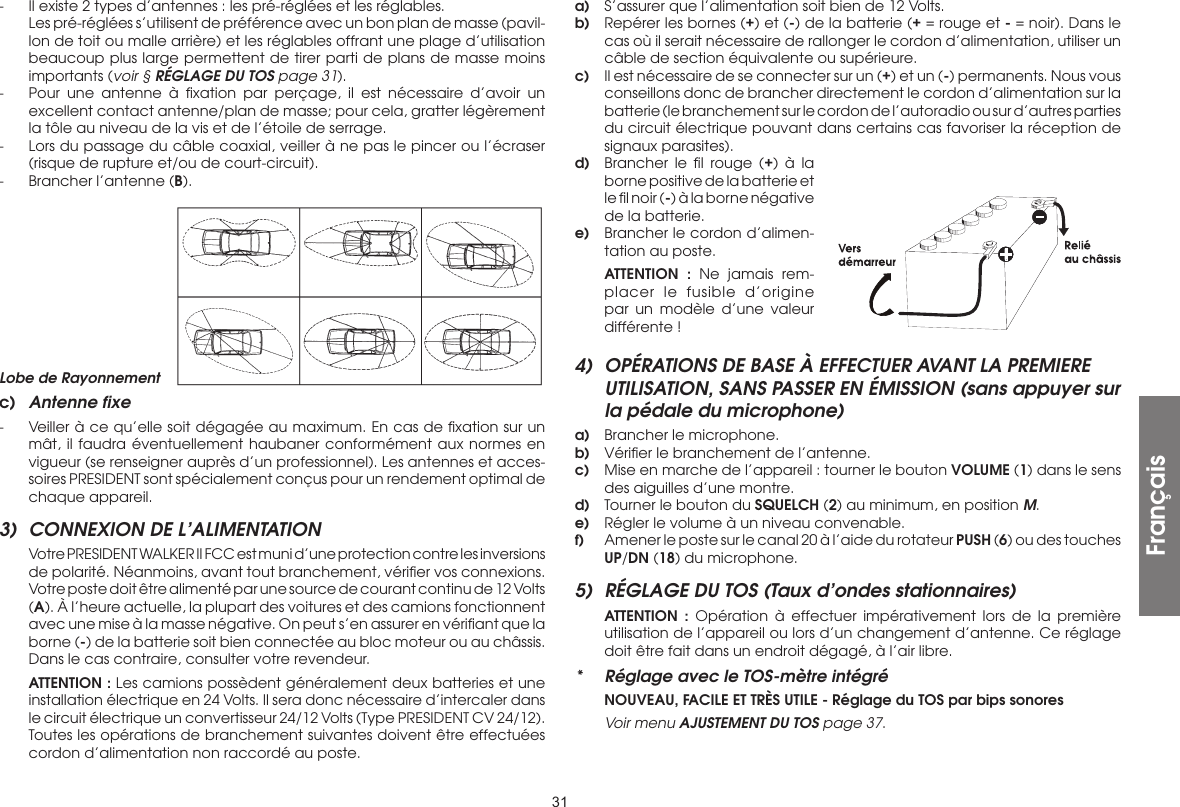

31- Il existe 2 types d’antennes : les pré-réglées et les réglables. Les pré-réglées s’utilisent de préférence avec un bon plan de masse (pavil-lon de toit ou malle arrière) et les réglables offrant une plage d’utilisation beaucoup plus large permettent de tirer parti de plans de masse moins importants (voir § RÉGLAGE DU TOS page 31).- Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse; pour cela, gratter légèrement la tôle au niveau de la vis et de l’étoile de serrage.- Lors du passage du câble coaxial, veiller à ne pas le pincer ou l’écraser (risque de rupture et/ou de court-circuit).- Brancher l’antenne (B).a) S’assurer que l’alimentation soit bien de 12 Volts.b) Repérer les bornes (+) et (-) de la batterie (+ = rouge et - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utiliser un câble de section équivalente ou supérieure.c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).d) Brancher le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.e) Brancher le cordon d’alimen-tation au poste. ATTENTION : Ne jamais rem-placer le fusible d’origine par un modèle d’une valeur différente !4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIERE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédale du microphone)a) Brancher le microphone.b) Vérifier le branchement de l’antenne.c) Mise en marche de l’appareil : tourner le bouton VOLUME (1) dans le sens des aiguilles d’une montre.d) Tourner le bouton du SQUELCH (2) au minimum, en position M.e) Régler le volume à un niveau convenable.f) Amener le poste sur le canal 20 à l’aide du rotateur PUSH (6) ou des touches UP/DN (18) du microphone.5) RÉGLAGE DU TOS (Taux d’ondes stationnaires) ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.* Réglage avec le TOS-mètre intégré NOUVEAU, FACILE ET TRÈS UTILE - Réglage du TOS par bips sonores Voir menu AJUSTEMENT DU TOS page 37.Lobe de Rayonnementc) Antenne fixe- Veiller à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les antennes et acces-soires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil.3) CONNEXION DE L’ALIMENTATION Votre PRESIDENT WALKER II FCC est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifier vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consulter votre revendeur. ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées cordon d’alimentation non raccordé au poste.Français

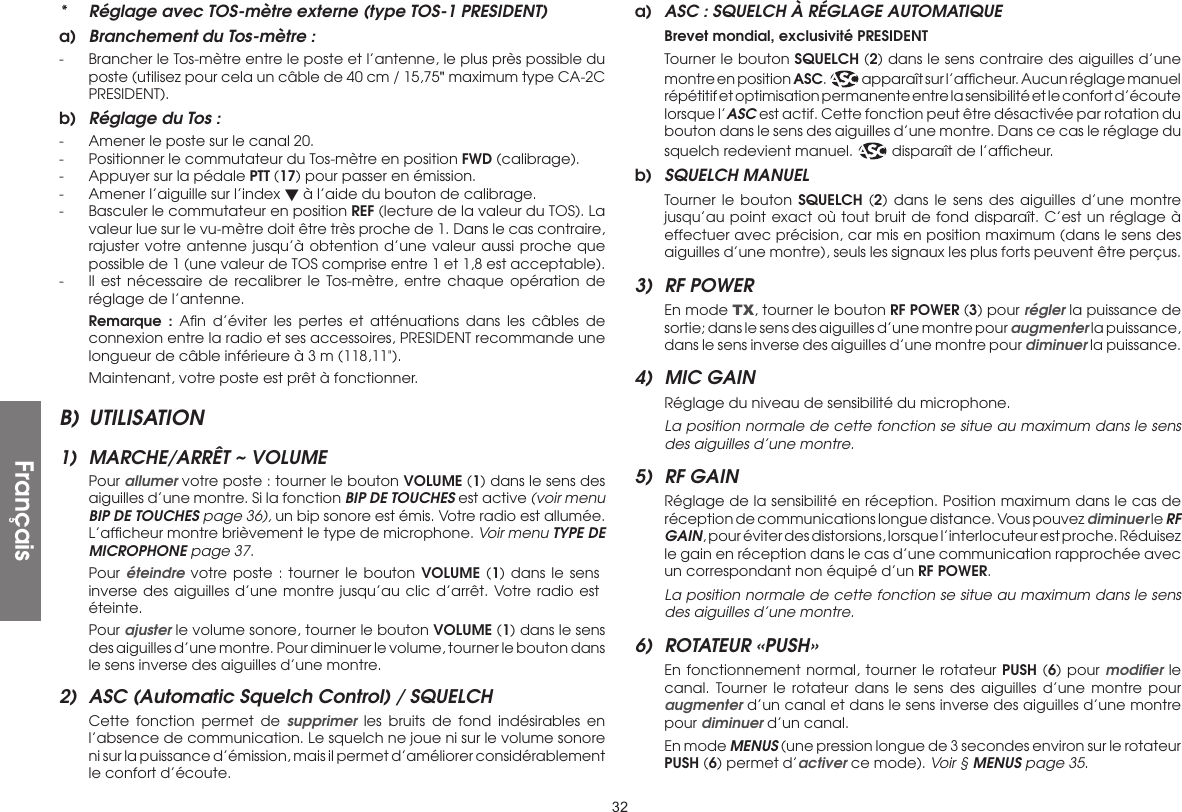

32* Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT)a) Branchement du Tos-mètre :- Brancher le Tos-mètre entre le poste et l’antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm / 15,75" maximum type CA-2C PRESIDENT).b) Réglage du Tos :- Amener le poste sur le canal 20.- Positionner le commutateur du Tos-mètre en position FWD (calibrage).- Appuyer sur la pédale PTT (17) pour passer en émission.- Amener l’aiguille sur l’index  à l’aide du bouton de calibrage.- Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).- Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3 m (118,11"). Maintenant, votre poste est prêt à fonctionner.B) UTILISATION1) MARCHE/ARRÊT ~ VOLUME Pour allumer votre poste : tourner le bouton VOLUME (1) dans le sens des aiguilles d’une montre. Si la fonction BIP DE TOUCHES est active (voir menu BIP DE TOUCHES page 36), un bip sonore est émis. Votre radio est allumée. L’afficheur montre brièvement le type de microphone. Voir menu TYPE DE MICROPHONE page 37. Pour éteindre votre poste : tourner le bouton VOLUME (1) dans le sens inverse des aiguilles d’une montre jusqu’au clic d’arrêt. Votre radio est éteinte. Pour ajuster le volume sonore, tourner le bouton VOLUME (1) dans le sens des aiguilles d’une montre. Pour diminuer le volume, tourner le bouton dans le sens inverse des aiguilles d’une montre.2) ASC (Automatic Squelch Control) / SQUELCH Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute.a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Tourner le bouton SQUELCH (2) dans le sens contraire des aiguilles d’une montre en position ASC. apparaît sur l’afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. disparaît de l’afficheur.b) SQUELCH MANUEL Tourner le bouton SQUELCH (2) dans le sens des aiguilles d’une montre jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d’une montre), seuls les signaux les plus forts peuvent être perçus.3) RF POWER En mode TX, tourner le bouton RF POWER (3) pour régler la puissance de sortie; dans le sens des aiguilles d’une montre pour augmenter la puissance, dans le sens inverse des aiguilles d’une montre pour diminuer la puissance.4) MIC GAIN Réglage du niveau de sensibilité du microphone. La position normale de cette fonction se situe au maximum dans le sens des aiguilles d’une montre.5) RF GAIN Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l’interlocuteur est proche. Réduisez le gain en réception dans le cas d’une communication rapprochée avec un correspondant non équipé d’un RF POWER. La position normale de cette fonction se situe au maximum dans le sens des aiguilles d’une montre.6) ROTATEUR «PUSH» En fonctionnement normal, tourner le rotateur PUSH (6) pour modifier le canal. Tourner le rotateur dans le sens des aiguilles d’une montre pour augmenter d’un canal et dans le sens inverse des aiguilles d’une montre pour diminuer d’un canal. En mode MENUS (une pression longue de 3 secondes environ sur le rotateur PUSH (6) permet d’activer ce mode). Voir § MENUS page 35.Français

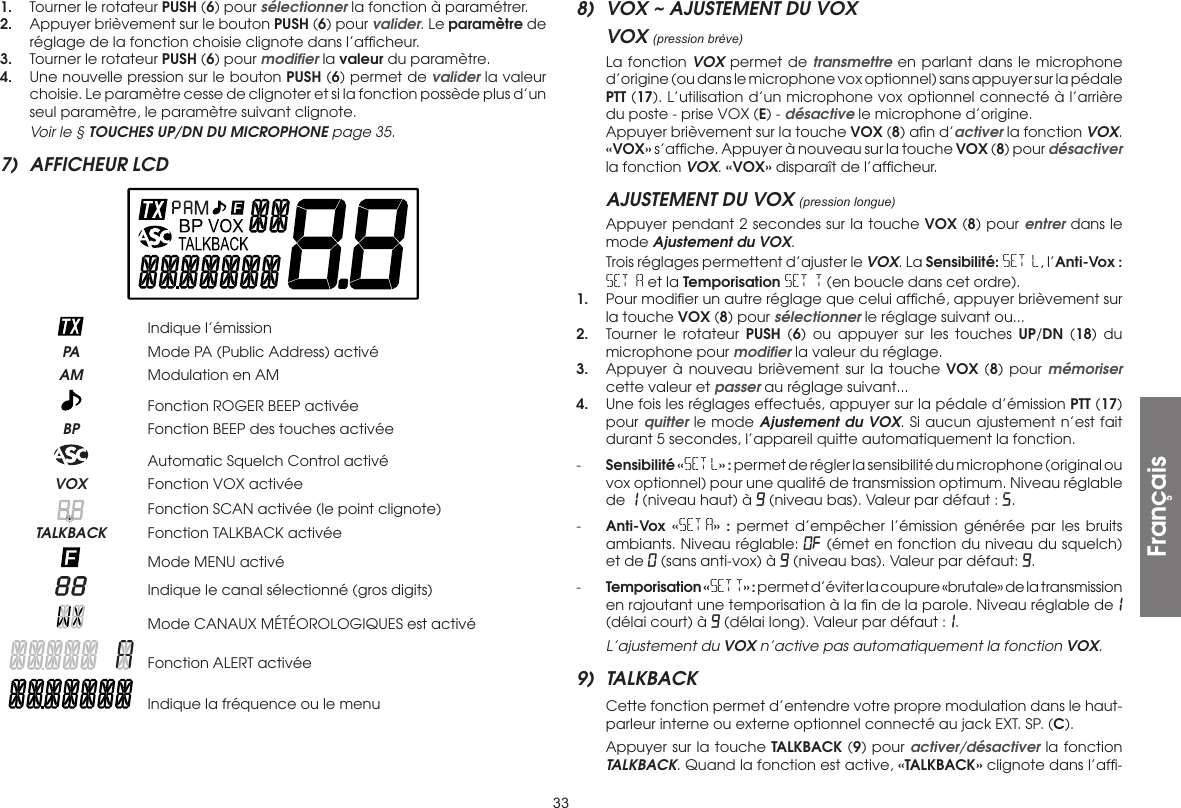

331. Tourner le rotateur PUSH (6) pour sélectionner la fonction à paramétrer.2. Appuyer brièvement sur le bouton PUSH (6) pour valider. Le paramètre de réglage de la fonction choisie clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) pour modifier la valeur du paramètre.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. Le paramètre cesse de clignoter et si la fonction possède plus d’un seul paramètre, le paramètre suivant clignote. Voir le § TOUCHES UP/DN DU MICROPHONE page 35.7) AFFICHEUR LCD Indique l’émission PA Mode PA (Public Address) activé AM Modulation en AM Fonction ROGER BEEP activée BP Fonction BEEP des touches activée Automatic Squelch Control activé VOX Fonction VOX activée Fonction SCAN activée (le point clignote) TALKBACK Fonction TALKBACK activée Mode MENU activé Indique le canal sélectionné (gros digits) Mode CANAUX MÉTÉOROLOGIQUES est activé Fonction ALERT activée Indique la fréquence ou le menu8) VOX ~ AJUSTEMENT DU VOXVOX (pression brève) La fonction VOX permet de transmettre en parlant dans le microphone d’origine (ou dans le microphone vox optionnel) sans appuyer sur la pédale PTT (17). L’utilisation d’un microphone vox optionnel connecté à l’arrière du poste - prise VOX (E) - désactive le microphone d’origine. Appuyer brièvement sur la touche VOX (8) afin d’activer la fonction VOX. «VOX» s’affiche. Appuyer à nouveau sur la touche VOX (8) pour désactiver la fonction VOX. «VOX» disparaît de l’afficheur.AJUSTEMENT DU VOX (pression longue) Appuyer pendant 2 secondes sur la touche VOX (8) pour entrer dans le mode Ajustement du VOX. Trois réglages permettent d’ajuster le VOX. La Sensibilité: SET L, l’Anti-Vox : SET A et la Temporisation SET T (en boucle dans cet ordre).1. Pour modifier un autre réglage que celui affiché, appuyer brièvement sur la touche VOX (8) pour sélectionner le réglage suivant ou...2. Tourner le rotateur PUSH (6) ou appuyer sur les touches UP/DN (18) du microphone pour modifier la valeur du réglage.3. Appuyer à nouveau brièvement sur la touche VOX (8) pour mémoriser cette valeur et passer au réglage suivant...4. Une fois les réglages effectués, appuyer sur la pédale d’émission PTT (17) pour quitter le mode Ajustement du VOX. Si aucun ajustement n’est fait durant 5 secondes, l’appareil quitte automatiquement la fonction.- Sensibilité «SET L» : permet de régler la sensibilité du microphone (original ou vox optionnel) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau bas). Valeur par défaut : 5.- Anti-Vox «SET A» : permet d’empêcher l’émission générée par les bruits ambiants. Niveau réglable: OF (émet en fonction du niveau du squelch) et de 0 (sans anti-vox) à 9 (niveau bas). Valeur par défaut: 9.- Temporisation «SET T» : permet d’éviter la coupure «brutale» de la transmission en rajoutant une temporisation à la fin de la parole. Niveau réglable de1 (délai court) à 9 (délai long). Valeur par défaut :1. L’ajustement du VOX n’active pas automatiquement la fonction VOX.9) TALKBACK Cette fonction permet d’entendre votre propre modulation dans le haut-parleur interne ou externe optionnel connecté au jack EXT. SP. (C). Appuyer sur la touche TALKBACK (9) pour activer/désactiver la fonction TALKBACK. Quand la fonction est active, «TALKBACK» clignote dans l’affi-Français

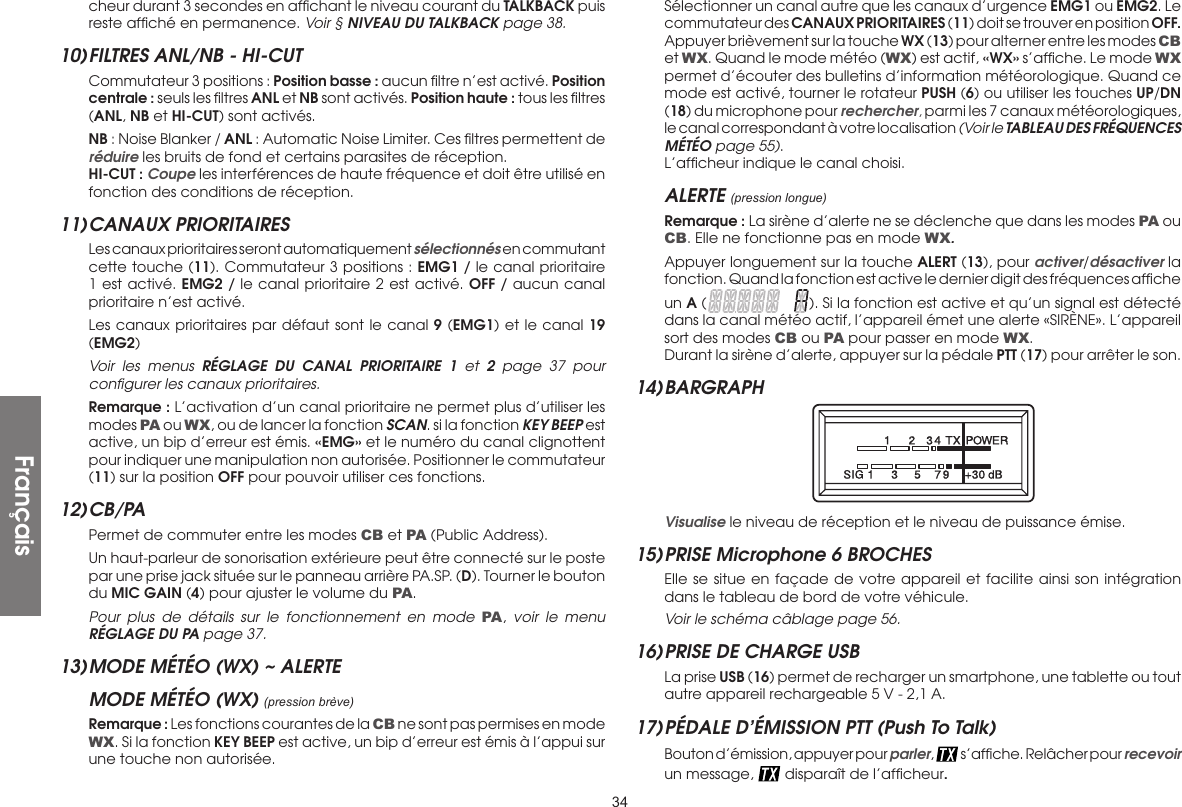

34cheur durant 3 secondes en affichant le niveau courant du TALKBACK puis reste affiché en permanence. Voir § NIVEAU DU TALKBACK page 38.10) FILTRES ANL/NB - HI-CUT Commutateur 3 positions : Position basse : aucun filtre n’est activé. Position centrale : seuls les filtres ANL et NB sont activés. Position haute : tous les filtres (ANL, NB et HI-CUT) sont activés. NB : Noise Blanker / ANL : Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites de réception. HI-CUT : Coupe les interférences de haute fréquence et doit être utilisé en fonction des conditions de réception.11) CANAUX PRIORITAIRES Les canaux prioritaires seront automatiquement sélectionnés en commutant cette touche (11). Commutateur 3 positions : EMG1 / le canal prioritaire 1 est activé. EMG2 / le canal prioritaire 2 est activé. OFF / aucun canal prioritaire n’est activé. Les canaux prioritaires par défaut sont le canal 9 (EMG1) et le canal 19 (EMG2) Voir les menus RÉGLAGE DU CANAL PRIORITAIRE 1 et 2 page 37 pour configurer les canaux prioritaires. Remarque : L’activation d’un canal prioritaire ne permet plus d’utiliser les modes PA ou WX, ou de lancer la fonction SCAN. si la fonction KEY BEEP est active, un bip d’erreur est émis. «EMG» et le numéro du canal clignottent pour indiquer une manipulation non autorisée. Positionner le commutateur (11) sur la position OFF pour pouvoir utiliser ces fonctions.12) CB/PA Permet de commuter entre les modes CB et PA (Public Address). Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA.SP. (D). Tourner le bouton du MIC GAIN (4) pour ajuster le volume du PA. Pour plus de détails sur le fonctionnement en mode PA, voir le menu RÉGLAGE DU PA page 37.13) MODE MÉTÉO (WX) ~ ALERTEMODE MÉTÉO (WX) (pression brève) Remarque : Les fonctions courantes de la CB ne sont pas permises en mode WX. Si la fonction KEY BEEP est active, un bip d’erreur est émis à l’appui sur une touche non autorisée. Sélectionner un canal autre que les canaux d’urgence EMG1 ou EMG2. Le commutateur des CANAUX PRIORITAIRES (11) doit se trouver en position OFF. Appuyer brièvement sur la touche WX (13) pour alterner entre les modes CB et WX. Quand le mode météo (WX) est actif, «WX» s’affiche. Le mode WX permet d’écouter des bulletins d’information météorologique. Quand ce mode est activé, tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour rechercher, parmi les 7 canaux météorologiques, le canal correspondant à votre localisation (Voir le TABLEAU DES FRÉQUENCES MÉTÉO page 55). L’afficheur indique le canal choisi.ALERTE (pression longue) Remarque : La sirène d’alerte ne se déclenche que dans les modes PA ou CB. Elle ne fonctionne pas en mode WX. Appuyer longuement sur la touche ALERT (13), pour activer/désactiver la fonction. Quand la fonction est active le dernier digit des fréquences affiche un A (). Si la fonction est active et qu’un signal est détecté dans la canal météo actif, l’appareil émet une alerte «SIRÈNE». L’appareil sort des modes CB ou PA pour passer en mode WX. Durant la sirène d’alerte, appuyer sur la pédale PTT (17) pour arrêter le son.14) BARGRAPH Visualise le niveau de réception et le niveau de puissance émise.15) PRISE Microphone 6 BROCHES Elle se situe en façade de votre appareil et facilite ainsi son intégration dans le tableau de bord de votre véhicule. Voir le schéma câblage page 56.16) PRISE DE CHARGE USB La prise USB (16) permet de recharger un smartphone, une tablette ou tout autre appareil rechargeable 5 V - 2,1 A.17) PÉDALE D’ÉMISSION PTT (Push To Talk) Bouton d’émission, appuyer pour parler, s’affiche. Relâcher pour recevoir un message, disparaît de l’afficheur.Français

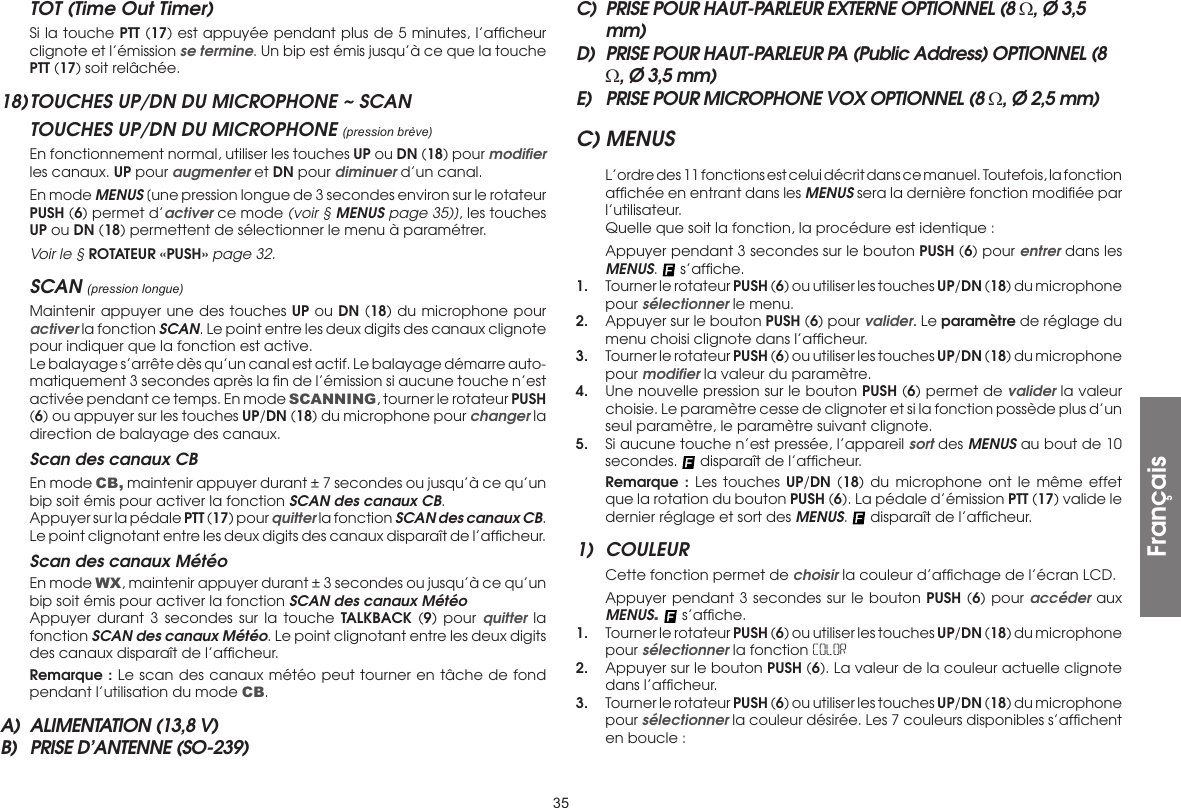

35TOT (Time Out Timer) Si la touche PTT (17) est appuyée pendant plus de 5 minutes, l’afficheur clignote et l’émission se termine. Un bip est émis jusqu’à ce que la touche PTT (17) soit relâchée.18) TOUCHES UP/DN DU MICROPHONE ~ SCANTOUCHES UP/DN DU MICROPHONE (pression brève) En fonctionnement normal, utiliser les touches UP ou DN (18) pour modifier les canaux. UP pour augmenter et DN pour diminuer d’un canal. En mode MENUS [une pression longue de 3 secondes environ sur le rotateur PUSH (6) permet d’activer ce mode (voir § MENUS page 35)], les touches UP ou DN (18) permettent de sélectionner le menu à paramétrer. Voir le § ROTATEUR «PUSH» page 32.SCAN (pression longue) Maintenir appuyer une des touches UP ou DN (18) du microphone pour activer la fonction SCAN. Le point entre les deux digits des canaux clignote pour indiquer que la fonction est active. Le balayage s’arrête dès qu’un canal est actif. Le balayage démarre auto-matiquement 3 secondes après la fin de l’émission si aucune touche n’est activée pendant ce temps. En mode SCANNING, tourner le rotateur PUSH (6) ou appuyer sur les touches UP/DN (18) du microphone pour changer la direction de balayage des canaux. Scan des canaux CB En mode CB, maintenir appuyer durant ± 7 secondes ou jusqu’à ce qu’un bip soit émis pour activer la fonction SCAN des canaux CB. Appuyer sur la pédale PTT (17) pour quitter la fonction SCAN des canaux CB. Le point clignotant entre les deux digits des canaux disparaît de l’afficheur. Scan des canaux Météo En mode WX, maintenir appuyer durant ± 3 secondes ou jusqu’à ce qu’un bip soit émis pour activer la fonction SCAN des canaux Météo Appuyer durant 3 secondes sur la touche TALKBACK (9) pour quitter la fonction SCAN des canaux Météo. Le point clignotant entre les deux digits des canaux disparaît de l’afficheur. Remarque : Le scan des canaux météo peut tourner en tâche de fond pendant l’utilisation du mode CB.A) ALIMENTATION (13,8 V)B) PRISE D’ANTENNE (SO-239)C) PRISE POUR HAUT-PARLEUR EXTERNE OPTIONNEL (8 Ω, Ø 3,5 mm)D) PRISE POUR HAUT-PARLEUR PA (Public Address) OPTIONNEL (8 Ω, Ø 3,5 mm)E) PRISE POUR MICROPHONE VOX OPTIONNEL (8 Ω, Ø 2,5 mm)C) MENUS L’ordre des 11 fonctions est celui décrit dans ce manuel. Toutefois, la fonction affichée en entrant dans les MENUS sera la dernière fonction modifiée par l’utilisateur. Quelle que soit la fonction, la procédure est identique : Appuyer pendant 3 secondes sur le bouton PUSH (6) pour entrer dans les MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le menu.2. Appuyer sur le bouton PUSH (6) pour valider. Le paramètre de réglage du menu choisi clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour modifier la valeur du paramètre.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. Le paramètre cesse de clignoter et si la fonction possède plus d’un seul paramètre, le paramètre suivant clignote.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes. disparaît de l’afficheur. Remarque : Les touches UP/DN (18) du microphone ont le même effet que la rotation du bouton PUSH (6). La pédale d’émission PTT (17) valide le dernier réglage et sort des MENUS. disparaît de l’afficheur.1) COULEUR Cette fonction permet de choisir la couleur d’affichage de l’écran LCD. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction COLOR2. Appuyer sur le bouton PUSH (6). La valeur de la couleur actuelle clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la couleur désirée. Les 7 couleurs disponibles s’affichent en boucle :Français
364. Une nouvelle pression sur le bouton PUSH (6) permet de valider la couleur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. La couleur par défaut est (rouge).2) BIP DE TOUCHES Quand la fonction est active, un bip sonore retentit lorsqu’une touche est enfoncée, lors d’un changement de canal, etc. «BP» apparaît sur l’afficheur. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction KEyBEEP.2. Appuyer sur le bouton PUSH (6). L’état actuel clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour activer ON / désactiver OF la fonction.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. La valeur par défaut de la fonction est On (activée).3) ROGER BEEP Quand la fonction est active, l’icône apparaît sur l’afficheur. Le Roger Beep émet un bref signal lorsqu’on relâche la pédale PTT (17) du microphone pour indiquer la fin de l’émission à son correspondant. Histori-quement, la Radio Amateur étant un mode de communication «simplex», c’est-à-dire qu’il n’est pas possible de parler et d’écouter en même temps (comme c’est le cas pour le téléphone par exemple), il était d’usage de dire «Roger» une fois que l’on avait fini de parler afin de prévenir son cor-respondant qu’il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d’où son nom «Roger Beep». Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction RG BP.2. Appuyer sur le bouton PUSH (6). L’état actuel clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour activer ON / désactiver OF la fonction.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. La valeur par défaut de la fonction est OF (désactivée).4) RÉGLAGE DE LA TONALITÉ La fonction TONE permet de changer la tonalité en réception. 11 niveaux de -5 à +5. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction TONE.2. Appuyer sur le bouton PUSH (6). La valeur actuelle clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour ajuster le niveau de la tonalité désiré.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. La valeur par défaut de la fonction est 0.5) DIMMER La fonction DIMMER permet de régler la luminosité du rétro éclairage (de1 à 9) ou de la désactiver (OF: pas de rétro éclairage). Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction DIMMER.2. Appuyer sur le bouton PUSH (6). La valeur du niveau actuel clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour ajuster le niveau de luminosité désiré.Français

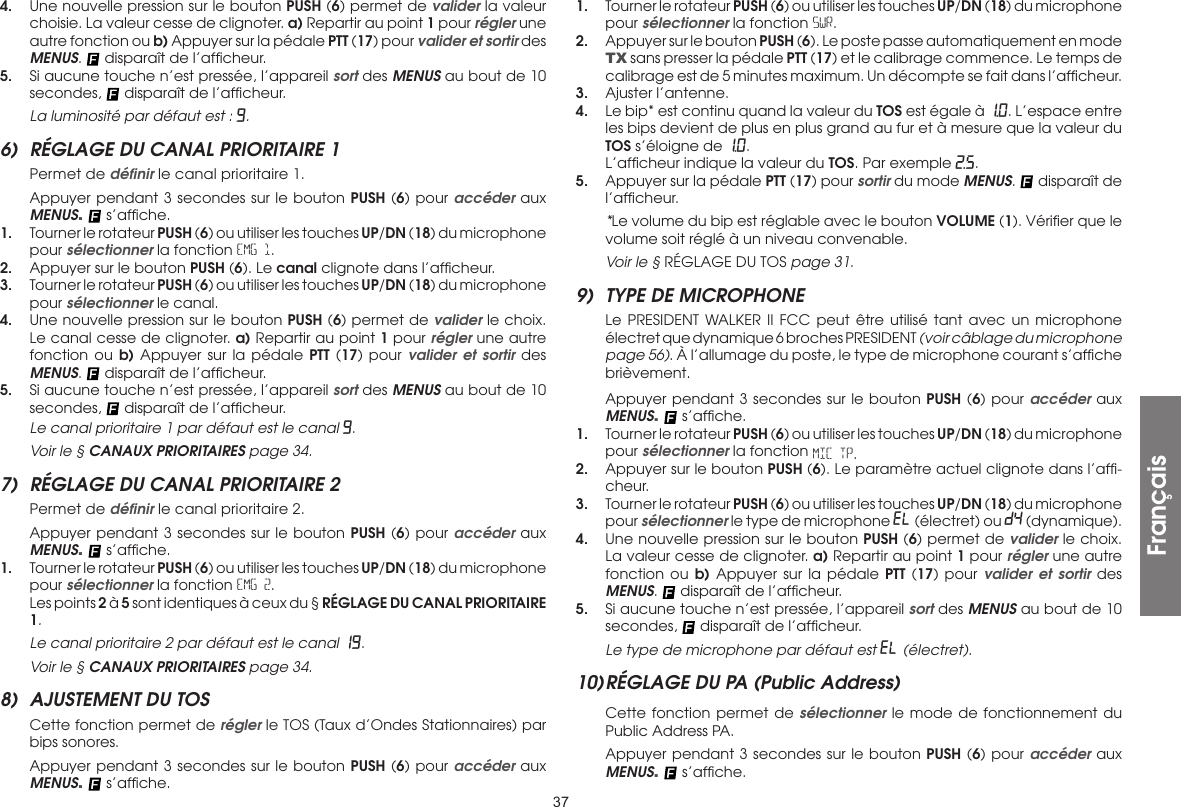

374. Une nouvelle pression sur le bouton PUSH (6) permet de valider la valeur choisie. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. La luminosité par défaut est : 9.6) RÉGLAGE DU CANAL PRIORITAIRE 1 Permet de définir le canal prioritaire 1. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction EMG 1.2. Appuyer sur le bouton PUSH (6). Le canal clignote dans l’afficheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le canal.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le canal cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. Le canal prioritaire 1 par défaut est le canal 9. Voir le § CANAUX PRIORITAIRES page 34.7) RÉGLAGE DU CANAL PRIORITAIRE 2 Permet de définir le canal prioritaire 2. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction EMG 2. Les points 2 à 5 sont identiques à ceux du § RÉGLAGE DU CANAL PRIORITAIRE 1. Le canal prioritaire 2 par défaut est le canal 19. Voir le § CANAUX PRIORITAIRES page 34.8) AJUSTEMENT DU TOS Cette fonction permet de régler le TOS (Taux d’Ondes Stationnaires) par bips sonores. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction SWR.2. Appuyer sur le bouton PUSH (6). Le poste passe automatiquement en mode TX sans presser la pédale PTT (17) et le calibrage commence. Le temps de calibrage est de 5 minutes maximum. Un décompte se fait dans l’afficheur.3. Ajuster l’antenne.4. Le bip* est continu quand la valeur du TOS est égale à 1.0. L’espace entre les bips devient de plus en plus grand au fur et à mesure que la valeur du TOS s’éloigne de 1.0. L’afficheur indique la valeur du TOS. Par exemple 2.5.5. Appuyer sur la pédale PTT (17) pour sortir du mode MENUS. disparaît de l’afficheur. *Le volume du bip est réglable avec le bouton VOLUME (1). Vérifier que le volume soit réglé à un niveau convenable. Voir le § RÉGLAGE DU TOS page 31.9) TYPE DE MICROPHONE Le PRESIDENT WALKER II FCC peut être utilisé tant avec un microphone électret que dynamique 6 broches PRESIDENT (voir câblage du microphone page 56). À l’allumage du poste, le type de microphone courant s’affiche brièvement. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction MIC TP.2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l’affi-cheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le type de microphone EL (électret) ou DY (dynamique).4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. La valeur cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (17) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. Le type de microphone par défaut est EL (électret).10) RÉGLAGE DU PA (Public Address) Cette fonction permet de sélectionner le mode de fonctionnement du Public Address PA. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.Français

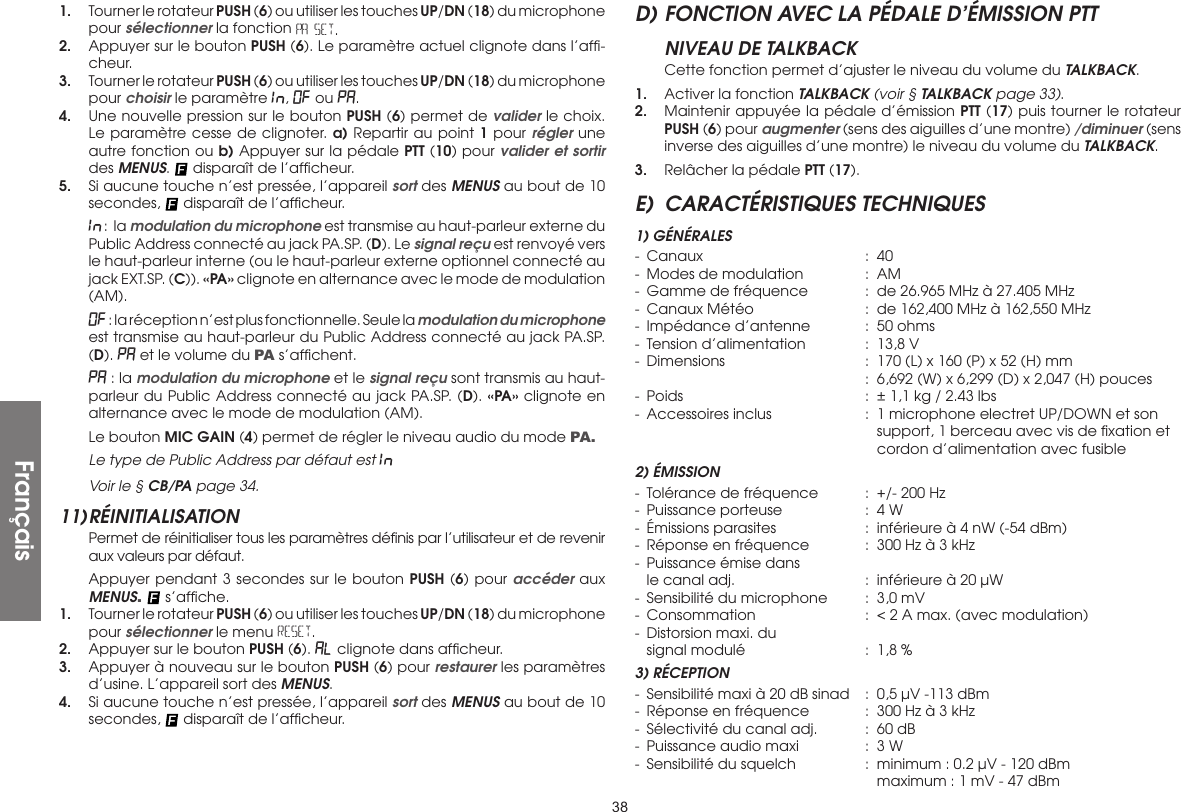

381. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner la fonction PA SET.2. Appuyer sur le bouton PUSH (6). Le paramètre actuel clignote dans l’affi-cheur.3. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour choisir le paramètre In., OF ou PA.4. Une nouvelle pression sur le bouton PUSH (6) permet de valider le choix. Le paramètre cesse de clignoter. a) Repartir au point 1 pour régler une autre fonction ou b) Appuyer sur la pédale PTT (10) pour valider et sortir des MENUS. disparaît de l’afficheur.5. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur. In : la modulation du microphone est transmise au haut-parleur externe du Public Address connecté au jack PA.SP. (D). Le signal reçu est renvoyé vers le haut-parleur interne (ou le haut-parleur externe optionnel connecté au jack EXT.SP. (C)). «PA» clignote en alternance avec le mode de modulation (AM). OF : la réception n’est plus fonctionnelle. Seule la modulation du microphone est transmise au haut-parleur du Public Address connecté au jack PA.SP. (D). PA et le volume du PA s’affichent. PA : la modulation du microphone et le signal reçu sont transmis au haut-parleur du Public Address connecté au jack PA.SP. (D). «PA» clignote en alternance avec le mode de modulation (AM). Le bouton MIC GAIN (4) permet de régler le niveau audio du mode PA . Le type de Public Address par défaut est In. Voir le § CB/PA page 34.11) RÉINITIALISATION Permet de réinitialiser tous les paramètres définis par l’utilisateur et de revenir aux valeurs par défaut. Appuyer pendant 3 secondes sur le bouton PUSH (6) pour accéder aux MENUS. s’affiche.1. Tourner le rotateur PUSH (6) ou utiliser les touches UP/DN (18) du microphone pour sélectionner le menu RESET.2. Appuyer sur le bouton PUSH (6). AL clignote dans afficheur.3. Appuyer à nouveau sur le bouton PUSH (6) pour restaurer les paramètres d’usine. L’appareil sort des MENUS.4. Si aucune touche n’est pressée, l’appareil sort des MENUS au bout de 10 secondes, disparaît de l’afficheur.D) FONCTION AVEC LA PÉDALE D’ÉMISSION PTTNIVEAU DE TALKBACK Cette fonction permet d’ajuster le niveau du volume du TALKBACK.1. Activer la fonction TALKBACK (voir § TALKBACK page 33).2. Maintenir appuyée la pédale d’émission PTT (17) puis tourner le rotateur PUSH (6) pour augmenter (sens des aiguilles d’une montre) /diminuer (sens inverse des aiguilles d’une montre) le niveau du volume du TALKBACK.3. Relâcher la pédale PTT (17).E) CARACTÉRISTIQUES TECHNIQUES1) GÉNÉRALES- Canaux : 40- Modes de modulation : AM- Gamme de fréquence : de 26.965 MHz à 27.405 MHz- Canaux Météo : de 162,400 MHz à 162,550 MHz- Impédance d’antenne : 50 ohms- Tension d’alimentation : 13,8 V- Dimensions : 170 (L) x 160 (P) x 52 (H) mm : 6,692 (W) x 6,299 (D) x 2,047 (H) pouces- Poids : ± 1,1 kg / 2.43 lbs- Accessoires inclus : 1 microphone electret UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d’alimentation avec fusible2) ÉMISSION- Tolérance de fréquence : +/- 200 Hz- Puissance porteuse : 4 W- Émissions parasites : inférieure à 4 nW (-54 dBm)- Réponse en fréquence : 300 Hz à 3 kHz- Puissance émise dans le canal adj. : inférieure à 20 µW- Sensibilité du microphone : 3,0 mV- Consommation : < 2 A max. (avec modulation)- Distorsion maxi. du signal modulé : 1,8 %3) RÉCEPTION- Sensibilité maxi à 20 dB sinad : 0,5 µV -113 dBm- Réponse en fréquence : 300 Hz à 3 kHz- Sélectivité du canal adj. : 60 dB- Puissance audio maxi : 3 W- Sensibilité du squelch : minimum : 0.2 µV - 120 dBm maximum : 1 mV - 47 dBmFrançais
39- Taux de réj. fréq. image : 60 dB- Taux de réjection fréquence intermédiaire : 70 dB- Consommation : 180 ~ 500 mA max.F) GUIDE DE DÉPANNAGE1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITÉ Vérifiez que :- L’antenne soit correctement branchée et que le TOS soit bien réglé.- Le microphone soit bien branché.- La puissance du RF POWER soit au maximum (voir § RF POWER page 32).- La valeur du MIC GAIN soit au maximum (voir § MIC GAIN page 32).2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITÉ Vérifiez que :- Le niveau du squelch soit correctement réglé.- Le bouton Volume (1) soit réglé à un niveau convenable.- L’antenne soit correctement branchée et le TOS bien réglé.- La valeur du RF GAIN soit au maximum (voir § RF GAIN page 32).3) VOTRE POSTE NE S’ALLUME PAS Vérifiez :- Votre alimentation.- Qu’il n’y ait pas d’inversion des fils au niveau de votre branchement.- L’état du fusible.G) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le mes-sage «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel.H) GLOSSAIREALPHABET PHONÉTIQUE INTERNATIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformLANGAGE TECHNIQUEAM : Amplitude Modulation (modulation d’amplitude)BLU : Bande latérale uniqueBF : Basse fréquenceCB : Citizen Band (canaux banalisés)CH : Channel (canal)CQ : Appel généralCW : Continuous waves (morse)DX : Liaison longue distanceDW : Dual watch (double veille)FM : Frequency modulation (modulation de fréquence)GMT : Greenwich Meantime (heure méridien Greenwich)GP : Ground plane (antenne verticale)HF : High Frequency (haute fréquence)LSB : Low Side Band (bande latérale inférieure)RX : Receiver (récepteur)SSB : Single Side Band (Bande latérale unique)SWR : Standing Waves RatioSWL : Short waves listening (écoute en ondes courtes)SW : Short waves (ondes courtes)TOS : Taux d’ondes stationnairesTX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l’émission.UHF : Ultra-haute fréquenceUSB : Up Side Band (bande latérale supérieure)VHF : Very high Frequency (très haute fréquence)LANGAGE CBALPHA LIMA : Amplificateur linéaireBAC : Poste CBBASE : Station de baseFrançais

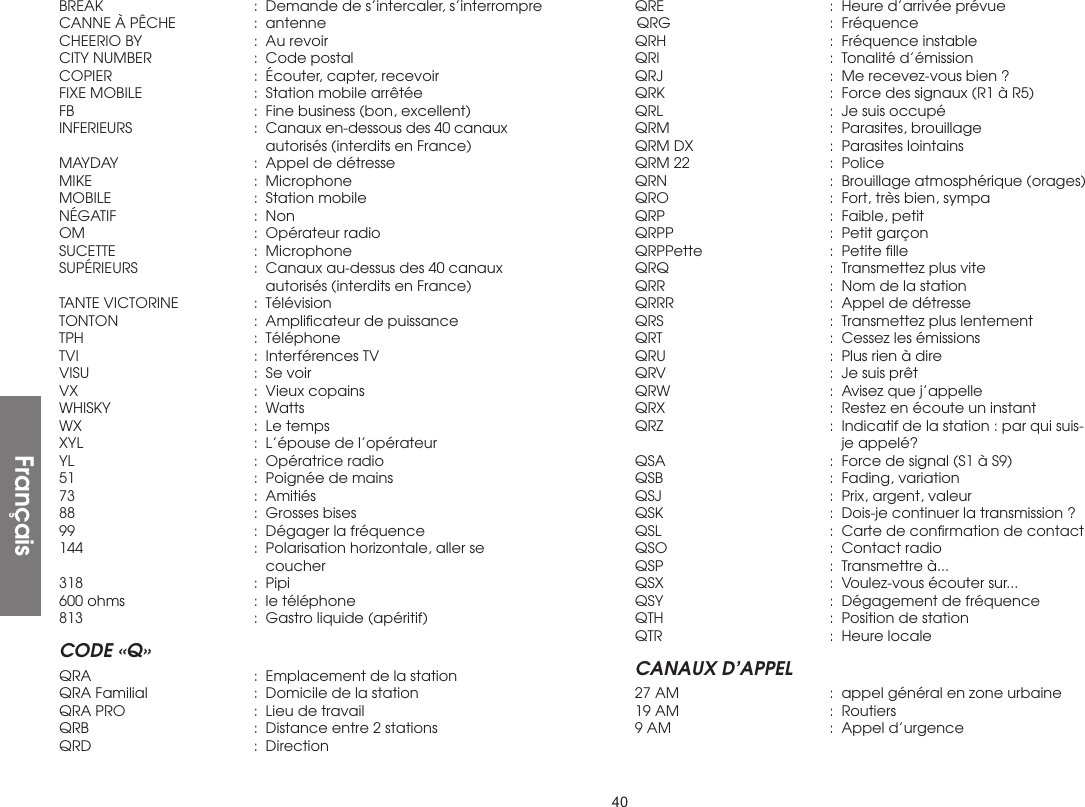

40BREAK : Demande de s’intercaler, s’interrompreCANNE À PÊCHE : antenneCHEERIO BY : Au revoirCITY NUMBER : Code postalCOPIER : Écouter, capter, recevoirFIXE MOBILE : Station mobile arrêtéeFB : Fine business (bon, excellent)INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France)MAYDAY : Appel de détresseMIKE : MicrophoneMOBILE : Station mobileNÉGATIF : NonOM : Opérateur radioSUCETTE : MicrophoneSUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés (interdits en France)TANTE VICTORINE : TélévisionTONTON : Amplificateur de puissanceTPH : TéléphoneTVI : Interférences TVVISU : Se voirVX : Vieux copainsWHISKY : WattsWX : Le tempsXYL : L’épouse de l’opérateurYL : Opératrice radio51 : Poignée de mains73 : Amitiés88 : Grosses bises99 : Dégager la fréquence144 : Polarisation horizontale, aller se coucher318 : Pipi600 ohms : le téléphone813 : Gastro liquide (apéritif)CODE «Q»QRA : Emplacement de la stationQRA Familial : Domicile de la stationQRA PRO : Lieu de travailQRB : Distance entre 2 stationsQRD : DirectionQRE : Heure d’arrivée prévue QRG : FréquenceQRH : Fréquence instableQRI : Tonalité d’émissionQRJ : Me recevez-vous bien ?QRK : Force des signaux (R1 à R5)QRL : Je suis occupéQRM : Parasites, brouillageQRM DX : Parasites lointainsQRM 22 : PoliceQRN : Brouillage atmosphérique (orages)QRO : Fort, très bien, sympaQRP : Faible, petitQRPP : Petit garçonQRPPette : Petite filleQRQ : Transmettez plus viteQRR : Nom de la stationQRRR : Appel de détresseQRS : Transmettez plus lentementQRT : Cessez les émissionsQRU : Plus rien à direQRV : Je suis prêtQRW : Avisez que j’appelleQRX : Restez en écoute un instantQRZ : Indicatif de la station : par qui suis- je appelé?QSA : Force de signal (S1 à S9)QSB : Fading, variationQSJ : Prix, argent, valeurQSK : Dois-je continuer la transmission ?QSL : Carte de confirmation de contactQSO : Contact radioQSP : Transmettre à...QSX : Voulez-vous écouter sur...QSY : Dégagement de fréquenceQTH : Position de stationQTR : Heure localeCANAUX D’APPEL27 AM : appel général en zone urbaine19 AM : Routiers9 AM : Appel d’urgenceFrançais
41Si vous notez un dysfonctionnement:• Vérifiez l’alimentation électrique de votre appareil et la qualité du fusible.• Vérifiez que l’antenne et le microphone sont correctement connectés.• Assurez-vous que le niveau du squelch soit correctement réglé, que la configuration programmée soit la bonne.• En cas de dysfonctionnement réel, veuillez d’abord contacter votre revendeur qui décidera de la conduite à tenir.En cas d’intervention non couverte par la garantie, un devis sera établi avant toute réparation.Merci de votre confiance dans la qualité et l’expérience de PRESIDENT. Nous vous recommandons de lire attentivement ce manuel afin que vous soyez entièrement satisfait de votre achat.Directeur techniqueetService qualitéCONDITIONS GÉNÉRALES DE GARANTIECet appareil est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout défaut de fabrication validé par notre service technique. Le service après-vente PRESIDENT se réserve le droit de ne pas appliquer la garantie en cas de panne causée par une antenne autre que celles distribuées par PRESIDENT. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat simultané d’un appareil et d’une antenne PRES-IDENT, portant la durée totale de la garantie à 5 ans. Pour être valide, l’enregistrement de la garantie doit être complété et soumis dans les 30 jours suivant la date d’achat à PRESIDENT ELECTRONICS en ligne sur www.president-electronics.us/warranty-registration. Vous pouvez également accéder à cette page d’enregistrement de garantie en utilisant votre smartphone pour lire (l’application doit être disponible) le code QR sur la carte de garantie jointe. Vous recevrez un email de confirmation si l’inscription est complétée avec succès. Veuillez conserver une copie de cet e-mail pour vos dossiers.Toute réparation sous garantie sera gratuite et les frais de retour seront à la charge de PRESIDENT. Une preuve d’achat doit être jointe a l’appareil à réparer. Les dates indiquées sur le bon de garantie et la preuve d’achat doivent correspondre. Dans le cas où l’appareil n’est pas sous garantie, la réparation et le retour de l’appareil seront facturés.Aucune pièce détachée ne sera envoyée ni échangée par PRESIDENT au titre de la garantie. Ne procédez pas à l’installation de l’appareil sans avoir lu ce manuel d’utilisation.La garantie est uniquement valable dans le pays d’achat.Exclusions (non couvertes par la garantie):• Les dommages causés par un accident, un choc ou un emballage inadéquat.• Transistors de puissance, microphones, lampes, fusibles et le non-respect des caractéris-tiques de montage et d’utilisation (antenne mal réglée (TOS), des transistors de puissance de sortie finale, inversion de polarité, mauvaises connexions, surtension ... ).• La garantie ne peut pas être prorogée en raison d’une immobilisation de l’appareil pendant par le service après-vente de PRESIDENT, ni par le remplacement d’un ou de plusieurs composants ou pièces de détachées.• Des appareils ayant subi des modifications visant à transformer les caractéristiques d’agrément, les réparations effectuées par des tiers non agréés par PRESIDENT ELEC-TRONICS.Français
42PortuguêsA garantia deste artículo só é válida no país de compra.AVISO!Antes de utilizar o seu aparelho, tenha o cuidado de nunca transmitir sem primeiro ter ligado a antena (ligação B situada no painel traseiro do equipamento) ou sem ter afinado as ondas estacionárias (ROE). Se não tiver feito estas operações, o resultado pode ser a avaria do amplificador de po-tência (chamado andar final) que não está coberto pela garantia.WARNING: This product can expose you to chemicals including Lead, which is known to the State of California to cause cancer and birth defects or other repro-ductive harm. For more information go to www.P65Warnings.ca.gov.AVERTISSEMENT : Ce produit peut vous exposer à des agents chimiques, y compris le plomb, identifiés par l’État de Californie comme pouvant causer le cancer et des malformations congénitales ou autres effets nocifs sur la reproduction. Pour de plus amples informations, prière de consulter le site www.P65Warnings.ca.gov.

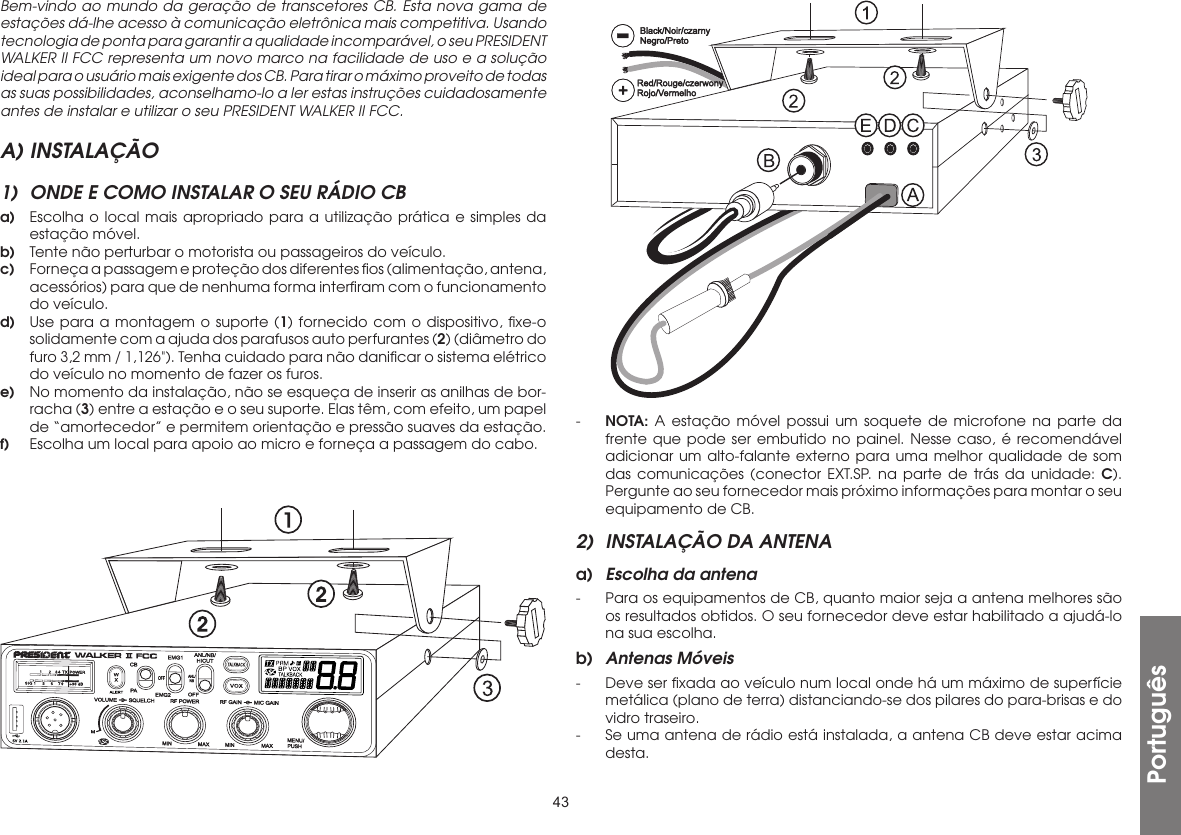

43Bem-vindo ao mundo da geração de transcetores CB. Esta nova gama de estações dá-lhe acesso à comunicação eletrônica mais competitiva. Usando tecnologia de ponta para garantir a qualidade incomparável, o seu PRESIDENT WALKER II FCC representa um novo marco na facilidade de uso e a solução ideal para o usuário mais exigente dos CB. Para tirar o máximo proveito de todas as suas possibilidades, aconselhamo-lo a ler estas instruções cuidadosamente antes de instalar e utilizar o seu PRESIDENT WALKER II FCC.A) INSTALAÇÃO1) ONDE E COMO INSTALAR O SEU RÁDIO CBa) Escolha o local mais apropriado para a utilização prática e simples da estação móvel.b) Tente não perturbar o motorista ou passageiros do veículo.c) Forneça a passagem e proteção dos diferentes fios (alimentação, antena, acessórios) para que de nenhuma forma interfiram com o funcionamento do veículo.d) Use para a montagem o suporte (1) fornecido com o dispositivo, fixe-o solidamente com a ajuda dos parafusos auto perfurantes (2) (diâmetro do furo 3,2 mm / 1,126"). Tenha cuidado para não danificar o sistema elétrico do veículo no momento de fazer os furos.e) No momento da instalação, não se esqueça de inserir as anilhas de bor-racha (3) entre a estação e o seu suporte. Elas têm, com efeito, um papel de “amortecedor” e permitem orientação e pressão suaves da estação.f) Escolha um local para apoio ao micro e forneça a passagem do cabo.- NOTA: A estação móvel possui um soquete de microfone na parte da frente que pode ser embutido no painel. Nesse caso, é recomendável adicionar um alto-falante externo para uma melhor qualidade de som das comunicações (conector EXT.SP. na parte de trás da unidade: C). Pergunte ao seu fornecedor mais próximo informações para montar o seu equipamento de CB.2) INSTALAÇÃO DA ANTENAa) Escolha da antena- Para os equipamentos de CB, quanto maior seja a antena melhores são os resultados obtidos. O seu fornecedor deve estar habilitado a ajudá-lo na sua escolha.b) Antenas Móveis- Deve ser fixada ao veículo num local onde há um máximo de superfície metálica (plano de terra) distanciando-se dos pilares do para-brisas e do vidro traseiro.- Se uma antena de rádio está instalada, a antena CB deve estar acima desta.Português
44a) Verifique se a bateria é de 12 Volts.b) Localize os terminais positivo e negativo da bateria (+ é vermelho e – é preto). Deverá ser necessário aumentar o cabo de alimentação, deve para isso utilizar cabo de diâmetro igual ou superior ao do seu cabo de alimentação fornecido.c) Aconselhamos a ligar o seu cabo de alimentação diretamente à bateria.d) Ligue o fio vermelho (+) ao terminal positivo da bateria e o fio preto (-) ao terminal negativo da bateria.e) Ligue o cabo de alimenta-ção ao seu rádio CB. Aviso: Nunca reponha o fusível original por outro de valor diferente!4) OPERAÇÕES BÁSICAS PARA EXECUTAR ANTES DO PRIMEIRO USO SEM PASSAR POR EMISSÕES (sem pressionar o botão de emissão (PTT) do micro)a) Ligue o micro.b) Verifique a ligação da antena.c) Inicie o aparelho: rode o botão de volumem VOLUME (1) no sentido dos ponteiros do relógio.d) Rode o botão silenciador SQUELCH (2) para o mínimo (posição M).e) Ajuste o botão de volumem (1) a um nível adequado.f) Dirija a estação ao canal 20 usando o botão rotativo PUSH (6) ou as teclas UP/DN (18) do microfone.5) AJUSTE ROE (Relação das Ondas Estacionárias) ATENÇÃO: A operação deve ser realizada no momento da primeira utili-zação do dispositivo ou de uma mudança de antena. Isto deve ser feito numa área aberta ao ar livre.* Ajuste com o medidor TOS embutido NOVO, FÁCIL E MUITO ÚTIL - Configurando os TOS pelo som do bipe Ver o menu AJUSTE DE LA ROE página 50.* Ajustes com o medidor de SWR externo (tipo TOS-1 PRESIDENT)a) Ligação do medidor de SWR- Ligue o medidor de ROE entre a estação e a antena o mais próximo possível da estação (usar um cabo de 40 cm (15,75") máximo tipo CA- 2C PRESIDENT).- Existem dois tipos de antenas: as pré-ajustadas e as ajustáveis.- As pré-ajustadas são usadas de preferência com um bom plano de terra (no teto ou no porta-malas do carro).- As ajustáveis oferecem um campo de utilização muito mais amplo e permitem tirar proveito de planos de massa menores (ver § 5 AJUSTE ROE página 18).- Para um furo de fixação da antena, você precisa ter um excelente contato entre a antena e o plano de terra – para isso, raspe levemente a superfície ao nível do parafuso e da anilha de pressão.- No momento da passagem do cabo coaxial, tenha cuidado para não prender ou esmagar (risco de quebra ou curto-circuito).- Ligue a antena (B).c) Antenas Fixas- Uma antena fixa deve ser instalada num espaço o mais livre possível. Se for fixa num mastro, talvez seja preciso fixá-la de acordo com a legislação em vigor (consulte com o seu distribuidor). As antenas e os acessórios PRESIDENT foram desenvolvidos para oferecer o máximo rendimento.3) CONEXÃO DE ALIMENTAÇÃO O seu PRESIDENT WALKER II FCC, está protegido contra inversões de pola-ridade. Contudo, antes de ligá-lo, tome atenção e verifique se todas as ligações foram realizadas. O vosso equipamento deve ser alimentado por uma fonte de corrente contínua de 12 Volts (A). Atualmente, a maior parte dos automóveis e ca-miões funcionam com uma ligação negativa à massa. Podem assegurar-se, verificando que o terminal (-) da bateria esteja bem ligado ao bloco do motor ou ao chassis. No caso contrário, consultar o vosso revendedor. Aviso: Os camiões normalmente têm duas baterias e uma instalação elé-trica de 24 Volts. Neste caso é necessário instalar um conversor de 24/12 Volts no circuito elétrico (Tipo PRESIDENT CV 24/12). Todas as operações seguintes devem ser feitas sem ligar o cabo de ali-mentação ao aparelho:LÓBULO DE RADIAÇÃOPortuguês

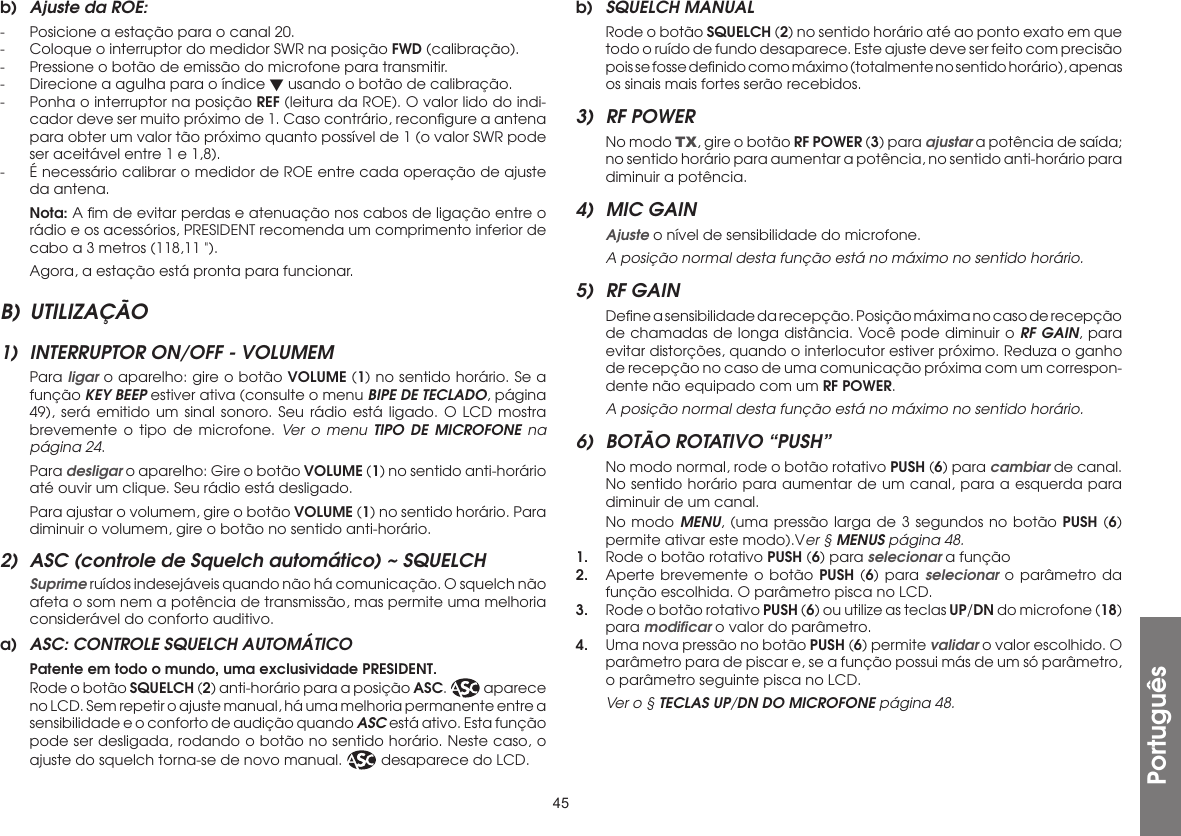

45b) Ajuste da ROE:- Posicione a estação para o canal 20.- Coloque o interruptor do medidor SWR na posição FWD (calibração).- Pressione o botão de emissão do microfone para transmitir.- Direcione a agulha para o índice  usando o botão de calibração.- Ponha o interruptor na posição REF (leitura da ROE). O valor lido do indi-cador deve ser muito próximo de 1. Caso contrário, reconfigure a antena para obter um valor tão próximo quanto possível de 1 (o valor SWR pode ser aceitável entre 1 e 1,8).- É necessário calibrar o medidor de ROE entre cada operação de ajuste da antena. Nota: A fim de evitar perdas e atenuação nos cabos de ligação entre o rádio e os acessórios, PRESIDENT recomenda um comprimento inferior de cabo a 3 metros (118,11 "). Agora, a estação está pronta para funcionar.B) UTILIZAÇÃO1) INTERRUPTOR ON/OFF - VOLUMEM Para ligar o aparelho: gire o botão VOLUME (1) no sentido horário. Se a função KEY BEEP estiver ativa (consulte o menu BIPE DE TECLADO, página 49), será emitido um sinal sonoro. Seu rádio está ligado. O LCD mostra brevemente o tipo de microfone. Ver o menu TIPO DE MICROFONE na página 24. Para desligar o aparelho: Gire o botão VOLUME (1) no sentido anti-horário até ouvir um clique. Seu rádio está desligado. Para ajustar o volumem, gire o botão VOLUME (1) no sentido horário. Para diminuir o volumem, gire o botão no sentido anti-horário.2) ASC (controle de Squelch automático) ~ SQUELCH Suprime ruídos indesejáveis quando não há comunicação. O squelch não afeta o som nem a potência de transmissão, mas permite uma melhoria considerável do conforto auditivo.a) ASC: CONTROLE SQUELCH AUTOMÁTICO Patente em todo o mundo, uma exclusividade PRESIDENT. Rode o botão SQUELCH (2) anti-horário para a posição ASC. aparece no LCD. Sem repetir o ajuste manual, há uma melhoria permanente entre a sensibilidade e o conforto de audição quando ASC está ativo. Esta função pode ser desligada, rodando o botão no sentido horário. Neste caso, o ajuste do squelch torna-se de novo manual. desaparece do LCD.b) SQUELCH MANUAL Rode o botão SQUELCH (2) no sentido horário até ao ponto exato em que todo o ruído de fundo desaparece. Este ajuste deve ser feito com precisão pois se fosse definido como máximo (totalmente no sentido horário), apenas os sinais mais fortes serão recebidos.3) RF POWER No modo TX, gire o botão RF POWER (3) para ajustar a potência de saída; no sentido horário para aumentar a potência, no sentido anti-horário para diminuir a potência.4) MIC GAIN Ajuste o nível de sensibilidade do microfone. A posição normal desta função está no máximo no sentido horário.5) RF GAIN Define a sensibilidade da recepção. Posição máxima no caso de recepção de chamadas de longa distância. Você pode diminuir o RF GAIN, para evitar distorções, quando o interlocutor estiver próximo. Reduza o ganho de recepção no caso de uma comunicação próxima com um correspon-dente não equipado com um RF POWER. A posição normal desta função está no máximo no sentido horário.6) BOTÃO ROTATIVO “PUSH” No modo normal, rode o botão rotativo PUSH (6) para cambiar de canal. No sentido horário para aumentar de um canal, para a esquerda para diminuir de um canal. No modo MENU, (uma pressão larga de 3 segundos no botão PUSH (6) permite ativar este modo).Ver § MENUS página 48.1. Rode o botão rotativo PUSH (6) para selecionar a função2. Aperte brevemente o botão PUSH (6) para selecionar o parâmetro da função escolhida. O parâmetro pisca no LCD.3. Rode o botão rotativo PUSH (6) ou utilize as teclas UP/DN do microfone (18) para modificar o valor do parâmetro.4. Uma nova pressão no botão PUSH (6) permite validar o valor escolhido. O parâmetro para de piscar e, se a função possui más de um só parâmetro, o parâmetro seguinte pisca no LCD. Ver o § TECLAS UP/DN DO MICROFONE página 48.Português

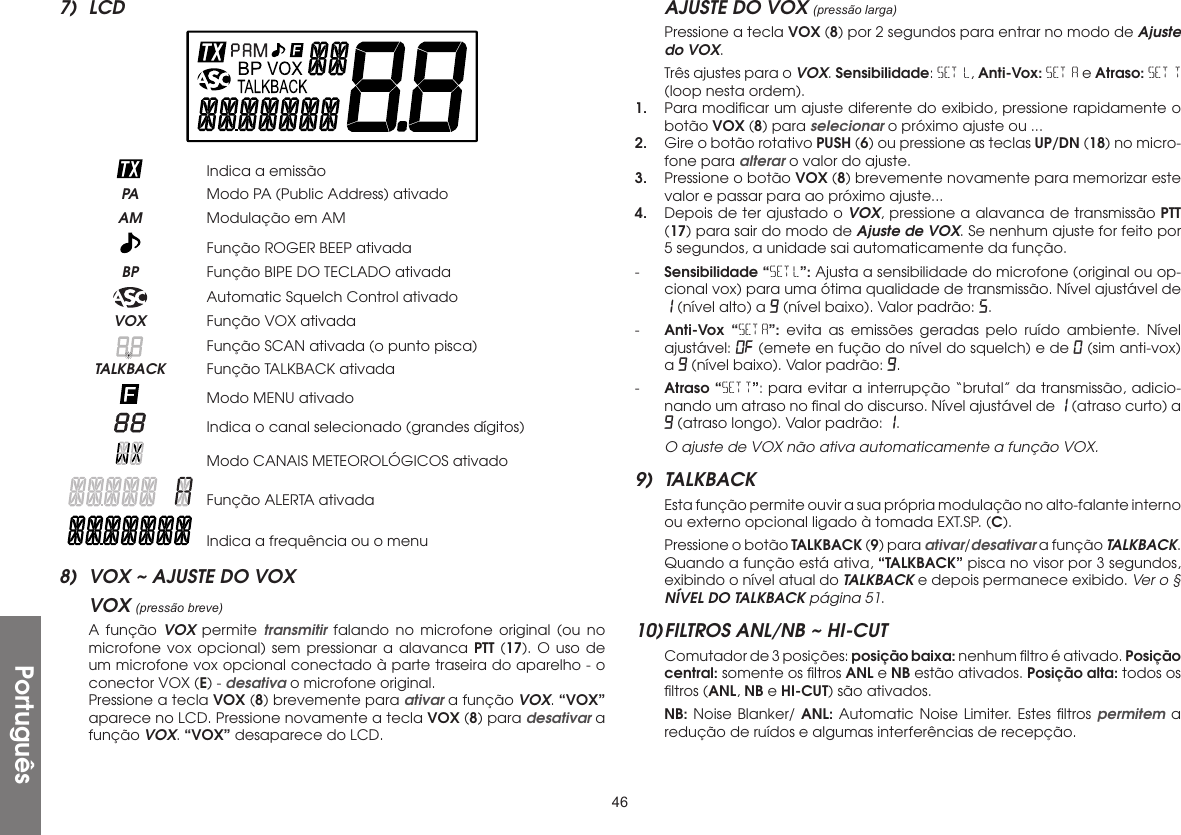

467) LCD Indica a emissão PA Modo PA (Public Address) ativado AM Modulação em AM Função ROGER BEEP ativada BP Função BIPE DO TECLADO ativada Automatic Squelch Control ativado VOX Função VOX ativada Função SCAN ativada (o punto pisca) TALKBACK Função TALKBACK ativada Modo MENU ativado Indica o canal selecionado (grandes dígitos) Modo CANAIS METEOROLÓGICOS ativado Função ALERTA ativada Indica a frequência ou o menu8) VOX ~ AJUSTE DO VOXVOX (pressão breve) A função VOX permite transmitir falando no microfone original (ou no microfone vox opcional) sem pressionar a alavanca PTT (17). O uso de um microfone vox opcional conectado à parte traseira do aparelho - o conector VOX (E) - desativa o microfone original. Pressione a tecla VOX (8) brevemente para ativar a função VOX. “VOX” aparece no LCD. Pressione novamente a tecla VOX (8) para desativar a função VOX. “VOX” desaparece do LCD.AJUSTE DO VOX (pressão larga) Pressione a tecla VOX (8) por 2 segundos para entrar no modo de Ajuste do VOX. Três ajustes para o VOX. Sensibilidade: SET L, Anti-Vox: SET A e Atraso: SET T (loop nesta ordem).1. Para modificar um ajuste diferente do exibido, pressione rapidamente o botão VOX (8) para selecionar o próximo ajuste ou ...2. Gire o botão rotativo PUSH (6) ou pressione as teclas UP/DN (18) no micro-fone para alterar o valor do ajuste.3. Pressione o botão VOX (8) brevemente novamente para memorizar este valor e passar para ao próximo ajuste...4. Depois de ter ajustado o VOX, pressione a alavanca de transmissão PTT (17) para sair do modo de Ajuste de VOX. Se nenhum ajuste for feito por 5 segundos, a unidade sai automaticamente da função.- Sensibilidade “SET L”: Ajusta a sensibilidade do microfone (original ou op-cional vox) para uma ótima qualidade de transmissão. Nível ajustável de 1 (nível alto) a 9 (nível baixo). Valor padrão: 5.- Anti-Vox “SET A”: evita as emissões geradas pelo ruído ambiente. Nível ajustável: OF (emete en fução do nível do squelch) e de 0 (sim anti-vox) a 9 (nível baixo). Valor padrão: 9.- Atraso “SET T”: para evitar a interrupção “brutal” da transmissão, adicio-nando um atraso no final do discurso. Nível ajustável de 1 (atraso curto) a 9 (atraso longo). Valor padrão: 1. O ajuste de VOX não ativa automaticamente a função VOX.9) TALKBACK Esta função permite ouvir a sua própria modulação no alto-falante interno ou externo opcional ligado à tomada EXT.SP. (C). Pressione o botão TALKBACK (9) para ativar/desativar a função TALKBACK. Quando a função está ativa, “TALKBACK” pisca no visor por 3 segundos, exibindo o nível atual do TALKBACK e depois permanece exibido. Ver o § NÍVEL DO TALKBACK página 51.10) FILTROS ANL/NB ~ HI-CUT Comutador de 3 posições: posição baixa: nenhum filtro é ativado. Posição central: somente os filtros ANL e NB estão ativados. Posição alta: todos os filtros (ANL, NB e HI-CUT) são ativados. NB: Noise Blanker/ ANL: Automatic Noise Limiter. Estes filtros permitem a redução de ruídos e algumas interferências de recepção.Português

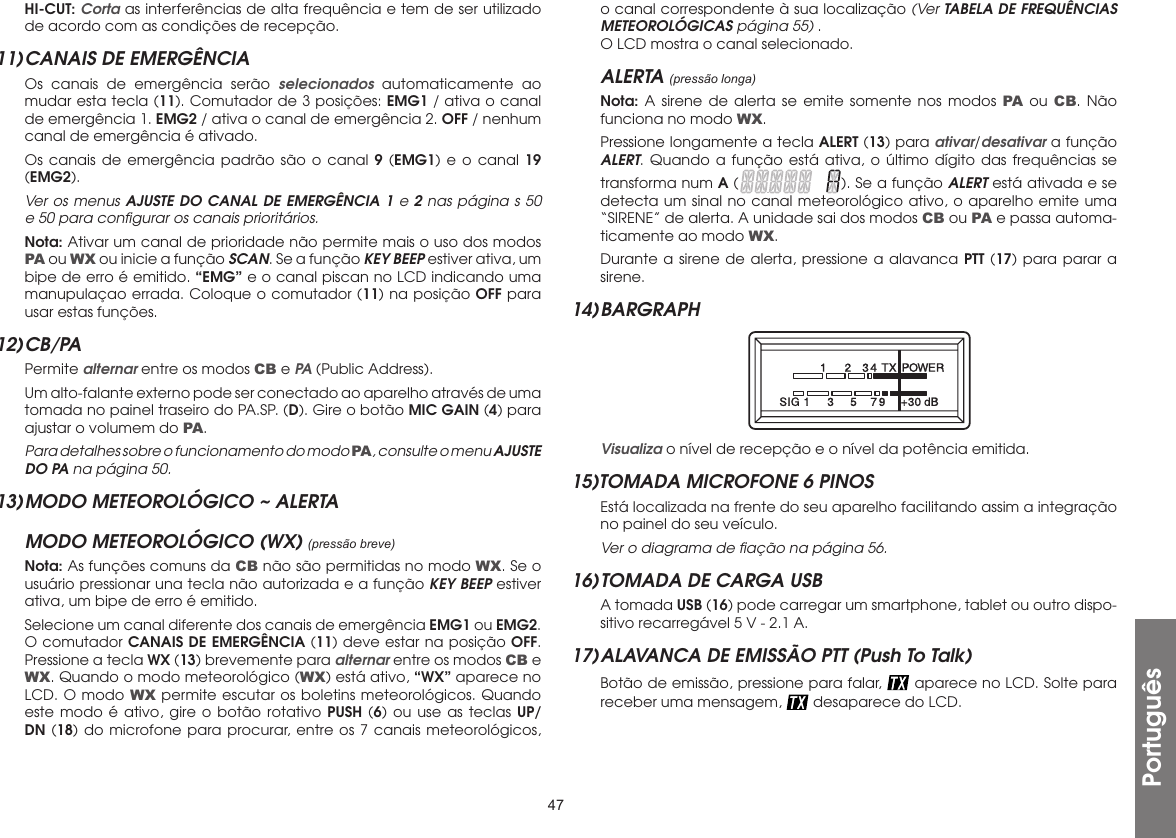

47Português HI-CUT: Corta as interferências de alta frequência e tem de ser utilizado de acordo com as condições de recepção.11) CANAIS DE EMERGÊNCIA Os canais de emergência serão selecionados automaticamente ao mudar esta tecla (11). Comutador de 3 posições: EMG1 / ativa o canal de emergência 1. EMG2 / ativa o canal de emergência 2. OFF / nenhum canal de emergência é ativado. Os canais de emergência padrão são o canal 9 (EMG1) e o canal 19 (EMG2). Ver os menus AJUSTE DO CANAL DE EMERGÊNCIA 1 e 2 nas página s 50 e 50 para configurar os canais prioritários. Nota: Ativar um canal de prioridade não permite mais o uso dos modos PA ou WX ou inicie a função SCAN. Se a função KEY BEEP estiver ativa, um bipe de erro é emitido. “EMG” e o canal piscan no LCD indicando uma manupulaçao errada. Coloque o comutador (11) na posição OFF para usar estas funções.12) CB/PA Permite alternar entre os modos CB e PA (Public Address). Um alto-falante externo pode ser conectado ao aparelho através de uma tomada no painel traseiro do PA.SP. (D). Gire o botão MIC GAIN (4) para ajustar o volumem do PA. Para detalhes sobre o funcionamento do modo PA, consulte o menu AJUSTE DO PA na página 50.13) MODO METEOROLÓGICO ~ ALERTAMODO METEOROLÓGICO (WX) (pressão breve) Nota: As funções comuns da CB não são permitidas no modo WX. Se o usuário pressionar una tecla não autorizada e a função KEY BEEP estiver ativa, um bipe de erro é emitido. Selecione um canal diferente dos canais de emergência EMG1 ou EMG2. O comutador CANAIS DE EMERGÊNCIA (11) deve estar na posição OFF. Pressione a tecla WX (13) brevemente para alternar entre os modos CB e WX. Quando o modo meteorológico (WX) está ativo, “WX” aparece no LCD. O modo WX permite escutar os boletins meteorológicos. Quando este modo é ativo, gire o botão rotativo PUSH (6) ou use as teclas UP/DN (18) do microfone para procurar, entre os 7 canais meteorológicos, o canal correspondente à sua localização (Ver TABELA DE FREQUÊNCIAS METEOROLÓGICAS página 55) . O LCD mostra o canal selecionado.ALERTA (pressão longa) Nota: A sirene de alerta se emite somente nos modos PA ou CB. Não funciona no modo WX. Pressione longamente a tecla ALERT (13) para ativar/desativar a função ALERT. Quando a função está ativa, o último dígito das frequências se transforma num A ( ). Se a função ALERT está ativada e se detecta um sinal no canal meteorológico ativo, o aparelho emite uma “SIRENE” de alerta. A unidade sai dos modos CB ou PA e passa automa-ticamente ao modo WX. Durante a sirene de alerta, pressione a alavanca PTT (17) para parar a sirene.14) BARGRAPH Visualiza o nível de recepção e o nível da potência emitida.15)TOMADA MICROFONE 6 PINOS Está localizada na frente do seu aparelho facilitando assim a integração no painel do seu veículo. Ver o diagrama de fiação na página 56.16) TOMADA DE CARGA USB A tomada USB (16) pode carregar um smartphone, tablet ou outro dispo-sitivo recarregável 5 V - 2.1 A.17) ALAVANCA DE EMISSÃO PTT (Push To Talk) Botão de emissão, pressione para falar, aparece no LCD. Solte para receber uma mensagem, desaparece do LCD.

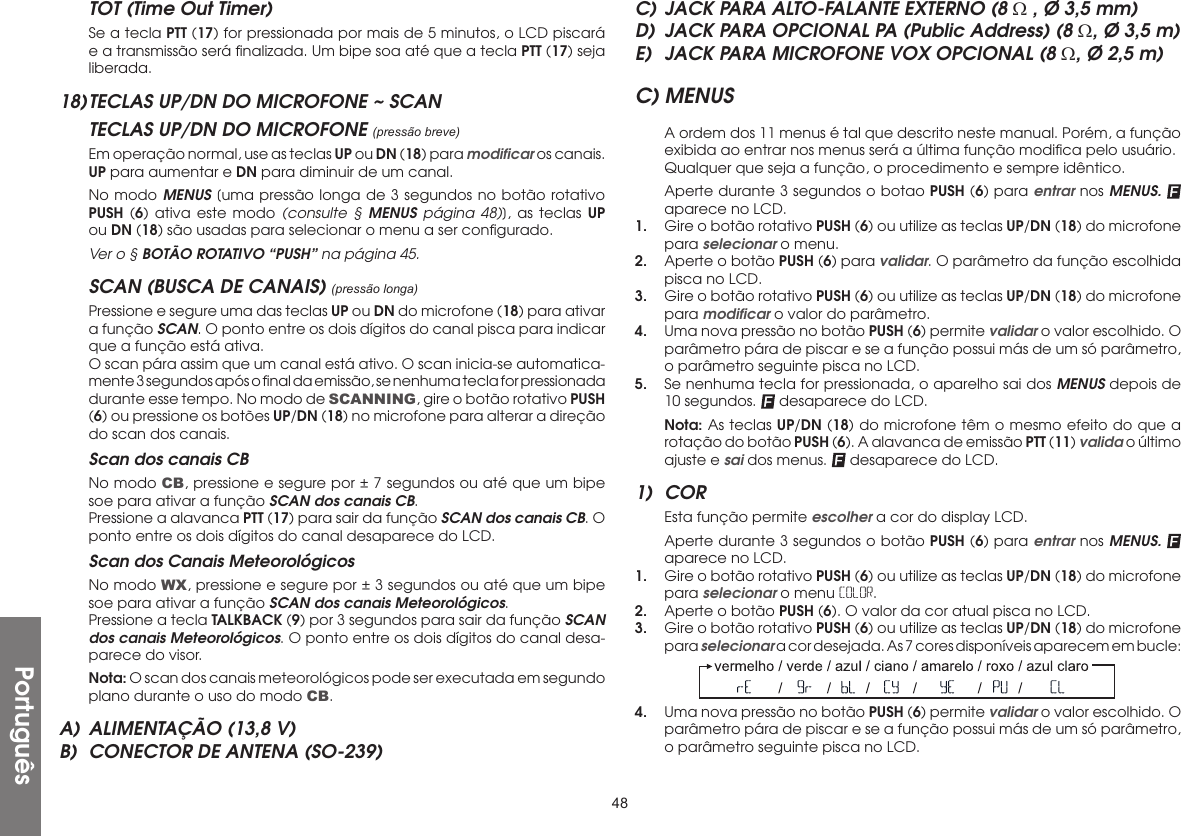

48PortuguêsTOT (Time Out Timer) Se a tecla PTT (17) for pressionada por mais de 5 minutos, o LCD piscará e a transmissão será finalizada. Um bipe soa até que a tecla PTT (17) seja liberada.18) TECLAS UP/DN DO MICROFONE ~ SCANTECLAS UP/DN DO MICROFONE (pressão breve) Em operação normal, use as teclas UP ou DN (18) para modificar os canais. UP para aumentar e DN para diminuir de um canal. No modo MENUS [uma pressão longa de 3 segundos no botão rotativo PUSH (6) ativa este modo (consulte § MENUS página 48)], as teclas UP ou DN (18) são usadas para selecionar o menu a ser configurado. Ver o § BOTÃO ROTATIVO “PUSH” na página 45.SCAN (BUSCA DE CANAIS) (pressão longa) Pressione e segure uma das teclas UP ou DN do microfone (18) para ativar a função SCAN. O ponto entre os dois dígitos do canal pisca para indicar que a função está ativa. O scan pára assim que um canal está ativo. O scan inicia-se automatica-mente 3 segundos após o final da emissão, se nenhuma tecla for pressionada durante esse tempo. No modo de SCANNING, gire o botão rotativo PUSH (6) ou pressione os botões UP/DN (18) no microfone para alterar a direção do scan dos canais. Scan dos canais CB No modo CB, pressione e segure por ± 7 segundos ou até que um bipe soe para ativar a função SCAN dos canais CB. Pressione a alavanca PTT (17) para sair da função SCAN dos canais CB. O ponto entre os dois dígitos do canal desaparece do LCD. Scan dos Canais Meteorológicos No modo WX, pressione e segure por ± 3 segundos ou até que um bipe soe para ativar a função SCAN dos canais Meteorológicos. Pressione a tecla TALKBACK (9) por 3 segundos para sair da função SCAN dos canais Meteorológicos. O ponto entre os dois dígitos do canal desa-parece do visor. Nota: O scan dos canais meteorológicos pode ser executada em segundo plano durante o uso do modo CB.A) ALIMENTAÇÃO (13,8 V)B) CONECTOR DE ANTENA (SO-239)C) JACK PARA ALTO-FALANTE EXTERNO (8 Ω , Ø 3,5 mm)D) JACK PARA OPCIONAL PA (Public Address) (8 Ω, Ø 3,5 m)E) JACK PARA MICROFONE VOX OPCIONAL (8 Ω, Ø 2,5 m)C) MENUS A ordem dos 11 menus é tal que descrito neste manual. Porém, a função exibida ao entrar nos menus será a última função modifica pelo usuário. Qualquer que seja a função, o procedimento e sempre idêntico. Aperte durante 3 segundos o botao PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu.2. Aperte o botão PUSH (6) para validar. O parâmetro da função escolhida pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para modificar o valor do parâmetro.4. Uma nova pressão no botão PUSH (6) permite validar o valor escolhido. O parâmetro pára de piscar e se a função possui más de um só parâmetro, o parâmetro seguinte pisca no LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. Nota: As teclas UP/DN (18) do microfone têm o mesmo efeito do que a rotação do botão PUSH (6). A alavanca de emissão PTT (11) valida o último ajuste e sai dos menus. desaparece do LCD.1) COR Esta função permite escolher a cor do display LCD. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu COLOR.2. Aperte o botão PUSH (6). O valor da cor atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar a cor desejada. As 7 cores disponíveis aparecem em bucle:4. Uma nova pressão no botão PUSH (6) permite validar o valor escolhido. O parâmetro pára de piscar e se a função possui más de um só parâmetro, o parâmetro seguinte pisca no LCD.

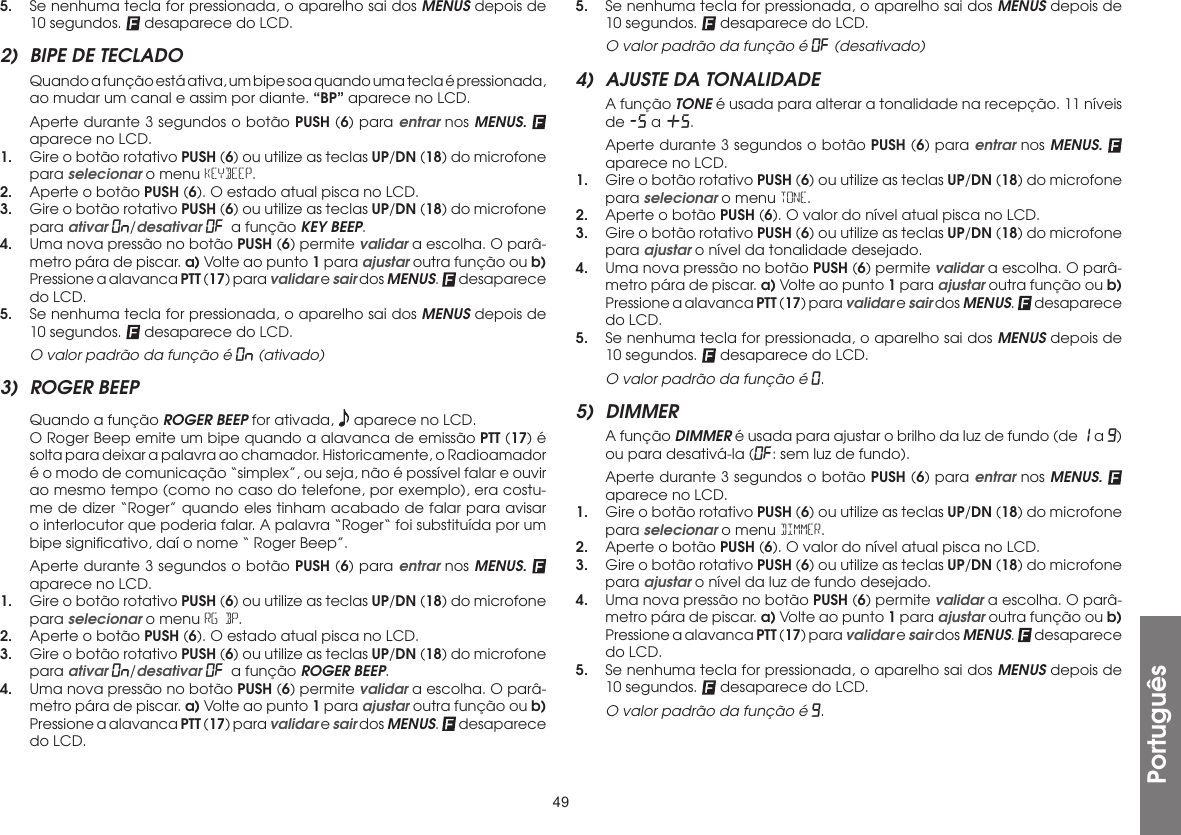

49Português5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD.2) BIPE DE TECLADO Quando a função está ativa, um bipe soa quando uma tecla é pressionada, ao mudar um canal e assim por diante. “BP” aparece no LCD. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu KEYBEEP.2. Aperte o botão PUSH (6). O estado atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para ativar On/desativar OF a função KEY BEEP.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão da função é On (ativado)3) ROGER BEEP Quando a função ROGER BEEP for ativada, aparece no LCD. O Roger Beep emite um bipe quando a alavanca de emissão PTT (17) é solta para deixar a palavra ao chamador. Historicamente, o Radioamador é o modo de comunicação “simplex”, ou seja, não é possível falar e ouvir ao mesmo tempo (como no caso do telefone, por exemplo), era costu-me de dizer “Roger” quando eles tinham acabado de falar para avisar o interlocutor que poderia falar. A palavra “Roger“ foi substituída por um bipe significativo, daí o nome “ Roger Beep”. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu RG BP.2. Aperte o botão PUSH (6). O estado atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para ativar On/desativar OF a função ROGER BEEP.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão da função é OF (desativado)4) AJUSTE DA TONALIDADE A função TONE é usada para alterar a tonalidade na recepção. 11 níveis de -5 a +5. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu TONE.2. Aperte o botão PUSH (6). O valor do nível atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para ajustar o nível da tonalidade desejado.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão da função é 0.5) DIMMER A função DIMMER é usada para ajustar o brilho da luz de fundo (de 1 a 9) ou para desativá-la (OF: sem luz de fundo). Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu DIMMER.2. Aperte o botão PUSH (6). O valor do nível atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para ajustar o nível da luz de fundo desejado.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão da função é 9.

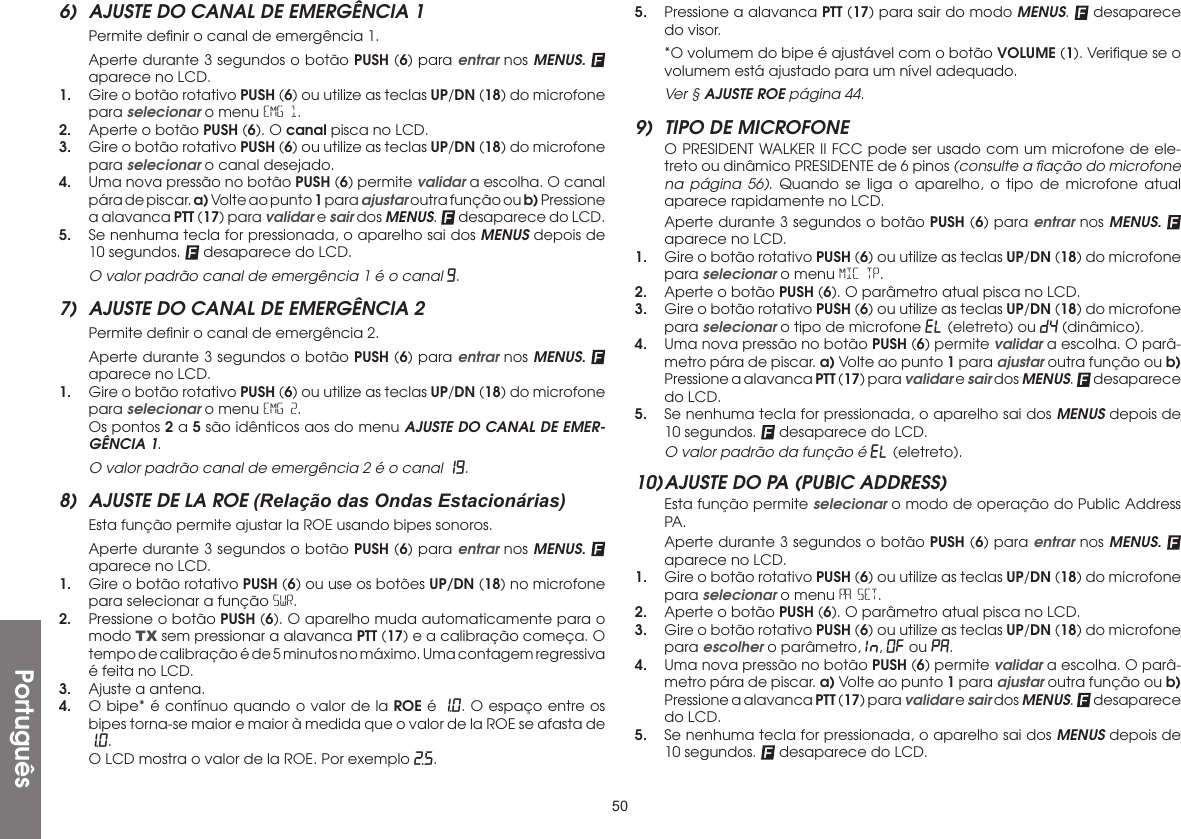

50Português6) AJUSTE DO CANAL DE EMERGÊNCIA 1 Permite definir o canal de emergência 1. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu EMG 1.2. Aperte o botão PUSH (6). O canal pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o canal desejado.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O canal pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão canal de emergência 1 é o canal 9.7) AJUSTE DO CANAL DE EMERGÊNCIA 2 Permite definir o canal de emergência 2. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu EMG 2. Os pontos 2 a 5 são idênticos aos do menu AJUSTE DO CANAL DE EMER-GÊNCIA 1. O valor padrão canal de emergência 2 é o canal 19.8) AJUSTE DE LA ROE (Relação das Ondas Estacionárias) Esta função permite ajustar la ROE usando bipes sonoros. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou use os botões UP/DN (18) no microfone para selecionar a função SWR.2. Pressione o botão PUSH (6). O aparelho muda automaticamente para o modo TX sem pressionar a alavanca PTT (17) e a calibração começa. O tempo de calibração é de 5 minutos no máximo. Uma contagem regressiva é feita no LCD.3. Ajuste a antena.4. O bipe* é contínuo quando o valor de la ROE é 1.0. O espaço entre os bipes torna-se maior e maior à medida que o valor de la ROE se afasta de 1.0. O LCD mostra o valor de la ROE. Por exemplo 2.5.5. Pressione a alavanca PTT (17) para sair do modo MENUS. desaparece do visor. *O volumem do bipe é ajustável com o botão VOLUME (1). Verifique se o volumem está ajustado para um nível adequado. Ver § AJUSTE ROE página 44.9) TIPO DE MICROFONE O PRESIDENT WALKER II FCC pode ser usado com um microfone de ele-treto ou dinâmico PRESIDENTE de 6 pinos (consulte a fiação do microfone na página 56). Quando se liga o aparelho, o tipo de microfone atual aparece rapidamente no LCD. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu MIC TP.2. Aperte o botão PUSH (6). O parâmetro atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o tipo de microfone EL (eletreto) ou dY (dinâmico).4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD. O valor padrão da função é EL (eletreto).10) AJUSTE DO PA (PUBIC ADDRESS) Esta função permite selecionar o modo de operação do Public Address PA. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu PA SET.2. Aperte o botão PUSH (6). O parâmetro atual pisca no LCD.3. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para escolher o parâmetro, In., OF ou PA.4. Uma nova pressão no botão PUSH (6) permite validar a escolha. O parâ-metro pára de piscar. a) Volte ao punto 1 para ajustar outra função ou b) Pressione a alavanca PTT (17) para validar e sair dos MENUS. desaparece do LCD.5. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD.

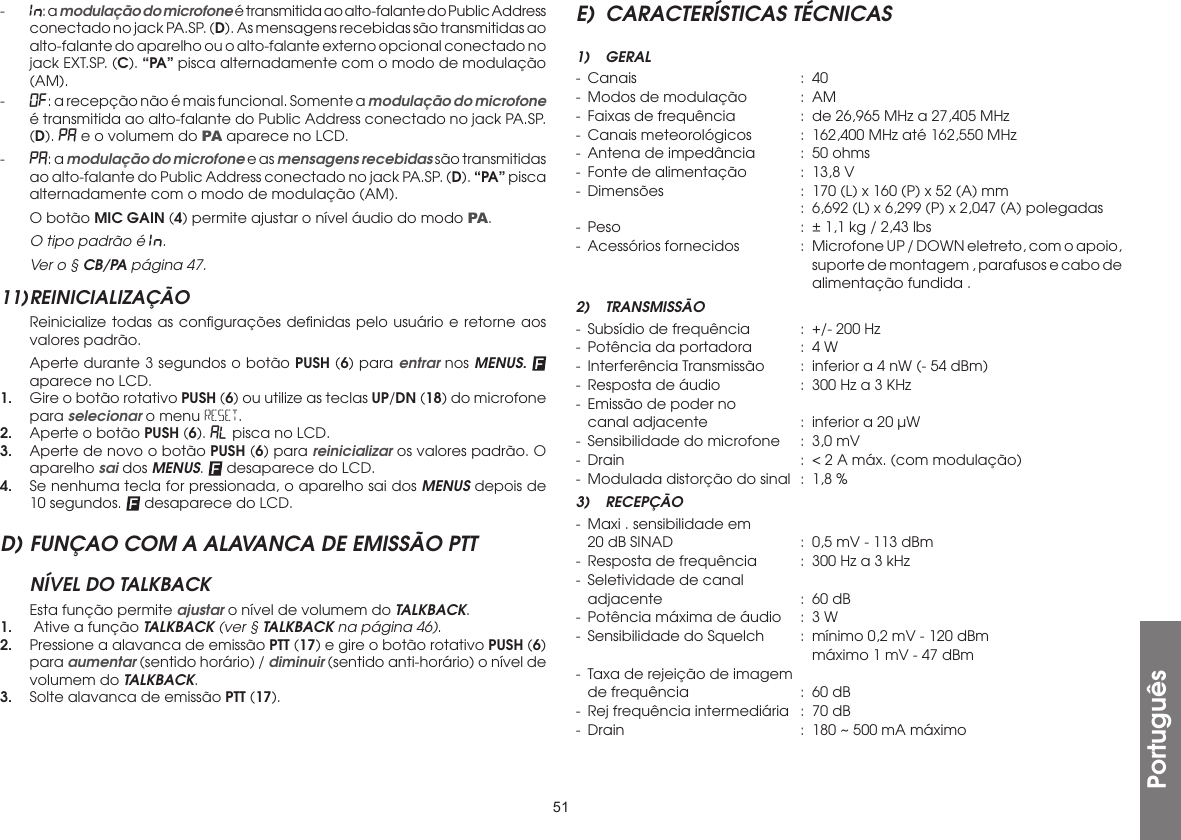

51Português- In:: a modulação do microfone é transmitida ao alto-falante do Public Address conectado no jack PA.SP. (D). As mensagens recebidas são transmitidas ao alto-falante do aparelho ou o alto-falante externo opcional conectado no jack EXT.SP. (C). “PA” pisca alternadamente com o modo de modulação (AM).- OF: a recepção não é mais funcional. Somente a modulação do microfone é transmitida ao alto-falante do Public Address conectado no jack PA.SP. (D). PA e o volumem do PA aparece no LCD.- PA: a modulação do microfone e as mensagens recebidas são transmitidas ao alto-falante do Public Address conectado no jack PA.SP. (D). “PA” pisca alternadamente com o modo de modulação (AM). O botão MIC GAIN (4) permite ajustar o nível áudio do modo PA. O tipo padrão é In.. Ver o § CB/PA página 47.11) REINICIALIZAÇÃO Reinicialize todas as configurações definidas pelo usuário e retorne aos valores padrão. Aperte durante 3 segundos o botão PUSH (6) para entrar nos MENUS. aparece no LCD.1. Gire o botão rotativo PUSH (6) ou utilize as teclas UP/DN (18) do microfone para selecionar o menu RESET.2. Aperte o botão PUSH (6). AL pisca no LCD.3. Aperte de novo o botão PUSH (6) para reinicializar os valores padrão. O aparelho sai dos MENUS. desaparece do LCD.4. Se nenhuma tecla for pressionada, o aparelho sai dos MENUS depois de 10 segundos. desaparece do LCD.D) FUNÇAO COM A ALAVANCA DE EMISSÃO PTTNÍVEL DO TALKBACK Esta função permite ajustar o nível de volumem do TALKBACK.1. Ative a função TALKBACK (ver § TALKBACK na página 46).2. Pressione a alavanca de emissão PTT (17) e gire o botão rotativo PUSH (6) para aumentar (sentido horário) / diminuir (sentido anti-horário) o nível de volumem do TALKBACK.3. Solte alavanca de emissão PTT (17).E) CARACTERÍSTICAS TÉCNICAS1) GERAL- Canais : 40- Modos de modulação : AM- Faixas de frequência : de 26,965 MHz a 27,405 MHz- Canais meteorológicos : 162,400 MHz até 162,550 MHz- Antena de impedância : 50 ohms- Fonte de alimentação : 13,8 V- Dimensões : 170 (L) x 160 (P) x 52 (A) mm : 6,692 (L) x 6,299 (P) x 2,047 (A) polegadas- Peso : ± 1,1 kg / 2,43 lbs- Acessórios fornecidos : Microfone UP / DOWN eletreto, com o apoio, suporte de montagem , parafusos e cabo de alimentação fundida .2) TRANSMISSÃO- Subsídio de frequência : +/- 200 Hz- Potência da portadora : 4 W- Interferência Transmissão : inferior a 4 nW (- 54 dBm)- Resposta de áudio : 300 Hz a 3 KHz- Emissão de poder no canal adjacente : inferior a 20 µW- Sensibilidade do microfone : 3,0 mV- Drain : < 2 A máx. (com modulação)- Modulada distorção do sinal : 1,8 %3) RECEPÇÃO- Maxi . sensibilidade em 20 dB SINAD : 0,5 mV - 113 dBm- Resposta de frequência : 300 Hz a 3 kHz- Seletividade de canal adjacente : 60 dB- Potência máxima de áudio : 3 W- Sensibilidade do Squelch : mínimo 0,2 mV - 120 dBm máximo 1 mV - 47 dBm- Taxa de rejeição de imagem de frequência : 60 dB- Rej frequência intermediária : 70 dB- Drain : 180 ~ 500 mA máximo

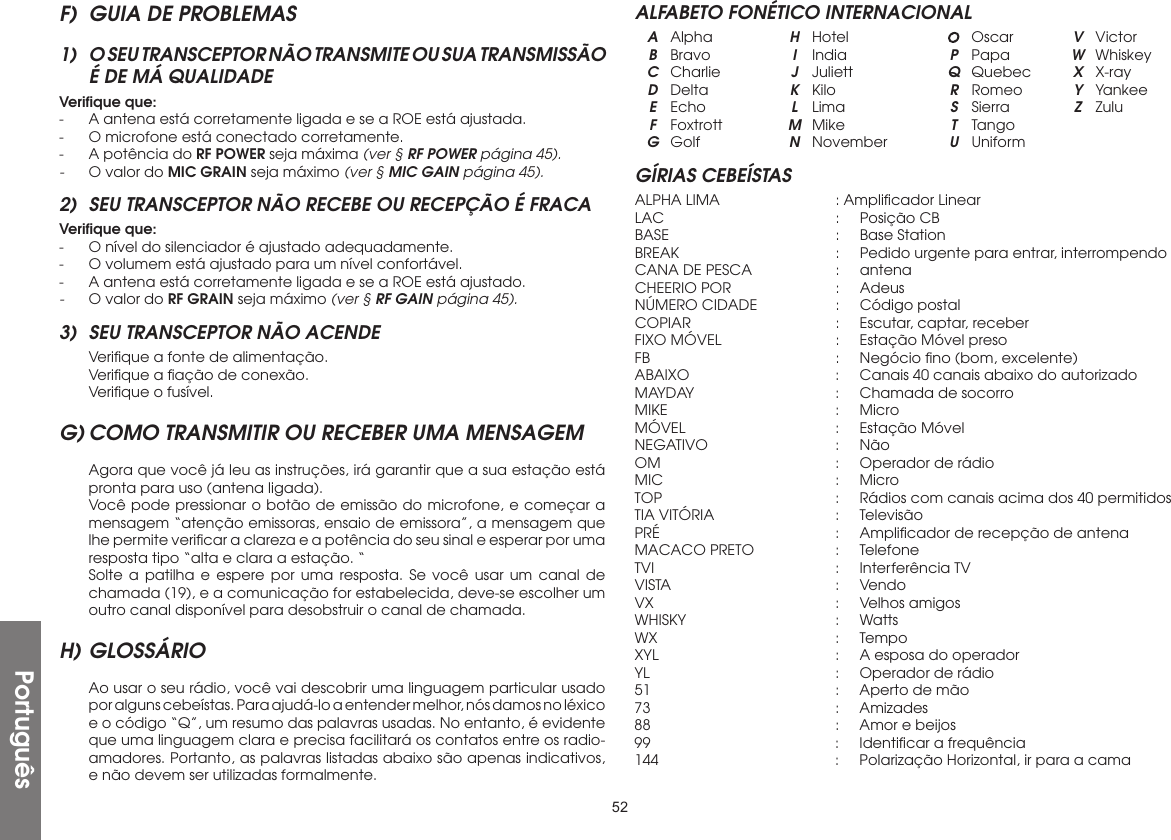

52PortuguêsF) GUIA DE PROBLEMAS1) O SEU TRANSCEPTOR NÃO TRANSMITE OU SUA TRANSMISSÃO É DE MÁ QUALIDADEVerifique que:- A antena está corretamente ligada e se a ROE está ajustada.- O microfone está conectado corretamente.- A potência do RF POWER seja máxima (ver § RF POWER página 45).- O valor do MIC GRAIN seja máximo (ver § MIC GAIN página 45).2) SEU TRANSCEPTOR NÃO RECEBE OU RECEPÇÃO É FRACAVerifique que:- O nível do silenciador é ajustado adequadamente.- O volumem está ajustado para um nível confortável.- A antena está corretamente ligada e se a ROE está ajustado.- O valor do RF GRAIN seja máximo (ver § RF GAIN página 45).3) SEU TRANSCEPTOR NÃO ACENDE Verifique a fonte de alimentação. Verifique a fiação de conexão. Verifique o fusível.G) COMO TRANSMITIR OU RECEBER UMA MENSAGEM Agora que você já leu as instruções, irá garantir que a sua estação está pronta para uso (antena ligada). Você pode pressionar o botão de emissão do microfone, e começar a mensagem “atenção emissoras, ensaio de emissora”, a mensagem que lhe permite verificar a clareza e a potência do seu sinal e esperar por uma resposta tipo “alta e clara a estação. “ Solte a patilha e espere por uma resposta. Se você usar um canal de chamada (19), e a comunicação for estabelecida, deve-se escolher um outro canal disponível para desobstruir o canal de chamada.H) GLOSSÁRIO Ao usar o seu rádio, você vai descobrir uma linguagem particular usado por alguns cebeístas. Para ajudá-lo a entender melhor, nós damos no léxico e o código “Q”, um resumo das palavras usadas. No entanto, é evidente que uma linguagem clara e precisa facilitará os contatos entre os radio-amadores. Portanto, as palavras listadas abaixo são apenas indicativos, e não devem ser utilizadas formalmente.ALFABETO FONÉTICO INTERNACIONAL A Alpha H Hotel Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformGÍRIAS CEBEÍSTASALPHA LIMA : Amplificador LinearLAC : Posição CBBASE : Base StationBREAK : Pedido urgente para entrar, interrompendoCANA DE PESCA : antenaCHEERIO POR : AdeusNÚMERO CIDADE : Código postalCOPIAR : Escutar, captar, receberFIXO MÓVEL : Estação Móvel presoFB : Negócio fino (bom, excelente)ABAIXO : Canais 40 canais abaixo do autorizadoMAYDAY : Chamada de socorroMIKE : MicroMÓVEL : Estação MóvelNEGATIVO : NãoOM : Operador de rádioMIC : MicroTOP : Rádios com canais acima dos 40 permitidosTIA VITÓRIA : TelevisãoPRÉ : Amplificador de recepção de antenaMACACO PRETO : TelefoneTVI : Interferência TVVISTA : VendoVX : Velhos amigosWHISKY : WattsWX : TempoXYL : A esposa do operadorYL : Operador de rádio51 : Aperto de mão73 : Amizades88 : Amor e beijos99 : Identificar a frequência144 : Polarização Horizontal, ir para a cama

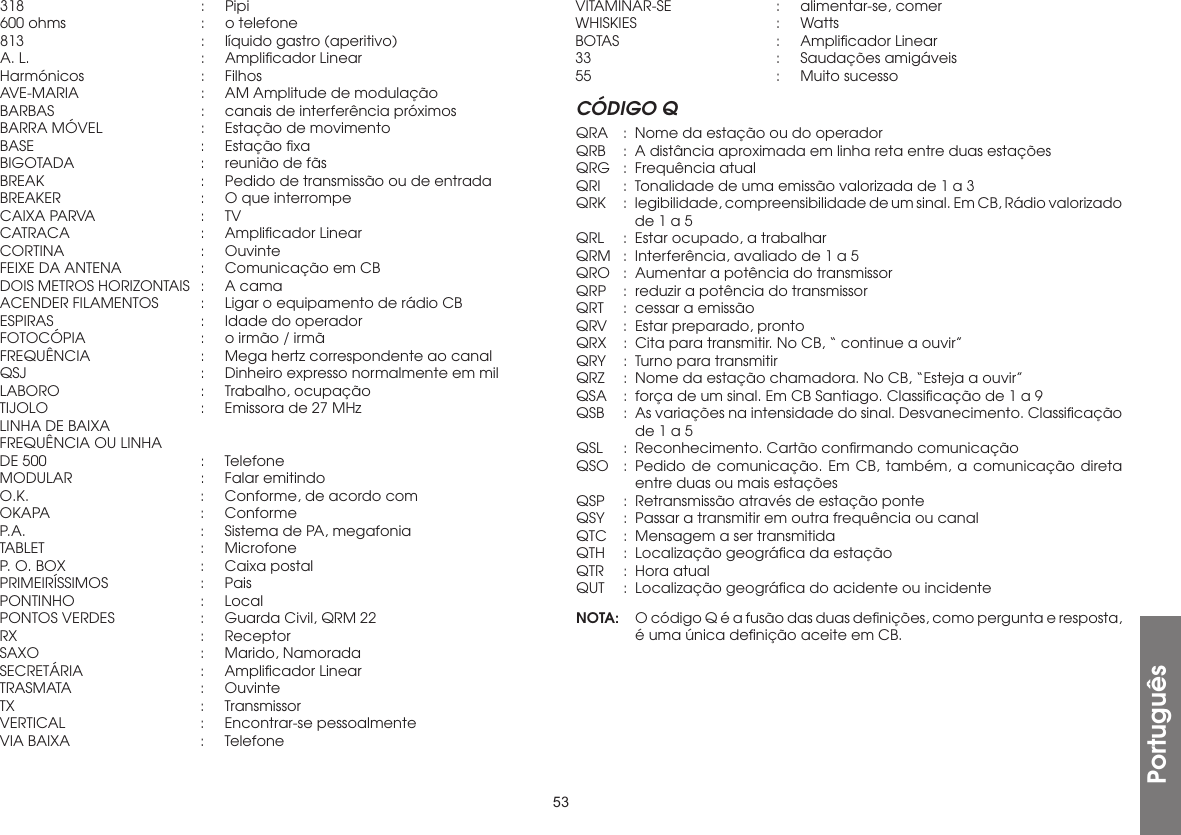

53Português318 : Pipi600 ohms : o telefone813 : líquido gastro (aperitivo)A. L. : Amplificador LinearHarmónicos : FilhosAVE-MARIA : AM Amplitude de modulaçãoBARBAS : canais de interferência próximosBARRA MÓVEL : Estação de movimentoBASE : Estação fixaBIGOTADA : reunião de fãsBREAK : Pedido de transmissão ou de entradaBREAKER : O que interrompeCAIXA PARVA : TVCATRACA : Amplificador LinearCORTINA : OuvinteFEIXE DA ANTENA : Comunicação em CBDOIS METROS HORIZONTAIS : A camaACENDER FILAMENTOS : Ligar o equipamento de rádio CBESPIRAS : Idade do operadorFOTOCÓPIA : o irmão / irmãFREQUÊNCIA : Mega hertz correspondente ao canalQSJ : Dinheiro expresso normalmente em milLABORO : Trabalho, ocupaçãoTIJOLO : Emissora de 27 MHzLINHA DE BAIXA FREQUÊNCIA OU LINHA DE 500 : TelefoneMODULAR : Falar emitindoO.K. : Conforme, de acordo comOKAPA : ConformeP.A. : Sistema de PA, megafoniaTABLET : MicrofoneP. O. BOX : Caixa postalPRIMEIRÍSSIMOS : PaisPONTINHO : LocalPONTOS VERDES : Guarda Civil, QRM 22RX : ReceptorSAXO : Marido, NamoradaSECRETÁRIA : Amplificador LinearTRASMATA : OuvinteTX : TransmissorVERTICAL : Encontrar-se pessoalmenteVIA BAIXA : TelefoneVITAMINAR-SE : alimentar-se, comerWHISKIES : WattsBOTAS : Amplificador Linear33 : Saudações amigáveis55 : Muito sucessoCÓDIGO QQRA : Nome da estação ou do operadorQRB : A distância aproximada em linha reta entre duas estaçõesQRG : Frequência atualQRI : Tonalidade de uma emissão valorizada de 1 a 3QRK : legibilidade, compreensibilidade de um sinal. Em CB, Rádio valorizado de 1 a 5QRL : Estar ocupado, a trabalharQRM : Interferência, avaliado de 1 a 5QRO : Aumentar a potência do transmissorQRP : reduzir a potência do transmissorQRT : cessar a emissãoQRV : Estar preparado, prontoQRX : Cita para transmitir. No CB, “ continue a ouvir”QRY : Turno para transmitirQRZ : Nome da estação chamadora. No CB, “Esteja a ouvir”QSA : força de um sinal. Em CB Santiago. Classificação de 1 a 9QSB : As variações na intensidade do sinal. Desvanecimento. Classificação de 1 a 5QSL : Reconhecimento. Cartão confirmando comunicaçãoQSO : Pedido de comunicação. Em CB, também, a comunicação direta entre duas ou mais estaçõesQSP : Retransmissão através de estação ponteQSY : Passar a transmitir em outra frequência ou canalQTC : Mensagem a ser transmitidaQTH : Localização geográfica da estaçãoQTR : Hora atualQUT : Localização geográfica do acidente ou incidenteNOTA: O código Q é a fusão das duas definições, como pergunta e resposta, é uma única definição aceite em CB.

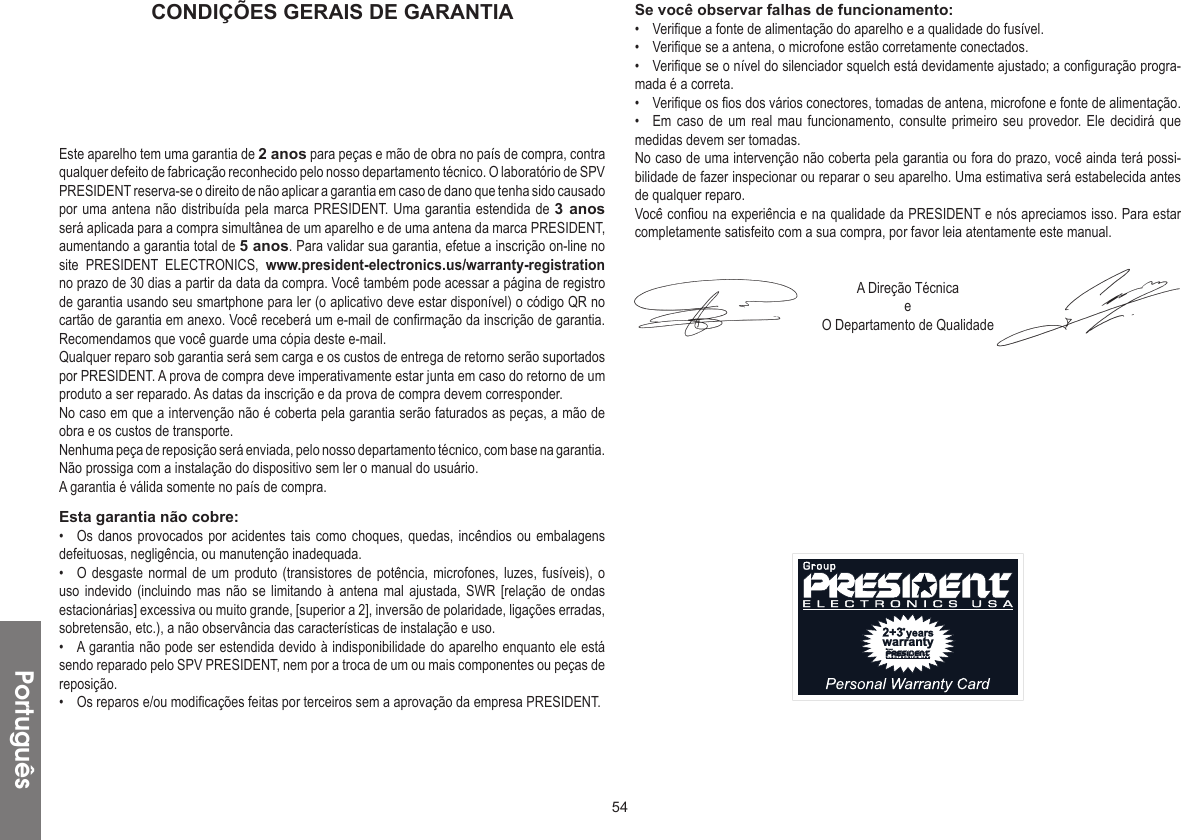

54CONDIÇÕES GERAIS DE GARANTIAEste aparelho tem uma garantia de 2 anos para peças e mão de obra no país de compra, contra qualquer defeito de fabricação reconhecido pelo nosso departamento técnico. O laboratório de SPV PRESIDENT reserva-se o direito de não aplicar a garantia em caso de dano que tenha sido causado por uma antena não distribuída pela marca PRESIDENT. Uma garantia estendida de 3 anos será aplicada para a compra simultânea de um aparelho e de uma antena da marca PRESIDENT, aumentando a garantia total de 5 anos. Para validar sua garantia, efetue a inscrição on-line no site PRESIDENT ELECTRONICS, www.president-electronics.us/warranty-registration no prazo de 30 dias a partir da data da compra. Você também pode acessar a página de registro de garantia usando seu smartphone para ler (o aplicativo deve estar disponível) o código QR no cartão de garantia em anexo. Você receberá um e-mail de confirmação da inscrição de garantia. Recomendamos que você guarde uma cópia deste e-mail.Qualquer reparo sob garantia será sem carga e os custos de entrega de retorno serão suportados por PRESIDENT. A prova de compra deve imperativamente estar junta em caso do retorno de um produto a ser reparado. As datas da inscrição e da prova de compra devem corresponder.No caso em que a intervenção não é coberta pela garantia serão faturados as peças, a mão de obra e os custos de transporte.Nenhuma peça de reposição será enviada, pelo nosso departamento técnico, com base na garantia.Não prossiga com a instalação do dispositivo sem ler o manual do usuário.A garantia é válida somente no país de compra.Esta garantia não cobre:• Os danos provocados por acidentes tais como choques, quedas, incêndios ou embalagens defeituosas, negligência, ou manutenção inadequada.• O desgaste normal de um produto (transistores de potência, microfones, luzes, fusíveis), o uso indevido (incluindo mas não se limitando à antena mal ajustada, SWR [relação de ondas estacionárias] excessiva ou muito grande, [superior a 2], inversão de polaridade, ligações erradas, sobretensão, etc.), a não observância das características de instalação e uso.• A garantia não pode ser estendida devido à indisponibilidade do aparelho enquanto ele está sendo reparado pelo SPV PRESIDENT, nem por a troca de um ou mais componentes ou peças de reposição.• Os reparos e/ou modificações feitas por terceiros sem a aprovação da empresa PRESIDENT.Se você observar falhas de funcionamento:• Verifique a fonte de alimentação do aparelho e a qualidade do fusível.• Verifique se a antena, o microfone estão corretamente conectados.• Verifique se o nível do silenciador squelch está devidamente ajustado; a configuração progra-mada é a correta.• Verifique os fios dos vários conectores, tomadas de antena, microfone e fonte de alimentação.• Em caso de um real mau funcionamento, consulte primeiro seu provedor. Ele decidirá que medidas devem ser tomadas.No caso de uma intervenção não coberta pela garantia ou fora do prazo, você ainda terá possi-bilidade de fazer inspecionar ou reparar o seu aparelho. Uma estimativa será estabelecida antes de qualquer reparo.Você confiou na experiência e na qualidade da PRESIDENT e nós apreciamos isso. Para estar completamente satisfeito com a sua compra, por favor leia atentamente este manual.A Direção TécnicaeO Departamento de QualidadePortuguês

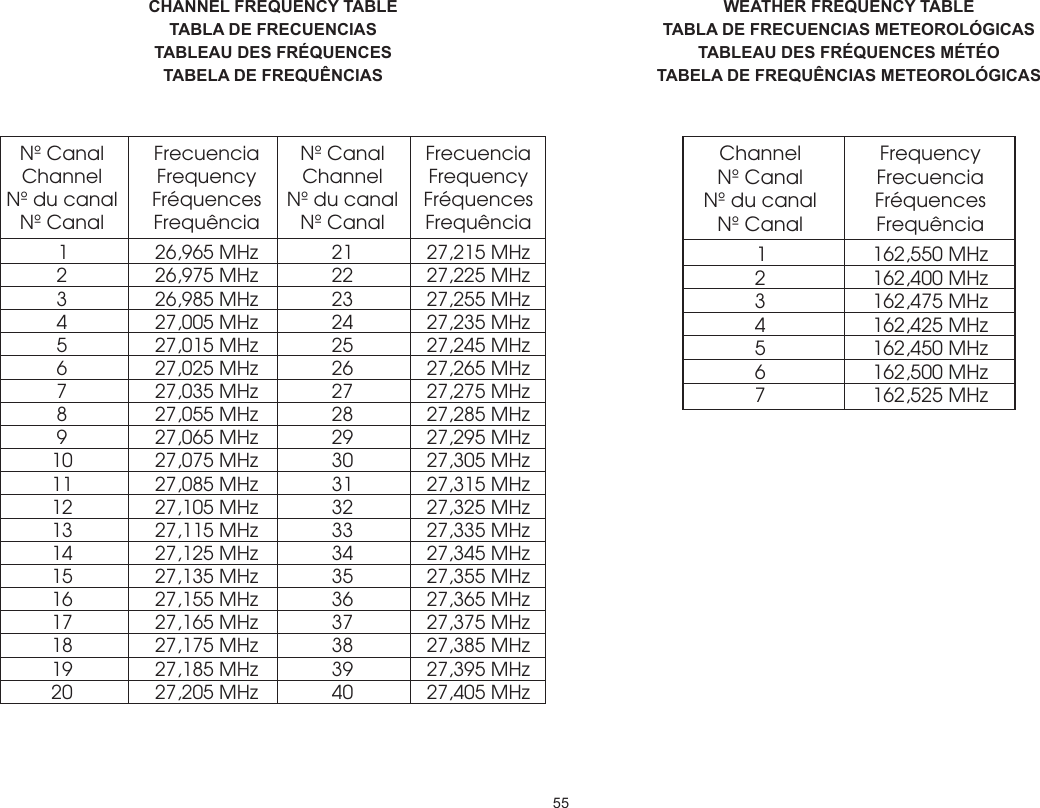

55 Nº Canal Frecuencia Nº Canal Frecuencia Channel Frequency Channel Frequency Nº du canal Fréquences Nº du canal Fréquences Nº Canal Frequência Nº Canal Frequência 1 26,965 MHz 21 27,215 MHz 2 26,975 MHz 22 27,225 MHz 3 26,985 MHz 23 27,255 MHz 4 27,005 MHz 24 27,235 MHz 5 27,015 MHz 25 27,245 MHz 6 27,025 MHz 26 27,265 MHz 7 27,035 MHz 27 27,275 MHz 8 27,055 MHz 28 27,285 MHz 9 27,065 MHz 29 27,295 MHz 10 27,075 MHz 30 27,305 MHz 11 27,085 MHz 31 27,315 MHz 12 27,105 MHz 32 27,325 MHz 13 27,115 MHz 33 27,335 MHz 14 27,125 MHz 34 27,345 MHz 15 27,135 MHz 35 27,355 MHz 16 27,155 MHz 36 27,365 MHz 17 27,165 MHz 37 27,375 MHz 18 27,175 MHz 38 27,385 MHz 19 27,185 MHz 39 27,395 MHz 20 27,205 MHz 40 27,405 MHzCHANNEL FREQUENCY TABLETABLA DE FRECUENCIASTABLEAU DES FRÉQUENCESTABELA DE FREQUÊNCIASWEATHER FREQUENCY TABLETABLA DE FRECUENCIAS METEOROLÓGICASTABLEAU DES FRÉQUENCES MÉTÉOTABELA DE FREQUÊNCIAS METEOROLÓGICAS Channel Frequency Nº Canal Frecuencia Nº du canal Fréquences Nº Canal Frequência 1 162,550 MHz 2 162,400 MHz 3 162,475 MHz 4 162,425 MHz 5 162,450 MHz 6 162,500 MHz 7 162,525 MHz

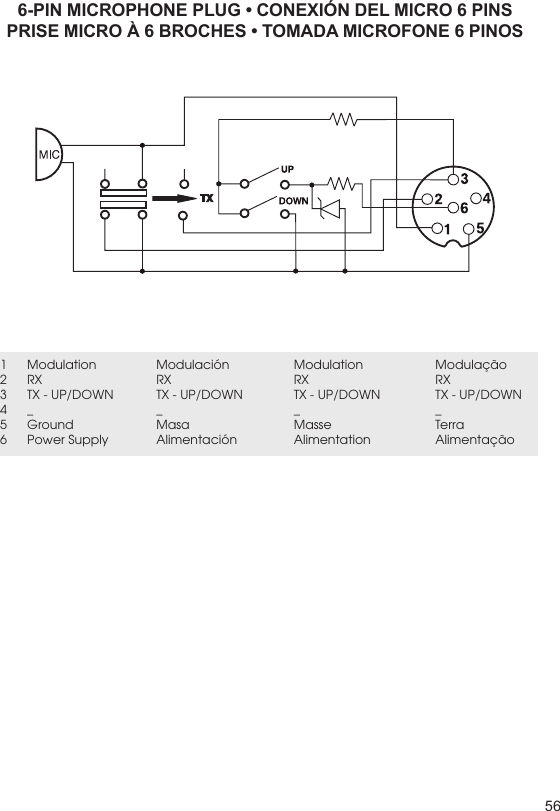

566-PIN MICROPHONE PLUG • CONEXIÓN DEL MICRO 6 PINSPRISE MICRO À 6 BROCHES • TOMADA MICROFONE 6 PINOS1 Modulation Modulación Modulation Modulação2 RX RX RX RX3 TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN4 _ _ _ _5 Ground Masa Masse Terra6 Power Supply Alimentación Alimentation Alimentação

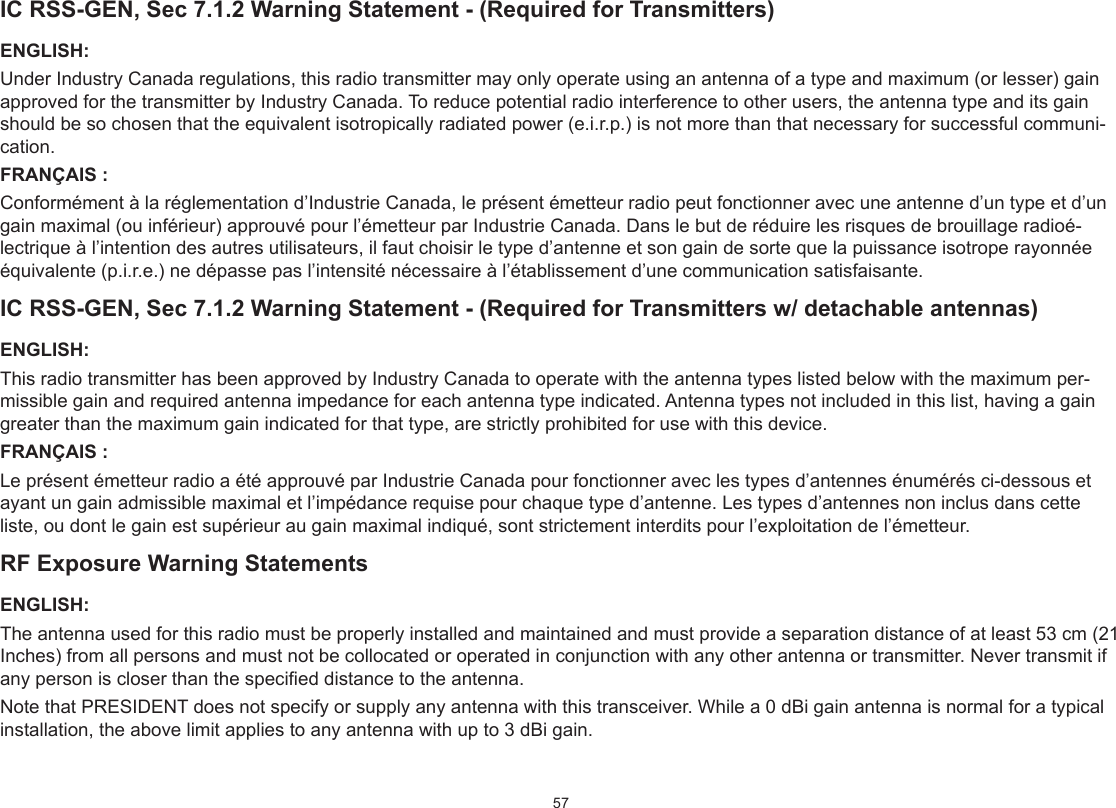

57IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters)ENGLISH:Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communi-cation.FRANÇAIS :Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioé-lectrique à l’intention des autres utilisateurs, il faut choisir le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication satisfaisante.IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters w/ detachable antennas)ENGLISH:This radio transmitter has been approved by Industry Canada to operate with the antenna types listed below with the maximum per-missible gain and required antenna impedance for each antenna type indicated. Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.FRANÇAIS :Le présent émetteur radio a été approuvé par Industrie Canada pour fonctionner avec les types d’antennes énumérés ci-dessous et ayant un gain admissible maximal et l’impédance requise pour chaque type d’antenne. Les types d’antennes non inclus dans cette liste, ou dont le gain est supérieur au gain maximal indiqué, sont strictement interdits pour l’exploitation de l’émetteur.RF Exposure Warning StatementsENGLISH:The antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 53 cm (21 Inches) from all persons and must not be collocated or operated in conjunction with any other antenna or transmitter. Never transmit if any person is closer than the specied distance to the antenna.Note that PRESIDENT does not specify or supply any antenna with this transceiver. While a 0 dBi gain antenna is normal for a typical installation, the above limit applies to any antenna with up to 3 dBi gain.

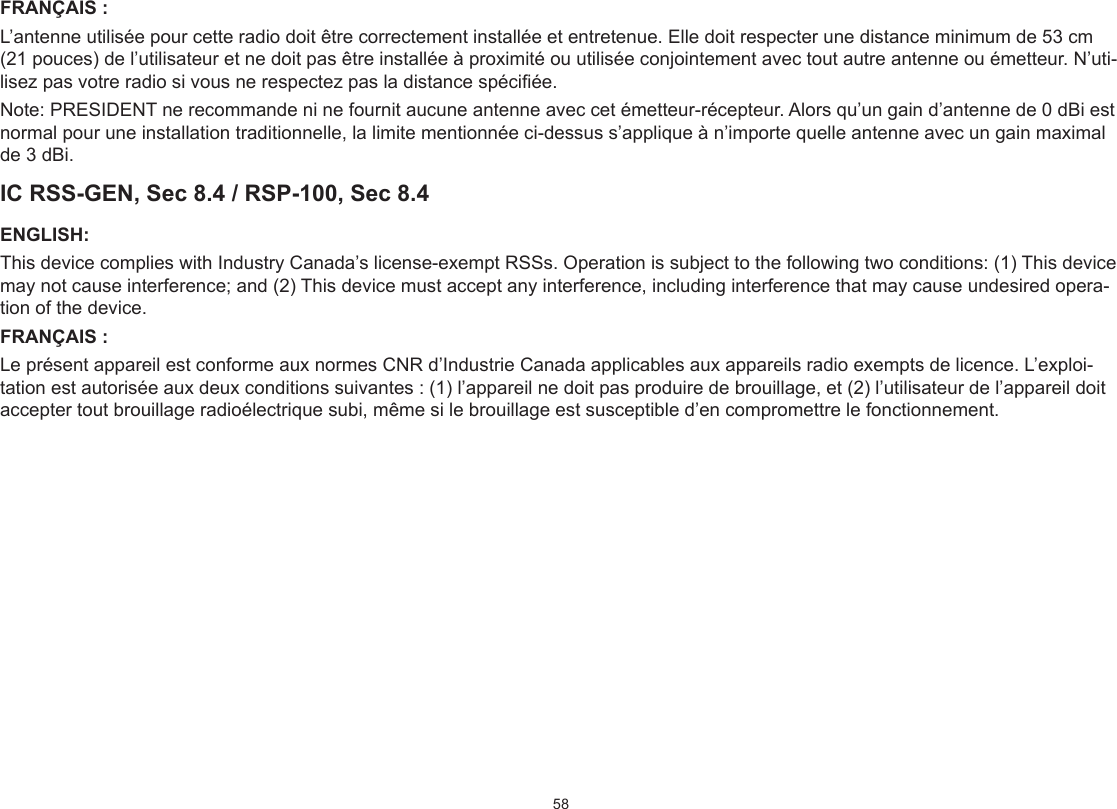

58FRANÇAIS :L’antenne utilisée pour cette radio doit être correctement installée et entretenue. Elle doit respecter une distance minimum de 53 cm (21 pouces) de l’utilisateur et ne doit pas être installée à proximité ou utilisée conjointement avec tout autre antenne ou émetteur. N’uti-lisez pas votre radio si vous ne respectez pas la distance spéciée.Note: PRESIDENT ne recommande ni ne fournit aucune antenne avec cet émetteur-récepteur. Alors qu’un gain d’antenne de 0 dBi est normal pour une installation traditionnelle, la limite mentionnée ci-dessus s’applique à n’importe quelle antenne avec un gain maximal de 3 dBi.IC RSS-GEN, Sec 8.4 / RSP-100, Sec 8.4ENGLISH:This device complies with Industry Canada’s license-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired opera-tion of the device.FRANÇAIS :Le présent appareil est conforme aux normes CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploi-tation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

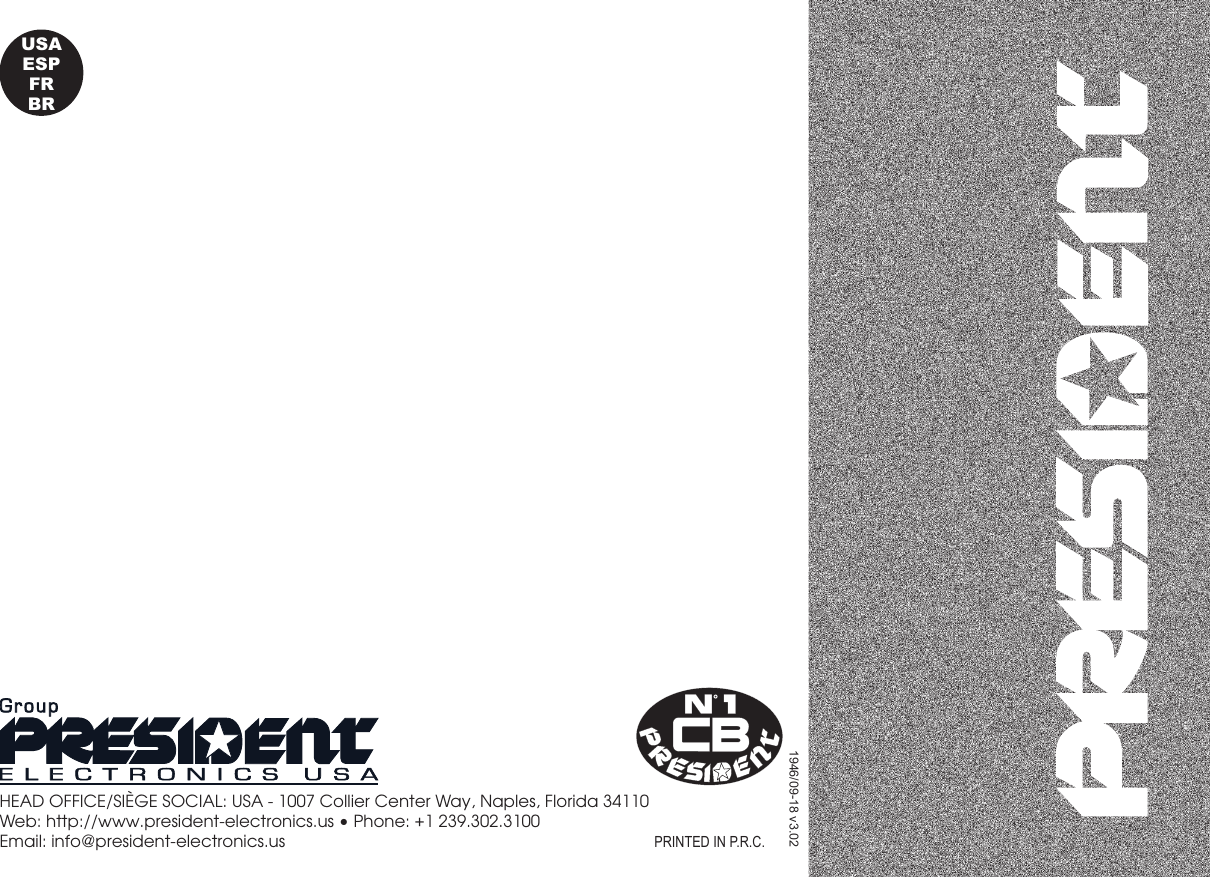

1946/09-18 v3.02USAESP FRBRHEAD OFFICE/SIÈGE SOCIAL: USA - 1007 Collier Center Way, Naples, Florida 34110Web: http://www.president-electronics.us • Phone: +1 239.302.3100Email: info@president-electronics.us PRINTED IN P.R.C.
