HASZNÁLATI UTASÍTÁS

www.iconeurope.com

Sorozatszám-

matrica

Modellszám: PETL69910.0

Sorozatszám:

Későbbi hivatkozás céljából a fenti

helyre írja be a sorozatszámot.

VIGYÁZAT!

Olvassa el a használati utasítás

minden, óvintézkedésről és

gyelmez-tetésről szóló pontját,

mielőtt a gépet használná. Őrizze

meg ezt a kézikönyvet a jövőben

is.

VEVŐSZOLGÁLAT

Kérdések, hiányzó, vagy sérült

alkatrészek esetén kérjük, nézze

meg a DECATHLON CUSTOMER

SERVICE INFORMATION címkéjű

oldalt, vagy vegye fel a kapcsolatot

azzal az üzlettel, ahol a terméket

vásárolta.

Honlap:

www.iconsupport.eu

2

FIGYELMEZTETŐ MATRICÁK ELHELYEZÉSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

FONTOS ÓVINTÉZKEDÉSEK .................................................................3

MIELŐTT NEKILÁTNA .......................................................................5

ÖSSZESZERELÉS ..........................................................................6

MŰKÖDÉS ÉS BEÁLLÍTÁSOK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

A FUTÓPAD ÖSSZECSUKÁSA ÉS MOZGATÁSA ................................................24

HIBAELHÁRÍTÁS ..........................................................................25

EDZÉSI ÚTMUTATÓ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

ALKATRÉSZJEGYZÉK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

ROBBANTOTT NÉZETRAJZ .................................................................32

CSEREALKATRÉSZEK RENDELÉSE ..................................................Hátsó borító

ÚJRAHASZNOSÍTÁSI INFORMÁCIÓ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hátsó borító

FIGYELMEZTETŐ MATRICÁK ELHELYEZÉSE

256838

English:

Hungarian Russian Polish Portuguese

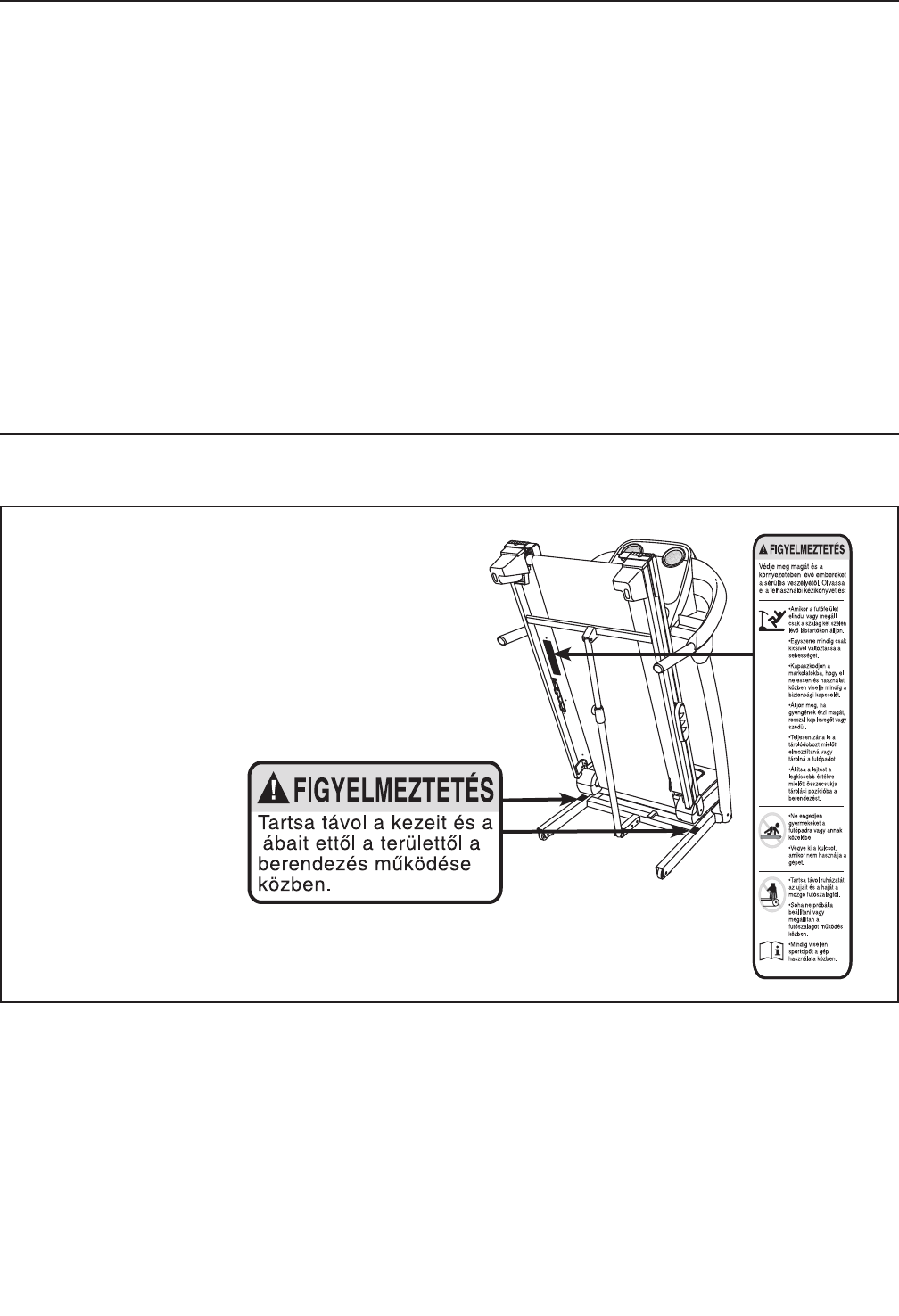

Az itt látható gyelmeztető matricák a termék

tartozékai. Helyezze a gyelmeztető matricákat az

angol nyelvű gyelmeztetésekre a jelzett helye-

ken. Ezen a rajzon a gyelmeztető matricák helye

látható. Ha valamelyik matrica hiányzik vagy

olvashatatlan, lásd ennek a kézikönyvnek a

külső borítóját, majd kérjen ingyenes pótmatri-

cát. A matricát a képen látható helyen helyezze

el. Megjegyzés: A matricák képen látható mérete

nem a tényleges méret.

252912

English Translation:

Russian

Polish

Hungarian

Portuguese

A PROFORM az ICON IP, Inc. Rt. bejegyzett védjegye

TARTALOMJEGYZÉK

3

1. Edzésprogramja megkezdése előtt kon-

zultáljon orvosával. Különösen fontos ez

a 35 évnél idősebbek vagy a korábban

már meglévő egészségügyi problémával

küszködők esetében.

2. A tulajdonos felelőssége, hogy biztosítsa

a futópad összes felhasználója számára,

hogy tájékoztatva legyenek az összes

figyelmeztetésekről és óvintézkedésekről.

Csak a leírtak szerint használja a futópadot.

3. Helyezze a futópadot vízszintes felül-

etre, hogy legalább 2,4 m üres hely legyen

mögötte és 0,6 m mindegyik oldalán. Ne

helyezze a futópadot olyan felszínre, amely

blokkolja a légnyílásokat. A padló vagy

szőnyeg védelmére helyezzen a futópad alá

taposószőnyeget.

4. Tartsa a futópadot belső térben,

nedvességtől és portól távol. Ne helyezze a

futópadot garázsba, fedett udvarba vagy víz

közelébe.

5. Ne működtesse a futópadot olyan térben,

ahol aeroszolos termékeket használnak, vagy

ahol oxigént alkalmaznak.

6. 12 éven aluli gyermekeket és házi ked-

venceket ne engedjen a gép közelébe.

7. A futópadot maximum 136 kg-os vagy kisebb

súlyú személyek használhatják.

8. Soha ne engedje, hogy a futópadon egysz-

erre egynél több személy tartózkodjon.

9. Viseljen megfelelő sportruházatot, amikor a

futópadot használja. Ne viseljen laza ruhát,

amely beakadhat a futópadba. Edzőruházat

javasolt mind a férfiak és nők számára.

Mindig viseljen edzőcipőt, soha ne használja

a futópadot mezítláb, illetve csak zokniban

vagy szandálban.

10. Amikor a tápkábelt csatlakoztatja (lásd

15. oldal), dugja be a tápkábelt egy földelt

konnektorba. Ne csatlakoztasson erre az

áramkörre más gépet.

11. Ha hosszabbító kábelre van szükség,

kizárólag 3-eres 14-es (1 mm2–es) kábelt

használjon, amely nem hosszabb 1,5 m-nél.

12. Tartsa a tápkábelt a fűtött felületektől távol.

13. Soha ne mozgassa a sétálószalagot,

miközben a futópad ki van kapcsolva. Ne

működtesse a futópadot, ha a tápkábel

vagy dugója sérült, vagy, ha a futópad

nem működik megfelelően. (Ha a futó-

pad nem működik megfelelően, lásd a

HIBAELHÁRÍTÁS részt a 25. oldalon.)

14. Olvassa el, értelmezze és tesztelje a

vészleállítási műveletet, mielőtt a futópadot

használatba veszi (lásd AZ ÁRAMELLÁTÁS

BEKAPCSOLÁSA fejezetet a 17. oldalon).

15. Soha ne indítsa el úgy a futópadot, hogy rajta

áll a sétálószalagon. Mindig fogja a kapasz-

kodókat a futópad használata közben.

16. A futópad nagy sebességre is képes.

Apránként emelje a sebességet, hogy elk-

erülje a hirtelen sebességugrásokat.

17. A pulzusérzékelő nem orvosi eszköz.

Több tényező is befolyásolhatja a pul-

zusszám adatok pontosságát, mint például

a felhasználó mozgása. A pulzusérzékelő

csupán edzési segédeszközként szolgál a

pulzusszám-trendek általánosságban történő

meghatározására.

FIGYELEM! A futópad használata előtt – a komoly sérülés kockázatának csökkentése

érdekében – olvasson el minden fontos óvintézkedést és utasítást a kézikönyvben, és ugyanígy

olvassa el a futópadon elhelyezett összes gyelmeztetést is. Az ICON semmilyen felelősséget nem

vállal a termék használata révén vagy abból kifolyólag elszenvedett sérülésekét, illetve vagyonkárért.

FONTOS ÓVINTÉZKEDÉSEK

4

18. Soha ne hagyja őrizetlenül a futópadot,

miközben működik. Mindig vegye ki a kulc-

sot, húzza ki a tápkábelt és az áram-kapcsoló

gombot kapcsolja a ki [OFF] állásba, ha

éppen nem használja a gépet. (Lásd a rajzot

az 5. oldalon, hogy hol található az áram-

kapcsoló gomb.)

19. Ne próbálja meg felemelni, leengedni

vagy elmozdítani a futópadot, amíg

nincs megfelelően összeszerelve. (ld.

ÖSSZESZERELÉS 6. oldalon, valamint a

FUTÓPAD ÖSSZECSUKÁSA ÉS MOZGATÁSA

a 24. oldalon.) Képesnek kell lennie 20 kg-os

súlyt megemelni, hogy a futópadot bizton-

ságosan felemelje, leengedje vagy mozgassa.

20. Amikor összecsukja vagy mozgatja a futó-

padot, győződjön meg arról, hogy a tárolási

rögzítő retesz biztonságosan tárolási hely-

zetben tartja-e a vázat.

21. Soha ne dugjon semmilyen tárgyat a beren-

dezés nyílásaiba.

22. Rendszeresen ellenőrizze és megfelelően

húzza meg a futópad összes alkatrészét.

23. VIGYÁZAT: Mindig húzza ki a futó-

pad tápkábelét a konnektorból közvetlenül a

használat után, a berendezés tisztítása előtt,

és mielőtt a kézikönyvben előírt karbantar-

tást és beállítási folyamatokat megkezdené.

Soha ne vegye le a motor fedelét, kivéve, ha

azt egy jogosult szerviz szakember betanítja

Önnek. A szervizelést és minden más, az itt

leírtaktól eltérő szerelést csak az arra jogo-

sult szakember végezheti.

24. Ezt a futópadot csak otthoni használa-

tra szánták. Ne alkalmazza a berendezést

kereskedelmi helyeken, bérbeadás céljával,

vagy intézményes keretek között.

25. A túlzásba vitt testedzés komoly sérüléshez

vezethet, vagy akár végzetes kimenetelű is

lehet. Ha edzés közben rosszul van, vagy

fájdalmat érez, azonnal hagyja abba, és

végezze el a levezetést.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT!

5

Köszönjük, hogy a forradalmi PROFORM® 600 ZLT

futópadot választotta. A 600 ZLT futópad egy sor kiváló

jellemzőt nyújt, amelyet arra terveztek, hogy az otthoni

edzéseit hatékonnyá és élvezetessé tegye. Amikor Ön

nem edz, a futópad összehajtható, és így kevesebb,

mint a felét foglalja el a padlóterületnek, mint más

futópadok.

A futópad használata előtt saját érdekében

gondosan olvassa el a kézikönyvet. A kézikönyv

elolvasása után felmerülő kérdésekkel kapcsolatban

lásd a kézikönyv borítóját. Ha azt akarja, hogy

gyorsan segítsünk, jegyezze fel a termék modell- és

sorozatszámát, mielőtt hozzánk fordulna. A kézikönyv

borítóján látható a modellszám, valamint az, hogy hol

található a sorozatszámot tartalmazó címke.

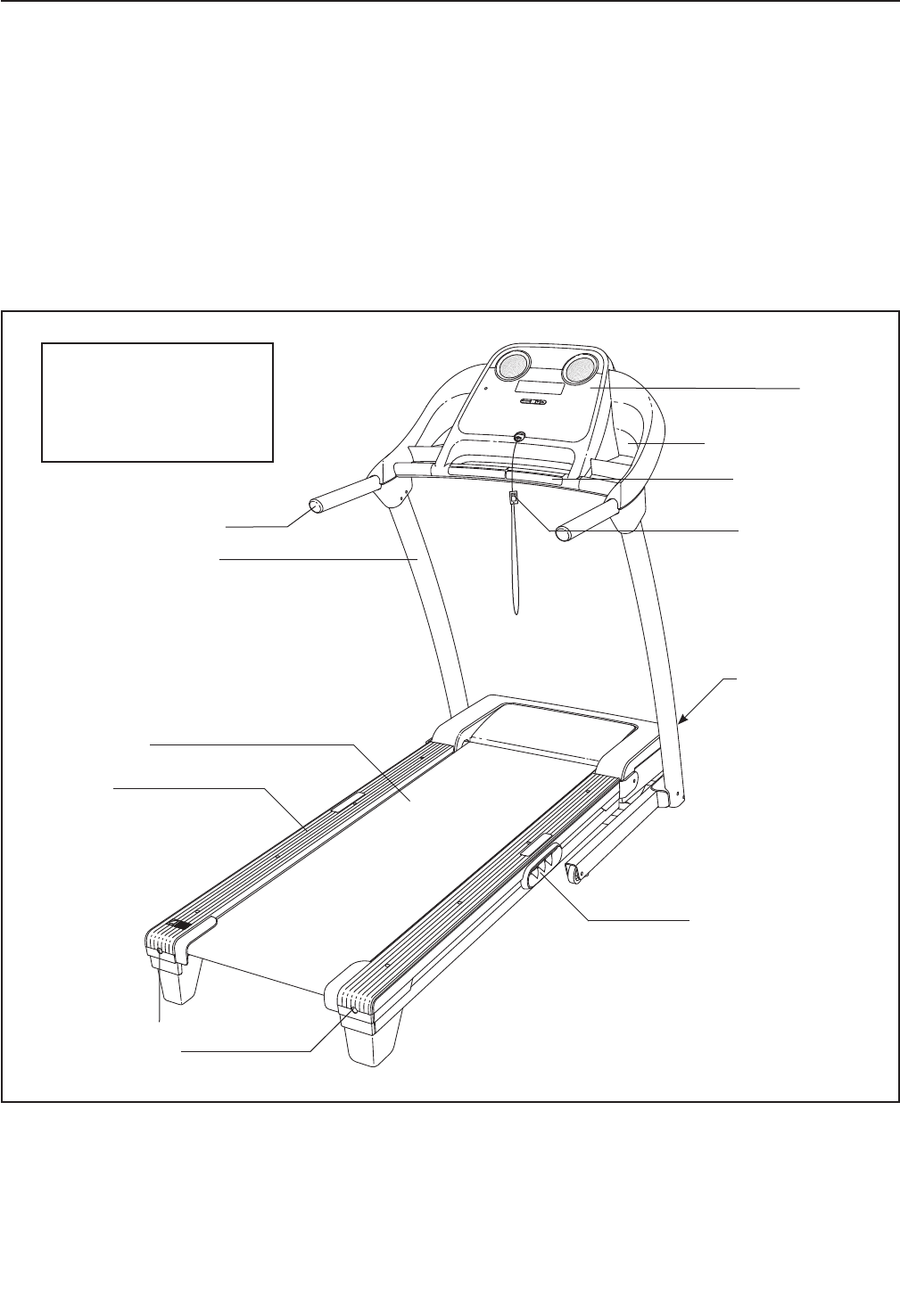

Mielőtt továbbolvasná, ismerkedjen meg az alábbi

rajzon megjelölt alkatrészekkel.

MIELŐTT NEKILÁTNA

Kapaszkodó

Tartóoszlop

Kiegészítők tálcája

Kulcs/Csíptető

Áram-kapcsoló

Sétálószalag

Platform párnafelület

Lábtartó

Szabadonfutó görgőt

beállító csavarok

Konzol

Pulzusérzékelő

Hosszúság: 145 cm

Szélesség: 84 cm

Magasság: 175 cm

Súly: 74 kg

6

Az összeszerelés két embert igényel. Tegye a futópadot olyan helyre, ahol körülötte szabadon mozoghat, majd

vegyen le róla minden csomagolóanyagot. Az összeszerelés végeztéig ne dobja el a csomagolóanyagokat.

Megjegyzés: A futópad sétálószalagjának az alját a szállítás időtartamára nagy teljesítményű kenőanyaggal

kenték be, egy kevés kenőanyag így átkerülhet a sétálószalag tetejére vagy a szállításhoz használt kartonra is.

Ebben nincs semmi különös, és mindez nem érinti a futópad teljesítményét. Ha kenőanyag kerülne a sétálószalag

tetejére, egyszerűen törölje le a kenőanyagot gyenge, kopást nem okozó tisztítószerrel átitatott, puha ruhával.

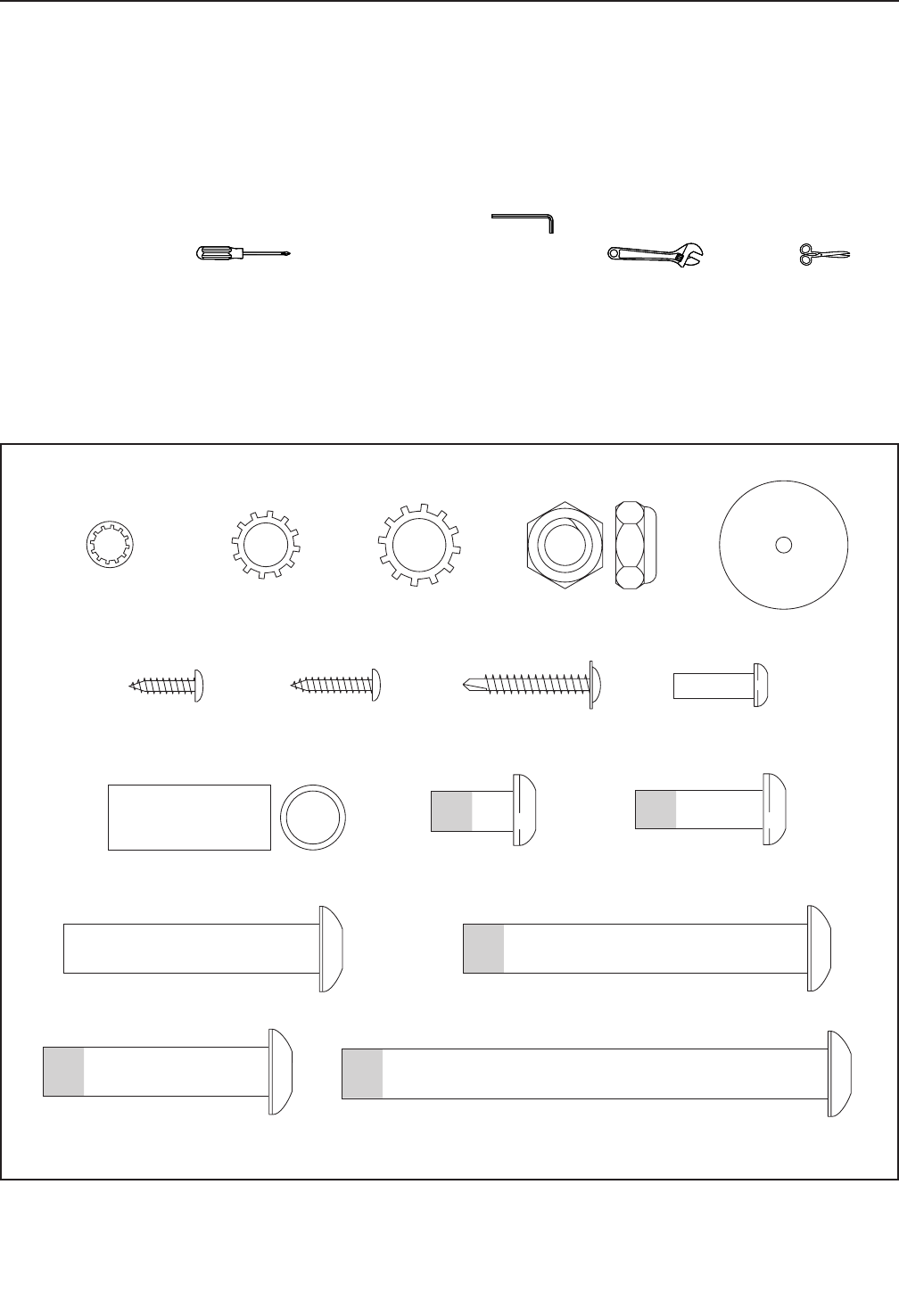

Az összeszereléshez szükség lesz a mellékelt imbusz-kulcsokra és az Ön saját

csillagcsavarhúzójára , valamint egy állítható villáskulcsra , és ollóra .

Az alkatrészek azonosításhoz nézze meg a lenti ábrát. Az egyes rajzok alatt zárójelben lévő szám az

alkatrésznek a kézikönyv végén található ALKATRÉSZJEGYZÉKE kulcsszáma. A zárójelet követő szám az

összeszereléshez szükséges darabszámot mutatja. Figyelem: Ha egy alkatrész nem található a tartozékok

csomagjában, ellenőrizze, hogy nincs-e már beszerelve. Hogy elkerülje a műanyag alkatrészek

károsodását, a szereléshez ne használjon nagy erő kifejtésére alkalmas szerszámokat. Tartalék-

alkatrészek is mellékelve lehetnek.

Alap talp távtartója

(94)–2

M8 csillagalátét

(10)–8

M10 csillagalátét

(9)–4 3/8" önzáró

anya (6)–3

1/4" csillagalátét

(73)–2

M4 x 13mm

csavar (116)–8

M4 x 16mm

csavar (124)–4

M10 x 95mm végcsavar (8)–2

Csavar távtartó (90)–4

M4,2 x 25mm önmetsző

csavar (3)–4

M8 x 25mm

végcsavar (5)–6

M5 x 16mm

csavar (108)–2

5/16" x 5/8"

végcsavar (113)–4

M10 x 68mm végcsavar (114)–2

3/8" x 2"

csavar (37)–2

3/8" x 1 3/4"

végcsavar (7)–1

ÖSSZESZERELÉS

7

2. Egy másik személy segítségével óvatosan

billentse a futópadot a bal oldalára. Részlegesen

hajtsa össze a vázat (56), hogy a futópad

stabilabb legyen; de ne hajtsa még a vázat

teljesen össze.

Vágja el a tartóoszlop-vezetékét (88) az alaphoz

(95) rögzítő szállítási kötőelemet. Keresse

meg a kötőelemet a képen jelzett, alapon lévő

nyílásban, majd ennek segítségével húzza ki a

tartóoszlop-vezetéket a nyílásból.

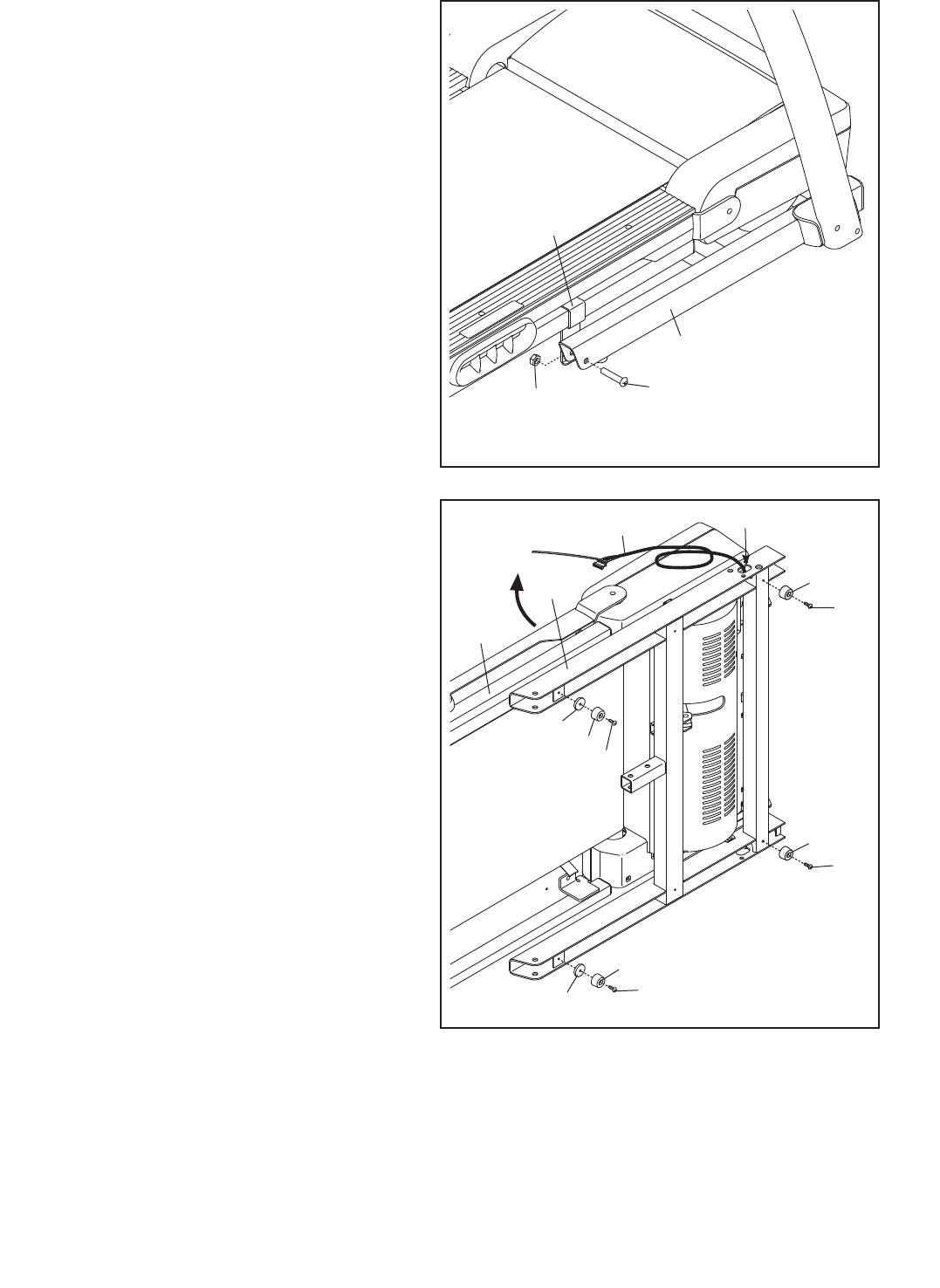

Rögzítsen két alap talpat (92) az alaphoz (95)

a jelzett helyeken két M4,2 x 25mm önmetsző

csavarral (3) és két alap talp távtartóval (94).

Rögzítse a másik két alap talpat (92) csupán két

M4,2 x 25mm önmetsző csavarral (3).

95 3

92

2

92 3

56

88

3

92

3

92

94

94

1. Ügyeljen arra, hogy a hálózati kábel ki legyen

húzva.

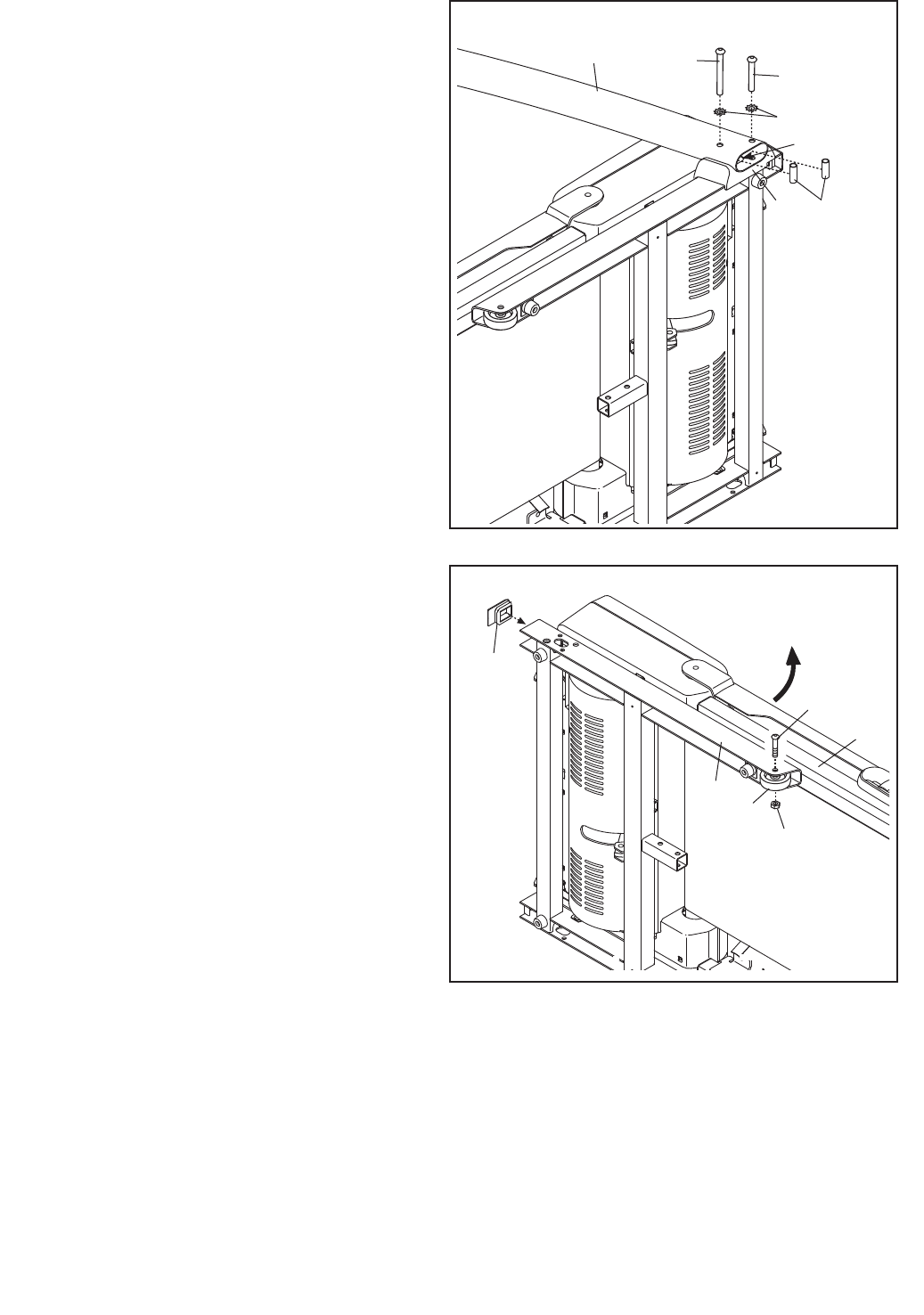

Távolítsa el az M10 anyát (19), az M10 x

50mm csavart (31), valamint a szállítási konzolt

(A) az alapról (95). Távolítsa el a szállítási

konzolt a futópad másik oldaláról. Szabaduljon

meg a szállítási konzoloktól. Az anyákat és

csavarokat őrizze meg a 3. és 6. lépéshez.

Nyílás

19

95

A

31

1

8

3. Erősítse fel az egyik kereket (97) az M10

anyával (19), valamint az M10 x 50mm csavarral

(31), amelyeket az 1. lépés során eltávolított.

Ne húzza túl az anyát; a keréknek szabadon

kell forognia.

Nyomja be az alap sapkát (87) az alapba (95).

31

19

3

97

95

87

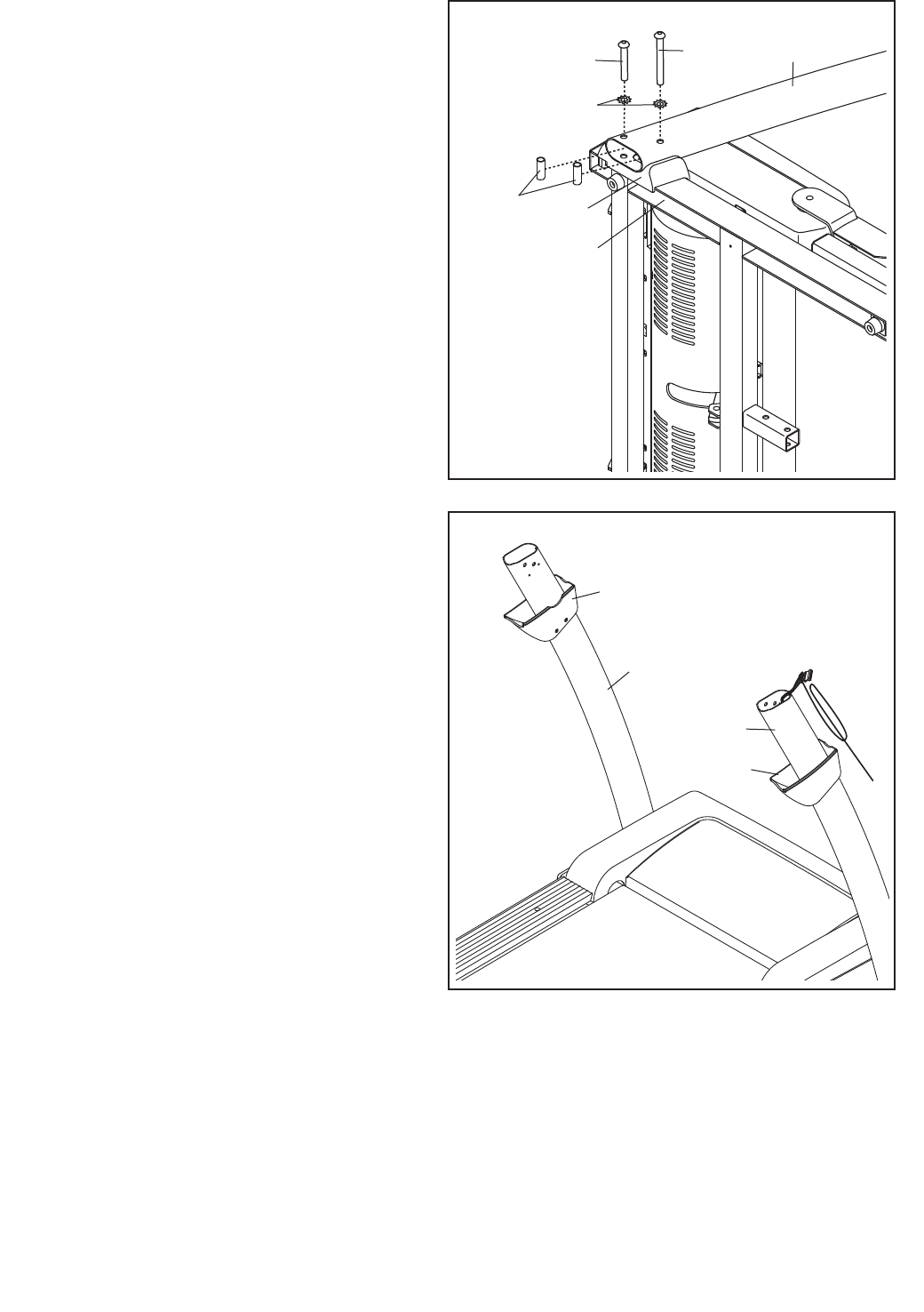

4. Keresse meg a jobb oldali tartóoszlopot (89) és

a jobb oldali tartóoszlop távtartót (91), amelyek

a “Right” (Az L vagy Left a bal oldalt; az R

vagy Right pedig a jobb oldalt jelöli) jelzésű

matricákkal vannak megjelölve.

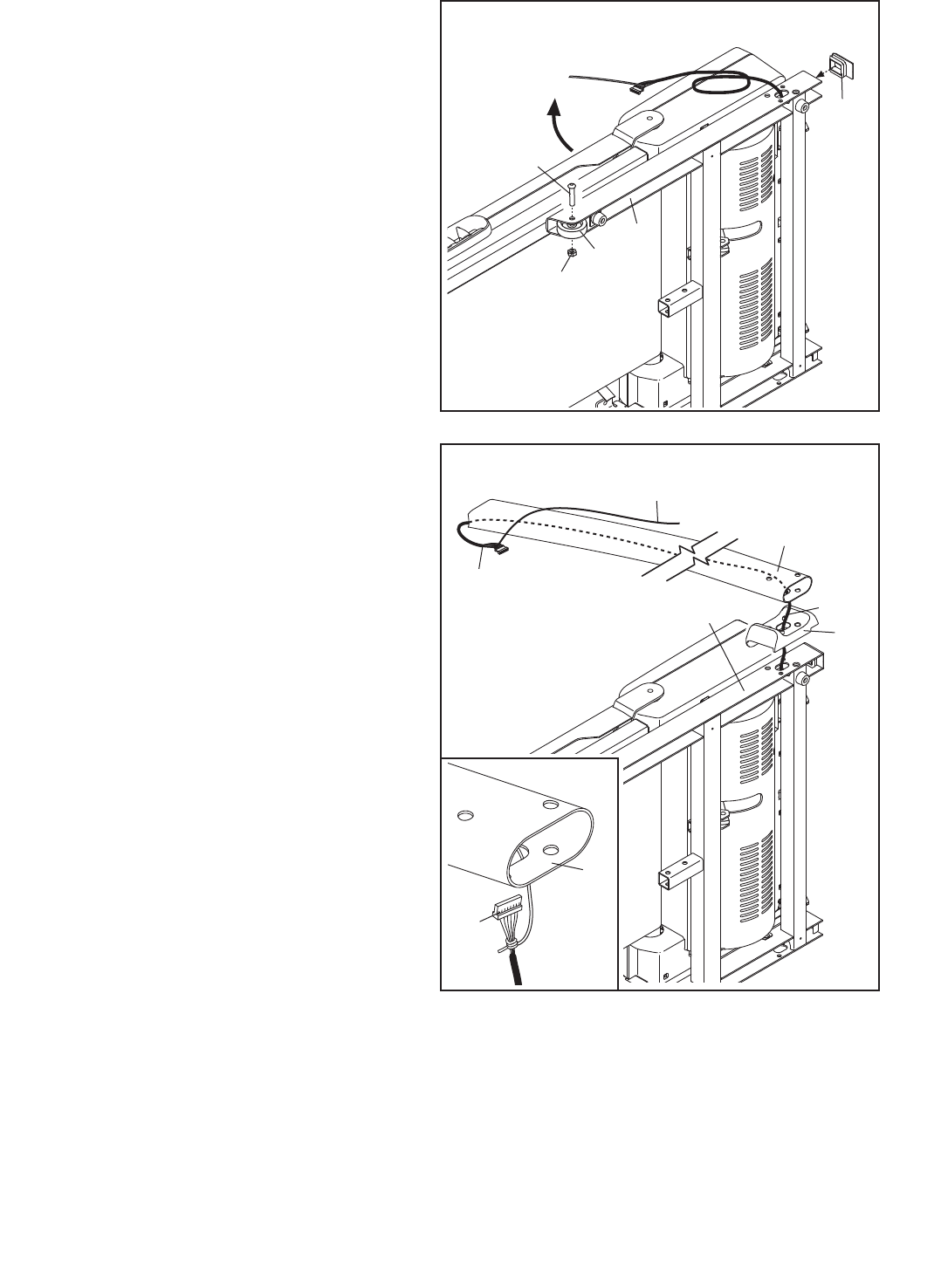

Illessze be a tartóoszlop vezetékét (88) a jobb

oldali tartóoszlop távtartóján (91) keresztül a

képen látható módon. Ezután állítsa a jobb

tartóoszlop távtartót az alapra (95).

Egy másik személy segítségével tartsa meg a

jobb oldali tartóoszlopot (89) az alapnál (95).

Ld. a belső ábrát. A jobb tartóoszlopban lévő

vezetékkötegelővel kösse át a tartóoszlop-

vezeték (88) végét. Ezután húzza ki a

vezetékkötegelő másik végét annyira, hogy a

tartóoszlop vezetékét teljesen át tudja vezetni a

jobb oldali tartóoszlopon.

4

89

88

95

88

89

91

88

Hosszú

kötőelem

9

6. Egy másik személy segítségével óvatosan

billentse a futópadot a jobb oldalára.

Részlegesen hajtsa össze a vázat (56), hogy a

futópad stabilabb legyen; de ne hajtsa még a

vázat teljesen össze.

Erősítse fel az egyik kereket (97) az M10

anyával (19), valamint az M10 x 50mm csavarral

(31), amelyeket az 1. lépés során eltávolított.

Ne húzza túl az anyát; a keréknek szabadon

kell forognia.

Nyomja be az alap sapkát (87) az alapba (95).

5. Tartsa a csavar távtartót (90) a jobb oldali

tartóoszlop (89) alsó végében. Illesszen egy M10

x 95mm végcsavart (8) egy M10 csillagalátéttel

(9) a jobb tartóoszlopba és a csavar távtartóba.

Ismételje meg ezt a lépést egy másik csavar

távtartóval, egy M10 x 68mm végcsavarral

(114) és egy M10 csillagalátéttel.

Tartsa a jobb oldali tartóoszlopot (89) a jobb

oldali tartóoszlop távtartóhoz (91) illesztve.

Ügyeljen arra, nehogy becsípje a tartóoszlop

vezetéket (88). Rögzítse az M10 x 95mm

végcsavart (8) és az M10 x 68mm végcsavart

(114), amíg a végcsavarok a jobb tartóoszlopot

nem érintik; de ne húzza meg teljesen a

végcsavarokat.

91

89

114

88

9

90

8

5

6

95

97

31

56

19

87

10

7. Egy másik személy segítségével tartsa a csavar

távtartót (90) a bal oldali tartóoszlop (85) alsó

végében. Illesszen egy M10 x 95mm végcsavart

(8) egy M10 csillagalátéttel (9) a bal tartóosz-

lopba és a csavar távtartóba. Ismételje meg ezt

a lépést egy másik csavar távtartóval (90), egy

M10 x 68mm végcsavarral (114) és egy M10

csillagalátéttel (9).

Tartsa a bal oldali tartóoszlop távtartót (86) és

a bal oldali tartóoszlopot (85) az alaphoz (95)

illesztve. Rögzítse az M10 x 95mm végcsavart

(8) és az M10 x 68mm végcsavart (114), amíg a

végcsavarok a bal tartóoszlopot nem érintik; de ne

húzza meg teljesen a végcsavarokat.

Egy másik személy segítségével billentse meg

úgy a futópadot, hogy az alap (95) vízszintesen a

padlón legyen.

86

85

114 8

95

90

9

7

8. Keresse meg a bal és jobb oldali tartóoszlop-

burkolatot (109, 110), amely a “Left” és a

“Right” (Az L vagy Left a bal oldalt; az R vagy

Right pedig a jobb oldalt jelöli) matricával van

megjelölve. Csúsztassa a bal oldali tartóoszlop-

burkolatot a bal oldali tartóoszlopot (85) az

ábrán látható módon. Csúsztassa a jobb oldali

tartóoszlop burkolatot a jobb oldali tartóoszlopra

(89) az ábra szerint.

109

8

85

89

110

11

9

104

111 Konzol-szerelvény

116

116

106

10. Keresse meg a jobb oldali kapaszkodót (101),

amely a “Right” (Az L vagy Left a bal oldalt; az R

vagy Right pedig a jobb oldalt jelöli) matricával

van megjelölve. Távolítsa el a kötegelőt a jobb

oldali kapaszkodóról. Ha szükséges, nyomja az

M8 kalitka anyát (34) vissza a helyére.

Tartsa a jobb oldali kapaszkodót (101) a konzol-

szerelvény mellett. Vezesse a konzol-vezetéket

a jobb oldali kapaszkodó oldala körül az ábra

szerint, majd a jobb oldali kapaszkodóban lévő

nyíláson át.

Ha szükséges, állítsa be a konzolvázat (111)

úgy, hogy a jobb oldali kapaszkodón (101) lévő

nyílások egybe essenek a konzolvázon lévő

nyílásokkal.

Rögzítse a jobb oldali kapaszkodót (101) a

konzolvázhoz (111) és a konzol-szerelvényhez

két M8 x 25mm végcsavarral (5), két M8 csillag-

alátéttel (10), egy M5 x 16mm csavarral (108),

valamint egy 1/4" csillagalátéttel (73). Ügyeljen

arra, hogy a konzol-vezeték ne csípődjön

be. Csavarja be mind a három csavart, majd

húzza meg az összest.

Erősítse fel a bal kapaszkodót (az ábrán nem

látható) a fent leírt módon. Figyelem: A bal

oldalon nincs vezeték.

Húzza meg a # 8 x 1" csavarokat (107).

Ügyeljen arra, hogy a csavarokat ne feszítse

túl.

101

108 5

111

Nyílás

Kötegelő

10

10

73

Konzol-

vezeték

Konzol-

szerelvény

34

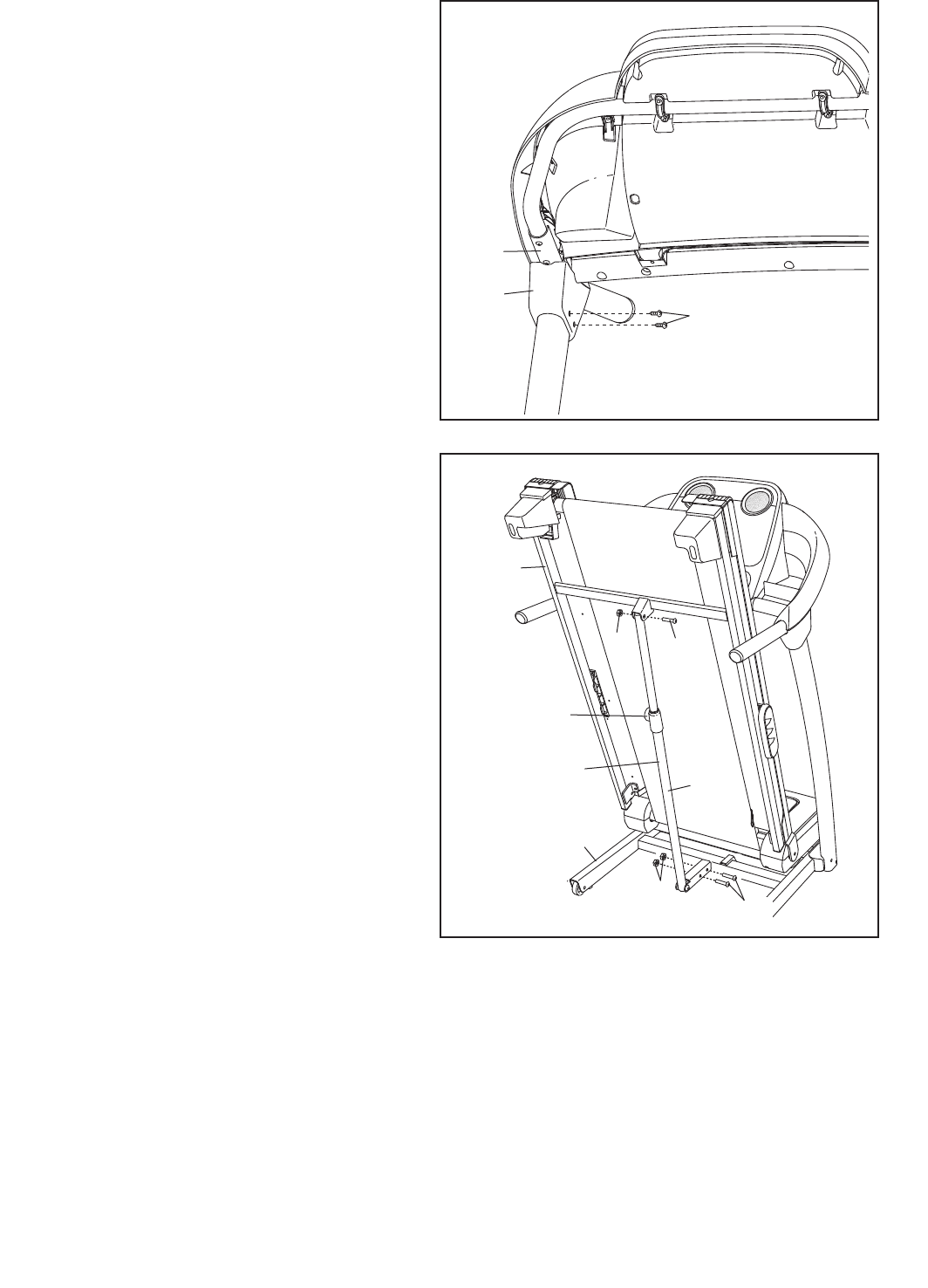

9. Állítsa a konzol-szerelvényt felszínével lefelé

egy puha felületre, hogy elkerülje a konzol-

szerelvény megkarcolódását.

Lazítsa meg a négy #8 x 1" csavart (107).

Óvatosan fordítsa el a konzol vázat (111) az

ábrázolt pozícióba. Ne fordítsa el a konzol

vázat túlzottan, ezzel elszakíthatja a

földelés-vezetéket.

Keresse meg a bal és jobb kiegészítők tálcát

(104, 106). Rögzítse a kiegészítők tálcáit

a konzol-szerelvényhez nyolc M4 x 13mm

csavarral (116).

Fordítsa óvatosan a konzolvázat (111) vissza le

a konzol-szerelvényhez.

107

107

12

12. Csavarjon be félig egy M8 x 25mm végcsavart

(5) és két 5/16" x 5/8" végcsavart (113) két M8

csillag-alátéttel (10) a jobb oldali tartóoszlopba

(89) és a jobb oldali kapaszkodóba (101) az ábra

szerint. Még ne húzza meg a végcsavarokat.

Erősítse fel a bal kapaszkodót (az ábrán nem

látható) a fent leírt módon. Ezután erősen

húzza meg mind a hat végcsavart.

113

12

10

89

101

5

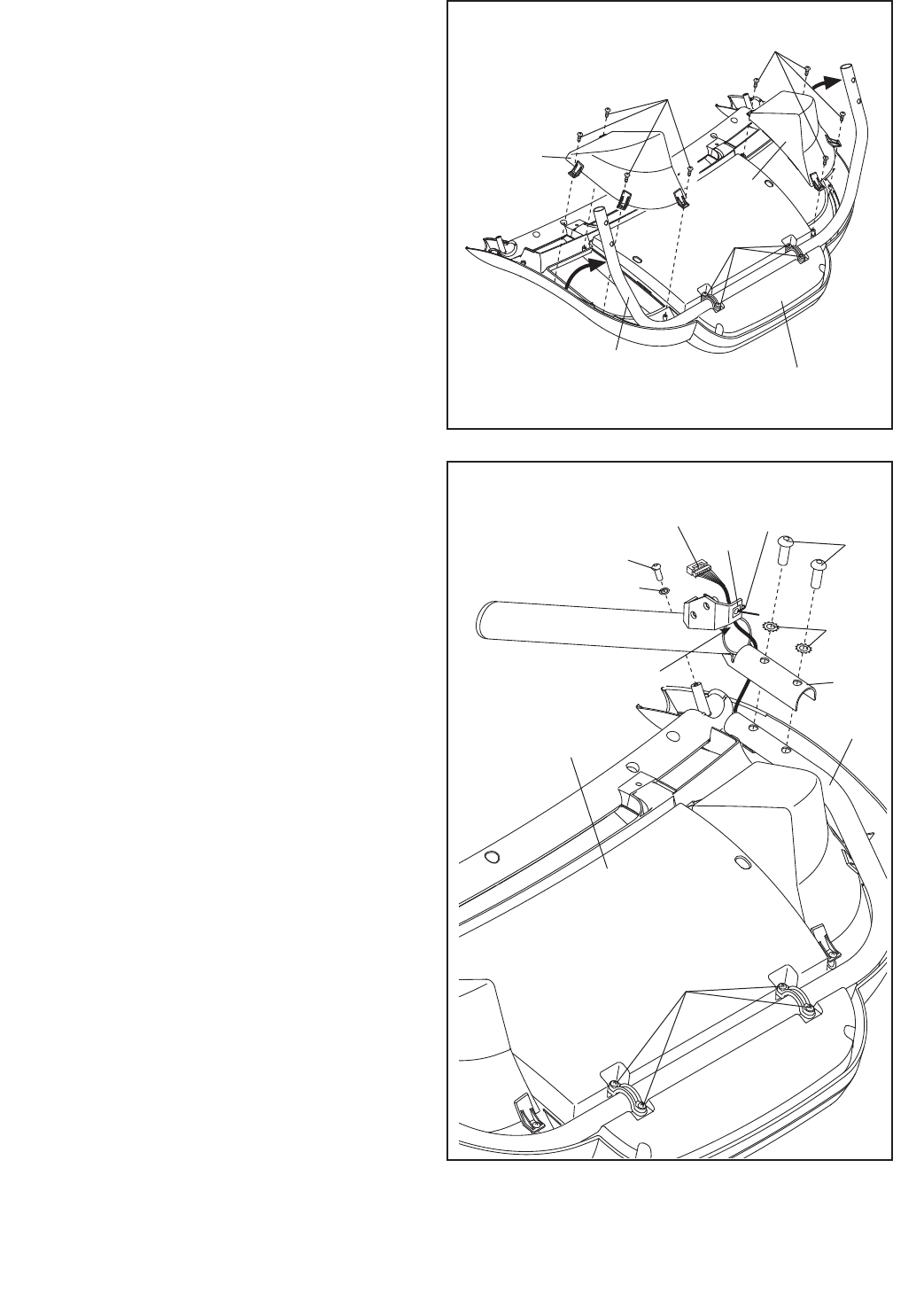

11. Egy másik személy segítségével tartsa a konzol-

szerelvényt a jobb oldali tartóoszlop (89) mellett.

Csatlakoztassa a tartóoszlop-vezetékét (88)

a konzolvezetékhez. Lásd a belső képet.

A csatlakozóknak könnyen össze kell

csúszniuk és a helyükre kell pattanniuk.

Ha nem ez a helyzet, forgassa el valamelyik

csatlakozót és próbálja meg újból. HA

A CSATLAKOZÓKAT NEM ILLESZTI

BE MEGFELELŐEN, A KONZOL AZ

ÁRAMELLÁTÁS BEKAPCSOLÁSAKOR

KÁROSODHAT. Ezután dugja be a

csatlakozókat a jobb oldali tartóoszlopba (89).

Állítsa a konzol szerelvényt a jobb oldali

tartóoszlopra (89) és a bal tartóoszlop tetejére

(nem szerepel az ábrán). Győződjön meg

arról, hogy a vezetékek nincsenek-e

becsípődve.

89

Konzol-

szerelvény

Konzol-

vezeték

Hosszú

kötőelem

88

11

88

Konzol-

vezeték

13

15. Ügyeljen arra, hogy minden alkatrész megfelelően meg legyen húzva, mielőtt a futópadot használná.

Ha műanyaglapok vannak a futópad matricákon, távolítsa el a műanyagot. A szőnyeg vagy padló védelmére

helyezzen taposószőnyeget a futópad alá. Őrizze meg a mellékelt imbusz-kulcsokat biztonságos helyen; az

imbusz-kulcsok egyikét a sétálószalag beállításához használjuk (ld. 26. és 27. oldal).

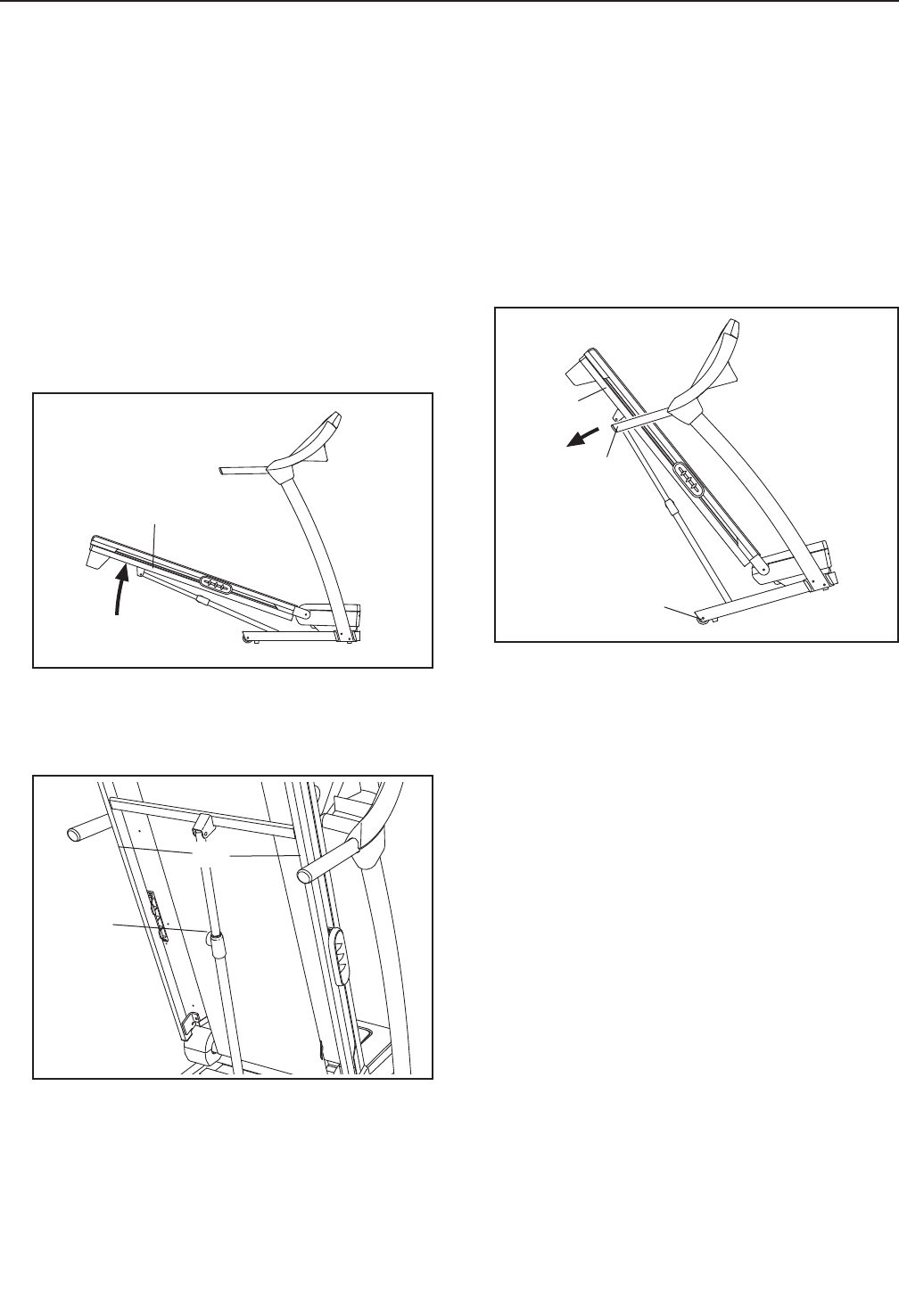

14. Emelje fel a vázat (56) az ábrán látható

helyzetbe. Egy másik személy tartsa meg

a vázat addig, amíg ezzel a lépéssel nem

végzett.

Igazítsa úgy a tárolási reteszt (60), hogy a nagy

hüvely és a retesz gombja a képen látható

helyzetben legyen.

Erősítse fel a tárolási retesz (60) felső végét

a vázon (56) lévő konzolra egy 3/8" x 1 3/4"

végcsavarral (7) és egy 3/8" önzáró anya (6)

segítségével.

Rögzítse a tárolási retesz (60) alsó részét az

alaphoz (95) 3/8" x 2" csavarral (37) és két 3/8"

önzáró anyával (6). Figyelem: Szükséges lehet

a váz (56) ide-oda mozgatása, hogy a tárolási

reteszt az alaphoz igazítsa.

Engedje le a vázat (56). (Lásd A FUTÓPAD

LEENGEDÉSE HASZNÁLAT ELŐTT c. alatt a

24. oldalon.)

13. Csúsztassa a jobb oldali tartóoszlop burkolatot

(110) fel egészen a jobb oldali kapaszkodóhoz

(101). Csatlakoztassa a jobb oldali tartóoszlop

burkolatot két M4 x 16mm csavarral (124).

Ügyeljen, hogy a csavarokat ne feszítse túl.

Erősítse fel a bal oldali tartóoszlop burkolatot (az

ábrán nem látható) a fent leírt módon.

Ld. az 5. és 7. lépést. Húzza meg a két M10

x 95mm végcsavart (8) és a két M10 x 68mm

végcsavart (114).

124

110

101

13

56

Nagy

hüvely

Retesz-

gomb

95

6

14

7

6

60

37

14

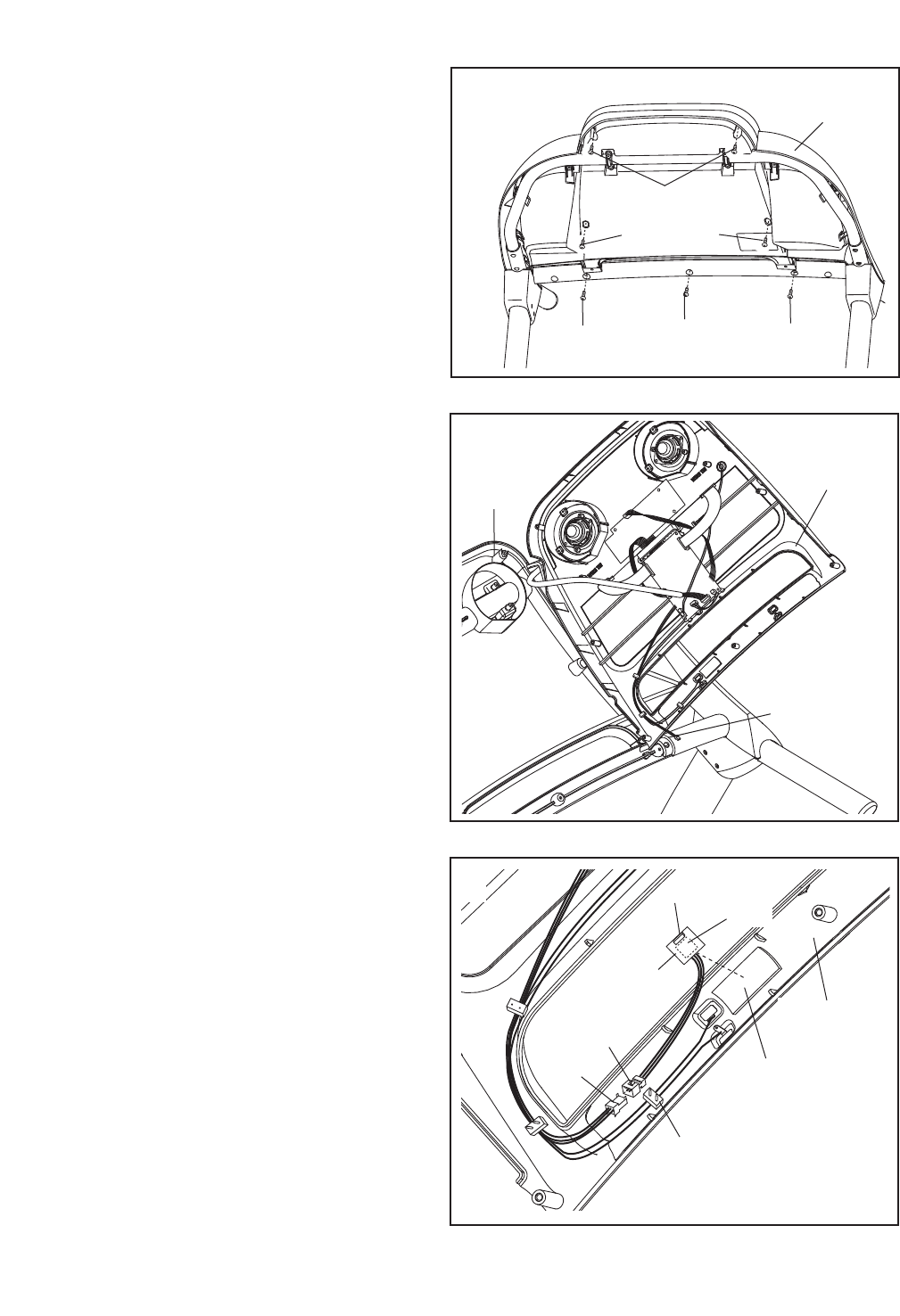

1. Ügyeljen arra, hogy az áram tápkábel ki

legyen húzva. Távolítsa el az ábrán szereplő

öt M4 x 19mm csavart (35) és a két M4 x 45mm

csavart (2) a konzol-szerelvény hátuljáról.

2. Óvatosan emelje le a konzolszerelvényt a konzol

alapról (103). Keress meg a pulzus vezetéket (A)

a konzolszerelvényen.

3. Csatlakoztassa vevőegységen (B) lévő vezetéket

a pulzus vezetékhez (A).

Húzza le a papírborítást a vevőegység (B) alján

lévő lapról és a konzol lapról. Ezután tartsa

a vevőegységet úgy, hogy az antenna az

ábrán látható irányba nézzen. Nyomja rá a

vevőegységet a konzol-lapra.

Távolítsa el a vezeték-tartót (C). Helyezze a

vezetéket a vevőegységre (B) a két műanyag

tüske közé és nyomja rá vissza a vezetéktartót.

4. Ld. 1. lépés. Rögzítse vissza a konzol-

szerelvényt. Ügyeljen arra, hogy a vezetékek

ne csípődjenek be. Szabaduljon meg a

vevőegységhez mellékelt többi vezetéktől.

Ha megvásárolja az opcionális mellkasi pulzusérzékelőt (ld. 23. oldal), kövesse az alábbi lépéseket a

mellkasi pulzusérzékelőhöz kapott vevőegység felszereléséhez.

3

Vezeték

A

B

C

Antenna

103

2

Lap

Konzol-

szerelvény

Konzol

lap

1

35

35 35 35

Konzol-

szerelvény

Konzol-

szerelvény

22

A

15

A GYÁRILAG SÍKOSÍTOTT FUTÓSZALAG

A futópadnak része a kitűnő teljesítményű

kenőanyaggal bevont sétálószalag. FONTOS! Soha

ne használjon szilikonsprayt vagy egyéb anyagot a

sétálószalaghoz, illetve a futóplatformhoz. Az ilyen

anyagok rontják a sétálószalag állapotát és túlzott

kopást okoznak.

A TÁPKÁBEL CSATLAKOZTATÁSA

Ezt a terméket földelni kell. Ha hibásan működne

vagy elromolna, a földelés az elektromos áram

számára biztosítja a legkisebb ellenállási útvonalat,

ezzel csökkentve az áramütés kockázatát. Ez a termék

készülék-földelő vezetéket tartalmazó áram-kábellel

rendelkezik és földelt dugasszal. FONTOS! Ha az

áram-kábel megrongálódott, a gyártó által javasolt

áram-kábelre kell kicserélni.

Kövesse az alábbi lépéseket az áram-kábel

bedugaszolásához.

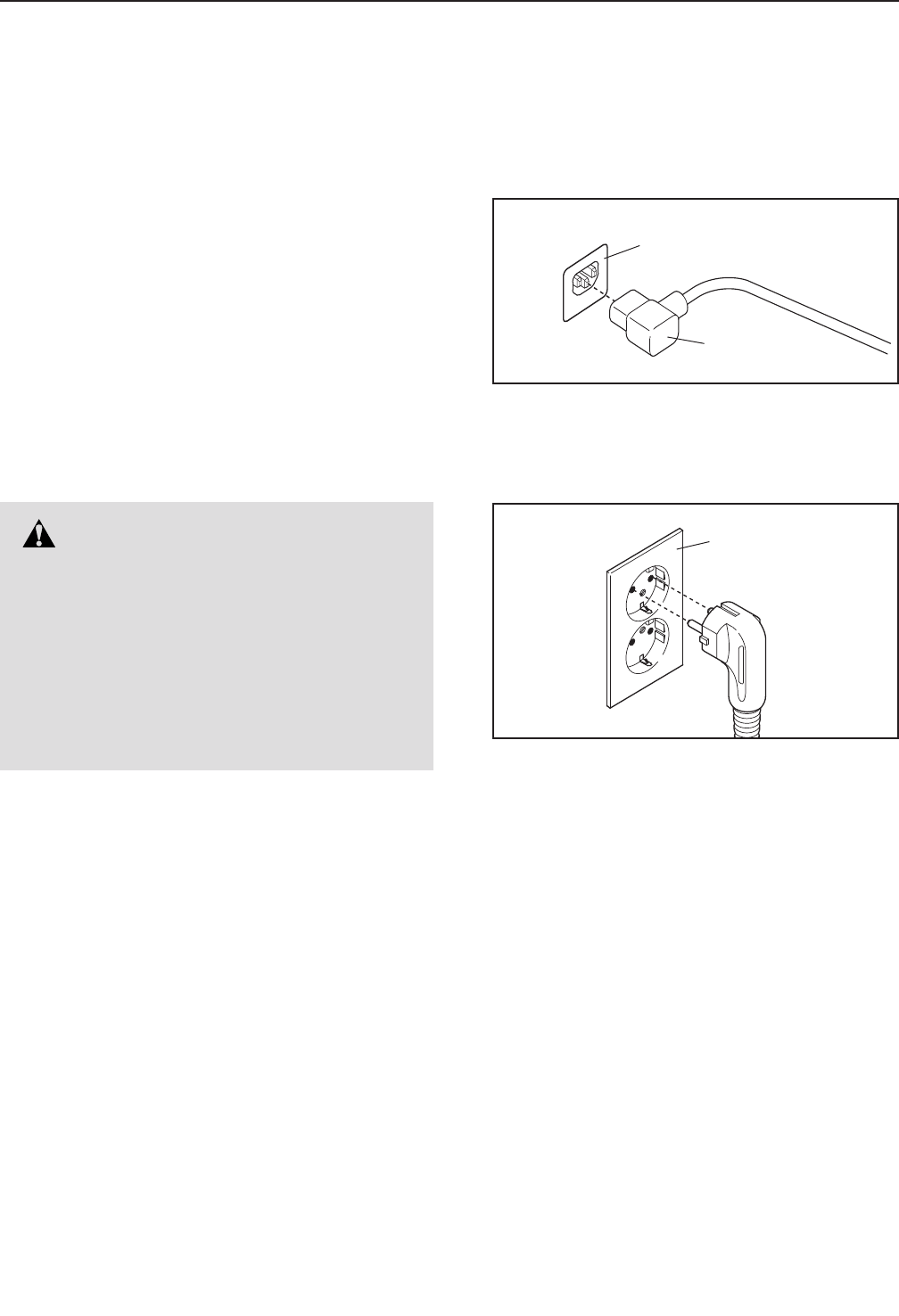

1. Dugaszolja be az áram-kábel ábrán látható végét a

futópadon lévő aljzatba.

2. Dugja be az áramkábelt egy megfelelő hálózati

csatlakozóba, amely a helyi szabályoknak,

rendeleteknek megfelelően van beszerelve.

FONTOS! Ha nem megfelelő csatlakozó aljzatot

használ, rövidzárlatot okozhat. Ne módosítsa

a termékhez tartozó dugaszolót! Ha nem illik a

aljzatba, bízza szakképzett villanyszerelőre a

megfelelő aljzat szerelését! Ne használjon adaptert!

UK

DU

GR

RU

HU

CZ

TR

RO

BU

UKR

SW

FR/

SP/

PL/

SK

IT

AUS

AUS

TYPE E

TYPE F

VESZÉLY! A készülék-földelő

vezeték nem megfelelő csatlakoztatása

megnövelt áramütés veszélyét idézheti elő.

Ellenőriztesse szakképzett villanyszerelővel

vagy szervizessel, ha nem biztos abban,

hogy a termék megfelelően van-e földelve.

Ne módosítsa a termékhez kapott dugaszt,

ha nem illeszkedik az aljzatba, szereltessen

be egy megfelelő aljzatot egy szakképzett

villanyszerelővel.

A futópad csatlakozója

Hálózati kábel

1

UK

DU

GR

RU

HU

CZ

TR

RO

BU

UKR

SW

FR/

SP/

PL/

SK

IT

AUS

AUS

TYPE E

TYPE F

Aljzat

2

MŰKÖDÉS ÉS BEÁLLÍTÁSOK

16

ETPE69910

(PETL69910

A FIGYELMEZTETŐ CÍMKE FELRAGASZTÁSA

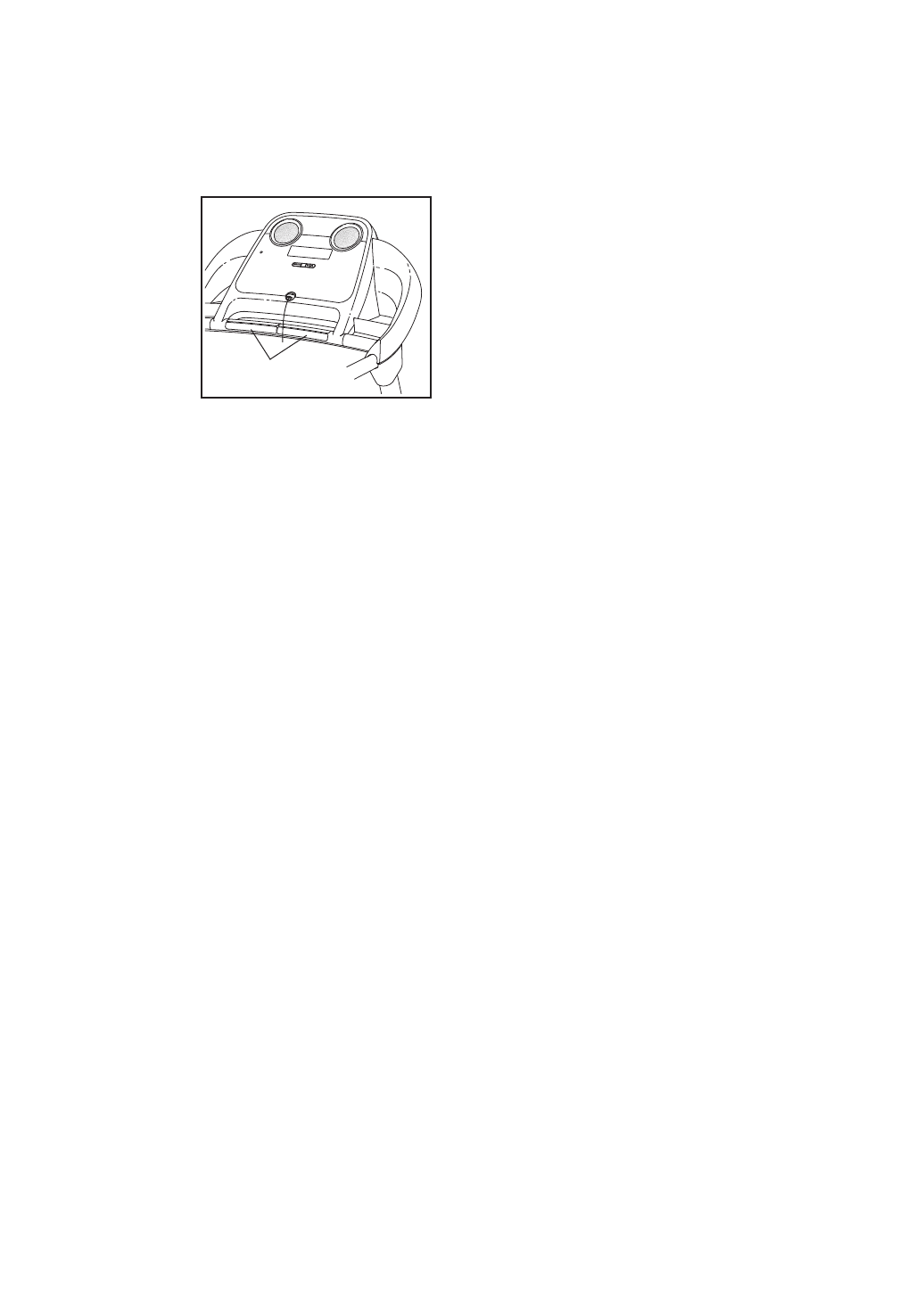

Keresse meg az angol nyelvű gyelmeztetéseket

a konzolon. Ugyanezek a gyelmeztetések — más

nyelven — a mellékelt matricalapon is megtalálhatók.

Ragassza fel a magyar nyelvű gyelmeztető címkét a

konzolra.

KONZOL JELLEMZŐK

A futópad konzol lenyűgöző jellemzők sorát

nyújtsa, amelyeket arra terveztek, hogy az Ön

edzésprogramjait hatékonyabbá és élvezetesebbé

tegyék. Amikor a konzol manuális módját választja,

a futópad sebessége és lejtése egy gombnyomással

megváltoztatható. Edzés közben a konzol folyamatos

edzési visszajelzéseket ad. Még a pulzusát is

megmérheti a markolatos vagy opcionális mellkasi

pulzusérzékelő segítségével (ld. a 23. oldalon lévő

információt).

Ezen kívül a konzol hat kalória-edzésprogramot és

hat teljesítmény-edzésprogramot tartalmaz. Mindegyik

edzésprogram automatikusan szabályozza a futópad

sebességét és lejtését, miközben végigvezeti Önt a

hatékony edzés összeállításon.

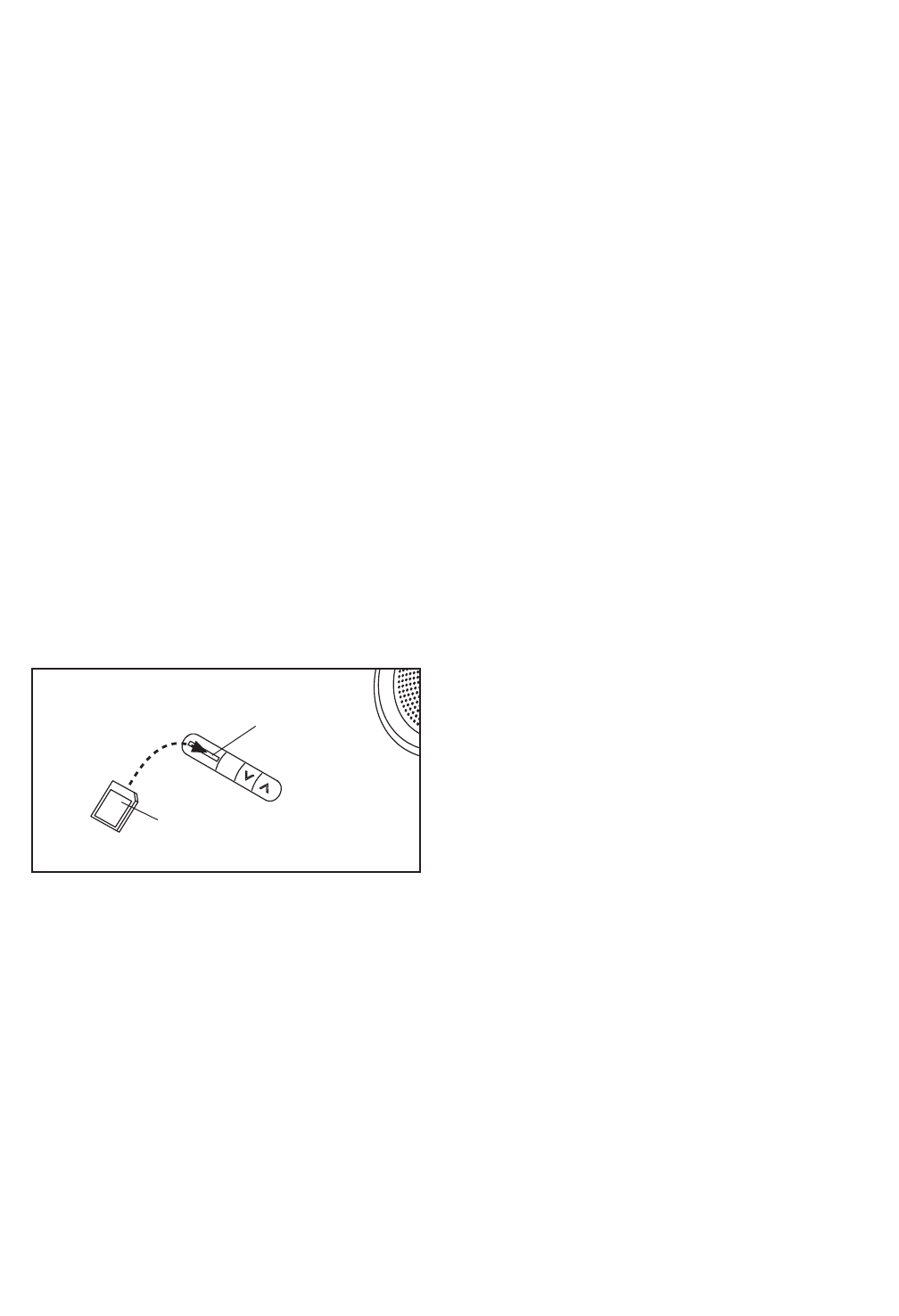

A konzol jellemzője az új iFit interaktív edzési rendszer

is. Az iFit rendszer elfogadja az iFit kártyákat,

amelyeken edzésprogramok vannak, hogy ezek

segítségével Ön elérje a specifikus fitnesz céljait.

Például szabaduljon meg nem kívánt kilóitól a

8-hetes súlycsökkentés edzésprogrammal. Az iFit

edzésprogramok automatikusan szabályozzák a

futószalagot. Az iFit kártyák külön kaphatók. Egy

iFit kártya bármikor történő megvásárlásához

látogasson a következőre: www.iFit.com vagy hívja

fel a jelen kézikönyv fedőlapján lévő telefonszámot.

Még saját kedvenc zenéjét vagy hangoskönyvét is

hallgathatja edzés közben a konzol sztereo hangosító

rendszere segítségével.

Az áramellátás bekapcsolásához kövesse a

17. oldalt. A manuális mód használatát ld. a 17.

oldalon. A kalória-edzésprogram használatát ld. a

20. oldalon. Egy iFit edzésprogram használatának

leírását ld. a 21. oldalon. Az információs mód

használatának leírását ld. a 23. oldalon. A sztereo

hangrendszer használata a 23. oldalon van leírva.

Figyelem: A konzol meg tudja jeleníteni az angol vagy

metrikus mértékegységeket. Annak megállapításához,

hogy melyik mértékegység van kiválasztva, nézze

meg AZ INFORMÁCIÓ MÓD részt a 23. oldalon.

Figyelem: Az egyszerűség kedvéért a jelen

kézikönyvben szereplő minden információ a metrikus

mértékegységekre vonatkozik.

Kulcs

Kapocs

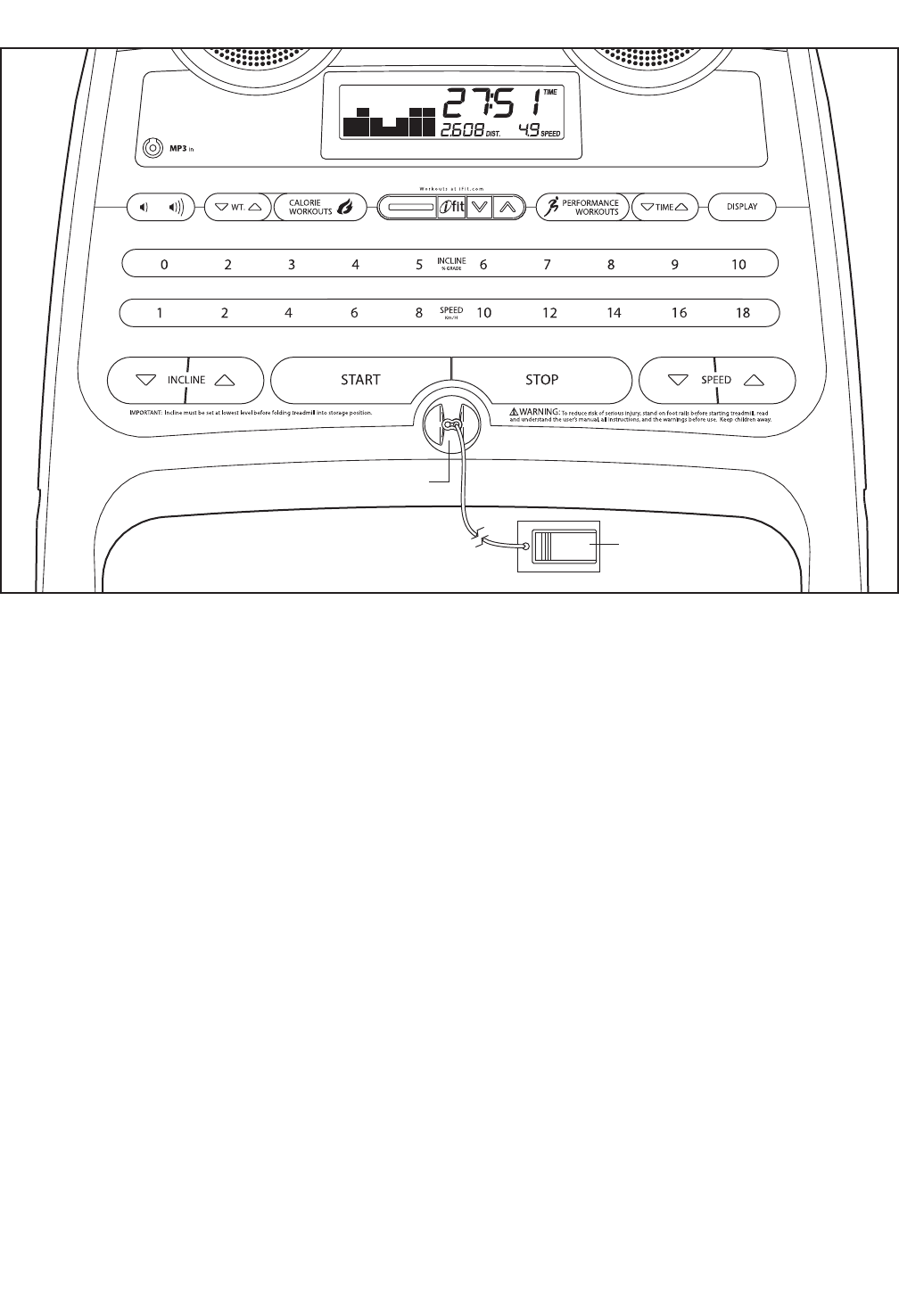

KONZOL-DIAGRAM

17

AZ ÁRAMELLÁTÁS BEKAPCSOLÁSA

FONTOS: Ha a futópad hidegnek volt kitéve, az

áramellátás bekapcsolása előtt tegye lehetővé,

hogy szobahőmérsékletre melegedhessen fel.

Ha ezt nem teszi meg, a konzol kijelzői vagy más

elektromos alkatrészek károsodhatnak.

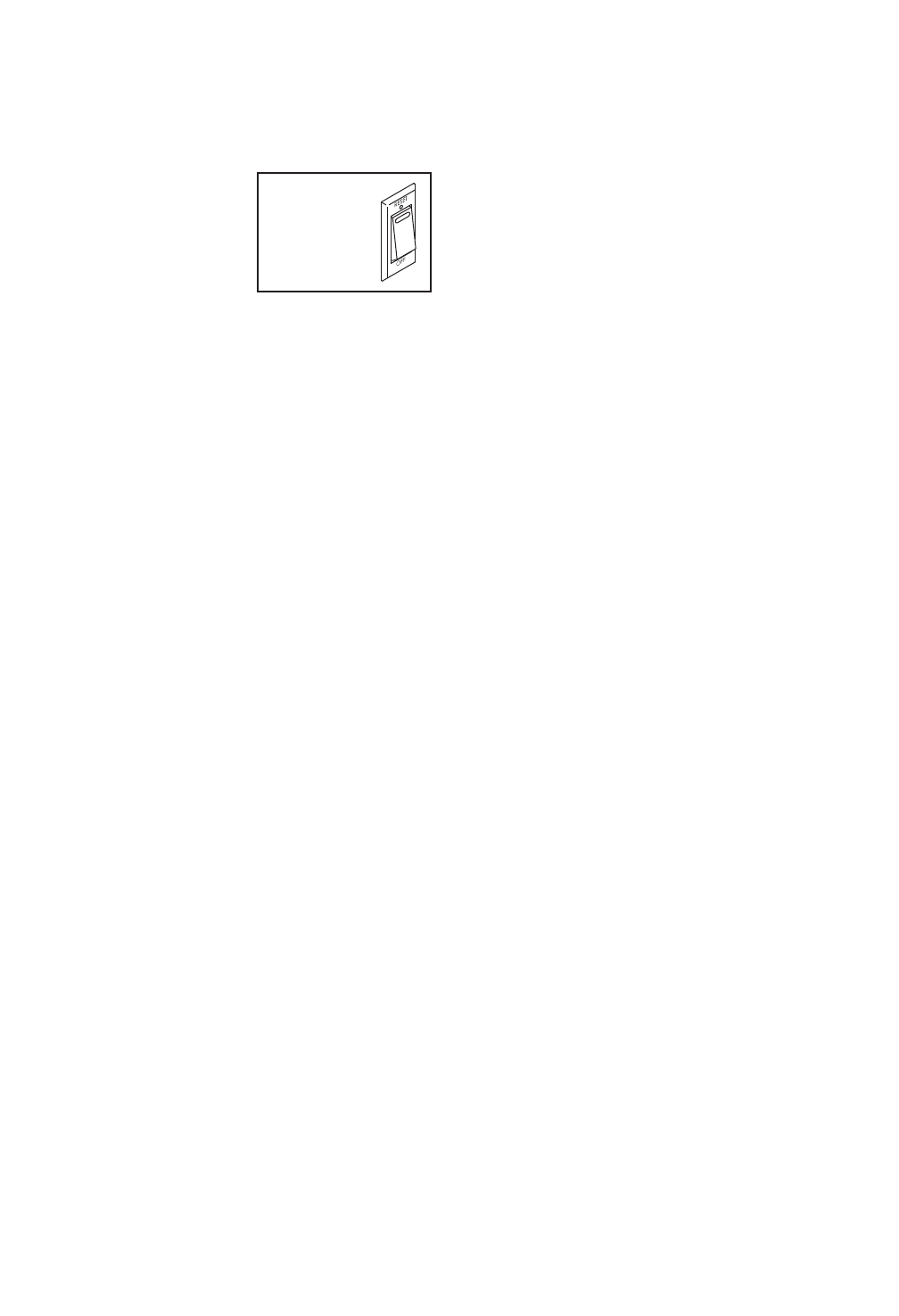

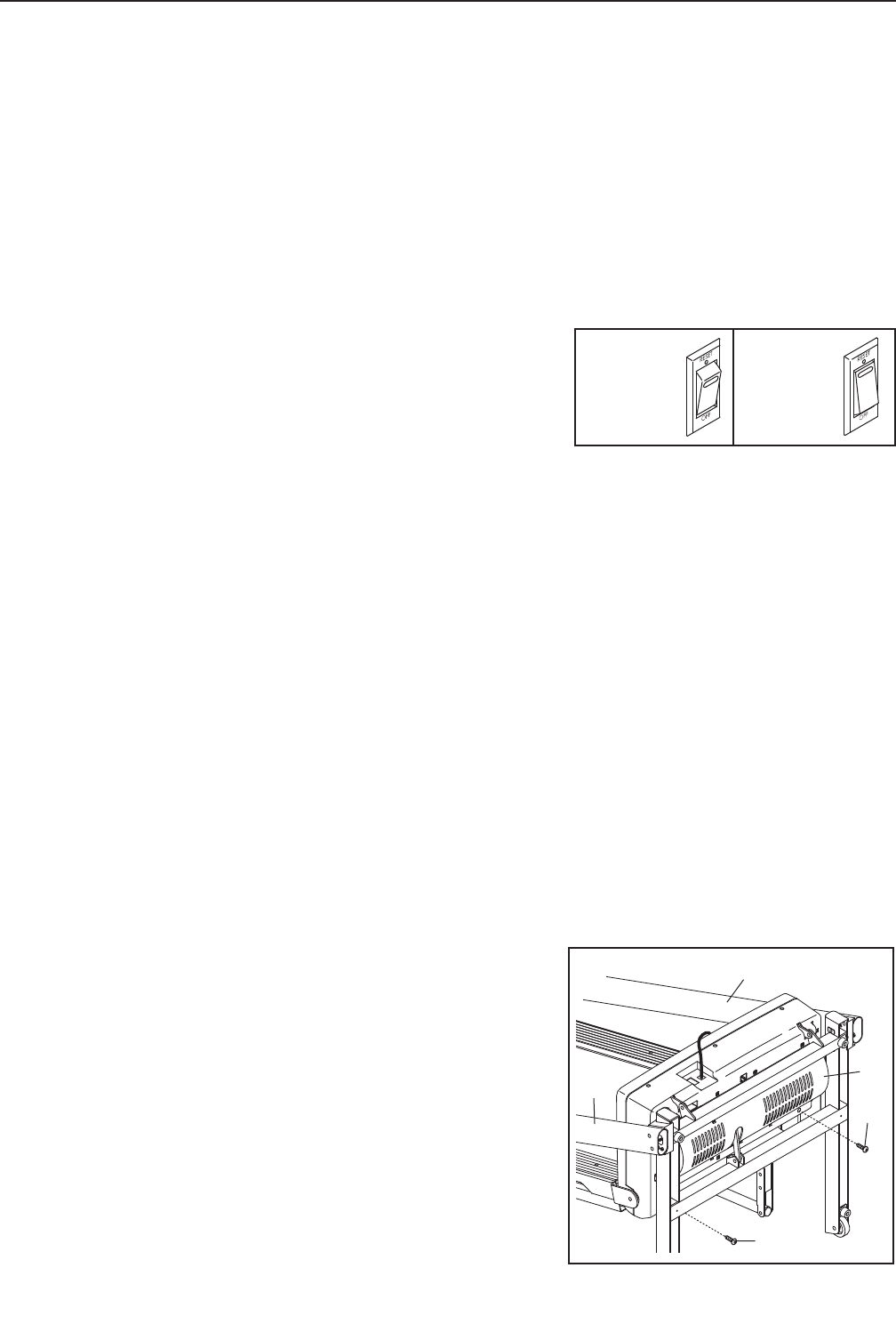

Dugja be a hálózati

kábelt (lásd a 15. oldalt).

Ezután keresse meg a

futópad vázán az áram-

kapcsolót a hálózati

kábel közelében. Nyomja

meg az áramkapcsolót a

visszaállítás [RESET] állásba.

FONTOS: A konzol egy kijelző demó módot is

tartalmaz, amelyet arra az esetre terveztek, ha a

futópad egy üzletben van kiállítva. Ha a kijelzők

azonnal kivilágosodnak, amikor a hálózati kábelt

bedugja, és az áram-kapcsolót a visszaállítás

állásba kapcsolja, a demó-mód van bekapcsolva. A

demó-mód kikapcsolásához tartsa lenyomva a Stop

[STOP] gombot pár másodpercig. Ha a kijelzők

tovább világítanak, nézze meg AZ INFORMÁCIÓ

MÓD részt a 23. oldalon, hogy a demó módot

kikapcsolja.

Ezután álljon rá a futópad talpsínjeire. Keresse meg a

kulcshoz csatlakoztatott csiptetőt. (ld. a 16. oldalon lévő

ábrát), majd csúsztassa a kapcsot a ruhája övpántjára.

Ezt követően helyezze be a kulcsot a konzolba. Kis

idő múlva a kijelzők világítani kezdenek. FONTOS:

Vészhelyzetben a kulcs kihúzódhat a konzolból,

ami a sétálószalag lelassulását és megállását

eredményezi. Tesztelje a kapcsot úgy, hogy

óvatosan tesz pár lépést hátrafelé, és ha a kulcs

nem húzódik a konzolból, igazítsa meg a kapocs

állását.

FONTOS: Ha a konzol felületén átlátszó műanyag

lapok vannak, távolítsa el a műanyagot. A

sétálóplatform károsodásának megelőzésére

viseljen tiszta edzőcipőt, amíg a futópadot

használja. Amikor a futópadot első alkalommal

használja, ügyeljen a sétálószalag beállítására, és -

ha szükséges – centrírozza a sétálószalagot (lásd a

27. oldalt).

A MANUÁLIS ÜZEMMÓD HASZNÁLATA

1. Helyezze be a kulcsot a konzolba.

Lásd AZ ÁRAMELLÁTÁS BEKAPCSOLÁSA c. alatt

a bal oldalon.

2. Válassza ki a manuális üzemmódot.

Ha a kulcsot beillesztette, a kézi mód kiválasztása

történik. Ha egy előre beállított edzésprogramot

választ, távolítsa el a kulcsot, majd illessze be

ismét.

3. Vigye be a súlya adatát, ha kívánja.

A pontosabb kalória-számlálás céljából, vigye

be a testsúlya adatát a konzolba a súly-

növelés és csökkentés [WT.] gombok ismételt

megnyomásával. Figyelem: Amikor bevitte a

testsúlyát, az Ön súlya elmentődik a memóriába.

4. Indítsa el a sétálószalagot.

A sétálószalag elindításához nyomja meg a Start

[START] gombot, a sebesség [SPEED] növelés

gombot, vagy a számozott 1-18 sebességgombok

[SPEED KM/H] valamelyikét.

Amikor a Start gombot vagy a sebesség-növelés

gombot megnyomjuk, a sétálószalag elkezd

2 km/h sebességgel mozogni. Edzés közben

változtassa meg a sétálószalag sebességét a

kívánt tempóra a sebesség növelés és csökkentés

gombok megnyomásával. Valahányszor megnyom

egy gombot, a sebesség beállítás 0,1 km/h

sebességgel változik; ha a gombot lenyomva tartja,

a sebesség beállítás 0,5 km/h növekményekkel

változik. Figyelem: A gombok megnyomása után

egy kis ideig eltarthat, amíg a sétálószalag a

kiválasztott sebesség-beállítást el nem éri.

Ha a számozott sebesség gombok valamelyikét

lenyomta, a sétálószalag sebessége fokozatosan

változik addig, amíg a kijelölt sebesség-beállítást el

nem érte.

A sétálószalag leállításához nyomja meg a Stop

[STOP] gombot. Az idő elkezd villogni az egyik

kijelzőn. A sétálószalag újraindításához nyomja le a

Start gombot, vagy a sebességnövelés gombot.

Visszaállítás

18

5. Változtassa meg a futópad lejtését a kívánsága

szerint.

A futópad lejtésszögének megváltoztatásához

nyomja le az lejtésnövelő, illetve –csökkentő

[INCLINE] vagy [INCLINE % GRADE] gombokat.

Amikor megnyom egy gombot a lejtés fokozatosan

változik, amíg a kiválasztott lejtés-beállítást el nem

éri.

6. Kövesse az előrehaladását a kijelzők

segítségével.

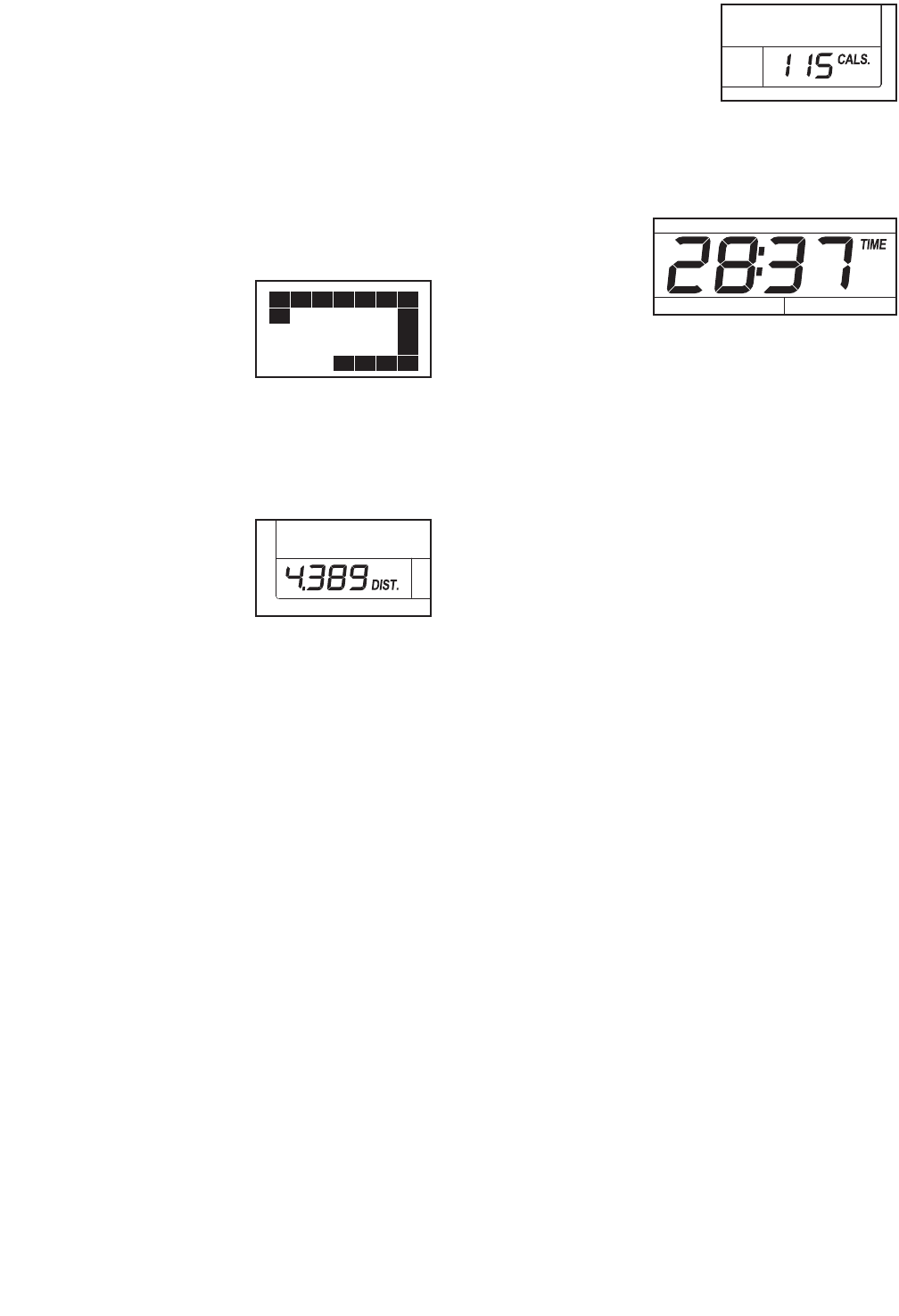

A pálya—Amikor

a manuális módot

választja, egy 400

méteres távot képviselő

pálya jelenik meg. Amíg

a futópadon sétál vagy

fut, a pálya szegmensei egyesével jelennek meg

egészen addig, amíg az egész pálya nem látható.

A pálya ekkor eltűnik és a mutatók ismét egymás

után kezdenek megjelenni.

A bal alsó kijelző—

Amikor Ön edz,

a bal alsó kijelző

megmutathatja az

eltelt időt [TIME] és

a megtett távolságot

[DISTANCE], amelyet Ön lefutott vagy legyalogolt.

A bal alsó kijelző megmutatja a futópad lejtését

is, valahányszor a lejtési szint megváltozik.

Figyelem: Ha Ön már kiválasztott egy teljesítmény

edzésprogramot vagy egy iFit edzésprogramot, a

bal alsó kijelzőn az edzésprogramból hátralévő idő

látható az eltelt idő helyett.

A jobb alsó kijelző—A

jobb alsó kijelző

megmutathatja az

Ön által elégetett

kalóriák [CALS.]

körülbelüli számát és a

sétálószalag sebességét. A kijelző a szívverését is

megmutatja, amikor a markolatos pulzusérzékelőt

használja (ld. 7. lépést).

A felső

kijelző—A

felső kijelző

megmutathatja

az eltelt időt,

a gyaloglással

vagy futással megtett távot, az Ön által elégetett

kalóriák körülbelüli számát vagy a sétálószalag

sebességét. Ismételten nyomja meg a kijelző

[DISPLAY] gombot, amíg a felső kijelző ki nem

mutatja az információt, amely a legjobban érdekli

Önt. Figyelem: Miközben a felső kijelzőn bizonyos

információ látszik, ugyanaz az információ nem fog

megjelenni a bal alsó vagy bal felső kijelzőn.

A kijelzők visszaállításához nyomja meg a Stop

gombot, vegye ki, majd újból helyezze be a kulcsot.

19

7. Ha úgy kívánja, mérje meg a pulzusszámát.

Figyelem: Ha a markolatos pulzusérzékelőt

és az opcionális mellkasi pulzusérzékelőt

is használja egyszerre, a konzol nem fogja

pontosan mutatni a pulzusszámát. Ld. 23.

oldalon lévő információt az opcionális mellkasi

pulzusérzékelőről.

A markolatos

pulzusérzékelő

használata

előtt vegye

le az átlátszó

műanyag

lapokat a

fémérintkezőkről.

Ezen felül

ügyeljen arra is,

hogy keze tiszta

legyen.

A pulzusszáma megméréséhez álljon a lábtartó

sínekre, majd fogja meg a fémérintkezőket

kb. tíz másodpercig, a kezét ne mozgassa.

Amikor a készülék érzékeli a pulzusát, a jobb

alsó kijelzőn egy szív szimbólum villog, amikor

a szíve ver, először egy vagy két vonal jelenik

meg, majd a pulzusszáma megjelenik a kijelzőn.

A legpontosabb pulzusszám adatok kijelzése

érdekében tartsa az érintkezőket még kb. 15

másodpercig.

8. Amikor az edzéssel végzett, vegye ki a kulcsot

a konzolból.

Álljon rá a lábtartó sínekre, nyomja meg a Stop

gombot, és állítsa a futópad lejtését a legkisebb

értékre. A lejtésnek a legkisebb beállításon kell

lennie, amikor a futópadot a tárolási helyzetébe

hajtja össze, különben a futópad károsodhat.

Ezután vegye ki a kulcsot a konzolból, majd tegye

biztonságos helyre.

Amikor már nem használja a futópadot, kapcsolja

a ki [OFF] állásba az áram-kapcsolót, majd húzza

ki a hálózati kábelt. FONTOS: Ha ezt nem teszi

meg, a futópad elektromos alkatrészei idő előtt

elhasználódhatnak.

Érintkezők

20

KALÓRIA EDZÉSPROGRAM ALKALMAZÁSA

1. Helyezze be a kulcsot a konzolba.

Lásd AZ ÁRAMELLÁTÁS BEKAPCSOLÁSA részt a

17. oldalon.

2. Kalória-edzésprogram kiválasztása

A kalória-edzésprogram kiválasztásához

ismételten nyomja meg a kalória edzésprogramok

[CALORIE WORKOUTS] gombot, amíg a kívánt

edzésprogram meg nem jelenik a kijelzőn.

Amikor Ön kiválaszt egy kalória-edzésprogramot,

az edzésprogram maximális lejtési szintje villog a

bal alsó kijelzőn, a maximális sebesség beállítás

villog a jobb alsó kijelzőn, és az elégetendő

körülbelüli kalóriaszám villog a felső kijelzőn. Ezen

kívül az edzésprogram sebesség-beállítási prolja

gördül végig a kijelzőn.

3. Vigye be a súlya adatát, ha kívánja.

A pontosabb kalória-számlálás céljából, vigye

be a testsúlya adatát a konzolba a súly-

növelés és csökkentés [WT.] gombok ismételt

megnyomásával. Figyelem: Amikor bevitte a

testsúlyát, az Ön súlya elmentődik a memóriába.

4. Kezdje el az edzésprogramot.

Nyomja meg a Start [START] gombot vagy

a sebesség-növelés [SPEED] gombot az

edzésprogram elindításához. Egy kis idővel a

gomb megnyomása után a futópad automatikusan

az edzésprogram első sebesség-, valamint

lejtésbeállításához igazodik. Fogja meg a

kapaszkodókat, majd kezdjen sétálni.

Mindegyik edzésprogram több egyperces

szegmensre oszlik. Egy sebesség-beállítás és egy

lejtés-beállítás van minden egyes szegmenshez

programozva. Figyelem: Ugyanaz a sebesség

és lejtés-beállítás beprogramozható az egymást

követő szegmensekhez is.

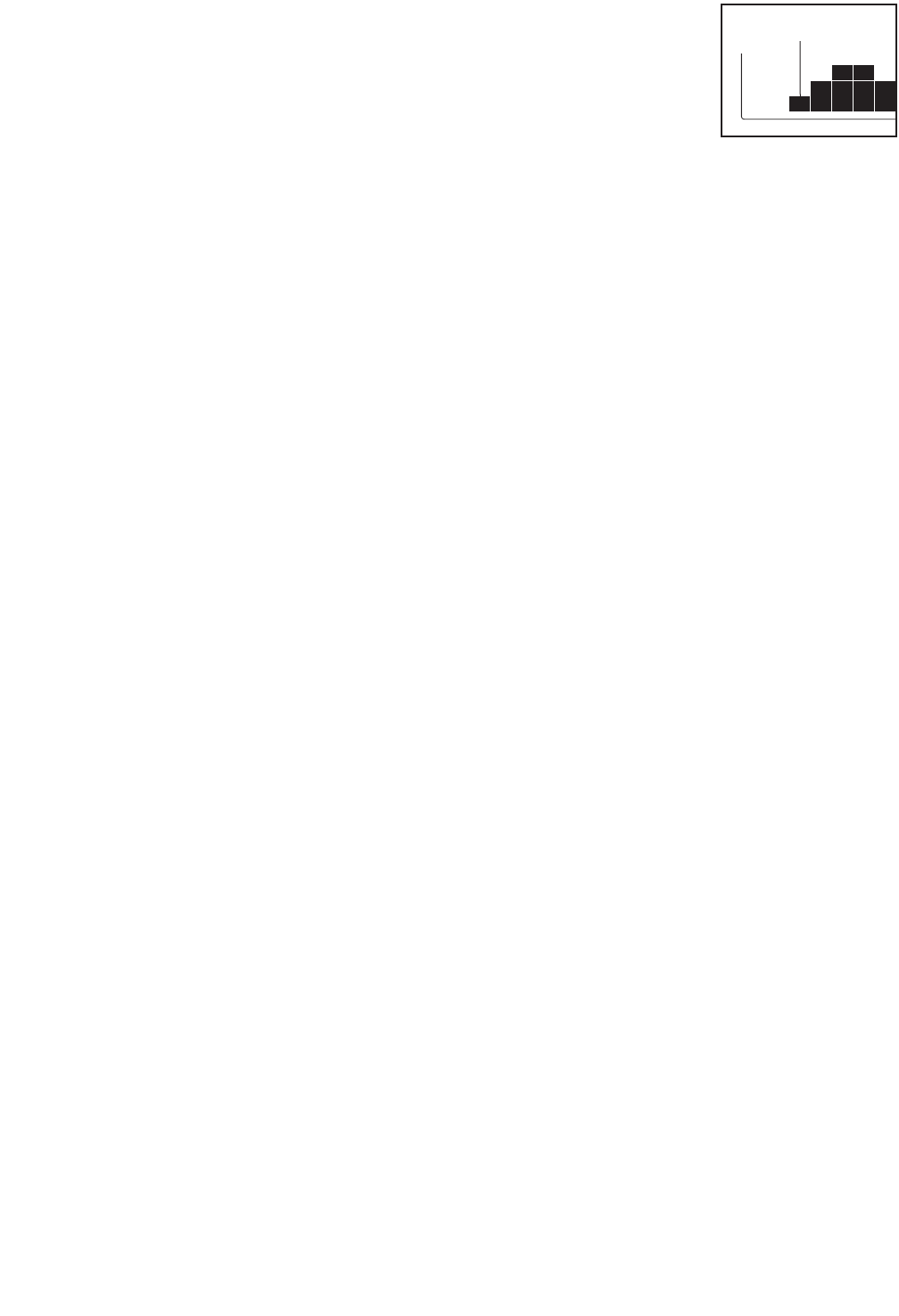

Az edzésprogram folyamán a prol az Ön

előrehaladását mutatja. A prol villogó szegmense

az edzésprogram aktuális szegmensét képviseli.

A villogó szegmens

magassága mutatja

az aktuális szegmens

sebesség-beállítását.

Minden szegmens végén

hangjelzések sorozata

hangzik el. Ha egy eltérő

sebesség- és/vagy

lejtés-beállítás van beprogramozva a következő

szegmensre, a sebesség- és/vagy lejtés-beállítás

fog villogni a kijelzőkön, hogy gyelmeztesse Önt

és a futópad automatikusan beáll az új sebesség

és/vagy lejtés-beállásra.

Amikor az edzésprogram véget ér, a sétálószalag

lassan leáll.

Ha az edzésprogram folyamán a sebesség-, illetve

lejtés-beállítás bármikor túl nagy vagy túl kicsi, Ön

a beállítást kézzel is felülbírálhatja a sebesség vagy

lejtés [INCLINE] gomb megnyomásával; azonban,

ha az edzésprogram következő szegmense már

elindult, a futópad automatikusan a következő

szegmenshez tartozó sebesség-, illetve lejtés-

beállításhoz igazodik.

Az edzésprogram bármikor történő leállításához

nyomja meg a Stop [STOP] gombot. Az

edzésprogram újraindításához nyomja meg a

Start gombot vagy a sebességnövelés gombot. A

sétálószalag ekkor 2 km/h sebességgel mozogni

kezd. Amikor az edzésprogram következő

szegmense elkezdődik, a futópad automatikusan

alkalmazkodik a következő szegmenshez.

5. Kövesse az előrehaladását a kijelzők

segítségével.

Lásd a 6. lépést a 18. oldalon.

6. Ha úgy kívánja, mérje meg a pulzusszámát.

Lásd a 7. lépést a 19. oldalon.

7. Amikor az edzéssel végzett, vegye ki a kulcsot a

konzolból.

Lásd a 8. lépést a 19. oldalon.

Aktuális szegmens

21

A TELJESÍTMÉNY EDZÉSPROGRAM HASZNÁLATA

1. Helyezze be a kulcsot a konzolba.

Lásd AZ ÁRAMELLÁTÁS BEKAPCSOLÁSA részt a

17. oldalon.

2. Válasszon egy teljesítmény edzésprogramot

Egy teljesítmény edzésprogram kiválasztásához

ismételten nyomja meg a teljesítmény

edzésprogramok [PERFORMANCE WORKOUTS]

gombot, amíg a kívánt edzésprogram meg nem

jelenik a kijelzőn.

Amikor Ön kiválaszt egy teljesítmény-

edzésprogramot, az edzésprogram száma

megjelenik a kijelzőn, a maximális lejtési szintje

villog a bal alsó kijelzőn, a maximális sebesség

beállítás villog a jobb alsó kijelzőn, és az

edzésprogram időtartama jelenik meg a felső

kijelzőn. Ezen kívül az edzésprogram sebesség-

beállítási prolja gördül végig a kijelzőn.

3. Vigye be a súlya adatát, ha kívánja.

A pontosabb kalória-számlálás céljából, vigye

be a testsúlya adatát a konzolba a súly-

növelés és csökkentés [WT.] gombok ismételt

megnyomásával. Figyelem: Amikor bevitte a

testsúlyát, az Ön súlya elmentődik a memóriába.

4. Válassza ki az edzésprogram időtartamát, ha

úgy kívánja.

Ha Ön egy teljesítmény-edzésprogramot választott,

beállíthatja az edzésprogram időtartamát 15 és 45

perc közötti időre, 5 perces növekményekkel. Az

edzésprogram időtartamának beállításához nyomja

meg a idő [TIME] növelés vagy csökkentés gombot,

amíg a kívánt időt el nem éri.

5. Kezdje el az edzésprogramot.

Lásd a 4. lépést a 20. oldalon.

6. Kövesse az előrehaladását a kijelzők

segítségével.

Lásd a 6. lépést a 18. oldalon.

7. Ha úgy kívánja, mérje meg a pulzusszámát.

Lásd a 7. lépést a 19. oldalon.

8. Amikor az edzéssel végzett, vegye ki a kulcsot a

konzolból.

Lásd a 8. lépést a 19. oldalon.

22

IFIT EDZÉSPROGRAM HASZNÁLATA

Ha iFit kártyákat kíván vásárolni, lépjen a

www.iFit.com weboldalra vagy hívja fel az e kézikönyv

borítóján látható telefonszámot. Az iFit kártyák a

kiválasztott boltokban is kaphatók.

1. Helyezze be a kulcsot a konzolba.

Lásd AZ ÁRAMELLÁTÁS BEKAPCSOLÁSA részt

a 17. oldalon.

2. Illesszen be egy iFit kártyát, majd válasszon ki

egy edzésprogramot.

Az iFit edzésprogram használatához tegyen be

egy iFit kártyát az iFit nyílásába; ügyeljen arra,

hogy az iFit kártya úgy helyezkedjen el, hogy a

fémérintkezők lefelé nézzenek, és benne legyenek

az iFit nyílásában.

Ezután válasszon ki egy iFit edzésprogramot

az iFit növelés vagy csökkentés gombbal.

Amikor Ön kiválaszt egy iFit edzésprogramot, az

edzésprogram száma maximális lejtési szintje

villog a bal alsó kijelzőn, a maximális sebesség

beállítás villog a jobb alsó kijelzőn, majd ezután az

edzésprogram időtartama jelenik meg a bal alsó

kijelzőn. Ezen kívül az edzésprogram sebesség-

beállítási prolja gördül végig a kijelzőn.

Mindegyik edzésprogram több egyperces

szegmensre oszlik. Egy sebesség-beállítás és egy

lejtés-beállítás van minden egyes szegmenshez

beprogramozva. Figyelem: Ugyanaz a sebesség-

és lejtés-beállítás beprogramozható az egymást

követő szegmensekhez is.

3. Kezdje el az edzésprogramot.

Nyomja meg a Start [START] gombot vagy

a sebesség-növelés [SPEED] gombot az

edzésprogram elindításához. Egy kis idővel a

gomb megnyomása után a futópad automatikusan

az edzésprogram első sebesség-, valamint

lejtésbeállításához igazodik. Fogja meg a

kapaszkodókat, majd kezdjen sétálni.

Az edzésprogram folyamán egy személyi edző

hangja vezeti végig Önt az edzésprogramon.

Az iFit edzésprogram ugyanúgy működik, mint

a kalória-edzésprogram (lásd a 4. lépést a 20.

oldalon).

Ha az aktuális szegmensre érvényes sebesség-,

illetve lejtésbeállítás túl nagy vagy túl kicsi,

a beállítást felülbírálhatja a sebesség, illetve

a lejtés [INCLINE] gomb megnyomásával;

azonban, amikor a következő szegmens már

elindult, a futópad automatikusan a következő

szegmensre érvényes sebesség-, illetve

lejtésbeállításhoz igazodik.

Az edzésprogram bármikor történő leállításához

nyomja meg a Stop [STOP] gombot. Az

edzésprogram újraindításához nyomja meg a Start

gombot. A sétálószalag ekkor 2 km/h sebességgel

mozogni kezd. Amikor az edzésprogram következő

szegmense elkezdődik, a futópad automatikusan

alkalmazkodik a következő szegmenshez.

4. Kövesse az előrehaladását a kijelzők

segítségével.

Lásd a 6. lépést a 18. oldalon.

5. Ha úgy kívánja, mérje meg a pulzusszámát.

Lásd a 7. lépést a 19. oldalon.

6. Amikor az edzéssel végzett, vegye ki a kulcsot

a konzolból.

Lásd a 8. lépést a 19. oldalon.

FIGYELEM: Mindig vegye ki az iFit kártyákat az

iFit nyílásból, ha nem használja őket.

iFit nyílás

iFit kártya

23

AZ INFORMÁCIÓ MÓD

A konzolon van egy információ-mód is, amely nyomon

követi a teljes távot, amelyet a sétálószalag megtett és

a teljes óraszámot, amennyit a futópadot használták.

Az információ-mód azt is lehetővé teszi, hogy Ön angol

mérföldet válasszon a távolság mérésére, valamint

hogy a kijelző demó módot be- vagy kikapcsolja.

Az információ-mód kiválasztásához tartsa lenyomva

a Stop [STOP] gombot, miközben a kulcsot beilleszti

a konzolba, majd engedje fel a Stop gombot. Amikor

az információ-módot választja, a következő információ

jelenik meg:

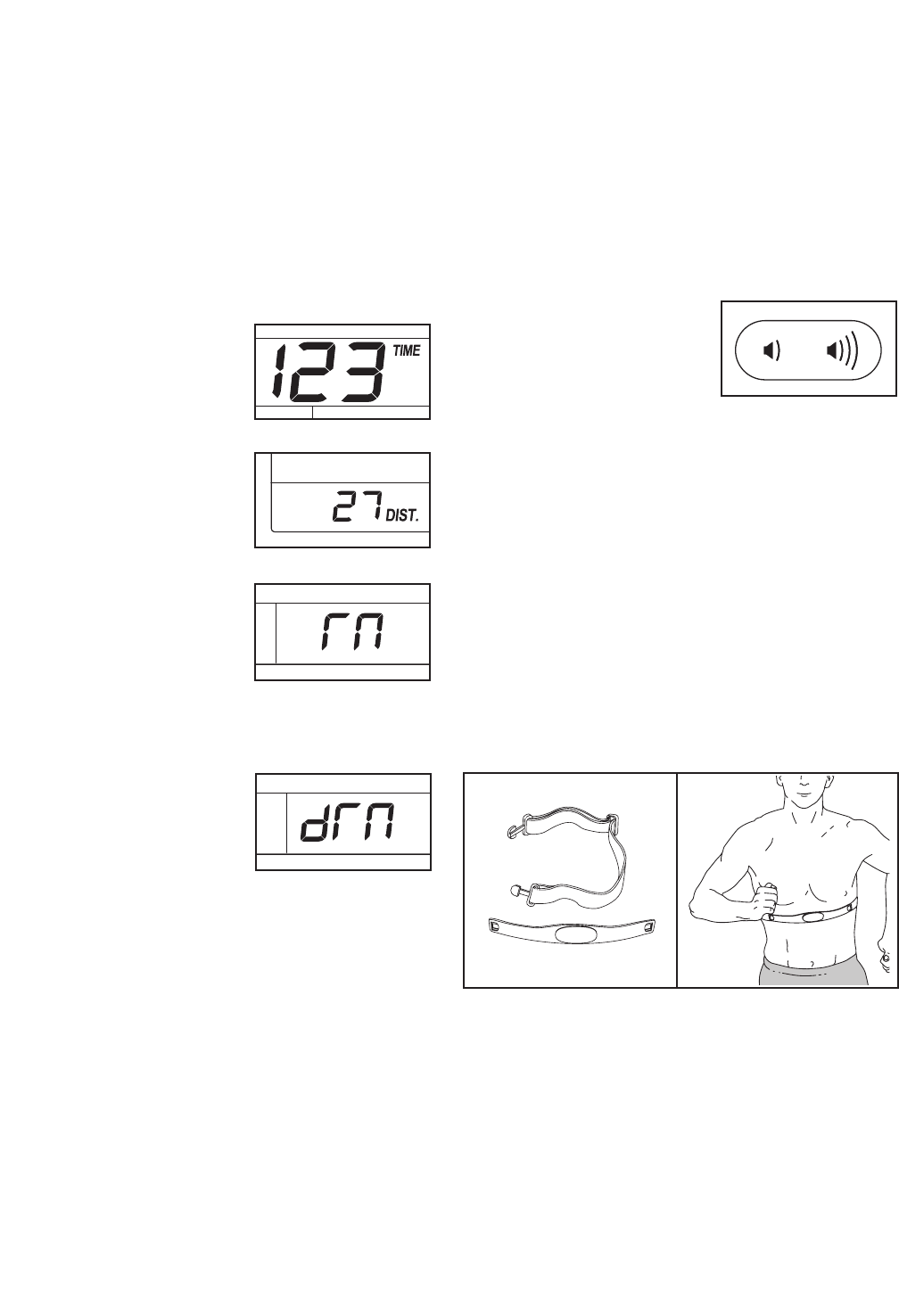

A felső kijelzőn az összes

óraszám látható, ameny-

nyi ideig a futópadot eddig

használták.

A bal alsó kijelzőn az

összes kilométerszám

(vagy mérföld) látható,

amennyit a sétálószalag

eddig megtett.

Egy M jelenik meg a metri-

kus kilométer, egy E jelenik

meg az angol mérföld

megjelölésére a jobb alsó

kijelzőn. Ha úgy kívánja,

a mértékegység megvál-

toztatásához nyomja meg a sebességnövelő [SPEED]

gombot.

A konzol egy kijelző demó

módot is tartalmaz, amelyet

arra az esetre terveztek,

ha a futópad egy üzlet-

ben van kiállítva. Amikor

a demó-mód van bekap-

csolva, a konzol normál módban üzemel, amikor a

hálózati kábelt bedugja, és az áram-kapcsolót a reset

állásba kapcsolja, és beilleszti a kulcsot a konzolba.

Ha azonban kiveszi a kulcsot, a kijelzők tovább világí-

tanak, bár a gombok nem működnek. Ha a demó-mód

van bekapcsolva, egy „d” jelenik meg a jobb kijelzőn

miközben az információ-mód van kiválasztva. A demó

kijelző mód be- vagy kikapcsolásához nyomja meg a

sebességcsökkentés gombot.

Az információs üzemmódból való kilépéshez vegye ki a

kulcsot a konzolból.

A SZTEREO HANGRENDSZER HASZNÁLATA

Zene vagy hangoskönyvek a sztereó hangszóróin

történő lejátszásához az MP3-lejátszóját,

CD-lejátszóját vagy egyéb személyi audió lejátszóját a

konzolhoz kell csatlakoztatnia az MP3 jack dugaszon

keresztül.

Csatlakoztassa az audio vezetéket a jack audio ol-

dalán a konzol. Csatlakoztassa a másik végét egy

jack MP3 lejátszó, CD lejátszó, vagy más hordozható

audiolejátszó. Ügyeljen arra, hogy az audió vezeték

teljesen be legyen dugva.

Ezután nyomja meg a

lejátszás gombot az MP3

lejátszóján, CD lejátszóján

vagy egyéb személyi audió

lejátszóját. Állítsa be a

hangerőt a személyi audió

lejátszóján, vagy nyomja meg a hangerő növelés

illetve csökkentés gombot a konzolon.

Ha éppen személyi CD-lejátszót használ, és a CD

ugrik, tegye a CD-lejátszót a padlóra vagy más lapos

felületre a konzol helyett.

AZ OPCIONÁLIS MELLKASI PULZUSÉRZÉKELŐ

Egy opcionális mellkasi pulzusérzékelő kéz nélküli

irányítást biztosít, amint a pulzusát nyomon követi az

edzésprogramjai folyamán. Ha opcionális mellkasi

pulzusérzékelőt kíván vásárolni, hívja fel az ennek

a kézikönyvnek a borítóján látható telefonszámot.

24

A FUTÓPAD ÖSSZEHAJTÁSA

A futópad károsodásának elkerülésére állítsa

be a lejtését a legalacsonyabb állásba, mielőtt a

futópadot összehajtja. Ezután vegye ki a kulcsot

és húzza ki a hálózati kábelt. FIGYELEM: Önnek

képesnek kell lennie 20 kg-ot felemelni, hogy a

futópadot biztonságosan felemelje, leengedje vagy

mozgassa.

1. Fogja meg a fém vázat erősen a nyíl által alább

mutatott helyen. FIGYELEM: Ne fogja meg a

vázat a műanyag talpsíneknél fogva. Hajlítsa be

a lábát, és tartsa egyenesen a hátát.

2. Emelje fel a vázat, amíg a retesz-gomb nem rögzül

a tárolási állásban. FIGYELEM: Ügyeljen arra,

hogy a retesz gombja lezárt állapotban legyen.

Hogy a padlót és a szőnyeget megóvja a

sérüléstől, helyezzen egy taposószőnyeget a

futópad alá. Tartsa távol a futópadot a közvetlen

napfénytől. Ne hagyja a futópadot tárolási

állapotban 30° C-nál magasabb hőmérsékleten.

A FUTÓPAD MOZGATÁSA

Mielőtt a futópadot mozgatja, helyezze tárolási állásba

a fent leírtak szerint. FIGYELEM: Ügyeljen arra, hogy

a retesz-gomb a tárolási helyzetben lezárt legyen.

Lehet, hogy a futópad mozgatásához két személy

szükséges.

1. Fogja meg a vázat és az egyik kapaszkodót, majd

helyezze egyik lábát az egyik kerékre.

2. Húzza hátra a kapaszkodót, amíg a futópad a

kerekeken nem gördül, majd óvatosan mozdítsa

el a kívánt helyre. FIGYELEM: Ne mozgassa a

futópadot anélkül, hogy vissza nem hajtaná,

ne húzza a váznál fogva és ne mozgassa a

futópadot egyenetlen felületen.

3. Helyezze az egyik lábát az egyik kerékre és

óvatosan engedje le a futópadot.

A FUTÓPAD LEENGEDÉSE HASZNÁLAT ELŐTT

1. Ld. 2. ábra. Fogja meg a futópad felső végét a

jobb kezével. Húzza balra a retesz gombját, ha

szükséges, tolja a vázat kissé előre. Fordítsa

néhány centiméterrel lefelé a keretet, majd engedje

el a retesz gombját.

2. Ld. a bal oldali 1. sz. ábrát. Fogja meg a fém

vázat erősen, két kézzel és engedje le a padlóra.

FIGYELEM: Ne fogja meg a vázat a műanyag

talpsíneknél fogva, és ne ejtse le a vázat.

Hajlítsa be mindkét lábát és tartsa egyenesen a

hátát.

A FUTÓPAD ÖSSZECSUKÁSA ÉS MOZGATÁSA

Kapaszkodó

Váz

Kerék

Váz

1

1

Retesz-

gomb

2

Váz

25

A futópadnál felmerülő legtöbb probléma az alábbi lépések végrehajtásával megoldható. Keresse meg

az adott esetre érvényes jelenséget, majd kövesse a felsorolt lépéseket. Ha további segítségre van

szüksége, tekintse meg a kézikönyv külső borítóját.

PROBLÉMA: Az áramellátás nem kapcsol be

MEGOLDÁS: a. Bizonyosodjon meg arról, hogy a hálózati kábel megfelelően földelt aljzatba lett bedugva (lásd

a(z) 15 oldalt). Ha hosszabbító kábelre van szükség, kizárólag három eres, 1 mm2-es kábelt

használjon, amely 1,5 m-nél nem hosszabb.

b. A hálózati kábel bedugása után bizonyosodjon meg arról, hogy a kulcs benne van a konzolban.

c. Ellenőrizze a áramkapcsoló a futópad keretén

a hálózati kábel mellett. Ha a kapcsoló a

képen látható módon kiemelkedik, akkor

az árammegszakító ki van kapcsolva. Az

árammegszakító visszaállításához várjon 5

percig, majd nyomja vissza a kapcsolót.

PROBLÉMA: Az áramellátás használat közben kikapcsol

MEGOLDÁS: a. Ellenőrizze a visszaállító/kikapcsoló árammegszakítót (lásd a fenti rajzot). Ha az

árammegszakító kikap-csolt, várjon 5 percig, majd nyomja vissza a kapcsolót.

b. Bizonyosodjon meg arról, hogy a hálózati kábel be lett dugva. Ha a hálózati kábel be van

dugva, húzza ki, várjon 5 percig, majd dugja vissza.

c. Vegye ki a kulcsot a konzolból. Tegye vissza a kulcsot a konzolba.

d. Ha a futópad még mindig nem működik, lásd a kézikönyv külső borítóját.

PROBLÉMA: A konzol azután is világít, hogy kivették a kulcsot a konzolból

MEGOLDÁS: a. A konzolra a kijelző demó üzemmódja is jellemző, amelyet akkor használnak, ha a futópadot

üzletben állítják ki. Ha a kijelzők azután is világítanak, hogy a kulcsot kivették, a demó

üzemmód be van kapcsolva. A demó üzemmód kikapcsolásához tartsa lenyomva pár

másodpercig a leállító [STOP] gombot. Ha a kijelzők továbbra is világítanak, a demó üzemmód

kikapcsolásával kapcsolatban lásd AZ INFORMÁCIÓ MÓD címszó alatt a(z) 23 oldalon.

PROBLÉMA: A konzol kijelzői nem működnek megfelelően

MEGOLDÁS: a. Nyomja meg a lejtés gombokat és állítsa be a

futópad lejtésszintjét 5 százalékra.

Vegye ki a kulcsot a konzolból és HÚZZA KI A

TÁPKÁBELT. Egy másik személy segítségével

óvatosan döntse le a tartóoszlopokat (85, 89).

Lehet két védőlemez csavar (A) a védőburkolat

(84) alján. Ha ott vannak, távolítsa el őket.

Figyelem: Egy legalább 13 cm-es szárú

csillagcsavarhúzó szükséges ehhez.

Ezután emelje fel a tartóoszlopokat (85, 89).

Kikapcsolva

c

A

A

85

89

a

84

HIBAELHÁRÍTÁS

Törlés

26

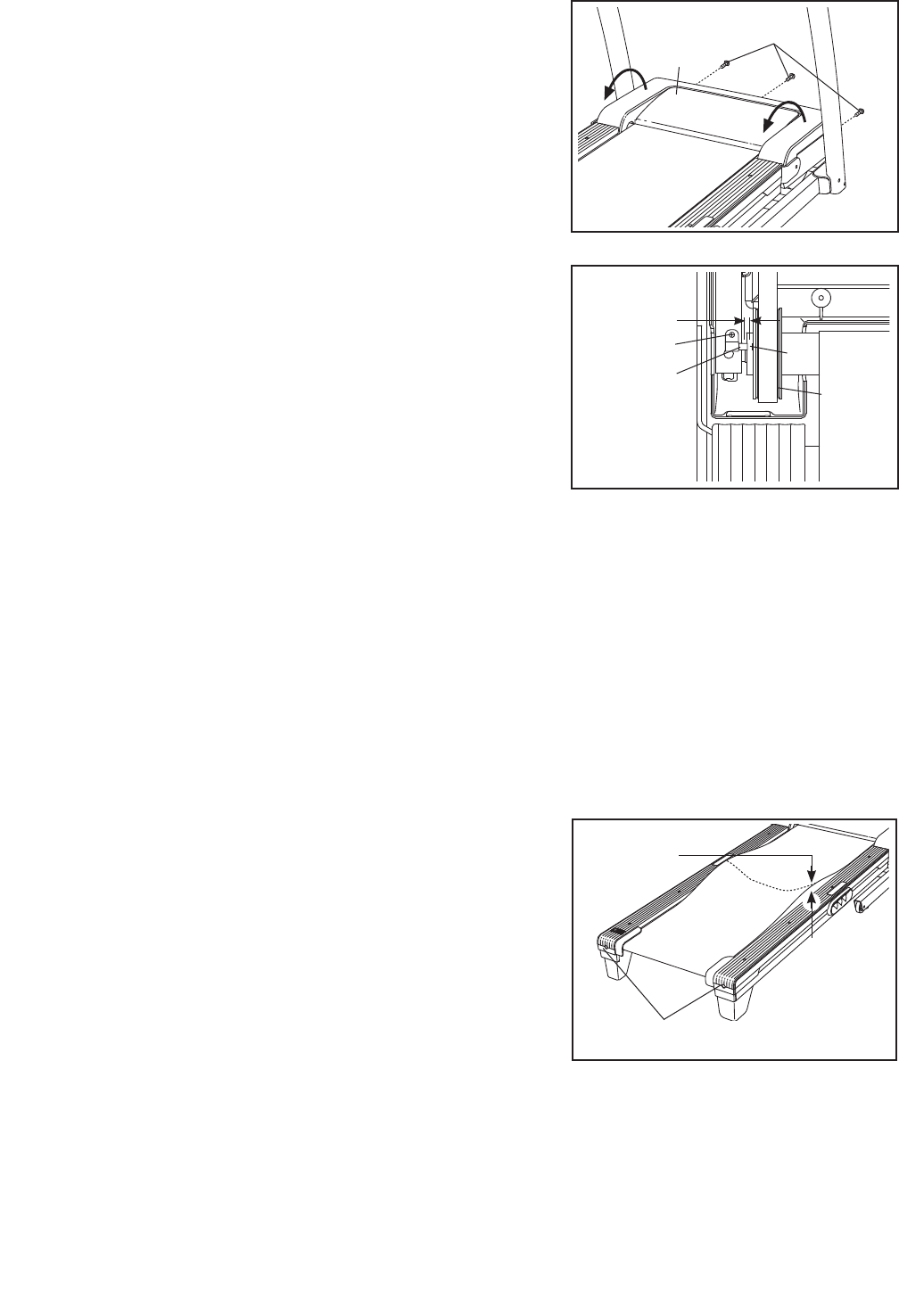

Távolítsa el a három M4,2 x 19mm motorház-

fedél csavart (12) és óvatosan fordítsa lefelé a

motorház fedelét (67).

Keresse meg a Reed kapcsolót (70) és a

mágnest (51) a csiga (53) bal oldalán. Fordítsa

el a csigát, amíg a mágnes egy vonalba nem

kerül a Reed kapcsolóval. Ügyeljen arra,

hogy a mágnes és a Reed kapcsoló közötti

hézag kb. 3 mm legyen. Ha szükséges, lazítsa

meg az M4,2 x 19mm csavart (1), mozdítsa el

kissé a Reed kapcsolót és húzza meg újra a

csavart. Tegye vissza a motorház fedelet (nincs

ábrázolva). Tegye vissza a motorház-fedél

csavarokat (nincs ábrázolva), ha szükséges.

Működtesse a futópadot pár percig, hogy

ellenőrizze a helyes sebesség-mérést.

PROBLÉMA: A futópad lejtése nem megfelelően változik

MEGOLDÁS: a. Miközben a kulcs a konzolban van, nyomja meg az egyik lejtés-állító [INCLINE] gombot.

Miközben változik a lejtés, vegye ki a kulcsot. Pár másodperc elteltével illessze a kulcsot

vissza. A futópad automatikusan felemelkedik a maximális lejtésbe, majd visszatér a minimális

szintre. Ezzel újrakalibrálódik a lejtési rendszer.

PROBLÉMA: A futószalag lelassul gyaloglás közben

MEGOLDÁS: a. Ha hosszabbító kábelre van szükség, kizárólag 1,5 m-nél nem hosszabb, három-eres,

1 mm2-es, 14-es kábelt használjon.

b. Ha a sétálószalag túl van feszítve, a futópad

teljesítménye csökkenhet, és a sétálószalag

is sérülhet. Vegye ki a kulcsot és HÚZZA KI A

TÁPKÁBELT. Az imbusz kulcsot használva,

fordítsa el a két hátsó görgőcsavart az óramutató

járásával ellentétes irányba, 1/4 fordulattal. Ha

a futószalag megfelelően meg van feszítve,

akkor a szélén 5–7 cm-re meg lehet emelni

a sétálóplatformról. Ügyeljen arra, hogy a

futószalag középen maradjon. Ezután dugja be

a tápkábelt a konnektorba, helyezze be a kulcsot

és járassa a futópadot pár percig. Ezt addig

ismételje, amíg a futószalag megfelelően meg

nincs feszítve.

c. Ha a sétálószalag még mindig lelassul, ld. e kézikönyv első borítóját.

67

12

Szabadonfutó görgő csavarok

5–7 cm

b

Felülnézet

51

1

70

53

3 mm

27

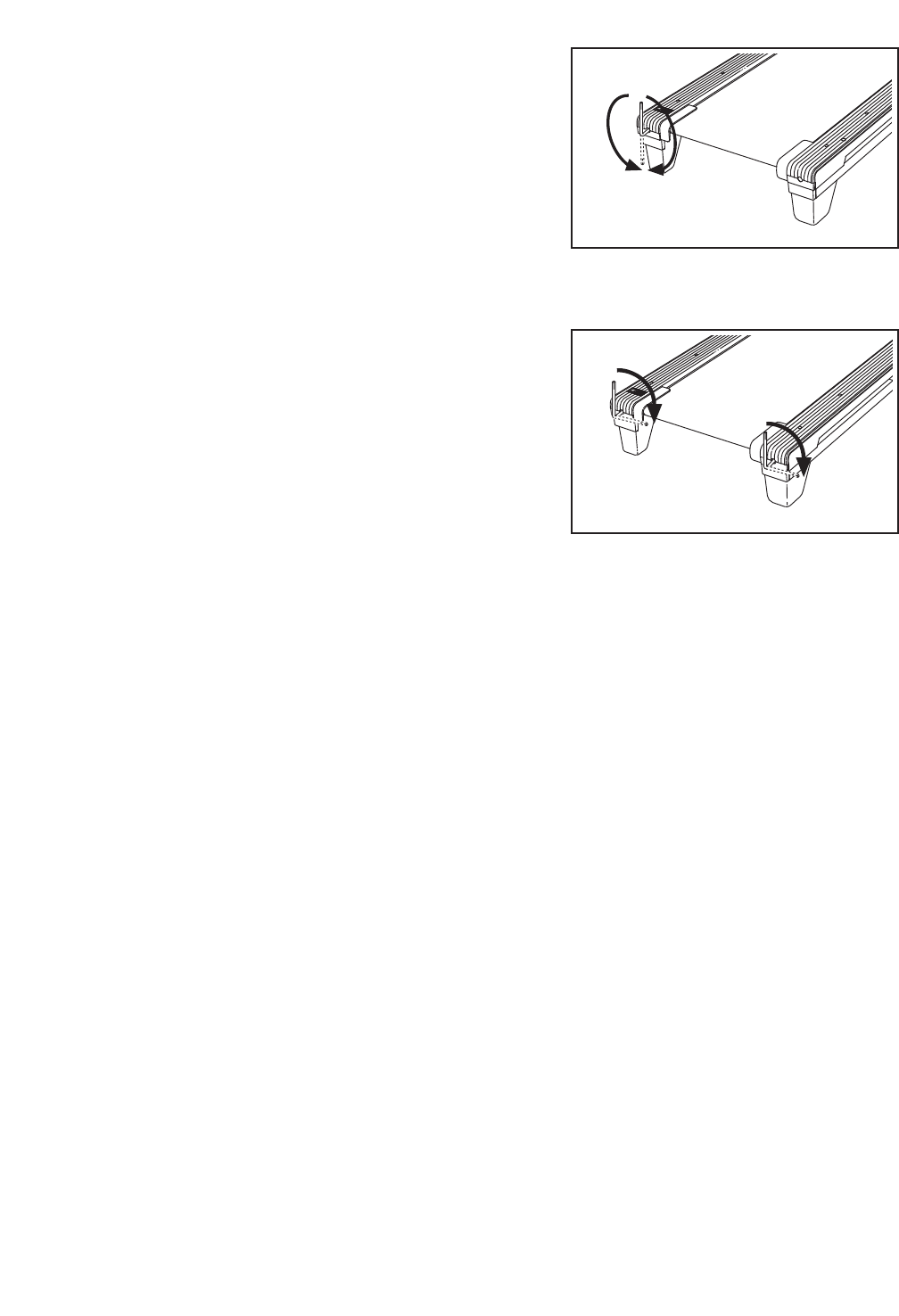

PROBLÉMA: A sétálószalag nincs centerben vagy csúszik működés közben

MEGOLDÁS: a. Ha a sétálószalag nincs centerben,

először vegye ki a kulcsot és HÚZZA KI

A TÁPKÁBELT. Ha a sétálószalag balra

mozdult, az imbusz kulcs segítségével fordítsa

el a bal görgő csavarját az óramutató járásával

megegyező irányba 1/2 fordulattal; ha a jobb

oldalra mozdult el, fordítsa el a csavart az

óramutató járásával ellentétes irányba 1/2

fordulattal. Ügyeljen arra, hogy a futószalagot

ne feszítse túl. Ezután dugja be a tápkábelt a

konnektorba, helyezze be a kulcsot és járassa

pár percig a futópadot. Ezt addig ismételje, amíg a futószalag a központba nem kerül.

b. Ha a futófelület csúszik a rajta történő

járás közben, vegye ki a kulcsot és HÚZZA

KI A TÁPKÁBELT. Az imbusz kulcsot

használva fordítsa el mind a két szabadonfutó

görgőcsavart az óramutató járásával

megegyező irányba, 1/4 fordulattal. Ha a

futószalag megfelelő módon meg van feszítve,

akkor a szélén 5–7 cm-re fel lehet emelni

a sétálóplatformról. Ügyeljen arra, hogy a

futószalag középen legyen. Ezután dugja be a

tápkábelt a konnektorba, helyezze be a kulcsot

és sétáljon pár percet a futópadon. Ezt addig ismételje, amíg a futószalag megfelelően meg

nincs feszítve.

a

b

28

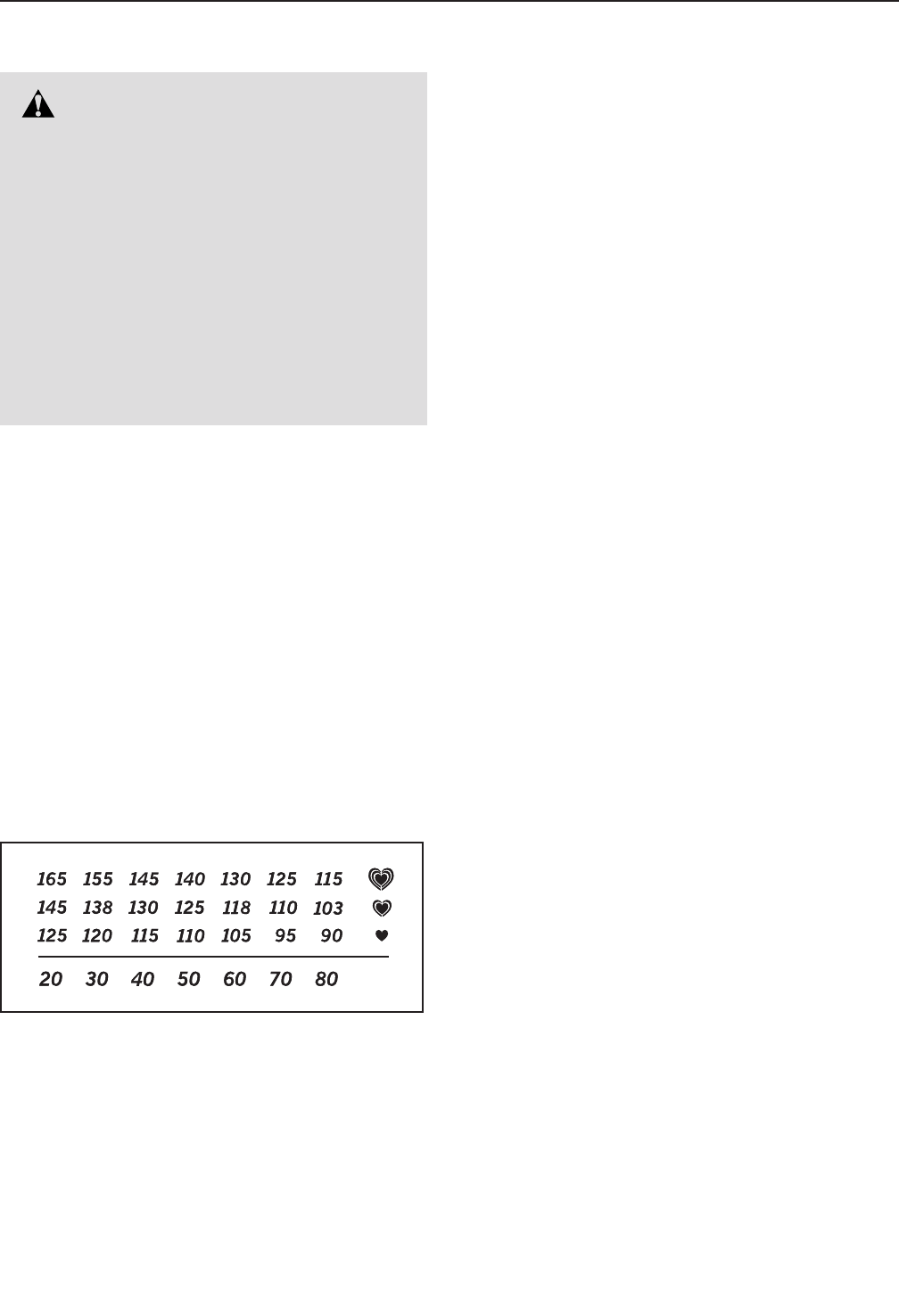

Ez az útmutató segít edzésprogramjának a

megtervezésekor. Az edzéssel kapcsolatos

részletesebb tájékozódás végett szerezzen be

valamilyen jobb szakköny-vet, vagy konzultáljon

orvosával. Ne felejtse el, hogy a sikeres eredmény

érdekében lényeges a megfelelő táplálkozás és az

elegendő pihenés.

EDZÉSINTENZITÁS

Akár az a cél, hogy zsírt égessen el, akár erősíteni

kívánja kardiovaszkuláris rendszerét, a megfelelő

intenzitású edzés az eredmények elérésének a kul-

csa. Irányadónak veheti a saját pulzusszámát, amikor

meg akarja állapítani a megfelelő intenzitásszintet. Az

alábbi táblázaton láthatók a zsírégetéshez és az aero-

bik jellegű edzéshez javasolt pulzusszámok.

Ahhoz, hogy a megfelelő intenzitásszintet megtalálja,

keresse meg saját életkorát a táblázat alján (az életko-

rokat a legközelebbi tíz évre kerekítettük). Az Ön kora

feletti három szám határozza meg az adott „edzési

zónát.” A legalsó szám a zsírégetéshez szükséges

pulzusszám, a középső a maximális zsírégetéshez

szükséges pulzusszám, a legfelső pedig az aerobik

edzéshez szükséges pulzusszám.

Zsírégetés — Ahhoz, hogy a zsírt hatékonyan eléget-

hesse, huzamosabb ideig kell kis intenzitásszinten

edzenie. Az edzés első pár percében a test – hogy

energiához jusson – a szénhidrátból származó kalóriá-

kat használja fel. Csupán az első pár perc eltelte után

kezdi meg a test ugyanebből a célból a tárolt zsírkaló-

riákat is hasznosítani. Ha az a cél, hogy zsírt égessen

el, addig állítgassa edzésének intenzitását, amíg

pulzusszáma a közelében nem lesz az edzészónában

látható legalsó számnak. A maximális zsírégetéshez

pedig úgy eddzen, hogy pulzusszáma az edzészóná-

ban látható középső szám közelében legyen.

Aerobik edzés — Ha az a cél, hogy kardiovaszkuláris

rend-szerét erősítse, akkor aerobik edzést kell

végeznie, amely huzamosabb ideig nagy mennyiségű

oxigént igénylő tevékenység. Aerobik edzéshez addig

állítgassa edzésének intenzitását, amíg pulzusszáma

a közelében nincs az edzészónában látható legfelső

számnak.

EDZÉSI IRÁNYELVEK

Bemelegítés — Kezdje 5–10 perc nyújtással és

könnyebb testmozgással. A bemelegítéskor emelkedik

a testhőmérséklet, a pulzusszám és fokozódik a

keringés, mintegy előkészítve mindent az edzéshez.

Edzés az edzészónában — Eddzen 20–30 percig

úgy, hogy pulzusszáma az edzészónában van. (Az

edzésprogram első pár hetében gyeljen arra is,

hogy pulzusszáma 20 percnél tovább ne legyen

az edzészónában.) Edzés közben lélegezzen

szabályosan és mélyen – soha ne tartsa vissza

lélegzetét.

Levezetés — Fejezze be 5–10 perces nyújtással.

A nyújtással fokozható az izmok rugalmassága,

ugyanakkor mindez segít megakadályozni az edzés

után jelentkező esetleges problémákat is.

EDZÉSGYAKORISÁG

Állapotának fenntartásához vagy javításához hetente

három edzést tartson, legalább egy pihenőnappal

az edzések között. Pár hónapos rendszeres edzést

követően hetente akár öt edzést is végezhet, ha

szükséges. Ne fe-lejtse el: a siker kulcsa, hogy az

edzést mindennapi életének rendszeres és élvezhető

részévé teszi.

EDZÉSI ÚTMUTATÓ

FIGYELEM! Ennek vagy

bármely más edzésprogramnak a

megkezdése előtt konzultáljon orvosával.

Különösen fontos ez a 35 évnél időseb-

beknél vagy olyanoknál, akiknél eleve fennáll

már valamilyen egészségügyi probléma.

A pulzusszám-érzékelő nem orvosi eszköz.

Külön-böző tényezők befolyásolhatják a

pulzusszám leolvasásának a pontosságát.

A pulzusszám-érzékelő csak az edzés során

használható segédeszközként alkalmazható

a pulzusszámban tapasztalható trendek

általános meghatározásakor.

29

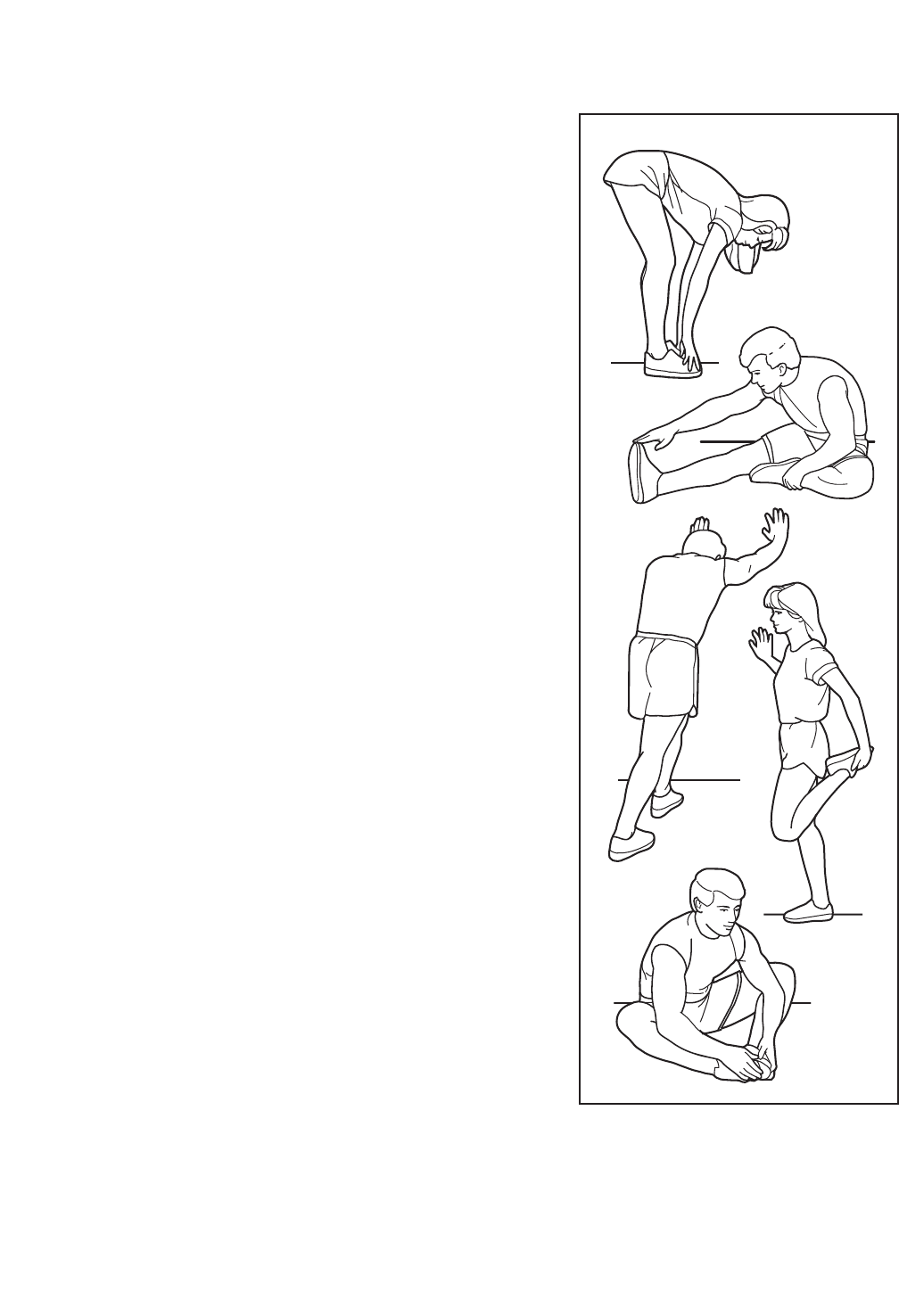

JAVASOLT GYAKORLATOK A NYÚJTÁSHOZ

Jobb oldalon látható többféle alapvető nyújtási gyakorlat végrehajtásának a megfelelő formája. Nyújtáskor

mozogjon lassan — soha ne szökdécseljen.

1. Hajolgatás a lábujjak megérintésével

Álljon kicsit behajlított térddel, majd lassan hajolgasson előre

csípőből. Hagyja, hogy – miközben, amennyire tudja, igyekszik

elérni a lábujjait – a háta és a válla ellazuljon. Ezt addig csinálja,

amíg el nem számolt 15-ig, majd pihenjen. Ismételje meg 3-szor.

Nyújtási javaslatok: Térdinak, térdhajlat és hát.

2. A térdinak nyújtása

Üljön le, egyik lábát nyújtsa ki. Húzza maga felé másik lábának

a talpát, majd támassza azt a kinyújtott láb combjának a belső

oldalához. Amennyire csak lehet, nyújtózkodva igyekezzen elérni

a lábujjait. Ezt addig csinálja, amíg el nem számolt 15-ig, majd

pihenjen. Mindkét láb esetében ismételje meg 3-szor. Nyújtási

javaslatok: Térdinak, a hát alsó része és a lágyék.

3. A lábikra/az Achilles-in nyújtása

Egyik lábát a másik elé helyezve hajoljon előre, majd támaszkodjon

mindkét kezével a falnak. Hátsó lába maradjon egyenes, hátsó

lábának talpa pedig teljes egészében érintse a talajt. Hajlítsa be elöl

lévő lábát, dőljön előre és közelítsen csípőjével a fal felé. Ezt addig

csinálja, amíg el nem számolt 15-ig, majd pihenjen. Mindkét láb

esetében ismételje meg 3-szor. Az Achilles-inak további nyújtásához

hajlítsa be a hátsó lábát is. Nyújtási javaslatok: Lábikra, Achilles-inak

és boka.

4. A négyfejű izom nyújtása

Miközben egyik kezével a falnak támaszkodik, hogy egyensúlyát

megtartsa, nyúljon hátra és fogja meg egyik lábát a másik kezével.

Vigye a sarkát olyan közel a fenekéhez, amennyire csak lehet. Ezt

addig csinálja, amíg el nem számolt 15-ig, majd pihenjen. Ismételje

meg mindkét lábbal 3-szor. Nyújtási javaslatok: Négyfejű izom,

illetve a csípő izmai.

5. A belső combizom nyújtása

Üljön le úgy, hogy talpai egymás felé legyenek, térddel kifelé.

Amennyire csak tudja, húzza mindkét lábát a lágyék területe felé.

Ezt addig csinálja, amíg el nem számolt 15-ig, majd pihenjen.

Ismételje meg 3-szor. Nyújtási javaslatok: A négyfejű izom és a

csípő izmai.

1

2

3

4

5

30

Az alább felsorolt alkatrészek beazonosításához lásd a ROBBANTOTT NÉZETRAJZ ábrát e kézikönyv vége felé.

Kulcssz. Db. Leírás

Kulcssz. Db. Leírás

1 9 M4,2 x 19mm csavar

2 2 M4 x 45mm csavar

3 4 M4,2 x 25mm önmetsző csavar

4 11 #8 x 1/2" földelés csavar

5 6 M8 x 25mm végcsavar

6 6 3/8" önzáró anya

7 1 3/8" x 1 3/4" végcsavar

8 2 M10 x 95mm végcsavar

9 4 M10 csillagalátét

10 8 M8 csillagalátét

11 5 M4,2 x 13mm csavar

12 3 M4,2 x 19mm motorház csavar

13 3 Motorház kapocs

14 – Nem használt

15 2 M8 x 35mm csavar

16 2 M8 x 90mm csavar

17 2 Lábtartó matrica

18 2 M10 x 30mm csavar

19 4 M10 anya

20 1 3/8" x 1 3/4" csavar

21 1 3/8" x 1 1/2" csavar

22 1 Vezérlőegység földvezetéke

23 2 3/8" x 1" csavar

24 2 3/8" anya

25 1 M6 x 45mm csavar

26 2 M6 x 70mm csavar

27 2 M6 önzáró alátét

28 2 M6 lapos alátét

29 8 M5 x 25mm csavar

30 2 1/4" Motor csavar

31 2 M10 x 50mm csavar

32 4 M4,2 x 13mm alátét-fejű csavar

33 5 M4,2 x 10mm csavar

34 2 M8 kalitka anya

35 10 M4,2 x 19mm csavar

36 2 M8 anya

37 3 3/8" x 2" csavar

38 2 Kábelkötegelő

39 9 8" kábelkötegelő

40 2 Kioldható kötőelem

41 1 Kulcs/csíptető

42 1 6 mm imbusz kulcs

43 1 4 mm imbusz kulcs

44 1 5 mm imbusz kulcs

45 1 Imbusz kulcs

46 1 Bal talpsín

47 1 Figyelmeztető matrica

48 2 Platform párna

49 2 Szalagvezető

50 2 Váz sapka

51 1 Mágnes

52 1 Motor szíj

53 1 Meghajtás görgő/csiga

54 1 Sétálószalag

55 1 Sétálóplatform

56 1 Váz

57 2 Görgő-konzol

58 1 Jobb oldali lábtartó sín

59 1 Szerviznyílás ajtaja

60 1 Tárolási retesz

61 1 Retesz tartókonzol

62 1 Jobb talp

63 1 Szabadonfutó görgő

64 2 Görgő konzol lemez

65 1 Bal talp

66 2 Konzol kapocs

67 1 Motorházfedél

68 1 Hajtómotor

69 3 Emelő váz kábelkötegelő

70 1 Reed kapcsoló

71 1 Reed kapcsoló bilincs

72 2 Váz távtartó

73 2 1/4" csillagalátét

74 1 Emelő váz

75 1 Lejtés stop konzol

76 1 Emelőváz / Görgő földvezetéke

77 1 Emelő motor

78 1 Emelő motor távtartója

79 1 Emelő motor vezeték

80 1 Vezérlő

81 1 Hálózati kábel

82 1 Egyesült Királyságban használatos

tápkábel

83 1 Áram-kapcsoló

84 1 Védő lemez

85 1 Bal oldali tartóoszlop

86 1 Bal oldali tartóoszlop távtartója

87 2 Alap sapkája

88 1 Tartóoszlop-vezeték

89 1 Jobb oldali tartóoszlop

90 4 Csavar távtartó

91 1 Jobb oldali tartóoszlop távtartója

92 4 Alap talp

93 2 Figyelmeztető matrica

94 2 Alap talp távtartója

95 1 Alap

96 1 Emelő váz / Alap földvezetéke

97 2 Kerék

98 2 Kapaszkodó sapka

99 1 Bal oldali kapaszkodó

ALKATRÉSZJEGYZÉK Modellszám: PETL69910.0 R0413A

31

Kulcssz. Db. Leírás

Kulcssz. Db. Leírás

100 1 Pulzus rúd

101 1 Jobb oldali kapaszkodó

102 1 Konzol földvezetéke

103 1 Konzol alap

104 1 Bal kiegészítő tálca

105 1 Konzol

106 1 Jobb kiegészítő tálca

107 4 #8 x 1" csavar

108 2 M5 x 16mm csavar

109 1 Bal oldali tartóoszlop-burkolat

110 1 Jobb oldali tartóoszlop-burkolat

111 1 Konzol váz

112 – Nem Használt

113 4 5/16" x 5/8" végcsavar

114 2 M10 x 68mm végcsavar

115 2 M8 peremes anya

116 8 M4 x 13mm csavar

117 2 Motor persely

118 1 Motor-szigetelés

119 1 Transzformátor

120 1 Szűrő

121 1 Aljzat

122 1 Elektronika tartókonzol

123 2 #8 csillagalátét

124 6 M4 x 16mm csavar

* – Használati utasítás

Megjegyzés: A műszaki jellemzők gyelmeztetés nélkül módosulhatnak. A cserealkatrészek megrendelésével

kapcsolatos tájékoztatást illetően lásd ennek a használati utasításnak a hátsó borítóját. *Ezek az alkatrészek az

ábrán nem láthatók.

32

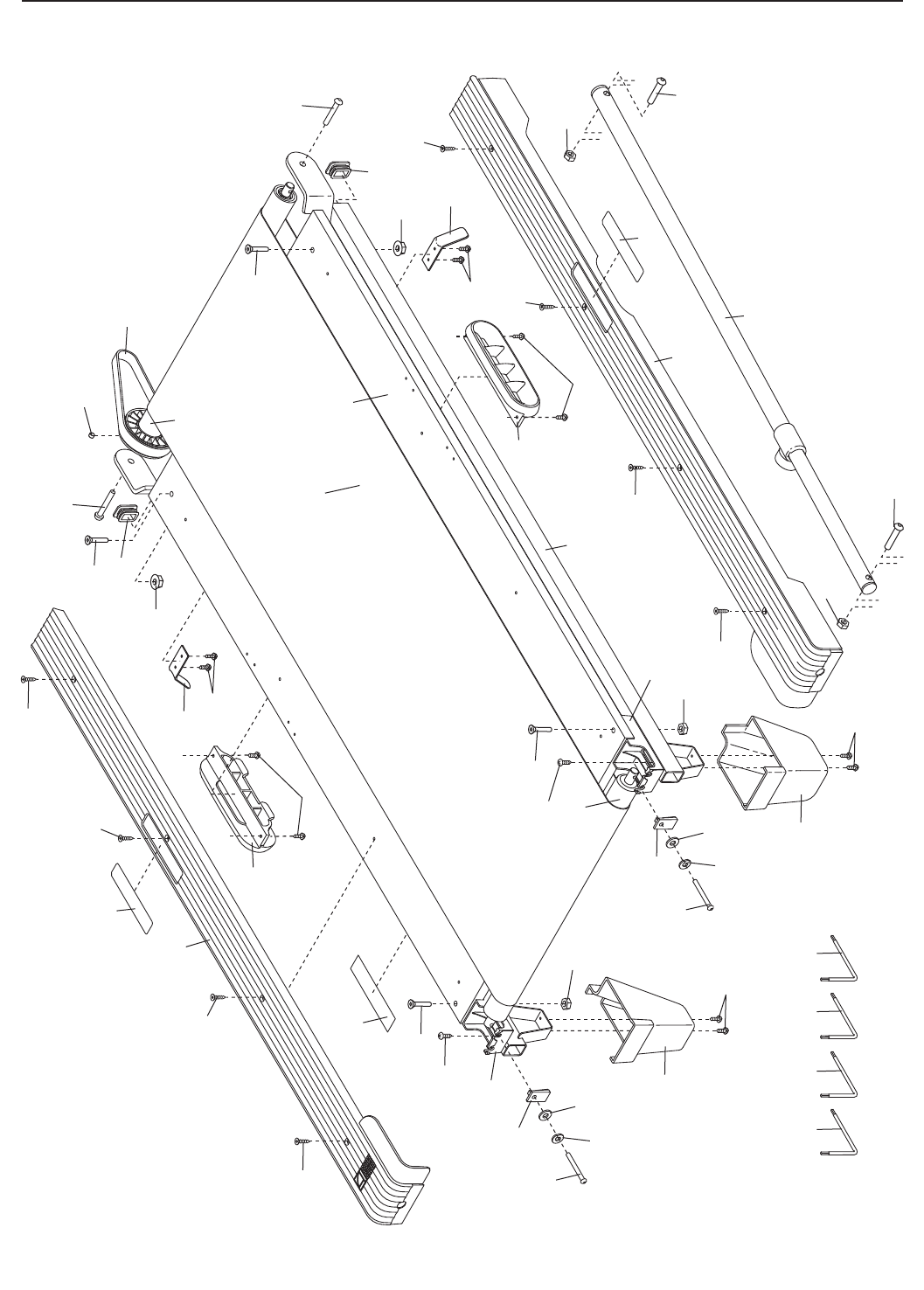

46

29

62

58

42 43 44 45

60

7

18

15

55

54

51

52

18

15

16

4

26

64

28

28

64

26

63

416

36

1

36

32

1

48

1

49

56

32

47

27

27

57

57

50

48

1

29

29

29

29

29

29

29

49

65

50

53

6

17

17

115

115

37

6

ROBBANTOTT NÉZETRAJZ A Modellszám: PETL69910.0 R0413A

33

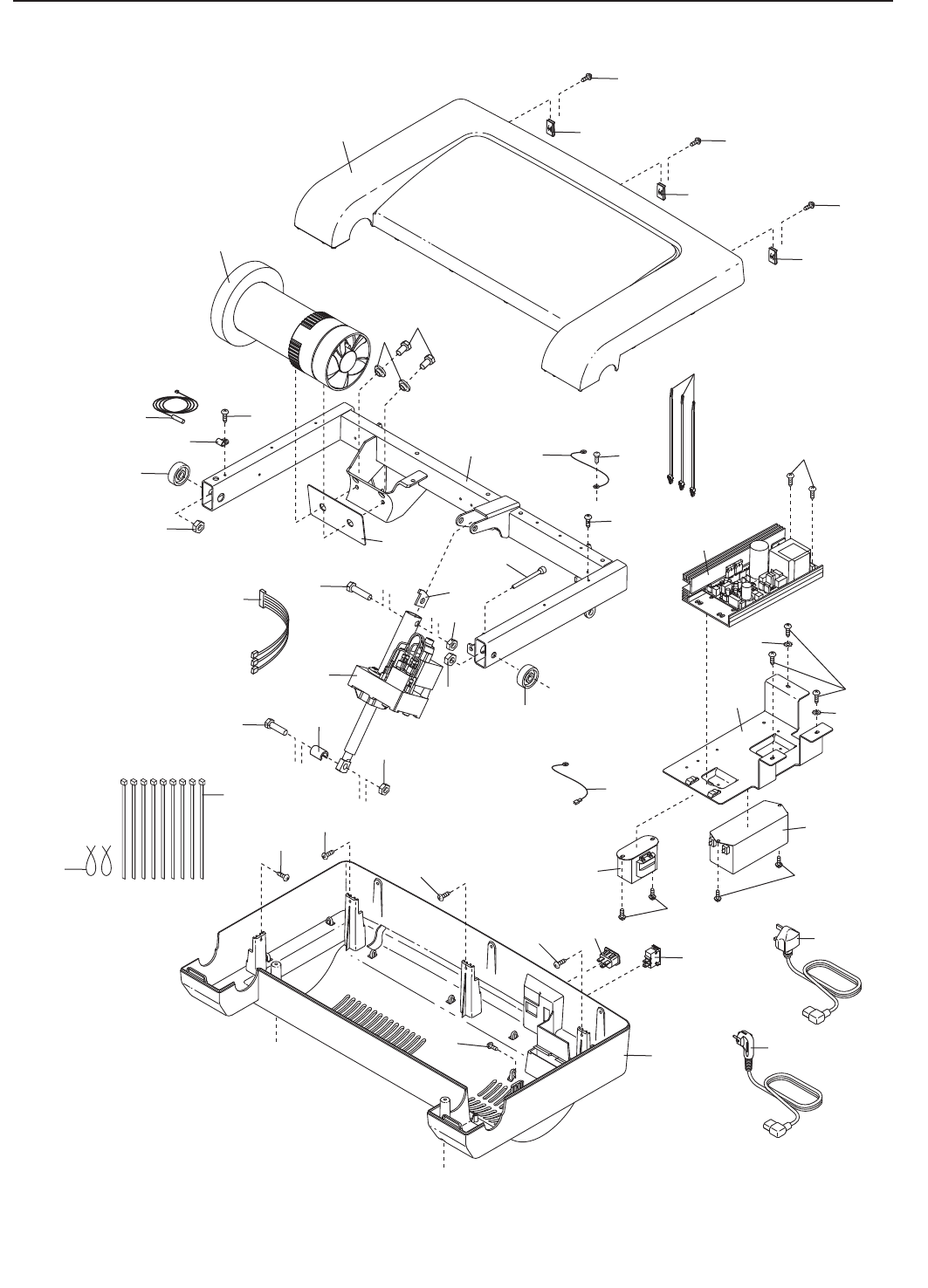

67

13

12

13

12

13

12

1

74

68

33

76

72

19

20

6

19

72

25

21

6

77

71

83

84

11

11

11

11

69

70

11

78

75

33

79

22

39

40

82

121

122

120

119

4

4

4

4

80

30

117

118

123

123

81

ROBBANTOTT NÉZETRAJZ B Modellszám: PETL69910.0 R0413A

34

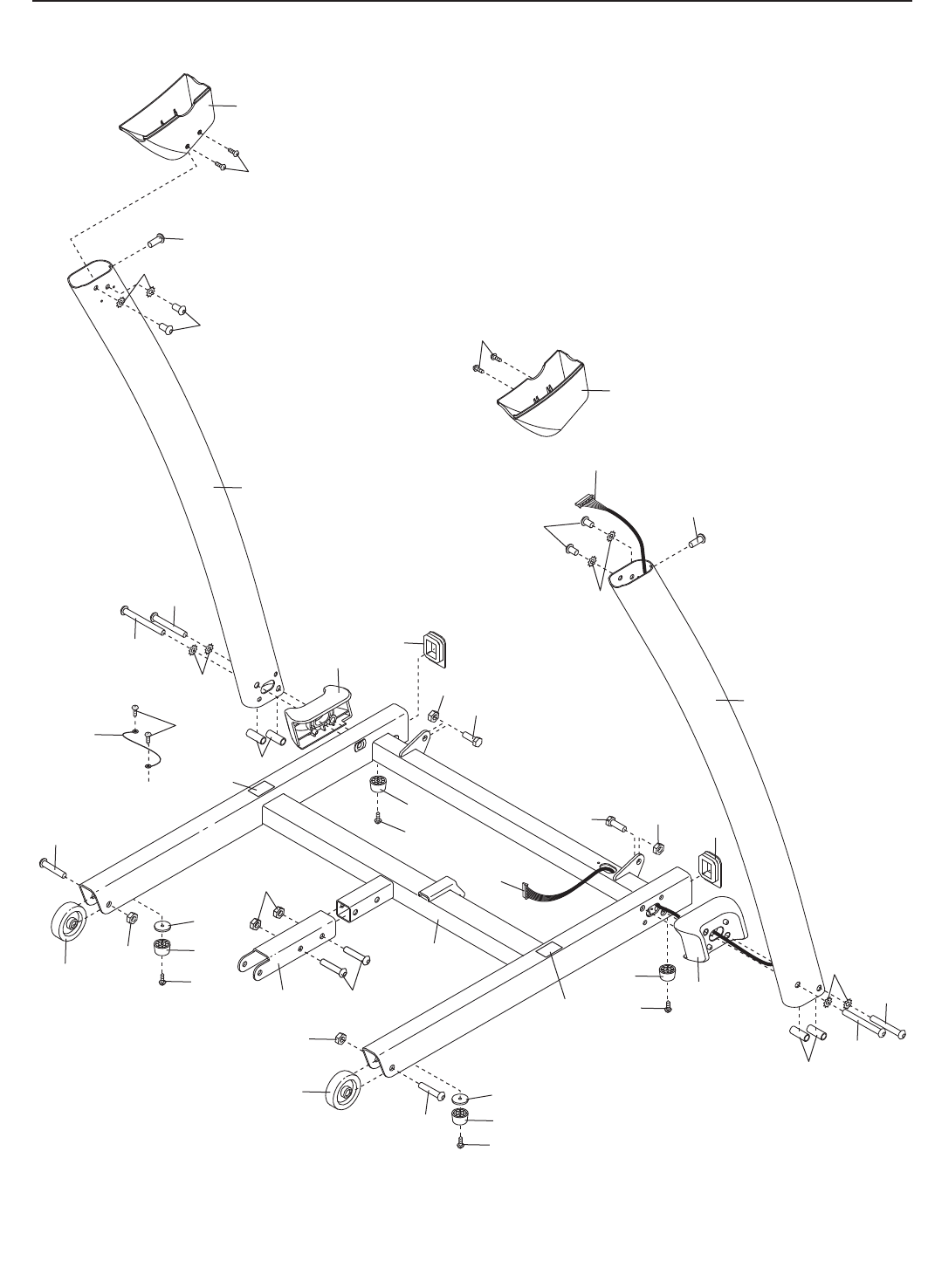

5

85

87

24

23 24

92

3

89

87

92

3

92

3

31

97

19

95

92

3

19

97

31

90

88

88

93

94

94

9

886

90

93

33

96

91

9

23

5

10

113

10

109

110

14

113

114

8

114

37

6

61

14

ROBBANTOTT NÉZETRAJZ C Modellszám: PETL69910.0 R0413A

35

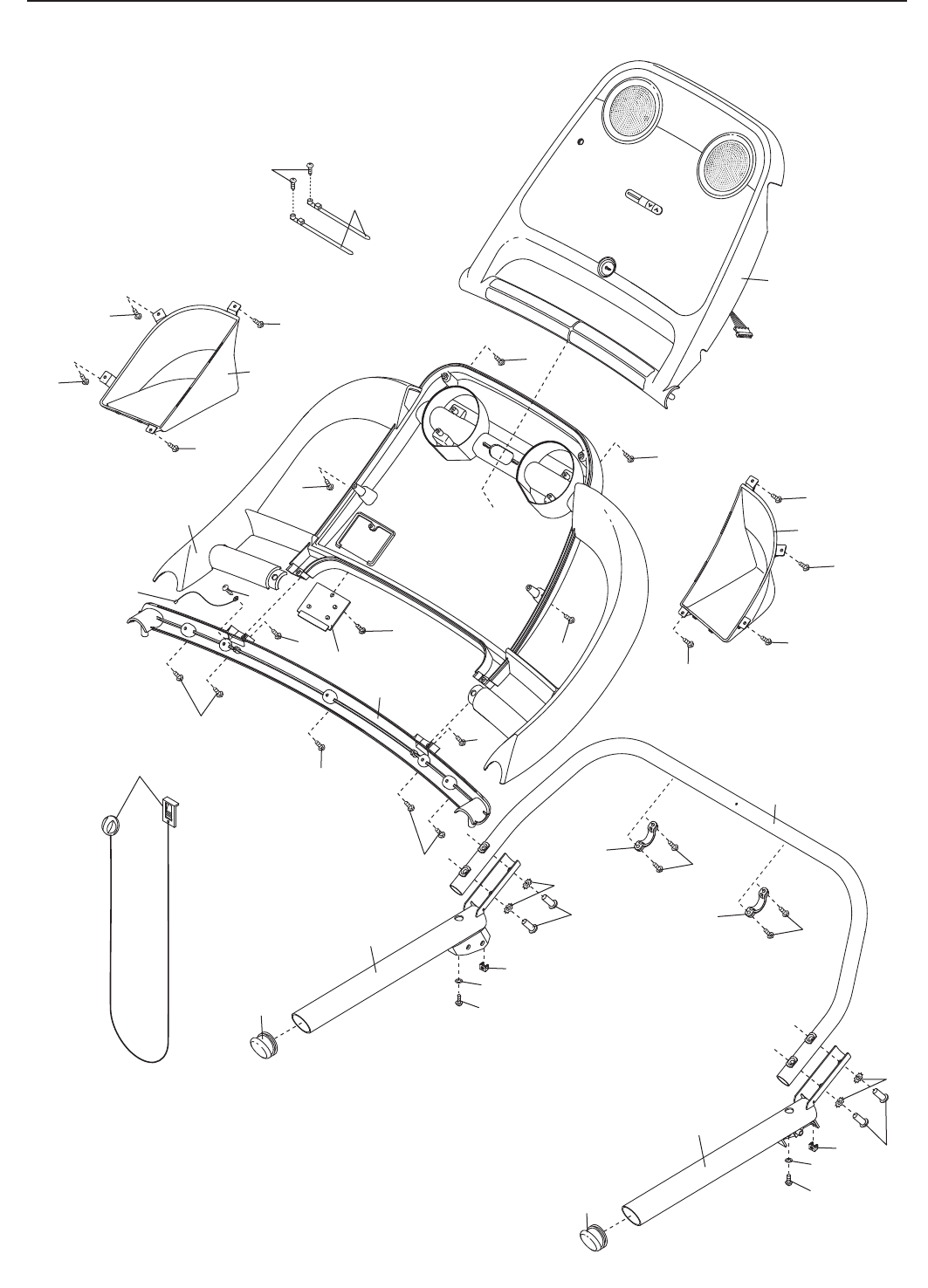

103

41

38

104

106

14

100

2

35

35

2

98

101

99

98

107

35

66

105

5

5

10

10

108

108

34

116

35

35

35

35

107

66

111

34

73

73

33

102

116

116

116

116

116

116 116

35

59

ROBBANTOTT NÉZETRAJZ D Modellszám: PETL69910.0 R0413A

Cikkszám: 316593 R0413A Készült Kínában © 2013 ICON IP, Inc.

Pótalkatrészek megrendelésével kapcsolatban lásd a kézikönyv borítóját. Ha azt akarja, hogy gyorsan segítsünk,

készítse elő az alábbi adatokat, amikor hozzánk fordul!

• a termék modell és sorozatszáma (lásd a kézikönyv borítóját)

• a termék neve (lásd a kézikönyv borítóját)

• az alkatrész(ek) kulcsszáma és leírása (lásd az ALKATRÉSZJEGYZÉKET, valamint a ROBBANTOTT

NÉZETRAJZOT a kézikönyv végén)

Ezt az elektromos terméket tilos a lakossági hulladékkal együtt kidobni! A

törvény előírja, hogy a terméket újra kell hasznosítani élettartamának lejárta

után, a környezet védelme érdekében.

Kérjük, használja az elektromos hulladékok gyűjtésére kijelölt újrahasznosító

létesítményeket! Az ilyen létesítmények használatával segíti természeti értékeink

megőrzését és a környezet védelmére vonatkozó európai szabványok javítását.

Az ártalmatlanítás biztonságos és szakszerű módszereivel kapcsolatos további

információért, kérjük, forduljon a helyi önkormányzathoz és/vagy ahhoz az

üzlethez, ahol a terméket vette.

CSEREALKATRÉSZEK RENDELÉSE

ÚJRAHASZNOSÍTÁSI INFORMÁCIÓ
