Autocolante do
Número de Série
CUIDADO
Leia todas as precauções e
instruções neste manual antes
de utilizar este equipamento.
Guarde este manual para referên-
cia futura.
Modelo nº PFEVEL73912.1
Nº de Série
Escreva o número de série no
espaço acima para referência. MANUAL DO UTILIZADOR
www.iconeurope.com
DÚVIDAS?
Se tiver dúvidas, se faltarem algumas
peças ou se alguma peça estiver
danificada, contacte o estabeleci-
mento onde adquiriu este produto.
website: www.iconsupport.eu
2
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO
ÍNDICE
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO ...................................................2
PRECAUÇÕES IMPORTANTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMEÇAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TABELA DE IDENTIFICAÇÃO DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
MONTAGEM ...............................................................................6
COMO UTILIZAR O APARELHO ELÍPTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
DIRECTIVAS DE EXERCÍCIO ................................................................22
LISTA DE PEÇAS ..........................................................................25
DIAGRAMA AMPLIADO .....................................................................26
ENCOMENDAR PEÇAS DE SUBSTITUIÇÃO ............................................ Contracapa
INFORMAÇÕES SOBRE RECICLAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contracapa

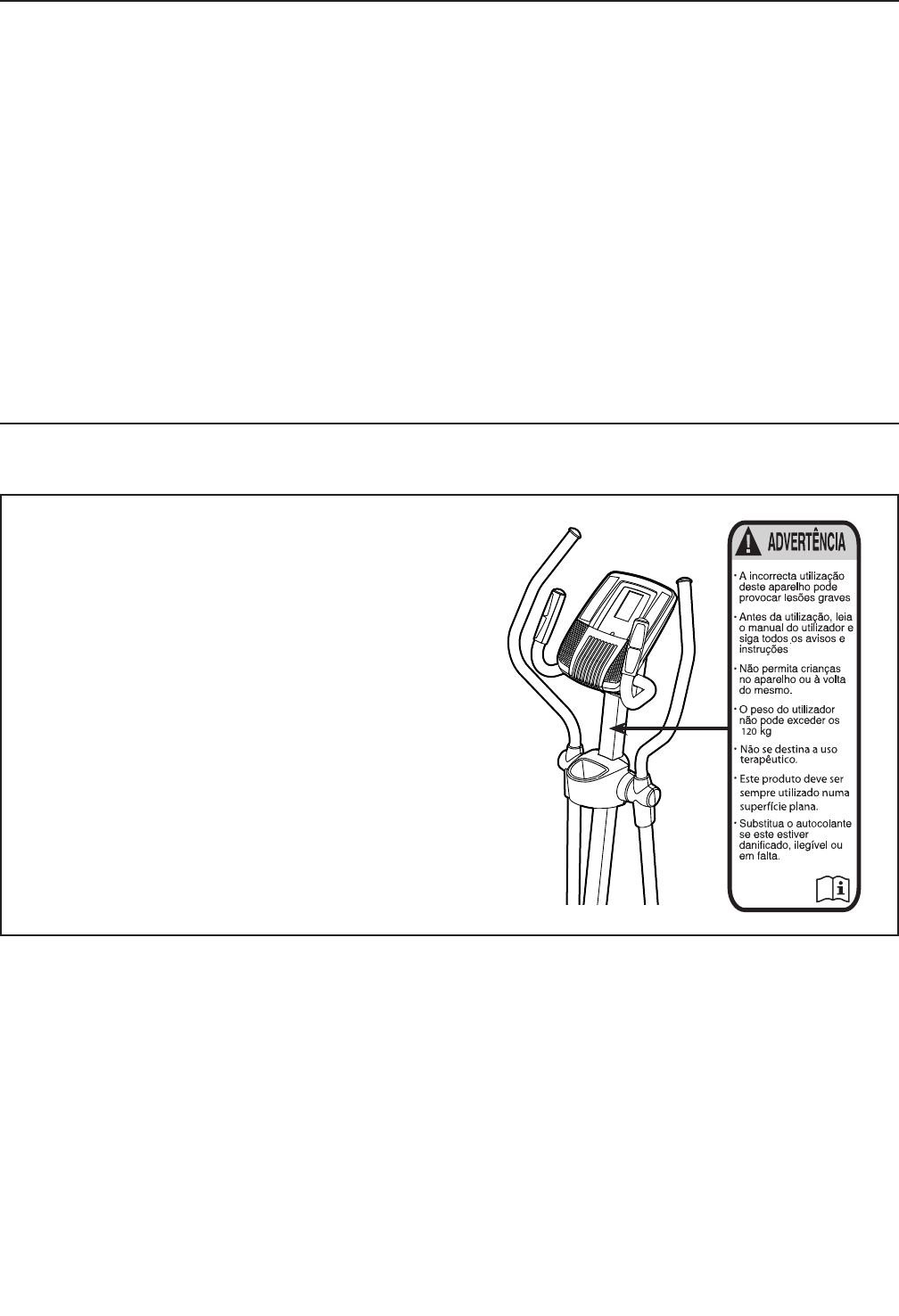

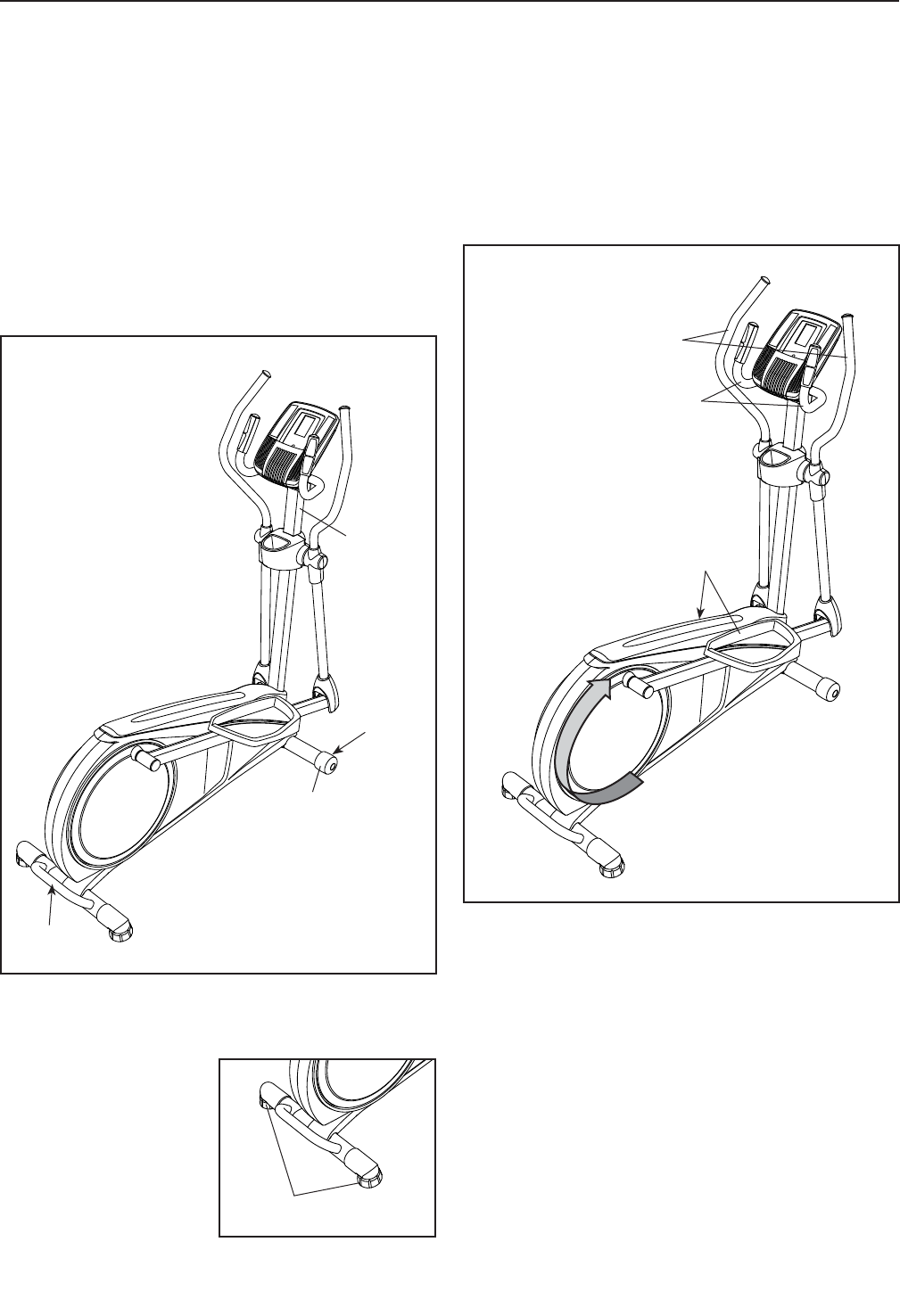

O autocolante de aviso apresentado aqui é incluído
com este produto. Aplique o autocolante de aviso
sobre o aviso em inglês na localização indicado. Esta
ilustração indica a localização do autocolante de
aviso. Se o autocolante faltar ou estiver ilegível,
veja a capa deste manual e peça um autocolante
de substituição gratui-to. Aplique o autocolante
na localização apresentada. Nota: O autocolante
pode não ser apresentado no tamanho efectivo.
PROFORM é uma marca comercial registada da ICON IP, Inc.
3
AVISO: Para reduzir o risco de lesões graves, leia todas as precauções e instruções
importantes deste manual e todos os avisos do aparelho elíptico antes de o utilizar. A ICON não
assume qualquer responsabilidade por ferimentos pessoais ou danos à propriedade provocados por
este produto ou pela utilização do mesmo.
1. Consulte o seu médico antes de iniciar
qualquer programa de exercício. Isto é
especialmente importante para pessoas com
mais de 35 anos ou com problemas de saúde
prévios.
2. Use o aparelho elíptico apenas conforme
descrito neste manual.
3. É da responsabilidade do proprietário
deste equipamento garantir que todos os
utilizadores do aparelho elíptico estejam
devidamente informados acerca de todas as
precauções.
4. O aparelho elíptico destina-se apenas a
uso caseiro. Não use o aparelho elíptico em
ambientes comerciais, institucionais ou de
aluguer.
5. Mantenha o aparelho elíptico dentro de casa
e afastado da humidade e do pó. Não colo-
que o aparelho elíptico numa garagem ou
num pátio coberto, nem perto de água.
6. Coloque o aparelho elíptico numa superfície
nivelada, com, pelo menos, 0,9 m de espaço
à frente e atrás e 0,6 m de cada lado. Para
proteger o chão ou a alcatifa de danos, colo-
que um tapete por baixo do aparelho elíptico.
7. Inspeccione e aperte devidamente todas as
peças com regularidade. Substitua imediata-
mente quaisquer peças gastas.
8. Mantenha sempre as crianças de idade
inferior a 12 anos e os animais afastados do
aparelho elíptico.
9. O aparelho elíptico não deve ser usado por
pessoas de peso superior a 113 kg.
10. Vista roupa apropriada quando se exercitar;
não use roupas folgadas que possam ficar
presas no aparelho elíptico. Use sempre
calçado desportivo para protecção dos pés
ao fazer exercício.
11. Segure-se aos manípulos ou aos braços
superiores do aparelho elíptico sempre que
subir para ele, descer dele ou o usar.
12. O monitor da frequência cardíaca não é um
dispositivo médico. Há diversos factores
que podem afectar a precisão das leituras
do ritmo cardíaco. O monitor da frequência
cardíaca destina-se apenas a auxiliá-lo(a)
a determinar as tendências gerais da sua
frequência cardíaca.
13. O aparelho elíptico não tem uma roda livre;
os pedais continuarão a mover-se até que
o volante pare. Reduza a velocidade da
pedalada de forma controlada.
14. Mantenha as costas direitas sempre que usar
o aparelho elíptico; não arqueie as costas.
15. O excesso de exercício pode provocar
lesões graves ou morte. Se sentir fraqueza
ou dores ao fazer exercício, pare imediata-
mente e deixe-se arrefecer.
PRECAUÇÕES IMPORTANTES
4
ANTES DE COMEÇAR
Obrigado por escolher o revolucionário aparelho
elíptico PROFORM® 320 ZLE. O aparelho elíptico 320
ZLE oferece uma selecção impressionante de funcio-
nalidades concebidas para tornar as suas sessões de
exercício em casa mais eficazes e agradáveis.
Para seu benefício, leia atentamente este manual
antes de utilizar do aparelho elíptico. Se tiver
dúvidas após a leitura do manual, consulte a capa do
mesmo. Para nos ajudar a prestar-lhe assistência,
anote o número do modelo e o número de série do
produto antes de nos contactar. O número do modelo
e a localização do autocolante com o número de série
estão indicados na capa deste manual.
Antes de continuar a ler, consulte a ilustração abaixo e
familiarize-se com as peças indicadas.
Manípulo
Braço Superior
Consola
Roda
Pedal
Tabuleiro de Acessórios
Monitor da
Frequência Cardíaca
Punho
Pé Nivelador
Disco
Comprimento: 193 cm
Largura: 66 cm
5

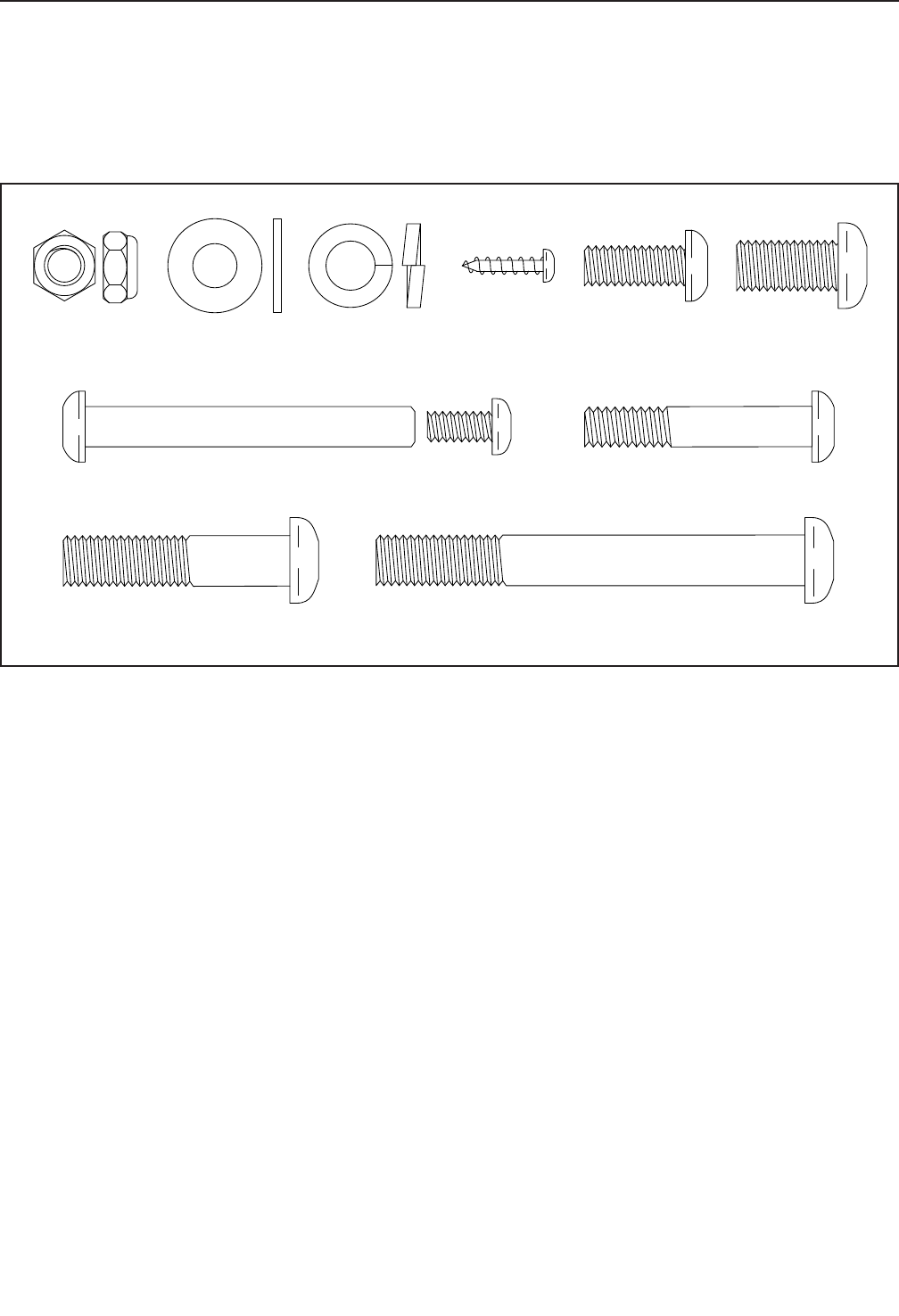

Conjunto de Pino e Parafuso (31)–2 Pino M8 x 45mm (76)–4
Parafuso M10 x 45mm (75)–6 Parafuso M10 x 85mm (82)–4
Anilha Fendida
M10 (78)–11
Contraporca
M8 (77)–4 Anilha M8
(33)–2
Parafuso
M10 x 20mm
(79)–8
Parafuso
M8 x 20mm
(80)–2
Parafuso
M4 x 16mm
(36)–9
TABELA DE IDENTIFICAÇÃO DE PEÇAS
Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.
6
• A montagem requer duas pessoas.
• Coloque todas as peças numa área desimpedida
e retire os materiais de embalagem. Não descarte
os materiais de embalagem até concluir todos os
passos da montagem.
• Paraidenticaraspeçaspequenas,consultea
página 5.
• Para além da(s) ferramenta(s) incluída(s), a mon-
tagem requer as ferramentas seguintes:
uma chave Phillips
A montagem poderá ser mais fácil se tiver o seu
própriojogodechaves.Paraevitardanicar
peças, não utilize ferramentas eléctricas.
MONTAGEM
1. Enquanto outra pessoa levanta a parte traseira
da Estrutura (1), fixe o Estabilizador Traseiro
(70) à Estrutura com dois Parafusos M10 x
85mm (82).
1
70
1
1
82
82
2. Posicione o Estabilizador Frontal (73) conforme
indicado pelo autocolante.
Enquanto outra pessoa levanta a parte frontal da
Estrutura (1), fixe o Estabilizador Frontal (73) à
Estrutura com dois Parafusos M10 x 85mm (82).
2
73
7
3

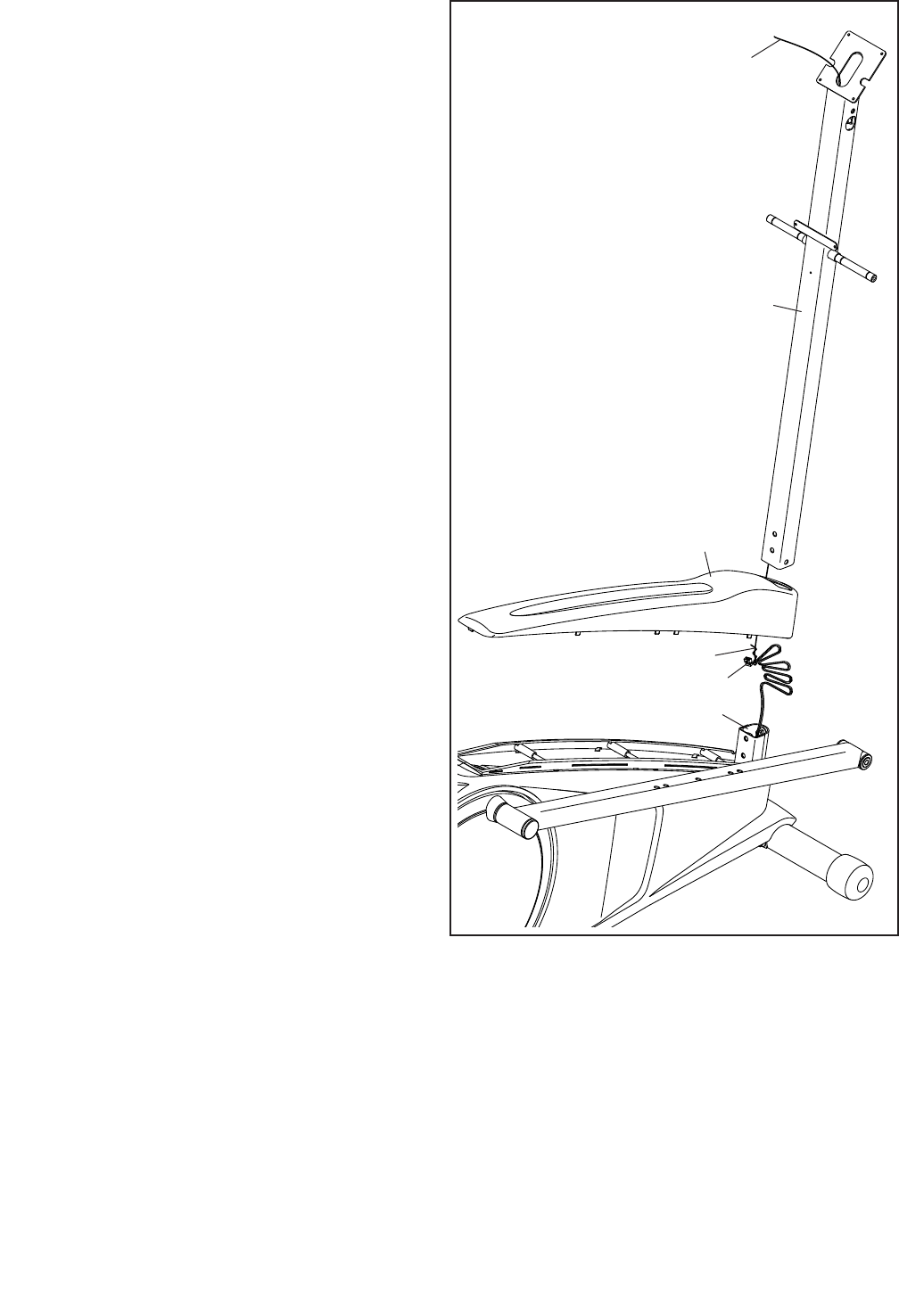

3. Posicione a Barra Vertical (2) e a Cobertura
do Escudo (37) conforme mostrado. Insira a
Cobertura do Escudo na Barra Vertical de baixo
para cima.
Peça a outra pessoa que segure a Barra
Vertical (2) e a Cobertura do Escudo (37) junto à
Estrutura (1).
Localize o atilho para fio na extremidade inferior
da Barra Vertical (2). Ate o atilho para fio ao Fio
Principal (42). Em seguida, puxe a extremidade
superior do atilho para fio até o Fio Principal
passar completamente pela Barra Vertical.
Conselho: Para impedir que o Fio Principal
(42) caia pelo interior da Barra Vertical (2),
segure o Fio Principal com o atilho para fio.
2
1
37
42
Atilho
para Fio
Atilho para Fio
8
4
5
4. Conselho: Evite trilhar o Fio Principal (não
apresentada). Insira a Barra Vertical (2) na
Estrutura (1).
Peça a outra pessoa que afaste a Cobertura do
Escudo (37).
Fixe a Barra Vertical (2) com cinco Parafusos
M10 x 20mm (79) e cinco Anilhas Fendidas M10
(78). Conselho: Enrosque todos os Parafusos
antes de os apertar totalmente.
Pressione a Cobertura do Escudo (37) contra os
Escudos Esquerdo e Direito (44, 45).
2
2
1
37
79 78 78
39
35
79
79
79
Evite trilhar os
fios
Evite trilhar os
fios

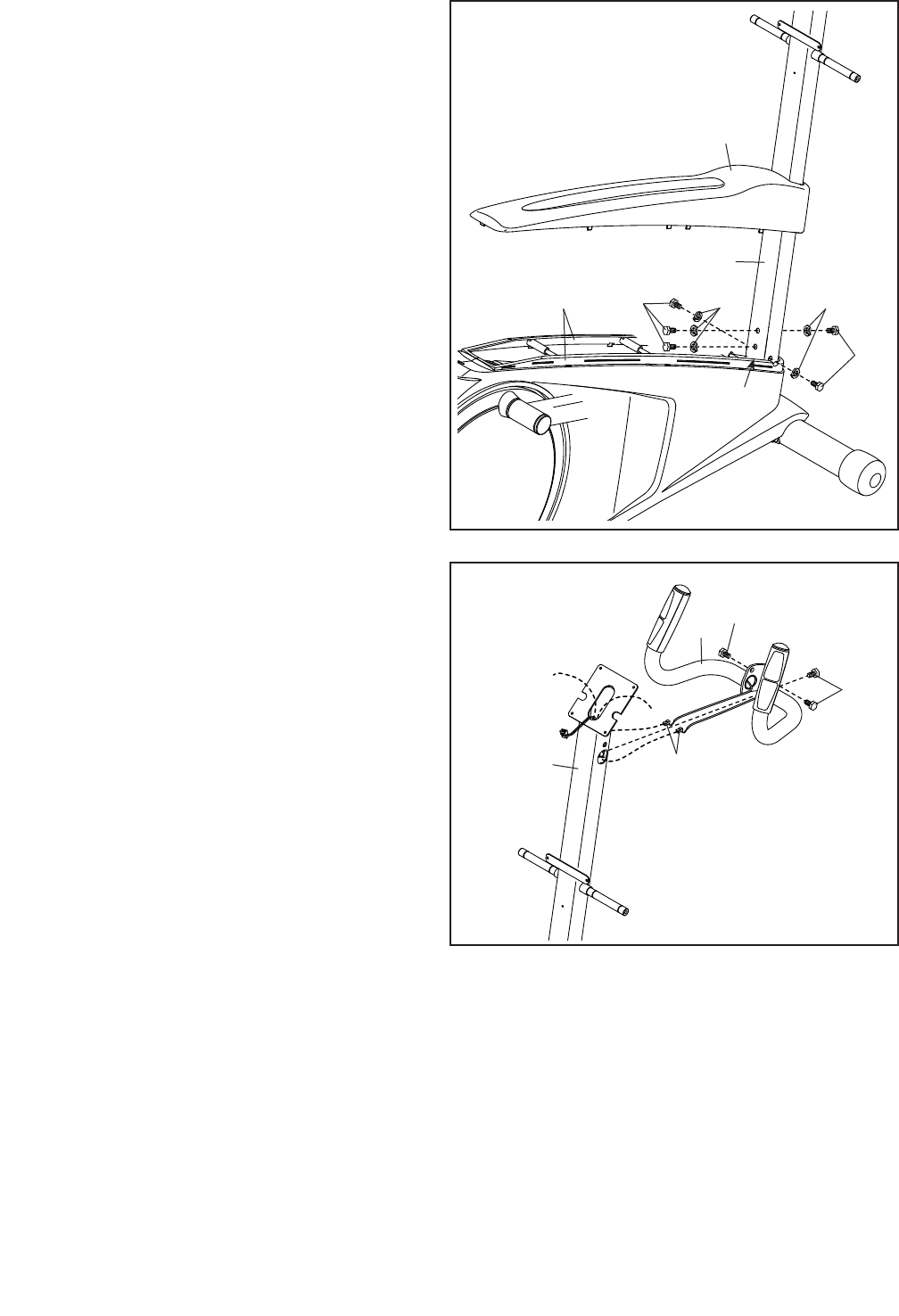

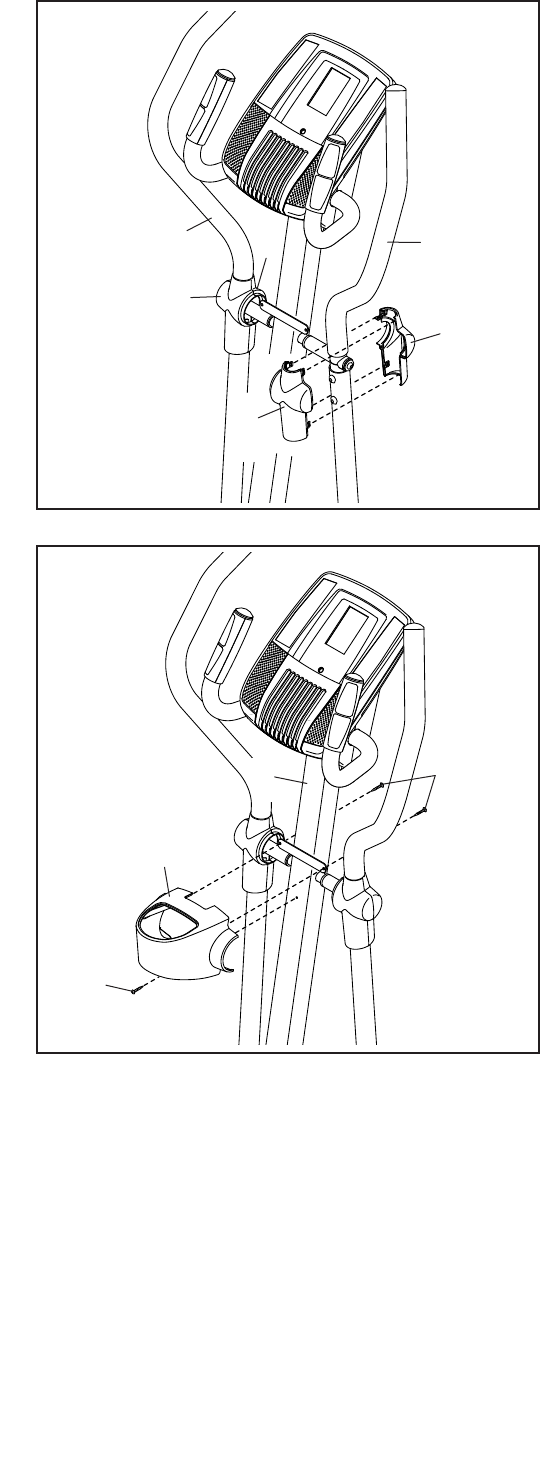

5. Posicione o Manípulo (39) conforme mostrado.
Peça a outra pessoa que segure o Manípulo
junto à Barra Vertical (2).
Localize os Fios do Sensor (35) no Manípulo
(39). Introduza o Fio do Sensor direito no lado
direito da Barra Vertical e o Fio do Sensor
esquerdo no lado esquerdo da Barra Vertical.
Puxe os Fios do Sensor para cima, pelo topo da
Barra Vertical.
Conselho: Evite trilhar os fios. Fixe o
Manípulo (39) à Barra Vertical (2) com três
Parafusos M10 x 20mm (79).
44, 45
9
7
7. Desate e descarte o atilho para fio do Fio
Principal (42).
Enquanto outra pessoa segura a Consola
(4) junto à Barra Vertical (2), ligue os fios da
Consola ao Fio Principal (42) e aos Fios do
Sensor (35).
Introduza o fio excedente na Barra Vertical (2)
ou na Consola (4).
Conselho: Evite trilhar os fios. Fixe a Consola
(4) à Barra Vertical (2) com quatro Parafusos M4
x 16mm (36).
4
42
36
2
35
4
Tampa do
Comparti-
mento
das
Pilhas
Tampa do
Compartimento
das Pilhas
6

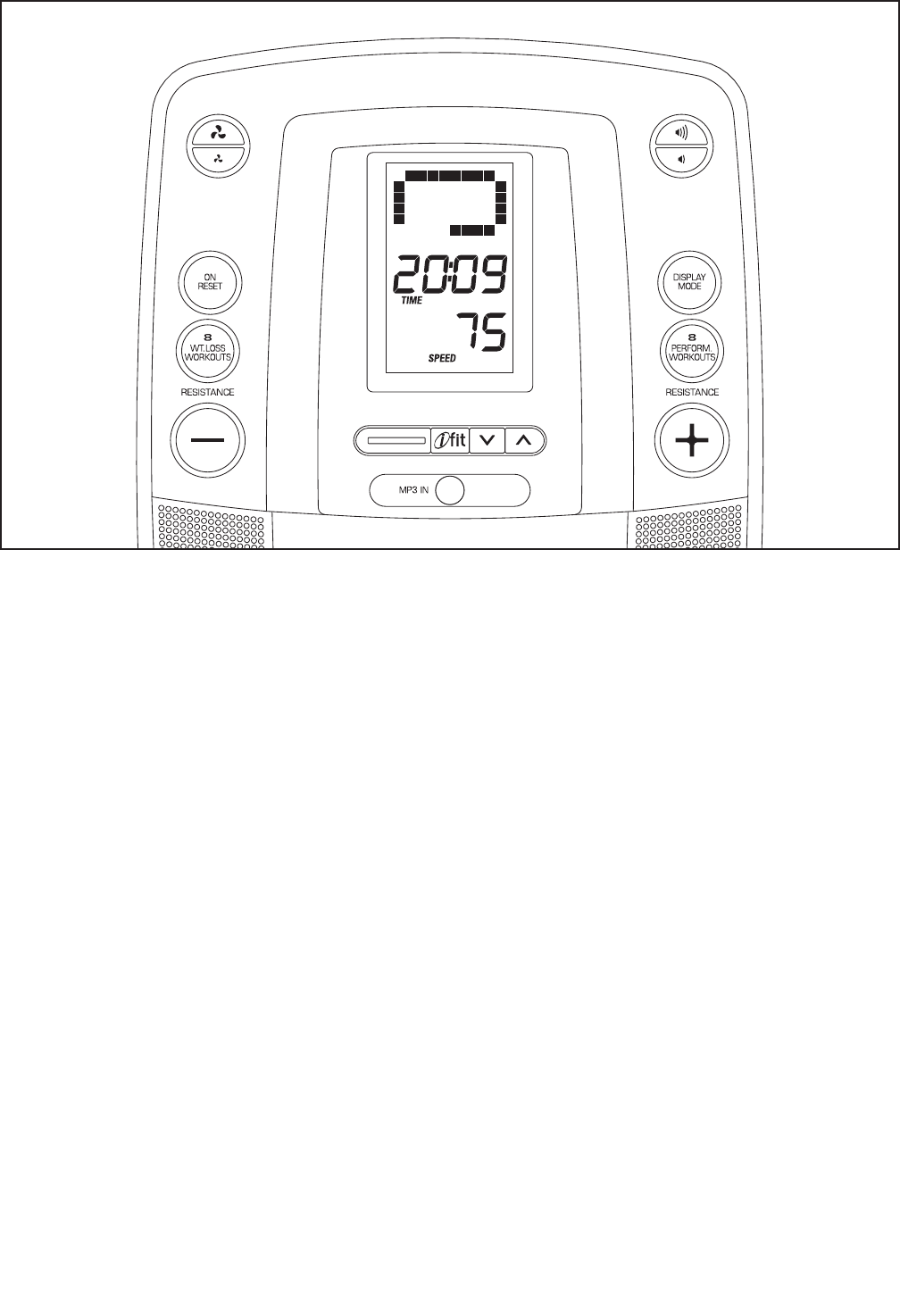

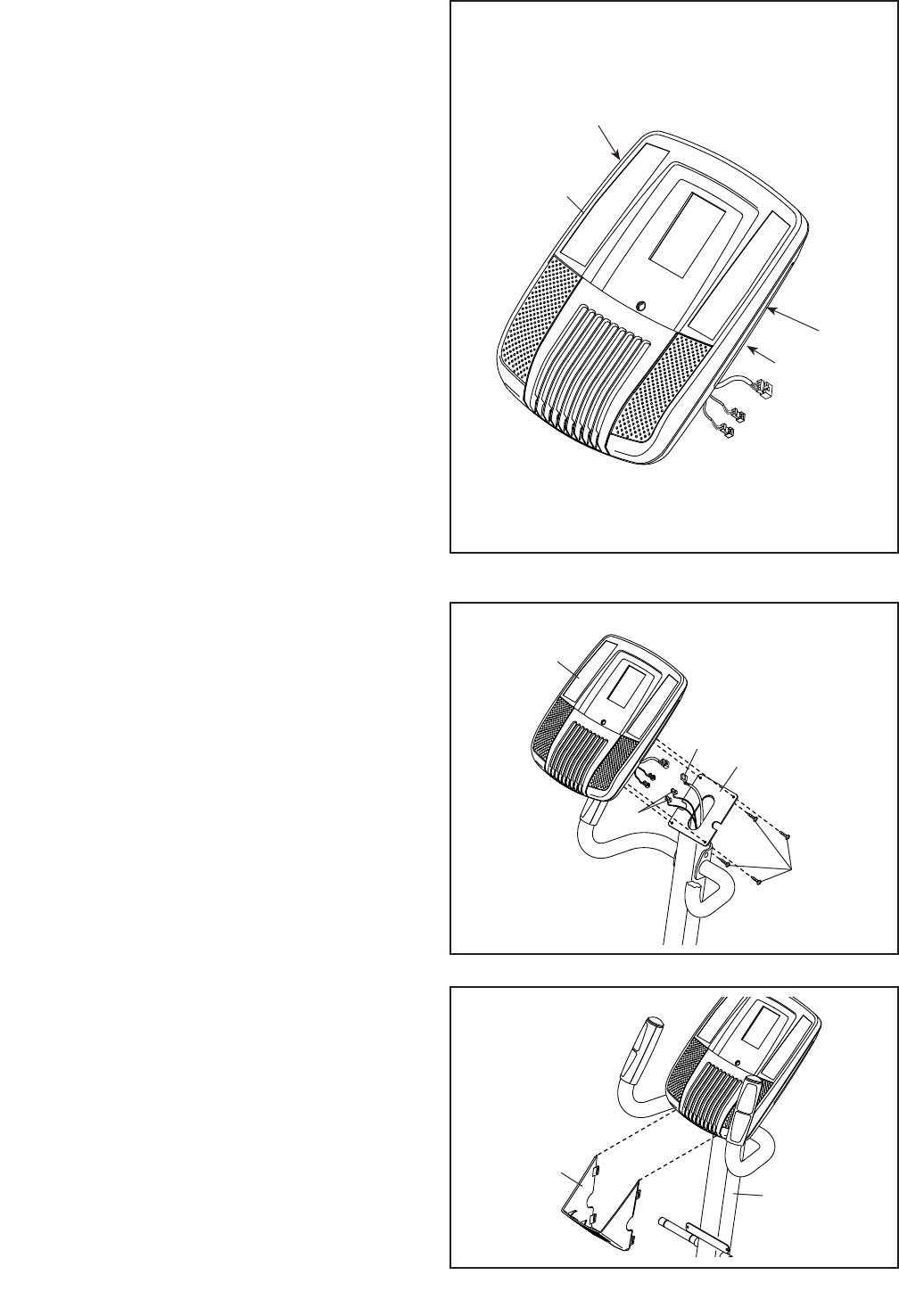

6. A Consola (4) pode funcionar com quatro pilhas
D (não incluídas); recomenda-se o uso de pilhas
alcalinas. Não use pilhas novas e velhas em
simultâneo, nem use pilhas alcalinas, normais e
recarregáveis em simultâneo. IMPORTANTE: Se
a Consola tiver estado exposta a temperatu-
ras frias, deixe-a aquecer até à temperatura
ambiente antes de introduzir as pilhas. Caso
contrário, poderá danificar os ecrãs da con-
sola ou outros componentes electrónicos.
Retire as tampas dos compartimentos das pilhas
da parte de trás da Consola e introduza as pilhas
nos compartimentos. Certifique-se de que
posiciona as pilhas conforme a ilustração
existente no interior dos respectivos compar-
timentos. Em seguida, volte a fixar as tampas
dos compartimentos das pilhas.
Para adquirir um adaptador de corrente opcio-
nal, ligue para o número de telefone indicado
na capa deste manual. Para evitar danificar
a consola, utilize apenas um adaptador de
corrente fornecido pelo fabricante. Ligue um
terminal do adaptador de corrente à tomada
dentro do compartimento das pilhas; ligue o outro
terminal a uma tomada instalada em conformi-
dade com todos os regulamentos e leis locais.
Evite trilhar os
fios
8

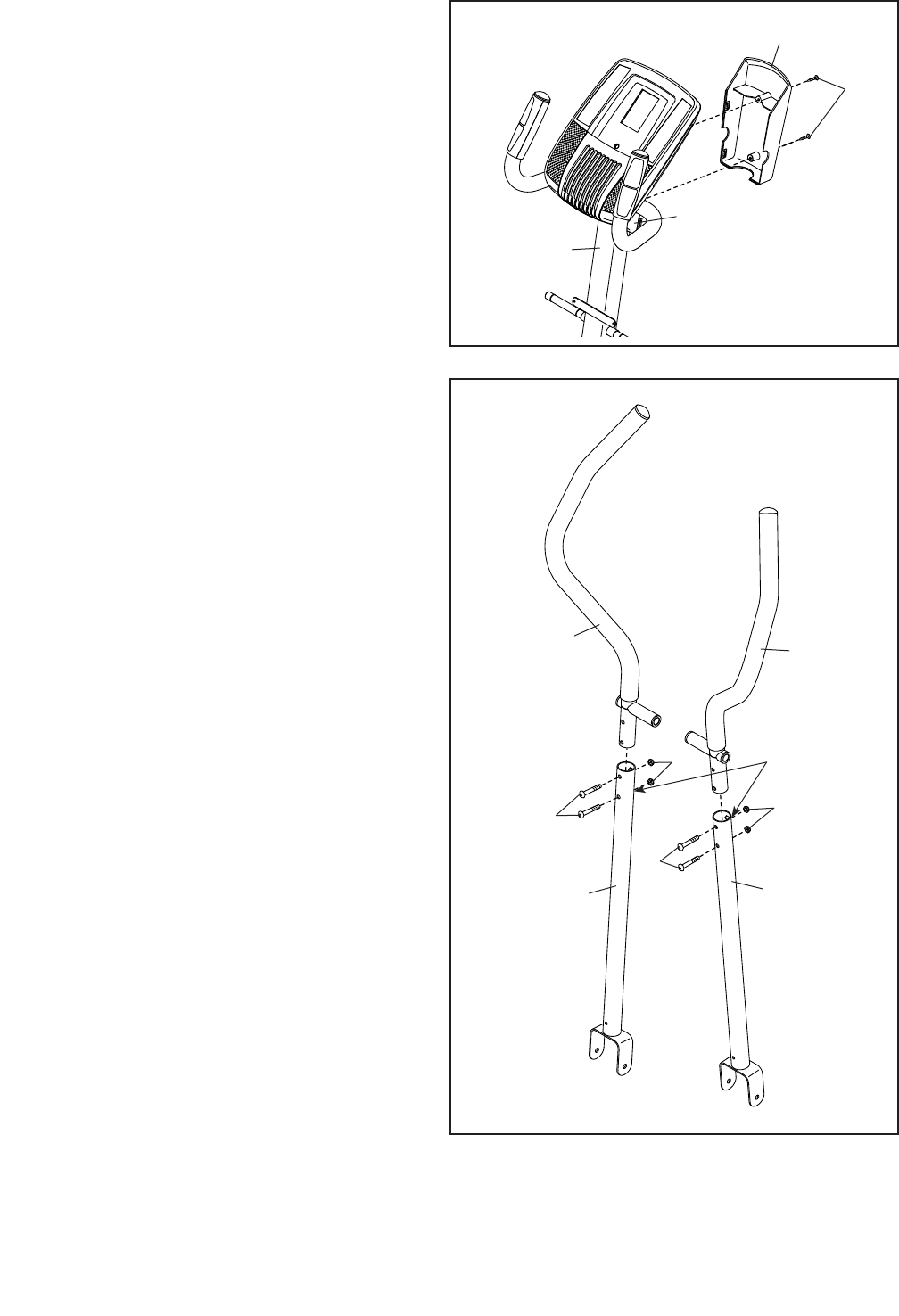

8. Posicione a Cobertura Posterior da Consola (81)
conforme mostrado.
Peça a outra pessoa que segure a Cobertura
Posterior da Consola (81) sobre a Barra Vertical
(2) até concluir o passo 9.
2
81
Tomada
10
10

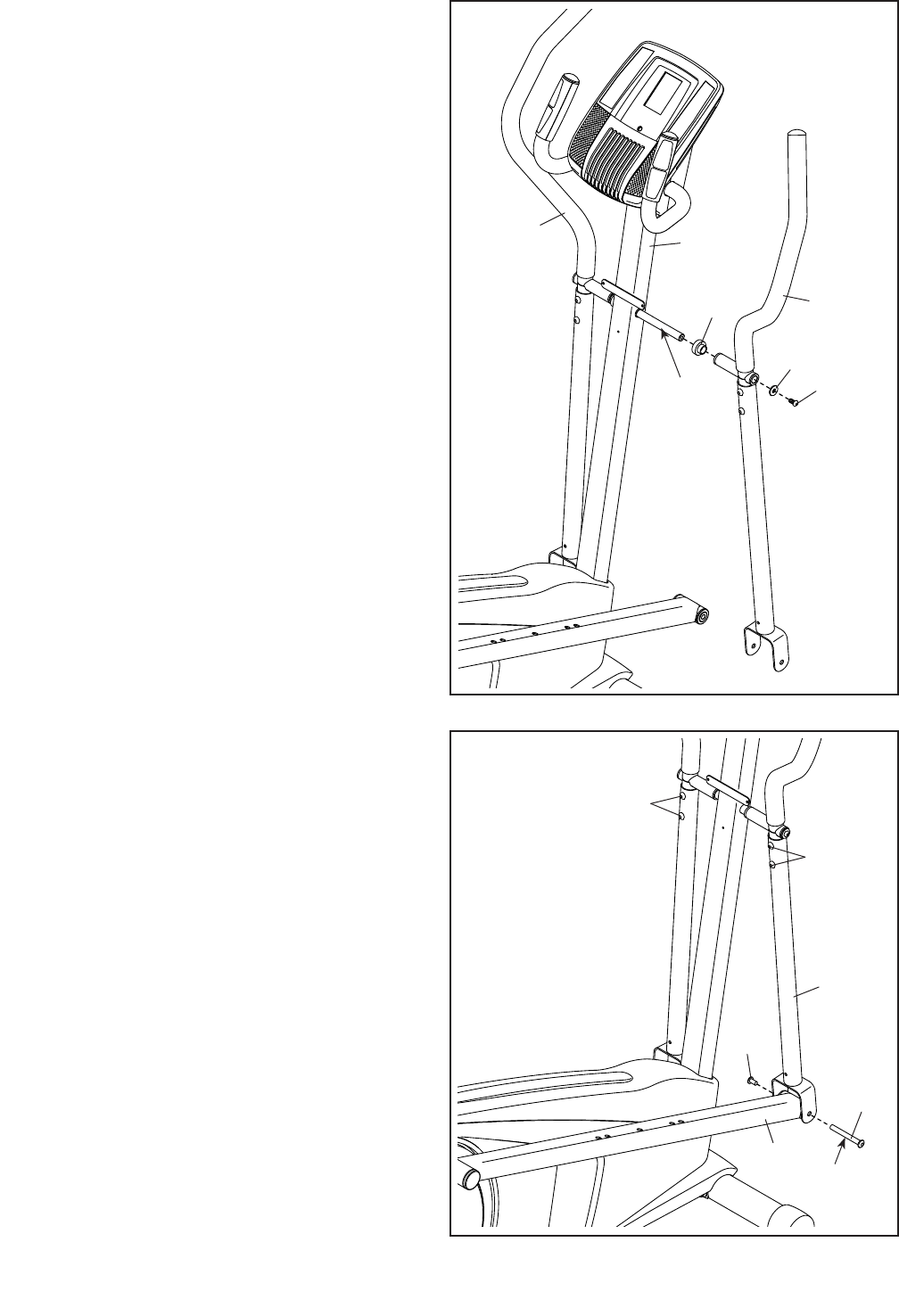

10. Identifique o Braço Superior Direito (9), que está
marcado com um autocolante “R” (L ou Left
indica esquerdo; R ou Right indica direita).
Posicione o Braço Superior Direito (9) e uma
Perna Superior (6) conforme mostrado. Insira o
Braço Superior Direito na Perna Superior.
Fixe o Braço Superior Direito (9) à Perna
Superior (6) com dois Pinos M8 x 45mm (76)
e duas Contraporcas M8 (77). Certifique-se
de que as Contraporcas estejam dentro dos
orifícios hexagonais. Não aperte completa-
mente os Pinos para já.
Monte o Braço Superior Esquerdo (8) e a
outra Perna Superior (6) da mesma forma. Orifícios
Hexagonais
8
66
9
76
76
77
77
9

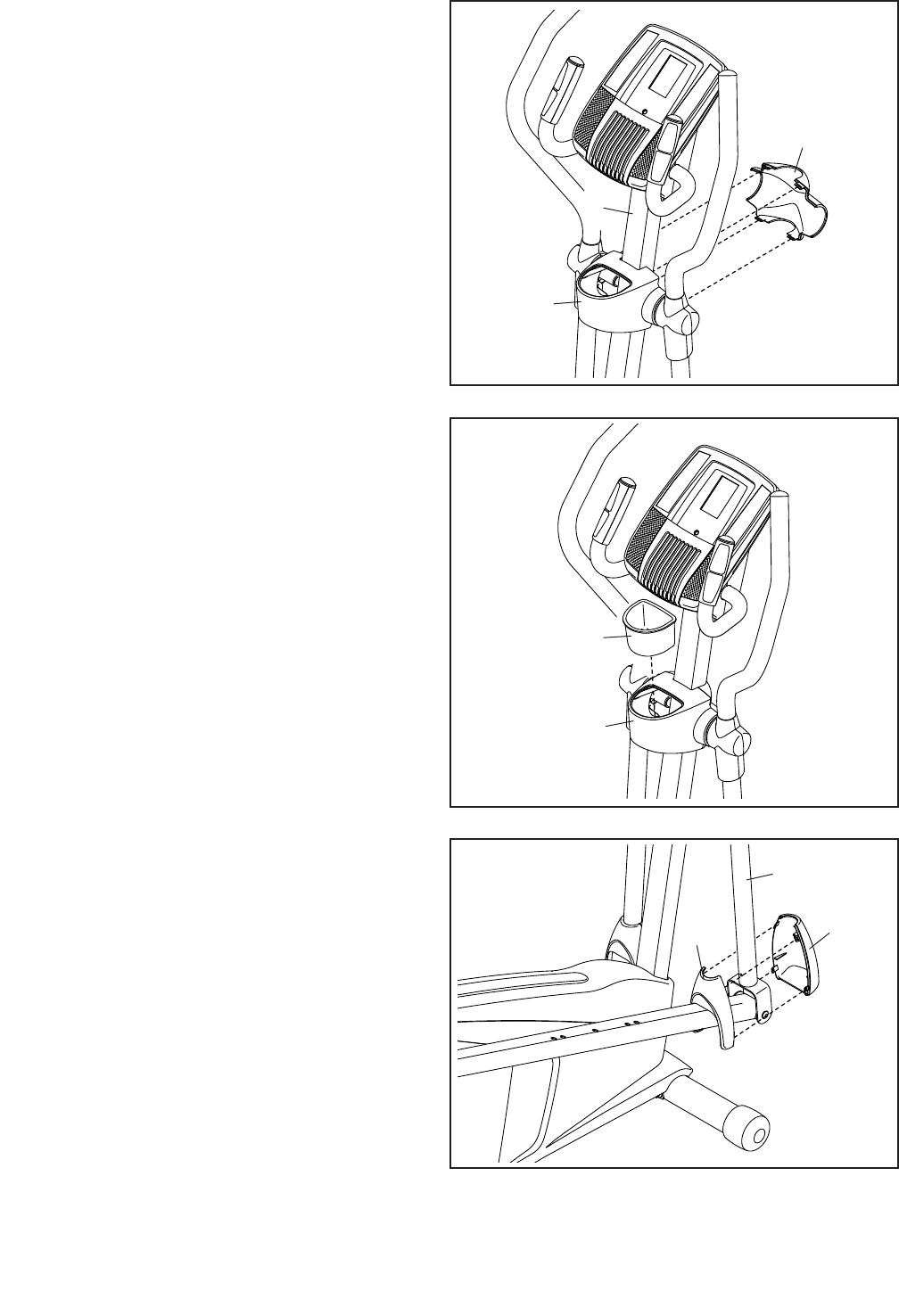

9. Posicione a Cobertura Frontal da Consola (32)
conforme indicado.
Fixe a Cobertura Posterior da Consola (81)
à Barra Vertical (2) premindo os ganchos da
Cobertura Posterior da Consola contra as patil-
has da Cobertura Frontal da Consola (32).
Fixe a Cobertura Frontal da Consola (32) à
Barra Vertical (2) com dois Parafusos M4 x
16mm (36).
2
32
81
36
11
11
11. Usando um pequeno saco plástico para manter
os dedos limpos, aplique uma quantidade abun-
dante da massa lubrificante incluída ao eixo do
lado direito da Barra Vertical (2).
De seguida, posicione um Espaçador do Eixo
(84) conforme mostrado e insira-o na Barra
Vertical (2).
Depois, insira o Braço Superior Direito (9) na
Barra Vertical (2).
Fixe o Braço Superior Direito (9) com um
Parafuso M8 x 20mm (80) e uma Anilha M8 (33).
Repita este passo no lado oposto do apa-
relho elíptico.
9
33
80
84
31
31
76
76
6
49 Massa
Lubrificante
82
Massa
Lubrificante
12
12. Aplique uma pequena quantidade de massa lub-
rificante a um Conjunto de Pino e Parafuso (31).
Segure a extremidade do Braço do Pedal Direito
(49) no interior do suporte da Perna Superior (6)
direita.
Fixe a Perna Superior (6) direita ao Braço do
Pedal Direito (49) com o Conjunto de Pino e
Parafuso (31).
Repita este passo no lado oposto do apa-
relho elíptico.
Aperte os Pinos M8 x 45mm (76).
12
14
13
13. Identifique uma Cobertura do Eixo A (19), que
tem ganchos, e uma Cobertura do Eixo B (22),
que tem patilhas.
Fixe uma Cobertura do Eixo A (19) e uma
Cobertura do Eixo B (22) em torno do Braço
Superior Direito (9), premindo os ganchos
da Cobertura do Eixo A contra as patilhas da
Cobertura do Eixo B.
Repita este passo no lado oposto do apa-
relho elíptico.
Conselho: Certifique-se de que as
Coberturas do Eixo (19, 22) fiquem posicio-
nadas conforme mostrado.
14. Posicione a Cobertura Posterior da Barra
Vertical (3) conforme mostrado.
Fixe a Cobertura Posterior da Barra Vertical (3)
à Barra Vertical (2) com três Parafusos M4 x
16mm (36).
9
22
36
36
3
22
819
19
2
13
15
16
15. Posicione a Cobertura Frontal da Barra Vertical
(16) conforme mostrado.
Fixe a Cobertura Frontal da Barra Vertical (16)
à Barra Vertical (2), premindo os ganchos da
Cobertura Frontal da Barra Vertical contra as
patilhas da Cobertura Posterior da Barra Vertical
(3).
16. Insira o Tabuleiro de Acessórios (5) na Cobertura
Posterior da Barra Vertical (3).
3
3
16
5
2
17
17. Fixe uma Cobertura Frontal da Perna (20) e uma
Cobertura Posterior da Perna (21) em torno da
Perna Superior (6) direita, premindo os ganchos
da Cobertura Frontal da Perna contra as patilhas
da Cobertura Posterior da Perna.
Repita este passo no lado oposto do apa-
relho elíptico.
6
20
21
14
18
13
49
78
75

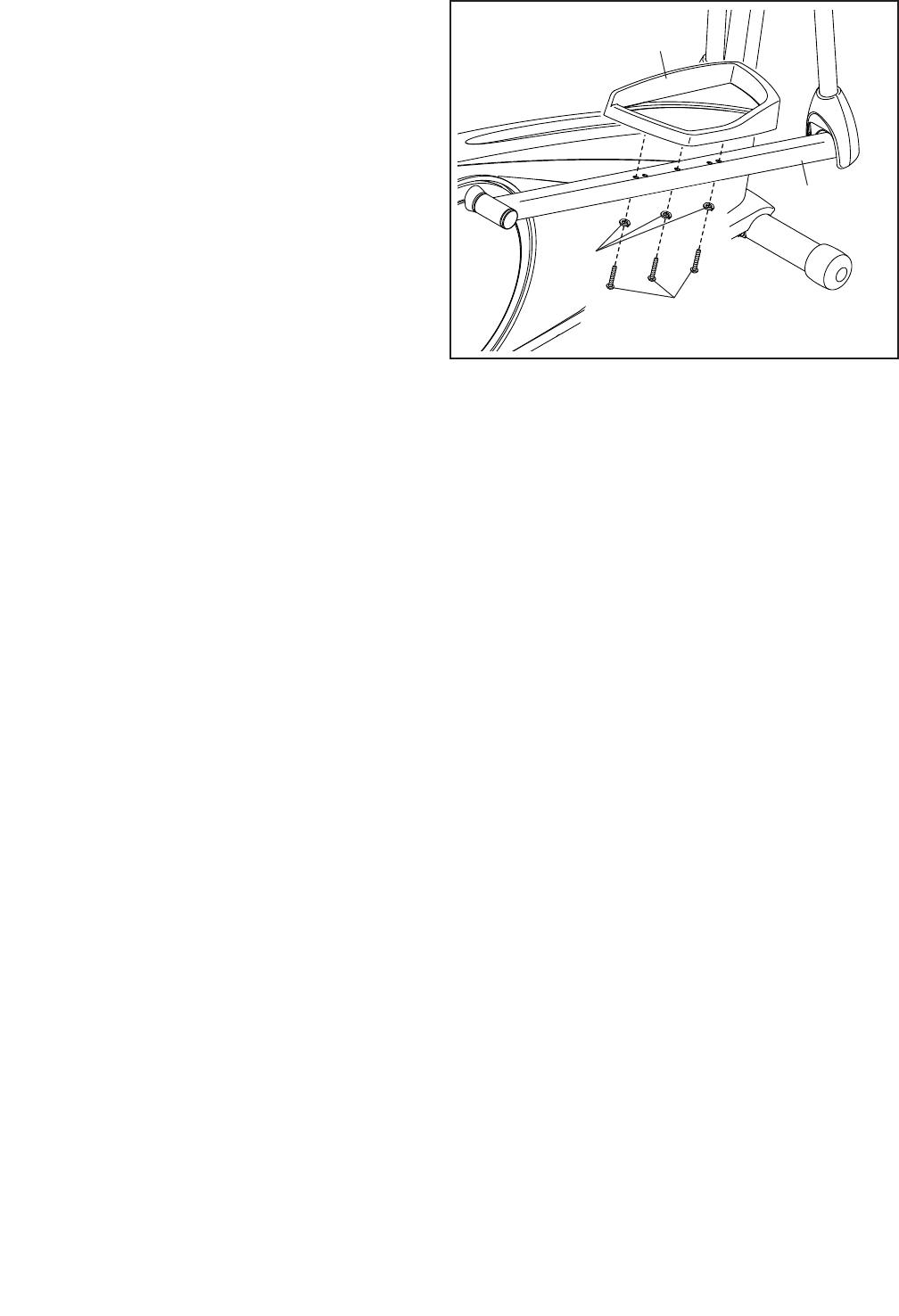

18. Identifique o Pedal Direito (13), que está mar-
cado com um autocolante “Right” (L ou Left
indica esquerdo; R ou Right indica direita), e
posicione-o conforme mostrado.
Fixe o Pedal Direito (13) ao Braço do Pedal
Direito (49) com três Parafusos M10 x 45mm
(75) e três Anilhas Fendidas M10 (78).
Certifique-se de que usa o orifício central e
os dois orifícios exteriores para fixar o Pedal
Direito.
Repita este passo no lado oposto do apa-
relho elíptico.
19. Certifique-se de que todas as peças do aparelho elíptico fiquem devidamente apertadas. Nota: poderão
sobrar algumas peças após concluída a montagem. Para proteger o chão ou a alcatifa de danos, coloque um
tapete por baixo do aparelho elíptico.
15
COMO UTILIZAR O APARELHO ELÍPTICO
COMO MOVER O APARELHO ELÍPTICO
Devido ao tamanho e ao peso do aparelho elíp-
tico, são necessárias duas pessoas para o mover.
Coloque-se diante do aparelho elíptico, agarre a barra
vertical e apoie um pé contra uma das rodas frontais.
Puxe pela barra vertical enquanto uma segunda pes-
soa levanta a asa do estabilizador traseiro, até que o
aparelho elíptico fique a rolar sobre as rodas. Mova
cuidadosamente o aparelho elíptico até ao local pre-
tendido e depois baixe-o para o chão.
COMO NIVELAR O APARELHO ELÍPTICO
Se o aparelho elíptico
balançar ligeiramente
durante a utilização,
rode um ou ambos
os pés niveladores
existentes por baixo do
estabilizador traseiro
até que o movimento
de balanço seja
eliminado.
COMO FAZER EXERCÍCIO COM O APARELHO
ELÍPTICO
Para se posicionar sobre o aparelho elíptico, agarre
os manípulos ou os braços superiores e suba para o
pedal que estiver na posição mais baixa. Depois, suba
para o outro pedal.
Empurre os pedais para baixo até que os mesmos
comecem a deslocar-se num movimento contínuo.
Nota: Os discos dos pedais podem rodar em
ambas as direcções. Recomenda-se que os faça
rodar no sentido mostrado pela seta; contudo, para
variar, pode fazê-los rodar no sentido oposto.
Para descer do aparelho elíptico, espere até que os
pedais parem completamente. Nota: O aparelho
elíptico não tem uma roda livre; os pedais continu-
arão a deslocar-se até que o volante pare. Quando
os pedais estiverem estacionários, comece por descer
do pedal mais elevado. Depois, desça do pedal mais
baixo.
Pedais
Braços Superiores
Manípulos
Coloque
o seu pé
aqui
Barra
Vertical
Roda
Levante
aqui
Pés Niveladores
16
FUNCIONALIDADES DA CONSOLA
A consola avançada oferece uma gama de funciona-
lidades concebidas para tornar o seu exercício mais
eficaz e divertido.
Quando utilizar o modo manual da consola, pode
alterar a resistência dos pedais, bastando para isso
tocar num botão. À medida que se exercita, a consola
oferece informações contínuas sobre o exercício. Pode
até medir a frequência cardíaca utilizando o monitor da
frequência cardíaca do punho.
A consola oferece dezasseis sessões de exercício
predefinidas – oito de perda de peso e oito de desem-
penho. Cada sessão de exercício predefinida altera
automaticamente a resistência dos pedais enquanto
o/a orienta ao longo de uma sessão de exercício
eficaz.

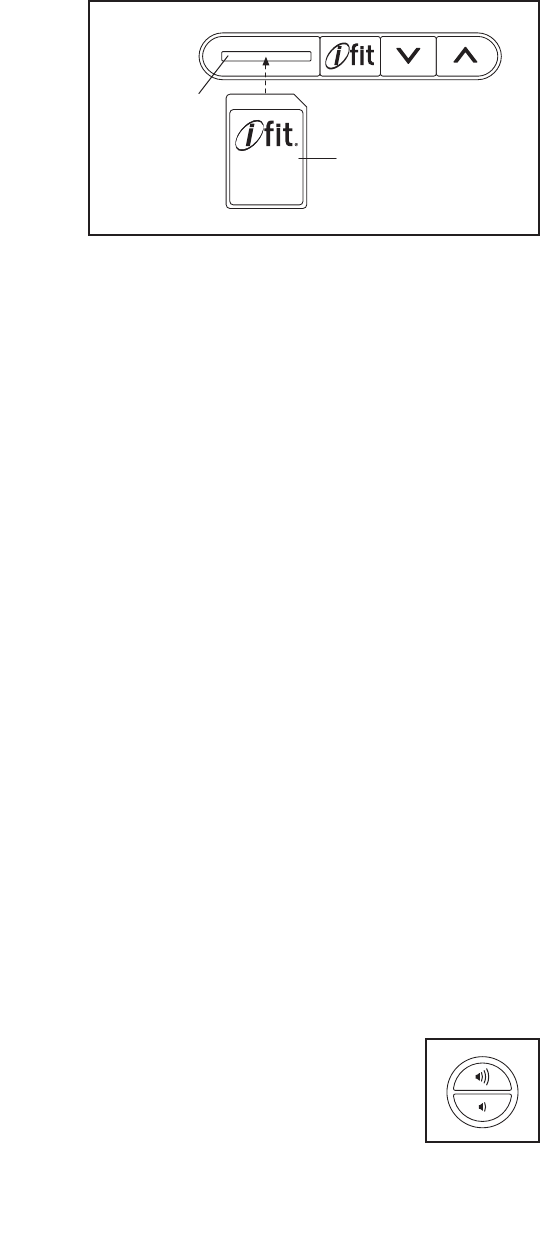

A consola inclui ainda o sistema interactivo de exercí-
cio iFit, que permite à consola aceitar cartões iFit com
sessões de exercício concebidas para o/a ajudar a
atingir metas específicas de forma física.
Por exemplo, a perda de quilogramas indesejados
com a sessão de exercício de Perda de Peso em 8
Semanas. As sessões de exercício iFit controlam a
resistência dos pedais enquanto a voz de um treinador
pessoal o/a orienta ao longo do exercício. Os cartões
iFit estão disponíveis separadamente. Para adquirir
cartões iFit, vá a www.iFit.com. Os cartões iFit
estão também disponíveis em lojas seleccionadas.
Pode até ligar um leitor de MP3 ou de CD ao sistema
de som da consola e ouvir as suas músicas ou os seus
audiolivros preferidos durante o exercício.
Para usar o modo manual, consulte a página 17.
Para usar uma sessão de exercício predefinida,
consulte a página 18. Para usar uma sessão de exer-
cício iFit, consulte a página 19. Para usar o sistema
de som, consulte a página 19.
Nota: Se houver uma película de plástico sobre o ecrã,
retire-a.
Sulfur
ELPF04911
PFEL04911.0
DIAGRAMA DA CONSOLA
17
COMO UTILIZAR O MODO MANUAL

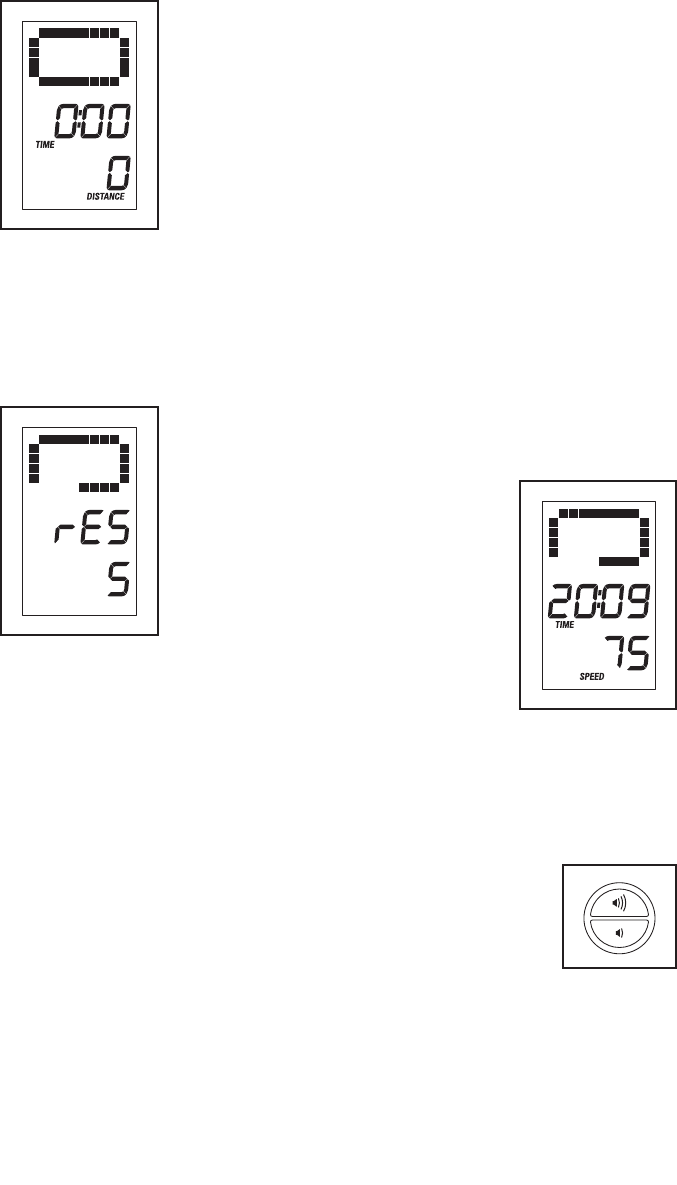

1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
activar a consola.
Quando ligar a consola, o ecrã iluminar-se-á.
Soará um toque e a consola ficará pronta a utilizar.
2. Seleccione o modo manual.
Sempre que ligar a consola,
será automaticamente selec-
cionado o modo manual.
Se tiver seleccionado uma
sessão de exercício, volte a
seleccionar o modo manual
premindo repetidamente o
botão 8 Wt. Loss Workouts
(8 sessões de exercício de
perda de peso) ou o botão 8
Perform. Workouts (8 sessões de exercício de des-
empenho) até surgir uma pista no ecrã superior.
3. Comece a pedalar e altere a resistência dos
pedais conforme preferir.
Enquanto pedala, altere
a resistência dos pedais
premindo os botões de
aumentar e diminuir
Resistance (resistência).
Nota: Após premir os botões,
demorará um momento
até que os pedais alcan-
cem o nível de resistência
seleccionado.
4. Acompanhe a sua progressão pelo ecrã.
O ecrã pode apresentar as seguintes informações
sobre a sessão de exercício:
Calories (calorias)—Este modo de ecrã apresenta
o número aproximado de calorias que queimou.
Distance (distância)—Este modo de ecrã apre-
senta a distância que pedalou em rotações.
Perfil—Quando é seleccionada uma sessão de
exercício, este modo apresenta um perfil dos
níveis de resistência da mesma.
Pulse (pulsação)—Este modo de ecrã apresenta
a sua frequência cardíaca quando é utilizado o
monitor da frequência cardíaca do punho (consulte
o passo 5 na página 18).
Resistance (resistência)—Este modo de ecrã
apresenta o nível de resistência dos pedais
durante alguns segundos de cada vez que o nível
de resistência é alterado.
Speed (velocidade)—Este modo de ecrã apre-
senta a sua velocidade de pedalada em rotações
por minuto.
Time (tempo)—Quando é seleccionado o modo
manual, este modo de ecrã apresenta o tempo
decorrido. Quando é seleccionada uma sessão de
exercício, este modo de ecrã apresenta o tempo
restante da sessão de exercício.
Pista—Quando é seleccionado o modo manual,
este modo de ecrã apresenta uma pista que
representa 400 m (1/4 de milha). À medida que
faz exercício, aparecem indicadores sucessivos
à volta da pista até aparecer toda a pista. A pista
desaparecerá então e os indicadores recomeçarão
a aparecer em sucessão.
Prima repetidamente o
botão Display Mode (modo
de ecrã) para seleccionar
as informações de exercício
pretendidas.
Quando surgir a pala-
vra SCAN no ecrã, este
apresentará os modos de
calorias, distância, velo-
cidade e tempo num ciclo
rotativo.
Para reiniciar o ecrã, prima o botão On/Reset
(ligar/reiniciar).
Altere o nível de volume da
consola premindo os botões para
aumentar ou diminuir o volume.
18
5. Meça a sua frequência cardíaca, se o desejar.
Se houver películas
de plástico sobre
os contactos
metálicos do monitor
da frequência
cardíaca do punho,
remova-as. Além
disso, certifique-se
de que tenha as
mãos limpas. Para
medir o ritmo cardíaco, segure o sensor de
pulsações do punho com as palmas pousadas
sobre os contactos metálicos. Evite mover as
mãos ou agarrar os contactos com demasiada
força.
Quando a sua pulsação for detectada, surgirá no
ecrã um símbolo intermitente em forma de coração
e depois será mostrada a sua frequência cardíaca.
Para uma leitura mais precisa do ritmo cardíaco,
agarre os contactos durante, pelo menos, 15
segundos.
Se a frequência cardíaca não for mostrada,
certifique-se de que as suas mãos estejam
posicionadas conforme descrito. Tenha o cuidado
de não mover excessivamente as mãos nem
apertar os contactos metálicos com demasiada
firmeza. Para um melhor desempenho, limpe os
contactos metálicos com um pano macio; nunca
use álcool, abrasivos ou produtos químicos
para limpar os contactos.
6. Ligue a ventoinha, se o desejar.
A ventoinha pode ser configurada
para velocidade alta ou baixa.
Prima repetidamente o botão
ventoinha para seleccionar uma
velocidade da ventoinha ou para
a desligar.
Nota: Se os pedais não se moverem durante cerca
de trinta segundos, a ventoinha desligar-se-á
automaticamente.
7. Quando acabar de fazer exercício, a consola
desligar-se-á automaticamente.
Se os pedais não se moverem durante alguns
segundos, será emitida uma série de toques, a
consola entrará em pausa e o tempo piscará no
ecrã.
Se os pedais não se moverem durante alguns
minutos, a consola desligar-se-á e o ecrã será
reiniciado.
COMO UTILIZAR UMA SESSÃO DE EXERCÍCIO
PREDEFINIDA
1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
activar a consola.
Quando ligar a consola, o ecrã iluminar-se-á.
Soará um toque e a consola ficará pronta a utilizar.
2. Seleccione uma sessão de exercício
predefinida.
Para seleccionar uma ses-
são de exercício predefinida,
prima repetidamente o
botão 8 Wt. Loss Workouts
(8 sessões de exercício de
perda de peso) ou o botão
8 Perform. Workouts (8
sessões de exercício de
desempenho) até surgir
no ecrã inferior o número
da sessão de exercício
pretendida.

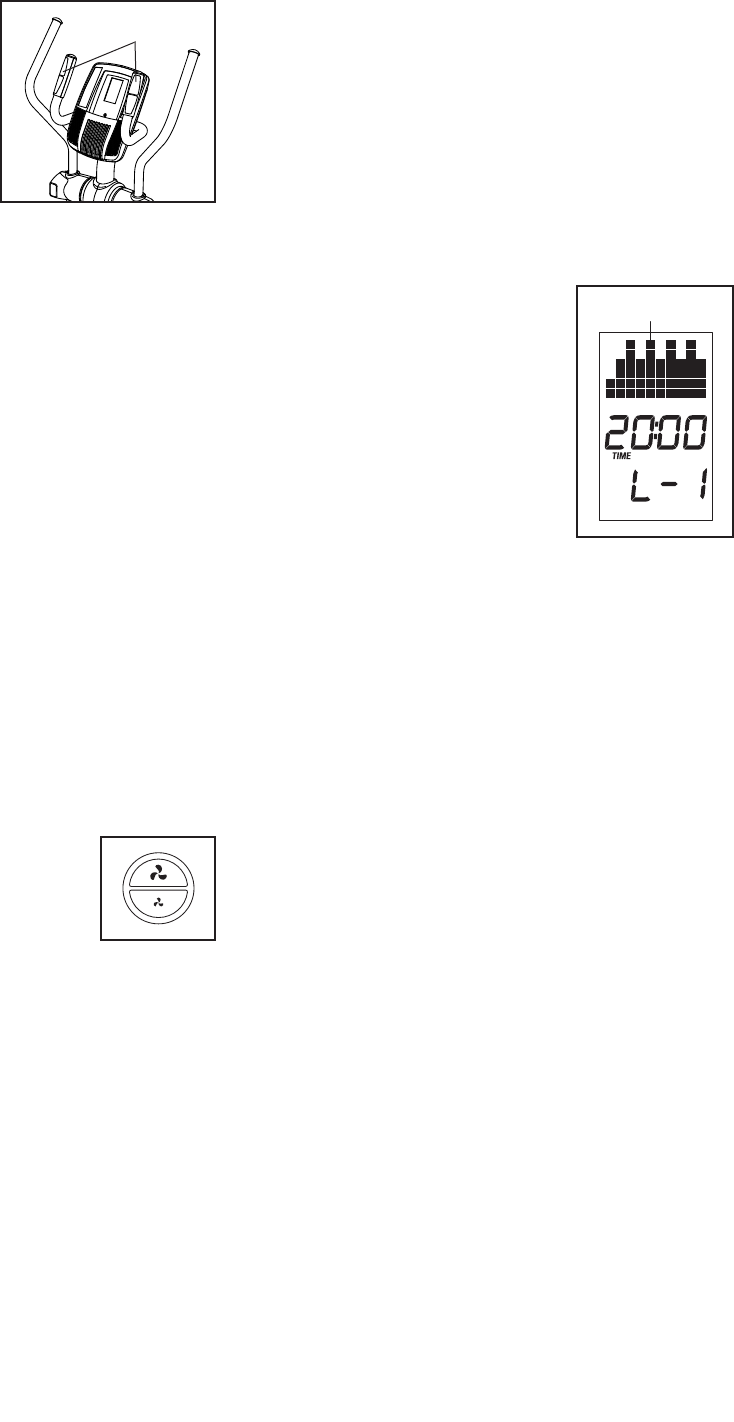

Quando seleccionar uma sessão de exercício
predefinida, passará pelo ecrã superior um perfil
dos níveis de resistência da sessão de exercício,
surgirá no ecrã central a duração da sessão de
exercício e surgirá no ecrã inferior o número da
sessão de exercício.
3. Comece a pedalar para iniciar a sessão de
exercício.
Cada sessão de exercício está dividida em vários
segmentos de um minuto. Para cada segmento
está programado um nível de resistência. Nota:
Pode estar programado o mesmo nível de resistên-
cia para segmentos consecutivos.
Durante a sessão de exercício, o perfil da ses-
são apresenta o seu progresso (veja a ilustração
acima). O segmento intermitente do perfil rep-
resenta o segmento em curso da sessão de
exercício. A altura do segmento intermitente indica
o nível de resistência para o segmento em curso.
No final de cada segmento da sessão de exer-
cício é emitida uma série de sons e o segmento
seguinte do perfil começa a piscar. Se estiver
programado um nível de resistência diferente para
o segmento seguinte, o nível de resistência piscará
no ecrã durante alguns segundos para o(a) alertar.
A resistência dos pedais será, então, alterada.
Perfil
Contactos
19
Se o nível de resistência para o segmento em
curso for demasiado elevado ou demasiado
baixo, pode preterir manualmente a configuração
premindo os botões de Resistance (resistência).
Contudo, quando o segmento em curso terminar,
os pedais ajustar-se-ão automaticamente ao nível
de resistência do segmento seguinte.
Se parar de pedalar durante alguns segundos será
emitida uma série de sons e a sessão de exercício
será pausada.
Para retomar a sessão de exercício, basta
continuar a pedalar. A sessão de exercício
continuará até que o último segmento fique
intermitente no perfil e termine.
4. Acompanhe a sua progressão pelo ecrã.
Consulte o passo 4 na página 17.
5. Meça a sua frequência cardíaca, se o desejar.
Consulte o passo 5 na página 18.
6. Ligue a ventoinha, se o desejar.
Consulte o passo 6 na página 18.
7. Quando acabar de fazer exercício, a consola
desligar-se-á automaticamente.
Consulte o passo 7 na página 18.
COMO UTILIZAR UMA SESSÃO DE EXERCÍCIO IFIT
Os cartões iFit estão disponíveis separadamente.
Para adquirir cartões iFit, vá a www.iFit.com. Os
cartões iFit estão também disponíveis em lojas
seleccionadas.
1. Ligue a consola.
Prima qualquer botão ou comece a pedalar para
ligar a consola.
Quando ligar a consola, o ecrã iluminar-se-á.
Soará um toque e a consola ficará pronta a utilizar.
2. Introduza um cartão iFit e seleccione uma ses-
são de exercício.
Para utilizar uma sessão de exercício iFit, intro-
duza um cartão iFit na ranhura iFit; certifique-se de
que o cartão iFit fique posicionado com os contac-
tos metálicos voltados para baixo e para a ranhura.
Quando o cartão iFit estiver correctamente
inserido, o indicador junto à ranhura iluminar-se-á.
Em seguida, seleccione a sessão de exercício
desejada do cartão iFit, premindo os botões de
aumento e diminuição junto à ranhura iFit.
Passará pelo ecrã superior um perfil dos níveis de
resistência da sessão de exercício, surgirá no ecrã
central a duração da sessão de exercício e surgirá
no ecrã inferior o número da sessão de exercício.
Um momento após seleccionar uma sessão de
exercício, a voz de um treinador pessoal começará
a orientá-lo(a) ao longo da sessão de exercício.
As sessões de exercício iFit funcionam da mesma
forma que as sessões de exercício predefinidas.
Para utilizar a sessão de exercício, consulte os
passos 3 a 6 na página 18.
3. Quando tiver terminado o exercício, retire o
cartão iFit.
Retire o cartão iFit quando tiver terminado o exer-
cício. Guarde o cartão iFit num lugar seguro.
COMO UTILIZAR O SISTEMA DE SOM
Para reproduzir música ou audiolivros através do
sistema de som da consola durante o exercício, ligue
o cabo de áudio à tomada da consola e a uma tomada
de um leitor de MP3 ou de CD; certifique-se de que o
cabo de áudio esteja bem ligado.
Em seguida, prima o botão de
reprodução no leitor de MP3 ou de
CD. Ajuste o nível do volume com os
botões para aumentar e diminuir o
Volume na consola ou com o controlo
de volume do leitor de MP3 ou CD.
Ranhura
iFit
Cartão iFit
20
Examine e aperte regularmente todas as peças do
aparelho elíptico. Substitua imediatamente quaisquer
peças gastas.
Para limpar o aparelho elíptico, use um pano humede-
cido e uma pequena quantidade de detergente suave.
IMPORTANTE: Para evitar danificar a consola,
mantenha-a afastada de líquidos e não a exponha à
luz solar directa.
RESOLUÇÃO DE PROBLEMAS COM A CONSOLA
Se o ecrã da consola ficar mal iluminado, substi-
tua todas as pilhas ao mesmo tempo; a maior parte
dos problemas com a consola é resultante de pilhas
gastas. Consulte o passo de montagem 6 na página 9
para instruções de substituição.
Se a consola não apresentar o ritmo cardíaco quando
utilizar o monitor da frequência cardíaca do punho,
consulte o passo 5 na página 18.
COMO AJUSTAR O INTERRUPTOR DE LÂMINAS
Se a consola não apresentar informações correctas, o
interruptor de lâminas deve ser ajustado.

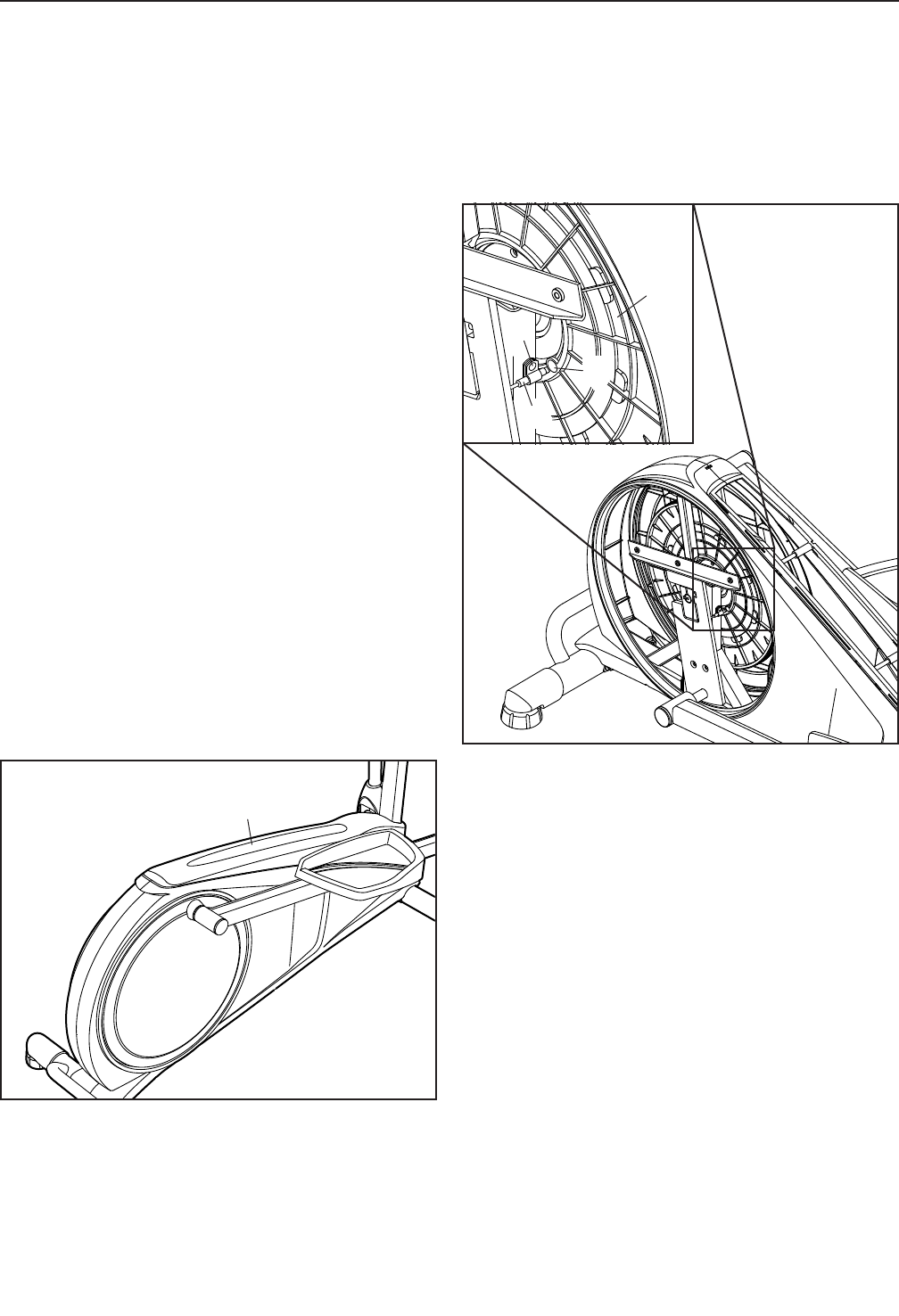

Para ajustar o interruptor de lâminas, comece por
remover a Cobertura do Escudo (37). Com uma chave
de fendas, solte as patilhas laterais da Cobertura do
Escudo e depois remova-a.
Nota: Por uma questão de clareza, o disco do pedal
não é mostrado no desenho abaixo.

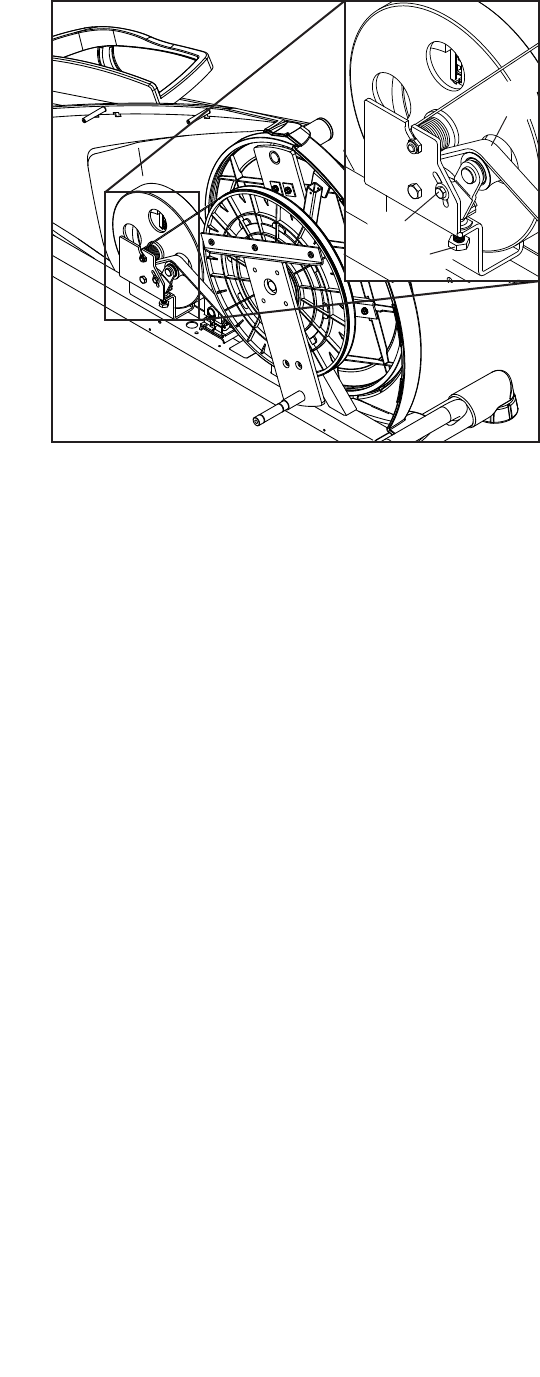

Seguidamente, localize o Interruptor de Lâminas (58).
Desaperte o Parafuso M4 x 16mm (36) sem o remover.
Em seguida, rode a Roldana (64) até que um Íman
(41) fique alinhado com o Interruptor de Lâminas
(58). Aproxime ou afaste ligeiramente o Interruptor de
Lâminas do Íman. Depois, reaperte o Parafuso M4 x
16mm (36).
Rode a Roldana (64) por um momento. Repita estes
procedimentos até que a consola exiba informações
correctas.
Quando o interruptor de lâminas ficar correctamente
ajustado, volte a colocar a cobertura do escudo.
MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS
37
64
36
41
58
21
COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se sentir que os pedais escorregam enquanto pedala,
mesmo com a resistência ajustada para o nível mais
elevado, pode ser necessário ajustar a correia de
transmissão.
Para ajustar a correia de transmissão, deve remover a
cobertura do escudo e o escudo esquerdo (consulte as
instruções abaixo).

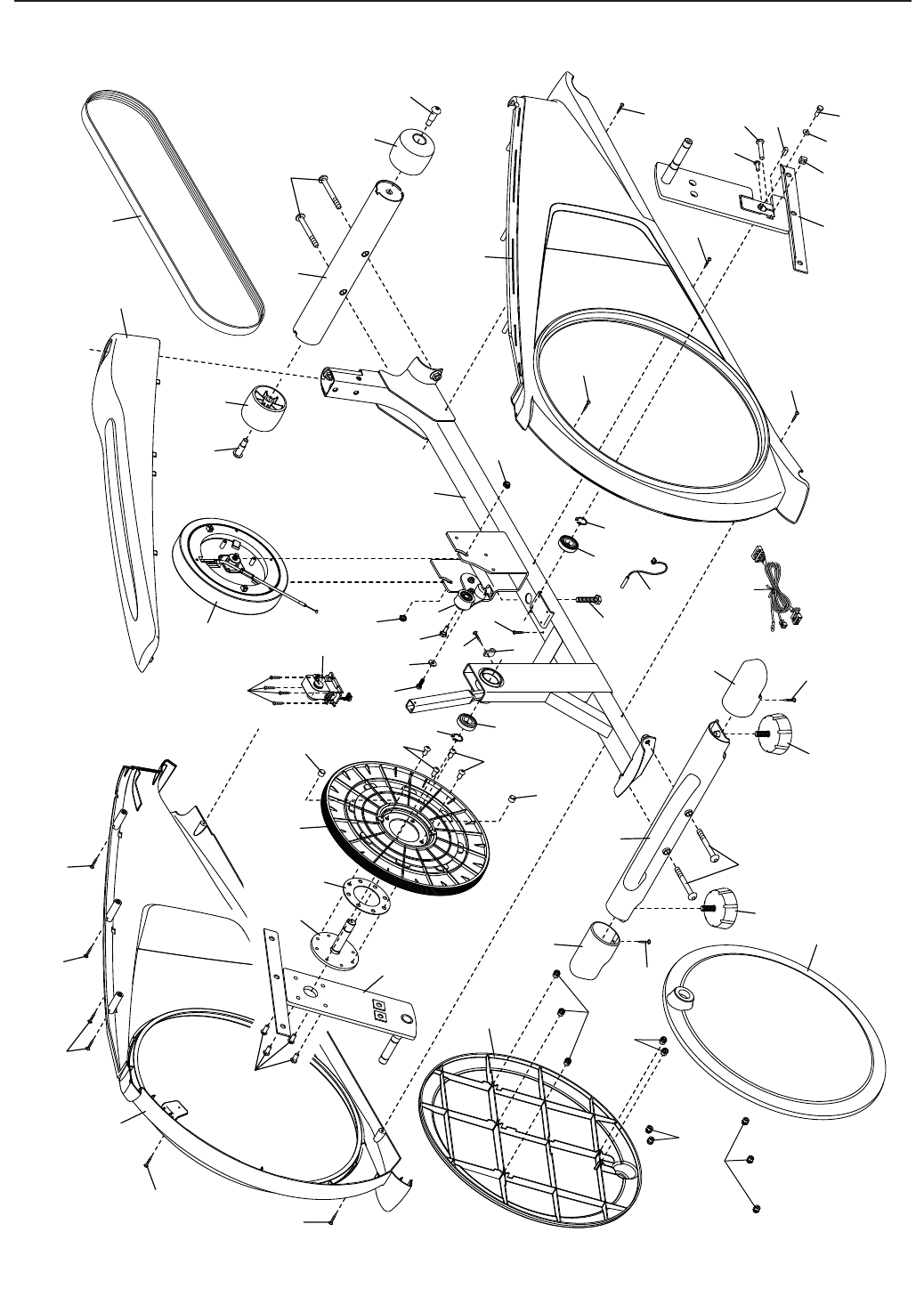

Consulte o DIAGRAMA AMPLIADO na página 27. Com
uma chave de fendas, solte as patilhas laterais da
Cobertura do Escudo (37) e depois remova-a.
Seguidamente, remova os Parafusos M4 x 16mm (36)
e os Parafusos Auto-Roscantes M4 x 12mm (7) dos
Escudos Direito e Esquerdo (44, 45). Certifique-se
de que anota o tamanho do Parafuso que remove
de cada orifício. Depois, remova cuidadosamente o
Escudo Esquerdo.
Desaperte o Parafuso Axial (56). Depois, aperte o
Parafuso de Ajuste da Correia de Transmissão (72) até
que a Correia de Transmissão (46) fique tensa.
Quando a Correia de Transmissão (46) ficar tensa,
aperte o Parafuso Axial (56).
Depois, volte a colocar o escudo esquerdo e a cober-
tura do escudo.
46
56
72
22
Estas directivas irão ajudá-lo a planear o programa de
exercícios. Para obter informações detalhadas sobre
os exercícios, adquira um livro com boa reputação ou
consulte o médico. Lembre-se de que uma nutrição e
descanso adequados são essenciais para obter bons
resultados.
INTENSIDADE DO EXERCÍCIO
Quer o seu objectivo seja queimar gorduras ou
forta-lecer o sistema cardiovascular, a intensidade
adequada dos exercícios é a chave para obter resulta-
dos. Pode utilizar os batimentos cardíacos como guia
para encontrar o nível de intensidade adequado. A

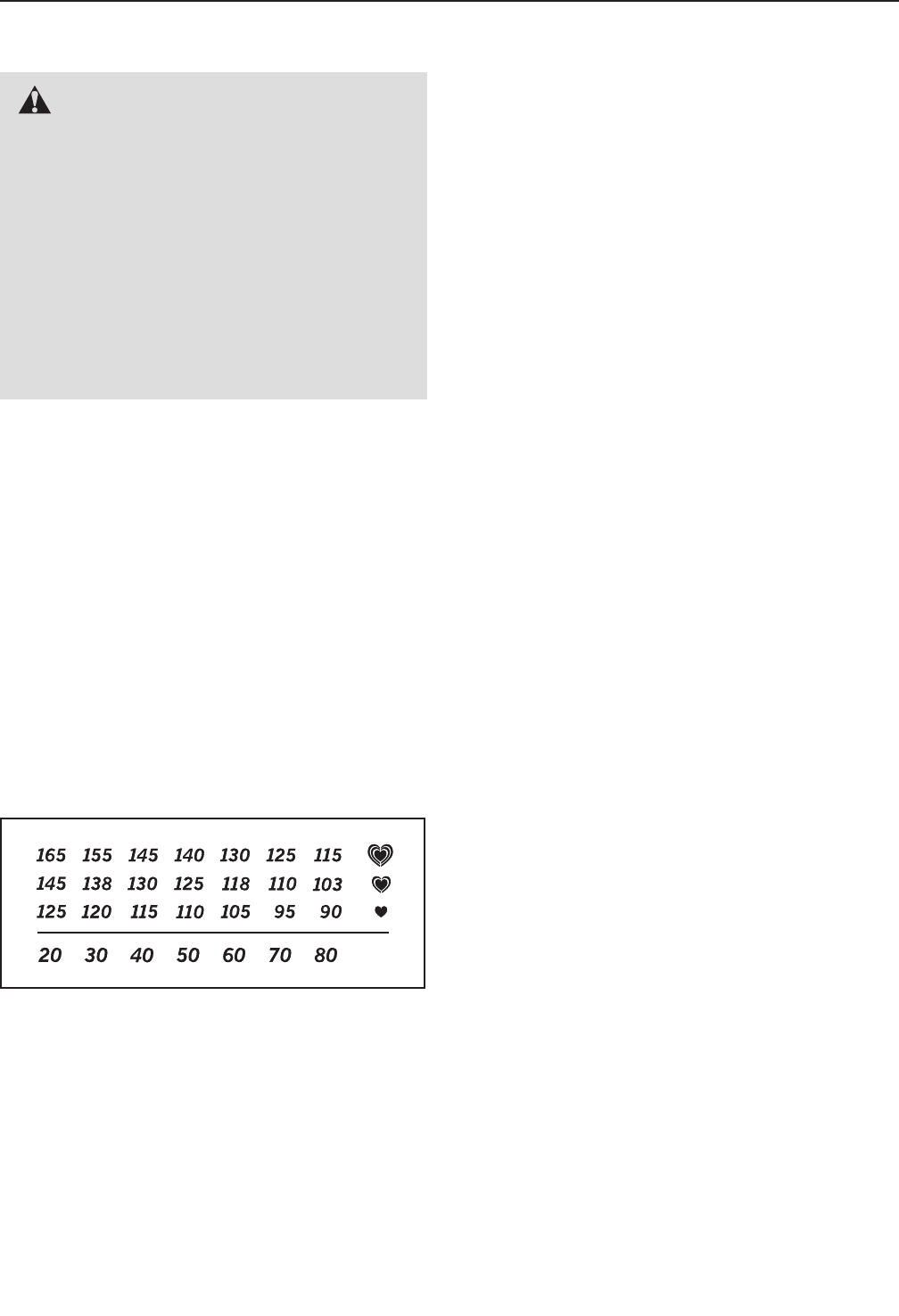

tabela abaixo apresenta os batimentos cardíacos reco-
mendados para queimar gorduras e para o exercício
aeróbico.
Para encontrar o nível de intensidade adequado, local-
ize a sua idade na parte de baixo da tabela (as idades
estão arredondadas para os dez anos mais próximos).
Os três números indicados acima da idade definem a
“zona de exercício.” O número mais baixo representa
os batimentos cardíacos para queimar gorduras, o
número do meio representa os batimentos cardíacos
para queimar gorduras ao máximo e o número mais
elevado representa os batimentos cardíacos para o
exercício aeróbico.
Queimar Gorduras—Para queimar gorduras eficaz-
mente, deve exercitar-se com um nível de intensidade
baixo durante algum tempo. Durante os primeiros
mi-nutos de exercício o corpo utiliza calorias de
hidratos de carbono como energia. Só depois dos
primeiros minutos de exercício é que o corpo começa
a utilizar as calorias de gordura armazenadas como
energia. Se o objectivo for queimar gordura, ajuste a
intensidade do exercício até os batimentos cardíacos
estarem próximos do número mais baixo da sua zona
de exercício. Para queimar gorduras ao máximo, faça
o exercício com os batimentos cardíacos perto do
número do meio na zona de exercício.
Exercício Aeróbico—Se o objectivo for fortalecer
o sistema cardiovascular, deverá fazer exercícios
aeróbicos, ou seja, actividades que requeiram uma
grande quantidade de oxigénio durante períodos pro-
longados de tempo. Para exercícios aeróbicos, ajuste
a intensidade do exercício até os batimentos cardíacos
estarem próximos do número mais alto da sua zona de
exercício.
DIRECTIVAS DE EXERCÍCIO
Aquecimento—Comece com 5 a 10 minutos de
exercícios leves e de alongamento. O aquecimento
aumenta a temperatura corporal, batimentos cardíacos
e circulação, preparando-o para o exercício.
Exercício da Zona—Faça 20 a 30 de exercício com
os batimentos cardíacos dentro da sua zona de exer-
cício. (Durante as primeiras semanas do programa de
exercício, não mantenha os batimentos cardíacos den-
tro da zona de exercício durante mais de 20 minutos.)
Respire normal e profundamente durante o exercício;
não sustenha a respiração.
Arrefecimento—Termine com 5 a 10 minutos de
alongamentos. Os alongamentos aumentam a flexibili-
dade dos músculos e ajudam-no a evitar os problemas
pós-exercício.
FREQUÊNCIA DE EXERCÍCIO
Para manter ou melhorar a sua condição física, faça
três exercícios por semana, com um intervalo mínimo
de um dia entre exercícios. Após alguns meses de
exercícios regulares, pode chegar aos cinco exercícios
por semana, se pretender. Lembre-se de que a chave
para atingir o sucesso é fazer do exercício uma parte
regular e agradável do quotidiano.
DIRECTIVAS DE EXERCÍCIO
AVISO: Consulte o seu médico
antes de iniciar este ou qualquer outro exer-
cício. Isto é especialmente importante para
pessoas com mais de 35 anos ou com prob-
lemas de saúde prévios.
O sensor de pulsações não é um dispositivo
médico. Há diversos factores que podem
afectar a precisão das leituras dos bati-
mentos cardíacos. O sensor de pulsações
é meramente um auxiliar do exercício para
determinar a tendência geral dos batimentos
cardíacos.
23
SUGESTÕES DE ALONGAMENTOS
À direita apresentamos a forma correcta de executar diversos alongamentos básicos. Movimente-se lentamente
à medida que alonga; não faça movimentos bruscos.
1. Alongamento a Tocar nos Dedos dos Pés
Em pé, com os joelhos ligeiramente flectidos, incline-se lentamente
para a frente a partir das ancas. Descontraia as costas e ombros
à medida que tenta atingir os dedos do pé o mais possível. Conte
até 15 e descontraia. Repita 3 vezes. Alonga os tendões do jarrete,
parte de trás dos joelhos e costas.
2. Alongamento dos Tendões do Jarrete
Sente-se com uma perna estendida. Encoste a planta do outro pé
à parte interna da coxa da perna estendida. Tente atingir os dedos
do pé o mais possível. Conte até 15 e descontraia. Repita 3 vezes
para cada perna. Alonga os tendões do jarrete, a parte de baixo das
costas e as virilhas.
3. Alongamento da Canela/Tendão de Aquiles
Com uma perna em frente da outra, incline-se para a frente e colo-
que as mãos contra uma parede. Mantenha a perna de trás direita
e o pé bem apoiado no chão. Dobre a perna da frente, incline-se
para a frente e mova as ancas em direcção à parede. Conte até 15
e descontraia. Repita 3 vezes para cada perna. Para alongar ainda
mais os tendões de Aquiles, dobre também a perna de trás. Alonga
as canelas, tendões de Aquiles e tornozelos.
4. Alongamento dos Quadricípites
Com uma mão apoiada numa parede por motivos de equilíbrio,
agarre pelas costas um pé com a outra mão. Encoste o calcanhar
o mais possível às nádegas. Conte até 15 e descontraia. Repita 3
vezes para cada perna. Alonga os quadricípites e os músculos das
ancas.
5. Alongamento da Parte Interna da Coxa
Sente-se com as plantas dos pés encostadas uma à outra e os
joelhos para fora. Empurre os pés o mais possível em direcção às
virilhas. Conte até 15 e descontraia. Repita 3 vezes. Alonga os quad-
ricípites e os músculos das ancas.
1
2
3
4
5
24
NOTAS
25
1 1 Estrutura
2 1 Barra Vertical
3 1 Cobertura Posterior da Barra
Vertical
4 1 Consola
5 1 Tabuleiro de Acessórios
6 2 Perna Superior
7 2 Parafuso Auto-Roscante
M4 x 12mm
8 1 Braço Superior Esquerdo
9 1 Braço Superior Direito
10 2 Punho em Espuma
11 2 Tampa do Braço Superior
12 1 Pedal Esquerdo
13 1 Pedal Direito
14 1 Braço do Pedal Esquerdo
15 2 Suporte do Pedal
16 1 Cobertura Frontal da Barra Vertical
17 4 Casquilho Axial
18 10 Montagem do Disco do Pedal
19 2 Cobertura do Eixo A
20 2 Cobertura Frontal da Perna
21 2 Cobertura Posterior da Perna
22 2 Cobertura do Eixo B
23 4 Casquilho do Braço do Pedal
24 1 Pedaleiro
25 1 Haste Direita do Pedaleiro
26 2 Disco do Pedal
27 1 Espaçador do Braço do Pedaleiro
28 2 Fio
29 4 Rolamento
30 2 Tampa do Braço do Pedal
31 2 Conjunto de Pino e Parafuso
32 1 Cobertura Frontal da Consola
33 4 Anilha M8
34 1 Haste Esquerda do Pedaleiro
35 2 Punho de Pulsações/Fio do Sensor
36 20 Parafuso M4 x 16mm
37 1 Cobertura do Escudo
38 2 Apoio do Pedaleiro
39 1 Manípulo
40 2 Anel de Retenção Grande
41 2 Íman
42 1 Fio Principal
43 2 Anilha M6
44 1 Escudo Esquerdo
45 1 Escudo Direito
46 1 Correia de Transmissão
47 2 Pé Nivelador
48 2 Tampa do Estabilizador
49 1 Braço do Pedal Direito
50 2 Roda
51 1 Mecanismo de Resistência
52 1 Braço Tensor
53 1 Parafuso de Terra M4 x 16mm
54 1 Motor de Resistência
55 4 Parafuso M8 x 15mm
56 1 Parafuso Axial
57 1 Grampo do Interruptor de Lâminas
58 1 Interruptor de Lâminas/Fio do
Interruptor de Lâminas
59 4 Parafuso M8 x 10mm
60 1 Chave
61 1 Porca de Travamento M8
62 1 Parafuso M6 x 16mm
63 2 Parafuso de Espera
64 1 Roldana
65 2 Parafuso M8 x 18mm
66 1 Pino do Braço Tensor
67 1 Parafuso-Chave
68 1 Pino do Braço do Pedaleiro
69 4 Pino do Motor de Resistência
70 1 Estabilizador Traseiro
71 10 Parafuso #10 x 13mm
72 1 Parafuso de Ajuste da Correia de
Transmissão
73 1 Estabilizador Frontal
74 1 Porca de Travamento M6
75 6 Parafuso M10 x 45mm
76 4 Pino M8 x 45mm
77 6 Contraporca M8
78 11 Anilha Fendida M10
79 8 Parafuso M10 x 20mm
80 2 Parafuso M8 x 20mm
81 1 Cobertura Posterior da Consola
82 4 Parafuso M10 x 85mm
83 1 Parafuso M5 x 7mm
84 2 Espaçador do Eixo
* – Ferramenta de Montagem
* – Pacote de Massa Lubrificante
* – Manual do Utilizador
Nº Qtd. Descrição Nº Qtd. Descrição
Modelo nº PFEVEL73912.1 R0512A
Nota: As especificações estão sujeitas a mudanças sem aviso prévio. Consulte a contracapa deste manual para
obter informações sobre a encomenda de peças de substituição. *Estas peças não foram ilustradas.
LISTA DE PEÇAS
26

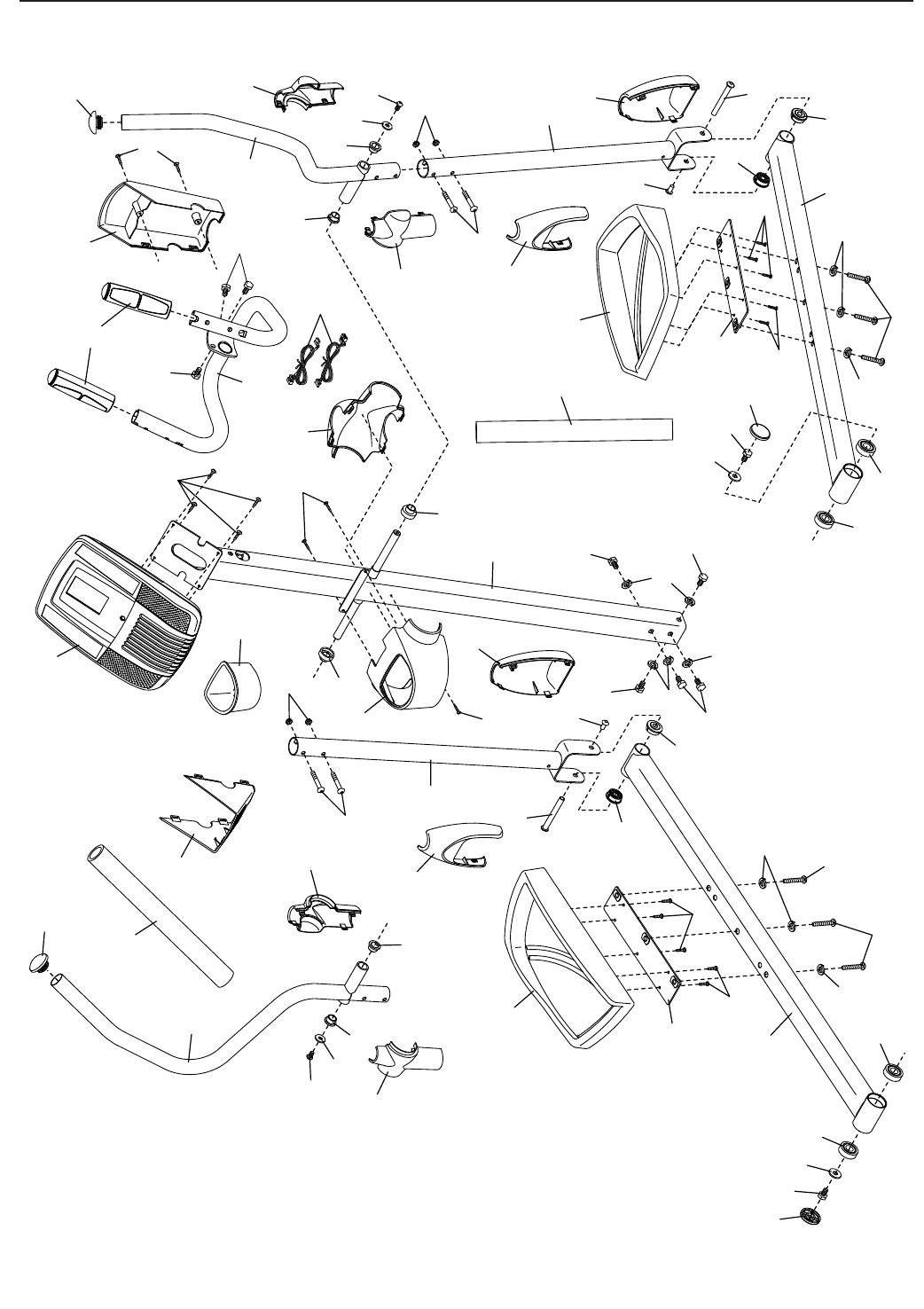

DIAGRAMA AMPLIADO A
29
29
30 65 33
29
29
33 65
30
71 71
15
13
21
20
20
21
15
71
71
49
31
31
75
75
75
23
23
31
31
6
6
12
23
23
79
78
79
79
78
78
79
22
19
19
22
17
17
33
80 17
17 33 80
76
77
84
84
81
8
11
9
11
5
10
10
2
4
32
79
79
36
36
36
36
3
16
35
14 78
78 78
78
39
28
76
77
Modelo nº PFEVEL73912.1 R0512A
27
25
57
36
58
38 40
72
61
60
43 62
67 68
36
36
36
18
18
36
36
45
46
53
50
50
63
63
48
48
47
47
37
70
73 82
82 42
1
77
51
77
54
66
56 43
38
41
41
26
18
18
36
36
44
7
24
40
34
27
55
55
64
52
26
36 36
7
59 69
DIAGRAMA AMPLIADO B Modelo nº PFEVEL73912.1 R0512A
Nº de Peça 328637 R0512A Impresso na China © 2012 ICON IP, Inc.
Este produto electrónico não deve ser depositado numa lixeira municipal.
Para preservar o ambiente, este produto deve ser reciclado após o fim da sua
vida útil, tal como exigido por lei.
Utilize as instalações de reciclagem que estejam autorizadas a recolher este
tipo de resíduos na sua área. Ao fazê-lo, estará a ajudar a preservar os recursos
naturais e a melhorar os padrões europeus de protecção ambiental. Se precisar de
mais informações sobre métodos seguros e correctos de eliminação de resíduos,
contacte o departamento municipal adequado ou o esta-belecimento onde adquiriu
este produto.
INFORMAÇÕES SOBRE RECICLAGEM
Para encomendar peças de substituição, consulte a capa deste manual. Para nos ajudar a prestar-lhe assistên-
cia, esteja preparado para nos fornecer as seguintes informações quando nos contactar:
•onúmerodemodeloeonúmerodesériedoproduto(consulteacapadestemanual)
•onomedoproduto(consulteacapadestemanual)
•onúmerodecódigoeadescriçãoda(s)peça(s)desubstituição(consulteaLISTADEPEÇASeoDIAGRAMA
AMPLIADO, na parte final deste manual)
ENCOMENDAR PEÇAS DE SUBSTITUIÇÃO
