GINSTALLATION
The sacrificial anode kit you have purchased has been designed to help protect your Little Giant
pump from galvanic corrosion. It is for use on the 1-EA, 1-MA, #1, #2, #3, #4 and #5 model pumps.
The life of the anode will vary depending on each application.

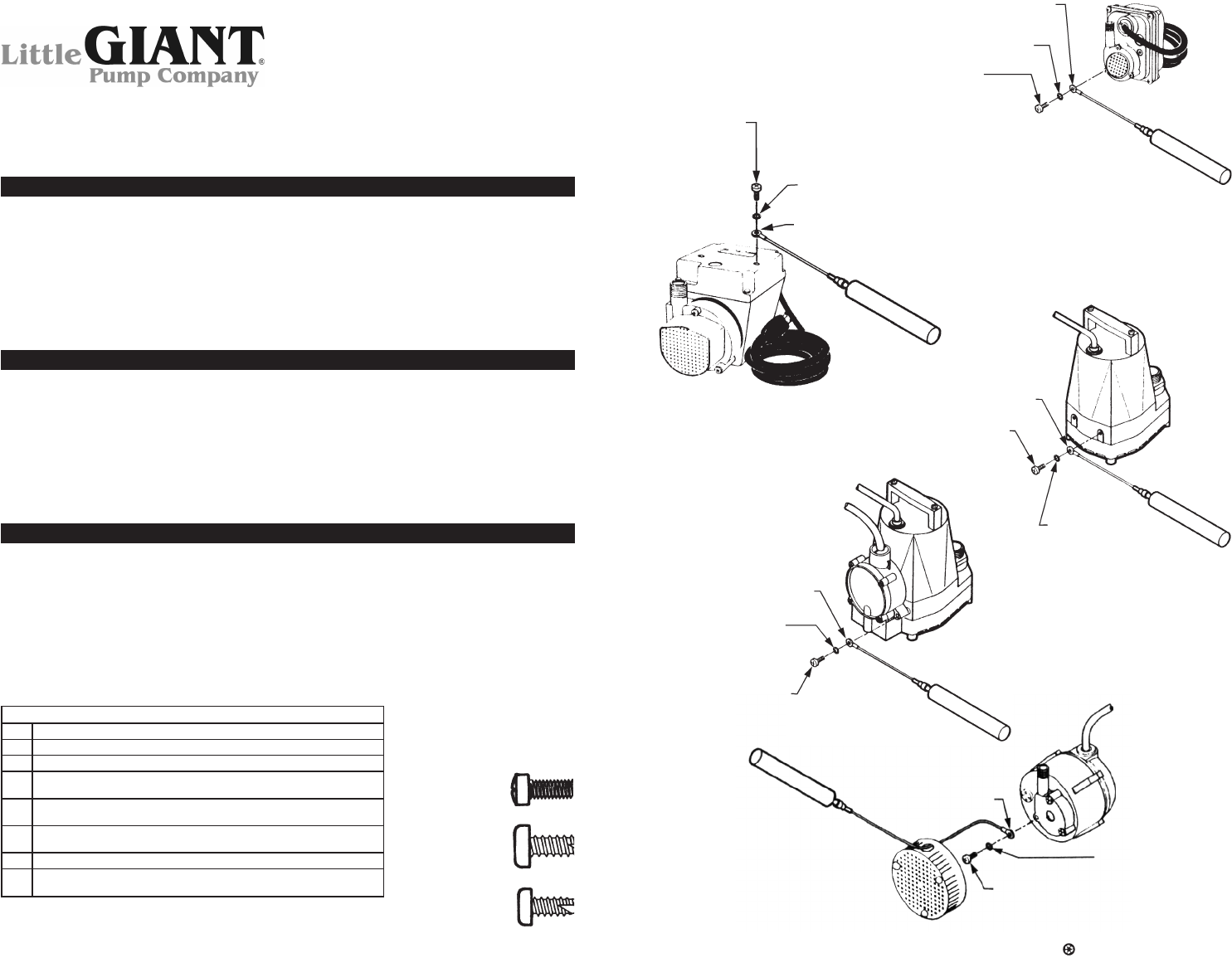

1. Attach the anode to the pump as illustrated. The lockwasher should be located between the
screw head and the anode ring terminal.
2. Once the anode is attached, cover the mounting screw and anode terminal with the epoxy which
is provided. Following the mixing instructions on the epoxy packets.
3. Once the epoxy has dried ( approximately 5 minutes) the pump is ready for use.
FINSTALLATION
L’ensemble d’anodes sacrificielles que vous avez acheté a été conçu pour protéger votre pompe
Little Giant de la corrosion galvanique. L’anode s’utilise avec les pompes 1-EA, 1-MA, #1, #2, #3,
#4 et #5. Sa durée de vie dépendra de chaque application.
1. Fixer l’anode à la pompe, tel qu’illustré. La rondelle de blocage doit se trouver entre la tête de la
vis et la borne de l’anode.
2. Une fois l’anode en place, couvrir la vis de montage et la borne de l’anode avec l’époxyde fourni.
Suivre le mode d’emploi sur les contenants d’époxyde.
3. Une fois l’époxyde sec (environ 5 minutes plus tard), la pompe est prête à l’utilisation.
EINSTALACION
El juego de ánodo protector fungible que ha comprado ha sido diseñado para ayudarle a proteger
su bomba Little Giant de la corrosión galvánica. Debe usarse con las bombas modelos 1-EA, 1-MA,
#1, #2, #3, #4, y #5. La vida del ánodo variará dependiendo de cada aplicación.
1. Sujete el ánodo a la bomba tal y como se muestra. La arandela de seguridad debiera estar
situada entre la cabeza del tornillo y el terminal del anillo del ánodo.
2. Una vez que el ánodo está sujeto, cubra el tornillo de montaje y el terminal del ánodo con la resina
epoxi que se suministra. Siga las instrucciones de mezclado de los paquetes de resina epoxi.
3. Una vez que la resina epoxi se ha secado (aproximadamente 5 minutos) la bomba está lista para
ser usada.
Sacrificial Anode
Anode Sacrificielle
Anodo Protector Fungible
SA-1
Little Giant Pump Company
P. O. Box 12010
Oklahoma City, OK 73157-2010
405.947.2511 • Fax: 405.947.8720
Machine Screw
Vis mécanique
Tornillo para metales
#8-32 x 3/8" (P/N 901419)
Self-tapping Screw
Vis Auto-taraudeuse
Tornillo, Autorroscante
#10-16 x 1/2" (P/N 902514)
Self-tapping Screw
Vis Auto-taraudeuse
Tornillo, Autorroscante
#8-18 x 3/8" (P/N
Shown Actual Size
Montré Réel Évaluer
Mostrado real clasificar
CONTENTS • CONTENU • CONTENIDO
Item Description • Nomenclature • Descripción
1 Anode • Anodo
2 Epoxy • Époxyde • Epoxi
3Machine Screw • Vis Mécanique • Tornillo para Metales,
#8-32 x 3/8" (P/N 901419)
4Self-tapping Screw • Vis Auto-taraudeuse • Tornillo, Autorroscante,
#10-16 x 1/2" (P/N 902514)
5Self-tapping Screw • Vis Auto-taraudeuse • Tornillo, Autorroscante
#8-18 x 3/8" (P/N 902404)
6 Lock Washer • Rondelle, verrouillage • Arandela de seguridad, #10 (P/N 921023)
7Epoxy Mixing Stick • Bâton Pour Mélange De L’époxyde •
Espatula Para El Mezclado De La Resina Epoxi
3. Machine Screw (for #2 pumps)
Vis Mécanique (pour #2 pompes)
Tornillo para Metales (para bombas #2)
#8-32 x 3/8"
4. Tapping Screw (for #3 & #4 pumps)
Tapping Screw (pour #3 et #4 pompes)
Tapping Screw (para bombas #3 y #4)
#8-18 x 3/8"
6. Lock Washer
Rondelle, verrouillage
Arandela de seguridad, #10
#2, #3 & #4
Submersible Pumps
Pompes Submersibles
Bombas Sumergibles
1. Anode/Anodo
1. Anode/Anodo
6. Lockwasher
Rondelle, verrouillage
Arandela de seguridad, #10
Tapping Screw (existing)
Vis taraudée (fourni)
Tornillo, rosca macho (existente)
#8-18 x 7/8"
1. Anode/Anodo
6. Lock Washer
Rondelle, verrouillage
Arandela de seguridad, #10
Tapping screw (existing)
Vis taraudée (fourni)
Tornillo, rosca macho (existente)
#8-18 x 7/8"
1-MA
Submersible Pump
Pompe Submersible
Bomba Sumergible
©Copyright 2005 Little Giant Pump Company FORM 993392 — 08/2005:
Printed by Little Giant Print Services
#1
Submersible Pump
Pompe Submersible
Bomba Sumergible
1. Anode/Anodo
6. Lock Washer
Rondelle,verrouillage
Arandela de seguridad, #10
5. Tapping Screw
Vis taraudée
Tornillo, rosca macho
#10-16 x 1/2"
5-MSP
Manual Sump Pump
Pompe de Puisard Manuelle
Bomba de Sumidero Manual
1. Anode/Anodo
6. Lockwasher
Rondelle,verrouillage
Arandela de seguridad, #10
5-ASP
Automatic Sump Pump
Pompe de Puisard Automatique
Bomba de Sumidero Automática
Tapping Screw (existing)
Vis taraudée (fourni)
Tornillo, rosca macho (existente)
#10-16 x 3/4"
