NOTICE TO INSTALLER: Instructions must remain with installation. SECTION: 6.10.082

FM2540

0111

Supersedes

0809

MODEL 503

WATER POWERED EMERGENCY BACKUP

SUMP PUMP SYSTEM

PVC CONSTRUCTION

PREINSTALLATION CHECK LIST

Product information presented

here re ﬂ ects con di tions at time

of publication. Consult factory

re gard ing dis crep an cies or

in con sis ten cies. MAIL TO: P.O. BOX 16347 • Louisville, KY 40256-0347

SHIP TO: 3649 Cane Run Road • Louisville, KY 40211-1961

(502) 778-2731 • 1 (800) 928-PUMP • FAX (502) 774-3624

visit our web site:

www.zoeller.com

1. Inspect your pump. Occasionally, products are dam aged during shipment. If the unit or any of the parts are

dam aged, contact your dealer before us ing.

2. Read all the installation instructions regarding in stall ing and start up. Retain for future ref er ence.

1. This pump is de signed for han dling clear water. Do not

use in septic tanks to pump ef ﬂ u ent or sew age pits to

pump sewage.

2. Repair and service of your backup sys tem should be

per formed by an authorized service station.

3. The installation of this back up pump re quires the use

of a variable level ﬂ oat switch for operation. It is the

responsibility of the installing party, to ensure that the

ﬂ oat switch will not hang up on the pump ap pa ra tus or

SEE BELOW FOR LIST OF WARNINGS

1. For your pro tec tion always dis con nect the pow er

supply from its power source before handling the

com po nents of your pri ma ry pump.

SEE BELOW FOR LIST OF CAUTIONS

Turbulence caused by high ve loc i ty

in com ing water can negatively affect the on/off action

of the ﬂ oat mechanism. If this condition exists, the

incoming water must be bafﬂ ed to avoid ex ces sive

tur bu lence.



REFER TO WARRANTY ON PAGE 2.

pit pe cu li ari ties and is secured so the pump will turn

“on” and “off”. It is recommended that the pit be 18"

in diameter or larger to ac com mo date both a pri ma ry

and a backup pump.

4. Check the installation of the primary and backup

pump ﬂ oats to ensure that both move freely and are

not being encroached upon where the ﬂ oat cannot

move. Adequate space between the ﬂ oats must be

maintained.

5. The pump should be manually activated once a month

by lifting the ﬂ oat rod. Let the pump run for at least 15

seconds to prevent the pump from building up calcium

deposits and debris, which could harm the pump.

UPC

Limited Warranty

Manufacturer warrants, to the purchaser and subsequent owner during

the warranty period, every new product to be free from defects in material

and workmanship under normal use and service, when properly used

and maintained, for a period of two years from date of manufacture.

Parts that fail within the warranty period, that inspections determine to

be defective in material or workmanship, will be repaired, replaced or

remanufactured at Manufacturer's option, provided however, that by

so doing we will not be obligated to replace an entire assembly, the

entire mechanism or the complete unit. No allowance will be made

for shipping charges, damages, labor or other charges that may occur

due to product failure, repair or replacement.

This warranty does not apply to and there shall be no warranty for any

material or product that has been disassembled without prior approval

of Manufacturer, subjected to misuse, misapplication, neglect, alteration,

accident or act of God; that has not been installed, operated or maintained

in accordance with Manufacturer's installation instructions; that has

been exposed to outside substances including but not limited to the

following: sand, gravel, cement, mud, tar, hydrocarbons, hydrocarbon

derivatives (oil, gasoline, solvents, etc.), or other abrasive or corrosive

substances, wash towels or feminine sanitary products, etc. in all

pumping applications. The warranty set out in the paragraph above

is in lieu of all other warranties expressed or implied; and we do not

authorize any representative or other person to assume for us any

other liability in connection with our products.

Contact Manufacturer at, 3649 Cane Run Road, Lou is ville, Ken tucky

40211, Attention: Cus tom er Ser vice De part ment to obtain any need ed

repair or re place ment of part(s) or additional in for ma tion pertaining to

our warranty.

MANUFACTURER EXPRESSLY DIS CLAIMS LI A BIL I TY FOR

SPE CIAL, CON SE QUEN TIAL OR IN CI DEN TAL DAM AG ES OR

BREACH OF EX PRESSED OR IMPLIED WARRANTY; AND

ANY IMPLIED WAR RAN TY OF FIT NESS FOR A PAR TIC U LAR

PUR POSE AND OF MER CHANT ABIL I TY SHALL BE LIM IT ED TO

THE DU RA TION OF THE EX PRESSED WAR RAN TY.

Some states do not allow limitations on the duration of an implied

warranty, so the above limitation may not apply to you. Some states

do not allow the exclusion or limitation of incidental or con se quen tial

dam ag es, so the above lim i ta tion or exclusion may not apply to you.

This warranty gives you speciﬁ c legal rights and you may also have

other rights which vary from state to state.

Do’s And Don’t’s For Installing A Unit

1. DO read all installation materials supplied with the

pump.

2. DO inspect unit for any visible damage caused

by shipping. Contact dealer if unit appears to be

damaged.

3. DO clean all debris from the pit before installation.

4. DO install a union check valve (see STEP 3) in the

discharge line. DO NOT use a discharge pipe smaller

than the recommended pump discharge sizes.

5. DO install a ﬁ lter or strainer in the water supply line

before the pump to prevent small particles from

clogging the operating valve.

6. DO test the pump immediately after installation to be

sure that the system is working properly.

7. DO review all applicable local and national codes and

verify that the installation conforms to each of them.

8. DO NOT use the Home Guard® Max in hot water.

DO NOT use the Home Guard® Max to remove

wastewater, sewage, efﬂ uent, or water with debris in

it.

9. DO NOT use a garden hose. Garden hose is not

designed to hold municipal pressure indeﬁ nitely

and could leak or burst causing ﬂ ooding. The Home

Guard® Max requires a permanent piping method such

as copper, PEX, or CPVC.

Helpful Hints For Easy Installation

1. The system is designed for installation in sumps with

minimum of 18” diameter and 22” deep. For smaller

applications, consult factory.

2. Remove all debris from the pit before installation.

3. Be sure that the pump is clamped securely to the

primary pump discharge pipe and that the two pumps

do not interfere with each other.

4. Install a serviceable check valve in the discharge line.

5. Install a ﬁ lter or strainer in the water supply line before

the pump. Size the ﬁ lter/strainer properly to minimize

pressure drop, while retaining particles at least 0.020"

(0.5 mm) in diameter.

6. Test the unit immediately after installation. Refer to

STEP 5.

7. Check the Float ON/OFF levels per STEP 2 of the

instructions.

8. Obtain model number, date code, and installation

instructions before calling factory.

Installation

The Home Guard® MAX pump can be installed very easily as a standby to an electric sump pump (see sketches).

However, a check valve is required between the electric pump and the Home Guard® MAX.

Note 1: Per the Uniform Plumbing Code and the Plumbing Codes of some states, installation of this product

requires the use of a RPZ backﬂ ow protection device. Contact your local plumbing or water authority for more

information regarding the requirements for your speciﬁ c area.

Note 2: Per the Uniform Plumbing Codes and IAPMO PS119, the discharge of the water-powered sump pump should

not be connected to the discharge of the primary sump pump.

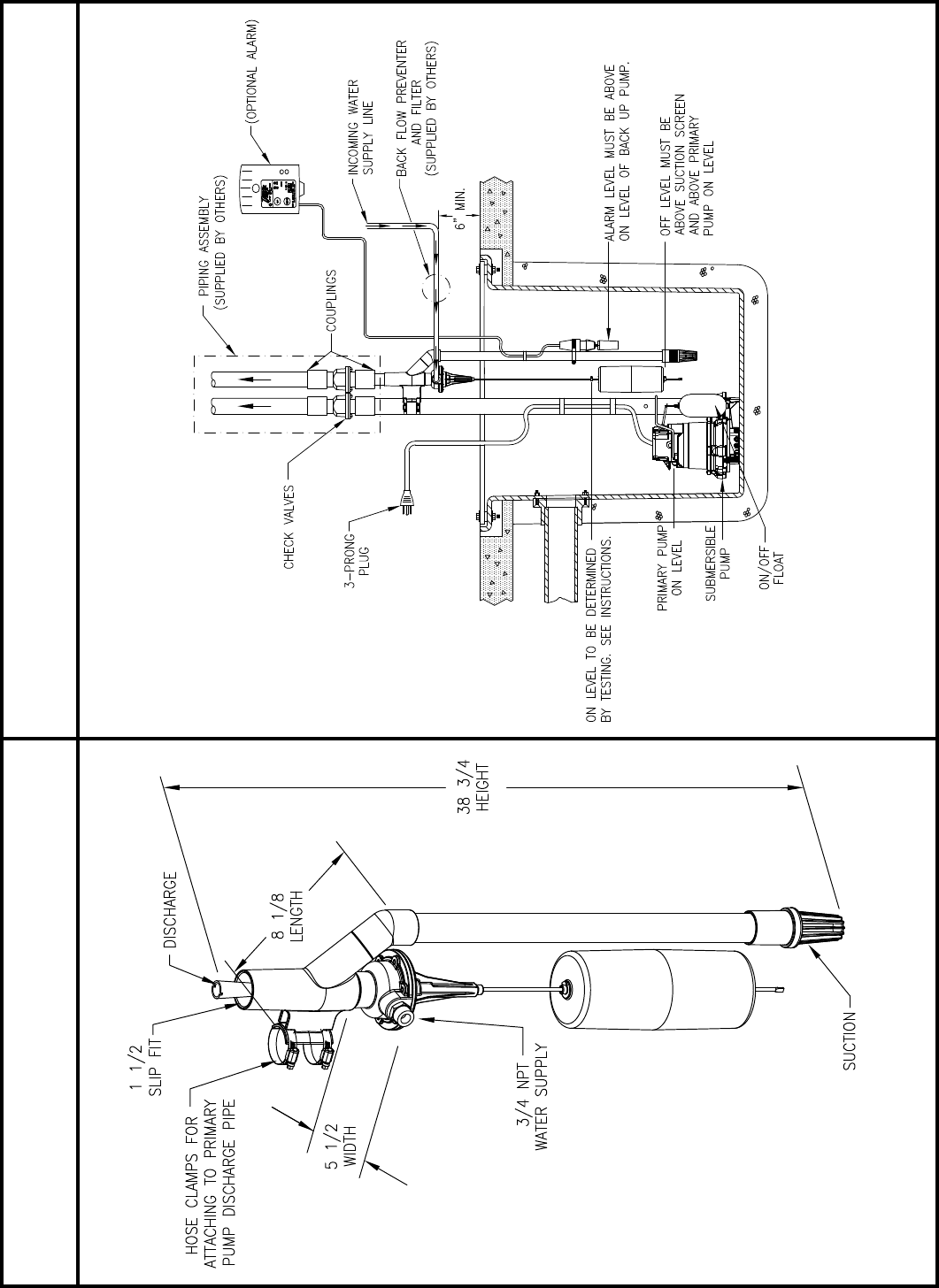

STEP 1: Placement of the Pump in the Pit

Note: If your pit has a cover, it will have to be modiﬁ ed to accommodate the Home Guard® Max pump.

1.1) Inspect the pit for debris and clean as necessary.

1.2) Place the pump in the pit, making certain that the inlet ﬁ tting of the pump is at least 6” above the basement ﬂ oor

or top of the sump pit. Ensure the pump is clamped securely to the primary pump discharge pipe. Mark the

location on the discharge pipe.

IMPORTANT

This pump is to be used as a backup to your primary pump. Make certain that there is no interference

between the two pumps, especially between the ﬂ oat systems.

STEP 2: Float Stop Adjustment

2.1) With the Home Guard® Max pump in the pit, measure the desired ﬂ oat ON position (this should be a few inches

above the ON level of the existing pump). The pump turns on at a water level of 2” to 3” below the upper ﬂ oat

stop, depending on the incoming water pressure. Calculate the appropriate ﬂ oat stop location based on this

distance.

2.2) The OFF level is determined by the buoyancy of the ﬂ oat as well as the incoming water pressure, roughly 6” to

8” below the ON level. The OFF level must be above the suction screen of the foot valve. Adjusting the lower

ﬂ oat stop will not change the OFF level of the pump. It is recommended to install the lower stop tight to the

bottom of the ﬂ oat so that it cannot move on the ﬂ oat rod.

2.3) Remove the pump from the pit and adjust the ﬂ oat stops as necessary. Tighten all screws. Be sure to tighten

the lower stop properly so that it will not come off. If the lower stop comes off, the ﬂ oat will drop off the ﬂ oat rod,

rendering the pump non-operational and possibly damaging the pump.

2.4) Replace the pump in the pit at the same location on the primary pump discharge pipe as marked earlier (Step

1.2). This will ensure that the ON and OFF levels are consistent with the calculations.

STEP 3: Installation of the Discharge Piping

3.1) Glue the discharge pipe into the pump as shown in the ﬁ gure below (reference SK2721B).

3.2) Per the Uniform Plumbing Codes and IAPMO PS119, the discharge of the water-powered sump pump should

not be connected to the discharge of the primary sump pump.

3.3) In order for this installation to work properly, a check valve must be installed onto the discharge line. The

following Zoeller check valves are recommended: 30-0100; 30-0101; 30-0102; 30-0103. Some local codes

require a union check with ball valve.

STEP 4: Installation of the Source Water Piping

4.1) Shut off the municipal water supply and plumb the tubing/piping into the municipal water supply line. This must

be branched off of a ¾" line and plumbed with ¾" tubing/piping to the Home Guard® Max . Do not use garden

hose or other ﬂ exible hose/tubing. Install a shut off valve in the ¾" supply line to the Home Guard® Max. Use

the appropriate back-ﬂ ow prevention for your jurisdiction.

STEP 4: (Continued)

4.2) Do not braze/solder copper ﬁ ttings within 18” of Home Guard® Max, as the heat from the torch will damage the

pump body.

4.3) When assembling threaded ﬁ ttings into the Home Guard® Max inlet, do not use pipe dope on the inlet threads,

use PTFE (Teﬂ on®) sealing tape. Take special care to keep any debris (including pieces of tape) from entering

the inlet ﬁ tting that might get caught in the operating valve.

4.4) The Home Guard® Max includes a ﬁ eld installed Push-to-Connect ﬁ tting. This ﬁ tting is designed to be used with

¾” PEX, CPVC, or copper pipe. The ﬁ tting must be installed on the ¾" NPT thread of the pump inlet ﬁ tting.

Caution must be used when installing the ﬁ tting to not over tighten the inlet ﬁ tting and crack the body. Using a

backup wrench, hold the inlet ﬁ tting while tightening the Push-to-Connect ﬁ tting. If the Push-to-Connect ﬁ tting

is not used, the same precaution must be used when installing any other ﬁ tting to the inlet ﬁ tting.

4.5) Purge the water line prior to connecting to the Home Guard® Max to ensure that debris does not enter the unit

and clog the operating valve.

4.6) If using the Push-to-Connect ﬁ tting, cut the tube so that the ends are square. Ensure that there are no burrs or

damage to the cut end. Once the tubing end is cut square and clean, scribe a depth mark on the outside of the

tubing 1” from the end. Insert the tube through the release collar to rest against the grab ring. Push the tube

ﬁ rmly with a slight twisting action until it reaches the tube stop. The depth mark should be up to the end of the

release collar. The tube liner is not necessary with CPVC or Copper tubing, and may be removed based on

preference or local codes. The tube liner can be easily removed by pulling it out with a needle nosed pliers.

4.7) Once the pump has been installed and the municipal water source connected, open the municipal water source

valve and the supply line valve. Inspect the valve body and all connections looking for leaks. Close the

municipal water valve and ﬁ x any leaks before operating the pump.

STEP 5: Testing of Pump Operation

5.1) Unplug the primary pump so that it does not start.

5.2) Fill the sump with water until the Home Guard® Max starts.

5.3) Verify that the pump starts and stops at the desired ON/OFF points.

5.4) Verify that there are no leaks in the discharge line.

5.5) If adjustment is necessary, raise or lower the stops according to STEP 2.

5.6) If the pump is not operating properly after following the above steps, refer to the Troubleshooting guide.

5.7) When ﬁ nished testing, plug primary pump back into AC receptacle.

5.8) Install and adjust alarm reed switch (optional) to desired level.

WATER PRESSURE:

20 PSI minimum with valve open.

80 PSI maximum with valve open.

100 PSI maximum with valve closed.

EFFICIENCY:

The pumping capacity increases with household water pressure and ﬂ ow.

At an eight-foot static head and a supply pressure of 20 PSI at water supply inlet with water ﬂ owing, it takes one (1)

gallon of supply water to remove one gallon from the sump. As the supply pressure increases with the static head

constant, less supply water is required.

Installation (Continued)

SK2720 SK2721B

Typical Installation with Submersible Pump

and Separate Discharge Pipe

Dimensions

018586

TOTAL DYNAMIC HEAD

FLOW PER MINUTE

LITERS 0

GALLONS

20 40

510

8060

PUMP PERFORMANCE

CURVE

MODEL 503

FEET

METERS

20 PSI

40 PSI

60 PSI

80 PSI

TOTAL DYNAMIC HEAD/FLOW

PER MINUTE

DEWATERING ONLY

Pump capacity varies due to: Inlet Water Pressure, Working Water

Pressure, Discharge Elevation, Number of Pipe Fittings, Inlet and Outlet

Pipe Size, Fluid Viscosity, Degree of Water Clarity, Water Temperature.

The ﬂ ow rates in the chart are approximate values.

NOTE: Some districts may require a reduced pressure principle backﬂ ow

preventer per ASSE Standards 1013. Check Local Codes.

Performance Characteristics

CONDITION POSSIBLE CAUSE REMEDY

APUMP WILL NOT START

OR RUN

Inadequate incoming water pres-

sure. Check incoming water line for closed valve, low water

pressure or clogged ﬁ lter/strainer.

Excessive water pressure. Install regulator and reduce pressure below 100 PSI

with valve closed.

Debris around Intake. Clear debris from pit and foot valve strainer.

Float hung up on pit or primary

pump Move pumps so that the ﬂ oats move freely and do not

contact pit, piping or each other.

BPUMP STARTS TOO

SOON Float "ON" point is adjusted too

low. Refer to STEP 2.

CPUMP WILL NOT SHUT

OFF

Float is obstructed. Inspect ﬂ oat operation and correct problem.

Float "OFF" point is too low. Refer to STEP 2.

Foot Valve above water level. Adjust Float - Refer to STEP 2.

Internal valve diaphragm vent

hole is plugged with debris. Turn off water supply to pump and back on repeatedly

to dislodge debris. If this process does not remedy

the problem, service pump to clear debris or replace

valve assembly.

DPUMP OPERATES BUT

DELIVERS LITTLE OR NO

WATER

Debris around Intake. Clear debris from pit and foot valve strainer.

Inadequate incoming water pres-

sure. Check incoming water line for closed valve or low

water pressure.

Blockage in discharge pipe. Remove pipe and ﬂ ush out debris.

Foot Valve above water level. Adjust Float - Refer to STEP 2.

Vertical lift too high. Change discharge piping or contact technical service.

Troubleshooting Guide

Illustrated Parts Breakdown

HOMEGUARD SERVICE PARTS - MODEL 503 503-A&B 503-C 503-D

ITEM DESCRIPTION QTY NOTES 10/08

thru

02/10

03/10

thru

10/10

11/10

thru

Current

1 Clamps 2 * 001766 001766 001766

2 Backﬂ ow valve assembly 1 018587 018587 018587

3 Push connect ﬁ tting 1 018584 018584 018584

4 Diaphragm and O-ring 1 * 018588 150553 150553

5 Plunger assembly 1 * 018589 018589 018589

6 Nozzle seat 1 018557 018557 018557

7 Spring 1 * 018564 018564 018564

8 Float rod magnet guide assembly 1 150084 150084 150084

9 Float rod guide 1 150085 150085 150741

10 Float stop assembly 2 * 054085 054085 054085

11 Float 1 018567 018567 018567

12 Venturi 1 4C5532 4C5532 4C5532

13 Foot valve 1 ** 018572 150260 150260

14 Valve assemby 1 150101 150101 150101

15 Screws 6 * 001885 001885 001885

16 Float rod 1 018583 018583 018583

* Rebuild kit 1 150086 150554 150554

* Items included in rebuild kit.

** Foot valve will need to be cut off as close to top of valve as possible and new one glued in place.

SK2741

MAIL TO: P.O. BOX 16347

Louisville, KY 40256-0347

SHIP TO: 3649 Cane Run Road

Louisville, KY 40211-1961

(502) 778-2731 • 1 (800) 928-PUMP

FAX (502) 774-3624

Manufacturers of . .

www.zoeller.com

AVISO AL INSTALADOR: Las instrucciones deben permanecer en el sitio donde se realice la instalación.

FM2540S

“bombas de calidad desde 1939”

La siguiente información sobre

este producto reﬂ eja las condi-

ciones existentes en la fecha de

publicación. Se debe consultar a

la fábrica cualquier discrepancia o

inconsistencia que exista. CORREO A: P.O. BOX 16347 • Louisville, KY 40256-0347

ENVÍOS A: 3649 Cane Run Road • Louisville, KY 40211-1961

(502) 778-2731 • 1 (800) 928-PUMP • FAX (502) 774-3624

Visite nuestro sitio web:

www.zoeller.com

MODELO 503

SISTEMA DE BOMBA DE SUMIDERO AUXILIAR

DE EMERGENCIA ACCIONADA POR AGUA

FABRICADO EN PVC

LISTA DE VERIFICACIÓN PARA LA PREINSTALACIÓN



REFIÉRASE A LA GARANTÍA EN LA PÁGINA 2.

1. Protéjase; desconecte siempre el suministro de energía de la

fuente de alimentación antes de manipular los componentes de la

bomba primaria.

1. Esta bomba ha sido diseñada para aguas claras. No la use en

tanques sépticos para bombear eﬂ uentes o en fosos cloacales para

bombear aguas negras.

2. Todo trabajo de reparación y mantenimiento de su sistema auxiliar

debe ser realizado por un servicio de mantenimiento autorizado.

3. La instalación de esta bomba auxiliar requiere un interruptor de

ﬂ otador de nivel variable para su funcionamiento. El instalador

debe asegurarse de que la bomba y las peculiaridades del foso

VER ABAJO LA LISTA DE ADVERTENCIAS

VER ABAJO LA LISTA DE PRECAUCIONES

1. Inspeccione la bomba. Los productos se dañan ocasionalmente durante el transporte. Si la unidad o cualquiera de sus componentes tiene daños,

comuníquese con su proveedor antes de utilizarla.

2. Lea todas las instrucciones de instalación y arranque. Consérvelas para referencia futura.

no interﬁ eran con el interruptor de ﬂ otador y de que este esté bien

instalado para que la bomba se encienda y apague. Se recomienda

que el foso tenga un diámetro de 46 cm (18 pulgadas) o más para

que quepan una bomba primaria y una bomba auxiliar.

4. Veriﬁ que la instalación de los ﬂ otadores de las bombas primaria y

auxiliar para asegurarse de que ambas se muevan libremente y no

haya obstáculos que interﬁ eran con su desplazamiento. Se debe

mantener una distancia apropiada entre los ﬂ otadores.

5. La varilla de los ﬂ otadores se debe alzar una vez al mes para activar

la bomba manualmente. Mantenga la bomba encendida durante por

lo menos 15 segundos para prevenir la acumulación de depósitos

de calcio y escombros que podrían dañarla.

La turbulencia causada por el agua que

entra a alta velocidad podría afectar negativamente la acción

de encendido y apagado del mecanismo del ﬂ otador. Si ocurre

esta condición, se debe amortiguar el agua que entra para evitar

la turbulencia excesiva.

Garantía limitada

El Fabricante garantiza, al comprador y el propietario subsiguiente

durante el período de garantía, que cada producto nuevo está libre

de defectos en materiales y mano de obra bajo condiciones de uso y

servicio normales, cuando se usa y mantiene correctamente, durante un

período de dos años a partir de la fecha de fabricación. Las partes que

fallen durante el período de garantía, cuyas inspecciones determinen

que presentan defectos en materiales o mano de obra, serán reparadas,

reemplazadas o remanufacturadas a opción del Fabricante, con la

condición sin embargo de que por hacerlo no estemos en la obligación

de reemplazar un ensamblaje completo, el mecanismo entero o la

unidad completa. No se hará concesión alguna por costos de envío,

daños, mano de obra u otros cargos que pudieran surgir por falla,

reparación o reemplazo del producto.

Esta garantía no aplica a, y no se ofrecerá garantía alguna por, ningún

material o producto que haya sido desarmado sin aprobación previa

del Fabricante, o que haya sido sometido a uso indebido, aplicación

indebida, negligencia, alteración, accidente o acto fortuito; que no haya

sido instalado, usado o mantenido según las instrucciones de instalación

del Fabricante; que haya sido expuesto a sustancias foráneas que

incluyen, pero no se limitan a, lo siguiente: arena, grava, cemento, lodo,

alquitrán, hidrocarburos, derivados de hidrocarburos (aceite, gasolina,

solventes, etc.), u otras sustancias abrasivas o corrosivas, toallas para

lavar o productos sanitarios femeninos, etc. en todas las aplicaciones de

bombeo. La garantía presentada en el párrafo anterior deja sin efecto

cualquier otra garantía expresa o implícita; y no autorizamos a ningún

representante u otra persona para que asuma por nosotros ninguna

otra responsabilidad con respecto a nuestros productos.

Comuníquese con el Fabricante en 3649 Cane Run Road, Louisville, KY

40211 EE.UU., Attention: Customer Service Department, para obtener

cualquier reparación necesaria o reemplazo de partes o información

adicional sobre nuestra garantía.

EL FABRICANTE RECHAZA EXPRESAMENTE LA RESPONSABILI-

DAD POR DAÑOS ESPECIALES, EMERGENTES O INCIDENTALES

O POR INCUMPLIMIENTO DE LA GARANTÍA EXPRESA O IMPLÍCITA;

Y CUALQUIER GARANTÍA IMPLÍCITA DE IDONEIDAD PARA UN

FIN PARTICULAR Y DE COMERCIALIZACIÓN SE LIMITARÁ A LA

DURACIÓN DE LA GARANTÍA EXPRESA.

Algunos estados no permiten limitaciones en la duración de una

garantía implícita, de forma que la limitación anterior podría no aplicar a

usted. Algunos estados no permiten la exclusión o limitación de daños

incidentales o emergentes, de forma que la limitación o exclusión

anterior podría no aplicar a usted.

Esta garantía le otorga a usted derechos legales especíﬁ cos y podría

tener otros derechos que varían de un estado a otro.

Lo que DEBE y NO DEBE hacer para instalar una unidad

1. LEA completamente todo el material sobre la

instalación provisto con la bomba.

2. INSPECCIONE la unidad para determinar si hay algún

daño visible causado durante el envío. Comuníquese

con el proveedor si la bomba está dañada.

3. RETIRE todos los escombros del foso antes de

realizar la instalación.

4. INSTALE una válvula de retención de unión (ver el

PASO 3) en la línea de descarga. NO use una tubería

de descarga de menor tamaño que la descarga

recomendada para la bomba.

5. INSTALE un ﬁ ltro o colador en la línea de suministro

de agua, antes de la bomba, para evitar que partículas

pequeñas obstruyan el funcionamiento de la válvula.

6. PRUEBE la bomba inmediatamente después de

realizar la instalación para asegurarse de que el

sistema funcione correctamente.

7. EXAMINE todos los códigos nacionales y locales

pertinentes y veriﬁ que que la instalación se realice

conforme a cada uno de ellos.

8. NO use la bomba Home Guard® Max en agua

caliente. NO use la bomba Home Guard® Max para

eliminar aguas residuales, aguas negras, eﬂ uentes o

agua que contenga escombros.

9. NO use una manguera de jardín. Las mangueras de

jardín no están diseñadas para soportar la presión de

los sistemas de suministro de agua públicos y podrían

crear fugas o reventarse, causando inundaciones. La

bomba Home Guard® Max requiere un sistema de

tuberías permanentes fabricado con componentes de

cobre, PEX o CPVC.

Recomendaciones prácticas para facilitar la instalación

1. El sistema se diseña para ser instalado en sumideros

que tienen un diámetro mínimo de 46 cm (18 pulgadas)

y una profundidad de 56 cm (22 pulgadas). Consulte

con la fábrica si se va a utilizar para aplicaciones más

pequeñas.

2. Retire los escombros que haya en el foso antes de

realizar la instalación.

3. Asegúrese de que la bomba esté ﬁ rmemente instalada

en la tubería de descarga de la bomba principal y de

que las dos bombas no interﬁ eran entre sí.

4. Instale una válvula de retención a la que se le pueda

hacer mantenimiento en la línea de descarga.

5. Instale un ﬁ ltro o un colador en la línea de suministro

de agua, antes de la bomba. El tamaño del ﬁ ltro o

colador debe ser apropiado a ﬁ n de minimizar la caída

de presión y retener al mismo tiempo las partículas

que tengan un diámetro mínimo de 0,5 mm (0,020

pulgadas).

6. Veriﬁ que la unidad inmediatamente después de

instalarla. Reﬁ érase al PASO 5.

7. Veriﬁ que los niveles de encendido y apagado del

ﬂ otador conforme a las instrucciones del PASO 2.

8. Obtenga el número de modelo, el código de fecha y

las instrucciones de instalación antes de llamar a la

fábrica.

Instalación

La bomba Home Guard® MAX se puede instalar muy fácilmente como una bomba de relevo para una bomba eléctrica de

sumidero (ver las ilustraciones). Sin embargo, se debe instalar una válvula de retención entre la bomba eléctrica y la bomba

Home Guard® MAX.

Nota 1: Según el Código Uniforme de Plomería (Uniform Plumbing Code) y los códigos de plomería de algunos estados, la

instalación de este producto requiere el uso de un dispositivo de prevención de contraﬂ ujo RPZ (Reduced Pressure Zone - Zona

de presión reducida). Comuníquese con su entidad local de reglamentación de aguas públicas para obtener más información

sobre los requisitos en su área especíﬁ ca.

Nota 2: Según el Código Uniforme de Plomería y la norma IAPMO PS119, la descarga de la bomba de sumidero accionada por

agua no se debe conectar a la descarga de la bomba de sumidero primaria.

PASO 1: Colocación de la bomba en el foso

Nota: Si el foso tiene una tapa, hay que modiﬁ carla para acomodar la bomba Home Guard® Max.

1.1) Inspeccione el pozo para asegurarse de que no tenga escombros y límpielo si es necesario.

1.2) Coloque la bomba en el foso, asegurándose de que la conexión de entrada de la bomba esté por lo menos a 15 cm (6

pulgadas) por encima del piso del sótano o del borde superior del foso. Asegúrese de que la bomba esté ﬁ rmemente

instalada en la tubería de descarga de la bomba primaria. Marque la posición en la tubería de descarga.

IMPORTANTE Esta bomba se debe utilizar como auxiliar de la bomba primaria. Asegúrese de que no haya interferencias entre

las dos bombas, especialmente entre los sistemas de ﬂ otadores.

PASO 2: Ajuste de los topes del ﬂ otador

2.1) Después de colocar la bomba Home Guard® Max en el foso, mida la posición de encendido deseada (la posición debe

estar algunos centímetros por encima del nivel de encendido de la bomba existente). La bomba se enciende cuando el

nivel de agua cae de 5 a 8 cm (2 a 3 pulgadas) por debajo del tope superior del ﬂ otador, conforme a la presión del agua de

entrada. Calcule la posición apropiada del tope del ﬂ otador de acuerdo a esta distancia.

2.2) El nivel de apagado se determina en base a la ﬂ otación del ﬂ otador, así como a la presión del agua de entrada,

aproximadamente de 15 a 20 cm (6 a 8 pulgadas) por debajo del nivel de encendido. El nivel de apagado debe estar por

encima de la rejilla de succión de la válvula de aspiración. El nivel de apagado de la bomba no cambia cuando se ajusta el

tope inferior del ﬂ otador. Se recomienda apretar bien el tope inferior en la parte inferior del ﬂ otador para que no se deslice

sobre la varilla.

2.3) Saque la bomba del foso y ajuste los topes del ﬂ otador según sea necesario. Apriete todas las tuercas. Asegúrese de

apretar bien el tope inferior para que no se desprenda. Si el tope inferior se desprende, el ﬂ otador se caerá de la varilla, la

bomba dejará de funcionar y se podría averiar.

2.4) Vuelva a colocar la bomba en el foso, en la misma posición sobre la tubería de descarga de la bomba primaria, tal como se

marcó previamente (Paso 1.2). Esto asegurará que los niveles de encendido y apagado sean consistentes con los cálculos

realizados.

PASO 3: Instalación de la tubería de descarga

3.1) Fije la tubería de descarga a la bomba con pegamento, tal como muestra la ilustración de abajo (referencia SK2721B).

3.2) Según el Código Uniforme de Plomería y la norma IAPMO PS119, la descarga de la bomba de sumidero accionada por

agua no se debe conectar a la descarga de la bomba de sumidero primaria.

3.3) Se debe instalar una válvula de retención en la línea de descarga para que la instalación funcione correctamente. Se

recomienda utilizar las siguientes válvulas de retención Zoeller: 30-0100; 30-0101; 30-0102; 30-0103. Algunos códigos

locales estipulan una válvula de retención de unión con un ﬂ otador.

PASO 4: Instalación de la tubería de suministro de agua

4.1) Cierre el suministro de aguas públicas y conecte la tubería del sistema a la línea de aguas públicas. Esta línea debe

derivarse de una línea de ¾ de pulgada y conectarse a la bomba Home Guard® Max mediante una tubería de ¾ de pulgada.

No use una manguera de jardín o alguna otra tubería ﬂ exible. Instale una válvula de cierre en la línea de suministro de ¾

de pulgada a la bomba Home Guard® Max. Use el método de prevención de contraﬂ ujo que se requiera en su localidad.

PASO 4: (continuación)

4.2) No suelde las conexiones de bronce a menos de 18 pulgadas de la bomba Home Guard® Max, ya que el calor de la

antorcha dañará la cubierta exterior.

4.3) Cuando instale conexiones roscadas en la entrada de la bomba Home Guard® Max, no aplique una solución impermeabilizante

en las roscas; use cinta aislante PTFE (Teﬂ on®). Tenga especial cuidado de evitar que queden escombros (incluyendo

trozos de cinta aislante) dentro de la conexión de entrada y que puedan obstruir la válvula.

4.4) La bomba Home Guard® Max incluye una conexión de presión instalada en campo, diseñada para crear uniones con tubos

de cobre, PEX, CPVC de ¾ de pulgada. La conexión se debe instalar en la rosca NPT de ¾ de pulgada, en la conexión

de entrada de la bomba. Durante la instalación se debe tener cuidado de no sobreapretar la conexión en la entrada de

la bomba, ya que se podría romper la cubierta. Sujete la conexión de entrada con una llave auxiliar mientras aprieta la

conexión de presión. Si no utiliza la conexión de presión, debe observar las mismas precauciones que se siguen para

realizar cualquier instalación en la conexión de entrada.

4.5) Purgue la línea de agua antes de conectar la bomba Home Guard® Max, para evitar la entrada de escombros que podrían

obstruir la válvula.

4.6) Si usa una conexión de presión, corte los extremos del tubo en ángulo recto. Asegúrese de que el extremo cortado no

tenga rebabas ni daños. Después de limpiar el extremo cortado en ángulo recto, dibuje una marca de profundidad en la

pared exterior de la tubería a 2,5 cm (1 pulgada) del extremo. Inserte el tubo a través del collar de desprendimiento hasta

que descanse contra el anillo de sujeción. Empuje ﬁ rmemente el tubo mientras lo gira ligeramente hasta que se detenga

contra el tope. La marca de profundidad debe observarse en el extremo del collar de desprendimiento. No se requiere un

revestimiento si se utiliza una tubería de CPVC o cobre, y se puede retirar si lo permiten los códigos locales. El revestimiento

de la tubería se puede retirar fácilmente con un alicate de puntas largas.

4.7) Después de instalar la bomba y de conectar el suministro de aguas públicas, abra las llaves de suministro de aguas públicas

y de la línea de suministro de agua. Inspeccione el cuerpo de la válvula y todas las conexiones para asegurarse de que no

haya fugas. Cierre el suministro de aguas públicas y arregle cualquier fuga que haya antes de encender la bomba.

PASO 5: Veriﬁ cación del funcionamiento de la bomba

5.1) Desenchufe la bomba primaria para que no se encienda.

5.2) Llene el foso de agua hasta que la bomba Home Guard® Max se encienda.

5.3) Asegúrese de que la bomba se encienda y apague en las posiciones programadas.

5.4) Asegúrese de que no haya fugas en la línea de descarga.

5.5) Si hace falta algún ajuste, suba o baje los topes conforme a las instrucciones del PASO 2.

5.6) Si la bomba no funciona correctamente después de realizar los pasos anteriores, consulte la “Guía de detección y resolución

de problemas”.

5.7) Cuando concluya las pruebas, vuelva a enchufar la bomba primaria a una fuente de corriente alterna.

5.8) Instale y ajuste el interruptor de láminas de la alarma (opcional) al nivel deseado.

PRESIÓN DEL AGUA:

20 PSI, presión mínima con la válvula abierta.

80 PSI, presión máxima con la válvula abierta.

100 PSI, presión máxima con la válvula cerrada.

EFICIENCIA:

La capacidad de la bomba aumentará conforme a la presión y el caudal del agua doméstica.

Si se tiene una carga estática de 2,4 metros (8 pies) con una presión de ﬂ ujo de 20 PSI en la tubería de suministro, se requiere

un caudal de entrada de 3,8 litros (1 galón) para extraer la misma cantidad de agua del foso. A medida que aumente la presión

del suministro de agua, con una carga estática constante, disminuirá la cantidad de agua requerida.

Instalación (continuación)

SK2721B

Instalación típica con bomba sumergible y tubería

de descarga separada

Dimensiones

SK2720

ABRAZADERAS DE

MANGUERA PARA

CONECTAR LA UNIDAD A

LA TUBERÍA DE DESCARGA

DE LA BOMBA PRIMARIA

CONEXIÓN

DESLIZANTE

DE 1-1/2

PULGADAS

DESCARGA

20,6 CM

(8-1/8 PULG.)

LONGITUD

98,4 CM (38-3/4

PULG.) ALTURA

SUCCIÓN

SUMINISTRO DE AGUA DE

3/4 DE PULG. NPT

14 CM

(5-1/2 PULG.)

ANCHURA

CONJUNTO DE TUBERÍAS

(SUMINISTRADO POR OTROS)

ACOPLADORES TUBERÍA DE

SUMINISTRO

DE AGUA

FILTRO Y LIMITADOR DE

FLUJO (SUMINISTRADO

POR OTROS)

EL NIVEL DE APAGADO DEBE

ESTAR POR ENCIMA DE LA

REJILLA DE SUCCIÓN Y DEL

NIVEL DE ENCENDIDO DE LA

BOMBA PRIMARIA

FLOTADOR DE

ACTIVACIÓN

BOMBA SUMERGIBLE

NIVEL DE ENCENDIDO

DE LA BOMBA PRIMARIA

EL NIVEL DE ENCENDIDO

SE DETERMINA MEDIANTE

PRUEBAS. VER LAS

INSTRUCCIONES.

ENCHUFE DE 3

PATILLAS

VÁLVULAS DE

RETENCIÓN

15,2 CM (6 PULGADAS) MÍN.

(ALARMA OPCIONAL)

EL NIVEL DE LA ALARMA DEBE

ESTAR POR ENCIMA DEL NIVEL

DE ENCENDIDO DE LA BOMBA

DE RESPALDO

018586

CARGA DINÁMICA TOTAL

CAUDAL POR MINUTO

LITROS 0

GALONES

20 40

510

8060

PIES

METROS

20 PSI

40 PSI

60 PSI

80 PSI

CURVA DE

RENDIMIENTO DE LA BOMBA

MODELO 503

CARGA/CAUDAL DINÁMICO TOTAL

POR MINUTO

ACHIQUE SOLAMENTE

MODELO

PIES METROS GALONES GALONES GALONES GALONES LITROS

LITROS

4,3 m (14,0 pies) 6,7 m (22,0 pies) 10,4 m (34,0 pies) 12,8 m (42,0 pies)

Altura de interrupción

La capacidad de la bomba varía debido a: presión de entrada del agua, presión de trabajo

del agua, altura de la descarga, número de conexiones de tubería, tamaño de las tuberías

de entrada y salida, viscosidad del ﬂ uido, nivel de claridad del agua, temperatura del agua.

Los valores de los caudales en el cuadro son aproximados.

NOTA: Algunas municipalidades podrían requerir un limitador de contraﬂ ujo principal para

reducir la presión, conforme a las normas ASSE 1013. Consulte los códigos locales.

Características de rendimiento

CONDICIÓN POSIBLE CAUSA SOLUCIÓN

LA BOMBA NO ARRANCA O

NO FUNCIONA

Inadecuada presión de entrada del

agua. Revise la línea de entrada de agua para determinar si la válvula está

cerrada, la presión de agua es baja o el ﬁ ltro/colador está obstruido.

Presión de agua excesiva. Instale un regulador y reduzca la presión a menos de 100 PSI con la

válvula cerrada.

Escombros junto a la entrada de

agua. Limpie los escombros del foso y el colador de la válvula de as-

piración.

Flotador atascado en el foso o en la

bomba primaria. Mueva las bombas de forma que los ﬂ otadores se desplacen libre-

mente sin tocarse entre sí, ni tocar el foso o las tuberías.

LA BOMBA SE ENCIENDE

DEMASIADO PRONTO El punto de encendido del ﬂ otador

está demasiado bajo. Reﬁ érase al PASO 2.

LA BOMBA NO SE APAGA

El ﬂ otador está obstruido. Inspeccione el funcionamiento del ﬂ otador y corrija el problema.

El punto de apagado del ﬂ otador está

demasiado bajo. Reﬁ érase al PASO 2.

La válvula de aspiración está encima

del nivel de agua. Ajuste el ﬂ otador - Reﬁ érase al PASO 2.

El oriﬁ cio de ventilación de la válvula

de diafragma interna está obstruido

con escombros.

Cierre y abra repetidamente el suministro de agua a la bomba para

desprender los escombros. Si este proceso no soluciona el prob-

lema, hágale un mantenimiento a la bomba para eliminar los escom-

bros o cambie el ensamblaje de la válvula.

LA BOMBA FUNCIONA PERO

BOMBEA POCA AGUA O NO

BOMBEA AGUA

Escombros junto a la entrada de

agua. Limpie los escombros del foso y el colador de la válvula de as-

piración.

Inadecuada presión de entrada del

agua. Revise la línea de entrada de agua para determinar si la llave está

cerrada o hay poca presión de agua.

La tubería de descarga está ob-

struida. Retire la tubería y elimine los escombros.

La válvula de aspiración está encima

del nivel de agua. Ajuste el ﬂ otador - Reﬁ érase al PASO 2.

La descarga vertical es demasiado

alta. Cambie la tubería de descarga o solicite asistencia técnica.

Guía de detección y resolución de problemas

Desglose de los componentes en la ilustración

SK2741

REPUESTOS DE HOMEGUARD - MODELO 503 503-AaB 503-C 503-D

ÍTEM DESCRIPCIÓN CANT. NOTAS Del

10/08 a

02/10

Del

03/10 a

10/10

Del

11/10 a

la fecha

1 Abrazadera 2 * 001766 001766 001766

2 Conjunto de la válvula de contraﬂ ujo 1 018587 018587 018587

3 Conexión de presión 1 018584 018584 018584

4 Diafragma y junta tórica 1 * 018588 150553 150553

5 Conjunto del émbolo 1 * 018589 018589 018589

6 Base de la tobera 1 018557 018557 018557

7 Resorte 1 * 018564 018564 018564

8 Conjunto de la guía imantada de la varilla del ﬂ otador 1 150084 150084 150084

9 Guía de la varilla del ﬂ otador 1 150085 150085 150741

10 Conjunto del tope del ﬂ otador 2 * 054085 054085 054085

11 Flotador 1 018567 018567 018567

12 Venturi 1 4C5532 4C5532 4C5532

13 Válvula de aspiración 1 ** 018572 150260 150260

14 Conjunto de la válvula 1 150101 150101 150101

15 Tornillo 6 * 001885 001885 001885

16 Varilla del ﬂ otador 1 018583 018583 018583

* Juego de reposición 1 150086 150554 150554

* Ítems incluidos en el juego de reposición.

** La válvula de aspiración se debe cortar lo más cerca posible de la parte superior y la válvula nueva se debe

ﬁ jar con pegamento.

“bombas de calidad

desde 1939”

Visite nuestro sitio web:

www.zoeller.com

CORREO A: P.O. BOX 16347 •

Louisville, KY 40256-0347

ENVÍOS A: 3649 Cane Run Road •

Louisville, KY 40211-1961

(502) 778-2731 • 1 (800) 928-PUMP •

FAX (502) 774-3624

AVIS À L’INSTALLATEUR : laisser la notice d’installation avec l’équipement. FM2540F

« Pompes de qualité depuis 1939 »

L’information sur l’équipement

contenue dans la présente reﬂ ète

les conditions au moment de la

publication. Prendre contact avec

l’usine en cas de différences ou

d’incohérences. ADRESSE POSTALE : P.O. BOX 16347 • Louisville, KY 40256-0347

États-Unis d’Amérique

ADRESSE D’EXPÉDITION : 3649 Cane Run Road • Louisville, KY

40211-1961,États-Unis d’Amérique

+1 (502) 778-2731 • 1 (800) 928-PUMP (États-Unis seulement)•

FAX +1 (502) 774-3624

visitez notre site Web:

www.zoeller.com

Modèle 503

POMPE D’ASSÈCHEMENT DE SECOURS

À ENTRAÎNEMENT PAR EAU

EN PCV

LISTE DE CONTRÔLE AVANT L’INSTALLATION



SE REPORTER À LA GARANTIE À LA PAGE 2

1. Par souci de protection, toujours déconnecter

l’alimentation électrique de sa source avant de manipuler

les composantes de la pompe primaire.

1. La pompe est conçue pour pomper de l’eau limpide. Ne pas l’utiliser

pour pomper l’efﬂ uent d’une fosse septique ni pour pomper les eaux

d’égout.

2. La pompe de secours doit être réparée et entretenue par un centre

de service agréé.

3. La pompe de secours requiert l’installation d’un interrupteur à ﬂ otteur

détecteur de niveau pour pouvoir fonctionner. L’installateur est tenu

de veiller à ce que l’interrupteur ne s’accroche pas à l’équipement de

VOIR LA LISTE DES AVERTISSEMENTS CI-DESSOUS

ATTENTION

VOIR LA LISTE DES MISES EN GARDE CI-DESSOUS

1. Inspecter la pompe. Il arrive que des pièces soient endommagées pendant l’expédition. Si la pompe ou l’une de ses pièces est endommagée,

prendre contact avec le distributeur avant de la mise en service.

2. Lire toutes les directives concernant l’installation et le démarrage. Garder la notice pour consultation future.

pompage ou aux parties saillantes de la fosse et est ﬁ xé de manière

à permettre le démarrage et l’arrêt de la pompe. On recommande

que la fosse ait un diamètre d’au moins 45,7 cm (18 po) pour pouvoir

y loger aussi bien la pompe primaire que la pompe de réserve.

4. Vériﬁ er le placement des ﬂ otteurs des pompes primaire et de réserve

pour assurer qu’ils se déplacent librement et ne rencontrent aucune

obstruction qui pourrait empêcher leurs mouvements. Il faut maintenir

sufﬁ samment d’espace entre les ﬂ otteurs.

5. Activer la pompe manuellement une fois par mois en soulevant la

tige du ﬂ otteur. Laisser la pompe fonctionner pendant au moins 15

secondes pour l’empêcher d’accumuler des dépôts de calcaire et

des débris qui risquent de l’endommager.

ATTENTION

La turbulence causée par l’admission

d’au à haute vitesse risque de nuire à l’action marche-arrêt

du mécanisme du ﬂ otteur. Si c’est le cas, il faut installer des

déﬂ ecteurs pour éviter une turbulence excessive.

ADVERTISSEMENT

Garantie limitée

Durant la période de garantie, le fabricant garantit à l’acheteur et au

propriétaire suivant que chaque nouveau produit est libre de vices de

matériau et de fabrication, sous réserve qu’il soit utilisé et entretenu de

manière normale et correcte, pour une période de deux ans à partir de la

date de fabrication. Une pièce qui devient défectueuse pendant la période

de garantie et dont l’inspection a déterminé que la défaillance est due à

un vice de matériau ou de fabrication sera, à la discrétion du fabricant,

réparée, remplacée ou remise à neuf, sous réserve que l’intervention

n’oblige pas le fabricant à remplacer l’ensemble d’un assemblage, du

mécanisme ou de l’appareil. Aucune allocation n’est prévue pour les

frais d’expédition ou de main-d’œuvre, pour les dommages ni pour les

autres frais pouvant survenir suite à une défaillance, une réparation

ou un remplacement du produit.

La présente garantie ne couvre pas tout matériel ou produit qui a été

démonté sans l’approbation préalable du fabricant, qui a été soumis à un

traitement abusif, un usage incorrect, de la négligence, des altérations,

un accident ou une catastrophe naturelle, qui n’a pas été installé, utilisé

ou entretenu conformément à la notice d’installation du fabricant ou qui

est entré en contact avec des corps étrangers, notamment : du sable,

du gravier, du ciment, de la boue, du goudron, des hydrocarbures et

leurs dérivés (huile, essence, solvants, etc.) ou autres substances

abrasives ou corrosives, ou des serviettes de soins de toilette ou

serviettes hygiéniques, cette clause étant valide pour tous types de

pompage. La garantie décrite dans la clause précédente remplace

toutes autres garanties expresses ou tacites et nous n’autorisons aucun

agent ou autre individu à assumer une quelconque autre responsabilité

relative à nos produits.

Pour obtenir une réparation, des pièces de rechange ou de l’information

supplémentaire concernant la garantie, prendre contact avec le fabricant

à l’adresse suivante : 3649 Cane Run Road, Louisville, Kentucky 40211

– à l’attention du service à la Clientèle.

LE FABRICANT DÉCLINE EXPRESSÉMENT TOUTE

RESPONSABILITÉ POUR DES DOMMAGES SPÉCIAUX,

CONSÉCUTIFS OU ACCESSOIRES OU UNE VIOLATION D’UNE

GARANTIE EXPRESSÉ OU TACITÉ, ET TOUTÉ GARANTIE TACITÉ

D’APPLICABILITÉ À UN BUT SPÉCIFIQUE OU DE QUALITÉ

MARCHANDE SE LIMITERA À LA DURÉE DE LA GARANTIE

EXPRESSÉ.

Certains États ne permettent pas de restriction de la durée d’une garantie

tacite; de ce fait, la restriction précédemment stipulée peut ne pas être

valide. Certains États ne permettent pas l’exclusion ou la restriction de

dommages spéciaux ou accessoires; de ce fait, la restriction stipulée

précédemment peut ne pas être valide.

La présente garantie vous offre des droits spéciﬁ ques reconnus par

la loi et vous pouvez également avoir d’autres droits variant d’une

juridiction à une autre.

Conseils pour l’installation de la pompe

1. LIRE toute la documentation fournie avec la pompe.

2. INSPECTER la pompe pour détecter les traces visibles

de dommages causés au cours de l’expédition.

Prendre contact avec le fabricant si l’appareil semble

endommagé.

3. ENLEVER tous les détritus de la fosse avant

l’installation.

4. MONTER un clapet de non-retour à raccord union

(voir ÉTAPE 3) dans la conduite de refoulement. NE

PAS utiliser une conduite de refoulement de diamètre

inférieur à celui qui est recommandé.

5. INSTALLER un ﬁ ltre ou une crépine dans le tuyau

d’alimentation d’eau en amont de la pompe pour

empêcher les petites particules de bloquer la vanne de

commande.

6. ESSAYER la pompe immédiatement après l’installation

pour vériﬁ er que le système fonctionne correctement.

7. ÉTUDIER tous les codes régionaux et nationaux

applicables et vériﬁ er que l’installation est conforme à

chacun d’entre eux.

8. NE PAS utiliser la pompe Home Guard® Max dans

de l’eau chaude. NE PAS utiliser la pompe Home

Guard® Max pour éliminer les eaux usées, eaux

d’égout, efﬂ uents ou eaux contenant des détritus.

9. NE PAS utiliser un tuyau d’arrosage. Un tuyau de ce

type n’est pas conçu pour supporter indéﬁ niment la

pression des eaux municipales et risque d’éclater,

provoquant une inondation. La pompe Home Guard®

Max nécessite une tuyauterie permanente fabriquée

en cuivre, polyéthylène réticulé PEX ou chlorure de

polyvinyle chloré (PVC-C).

Conseils utiles pour faciliter l’installation

1. Le système a été conçu pour installation dans un

puisard d’un diamètre minimal de 457 mm (18 po)

et d’une profondeur minimale de 56 cm (22 po).

Demander conseil à l’usine en cas d’utilisation avec

de plus petites dimensions.

2. Enlever tous les détritus de la fosse avant l’installation.

3. Vériﬁ er que la pompe est solidement ﬁ xée à la

conduite de refoulement de la pompe primaire et que

les deux pompes ne se gênent pas mutuellement.

4. Monter un clapet de non-retour pouvant être entretenu

dans la conduite de refoulement.

5. Installer un ﬁ ltre ou une crépine dans le tuyau

d’alimentation d’eau en aval de la pompe. Choisir un

ﬁ ltre ou une crépine de dimensions correctes, pour

minimiser la chute de pression tout en piégeant les

particules d’un diamètre minimal de 0,5 mm (0,020

po).

6. Essayer l’appareil immédiatement après son

installation. Se reporter à l’ÉTAPE 5.

7. Contrôler les niveaux marche-arrêt du ﬂ otteur suivant

les directives de l’ÉTAPE 2.

8. Avoir sous la main le numéro de modèle, le code

date et la notice d’installation à portée de main avant

d’appeler l’usine.

Installation

La pompe Home Guard® MAX peut être installée très facilement pour servir de pompe de secours d’une pompe de

puisard électrique (voir illustrations). Il faut cependant monter un clapet de non-retour entre la pompe électrique et la

pompe Home Guard® MAX.

Remarque 1 : Le code Uniform Plumbing Code (UPC – code régissant la plomberie) et les codes de certains États

régissant la plomberie exigent l’utilisation d’un dispositif RPZ (reduced pressure zone – zone de pression réduite) de

protection contre le retour d’eau. Faire appel à un plombier ou à la société de distribution des eaux pour obtenir plus

d’information concernant les exigences spéciﬁ ques locales.

Remarque 2 : Les codes UPC et IAPMO PS119 interdisent le raccord du tuyau de refoulement de la pompe de

puisard hydraulique au tuyau de refoulement de la pompe de puisard primaire.

ÉTAPE 1 : Placement de la pompe dans la fosse

Remarque. - Si la fosse est munie d’un couvercle, il faut le modiﬁ er pour l’adapter à la présence de la pompe Home

Guard® Max.

1.1) Inspecter la fosse pour détecter la présence de détritus et la nettoyer, le cas échéant.

1.2) Placer la pompe dans la fosse en s’assurant que le raccord d’entrée de la pompe se trouve au moins à 15

cm (6 po) au-dessus du sol du sous-sol ou du rebord supérieur de la fosse du puisard. Vériﬁ er que la pompe

est solidement ﬁ xée au tuyau de refoulement de la pompe primaire. Marquer l’emplacement sur le tuyau de

refoulement.

IMPORTANT

La pompe doit être utilisée comme pompe de secours de la pompe primaire. Veiller à ce qu’il n’y ait pas

d’interférence entre les deux pompes et surtout entre les dispositifs de ﬂ otteur.

ÉTAPE 2 : Réglage de la butée du ﬂ otteur

2.1) Après avoir installé la pompe Home Guard® Max dans la fosse, mesurer le niveau de démarrage souhaité

du ﬂ otteur (idéalement, quelques centimètres au-dessus du niveau de démarrage de la pompe existante). La

pompe se met en marche lorsque le niveau d’eau se trouve à environ 5 à 7,5 cm (2 à 3 po) en dessous de la

butée supérieure du ﬂ otteur, suivant la pression du ﬂ ux d’eau entrant. Calculer l’emplacement approprié de la

butée du ﬂ otteur en fonction de cette distance.

2.2) La poussée hydrostatique du ﬂ otteur et la pression d’eau du ﬂ ux entrant déterminent le niveau d’arrêt de la

pompe, qui se trouve à environ 15 à 20 cm (6 à 8 po) en dessous du niveau de démarrage. Le niveau d’arrêt doit

se trouver au-dessus de la crépine d’aspiration du clapet de pied. L’ajustement de la butée inférieure ne modiﬁ e

pas le niveau d’arrêt de la pompe. On recommande de bien serrer la butée inférieure contre le bas du ﬂ otteur

pour l’empêcher de se déplacer le long de la tige du ﬂ otteur.

2.3) Enlever la pompe de la fosse et ajuster les butées du ﬂ otteur selon le besoin. Serrer toutes les vis. Veiller à

correctement serrer la butée inférieure pour qu’elle ne se détache pas. Si la butée inférieure se détache, le

ﬂ otteur tombera de la tige, mettant la pompe hors service et risquant d’endommager la pompe.

2.4) Réinstaller la pompe dans la fosse au même endroit sur le tuyau de refoulement de la pompe primaire, tel

indiqué précédemment (étape 1.2). Ceci assure que les niveaux de démarrage et d’arrêt correspondent aux

calculs.

ÉTAPE 3 : Installation de la tuyauterie de refoulement

3.1) Coller le tuyau de refoulement dans la pompe, tel indiqué sur l’illustration suivante (no de référence SK2721B).

3.2) Les codes UPC et IAPMO PS119 interdisent le raccord du tuyau de refoulement de la pompe de secours à

entraînement par eau au tuyau de refoulement de la pompe de puisard primaire.

3.3) Il faut monter un clapet de non-retour sur le tuyau de refoulement pour assurer le fonctionnement correct de la

tuyauterie. On recommande les clapets de non-retour Zoeller suivants : 30-0100, 30-0101, 30-0102 et 30-0103.

Certains codes locaux exigent l’utilisation d’un raccord union à clapet à bille.

Installation (suite)

ÉTAPE 4 : Installation de la tuyauterie à la source d’eau

4.1) Couper l’alimentation d’eau municipale et raccorder la tuyauterie à la canalisation d’amenée d’eau municipale.

Elle doit être branchée sur un tuyau de ¾ po et raccordée à la pompe Home Guard® Max en utilisant un tube de

¾ po. Ne pas utiliser un tuyau d’arrosage ou autre tuyau ou tube ﬂ exible. Monter un robinet d’arrêt dans le tuyau

de ¾ po alimentant la pompe Home Guard® Max. Utiliser le dispositif de prévention de retour d’eau approuvé

par la juridiction locale.

4.2) Ne pas braser ni souder un raccord en cuivre à moins de 46 cm (18 po) de la pompe Home Guard® Max, car la

chaleur émanant du chalumeau endommagera le corps de pompe.

4.3) En cas de ﬁ xation d’un raccord ﬁ leté à l’oriﬁ ce d’entrée d’eau de la pompe Home Guard® Max, utiliser du ruban

d’étanchéité PTFE (Teﬂ on®) plutôt que de la pâte à joint. Faire très attention d’empêcher des détritus de tous

types (y compris des morceaux de ruban) de pénétrer dans l’oriﬁ ce d’entrée, entraînant le risque de rester

coincés dans la vanne de commande.

4.4) La pompe Home Guard® Max est munie d’un raccord Push-to-Connect monté sur le terrain. Ce raccord est

conçu pour usage avec un tube de ¾ po en PEX, PVC-C ou cuivre. Il faut le monter sur le ﬁ let NPT ¾ po du

raccord de l’oriﬁ ce d’entrée de la pompe. Lors de l’installation du raccord, il faut prendre garde de ne pas trop

serrer le raccord de l’oriﬁ ce d’entrée aﬁ n de ne pas ﬁ ssurer le corps de pompe. À l’aide d’une clé de dévissage,

maintenir le raccord de l’oriﬁ ce d’entrée pendant le serrage du raccord Push-to-Connect. Si l’on n’utilise pas le

raccord Push-to-Connect, il faut user des mêmes précautions lors du montage d’un quelconque autre raccord

sur le raccord de l’oriﬁ ce d’entrée.

4.5) Purger la canalisation d’eau avant de la raccorder à la pompe Home Guard® Max, pour empêcher des détritus

éventuels de pénétrer dans la pompe et de boucher la vanne de commande.

4.6) En cas d’utilisation du raccord Push-to-Connect, couper les extrémités du tube perpendiculairement à l’axe du

tube. Vériﬁ er que l’extrémité coupée ne présente pas de bavures et n’est pas endommagée. Lorsque l’extrémité

du tube est perpendiculaire à l’axe et propre, placer un repère de profondeur à l’extérieur du tube à 2,5 cm (1

po) de l’extrémité. Glisser le tube au travers du collier de dégagement jusqu’à ce qu’il repose contre l’anneau

de prise. Appuyer fortement sur le tube en le tournant légèrement jusqu’à ce qu’il atteigne la butée de tube. Le

repère de profondeur doit se trouver au niveau de l’extrémité du collier de dégagement. Le revêtement de tube

n’est pas nécessaire en cas d’utilisation de tube en PVC-C ou cuivre et peut être enlevé selon les préférences

ou le code local. Le revêtement se retire facilement en utilisant une pince à bec pointu.

4.7) Après l’installation de la pompe et le raccord à la source d’eau municipale, ouvrir le robinet d’arrivée d’eau

municipale et le robinet de la canalisation d’admission d’eau. Vériﬁ er le corps de robinet et tous les raccords pour

détecter une fuite éventuelle. Fermer le robinet d’arrivée d’eau municipale et réparer les fuites éventuelles avant

de mettre la pompe en marche.

ÉTAPE 5 : Mise à l’essai du fonctionnement de la pompe

5.1) Débrancher la pompe primaire pour empêcher son démarrage.

5.2) Remplir le puisard d’eau jusqu’au démarrage de la pompe Home Guard® Max.

5.3) Contrôler que la pompe démarre et s’arrête aux points ON/OFF souhaités.

5.4) Contrôler que la conduite d’évacuation ne fuit pas.

5.5) Si un réglage s’avère nécessaire, hausser ou baisser les butées du ﬂ otteur conformément à l’ÉTAPE 2.

5.6) Si la pompe ne fonctionne pas correctement après l’exécution des étapes précédentes, se reporter au Guide de

dépannage.

5.7) Après avoir terminé l’essai, rebrancher la pompe primaire sur la prise c.a.

5.8) Installer et ajuster le commutateur à lames d’alarme (optionnel) au niveau désiré.

PRESSION D’EAU

Minimum 20 PSI lorsque la vanne est ouverte

Maximum 80 PSI lorsque la vanne est ouverte

Maximum 100 PSI lorsque la vanne est fermée

RENDEMENT

La capacité de pompage augmente avec la pression d’eau municipale et le débit.

Avec une charge statique de 2,4 m (8 pi) et une pression d’alimentation de 20 PSI à l’oriﬁ ce d’alimentation en eau

et avec l’eau coulant, 1 litre d’eau d’alimentation est requis pour enlever 1 litre d’eau du puisard. Le besoin en

eau d’alimentation diminue avec l’augmentation de la pression d’alimentation lorsque la charge statique demeure

constante.

SK2720 SK2721B

Installation typique à dimensions de pompe submersible

et conduite de refoulement distincte

Dimensions

BRIDES DE SERRAGE DE

FIXATION AU TUYAU DE

REFOULEMENT DE LA

POMPE PRIMAIRE

RACCORD

GLISSANT DE

1 ½ PO

REFOULEMENT

LONGUEUR DE

20,6 CM (8 ½ PO)

HAUTEUR DE

98,4 cm (38 ¾ po)

ASPIRATION

ALIMENTATION

D’EAU NPT 3/4

LARGEUR DE

14 cm (5 ½ po)

TUYAUTERIE (FOURNIE

PAR DES TIERS)

RACCORDS CANALISATION

D’AMENÉE D’EAU

DISPOSITIF DE

PRÉVENTION DE

RETOUR D’EAU ET

FILTRE (FOURNIS

PAR DES TIERS)

LE NIVEAU D’ARRÊT DOIT SE

TROUVER AU-DESSUS DE LA

CRÉPINE D’ASPIRATION ET DU

NIVEAU DE DÉMARRAGE DE LA

POMPE PRIMAIRE

FLOTTEUR

MARCHE-ARRÊT

POMPE

SUBMERSIBLE

NIVEAU DE

DÉMARRAGE DE LA

POMPE PRIMAIRE

NIVEAU DE DÉMARRAGE

À DÉTERMINER PAR

UN ESSAI. VOIR LES

DIRECTIVES.

FICHE À TROIS

BROCHES

CLAPETS DE

NON-RETOUR

MINI 15,2 CM (6 PO)

(ALARME

OPTIONNELLE)

LE NIVEAU DE L’ALARME

DOIT SE TROUVER

AU-DESSUS DU NIVEAU

MARCHE DE LA POMPE

DE RÉSERVE

018586

HAUTEUR MANOMÉTRIQUE TOTALE

DÉBIT PAR MINUTE

LITRES 0

GALLONS

20 40

510

8060

PIEDS

MÈTRES

20 PSI

40 PSI

60 PSI

80 PSI

COURBE DE RENDEMENT

DE LA POMPE

MODÈLE 503

HAUTEUR MANOMÉTRIQUE/DÉBIT TOTAUX

PAR MINUTE

ASSÈCHEMENT SEULEMENT

MODÈLE

PIEDS MÈTRES GALLONS GALLONS GALLONS GALLONSLITRES LITRES LITRES LITRES

4,3 m (14 pi) 6,7 cm (22 pi) 10,4 m (34 pi) 12,8 m (42 pi)

Hauteur vanne fermée

La capacité de la pompe varie en fonction des facteurs suivants : pression d’eau

à l’oriﬁ ce d’entrée, pression d’eau au fonctionnement, élévation du refoulement,

nombre de raccords de tuyauterie, dimensions de la conduite d’amenée et

d’évacuation d’eau, viscosité du liquide, degré de limpidité de l’eau, température de

l’eau. Les débits indiqués par le graphique sont des valeurs approximatives.

REMARQUE. - Certains districts peuvent exiger un dispositif de prévention de

refoulement à pression réduite, conformément aux normes ASSE 1013. Vériﬁ er les

codes locaux.

Caractéristiques de rendement

PROBLÈME CAUSE POSSIBLE SOLUTION

LA POMPE NE DÉMARRE

PAS

OU NE FONCTIONNE PAS

La pression d’eau entrante est

insufﬁ sante

Contrôler la conduite d’amenée d’eau pour détecter un robinet fermé,

une pression d’eau insufﬁ sante ou une obstruction du ﬁ ltre ou de la

crépine.

La pression d’eau est excessive. Installer un régulateur et faire baisser la pression à moins de 100 PSI

avec la vanne fermée.

Des détritus entourent l’oriﬁ ce d’entrée. Éliminer les détritus des crépines de la fosse et du clapet de pied.

Un ﬂ otteur reste accroché sur la fosse

ou la pompe primaire. Déplacer les pompes jusqu’à ce que les ﬂ otteurs bougent librement

sans entrer en contact avec la fosse, la tuyauterie ou l’un l’autre.

LA POMPE DÉMARRE

PRÉMATURÉMENT Le niveau de démarrage du ﬂ otteur est

réglé trop bas. Se reporter à l’ÉTAPE 2.

LA POMPE NE S’ARRÊTE

PAS

Le ﬂ otteur est bloqué. Contrôler le fonctionnement du ﬂ otteur et corriger le problème.

Le niveau d’arrêt du ﬂ otteur est réglé

trop bas. Se reporter à l’ÉTAPE 2.

Le clapet de pied se trouve au-dessus

du niveau de l’eau. Ajuster le ﬂ otteur. Se reporter à l’ÉTAPE 2.

Des détritus bouchent l’évent du

diaphragme de la vanne interne.

Fermer et ouvrir plusieurs fois de suite l’alimentation d’eau à la

pompe pour déloger les détritus. Si cette procédure ne résout pas le

problème, entretenir la pompe pour éliminer les détritus ou remplacer

la vanne.

LA POMPE FONCTIONNE,

MAIS NE PRODUIT QUE

PEU OU PAS D’EAU

Des détritus entourent l’oriﬁ ce d’entrée. Éliminer les détritus des crépines de la fosse et du clapet de pied.

La pression d’eau entrante est

insufﬁ sante Contrôler la conduite d’amenée d’eau pour détecter un robinet fermé

ou une pression d’eau faible.

La conduite de refoulement est

bloquée. Enlever la conduite et purger les détritus.

Le clapet de pied se trouve au-dessus

du niveau de l’eau. Ajuster le ﬂ otteur. Se reporter à l’ÉTAPE 2.

La levée verticale est trop haute. Remplacer la tuyauterie de refoulement ou prendre contact avec le

service technique.

Guide de Dépannage

Vue éclatée

SK2741

PIÈCES DE RECHANGE HOMEGUARD – MODÈLE 503 503-

AauB 503-C 503-D

ART. DESCRIPTION QTÉ REMARQUES du

08/10 au

02/10

03/10 au

10/10

11/10 au

présent

1 collier de serrage 2 * 001766 001766 001766

2 dispositif de non-retour 1 018587 018587 018587

3 Raccord enclenchable 1 018584 018584 018584

4 diaphragme et joint torique 1 * 018588 150553 150553

5 piston 1 * 018589 018589 018589

6 siège d’injecteur 1 018557 018557 018557

7 ressort 1 * 018564 018564 018564

8 guide de l’aimant de la tige de ﬂ otteur 1 150084 150084 150084

9 guide de la tige de ﬂ otteur 1 150085 150085 150741

10 butée du ﬂ otteur 2 * 054085 054085 054085

11 ﬂ otteur 1 018567 018567 018567

12 venturi 1 4C5532 4C5532 4C5532

13 clapet de pied 1 ** 018572 150260 150260

14 ensemble de vanne 1 150101 150101 150101

15 vis 6 * 001885 001885 001885

16 tige de ﬂ otteur 1 018583 018583 018583

* kit de remise à neuf 1 150086 150554 150554

* Pièces comprises dans le kit de remise à neuf.

** Il faut couper le clapet de pied aussi proche que possible du haut de la valve et en coller un nouveau à la

place.

« Pompes de qualité

depuis 1939 »

visitez notre site Web:

www.zoeller.com

ADRESSE POSTALE : P.O. BOX 16347 • Louisville, KY 40256-0347

États-Unis d’Amérique

ADRESSE D’EXPÉDITION : 3649 Cane Run Road • Louisville, KY

40211-1961,États-Unis d’Amérique

+1 (502) 778-2731 • 1 (800) 928-PUMP (États-Unis seulement)•

FAX +1 (502) 774-3624

215 2 Zoeller 503 0005 Instructions FM2540 Home Guard Max Installation User Manual

216 2 Zoeller 503 Instructions 216_2_Zoeller 503 Instructions 216_2_Zoeller 503 Instructions pdf pumpproducts

Navigation menu

Versions of this User Manual:

Views

Navigation
