INSTALLATION INSTRUCTIONS

RECOMMENDED MODELS

P/N 006355

Notice to installing contractor: Instructions must remain with installation. SECTION: 6.10.001

FM0447

Rev. A

1009

Supersedes

0809

PREINSTALLATION CHECKLIST - ALL IN STAL LA TIONS

*Efﬂ uent systems should specify that pumps should not handle solids exceeding three fourths inch (¾") in order to prevent large solids from entering leeching ﬁ elds, mound systems etc.

(Model 49 and 70 Series have 3/8" solids capability, 50, 90, 140, 145/4145, 151, 371 and 372 Series have ½", 130 Series has 5/8", 152,153, and 160/4160/180/4180, 373 Series have

¾".) Where codes permit, sewage pumps can be used for efﬂ uent systems. Nonautomatic pump(s) with external level control recommended for septic tank efﬂ uent applications.

Product information presented

here re ﬂ ects con di tions at time

of publication. Consult factory

re gard ing dis crep an cies or

in con sis ten cies. MAIL TO: P.O. BOX 16347 • Louisville, KY 40256-0347

SHIP TO: 3649 Cane Run Road • Louisville, KY 40211-1961

(502) 778-2731 • 1 (800) 928-PUMP • FAX (502) 774-3624

visit our web site:

www.zoeller.com

DATE INSTALLED:

MODEL NUMBER:

1. Inspect your pump. Occasionally, products are damaged during shipment. If the unit is damaged, contact your dealer before using. DO NOT remove the test plugs in the cover nor the motor housing.

2. Carefully read the literature provided to familiarize yourself with speciﬁ c details regarding in stal la tion and use. These materials should be retained for future reference.

NOTICE: VENT HOLE FOR

CHECK VALVE

SEE #3 IN CAUTION SECTION

BELOW AND #4 ON PAGE 3

EFFLUENT*/SUMP/DEWATERING SEWAGE

49, 50 Series, 70 Series, 98 Series 211 Series, 264 Series

130 Series, 140/4140, 145/4145 Series, 150 Series, 160/4160 Series 260 Series, 270/4270 Series

180/4180 Series, 191, 371, 372, 373 280/4280 Series, 290/4290 Series

SEE BELOW FOR

LIST OF CAUTIONS

SEE BELOW FOR

LIST OF WARNINGS

1. Make certain that the receptacle is within the reach of the pump’s pow er supply cord. DO NOT

USE AN EXTENSION CORD. Extension cords that are too long or too light do not deliver sufﬁ cient

voltage to the pump motor. But, more important, they could present a safety haz ard if the insulation

were to become damaged or the con nec tion end were to fall into the sump.

2. Make sure the pump electrical supply circuit is equipped with fuses or circuit breakers of

proper capacity. A separate branch circuit is rec om mended, sized ac cord ing to the “National

Elec tri cal Code” for the current shown on the pump nameplate.

3. Testing for ground. As a safety measure, each electrical outlet should be checked for ground

using an Underwriters Laboratory Listed circuit analyzer which will indicate if the power, neutral

and ground wires are correctly connected to your outlet. If they are not, call a qualiﬁ ed licensed

electrician.

4. For Added Safety. Pumping and other equipment with a 3-prong grounded plug must be connected

to a 3-prong grounded receptacle. For added safety the receptacle may be protected with a ground-

fault circuit interrupter. When a pump needs to be connected in a watertight junction box, the plug

can be removed and spliced to the supply cable with proper grounding. For added safety this circuit

may be protected by a ground-fault circuit in ter rupt er. The complete in stal la tion must comply with

the National Electrical Code and all applicable local codes and ordinances.

5. FOR YOUR PROTECTION, ALWAYS DISCONNECT PUMP FROM ITS POW ER SOURCE BE FORE

HANDLING. Single phase pumps are sup plied with a 3-prong ground ed plug to help protect you

against the possibility of electrical shock. DO NOT UNDER ANY CIRCUM STANCES RE MOVE

THE GROUND PIN. The 3-prong plug must be inserted into a mating 3-prong grounded receptacle.

If the in stal la tion does not have such a receptacle, it must be changed to the prop er type, wired

and ground ed in ac cor dance with the National Elec tri cal Code and all applicable local codes and

or di nanc es. Three phase pumps require motor starting devices with motor overload pro tec tion. See

FM0486 for duplex in stal la tions.

6. The tank is to be vented in accordance with local plumbing code. Pumps must be in stalled in ac-

cor dance with the National Electrical Code and all ap pli cable local codes and ordinances. Pumps

are not to be installed in locations clas si ﬁ ed as hazardous in accordance with National Electrical

Code, ANSI/NFPA 70.

7. “Risk of electrical shock” Do not remove power supply cord and strain relief or connect conduit

directly to the pump.

8. Installation and servicing of electrical circuits and hardware should be performed by a qualiﬁ ed

li censed electrician.

9. Pump installation and servicing should be performed by a qualiﬁ ed person.

10. Risk of electric shock - These pumps have not been investigated for use in swimming pool and

marine areas.

11. According to the state of California (Prop 65), this product contains chemicals known to the state

of California to cause cancer and birth defects or other reproductive harm.

1. Check to be sure your power source is capable of handling the voltage re quire ments of the motor,

as indicated on the pump name plate.

2. The installation of automatic pumps with variable level ﬂ oat switch es or nonautomatic pumps using

auxiliary variable level ﬂ oat switches is the re spon si bil i ty of the in stall ing party and care should be

tak en that the tethered ﬂ oat switch will not hang up on the pump apparatus or pit peculiarities and

is secured so that the pump will shut off. It is recommended to use rigid piping and ﬁ ttings and the

pit be 18" or larger in diameter.

3. Information - vent hole purpose. It is necessary that all sub mers ible sump, efﬂ uent, and sewage

pumps capable of handling various sizes of solid waste be of the bottom intake design to reduce

clog ging and seal failures. If a check valve is incorporated in the installation, a vent hole (approx.

3/16") must be drilled in the discharge pipe below the check valve and pit cover to purge the unit

of trapped air. Trapped air is caused by agitation and/or a dry basin. Vent hole should be checked

periodically for clogging. The 50 or 90 Series pumps have a vent lo cated in the pump housing

opposite the ﬂ oat, ad ja cent to a housing lug, but an additional vent hole is recommended. The

vent hole on a High Head application may cause too much turbulence. You may not want to drill

one. If you choose not to drill a vent hole, be sure the pump case and impeller is covered with liquid

before connecting the pipe to the check valve and no inlet carries air to the pump intake. NOTE:

THE HOLE MUST ALSO BE BELOW THE BASIN COVER AND CLEANED PERIODICALLY. Water

stream will be visible from this hole during pump run periods.

4. Pump should be checked frequently for debris and/or build up which may interfere with the ﬂ oat “on”

or “off” position. Repair and service should be performed by Zoeller Pump Company Authorized

Service Station only.

5. Dewatering and efﬂ uent sump pumps are not designed for use in pits handling raw sewage.

6. Maximum operating temperature for standard model pumps must not ex ceed 130°F (54°C). Model

49 max. temperature must not exceed 104ºF (40ºC). The 70 and 211 Series max. temperature must

not exceed 110ºF (43ºC).

7. Pump models 188/4188, 189/4189, and 295/4295 nonautomatic pump must run totally submerged

and CSA certiﬁ ed pumps must be operated submerged with “off - on” level controls.

8. Pump models 266, 267, 268, 137 and 139 must be operated in an upright position. Do not attempt

to start pump when tilted or laying on its side.

9. Do not operate a pump in an ap pli ca tion where the Total Dynamic Head is less than the minimum

Total Dynamic Head listed on the Pump Performance Curves.

10. Model 49 is for indoor use only.

REFER TO WARRANTY ON PAGE 2.

NOTE: Pumps with the “UL” mark and pumps with the “US” mark are tested to UL Standard UL778.

CSA Certiﬁ ed pumps are certiﬁ ed to CSA Standard C22.2 No. 108.

in the paragraph above is in lieu of all other warranties expressed or implied; and

we do not authorize any representative or other person to assume for us any other

liability in connection with our products.

Contact Manufacturer at, 3649 Cane Run Road, Lou is ville, Ken tucky 40211, Attention:

Cus tom er Ser vice De part ment to obtain any need ed repair or re place ment of part(s)

or additional in for ma tion pertaining to our warranty.

MANUFACTURER EXPRESSLY DIS CLAIMS LI A BIL I TY FOR SPE CIAL,

CON SE QUEN TIAL OR IN CI DEN TAL DAM AG ES OR BREACH OF EX PRESSED

OR IMPLIED WARRANTY; AND ANY IMPLIED WAR RAN TY OF FIT NESS FOR A

PAR TIC U LAR PUR POSE AND OF MER CHANT ABIL I TY SHALL BE LIM IT ED TO

THE DU RA TION OF THE EX PRESSED WAR RAN TY.

Some states do not allow limitations on the duration of an implied warranty, so the

above limitation may not apply to you. Some states do not allow the exclusion or

limitation of incidental or con se quen tial dam ag es, so the above lim i ta tion or exclusion

may not apply to you.

This warranty gives you speciﬁ c legal rights and you may also have other rights

which vary from state to state.

Limited Warranty

Manufacturer warrants, to the purchaser and subsequent owner during the warranty

period, every new product to be free from defects in material and workmanship under

normal use and service, when properly used and maintained, for a period of one year

from date of purchase by the end user, or 18 months from date of original manufacture

of the product, whichever comes ﬁ rst. Parts that fail within the warranty period, one

year from date of purchase by the end user, or 18 months from the date of original

manufacture of the product, whichever comes ﬁ rst, that inspections determine to be

defective in material or workmanship, will be repaired, replaced or remanufactured at

Manufacturer's option, provided however, that by so doing we will not be obligated to

replace an entire assembly, the entire mechanism or the complete unit. No allowance

will be made for shipping charges, damages, labor or other charges that may occur

due to product failure, repair or replacement.

This warranty does not apply to and there shall be no warranty for any material or

product that has been disassembled without prior approval of Manufacturer, subjected

to misuse, misapplication, neglect, alteration, accident or act of God; that has not

been installed, operated or maintained in accordance with Manufacturer's installation

instructions; that has been exposed to outside substances including but not limited to

the following: sand, gravel, cement, mud, tar, hydrocarbons, hydrocarbon derivatives

(oil, gasoline, solvents, etc.), or other abrasive or corrosive substances, wash towels

or feminine sanitary products, etc. in all pumping applications. The warranty set out

ELECTRICAL PRECAUTIONS- Before servicing a pump, always shut off the main power breaker and then unplug the pump - making

sure you are wearing insulated protective sole shoes and not standing in water. Under ﬂ ooded conditions, contact your local electric company or a

qualiﬁ ed licensed electrician for disconnecting electrical service prior to pump removal.

Submersible pumps contain oils which becomes pressurized and hot under operating conditions - allow 2½ hours after disconnecting before

at tempt ing service.

If the above checklist does not uncover the problem, consult the factory - Do not attempt to service or otherwise disassemble pump. Service must

be performed by Zoeller Authorized Service Stations. Go to www.zoeller.com/zcopump/TechSupport/authsslisting.htm to ﬁ nd the Authorized Service

Station in your area.

SERVICE CHECKLIST

EASY DO’S & DON'T’S FOR INSTALLING A SUMP PUMP

1. DO read thoroughly all installation material provided with the pump.

2. DO inspect pump for any visible damage caused by shipping. Contact

dealer if pump appears to be damaged.

3. DO clean all debris from the sump. Be sure that the pump will have a hard,

ﬂ at surface beneath it. DO NOT install on sand, gravel or dirt.

4. DO be sure that the sump is large enough to allow proper clearance for the

level control switch(es) to operate properly.

5. DO Always Disconnect Pump From Power Source Before Handling.

DO always connect to a separately protected and properly grounded

circuit.

DO NOT ever cut, splice, or damage power cord (Only splice in a watertight

junction box).

DO NOT carry or lift pump by its power cord.

DO NOT use an extension cord with a sump pump.

6. DO install a check valve and a union in the discharge line.

DO NOT use a discharge pipe smaller than the pump discharge.

7. DO NOT use a sump pump as a trench or excavation pump, or for pumping

sewage, gasoline, or other hazardous liquids.

8. DO test pump immediately after installation to be sure that the system is

working properly.

9. DO cover sump with an adequate sump cover.

10. DO review all applicable local and national codes and verify that the installation

conforms to each of them.

11. DO consult manufacturer for clariﬁ cations or questions.

12. DO

consider a two pump system with an alarm where an installation may become

overloaded or primary pump failure would result in property damages.

13. DO consider a D.C. Backup System where a sump or de w a ter ing pump

is necessary for the prevention of property damages from ﬂ ooding due

to A.C. power disruptions, mechanical or electrical problems or system

over load ing.

14. DO inspect and test system for proper operations at least every three

months.

CONDITION COMMON CAUSES

A. Pump will not start or run. Check fuse, low voltage, over load open, open or incorrect wiring, open switch, impeller or seal bound me chan i cal ly,

defective capacitor or relay when used, motor or wiring shorted. Float assembly held down. Switch defective,

dam aged, or out of adjustment.

B. Motor overheats and trips over load

or blows fuse. Incorrect voltage, negative head (discharge open lower than normal) impeller or seal bound mechanically, defec-

tive capacitor or relay, motor shorted.

C. Pump starts and stops too often. Float tight on rod, check valve stuck or none installed in long distance line, over load open, level switch(s) defec-

tive, sump pit too small.

D. Pump will not shut off. Debris under ﬂ oat assembly, ﬂ oat or ﬂ oat rod bound by pit sides or other, switch de fec tive, damaged or out of

adjustment.

E. Pump operates but delivers little or

no wa ter. Check strainer housing, discharge pipe, or if check valve is used vent hole must be clear. Dis charge head

ex ceeds pump capacity. Low or incorrect voltage. Incorrect motor rotation. Ca pac i tor defective. Incoming water

con tain ing air or causing air to enter pump ing chamber.

F. Drop in head and/or capacity after

a period of use. Increased pipe friction, clogged line or check valve. Abrasive material and ad verse chem i cals could possibly

deteriorate impeller and pump housing. Check line. Remove base and inspect.

In those instances where damages are incurred as a result of an alleged pump failure,

the Homeowner must retain possession of the pump for investigation purposes.

On some installations it may be desirable

to install an independent hanger for the

level control switches to avoid possible

hang ups on the pumps, piping, valves,

etc. Float hangers are available from

Zoeller Company on Catalog Sheet

FM0526 or can be fabricated from stan-

dard pipe and ﬁ ttings.

SUGGESTED METHODS OF FLOAT INSTALLATION

TYPICAL FLOAT HANGER ON CONCRETE PITS

OR SEPTIC TANK RISERS

TYPICAL FLOAT HANGER ON STEEL COVER PITS

ACCESS COVER

STANDARD PIPE

FLANGE

PVC OR LIGHT WEIGHT

STAINLESS STEEL PIPE

PEAGRAVEL

TYPICAL FLOAT HANGER ON CONCRETE PITS

OR SEPTIC TANK RISERS

10-1457 FLOAT TREE

WITH 3 FLOATS SHOWN

SK1217 SK1218

RECOMMENDED INSTALLATION FOR ALL APPLICATIONS

All installations must comply with all applicable electrical and plumbing codes, including, but not limited to, National Electrical Code, local, regional, and/or state plumbing

codes, etc. Not intended for use in hazardous locations.

(1) Electrical wiring and protection must be in accordance with National

Electrical Code and any other applicable state and local electrical

requirements.

(2) Install proper Zoeller unicheck (combination union and check valve),

preferably just above the basin to allow easy removal of the pump for

cleaning or repair. On sewage, efﬂ uent or dewatering, if high head or

below cover installation is required use 30-0164 on 1½" pipe, 30-0152

on 2" pipe and 30-0160 on 3" pipe. See (4) below.

(3) All installations require a basin cover to prevent debris from falling into

the basin and to prevent accidental injury.

(4) When a Unicheck is installed, drill a 3/16" dia. hole in the discharge

pipe even with the top of the pump. NOTE: THE HOLE MUST ALSO

BE BELOW THE BASIN COVER AND CLEANED PERIODICALLY.

(High Head unit see #3 under “Caution” on front page). Water stream

will be visible from this hole during pump run periods.

(5) Securely tape or clamp power cord to discharge pipe, clear of the ﬂ oat

mechanism(s).

(6) Use full-size discharge pipe.

(7) Basin must be in accordance with applicable codes and

speciﬁ cations.

(8) Pump must be level and ﬂ oat mechanism(s) clear of sides of basin

before starting pump.

(9) Basin must be clean and free of debris after installation.

(10) Gate Valve or Ball Valve to be supplied by installer and installed

according to any and all codes.

(11) Locate ﬂ oat switches as shown in sketches. The best place for the

“off” point is above the motor housing and positioned 180° from the

inlet. Never put “off” point below discharge on pump (Sewage &

Efﬂ uent only). NOTE: FOR AUTOMATIC PUMPS, USE

DEWATERING INSTALLATION SKETCH.

(12) Gas tight seals required to contain gases and odors.

(13) Vent gases and odors to the atmosphere through vent pipe (Sewage

& Dewatering only).

(14) Install Zoeller Pump Stand (Model 10-2421) under pump to provide a

settling basin. (Efﬂ uent & Dewatering only.)

For Efﬂ uent Only:

(15) Wire pump to power through a Zoeller watertight junction box or

watertight splice. NOTE: Watertight enclosure is a must in damp

areas. See No. 8 on front page of FM0732.

(16) Refer to SSPMA Efﬂ uent Sizing Manual for determining “on” - “off”

switches.

(17) Septic tank risers must be used for easy pump and ﬁ lter access.

NOTE: Double seal pumps offer extra protection from damage caused by

seal failure.

TYPICAL SEWAGE INSTALLATION

SK290

Always refer to

FM0551 and/or

SSPMA recom-

mended sewage

pump installation

and maintenance.

TYPICAL EFFLUENT INSTALLATION

SK291

See FM0531,

FM0732 & FM1420

for alarms, controls

& junction boxes

TYPICAL DEWATERING INSTALLATION

SK292

See FM0531, FM0732 & FM1420 for alarms,

controls & junction boxes

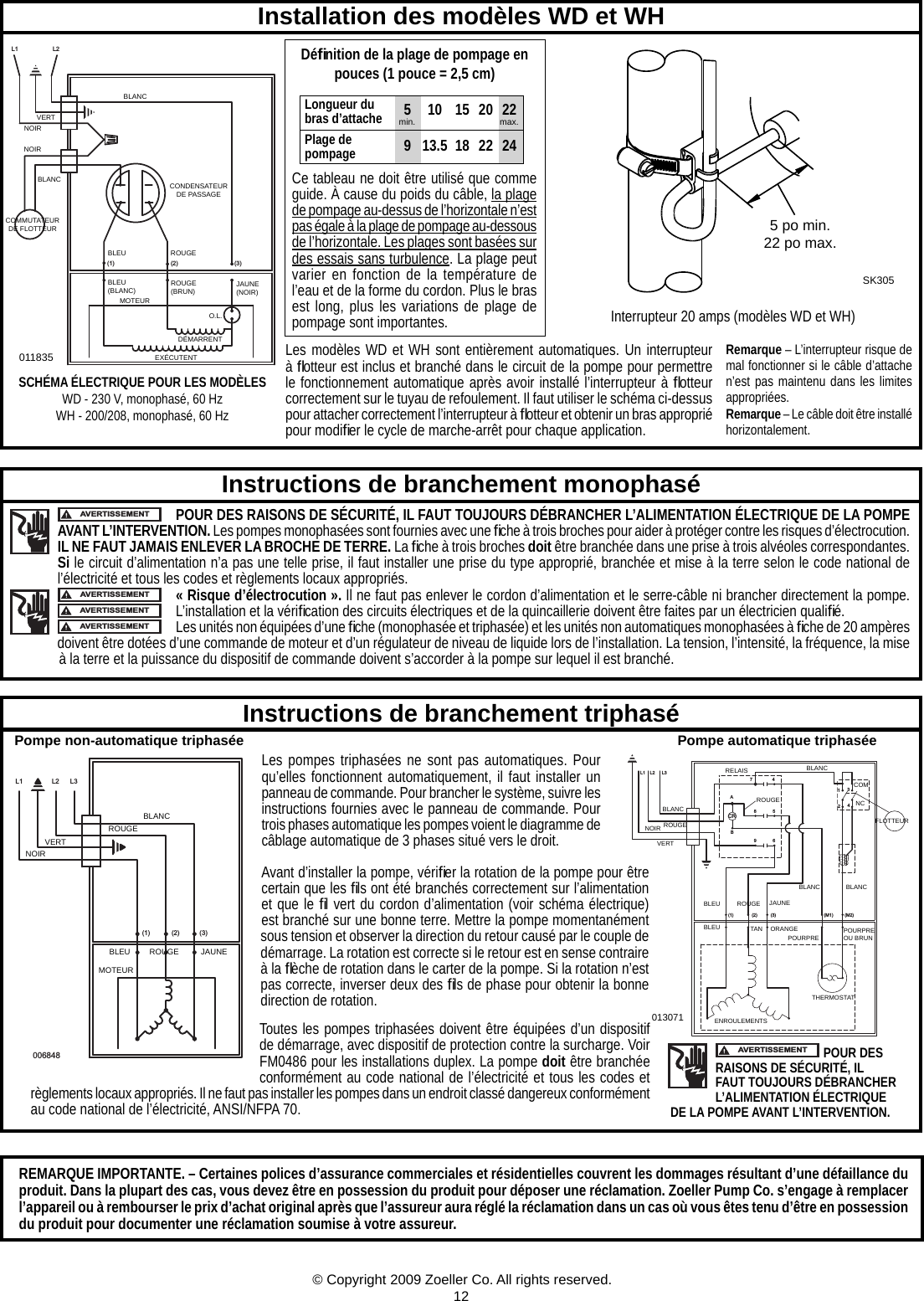

WD & WH MODEL INSTALLATION

WIRING DIAGRAM FOR MODELS

WD - 230V, 1 Ph, 60 Hz.

WH - 200/208V, 1 Ph, 60 Hz.

Models WD & WH are fully automatic. A ﬂ oat switch is in clud ed and

fac to ry wired in the pump circuit to provide automatic operation

once the ﬂ oat switch is secured prop er ly to the outlet pipe. Use the

di a gram above to secure the ﬂ oat switch properly and obtain the

proper tether to cus tom ize the on-off cycle to each ap pli ca tion.

Determining Pumping Range

in Inches (1 inch - 2.5 cm)

Tether Length 5 10 15 20 22

Pumping Range 9 13.5 18 22 24

max.

Use only as a guide. Due to weight of

ca ble, pump ing range above hor i zon tal

is not equal to pumping range be low

hor i zon tal. Ranges are based on test ing in

nonturbulent con di tions. Range may vary

due to water tem per a ture and cord shape.

As teth er length in creas es, so does the

vari ance of the pump ing range.

min.

START

RUN

BLUE

MOTOR

(WHITE) RED

(BROWN)

O.L.

YELLOW

(BLACK)

SWITCH

FLOAT

BLACK

WHITE

CAPACITOR

BLUE

(1) (2)

RED

RUN

WHITE

GREEN

L1 L2

(3)

011835 Note: Failure to keep within proper teth er limits

may prevent reliable switch op er a tion.

Note: Cable must be mounted in hor i zon tal

position.

22" MAX.

5" MIN.

20 AMP SWITCH (WD & WH MODELS)

SK305

THREE PHASE WIRING INSTRUCTIONS

FOR YOUR PROTECTION, ALWAYS

DIS CON NECT PUMP FROM ITS POWER SOURCE

BE FORE HAN DLING.

To automatically operate a nonautomatic three phase pump, a

control panel is required. Follow the in struc tions pro vid ed with the

panel to wire the system. For automatic three phase pumps see

automatic 3 phase wiring di a gram located to the far right.

Before installing a pump, check the pump rotation to en sure that

wiring has been connected prop er ly to power source, and that

the green lead of pow er cord (See wiring di a gram), is con nect ed

to a valid ground. Mo men tari ly en er gize the pump, observing the

di rec tions of kick back due to start ing torque. Ro ta tion is correct if

kick back is in the op po site direction of rotation arrow on the pump

cas ing. If rotation is not correct, switching of any two power leads

other than ground, should provide the proper rotation.

All three phase pumps require motor starting devices with motor

overload pro tec tion. See FM0486 for duplex in stal la tions. Pumps

must be in stalled in ac cor dance with the National Electrical Code

and all ap pli cable local codes and or di nanc es. Pumps are not to

be installed in locations clas si ﬁ ed as haz ard ous in accordance

with National Elec tri cal Code, ANSI/NFPA 70.

NONAUTOMATIC

3 PHASE AUTOMATIC

3 PHASE

MOTOR

(3)

BLUE RED

BLACK

GREEN

L1 L2

(1) (2)

YELLOW

WHITE

RED

013071

SINGLE PHASE WIRING INSTRUCTIONS

FOR YOUR PROTECTION, ALWAYS DIS CON NECT PUMP FROM ITS POWER SOURCE BE FORE HAN DLING. Single phase

pumps are sup plied with a 3-prong ground ed plug to help protect you against the possibility of electrical shock. DO NOT UNDER ANY CIRCUM STANCES

RE MOVE THE GROUND PIN. The 3-prong plug must be inserted into a mating 3-prong grounded re cep ta cle. If the in stal la tion does not have such

a receptacle, it must be changed to the prop er type, wired and ground ed in accordance with the National Elec tri cal Code and all applicable local codes

and ordinances. “Risk of electrical shock” Do not remove power supply cord and strain relief or connect conduit directly to the pump.

Installation and checking of electrical circuits and hardware should be performed by a qualiﬁ ed licensed elec tri cian.

Units supplied without a plug (single and three phase) and single phase nonautomatic units with a 20 amp plug must have a motor

control and liquid level control provided at time of installation. The control device should have suitable voltage, ampere, frequency, grounding and

horsepower rating for the pump to which it is connected.

IMPORTANT NOTICE: Some insurance policies, both commercial and residential, extend coverage for damages incurred by product failure. You will need to

have possession of the product to support your claim in most cases. Zoeller Pump Co. will exchange the unit or refund the original purchase price once the claim

is settled with the insurer in the case where you need to retain possession of the product to support a damage claim you submit to your insurance company.

006848

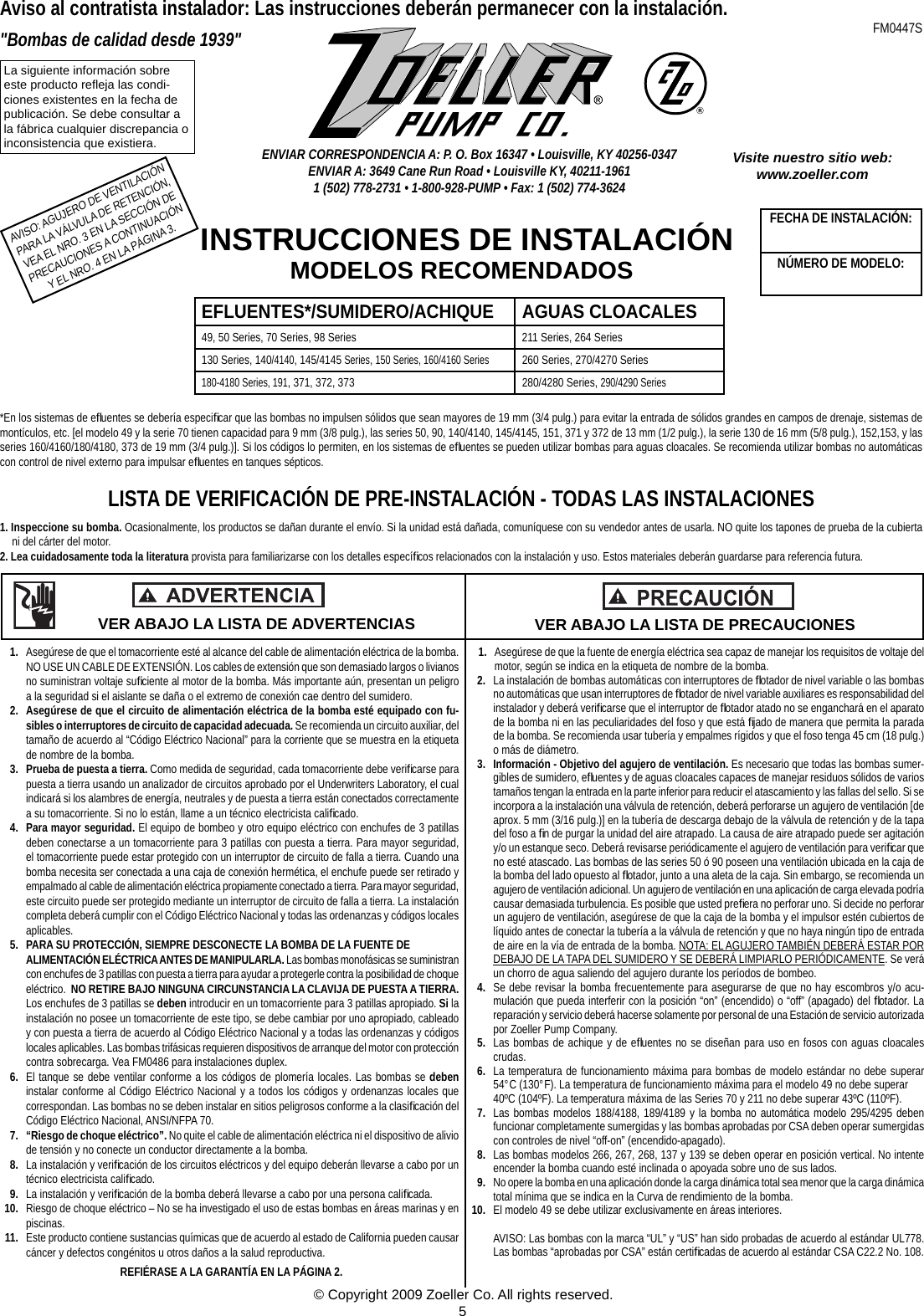

Aviso al contratista instalador: Las instrucciones deberán permanecer con la instalación. FM0447S

EFLUENTES*/SUMIDERO/ACHIQUE AGUAS CLOACALES

49, 50 Series, 70 Series, 98 Series 211 Series, 264 Series

130 Series, 140

/4140

, 145/4145

Series

150 Series, 160/4160 Series

260 Series, 270/4270 Series

180-4180 Series, 191

, 371, 372, 373 280/4280 Series,

290/4290 Series

1. Asegúrese de que el tomacorriente esté al alcance del cable de alimentación eléctrica de la bomba.

NO USE UN CABLE DE EXTENSIÓN. Los cables de extensión que son demasiado largos o livianos

no suministran voltaje suﬁ ciente al motor de la bomba. Más importante aún, presentan un peligro

a la seguridad si el aislante se daña o el extremo de conexión cae dentro del sumidero.

2. Asegúrese de que el circuito de alimentación eléctrica de la bomba esté equipado con fu-

sibles o interruptores de circuito de capacidad adecuada. Se recomienda un circuito auxiliar, del

tamaño de acuerdo al “Código Eléctrico Nacional” para la corriente que se muestra en la etiqueta

de nombre de la bomba.

3. Prueba de puesta a tierra. Como medida de seguridad, cada tomacorriente debe veriﬁ carse para

puesta a tierra usando un analizador de circuitos aprobado por el Underwriters Laboratory, el cual

indicará si los alambres de energía, neutrales y de puesta a tierra están conectados correctamente

a su tomacorriente. Si no lo están, llame a un técnico electricista caliﬁ cado.

4. Para mayor seguridad. El equipo de bombeo y otro equipo eléctrico con enchufes de 3 patillas

deben conectarse a un tomacorriente para 3 patillas con puesta a tierra. Para mayor seguridad,

el tomacorriente puede estar protegido con un interruptor de circuito de falla a tierra. Cuando una

bomba necesita ser conectada a una caja de conexión hermética, el enchufe puede ser retirado y

empalmado al cable de alimentación eléctrica propiamente conectado a tierra. Para mayor seguridad,

este circuito puede ser protegido mediante un interruptor de circuito de falla a tierra. La instalación

completa deberá cumplir con el Código Eléctrico Nacional y todas las ordenanzas y códigos locales

aplicables.

5. PARA SU PROTECCIÓN, SIEMPRE DESCONECTE LA BOMBA DE LA FUENTE DE

ALIMENTACIÓN ELÉCTRICA ANTES DE MANIPULARLA. Las bombas monofásicas se suministran

con enchufes de 3 patillas con puesta a tierra para ayudar a protegerle contra la posibilidad de choque

eléctrico. NO RETIRE BAJO NINGUNA CIRCUNSTANCIA LA CLAVIJA DE PUESTA A TIERRA.

Los enchufes de 3 patillas se deben introducir en un tomacorriente para 3 patillas apropiado. Si la

instalación no posee un tomacorriente de este tipo, se debe cambiar por uno apropiado, cableado

y con puesta a tierra de acuerdo al Código Eléctrico Nacional y a todas las ordenanzas y códigos

locales aplicables. Las bombas trifásicas requieren dispositivos de arranque del motor con protección

contra sobrecarga. Vea FM0486 para instalaciones duplex.

6. El tanque se debe ventilar conforme a los códigos de plomería locales. Las bombas se deben

instalar conforme al Código Eléctrico Nacional y a todos los códigos y ordenanzas locales que

correspondan. Las bombas no se deben instalar en sitios peligrosos conforme a la clasiﬁ cación del

Código Eléctrico Nacional, ANSI/NFPA 70.

7. “Riesgo de choque eléctrico”. No quite el cable de alimentación eléctrica ni el dispositivo de alivio

de tensión y no conecte un conductor directamente a la bomba.

8. La instalación y veriﬁ cación de los circuitos eléctricos y del equipo deberán llevarse a cabo por un

técnico electricista caliﬁ cado.

9. La instalación y veriﬁ cación de la bomba deberá llevarse a cabo por una persona caliﬁ cada.

10. Riesgo de choque eléctrico – No se ha investigado el uso de estas bombas en áreas marinas y en

piscinas.

11. Este producto contiene sustancias químicas que de acuerdo al estado de California pueden causar

cáncer y defectos congénitos u otros daños a la salud reproductiva.

1. Asegúrese de que la fuente de energía eléctrica sea capaz de manejar los requisitos de voltaje del

motor, según se indica en la etiqueta de nombre de la bomba.

2. La instalación de bombas automáticas con interruptores de ﬂ otador de nivel variable o las bombas

no automáticas que usan interruptores de ﬂ otador de nivel variable auxiliares es responsabilidad del

instalador y deberá veriﬁ carse que el interruptor de ﬂ otador atado no se enganchará en el aparato

de la bomba ni en las peculiaridades del foso y que está ﬁ jado de manera que permita la parada

de la bomba. Se recomienda usar tubería y empalmes rígidos y que el foso tenga 45 cm (18 pulg.)

o más de diámetro.

3. Información - Objetivo del agujero de ventilación. Es necesario que todas las bombas sumer-

gibles de sumidero, eﬂ uentes y de aguas cloacales capaces de manejar residuos sólidos de varios

tamaños tengan la entrada en la parte inferior para reducir el atascamiento y las fallas del sello. Si se

incorpora a la instalación una válvula de retención, deberá perforarse un agujero de ventilación [de

aprox. 5 mm (3/16 pulg.)] en la tubería de descarga debajo de la válvula de retención y de la tapa

del foso a ﬁ n de purgar la unidad del aire atrapado. La causa de aire atrapado puede ser agitación

y/o un estanque seco. Deberá revisarse periódicamente el agujero de ventilación para veriﬁ car que

no esté atascado. Las bombas de las series 50 ó 90 poseen una ventilación ubicada en la caja de

la bomba del lado opuesto al ﬂ otador, junto a una aleta de la caja. Sin embargo, se recomienda un

agujero de ventilación adicional. Un agujero de ventilación en una aplicación de carga elevada podría

causar demasiada turbulencia. Es posible que usted preﬁ era no perforar uno. Si decide no perforar

un agujero de ventilación, asegúrese de que la caja de la bomba y el impulsor estén cubiertos de

líquido antes de conectar la tubería a la válvula de retención y que no haya ningún tipo de entrada

de aire en la vía de entrada de la bomba. NOTA: EL AGUJERO TAMBIÉN DEBERÁ ESTAR POR

DEBAJO DE LA TAPA DEL SUMIDERO Y SE DEBERÁ LIMPIARLO PERIÓDICAMENTE. Se verá

un chorro de agua saliendo del agujero durante los períodos de bombeo.

4. Se debe revisar la bomba frecuentemente para asegurarse de que no hay escombros y/o acu-

mulación que pueda interferir con la posición “on” (encendido) o “off” (apagado) del ﬂ otador. La

reparación y servicio deberá hacerse solamente por personal de una Estación de servicio autorizada

por Zoeller Pump Company.

5. Las bombas de achique y de eﬂ uentes no se diseñan para uso en fosos con aguas cloacales

crudas.

6. La temperatura de funcionamiento máxima para bombas de modelo estándar no debe superar

54°C (130°F). La temperatura de funcionamiento máxima para el modelo 49 no debe superar

40ºC (104ºF). La temperatura máxima de las Series 70 y 211 no debe superar 43ºC (110ºF).

7. Las bombas modelos 188/4188, 189/4189 y la bomba no automática modelo 295/4295 deben

funcionar completamente sumergidas y las bombas aprobadas por CSA deben operar sumergidas

con controles de nivel “off-on” (encendido-apagado).

8. Las bombas modelos 266, 267, 268, 137 y 139 se deben operar en posición vertical. No intente

encender la bomba cuando esté inclinada o apoyada sobre uno de sus lados.

9. No opere la bomba en una aplicación donde la carga dinámica total sea menor que la carga dinámica

total mínima que se indica en la Curva de rendimiento de la bomba.

10. El modelo 49 se debe utilizar exclusivamente en áreas interiores.

AVISO: Las bombas con la marca “UL” y “US” han sido probadas de acuerdo al estándar UL778.

Las bombas “aprobadas por CSA” están certiﬁ cadas de acuerdo al estándar CSA C22.2 No. 108.

"Bombas de calidad desde 1939"

La siguiente información sobre

este producto reﬂ eja las condi-

ciones existentes en la fecha de

publicación. Se debe consultar a

la fábrica cualquier discrepancia o

inconsistencia que existiera.

AVISO: AGUJERO DE VENTILACIÓN

PARA LA VÁLVULA DE RETENCIÓN,

VEA EL NRO. 3 EN LA SECCIÓN DE

PRECAUCIONES A CONTINUACIÓN

Y EL NRO. 4 EN LA PÁGINA 3.

ENVIAR CORRESPONDENCIA A: P. O. Box 16347 • Louisville, KY 40256-0347

ENVIAR A: 3649 Cane Run Road • Louisville KY, 40211-1961

1 (502) 778-2731 • 1-800-928-PUMP • Fax: 1 (502) 774-3624

Visite nuestro sitio web:

www.zoeller.com

FECHA DE INSTALACIÓN:

NÚMERO DE MODELO:

INSTRUCCIONES DE INSTALACIÓN

MODELOS RECOMENDADOS

*En los sistemas de eﬂ uentes se debería especiﬁ car que las bombas no impulsen sólidos que sean mayores de 19 mm (3/4 pulg.) para evitar la entrada de sólidos grandes en campos de drenaje, sistemas de

montículos, etc. [el modelo 49 y la serie 70 tienen capacidad para 9 mm (3/8 pulg.), las series 50, 90, 140/4140, 145/4145, 151, 371 y 372 de 13 mm (1/2 pulg.), la serie 130 de 16 mm (5/8 pulg.), 152,153, y las

series 160/4160/180/4180, 373 de 19 mm (3/4 pulg.)]. Si los códigos lo permiten, en los sistemas de eﬂ uentes se pueden utilizar bombas para aguas cloacales. Se recomienda utilizar bombas no automáticas

con control de nivel externo para impulsar eﬂ uentes en tanques sépticos.

LISTA DE VERIFICACIÓN DE PRE-INSTALACIÓN - TODAS LAS INSTALACIONES

1. Inspeccione su bomba. Ocasionalmente, los productos se dañan durante el envío. Si la unidad está dañada, comuníquese con su vendedor antes de usarla. NO quite los tapones de prueba de la cubierta

ni del cárter del motor.

2. Lea cuidadosamente toda la literatura provista para familiarizarse con los detalles especíﬁ cos relacionados con la instalación y uso. Estos materiales deberán guardarse para referencia fu

tura.

VER ABAJO LA LISTA DE ADVERTENCIAS VER ABAJO LA LISTA DE PRECAUCIONES

REFIÉRASE A LA GARANTÍA EN LA PÁGINA 2.

bombeo. La garantía presentada en el párrafo anterior deja sin efecto cualquier otra

garantía expresa o implícita; y no autorizamos a ningún representante u otra persona

para que asuma por nosotros ninguna otra responsabilidad con respecto a nuestros

productos.

Comuníquese con el Fabricante en 3649 Cane Run Road, Louisville, KY 40211 EE.UU.,

Attention: Customer Service Department, para obtener cualquier reparación necesaria o

reemplazo de partes o información adicional sobre nuestra garantía.

EL FABRICANTE EXPRESAMENTE RECHAZA RESPONSABILIDAD POR DAÑOS

ESPECIALES, EMERGENTES O INCIDENTALES O POR INCUMPLIMIENTO DE

LA GARANTÍA EXPRESA O IMPLÍCITA; Y CUALQUIER GARANTÍA IMPLÍCITA DE

IDONEIDAD PARA UN FIN PARTICULAR Y DE COMERCIALIZACIÓN SE LIMITARÁ

A LA DURACIÓN DE LA GARANTÍA EXPRESA.

Algunos estados no permiten limitaciones en la duración de una garantía implícita, de

forma que la limitación anterior podría no aplicar a usted. Algunos estados no permiten

la exclusión o limitación de daños incidentales o emergentes, de forma que la limitación

o exclusión anterior podría no aplicar a usted.

Esta garantía le otorga a usted derechos legales especíﬁ cos y podría tener otros derechos

que varían de un estado a otro.

GARANTÍA LIMITADA

El Fabricante garantiza, al comprador y el propietario subsiguiente durante el período de

garantía, que cada producto nuevo está libre de defectos en materiales y mano de obra

bajo condiciones de uso y servicio normales, cuando se usa y mantiene correctamente,

durante un período de un año a partir de la fecha de compra por parte del usuario ﬁ nal, o

por 18 meses de la fecha de fabricación original del producto, lo que ocurra primero. Las

partes que fallen durante el período de garantía, un año a partir de la fecha de compra

por parte del usuario ﬁ nal, o 18 meses de la fecha de fabricación original del producto, lo

que ocurra primero, cuyas inspecciones determinen que presentan defectos en materiales

o mano de obra, serán reparadas, reemplazadas o remanufacturadas a opción del

Fabricante, con la condición sin embargo de que por hacerlo no estemos en la obligación

de reemplazar un ensamblaje completo, el mecanismo entero o la unidad completa. No

se dará concesión alguna por costos de envío, daños, mano de obra u otros cargos que

pudieran surgir por falla, reparación o reemplazo del producto.

Esta garantía no aplica a y no se ofrecerá garantía alguna por ningún material o producto

que haya sido desarmado sin aprobación previa del Fabricante, o que haya sido sometido

a uso indebido, aplicación indebida, negligencia, alteración, accidente o acto fortuito;

que no haya sido instalado, usado o mantenido según las instrucciones de instalación

del Fabricante; que haya sido expuesto a sustancias foráneas que incluyen pero no se

limitan a lo siguiente: arena, grava, cemento, lodo, alquitrán, hidrocarburos, derivados de

hidrocarburos (aceite, gasolina, solventes, etc.), u otras sustancias abrasivas o corrosivas,

toallas para lavar o productos sanitarios femeninos, etc. en todas las aplicaciones de

LO QUE DEBE Y NO DEBE HACER PARA INSTALAR UNA BOMBA DE SUMIDERO

1. LEA completamente todo el material sobre la instalación provisto con la bomba.

2. INSPECCIONE la bomba para ver si hay cualquier daño visible causado durante el envío. Comu-

níquese con el vendedor si la bomba está dañada.

3. RETIRE todos los escombros del sumidero. Asegúrese de que la bomba se apoyará sobre una

superﬁ cie dura, plana y estable. NO LA INSTALE sobre arena, grava o tierra.

4. ASEGÚRESE de que el sumidero sea suﬁ cientemente grande para permitir el funcionamiento

correcto de los interruptores de control de nivel.

5. SIEMPRE desconecte la bomba de la fuente de alimentación eléctrica antes de

manipularla.

SIEMPRE conecte la bomba a un circuito protegido separadamente y con puesta a tierra

adecuado.

JAMÁS corte, empalme o dañe el cable de alimentación eléctrica. (Empalme únicamente cuando

hay una caja de conexión hermética.)

JAMÁS transporte o levante la bomba por su cable de alimentación eléctrica.

JAMÁS use un cable de extensión con una bomba de sumidero.

6. INSTALE una válvula de retención y una unión en la tubería de descarga.

JAMÁS use una tubería de descarga de menor tamaño que la descarga de la bomba.

7. JAMÁS use una bomba de sumidero como una bomba excavadora o para zanjas, ni para

bombear aguas cloacales, gasolina u otros líquidos peligrosos.

8. PRUEBE la bomba inmediatamente después de su instalación para asegurarse de que el

sistema funciona correctamente.

9. CUBRA el foso con una tapa adecuada para sumidero.

10. EXAMINE todos los códigos nacionales y locales aplicables y veriﬁ que que la instalación esté

de acuerdo a cada uno de ellos.

11. CONSULTE con el fabricante si necesita aclaraciones o tiene preguntas.

12. CONSIDERE un sistema de dos bombas con alarma en donde la instalación puede sobrecargarse

o la falla de una bomba primaria causaría daños a la propiedad.

13. CONSIDERE un sistema de apoyo de CD en donde una bomba de achique o sumidero es

necesaria para prevenir daños a la propiedad debido a inundación causada por interrupciones

en el suministro de energía eléctrica, problemas mecánicos o eléctricos, o sobrecarga del

sistema.

14. INSPECCIONE y pruebe el funcionamiento del sistema por lo menos cada 3 meses.

En aquellas instancias en que haya daños causados por una presunta falla de la

bomba, el propietario deberá conservar la bomba a ﬁ n de investigar dicha falla.

PRECAUCIONES ELÉCTRICAS - Antes de proporcionar algún servicio a la bomba, desactive siempre el interruptor principal de suministro de energía

eléctrica y desenchufe la bomba. Asegúrese de usar zapatos protectores con suelas aislantes y de no estar parado en el agua. Bajo condiciones de inundación, llame a

su compañía eléctrica local o a un técnico electricista caliﬁ cado para desconectar el servicio eléctrico antes de quitar la bomba.

Las bombas sumergibles contienen aceites que se presurizan y calientan bajo condiciones operativas.

Deje que pasen 2½ horas después de apagarla antes de proceder con el servicio.

Si la lista de veriﬁ cación arriba mencionada no revela el problema, consulte con la fábrica. No intente proporcionar algún servicio o desarmar la

bomba. Las Estaciones de servicio autorizadas por Zoeller deberán proporcionar dicho servicio.

Visite el sitio www.zoeller.com/zcopump/TechSupport/authsslisting.htm para encontrar la estación de servicio autorizada para su zona.

LISTA DE VERIFICACIÓN DE SERVICIO

CONDICIÓN CAUSAS COMUNES

A. La bomba no arranca o no funciona. Veriﬁ que el fusible, voltaje bajo, protección contra sobrecarga abierta, cableado abierto o incorrecto, interruptor abierto, impulsor o sello

trabado mecánicamente, capacitor o relé defectuoso, motor o cableado eléctrico en corto circuito. Conjunto del ﬂ otador enganchado.

Interruptor defectuoso, dañado o fuera de punto.

B. El motor se sobrecalienta y activa la protección

contra sobrecarga o desconecta el fusible. Voltaje incorrecto, carga negativa (descarga abierta menos de lo normal), impulsor o sello trabado mecánicamente, capacitor o relé

defectuoso, motor en corto circuito.

C. La bomba se encienda y se apaga muy a

menudo. El ﬂ otador está apretado en la varilla, la válvula de retención está atascada o no hay una instalada en una línea de larga distancia,

protección contra sobrecarga abierta, interruptores defectuosos, foso del sumidero demasiado pequeño.

D. La bomba no se apaga. Hay escombros debajo del conjunto del ﬂ otador, el ﬂ otador o la varilla del ﬂ otador están trabados por los lados del foso u otros, interruptor

defectuoso, dañado o fuera de punto.

E. La bomba funciona pero sin o con poca agua. Veriﬁ que la caja del ﬁ ltro y la tubería de descarga, o si se usa una válvula de retención, el agujero de ventilación debe estar abierto. La

carga de descarga excede la capacidad de la bomba. Voltaje bajo o incorrecto. Rotación incorrecta del motor. Capacitor defectuoso. El

agua de entrada contiene aire o hace que el aire entre en la bomba.

F. Caída en la carga y/o capacidad después de un

período de uso. Aumento de fricción en la tubería, línea o válvula de retención atascada. Material abrasivo o productos químicos adversos podrían haber

deteriorado el impulsor o el cárter de la bomba. Revise la línea. Quite la base e inspeccione.

INSTALACIÓN RECOMENDADA PARA TODAS LAS APLICACIONES

Todas las instalaciones deben cumplir con todos los códigos eléctricos y de instalación sanitaria aplicables, incluyendo, pero sin limitarse al Código Eléctrico Nacional,

los códigos locales, regionales y/o los códigos estatales de instalación sanitaria, etc. No se debe usar las instalaciones en lugares peligrosos.

El cableado y la protección eléctrica deben estar de acuerdo con el Código 1. Eléctrico Nacional y todos los otros requisitos eléctricos locales y estatales

aplicables.

Instale el “Unicheck” (combinación de unión y válvula de retención) apropiado de 2. Zoeller, luego arriba del estanque para que se pueda quitar fácilmente la bomba

para su limpieza o reparación. Si los sistemas para aguas cloacales, eﬂ uentes

o achique requieren instalación de carga elevada o por debajo de la tapa, use

30-0164 en tubería de 38 mm (1½ pulg.), 30-0152 en tubería de 51 mm (2 pulg.)

y 30-0160 en tubería de 76 mm (3 pulg.). Vea el número 4 más abajo.

Todas las instalaciones requieren una tapa para prevenir que escombros caigan 3. dentro del estanque y prevenir lesiones accidentales.

Cuando instale un “Unicheck”, perfore un agujero de 5 mm (3/16 pulg.) de 4. diámetro en la tubería de descarga al mismo nivel de la parte superior de la

bomba. NOTA: EL AGUJERO TAMBIÉN DEBERÁ ESTAR POR DEBAJO DE

LA TAPA DEL ESTANQUE Y SE DEBE LIMPIARLO PERIÓDICAMENTE. (Para

unidades de carga elevada, ver el número 3 de la lista de “Precauciones” en la

página 1.) Se verá un chorro de agua saliendo del agujero durante los períodos

de bombeo.

Fije ﬁ rmemente el cable de alimentación eléctrica al tubo de descarga con cinta 5. o abrazadera.

Use tubería de descarga de tamaño completo.6. El estanque debe estar de acuerdo con los códigos y las especiﬁ caciones 7. aplicables.

La bomba debe estar nivelada y el mecanismo del ﬂ otador libre de los lados del 8. estanque antes de encender la bomba.

El estanque debe estar limpio y libre de escombros después de la instalación.9. El instalador deberá suministrar una válvula de paso directo o una válvula de 10. bola y instalarla de acuerdo con cualesquiera y todos los códigos.

La ubicación de los interruptores de ﬂ otador es como se muestra en el esquema 11. a la izquierda. El punto "off" (apagado) debe estar por encima del cárter del mo-

tor y a 180° de la entrada. NOTA: PARA BOMBAS AUTOMATICAS, UTILICE EL

ESQUEMA PARA LA INSTALACION PARA ACHIQUE MÁS ABAJO.

Los sellos herméticos contra gases son necesarios en todas las instalaciones de 12. aguas cloacales a ﬁ n de contener los gases y olores.

Ventile los gases y olores a la atmósfera a través del tubo de ventilación. 13. (sólo para cloaca y achique).

Instale el soporte para bomba Zoeller (Modelo 10-2421) debajo de la bomba para 14. proporcionar un sumidero de decantación (sólo para eﬂ uente y achique).

Para eﬂ uente solamente:

La conexión del cableado de la bomba a la fuente de alimentación eléctrica debe 15. hacerse a través de una caja de conexión hermética Zoeller o un empalme her-

mético. NOTA: La caja hermética es obligatoria en áreas húmedas. Vea FM0732.

Vea el número 8 en la página 1.

Consulte el Manual sobre tamaños de eﬂ uentes del SSPMA para determinar la 16. posición de los interruptores “on-off” (encendido-apagado).

Se debe usar tubos verticales en el tanque séptico para tener fácil acceso a la 17. bomba y al ﬁ ltro.

NOTA: Las bombas de sello doble ofrecen protección adicional contra los daños

causados por falla del sello.

En algunas instalaciones es deseable

instalar un soporte colgante independiente

para los interruptores de control de

nivel para evitar posibles enganches en

las bombas, tubería, válvulas, etc. Los

soportes colgantes del ﬂ otador se pueden

comprar de Zoeller Company según la

Hoja de catálogo FM0526, o fabricarse de

tubería y empalmes comunes.

MÉTODOS SUGERIDOS PARA LA INSTALACIÓN DEL FLOTADOR

SOPORTE COLGANTE PARA FLOTADOR TÍPICO EN FOSOS DE

CONCRETO O TUBOS VERTICALES PARA TANQUES SÉPTICOS

SOPORTE COLGANTE PARA FLOTADOR

TÍPICO EN FOSOS CON TAPA DE ACERO

SK1217 SK1218

INSTALACIÓN TÍPICA PARA AGUAS CLOACALES

SK290

ENCENDER

APAGAR

10 CM (4 PULG.)

DE GRAVA

NOTA: Siempre

consulte FM0551

de Zoeller y/o

la Instalación y

mantenimiento

de bombas para

aguas cloacales

recomendada por

SSPMA

INSTALACIÓN TÍPICA PARA EFLUENTES

SK291

A LA FUENTE DE

SUMINISTRO DE

CA, ALAMBRE

TIPO U.F.

TANQUE SÉPTICO CÁMARA DE DOSIFICACIÓN

ENCENDER

APAGAR

FLOTADOR

DEL ALARMA

WW FILTRO

AL SISTEMA DE BAJA PRESIÓN,

SISTEMA DE MONTÍCULOS, FILTRO

DE ARENA, CAMPOS DE DRENAJE

U OTRO SITIO DE DESECHO

LÍNEA DEL SUELO

NOTA: Vea FM0531,

FM0732 y FM1420

para referencia sobre

alarmas, controles y

cajas de conexión.

INSTALACIÓN TÍPICA PARA ACHIQUE

SK292

ENCENDER

APAGAR

10 CM (4 PULG.)

DE GRAVA

NOTA: Vea FM0531, FM0732 y FM1420 para referencia

sobre alarmas, controles y cajas de conexión.

TAPA DE ACCESO

GRAVA FINA TUBERÍA DE PVC O ACERO

INOXIDABLE DE PESO LIVIANO

BRIDA COMÚN

DE LA TUBERÍA

ÁRBOL PARA

FLOTADOR 10-

1457 CON TRES

FLOTADORES

INSTRUCCIONES PARA LA INSTALACIÓN DE LOS MODELOS WD Y WH

AVISO IMPORTANTE: Ciertas pólizas de seguro, tanto comerciales como residenciales, extienden la cobertura a los daños causados por la falla del producto.

En la mayoría de los casos, usted deberá conservar el producto para respaldar su reclamo. Zoeller Pump Co. reemplazará la unidad o reembolsará el precio

de compra original una vez que la compañía de seguros liquide el reclamo, en el caso de que usted necesite conservar el producto para respaldar un reclamo

por daños que le haya presentado a su compañía de seguros.

(1) (2)

L1 L2

(3)

DIAGRAMA DE CABLEADO PARA LOS MODELOS:

WD-230V, 1 FASE, 60 CICLOS

WH-200/208V, 1 FASE, 60 CICLOS

Nota: No tener en cuenta los límites adecuados

de la atadura podría alterar el funcionamiento

seguro del interruptor.

Nota: El cable debe ser instalado en posición

horizontal.

Los modelos WD y WH son completamente automáticos. Se incluye un

interruptor de ﬂ otador con cableado de fábrica en el circuito de la bomba para

proveer una operación automática una vez que el interruptor de ﬂ otador se

haya atado correctamente a la tubería de salida. Use el diagrama de arriba

para asegurar correctamente el interruptor de ﬂ otador y obtener la atadura

apropiada para adecuar el ciclo de encendido-apagado a cada aplicación.

5 PULG., MÍN.

22 PULG., MÁX.

INTERRUPTOR DE 20 AMPERIOS

(MODELOS WD Y WH)

SK305

011835

BLANCO

VERDE

NEGRO

BLANCO

INTERRUPTOR

DEL FLOTADOR

CAPACITOR

AZUL

(BLANCO)

ROJO

(MARRÓN)

MOTOR

AMARILLO

(NEGRO)

ROJO

ARRANQUE

ENCENDIDO

O.L.

Determinación del rango de bombeo en pulgadas

(1 pulg. = 2,5 cm)

Usar solamente como guía. Debido al peso del cable, el rango de bombeo

sobre la horizontal no es igual al rango de bombeo debajo de la horizontal.

Los rangos se basan en pruebas en condiciones no turbulentas. El rango

puede variar debido a la temperatura del agua y a la forma del cable.

A medida que aumenta la longitud de la atadura, también aumenta la

variación en el rango de bombeo.

Longitud de la atadura 5 10 15 20 22

mín. máx.

Rango de bombeo 9 13.5 18 22 24

INSTRUCCIONES PARA EL CABLEADO MONOFÁSICO

PARA SU PROTECCIÓN, SIEMPRE DESCONECTE LA BOMBA DE LA FUENTE DE ALIMENTACIÓN ELÉCTRICA ANTES DE

MANIPULARLA. Las bombas monofásicas se suministran con enchufes de 3 patillas con puesta a tierra para ayudar a protegerle contra la posibilidad de

choque eléctrico. NO RETIRE BAJO NINGUNA CIRCUNSTANCIA LA CLAVIJA DE PUESTA A TIERRA. Los enchufes de 3 patillas se deben introducir

en un tomacorriente para 3 patillas apropiado. Si la instalación no posee un tomacorriente de este tipo, se debe cambiar por uno apropiado, cableado

y con puesta a tierra de acuerdo al Código Eléctrico Nacional y a todas las ordenanzas y códigos locales aplicables.

“Riesgo de choque eléctrico”. No quite el cable de alimentación eléctrica ni el dispositivo de alivio de tensión y no conecte un

conductor directamente a la bomba.

La instalación y veriﬁ cación de los circuitos eléctricos y del equipo deberán llevarse a cabo por un técnico electricista caliﬁ cado.

A las unidades que se suministran sin enchufe (monofásico y trifásico) y a las unidades monofásicas no automáticas que poseen un

enchufe de 20 amperios se les debe conectar un control de motor y un control de nivel de líquidos durante la instalación. Los niveles de voltaje, amperaje,

frecuencia, puesta a tierra y potencia del dispositivo de control deben ser apropiados para la bomba a la cual se conecta.

INSTRUCCIONES PARA EL CABLEADO TRIFÁSICO

(3)

L1 L2

006848

(1) (2)

PARA

SU PROTECCIÓN, SIEMPRE

DESCONECTE LA BOMBA DE LA

FUENTE DE ALIMENTACIÓN ELÉCTRICA

ANTES DE MANIPULARLA.

Las bombas trifásicas no son automáticas. Para

operarlas automáticamente se requiere un panel

de control. Siga las instrucciones provistas con

el panel para completar el cableado del sistema.

Para bombas trifásicas automáticas, ver el

diagrama de cableado para bombas trifásicas

automáticas a la derecha.

Antes de instalar una bomba, veriﬁ que la rotación de la misma

para asegurarse de que los cables se hayan conectado

correctamente a la fuente de alimentación eléctrica y que el

conductor verde del cable de alimentación eléctrica (vea el

diagrama de cableado) está conectado con puesta a tierra

adecuada. Active momentáneamente la bomba, observando

la dirección del retroceso debido a la torsión de arranque. La

rotación es correcta si el retroceso está en dirección opuesta

a la ﬂ echa de rotación en la caja de la bomba. Si la rotación

no es correcta, cambiar dos de cualquiera de los conductores

eléctricos, excepto el con puesta a tierra, proveerá la rotación

apropiada.

Todas las bombas trifásicas requieren dispositivos de arranque del motor con protección contra sobrecarga.

Vea FM0514 para instalaciones simplex o FM0486 para instalaciones duplex. Las bombas se deben instalar de

acuerdo al Código Eléctrico Nacional y a todas las ordenanzas y códigos locales aplicables. Las bombas no se

deben instalar en sitios clasiﬁ cados como peligrosos según el Código Eléctrico Nacional ANSI/NFPA 70.

VERDE

NEGRO

ROJO

BLANCO

VERDE

NEGRO

ROJO

BLANCO

MOTOR

AZUL ROJO AMARILLO

013071

RELÉ

ROJO

COM

INTERRUP-

TOR DEL

FLOTADOR

AZUL

ROJO

CANELA

AMARILLO

NARANJA

BLANCO BLANCO

MORADO

O MARRÓN

TERMOSTATO

BOBINAS

MOTOR

(3)

(1) (2)

(M1) (M2)

L3L2L1

BLANCO

FM0447F

ADRESSE POSTALE : P.O. BOX 16437 • Louisville, KY 40256-0347

ADRESSE PHYSIQUE : 3649 Cane Run Road • Louisville, KY 40211-1961

TÉL : (502)778-2731 • 1 (800) 928-PUMP • FAX (502) 774-3624

"Des pompes de qualité depuis 1939"

Les renseignements présentés

ici reﬂ ètent les conditions au mo-

ment de la publication. Con sult er

l’usine en cas de con tra dic tion

ou d’inconsistance.

Avis à l'installateur - Les instructions doivent rester avec l'installation.

www.zoeller.com

DATE D’INSTALLATION :

NUMÉRO DE MODÈLE :

INSTRUCTIONS D’INSTALLATION

MODÈLES RECOMMANDÉS

AVIS : TROU D’ÉVENT POUR

LE CLAPET DE SÉCURITÉ

VOIR N° 3 CI-DESSOUS ET

N° 4 PAGE 3.

LISTE DE VÉRIFICATIONS AVANT L’INSTALLATION - TOUTES LES INSTALLATIONS

1. Inspecter la pompe. De temps en temps, la pompe est endommagée en cours d’expédition. Si la pompe est endommagée, contacter le distributeur avant de l’utiliser. NE PAS enlever les bouchons test

du couvercle ni du compartiment moteur.

Il faut lire attentivement tous les documents fournis pour se familiariser avec les détails spéciﬁ ques de l’installation et de l’utilisation. Il faut conserver ces doc u ments pour pouvoir les consulter ultérieurement.

1. Il faut vériﬁ er que la prise est à portée du cordon d’alimentation de la pompe. NE PAS UTILISER

DE RALLONGE. Les rallonges trop longues ou de trop faible capacité ne fournissent pas la ten sion

nécessaire au moteur de la pompe, mais, encore plus important, elles peuvent être dangereuses

si l’isolant est endommagé ou si l’extrémité avec le branchement tombe dans un endroit humide

ou mouillé.

2. Vériﬁ er que le circuit d’alimentation de la pompe est équipé de fusibles ou de disjoncteurs de

capacité appropriée. Il est recommandé d’installer un cir cuit indépendant de capacité sufﬁ sante,

conforme aux codes électriques nationaux pour la capacité indiquée sur la plaque d’identiﬁ cation

de la pompe.

3. Vériﬁ cation de la mise à la terre. Pour des raisons de sécurité, il faut vériﬁ er la terre de chaque

prise électrique en utilisant un analyseur de circuit sur la liste d’Underwriters Lab o ra to ry qui indique

si les ﬁ ls de phase, de neutre et de terre de la prise sont branchés correctement. S’ils ne sont pas

branchés correctement, appeler un électricien agréé qualiﬁ é.

4. Pour des raisons de sécurité, les pompes et autre équipement équipés d'un ﬁ l à trois broches,

avec mise à la terre, doivent être branchés sur une prise à trois broches. Pour des raisons de

sécurité, la prise doit être protégée par un disjoncteur différentiel. Quand la pompe est branchée

dans un boîtier de branchement étanche, il est possible d'enlever la ﬁ che et de faire le branche-

ment directement sur l'alimentation avec mise à la terre appropriée. Pour des raisons de sécurité,

ce circuit peut être protégé par un disjoncteur différentiel. L'installation doit être conforme au code

national d'électricité et tous les règlements locaux.

5. POUR DES RAISONS DE SÉCURITÉ, IL FAUT TOUJOURS DÉBRANCHER L’ALIMENTATION

DE LA POMPE AVANT DE LA MANIPULER. Les pompes monophasées sont équipées d’un cordon

avec ﬁ che à trois broches de mise à terre pour protéger contre les électrocutions. IL NE FAUT

JAMAIS ENLEVER LA BROCHE DE MISE À TERRE. Il faut brancher la ﬁ che à trois broches

dans une prise à trois broches de mise à terre. Si le circuit n’est pas équipé d’une telle prise, il faut

en installer une en respectant le code national d’électricité et toute la législation et réglementation

locales en vigueur. Les pompes triphasées doivent être équipées d’un dispositif de mise en marche

avec protection thermique du moteur. Consulter la norme FM0486 pour les installations duplex.

6. La ventilation du réservoir doit être conforme au code de plomberie local. Les pompes doivent être

installées conformément au code national d’électricité et à toute la législation et réglementation

locales en vigueur. Les pompes ne doivent pas être installées dans des endroits classiﬁ és à risque,

conformément à la norme ANSI/NFPA 70 du Code national américain de l’électricité.

7. Risque d’électrocution. Ne pas enlever le cordon d’alimentation ni le distributeur de tension

mécanique, ni brancher le conduit directement à la pompe.

8. L’installation et la vériﬁ cation de l’équipement électrique doivent être faites par un électricien

qualiﬁ é.

9. L’installation et la vériﬁ cation de la pompe doivent être faites par une personne qualiﬁ ée.

10. Risque d’électrocution. L’usage de ce type de pompe dans une piscine de natation et des zones

marines n’a pas été étudié.

11. Ce produit contient des produits chimiques dont l’état de la Californie a déterminer comme étant

la cause de cancer et de déﬁ

ciences à la naissance ou autres dommages reproductifs.

1. Vériﬁ er que le circuit d’alimentation a une capacité sufﬁ sante pour alimenter le moteur, comme

indiqué sur la pompe ou sur la plaque d’identiﬁ cation de l’appareil.

2. L’installateur est responsable de l’installation des pompes automatiques avec des interrupteurs à

niveau variable ou des pompes non-automatiques utilisant des interrupteurs auxiliaires à niveau

variable et il doit s’assurer que l’interrupteur à ﬂ otteur est installé fermement pour qu’il n’accroche

pas à la pompe ni au puits pour permettre l’arrêt de la pompe. Il est recommandé d’utiliser du tuyau

et des raccords rigides et le puits doit avoir un diamètre supérieur à 45 cm (18").

3. Renseignements sur le trou d’évent. Il est nécessaire que la pompe sub mers ible, les pompes à

efﬂ uents et d’égout capables de passer des solides de différentes tailles aient leur alimentation à

la base pour réduire le colmatage et la défaillance des joints. Si l’installation comprend un clapet

de sécurité, il faut percer un trou d’évent d’environ 5 mm (3/16") dans le tuyau de refoulement

au-dessous du clapet de sécurité et le couvercle pour purger l’air de l’appareil. L’air emprisonné

est causé par l’agitation et / ou un puits sec. Il faut vériﬁ er périodiquement que le trou d’évent n’est

pas colmaté. Les carters de pompe de la série 50 et 90 sont équipés d’un trou d’évent à l’opposé

du ﬂ otteur, près du goujon du carter, du goujon du carter, mais un trou d'évent est recommandé.

Le trou d'évent de l'application à une hauteur de refoulement dynamique élevée peut causer une

turbulence trop élevée. Il peut être désirable de ne pas le percer. S'il est décidé de ne pas percer

de trou d'évent, il faut s'assurer que le carter et le rotor de la pompe sont couverts de liquide

avant de brancher le tuyau sur le clapet anti-retour et qu'aucune conduite d'aspiration n'amène

de l'air à l'admission de la pompe. REMARQUE - LE TROU DOIT AUSSI ÊTRE AU-DESSOUS

DU COUVERCLE DU PUITS ET IL FAUT LE NETTOYER RÉGULIÈREMENT. Un jet d’eau sera

visible de cette oriﬁ ce durant les périodes de fonctionnement de la pompe.

4. Il faut vériﬁ er fréquemment qu’il n’y a pas de débris ni d’accumulation pouvant interférer avec le

déplacement du ﬂ otteur de marche / arrêt. Les réparations ne doivent être faites que par un centre

de réparation agréé par Zoeller Pump Com pa ny.

5. Les pompes d’assèchement mécanique et d’efﬂ uents sont conçues pour pompage d’eau usée non

traitée dans un puits.

6. La température de fonctionnement maximale d’une pompe standard ne peut pas être plus de

54°C (130°F). La température maximale du modèle 49 ne peut pas dépasser 40°C (104°F). La

température maximale des pompes série 70 et 211 ne peut pas dépasser 43°C (110°F).

7. Les pompes, modèles 188/4188, 189/4189, et les pompes non- automatiques 295/4295 doivent

fonctionner en immersion totale et les pompes certiﬁ ées CSA doivent être utilisées immergées

avec des commandes de marche / arrêt.

8. Il faut utiliser les pompes modèles 266, 267, 137 et 139 en position verticale. Il ne faut pas essayer

de mettre la pompe en marche quand elle est inclinée ou couchée sur le côté.

9. Il ne faut pas faire fonctionner la pompe dans une application où la hauteur de refoulement dy-

namique est inférieure à la hauteur de refoulement dynamique minimale donnée dans les courbes

de refoulement et de capacité.

10. Le modèle 49 est réservé à un usage intérieur.

SE RÉFÉRER À LA GARANTIE EN PAGE 2.

REMARQUE - Les pompes avec annotations “UL” et “US” sont vériﬁ ées d’après la norme UL778. Les

pompes certiﬁ ées CSA sont vériﬁ ées d’après la norme C22.2 no 108.

AVERTISSEMENT

VOIR PLUS BAS POUR LA

LISTE DES AVERTISSEMENTS

VOIR PLUS BAS POUR LA

LISTE DES MISES EN GARDE

MISE EN GARDE

EFFLUENTS* / PUISARD / ASSÈCHEMENT

ÉGOUT

Série 49, Série 50, Série 70, Série 98 Série 211, Série 264

Série 130, Série 140 - Série 4140, Série 145 - Série 4145, Série 150, Série 160 - Série 4160 Série 260, Série 270 - Série 4270

Série 180 - Série 4180, Série 191, Série 371, Série 372, Série 373 Série 280 - Série 4280, Série 290 - Série 4290

*Les systèmes d’efﬂ uent doivent indiquer que les pompes ne peuvent pas traiter des matières solides de plus de 19 mm (3/4 po) pour empêcher que les matières solides ne pénètrent

dans les champs d’épuration, les systèmes hors sol, etc. (La capacité de traitement est de 9 mm (3/8 po) pour les séries 49 et 70, de 13 mm (1/2 po) pour les séries 50, 90, 140/4140,

145/4145, 151, 371 et 372, de 16 mm (5/8 po) pour la série 130 et de 19 mm (3/4 po) pour les séries 152, 153 et 160/4160/180/4180, 373. Lorsque le code du bâtiment le permet, on

peut utiliser des pompes pour relèvement d’eaux usées avec des systèmes d’efﬂ uent. On recommande une pompe/des pompes non automatique(s) à commande de niveau externe

pour des applications d’efﬂ uent de fosse septique.

AVERTISSEMENT

PRÉCAUTIONS AVEC LE SYSTÈME ÉLECTRIQUE – Avant de réparer la pompe, il faut toujours ouvrir le circuit et débrancher la pompe, en prenant

soin de porter des chaussures à semelle isolante et de ne pas se tenir dans l’eau. En cas d’inondation, contacter la compagnie d’électricité ou un électricien agréé pour

couper l’alimentation avant de déposer la pompe.

AVERTISSEMENT

Les pompes submersibles contiennent de l’huile qui peut être sous pression ou devenir chaude en cours de fonctionnement. Attendre 2 heures et demi après

l’avoir débranchée avant de travailler sur la pompe.

LISTE DE VÉRIFICATIONS POUR L’ENTRETIEN

Si les vériﬁ cations ci-dessus ne résolvent le problème, consulter l’usine. Ne pas essayer de réparer ou de démonter la pompe. Toutes les réparations

doivent être faites par un centre de réparation agréé par Zoeller. Visitez le site Web www.zoeller.com/zcopump/TechSupport/authsslisting.htm pour

trouver le centre de service agréé le plus proche.

CAUSES FRÉQUENTES

Vériﬁ er que le fusible est en bon état, que la tension est normale, que le circuit n’est pas surchargé et que le câblage est correct,

que l’interrupteur n’est pas ouvert, que le rotor ou le joint n’est pas bloqué, que le condensateur ou le relais n’est pas défec-

tueux, si installé, qu’il n’y a pas de court-circuit dans le moteur ou le bobinage. Flotteur bloqué en position basse. Interrupteur

défectueux, endommagé ou mal réglé.

Mauvaise tension, hauteur de refoulement négative (refoulement ouvert au-dessous de la normale), blocage mécanique du

rotor ou du joint, moteur court-circuité.

Flotteur grippé sur la tige, clapet de sécurité coincé ou pas de clapet installé sur une conduite longue, clapet de sécurité ouvert,

interrupteurs de niveau défectueux, puits trop petit.

Débris sous le ﬂ otteur, ﬂ otteur ou tige du ﬂ otteur coincé contre la paroi du puits, interrupteur défectueux, endommagé ou mal réglé.

Vériﬁ er le carter de crépine, le tuyau de refoulement ou, si un clapet de sécurité est installé, le trou d’évent. La hauteur de refoule-

ment est supérieure à la capacité de la pompe. Mauvaise tension. Mauvaise direction de rotation de la pompe. Condensateur

défectueux. L'eau d'alimentation contient de l'air ou provoque l'entrée d'air dans la chambre de la pompe.

Augmentation de la friction dans le tuyau de refoulement, tuyau ou clapet de sécurité colmaté. Des produits abrasifs ou des

produits chimiques peuvent détériorer le rotor et le carter de pompe. Inspecter la conduite. Déposer la base et inspecter.

CONDITION

A. La pompe ne démarre pas ou ne fonc-

tionne pas.

B. Le moteur surchauffe et déclenche le

disjoncteur ou la sécurité thermique.

C. La pompe se met en marche et s’arrête

trop fréquemment.

D. La pompe ne s’arrête pas.

E. La pompe fonctionne mais son débit

est faible ou non existant.

F. Baisse de capacité ou de hauteur

de refoulement après une période

d’utilisation.

de pompage. La garantie mentionnée ci-dessus remplace toutes les autres garanties

expresses ou implicites et nous n’autorisons aucun représentant ou autre personne à

accepter la responsabilité en notre nom pour nos produits.

Prendre contact avec le Fabricant, 3649 Cane Run Road, Louisville, KY 40211, à

l’attention du Service à la Clientèle, pour obtenir des réparations, des pièces de

remplacement ou des renseignements supplémentaires concernant la garantie.

LE FABRICANT REFUSE EXPRESSÉMENT TOUTE RESPONSABILITÉ POUR LES

DÉGÂTS SPÉCIAUX, INDIRECTS OU SECONDAIRES OU POUR LES RUPTURES

DE GARANTIE EXPRESSES OU IMPLICITES; ET TOUTE GARANTIE IMPLICITE

D’APPLICABILITÉ À UNE UTILISATION SPÉCIFIQUE OU DE COMMERCIALITÉ

EST LIMITÉE À LA DURÉE DE LA GARANTIE EXPRESSE.

Certaines provinces ne permettent pas les limitations de la durée de la garantie implicite

et il est possible que cette limitation ne s’applique pas. Certaines provinces ne permettent

pas l’exclusion ou la limitation des dégâts secondaires ou indirects, et il est possible que

cette limitation ou exclusion ne s’applique pas.

Cette garantie vous donne des droits spéciﬁ ques reconnus par la loi et vous pouvez

également avoir d’autres droits qui varient d’une province à l’autre.

GARANTIE LIMITÉE

Le fabricant garantit à l’acheteur et au propriétaire ultérieur pendant la période de

garantie, tout produit neuf contre tout vice de matériel et de main-d’œuvre, en utilisation

normale et quand utilisé et entretenu correctement, pendant une période d’un an à

compter de la date de l’achat par l’utilisateur ﬁ nal ou 18 mois à compter de la date

de fabrication initiale, la première des deux périodes prévalant. Les pièces devenant

défectueuses pendant la période de garantie, dans une période d’un an à compter de la

date de l’achat par l’utilisateur ﬁ nal ou 18 mois à compter de la date de fabrication initiale

du produit, la première des deux périodes prévalant, et que des inspections prouvent

contenir des vices de fabrication ou de main-d’œuvre, seront réparées, remplacées

ou rénovées au choix du Fabricant, à condition qu’en faisant cela nous ne soyons pas

obligés de remplacer l’ensemble, le mécanisme complet ou l’appareil complet. Aucune

provision n’est faite pour les frais d’expédition, les dégâts, la main-d’œuvre ni d’autres

frais causés par la défaillance, la réparation ou le remplacement du produit.

Cette garantie ne s’applique pas et ne couvre aucun matériel ou produit qui a été

démonté sans l’autorisation préalable du Fabricant, soumis à un usage abusif, des

applications incorrectes, de la négligence, des modiﬁ cations, des accidents ou un cas

de force majeure ; qui n’a pas été installé, utilisé ou entretenu selon les instructions

d’installation du Fabricant; qui a été exposé, y compris, mais non de façon limitative, à

du sable, des gravillons, du ciment, de la boue, du goudron, des hydrocarbures ou des

dérivés d’hydrocarbures (huile, essence, solvants, etc.) ou à d’autres produits abrasifs

ou corrosifs, serviettes ou produits d’hygiène féminine etc., dans toutes les applications

CONSEILS POUR L’INSTALLATION D’UNE POMPE DE PUISARD

1. IL FAUT lire toutes les instructions d’installation fournies avec la pompe.

2. IL FAUT vériﬁ er que les appareils n’ont pas été endommagés en cours d’expédition.

Contacter le distributeur si la pompe a été endommagée.

3. IL FAUT nettoyer tous les débris dans le puisard. Vériﬁ er qu’il y a une surface dure et

plate à l’emplacement désiré pour la pompe. NE PAS installer la pompe sur du sable,

du gravier ou de la terre.

4. IL FAUT vériﬁ er que le puisard est assez large pour avoir de l’espace sufﬁ sant pour

le bon fonctionnement des interrupteurs de commande de niveau.

5. IL FAUT toujours débrancher l’alimentation de la pompe avant de la

manipuler.

IL FAUT toujours brancher la pompe sur un circuit séparé mis à la terre.

IL NE FAUT JAMAIS couper, faire une épissure ou endommager un cordon

d’alimentation. (Pour faire une raccordement, il faut utiliser un boîtier de raccordement

étanche.

IL NE FAUT PAS utiliser le cordon d’alimentation pour transporter ou soulever la

pompe.

IL NE FAUT PAS utiliser de rallonge pour une pompe de puisard.

6. IL FAUT installer un clapet de sécurité et un raccord sur la conduite de refoulement.

IL NE FAUT PAS utiliser une conduite de refoulement de diamètre inférieur à celui du

refoulement de la pompe.

7. IL NE FAUT PAS utiliser une pompe de puisard comme pompe de tranchée

ou d’excavation, ou pour pomper des égouts, de l’essence ou tout autre liquide

dangereux.

8. IL FAUT essayer la pompe immédiatement après l’installation pour être certain que

le système fonctionne correctement.

9. IL FAUT recouvrir la pompe de puisard d’un couvercle de puisard approprié.

10. IL FAUT étudier tous les codes locaux et nationaux applicables et vériﬁ er que

l’installation est conforme.

11. IL FAUT consulter le fabricant pour obtenir des clariﬁ cations ou des réponses aux

questions.

12. IL FAUT considérer un système à deux pompes avec une alarme quand l’installation

peut être surchargée ou si une défaillance de la pompe primaire causait des dégâts

importants.

13. IL FAUT considérer un système de secours en courant alternatif quand une pompe

de puisard ou d’séchage mécanique est nécessaire pour éviter des dégâts matériels

en cas d’inondation à la suite d’une panne d’alimentation secteur, de problème

mécanique ou électrique ou de surcharge du système.

14. IL FAUT inspecter le système et vériﬁ er son fonctionnement au moins tous les trois

mois.

Lorsque des dégâts sont causés par une défaillance présumée de la pompe, le

propriétaire doit garder la pompe en sa possession en vue d’enquête.

Toutes les installations doivent être conformes aux codes électriques et de plomberie applicables, y compris, mais pas limité aux codes électriques nationaux, locaux,

régionaux et aux codes de plomberie provinciaux. Pas conçu pour utilisation dans les endroits dangereux.

Pour certaines installations, il peut être nécessaire d’installer un support indépendant pour les interrupteurs de commande de niveau pour éviter des accrochages possibles sur la

pompe, la tuyauterie, les vannes, etc. Il est possible de fabriquer les supports de ﬂ otteur en utilisant des tuyaux et des raccords standard pour faciliter la dépose en cas de réparation.

Les supports de ﬂ ottes sont disponible chez Zoeller tel que décrit au feuillet FM0526 ou peuvent être fabriqué avec de la tuyauterie et des raccords standard.

MÉTHODES SUGGÉRÉES POUR L’INSTALLATION DU FLOTTEUR

SUPPORT TYPIQUE DE FLOTTEUR POUR

COUVERCLE DE PUITS EN ACIER SUPPORT DE FLOTTES TYPIQUE POUR PUISARD EN

BÉTON OU POUR PUIT D’ ACCÉS DE FOSSE SEPTIQUE

SK1218

SK1217

COUVERCLE D’ACCÈS

COLLET DE TUYAU

STANDARD

TUYAU EN ACIER INOXYDABLE

LÉGER OU EN PVC

GRAVILLON

10-1457 SUPPORT

MONTRÉ AVEC 3

FLOTTES

INSTALLATION RECOMMANDÉE POUR TOUTES APPLICATIONS

(1) Les circuits et les protections électriques doivent être conformes aux normes des

codes électriques nationaux, provinciaux et locaux.

(2) Installer un Unicheck (raccord / clapet de sécurité combiné) de Zoeller approprié,

de préférence juste au-dessus du puits pour permettre la dépose de la pompe

pour le nettoyage ou les réparations. Pour les égouts, les efﬂ uents ou les eaux

d’assèchement mécanique, utiliser le modèle 30-0164 avec des tuyaux de 1-1/2"

(38 mm), modèle 30-0152 avec des tuyaux de 2" (51 mm) et le modèle 30-0160

avec des tuyaux de 3" (76 mm) s’il faut une grande hauteur de refoulement ou en

cas d’installation sous un couvercle. Voir (4) ci-dessous.

(3) Tous les puits doivent avoir un couvercle pour empêcher les débris d’y tomber et

éviter les chutes accidentelles.

(4) Quand un Unicheck est installé, percer un trou de 5 mm (3/16") dans le tuyau de

refoulement, de niveau avec le dessus de la pompe. Les pompes de la série 50 et 90 ont

un trou d’évent intégré. REMARQUE – LE TROU DOIT AUSSI ÊTRE AU-DESSOUS

DU COUVERCLE DU PUITS ET IL FAUT LE NETTOYER RÉGULIÈREMENT

(pompes à hauteur de refoulement élevée, voir n° 3 de la première page

« MISE EN GARDE »). Un jet d’eau sera visible de cette oriﬁ ce durant les périodes

de fonctionnement de la pompe.

(5) Attacher fermement le cordon d’alimentation électrique sur le tuyau de refoulement

en utilisant du chatterton ou des colliers.

(6) Utiliser un tuyau de refoulement de pleines dimensions.

(7) Le puits doit être conforme à tous les règlements applicables.

(8) Avant la mise en service, la pompe doit être de niveau et le mécanisme du ﬂ otteur ne doit

pas toucher les bords du puits.

(9) Après l’installation, le puits doit être propre et ne doit pas contenir de débris.

(10) L’installateur doit fournir la vanne d’arrêt et l’installer en respectant tous les

codes.

(11) Identiﬁ er les interrupteurs à ﬂ otteur indiqués dans les illustrations. Le point d'arrêt

doit être au-dessus du carter du moteur et à 180° de l'admission. Le point d’arrêt

ne se doit trouver jamais au-dessous du refoulement de la pompe (uniquement

pour les systèmes d'eaux usées et d’efﬂ uent). REMARQUE - pour les pompes

automatiques, utiliser le schéma d’installation pour l’assèchement ci-

dessous.

(12) Pour éviter la propagation des gaz et des odeurs, toutes les installations doivent

avoir des joints étanches.

(13) Les gaz et les odeurs sont évacués à l’atmosphère au moyen d’un tuyau d’évent.

(uniquement pour les systèmes d'eaux usées et d'assèchement).

(14) Installer la base de pompe Zoeller (modèle 10-2421) sous la pompe pour formir un

bassin de décantation (uniquement pour les systèmes d’efﬂ uent et d’assèchement).

Uniquement pour les systèmes d’efﬂ uent :

(15) Brancher l’alimentation de la pompe par l’intermédiaire d’un boîtier étanche Zoeller

ou d’une épissure étanche. REMARQUE – Le boîtier étanche est une nécessité

absolue dans un milieu humide. Voir le n° 8 à la première page de FM0732.

(16) Consulter le manuel de dimensions pour les égouts de SSPMA aﬁ n de déterminer

le modèle d’interrupteur de marche / arrêt à utiliser.

(17) Un accès à la fosse septique doit être prévu pour l’entretien du ﬁ ltre et de la

pompe.

REMARQUE – Les pompes à joint double offrent une protection supplémentaire contre

les dommages causés par la défaillance du joint.

INSTALLATION TYPIQUE

POUR ÉGOUT

MARCHE

ARRÊT

10 cm (4")

DE GRAVIER

SK290

REMARQUE–

Il faut toujours

consulter le bulletin

FM0551 de Zoeller

et/ou les instructions

d’installation et

d’entretien de la

pompe d’égout de

SSPMA.

INSTALLATION TYPIQUE

POUR L’ASSÈCHEMENT MÉCANIQUE

INSTALLATION TYPIQUE

POUR LES EFFLUENTS

SK291

311

212

NIVEAU DU SOL

VERS SYSTÈME À BASSE PRESSION

SYSTÈME À MONT, FILTRE EN SABLE,

SYSTÈME SEPTIQUE OU AUTRE SYSTÈME

DE TRAITEMENT

FOSSE SEPTIQUE

MARCHE

ARRÊT

VERS AL I MEN TA TION

ÉLECTRIQUE

FIL DE TYPE U.F.

PUISARD DE DOSAGE

ALARME

WW FILTRE

REMARQUE–

Voir FM0531, FM0732 et FM1420 pour

alarmes, commandes et boîtiers de raccordent.

SK292

ARRÊT

10 cm (4")

DE GRAVIER

MARCHE

REMARQUE–

Voir FM0531,

FM0732 et FM1420

pour alarmes, com-

mandes et boîtiers

de raccordement.

DIMENSIONS

MINIMALES DU BAS-

SIN : 45, 7 cm X 61

cm (18 po x 24 po).

UN PLUS GRANDE

PROFONDEUR PEUT

ÊTRE REQUISE.

AVERTISSEMENT

POUR DES RAISONS DE SÉCURITÉ, IL FAUT TOUJOURS DÉBRANCHER L’ALIMENTATION ÉLECTRIQUE DE LA POMPE

AVANT L’INTERVENTION. Les pompes monophasées sont fournies avec une ﬁ che à trois broches pour aider à protéger contre les risques d’électrocution.

IL NE FAUT JAMAIS ENLEVER LA BROCHE DE TERRE. La ﬁ che à trois broches doit être branchée dans une prise à trois alvéoles correspondantes.

Si le circuit d’alimentation n’a pas une telle prise, il faut installer une prise du type approprié, branchée et mise à la terre selon le code national de

l’électricité et tous les codes et règlements locaux appropriés.

AVERTISSEMENT

« Risque d’électrocution ». Il ne faut pas enlever le cordon d’alimentation et le serre-câble ni brancher directement la pompe.

AVERTISSEMENT

L’installation et la vériﬁ cation des circuits électriques et de la quincaillerie doivent être faites par un électricien qualiﬁ é.

AVERTISSEMENT

Les unités non équipées d’une ﬁ che (monophasée et triphasée) et les unités non automatiques monophasées à ﬁ che de 20 ampères

doivent être dotées d’une commande de moteur et d’un régulateur de niveau de liquide lors de l’installation. La tension, l’intensité, la fréquence, la mise

à la terre et la puissance du dispositif de commande doivent s’accorder à la pompe sur lequel il est branché.

Instructions de branchement monophasé

(1) (2)

L1 L2

(3)

Installation des modèles WD et WH

SCHÉMA ÉLECTRIQUE POUR LES MODÈLES

WD - 230 V, monophasé, 60 Hz

WH - 200/208, monophasé, 60 Hz

Les modèles WD et WH sont entièrement automatiques. Un interrupteur

à ﬂ otteur est inclus et branché dans le circuit de la pompe pour permettre

le fonctionnement automatique après avoir installé l’interrupteur à ﬂ otteur

correctement sur le tuyau de refoulement. Il faut utiliser le schéma ci-dessus

pour attacher correctement l’interrupteur à ﬂ otteur et obtenir un bras approprié

pour modiﬁ er le cycle de marche-arrêt pour chaque application.

Déﬁ nition de la plage de pompage en

pouces (1 pouce = 2,5 cm)

Ce tableau ne doit être utilisé que comme

guide. À cause du poids du câble, la plage

de pompage au-dessus de l’horizontale n’est

pas égale à la plage de pompage au-dessous

de l’horizontale. Les plages sont basées sur

des essais sans turbulence. La plage peut

varier en fonction de la température de

l’eau et de la forme du cordon. Plus le bras

est long, plus les variations de plage de

pompage sont importantes.

Remarque – L’interrupteur risque de

mal fonctionner si le câble d’attache

n’est pas maintenu dans les limites

appropriées.

Remarque – Le câble doit être installé

horizontalement.

Longueur du

bras d’attache

Plage de

pompage

5 10 15 20 22

9 13.5 18 22 24

5 po min.

22 po max.

SK305

Interrupteur 20 amps (modèles WD et WH)

min. max.

011835

VERT

NOIR

MOTEUR

BLANC

COMMUTATEUR

DE FLOTTEUR

BLEU ROUGE

JAUNE

(NOIR)

EXÉCUTENT

DÉMARRENT

NOIR

BLANC CONDENSATEUR

DE PASSAGE

BLEU

(BLANC) ROUGE

(BRUN)

O.L.

Instructions de branchement triphasé

AVERTISSEMENT

POUR DES

RAISONS DE SÉCURITÉ, IL

FAUT TOUJOURS DÉBRANCHER

L’ALIMENTATION ÉLECTRIQUE

DE LA POMPE AVANT L’INTERVENTION.

Toutes les pompes triphasées doivent être équipées d’un dispositif

de démarrage, avec dispositif de protection contre la surcharge. Voir

FM0486 pour les installations duplex. La pompe doit être branchée

conformément au code national de l’électricité et tous les codes et

règlements locaux appropriés. Il ne faut pas installer les pompes dans un endroit classé dangereux conformément

au code national de l’électricité, ANSI/NFPA 70.

(3)

L1 L2

006848

(1) (2)

NOIR

VERT

ROUGE

BLANC

BLEU ROUGE JAUNE

MOTEUR

Les pompes triphasées ne sont pas automatiques. Pour

qu’elles fonctionnent automatiquement, il faut installer un

panneau de commande. Pour brancher le système, suivre les

instructions fournies avec le panneau de commande. Pour

trois phases automatique les pompes voient le diagramme de

câblage automatique de 3 phases situé vers le droit.

Avant d’installer la pompe, vériﬁ er la ro ta tion de la pompe pour être

certain que les ﬁ ls ont été branchés cor rec te ment sur l’alimentation

et que le ﬁ l vert du cordon d’ali men ta tion (voir schéma élec tri que)

est branché sur une bonne terre. Mettre la pompe momentanément

sous ten sion et ob ser ver la direction du retour causé par le couple de

démarrage. La rotation est cor rec te si le retour est en sense contraire

à la ﬂ èche de rotation dans le carter de la pom pe. Si la rotation n’est

pas correcte, inverser deux des ﬁ ls de phase pour ob te nir la bonne

di rec tion de rotation.

(3)

(1) (2)

(M1) (M2)

L3L2L1

013071

VERT

NOIR ROUGE

BLANC

RELAIS BLANC

ROUGE

FLOTTEUR

BLEU

ROUGE

TAN

JAUNE

ORANGE

BLANC BLANC

POURPRE POURPRE

OU BRUN

ENROULEMENTS

THERMOSTAT

COM

Pompe non-automatique triphasée Pompe automatique triphasée

REMARQUE IMPORTANTE. – Certaines polices d’assurance commerciales et résidentielles couvrent les dommages résultant d’une défaillance du

produit. Dans la plupart des cas, vous devez être en possession du produit pour déposer une réclamation. Zoeller Pump Co. s’engage à remplacer

l’appareil ou à rembourser le prix d’achat original après que l’assureur aura réglé la réclamation dans un cas où vous êtes tenu d’être en possession

du produit pour documenter une réclamation soumise à votre assureur.

3955 2 Zoeller 267 0057 Product Instructions Fm0447 User Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
