MCS
END SUCTION CENTRIFUGAL PUMPS
BOMBAS CENTRÍFUGAS DE SUCCIÓN FINAL SERIE MCS
TECHNICAL BROCHURE
BMCS R2
PAGE 2
Commercial Water
Goulds Water Technology
Carbon,
Carbono
Metal Part Casing
Rotary, Stationary, Elastomers, Parts, No., O-Ring,
Rotativo Estacionario Elastómeros Partes Pieza Carcasa
Metálicas Número Anillo ‘O’
Casing Rotation, Optional
R = 3 o’clock B = 6 o’clock L = 9 o’clock
NOTE: Rotation when viewed from suction end of pump. Standard discharge
position is 12 o’clock.
Rotación de la cubierta, opcional
R = 3 hora B = 6 hora L = 9 hora
NOTA: Rotación cuando está visto del extremo de la succión de la bomba. La
posición estándar de la descarga es las 12.
Mechanical Seal and O-ring
0 = Pre-engineered standard
For optional mechanical seal
modify catalog order no. with
seal code listed below.
Impeller Option Code . . . No Adder Required
For optional impeller diameters modify catalog order no.
with impeller code listed below. Select optional impeller diameter
from pump performance curve.
Código del Impulsor Opcional . . . No se requiere adición
Para impulsores con diámetros opcionales modicar el número
de orden del catálogo con el código del impulsor indicado a
continuación. Escoger el impulsor con diámetro opcional de la curva
de funcionamiento de la bomba.
Driver,
Motor
1 = 1 PH, ODP 4 = 1 PH, TEFC 6 = 3 PH, ODP PE 8 = 1 PH, ODP PE
2 = 3 PH, ODP 5 = 3 PH, TEFC 7 = 3 PH, TE PE 9 = 1 PH, TEFC PE
HP Rating,
Capacidad en HP
C = ½ HP E = 1 HP G = 2 HP J = 5 HP
D = ¾ HP F = 1½ HP H = 3 HP
Driver: Hertz/Pole/RPM,
Motor: Hercios/Polo/RPM
1 = 60 Hz, 2 pole, 3500 RPM 4 = 50 Hz, 2 pole, 2900 RPM
Material
MS = Stainless steel,
Acero inoxidable
Pump Size,
Tamaño de la bomba
1 = 1 x 1¼ – 6 2 = 1¼ x 1½ – 6 3 = 1½ x 2 – 6
A FULL RANGE OF PRODUCT FEATURES
UN PRODUCTO CON UNA AMPLIA GAMA DE
CARACTERÍSTICAS
Superior Materials of
Construction: AISI 304 and
316L stainless steel liquid
handling components for
corrosion resistance, quality
appearance, and improved
strength and ductility.
High Efciency Impeller:
Enclosed impeller with
unique oating seal ring
design maintains maximum
efciencies over the life
of the pump without
adjustment.
Casing: Stainless steel
construction with NPT
threaded, centerline
connections, easily
accessible vent, prime and
drain connections with
stainless steel plugs.
Mechanical Seal: Standard
John Crane seal with
carbon ceramic faces, BUNA
elastomers, and stainless
metal parts. Optional high
temperature and chemical
duty seals available.
Motors: NEMA standard
open drip-proof*, totally
enclosed fan cooled
enclosures*. Rugged
ball bearing design for
continuous duty under all
operating conditions.
* Premium efciency where required by
Department of Energy regulations.
Materiales superiores
de construcción: Los
componentes para el
manejo de líquidos son
de acero inoxidable AISI
304 y 316L, lo que brinda
resistencia a la corrosión,
calidad y mayor forta
leza y ductilidad.
Impulsor de eciencia
superior: El impulsor
encerrado con un diseño
único de anillo de sello
otante, mantiene a
máxima eciencia durante
toda la vida útil de la
bomba sin necesidad de
ajustes.
Carcasa: Construcción de
acero inoxidable con rosca
NPT, conexiones centrales y
conexiones de ventilación,
cebado y drenaje de fácil
acceso y tapones de acero
inoxidable.
Sello mecánico: John
Crane estándar con
supercies de sellado
de carbono/cerámica,
elastómeros BUNA y
componentes de metal
inoxidable. También se
encuentran disponibles
sellos opcionales para altas
temperaturas y manejo de
productos químicos.
Motores: Estándar NEMA
abiertos resguardados*
o totalmente encerrados
con recinto enfriado por
ventilador*. Cojinete de
bolas de sólido diseño
para trabajo continuo bajo
cualquier condición de
operación.
*
Ecacia superior donde se requiera
por el Ministerio de regulaciones de
la Energía.
Las diferentes versiones
de la MCS se identican
con un número de código
de producto en la etiqueta
de la bomba. Este número
es también el número de
catálogo de la bomba. El
signicado de cada dígito
en el código del producto
se muestra a la derecha.
The various versions of the
MCS are identied by a
product code number
on the pump label. This
number is also the catalog
number for the pump. The
meaning of each digit in
the product code number is
shown at right.

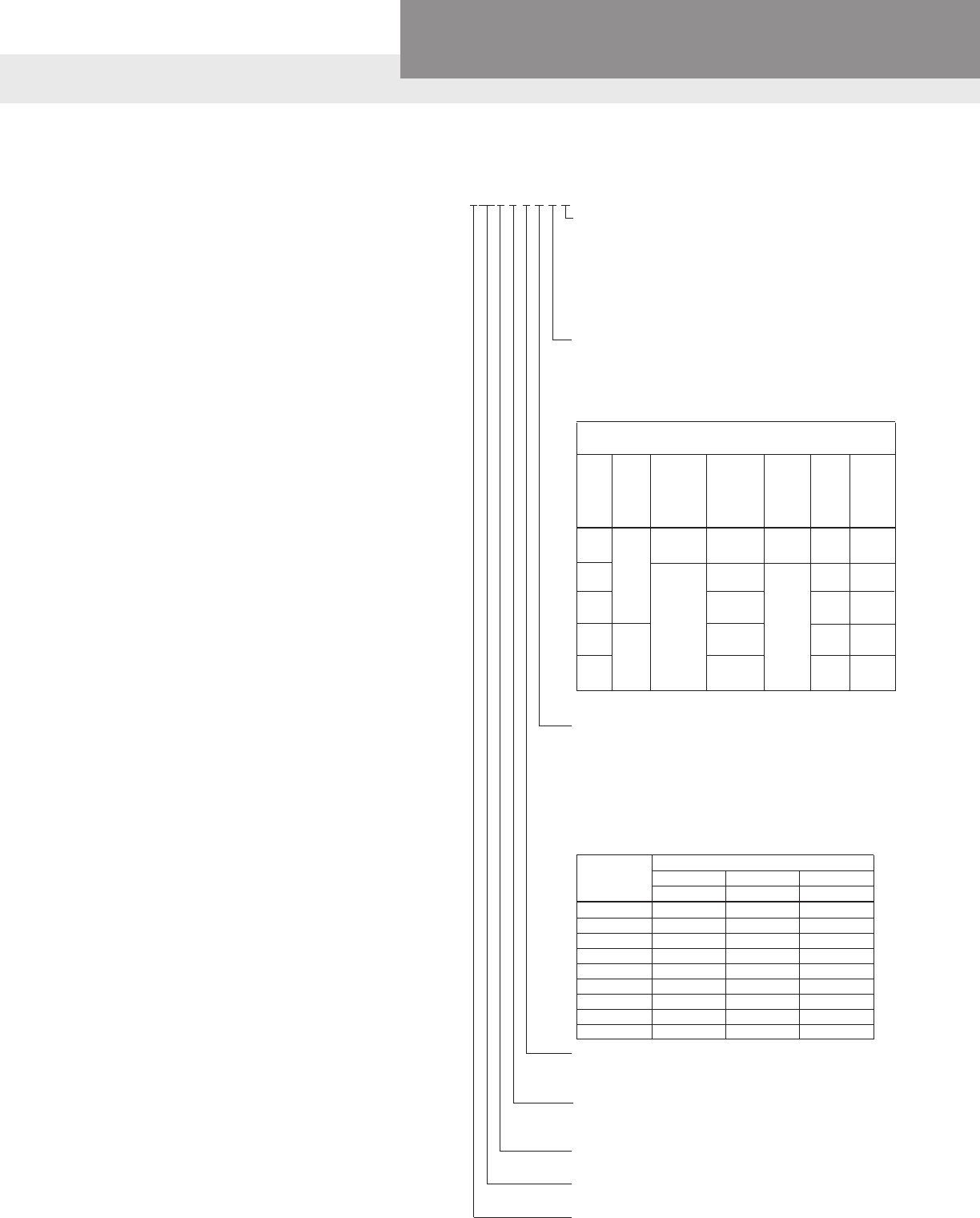

Example Product Code,
Ejemplo código del producto
MCS PRODUCT LINE NUMBERING SYSTEM
SISTEMA DE NUMERACIÓN DE LA LÍNEA DE PRODUCTOS MCS
1 MS 1 C 1 E 0 R
Pump Size,
Tamaño de la Bomba
1 x 1¼ – 6 1¼ x 1½ – 6 1½ x 2 – 6
Diameter Diameter Diameter
K – 61⁄8 –
G – 515⁄16 53⁄8
H – 5½ 5
A 61⁄8 5¼ 4¾
B 5¾ 51⁄16 45⁄8
C 53⁄16 47⁄8 43⁄8
D 4¾ 45⁄8 41⁄16
E 47⁄16 4¼ 35⁄8
F 41⁄16 37⁄8 –
Impeller Code,
Código del
Impulsor
John Crane Mechanical Seal (5⁄8” seal),
Sello Mecánico John Crane (sello de 5⁄8”)
Seal
Code,
Código
del
Sello
0 BUNA 18-8SS 10K10 BUNA
2 EPR 10K18 EPR
4 Viton
316 SS
10K55* Viton
5 EPR 10K81 EPR
6 Viton 10K62 Viton
* Replaces obsoleted 10K24.
Sil-
Carbide,
Carburo
de
silicona
Ceramic,
Cerámica
Sil-
Carbide,
Carburo
de
silicona
Sello mecánico y anillo ‘O’
0 = Estándar aprobado
Para sello mecánico opcional
modicar el número de orden del
catálogo con el código del sello
según la siguiente tabla.
PAGE 3
Commercial Water
Goulds Water Technology

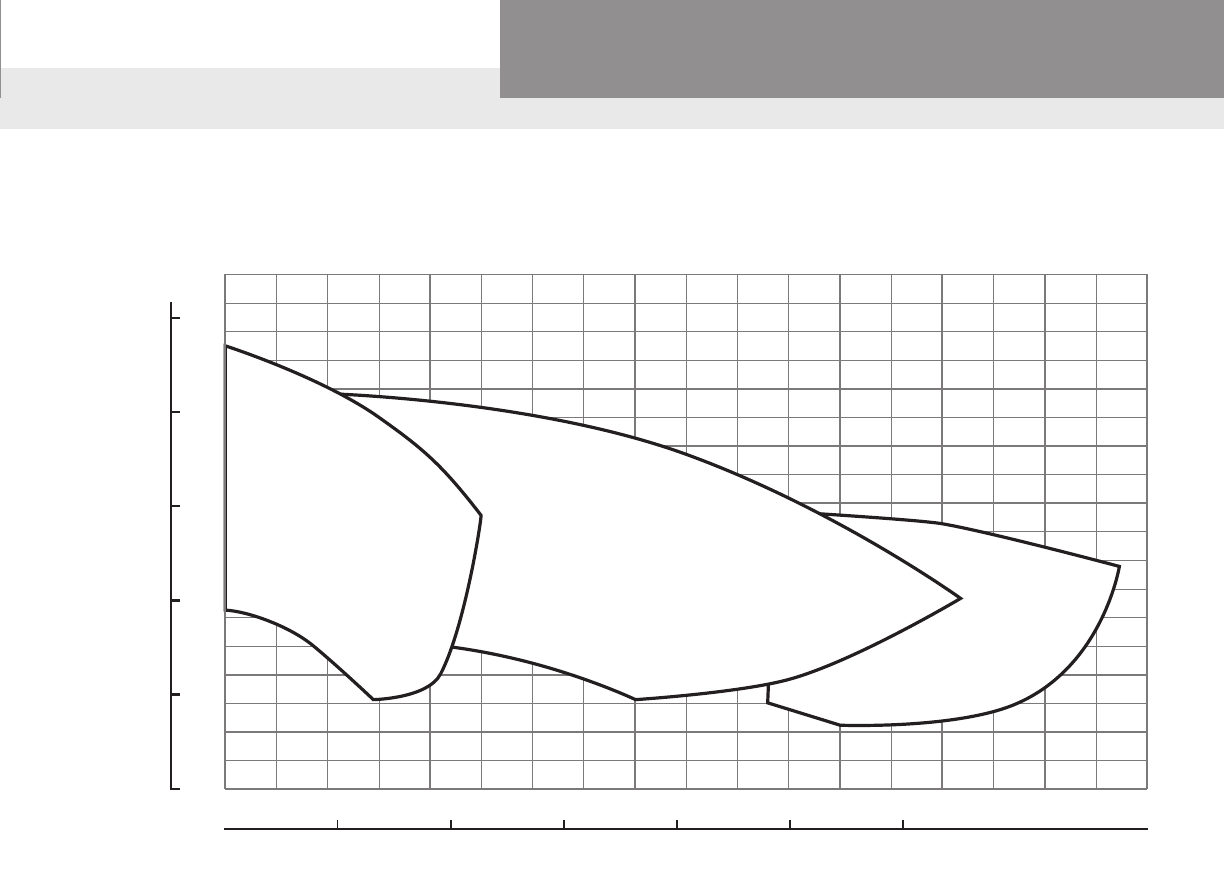

PERFORMANCE COVERAGE (60 HZ)
RANGO DE OPERACIÓN (60 HZ)
NOTES:
Not recommended for
operation beyond printed H-Q
curve.
For critical application
conditions consult factory.
Not all combinations of motor,
impeller and seal options
are available for every pump
model. Please check with
G&L Series on non-cataloged
numbers.
All standard 3500 RPM ODP*
and TEFC* motors supplied by
Goulds Water Technology, have
minimum of 1.15 service factor.
Standard catalog units may
utilize available service factor.
Any motors supplied other
than Goulds Water Technology
check available service factor.
* Premium efciency where required by
Department of Energy regulations.
METERS
METRO S
FEET
PIES
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
0
160
140
120
100
80
60
40
20
50
40
30
20
10
0020 40 60 80 100 120 140 160 U.S. GPM
m3/hr0510 15 20 25 30 35
2MS
1
1
⁄
4
" x 1
1
⁄
2
" – 6
3
⁄
4
–5 HP
3500 RPM
1MS
1" x 1
1
⁄
4
" – 6
1
⁄
2
–3 HP
3500 RPM
3MS
1
1
⁄
2
" x 2" – 6
1–5 HP
3500 RPM
NOTAS:
No se recomienda para
funcionamiento superior al
indicado en la curva H-Q.
Para condiciones de
aplicaciones críticas consultar
con la fábrica.
No todas las combinaciones
de motor, impulsor y sellos se
encuentran disponibles para
todos los modelos de bomba.
Por favor consultar con G&L
Series sobre los números no
catalogados.
Todos los motores estándar
de 3500 RPM, ODP* (abiertos
resguardados) y TEFC*
(totalmente encerrados con
enfriamiento forzado) provistos
por Goulds Water Technology
tienen un factor mínimo de
servicio de 1,15. Las unidades
estándar de catálogo pueden
utilizar el factor de servicio
disponible. Vericar el factor
de servicio disponible de todo
motor no provisto por Goulds
Water Technology.
*
Ecacia superior donde se requiera
por el Ministerio de regulaciones de
la Energía.
PAGE 4
Commercial Water
Goulds Water Technology

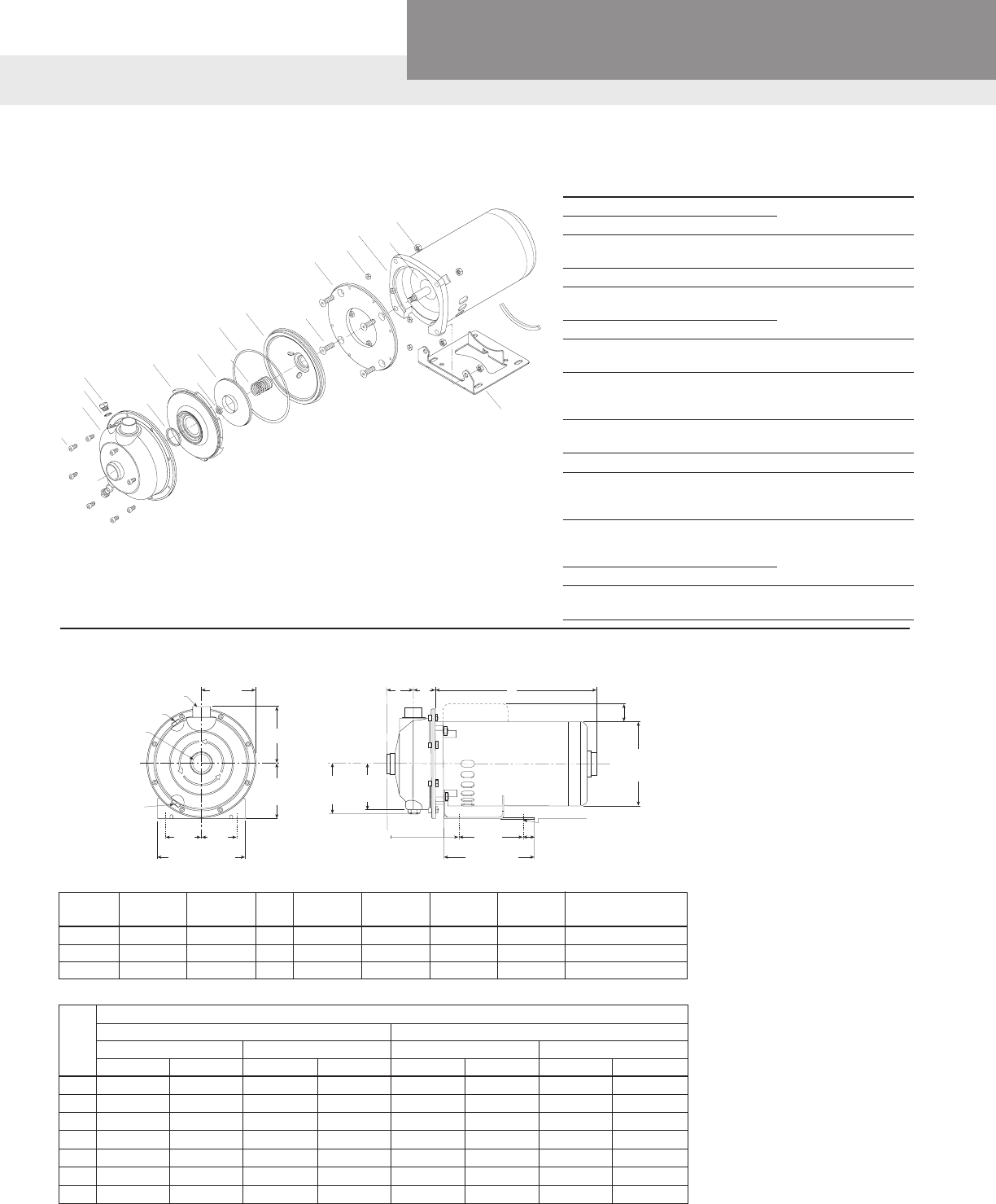

MCS CLOSE COUPLED PUMP MAJOR COMPONENTS: MATERIALS OF CONSTRUCTION
MATERIALES DE CONSTRUCCIÓN DE LOS PRINCIPALES COMPONENTES DE LA BOMBA
MCS DE ACOPLAMIENTO CERRADO Item No., Description, Materials,
Parte No. Descripción Materiales
100 Casing,
Carcasa
101 Impeller,
Impulsor
108 Motor adapter,
Adaptador del motor
123 Deector,
Deector
BUNA-N
184 Seal housing,
Alojamiento del sello
347 Guidevane,
Difusor
349 Seal ring, guidevane;
Anillo del sello, difusor
370 Socket head screws, casing;
Encajes de tornillos,
carcasa
371 Bolts, motor; Steel,
Bulones, motor Acero
383 Mechanical seal,
Sello mecánico
see chart,
ver tabla
408 Drain and vent plug, casing;
Tapones de drenaje y ventilación,
carcasa
412B O-ring, drain and vent plug;
Anillo 'O', tapón de drenaje
y ventilación
513 O-ring, casing;
Anillo 'O', carcasa
Motor NEMA standard, 56Y ange;
Motor NEMA estándar, brida 56Y
AISI 316L SS,
AISI 316L Acero inoxidable
Viton
AISI 410 SS,
AISI 410 Acero inoxidable
AISI 316L SS,
AISI 316L Acero inoxidable
AISI 316L SS,
AISI 316L Acero inoxidable
MCS CLOSE COUPLED – DIMENSIONS, WEIGHTS AND SPECIFICATIONS
MCS ACOPLE CERRADO – DIMENSIONES, PESOS Y ESPECIFICACIONES
Clockwise rotation viewed from
drive end. Rotación en dirección
de las agujas del reloj visto
desde el extremo del motor.
NOTES:
1. Pumps will be shipped with top vertical
discharge as standard. For other
orientations, remove casing screws,
rotate to desired position, and tighten
6mm screws to 5 – 6 lbs./ft.(6.8-8
N•m).
2. Dimensions in inches and millimeters
(mm). Weight in pounds and
kilograms (kg).
3. Motor dimensions may vary with motor
manufacturer.
4. Not to be used for construction
purposes unless certied.
NOTAS:
1. Las bombas se entregan con la
descarga vertical superior estándar;
para una orientación diferente, retirar
los tornillos de la carcasa, hacer girar
hasta la posición deseada y ajustar
los bulones de 6 mm a 5-6 libras/pie
(6,8-8 N-m).
2. Dimensiones en pulgadas y milímetros
(mm), peso en libras y kilogramos (kg).
3. Las dimensiones del motor pueden
variar de acuerdo al fabricante.
4. No utilizar para nes de construcción
a menos que estén certicadas.
1 MS 1.25 (32) 1.00 (25) 1⁄2-3 1.65 (42) 4.38 (111) 2.00 (51) 5.38 (137) 6 (2.7)
2 MS 1.50 (38) 1.25 (32) 3⁄4 -5 2.09 (53) 4.50 (114) 2.12 (54) 5.94 (151) 7 (3.2)
3 MS 2.00 (51) 1.50 (38) 1-5 2.09 (53) 4.62 (117) 2.12 (54) 5.12 (130) 7 (3.2)
Pump,
Bomba
Dimensions and Weights – Determined by Pump,
Dimensiones y peso – Determinados por la bomba
Suct.,
Aspiración
Disch.,
Descarga
HP WXY L Wt. Less Motor,
Peso sin motor
2.75 (70)
4 SLOTS 1⁄2" X 11⁄32",
4 RANURAS 1⁄2" X 11⁄32"
C
Y
1 PHASE ONLY,
- MONOFÁSICO
SOLAMENTE
W
6.31
(161) MAX.
4.94
(125)
7.00 (178)
L
3.51
(89)
.88 (22)
4.25
(108)
DISCHARGE,
DESCARGA
FILL AND VENT,
LLENADO Y VENTEO
SUCTION,
ASPIRACIÓN
3⁄8" DRAIN PLUG,
3⁄8" TAPÓN DE
DRENAJE
3.85
(98)
2.75
(70)
1⁄2
10.88 (276) 24 (1O.9) 11.56 (294) 30 (13.6) 10.38 (264) 24 (10.9) 10.31 (262) 19 (8.6)
3⁄4 10.88 (276) 26 (11.8) 12.38 (315) 33 (14.9) 10.62 (270) 25 (11.3) 11.06 (281) 21 (9.5)
1 11.62 (295) 27 (12.2) 12.31 (313) 37 (16.8) 11.12 (282) 26 (11.8) 11.06 (281) 23 (10.4)
11⁄2 13.62 (346) 28 (12.7) 13.56 (344) 40 (18.1) 11.62 (295) 28 (12.7) 11.38 (289) 29 (13.1)
2 12.62 (321) 30 (13.6) 13.56 (344) 42 (19) 11.62 (295) 31 (14) 12.81 (327) 36 (16.3)
3 12.44 (316) 36 (16.3) 14.31 (363) 48 (21.7) 12.38 (315) 34 (15.4) 15.06 (383) 40 (18.1)
5 14.03 (356) 48 (21.7) — — 14.03 (356) 46 (20.8) — —
HP ODP* TEFC*
ODP* TEFC*
1 Phase,
Monofásicos
3 Phase,
Trifásicos
Motor Length and Weights,
Longitud y peso del motor
CWeight,
Peso
Dimensions and Weights – Determined by Motor,
Dimensiones y peso – Determinados por el motor
123
MOTOR
108
371
184
513
383
101
347
349
408
412B
100
370
X
4.25
(108)
2.75
(70)
6.75 (171.5)
Aluminum,
Aluminio
BUNA-N
CWeight,
Peso
C Weight,
Peso
CWeight,
Peso
* Premium efciency where required by Department of Energy regulations.
*
Ecacia superior donde se requiera por el Ministerio de regulaciones de la Energía.
PAGE 5
Commercial Water
Goulds Water Technology

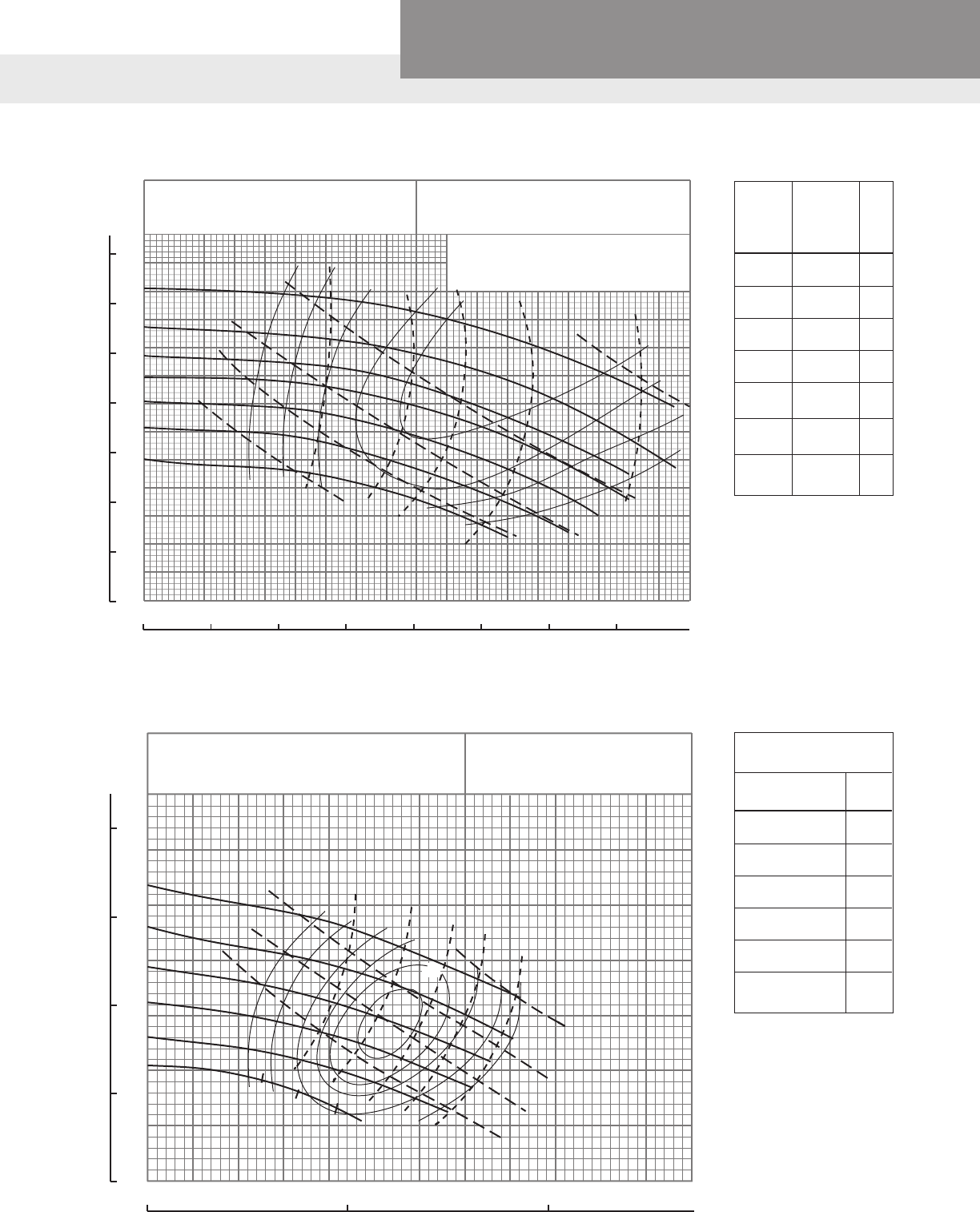

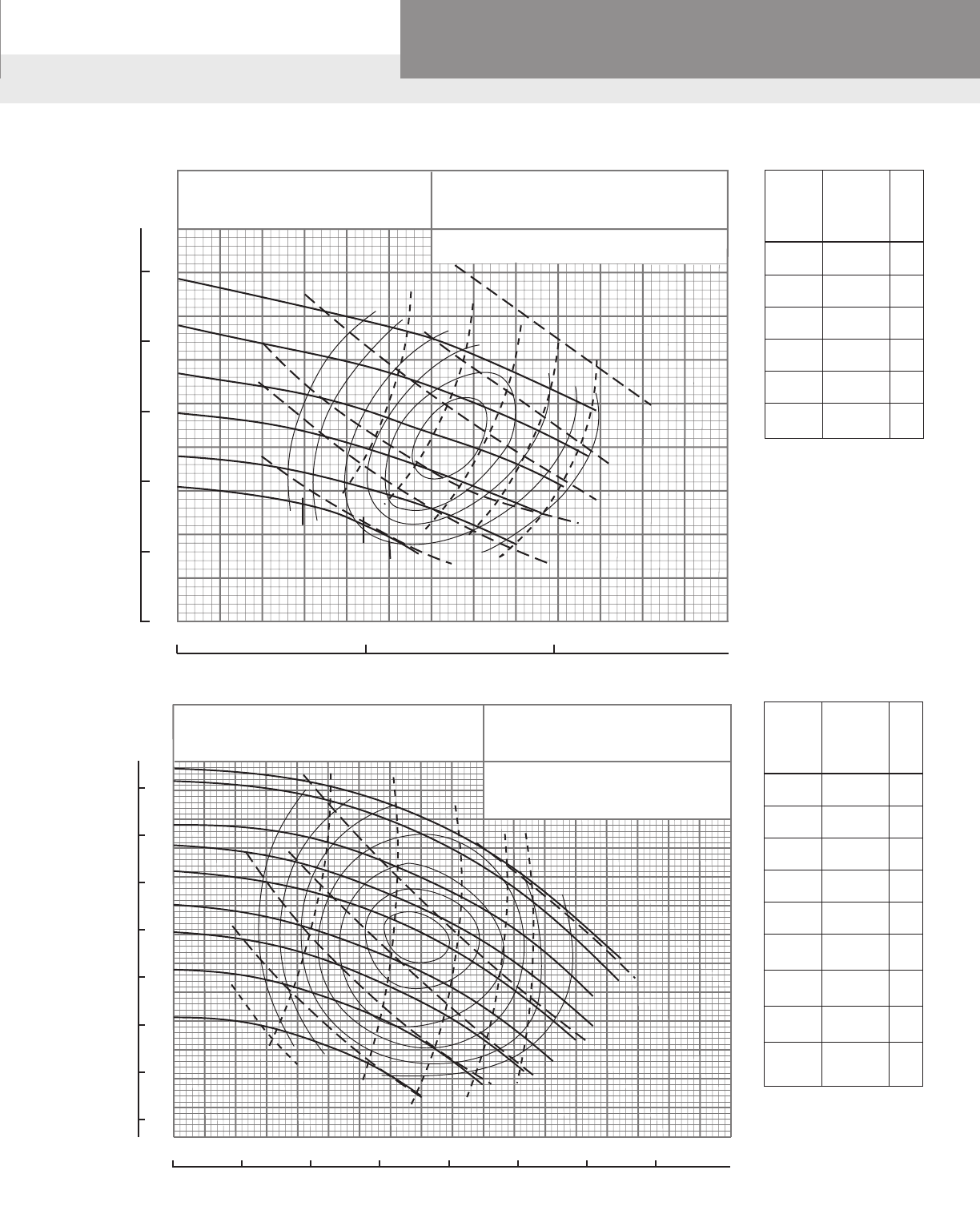

PERFORMANCE CURVES – 60 HZ, 3500 RPM
CURVAS DE DESEMPEÑO – 60 HZ, 3500 RPM
10
20
40
50
60
70
80
90
110
5
10
20
30
160140120100806040200
151050
100
20 25 30 35
30
25
15
50
120
130
40
140
58
60
66
64
62 58
55
50 55
EFF %
10'
15'
7'
5'
20'
1 HP
2 HP
5 HP
3 HP
Impeller Selections for ODP* & TEFC*
Motors
Selecciones del Impulsor para Motores ODP* y TEFC*
NPSH
R
– FEET (PIES)
Model MCS / 2MS Size
(Tamaño)
1
1
/
4
x1
1
/
2
- 6
RPM 3500 Curve
(Curva)
CN0235R02
NOTE: Not recommended for operation beyond
printed H-Q curve.
NOTA: No se recomienda para funcionamiento superior al
impreso en lacurva H-Q.
METERS
METROS
FEET
PIES
K 6
1
/
8
” DIA.
H 5
1
/
2
”
A 5
1
/
4
”
G 5
15
/
16
”
F 3
7
/
8
”
E 4
1
/
4
”
D 4
5
/
8
”
C 4
7
/
8
”
B 5
1
/
16
”
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S.
GPM
m
3
/hr
1
1
/
2
HP
3
/
4
HP
0
20
40
60
80
100
120
140
0
10
20
30
40
50
60504030
20
10
0
10
5
0
160
Impeller Selections for ODP* & TEFC* Motors
Selecciones del Impulsor para Motores ODP* y TEFC*
NPSH
R
– FEET (PIES)
Model MCS / 1MS
Size (Tamaño) 1 x1
1
/
4
- 6
RPM 3500 Curve
(Curva)
CN0231R01
NOTE: Not recommended for operation beyond printed H-Q curve.
NOTA: No se recomienda para funcionamiento superior al impreso en lacurva H-Q.
METERS
METROS
FEET
PIES
A 6
1
/
8
” DIA.
B 5
3
/
4
”
F 4
1
/
16
”
Spec.
E 4
7
/
16
”
D 4
3
/
4
”
C 5
3
/
16
”
45 48
50
50 48
51
10'
8'
6'
5'
12'
EFF %
1 HP
2 HP
8'
10'
12'
1/2
HP
1
1
/
2
HP
3/4
HP
3 HP
51
52
53
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S.
GPM
m
3
/hr
Ordering Standard
Code, HP Rating, Imp.
Código Capacidad
Dia.
de Pedido HP estándar
F ½
E ½ 47⁄16
D ¾ 4¾
C 1 53⁄16
B 1½ 5¾
A 2 61⁄8
41⁄16"
spec.
NOTE: Although not
recommended, the pump
may pass a 1⁄16" sphere.
NOTA: Si bien no se
recomienda, la bomba puede
pasar una esfera de 1⁄16”.
Ordering Standard
Code, HP Rating, Imp.
Código Capacidad
Dia.
de Pedido HP estándar
F ¾ 37⁄8"
E 1 4¼
D 1½ 45⁄8
C 2 47⁄8
B 3 51⁄16
A 3 5¼
H 5 5½
G 5 515⁄16
K 5 61⁄8
NOTE: Although not recommended,
the pump may pass a
3
⁄
16
" sphere.
NOTA: Si bien no se recomienda, la
bomba puede pasar una esfera de
3
⁄
16
”.
* Premium efciency where
required by Department of
Energy regulations.
*
Ecacia superior donde se
requiera por el Ministerio de
regulaciones de la Energía.
* Premium efciency where required by
Department of Energy regulations.
* Ecacia superior donde se requiera
por el Ministerio de regulaciones
de la Energía.
PAGE 6
Commercial Water
Goulds Water Technology
PERFORMANCE CURVES – 60 HZ, 3500 RPM
CURVAS DE DESEMPEÑO – 60 HZ, 3500 RPM
0
20
40
60
80
100
5
10
20
35
160140120100806040200
01510 2520 305 35
25
15
0
120
30
66
66
64
60
55
64
60
55
50
EFF %
1 HP
2 HP
3 HP
5 HP
5’
6’
7’ 10’17’
Impeller Selections for ODP* & TEFC* Motors
Selecciones del Impulsor para Motores ODP* y TEFC*
NPSH
R
– FEET (PIES)
Model MCS / 3MS
Size (Tamaño) 1
1
/
2
x 2 - 6
RPM 3500 Curve
(Curva)
CN0239R02
NOTE: Not recommended for operation beyond
printed H-Q curve.
NOTA: No se recomienda para funcionamiento superior al impreso
en lacurva H-Q.
METERS
METROS
FEET
PIES
G 5
3
/
8
” DIA.
H 5”
E 3
5
/
8
”
A 4
3
/
4
”
B 4
5
/
8
”
C 4
3
/
8
”
D 4
1
/
16
”
1
1
/
2
HP
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S.
GPM
m
3
/hr
Ordering Standard
Code, HP Rating, Imp.
Código Capacidad
Dia.
de Pedido HP estándar
E 1 35⁄8"
D 1½ 41⁄16
C 2 43⁄8
B 3 45⁄8
A 3 4¾
H 5 5
G 5 53⁄8
NOTE: Although not recommended,
the pump may pass a 11⁄32" sphere.
NOTA: Si bien no se recomienda,
la bomba puede pasar una esfera
de 11⁄32”.
NOTE: Although not recommended,
the pump may pass a 1⁄16" sphere.
NOTA: Si bien no se recomienda,
la bomba puede pasar una esfera
de
1⁄16
”.

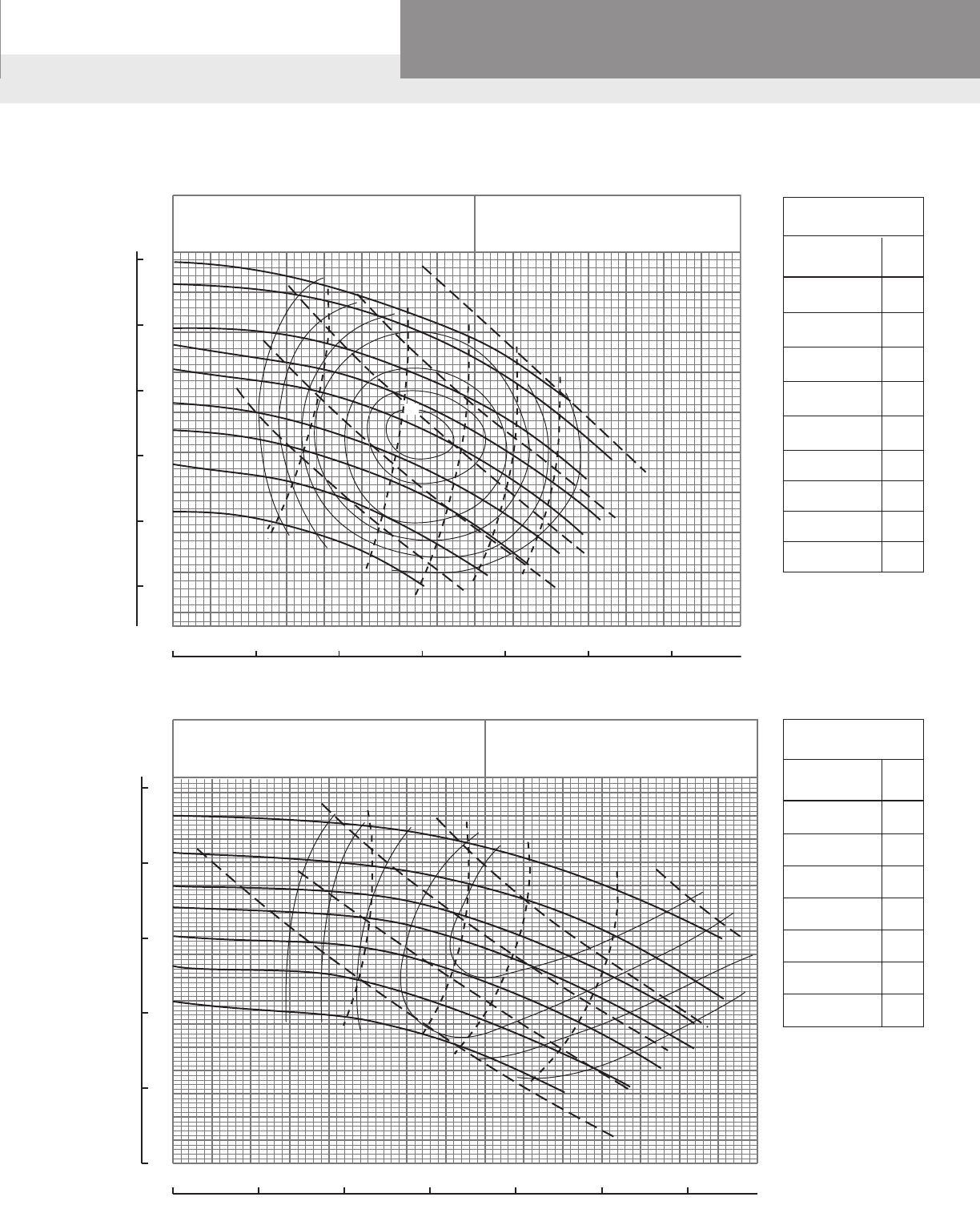

PERFORMANCE CURVES – 50 HZ, 2900 RPM
CURVAS DE DESEMPEÑO – 50 HZ, 2900 RPM
10
0
20
40
60
80
100
120
0
10
20
30
40
50403020100
50
53
45
60
52
EFF %
1 HP
5' 6'
8' 10'
12'
48
50
51
51
48 50
8'
9'
12'
NPSH
R
– FEET (PIES)
Model MCS / 1MS
Size (Tamaño) 1 x1
1
/
4
- 6
RPM 2900 50 Hz
NOTE: Not recommended for operation beyond
printed H-Q curve.
NOTA: No se recomienda para funcionamiento superior al
impreso en lacurva H-Q.
METERS
METROS
FEET
PIES
A 6
1
/
8
” DIA.
B 5
3
/
4
”
F 4
1
/
16
”
E 4
7
/
16
”
D 4
3
/
4
”
C 5
3
/
16
”
1
1
/
2
HP
1
/
2
HP
3
/
4
HP
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S. GPM
m
3
/hr
Optional Impeller,
Impulsor Opcional
Ordering Code,
Código de Pedido
A 61⁄8"
B 5¾
C 53⁄16
D 4¾
E 47⁄16
F 41⁄16
Dia.
* Premium efciency where
required by Department of
Energy regulations.
*
Ecacia superior donde se
requiera por el Ministerio de
regulaciones de la Energía.
PAGE 7
Commercial Water
Goulds Water Technology
PERFORMANCE CURVES – 50 HZ, 2900 RPM
CURVAS DE DESEMPEÑO – 50 HZ, 2900 RPM
0
20
40
60
0
10
20
25
120100806040200
151050 2520
15
5
10
30
50
70
30
1 HP
EFF %50
55 60 64 66
66
5' 6'
7'
10'
64
60
55
2 HP
3 HP
NPSHR – FEET (PIES)
Model MCS / 3MS
Size (Tamaño) 11/2 x 2 - 6
RPM 2900 50 Hz
NOTE: Not recommended for operation beyond printed
H-Q curve.
NOTA: No se recomienda para funcionamiento superior al impreso en
lacurva H-Q.
METERS
METROS
FEET
PIES
G 53/8” DIA.
B 45/8”
A 43/4”
H 5”
E 35/8”
D 41/16”
C 43/8”
1
1
/
2
HP
3
/
4
HP
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S. GPM
m3/hr
20
40
50
60
70
80
10
20
25
120100806040200
010 2015525
30
15
5
30
10
7
90
30
50
60
64
62
58
55
58 55
5'
7'
10'
15'
EFF %
20'
1 HP
2 HP
3 HP
66
NPSH
R
– FEET (PIES)
Model MCS / 2MS
Size (Tamaño) 1
1
/
4
x 1
1
/
2
- 6
RPM 2900 50 Hz
NOTE: Not recommended for operation beyond printed
H-Q curve.
NOTA: No se recomienda para funcionamiento superior al impreso en
lacurva H-Q.
METERS
METROS
FEET
PIES
K 6
1
/
8
” DIA.
B 5
1
/
16
”
A 5
1
/
4
”
H 5
1
/
2
”
F 3
7
/
8
”
E 4
1
/
4
”
D 4
5
/
8
”
C 4
7
/
8
”
G 5
15
/
16
”
1
1/2
HP
3
/
4
HP
TOTAL DYNAMIC HEAD (CARGA DINAMICA TOTAL) H
CAPACITY (CAPACIDAD) Q
U.S. GPM
m
3
/hr
Optional Impeller,
Impulsor Opcional
Ordering Code,
Código de Pedido
G 53⁄8"
H 5
A 4¾
B 45⁄8
C 43⁄8
D 41⁄16
E 35⁄8
Dia.
Optional Impeller,
Impulsor Opcional
Ordering Code,
Código de Pedido
K 61⁄8"
G 515⁄16"
H 5½
A 5¼
B 51⁄16
C 47⁄8
D 45⁄8
E 4¼
F 37⁄8
Dia.
NOTE: Although not
recommended, the pump
may pass a 11⁄32" sphere.
NOTA: Si bien no se
recomienda, la bomba puede
pasar una esfera de 11⁄32”.
NOTE: Although not
recommended, the pump
may pass a 3⁄16" sphere.
NOTA: Si bien no se
recomienda, la bomba puede
pasar una esfera de 3⁄16”.
SPECIFICATIONS, ESPECIFICACIONES
Capacities to:
170 GPM (550L/min) at
3500 RPM
Heads to:
150 feet (46 m) at
3500 RPM
Working pressures to:
75 PSIG (5 bars)
125 PSIG (9 bars)
optional seals
Maximum
temperatures to: 212°F
(100°C) with standard
seal or 250°F (121°C)
with optional high
temperature seal.
Direction of rotation:
Clockwise when viewed
from motor end.
Capacidades:
170 GPM (550L/min) a
3500 RPM
Cargas:
150 pies (46 m) a
3500 RPM
Presión de trabajo:
75 PSIG (5 baras)
125 PSIG (9 baras) con
sellos opcionales
Temperatura máxima:
212 °F (100°C) con sello
estándar o 250°F (121°C)
con sello opcional para
alta temperatura.
Dirección de rotación:
En dirección de las agujas
del reloj visto desde el
extremo del motor.
Motor specications:
NEMA 56 square ange
frame. 3500 RPM ½ through
5 HP. Open drip-proof,
½ -3 HP totally enclosed
fan-cooled enclosures.
Stainless steel shaft with ball
bearings.
Single phase: Voltage
115/230 ODP* and TEFC.
(3 HP model – 230 V only)
Built-in overload with auto-
reset provided.
Three phase: Voltage 208-
230/460 ODP* and TEFC*.
NOTE: For three phase
motors, overload protection
must be provided in starter
unit. Starter and heaters
must be ordered separately.
* Premium efciency where
required by Department of
Energy regulations.
Specically designed
for a broad range of
general applications
traditionally requiring
various materials such as
all iron, bronze tted or
all bronze construction.
• Water circulation
• Booster service
• Liquid transfer
• Spray system
• Chillers
Diseñadas
especícamente para
una amplia variedad
de aplicaciones
generales, requiriendo
tradicionalmente
varios materiales, tales
como hierro, bronce
empotrado o todas
las construcciones de
bronce.
• Circulación de agua
• Aumento de presión
• Transferencia de
líquidos
TYPICAL APPLICATIONS, APLICACIONES TÍPICAS
Motores:
Bastidor NEMA 56 con brida
cuadrada, 3500 RPM de ½ a
5 HP. Abierto resguardado, ½
a 3 HP totalmente encerrado
con alojamiento enfriado por
ventilador. Eje de acero inoxidable
con cojinetes de bola.
Monofásicos: Voltaje 115/230
ODP* y TEFC. (modelo 3 HP – 230
voltios solamente). Se proporciona
protección contra sobrecarga
incorporada con restablecimiento
automático.
Trifásicos: Voltaje 208-230/460
ODP* & TEFC*.
NOTA: Para los motores trifásicos
se debe proporcionar la
protección contra sobrecarga en la
unidad de arranque. El arrancador
y los calentadores se deben pedir
por separado.
* Ecacia superior donde se requiera
por el Ministerio de regulaciones de
la Energía.
• Sistemas de aspersión
• Enfriadores
• Sistemas de lavado/limpieza
• Enfriamiento de moldeo por
inyección
• Osmosis reversa
• Depuradores de aire
• Intercambiadores de calor
• Sistemas de ltración
• Bombas auxiliares
• Aplicaciones de fabricantes
originales de equipos
• Servicios generales de agua
• Washing/cleaning systems
• Injection molding cooling
• Reverse osmosis
• Air scrubbers
• Heat exchangers
• Filtration systems
• Jockey pumps
• OEM applications
• General water services
Goulds is a registered trademark of Goulds Pumps Inc. and is used under license.
Goulds es una marca registrada de Goulds Pumps, Inc. utilizada con permiso.
© 2016 Xylem Inc. BMCS R2 June (Junio) 2016
Xylem Inc.
2881 East Bayard Street Ext., Suite A
Seneca Falls, NY 13148
Phone/Teléfono: (800) 453-6777
Fax: (888) 322-5877
www.gouldswatertechnology.com

Navigation menu
