IMPORTANT:

Prior to installation, record Model, Serial Number,

and Code Number from pump nameplate for future

reference.

MODEL ________________________

SERIAL ________________________

CODE ________________________

INSTALLATION

DATE ________________________

Pumps

7000 Apple Tree Avenue

Bergen, NY 14416

Phone: (800) 543-2550

Fax: (585) 494-1839

www.libertypumps.com

Contents

1.) General Information

2.) The Basin

3.) Installation and Connections

4.) QuickTree® and Access Cover

5.) Electrical Service and Operation

6.) Maintenance and Troubleshooting

Installation Manual 7225000G

Pro-Series Sewage Systems

Models

Pro370-Series

21” x 30” System

41 Gallons

Pro380-Series

24” x 24” System

41 Gallons

Pro680-Series

28” x 24” System

46 Gallons

Before installation, read the following instructions carefully. Each Liberty pump is individually factory tested to ensure proper

performance. Closely following these instructions will eliminate potential operating problems, assuring years of trouble-free service.

 Risk of electric shock. To reduce risk of electric shock, always disconnect pump from power source before handling.

 The electrical connections and wiring for a pump installation should only be made by qualified personnel.

 This pump is supplied with a grounding conductor or a grounding-type attachment plug. To reduce the risk of electric shock,

be certain that the grounding conductor is connected only to a properly grounded control panel or, if equipped with a

grounding-type plug, that it is connected to a properly grounded, grounding-type receptacle.

 Do not bypass grounding wires or remove ground prong from attachment plugs.

 Do not remove cord and strain relief, and do not connect conduit to pump.

 Do not use an extension cord.

 This pump requires separate, properly fused and grounded branch circuit. Make sure the power source is properly sized for

the voltage and amperage requirements of the motor, as noted on the pump nameplate.

 The electrical outlet or panel shall be within the length limitations of the pump power cord, and at least 4 feet above floor level

to minimize possible hazards from flood conditions.

 These pumps are not to be installed in locations classified as hazardous in accordance with the National Electric Code,

ANSI/NFPA 70.

 The installation must be in accordance with the National Electric Code and all applicable local codes and ordinances.

 Do not use these pumps in water over 140F.

 The Uniform Plumbing Code (UPC) states that sewage systems shall have an audio and visual alarm that signals a

malfunction of the system, to reduce the potential for property damage.

Pro-Series System: The Pro-Series 370, 380, and 680 systems are shipped from the factory fully assembled with a wide range of

possible pumps. The following chart lists the pumps available in the Pro370, Pro380, and Pro680. Your specific pump is identified by

the model number on the nameplate attached to the Pro-Series cover.

Systems ordered with alarm option have an “/A” suffix designating the alarm. “/A2” …ALM-2, “/A2W” …ALM-2W, “/A3” …ALM-3

Side discharge systems will have SD attached to the pump model. “P382LE41SD-2, P382LE51SD-2/A2W, …”

MODEL SPECIFICATIONS

System Model

Pump

Model

Volts

Phase

Full Load

Amps

Solids

Handling

Discharge

Shut-off

Head (no-flow)

P372LE41, P382LE41(V)

P382LE41SD

P373LE41, P383LE41

P682XLE41

LE41M

LE41A

LE41M

4/10

115

12*

2”

2” FNPT

2” PVC NIPPLE

3” FNPT

2” FNPT

17’

P372LE51, P382LE51(V)

P382LE51SD

P373LE51, P383LE51

P682XLE51

LE51M

LE51A

LE51M

1/2

115

12*

2”

2” FNPT

2” PVC NIPPLE

3” FNPT

2” FNPT

25’

P372LE52, P382LE52

P373LE52, P383LE52

P682XLE52

LE52M

1/2

208-230

6.8

6.8*

2”

2” FNPT

3” FNPT

2” FNPT

25’

P372LE71, P382LE71

P373LE71, P383LE71

LE71M

3/4

115

2”

2” FNPT

3” FNPT

28’

P372LE72, P382LE72

P373LE72, P383LE72

LE72M

3/4

208-230

2”

2” FNPT

3” FNPT

28’

P372LE102, P382LE102

P373LE102, P383LE102

LE102M

208-230

2”

2” FNPT

3” FNPT

36’

NOTE: LEH-Series High-Head pumps require a minimum application of 15’ head.

P372LEH102, P382LEH102

P373LEH102, P373LEH102

LEH102M

208-230

2”

2” FNPT

3” FNPT

53’

1. General Information

Note: (V) denotes that the system is available with a vertical float.

*Amperage values are shown per pump. In a duplex system (P680), electrical service should be sized to accommodate both pumps.

In most systems, pump and alarm floats are pre-set on the QuickTree® system at proper operating levels. Do not adjust floats.

Was your system sized by a professional? Minimum fluid flows are required in sewage applications. Consult Factory for proper pump

sizing prior to installation.

QuickTree® Technology: The Pro-Series basins by Liberty Pumps (excluding side discharge models) feature new QuickTree® float

system technology. The QuickTree® system is located under a separate access cover for ease of maintenance and service. Floats for

both pump activation and alarm (if equipped) are mounted on a stainless steel tree (rod), separate from the pump. There is no need to

disconnect plumbing or remove the pump to inspect service or replace floats. QuickTree® floats are preset at the factory for optimum

operating levels and should not be adjusted.

The Pro-Series Systems features a clear disposable construction cover designed to protect the system during rough-in and masonry

work. The protective cover should remain in place until finish plumbing; however, can be removed and reinstalled if required. The

cover is snapped into the threaded ports of the discharge and vent. To remove the clear cover, simply pull upward disengaging it from

the discharge and vent holes.

In Ground Installation of Pro-Series Basins

A. Excavation: Excavate the hole as small as possible, with a minimum recommended 8" diametrical clearance around the tank.

Never place the basin directly in contact with rocks or other sharp objects. Place only fine, 1/8" to 3/4" pea gravel or 1/8" to 1/2"

washed, crushed stone as bedding between the basin and the hole walls. Do not use sand or native soil as backfill. Properly

compact underneath the basin to provide a solid, level base that can support the weight of the filled basin. It is recommended that

the top lip of the basin be level with the finished floor.

B. Initial Backfill: Only fine, 1/8" to 3/4" pea gravel or 1/8" to 1/2" washed, crushed stone should be used around the bottom of the

basin to hold it in place. Do not use sand or native soil as backfill. Make the inlet connection as required for your basin.

C. Inlet Connection: The Liberty Pro-Series basins have a 4" inlet molded to the side of the tank. This inlet is sized to accept a 4"

no-hub type coupling. Connect the gravity drainage line from the fixtures to this hub.

D. Final Backfill: Large rocks, clods, and foreign objects should be kept out of the backfill material. Only fine, 1/4" to 3/4" pea

gravel, or 1/8" to 1/2" washed, crushed stone is recommended. Do not use sand or native soil as backfill. Mound the backfill

slightly and allow for natural settling. Provide access to the basin cover for maintenance and service.

Do not exert heavy pressure or run heavy equipment on the backfill material as this could cause the

tank to collapse.

Dimensional Data

2. The Basin

Pro370

Pro380

Pro380 Side Discharge

Pro680

A. Discharge: Using an adapter, connect the discharge pipe to the threaded

2” or 3” port provided on the cover (or the 2” PVC nipple used on side

discharge models). IMPORTANT: Do not reduce the discharge pipe

size below that which is provided on the pump. Sewage pumps should

not be smaller than 2". In some applications, it may be necessary to

increase the pipe size to reduce friction losses. Contact Liberty Pumps if

you have questions regarding proper pipe sizes and flow rates. Install the

remaining discharge line. In vertical discharge applications, a union should

be installed just above the cover to facilitate pump removal if necessary

(side discharge applications are equipped with an in-basin union).

In both vertical and side discharge models, a check valve is recommended after the union to prevent the backflow of liquid after

each pumping cycle. A gate or ball valve should follow the check valve to allow periodic cleaning of the check valve or removal of

the pump. The remainder of the discharge line should be as short as possible with a minimum number of turns, to minimize friction

head loss. Do not restrict the discharge below 2" in sewage applications. Larger pipe sizes may be required to eliminate friction

head loss over long runs. Contact Liberty Pumps or other qualified person if there are questions regarding proper pipe size and

flow rates.

B. Vent: On vertical discharge P370 and P380 models, a threaded 2” or 3” connection is provided on top of the cover. On P680

models a 2” or 3” slip type Uni-Seal is provided. The vent must be piped to the existing building vent, or extended outside on its

own standpipe. On both side and vertical discharge systems, the vent size should be in accordance with applicable codes, but not

less than the discharge size.

Note: Pro-Series systems shipped with steel pipe option have a rubber grommet seal on the discharge instead of female NPT

connections.

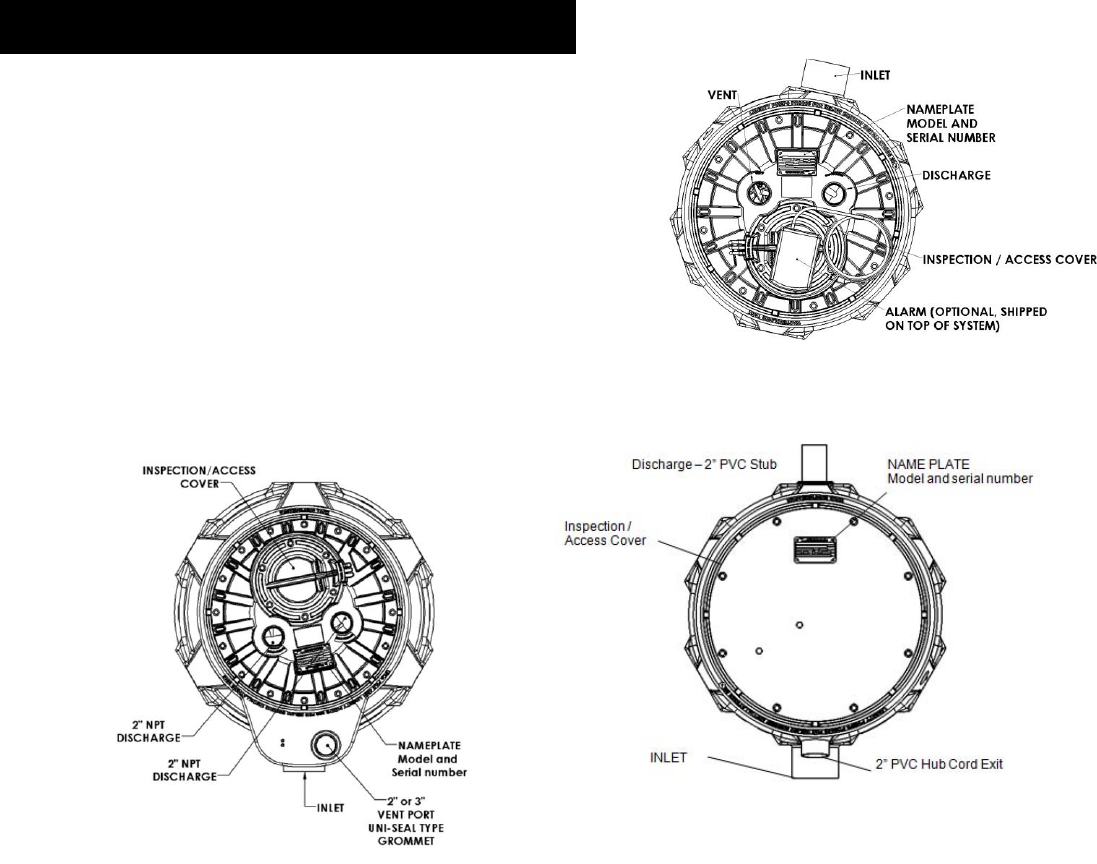

Vertical Discharge P380

3. Installation and Connections

Side Discharge P380

P680

(Vertical Discharge only)

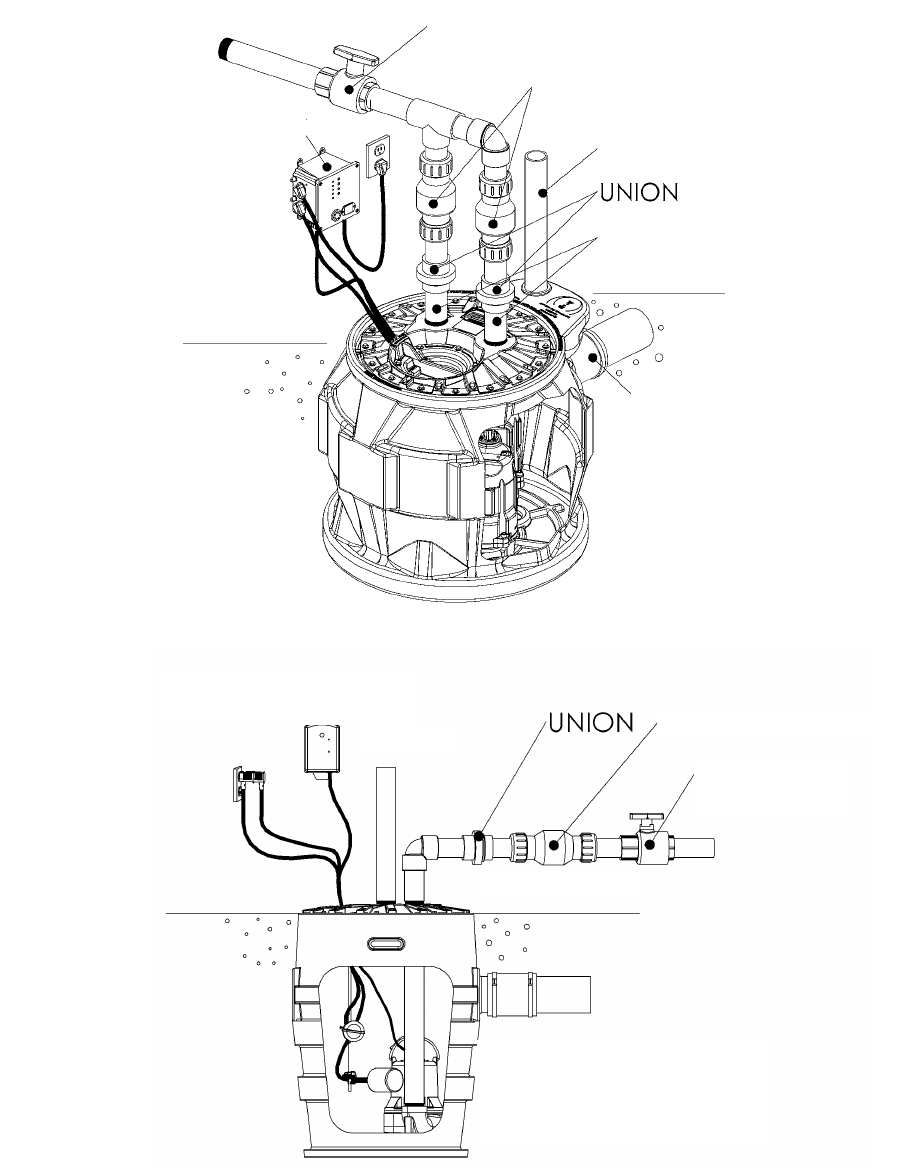

Typical Installation

This is a recommended vertical discharge installation only. Variations may apply.

Vertical discharge Pro-Series P370, P380 and P680 systems feature QuickTree® technology. The QuickTree® float system uses a

stainless steel mounting rod (tree) and specially designed cord clamping brackets to affix the pump float and (optional) alarm float in the

system. All floats are pre-set at the factory at optimum levels and do not require adjustment. NOTE: Field adjusting floats

may cause improper activation or turn-off of the pump and optional alarm.

QuickTree® removal and float inspection: The QuickTree® system is located under the separate access cover to help ease

inspection, service, and replacement of a float. To inspect the float(s), simply unbolt the access cover and lift out the QuickTree®

assembly from its holder. There is no need to disconnect plumbing or remove the pump. Vertical discharge Pro-Series systems

feature a manual LE-series pump (with no switch attached directly to the pump). Operation of the pump is accomplished by the

QuickTree® system. Note: Side discharge Pro-Series systems are equipped with an automatic LE-series pump.

Re-inserting the QuickTree®: After service or inspection of the floats, re-insert the QuickTree® into its holder. Cords from the pump,

float switch and optional alarm need to be properly sealed as described below in the Integrated Cord Seal System.

Integrated Cord Seal System: It is important that cords from the pump motor, float switch and optional alarm float are sealed in the

specially designed rubber sealing channels under the access cover. Proper sealing is required to keep sewer gas from leaking from the

system. Place the cords securely in the rubber channels as shown in FIGURE B. being careful to remove excessive cord “slack” from

inside the system. IMPORTANT: Three cord channels are provided. For systems without the alarm option, only two channels will be

used and the third must be “plugged” with an attached rubber plug seal. SEE FIGURE C. If the alarm cord is present, all three

channels will be used. All rubber cover gaskets are permanently attached and do not require replacement.

IMPORTANT: Proper cord sealing – behind QuickTree® rod

RUBBER PLUG SEAL

4. QuickTree® and Access Cover

QuickTree® settings for Vertical Discharge Pro370 and Pro380 Systems:

When servicing the QuickTree®, place the switch cord into the trough or channel and then slip the stainless steel rod through the

clamp. Tighten the screw with a Phillips screw driver, being sure not to over tighten. Flats have been stamped on the rod to designate

float position, and the screw should be tightened onto the flat. The tether length is the amount of cord between the clamp and float.

TETHER LENGTH (SWITCH TO CLAMP)

ROD

POSITION Alarm Float Control Float Alarm Float Control Float

1 3.5"

2 3.5"

3 3.0"

4 3.5"

Pro370

Pro380 and Pro680

Fig. 5 – Direct Wiring of 115V or 208-230V,

Single Phase, Automatic Pumps

TEMPORARY

MANUAL

OPERATION

DO!

DON’T!

Fig. 4 Piggyback plug installation.

 Risk of electric shock. Always disconnect the pump from the power source before handling or making adjustments.

 The electrical connections and wiring for a pump installation should only be made by qualified personnel.

 This pump is supplied with a grounding conductor or a grounding-type attachment plug. To reduce the risk of electric shock, be

certain that the grounding conductor is connected only to a properly grounded control panel or, if equipped with a grounding-type

plug, that it is connected to a properly grounded, grounding-type receptacle.

 Do not bypass grounding wires or remove ground prong from attachment plugs.

 Do not remove cord and strain relief, and do not connect conduit to pump.

 Do not use an extension cord.

 This pump requires separate, properly fused and grounded branch circuit. Make sure the power source is properly sized for the

voltage and amperage requirements of the motor, as noted on the pump nameplate.

 The electrical outlet or panel shall be within the length limitations of the pump power cord, and at least 4 feet above floor level to

minimize possible hazards from flood conditions.

 The installation must be in accordance with the National Electric Code and all applicable local codes and ordinances.

All P370 and vertical discharge P380 & P680 models come factory-equipped with the float switch mounted on the QuickTree®

assembly. These models come with two cords - one to the float switch and the other to the pump motor. The switch cord has a series

(piggyback) plug enabling the pump (motor) cord to be plugged into the back of it (See Fig.4). The purpose of this design is to allow

manual operation of the pump.

For automatic operation the two cords should be interconnected and plugged into a separately fused, grounded outlet of proper amp

capacity for your selected pump model. (See Section 1, General Information, or the pump nameplate for electrical specifications of

your model.) Both cords are equipped with 3-prong plugs and must be plugged into a properly grounded 3-wire receptacle. DO NOT

REMOVE THE GROUND PRONGS.

For manual operation, or in the event of switch failure, the

pump cord can be separated and plugged into the electrical

outlet, directly bypassing the switch. 208-230V single phase

pumps should only be operated without the float switch by

using the circuit breaker or panel disconnect. Do not let the

pump run dry for extended periods.

If the pump is to be wired directly into a control device or

junction box, and it is necessary to remove the plugs, have a

certified electrician do the wiring in accordance with the

National Electric Code and applicable local codes. See Fig. 5

for direct wire installation of single phase, automatic pumps.

In 208-230V installations, one side on

the line going to the pump is always

“hot”, whether the float switch is on or

off. To avoid hazards, install a double

pole disconnect near the pump

installation.

5. Electrical Service and Operation

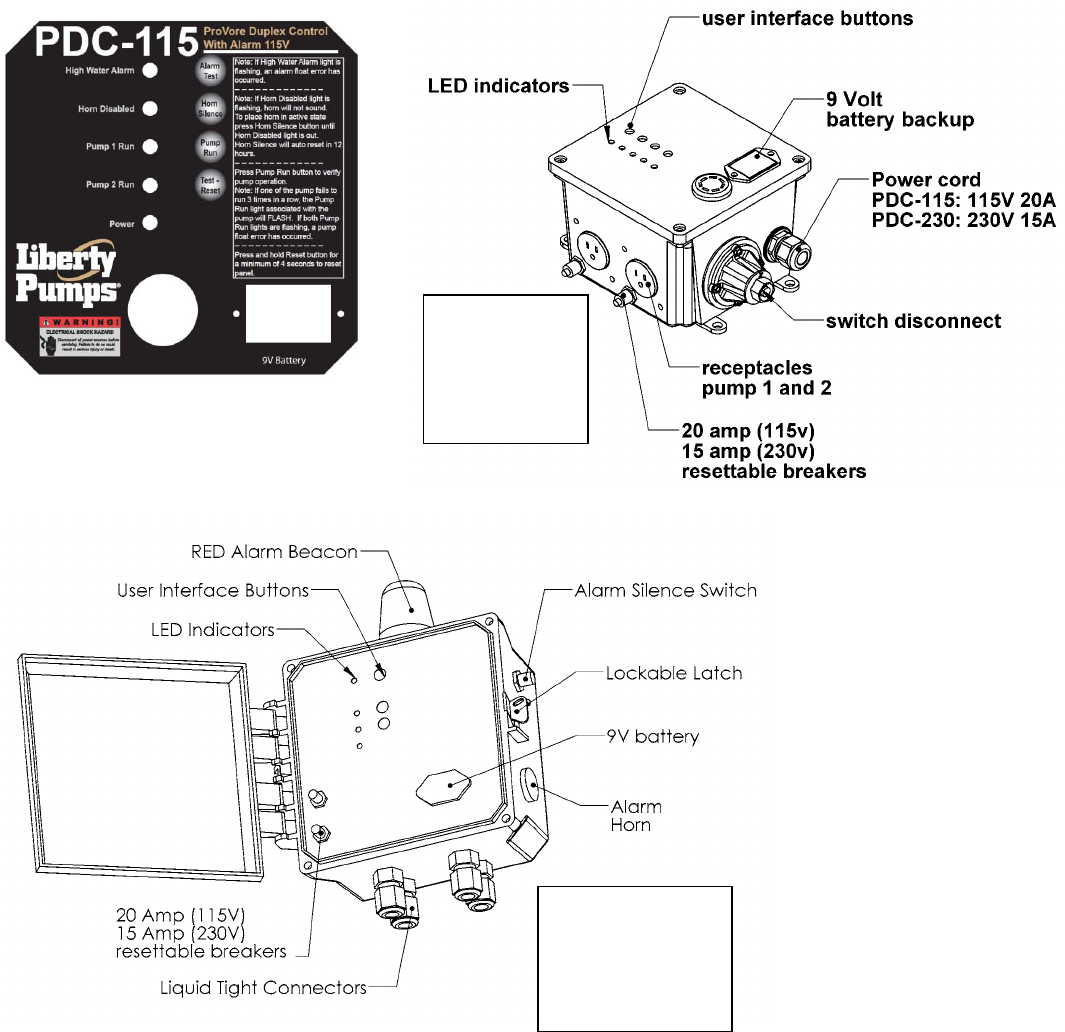

P680 duplex systems are connected to a controller that monitors the operation of the pumps. The controller will automatically alternate

the two pumps each cycle to maintain equal wear. It will also monitor for high water conditions and alarms if necessary. The controller

has visual indicators that show the operation of the sump as well as operator controls to test functionality. The controller will also

identify a non-functioning component. For complete operation please reference the user manual for the controller.

Liberty offers both an indoor and outdoor version of the controller. Note, the cord ends must be removed in order to wire the outdoor

version.

MODELS:

PDC-115

PDC-230

(INDOOR)

MODELS:

PDCW-115

PDCW-230

(OUTDOOR)

Risk of electric shock. Always disconnect the pump from the power source before handling or making

adjustments.

NOTE: Liberty Pumps, Inc. assumes no responsibility for damage or injury due to disassembly in the field. Disassembly, other than at

Liberty Pumps or its authorized service centers, automatically voids warranty.

Problem

Cause

Correction

Pump will not run.

 Blown fuse or other interruption of

power; improper voltage.

 Check that the unit is securely plugged in.

Have an electrician check all wiring for proper

connections and adequate voltage and

capacity.

 Switch is unable to move to the

“turn on” position due to

interference with the side of basin

or other obstruction

 Position the pump or switch so that it has

adequate clearance for free operation.

 Insufficient liquid level.

 Make sure the liquid level is allowed to rise

enough to activate switch(s).

 Defective switch.

 Remove and replace switch.

Pump will not turn

off.

 Switch(s) unable to move to the

“turn off” position due to

interference with the side of basin

or other obstacle.

 Position the pump or switch so that it has

adequate clearance for free operation.

 Defective switch.

 Remove and replace switch.

Pump runs or hums,

but does not pump.

 Discharge is blocked or restricted.

 Check the discharge line for foreign material,

including ice if the discharge line passes

through or into cold areas.

 Check valve is stuck closed or

installed backwards.

 Remove check valve(s) and examine for

freedom of operation and proper installation.

 Gate or ball valve is closed.

 Open gate or ball valve.

 Total lift is beyond pump's

capability.

 Try to route piping to a lower level. If not

possible, a larger pump may be required.

Consult the factory.

 Pump impeller is jammed or volute

casing is plugged.

 Remove the pump from the basin. Detach the

pump base and clean the area around the

impeller. Reassemble and reinstall.

Pump runs

periodically when

fixtures are not in

use.

 Check valve was not installed, is

stuck open or is leaking.

 Remove check valve(s) and examine for

freedom of operation and proper installation.

 Fixtures are leaking.

 Repair fixtures as required to eliminate leakage.

Pump operates

noisily.

 Foreign objects in the impeller

cavity.

 Remove the pump from the basin. Detach the

pump base and clean the area around the

impeller. Reassemble and reinstall.

 Broken impeller.

 Consult the factory for information regarding

replacement of impeller.

 Worn bearings.

 Return pump to the factory or authorized repair

station for repair.

 Piping attachments to building are

too rigid.

 Replace a portion of the discharge line with

rubber hose or connector.

6. Maintenance and Troubleshooting

Supplemental Installation Instructions

PRO 370XL/380XL/680XL Series 10’ stack test basins

XL Series sewage ejector basins are designed to withstand the 10’ stack test required by some municipalities. Proper installation of the

specified cover flange is essential to ensure that the test is met. Strict adherence to these instructions is required. Under no

circumstances should the cover be installed in a manner inconsistent with these instructions.

Types of Systems:

XL Series Basins are available as Fully Assembled Systems complete with pump and discharge piping, as Basin and Cover Assembly

Kits with no pump or plumbing, and as Basins only. Please follow the instructions below as required to correspond to the type of

system you have.

Basin Installation:

1. For all systems refer to the primary instructions as supplied with this Ejector System or Basin for excavating the pit, plumbing

connections, and backfilling.

2. If the top of the 370XL, 380XL, 680XL Series basin is below grade, an access riser model ARC18 is required. The maximum

burial depth of 18" with respect to the top of the basin. Consult Liberty Pumps or your distributor for more information on ARC

Series Access Risers. 1-800-543-2550.

Installing the pump in the XL Series Basin or XL Basin and Cover Assembly Kit:

1. Liberty Pumps XL Series Basins as purchased separately will require the appropriate 16-bolt Pro-Series cover assembly to make

an effectively sealed ejector system. Contact the factory for the proper cover for your application.

2. Size the length of the discharge piping to reach from the discharge of the pump to be within the discharge pipe socket with integral

lip seal on the underside of the Pro-Series cover. Liberty Pumps sewage pumps will use threaded-one-end (TOE) nipples of

23.75" length for 370XL Series Basins, or 17.50" long for 380XL and 680XL Series Basins. Install the pipe into the threaded

discharge of the pump.

3. Lower the pump into the basin, fitting the pump legs into the Torque Stops.

4. Insert power cord for the pump -- and the piggyback switch cord, if so equipped -- through the underside of the inspection cover

hole and position cover over pipe nipple while aligning the bolt holes. Use sixteen 1/4 - 20 UNC bolts and washers to secure cover

to the basin. Tighten bolts to 40 inch-pounds. WARNING: Do not over tighten bolts. The soft, integral gasket will conform to the

top of the tank. The bolts may be re-torqued up to 60 inch-pounds to seal any leaks that may occur during a 10' stack test.

Additionally, a small amount of RTV silicone sealant may be used should the gasket or inserts be damaged.

5. Liberty Pumps recommends the use of manual type pumps and the appropriate Liberty QuickTree® Switch Kit for mounting of

pump control and alarm floats. Contact the factory for ordering information. Install the QuickTree® Kit per the instructions included.

Liberty Pumps automatic type pumps with piggyback float switches may also be used. Lay the power cable and switch cable in the

grooves in the inspection cover recess as is shown in the primary instructions as included with this system. Attach the inspection

cover to the main cover using six 1/4 - 20 UNC bolts and washers. Tighten the bolts furthest away from the power cord grooves

first, torqueing to 40 inch-pounds. WARNING: Do not over tighten bolts. The soft, integral gasket will conform to the top of the

cover and power cords. The bolts may be re-torqued up to 60 inch-pounds to seal any leaks that may occur during a 10' stack test.

Additionally, a small amount of RTV silicone sealant may be used should the gasket or inserts be damaged.

370XL and 380XL Series Basins IAPMO listed, # 4361

NOTE: Liberty Pumps, Inc. assumes no responsibility for damage or injury due to disassembly in the field. Disassembly,

other than at Liberty Pumps or its authorized service centers, automatically voids warranty.

Liberty Pumps, Inc. warrants that pumps of its manufacture are free from all factory defects in material and workmanship

for a period of 3 years from the date of purchase. The date of purchase shall be determined by a dated sales receipt

noting the model and serial number of the pump. The dated sales receipt must accompany the returned pump if the date

of return is more than 3 years from the "CODE" (date of manufacture) number noted on the pump nameplate.

The manufacturer's obligation under this Warranty shall be limited to the repair or replacement of any parts found by the

manufacturer to be defective, provided the part or assembly is returned freight prepaid to the manufacturer or its

authorized service center, and provided that none of the following warranty-voiding characteristics are evident.

The manufacturer shall not be liable under this Warranty if the product has not been properly installed; if it has been

disassembled, modified, abused or tampered with; if the electrical cord has been cut, damaged or spliced; if the pump

discharge has been reduced in size; if the pump has been used in water temperatures above the advertised rating, or

water containing sand, lime, cement, gravel or other abrasives; if the product has been used to pump chemicals or

hydrocarbons; if a non-submersible motor has been subjected to excessive moisture; or if the label bearing the serial,

model and code number has been removed. Liberty Pumps, Inc. shall not be liable for any loss, damage or expenses

resulting from installation or use of its products, or for consequential damages, including costs of removal, reinstallation or

transportation.

There is no other express warranty. All implied warranties, including those of merchantability and fitness for a particular

purpose, are limited to three years from the date of purchase.

This Warranty contains the exclusive remedy of the purchaser, and, where permitted, liability for consequential or

incidental damages under any and all warranties are excluded.

3 Year Limited Warranty

7000 Apple Tree Avenue

Bergen, NY 14416

Phone: (800) 543-2550

Fax: (585) 494-1839

www.libertypumps.com

IMPORTANTE:

Antes de instalar la bomba, apunte el modelo, el

número de serie y el código que aparecen en la placa

de identificación de la bomba para que le sirvan de

referencia en el futuro.

MODELO ______________________________

NÚMERO DE SERIE ____________________

CÓDIGO ______________________________

FECHA DE

INSTALACIÓN __________________________

Bombas

7000 Apple Tree Avenue

Bergen, NY 14416

Teléfono: (800) 543-2550

Fax: (585) 494-1839

www.libertypumps.com

Índice

1.) Información general

2.) La cubeta

3.) Instalación y conexiones

4.) QuickTree® y tapa de acceso

5.) Servicio eléctrico y operación

6.) Mantenimiento y diagnóstico de

problemas

Manual de instalación 7225000G

Sistemas de aguas residuales serie profesional

Modelos

Serie Pro370

Sistema de 53.34 cm x 76.20 cm

(21 x 30 pulg.)

41 galones

Serie Pro380

Sistema de 60.96 cm x

60.96 cm (24 x 24 pulg.)

41 galones

Serie Pro680

Sistema de 76.20 cm x

60.96 cm (30 x 24 pulg.)

46 galones

Lea con atención estas instrucciones antes de instalar la unidad. Todas las bombas de Liberty se someten individualmente a pruebas

en fábrica para garantizar un funcionamiento adecuado. Siga estas instrucciones al pie de la letra para prevenir problemas de

funcionamiento y asegurar años de servicio satisfactorio.

 Riesgo de descarga eléctrica. Desenchufe la bomba siempre que vaya a moverla o a realizar algún ajuste, para evitar una

posible electrocución.

 Solo personal cualificado deberá encargarse de instalar las conexiones y cables eléctricos necesarios para montar la bomba.

 Esta unidad lleva un conector a tierra y un enchufe tomacorriente con conexión a tierra. Para reducir el riesgo de descargas

eléctricas, el conector de puesta a tierra tiene que estar conectado a un panel de control a tierra o si lleva un enchufe a tierra

tendrá que enchufarse a un tomacorriente conectado a tierra.

 No derive los cables de puesta a tierra ni retire las espigas a tierra de los enchufes.

 No quite el cable ni la protección contra tirones, y no conecte canal para cables a la bomba.

 No use cables de extensión.

 Con esta bomba, hay que utilizar un circuito derivado independiente conectado a tierra y con fusibles. La fuente de

alimentación tendrá que tener suficiente capacidad para cumplir los requisitos de voltaje y amperaje del motor, indicados en la

placa de la bomba.

 El tomacorriente o panel deberá encontrarse al alcance del cable de alimentación de la bomba y a 1.22 metros (4 pies) como

mínimo por encima del piso para evitar problemas en caso de inundación.

 Estas bombas no se deberán instalar en un lugar clasificado como peligroso según el Código eléctrico nacional de Estados

Unidos, ANSI/NFPA 70.

 Se deberá instalar la unidad según las disposiciones del Código eléctrico nacional de Estados Unidos y todos los códigos y

reglamentos locales que correspondan.

 La bomba no se debe utilizar con agua por encima de los 60 C (140 ° F).

 El Código uniforme de plomería (UPC) de Estados Unidos exige que todos los sistemas de aguas residuales dispongan de

una alarma visual y sonora que indique averías del sistema con el fin de evitar daños a la propiedad.

Sistema serie profesional: los sistemas de la serie Pro370, Pro380 y Pro680 vienen completamente ensamblados de la fábrica con

una amplia variedad de bombas. En el cuadro a continuación se incluye una lista de las bombas disponibles para sistemas Pro370 y

Pro380. El número del modelo se puede encontrar en la placa que viene sobre la tapa de los sistemas serie profesional.

Los sistemas que vienen con la opción de alarma tienen el sufijo “/A” que indica el tipo de alarma. “/A2” …ALM-2, “/A2W” …ALM-2W,

“/A3” …ALM-3

Los sistemas de desagüe lateral tendrán marcado “SD” donde se encuentra el modelo de la bomba. “P382LE41SD-2, P382LE51SD-

2/A2W, …”

Nota: La (V) indica que el sistema está disponible con un flotador vertical.

ESPECIFICACIONES DEL MODELO

Modelo del sistema

Modelo de

bomba

Voltios

Fase

Carga

total

Amperios

Tratamiento

de sólidos

Desagüe

Altura práctica con

válvula cerrada

(sin caudal)

P372LE41, P382LE41(V)

P382LE41SD

P373LE41, P383LE41

P682XLE41

LE41M

LE41A

LE41M

4/10

115

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

BOQUILLA, 5.08 cm

(2 pulg.) PVC

7.62 cm (3 pulg.) FNPT

5.08 cm (2 pulg.) FNPT

5.18 m (17 pies)

P372LE51, P382LE51(V)

P382LE51SD

P373LE51, P383LE51

P682XLE51

LE51M

LE51A

LE51M

1/2

115

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

BOQUILLA, 5.08 cm

(2 pulg.) PVC

7.62 cm (3 pulg.) FNPT

5.08 cm (2 pulg.) FNPT

7.62 m (25 pies)

P372LE52, P382LE52

P373LE52, P383LE52

P682XLE52

LE52M

1/2

208-230

6.8

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

7.62 cm (3 pulg.) FNPT

5.08 cm (2 pulg.) FNPT

7.62 m (25 pies)

P372LE71, P382LE71

P373LE71, P383LE71

LE71M

3/4

115

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

7.62 cm (3 pulg.) FNPT

8.53 m (28 pies)

P372LE72, P382LE72

P373LE72, P383LE72

LE72M

3/4

208-230

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

7.62 cm (3 pulg.) FNPT

8.53 m (28 pies)

P372LE102, P382LE102

P373LE102, P383LE102

LE102M

208-230

5.08 cm (2 pulg.)

5.08 CM (2 PULG.) FNPT

7.62 cm (3 pulg.) FNPT

10.97 m (36 pies)

NOTA: las bombas de elevación Serie LEH requieren una altura mínima de 4.57 m (15 pies).

P372LEH102, P382LEH102

P373LEH102, P373LEH102

LEH102M

208-230

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) FNPT

7.62 cm (3 pulg.) FNPT

16.15 m (53 pies)

1. Información general

Pro380

Desagüe lateral Pro380

Pro370

Pro680

En la mayoría de los casos, los flotadores de alarma y de la bomba del sistema QuickTree® vienen de fábrica en los niveles de

operación correctos. No ajuste los flotadores.

¿Hizo medir su sistema por un profesional? En las aplicaciones de saneamiento se requiere un caudal de fluido mínimo. Comuníquese

con la fábrica para que le den el tamaño adecuado de bomba para su caso antes de la instalación.

Tecnología QuickTree®: Las cubetas de la serie profesional de Liberty Pumps (excepto los modelos de desagüe lateral) cuentan con

la tecnología del sistema de flotadores QuickTree®. El sistema QuickTree® está ubicado debajo de una tapa de acceso aparte para

facilitar su mantenimiento y servicio. Los flotadores de activación de la bomba y de la alarma (si vienen instalados) se deben montar en

una barra vertical de acero inoxidable aparte de la bomba. No es necesario que desconecte la tubería ni que quite la bomba cuando

vaya a inspeccionar o a reemplazar los flotadores. Los flotadores QuickTree® vienen configurados de la fábrica con los parámetros de

operación óptimos y no deben ser modificados.

Los sistemas de la serie profesional vienen con una tapa desechable transparente que sirve para proteger el sistema durante la

preparación del terreno y los trabajos de albañilería. La tapa de protección debe dejarse puesta hasta terminar los trabajos de

fontanería; sin embargo, si es necesario, puede quitarse y reemplazarse. La tapa se sujeta de los puertos roscados del desagüe y

respiradero. Para quitar la tapa, tire de ella para que se suelte de los orificios del desagüe y de la ventilación.

Instalación en tierra de las cubetas de la serie profesional

A. Excavación: excave un hoyo tan pequeño como sea posible, dejando un espacio libre de alrededor de 20.32 cm (8 pulg.) como

mínimo alrededor del tanque. No coloque la cubeta en contacto directo con rocas ni objetos cortantes. Instale gravilla fina de 0.31-1.90

cm (1/8-3/4 pulg.) o piedra pulverizada fina y lavada de 0.31-1.27 cm (1/8-1/2 pulg.) entre la cubeta y las paredes del hoyo. No utilice

arena ni tierra del suelo como relleno. Compacte la superficie sobre la que se asentará la cubeta para que quede sólida y nivelada y

pueda soportar el peso de la misma. Se recomienda que el borde superior de la cubeta esté nivelado con respecto al piso.

B. Relleno inicial: instale gravilla fina de 0.33-1.90 cm (1/8-3/4 pulg.) o piedra pulverizada fina y lavada de 0.33-1.27 cm

(1/8-1/2 pulg.) alrededor del fondo de la cubeta para sujetarla en su sitio. No utilice arena ni tierra del suelo como relleno. Instale

las tuberías de admisión que necesite su modelo de cubeta.

C. Conexión de admisión: las cubetas de la serie Liberty P370, P380, y P680 tienen una conexión de admisión de 10.16 cm (4

pulg.) moldeada sobre el costado del tanque. Está hecha para conectar un manguito (no para bocas de admisión) de 10.16 cm (4

pulg.). Conecte la línea de drenaje por gravedad de los accesorios a esta boca.

D. Relleno final: el relleno no debe contener rocas, terrones y otros objetos foráneos grandes. Sólo se recomienda usar gravilla fina

de 0.63-1.90 cm (1/4-3/4 pulg.) o piedra pulverizada fina y lavada de 0.31-1.27 (1/8-1/2 pulg.). No utilice arena ni tierra del suelo

como relleno. Forme un ligero montículo con el relleno y deje que se asiente naturalmente. Deberá dejarse acceso a la tapa para

tareas de mantenimiento y servicio.

No ejerza una presión excesiva ni trabaje con equipo pesado encima del material de relleno, ya

que esto podría hacer colapsar el tanque.

Dimensiones

2. La cubeta

DESAGÜE

DE PVC DE

5.08 CM

(2 PULG.)

SALIDA DEL CABLE

BOCA DE PVC DE

5.08 CM (2 PULG.)

Desagüe vertical P380

ADMISIÓN

PLACA DEL NOMBRE

MODELO Y

NÚMERO DE SERIE

DESAGÜE

VENTILACIÓN

TAPA DE ACCESO/INSPECCIÓN

ALARMA (OPCIONAL,

VIENE EN LA PARTE

SUPERIOR DEL SISTEMA)

Desagüe lateral P380

PLACA DEL NOMBRE

Modelo y número de serie

Desagüe: Junta de PVC de

5.08 cm (2 pulg.)

Inspección /

Tapa de acceso

ADMISIÓN

Boca de salida del cable de

PVC de 5.08 cm (2 pulg.)

Desagüe P680

A. Desagüe: Conecte mediante un adaptador el tubo de desagüe al puerto roscado

de 5.08 cm (2 pulg.) a 7.62 cm (3 pulg.) que viene en la tapa (o en la boquilla de

5.08 cm (2 pulg.) de los modelos de desagüe lateral). IMPORTANTE: no

reduzca el tamaño de la tubería de desagüe por debajo del tamaño de la

salida de la bomba. En las bombas de aguas residuales no debe ser inferior a

5.08 cm (2 pulg.). En ciertos casos hará falta aumentar el tamaño de la tubería

para reducir las pérdidas por fricción. Comuníquese con Liberty Pumps si tiene

alguna pregunta sobre el tamaño de la tubería y el caudal.

Instale el resto de la línea de desagüe. En las aplicaciones de desagüe vertical, se debe instalar una junta justo encima de la tapa

para facilitar el desmontaje de la bomba si fuera necesario (las aplicaciones con desagüe lateral están equipadas con una junta en

la cubeta). En los modelos de desagüe vertical y desagüe lateral, se recomienda instalar una válvula de retención después de la

junta para evitar contraflujos después de un ciclo de bombeo. A continuación de la válvula de retención se deberá instalar una

válvula de compuerta para poder limpiar periódicamente la de retención y desmontar la bomba. El resto de la línea de desagüe

deberá ser tan corto como sea posible con el mínimo número de giros para evitar la pérdida de carga por rozamiento. El desagüe

no se deberá restringir por debajo de los 5.08 cm (2 pulg.) en aplicaciones de aguas residuales. En algunos casos se requerirán

tuberías más anchas para evitar las pérdidas de carga por rozamiento en trayectos largos. Comuníquese con Liberty Pumps o con

una persona calificada si tiene alguna pregunta sobre el tamaño de la tubería y el caudal.

B. Ventilación: En los modelos P370 y P380 con descarga vertical, se proporciona una conexión de rosca de 2 "o 3" en la parte superior de

la cubierta. En los modelos P680 se proporciona un Uni-Seal tipo deslizamiento de 2 "o 3". El respiradero debe ser conducido hacia el

respiradero ya existente en el edificio, o extenderlo hacia afuera en su propia tubería vertical. En ambos sistemas con descarga

horizontal y vertical, el tamaño del respiradero debe ser de acuerdo con los códigos aplicables, pero no menor al tamaño de la descarga.

NOTA: el desagüe de los sistemas de la serie profesional que vienen con el tubo de acero opcional tiene una arandela obturadora

de goma en vez de conexiones NPT hembra.

3. Instalación y conexiones

ADMISIÓN

VENTILACIÓN

ADMISIÓN OPCIONAL

PLACA DEL NOMBRE

Modelo y numero de serie

DESAGUE: 5.08 cm

(2 pulg.) NPT

INSPECCIÓN /

TAPA DE ACCESO

Instalación típica

Esta es solo la instalación recomendada para aplicaciones de desagüe vertical. Pueden presentarse variaciones.

ALARMA (OPCIONAL)

VENTILACIÓN

JUNTA

VÁLVULA DE

RETENCIÓN

VÁLVULA DE BOLA

DESAGÜE

USE UN ESTILO SIN BOCA

CONECTOR

TUBERÍA DE ADMISIÓN

DE 10.16 CM (4 PULG.)

SISTEMA DE CONTROL

DOBLE PROVORE

USE UN CONECTOR DE

ESTILO SIN BOCA

TUBERÍA DE ADMISIÓN

DE 10.16 cm (4 pulg.)

VÁLVULA DE BOLA

VÁLVULA DE

RETENCIÓN

VENTILACIÓN

JUNTA

DESAGÜE

Los sistemas de desagüe vertical de la serie profesional P370, P380, y P680 cuentan con la nueva tecnología QuickTree®. El sistema

de flotación QuickTree® usa una barra de montaje de acero inoxidable (árbol) y abrazaderas especialmente diseñadas para amarrar el

flotador de la bomba y el de alarma (opcional) al sistema. Todos los flotadores vienen configurados de la fábrica con los

parámetros de operación óptimos y no deben ser modificados. NOTA: el ajuste en campo de los flotadores podría provocar la

activación o desactivación inesperada de la bomba y alarma opcional.

Inspección de los flotadores y desmontaje de QuickTree®: el sistema QuickTree® está colocado debajo de una tapa de acceso

aparte para facilitar la inspección, servicio y reemplazo de los flotadores. Para inspeccionar los flotadores, desatornille la tapa de

acceso y saque el sistema QuickTree® de su sujetador. No es necesario que desconecte la tubería ni que quite la bomba. Los

sistemas de desagüe vertical de la serie profesional vienen con una bomba manual de la serie LE (sin un interruptor directamente

conectado a la bomba). El sistema QuickTree® se encarga de operar la bomba. Nota: Los sistemas de desagüe lateral de la serie

profesional están equipados con una bomba automática de la serie LE.

Reinserción del sistema QuickTree®: después de prestar servicio o inspeccionar los flotadores vuelva a poner el sistema

QuickTree®en su sitio. Los cables de la bomba, los cables del interruptor de flotadores y los cables de la alarma opcional deben

obturarse como se describe a continuación en el Sistema de obturación de cables integrado.

Sistema de obturación de cables integrado: es importante que los cables provenientes del motor de la bomba, del interruptor de los

flotadores y de la alarma opcional estén protegidos en los canales obturadores de goma especialmente diseñados debajo de la tapa de

acceso. Se debe contar con una buena obturación para que no haya fugas de gases de alcantarilla en el sistema. Coloque los cables

firmemente en los canales de goma como se muestra en la FIGURA B. asegurándose de eliminar la "holgura" excesiva de los cables

del interior del sistema. IMPORTANTE: los sistemas cuentan con tres canales para cables. En los sistemas sin la opción de alarma

solo se usarán dos de los canales, el tercero se deberá tapar con un tapón hermético de goma incluido. VEA LA FIGURA C. Si se tiene

el cable de alarma, se usarán los tres canales. Todas las juntas obturadoras de goma de la tapa son permanentes y no necesitan ser

reemplazadas.

IMPORTANTE: la obturación de los cables detrás de la barra del sistema QuickTree® debe ser correcta

4. QuickTree® y tapa de acceso

TAPÓN HERMÉTICO DE GOMA

Configuración de QuickTree® para los sistemas de desagüe vertical Pro370 y Pro380:

Cuando le haga mantenimiento al sistema QuickTree® meta el cable del interruptor por el canal y pase la barra de acero inoxidable por la

brida; apriete el tornillo con un destornillador de estrella pero no lo apriete demasiado. Apriete el tornillo con un destornillador de estrella

pero no lo apriete demasiado. La barra viene estampada con los puntos de ubicación de los flotadores y el tornillo debe estar apretado

sobre la marca estampada. La longitud del amarre será igual a la extensión de cable requerida entre el flotador y la abrazadera.

SE MUESTRA LA SERIE P370

LAS POSICIONES 1, 2, 3 Y 4 DE LOS FLOTADORES

ESTÁN IDENTIFICADAS POR UN ESTAMPADO EN

LA BARRA DE ACERO INOXIDABLE.

FLOTADOR DE ALARMA

3 (EN EL LADO OPUESTO)

FLOTADOR DE CONTROL DE LA BOMBA

LOS AMARRES DE LOS SISTEMAS P370 Y P380 TIENEN

DISTINTAS LONGITUDES. CONSULTE LA TABLA ANTERIOR

PARA VER LA LONGITUD DE AMARRE ADECUADA Y LA

CORRECTA POSICIÓN DE LA BARRA.

LONGITUD DE AMARRE

LONGITUD DE AMARRE (INTERRUPTOR A ABRAZADERA)

POSICIÓN

DE LA

VARILLA

Pro370

Pro380 y Pro680

Flotador

de alarma

Flotador

de control

Flotador

de alarma

Flotador

de control

8.89 cm

(3.5 pulg.)

8.89 cm

(3.5 pulg.)

7.62 cm

(3.0 pulg.)

8.89 cm

(3.5 pulg.)

Fig. 5 – Cableado directo de bombas automáticas

monofásicas de 115 V o 208-230 V

 Riesgo de descarga eléctrica. Desconecte la bomba de la fuente de alimentación siempre que vaya a manipularla o a realizar

algún ajuste.

 Solo personal cualificado deberá encargarse de instalar las conexiones y cables eléctricos necesarios para montar la bomba.

 Esta unidad lleva un conector a tierra y un enchufe tomacorriente con conexión a tierra. Para reducir el riesgo de descargas

eléctricas, el conector de puesta a tierra tiene que estar conectado a un panel de control a tierra o si lleva un enchufe a tierra

tendrá que enchufarse a un tomacorriente conectado a tierra.

 No derive los cables de puesta a tierra ni retire las espigas a tierra de los enchufes.

 No quite el cable ni la protección contra tirones, y no conecte canal para cables a la bomba.

 No use cables de extensión.

 Con esta bomba, hay que utilizar un circuito derivado independiente conectado a tierra y con fusibles. La fuente de alimentación

tendrá que tener suficiente capacidad para cumplir los requisitos de voltaje y amperaje del motor, indicados en la placa de la bomba.

 El tomacorriente o panel deberá encontrarse al alcance del cable de alimentación de la bomba y a 1.22 metros (4 pies) como

mínimo por encima del piso para evitar problemas en caso de inundación.

 Se deberá instalar la unidad según las disposiciones del Código eléctrico nacional de Estados Unidos y todos los códigos y

reglamentos locales que correspondan.

Todos los modelos P370 y de desagüe vertical vienen equipados con un interruptor de flotador montado en el ensamblaje

QuickTree®. Estos modelos vienen con dos cables: uno al interruptor de flotador y el otro al motor. El cable del interruptor lleva un

enchufe en serie, o cascada, en el que se puede enchufar el cable de la bomba (motor) (vea la Figura 4) Esto permite la operación

manual de la bomba.

Si se quiere activar la operación automática se deberán interconectar los dos cables y enchufarse a un tomacorrientes con toma a

tierra y fusibleado independiente y con el amperaje apropiado para su modelo. (Consulte la Sección 1, Información general, o la placa

de la bomba para informarse de las especificaciones eléctricas de su modelo.) Ambos cables llevan enchufes de 3 espigas y se deben

enchufar en un tomacorrientes trifilar con toma a tierra. NO DESMONTE LAS PATAS A TIERRA.

Si se prefiere la operación manual, o falla el interruptor, el

cable de la bomba se puede separar y enchufar en un

tomacorriente, evitando de esta manera el interruptor. Las

bombas monofásicas de 208-230 V se deben operar solamente

sin el interruptor de flotador por medio de un disyuntor o panel de

desconexión. No deje que la bomba funcione en seco por

períodos prolongados.

Si la bomba va a estar cableada directamente a un dispositivo de

control o caja de conexión y es necesario retirar los enchufes, la

labor la deberá llevar a cabo un electricista certificado según el

Código eléctrico nacional de Estados Unidos y los códigos

locales. Vea la Fig. 5 sobre instrucciones acerca de cómo

cablear directamente una bomba automáticamonofásica.

En instalaciones de 208-230 V, uno de

los extremos de la línea que va a la

bomba está siempre activo mientras que

el flotador se encenderá y se apagará.

Instale un desconectador bipolar cerca

de la bomba para no correr riesgos.

5. Servicio eléctrico y operación

FUNCIONAMIENTO

MANUAL

TEMPORAL

¡NO!

¡SÍ!

Fig. 4 Instalación del enchufe en cascada.

Fuente de

alimentación

Tierra

Verde

Blanco

Negro

Blanco

Caja de conexión

Bomba

Interruptor

del flotador

Los sistemas P680 dobles están conectados a un controlador que monitorea la operación de las bombas. El controlador alternará

automáticamente las dos bombas en cada ciclo para mantener un desgaste equitativo. De ser necesario, también vigilará las

condiciones de alto nivel de agua y las alarmas. El controlador tiene indicadores visuales que muestran la operación del drenaje y los

controles del operador, para probar la funcionalidad. También identificará a un componente que no funcione. Para ver la operación

completa, consulte el manual del usuario del controlador.

Liberty ofrece la versión tanto interior como exterior del controlador. Tome en cuenta que debe quitar los extremos del cable para

poder cablear la versión exterior.

MODELOS:

PDCW-115

PDCW-230

(EXTERIORES)

Interruptor para silenciar alarma

Pestillo asegurable

Batería de 9 V

Alarma

Sirena

Faro de alarma ROJO

Botones de la interfaz del usuario

Indicadores LED

Conectores estancos

20 Amp (115 V)

15 Amp (230 V)

disyuntores de restablecimiento

MODELOS:

PDC-115

PDC-230

(INTERIORES)

desconexión del interruptor

Botones de la interfaz del usuario

Respaldo de batería de

9 voltios

Cable de alimentación

PDC-115: 115 V 20 A

PDC-230: 230 V 15 A

Indicadores LED

receptáculos

bombas 1 y 2

20 amp (115 V)

15 amp (230 V)

disyuntores de restablecimiento

Riesgo de descarga eléctrica. Desconecte la bomba de la fuente de alimentación siempre que vaya a

manipularla o a realizar algún ajuste.

Problema

Causa

Solución

La bomba no

funciona.

 Se ha fundido un fusible o el flujo

eléctrico se ha interrumpido de algún

otro modo; voltaje incorrecto.

 Compruebe que la unidad esté bien conectada.

Pida a un electricista que compruebe las

conexiones adecuadas del cableado, y la

capacidad y el voltaje adecuados.

 El interruptor no puede cambiar a la

posición de encendido debido a una

interferencia con el lateral del tanque

u otra obstrucción.

 Coloque la bomba o el interruptor de forma que

cuente con suficiente espacio para funcionar

libremente.

 Líquido insuficiente.

 El líquido debe subir lo suficiente como para

activar el interruptor.

 Interruptor defectuoso.

 Extraiga y reemplace el interruptor.

La bomba no se

apaga.

 El interruptor no puede cambiar a la

posición de apagado debido a una

interferencia con el lateral del tanque

u otra obstrucción.

 Coloque la bomba o el interruptor de forma que

cuente con suficiente espacio para funcionar

libremente.

 Interruptor defectuoso.

 Extraiga y reemplace el interruptor.

La bomba funciona

o zumba pero no

bombea.

 El desagüe está atascado o

restringido.

 Compruebe que no haya atascos en la línea de

desagüe, como puede ser hielo si la línea pasa

por áreas frías.

 La válvula de retención está cerrada o

esté instalada al revés.

 Saque las válvulas de retención y asegúrese de

que funcionan sin impedimentos y que hayan

sido instaladas correctamente.

 La válvula de compuerta o la de bola

está cerrada.

 Abra la válvula de compuerta o la de bola.

 La elevación total es superior a la

capacidad de la bomba.

 Dirija las tuberías a una altura inferior. Si esto no

es posible, necesitará adquirir otra bomba de

mayor capacidad. Consulte a la fábrica.

 El rotor de la bomba está atascado o

la cubierta de voluta está taponada.

 Saque la bomba de la cubeta. Separe la base

de la bomba y limpie la zona que rodea al rotor.

Monte la bomba y vuélvala a instalar.

La bomba se activa

periódicamente

cuando la

maquinaria no está

en uso.

 No hay instalada una válvula de

retención, se queda abierta o tiene

una fuga.

 Saque las válvulas de retención y asegúrese de

que funcionan sin impedimentos y que hayan

sido instaladas correctamente.

 Las piezas gotean.

 Repare las piezas para eliminar las fugas.

La bomba hace

demasiado ruido.

 Material foráneo en la cavidad del

rotor.

 Saque la bomba de la cubeta. Separe la base

de la bomba y limpie la zona que rodea al rotor.

Monte la bomba y vuélvala a instalar.

 Rotor roto.

 La fábrica le puede informar sobre cómo

reemplazar el rotor.

 Cojinetes desgastados.

 Envíe la bomba a reparar a la fábrica o a un

centro de reparación autorizado.

 Las conexiones de las tuberías al

edificio son demasiado rígidas.

 Cambie una parte de la línea de desagüe con

una manguera o conector de caucho.

6. Mantenimiento y diagnóstico de problemas

NOTA: Liberty Pumps, Inc. no asume ninguna responsabilidad por desperfectos o lesiones resultantes del desmontaje de la bomba

en el campo. Si el desmontaje de la bomba no lo lleva a cabo Liberty Pumps o uno de sus centros de servicio autorizados, la garantía

quedará anulada.

Instrucciones complementarias para la instalación

Cubetas de prueba de bajante de 10 pies (3 m) Serie

370XL/380XL

Las cubetas para eyectores de aguas residuales Serie XL están diseñadas para resistir la prueba de bajante de 10 pies (3 m) que

requieren algunos municipios. La instalación adecuada del collarín de la tapa especificada es vital para asegurar que se cumpla con la

prueba. Se requiere seguir estrictamente estas instrucciones. Bajo ninguna circunstancia debe instalarse la tapa sin seguir estas

instrucciones al pie de la letra.

Tipos de sistemas:

Las cubetas de la Serie XL están disponibles como sistemas totalmente armados, completos con bomba y tubería de desagüe, como

juegos para armar la cubeta y la tapa sin bomba o plomería, y únicamente como cubetas. Siga las instrucciones a continuación tal

como corresponda con el tipo de sistema que tenga.

Instalación de la cubeta:

1. Para todos los sistemas consulte las instrucciones principales tal como se incluyen con este Sistema eyector o cubeta para

excavar el sumidero, conectar la tubería y rellenar.

2. Si la parte superior de la cubeta Serie 370XL o 380XL se encuentra por debajo del nivel rasante, se requiere un tubo ascendente

de acceso modelo ARC18. La profundidad máxima para enterrar es de 45.72 cm (18 pulg.) con respecto a la parte superior de la

cubeta. Si desea más información sobre los tubos ascendentes de acceso Serie ARC, consulte a Liberty Pumps o a su

distribuidor. 1-800-543-2550.

Instalación de la bomba en la cubeta Serie XL o la cubeta XL y juego para armar la tapa:

1. Las cubetas Serie XL de Liberty Pumps que se compren por separado requieren el juego adecuado de la tapa serie profesional de

16 pernos, para crear un sistema eyector adecuadamente sellado. Para más datos sobre la tapa adecuada para su aplicación,

comuníquese con la fábrica.

2. Mida la longitud de la tubería de desagüe para que llegue desde el desagüe de la bomba y para que quede dentro de la toma del

tubo de desagüe con sello de borde integral, por el lado inferior de la tapa de la serie profesional. Las bombas de aguas residuales

Liberty Pumps usarán boquillas roscadas (TOE) de 60.3 cm (23.75 pulg.) de largo para las cubetas Serie 370XL o de 44.4 cm

(17.50 pulg.) para las cubetas Serie 380XL. Instale el tubo en la salida roscada de la bomba.

3. Baje la bomba a la cubeta, acoplando las patas de la bomba en los topes de torsión.

4. Inserte el cable eléctrico de la bomba (y el cable del interruptor en cascada, si cuenta con él) a través de la parte inferior del orificio de

la tapa de inspección, y coloque la tapa sobre la entrada del tubo mientras alinea los orificios de los pernos. Utilice dieciséis pernos de

¼ - 20 UNC y arandelas para asegurar la tapa a la cubeta. Apriete los pernos a 40 pulgadas-libra. ADVERTENCIA: No apriete de

más los pernos. La junta integrada suave se adecuará a la parte superior del tanque. Los pernos pueden apretarse nuevamente

hasta a 60 pulgadas-libra para sellar cualquier fuga que pueda producirse durante una prueba de bajantes de 3 m (10 pies).

Además, se puede usar una pequeña cantidad de sellador con silicona RTV en caso de que se dañe la junta o las inserciones.

5. Liberty Pumps recomienda usar bombas manuales y el juego de interruptores Liberty QuickTree® correspondiente para montar el

control de la bomba y los flotadores de alarma. Para obtener la información de pedidos, llame a la fábrica. Instale el juego

QuickTree® siguiendo las instrucciones incluidas. También puede usar bombas automáticas Liberty Pumps con interruptores de

flotador en cascada. Coloque el cable eléctrico y el cable del interruptor en las ranuras de los huecos de la tapa de inspección,

como se muestra en las instrucciones principales incluidas con este sistema. Fije la tapa de inspección a la tapa principal usando

seis pernos 1/4 - 20 UNC y arandelas. Apriete primero los pernos más alejados de las ranuras del cable eléctrico a 40 pulgadas-

libra. ADVERTENCIA: No apriete de más los pernos. La junta integrada suave se adecuará a la parte superior de la tapa y los

cables eléctricos. Los pernos pueden apretarse nuevamente hasta a 60 pulgadas-libra para sellar cualquier fuga que pueda

producirse durante una prueba de bajantes de 3 m (10 pies). Además, se puede usar una pequeña cantidad de sellador con

silicona RTV en caso de que se dañe la junta o las inserciones.

Las cubetas Serie 370XL y 380XL cumplen con IAPMO, # 4361

NOTA: Liberty Pumps, Inc. no asume ninguna responsabilidad por desperfectos o lesiones resultantes del desmontaje

de la bomba en el campo. Si el desmontaje de la bomba no lo lleva a cabo Liberty Pumps o uno de sus centros de

servicio autorizados, la garantía quedará anulada.

Liberty Pumps, Inc. garantiza que las bombas que fabrica están libres de defectos en los materiales y la mano de obra

por un período de 3 años a partir de la fecha de compra. La fecha de compra se determinará con el recibo de compra

fechado, que incluya el modelo y el número de serie de la bomba. Este recibo deberá acompañar a la bomba si la fecha

de devolución ocurre más de 3 años después de la fecha de fabricación (código-CODE) indicada en la placa de

identificación de la unidad.

Las obligaciones del fabricante bajo esta garantía se limitan a la reparación o el reemplazo de las piezas que el

fabricante determine defectuosas, siempre que la pieza o el ensamblaje se devuelva al fabricante o a uno de sus centros

de servicio autorizados con el porte pagado y que no se evidencie ninguna de las siguientes características, lo que

supondría la anulación de la garantía.

El fabricante no tendrá obligación alguna bajo esta garantía si el producto no ha sido instalado correctamente; si ha sido

desmontado, modificado, abusado o forzado; si el cable eléctrico se ha cortado, dañado o empalmado; si se redujo el

tamaño del desagüe de la bomba; si la bomba se usó con agua más caliente de la temperatura nominal, o agua con

arena, cal, cemento, grava u otros elementos abrasivos; si la bomba ha sido utilizada para bombear químicos o

hidrocarburos; si un motor no sumergible ha sido sometido a un exceso de humedad; o si se ha retirado la etiqueta con el

número de serie y de código. Liberty Pumps, Inc. no se hace responsable de pérdidas, daños o gastos causados por la

instalación o uso de sus productos, o por daños consiguientes, incluidos los costos de desmontaje, reinstalación o

transporte de la unidad.

No se ofrece ninguna otra garantía expresa. Todas las garantías implícitas, incluidas las de comerciabilidad y adecuación

para un propósito determinado, están limitadas a un plazo de tres años a partir de la fecha de compra.

Esta garantía contiene el resarcimiento exclusivo del comprador y, donde sea permitido, se excluye toda responsabilidad

por daños secundarios y consiguientes bajo cualquier otra garantía.

Garantía limitada por 3 años

7000 Apple Tree Avenue

Bergen, NY 14416

Teléfono: (800) 543-2550

Fax: (585) 494-1839

www.libertypumps.com

IMPORTANT :

Avant l’installation, noter les numéros de modèle, de

série et de code qui figurent sur la plaque

signalétique pour éventuellement s’y référer.

MODÈLE _________________________________

SÉRIE ___________________________________

CODE __________________________________

DATE

D’INSTALLATION ________________________

Pompes

7000 Apple Tree Avenue

Bergen (NY) 14416

Téléphone : 800 543-2550

Télécopieur : 585 494-1839

www.libertypumps.com

Table des matières

1.) Renseignements généraux

2.) Le bassin

3.) Installation et raccordements

4.) QuickTreeᴹᴰ et couvercle d’accès

5.) Entretien et fonctionnement des

composants électriques

6.) Entretien et dépannage

Manuel d’installation 7225000G

Systèmes d’égout de la série Pro

Modèles

Série Pro370

Système 53 cm x 76 cm

(21 po x 30 po)

155 L (41 gallons É.-U.)

Série Pro380

Système de 61 cm x

61 cm (24 po x 24 po)

155 L (41 gallons É.-U.)

Série Pro680

Système de 76 cm x

61 cm (30 po x 24 po)

155 L (46 gallons É.-U.)

Lire attentivement les directives avant d’effectuer l’installation. Chaque pompe de marque Liberty est testée individuellement en usine

pour assurer un bon fonctionnement. Le fait de suivre ces directives à la lettre éliminera les risques de dysfonctionnement et assurera

des années de fonctionnement sans soucis.

 Danger d’électrocution. Afin de réduire les dangers d’électrocution, toujours débrancher la pompe de sa source

d’alimentation électrique avant de la manipuler.

 Les raccords électriques et le câblage pour l’installation de la pompe ne devraient être effectués que par des professionnels qualifiés.

 Cette pompe est fournie avec un conducteur de mise à la terre et une fiche de branchement de type mise à la terre. Afin de

réduire les dangers d’électrocution, s’assurer que le conducteur de mise à la terre est raccordé seulement à un panneau de

commande correctement mis à la terre, ou, s’il est muni d’une fiche avec mise à la terre, qu’elle est correctement mise à la terre.

 Ne pas dévier les fils de mise à la terre ou retirer la broche de mise à la terre des fiches de branchement.

 Ne pas retirer le cordon ni le réducteur de tension, et ne pas raccorder la canalisation électrique à la pompe.

 Ne pas utiliser de rallonge.

 Cette pompe nécessite un circuit de dérivation à part correctement protégé par un fusible et mis à la terre. S’assurer que la

source d’alimentation électrique est suffisante pour répondre aux exigences de tension et d’intensité du courant électrique du

moteur, tel qu’indiqué sur la plaque signalétique de la pompe.

 La prise électrique ou le panneau doivent se trouver à la portée du cordon d’alimentation de la pompe et à au moins 1,2 m

(4 pieds) au-dessus du niveau du plancher pour minimiser les dangers possibles pouvant être causés par une inondation.

 Cette pompe ne doit pas être installée dans un endroit classé dangereux selon la norme ANSI/NFPA 70 du NEC (code

national de l’électricité).

 L’installation doit être faite en respectant le code national de l’électricité et tous les codes locaux et règlements en vigueur.

 Ne pas utiliser ces pompes dans de l’eau dont la température est supérieure à 60 °C (140 °F).

 Le Uniform Plumbing Code (UPC, Code de plomberie universel) indique que les systèmes d’égout doivent être munis d’une d’alarme

sonore et visuelle qui signale tout mauvais fonctionnement du système, afin de réduire les risques de dommages à la propriété.

Système de la série Pro : Les systèmes 370, 380, et 680 de la série Pro sont expédiés de l’usine entièrement montés et avec une vaste

gamme de pompes compatibles. Le tableau suivant énumère la liste des pompes disponibles avec les modèles Pro370, Pro380, et Pro680.

Votre modèle de pompe est identifié par le numéro de modèle figurant sur la plaque signalétique fixée sur le couvercle des systèmes de la

série Pro.

Les systèmes commandés avec l’alarme facultative ont un suffixe « /A » qui désigne l’alarme. « /A2 » …ALM-2, « /A2W » …ALM-2W,

« /A3 » …ALM-3

Le numéro de modèle des systèmes à évacuation latérale contient SD. « P382LE41SD-2, P382LE51SD-2/A2W, … »

Remarque : Le (V) optionnel signifie qu’un système est disponible avec un flotteur vertical.

CARACTÉRISTIQUES DU MODÈLE

Nº de modèle du

système

Pompe

Modèle

Volts

Phase

Intensité

maximale

Tolérance

des solides

Évacuation

Hauteur de chute

D’arrêt (aucun débit)

P372LE41, P382LE41(V)

P382LE41SD

P373LE41, P383LE41

P682XLE41

LE41M

LE41A

LE41M

4/10

115

5 cm (2 po)

5 cm (2 po) FNPT

MAMELON 5 CM (2 PO) EN PVC

7,6 cm (3 po) FNPT

5 cm (2 po) FNPT

5,2 m (17 pi)

P372LE51, P382LE51(V)

P382LE51SD

P373LE51, P383LE51

P682XLE51

LE51M

LE51A

LE51M

115

5 cm (2 po)

5 cm (2 po) FNPT

MAMELON 5 CM (2 PO) EN PVC

7,6 cm (3 po) FNPT

5 cm (2 po) FNPT

7,6 m (25 pi)

P372LE52, P382LE52

P373LE52, P383LE52

P682XLE52

LE52M

208-230

6,8

5 cm (2 po)

5 cm (2 po) FNPT

7,6 cm (3 po) FNPT

5 cm (2 po) FNPT

7,6 m (25 pi)

P372LE71, P382LE71

P373LE71, P383LE71

LE71M

115

5 cm (2 po)

5 cm (2 po) FNPT

7,6 cm (3 po) FNPT

8,5 m (28 pi)

P372LE72, P382LE72

P373LE72, P383LE72

LE72M

208-230

5 cm (2 po)

5 cm (2 po) FNPT

7,6 cm (3 po) FNPT

8,5 m (28 pi)

P372LE102, P382LE102

P373LE102, P383LE102

LE102M

208-230

5 cm (2 po)

5 CM (2 PO) FNPT

7,6 cm (3 po) FNPT

11 m (36 pi)

REMARQUE : Les pompes de grande hauteur de la gamme LEH requièrent une application avec hauteur d’élévation minimum de 4,6 m (15 pi).

P372LEH102, P382LEH102

P373LEH102, P373LEH102

LEH102M

208-230

5 cm (2 po)

5 cm (2 po) FNPT

7,6 cm (3 po) FNPT

16,2 m (53 pi)

1. Renseignements

généraux

Dans la plupart des systèmes, les flotteurs de la pompe et de l’alarme du système QuickTreeᴹᴰ sont réglés en usine au bon niveau de

fonctionnement. Ne pas ajuster les flotteurs.

Les dimensions de votre système ont-elles été déterminées par un spécialiste? Un débit minimum de liquide est nécessaire dans les

systèmes d’égout. Consulter le fabricant pour déterminer la taille de la pompe avant l’installation.

Technologie QuickTreeᴹᴰ : Les bassins de la série Pro de Liberty Pumps (sauf les modèles à évacuation latérale) comprennent la nouvelle

technologie de système de flotteur QuickTreeᴹᴰ. Le système QuickTreeᴹᴰ est situé sous un couvercle d’accès séparé pour faciliter l’entretien

et les réparations. Les flotteurs pour actionner la pompe et l’alarme (le cas échéant) sont fixés sur un arbre d’acier inoxydable (tige),

indépendant de la pompe. Il n’est pas nécessaire de défaire les raccords de plomberie ou de retirer la pompe pour examiner, entretenir ou

remplacer les flotteurs. Les flotteurs QuickTreeᴹᴰ sont réglés en usine pour un fonctionnement optimal et ne doivent pas être ajustés.

Les systèmes de la gamme Pro comportent un couvercle transparent de construction jetable conçu pour protéger le système durant les

travaux d’installation et de maçonnerie. Le couvercle protecteur doit demeurer en place jusqu’à ce que les travaux de plomberie soient

exécutés; cependant, il peut être démonté et réinstallé au besoin. Le couvercle est enclenché sur les orifices filetés des conduits d’évacuation

et d’évent. Pour retirer le couvercle transparent, le soulever tout simplement des orifices filetés des conduits d’évacuation et d’évent.

Installation dans le sol des bassins de la gamme Pro

A. Excavation : Creuser le trou le plus petit possible, avec un dégagement minimum recommandé de 20,32 cm (8 po) tout autour

du réservoir. Ne jamais placer le bassin directement en contact avec des roches ou d’autres objets contondants. Placer

uniquement du concassé fin lavé de 3 à 19 mm (1/8 à ¾ po) ou 3 à 13 mm (1/8 à ½ po) comme matériau de remplissage entre le

bassin et les parois du trou. Ne pas utiliser de sable ni de terre d’origine pour remplir le trou. Compacter convenablement sous le

bassin afin de fournir une base solide et bien au niveau capable de supporter le poids du bassin, une fois rempli. Il est

recommandé de placer la bride supérieure du bassin au même niveau que le plancher fini.

B. Remplissage initial : Utiliser uniquement du concassé fin lavé de 3 à 19 mm (de 1/8 à ¾ po) ou de 3 à 13 mm (de 1/8 à ½ po)

entre le fond du trou et le bassin pour le maintenir en place. Ne pas utiliser de sable ni de terre d’origine pour remplir le trou.

Raccorder l’arrivée des eaux usées au bassin selon les besoins.

C. Raccord d’admission : Les bassins de la série Liberty P370, P380, et P680 sont munis d’une ouverture d’admission de 10,2 cm

(4 po) moulée dans le côté du réservoir. La dimension de cette entrée est faite pour convenir à un raccordement de 10,2 cm

(4 po) sans emboîtement. Raccorder la canalisation d’écoulement provenant des accessoires à ce raccord.

D. Remplissage final : Les grosses roches, les mottes et autres corps étrangers ne doivent pas être laissés dans le matériau de

remplissage. Seul le concassé fin lavé de 3 à 19 mm (1/8 à ¾ po) ou 3 à 13 mm (1/8 à ½ po) est recommandé comme matériau de

remplissage. Ne pas utiliser de sable ni de terre d’origine pour remplir le trou. Faire un petit monticule avec le matériau de remplissage,

afin de le laisser se tasser naturellement. Prévoir un accès au couvercle du bassin pour les travaux d’entretien et de réparation.

Ne pas exercer de pression importante ni utiliser de matériel lourd sur le matériau de remplissage,

car cela pourrait causer l’affaissement du réservoir.

Données sur les dimensions

2. Le bassin

Évacuation

latérale Pro380

SORTIE DU CORDON

EMBOÎTEMENT DE 5 CM

(2 PO) EN PVC

ÉVACUATION DE

5 CM (2 PO)

Pro380

Pro370

Pro680

A. Évacuation : Raccorder le tuyau d’évacuation à l’orifice fileté de 5 cm (2 po)

ou 7,6 cm (3 po) fourni sur le couvercle à l’aide d’un adaptateur (ou au

mamelon de 5 cm en PVC utilisé sur les modèles à évacuation latérale).

IMPORTANT : Ne pas installer de tuyau d’évacuation d’une dimension

inférieure à la sortie de la pompe. La dimension des pompes du système

d’égout ne doit pas être inférieure à 51 mm (2 po). Pour certaines

applications, il peut être nécessaire d’augmenter la dimension du tuyau afin

de réduire les pertes dues à la friction. Communiquer avec Liberty Pumps

pour toute question au sujet des dimensions de tuyaux et débits adéquats.

Installer le tuyau d’évacuation qui reste. Dans les applications à évacuation verticale, il est conseillé d’installer un raccord union

juste au-dessus du couvercle, pour faciliter le retrait de la pompe si nécessaire (les applications à évacuation latérale sont

équipées d’un raccord union dans le bassin). Dans les applications tant verticales qu’à évacuation latérale, on recommande

l’installation d’un clapet antiretour après le raccord union afin de prévenir le refoulement du liquide après chaque cycle de la

pompe. Un robinet-vanne ou clapet à bille doit suivre le clapet antiretour afin de permettre le nettoyage périodique du clapet

antiretour ou le retrait de la pompe. Le reste de la canalisation d’évacuation devrait être le plus court possible et comporter un

nombre minimum de coudes, afin de réduire la perte de puissance due à la friction. Ne pas installer de tuyau d’évacuation d’une

dimension inférieure à 5 cm (2 po) pour les systèmes d’égout. Des tuyaux plus grands peuvent être nécessaires pour éliminer la

perte de puissance due à la friction sur les longs parcours. Communiquer avec Liberty Pumps ou un autre spécialiste pour toute

question au sujet des dimensions des tuyaux et débits adéquats.

B. Évent : Sur les modèles P370 et P380 de décharge verticales, 2 "ou 3" raccord fileté est prévu sur le dessus du couvercle. Sur les

modèles P680 2 "ou 3" Type de glissement Uni-Seal est fourni. L'évent doit être relié à la colonne de ventilation secondaire du

bâtiment, ou dirigé vers l’extérieur par sa propre colonne montante. Dans les systèmes à évacuation latérale et verticale, la

dimension de l’évent doit respecter les codes en vigueur, mais jamais être inférieure à celle du tuyau d’évacuation.

Remarque : Les systèmes de la gamme Pro qui sont expédiés avec un tuyau d’acier facultatif sont munis d’un œillet d’étanchéité

en caoutchouc plutôt que d’un raccord femelle NPT.

Évacuation verticale P380

3. Installation et raccordements

Évacuation latérale P380

ENTRÉE

PLAQUE SIGNALÉTIQUE

MODÈLE ET NUMÉRO DE SÉRIE

ÉVACUATION

ÉVENT

COUVERCLE D’INSPECTION/D’ACCÈS

ALARME (FACULTATIVE), EXPÉDIÉE

SUR LE SYSTÈME

PLAQUE SIGNALÉTIQUE

Modèle et numéro de série

Évacuation – Tige de 5 cm (2 po) en PVC

Couvercle d’inspection/

d’accès

ENTRÉE

Sortie du cordon d’emboîtement

de 5 cm (2 po) en PVC

P680

(Évacuation latérale)

COUVERCLE

D’INSPECTION/D’ACCÈS

TUYAU

D’ÉVACUATIO

N DE 2 PO NPT

ÉVENT

ENTRÉE

PLAQUE

SIGNALÉTIQUE

Modèle et numéro

de série

TUYAU

D’ÉVACUATIO

N DE 2 PO NPT

Installation type

Il s’agit d’une forme d’installation à évacuation verticale recommandée fournie à titre d’exemple. Les installations particulières peuvent varier.

ALARME

(FACULTATIVE)

ÉVENT

CLAPET ANTIRETOUR

CLAPET À

BILLE

ÉVACUATION

UTILISER UN RACCORD

SANS EMBOÎTEMENT

TUYAU D’ALIMENTATION

DE 10,2 CM (4 PO)

UTILISER UN RACCORD

SANS EMBOÎTEMENT

TUYAU D’ALIMENTATION

DE 10,2 CM (4 PO)

ÉVACUATION

SYSTÈME DE COMMANDE

PROVORE DOUBLE

CLAPET À BILLE

CLAPET

ANTIRETOUR

ÉVENT

Les systèmes à évacuation verticale des gammes Pro P370, P380, et P680 offrent la nouvelle technologie QuickTreeᴹᴰ. Le système de

flotteur QuickTreeᴹᴰ comprend une tige de fixation en acier inoxydable (arbre) et des pinces de support à cordon conçues pour fixer le

flotteur de la pompe et le flotteur de l’alarme (facultative) du système. Tous les flotteurs sont réglés en usine pour un

fonctionnement optimal et ne nécessitent aucun ajustement. REMARQUE : Tout réglage des flotteurs effectué sur le terrain

risque de causer le mauvais fonctionnement de la pompe et de l’alarme facultative.

Retrait du QuickTreeᴹᴰ et inspection du flotteur : Le système QuickTreeᴹᴰ est situé sous un couvercle d’accès séparé pour faciliter

l’inspection, l’entretien et la réparation des flotteurs. Déboulonner tout simplement le couvercle d’accès et soulever le module

QuickTreeᴹᴰ de son support pour inspecter le ou les flotteurs. Il n’est pas nécessaire de défaire les raccords de plomberie ni de retirer

la pompe. Les systèmes à évacuation verticale de la gamme Pro sont munis d’une pompe manuelle de la gamme LE (sans interrupteur

raccordé directement à la pompe). Le fonctionnement de la pompe est assuré par le système QuickTreeᴹᴰ. Remarque : Les

systèmes à évacuation latérale de la série Pro sont équipés d’une pompe automatique de la série LE.

Remise en place du QuickTreeᴹᴰ : Après les travaux d’entretien ou d’inspection des flotteurs, remettre le QuickTreeᴹᴰ en place sur

son support. Il est important d’assurer adéquatement l’étanchéité des cordons de la pompe, de l’interrupteur à flotteur et de l’alarme

facultative, tel que décrit ci-dessous dans le paragraphe sur le système intégré d’étanchéité des cordons.

Système intégré d’étanchéité des cordons : Il est important d’assurer adéquatement l’étanchéité des cordons du moteur de la

pompe, de l’interrupteur à flotteur et de l’alarme facultative dans les tuyaux d’étanchéité spécialement conçus situés sous le couvercle

d’accès. Une bonne étanchéité est nécessaire pour que les émanations d’égout ne s’échappent pas du système. Placer les cordons

solidement en place dans les tuyaux de caoutchouc, tel qu’illustré à la FIGURE B en prenant soin d’éviter que les cordons n’aient trop

de jeu dans le système. IMPORTANT : Trois tuyaux à cordons sont fournis. Dans le cas des systèmes sans alarme facultative, seuls

deux canaux seront utilisés et le troisième doit être bouché à l’aide d’un bouchon d’étanchéité de caoutchouc fourni. VOIR FIGURE C.

S’il y a un cordon d’alarme, les trois canaux serviront. Tous les joints d’étanchéité en caoutchouc du couvercle sont fixés de manière

permanente et n’ont pas besoin d’être remplacés.

IMPORTANT : Bien assurer l’étanchéité des cordons, derrière la tige QuickTreeᴹᴰ.

4. QuickTreeᴹᴰ et couvercle d’accès

BOUCHON

D’ÉTANCHÉITÉ DE

CAOUTCHOUC

Paramètres QuickTreeᴹᴰ pour les systèmes à évacuation verticale Pro370, Pro380, et Pro680 :

Pour effectuer l’entretien du QuickTreeᴹᴰ, placer le cordon de l’interrupteur dans le canal ou tuyau, puis faire glisser la tige d’acier

inoxydable à travers la pince. Serrez la vis avec un tournevis cruciforme, mais pas trop. La tige a été aplatie pour désigner

l’emplacement du flotteur. Il faut resserrer la vis pour qu’elle s’appuie sur la marque plate. La longueur de la sangle représente la

longueur de cordon entre la pince et le flotteur.

SÉRIE P370 ILLUSTRÉE

LES POSITIONS DE FLOTTEUR 1, 2, 3 ET 4 SONT

IDENTIFIÉES PAR UNE MARQUE PLATE ESTAMPÉE

DANS LA TIGE D’ACIER INOXYDABLE.

FLOTTEUR DE L’ALARME

2 (SUR LE CÔTÉ OPPOSÉ)

FLOTTEUR DE COMMANDE DE LA POMPE

LES SYSTÈMES P370 ET P380 ONT DIFFÉRENTES LONGUEURS

DE SANGLE. VOIR LE TABLEAU CI-DESSUS POUR CONNAÎTRE

LA BONNE LONGUEUR DE SANGLE ET POSITION DE TIGE.

LONGUEUR DE LA SANGLE

TIGE

POSITION

LONGUEUR DE LA SANGLE (DE

L’INTERRUPTEUR À LA BRIDE)

Pro370

Pro380 et Pro680

Flotteur de

l’alarme

Commande à

flotteur

Flotteur de

l’alarme

Commande à

flotteur

8,9 cm

(3,5 po)

8,9 cm

(3,5 po)

7,6 cm

(3,0 po)

8,9 cm

(3,5 po)

Fig. 5 – Câblage direct de pompes

monophasées, automatiques 115 V ou 208-230 V.

 Danger d’électrocution. Toujours débrancher la pompe de l’alimentation électrique avant de la manipuler ou d’y effectuer des réglages.

 Les raccords électriques et le câblage pour l’installation de la pompe ne devraient être effectués que par des professionnels qualifiés.

 Cette pompe est fournie avec un conducteur de mise à la terre et une fiche de branchement de type mise à la terre. Afin de réduire

les dangers d’électrocution, s’assurer que le conducteur de mise à la terre est raccordé seulement à un panneau de commande

correctement mis à la terre, ou, s’il est muni d’une fiche avec mise à la terre, qu’elle est correctement mise à la terre.

 Ne pas dévier les fils de mise à la terre ou retirer la broche de mise à la terre des fiches de branchement.

 Ne pas retirer le cordon ni le réducteur de tension, et ne pas raccorder la canalisation électrique à la pompe.

 Ne pas utiliser de rallonge.

 Cette pompe nécessite un circuit de dérivation à part correctement protégé par un fusible et mis à la terre. S’assurer que la source

d’alimentation électrique est suffisante pour répondre aux exigences de tension et d’intensité du courant électrique du moteur, tel

qu’indiqué sur la plaque signalétique de la pompe.

 La prise électrique ou le panneau doivent se trouver à la portée du cordon d’alimentation de la pompe et à au moins 1,2 m

(4 pieds) au-dessus du niveau du plancher pour minimiser les dangers possibles pouvant être causés par une inondation.

 L’installation doit être faite en respectant le code national de l’électricité et tous les codes locaux et règlements en vigueur.

Tous les modèles P370 et P380 à évacuation verticale sont munis d’un flotteur en usine et l’interrupteur à flotteur est fixé sur le

module QuickTreeᴹᴰ. Ces modèles sont munis de deux cordons : l’un relié à l’interrupteur à flotteur et l’autre au moteur de la pompe.

Le cordon de l’interrupteur est muni d’un connecteur en série (siamois) permettant de brancher le cordon de la pompe (moteur) sur son

dos (voir Fig.4). Ce système a pour but de permettre le fonctionnement manuel de la pompe.

Pour un fonctionnement automatique, les deux cordons doivent être interconnectés et branchés dans une prise d’une intensité en

ampères suffisante pour le modèle de pompe choisi, avec fusibles

indépendants et mise à la terre. (Voir section 1, Renseignements

généraux, ou la plaque signalétique de la pompe pour connaître

les caractéristiques électriques du modèle.) Les deux cordons

sont munis de fiches à trois broches et doivent être branchés dans

une prise à trois broches avec mise à la terre adéquate. NE PAS

RETIRER LA BROCHE DE MISE À LA TERRE.

Pour permettre le fonctionnement manuel, ou en cas de

défaillance de l’interrupteur, le cordon de la pompe peut être

séparé et branché dans la prise électrique, en contournant

directement l’interrupteur. On doit uniquement faire fonctionner les

pompes 208-230 V monophasées sans l’interrupteur à flotteur en

utilisant le disjoncteur ou l’interrupteur du panneau. Ne pas laisser la pompe fonctionner à sec pendant de longues périodes.

Si la pompe doit être branchée directement dans un dispositif

de commande ou une boîte de connexion, et qu’il est

nécessaire de retirer les fiches, faire raccorder le câblage par

un électricien autorisé en respectant les normes du code

national de l’électricité et des codes locaux en vigueur. Voir fig. 5

pour installation directe de pompes unipolaires automatiques.

Dans les installations 208-230 V, un côté du

câble allant vers la pompe est toujours sous

tension, que l’interrupteur du flotteur soit en

position de marche ou d’arrêt. Pour éviter les

risques d’électrocution, installer un

interrupteur bipolaire près de l’installation de

la pompe.

5. Entretien et fonctionnement des composants électriques

FONCTIONNEMENT

MANUEL TEMPORAIRE

NON!

OUI!

Figure 4 Installation de prises

siamoises.

Alimentation

électrique

Mise à la terre

Vert

Blanc

Noir

Blanc

Boîte de jonction

Pompe

Noir

Interrupteur

à flotteur

Les systèmes P680 doubles sont reliés à un régulateur qui surveille le fonctionnement des pompes. Le régulateur activera

automatiquement les deux pompes en alternance à chaque cycle afin de répartir l’usure uniformément. Il surveillera également les

situations de niveau d’eau élevé et les alarmes si nécessaire. Le régulateur dispose d’indicateurs visuels qui montrent le fonctionnement

du puisard ainsi que de commandes de l’opérateur pour tester les fonctionnalités. Le régulateur identifie également les composants qui ne

fonctionnent pas. Pour bien comprendre le fonctionnement du régulateur, veuillez consulter le manuel de l’utilisateur.

Liberty offre une version intérieure et extérieure du régulateur. Il est à noter qu’il est nécessaire de retirer l’extrémité du cordon afin de

raccorder la version extérieure.

MODÈLES :

PDC-115

PDC-230

(INTÉRIEUR)

MODÈLES :

PDCW-115

PDCW-230

(EXTÉRIEUR)

boutons d’interface utilisateur

9 volts

batterie de secours

Indicateurs à DEL

Cordon d’alimentation

PDC-115 : 115 V 20 A

PDC-230 : 230 V 15 A

sectionneur-interrupteur

prises

pompes 1 et 2

20 A (115 V)

15 A (230 V)

disjoncteurs réarmables

Interrupteur de l’alarme sonore

Loquet verrouillable

Pile de 9 V

Alarme

Sonnerie

Voyant ROUGE de l’alarme

Boutons d’interface utilisateur

Indicateurs à DEL

Connecteurs étanches

20 A (115 V)

15 A (230 V)

Disjoncteurs réarmables

Danger d’électrocution. Toujours débrancher la pompe de l’alimentation électrique avant de la manipuler ou d’y

effectuer des réglages.

* REMARQUE : Liberty Pumps, Inc. n’est pas responsable des dommages ou blessures résultant d’un démontage sur le terrain.

Le démontage effectué ailleurs que chez Liberty Pumps ou à l’un de ses centres de services autorisés annule automatiquement la garantie.

Problème

Cause

Mesure correctrice

La pompe ne

fonctionne pas.

 Fusible brûlé ou autre interruption

d’alimentation, tension inadéquate.

 S’assurer que le branchement de l’appareil est

sécuritaire. Demander à un électricien de

vérifier tous les câbles au niveau des

branchements et de s’assurer que la capacité et

l’intensité sont adéquates.

 * L’interrupteur ne peut se mettre en

position de marche en raison de

l’interférence du côté du bassin ou

d’un autre type d’obstacle.

 Placer la pompe ou l’interrupteur de manière à

ce que le dégagement soit suffisant pour bien

fonctionner.

 Niveau de liquide insuffisant.

 S’assurer que le niveau de liquide peut s’élever

suffisamment pour activer le ou les interrupteurs.

 Interrupteur défectueux.

 Remplacer l’interrupteur s’il est défectueux.

La pompe refuse de

s’éteindre.

 Les interrupteurs ne peuvent se

mettre en position d’arrêt en raison de

l’interférence du côté du bassin ou

d’un autre type d’obstacle.

 Placer la pompe ou l’interrupteur de manière à

ce que le dégagement soit suffisant pour bien

fonctionner.

 Interrupteur défectueux.

 Remplacer l’interrupteur s’il est défectueux.

La pompe tourne ou

gronde, mais ne

pompe pas.

 Conduits d’évacuation bloqués

ou restreints.

 Vérifier dans la canalisation d’évacuation qu’il n’y

ait pas de corps étrangers, y compris de

formation de glace si la canalisation d’évacuation

se trouve dans des zones froides ou les traverse.

 Clapet antiretour bloqué en position

fermée ou incorrectement installé.

 Retirer tout clapet antiretour et vérifier qu’il

fonctionne librement et est bien installé.

 Robinet-vanne ou clapet à bille fermé.

 Ouvrir le robinet-vanne ou le clapet à bille.

 La charge ascensionnelle totale

dépasse la capacité de la pompe.

 Essayer de rediriger le tuyau à un niveau

inférieur. Si c’est impossible, il faut

probablement se procurer une pompe plus

puissante. Consulter le fabricant.

 Le rotor de la pompe est bloqué ou le

corps de pompe en spirale est bouché.

 * Retirer la pompe du bassin. Détacher la base

de la pompe et nettoyer la zone entourant le

rotor. Remonter et réinstaller.

La pompe tourne

périodiquement lorsque

les accessoires ne sont

pas utilisés.

 Clapet antiretour non installé, bloqué

en position ouverte ou qui fuit.

 Retirer tout clapet antiretour et vérifier qu’il

fonctionne librement et est bien installé.

 Les accessoires coulent.

 Réparer les accessoires au besoin pour

éliminer les fuites.

La pompe fait du

bruit.

 Corps étrangers dans les cavités

du rotor.

 * Retirer la pompe du bassin. Détacher la base

de la pompe et nettoyer la zone entourant le

rotor. Remonter et réinstaller.

 Rotor brisé.

 Consulter le fabricant pour obtenir de

l’information au sujet du remplacement du rotor.

 Coussinets usés.

 Retourner la pompe au fabricant ou la faire

réparer par un réparateur autorisé.

 Raccordements des tuyaux à la

structure de la maison trop rigides.

 Remplacer une partie du tuyau d’évacuation par

un boyau ou un raccord en caoutchouc.

6. Entretien et dépannage

Instructions d’installation complémentaires

Bassins de test de colonne de 10 pi - série 370XL/380XL/680XL

Les bassins d’évacuation de la série XL sont conçus pour supporter les tests de colonne de 10 pi exigés par certaines municipalités.

La bride de couvercle doit être adéquatement installée pour assurer le respect des critères de test. Il est essentiel de respecter

rigoureusement ces instructions. En aucun cas l’installation du couvercle ne doit différer de ces instructions.

Types de systèmes :

Plusieurs modèles de bassins de la série XL sont disponibles : système entièrement préassemblé avec pompe et conduite

d’évacuation, système avec bassin et couvercle sans pompe ni tuyauterie, et bassin uniquement. Veuillez suivre les instructions ci-

dessous selon le type de système que vous possédez.

Installation du bassin :

1. Indépendamment du système que vous possédez, vous devez en premier lieu vous référer aux instructions de base fournies avec

le système d’évacuation complet ou le bassin pour tous les renseignements concernant l’excavation du puits, les raccords de

tuyauterie et le remplissage.

2. Si le dessus du bassin de la série 370XL, 380XL, ou 680XL est enfoui sous le niveau du sol, un tuyau d’élévation d’accès (modèle

ARC 18) est nécessaire. Le dessus du bassin doit se trouver à une profondeur maximale de 46 cm (18 po) sous le sol. Veuillez

communiquer avec Liberty Pumps ou avec le distributeur de votre région pour obtenir plus de renseignements sur les tuyaux

d’élévation d’accès de la série ARC. 1-800-543-2550.

Installation de la pompe dans le bassin de série XL ou de série XL avec système de couvercle :

1. Les bassins de la série XL de Liberty Pumps achetés séparément devront être utilisés conjointement avec l’assemblage de

couvercle de la série Pro (16 boulons) afin d’offrir un système d’évacuation parfaitement hermétique. Communiquez avec le

fabricant afin de trouver le couvercle adéquat pour votre application.

2. Assurez-vous que la conduite d’évacuation est de longueur suffisante pour être raccordée à la douille d’évacuation à étanchéité

incorporée de la pompe, située sur la face intérieure du couvercle de la série Pro. Les pompes de relèvement Liberty Pumps

utilisent des embouts filetés d’une longueur de 23,75 po pour les bassins de la série 370XL et de 17,50 po pour les bassins de la

série 380XL. Raccordez le tuyau à la sortie filetée de la pompe.

3. Descendez la pompe dans le bassin en vous assurant d’insérer les pattes de la pompe dans les butées de torsion.

4. Glissez le cordon d’alimentation de la pompe (ainsi que le cordon de l’interrupteur siamois, le cas échéant) par la partie inférieure

de l’orifice du couvercle d’inspection et placez le couvercle sur le mamelon tout en alignant les orifices des boulons. Utilisez 16

boulons et rondelles 20 UNC ¼ po pour fixer le couvercle au bassin. Serrez les boulons à 40 pouces-livres. MISE EN GARDE :

Ne serrez pas trop les boulons. Le joint souple intégré s’ajustera sur la paroi supérieure du réservoir. Vous pouvez resserrer les

boulons à 60 pouces-livres pour colmater les fuites qui peuvent survenir lors d’un test de colonne de 10 pi. Vous pouvez

également utiliser une petite quantité de silicone (à vulcanisation à la température de la pièce) si le joint est endommagé.

5. Liberty Pumps recommande d’utiliser des pompes de type manuel avec une trousse Liberty QuickTreeᴹᴰ adaptée pour assembler

la commande de la pompe et les flotteurs d’alarme. Communiquez avec le fabricant pour obtenir de l’information pertinente.

Installez la trousse QuickTreeᴹᴰ selon les instructions fournies. Il est également possible d’utiliser les pompes Liberty Pumps de

type automatique avec interrupteur à flotteur « siamois ». Placez le câble d’alimentation et le câble de l’interrupteur dans les

rainures de l’orifice du couvercle d’inspection, tel qu’il est illustré dans les instructions de base fournies avec ce système. Fixez le

couvercle d’inspection au couvercle principal en utilisant six boulons et rondelles 20 UNC ¼ po. Serrez d’abord les boulons les

plus éloignés des rainures du câble d’alimentation à 40 pouces-livres. MISE EN GARDE : Ne serrez pas trop les boulons. Le joint

souple intégré s’ajustera sur la paroi supérieure du couvercle et des cordons d’alimentation. Vous pouvez resserrer les boulons à

60 pouces-livres pour colmater les fuites qui peuvent survenir lors d’un test de colonne de 10 pi. Vous pouvez également utiliser

une petite quantité de silicone (à vulcanisation à la température de la pièce) si le joint est endommagé.

Bassins de la série 370XL et 380XL conformes à IAPMO, nº 4361.

* REMARQUE : Liberty Pumps, Inc. n’est pas responsable des dommages ou blessures résultant d’un démontage sur le

terrain. Le démontage effectué ailleurs que chez Liberty Pumps ou à l’un de ses centres de services autorisés annule

automatiquement la garantie.

Liberty Pumps, Inc. garantit que les pompes sortant de son usine sont exemptes de tout défaut de matériau et de

fabrication pour une période de trois ans à partir de la date d’achat. La date d’achat sera établie par une facture d’achat

datée indiquant les numéros de modèle et de série de la pompe. La pompe retournée doit être accompagnée de la

facture d’achat datée si la date de retour se situe à plus de trois ans du numéro de « CODE » (date de fabrication) indiqué

sur la plaque signalétique de la pompe.

L’obligation de garantie du fabricant se limite à la réparation ou au remplacement de toute pièce jugée défectueuse par le

fabricant, à condition que la pièce ou l’appareil soit retourné franco de port au fabricant ou à son centre de service

autorisé et à condition qu’il n’y ait aucune preuve que les critères suivants annulant la garantie sont en cause.

Le fabricant ne peut en aucun cas être tenu responsable, selon les dispositions de cette garantie, si le produit n’a pas été

correctement installé; s’il a été démonté, modifié, soumis à un usage abusif ou endommagé; si le cordon électrique a été

coupé, endommagé ou ligaturé; si la taille du tuyau d’évacuation de la pompe a été réduite; si la pompe a été utilisée pour

pomper de l’eau d’une température supérieure aux recommandations ci-dessus ou de l’eau contenant du sable, de la

chaux, du ciment, du gravier ou autres matières abrasives; si le produit a été utilisé pour pomper des produits chimiques

ou des hydrocarbures; si un moteur non submersible a été exposé à de l’humidité excessive; ou si l’étiquette portant le

numéro de série, de modèle et de code a été retirée. Liberty Pumps, Inc. ne pourra être tenue responsable des pertes,

dommages, frais attribuables à l’installation ou l’utilisation de ses produits ni pour les dommages accessoires ou

consécutifs, y compris les coûts de retrait, de réinstallation ou de transport.

Il n’y a aucune autre garantie expresse. Toute garantie implicite, y compris celles de qualité marchande et d’aptitude à

une fin particulière est limitée à trois ans à partir de la date d’achat.

Cette garantie contient le recours exclusif de l’acheteur et exclut, lorsque permis par la loi, toute responsabilité pour

dommages consécutifs ou accessoires en vertu de toutes autres garanties.

Garantie limitée de trois ans

7000 Apple Tree Avenue

Bergen (NY) 14416

Téléphone : 800 543-2550

Télécopieur : 585 494-1839

www.libertypumps.com

548391 2 Liberty Pro380 Series Installation Instructions

548393 2 Liberty Pro680 Series Installation Instructions 548393_2_Liberty Pro680 Series Installation Instructions

548394 2 Liberty Pro680 Series Installation Instructions 548394_2_Liberty Pro680 Series Installation Instructions 548394_2_Liberty Pro680 Series Installation Instructions pdf pumpproducts

548391 2 Liberty Pro680 Series Installation Instructions 548391_2_Liberty Pro680 Series Installation Instructions 548391_2_Liberty Pro680 Series Installation Instructions pdf pumpproducts

548392 2 Liberty Pro680 Series Installation Instructions 548392_2_Liberty Pro680 Series Installation Instructions 548392_2_Liberty Pro680 Series Installation Instructions pdf pumpproducts

Navigation menu

Versions of this User Manual:

Views

Navigation
