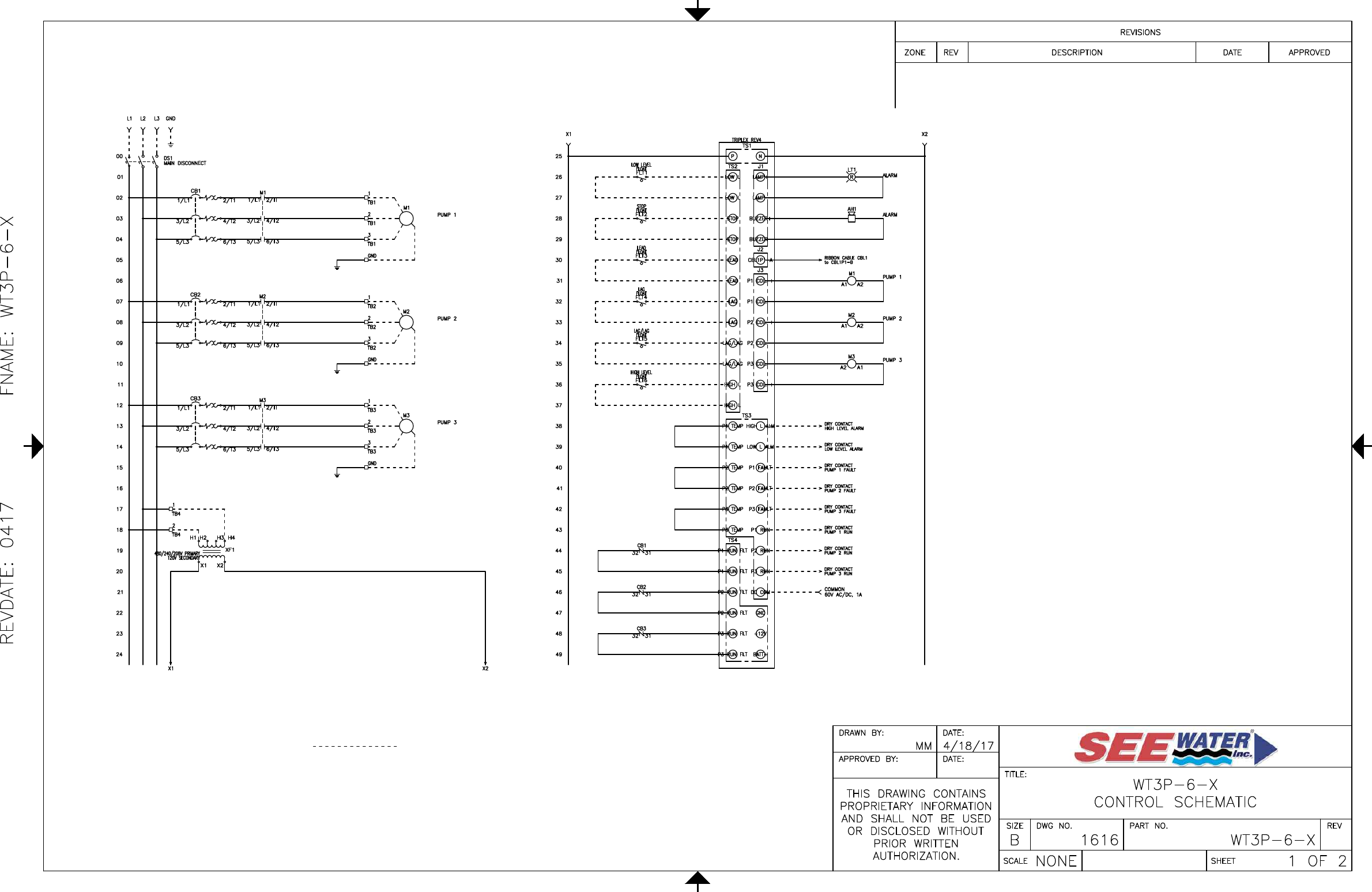

2 551242 3 See Water Inc. WS Series Triplex Control Panel Wiring Diagram

: Pump 551242 3 See Water Inc. Ws Series Triplex Control Panel Wiring Diagram 551242_3_See Water Inc. WS Series Triplex Control Panel Wiring Diagram pdf

Open the PDF directly: View PDF PDF.
Page Count: 2

USE COPPER CONDUCTORS ONLY.

BRANCH CIRCUIT PROTECTION SHALL BE PROVIDED BY THE
INSTALLER: MUST BE SIZED ACCORDING TO PUMP/MOTOR
MANUFACTURING SPECIFICATIONS.
VERIFY CORRECT OPERATION OF CONTROL PANEL AFTER
INSTALLATION IS COMPLETE.
MULTI-TAP TRANSFORMER
CONNECT TO APPROPRIATE TRANSFORMER PRIMARY
VOLTAGE TAP. SEE BELOW FOR CONNECTIONS:
FOR 208V OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H2.
FOR 240V OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H3.
FOR 480v OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H4.

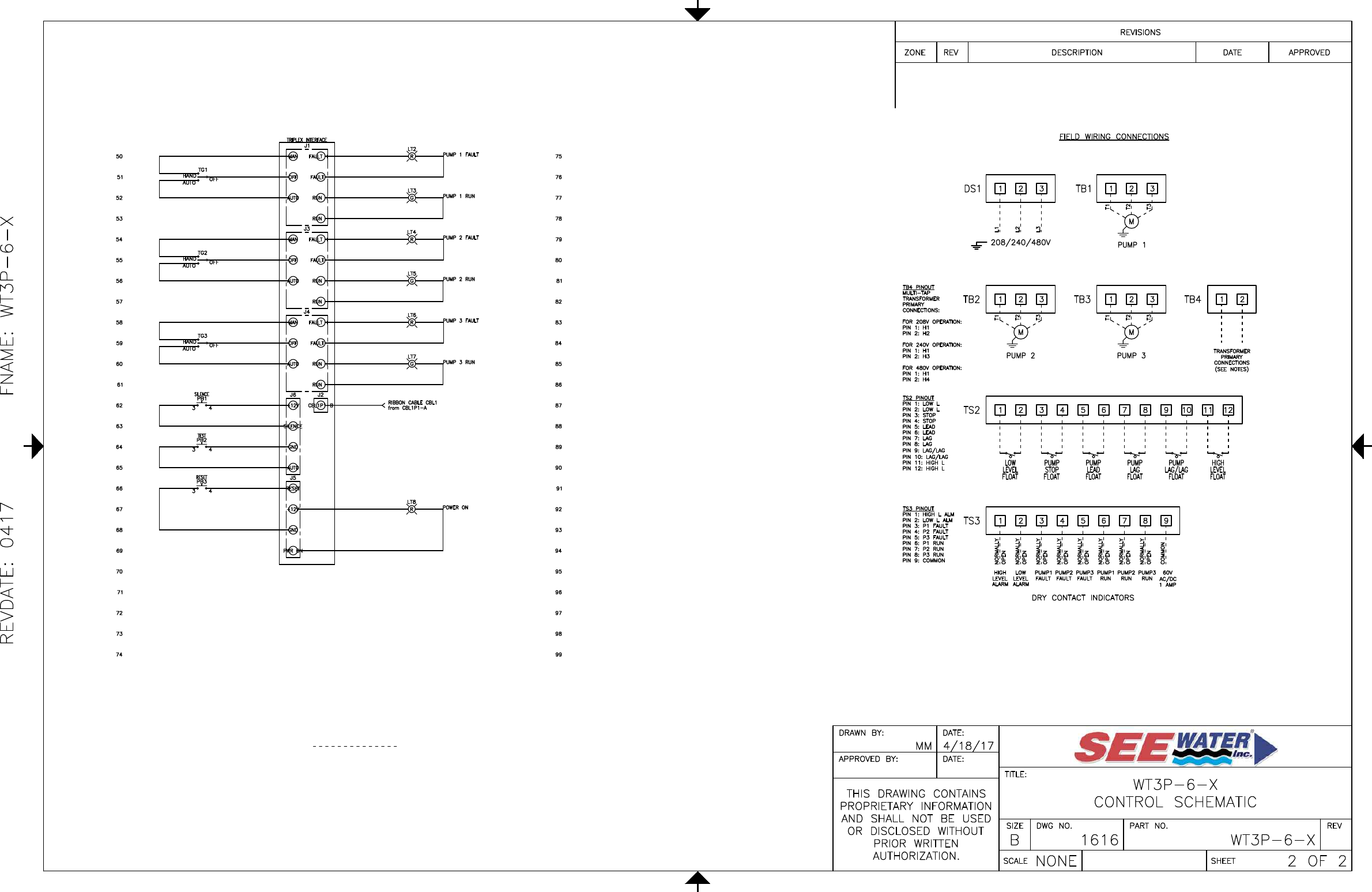

DASHED LINE INDICATES
FIELD WIRING.
USE COPPER CONDUCTORS ONLY.

BRANCH CIRCUIT PROTECTION SHALL BE PROVIDED BY THE
INSTALLER: MUST BE SIZED ACCORDING TO PUMP/MOTOR
MANUFACTURING SPECIFICATIONS.
VERIFY CORRECT OPERATION OF CONTROL PANEL AFTER
INSTALLATION IS COMPLETE.
MULTI-TAP TRANSFORMER
CONNECT TO APPROPRIATE TRANSFORMER PRIMARY
VOLTAGE TAP. SEE BELOW FOR CONNECTIONS:
FOR 208V OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H2.
FOR 240V OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H3.
FOR 480v OPERATION, CONNECT L1 & L2 TO TRANSFORMER
TAPS H1 & H4.
DASHED LINE INDICATES
FIELD WIRING.
