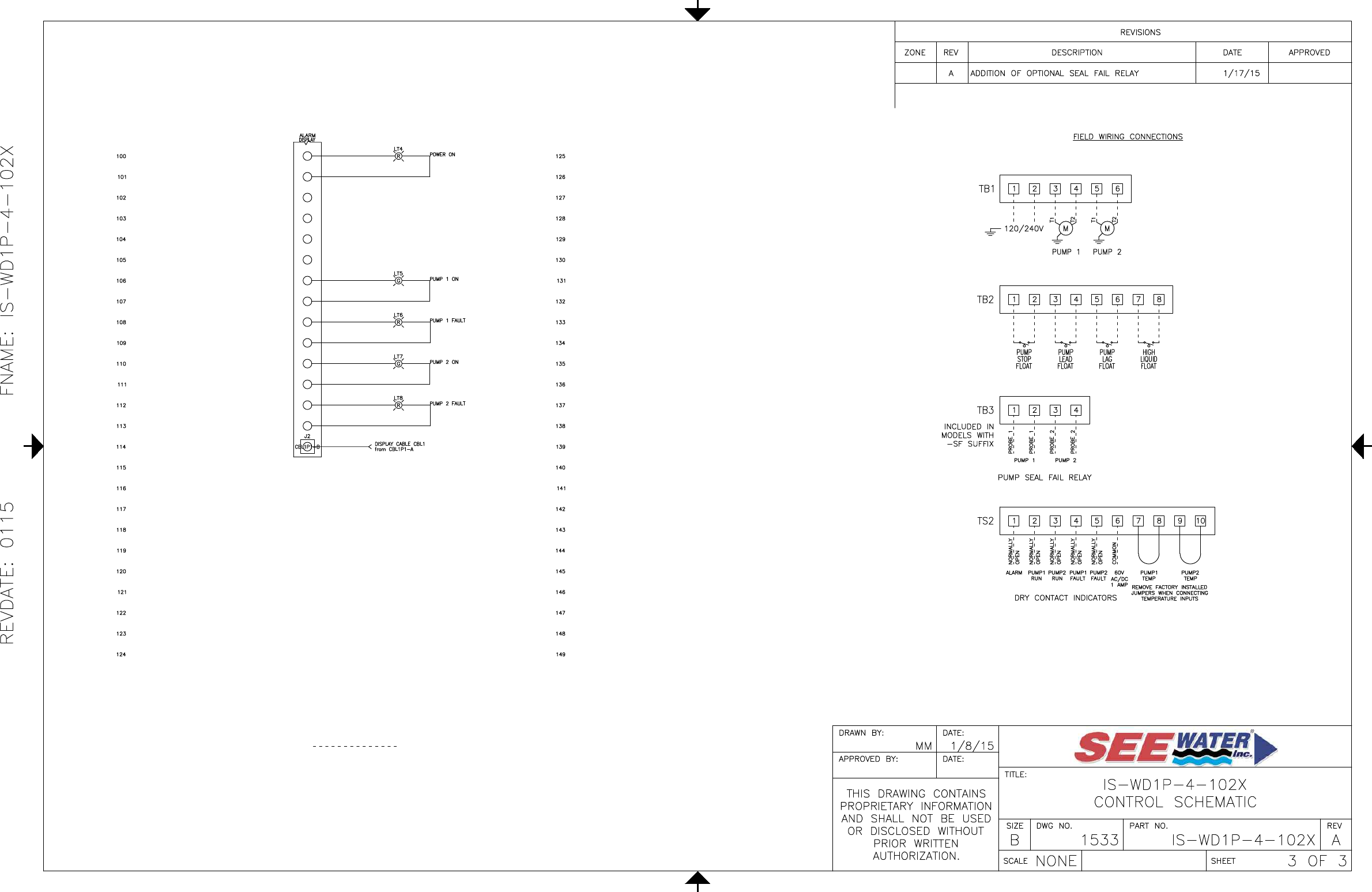

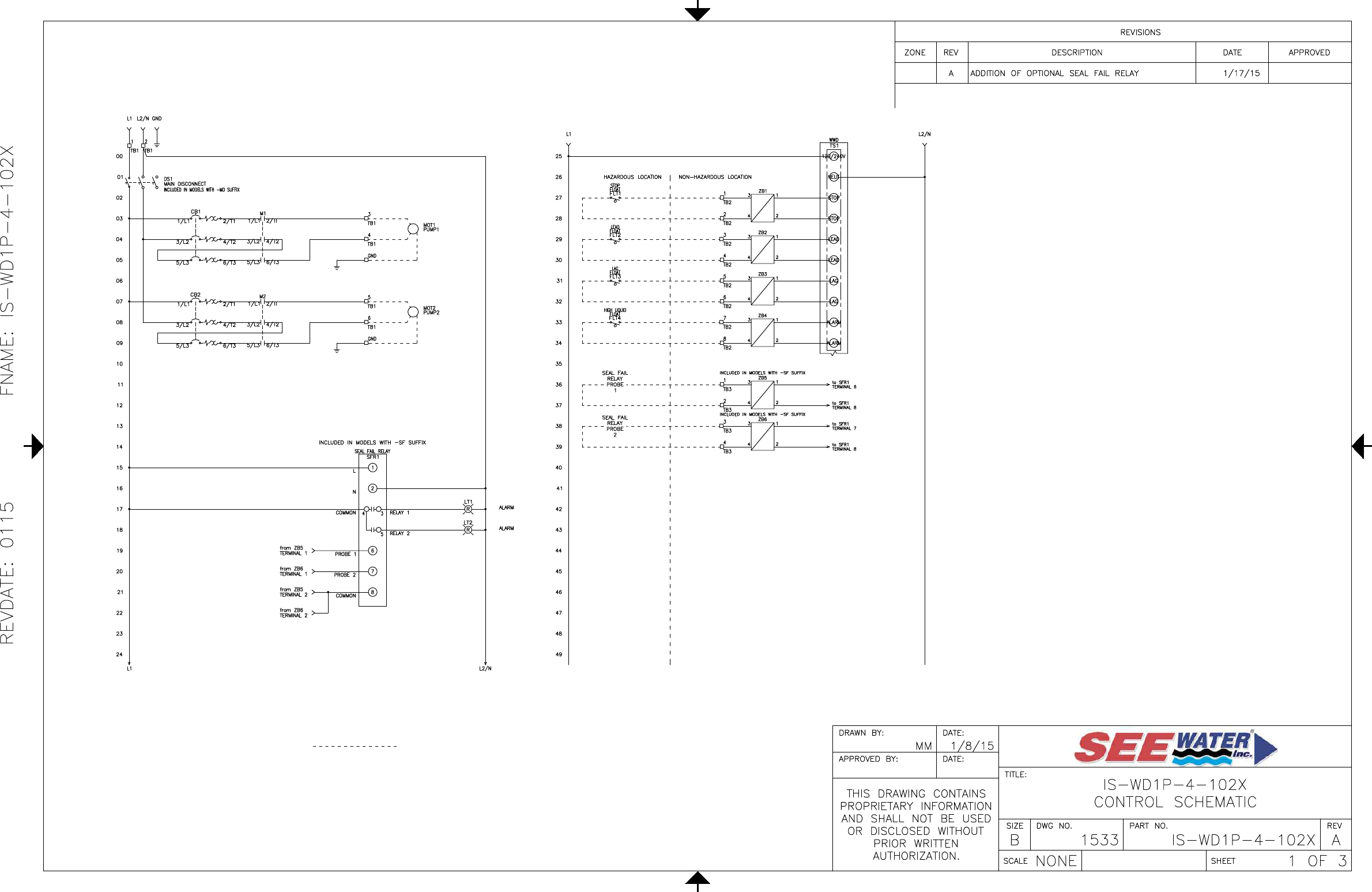

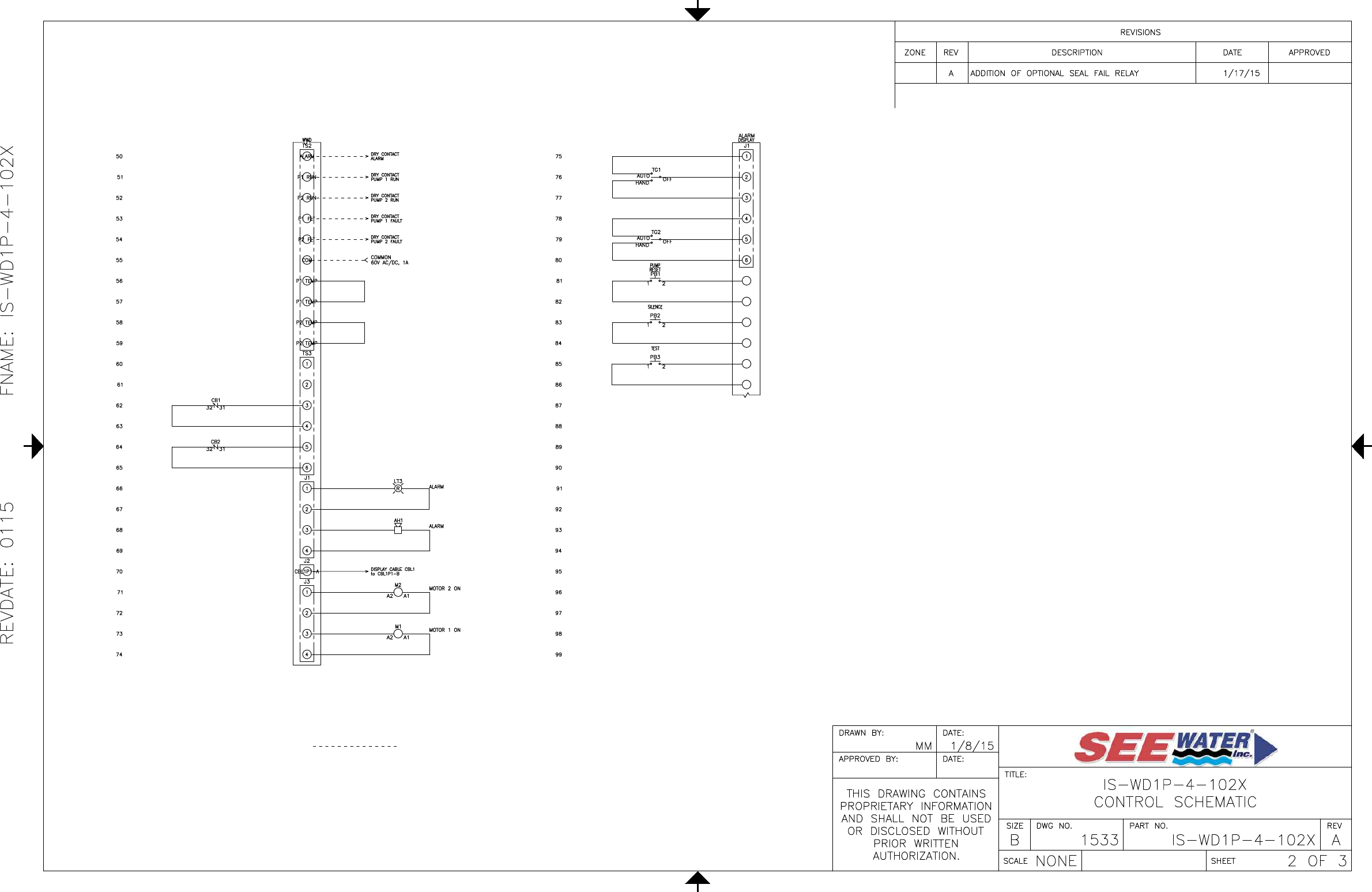

3 551435 See Water Inc. Intrinsically Safe Single Phase Duplex Wiring Diagram

: Pump 551435 3 See Water Inc. Intrinsically Safe Single Phase Duplex Wiring Diagram 551435_3_See Water Inc. Intrinsically Safe Single Phase Duplex Wiring Diagram pdf

Open the PDF directly: View PDF PDF.
Page Count: 3

DASHED LINE INDICATES
FIELD WIRING. USE COPPER CONDUCTORS ONLY.

BRANCH CIRCUIT PROTECTION SHALL BE PROVIDED BY THE
INSTALLER: MUST BE SIZED ACCORDING TO PUMP/MOTOR
MANUFACTURING SPECIFICATIONS.
VERIFY CORRECT OPERATION OF CONTROL PANEL AFTER
INSTALLATION IS COMPLETE.
DASHED LINE INDICATES
FIELD WIRING. USE COPPER CONDUCTORS ONLY.

BRANCH CIRCUIT PROTECTION SHALL BE PROVIDED BY THE
INSTALLER: MUST BE SIZED ACCORDING TO PUMP/MOTOR
MANUFACTURING SPECIFICATIONS.
VERIFY CORRECT OPERATION OF CONTROL PANEL AFTER
INSTALLATION IS COMPLETE.
DASHED LINE INDICATES
FIELD WIRING. USE COPPER CONDUCTORS ONLY.

BRANCH CIRCUIT PROTECTION SHALL BE PROVIDED BY THE
INSTALLER: MUST BE SIZED ACCORDING TO PUMP/MOTOR
MANUFACTURING SPECIFICATIONS.
VERIFY CORRECT OPERATION OF CONTROL PANEL AFTER
INSTALLATION IS COMPLETE.
