Qolsys QS5210P01 Wireless Carbon Monoxide Alarm User Manual
Qolsys, Inc. Wireless Carbon Monoxide Alarm Users Manual
Qolsys >
Users Manual
IQCO (QS-5210-PO1)
Wireless Carbon Monoxide Alarm
Installation Guide
Attention: This manual should be read prior to use and retained for further
information.
GENERAL INFORMATION
The IQCO (QS-5210-PO1) Wireless Carbon Monoxide Alarm is a 3V
battery powered wireless detector intended for use with a compatible
wireless alarm system. The detector consists of an electrochemical carbon
monoxide sensor assembly coupled to a wireless transmitter. The IQCO
(QS-5210-PO1) Wireless Carbon Monoxide Alarm communicates with the
control panel and can send alarm, tamper and battery condition messages
to the system’s receiver. Refer to the wireless system’s instruction for the
maximum number of transmitters that can be supported.
IMPORTANT: This detector must be tested and maintained regularly
following NFPA 720 requirements.
This device is designed to protect individuals from the acute effects of
carbon monoxide exposure. It will not fully safeguard individuals with
speci c medical conditions. If in doubt consult a medical practitioner.
WARNING
This product is intended for use in ordinary indoor residential areas. It is
not designed to measure compliance with Occupational Safety & Health
Administration (OSHA) commercial and industrial standards.
Contents of box:
• IQCO (QS-5210-PO1) Wireless Carbon Monoxide Alarm with base
• Installation guide
• Pack of screws and anchors
• Labels as appropriate
• 1 CR123A Panasonic battery
!
2APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
The IQCO (QS-5210-PO1) Wireless Carbon Monoxide Alarm contains a
sounder which generates the ANSI S3.41 temporal 4 pattern in an alarm
condition (see Table 1 for temporal 4 pattern). In alarm, a message is also
sent to the control panel and the detector’s ID is displayed at the console.
During an alarm condition, pressing the detector’s hush button will silence
the sounder for ve minutes. The mounting base installation is simpli ed
by the incorporation of features compatible for both drywall fasteners (not
supplied) and other methods.
Tricolored LED (green, yellow, red) and a sounder on the detector provide
local visual and audible indication of the detector’s status as listed in Table 1.
During initial power-up the LED blinks alternately green, yellow then red. It
takes about 60 seconds for the detector’s CO sensor to stabilize.
After power-up has completed and the detector is functioning normally, the
green LED blinks once every 12 seconds.
Status LEDs
Sounder
(does not pulse
the sounder and
LED concurrently)
Radio
signalling
Normal Green ash every
12 seconds Off Normal
(None)
Alarm/ Test Red ash every
12 seconds
ANSI S3.41
temporal 4 (press
button to hush
for 5 minutes)
Alarm
Detector
trouble
Yellow ash
every 6 seconds
One 100ms chirp
every 45 seconds Fault
Low battery Yellow ash
every 12 seconds
One 100ms chirp
every 45 seconds
(press button
to hush for 12
hours)
Low Battery
Detector end
of life
Yellow ash
every 23 seconds
One 100ms chirp
every 45 seconds Fault
Powerup
Green, yellow,
red ash
sequence every
12 seconds
One 100ms chirp
at end of power-
up sequence
None
Tamper
Green, yellow,
red ash
sequence every
12 seconds
Off Tamper
Table 1. Detector status and indication
22 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
REMARQUE: La date de remplacement gurant sur l’appareil est la date
à partir de laquelle l’appareil risque de ne plus détecter correctement le
monoxyde de carbone et à laquelle il doit donc être changé.
ATTENTION
SPECIFICATIONS
• Source d’alimentation: Un 3 volts CR123A Panasonic Batterie au lithium
(inclus)
• Signal sonore (temp 4 de ton): 85 dBA min. en alarme (à 10 pieds (3 m))
• Courant de fonctionnement: 10 µ A
• Température: 40 ° F (4,4 ° C) à 100 ° F (37,8 ° C)
• Humidité en fonctionnement: 15% à 95% d’humidité relative, sans
condensation
• Attente Listes Agence: la norme UL 2075, UL 2034 et CSA 6.19-01
Qolsys
2011 Stevens Creek Blvd.
Cupertino, CA 95014
www.qolsys.com
3
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Detector Trouble: When the sensor supervision is in trouble condition,
the yellow LED blinks once every six seconds and there is a chirp every 45
seconds. After 12 hours the panel will display a loss of supervision message.
Detector end of life feature: When the detector has reached the end of its life,
the yellow LED blinks once every 23 seconds and there is a chirp every 45
seconds. After 12 hours the panel will display a loss of supervision message.
This indicates that the CO sensor inside the detector has passed the end of
its life and the detector must be replaced. The detector lifespan is ve years
from the date of manufacture. Refer to DETECTOR REPLACEMENT section.
Low Battery Detection: The Wireless Carbon Monoxide Alarm is powered
by a single 3-volt CR123A Panasonic Lithium battery (included). The
detector regularly checks for a low battery. If a low battery is detected,
the transmitter sends a low battery message to the control panel, which
displays the detector’s ID at low battery. In addition, the yellow LED of the
detector will blink every 12 seconds. The detector’s sounder will chirp every
45 seconds (yellow LED continues to blink) until the battery is replaced.
Pressing the hush button will silence the chirps for 12 hours, if no other
trouble conditions exist. The battery should be replaced WHEN the chirps
begin. Be sure to replace the battery with a fresh one.
Unauthorized changes or modi cations could void the user’s authority to
operate the equipment.
BATTERY INSTALLATION AND REPLACEMENT
To replace the battery:
1. Remove the detector from its mounting base by twisting the detector
counterclockwise. Remove and dispose of the battery according to
your local regulations.
2. 2. To ensure proper power-down sequence, wait a minimum of 20
seconds before installing new battery.
3. Install a new 3-volt CR123A Panasonic Lithium battery (available from
your Panasonic dealer) in the battery compartment. Follow the polarity
diagram inside the compartment. If the battery is incorrectly inserted
please remove gently with a non-conductive tool and correctly reinsert.
4. Reinstall the detector onto the mounting base by turning the detector
clockwise.
5. After the power-up sequence the green LED should blink about once
every 12 seconds to indicate normal operation. If the battery is not
Veuillez noter que l’installation, le fonctionnement, le test et l’entretien de
cette alarme sans l de détection du monoxyde de carbone, différent de
ceux des detecteurs de fumée. Selon la section 5.3.7.2 de la norme NFPA
720 le détecteur ne doit pas être connecté à une zone pouvant émettre
des signaux concernant un incendie (ex. des zones équipées de détecteurs
de fumée). Cette alarme sans l de détection du monoxyde de carbone
doit donc être programmée en tant que zone sans détection d’incendie. Se
reporter aux instructions d’installation du contrôle pour obtenir le type de
zone concernant le monoxyde de carbone devant être programmé.
This device complies with Part 15 of the FCC Rules and with Industry
Canada license-exempt RSS standard(s). Operation is subject to the
following two conditions: (1) This device may not cause harmful
interference, and (2) This device must accept any interference received,
including interference that may cause undesired operation.
4APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide

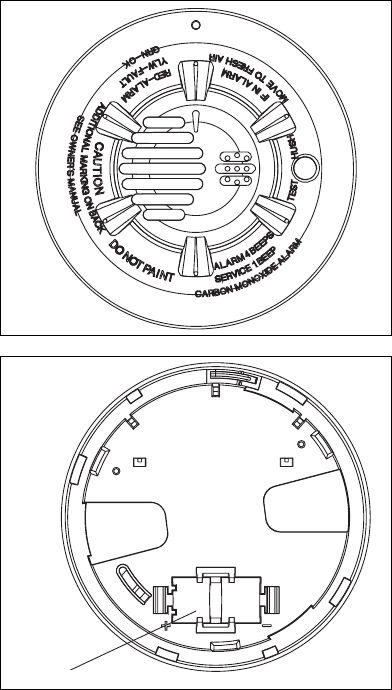

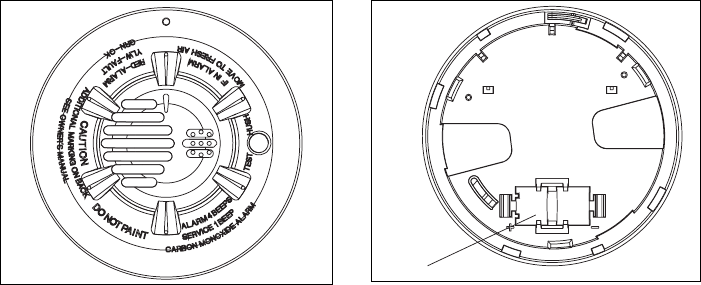

BATTERY COMPARTMENT
Fig 1. Wireless Carbon Monoxide Alarm
installed correctly, the detector will not operate and the battery may be
damaged. If the detector does not power-up, check for correct battery
installation and for a fully charged battery.
CONSTANT EXPOSURES TO HIGH OR LOW TEMPERATURES OR HIGH
HUMIDITY MAY REDUCE BATTERY LIFE.
PROGRAMMING
Refer to the compatible control panel programming guide for the proper
procedure required to enroll the wireless carbon monoxide alarm into the
system.

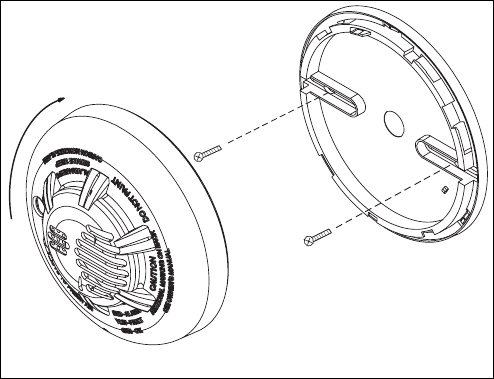

MOUNTING THE DETECTOR
Note: These alarm devices should only be installed and commissioned by a
competent engineer/technician.

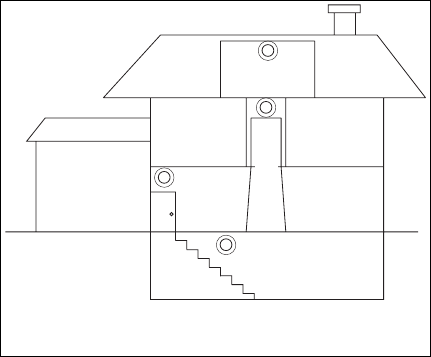

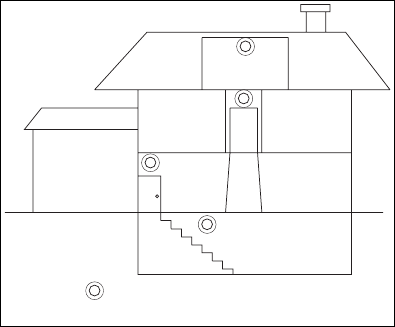

First, determine the best location for the detector, one that provides proper
carbon monoxide detection (see Figure 2 for suggested detection locations).
Proper Carbon Monoxide Detection Location
Wall-mounted detectors should be positioned at least as high as a light
switch, and at least six inches (15cm) from the ceiling. In a ceiling location,
the detector should be at least 12 inches (30cm) from any wall.
Where to install, ideally:
• Within 10 feet (3m) of a sleeping area
• Inside the bedroom if it contains a fuel burning appliance
• On every oor of the building
• Ideally, install in any room that contains a fuel burning appliance
• If the appliance or the room is not normally used, such as the boiler
room, the detector should be placed just outside the room so the alarm
can be heard more easily
21
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
une porte ouverte / fenêtre. Ne comptez une tête pour
vérifi er que toutes les personnes sont prises en compte.
Ne pas rentrer dans les locaux ni s'éloigner de la porte
ouverte / fenêtre jusqu'à ce que les intervenants des
services d'urgence sont arrivés, les locaux ont été aérés
et que votre avertisseur reste dans son état normal.
4. Une fois en suivant les étapes 1 - 3, si votre alarme se
réactive dans un délai de 24 heures, répétez les étapes
1 - 3 et appeler un technicien appareil homologué
(numéro de téléphone) d'enquêter sur les sources de
CO de carburant équipement et les appareils brûlant, et
vérifi er le bon fonctionnement de cet équipement. Si les
problèmes sont identifi és au cours de cette inspection
ont l'équipement immédiatement réparer. Remarque tout
appareil à combustion non contrôlés par le technicien
et consulter les instructions du fabricant, ou contacter
les fabricants directement, pour plus d'informations
sur la sécurité et CO cet équipement. Assurez-vous que
les véhicules à moteur ne sont pas, et n'ont pas été,
fonctionnant dans un garage attenant ou à proximité de la
résidence.Ventilez votre habitation lorsque vous utilisez
des produits d’entretien et autres produits chimiques.
CHANGEMENT DU DETECTEUR
Ce détecteur est doté d’un capteur de monoxyde de carbone avec une trés
longue durée de vie. Cependant au l du temps, le capteur perd de son
acuité, et vous devrez changer le détecteur de monoxyde de carbone. La
durée de vie du détecteur est de 5 ans à partir de la date de fabrication.
REMARQUE: Lorsque vous retirez le détecteur de son socle, un message
d’alerte est envoyé au poste de surveillance.
Le détecteur se mettra également en mode panne une fois usagé. Si cela se
produit, il est temps de changer le détecteur.
REMARQUE: Avant de changer le détecteur, veuillez informer les autorités
compétentes que celui-ci est en cours de maintenance et que le système
sera momentanément hors service. Désactivez la zone ou le système en
cours de maintenance a n d’éviter toute alarme non désirée. Jetez le
detecteur selon les lois en vigueur.
20 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
1. Production excessive ou ventilation inversée des appareils fonctionnant
au oul provenant de
• conditions climatiques extérieures, telles que la direction ou vitesse
du vent, des rafales importantes ou des courants d’air insuf sants
dans les tuyaux de ventilation,
• différence de pression négative due à l’utilisation d’une VMC,
• utilisation simultanée de plusieurs appareils fonctionnant au oul
dans un lieu trop con né,
• mauvais branchement des tuyaux de ventilation d’appareils
fonctionnant au oul,
• blocages ou installation non conventionnelle des tuyaux de ventilation
pouvant aggraver les conditions ci-dessus.
• cheminées ou systèmes de ventilation mal conçus ou mal entretenus.
2. Une utilisation prolongée d’appareils fonctionnant au oul mais non
ventilés (cuisinière, four, cheminée,etc.),
3. Température inversée pouvant maintenir les gaz d’échappement au sol,
4. Faire tourner le moteur d’un véhicule à l’arrêt dans un garage ouvert ou
fermé à l’intérieur ou à proximité du domicile.
Les symptômes suivants sont liés au carbone MONOXIOE INTOXICATION
et sont à discuter avec tous les membres de la famille;
1. Exposition légère: Légers maux de tête, nausées, vomissements, fatigue
(souvent décrit comme "symptômes grippaux").
2. Exposition moyenne: Céphalées pulsatiles, somnolence, confusion,
rythme cardiaque rapide.
3. Exposition extrême: Perte de connaissance, convulsions, insuf sance
cardio-respiratoire, mort.
4. De nombreux cas signalés d'INTOXICATION AU MONOXYDE DE
CARBONE indiquent que même si les victimes sont conscients qu'ils
ne sont pas bien, ils deviennent tellement désorientées qu'elles sont
incapables de se sauver et de quitter les lieux ou d'appeler à l'aide.
Les jeunes enfants et les animaux domestiques sont généralement les
premiers touchés.
AVERTISSEMENT
Actionnement de votre avertisseur de CO indique la présence de monoxyde
de carbone (CO) qui peut vous tuer. Si le signal d'alarme retentit:
1. Operate reset / bouton de silence.
2. Call vos services d'urgence (Numéro de téléphone)
(département d'incendie ou 911).
3. Déplacer lmmédiatement à l'air frais - à l'extérieur ou par
!
5
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Mounting Procedure
Once a suitable location is found, mount the detector as follows:
1. Refer to the diagram below and install the mounting base on the ceiling
or on the wall (if local ordinances permit) using screw locations as
required. Use the two screws and anchors provided. Maneuver the
base A the screws are at the elbow of the screw slots and secure.
2. Fit the detector inside the base by aligning it over the base as shown
(detector’s alignment notch should be slightly offset from mounting
base tamper release tab), then turn the detector in a clockwise direction
until it clicks into place.
BEDROOM
BEDROOM BEDROOM
LIVING ROOMKITCHEN
BASEMENT
CLOSED
DOORS
GARAGE
TO
BR
CARBON MONOXIDE ALARM LOCATION FOR MULTI - LEVEL RESIDENCE
Fig 2. Detector Location Diagram
Where NOT to install, ideally:
• Directly above a sink, cooker, stove or oven
• Do not locate detector within 5 feet (1.5m) of any cooking appliance
• Next to a door or window that would be affected by drafts i.e. extractor
fan or air vent
• Outside
• Do not install in any environment that does not comply with the
detector’s environmental speci cations
• In or below a cupboard
• Where air ow would be obstructed by curtains or furniture
• Where dirt or dust could collect and block the sensor
• Where it could be knocked, damaged, or inadvertently removed
6APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
3. Test the detector after completing the installation (as described in
the TESTING THE DETECTOR section of this manual) and refer to the
control system’s instructions for additional information concerning the
use of wireless devices.
DO NOT attach the detector to removable ceiling panels.
NOTE: Two warning labels are provided in the detector box. Please stick
one next to the CO detector and another near to a source of fresh air where
members of the household will gather if alarm signal sounds.
Fig 3.
CAUTION
Airborne dust particles can enter the detector. Qolsys recommends the
removal of detectors before beginning construction or any other dust
producing activity. Carbon monoxide detectors are not to be used with
detector guards unless the combination has been evaluated and found
suitable for that purpose.
Tamper Protection
This detector has a built-in tamper switch that will cause a Tamper signal
to be displayed at the console of the alarm system if it is removed from its
mounting base.
The Wireless Carbon Monoxide Alarm includes a tamper resistant feature
that prevents removal from the mounting base without the use of a tool.
To engage the tamper resistant feature, cut the small plastic tab located on
the mounting base and then install the detector. To remove the detector
from the base once it has been made tamper resistant, use appropriate
19
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
fonction de test ne peut pas être utilisee si le detecteur est en panne ou en
n de vie.
Les détecteurs doivent être testés après installation et entretenus
régulièrement.
Tester le fonctionnement du détecteur
Ce test permet de véri er le bon fonctionnement de la sirène des DEL, et
de l’émetteur.
1. Le bouton de test est situé sur le boîtier du détecteur.
2. Appuyer sur le bouton de test pendant 5 secondes minimum. Le
panneau de l’alarme se met alors en marche et le détecteur déclenche
l’alarme. La sirène amorce une séquence temporelle de 4 tonalités, et la
DEL clignote en rouge. Les touches du panneau de contrôle de l’alarme
doivent alors af cher le nom du détecteur en mode d’alarme.
AVERTISSEMENT: Le monoxyde de carbone et sa détection
Ce détecteur de monoxyde de carbone a été conçu pour être utilisé à
l’intérieur uniquement. Ne le placez pas dans un lieu exposé à la pluie
ou à l’humidité. Eviter tout choc avec le détecteur ou de le faire tomber.
Ne pas ouvrir ou forcer le détecteur car cela risquerait d’entrainer un
mauvais fonctionnement. Le détecteur n’offrira aucune protection contre
les intoxications au monoxyde de carbone si celui-ci n’a pas été installé
correctement.
AVERTISSEMENT: Cet appareil indique la présence de monoxyde de carbone
à proximité du capteur uniquement. Le monoxyde de carbone peut être
présent ailleurs.
Cette alarme de détection de mônoxyde de carbone a été conçue
pour détecter ce gaz en provenance de N’IMPORTE QUELLE source de
combustion. Elle n’a PAS été conçue pour détecter la fumée, les incendies
ou tout autre gaz, sauf si ce produit a eté valide comme répondant aux
besoins ou aux normes requises.
Cet appareli ne doit pas être installé comme substitut de toute installation
utilisation ou entretien correct d’un appareil à gaz, y compris tout système
de ventilation et d’échappement adéquat.
Le monoxyde de carbone est un gaz extrêmement toxique provenant de la
combustion de carburants. Il est invisible, et inodore, et donc impossible à
détecter. Dans des conditions normales, une pièce équipée d’un appareil
fonctionnant au oul correctement entretenu et bien ventilée, la quantité
de monoxyde de carbone dégagée ne devrait pas être dangereuse.
Conditions pouvant entrainer la présence transitoire demonoxydede
carbone:
18 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Fig. 3.Installation du détecteur
REMARQUE: La boîte du détecteur contient deux autocollants
d’avertissement. Veuillez en coller un à proximité du détecteur de monoxyde
de carbone et un autre à proximité d’une source d’air où les occupants du
domicile se rassem bleront en cas de déclenchement de l’alarme.
ATTENTION
Particules de poussière peuvent pénétrer dans le détecteur. Qolsys
recommande le retrait de détecteurs avant de commencer la construction
ou toute autre activité produisant de la poussière. Détecteurs de monoxyde
de carbone ne sont pas à être utilisés avec des grilles de protection à moins
que le combinaison a été évaluée et jugée appropriée à cet effet.
Dispositif de sécurité
Ce détecteur a été conçu avec un interrupteur de sécurité quiaf chera le
signal de sabotage sur la console du system d’alarme en cas de retrait du
détecteur de son socle. Cette alarme sans l de détection du monoxyde de
carbone est équipée d’un système d’inviolabilité empêchant de la retirer
de son socle sans l’util isation d’un outil. Pour activer cette sécurité, coupez
la petite languette en plastique située sur le socle et installez le détecteur.
Pour retirer le détecteur de son socle une fois le sécurité mise en place,
utilisez un tournevis adéquat pour appuyer sur la touche carrée et relâcher
la sécurité, située sur le bord du socle; puis faites tourner le détecteur dans
le sens contraire des aiguilles d’une montre.
TESTER LE DETECTEUR
REMARQUE: Avant d’effectuer le test, veuillez informer le poste de
surveillance que le système du détecteur est en cours de maintenance
a n d’éviter tout déclenchement d’alarme non désiré. Le test du détecteur
déclenchera une alarme et enverra un signal au panneau de contrôle. La
7
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
screwdriver to depress the square tamper release tab located on the skirt of
the mounting base and turn the detector counterclockwise.
TESTING THE DETECTOR
NOTE: Before testing, notify the central station that the detector system
is undergoing maintenance in order to prevent unwanted alarms. Testing
the detector will activate an alarm and send a signal to the panel. Also, the
test function cannot be used if the detector has a trouble or end-of-life
condition.
Detectors must be tested after installation and following periodic
maintenance.
Testing Detector Operation
This test checks the detector’s sounder, LEDs, and transmitter.
1. The test button is located on the detector housing.
2. Push and hold the test button for a minimum of 5 seconds. The alarm
panel will trigger and then the detector will go into alarm. The sounder
begins the temporal 4 pattern and the red LED blinks. The alarm panel’s
keypad should display the detector’s name in alarm.
CAUTION: Carbon Monoxide Gas and its Detection
This carbon monoxide detector is designed for indoor use only. Do not
expose to rain or moisture. Do not knock or drop the detector. Do not
open or tamper with the detector as this could cause malfunction. The
detector will not protect against the risk of carbon monoxide poisoning if
not properly installed.
CAUTION: This device will only indicate the presence of carbon monoxide
gas at the sensor. Carbon monoxide gas may be present in other areas.
This carbon monoxide alarming device is designed to detect carbon
monoxide gas from ANY source of combustion. It is NOT designed to
detect smoke, re or other gases unless the product has been investigated
and determined to comply with applicable requirements.
This device should not be installed as a substitute for proper installation,
use, and maintenance of fuel burning appliances, including appropriate
ventilation and exhaust systems.
Carbon monoxide gas is a highly poisonous gas which is released when
fuels are burned. It is invisible, has no smell and is therefore impossible to
detect with the human senses. Under normal conditions in a room where
fuel burning appliances are well maintained and correctly ventilated, the
amount of carbon monoxide released into the room by appliances should
not be dangerous.
8APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Conditions that can result in transient CO situations:
1. Excessive spillage or reverse venting of fuel-burning appliances caused
by
• outdoor ambient conditions, such as wind direction and/or velocity,
including high gusts of wind, and insuf cient draft in the vent pipes,
• negative pressure differential resulting from the use of exhaust fans,
• simultaneous operation of several fuel-burning appliances competing
for limited internal air,
• loose vent pipe connections from fuel- red appliances,
• obstructions, or unconventional vent pipe designs that can amplify
the above situations,
• poorly designed or maintained chimneys and/or vents,
2. Extended operation of unvented fuel-burning devices (range, oven,
replace, etc),
3. Temperature inversions that can trap exhaust gases near the ground,
4. Car idling in an open or closed attached garage, or near a home.
The following symptoms are related to CARBON MONOXIOE POISONING
and are to be discussed with All members of the household;
1. Mild Exposure: Slight headache, nausea, vomiting, fatigue (often
described as "Flulike" symptoms).
2. Medium Exposure: Severe throbbing headache, drowsiness, confusion,
fast heart rate.
3. Extreme Exposure: Unconsciousness, convulsions, cardiorespiratory
failure, death.
4. Many cases of reported CARBON MONOXIDE POISONING indicate that
while victims are aware they are not well, they become so disoriented
they are unable to save themselves by either exiting the building or
calling for assistance. Young children and household pets are typically
the rst affected.
WARNING: IMPORTANT INFORMATION FOR THE USER
Individuals with medical problems may consider using warning
devices which provide audible and visual signals for carbon monoxide
concentrations under 30 ppm.
WARNING
Actuation of your CO alarm indicates the presence of carbon monoxide
(CO) which can KILL YOU. If alarm signal sounds:
1. Operate reset/silence button.
2. Call your emergency services (Telephone Number) (fi re
department or 911).
3. lmmediately move to fresh air - outdoors or by an open
!
!
17
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
• Dans un endroit où l’alarme peut être cognée, endommagée ou
renversée par inadvertance
BEDROOM
BEDROOM BEDROOM
LIVING ROOMKITCHEN
BASEMENT
CLOSED
DOORS
GARAGE
TO
BR
CARBON MONOXIDE ALARM LOCATION FOR MULTI - LEVEL RESIDENCE
CHAMBRE
CAVE
SALON
CHAMBRE
CHAMBRE
CUISINE
PORTES
FERMEES
CHAMBRE À
COUCHER
© EMPLACEMENT DE L’AlARME DE MONOXYDE DE CARBONE
POUR UN DOMICILE A PLUSIEURS ETAGES
Fig. 2. Schéma de l'emplacement du détecteur
GARAGE
Procédure d'installation
Une fois que vous avez trouvé un emplacement adéquat, installez le
détecteur comme suit:
1. Veuillez vous référer au schéma ci-dessous pour installer le socle au
plafond ou sur un mur (si les lois en vigueur vous y autorisent) à l’aide
de vis si néces saire. Utilisez les deux vis et les xations fournies.
Manipulez le socle pour que les vis s’emboîtent correctement dans les
fentes prévues à cet effet.
2. Placez le détecteur dans le socle en l’alignant sur celui-ci comme
indiqué (l’encoche du détecteur ne doit pas être totalement dans
l’alignement de la languette de relâche du scellé du socle) puis faites
pivoter le détecteur dans le sens des aiguilles d’une montre jusqu’à ce
que vous entendiez un déclic.
3. Une fois l’installation terminée, testez le détecteur (comme décrit dans
la section TESTER LE DETECTEUR de ce manuel) et referez-vous aux
instructions du système de contrôle pour obtenir plus d’informations
concernant l’utilisation d’appareils sans l.
NE xez PAS le détecteur sur des panneaux amovibles au plafond.
16 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
PROGRAMMATION
Reportez-vous au guide de programmation du panneau de commande
compatible pour la procédure appropriée nécessaire pour inscrire le
détecteur de monoxyde de carbone sans l dans le système.
INSTALLATION DU DETECTEUR
REMARQUE: Ces dispositifs d’alarme doivent être installés et mis en service
par un ingénieur / technicien compétent.
Commencez par déterminer le meilleur emplacement pour le détecteur. c.-
à-d. dans un lieu permettant de détecter au mieux le monoxyde de carbone
(Voir Figure 2 pour consulter les emplacements recommandés).
Emplacements permettant une meilleure détection du monoxyde de carbone
Les détecteurs muraux doivent être positionnés au moins à la même
hauteur qu’un interrupteur. et à au moins 15cm du plafond. Si le détecteur
est installé au plafond, ce dernier doit être placé à au moins 30cm de chaque
mur.
Si possible installez-le:
• A 3m d’un endroit où vous dormez
• Dans une chambre qui contient une cheminée au gaz ou au oul
• A chaque étage de l’habitation
• Si possible, installez-en un dans chaque chambre équipée d’une
cheminée au oul
• Si la cheminée ou la pièce n’est pas utilisée régulièrement, placez le
détecteur juste à l’extérieur de la pièce pour que l’alarme puisse être
entendue plus facilement
Si possible, ne PAS installer l’alarme:
• Directement au-dessus d’un évier, d’une cuisinière, d’un réchaud ou
d’un four
• Ne pas installer le détecteur à moins de 1.5m d’un appareil de cuisson
• A proximité d’une porte ou d’une fenêtre où il peut y avoir des courants
d’air (par ex. Une VMC ou une bouche d’aération)
• A l’extérieur
• Ne l’installez pas dans un lieu ne respectant pas les spéci cations
environnementales du détecteur
• A l’intérieur ou sous un placard
• Dans un endroit où l’ari ne peut pas circuler en raison de rideaux ou de
meubles
• Dans un endroit où la saleté et la poussière peuvent venir boucher le
capteur
9
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
door/window. Do a head count to check that all persons
are accounted for. Do not reenter the premises nor move
away from the open door/window until the emergency
services responders have arrived, the premises have
been aired out, and your alarm remains in its normal
condition.
4. After following steps 1 - 3, if your alarm reactivates within
a 24 hour period, repeat steps 1 - 3 and call a qualifi ed
appliance technician (Telephone Number) to investigate
for sources of CO from fuel burning equipment and
appliances, and inspect for proper operation of this
equipment. If problems are identifi ed during this
inspection have the equipment serviced immediately.
Note any combustion equipment not inspected by the
technician and consult the manufacturers' instructions, or
contact the manufacturers directly, for more information
about CO safety and this equipment. Make sure that
motor vehicles are not, and have not been, operating in
an attached garage or adjacent to the residence.
The premises should be well ventilated when household cleaning supplies
or similar contaminants are used.
DETECTOR REPLACEMENT
This detector is manufactured with a long-life carbon monoxide sensor.
Over time the sensor will lose sensitivity, and will need to be replaced with
a new carbon monoxide detector. The detector’s lifespan is 5 years from the
date of manufacture.
NOTE: When the detector is removed from its base, a Tamper message is
sent to the central station.
The detector will also cause a trouble condition once it has reached the end
of its useful life. If this occurs, it is time to replace the detector.
NOTE: Before replacing the detector, notify the proper authorities that
maintenance is being performed and the system will be temporarily out
of service. Disable the zone or system undergoing maintenance to prevent
any unwanted alarms. Dispose of the detector in accordance with any local
regulations.
NOTE: The replacement date that appears on the device is the date beyond
which the device may no longer detect carbon monoxide accurately and
should be immediately replaced.
10 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
CAUTION
It should be noted the installation, operation, testing and maintenance of
the Wireless Carbon Monoxide Alarm is different than smoke detectors. Per
NFPA 720 section 5.3.7.2 the detector shall not be connected to a zone that
signals a re condition (i.e. smoke detectors zones). Therefore, the Wireless
Carbon Monoxide Alarm must be programmed as a non- re zone. See the
control’s Installation Instructions for the appropriate carbon monoxide
zone type to be programmed.
SPECIFICATIONS
Power Source: One 3-volt CR123A Panasonic Lithium Battery (included)
Audible Signal (temp 4 tone): 85 dBA min. in alarm (at 10ft (3m))
Operating Current: 10 µA
Temperature Range: 40°F (4.4°C) to 100°F (37.8°C)
Operating Humidity Range: 15% to 95% Relative Humidity, non-condensing
Pending Agency Listings: UL standard 2075, UL 2034 and CSA 6.19-01
15
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Veuillez respecter la polarité indiquée par le schéma situé à l’intérieur
du compartiment. Si la batterie est mal insérée, retirez-la délicatement
à l’aide d’Lm outil non con ducteur, et réinsérez-la correctement.
4. Réinstallez le détecteur sur le socle en le faisant tourner dans le sens
des aiguilles d’une montre.
5. Après la séquence de démarrage, la DEL clignote en vert une fois
toute les 12 secondes. indiquant ainsi un fonctionnement normal. Si la
batterie n’est pas installée correctement. le détecteur ne fonctionnera
pas et la batterie risque d’être endommagée. Si le détecteur ne démarre
pas, véri ez que vous avez respecté la polarité de la batterie et que
celle-ciest bien chargée.
UNE EXPOSITION CONTINUE A DE HAUTES OU BASSES TEMPERATURES.
OU A UNE FORTE OU FAIBLE HUMIDITE PEUT REDUIRE LA DUREE DE VIE
DE LA BATTERIE.
BATTERY COMPARTMENT
COMPARTIMENT DE LA BATTERIE
Fig. 1. Alarme sans l de détection du monoxyde de carbone
Le présent appareil est conforme aux CNR d'Industrie Canada applicables
aux appareils radio exempts de licence. L'exploitation est autorisée aux
deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage,
et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique
subi, même si le brouillage est susceptible d'en compromettre le
fonctionnement.
14 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Problème de détecteur: Lorsque le contrôle du capteur est en panne, la
DEL clignote en jaune une fois toutes les six secondes et un bip sonore
se déclenche toutes les 45 secondes. Au bout de 12 heures le panneau de
contrôle af che un message de perte de contrôle.
Fin de vie du détecteur: Lorsque le détecteur est en n de vie, la DEL clignote
en jaune une fois toutes les 23 secondes et un bip sonore se déclenche
toutes les 45 secondes. Au bout de 12 heures le panneau de contrôle af che
un message de perte de contrôle. Ceci indique que le capteur de monoxyde
de carbone est usagé et que vous devez donc changer le détecteur. La durée
de vie du détecteur est de cinq ans à partir de la date de fabrication. Veuillez
vous référer à la section CHANGEMENT DU DETECTEUR.
Détecteur de faible charge: L’alarme sans l de détection du monoxyde de
carbone est alimentée par une batterie Panasonic CR123A au lithium de 3
volts (inclue). Le détecteur véri e régulièrement la charge de la batterie. En
cas de détection d’une faible charge, l’émetteur envoie un message de faible
charge de la batterie au panneau de contrôle, qui af che alors l’identi ant
du détecteur avec une batterie faible. De plus. la DEL du détecteur clignote
alors en jaune toutes les 12 secondes. La sirène du détecteur émet également
un bip toutes les 45 sec ondes (La DEL continue de clignoter en jaune)
jusqu’à ce que vous changiez la batterie. En appuyant sur le bouton de mise
en veille, vous pourrez éteindre le bip sonore pendant 12 heures, si aucune
autre condition d’alerte n’est déclenchée. Vous devez changer la batterie
DES que le bis sonore commence. Assurez-vous que vous remplacez la
batterie par une batterie neuve.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son
fonctionnement est soumis aux deux conditions suivantes: 1. Cet appareil
ne doit pas provoquer d’interférences nuisibles, et 2 Cet appareil doit
accepter toute interférence reçue, y compris les interférences qui peuvent
causer un mauvais fonctionnement.
Tout changement ou modi cation non autorisée par le fabricant peut
entraîner la perte du droit de l’utilisateur de faire fonctionner l’appareil.
INSTALLATION ET CHANGEMENT DE LA BATTERIE
Pour changer la batterie:
1. Retirez le détecteur du socle en le faisant tourner dans le sens opposé
des aiguilles d’une montre. Retirez et jetez la batterie selon les lois en
vigueur.
2. Pour vous assurer de la totale extinction de l’appareil, veuillez patienter
20 sec ondes minimum avant d’installer la batterie neuve.
3. lnstallez une batterie Panasonic CR123A au lithium de 3 volts (disponible
chez votre revendeur Panasonic) dans le compartiment de la batterie.
11
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Attention: Veuillez lire attentivement ce manuel avant toute
utilisation et conservez-le à titre informatif.
GENERALITES
L’alarme sans l de monoxyde de carbone est une batterie sans l alimenté
de 3V Détecteur destiné à être utilisé avec un système d’alarme sans l
compatible.
Le détecteur est équipé d’un capteur de monoxyde de carbone
électrochimique associé à un émetteur sans l. L’alarme sans l de détection
du monoxyde de carbone envoie un signal au panneau de contrôle et peut
envoyer des messages concernant le statut de l’alarme,du dispositif de
sécurité et de la batterie au récepteur du système. Veuillez vous référer au
mode d’emploi du système sans l pour connaître le nombre maximum
d’émetteurs pouvant être utilisés avec ce système.
IMPORTANT: Ce détecteur doit être testé et entretenu régulièrement selon
la norme NFPA 720.
IQCO (QS-5210-PO1)
Guide d’installation de l’alarme
sans l de détection du monoxyde
de carbone
12 APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
!
Cet appareila été conçu pour protéger les personnes des effets nocifs d’une
exposition au monoxyde de carbone. Il ne protégera pas complètement les
per sonnes souffrant de problèmes médicaux particuliers. En cas de doute,
consultez votre médecin.
AVERTISSEMENT
Un usage intérieur dans des locaux résidentiels une utilisation en
intérieur chez des particuliers. Il n'est pas conçu pour répondre aux
normes commerciales ou industrielles dé nies par la Occupational Safety
and Health Administration (L'Agence pour la sécurité et la santé au travail).
Contenu de la boite:
• Alarme sans l de détection du monoxyde de carbone et son socle
• Guide d'installation
• Lot de vis et chevilles
• Étiquettes, le cas échéant
• 1 batterie CR123A Panasonic
L’alarme sans l de détection du monoxyde de carbone est dotée d’une
sirène qui produit une séquence temporelle à 4 tonalités ANSI S3.41
dans des condi tions d’alarme (Voir Tableau 1 pour consulter la séquence
temporelle). En cas de déclenchement de l’alarme,un message est également
envoyé au panneau de contrôle et l’identi ant du détecteur est af ché sur
la console. En cas de déclenchement de l’alarme, appuyer sur le bouton de
mise en veille du détec teur pour éteindre la sirène pendant cinq minutes.
L’installation du socle a été simpli ée grâce à l’ajout de caractéristiques
compatibles avec des xations pour cloisons (non fournies) ou d’autres
méthodes.
Une DEL tricolore (vert, jaune, rouge) et la sirène du détecteur vous offrent
une indication. à Ia fois visuelle et auditive de l’état du détecteur, comme
indiqué sur le Tableau 1.
Lors du démarrage initiai la DEL clignote alternativement en vert. jaune et
rouge. Le capteur de monoxyde de carbone met environ 60 secondes à se
stabiliser.
Une fois le démarrage terminé, et le détecteur fonctionnant normalement,
la DEL clignote en vert une fois toutes les 12 secondes.
13
APD0597 A140618 Qolsys IQCO (QS-5210-PO1) Wireless CO Install Guide
Statut DEL
Avertisseur (no
déclenche pas
l’avertisseur et la
DEL en parallèle)
Signal
Radio
Normal
Clignote en vert
toulites les
12 secondes
Eteint Nom1al
(Aucun)
Alarme/ Test
Cilgnote en
rouge toutes les
12 secondes
ANSI S3A1
temporel4
(appuyer sur
le bouton
pour mettre
en silencieux
pendantS
minutes)
Alarme
Probtème de
détecteur
Clignote en
jaune toutes les
6 secondes
Un bip sonore de
100ms toutes les
45 secondes
Panne
Faible
charge
Clignote en
jaune toutesles
12 secondes
Un bip sonore de
100ms
toutes les
45 secondes
(appuyer sur
le bouton pour
mettre en
silencieux
pendant 12
heures)
Batterie faible
Fin de vie du
détecteur
Clignote enjaune
toutes les
23 secondes
Un bip sonore de
100ms toutesles
45 secondes
Panne
Dèmarrage
Séquence: Vert,
jaune puis rouge
toute les 12
secondes
Un bip sonore de
100ms à la n de
la séquence de
démarrage
Aucun
Dispositif
anti·sabotage
Séquence: Vert,
jaune puis rouge
toute les 12
secondes
Eteint Sabotage
Tableau 1. Statut et indications du détecteur
