Thank

You!

Congratulations on

the

purchase

of

your pcProx® Enroll, pcProx® Plus,

or

Wiegand

device(s).

RF IDeas hopes you enjoy using

the

readers as much as

we

enjoyed creating and developing

them.

Configuration

is

easy, so you

will

be able

to

quickly take advantage

of

a more secure environment

in

your business, school,

or organization.

Please call

our

Sales

department

if

you have any questions

or

are interested

in our

OEM

and

Independent Developer’s

programs.

We

look forward

to

your comments and suggestions

for our

product

line!

Please go

t

o

www.RFIDeas.com and

follow the

Suppor

t

a

Learning Center

link for

more details about

our

product

line.

We

are always discovering new applications

for our

product

line(s).

There are several

software

developer’s licensing

our

t

echnology

so

the

solution you are looking

for

may already be de

v

eloped.

Thank

you,

The RF IDeas

Staff

Need

Assistance?

Ph:

84

7.87

0

.17

23

Fx:

84

7

.

483.

1129

E:

Sales@RFIDeas.com

TechSupport@RFIDeas.com

3

Glossary

Of Terms

ASCII: The American Standard Code

for

Information Interchange codes represent

text in computers,

communications equipment, and

other

devices

that

use

text.

Contactless: The high frequency

13.56

MHz smart

card

t

echnology

.

FAC:

F

acilit

y

Access

Code

OEM: The

proximity

card and badge reader available

in

self-contained electronic modules

for easy

system

integration.

pcProx Contactless: The registered

RF

IDeas brand name given

to all

13.56

MHz

contactless

card

reader

products.

pcProx

Proximity:

The registered

RF

IDeas brand name given

to all

125 kHz

proximity reader

products.

Proximity:

The

low

frequency 125 kHz RFID

t

echnology

.

SDK:

Sof

t

w

ar

e

Developer’s

Kit.

Sof

t

w

ar

e

Developer’s

Kits from

RF

IDeas provide

the

high

level

command capabilities

to

integrate software applications

to our devices.

4

Contents

2

Thank

You!

3

Glossary

Of Terms

5

Chapter

1: The

Basics

5

Wireless Identification

Overview

6 ID

Card Reader

S

y

st

em

6

pcProx

Output

F

ormats

7

Credential Form

F

actor

s

8

Card

Compatibility

8

Reader

Configuration

P

urposes

8

pcProx Plus

&

Non-Plus Reader

Differences

9

Chapter

2:Hardware

9 What’s In

Your

P

ar

t

Number?

10

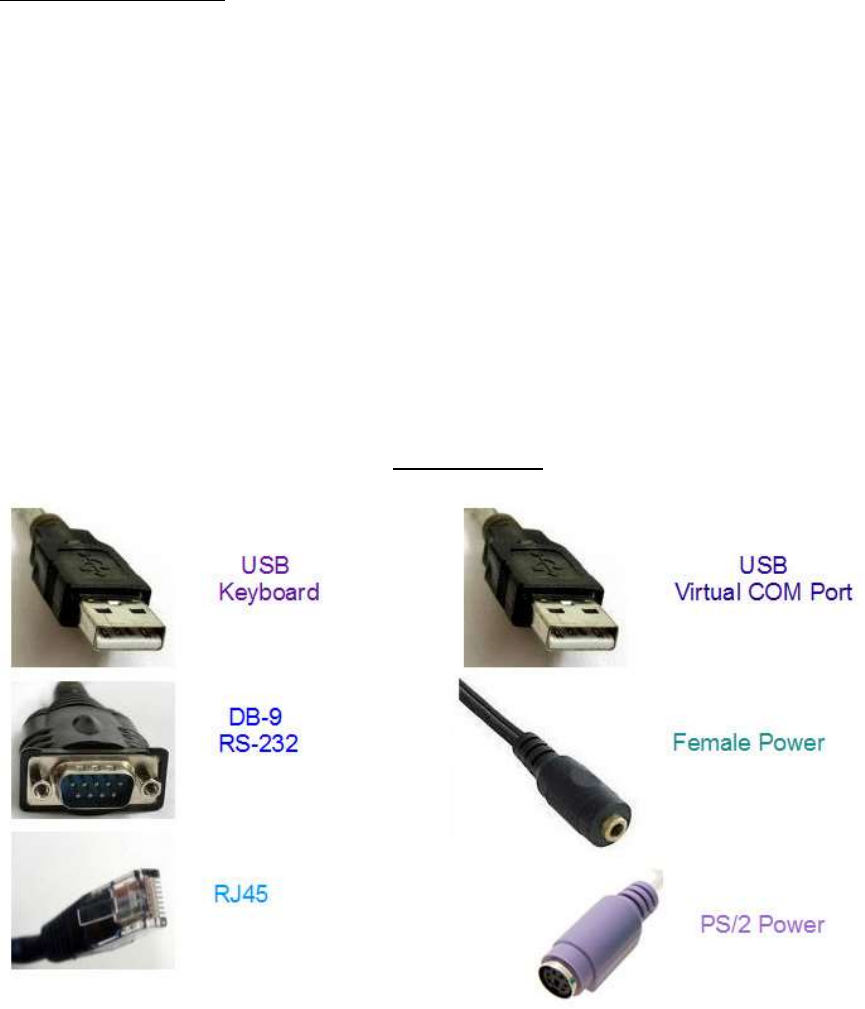

Interface

(Connectors)

11

USB Readers

and Wiegand

Converters

11

RS-232 Readers and

Converters

11

Minimum

System

R

equirements

12

Reader Set-Up

Basics

12

LED

Beeper

13

Chapter 3:

Software

13

pcProx Configuration

Utilit

y

13

Utility Overview

14

Menu Tool

bar

19

Icon Tool

bar

22

pcProx Plus

Configuration

23

Standard

Configuration

23

Connect

Tab

25 Output

Test

Area

26

Data

F

ormat

Tab

28

Delimeters

Tab

30

Timing

Tab

31

SDK

Tab

35

CHUID

Tab

45

Chapter

4:

ASCII Command

P

r

ot

oc

ol

45

ASCII

Overview

46

Connect Serial Communications

P

r

ogram

47

Command

Structure

50

Help

Command

54

Variable

Command

58

ACP Error

Codes

59

Chapter 5: Tips and

Troubleshooting

59 Troubleshooting

60

Frequently Asked

Questions

63

P

r

ecautions

63

Before You Call Technical

Support

63

Talking To The

Technician

66 Index

67 Appendix

69

Other Products and

Accessories

5

The

Basics

1

Wireless Identification

Overview

pcP

r

o

x®

Activated

Identification

Employers are more security conscious than ever.

More

buildings, machines, systems,

and

applications require identification information

to

gain access. RF

IDeas devices allow

the building

access cards

to

be used as a digital identifier throughout

the workplace.

Various pcProx applications

include:

•

Card

Enrollment

•

Application

log-on

•

Form

filler to

existing software

applications

•

PC/LAN Log

On

•

Cafeteria

P

ur

chases/V

ending

•

Machine

Access

•

PLC and embedded

controllers

•

Time

/

A

tt

endanc

e

Our pcProx Plus devices are easily configured

to

increase security and

r

eliabilit

y

.

Companies

using

proximity

and

/

or

contactless

t

echnology

for

building access

immediately benefit, as

their employee

identification cards can also be used

with the

pr

o

ximit

y

/

c

ontactles

s

device

for additional

authentication applications. Thus,

the majority of

deployment and enrollment costs are

quickly

recovered.

The diagram on

the

following page

is

a high level overview

of how the

reader

works.

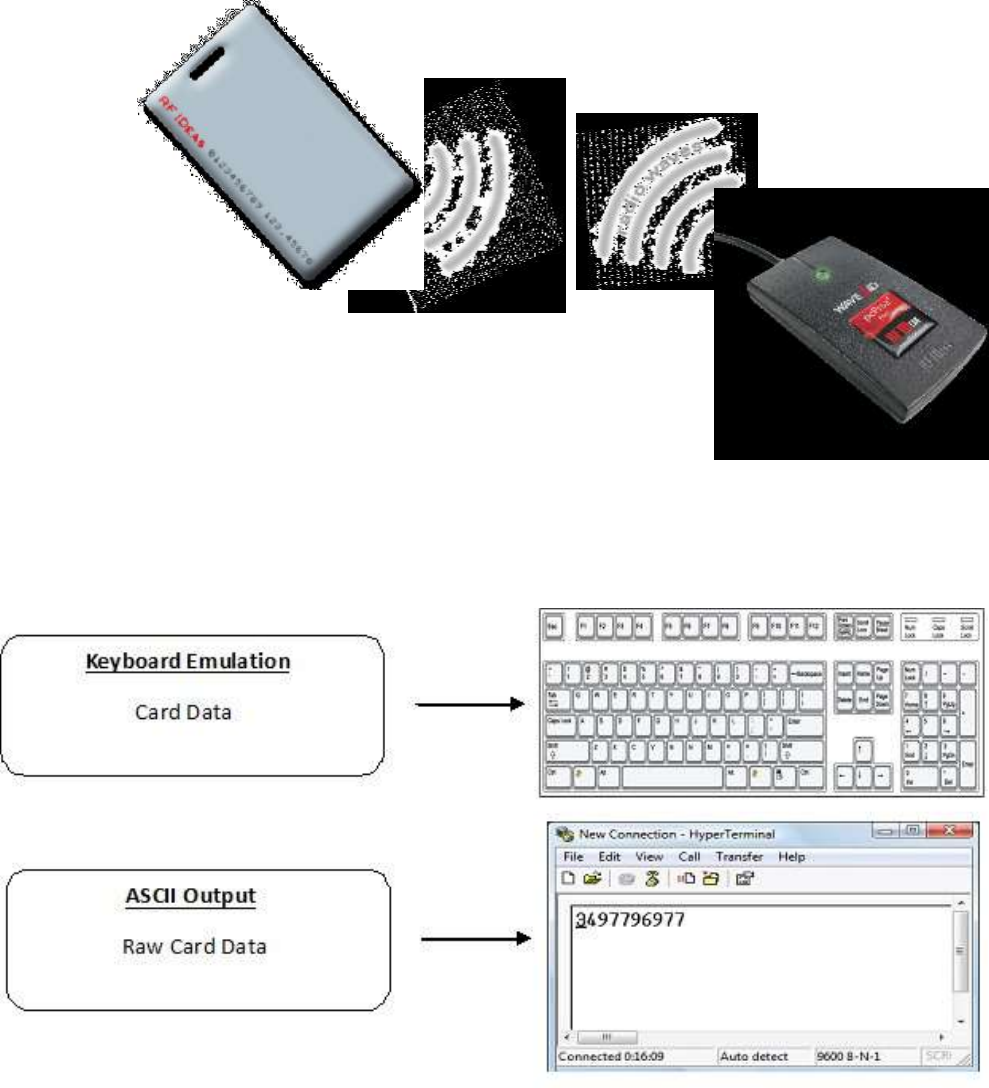

The

reader

sends

RF signals

to the

card and

the

card sends signals back

to

send

data.

The card data

is output by

the

reader

in

keystrokes

or

ASCII characters. This card data can be configured

to

include

delimiters

to

separate

the data.

This reader can be used as a standalone system

or

seamlessly integrated

with

other software applications

using

the

optional

Sof

t

w

ar

e

Developer’s

Kit (SDK).

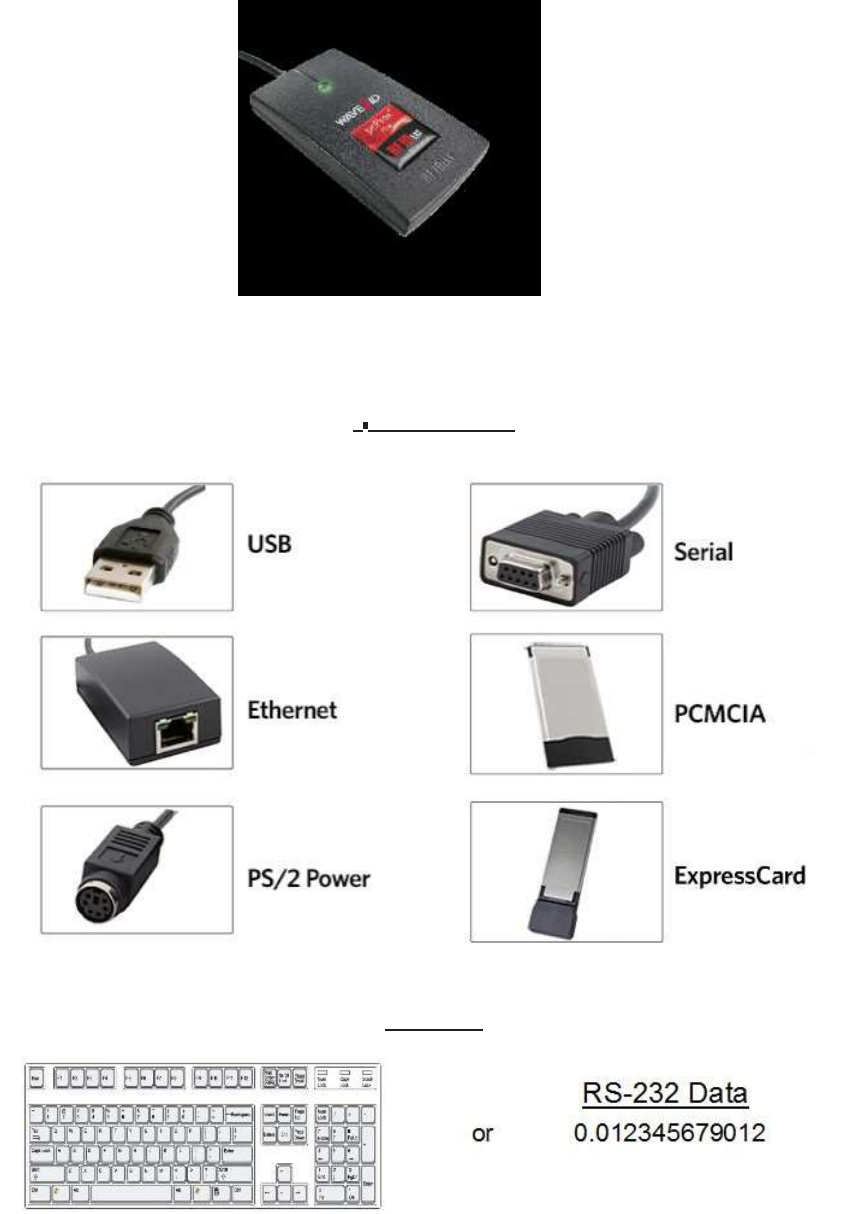

6

Chapter

1

The Basics

ID

Card Reader

S

y

st

em

Output

F

ormats

7

Chapter

1

The Basics

Credential Form

F

act

or

s

Credentials are inactive electronic devices

that

rely on readers

to

supply

the

required power

for

start-up

and communication. The credential

itself

,

consists

of

antennas

that

produce

proximity or

contactless frequencies.

P

r

o

ximit

y

and contactless smart card

t

echnology

cards allow users

t

o

effortlessly manage multiple applications through a single

credential.

Data: The data on access cards are a string

of

binary numbers set

with

a fixed configuration

and

length.

Frequencies:

RF

IDeas’ access control readers and credentials utilize

the

low-frequency

125

kHz

(proximity)

band and

/

or

the

high-frequency

13.56

MHz

(contactless)

band.

Credential Form Factors:

With

over

300 million

physical access credentials

in

use worldwide,

there

are a variety

of low

and high frequency

form

factors customers can choose

from to

meet

their

particular

needs.

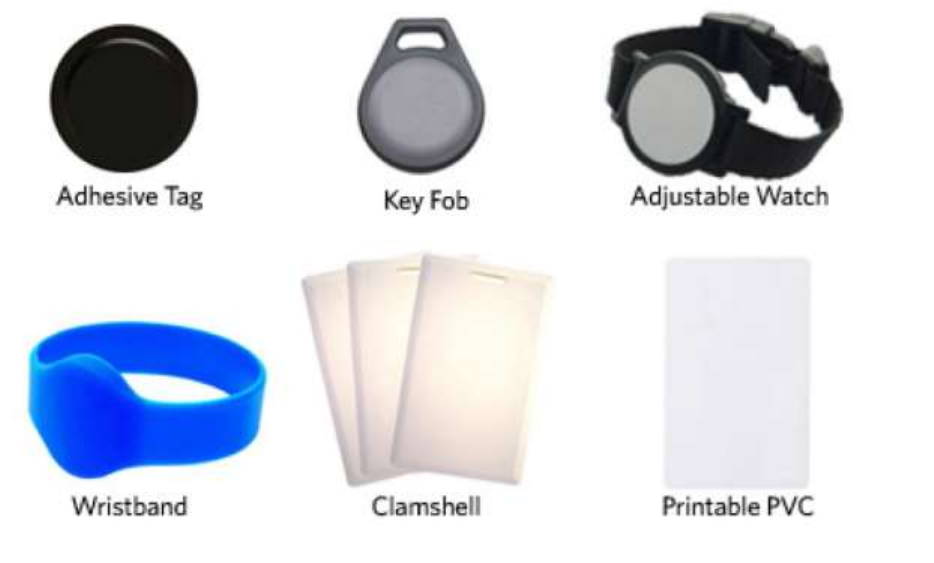

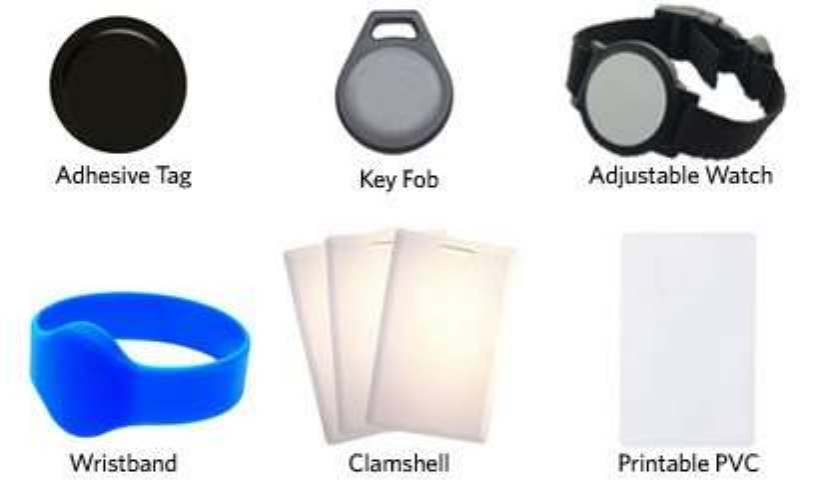

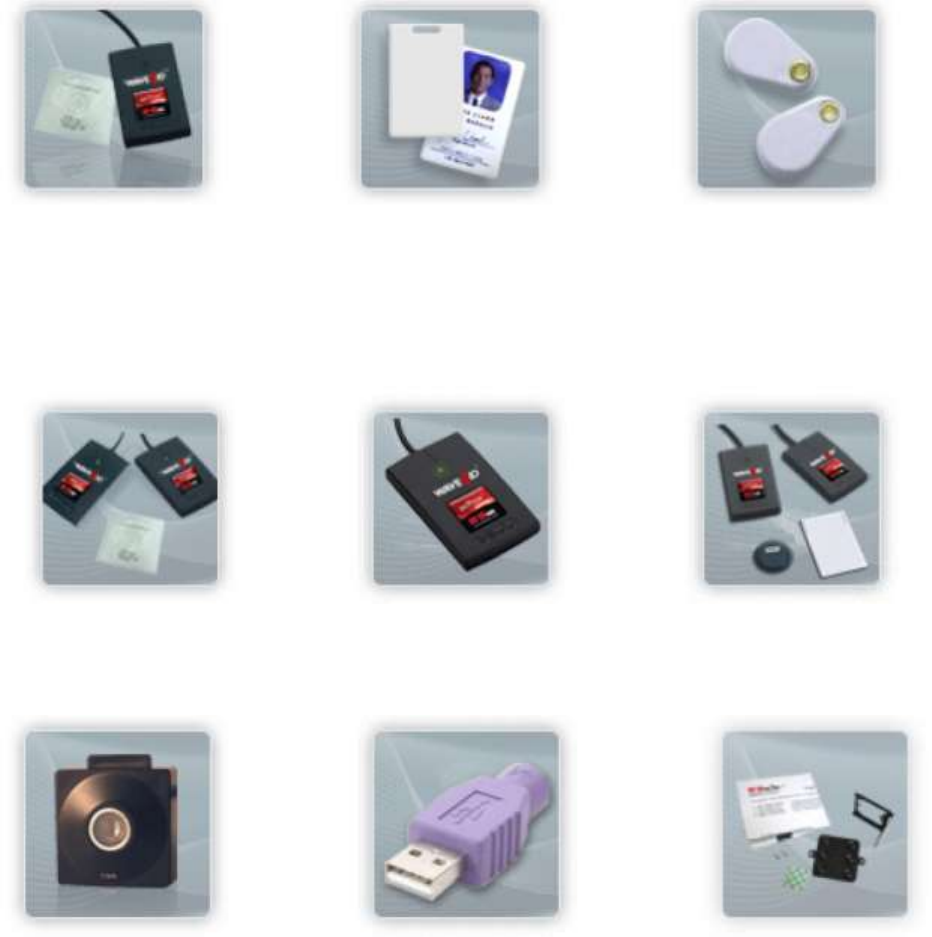

The below illustrates some

of

the various

form

factors

available.

CSN: Also known as

the

Card Serial Number,

is part of the

ISO 15693 standard

for vicinity cards

operating

at the

13.56

MHz

fr

equency

.

UID: The User

ID or

User Identification, can be encoded as data on

the

card when a security key

is

needed.

8

Chapter

1

The Basics

Manuf

actur

er

/

V

endor

Card

Compatibility

Please go

to

www.RFIDeas.com

for

specific device

part

numbers associated

to

card

types.

Reader

Configuration

P

urposes

The method

of

encoding data on a card and transmitting data

to the

reader differs accordingly

t

o

each

t

echnology

involved.

The reader

itself is not

aware

of the

makeup

of the

card data

format or

access privileges

for the

cardholder. This information

is

only accessible through

the configuration

process

of the

reader utilizing

the

supplied

software.

The reader

is

very flexible and may need

to

be configured

in

order

to

present an exact desired

output

for the

user, such as, singling

out

FAC

or

ID, obtaining a desired base (i.e. decimal, lowercase,

upper-

case,

hexadecimal).

Differences Between pcProx Plus Reader Non-Plus

R

eader

The pcProx Plus

is

a dual frequency programmable reader

that

combines 125 kHz and 13.56

MHz

t

echnologies

into the

same reader.

It’s the

only reader

in the

industry

that

reads

two

cards

of your

choice among

35

card

t

ypes,

delivering

flexibility to

any customer struggling

with

different

card

technologies.

In

contrast

to the

pcProx Plus reader,

our

standard pcProx Enroll

proximity

and contactless

readers

function on a single frequency band, which

is

either 125 kHz

proximity or

13.56

MHz contactless.

9

Hardware 2

What’s In

Your

P

ar

t

Number?

All

RF

IDeas reader

part

numbers

follow

a

distinct

system

of

categorization

to

allow

for

an ease

of

differentiation between

products.

Below

is the

basic

part

number

scheme.

RDR - 6 3 8

1

A K U

Reader

Type

Frequency

Card

Type Model

Housing

Color Interface

Housing

Version

Reader Type: The reader

type distinguishes between standard

reader, OEM, c

onv

er

t

er

,

mag-stripe,

or

a

kit.

Frequency:

RF

IDeas’ access control readers are available

in

low-frequency

125 kHz

(proximity) or

high-frequency

13.56

MHz (contactless).

Card Type: The card type allows

for the

selection

of

over

35

different card

t

ypes

for reader

compatibility

(Please

visit

www.RFIDeas.com, choose a product and locate

the

P

ar

t

Numbers

tab for

specific device

part

numbers associated

to

card

types).

Housing: This option provides

the

user

to

select

the form factor

housing

for the

desired reader.

The

housings include; desk

t

op

,

wall

mount, USB dongle, PCMCIA, bare board, ExpressCard,

or custom.

(For more on

form

factors, please

visit www.RFIDeas.com)

Model

:

The model selection corresponds

to the

type

of

reader, whether

it is

a standard,

writ

er

(13.56

MHz

contactless only), playback (13.56

MHz

contactless only), SDK,

or

analyzer

.

V

er

sion

:

The version refers

to the

selection

of

either

our

standard

or

custom

build.

Housing Color: The color category simply allows

for the

selection

of

either

our

black

or pearl

housings.

(Applies only

to

desk

t

op

and

wall

mount

housings)

Int

er

f

ac

e

:

This option specifies

the

type

of

connection

for the

reader (i.e. USB, RS-232, PCMCIA,

etc).

10

Chapter

2

Hardware

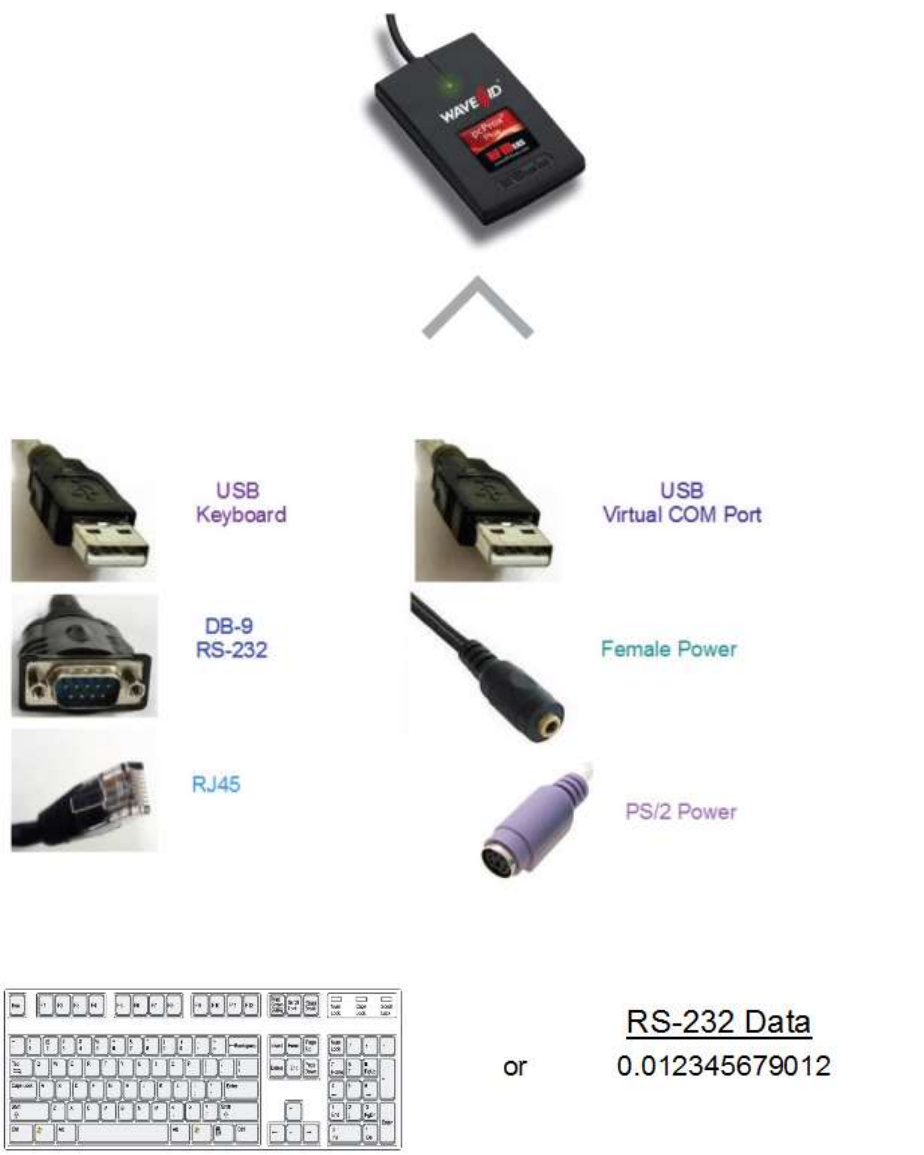

Interface

(Connectors)

C

T

ONNE

C

T

ORS

OUTPUT

11

Chapter

2

Hardware

USB Readers

and Wiegand

Converters

The pcProx USB keystroke device operates

in two

primary

modes:

•

USB keyboard.

It

reads

the

card data and sends

it

as keystrokes as

if the

user typed

the ID

data on a

keyboard.

•

Under

the

application programmer interface

(API)

defined

in the

pcProx SDK.

When it reads

card data,

the

active application receives

the

entire card

data.

Note:

The pcProx ExpressCard operates as a USB

r

eader

.

RS-232 Readers and

Converters

The RS-232, Ethernet,

or virtual COM port

device operates

in two

primary

modes:

1.

ASCII

output

device.

In this

mode

the

user card data

is

read and sent as a decimal

or

hexadecimal number

in

ASCII

characters.

2. API defined

in the

pcProx SDK. The device attaches

to

a computer serial

port. When it reads

card data,

the

active application receives

the

entire card

data.

Once

the

configuration settings are correctly configured and

written to

flash

memory

,

the

device

can

immediately be

deployed.

Note:

The pcProx PCMCIA operates as an RS-232

r

eader

.

Minimum

System

R

equir

ements

Minimum

S

y

s

t

em

Requirements

HARDWARE

Pentium class

PC

MEMORY

32 MB RAM

DISK

25 MB

hard disk

space

I

/O

1

available RS-232

or

USB

P

or

t

Operating

S

y

s

t

em

Any

operating system

that supports

a USB keyboard

including

Microsoft

Windows 2000®,

XP®, Vista®, 7®, Server

200

3®,

Server 2008®, Linux, Macintosh®. Can be used

for keystroke

applications

Note:

The software

does

not

perform any data validation checking. The data must be known before

it is

read

to

verify

its

v

alidit

y

.

12

Chapter

2

Hardware

Reader Set-Up

Basics

Plug

the

connector

into the

workstation’s

(or

available on any peripheral) open

RS-232, USB

or

Ethernet

plug.

Place

the

device next

to the

monit

or

,

beside

the

workstation,

or

where

appropriate.

The workstation should detect new hardware

for

USB

connections.

Verify the

workstation

r

ec

ogniz

es

this

connection using Device

Manager’.

Verify the

correct

COM port for

RS-232 DB9 connections using ‘Device

Manag

er

.

’

When the

software

is

installed,

it

should recognize these connections

in

order

to

configure

the

appropriate device. Once

the

device

is

configured and

written to its

flash

memory

,

these settings

will

not

have

to

be configured

again.

LED

Beeper

The desk

t

op

,

USB dongle,

wall

mount, and bare board

(OEM)

model readers are

all

equipped

with

a

light

up LED on

the front

cover. The LED

is

configurable through

the utility

software

(

See

LED

and

Beeper functions

in the

Sof

t

w

ar

e

section)

to

allow

the

device

to

produce a beep upon

light

up

of the

LED when a credential

is

detected

by the

r

eader

.

13

Software 3

pcProx Configuration

Utilit

y

The pcProx Configuration

Utility

provides users

with the ability to

configure

their

pcProx

Enroll,

pcProx Plus,

or

Wiegand devices

to

meet

their

needs. Through

the

configuration process,

desired

credential data

output

and access privileges

for

cardholders can be

established.

In

contrast

to the

pcProx Enroll readers,

for

which only one configuration can be programmed

into the

reader,

the utility

allows

the

pcProx Plus configuration process

to

create

two

separate

configurations

for users.

Utility Overview

Icon

Toolbar

(pg.

19)

Menu

Toolbar

(pg. 14)

pcProx Plus

C

onfiguration

Ar

ea

(pg.

18)

Standar

d

C

onfiguration

Ar

ea

(pg.

18)

Output

Test

Ar

ea

14

Chapter

3

Software

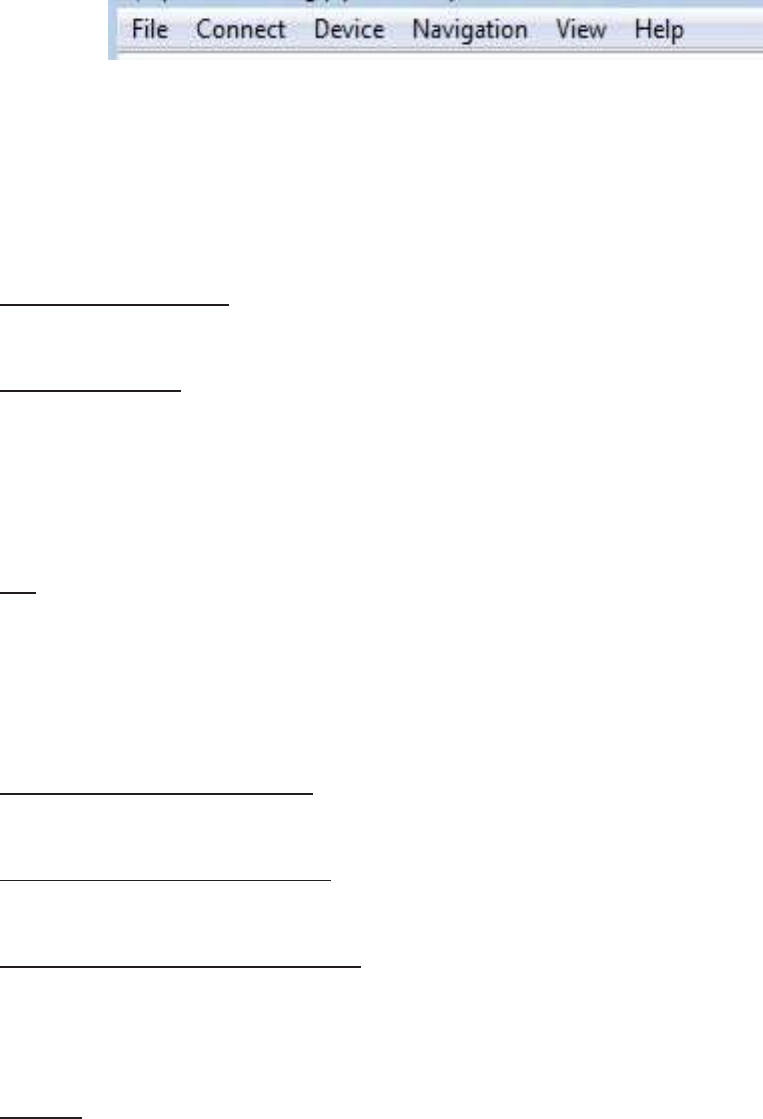

Menu Tool

Bar

The Menu Tool Bar contains

all the

basic configuration options

for the

utilit

y

.

File

The

file

menu

lists the

options

for

Opening .Hwg and Saving .Hwg

files.

Open

.Hw

g

/.Hwg+

File: Opens either a .Hwg

or

.Hwg+

file. A

.Hwg

or

.Hwg+

file

contains

all the

configuration settings

for the

reader. The

utility

comes

with

sample

.Hwg/.Hwg+ files.

Save

to

.Hwg+ File: Saves

the

configuration settings

to the

r

eader

.

What is

a

.Hwg/.Hwg+ file?

There are

two

kinds

of

configuration files. There

is

a .Hwg

file

and .Hwg+ file.

A

.Hwg

file

can only be created

with

previous pcProx application

utility ver-

sion.

A

.Hwg+

file

can only be saved using

this

new

utility

.

A

.Hwg+ can configure a

pcProx

Plus reader as

well

as a single configuration

r

eader

.

Exit: Exits

out of the

entire

utilit

y

C

onnect

The connect menu provides options

for

device

to utility connections.

Auto

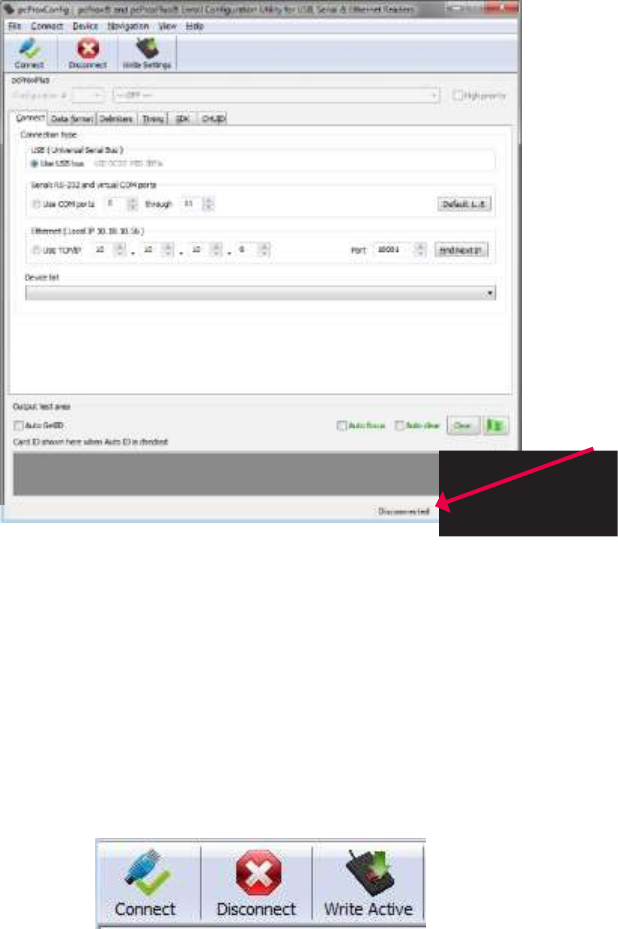

Connect

to

USB on Startup: Set as

utility

default connection. Through

this

connection

the

utility

searches

for

a USB

connection on

star

tup

.

Auto

Connect

to

Serial on Startup:

With this

selection,

the utility

searches

for

any available

serial

connections on

star

tup

.

Auto

Connect

to

Ethernet on Startup:

Utility

option

to

search

for

ethernet connections on

star

tup

.

Why

use

the Auto

Connect

f

eatur

e

?

The

utlity’s

auto connect features allow users

to have

an easy auto connect through a specified

port

on

star

tup

.

Connect: This selection has

the utility

search

for

a device connection through

all

available

port

connections.

Why

use

the

Connect

f

eatur

e

?

The

utlity’s

general connect option gives users

the ability

to

connect

their

device

to the

utilit

y

,

without the

user needing

to

identify

the

devices

actual

interface connection. This feature cycles through

all

available ports

until

a device

is found.

Note:

For further information on

the

connect option, see

the

connect portion

of the Icon

Toolbar section on page 19

of this manual.

15

Chapter

3

Software

(

C

onnect

--C

ont.)

Connect

to

USB: Connects

to

current specified reader through

USB

Connect

to

Serial: Connects

to

current specified reader through

serial

Connect

to

Ethernet TCP/IP: Connects

to

current specified reader through ethernet T

C

P

/IP

Why

use

the

Connect

t

o

f

eatur

e

?

The connect

to

feature allows

the utility to

connect

to a

device through

the

specified

port

upon selection. This

is

especially helpful when users

are

switching

out

and changing devices

with

different

connections.

Disconnect: Disconnects

all

connected devices

from

every available interface connection

from the

configuration

utilit

y

.

Note:

For further information on

the

disconnect option, see

the

disconnect portion

of the

Icon Toolbar section on page 21

of this manual.

Device

Menu

The device menu

lists the

options

for

resetting,

writing

t

o

,

and reading

the

device’s data

memory

.

The

device menu options are altered depending on

the

type

of

device

that is

connected.

A single

configuration reader device has different device menu options than a

two

configuration reader

device.

Single

C

onfigur

ation Readers:

Reset

to

Factory Defaults: Resets

all

configuration parameters

to

factory

defaults.

Read Settings: Displays

the

current connected device

configuration

Write

Settings:

Writes the

current configuration settings

to the

connected

device

Note:

For more information on

the Write

Settings option, see

the Write Settings/W

rit

e

Active portion

of the

Icon Toolbar section on page 21

of this manual.

pcProx Plus

- 2

C

onfigur

ation Reader:

Reset

to

Defaults: Resets

all

configuration parameters

to

defaults. Defaults are set as

HID

Prox and RDR-758x

E

quivalent

(

c

ov

er

s

5

different card

t

ypes;

HID

iCLASS CSN, ISO

14443A

CSN, ISO 15693A CSN, MIFARE CSN, MIFARE DESFire

CSN)

Reset

to

Stored Settings: This selection allows users

to

reset

the

device

to their own

personally defined stored

settings.

Write

Stored Settings:

writes the

current configuration settings

to

stored

settings

Note:

Stored settings are defined as configuration settings created

by

a user

and

set

/

writt

en

to the

device through

the utility

as a stored

settings.

16

Chapter

3

Software

(Device

Menu--Cont.)

pcProx Plus

- 2

C

onfigur

ation Reader:

Read Active: Reads

the

current configuration. Active settings are

what

allow

the

device

t

o

function.

Write

Active:

Writes the

current configuration

to

active

settings.

Note:

For more information on

the Write

Active option, see

the Write Settings/W

rit

e

Active portion

of the

Icon Toolbar section on page 21

of this manual.

Note:

Device Menu options are altered when a

two

configuration device (pcProx

Plus

)

is

connected

to the

utilit

y

.

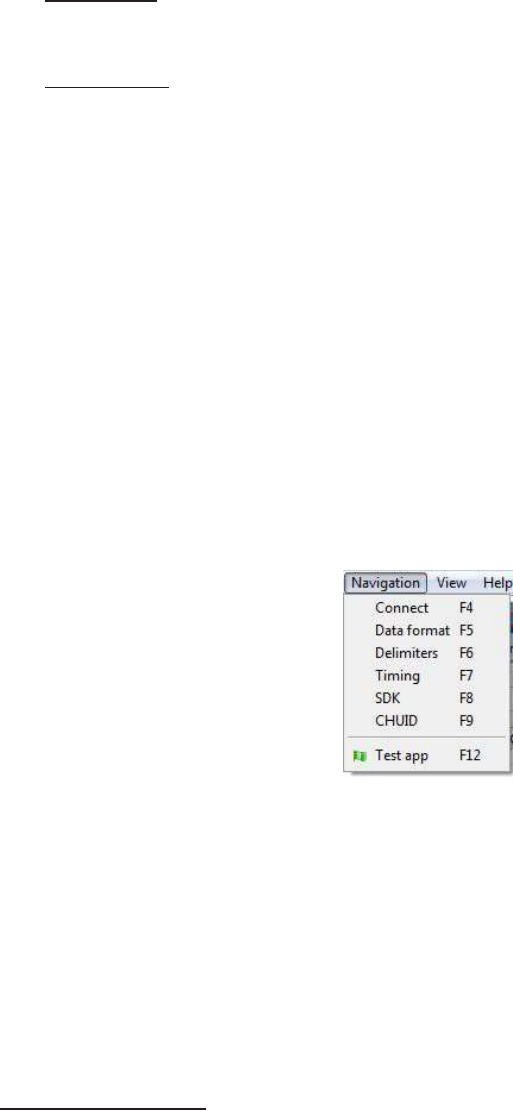

Navigation Menu

The Navigation menu gives users

the ability to

navigate

in

and

out of the utility

tabs through

the use

of hot

keys. This menu

lists the hot

key commands

for the

tabs as seen on

the

Standard

Configuration

Area (An

explanation

of

each

tab

can be found

in the

Standard Configuration Area section

of this

manual).

For example, pressing

the

F5 key on

the

keyboard

will

open

the

Data

F

ormat

tab

.

A

Test

App hot

key command

is

also available

in this list.

This command opens any

keystroking

capturing program (i.e. notepad, wordpad

etc) in

a new

windo

w

.

The Test

App

default

opening

program

is

set as

notepad.

View Menu

The view menu provides options

for

altering

the

appearance

of

certain functions

of the application

utilit

y

.

All the

options

in this

menu are set

to

appear

by default.

Show

Tooltip

Balloon: Menu option

for

displaying

or not

displaying

the tooltip

pop-up

balloon.

Note: Tooltip

balloons appear

automatically

,

or

pop up, when

the

user pauses

the mouse

pointer over a

tool or

some other

UI

element. The

tooltip

appears near

the

pointer

and

disappears when

the

user moves

the

pointer away

from the

tool,

or

simply waits

for

a

few

seconds. The

tooltip

displays descriptive information

of the

specific element

or tool that the

mouse

is

currently hovering ov

er

.

17

Chapter

3

Software

(View Menu--Cont.)

Show Text Under Toolbar Icons: Provides option

to

display

or

remove

text

under icons

in the Icon

Toolbar (For more information on

the

Icon Toolbar, see

the

Icon Toolbar section on page 19

of this

manual).

Show Pop-Up Warning Dialogues: Gives option

for

user

to

display

or

remove warning

pop-up

dialogue

boxes.

For example,

if the

Show Pop-Up Warning Dialogues option

is

selected, then a

warning

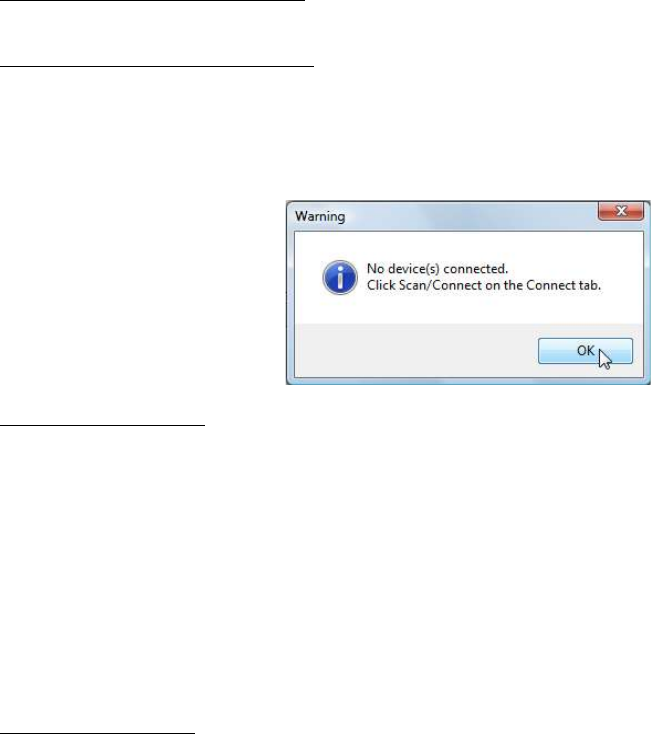

dialogue box, as seen below,

will

display on your screen. The below warning dialogue box

has

been

displayed to

alert

the

user

that the utility

has

not

detected a connected

device.

Show Confirm Dialogue: Menu option

for

displaying

y

es

/

no

confirmation dialogues before

certain

utility

operations are

completed.

For example,

if the

Show Confirm Dialogue option

is

selected, a confirmation

dialogue

window

will

appear when a user clicks

to

reset

their

device

to

factory

defaults.

Note: If the

Show Confirm Dialogue option

is not

selected,

all utility

operations

will

continue upon user selection

without the

need

for confirmation.

Beep On Warnings: Provides an audible system beep when warning are

detected.

Note: With the

Beep on Warnings option,

the

audible beeps

will

sound even

if the Show

Pop-Up Warning Dialogues option

is not selected.

Resize

W

indo

w

:

The

utility

window

is

designed

for

users

to

optionally resize,

by

making

the

window larger

or

smaller

(the

smallest resize choice

will

eliminate

the

view

of the Output Test

Area).

If

a user resizes

the utility

windo

w

,

clicking

this

Resize

Window

option

will

resize

the

window

to its

original

size.

18

Chapter

3

Software

Help

Menu

The help menu provides options

for

which users can seek

out

additional assistance using

the

utilit

y

and

/

or

device.

Read User Manual: Opens

the pdf

user manual

that is

bundled

in the

download

with the

configuration

utilit

y

.

Note:

The user manual can also be found

in the

directory folder

in

which

the configuration

utility

was

installed.

www.RFIDeas.com: This operation

will

open a new window

to the

RF IDeas

website.

Check Website

for

Sof

t

w

ar

e

Updates: Clicking

this

option

will

take users

to

a location on

the

RF

IDeas

software updates portion

of the

website, and

will

detect

what

version

of the

pcProxConfig

utility is

currently

in

use.

Any

updates

that

are available

will

be listed

for

easy

user

download.

About: This selection’s menu options

differ

when a device

is

connected

to the utility

vs.

when

there

is

no device connected.

Without

a connected device

the

about informational content

simply

displays

the utility

version.

When

a device

is

connected,

the

firmware information

is also

provided. The

RF IDeas Tech

support email and website

address are displayed

in both modes.

19

Chapter

3

Software

Icon Tool

Bar

The Icon Tool Bar contains

the

three most general configuration controls

for the

utilit

y

.

These

controls

are also found

in the

Menu Toolbar under Connect

(for

connect and disconnect) and Device

(f

or

writ

e

settings and

write active).

C

onnect

Clicking

the

Connect icon

button

commands

the utility to

search

for

a device through

all available

port connections.

Once

the utility

detects a device connection,

the

Device List pull-down menu

in the Standard

Configuration Area displays

the

interface connection, firmware and LUID information

for the con-

nected device. The model number

of the

device

will

be displayed below

the

Device List pull-down

and

the Output

Test Area

will turn from

gray

to green.

Note: More

than one device can be connected simultaneously

to the

utilit

y

.

To switch

between

devices, select

the

desired connected device

from the

Device List pull-down

menu.

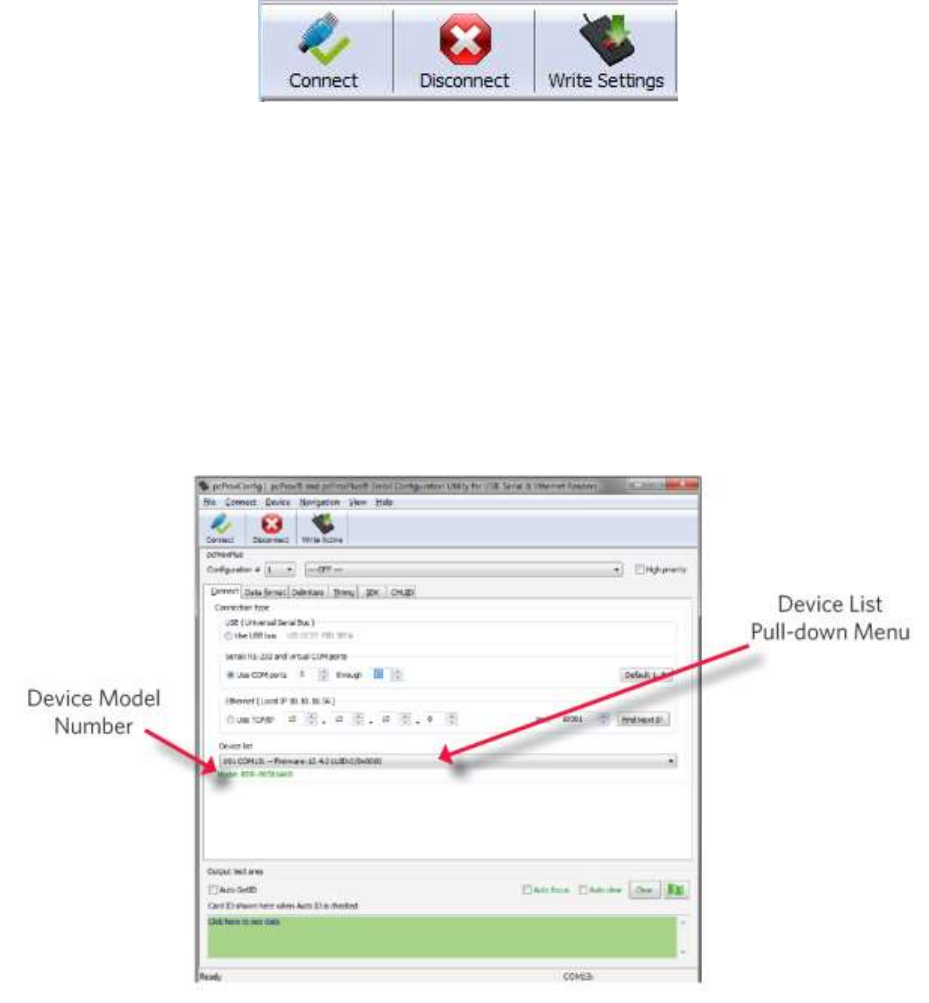

Device List

P

ull-down

Menu

Device

Model

Number

20

Chapter

3

Software

(

C

onnect

--C

ont.)

If

an

attempt to

connect

to

a device

is

made and

the utility

does

not

detect a device through any

of

the

available interface connections, a

“no

devices

found”

message

will

display

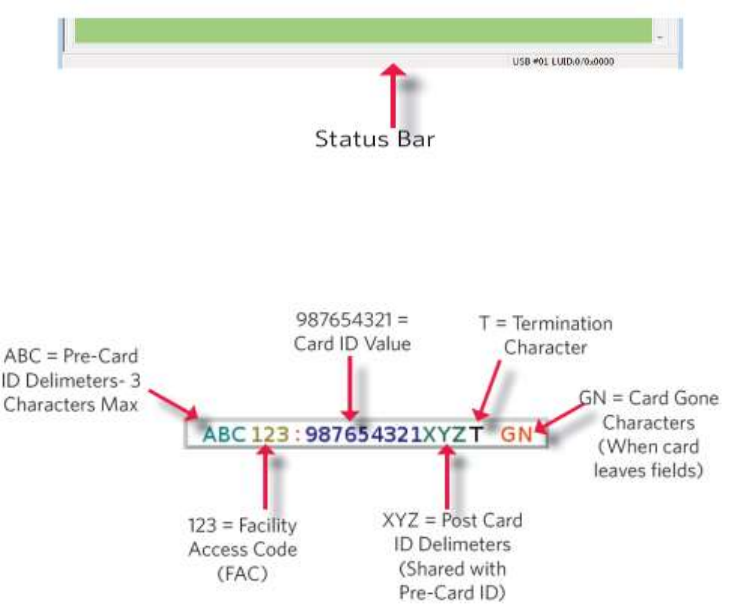

in the utility’s status

bar

area.

Status

Bar

21

Chapter

3

Software

Disconnect

Clicking

the

disconnect icon

button

commands

the utility to

disconnect

from all

devices

connected

through any and

all

available

port connections.

Once

the utility

disconnects

from all

available device connections,

the

Device List pull-down

menu

and device model number are cleared

from the

Standard Configuration Area and

the Output Test

Area

will turn from

green

to

gray.

A

dditionally

,

the

status bar

will

display a “Disconnected” mes

sag

e.

Status Bar

Mes

sage

Write

Settings/Write A

ctiv

e

The

Write

Settings icon

button

prompts

the utility to write the

current defined configuration

settings

to the

device. Since

the writing

options

differ

between a single configuration device and a

t

w

o

configuration device (pcProx Plus),

the Write

Settings icon

will

change depending on whether a

single

or two

configuration device

is

connected.

When

a

two

configuration device

is

connected,

the

icon

text

will

change

to

read

“Write

Active,”

as seen

belo

w

.

22

Chapter

3

Software

pcProx Plus

Configuration

This section

is

only available

to

configure selections when a

two

configuration device (pcProx

Plus

)

is

connected

to the

utilit

y

.

Note: When

a single configuration device

is

connected

to the

utilit

y

,

the

pcProx

Plus

Configuration area

is

grayed

out

(as seen

below)

and selections

within this

area are

not possible.

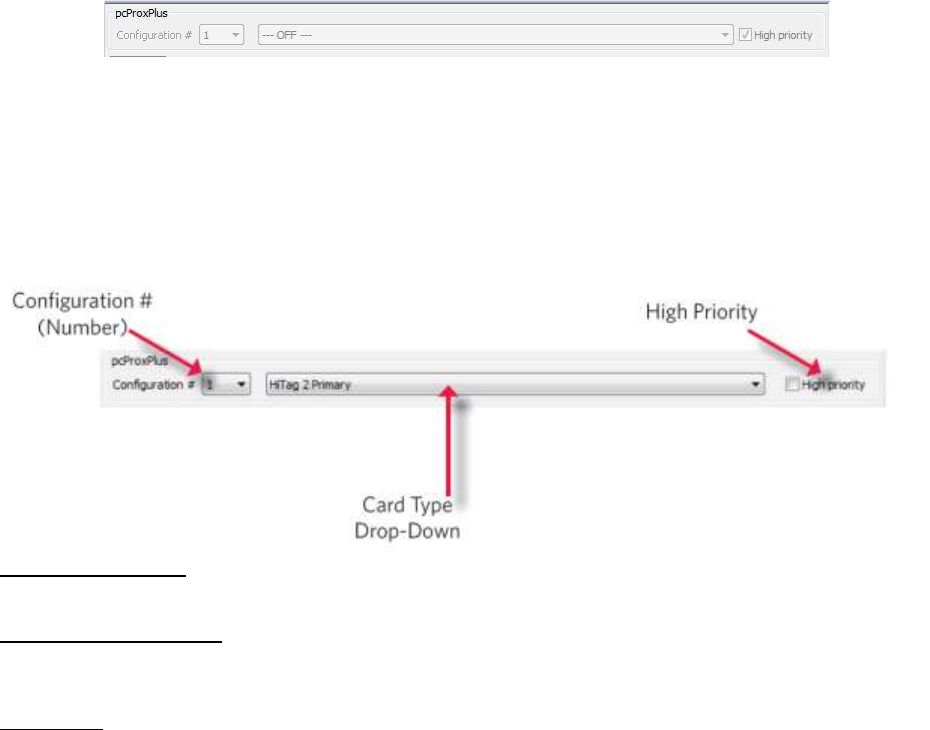

The pcProx Plus Configuration area allows

for

users

to

set-up

two

different configurations

for their

device. The configurations could be either one

125 kHz and one 13.56 MHz,

or two

125 kHz and

t

w

o

13.56

MHz. The configurations can also be

of the

same card

t

ype.

The device

is

set

with two default

configuration settings,

the HID

Prox and RDR-758x

E

quivalent

(

c

ov

er

s

5

different card

t

ypes;

HID

iCLASS CSN, ISO 14443A CSN, ISO 15693A CSN, MIFARE CSN, MIFARE DESFire

CSN).

Note: If

configuring

the

system

for HID 26 bit

and

HID 35 bit,

remember

to

set one

configuration

to

read only

26 bits

and

the

other configuration

to

read only

35 bits.

Configuration

#

(Number)

High

P

riorit

y

Card

T

ype

Dr

op-Do

wn

Configuration

#

(Number): This option provides

the ability to

switch between

c

onfigur

ations.

Users can set and

edit

settings

for two

separate configurations quickly and easily

.

Card Type Drop-Down Menu:

As

stated above,

the

device

is

set

with two

default

configuration

settings,

the HID

Prox and RDR-758x

E

quiv

alent.

This drop-down menu lets users choose

the

desired card

type

for their own

configuration settings.

Each

configuration has

the ability to have

separate card

types.

High

P

riorit

y

:

Provides a pcProx Plus user

the ability to

give a certain configuration a

higher

priority

than another. This is useful when

the

user has a population

of

cards consisting

of a

combination

of

13.56MHz/125kHz cards as

well

as single-technology cards, and one

of

those

is

preferred over

the

other

.

The High

P

riorit

y

bit

increases

the time it

takes

to

read

the

card.

When the

High

priority bit is set,

the

reader

will try to

read

that

card type

10 times before switching

to the

other

configuration.

23

Chapter

3

Software

Standard

Configuration

This Standard Configuration area provides

all the

options and details necessary

to

configure

a

connected

device.

USB

Serial:

RS-

232

and

V

ir

tual

CO

M

Ethernet

Connect

Tab

The connect

tab

offers

the

various ways a device can connect

to the

configuration

utilit

y

.

The

different selections allow

the

user

to

choose

the

connection type

for the

specific logical protocol

of

their

r

eader

.

Note:

Only one connection type

at

a

time will

be

shown.

USB: Make

this

selection

if the

connected device has a

USB

logical protocol. The

utility will then

proceed

to

scan any available USB bus

for

connected

devices.

Serial: RS-232 and

Virtual COM

Ports: This option provides devices

that

are RS-232

or Virtual

COM port

logical protocols

to

connect

to the

utilit

y

.

This section scans

for

RS-232, physical

COM

port

devices,

virtual COM port

devices, including

USB,

CDC and PCMCIA

devices.

When

making

this

selection,

the

lower and upper

limits of the COM

ports

to

scan need

to be

set. The

port

values range

from

1

to

256. The default

COM

ports are set

at

1

thru 8.

Default

1..8:

This option sets

the COM port

values back

to the

default

of

1 and

8.

Note:

Serial devices may slow when scanning a wide

port range.

24

Chapter

3

Software

(

C

onnect

Tab--Cont.)

Ethernet (Local IP 10.10.10.65): Connects

to

an Ethernet reader

at the

given IP address and

open

a TCP/IP on

the

given port. The

first,

second, third, and

fourth

byte

of the

TCP/IP address need

t

o

be entered

for the

interface

to

connect

to the

reader. The IP

port

number

will

also be

required.

P

or

t

Option:

Allows for

changing

the port

location.

Xport port

location needs

to

match

this

number

Note:

Ports below 1024 are

for

system use

only

.

Find Next IP Button: Looks

for

more on

how our

products can be

used

for

meeting registration, training attendance and many other

applications.

Why

mus

t

I poll the

USB card

reader?

The nature

of

USB

is not

event driven per se,

it

operates on a

host

/

client

protocol

that during

enumeration asks

the

host

to poll at

a specific rate.

As

a keyboard

we

are polled

by the

OS

every

10msec,

the

same speed your keyboard and mouse is.

We

use feature

report

packets

to configure

the

readers.

We

also communicate

to the

DLL API through Feature Reports

for HID

devices. The

AK0

units

that

are RS-232

or

CDC can speak English

with

using

the

ASCII

COMMAND

PROTOCOL

such

as

“rfid:help”

in

Hyper Terminal

or putt

y

.

We

recommend you

poll the

units every 250msec

for the

card id, except

for AK0 unit

and

this with

a QueuedID, as

the

reader

will report the

age

of the

card

id

up

to 52

minutes.

Without the

SDK

the

units can send unsolicited card

id

when

the

card

is in the

rf

field. These appear as USB keystrokes

or

Serial data

for

RS-232 and CDC models. Take a look

at the

pcProx manuals

it

may help you get a better idea

of the AK0

protocol. The

HID is

a proprietary

binary

protocol, where as

the AK0

units are open

protocol.

63

Chapter

5

Tips and

T

r

oubleshooting

P

r

ecautions

Do

not

mount

the

device directly on a metal surface. This could interfere

with the

RF signal and

the

operation

of the device.

The device may

not

recognize valid cards

in the

presence

of

high RF fields.

If

current readings

are

erratic, take

the

following

step:

·

Move

the

equipment

from

any known transmitters

nearb

y

.

Contact Technical

Suppor

t

at

866.

439

.

4884

for

more

information.

Before You Call Technical

Support

Please make sure you’ve identified your reader model

and credential type being

used. Have

this

information ready so

that

your call

will

be routed

to the

correct

specialist.

For

Assistance:

Ph:

84

7.87

0

.17

23

E:

TechSupport@RFIDeas.com

Talking To The

Technician

Provide

the

reader model

and credential type

being used

to the

Technical Suppor

t

Specialist.

Explain your problem

to the specialist.

Be prepared

to

provide

the

following

information:

-

Error messages displayed on

the computer

- What

you were doing when

the

problem

occurred

- What

steps you have taken

to

resolve

the

problem, including results

from

each

steps

Listen and

follow the

steps provided

by the

specialist. Let

the

specialist know

what

happens when

you

perform

the steps.

64

LICENSE AGREEMENT

END-USER LICENSE AGREEMENT

End-User License Agreement for RF IDeas™ SOFTWARE and HARDWARE - RF IDeas’ pcProx®, Proximity Activated Readers, Software

Developer’s Kit, and Proximity Reader DLLs, and Protocol(s).

IMPORTANT-READ CAREFULLY: This End-User License Agreement (“EULA”) is a legal agreement between you (either an individual or a

single entity) and the manufacturer RF IDeas (“Manufacturer”) with which you acquired the RF IDeas software and hardware product(s)

identified above (“PRODUCT”). The PRODUCT includes the RF IDeas reader, computer software, the associated media, any printed

materials, and any “on line” or electronic documentation. The SOFTWARE PORTION OF THE PRODUCT includes the computer software,

the associated media, any printed materials, and any “on line” or electronic documentation. By installing, copying or otherwise using the

PRODUCT, you agree to be bound by the terms of this EULA. If you do not agree to the terms of this EULA, RF IDeas is unwilling to

license the PRODUCT to you. In such event, you may not use or copy the SOFTWARE PORTION OF THE PRODUCT, and you should

promptly contact the vendor you obtained this PRODUCT from for instructions on return of the unused product(s) for a refund.

The products described in this publication are intended for consumer applications. RF IDeas assumes no liability for the performance of

product. RF IDeas products are not suitable for use in life-support applications, biological hazard applications, nuclear control applications,

or radioactive areas. None of these products or components, software or hardware, are intended for applications that provide life support

or any critical function necessary for the support of protection of life, property or business interests. The user assumes responsibility for

the use of any of these products in any such application. RF IDeas shall not be liable for losses due to failure of any of these products, or

components of these products, beyond the RF IDeas commercial warranty, limited to the original purchase price.

SOFTWARE PRODUCT LICENSE The PRODUCT is protected by copyright laws and international copyright treaties, as well as other

intellectual property laws and treaties. The SOFTWARE PORTION OF THE PRODUCT is licensed, not sold.

1. GRANT OF LICENSE. This EULA grants you the following rights: *Software. You may install and use one copy of the SOFTWARE

PORTION OF THE PRODUCT on the COMPUTER. *Network Services. If the SOFTWARE PORTION OF THE PRODUCT includes

functionality that enables the COMPUTER to act as a network server, any number of computers or workstations may access or otherwise

utilize the basic network services of that server. The basic network services are more fully described in the printed materials accompanying

the SOFTWARE PORTION OF THE PRODUCT. *Storage/Network Use. You may also store or install a copy of the computer SOFTWARE

PORTION OF THE PRODUCT on the COMPUTER to allow your other computers to use the SOFTWARE PORTION OF THE PRODUCT

over an internal network, and distribute the SOFTWARE PORTION OF THE PRODUCT to your other computers over an internal network.

1.1 General License Grant RF IDeas grants to an individual, a personal, nonexclusive license to make and use copies of the SOFTWARE

PRODUCT for the sole purposes of designing, developing, and testing your software product(s) that are designed to operate in conjunction

with any RF IDeas designed proximity reader product. You may install copies of the SOFTWARE PRODUCT on an unlimited number of

computers provided that you are the only individual using the SOFTWARE PRODUCT. If you are an entity, RF IDeas grants the right to

designate one individual within your organization to have the sole right to use the SOFTWARE PRODUCT in the manner provided above.

1.2 Documentation. This EULA grants an individual, a personal, nonexclusive license to make and use an unlimited number of copies of

any documentation, provided that such copies shall be used only for personal purposes and are not to be republished or distributed (either

in hard copy or electronic form) beyond the user’s premises and with the following exception: you may use documentation identified in the

SOFTWARE PRODUCT as the file format specification for RF IDeas’ proximity readers solely in connection with your development of

software product(s) or an integrated work or product suite whose components include one or more general purpose software products.

1.3 Storage/Network Use. You may also store or install a copy of the SOFTWARE PRODUCT on a storage device, such as a network

server, used only to install or run the SOFTWARE PRODUCT on computers used by a licensed end user in accordance with Section 1.1. A

single license for the SOFTWARE PRODUCT may not be shared or used concurrently by other end users.

1.4 Sample Code. RF IDeas grants you the right to use and modify the source code version of those portions of the SOFTWARE

PRODUCT identified as “Samples in the SOFTWARE PRODUCT (“Sample Code”) for the sole purposes to design, develop, and test your

software product(s), and to reproduce and distribute the Sample Code, along with any modifications thereof, only in object code form.

2. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS. *Limitations on Reverse Engineering, Decompilation and Disassembly. You

may not reverse engineer, decompile, or disassemble the PRODUCT, except and only to the extent that such activity is expressly

permitted by applicable law notwithstanding this limitation *You may not reproduce or otherwise emulate, in whole or in part, any form the

protocol(s) defined within this PRODUCT for use without a RF IDeas PRODUCT Redistributable Code. If you are authorized and choose

to redistribute Sample Code (“Redistributables”) as described in Section 1.4, you agree to: (a) distribute the Redistributables in object code

only in conjunction with and as a part of a software application product developed by you using the PRODUCT accompanying this EULA

that adds significant and primary functionality to the SOFTWARE PRODUCT (“Licensed Product”); (b) not use RF IDeas’ name, logo, or

trademarks to market the Licensed Product; (c) include a valid copyright notice on the Licensed Product; (d) indemnify, hold harmless, and

defend RF IDeas from and against any claims or lawsuits, including attorney’s fees, that arise or result from the use or distribution of the

Licensed Product; (e) otherwise comply with the terms of this EULA; and (g) agree that RF IDeas reserves all rights not expressly granted.

You also agree not to permit further distribution of the Redistributables by your end users except: (1) you may permit further redistribution

of the Redistributables by your distributors to your end-user customers if your distributors only distribute the Redistributables in conjunction

with, and as part of, the Licensed Product and you and your distributors comply with all other terms of this EULA; and (2) in the manner

described in Section 1.4.

*Separation of Components. The PRODUCT is licensed as a single product. Its component parts may not be separated for use on more

than one computer.

*Single COMPUTER. The PRODUCT is licensed with the COMPUTER as a single integrated product. The PRODUCT may only be used

with the COMPUTER.

*Rental. You may not rent or lease the PRODUCT without permission from RF IDeas.

*Software Transfer. You may permanently transfer all of your rights under this EULA only as part of a sale or transfer of the COMPUTER,

provided you retain no copies, you transfer all of the PRODUCT (including all component parts, the media and printed materials, any

upgrades, this EULA and, if applicable, the Certificate(s) of Authenticity), AND the recipient agrees to the terms of this EULA. If the

PRODUCT is an upgrade, any transfer must include all prior versions of the PRODUCT.

*Termination. Without prejudice to any other rights, RF IDeas may terminate this EULA if you fail to comply with the terms and conditions

o

nn f this EULA. In such event, you must destroy all copies of the SOFTWARE PORTION OF THE PRODUCT and all of its component parts.

3. UPGRADES. If the SOFTWARE PORTION OF THE PRODUCT is an upgrade from another product, whether from RF IDeas or another

supplier, you may use or transfer the PRODUCT only in conjunction with that upgraded product, unless you destroy the upgraded product.

If the SOFTWARE PORTION OF THE PRODUCT is an upgrade of a RF IDeas product, you now may use that upgraded product only in

accordance with this EULA. If the SOFTWARE PORTION OF THE PRODUCT is an upgrade of a component of a package of software

65

`

programs which you licensed as a single product, the SOFTWARE PORTION OF THE PRODUCT may be used and transferred only as

part of that single product package and may not be separated for use on more than one computer.

4. OEM COPYRIGHT. All title and copyrights in and to the PRODUCT (including but not limited to images, photographs, animations, video,

audio, music, text and “applets,” incorporated into the PRODUCT), the accompanying printed materials, and any copies of the SOFTWARE

PORTION OF THE PRODUCT, are owned by RF IDeas or its suppliers. The PRODUCT and SOFTWARE PORTION OF THE PRODUCT

is protected by copyright laws and international treaty provisions. You may not copy the printed materials accompanying the PRODUCT.

5. DUAL-MEDIA SOFTWARE. You may receive the SOFTWARE PORTION OF THE PRODUCT in more than one medium. Regardless

of the type or size of medium you receive, you may use only one medium that is appropriate for your single computer. You may not use

or install the other medium on another computer. You may not loan, rent, lease, or otherwise transfer the other medium to another user,

except as part of the permanent transfer (as provided above) of the SOFTWARE PORTION OF THE PRODUCT.

6. OEM PRODUCT SUPPORT. Product support for the product is not provided by RF IDeas or its subsidiaries. For product support,

please refer to the OEM supplies support number provided in the documentation. Should you have any questions concerning the EULA, or

if you desire to contact OEM for any other reason, please refer to the address provided in the documentation provided.

FOR THE LIMITED WARRANTIES AND SPECIAL PROVISIONS PERTAINING TO YOUR PARTICULAR JURISDICTION, PLEASE

REFER TO YOUR WARRANTY BOOKLET INCLUDED WITH THIS PACKAGE OR PROVIDED WITH THE SOFTWARE PRODUCT

PRINTED MATERIALS.

Limited Warranty: RF IDeas warrants to the original buyer of this product, that the hardware and related disk(s) are free of defects in

material and workmanship for a period of one year from date of purchase from RF IDeas or from an authorized RF IDeas dealer. Should

the RF IDeas products fail to be in good working order at any time during the one-year period, RF IDeas will, at its option, repair or replace

the product at no additional charge, provided that the product has not been abused, misused, repaired or modified. This warranty shall be

limited to repair or replacement and in no event shall RF IDeas be liable for any loss of profit or any commercial or other damages,

including but not limited to special, incidental, consequential or other similar claims. No dealer, distributor, company, or person has been

authorized to change or add to the terms of this agreement, and RF IDeas will not be bound by any representation to the contrary. RF

IDeas SPECIFICALLY DISCLAIMS ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS OF PURPOSE. Since some states do not allow such exclusion of

limitation of incidental or consequential damages for consumer products, check the statute of the state in which your business resides.

This warranty gives you the specific legal rights in addition to any rights that you have under the laws of the state in which your business

resides or operates.

Returns: RF IDeas products which require Limited Warranty service during the warranty period shall be delivered to the nearest authorized

dealer or sent directly to RF IDeas at the address below with proof of purchase and a Return Materials Authorization (RMA) Number

provided by RF IDeas Technical Support Dept. Replacement parts or complete boards become the property of RF IDeas If the returned

board or unit is sent by mail, the purchaser agrees to pre-pay the shipping charges and insure the board or unit or assume the risk of loss

or damage which may occur in transit. The purchaser is expected to employ a container equivalent to the original packaging. Copyright:

prohibited without express written permission from RF IDeas.

Trademarks: All RF IDeas products are trademarks of RF IDeas. All other product names or names are trademarks or registered

trademarks of their respective holders.

Applicable Patents: RF IDeas pcProx Plus card readers supporting HID formats retain US Patent No. 5,952,935 and U.S. Patent No.

7,439,862.

Disclaimer: This Reference Guide is printed in the U.S.A. Any resemblance mentioned in the Reference Guide to persons living or dead,

or to actual corporations or products is purely coincidental. RF IDeas believes that the information contained in this manual is correct.

However, RF IDeas does not assume any responsibility for the accuracy of the content of this User Manual, nor for any patent

infringements or other rights of third parties. RF IDeas reserves the right to make any modifications in either product or the manual without

giving prior written notification.

FCC Compliance Statement

FCC ID: M9MPCPROXHUSB100 (HID USB model) FCC ID: M9MBUPCPROXH100 (HID RS-232 model)

FCC ID: M9MPCPROXM101 (Indala model) FCC ID: M9MBUPCPROXA100 (AWID)

FCC ID: M9MRDR6X8X (Kantech, Indala, Casi-Rusco) FCC ID: M9MPCPROXP100 (Pyramid)

FCC ID: M9MPCPROXC101 (Casi-Rusco model) FCC ID: M9MRDR7P71 (FIPS 201 13.56 MHz)

FCC ID: M9MRFID1856I100 (MIFARE/iCLASS models) FCC ID: M9MRDR7L81 (Legic 13.56 MHz)

FCC ID: M9MRDR7081 (iCLASS Module based) FCC ID: M9MRDR7580 (iCLASS MIFARE and Other 13.56 MHz)

FCC ID: M9MRDR7581 (iCLASS MIFARE and Other 13.56 MHz) FCC ID: M9MRDR7081AKF (iCLASS MIFARE and Other 13.56MHz)

FCC ID: M9MRDR7081AKE (iCLASS MIFARE and Other 13.56MHz) FCC ID: M9MRDR75DX (iCLASS MIFARE and Other 13.56 MHz)

FCC ID: M9MRDR8XX8U (Plus combo model) FCC ID: M9MRDR758X (iCLASS MIFARE and Other 13.56 MHz)

FCC ID: M9MRDR8058X (Multi-protocol Combo model) FCC ID: M9M8058XCCL (Multi-protocol and Contact model)

FCC ID: M9M758XCCL (MIFARE and Contact model) FCC ID: M9M7580CCL (MIFARE and Contact model)

FCC ID: M9MRDR80081 (Plus SIO Combo Model) FCC ID: M9MRDR70EX (13.56 MHz Express Model)

FCC ID: M9MRDR60DX (125kHz USB Dongle Model) FCC ID: M9MLC608X (125 kHz USB Model)

FCC ID: M9MOEM805NX (Multi-protocol Combo model) FCC ID: M9MSB708X (iCLASS 13.56 MHz)

FCC ID: M9MSB758X (Mifare 13.56MHz) FCC ID: M9MSB6X8X (Multi-protocol 125 kHz)

FCC ID: M9MLC6T8X (132 kHz USB Model) FCC ID: M9MLC60DX (125 kHz USB Model)

FCC ID: M9MLC608XU0 (125 kHz Virtual Com Model) FCC ID: M9MLC758X (13.56 MHz USB Model)

FCC ID: M9MLC6X8X (Multi-protocol 125kHz) FCC ID: M9MLC6X11U (125kHz USB Model)

FCC ID: M9MLC8058X (Multi-protocol Combo model) FCC ID: M9MLC8058XU (Multi-protocol Combo model)

FCC ID: M9MHP8058X (Multi-protocol Combo model) FCC ID: M9MLC8008XU (Multi-protocol Combo model)

“Pursuant to FCC 15.21 of the FCC rules, changes not expressly approved by RF IDeas might cause harmful interference and void the

FCC authorization to operate this product.

Note: This device complies with Part 15 of the FCC Rules and Industry Canada license-exempt RSS standard(s). Operation is subject to the

following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation. This product complies with FCC OET Bulletin 65 radiation exposure limits set forth for an

uncontrolled environment.

The reader may not recognize value cards in the presence of high RF fields. If the current reading is erratic, the user shall take the following

step: Move the equipment from any known transmitters nearby. For more information contact Tech Support at 866.439.4884.

66

Index

A

ACP 45, 58

ASCII

3, 5,

11,

45.

4

9

,

51-52, 61-62,

69

Assign Preceding

Keystrokes

40

Auto Clear 25

Auto

Focus

25

Auto GetID 25

B

Beep

12, 17

Beeper 32

Bit (26)

F

ormat

Structure 67

C

Card

Compatibility 8

Card Data Hold

Time 30

Change Fields

Configuration 39

Clear

Button 25

COM

11-12,

23-24,

45,

5

9

,

6

1

Complex Passwords

68

Connectors

10,

2

4

Continuous Read

30

D

Data

Delimiters 28-

29

Delimter

Keyboard 29

Device

List

19, 21,

2

4

E

Emulate Prox Pro

28

Ethernet

11-12, 14-15,

23-24

ExpressCard

11

F

FAC

3,

2

6-

29

Factory

Defaults

15, 17

FIPS

20

1

37,

44

G

GETID

25, 33,

36-3

7

,

44

GetQueuedID 33-34

H

High

P

riorit

y

Bit 22

.HWG 14

K

Key Press

Time 30

Key Release

Time 30

L

LED 30-31

Lock-Out

Time 30

Logical

Unit ID 32

M

Manufacturer Card

Compatibility

(

See

Card

Compatibility)

MIFARE

15,

22

Minimum

System Requirements

11

O

OEM

3, 9, 12, 32,

56-5

7

,

60

One-Factor

Security 68

Output

Test

Area 25

P

Password

Security 68

PCMCIA

11

pcProx

Playback

9,

68-6

9

pcProx Plus

(2

Configuration Reader)

5,

8,

13-16, 21-22,

30

R

RS-232

9,

11-12, 23,

5

9

,

61-62

S

SDK

3, 5, 9,

11,

30-31,

50

,

52, 56,

62

Serial

7,

11,

14-15, 23, 25,

28-

29

,

31,

45-46,

54,

56

Special

Keys

Special1

29

Special2

29

Special3

29

Star

t

Bit

36, 38,

44

T

Termination

Keystroke

26,

29

Test

Button 25

Tool

Tip Balloon

16

Two-Factor

Security 68

I

Icon

Toolbar

19

Connect 19-20

Disconnect

21

Write Active

21

Write Settings

21

ID Digits 27

U

USB

11-12, 14-15,

23-24,

29-30

,

45, 5

9

,

61-62,

69

W

Wiegand

11, 13,

27-28, 53-54, 57,

6

1,

67,

69

Wiegand

Bits 28

Wiegand Bytes

28

Wiegand

to

Keystroke

Data 27

67

Appendix

Standard

26 Bit

Format

Structur

e

There are several

bits

constructed together

that

comprise data sent

from the proximity

card

to the

device. There are numerous

bit

formats and lengths

for proximity

cards. The most popular

is

a

26

bit

card format. The typical layout

for this format is 24 bits of

usable information as

the first

and last

are

parity bits to

ensure data

int

egrity

.

The

26 bit format

consists

of

255 possible

facility

codes.

Within

each

facility

code there

is

a

total of

65,535 unique card

numbers.

The standard

26 bit

Wiegand

format is

H10

30

1.

It is

binary encoded data. The

format

consists

of 2

parity

bits,

8 bit facility

code

(F)

and 16

bit

card number fields

(B).

This

format

displays belo

w

.

PFFFFFFFFBBBBBBBBBBBBBBBBP

EX

XXXXXXXXXX

X.............

.............X

XXXXXXXXXXXO

Bit

C

oding

P

=

P

arit

y

O =

Odd

P

arit

y

E

=

Even

P

arit

y

X =

Parity

mask

F

=

F

acilit

y

code, range

= 0 to 255

B

=

Card Number, range

= 0 to 65,535

In

general,

the 26 bit format is the

industry standard format. Primary benefits

of this include:

•

Open

format

•

Convenient

to order

•

Universal access control panel ac

c

eptanc

e

The sale

of this format is not limited to

any one company

yet the

range

of

card numbers available

in

this format is

limited. There

is

a potential

for

card numbers

to

be

duplicated.

Please go

to

www.RFIDeas.com and

follow the

Suppor

t

a

Learning Center

a

Proximity Card

Formats

link for

more details. The card manufacturer may also have additional details about

the card

format.

68

Appendix

Use

the

pcProx Device

for

Password

Security -

Complex

Passwords

It is

possible

with

certain limitations,

to

use

the proximity

t

oken

as a password

for

an application

or

operating system log on. The unique card bit-stream c

onv

er

t

ed

to

either decimal

or hexadecimal

becomes

the

entire

or

a portion

of the

password. Enroll

this

card data

to the

password

of the

operating system application

for the

user

.

Since

the proximity

t

oken

has no

read/write

memory there

is

no way go change

this or

writ

e

alphanumeric characters such as a user name

to the proximity

t

ok

en.

Some examples are

shown

below. Please see RF

IDeas pcProx Playback

Star

t

er

Kit or

call

the

Sales

Department

if this capability

is needed.

Several companies have adopted a policy

that

requires users

to

change

their

password every

xx

number

of

days

to

increase security. The PIN

is the

portion

of the

password

the

user changes

every

xx

number

of

days. Since

the

card data

is

completely numeric, any alpha and

upper/lower

case

letter

constraints are handled

in the

user supplied

PIN.

A two-factor

authentication system

is

made up

of:

1.

Card

ID data

2. Personal

Identification Number

(PIN)

The device may be configured

to

allow operation under either a one

or two-factor authentication

system.

One-Factor

In

a one-factor system,

the

user simply scans

the ID

card. The device may be configured

to

add

TAB

keystrokes ahead

of the

data as

well

as a TAB

or

ENTER

keystroke after

the

card

data.

Two-Factor

The

two-factor

approach

is

especially useful when insisting on password construction rules

or

periodic changing

of passwords.

In

a

two-factor

system,

the

user may enter

the

PIN either before

or

after

the

card data.

If the user

adds

the

PIN before

the

card data,

the

device may be configured

to

append

the

ENTER

keystroke.

Pre and Post

Characters

There are some additional measures

that

can be taken

to

make

it

more

difficult for

unauthoriz

ed

users

to

reproduce

passwords.

Adding additional keystroke characters

to the

card information,

that is difficult to

re-produce,

while

configuring

the

data. These additional characters are labeled as

Sp1, Sp2, and Sp3 on

the delimeters

tab

menu

selections.

Other

Products

& Accessories

Sof

t

war

e

Developer’s

Kit

Allows independent

developer’s

to

use

their

application

to

read

proximity

access badge Read

ID data

of

more than

1

billion cards

in the field

PVC Label

Proximity Card

Credit card size

with paper

release liner,

500

cards

per

box

Proximity

Cards, Labels,

Key

Fobs

Complete selection

of various

manufacturers proximity

cards,

labels and key

fobs. Marked

with

data code and

ID

number

,

available

in

several

Wiegand

formats

pcProx

R

ead/W

rit

e

C

ontactles

s

Reads and

writes

directly

t

o

the

smart

cards

pcProx

Writer

and

Playback

Desk

t

op

read-only

f

or

iCLAS

S

and NXP

and smart

cards

pcProx Playback

Star

t

er

Kit

Plays back card sector

data

in

ASCII

or keystrokes

pcP

r

o

x

Sonar

Presence detector

c

onfigur

ed

as a

keyboard

PS/2

t

o

USB Power

Tap

Powers a USB RF IDeas

device

from

a PS/2

port

Mounting Brackets

F

urther

adjust

the standard

mounting

of the

device

angle

69

70

RF IDeas

Inc.

©

2013

RF IDeas.

All

rights

reserved.

Specifications subject

to

change

without notice.

Windows, Macintosh,

Solaris, Sun Ray and Linux are trademarks

of their

respective

companies.

All

other trademarks, service marks and product

or

service names are

property

of their

respective

owners.

Mention of third-party

products

is for

informational purposes only and constitutes neither an endorsement

nor a

recommendation.

RF

IDeas assumes no responsibility

with

regard

to the

performance

or

use

of

these

products.

All

understandings, agreements,

or

warranties,

if

any, take place directly between

the

vendors and

the

prospective

users.

Please feel free

to

call, e-mail

or visit our

web site

for

a

full list of

applications, products, configuration options,

supported

cards and

form factor

specifications. Our web site includes application videos,

support materials,

case studies

and

detailed information about

our

product

line.

Every

effort

has been made

to

ensure

that the

information

in this

manual

is

accurate.

RF IDeas

is not

responsible

for

printing

or

clerical

errors.

pcProx ® Plus, pcProx ® Adhérer

Wiegand Converter

Utilitaire de configuration

Manuel de l'utilisateur

2

Merci!

Félicitations pour l'achat de votre pcProx ® Inscrivez-vous, pcProx ® Plus, ou un dispositif Wiegand (s). RF IDeas espère que vous

apprécierez les lecteurs autant que nous avons apprécié la création et le développement de leur.

La configuration est simple, de sorte que vous serez en mesure de profiter rapidement d'un environnement plus sûr dans votre

entreprise, école ou organisation.

S'il vous plaît communiquer avec notre service des ventes si vous avez des questions ou êtes intéressé par nos programmes de

développeur indépendant et OEM.

Nous nous réjouissons de vos commentaires et suggestions pour notre gamme de produits! S'il vous plaît aller à

www.RFIDeas.com et suivez le soutien d'une liaison de centre d'apprentissage pour plus de détails sur notre gamme de

produits.

Nous sommes toujours à découvrir de nouvelles applications pour notre ligne de produit (s). Il ya plusieurs développeur de

logiciels est l'octroi de licences de notre technologie de sorte que la solution que vous cherchez peut-être déjà développé.

Merci,

Les idées RF Personnel

Besoin d'aide?

Ph: 847.870.1723

Fx: 847.483.1129

E: Sales@RFIDeas.com

TechSupport@RFIDeas.com

3

Glossaire des termes

ASCII: Le code standard américain pour les codes d'échange d'information représentent le texte dans les ordinateurs, matériel

de communication, et d'autres dispositifs qui utilisent texte.

Contact: La technologie de carte à haute fréquence 13,56 MHz intelligent.

FAC: Fonds code d'accès

OEM: Le badge de proximité et lecteur de badge disponible dans les modules électroniques autonomes pour l'intégration facile

du système.

pcProx Contactless: Le RF IDeas marque déposée donné à tous les 13,56 MHz produits de lecteurs de cartes sans contact.

pcProx Proximité: Le RF IDeas marque déposée donné à tous les 125 kHz produits de lecture de proximité.

Proximité: La fréquence faible technologie RFID 125 kHz.

SDK: Kit de développement logiciel. Les kits de développeur de logiciels à partir d'idées RF fournissent des capacités de

commandement de haut niveau pour intégrer des applications logicielles pour nos appareils.

4

Table des matières

2 Merci!

3 Glossaire des termes

5 Chapitre 1: Les bases

5 Présentation d'identification sans fil

6 ID système Lecteur de cartes

6 pcProx formats de sortie

7 Credential Facteurs de forme

8 Compatibilité des cartes

8 lecteur fins de configuration

8 pcProx Plus & Différences lecteur non-Plus

9 Chapitre 2: Hardware

9 Quelle est votre numéro de pièce?

10 Interface (connecteurs)

11 USB et lecteurs Wiegand Converters

11 lecteurs et convertisseurs RS-232

11 Configuration minimale requise

Basics 12 Lecteur de set-up

12 Beeper LED

13 Chapitre 3: Logiciel

13 pcProx utilitaire de configuration

13 Présentation de l'utilitaire

14 Barre d'outils Menu

19 La barre d'outils de l'icône

22 pcProx plus Configuration

23 Configuration standard

23 Connect Tab

25 Sortie zone d'essai

26 Format des données Tab

28 délimiteurs Tab

30 Tab de distribution

31 SDK Tab

35 CHUID Tab

45 Chapitre 4: Protocole de commande ASCII

45 Vue d'ensemble ASCII

46 Connectez Programme de communication série

47 Structure de commandement

50 Command Aide

54 variable de commande

58 ACP codes d'erreur

59 Chapitre 5: Astuces et dépannage

59 Dépannage

60 Foire aux questions

63 Précautions

63 Avant d'appeler le support technique

63 Talking To The Technician

66 Index

67 Annexe

69 Autres produits et accessoires

5

les bases 1

Présentation d'identification sans fil

pcProx activé identification ®

Les employeurs sont plus soucieux de la sécurité que jamais. Plus les bâtiments, les machines, les systèmes et les applications

requièrent des informations d'identification pour accéder. Dispositifs d'idées RF permettent aux cartes d'accès du bâtiment

pour être utilisé comme un identifiant numérique dans le lieu de travail.

Diverses applications pcProx comprennent:

• inscription de cartes

• Application log-on

• Form Filler aux applications logicielles existantes

• PC / LAN Entrer dans le site

• Les achats de cafétéria / Distributeurs

• Accès à la machine

• PLC et contrôleurs embarqués

• Heure / Assistance

Notre pcProx plus périphériques sont facilement configurés pour accroître la sécurité et la fiabilité. Les entreprises qui utilisent

la proximité et / ou de la technologie sans contact pour l'accès au bâtiment bénéficient immédiatement, comme leurs cartes

d'identification des employés peuvent également être utilisés avec la proximité / dispositif sans contact pour les applications

d'authentification supplémentaires. Ainsi, la majorité des coûts de déploiement et les inscriptions sont rapidement

récupéré.

Le schéma de la page suivante donne un aperçu de haut niveau de la façon dont le lecteur fonctionne. Le lecteur émet des

signaux RF à la carte et la carte envoie des signaux à envoyer des données. Les données de la carte est émis par le lecteur de

frappes ou des caractères ASCII. Ces données de carte peut être configurée pour inclure des séparateurs pour séparer les

données. Ce lecteur peut être utilisé comme un système autonome ou intégré de façon transparente avec d'autres applications

logicielles en utilisant le kit de l'option SDK (Software Developer).

6

ID Card lecteur système

Formats de sortie

7

Credential Facteurs de forme

Vérification des pouvoirs sont des dispositifs électroniques inactifs qui utilisent des lecteurs de fournir la puissance requise pour

le démarrage et la communication. Le titre lui-même, se compose d'antennes qui produisent des fréquences proximité ou contact.

Cartes de proximité et la technologie des cartes à puce sans contact permettent aux utilisateurs de gérer facilement plusieurs

applications via une seule identification.

Données: Les données sur les cartes d'accès sont une chaîne de nombres binaires fixer avec une configuration fixe et de longueur.

Fréquences: contrôle d'accès des lecteurs et des titres de IDeas RF utilisent la basse fréquence 125 kHz (proximité) bande et / ou

à haute fréquence 13,56 MHz bande (sans contact).

Formulaire de Credential Facteurs: Avec plus de 300 millions de références d'accès physiques utilisés dans le monde, il ya une

variété de forme des fréquences facteurs clients haute et basse peuvent choisir de répondre à leurs besoins particuliers.

Le ci-dessous illustre quelques-uns des différents facteurs de forme disponibles.

CSN: Aussi connu sous le nom de la carte numéro de série, fait partie de la norme ISO 15693 pour les cartes de proximité

fonctionnant à la fréquence de 13,56 MHz.

UID: Le nom d'utilisateur ou identification de l'utilisateur, peut être codé que les données sur la carte quand une clé de sécurité

est nécessaire.

Fabricant / Fournisseur Compatibilité des cartes

8

S'il vous plaît aller à www.RFIDeas.com la référence de périphériques spécifiques associés à des types de cartes.

Lecteur fins de configuration

Procédé de codage de données sur une carte et à transmettre des données sur le lecteur diffère en conséquence pour chaque

technologie utilisée. Le lecteur lui-même n'est pas au courant de la composition du format de données de la carte ou les privilèges

d'accès pour le titulaire de la carte. Cette information est seulement accessible à travers le processus de configuration du lecteur

en utilisant le logiciel fourni.

Le lecteur est très flexible et peut être configuré afin de présenter une sortie exacte souhaitée pour l'utilisateur, comme

singulariser FAC ou ID, l'obtention d'une base désirée (c.-à-décimal, minuscules, majuscules, hexadécimal).

Différences entre pcProx plus lecteur non plus Lecteur

Le pcProx Plus est un lecteur programmable à double fréquence qui combine 125 kHz et 13,56 MHz technologies dans le même

lecteur. C'est le seul lecteur dans l'industrie qui lit deux cartes de votre choix parmi les 35 types de cartes, offrant une flexibilité à

tout client aux prises avec différentes technologies de cartes.

Contrairement à la plus pcProx lecteur, notre pcProx norme Adhérer proximité et la fonction des lecteurs sans contact sur une

seule bande de fréquence, qui est soit 125 kHz proximité ou sans contact 13,56 MHz.

9

Hardware 2

Quel est votre numéro de pièce?

Toutes les idées références de lecteurs RF suivent un système distinct de la catégorisation pour permettre une facilité de

différenciation entre les produits.

Voici le schéma de référence de base.

Type de lecteur: Le type de lecteur distingue entre le lecteur standard, OEM, convertisseur, à bande magnétique, ou un kit.

Fréquence: les lecteurs de contrôle d'accès de IDeas RF sont disponibles en basse fréquence 125 kHz (proximité) ou à haute

fréquence 13,56 MHz (sans contact).

Type de carte: Le type de carte permet la sélection de plus de 35 différents types de cartes de compatibilité lecteur (Veuillez

visiter www.RFIDeas.com, choisissez un produit et localisez l'onglet Numéros de pièce dans la référence de périphériques

spécifiques associés à des types de cartes).

Logement: Cette option permet à l'utilisateur de sélectionner le logement de facteur de forme pour le lecteur souhaité. Les

boîtiers comprennent: bureau, fixation murale, dongle USB, PCMCIA, carte nue, ExpressCard ou personnalisée. (Pour en savoir

plus sur les facteurs de forme, s'il vous plaît visitez www.RFIDeas.com)

Modèle: La sélection de modèle correspond au type de lecteur, s'il s'agit d'un standard, écrivain (sans contact 13,56 MHz

seulement), la lecture (sans contact 13,56 MHz seulement), SDK, ou de l'analyseur.

Version: La version fait référence à la sélection soit notre build standard ou personnalisé.

Couleur de logement: La catégorie de couleur permet simplement de sélection soit de nos boîtiers noirs ou de perles. (S'applique

uniquement aux ordinateurs de bureau et des boîtiers pour montage mural)

Interface: Cette option spécifie le type de connexion pour le lecteur (c.-USB, RS-232, PCMCIA, etc.)

10

Interface (connecteurs)

CONNECTEURS

SORTIE

11

Les lecteurs USB et Wiegand Convertisseurs

Le dispositif de frappe USB pcProx fonctionne en deux modes principaux:

• clavier USB. Il lit les données de la carte et l'envoie comme des frappes comme si l'utilisateur a tapé les données ID sur un

clavier.

• Dans l'interface de programmation d'application (API) définie dans le SDK pcProx. Quand il lit des données de carte,

l'application active reçoit les données de la carte entières.

Les lecteurs et les convertisseurs RS-232

Le RS-232, Ethernet, ou un dispositif de port COM virtuel fonctionne en deux modes principaux:

1. Dispositif de sortie ASCII. Dans ce mode, les données de la carte de l'utilisateur sont lus et envoyés en nombre décimal ou

hexadécimal en caractères ASCII.

2. API définie dans le SDK pcProx. Le dispositif se fixe à un port série de l'ordinateur. Quand il lit des données de carte,

l'application active reçoit les données de la carte entières.

Une fois les paramètres de configuration sont correctement configurés et écrites dans la mémoire flash, l'appareil peut être

immédiatement déployée.

Configuration minimale requise

Note: Le logiciel n'effectue aucune vérification de validation des données. Les données doivent être connus avant qu'il ne soit lu

pour vérifier sa validité.

12

Lecteur Set-Up Basics

Branchez le connecteur dans le poste de travail (ou de disponible sur n'importe quel périphérique) ouverte RS-232, USB ou la

prise Ethernet.

Placez l'appareil à côté de l'écran, à côté du poste de travail, ou, le cas échéant.

Le poste de travail doit détecter le nouveau matériel pour les connexions USB. Vérifier le poste de travail reconnaît cette

connexion en utilisant le Gestionnaire de périphériques ».

Vérifiez le port COM RS-232 DB9 connexions utilisant «Gestionnaire de périphériques».

Lorsque le logiciel est installé, il doit reconnaître ces connexions afin de configurer le périphérique approprié. Une fois que

l'appareil est configuré et enregistré dans sa mémoire flash, ces paramètres n'auront pas à être configuré à nouveau.

Beeper LED

Le bureau, dongle USB, support mural et cartes nues (OEM) des lecteurs de modèle sont toutes équipées d'une LED s'allume sur

le capot avant. La LED est configurable via le logiciel utilitaire (Voir LED et fonctions Beeper dans la section Software) pour

permettre à l'appareil pour produire un bip chaque fois que la lumière du led quand un titre est détectée par le lecteur.

13

Logiciel 3

pcProx utilitaire de configuration

L'utilitaire de configuration pcProx offre aux utilisateurs la possibilité de configurer leur pcProx inscrire, pcProx Plus ou

dispositifs Wiegand pour répondre à leurs besoins. A travers le processus de configuration, la sortie de données d'informations

d'identification désiré et les privilèges d'accès pour les titulaires de carte peuvent être établies.

Contrairement à la pcProx Adhérer lecteurs, pour lesquels une seule configuration peut être programmé dans le lecteur,

l'utilitaire permet le processus de configuration pcProx plus de créer deux configurations distinctes pour les utilisateurs.

Présentation de l'utilitaire

Menu Barre d'outils

14

La barre d'outils du menu contient toutes les options de configuration de base de l'utilitaire.

fichier

Le menu Fichier contient les options pour l'ouverture. HWg et enregistrement des fichiers. HWg.

Ouvrez .Hwg / .Hwg + fichier: Ouvre soit un HWg ou HWg + de fichiers... A. HWg ou. HWg + fichier contient tous les

paramètres de configuration du lecteur. L'utilitaire est livré avec un échantillon .Hwg / .Hwg + fichiers.

Enregistrer pour HWg + fichier:. Enregistre les paramètres de configuration pour le lecteur.

Qu'est-ce qu'un fichier .Hwg + / .Hwg? Il existe deux types de fichiers de configuration. Il ya un fichier. HWg et. HWg +

fichier. Un fichier. HWg ne peut être créé avec la version précédente de l'utilité de l'application pcProx. A + fichier. HWg ne peut

être sauvegardé en utilisant ce nouvel utilitaire. A. HWg + peut configurer un lecteur ainsi qu'un lecteur de configuration unique

pcProx Plus.

Quitter: Quitte sur l'utilité entire

Connectez

Le menu propose des options de connexion pour appareil de raccordement aux services publics.

Auto Connect to USB au démarrage: Définir comme connexion par défaut de l'utilitaire. Grâce à cette connexion recherches

les utilitaires pour une connexion USB au démarrage.

Auto Connect to Serial au démarrage: Avec cette sélection, les recherches d'utilité pour les connexions série disponibles au

démarrage.

Auto Connect to Ethernet au démarrage: l'option de l'utilitaire à la recherche de connexions Ethernet au démarrage.

Pourquoi utiliser la fonction Auto Connect? Auto Connect Les caractéristiques de l'utlity permettre aux utilisateurs

d'avoir une auto facile se connecter via un port spécifique au démarrage.

Connectez: Cette sélection a la recherche d'un utilitaire permettant une connexion de l'appareil à travers toutes les connexions

de ports disponibles.

Pourquoi utiliser la fonction Connect? Option connect général de l'utlity donne aux utilisateurs la possibilité de connecter

leur appareil à l'utilité, sans que l'utilisateur ait à identifier la connexion de l'interface réelle des appareils. Cette fonction fait

défiler tous les ports disponibles jusqu'à ce qu'un périphérique est détecté.

Remarque: Pour de plus amples informations sur l'option de connexion, voir la partie de connexion de la section de la barre

d'outils icône sur la page 19 de ce manuel.

(Connect--Cont.)

15

Connectez-vous à USB: connecte au lecteur spécifié courant via USB

Connectez-vous à Serial: se connecte au lecteur spécifié courant à travers de série

Connectez-vous à Ethernet TCP / IP: se connecte au lecteur spécifié courant via Ethernet TCP / IP

Pourquoi utiliser la fonctionnalité Se connecter à? La connexion à fonctionnalité permet à l'utilité de se connecter à un

périphérique via le port spécifié lors de la sélection. Ceci est particulièrement utile lorsque les utilisateurs passent sur et

appareils avec différentes connexions changer.

Déconnecter: déconnecte tous les appareils connectés à chaque connexion de l'interface disponible à partir de l'utilitaire de

configuration.

Remarque: Pour de plus amples informations sur l'option de déconnexion, voir la partie de déconnexion de la section de la

barre d'icône sur la page 21 de ce manuel.

Menu du périphérique

Le menu de l'appareil répertorie les options de réinitialisation, l'écriture et la lecture de la mémoire de données de l'appareil.

Les options de menu de l'appareil sont modifiés en fonction du type de périphérique connecté. Une seule

dispositif de lecture de configuration possède différentes options de menu de l'appareil que d'un dispositif de lecture de deux

configuration.

Simples lecteurs de configuration:

Rétablir les paramètres par défaut: restaure tous les paramètres de configuration par défaut d'usine.

Lire Réglages: affiche la configuration actuelle du périphérique connecté

Ecrire Réglages: Écrit les paramètres de configuration actuels de l'appareil connecté

Remarque: Pour plus d'informations sur l'option Paramètres d'écriture, voir les écrire des paramètres / Ecriture partie

active de la section de la barre d'icône sur la page 21 de ce manuel.

pcProx Plus - 2 Configuration lecteur:

Rétablir les paramètres par défaut: restaure tous les paramètres de configuration aux valeurs par défaut. Par défaut sont

définies comme HID Prox et équivalents RDR-758x (couvre 5 types de cartes différentes, HID iCLASS CSN, ISO 14443A CSN, ISO

15693A CSN, MIFARE CSN, MIFARE DESFire CSN)

Réinitialiser les réglages mémorisés: Cette option permet aux utilisateurs de réinitialiser l'appareil à leur propre

réglages mémorisés définis personnellement.

Ecrire préréglages: écrit les paramètres de configuration actuels à réglages mémorisés

Remarque: Les paramètres enregistrés sont définis comme paramètres de configuration créés par un utilisateur et

set / écrit à l'appareil via l'utilitaire comme réglages mémorisés.

(Device Menu -. Suite)

16

pcProx Plus - 2 Configuration lecteur:

Lire activité: Lit la configuration actuelle. Paramètres actifs sont ce qui permettent à l'appareil de fonctionner.

Donnez votre activité: Ecriture de la configuration actuelle à paramètres actifs.

Note: Pour plus d'informations sur l'option active Write, voir les écrire des paramètres / écriture

Partie active de la section de la barre d'icône sur la page 21 de ce manuel.

Remarque: Les options de menu de l'appareil sont modifiés lorsque un dispositif de configuration deux (pcProx Plus) est

connecté à l'utilitaire.

le menu de navigation

Le menu de navigation donne aux utilisateurs la possibilité de naviguer dans et hors des onglets de services publics à travers

l'utilisation des touches de raccourci. Ce menu répertorie les raccourcis clavier pour les onglets comme on le voit sur la zone de

configuration standard (Une explication de chaque onglet peut être trouvée dans la section Zone de configuration standard de

ce manuel).

Par exemple, en appuyant sur la touche F5 du clavier pour ouvrir l'onglet Format des données.

Une commande de touche de raccourci Test App est également disponible dans cette liste. Cette commande ouvre un

programme de capture keystroking (ie bloc-notes, WordPad, etc) dans une nouvelle fenêtre. Le programme d'ouverture par

défaut de Test App est défini comme bloc-notes.

Menu Affichage

Le menu Affichage propose des options pour modifier l'apparence de certaines fonctions de l'utilitaire d'application. Toutes les

options de ce menu sont configurés pour s'afficher par défaut.

Afficher Tooltip Balloon: L'option de menu pour afficher ou non l'info-bulle ballon pop-up.

Remarque: ballons infobulles s'affichent automatiquement, ou pop up, lorsque l'utilisateur interrompt le pointeur de la

souris sur un outil ou un autre élément de l'interface utilisateur. L'info-bulle apparaît près du pointeur et disparaît lorsque

l'utilisateur déplace le pointeur de l'outil, ou attend simplement pendant quelques secondes. L'info-bulle affiche des

informations descriptives de l'élément ou de l'outil que la souris est actuellement survole spécifique.

(Menu Affichage - Cont.)

17

Afficher le texte des termes Toolbar Icons: Fournit option pour afficher ou supprimer le texte sous les icônes dans la barre

d'icônes (Pour plus d'informations sur la barre d'icônes, consultez la section de la barre d'icône sur la page 19 de ce manuel).

Afficher Dialogues d'avertissement Pop-Up: donne l'option pour l'utilisateur d'afficher ou supprimer avertissement boîtes de

dialogue pop-up.

Par exemple, si l'option de Dialogues Attention Pop-Up Show est sélectionnée, une boîte de dialogue d'avertissement,

comme on le voit ci-dessous, s'affichera sur votre écran. La boîte de dialogue ci-dessous d'avertissement a été affiché pour

avertir l'utilisateur que le service public n'a pas détecté un périphérique connecté.

Afficher Confirmez Dialogue: L'option de menu pour afficher oui / non dialogues de confirmation avant certaines activités de

services publics sont terminées.

Par exemple, si le spectacle Confirmer option de dialogue est sélectionnée, une fenêtre de dialogue de confirmation

apparaîtra lorsque l'utilisateur clique pour remettre leur appareil aux paramètres d'usine.

Remarque: Si le spectacle Confirmer option du dialogue n'est pas sélectionnée, toutes les opérations de utilitaire

continuer lors de la sélection de l'utilisateur sans qu'il soit nécessaire pour la confirmation.

Beep On Avertissements: Fournit un bip sonore lorsque le système d'alerte sont détectés.

Remarque: Avec le bip option Avertissements, les bips sonores retentissent même si l'option de Dialogues Attention Pop-

Up Show est pas sélectionné.

Redimensionner la fenêtre: La fenêtre de l'utilitaire est conçu pour les utilisateurs de redimensionner échéant, en faisant la

fenêtre grande ou plus petite (le plus petit choix de redimensionnement éliminera la vue de la zone de test de sortie). Si un

utilisateur redimensionne la fenêtre de l'utilitaire, cliquez sur cette option de la fenêtre de redimensionnement va

redimensionner la fenêtre à sa taille d'origine.

Menu Aide

18

Le menu d'aide fournit des options pour lesquelles les utilisateurs peuvent obtenir l'aide supplémentaire à l'aide de l'utilitaire et

/ ou périphérique.

Lire le manuel de l'utilisateur: Ouvre le manuel d'utilisation pdf qui est fourni dans le téléchargement de l'utilitaire de

configuration.

Remarque: Le manuel peut également être trouvé dans le dossier du répertoire dans lequel l'utilitaire de configuration a

été installé.

www.RFIDeas.com : Cette opération va ouvrir une nouvelle fenêtre sur le site Web d'idées RF.

Consultez le site Web pour les mises à jour logicielles: en cliquant sur cette option prendra les utilisateurs vers un emplacement

sur les idées RF logiciel partie des mises à jour du site Web, et permet de détecter quelle version de l'utilitaire pcProxConfig est

actuellement en cours d'utilisation. Les mises à jour qui sont disponibles seront répertoriés pour un téléchargement facile

d'utilisation.

A propos de: Les options du menu de cette sélection diffèrent quand un périphérique est connecté à l'utilitaire vs quand aucun

appareil n'est connecté. Sans un périphérique connecté sur le contenu informationnel affiche simplement la version de

l'utilitaire. Lorsqu'un périphérique est connecté, les informations du firmware est également fourni. Le RF IDeas Tech support

email et l'adresse du site Web sont affichées dans les deux modes.

Icône de barre d'outils

19

La barre d'outils de l'icône contient les trois contrôles de configuration les plus générales pour l'utilitaire. Ces commandes se

trouvent également dans la barre des menus sous Connectez (pour connecter et déconnecter) et périphérique (pour écrire les

paramètres et écrire actif).

Connectez

En cliquant sur l'icône Connect commande l'utilitaire pour rechercher un périphérique à travers toutes les connexions de ports

disponibles.

Une fois l'utilitaire détecte une connexion de périphérique, la liste des périphériques menu déroulant dans la norme

Zone de configuration affiche l'interface de connexion, firmware et informations LUID pour l'appareil connecté. Le numéro de

modèle de l'appareil est affiché ci-dessous la liste des périphériques déroulant et la zone d'essai de sortie passe du gris au vert.

Remarque:Plus d'un appareil peut être connecté simultanément à l'utilitaire. Pour basculer entre les périphériques,

sélectionnez le périphérique connecté souhaitée dans la liste des périphériques dans le menu déroulant.

(Connect--Cont.)

20

Si une tentative de connexion d'un périphérique est faite et l'utilitaire ne détecte pas un périphérique via l'une des connexions

d'interface disponibles, une "Aucun périphérique trouvé" un message s'affichent dans la zone de barre d'état de l'utilitaire.

couper

21

En cliquant sur le bouton de déconnexion icône ordonne l'utilité de se déconnecter de tous les appareils connectés à travers

toute et toutes les connexions de ports disponibles.

Une fois l'utilitaire se déconnecte toutes les connexions de périphériques disponibles, la liste des périphériques du menu

déroulant et le numéro de modèle de l'appareil sont effacées de la zone de configuration standard et la zone d'essai de sortie

vont passer du vert au gris. De plus, la barre d'état affiche le message "Disconnected".

Ecrire Réglages / écriture active

Le bouton Paramètres Write icône invite l'utilitaire pour écrire les paramètres de configuration actuelles définies à l'appareil.

Depuis les options d'écriture diffèrent entre un dispositif de configuration simple et un dispositif de configuration deux (pcProx

Plus), l'icône Paramètres Write changera selon que le dispositif de configuration mono ou bi est branché. Quand un dispositif à

deux configuration est connecté, le texte de l'icône va changer à lire "Donnez active», comme on le voit ci-dessous.

pcProx plus Configuration

22

Cette section n'est disponible que pour configurer sélections lorsqu'un dispositif de configuration deux (pcProx Plus) est

connecté à l'utilitaire.

Remarque: Lorsque un dispositif de configuration unique est connecté à l'utilitaire, le pcProx plus

Zone de configuration est grisée (comme on le voit ci-dessous) et des sélections dans ce domaine ne sont pas possibles.

La zone de configuration pcProx Plus permet aux utilisateurs de mettre en place deux configurations différentes pour leur

appareil. Les configurations peuvent être soit un 125 kHz et 13,56 MHz une ou deux 125 kHz et deux 13,56 MHz. Les

configurations peuvent également être du même type de carte. L'appareil est configuré avec deux paramètres de configuration

par défaut, le HID Prox et équivalents RDR-758x (couvre 5 types de cartes différentes, HID iCLASS CSN, ISO 14443A CSN, ISO

15693A CSN, MIFARE CSN, MIFARE DESFire CSN).

Remarque: Si la configuration du système HID 26 bits et 35 bits HID, n'oubliez pas de définir une configuration pour lire

seulement 26 bits et l'autre configuration pour lire seulement 35 bits.

Configuration # (numéro): Cette option permet de basculer entre les configurations. Les utilisateurs peuvent configurer et

modifier les paramètres pour les deux configurations distinctes rapidement et facilement.

Type de carte menu déroulant: Comme indiqué ci-dessus, l'appareil est réglé avec deux configuration par défaut

paramètres, le HID Prox et RDR-758x équivalent. Ce menu déroulant permet aux utilisateurs de choisir le type de carte souhaité

pour leurs propres paramètres de configuration. Chaque configuration a la capacité d'avoir des types de cartes distincts.

Haute priorité: Fournit un utilisateur pcProx plus la possibilité de donner une certaine configuration d'une priorité plus élevée

que l'autre. Cette fonction est utile lorsque l'utilisateur a une population de cartes composé d'une combinaison de cartes

13.56MHz/125kHz ainsi que des cartes mono-technologie, et l'un de ceux est préférable à l'autre.

Le bit haute priorité augmente le temps qu'il faut pour lire la carte. Lorsque le bit de haute priorité est définie, le lecteur va

essayer de lire ce type de carte 10 fois avant de passer à l'autre configuration.

Configuration standard

23

Cette zone de configuration standard offre toutes les options et les détails nécessaires pour configurer un périphérique

connecté.

Connectez Tab

L'onglet Connect propose différentes façons pour qu'un périphérique peut se connecter à l'utilitaire de configuration. Les

différentes sélections permettent à l'utilisateur de choisir le type de connexion pour le protocole logique spécifique de leur

lecture.

Remarque: Un seul type de connexion à une heure qui sera affichée.

USB: Effectuez cette sélection si l'appareil connecté a un protocole logique USB. L'utilitaire se rendra ensuite à numériser

n'importe quel port USB disponible pour les périphériques connectés.

Série: RS-232 et COM virtuel Ports: Cette option propose des dispositifs qui sont RS-232 ou COM virtuel protocoles logiques

port pour se connecter à l'utilitaire. Cette section analyse pour RS-232, périphériques physiques COM portuaires, les dispositifs

de ports COM virtuels, y compris USB, les CDC et périphériques PCMCIA.

Lors de cette sélection, les limites inférieures et supérieures des ports COM à analyser doivent être fixés. Les valeurs de

port varient de 1 à 256. Les ports COM par défaut sont définies à 1-8.

Par défaut 1 .. 8: Cette option définit les valeurs du port COM revenir à la valeur par défaut de 1 et 8.

Remarque: Les périphériques série peuvent ralentir lors de la numérisation d'un large éventail de ports.

(Onglet Connexion -. Suite)

24

Ethernet (Local IP 10.10.10.65): Se connecte à un lecteur Ethernet à l'adresse IP donnée et ouvrir une connexion TCP / IP sur le

port donné. La première, deuxième, troisième, et quatrième octet de l'adresse de protocole TCP / IP doit être saisi pour

l'interface de se connecter au lecteur. Le numéro de port IP sera également nécessaire.

Option Port: Permet de modifier l'emplacement du port. Adresse Port Xport doit correspondre à ce numéro

Remarque: Les ports inférieurs à 1024 sont pour le système uniquement.

Trouvez Next Button IP: Cherche d'autres lecteurs sur la même connexion ethernet.

Liste des appareils déroulant: répertorie les périphériques que l'utilité est connecté activement à.

Par exemple, si vous avez un connecteur RJ45 (comme on le voit ci-dessous) puis la connexion de protocole logique spécifique à

sélectionner est Ethernet.

Remarque: Rappelez-vous, pas toutes les connexions d'interface USB ne sont pas nécessairement logiquement se connecter

via USB. Si votre appareil dispose d'un connecteur USB et votre appareil le suffixe du numéro est XX0 ou xxF, la connexion de

protocole logique est faite par COM. Un appareil doté d'un connecteur d'interface USB et un numéro de suffixe de xxU se

connecte via l'option de connexion USB.

CONNECTEURS

Sortie zone d'essai

25

Il s'agit de la zone d'essai pour les frappes entrées par le lecteur. Sur les appareils de série cette affiche les données du port

série non sollicités.

La boîte de GetID automatique peut être vérifiée pour l'utilitaire pour interroger le lecteur pour une identification de carte à

chaque 500 ms et affiche les résultats directement sous la case à cocher, comme on le voit ci-dessous.

La boîte de mise au point automatique maintient le curseur dans la zone de la zone de test pour capturer la sortie frappes par le

dispositif.

Remarque: Lorsque la boîte de mise au point automatique est activée, il est possible que la sélection peut entrer en conflit

avec les menus et les listes déroulantes, en raison du fait que le curseur va tenter de revenir dans la zone de test. Si ce

problème se pose, il suffit de décocher la case.

L'effacement automatique boîte automatique sélectionne tout le texte dans la zone de test de sortie, de sorte que la nouvelle

sortie de frappes par le dispositif va remplacer l'ancien texte.

Le bouton Effacer efface tout le texte dans la zone de test de sortie chaque fois que l'utilisateur appuie sur le bouton Effacer.

Le bouton Test (drapeau vert) commence le fichier batch "testarea.bat" ou script "testarea" pour faire apparaître une propre

application aux utilisateurs de visualiser les lecteurs frappes. Il ouvre un programme de capture keystroking (ie bloc-notes,

WordPad, etc.)

barre d'état

26

La barre d'état (en dessous de la zone d'essai) affiche divers messages pour alerter l'utilisateur de ce que l'utilitaire est en train

de faire, ainsi que des connexions et déconnexions entre l'utilité d'un dispositif.

Format des données Tab

Cet onglet donne aux utilisateurs la possibilité de formater la façon dont les données sur une carte seront keystroked par

l'utilitaire.

Le schéma ci-dessus illustre les différents caractères qui peuvent être affichés sur une détection de la carte par un appareil

connecté.

Les parties numériques du diagramme sont des valeurs qui sont affichées à partir d'une carte.

Les parties de la lettre du diagramme de caractère sont des valeurs qui sont formatés par l'utilisateur via l'utilitaire et sont

keystroked de l'appareil.

Wiegand de frappe Format des données

27

Strip attaque et de fuite nombre de bits: En modifiant les chiffres de la tête et de queue nombre de bits, les utilisateurs ont la

possibilité de se déshabiller et jeter bits à partir des données de la carte. Les chiffres binaires avant et arrière peuvent être

réglées pour aller de 0 à 15.

Envoyer FAC: (Facility Code d'accès) Permet option pour afficher le code FAC

Envoyer FAC comme nombre hexadécimal: enverra FAC comme un nombre hexadécimal. La valeur par défaut est sortie sous

forme décimale.

Envoyer ID: Cette sélection frappes sur la portion d'identification des données de la carte.

Remarque: Lorsqu'elle est cochée utilise les bits de comptage de bits sur le terrain d'identité définis. Lorsqu'elle est

désactivée utilise tous les bits non-parité.

Envoyer ID comme nombre hexadécimal: enverra ID comme un nombre hexadécimal. La valeur par défaut est sortie sous forme

décimale.

ID Champ nombre de bits: Définit le nombre de bits dans le champ ID de 0 à 80

Longueur fixe AEC / ID Fields: Cette option fera l'AEC et l'ID de longueur fixe

FAC digits: Ce va modifier la sortie FAC en forçant une longueur d'ensemble de chiffres, de 0 à 32, à être affichées.

Chiffres ID: Ce va modifier la sortie d'ID en forçant une longueur de chiffres de définir, entre 0 et 32, à être affichées.

Paramètres avancés

Seulement lire les cartes Avec ce comte Bit: Sélectionnez cette option pour filtrer les cartes qui ne sont pas du nombre de bits

spécifié. Le nombre de bits est spécifié dans la boîte vers la droite et peut varier de 2 à 255 bits.

Afficher Hex en minuscule: Will afficher hex en format minuscule.

Remarque: L'envoi FAC en hexadécimal ou envoyer comme ID hexadécimal doivent être sélectionnés avant que cette option

ne peut être fournie.

Utiliser le clavier numérique: Définit le clavier sera utilisé (si dans le haut ou le clavier)

Clavier AZERTY Shift Lock: Cette sélection va afficher les données comme s'il était issu d'un

Clavier AZERTY.

(Format des données Tab -. Suite)

28

FAC Extended mathématiques de précisions sur: Interpréter les données AEC d'une carte pour permettre la bonne quantité

de bits de fournir des informations appropriées.

ID Extended mathématiques de précisions sur: Interpréter les données d'identification de la carte pour permettre la bonne

quantité de bits de fournir des informations appropriées.

Inverser Octets Wiegand: Inverse données par morceaux octet (8 bits = 1 octet)

Miroir Bits Wiegand: Inverse chaque bit Inverser Bits Wiegand: Inverse chaque bit

Emuler ProxPro-Append Somme de contrôle de série: Cette option est uniquement pour les appareils de série. On ajoute un

chiffre à la fin des données série. Il émule le format de données série pour correspondre HID Prox Pro Corp lecteur en envoyant

un octet checksum 2 après les données de la carte.

Delimiters Tab

Utilisez cet onglet pour configurer séparateurs pré et post données. Un séparateur peut également être réglée entre l'ID et les

données des cartes FAC.

Cliquez sur l'icône de clavier appropriée pour sélectionner les séparateurs correspondants appropriés.

Remarque: Seulement 3 pré et post séparateurs totale peut être configuré. Si 3 pré-séparateurs sont définis, aucun

délimiteur de poste peuvent être réglés.

Delimiters des données antérieures (ABC): Sélectionnez 0-3 caractères à afficher au début de données de la carte. Ces

caractères sont partagés avec la chaîne poste de caractères.

FAC / ID Délimiteur (:): Sélectionner un caractère à afficher entre et séparer les données AEC et ID.

(Delimiters Tab -. Suite)

29

Poster Delimiters de données (XYZ): Sélectionnez 0-3 caractères frappe à la fin des données de la carte. Ces

caractères sont partagés avec la chaîne avant de caractères.

Frappe de terminaison (T): ajoute une touche à la fin des données de la carte pour indiquer la fin des données de la carte.

Carte Delimiters Gone (GN): ajoute une touche à la fin des données de la carte lorsque la carte est retirée.

Clavier delimeter

Le clavier Delimter est utilisé pour sélectionner délimiteurs définis par l'utilisateur (touches). Une fois ouvert, les utilisateurs

peuvent:

Clic gauche: Pour sélectionner delimter souhaité (key)

Gauche Double Click: Pour sélectionner la touche désirée et insertion automatique (le bouton Insérer sera également insérer

la clé).

Clic droit: Bascule entre gardant la touche Maj gauche ou désactiver

Les touches de delimter sélectionnés seront en surbrillance et apparaît dans le coin en haut à gauche qui est initialement

étiqueté

<AUCUN>. Une fois delimter choisi est inséré, le clavier virtuel se ferme.

Rétablir: Prend utilisateur revenir au choix délimiteur précédemment inséré

<Aucun>: Supprime tout delimter sélectionné / inséré

Insérer: delimter S'applique sélectionné pour être utilisé

Remarque: Selon le type de périphérique connecté (c.-série, FIPS201, etc), certaines touches peuvent être par défaut à

mettre en évidence lors de l'ouverture du clavier. Pour désélectionner, il suffit de basculer entre votre

désirée clé delimiter.

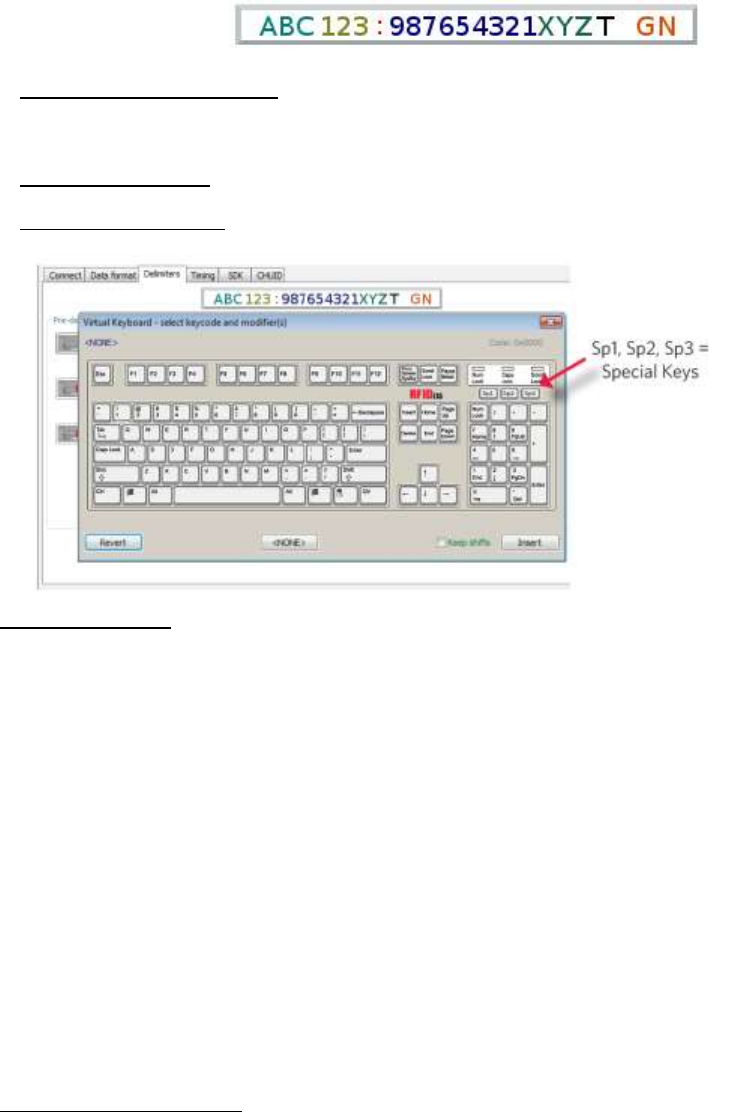

Touches spéciales - SP1, SP2, SP3

Il ya quelques mesures supplémentaires peuvent être prises pour rendre plus difficile aux utilisateurs non autorisés à

reproduire des mots de passe, comme, en ajoutant des caractères de touches supplémentaires pour les informations de la

carte, qui est difficile à re-produire, lors de la configuration des données. Ces caractères supplémentaires sont étiquetés comme

SP1, SP2, SP3 et sur la délimiteurs clavier virtuel (Pour plus d'informations sur Mot de passe de sécurité voir page 54). Les

touches Sp3 SP1, SP2, et sont uniquement utilisées pour keystroking environnements pour envoyer des caractères non

imprimables en application spécifiée.

30

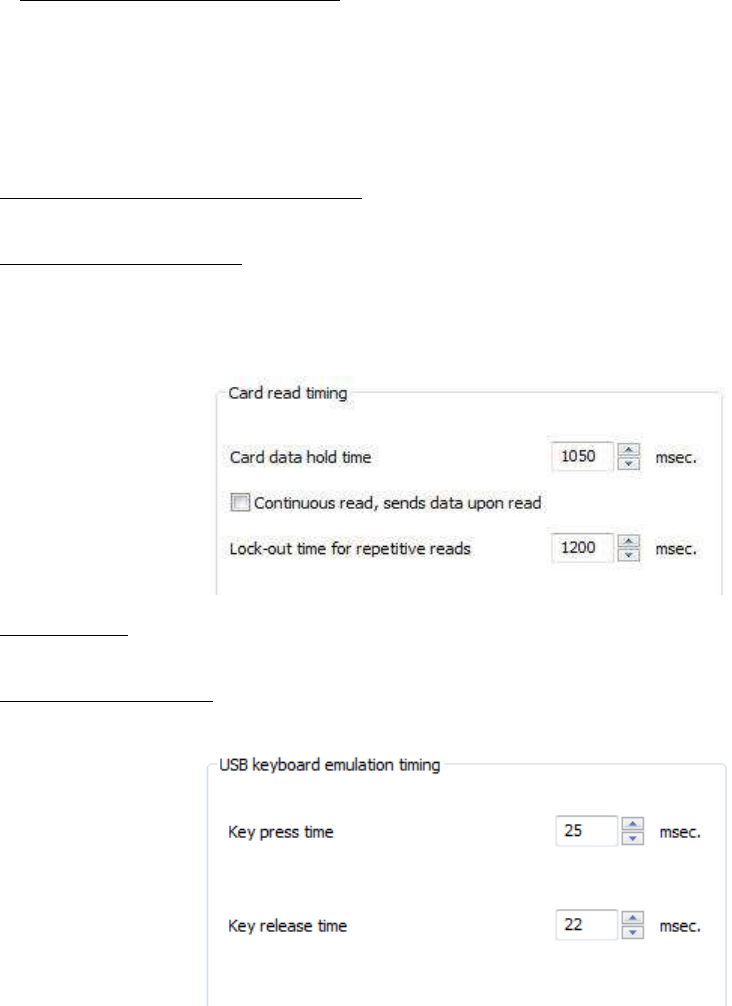

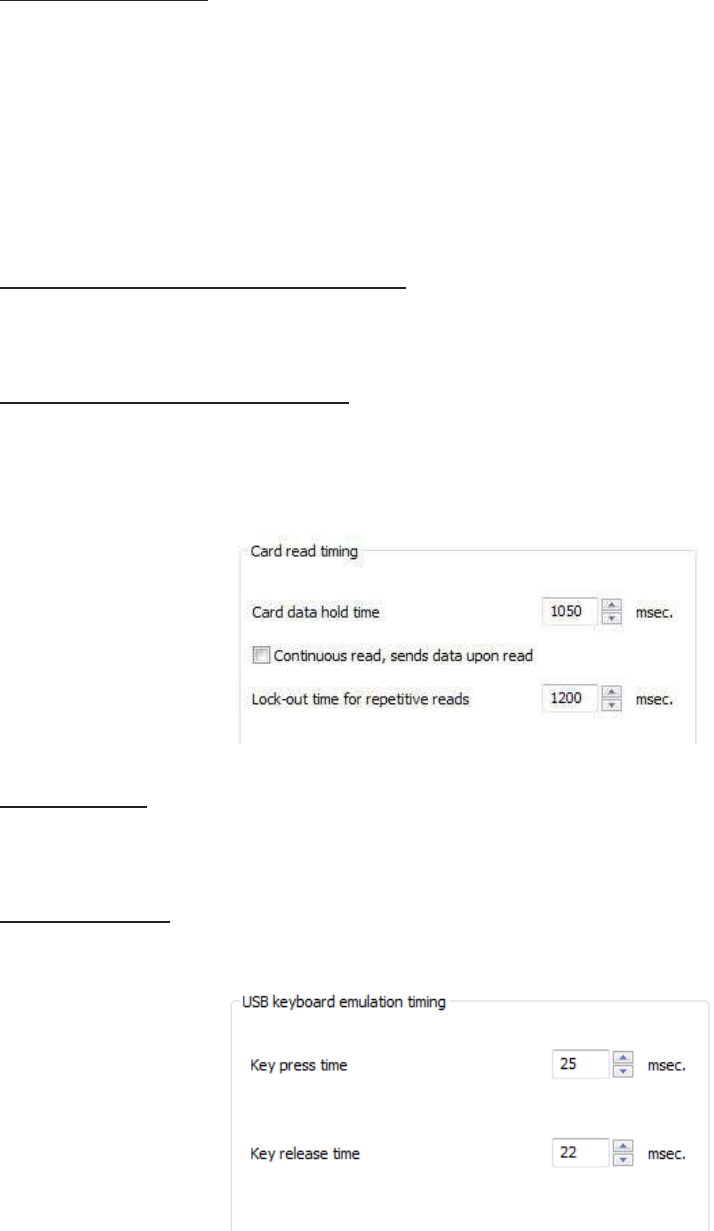

Tab de distribution

Utilisez cet onglet pour configurer la synchronisation de la carte de l'appareil et le moment de la frappe USB.

Les données de cartes TEMPS DE MAINTIEN: Cette option permet aux utilisateurs de déterminer en msec de combien de

temps ils devront attendre avant que l'appareil est capable de lire la carte suivante dans la ligne (qui est aussi combien de

temps le voyant reste vert après une lecture de carte).

Les options de synchronisation peuvent varier de 50 à 9950 min / max (par incréments de 50 ms seulement) et la valeur par

défaut est 1000.

Remarque: Ceci est combien de temps les données sont disponibles pour l'utilisateur SDK.

Lecture continue, envoie des données lors de Lire: Quand une carte est placée sur un terminal, cette option permettra à l'envoi

des données en continu.

Time Lock-Out pour répétitive Lit: Le temps que cela prend le lecteur à lire une autre carte. Doit être supérieure à la durée de

maintien ou égal à et se fait uniquement par incréments de 50 ms.

Remarque: Pour un dispositif de configuration 2 (pcProx Plus) le temps de lock-out est le même que les données de carte

détiennent temps.

Key temps presse: La durée de la touche est maintenue enfoncée. La valeur minimale est 0. Le maximum est de 640. La valeur

par défaut est 20.

Temps de déclenchement clé: Entrez le délai entre frappes. S'il est réglé sur 0, le lecteur va afficher aussi vite qu'il peut aller. La

valeur minimale est 0. Le maximum est de 640. La valeur par défaut est 20.

31

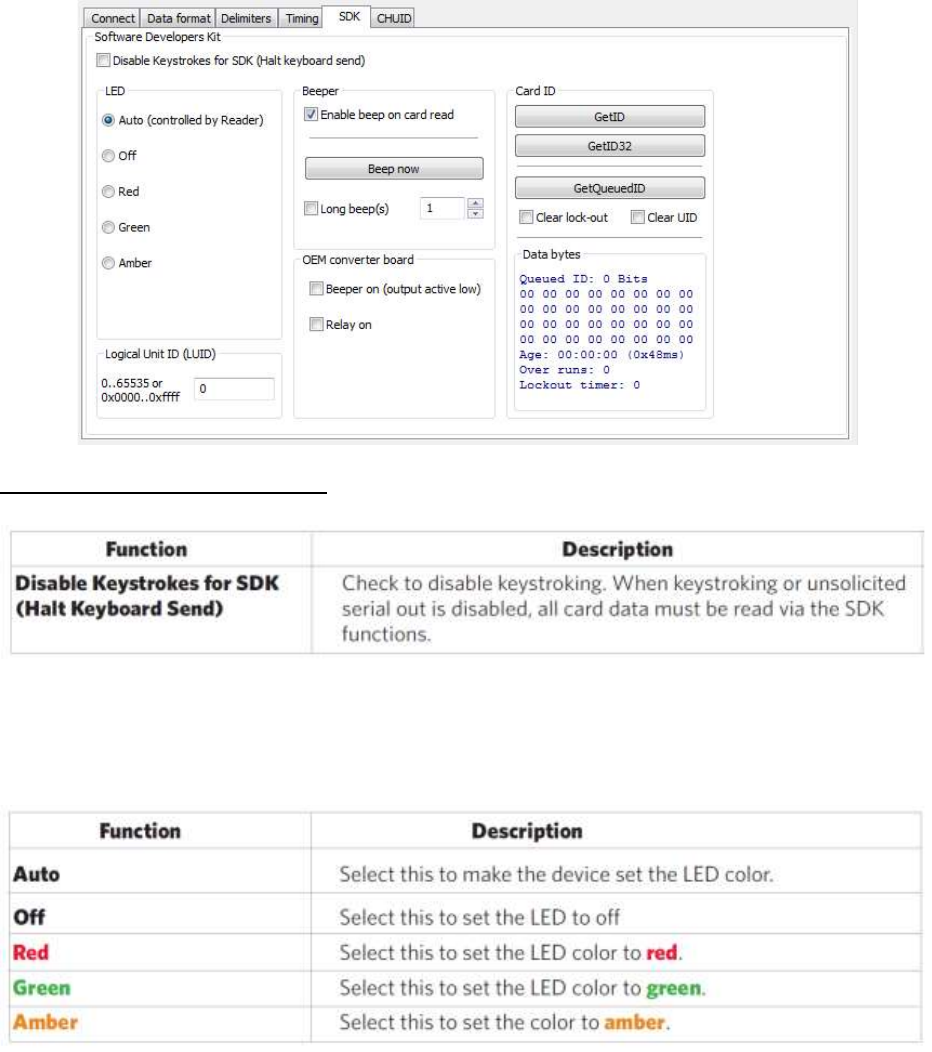

SDK Tab

Utilisez cet onglet pour configurer Kit (SDK) les fonctions du développeur de logiciels, ainsi que d'activer et désactiver

keystroking.

Kit de développement de logiciel

LED

La section LED permet aux utilisateurs de contrôler les actions d'éclairage à LED sur l'appareil pour fournir aux utilisateurs

d'informations en ce qui concerne les données de la carte.

32

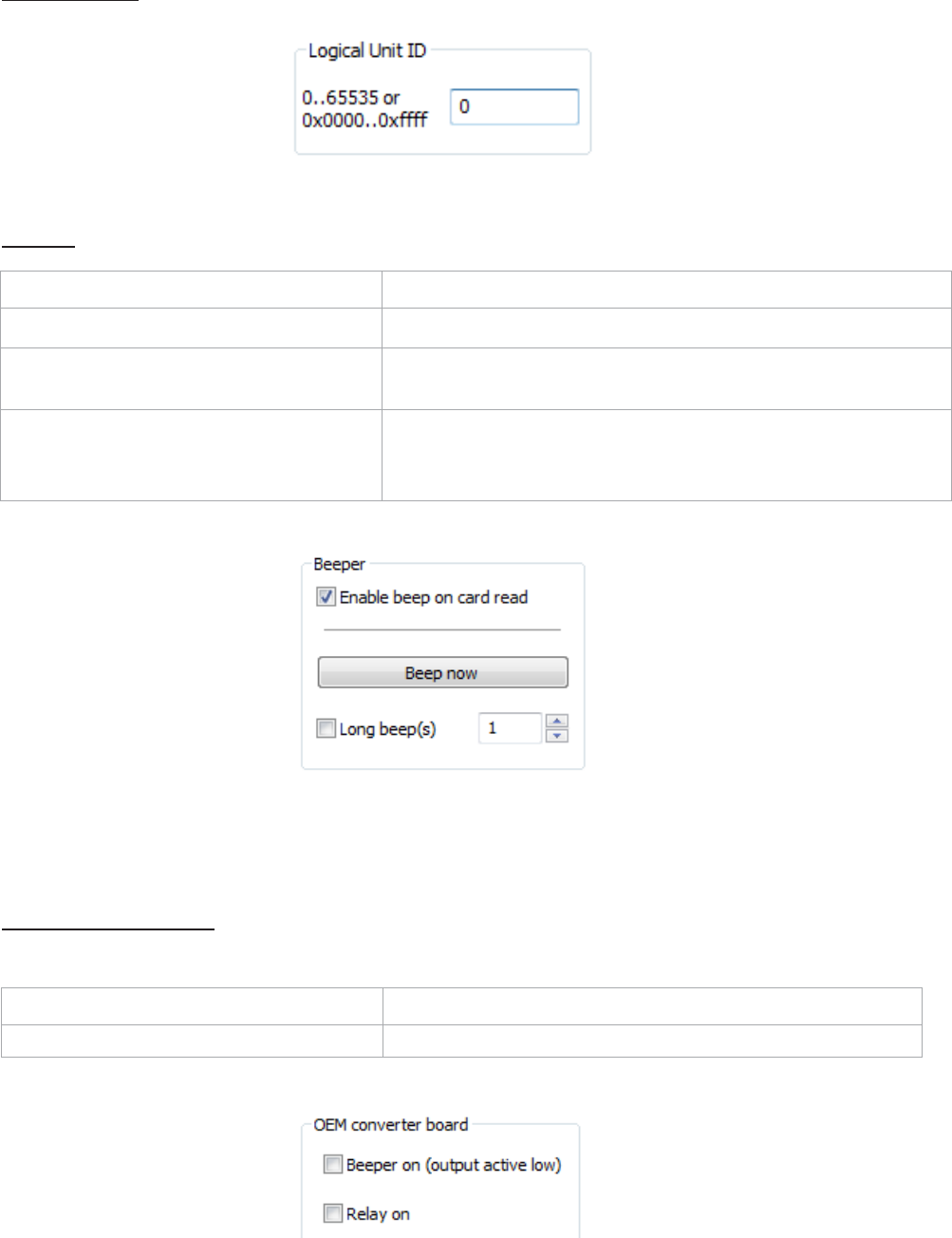

Logical Unit ID: définie par l'utilisateur 16 bits Logic Unit ID pour identifier un appareil d'une autre.

Beeper

La zone de saisie de valeur numérique à la droite de la Bip Long (s) boîte est désignée pour le nombre de bips pour produire

lorsque l'appareil est en cours d'utilisation.

OEM Converter Board

carte d'identité

33

GETID affichage des données

L'octet le plus significatif est le premier - 79.

L'octet le moins significatif est le dernier - A1.

GETID (32) Les données d'affichage

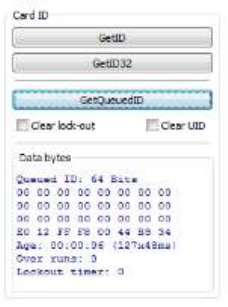

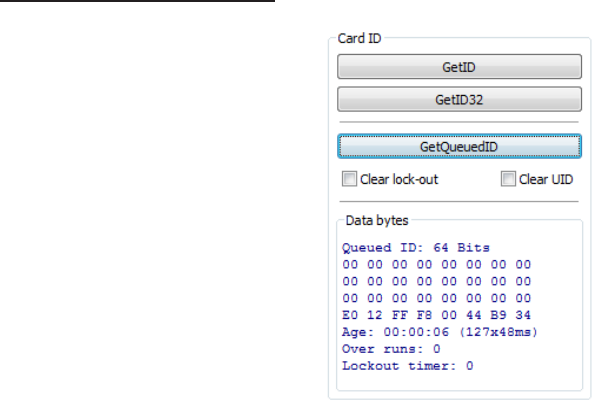

Affichage des données GetQueuedID

34

HH: MM: SS écrans - 00:00:06

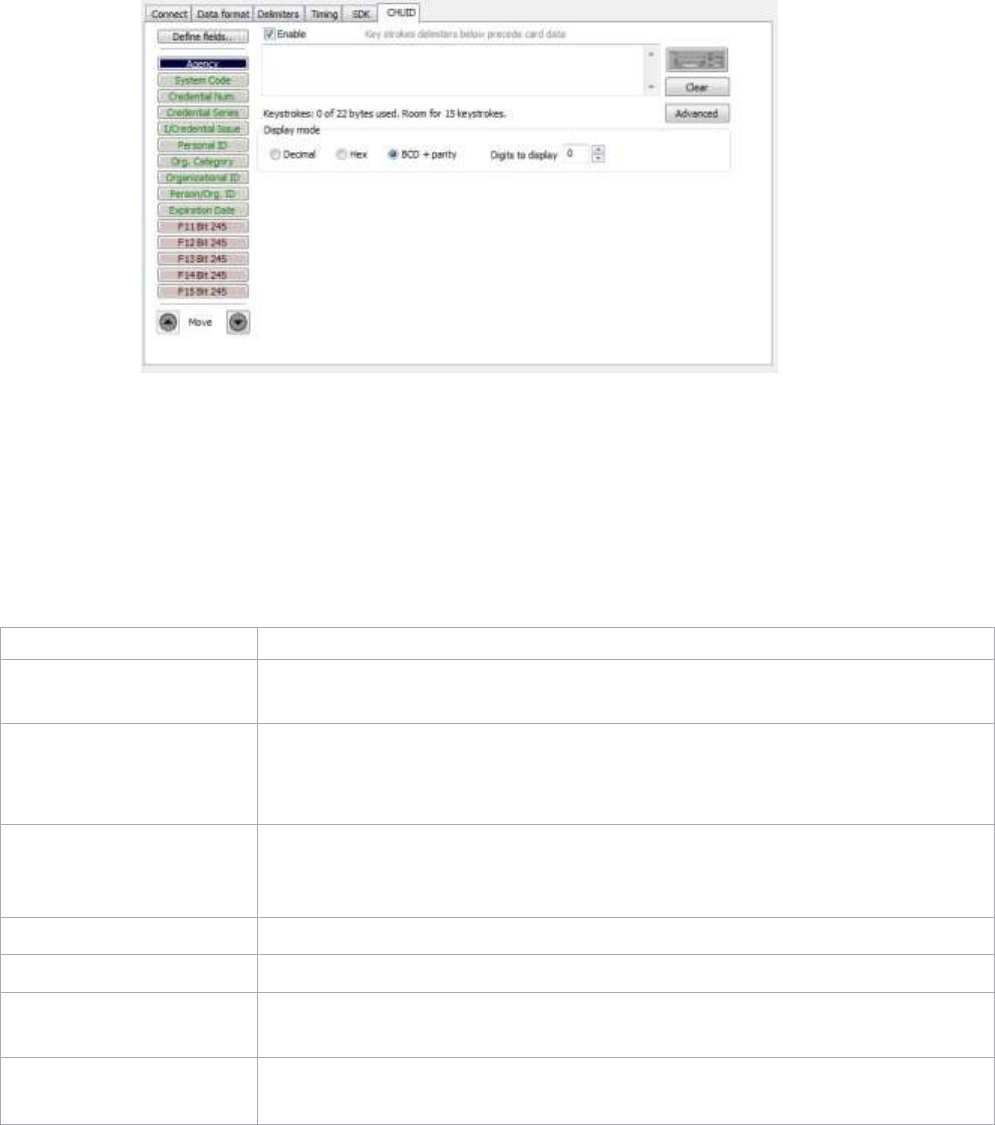

Tab CHUID

35

Cet onglet permet la manipulation de tous les champs de la Federal Information Processing Standard (FIPS) 201, ou des cartes

de proximité. Utilisez les boutons rouges pour configurer les champs supplémentaires. Les champs peuvent être déplacés pour

modifier l'ordre d'affichage dans l'affichage du motif de bit binaire.

36

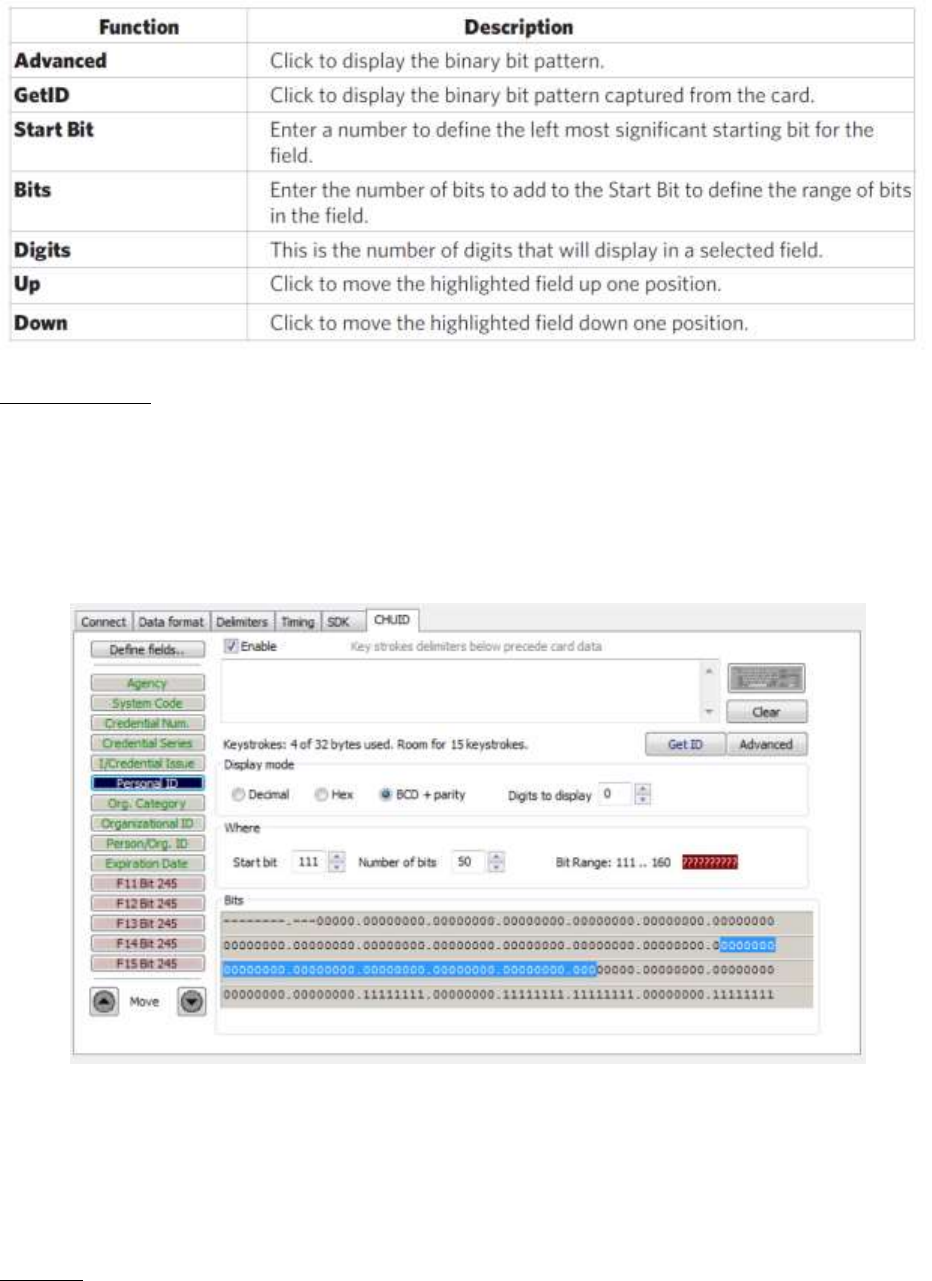

Bouton Avancé

Cela permet d'afficher les chaînes de bits de la carte.

Cliquez sur chaque bouton de champ pour afficher l'emplacement des données binaires de la carte. Dans l'exemple ci-dessous,

l'identification personnelle commence au bit 111, est de 50 bits, et est de 10 chiffres. La chaîne de bits est de 111 .. 160 et le

motif de bits de la carte est mis en évidence. Ce format de sortie est affichée dans décimal codé binaire avec parité (BCD avec

parité). Cette configuration est de 245 bits. Si des touches supplémentaires ont été saisies à précéder les données de la carte,

cliquez sur Effacer pour les supprimer.

Remarque: Le message qui affiche le nombre d'octets utilisés et la façon dont beaucoup de place pour les frappes au-dessus du

bouton Avancé est déterminée par la mémoire flash de l'appareil. Dans cet exemple, la configuration est la suivante: "Touches:

8 sur 32 octets utilisés. Ambiante pendant 14 frappes. "Chaque champ est de 15 frappes maximum. Tous les champs partagent

96 octets.

La chaîne de bits qui affiche à la gauche de la configuration de bits binaire de bit de départ est le champ total + la somme du

champ Bits - 1.

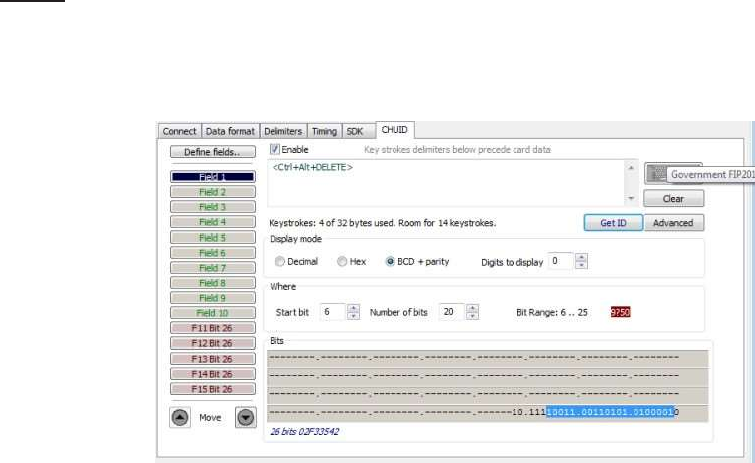

Obtenez ID

37

Instructions GetID et numériser la carte pour afficher le format de sortie de la norme FIPS 201 et une carte de proximité et de

l'affichage de l'interprétation des données de la carte. Cliquez GetID de définir les champs à mettre en place le dispositif.

Dans cet exemple, les données de l'Agence commence au bit 11, longueur de 16 bits, et est à 5 chiffres. L'emplacement des

données de l'organisme est mis en évidence dans le modèle de bits binaire. La chaîne de bits est de 6 .. 25.

Les données de la carte réelle affiche en bleu-dessous du plan de la configuration de bits binaires. L'interprétation des données

de la carte affiche en rouge dans le champ de texte. Les données de la carte en bleu sera toujours le même. Les données de la

carte en rouge changements basés sur les paramètres de configuration flashé sur le périphérique.

Remarque: Cliquez sur Effacer pour supprimer les données de cartes rouges dans le champ de texte. Un message de

confirmation s'affiche.

Le bit de démarrage modifie l'emplacement réel de la zone sélectionnée du motif de bit binaire.

38

Note: L'affichage que la droite du champ de chiffres indiquent la parité BCD est incorrect??? '. Vérifiez le domaine correct est

sélectionné.

Modifier la configuration des champs

39

Cliquez sur le bouton de champ approprié et décochez la case Activer pour supprimer des données sur le terrain ne sera pas

affichée. Dans l'exemple ci-dessous, les champs Date agence, ID personnelle et l'expiration ont été retirées. Touches de

fonction supplémentaires s'affichent pour configurer d'autres domaines.

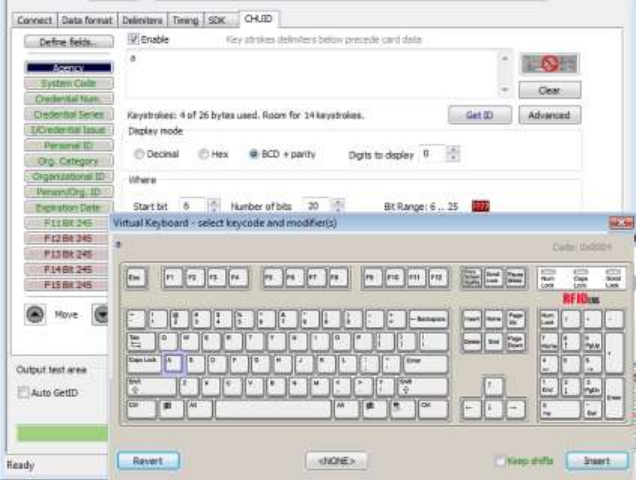

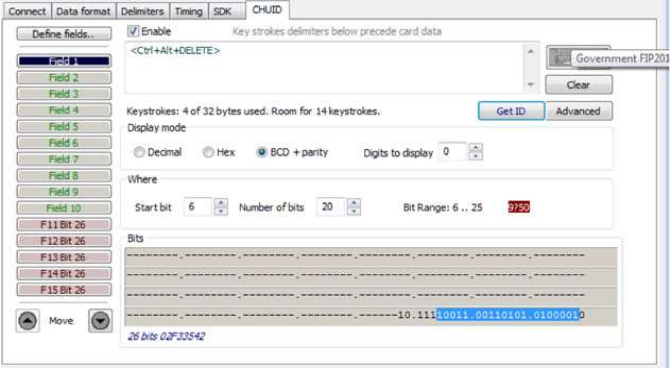

Attribuer frappes Article précédent

40

Si l'option Activer est cochée pour un champ, les frappes spécifiques peuvent être attribués à précéder la sortie des données de

la carte.

Remarque: La sortie du code de balayage pour la touche sélectionnée s'affiche au-dessus de la liste des clés.

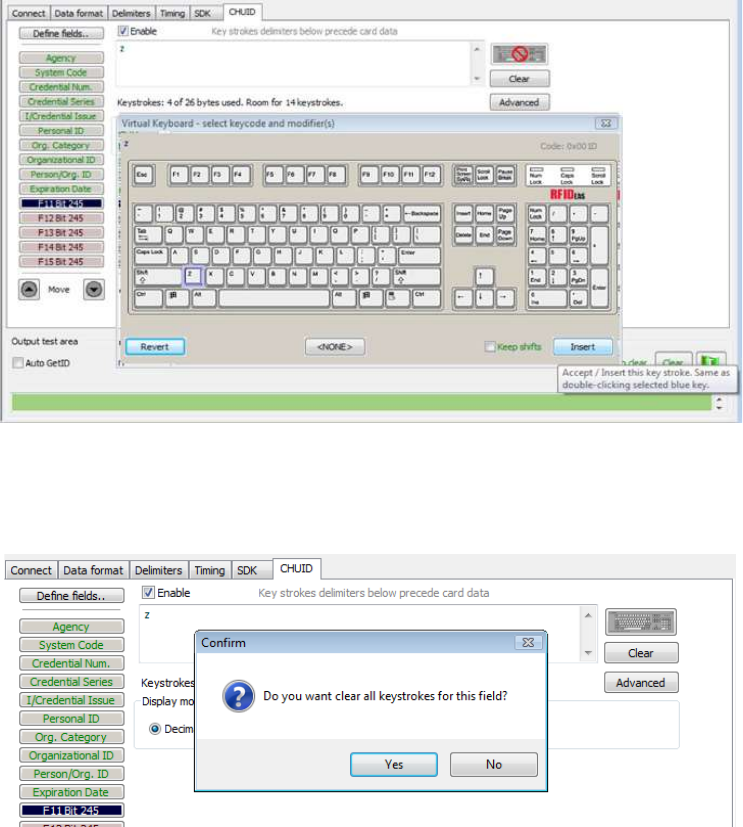

Cliquez sur Effacer pour supprimer toutes les frappes précédentes, le cas échéant.

Chaque touche unique est entré à précéder les données de carte équivaut à 1 octet de mémoire.

41

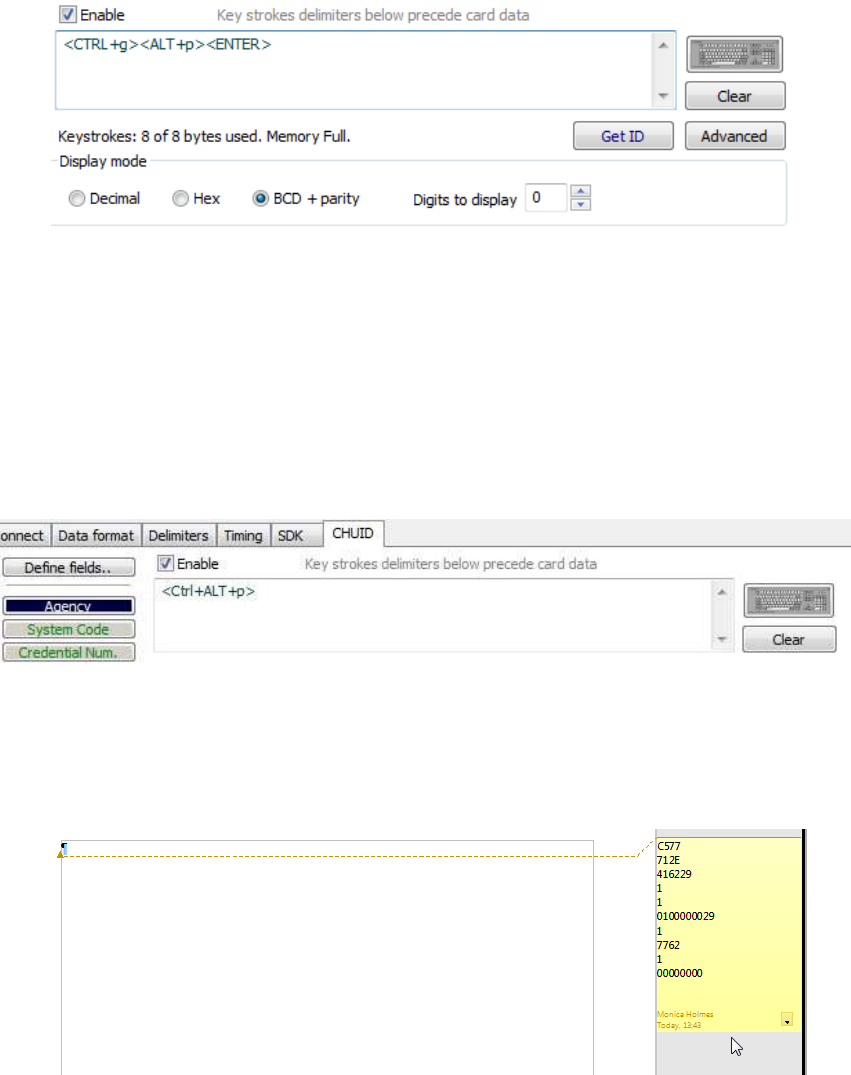

Si aucun caractère spécial est sélectionné avec une combinaison de touches, ce qui équivaut à 2 octets de mémoire.

42

Si toutes les frappes ont été affectées aux champs, le message suivant s'affiche:

43

Selon le document / fenêtre active, de la fonctionnalité supplémentaire peut être assignée à un champ. Par exemple, si les

données de la carte est lue dans OpenOffice, la fonction de note peut également être affecté.

Sélectionnez le champ approprié. Cliquez sur l'icône du clavier. Check Control gauche. Vérifiez Alt gauche. Cliquez sur n. Cliquez

sur Insérer. Cliquez sur Flash pour écrire cette configuration dans la mémoire flash. Vérifiez la fenêtre active est OpenOffice.

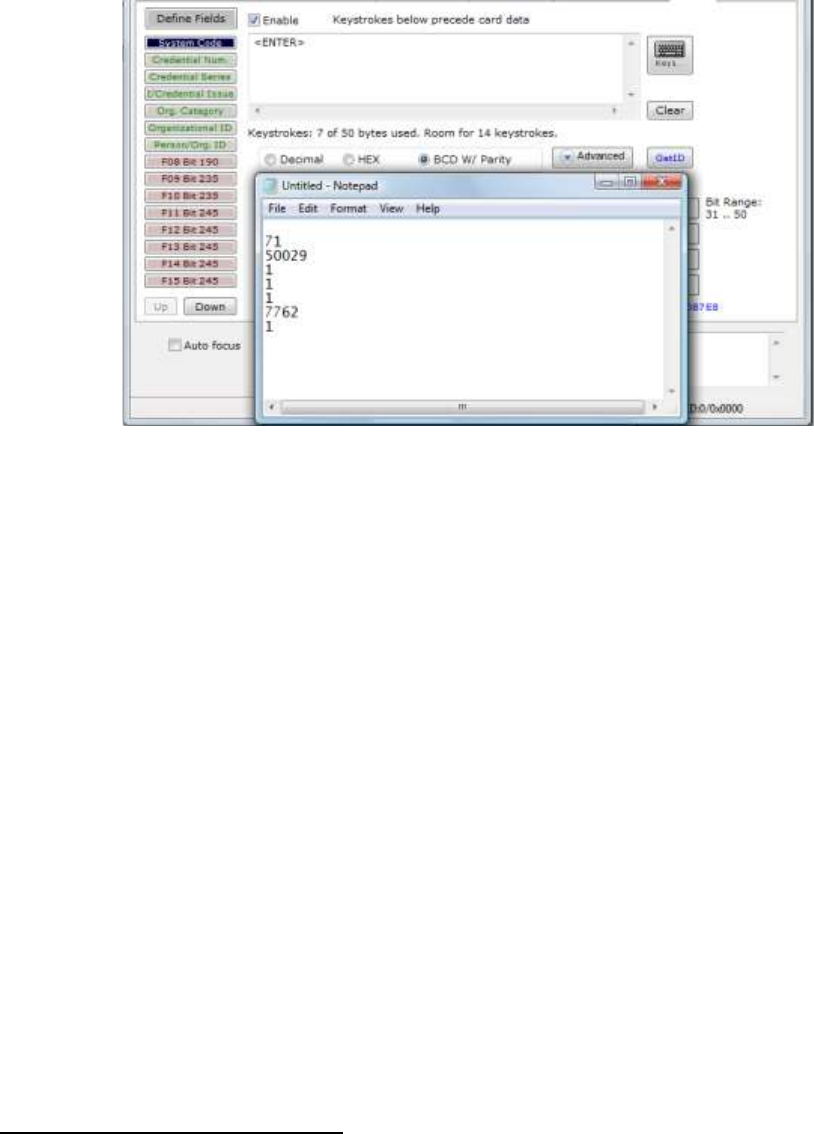

Scannez la carte. La fonction Notes s'ouvre lorsque la carte est lue.

La valeur attribuée à la touche de fonction dans le document actif / fenêtre détermine la sortie.

Remarque: Cet utilitaire de configuration crée un fichier ComSpecPort.txt et enregistre dans le répertoire par défaut. Ce

fichier peut être ouvert et supprimé à volonté.

FIPS 201 configuration de la carte

Pour configurer une carte FIPS 201:

• sur Avancée pour afficher les données de carte dans la configuration de bits binaire afin de déterminer la longueur et le

44

format binaire

• Cliquez sur GetID et présenter la carte au lecteur

• Définir les champs pour correspondre à la sortie spécifique

• Configurez les champs supplémentaires, le cas échéant

• Le flash de la configuration de la mémoire

Le bouton Avancé affiche:

• Commencez emplacement de bit

• Nombre de bits pour un domaine spécifique

• Nombre de chiffres pour le champ

• Emplacement du champ dans la gamme de 245 bits

ASCII Command Protocol 4

45

Présentation ASCII

ASCII Protocole de commande (ACP) permet à l'utilisateur de parler directement à l'appareil sans une DLL ou une application

spéciale. Le Prox série communique à l'aide des commandes ASCII. Commandes ASCII imprimables à 9600 bauds, pas de parité

1 bit d'arrêt et sans écho, peuvent être envoyés à l'appareil.

Remarque: les périphériques USB qui sont port COM virtuel n'ont pas besoin de l'ensemble de la vitesse de transmission.

L'entrée est tamponné par le dispositif et exécuté quand un retour chariot (CR) ou saut de ligne de saut de ligne (LF) est tapé.

L'appareil analyse ensuite la commande et effectue l'opération, et affiche les résultats ou le code d'erreur. "\ R \ NRF> Idées"

où \ r représente un CR et \ n représente un LF qui s'affiche sur la ligne de commande.

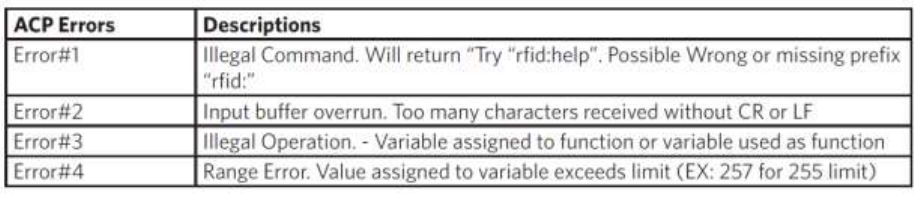

Toutes les commandes commencent par le préfixe RFID: et à la fin avec une touche de retour, CR ou LF.

Déterminez le port COM

fenêtres

Utilisez le gestionnaire de périphériques pour afficher les ports COM. Ouvrez le port série COM. S'il s'agit d'un port virtuel CDC,

ouvrir l'appareil nouvellement installé qui a été créé.

Linux

La plupart des distributions Linux incluent Minicom. Télécharger mastic (www.putty.org) pour communiquer avec le

périphérique série si Minicom n'est pas disponible.

Une fois le périphérique USB CDC est énumérée sur la machine Linux un dispositif de soit / ou dev/ttyACM0 / dev/ttyACM1 se

trouve dans le répertoire / dev /. Minicom utilisateurs peuvent avoir à créer un lien symbolique de / dev/ttyACM0 à / dev /

modem à l'aide de la commande ln-s / dev / / ATS / ACMO / dev / modem ou ln-s / dev/ttyACM1 / dev / modem.

Mac OS X

Le dispositif / dev/cu.usbmodemfa211 se trouve sur un Mac OS X. Utiliser du mastic de communiquer avec cet appareil.

Connectez Programme de communication série

46

Ouvrez putty.exe. Cliquez sur la connexion d'une série et régler la vitesse (en bauds) de 9600, les bits de données à 8, bits

d'arrêt à 1, et à la Parité sur Aucune. Le contrôle de flux n'est pas nécessaire car il n'ya aucun logiciel ou une liaison matérielle.

Cliquez session.

Remarque: Utilisez Hyper Terminal au lieu de mastic avec le système d'exploitation XP.

Mettez en surbrillance la session appropriée. Cliquez sur Enregistrer. Cliquez sur Appliquer.

47

Putty s'ouvre. Type RFID: aider et appuyez sur Entrée. L'aide affiche de sortie de commande. La liste complète des résultats de

la commande d'aide se trouve dans cette section du manuel de l'utilisateur de configuration.

Structure de commandement

Les commandes ne sont pas sensibles à la casse. Caractères attribués aux variables sont sensibles à la casse.

· Toutes les commandes commencent par une chaîne de préfixe suivi d'une ou plusieurs chaînes de signes avec une période

caractère de délimitation entre plusieurs jetons.

· Les fonctions doivent se terminer par un CR ou LF.

· Les variables peuvent être affectés d'une valeur avec un signe égal suivi de la valeur ou interrogées avec un point

d'interrogation.

· Tous les caractères de contrôle autres que CR, LF, et backspace terminer la commande.

· La touche Echap annule une commande.

La syntaxe générale est:

PREFIX balise {DELIMITEUR token} {{= valeur} | {}?}

La chaîne de préfixe est rfid:

Structure de commandement tombe dans un des trois groupes:

48

1. Remplir une fonction.

2. Affecter une variable.

3. Interroger une variable.

Exécuter une fonction

Une fonction effectue une opération qui peut ou peut ne pas afficher les résultats. Une fonction ne peut pas être interrogée.

Un exemple d'une fonction est d'écrire les paramètres des variables à mémoire flash utilisant la technologie RFID: cfg.write CR.

Certaines fonctions qui affichent une valeur ou une série de valeurs affichent la chaîne entre accolades pour l'analyse facile. Par

exemple, la RFID: qid fonction affiche de sortie:

{0x00BB, 1,0 x0000, 80; 0x000000801CD1931B2F14}

Affecter une variable

Il existe trois types de variables:

1. Boolean

2. entier

3. personnage

Exemples de missions booléennes

RFID: op.beep = 0

RFID: op.beep = true

RFID: op.beep = False

RFID: op.beep = F

Exemples o f Entier Cession

RFID: out.led = 0003

RFID: out.led = 3

Remarque: Certaines valeurs entières exigent une entrée hexadécimale 16 bits.

Par exemple: pcProx Plus Card types: RFID: cfg.card.type = 0xFFFF

Des exemples de cession de caractères

RFID: Delim.Chr.fac = ':' CR

RFID: Delim.Chr.fac = 'X3A' CR

Interroger une variable

49

Interroger une seule variable pour afficher sa valeur actuelle.

· Booléens Afficher en tant que vrai ou faux.

· Entiers s'affichent comme 0 .. 255 avec suppression des zéros.

· Personnages s'affichent comme des caractères ASCII imprimables cités unique dans l'intervalle 0x20 .. 0x7E.

· Les valeurs de 0x00 .. 0x1F et 0x7F .. 0xFF sera avec un anti-slash x minuscules et le nombre hexadécimal majuscule à deux

chiffres.

· La sortie de la variable s'affiche entre accolades.

Par exemple: les idées RF> rfid: out.led?

{3}

Les variables sont définies et stockées dans la mémoire vive et sont perdus lorsque l'utilitaire est fermé. Utilisez la fonction de

cfg.write d'écrire la configuration de la RAM dans la mémoire flash. Utilisez la fonction cfg.read de lire la mémoire flash.

Aide commandement

50

Aide affiche les commandes suivies de son type de données et la syntaxe attendue. Le tableau ci-dessous montre le résultat de

la commande d'aide. Les fonctions s'affichent en bleu.

rfid:beep.now rfid:disp.fac.hex

‡ rfid:cfg rfid:disp.fac.send

‡ rfid:cfg.card.hipri rfid:disp.fac.strip

‡ rfid:cfg.card.list (Function) rfid:disp.hex.lower

‡ rfid:cfg.card.type rfid:disp.id.digits

rfid:cfg.read (Funtion) rfid:disp.id.hex

rfid:cfg.reset (Function) rfid:help (Funtion)

rfid:cfg.write (Function) rfid:op.beep

rfid:chr.1 rfid:op.cont

rfid:chr.2 rfid:op.sdk

rfid:chr.3 rfid:out.led

rfid:chr.count.lead rfid:qid (Function)

rfid:chr.count.trail rfid:qid.hold

rfid:chr.eol rfid:qid.id

rfid:chr.fac rfid:qid.id.hold

rfid:chr.gone.1 rfid:time.hold

rfid:chr.gone.2 rfid:var (Function)

rfid:cmd.echo rfid:wieg.id.bits

rfid:cmd.prompt rfid:wieg.inv.bits

rfid:dev.luid rfid:wieg.qual

rfid:dev.part (Function) rfid:wieg.qual.bits

rfid:dev.ver (Function) rfid:wieg.rev.bits

rfid:disp.64bit rfid:wieg.rev.bytes

rfid:disp.fac.64bit rfid:wieg.strip.lead.bits

rfid:disp.fac.digits rfid:wieg.strip.trail.bits

‡ S'applique uniquement à la pcProx plus

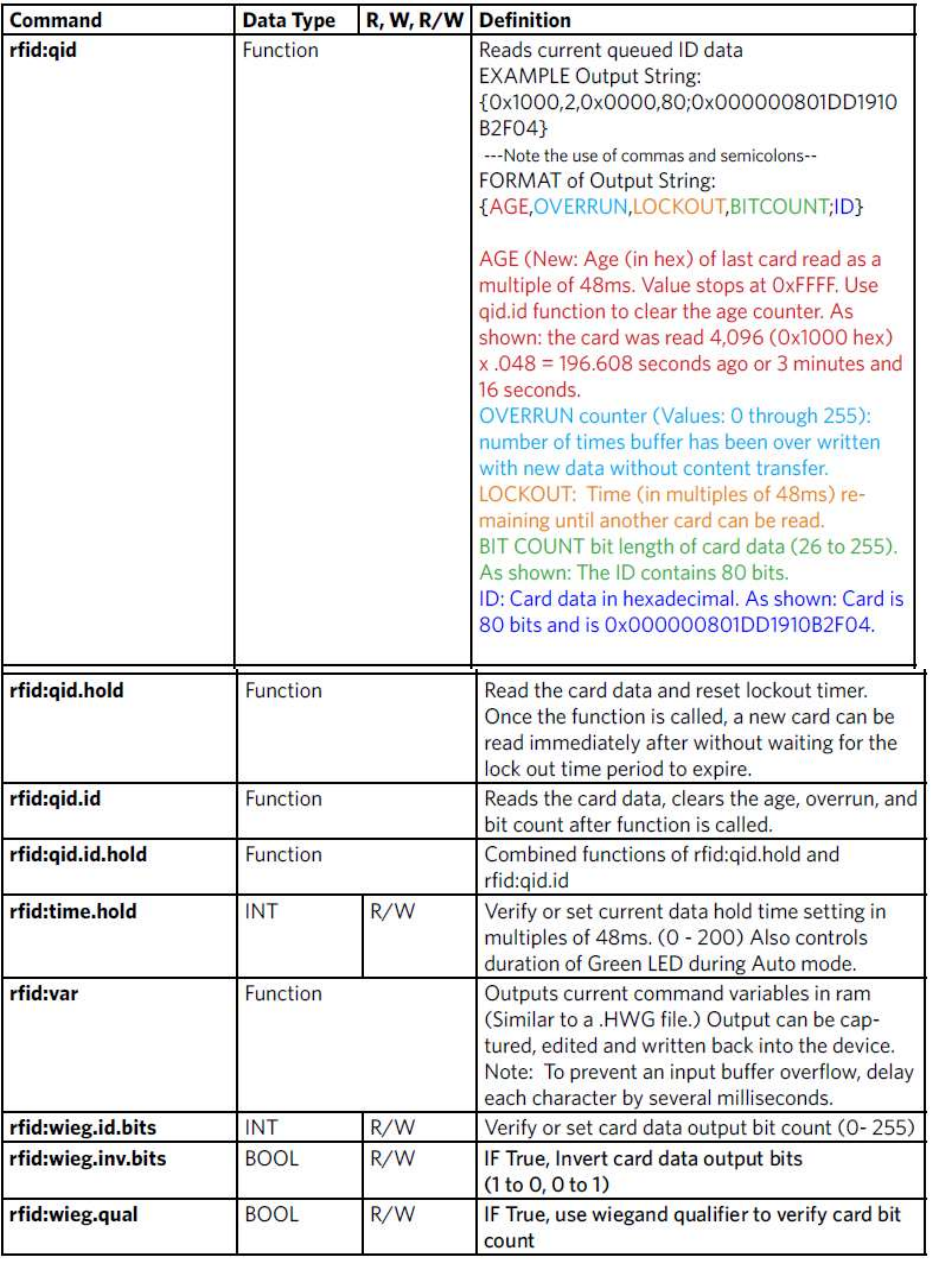

Aide Sommaire des commandes

51

52

53

54

Légende:

R = lecture seule commande

W = écriture seule commande

R / W = commande peut être lu à sa valeur actuelle ou écrit avec une nouvelle valeur.

Remarque: Les variations de valeur sont stockées dans la mémoire vive jusqu'à rfid: cfg.write est utilisé pour stocker la

valeur dans la mémoire flash.

Ces trois commandes d'identifier les caractères de séparation, qui peut afficher. Trois personnages peuvent être divisés en pré

et / ou séparateurs de poste. La RFID: commande count.lead identifie combien de trois caractères (chr.1 .. chr.3) affichage

avant que les données de la carte. Par exemple, si la RFID: count.lead est mis à 1, un seul affichage de caractères avant que les

données de cartes et chr.2 et chr.3 peuvent être définis comme des séparateurs de poste. Puis RFID: count.trail peut avoir une

valeur de 0, 1, ou 2. Si rfid: count.lead est 2, chr.1 et chr.2 sont définis comme principaux séparateurs. Ensuite, seulement chr.3

peut être défini comme un délimiteur. Cependant, ils sont utilisés, le même emplacement de personnage ne peut pas être

utilisé à la fois avant et arrière delimiter.

commande variable

La commande var affiche toutes les variables. La sortie de la commande peut être capturée et lue dans l'appareil. Il doit y avoir

un délai de quelques millisecondes après chaque caractère ou les séries dépassements de tampon d'entrée pcProx.

rfid:beep.now rfid:disp.fac.hex=False

rfid:cfg=1 rfid:disp.fac.send=False

rfid:cfg.card.hipri=True rfid:disp.fac.strip=True

rfid:cfg.card.type=0xEF04 rfid:disp.hex.lower=

rfid:chr.1 rfid:disp.id.digits=0

rfid:chr.2 rfid:disp.id.hex=False

rfid:chr.3 rfid:op.beep=True

rfid:chr.count.lead=0 rfid:op.cont=False

rfid:chr.count.trail=0 rfid:op.sdk=False

rfid:chr.eol=’\x0D’ rfid:out.led=255

rfid:chr.fac=’\x00’ rfid:time.hold=20

rfid:chr.gone.1=’\x00’ rfid:wieg.id.bits=16

rfid:chr.gone.2=’\x00’ rfid:wieg.inv.bits=True

rfid:cmd.echo=True rfid:wieg.qual=False

rfid:cmd.prompt=True rfid:wieg.qual.bits=26

rfid:dev.luid=0x0000 rfid:wieg.rev.bits=False

rfid:disp.64bit=False rfid:wieg.rev.bytes=False

rfid:disp.fac.64bit=False rfid:wieg.strip.lead.bits=1

rfid:disp.fac.digits=0 rfid:wieg.strip.trail.bits=1

Ces cinq variables travaillent ensemble pour afficher attaque et de fuite (avant et après) des séparateurs de données de cartes.

55

1. RFID: chr.1 = '\ x00'

2. RFID: chr.2 = '\ x00'

3. RFID: chr.3 = '\ x00'

4. RFID: chr.count.lead = 0

5. RFID: chr.count.trail = 0

Les trois premières commandes identifient les personnages pré délimitation qui peut afficher. Trois personnages peuvent être

divisés en pré et / ou séparateurs de poste. Count.lead identifie combien de trois caractères (chr.1 .. chr.3) affichage avant que

les données de la carte. Par exemple, si count.lead est mis à 1, un seul personnage affiche avant les données de la carte et chr.2

et chr.3 peuvent être définis comme des séparateurs de poste. Puis count.trail peut

avoir une valeur de 0, 1, ou 2. Si count.lead est 2, chr.1 et chr.2 sont définis comme principaux séparateurs. Alors seulement

chr.3 peut être défini comme un délimiteur. Le même personnage ne peut pas être utilisé à la fois pour une attaque et de fuite

delimiter.

RFID: cfg = 1

Le lecteur pcProx Plus dispose de multiples configurations. Chacune possède les paramètres associés à un type de carte.

Lorsque la configuration est modifié, tous les autres paramètres connexes reflètent ce numéro de configuration.

Exemple: Pour définir la configuration n ° 1 de frappe hors de carte d'identité précédée par # 1 / ce qui suit doit être entré.

RFID: cfg = 1

fid: char.count.lead = 3

RFID: char.count.lead = 0

RFID: char.1 = '#'

RFID: char.2 = '1 '

RFID: char.3 = '/'

Et maintenant définir la configuration n ° 2 de faire précéder son ID de la carte avec # 2 /

RFID: cfg = 2

fid: char.count.lead = 3

RFID: char.count.lead = 0

RFID: char.1 = '#'

RFID: char.2 = '2 '

RFID: char.3 = '/'

RFID: chr.eol = '\ x0D'

Cette commande envoie le caractère de fin de ligne (EOL) à la fin des données de la carte. Typiquement, un retour chariot (CR)

(0x0) est utilisé.

RFID: chr.fac = ':'

Cette commande définit un séparateur entre les données et cartes FAC.

RFID: chr.gone.1 = '\ x0A' et RFID: chr.gone.2 = '@'

Ces commandes demandent à l'appareil pour envoyer des x0A «les personnages et '@' lorsque la carte d'identité est supprimé

si elles ne sont pas '00 '.

RFID: cmd.echo = True

Cette commande fait écho à l'entrée d'utilisateur, si vrai, et les contrôles si backspace envoie un espace, retour arrière, l'espace

pour effacer le dernier caractère tapé. Si elle est fausse, elle est désactivée pour le contrôle de l'ordinateur. Cette valeur peut

être écrit dans la mémoire flash à l'aide cfg.write. Par défaut, c'est vrai sur cfg.reset.

RFID: cmd.prompt = True

56

Cette commande affiche le message si vrai. Si elle est fausse, le message ne s'affiche pas. Cette valeur peut être écrit dans la

mémoire flash à l'aide cfg.write. Par défaut, c'est vrai sur cfg.reset.

RFID: dev.luid = 0x1234

Cette commande définit l'ID d'unité logique. Défini par l'utilisateur 2 valeur d'octet pour identifier cet appareil.

RFID: disp.64bit = False

Cette commande utilise 64 bits pour les mathématiques chiffres décimaux 64 bits informatiques. Cela devrait toujours être sur.

Si cela est vrai, il utilise 64 bits mathématiques.

RFID: disp.fac.digits = 3

Cette commande tronque ou définit l'affichage zéro de FAC.

RFID: disp.fac.hex = False

Cette commande envoie le code FAC en hexadécimal lorsque vrai. Si elle est fausse, le code FAC est envoyé en décimal.

RFID: disp.fac.send = False

Cette commande envoie le code FAC si vrai. Si elle est fausse, le code FAC ne s'affiche pas.

RFID: disp.fac.strip = False

Cette commande sépare la FAC à partir des données de la carte, si vrai, donc il peut être formaté de manière indépendante

pour l'affichage. Si elle est fausse, le code FAC n'est pas séparé des données de la carte.

RFID: disp.id.digits = 16

Cette commande définit les chiffres de sorte que les chiffres de gauche les plus importants seront tronqués. Par exemple, si les

données de la carte est 1234 et id.digits = 3, alors que 234 écrans. Si les données de la carte = 8 formats de la largeur

d'affichage en tronquant chiffres ou en ajoutant des zéros.

RFID: disp.id.hex = False

Affiche les données de la carte que lorsque hexadécimal vrai. Si elle est fausse, les données de la carte affiche sous forme

décimale.

RFID: op.beep = True

Cette commande définit le dispositif émet un bip sur une carte succès lire quand vrai. Si elle est fausse, l'appareil n'émettra pas

de bip même si la carte est lue avec succès.

RFID: op.cont = False

Cette commande définit le dispositif de lecture en continu lorsque vrai. Il raconte l'appareil pour lire les mêmes données de la

carte à plusieurs reprises alors que la carte est sur le périphérique. Si elle est fausse, l'appareil ne transmet des données de

cartes une fois.

RFID: op.sdk = False

Cette commande arrête l'appareil à partir de l'affichage des données de la carte lors de vrai, de sorte que le qid ou SDK appel

de l'API doivent être utilisées pour obtenir les données de la carte. Quand le vrai dispositif enverra les données via frappes ou

série selon le type de périphérique / modèle.

RFID: out.beep = False

Cette commande fait le bip de l'appareil lorsqu'il est vrai. Si elle est fausse, l'appareil n'émettra pas de bip. Ceci est uniquement

disponible sur les cartes de conversion OEM.

RFID: out.led = 255

57

Cette commande définit la variable et fixe également la couleur de la LED en RAM sortie. Utilisez cf.write pour écrire cette

modification de la mémoire flash à persister à travers les cycles de puissance.

rfid.out.relay = True

Cette commande définit le pilote de sortie sur ON (actif bas) lorsque vrai. Ceci est uniquement disponible sur les cartes de

conversion OEM.

RFID: time.hold = 20

Cette commande définit la durée de 48ms ticks ces données seront conservées pour l'ID actif. Il contrôle aussi combien de

temps l'appareil maintient la LED verte en 48 ms tiques. La durée par défaut est de 20 * 0,048 = 0,960 secondes.

Note: La qid.hold réinitialise la minuterie interne cette valeur initialise.

RFID: time.lo = 24

Cette commande définit combien de temps en 48ms tiques du dispositif de la carte doit attendre aucune carte dans le champ

RF pour commencer à accepter de nouvelles données de la carte. Cela évite que les mêmes données de la carte d'être lu à

plusieurs reprises. Si op.cont est vrai que cette valeur n'a aucun effet. La valeur par défaut est 24 * 0,048 = 1,15 secondes.

Note: La qid.hold réinitialise l'horloge interne de cette valeur initialise, de sorte qu'une nouvelle carte peut être lue assoon que

les données sont transférées vers l'ordinateur hôte.

RFID: wieg.id.bits = 80

Cette commande définit l'inversion d'octets et définit également la taille du bit FAC.

RFID: wieg.inv.bits = True

Cette commande définit tous ceux à devenir zéro dans les données Wiegand. Si elle est fausse, tous les zéros sont en passe de

devenir un un.

RFID: wieg.qual = False

Cette commande définit la lecture de carte filtre à off. Si c'est vrai, carte filtre lecture est activée. Ceci est lié à la commande

suivante. Qual.bits = 80.

RFID: wieg.qual.bits = 80

Cette commande définit l'appareil pour lire uniquement des cartes avec autant de bits. Tous les autres cartes de taille sont

filtrés.

RFID: wieg.rev.bits = False

58

Cette commande ne revient pas sur tous les bits. Si c'est vrai, les bits de poids faible sont inversés avec les bits les plus

significatifs.

RFID: wieg.rev.bytes = False

Cette commande ne revient pas sur tous les octets dans le champ Taille id.bits. Si c'est vrai, tous les octets sont inversés.

RFID: wieg.strip.lead.bits = 1

Cette commande supprime 0 .. 15 bits à partir des bits les plus significatifs.

RFID: wieg.strip.trail.bits = 1

Cette commande supprime 0 .. 15 bits à partir des bits les moins significatifs.

Codes d'erreur ACP

59

Astuces et dépannage 5

Dépannage

Si l'appareil ne fonctionne pas ou si le message d'erreur suivant s'affiche:

1. Assurez-vous que l'appareil est branché sur le port USB ou RS-232. Lorsque le poste est allumé et qu'aucune carte est en

cours de lecture, le voyant est rouge. Une carte de proximité valide provoque le voyant passe au vert, à condition que la

configuration n'est pas configuré pour lire uniquement certaines longueurs binaires.

2. Une seule demande de port COM peut posséder le port RS-232 à la fois. Assurez-vous qu'il n'ya pas d'autre application

COM fonctionnement du port. Cela empêche notre logiciel de voir le dispositif.

3. Vérifier le bon modèle et l'écran de configuration du logiciel est d'accord avec le périphérique connecté.

4. Vérifiez le port est d'accord avec le connecteur de la station de travail.

5. Si l'appareil ne fonctionne toujours pas, débranchez-le, retirez 'de périphérique USB »à l'aide du Panneau de

configuration» de Windows un «Ajouter / Supprimer» Matériel. Ensuite, redémarrez le poste de travail. Lorsque le client léger

démarre en hausse, ré-attacher le périphérique USB et le système d'exploitation doivent ré-installer automatiquement le pilote

Windows.

Changer le temps de relâchement à 1000 sur l'onglet de synchronisation pour les touches USB pour ralentir l'appareil. Ouvrez le

Bloc-notes ou Word et glisser une carte pour afficher les données de la carte pour voir les actions de tous les symboles non

imprimables.

Si l'appareil ne lit pas la carte, contactez le fabricant de la carte / fournisseur pour vérifier que le type de carte est compatible

avec le modèle de l'appareil.

Foire aux questions

60

Quels types d'informations d'identification de travailler votre ordinateur de bureau et de produits OEM avec?

Nos produits fonctionnent avec la quasi-totalité de proximité 125 kHz et 13,56 MHz cartes sans contact dans l'industrie

d'aujourd'hui. Les tableaux ci-dessous peuvent vous aider à déterminer ce que d'idées de produits RF travailleront avec votre

titre particulier. Vous pouvez référencer le numéro de pièce de RDR sur notre site Web pour obtenir le nom du produit ou vous

pouvez simplement nous envoyer un courriel à sales@RFIDeas.com avec le numéro et nous vous contacterons.

Solutions pour l'identification:

Solutions pour les intégrateurs:

Lorsque je présente ma carte au lecteur d'inscription pcProx le numéro affiché n'est pas le numéro imprimé sur ma carte ou

le même nombre mes accès au système de commande affiche, pourquoi?

Vérifiez auprès de votre fournisseur pour l'information sur le format de la carte, car il existe des pouvoirs qui exigent un lecteur

de format personnalisé. Vous pouvez posséder un de ces types de pouvoirs. Les lecteurs d'inscription pcProx faudra peut-être

configuré pour émettre le nombre des titres de compétences requis,

61

c.-à-FAC, ID ou CSN utilisant le pcProx Adhérer utilitaire de configuration pour USB et RS-232 lecteurs. Vous pouvez télécharger

notre programme de configuration gratuitement en coupant et collant ce chemin en vous

http://www.rfideas.com/Software/pcProxConfig.exe du navigateur Web. Une fois téléchargé s'il vous plaît consulter le guide

d'utilisation pour des instructions de configuration. Si vous avez des questions s'il vous plaît contactez RF IDeas support

technique.

Quel logiciel puis-je utiliser pour afficher les données de la carte de sortie ASCII à partir d'un RDR-6081AKF ou RDR-6081AKE?

Étant donné que ces lecteurs utilisent un port COM virtuel, le pcProx Adhérer utilitaire de configuration pour l'USB et les

lecteurs RS-232 peut être utilisé pour configurer votre lecteur, copiez et collez le chemin d'accès suivant dans votre navigateur

Web et télécharger sur votre ordinateur.

http://www.rfideas.com/Software/pcProxConfig.exe Une fois téléchargé et installé, vous pouvez l'utiliser pour configurer les

lecteurs et afficher les données de sortie. HyperTerminal ou ProComm Plus peut également être utile pour la visualisation des

données de cartes.

Quel utilitaire de configuration puis-je utiliser pour configurer le pcProx 125 kHz inscrire, pcProx 13,56 MHz s'inscrire et

produits Wiegand?

Les produits ci-dessus peuvent ou non nécessiter une configuration en fonction du type de badge ou carte que vous utilisez. Si

vous n'avez pas besoin de configurer eux, nous avons un téléchargement gratuit. L'utilitaire de configuration pour l'USB et les

lecteurs RS-232 peut être trouvé à http://www.rfideas.com/Software/pcProxConfig.exe

Quel utilitaire de configuration puis-je utiliser pour configurer le lecteur FIPS RDR-7P71AKx 201?

Il ya actuellement une version bêta appelée pcProxPlusConfig-Beta.exe pour configurer votre lecteur FIPS 201. Copiez et collez

le lien suivant dans votre navigateur Web et la version bêta sera automatiquement commencer à télécharger

http://www.rfideas.com/Software/pcProxPlusConfig-Beta.exe . Veuillez noter que ce programme est un utilitaire spécial pour

configurer nos appareils de format 201/long FIPS uniquement.

Avez-vous des solutions RFID pour longue portée de lecture?

Oui, nous avons plusieurs produits qui peuvent suivre un véhicule jusqu'à 33 pieds et voyageant plus vite que 120 miles par

heure. Allez sur notre site Web à www.RFIDeas.com , et sélectionner des produits et sélectionnez l'onglet longue portée pour

plus d'informations.

Comment puis-je utiliser une carte de proximité pour l'ouverture de session?

L'un des domaines les plus dynamiques de la technologie sans contact et de proximité est ce qu'on appelle une authentification

unique ou SSO pour faire court. Nous avons des solutions technologiques qui peuvent vous aider à transformer votre badge

d'accès en cours de construction dans un badge multifonctions pour une utilisation à l'intérieur du bâtiment. La conversion

permettra de vous connecter et d'un ordinateur, vous punch dans l'horloge du temps,

62

contrôler les imprimantes multifonctionnelles et bien plus encore. Contactez notre service commercial au 1-866-439-4884 Sans

frais pour en savoir plus.

Puis-je utiliser votre produit pour l'enregistrement des réunions de suivi et d'assiduité de formation?

Oui. Nos produits peuvent être utilisés pour suivre la fréquentation de la formation et de l'enregistrement réunion. Contactez

notre service commercial au 1-866-439-4884 Sans frais pour en savoir plus sur la façon dont

nos produits peuvent être utilisés pour l'enregistrement de la réunion, la fréquentation de la formation et de nombreuses

autres applications.

Pourquoi dois-je interroger le lecteur de carte USB?

La nature de l'USB n'est pas déclenché par un événement en soi, il fonctionne sur un protocole hôte / client que pendant

l'énumération demande à l'hôte de scrutin à un taux spécifique. Comme un clavier nous sommes interrogés par le système

d'exploitation tous les 10 ms, la même vitesse de votre clavier et de la souris est. Nous utilisons les longs paquets de rapport

pour configurer les lecteurs. Nous communiquons également à l'API de DLL par des rapports de fonctionnalités pour les

périphériques HID. Les AK0 unités qui sont RS-232 ou CDC peuvent parler anglais avec l'aide du protocole de commande ASCII

comme "RFID: help" dans Hyper Terminal ou mastic. Nous vous recommandons de scrutin les unités chaque 250 ms pour l'id de

la carte, à l'exception de AK0 unité et ce avec un QueuedID, comme le lecteur relèvera l'âge de l'id de la carte jusqu'à 52

minutes. Sans le SDK, les unités peuvent envoyer des courriers id de la carte lorsque la carte est dans le domaine RF. Ceux-ci

apparaissent comme des frappes USB ou de données série pour les modèles CDC RS-232 et. Jetez un coup d'oeil aux manuels

pcProx il peut vous aider à avoir une meilleure idée du protocole AK0. Le HID est un protocole binaire propriétaire, alors que les

unités sont AK0 protocole ouvert.

63

précautions

Ne montez pas l'appareil directement sur une surface métallique. Cela pourrait interférer avec le signal RF et le fonctionnement

du dispositif.

L'appareil ne peut pas reconnaître les cartes valides en présence de champs RF élevés. Si les lectures actuelles sont erratiques,

passer à l'étape suivante:

· Déplacer l'équipement de toute émetteurs connus proximité.

Contactez le support technique au 866.439.4884 pour plus d'informations.

Avant d'appeler le support technique

S'il vous plaît assurez-vous que vous avez identifié votre modèle de lecteur et le type d'informations d'identification utilisées.

Avoir cette information prête pour que votre appel sera acheminé vers le spécialiste approprié.

Pour l'assistance:

Ph: 847.870.1723

E: TechSupport@RFIDeas.com

Parler au technicien

Fournir le modèle de lecteur et le type d'informations d'identification utilisé pour le spécialiste du soutien technique.

Expliquez votre problème au spécialiste.

Soyez prêt à fournir les informations suivantes:

- Les messages d'erreur affichés sur l'ordinateur

- Qu'est-ce que vous faisiez lorsque le problème est survenu

- Quelles sont les mesures que vous avez prises pour résoudre le problème, y compris les résultats de chacune des étapes

Écoutez et suivez les instructions fournies par le spécialiste. Laissez le spécialiste sait ce qui se passe lorsque vous effectuez les

étapes.

64

CONTRAT DE LICENCE UTILISATEUR FINAL

CONTRAT DE LICENCE

Contrat de licence utilisateur final pour les idées RF ™ logicielles et matérielles - des idées RF de pcProx ®, Lecteurs de Proximité activé, le kit de développement

logiciel, et de proximité DLL Reader, et le Protocole (s).

IMPORTANT-À LIRE ATTENTIVEMENT: Le présent Contrat de Licence Utilisateur Final («CLUF») est un accord juridique entre vous (un individu ou une entité

unique) et les idées de RF du fabricant («Fabricant») avec lequel vous avez acquis le logiciel d'idées RF et produit matériel (s)

identifiés ci-dessus («Produit»). Le produit inclut le lecteur RF Idées, logiciels, les médias associés, tout document imprimé

matières, ainsi que tout «en ligne» ou électronique. En installant, en copiant ou en utilisant le produit, vous acceptez d'être lié par les termes du présent CLUF. La

partie logicielle du produit inclut les logiciels, les supports associés, les documents imprimés, et tout «en ligne» ou électronique. En installant, en copiant ou en

utilisant le produit, vous acceptez d'être lié par les termes du présent CLUF. Si vous n'acceptez pas les termes du présent CLUF, les idées RF est disposé à enregistrer

le produit pour vous. Dans ce cas, vous ne pouvez pas utiliser ou copier la partie logicielle du produit, et vous devez contacter rapidement le fournisseur que vous avez

obtenu ce produit de pour obtenir des instructions sur le retour du produit non utilisé (s) pour un remboursement.

Les produits décrits dans ce document sont destinées à des applications grand public. RF IDeas n'assume aucune responsabilité quant à la performance des produits.

D'idées de produits RF ne sont pas adaptés pour une utilisation dans les applications de survie, des applications de risques biologiques, les applications de contrôle

nucléaire, ou des zones radioactives. Aucun de ces produits ou composants, logiciels ou matériels, sont destinés à des applications qui apportent un soutien de la vie

ou de toute fonction critique nécessaire à l'appui de la protection de la vie, de la propriété ou des intérêts commerciaux. L'utilisateur assume la responsabilité pour

l'utilisation d'un de ces produits dans une telle application. IDeas RF ne doit pas être tenu pour responsable des pertes dues à la défaillance d'un de ces produits, ou des

composants de ces produits, au delà des idées garantie commerciale RF, limitée au prix d'achat initial.

LICENCE DE PRODUIT LOGICIEL Le produit est protégé par les lois et traités internationaux sur le copyright, ainsi que d'autres

lois sur la propriété intellectuelle et des traités. La partie logicielle du produit est sous licence et non vendu.

1. CONCESSION DE LICENCE. Ce CLUF vous concède les droits suivants: * Logiciel. Vous pouvez installer et utiliser une copie du LOGICIEL

Partie du produit sur l'ordinateur. * Des services réseau. Si la partie logicielle du produit inclut

une fonctionnalité qui permet à l'ordinateur d'agir comme un serveur de réseau, n'importe quel nombre d'ordinateurs ou de postes de travail peut accéder ou autrement

utiliser les services de réseau de base de ce serveur. Les services réseau de base sont décrits plus en détail dans les documents imprimés qui accompagnent la partie

logicielle du produit. * Stockage / utilisation du réseau. Vous pouvez également stocker ou installer une copie de la partie logicielle de l'ordinateur du produit sur

l'ordinateur pour permettre à vos autres ordinateurs d'utiliser la partie logicielle du produit sur un réseau interne, et de distribuer la partie logicielle du produit pour les

autres ordinateurs d' un réseau interne.

1.1 Octroi général de licence RF IDeas subventions à une personne, une licence personnelle et non exclusive pour fabriquer et utiliser des copies du PRODUIT

LOGICIEL pour les seules fins de concevoir, développer et tester vos produits logiciels (s) qui sont conçus pour fonctionner en conjonction avec Toutes les idées

conçues RF produit de lecteur de proximité. Vous pouvez installer des copies du PRODUIT LOGICIEL sur un nombre illimité de

ordinateurs à condition que vous êtes la seule personne à utiliser le PRODUIT LOGICIEL. Si vous êtes une entité, des idées RF accorde le droit d'

désigner une personne au sein de votre organisation pour avoir le droit exclusif d'utiliser le LOGICIEL de la manière prévue ci-dessus.

1.2 Documentation. Ce CLUF vous octroie un individu, une licence personnelle et non exclusive pour fabriquer et utiliser un nombre illimité de copies de tous les

documents, à condition que ces copies ne soient utilisées qu'à des fins personnelles et ne doivent pas être publiées ou distribuées (soit en version papier ou

électronique formulaire) au-delà des locaux de l'utilisateur et avec l'exception suivante: vous pouvez utiliser des documents identifiés dans le

PRODUIT LOGICIEL comme la spécification de format de fichier pour les lecteurs de proximité RF IDeas de uniquement dans le cadre de votre développement d'

Produit de logiciel (s) ou un travail intégré ou d'une suite de produits dont les composants comprennent un ou plusieurs produits généraux de logiciels d'usage.

1.3 Stockage / utilisation du réseau. Vous pouvez également stocker ou installer une copie du PRODUIT LOGICIEL sur un dispositif de stockage, tel qu'un serveur de

réseau, utilisé uniquement pour installer ou exécuter le PRODUIT LOGICIEL sur un ordinateur utilisé par un utilisateur final agréé conformément à l'article 1.1. Une

seule licence pour le PRODUIT LOGICIEL ne peut être partagée ou utilisée simultanément par d'autres utilisateurs finaux.

1.4 Exemple de code. RF IDeas vous accorde le droit d'utiliser et de modifier la version en code source des parties du LOGICIEL

Produit identifiée comme "échantillons dans le produit logiciel (« Code Échantillon ») pour les seules fins de concevoir, développer et tester votre produit logiciel (s),

et pour reproduire et distribuer le Code Échantillon, avec toute modification de ceux-ci, seulement dans sous forme de code objet.

2. DESCRIPTION DES AUTRES DROITS ET LIMITATIONS.

* Limitations relatives à l'ingénierie inverse, la décompilation et au désassemblage. Vous ne pouvez pas désosser, décompiler ou désassembler le

PRODUIT, sauf dans la mesure où cette activité est expressément autorisée par la loi applicable, nonobstant cette limitation

* Vous ne pouvez pas reproduire ou imiter, en tout ou en partie, sous quelque forme le protocole (s) défini dans ce produit pour un usage

sans IDeas produit Code redistribuable RF. Si vous êtes autorisé et choisissez de redistribuer le code de l'échantillon («redistribuables»), comme décrit à la section 1.4,

vous acceptez de: (a) distribuer les Transmissibles en code objet uniquement en association avec, et comme partie d'un produit logiciel développé par vous l'utilisation

du produit qui accompagne ce CLUF qui ajoute des fonctionnalités significatives et principales au PRODUIT LOGICIEL («Produit sous licence»), (b) ne pas utiliser

les nom, logo ou marques de RF IDeas de commercialiser le produit sous licence; (c) inclure un copyright valide avis sur le Produit sous licence; (d) indemniser, tenir

à couvert et défendre des idées RF de toute réclamation ou action en justice, y compris les honoraires d'avocat, qui résulterait de l'utilisation ou la distribution du

produit sous licence; (e) se conforment aux les termes du présent CLUF, et (g) acceptent que les idées RF se réserve tous les droits non expressément accordés. Vous

acceptez également de ne pas permettre une distribution ultérieure de l'

Redistribuables par vos utilisateurs finaux, sauf: (1) vous pouvez permettre la redistribution des Transmissibles par vos distributeurs à votre

clients finaux si vos distributeurs ne distribuent les Transmissibles en conjonction avec, et dans le cadre de l'Produit sous licence et vous et vos distributeurs respectent

toutes les autres termes du présent CLUF, et (2) de la manière décrite à la section 1.4.

* Séparation des composants. Le produit est autorisé en tant que produit unique. Ses composants ne peuvent être séparés pour une utilisation sur plus d'un ordinateur.

* Seul ordinateur. Le produit est autorisé à l'ordinateur en tant que produit intégré unique. Le produit ne peut être utilisé avec l'ordinateur.

* Location. Vous ne pouvez pas louer le produit sans la permission des idées RF

* Transfert de logiciel. Vous pouvez transférer définitivement tous vos droits en vertu du présent CLUF uniquement dans le cadre d'une vente ou d'un transfert de

l'ordinateur,

vous avez fourni de n'en conserver aucune copie, de transférer la totalité du produit (y compris tous ses composants, les supports et documents imprimés, toute mise à

jour, le présent CLUF et, le cas échéant, le certificat (s) d'Authenticité), et que le bénéficiaire accepte les termes du présent CLUF. Si l'

Produit est une mise à niveau, tout transfert doit inclure toutes les versions antérieures du produit.

* Séparation des composants. Le produit est autorisé en tant que produit unique. Ses composants ne peuvent être séparés pour une utilisation sur

plus d'un ordinateur.

* Terminaison. Sans préjudice de tous autres droits, des idées RF peuvent résilier le présent CLUF si vous n'en respectez pas les termes et conditions

du présent CLUF. Dans un tel cas, vous devez détruire toutes les copies de la partie logicielle du produit et de l'ensemble de ses composantes.

65

3. MISES À JOUR. Si la partie logicielle du produit est une mise à jour d'un autre produit, que ce soit à partir d'idées RF ou un autre fournisseur, vous pouvez utiliser

ou transférer le produit uniquement en conjonction avec ce produit mis à jour, si vous ne détruisez le produit mis à jour. Si la partie logicielle du produit est une mise à

jour d'un produit d'idées RF, vous pouvez maintenant utiliser ce produit amélioré que dans

conformément au présent CLUF. Si la partie logicielle du produit est une mise à jour d'un composant d'un ensemble de logiciels

programmes qui vous avez acheté comme un seul produit, la partie logicielle du produit peut être utilisé et transféré seulement comme une partie de ce progiciel

unique et ne peut être dissocié pour être utilisé sur plus d'un ordinateur.

4. COPYRIGHT OEM. Tous les titres et droits d'auteur et de produit (y compris mais non limité aux images, photographies, animations, vidéo, audio, musique, texte

et "applets" intégrés au produit), les matériels imprimés qui l'accompagnent et les copies du LOGICIEL partie du produit, sont détenus par des idées RF ou de ses

fournisseurs. Le produit et le logiciel portion du produit est protégé par les lois sur le copyright et les dispositions des traités internationaux. Vous ne pouvez pas

copier les matériels imprimés qui accompagnent le produit.

5. LOGICIEL bi-média. Vous pouvez recevoir la partie logicielle du produit en plus d'un support. Quel que soit le type ou la taille du support que vous recevez, vous

pouvez utiliser un seul support qui est approprié pour votre ordinateur unique. Vous ne pouvez pas utiliser ou installer l'autre support sur un autre ordinateur. Vous ne

pouvez pas prêter, louer, location, ou autrement transférer l'autre support à un autre utilisateur, sauf dans le cadre d'un transfert permanent (tel que prévu ci-dessus) de

la partie logicielle du produit.

6. OEM support produit. Support produit pour le produit n'est pas fourni par les idées RF ou de ses filiales. Pour une assistance produit, s'il vous plaît se référer à

l'approvisionnement nombre de support OEM fourni dans la documentation. Si vous avez des questions concernant le CLUF, ou si vous désirez contacter OEM pour

toute autre raison, s'il vous plaît se référer à l'adresse indiquée dans la documentation fournie.

POUR LES GARANTIES LIMITÉES ET DISPOSITIONS PARTICULIERES RELATIVES AUX votre territoire, S'IL VOUS PLAÎT consulter votre livret de

garantie fournie avec ce forfait ou FOURNIS AVEC LE LOGICIEL IMPRIME

MATÉRIAUX.

Garantie limitée: Idées RF garantit à l'acheteur original de ce produit, que le matériel et le disque associée (s) sont exempts de défauts de matériaux et de fabrication

pour une période d'un an à compter de la date d'achat des idées RF ou d'un IDeas RF autorisés revendeur. Si les idées de produits RF ne parviennent pas à être en bon

état de marche à tout moment pendant la période d'un an, les idées RF pourra, à son choix, réparera ou remplacera le produit sans frais supplémentaires, à condition

que le produit n'a pas été malmené, mal utilisé , réparé ou modifié. Cette garantie est limitée à la réparation ou au remplacement et en aucun cas IDeas RF peut être

tenu responsable de toute perte de profit ou de dommages commerciaux ou autres,

y compris mais non limité à des créances analogues spéciaux, accessoires, consécutifs ou autres.

Aucun revendeur, distributeur, société ou personne n'a été autorisé à modifier ou à ajouter les termes de cet accord, et les idées RF ne seront pas liés par aucune

représentation à l'effet contraire. RF IDeas dénie toutes AUTRE GARANTIE, EXPLICITE OU

IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET D'USAGE. Étant donné que certains

états ne permettent pas une telle exclusion ou la limitation des dommages directs ou indirects pour les produits de consommation, vérifier le statut de

l'état dans lequel se trouve votre entreprise. Cette garantie vous donne des droits légaux spécifiques, en plus de tous les droits dont vous disposez en vertu des lois de

l'état dans lequel votre entreprise réside ou exerce ses activités.

Retours: idées de produits RF qui demandent un service de garantie limitée pendant la période de garantie doivent être livrés au revendeur agréé le plus proche ou

directement envoyés aux idées RF à l'adresse ci-dessous avec une preuve d'achat et une autorisation de retour (RMA) fourni par les idées RF techniques Soutenez

pièces de rechange Dept ou des conseils complets deviennent la propriété des idées RF Si le conseil ou l'unité retournée est envoyé par la poste, l'acheteur s'engage à

payer d'avance les frais d'expédition et assurer le conseil ou l'unité ou assumer le risque de perte ou de dommage qui peut se produire pendant le transport. On s'attend

à l'acheteur d'utiliser un récipient équivalent à l'emballage d'origine.

interdite sans l'autorisation écrite expresse des idées RF.

Marques: Toutes les idées de produits RF sont des marques commerciales d'idées RF. Tous les autres noms de produits ou noms sont des marques commerciales ou

des marques

des marques déposées de leurs détenteurs respectifs.

Brevets concernés: RF IDeas pcProx plus de lecteurs de cartes supportant le format HID conservent brevet américain n ° 5.952.935 et le brevet US n ° 7,439,862.

Disclaimer: Ce guide de référence est imprimé aux Etats-Unis Toute ressemblance mentionné dans le Guide de référence pour les personnes vivants ou morts, ou à des

sociétés ou produits réels est purement fortuite. RF IDeas estime que les informations contenues dans ce manuel est correct.

Toutefois, les idées RF n'assume aucune responsabilité pour l'exactitude du contenu de ce manuel, ni pour toute infraction aux brevets ou autres droits de tierces

parties. RF IDeas se réserve le droit d'apporter des modifications à chaque produit ou le manuel sans donner avant

notification écrite.

FCC Compliance Statement

FCC ID: M9MPCPROXHUSB100 (HID USB model) FCC ID: M9MBUPCPROXH100 (HID RS-232 model)

FCC ID: M9MPCPROXM101 (Indala model) FCC ID: M9MBUPCPROXA100 (AWID)

FCC ID: M9MRDR6X8X (Kantech, Indala, Casi-Rusco) FCC ID: M9MPCPROXP100 (Pyramid)

FCC ID: M9MPCPROXC101 (Casi-Rusco model) FCC ID: M9MRDR7P71 (FIPS 201 13.56MHz)

FCC ID: M9MRFID1856I100 (MIFARE/iCLASS models) FCC ID: M9MRDR7L81 (Legic 13.56MHz)

FCC ID: M9MRDR7081 (iCLASS Module based) FCC ID: M9MRDR7580 (iCLASS MIFARE and Other 13.56MHz)

FCC ID: M9MRDR7581 (iCLASS MIFARE and Other 13.56MHz) FCC ID: M9MRDR7081AKF (iCLASS MIFARE and Other 13.56MHz)

FCC ID: M9MRDR7081AKE (iCLASS MIFARE and Other 13.56MHz) FCC ID: M9MRDR75DX (iCLASS MIFARE and Other 13.56MHz)

FCC ID: M9MRDR8XX8U (Plus combo model) FCC ID: M9MRDR758X (iCLASS MIFARE and Other 13.56 MHz)

FCC ID: M9MRDR8058X (Multi-protocol Combo model) FCC ID: M9M8058XCCL (Multi-protocol and Contact model)

FCC ID: M9M758XCCL (MIFARE and Contact model) FCC ID: M9M7580CCL (MIFARE and Contact model)

FCC ID: M9MRDR80081 (Plus SIO Combo Model) FCC ID: M9MRDR70EX (13.56MHz Express Model)

FCC ID: M9MRDR60DX (125KHz USB Dongle Model) FCC ID: M9MLC608X (125KHz USB Model)

FCC ID: M9MOEM805NX (Multi-protocol Combo model) FCC ID: M9MSB708X (iCLASS 13.56MHz)

FCC ID: M9MSB758X (Mifare 13.56MHz) FCC ID: M9MSB6X8X (Multi-protocol 125KHz)

FCC ID: M9MLC6T8X (132KHz USB Model) FCC ID: M9MLC60DX (125 KHz USB Model)

FCC ID: M9MLC608XU0 (125 KHz Virtual Com Model) FCC ID: M9MLC758X (13.56MHz USB Model)

FCC ID: M9MLC6X8X (Multi-protocol 125KHz) FCC ID: M9MLC6X11U (125KHz USB Model)

FCC ID: M9MLC8058X (Multi-protocol Combo model) FCC ID: M9MLC8058U (Multi-protocol Combo model)

FCC ID: M9MHP8058X (Multi-protocol Combo model) FCC ID: M9MLC8008U (Multi-protocol Combo model)

"Conformément à la FCC 15.21 de la réglementation FCC, les changements ne sont pas expressément approuvés par les idées RF peuvent causer des interférences

nuisibles et annuler l'autorisation FCC d'utiliser ce produit.

Note: Cet appareil est conforme à la Partie 15 des règlements de la FCC et d'Industrie Canada exempts de licence standard RSS (s). Son fonctionnement est soumis

aux deux conditions suivantes: (1) Ce dispositif ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les

interférences pouvant entraîner un fonctionnement indésirable. Ce produit est conforme aux normes FCC OET Bulletin 65 l'exposition aux rayonnements limites

définies pour un environnement non contrôlé.

Le lecteur peut ne pas reconnaître des cartes de valeur, en présence de champs RF élevées. Si la valeur actuelle est erratique, l'utilisateur doit passer à l'étape suivante:

Déplacer le matériel de toute émetteurs connus proximité. Pour plus d'informations contactez le support technique au 866.439.4884.

66

“Pursuant to FCC 15.21 of the FCC rules, changes not expressly approved by RF IDeas might cause harmful interference and void

the

FCC authorization to operate this product.

Note: This device complies with Part 15 of the FCC Rules and Industry Canada license-exempt RSS standard(s). Operation is

subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation. This product complies with FCC OET Bulletin 65

radiation exposure limits set forth for an uncontrolled environment.

The reader may not recognize value cards in the presence of high RF fields. If the current reading is erratic, the user shall take the

following step: Move the equipment from any known transmitters nearby. For more information contact Tech Support at

866.439.4884.

67

Index

A

ACP 45, 58

ASCII 3, 5, 11, 45. 49, 51-52, 61-62, 69

Assign Preceding Keystrokes 40

Auto Clear 25

Auto Focus 25

Auto GetID 25

B

Beep 12, 17

Beeper 32

Bit (26) Format Structure 67

C

Card Compatibility 8

Card Data Hold Time 30

Change Fields Configuration 39

Clear Button 25

COM 11-12, 23-24, 45, 59, 61

Complex Passwords 68

Connectors 10, 24

Continuous Read 30

D

Data Delimiters 28-29

Delimter Keyboard 29

Device List 19, 21, 24

E

Emulate Prox Pro 28

Ethernet 11-12, 14-15, 23-24

F

FAC 3, 26-29

Factory Defaults 15, 17

FIPS 201 37, 44

G

GETID 25, 33, 36-37, 44

GetQueuedID 33-34

H

High Priority Bit 22

.HWG 14

I

Icon Toolbar 19

Connect 19-20

Disconnect 21

Write Active 21

Write Settings 21

ID Digits 27

K

Key Press Time 30

Key Release Time 30

L

LED 30-31

Lock-Out Time 30

Logical Unit ID 32

M

Manufacturer Card Compatibility

(See Card Compatibility)

MIFARE 15, 22

Minimum System Requirements 11

O

OEM 3, 9, 12, 32, 56-57, 60

One-Factor Security 68

Output Test Area 25

P

Password Security 68

pcProx Playback 9, 68-69

R

RS-232 9, 11-12, 23, 59, 61-62

S

SDK 3, 5, 9, 11, 30-31, 50, 52, 56, 62

Serial 7, 11, 14-15, 23, 25, 28-29, 31, 45-46,

54, 56

Special Keys

Special1 29

Special2 29

Special3 29

Start Bit 36, 38, 44

T

Termination Keystroke 26, 29

Test Button 25

Tool Tip Balloon 16

Two-Factor Security 68

U

USB 11-12, 14-15, 23-24, 29-30, 45, 59, 61-62,

69

W

Wiegand 11, 13, 27-28, 53-54, 57, 61, 67, 69

Wiegand Bits 28

Wiegand Bytes 28

Wiegand to Keystroke Data 27

68

Annexe

Structure standard de format 26 bits

Il existe plusieurs bits construits ensemble qui comprennent des données provenant de la carte de la proximité de l'appareil. Il

existe de nombreux formats binaires et les longueurs pour les cartes de proximité. Le plus populaire est un format de carte 26

bits. La disposition typique pour ce format est 24 bits d'information utile que les premier et dernier bits de parité sont d'assurer

l'intégrité des données.

Le format 26 bits se compose de 255 codes d'installations possibles. Au sein de chaque code de l'établissement il ya un total de

65.535 numéros de cartes uniques.

Le format Wiegand standard 26 bits est H10301. Elle est codée en binaire des données. Le format est constitué de deux bits de

parité, le code de l'installation de bit 8 (F) et 16 champs de numéro de carte de bits (B). Ce format affiche ci-dessous.

PFFFFFFFFBBBBBBBBBBBBBBBBP

EXXXXXXXXXXXX .............

............. XXXXXXXXXXXXO

codage binaire

P = parité

O = parité impaire

E = parité paire

X = masque de parité

F = code de facilité, Plage = 0 à 255

B = numéro de carte, Plage = 0 à 65535

En général, le format 26 bits est le format standard de l'industrie. Les principaux avantages de cette incluent:

• Format ouvert

• Pratique pour commander

• contrôle d'accès acceptation du panneau Universal

La vente de ce format n'est pas encore limité à une seule entreprise la gamme de numéros de cartes disponibles dans ce format est

limité. Il ya un potentiel pour les numéros de carte à dupliquer.

Veuillez vous rendre sur www.RFIDeas.com et suivez le soutien d'un centre d'apprentissage d'une

Formats de cartes de proximité lien pour plus de détails. Le fabricant de la carte peut également avoir des détails supplémentaires

sur le format de la carte.

69

Utilisez l'appareil pcProx de mot de passe de sécurité - mots de passe complexes

Il est possible dans certaines limites, à utiliser le jeton de proximité comme un mot de passe pour une application ou un journal de

système d'exploitation sur. La carte unique train de bits converti en décimal ou hexadécimal devient la totalité ou une partie du

mot de passe. Inscrire ces données de cartes au mot de passe de l'application du système d'exploitation pour l'utilisateur.

Depuis le jeton de proximité a pas de lecture / écriture mémoire il n'existe aucun moyen va changer ceci ou écrire des caractères

alphanumériques comme un nom d'utilisateur pour le jeton de proximité. Quelques exemples sont indiqués ci-dessous. S'il vous

plaît voir RF IDeas pcProx Starter Kit lecture ou appeler le service des ventes si cette capacité est nécessaire.

Plusieurs entreprises ont adopté une politique qui oblige les utilisateurs à changer leur mot de passe à chaque numéro de xx jours

pour accroître la sécurité. Le code PIN est la partie du mot de passe que l'utilisateur modifie chaque numéro de xx jours. Puisque

les données de la carte est entièrement numérique, tout alpha et supérieur / inférieur contraintes de lettres de cas sont traités dans

le code PIN fourni de l'utilisateur.

Un système d'authentification à deux facteurs est constitué de:

1. Carte de données ID

2. Numéro d'identification personnel (NIP)

L'appareil peut être configuré pour permettre un fonctionnement prévues par un système à un ou deux facteurs d'authentification.

One-Factor

Dans un système à un facteur, l'utilisateur balaye tout simplement la carte d'identité. Le dispositif peut être configuré pour ajouter

frappes TAB avance sur les données ainsi que d'un onglet ou ENTRER frappe après les données de la carte.

Two-Factor

L'approche à deux facteurs est particulièrement utile lorsque insistant sur les règles de construction des mots de passe ou des

périodiques changement de mots de passe.

Dans un système à deux facteurs, l'utilisateur peut saisir le code PIN soit avant, soit après les données de la carte. Si l'utilisateur

ajoute le code PIN avant que les données de la carte, l'appareil peut être configuré pour ajouter la touche ENTER.

Caractères pré et post

Il ya quelques mesures supplémentaires peuvent être prises pour rendre plus difficile aux utilisateurs non autorisés à reproduire

des mots de passe.

Ajout de caractères de touches supplémentaires pour l'information de carte, qui est difficile à re-produire, lors de la configuration

des données. Ces caractères supplémentaires sont étiquetés comme SP1, SP2, SP3 et sur l'onglet délimiteurs sélections de menu.

70

Autres produits et accessoires

Le kit de développeur de logiciels PVC carte de proximité de l'étiquette Cartes de proximité, étiquettes, clés

permet independent Format carte de crédit avec le papie goussets

développeur d'utiliser leur revêtement antiadhésif, 500 cartes Sélection complète de divers

application pour lire proximité par boîte fabricants de cartes de proximité,

badge d'accès en lecture des données d'identification étiquettes et porte-clés. marqué

de plus de 1 milliard de cartes avec le code de données et le numéro

d'identification, disponible en plusieurs Wiegand

dans le champ formats

pcProx lecture / écriture pcProx Writer et lecture pcProx lecture Starter Kit

Contactless Bureau à lecture seule pour Lit les données du secteur des cartes

Lit et écrit directement à iCLASS et NXP et intelligent en ASCII ou frappes

les cartes à puce cartes

pcProx Sonar PS / 2 à USB Power Tap Supports de montage

Détecteur de présence configure Pouvoirs d'un dispositif d'idées RF USB Ajuster la norme

un clavier à partir d'un port PS / 2 de montage de l'angle de l'appareil

71

RF IDeas Inc.

Les spécifications sont sujettes à modification sans préavis.

Windows, Macintosh, Solaris, Sun Ray et Linux sont des marques déposées de leurs sociétés respectives. Toutes les autres

marques, marques de service et noms de produit ou de service sont la propriété de leurs propriétaires respectifs.

La mention de produits tiers est à titre informatif uniquement et ne constitue ni une approbation ni une recommandation. RF

IDeas n'assume aucune responsabilité à l'égard de la performance ou l'utilisation de ces produits. Tout arrangement, accord ou

garantie, le cas échéant, ont lieu directement entre les vendeurs et les utilisateurs potentiels.

N'hésitez pas à appeler, e-mail ou visitez notre site web pour une liste complète des applications, les produits, les options de

configuration, des cartes prises en charge et spécifications de facteur de forme s'il vous plaît. Notre site comprend des vidéos de

l'application, du matériel de soutien, les études de cas et

des informations détaillées sur notre gamme de produits.

Tous les efforts ont été faits pour s'assurer que les informations contenues dans ce manuel soient exactes. RF IDeas n'est pas

responsable des erreurs d'impression ou de bureau.

RF Ideas LC8008U Multi Protocol USB RFID Reader User Manual

RF Ideas Inc Multi Protocol USB RFID Reader Users Manual

Contents

Users Manual

Navigation menu

Namespaces

Views

Navigation
