BP3NL1-1PRL_0513-2

1

Automatic Blood Pressure Monitor

Instruction Manual

Table of contents

1. Introduction

1.1.Features of your blood pressure monitor

1.2.Important information about self-measurement

2. Important information on blood pressure and its measurement

2.1.How does high/low blood pressure arise?

2.2.Which values are normal?

2.3.What can be done if regular high/low values are obtained?

3. Components of your blood pressure monitor

4. Operation of your blood pressure monitor

4.1.Inserting the batteries

4.2.Tube connection

5. Measurement Procedure

5.1.Before measurement

5.2.Common sources of error

5.3.Fitting the cuff

5.4 Measuring procedure

5.5.Reading Recall – displaying the last measurement

5.6.Discontinuing a measurement

6. Error Messages/Troubleshooting

7. Care and Maintenance

8. Warranty

9. Certifications

10. Technical specifications

11. How to contact us

2

1. Introduction

1.1. Features of your automatic blood pressure monitor

Your blood pressure monitor is a fully automatic, digital blood pressure measuring

device for use on the upper arm, which enables very fast and reliable

measurement of the systolic and diastolic blood pressure as well as the pulse by

way of the oscillometric method. This device offers clinically proven accuracy and

has been designed to be user friendly.

Before using, please read this instruction manual carefully and then keep it in a

safe place. Please contact your doctor for further questions on the subject of

blood pressure measurement.

Attention!

1.2. Important information about self-measurement

• Self-measurement means Control, not diagnosis or treatment. Unusual

values must always be discussed with your doctor. Under no circumstances

should you alter the dosages of any drugs prescribed by your doctor.

•The pulse display is not suitable for checking the frequency of heart

pacemakers!

•In cases of irregular heartbeat, measurements made with this instrument

should only be evaluated after consultation with your doctor.

Electromagnetic interference:

The device contains sensitive electronic components. Avoid strong electrical or

electromagnetic fields in the direct vicinity of the device (e.g. mobile telephones,

microwave ovens). These can lead to temporary impairment of the measuring

accuracy.

2. Important information on blood pressure and its measurement

2.1. How does high/low blood pressure arise?

Your level of blood pressure is determined in the circulatory center of the brain

and adjusts to a variety of situations through feedback from the nervous system.

To adjust blood pressure, the strength and frequency of the heart (Pulse), as well

as the width of circulatory blood vessels is altered. Blood vessel width is affected

by fine muscles in the blood vessel walls.

Your level of arterial blood pressure changes periodically during heart activity:

During the “blood ejection” (Systole) the value is highest (systolic blood pressure

value). At the end of the heart’s “rest period” (Diastole) pressure is lowest

(diastolic blood pressure value). Blood pressure values must lie within certain

normal ranges in order to prevent particular diseases.

2.2. Which values are normal?

Blood pressure is too high if at rest, your diastolic pressure is above 100mmHg

and/or the systolic blood pressure is over 160mmHg. In this case, please consult

your doctor immediately. Long-term values at this level endanger your health due

to continual damage to the blood vessels in your body.

Should the systolic blood pressure values lie between 140mmHg and 159mmHg

and/or the diastolic blood pressure values lie between 90mmHg and 99mmHg,

consult your doctor. Regular self-checks will be necessary.

With blood pressure values that are too low (i.e. systolic values under 105mmHg

and/or diastolic values under 60mmHg), consult your doctor.

Even with normal blood pressure values, a regular self-check with your blood

pressure monitor is recommended. You can detect possible changes in your values

early and react appropriately.

If you are undergoing medical treatment to control your blood pressure, keep a

record of values along with time of day and date. Show these values to your

doctor. Never use the results of your measurements to independently alter

the drug doses prescribed by your doctor.

3

4

The following table is for classifying blood pressure values in adults in

accordance with the National Institutes of Health JNC7 (Data in mmHg):

+Further information

• If your values are mostly normal under resting conditions but exceptionally

high under conditions of physical or psychological stress, it is possible that you

are suffering from so-called “labile hypertension”. Consult your doctor.

•Correctly measured diastolic blood pressure values above 120mmHg

require immediate medical treatment.

*Not intended for use on children under 12 years of age.

2.3. What can be done if regular high or low values are obtained?

a) Consult your doctor.

b) Increased blood pressure values (various forms of hypertension) are associated

with considerable health risks over time. Arterial blood vessels in your body

are endangered due to constriction caused by deposits in the vessel walls

(Arteriosclerosis). A deficient supply of blood to important organs (heart, brain,

muscles) can result from arteriosclerosis. Furthermore, the heart will become

structurally damaged with increased blood pressure values.

c) There are many different causes of high blood pressure. We differentiate

between the common primary (essential) hypertension, and secondary

hypertension. The latter group can be ascribed to specific organic

malfunctions. Please consult your doctor for information about the possible

origins of your own increased blood pressure values.

d) There are measures which you can take to reduce and prevent high blood

pressure. These measures must be permanent lifestyle changes.

Category Systolic Diastolic

(mmHg) (mmHg)

Normal <120 and <80

Pre-Hypertension 120-139 or 80-89

Hypertension

Stage 1 Hypertension 140-159 or 90-99

Stage 2 Hypertension ≥160 or ≥100

A) Eating habits

• Strive for a normal weight corresponding to your age. See your doctor for your

ideal weight.

• Avoid excessive consumption of common salt.

• Avoid fatty foods.

B) Previous illnesses

• Consistently follow all medical instructions for treating illnesses such as:

• Diabetes (Diabetes mellitus or sugar diabetes)

• Fat metabolism disorder

• Gout

C) Habits

• Give up smoking completely

• Drink only moderate amounts of alcohol

• Restrict your caffeine consumption (coffee, tea, chocolate)

D) Physical constitution

• After a preliminary medical examination, exercise regularly.

• Choose sports which require stamina and avoid those which require strength.

• Avoid reaching the limit of your performance.

• With previous illnesses and/or an age of over 40 years, please consult your

doctor before beginning your sporting activities. He/She will advise you

regarding the type and extent of types of sport that are possible for you.

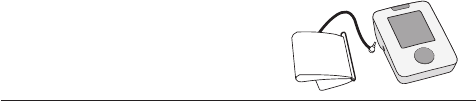

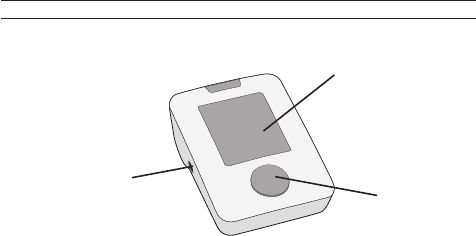

3. Components of your blood pressure monitor

The illustration shows the blood pressure monitor consisting of:

a) Measuring unit

5

Cuff connection START/STOP

button

LCD-display

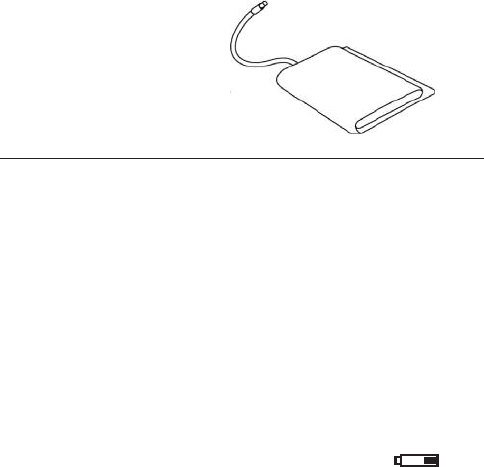

b) Upper arm cuffs:

The cuff is for arm circumference 22–42 cm or 8.7” - 16.5” (included)

4. Operation of your blood pressure monitor

4.1. Inserting the batteries

After you have unpacked your device insert the batteries. The battery compartment

is located on the bottom of the device.

a) Remove cover on the bottom of the monitor.

b) Insert the batteries (4 x size AA 1.5 V), following the indicated polarity. (+ -)

c) If the low battery indicator appears in the display, the batteries are discharged

and the unit will not function.

d) If the batteries are inserted incorrectly, the display may function erratically or

not at all. Check battery polarity.

Attention!

• After the low battery indicator appears, the device won’t

function until the batteries have been replaced.

• Please use “AA” Long-Life or Alkaline 1.5 V Batteries.

• Do not use rechargeable batteries.

• If the blood pressure monitor is not used for long periods,

remove the batteries from the device.

Functional check: Hold on the START/STOP button down to test all the display

elements. When functioning correctly many icons will appear.

6

Please Note:

Do not force cuff connection into

the opening. If the cuff is too small,

or if you need a replacement cuff,

call toll free 1-855-776-0662 for

further information.

Low Battery Indicator

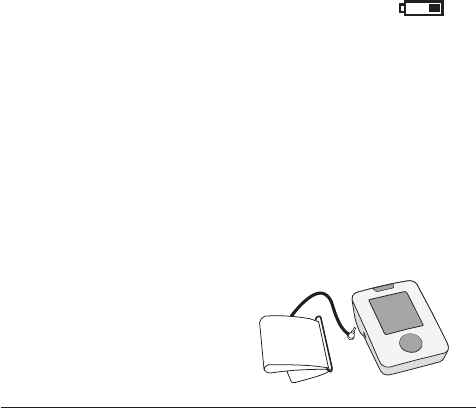

4.2. Tube connection

Insert the cuff tube into the opening

provided on the left side of the instrument,

as shown in the diagram.

5. Measurement Procedure

Please note: You should always be seated before and during measurement

5.1. Before the measurement:

• Avoid eating and smoking as well as all forms of exertion directly before

measurement. These factors influence the measurement result. Find time to

relax by sitting in an armchair in a quiet atmosphere for about ten minutes

before measurement.

• Remove any garment that fits closely to your upper arm.

• Always measure on the same arm (normally left).

• Always perform measurements at the same time of day, since the blood

pressure changes during the course of the day.

5.2. Common sources of error:

Note: Comparable blood pressure measurements always require the same

conditions! These are normally quiet conditions.

• Efforts by the patient to support the arm can increase blood pressure. Make

sure you are in a comfortable, relaxed position and do not activate any of the

muscles in the measurement arm during the measurement. Use a cushion for

support and rest your arm on a table.

• If the upper arm artery lies considerably lower or higher than the heart, a false

high or low blood pressure will be measured!

*A variation of 6” between the cuff and heart level can result in a

reading error of + or - 10mmHg.

• Cuffs that do not fit properly result in false measurement values. Selecting the

correct cuff is extremely important. The cuff size is dependent upon the

circumference or distance around your upper arm measured in the center. The

permissible range is printed on the cuff. If this is not suitable for your use,

please call 1-855-776-0662.

Note: Not all cuffs are compatible with all blood pressure monitors. For a list

of compatible cuffs for this unit, please call 1-855-776-0662.

• A loose cuff or a sideways protruding air-pocket causes false measurement values.

• Measurements should be done after a 5 minute rest to ensure accuracy.

• Consecutive blood pressure measurements should be performed after a 1 minute pause.

7

8

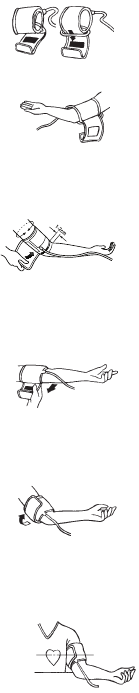

5.3. Fitting the cuff

a) Pass the end of the cuff through the flat metal ring so that a

loop is formed. The Velcro closer must be facing outwards.

(Ignore this step if the cuff has already been prepared.)

b) Place the cuff over the left upper arm so that the tube is

closer to your lower arm. Align the cuff artery mark (arrow)

over the arm artery than runs down the inner side of the arm.

Important! The red strip on the edge of the cuff (Artery

Mark) must lie over the artery which runs down the inner

side of the arm. TIP: Align red artery mark to pinky finger.

c) Lay the cuff on the arm as illustrated. Make certain that the

lower edge of the cuff lies approximately ½” to ¾” (1 to 2

cm) above the elbow and that the tube is closer to the inner

side of the arm.

d) Tighten the cuff by pulling the end and close the cuff by

affixing the velcro. Make sure that the cuff Index end falls

between the OK lines when the cuff is in position. If it

doesn’t, you are using the wrong cuff size.

e) There should be little free space between the arm and the

cuff. You should be able to fit 2 fingers between your arm

and the cuff. Clothing must not restrict the arm. Any piece of

clothing which does must be removed.

f) Lay your arm on a table (palm upward) so the cuff is at the same

height as the heart. Make sure that the tube is not kinked.

g) Remain seated quietly for five minutes before you begin

the measurement.

Comment:

If it is not possible to fit the cuff to the left arm, it can also

be placed on your right arm. However, all measurements

should be made using the same arm. Cuff on right arm

½”-¾”

8.7” - 16.5”

9

5.4. Measuring procedure

After the cuff has been appropriately positioned the measurement

can begin:

a) Press the START/STOP button. The pump begins to inflate the

cuff. In the display, the increasing cuff-pressure is continually

displayed.

b) After automatically reaching an individual pressure, the pump

stops and the pressure slowly falls. The cuff-pressure is

displayed during the measurement. If the inflation pressure is

not sufficient, the monitor automatically re-inflates.

c) When the device has detected your pulse, the heart symbol in

the display begins to blink for every pulse beat.

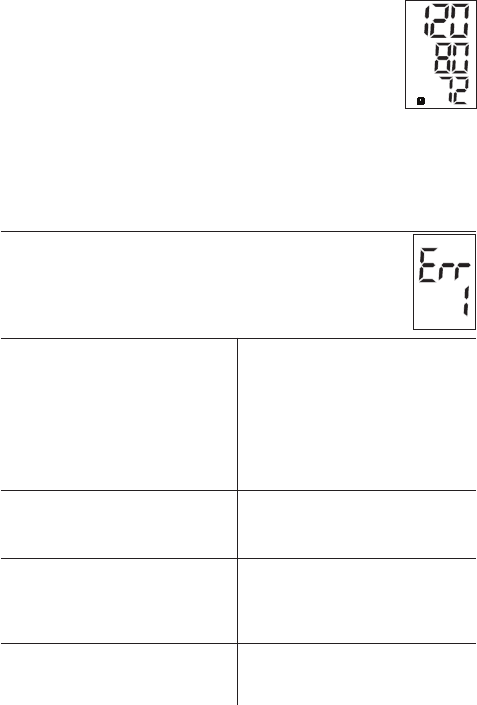

d) When the measurement has been concluded, a long beep tone

sounds. The measured systolic and diastolic blood pressure

values as well as the pulse are now displayed.

e) The measurement results are displayed until you switch the

device off. If no button is pressed for

5 minutes, the device switches off automatically.

5.5. Memory – displaying the last measurement

The measured results are stored in the instrument until a new

measurement is carried out or the batteries are removed. You can

call up the stored values at any time by holding the START/STOP

button for at least 3 seconds while the device is off.

5.6. Discontinuing a measurement

If it is necessary to interrupt a blood pressure measurement for

any reason (e.g the patient feels unwell), the START/STOP button

can be pressed at any time. The device then immediately lowers

the cuff pressure automatically.

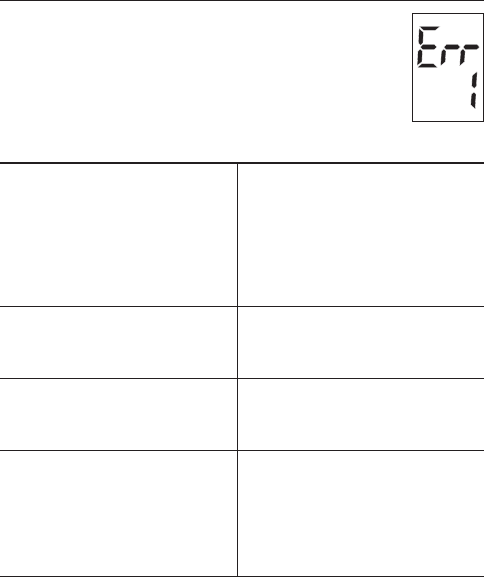

6. Error Messages/Troubleshooting

If an error occurs during a measurement, the measurement is

discontinued and a corresponding error code is displayed.

(Example Error no. 1)

Error No. Possible cause(s)

ERR 1 The systolic pressure was determined

but after wards the cuff pressure fell

below 20 mmHg.

This situation can occur, for example, if

the tube becomes unplugged after the

systolic blood pressure has been

measured. Further possible cause: No

pulse has been detected.

ERR 2 Unnatural pressure impulses influence

the measurement result. Reason: The

arm was moved during the

measurement (Artefact).

ERR 3 Inflation of the cuff takes too long. The

cuff is

not correctly seated or the hose

connection is not sealed.

ERR 5 The difference between systolic and

diastolic is excesive. Measure again

carefully following proper cuff

procedures and ensure measurement

under quiet conditions. Contact your

doctor if this message occurs

frequently.

10

Other possible errors and their solutions

If problems occur when using the device, the following points should be checked:

Malfunction Remedy

11

• Check battery installation.

• If the display is unusual, remove the

batteries and then exchange them

for new ones

• Check polarity

• Check the connection of the cuff

tube and connect properly.

1. Fit the cuff correctly on the arm. (see 5.3)

2. Before starting the measurement

make sure that the cuff is not too

tight and that clothing is not exerting

pressure on the arm. Take off

articles of clothing if necessary.

3. Measure blood pressure again in

complete peace and quiet.

• Please read the following

information and the points listed

under “Common sources of

error”.(5.2) Repeat the

measurement.

Blood Pressure changes constantly.

The observed readings may

accurately reflect your pressure.

• Record daily values and consult your

doctor.

• Pressure readings in your doctor’s

office may be higher due to anxiety.

• Your blood pressure fluctuates

throughout the day so record the

time along with your reading.

• Check cuff connections.

Ensure the unit has not been

tampered with.

The display remains blank when the

instrument is switched ON although

the batteries are in place.

The pressure does not rise although

the pump is running.

The device frequently fails to measure

the blood pressure values, or the

values measured are too low or too high.

Every measurement results in different

values, although the device functions

normally and normal values displayed.

The blood pressure values differ from

those measured by my doctor.

After the instrument has inflated the

cuff the pressure falls very slowly or

not at all. (No reasonable

measurement possible).

12

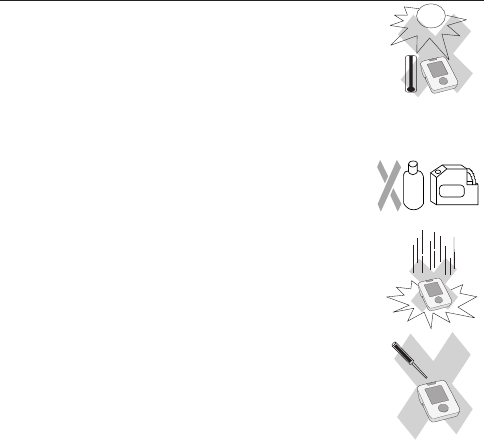

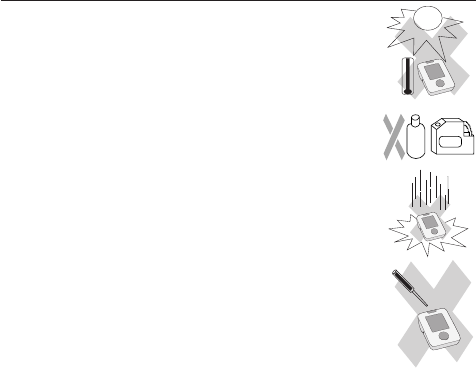

7. Care and maintenance

a) Do not expose the device to either extreme

temperatures, humidity, dust or direct sunlight.

b) The cuff contains a sensitive air-tight bubble. Handle

this carefully and avoid all types of straining through

twisting or buckling.

c) Clean the device with a soft, dry cloth. Do not use gas,

thinners or similar solvents. Spots on the cuff can be

removed carefully with a damp cloth and soapsuds.

The cuff must not be washed in a dishwasher,

clothes washer, or submerged in water.

d) Handle the tube carefully. Do not pull on it. Do not

allow the tubing to kink and keep it away from sharp

edges.

e) Do not drop the monitor or treat it roughly in any way.

Avoid strong vibrations.

f) Never open the monitor! This invalidates the

manufacturer’s warranty.

+Further information

Blood pressure is subject to fluctuations even in healthy people.

Comparable measurements always require the same conditions (quiet

conditions)!

If fluctuations in readings are larger than 15mmHg consult your doctor.

In order to receive market clearance from governmental bodies, this device was

subjected to strict clinical tests. The computer program used to measure blood

pressure values was tested by experienced cardiac specialists in Germany.

Never attempt to repair the instrument yourself!

Any unauthorized opening of the instrument invalidates all warranty claims!

8. Warranty

Your ReliOn blood pressure monitor is guaranteed for one year against

manufacturers’ defects for the original purchaser only, from date of purchase. The

warranty does not apply to damage caused by improper handling, accidents,

professional use, not following the operating instructions or alterations made to

the instrument by third parties.

There are no user serviceable parts inside. Batteries or damage from old batteries

is not covered by the warranty.

Please note: According to international standards, your monitor should

be checked for calibration every 2 years.

9. Certifications

Device standard:

Device corresponds to the

requirements

of the standard for non-

invasive blood pressure monitors:

ANSI/AAMI SP10

IEC 60601-1

IEC 60601-1-2

Electromagnetic compatibility: Device fulfills the stipulations of the

standard IEC 60601-1-2

Clinical testing: Clinical performance tests were

carried out in the US according to

AAMI standard.

13

14

10. Technical specifications:

Operating temperature: 10 -40 ºC / 50 - 104 ºF

Storage temperature: -20 to +55 ºC / -4 to +131 ºF

Humidity: 15 to 90% relative humidity maximum

Weight: 375 g (including batteries)

Dimensions: 89 x 123 x 57 mm

Display: LCD-Display (Liquid Crystal Display)

Measuring method: Oscillometric, corresponding to Korotkoff

method: Phase I systolic, Phase V diastolic

Pressure sensor: Capacitive

Measuring range:

SYS/DIA: 60 to 255 mmHg

Pulse: 40 to 200 per minute

Cuff pressure display range: 0–300 mmHg

Memory: Stores the last measurement automatically

Measuring resolution: 1 mmHg

Accuracy: Pressure within ± 3 mmHg

or 2% of reading >200mmHg

Pulse ± 5 % of the reading

Power source: 4 dry cells (batteries) UM-3, size AA, 1.5 V

Accessories: Regular cuff for arm circumference

8.7”-16.5” (22 - 42 cm)

Made in China

Technical alterations reserved!

Read the instructions carefully before using this device.

Type BF applied part.

11. How to contact us:

Toll Free: 1-855-776-0662

Distributed by:

Wal-Mart Stores, Inc.

Bentonville, AR 72716.

15

1. Introducción

1.1.Características del modelo

1.2.Información importante sobre las automediciones

2. Información importante sobre la presión sanguínea y su medición

2.1.¿Como se origina la tensión arterial alta/baja?

2.2.¿Cuales son los valores normales?

2.3.¿Que podemos hacer si se miden regularmente valores altos/bajos?

3. Los diversos componentes del tensiómetro

4. Puesta en funcionamiento del tensiómetro

4.1.Colocacin de las pilas

4.2.Conexión del tubo

5. Desarrollo de una medición

5.1.Antes de la medición

5.2.Fuentes de error comunes

5.3.Ajuste del brazalete

5.4 Procedimiento de medición

5.5.Indicación del último valor medido – Memoria

5.6.Interrupción de la medición

6. Mensaje de error/funcionamiento defectuoso

7. Cuidados y mantenimiento

8. Garantía

9. Referencia a estándares

10. Especificaciones técnicas

11. Contacto para la ayuda

16

1. Introducción

1.1.Características del modelo

El modelo es un tensiómetro digital totalmente automático con un método

de medición oscilométrico que permite una medición rápida y fiable de la

presión arterial sistólica, diastólica y de la frecuencia del latido cardiaco.

El modelo dispone de una pantalla de cristal líquido de grandes

dimensiones, gracias a la cual es posible visualizar claramente el estado

de funcionamiento y la presión del brazalete durante toda la medición.

El aparato le ofrece una altísima precisión en la medición, clínicamente

comprobada, y ha sido diseñado de tal modo que su uso resulta sencillo.

Lea atentamente las instrucciones de uso antes de utilizar el aparato y

guárdelas para posibles consultas futuras.

Atención:

1.2. Información importante sobre las automediciones

• No lo olvide: automedición significa control, no diagnóstico o

tratamiento. Los valores inusuales deben ser discutidos siempre con su

médico. No modifique bajo ninguna circunstancia las dosis de cualquier

medicamento que le haya recetado su médico.

• El indicador de pulsaciones no es apropiado para medir la frecuencia de

los marcapasos.

• En casos de irregularidad cardiaca, las mediciones realizadas con este

instrumento deben ser evaluadas sólo, previa consulta con el médico.

Interferencia electromagnética:

El aparato contiene componentes electrónicos sensibles (microordenador).

Por ello, evite los campos eléctricos o electromagnéticos fuertes en la

proximidad directa del aparato (por ejemplo, teléfonos móviles,

microondas); pueden dar lugar a la pérdida temporal de la exactitud de

medición.

17

2. Información importante sobre la presión sanguínea y su medición

2.1. ¿Cómo se origina la tensión arterial alta/baja?

El nivel de la tensión arterial se determina en una zona del cerebro, en el

llamado centro circulatorio, y se adapta a cada situación concreta por

retroalimentación, a través del sistema nervioso. Para ajustar la tensión

arterial se modifican la potencia y la frecuencia cardiacas (pulso), así

como la anchura de los vasos sanguíneos. Esto último se efectúa

mediante los músculos de las paredes de los vasos sanguíneos.

El nivel de la tensión arterial cambia periódicamente junto con la

actividad cardiaca: durante la impulsión de la sangre (sístole) el valor es

máximo (valor sistólico de la tensión arterial); al final del «periodo de

relajación» del corazón (diástole), mínima (valor diastólico de la tensión

arterial).

Para evitar ciertas enfermedades, los valores de la tensión arterial deben

estar situados entre unos valores límite deter minados.

2.2. ¿Cuales son los valores normales?

Se produce un fenómeno de hipertensión cuando en condiciones de reposo

del organismo,la presión diastólica supera los 100 mmHg, o cuando la

presión sistólica supera los 160 mmHg. Entonces deberá dirigirse

inmediatamente al médico, porque la persistencia de estos valores pone en

peligro su estado de salud, a causa del progresivo deterioramiento de los

vasos sanguíneos que se produciría.

Se deberá dirigir al médico también cuando el valor de la presión sistólica se

encuentre entre 140 mmHg y 159 mmHg o cuando el valor de la presión

diastólica se encuentre entre 90 mmHg y 99 mmHg. Además, se deberá

automedir regularmente.

También cuando los valores de la presión sean excesivamente bajos: una

presión sistólica inferior a 105 mmHg o una presión diastólica por debajo de

60 mmHg, será necesario consultar con el médico.

Aún cuando los valores estén dentro de la normalidad, es aconsejable

efectuar regularmente una automedición usando el tensiómetro, de este

modo, será posible detectar eventuales variaciones de los valores y tomar

las medidas oportunas, en consulta con su médico.

Cuando se esté siguiendo una terapia médica para regular la presión

sanguínea , será necesario tomar regularmente nota de los valores de la

presión que vayamos midiendo siempre a la misma hora.

Las anotaciones pueden servir como soporte al examen médico. No use

nunca los resultados de sus mediciones para alterar por su cuenta el

tratamiento prescrito por su médico.

La tabla siguiente es para la clasificación de los valores de tensión arterial en

adultos según los establecidos para los Institutos Nacionales de la Salud

(información en mmHg)

+Otras informaciones

• En presencia de valores mayoritariamente normales en condiciones de

reposo, pero excepcionalmente altos en condiciones de esfuerzo físico

o psíquico, puede presentarse una «hipertensión lábil». Consulte a su

medico si sospecha que puede ser su caso.

• Valores de la presión diastólica medidos correctamente superiores a 120

mmHg, requieren un tratamiento médico de inmediato.

2.3. ¿Qué podemos hacer si se miden regularmente valores altos/bajos?

a) Consultar con el médico.

b) A medio-largo plazo, un aumento considerable de la tensión arterial (diversas

formas de hipertensión), supone considerables riesgos para la salud. Estos

riesgos son relativos a los vasos sanguíneos, los cuales se ven amenazados

por los depósitos que se forman en sus paredes y que los van estrechando

(arteriosclerosis). Ello puede comportar un aporte insuficiente de riego

sanguíneo a los órganos principales (corazón, cerebro, músculos). Además,

largos periodos de presión arterial elevada pueden provocar daños

estructurales en su corazón.

18

Categoría

Sístole

Diastole

(mmHg) (mmHg)

Normal <120 y <80

Prehipertensión 120-139 o 80-89

Hipertensión

Etapa 1 Hipertensión 140-159 o 90-99

Etapa 2 Hipertensión ≥160 o ≥100

c) Las causas de la hipertensión pueden ser múltiples: es necesario antes de

todo, diferenciar entre la hipertensión primaria (esencial) que es frecuente

y la hipertensión secundaria. La segunda puede ser debida a disfunciones

orgánicas específicas. A fin de establecer las posibles causas de los

valores altos obtenidos en la medición de la presión, consulte con el

médico.

d) Hay ciertas medidas que se pueden adoptar no sólo para reducir la tensión

arterial elevada que haya sido diagnosticada por el médico, sinó como

prevención

A) Hábitos alimenticios

• Mantener el peso y forma correctos, según su edad. Consulte con su

medico para su peso ideal.

• Evitar el consumo excesivo de sal.

• Evitar los alimentos grasos.

B) Enfermedades previas

• Seguir coherentemente el tratamiento indicado por el médico, para la

corrección de patologías ya existentes, como por ejemplo, diabetes

(diabetes mellitus), disfunciones del metabolismo, gota.

C) Hábitos

• Renunciar completamente al tabaco.

• Moderar el consumo de alcohol.

• Limitar el consumo de cafeina (café).

D) Constitución física

• Practicar regularmente alguna actividad deportiva, tras una visita médica

preliminar.

• Practicar preferentemente una actividad deportiva que requiera más

resistencia que fuerza.

• Evitar llegar al límite de sus posibilidades físicas.

• En caso de padecer patologías o si se han superado los 40 años de edad,

antes de iniciar cualquier

actividad consulte con el médico para determinar el tipo, la intensidad y

forma de practicar deporte.

19

3. Los diversos componentes del tensiómetro

a) Aparato de medición

b) Brazalete:

Para un brazo de 8.7”-16.5” (22-42cm) de contorno - incluído

Nota:

No fuerce la conexión del brazalete en la

apertura del medidor. Si el brazalete es

pequeño, o si usted necesita un brazalete

de repuesto, llame libre de cargo al 1-855-

776-0662 para obtener mas información.

4. Puesta en funcionamiento del tensiómetro

4.1. Colocación de las pilas

Una vez desempaquetado el aparato, inserte primero las pilas. El

compartimento de la batería está situado en la parte inferior del aparato (vea la

ilustración).

a) Retire la tapa del compartimento. Está situado en la parte inferior del aparato.

b) Inserte las pilas (4 x tamaño AA 1.5V)

c) Si aparece un mensaje de advertencia sobre las pilas en la pantalla, las pilas

están descargadas y deben ser sustituidas por otras nuevas.

d) Si las baterias son insertadas incorrectamente, la pantalla podría funcionar

erráticamente o no funcionar. Verifique la polaridad de las baterías.

20

Conexion del tubo

del brazalete

Pantalla de

cristal líquido

botón

START/STOP

Atención:

• Una vez que aparece el mensaje de advertencia sobre

la batería queda bloqueado el aparato hasta que se

sustituyen las pilas.

• Use pilas de 1.5V «AA» de larga duración o alcalinas. No se recomienda el

uso de acumuladores recargables.

• Si no va a usar el monitor de tensión arterial por un largo periodo de tiempo,

retire las pilas del aparato.

Comprobación funcional:

Mantenga apretado el botón START/STOP para comprobar todos los

elementos de la pantalla. Si funciona correctamente deben aparecer todos los

segmentos.

4.2. Conexión del tubo

Introduzca el tubo del brazalete en la

toma que se encuentra a la izquierda

del aparato, como indica la

ilustración.

5. Desarrollo de una medición

5.1.Antes de la medición

• No coma, ni fume y evite hacer cualquier esfuerzo antes de efectuar la

medición. Son factores que alteran el resultado. Antes de medir la

presión arterial, relájese en un ambiente tranquilo sentado en un sillón

por espacio de 10 minutos.

• Si lleva ropa que le presione el brazo, quítesela.

• Efectuar la medida siempre sobre el mismo brazo (generalmente el

izquierdo) y evitar cuanto sea posible moverlo durante la medición.

• Tenga la precaución de tomar la medición siempre a la misma hora,

dado que la presión arterial cambia en el transcurso del día.

21

Indicador de

bateria agotada

22

5.2. Fuentes de error comunes

Nota: A fin de obtener valores de medición de la presión de la sangre

comparables, éstos deberán ser obtenidos en idénticas condiciones.

• Por norma, la medición siempre debe efectuarse en condiciones de reposo.

Cada esfuerzo hecho por el paciente para sostener el brazo puede

comportar un aumento de la presión sanguínea. Mantenga el cuerpo en

una posición relajada, debe sentarse cómodamente y evitar contraer

durante la medición los músculos del brazo utilizado. Es necesario apoyar

el brazo en un cojín.

• Si el brazalete se coloca muy por debajo o por encima de la altura del

corazón, la medición se verá alterada indicando una presión mayor o

menor, respecto a los valores reales (por cada 15 cm. de desnivel el

resultado de la medición se altera en + ó - 10 mmHg).

• El brazalete que no quede perfectamente resultará en una lectura falsa.

Será realmente importante seleccionar el brazalete adecuado. El tamaño

del brazalete depende de la circunferencia o la distancia alrededor de la

parte superior del brazo medido en el centro. El rango permitido está

impreso en el brazalete. Si esto no es adecuado para su uso, por favor

llame al 1-855-776-0662.

Atención: No todas los brazaletes son compatibles con todos los

monitores de presión arterial. Para obtener una lista de los brazaletes

compatibles para este monitor, por favor llame al 1-855-776-0662.

• Un brazalete mal ajustado o una cámara de aire asomando por los lados

son causas de mediciones falsas.

• La medición se debe tomar luego de 5 minutos de relajación y descanso.

De este modo se asegura la calidad y precisión de la medida. En el caso

de tomar medidas consecutivas de presión arterial éstas se deben

ejecutar luego de una pausa de por lo menos 1 minuto.

23

5.3. Ajuste del brazalete

a) Pasar el extremo del brazalete (con tope de goma

integrado) a través del arco metálico, formando un lazo.

El cierre de velcro se encuentra en el exterior. (si el

brazalete ya está preparado como se ha descrito,

sáltese este paso).

b) Colocar el brazalete en el brazo izquierdo de tal modo

que el tubo sea dirigido hacia el antebrazo. Alinear la

marca de arteria (flecha) con la arteria que pasa por la

parte interior del brazo.

c) Colocar el brazalete en el brazo como está indicado

en la figura, teniendo cuidado de que el borde

inferior del brazalete se encuentre 1–2 cm (½” a ¾”)

por encima del codo y que la salida del tubo de

goma del brazalete esté situada en el lado interno

del brazo.

TIP: Alineé la marca roja de la arteria con el dedo meñique.

d) Extender la extremidad libre del brazalete y cerrarlo con

el cierre de velcro. Con el brazalete en posición,

asegúrese de que el extremo Index (del brazalete) se

encuentra entre las líneas OK del brazalete. Si no es el

caso, usted está usando un brazalete de tamaño incorrecto.

e) Entre el brazo y el brazalete no deberá quedar mucho

espacio libre, que condicione el resultado de la

medición. Usted debe ser capaz de introducir 2 dedos

entre el brazalete y el brazo. Además el brazo no deberá

estar comprimido por alguna pieza de ropa (p.ej.un

pullover) en ese caso quítesela.

f) Asegurar el brazalete con el cierre de velcro de modo

que se adhiera cómodamente al brazo pero que no esté

demasiado estrecho. Extender el brazo sobre la mesa

(la palma de la mano deberá estar mirando hacia arriba)

½”-¾”

8.7” - 16.5”

de modo que el brazalete se encuentre a la altura del

corazón. Tenga cuidado de no doblar el tubo.

g) Permanezca sentado tranquilamente cinco minutos

antes de empezar la medición.

Nota:

En el caso de que no fuera posible colocar el brazalete en el

brazo izquierdo, se podrá colocar en el derecho. Lo

importante es que la medición se haga siempre sobre el

mismo brazo.

5.4. Procedimiento de medición

El aparato va provisto de lógica difusa, es decir: la presión inicial

necesaria de inflado del brazalete se regula automáticamente.

a) Apriete el botón START/STOP para poner el aparato en

funcionamiento, la bomba iniciará el inflado del brazalete.

El visor indicará si la presión del brazalete va subiendo.

b) Una vez alcanzada la presión inicial del brazalete, la

bomba se para y la presión empezará lentamente a

disminuir. Veremos visualizada la presión del brazalete

y un valor de control. En caso de que la presión de

inflado no sea suficiente, el monitor vuelve a inflar el

brazalete automáticamente hasta un nivel más elevado.

c) Durante la verificación del latido cardíaco, en el visor

empieza a destellar el símbolo del corazón y por cada

latido se oirá un bip.

d) Apenas terminada la medición, se oirá un bip prolongado.

El visor indicará la presión sistólica y diastólica además

de la frecuencia del latido cardíaco del paciente.

e) El resultado de la medición continuará visualizándose

hasta que el aparato se apague. Si no se acciona ninguna

tecla en un periodo de 5 minutos el aparato se apaga

automáticamente con el fin de preservar las baterías.

24

5.5. Indicación del último valor medido

Los datos de la medición son memorizados por el aparato

hasta la próxima medición o hasta que se sustituyan las

baterías. Para recuperar los valores de la última medición,

bastará presionar la tecla de START/STOP durante 3 segundos.

5.6. Interrupción de la medición

Si por cualquier motivo la medición de la presión sanguínea se tiene que

interrumpir (p.ej. en caso de malestar del paciente), bastará presionar en

cualquier momento la tecla START/STOP. La presión del brazalete

descenderá inmediatamente.

6. Mensaje de error/funcionamiento defectuoso

En caso de errores se visualizarán los siguientes mensajes:

Error no. Posible(s) causa(s)

ERR 1 Se ha determinado la presión sistólica

y después la presión del brazalete ha

descendido por debajo de 20

mmHg.Tal situación puede ocurrir p.ej.

cuando después de haber medido la

presión sistólica se ha desconectado

el tubo del brazalete.

Otras posibles causas: no ha sido

posible detectar el pulso.

ERR 2 Impulsos anormales de presión

comprometen el resultado de la

medición. Causas: el brazo se ha

estado moviendo durante la medición.

ERR 3 El inflado del brazalete dura

demasiado tiempo.

El brazalete está mal puesto o quizá la

conexión del tubo no garantice la

capacidad hermética.

ERR 5 La diferencia entre la presión sistólica y la

diastólica es excesiva. Repita la medida.

Consulte con su médico si persiste.

25

Problemas de mal funcionamiento y su corrección

En caso de mal funcionamiento de alguno de los elementos del aparato,

compruebe los siguientes puntos y tome las medidas indicadas.

Funcionamiento defectuoso Remedio

26

Cuando el aparato se pone en marcha

y la pantalla no se enciende aún

cuando las pilas estén puestas.

No hay presión a pesar de que la

bomba está funcionando.

Algunas veces el aparato no mide los

valores de la presión sanguínea o bien

da valores muy bajos o muy altos.

En cada medición los resultados son

distintos, a pesar de que el aparato

funciona correctamente e indica

valores normales.

Los valores de la presión sanguínea

medidos con el aparato, son diferentes

a los determinados por el médico.

Después del inflado del brazalete la

presión no desciende o desciende muy

lentamente. (La medición se desarrolla

de forma incorrecta).

1. Verificar la correcta colocación de

los polos de las pilas, corrigiéndola

si fuera necesario.

2.En caso de mal funcionamiento del

visor, repita la operación de

colocación de las baterías o bien

sustitúyalas.

• Comprobar la conexión del tubo del

brazalete y si es necesario

conectarlo correctamente.

1. Colocar correctamente el brazalete

alrededor

del brazo.

2. Antes de iniciar la medición,

asegúrese de que el brazalete no

esté muy estrecho o que alguna

prenda de ropa no provoque una

presión excesiva sobre la zona de

medición, en ese caso quítese la

prenda.

3. Repita la medición de la presión

sanguínea con toda tranquilidad.

• Repase las notas indicadas en el

apartado «frecuentes errores» y

repita la medición.

• Registrar la evolución cotidiana de

los valores y consultar con el

médico.

• Verifique las conexiones del

brazalete. Asegúrese de que la

unidad no haya sido modificada.

27

7. Cuidados y mantenimiento

a) Evite exponer el tensiómetro a temperaturas extremas, a

la humedad, al polvo y a la irradiación de los rayos del sol.

b) Quite las manchas del brazalete o la goma con un paño

húmedo. No lavar el brazalete.

c) Limpiar el aparato con un trapo suave y seco. No utilize

detergentes ni disolventes. El brazalete NO debe ser

lavado en una lavadora de ropa,

lavadora de platos, ni ser sumergido en agua.

d) Evite doblar excesivamente el brazalete y el tubo.

e) Cuando no se use el aparato durante mucho tiempo,

cambie las pilas.

f) Evite las caídas, trátelo con cuidado. Evite los golpes o

vibraciones fuertes.

g) No abrir nunca el aparato, si lo hace pierde la garantía

hecha por el fabricante.

+Otras indicaciones al respecto

La presión arterial está sujeta a oscilaciones aún en individuos sanos.

Mediciones comparables requieren siempre las mismas condiciones

(silencio condiciones)!

Si las fluctuaciones en las lecturas son más grandes que 15 mmHg consulte

a su médico.

Para poder recibir el permiso de las autoridades gubernamentales para

merdadear este producto, este ha sido sujeto a estrictas pruebas clínicas. El

aparato ha sido probado por especialistas cardiólogos en Alemania.

Nunca intente abrir o reparar el aparato. Esto invalida automáticamente

cualquier reclamo bajo la garantía del manufacturero.

28

8. Garantía

Su monitor de presión ReliOn está garantizada por un año contra defectos

de fabricación para el comprador original, a partir de la fecha de compra.

La garantía no cubre a los daños causados por mal uso, accidentes, uso

profesional, el no seguir las instrucciones de uso o alteraciones hechas al

instrumento por terceras partes.

No hay piezas útiles en el interior. Baterias o daños causados por baterías

usadas no está cubierto por la garantía.

Nota:

Los componentes del aparato de medición son particularmente sensibles,

deben periódicamente pasar un control donde se verifica su precision. De

acuerdo a los estándares internacionales, la calibración de su medidor de

presión arterial debe ser verificada cada 2 años.

9. Estándares de referencia

Estándar del aparato: El aparato cumple los requerimientos

del estándar europeo sobre

instrumentos de control de la

presión arterial no invasivos

ANSI/AAMI SP10

IEC 60601-1

IEC 60601-1-2

Compatibilidad electromagnética: El aparato cumple las especificaciones

del estándar IEC 60601-1-2

Ensayo clínico: Pruebas de funcionamiento clínico

han sido realizadas en EU de

acuerdo con los procedimientos

AAMI

10. Especificaciones técnicas

Peso: 375 gramos con las pilas.

Dimensiones: 89 x 123 x 57 mm

Temperatura de Almacenaje: Entre –5˚C y 55˚C.

Humedad: 15–90% máxima humedad relativa.

Temperatura de Operación: 10 a 40°C

Pantalla: Pantalla LCD de cristal líquido.

Método de medición: Oscilométrico

Sensor de presión: Capacitivo.

Gama de medición:

Presión, sistólica /diastólica: De 60 a 255 mmHg.

Latido cardiaco: De 40 a 200 latidos por minuto.

Presión del brazalete: De 0 a 300 mmHg, a partir de 300

mmHg se visualiza «HI».

Memoria: Guardo automáticamente el ultimo

valor medido

Resolución de medida: 1 mmHg

Precisión de la medición:

Presión: ± 3 mmHg o 2% >200mmHg

Pulso: ± 5% del valor medido

Alimentación eléctrica: 4 pilas UM-3 dim. AA, 1,5 V

Accesorios: Brazalete regular para contorno de

brazo de 8.7”- 16.5” (22-42 cm)

Hecho en China.

El fabricante se reserva el derecho de realizar modificaciones en las

especificaciones técnicas

Lea las instrucciones cuidadosamente antes de usar este dispositivo.

Mecanografíe la partición aplicada FB.

29

30

11. Contacto para ayuda:

Llama sin cargo: 1-855-776-0662

Distribuido por:

Wal-Mart Stores, Inc.

Bentonville, AR 72716.
