IMPORTANT: Read and understand this manual before assembling or

operating this appliance. Improper use of this appliance can cause severe

injury or death. Keep this manual for future reference.

MODELS: RM191BV, RM193BVT

ELECTRIC BLOWER/VAC

OWNER’S MANUAL

Double Insulated

PART NO. 769-05180 P00 (06/09)

REMINGTON ELECTRIC BLOWER/VAC | iII

1 Important Safety Information 1

2 Product Identication 3

3 Blower/Vac Assembly 4

Assembling Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Converting from Blower to Vacuum . . . . . . . . . . . . . . . . . . . . 5

4 Blower/Vac Operation 7

Extension Cords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Operating the Blower/Vac . . . . . . . . . . . . . . . . . . . . . . . . 8

5 Blower/Vac Maintenance 11

Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . 11

Servicing of Double-Insulated Appliances . . . . . . . . . . . . . . . . . 11

6 Troubleshooting 12

7 Replacement Parts 13

8 Warranty Information 14

table of contents

iv |

welcome

ank you for purchasing this Remington brand Electric Blower/Vac. We are proud

to oﬀer this quality product to assist you in keeping your property neat and well-

groomed.

is owner’s manual provides complete instructions for safely assembling, operating, and

maintaining your Blower/Vac. Read and save these instructions. Refer to this manual

each time before using your Blower/Vac.

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS. OTHER PATENTS PENDING.

For assistance regarding the assembly, controls, operation or maintenance of the unit, please call the Customer Support Department.

Additional information about the unit can be found on our website.

For service, please call the Customer Support Department to obtain a list of authorized service dealers near you. Service on this unit, both

within and after the warranty period, should only be performed by an authorized and approved service dealer. When servicing, use

only identical replacement parts.

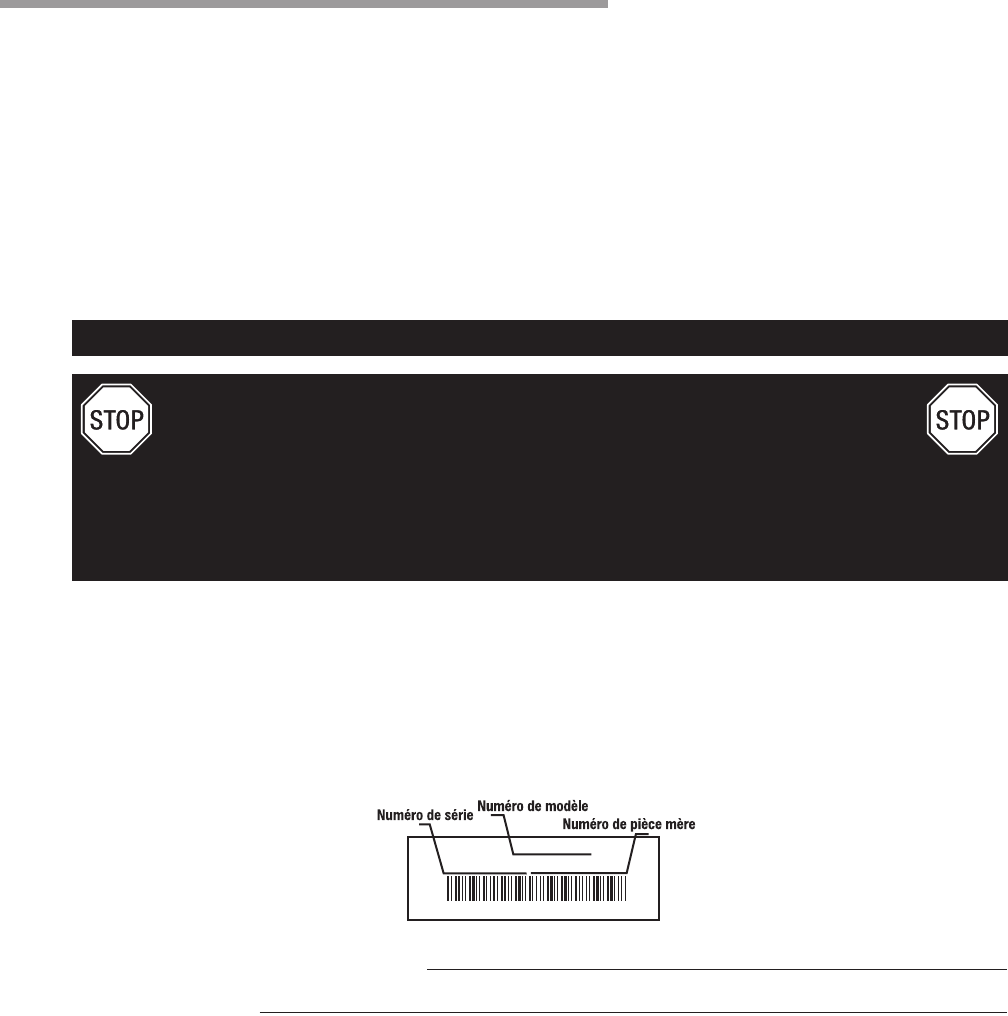

Before beginning, locate the unit’s model plate, which lists the model and serial numbers of your unit. Refer to the sample plate below

and copy the information for future reference.

Copy the serial number here:

Copy the model and parent part numbers here:

DO NOT RETURN THIS PRODUCT

Please call the Customer Support Department

or visit our website for assistance:

SAVE THESE INSTRUCTIONS

All information, illustrations and specifications in this manual are based on the latest product information available at the time of

printing. We reserve the right to make changes at any time without notice.

SERVICE INFORMATION

U.S.

1-866-206-2707

Canada

1-877-696-5533

www.remingtonpowertools.com

REMINGTON ELECTRIC BLOWER/VAC | 1

1 important safety information

SAFETY

WARNINGS

BEFORE OPERATING

BLOWER/VAC

READ ALL INSTRUCTIONS BEFORE

OPERATING THIS BLOWER/VAC.

1. Avoid Dangerous Environments

• This blower/vac is intended for

indoor or outdoor use. Do not op-

erate blower/vac in rain or in damp

or wet locations.

• Do not handle electric plug or

blower/vac with wet hands.

• Do not use to vacuum any liquids or

wet surfaces. Especially, do not use

to vacuum ﬂammable or combus-

tible liquids, such as gasoline, or in

areas where they may be present.

• Do not vacuum anything that is

burning or smoking, such as ciga-

rettes, matches, or hot ashes.

• Do not operate blower/vac if it is

damaged or not securely and fully

assembled.

2. Do not allow blower/vac to be used as

a toy. Pay close attention when using

blower/vac near children.

3. Do not use blower/vac for any job

except that for which it is intended.

Use only as described in this manual.

Use only attachments included with

this blower/vac.

4. Do not use vacuum without dust bag

and/or ﬁlters in place.

5. Always wear eye protection that

meets or exceeds the requirements of

ANSI Z87.1.

6. Wear long pants and shoes when

operating this blower/vac.

Provide Ground Fault Circuit In-

terrupter (GFCI) protection on

the circuit or outlet to be used for

blower/vac. You may use receptacles

with built-in GFCI protection for

this safety measure.

WARNING: This product con-

tains chemicals known to the

State of California to cause

cancer or birth defects, or other

reproductive harm.

When using an electric appliance, basic

precautions should always be followed,

including the following:

WARNING: To Reduce The

Risk of Electric Shock – Do not use

vacuum on wet surfaces. Do not

expose to rain. Store indoors.

WARNING: When using blow-

er/vac, follow all basic safety

precautions to reduce the risk of

re, electric shock, and personal

injury.

WHILE OPERATING

BLOWER/VAC

1. Stay alert. Watch what you are doing.

Use common sense.

Keep hair, loose clothing, ﬁngers, and

all parts of body away from openings

and moving parts.

3. Never operate this blower/vac with

defective guards or shields, or without

safety devices in place.

4. Disconnect from power supply before

clearing any blockage.

5. Do not abuse power cord. Never pull

or carry blower/vac by power cord.

Never yank cord to disconnect from

receptacle. To unplug, grasp plug, not

the cord. Do not close a door on the

cord. Keep power cord from heat, oil,

and sharp edges.

6. Use extra care when using blower/vac

on stairs.

7. Do not put any object into openings.

Do not use with any opening blocked.

Keep free of dust, lint, hair, and any-

thing that may reduce air ﬂow.

8. Disconnect blower/vac properly. Turn

oﬀ all controls before disconnecting

blower/vac from power supply.

9. e impeller rotates for a few seconds

after turning blower/vac off. The

rotating impeller can cut or injure

ﬁngers. Do not remove the bottom

inlet cover while the motor is running

or when the blower/vac is plugged

into a power outlet.

10.

Do not leave blower/vac when plugged

in. Unplug unit from outlet when not

in use and before servicing.

2 | Chapter 1: Important Safety Information

MAINTENANCE AND

STORAGE OF BLOWER/VAC

1. Maintain blower/vac with care.

• Do not use with damaged cord or

plug.

• If blower/vac is not working prop-

erly, has been dropped, damaged,

left outdoors, or dropped into wa-

ter, have it repaired by a qualiﬁed

service center.

• Keep handles dry, clean, and free

from oil and grease.

2. Check damaged parts.

• If a part is damaged, carefully check

the damaged part before using the

blower/vac. Make sure the part will

operate properly and perform its

intended function.

• Check for alignment of moving parts,

binding of moving parts, breakage of

parts, mounting, and any other con-

dition that may aﬀect its operation.

• A guard or other part that is dam-

aged should be properly repaired

or replaced by a qualiﬁed service

center unless indicated elsewhere

in this manual.

3. Store idle blower/vac indoors. When

not in use, store the blower/vac and

extension cord indoors in a dry loca-

tion. Store blower/vac above the reach

of children or in a locked area out of

the reach of children.

4. This appliance is provided with

double insulation. Use only identical

replacement parts. See instructions

for servicing of double-insulated ap-

pliances on page 11.

is manual is your guide to safe and proper

operation of the blower/vac.

SAVE THESE

INSTRUCTIONS.

REMINGTON ELECTRIC BLOWER/VAC | 3

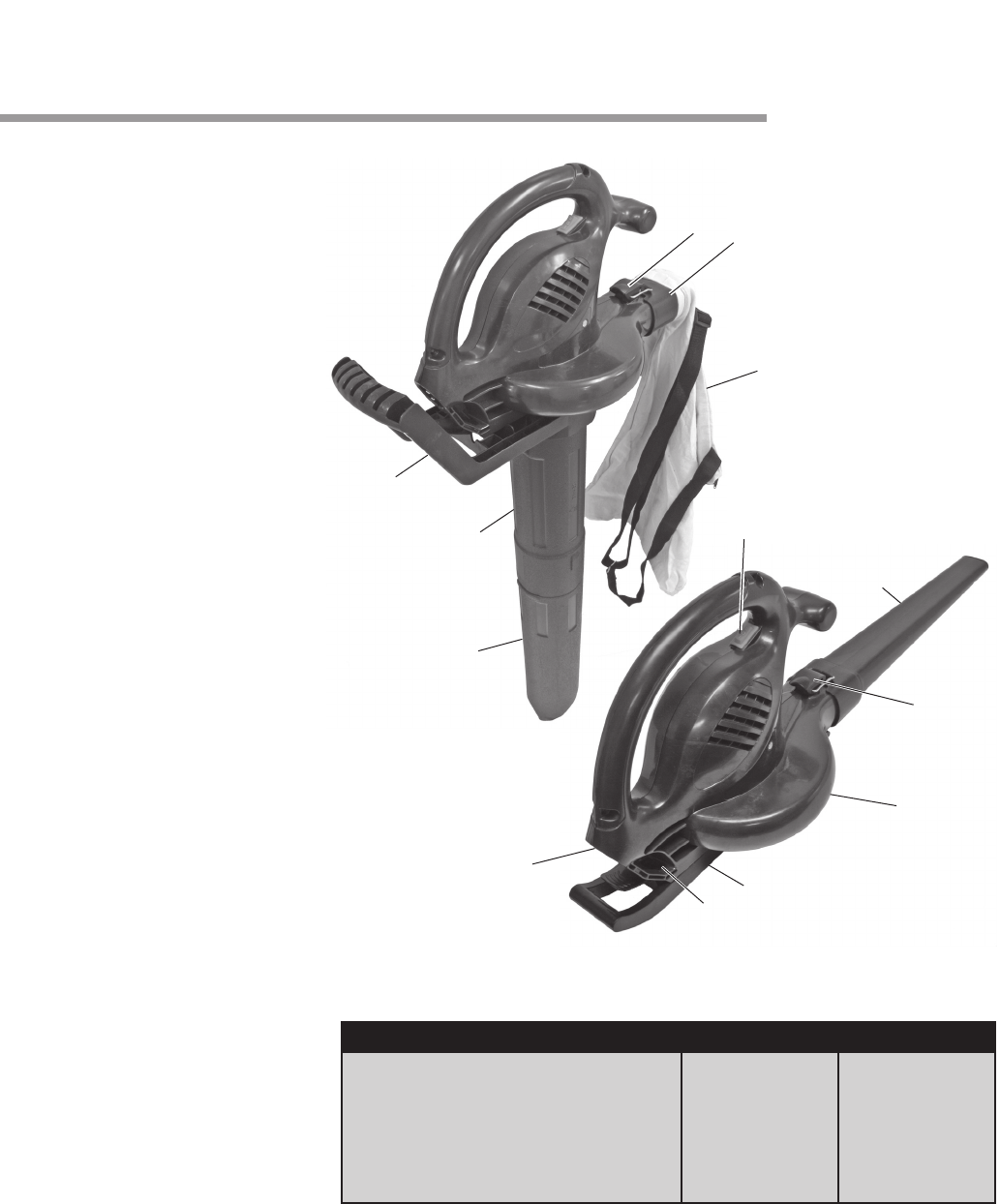

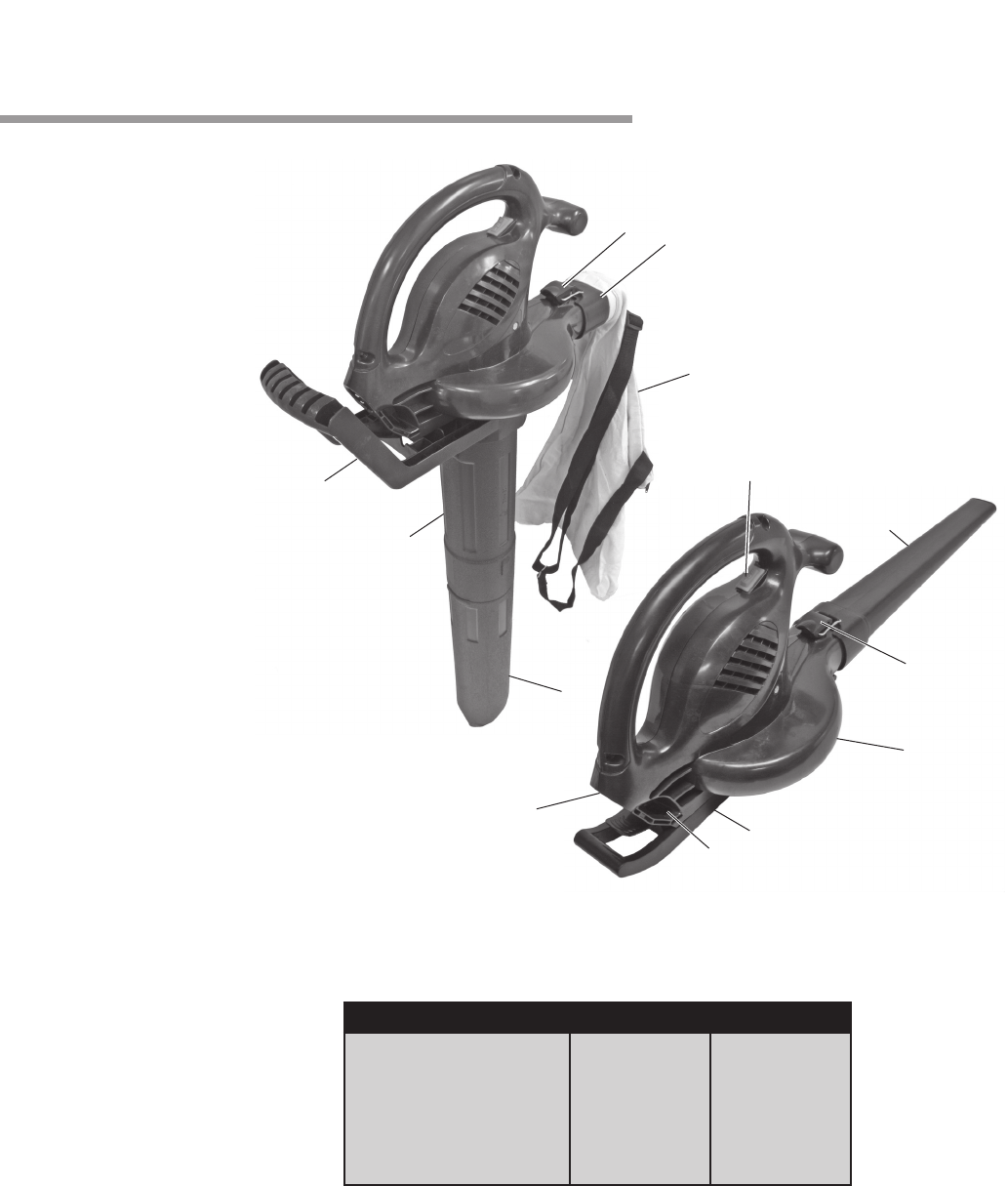

2 product identication

A. Blower/Vac Housing

B. On/O Switch

C. Blower Tube

D. Bottom Inlet Cover

E. Vacuum Bag Adapter

F. Vacuum Bag

G. Vacuum Tube Adapter

H. Upper Vacuum Tube

I. Lower Vacuum Tube

J. Extension Cord Retainer

K. Inlet Plug

L. Draw Latch

Specications

RM191BV RM193BVT

Input

Max. Blower Velocity

Max. Blower Air Output

Vacuum Bag Capacity

Net Weight

120V, 12A

200 mph

350 ft3/min.

1.6 ft3 / 45 L

9 lbs. (4.1 Kg)

120V, 12A

200 mph

350 ft3/min.

1.6 ft3 / 45 L

9 lbs. (4.1 Kg)

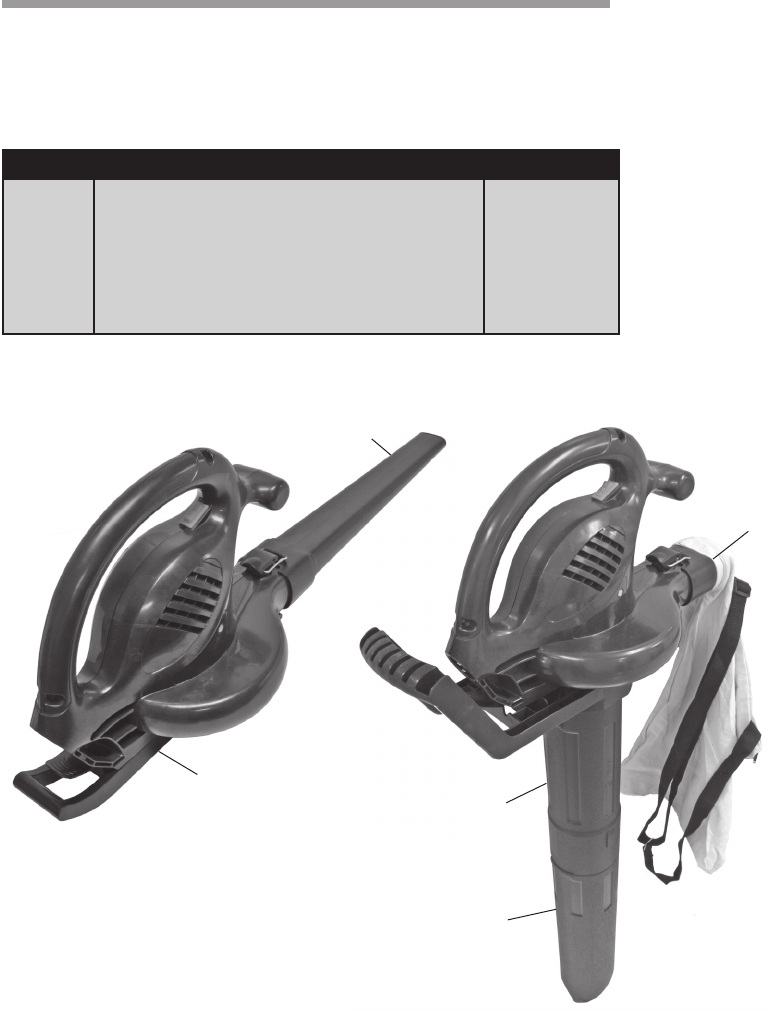

Figure 2-1: Remington brand electric blower/vac

4 |

3 blower/vac assembly

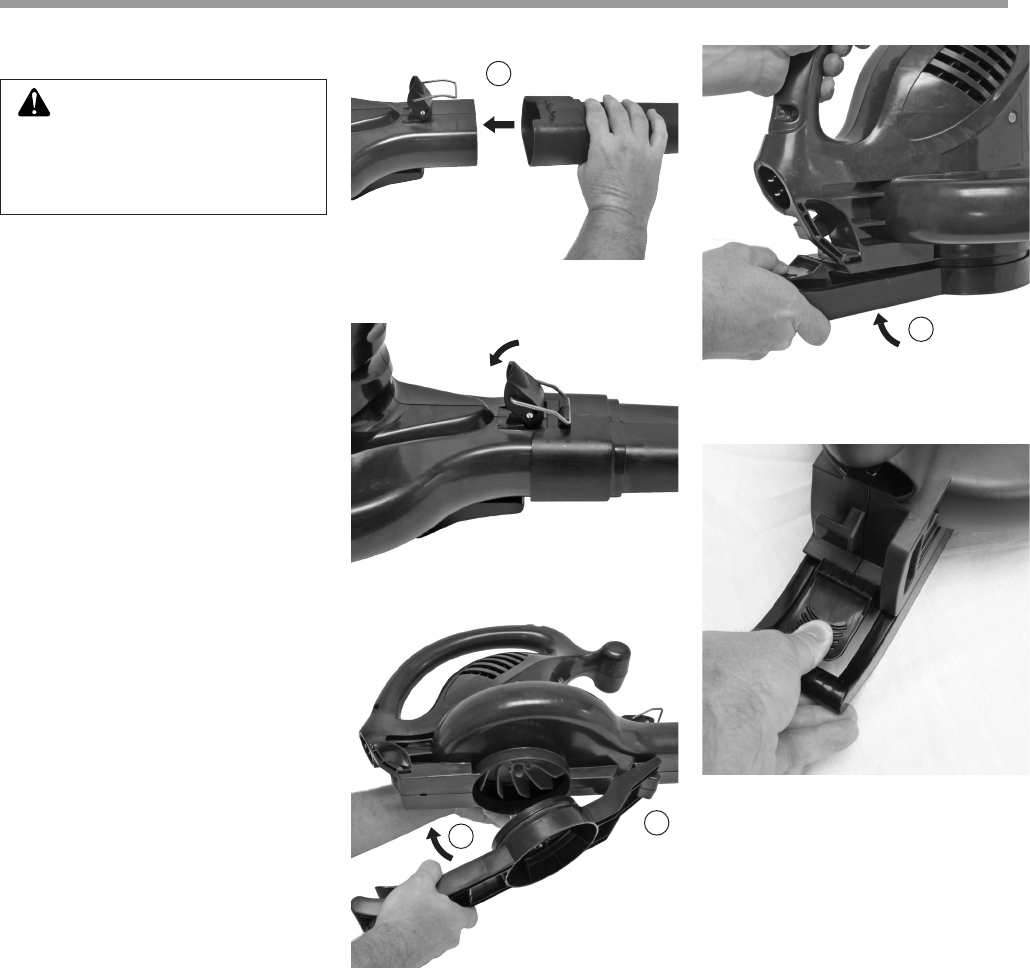

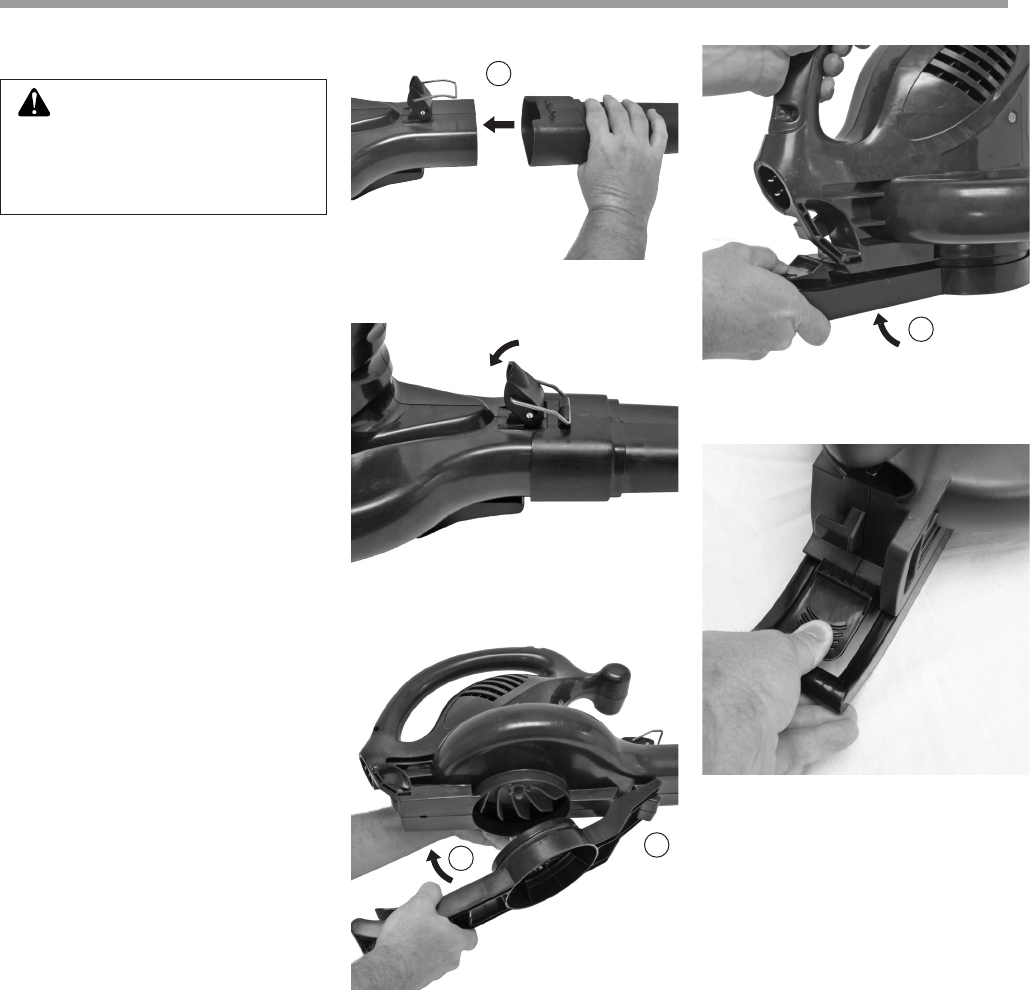

Assembling Blower

Follow the steps below to assemble the

blower. IMPORTANT: e blower will not

run unless the bottom inlet cover is locked

into place.

1. Slide the blower tube onto outlet on

front of blower/vac housing (see Fig-

ure 3-1). Securely connect the draw

latch to the blower tube (see Figure

3-2).

2. Position front of bottom inlet cover

over motor housing hook (see Figure

3-3).

3. Pivot bottom inlet cover to bottom

of blower/vac housing. Slightly press

locking lever on bottom inlet cover

to allow cover to lock into place (see

Figures 3-4 and 3-5).

Figure 3-5: Pressing locking lever

WARNING: To Reduce The

Risk of Personal Injury or Electric

Shock – Disconnect from power

source before assembling or

changing attachments.

Figure 3-1: Sliding blower tube into place

Figure 3-3: Attaching bottom inlet cover to motor housing

hook

Figure 3-4: Pivoting bottom inlet cover to blower/vac

housing

Figure 3-2: Connect draw latch to blower tube

REMINGTON ELECTRIC BLOWER/VAC | 5

Follow the steps below to convert from

blower to vacuum. IMPORTANT: The

vacuum will not run unless the vacuum

tube assembly is locked into place.

1. Press locking lever on bottom inlet

cover and remove bottom inlet cover

from blower/vac. Remove blower tube

from blower/vac.

2. Slide vacuum tube adapter onto outlet

on front of blower/vac housing (see

Figure 3-6). Securely connect the

draw latch to the vacuum bag adapter

(see Figure 3-7).

3. Connect the lower and upper vacuum

tubes together (see Figure 3-8). Align

the ridge on the bottom tube with

the channel on the top tube. Press

together until you hear a “snap”.

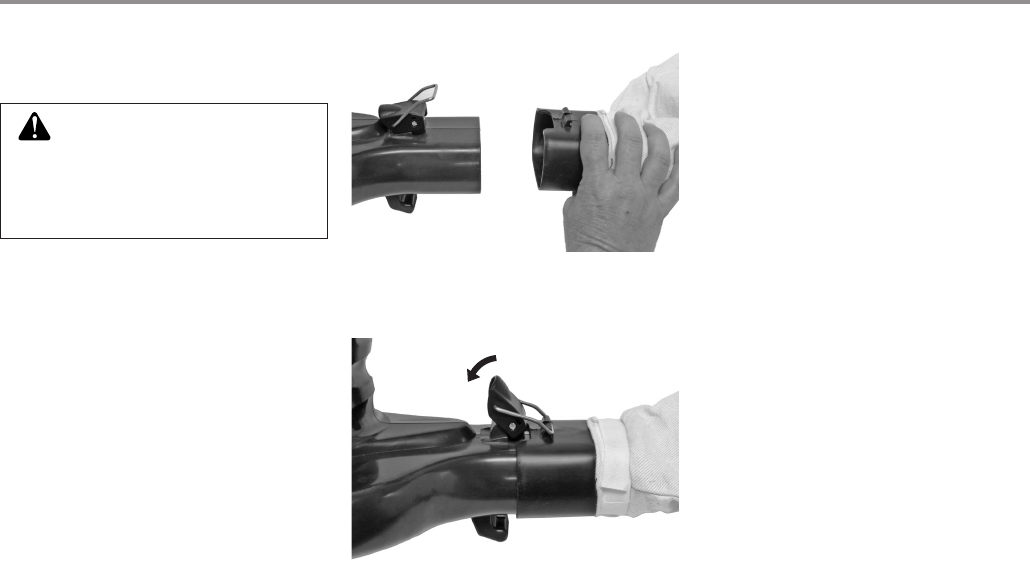

Figure 3-6: Sliding vacuum tube adapter into place

Converting from

Blower to Vacuum

WARNING: To Reduce The

Risk of Personal Injury or Electric

Shock – Disconnect from power

source before assembling or

changing attachments.

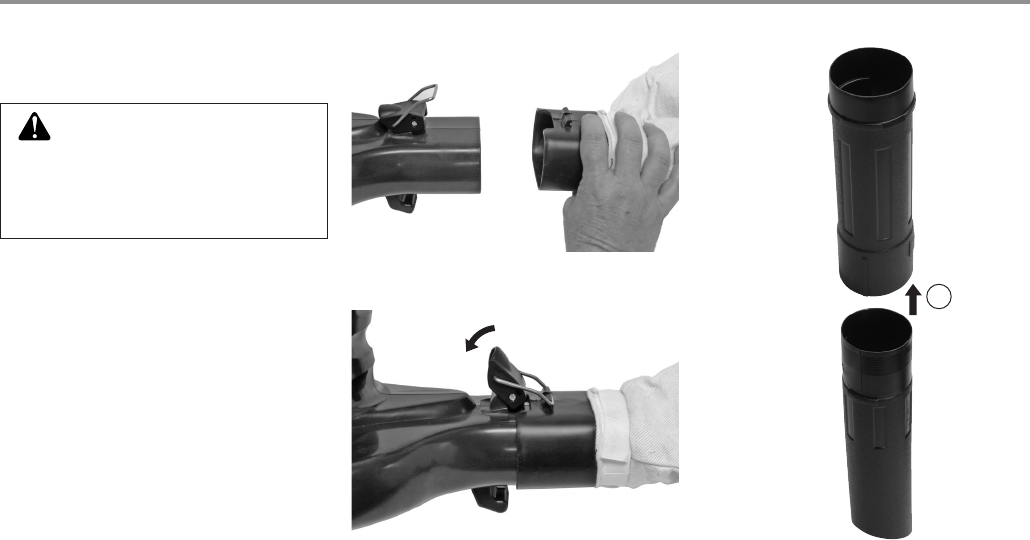

Figure 3-8: Conntecting lower and upper vacuum tube

together

Figure 3-7: Connect draw latch to vacuum bag adapter

6 |

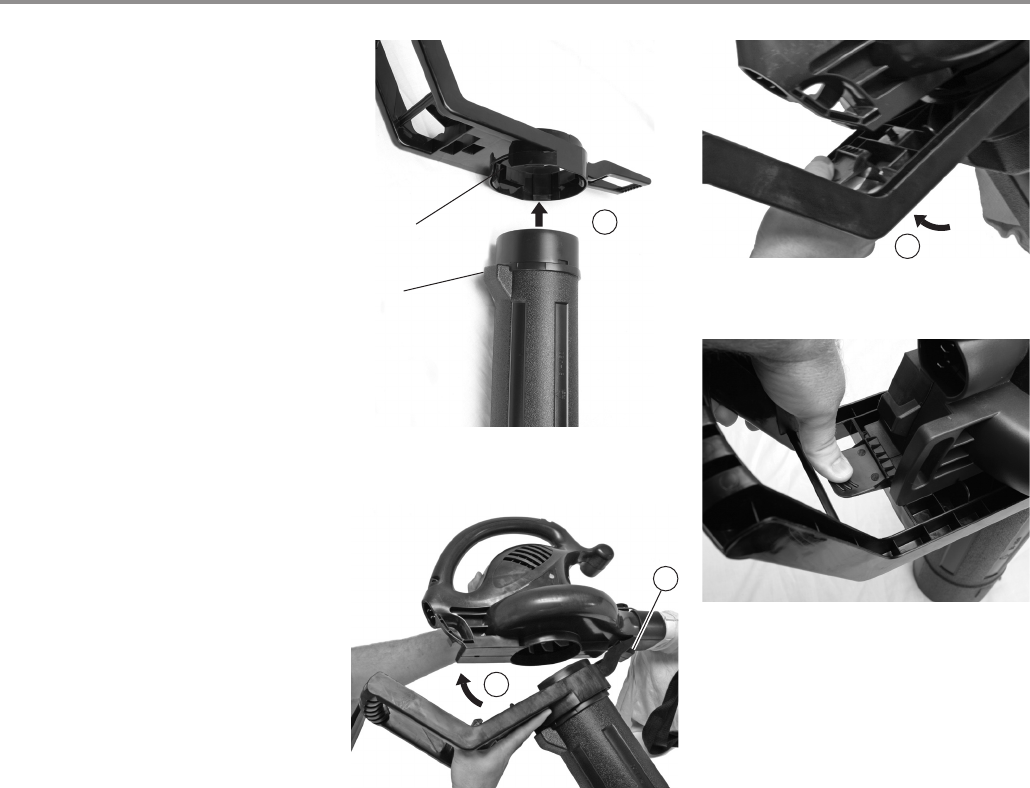

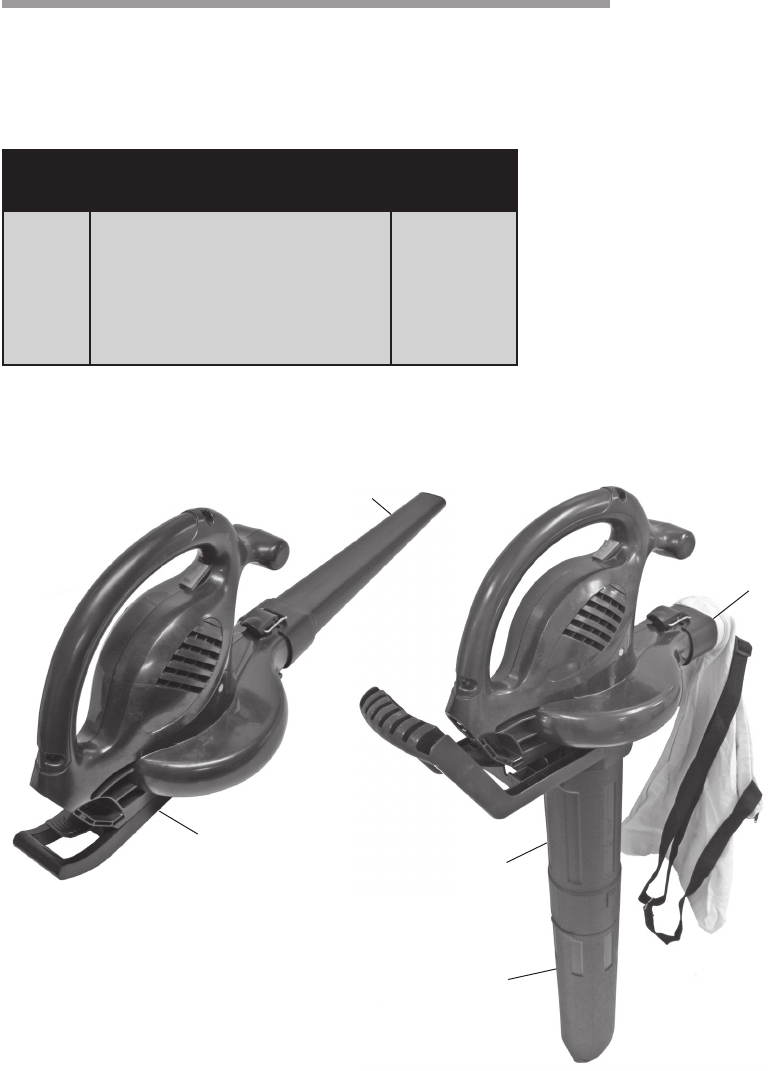

4. Connect the tubes to the vacuum tube

adapter (see Figure 3-9). Align the tab

on the top tube with the notch on the

vacuum tube adapter. Press together

until you hear a “snap”.

5. Position front of vacuum tube adapter

assembly over motor housing hook

(see Figure 3-10).

6. Pivot vacuum tube adapter assembly

to bottom of blower/vac housing.

Slightly press locking lever on vacu-

um tube adapter to allow adapter to

lock into place (see Figures 3-11 and

3-12).

Converting from

Blower to Vacuum, continued

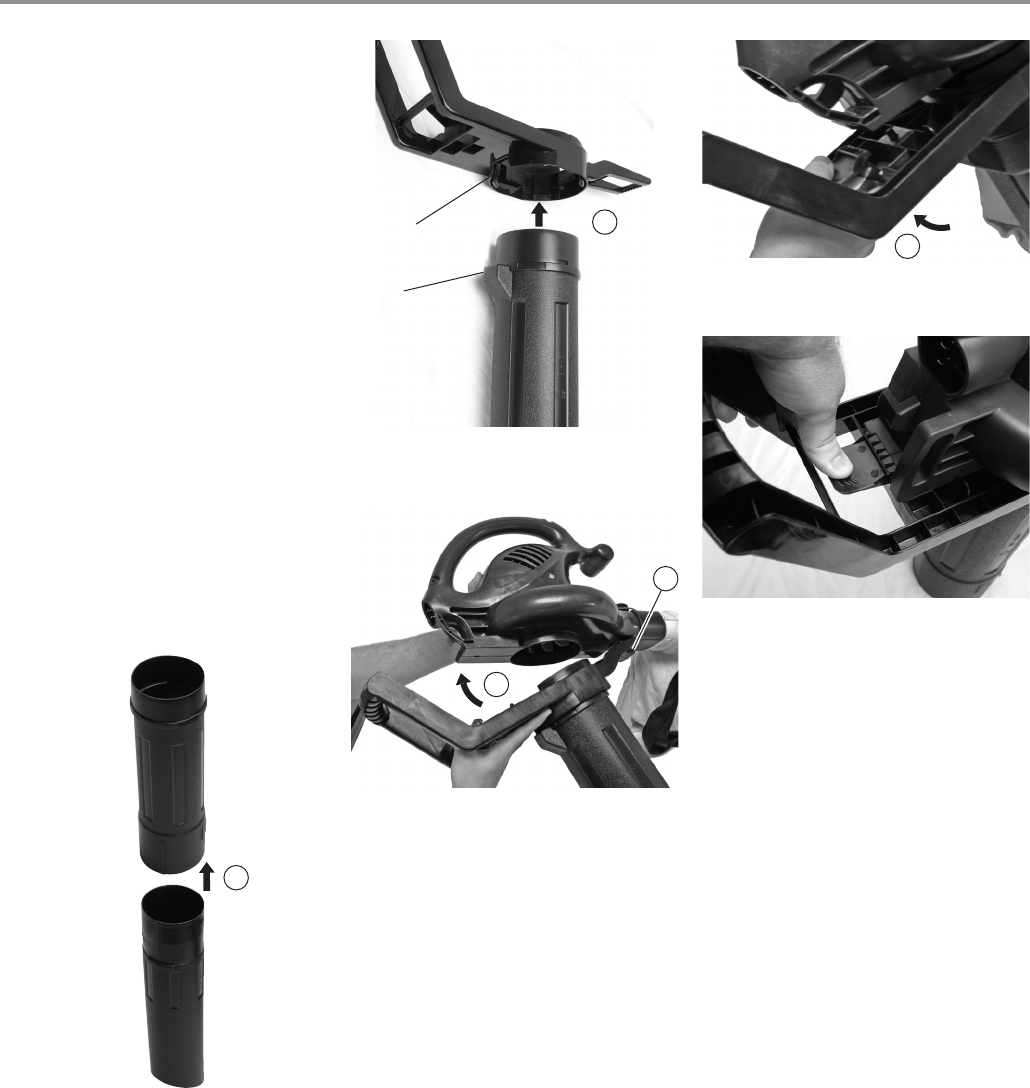

Figure 3-9: Connecting vacuum tubes to vacuum tube

adapter

Figure 3-10: Attaching vacuum tube adapter to motor

housing hook

Figure 3-11: Pivoting vacuum tube adapter to

blower/vac housing

Figure 3-12: Pressing locking lever

Chapter 3: Blower/Vac Assembly

Notch

Tab

REMINGTON ELECTRIC BLOWER/VAC | 7

4 blower/vac operation

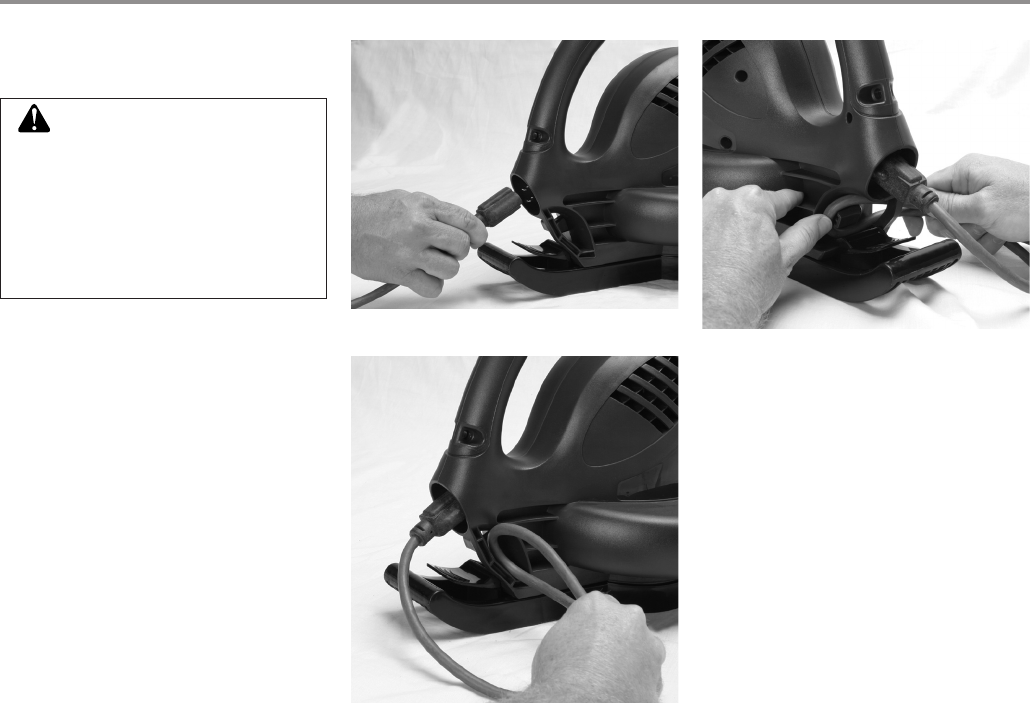

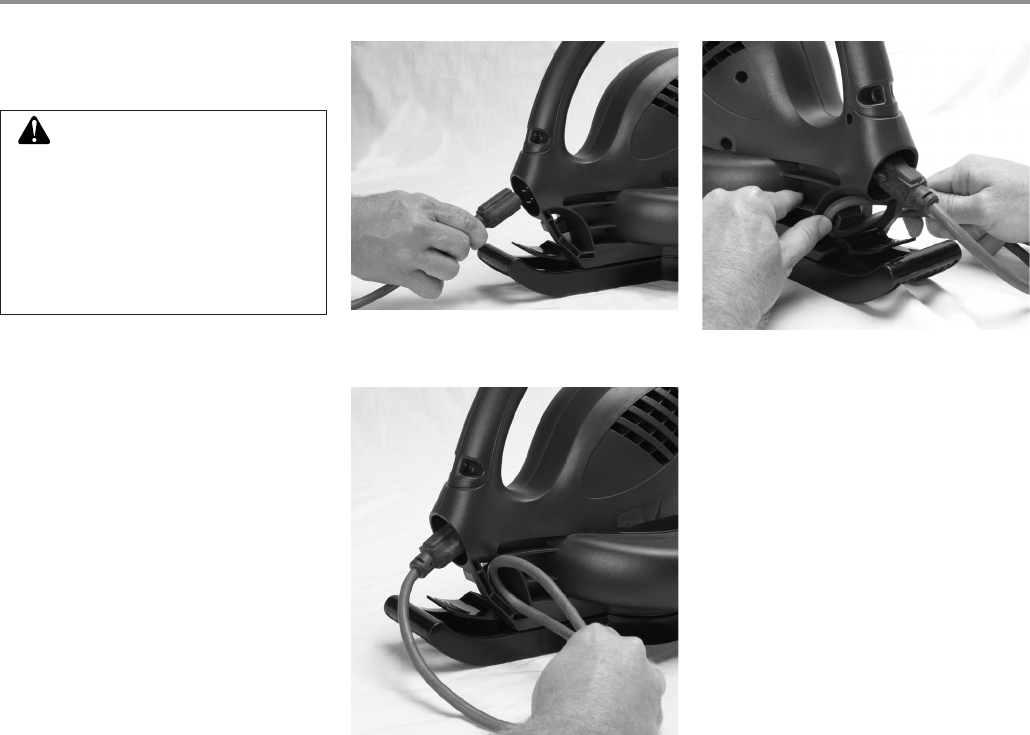

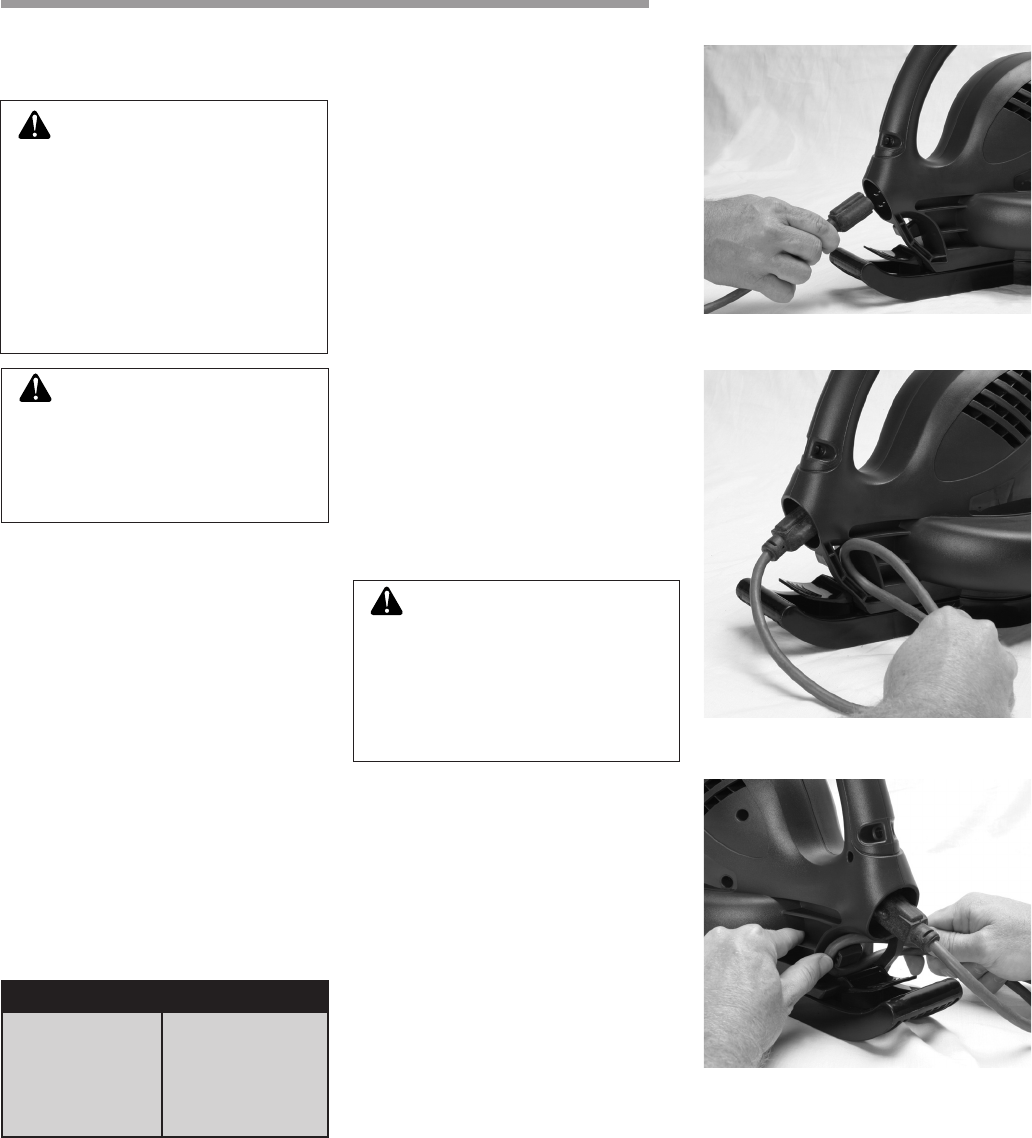

Figure 4-3: Pull extension cord loop tight around molded

cord hitch

Figure 4-2: Inserting extension cord loop through cord slot

Figure 4-1: Plugging extension cord into inlet plug

WARNING: Read and under-

stand this owner’s manual before

operating blower/vac. Make cer-

tain you read and understand all

Safety Warnings on pages 1 and

2 of this manual. Improper use

of this blower/vac can result in

severe injury or death from re,

electric shock, or body contact

with moving parts.

Connecting Extension Cord

WARNING: Fully seat the ex-

tension cord on the inlet plug of

blower/vac. Failure to do so could

lead to overheating of blower/

vac. This could cause a re that

results in personal injury to you

or others.

e blower/vac has a built-in extension

cord retainer. is cord hitch prevents ac-

cidental disconnection of the power cord

during use. e cord hitch is molded into

the lower rear of the blower/vac housing.

1. Plug extension cord into the inlet plug

of appliance (see Figure 4-1).

2. Create a loop in the extension cord

and insert the loop through the cord

slot of the blower/vac housing (see

Figure 4-2).

3. Pull the loop tight around the molded

cord hitch (see Figure 4-3).

IMPORTANT: is blower/vac is for house-

hold use only.

WARNING: To reduce the risk

of electric shock, use only with

an extension cord intended for

outdoor use, such as SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A, or SJTOW-A.

Extension Cords

Make sure your extension cord is in good

condition. Inspect extension cords periodi-

cally and replace if damaged. When using

an extension cord, be sure to use one heavy

enough to carry the current your blower/vac

will draw. An undersized extension cord

will cause a drop in line voltage resulting

in loss of power and overheating.

e table below shows the correct size exten-

sion cord to use depending on cord length

and nameplate ampere rating. If in doubt, use

the next larger gauge cord. e smaller the

gauge number, the larger the cord. To reduce

the risk of disconnection of blower/vac from

the extension cord during operation, use the

cord hitch described in this manual.

To reduce the risk of electric shock, this

blower/vac has a polarized plug (one blade

is wider than the other) and will require

the use of a polarized extension cord. e

blower/vac’s plug will ﬁt into a polarized

extension cord only one way. If the plug

does not ﬁt fully into the extension cord,

reverse the plug. If the plug still does not

ﬁt, obtain a correct polarized extension

cord. A polarized extension cord will

require the use of a polarized wall outlet.

is plug will ﬁt into the polarized wall

outlet only one way. If the plug does not

ﬁt fully into the wall outlet, reverse the

plug. If the plug still does not ﬁt, contact

a qualiﬁed electrician to install the proper

wall outlet. Do not change the blower/vac

plug, extension cord receptacle, or exten-

sion cord plug in any way.

Inspect cord often. Replace if damaged.

Cord Length AWG Cord Size

25 feet

50 feet

100 feet

150 feet

16 AWG

14 AWG

12 AWG

8 | Chapter 4: Blower/Vac Operation

Operating the

Blower/Vac

e on/oﬀ toggle switch has three settings;

oﬀ, low, and high. e middle switch po-

sition, marked “O”, is oﬀ. e rear switch

position, marked “I”, is low. e forward

switch position, marked “II”, is high. See

Figure 4-4.

Blower Operation

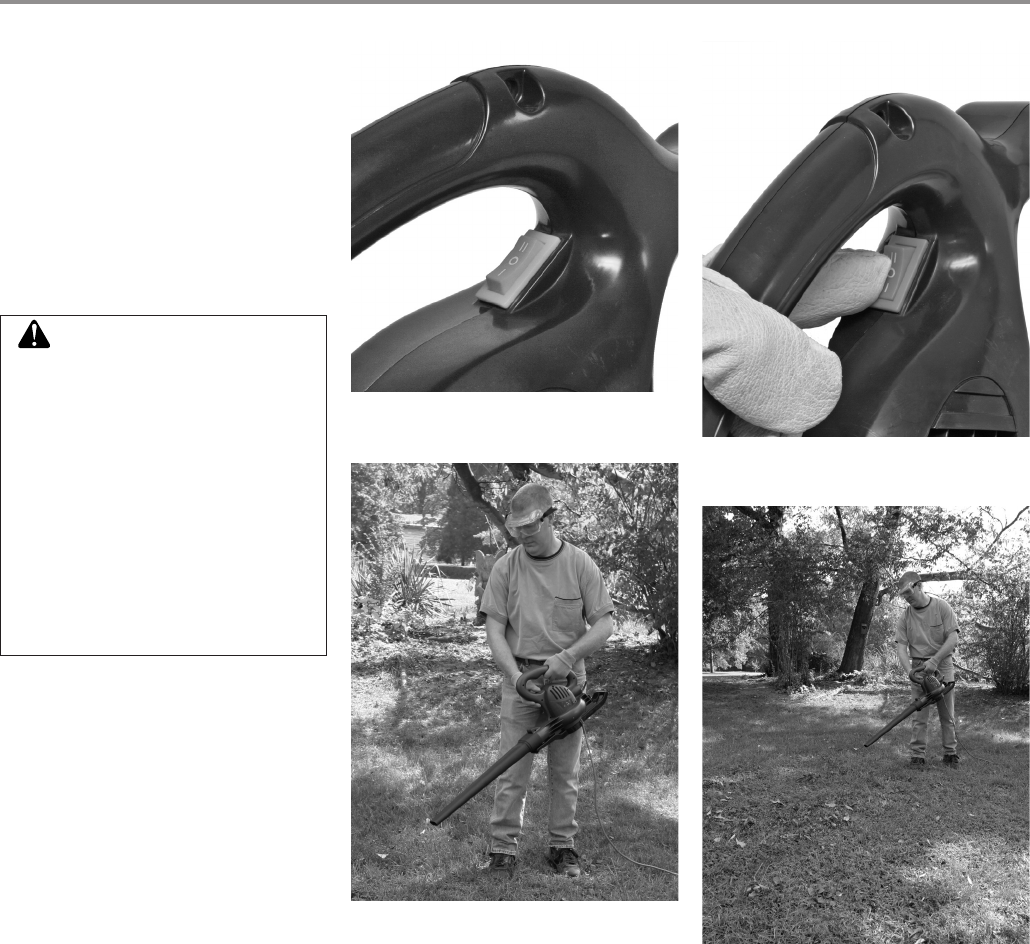

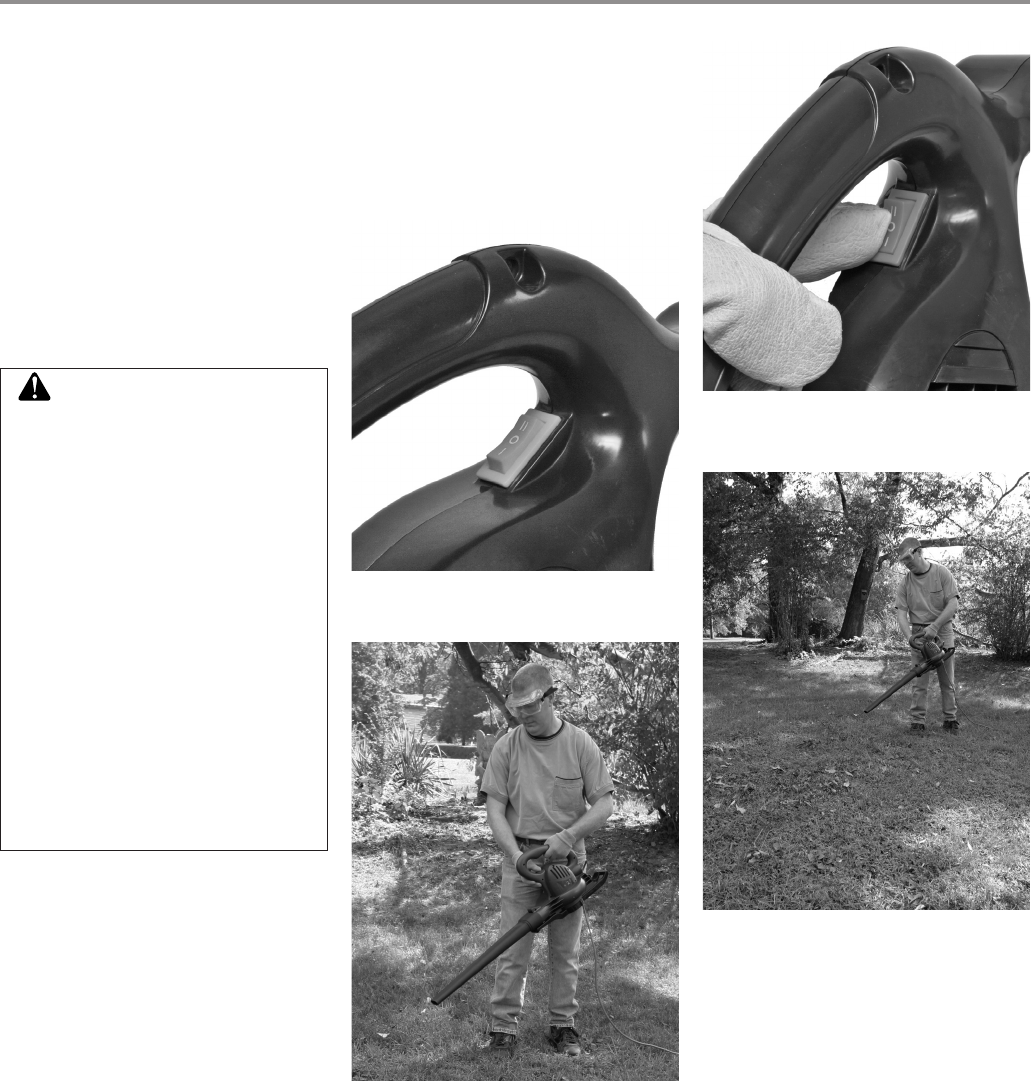

Figure 4-4: On/O switch positions

Figure 4-5: Holding blower/vac for blower operation

Figure 4-7: Operating blower

WARNING: The blower can

throw debris, causing injury to

those nearby.

• Do not blow nails, bolts, rocks,

or other hard objects.

• Do not operate blower near

bystanders or pets.

• Be careful when blowing de-

bris from stairs, corners, or

other tight areas. Objects can be

blown back toward operator.

• Wear approved eye protection,

long pants, and shoes while

operating this blower/vac.

Properly assemble the blower/vac for

blower operation (see page 4, Assembling

Blower). Follow the steps below to operate

the blower.

1. Hold blower/vac using the handle on

housing (see Figure 4-5).

2. When ready to start the blower, toggle

the on/oﬀ switch to either the low “I”

or high “II” setting (see Figure 4-6).

3. To stop the blower, toggle the on/oﬀ

switch to the oﬀ “O” setting.

Figure 4-6: On/O Switch to LOW position

REMINGTON ELECTRIC BLOWER/VAC | 9

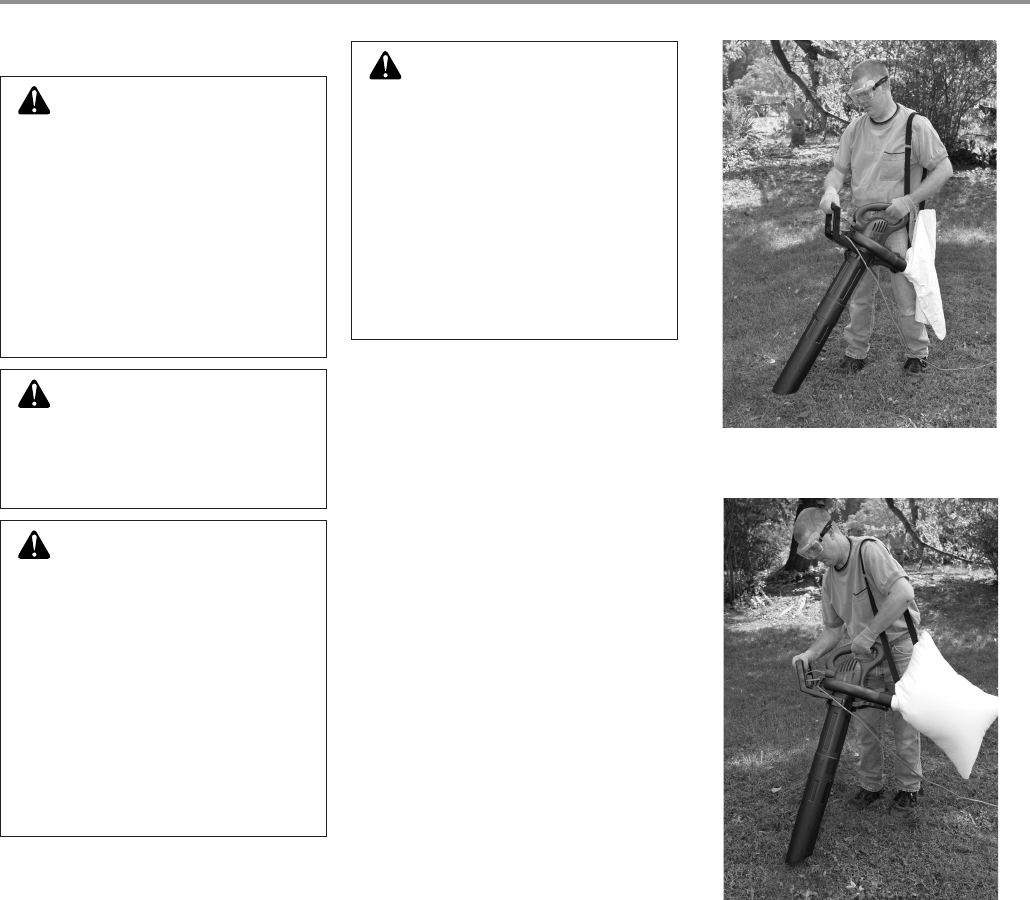

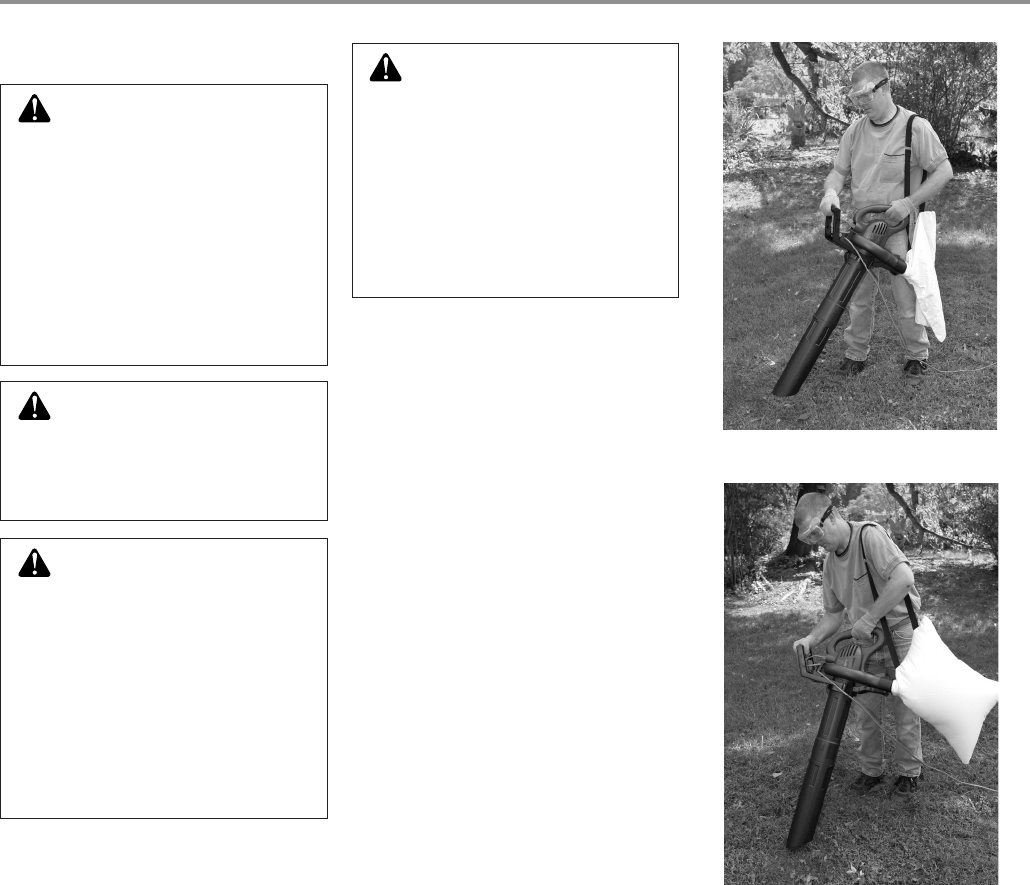

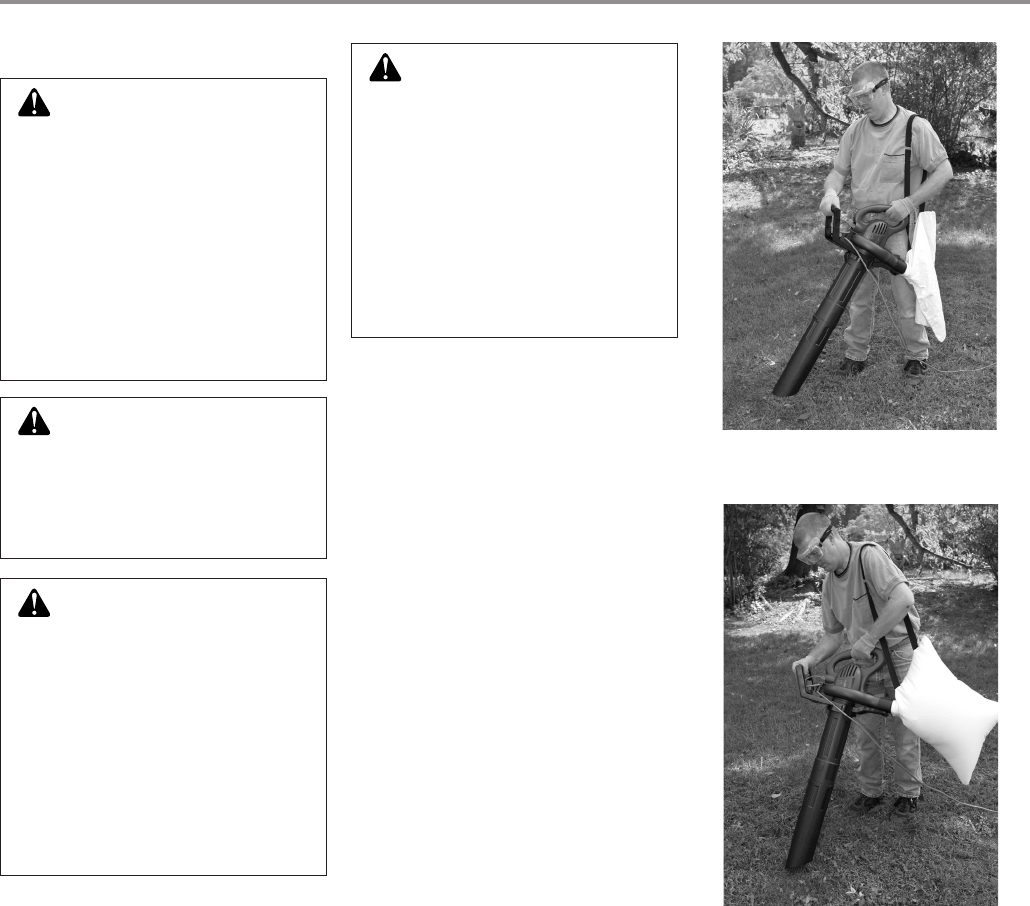

Figure 4-8: Holding blower/vac for vacuum operation

Figure 4-9: Picking up debris with vacuum

Vacuum Operation

WARNING: The vacuum can

throw debris, causing injury to

those nearby.

• Do not operate vacuum without

the vacuum bag attached or

with the bag zipper opened.

• Do not vacuum nails, glass,

rocks, wire, staples, or other

sharp, pointed, or hard objects.

These items could be thrown

through the cloth bag. Properly assemble the blower/vac for

vacuum operation (see page 5, Converting

from Blower to Vacuum). Follow the steps

below to operate the vacuum.

1. Hang vacuum bag from your shoulder

using the attached strap. Hold blow-

er/vac using the handles on housing

and vacuum tube adapter assembly

(see Figure 4-8).

2. When ready to start the vacuum,

toggle the on/oﬀ switch to either the

low “I” or high “II” setting (see Figure

4-4).

3. Move end of vacuum tube over soft

debris. Vacuum will pick up debris,

chop it up, and deposit it into vacuum

bag (see Figure 4-9).

4. To stop the vacuum, toggle the on/oﬀ

switch to the oﬀ “O” setting.

CAUTION: Vacuum only soft

items such as leaves and cut

grass. Hard items such as sticks,

rocks, and acorns will damage the

impeller.

CAUTION: Do not force the

vacuum tube into a pile of debris.

Do not hold the tube upright and

force-feed debris into the tube.

These actions may clog and dam-

age the impeller. If the vacuum

vibrates excessively or makes

abnormal noises, turn vacuum o,

unplug power cord, and check for

clogging. Clear any clogged debris

from the blower/vac.

CAUTION: Normal vacuum

usage causes the vacuum bag to

wear and deteriorate. A worn or

deteriorated bag allows vacuum

to throw debris through the bag,

possibly hitting and injuring the

operator. Check vacuum bag fre-

quently. If it is worn, deteriorated,

or damaged, replace with a genu-

ine vacuum bag.

10 | Chapter 4: Blower/Vac Operation

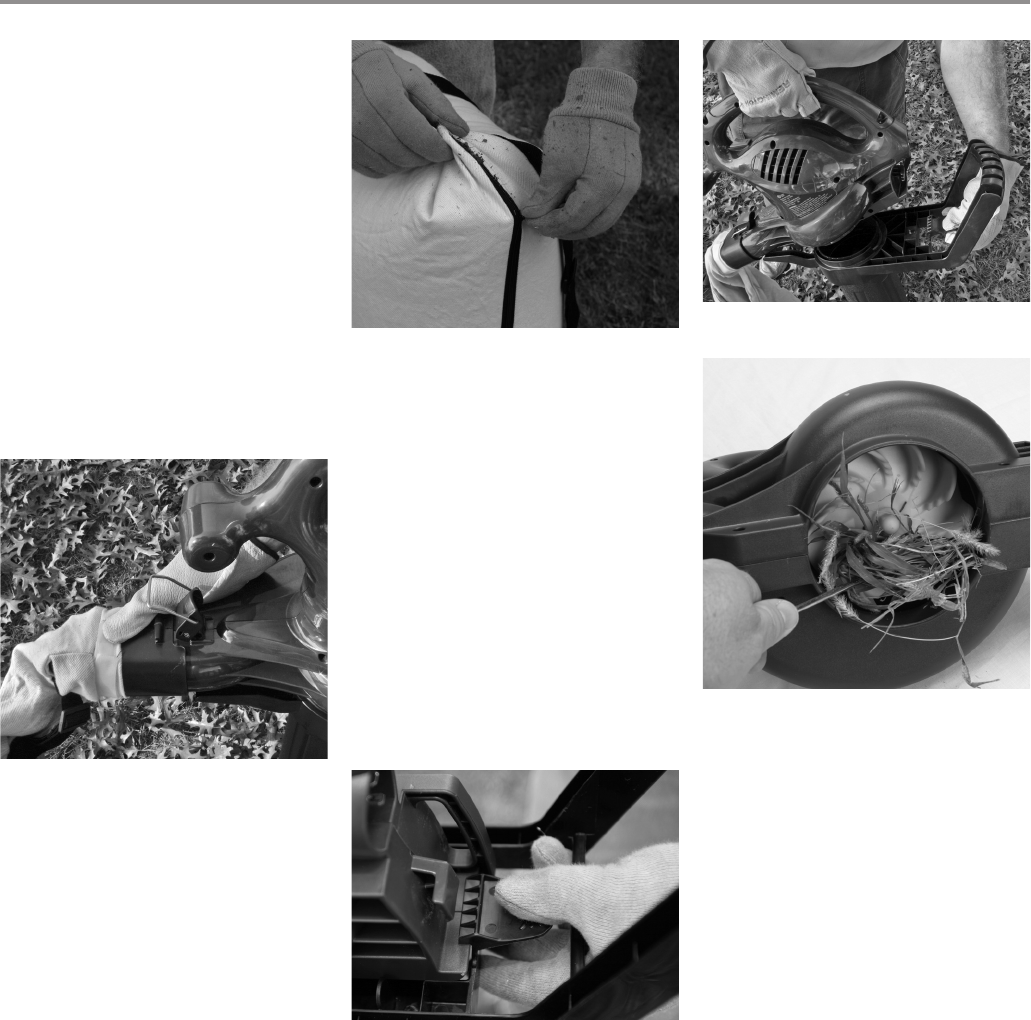

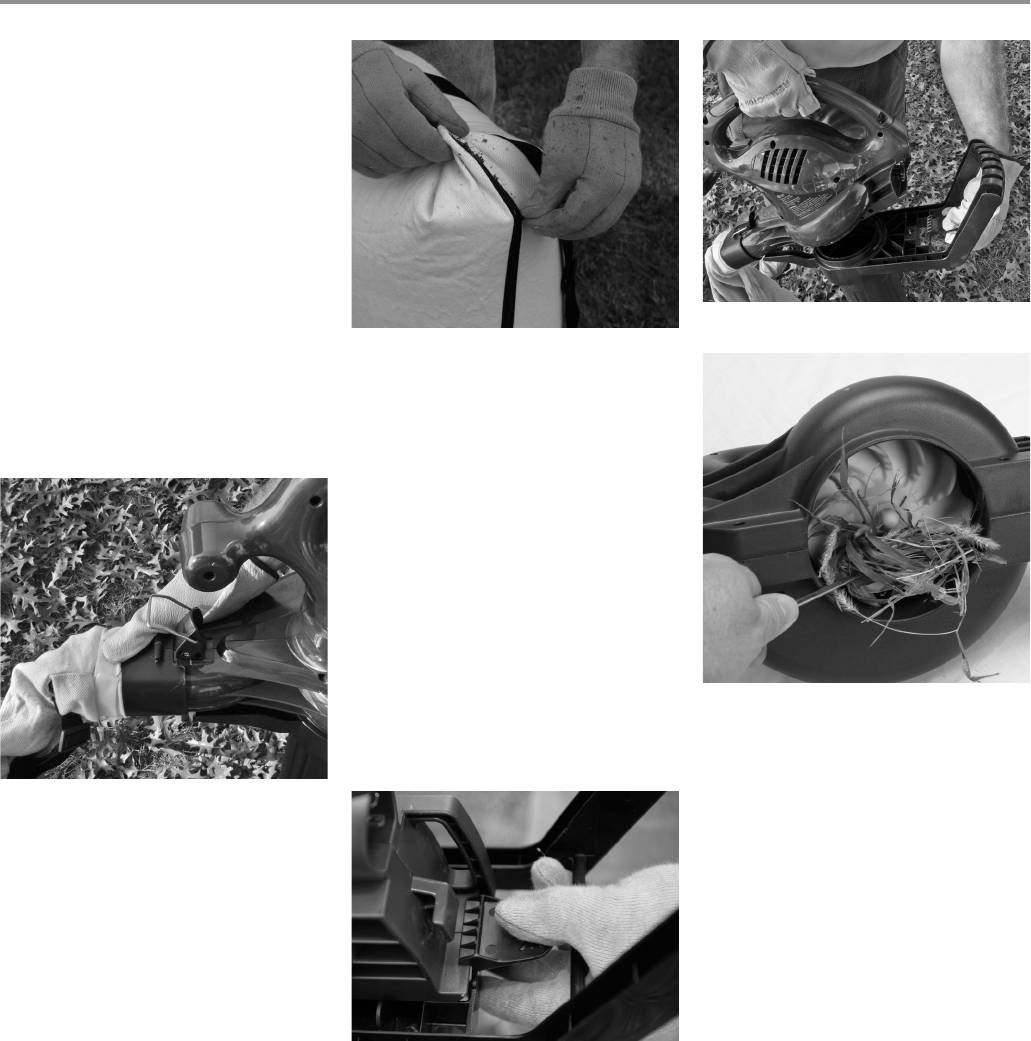

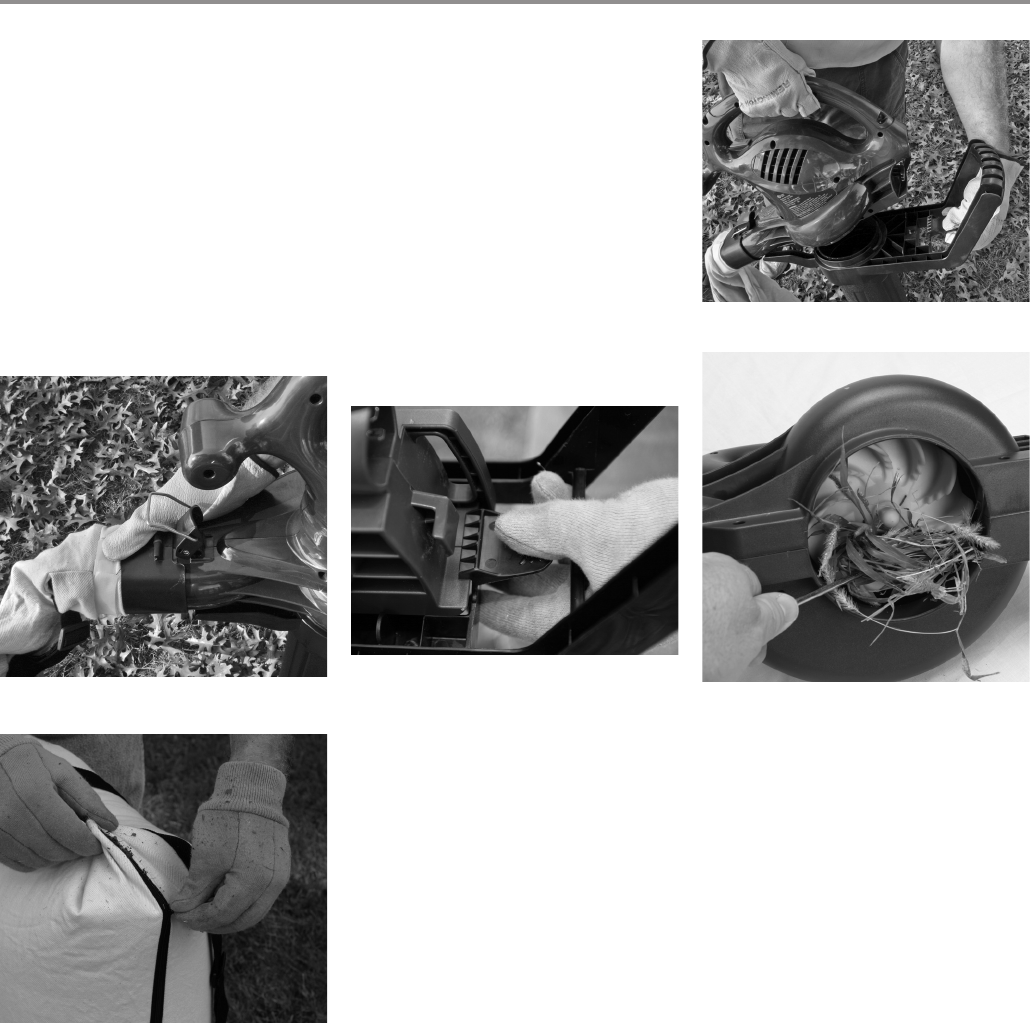

Figure 4-13: Removing vacuum tube adapter

Figure 4-14: Removing debris from impellers

Figure 4-10: Removing bag/adapter assembly

Emptying the Vacuum Bag

1. Turn vacuum oﬀ and unplug power

cord.

2. Lift and release draw latch on vacuum

bag adapter and remove from blower/

vac housing (see Figure 4-10).

3. Unzip vacuum bag and shake out

contents (see Figure 4-11).

4. Zip the vacuum bag closed and

reassemble vacuum bag adapter to

blower/vac housing. Note: Be sure to

securely connect the draw latch to the

vacuum bag adapter.

Figure 4-11: Unzipping and emptying bag

Removing Clogged Debris

from the Impeller

1. Turn vacuum oﬀ and unplug power

cord.

2. Press locking lever on vacuum tube

adapter and remove tube adapter as-

sembly from blower/vac (see Figures

4-12 and 4-13).

3. Check the impeller for clogged debris

and any signs of damage. Carefully

remove debris from impellers (see

Figure 4-14).

4. Replace vacuum tube adapter assem-

bly.

Figure 4-12: Pressing locking lever

REMINGTON ELECTRIC BLOWER/VAC | 11

5 blower/vac maintenance

WARNING: Disconnect blower/

vac from power supply before

cleaning or servicing. Severe

injury or death could occur from

re, electrical shock, or rotating

impeller.

WARNING: When cleaning

blower/vac:

• Do not submerse in any

liquids

• Do not use products that con-

tain Ammonia, Chlorine, or

abrasives

• Do not use chlorinated cleaning

solvents, Carbon Tetrachloride,

Kerosene, or Gasoline.

Use a soft cloth dampened with a mild

soap and water mixture to wipe blower/vac

housing. Do not spray or pour water directly

onto blower/vac.

When not in use, store the blower/vac and

extension cord indoors in a dry location.

Cleaning and

Maintenance

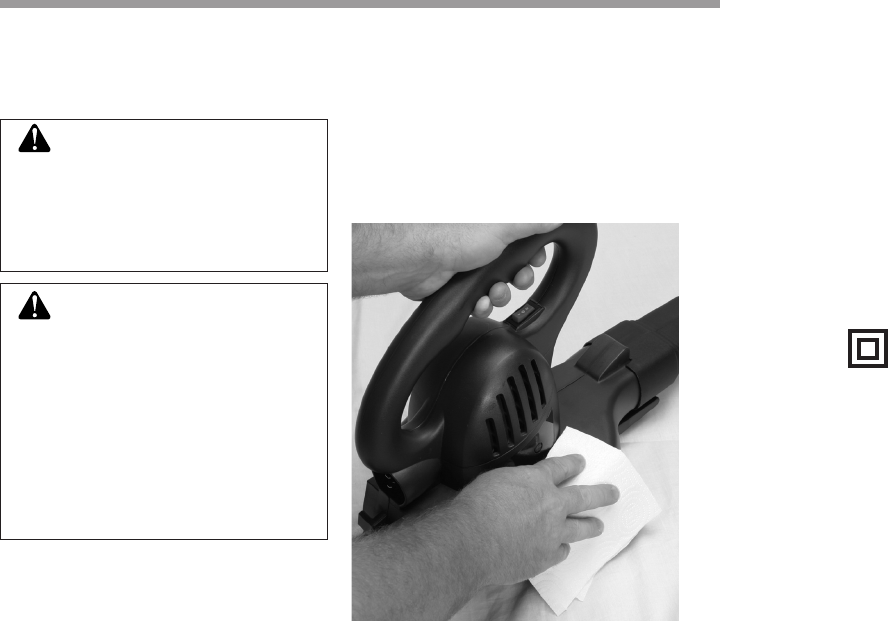

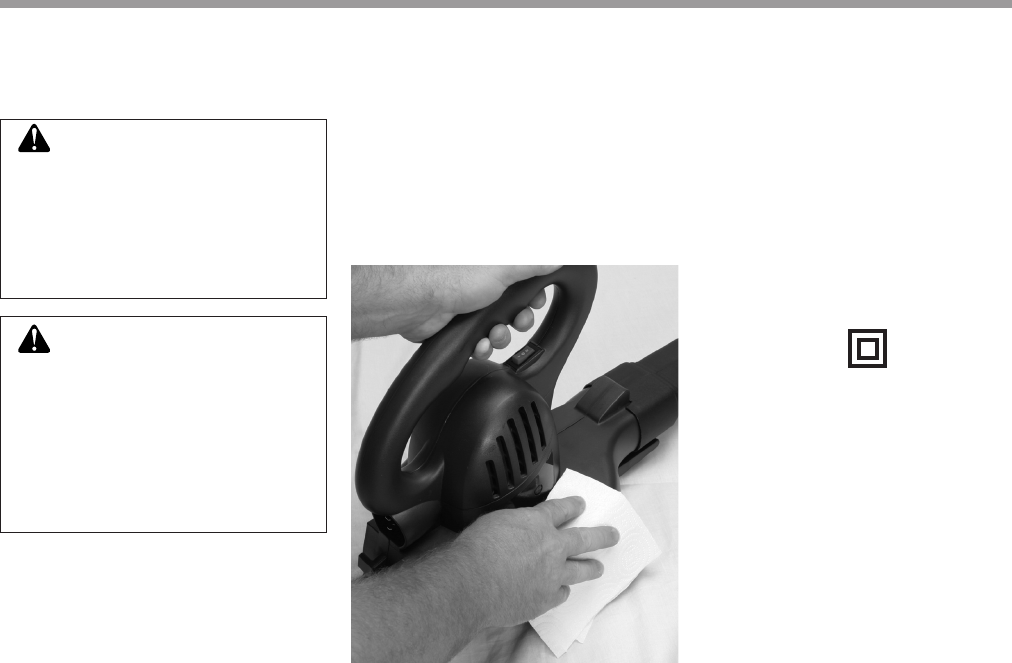

Figure 5-1: Cleaning blower/vac housing

Servicing of

Double-Insulated

Appliances

A double-insulated appliance is marked

with one or more of the following: e

words “DOUBLE INSULATION”

or “DOUBLE INSULATED” or the

double insulation symbol (square within

a square).

In a double-insulated appliance, two sys-

tems of insulation are provided instead

of grounding. No grounding means is

provided on a double-insulated appliance,

nor should a means for grounding be added

to the appliance. Servicing a double-insu-

lated appliance requires extreme care and

knowledge of the system, and should be

done only by qualiﬁed service personnel.

Replacement parts for a double-insulated

appliance must be identical to the parts

they replace.

12 |

6 troubleshooting

WARNING: Unplug blower/vac from power source before servicing. Severe

injury or death could occur from re, electrical shock, or rotating impeller.

OBSERVED FAULT POSSIBLE CAUSE REMEDY

Motor does not run when you turn on/o

switch low or high

1. Bottom inlet cover or vacuum tube

adapter not locked into place

2. Extension cord connection is loose

1. Check inlet cover or vacuum tube

adapter for proper installation (see

blower/vac assembly, page 4)

2. Check cord connection at electrical

outlet and at rear of blower/vac

Motor runs, but vacuum will not pick

up debris

1. Clogged vacuum tube or impeller

2. Vacuum bag full

1. Follow steps under Removing

Clogged Debris from the Impeller,

page 10

2. Empty vacuum bag (see Emptying

the Vacuum Bag, page 10

Blower/vac vibrates excessively and/or

makes abnormal noises

Clogged vacuum tube or impeller Follow steps under Removing Clogged

Debris from the Impeller, page 10

Note: For additional help, visit

www.remingtonpowertools.com.

REMINGTON ELECTRIC BLOWER/VAC | 13

7 replacement parts

Replacement Parts

Use the part numbers below to order replacement parts for your

blower/vac.

Item Description

Part

Number

Blower Tube

Bottom Inlet Cover

Vacuum Bag with Adapter

Upper Vacuum Tube with Adapter

Lower Vacuum Tube

731-07378

731-07379

764-04084

731-07380

731-07381

14 |

8 warranty information

The limited warranty set forth below is given by Remington LLC (“Remington”) with respect with new

merchandise purchased and used in the United States, its possessions and territories.

Remington warrants this product against defects in material and workmanship for a period of two (2)

years commencing on the date of original purchase and will, at its option, repair or replace, free of charge,

any part found to be defective in material or workmanship. This limited warranty shall only apply if this

product has been operated and maintained in accordance with the Operator’s Manual furnished with the

product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper

maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster.

Damage resulting from the installation or use of any accessory or attachment not approved by Remington

for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH

YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a

listing in the Yellow Pages or contact the Customer Service Department of Remington by calling 1-866-

206-2707 or writing to P.O. Box 361032, Cleveland, OH 44136 or if in Canada call 1-877-696-5533. No

product returned directly to the factory will be accepted unless prior written permission has been

extended by the Customer Service Department of Remington.

This limited warranty does not provide coverage in the following cases:

A. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes,

Drive Belts, Saw Chains, Guide Bars

B. Remington does not extend any warranty for products sold or exported outside of the United

States of America, its possessions and territories, except those sold through Remington’s

authorized channels of export distribution

Remington reserves the right to change or improve the design of any Remington Product without

assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular

purpose, applies after the applicable period of express written warranty above as to the parts as

identified. No other express warranty or guaranty, whether written or oral, except as mentioned

above, given by any person or entity, including a dealer or retailer, with respect to any product shall

bind Remington. During the period of the Warranty, the exclusive remedy is repair or replacement

of the product as set forth above. (Some states do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from

the sales. Remington shall not be liable for incidental or consequential loss or damages

including, without limitation, expenses incurred for substitute or replacement lawn care

services, for transportation or for related expenses, or for rental expenses to temporarily

replace a warranted product. (Some states do not allow limitations on how long an implied warranty

lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product

sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and

liability for loss, damage, or injury to you and your property and/or to others and their property arising

out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the

person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-866-206-2707 in the United States or 1-877-696-5533 in

Canada.

REMINGTON LLC

P.O. Box 361032

Cleveland, OH 44136

MANUFACTURER’S LIMITED WARRANTY FOR:

MODELOS: RM191BV, RM193BVT

SOPLADORA/ASPIRADORA ELÉCTRICA

MANUAL DEL PROPIETARIO

IMPORTANTE: Lea y entienda este manual antes de ensamblar u operar esta

podadora. El uso incorrecto de esta podadora puede causar una lesión severa

o la muerte. Guarde este manual como referencia para el futuro.

Con doble aislamiento

PART NO. 769-05180 P00 (06/09)

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | iII

tabla de contenidos

1 Importante Información sobre la seguridad 1

2 Identicación del producto 3

3 Montaje de la sopladora/aspiradora 4

Montaje de la sopladora . . . . . . . . . . . . . . . . . . . . . . . . . 4

Conversión de sopladora en aspiradora. . . . . . . . . . . . . . . . . . . 5

4 Operación de la sopladora/aspiradora 7

Cordones de extensión . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Operación de la sopladora/aspiradora . . . . . . . . . . . . . . . . . . . 9

5 Mantenimiento de la sopladora/aspiradora 12

Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . 12

Prestación de servicio a herramientas con doble aislamiento . . . . . . . . . 12

6 Análisis de averías 13

7 Piezas de repuesto 14

8 Información sobre la garantía 15

iv |

bienvenido

Muchas gracias por comprar esta sopladora/aspiradora eléctrica de la marca de Reming-

ton. Tenemos el orgullo de ofrecerle este producto de calidad para ayudarle a mantener

su establecimiento limpio y bien mantenido.

Este manual del propietario ofrece completas instrucciones para ensamblar, operar y

mantener en forma segura su sopladora/aspiradora. Lea y guarde estas instrucciones.

Consulte este manual cada vez que use su sopladora/aspiradora.

NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTÍA, DEBERÁ PRESENTAR

PRUEBA DE SU COMPRA.

ESTE PRODUCTO ESTÁ CUBIERTO POR UNA O MÁS PATENTES DE EE.UU., OTRAS PATENTES ESTÁN PENDIENTES.

Para solicitar asistencia en relación con el ensamblaje, los controles, la operación o el mantenimiento de la unidad, llame al

Departamento de Atención al Cliente. Puede encontrar más información sobre la unidad en nuestro sitio Web.

Para mantenimiento, llame al Departamento de Apoyo al Cliente para obtener una lista de distribuidores de servicio autorizados de su localidad.

El mantenimiento y reparación de este equipo, ya sea durante o después del período cubierto por la garantía, deben ser realizados solamente

por un proveedor de servicios autorizado y aprobado. Cuando vaya a dar mantenimiento al equipo, utilice solo piezas de repuesto originales.

Antes de comenzar, localice la placa correspondiente al modelo de la unidad, la cual indica el modelo y los números de serie de la

misma. Vea la placa de muestra debajo y copie la información para consultarla en el futuro.

Copie el número de serie aquí:

S/N : ITEM :

MODEL :

Copie el modelo y los números de piezas del fabricante aquí:

GUARDE ESTAS INSTRUCCIONES

Toda la información, las ilustraciones y especificaciones que contiene este manual se basan en la información más reciente disponible

en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso.

INFORMACIÓN SOBRE SERVICIO

NO DEVUELVA ESTE PRODUCTO

Llame al Departamento de Atención al Cliente

o visite nuestro sitio Web para solicitar asistencia:

EE.UU.

1-866-206-2707

Canadá

1-877-696-5533

www.remingtonpowertools.com

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 1

importante información sobre la seguridad

ADVERTENCIAS DE

SEGURIDAD

ANTES DE OPERAR LA

SOPLADORA/ASPIRADORA

LEA TODAS LAS INSTRUCCIONES

ANTES DE OPERAR ESTA SOPLA-

DORA/ASPIRADORA

1. Evite ambientes peligrosos

• Esta sopladora/aspiradora está

hecha para usarla bajo techo o al

aire libre. No opere la sopladora/as-

piradora bajo la lluvia o en lugares

húmedos o mojados.

• No manipule el enchufe eléctrico

ni la sopladora/aspiradora con las

manos mojadas.

ADVERTENCIA: Este producto

contiene substancias químicas

conocidas en el Estado de Cali-

fornia como causas de cáncer, de

defectos congénitos o de otros

daños de reproducción.

• No use para aspirar líquidos ni

superﬁcies mojadas. En especial,

no lo use para aspirar líquidos

inﬂamables o combustibles, como

gasolina, o en sitios donde estos

podrían estar presentes.

• No aspire nada que esté quemando

o humeando, como cigarrillos, fós-

foros o cenizas calientes.

• No opere la sopladora/aspiradora si

está dañada o si no está ensamblada

bien y completamente.

2. No permita que se use la soplado-

ra/aspiradora como juguete. Preste

mucha atención cuando use la sopla-

dora/aspiradora cerca de niños.

3. No use la sopladora/aspiradora para

trabajos para los que no está hecha.

Use sólo según se indica en este ma-

nual. Use sólo con accesorios inclui-

dos con esta sopladora/aspiradora.

4. No use la aspiradora sin la bolsa re-

colectora de polvo y/o sin los ﬁltros

puestos.

5. Use siempre protección ocular que

cumpla con, o exceda, los requisitos

de ANSI Z87.1.

6. Use pantalones largos y zapatos cuan-

do use esta sopladora/aspiradora.

7. Proporcione protección mediante un

cortacircuito por falla a tierra (GFCI)

intercalado ya sea en el circuito o

en el tomacorriente que va ha usar

para la sopladora/aspiradora. Puede

usar tomacorrientes con protección

GFCI incorporada para este medio

de seguridad.

MIENTRAS OPERE LA

SOPLADORA/ASPIRADORA

1. Esté alerta. Observe lo que está ha-

ciendo. Use el sentido común.

2. Mantenga el pelo, ropas ﬂojas, dedos

y todas las partes de su cuerpo lejos

de las aberturas y piezas móviles.

Cuando se use una herramienta eléctrica se

deben seguir siempre ciertas precauciones

básicas incluyendo las siguientes:

ADVERTENCIA: Para reducir el

riesgo de sacudida eléctrica- No

use la aspiradora en supercies

mojadas. No la exponga a la lluvia.

Guárdela bajo techo.

ADVERTENCIA: Cuando uti-

lice la sopladora/aspiradora siga

todas las precauciones de seguri-

dad básicas para reducir el riesgo

de incendio, sacudida eléctrica y

lesión personal.

3. Nunca opere esta sopladora/aspira-

dora con las protecciones o defensas

defectuosas o sin los dispositivos de

seguridad colocados.

4. Desconecte la fuente de alimentación

antes de retirar cualquier obstrucción.

5. No maltrate el cordón de alimenta-

ción. Nunca hale del cordón ni lleve

la sopladora/aspiradora suspendida

del cordón de alimentación. No dé

un tirón al cordón para desconectarlo

del tomacorriente. Para desenchufar,

agarre el enchufe, no el cordón. No

cierre una puerta apretando al cordón.

Mantenga el cordón lejos del calor,

aceite y bordes cortantes.

6. Tenga más cuidado cuando use la

sopladora/aspiradora en escaleras.

7. No ponga ningún objeto en las

aberturas. No use si hay aberturas

bloqueadas. Manténgala sin polvo,

pelusa, pelo o cualquier cosa que

pueda reducir el ﬂujo de aire.

8. Desconecte correctamente la sopladora/

aspiradora. Apague todos los controles

antes de desconectar la sopladora/aspi-

radora de la fuente de alimentación.

9. El impulsor sigue girando unos pocos

segundos después de desconectar la so-

pladora/aspiradora. El impulsor gira-

torio puede cortar o lesionar los dedos.

No retire la tapa inferior de la entrada

mientras el motor está funcionando o

cuando la sopladora/aspiradora es en-

chufada al tomacorriente de energía.

10. No abandone una sopladora/aspi-

radora enchufada. Desenchúfela del

tomacorriente cuando no la use y

antes de darle servicio.

2 | Capítulo 1: Importante información sobre la seguridad

MANTENIMIENTO Y

ALMACENAMIENTO DE LA

SOPLADORA/ASPIRADORA

1. Haga con cuidado el mantenimiento

de la sopladora/aspiradora.

• No la use con un cordón o enchufe

dañado

• Si la sopladora/aspiradora no está

trabajando correctamente, si se ha

caído, dañado, se la dejó afuera o se

cayó al agua, hágala reparar en un

centro de servicio autorizado.

• Mantenga las agarraderas secas,

limpias y sin aceite ni grasa.

2. Revise las piezas dañadas.

• Si una pieza está dañada, revise

con cuidado la pieza antes de usar

la sopladora/aspiradora. Asegúrese

que la pieza opere correctamente y

desempeñe su función designada.

• Revise la alineación de las piezas

móviles, atascamiento de las piezas

móviles, rotura de las piezas, mon-

taje, o cualquier otra condición que

puede afectar su operación.

• Una protección o cualquier pieza

que esté dañada debe repararse o

cambiarse correctamente en un

centro de servicio caliﬁcado a no

ser que en este manual se indique

en otro lugar.

3. Si no la está utilizando guarde la

sopladora/aspiradora bajo techo.

Cuando no la use, guarde la soplado-

ra/aspiradora y el cordón de extensión

en un sitio seco y bajo techo. Guarde

la sopladora/aspiradora por arriba del

alcance de los niños o en un lugar bajo

llave fuera del alcance de los niños.

4. Ese artefacto viene con doble aisla-

miento. Use sólo repuestos idénticos.

Vea en la página 11 las instrucciones

para dar servicio a artefactos con

doble aislamiento.

Este manual es su guía para una operación

segura y correcta de la sopladora/aspira-

dora.

GUARDE ESTAS

INSTRUCCIONES

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 3

2 identicación del producto

A. Carcasa de la sopladora/aspiradora

B. Interruptor de ENCENDIDO/APAGADO

C. Tubo de la sopladora

D. Tapa inferior de la entrada

E. Adaptador de la bolsa de la aspiradora

F. Bolsa de la aspiradora

G. Adaptador del tubo de aspiración

H. Tubo superior de aspiración

I. Tubo inferior de aspiración

J. Retenedor del cordón de extensión

K. Enchufe de alimentación

L. Pestillo del tiro

RM191BV RM193BVT

Alimentación

Velocidad máxima de la sopladora

Salida de aire máxima de la sopladora

Capacidad de la bolsa de la aspiradora

Peso neto

120V, 12A

200 mph

350 pies3/min.

1.6 pies3 / 45 L

4.1 Kg (9 lbs.)

120V, 12A

200 mph

350 pies3/min.

1.6 pies3 / 45 L

4.1 Kg (9 lbs.)

Especicaciones

Figura 2-1: Sopladora/aspiradora eléctrica de la marca de Remington

4 |

3 ensamble de la sopladora/aspiradora

Ensamble de la sopladora

Siga los siguientes pasos para ensamblar

la sopladora. IMPORTANTE: La sopladora

no funcionará a no ser que la tapa inferior

de la entrada esté ﬁja en su sitio.

1. Inserte el tubo de la sopladora des-

lizándolo sobre la salida en la parte

frontal de la carcasa de la soplado-

ra/aspiradora (Vea la Figura 3-1).

Conecte bien el pestillo de tiro al tubo

soplador (Vea la Figura 3-2).

2. Coloque la parte frontal de la tapa de

la entrada inferior sobre el enganche

de la caja del motor (Vea la Figura

3-3).

3. Haga girar la tapa inferior de la entrada

hacia la parte baja de la carcasa de la

sopladora/aspiradora. Presione ligera-

mente la palanca sujetadora de la tapa

inferior de la entrada para permitir que

esta tapa quede asegurada en su sitio

(Vea las Figuras 3-4 y 3-5).

Figura 3-5: Presionando la palanca sujetadora

ADVERTENCIA: Para reducir

el riesgo de lesión personal o sacu-

dida eléctrica- Desconéctela de la

fuente de energía antes de ensam-

blar o cambiar los accesorios.

Figura 3-1: Inserción del tubo de la sopladora en su sitio

Figura 3-4: Giro de la tapa inferior de la entrada hacia la

carcasa de la sopladora/aspiradora

Figura 3-3: Sujeción de la tapa de la entrada inferior al

enganche de la caja del motor

Figura 3-2 Conecte el pestillo de tiro al tubo soplador

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 5

Siga los siguientes pasos para convertir la

sopladora en aspiradora IMPORTANTE:

La aspiradora no funcionará a no ser que

el conjunto tubo de aspiración esté ﬁjo

en su sitio.

1. Presione la palanca sujetadora de la

tapa inferior de la entrada y retire

esta tapa de la sopladora/aspiradora.

Retire de la sopladora/aspiradora el

tubo soplador.

2. Inserte el adaptador del tubo de aspi-

ración deslizándolo sobre la salida que

está en la parte frontal de la carcasa de

la sopladora/aspiradora (Vea la Figura

3-6). Conecte bien el pestillo de tiro al

adaptador de la bolsa de la aspiradora

(vea la Figura 3-7).

Figura 3-6: Inserción del adaptador del tubo de aspiración

en su sitio

Conversión de sopladora en

aspiradora

ADVERTENCIA: Para reducir

el riesgo de lesión personal o sacu-

dida eléctrica- Desconéctela de la

fuente de energía antes de ensam-

blar o cambiar los accesorios.

Figura 3-7: Conecte el pestillo de tiro al adaptador de la

bolsa de la aspiradora

6 |

3. Conecte entre si los tubos de as-

piración superior e inferior (vea la

Figura 3-8). Alinee el reborde del

tubo inferior con el canal del tubo

superior. Presiónelos entre sí hasta oír

un “chasquido”.

4. Conecte los tubos al adaptador (vea la

Figura 3-9). Alinee la orejeta del tubo

superior con la muesca del adaptador

de tubo de aspiración. Presiónelos

entre sí hasta oír un “chasquido”.

5. Coloque la parte frontal del conjunto

adaptador del tubo se aspiración sobre

el enganche de la caja del motor

(vea

la Figura 3-10).

6. Haga girar el conjunto adaptador del

tubo de aspiración hacia la parte baja

de la carcasa de la sopladora/aspira-

dora. Presione ligeramente la palanca

sujetadora de la tapa inferior de la en-

trada para permitir que el adaptador

quede asegurado en su sitio (Vea las

Figuras 3-11 y 3-12).

Conversión de sopladora en

aspiradora, continuación

Figura 3-9: Conexión de los tubos de aspiración al

adaptador

Figura 3-11: Girando del adaptador del tubo de aspiración

hacia la carcasa de la sopladora/aspiradora

Figura 3-12: Presionando la palanca sujetadora

Figura 3-8: Conexión del tubo superior e inferior entre si

Capítulo 3: Ensamble de la sopladora/aspiradora

Figura 3-10: Sujeción del adaptador del tubo de aspiración

al enganche de la caja del motor

Muesca

Orejeta

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 7

4 operación de la sopladora/aspiradora

ADVERTENCIA: Lea y entienda

este manual del propietario antes

de operar la sopladora/aspiradora.

Asegúrese de leer y entender todas

las Advertencias de Seguridad de

las páginas 1 y 2 de este manual.

El uso incorrecto de esta soplado-

ra/aspiradora puede causar graves

lesiones o la muerte por incendio,

sacudida eléctrica, o contacto cor-

poral con las piezas móviles.

IMPORTANTE: Esta sopladora/aspiradora

es solo para uso doméstico.

ADVERTENCIA: Para reducir

el riesgo de sacudida eléctrica,

use sólo con un cordón de exten-

sión hecho para uso al aire libre,

tal como SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A

ó SJTOW-A.

Para reducir el riesgo de sacudida eléctrica,

esta sopladora/aspiradora tiene un enchufe

polarizado (la una clavija es más ancha

que la otra) y se necesitará usar un cordón

de extensión polarizado. El enchufe de la

sopladora/aspiradora encajará en el cordón

de extensión polarizado sólo de una forma.

Si el enchufe no encaja completamente en

el cordón de extensión, invierta el enchufe.

Si aún así el enchufe no encaja, consiga

un cordón de extensión polarizado. Un

cordón de extensión polarizado requerirá

de un tomacorriente de pared polarizado.

Este enchufe encajará en el tomacorriente

de pared polarizado sólo de un modo. Si

el enchufe no encaja completamente en el

tomacorriente de pared, invierta el enchufe.

Si aún así no encaja, póngase en contacto

con un electricista caliﬁcado para que ins-

tale el tomacorriente de pared apropiado.

No haga ninguna clase de cambios ni en

el enchufe de la sopladora/aspiradora, ni

en el cordón de extensión ni en el enchufe

del cordón.

Inspeccione a menudo el cordón. Cámbielo

si está dañado.

Largo del

cordón

Tamaño AWG del

cordón

25 pies

50 pies

100 pies

150 pies

16 AWG

14 AWG

12 AWG

Cordones de extensión

Asegúrese que su cordón de extensión

esté en buenas condiciones. Inspeccione

periódicamente el cordón de extensión

y cámbielo si está dañado. Cuando use

un cordón de extensión, esté seguro de

usar uno del calibre suﬁciente para que

pueda transportar la corriente absorbida

por su sopladora/aspiradora. Un cordón

de extensión subdimensionado producirá

una caída de voltaje en la línea con la

consiguiente pérdida de potencia y sobre-

calentamiento.

La tabla de abajo muestra el tamaño

correcto del cordón de extensión a usarse

según la longitud del cordón y los ampe-

rios nominales de la placa de datos. Si hay

duda use un cordón del calibre inmediato

superior. Mientras menor es el número del

calibre más grueso es el cordón. Para reducir

el riesgo de que la sopladora/aspiradora se

desconecte del cordón de extensión durante

la operación, utilice el enganche del cordón

descrito en este manual.

8 |

Figura 4-3: Hale el lazo del cordón de extensión apretándo-

lo alrededor del enganche moldeado para el cordón

Figura 4-2: Inserción del lazo del cordón de extensión en la

ranura para el cordón

Figura 4-1: Enchufando el cordón de extensión en el enchufe

Conexión del cordón

de extensión

ADVERTENCIA: Asiente por

completo el cordón de extensión

en el enchufe de alimentación de

la sopladora/aspiradora. Si no hace

así, la sopladora/aspiradora podría

recalentarse. Esto a su vez podría

ocasionar un incendio que le produ-

ciría lesiones a usted y a los demás.

La sopladora/aspiradora tiene incorporado

un retenedor para el cordón de extensión.

Este enganche del cordón evita desconexio-

nes accidentales del cordón de alimentación

mientras se lo usa. El enganche del cordón

está moldeado en la parte inferior trasera de

la carcasa de la sopladora/aspiradora.

1. Enchufe el cordón de extensión en el

enchufe de alimentación de la herra-

mienta (vea la Figura 4-1).

2. Haga con el cordón de extensión un

lazo e inserte el lazo en la ranura para

el cordón en la carcasa de la soplado-

ra/aspiradora (Vea la Figura 4-2).

3. Hale el lazo apretándolo alrededor del

enganche moldeado del cordón (Vea

la Figura 4-3).

Capítulo 4: Operación de la sopladora/aspiradora

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 9

Operación de la sopla-

dora/aspiradora

El Interruptor de ENCENDIDO/APA-

GADO de palanca tiene tres posiciones;

apagado (Oﬀ), bajo y alto. En la posición

intermedia del interruptor marcada “O” co-

rresponde a apagado. La posición posterior

del interruptor marcada “I” es la baja. La

posición anterior del interruptor marcada

“II” es la alta. Vea la Figura 4-4.

Operación como sopladora

Figura 4-4: Posiciones del interruptor ENCENDIDO/APAGADO

Figura 4-5: Sosteniendo la sopladora/aspiradora para que

opere como sopladora

Figura 4-7: Operando la sopladora

ADVERTENCIA: La sopladora

puede lanzar desechos, lesion-

ando a los que están cerca.

• No sople sobre clavos, pernos,

piedras u otros objetos duros.

• No opere la sopladora cerca de

curiosos o de mascotas.

• Sea cuidadoso cuando sople

en escaleras, esquinas u otros

lugares estrechos. Los objetos

pueden volar hacia el operador.

• Use protección visual aproba-

da, pantalones largos y zapatos

mientras opere esta sopladora/

aspiradora.

Ensamble correctamente la sopladora/as-

piradora para que funcione como sopladora

(vea la página 4, Ensamble de la sopladora).

Siga los siguientes pasos para operar la

sopladora.

1. Sostenga la sopladora/aspiradora

usando la agarradera de la carcasa (vea

la Figura 4-5).

2. Cuando esté listo para arrancar la

sopladora, conmute el interruptor

ENCENDIDO/APAGADO sea a

la posición baja “I” o alta “II” (vea la

Figura 4-6).

3. Para detener la sopladora, conmute

el interruptor ENCENDIDO/APA-

GADO a la posición “O”.

Figura 4-6: Interruptor On/O en la posición ABAJO

10 |

Figura 4-8: Sosteniendo la sopladora/aspiradora para que

opere como aspiradora

Figura 4-9: Recolección de desechos con la aspiradora

Operación como aspiradora

ADVERTENCIA: La aspiradora

puede lanzar desechos, ocasionan-

do lesiones a los que están cerca.

•

No opere la aspiradora sin la bolsa

de la aspiradora colocada o abier-

ta la cremallera de la bolsa.

• No aspire clavos, vidrio, piedras,

alambre, grapas u otros objetos

cortantes, puntiagudos o duros.

Estos objetos podrían ser lanza-

dos a través de la bolsa de tela.

Ensamble correctamente la soplado-

ra/aspiradora para que funcione como

aspiradora (vea la página 5, Conversión de

sopladora en aspiradora). Siga los siguientes

pasos para operar la aspiradora.

1. Cuelgue la bolsa de la aspiradora en

su hombro usando la correa sujeta.

Sostenga la sopladora/aspiradora

usando la agarradera de la carcasa y

la del conjunto adaptador del tubo de

aspiración (vea la Figura 4-8).

2. Cuando esté listo a arrancar la as-

piradora, conmute el interruptor de

ENCENDIDO/APAGADO ya sea

a las posiciones bajo “I” o alto “II” (vea

la Figura 4-4).

3. Mueva el extremo del tubo de aspira-

ción por encima de desechos suaves. La

aspiradora recoge desechos, los corta

íntegramente y los deposita en la bolsa

de la aspiradora (vea la Figura 4-9).

4. Para detener la aspiradora conmute

el interruptor ENCENDIDO/APA-

GADO a la posición apagado “O”.

PRECAUCIÓN: Aspire sola-

mente objetos suaves como hojas

y césped cortado. Objetos duros

como palos, rocas y bellotas da-

ñarán al impulsor.

PRECAUCIÓN: No fuerce el

tubo de aspiración dentro de una

pila de desechos. No sostenga al

tubo recto introduciendo a la fuer-

za los desechos por el tubo. Estas

acciones pueden atascar y dañar el

impulsor. Si la aspiradora vibra en

exceso o hace ruidos anormales,

apague la aspiradora, desenchufe

el cordón de alimentación y revi-

se el atascamiento. Retire de la

sopladora/aspiradora cualquier

desecho atascado.

PRECAUCIÓN: El uso normal

como aspiradora hace que la bol-

sa de la aspiradora se desgaste y

deteriore. Una bolsa gastada o

deteriorada permite que la aspi-

radora lance desechos a través

de la bolsa, y posiblemente gol-

peando y lesionando al operador.

Revise con frecuencia la bolsa de

la aspiradora. Si está desgastada,

deteriorada o dañada, cámbiela

con una bolsa genuina.

Capítulo 4: Operación de la sopladora/aspiradora

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 11

Figura 4-13. Retiro del adaptador del tubo de aspiración

Figura 4-14. Retiro desechos de los impulsores

Figura 4-10. Retiro del conjunto bolsa/adaptador

Vaciado de la bolsa

de la aspiradora

1. Apague la aspiradora y desenchufe el

cordón de alimentación.

2. Levante y suelte el pestillo de tiro del

adaptador de la bolsa de la aspiradora

y retírelo de la caja de la sopladora/as-

piradora (Vea la Figura 4-10).

3. Abra la cremallera de la bolsa y sacuda

el contenido (vea la Figura 4-11).

4. Cierre la cremallera de la bolsa reco-

lectora y vuelva a colocar el adaptador

de la bolsa a la carcasa del soplador/

aspirador. Nota: Esté seguro de conec-

tar bien el pestillo de tiro al adaptador

de la bolsa de la aspiradora.

Figura 4-11. Abertura de la cremallera y vaciado de la bolsa

Retiro de los desechos

atascados en el impulsor

1. Apague la aspiradora y desenchufe el

cordón de alimentación.

2. Presione la palanca sujetadora en el

adaptador del tubo de aspiración y

retire de la sopladora/aspiradora el

conjunto adaptador del tubo. (Vea las

Figuras 4-12 y 4-13).

3. Revise los desechos atascados en el

impulsor y cualquier señal de daño.

Retire con cuidado los desechos de

los impulsores (vea la Figura 4-14).

4. Vuelva a colocar el conjunto adapta-

dor del tubo de aspiración.

Figura 4-12. Presionando la palanca sujetadora

12 |

mantenimiento de la sopladora/aspiradora

ADVERTENCIA: Desconecte la

sopladora/aspiradora de la fuente

de alimentación antes de limpiarla

o de darle servicio. Pueden ocurrir

graves lesiones o la muerte debi-

das a incendios, sacudida eléctri-

ca, o al impulsor giratorio.

ADVERTENCIA: Cuando limpie

la sopladora/aspiradora:

•

No la sumerja en ningún líquido

• No use productos que contengan

amoníaco, cloro o abrasivos

• No use solventes clorinados de

limpieza, tetracloruro de carbo-

no, queroseno o gasolina.

Use un paño suave humedecido con una

mezcla de agua y jabón suave para refregar

la carcasa de la sopladora/aspiradora. No

rocíe ni vierta directamente agua sobre la

sopladora/aspiradora.

Cuando no la use, guarde la sopladora/

aspiradora y el cordón de extensión en un

sitio seco y bajo techo.

Limpieza y

mantenimiento

Figura 5-1: Limpieza de la carcasa de la sopladora/aspi-

radora

Prestación de servicio a

herramientas con doble

aislamiento

Un aparato con doble aislamiento está

marcado con uno o más de los siguientes

puntos: Las palabras “DOBLE AISLA-

MIENTO” o “AISLADO DOBLE” o el

símbolo de doble aislamiento (un cuadrado

dentro de un cuadrado).

En una herramienta con doble aislamiento

se ofrecen dos sistemas de aislamiento

en lugar de conexión a tierra. En una

herramienta con doble aislamiento no se

ofrece medios de conexión a tierra ni se

deben añadir medios de conexión a tierra

a la herramienta. El prestar servicio a una

herramienta con doble aislamiento requiere

un cuidado extremo y conocimiento del

sistema y debe ser hecho sólo por el per-

sonal de servicio caliﬁcado. Las piezas de

reemplazo para la herramienta con doble

aislamiento deben ser idénticas a las piezas

que se reemplazan.

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 13

6 análisis de averías

ADVERTENCIA: Desconecte la sopladora/aspiradora de la fuente de alimentación

antes de limpiarla o de darle servicio. Pueden ocurrir graves lesiones o la muerte

debidas a incendios, sacudida eléctrica, o al impulsor giratorio.

FALLA OBSERVADA CAUSA PROBABLE REMEDIO

El motor no funciona cuando usted

mueve el interruptor de ENCENDIDO/

APAGADO a bajo o alto

1. La tapa inferior de la entrada o el

adaptador del tubo de aspiración no

está asegurado en su sitio

2. La conexión de cordón de extensión

está oja

1. Revise que la tapa de la entrada o

el adaptador del tubo de aspiración

estén bien instalados (vea ensamble

de la sopladora/aspiradora, página 4)

2. Revise la conexión del cordón en el

tomacorriente eléctrico y en la parte

trasera de la sopladora/aspiradora

El motor funciona, pero la aspiradora

no recoge los desechos

1. Tubo de aspiración obstruido o im-

pulsor atascado.

2. La bolsa de la aspiradora está llena.

1. Siga los pasos indicados en Retiro de

los desechos atascados en el impulsor,

página 11

2. Vacíe la bolsa de la aspiradora (vea

vaciado de la bolsa de la aspiradora,

página 11)

La sopladora/aspiradora vibra en exceso

y/o hace ruidos anormales

Tubo de aspiración obstruido o impulsor

atascado

Siga los pasos indicados en Retiro de

los desechos atascados en el impulsor,

página 11

Nota: Para mayor ayuda, visite

www.remingtonpowertools.com.

14 |

7 piezas de repuesto

Piezas de repuesto

Utilice los siguientes números de pieza para solicitar los repuestos

para su sopladora/aspiradora.

Artículo Descripción Número

Tubo de la sopladora

Tapa inferior de la entrada

Bolsa recolectora con adaptador

Tubo superior de aspiración con adaptador

Tubo inferior de aspiración

731-07378

731-07379

764-04084

731-07380

731-07381

SOPLADORA/ASPIRADORA ELÉCTRICA DE LA MARCA DE REMINGTON | 15

8 información sobre la garantía

Remington LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean

compradas y usadas en los Estados Unidos, sus posesiones y territorios.

Remington LLC garantiza este producto contra defectos en el material y la mano de obra durante un

período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o

substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta

garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo

al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial,

negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños

debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier

accesorio o aditamento que no esté aprobado por Remington y que sea usado con el (los) producto(s)

contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR

DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar

al distribuidor en su área, busque el aviso clasificado en las Páginas Amarillas, llame al 1-866-206-2707

en EE.UU. o al 1-877-696-5533 en Canada, o escriba a Remington LLC, P.O. Box 361032, Cleveland,

OH 44136.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros.

B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos,

polea de arranque, cuerdas de arranque, correas motoras, Vio Cadenas, Guía Bares.

C. Remington no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera

de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan

a través de los canales de distribución para exportación autorizados por Remington.

Remington se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Remington, sin

adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa

escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para

un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado

anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier

producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista,

deberá comprometer a Remington LLC durante el período de la Garantía, el remedio exclusivo es el

arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten

limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la

limitación anterior no sea aplicable en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte

de las ventas. Remington no deberá ser responsable de pérdidas o daños incidentales o

consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios

de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para

reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten limitaciones en

cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior

no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún

caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted

adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de

otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar

el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario

original, o la persona para la cual se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales

específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para localizar al distribuidor de servicio local más cercano, marque el número 1-866-206-2707 en

EE.UU. o al 1-877-696-5533 en Canada.

REMINGTON LLC

P.O. Box 361032

Cleveland, OH 44136

GARANTÍA LIMITADA DEL FABRICANTE PARA:

MODÈLES: RM191BV, RM193BVT

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE

GUIDE DU PROPRIÉTAIRE

IMPORTANT : Vous devez bien lire et comprendre ce guide avant de débuter

l’assemblage ou l’utilisation de cet outil. Toute utilisation non appropriée

de l’outil pourrait entraîner de graves blessures, voire le décès. Conservez

ce guide à titre de référence.

Double Isolation

PART NO. 769-05180 P00 (06/09)

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | iII

1 Importants renseignements de sécurité 1

2 Identication du produit 3

3 Assemblage du soueur / aspirateur 4

Assemblage du soueur . . . . . . . . . . . . . . . . . . . . . . . . . 4

Conversion du soueur en aspirateur . . . . . . . . . . . . . . . . . . . 5

4 Utilisation du soueur / aspirateur 7

Rallonges électriques . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Utilisation du soueur / aspirateur . . . . . . . . . . . . . . . . . . . . 9

5 Entretien du soueur / aspirateur 12

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Entretien des outils à double isolation . . . . . . . . . . . . . . . . . . . 12

6 Dépannage 13

7 Pièces de rechange 14

8 Renseignements sur la garantie 15

table des matières

iv |

bienvenue

Nous vous remercions de votre achat du souﬄeur / aspirateur électrique de marque de

Remington. Nous sommes ﬁers de vous oﬀrir ce produit de qualité pour vous aider à

eﬀectuer l’entretien de votre propriété.

Ce guide du propriétaire vous fournit les directives dont vous aurez besoin pour as-

sembler, utiliser et entretenir en toute sécurité votre souﬄeur / aspirateur. Veuillez lire

et conserver ces directives. Consultez ce guide chaque fois que vous vous apprêtez à

utiliser le souﬄeur / aspirateur.

NE RAMENEZ PAS CET APPAREIL CHEZ LE DÉTAILLANT. UNE PREUVE D’ACHAT SERA EXIGÉE POUR TOUTE PRISE EN

CHARGE DANS LE CADRE DE LA GARANTIE.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AUX ÉTATS UNIS. AUTRES BREVETS EN INSTANCE.

Si vous éprouvez des difficultés à assembler ce produit ou si vous avez des questions sur les commandes, l'utilisation ou l'entretien

de cet appareil, veuillez contacter le service à la clientèle. Des informations supplémentaires sont disponibles sur notre site web.

Pour un entretien ou une réparation, veuillez appeler le service à la clientèle pour obtenir une liste complète des concessionnaires agrées près

de chez vous. L’entretien de cet appareil doit être confié exclusivement à un concessionnaire agrée pendant et après la période de garantie.

Lors de l’entretien, utilisez uniquement des pièces de rechange identiques.

Avant de commencer, cherchez la plaque mentionnant le modèle et le numéro de série de votre appareil. Reportez-vous à l’exemple ci-

dessous et notez-y les informations pour pouvoir vous y référer ultérieurement.

Copiez ici le nº de série :

S/N : ITEM :

MODEL :

Copiez ici le modèle ainsi que le nº de l’article :

CONSERVEZ CES INSTRUCTIONS

L’ensemble des informations, illustrations et caractéristiques sont basées sur les toutes dernières informations disponibles sur le produit

à l’impression de ce guide. Nous nous réservons le droit d’effectuer des modifications à tout moment sans notification préalable.

INFORMATIONS SUR L’ENTRETIEN ET LE SERVICE APRÈS-VENTE

NE RAMENEZ PAS CET APPAREIL AU MAGASIN

Pour obtenir de l’aide, veuillez appeler le service à la clientèle

ou visitez notre site web :

aux États Unis

1-866-206-2707

au Canada

1-877-696-5533

www.remingtonpowertools.com

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 1

1 importants renseignements de sécurité

MISES EN GARDE DE

SÉCURITÉ

AVANT D’UTILISER LE

SOUFFLEUR / ASPIRATEUR

LISEZ TOUTES LES DIRECTIVES

AVANT D’UTILISER LE SOUF-

FLEUR / ASPIRATEUR.

1. Évitez les endroits dangereux :

• Ce souﬄeur / aspirateur est conçu

pour être utilisé à l’intérieur comme

à l’extérieur. Ne vous servez pas de

cet appareil lorsqu’il pleut ou dans

des endroits humides ou mouillés.

•

Évitez de manipuler la ﬁche électrique

ou encore le souﬄeur / aspirateur lors-

que vous avez les mains mouillées.

MISE EN GARDE : Ce produit

contient des éléments chimiques

qui, de l’avis de l’État de la Cali-

fornie, peuvent être à l’origine du

cancer, d’anomalies congénitales

ou d’autres dangers pour la re-

production.

• N’utilisez pas l’appareil pour aspirer

des liquides ou pour nettoyer des

surfaces mouillées. En particulier,

n’utilisez pas l’appareil pour aspirer

des liquides inﬂammables ou com-

bustibles, comme de l’essence, ou

dans les endroits où de tels produits

se trouvent.

• Évitez d’aspirer tout matériau qui

brûle ou qui fume, comme une

cigarette, des allumettes ou des

cendres chaudes.

• N’utilisez pas le souﬄeur / aspira-

teur s’il est endommagé ou s’il n’est

pas complètement assemblé.

Ne laissez personne se servir du souﬄeur

/ aspirateur comme d’un jouet. Portez

attention aux gestes que vous posez

lorsque vous vous servez du souﬄeur /

aspirateur à proximité d’enfants.

N’utilisez pas le souﬄeur / aspirateur

pour eﬀectuer des travaux pour lesquels

il n’est pas conçu. Servez-vous en unique-

ment tel que décrit dans ce guide. Utilisez

seulement les accessoires fournis.

N’utilisez pas l’aspirateur s’il n’est pas doté

de son sac ou des ﬁltres appropriés.

5. Portez toujours des protecteurs ocu-

laires conformes aux exigences de la

norme ANSI Z87.1.

6. Portez des pantalons longs ainsi que

des chaussures lorsque vous utilisez

cet outil.

7. Assurez-vous que le circuit ou la prise

utilisée pour brancher le souﬄeur /

aspirateur est dotée d’un disjoncteur

de fuite de terre. À cet eﬀet, vous pou-

vez utiliser une prise avec disjoncteur

de fuite de terre intégré.

PENDANT L’UTILISATION DU

SOUFFLEUR / ASPIRATEUR

1. Demeurez alerte. Portez attention aux

gestes que vous posez et faites preuve

de bon sens.

Lorsque vous vous servez d’un outil électri-

que, vous devez toujours prendre certaines

précautions de base, notamment :

MISE EN GARDE : Pour réduire

les risques de choc électrique,

n’utilisez pas l’aspirateur sur une

surface mouillée. N’exposez pas

l’appareil à la pluie et entreposez-

le à l’intérieur.

MISE EN GARDE : Lors de l’uti-

lisation du soueur / aspirateur,

respectez toutes les précautions

de sécurité de base an de réduire

les risques d’incendie, de choc

électrique et de blessures.

2. Conservez les cheveux, les vêtements

et toute partie du corps à l’écart des

ouvertures et des pièces mobiles.

3. N’utilisez jamais cet appareil si les pro-

tecteurs ou les dispositifs de sécurité

sont manquants ou endommagés.

4. Débranchez le souﬄeur / aspirateur

de l’alimentation avant d’éliminer un

bourrage.

5. Évitez d’utiliser le cordon électrique

de façon abusive. Ne transportez

jamais le souﬄeur / aspirateur par le

cordon. Ne tirez jamais sur le cordon

pour le débrancher de la prise électri-

que. Pour débrancher l’appareil, tirez

sur la ﬁche et non pas sur le cordon.

Évitez de refermer les portes sur le

cordon. Conservez toujours le cordon

à l’écart de la chaleur, de l’huile et des

objets tranchants.

6. Faites preuve d’une extrême prudence

lorsque vous utilisez le souﬄeur /

aspirateur dans un escalier.

7. N’insérez aucun objet dans les prises.

N’utilisez pas l’appareil si l’une des

prises est bloquée. Éliminez toute pous-

sière, charpie, cheveu ou autre matériau

qui pourrait réduire le passage de l’air.

8. Débranchez correctement le souﬄeur

/ aspirateur. Désactivez toutes les com-

mandes avant de débrancher le souﬄeur

/ aspirateur de la prise électrique.

9. Le rotor continue de tourner pendant

quelques secondes après que vous avez

arrêté l’appareil. Lorsqu’il est en mouve-

ment, le rotor peut causer des coupures

ou des blessures aux doigts. Ne retirez

pas le couvercle de la prise inférieure

pendant que le moteur fonctionne

ou lorsque le souﬄeur / aspirateur est

branché dans une prise électrique.

10. Ne quittez pas des yeux le souﬄeur/

aspirateur lorsqu’il est branché, et

débranchez-le de la prise lorsque vous

ne vous en servez pas ou avant d’en

faire l’entretien.

2 |

ENTRETIEN ET ENTREPOSAGE

DU SOUFFLEUR / ASPIRATEUR

1. Entretenez avec soin le souﬄeur /

aspirateur.

• N’utilisez pas l’appareil si le cor-

don ou la ﬁche d’alimentation est

endommagée.

• Si le souﬄeur / aspirateur ne fonc-

tionne pas correctement, si vous

l’avez échappé, s’il est endommagé

ou encore s’il a été laissé à l’extérieur

ou échappé dans l’eau, faites-le ré-

parer par un technicien de service

qualiﬁé.

• Assurez-vous que les poignées

sont propres, sèches et exemptes

de toute huile ou graisse.

2. Recherchez les pièces endomma-

gées.

• Si une pièce est endommagée, vé-

riﬁez-la avec soin avant d’utiliser le

souﬄeur / aspirateur. Assurez-vous

que la pièce fonctionnera correcte-

ment et qu’elle pourra exécuter la

fonction prévue.

• Vérifiez l’alignement des pièces

mobiles, la ﬁxation des pièces mo-

biles, les bris, l’assemblage et tout

autre problème qui pourrait nuire

au fonctionnement de l’appareil.

• Les protecteurs ou toute autre pièce

endommagée doit être réparée

ou remplacée par un technicien

de service qualiﬁé, à moins d’avis

contraire dans le présent guide.

3. Entreposez le souﬄeur / aspirateur à

l’intérieur. Lorsque vous ne vous en

servez pas, entreposez le souﬄeur /

aspirateur et la rallonge électrique à

l’intérieur, dans un endroit sec. En-

treposez le souﬄeur / aspirateur hors

de la portée des enfants ou dans une

armoire verrouillée, hors de la portée

des enfants.

4. Cet appareil est doté d’une double

isolation. Utilisez seulement des piè-

ces de rechange identiques. Consultez

les directives d’entretien particulières

aux appareils à double isolation à la

page 11.

Ce guide est votre source de référence pour

une utilisation sécuritaire et appropriée du

souﬄeur / aspirateur.

CONSERVEZ CES

DIRECTIVES

Chapitre 1 : Importants renseignements de sécurité

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 3

2 identication du produit

A. Boîtier du soueur / aspirateur

B. Interrupteur

C. Tube du soueur

D. Couvercle de la prise inférieure

E. Adaptateur du sac d’aspirateur

F. Sac d’aspirateur

G. Adaptateur du tube d’aspirateur

H. Tube supérieur de l’aspirateur

I. Tube inférieur de l’aspirateur

J. Dispositif de retenue de la ral-

longe électrique

K. Fiche intégrée d’alimentation

L. Loquet de verrouillage

Fiche technique

RM191BV RM193BVT

Alimentation

Vélocité maximum du soueur

Débit maximum du soueur

Volume du sac d’aspirateur

Poids net

120V, 12A

200 mph

350 pi3/min

1,6 pi3 / 45 L

4.1 Kg (9 lb)

120V, 12A

200 mph

350 pi3/min

1,6 pi3 / 45 L

4.1 Kg (9 lb)

Figure 2-1 : Soueur / aspirateur électrique de marque de Remington

4 |

3 assemblage du soueur / aspirateur

Assemblage du soueur

Suivez les étapes ci-dessous pour assembler

le souﬄeur. IMPORTANT : Le souﬄeur ne

fonctionnera pas si le couvercle de la prise

inférieure n’est pas verrouillé en place.

1. Faites glisser le tube du souffleur

sur la sortie à l’avant du souﬄeur /

aspirateur (voir la Figure 3-1). Insérez

le loquet de verrouillage sur le tube

d’aspiration (voir la Figure 3-2).

2. Insérez l’avant du couvercle de

l’oriﬁce d’aspiration inférieur sur le

crochet du boîtier du moteur (voir la

Figure 3-3).

3. Faites pivoter le couvercle de la prise

inférieure vers le bas du souﬄeur /

aspirateur. Appuyez doucement sur le

levier de verrouillage au bas du cou-

vercle de la prise pour le verrouiller en

place (voir les Figures 3-4 et 3-5).

Figure 3-5 : Appuyez sur le levier de verrouillage

MISE EN GARDE : Pour réduire

les risques de blessures ou de choc

électrique, débranchez l’appareil

avant d’en faire l’assemblage ou

de changer les accessoires.

Figure 3-1 : Faites glisser le tube du soueur

Figure 3-4 : Faites pivoter le couvercle de la prise inférieure

en direction du boîtier du soueur / aspirateur

Figure 3-3: Mise en place du couvercle de l’orice d’aspira-

tion sur le crochet du boîtier

Figure 3-2 : Insérez le loquet de verrouillage sur le tube

d’aspiration

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 5

Suivez les étapes ci-dessous pour convertir

le souﬄeur en aspirateur. IMPORTANT :

L’aspirateur ne fonctionnera pas si le tube

d’aspirateur n’est pas verrouillé en place.

1. Appuyez sur le levier de verrouillage

au bas du couvercle de la prise in-

férieure, puis retirez le couvercle du

souﬄeur / aspirateur. Retirez le tube

du souﬄeur de l’appareil.

2. Insérez l’adaptateur du tube d’as-

pirateur sur la sortie à l’avant du

boîtier du souﬄeur / aspirateur (voir

la Figure 3-6). Insérez le loquet de

verrouillage sur l’adaptateur du sac de

l’aspirateur (see voir la Figure 3-7).

Figure 3-6 : Faites glisser l’adaptateur du tube d’aspirateur

en place

Conversion du soueur en

aspirateur

MISE EN GARDE : Pour réduire

les risques de blessures ou de choc

électrique, débranchez l’appareil

avant d’en faire l’assemblage ou

de changer les accessoires.

Figure 3-7 : Insérez le loquet de verrouillage sur l’adapta-

teur du sac de l’aspirateur

6 |

3. Raccordez les tubes d’aspirateur supé-

rieur et inférieur (voir la Figure 3-8).

Pour ce faire, alignez la crête sur le

tube inférieur avec l’encoche sur le

tube supérieur. Insérez les tubes l’un

dans l’autre jusqu’à ce que vous en-

tendiez un « clic ».

4. Raccordez les tubes à l’adaptateur du

tube d’aspirateur (voir la Figure 3-9).

Alignez la patte sur la partie supérieu-

re du tube avec l’encoche de l’adapta-

teur du tube d’aspirateur. Poussez sur

le tube de l’adaptateur jusqu’à ce que

vous entendiez un « clic ».

5. Insérez l’adaptateur du tube d’aspi-

ration sur le crochet du boîtier du

moteur (voir la Figure 3-10).

6. Faites pivoter l’adaptateur de tube vers

le bas du boîtier du souﬄeur / aspira-

teur. Appuyez doucement sur le levier

de verrouillage de l’adaptateur du tube

d’aspirateur pour le verrouiller en

place (voir les Figures 3-11 et 3-12).

Conversion du soueur en

aspirateur, suite

Figure 3-9 : Raccordement du tube d’aspirateur à l’adapta-

teur de tube d’aspirateur

Figure 3-11 : Faites pivoter l’adaptateur du tube d’aspira-

teur vers le boîtier du soueur / aspirateur

Figure 3-12 : Appuyez sur le levier de verrouillage

Figure 3-8 : Raccordement des tubes d’aspirateur inférieur

et supérieur

Figure 3-10 : Mise en place de l’adaptateur du tube d’aspi-

ration sur le boîtier

Encoche

Patte

Chapitre 3 : Assemblage du soueur / aspirateur

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 7

4 utilisation du soueur / aspirateur

MISE EN GARDE : Lisez atten-

tivement ce guide du propriétaire

avant d’utiliser le soueur / aspi-

rateur. Assurez-vous d’avoir lu et

compris tous les renseignements

de sécurité des pages 1 et 2 du

guide. L’utilisation inappropriée

de ce soueur / aspirateur peut

entraîner de graves blessures,

voire le décès, par suite d’un in-

cendie, d’un choc électrique ou

d’un contact corporel avec les

pièces mobiles.

IMPORTANT : Ce souﬄeur / aspirateur est

destiné à l’usage domestique seulement.

MISE EN GARDE : Pour réduire

les risques de choc électrique,

utilisez toujours une rallonge élec-

trique conçue pour l’utilisation

extérieure, notamment : SW-A,

SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A ou SJTOW-A.

Rallonges électriques

Assurez-vous que votre rallonge électrique

est en bon état. Inspectez périodiquement

les rallonges électriques et remplacez-les en

cas de dommage. Lorsque vous en utilisez

une, assurez-vous qu’elle est suﬃsamment

résistante pour transmettre le courant exigé

par l’outil. Une rallonge de calibre inférieur

entraînera une chute de la tension, une

perte de la puissance et une surchauﬀe.

Le tableau plus loin indique le calibre

approprié de rallonge électrique à utiliser

en fonction de la longueur et de l’intensité

du courant utilisé. En cas de doute, utilisez

une rallonge de calibre supérieur. Plus le

numéro du calibre est petit, plus la résistance

de la rallonge est élevée. Pour réduire les

risques de débranchement du souﬄeur /

aspirateur de la rallonge pendant l’utili-

sation, servez-vous de l’attache-rallonge

décrite dans ce guide.

Pour réduire les risques de choc électrique,

le souﬄeur / aspirateur est doté d’une ﬁ-

che polarisée (une lame est plus large que

l’autre) qui doit être branchée dans une

rallonge électrique également polarisée.

La ﬁche du souﬄeur / aspirateur peut être

insérée dans la prise de la rallonge électrique

polarisée d’une seule façon. Si la ﬁche ne

s’insère pas complètement dans la prise de

la rallonge, inversez les lames. Si cela ne

fonctionne toujours pas, procurez-vous une

rallonge électrique polarisée. Une rallonge

électrique polarisée doit être branchée dans

une prise électrique murale également po-

larisée. La ﬁche de la rallonge s’insère d’une

seule façon dans la prise murale polarisée.

Si la ﬁche ne s’insère pas complètement

dans la prise, inversez les lames. Si cela

ne fonctionne toujours pas, contactez un

électricien qualiﬁé pour faire installer une

prise murale appropriée. Ne modiﬁez pas

la ﬁche du souﬄeur / aspirateur, la prise

de la rallonge électrique ni la ﬁche de la

rallonge de quelque façon que ce soit.

Inspectez fréquemment la rallonge et

remplacez-la si elle est endommagée.

Longueur Calibre AWG

25 pieds

50 pieds

100 pieds

150 pieds

16 AWG

14 AWG

12 AWG

8 |

Figure 4-3 : Tirez sur la boucle pour l’insérer solidement

dans le dispositif de retenue

Figure 4-2 : Insertion de la boucle de la rallonge électrique

dans la partie inférieure de la poignée

Figure 4-1 : Branchement de la rallonge électrique dans la

che intégrée du soueur / aspirateur

MISE EN GARDE : Branchez

solidement le cordon d’alimen-

tation dans la rallonge électrique,

pour éviter toute surchaue du

soueur / aspirateur. Cela pour-

rait entraîner un incendie qui

causerait des blessures à vous ou

à d’autres personnes.

Le souﬄeur / aspirateur est doté d’un

dispositif intégré de retenue de la rallonge

électrique. Ce dispositif évite le débranche-

ment accidentel du cordon d’alimentation

pendant l’utilisation. Le dispositif est moulé

à même l’arbre du souﬄeur / aspirateur.

1. Branchez la rallonge électrique dans

la fiche intégrée de l’outil (voir la

Figure 4-1).

2. Faites une boucle dans la rallonge,

puis insérez celle-ci dans la partie

inférieure du boîtier de l’outil (voir la

Figure 4-2).

3. Tirez sur la boucle de façon qu’elle

s’insère solidement dans le dispositif

de retenue (voir la Figure 4-3).

Branchement de la rallonge

électrique

Chapitre 4 : Utilisation du soueur / aspirateur

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 9

Utilisation du soueur /

aspirateur

L’interrupteur à bascule comporte trois

positions : fermé, basse vitesse et haute vi-

tesse. La position médiane de l’interrupteur

porte la marque « O »; c’est le point d’arrêt.

La position basse vitesse de l’interrupteur

porte la marque « I » tandis que la position

haute vitesse porte la marque « II ». Voir

la Figure 4-4.

Utilisation du soueur

Figure 4-4 : Position de l’interrupteur

Figure 4-5 : Façon de tenir le soueur / aspirateur

Figure 4-7 : Utilisation du soueur

MISE EN GARDE : le soueur

peut projeter des débris qui risquent

de causer des blessures aux person-

nes qui se trouvent à proximité.

• Évitez de souer des clous, des

écrous, des cailloux ou d’autres

objets durs.

• N’utilisez pas le soueur lors-

qu’il y a des personnes ou de

petits animaux à proximité.

• Soyez prudent lorsque vous

soufflez des débris dans les

escaliers, dans les coins ou dans

d’autres endroits connés. Les

objets soués pourraient reve-

nir vous frapper.

• Portez des lunettes de protec-

tion, des pantalons longs ainsi

que des chaussures lorsque vous

utilisez le soueur / aspirateur.

Assemblez correctement le souﬄeur /

aspirateur pour utiliser le souﬄeur (con-

sultez la page 4, Assemblage du souﬄeur).

Suivez les étapes ci-dessous pour utiliser

le souﬄeur.

1. Tenez fermement le souﬄeur / aspi-

rateur par la poignée du boîtier (voir

la Figure 4-5).

Figure 4-6 : Commutateur de l’interrupteur en position

inférieure

2. Lorsque vous êtes prêt à faire démar-

rer le souﬄeur, placez l’interrupteur à

bascule en position « I » ou « II » (voir

la Figure 4-6).

3. Pour arrêter le souﬄeur, placez l’inter-

rupteur à bascule en position médiane

« O ».

10 |

Figure 4-8 : Prise du soueur/aspirateur pour utilisation

de l’aspirateur

Figure 4-9 : Ramassage des débris au moyen de l’aspirateur

Utilisation de l’aspirateur

MISE EN GARDE : L’aspirateur

peut projeter des débris qui risquent

de causer des blessures aux person-

nes qui se trouvent à proximité.

• N’utilisez pas l’aspirateur sans

le sac collecteur ou si la ferme-

ture-éclair du sac est ouverte.

• Évitez d’aspirer des clous, du ver-

re, des cailloux, du l, des agrafes

ou tout autre objet aûté, pointu

ou dur. Ces éléments pourraient

percer le sac de tissu. Assemblez correctement le souﬄeur /

aspirateur avant d’utiliser l’aspirateur

(consultez la page 5, Conversion du souﬄeur

en aspirateur). Suivez les étapes ci-dessous

pour utiliser l’aspirateur.

1. Suspendez le sac d’aspirateur à votre

épaule au moyen de la courroie four-

nie. Tenez le souﬄeur / aspirateur

par les poignées sur le boîtier et sur

l’ensemble de l’adaptateur de tube

d’aspirateur (voir la Figure 4-8).

2. Lorsque vous êtes prêt à faire démar-

rer l’aspirateur, placez l’interrupteur

en position basse vitesse « I » ou haute

vitesse « II » (voir la Figure 4-4).

3. Faites passer l’extrémité du tube

d’aspirateur au-dessus des débris.

L’aspirateur ramassera les débris, pour

les broyer et les souﬄer dans le sac

d’aspirateur (voir la Figure 4-9).

4. Pour arrêter l’aspirateur, placez l’in-

terrupteur en position « O ».

ATTENTION : Aspirez seule-

ment des éléments mous comme

des feuilles ou de l’herbe coupée.

Tout objet dur, notamment les bâ-

tonnets, les cailloux ou les glands

risquent d’endommager le rotor.

ATTENTION : N’enfoncez pas le

tube d’aspirateur dans les tas de

débris. Évitez de tenir le tube à la

verticale ou d’y insérer des débris

de force. Ces opérations pour-

raient gripper et endommager le

rotor. Si l’aspirateur vibre de façon

excessive ou fait des bruits anor-

maux, arrêtez-le, débranchez le

cordon d’alimentation et vériez si

l’appareil est grippé. Enlevez tout

débris du soueur/aspirateur.

ATTENTION : L’utilisation

normale de l’aspirateur entraîne

l’usure et la détérioration du sac.

Lorsque le sac est usé ou détérioré,

il est possible que l’aspirateur

lance des débris qui transpercent

le sac, entraînant des risques de

blessures pour l’utilisateur. Vé-

riez fréquemment l’état du sac

d’aspirateur. S’il est usé, détérioré

ou endommagé, remplacez-le par

un sac d’origine.

Chapitre 4 : Utilisation du soueur / aspirateur

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 11

Figure 4-13 : Retrait de l’adaptateur du tube d’aspirateur

Figure 4-14 : Retrait des débris du rotor

Figure 4-10 : Retrait de l’ensemble adaptateur/sac

Vidange du sac d’aspirateur

1. Arrêtez l’aspirateur et débranchez le

cordon d’alimentation.

2. Soulevez, puis libérez le loquet de

verrouillage de l’adaptateur du sac,

puis retirez ce dernier du souﬄeur/

aspirateur (voir la Figure 4-10).

3. Ouvrez la fermeture-éclair du sac

d’aspirateur, puis videz-en le contenu

(voir la Figure 4-11).

4. Refermer la fermeture-éclair du sac

de l’aspirateur, puis remettre en place

l’adaptateur du sac sur le boîtier de

l’aspirateur/souffleur. Note : Assu-

rez-vous de bien insérer le loquet de

verrouillage sur l’adaptateur du sac

d’aspiration.

Figure 4-11 : Ouverture de la fermeture-éclair et vidange

du sac

Retrait des débris qui engor-

gent le rotor

1. Arrêtez l’aspirateur et débranchez la

commande d’alimentation.

2. Appuyez sur le levier de verrouillage

de l’adaptateur du tube d’aspirateur,

puis retirez l’adaptateur du tube du

souﬄeur / aspirateur (voir les Figu-

res 4-12 et 4-13).

3. Vériﬁez si le rotor est engorgé de

débris et recherchez tout signe de

dommage. Enlevez les débris avec

soin du rotor (voir la Figure 4-14).

4. Remettez l’adaptateur du tube d’as-

pirateur en place.

Figure 4-12 : Appuyez sur le levier de verrouillage

12 |

5 entretien du soueur / aspirateur

MISE EN GARDE : Débranchez

le soueur / aspirateur avant d’en

faire l’entretien ou le nettoyage.

De graves blessures, voire le dé-

cès, pourraient survenir en cas

d’incendie, de choc électrique ou

de contact avec le rotor.

MISE EN GARDE : Lors du net-

toyage du soueur / aspirateur :

• Évitez d’immerger l’appareil

dans un liquide

• N’utilisez pas de produits conte-

nant de l’ammoniac, du chlore

ou des abrasifs

• N’utilisez pas de solvants de

nettoyage chlorés, du tétra-

chlorure de carbone, du kéro-

sène ou de l’essence.

Utilisez un chiﬀon doux trempé dans un

mélange d’eau et de savon doux pour essuyer

le boîtier du souﬄeur / aspirateur. Évitez

de vaporiser ou de verser directement de

l’eau sur l’appareil.

Lorsque vous ne vous en servez pas,

entreposez le souﬄeur / aspirateur et la

rallonge électrique à l’intérieur, dans un

endroit sec.

Entretien et nettoyage

Figure 5-1 : Nettoyage du boîtier du soueur /

aspirateur

Entretien des outils à

double isolation

Un appareil à double isolation comporte au

moins un des signes distinctifs suivants :

l’expression « DOUBLE INSULATION

» ou « DOUBLE INSULATED » ou

encore le symbole de double isolation (un

petit carré dans un grand carré).

Les outils à double isolation sont dotés

de deux systèmes d’isolation au lieu d’une

mise à la terre. Ces outils ne comportent

en eﬀet aucun système de mise à la terre,

et aucun lien de mise à la terre ne doit

être ajouté à l’outil. L’entretien d’un outil

à double isolation exige beaucoup de

soin et une excellente connaissance du

système; il doit être conﬁé seulement à du

personnel de service qualiﬁé. Les pièces de

rechange utilisées avec un outil à double

isolation doivent être identiques aux pièces

originales.

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 13

6 dépannage

PROBLÈME OBSERVÉ CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas lorsque vous

placez l’interrupteur en position basse

vitesse ou haute vitesse

1. Le couvercle de la prise inférieure

ou l’adaptateur du tube d’aspirateur

n’est pas verrouillé en place.

2. L’appareil n’est pas solidement bran-

ché dans la rallonge électrique.

1. Assurez-vous que le couvercle de la

prise inférieure ou que l’adaptateur

du tube d’aspirateur est correcte-

ment installé (consultez la section

Assemblage du soueur / aspirateur,

à la page 4).

2. Assurez-vous que la rallonge électri-

que est bien branchée dans la prise

et dans la che intégrée à l’arrière du

soueur / aspirateur.

Le moteur fonctionne, mais l’aspirateur

ne ramasse pas les débris

1. Le tube d’aspirateur ou le rotor est

bouché.

2. Le sac d’aspirateur est plein.

1. Suivez les étapes de la section Retrait

des débris qui engorgent le rotor, à la

page 11.

2. Videz le sac d’aspirateur (consultez la

section Vidange du sac d’aspirateur,

à la page 11).

Le soueur / aspirateur vibre de façon

excessive et/ou fait des bruits anor-

maux.

Le tube d’aspirateur ou le rotor est

bouché.

Suivez les étapes de la section Retrait

des débris qui engorgent le rotor, à la

page 11.

MISE EN GARDE : Débranchez le soueur / aspirateur avant d’en faire l’entre-

tien. De graves blessures, voire le décès, pourraient survenir en cas d’incendie,

de choc électrique ou de contact avec le rotor.

Remarque : Pour obtenir de l’assistance,

visitez www.remingpowertools.com.

14 |

7 pièces de rechange

Pièces de rechange

Servez-vous des numéros de pièce du tableau ci-dessous pour commander des pièces

de rechange pour votre souﬄeur / aspirateur.

Article Description No de pièce

Tube d’aspirateur

Couvercle de prise inférieure

Sac d’aspirateur avec adaptateur

Tube d’aspiration supérieur avec adaptateur

Tube d’aspirateur inférieur

731-07378

731-07379

764-04084

731-07380

731-07381

SOUFFLEUR / ASPIRATEUR ÉLECTRIQUE DE MARQUE DE REMINGTON | 15

8 renseignements sur la garantie

La garantie limitée énoncée ci-après est accordée par Remington LLC et concerne les marchandises

neuves achetées et utilisées aux États-Unis, ses possessions et territoires.

Remington LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de

deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer,

à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne

s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de

l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou

négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol, d'un

incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel.

Les dommages résultats de l'installation ou de l'utilisation de tout accessoire ou équipement non

approuvé par Remington pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel

annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement.

POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR

PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un

distributeur dans votre région, consultez les Pages Jaunes, appelez le 1-866-206-2707 aux États-Unis ou le

1-877-696-5533 au Canada, ou écrivez à l'adresse Remington LLC, P.O. Box 361032, Cleveland, OH 44136.

La garantie limitée n'offre aucune couverture dans les cas suivants:

A. Mises au point : bougies, réglages de carburateur, filtres

B. Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs,

poulie du démarreur, cordons de démarrage, courroies d'entraînement, Chaînes de Scie, Guide Barres

C. Remington LLC n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis

d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits

vendus par l'intermédiaire de ses canaux agréés de distribution à l'exportation.

Remington se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant

assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin

particulière, ne s'applique après la période applicable de garantie expresse écrite ci-dessus

concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou

orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris

tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de Remington

LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du

produit dans les conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent

aux ventes. Remington LLC ne sera en aucun cas tenue pour responsable de tout dommage

indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait

du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le

transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer

provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie

implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute

modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout

risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et

votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la

mauvaise utilisation ou de l'incapacité d'utiliser le produit.

La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à

laquelle le produit a été offert.

Le Droit des États vis à vis de la présente garantie: la présente garantie vous confère certains droits

juridiques et vous pouvez bénéficier d'autres droits lesquels varient d'un état à l'autre.

Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-866-206-2707 aux

États-Unis ou le 1-877-696-5533 au Canada.

REMINGTON LLC

P.O. Box 361032

Cleveland, OH 44136

GARANTIE LIMITÉE DU FABRICANT POUR:

Remington Electric Blower Vac Rm193B Users Manual

RM193B to the manual 358f8f1b-9e25-4d23-b3ba-c35ad0e1376d

Navigation menu

Versions of this User Manual:

Views

Navigation
