Owner’s Operation and Installation Manual for the

EX17C (RHFE-434FTA)

EX22C (RHFE-559FTA)

Energysaver®

Gas Direct Vent Wall Furnace

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

Table of Contents .......................... 2

Consumer Safety Information ....... 3

Specifications ................................ 4

Operating Instructions ................... 6

Installation Instructions ............... 15

Adjust Gas Pressure Settings ..... 28

Consumer Support ...................... 44

French Version ............................ 47

or call 1-866-RINNAI1 (746-6241)

WARNING: If the information in these instructions is not

followed exactly, a fire or explosion may result causing

property damage, personal injury or loss of life.

— Do not store or use gasoline or other flammable vapors and

liquids in the vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS

•Do not try to light any appliance.

•Do not touch any electrical switch; do not use any phone in

your building.

•Immediately call your gas supplier from a neighbor’s phone.

Follow the gas supplier’s instructions.

•If you cannot reach your gas supplier, call the fire department.

— Installation and service must be performed by a qualified

installer, service agency or the gas supplier.

2 Rinnai Corporation EX17C / EX22C Manual

Consumer Safety Information

Safety Definitions ............................................. 3

Safety Behaviors and Practices ....................... 3

Safety Features ................................................ 4

Specifications

Appliance Specifications .............................. 4, 5

Features ........................................................... 5

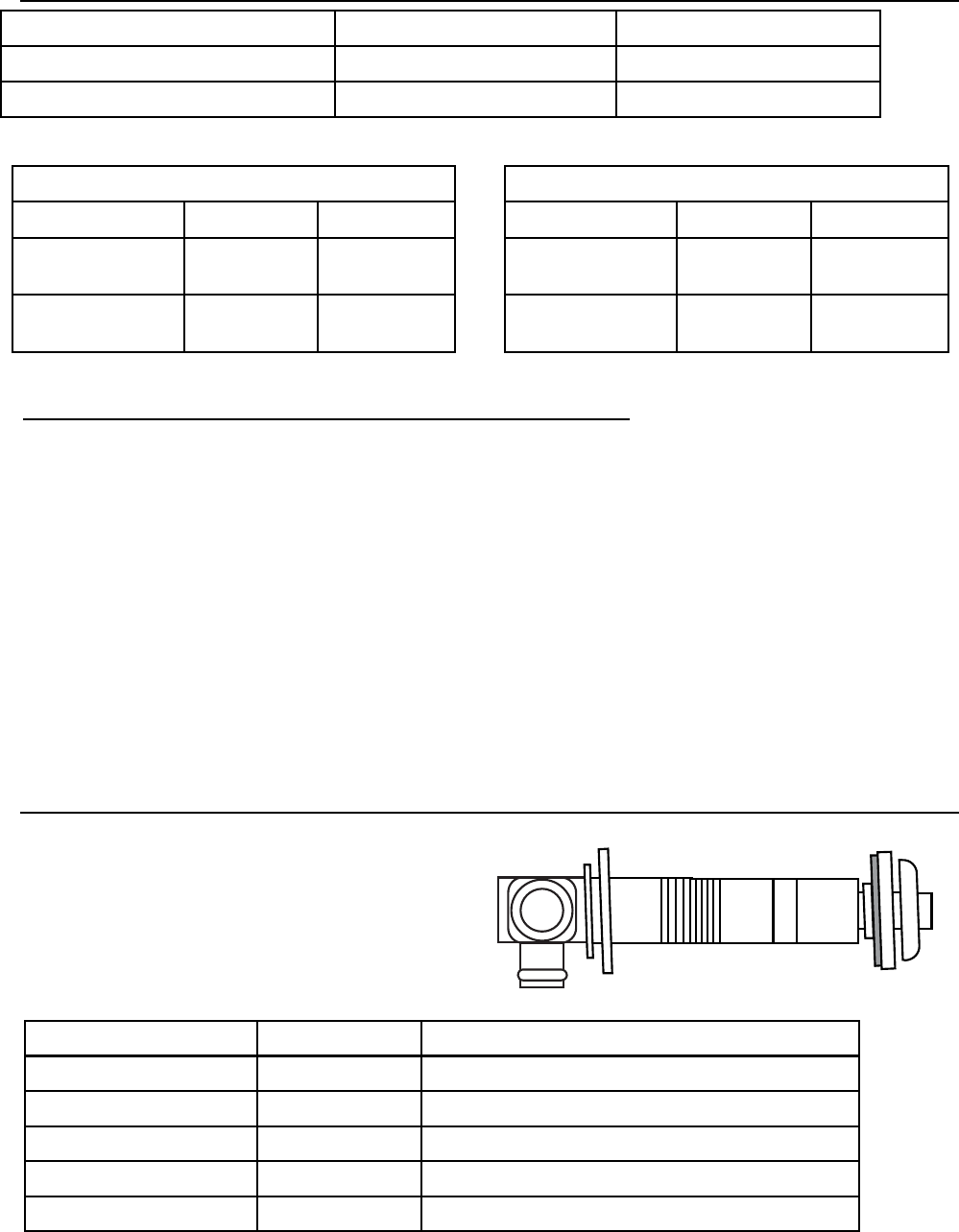

Flue Manifolds .................................................. 5

Operating Instructions

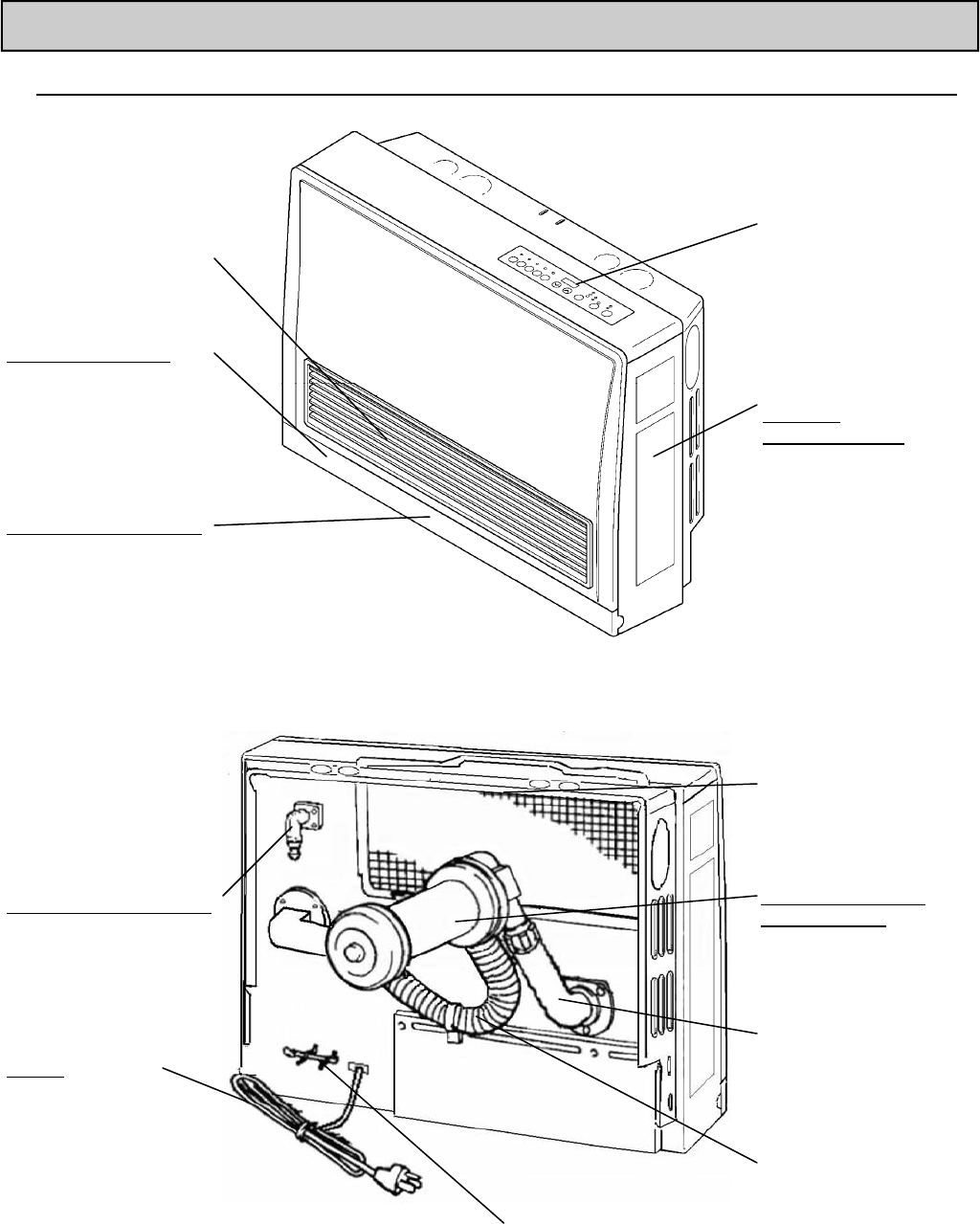

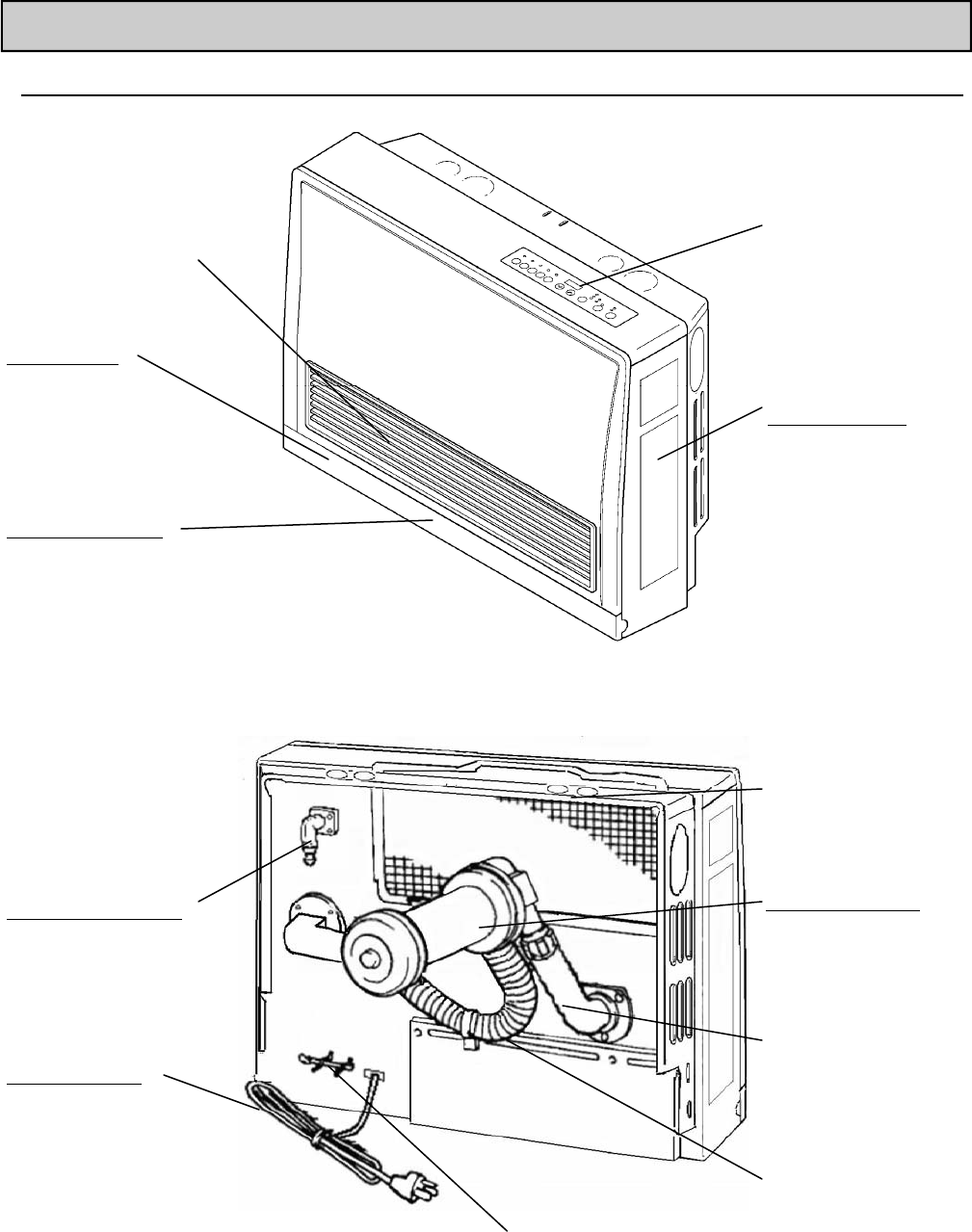

Getting to Know your

New Heating Appliance ................................... 6

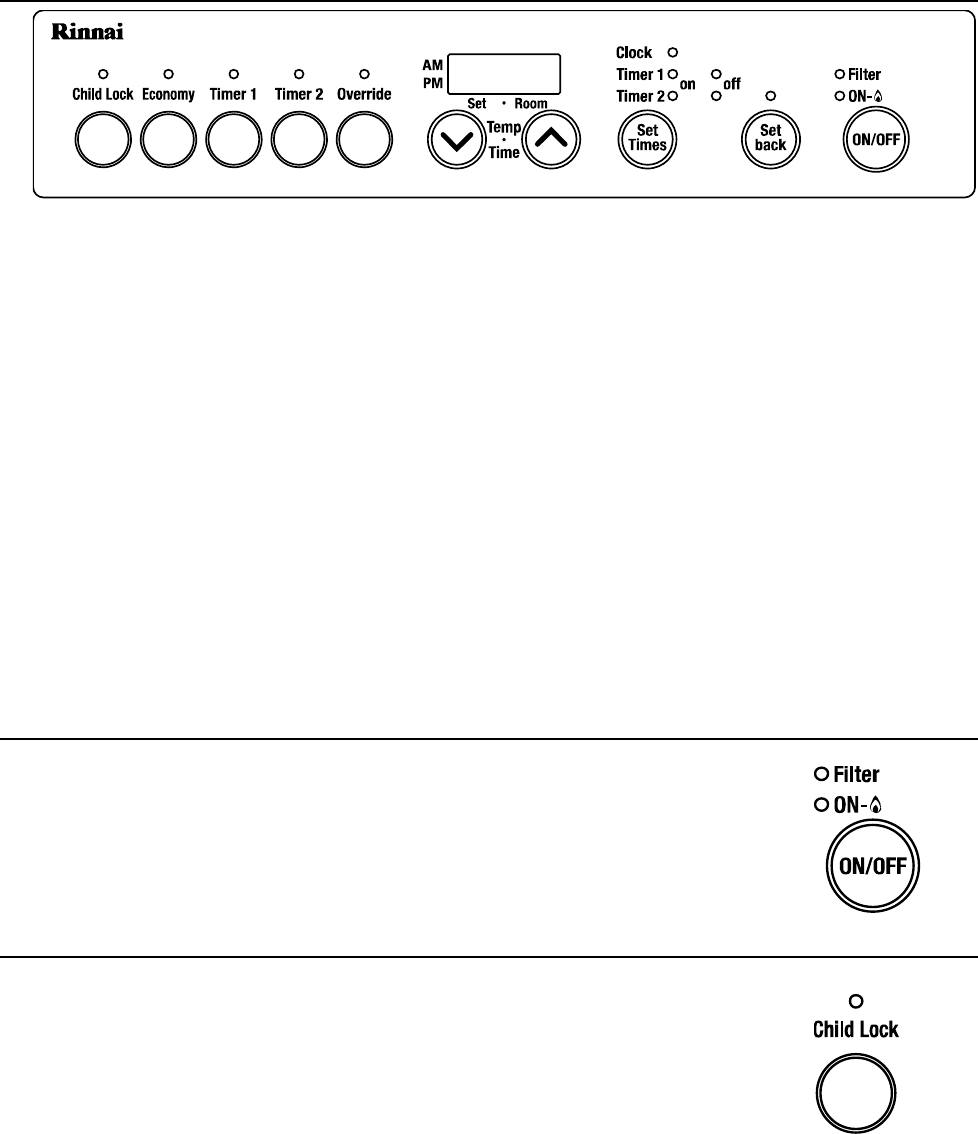

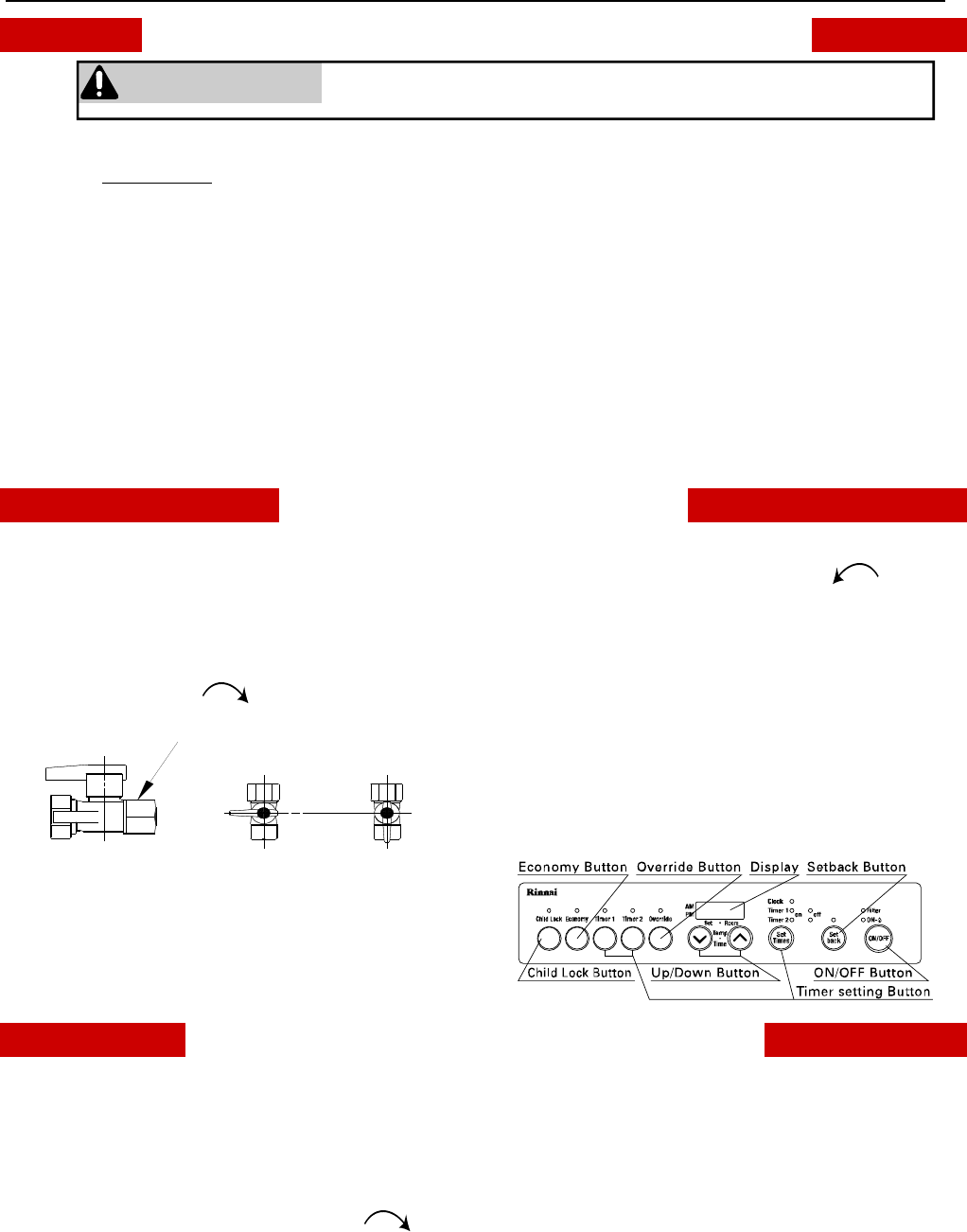

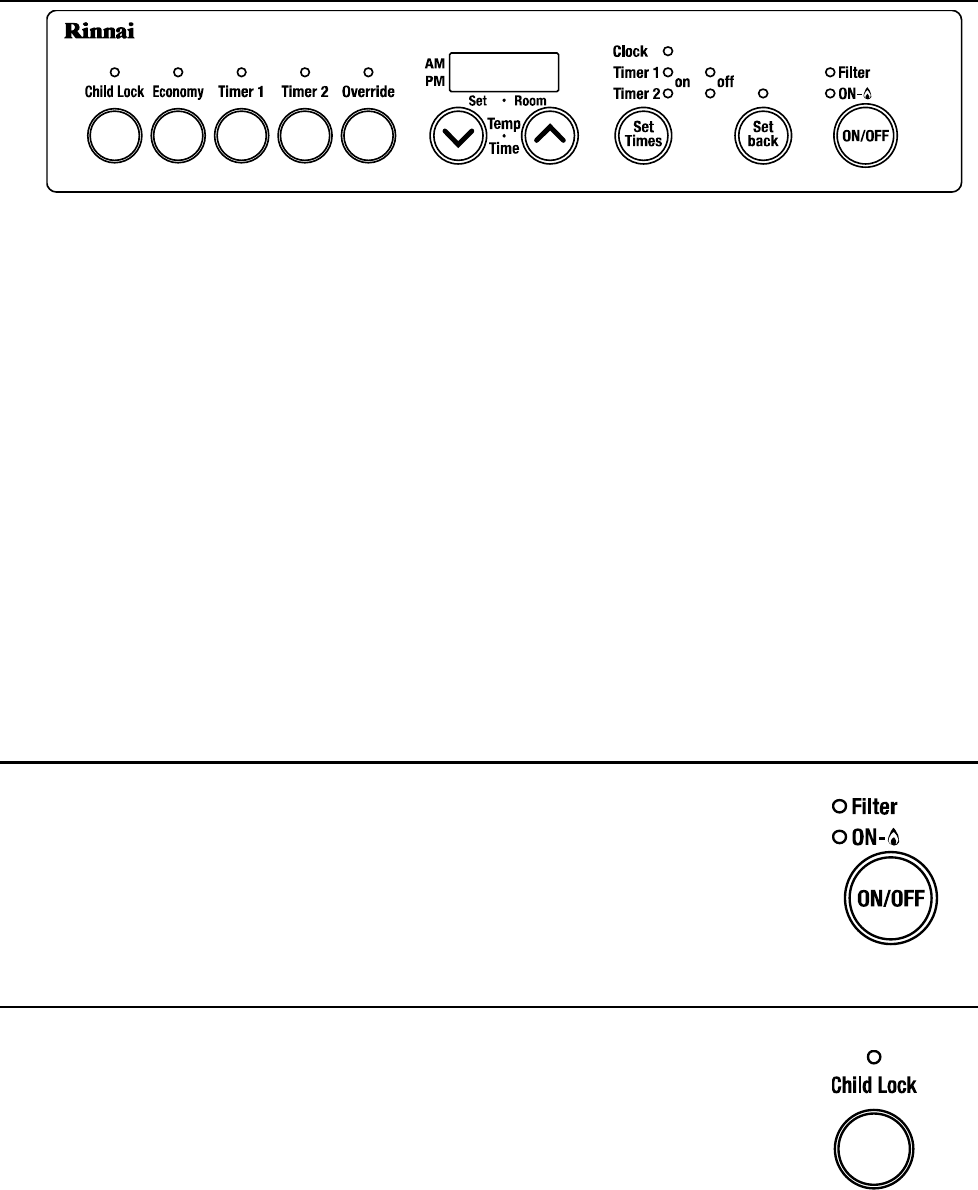

Control Panel ................................................... 7

ON/OFF ............................................................ 7

Child Lock ......................................................... 7

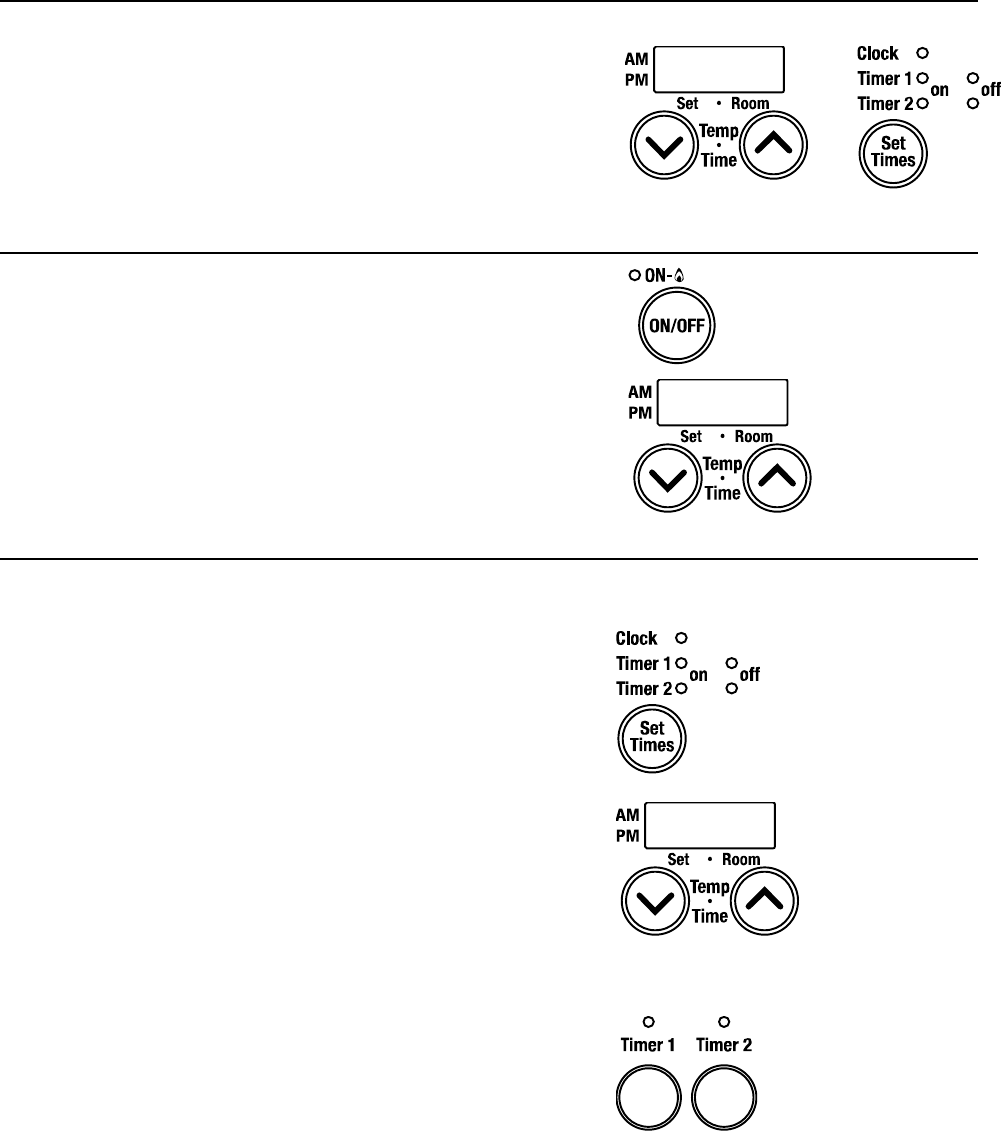

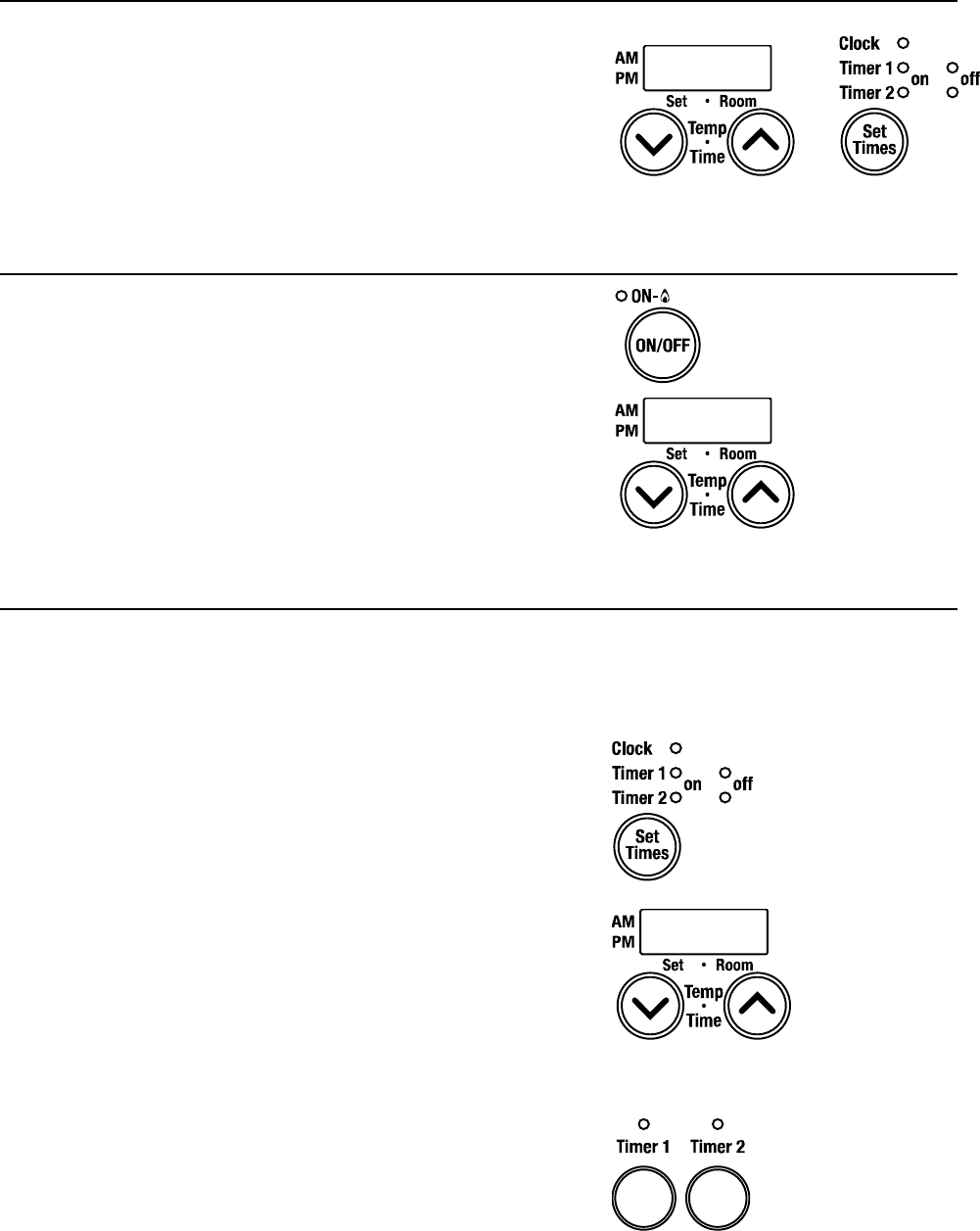

Setting the Clock .............................................. 8

Operating the Heater Manually ........................ 8

Setting and Operating the Timers .................... 8

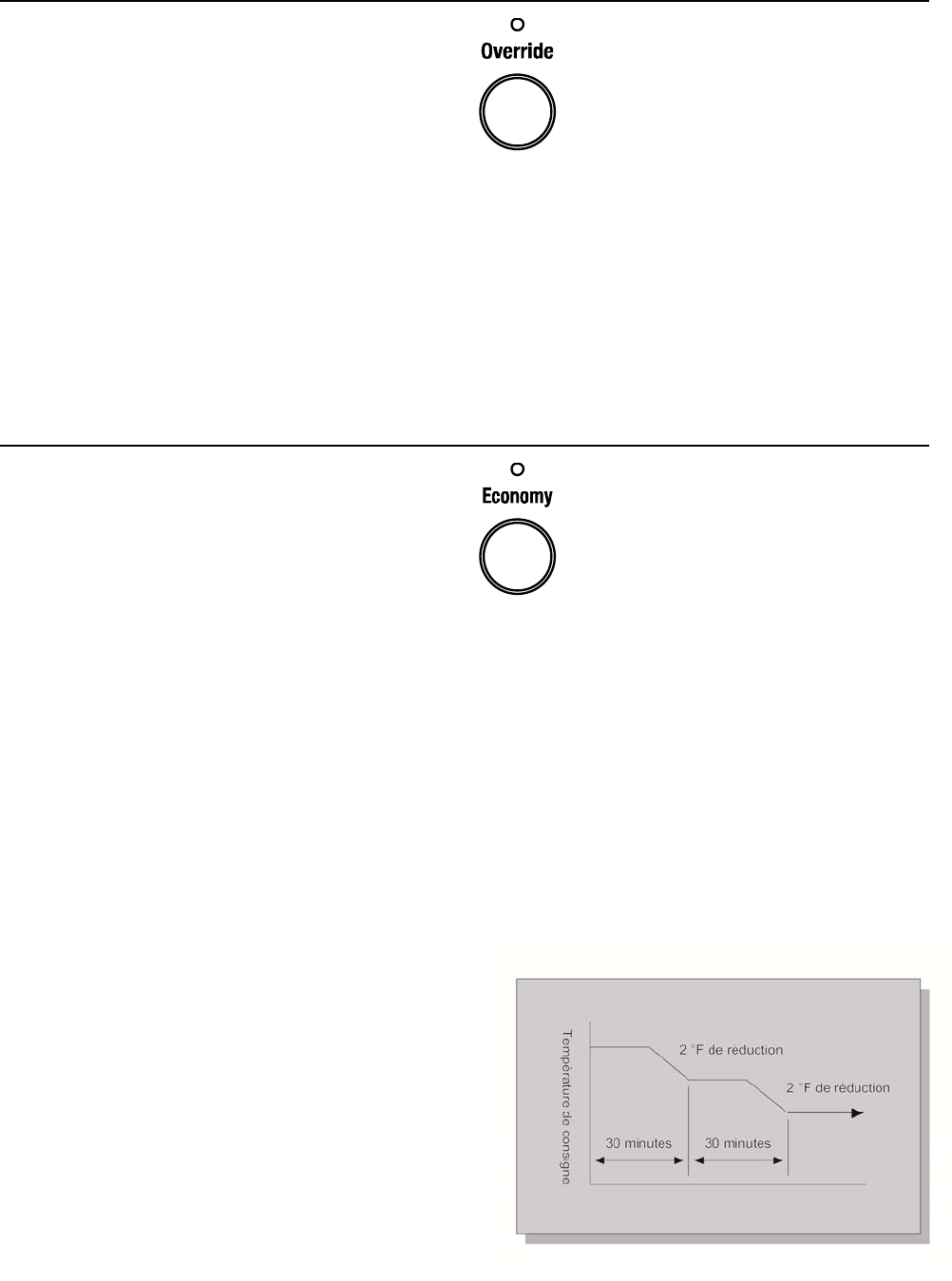

Override Function ............................................. 9

Economy (Energy Saving Mode) ..................... 9

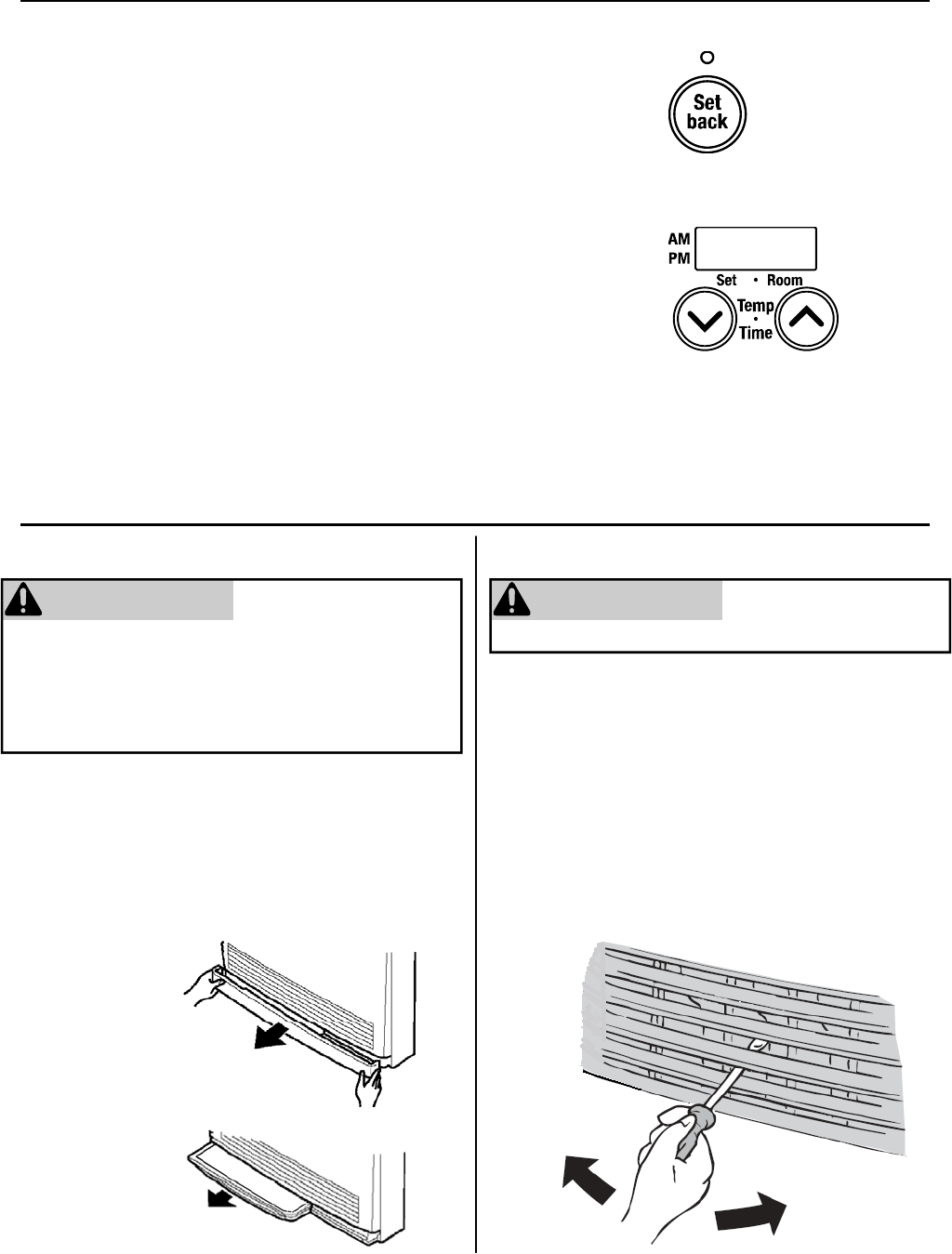

Set back ......................................................... 10

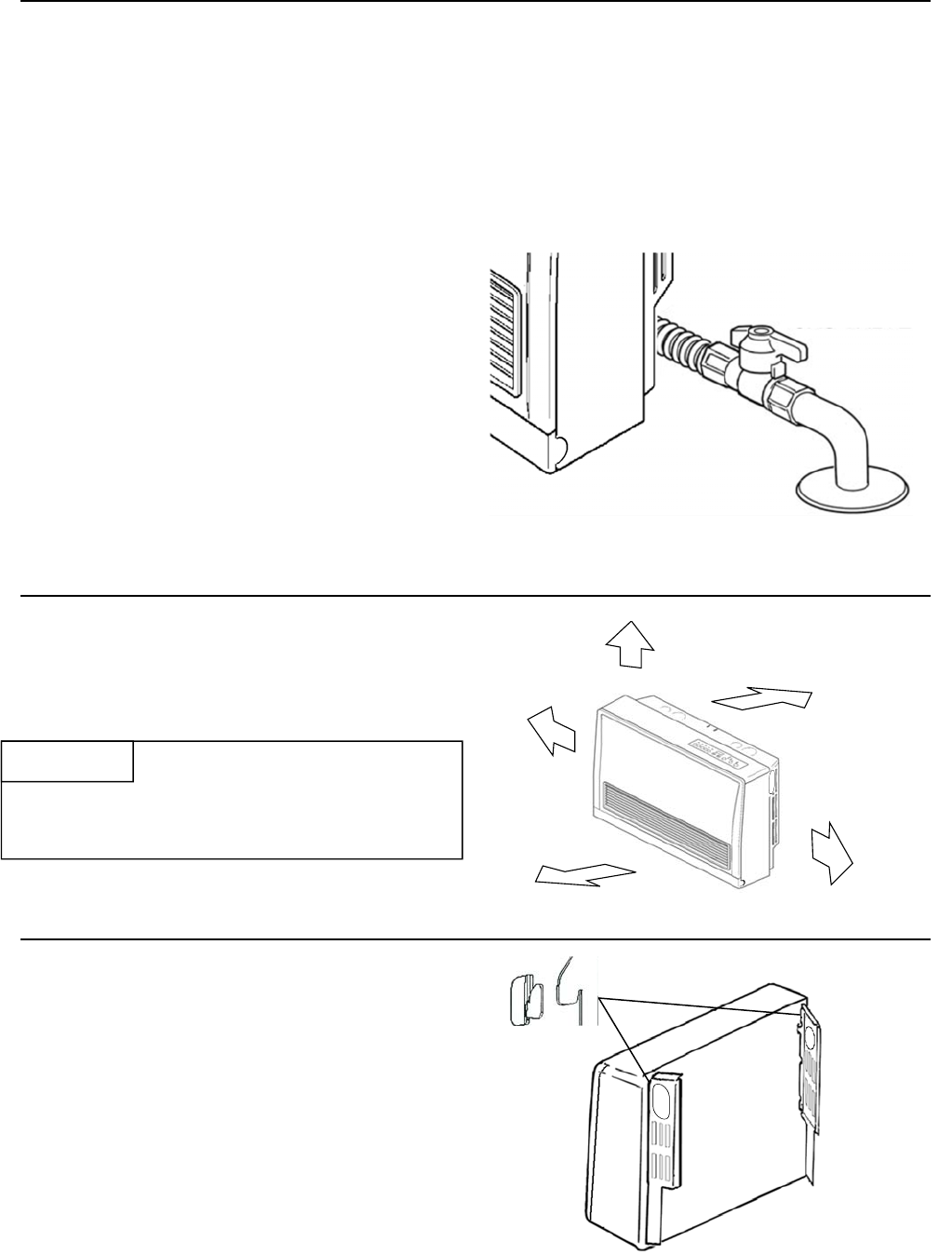

Humidifier and Airflow Direction ..................... 10

Adding Water to the Humidifier ................. 10

Adjusting Air Flow Direction ...................... 10

Care and Maintenance ................................... 11

Maintenance ............................................. 11

Care of Exterior ......................................... 11

Snow Accumulation .................................. 11

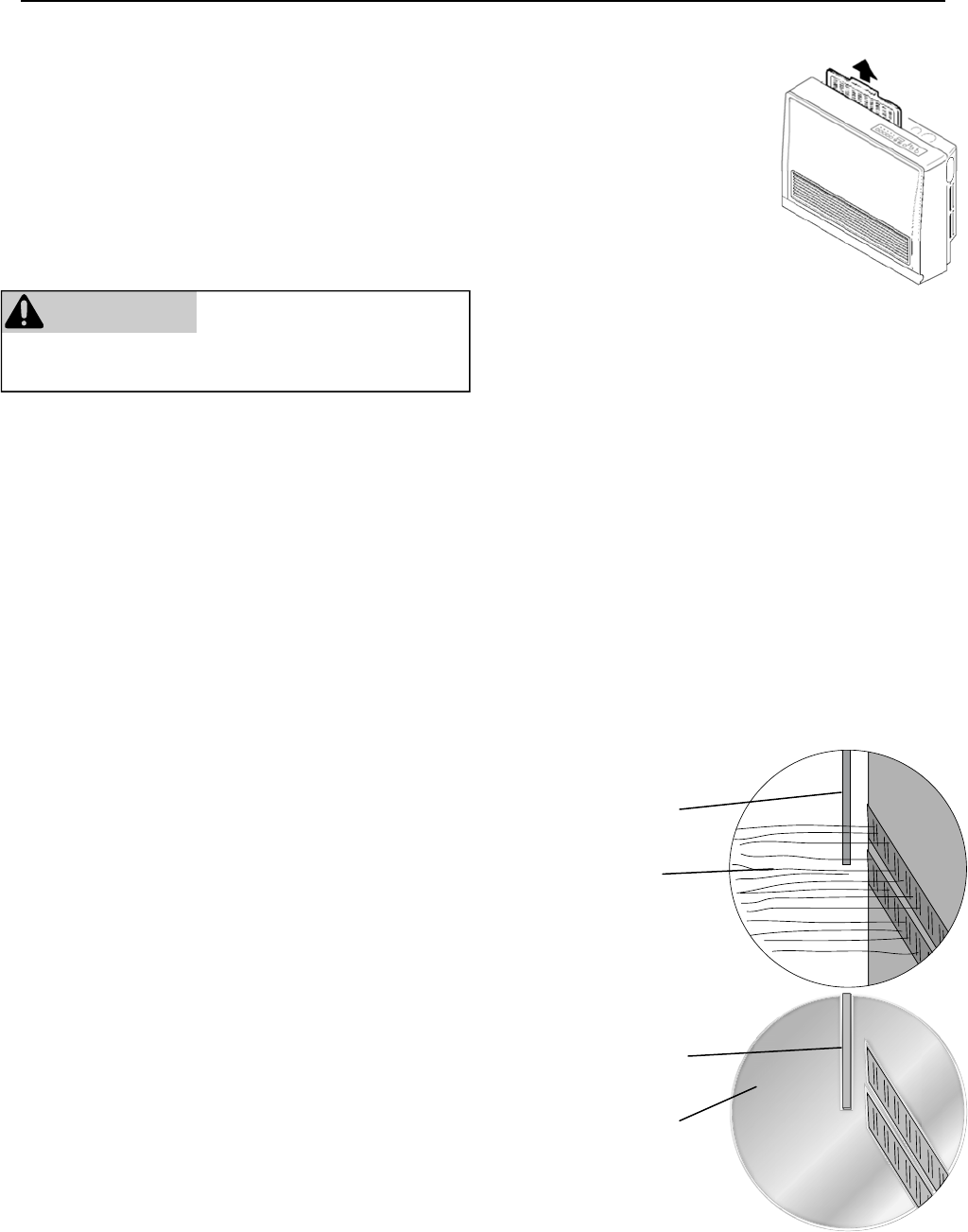

Filters ........................................................ 11

Visual Inspection of Flame ........................ 11

Before Making a Service Call ......................... 12

Fault Codes .................................................... 13

Restart Function ............................................. 14

Troubleshooting ............................................. 14

Installation Instructions

General Instructions ....................................... 15

Gas Connection ............................................. 16

Clearances to Combustibles .......................... 16

Attach Back Covers (Sides Only) .................. 16

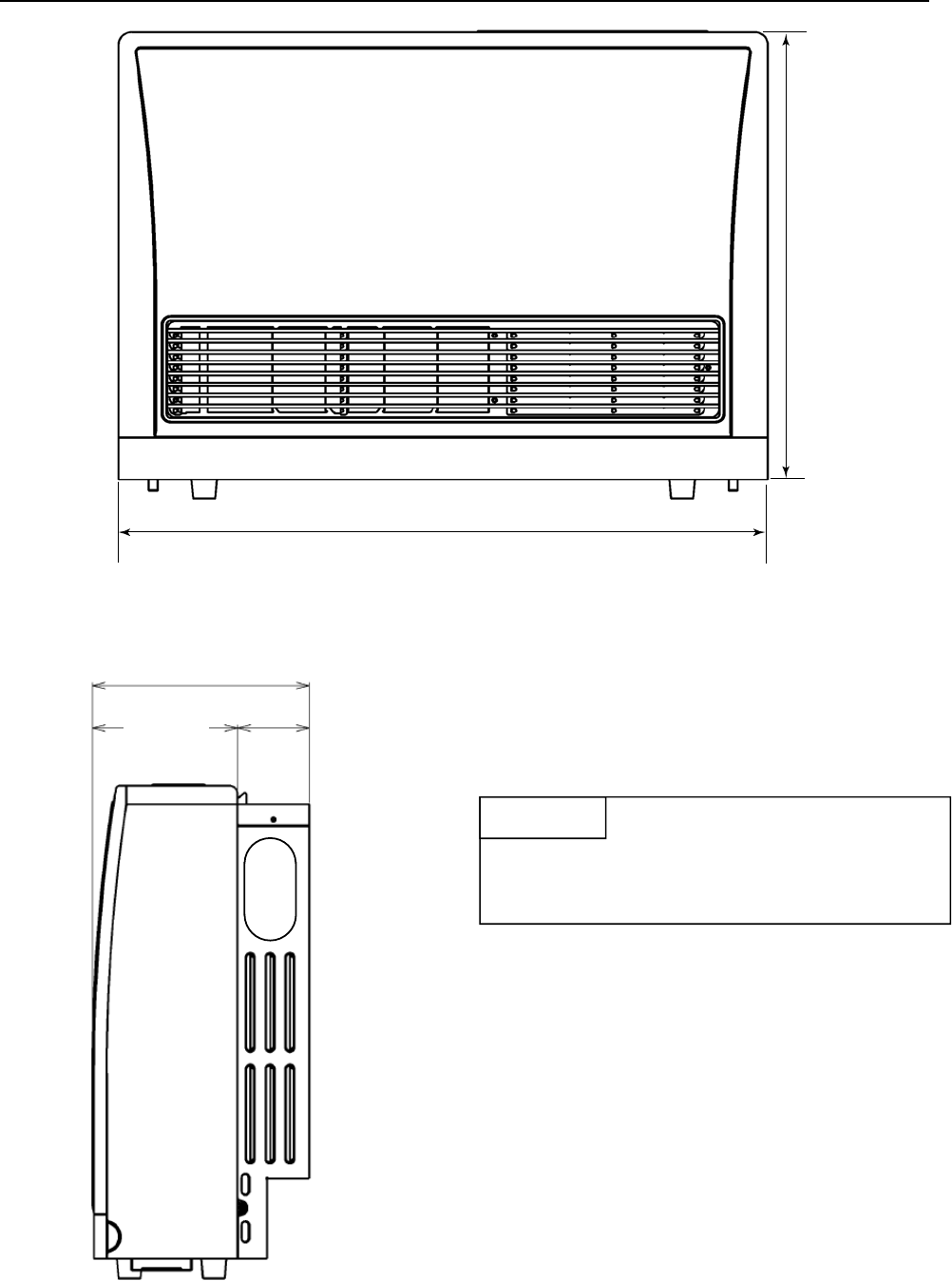

Dimensions .................................................... 17

Flue Terminal Clearances ........................ 18,19

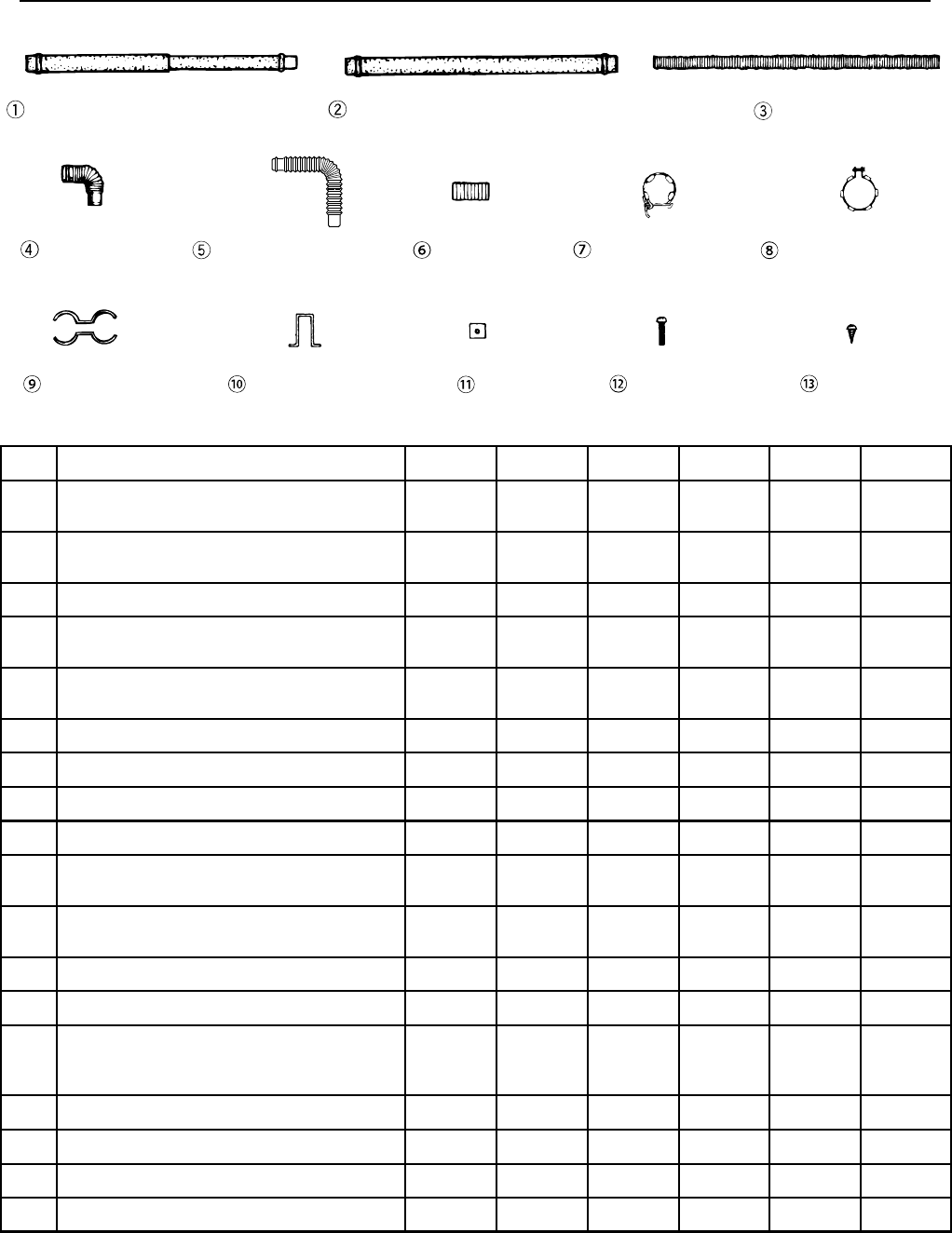

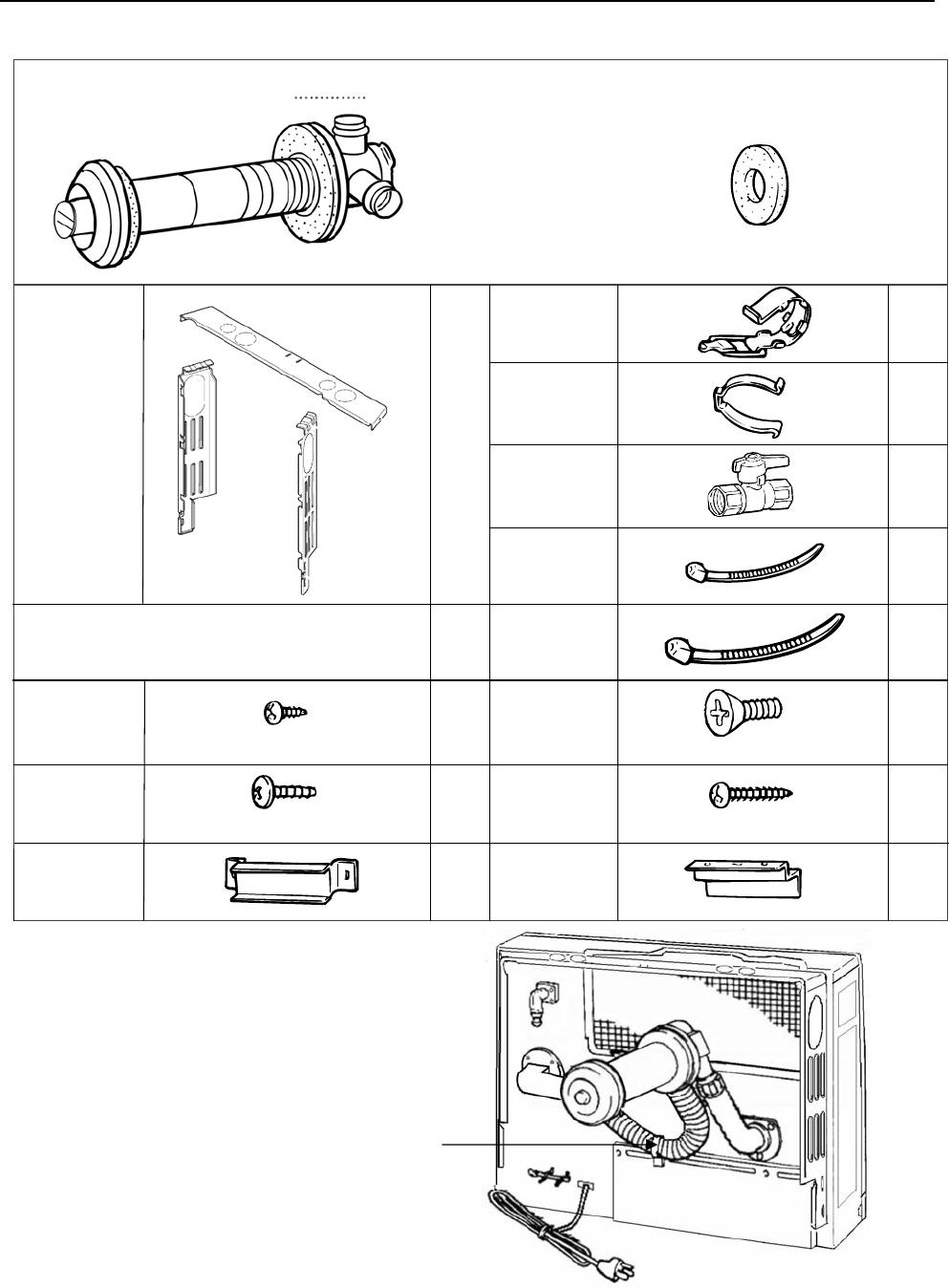

Installation Parts ........................................... 20

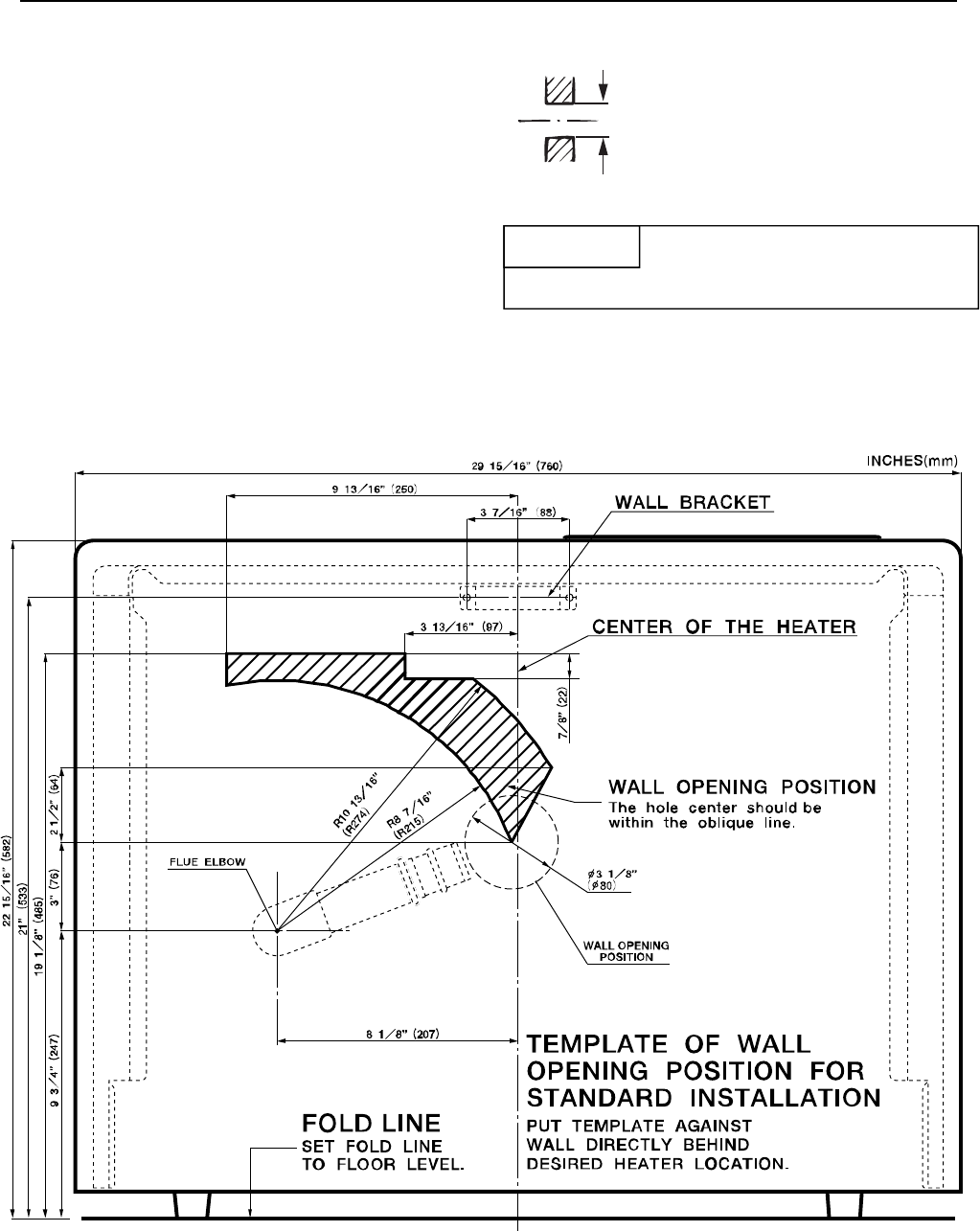

Drilling Flue Hole ........................................... 21

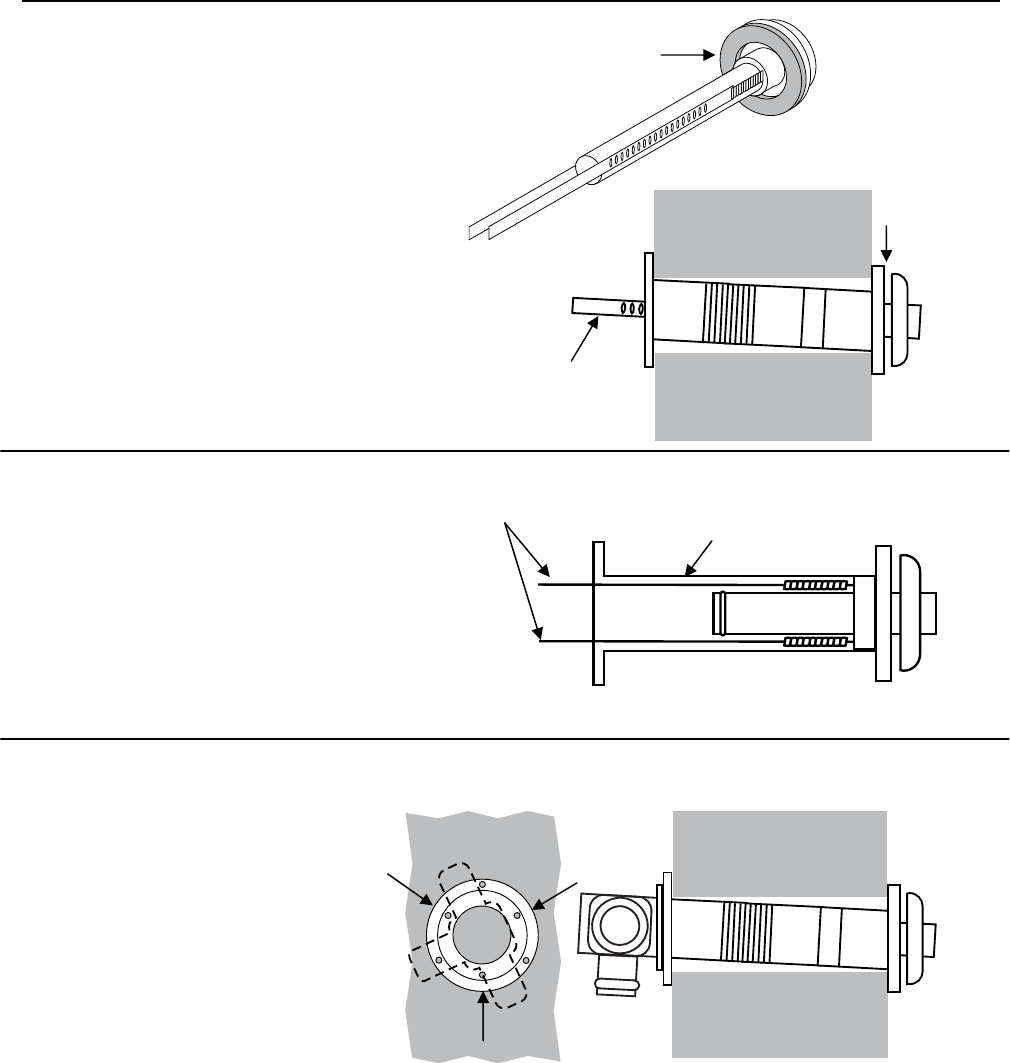

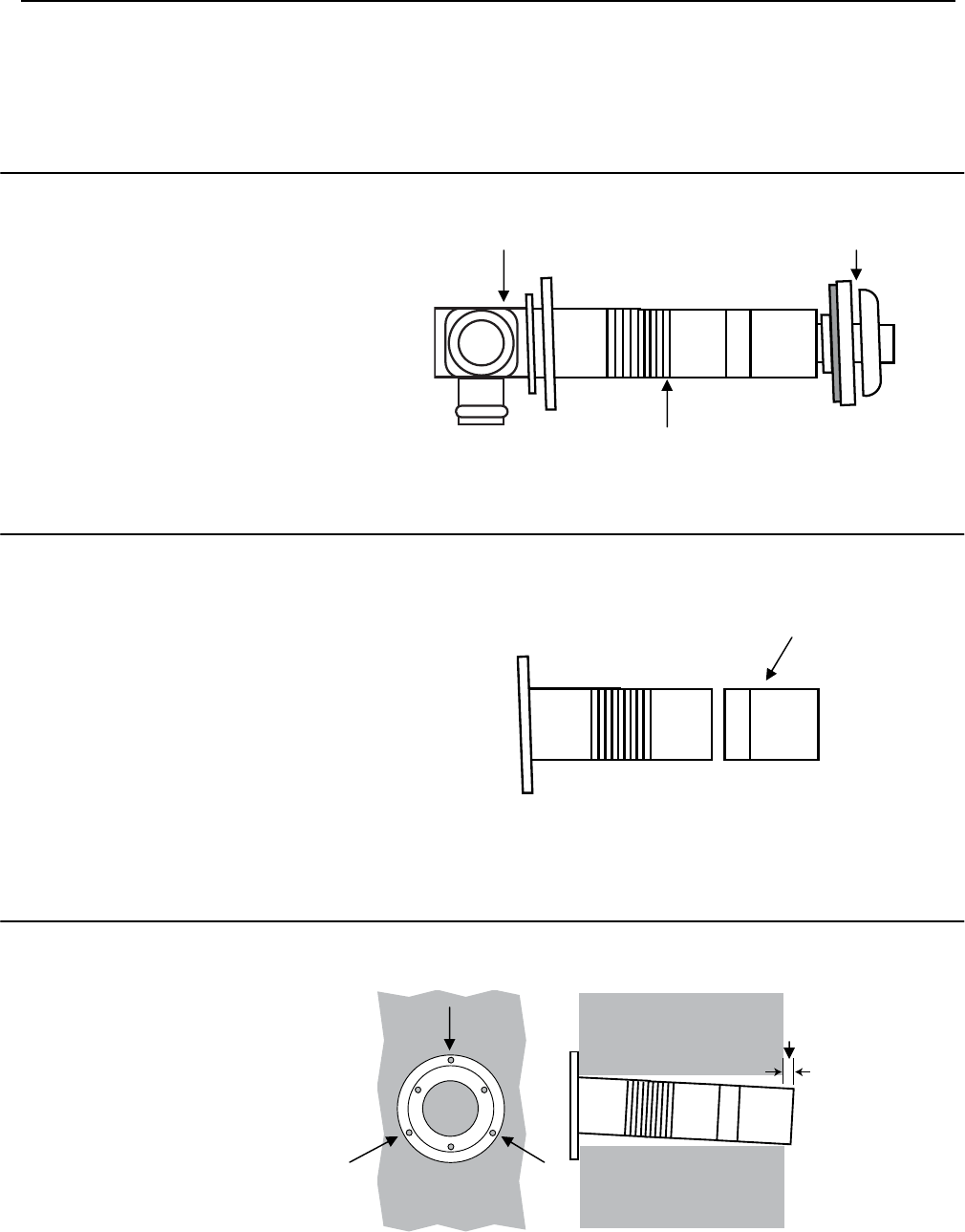

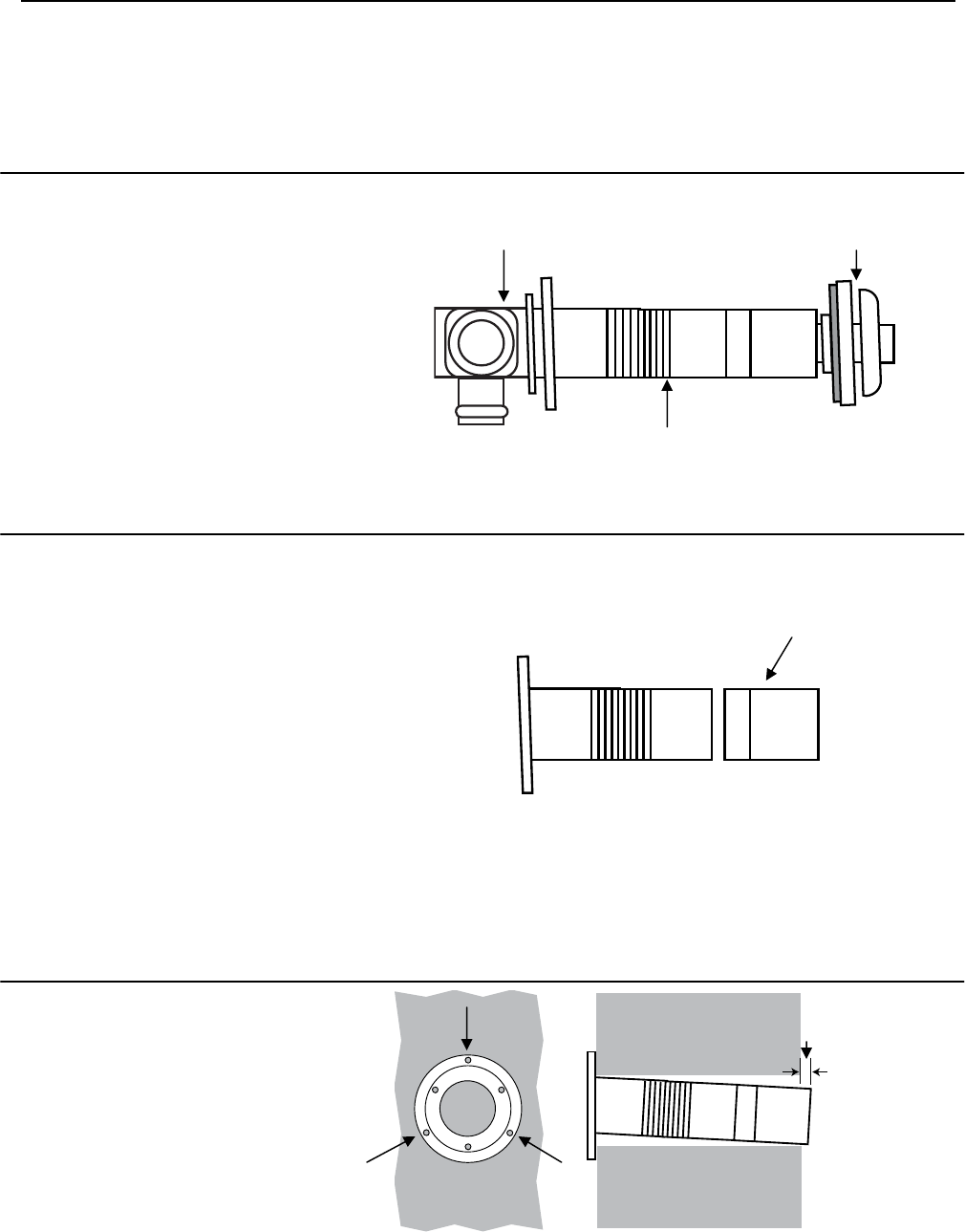

Flue Manifold Installation ......................... 22, 23

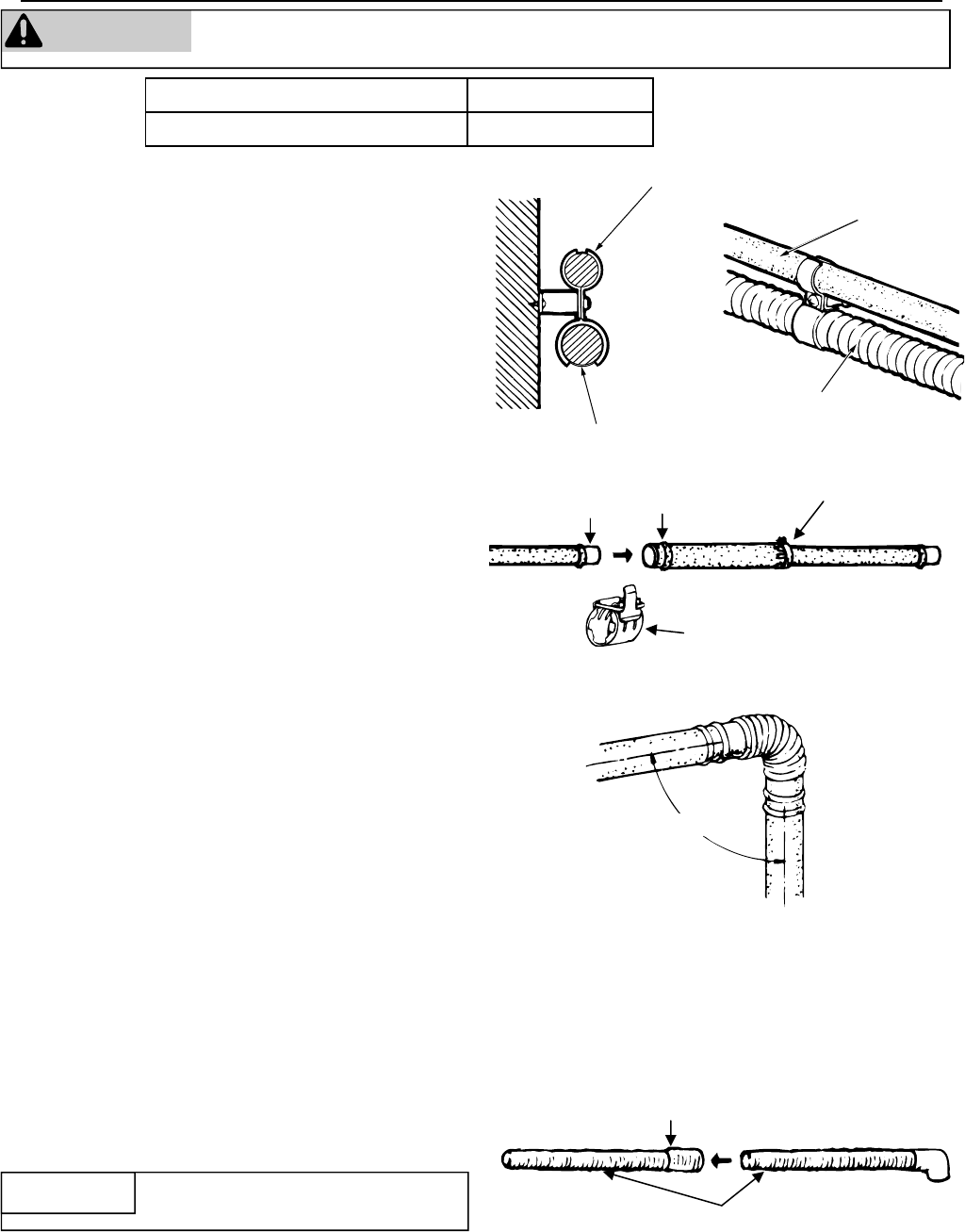

Extension Kit Installation .......................... 24-26

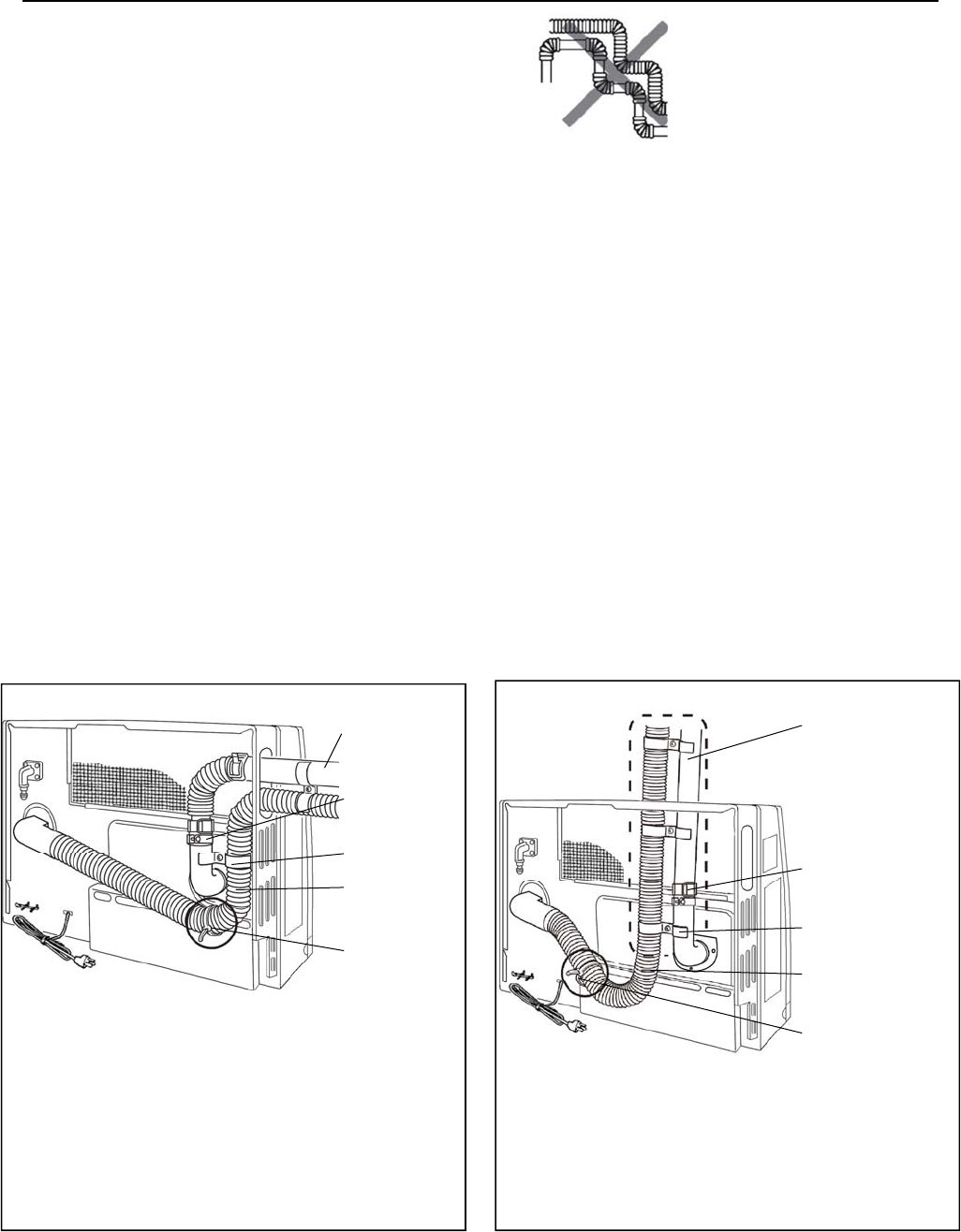

Connecting the Appliance .............................. 27

Adjust Gas Pressure Settings .................. 28, 29

Normal Operating Sequence ..................... 29

Visual Inspection of Flame ........................ 29

Final Assembly .......................................... 29

Operating Instructions ................................... 30

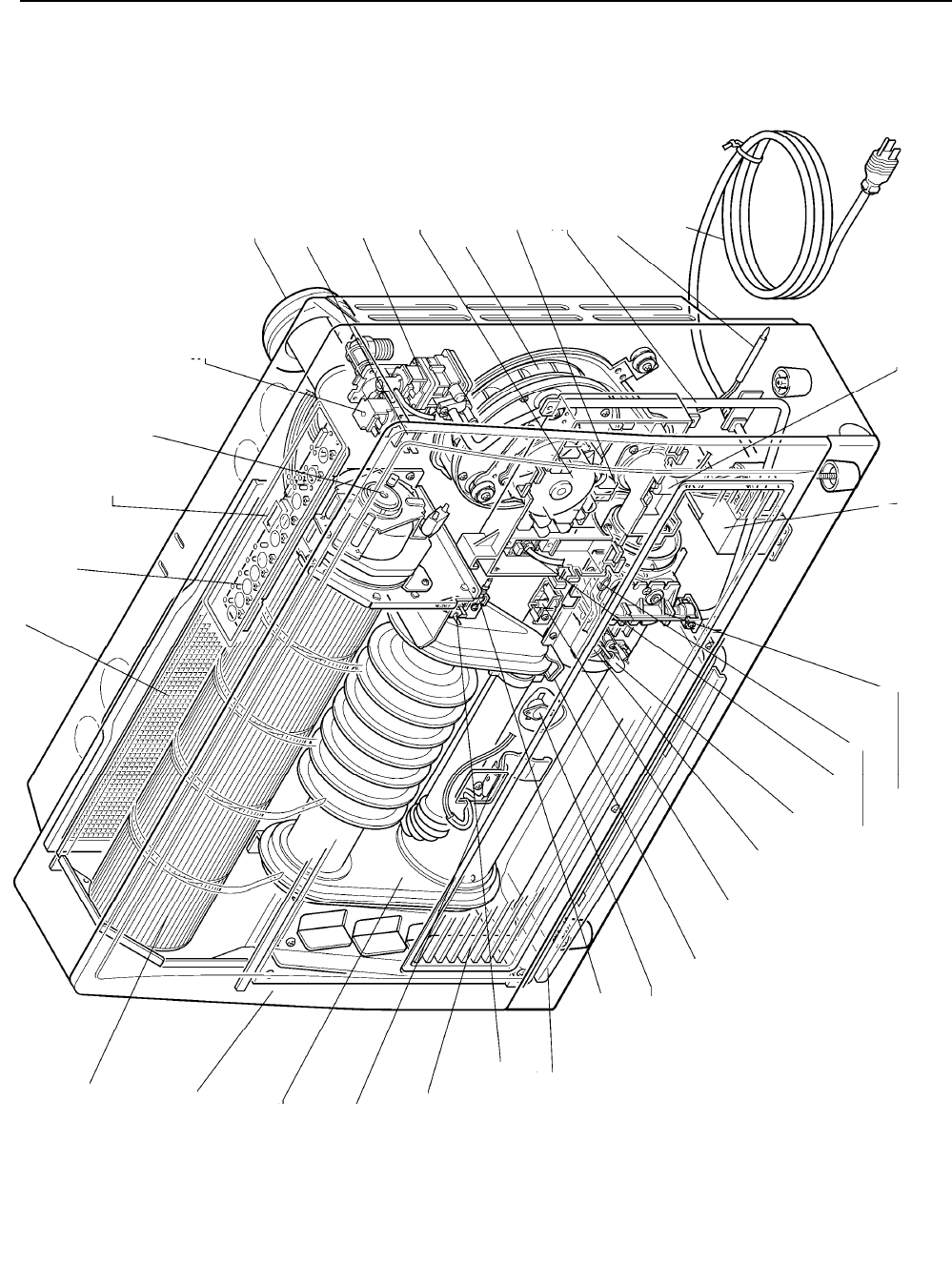

Cut-Away Diagram ......................................... 31

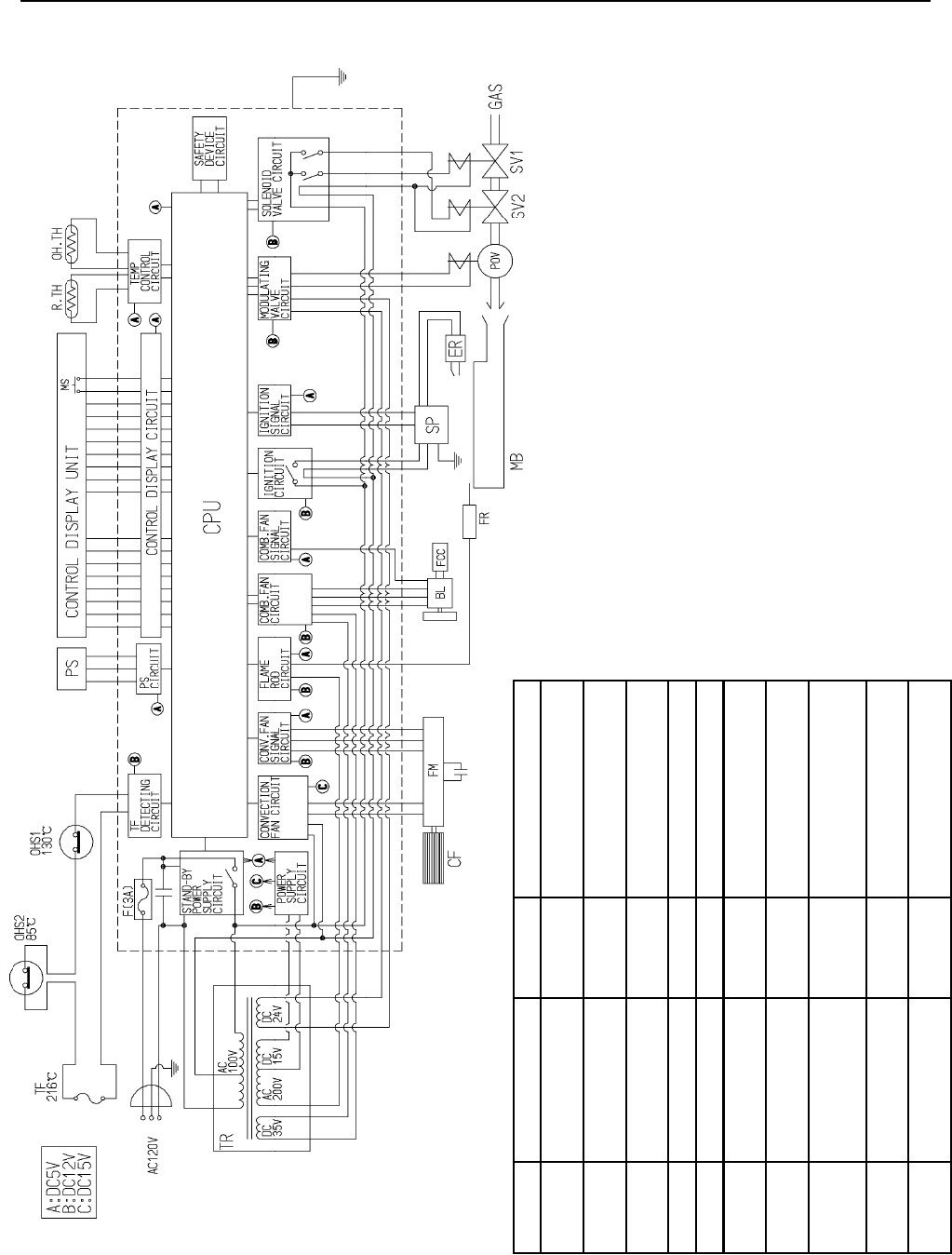

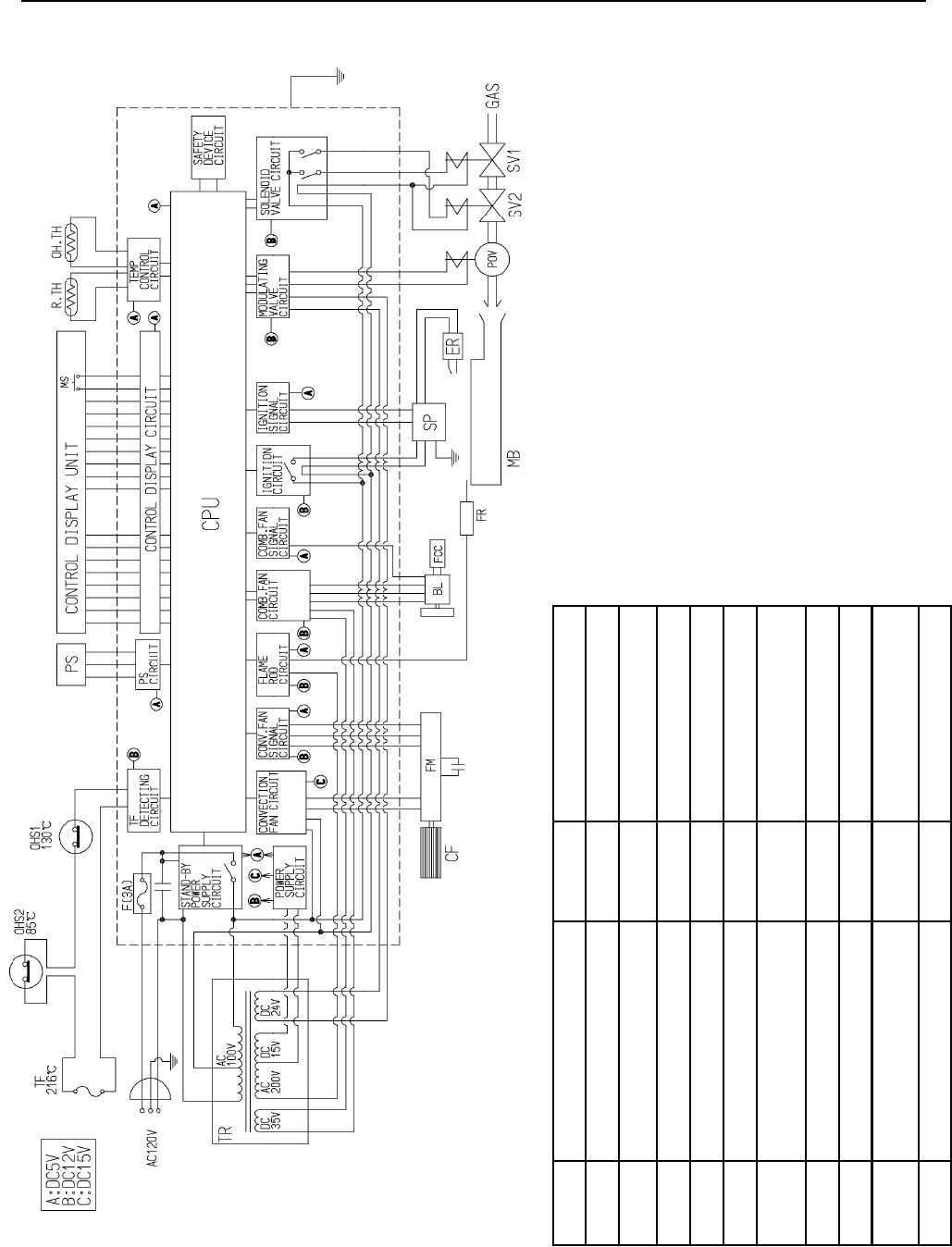

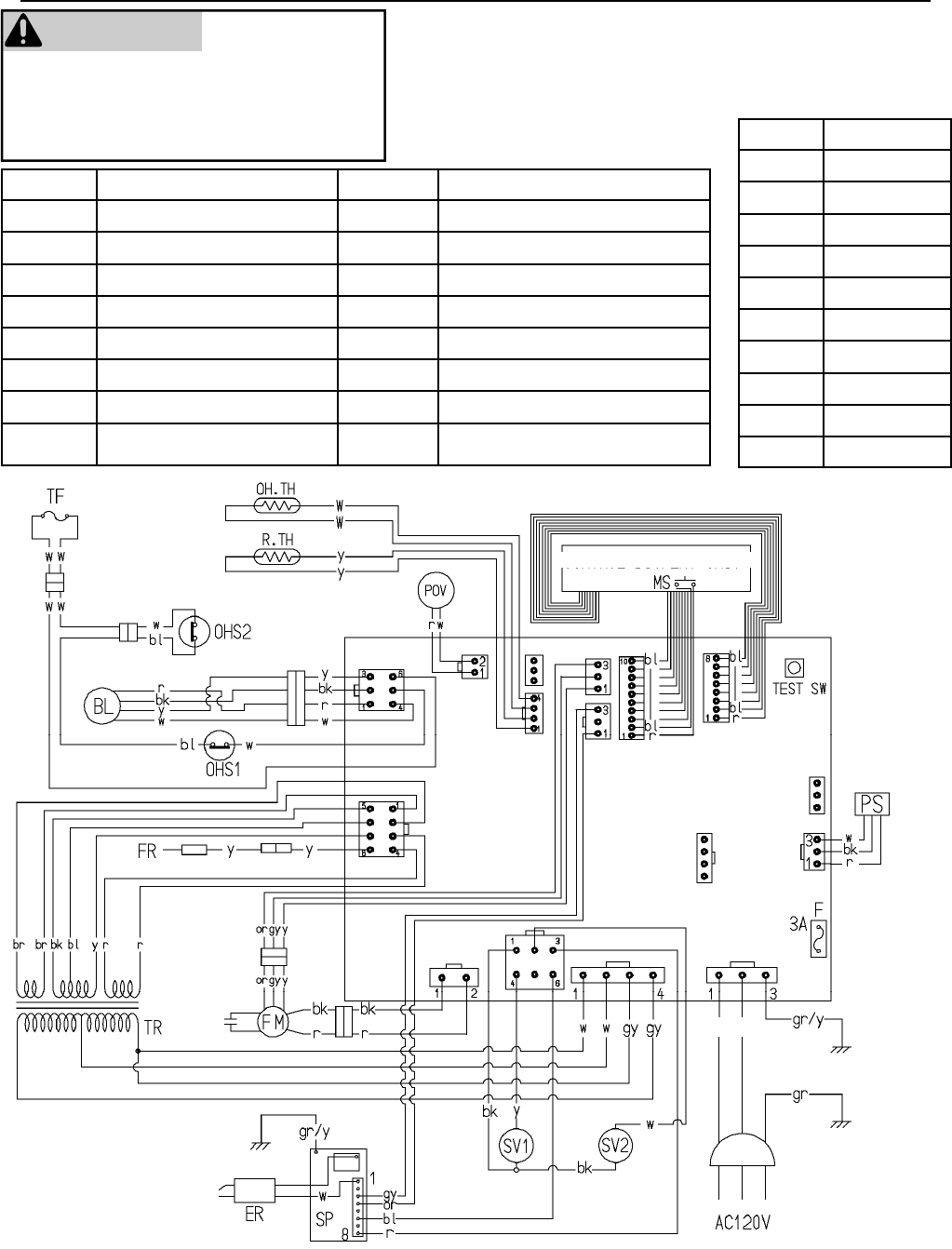

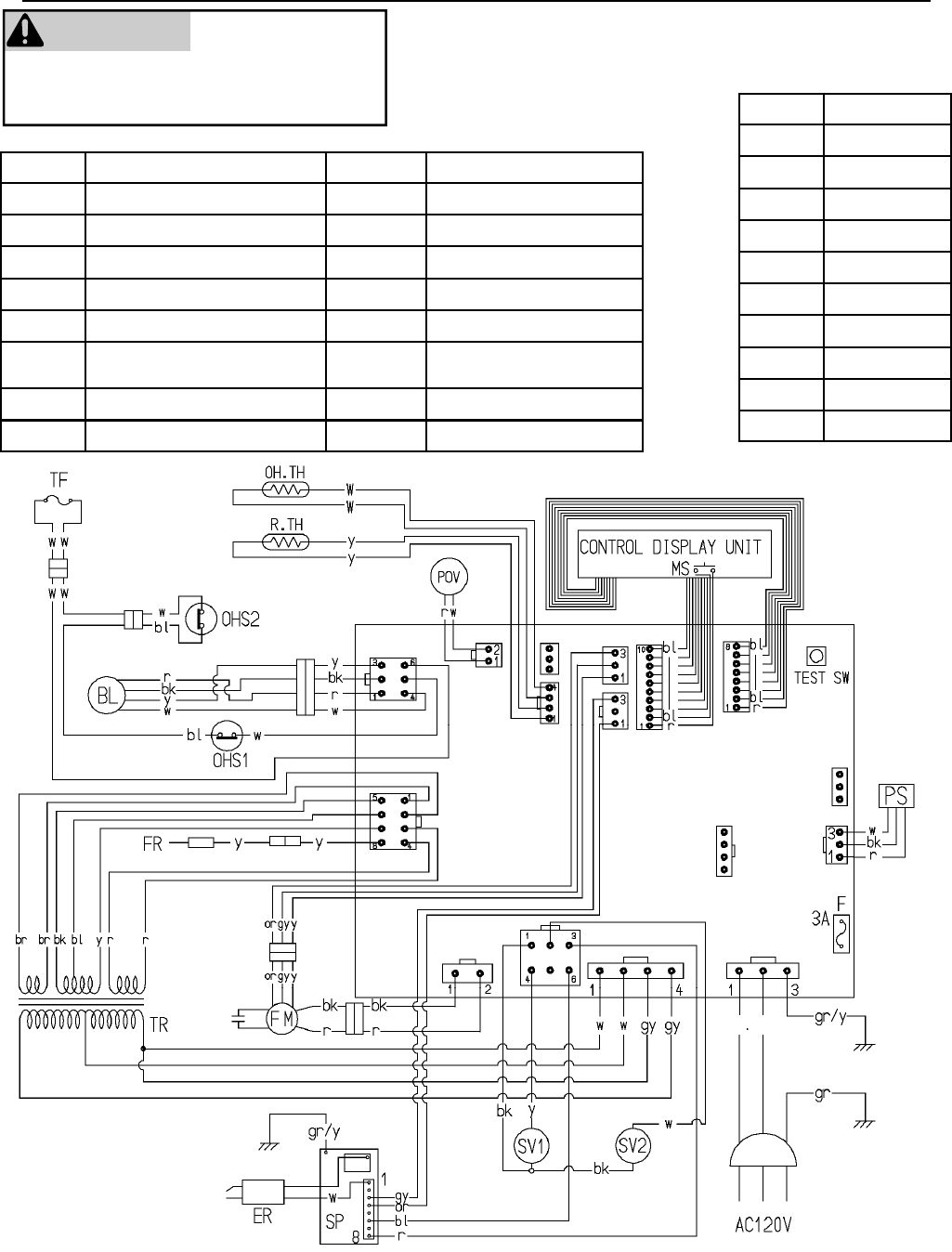

Wiring Diagram .............................................. 32

Ladder Diagram ............................................. 33

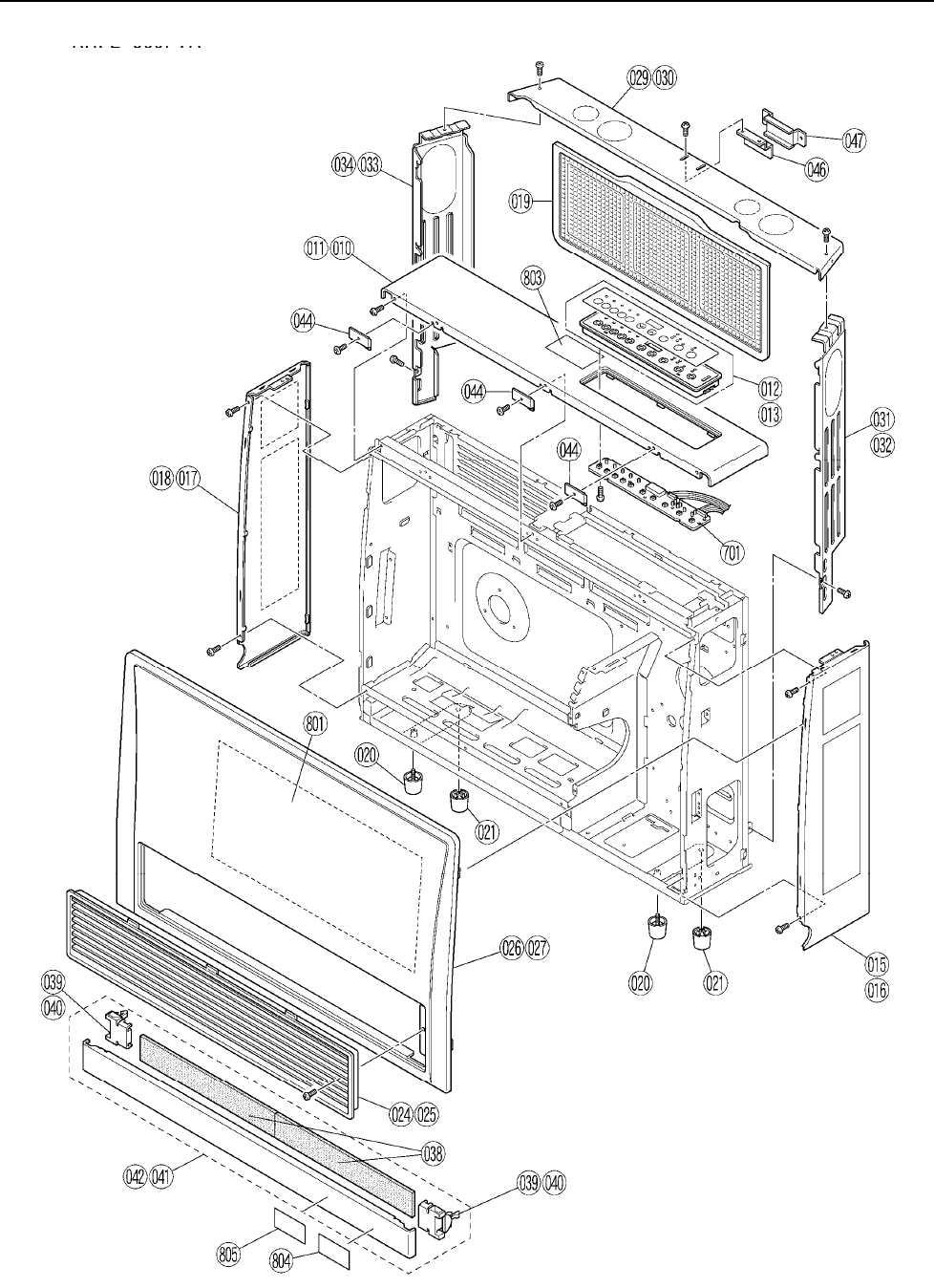

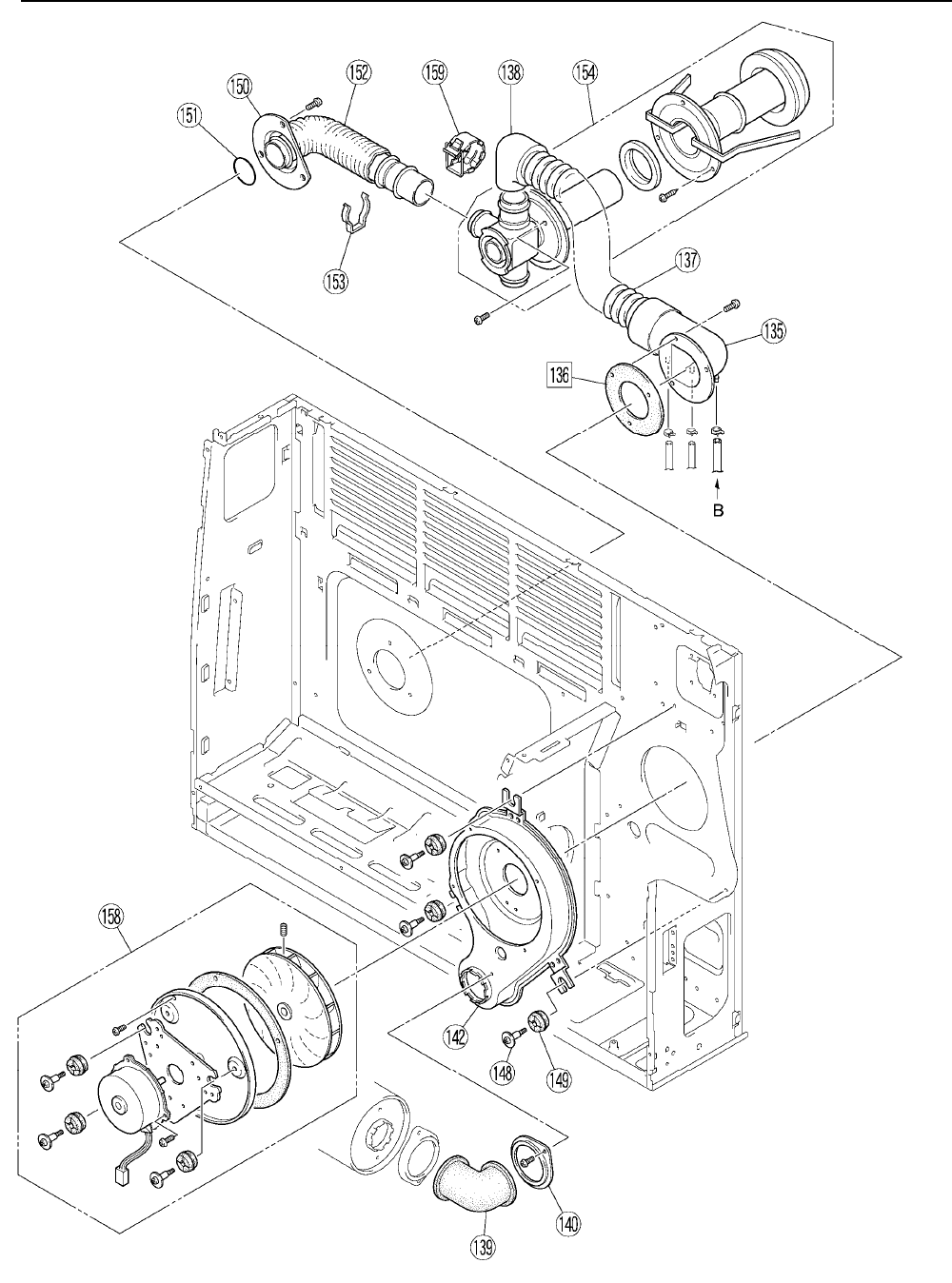

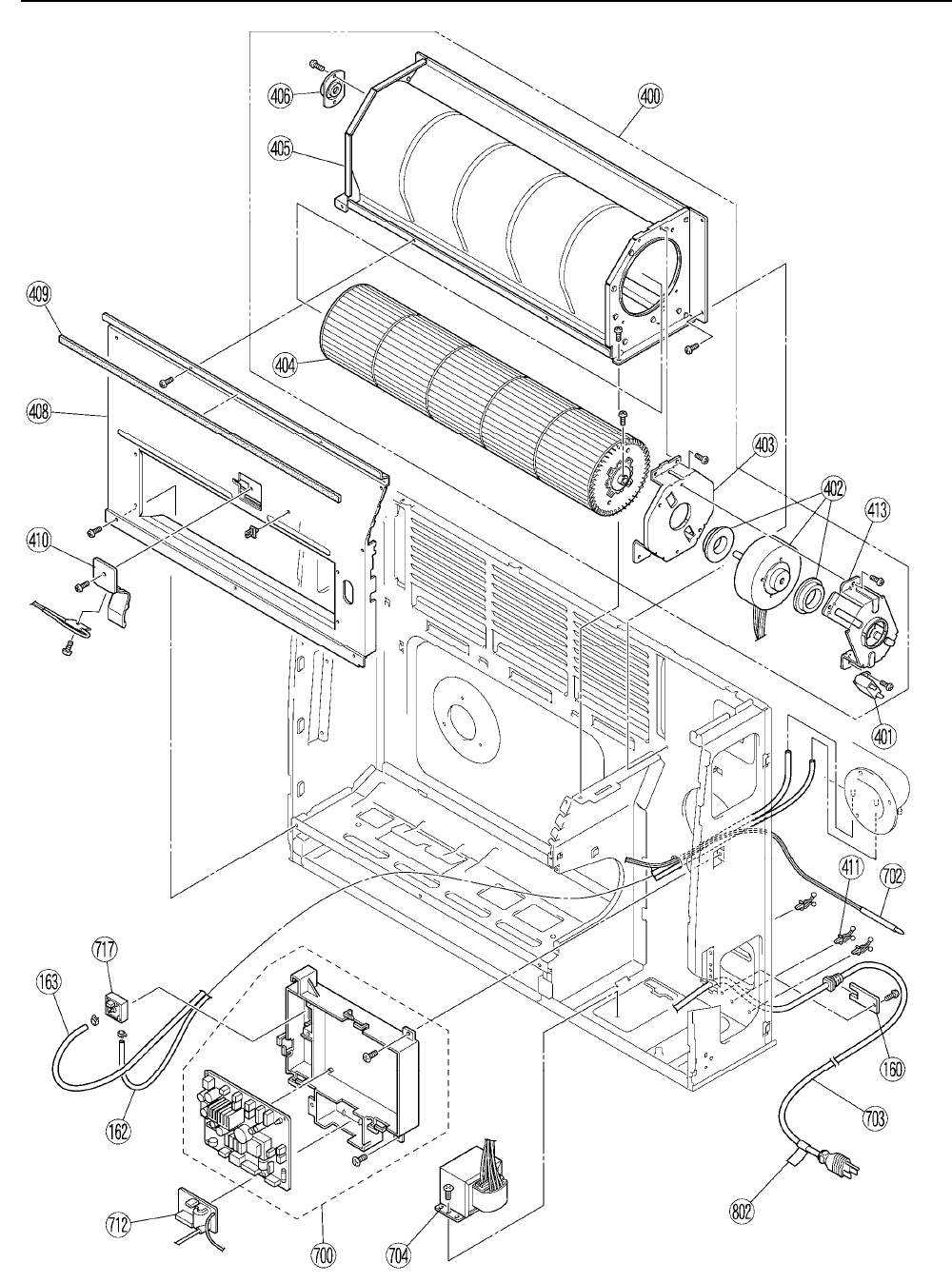

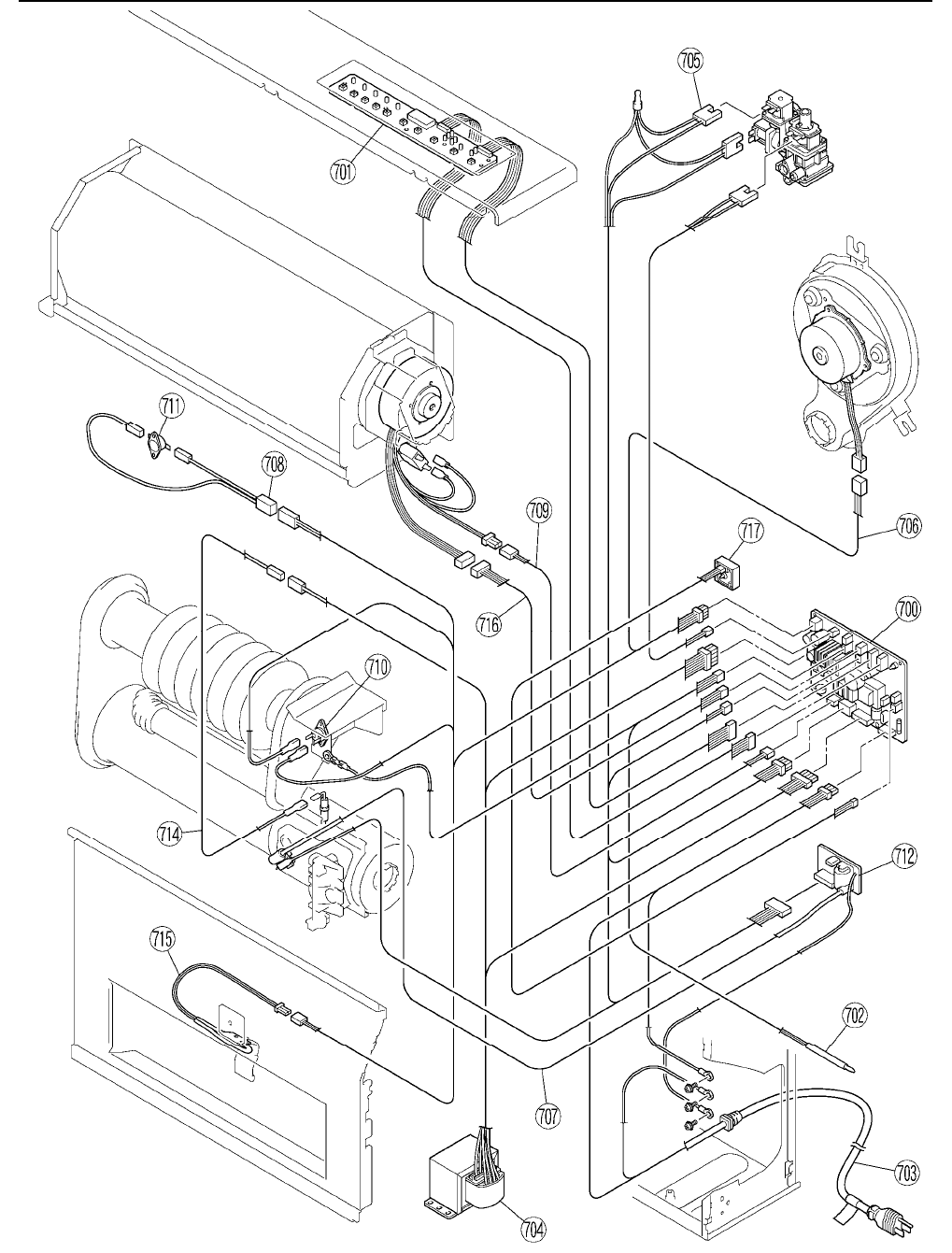

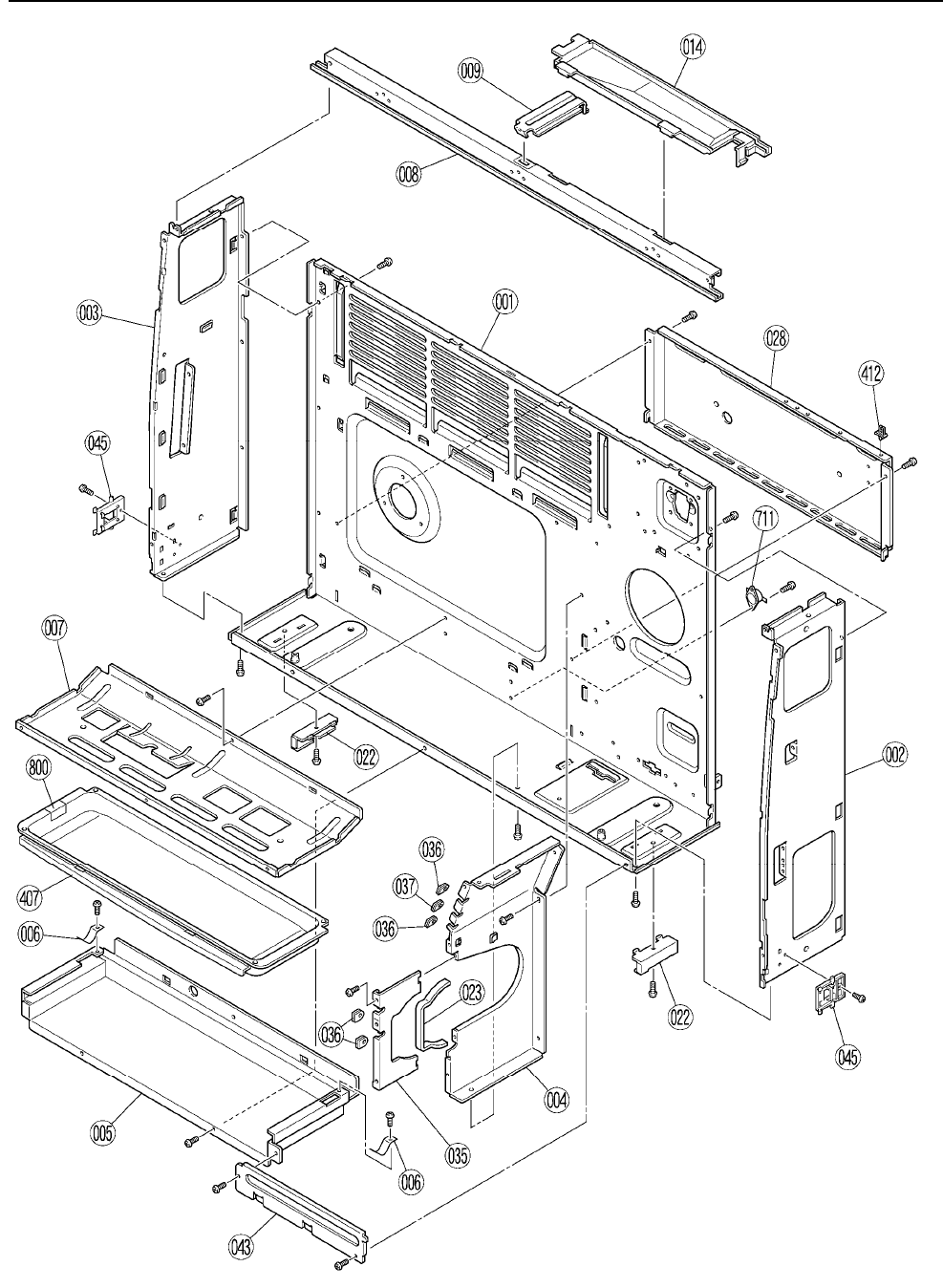

Parts List ................................................... 34-43

Consumer Support

Warranty Information ..................................... 44

Limited Warranty ...................................... 44, 45

State Regulations ............................................. 46

French Version ............................................. 47-81

Table of Contents

This appliance may be installed in an aftermarket, permanently located, manufactured home

(USA only) or mobile home, where not prohibited by local codes.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance

is not convertible for use with other gases, unless a certified kit is used.

This appliance may be installed as an OEM installation in a manufactured home (USA only) or

mobile home and must be installed in accordance with the manufacturer’s instructions and the

Manufactured Home construction and Safety Standard, Title 24 CFR, Part 3280, in the United

States, or the Mobile Home Standard, CAN/CSA Z240 MH Series, in Canada.

Rinnai Corporation EX17C / EX22C Manual 3

Consumer Safety Information

Safety Definitions

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and

others.

Indicates an imminently hazardous situation which, if not avoided, will result in death or

serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in death or

serious injury.

Indicates a potentially hazardous situation which, if not avoided, could result in minor or

moderate injury. It may also be used to alert against unsafe practices.

DANGER

CAUTION

WARNING

CAUTION

Safety Behaviors and Practices

• Do not block the warm air discharge. Do not allow

anyone to sleep directly in front of the appliance.

• Due to high temperatures, the appliance should be

located out of traffic and away from furniture and

draperies.

• Children and adults should be alerted to the hazards

of high surface temperature and should stay away to

avoid burns or clothing ignition.

• Young children should be carefully supervised when

they are in the same room as the appliance.

• Clothing or other flammable material should not be

placed on or near the appliance.

• Any safety screen or guard removed for servicing

must be replaced prior to operating the appliance.

• Do not insert items into the louvers.

• Do not spray aerosols near the appliance while it is

operating. Most aerosols contain butane gas which

is flammable.

• Do not unplug the appliance while it is operating or

while the fans are on.

• Do not use bare hands to touch the front louvers

due to high temperatures which may cause burns.

• Prevent dust from accumulating on the power cord,

side covers, and parts behind the appliance.

• Do not sit on the heater.

• Do not place containers of liquid on top of the

heater. Water spillage can cause extensive damage

to the appliance and may result in electric shock.

• Repairs should be performed by a qualified service

technician. Consumer should not repair by yourself.

• Keep the area around the appliance clear and free

from combustible materials, gasoline, and other

flammable vapors and liquids.

• Never store liquid propane containers indoors.

• Do not use this appliance if any part has been under

water. Immediately call a qualified service

technician to inspect the appliance and to replace

any part of the control system and any gas control

which has been under water.

• This appliance is equipped with a three-prong plug

for your protection against shock hazard and should

be plugged directly into a properly grounded three-

prong receptacle. Do not cut or remove the ground

prong from this plug.

• Any alteration to the appliance or its controls can be

dangerous.

• Do not operate appliance with the panels removed,

cracked or broken. Replacement of the panels

should be done by a licensed or qualified service

person.

4 Rinnai Corporation EX17C / EX22C Manual

EX17C EX22C

Application For manufactured home (USA only) or mobile home or residential installation convertible

for use with natural gas and liquefied petroleum gases (propane / LPG) when provision is

made for the simple conversion from one gas to the other.

For commercial setting.

For installation at altitudes up to 10,200 feet (3109 m).

General Description Forced combustion, forced convection, flued gas furnace

Operation Push button electronic

Gas Connection 1/2 in male NPT

Gas Control Electronic

Burners Stainless steel Bunsen burner

Temperature Control Electronic thermostat, (Low, 60-80ºF in 2ºF increments, High)

Ignition System Electronic spark ignition

Flue System The flue must be terminated to atmosphere with only flue components listed with the

appliance’s certification. Warranty will be voided if non listed components are installed.

Humidifier Tray Capacity - 2.1 pints (1000 cc)

Electrical Connection AC 120V, 60 Hz, 46 watts AC 120V, 60 Hz, 56 watts

Standby Power 0.5 watt

Weight

Noise Level 33-38 dB 33-42 dB

AFUE Rating Natural Gas: 81% Propane: 82% Natural Gas: 80% Propane: 82%

57 lbs (26 kg)

Specifications

Rinnai is continually updating and improving products. Therefore, specifications are subject to change without

prior notice.

The efficiency rating of this appliance is a product thermal efficiency rating determined under continuous operating

conditions and was determined independently of any installed system.

Safety Features

• Overheat: The appliance will automatically shut

down when the appliance exceeds a predetermined

temperature.

• Flame Failure: The appliance will automatically

shut down if the burner flame is extinguished.

• Power Failure: The appliance will shut off the gas

if it loses electrical power.

• Power Surge Fuse: A glass fuse on the PC board

protects against overcurrent. If the fuse blows then

all indicator lamps will be off.

• Spark Detector: The appliance automatically

shuts down if there is an abnormal spark at ignition.

• Fusible Link: In case the overheat feature does

not prevent an overheat then the fusible link could

break, shutting off the appliance.

Appliance Specifications

Rinnai Corporation EX17C / EX22C Manual 5

Features

Natural Gas Propane Gas

Minimum supply gas pressure 3.5 in (89 mm) W.C. 8.0 in (203 mm) W.C.

Maximum supply gas pressure 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.

Appliance Specifications

Natural Gas Propane Gas

BTU/hour input Low 8200

High 16700

Low 8200

High 16700

BTU/hour output Low 6560

High 13360

Low 6560

High 13360

EX17C

Natural Gas Propane Gas

BTU/hour input Low 8200

High 21500

Low 8200

High 20700

BTU/hour output Low 6560

High 17200

Low 6560

High 16560

EX22C

• Restarts automatically when ignition or combustion

fails.

• Clean Heating Forced Flue Type

• Easy Operation One-Touch Ignition

• Programmable Thermostat

• Warm Air Outlet at Floor Level (keeps your feet

warm)

• Child Lock

• Room Temperature Setting Memory

• Clean the Air Filter - Indicator Lamp

• Energy Saving Economy Setting

• Humidifier Tray

• Air Flow Directional Louvers

• Direct Vent Easily Installed

• Proportional Heating Variable Capacity

• Hush! Quiet Operation

• Modern Design Minimizes Floor Space

Requirements

• Fault Code Message Display

• Timers 1 and 2

• Dimmer

• Set back (setting a minimum temperature)

• Temperature settings in Fahrenheit or Celsius

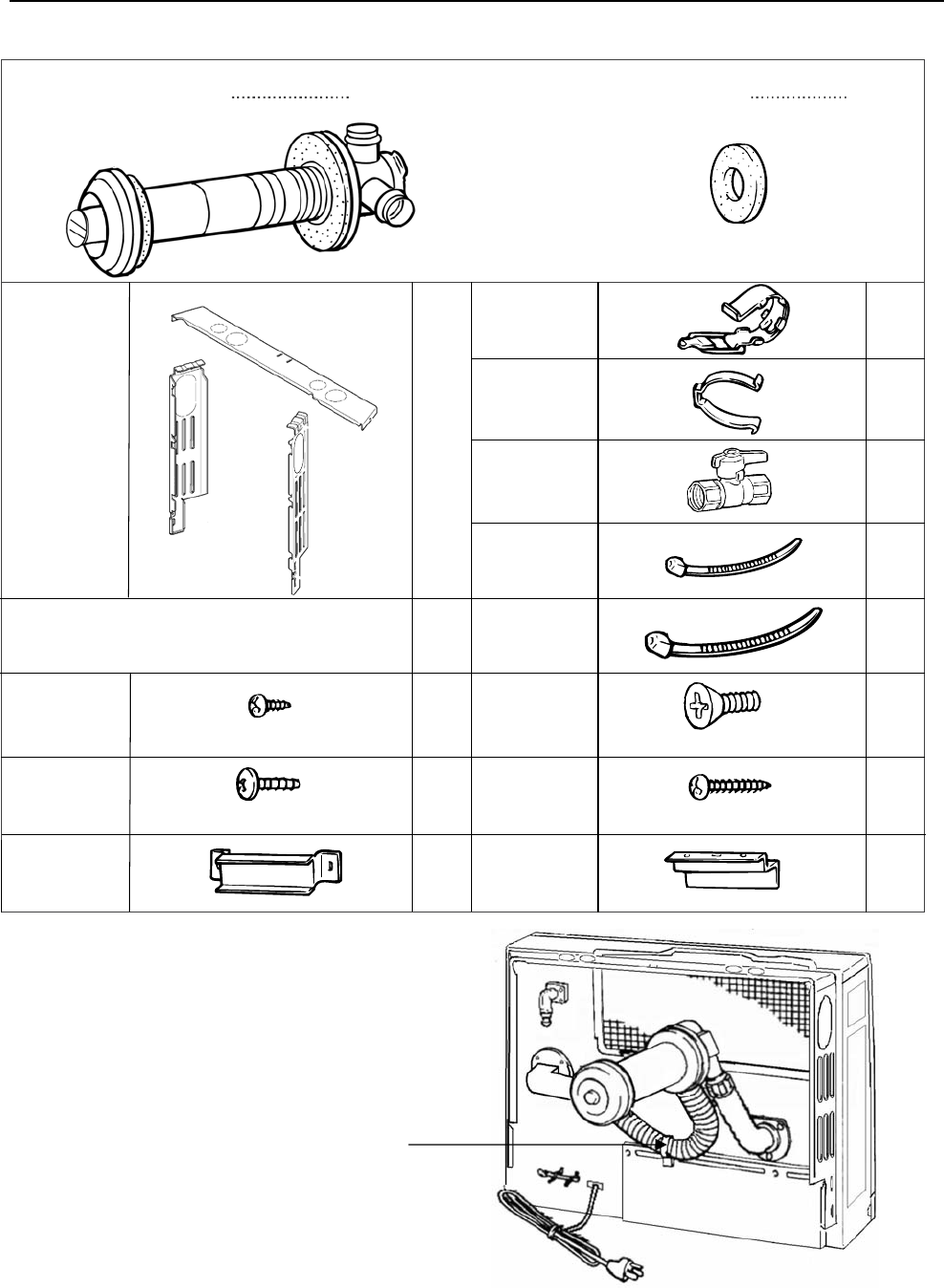

See the installation instructions for the parts list of

the vent kit.

The “A” Vent Kit is included with the appliance.

The following flue manifold sizes are available:

Name Kit No. Fits walls

S Vent Kit FOT-150 3 - 4 1/2 in (75 - 115 mm)

A Vent Kit FOT-151 4 1/2 - 9 1/2 in (115 - 240 mm)

B Vent Kit FOT-152 9 1/2 - 15 3/4 in (240 - 400mm)

C Vent Kit FOT-153 15 3/4 - 23 5/8 in (400 - 600 mm)

D Vent Kit FOT-154 23 5/8 - 31 1/2 in (600 - 800 mm)

Flue Manifolds

6 Rinnai Corporation EX17C / EX22C Manual

Getting to Know your New Heating Appliance

Operating Instructions

HUMIDIFIER

REMOVE BOTTOM

COVER AND PULL OUT

TO REFILL

WARM AIR OUTLET

BOTTOM COVER

HOLD BOTH SIDES

AND PULL TOWARD

YOU

CONTROL PANEL

RATING PLATE

MODEL NUMBER,

SERIAL NUMBER,

GAS TYPE, ETC.

ENGLISH IS ON THE

RIGHT; FRENCH IS

ON THE LEFT

ROOM TEMPERATURE

SENSOR/THERMISTOR

POWER CORD

PLUG 120V AC, 60 Hz

AIR FILTER

EXHAUST PIPE

COMBUSTION AIR

INTAKE HOSE

VENT TERMINAL

COMBUSTION AIR/

EXHAUST

GAS CONNECTION

1/2” MALE NPT

Rinnai Corporation EX17C / EX22C Manual 7

Control Panel Control Panel

Sensible Temperature Control

Child Lock

The Child Lock will help to prevent accidental operation of the appliance and to

prevent children from operating the appliance.

To activate Child Lock, press the Child Lock button. The indicator will light and a

beep will sound.

To deactivate Child Lock, press the Child Lock button and hold for about 2

seconds. The indicator light will go out and a beep will sound.

• The lock can be activated when the heater is ON or OFF.

• If activated while the heater is ON, all controls other than the OFF switch will

be locked.

• If activated while the heater is OFF, then all controls will be locked.

• If the heater is turned off while the Child Lock is activated, it cannot be turned

on again until the lock is deactivated.

• Deactivating the lock releases the control buttons.

The sensible temperature control feature allows

comfortable heating which matches the conditions in

the room.

Based on the information collected by the room

temperature thermistor when the heating starts, the

heating capacity is automatically adjusted to achieve a

comfortable heating effect and to reach the

temperature setting quickly.

Occasionally, the room temperature may briefly exceed

the temperature setting due to the layout of the room or

heating area.

ON / OFF

Press the ON/OFF button to operate the heater. The ON indicator will glow green.

Once the burner ignites the ON indicator will glow red. When the heater warms

up, the fan will automatically start.

To turn the heater off, press the ON/OFF button. The ON indicator light will go out.

The fan will continue to operate for several minutes after the burner has gone out

in order to cool the heater. Do not unplug the heater while the fan is running.

After the heater is turned on and begins operating, the display will dim. The display will turn off when the heater is

turned off. While programming the timers the display will turn off several seconds after a button is last pushed.

Display

1. The heater must be turned off.

2. Press the Timer 1 and Timer 2 button at the same time for about 5 seconds. The display will show “ºC” or “ºF”.

3. Use the arrow keys to select the temperature scale.

4. Press the ON/OFF button.

Fahrenheit or Celsius

8 Rinnai Corporation EX17C / EX22C Manual

Operating the Heater Manually

Setting the Clock

1. Press the “Set Times” button.

2. The light next to “Clock” should be lit. Press the up and down

arrows to set the time. Holding down either of the arrow keys will

change the time more quickly.

3. Press the “Set Times” button until none of the time options are lit

up.

Setting and Operating the Timers

Confirm the clock is correct.

NOTE: The clock will have to be reset in case of a power failure.

However the timers will retain their settings.

The heater will start before the programmed starting time in order to

heat the room by the programmed starting time.

The timers can be set while the heater is on or off. To operate the

timer, the heater must be on.

Setting the timers:

1. Press the “Set Times” button twice to set Timer 1.

2. The light next to “Timer 1 on” should be lit. Press the up or down

arrows to set the start time. Holding down either of the arrow

keys will change the time more quickly.

3. Press the “Set Times” button again so that the Timer 1 off

position is lit. Press the up or down arrows to set the end time.

Holding down either of the arrow keys will change the time more

quickly.

4. Press the “Set Times” button again to set the times for Timer 2.

Follow the same steps above to set the start and end times.

5. Press the “Set Times” button until none of the time options are lit

up.

Operating the timers:

To operate the heater using a Timer, press the ON/OFF button and

the appropriate Timer button. The heater will operate from the start

to end times you have entered for that Timer. It will operate at the

temperature setting that has been set for the heater. The timer can

be set while the heater is operating.

1. Turn the heater on by pressing the “ON/OFF” button.

2. Press the up or down arrows to set the temperature. The left side

of the display shows the temperature setting. The right side of

the display shows the room temperature.

Rinnai Corporation EX17C / EX22C Manual 9

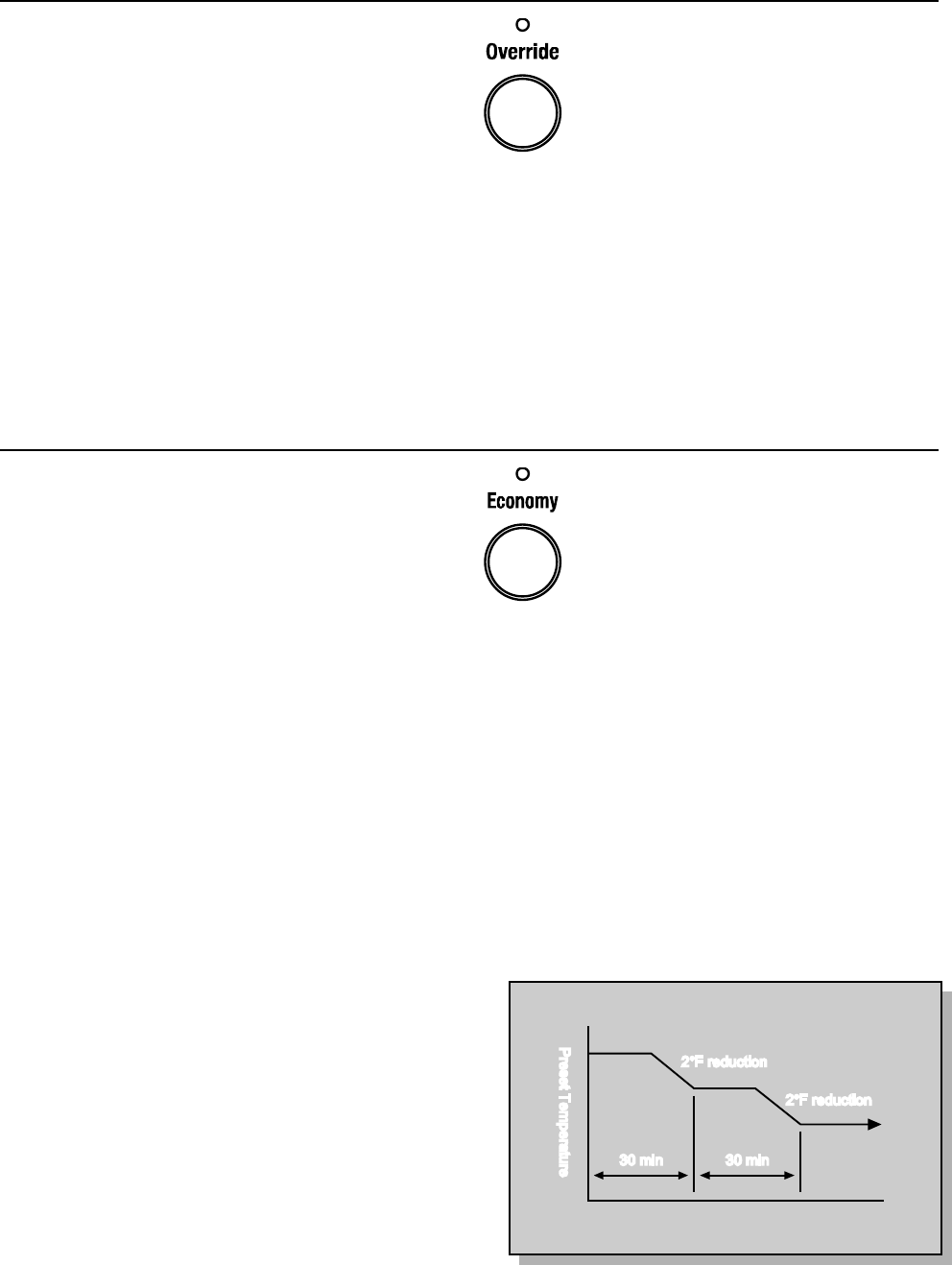

Override Function

This function is used only when the heater is in Timer

operation.

It allows you to “override” the reset timer setting until

the beginning of the next Timer period.

For example, if the heater is ON, pressing the

“Override” button will turn the heater OFF until the next

period. If the heater is OFF, pressing the “Override”

button will turn the heater ON, and allow you to select

a temperature setting, until the next period. The

heater will remain on until the next timer period or until

the Override function is turned off.

When in override function, pressing the “Override”

button will return the heater to the operation of the

current timer period.

Economy (Energy Saving Mode)

The Economy mode can only be set while the heater

is operating (heating). Once it is set, it will remain in

the system memory until deactivated.

1. To turn the Economy mode on, press the

“Economy” button. The Economy indicator is lit.

• The Economy mode now remains in the system

memory.

• If the appliance is turned off manually, or stops

heating as a result of an OFF timer period, the

“Economy “ indicator will go out.

• Whenever the appliance starts heating again,

the “Economy” indicator will light.

2. To turn the Economy mode off, press the

“Economy” button. The “Economy “ indicator will

go out.

• The Economy mode can only be turned off while

the heater is operating (heating) and when the

“Economy” indicator is lit.

Economy Mode Information

After the room is heated initially, the air temperature

may be dropped to a lower level without affecting

comfort. The Economy Mode reduces the

temperature by 2 ºF, 30 minutes after the room

temperature setting is reached. After another 30

minutes, it reduces the temperature setting by another

2 ºF, effectively saving energy. The room temperature

setting will drop up to a total of 4 ºF.

The Economy Mode will not operate if the heater is

under capacity for the room size.

30 min

2°F reduction

30 min

Preset Temperature

10 Rinnai Corporation EX17C / EX22C Manual

Humidifier and Air Flow Direction

Adjusting Air Flow Direction

The vertical louvers may be adjusted to move the air

flow more to the right or to the left.

Use a screw driver or similar object to bend each

louver to the desired position.

Do not bend repeatedly (no more than 5 times) or else

the louver will break.

The horizontal louvers (which determines the vertical

air flow direction) are fixed and cannot be adjusted.

CAUTION

Do not adjust the air flow

louvers while warm air is

flowing.

Adding Water to the Humidifier

CAUTION

Do not remove the bottom

trim panel or the humidifier

tray while warm air is

flowing. Wait 5 minutes after

turning the unit off.

Set back

Warm air is humidified when it passes over the water

in the tray.

To fill the tray, remove the bottom panel by pushing on

both sides and pulling it toward you. Pull the tray out

and fill with water. Do not exceed the fill line. Push

the tray back in and attach the bottom panel. Do not

operate the appliance unless the humidifier tray is

installed.

During operation a small amount of condensation is

produced in the flue system and drains into the

humidifier tray.

This function allows a minimum room temperature to be pre-set, between

38ºF and 78ºF (in 2ºF increments). This temperature should be set below

the room temperature setting. The default setting is 60ºF. Once the Set

back function is selected the appliance will start heating whenever the

room temperature falls below the selected temperature, regardless of timer

or manual settings.

Follow these steps to set and operate the Set back feature:

1. Make sure the heater is turned OFF.

2. Press the “Set back” button. The light above the button will come on.

3. Press the up and down buttons to set the minimum temperature.

When the “Set back” indicator is on, frost protection is operating, and will

always prevent the room temperature from falling below the pre-set

minimum temperature (as long as electric power and gas is supplied).

To turn this feature off, press the “Set back” button.

The unit will retain its ON or OFF setting after a power failure. (Default

setting at the factory is on.)

Rinnai Corporation EX17C / EX22C Manual 11

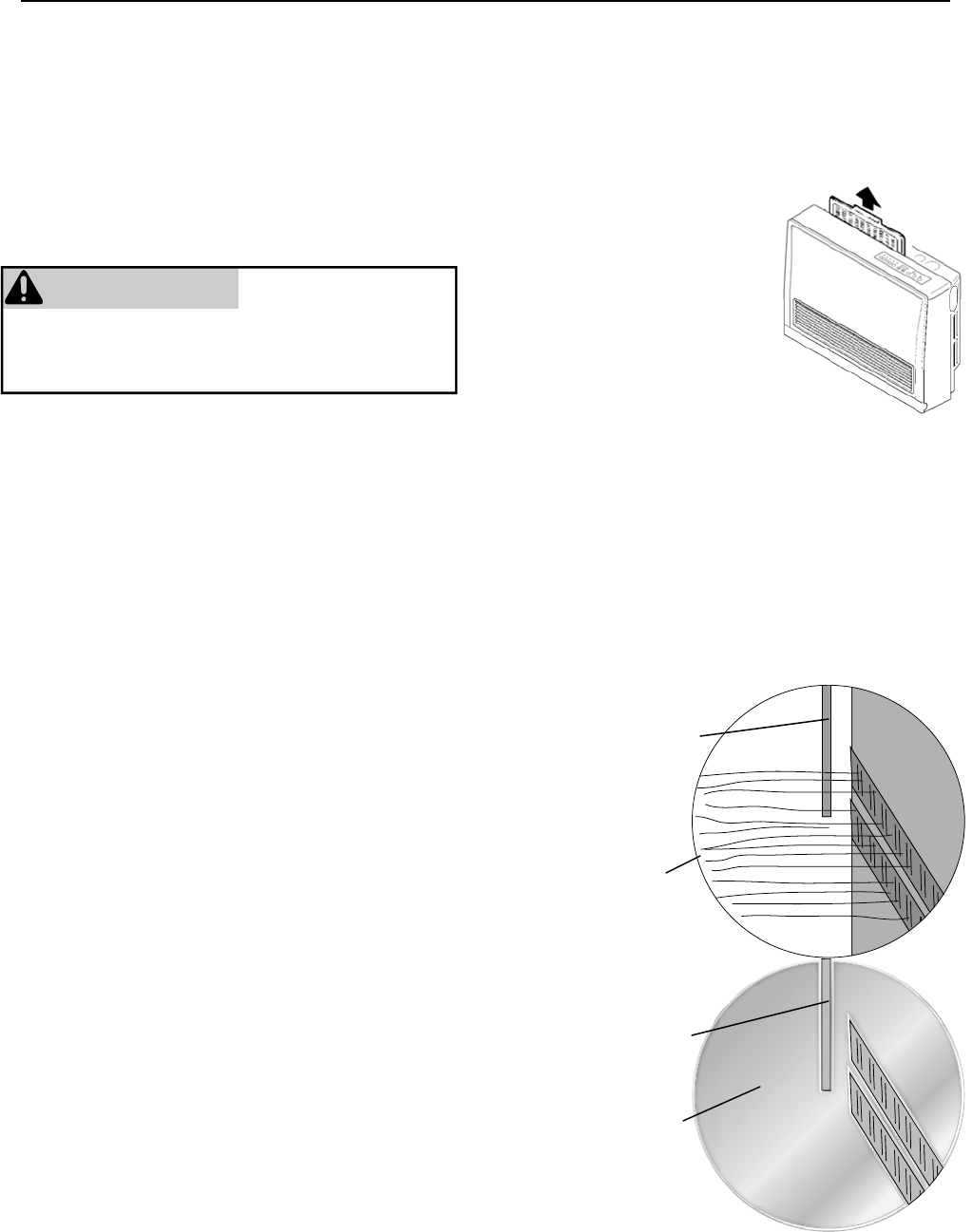

Filters

Dirty filters reduce the air flow

and the appliance’s ability to

produce heat. The filters

should be cleaned frequently

during the heating season.

If the filters become blocked

the filter indicator lamp will

flash red and a beep will sound

five time. This beeping will

repeat every 5 minutes.

Eventually the appliance will

turn off and display fault code 14 on the control panel

display.

To clean the filters, the appliance should be OFF and

cool. Remove the filter and clean it using a soft dry

cloth or vacuum. If the filter is greasy wash with warm

soapy water, rinse, and dry completely.

Do not use the appliance without the filter installed.

Care and Maintenance

Maintenance

All maintenance and service are to be performed by a

qualified service technician, preferably one who has

attended Rinnai service training classes on the Direct

Vent products.

The appliance should be inspected annually by a

qualified service technician. More frequent cleaning

may be required due to excessive lint from carpeting,

bedding material, etc. It is imperative that control

compartments, burners, and circulating air passage

ways of the appliance be kept clean.

Any screen or guard removed for servicing the

appliance must be replaced prior to operating the

appliance. Clean as follows:

1. Turn heat off. Allow to cool for an half hour.

2. Remove the front panel by removing five screws.

3. Use pressurized air to remove dust from the main

burner, heat exchanger, and fan blades.

4. Use soft dry cloth to wipe cabinet.

Do not use wet cloth or spray cleaners on the burner.

The flue should be inspected annually for blockages or

damage.

Motors are permanently lubricated and do not need

periodic lubrication. Keep fan and motor free of dust

and dirt by cleaning annually.

Verify proper operation after servicing.

When attaching the front panel, take care not to clip or

pinch any electric cords to prevent electric shock.

Care of Exterior

Dampen soft cloth with warm water. Wring water out

well and wipe the unit.

Do not use volatile substances such as benzene or

thinners. They cause fading of the paint and

deformation of the resin.

Snow Accumulation

Keep the area around flue terminal free of snow and

ice. The appliance will not function properly if the

intake air or exhaust is impeded by obstructions.

Refer to the Flue Terminal Clearances, page 18. The

clearance in Ref. A should be maintained from any

snow accumulation.

CAUTION Prevent dust from

accumulating on the power

cord, side covers, and parts

behind the appliance.

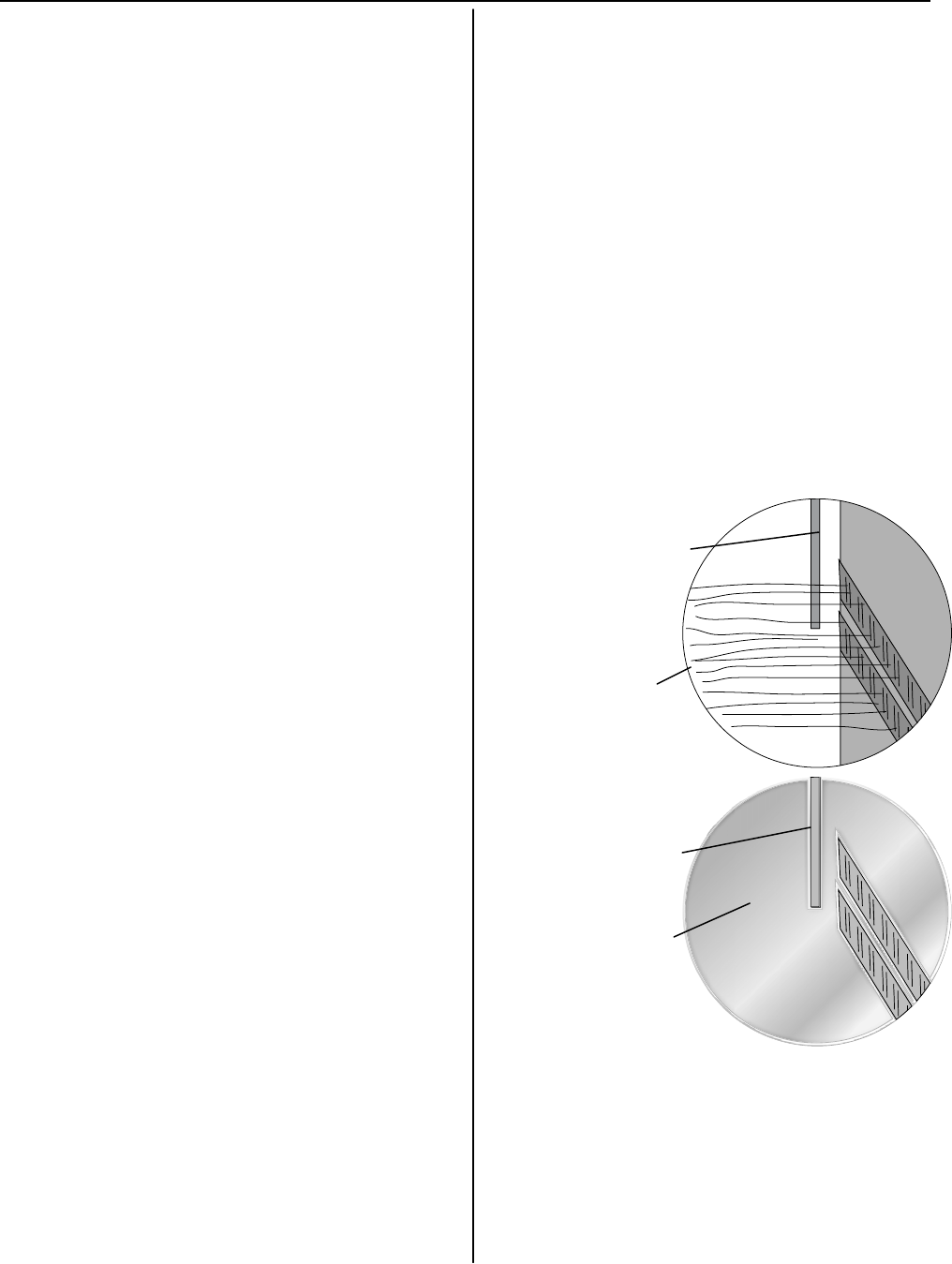

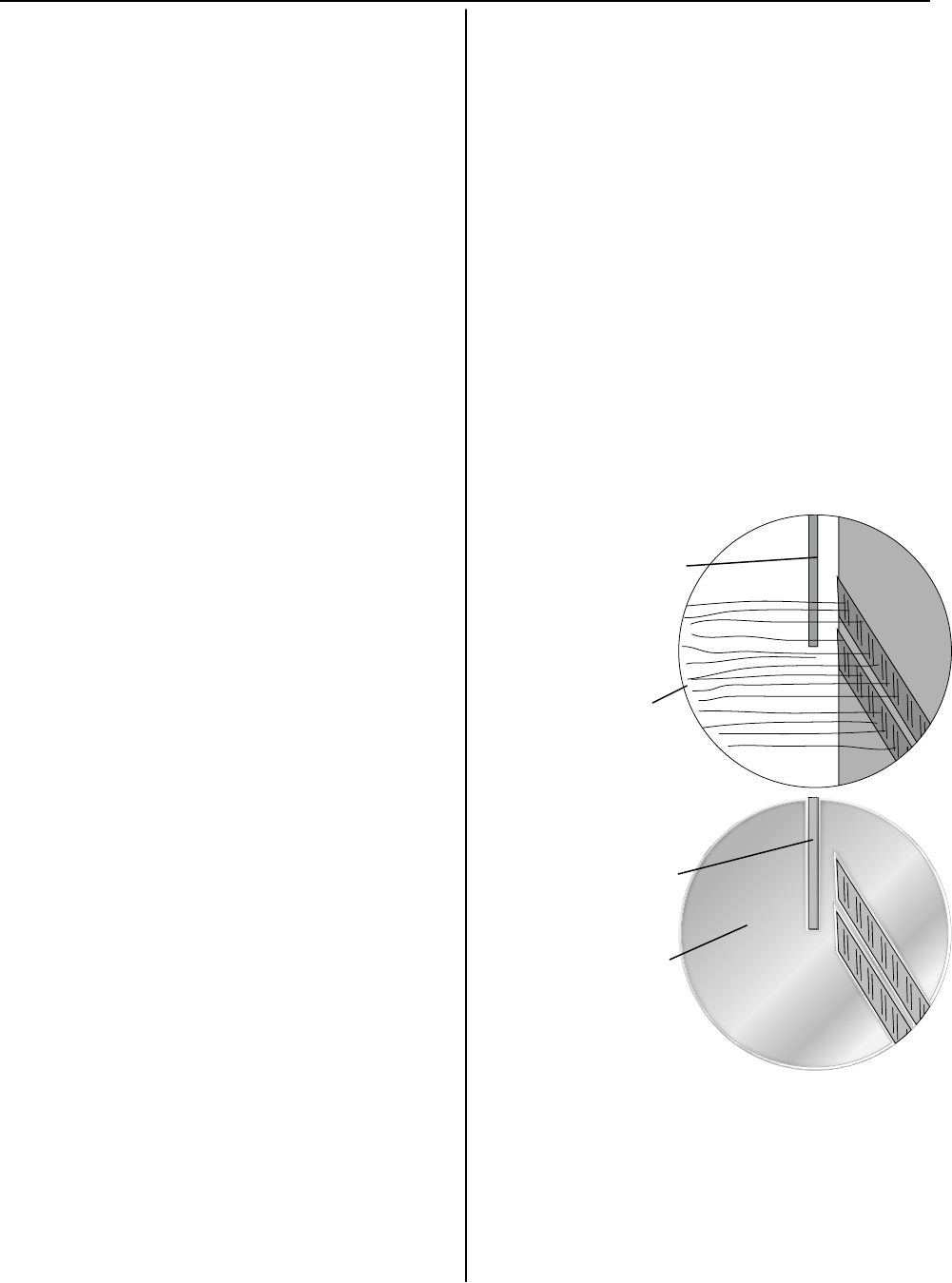

Visual Inspection of Flame

Check that the burner flames are operating normally.

The flame can be seen through the circular window.

When operating normally the burner flame should

appear as long, clear, blue, stable, streaks. Yellow

flames or an orange color is abnormal and

maintenance is required.

NORMAL

Flame Rod

Long, clear, blue,

stable flames

ABNORMAL

Yellow flames or

orange color

Flame Rod

12 Rinnai Corporation EX17C / EX22C Manual

Before Making a Service Call

Before making a service call please check the following:

At Ignition:

Heater does not operate.

Warm air does not flow when the burner

lights.

Smoke or strange smells are produced

on the first trial light up after installation.

Sharp clicking noises at ignition

During Combustion:

Clicking noise when the thermostat

operates.

Unit is not heating room.

Air filter is blocked or the louvers are

blocked or obstructed.

Heater will not re-ignite after overheating.

When the unit is turned off.

Convection fan continues to run after

turning OFF.

Other Points:

Steam is discharged from the flue terminal .

Unit shuts off without apparent reason.

Is the heater plugged in?

Have the fuses or breaker blown at the fuse box / breaker panel?

Is there a power failure?

Is the air filter blocked?

Is anything blocking the outlet for the hot air?

Is the flue blocked?

The fan is started automatically after a short delay.

This is to allow the heat exchanger to warm up, helping to avoid cold draughts.

This is caused by grease or oil and dust on the heat exchanger and will stop

after a short time.

This is simply expansion noise from the heat exchanger.

This is the sound of the solenoid gas valves opening and closing.

Is the air filter blocked?

Is the set temperature high enough?

Is the warm air outlet blocked by anything?

Are the doors and windows of the room closed?

Was the appliance correctly sized for the space?

Allow heater to cool, clean air filter, operate again.

Even after unit has cooled down, the heater does not ignite again. Repair is

necessary.

Contact a qualified / authorized service provider.

This is to remove the residual heat from the heat exchanger. The fan will stop

when the heater cools down.

High efficiency appliances tend to discharge water vapor on cold days. This

is normal.

Check whether filters are blocked. Dirty filters will cause the heater to overheat.

Rinnai Corporation EX17C / EX22C Manual 13

Fault Codes

If there is a malfunction the appliance may shut down

as a safety precaution and display a fault code to

assist in diagnosing the problem. The fault code will

flash in the display on the control panel. When

making a service call, this code will assist with

diagnosing the fault.

You may be able to clear the fault code by turning the

heater off and then on again. If the fault code remains

or returns on the next operation, contact Rinnai or

your nearest service agent and arrange for a service

call.

[1]Only this code is dim.

[2]If the fusible link needs replacement, it must be done by a qualified service agency. In addition, the cause of

the overheat needs to be determined. The fusible link is a one use safety device that breaks to shut off the

appliance.

[3]Remove any obstructions. The flue needs to be kept clear to expel exhaust gases. If the appliance fails to

operate contact a qualified service agency.

CODE DISPLAYED FAULT REMEDY

11 [1] Ignition Failure

Check that gas is turned ON.

Check that the vent termination is not blocked.

Refer to the Restart Function explanation.

Service call if repeated.

14 Overheat Clean filter.

Service call if repeated. [2]

16 Room Overheat Ensure that room temperature is less than 104°F (40°C).

31 Room Temperature Sensor

Faulty Service call.

33 Overheat Temperature

Sensor Faulty Service call.

49 Sensor Breakdown Service call.

53 Sparker Failure Service call.

61 Combustion Fan Failure Service call.

70 Faulty ON/OFF Switch or

Faulty “Set back” Switch Service call.

71 Faulty Solenoids Service call.

72 Faulty Flame Rod Service call.

73 Communication Error Service call.

99 Flue Block Check around the flue terminal for blockage. [3]

62 Convection Fan Failure Service call.

14 Rinnai Corporation EX17C / EX22C Manual

Troubleshooting

Restart Function

If there is a power failure while the appliance is on, then the appliance will start automatically when the power is

restored.

If the appliance fails to ignite, the appliance will attempt ignition after 1 hour. The “Ignition Failure” fault code, 11,

will appear during that hour and disappears after a successful ignition. If ignition fails again, then the fault code

will remain and another attempt to ignite will occur in 1 hour. The fault code is not stored in the fault code history.

If the flame is extinguished during forced combustion then the appliance will attempt ignition after 1 hour. The

“Ignition Failure” fault code, 11, will appear during that hour and disappears after a successful ignition. Forced

combustion takes place for about 15 seconds before ignition. After this time, the temperature control logic

controls the combustion.

If the flame is extinguished (burner combustion failure) while the temperature control logic is operating the

appliance, then the appliance will immediately attempt ignition. No fault code will appear.

Problem

Remedy

Cause

Not Plugged In

Power Failure

(Initial Installation)

Air In Gas Pipe

Gas Filter Blocked

Miss Ignition

Flue terminal obstructed

Flue manifold not connected

Louver obstructed

Air filter blocked

Gas Escape

Child Lock Set

Gas turned off at meter, tank,

or valve.

Plug In

Push On/Off button to attempt

restart after power is restored.

Purge air

(Installer)

Service Call

Clear obstruction

Service Call

Clear obstruction

Clean filter

Service Call

Cancel Child Lock

Turn gas on

No ON indicator

Burner doesn’t ignite

Unusual combustion

Combustion stops

during operation

Smell of gas

Noisy ignition

Takes too long to

warm the room

ON Timer is set Cancel “ON” Timer or push

override button

Rinnai Corporation EX17C / EX22C Manual 15

Installation Instructions

• A qualified service technician should install the

appliance and inspect it before use.

• If you move, check the gas type in your new area. The

local gas authority will be able to advise on local

regulations.

• The installation must conform with local codes or, in

the absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1/NFPA 54, or the Natural Gas and

Propane Installation Code, CSA B149.1.

• A manufactured home (USA only) or mobile home

OEM installation must conform with the Manufactured

Home Construction and Safety Standard, Title 24 CFR,

Part 3280, or, when such a standard is not applicable,

the standard for Manufactured Home Installations,

ANSI Z225.1, or the standard for Gas Equipped

Recreational Vehicles and Mobile Housing, CSA

Z240.4.

• The appliance, when installed, must be electrically

grounded in accordance with local codes or, in the

absence of local codes, with the National Electrical

Code, ANSI/NFPA 70, or the Canadian Electrical

Code, CSA C22.1.

• Appliance input ratings are based on sea level

operation and need not be changed for operation up to

2000 ft (610 m) elevation. For operation at elevations

above 2000 ft (610 m), follow the procedure in the

section, Adjust Gas Pressure Settings.

• The appliance and its appliance main gas valve must

be disconnected from the gas supply piping system

during any pressure testing of that system at test

pressures in excess of 1/2 psi (3.5 kPa).

• The appliance must be isolated from the gas supply

piping system by closing its equipment shut off valve

during any pressure testing of the gas supply piping

system at test pressures equal to or less than 1/2 psi

(3.5 kPa).

• If the flooring is carpet, tile, or other combustible

material other than wood, then the appliance must be

installed on a metal or wood panel extending the full

width and depth of the appliance.

• Rinnai suggests that a dedicated electrical circuit with

a 120V AC, 60 Hz, 10 amp power source be used.

• This appliance discharges a large volume of warm air

next to the floor. Any particles in the air such as

cigarette smoke could cause discoloration in carpet.

The warm air flow could discolor nylon carpets

containing dyes or vinyl surfaces. To prevent

discoloration of the floor covering a mat may be placed

under the appliance which extends about 30 inches

(750 mm) in front of it. (Wood is included in the

shipping container that can be cut to size and used if

needed.)

• This appliance is not designed to built in.

• This appliance is only for use with the type of gas

indicated on the rating plate. This appliance is not

convertible for use with other gases unless a certified

kit is used. If a conversion of the unit is needed,

conversions must be performed by a qualified service

provider at the owner’s expense.

• Follow the Adjust Gas Pressure Settings (page 28)

and confirm that the correct code is used for your

gas type and altitude.

• This appliance must not be connected to a chimney

flue serving a separate solid-fuel burning appliance.

• Two 1/8 in test plugs are provided for testing of

manifold differential pressure. They are located on the

modulating gas valve and on the burner manifold.

• The appliance should be correctly sized for the space it

is required to heat. It is recommended that an industry

standard BTU Heat Loss Calculation be conducted to

determine the proper sizing.

• Follow the installations instructions and those in Care

and Maintenance for adequate combustion and

ventilation air.

• The flow of combustion

and ventilation air shall

not be obstructed.

• Locate the heater

where outdoor air does

not affect the room air

thermistor. Otherwise,

the sensible

temperature control

feature will be affected.

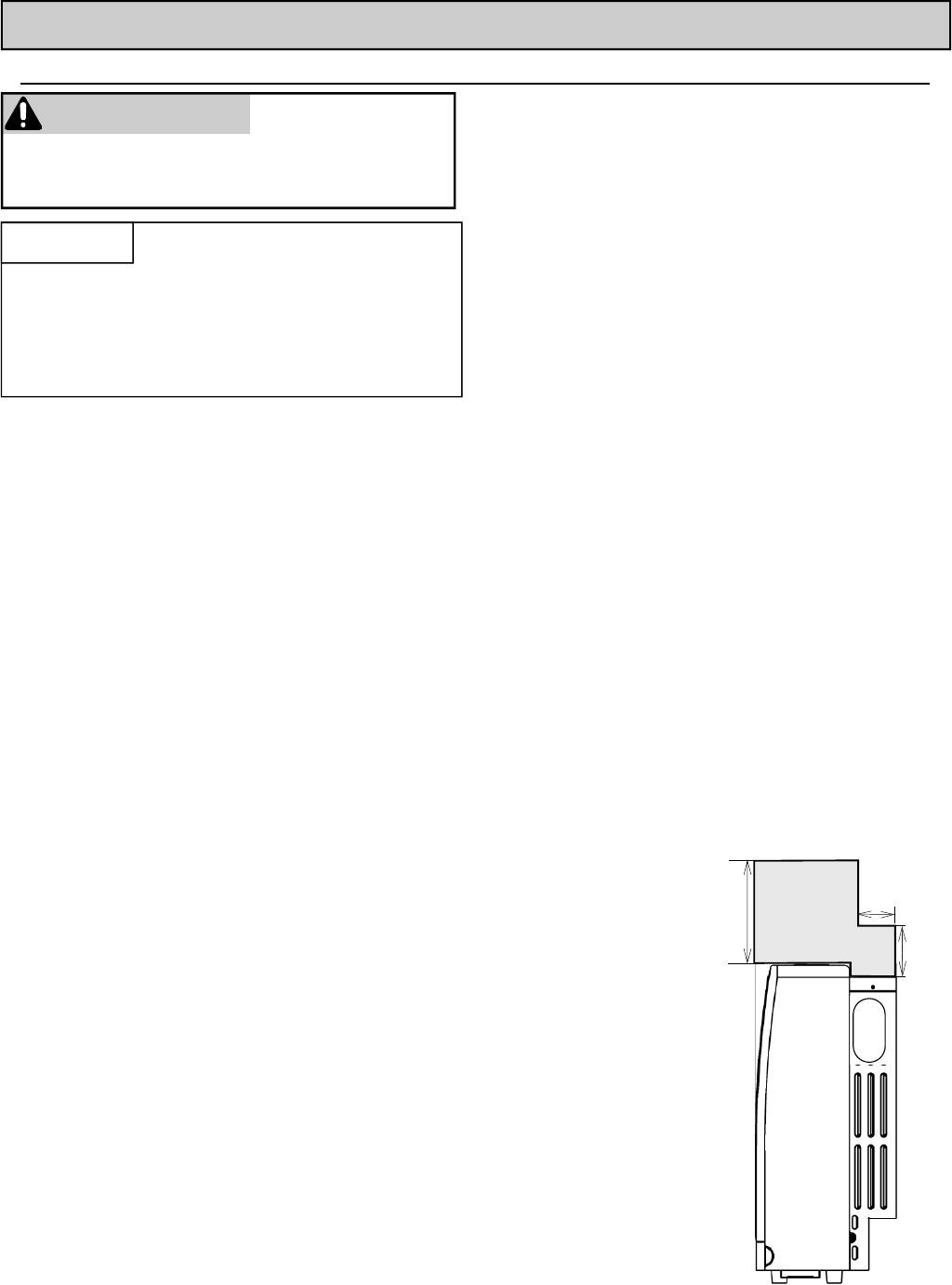

• Clearances to access

the appliance during

servicing are 2 inches

(50 mm) from the

sides, 40 inches (1 m)

from the front, and the

area shown above the

appliance in the

picture.

General Instructions

WARNING

Do not use substitute materials.

Use only parts certified with the appliance.

If installation is at a location above

2001 ft (611 m), then follow the Adjust

Gas Pressure Settings section.

If installation is at or below 2000 ft

(610 m) then the pressure settings do

not need to be adjusted.

NOTICE

(229 mm)

(76 mm)

(153 mm)

clearance for

maintenance

16 Rinnai Corporation EX17C / EX22C Manual

Gas Connection

• The gas supply line shall be gas tight, sized and so

installed as to provide a supply of a gas sufficient to

meet the maximum demand of the heater without

loss of pressure.

• A shut off valve and appliance connector valve

should be installed in the upstream of the gas line to

permit servicing.

• Flexible pipe and any appliance connector valve

used for gas piping shall be types approved by

nationally recognized agencies.

• Any compound used on the threaded joint of the gas

piping shall be a type which resists the action of

liquefied petroleum gas (propane / LPG).

• After completion of gas pipe connections all joints

including the heater must be checked for gas

tightness by means of leak detector solution, soap

and water, or an equivalent nonflammable solution,

as applicable. (Since some leak test solutions,

including soap and water, may cause corrosion or

stress cracking, the piping shall be rinsed with water

after testing, unless it has been determined that the

leak test solution is non-corrosive.)

• Check the gas supply pressure immediately

upstream at a location provided by the gas

company. Supplied gas pressure must be within the

limits shown in the Specifications section.

• Refer to an approved pipe sizing chart if in doubt

about the size of the gas line.

• Install the provided manual gas shut-off valve so

that it can be accessed for easy operation. Do not

conceal manual cut-off valve behind back spacer.

Clearances to Combustibles

When determining where to install the appliance

the clearances to combustibles shown in the

figure must be followed. Also refer to the Safety

Behaviors and Practices section.

Attach Back Covers (Sides Only)

Attach back covers as shown. Engage lugs

2 in

(50 mm)

2 in

(50 mm)

Manual gas

shut-off valve

The 40 inch (1 meter) clearance

from the front of the appliance does

not include flooring material or

carpeting that is less than 1.2 inches

(30 mm) in height.

NOTICE

0” (0 mm)

Rinnai Corporation EX17C / EX22C Manual 17

Dimensions

A full size template is provided on the

cardboard packaging.

DO NOT DISCARD until installation is

completed.

NOTICE

10.1 in

257 mm

3.3 in

85 mm

6.8 in

172 mm

29.9 in

(760 mm)

22.9 in

(582 mm)

18 Rinnai Corporation EX17C / EX22C Manual

Flue Terminal Clearances

AIR SUPPLY INLET

VENT TERMINAL

AREA WHERE

TERMINAL IS NOT

PERMITTTED

INSIDE

CORNER DE TAIL

FIXED

CLOSED

OPERABLE

FIXED

CLOSED

OPERABLE

SNOW

TERMINATION

Clearance in

Ref. A also

applies to

anticipated

snow line

Rinnai Corporation EX17C / EX22C Manual 19

Flue Terminal Clearances

1 A vent shall not terminate directly above a sidewalk or paved driveway that is located between two single

family dwellings and serves both dwellings.

2 Permitted only if veranda, porch, deck, or balcony is fully open on a minimum of two sides beneath the floor.

∗For clearances not specified in ANSI Z223.1/NFPA 54 or CSA B149.1, clearances are in accordance with local

installation codes and the requirements of the gas supplier.

Ref Description Canadian Installations US Installations

Clearance above grade, veranda,

porch, deck, or balcony. (Take into

account the anticipated snow line)

12 inches (30 cm) 12 inches (30 cm)

B Clearance to window or door that may

be opened

6 inches (15 cm) for

appliances < 10,000 BTUh;

12 inches (30 cm) for

appliances > 10,000 BTUh

and < 100,000 BTUh,

36 inches (91 cm) for

appliances > 100,000 BTUh

6 inches (15 cm) for

appliances < 10,000 BTUh;

9 inches (23 cm) for

appliances > 10,000 BTUh

and < 50,000 BTUh,

12 inches (30 cm) for

appliances > 50,000 BTUh

C Clearance to permanently closed

window * *

Vertical clearance to ventilated soffit,

located above the terminal within a

horizontal distance of 2 feet (61 cm)

from the center line of the terminal

* *

E Clearance to unventilated soffit * *

F Clearance to outside corner * *

G Clearance to inside corner 20 inches (50 cm) 20 inches (50 cm)

Clearance to each side of center line

extended above meter/regulator

assembly

3 feet (91 cm) within a height

15 feet (4.5 m) above the

meter/regulator assembly

I Clearance to service regulator vent

outlet 3 feet (91 cm) *

Clearance to nonmechanical air supply

inlet to building or the combustion air

inlet to any other appliance

6 inches (15 cm) for

appliances < 10,000 BTUh;

12 inches (30 cm) for

appliances > 10,000 BTUh

and < 100,000 BTUh,

36 inches (91 cm) for

appliances > 100,000 BTUh

6 inches (15 cm) for

appliances < 10,000 BTUh;

9 inches (23 cm) for

appliances > 10,000 BTUh

and < 50,000 BTUh,

12 inches (30 cm) for

appliances > 50,000 BTUh

K Clearance to a mechanical air supply

inlet 6 feet (1.83 m) 3 feet (91 cm) above if within

10 feet (3 m) horizontally

Clearance above paved sidewalk or

paved driveway located on public

property

7 feet (2.13 m) 1 *

M Clearance under veranda, porch, deck,

or balcony

12 inches (30 cm) to non-

flammables 2

24 inches (60 cm) to

flammables 2

12 inches (30 cm) to non-

flammables 2

24 inches (60 cm) to

flammables 2

20 Rinnai Corporation EX17C / EX22C Manual

Flue Manifold Slaesrebburerap1 1

(‘A’ Flue units only)

(For weatherboard installations)

Manual Valve

Set

Owner’s Manual

“A” Vent Kit, FOT-151

Back Spacer

Set

Pipe Stopper A

Ring

Plastic tie

for air inlet

Plastic tie

(L=250mm)

Screw

(M4.8×32)

Wood Screw

(M4)

Screw

(M4)

Screw

(M4)

Wall Bracket Spacer Bracket 1

For Back Spacer Set For Flue Manifold

For Spacer Bracket Wall Bracket Screws

The following items are included with the appliance:

Installation Parts

“A” Vent Kit, FOT-151

* This plastic tie should

be located here

Rinnai Corporation EX17C / EX22C Manual 21

Drilling Flue Hole

Ensure that there are no gas or water lines, or

electrical circuits in the wall location where the flue

hole is to be drilled.

Drill the flue hole using a 3 1/8 inch (80 mm) drill.

The center of the hole must be located anywhere

within the shaded area, unless extension kits are

used. See diagram.

For weatherboard walls, drill through the center of

the weatherboard from the outside first and then

through the plasterboard. A template is provided.

For installation without using extension kits, the

configuration of the flue manifold, air intake hose,

and exhaust slide pipe should be as shown when

installation is completed. The shaded area shows

where the flue manifold can be located.

Configuration viewed from behind the appliance.

Flue Hole

3 1/8"

(80 mm)

Use a template (included) to

determine allowable location of the

flue hole.

NOTICE

22 Rinnai Corporation EX17C / EX22C Manual

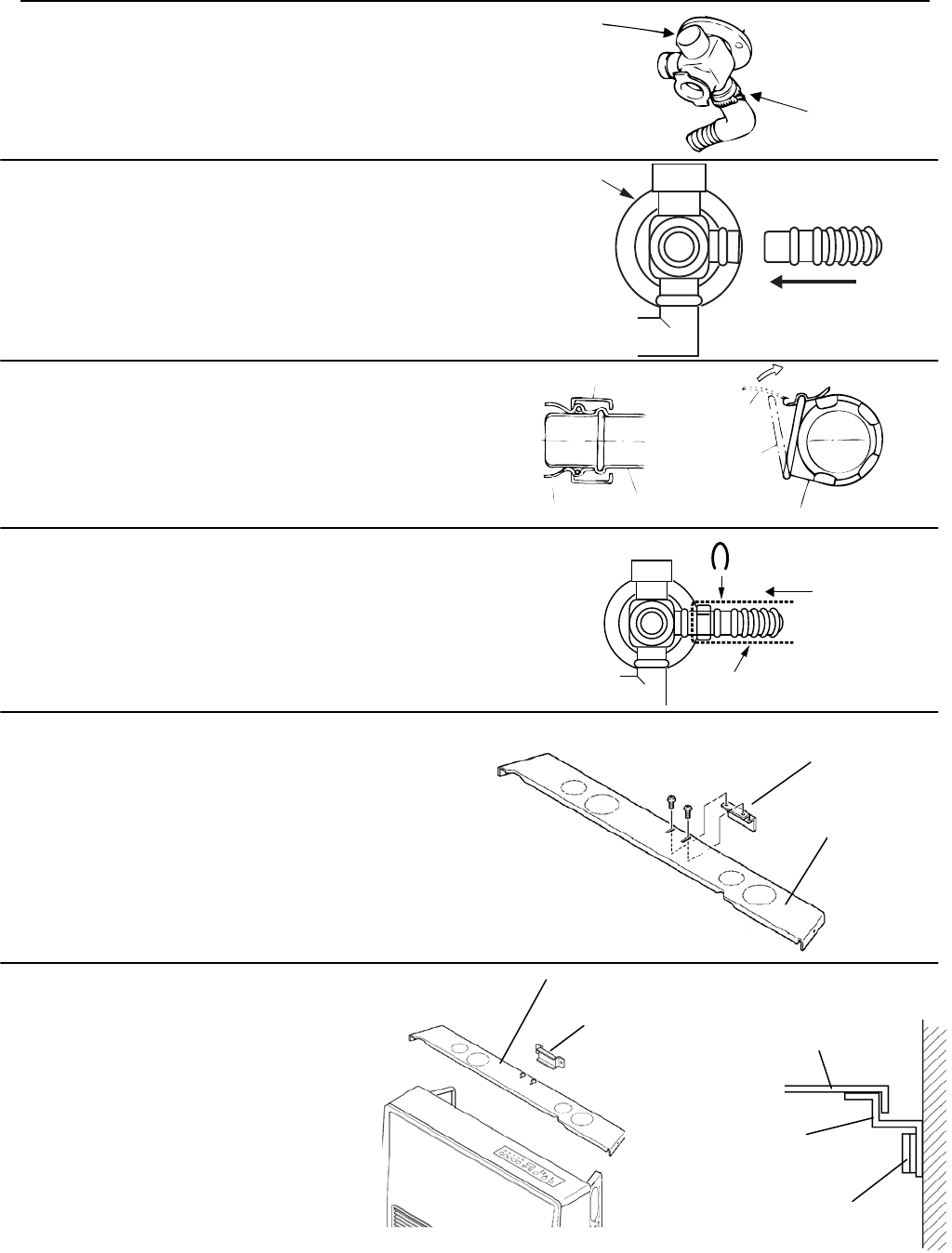

Flue Manifold Installation

1. Disassemble the flue manifold

The flue consists of 3 parts:

• sleeve

• inside connection

• outside terminal

Disassemble the flue manifold by first pulling

out the inside connection. To remove the

outer terminal pull and release the two

internal ties and then pull out the outer

terminal.

Clearance to combustibles for the sleeve and

flanges is zero inches.

2. Adjust the sleeve length

Measure wall thickness through previously

drilled 3 1/8 inch (80 mm) hole.

The end of the sleeve should protrude 3/16 -

3/8 inch (5-10 mm) from the outside wall.

The sleeve is threaded for adjustment. Adjust

the sleeve length to wall thickness plus 3/16 -

3/8 inch (5-10 mm).

NOTE: Do not extend beyond the red line.

For other than the “S” type flue manifold, if a

shorter length is necessary an extension can

be removed. Cut the outer plastic laminate

(with a utility knife or similar) and remove the

extension. The metal should not be cut.

• The flue manifold must exhaust to the outside. Do

not exhaust into other rooms.

• The flue manifold is not designed to be positioned

under floors or below the heater.

• The termination cannot be vertical.

• This appliance can only be used with one of the

five types of Rinnai flue kits. The flue kits and their

dimensions are listed on the previous page.

• Refer to the Flue Terminal Clearances section.

3 screws

sleeve should

extend 3/16 -

3/8 in (5-10 mm)

3. Attach the sleeve

Attach to the inside wall using 3 screws

arranging the flange so that the marking

“TOP” is at the top.

The flange is offset 2° to allow the

condensate drain to the outside.

Inside Connection

Sleeve

Terminal

Remove extension

if necessary

Rinnai Corporation EX17C / EX22C Manual 23

Flue Manifold Installation

5. Lock the ties

Pulling hard on the left and right hand ties,

clip the ties over the notches inside the

sleeve. You should be able to pull the ties 2

or 3 notches past the starting point. Cut the

ties, leaving about 3/4 inch (20 mm) past the

notch. Bend the ties back into the sleeve and

parallel to the wall.

6. Insert Inside Connection Assembly

Push the assembly into the terminal tube,

ensuring that the seal is in place on the

inner tube.

Attach the inside connection with 3

screws. The inner connection can still

be turned to install the screws.

4. Install the Terminal

Check that the terminal seal is in place. For

weatherboard walls, add the second seal next

to the terminal seal to compensate for

weather board angle.

From the outside insert the terminal into the

sleeve with the marking “TOP” at the top.

The left hand side locking tie should be

marked “LEFT”.

Terminal seal

Locking tie

Terminal

Locking ties Sleeve

3 screws

24 Rinnai Corporation EX17C / EX22C Manual

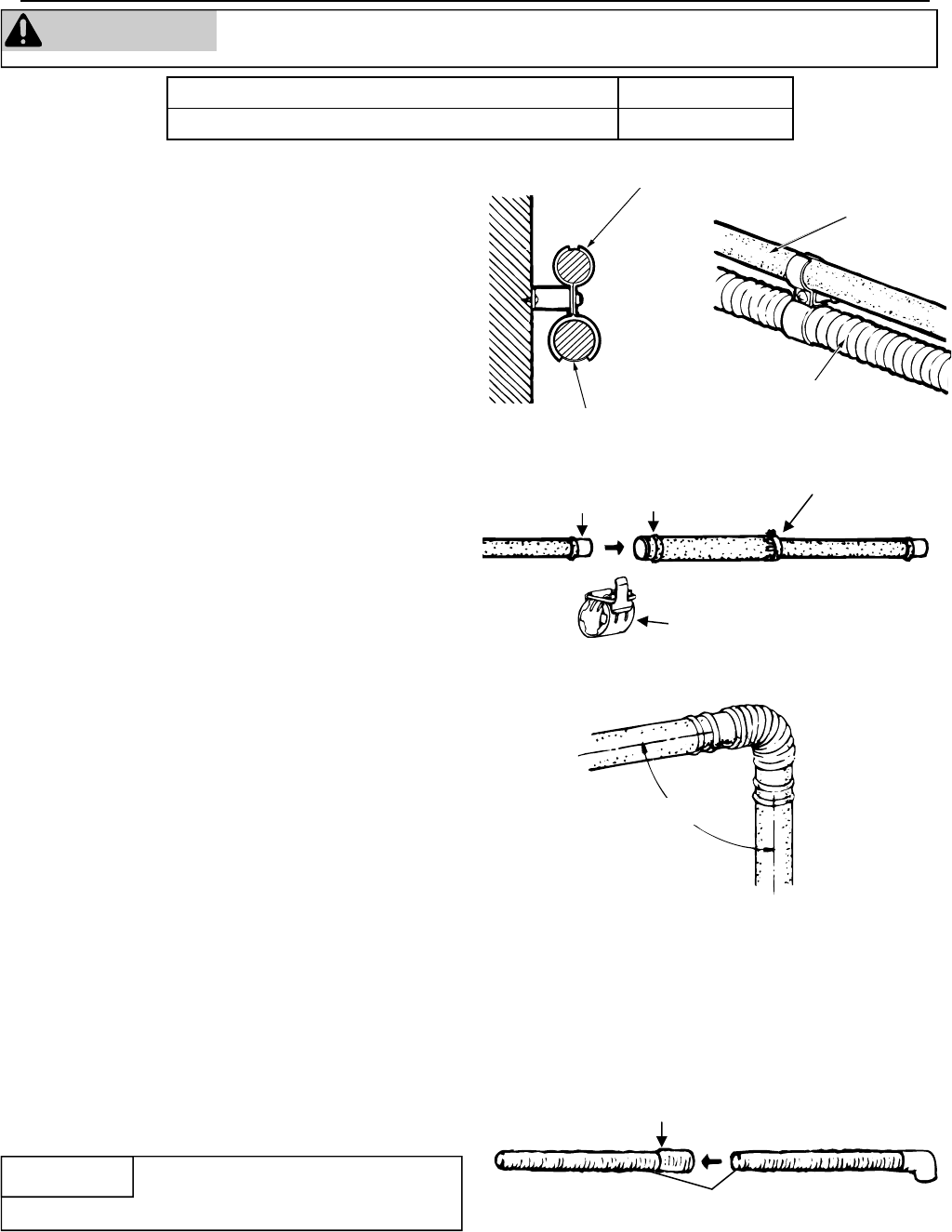

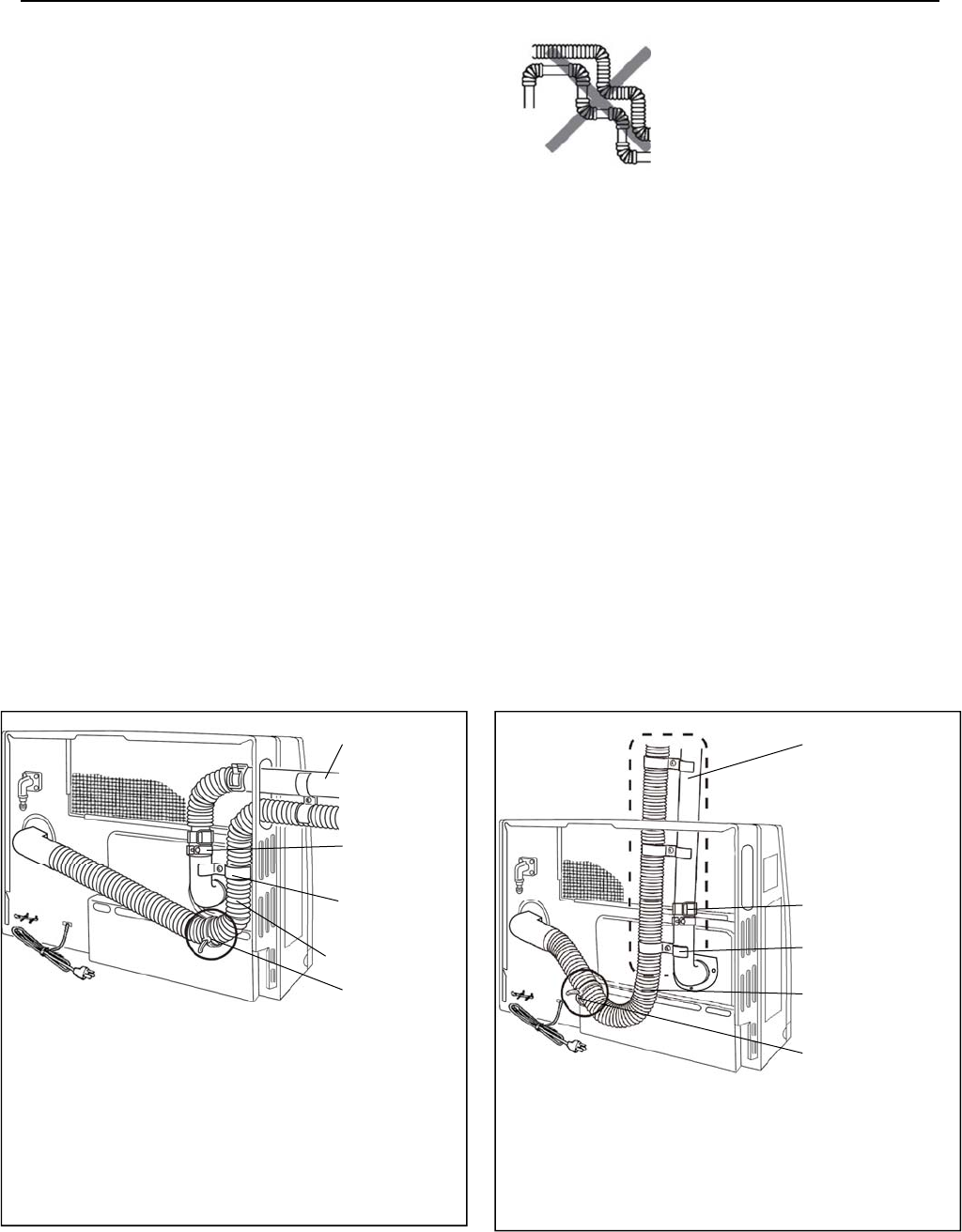

Extension Kit Installation

• Extension lines are through the side panel of the

appliance.

• It is not possible to position the extension lines

through the other side panel of the appliance.

• One elbow is shown. One additional elbow may be

added.

• Instructions (1)-(6) must be followed.

Plastic Tie

Air Intake Hose

Exhaust Line

Pipe

Stopper A

Pipe Clamp

• Extension lines are through the top panel of the

appliance above where the exhaust exits the appli-

ance.

• No elbows are shown. Two additional elbows may

be added.

• Instructions (1)-(6) must be followed.

Plastic Tie

Exhaust Line

Pipe Stopper A

Pipe Clamp

Air Intake Hose

If necessary, extension kits are available to extend the

exhaust line and air intake hose between the manifold

and the appliance.

(1) The maximum vent length is 13 feet (4 m) with 2

bends. The bent pipe attached to the appliance

does not count toward the max limit of 2 bends.

(2) Maximum vertical length allowed is 10 feet (3 m).

(3) If the extension is longer than 10 feet (3 m), the

condensate may overflow the condensation pan.

Therefore, extension exceeding this length should

drain to the outside and sloped 3° downward.

(4) Do not allow any low points or sagging in the

exhaust line. Otherwise, condensate may block

the exhaust and affect combustion.

(5) Vent extensions installed in unconditioned air

space must be insulated with high temperature

insulation and must be accessible.

(6) Vent extensions must not be concealed per NFPA

54 and must be accessible allowing inspection and

repair. Decorative covers are available from

Rinnai.

These figures show the 2 possible ways that the

extension exhaust line and air intake hose may be

directed away from the appliance. All views are from

behind the appliance. For your configuration,

position the air intake hose as shown.

INCORRECT

• Too many bends (limit is 2)

• Air intake hose is above

exhaust pipe

Rinnai Corporation EX17C / EX22C Manual 25

Clearances exhaust pipe to combustibles 1 inch (25.4 mm)

exhaust pipe to non-combustibles zero

Extension Kit Installation

Both the exhaust line and air intake hose are

supported by clamps which are attached to the wall.

A wall fixture can be used to offset the clamp from the

wall. Use Screw B to attach the wall fixture to the

wall. If the wall fixture is not used then use Screw A

and the nut to attach the clamp to the wall.

The air intake hose should always be underneath the

exhaust line so that in case the air intake hose sags it

will not come into contact with the exhaust line.

Clamps

The exhaust line is connected between the bent pipe

at the rear of the heater and the exhaust port on the

flue manifold.

Installing the Exhaust Line

To connect exhaust pipes with other straight pipes or

bends, fit the male end into the female end. Use pipe

stopper A to clamp the connection.

Use pipe stopper B to fix the length on the adjustable

exhaust pipes. Do not extend these pipes beyond the

red line.

Do not cut the exhaust pipe. Use the adjustable

pipes if necessary.

To bend the elbow, insert exhaust pipes into both

ends for additional leverage. Bend to desired angle.

Do not straighten the bent pipe attached to the

appliance.

Pipe stopper A

Pipe stopper B

Male end Female end

Adjust the angle

Connecting the Air Intake Hose

The air intake hose is connected between the air

connection at the rear of the heater and the air intake

port on the flue manifold.

Push the air intake hose onto the flue manifold and

secure with the plastic cable tie.

Join air intake hoses by screwing the hose joint half of

its length into the air intake hose and then screwing

another air intake hose into the hose joint.

The lengths of the air intake hose and the exhaust

pipe must be the same in order for the appliance to

operate properly. The hose can be cut to the required

length. Deburr all rough edges. Do not cut the hose

attached to the appliance.

Support the air intake hose with pipe clamps.

Hose joint

Air intake hoses

CAUTION Use the pipe stoppers, connectors, clamps, and screws according to these instructions in

order to ensure no leakage of exhaust gases.

Exhaust pipe

Air intake hose

Do not cut the intake hose. Cutting

the intake hose may result in noise.

NOTICE

26 Rinnai Corporation EX17C / EX22C Manual

Extension Kit Installation

Item Description FOT-201 FOT-219 FOT-220 FOT-221 FOT-158 FOT-190

1 Exhaust Pipe (adjustable)

11.4-20.3 in (290-515 mm)

1 Exhaust Pipe (adjustable)

21.0-39.6 in (533-1005 mm)

1 1

2 Exhaust Pipe - 40 in (1016 mm) 1

3 Air Intake Hose - 29.5 in (750 mm);

1.5 in (38 mm) inner dia.

1 1

3 Air Intake Hose - 49.2 in (1.25 m) 1

3 Air Intake Hose - 90.6 in (2.3 m) 1

4 Bent Elbow 1

5 Long Bent Elbow 1 1

6 Hose Joint - 1.5 in (38 mm) inner dia. 1 1 1 1

7 Pipe Stopper A 1 1 1 2 1 1

8 Pipe Stopper B 1 1 1

9 Pipe Clamp 2 sets 3 sets 4 sets

10 Wall Fixture 2 3 4

11 Nut 2 3 4

12 Screw A 2 3 4

13 Screw B 4 6 8

3 Air Intake Hose - 29.5 in (750 mm);

2.0 in (50 mm) inner dia.

6 Hose Joint - 2.0 in (50 mm) inner dia. 1

Extension Kits and Parts

EXHAUST PIPE (ADJUSTABLE) EXHAUST PIPE (NON ADJUSTABLE) AIR INTAKE HOSE

BENT ELBOW LONG BENT ELBOW HOSE JOINT PIPE STOPPER B

PIPE CLAMP WALL-FIXTURE NUT SCREW A

PIPE STOPPER A

SCREW B

Rinnai Corporation EX17C / EX22C Manual 27

Pipe stopper

Elbow Manifold

Hook

Pipe stopper

Connecting the Appliance

2. Connect the flue elbow to the manifold while

moving the appliance into position.

3. Fit the pipe stopper over the connection between

the flue elbow and the manifold. Engage the

hook and rotate it until it snaps against the body

of the clamp.

4. Slide the insulation sleeve up to the flue manifold

and slip the securing clip over the sleeve as

shown.

5. Install the bracket on the rear of the top spacer by

tightening 2 screws.

6. Install the wall bracket with two

screws. Attach the heater to the wall

bracket with 2 screws.

Flue Manifold

Fit Clip

Slide

Sock

Top Spacer

Spacer bracket

Top Spacer

Wall bracket

Wall

Bracket

Top Spacer

Spacer

Bracket

1. Attach the air inlet hose to the flue manifold on

either inlet position “a” or “b”.

The plastic tie should be tight over the sleeve.

The unused inlet is plugged with the rubber cap

supplied on the manifold.

28 Rinnai Corporation EX17C / EX22C Manual

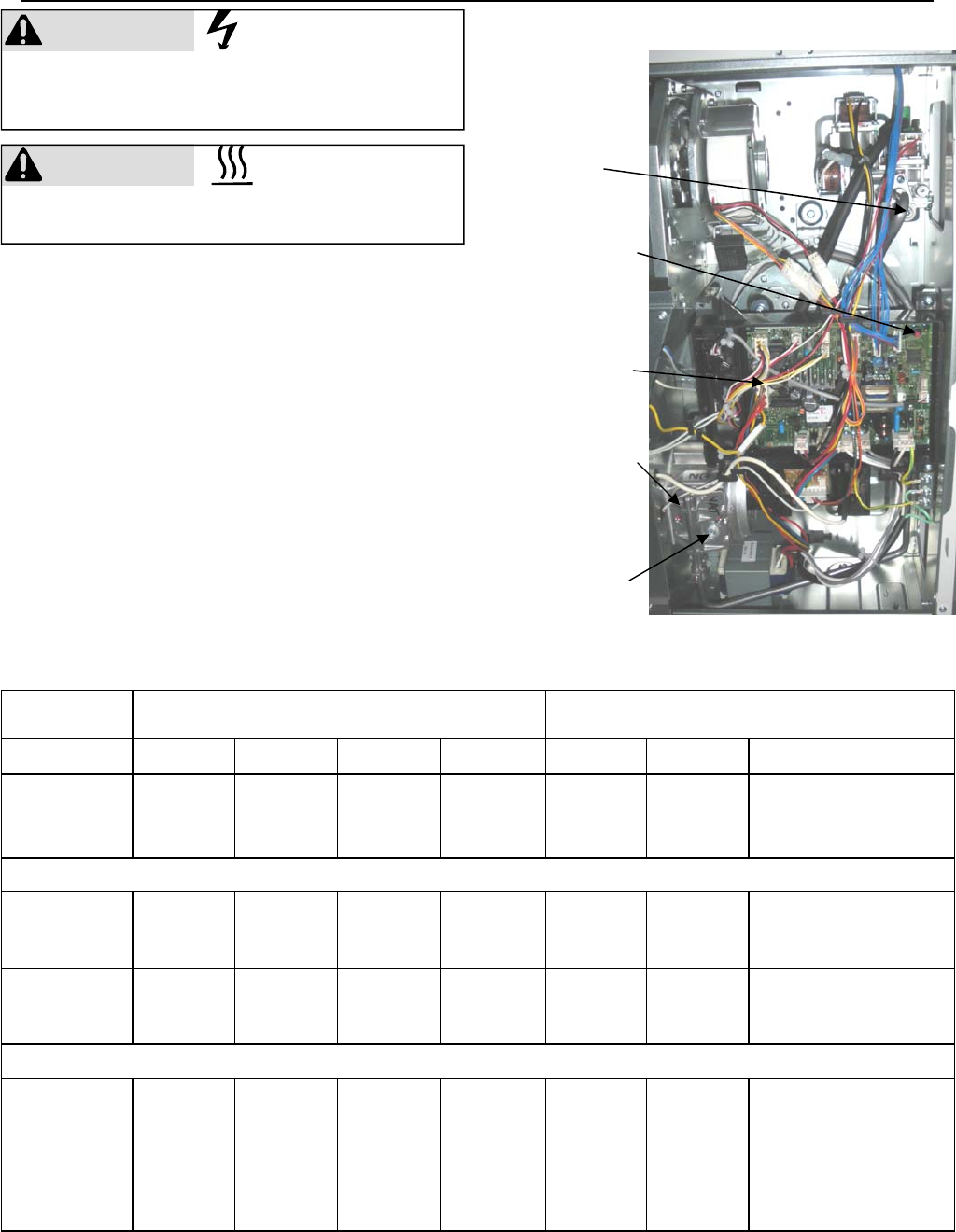

1. Turn off the gas and the power supply.

2. Remove the 5 screws that hold the louver assembly

and front panel. Lift the panel straight up and then

remove it.

3. Remove two pressure point screws (1/8 NPT tap) with

3/16 Allen wrench and attach the manometer to both

pressure points. Both pressure points must be used

in order to measure the differential pressure. Ensure

that the manometer is properly calibrated.

4. Turn on the gas and power supply to the appliance.

(Press the “Set back” button after turning on the

power supply.) With the unit in the off position, press

the test switch at the top of PC board until it beeps.

5. Select the correct code for gas type and altitude using

▲ and ▼ buttons. Refer to the table below.

CAUTION

Do not touch any other areas on the PC board besides

the switches while power is supplied to the appliance.

Parts of the PC board are supplied with 120 volts AC.

CAUTION

Do not touch the areas at or near the exhaust. These

areas become very hot and could cause burns.

Pressure

Point

Pressure

Point

Nozzle Manifold

Test Switch

Natural Gas Propane Gas

Altitude 0-2000 ft

0-610 m

2001-5200 ft

611-1585 m

5201-7700 ft

1586-2347 m

7701-10200 ft

2348-3109 m

0-2000 ft

0-610 m

2001-5200 ft

611-1585 m

5201-7700 ft

1586-2347 m

7701-10200 ft

2348-3109 m

Manifold test

pressure -

W.C. Low

0.44 in

(11 mm)

0.48 in

(12 mm)

0.54 in

(14 mm)

0.60 in

(15 mm)

0.68 in

(17 mm)

0.74 in

(19 mm)

0.82 in

(21 mm)

0.92 in

(23 mm)

Manifold test

pressure -

W.C. High

1.6 in

(40 mm)

1.4 in

(35 mm)

1.2 in

(32 mm)

1.1 in

(29 mm)

2.7 in

(69 mm)

2.4 in

(61 mm)

2.2 in

(55 mm)

2.0 in

(50 mm)

EX22C

Manifold test

pressure -

W.C. Low

0.44 in

(11 mm)

0.48 in

(12 mm)

0.54 in

(14 mm)

0.60 in

(15 mm)

0.68 in

(17 mm)

0.74 in

(19 mm)

0.82 in

(21 mm)

0.92 in

(23 mm)

Manifold test

pressure -

W.C. High

2.6 in

(65 mm)

2.2 in

(57 mm)

2.0 in

(52 mm)

1.8 in

(47 mm)

4.0 in

(101 mm) 3.5 in

(89 mm)

3.1 in

(80 mm)

2.9 in

(72 mm)

EX17C

Code A1 / A5 A2 / A6 A3 / A7 A4 /A8 L1 / L5 L2 / L6 L3 / L7 L4 / L8

Adjust Gas Pressure Settings

PC Board

Rinnai Corporation EX17C / EX22C Manual 29

6. Press the test switch twice to record the gas type

code into memory. .

7. Press the ON/OFF button to operate the

appliance.

8. Press the test switch twice. The LED will display

“PL” indicating low fire mode.

9. Compare the pressure reading on the manometer

to the desired manifold test pressure (low) for your

gas type and altitude. If necessary adjust the low

fire pressure using the ▲ and ▼ buttons.

10. Press the test switch. The LED will display “PH”

indicating high fire mode.

11. Compare the pressure reading on the manometer

to the desired manifold test pressure (high) for

your gas type and altitude. If necessary adjust

the high fire pressure using the ▲ and ▼ buttons.

12. Press the ON/OFF button again. The LED display

turns blank and the appliance returns to the

normal OFF mode.

13. Remove manometer and install Allen head

screws. Operate the unit and

1. Install the front panel and bottom cover.

2. If doing a gas type conversion, place the new

conversion plate (label) on the front cover.

Check that the burner flames are operating normally.

The flame can be seen through the circular window.

When operating normally the burner flame should

appear as long, clear, blue, stable, streaks. Yellow

flames or an orange color is abnormal and

maintenance is required.

Visual Inspection of Flame

NORMAL

Flame Rod

Long, clear, blue,

stable flames

ABNORMAL

Yellow flames or

orange color

Flame Rod

Final Assembly

• check the normal operating sequence

• visually inspect the flame

• check for gas leaks at the test points

Normal Operating Sequence

When you press the ON/OFF button, the LED display

will illuminate, the combustion fan will begin to run,

and the spark will ignite the main burner.

This heater has an automatic ignition system. When

the main burner has lit, the combustion lamp will glow

red, and the spark will stop.

Adjust Gas Pressure Settings

30 Rinnai Corporation EX17C / EX22C Manual

Operating Instructions

FOR YOUR SAFETY READ BEFORE OPERATING

WARNING

If you do not follow these instructions exactly, a fire or explosion

may result causing property damage, personal injury or loss of life.

A. This appliance does not have a pilot. It is

equipped with an ignition device which

automatically lights the burner. Do not try to light

the burner by hand.

B. BEFORE OPERATING smell all around the

appliance area for gas. Be sure to smell next to

the floor because some gas is heavier than air and

will settle on the floor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electric switch; do not use any

phone in your building.

• Immediately call your gas supplier from a

neighbor’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call the fire

department.

C. Use only your hand to push in or turn the gas

control knob. Never use tools. If the knob will not

push in or turn by hand, do not try to repair it, call a

qualified service technician. Force or attempted

repair may result in a fire or explosion.

D. Do not use this appliance if any part has been

under water. Immediately call a qualified service

technician to inspect the appliance and to replace

any part of the control system and any gas control

which has been under water.

TO TURN OFF GAS TO APPLIANCE

1. Set the thermostat to lowest setting.

2. Turn off all electric power to the appliance using

the ON/OFF button on the control panel.

3. Locate the manual gas valve on the side of the

unit. Turn the manual valve clockwise to the

full OFF position.

NOTE: The fan will continue to operate until the

appliance is cool. Do not turn the appliance off

by unplugging it from the wall. Keep burner

and control compartment clean.

OPERATING INSTRUCTIONS

STOP! Read the safety information above.

1. Set the thermostat to lowest setting.

2. Turn off all electric power to the appliance using

the ON/OFF button on the control panel. Locate

the manual gas valve on the back side of the

heater.

3. Turn the manual valve clockwise to the full

OFF position.

4. Wait five (5) minutes to clear out any gas. Then

smell for gas, including near the floor. If you smell

gas, STOP! Follow “B” in the safety information

above. If you don’t smell gas, go to the next step.

5. Turn the manual gas valve counterclockwise

to the full ON position.

6. Turn on all electric power to the appliance using

the ON/OFF button.

7. Set the thermostat to desired setting.

8. Burner is lit when indicator lamp “ON turns red.

9. “ON” indicator and fault code 11, flash when burner

fails to ignite.

10. If the appliance will not operate, follow the

instructions “To Turn Off Gas To Appliance” and

call your service technician or gas supplier. See

manual for additional information.

Manual Valve

OPEN

Rinnai Corporation EX17C / EX22C Manual 31

Cut-Away Diagram

32 Rinnai Corporation EX17C / EX22C Manual

Wiring Diagram

If any of the original wire as supplied with the

appliance must be replaced, it must be replaced with

type 18 AWG wire or its equivalent.

Label all wires prior to disconnection when

servicing controls. Wiring errors can cause

improper and dangerous operation.

CAUTION

CODE COLOR

bk black

bl blue

gr green

gr/y green/yellow

r red

w white

y yellow

gy gray

or orange

br brown

MARK PART NAME

MS MAIN SWITCH

R.TH THERMISTOR

TF THERMAL FUSE

F FUSE

ER ELECTRODE

POV MODULATING SOLENOID

VALVE

TR TRANSFORMER

FR FLAME ROD

MARK PART NAME

OH.TH OVER HEAT THERMISTOR

OHS1, 2 OVER HEAT SWITCH 1, 2

FM CONVECTION FAN MOTOR

SP SPARKER

SV1, 2 MAIN SOLENOID VALVE 1, 2

BL COMBUSTION FAN MOTOR

PS PRESSURE SENSOR

w bk

Rinnai Corporation EX17C / EX22C Manual 33

Ladder Diagram

MARK PART NAME

MS MAIN SWITCH

R.TH THERMISTOR

TF THERMAL FUSE

F FUSE

ER ELECTRODE

POV MODULATING SOLENOID

VALVE

TR TRANSFORMER

FR FLAME ROD

MARK PART NAME

OH.TH OVER HEAT THERMISTOR

OHS1, 2 OVER HEAT SWITCH 1, 2

FM CONVECTION FAN MOTOR

SP SPARKER

SV1, 2 MAIN SOLENOID VALVE 1, 2

BL COMBUSTION FAN MOTOR

FCC FAN CONTROL CIRCUIT

MB MAIN BURNER

PS PRESSURE SENSOR CPU CENTRAL PROCESSING

UNIT

CF CONVECTION FAN

34 Rinnai Corporation EX17C / EX22C Manual

Parts List

For replacement parts call Rinnai at 1-800-621-9419.

Rinnai Corporation EX17C / EX22C Manual 35

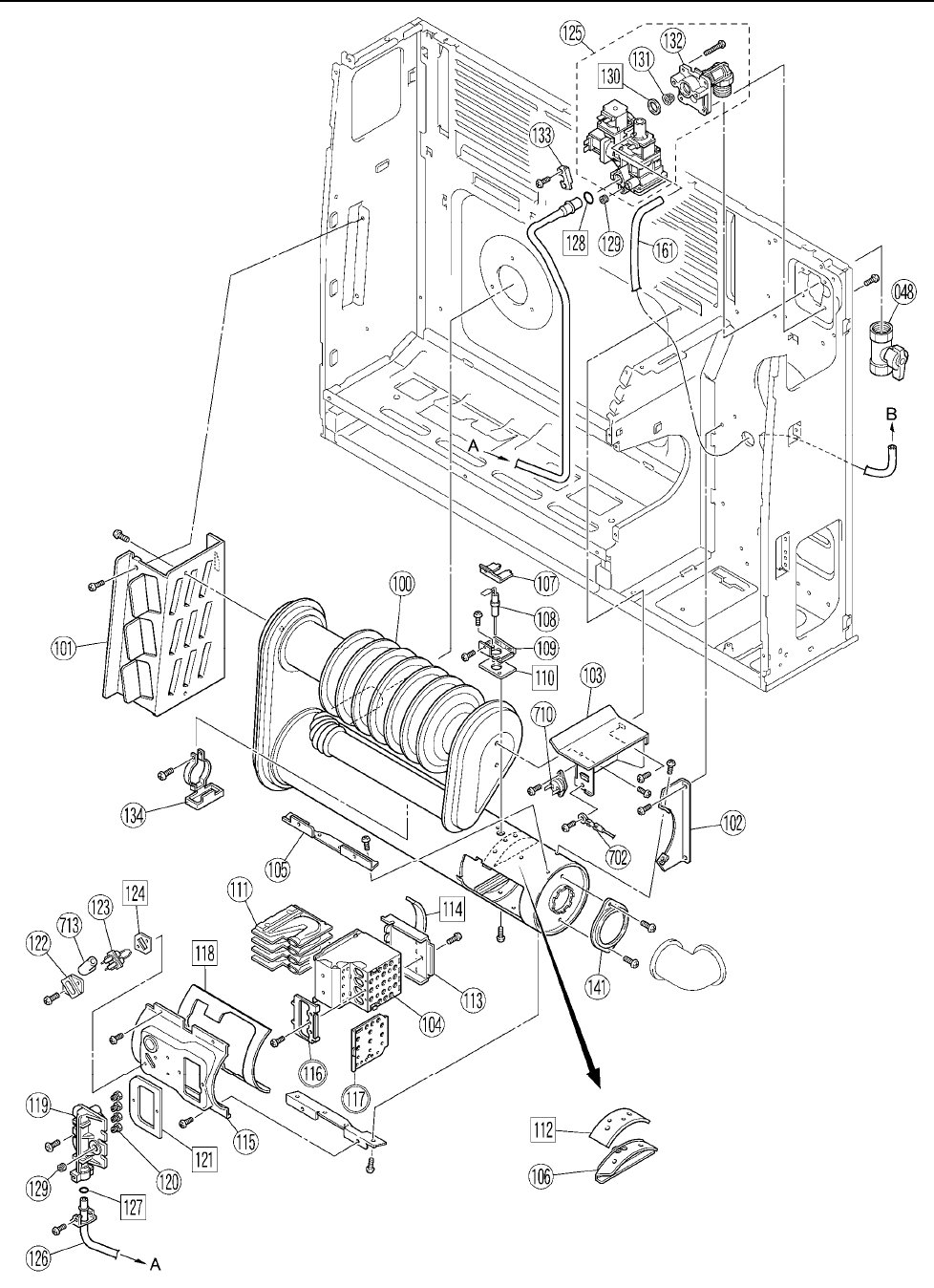

Parts List

36 Rinnai Corporation EX17C / EX22C Manual

Parts List

Rinnai Corporation EX17C / EX22C Manual 37

Parts List

38 Rinnai Corporation EX17C / EX22C Manual

Parts List

Rinnai Corporation EX17C / EX22C Manual 39

Parts List

40 Rinnai Corporation EX17C / EX22C Manual

Parts List (Liste de pieces)

No Name Nom

Part Number

(Numéro de la

Pièce) EX22C

EX22C-W

(white) EX17C

001 Rear Panel B ensemble de panneau arrière B 209000091 1 1 1

002 Frame R armature R 209000092 1 1 1

003 Frame L armature L 209000136 1 1 1

004 Frame Center centre d'armature 209000093 1 1 1

005 Bottom Plate Support appui d'embase 209000094 1 1 1

006 Humidifier Tray Fixing Plate support - bac d’humidificateur 209000095 2 2 2

007

Bottom Plate Upper

Partition cloison de haut d'embase 209000096 1 1 1

008 Top Plate Supporter H soutien de plateau supérieur H 209000097 1 1 1

009 Top Plate Supporter V soutien de plateau supérieur V 209000098 1 1 1

010 Top Plate B plateau supérieur B 209000099 1 1

011 Top Plate plateau supérieur 209000100 1

012 Control Unit boîtier de commande 205000044 1 1

013 Control Unit boîtier de commande 205000027 1

014 Cover couverture 209000101 1 1 1

015 Side Panel (R) B panneau latéral droit B 209000102 1 1

016 Side Panel (R) A panneau latéral droit A 209000103 1

017 Side Panel (L) B panneau latéral gauche B 209000104 1 1

018 Side Panel (L) A panneau latéral gauche A 209000105 1

019 Air Filter Assy ensemble de filtre à air 556F-462-2 1 1 1

020 Front Leg pied 554F-422 2 2 2

021 Leg pied 554F-417 2 2 2

022 Floor Fixing Bracket Parenthèse de fixation de plancher 308F-454 2 2 2

023 Heat Exchanger Packing enveloppe d’échangeur thermique 554F-421-2 1 1 1

024 Louver Assy B ensemble de persiennes B 208000040 1 1

025 Louver Assy ensemble de persiennes 208000041 1

026 Front Panel B panneau frontal B 209000106 1 1

027 Front Panel panneau frontal 209000107 1

028 Heat Shield Panel panneau écran thermique 209000108 1 1 1

029 Back Spacer Top B espaceur arrière supérieur B 209000109 1 1

030 Back Spacer Top C espaceur arrière supérieur C 209000110 1

031 Back Spacer (R) B espaceur arrière droite B 209000111 1 1

032 Back Spacer (R) C espaceur arrière droite C 209000137 1

033 Back Spacer (L) B panneau latéral gauche B 209000113 1 1

034 Back Spacer (L) C panneau latéral gauche A 209000114 1

035 Warm Air Seal Panel panneau de fermeture d’air chaud 556F-305 1 1 1

036 Cord Packing B emballage de corde B AU131-236-B 1 1 1

037 Cord Packing A emballage de corde A AU131-236-A 1 1 1

038 Heat Insulator A isolateur de chaleur 209000115 2 2 2

039 Lock B verrou B 209000116 2 2

040 Lock A verrou A 209000117 2

041 Under Cover Total Assy B sous l'assy de total de couverture B 209000118 1 1

042 Under Cover Total Assy sous l'assy de total de couverture 209000119 1

043 Guard garde 209000120 1 1 1

044 Front Panel Bracket support panneau frontal 209000121 3 3 3

045 Lock Bracket support verrou 209000122 2 2 2

046 Wall Bracket support mural 304F-9077 1 1 1

Pour les pièces de rechange appelez Rinnai au 1-800-621-9419.

Rinnai Corporation EX17C / EX22C Manual 41

Parts List (Liste de pieces)

No Name Nom

Part Number

(Numéro de la

Pièce) EX22C

EX22C-W

(white) EX17C

048 ON-OFF Valve Assy ensemble de vanne M/A BRR37-244 1 1 1

100 Heat Exchanger Assy ensemble d’échangeur thermique 208000011 1 1 1

101 Fixing Plate plaque de fixation 209000123 1 1 1

102 Combustion Chamber Fixer fixation de chambre de combustion 556F-215 1 1 1

103 OHS Fixer fixation interrupteur de surchauffe 209000124 1 1 1

104 Burner Box ensemble de boîtier de brûleur 206000024 1 1 1

105 Flange Board plaque à bride 209000020 2 2 2

106 Seal Plate B plaque d’étanchéité B 206000013 1 1 1

107 Flame Rod Retainer

arrêtoir - électrode de détection de

flamme 209000076 1 1 1

108 Flame Rod électrode de détection de flamme 1001F-104-2 1 1 1

109 Flame Rod Bracket

support - électrode de détection de

flamme 209000074 1 1 1

110 Flame Rod Packing garniture d’électrode de flamme 209000075 1 1 1

111 Burner Assy ensemble de brûleur B3A2-4X02 4 4 4

112 Seal Plate Packing garniture de plaque d’étanchéité 206000014 1 1 1

113 Burner Box Supporter Assy support de boîtier de brûleur 209000125 1 1 1

114 Burner Box Packing garniture de boîtier de brûleur 556F-211 1 1 1

115 Burner Box Fitting Plate Assy

jeu pour plaque de fixation de

boîtier de brûleur 206000025 1 1 1

116 Damper G amortisseur 556F-209-7 1 1 1

117 Secondary Air Damper A amortisseur à air secondaire 206000016 1 1 1

118 Fitting Plate Packing garniture de plaque de fixation 206000017 1 1 1

119 Manifold collecteur 206000038 1 1 1

120 Injector injecteur AU129-210 0.85 4 4 4

120 Injector injecteur 206000018 4 4 4

121 Manifold Packing garniture de collecteur 556F-203-2 1 1 1

122 Electrode Mounting Plate plaque de montage d’électrode 554F-114 1 1 1

123 Electrode électrode 205000028 1 1 1

124 Electrode Packing garniture d’électrode 554F-147 1 1 1

125 Gas Control Assy ensemble de commande de gaz 206000035 1 1 1

126 Interconnection Assy ensemble d’interconnexion 208000042 1 1 1

127 O Ring joint torique M10B-1-8 1 1 1

128 O Ring joint torique M10B-1-10 1 1 1

129 Blind Screw vis de liaison AU39-965 2 2 2

130 Packing garniture 209000086 1 1 1

131 Gas Filter filtre à gaz 206000037 1 1 1

132 Gas Inlet arrivée de gaz 431F-1110 1 1 1

133 Connecting Tube Retainer fixation de tube de connexion 209000079 1 1 1

134 Drain Pan Assy ensemble de bac de drainage 209000138 1 1 1

135 Air Inlet arrivée d’air 208000012 1 1 1

136 Air Inlet Packing garniture d’arrivée d’air RHF300F-79 1 1 1

137 Air Intake Hose D tuyau d’admission d’air RHF1000-130-D 1 1 1

138 Air Inlet Elbow coude d’arrivée d’air RHF1000-132 1 1 1

139 Connecting Tube tube de connexion 556F-404 1 1 1

140 Connecting Tube Fixer fixation de tube de connexion 556F-408 1 1 1

047 Spacer Bracket support espaceur RHF300-152 1 1 1

42 Rinnai Corporation EX17C / EX22C Manual

Parts List (Liste de pieces)

No Name Nom

Part Number

(Numéro de la

Pièce) EX22C

EX22C-W

(white) EX17C

141 Connecting Tube Fixer fixation de tube de connexion 208000018 1 1 1

142

Combustion Fan Casing

Assy C

ensemble de carter de ventilateur

de combustion 208000013 1 1 1

148 Screw For Motor vis pour moteur CP-30310 6 6 6

149 Cushion Rubber coussinet caoutchouc 308F-8273 6 6 6

150 Flue Sliding Tube Assy tube coulissant de fumée 208000043 1 1 1

151 O Ring E joint torique E RHF300-200-E 1 1 1

152 Cover enveloppe 302F-1103X04 1 1 1

153 Ring joint 302F-1206 1 1 1

154 Vent Assy couvercle 431F-1900 1 1 1

158 Combustion Fan Motor Assy anneau 208000044 1 1 1

159 Pipe Stopper Assembly ensemble de ventilation 305F-0017 1 1 1

160 Power Supply Cord Bracket support - cordon d'alimentation RC-329-1033 1 1 1

161 Tube D tube D 208000017 1 1 1

162 Tube E tube E 208000045 1 1 1

163 Tube C tube C 1004F-2052-3 1 1 1

400 Convection Fan Total Assy

ensemble de ventilateur de

convection 208000046 1 1 1

401 Capacitor condensateur 556F-259-2 1 1 1

402 Convection Motor moteur de convection 208000047 1 1 1

403 Motor Fixing Plate socle de moteur 209000126 1 1 1

404 Convection Fan Blade

Assemblée de pale de ventilateur

de convection 208000048 1 1 1

405 Casing Assembly enveloppe 208000049 1 1 1

406 Bearing roulement RC-223-74 1 1 1

407 Humidifier Tray bac d’humidificateur 556F-309 1 1 1

408 Heat Shield Board Assy plaque écran thermique 209000127 1 1 1

409 Seal joint 209000128 1 1 1

410 TF Fixing Plate support - TF 308F-313 1 1 1

411 Cable Clip clip de câble CP-90125-2 3 3 3

412 Wire Clip clip de fils CP-90107-25 2 2 2

413 Motor Bracket support - moteur 209000129 1 1 1

700 PC Board Assembly

ensemble de carte de circuit

imprimé 205000045 1 1

700 PC Board Assembly

ensemble de carte de circuit

imprimé 205000046 1

701 Control Circuit Board circuit imprimé 205000035 1 1 1

702 Room Thermistor Assembly thermistance de pièce 205000047 1 1 1

703 Power Supply Cord cordon d’alimentation 205000048 1 1 1

704 Transformer transformateur 205000049 1 1 1

705 SV IG Harness toron d’allumeur 205000050 1 1 1

706 Motor Harness toron de moteur 205000051 1 1 1

707 High Tension Cord cordon haute tension 205000038 1 1 1

708 OHS Harness Assy toron de interrupteur de surchauffe 205000052 1 1 1

709 Convection Motor Harness toron de moteur de convection 205000032 1 1 1

Rinnai Corporation EX17C / EX22C Manual 43

No Name Nom

Part Number

(Numéro de la

Pièce) EX22C

EX22C-W

(white) EX17C

710 Overheat Switch interrupteur de surchauffe ES-01171 1 1 1

711 Overheat Switch interrupteur de surchauffe 205000053 1 1 1

712 Igniter allumeur 205000037 1 1 1

713 Sleeve manchon 3022-0344 1 1 1

714 FR Lead liaison FR 431F-1430 1 1 1

715 TF Harness toron - TF 205000041 1 1 1

716 Indicator Harness toron d'indicateur 205000031 1 1 1

717 Pressure Sensor détecteur de pression 1004F-2051 1 1 1

800 Water Line Label ligne de flottaison étiquette 550F-1418 1 1 1

801 Operation Label étiquette d'opération 200000059 1 1 1

802 Power Supply Cord label

étiquette de corde d'alimentation

d'énergie 431F-1860 1 1 1

803 Caution Label étiquette d'attention 431F-1830 1 1 1

804 Caution Label étiquette d'attention RHF559-1240 1 1 1

808 Manual manuel 200000058 1 1 1

Parts List (Liste de pieces)

Conversion Kits (Optional) / Kits de conversion (facultatifs)

Model

(Modèle)

For converting to NG

(Pour la conversion NG)

For converting to LPG

(Pour la conversion LPG)

EX17C (RHFE-434FTA) 204000035 204000039

EX22C (RHFE-559FTA)

EX22C-W (RHFE-559FTA-W) 204000036 204000040

44 Rinnai Corporation EX17C / EX22C Manual

Consumer Support

Warranty Information

Limited Warranty

Gas Direct Vent Wall Furnace

What is covered?

This Warranty covers any defects in materials or workmanship, subject to the terms stated below. This Warranty extends to

the original purchaser and subsequent transferees, but only while the product remains at the site of the original installation.

This Warranty only extends through the first installation of the product and terminates if the product is moved or reinstalled at a

new location.

How long does coverage last?

What will Rinnai do?

Rinnai will repair or replace the covered product or any part or component that is defective in materials or workmanship as set

forth. Rinnai will pay reasonable labor charges associated with the repair or replacement of any such part or component. All

repair parts must be genuine Rinnai parts. All repairs or replacements must be performed by an individual or servicing

company that is properly trained, state qualified or licensed to do the type of repair.

Item Period of Coverage

Heat Exchanger 10 years from date of purchase

All Other Parts 5 years from date of purchase

Reasonable Labor 2 years from date of purchase

The installer is responsible for your heater’s correct installation.

Please complete the information below to keep for your records:

Purchased from: _________________________________________________________________

Address: _____________________________ Phone: _________________________________

_____________________________

Date of Purchase: __________________________________

Model No.: ________________________________________

Serial No.: ________________________________________

Installed by: ___________________________ Installer’s License No.: _____________________

Address: _____________________________ Phone: _________________________________

Date of Installation: __________________________________

Rinnai Corporation EX17C / EX22C Manual 45

Limited Warranty - continued

Replacement of the product may be authorized by Rinnai only. Rinnai does not authorize any person or company to assume

for it any obligation or liability in connection with the replacement of the product. If Rinnai determines that repair of a product is

not possible, Rinnai will replace the product with a comparable product at Rinnai’s discretion. If a component or product

returned to Rinnai is found to be free of defects in material or workmanship, or damaged by improper installation or damaged

during return shipping, the warranty claim for product, parts and labor may be denied.

How do I get service?

You must contact a state qualified/licensed contractor or authorized service provider for the repair of a product under this

Warranty. For the name of a qualified/authorized service provider please contact your place of purchase, visit the Rinnai

website (www.rinnai.us), call Rinnai at 1-800-621-9419 or write to Rinnai at 103 International Drive, Peachtree City, Georgia

30269.

Proof of purchase is required to obtain warranty service. You may show proof of purchase with a dated sales receipt, or by

registering within 30 days of purchasing the product. To register your appliance, please visit www.rinnai.us. For those without

internet access, please call 1-866-RINNAI1 (745-6241). Receipt of Registration by Rinnai will constitute proof-of-purchase for

this product. However, Registration is not necessary in order to validate this Warranty.

What is not covered?

This Warranty does not cover any failures or operating difficulties due to the following:

• accident, abuse, or misuse

• alteration

• misapplication

• force majeure

• improper installation (such as but not limited to, condensate damage, improper venting, incorrect gas type, or incorrect gas

pressure)

• improper conversion (including conversions for inventory adjustment)

• improper maintenance (such as but not limited to vent blockage)

• incorrect sizing

• any other causes other than defects in materials or workmanship

This Warranty does not apply to any product whose serial number or manufacture date has been defaced.

Limitation on warranties

No one is authorized to make any other warranties on behalf of Rinnai America Corporation. Except as expressly provided

herein, there are no other warranties, expressed or implied, including, but not limited to warranties of merchantability or fitness

for a particular purpose, which extend beyond the description of the warranty herein and further Rinnai shall not be liable for

indirect, incidental, special, consequential or other similar damages that may arise, including lost profits, damage to person or

property, loss of use, inconvenience, or liability arising from improper installation, service or use. Some states do not allow the

exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.

Any implied warranties of merchantability and fitness arising under state law are limited in duration to the period of coverage

provided by this limited Warranty, unless the period provided by state law is less. Some states do not allow limitations on how

long an implied Warranty lasts, so the above limitation may not apply to you.

This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

46 Rinnai Corporation EX17C / EX22C Manual

NOTICE BEFORE INSTALLATION

Rinnai direct-vent appliance must be installed by a state qualified or licensed contractor and a properly

trained Rinnai Installer. If you are not properly trained, you must not install this unit.

IMPORTANT: In the State of Massachusetts (248 CMR 4.00 & 5.00)

For all side wall horizontally vented gas fueled equipment installed in every dwelling, building or

structure used in whole or in part for residential purposes, including those owned or operated by the

Commonwealth and where the side wall exhaust vent termination is less than seven (7) feet above finished

grade in the area of the venting, including but not limited to decks and porches, the following requirements

shall be satisfied:

1. INSTALLATION OF CARBON MONOXIDE DETECTORS. At the time of installation of the side wall

horizontal vented gas fueled equipment, the installing plumber or gasfitter shall observe that a hard

wired carbon monoxide detector with an alarm and battery back-up is installed on the floor level where

the gas equipment is to be installed. In addition, the installing plumber or gasfitter shall observe that a

battery operated or hard wired carbon monoxide detector with an alarm is installed on each additional

level of the dwelling, building or structure served by the side wall horizontal vented gas fueled

equipment. It shall be the responsibility of the property owner to secure the services of qualified

licensed professionals for the installation of hard wired carbon monoxide detectors

a. In the event that the side wall horizontally vented gas fueled equipment is installed in a crawl space

or an attic, the hard wired carbon monoxide detector with alarm and battery back-up may be

installed on the next adjacent floor level.

b. In the event that the requirements of this subdivision can not be met at the time of completion of

installation, the owner shall have a period of thirty (30) days to comply with the above requirements;

provided, however, that during said thirty (30) day period, a battery operated carbon monoxide

detector with an alarm shall be installed.

2. APPROVED CARBON MONOXIDE DETECTORS. Each carbon monoxide detector as required in

accordance with the above provisions shall comply with NFPA 720 and be ANSI/UL 2034 listed and

IAS certified.

3. SIGNAGE. A metal or plastic identification plate shall be permanently mounted to the exterior of the

building at a minimum height of eight (8) feet above grade directly in line with the exhaust vent terminal

for the horizontally vented gas fueled heating appliance or equipment. The sign shall read, in print size

no less than one-half (1/2) inch in size, "GAS VENT DIRECTLY BELOW. KEEP CLEAR OF ALL

OBSTRUCTIONS".

4. INSPECTION. The state or local gas inspector of the side wall horizontally vented gas fueled

equipment shall not approve the installation unless, upon inspection, the inspector observes carbon

monoxide detectors and signage installed in accordance with the provisions of 248 CMR 5.08(2)(a)1

through 4.

State Regulations

Rinnai Corporation EX17C / EX22C Manual 47

Manuel d’installation et d’utilisation pour

EX17C (RHFE-434FTA)

EX22C (RHFE-559FTA)

Energysaver®

Appareils de chauffage à gaz muraux à ventilation directe

INSTALLATEUR : Laissez ce manuel avec l'appareil installé.

UTILISATEUR: Conservez ce manuel comme référence ultérieure.

Table des matières ................. 48

Sécurité du consommateur ... 49

Spécifications ......................... 50

Instructions d’utilisation .......... 52

Instructions d’installation ........ 61

Service à la clientèle .............. 80

Enregistrer votre produit à

www.rinnairegistration.com

ou l'appel 1-866-RINNAI1 (746-6241)

— Ne pas entreposer ni utiliser d’essence ou d’autres vapeurs ou

liquides inflammables à proximité de cet appareil ou de tout autre

appareil.

— QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :

•Ne pas tenter d’allumer d’appareil.

•Ne toucher à aucun interrupteur ; ne pas vous servir des téléphones

se trouvant dans le bâtiment.

•Appeler immédiatement votre fournisseur de gaz depuis un voisin.

Suivre les instructions du fournisseur.

•Si on ne peut pas joindre le fournisseur, appeler le service des

incendies.

— L’installation et l’entretien doivent être assurés par un installateur ou

un service d’entretien qualifié ou par le fournisseur de gaz.

AVERTISSEMENT : Assurez-vous de bien suivre les instruc-

tions données dans ce manuel pour réduire au minimum le

risque d’incendie ou d’explosion, ou pour éviter tout dommage

matériel, toute blessure ou la mort.

48 Rinnai Corporation EX17C / EX22C Manual

Cet appareil peut s’installer dans une maison ancienne déjà construite à emplacement fixe (aux USA

uniquement) ou mobile, là où ce n’est pas interdit par les réglementations locales.

Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sur sa plaque signalétique. Cet appareil

n’est pas convertible pour une utilisation avec d’autres gaz, sauf au moyen du montage d’un kit de

conversion certifié.

Table des matières

Sécurité du consommateur

Définitions de sécurité .................................... 49

Comportements et pratiques de sécurité ....... 49

Dispositifs de sécurité .................................... 50

Spécifications

Spécifications de l’appareil ...................... 50, 51

Caractéristiques ............................................. 51

Collecteur de fumée ....................................... 51

Instructions d’utilisation

Connaissance du nouveau chauffage ........... 52

Panneau de commandes ............................... 53

Marche / Arrêt ................................................ 53

Verrouillage pour les enfants ......................... 53

Mise à l’heure ................................................. 54

Utilisation manuelle du chauffage .................. 54

Réglage et utilisation des minuteries ............. 54

Fonction de surpassement ............................. 55

Économie (Mode de conservation d’énergie) 55

Programmation de température minimale ...... 56

Humidificateur et la direction du flux d'air ...... 56

Soins et entretien ........................................... 57

Avant d’appeler pour de l’aide ....................... 58

Codes de défauts ........................................... 59

Fonction de redémarrage ............................... 60

Dépannage..................................................... 60

Instructions d’installation

Instructions générales.................................... 61

Connexion du gaz .......................................... 62

Dégagement par rapport aux combustibles .. 62

Fixation des couvercles arrière (Côtés

seulement) ..................................................... 62

Dégagements en sortie de cheminée ...... 63, 64

Dimensions .................................................... 65

Pièces d’installation ...................................... 66

Perçage du trou de cheminée ....................... 67

Installation du collecteur de fumée .......... 68, 69

Installation du kit d’extension .................... 70-72

Branchement de l’appareil ............................. 73

Ajustage et Reglage de la

Presion de Gas ........................................ 74, 75

Instructions de mise en œuvre ...................... 76

Schéma en coupe .......................................... 77

Schéma de câblage ....................................... 78

Diagramme logique ........................................ 79

Liste de pièces .......................................... 34-43

Service à la clientèle

Informations de garantie ................................ 80

Garantie limitée ........................................ 80, 81

Cet appareil peut être installé comme du matériel d’origine dans une maison préfabriquée (É.-U.

seulement) ou dans une maiason mobile et doit être installé selon les instructions du fabricant et

conformément à la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part

3280 ou à la norme CAN/CSA-Z240 Série MM, Maisons mobiles.

Rinnai Corporation EX17C / EX22C Manual 49

AVERTISSEMENT

Comportements et pratiques de sécurité

• Réparations doivent être effectuées par un technicien

qualifié. Consommateur ne doit pas réparer par vous-

même.

• Gardez la zone autour de l’appareil dégagée et

exempte de matériaux combustibles, essence et autres

vapeurs et liquides inflammables.

• N’entreposez jamais de bouteilles de gaz propane

liquide à l’intérieur.

• N’utilisez plus cet appareil si une quelconque partie a

été immergée. Appelez immédiatement un technicien

de dépannage qualifié pour l’inspecter et remplacer

toute pièce du système de commande et du contrôle

de gaz qui a été immergée.

• Cet appareil est équipé d’une fiche secteur à 3

broches pour votre protection contre l’électrocution,

elle doit être directement branchée dans une prise

secteur 3 broches correctement reliée à la terre. Il ne

faut ni couper ni enlever la broche de terre de la fiche.

• Toute altération de cet appareil ou de ses commandes

peut être dangereuse.

• Ne faites pas fonctionner cet appareil avec ses

panneaux enlevés, fissurés ou cassés. Le

remplacement des panneaux doit être fait par un

dépanneur agréé ou qualifié.

Sécurité du consommateur

Définitions de sécurité

Ceci est un symbole relatif à la sécurité. Il vous prévient de dangers potentiels qui peuvent blesser ou tuer,

vous-même et les autres.

Indication d’une situation imminente dangereuse, qui, si elle n’est pas évitée, peut en-

traîner des blessures graves voire mortelles.

Indication d’une situation potentiellement dangereuse, qui, si elle n’est pas évitée, peut

entraîner des blessures graves voire mortelles.

Indication d’une situation potentiellement dangereuse, qui si elle n’est pas évitée peut

entraîner des blessures légères ou moyennes. On peut également l’utiliser pour signaler

des pratiques non sûres.

DANGER

ATTENTION

• Ne bloquez pas l’évacuation de l’air chaud. Ne laissez

personne dormir directement en face de l’appareil.

• Du fait de ses températures élevées, l’appareil doit être

placé à l’écart du trafic et loin des meubles et tentures.

• Les enfants et les adultes doivent être au courant des

dangers des surfaces brûlantes, et rester à l’écart pour

éviter des brûlures ou l’inflammation de leurs

vêtements.

• Les jeunes enfants doivent rester sous étroite

surveillance quand ils sont dans la pièce de l’appareil.

• Des vêtements ou d’autres matières inflammables ne

doivent pas être placés sur l’appareil ou à proximité.

• Tout écran ou protection de sécurité qui est enlevé

pour une intervention doit être remis en place avant de

redémarrer l’appareil.

• N’insérez pas d’objets étrangers au travers des

persiennes.

• Ne vaporisez pas de bombe aérosol près de l’appareil

quand il fonctionne. La plupart contiennent du gaz

butane comme propulseur qui est inflammable.

• Ne débranchez pas l’appareil quand il est en

fonctionnement ou pendant que sa ventilation est

encore active.

• N'utilisez pas les mains nues pour toucher les

auvents avant dus aux températures élevées qui

peuvent causer des brûlures.

• Poussière empêcher l'accumulation sur le cordon

d'alimentation, les capots latéraux et pièces derrière

l'appliance.

• Ne pas s'asseoir sur le chauffage.

• Ne placez pas de conteneurs de liquide sur le

dessus du chauffage. Déversement d'eau peut

causer des dommages considérables à l'appliance

et peut entraîner des chocs électriques.

ATTENTION

AVERTISSEMENT

50 Rinnai Corporation EX17C / EX22C Manual

Spécifications

Rinnai poursuit constamment la mise à niveau et l’amélioration de ses produits. De ce fait ces spécifications sont su-

jettes à changement sans préavis.

Le rendement énergétique de cet appareil mesure l’efficacité thermique du produit en utilisation continue, il a été

déterminé indépendamment de tout système installé.

Dispositifs de sécurité

• Surchauffe : l’appareil se coupe automatiquement

quand il atteint une température limite prédéterminée.

• Défaut de flamme : L’appareil se coupe

automatiquement si la flamme de son brûleur est

éteinte.

• Coupure secteur : L’appareil coupe son arrivée de

gaz s’il n’a plus d’alimentation secteur.

• Protection de surintensité : Un fusible en verre sur le

circuit imprimé protège d’une surintensité. Quand ce

fusible est grillé tous les voyants indicateurs sont

éteints.

• Détection d’étincelles : L’appareil se coupe

automatiquement s’il y a des étincelles anormales à

l’allumage.

• Thermofusible : Si le dispositif contre la surchauffe

évite que la température ne monte trop haut, le

thermofusible agit et coupe l’appareil.

EX17C EX22C

Application Pour maison préfabriquée (USA uniquement) ou maison mobile ou installation résidentielle,

convertible pour utilisation au gaz naturel ou de pétrole liquéfié, quand les mesures de

conversion nécessaires ont été prises pour passer d’un gaz à l’autre.

Pour exploitation commerciale.

Pour l'installation de 10,200 ft (3109 m)

Description générale Chauffage au gaz à combustion et convection forcées, appareil à gaz avec cheminée

Mise en marche Électroniquement par appui sur un bouton

Raccordement au gaz NPT mâle 1/2 pouce

Contrôle du gaz Électronique

Brûleurs Brûleur Bunsen en acier inox

Contrôle de température Thermostat électronique, (Faible “Low”, 60-80ºF 2ºF par incréments, Haut “High”)

Système d’allumage Allumage électronique à étincelles

Système de cheminée La fumée doit sortir dans l’atmosphère avec les éléments de cheminée listés sur la

certification de l’appareil. La garantie sera annulée si des composants non listés sont utilisés.

Raccordement

électrique AC 120V, 60 Hz, 46 watts AC 120V, 60 Hz, 56 watts

Poids 0.5 watt

Niveau de bruit 57 lbs (26 kg)

Volume de ventilation 33-38 dB 33-42 dB

AFUE Rendement Gaz naturel: 81% Propane: 82% Gaz naturel: 80% Propane: 82%

Bac d'humidificateur Capacité - 2.1 pints (1000 cc)

Spécifications de l’appareil

Rinnai Corporation EX17C / EX22C Manual 51

Caractéristiques

• Redémarrage automatique en cas de problème

d’allumage ou de combustion

• Chauffage propre à fumée forcée

• Allumage par une touche facile à réaliser

• Thermostat Programmable

• Bouche d’air chaud au niveau du plancher (vos pieds

restent au chaud)

• Verrouillage des fonctions

• Mémorisation du réglage de température ambiante

• Voyant demandant le nettoyage du filtre à air

• Réglage d’économie d’énergie

• Bac d’humidification

• Persiennes directionnelles pour flux d’air

• Ventilation directe facile à installer

• Capacité de chauffage proportionnel variable

• Chut! Fonctionnement silencieux

• Conception moderne minimisant les besoins

en surface utile

• Affichage de messages de panne

• Temporisateur 1, 2

• Gradateur

• Programmation de température minimale

• Paramètres de température en Celsius ou en Fahrenheit

Spécifications de l’appareil

Gaz naturel Gaz propane

Pression d’alimentation en gaz min. 3.5 in (89 mm) W.C. 8.0 in (203 mm) W.C.

Pression d’alimentation en gaz max. 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.

Gaz naturel Gaz propane

BTU par heure

en entrée Basse 8200

Haute 16700

Basse 8200

Haute 16700

BTU par heure

en sortie Basse 6560

Haute 13360

Basse 6560

Haute 13360

EX17C

Consultez les instructions d'installation pour la

liste des pièces de la trousse d'évent.

Le kit de vent "A" est inclus avec le matériel.

Les tailles de tubulure flue suivantes sont

disponibles :

Name Kit No. Murs d’ajustements

S Kit de ventil. FOT-150 3 - 4 1/2 in (75 - 115 mm)

A Kit de ventil. FOT-151 4 1/2 - 9 1/2 in (115 - 240 mm)

B Kit de ventil. FOT-152 9 1/2 - 15 3/4 in (240 - 400mm)

C Kit de ventil. FOT-153 15 3/4 - 23 5/8 in (400 - 600 mm)

D Kit de ventil. FOT-154 23 5/8 - 31 1/2 in (600 - 800 mm)

Collecteur de fumée

Gaz naturel Gaz propane

BTU par heure

en entrée Basse 8200

High 21500

Basse 8200

High 20700

BTU par heure

en sortie Basse 6560

Haute 17200

Basse 6560

Haute 16560

EX22C

52 Rinnai Corporation EX17C / EX22C Manual

Connaissance du nouveau chauffage

Instructions d’utilisation

HUMIDIFICATEUR

ÔTER LE COUVERCLE

DU BAS ET LE TIRER

POUR REGARNIR

SORTIE D’AIR CHAUD

COUVERCLE DU BAS

TENIR LES DEUX

CÔTÉS ET TIRER

VERS VOUS

AFFICHAGE

PLAQUE

SIGNALÉTIQUE

RÉFÉRENCE DE

MODÈLE, N° DE

SÉRIE, TYPE DE

GAZ, ETC.

THERMISTANCE

FICHE

PLUG 120V AC, 60 Hz

FILTRE À AIR

CONDUITE

D’ÉVACUATION

TUYAU D’ADMISSION

D’AIR DE

COMBUSTION

TERMINAISON DE

VENTILATION

COMBUSTION/

ÉVACUATION

CONNEXIONS DE GAZ

1/2 mâle NPT

Rinnai Corporation EX17C / EX22C Manual 53

Panneau de commandes

Contrôle de température

Sur la base des informations collectées par la

thermistance sur la température de la pièce quand le

chauffage démarre, la capacité de chauffage est

automatiquement ajustée pour produire un effet de

réchauffement confortable et atteindre rapidement la

température de consigne.

De temps en temps la température ambiante peut

dépasser brièvement la consigne du fait de la

disposition de la pièce ou de la zone chauffée.

Verrouillage pour les enfants

Le verrouillage de protection des enfants (Child Lock) aidera à empêcher un démarrage accidentel de

l'appareil et sa mise en marche par des enfants.

Pour activer ce verrouillage, appuyez sur le bouton Child Lock. Le voyant indicateur correspondant va

s'allumer et un bip sonore va retentir.

Pour désactiver ce verrouillage, appuyez de nouveau sur le bouton Child Lock et maintenez-le

enfoncé pendant environ 2 secondes. Le voyant indicateur va s'éteindre et un bip sonore va retentir.

• Ce verrouillage peut être activé que le chauffage soit en marche ou à l'arrêt.

• S'il est activé pendant que le chauffage est en marche, toutes ses commandes sauf sa mise à

l'arrêt seront bloquées.

• S'il est activé pendant que le chauffage est à l'arrêt, toutes ses commandes seront bloquées.

• Si le chauffage a été arrêté pendant que le verrouillage est activé, il ne pourra pas être remis en

marche avant que le verrouillage ne soit désactivé.

• La désactivation du verrouillage libère les boutons de commande.

Marche / Arrêt

Actionnez le bouton ON/OFF pour activer/désactiver le chauffage. Une fois que le brûleur

est allumé l'indicateur de marche (ON) va être allumé en rouge. Quand le chauffage com-

mence à agir le ventilateur démarre automatiquement.

Pour couper le chauffage, actionnez de nouveau le bouton ON/OFF. Le voyant indicateur

ON va s'éteindre. Le ventilateur va continuer de tourner pendant plusieurs minutes après

l'extinction du brûleur de façon à refroidir l’appareil. Ne débranchez pas l’appareil pendant

que son ventilateur tourne encore.

Après que le chauffage est allumé et commence à fonctionner, l'affichage s'estompe. L'écran s'éteint lorsque le

chauffage est désactivé. Tandis que les horloges de programmation l'écran s'éteint quelques secondes après

qu'un bouton est enfoncé dernier.

Affichage

1. Le chauffage doit être désactivé.

2. Appuyez sur le bouton du 1 et 2 en même temps pendant environ 5 secondes. L'écran affichera "ºC" ou "ºF".

3. Utilisez les touches fléchées pour sélectionner l'échelle de température.

4. Appuyez sur le bouton ON/OFF.

Fahrenheit ou Celsius

54 Rinnai Corporation EX17C / EX22C Manual

Utilisation manuelle du chauffage

Mise à l’heure

1. Appuyez sur le bouton “Set Times”.

2. Le voyant près de “Clock” doit s'allumer. Actionnez un bouton de

flèche montante ou descendante pour régler l'heure. Le maintien

enfoncé d'une de ces touches fait défiler l'heure plus rapidement.

3. Appuyez de nouveau sur le bouton “Set Times” jusqu'à ce

qu'aucune des options de changement de paramètres d'heure ne

soit allumée.

Réglage et utilisation des minuteries

Vérifiez que l'heure indiquée est correcte.

REMARQUE : Il faudra effectuer une remise à l'heure après une

éventuelle coupure du secteur. Cependant les minuteries

conserveront leur réglage.

Le chauffage démarrera un peu avant l'heure de départ de façon à

chauffer effectivement la pièce à l'heure de départ programmée.

Paramétrage des minuteries :

1. Appuyez deux fois sur le bouton “Set Times” pour paramétrer la

Minuterie 1.

2. Le voyant près de “Timer 1 on” doit s'allumer. Actionnez un

bouton de flèche montante ou descendante pour fixer l'heure de

départ. Le maintien enfoncé d'une de ces touches fait défiler

l'heure plus rapidement.

3. Actionnez de nouveau le bouton “Set Times” de façon à ce que la

position de fin de minuterie 1 (Timer 1 off) soit allumée. Actionnez

un bouton de flèche montante ou descendante pour fixer l'heure

de fin. Le maintien enfoncé d'une de ces touches fait défiler

l'heure plus rapidement.

4. Actionnez de nouveau le bouton “Set Times” de façon à pouvoir

paramétrer la minuterie 2. Suivez les mêmes étapes que

précédemment pour définir l'heure de départ et de fin de la

minuterie 2.

5. Actionnez le bouton “Set Times” jusqu'à ce qu'il ne reste plus

d'option de réglage d'heure allumée.

Utilisation des minuteries :

Pour faire fonctionner le chauffage à l'aide d'une des minuteries,

appuyez sur le bouton Timer choisi. Le chauffage va fonctionner entre

l'heure de départ et l'heure de fin que vous avez déterminées pour

cette minuterie. Il chauffera à la température de consigne qui a été

définie pour l'appareil.

1. Mettez le chauffage en marche en actionnant une fois son bouton

“ON/OFF”.

2. Actionnez un bouton de flèche montante ou descendante pour

régler la température. Le côté gauche de l'affichage montre la de

température de consigne. Son côté droit montre la température

actuelle dans la pièce.

Rinnai Corporation EX17C / EX22C Manual 55

Fonction de surpassement

Cette fonction est utilisée uniquement quand le chauffage

est en fonctionnement par minuterie.

Il vous permet de “surpasser” l'action de la minuterie en

cours jusqu'au démarrage de la suivante.

Par exemple, si le chauffage était en marche (ON), l'appui

sur le bouton “Override” va l'arrêter (OFF) jusqu'à la période

suivante. Si le chauffage était arrêté (OFF), l'appui sur le

bouton “Override” va le mettre en marche (ON) et vous

permettre de sélectionner une consigne de température,

jusqu'à la période suivante. Le chauffage restera en marche

jusqu'à la période de minuterie suivante ou jusqu'à ce que la

fonction de surpassement soit désactivée.

Quand vous êtes en surpassement, l'appui sur le bouton

“Override” va faire revenir le chauffage au fonctionnement

prévu dans la période en cours de la minuterie actuelle.

Économie (Mode de conservation d’énergie)

Le mode d'économie d'énergie ne peut être activé que

durant le fonctionnement du chauffage (en chauffe). Une fois

activé, il restera mémorisé dans le système jusqu'à sa

désactivation.

1. Pour passer dans ce mode de fonctionnement,

appuyez sur le bouton “Economy”. L'indicateur

correspondant va s'allumer.

• Le mode d'économie d'énergie restera alors

mémorisé dans le système.

• Si l'appareil est coupé manuellement, ou cesse de

chauffer en fin de période de minuterie, le voyant

indicateur de mode économie va s'éteindre.

• Quand l'appareil redémarre, ce voyant indicateur se

rallume.

2. Pour désactiver le mode d'économie d'énergie,

appuyez de nouveau sur le bouton “Economy”. Le

voyant indicateur de mode économie va s'éteindre.

• Le mode d'économie d'énergie ne peut être désactivé

que durant le fonctionnement du chauffage (en

chauffe) et si le voyant indicateur d'économie était

allumé.

Informations sur le mode d'économie d'énergie

Une fois que la pièce a reçu un chauffage initial, la

température de l'air peut être redescendue à un niveau

inférieur sans affecter le confort. Le mode d'économie

d'énergie réduit la température de consigne de 2 ºF, 30

minutes après que la température de consigne initiale ait été

atteinte. Après 30 minutes supplémentaires, la consigne est

réduite de nouveau de 2 ºF, ce qui économise efficacement

de l'énergie.

Le réglage de la température de la pièce sera au goutte-à-

goutte u p pour un total de 4 ºF.

Ce mode ne peut pas être activé si le chauffage est sous-

dimensionné par rapport à la taille de la pièce.

56 Rinnai Corporation EX17C / EX22C Manual

Humidificateur et direction du flux d’air

Le registre vertical peut être ajusté pour diriger le flux d'air

vers la droite ou vers la gauche.

Utilisez un tournevis ou un outil similaire pour fléchir chaque

latte dans la position voulue. Ne faites pas cette opération

fréquemment (pas plus de 5 fois) sinon le registre peuvent

casser.

Le registre horizontal (qui détermine la direction en hauteur

du flux d'air) est fixe et ne peut pas se régler.

L'air chaud est humidifié quand il passe au-dessus de l'eau

dans le bac.

Lorsque vous supprimez le volet inférieur, appuyez sur les

deux côtés et tirez-la vers vous. Sortez le bac et remplissez-

le d'eau. Ne pas dépasser la ligne de remplissage.

Repoussez le bac plein en place et remettez le panneau de

remplissage du bas. Ne faites pas fonctionner l'appareil

sans que de bac

d'humidificateur soit

en place.

Durant le

fonctionnement une

petite quantité de

condensation est

produite dans le

système

d'évacuation et

retombe dans le bac

d'humidificateur.

Programmation de température minimale

Ajout d'eau dans l'humidificateur Réglage de la direction du flux d'air

Cette fonction permet de déterminer à l'avance une température minimale

pour la pièce, à définir entre 38ºF et 78ºF (par incréments de 2ºF). Cette

température doit être définie ci-dessous le réglage de la température de la

pièce. La valeur par défaut est de 60ºF. Une fois que cette fonction a été

activée, l'appareil commencera à chauffer dès que la température de la pièce

tombe sous le seuil sélectionné, quels que soient les réglages par minuterie

ou manuels.

Suivez ces étapes pour paramétrer et activer cette possibilité :

1. Assurez-vous que le chauffage est bien arrêté (OFF).

2. Appuyez sur le bouton “Set back”. Le voyant au-dessus

du bouton va s'éclairer.

3. Actionnez un bouton de flèche montante ou descendante

pour fixer la température minimale.

Quand le voyant indicateur “Set back” est allumé, la protection contre le gel

est active et empêchera toujours la température de la pièce de tomber sous

le seuil prédéterminé.

Pour désactiver cette fonction, appuyez sur le bouton "Retour le jeu".

L'unité conservera son paramètre ON ou OFF après une panne de courant.

(Paramètre par défaut de l'usine est activée).

N'enlevez pas le pan-

neau de garnissage du

bas ou le bac d'humidifi-

cateur pendant que de

l’air chaud est envoyé.

Attendre 5 minutes après

la mise hors tension de

l'unité.

ATTENTION

ATTENTION N'ajustez pas les registres

de flux d'air pendant que

de l'air chaud est envoyé.

Rinnai Corporation EX17C / EX22C Manual 57

Soins et entretien

Filtres

Des filtres sales réduisent le flux d’air et la capacité de

l’appareil à produire de la chaleur. Les filtres doivent être

nettoyés fréquemment pendant la saison de chauffe. Si le

filtrage est obstrué, le voyant indicateur de filtre va clignoter,

et l’appareil émettre un bip sonore. Éventuellement l’appareil

s’arrête et le voyant de niveau de température 14 s’éclaire,

indiquant un code de défaut.

Pour nettoyer les filtres, l’appareil

doit d’abord être arrêté et refroidi.

Sortez le filtre et nettoyez-le avec

un chiffon doux ou un aspirateur.

Si le filtre est gras, lavez-le à l’eau

savonneuse, rincez-le et laissez-le

complètement sécher avant de le

replacer.

Entretien

Toute intervention d’entretien et dépannage doit être

effectuée par un technicien de service qualifié, qui de

préférence a suivi des cours de service chez Rinnai sur ses

produits à ventilation directe.

L’appareil doit être inspecté annuellement par un technicien

de service qualifié. Un nettoyage plus fréquent peut être

nécessaire du fait par exemple d’un excès de peluches

venant des moquettes ou d’une literie. Il est impératif de

maintenir propres les compartiments de commandes, de

brûleur, et des voies de circulation d’air de l’appareil.

Tout écran ou protection qu’il faut retirer pour une

intervention devra être remis en place avant de redémarrer

l’appareil.

Voici la façon de nettoyer :

1. Coupez le chauffage et laissez-le refroidir une heure.

2. Ôtez le panneau frontal en enlevant six vis.

3. Utilisez de l’air comprimé pour chasser la poussière du

brûleur principal, de l’échangeur thermique et des pales

de ventilateur.

4. Essuyez le coffret avec un chiffon doux sec.

N’utilisez pas de chiffon mouillé ou de nettoyants en bombe

sur le brûleur.

Le conduit de cheminée doit être inspecté annuellement

pour repérer obstructions ou dommages.

Les moteurs comportent une lubrification permanente et

n’ont pas besoin de lubrification périodique. Maintenez

ventilateur et moteur exempts de poussière ou saleté, en les

nettoyant tous les ans.

Vérifiez le bon fonctionnement après toute intervention.

Lorsque vous joignez le panneau avant, prenez soin pas de

clip ou pincer les cordons électriques d'électrocution.

Inspection visuelle de flamme

Vérifiez que le brûleur fonctionne normalement par sa

flamme.

La flamme peut se voir par le hublot circulaire au travers des

persiennes. En fonctionnement normal, la flamme de brûleur

doit apparaître étirée, claire et bleuâtre, et rester droite et

stable. Des flammes de couleur jaune ou orange ne sont

pas normales et il faut intervenir.

Soins pour l’extérieur

Trempez un chiffon doux dans de l’eau chaude. Essorez-le

bien et passez-le sur l’appareil.

N’utilisez pas de substances volatiles telles que benzène ou

diluants. Cela pourrait ternir la peinture et déformer la résine.

Accumulation de neige

Maintenez la zone autour de la sortie de cheminée dégagée

de toute neige ou glace. L’appareil ne fonctionnerait pas

normalement si son admission ou évacuation étaient gênées

par des obstructions.

Reportez-vous aux espacements autour de la terminaison

de cheminée. L’écartement Réf. A doit être maintenu par

rapport à toute accumulation de neige.

BON

Électrode de flamme

Flammes longues,

bleu clair, stables

MAUVAIS

Flammes

jaunâtres ou

orangées

Électrode de flamme

ATTENTION

Empêchez la poussière de s'accumuler sur le

cordon de secteur, les couvertures latérales et les

parties derrière l'appareil.

58 Rinnai Corporation EX17C / EX22C Manual

Avant d’appeler pour de l’aide

Avant de lancer un appel pour recevoir de l’assistance, vérifiez les points qui suivent :

At Ignition:

Heater does not operate.

Warm air does not flow when the burner

lights.

Smoke or strange smells are produced

on the first trial light up after installation.

Sharp clicking noises at ignition, or when

unit cuts down on the thermostat, or goes

out.

During Combustion:

Clunking noise when the thermostat

operates.

Unit is not heating room.

Air filter is blocked or the louvers are

blocked or obstructed.

Heater will not re-ignite after overheating.

When the unit is turned off.

Convection fan continues to run after

turning OFF.

Other Points:

Steam is discharged from the flue terminal .

Unit cuts off without apparent reason.

Is the heater plugged in?

Have the fuses or breaker blown at the fuse box / breaker panel?

Is there a power failure?

Is the air filter blocked?

Is anything blocking the outlet for the hot air?

Is the flue blocked?

The fan is started automatically after a short delay.

This is to allow the heat exchanger to warm up, helping to avoid cold draughts.

This is caused by grease or oil and dust on the heat exchanger and will stop

after a short time.

This is simply expansion noise from the heat exchanger.

This is the sound of the solenoid gas valves opening and closing.

Is the air filter blocked?

Is the set temperature high enough?

Is the warm air outlet blocked by anything?

Are the doors and windows of the room closed?

Was the appliance correctly sized for the space?

Allow heater to cool, clean air filter, operate again.

Even after unit has cooled down, the heater does not ignite again. Repair is

necessary.

Contact a qualified / authorized service provider.

This is to remove the residual heat from the heat exchanger. The fan will stop

when the heater cools down.

High efficiency appliances tend to discharge water vapor on cold days. This

is normal.

Check whether filters are blocked. Dirty filters will cause the heater to overheat.

À l’allumage :

Le chauffage ne fonctionne pas. L’appareil est-il bien branché électriquement?

Y a-t-il un fusible grillé ou un disjoncteur déclenché au panneau de distribution en

amont?

Y a-t-il une panne de secteur?

Le filtre à air est-il saturé?

La sortie d’air chaud est-elle obstruée?

La conduite de cheminée est-elle bouchée?

De l’air chaud ne circule pas dès que le

brûleur s’allume.

Le ventilateur est activé automatiquement après un court délai. Cela permet de ré-

chauffer l’échangeur thermique, ce qui aide à éviter l’envoi d’air froid.

Fumée ou odeurs étranges sont émises

après le premier essai d’allumage suivant

l’installation.

Crépitements secs à l’allumage, ou quand

l’appareil se désactive par le thermostat ou

par coupure manuelle.

Causées par l’échauffement de graisse, huile ou poussière à l’échangeur, elles ces-

sent vite.

C’est simplement un bruit de dilatation/rétraction venant de l’échangeur thermique.

C’est simplement un bruit de dilatation/

rétraction venant de l’échangeur thermique.

Pendant la combustion :

C’est le son produit par l’ouverture et la fermeture des électrovannes de gaz.

L’appareil ne chauffe pas la pièce. Le filtre à air est-il saturé?

La température de consigne pour la pièce est-elle suffisante?

La sortie d’air chaud est-elle gênée par quelque chose?

Les portes et fenêtre de la pièce sont-elles bien fermées?

L’appareil est-il correctement dimensionné pour le volume à chauffer?

Filtre à air saturé ou persiennes bloquées

ou obstruées.

Laissez refroidir le chauffage, nettoyez le filtre ou dégagez les persiennes, redémarrez.

L’appareil ne se rallume pas après une

surchauffe.

Même si l’appareil a eu le temps de refroidir, le chauffage ne se rallumera pas. Une

réparation est nécessaire.

Contactez une société de service qualifiée/agréée.

Quand l’appareil est arrêtée :

Le ventilateur de convection continue de

tourner après l’arrêt du chauffage.

Cela sert à évacuer la chaleur résiduelle de l’échangeur thermique. Le ventilateur

stoppe une fois l’appareil de chauffage refroidi.

Autres points :

De la vapeur se dégage de la terminaison de

cheminée. Les appareils à haut rendement tendent à générer de la vapeur d’eau les jours frais.

C’est un phénomène normal.

L’appareil se coupe sans raison apparente. Regardez si les filtres sont saturés. Cela peut causer une surchauffe de l’appareil.

Rinnai Corporation EX17C / EX22C Manual 59

Codes de défauts

En cas de dysfonctionnement, l’appareil peut se couper

comme précaution de sécurité, elle affiche alors un code de

défaut pour aider à diagnostiquer le problème. Ce code de

défaut va clignoter à l’afficheur du panneau de commandes.

Quand vous appelez pour une de mande d’intervention,

donnez ce code qui aidera à cerner le défaut.

Vous pouvez peut-être éliminer le code de défaut en passant

le chauffage sur arrêt puis en le remettant en marche. Si le

code de défaut est resté présent ou revient à la remise en

route, contactez Rinnai ou votre agent de service le plus

proche pour planifier une intervention.

[1] Seulement ce code est sombre.

[2] Si le cavalier fusible doit être remplacé, cela doit être effectué par une agence de service qualifiée. De plus la cause de la

surchauffe a besoin d’être déterminée. Ce cavalier fusible est un dispositif de sécurité qui n’agit qu’une fois, en se

déclenchant il permet d’arrêter l’appareil.

[3] Dégagez toutes les obstructions. La cheminée doit être gardée dégagée pour libérer les gaz d’échappement. Si l’appareil

a cessé de fonctionner, contactez une agence de service qualifiée.

CODE AFFICHÉ DÉFAUT REMÈDE

11 [1] Panne d’allumage

Vérifier que l’arrivée de gaz est ouverte.

Vérifier l’absence de blocage à la terminaison de

ventilation.

Se référer à l’explication de la fonction de

redémarrage.

Appeler pour une demande d’intervention

si cela continue.

14 Surchauffe d’appareil

Nettoyer le filtre. Appeler pour une intervention

si cela continue. [2]

16 Pièce trop chauffée Abaisser le point de consigne pour la température

de pièce en dessous de 104° F (40 °C).

31 Panne de capteur de température

de la pièce Demande d’intervention

33 Panne de capteur de surchauffe de

la pièce Demande d’intervention

49 Panne de capteur Demande d’intervention

53 Panne de générateur d’étincelles Demande d’intervention

61 Panne de ventilateur de combustion Demande d’intervention

Commutateur M/A défectueux ou

"Set retour" commutateur

défectueux

Demande d’intervention

71 Solénoïdes défectueux Demande d’intervention

72 Électrode de flamme défectueuse Demande d’intervention

73 Erreur de communication Demande d’intervention

99 Blocage de cheminée Chercher une obstruction au niveau de la sortie

de cheminée [3]

62 Panne de ventilateur de transfert de

chaleur Demande d’intervention

60 Rinnai Corporation EX17C / EX22C Manual

Dépannage

Si il y a une panne de courant, tandis que l'appliance est sur, puis l'application démarre automatiquement lorsque

l'alimentation est restaurée.

Si l’appareil n’arrive pas à s’allumer, il essaiera de nouveau son allumage après 1 heure. Le code de défaut 11 “Panne

d’allumage” apparaîtra durant ce délai. Si la nouvelle tentative réussit, ce code de défaut disparaitra de l’affichage, sinon il

demeurera et une nouvelle tentative d’allumage se répétera une heure plus tard. Le code de défaut n’est pas conservé dans

l’historique des codes de défaut.

Si la flamme est éteinte durant la combustion forcée, alors l’appareil essaiera un allumage après 1 heure. Il n’apparaîtra pas

de code de défaut. La combustion forcée commence environ 15 secondes avant d'allumage. Après ce délai la logique de

contrôle de température pilote la combustion.

Si la flamme est éteinte (panne de combustion du brûleur) pendant que c’est la logique de contrôle de température qui pilote

l’appareil, il essaiera immédiatement de se rallumer. Aucun code de défaut n’apparaitra.

Fonction de redémarrage

Problème

Pas d’indication de marche

Pas d’allumage du brûleur

Combustion anormale

Arrêt de combustion en

fonctionnement

Odeur de gaz

Allumage bruyant

Réchauffage de la pièce

trop long

Remède

Non branché ● ●

Brancher l’appareil

Panne secteur

● ● ●

Mettre à l’arrêt et remettre

en marche au retour du

secteur

Air dans la conduite de gaz à l’installa-

tion (en cas de

branchement initial) ●

Purger l’air (installateur)

Filtre à gaz encrassé ● ● ● Demande d’intervention

Mauvais allumage ● ●

Demande d’intervention

Sortie de cheminée obstruée ● ● ●

Dégager l’obstruction

Collecteur de fumée pas connecté

● ●

Demande d’intervention

Persiennes obstruées ● ● Dégager l’obstruction

Filtre à air encrassé ● ● Nettoyer le filtre

Fuite de gaz ●

Demande d’intervention

Fonction de verrouillage activée ●

Déverrouiller

Coupure de gaz en amont (compteur,

réservoir ou vanne) ●

Rétablir l'arrivée du gaz

ON Timer est définie. ●

Annuler "ON" bois ou push

remplacer bouton

Cause

Rinnai Corporation EX17C / EX22C Manual 61

Instructions d’installation

• C’est un technicien qualifié qui doit installer cet appareil et

l’inspecter avant utilisation.

• Si vous déménagez, vérifiez le type de gaz de votre

nouveau domicile. La régie de gaz locale vous conseillera

sur les réglementations locales.

• L’installation doit être conforme aux normes locales, et à

défaut avec la norme américaine sur le gaz combustible

ANSI Z223.1/NFPA 54 ou la norme canadienne sur les

installations au gaz naturel et propane CSA B149.1.

• Une installation dans une maison préfabriquée (aux USA

uniquement) ou dans une maison mobile doit se

conformer à la norme américaine sur la construction et la

sécurité des maisons préfabriquées (Title 24 CFR, Part

3280), ou quand elle n’est pas applicable à celle sur les

installations de maisons préfabriquées (ANSI Z225.1), ou

la norme canadienne sur les véhicules de loisirs et

habitations mobiles équipés au gaz (CSA Z240.4).

• L’appareil quand il est installé doit être mis à la terre en

conformité avec les normes locales, ou en leur absence

avec la norme électrique américaine (ANSI/NFPA 70) ou

la norme canadienne (CSA C22.1).

• Les débits calorifiques d’appareil sont basés sur un

fonctionnement au niveau de la mer et ne sont pas

modifiés jusqu’à une altitude de 610 m (2 000 pi). Pour

fonctionner au-dessus de 610 m (2 000 pi), reportez-vous

au Ajustage et Reglage de la Presion de Gas.

• L’appareil et sa vanne de gaz doivent être débranchés du

système de conduite de distribution de gaz s’il doit être

testé sous des pressions dépassant 1/2 psi (3,5 kPa).

• L’appareil doit être isolé du système de conduite de

distribution de gaz en coupant l’arrivée à sa vanne de

fermeture si le système doit être testé sous des pressions

inférieures ou égales à 1/2 psi (3,5 kPa).

• Si le sol est avec moquette, carrelage ou autre matériau

combustible autre que du bois, il faut alors installer

l’appareil sur un panneau de bois ou métal dépassant la

largeur et la profondeur de l’appareil.

• Cet appareil envoie un gros volume d’air chaud vers le

sol. Toutes les particules en suspension dans l’air,

comme la fumée de tabac, peuvent causer une coloration

de la moquette. Le flux d’air chaud peut décolorer les

moquettes en nylon contenant des surfaces colorées ou

vinyle.

• Cet appareil n’est pas conçu pour être encastré.

• Cet appareil ne doit être utilisé qu’avec le type de gaz

indiqué sur sa plaque signalétique. Cet appareil n’est pas

convertible pour une utilisation avec d’autres gaz, sauf au

moyen du montage d’un kit de conversion certifié. Si une

conversion est nécessaire, elle doit être effectuée par une

société de service qualifiée aux frais du propriétaire.

• Suivez le gaz pression réglage (page 73) et vérifiez

que le code correct est utilisé pour votre type de gaz

et l'altitude.

• Cet appareil ne doit pas être relié à une cheminée

d’évacuation de fumées desservant aussi un autre

appareil de chauffage à combustion.

• Rinnai suggère d’utiliser comme source d’alimentation

secteur un circuit dédié à l’appareil (120 V CA, 60 Hz,

10 A).

• Deux connexions de test en 1/8 po sont fournies pour

vérifier la pression différentielle au distributeur. Elles sont

situées sur la vanne de gaz modulatrice et le distributeur

de brûleur.

• L’appareil doit être correctement dimensionné pour

l’espace qu’il est supposé chauffer.

• Suivez les instructions d’installation et celles de la section

sur les soins et l’entretien pour obtenir un air de

combustion et de ventilation adéquats.

• Le flux d’air de combustion et de ventilation ne doit pas

être obstrué.

• Localisez le chauffe-eau

où air extérieur n'affecte

pas la thermistance d'air

de salle. Dans le cas

contraire, la fonction de

contrôle de température

raisonnables est

affectée.

• Habilitations pour

accéder au matériel au

cours de l'entretien sont

9 pouces (229 mm) sur

les côtés, 40 pouces (1

m) de l'avant et la zone

ci-dessus de l'appliance

dans l'image.

Instructions générales

AVERTISSEMENT

N’utilisez pas de matériaux de substitution.

N’utilisez que des pièces certifiées pour aller sur cet

appareil.

Si l’installation a lieu à une altitude qui

dépasse les 2 001 pieds (611 m), reportez

-vous au Ajustage et Reglage de la

Presion de Gas.

Si l’installation a lieu à une altitude 2 000

pieds (610 m) ou moins, alors il n’y a pas

besoin de changer les réglages de

pression de gaz.

AVIS

(229 mm)

(76 mm)

(153 mm)

clearance for

maintenance

Habilitations

pour accéder

62 Rinnai Corporation EX17C / EX22C Manual

2 in

(50 mm)

2 in

(50 mm)

40 in

(1 m)

Connexion de gaz

• La conduite d’arrivée de gaz doit être étanche, bien

calibrée et installée de façon à fournir assez de gaz pour

la demande maximale du chauffage sans perte de

pression.

• Une vanne de coupure principale et une vanne à la

connexion de l’appareil doivent être installés en amont de

l’appareil sur la conduite d’alimentation pour permettre

l’arrêt d’alimentation durant des interventions.

• Le tuyau flexible et la vanne d’appareil utilisés pour

l’arrivée de gaz doivent être de types approuvés par les

agences nationales compétentes.

• Tout produit utilisé sur les joints filetés de tuyauterie de

gaz doit pouvoir résister à l’action des gaz de pétrole

liquéfié (propane).

• Après la réalisation du branchement de gaz, tous les

joints, y compris ceux du chauffage, doivent avoir leur

étanchéité vérifiée à l’aide d’une solution de détection de

fuites (eau savonneuse ou équivalent) non inflammable

en fonction des possibilités (Du fait que certaines

solutions de détection de fuites, dont l’eau savonneuse,

peuvent provoquer une corrosion ou une fissuration sous

contrainte, la tuyauterie doit être rincée à l’eau après le

test, sauf s’il a été déterminé l’innocuité de la solution de

test de fuites).

• Vérifiez la pression d’alimentation en gaz immédiatement

en amont à un endroit fourni par la société de distribution.

Le gaz disponible doit être dans les limites indiquées dans

la section de spécifications.

• Reportez-vous à un tableau de dimensionnement

approuvé de conduites si vous avez un doute sur la

dimension de la conduite d’arrivée de gaz.

• Installez la vanne de coupure manuelle de façon à ce

qu’elle soit accessible pour une coupure facile. Ne la

placez pas dans l’intervalle derrière l’appareil.

Dégagement par rapport aux combustibles

Quand vous déterminez l’emplacement de montage de

l’appareil, il faut respecter les distances par rapport aux

combustibles montrées sur la figure ci-contre. Reportez

-vous aussi à la section sur les attitudes et pratiques

sûres. L’espacement par rapport aux combustibles à

partir du haut est nul.

Fixation des couvercles arrière (Côtés seulement)

Fixez les couvercles arrière comme montré ci-contre : Engager les pattes

Manuel de gaz

robinet d'arrêt.

0” (0 mm)

L'apurement de 40 pouces (1 mètre)

à l'avant de l'appliance n'inclut pas

les matériaux de revêtement de sol

ou tapis qui est inférieure à 1,2

pouces (30 mm) de hauteur.

AVIS

Rinnai Corporation EX17C / EX22C Manual 63

Dégagements en sortie de cheminée

AIR SUPPLY INLET

VENT TERMINAL

AREA WHERE

TERMINAL IS NOT

PERMITTTED

INSIDE

CORNER DE TAIL

FIXED

CLOSED

OPERABLE

FIXED

CLOSED

OPERABLE

DÉTAIL D’ANGLE

INTERNE

FERMÉE

EN PERMANENCE

MANOEUVRABLE

FERMÉE

EN PERMANENCE

MANOEUVRABLE

ENTRÉE D’AIR

D’ALIMENTATION

RACCORDEMENT DE

VENTILATION

ZONE INTERDITE POUR

LA TERMINAISON

ARRÊT

NEIGE

Le dégagement

dans la référence

A s'applique

également à la

ligne prévue

de neige.

INSTALLATION STANDARD DE TUBULURE DE CONDUITE DE CHEMINÉE

Diagramme au-dessous des dégagements minimum et des distances d'expositions

des obstructions. Vérifiez en outre les règlements locaux.

64 Rinnai Corporation EX17C / EX22C Manual

Dégagements en sortie de cheminée (Suite)

Réf. Description Installations Canada Installations USA

A Dégagement au-dessus de sol, véranda,

porche, plate-forme ou balcon. (prendre en 12 po (30 cm) 12 po (30 cm)

B Dégagement jusqu’à fenêtre ou porte

pouvant être ouverte

6 po (15 cm) pour des appareils

< 10 000 BTU/h

12 po (30 cm) pour des appareils

> 10 000 BTU/h

et < 100 000 BTU/h

36 po (91 cm) pour des appareils

> 100 000 BTU/h

6 po (15 cm) pour des appareils

< 10 000 BTU/h

9 po (23 cm) pour des appareils

> 10 000 BTU/h

et < 50 000 BTU/h

12 po (30 cm) pour des

appareils > 50 000 BTU/h

C Dégagement jusqu’à fenêtres fermées en

permanence * *

Dégagement espacement vertical jusqu’aux

combles ventilés, au-dessus de la

terminaison à une distance horizontale de

2’ (61 cm) de l’axe de la terminaison

* *

E Dégagement jusqu’à des combles non

ventilés * *

F Dégagement jusqu’à un angle extérieur * *

G Dégagement jusqu’à un angle intérieur 20 po (50 cm) 20 po (50 cm)

Dégagement par rapport à chaque côté

d’une ligne axiale prolongée au-dessus de

l’ensemble compteur/régulateur

3 pi (91 cm) dans une hauteur

de 15 pi

(4,5 m) au-dessus de l’ensemble

compteur/régulateur

I Dégagement jusqu’à la sortie du régulateur

de ventilation de service 3 pi (91 cm) *

Dégagement jusqu’à une bouche

d’alimentation en air non mécanique dans le

bâtiment ou une prise d’air de combustion

d’un autre appareil

6 po (15 cm) pour des appareils

< 10 000 BTU/h

12 po (30 cm) pour des appareils

> 10 000 BTU/h

et < 100 000 BTU/h

36 po (91 cm) pour des appareils

> 100 000 BTU/h

6 po (15 cm) pour des appareils

< 10 000 BTU/h

9 po (23 cm) pour des appareils

> 10 000 BTU/h

et < 50 000 BTU/h

12 po (30 cm) pour des

appareils > 50 000 BTU/h

K Dégagement jusqu’à bouche d’alimentation

en air mécanique 6 pi (1,83 m) 3 pi (91 cm) au dessus si dans

10 pi (3 m) horizontalement

L Dégagement au-dessus d’allée pavée ou de

trottoir sur le domaine public 7 pi (2,13 m) 1 *

M Dégagement sous véranda, porche, plate-

forme ou balcon

12 po (30 cm) jusqu’aux

matériaux non-inflammables 2

24 po (61 cm) jusqu’aux

matériaux inflammables 2

12 po (30 cm) jusqu’aux

matériaux non inflammables 2

24 po (61 cm) jusqu’aux

matériaux inflammables 2

1 Une ventilation ne doit pas se terminer directement au-dessus d’allée pavée ou de trottoir situé entre deux propriétés

familiales et qui les dessert toutes les deux.

2 Permis uniquement si véranda, porche, plate-forme ou balcon est complètement ouvert sur au moins deux côtés sous le

sol.

∗ Pour les distances non spécifiées dans ANSI Z223.1/NFPA 54 ou CSA B149.1, il faut suivre les normes d’installation

locales et les contraintes données par le fournisseur de gaz.

Rinnai Corporation EX17C / EX22C Manual 65

Dimensions

29.9 in

(760 mm)

22.9 in

(582 mm)

10.1 in

257 mm

3.3 in

85 mm

6.8 in

172 mm

Un modèle de taille complète est fourni

sur l'emballage en carton.

NE JETEZ pas jusqu'à ce que l'installa-

tion est terminée.

AVIS

66 Rinnai Corporation EX17C / EX22C Manual

Flue Manifold Slaesrebburerap1 1

(‘A’ Flue units only)

(For weatherboard installations)

Manual Valve

Set

Owner’s Manual

“A” Vent Kit, FOT-151

Back Spacer

Set

Pipe Stopper A

Ring

Plastic tie

for air inlet

Plastic tie

(L=250mm)

Screw

(M4.8×32)

Wood Screws

(M4)

Screw

(M4)

Screw

(M4)

Wall Bracket Spacer Bracket 1

For Back Spacer Set For Flue Manifold

For Air Intake Clip Wall Bracket Screws

Pièces d’installation

Les articles suivants sont inclus avec l’appareil livré :

Collecteur de fumée Joint caoutchouc de rechange

(appareils à ventilation « A » uniquement)

(pour installations avec parement bois)

Jeu

d’espaceurs

arrière

Support

espaceur

Fermeture de

tuyau

Vanne

manuelle

Vis

Fermeture

d’isolation

(pour support mural)

Attache

plastique pour

arrivée d’air

(pour support de séparateu

(pour collecteur de fumée)

Support mural

Manuel d’utilisation

Attache

plastique

(L=250 mm)

Vis

Vis Vis (bois)

“A” Vent Kit, FOT-151

* Ce lien en plastique

doit être situé ici.

Pour définir d'espacement arrière

Rinnai Corporation EX17C / EX22C Manual 67

Configuration viewed from behind the appliance.

Flue Hole

3 1/8"

(80 mm)

Perçage du trou de cheminée

Vérifiez qu’il n’y a pas de conduites d’eau, gaz ou électricité

caches là où il faut percer. Percez le trou de cheminée en

utilisant un outil de coupe pour diamètre 80 mm (3-1/8 po). Le

centre du trou doit être situé exactement au point spécifié.

Reportez-vous au schéma.

Pour les murs avec parement bois, percez au centre du

revêtement à partir de l’extérieur d’abord, puis au travers du

placoplâtre. Un gabarit est fourni.

Pour une installation n’utilisant pas de kits d’extension, la

configuration du collecteur de fumée, du tuyau d’admission

d’air et du tuyau d’évacuation coulissant, doit ressembler à ce

qui est montré quand l’installation est finie. La zone hachurée

montre où le collecteur de fumée peut être situé.

Trou de cheminée

Utiliser un modèle (inclus) pour

déterminer l'emplacement autorisé du

trou carneau.

AVIS

68 Rinnai Corporation EX17C / EX22C Manual

Installation du collecteur de fumée

1. Démontez le collecteur de fumée

Il consiste en 3 parties :

• manchon

• connexion intérieure

• terminaison extérieure

Démontez le collecteur de fumées en sortant

d’abord sa connexion interne. Pour ôter la

terminaison extérieure, tirez et relâchez les deux

attaches internes, puis sortez la terminaison

extérieure.

Les distances par rapport aux combustibles pour

manchon et brides sont de zero po.

2. Réglage de la longueur de manchon

Mesurez l’épaisseur de mur au travers du trou de

3-1/8 po (8 cm) précédemment percé.

L’extrémité du manchon doit sortir de 3/16 à 3/8

po (5-10 mm) de l’extérieur du mur.

Le manchon est fileté pour un réglage. Réglez sa

longueur en fonction de l’épaisseur de mur en y

ajoutant de 3/16 à 3/8 po (5-10 mm).

REMARQUE : N’étirez pas le manchon au-delà de

la ligne rouge.

Pour les collecteurs de fumée autres que le type

« S », si une longueur plus réduite est nécessaire

une extension peut être ôtée. Coupez le plastique

et éliminez l’extension.

• Le collecteur de fumée doit sortir à l’extérieur. N’évacuez

pas dans d’autres pièces.

• La cheminée n’est pas conçue pour être positionnée

sous des planchers ou sous le chauffage.

• La terminaison ne peut pas être verticale.

• L’appareil ne peut être utilisé qu’avec l’un des cinq types

de kits de collecteurs de fumée de Rinnai. Ces kits et

leurs dimensions sont listés dans la section des spécifi-

cations.

• Reportez-vous à la section sur les intervalles au raccor-

dement de cheminée.

3 vis

Le manchon doit

sortir de

3/16 à 3/8 po (5-10

mm).

3. Fixation du manchon

Fixez sur l’extérieur de mur en utilisant

3 vis, en disposant la bride de façon à

ce que le marquage « TOP » soit sur le

dessus.

La bride est décalée de 2º pour

permettre le drainage du condensat

vers l’extérieur.

Connexion intérieure

Manchon

Terminaison

Enlever l’extension

si nécessaire

Rinnai Corporation EX17C / EX22C Manual 69

Installation du collecteur de fumée (Suite)

5. Blocage des attaches

En tirant fort sur les attaches de gauche et de

droite, accrochez-les dans les crans du manchon.

Vous devriez pouvoir tirer les attaches jusqu’à 2

ou 3 crans après le point de départ. Coupez le

bout des attaches, en ne laissant dépasser

qu’environ 3/4 po (20 mm) après le cran.

Ramenez le bout des attaches dans le manchon

en parallèle avec le mur.

6. Insertion de l’ensemble interne de connexion

Poussez l’ensemble dans le tube de terminaison

en vous assurant que le joint est en place

dans le tube intérieur.

Fixez la connexion intérieure avec trois vis.

Elle peut toujours être tournée pour placer

ces vis.

4. Installation de la terminaison

Vérifiez que le joint de terminaison est en place.

Pour les murs avec parement en bois, ajoutez le

second joint près du joint de terminaisons pour

compenser pour l’angle de parement.

Depuis l’extérieur insérez la terminaison dans le

manchon en gardant le marquage « TOP » vers le

haut. Le blocage de côté gauche doit être repéré

par « LEFT ».

Joint de terminaison

Attache de blocage

Terminaison

Attaches de blocage Manchon

3 vis

70 Rinnai Corporation EX17C / EX22C Manual

Lien en plas-

tique

Installation du kit d’extension

Si nécessaire, des kits d’extension sont disponibles pour

prolonger la conduite d’évacuation et le tuyau d’admission d’air

entre collecteur de fumée et appareil.

(1) La longueur maximale évent est de 13 pieds (4 m) avec 2

plis. Le tuyau tordue relié au matériel ne compte pas dans

la limite maximale de 2 plis.

(2) La longueur verticale maximale permise est de 8 pieds (2,4

m).

(3) Si l'extension est supérieure à 10 pieds (3 m), le condensat

peut déborder le pan de condensation. Par conséquent,

extension dépassant cette longueur devrait drainer vers

l'extérieur et pente 3 ° vers le bas.

(4) Ne permettez pas des points bas sur la conduite

d’évacuation où du condensat pourrait s’accumuler. Dans

le cas contraire, les condensats peut bloquer le gaz

d'échappement et affectent la combustion

(5) Les extensions de ventilation installées dans un espace à

l’air non conditionné doivent être isolées avec un matériau

pour haute température et doivent rester accessibles.

(6) Les extensions de ventilation ne doivent pas être

dissimulées selon la norme NFPA 54 et doivent rester

accessibles pour permettre leur inspection et réparation.

Des caches décoratifs sont disponibles chez Rinnai.

Ces illustrations montrent 2 façons possibles d’orienter

l’extension de la conduite d’évacuation et du tuyau d’admission

d’air en partant du collecteur de fumée. Ces illustrations sont

vues de derrière l’appareil. Pour votre configuration,

positionnez le tuyau d’admission d’air comme c’est montré.

• Les conduites d’extension passent au travers du

panneau latéral de l’appareil.

• Il n’est pas possible de positionner les conduites

d’extension au travers de l’autre panneau latéral de

l’appareil.

• Un seul coude est montré, un coude supplémentaire

peut être ajouté.

• Les instructions (1)-(6) doivent être suivies.

• Les conduites d’extension passent par le panneau supé-

rieur de l’appareil, au-dessus de l’endroit où la conduite

d’évacuation en sort.

• Aucun coude n’est montré, deux coudes au maximum

peuvent être ajoutés.

• Les instructions (1)-(6) doivent être suivies.

INCORRECT

• Trop de courbures (la limite est

• Le tuyau d'entrée d'air est au-

dessus de pot d'échappement

Tuyau d’ad-

mission d’air

Conduite d’é-

vacuation

Arrêt de tuyau

Collier de tuyau

Lien en plas-

tique

Tuyau d’ad-

mission d’air

Conduite d’é-

vacuation

Arrêt de tuyau

Collier de tuyau

Rinnai Corporation EX17C / EX22C Manual 71

Exhaust pipe

Air intake hose

Dégagements Conduite d’évacuation à matériaux combustibles 1 pouce (25,4 mm)

Conduite d’évacuation à matériaux non combustibles zéro

Installation du kit d’extension (Suite)

La conduite d’évacuation comme le tuyau d’admission d’air

sont supportés par des colliers fixés au mur. Un dispositif

mural peut être utilisé pour éloigner le collier du mur.

Utilisez une vis B pour fixer ce dispositif mural sur le mur. Si

un dispositif mural n’est pas utilisé, servez-vous de la vis A

et de l’écrou pour fixer le collier au mur.

Le tuyau d’admission d’air doit toujours être en dessous de

la conduite d’évacuation, pour qu’au cas où ce premier

s’affaisserait il ne vienne pas en contact avec la conduite

d’évacuation.

Attaches

La conduite d’évacuation est branchée entre le tube

coudé à l’arrière du chauffage et le port de sortie du

collecteur de fumée.

Pour brancher des évacuations avec d’autres tuyaux

droits ou courbes, raccordez l’extrémité mâle dans

l’extrémité femelle. Utilisez un arrêt de tuyau A pour

serrer cette connexion.

Utilisez un arrêt de tuyau B pour fixer la longueur sur

les tuyaux d’évacuation réglables. N’étirez pas ces

tuyaux au-delà de la ligne repère rouge.

Ne coupez pas la conduite d’évacuation, mais utilisez

des tuyaux réglables si nécessaire.

Pour courber un coude, insérez des tuyaux

d’évacuation dans chacune de ses extrémités pour

faire levier. Courbez à l’angle voulu. Ne redressez

pas le tube coudé de sortie fixé sur l’appareil.

Installation de la conduite d’évacuation

Pipe stopper A

Arrêt de tuyau B

Male end Female end

Adjust the angle

Connexion de la conduite d’évacuation

Le tuyau d’admission d’air est branché entre la connexion

pour l’air à l’arrière de l’appareil et le port d’admission d’air

sur le collecteur de fumée.

Poussez le tuyau d’admission d’air dans le collecteur de

fumée et fixez-le en place avec une attache de câble en

plastique.

Joignez les tuyaux d’admission d’air en vissant un joint de

tuyaux jusqu’à la moitié de sa longueur au bout d’un tuyau

d’admission d’air, et en vissant un autre tuyau d’admission

d’air de l’autre côté de ce joint de tuyau. Les longueurs de

tuyau d’admission d’air et de conduite d’évacuation doivent

être égales pour que l’appareil fonctionne correctement. Les

tuyaux peuvent être coupés à la longueur voulue. Ébarbez

les bords de coupe bruts. Ne coupez pas le tube relié à

l’appareil.

Supportez le tuyau d’admission d’air à l’aide de colliers de

soutien.

Joint de tuyau

Tuyaux d’admission d’air

ATTENTION Utilisez arrêts de tuyau, connecteurs, colliers et vis en suivant ces instructions de façon à

assurer l’absence de fuites de gaz d’évacuation.

Conduite d’évacuation

Tuyau d’admission d’air

Extrémité femelle

Extrémité mâle

Arrêt de tuyau A

Régler l’angle

Ne coupez pas le tuyau d'admission.

Couper le tuyau d'admission peut

entraîner dans le bruit.

AVIS

72 Rinnai Corporation EX17C / EX22C Manual

Installation de kit d’extension

Réf. Description

FOT-201 FOT-219 FOT-220 FOT-221 FOT-158 FOT-190

1 Conduite d’évacuation (réglable)

11,4-20,3 po (290-515 mm) 1

1 Conduite d’évacuation (réglable)

21,0-39,6 po (533-1 005 mm) 1 1

2 Conduite d’évacuation 40 po (1 016 mm) 1

3 Tuyau d’admission d’air 29,5 po (750 mm)

2.0 po (50 mm) diamètre intérieur 1 1

3 Tuyau d’admission d’air 49,2 po (1 250 mm) 1

3 Tuyau d’admission d’air 90,6 po (2 300 mm) 1

4 Coude 1

5 Coude long 1 1

6 Joint de tuyaux - 2.0 po (50 mm) diamètre

intérieur 1 1 1 1

7 Arrêt de tuyau A 1 1 1 2 1 1

8 Arrêt de tuyau B 1 1 1

9 Collier de tuyaux 2

ensemble

10 Dispositif mural 2 3 4

11 Écrou 2 3 4

12 Vis A 2 3 4

13 Vis B 4 6 8

3 Tuyau d’admission d’air 29,5 po (750 mm)

1.5 po (38 mm) diamètre intérieur 1

6 Joint de tuyaux - 1.5 po (38 mm) diamètre

intérieur 1

Kits et pièces d’extension

EXHAUST PIPE (ADJUSTABLE) EXHAUST PIPE (NON ADJUSTABLE) AIR INTAKE HOSE

BENT ELBOW LONG BENT ELBOW HOSE JOINT PIPE STOPPER B

PIPE CLAMP WALL-FIXTURE NUT SCREW A

PIPE STOPPER A

SCREW B

TUYAU D’EXTENSION

(RÉGLABLE) TUYAU D’EXTENSION (NON RÉGLABLE) TUYAU

D’ADMISSION D’AIR

COUDE COUDE LONG JOINT DE

TUYAUX

ARRÊT DE

TUYAU A

ARRÊT DE

TUYAU B

COLLIER DE

TUYAUX DISPOSITIF MURAL ÉCROU VIS A VIS B

Rinnai Corporation EX17C / EX22C Manual 73

Pipe stopper

Elbow Manifold

Hook

Pipe stopper

Branchement de l’appareil

2. Branchez le coude de cheminée sur le collecteur tout

en mettant l’appareil en place.

3. Adaptez la fermeture de tuyau sur le raccordement

entre le coude de cheminée et le collecteur. Engagez

le crochet et tournez-le jusqu’à ce qu’il s’enclenche

contre le corps de l’étrier.

4. Faites glisser en remontant le manchon d’isolation et

placez l’agrafe de fixation par-dessus le manchon

comme illustré ci-contre.

5. Installez la patte à l’arrière de l’espaceur du haut en

serrant deux vis.

6. Mettez en place le support mural avec deux vis.

Installez l’espaceur supérieur en insérant sa patte dans

le support mural et en le fixant sur le chauffage avec 2

vis.

Flue Manifold

Fit Clip

Slide

Sock

Collecteur de fumée

Arrêt de tuyau

Crochet

Coude Collecteur Arrêt de tuyau

Positionner l’agrafe

Glisser

Manchon

Espaceur supérieur

Support mural

Patte d’espaceur

Espaceur supérieur

Support mural

Patte d’espaceur

1. Fixez le tuyau d’arrivée d’air sur le collecteur de fumée

sur les entrées « a » ou « b ».

La cravate en plastique doit être serré sur la manche.

L’entrée non utilisée doit être fermée avec le bouchon

en caoutchouc fourni avec le collecteur.

74 Rinnai Corporation EX17C / EX22C Manual

1. Eteindre le gaz et le pouvoir fournit.

2. Retirez les 5 vis qui le couvercle Persienne assembly et

de front. Soulevez le panneau et puis supprimez-la.

3. Enlever deux vis de point de pression (1/8 robinet de

NPT) avec 3/16 clé hexagonale coudée et attache le

manomètre les deux ports de pression. Les deux points

doivent être utilisés afin de mesurer la pression

différentielle. S'assurer que le manomètre est

convenablement calibré.

4. Allumez la fourniture de gaz et d'électricité à l'appliance.

(Appuyez sur le bouton "Retour le jeu" après la mise sous

tension le bloc d'alimentation.) Avec l'unité en position

d'arrêt, appuyez sur le commutateur de test en haut de la

carte PC jusqu'à ce qu'il émet un signal sonore.

5. Choisir le code correct sur l'utilisation d'exposition ▲ et ▼

boutonne. Reportez-vous au tableau ci-dessous.

Point de

vérification

du gaz

Collêcteur

Point de

vérification

du gaz

Commutateur

d’essai

Gaz Naturel Gaz Propane

Altitude 0-2000 ft

0-610 m

2001-5200 ft

611-1585 m

5201-7700 ft

1586-2347 m

7701-10200 ft

2348-3109 m

0-2000 ft

0-610 m

2001-5200 ft

611-1585 m

5201-7700 ft

1586-2347 m

7701-10200 ft

2348-3109 m

Pression

differentielle du

collecteur -

W.C. Bas

0.44 in

(11 mm)

0.48 in

(12 mm)

0.54 in

(14 mm)

0.60 in

(15 mm)

0.68 in

(17 mm)

0.74 in

(19 mm)

0.82 in

(21 mm)

0.92 in

(23 mm)

Pression

differentielle du

collecteur -

W.C. Haut

1.6 in

(40 mm)

1.4 in

(35 mm)

1.2 in

(32 mm)

1.1 in

(29 mm)

2.7 in

(69 mm)

2.4 in

(61 mm)

2.2 in

(55 mm)

2.0 in

(50 mm)

EX22C

Pression

differentielle du

collecteur -

W.C. Bas

0.44 in

(11 mm)

0.48 in

(12 mm)

0.54 in

(14 mm)

0.60 in

(15 mm)

0.68 in

(17 mm)

0.74 in

(19 mm)

0.82 in

(21 mm)

0.92 in

(23 mm)

Pression

differentielle du

collecteur -

W.C. Haut

2.6 in

(65 mm)

2.2 in

(57 mm)

2.0 in

(52 mm)

1.8 in

(47 mm)

4.0 in

(101 mm) 3.5 in

(89 mm)

3.1 in

(80 mm)

2.9 in

(72 mm)

EX17C

Code A1 / A5 A2 / A6 A3 / A7 A4 /A8 L1 / L5 L2 / L6 L3 / L7 L4 / L8

Ne pas toucher aucuns autres secteurs sur le conseil de

PC outre les commutateurs pendant que le pouvoir est

fourni à l'appareil. Les parties du conseil de PC sont

fournies avec 120 volts.

ATTENTION

Ne pas toucher les secteurs à ou près du panneau de

verre ou près de l'échappement. Ces secteurs deviennent

très chauds et pourrait causer des brûlures.

Ajustage et Reglage de la Presion de Gas

PC Board

Rinnai Corporation EX17C / EX22C Manual 75

6. Appuyer le commutateur d’essai deux fois pour

entrer ce code dans la mémoire.

7. Appuyer l'interrupteur pour fonctionner l'appareil.

8. Appuyer le commutateur d’essai deux fois. Le

MENE affichera « PL » indiquant le mode de feu

faible.

9. Comparer la pression lisant sur le manomètre aux

Données Techniques, le niveau bas de pression

de test divers, pour le gaz étant utilisé. Si

nécessaire ajuster la pression basse de feu

utilisant le ▲ et ▼ boutons.

10. Appuyer le commutateur d’essai. Le MENE

affichera « PH ».

11. Comparer la pression lisant sur le manomètre aux

Données Techniques, la pression de test diverse -

haut, pour le gaz étant utilisé. Si nécessaire

ajuster l'haute pression de feu utilisant le ▲ et ▼

boutons.

12. Appuyer l'interrupteur encore. Le vide MENE de

virages d'exposition et l'appareil retournent au

normal du mode.

13. Enlever le manomètre et installer les vis de tête

d'Allen. Fonctionner l'unité et

1. Installer le panneau de devant et la couverture de

fond.

2. Si vous faites une conversion de type de gaz,

placer la nouvelle plaque de conversion

(étiquette) sur le capot avant.

Assemblée finale

• vérifier la séquence normale d'opération

• visuellement inspecter la flamme

• le contrôle pour gaze des fuites aux points de

test

La Séquence normale d'Opération

Quand vous appuyez l'interrupteur, l'exposition

MENEE illuminera, le ventilateur de combustion

commencera à courir, et l'étincelle allumera le brûleur

principal. Cet appareil de chauffage a un système

d'allumage automatique. Quand le brûleur principal a

lit, la lampe de combustion luira rouge, et l'étincelle

arrêtera.

NORMAL

Flamber la Tringle

Long, éclaircir, le

bleu, les flammes

d'écurie

ANORMAL

Le jaune flambe

ou la couleur

orange

Flamber la Tringle

L'Inspection visuelle de Flamme

Vérifier que les flammes de brûleur fonctionnent

normalement. La flamme peut être vue par la fenêtre

circulaire.

En fonctionnant normalement la flamme de brûleur

doit apparaître comme long, éclaircir, le bleu, l'écurie,

les raies. Le jaune flambe ou une couleur orange est

anormale et l'entretien est exigé.

Ajustage et Reglage de la Presion de Gas

76 Rinnai Corporation EX17C / EX22C Manual

Instructions de mise en œuvre

À LIRE AVANT DE METTRE EN MARCHE, POUR VOTRE SÉCURITÉ

AVERTISSEMENT

Si vous ne suivez pas ces instructions à la lettre, il peut en résulter incendie

ou explosion, entraînant dégâts et blessures sérieuses ou mortelles.

A. Cet appareil ne comporte pas de veilleuse. Il est équipé

d’un dispositif d’allumage qui allume automatiquement le

brûleur. Ne tentez pas d’allumer le brûleur

manuellement.

B. AVANT DE FAIRE FONCTIONNER, reniflez tout autour

de l’appareil pour déceler une odeur de gaz. Reniflez

près du plancher car certains gaz sont plus lourds que

l’air et peuvent s’accumuler au niveau du sol.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• Ne tentez pas d’allumer d’appareil.

• Ne touchez à aucun interrupteur, ni à aucun téléphone

de trouvant dans le bâtiment.

• Appelez immédiatement votre fournisseur de gaz

depuis un voisin et suivez ses instructions.

• Si vous ne pouvez pas le joindre, appelez le service

des incendies.

C. Ne poussez ou tournez la manette d’admission du gaz

qu’à la main, n’utilisez jamais d’outil. Si la manette reste

coincée, n’essayez pas de la réparer, appelez un

technicien de dépannage qualifié. Le fait de forcer ou de

tenter une réparation vous-même peut amener un

incendie ou une explosion.

D. N’utilisez plus cet appareil s’il a été plongé dans l’eau

même partiellement. Faites inspecter l’appareil par un

technicien qualifié et remplacez toute pièce du système

de contrôle et toute commande qui ont été plongées

dans l’eau.

COUPURE DE L’ALIMENTATION EN GAZ DE L’APPAREIL

1. Positionnez le thermostat sur le réglage de consigne le

plus bas possible.

2. Coupez l’alimentation électrique de l’appareil par le

bouton marche/arrêt (ON/OFF).

3. Repérez le robinet de coupure manuelle de gaz sur

le côté du chauffage. Tournez-le dans le sens horaire

jusqu’à la fermeture totale (position OFF).

REMARQUE : Le ventilateur va continuer de tourner jusqu’au

refroidissement de l’appareil. Ne coupez pas

l’appareil en débranchant la fiche de la prise

secteur. Gardez le brûleur et le compartiment

de contrôle propres. Reportez-vous aux

instructions d’installation et d’utilisation.

INSTRUCTIONS DE DÉMARRAGE

1. Définir le thermostat à la valeur la plus faible.

2. Désactiver tous les électrique pour l'application en

utilisant le bouton ON/OFF sur le panneau de

configuration. Localisez le robinet de gaz manuelle sur

la face arrière du chauffage.

3. Activer la vanne manuelle dans le sens horaire pour le

plein OFF position.

4. Attendez cinq (5) minutes pour effacer tout gaz. Puis

l'odeur de gaz, dont près de la parole. Si vous odeur de

gaz, STOP ! Suivez "B" dans les informations de

sécurité ci-dessus. Si vous n'odeur de gaz, passez à

l'étape suivante.

5. Tourner le robinet de gaz manuelle dans le sens inverse

de la totalité de la position de marche.

6. Allumez tous les électrique pour

l'application en utilisant le bouton ON/OFF.

7. Définir le thermostat pour le paramètre de votre choix.

8. Brûleur est allumé lorsque feu indicateur «ON tour

rouge.

9. «"ON indicateur et code de faute 11, flash lorsque

brûleur ne parvient pas à mettre le feu.

10. Si le matériel ne fonctionne pas, suivez les instructions

"To Turn Off gaz pour matériel" et appelez votre

fournisseur de service de technicien ou de gaz.

Consultez le manuel pour plus d'informations.

Manual Valve

OPEN

Vanne manuelle

FERMÉ OUVERT

Rinnai Corporation EX17C / EX22C Manual 77

Schéma en coupe

FILTRE À AIR

VENTILATEUR DE CONVECTION

PANNEAU FRONTAL

ÉCHANGEUR THERMIQUE

INTERRUPTEUR DE SURCHAUFFE

PORT DE VUE DE FLAMME

ENSEMBLE DE PERSIENNES

BAC D’HUMIDIFICATION

FUSIBLE THERMIQUE

THERMISTANCE DE SURCHAUFFE

ÉLECTRODE DE DÉTECTION DE FLAMME

ÉLECTRODE

BRÛLEUR

TUBULURE

SONDE DE PRESSION

TRANSFORMATEUR

CARTE DE CIRCUIT

IMPRIMÉ

CORDON D’ALIMENTATION

SECTEUR

THERMISTANCE

INTERCONNEXION

MOTEUR DE COMBUSTION

VENTILATEUR DE COMBUSTION

ÉLECTROVANNE 2

PASSAGE

VANNE MODULATRICE

ÉLECTROVANNE 1

AFFICHAGE

MOTEUR DE CONVECTION

ALLUMEUR

INTERRUPTEUR DE SURCHAUFFE

VIDANGEZ LA CASSEROLE

CARTE DE CIRCUIT DE L'OPÉRATION

78 Rinnai Corporation EX17C / EX22C Manual

Schéma de câblage

Si des fils d’origine livrés avec l’appareil ont

besoin d’être remplacés, choisissez un fil de

calibre 18 AWG ou équivalent.

Étiquetez tous les fils avant les interventions de

contrôle. Des erreurs de câblage peuvent causer

un fonctionnement incorrect et dangereux.

Vérifiez le bon fonctionnement après une

intervention.

ATTENTION

CODE COLOR

bk noir

bl bleu

gr vert

gr/y Vert/jaune

r rouge

w blanc

y jaune

gy gris

or orange

br brun

MARQUAGE

NOM DE PIÈCE

MS COMMUTATEUR PRINCIPAL

R.TH THERMISTANCE

TF FUSIBLE THERMIQUE

F FUSIBLE

ER ÉLECTRODE

POV VANNE MODULATRICE

TR TRANSFORMATEUR

ÉLECTRODE DE DÉTECTION DE

FLAMME

MARQUAGE

NOM DE PIÈCE

OH.TH THERMISTANCE DE SURCHAUFFE

OHS 1, 2 INTERRUPTEUR DE SURCHAUFFE 1, 2

MOTEUR DE VENTILATEUR DE CONVECTION

SP ÉCLATEUR

SV1, 2 ÉLECTROVANNE 1,2

MOTEUR DE VENTILATEUR DE COMBUSTION

PS DÉTECTEUR DE PRESSION

UNITÉ AFFICHAGE-COMMANDE

w bk

Rinnai Corporation EX17C / EX22C Manual 79

MARQUAGE NOM DE PIÈCE

MS INRERRUPTEUR

D’ALIMENTATION

R.TH THERMISTANCE

TF FUSIBLE THERMIQUE

F FUSIBLE

ER ÉLECTRODE

POV VANNE MODULATRICE

TR TRANSFORMATEUR

FR ÉLECTRODE DE

DÉTECTION DE

FLAMME

MARQUAGE NOM DE PIÈCE

OH.TH THERMISTANCE DE

SURCHAUFFE

OHS 1, 2 INTERRUPTEUR DE

SURCHAUFFE 1~2

MOTEUR DE VENTILATEUR DE

CONVECTION

SP ALLUMEUR

SV1, 2 ÉLECTROVANNE 1~2

MOTEUR DE VENTILATEUR DE

COMBUSTION

FCC CIRCUIT DE COMMANDE DE

VENTILATION

MB BRÛLEUR PRINCIPAL

PS DÉTECTEUR DE

PRESSION CPU APPAREIL CENTRALE DE

TRAITEMENT

CF VENTILATEUR DE

CONVECTION

Diagramme logique

80 Rinnai Corporation EX17C / EX22C Manual

Service à la clientèle

Informations de garantie

Garantie limitée

Appareil de chauffage mural au gaz à ventilation directe

Partie Période de couverture

Échangeur thermique 10 ans à partir de la date d’achat

Toutes les autres pièces 5 ans à partir de la date d’achat

Main-d’œuvre dans des limites raisonnables 2 ans à partir de la date d’achat

L’installateur est responsable de l’installation correcte du chauffage.

Veuillez compléter le questionnaire ci-dessous à garder dans vos archives :

Matériel acheté chez :_________________________________________________________________

Adresse :_____________________________ Téléphone :______________________________

_____________________________

Date de l’achat :_____________________________________

Référence de modèle :________________________________

N° de série :________________________________________

Installé par :___________________________ N° de licence de l’installateur :_____________________

Adresse :_____________________________ Téléphone :_______________________________

Date de l’installation :__________________________________

Qu’est-ce qui est couvert?

Cette garantie couvre tous défauts dus aux matériaux et à la main-d’œuvre, dans les termes décrits plus loin. Elle s’ap-

plique à l’acheteur d’origine et s‘étend aux éventuels propriétaires suivants mais uniquement quand le produit reste sur le

site de son installation d’origine. Cette garantie dure après la première installation du produit mais cesse si le produit est

déplacé et réinstallé ailleurs.

Quelle est la durée de cette couverture?

Quel est l’engagement de Rinnai?

Rinnai réparera toute partie ou composant défectueux du fait des matériaux ou de la main-d’œuvre dans les conditions qui

suivent. Rinnai paiera dans les limites du raisonnable le coût de main-d’œuvre associé à la réparation ou au remplace-

ment de toute partie ou composant. Toutes les pièces à réparer doivent être des pièces Rinnai d’origine. Toutes les répa-

rations et tous les replacements doivent être effectués par un dépanneur individuel ou une société de dépannage ayant

reçu l’autorisation de Rinnai.

Rinnai Corporation EX17C / EX22C Manual 81

Garantie limitée (Suite)

Le remplacement du produit ne peut être autorisé que par Rinnai. La société Rinnai ne permet à aucune personne ou société

d’assumer pour elle toute obligation ou responsabilité relative au remplacement d’un produit. Si Rinnai détermine que la

réparation d’un produit n’est pas possible, Rinnai le remplacera avec un produit comparable, à sa discrétion. Si un composant

ou produit retourné à Rinnai est trouvé sans défauts relatifs aux matériaux ou à la main-d’œuvre, ou endommagé par une

installation incorrecte ou durant le transport de retour, la demande d’application de garantie pour produit, pièces et main-

d’œuvre sera rejetée.

Comment obtenir le service sous garantie?

Vous devez contacter un prestataire de service qualifié/autorisé pour la réparation d’un produit dans le cadre de cette garantie.

Pour obtenir le nom d’un tel dépanneur contactez votre point d’achat, visitez le site Web de Rinnai (www.rinnai.us), appelez

Rinnai au 1-800-621-9419 ou écrivez à Rinnai, 103 International Drive, Peachtree City, Georgia 30269, USA.

La preuve de votre achat sera exigée. Vous pouvez montrer votre facture ou ticket de caisse avec date que vous aurez

conservé, ou en enregistrant le produit dans les 30 jours suivant son achat. Pour le faire, veuillez aller sur le site

www.rinnai.us. Pour ceux qui n’ont pas accès à Internet, veuillez appeler au 1-866-RINNAI1 (745-6241). La réception de

l’enregistrement par Rinnai constituera la preuve d’achat du produit. Cependant l’enregistrement n’est pas une obligation pour

valider cette garantie.

Qu’est-ce qui n’est pas couvert?

Cette garantie ne couvre pas les pannes ou difficultés de fonctionnement dues à :

• accident, abus, mauvaise utilisation

• altération

• application inadéquate

• cas de force majeure

• installation incorrecte (comme sans y être limité dommages par condensat, mauvaise ventilation, type ou pression de gaz

incorrects)

• conversion incorrecte (incluant des conversions pour ajustement d’inventaire)

• entretien inadapté (comme sans y être limité un blocage de la ventilation)

• dimensionnement incorrect

• toute cause autre que relative aux matériaux et à la main-d’œuvre de fabrication

Cette garantie ne s’applique pas à un produit dont le numéro de série ou la date de fabrication auraient été effacés.

Limitation des garanties

Personne n’est autorisé à donner d’autres garanties au nom de Rinnai America Corporation. Sauf pour ce qui est

expressément décrit ici, il n’y a pas d’autres garanties, expresses ou implicites, incluant sans y être limité les garanties de

valeur marchande ou d’adéquation pour une finalité spécifique, qui s’étendrait au-delà de la description de garantie de ce

document. De plus, Rinnai ne peut pas être tenu pour responsable des dommages spéciaux, accessoires, indirects ou

consécutifs, ou de dommages autres similaires qui pourraient survenir, incluant perte de profits, dommage, dommages

corporels ou dégâts matériels, perte de jouissance, désagréments, ou responsabilité découlant d’installation, entretien ou

utilisation inappropriés. Certaines provinces ne permettant pas l’exclusion ou la limitation des dommages accessoires ou

consécutifs, la limitation énoncée précédemment peut ne pas s’appliquer à votre cas.

Toutes garanties implicites de valeur marchande ou d’adéquation pour une finalité spécifique prises en compte selon la

législation de l’état sont limitées en durée à la période de couverture fournie par cette garantie limitée, sauf si la période

prévue par cette législation de province est plus courte. Certaines provinces ne permettant pas de limitations sur la durée de

validité des garanties implicites, la limitation énoncée précédemment peut ne pas s’appliquer à votre cas.

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez aussi avoir d’autres droits qui varient d’une province

à l’autre.

82 Rinnai Corporation EX17C / EX22C Manual

Notes

Rinnai Corporation EX17C / EX22C Manual 83

Notes

Rinnai’s other fine products

For information on Rinnai’s products contact

Rinnai America Corporation

103 International Drive

Peachtree City, GA 30269

TOLL FREE: 1-800-621-9419

FAX: 678-829-1666

www.rinnai.us

or call 1-866-RINNAI1 (746-6241)

• Designed for Use with Rinnai Systems

• Domestic Hot Water Priority

• Optional Programmable Thermostat

Hydronic Furnace

Boilers

• Up to 96.5% AFUE efficiency

• Compact wall mounted design

• ASME accredited models

• Residential and Commercial

Applications

• ENERGY STAR

qualified models

Condensing Tankless Water Heaters

• Up to 0.96 Energy Factor (EF)

• Internal or External Installation

• Pair up with the Rinnai Air Handler for

efficient home heating

• Residential and Commercial

Applications

• ENERGY STAR

qualified models

• Zero Clearance to Combustibles

• Accommodates Standard Cased-Coils

• High Efficiency

• Cool-to-the-touch Cabinet

• Vent Terminal A Included

• Blower Included

Direct Vent Furnaces

• Upto9.8GPM

• Internal or External Installation

• Digital Temperature Control

Tankless Water Heaters

• Residential and Commercial

Applications

• Continuous Hot Water

• ENERGY STAR

qualified models

RHF559-1232X05(00)

Printed in Japan 2012.7

Rinnai Ex17C Rhfe 434Fta Users Manual RHF559 1232X05(00) (434FTA 559FTA Manual)

Rinnai-Ex22C-Rhfe-559Fta-Installation-And-Operation-Manual-719935 rinnai-ex22c-rhfe-559fta-installation-and-operation-manual-719935

EX17C (RHFE-434FTA) to the manual f422581b-1faa-4c42-b63c-3b4250907443

Navigation menu

Versions of this User Manual:

Views

Navigation
