Introduction
The repeater increases the range between Rokonet’s transmitters and receivers
by acting as a relay station. The repeater receives alarm messages from
transmitters that were registered to it and resends these messages to a receiver.
Repeaters may be chained and each one can more than double the range.
Mounting the Repeater
Mount the repeater between the transmitters and the following receiver or
repeater at a minimum height of 1.5m from the ground and 50 cm below ceiling

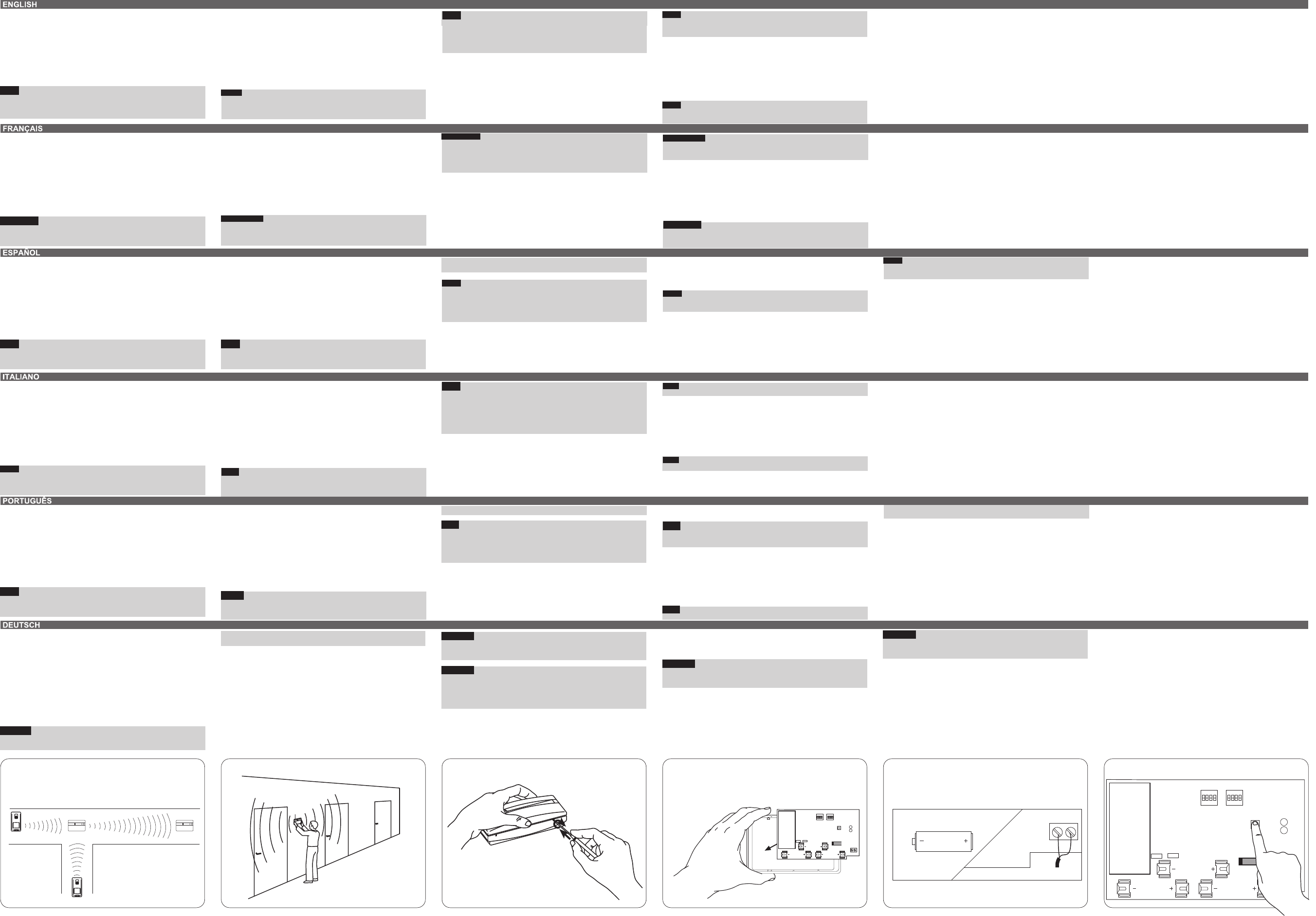

(See figures 1,2)
Note:
Do not mount the repeater near large metal objects or close to
radiating electronic devices such as computers and monitors, which
may reduce the sensitivity.
Note:
After power up, the repeater automatically performs a noise calibration
during the first 90 seconds in order to establish the threshold level
and eliminate noise detections for clear communication between the
repeater and the transmitters. During the calibration process both
LEDs will flash.
Repeater/Receiver Communication Setup for
Supervision
The repeater can be defined to send its own tamper, low battery and
supervision signals to the system's receiver. Supervision time is fixed
and depends on the model type (15 minutes for 868MHz, 65 minutes
for 433MHz)
To set up the communication with the receiver, the repeater should
identify itself to the system's receiver in the same way as setting
communication to a wireless zone.
Introduction
Le répéteur augmente la portée entre les transmetteurs Rokonet et les récepteurs
en agissant comme un relais. Le répéteur réceptionne les messages d'alarme
des émis par les transmetteurs inscrits à son registre et les renvoie au récepteur.
Les répéteurs peuvent être « mis en chaîne » l'un à l'autre et doubler ainsi la
portée.
Montage du répéteur
Installez le répéteur entre les transmetteurs et le répéteur ou récepteur suivant
à hauteur minimum de 1,5m du sol et 50 cm en dessous du plafond (Cf. figures
1, 2).
Remarque:
N'installez pas le répéteur à proximité d'objets en métal ou d'appareils
électroniques rayonnants tels que les ordinateurs et écrans, ceux-ci
pouvant réduire leur sensibilité.
Pour installer le répéteur :
1) Ouvrez le couvercle à l'aide d'un tournevis introduit dans les créneaux du
bas ou du haut du boîtier (Cf. figure 3).
2) Retirez la carte de circuit imprimé et libérez les trous destinés aux vis de
montage et au passage des fils électriques (Cf. figure 4). Montez le récepteur
sur le mur et replacez la carte de circuit imprimé.
3) Branchez une source d'alimentation électrique de 10 à 16 volts AC ou DC
aux terminaux AC/DC. La polarité n'a pas d'importance (Cf. figure 5).
4)
Batteries de réserve en option : connectez trois piles hybrides à base
de nickel et rechargeables AA en respectant la polarité indiquée.
Remarques :
1. Lors de l'installation des batteries de réserve, veillez à mettre le
cavalier J4 en court-circuit et le cavalier J2 sur 1 broche (PIN).
2. Le temps de réserve dépend de la capacité de la batterie.
Remarque:
Suite à cette mise sous tension, le répéteur accomplit automatiquement
un calibrage du bruit pendant les 90 premières secondes afin d'établir
le seuil et de neutraliser les détections de bruit, et ce pour assurer la
clarté de communication entre le répéteur et les transmetteurs. Pendant
le processus de calibrage, les deux diodes LED clignoteront.
Paramétrage de la communication du Répétiteur/
Récepteur pour supervision
Le répétiteur peut être paramétré pour envoyer ses propres signaux
d'autoprotection, batterie faible et supervision au récepteur du système.
L'intervalle de supervision est fixe et dépend du modèle (15 minutes
pour le 868MHz, 65 minutes pour le 433MHz).
Pour établir la communication avec le récepteur, le répétiteur doit
s'identifier auprès du récepteur du système de la même façon que pour
la communication à une zone radio.
Remarque :
Un répétiteur supervisé prendra la place d'une zone radio et sera
identifié par le système comme une zone radio ayant son propre numéro
ID sélectionné.
Pour établir la communication avec le récepteur :
a. Réglez le récepteur en mode écriture.
b. Sélectionnez la zone d'attribution du répétiteur.
c. Envoyez un message Ecriture en appuyant sur les deux boutons
d'autoprotection (arrière et couvercle) pendant 3 secondes au moins.
Vérifiez que le répétiteur a bien été identifié par le récepteur.
d. Définissez la supervision ou non du répétiteur.
e. Réglez le récepteur en Mode normal.
Remarques :
Si pour une raison quelconque il est nécessaire d'envoyer à nouveau
un message écrit, appuyez sur les deux boutons d'autoprotection (arrière
et couvercle) pendant 3 secondes au moins.
Enregistrement du transmetteur sur le récepteur
1) Installez le récepteur à proximité du tableau de contrôle et y connecter ses
fils électriques selon les instructions du mode d'installation correspondant.
2) Programmez tous les transmetteurs sur le récepteur en suivant les instructions
de leur mode d'installation.
Enregistrement du transmetteur et installation sur 1 répéteur
1) Réglez les 8 commutateurs DIP - S1 (TXID) et S2 (RXID) en position fermée
(OFF).
2) Appuyez sur le bouton d'écriture (WRITE) et maintenez-le appuyé pendant
3 secondes, ensuite relâchez-le afin de régler le répéteur en mode d'écriture
(WRITE) (Cf. figure 6). Les deux diodes LED clignoteront une fois 1 seconde.
3) Appuyez momentanément sur le bouton poussoir WRITE pour permettre
l'identification du transmetteur par le répéteur. La diode LED supérieure
clignote une fois pour le premier transmetteur.
4) Envoyez une transmission écrite (WRITE) à partir du transmetteur. Les deux
diodes LED clignoteront une fois une seconde pour confirmer la réussite de
la programmation.
Introducción
El repetidor aumenta el alcance entre los transmisores y receptores de
ROKONET, actuando como una estación retransmisora. El repetidor recibe
mensajes de alarma de los transmisores que fueron registrados a él y vuelve
a enviar estos mensajes a un receptor. Los repetidores pueden ser encadenados
y cada uno puede más que doblar el alcance.
Montando el Repetidor
Monte el repetidor entre los transmisores y el siguiente receptor o repetidor a
una altura mínima de 1.5 m del suelo y de 50 centímetros debajo del techo
(Ver figuras 1, 2).
Nota:
No monte el repetidor cerca de grandes objetos de metal o cerca de
aparatos electrónicos de radiación tales como computadoras y
monitores, que pueden reducir su sensibilidad.
Para Montar el Repetidor:
1) Abrir la tapa torciendo con un destornillador en las ranuras en el fondo o en
la parte superior del estuche. (Ver figura 3)
2) Sacar el tablero de circuito y hacer agujeros en él para los tornillos de
montaje y para la entrada de los cables de energía (Ver figura 4). Montar
el receptor en la pared y sustituir el tablero de circuito.
3) Conectar una fuente de energía de 10 a 16 volts AC o DC con los terminales
de AC/DC. La polaridad no es importante. (Ver figura 5)
4)
Baterías opcionales de Backup: Insertar 3 baterías recargables de
Níquel Metal-Hidruro tamaño AA, según la polaridad que se indica.
Nota:
1. Cuando se coloquen las baterías, el Puente J4 debe ser conectado,
y el puente J2 deberá estar desconectado.
2. El tiempo de backup dependerá de la capacidad de las baterías
insertadas.
Nota:
Después de activado, el repetidor realiza automáticamente una
calibración del ruido durante los primeros 90 segundos para establecer
el nivel del limite y eliminar las detecciones del ruido para una
comunicación clara entre el repetidor y los transmisores. Durante el
proceso de calibración ambos LEDs parpadearán.
Programación de la comunicación Receptor/Repetidor
para Supervisión
El repetidor puede ser programado para enviar su propio tamper, baja
batería y señal de supervisión al receptor. El tiempo de supervisión
está predefinido, y depende del modelo empleado (15 minutos para
868MHz, 65 minutos para 433MHz)
Para programar la comunicación con el receptor, el repetidor deberá
identificarse por si mismo en el receptor, de la misma manera que se
programa la comunicación de una zona wireless.
Nota:
Un repetidor supervisado ocupará una zona wireless, y será identificado
por el sistema como una zona, incluyendo su número de Identificador.
Pasos para definir la comunicación con el receptor:
a. Situar el receptor en modo Write.
b. Seleccionar la zona que se va a asignar al repetidor.
c. Enviar un mensaje Write presionando los dos tamper (trasera y tapa)
por más de 3 segundos. Verificar que el repetidor ha sido identificado
por el receptor.
d. Definir si el repetidor va a ser supervisado o no.
e. Seleccionar el modo Normal en el receptor.
Nota:
Si por cualquier motivo es necesario reenviar el mensaje Write, vuelva
a presionar los dos tamer (trasera y tapa) por más de 3 segundos.
Registro del Transmisor en el Receptor
1) Montar el receptor en la vecindad del panel de control y conectarlo al panel
como orientado en las instrucciones de instalación del receptor.
2) Programar todos los transmisores al receptor según su instrucciones de
instalación.
Registro del Transmisor y Configuración para 1 Repetidor
1) Pase los 8 interruptores DIP del S1 (TXID) y S2 (RXID) a su posición OFF.
2) Presione el botón WRITE por 3 segundos y libere para ajustar el repetidor
al modo WRITE (Ver figura 6). Ambos LEDs parpadearán una vez durante
un segundo.
Introduzione
Il ripetitore incrementa la portata radio tra ricevitore e trasmettitore della Rokonet.
Il ripetitore riceve il segnale di allarme dal trasmettitore che era stato
precedentemente registrato e lo rinvia al ricevitore. E’ possibile installare più
ripetitori programmati in cascata per aumentare considerevolmente la portata
radio dei trasmettitori.
Scelta della posizione di installazione del ripetitore
Posizionare il ripetitore radio tra i trasmettitori e il ricevitore o il ripetitore
successivo ad un’altezza NON INFERIORE A 1,5 MT. dal pavimento e 50 cm.
dal soffitto. (Vedi figura 1 e 2)
Nota:
Non montare il ripetitore vicino a masse metalliche o apparecchiature
elettroniche irradianti RF come computer, monitor, etc. che possono
ridurre sensibilmente la portata radio.
Installazione del ripetitore:
1) Aprire il coperchio del ripetitore servendosi di un cacciavite. Fare leva sopra
o sotto il contenitore plastico (Vedi figura 3).
2) Rimuovere la circuiteria elettronica e sfondare i tappi preforati per permettere
il fissaggio alla parete e il passaggio del cavo di alimentazione (Vedi figura
4). Fissare il ripetitore alla parete tramite viti e riporre la circuiteria elettronica.
3) Alimentare il dispositivo con una tensione da 10 a 16 V — oppure da 10 a
16 V ~ sui morsetti AC/DC. Non prestare attenzione alla polarità di
alimentazione (Vedi figura 5).
4) Dopo aver alimentato il ripetitore, inserire 3 batterie ricaricabili di tipo “AA”
al Nickel-Metal-Idrato (NiMH) negli alloggiamenti previsti sulla scheda
elettronica osservando accuratamente la polarità. (Opzionale)
Note:
1. Quando si utilizzano le batterie ricaricabili, assicurarsi che il ponticello J4
sia chiuso e il ponticello J2 sia aperto.
2. Il tempo di ricarica dipende dalla capacità della batterie utilizzate.
Nota:
Dopo aver dato alimentazione, il ripetitore automaticamente durante
i primi 90 secondi effettuerà una calibrazione del rumore per stabilire
il livello di soglia ed eliminare rilevazioni di interferenze radio, causate
da disturbi ambientali, in modo da fornire una comunicazione radio
pulita tra il ripetitore e i trasmettitori.
Durante il processo di calibrazione entrambi i LED lampeggeranno.
Memorizzazione del Ripetitore sul Ricevitore
Il ripetitore può essere programmato per trasmettere i propri segnali di tamper,
batteria scarica e supervisione al ricevitore del sistema. Il tempo di supervisione
è fisso e dipende dal tipo di ripetitore (ogni 15 minuti per il ripetitore in 868Mhz,
ogni 65 minuti per il ripetitore in 433Mhz).
Per configurare la comunicazione con il ricevitore, il ripetitore deve essere
identificato nel ricevitore nello stesso modo in cui si memorizza un zona radio.
Nota: Un ripetitore supervisionato occuperà una zona radio e verrà identificato
dal ricevitore del sistema come una zona radio con il suo proprio ID selezionato.
Per configurare la comunicazione con il ricevitore:
a. Predisporre il ricevitore nel modo memorizzzazione trasmettitori (WRITE).
b. Selezionare una zona da assegnare al ripetitore.
c. Trasmettere un messaggio di indirizzo (Write) premento contemporaneamente
entrambi i tamper (antiapertura e antirimozione) per almeno 3 secondi.
Verificare che il ripetitore sia stato memorizzato dal ricevitore.
d. Programmare l'abilitazione o no della supervisione del ripetitore.
e. Predisporre il ricevitore nel Modo Normale di funzionamento.
Nota: Se fosse necessario rinviare un messaggio 'WRITE', premendo entrambi
i tamper (antiapertura e antirimozione) per almeno 3 secondi.
Memorizzazione dei Trasmettitori sul Ricevitore
1) Montare il ricevitore nelle vicinanze della centrale e collegarlo ad essa come
indicato nelle istruzioni di installazione del ricevitore.
2) Memorizzare tutti i trasmettitori sul ricevitore seguendo le loro istruzioni di
installazione.
Memorizzazione dei Trasmettitori (per sistemi a 1 Ripetit.)
1) Impostare tutti gli 8 microinterruttori dei banchi TXID e RXID sulla posizione
OFF.
2) Premere il tasto WRITE e tenerlo premuto per almeno 3 secondi in modo
da accedere alla modalità di programmazione dei trasmettitori (Vedi figura
6). Entrambi i LED lampeggeranno una volta per un secondo.
3) Premere momentaneamente ancora sul tasto WRITE per impostare il ripetitore
a memorizzare il trasmettitore. Il LED superiore (LED1) lampeggerà una
volta per il primo trasmettitore.
4) Trasmettere un messaggio WRITE (trasmissione indirizzo) da un trasmettitore.
Entrambi i LED lampeggeranno una volta per un secondo per confermare
Introdução
O repetidor aumenta o alcance entre os transmissores e receptores de
ROKONET, atuando como uma estação retransmissora. O repetidor recebe
mensagens de alarme dos transmissores que foram registrados nele e volta
a enviar estas mensagens a um receptor. Os repetidores podem ser encadeados
e cada um pode mais que dobrar o alcance.
Montando o Repetidor
Monte o repetidor entre os transmissores e o seguinte receptor ou repetidor
a uma altura mínima de 1.5 m do solo e 50 centímetros abaixo do teto (Ver
figuras 1, 2).
Nota:
Não monte o repetidor cerca de objetos grandes de metal ou cerca
de dispositivos eletrônicos de radiação tais como computadores y
monitores, o que pode reduzir a sua sensibilidade.
Para montar o repetidor:
1) Abrir a tampa torcendo com um desparafusador nos entalhes no fundo ou
na parte superior do estojo. (Ver figura 3)
2) Retirar a placa de circuito e perfurá-la para os parafusos de montagem e
para entrada dos cabos de energia (Ver figura 4). Montar o receptor na
parede e substituir a placa de circuito.
3) Conectar uma fonte de energia de 10 a 16 volts AC ou DC com os terminais
de AC/DC. A polaridade não é importante. (Ver figura 5)
4)
Baterias de Back- up (reserva) opcionais: Coloque três baterias de
metal niquelado híbrido no tamanho AA, observando a indicação de
polaridade.
Notas:
1. Quando colocar as baterias de back-up, o Jumper J4 deve estar em
fechando o circuito dos pinos, e o Jumper J2 deve estar em aberto,
em apenas um pino.
2. O tempo de autonomia depende da capacidade das baterias.
Nota:
Depois de ativado, o repetidor realiza automaticamente uma calibração
do ruído durante os primeiros 90 segundos para estabelecer o nível
de limite e eliminar as deteções do ruído para uma comunicação
clara entre o repetidor e os transmissores. Durante o processo de
calibração ambos os LEDs piscarão.
Ajuste para comunicação e supervisão do
Repetidor/Receptor
O repetidor pode ser definido para enviar sinal de tamper, bateria fraca
e supervisão para o sistema Receptor.O tempo de supervisão é fixo,
e depende do modelo (15 minutos para 868MHz, e 65 minutos para
433MHz).
Para o ajuste de comunicação com o Receptor, o Repetidor deve ser
identificado no sistema de recepção da mesma forma que é feito o
ajuste de comunicação com uma zona sem fio convencional.
Nota:
Um repetidor supervisionado pode fazer a expansão da área sem fio
e pode ser identificado pelo sistema como uma zona sem fio, através
de um numero de ID selecionável.
Para ajustar a comunicação com o receptor:
a. Ajuste o receptor para o modo Write (modo de escrita).
b. Escolha a zona para atribuir o Repetidor.
c. Envie um sinal de Write (escrita) apertando ambas as chaves de
tamper (frontal e traseiro) simultaneamente por no mínimo 3 segundos.
Verifique se o receptor foi identificado pelo receptor.
d. Defina se o repetidor será ou não supervisionado.
e. Ajuste o Receptor para o modo Normal
Nota:
Se por qualquer razão for necessário re-enviar um sinal de Write
(escrita), aperte ambas as chaves de tamper (frontal e traseiro)
simultaneamente por no mínimo 3 segundos.
Registro do Transmissor no Receptor
1) Montar o receptor nas vizinhanças do painel de controle e conectá-lo ao
painel como orientado nas instruções de instalação do receptor.
2) Programar todos os transmissores ao receptor segundo suas instruções de
instalação.
Registro do Transmissor e Configuração para 1 Repetidor
1) Passe os 8 interruptores DIP do S1 (TXID) e S2 (RXID) para a posição OFF.
2) Aperte o botão WRITE por 3 segundos e libere para fixar o repetidor ao
modo WRITE (Ver figura 6). Ambos is LEDs piscarão uma vez durante um
segundo.
3) Aperte momentaneamente o botão WRITE para ajustar o repetidor para que
reconheça o transmissor. O LED superior piscará uma vez para o primeiro
transmissor.
Transmitter Registration on the Receiver
1) Mount the receiver in the vicinity of the control panel and wire it to the
panel as directed in the receiver installation instructions.
2) Program all transmitters to the receiver according to their installation
instructions.
Transmitter Registration and Setup for 1 Repeater
1) Set all 8 dipswitch of TXID and RXID to their OFF position.
2) Press WRITE push button for 3 seconds and release in order to set the
repeater to the WRITE mode (See figure 6). Both LED's will blink once
for 1 second.
3) Press momentarily on the WRITE push button to set the repeater to learn
the transmitter. The upper LED blinks once for the first transmitter.
4) Send a WRITE transmission from a transmitter. Both LEDs will blink once
for one second to confirm successful programming.
5) Repeat stages 3 and 4 until up to 12 transmitters have been programmed.
The upper LED will blink 2, 3, 4, 5 and 6 times for transmitters 1 to 6 (The
number of blinks indicates the transmitter number). For transmitters 7 to
12 only the lower Led will blink in the same concept as the upper Led
meaning, 1 to 6 blinks for transmitters 7 to 12.
Return to Normal Mode
You may exit from Write Mode and return to Normal mode at any time by
pressing and holding the WRITE push button for approximately three seconds.
Both LEDs will blink once for one second to confirm the action.
If you are using only one repeater, skip the next section and go to Testing
the System.
Chaining Repeaters
Additional repeaters can be placed between the first repeater and the receiver
to increase range. This is called chaining which means that one repeater may
5) Renouvelez les étapes 3 et 4 pour enregistrer et programmer jusqu'à 12
transmetteurs. La diode supérieure LED clignotera respectivement 2, 3, 4,
5 et 6 fois pour les transmetteurs 1 à 6 (Le nombre de clignotements
correspond au numéro du transmetteur). Pour les transmetteurs 7 à 12,
seule clignotera la diode LED inférieure avec la même signification que la
diode LED supérieure, c'est-à-dire respectivement 1 à 6 clignotements pour
les transmetteurs 7 à 12.
Retour en Mode Normal
Vous pouvez quitter le mode d'écriture (WRITE) et revenir au Mode Normal à
tout moment en appuyant et en maintenant appuyé le bouton poussoir d'écriture
(WRITE) pendant environ trois secondes. Les deux diodes LED clignoteront
une fois une seconde pour confirmer l'action.
Si vous utilisez un seul répéteur, sautez la prochaine étape et passez directement
à l'exécution du Contrôle du Système.
Répéteurs en chaîne
Des répéteurs supplémentaires peuvent être placés entre le premier répéteur
et le récepteur pour augmenter la portée. Ce « chaînage » permet à un répéteur
3) Presione momentáneamente el botón WRITE para ajustar el repetidor para
reconocer el transmisor. El LED superior parpadeará una vez para el primer
transmisor.
4) Envíe una transmisión WRITE de un transmisor. Ambos LEDs parpadearán
una vez durante un segundo para confirmar la programación acertada.
5) Repita las etapas 3 y 4 hasta que se hayan programado hasta 12 transmisores.
El LED superior parpadeará 2, 3, 4, 5 y 6 veces para los transmisores 1 a
6 (el número de parpadeos indica el número del transmisor). Para los
transmisores 7 a 12 solamente el LED inferior parpadeará en el mismo
concepto que el LED superior significando, 1 a 6 parpadeos para los
transmisores 7 a 12.
Vuelta al Modo Normal
Usted puede salir del Modo Write y retornar al Modo Normal en cualquier
momento presionando y sosteniendo el botón WRITE por aproximadamente
tres segundos. Ambos LEDs parpadearán una vez por un segundo para
confirmar la acción.
il successo dell’operazione.
5) Ripetere i punti 3 e 4 finchè non sono stati memorizzati i 12 trasmettitori. Il
LED superiore (LED1) lampeggerà 1, 2, 3, 4, 5 e 6 volte per i trasmettitori
da 1 a 6 (Il numero di lampeggi indica il numero del trasmettitore). Per i
trasmettitori da 7 a 12 solo il LED inferiore (LED2) lampeggerà nello stesso
modo come per il led superiore, da 1 a 6 lampeggi per i trasmettitori da 7
a 12.
Ritorno al Modo Normale
E’ possibile uscire dal modo di programmazione e tornare al modo normale
premendo e mantenendo premuto il tasto WRITE per almeno 3 secondi.
Entrambi i LED lampeggeranno una volta per un secondo per confermare
l’operazione.
Se si sta utilizzando solo un ripetitore, saltare la prossima sezione e passare
al Test del Sistema.
4) Envie uma transmissão WRITE de um transmissor. Ambos os LEDs piscarão
uma vez durante um segundo para confirmar a programação acertada.
5) Repita as etapas 3 e 4 até que se tenham programado até 12 transmissores.
O LED superior piscará 2, 3, 4, 5 e 6 vezes para os transmissores 1 a 6 (o
número de piscadas indica o número do transmissor). Para os transmissores
7 a 12 somente o LED inferior piscará no mesmo conceito que o LED superior
significando, 1 a 6 piscadas para os transmissores 7 a 12.
Volta ao Modo Normal
Você pode sair do Modo Write e retornar ao Modo Normal a qualquer momento
pressionando e mantendo pressionado o botão WRITE por aproximadamente
três segundos. Ambos os LEDs piscarão uma vez por um segundo para confirmar
a ação.
Se você está usando apenas um repetidor, ignore a próxima seção e vá para
Testando el Sistema.
4. Senden Sie eine Einbuchnachricht von einem Sender.
Wurde die Einbuchnachricht empfangen und gespeichert, blinken beide
LEDs kurz.
5. Wiederholen Sie die eben beschriebenen Schritte für maximal 12 Sender.
Die obere LED blinkt dabei 2,3,4,5,6 mal für Senderposition 2,3,4,5,6. Die
untere LED blinkt 1,2,3,4,5,6 mal für Senderposition 7,8,9,10,11,12.
Rückkehr zum Betriebsmodus
Der Einlernmodus des Repeaters kann jederzeit wieder verlassen werden,
indem Sie den WRITE-Taster drücken und für drei Sekunden gedrückt halten.
Beide LEDs blinken einmal für eine Sekunde.
Verwenden Sie nur einen Repeater zwischen Sender und Empfänger,
überspringen Sie bitte das nächste Kapitel.
Kaskadierung von Repeatern
Als Kaskadierung bezeichnet man die Verkettung mehrerer Repeater
hintereinander. Dabei werden die Signal vom Sender zunächst zum ersten
Einleitung
Der Repeater vergrößert die Funkreichweite zwischen Rokonet Sendern und
Empfängern, indem er wie eine Relaisstation die empfangenen Signale
weiterleitet. Dabei werden nur Signale von Sendern weitergeleitet, die dem
Repeater bekannt sind und zuvor eingelernt wurden. Auch eine Kaskadierung
mehrerer Repeater ist möglich. An der richtigen Stelle positioniert, kann der
Repeater die Funkreichweite mehr als verdoppeln.
Wahl des Montageorts
Der Repeater sollte am Besten auf halber Strecke zwischen Sender und
Empfänger positioniert werden. Nur so ist ein maximales Ergebnis zu erzielen.
Die Montagehöhe sollte zwischen einer Höhe von überhalb 1,5m vom Boden
und 0,5m unterhalb von der Decke liegen. (Siehe Bild 1.2)
HINWEIS:
Achten Sie darauf, dass sich in der Nähe des Repeaters keine großen
metallischen Objekte befinden. Auch Geräte, die elektromagnetische
Strahlung abgeben (DECT Telefonstation, Computer) beeinträchtigen
das Verhalten des Repeaters.
Montage des Repeaters
1. Öffnen Sie das Gehäuse, indem Sie einen Schlitzschraubendreher auf der
Unterseite des Gehäuses einführen und drehen. (Siehe Bild 3)
2. Entfernen Sie die Platine und brechen Sie die Öffnungen für den Kabelzugang
und die Befestigungsschrauben aus der Unterschale des Gehäuses. (Siehe
Bild 4) Befestigen Sie die Unterschale an der Wand und setzen Sie die
Platine wieder ein.
3. Verbinden Sie eine 10 ~ 16V (AC oder DC) Spannungsversorgung mit dem
AC/DC-Spannungseingang des Repeaters. Dabei ist die Polarität nicht
wichtig. (Siehe Bild 5)
4.
Optionale Backup-Batterie: Setzen Sie drei wiederaufladbare Nickel-
Metall-Hydrid-Batterien der Grösse AA unter Berücksichtigung der
Polarität ein.
HINWEIS:
1. Wenn Sie die Backup-Batterien einsetzen, sollte Steckverbindung
J4 gekürzt werden und sich Steckverbindung J2 auf PIN 1 befinden.
2. Die Backup-Zeit hängt von der Batteriekapazität ab.
HINWEIS:
Der Repeater führt nun einen Selbst- und Umgebungstest durch und
passt die Empfindlichkeit seines Empfängers und Senders den
Umgebungsbedingungen an. Dabei werden Störsender erkannt und
weitestgehend herausgefiltert. Der Test dauert etwa 90 Sekunden,
während dieser Zeit blinken beide LEDs.
Kommunikationsaufbau Verstärker/Empfänger für
Überwachung
Der Verstärker kann so eingestellt werden, dass er seine eigenen
Tamper- und Überwachungssignale sowie ein Signal im Falle von
schwachen Batterien an den Empfänger des Systems sendet. Die
Überwachungszeit ist festgelegt und hängt von dem Modelltyp ab (15
Minuten für 868 MHz, 65 Minuten für 433 MHz).
Um die Kommunikation mit dem Empfänger aufzubauen, sollte der
Verstärker sich dem Empfänger des Systems so identifizieren als würde
er eine Kommunkation zu einer drahtlosen Zone aufbauen.
HINWEIS:
Ein überwachter Verstärker kommt anstelle einer drahtlosen Zone und
kann vom System als drahtlose Zone mit eigener gewählten ID-Nummer
identifiziert werden.
So bauen Sie eine Kommunikation mit dem Verstärker
auf:
a. Stellen Sie den Empfänger auf Schreibmodus ein.
b. Wählen Sie eine Zone aus, der der Verstärker zugeordnet wird.
c. Senden Sie durch Drücken beider Tamper-Tasten (Back und
Cover) für mindesten 3 Sekunden eine Schreibmitteilung. Vergewissern
Sie sich, dass der Verstärker vom Empfänger identifiziert wurde.
d. Legen Sie fest, ob der Verstärker überwacht wird oder nicht.
e. Stellen Sie den Empfänger auf Normalmodus ein.
HINWEIS:
Wenn aus irgendwelchen Gründen es nötig sein sollte, eine
Schreibmitteilung erneut zu senden, drücken Sie beide Tamper-Tasten
(Back und Cover) für mindestens 3 Sekunden.
Einlernen von Sendern in den Empfänger
Bevor Sie damit beginnen die Sender in den Repeater einzulernen, lernen Sie
diese zunächst in den Empfänger, bzw. Funkzentrale ein. Der Einlernvorgang
wird in der Anleitung, die jedem Sender, bzw. Empfänger beiliegt beschrieben.
Einlernen von Sendern in den Repeater
(Variante A „Ein Repeater zwischen Sender und Empfänger“)
1. Setzen Sie alle DIP-Schalter S1 (TXID) und S2 (RXID) auf die Position OFF.
2. Drücken Sie den WRITE-Taster und halten Sie diesen für drei Sekunden
gedrückt. (Siehe Bild 6) Beide LEDs blinken einmal für 1 Sekunde Lassen
Sie den WRITE-Taster los.
3. Drücken Sie den WRITE-Taster nochmals kurz.
Die obere LED blinkt einmal kurz. (Senderposition 1)
SIGNAL
AC/DC 16V MAX.
TB1
Note:
A supervised repeater will come on the expense of a wireless zone and
be identified by the system as a wireless zone with its own ID selected
number.
To set up communication with the receiver:
a. Set the receiver to Write Mode.
b. Select a zone to assign the repeater to.
c. Send a Write message pressing both tamper buttons (back and cover)
for at least 3 seconds. Verify that the repeater has been identified
by the receiver.
d. Define whether the repeater will be supervised or not.
e. Set the receiver to Normal Mode
Note:
If for any reason it is necessary to re-send a Write message, press both
of the tamper buttons (back and cover) for at least 3 seconds.
To Mount the Repeater:
1) Open the cover by twisting a screwdriver in the slots on the bottom or top
of the case. (See figure 3)
2) Remove the circuit board and punch out holes for the mounting screws and
for the entry of the power wires (See figure 4). Mount the receiver on the
wall and replace the circuit board.
3) Connect a power source of 10 to 16 volts AC or DC to the AC/DC terminals.
The polarity is not important. (See figure 5)
4)
Optional back-up batteries: Plug in three rechargeable size AA nickel
metal hydrid batteries, observing indicated polarity.
Notes:
1. When placing the backup batteries, jumper J4 should be shorted and
jumper J2 should be on 1 PIN.
2. Back up time depends on the battery capacity
LED1
LED2
WRITE
TXID
TB1
AC/DC 16V MAX.
BATTERY3
BATTERY2
SW1
SW3
1 2 3 4
ON EDG
ON ON
OFF OFF
TRANSCEIVER
RF
BATTERY1
RXID
1 2 3 4
ON EDG
J2
J4
LED1
LED2
WRITE
TXID
TB1
AC/DC 16V MAX.
BATTERY3
BATTERY2
SW1
SW3
1 2 3 4
ON EDG
ON ON
OFF OFF
TRANSCEIVER
RF
BATTERY1
RXID
1 2 3 4
ON EDG
J2
J4
SIGNAL
JAMMING
NOVA
REPEATER JAMMING
NOVA
REPEATER
BATTERY1
7
RP128EWR000A-B,
RP296EWR000A:
Not restricted for use
in any European
Community countries
Dipswitch Settings for Chaining Two Repeaters
Specifications
Voltage
Current
Number of Transmitters
Frequency Options:
Temperature
10 to 16 Volt AC or DC
100 mA when batteries are fully
charged in transmission and
reception modes
250 mA peak during charging
Up to 12
RP128EWR000A-B 868.65 MHz
RP296EWR000A 433.92 MHz
-10˚ to 50˚ (14˚ to 122˚ F)
ROKONET LIMITED WARRANTY
Rokonet Electronics, Ltd. and its subsidiaries and affiliates ("Seller")
warrants its products to be free from defects in materials and
workmanship under normal use for 12 months from the date of
production. Because Seller does not install or connect the product
and because the product may be used in conjunction with products
not manufactured by the Seller, Seller can not guarantee the
performance of the security system which uses this product. Sellers
obligation and liability under this warranty is expressly limited to
repairing and replacing, at Sellers option, within a reasonable time
after the date of delivery, any product not meeting the specifications.
Seller makes no other warranty, expressed or implied, and makes no
warranty of merchantability or of fitness for any particular purpose.
In no case shall seller be liable for any consequential or incidental
damages for breach of this or any other warranty, expressed or
implied, or upon any other basis of liability whatsoever.
Sellers obligation under this warranty shall not include any transportation
charges or costs of installation or any liability for direct, indirect, or
consequential damages or delay.
Seller does not represent that its product may not be compromised
or circumvented; that the product will prevent any personal; injury or
property loss by burglary, robbery, fire or otherwise; or that the product
will in all cases provide adequate warning or protection. Buyer
understands that a properly installed and maintained alarm may only
reduce the risk of burglary, robbery or fire without warning, but is not
insurance or a guaranty that such will not occur or that there will be
no personal injury or property loss as a result.
Consequently seller shall have no liability for any personal injury,
property damage or loss based on a claim that the product fails to
give warning. However, if seller is held liable, whether directly or
indirectly, for any loss or damage arising from under this limited
warranty or otherwise, regardless of cause or origin, sellers maximum
liability shall not in any case exceed the purchase price of the product,
which shall be complete and exclusive remedy against seller.
No employee or representative of Seller is authorized to change this
warranty in any way or grant any other warranty.
WARNING: This product should be tested at least once a week.
transmit to another repeater which may transmit to still another repeater or to
a receiver.
In order to chain repeaters you need to set the two sets of dipswitches (TXID,
RXID) in head-to-tail fashion as described below.
Note:
You do not register the transmitters to these intermediate repeaters.
When Chaining 2 Repeaters:
1) On the first repeater set the 4 dipswitches of RXID to OFF position.
2) On the first repeater set dipswitch 1 of TXID to ON in order to identify
the repeater as number 1.
3) On the second repeater set dipswitch 1 of RXID to ON.
CAUTION NOTICE
Changes or modifications not expressly approved by ROKONET
may void the user’s authority to operate this equipment.
The communication quality of this unit may be affected by its
surrounding environment. Nearby electrical equipment may
interfere with its normal operation. The operation of this unit must,
therefore, be tested at each installation since its transmission
quality may vary as a result of operational conditions.
Simultaneous transmissions from two different units may cause
message interference resulting in loss of information.
INSTALLATION INSTRUCTIONS
1 2 3 4
ON EDG
TXID RXID
REPEATER 2
1 2 3 4
ON EDG
TXID RXID
REPEATER 1
RECEIVER TRANSMITTER
1 2 3 4
ON EDG
WIRELESS
REPEATER
1 2 3 4
ON EDG
de transmettre à un autre qui lui-même pourra transmettre au suivant et ainsi
de suite jusqu'au récepteur.
Afin de mettre les répéteurs en chaîne, il vous faut placer les deux sets de
commutateurs DIP (TXID, RXID) en position de tête à queue comme décrit ci-
dessous.
Remarque:
Vous n'avez pas à faire enregistrer les transmetteurs à ces répéteurs
intermédiaires.
Pour le chaînage de 2 répéteurs :
1) Installez les 4 commutateurs DIP - S2 (RXID) en position fermée (OFF) sur
le premier répéteur.
2) Placez le commutateur DIP 1 - S1 (TXID) en position ouverte (ON) sur le
premier répéteur afin d'identifier celui-ci comme numéro 1.
3) Placez le commutateur DIP 1 - S2 (RXID) en position ouverte (ON) sur le
deuxième répéteur.
4) Placez les 4 commutateurs DIP - S1 (TXID) en position fermée (OFF)
sur le deuxième répéteur (Cf. figure 7).
Pour le chaînage de plus de 2 répéteurs :
Continuez à incrémenter le nombre de commutateurs DIP de sorte que les
commutateurs DIP - S2 (RXID) d'un répéteur intermédiaire soient réglés sur
les mêmes positions que les commutateurs DIP - S1 (TXID) du répéteur
précédent (à partir du deuxième répéteur).
Jusqu'à 7 répéteurs peuvent être mis en chaîne. Utilisez le tableau 1 pour
installer les commutateurs DIP - S1 et S2 selon le numéro de série du répéteur
dans la chaîne.
IMPORTANT:
les commutateurs DIP - S1 (TXID) du dernier répéteur, c'est-à-dire
celui qui transmet directement au récepteur, sont toujours réglés en
position OFF.
Si usted está usando apenas un repetidor, ignore la próxima sección y pase
para Testando el Sistema.
Encadenamiento de Repetidores
Repetidores adicionales pueden ser colocados entre el primer repetidor y el
receptor para aumentar el alcance. Esto es llamado encadenamiento lo que
significa que un repetidor puede transmitir a otro repetidor, que puede todavía
transmitir a otro repetidor o a un receptor.
Para encadenar los repetidores usted necesita ajustar los dos conjuntos de
interruptores dip (TXID, RXID) del principio al final como descrito abajo.
Nota:
Usted no registra los transmisores a estos repetidores intermedios.
Al Encadenar 2 Repetidores:
1) En el primer repetidor coloque los 4 interruptores dip del S2 (RXID) en la
posición OFF
2) En el primer repetidor coloque 1 interruptor dip del S1 (TXID) en ON a fin
de identificar el repetidor como número 1.
3) En el segundo repetidor coloque 1 interruptor dip del S2 (RXID) en ON.
4) En el segundo repetidor coloque todos los cuatro interruptores dip del S1
(TXID) en OFF. (Ver Figura 7)
Al Encadenar Más de 2 Repetidores:
Continúe incrementando los interruptores dip de manera que los interruptores
dip S2 (RXID) de un repetidor intermedio sean ajustados a las mismas posiciones
de los interruptores dip del S1 (TXID) del repetidor anterior (Empezando del
segundo repetidor).Hasta 7 repetidores pueden ser colocados en cadena.
Utilice la tabla 1 para fijar los interruptores dip de S1 y de S2 según el número
de serie del repetidor en la cadena .
IMPORTANTE:
Los interruptores dip de S1 (TXID) del último repetidor, que transmite
directamente al receptor, están siempre situados en OFF.
Ripetitori in cascata
Più ripetitori possono essere interposti tra il primo ripetitore e il ricevitore per
incrementare la portata. Questo funzionamento è chiamato “in cascata” cioè
un ripetitore può trasmettere ad un altro ripetitore, il quale può trasmettere
ancora ad un altro ripetitore o ad un ricevitore.
Per programmare i ripetitori in cascata è necessario impostare i due banchi di
microinterruttori TXID, RXID come descritto di seguito.
Nota:
Non memorizzare i trasmettitori nei ripetitori intermedi.
Quando si usa il sistema con 2 ripetitori in cascata:
1) Sul primo ripetitore impostare i 4 microinterruttori del banco RXID sulla
posizione OFF.
2) Sul primo ripetitore impostare il microinterruttore n.1 del banco TXID su ON
in modo da identificare il ripetitore come numero 1.
3) Sul secondo ripetitore impostare il microinterruttore n.1 del banco RXID su
ON.
4) Sul secondo ripetitore impostare tutti i 4 microinterruttori del banco TXID su
OFF (Vedi Figura 7).
Quando si usa il sistema con più di 2 ripetitori in cascata:
I microinterruttori del banco RXID di un ripetitore intermedio devono essere
impostati nella stessa posizione dei microinterruttori del banco TXID del
precedente ripetitore (Partendo dal secondo ripetitore).
Fino a 7 ripetitori possono essere interposti in cascata. Utilizzare la tabella 1
per impostare i microinterruttori dei banchi TXID e RXID, secondo il numero
seriale del ripetitore in cascata.
IMPORTANTE:
I microinterruttori del banco TXID dell’ultimo ripetitore, che trasmette
direttamente al ricevitore, devono essere impostati su OFF.
Cadeia de Repetidores
Repetidores adicionais podem ser colocados entre o primeiro repetidor e o
receptor para aumentar o alcance. Isto é chamado de cadeia, o que significa
que um repetidor pode transmitir a outro repetidor, que pode ainda transmitir
a outro repetidor ou a um receptor.
Para encadear os repetidores você necessita fixar os dois conjuntos de
interruptores dip (TXID, RXID) do início ao fim como descrito abaixo.
Nota:
Você não registra os transmissores a estes repetidores intermediários.
Cadeia de 2 repetidores:
1) No primeiro repetidor coloque os 4 interruptores dip do S2 (RXID) na posição
OFF
2) No primeiro repetidor coloque 1 interruptor dip doS1 (TXID) em ON a fim de
identificar o repetidor como número 1.
3) No segundo repetidor coloque 1 interruptor dip do S2 (RXID) em ON.
4) No segundo repetidor coloque todos os quatro interruptores dip do S1 (TXID)
em OFF. (Ver Figura 7)
Cadeia de Mais de 2 Repetidores:
Continue incrementando os interruptores dip de maneira que os interruptores
dip S2 (RXID) de um repetidor intermediário sejam ajustados às mesmas
posições dos interruptores dip do S1 (TXID) do repetidor anterior (Começa-
se com o segundo repetidor). Até 7 repetidores podem ser colocados em
cadeia. Utilize a tabela 1 para fixar os interruptores dip de S1 e de S2 segundo
o número de série do repetidor na cadeia .
IMPORTANTE:
Os interruptores dip de S1 (TXID) do último repetidor, que transmite
diretamente ao receptor, estão sempre na posição OFF.
Repeater gesendet. Dieser leitet diese an einen zweiten, dritten,... Repeater
weiter. Der letzte Repeater in der Kette sendet das Signal an den Empfänger.
Mit der Kaskadierung kann die Funkreichweiter mehrfach vergrößert werden.
Um diese Funktion zu nutzen, müssen Sie die DIP-Schalter S1 (TXID) und S2
(RXID) der Repeater wie unten gezeigt einstellen.
Kaskadierung von Repeatern
(Variante B “Zwei Repeater zwischen Sender und Empfänger”)
1. Beim ersten Repeater (am Nähesten zum Sender) setzen Sie alle 4 DIP-
Schalter des S2 (RXID) auf die Position OFF.
2. Beim ersten Repeater setzen Sie den 1 DIP-Schalter des S1 (TXID) auf die
Position ON, alle anderen auf OFF.
3. Beim zweiten Repeater (am Nähesten zum Empfänger) setzen Sie alle 4
DIP-Schalter des S2 (RXID) auf ON.
4. Beim zweiten Repeater setzen Sie alle 4 DIP-Schalter des S1 (TXID) auf
die Position OFF. (Siehe Bild 7)
Kaskadierung von Repeatern
(Variante C „Mehrere Repeater zwischen Sender und Empfänger“)
Setzen Sie die DIP-Schalter der Repeater innerhalb der Kette wie in der Liste
beschrieben. Dabei sind die DIP-Schalter des S2 (RXID) stets auf dieselbe
Position zu setzen, wie die DIP-Schalter des S1 (TXID) des vorausgegangenen
Repeaters. Bis zu Repeater können so kaskadiert werden.
HINWEIS:
Beim letzten Repeater in der Reihe, der Repeaters der an den
Empfänger die Signale sendet, sind die DIP-Schalter des S1 (TXID)
stets auf die Position OFF zu setzen.
Systemtest
Nach Fertigstellung der Einlernvorgänge sollten Sie das System vor der
endgültigen Montage testen. Dabei ist darauf zu achten, dass die Positionen
der Sender, Repeater und Empfänger möglichst den endgültigen Montageorten
entsprechen.
Contrôle du Système
Après installation des transmetteurs, répéteurs et récepteur à leur place définitive,
effectuez un test du système dans son ensemble comme suit :
Activez les transmetteurs qui ont été identifiés et programmés sur le répéteur
et observez la réaction du récepteur (voir les résultats sur le tableau de contrôle).
La réception par les répéteurs intermédiaires peut être confirmée par l'allumage
de la diode LED inférieure.
L'allumage des deux diodes LED indiquera une interférence sur la chaîne
(brouillage).
Si nécessaire, replacez les transmetteurs ou le répéteur jusqu'à obtenir une
réaction correcte du récepteur.
Remarque:
Le récepteur peut réceptionner des signaux venant à la fois du répéteur
et directement d'un transmetteur. En ce cas, deux réactions peuvent
se produire dans le récepteur, étant donné que le répéteur retarde la
transmission pour éviter toute interférence avec le signal émis par le
transmetteur.
Test del Sistema
Quando i trasmettitori, i ripetitori e il ricevitore sono posizionati nella loro
posizione definitiva, testare completamente il sistema come segue:
Attivare i trasmettitori, che sono stati programmati sul ripetitore, e osservare
che il ricevitore riceva il segnale (vedi le risposte sulla centrale).
La ricezione dei segnali dai ripetitori intermedi può essere confermata tramite
l’accensione del LED inferiore.
L’accensione di entrambi i LED indica un’interferenza sul canale radio.
Se necessario, spostare i trasmettitori o il ripetitore finchè non viene raggiunto
un segnale corretto dal ricevitore.
:
Nota:
Il ricevitore può ricevere il segnale sia dal ripetitore che direttamente
dal trasmettitore. In questo caso si avranno 2 risposte dal ricevitore,
e la trasmissione del ripetitore sarà ritardata rispetto a quella del
trasmettitore coinvolto in modo da prevenire interferenze o
sovrapposizione di segnali.
12/05 Rokonet Electronics Ltd.
ISRAEL
Rokonet Electronics, Ltd.
14 Hachoma st. 75655
Rishon Letzion
Tel: +972-3-963-7777
Fax: +972-3-961-6584
e-mail: info@rokonet.co.il
USA
Rokonet Industries, Inc.
Tel: +1-305-592-3820
Fax: +1-305-592-3825
Toll Free: 1-800-344-2025
e-mail: sales@rokonetusa.com
UK
Risco Group U.K. Ltd.
Tel: +44-161-655-5500
Fax: +44-161-655-5501
Free Phone: 0870-60-510000
e-mail: sales@riscogroup.co.uk
ITALY
Rokonet Electronics SRL
Tel: +39-02-392-5354
Fax:: +39-02-392-5131
e-mail: info@rokonet.it
BRAZIL
Rokonet Brasil Ltda.
Tel: +55-11-3661-8767
Fax: +55-11-3661-7783
e-mail: rokonet@rokonet.com.br
5IN128EWR B
SPAIN
Rokonet Iberia S.L.
Tel: +34-91-490-2133
Fax:: +34-91-490-2134
e-mail: sales@rokonet.es
REPEATER BOARD
t4)On the second repeater set all four dipswitches of TXID to OFF. (See
Figure 7)
When Chaining More than 2 Repeaters:
Continue incrementing the dipswitches so the RXID dipswitches of an intermediate
repeater are set to the same positions of the dipswitches as TXID of the previous
repeater (Starting from the second repeater).
Up to 7 repeaters may be placed in chain. Use table 1 to set the dipswitches
of TXID and RXID according to the repeater serial number in the chain.
IMPORTANT:
The dipswitches of TXID of the last repeater, which transmits directly
to the receiver, are always set to OFF.
Testando el Sistema
Cuando los transmisores, repetidores y receptor hayan sido colocados en sus
posiciones finales, teste el sistema completo, como sigue:
Active los transmisores que fueron programados para el repetidor, y observe
si el receptor contesta (vea resultados en el panel de control).
La recepción por repetidores intermedios puede ser confirmada por la iluminación
del LED inferior.
Si ambos LEDs se prenden, esto indica Interferencia en el canal
(embotellamiento). Si necesario, reubique los transmisores o el repetidor hasta
que se logre una respuesta apropiada del receptor.
Nota:
El receptor puede recibir señales tanto del repetidor como directamente de un
transmisor. En este caso puede haber dos respuestas por el receptor, puesto
que el repetidor retrasa la transmisión para evitar interferencia con la señal del
transmisor.
Testando o Sistema
Quando os transmissores, repetidores e receptor tenham sido colocados em
suas posições finais, teste todo o sistema, como segue:
Ative os transmissores que foram programados para o repetidor, e observe se
o receptor responde (veja resultados no painel de controle).
A recepção por repetidores intermediários pode ser confirmada pela iluminação
do LED inferior.
Se ambos os LEDs se acendem, isto indica Interferência no canal
(engarrafamento). Se necessário, recoloque os transmissores ou o repetidor
até que se logre uma resposta apropriada do receptor.
Nota:
O receptor pode receber sinais tanto do repetidor como diretamente
de um transmissor. Neste caso podem haver duas respostas do receptor,
visto que o repetidor atrasa a transmissão para evitar interferência con
o sinal do transmissor.
Um das System zu testen, schicken Sie ein Signal vom Sender und achten
darauf, dass dieses vom Repeater und dem Empfänger empfangen wird.
Der Empfang und das erneute Aussenden eines Signals wird am Repeater mit
dem Blinken der unteren LED angezeigt. Lesen Sie die Empfangsqualität am
Empfänger ab.
Sollten beide LEDs zeitgleich blinken, weißt dies auf Störungen, oder
Signalüberlagerungen hin. Verändern Sie die Position des Repeaters. Zum
besseren Test der geeigneten Position eignet sich eine Funktestmessbox. (nur
433MHz AM)
HINWEIS:
Es kann vorkommen, dass der Empfänger die übertragenen Signale
doppelt (Vom Sender und Repeater) erhält und diese doppelt auswertet.
Dies lässt sich nicht vermeiden, da der Repeater das erneute Senden
des empfangenen Signals verzögert, um Signalüberlagerungen zu
vermeiden.
160mm 160mm 160mm
335mm
1
2
3
4
5
6
7
Repeater Serial
Number in
the Chain
Table 1. Setting Dipswitches of Chained Repeaters
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
RXID TXID
To Next Repeater TXID
To Receiver
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
1 2 3 4
ON EDG
Testing the System
When the transmitters, repeaters, and receiver have been placed in their final
locations, test the complete system as follows:
Activate the transmitters, which were programmed to the repeater, and observe
that the receiver responds (see results on the control panel).
Reception by intermediate repeaters can be confirmed by the lighting of the
lower LED.
Lighting both LEDs will indicate Interference on the channel (jamming).
If necessary, relocate the transmitters or repeater until proper receiver response
is attained.
Note:
The receiver may receive signals both from the repeater and directly
from a transmitter. In this case there may be two responses by the
receiver, since the repeater delays the transmission to prevent
interference with the transmitter signal.
LED1
LED2
WRITE
TXID
TB1
AC/DC 16V MAX.
BATTERY3
BATTERY2
SW1
SW3
1 2 3 4
ON EDG
ON ON
OFF OFF
TRANSCEIVER
RF
BATTERY1
RXID
1 2 3 4
ON EDG
J2
J4
Models available:
Ordering
Part Number
RP128EWR000A-B
Description
Wireless repeater 868.65 MHz
RP296EWR000A Wireless repeater 433.92 MHz
