Wireless PIR Outdoor Detector

Rivelatore PIR da esterno via radio

Detector Inalámbrico de Exterior PIR

Détecteur PIR extérieur sans fil

Detector Infravermelho Passivo Externo Sem Fio

Installation Instructions

Istruzioni per l’installazione

Instrucciones de Instalación

Manuel d'installation

Instruções para Instalação

2 Installation Instructions

Installation Instructions 3

English

Table of Contents

Installation ...................................................................................................................4

Introduction..................................................................................................................4

Mounting .....................................................................................................................4

Mounting Considerations.........................................................................................................4

Wall Mount Installation ............................................................................................................6

Flat Mounting:..........................................................................................................................6

45° angle Mounting (Left side mounting) ................................................................................6

Changing Back Tamper position .............................................................................................7

Back Tamper Terminal Wiring ......................................................................................7

DIP Switch Settings .......................................................................................................7

Walk test..................................................................................................................................8

LEDs Display ................................................................................................................8

Operational Modes: .....................................................................................................8

Transmitter/Receiver Communication link setup: ..........................................................8

High / Low power Jumper ............................................................................................9

Standard Swivel Installation .........................................................................................9

Wall Mounting..........................................................................................................................9

Replacing Lenses ........................................................................................................11

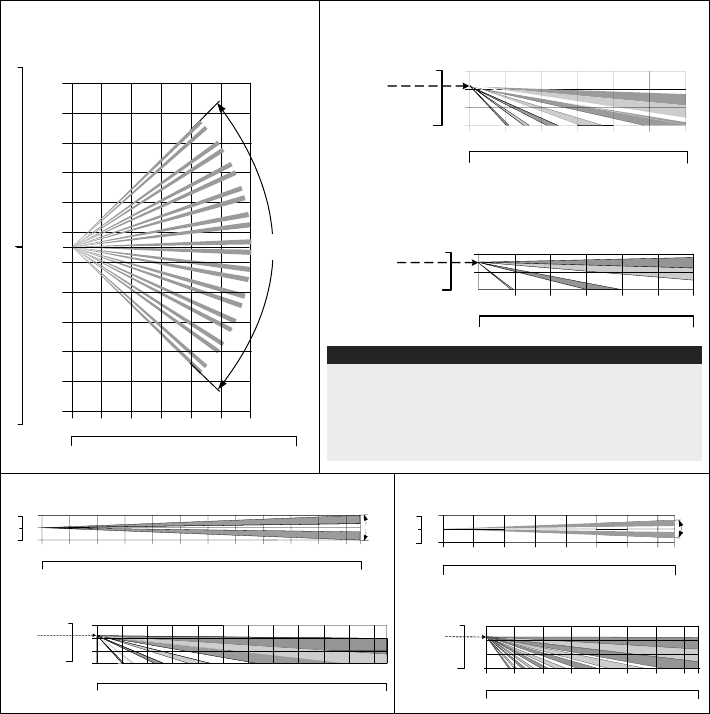

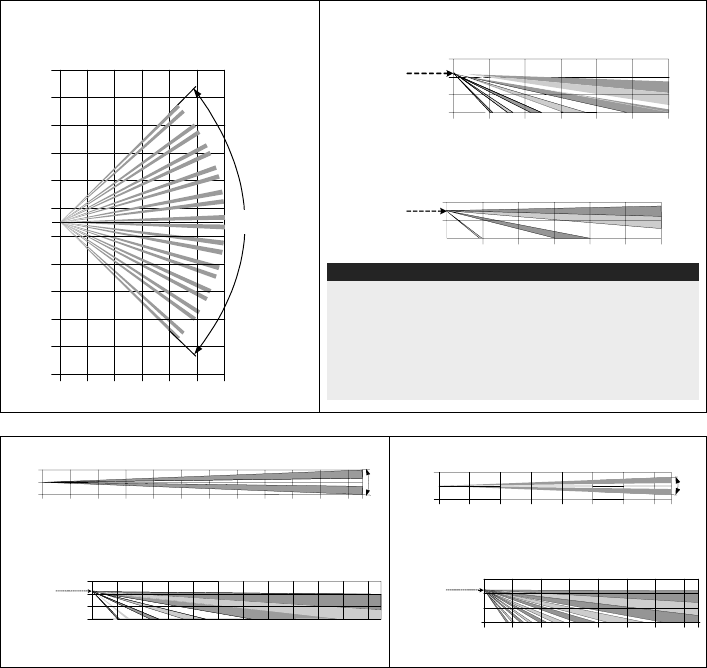

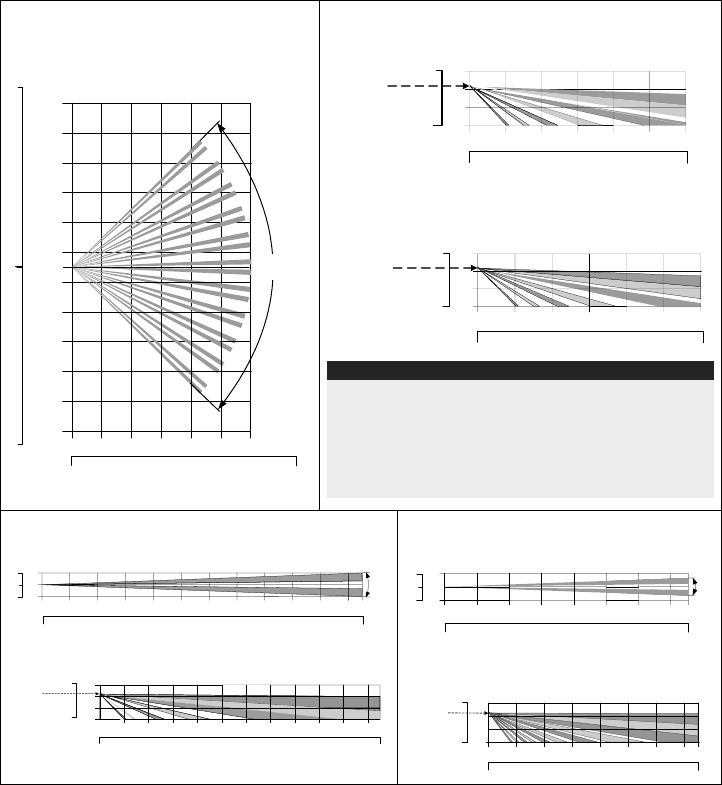

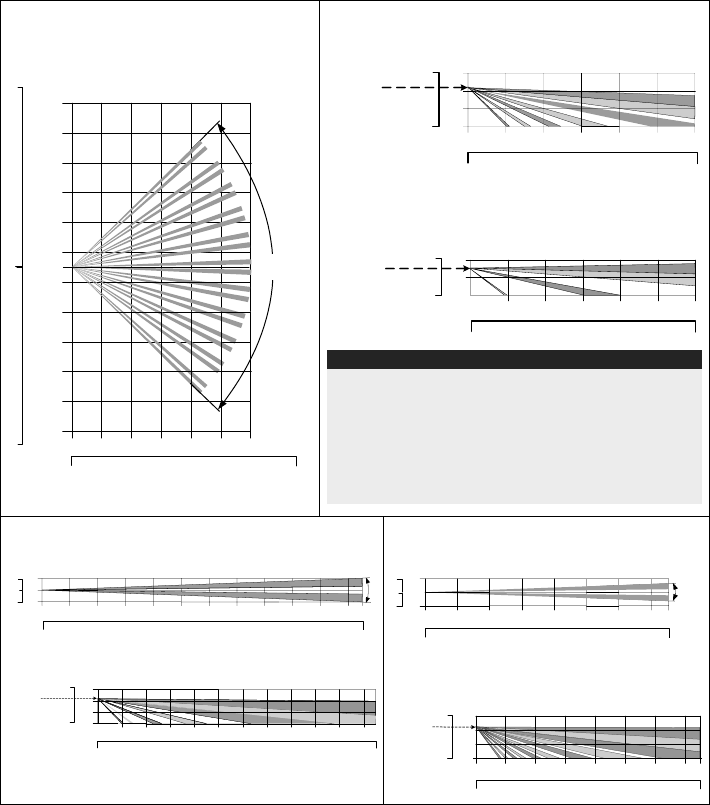

Lens Types..................................................................................................................12

Technical Specification................................................................................................13

Ordering Information .................................................................................................13

Accessories Kits ..........................................................................................................13

4 Installation Instructions

Installation

Introduction

RISCO Group's wireless PIR outdoor detector, Wireless WatchOUT, is a unique detector with signal

processing based on two Passive Infrared (PIR) correlated channels. The detector can

communicate with RISCO Group's ProSYS control panel or other RISCO Group's wireless

receivers.

The following instructions describe the installation of the Wireless WatchOUT. For detailed

information regarding installation, refer to the relevant receiver installation instructions.

Mounting

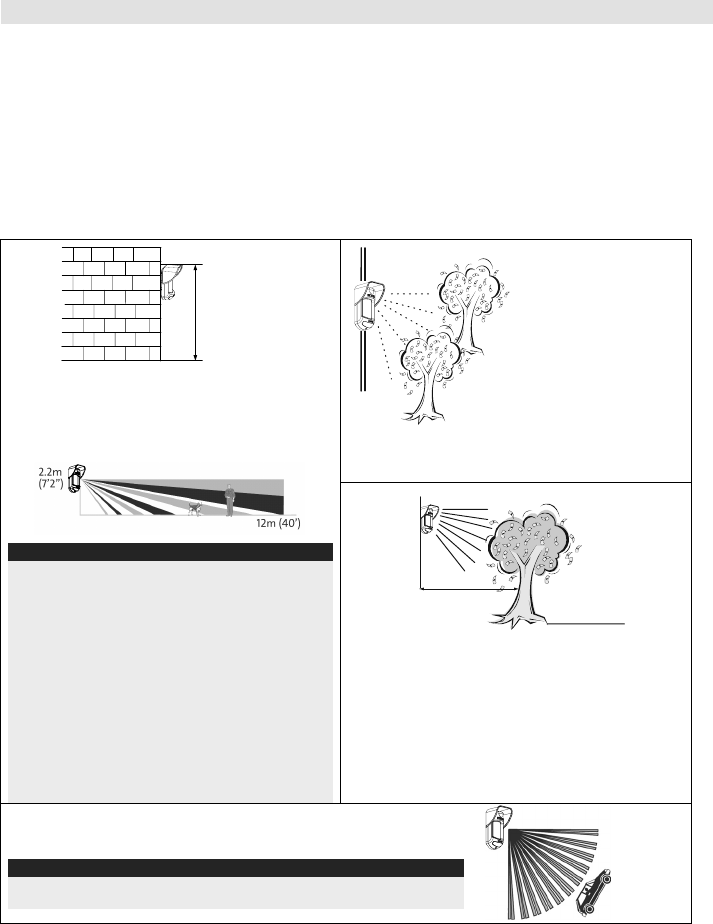

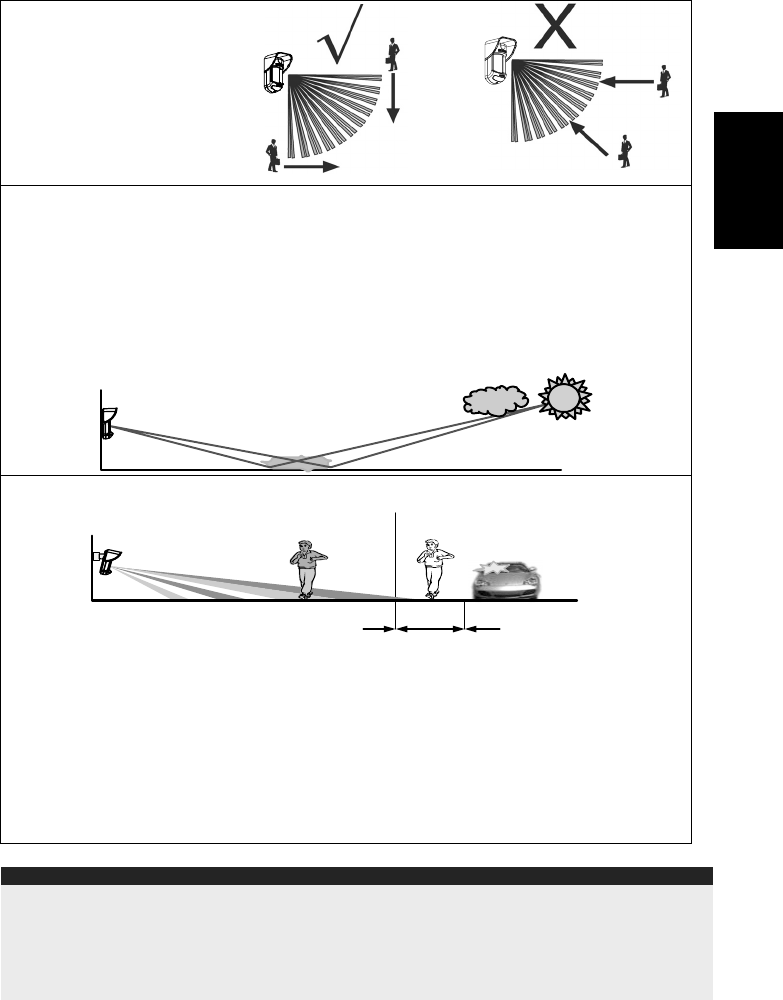

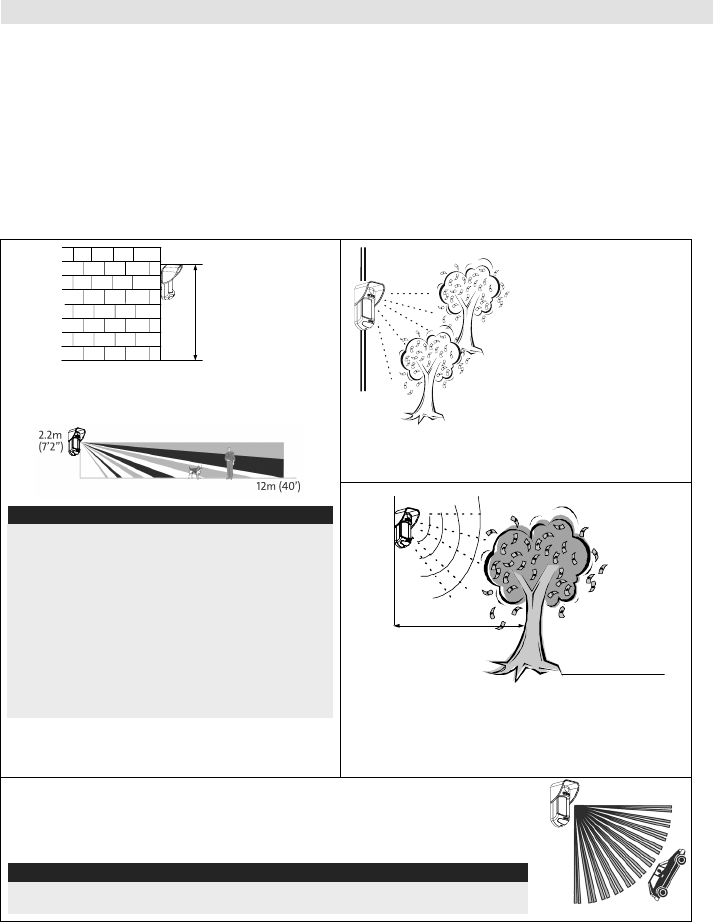

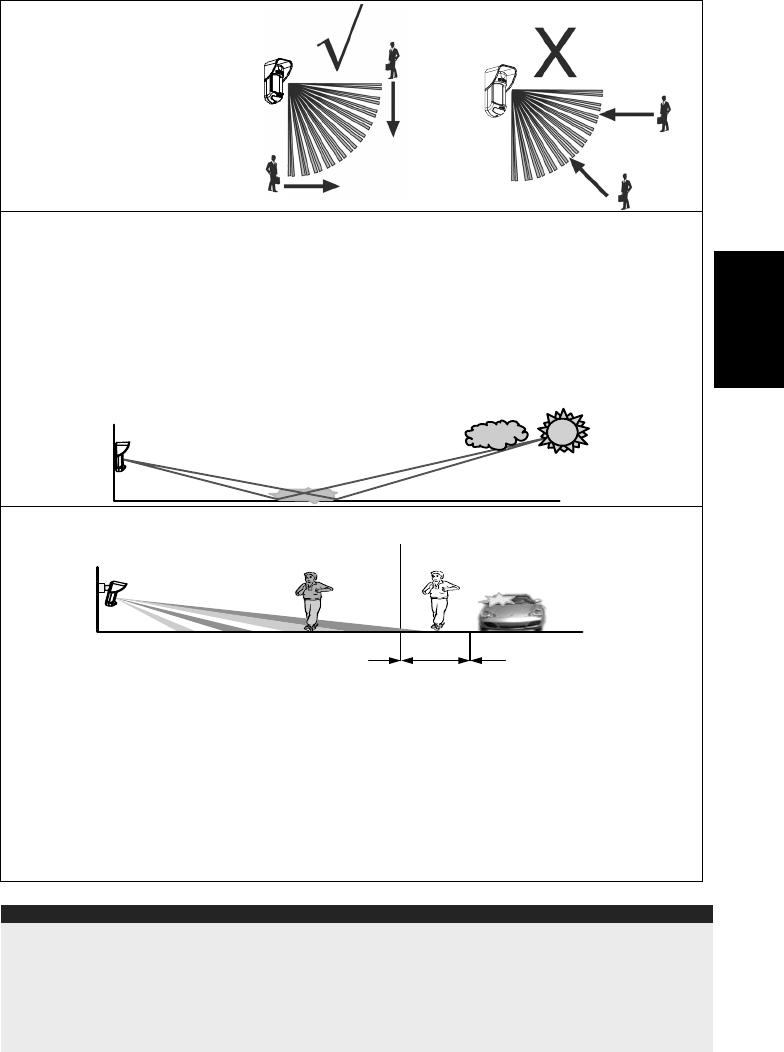

Mounting Considerations

If possible, avoid pointing the detector to

moving objects (swaying trees, bushes etc.)

1m - 2.7m

(3'3" - 8'9")

Optional Height: 1m – 2.7m

(3'3"-8'9")

Typical Height: 2.2m (7'2")

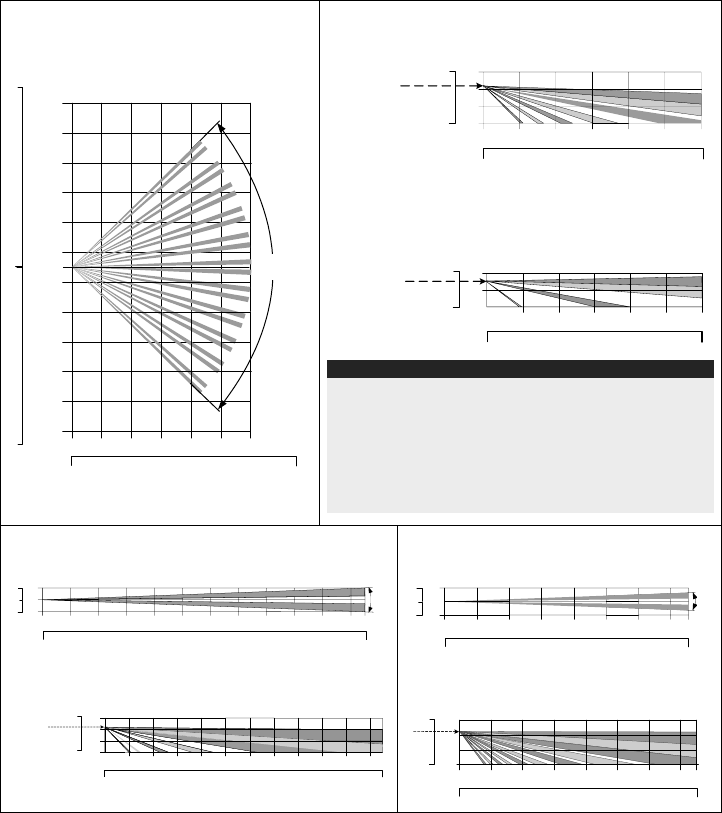

Default Lens: Wide angle 12m (40') 90°

(RL300)

Note:

1. For low installations, below 1.7m (5'6") in which

pet immunity is required, use the supplied

RL300F lens (Low wall or fence installations).

2. The detector's pet immunity (height of an animal,

no weight limitation), is up to 70 cm (2'4"), when

installing the detector at 2.2m (7'2"). If the

installation is below the height mentioned above,

the Pet Immunity decreases accordingly; every

10 cm (4") decrease in installation height leads

to 10 cm (4") decrease in pet height immunity.

Out of

Detection Range

With moving objects

keep distance of

minimum 5 meters (16')

5m (16')

Ensure any objects do not obstruct the field of

view. Pay attention to growing trees or bushes,

plants with big moving leaves etc.

For installations with extensive vehicle traffic or targets beyond

the required detection range, it is recommended to tilt the

detector down.

Note:

Tilting the detector down may reduce the pet immunity

For optimum detection, select a

location that is likely to

intercept an intruder moving

across the coverage pattern at

a 45° trajectory.

Installation Instructions 5

English

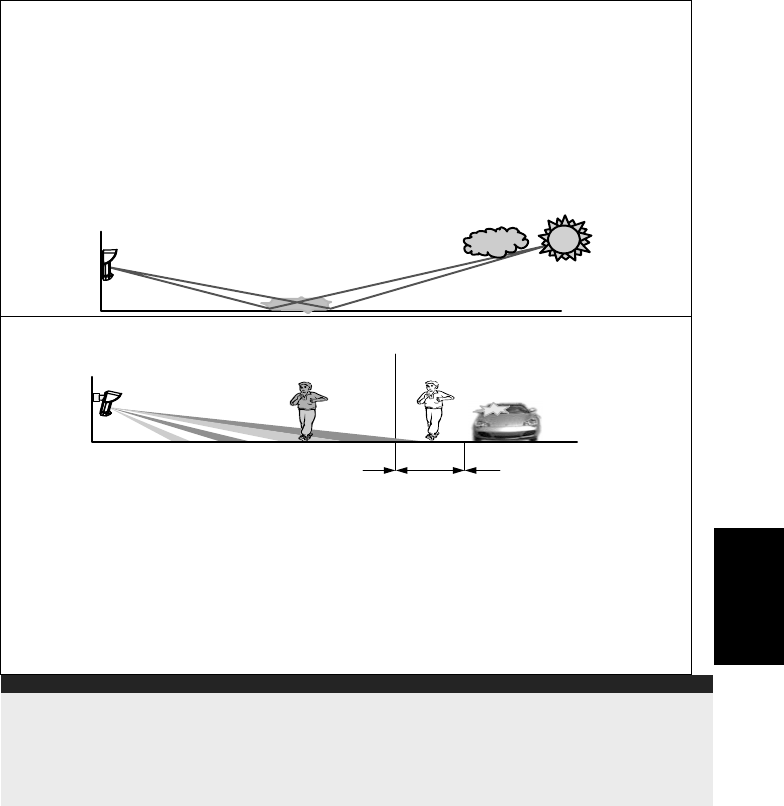

Installing Wireless WatchOUT PIR in challenging situations:

In the following situations, rapid and significant infrared radiation changes can happen in both

PIR channels together, resulting in false alarms and therefore care should be taken.

1. Situations in which metal and/or glass objects measuring over 70cm (2’4”) in height from the

ground are in the field of view of the detector (cars, metal gates, shutters, metal walls,

windows, etc.)

2. Situations in which a reflective surface on the ground larger than 1m (3’4”) in diameter may

cause reflection into the detector’s lens. Examples of a reflective surface on the ground are

a puddle, wet road or car park, smooth concrete or asphalt surface, swimming pool, etc.

Water Reflection

To avoid false alarms in the above situations:

Area 1 Area 2

1m 12m

(40')

Reduce the detection range to 1m less than the distance of the metal/glass object or possible

ground surface reflection, as follows:

1. Install the Wireless WatchOUT PIR on the supplied standard swivel bracket.

2. Reduce the detection range by sliding up the Wireless WatchOUT PCB within the detector

housing, and by tilting the detector down on the swivel bracket.

3. To reduce the required tilting angle, it is recommended to install the detector at a lower

mounting height and to use the Pet immune lens for low installations.

4. Confirm by walk-test that the Wireless WatchOUT PIR detects in Area 1, and that no

detection occurs when walking in Area 2.

NOTES:

1. Please note that any outdoor PIR detector will require reduction in range to a shorter distance than the car,

metal object or surface reflection (so that these objects won’t be protected) in order to eliminate false alarms.

2. For full 15m (50’) coverage in the above situations, it is highly recommended to install the wired

WatchOUT DT, the only outdoor detector with 2 PIR channels and 2 Microwave channels.

3. Wireless WatchOUT detectors include high quality Silicon filters on the PIR sensors for blocking out white light

interferences. These filters are not intended to block infrared thermal radiation.

6 Installation Instructions

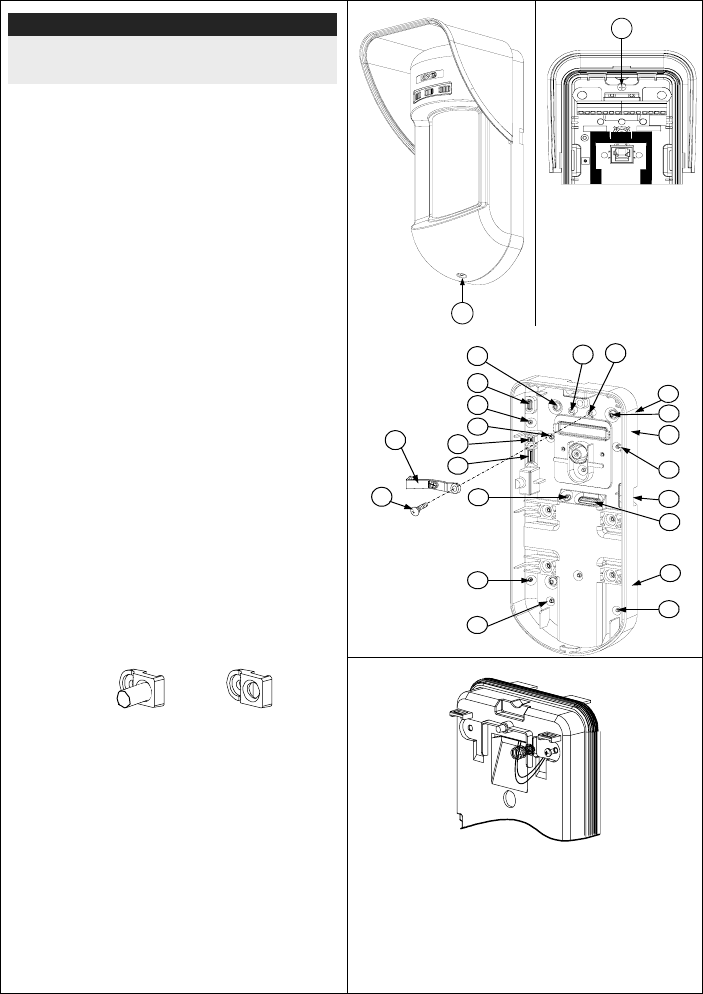

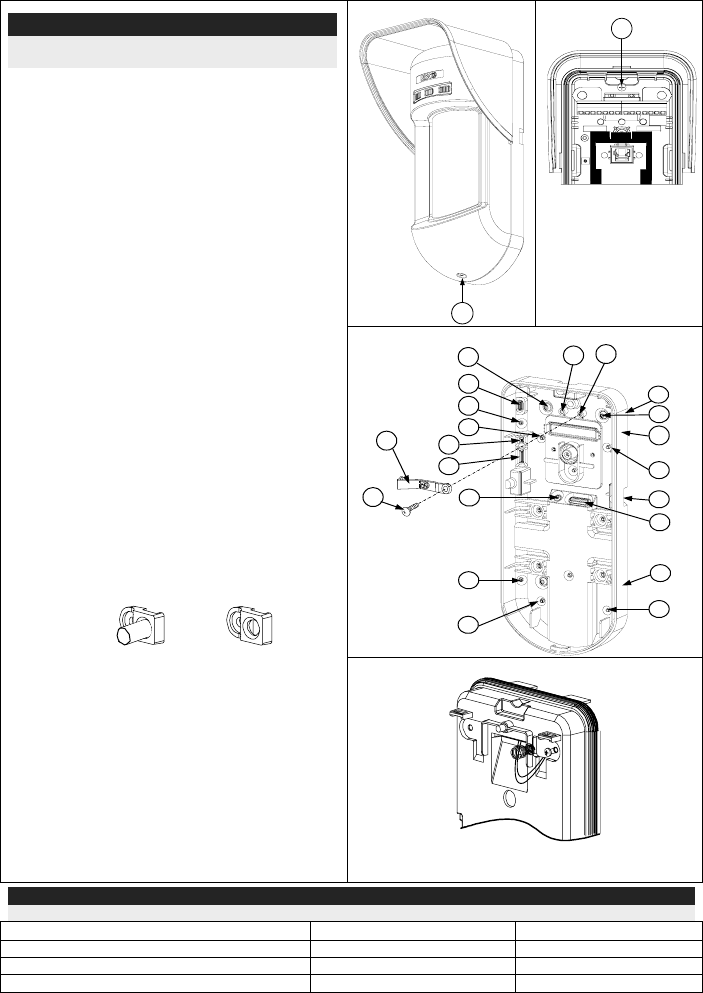

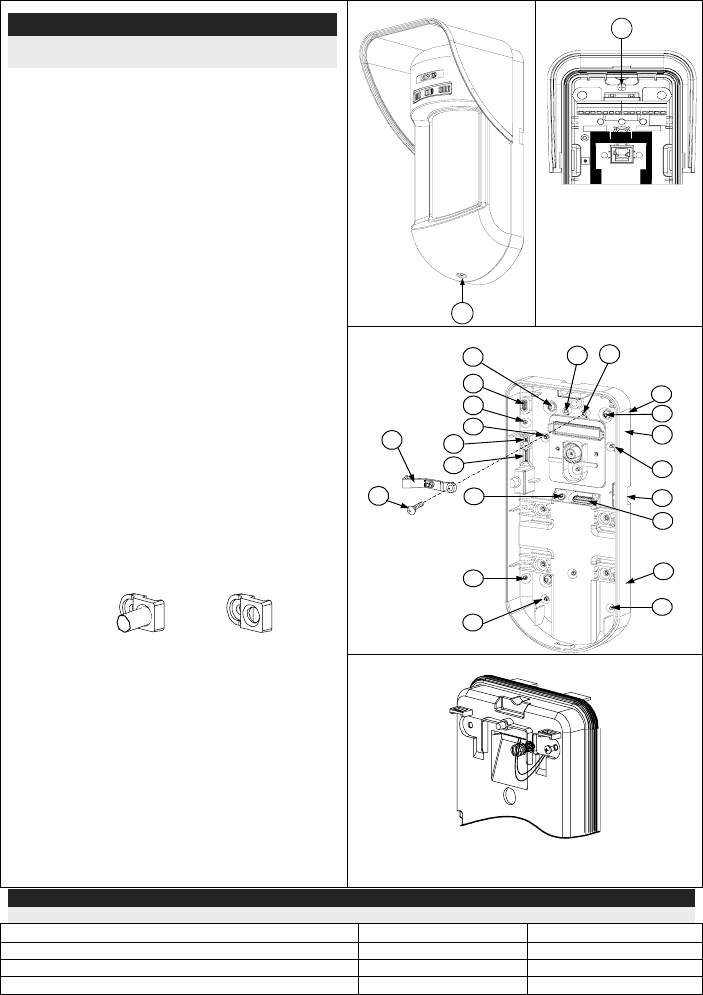

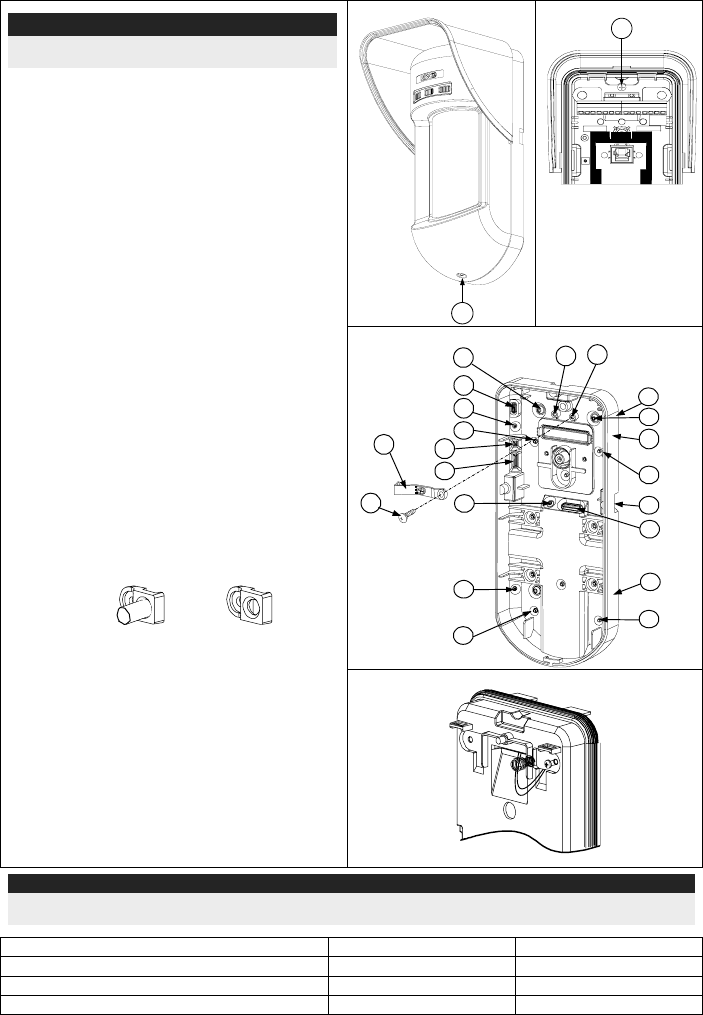

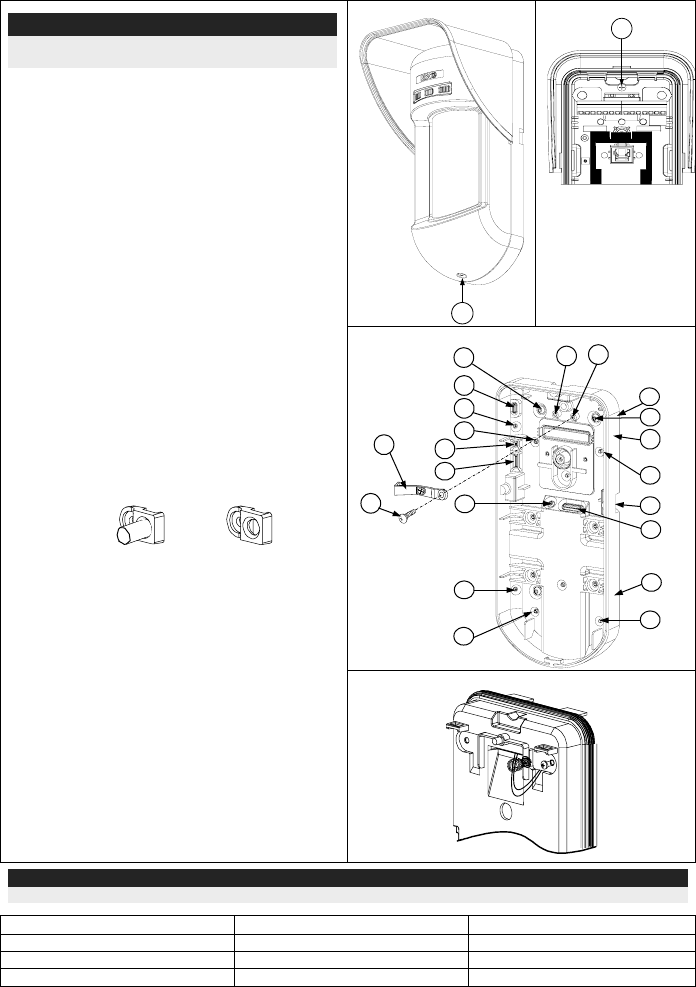

Wall Mount Installation

Figure 1

Figure 2

Figure 3

Tamper

Lever

(not visible)

Note:

The installation knockouts numbering are marked

on the back plate.

1. Open Wireless WatchOUT front cover

(unlock C1, Figure 1).

2. Release internal base (unlock I1, Figure

2).

3. Select mounting installation as follows:

Flat Mounting:

Open knockouts on external base (Figure 3).

• B1 - B4: Wall mounting knockouts

• T1: Back tamper knockout

45° angle Mounting (Left side

mounting):

a. Open knockouts on external base

(Figure 3).

• L1, L2: Left mounting knockouts

• T3: Left tamper knockout

b. Remove tamper spring (Figure 4).

c. Replace tamper bracket (Item 1) with

supplied flat tamper bracket (Item 2).

Item 1

Item 2

d. Insert Tamper lever B onto T6 and T3

and secure screw A (Figure 3).

4. Secure external base to the wall.

5. Insert tamper wires through internal base

(Figure 4).

6. Secure internal base to external base (lock

I1, Figure 2).

7. Close the front cover (Lock C1, Figure 1)

after wiring and setting DIP switches.

8. Walktest the detector.

Figure 4

Note:

For 45° right side installation use the equivalent units on the external base as follows:

Knockouts Description Left Right

Mounting Knockouts L1, L2 R1, R2

Tamper spring knockouts T1,T3 T2,T4

Tamper screw anchor T5 T6

Installation Instructions 7

English

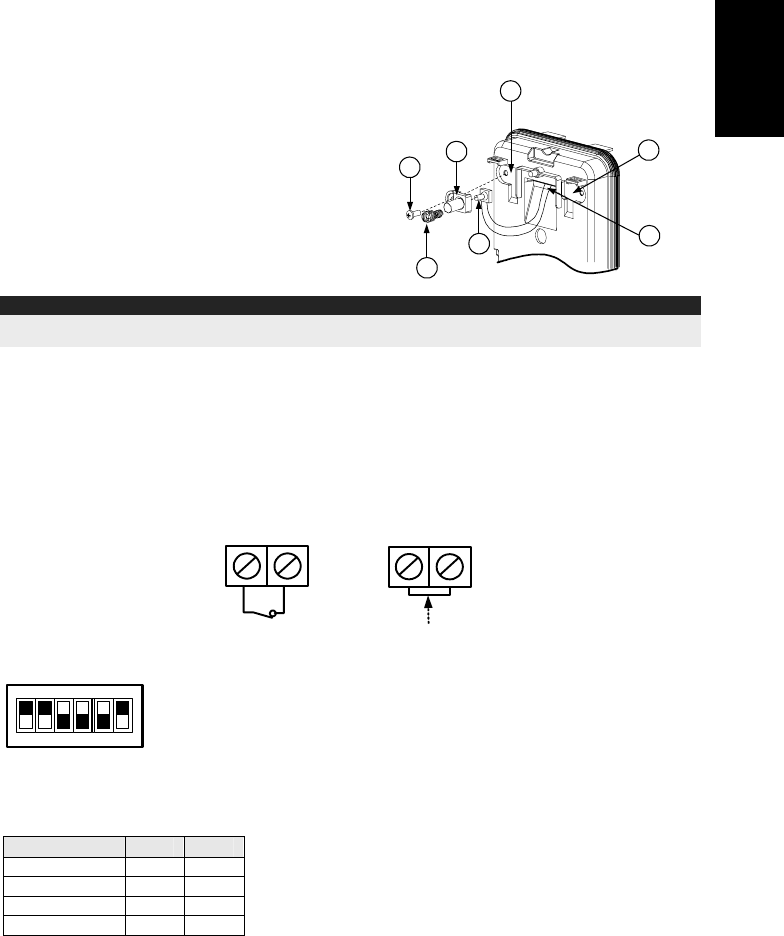

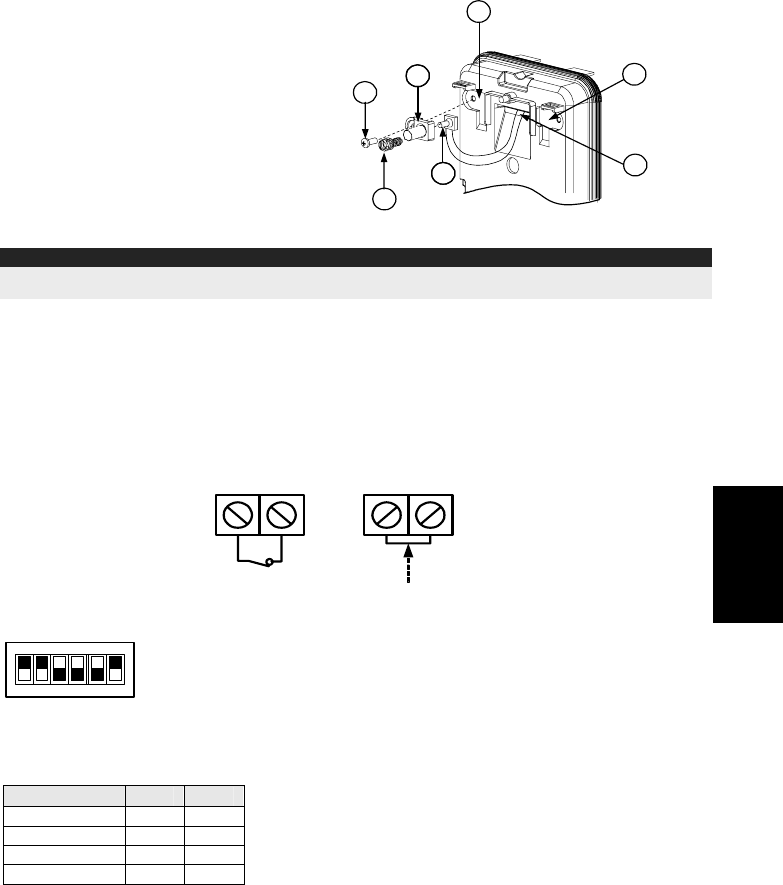

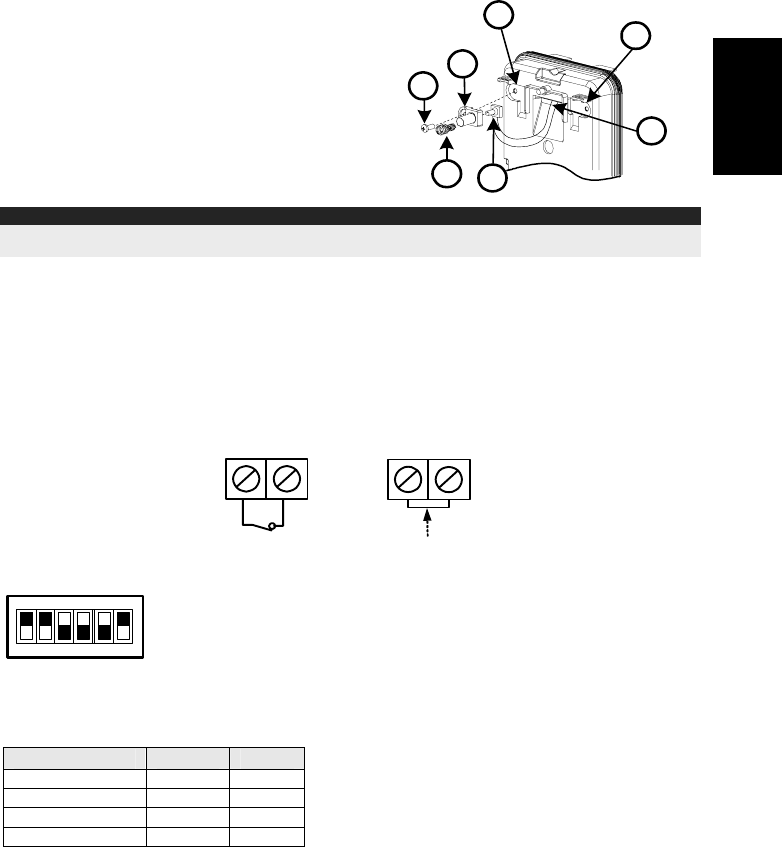

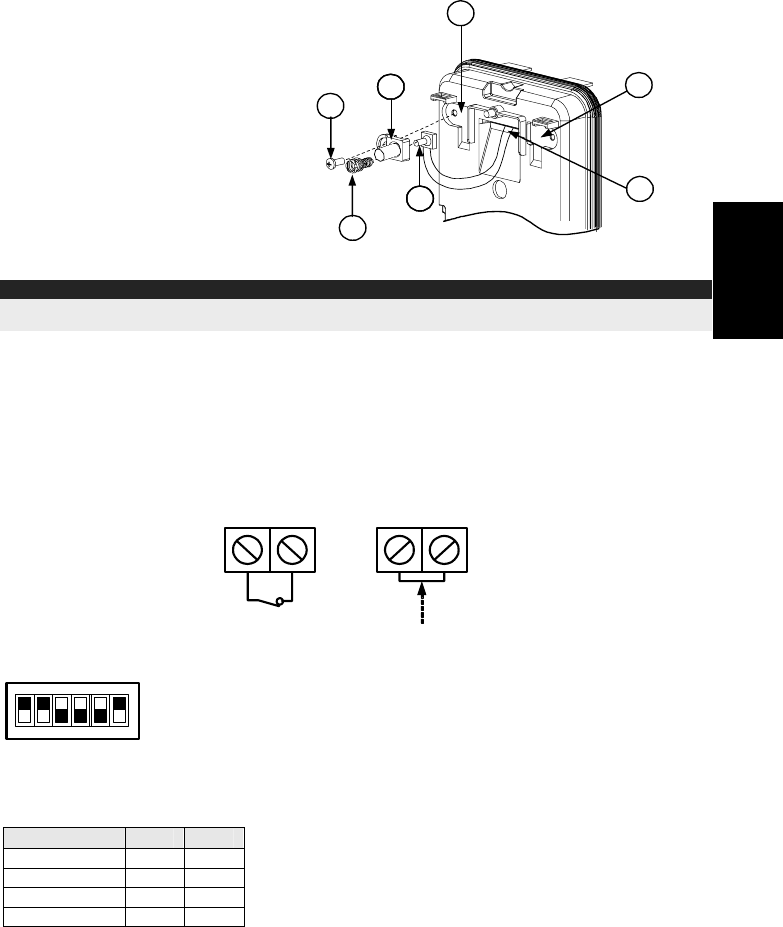

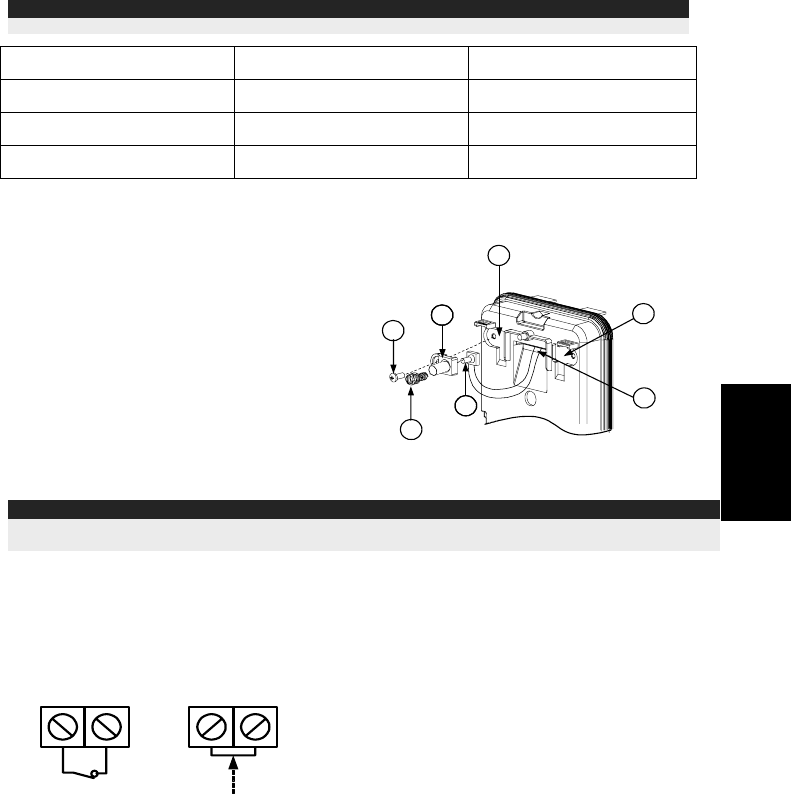

Changing Back Tamper position

The back tamper is by default secured on the right

side of the internal base (Rear view). If you wish to

move it to the left side (rear view), do the following

(Figure 5):

1. Remove tamper screw 1 in order to release the

tamper from position 7.

2. Ensure tamper spring (2) rests over tamper wire

base 4.

3. Ensure plastic tamper bracket (3) rests over

both 2 and 4.

4. Secure tamper screw (1) into (3) over position 6.

Figure 5

Left Side

Tamper

Right Side

Tamper

Figure 5

Notes:

1. Verify that you hear a "Click" when attaching the tamper spring to the wall.

2. For pole installation, the tamper can be moved to the bottom right-hand side of the internal base.

Back Tamper Terminal Wiring

If you wish to use the back tamper (recommended) remove the short from the back tamper terminal

block and connect the back tamper wires to the back tamper terminal block.

Back Tamper in use

BACK TAMPER

Back Tamper not used

Short

H1 H1

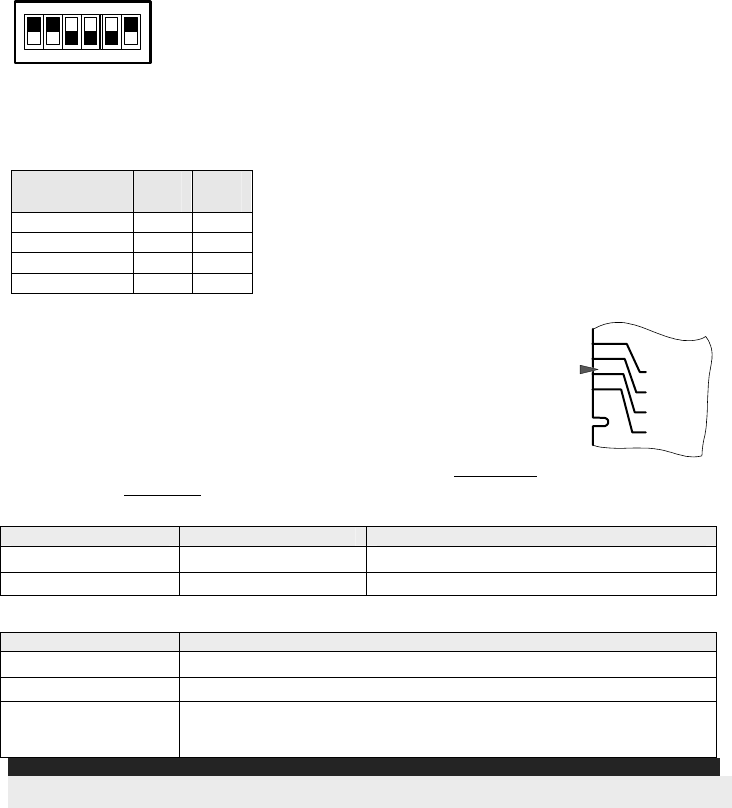

DIP Switch Settings

123456

Factory

Default

DIP 1: LEDs operation

On: LEDs enabled

Off: LEDs disabled

DIP 2-3: PIR Detection Sensitivity

Sensitivity DIP2 DIP3

Low Off Off

Mid Off On

Normal On Off

Maximum On On

DIP 4: Supervision time

On: 65 minutes

Off: 15 minutes

DIP 5: Normal/Test modes

On: Test

Off: Normal

DIP 6: Anti masking operation

On: Enabled

Off: Disabled

8 Installation Instructions

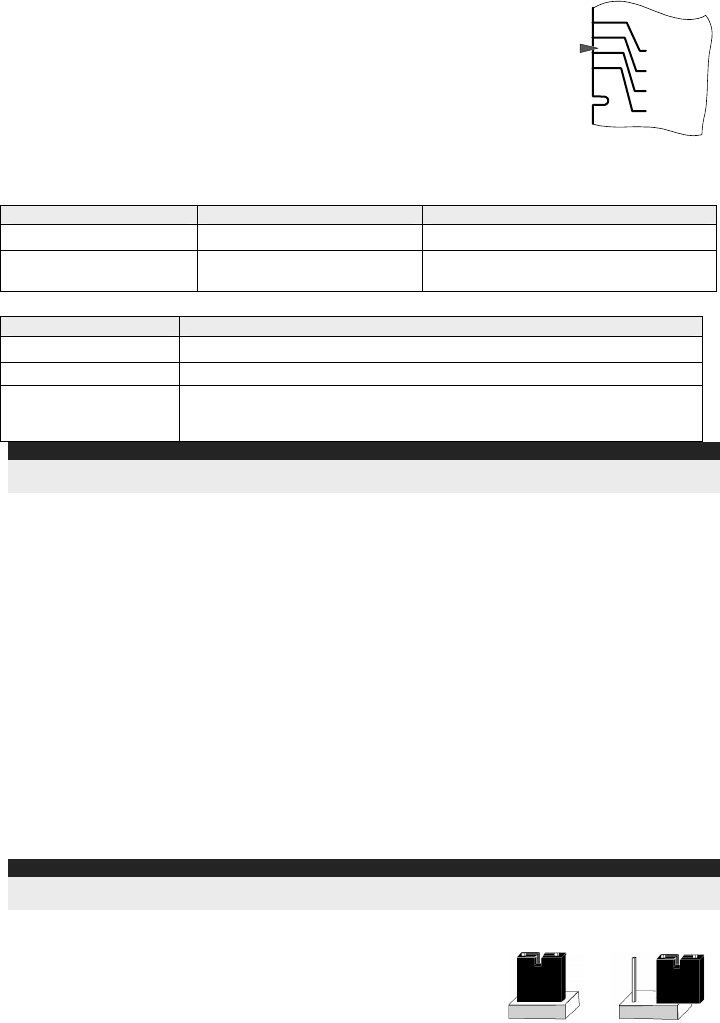

Walk test

Two minutes after applying power, walk test the protected area to verify

proper operation.

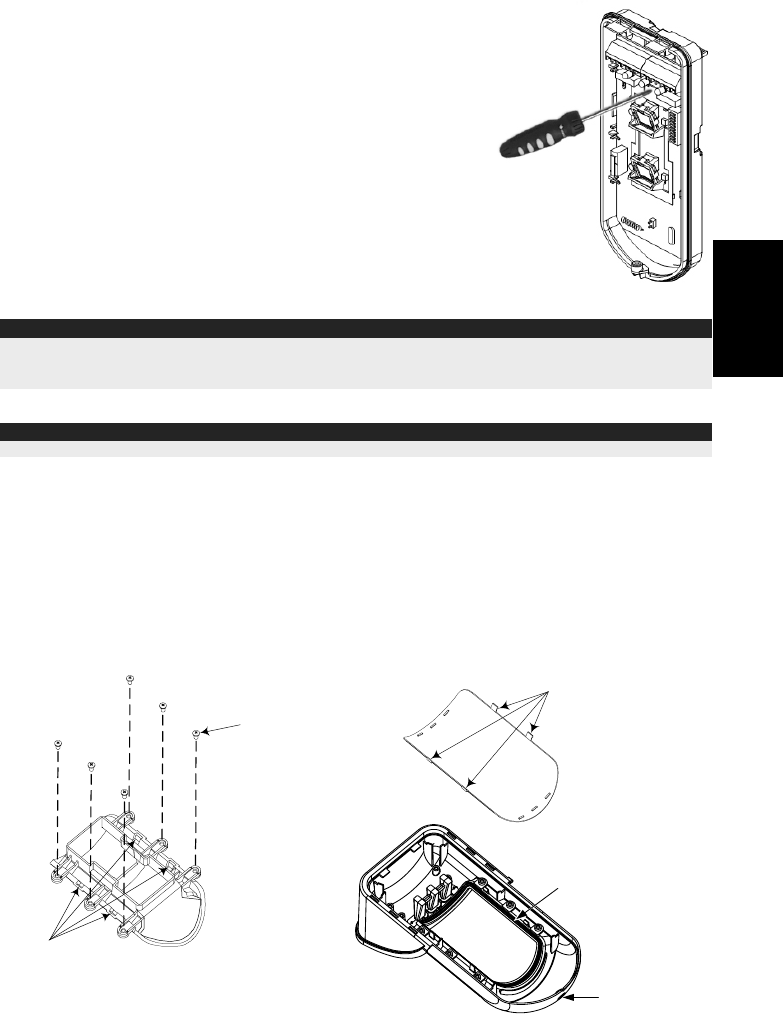

For installations on uneven surfaces slide the PCB inside the internal base to

the appropriate setting according to the desired height (1.0m, 1.5m, 2.2m,

2.7m) as printed on the bottom left corner of the PCB or use the standard

swivel accessory.

For reducing the detection range, slide the PCB up or tilt the swivel down.

1.50M

2.20M

2.70M

1.00M

PCB

LEDs Display

LED State Description

RED Steady Indicates ALARM

RED & YELLOW RED followed By

YELLOW Indicates ALARM + Anti-masking

Operational Modes:

Operational Mode Description

Normal Dead time (between detection alarms) is 2.5 Minutes.

Test (walk test) Dead time (between detection alarms) is 2.5 sec.

Write The unit transmits a WRITE message each time both of the Tamper

Switches (back and cover) are closed for at least 3 seconds.

Notes:

After power up the detector enters into test mode for a period of 20 minutes (disregarding the DIP switch Modes

Position).

Transmitter/Receiver Communication link setup

The detector must identify itself to the system’s receiver by writing its coded message into the

receiver’s address memory. This is accomplished by performing the following steps:

1. Set the receiver to Write Mode.

2. Remove the insulation material from the batteries and place them in the batteris holders on

the PCB on the right direction (pay attention to the "+" and "–" diagram on the PCB)

3. Send a WRITE message by pressing both of the tamper switches (back and cover) for at

least 3 seconds.

4. Verify that the detector has been identified by the receiver.

CAUTION NOTICE

Changes or modifications not expressly approved by RISCO Group may void the user’s authority to

operate this equipment.

Simultaneous transmissions from two different units may cause message interference resulting in

loss of information.

The communication quality of this unit may be affected by its surrounding environment. Nearby

electrical equipment may interfere with its normal operation.

The operation of this unit must, therefore, be tested at each installation since its transmission

quality may vary as a result of operational conditions.

NOTE:

DIP-Switch 1 should be in ON position to enable LED indications (regardless during the first 20 minutes after

power up).

Installation Instructions 9

English

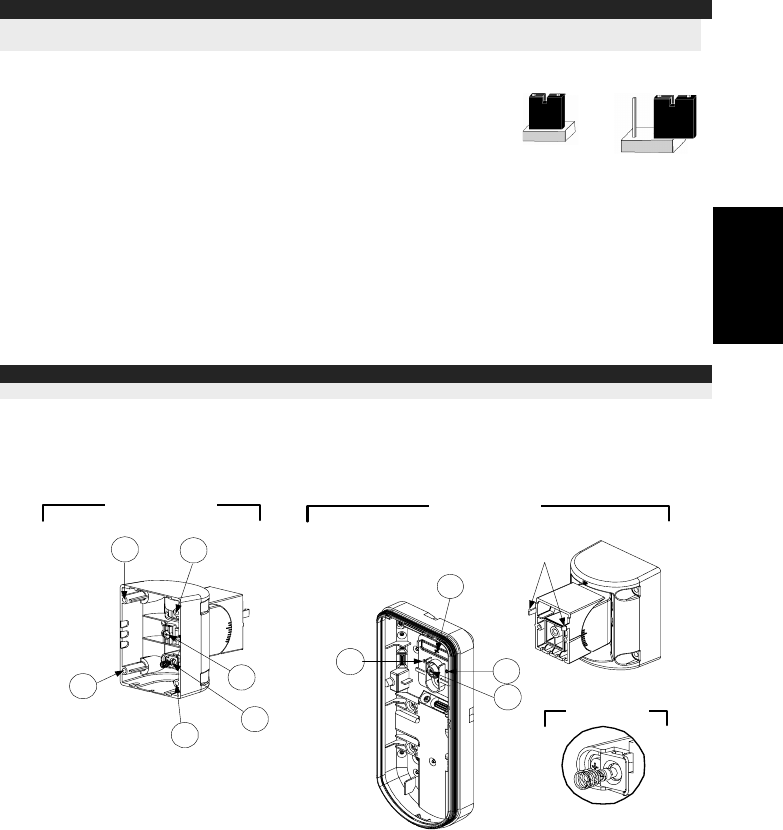

High / Low power Jumper

The jumper on selector J8 needs to be on OFF (High Power

position) unless sold in countries with FCC compliance.

Low

Power

High

power

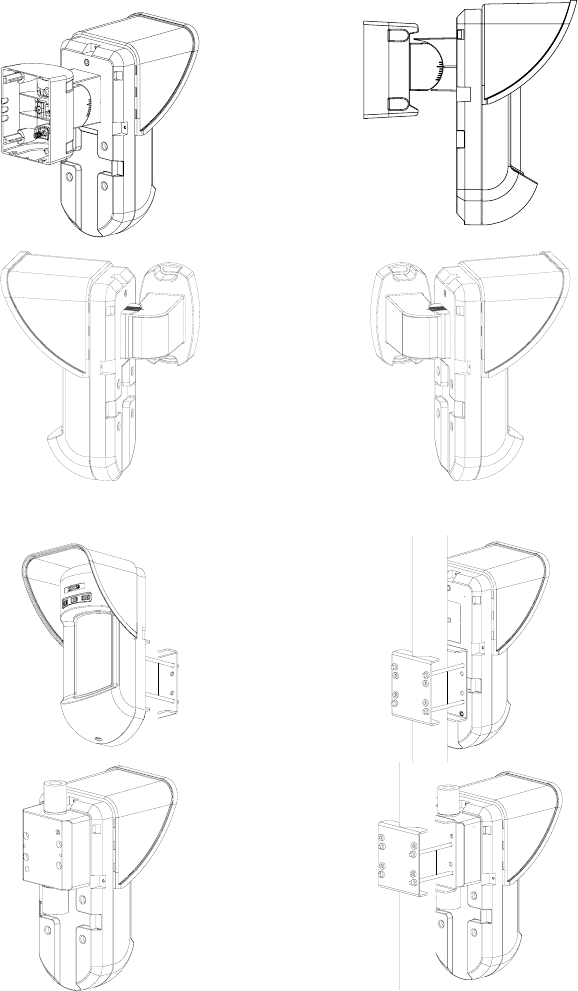

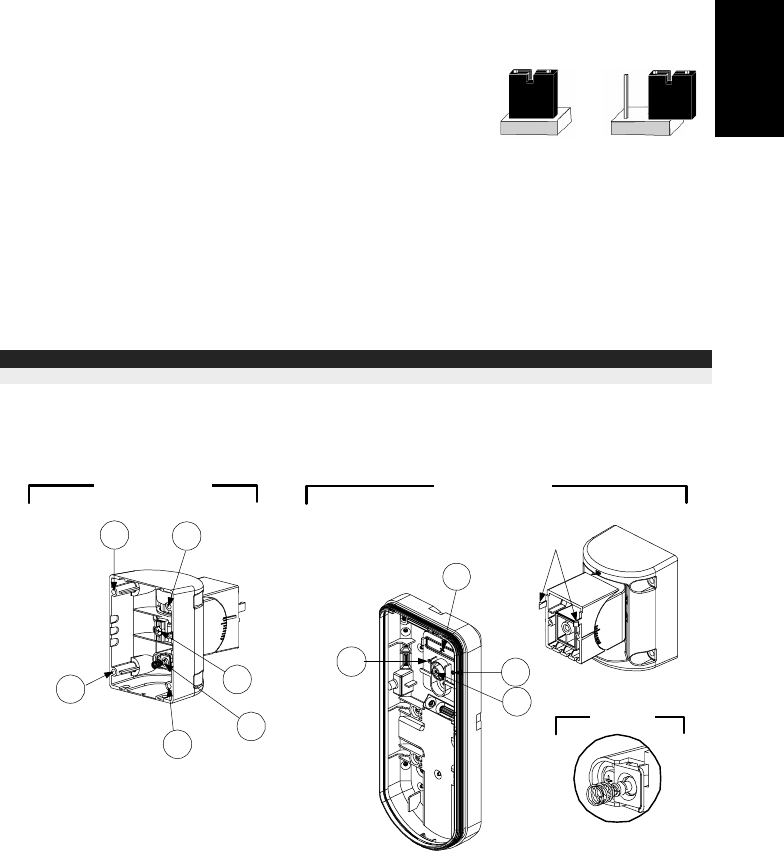

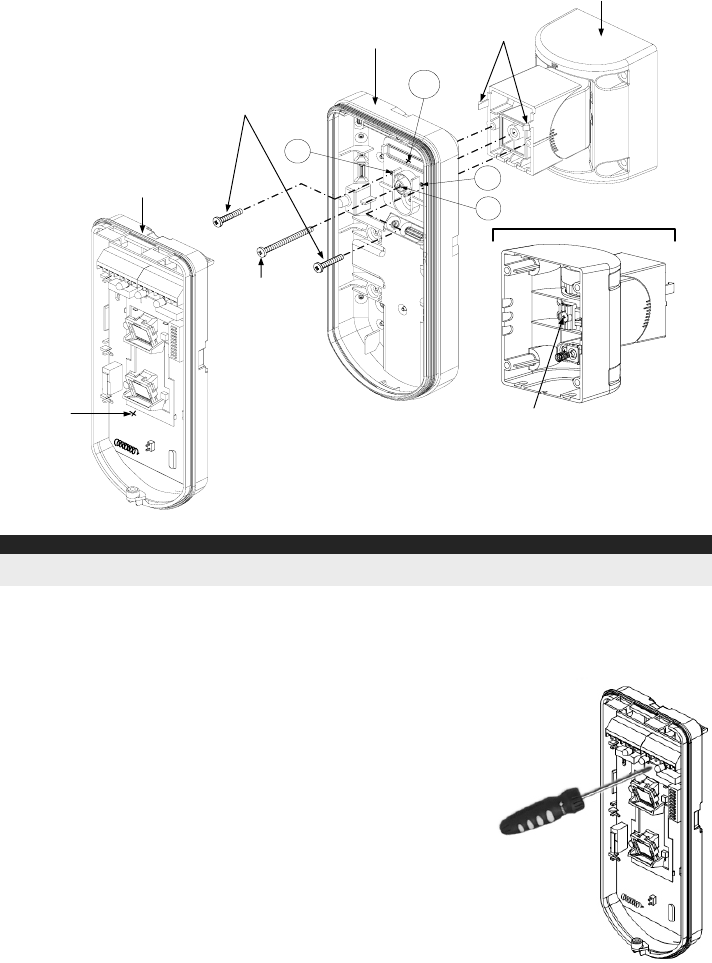

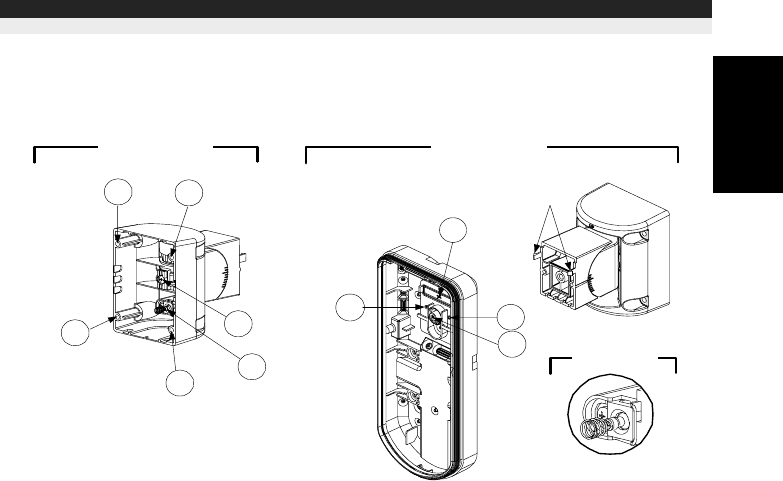

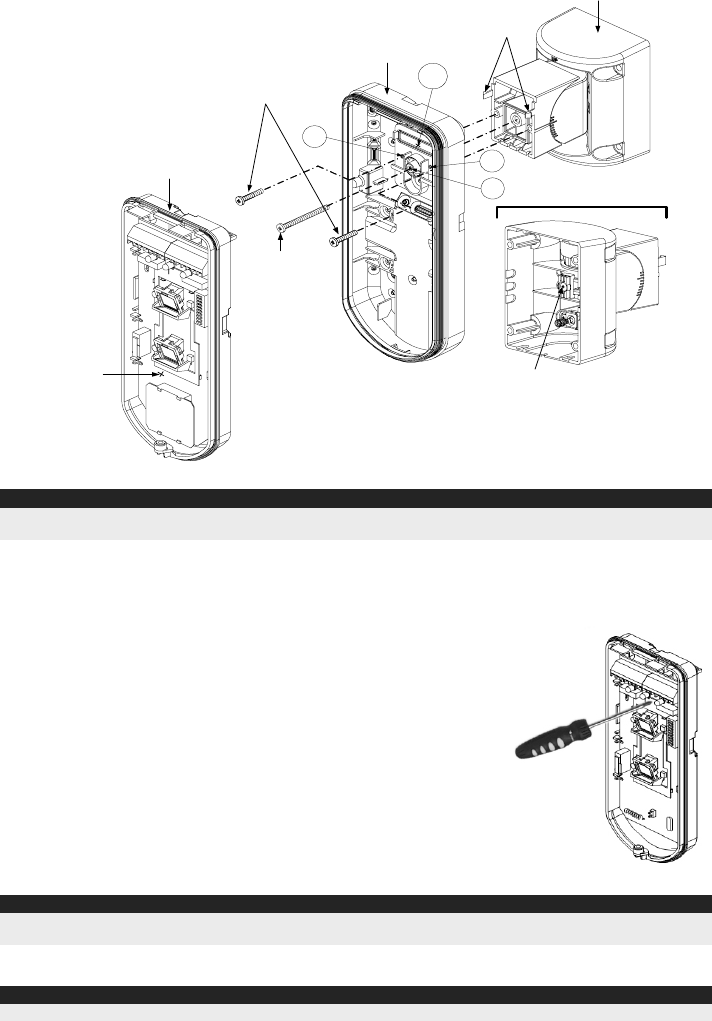

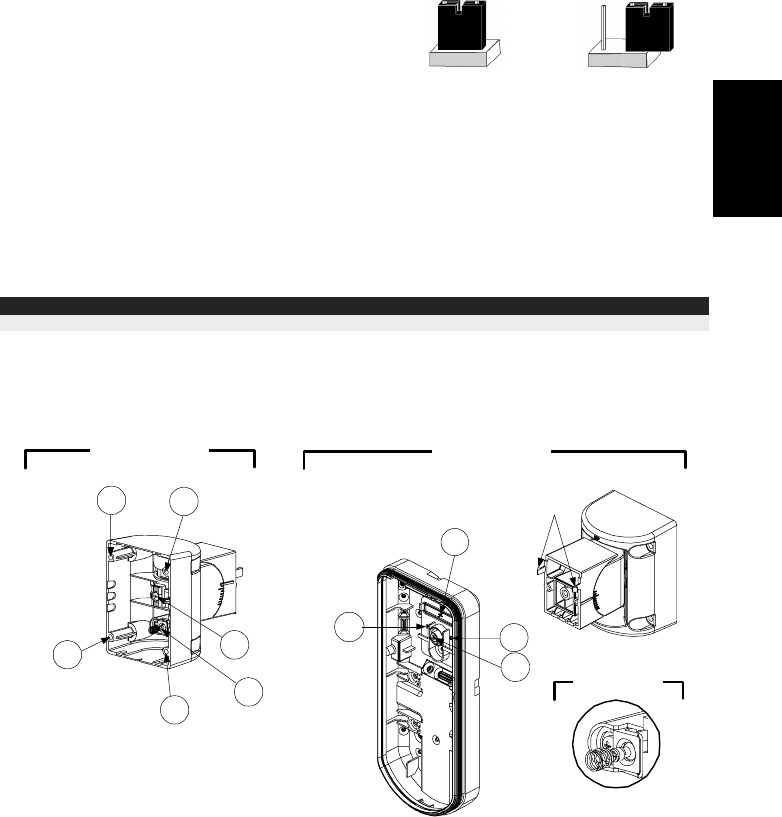

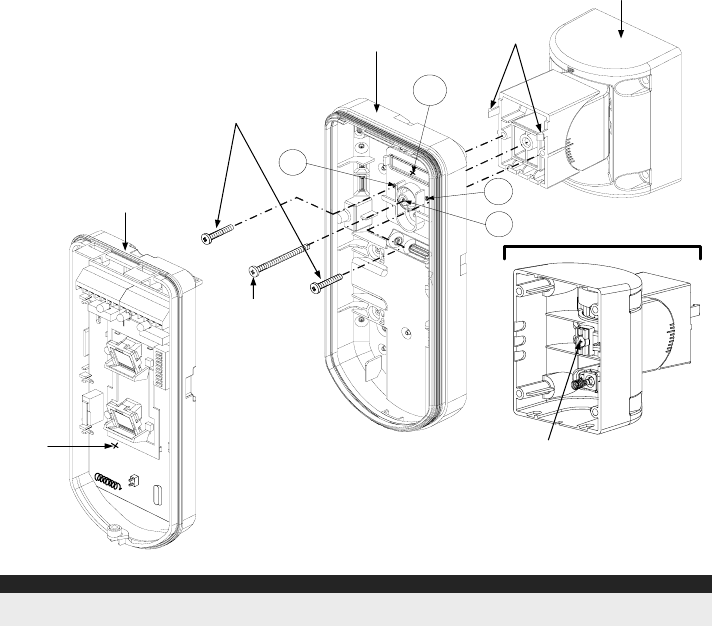

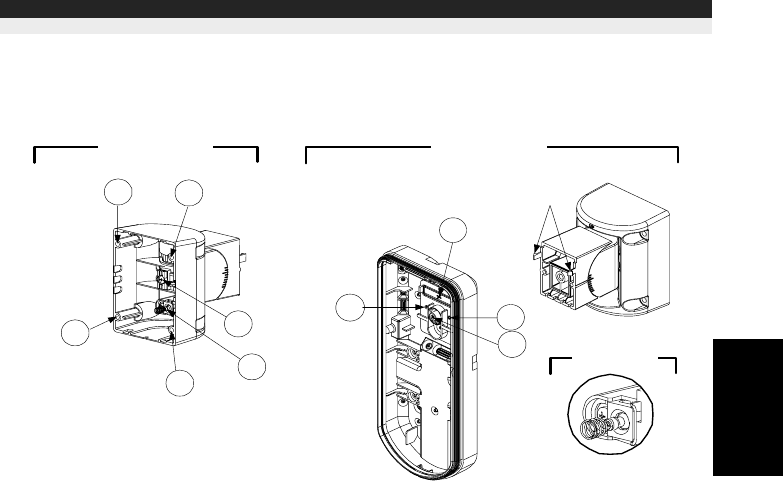

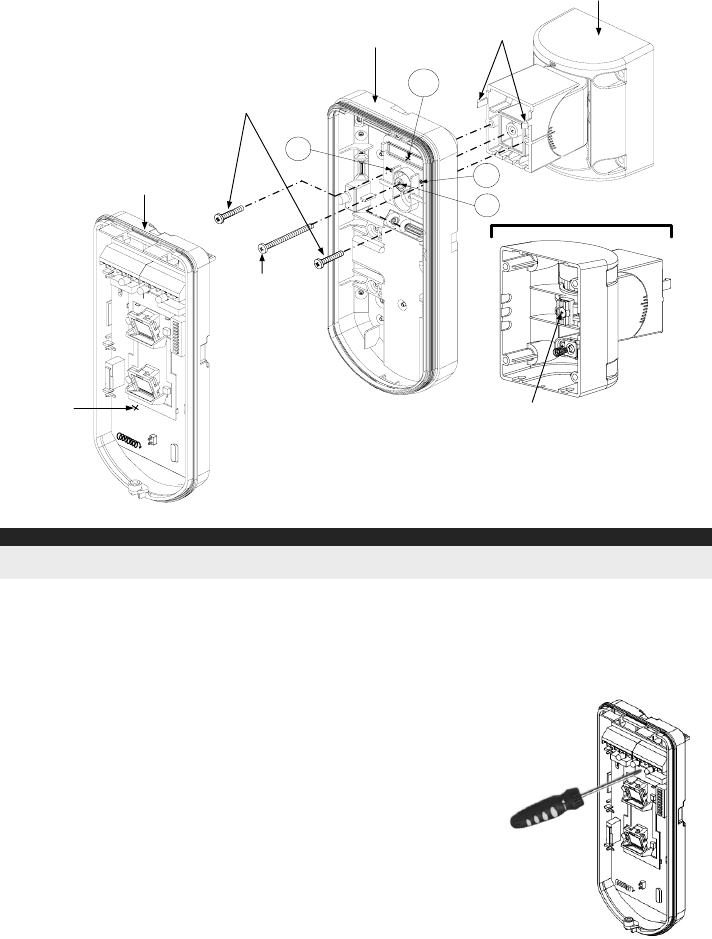

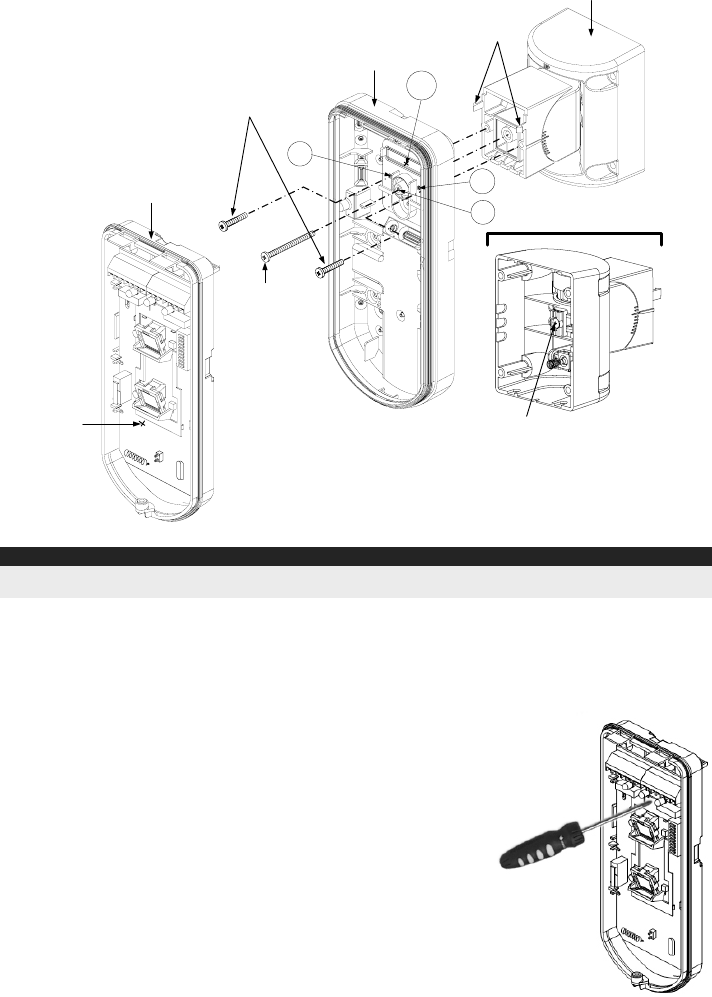

Standard Swivel Installation

The Outdoor detector packaging contains a standard swivel for flexible installation. Please follow

the instructions below for mounting the detector with the Standard Swivel:

1. Open Wireless WatchOUT front cover (Unlock C1, Figure 1).

2. Release internal base (Unlock I1, Figure 2).

3. Remove back tamper from the internal base (see the “Changing Back Tamper Position"

paragraph on page 7) and connect it to S5 (Figure 6, Detail A) on the Standard Swivel.

4. Select the mounting installation as follows:

Note:

Ensure that you see the engraved UP mark on the upper front face of the swivel.

Wall Mounting:

1. Insert back tamper wires through the Swivel Wires Passage (Figure 6, Detail B).

2. Secure swivel to the wall through holes S1, S3, S6 and S8.

Detail B

Snaps

Detail C

S1 S2

Tamper

(see Detail C)

Detail A

Standard Swivel

Figure 6

3. Connect the external base to the swivel using the dedicated snaps (Figure 8).

10 Installation Instructions

External Base

Angle Locking

Screw

(See Note 2)

See Detail A

Swivel to External Base

Connecting Screws

Detail A

Swivel Assy

Connecting Screw

(See Note)

Snaps

PCB

Internal Base

Figure 7

NOTE:

Do not open or close the Swivel Assy Screw since it is used for connecting the swivel parts only

(factory tightened).

4. Secure external base to swivel with two screws fastened trough knockouts S1 and S2

(Figure 7).

5. Insert the supplied angle locking screw from the external base through the angle locking screw

knockout S3 on the external base to the standard swivel (Figure 7).

6. Tilt and Rotate the Standard Swivel to the desired position.

Once the Standard Swivel is in the desired position, secure

the angle locking screw.

7. Line up the internal base onto the external base. Insert

tamper wiring through the internal base.

8. Secure internal base to external base (Lock I1, Figure 2).

9. To readjust the Standard Swivel when the PCB is installed

(Figure 8):

a. Bend down the black foam located below the RED LED on

the PCB (enough to reach the Swivel locking screw).

b. Use a Hex screwdriver to release the locking screw (see

Figure 8).

c. Tilt and/or Rotate the Standard Swivel to the desired

position.

d. Secure the angle locking screw.

Figure 8: PCB

Installation Instructions 11

English

NOTE:

When marks on the two movable parts are aligned (Figure 7), the Standard Swivel is in 0° vertical /horizontal

position. Each click from this position represents shifting of 5° in vertical / horizontal position.

10. Close the front cover (Lock C1, Figure 1) and walk test the detector.

NOTE:

The screw has to pass through External Base and locked to the swivel.

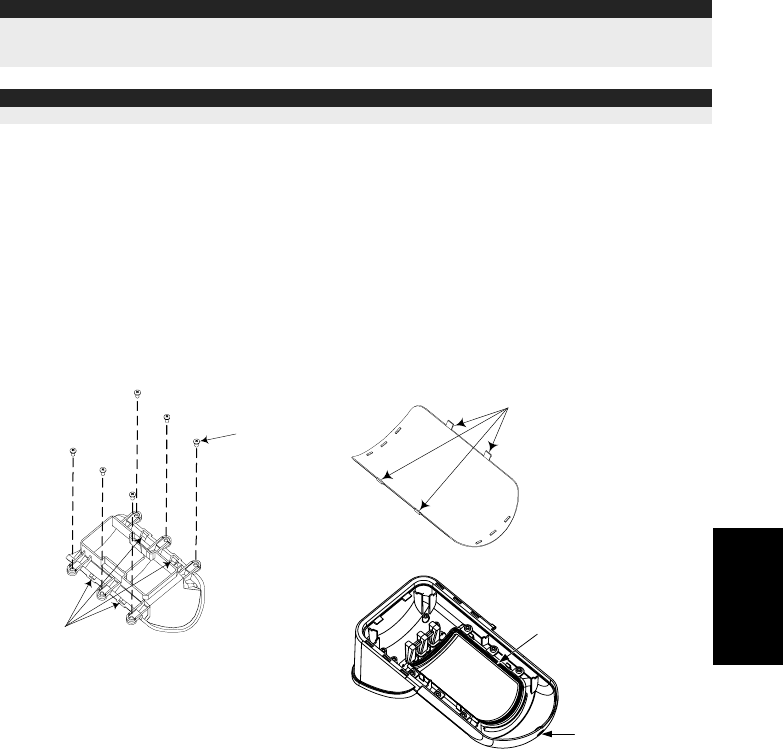

Replacing Lenses

1. Unlock the six screws that hold the lens holding sleeve from the back of the front cover.

2. To release the protective sleeve, gently push the lens from the external side of the front cover.

3. Disconnect the lens from the sleeve by gently pushing the lens clips that secure it to the sleeve.

4. Replace the lens. Place the 4 clips of the lens into the matching holes on the sleeve.

5. Insert the protective sleeve back into place on the front cover. Pay attention to place the sleeve

over the sealing rubber.

6. Secure the 6 holding screws back to their place.

Lens Protecting

Sleeve

Sockets for

Lens Clips

Sleeve Locking

Screws

Lens Locking

Clips

Sealing Rubber

Front Cover

Locking Screw

Figure 9

12 Installation Instructions

Lens Types

Wide angle lens (RL300) /

Low installation Pet lens (RL300F) :

Top view

10 20 30 40 50

40 2468100121415

90°

Wide angle lens (RL300):

Side View

Typical

Installation

Height:

2.2m (7'2")

246810012

010 20 30 40

Feet

Meters

Feet

Low installation - Pet lens (RL300F) :

Side view

Typical

Installation

Height:

1.5m (5'3")

Feet

246810012

010 20 30 40

Meters

Feet

Note:

The detector's Pet Immunity (height of an animal, no weight

limitation), is up to 70 cm (2'4"), when installing the

detector at 2.2m (7'2"). If the installation is bellow the

height mentioned above, the Pet Immunity decreases

accordingly; every 10 cm (4") decrease in installation

height leads to 10 cm (4") decrease in pet height immunity.

Long range lens (RL300LR): Top view

2468100 12141618202223

010 20 30 40 50 60 70 75

Feet

Meters

Feet

5°

Barrier lens (RL300B): Top view

2468100121415

010 20 30 40 50

Feet

Meters

Feet

5°

Long range lens (RL300LR): Side view

246810012141618202223

Meters

010 20 30 40 50 60 70 75

Feet

Typical

Installation

Height:

2.2m (7'2")

Barrier lens (RL300B): Side view

2468100121415

010 20 30 40 50

Feet

Meters

Typical

Installation

Height:

2.2m (7'2")

Feet

Installation Instructions 13

English

Technical Specification

Electrical

Current consumption (standby) 35uA at 3 VDC (average)

43mA at 3 VDC (Max. with LED OFF) Current consumption (Alarm

transmission) 53mA at 3 VDC (Max. with LED ON)

Dead time (Normal Mode) 2.5 minutes

Modulation type ASK

Battery life 3 years (Normal Mode)

Supervision transmission Every 15/65 minutes.

Address codes 16 Millions

Range (loss) 300m (1000 feet)

Voltage requirements CR123A 2 X 3VDC Lithium Batteries

Frequency RWT312PR8000A 868.65MHz

RWT312PR4000A 433.995MHz

Physical

Size

(LxWxD)

230 x 121 x 123mm (9 x 4.76 x 4.85 in.)

Environmental

Operating/Storage temperature -25°C to 60°C (-13°F to 140°F)

RF immunity 20V/m (80MHz to 2GHz)

* Specifications are subject to change without prior notice.

Ordering Information

Part Number Description

RWT312PR800A WatchOUT Wireless PIR 868 + swivel

RWT312PR400A WatchOUT Wireless PIR 433 + swivel

Note: The detector contains a standard swivel and 3 replacement lenses

(P/N engraved on the Lens): 1.7m low installation pet (RL300F), Long-range (RL300R),

Barrier lens (RL300B).

Accessories Kits

Part Number Description Weight

RA300B00000A Barrier Swivel Kit 0.1 Kg (0.23 lb)

RA300P00000A WatchOUT Pole Adaptor Kit 0.25 Kg (0.55 lb)

RA300HS0000A WatchOUT Demo Housing NA

14 Installation Instructions

Istruzioni per l’installazione 15

Italiano

Indice dei contenuti

Installazione ................................................................................................16

Introduzione ............................................................................................... 16

Installazione ............................................................................................... 16

Considerazioni preliminari.....................................................................................16

Installazione a parete............................................................................................18

Installazione piana: ...............................................................................................18

Installazione angolare di 45° (installazione a sinistra) ..........................................18

Descrizione fori a sfondare ...................................................................................18

Modifica della posizione del tamper antirimozione ...............................................19

Cablaggio del tamper antirimozione........................................................... 19

Predisposizione Microinterruttori................................................................. 19

Prova di movimento .............................................................................................. 20

Indicatori LED ............................................................................................. 20

Modi operativi: ........................................................................................... 20

Autoapprendimento del trasmettitore.......................................................... 20

Ponticello Alta / Bassa potenza ................................................................... 21

Installazione dello snodo standard.............................................................. 21

Installazione a parete............................................................................................ 21

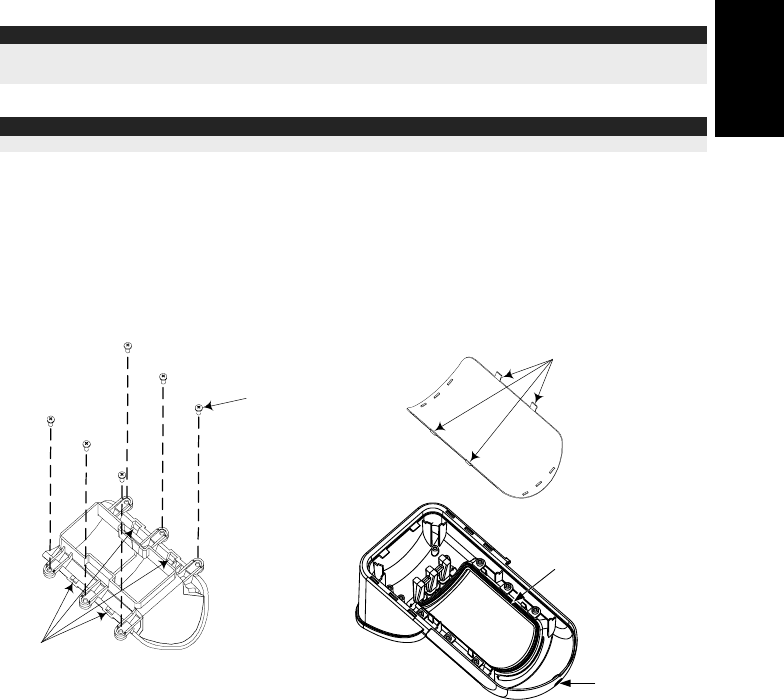

Sostituzione delle Lenti................................................................................ 23

Tipologie di Lenti ........................................................................................ 24

Specifiche tecniche...................................................................................... 25

Informazioni per l’ordine .............................................................................25

Kit accessori.................................................................................................25

16 Istruzioni per l’installazione

Installazione

Introduzione

Il rivelatore da esterno ad infrarosso passivo WatchOUT via radio di RISCO è un dispositivo a

microprocessore che elabora i segnali rilevati tramite due canali all’infrarosso passivo (PIR). Il

rivelatore comunica con le centrali o con i ricevitori radio di RISCO Group.

Le istruzioni che seguono descrivono le procedure per l’installazione del rivelatore WatchOUT

radio. Per maggiori informazioni riguardanti la configurazione dei dispositivi radio fare riferimento

alle istruzioni del ricevitore o della centrale radio utilizzata.

Installazione

Considerazioni preliminari

Se possibile, evitare di direzionare l’unità verso

oggetti in movimento (alberi ondeggianti,

cespugli, ecc.).

1m - 2.7m

(3'3" - 8'9")

Altezza possibile: da 1m a 2.7m

Altezza tipica: 2.2m

Lenti installate: Grandangolo 12m 90° (RL300)

Note:

1. Per altezze di installazione basse, al di sotto di

1.7m ove è richiesta l’opzione di discriminazione

animali, vanno utilizzate le lenti RL300F (muri

bassi o installazioni su recinzioni).

2. L’immunità agli animali del rivelatore (altezza di

un animale, nessuna limitazione di peso), è fino a

70 cm quando il rivelatore viene installato a 2.2m.

Se l’installazione è al di sotto di questa altezza,

l’immunità agli animali diminuisce

proporzionalmente; ogni 10 cm di diminuzione

dell’altezza di installazione fa si che l’immunità

agli animali diminuisca di 10 cm.

Mantenere una distanza

di almeno 5m (16') da

oggetti in movimento

Fuori campo di

rilevazione

5m (16')

Assicurarsi che nessun oggetto ostruisca il

campo di rilevazione dell’unità. Prestare

attenzione alla crescita di alberi, rami e ad

eventuali altre piante che con il tempo

possono coprire l’area di rilevazione.

Per quelle installazioni vicino a strade ad intenso traffico di veicoli o altri

oggetti in movimento oltre l’area di rilevazione desiderata, si consiglia di

inclinare il rivelatore verso il basso fino ad evitare la copertura dell’area

di passaggio degli autoveicoli.

Note:

Inclinando il rivelatore verso il basso è possibile che la funzione di immunità agli

animali venga ridotta.

Istruzioni per l’installazione 17

Italiano

Per una migliore rivelazione

selezionare una posizione di

installazione in modo che

l’eventuale intruso attraversi

l’area di copertura

perpendicolarmente rispetto

alla posizione del rivelatore.

Installazione del WatchOUT PIR Radio in situazioni critiche:

Nelle seguenti situazioni variazioni delle radiazioni all’infrarosso rapide e rilevanti possono far

si che entrambi i canali PIR si attivino contemporaneamente, con conseguenti falsi allarmi.

1. Situazioni in cui oggetti riflettenti di vetro e/o metallo di dimensioni superiori ai 70 cm di

altezza da terra siano nel campo visivo del rivelatore (automobili, cancelli metallici,

saracinesche, muri metallici, finestre, etc.).

2. Situazioni in cui una superficie riflettente a terra con un diametro maggiore di 1m possa

causare un riflesso nelle lenti del rivelatore. Per esempio una piscina, una pozzanghera, la

strada bagnata, asfalto o cemento molto liscio.

Riflesso dell’acqua

Per evitare falsi allarmi nelle situazioni sopra:

Area 2

1m 12m

(40')

Area 1

1. Ridurre la portata del rivelatore di almeno un metro rispetto alla superficie riflettente o agli

oggetti riflettenti di vetro e/o metallo. Procedere come di seguito spiegato.

2. Installare il WatchOUT PIR Radio con lo snodo standard fornito.

3. Ridurre la portata del rivelatore spostando verso l’alto la scheda elettronica del WatchOUT

PIR radio e orientando verso il basso lo snodo del rivelatore.

4. Per ridurre l’angolo di inclinazione come desiderato si raccomanda di montare il rivelatore

ad un’altezza di installazione più bassa e di utilizzare la lente di discriminazione animali per

installazioni basse.

5. Verificare tramite la prova di copertura che il WatchOUT PIR Radio rilevi nell’Area 1, e che

nessuna rilevazione avvenga quando si cammina nell’Area 2.

NOTE:

1. Si noti che qualsiasi rivelatore PIR da esterno, per evitare falsi allarmi, richiede una riduzione di portata al fine

di evitare di proteggere superfici riflettenti come auto, oggetti metallici o pozzanghere.

2. Per ottenere una copertura completa a 15m nelle installazioni sopra descritte, si raccomanda di installare il

WatchOUT DT cablato, l’unico rivelatore da esterno con 2 canali PIR e 2 canali a microonde.

3. I rivelatori WatchOUT includono sui sensori PIR dei filtri al silicone di elevata qualità per filtrare le interferenze

causate dalle luci bianche. Questi filtri non bloccano le radiazioni termiche ad infrarossi necessarie per la

rilevazione degli intrusi.

18 Istruzioni per l’installazione

Installazione a parete

Figura 1

Figura 2

Figura 3

Leva del

Tamper

(

non visibile

)

(

non visibile

)

Nota:

I numeri di riferimento dei fori a sfondare per

l’installazione sono marcati sulla base posteriore.

1. Aprire il coperchio frontale del WatchOUT

(Svitare C1, Figura 1).

2. Sganciare la base interna (svitare I1, Fig. 2).

3. Selezionare l’altezza di installazione come

segue:

Installazione piana:

Aprire i fori a sfondare della base esterna (Fig.3)

• B1 - B4: Fori a sfondare per

installazione a parete

• T1: Foro a sfondare per il tamper

antirimozione

Installazione angolare di 45°

(installazione a sinistra):

a. Aprire i fori a sfondare della base

esterna

(Figura 3)

• L1, L2: Fori a sfondare per lato

sinistro

• T3: Foro a sfondare per tamper lato

sinistro

b. Rimuovere la molla del tamper

c. Sostituire la staffa 1 del tamper con la

staffa piana 2 del tamper, fornita

Item 1

Item 2

d. Inserire la leva B del tamper in T5 e T3

e stringere la vite A (figura 3).

4. Assicurare la base esterna alla parete.

5. Inserire i cavi esterni e i cavi del tamper

attraverso la base interna (Figura 4)..

6. Assicurare la base interna a quella esterna

(bloccare I1, Figura 2).

7. Chiudere il coperchio frontale (bloccare

C1, figura 1) dopo aver predisposto i

microinterruttori.

8. Effettuare le prove di copertura.

Figura 4

Nota:

Per l’installazione angolare a 45° sul lato destro del rivelatore, usare i riferimenti riportati sulla plastica della

base come da tabella seguente, colonna destra:

Descrizione fori a sfondare Sinistra Destra

Fori a sfondare per il fissaggio della base L1, L2 R1, R2

Fori a sfondare molla tamper T1,T3 T2,T4

Punto fissaggio vite Tamper T5 T6

Istruzioni per l’installazione 19

Italiano

Modifica della posizione del tamper antirimozione

Di fabbrica il tamper antirimozione è fissato sul lato

destro della base interna (vista posteriore). Se si

desidera spostarlo nella parte sinistra (vista

posteriore), procedere come segue (Figura 5):

1. Svitare la vite del tamper 1 per rimuoverlo dalla

posizione 7.

2. Assicurarsi che la molla 2 del tamper resti

posizionata sulla base 4 del tamper.

3. Assicurarsi che la staffa 3 del tamper resti tra 2 e 4.

4. Fissare la vite 1 del tamper in 3 sulla

predisposizione 6.

Figura 5

Predisposizione

tamper a sinistra Predisposizione

tamper a destra

Note:

1. Verificare che si senta un "Click" quando la molla del tamper viene spinta verso il muro.

2. Per l’installazione su palo il tamper può essere spostato nella parte inferiore destra della base interna.

Cablaggio del tamper antirimozione

Se si desidera usare l’interruttore del tamper antirimozione (consigliato) rimuovere il cortocircuito

dai morsetti del tamper antirimozione e collegare il filo dell’interruttore antirimozione ai morsetti

dedicati al tamper antirimozione.

Utilizzo del tamper

antirimozione

TAMPER ANTIRIMOZIONE

Tamper antirimozione

non utilizzato

Cortocircuito

H1 H1

Predisposizione Microinterruttori

123456

Default

MIC. 1: Predisposizione LED

On: LED abilitati

Off: LED disabilitati

MIC. 2-3: Sensibilità di rilevazione PIR

Sensibilità MIC. 2 MIC. 3

Bassa Off Off

Media Off On

Normale (default) On Off

Alta On On

MIC. 4: Tempo di supervisione

On: 15 minuti

Off: 65 minuti

MIC. 5: Modalità Normale/Test

On: Test

Off: Normale

MIC. 6: Anti-Mask

On: abilitato

Off: Disabilitato

20 Istruzioni per l’installazione

Prova di movimento

Dopo 2 minuti dall’alimentazione del sensore, effettuare una prova di

movimento all’interno dell’area protetta e verificare il buon funzionamento e la

copertura del rivelatore.

Per regolare la copertura del sensore muovere la scheda elettronica interna del

sensore per la predisposizione appropriata in funzione dell’altezza di installazione

desiderata (1.0m, 1.5m, 2.2m, 2.7m) come stampato nella parte inferiore sinistra

della scheda elettronica o, in alternativa, utilizzare lo snodo standard.

Per ridurre l’area di copertura spostare in alto la scheda elettronica o, se

utilizzato, orientare lo snodo verso il basso.

1.50M

2.20M

2.70M

1.00M

PCB

Indicatori LED

LED Stato Descrizione

ROSSO Acceso Indica ALLARME

ROSSO E GIALLO ROSSO seguito dal GIALLO Indica ALLARME + ANTI-MASK

Modi operativi:

Modi operativi Descrizione

Normale Il tempo di inibizione tra due trasmissioni è di 2.5 minuti.

Test (prova di movimento) Il tempo di attesa tra 2 allarmi consecutivi è di 2.5 secondi.

Trasmissione indirizzo (Write) Nella modalità di autoapprendimento l’unità trasmette un

messaggio WRITE ogni volta che gli interruttori tamper

(apertura e rimozione) vengono chiusi per almeno 3 secondi.

Nota:

All’alimentazione il rivelatore entra in modalità test per un periodo di 20 minuti senza la necessità di predisporre

su ON l’apposito microinterruttore.

Autoapprendimento del trasmettitore

Il rivelatore deve essere identificato dall’unità ricevente tramite la memorizzazione del suo codice

univoco. Questa operazione viene realizzata seguendo le fasi di seguito descritte:

1. Impostare l’unità ricevente in modalità WRITE per la ricezione dell’indirizzo del rilevatore

(fare riferimento alle istruzioni fornite con l’unità ricevente).

2. Rimuovere il materiale isolante dalle batterie del rivelatore e inserirle negli appositi alloggi

situati sulla scheda elettronica. Prestare attenzione alla polarità marcata con i simboli “+” e

“–“ sulla scheda elettronica del rivelatore.

3. Trasmettere un messaggio di indirizzo (WRITE) premendo simultaneamente per almeno 3

secondi i due interruttori tamper dell’unità (tamper apertura e rimozione).

4. Verificare che il rivelatore sia stato correttamente identificato dal ricevitore (il ricevitore

emette una segnalazione acustica e/o visualizza sul suo display il menù successivo).

AVVERTENZA

Modifiche o variazioni non approvate espressamente da RISCO Group

possono fare decadere il diritto dell’utente all’utilizzo di questa apparecchiatura.

Trasmissioni simultanee da due differenti apparati possono causare interferenze e relativa perdita

delle informazioni trasmesse.

La qualità di comunicazione di questa apparecchiatura può dipendere dall’ambiente in cui è

installata. Apparecchiature elettriche situate nelle vicinanze possono creare interferenze al normale

funzionamento dell’apparato.

Per i motivi citati il funzionamento di questa apparecchiatura deve essere testato ad ogni

installazione poiché la qualità di comunicazione può variare al variare del sito di installazione.

NOTA:

Il microinterruttore 1 deve essere posto in ON per abilitare l’indicatore LED (tranne che per i primi 20 minuti di

funzionamento dopo l’alimentazione del rivelatore).

Istruzioni per l’installazione 21

Italiano

Ponticello Alta / Bassa potenza

Il ponticello J8 deve essere posizionato in modalità alta

potenza (ponticello estratto) a meno che

l’apparecchiatura non venga installata nelle immediate

vicinanze del ricevitore o della centrale radio.

Bassa potenza Alta potenza

Installazione dello snodo standard:

Il kit fornito con il rivelatore da esterno WatchOUT PIR radio include uno snodo standard per

renderne più flessibile l’installazione. Leggere le istruzioni seguenti per installare il rivelatore con

questo snodo.

1. Aprire il coperchio frontale (Allentare C1, Figura 1).

2. Sganciare la base interna (Svitare I1, Figura 2).

3. Rimuovere il tamper antirimozione dalla base interna (consultare paragrafo "Modifica della posizione

del tamper antirimozione") e collegarlo a S5 (Figura 6, Dettaglio A) sullo snodo standard.

4. Selezionare le opzioni di installazione di seguito descritte:

NOTA:

Accertarsi che il marchio UP è presente nella parte frontale superiore dello snodo

Installazione a parete:

1. Inserire i cavi del tamper antirimozione facendoli passare tramite il passaggio cavi dello snodo

(Figura 6, Dettaglio B).

2. Fissare lo snodo alla parete tramite i fori S1, S3, S6 ed S8.

Dettaglio B

Linguette

Dettaglio C

S1 S2

Tamper

( vedi dettaglio C)

Dettaglio A

Snodo standard

Figura 6

3. Unire la base esterna allo snodo utilizzando le apposite linguette ad incastro (Figura 8).

22 Istruzioni per l’installazione

Scheda

elettronica Vite di fissaggio del fermo

posteriore orientamento snodo

(Vedi nota )

Vedi Dettaglio A

Linguette

Base esterna

Viti per la connessione dello

snodo con la base esterna

Base interna

Vite di blocco

orientamento

snodo

(Vedi nota 2)

Dettaglio A

Figura 7

NOTA:

Per fissare la base del rivelatore allo snodo non usare la vite che blocca il fermo posteriore dello snodo. Questa

vite non va usata poiché serve solo per il blocco dello snodo una volta orientato come desiderato.

4. Fissare la base esterna allo snodo con due viti tramite le predisposizioni S1 e S2 (Figura 7).

5. Inserire nello snodo standard la vite (fornita) di fissaggio ad angolo facendola passare dalla

base esterna attraverso il foro a sfondare S3 (Figura 7).

6. Orientare orizzontalmente e verticalmente lo snodo fino ad

ottenere la posizione desiderata e poi stringere la vite di blocco.

7. Infilare la base interna nella base esterna ed inserire tutti i cavi

attraverso la base interna.

8. Fissare la base interna a quella esterna (fissare I1, figura 2).

9. Per regolare lo snodo standard quando viene installata la

scheda elettronica procedere come segue (Figura 8):

a. Spostare la gomma nera situata sulla scheda elettronica sotto

al LED rosso (quanto basta per raggiungere la vite di blocco

dello snodo).

b. Utilizzare un cacciavite per svitare la vite di blocco ( Fig. 8).

c. Orientare orizzontalmente e verticalmente lo snodo fino ad

ottenere la posizione desiderata.

d. Stringere la vite di blocco orientamento snodo.

Fig. 8: Scheda elettronica

NOTA:

Quando i punti marcati delle due parti mobili sono allineati (figura 7), lo snodo standard si trova in posizione 0°.

Ogni “click” verticale da questa posizione corrisponde ad un incremento / decremento di 5°.

10. Chiudere il coperchio frontale (fissare C1, figura 1) e proseguire con la prova di movimento per

verificare l’area di copertura del rivelatore.

NOTA:

La vite deve passare attraverso la base esterna ed essere fissata allo snodo.

Istruzioni per l’installazione 23

Italiano

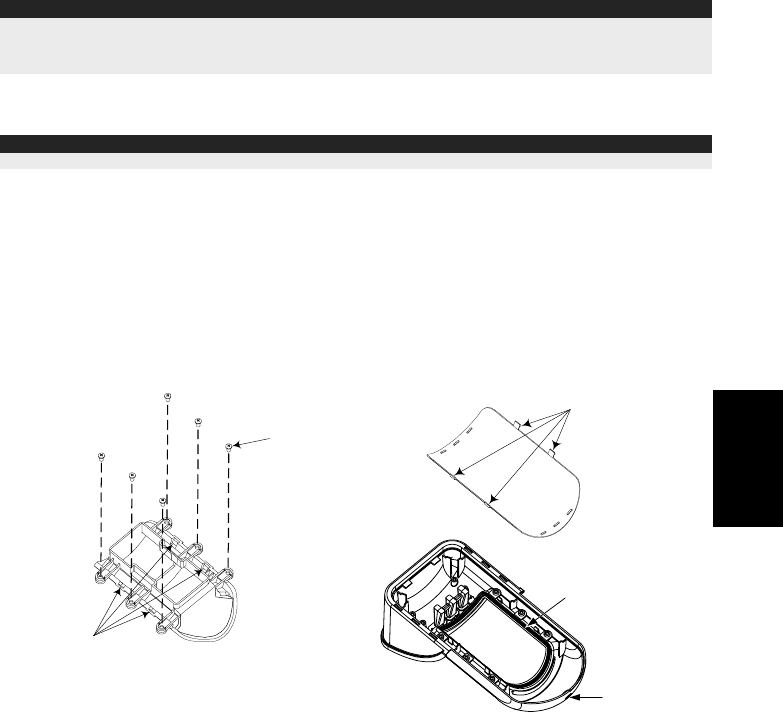

Sostituzione delle Lenti

1. Nella parte interna del coperchio frontale svitare le sei viti che mantengono il supporto lenti.

2. Per sganciare il supporto delle Lenti effettuare una leggera pressione sulle lenti dalla parte

anteriore del coperchio.

3. Sganciare le Lenti dal supporto facendo leggermente leva sulle clip laterali delle Lenti.

4. Sostituire le Lenti. Inserire le 4 clip delle Lenti negli appositi fori del supporto.

5. Inserire il supporto delle Lenti nel coperchio frontale del rivelatore. Prestare particolare

attenzione a riposizionare il supporto esattamente sopra la guarnizione di gomma, verificando

che anche la lente utilizzata per la protezione verticale dell’unità abbia la guarnizione

correttamente posizionata.

6. Fissare il supporto tramite le 6 viti.

Viti di fissaggio

supporto

Supporto Lenti

Fori per clip

di blocco

Lenti

Clip di

blocco Lenti

Guarnizione

Vite di

fissaggio

coperchio

frontale

24 Istruzioni per l’installazione

Tipologie di Lenti

Grandangolo (RL300) / Discriminazione

animali – Installazione bassa (RL300F) :

Vista dall’alto

2468100121415

90°

Grandangolo (RL300):

Vista laterale

Altezza di

installazione

tipica 2.2m

246810012

Metri

Discriminazione animali – Installazione bassa

(RL300F) : Vista laterale

246810012

Metri

Altezza di

installazione

tipica 1.5m

Nota:

L’immunità agli animali del rivelatore (altezza di un

animale, nessuna limitazione di peso), è fino a 70 cm,

quando viene installato il rivelatore a 2.2m. Se

l’installazione è al di sotto di questa altezza, l’immunità agli

animali diminuisce proporzionalmente; ogni 10 cm di

diminuzione dell’altezza di installazione fa si che

l’immunità agli animali diminuisca di 10 cm.

Lunga portata (RL300LR): Vista dall’alto

246810012141618202223

Metri

5°

Barriera (RL300B): Vista dall’alto

2468100121415

Metri

5°

Lunga portata (RL300LR): Vista laterale

246810012141618202223

Metri

Altezza di

installazione

tipica 2.2m

Barriera (RL300B): Vista laterale

24681001214

Metri

Altezza di

installazione

tipica 2.2m

Istruzioni per l’installazione 25

Italiano

Specifiche tecniche

Elettriche

Assorbimento in corrente (a

riposo)

35uA a 3 Vcc (assorbimento medio)

43mA a 3 Vcc (max. con LED spento) Assorbimento in corrente

(trasmissione allarme) 53mA a 3 Vcc (max. con LED acceso)

Inibizione trasmissioni (Modo

normale di funzionamento)

2.5 minuti

Tipo di modulazione ASK

Autonomia batterie 3 anni (Modo normale di funzionamento)

Trasmissione di supervisione Ogni 15/65 minuti.

Codici di indirizzo 16 milioni

Portata in aria libera 300m

Requisiti di alimentazione 2 batterie al litio CR123A

Frequenza RWT312PR8000A 868.65MHz

RWT312PR4000A 433.995MHz

Fisiche

Dimensioni (LxWxD) 230 x 121 x 123mm

Ambientali

Temp. operativa/stoccaggio da -30°C a 60°C

Immunità interferenze RF 20V/m (da 80MHz a 2GHz)

* Le specifiche tecniche sono soggette a variazioni senza l’obbligo di preavviso.

Informazioni per l’ordine

Codice prodotto Descrizione

RWT312PR800A WatchOUT PIR radio 868 + snodo

RWT312PR400A WatchOUT PIR radio 433 + snodo

Nota: il rivelatore viene fornito con uno snodo standard e 3 lenti aggiuntive marcate con i codici

seguenti: grandangolo con discriminazione animali per installazioni al di sotto di 1.7 m di altezza

(RL300F), Lunga portata (RL300R) e barriera (RL300B).

Kit accessori

Codice prodotto Descrizione Peso

RA300B00000A Kit snodo per protezione a barriera 0.1 Kg

RA300P00000A Kit adattatore da palo 0.25 Kg

RA300HS0000A Contenitore Demo WatchOUT NA

26 Istruzioni per l’installazione

Instrucciones de Instalación 27

Español

Índice

Instalación ................................................................................................................................28

Introducción ...............................................................................................................28

Montaje......................................................................................................................28

Consideraciones de Montaje.................................................................................................28

Instalación del Montaje en Pared..........................................................................................30

Montaje Plano:.......................................................................................................................30

Montaje en ángulo de 45° (montaje del lado izquierdo)........................................................30

Cambiando la posición del Tamper Posterior .......................................................................31

Cableado del Terminal del Tamper Posterior ..............................................................31

Configuración del Interruptor DIP...............................................................................31

Prueba de Movimiento...........................................................................................................32

Visualización de los LEDs............................................................................................32

Modos de Funcionamiento .........................................................................................32

Configuración de la conexión de Comunicación del Transmisor/Receptor...................32

Puente de Energía Alta / Baja.....................................................................................32

Instalación de la Rótula Estándar................................................................................33

Montaje en Pared ..................................................................................................................33

Cambiando las Lentes.............................................................................................................35

Tipos de Lentes.........................................................................................................................36

Especificaciones Técnicas........................................................................................................37

Información para Pedidos.......................................................................................................37

Kits de Accesorios ....................................................................................................................37

28 Instrucciones de Instalación

Instalación

Introducción

El detector inalámbrico de exterior PIR de Risco Group, WatchOUT Inalámbrico, es un detector

único con procesamiento de señal basado en dos canales correlacionados de Infrarrojo Pasivo

(PIR). El detector puede comunicarse con el panel de control ProSYS de Risco Group o con otros

receptores inalámbricos de Risco Group.

Las siguientes instrucciones describen la instalación del WatchOUT Inalámbrico. Para una

información más detallada respecto a la instalación, refiérase a las instrucciones de instalación del

receptor pertinente.

Montaje

Consideraciones de Montaje

Si posible, evite apuntar el detector hacia

objetos que se muevan (árboles

balanceándose, arbustos, etc.)

1m - 2.7m

(3'3" - 8'9")

Altura Opcional: 1m – 2.7m

(3'3"-8'9")

Altura Típica: 2.2m (7'2")

Lentes Predeterminadas: Gran angular 12m

(40') 90° (RL300)

Nota:

1. Para instalaciones bajas, inferiores a 1.7m (5'6")

en las cuales se necesite inmunidad a pequeños

animales, use la lente provista RL300F

(instalaciones en paredes o vallas bajas).

2. La inmunidad a pequeños animales del detector

(altura de un animal, sin limitación del peso), es

hasta 70 cm (2'4"), cuando el detector se instala

a 2.2m (7'2"). Si la instalación es inferior a la

altura mencionada arriba, la inmunidad a

mascotas disminuye correspondientemente;

cada 10 cm (4") menos en la altura de

instalación conlleva una reducción de 10 cm (4")

en la inmunidad de la altura de la mascota.

5m(16')

Mantenga una distancia mínima

de 5 metros (16”)

de objetos que se muevan

Fuera del Área de

Detección

Asegúrese que ningún objeto obstruya el

campo de visión. Preste atención a los árboles

o arbustos en crecimiento, a las plantas con

grandes hojas que se mueven, etc.

Para instalaciones con amplio tráfico de vehículos o blancos

fuera del rango de detección requerido, se recomienda inclinar

el detector hacia abajo.

Nota:

Inclinar el detector hacia abajo puede disminuir la inmunidad a

pequeños animales

Instrucciones de Instalación 29

Español

Para una detección óptima,

seleccione una localización en

la que sea probable interceptar

un intruso moviéndose a través

del patrón de cobertura en una

trayectoria de 45°.

Instalando el WatchOUT Inalámbrico PIR en situaciones comprometidas:

En las siguientes situaciones, pueden producirse cambios rápidos y significativos de la radiación

infrarroja en ambos canales PIR simultáneamente, provocando alarmas falsas y por tanto hay que

tener cuidado en:

1. Situaciones en las que objetos de metal y/o de cristal a más de 70cm (2'4") de altura desde el

suelo están en el campo de visión del detector (coches, puertas de metal, persianas, paredes de

metal, ventanas, etc.)

2. Situaciones en las cuales una superficie brillante en el suelo con más de 1m (3'4") de diámetro

pueda reflejar en la lente del detector. Ejemplos de superficie brillante en el suelo son un charco,

una carretera o aparcamiento mojados, una superficie lisa de cemento o asfalto, una piscina, etc.

Reflejo del Agua

Para evitar falsas alarmas en las situaciones anteriores:

Area 2

1m 12m

(40')

Area 1

Reduzca el rango de detección a 1m menos que la distancia del objeto de metal/vidrio o de posibles

reflejos de la superficie del suelo, como sigue:

1. Instale el WatchOUT PIR Inalámbrico en la rótula estándar proporcionada.

2. Reduzca el rango de detección deslizando hacia arriba el circuito impreso del WatchOUT

Inalámbrico dentro de la carcasa del detector, e inclinando el detector hacia abajo en el soporte

de la rótula.

3. Para reducir el ángulo de inclinación requerido, se recomienda instalar el detector a una altura de

montaje más baja y utilizar la lente de inmunidad para pequeños animales para instalaciones

bajas.

4. Confirme haciendo la prueba de movimiento que el WatchOUT PIR Inalámbrico detecta en el

área 1, y que no se produce detección al caminar en el área 2.

NOTAS:

1. Por favor, tenga en cuenta que cualquier detector PIR de exterior necesitará reducir el rango a una distancia

más corta que el coche, objeto metálico o superficie reflectante (por lo que estos objetos no se protegerán),

para eliminar alarmas falsas.

2. Para una cobertura completa de 15m (50') en las situaciones anteriores, se recomienda instalar el

WatchOUT DT, el único detector externo con 2 canales PIR y 2 canales Microondas.

3. Los detectores WatchOUT Inalámbricos incluyen filtros de silicio de alta calidad en los sensores PIR para

bloquear las interferencias de luz blanca. Estos filtros no están previstos para bloquear la radiación térmica

infrarroja.

30 Instrucciones de Instalación

Instalación del Montaje en Pared

Figura 1

Figura 2

Figura 3

Palanca del

Tamper

(no visible)

Nota:

La numeración de los agujeros pre-marcados para

la instalación está señalada en la placa posterior.

1. Abra la tapa delantera del WatchOUT

Inalámbrico (abra C1, Figura 1).

2. Libere la base interna (abra I1, Figura 2).

3. Seleccione la instalación de montaje como

sigue:

Montaje Plano:

Abra los agujeros pre-marcados en la base

externa (Figura 3).

• B1 - B4: Agujeros pre-marcados de

montaje en pared

• T1: Agujero pre-marcado del tamper

posterior

Montaje en ángulo de 45° (montaje

del lado izquierdo):

a. Abra los agujeros pre-marcados en la

base externa (Figura 3)

• L1, L2: Agujeros pre-marcados de

montaje del lado izquierdo

• T3: Agujero pre-marcado del tamper

izquierdo

b. Quite el resorte del tamper (Fig. 4).

c. Reemplace la abrazadera del tamper

(Ítem 1) por la abrazadera plana del

tamper suministrada (Ítem 2)

Ítem 1

Ítem 2

d. Inserte la palanca B del tamper en el T6

y T3 y apriete el tornillo A (Figura 3)

4. Asegure la base externa a la pared.

5. Inserte los cables del tamper a través de

la base interna (Figura 4).

6. Asegure la base interna a la base externa

(cierre I1, Figura 2).

7. Cierre la tapa delantera (cierre C1, Figura

1) después de cablear y configurar los

interruptores DIP.

8. Haga la prueba de movimiento del

detector.

Figura 4

Nota:

Para la instalación del lado derecho a 45° use las unidades equivalentes en la base externa como sigue:

Descripción Lado Izquierdo Lado Derecho

Agujeros pre-marcados de montaje L1, L2 R1, R2

Agujeros pre-marcados del resorte del tamper T1,T3 T2,T4

Anclaje del tornillo del tamper T5 T6

Instrucciones de Instalación 31

Español

Cambiando la posición del Tamper

Posterior

El tamper posterior por defecto se

asegura en el lado derecho de la base

interna (vista posterior). Si desea

moverlo al lado izquierdo (vista

posterior), haga lo siguiente (Figura 5):

1. Quite el tornillo 1 del tamper para

liberar el tamper de la posición 7.

2. Asegúrese que el resorte del tamper

(2) está asentado sobre la base del

cable del tamper 4.

3. Asegúrese que la abrazadera

plástica del tamper (3) esté

asentada en el 2 y 4.

4. Asegure el tornillo del tamper (1) en

el (3) sobre la posición 6.

Tamper del Lado

Izquierdo

Tamper del Lado

Derecho

Figure 5

Notas:

1. Asegúrese que escucha un "clic" al fijar el resorte del tamper a la pared.

2. Para instalación en poste, el tamper puede moverse a la parte inferior del lado derecho de la base interna.

Cableado del Terminal del Tamper Posterior

Si desea utilizar el tamper posterior (recomendado) quite el cortocircuito del bloque de terminales

del tamper posterior y conecte el cable del tamper posterior al bloque de terminales del tamper

posterior.

TAMPER POSTERIOR

H1 H1

Tamper Posterior en uso Tamper Posterior no usad

Short

Configuración del Interruptor DIP

12 34 56

Predeterminado

en Fábrica

DIP 1: Funcionamiento de los LEDs

On: LEDs activados

Off: LEDs desactivados

DIP 2-3: Sensibilidad de Detección PIR

Sensibilidad DIP2 DIP3

Baja Off Off

Mediana Off On

Normal On Off

Máxima On On

DIP 4: Tiempo de supervisión

On: 65 minutos

Off: 15 minutos

DIP 5: Modos Normal/Prueba

On: Normal

Off: Prueba

DIP 6: Funcionamiento Anti-enmascaramiento

On: Activado

Off: Desactivado

32 Instrucciones de Instalación

Prueba de Movimiento

Dos minutos después de aplicar alimentación, hacer la prueba de

movimiento en el área protegida para verificar su correcto funcionamiento.

Para instalaciones en superficies desniveladas, deslice el PCB dentro de la

base interna al ajuste apropiado según la altura deseada (1.0m, 1.5m, 2.2m,

2.7m) como está impreso en la esquina inferior izquierda del PCB o use el

accesorio de rótula estándar.

Para reducir el rango de detección, deslice el PCB hacia arriba o incline la

rótula hacia abajo.

1.50M

2.20M

2.70M

1.00M

PCB

Visualización de los LEDs

LED Estado Descripción

ROJO Constante Indica ALARMA

ROJO y AMARILLO ROJO seguido por AMARILLO Indica ALARMA + Anti-enmascaramiento

Modos de Funcionamiento

Modo de

Funcionamiento

Descripción

Normal El tiempo muerto (entre alarmas de detección) es de 2.5 minutos.

Prueba (de

movimiento)

El tiempo muerto (entre alarmas) es de 2.5 segundos.

Escribir La unidad transmite un mensaje WRITE (escritura) cada vez que

ambos Interruptores del Tamper (posterior y tapa) están cerrados por

lo menos durante 3 segundos

Notas:

Después de alimentar el detector, éste entra en el modo prueba durante un período de 20 minutos (haciendo

caso omiso de la Posición de los Modos del interruptor DIP).

Configuración de la conexión de Comunicación del Transmisor/Receptor

El detector debe identificarse en el receptor del sistema escribiendo su mensaje cifrado en la

dirección de memoria del receptor. Esto se consigue realizando los siguientes pasos:

1. Ajuste el receptor al Modo Write (escritura).

2. Quite el material aislante de las baterías y colóquelas en los soportes de las baterías en el

PCB en la dirección correcta (preste atención al diagrama "+" y "–" en el PCB).

3. Envíe un mensaje WRITE (escritura) presionando ambos interruptores del tamper

(posterior y tapa) durante al menos 3 segundos.

4. Verifique que el detector ha sido identificado por el receptor.

AVISO DE PRECAUCIÓN

Cambios o modificaciones que no estén expresamente aprobados por RISCO Group podrán anular

la autoridad del usuario para manejar este equipo.

Las transmisiones simultáneas desde dos unidades distintas pueden provocar interferencia de

mensaje, causando una pérdida de información.

La calidad de la comunicación de esta unidad puede verse afectada por su entorno circundante.

Equipo eléctrico cercano puede interferir en su funcionamiento normal.

El funcionamiento de esta unidad debe, por lo tanto, ser probado en cada instalación puesto que su

calidad de transmisión puede variar como resultado de las condiciones de funcionamiento.

NOTA:

El interruptor DIP 1 debe estar en la posición ON para habilitar las indicaciones del LED (independientemente

durante los primeros 20 minutos después de activado).

Puente de Energía Alta / Baja

El puente (jumper) del selector J8 debe estar en OFF (posición

de Energía Alta) a menos que se venda en países que cumplan

con la FCC.

Energía

Baja

Energía

Alta

Instrucciones de Instalación 33

Español

Instalación de la Rótula Estándar

El embalaje del detector de Exterior contiene una rótula estándar para una instalación flexible. Por

favor, siga las siguientes instrucciones para montar el detector con la Rótula Estándar:

1. Abra la tapa delantera del WatchOUT Inalámbrico. (Abra C1, Figura 1).

2. Libere la base interna (Abra I1, Figura 2).

3. Retire el tamper posterior de la base interna (ver el párrafo “Cambiando la Posición del Tamper

Posterior") y conéctelo a S5 (Figura 6, Detalle A) en la Rótula Estándar.

4. Seleccione la instalación de montaje como sigue:

Nota:

Asegúrese que ve la marca UP grabada en la parte superior de la parte frontal de la rótula.

Montaje en Pared

a. Inserte los cables del tamper posterior a través del Conducto de Cables de la Rótula (Figura

6, Detalle B).

b. Fije la rótula a la pared a través de los agujeros S1, S3, S6 y S8.

Detalle B

Clips a

presión

Detalle C

S1 S2

Tamper

(ver Detalle C)

Detalle A

Rótula Estándar

Figura 6

c. Conecte la base externa a la rótula usando los clips a presión para tal fin (Figura 8).

34 Instrucciones de Instalación

PCB

Base Externa

Tornillos de Conexión de

la Rótula a la Base

Externa

Detalle A

Tornillo de Conexión para

Montaje de la Rótula

(Véase nota)

Clips a

presión

Base Interna

Tornillo de

Fijación

del Ángulo

(Ver nota 2)

Véase

Detalle A

Figura 7

NOTA:

No abra o cierre el Tornillo de Ensamblaje de la Rótula ya que se usa sólo para unir las partes de la rótula

(atornillado de fábrica).

5. Fije la base externa a la rótula con 2 tornillos fijados a través de los agujeros pre-marcados S1

y S2 (Figura 7).

6. Inserte el tornillo de fijación del ángulo suministrado, desde la base externa a través del

agujero pre-marcado del tornillo de fijación del ángulo S3 en la base externa, hasta la rótula

estándar (Figura 7).

Instrucciones de Instalación 35

Español

7. Incline y Gire la Rótula Estándar hasta la posición deseada.

Una vez que la Rótula Estándar esté en la posición deseada,

apriete el tornillo de fijación del ángulo.

8. Alinee la base interna con la base externa. Inserte el

cableado del tamper a través de la base interna.

9. Asegure la base interna a la externa (Cierre I1, Figura 2).

10. Para reajustar la Rótula Estándar cuando el PCB está

instalado (Figura 8):

a. Levante la espuma negra situada debajo del LED ROJO en

el PCB (lo suficiente para acceder al tornillo de fijación de

la Rótula).

b. Use un destornillador de Estrella para liberar el tornillo de

fijación (ver Figura 8).

c. Incline y/o Gire la Rótula Estándar a la posición deseada.

d. Asegure el tornillo de fijación del ángulo.

Figura 8: PCB

NOTA:

Cuando las marcas en las dos partes móviles están alineadas (Figura 7), la Rótula Estándar está en la posición

vertical / horizontal de 0°. Cada “clic” desde esta posición representa un desplazamiento de 5° en la posición

vertical / horizontal.

11. Cierre la tapa delantera (Cierre C1, Figura 1) y haga la prueba de movimiento del detector.

NOTA:

El tornillo tiene que pasar a través de la Base Externa y fijarse a la rótula.

Cambiando las Lentes

1. Abra los seis tornillos que sostienen la funda protectora de la lente de la parte posterior de la

tapa delantera.

2. Para liberar la funda protectora, empuje suavemente la lente desde el lado externo de la tapa

delantera.

3. Separe la lente de la funda empujando suavemente los clips de fijación que la sujetan a la funda.

4. Sustituya la lente. Coloque los 4 clips de la lente en los agujeros apropiados en la funda.

5. Vuelva a insertar la funda protectora en su lugar en la tapa delantera. Preste atención al colocar

la funda sobre la goma de sellado.

6. Asegure los 6 tornillos colocados de nuevo en su lugar.

Agujeros para los

clips de la lente

Tornillos de

fijación de la

Funda

Funda Protectora de la

Lente

Clips de Fijación

de la Lente

Goma de

sellado

Tornillo de

Fijación de la

Tapa Delantera

36 Instrucciones de Instalación

Tipos de Lentes

Lente gran angular (RL300) /

Lente Pet para instalaciones bajas

(RL300F):

Vista superior

10 20 30 40 50

40 2468100121415

90°

Lente gran angular (RL300):

Vista Lateral

246810012

010 20 30 40

Pies

Meters

Pies

Instalación

Típica

Altura:

2.2m (7'2")

Lente Pet – instalaciones bajas (RL300F) :

Vista Lateral

Pies

246810012

010 20 30 40

Metros

Pies

Instalación

Típica

Altura:

1.5m (5'3")

Nota:

La inmunidad del detector a pequeños animales (altura de

un animal, sin limitación del peso), es de hasta 70 cm

(2'4"), cuando el detector se instala a 2.2m (7'2"). Si la

instalación es inferior a la altura mencionada arriba, la

inmunidad a mascotas disminuye correspondientemente;

cada reducción de 10 cm (4") en la altura de instalación

conlleva una reducción de 10 cm (4") en la inmunidad

(altura del animal).

Lente de largo alcance (RL300LR):

Vista Superior

246810012141618202223

010 20 30 40 50 60 70 75

5°

Pies

Metros

Lente de barrera (RL300B):

Vista superior

2468100121415

010 20 30 40 50

5°

Pies

Meters

Pies

Lente de largo alcance (RL300LR): Vista lateral

246810012141618202223

010 20 30 40 50 60 70 75

Instalación

Típica

Altura:

2.2m (7'2")

Pies

Metros

Pies

Lente de barrera (RL300B): Vista lateral

2468100121415

010 20 30 40 50

Meters

Pies

Instalación

Típica

Altura:

2.2m (7'2")

Instrucciones de Instalación 37

Español

Especificaciones Técnicas

Eléctrica

Consumo de corriente (reposo) 35uA a 3 VDC (promedio)

43mA a 3 VDC (máx. con LED OFF) Consumo de corriente

(transmisión de alarma) 53mA a 3 VDC (máx. con LED ON)

Tiempo muerto (Modo Normal) 2.5 minutos

Tipo de modulación ASK

Duración de la batería 3 años (Modo Normal)

Transmisión de Supervisión Cada 15/65 minutos.

Códigos de dirección 16 Millones

Rango (pérdida) 300m (1000 pies)

Requisitos de voltaje CR123A 2 X 3VDC Baterías de Litio

Frecuencia RWT312PR8000A 868.65MHz

RWT312PR4000A 433.995MHz

Física

Tamaño

(LxAxP)

230 x 121 x 123mm (9 x 4.76 x 4.85 pul.)

Ambiental

Temperatura de Operación /

Almacenamiento

-25°C a 60°C (-13°F a 140°F)

Inmunidad a RF 20V/m (80MHz a 2GHz)

* Las especificaciones están sujetas a cambios sin previo aviso.

Información para Pedidos

Referencia Descripción

RWT312PR800A WatchOUT inalámbrico PIR 868 + rótula giratoria

RWT312PR400A WatchOUT inalámbrico PIR 433 + rótula giratoria

Nota: El detector contiene una rótula estándar y 3 lentes de reemplazo (Ref. grabada en la

Lente) 1.7m instalación baja con inmunidad a pequeños animales (RL300F), largo alcance

(RL300R) y lente de barrera (RL300B).

Kits de Accesorios

Parte Número Descripción Peso

RA300B00000A Eslabón giratorio de barrera 0.1 Kg (0.23 lb)

RA300P00000A Kit Adaptador de Poste para el WatchOUT 0.25 Kg (0.55 lb)

RA300HS0000A Carcasa Demo de WatchOUT NA

38 Instrucciones de Instalación

Manuel d'installation 39

Français

Table des Matières

Installation ................................................................................................................................40

Introduction ..............................................................................................................................40

Montage....................................................................................................................................40

Conditions de montage .........................................................................................................40

Installation murale .................................................................................................................42

Montage à plat :.....................................................................................................................42

Montage à 45° (montage sur côté gauche)...........................................................................42

Changement de position de l'autoprotection arrière.............................................................43

Réglage des interrupteurs DIP................................................................................................44

Test de passage ...................................................................................................................44

Afficheur à diodes LED ............................................................................................................44

Modes opérationnels :.............................................................................................................44

Paramétrage de la liaison Transmetteur/ Récepteur : ........................................................44

Cavalier Haute / Basse tension..............................................................................................45

Installation de l'accessoire pivot.............................................................................................45

Installation murale .................................................................................................................45

Remplacement des lentilles ....................................................................................................47

Types de lentilles......................................................................................................................48

Spécifications techniques ........................................................................................................49

Information Catalogue............................................................................................................49

Sets d'accessoires .....................................................................................................................49

40 Manuel d'installation

Installation

Introduction

Le détecteur PIR extérieur sans fil du Groupe RISCO, Wireless WatchOUT, est un détecteur unique

en son genre, doté d'un traitement de signaux qui repose sur deux canaux à infrarouge passif (PIR)

mis en corrélation. Ce détecteur est capable de communiquer avec la centrale ProSYS ou tout

autre récepteur radio du Groupe RISCO.

Les instructions ci-dessous décrivent l'installation détecteur radio 'Wireless WatchOUT'. Pour en

savoir plus sur l'installation, veuillez consulter le mode d'installation du récepteur concerné.

Montage

Conditions de montage

Si possible, évitez d'orienter le détecteur vers

des objets en mouvement (buissons, arbres

aux branches oscillantes etc.)

1m - 2.7m

(3'3" - 8'9")

Hauteur optionnelle : 1m – 2.7m

(3'3"-8'9")

Hauteur caractéristique : 2,2m (7'2")

Lentille installée par défaut : Grand angle

12m (40') 90° (RL300)

Remarque :

1. Pour les installations à faible hauteur, en

dessous de 1,7m (5'6") nécessitant l'immunité

aux animaux domestiques, utilisez la lentille

RL300F fournie (pour installations sur clôture

ou mur de faible hauteur).

2. L'immunité du détecteur aux animaux

domestiques (caractérisée par la taille d'un

animal, sans limitation de poids), va jusqu'à 70

cm (2'4") pour une installation du détecteur à

2,2m (7'2"). En cas d'installation en dessous de

la hauteur susmentionnée, l'immunité aux

animaux domestiques se réduit en

conséquence ; chaque abaissement de 10 cm

(4") réduit de 10 cm (4") l'immunité aux

animaux domestiques.

5m(16')

Maintenez une distance

de 5 m au moins entre

le détecteur et tout objet

Hors de portée de

détection

Assurez-vous qu'aucun objet n'obstrue le

champ de vision. Prêtez attention aux

buissons ou arbres en pleine croissance, aux

plantes aux grandes feuilles souples, etc.

Pour les installations exposées au grand trafic de véhicules ou

ayant des objectifs au-delà de la portée de détection requise, il

est recommandé d'incliner le détecteur vers le bas.

Remarque :

L'inclinaison du détecteur vers le bas est susceptible de réduire

l'immunité aux animaux domestiques.

Manuel d'installation 41

Français

Pour obtenir une capacité

maximale de détection,

choisissez un endroit

susceptible de capter le

passage de tout intrus dans la

zone couverte par les rayons à

45°.

Installation du détecteur PIR radio sans fil WatchOUT dans des conditions particulières:

Dans les situations suivantes, des modifications importantes et rapides de radiation infrarouge

peuvent se produire dans les deux canaux PIR à la fois, risquant d'entraîner de fausses

alarmes, d'où la nécessité de prendre certaines précautions :

1. Si des objets de métal et/ ou en verre atteignant plus de 70cm (2’4”) de hauteur au-dessus

du sol se trouvent dans le champ de vision du détecteur (véhicules, portails métalliques,

volets, parois métalliques, fenêtres, etc.),

2. Si une surface réfléchissante au sol supérieure à 1m (3’4”) de diamètre est susceptible de

provoquer une réflexion dans la lentille du détecteur. Par exemple : une flaque d'eau, une

chaussée humide ou une aire de stationnement, une surface en béton poli ou d'asphalte,

une piscine, etc.

Réflexion sur l'eau

Pour éviter le risque de fausses alarmes dans les conditions ci-dessus:

Zone 2

1m 12m

(40')

Zone 1

La portée de détection doit être inférieure à 1 m par rapport à la distance qui sépare le

détecteur de l'objet en métal ou en verre ou de l'éventuelle surface de réflexion au sol. Pour

cela, procédez comme suit :

1. Installez le détecteur PIR sans fil WatchOUT sur le pivot standard fourni.

2. Réduisez la portée de détection en faisant glisser la carte PCB du Wireless WatchOUT

vers le haut à l'intérieur du boîtier du détecteur, tout en inclinant ce dernier vers le bas sur

le pivot.

3. Pour réduire l'angle d'inclinaison nécessaire, il est recommandé d'installer le détecteur à

moindre hauteur de montage et d'utiliser les lentilles conçues avec immunité aux animaux

domestiques pour les installations basses.

4. Vérifiez par test de passage que le WatchOUT PIR sans fil détecte bien en Zone 1, et

qu'aucune détection ne se produit lorsqu'on traverse la zone 2.

REMARQUES :

1. Veuillez prendre note que tout détecteur PIR extérieur nécessite une réduction de portée à plus courte

distance que l'endroit où se trouve la voiture, l'objet métallique ou la surface de réflexion (de sorte que ces

objets ne sont pas protégés), et ce, afin de neutraliser les fausses alarmes.

2. Pour une couverture complète de 15m (50’) dans les conditions décrites ci-dessus, il est vivement

recommandé d'installer un détecteur WatchOUT DT, seul détecteur extérieur doté de 2 canaux PIR et

de 2 canaux Micro-ondes.

3. Les détecteurs ‘WatchOUT' sans fil sont équipés de filtres en Silicium de haute qualité placés sur les

capteurs PIR pour bloquer les interférences causées par la lumière blanche. Ces filtres ne sont pas conçus

pour le blocage des radiations thermales infrarouges.

42 Manuel d'installation

Installation murale

Figure 1

Figure 2

Figure 3

Manette

d'autoprotection

invisible

Remarque :

Pour faciliter l'installation, les pastilles défonçables

prévues à cet effet sont numérotées sur la paroi

arrière de l'appareil.

1. Ouvrez le couvercle du WatchOUT.

(Débloquez en C1, Figure 1).

2. Dégagez le socle interne (débloquez en

I1, Figure 2).

3. Choisissez le mode d'installation comme

suit :

Montage à plat :

Percez les pastilles pré-percées du socle

externe (Figure 3).

• B1 - B4: pastilles pré-percées pour

installation murale.

• T1: pastille pré-percées de

l'autoprotection arrière

Montage à 45° (montage sur côté

gauche):

a. Percez les pastilles pré-percées du

socle externe (Figure 3)

• L1, L2: pastilles pré-percées pour

montage à gauche.

• T3: pastille pré-percées de

l'autoprotection arrière.

b. Retirez le ressort de l'autoprotection

(Figure 4).

c. Remplacez le crochet d'autoprotection

(pièce 1) par le crochet d'autoprotection

plat fourni (pièce 2).

Pièce 1

Pièce 2

d. Insérez le doigt d'autoprotection B aux

endroits marqués T6 et T3, ensuite

serrez la vis A (Figure 3)

4. Fixez le socle externe de l'appareil au mur.

5. Faites passer les câbles d'autoprotection

dans le socle interne (Figure 4).

6. Fixez le socle interne au socle externe

(bloquez en I1, Figure 2).

7. Fermez le couvercle (bloquez en C1,

Figure 1) après avoir installé les fils

électriques et placé les interrupteurs DIP.

8. Effectuez un test de passage avec le

détecteur.

Figure 4

Manuel d'installation 43

Français

Remarque :

Pour une installation à 45° sur côté droit, utilisez les pièces équivalentes du socle externe comme suit :

Désignation des pastilles

pré-percées

Côté gauche Côté droit

Pastilles pré-percées pour

montage L1, L2 R1, R2

Pastilles pré-percées du

ressort de l'autoprotection T1,T3 T2, T4

Cheville pour les vis de

l'autoprotection T5 T6

Changement de position de

l'autoprotection arrière

L'autoprotection arrière est, par défaut, fixée sur

le côté droit du socle interne (vue arrière). Si

vous souhaitez la déplacer sur le côté gauche

(vue arrière), procédez comme suit (Figure 5):

1. Retirez la vis d'autoprotection 1 pour

dégager l'autoprotection de la position 7.

2. Assurez-vous que le ressort de

l'autoprotection 2 repose bien sur la base de

câblage 4.

3. Vérifiez que le crochet en plastique 3 de

l'autoprotection repose bien sur les points 2

et 4.

4. Serrez la vis d'autoprotection 1 dans la pièce

3 en la faisant passer par la position 6.

Figure 5

Autoprotection gauche

Autoprotection droite

Figure 5

Remarques :

1. Veillez à entendre un "Clic" en fixant le ressort de l'autoprotection au mur.

2. Pour l'installation sur un mât, l'autoprotection peut être déplacée vers le côté inférieur droit du socle interne.

Câblage du terminal de l'autoprotection

Si vous souhaitez utiliser l'autoprotection arrière (comme recommandé), retirez le court—circuit de

son bloc de connexion et branchez le câble du terminal de l'autoprotection au bloc de connexion.

Back Tamper

H1 H1

Autoprotection utilisée Autoprotection non utilisée

Court-circuit

44 Manuel d'installation

Réglage des interrupteurs DIP

123456

Réglage d'usine par défaut

DIP 1 : fonctionnement des diodes LED

Marche (ON) : diodes LED activées.

Arrêt (OFF) : diodes LED désactivées.

DIP 2-3: sensibilité de détection PIR

Sensibilité DIP

DIP

Faible Off Off

Moyenne Off On

Normale On Off

Maximum On On

DIP 4 : Temps de supervision

Marche (ON) : 65 minutes

Arrêt (OFF) : 15 minutes

DIP 5 : Mode Normal/ Mode Test

Marche (ON) : Normal

Arrêt (OFF) : Test

DIP 6 : Fonctionnement Anti-masque

Marche (ON) : Activé

Arrêt (OFF) : Désactivé

Test de passage

Deux minutes après la mise sous tension, effectuez un test de passage dans

la zone protégée afin de vérifier le bon fonctionnement de l'installation.

En cas d'installation sur des surfaces inégales, faites glisser la carte PCB à

l'intérieur du socle interne en effectuant le réglage qui convient à la hauteur

souhaitée (1,0m, 1,5m, 2,2m, 2,7m) selon les indications mentionnées sur le

coin inférieur droit de la carte PCB ou utilisez l'accessoire pivot fourni.

Pour réduire la portée de détection, faites glisser la carte PCB vers le haut ou

inclinez le pivot vers le bas.

1.50M

2.20M

2.70M

1.00M

PCB

Afficheur à diodes LED

LED Etat Description

ROUGE Continu Indique une ALARME

ROUGE et JAUNE ROUGE suivi de JAUNE

Indique une ALARME + Anti-masque

Modes opérationnels :

Mode opérationnel Description

Normal Temps mort (entre alarmes de détection) : 2 minutes 30.

Test (de passage) Temps mort (entre alarmes) : 2 secondes 30.

Ecriture L'appareil transmet un message de programmation chaque fois que les

deux interrupteurs d'autoprotection (arrière et couvercle) se ferment

pendant au moins 3 secondes.

Remarques :

Après sa mise sous tension, le détecteur se met en mode de test pendant 20 minutes (quelle que soit la position

des interrupteurs DIP).

Paramétrage de la liaison Transmetteur/ Récepteur :

Le détecteur doit s'identifier auprès du récepteur du système par la mémorisation de son message

codé dans le registre d'adresses de ce dernier. Pour ce faire, veuillez procéder comme suit :

1. Réglez le récepteur en Mode Ecriture.

2. Retirez l’emballage des piles et installez-les dans le logement prévu à cet effet sur la carte PCB

vers la droite (en respectant le schéma de polarité "+" et "–" qui figure sur la carte PCB)

3. Envoyez un message de programmation en appuyant simultanément sur les deux interrupteurs

d'autoprotection (arrière et couvercle) pendant au moins 3 secondes.

4. Vérifiez ensuite que le détecteur a bien été identifié par le récepteur.

Manuel d'installation 45

Français

ATTENTION !

Tous changements ou modifications apportés à ce matériel sans l'approbation expresse du Groupe

RISCO pourrait invalider l'autorisation donnée à l'utilisateur de le faire fonctionner.

Des transmissions simultanées en provenance de différents appareils pourraient provoquer des

interférences dans les messages, entraînant ainsi une perte de l'information.

La qualité de la communication assurée par cet appareil peut être affectée par son environnement.

La présence d'autres appareils électriques à proximité pourrait en perturber le bon fonctionnement.

Celui-ci doit par conséquent être testé à chaque installation étant donné que la qualité de

transmission de l'appareil dépend des conditions auxquelles il est soumis.

REMARQUE :

Pour permettre les indications LED, l'interrupteur DIP 1 doit se trouver en position ON (sans tenir compte des 20

premières minutes suivant la mise sous tension).

Cavalier puissance élevée / faible

Le cavalier placé sur le sélecteur J8 doit se trouver en position

élevée puissance à moins d'être vendu dans les pays soumis à la

conformité FCC.

Puissance

faible

Puissance

élevée

Installation de l'accessoire support orientable

Le détecteur extérieur est livré avec un support orientable standard permettant une installation

flexible. Pour intégrer ce dernier à l'installation du détecteur, veuillez suivre les instructions ci-

dessous :

1. Ouvrez le couvercle du WatchOUT (débloquez en C1, Figure 1).

2. Dégagez le socle interne (débloquez en I1, Figure 2).

3. Retirez l'autoprotection arrière du socle interne (cf. § “Changement de position de

l'autoprotection arrière") et reliez-la au point S5 (Figure 6, Détail A) sur le support standard.

4. Choisissez le mode de montage comme suit :

Remarque :

Assurez-vous de voir la marque UP gravée sur la face supérieure du support.

Installation murale

1. Introduisez les fils électriques de l'autoprotection arrière à dans le passage du support prévu à

cet effet (Figure 6, Détail B).

2. Fixez le support orientable au mur en passant par les entrées S1, S3, S6 et S8.

Détail B

Pattes

Détail C

S1 S2

Autoprotection

(cf. Détail C)

Détail A

Support standard

Figure 6

3. Fixez le socle externe au support orientable à l'aide des pressions prévues (Figure 8).

46 Manuel d'installation

PCB

Socle externe

Vis de fixation socle

externe sur le support

Détail A

Vis de fixation de

l'ensemble pivot

(cf. Remarque)

Pressions

Socle interne

Vis de fixation

en angle

(cf. Remarque 2)

Cf. Détail A

Figure 7

REMARQUE :

Ne pas serrez ou desserrez la vis de connexion dusupport car elle sert seulement à assembler les pièces du

support orientable (serrage seulement en usine).

4. Fixez le socle externe au pivot à l'aide de deux vis passant par les pastilles pré-percées S1 et

S2 (Figure 7).

5. Introduisez la vis de fixation d'angle fournie en partant du socle externe et en passant par la

pastille pré-percée S3 de la vis de fixation d'angle située sur le socle externe, pour atteindre le

support standard (Figure 7).

6. Inclinez et faites tourner le pivot standard jusqu'à obtenir la

position que vous souhaitez lui donner. Dès cette position

obtenue, serrez la vis de fixation d'angle.

7. Alignez le socle interne avec le socle externe. Insérez les fils

électriques de l'autoprotection par le socle interne.

8. Fixez le socle interne au socle externe (bloquez en I1, Figure

2).

9. Pour rajuster le pivot standard lorsque la carte PCB est

installée (Figure 8) :

a. Abaissez la mousse noire qui se trouve en dessous de la

diode ROUGE sur la carte PCB (suffisamment pour

atteindre la vis de fixation du support orientable).

b. A l'aide d'un tournevis hexagonal, desserrez la vis de

fixation (cf. Figure 8).

c. Inclinez et/ ou faites tourner le support standard jusqu'à

obtenir la position voulue.

d. Serrez la vis de fixation d'angle.

Figure 8: PCB

Manuel d'installation 47

Français

REMARQUE :

Lorsque les marques indiquées sur les pièces mobiles sont bien alignées (Figure 7), le support standard se

trouve à 0° en position verticale/ horizontale. Chaque cran à partir de cette position correspond à une inclinaison

de 5° dans la position verticale / horizontale.

10. Refermez le couvercle (bloquez en C1, figure 1) et effectuez un test de passage avec le

détecteur.

REMARQUE :

La vis doit traverser le socle externe pour finalement se fixer au pivot.

Remplacement des lentilles

1. Desserrez les six vis qui fixent la gaine de maintien de la lentille à l'envers du couvercle.

2. Pour enlever cette gaine de protection, poussez délicatement la lentille depuis l'extérieur du

couvercle.

3. Séparez la lentille de la gaine en poussant délicatement les crochets qui la retiennent à celle-

ci.

4. Remplacez la lentille. Placez les 4 languettes de fixation de la lentille dans les trous

correspondants de la gaine.

5. Réinsérez la gaine de protection à sa place sur le couvercle. Veillez à ce qu'elle couvre le

joint en caoutchouc.

6. Replacez et resserrez les 6 vis de fixation.

Trous destinés à recevoir les

languettes de fixation de la

lentille

Vis de fixation de

la gaine

Gaine de protection de

la lentille

Languettes de fixation

de la lentille

Joint en

caoutchouc

Vis de fixation du

couvercle

48 Manuel d'installation

Types de lentilles

Lentille Grand angle (RL300) /

Installation de faible hauteur – Lentille

Animaux domestiques (RL300F) :

Vue de dessus

10 20 30 40 50

40 2468100121415

90°

Lentille Grand angle (RL300):

Vue latérale

246810012

010 20 30 40

Installation

caractéristique

Hauteur :

2,2 m (7'2")

Feet

Meters

Feet

Installation de faible hauteur – Lentille Animaux

domestiques (RL300F) :

Vue latérale

Feet

246810012

010 20 30 40

Meters

Feet

Installation

caractéristique

Hauteur :

1.5 m (5'3")

Remarque :

L'immunité du détecteur aux animaux domestiques

(caractérisée par la taille d'un animal, sans limitation de

poids), va jusqu'à 70 cm (2'4") pour une installation du

détecteur à 2,2m (7'2"). En cas d'installation en dessous de

la hauteur susmentionnée, l'immunité aux animaux

domestiques sera réduite en conséquence ; chaque

abaissement de 10 cm (4") réduit de 10 cm (4") l'immunité

aux animaux domestiques.

Lentille Longue portée (RL300LR):

Vue de dessus

246810012141618202223

010 20 30 40 50 60 70 75

5°

Feet

Meters

Lentille Barrière (RL300B):

Vue de dessus

2468100121415

010 20 30 40 50

5°

Feet

Meters

Feet

Lentille Longue portée (RL300LR):

Vue latérale

246810012141618202223

010 20 30 40 50 60 70 75

Feet

Meters

Feet

Installation

caractéristique

Hauteur :

2,2 m (7'2")

Lentille Barrière (RL300B):

Vue latérale

2468100121415

010 20 30 40 50

Meters

Feet

Manuel d'installation 49

Français

Spécifications techniques

Caractéristiques électriques

Consommation électrique (en

veille)

35uA à 3 VCC (en moyenne)

43mA à 3 VCC (max. avec diodes LED éteintes) Consommation électrique (en

transmission d'alarme) 53mA à 3 VCC (max. avec diodes LED allumées)

Temps mort (mode normal) 2 minutes 30

Type de modulation ASK

Durée de vie des piles 3 ans (en mode normal)

Transmission de supervision Toutes les 15/65 minutes.

Codes d'adresses 16 Millions

Portée (perte) 300m (1000 ft.)

Conditions de tension requises Piles Lithium CR123A 2 X 3VCC

Fréquence RWT312PR8000A 868.65MHz

RWT312PR4000A 433.995MHz

Caractéristiques physiques

Dimensions

L x l x P

230 x 121 x 123mm (9 x 4.76 x 4.85 in.)

Caractéristiques environnementales

Température de

fonctionnement/ stockage

De -30°C à 60°C (-22°F à 140°F)

Immunité RF 20V/m (80MHz à 2GHz)

* Ces spécifications sont susceptibles d'être modifiées sans avis préalable.

Information Catalogue

Référence Description

RWT312PR800A WatchOUT sans fil PIR 868 + pivot

RWT312PR400A WatchOUT sans fil PIR 433 + pivot

Remarque : le détecteur comprend un support standard et 3 lentilles de remplacement (réf. P/N

gravée sur la lentille) Installation à faible hauteur 1,7m - Lentille pour immunité aux Animaux

domestiques (RL300F), Longue portée (RL300R) et Lentille Barrière (RL300B).

Sets d'accessoires

Référence Description Poids

RA300B00000A Set rotule Barrière 0,1 Kg (023 lb)

RA300P00000A Set adaptateur pour mât WatchOUT 0,25 Kg (0.55 lb)

RA300HS0000A Boîtier Démo WatchOUT NA

50 Manuel d'installation

Instruções para Instalação 51

Portuguese

Índice

Instalação..................................................................................................................................52

Introdução ................................................................................................................................52

Montagem.................................................................................................................................52

Considerações de Montagem ...............................................................................................52

Instalação de Montagem em Parede ....................................................................................54

Montagem Plana: ..................................................................................................................54

Montagem em ângulo de 45° (montagem do lado esquerdo)...............................................54

Trocando a posição do tamper posterior...............................................................................55

Fiação do Terminal do Tamper Posterior..............................................................................55

Configuração do Interruptor Dip ...........................................................................................55

Prova de Movimento..............................................................................................................56

Visualização dos LEDs .............................................................................................................56

Modos Operacionais: ..............................................................................................................56

Configuração da Conexão de Comunicação do Transmissor /Receptor: .........................56

Puente de Energía Alta / Baja ................................................................................................56

Instalação do Suporte Rotativo Estandarte...........................................................................57

Montagem em Parede...........................................................................................................57

Trocando as Lentes ..................................................................................................................59

Tipos de Lentes.........................................................................................................................60

Especificações Técnicas ...........................................................................................................61

Informação para Pedidos........................................................................................................61

Estojos de Acessórios...............................................................................................................61

52 Instruções para Instalação

Instalação

Introdução

O Detector de Infravermelho Passivo Externo Sem Fio do RISCO Group, WatchOUT Sem Fio, é

um detector único com processamento de sinal baseado em dois canais correlacionados de

infravermelho passivos (PIR). O detector pode comunicar-se com o painel de controle ProSYS do

RISCO Group ou com outros receptores sem fio do RISCO Group.

As instruções que seguem descrevem a instalação do WatchOUT Sem Fio. Para informação

detalhada com respeito à instalação, refira-se às instruções de instalação do relativo receptor.

Montagem

Considerações de Montagem

Se possível evite dirigir o campo de visão do

detector a objetos que se movem (árvores

que balançam arbustos etc.).

1m - 2.7m

(3'3" - 8'9")

Altura Opcional: 1m – 2.7m

(3'3"-8'9")

Altura Típica: 2.2m (7'2")

Lente instalada de fábrica: Ângulo Aberto

12m (40') 90° (RL300)

Nota:

Para instalações baixas, inferiores a 1.7m (5'6")

nas quais a imunidade a pequenos animais é

requerida, usem as lentes fornecidas RL300F

(instalações em paredes baixas ou em cercas). A

imunidade do detector a pequenos animais (altura

de um animal, sem limite de peso), é de até 70 cm

(2'4"), quando o detector está instalado a 2.2m

(7'2"). Se a instalação for inferior à altura

mencionada acima, a imunidade aos pequenos

animais diminui; cada 10 cm (4") a menos na altura

de instalação equivalem a menos 10 cm (4") de

imunidade de altura de pequenos animais.

5m(16')

Mantenha uma distância de

no mínimo 5 metros (16”)

de objetos móveis

Fora da Área de

Detecção

Certifique-se que nenhum objeto obstrui o

campo de detecção. Preste atenção às

árvores ou aos arbustos em crescimento, às

plantas com folhas grandes que se movem

etc.

Para instalações com tráfego intensivo de veículos ou alvos

fora do alcance requerido de detecção, recomenda-se inclinar

o detector para baixo.

Nota:

Inclinar o detector para baixo pode reduzir a imunidade a pequenos

animais.

Para uma melhor detecção,

selecione uma localização

que seja provável para

interceptar um intruso

movendo-se através do

padrão de cobertura, numa

trajetória de 45°.

Instruções para Instalação 53

Portuguese

Instalando o WatchOUT Sem Fio em situações desafiantes

Nas seguintes situações, as mudanças rápidas e significativas da radiação infravermelha podem

acontecer em ambos os canais PIR simultaneamente, resultando em falsos alarmes, então deve se

tomar cuidado em:

1. Situações nas quais objetos de metal e/ou de vidro que têm mais de 70 cm (2'4") de altura desde

o solo se encontram no campo de visão do detector (carros, portas de metal, persianas, paredes

de metal, janelas, etc.)

2. Situações nas quais uma superfície refletiva no solo com mais de 1m (3'4") de diâmetro pode

causar reflexos na lente do detector. Exemplos de uma superfície refletiva no solo são uma poça,

um caminho ou estacionamento de carros molhado, uma superfície lisa de concreto ou de

asfalto, uma piscina, etc.

Reflexo da Água

Para evitar falsos alarmes nas situações anteriores:

Area 2

1m 12m

(40')

Area 1

Reduza o alcance de detecção a 1m a menos que a distância do objeto de metal/vidro ou de

possíveis reflexos da superfície do solo, como segue:

1. Instale o WatchOUT Sem Fio nos ganchos do Suporte Padrão Rotativo fornecido.

2. Reduza o alcance de detecção deslizando para cima o PCB do WatchOUT Sem fio dentro da

caixa do detector, e/ou inclinando o detector para baixo no suporte rotativo.

3. Para reduzir o ângulo de inclinação requerido, recomenda-se instalar o detector a uma altura de

montagem mais baixa e utilizar a lente de imunização para pequenos animais para instalações

baixas.

4. Confirme fazendo a prova de caminhada que o WatchOUT Sem fio PIR detecta na área 1, e que

não ocorre nenhuma detecção ao caminhar na área 2.

NOTAS:

1. Observe por favor que qualquer detector PIR externo requererá redução no alcance a uma distância mais

curta que o carro, o objeto de metal ou o reflexo da superfície (de modo que estes objetos não sejam

protegidos) para eliminar falsos alarmes.

2. Para uma cobertura completa de 15m (50') nas situações mencionadas anteriormente, recomenda-se instalar

o WatchOUT DT, o único detector externo com 2 canais PIR e 2 canais de microondas.

3. Os detectores WatchOUT Sem fio incluem filtros de silicone de alta qualidade nos sensores PIR para bloquear

interferências leves brancas. Estes filtros não são projetados para bloquear radiação térmica infravermelha.

54 Instruções para Instalação

Instalação de Montagem em Parede

Figura 1

Figura 2

Figura 3

Alavanca do

Tamper

(não visível)

Nota:

A numeração dos furos pré-marcados para a

instalação está marcada na placa traseira.

1. Abra a tampa dianteira do WatchOUT

Sem Fio. (abra C1, Figura 1).

2. Libere a base interna (abra I1, Figura 2).

3. Selecione a instalação de montagem

como segue:

Montagem Plana:

Abra os furos pré-marcados na base externa

(Figura 3).

• B1 - B4: Furos pré-marcados para

montagem em parede

• T1: Furo pré-marcado do tamper

posterior

Montagem em ângulo de 45°

(montagem do lado esquerdo):

a. Abra os furos pré-marcados na base

externa (Figura 3)

• L1, L2: Furos pré-marcados para

montagem do lado esquerdo

• T3: Furo pré-marcado do tamper

esquerdo

b. Remova a mola do tamper (Figura 4).

c. Substitua a braçadeira do tamper (Item

1) pela fornecida braçadeira plana do

tamper (Item 2).

Item 1

Item 2

d. Insira a alavanca B do tamper no T6 e

T3 e aperte o parafuso A (figura 3)

4. Assegure a base externa à parede.

5. Insira os cabos do tamper através da base

interna (Figura 4).

6. Assegure a base interna à base externa

(Feche I1, Figura 2).

7. Feche a tampa dianteira (Feche C1,

Figura 1) depois de conectar a fiação e

configurar os interruptores Dip.

8. Faça a prova de movimento do detector.

Figura 4

Nota:

Para instalação do lado direito a 45° use as unidades equivalentes na base externa como segue

Descrição Lado Esquerdo Lado Direito

Furos pré-marcados de montagem L1, L2 R1, R2

Furos pré-marcados da mola do tamper T1,T3 T2,T4

Bucha do parafuso do tamper T5 T6

Instruções para Instalação 55

Portuguese

Trocando a posição do tamper Traseiro

O tamper traseiro está fixado (Configuração

de fábrica) no lado direito da base interna

(vista traseira). Se você deseja passá-lo para

o lado esquerdo (vista traseira), faça o

seguinte (Figura 5):

1. Retire o parafuso 1 do tamper para

liberar o tamper da posição 7.

2. Certifique-se que a mola (2) do tamper

está assentada sobre a base do cabo do

tamper 4.

3. Certifique-se que a braçadeira plástica do

tamper (3) está assentada no 2 e 4.

4. Assegure o parafuso do tamper (1) no (3)

sobre a posição 6.

Tamper do Lado Esquerdo

Tamper do Lado Direito

Figure 5

Notas:

1. Certifique-se de escutar um "clique" ao fixar a mola do tamper à parede

2. Para instalação em poste, o tamper pode ser passado para a parte inferior do lado direito da base interna.

Fiação do Terminal do Tamper traseiro

Se desejar utilizar o tamper traseiro (recomendado) retire o curto-circuito do bloco de terminais do

tamper e conecte o cabo do tamper posterior ao bloco de terminais do tamper posterior.

TAMPER TRASEIRO

H1 H1

Tamper Traseiro em uso Tamper Traseiro não usado

Curto

Configuração do Interruptor Dip

12 34 56

Predeterminado

na Fábrica

DIP 1: Operação dos LEDs

On: LEDs ativados

Off: LEDs desativados

DIP 2-3: Sensibilidade de Detecção PIR

Sensibilidade

DIP2 DIP3

Baixa Off Off

Média Off On

Normal On Off

Máxima On On

DIP 4: Tempo de supervisão

On: 65 minutos

Off: 15 minutos

DIP 5: Modalidades Normal/Teste

On: Normal

Off: Teste

DIP 6: Operação anti-máscara

On: Ativada

Off: Desativada

56 Instruções para Instalação

Teste de Caminhada

Dois minutos depois de ligar a energia elétrica, faça o teste de Caminhada

na área protegida para verificar a operação apropriada.

Para instalação em superfícies desniveladas, deslize o PCB dentro da base

interna até a regulagem apropriada segundo a altura desejada (1.0m, 1.5m,

2.2m, 2.7m) como impresso na parte inferior esquerda do PCB ou use o

acessório de suporte rotativo padrão.

Para reduzir o alcance de detecção, deslize o PCB para cima ou incline o

suporte rotativo para baixo.

1.50M

2.20M

2.70M

1.00M

PCB

Visualização dos LEDs

LED Estado Descrição

VERMELHO Constante Indica ALARME

VERMELHO &

AMARELO

VERMELHO seguido por

AMARELO Indica ALARME + Anti-Mascaramento

Modos Operacionais:

Modo Operacional Descrição

Normal O tempo morto (entre alarmes de detecção) é de 2.5 minutos.

Teste (walktest) O tempo morto (entre alarmes) é de 2.5 sec.

Escrever A unidade transmite uma mensagem WRITE a cada vez que ambos os

interruptores do Tamper (posterior e tampa) estão fechados durante

pelo menos 3 segundos.

Notas:

Depois de ativado o detector entra no modo de teste por um período de 20 minutos (não levando em conta a

Posição dos Modos do interruptor DIP).

Configuração da Conexão de Comunicação do Transmissor /Receptor:

O detector deve se identificar ao receptor do sistema, escrevendo sua mensagem codificada na

memória de endereços do receptor. Isto se obtém executando-se os seguintes passos:

1. Passe o receptor para o Modo Write.

2. Retire o material isolante das baterias e coloque-as nos suportes das baterias no PCB na

direção correta (atenção ao diagrama "+" e "–" no PCB).

3. Envie uma mensagem WRITE pressionando ambos os interruptores do tamper (Traseiro e

dianteiro) durante pelo menos 3 segundos.

4. Verifique se o transmissor foi identificado pelo receptor.

AVISO DE PRECAUÇÃO

Alterações ou modificações que não sejam expressamente aprovadas pelo RISCO Group poderão

anular a autoridade do usuário de operar o equipamento.

Transmissões simultâneas de duas unidades distintas podem causar interferência de mensagem

resultando em perda de informação.

A qualidade de comunicação desta unidade pode ser afetada pelo ambiente circunvizinho.

Equipamentos elétricos próximos podem interferir em sua operação normal.

A operação desta unidade deve, portanto, ser testada em cada instalação visto que sua qualidade

de transmissão pode variar como resultado das condições operacionais.

NOTA:

O interruptor DIP 1 deve estar na posição ON para habilitar as indicações do LED sem ser levado em

consideração durante os primeiros 20 minutos depois de ativado.

Jumper de Energia Alta / Baixa

O jumper J8 do seletor deve estar na posição Energia Alta a

menos que vendido em países que cumprem com a FCC.

Energia

Baixa

Energia

Alta

Instruções para Instalação 57

Portuguese

Instalação do Suporte Rotativo Padrão

O pacote do detector externo contém um suporte rotativo padrão para uma instalação flexível. Por

favor, siga as instruções abaixo para montar o detector com o Suporte Rotativo Padrão:

1. Abra a tampa dianteira do WatchOUT Sem Fio. (Abra C1, Figura 1).

2. Libere a base interna (Abra I1, Figura 2).

3. Remova o tamper traseiro da base interna. (Ver o parágrafo “Trocando a Posição do Tamper

Posterior”) e conecte-o ao S5 (Figura 6, Detalhe A) no Suporte Rotativo Padrão.

4. Selecione a instalação de montagem como segue:

Nota:

Certifique-se que você vê a marca gravada UP na parte superior da parte frontal do suporte rotativo.

Montagem em Parede

1. Insira os cabos do tamper posterior através do Conduíte de Cabos do Suporte Rotativo (Figura

6, Detalhe B).

2. Fixe o suporte rotativo à parede através dos furos S1, S3, S6 e S8.

Detalhe B

Botões de

Pressão

Detalhe C

S1 S2

Tamper

(ver Detalhe C)

Detalhe A

Suporte Rotativo Padrão

Figura 6

3. Conecte a base externa ao suporte rotativo usando os botões de pressão apropriados

(Figura 8).

58 Instruções para Instalação

PCB

Base Externa

Parafusos de Conexão do

Suporte Rotativo à Base

Externa

Detalhe A

Parafuso de Conexão para

Montagem do Suporte

Rotativo (Ver nota)

Botões de

Pressão

Base Interna

Parafuso de

Fixação do

Ângulo

(Ver nota 2)

Ver Detalhe A

Figura 7

NOTA:

Não abra ou feche o Parafuso de Montagem do Suporte Rotativo, visto que é usado apenas para conectar partes

do suporte rotativo (Ajustado na fábrica).

4. Fixe a base externa ao suporte rotativo com 2 parafusos presos através dos furos pré-

marcados S1 e S2 (Figura 7).

5. Insira o parafuso de fixação do ângulo da base externa (Incluso) através do furo pré-marcado

do parafuso de fixação do ângulo S3 na base interna ao suporte rotativo padrão (Figura 7).

6. Incline e gire o Suporte Rotativo Padrão à posição desejada.

Quando o Suporte Rotativo Padrão estiver na posição

desejada, fixe o parafuso de fixação do ângulo.

7. Alinhe a base interna com a base externa. Insira toda a fiação

do tamper através da base interna.

8. Fixe a base interna na base externa (Feche I1, Figura 2).

9. Para reajustar o Suporte Rotativo Padrão quando o PCB está

instalado (Figura 8):

a. Dobre para baixo a espuma negra localizada debaixo do

LED VERMELHO no PCB (o suficiente para alcançar o

parafuso de fixação do Suporte Rotativo).

b. Use uma chave de fenda Philips para soltar o parafuso de

fixação (ver Figura 8).

c. Incline e/ou gire o Suporte Rotativo Padrão para a posição

desejada.

10. Fixe o parafuso de fixação do ângulo.

Figura 8: PCB

Instruções para Instalação 59

Portuguese

NOTA:

Quando as marcas nas duas partes móveis estão alinhadas (Figura 7), o Suporte Rotativo Padrão está na

posição vertical / horizontal de 0°. Cada clique a partir desta posição representa um desvio de 5° na posição

vertical / horizontal.

11. Feche a tampa dianteira (Feche C1, Figura 1) e faça o Teste de Caminhada no detector.

NOTA:

O parafuso tem que passar através da Base Externa e ser apertado ao suporte rotativo.

Trocando as Lentes

1. Abra os seis parafusos que seguram a proteção do elemento óptico e a lente na parte de traz

da tampa dianteira.

2. Para liberar a proteção do elemento óptico, empurre suavemente a lente do lado externo para

o interno da tampa dianteira.

3. Desconecte a lente do protetor de elemento óptico empurrando suavemente os clipes da lente

que a prendem ao protetor de elemento óptico.

4. Substitua a lente. Coloque os 4 clipes da lente nos furos apropriados do protetor de elemento

óptico.

5. Coloque o protetor de elemento óptico novamente em seu lugar na tampa dianteira. Preste

atenção para colocar o protetor do elemento óptico sobre o lacre de borracha.

6. Fixe os 6 parafusos de apoio novamente em seu lugar.

Clipes de Fixação da

Lente

Encaixes para os clipes da

Lente

Parafusos de

Fixação da Lente

Protetor do Elemento

Óptico

Lacre de

borracha

Parafuso de

Fixação da Tampa

Dianteira

60 Instruções para Instalação

Tipos de Lentes

Lente de ângulo aberto (RL300) /

Lente Pet para instalações baixas

(RL300F):

Vista superior

10 20 30 40 50

40 2468100121415

90°

Lente de ângulo aberto (RL300):

Vista Lateral

Typical

Installation

Height:

2.2m (7'2")

246810012

010 20 30 40

Feet

Meters

Feet

Lente Pet – instalações baixas (RL300F) :

Vista Lateral

246810012

010 20 30 40

Instalação

Típica

Altura:

2,2 m (7'2")

Pés

Metros

Pés

Note:

A imunidade do detector a pequenos animais (altura de um

animal, sem limite de peso), é de até 70 cm (2'4"), quando o

detector está instalado a 2.2m (7'2"). Se a instalação inferior

à altura mencionada acima, a imunidade do pequeno animal

diminui como conseqüência; cada 10 cm (4") menos na

altura de instalação conduzem a menos 10 cm (4") de

imunidade de altura de pequenos animais.

Lente de longo alcance (RL300LR):

Vista Superior

246810012141618202223

010 20 30 40 50 60 70 75

5°

Pés

Metros

Lente de barreira (RL300B):

Vista superior

2468100121415

010 20 30 40 50

5°

Pés

Metros

Pés

Lente de longo alcance (RL300LR): Vista lateral

246810012141618202223

010 20 30 40 50 60 70 75

Pés

Metros

Pés

Instalação

Típica

Altura:

2,2 m (7'2")

Lente de barreira (RL300B):

Vista lateral

2468100121415

010 20 30 40 50

Metros

Pés

Instalação

Típica

Altura:

2,2 m (7'2")

Instruções para Instalação 61

Portuguese

Especificações Técnicas

Elétrica

Consumo de corrente (em

Stand by)

35uA @ 3 VDC (em média)

43mA a 3 VDC (Max. com LED OFF) Consumo de corrente

(transmissão de alarme) 53mA a 3 VDC (Max. com LED ON)

Tempo morto (Modo Normal) 2.5 minutos

Tipo de modulação ASK

Duração da bateria 3 anos (Modo Normal)

Transmissão de Supervisão A cada 15/65 minutos.

Códigos de endereço 16 Milhões

Alcance (perda) 300m (1000 pés)

Requisitos de voltagem CR123A 2 X 3VDC Baterias de Lítio

Freqüência RWT312PR8000A 868.65MHz

RWT312PR4000A 433.995MHz

Física

Tamanho

(LxAxP)

230 x 121 x 123mm (9 x 4.76 x 4.85 pol.)

Ambiental

Temperatura de Operação /

Armazenamento

-30°C a 60°C (-22°F a 140°F)

Imunidade a RF 20V/m (80MHz a 2GHz)

* As especificações estão sujeitas a modificações sem aviso prévio.

Informação para Pedidos

Códigos para pedidos Descrição

RWT312PR800A WatchOUT Sem Fio PIR 868 + suporte rotativo

RWT312PR400A WatchOUT Sem Fio PIR 433 + suporte rotativo

Nota: A embalagem do detector contém um suporte rotativo padrão e 3 lentes de substituição

(P/N gravado na lente): instalação baixa 1.7m para pequenos animais (RL300F), longo alcance

(RL300R) e lentes de barreira (RL300B).

Kits de acessórios

Parte Número Descrição Peso

RA300B00000A Suporte rotativo de barreira 0.1 kg (0.23 lb)

RA300P00000A Adaptador de Poste para o WatchOUT 0.25 kg (0.55 lb)

RA300HS0000A Demonstrador do WatchOUT NA

FCC Note

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment on and off, the user is encouraged

to try to correct the interference by one or more of the following measures:

 Reorient or relocate the receiving antenna.

 Increase the separation between the equipment and the receiver.

 Connect the equipment into an outlet on to a different circuit from that to which the receiver is

connected.

 Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications to this equipment which are not expressly approved by the party

responsible for compliance (RISCO Group's.) could void the user's authority to operate the

equipment.

FCC ID: JE4RWT312PR4 Valid for P/N RWT312PR400A

IC: 6564-RWT312PR

RTTE Compliance Statement

Hereby, Risco Group declares that this equipment is in compliance with the essential

requirements and other relevant provisions of Directive 1999/5/EC

RISCO Group Limited Warranty

Risco Group and its subsidiaries and affiliates ("Seller") warrants its products to be free from defects in

materials and workmanship under normal use for 24 months from the date of production. Because Seller does

not install or connect the product and because the product may be used in conjunction with products not

manufactured by the Seller, Seller cannot guarantee the performance of the security system which uses this

product. Seller's obligation and liability under this warranty is expressly limited to repairing and replacing, at

Sellers option, within a reasonable time after the date of delivery, any product not meeting the specifications.

Seller makes no other warranty, expressed or implied, and makes no warranty of merchantability or of fitness

for any particular purpose.

In no case shall seller be liable for any consequential or incidental damages for breach of this or any other

warranty, expressed or implied, or upon any other basis of liability whatsoever.

Seller's obligation under this warranty shall not include any transportation charges or costs of installation or any

liability for direct, indirect, or consequential damages or delay.

Seller does not represent that its product may not be compromised or circumvented; that the product will

prevent any persona; injury or property loss by burglary, robbery, fire or otherwise; or that the product will in all

cases provide adequate warning or protection. Buyer understands that a properly installed and maintained

alarm may only reduce the risk of burglary, robbery or fire without warning, but is not insurance or a guaranty

that such will not occur or that there will be no personal injury or property loss as a result.

Consequently, seller shall have no liability for any personal injury, property damage or loss based on a claim

that the product fails to give warning. However, if seller is held liable, whether directly or indirectly, for any loss

or damage arising from under this limited warranty or otherwise, regardless of cause or origin, sellers maximum

liability shall not exceed the purchase price of the product, which shall be complete and exclusive remedy

against seller. No employee or representative of Seller is authorized to change this warranty in any way or

grant any other warranty.

Contacting RISCO Group

RISCO Group is committed to customer service and product support. You can contact us through

our website (www.riscogroup.com) or at the following telephone and fax numbers:

United Kingdom

Tel: +44-161-655-5500

sales@riscogroup.co.uk

technical@riscogroup.co.uk

Switzerland

Tel: +41-27-452-24-44

sales-ch@riscogroup.com

support-ch@riscogroup.com

Italy

Tel: +39-02-66590054

info@riscogroup.it

support@riscogroup.it

USA

Toll Free: 1-800-344-2025

Tel: +305-592-3820

sales-usa@riscogroup.com

support-usa@riscogroup.com

Spain

Tel: +34-91-490-2133

sales-es@riscogroup.com

support-es@riscogroup.com

Brazil

Tel: +55-11-3661-8767

sales-br@riscogroup.com

support-br@riscogroup.com

France

Tel: +33-164-73-28-50

sales-fr@riscogroup.com

support-fr@riscogroup.com

China

Tel: + 86-21-52390066

sales-cn@riscogroup.com

support-cn@riscogroup.com

Belgium

Tel: +32-2522-7622

sales-be@riscogroup.com

support-be@riscogroup.com

Israel

Tel: +972(0)3-963-7777

info@riscogroup.com

support@riscogroup.com

No part of this document may be reproduced in any form without prior written permission from the

publisher.

Risco RWT312PR4 PIR Detector Transmitter User Manual 5INWT312PRML

Risco Ltd. PIR Detector Transmitter 5INWT312PRML

users manual

Navigation menu

Namespaces

Views

Navigation
