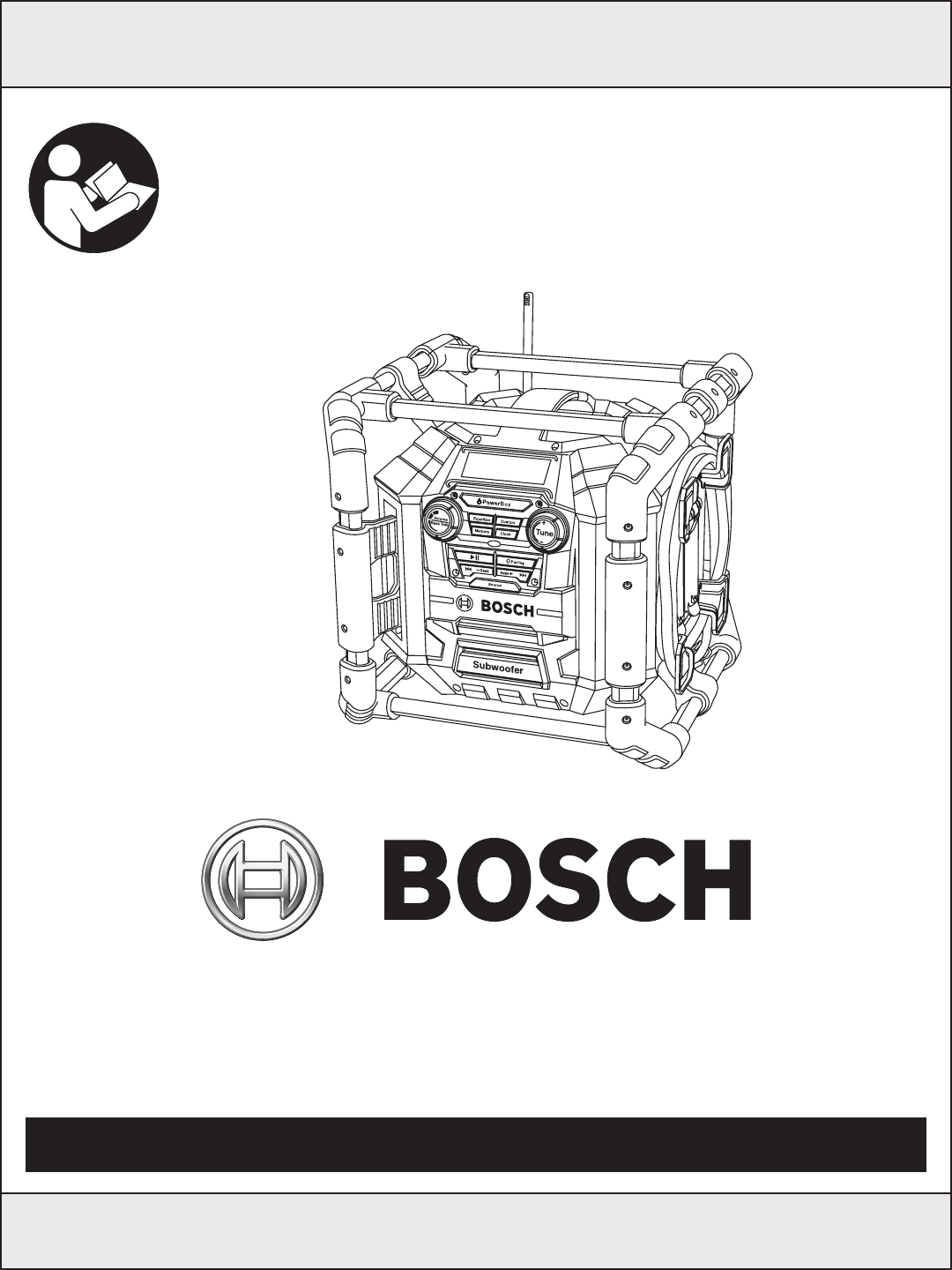

Robert Bosch Tool PB360C Power Box User Manual BM 2610027750 01 13 qxp

Robert Bosch Tool Corporation Power Box BM 2610027750 01 13 qxp

UserManual.wiki >

Robert Bosch Tool >

PB360C User Manual HTML Version

Users Manual revised

For English Version Version française Versión en español

See page 2 Voir page 14 Ver la página 26

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations et

les adresses de nos centres de

service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

PB360C

PB360C-C

IMPORTANT SAFETY INSTRUCTIONS

WARNING

- TO PREVENT FIRE OR SHOCK HAZARD, DO NOT USE THIS PLUG WITH AN EXTENSION CORD, RECEPTACLE OR

OTHER OUTLET UNLESS THE BLADES CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

- TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THE APPLIANCE TO RAIN OR MOISTURE.

CAUTION: TO REDUCE THE RISK

OF ELECTRIC SHOCK, DO NOT

REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS

INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

The lighting flash with arrowhead

symbol within an equilateral

triangle is intended to alert the user

to the presence of uninsulated

“dangerous voltage” within the

product’s enclosure that may be of

sufficient magnitude to constitute a

risk of electric to persons.

The exclamation point within an

equilateral triangle is intended to

alert the user to the presence of

important operating and

maintenance (servicing)

instructions in the literature

accompanying the product.

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including

amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with

one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the

third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for

replacement of the obsolete outlet.

10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the

point where they exit from the apparatus.

11) Only use attachments/accessories specified by the manufacturer.

12) Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the

apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury

from tip-over.

13) Unplug this apparatus during lightning storms or when unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in

any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the

apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15) The mains plug is used as the disconnect device, the disconnect device shall remain readily operable.

16) Read the rating label on the bottom of the unit for power input and other safety information.

Apparatus shall not be exposed to dripping or splashing water and that no object filled with liquids such as vases

shall be placed on the apparatus.

Warning: To reduce risk of electric shock, only plug the unit into a Ground fault circuit interrupter (GFCI) protected

outlet when used in damp locations. if a GFCI protected outlet is not available, use a portable receptacle with built-in

GFCI protection.

Table of Contents

Safety ..........................................................................2-3

Important Safety Instructions .....................................2

Table of Contents .........................................................3

FCC/IC Information.....................................................3

Battery/Charger ..........................................................4

Battery Care................................................................4

Battery Disposal .........................................................4

Functional Description and Specifications...............5

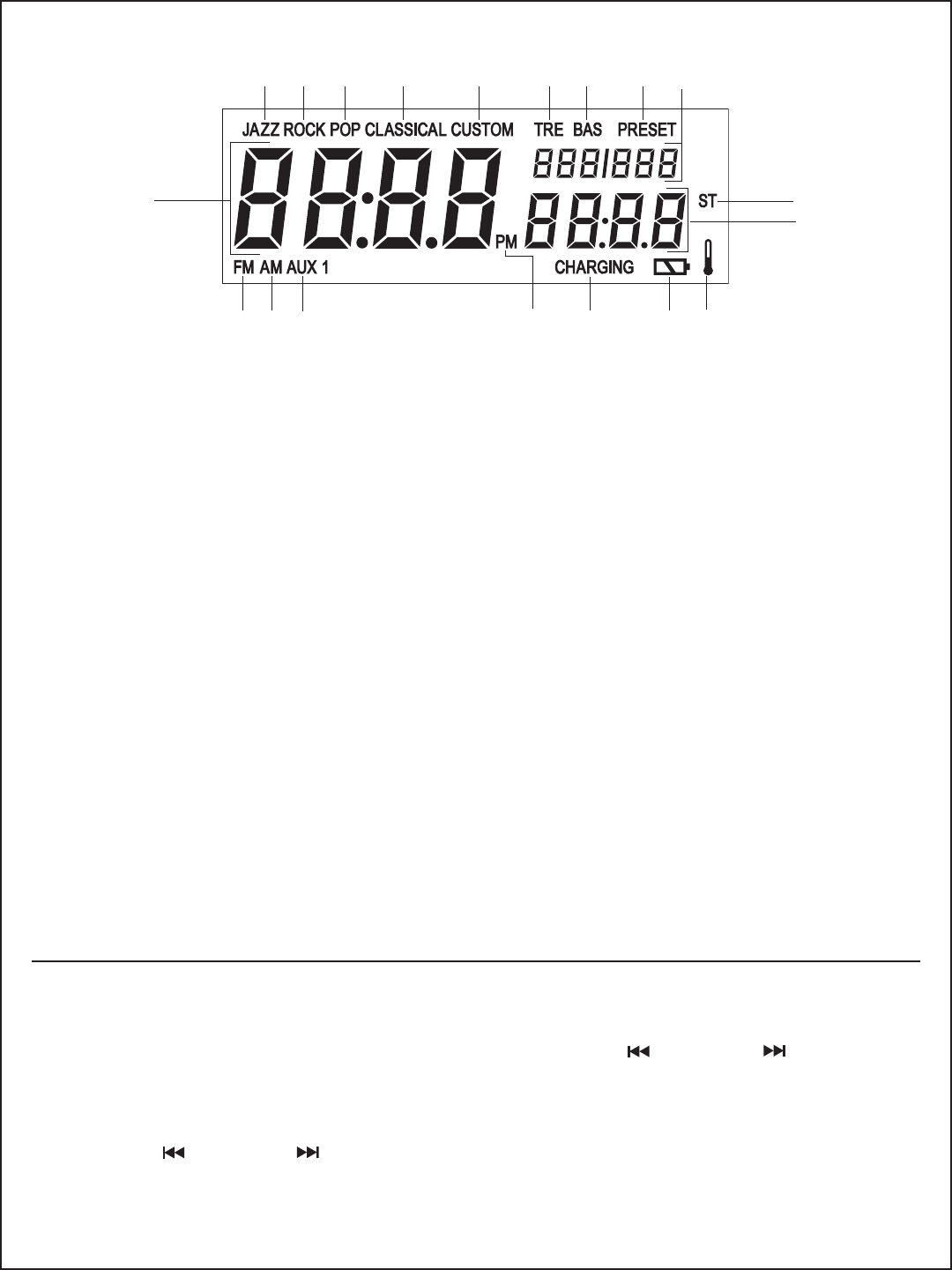

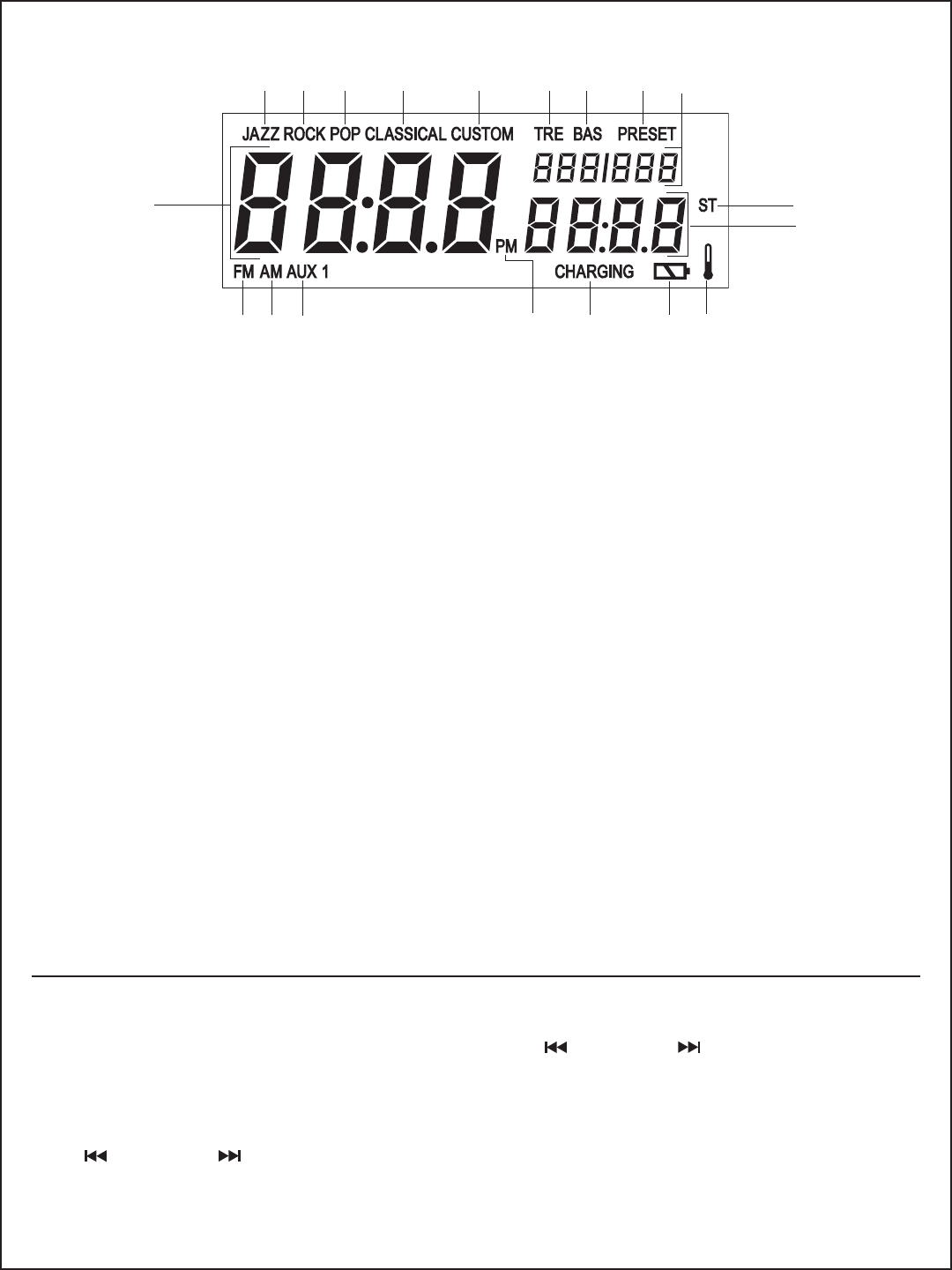

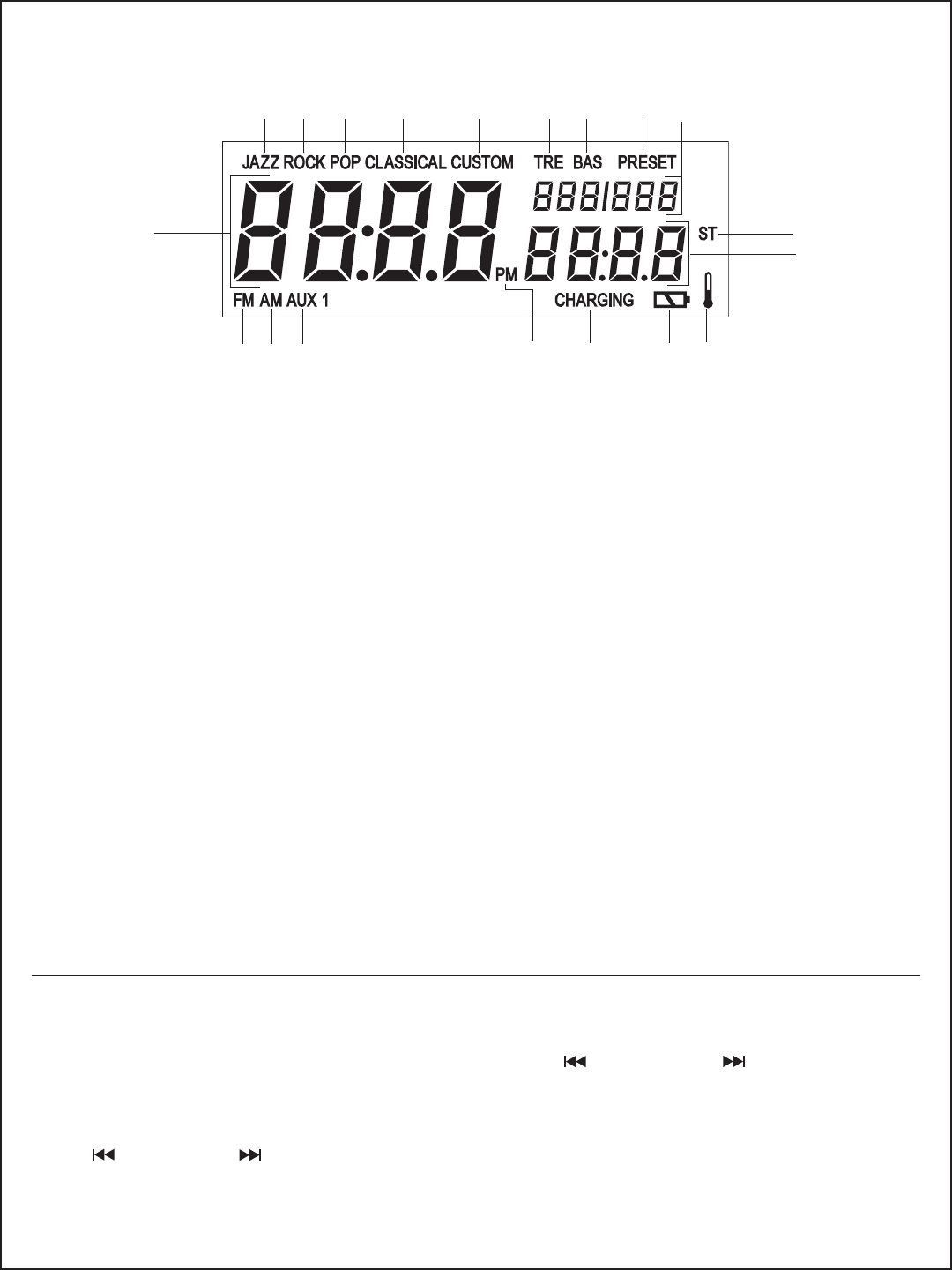

LCD Displays..............................................................6

Setting the Clock ........................................................6

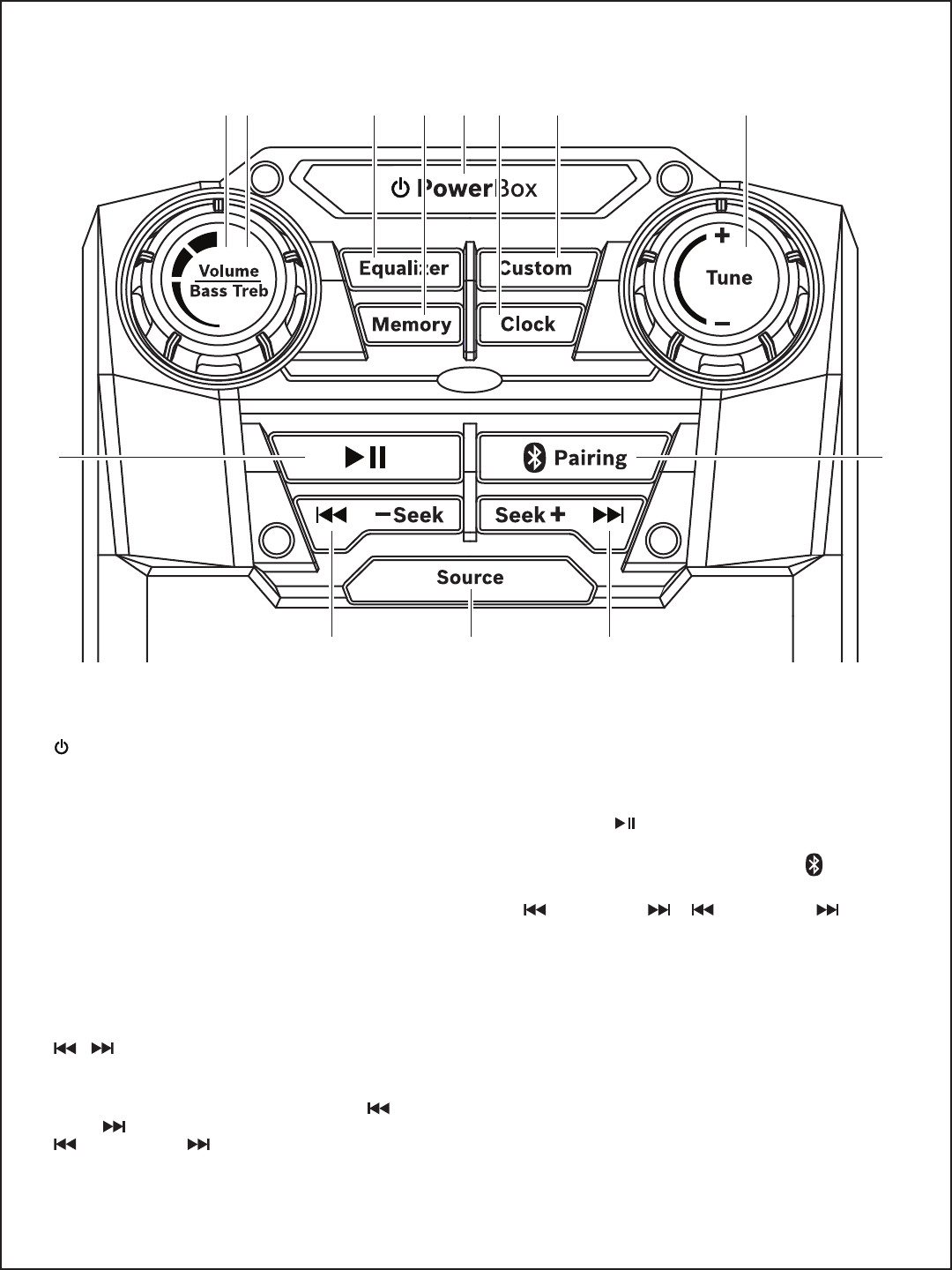

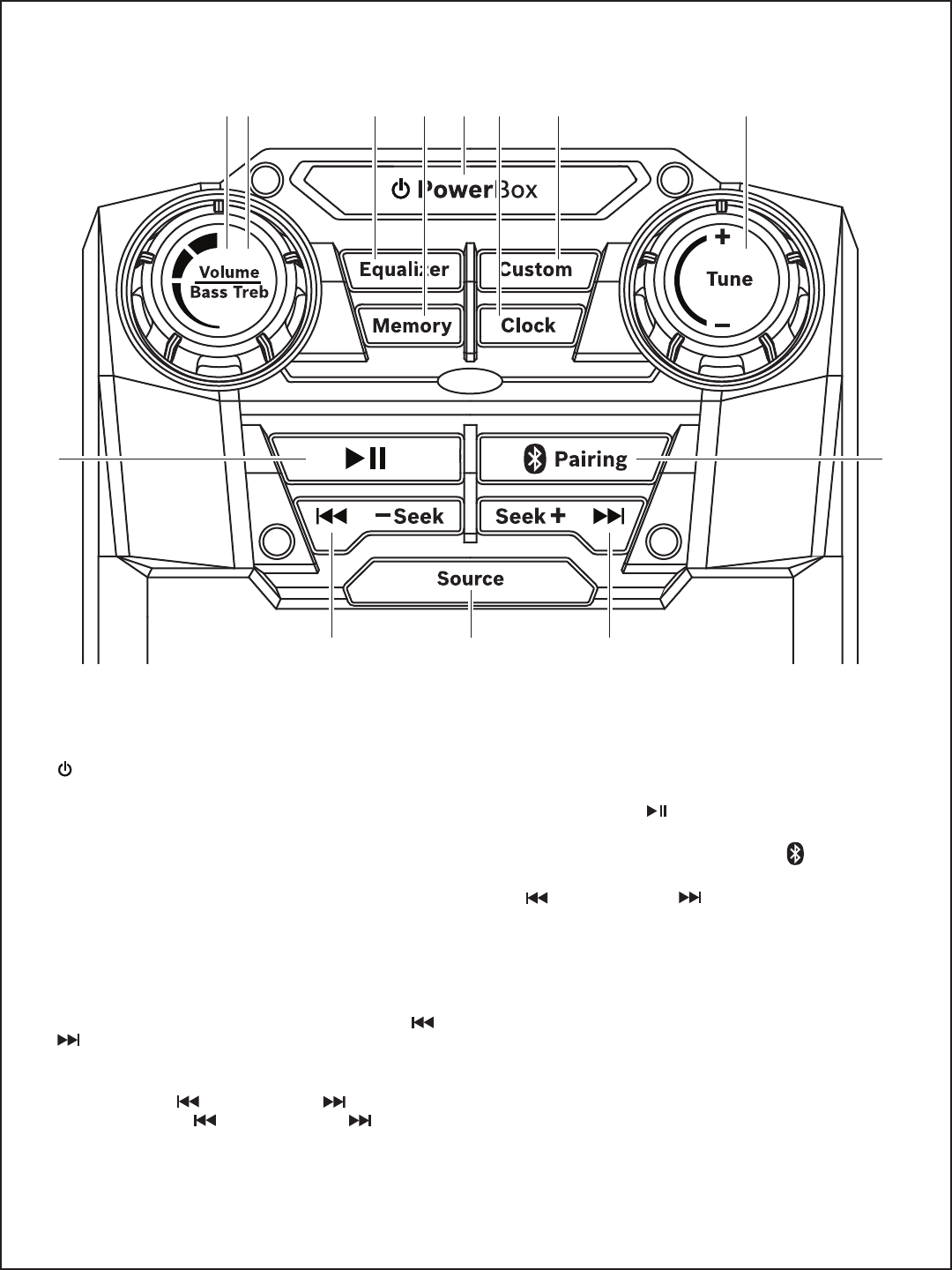

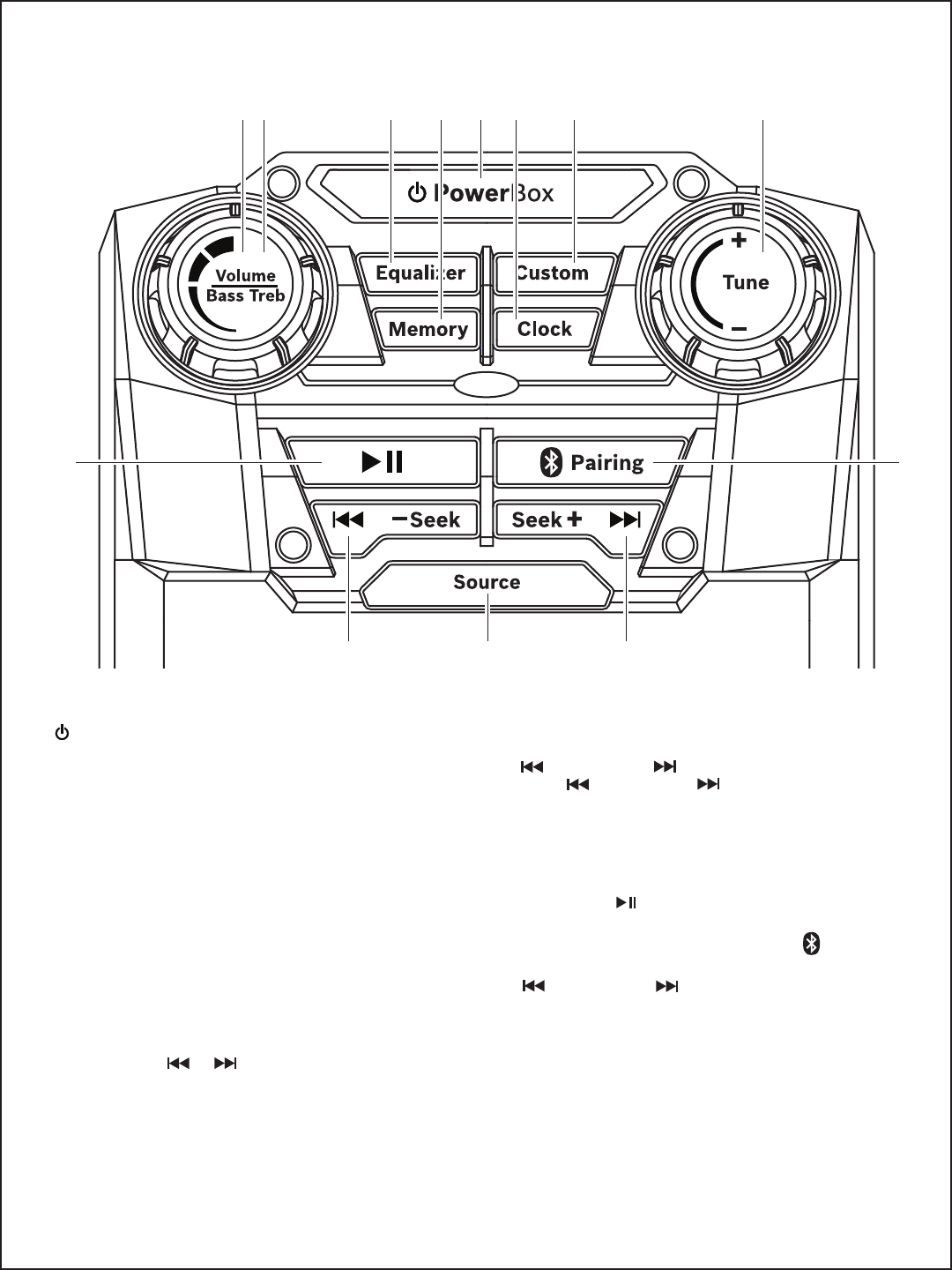

PB360C & PB360C-C Controls .................................7

Operating Instructions..............................................8-9

Audio Settings.............................................................8

Radio Function ...........................................................8

Aux Function...............................................................8

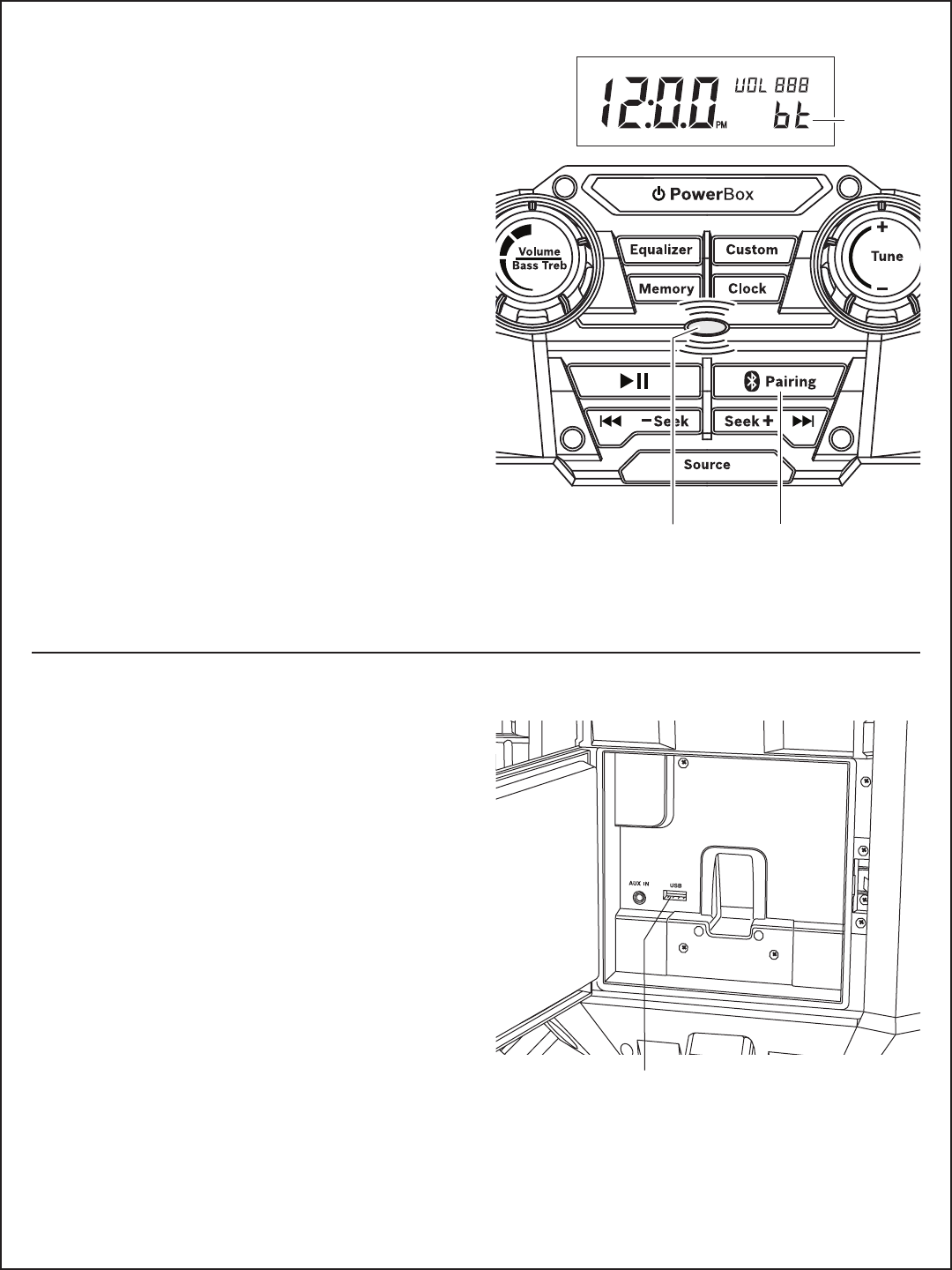

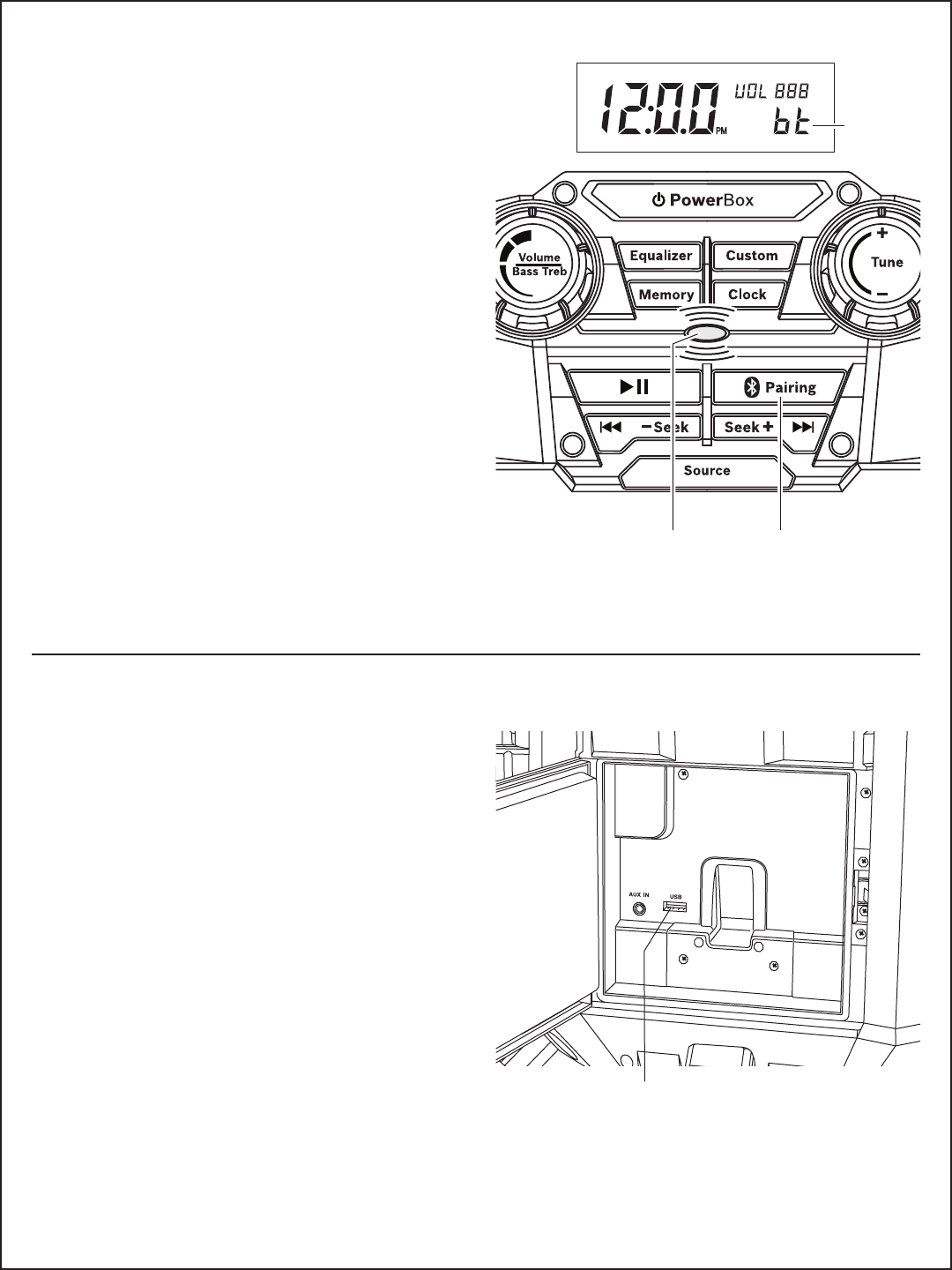

Bluetooth Pairing Function.........................................9

USB Charging.............................................................9

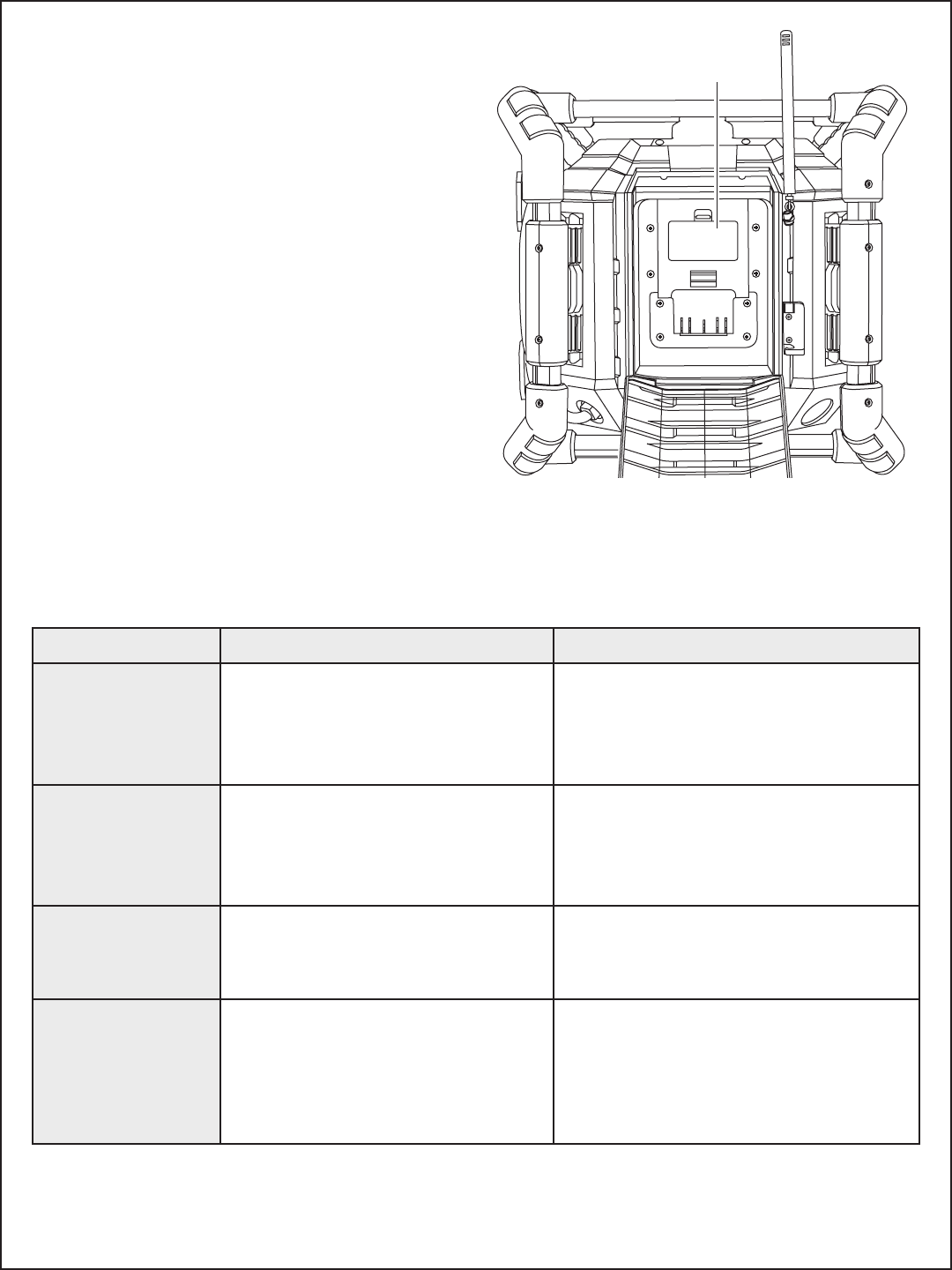

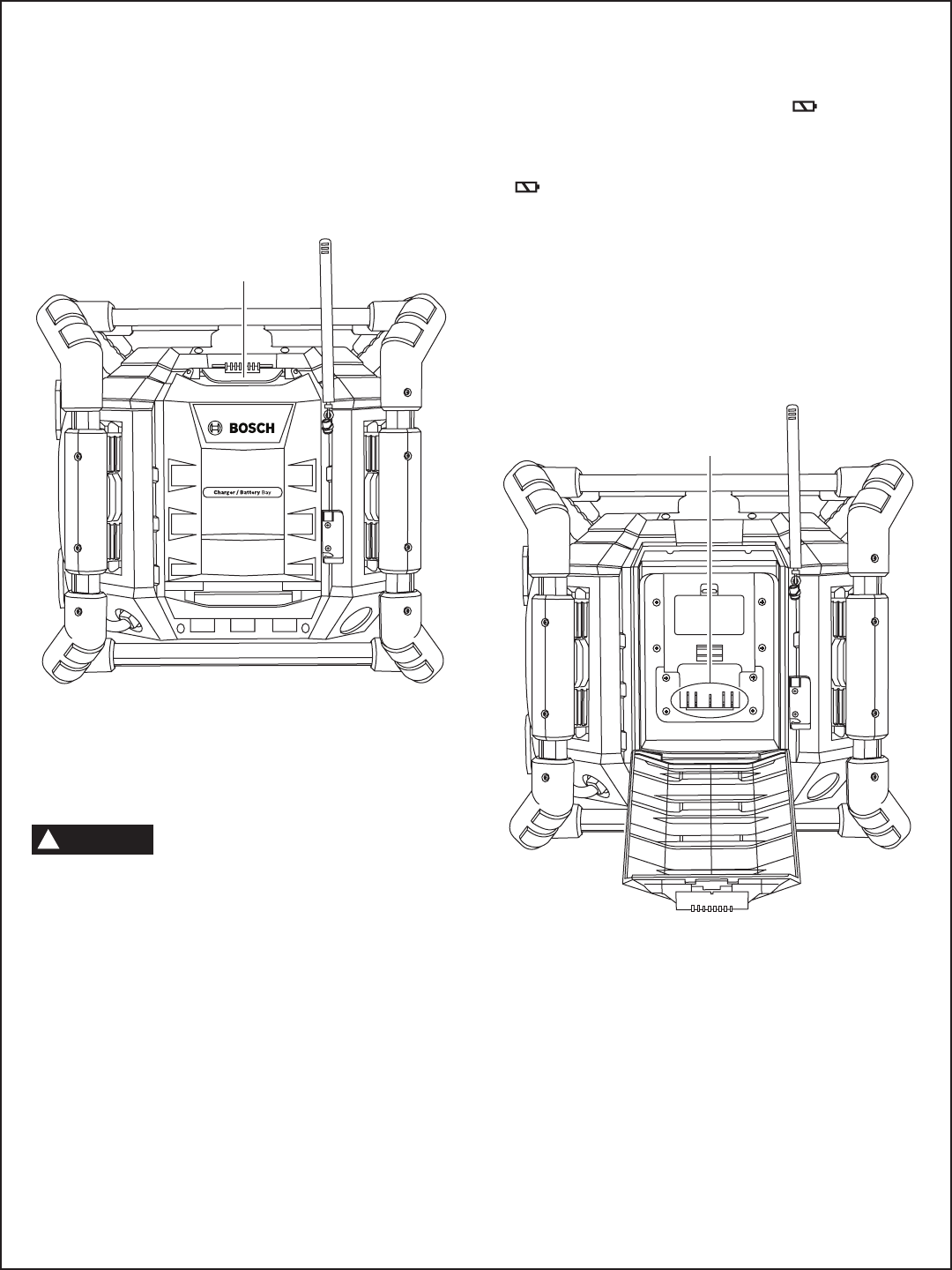

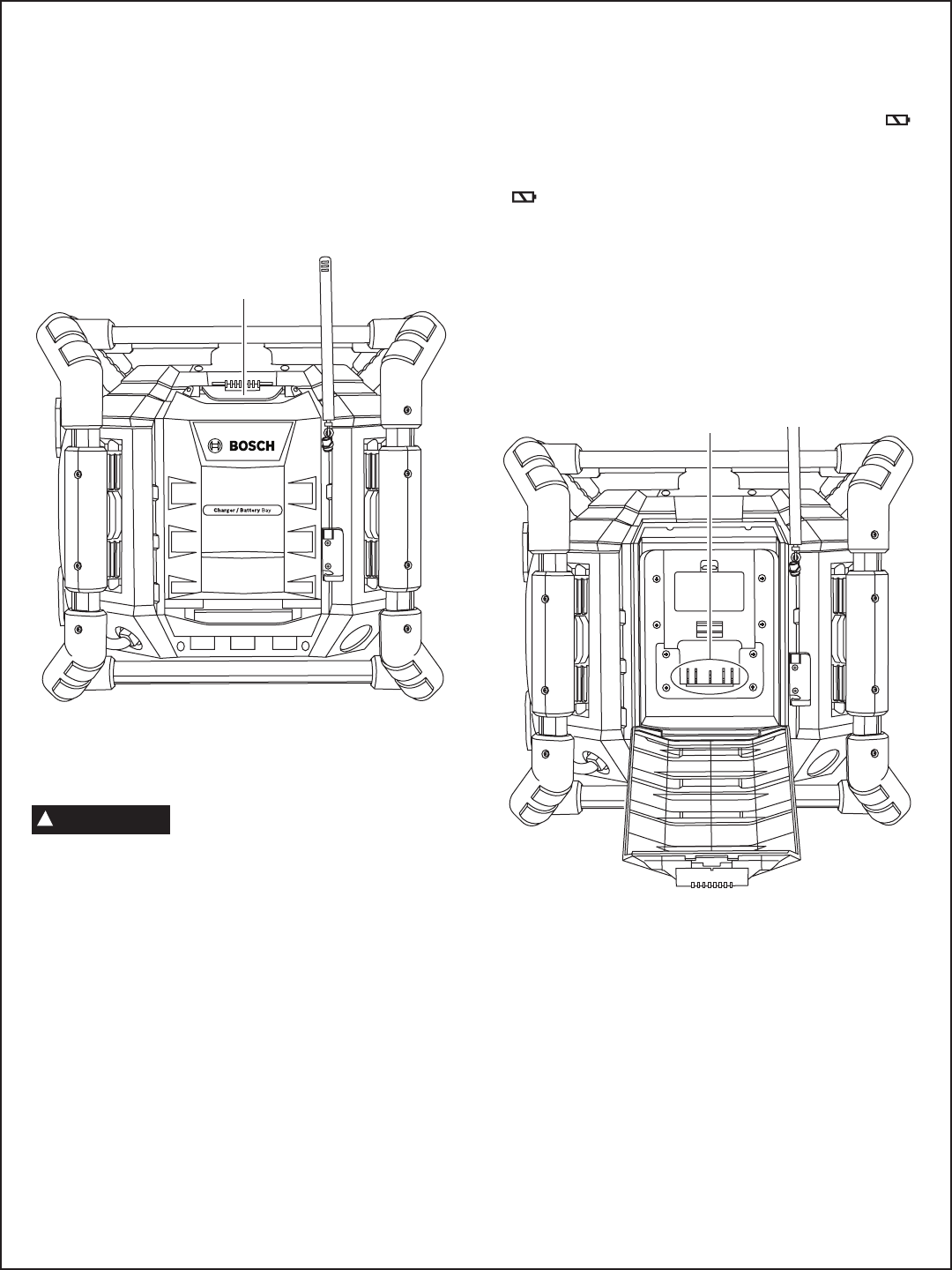

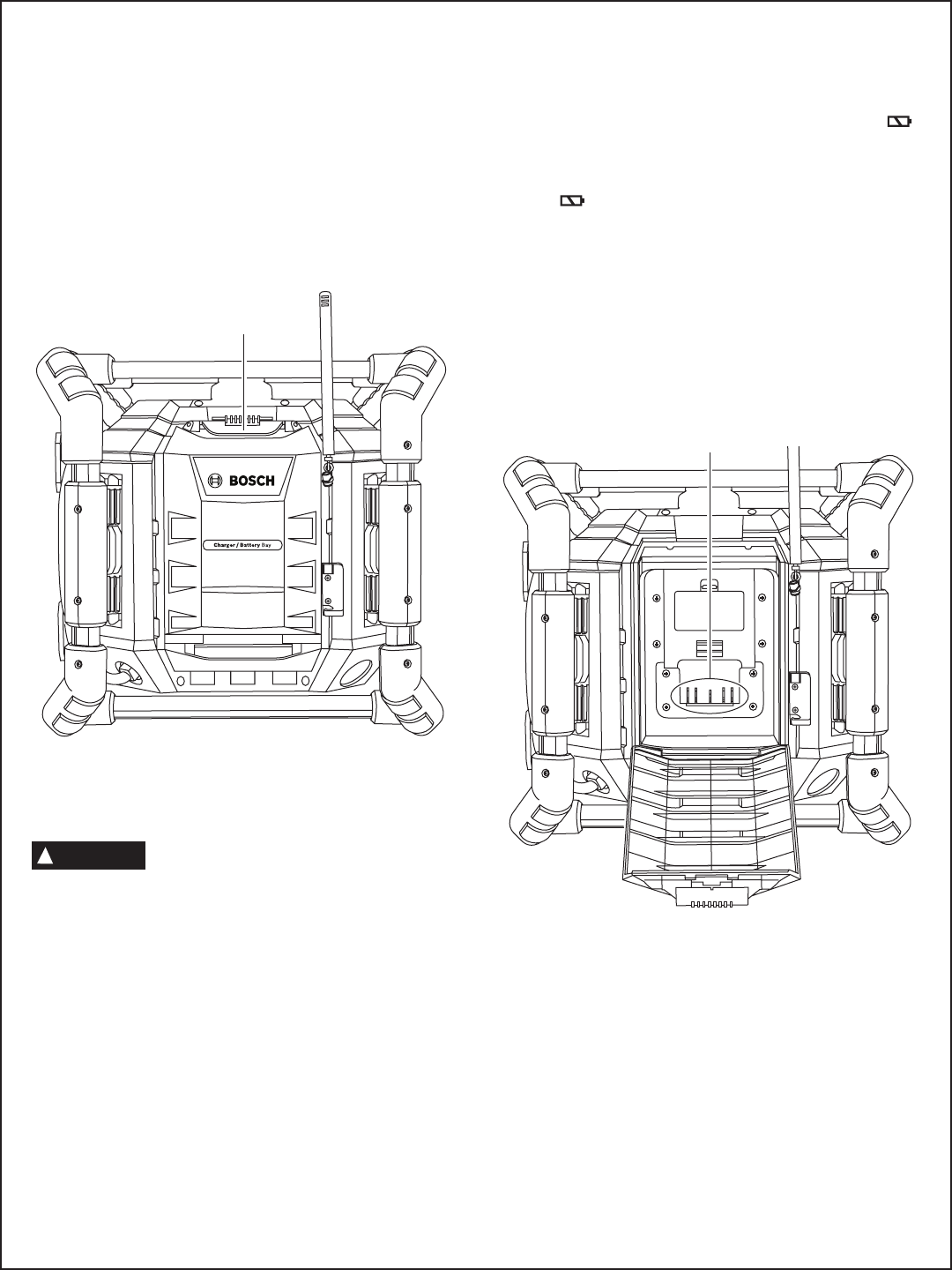

Releasing and Inserting the Battery Pack...............10

Charging the Battery Pack .......................................10

Important Charging Notes........................................11

To Power the Unit.......................................................11

Use of the Convenient 4-way Outlets.....................11

Changing Clock Batteries.........................................12

Trouble Shooting........................................................12

Maintenance ...............................................................13

Accessories.................................................................13

FCC Statement

This device complies with FCC radiation exposure limits set

forth for an uncontrolled environment.

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions: (1) this

device may not cause harmful interference, and (2) this device

must accept any interference received, including interference

that may cause undesired operation.

Any changes or modifications not expressly

approved by the party responsible for

compliance could void the user's authority to operate the

equipment.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following

measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for

help.

Industry Canada (IC)

This device complies with Industry Canada’s licence-exempt

RSSs. Operation is subject to the following two conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including

interference that may cause undesired operation of the device.

The device meets the exemption from the routine evaluation

limits in section 2.5 of RSS 102 and compliance with RSS-102

RF exposure, users can obtain Canadian information on RF

exposure and compliance.

CAUTION

Battery/Charger Rules

Before using battery charger, read all instructions and

cautionary markings on (1) battery charger, (2) battery

pack, and (3) product using battery.

Use only the charger which accompanied your product

or direct replacement as listed in the catalog or this

manual.

Do not disassemble radio unit or operate the radio unit if

it has received a sharp blow, been dropped or otherwise

damaged in any way. Replace damaged cord or plugs

immediately. Incorrect reassembly or damage may result in

electric shock or fire.

Do not recharge battery in damp or wet environment. Do

not expose radio unit to rain or snow. If battery case is

cracked or otherwise damaged, do not insert into

charger. Battery short or fire may result.

Charge only Bosch approved rechargeable batteries. See

Functional Description and Specifications. Other types of

batteries may burst causing personal injury and damage.

Charge battery pack in temperatures above +32 degrees

F (0 degrees C) and below +113 degrees F (45 degrees

C). Store radio unit and battery pack in locations where

temperatures will not exceed 120 degrees F (49 degrees

C). This is important to prevent serious damage to the

battery cells.

Battery leakage may occur under extreme usage or

temperature conditions. Avoid contact with skin and

eyes. The battery liquid is caustic and could cause chemical

burns to tissues. If liquid comes in contact with skin, wash

quickly with soap and water. If the liquid contacts your eyes,

flush them with water for a minimum of 10 minutes and seek

medical attention.

Place radio unit on flat non-flammable surfaces and

away from flammable materials when re-charging

battery pack. The charger and battery pack heat during

charging. Carpeting and other heat insulating surfaces block

proper air circulation which may cause overheating of the

charger and battery pack. If smoke or melting of the case

are observed unplug the charger immediately and do not

use the battery pack or charger.

Use of an attachment not recommended or sold by

Bosch may result in a risk of fire, electric shock or injury

to persons.

When batteries are not in tool or

charger, keep them away from metal

objects. For example, to protect terminals from shorting DO

NOT place batteries in a tool box or pocket with nails,

screws, keys, etc. Fire or injury may result.

CAUTION: Danger of explosion if battery is incorrectly

replaced. Replace only with the same or equivalent

type.

DO NOT PUT BATTERIES INTO FIRE OR EXPOSE TO

HIGH HEAT. They may explode.

Battery Care

Battery Disposal

Do not attempt to disassemble the

battery or remove any com ponent

projecting from the battery terminals. Fire or injury may

result. Prior to disposal, protect exposed terminals with

heavy insulating tape to prevent shorting.

Lithium-ion Batteries

If equipped with a lithium-ion battery, the battery must be

collected, recycled or disposed of in an environ mentally sound

manner.

“The EPA certified RBRC Battery Recycling

Seal on the lithium-ion (Li-ion) battery indicates

Robert Bosch Tool Corporation is voluntarily

participating in an industry program to collect

and recycle these batteries at the end of their

useful life, when taken out of service in the United States or

Canada.

The RBRC program provides a convenient alterative to

placing used Li-ion batteries into the trash or the munici pal

waste stream, which may be illegal in your area.

Please call 1-800-8-BATTERY for information on Li-ion battery

recycling and disposal bans/restrictions in your area, or return

your batteries to a Skil/Bosch/Dremel Service Center for

recycling. Robert Bosch Tool Corporation’s involvement in this

program is part of our commitment to preserving our

environment and conserving our natural resources.”

WARNIN

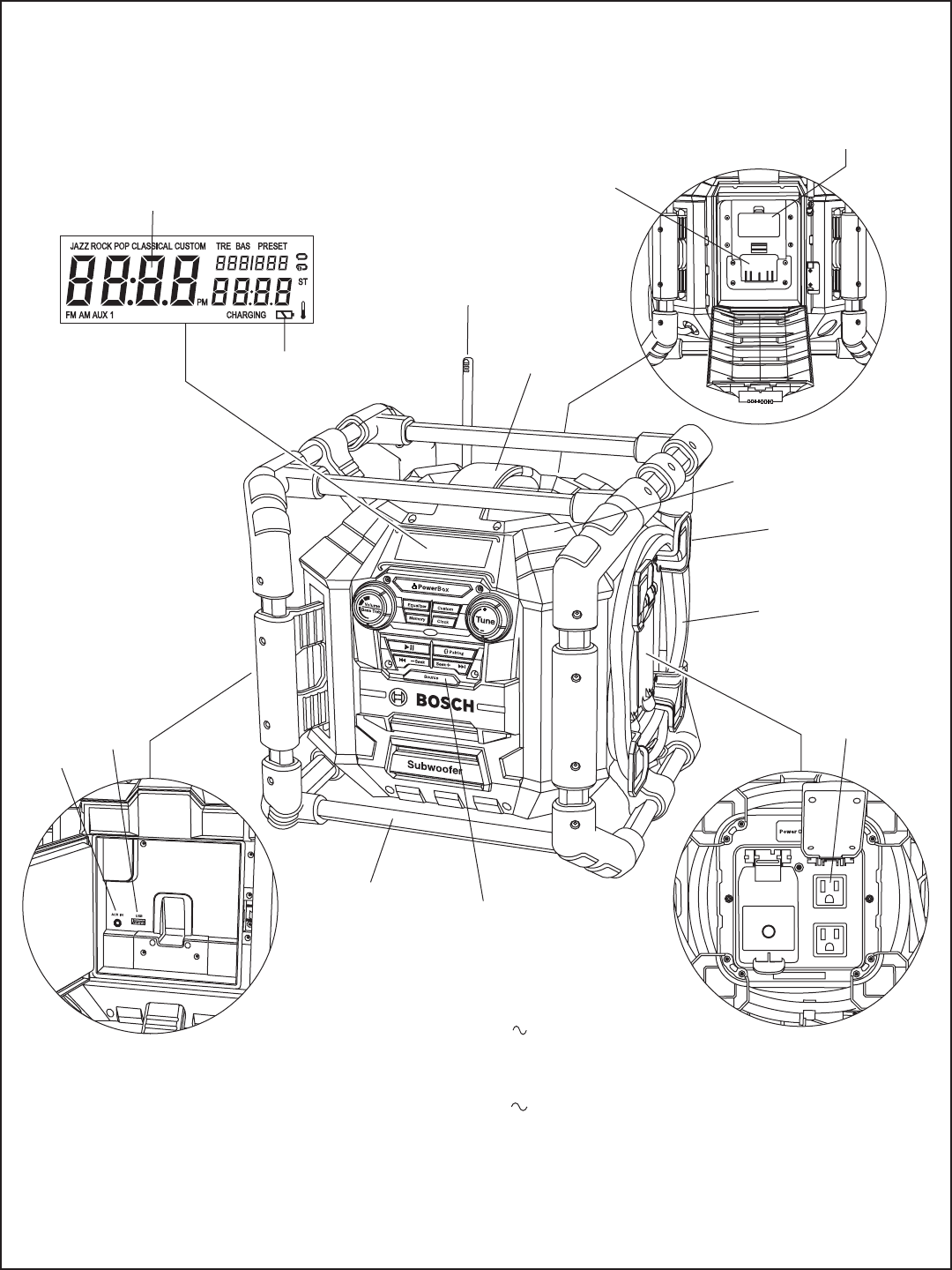

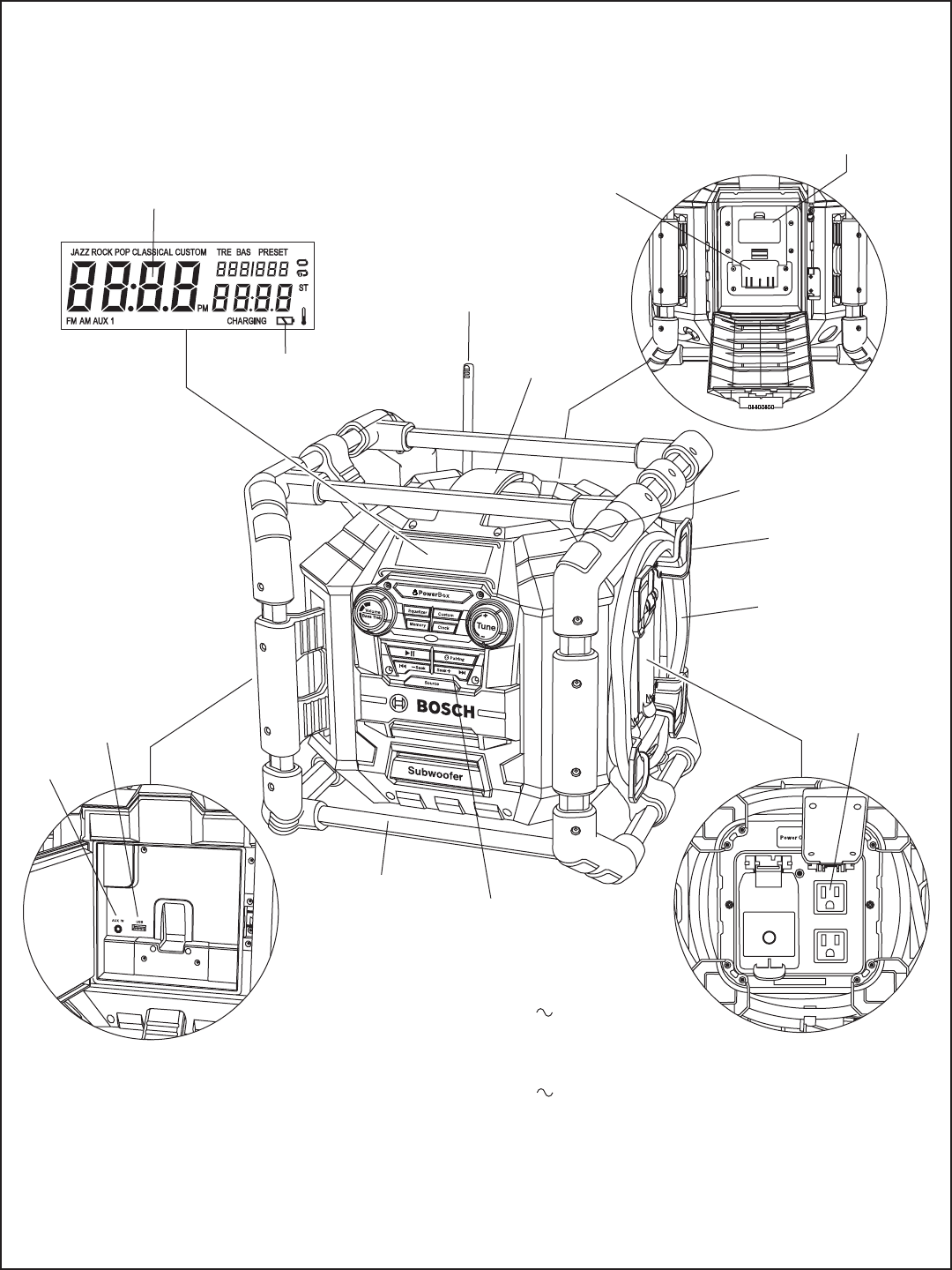

Functional Description and Specifications

Jobsite Stereo with 4-way outlet

Model Number PB360C & PB360C-C

Voltage Rating 120 V 60 Hz

Amperes 12 A

Compatible Batteries BAT600 - BAT620

Outlets Voltage: 120 V 60 Hz

Amperes: 10 A

Radio AM 530-1710kHz

FM 87.5-107.9MHz

Memory AM 10-presets

FM 20-presets

REPLAC E AA BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

120V AC

CARRY

HANDLE

CONTROL

PANEL

SPEAKERS

CORD WRAP

ROLL

CAGE

POWER CORD

CHARGER/BATTERY

BAY

4-WAY POWER

OUTLET

CHARGER

INDICATOR

DIGITAL

CLOCK

LOCATION OF

AA BATTERIES

ANTENNA

USB

PORT

AUXILIARY

INPUT

LCD Display

1. JAZZ – Illuminates when Jazz is selected in Equalizer.

2. ROCK – Illuminates when Rock is selected in Equalizer.

3. POP – Illuminates when Pop is selected in Equalizer.

4. CLASSICAL – Illuminates when Classical is selected in

Equalizer.

5. CUSTOM – Illuminates when Custom is selected in

Equalizer or when Custom button is pressed.

6. NUMERIC – Shows the clock time once it has been set

and the radio station during tuning.

7. ST (STEREO) – Illuminates when the radio station is

broadcasting in Stereo channel.

8. NUMERIC – Shows FM or AM station frequency in tuner

mode, or running time of digital music track. Also displays

“bt” for Bluetooth.

9. CHARGING – Flashes when the unit is charging the

battery.

10. BATTERY icon – Indicates that a battery is in the unit. This

icon flashes when the battery is almost dead.

11. FM – Indicates FM band in tuner mode.

12. AM – Indicates AM band in tuner mode.

13. AUX 1 – Illuminates when you select AUX 1 mode for

playing external media player device.

14. NUMERIC – Shows the number of a preset radio station in

tuner mode.

15. PRESET – Illuminates when preset radio station is

selected and flashes when setting station presets to

memory.

16. BAS – Illuminates when you set the desired Bass level.

17. TRE – Illuminates when you set the desired Treble level.

18. PM – Illuminates when time setting is in PM mode.

19. TEMPERATURE icon - When the radio unit is NOT

plugged into a 120V power source, but a battery is installed

properly in the battery/charger bay, this icon will illuminate

and flash if the battery temperature is too hot

(approximately 50 celsius or more) or too cold

(approximately -10 celsius or less). If the battery

temperature exceeds 70 celsius, the radio unit will shut

down in order to protect the battery from damage. When

the battery temperature reaches the normal operating

temperature range (see Battery/Charger Rules), the radio

unit can be powered on and resume normal function. The

TEMPERATURE icon will NOT illuminate or flash when

the radio unit is plugged into a 120V power source.

Setting the Clock

When the AC plug or the battery pack is inserted, the unit

defaults to standby mode and the LCD shows “12:00”.

Follow the steps below to set the correct local time.

1. Press and hold Clock button on the unit and “hour” is

activated and flashes.

2. Turn /-Seek or Seek+/ to choose the correct hour

number. For “PM” setting, turn TUNE DIAL until “PM”

illuminates in the LCD display.

3. Press Clock button once to set the hour and “minute” is

activated and flashes.

4. Turn /-Seek or Seek+/ to choose the correct

minute number.

5. Press CLOCK button once to save the clock setting.

Note: 2 AA batteries are needed to keep time current when

unit is not plugged in. Replace AA batteries when unit no

longer keeps proper time. (See charging AA clock battery

section.)

1 2 3 4 5 1716 15 14

11 12 13

18 19

1. – To switch between power-on and standby modes.

2. Volume/Bass Treb – To increase/decrease the audio

volume at all modes Volume adjusts from 0-20 (min-max)

in one full revolution. Dial spins 360-degrees.

3. Volume/Bass Treb – Adjusts custom Bass and Treble

when unit is in “Custom” equalizer setting. And when

custom button is pressed and icon is flashing

4. Equalizer – To toggle between preset Jazz, Rock, Pop,

Classical and Custom equalizer settings.

5. Custom – Press once to engage custom Bass and Treble

settings. (controlled by Volume/Bass/Treb dial)

6. Memory – Pressing Sets Radio Tuner Presets. To Set:

Tune in to desired radio station, Press Memory, use or

buttons to move to desired preset, press Memory to

save station to preset.

7. Clock – Pressing sets and Saves clock setting. To Set:

Press once, use /-Seek or Seek+/ to adjust hour;

Press again, use /-Seek or Seek+/ to adjust

minute; Press again to set.

8. Tune +/- – When playing Radio source, turn dial to adjust

radio station channel.

9. PLAY / PAUSE – To play or pause a track when

listening to Bluetooth source.

10. BLUETOOTH PAIRING BUTTON – To pair to a

Bluetooth enabled device.

11. /-Seek or Seek+/ – When playing Radio source:

Press once to toggle between radio station presets. Press

and hold to quickly Seek radio stations up or down. When

listening to Bluetooth device source: Press once to skip to

previous track

12. Source – Press to toggle between Radio FM, AM, AUX1,

or bt (Bluetooth).

PB360C & PB360C-C Controls

109

11 11

12 34675 8

Operating Instructions

Audio Settings

VOLUME

Your Jobsite Stereo has 20 selectable preset volume settings.

To adjust the VOLUME level, turn Volume/Bass/Treb Dial

clockwise or counterclockwise to desired volume level.

Equalizer

Your Jobsite Stereo has 5 selectable preset equalizer settings

and custom setting which allow you to custom select the level

of Bass and Treble tones.

Pressing Equalizer repeatedly will select through 5 equalizer

and custom settings, illuminating each setting on the LCD:

JAZZ, ROCK, POP, CLASSICAL, and CUSTOM.

To set CUSTOM Bass and Treble settings, follow the steps

below:

1. Press Equalizer repeatedly until “CUSTOM” is selected.

or, simply press the CUSTOM button once.

2. Press Custom button once and “BAS” (for BASS) along

with the bass level number will flash on the LCD display.

3. Turn Volume/Bass/Treb Dial clockwise or

counterclockwise to desired bass level.

4. Press Custom button twice and “TRE” (for TREBLE) along

with the treble level number will flash on the LCD display.

5. Turn Volume/Bass/Treb Dial clockwise or

counterclockwise to desired treble level.

6. Press Custom button once more to set levels to memory.

Your custom bass and treble settings are now saved, and

“TRE” and treble level number stop flashing and disappear

from the LCD display.

Note: Bass and Treble settings each have a range of 0 (min)

to 10 (max) levels.

STEREO

When a strong FM signal is received by the FM tuner, “ST” will

illuminate on the LCD display. If a weak signal is received by

the FM tuner, “ST” will not illuminate on the LCD display. To

improve the sound of a weak station, adjust the external

antenna or position your Jobsite Stereo in a different location.

Radio Function

TO SELECT BAND AND STATIONS

This tuner is operated in standard AM frequency from 530-

1710kHz and in standard FM frequency from 87.5-107.9MHz.

Follow the steps below to tune the station:

1. Press Source button repeatedly until “FM” or “AM” is

selected.

2. Turn Tune +/- Dial clockwise or counterclockwise to tune

into desired radio frequency.

3. To “Seek”, press and hold /-Seek button for one

second to seek down or Seek+/ button to seek up

until a station with a strong signal is received.

Note: If there is no station received when the unit stops

seeking, repeat the steps mentioned above to seek for the

preferred stations.

TO PRESET STATIONS

Up to 20 stations for FM and 10 stations for AM can be preset.

Follow the steps below to preset a station:

1. Tune in to desired radio station using Tune +/- Dial.

2. To preset desired station, press MEMORY button once.

PRESET and the preset number will flash on the display.

3. Press either the /-Seek or Seek+/ buttons once to

move to the desired station preset.

4. Press Memory button again to save desired station to

desired station preset to memory. PRESET and the station

preset number will stop flashing.

Note: Once 20 stations for FM or 10 stations for AM are set,

the first preset station will be replaced if you continue to preset

another station.

TO RETRIEVE PRESET STATIONS

1. Press the /-Seek or Seek+/ buttons once to search

down or up for the desired preset station.

AUX Function

If you want to use an external audio player such as a digital

media player or portable CD player, the unit has one Auxiliary

Port to accept these sources.

AUX 1 intended for use when it is more desirable to control the

external player from outside the unit.

1. Press Source button repeatedly until AUX 1 is illuminated

on the LCD display.

2. Open AUX 1 IN port cover on the left side of the unit.

3. Insert plug from your cord into the AUX 1 IN jack.

4. Connect the other end of the cord into the headphone out

or Aux out port on your external audio player.

5. Play the external audio source as you normally would.

6. Use the Volume/Bass/Treb Dial to adjust the volume.

Bluetooth Pairing Function

1. Make sure your personal device’s Bluetooth is turned on.

2. Turn on PowerBox by pressing the Power button.

3. Press the Bluetooth “Pairing” button or the “Source”

button until “bt” is displayed on the lower right hand side

of the LCD screen and a blue light is slowly flashing on

the front of the PowerBox.

4. Hold the Bluetooth “Pairing” button on the PowerBox

until the blue light rapidly flashes.

5. Once the light is rapidly flashing select “PB360C” from

your personal devices Bluetooth menu.

6. Once the devices have been linked the flashing blue

light will stop flashing and remain on.

7. Select music from your personal device that you would

like to play.

8. Make sure to check the volume level on your personal

device as this will impact the volume output on the

PowerBox. Note: Set your personal device audio output

level to 100% to maximize audio output on the

PowerBox. Now control volume with the volume control

knob on the PowerBox.

9. Press play on your personal device and enjoy.

BLUETOOTH

PAIRING

BUTTON

BLUETOOTH

PAIRING LIGHT

BLUETOOTH

USB Charging

The USB port is designed to charge most USB-enabled

devices such as cell phones and external digital media players.

Follow the steps below to charge your USB-enabled device:

1. Make sure your Jobsite Stereo is plugged into a 120V

power source.

2. Insert the USB end of your device cable into the USB port

inside the Digital Media Bay. Insert the other end of your

device cable into your device. Your device should begin to

charge.

Note: With your Jobsite Stereo plugged into a 120V power

source your USB-enabled device will power at any time,

regardless of which SOURCE your Jobsite Stereo is being

used. * Not guaranteed to work with all USB-enabled devices.

USB

PORT

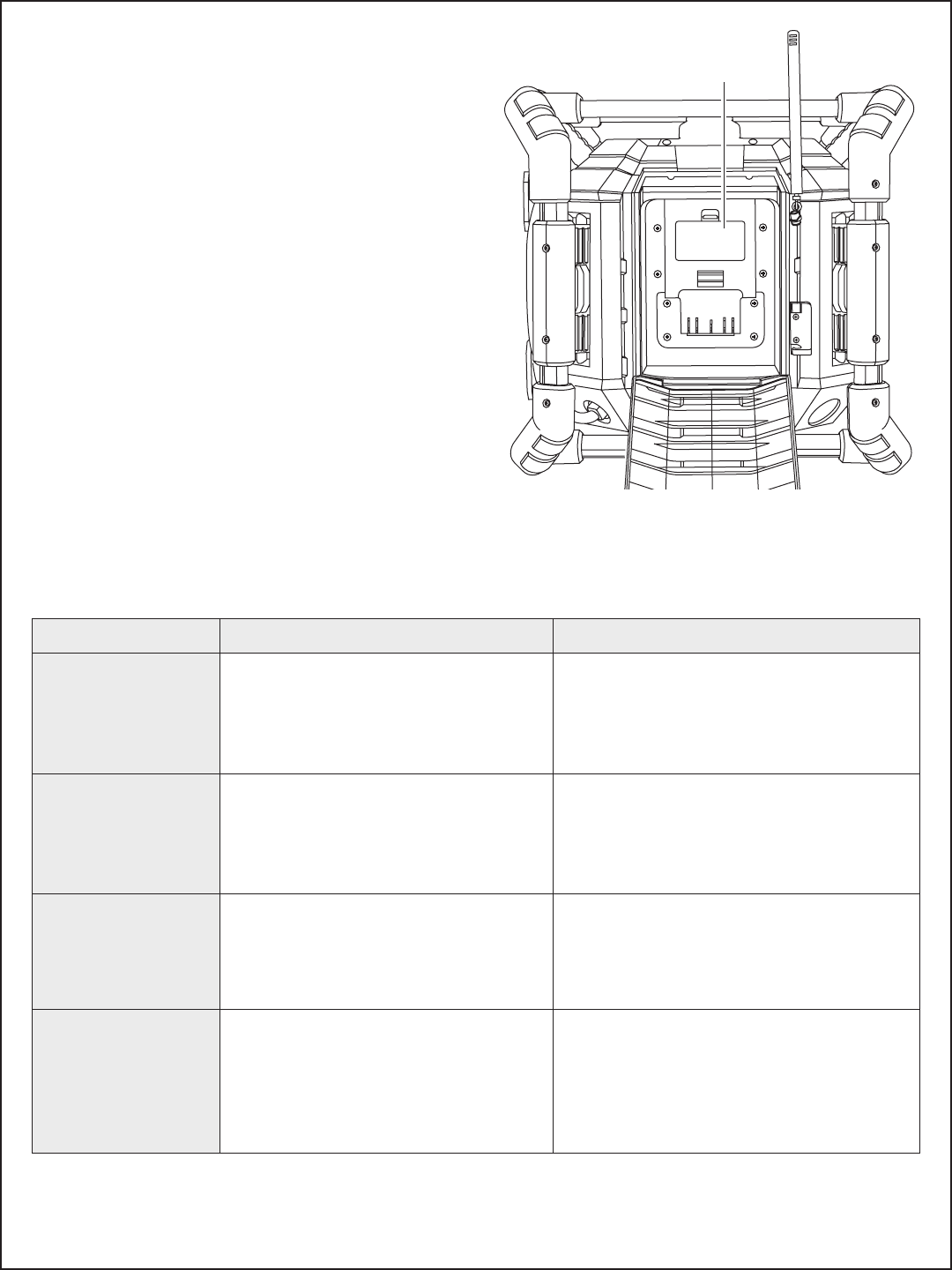

Releasing and Inserting

Battery Pack

To release or insert the battery pack from radio unit, open

the charger door by unlocking the latch. To insert battery,

align battery with terminals and slide battery pack onto

terminal until it locks into position. Do not force.

To release battery, depress battery release button and slide

battery of the terminals.

Charging Battery Pack

CHARGER OPERATION:

Insert battery and close door.

Charge only Bosch batteries (BAT600 -

BAT620). Other batteries may burst

causing injury and damage. Read additional safety

information on underside of radio.

Open charger door by releasing latch. Plug the unit’s power

cord into your standard power outlet, then insert battery pack

into charger.

1. The LCD will display the “CHARGING ” ICON on the

front of the unit. This indicates the battery pack is

charging.

2. When the word “CHARGING” next to the battery ICON

disappears, charging is complete.

3. The purpose of the charging icon on the LCD is to indicate

that the battery pack is charging. The charging icons will

disappear in less time if the battery pack was not

completely discharged.

4. When the battery pack is fully charged, the battery pack

can be inserted into a tool, or used to power the radio

instead of the power cord.

Note: It is recommended that the battery charger bay door

be kept shut at all times.

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

DOOR RELEASE

LATCH

WARNIN

TERMINALS

1. The charger was designed to fast charge the battery only

when the battery temperature is between 32˚F (0˚C) and

113˚F (45˚C). If the battery pack is too hot or too cold, the

charger will not fast charge the battery. (This may happen if

the battery pack is hot from heavy use). When the battery

temperature returns to between 32˚F (0˚C) and 113˚F

(45˚C), the charger will automatically begin charging.

2. A substantial drop in operating time per charge may mean

that the battery pack is nearing the end of its life and should

be replaced.

3. Remember to unplug charger during storage period.

4. If battery does not charge properly:

a. Check for voltage at outlet by plugging in some other

electrical device.

b. Check to see if outlet is connected to a light switch which

turns power “off” when lights are turned off.

c. Check battery pack terminals for dirt. Clean with cotton

swab and alcohol if necessary.

d. If you still do not get proper charging, take or send tool,

battery pack and charger to your local Bosch Service

Center. See “Tools, Electric” in the Yellow Pages for

names and addresses.

Note: Use of chargers or battery packs not sold by Bosch will

void the warranty.

Important Charging Notes

To power the unit

To Connect AC Power Plug

Plug the AC power cord of the unit into a standard AC

power outlet/socket with AC 120V/60Hz, it will switch to AC

once it is plugged in if it was running from a battery.

Note: The unit starts charging the battery automatically

once the unit is running by AC power.

To Operate by the Battery

Bosch battery pack supplies DC power to the unit in all

modes when the unit is disconnected from AC power. The 4

power outlets are not available until AC cord is plugged into

AC.

PROTECTIVE

COVER

INDICATOR

LIGHT

To reduce risk of electric shock, only plug

the unit into a Ground fault circuit

interrupter (GFCI) protected outlet when used in damp

locations. if a GFCI protected outlet is not available, use a

portable receptacle with built-in GFCI protection. Test GFCI

protected outlet according to instruction provided by GFCI

manufacturer. If the GFCI protected outlet does not pass

the GFCI testing, do not use that outlet. Only plug radio into

a functional GFCI protected outlet.

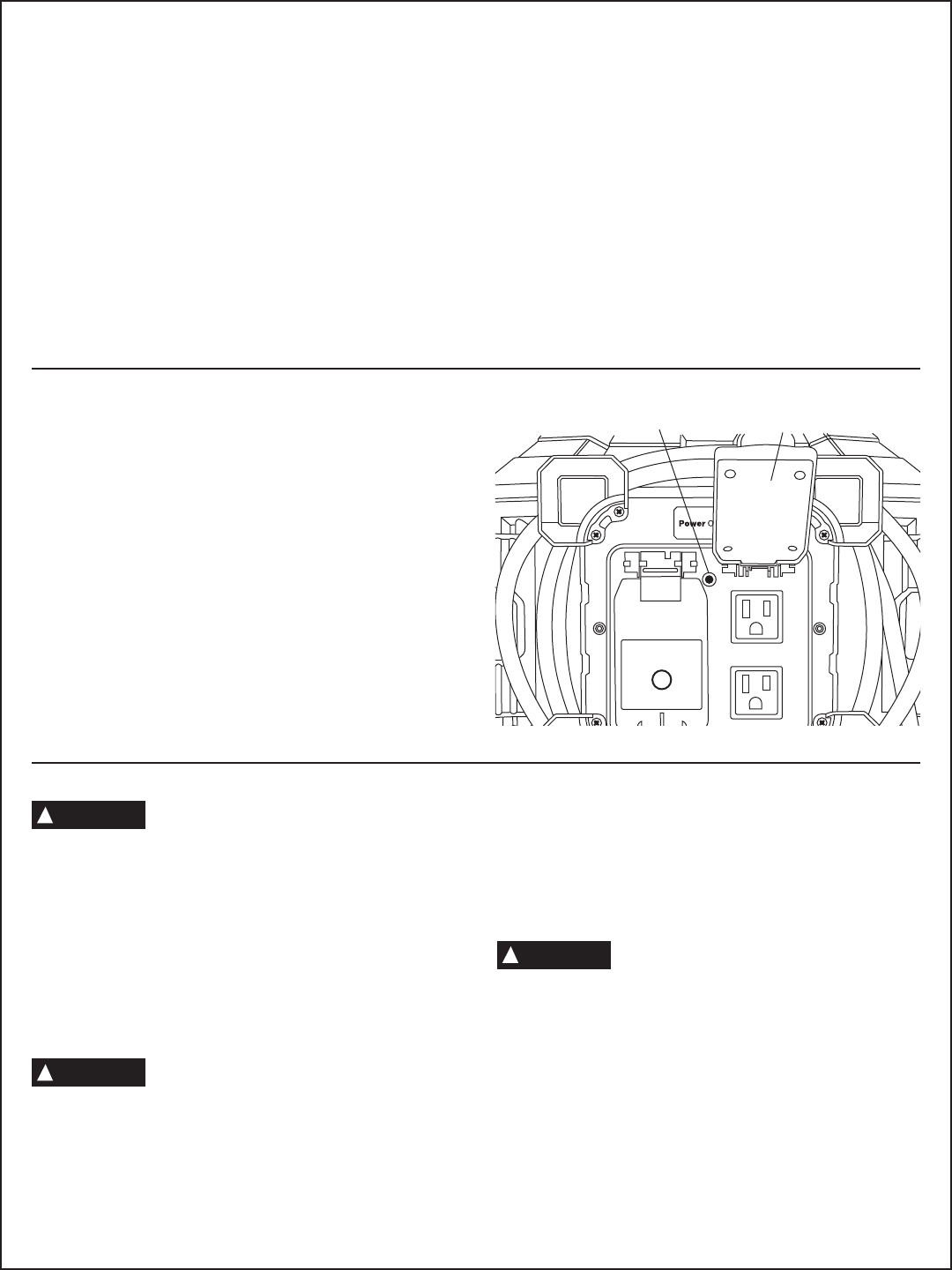

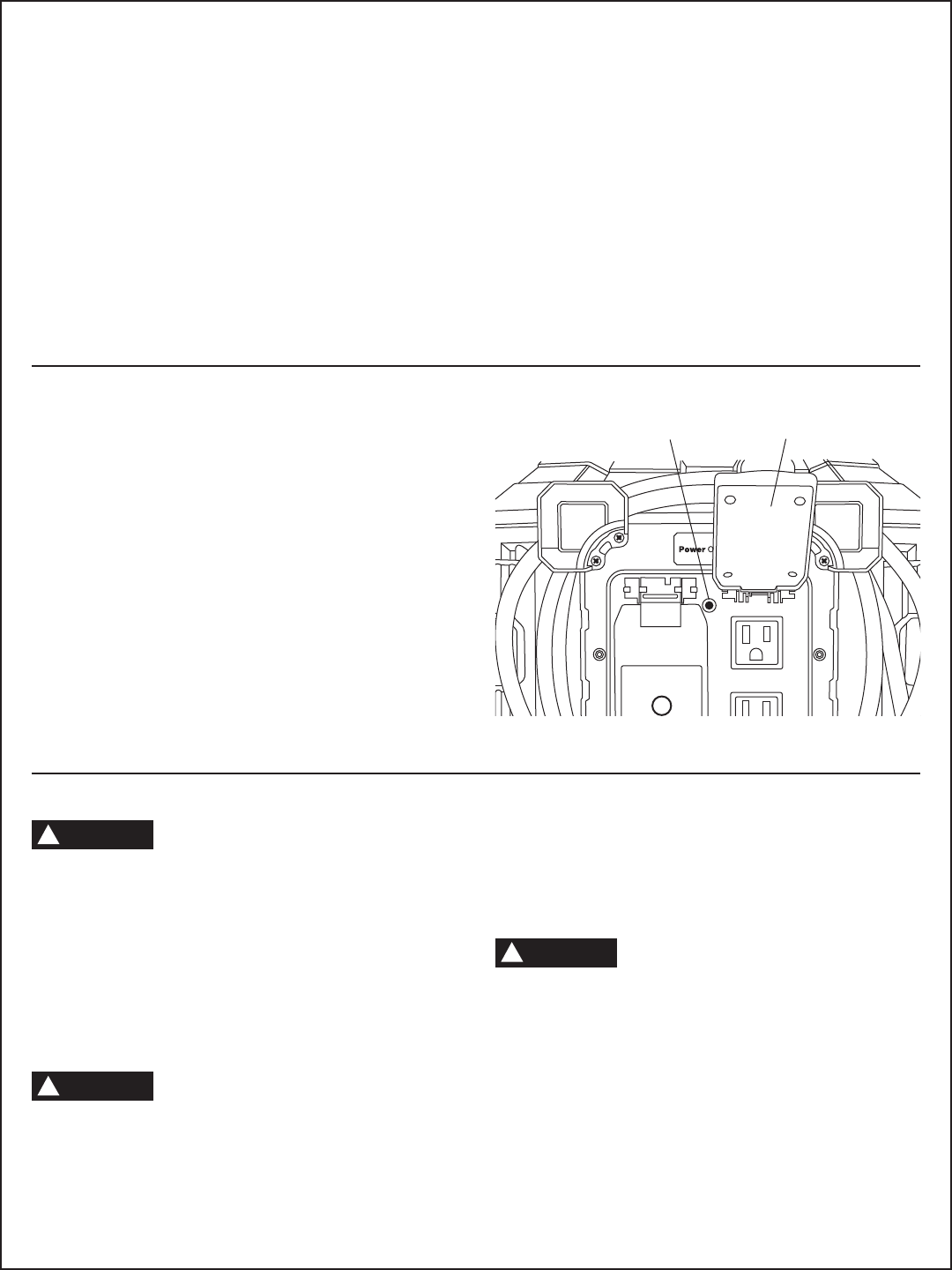

Use of the Convenient

4-way Outlets

The combined output rating of the four

AC outlets is 10A Max. To reduce the risk

of electric shock or fire hazard, do not overload the AC

outlets.

With the Unit plugged into AC power, perform the following

steps to use the convenient power outlets:

1. Lift up the protective cover to expose the AC power

outlets.

2. Plug into the outlet the desired AC appliance or power

tool.

3. Once you are done using the AC outlets on the unit,

insure that the protective covers properly close.

Do not use where water is likely to enter

unit. This device will not guard against

shock hazard from: 1. Defects or faults in the electrical

supply to the interrupter. 2. Personal contact with both

circuit conductors from the interrupter.

WARNIN

Changing Clock Batteries

1. Open battery bay door.

2. Remove AA battery cover.

3. Remove old batteries and dispose of properly.

4. Insert new AA batteries. Do not use mismatched

batteries, use only new Alkaline batteries.

Trouble Shooting Guide

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

LOCATION OF AA

BATTERIES

Problem Checkpoint Remedy

Audio Unit doesn’t

function.

1. Is power cord properly connected ?

2. Is the Bosch battery pack installed or

inserted properly?

3. Does the battery need charging?

1. Plug in AC power cord.

2. Make sure battery is completely inserted.

3. Plug in power cord and insert battery.

It is noisy or weak in

radio receiving.

1. Is there any facility interfering with

the unit.

2. Is there any interference to the

internal FM antenna?

1. Move unit to new location away from

interference.

2. Turn the unit in different directions.

4-Way Power outlet

does not function

1. Is power cord properly connected?

2. Is green light illuminated on outlets?

1. Plug in AC power cord.

Does unit suddenly

fail to work

1. Is power cord properly connected

to unit?

2. Is the LCD displaying that there is

power to the unit?

1. Plug in power to unit.

2. Software in unit needs to be reset.

Remove all batteries from unit and unplug

AC power cord, wait for 30 seconds and

reconnect AC power cord.

Service

NO USER SERVICEABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in misplacing of

internal wires and components which could cause

serious hazard. We recom mend that all tool service be

performed by a Bosch Factory Service Center or Authorized

Bosch Service Station. SERVICE MEN: Disconnect radio unit

from power source before servicing.

Service must be performed only by qualified repair

personnel. Service or maintenance performed by

unqualified personnel may result in a risk of injury.

When servicing, use only identical replacement parts.

Follow instructions in the Maintenance section of this

manual. Use of unauthorized parts or failure to follow

Maintenance Instructions may create a risk of shock or

injury.

BATTERIES

Be alert for battery packs that are nearing their end of

life. If you notice decreased tool performance or

significantly shorter running time between charges then it is

time to replace the battery pack. Failure to do so can cause

the tool to operate improperly or damage the charger.

Cleaning

To avoid accidents, always disconnect the

radio unit from the power supply before

cleaning.

THE MAIN UNIT

Never insert a dirty/scraped disc into unit or allow dirt or

sand to enter the unit.

Do not remove the unit suddenly from a very cold area into a

warm area. Otherwise moisture condensation may form on

the optical lens, preventing proper operation.

Do not leave the unit exposed to direct light sunlight for long

periods of time, it may deform or discolor the cabinet and

may also cause malfunctioning.

Wipe the unit with a soft cloth. Remove stubborn dirt using a

damp cloth that was dipped in soapy water, then wipe dry.

If you intend to use a chemical cleaning cloth, read it’s

instruction first.

Do not use alcohol or paint thinners.

Certain cleaning agents and solvents

damage plastic parts. Some of these are:

gasoline, car bon tetrachloride, chlorinated cleaning solvents,

ammonia and household detergents that contain ammonia.

Maintenance

WARNING

Accessories

If an extension cord is necessary, a cord

with adequate size conductors that is

capable of carrying the current necessary for your tool

must be used. This will prevent excessive voltage drop,

loss of power or overheating. Grounded tools must use 3-

wire extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the heav i er the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

WARNING

CAUTION

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm2

Cord Length in Feet Cord Length in Meters

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

- POUR ÉVITER TOUT RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE N’UTILISEZ PAS CETTE FICHE AVEC UNE RALLONGE, OU

AVEC UNE PRISE FEMELLE OU UNE AUTRE PRISE DE COURANT DANS LAQUELLE LES BROCHES NE POURRAIENT PAS ÊTRE

ENFONCÉES COMPLÈTEMENT ET RESTERAIENT PARTIELLEMENT EXPOSÉES.

- N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ POUR ÉVITER TOUT RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE.

MISE EN GARDE : POUR REDUIRE LE

RISQUE DE DECHARGE ELECTRIQUE, NE

RETIREZ PAS LA PLAQUE DU HAUT (OU

LA PLAQUE ARRIERE) DE L’ENCEINTE.

AUCUN COMPOSANT NE PEUT ETRE

REPARE PAR L’UTILISATEUR A

L’INTERIEUR DE L’APPAREIL.

ADRESSEZ-VOUS A UN REPARATEUR

AGREE EN CAS DE PROBLEME.

Le symbole de l’éclair se terminant par

une pointe de flèche à l’intérieur d’un

triangle équilatéral a pour but d’avertir

l’utilisateur et de lui indiquer la présence

d’une « tension dangereuse » non isolée

à l’intérieur de l’enceinte du produit qui

peut être assez élevée pour causer un

risque de décharge électrique affectant

les personnes.

Le symbole du point d’exclamation à

l’intérieur d’un triangle équilatéral a

pour but d’avertir l’utilisateur et de lui

indiquer la présence de consignes de

fonctionnement et de maintenance

importantes (entretien) dans la littérature

technique accompagnant le produit.

1) Lisez ces consignes de sécurité.

2) Conservez ces consignes de sécurité.

3) Respectez tous les avertissements.

4) Suivez toutes les consignes de sécurité.

5) N’utilisez pas cet appareil à proximité de l’eau.

6) Nettoyez seulement avec un chiffon sec.

7) Ne bloquez pas les ouvertures de ventilation ; installez l’appareil conformément aux instructions du fabricant.

8) N’installez pas l’appareil à proximité de quelconques sources de chaleur telles que des radiateurs, des registres de chaleur, des poêles

ou d’autres appareils (y compris des amplificateurs) qui produisent de la chaleur.

9) Ne circonvenez pas la fonction de sécurité des fiches de type polarisé ou à mise à la terre. Une fiche de type polarisé est munie de deux

lames de largeur différente. Une fiche de type à mise à la terre est munie de deux lames et d’une broche pour la mise à la terre. La plus

grande lame (de la fiche polarisée) et la broche (de la fiche à mise à la terre) ont pour objet d’assurer la sécurité de l’utilisateur. Si la fiche

fournie ne peut pas être insérée dans la prise de courant, consultez un électricien afin de remplacer la prise de courant désuète.

10) Protégez le cordon d’alimentation de façon à ce que personne ne marche dessus et de façon à ce que le cordon ne soit pas pincé, en

particulier au niveau de la fiche, près de la prise de courant et à proximité de l’emplacement où il sort de l’appareil.

11) Utilisez exclusivement des équipements et accessoires spécifiés par le fabricant.

12) Utilisez uniquement avec le chariot, la plateforme, le trépied, le support ou la table qui ont été spécifiés par le fabricant, ou

qui sont vendus avec l’appareil. Quand vous utilisez un chariot, faites attention de ne pas renverser l’ensemble chariot/appareil

quand vous le déplacez ; cela pourrait causer des blessures.

13) Débranchez cet appareil pendant les orages accompagnés de foudre ou quand il ne va pas être utilisé pendant une période prolongée.

14) Adressez-vous à un réparateur agréé en cas de problème. Des réparations sont nécessaires lorsque l’appareil a été endommagé d’une

façon quelconque – par exemple, si le cordon d’alimentation ou la fiche est endommagé, si du liquide a pénétré dans l’appareil ou si des

objets y sont tombés, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou si quelqu’un l’a laissé

tomber.

15) La fiche branchée dans la prise de courant secteur sert de coupe-circuit. Il faut toujours avoir un accès facile à ce coupe-circuit.

16) Lisez l’étiquette indiquant les valeurs nominales sur le dessous de l’appareil ; vous y trouverez la mesure de la puissance absorbée et

d’autres informations sur la sécurité.

Cet appareil ne doit pas être exposé à de l’eau – qu’il s’agisse de grands volumes d’eau ou d’eau tombant au goutte à goutte – et aucun objet

rempli de liquide, comme un vase, ne doit être placé sur l’appareil.

Avertissement : Testez la prise de courant protégée par un disjoncteur de fuite à la terre en suivant les instructions fournies par le

fabricant du disjoncteur de fuite à la terre. Si le test de la prise de courant protégée par un disjoncteur de fuite à la terre ne donne pas

satisfaction, n’utilisez pas cette prise. Branchez seulement la radio dans une prise de courant protégée par un disjoncteur de fuite à la

terre fonctionnelle.

RISQUE DE DÉCHARGE ÉLECTRIQUE

NE PAS OUVRIR

MISE EN GARDE :

Table des matières

Sécurité.........................................................................................14-15

Consignes de sécurité importantes................................................14

Table des matières............................................................................15

Informations relatives à la FCC/IC...................................................15

Chargeur de piles............................................................................16

Entretien des piles...........................................................................16

Mise au rebut des piles...................................................................16

Description fonctionnelle et caractéristiques techniques...............17

Écran d’affichage à cristaux liquides...............................................18

Réglage de l’horloge.......................................................................18

Commandes PB360C et PB360C-C...............................................19

Consignes de fonctionnement...........................................................20

Réglages audio ...............................................................................20

Fonction Radio................................................................................20

Fonction Aux...................................................................................20

Fonction d’appariement Bluetooth..................................................21

USB - Charge..................................................................................21

Retrait et insertion du bloc-piles ......................................................22

Charge du bloc-piles.......................................................................22

Remarques importantes relatives à la charge ................................23

Alimentation de l’appareil.................................................................23

Utilisation des prises de courant quadruples pratiques..............23

Remplacement des piles de l’horloge.............................................24

Détermination de la cause, et résolution, des problèmes..............24

Entretien .............................................................................................25

Accessoires ........................................................................................25

Déclaration de conformité FCC

Cet équipement respecte les limites d’exposition aux rayonnements

fixées par la FCC pour un environnement non contrôlé.

Cet appareil est conforme à la partie 15 des Règlements de la FCC.

Son utilisation est autorisée moyennant le respect des deux

conditions suivantes : (1) Cet équipement ne doit pas causer

d’interférences nuisibles et (2) cet équipement doit accepter toute

interférence reçue, y compris les interférences qui risquent de

causer un fonctionnement indésirable.

Toute modification ou altération de cet

équipement n’ayant pas été approuvée

expressément par la partie responsable de la conformité pourrait

annuler le droit de l’utilisateur de se servir de cet équipement.

REMARQUE : ce matériel a été testé et il a été démontré qu'il

respecte les limites fixées pour un appareil numérique de Classe B,

conformément à la Partie 15 des Règles de la FCC. Ces limites sont

conçues de manière à assurer une protection raisonnable contre les

perturbations nuisibles dans une installation résidentielle. Ce

matériel produit, utilise et peut rayonner de l'énergie de fréquence

radioélectrique et, s'il n'est pas installé et utilisé conformément aux

instructions, il risque de causer des perturbations nuisibles aux

communications radio. Cependant, il n'est pas possible de garantir

qu'aucune perturbation ne résultera d'une installation particulière. Si

ce matériel cause des perturbations radioélectriques nuisibles

affectant la réception de la radio ou de la télévision – ce qui peut être

déterminé en mettant ce matériel sous tension et hors tension –

l'utilisateur devrait essayer de remédier à de telles perturbations en

prenant une ou plusieurs des mesures suivantes :

• Changer l'orientation de l'antenne de réception ou la placer à un

autre endroit.

• Augmenter la distance entre le matériel et le récepteur.

• Brancher le matériel dans une prise de courant faisant partie d'un

circuit différent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/télévision

expérimenté pour obtenir de l'aide.

Industrie Canada (IC)

Cet équipement est conforme aux dispositions du CNR d’Industrie

Canada pour les équipements exonérés. Son utilisation est autorisée

moyennant le respect des deux conditions suivantes :

Le présent appareil est conforme aux CNR d’Industrie Canada

applicables aux appareils radio exempts de licence. L’exploitation

est autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage

radioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

L’équipement est couvert par l’exonération des limites d’évaluation

de routine stipulées à la section 2.5 du CNR 102 et de l’obligation de

conformité CNR-102 RF; les utilisateurs peuvent obtenir toutes

informations sur la réglementation canadienne relative à l’exposition

aux RF et à la conformité.

MISE EN GARDE

Règles relatives au bloc-piles/chargeur

Avant d’utiliser le chargeur de pile, lisez toutes les consignes et

tous les marquages d’avertissement sur (1) le chargeur de pile,

(2) le bloc-piles et (3) le produit utilisant la pile.

N’utilisez que le chargeur qui accompagnait votre produit ou

remplacement direct, comme indiqué dans le catalogue ou ce

manuel.

Ne désassemblez pas la radio et ne l’utilisez pas s’il a reçu un

choc violent, s’il est tombé ou s’il a été endommagé par ailleurs.

Remplacez immédiatement les cordons ou les fiches abîmés. Un

remontage incorrect ou des dommages peuvent provoquer un

incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement mouillé ou

humide. N’exposez pas la radio à la pluie ou à la neige. Si le

boîtier de la pile est fissuré ou endommagé par ailleurs, ne

l’insérez pas dans le chargeur. Il pourrait y avoir un incendie ou un

court-circuit de pile.

Ne charger que des piles rechargeables approuvées par Bosch.

Voir Description fonctionnelle et Spécifications. Les autres types de

piles peuvent éclater causant ainsi des blessures et des dommages.

Chargez le bloc-piles à des températures de plus de 0 degrés C

(+32°F) et de moins de 45 degrés C (+113°F). Rangez la radio et

le bloc-piles à des endroits dont la température ne dépasse pas

49 degrés C (+120°F). Ceci est important pour prévenir des

dommages considérables aux éléments des piles.

Il peut y avoir une fuite de pile dans des conditions extrêmes

d’utilisation ou de température. Évitez tout contact avec la peau

et les yeux. Le liquide de pile est caustique et pourrait causer des

brûlures chimiques aux tissus. Si le liquide vient en contact avec la

peau, lavez rapidement à l’eau savonneuse. Si le liquide vient en

contact avec les yeux, rincez-les à l’eau pendant au moins 10

minutes et sollicitez des soins médicaux.

Posez la radio sur une surface plate inflammable et à distance

de matériaux inflammables lorsqu’on recharge un bloc-piles. Le

chargeur et le bloc-piles s’échauffent pendant la charge. Le coussi -

net de mousse souple et autres surfaces isolantes empêchent la

circulation normale de l’air, ce qui peut provoquer une surchauffe

du chargeur et du bloc-piles. S’il y a dégagement de fumée ou si le

boîtier fond, débranchez le chargeur immédiatement et n’utilisez ni

le chargeur, ni le bloc-piles.

L’utilisation d’un accessoire non recommandé ni vendu par Bosch

peut causer des risques d’incendie, de chocs électriques ou de

lésions corporelles.

Lorsque les piles ne sont pas dans l’outil ou

le chargeur, gardez-les à l’écart d’objets

métalliques. Ainsi, pour éviter un court-circuitage des bornes, NE

PLACEZ PAS les piles dans la boîte à outils ou dans la poche avec des

clous, des vis, des clés, etc. Ceci peut provoquer un incendie ou des

blessures.

MISE EN GARDE : il existe un risque d’explosion si les piles sont

remplacées par des piles inadéquates. Ne remplacez les piles

que par des piles de type similaire ou équivalent.

NE METTEZ PAS LES PILES AU FEU ET NE LES EXPOSEZ PAS À UNE

CHALEUR ÉLEVÉE. Elles peuvent exploser.

Entretien des piles

Mise au rebut des piles

Ne tentez pas de désassembler le bloc-piles

ou d’enlever tout composant faisant saillie

des bornes de piles, ce qui peut provoquer un incendie ou des

blessures. Avant la mise au rebut, protégez les bornes exposées à

l’aide d’un ruban isolant épais pour prévenir le court-circuitage.

Piles lithium-ion

Si le produit est équipé d'une pile lithium-ion, la pile doit être

ramassée, recyclée ou mise au rebut d'une manière qui ne soit pas

nocive pour l'environnement.

“Le sceau RBRC de recyclage des piles, homologué

par l’EPA (Agence pour la protection de

l’environnement des États-Unis), qui se trouve sur les

piles au lithium-ion (Li-ion) indique que Robert

Bosch Tool Corporation participe volontairement à

un programme industriel de ramassage et de

recyclage de ces piles au terme de leur vie utile, pourvu qu’elles soient

mises hors service aux États-Unis ou au Canada. Le programme du

RBRC offre une alternative pratique à la mise des piles au Li-ion usées

au rebut ou au ramassage d’ordures municipal, ce qui pourrait être

interdit dans votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples

renseignements sur le recyclage des piles au Li-ion et sur les

restrictions ou interdictions de mise au rebut qui s’appliquent à votre

région ou renvoyez vos piles à un Centre de Service

Skil/Bosch/Dremel pour recyclage. La participation de Robert Bosch

Tool Corporation à ce programme s'insère dans le contexte de notre

engagement à préserver notre environnement et à conserver nos

ressources naturelles.”

AVERTISSEMENT

Description fonctionnelle et caractéristiques techniques

Numéro de modèle PB360C et PB360C-C

Tension nominale 120 V 60 Hz

Intensité 12 A

Piles compatibles BAT600 - BAT620

Prises munies disjoncteur de fuite

à la terre tension nominale 120 V 60 Hz

Intensité 10 A

Radio AM 530-1710kHz

FM 87,5-107,9MHz

Mémoire AM : 10 stations programmées

FM : 20 stations programmées

HAUT-PARLEURS

EMPLACEMENT

DES PILES AA

Stéréo de chantier avec prise à 4 voies

REPLA CE AA BAT TERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

120V AC

PRISE DE COURANT

À 4 VOIES

CAGE DE

PROTECTION PANNEAU DE

COMMANDE

INDICATEUR

DE CHARGE

HORLOGE

NUMÉRIQUE

POIGNÉE DE

TRANSPORT

ANTENNE

COMPARTIMENT DU

CHARGEUR/BLOC-PILES

PORT

USB

ENTRÉE

AUXILIAIRE

CORDON

D’ALIMENTATION

CROCHET POUR

L’ENROULEMENT

DU CORDON

Écran d’affichage à cristaux liquides

Réglage de l’horloge

Lorsque la fiche c.a. ou le bloc-piles est introduit, l’appareil passe par

défaut dans le mode d’attente et l’écran à cristaux liquides affiche

«12:00 ». Suivez la procédure ci-dessous pour afficher l’heure locale

correcte.

1. Appuyez sur le bouton Clock (Horloge) sur l’appareil et maintenez-

le enfoncé jusqu’à ce que « hour » soit activé et commence à

clignoter.

2. Tournez le bouton /-Seek ou Seek+/ pour choisir le chiffre

correspondant à l’heure correcte. Pour un réglage de l’heure dans

le mode « PM » (Après-midi), tournez TUNE DIAL jusqu’à ce que «

PM » s’illumine sur l’écran ACL.

3. Appuyez une fois sur le bouton Clock pour choisir le nombre

correspondant à l’heure ; ceci activera la fonction « minute », qui

clignotera alors.

4. Tournez le bouton /-Seek ou Seek+/ pour choisir le chiffre

correspondant à la minute correcte.

5. Appuyez une fois sur le bouton Clock pour enregistrer le temps

actuel.

Remarque : 2 piles AA sont nécessaires pour permettre à l’horloge de

continuer à indiquer l’heure correcte lorsque l’appareil est débranché.

Remplacez les piles AA lorsque l’appareil n’indique plus l’heure

correcte. (Veuillez vous reporter à la rubrique concernant le remplace ment

des piles de l’horloge.)

1. JAZZ - s’illumine lorsque Jazz est sélectionné dans Equalizer.

2. ROCK - s’illumine lorsque Rock est sélectionné dans Equalizer.

3. POP - s’illumine lorsque Pop est sélectionné dans Equalizer.

4. CLASSICAL - s’illumine lorsque Classical est sélectionné dans

Equalizer.

5. CUSTOM - s’illumine lorsque Custom (choix personnalisé) est

sélectionné dans Equalizer ou quand le bouton Custom est

enfoncé.

6. NUMERIC - affiche l’heure sur l’horloge après qu’elle a été réglée,

et la station radio dans le mode « Tuner ».

7. ST (STÉRÉO) - s’illumine lorsque la station radio est diffusée sur la

chaîne stéréo.

8. NUMERIC - affiche la fréquence FM ou AM dans le mode « Tuner

», ou le temps écoulé lors de la lecture d’une piste musicale

numérique. Affiche également « bt » pour Bluetooth.

9. CHARGING - clignote lorsque l’appareil est en train de charger le

bloc-piles.

10. Icône de PILE - indique que le bloc-piles est dans l’appareil. Cette

icône clignote lorsque les piles sont presque complètement

déchargées.

11. FM - indique la bande FM dans le mode « Tuner ».

12. AM - indique la bande AM dans le mode « Tuner ».

13. AUX 1 - s’illumine lorsque vous sélectionnez le mode AUX 1 pour

jouer un appareil multimédia extérieur.

14. NUMERIC - affiche le numéro d’une station radio programmée

dans le mode « Tuner ».

15. PRESET - s’illumine lorsqu’une station radio programmée est

sélectionnée et clignote lors de la mise en mémoire d’une station

radio.

16. BAS - s’illumine lorsque vous sélectionnez le niveau désiré pour

les tonalités basses.

17. TRE - s’illumine lorsque vous sélectionnez le niveau désiré pour les

tonalités aigües.

18. PM - s’illumine lorsque le réglage de l’horloge est dans le mode

PM (après-midi).

19. Icône de TEMPÉRATURE - Lorsque l’appareil radio n’est PAS

branché dans une prise de courant de 120 V, mais si une pile est

installée correctement dans le compartiment de la pile/du chargeur,

cette icône s’illuminera et clignotera si la température de la pile est

trop chaude (à peu près 50 degrés Celsius ou plus) ou trop froide (à

peu près -10 degrés Celsius ou moins). Si la température de la pile

dépasse 70 degrés Celsius, l’appareil radio s’éteindra afin de

protéger la pile contre tout risque d’endommagement. Lorsque la

température de la pile atteint la plage de températures de

fonctionnement normales (voir les règles relatives au chargeur et à

la pile), l’appareil radio peut être mise sous tension et recommencer

à fonctionner normalement. L’icône de TEMPÉRATURE ne

s’illuminera PAS et ne clignotera PAS lorsque l’appareil radio est

branché dans une prise de courant de 120 V.

1 2 3 4 5 17 16 15 14

11 12 13

18 19

1. - pour basculer entre les modes en marche et en attente.

2. Volume/Bass Treb - pour augmenter/diminuer le volume audio

dans tous les modes. Le volume se règle de 0 à 20 (minimum-

maximum) sur un tour complet du bouton. Le cadran tourne sur

360 degrés.

3. Volume/Bass Treb - pour contrôler les tonalités basses et aigües

lorsque l’appareil est sur l’option « Custom » de l’equalizer et

quand le bouton « custom » est enfoncé et les icônes sont en train

de clignoter.

4. Equalizer - pour basculer entre le choix personnalisé (Custom) et

les options prédéfinies de l’equalizer : Jazz, Rock, Pop et Classique.

5. Custom - appuyez une fois pour engager les options de tonalités

basses et aigües personnalisées (contrôle effectué par le cadran

Volume/Bass/Treb).

6. Memory - appuyez sur ce bouton pour programmer des stations

de radio. Pour programmer : choisissez la station de radio que

vous souhaitez programmer, appuyez sur le bouton Memory,

utilisez les bouton ou pour atteindre le numéro de station

choisie, et appuyez sur le bouton Memory pour enregistrer la

station que vous souhaitez programmer.

7. Clock - appuyez sur ce bouton pour programmer l’heure et pour

l’enregistrer. Pour mettre à l’heure : appuyez une fois, utilisez

/-Seek ou Seek+/ pour régler l’heure ; appuyez à nouveau,

utilisez /-Seek ou Seek+/ pour régler les minutes ; appuyez

à nouveau pour enregistrer.

8. Tune +/- lorsque vous écoutez la radio, tournez le cadran pour

ajuster la chaîne de la station radio. Lorsque vous réglez l’horloge

(Clock), tournez la cadran pour ajuster les paramètres d’heure et

de minutes. Le cadran tourne sur 360 degrés.

9. PLAY / PAUSE - pour lire une piste ou faire une pause lorsque

vous écoutez une source Bluetooth.

10. BOUTON D’APPARIEMENT DE BLUETOOTH - Lorsque vous

écoutez un appareil avec Bluetooth comme source.

11. /-Seek ou Seek+/ - lorsque vous écoutez une source radio

: appuyez une fois pour basculer entre les stations radio

programmées. Appuyez sur l’un de ces boutons et maintenez-le

enfoncé pour chercher rapidement des stations radio vers le haut

ou vers le bas. Lorsque vous écoutez un appareil avec Bluetooth

comme source : appuyez une fois pour revenir à la piste

antérieure.

12. Source - appuyez sur ce bouton pour basculer entre Radio FM,

AM, AUX1, bt (Bluetooth).

Commandes PB360C et PB360C-C

109

11 11

12 34675 8

Options de réglages audio

VOLUME

Votre Stéréo de chantier a 20 options de volume préétablies qui sont

sélectionnables. Pour ajuster le niveau de VOLUME, tournez le cadran

Volume/Bass/Treb dans le sens des aiguilles d’une montre ou dans le

sens contraire des aiguilles d’une montre jusqu’au niveau de volume

désiré.

Equalizer

Votre Stéréo de chantier a cinq option préétablies et sélectionnables

pour l’equalizer ainsi que des options personnalisables qui vous

permettent de sélectionner le niveau exact des tonalités basses et

aigües qui vous convient.

Si vous appuyez de façon répétée sur le bouton Equalizer, vous

pourrez sélectionner l’une des quatre options de l’equalizer ou l’option

que vous aurez personnalisée, illuminant tour à tour chaque paramètre

sur l’écran ACL : JAZZ, ROCK, POP, CLASSICAL ou CUSTOM.

Pour programmer les paramètres personnalisés des tonalités basses

et aigües, suivez les étapes de la procédure ci-après :

1. Appuyez de façon répétée sur le bouton Equalizer jusqu’à ce que

« CUSTOM » soit sélectionné. Ou appuyez seulement une fois sur le

bouton Custom.

2. Appuyez une fois sur le bouton Custom, et « BAS » (pour

BASS/basses) ainsi que le numéro du niveau des tonalités basses

commenceront à clignoter sur l’écran ACL.

3. Tournez le cadran Volume/Bass/Treb dans le sens des aiguilles

d’une montre ou dans le sens contraire des aiguilles d’une montre

jusqu’à ce que vous ayez atteint le niveau de tonalités basses désiré.

4. Appuyez à deux reprises sur Custom, et « TRE » (pour

TREBLE/aigües) ainsi que le numéro du niveau des tonalités aigües

commenceront à clignoter sur l’écran ACL.

5. Tournez le cadran Volume/Bass/Treb dans le sens des aiguilles

d’une montre ou dans le sens contraire des aiguilles d’une montre

jusqu’à ce que vous ayez atteint le niveau de tonalités aigües désiré.

6. Appuyez une fois de plus sur le bouton Custom pour mettre les

niveaux programmés en mémoire. Vos paramètres personnalisés de

tonalités basses et aigües sont maintenant enregistrés, et « TRE »

ainsi que le numéro du niveau des tonalités aigües cesseront alors

de clignoter et disparaîtront de l’écran ACL.

Remarque : les options Bass et Treble ont chacune une plage de

niveaux allant de 0 (min.) à 10 (max.).

STÉRÉO

Quand un puissant signal FM est reçu par le syntoniseur FM, « ST »

s’illuminera sur l’écran ACL. Si un signal faible est reçu par le

syntoniseur FM, « ST » ne s’illuminera pas sur l’écran ACL. Pour

améliorer le son d’une station faible, ajustez l’antenne extérieure ou

positionnez votre Stéréo de chantier à un endroit différent.

Fonction radio

POUR SÉLECTIONNER LA BANDE ET LES STATIONS

Ce syntoniseur est conçu pour fonctionner dans la fréquence AM

standard de 530 à 1 710 kHz et dans la fréquence FM standard de 87,5

à 107,9 MHz. Suivez les étapes ci-dessous pour vous régler sur la

station radio désirée :

1. Appuyez de façon répétée sur le bouton Source jusqu’à ce que « FM

» ou « AM » soit sélectionné.

2. Faites tourner le cadran Tune +/- dans le sens des aiguilles d’une

montre ou dans le sens contraire des aiguilles d’une montre pour

atteindre la fréquence radio désirée.

3. Pour chercher une station, appuyez sur le bouton /-Seek

pendant une seconde pour chercher vers le bas ou sur le bouton

Seek+/ pendant une seconde pour chercher vers le haut jusqu’à

ce qu’une station avec un puissant signal soit reçue.

Remarque : si aucune station n’a été reçue lorsque l’appareil cesse de

chercher, recommencez la procédure indiquée plus haut pour chercher

les stations préférées.

POUR PROGRAMMER DES STATIONS

Il est possible de programmer jusqu’à 20 stations pour FM et jusqu’à

10 stations pour AM. Suivez les étapes ci-dessous pour programmer

une station radio :

1. Utilisez le cadran Tune +/- pour atteindre la station radio désirée.

2. Pour programmer la station désirée, appuyez une fois sur le bouton

MEMORY. PRESET et le numéro programmé commenceront à

clignoter sur l’écran.

3. Appuyez une fois soit sur le bouton /-Seek soit sur le bouton

Seek+/ pour avancer vers la station que vous désirez

programmer.

4. Appuyez une nouvelle fois sur le bouton Memory pour enregistrer la

station désirée et la mettre en mémoire. PRESET et le numéro de la

station programmée cesseront de clignoter sur l’écran.

Remarque : après que 20 stations pour FM ou 10 stations pour AM

auront été programmées, la première station programmée sera

remplacée si vous continuez et programmez une nouvelle station.

POUR RETOURNER AUX STATIONS PROGRAMMÉES

AFIN DE LES ÉCOUTER

1. Appuyez une fois soit sur le bouton /-Seek soit sur le bouton

Seek+/ pour aller vers le bas ou vers le haut, respectivement,

afin de retourner à la station programmée de votre choix.

Fonction AUX

Si vous voulez utiliser un appareil audio externe tel qu’un lecteur

multimédia numérique ou un lecteur de CD portable, l’appareil

comporte un ports auxiliaires pour vous permettre d’accepter ces

sources.

AUX 1 est conçu en vue d’emploi quand il est plus désirable de

contrôler le lecteur externe depuis l’extérieur de l’appareil.

1. Appuyez de façon répétée sur le bouton Source jusqu’à ce que AUX

1 soit illuminé sur l’écran ACL.

2. Ouvrez le couvercle du port AUX 1 IN sur le côté gauche de

l’appareil.

3. Insérez la fiche de votre cordon dans la prise AUX 1 IN.

4. Connectez l’autre bout du cordon dans le port « headphone out »

(sortie casque d’écoute) ou dans le port « Aux out » (sortie

équipement auxiliaire) sur votre lecteur audio externe.

5. Faites jouer la source audio externe comme vous le feriez

normalement.

6. Utilisez le cadran Volume/Bass/Treb sur votre Stéréo de chantier

pour régler le volume.

Consignes de fonctionnement

Fonction d’appariement Bluetooth

1.Assurez-vous que Bluetooth est activé sur votre appareil

personnel.

2.Allumez PowerBox en appuyant sur le bouton Power

(Alimentation).

3.Appuyez sur le bouton « Pairing » (Appariement) ou sur le

bouton « Source » de Bluetooth jusqu’à ce que « bt » soit affiché

du côté inférieur droit de l’écran ACL et jusqu’à ce qu’un voyant

bleu commence à clignoter lentement sur le devant de PowerBox.

4.Maintenez le bouton « Pairing » (Appariement) de Bluetooth

enfoncé sur PowerBox jusqu’à ce que le voyant bleu commence à

clignoter rapidement.

5.Lorsque le voyant bleu clignotera rapidement, sélectionnez «

PB360C » dans le menu Bluetooth de vos appareils personnels.

6.Une fois que les appareils auront été reliés, le voyant bleu

clignotant cessera de clignoter et restera allumé constamment.

7.Sélectionnez la musique de votre appareil personnel que vous

voulez jouer.

8.Assurez-vous que le volume sonore de votre appareil personnel

vous convient, car il affectera le volume du son de PowerBox.

Remarque : Réglez le volume sonore de votre appareil personnel

sur 100 % afin de maximiser le volume du son de PowerBox. À

présent, contrôlez le volume avec le bouton de commande du

volume de PowerBox.

9.Appuyez sur le bouton de lecture de votre appareil personnel et

profitez de la musique.

BOUTON

D’APPARIEMENT

DE BLUETOOTH

VOYANT

D’APPARIEMENT

DE BLUETOOTH

BLUETOOTH

USB - Charge

Le port USB est conçu pour charger la plupart des dispositifs

compatibles USB tels que des téléphones portables/mobiles et des

lecteurs multimédia numériques externes. Suivez les étapes de la

procédure ci-dessous pour charger votre dispositif compatible USB :

1. Assurez-vous que votre Stéréo de chantier est branché dans une

prise de courant secteur 120 V.

2. Insérez le bout pour connexion USB du câble de votre dispositif

dans le port USB à l’intérieur du Compartiment multimédia

numérique. Insérez l’autre bout du câble de votre dispositif dans

votre dispositif. Votre dispositif devrait commencer à se charger.

Remarque : lorsque votre Stéréo de chantier est branché dans une

source d’alimentation secteur 120 V, votre dispositif compatible USB

se chargera à tout moment, quelle que soit la SOURCE d’alimentation

avec laquelle votre Stéréo de chantier est utilisé. * Pas de garantie de

fonctionnement avec tous les dispositifs compatibles USB.

PORT

USB

Retrait et insertion du bloc-piles

Pour retirer le bloc-piles de la radio ou pour l’y insérer, ouvrez la

porte du chargeur en déverrouillant le loquet. Pour insérer les piles,

alignez les piles avec les bornes et faites glisser le bloc-piles sur les

bornes jusqu’à ce qu’il se bloque en place. Ne forcez pas.

Pour retirer les piles, appuyez sur le bouton de retrait des piles et

faites glisser le blocs-piles hors des bornes.

Charge du bloc-piles

FONCTIONNEMENT DU CHARGEUR :

Insérez les piles et fermer la porte.

Ne chargez que des piles Bosch BAT600 -

BAT620. D’autres piles risqueraient d’exploser

et de causer des blessures aux personnes et des dommages aux biens.

Lisez les consignes de sécurité supplémentaires figurant sur le

dessous de la radio.

Ouvrez la porte du chargeur en déverrouillant le loquet. Branchez le

cordon d’alimentation de l’appareil dans votre prise de courant

murale standard, puis insérez le bloc-piles dans le chargeur.

1. L’écran ACL affichera l’icône de pile et le mot « CHARGING »

sur le devant de l’appareil. Ceci indique que le bloc-piles est en

train de charger.

2. La disparition du mot « CHARGING » à côté de l’icône de pile

indique que le bloc-piles est complètement chargé.

3. La raison d’être de l’icône de charge sur l’écran ACL est d’indiquer

que le bloc-pile est en train de charger. Les icônes de charge

disparaîtront plus vite si le bloc-piles n’était pas complètement

déchargé.

4. Lorsque le bloc-piles est complètement chargé, il peut être inséré

dans un outil ou utiliser pour alimenter la radio au lieu du cordon

d’alimentation.

Remarque : il est recommandé de garder la porte du Compartiment

du chargeur de piles fermée tout le temps.

LOQUET DE

VERROUILLAGE/

DÉVERROUILLAGE

DE LA PORTE

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

BORNES

AVERTISSEMENT

1. De même, le chargeur n’est destiné qu’à la charge rapide des bloc-

piles dont la température se situe entre 0°C (32°F) et 45°C (113°F).

Si le bloc-piles est trop chaud ou trop froid, la charge rapide est

alors impossible. (Chose possible si le bloc-piles devient trop

chaud à l’usage intensif). Quand la température du bloc-piles

retourne entre 0°C (32°F) et 45°C (113°F), le chargeur rassumera

automatiquement sa fonction.

2. Une diminution marquée de la réserve énergétique entre les

charges peut signaler l’épuise ment du bloc-piles et le besoin d’un

remplacement.

3. N'oubliez pas de débrancher le chargeur durant la période de

remisage.

4. Si le bloc-piles ne se charge pas normale -ment :

a. Vérifiez la présence de courant à la prise en y branchant un autre

appareil électrique.

b. Vérifiez si la prise n’est pas raccordée con jointement à un

interrupteur qui servirait à éteindre les lumières.

c. Vérifiez la propreté des bornes du bloc-piles. Nettoyez-les au

besoin avec un bâtonnet imbibé d’alcool.

d. Si vous n’arrivez toujours pas à obtenir la charge satisfaisante,

confiez l’outil, le bloc-piles et le chargeur à votre centre

d’entretien Bosch habituel. Voir les noms et adresses des

centres d’entretien sous la rubrique « Outils électriques» dans

les pages jaunes de l’annuaire de téléphone.

Remarque : L’utilisation de chargeurs ou de bloc-piles non vendus

par Bosch annule la garantie.

Remarques importantes relatives à la charge

Alimentation de l’appareil

Branchement sur le secteur

Branchez le cordon d’alimentation c.a. de l’appareil dans une prise de

courant/prise murale c.a. standard (c.a. 120 V/60 Hz). S’il était

alimenté auparavant par des piles, l’appareil, dès qu’il aura été

branché, sera désormais alimenté par le secteur.

Remarque : l’appareil commence à charger les piles

automatiquement dès qu’il est alimenté par le secteur.

Fonctionnement avec les piles

Le bloc-piles Bosch alimente l’appareil en courant continu dans tous

les modes lorsque l’appareil est déconnecté de sa source

d’alimentation c.a. La 4 voies ne sont pas disponibles si le cordon

d’alimentation c.a. n’est pas branché sur le secteur.

120V AC

CAPUCHON DE

PROTECTION

VOYANT

Pour réduire le risque de choc électrique, ne

branchez cet appareil que dans une prise de

courant protégée par un disjoncteur de fuite à la terre lorsque vous

l’utilisez dans un endroit humide. S’il n’y a pas de prise de courant

protégée par un disjoncteur de fuite à la terre, utilisez une prise de

courant portative protégée par un disjoncteur de fuite à la terre

incorporé. Testez la prise de courant protégée par un disjoncteur de

fuite à la terre en suivant les instructions fournies par le fabricant

du disjoncteur de fuite à la terre. Si le test de la prise de courant

protégée par un disjoncteur de fuite à la terre ne donne pas

satisfaction, n’utilisez pas cette prise. Branchez seulement la radio

dans une prise de courant protégée par un disjoncteur de fuite à la

terre fonctionnelle.

Utilisation des prises de courant

quadruples pratiques

Le débit nominal combiné maximum des

quatre prises de courant c.a. est de 10 A.

Pour réduire le risque de choc électrique ou d’incendie, ne

surchargez jamais les prises de courant c.a.

Après avoir branché l’appareil dans une source d’alimentation c.a.,

effectuez les actions suivantes pour utiliser les prises de courant

pratiques :

1. Soulevez le cache de protection pour exposer les sorties

d’alimentation c.a.

2. Branchez l’équipement ou outil électrique désiré dans la prise.

3. Après avoir fini d’utiliser les prises de courant c.a. de l’appareil,

assurez-vous que les capuchons de protection sont fermés

correctement.

N’utilisez pas lorsqu’il est probable que de

l’eau s’infiltrera dans l’appareil. Ce dispositif

ne protégera pas contre les décharges électriques provenant : 1. des

défauts ou des problèmes affectant l’alimentation électrique de

l’interrupteur ; 2. des contacts entre une personne et les deux

conducteurs du circuit de l’interrupteur.

AVERTISSEMENT

Remplacement des piles de l’horloge

1. Ouvrez la porte du compartiment des piles.

2. Retirez le cache des piles AA.

3. Retirez les anciennes piles et mettez-les au rebut conformément à

la réglementation applicable.

4. Insérez les nouvelles piles AA. N’utilisez pas de piles usagées ou de

types différents ; utilisez seulement des piles alcalines neuves.

Détermination de la cause, et résolution, des problèmes

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

EMPLACEMENT

DES PILES AA

Problème Détermination de la cause Résolution du problème

La partie audio ne

fonctionne pas.

1. Le cordon d’alimentation est-il connecté

correctement ?

2. Le bloc-piles Bosch a-t-il été inséré ou installé

correctement ?

3. Le bloc-piles doit-il être rechargé ?

1. Branchez le cordon d’alimentation c.a.

2. Assurez-vous que le bloc-piles est inséré

complètement.

3. Branchez le cordon d’alimentation et insérez

le bloc-piles.

La réception radio est

bruyante ou faible.

1. Y a-t-il un autre équipement à proximité qui

produit des interférences ?

2. L’antenne FM interne est-elle affectée par des

interférences ?

1. Déplacez l’appareil à un autre endroit à distance

de la source des interférences.

2. Orientez l’appareil dans un autre sens.

La prise à 4 voies ne

fonctionne pas.

1.Le cordon d’alimentation est-il connecté

correctement ?

2.Le voyant vert est-il illuminé sur les prises de

courant ?

1. Branchez le cordon d’alimentation c.a.

L’appareil cesse

subitement de

fonctionner.

1. Le cordon d’alimentation est-il connecté

correctement à l’appareil ?

2. L’écran à cristaux liquides indique-t-il que

l’appareil est sous tension ?

1.Branchez l’appareil sur une source d’alimentation.

2.Le logiciel de l’appareil doit être réinitialisé. Retirez

toutes les piles de l’appareil et débranchez le cordon

d’alimentation c.a., puis attendez 30 secondes et

rebranchez le cordon d’alimentation c.a. dans la

prise secteur.

Service

IL N’EXISTE À L’INTÉRIEUR AUCUNE PIÈCE

SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR

L’UTILISATEUR. L’entretien préventif exécuté par des personnes

non autorisés peut entraîner un positionnement erroné des

composants et des fils internes, ce qui peut présenter de graves

dangers. Nous recommandons de confier toute intervention d’entre -

tien sur l’outil à un centre de service-usine Bosch ou à un centre de

service après-vente Bosch agréé. TECHNICIENS : débranchez la radio

de l’alimentation avant de commencer la réparation.

L’entretien et les réparations ne doivent être effectués que par

des techniciens agréés. Une personne incompétente risquerait de

se blesser lors de toute opération d’entretien ou de réparation.

Si un composant doit faire l’objet d’une substitution, n’utilisez

qu’un composant identique pour la substitution. Suivez les

consignes de la rubrique de ce mode d’emploi qui est consacrée à

l’entretien. L’emploi de pièces non autorisées ou le non-respect des

consignes de maintenance risque de créer un danger de décharge

électrique ou de blessure.

PILES

Faire attention aux blocs-piles qui approchent la fin de leur vie.

Si vous remarquez une diminution dans les performances de votre

radio ou une durée de fonctionnement réduite de manière

significative entre charges, il est temps de remplacer le bloc-piles.

S’il n’est pas remplacé, il se peut qu’il endommage le chargeur ou

que l’outil fonctionne incorrectement.

Nettoyage

Pour éviter les accidents, déconnectez

toujours la radio du boîtier d’alimentation

avant de procéder au nettoyage.

UNITÉ PRINCIPALE DE L’APPAREIL

N’insérez jamais un disque sale/éraflé dans l’appareil, et ne laissez pas

de saletés ou de sable pénétrer à l’intérieur.

Ne retirez pas subitement l’appareil d’un endroit très froid pour le

mettre dans un endroit chaud. Ceci risquerait de causer la formation

de condensation sur la lentille optique et empêcher un fonction -

nement correct.

Ne laissez pas l’appareil exposé à la lumière directe du soleil pendant

des périodes prolongées ; ceci pourrait déformer ou décolorer le

coffret, et risquerait également de causer un mauvais fonctionnement

de l’appareil.

Essuyez l’appareil avec un chiffon doux. Retirez les saletés incrustées

avec un chiffon humide trempé dans de l’eau savonneuse, puis

essuyez pour sécher.

Si vous avez l’intention d’utiliser une pièce d’étoffe imbibée d’un

produit chimique, lisez d’abord le mode d’emploi qui l’accompagne.

N’utilisez pas d’alcool ou de diluants.

Certains agents de nettoyages et certains

dissolvants abîment les pièces en

plastique. Parmi ceux-ci se trouvent : l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés, l’ammoniaque ainsi

que les détergents domestiques qui en contiennent.

Entretien

Accessoires

Si un cordon de rallonge s’avère

nécessaire, vous devez utiliser un cordon

avec conducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une surchauffe. Les

outils mis à la terre doivent utiliser des cordons de rallonge

trifilaires pourvus de fiches à trois broches ainsi que des prises à

trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

MISE EN GARDE

AVERTISSEMENT

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm2

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA

– PARA EVITAR UN PELIGRO DE INCENDIO O DE DESCARGAS ELÉCTRICAS, NO USE ESTE ENCHUFE CON UN CORDÓN DE EXTENSIÓN,

UN RECEPTÁCULO ELÉCTRICO U OTRO TOMACORRIENTE, A MENOS QUE LOS TERMINALES SE PUEDAN INTRODUCIR

COMPLETAMENTE PARA EVITAR QUE QUEDEN AL DESCUBIERTO.

– PARA EVITAR UN PELIGRO DE INCENDIO O DE DESCARGAS ELÉCTRICAS, NO EXPONGA EL ELECTRODOMÉSTICO A LA LLUVIA NI A LA

HUMEDAD.

PRECAUCIÓN: PARA REDUCIR EL RIESGO

DE DESCARGAS ELÉCTRICAS, NO QUITE

LA TAPA (O LA PARTE DE ATRÁS). EN EL

INTERIOR NO HAY PIEZAS A LAS QUE

EL USUARIO PUEDA HACER SERVICIO DE

REVISIÓN. PONGA EL SERVICIO DE

REVISIÓN EN MANOS DE PERSONAL

DE SERVICIO CALIFICADO.

El símbolo de destello de rayo con cabeza

de flecha, ubicado dentro de un triángulo

equilátero, tiene como finalidad alertar al

usuario de la presencia de un “voltaje

peligroso” sin aislamiento dentro de la

carcasa del producto, que podría ser de

magnitud suficiente como para constituir

un riesgo de descargas eléctricas a las

personas.

El signo de admiración ubicado dentro de

un triángulo equilátero tiene como finali -

dad alertar al usuario de la presencia de

instrucciones importantes de funciona -

miento y mantenimiento (servicio de revi -

sión) en los documentos que acom pañan

al producto.

1) Lea estas instrucciones.

2) Guarde estas instrucciones.

3) Haga caso de todas las advertencias.

4) Siga todas las instrucciones.

5) No use este aparato cerca de agua.

6) Limpie la unidad solamente con un paño seco.

7) No bloquee ninguna abertura de ventilación. Instale la unidad de acuerdo con las instrucciones del fabricante.

8) No instale la unidad cerca de cualquier fuente de calor, como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que produzcan calor.

9) No anule el propósito de seguridad del enchufe de tipo polarizado o de tipo de conexión a tierra. Un enchufe polarizado tiene dos

terminales, uno de los cuales es más ancho que el otro. Un enchufe de tipo de conexión a tierra tiene dos terminales y una tercera

espiga de conexión a tierra. El terminal ancho o la tercera espiga se proporciona para brindar seguridad al usuario. Si el enchufe

provisto no cabe en el tomacorriente, consulte a un electricista para reemplazar el tomacorriente obsoleto.

10) Proteja el cordón de energía para que no sea pisado ni pellizcado, especialmente en los enchufes, los receptáculos eléctricos

auxiliares y el punto por donde salen del aparato.

11) Utilice únicamente aditamentos y accesorios especificados por el fabricante.

12) Utilice el aparato solamente con el carrito, la base de soporte, el trípode, el soporte o la mesa que el fabricante

especifique o que se venda con el aparato. Cuando se utilice un carrito, tenga precaución al mover la combinación de carrito

y aparato, para evitar lesiones por causa de vuelco.

13) Desenchufe este aparato durante tormentas con relámpagos o cuando no se use durante períodos prolongados.

14) Ponga todo el servicio de revisión en manos de personal de servicio calificado. Es necesario hacer servicio de revisión cuando el

aparato se haya dañado de alguna manera, como cuando el cordón de energía o el enchufe esté dañado, cuando se haya derramado

líquido o hayan caído objetos dentro del aparato, o cuando el aparato haya sido expuesto a lluvia o humedad, cuando no funcione

normalmente o cuando se haya caído.

15) El enchufe de la red eléctrica se utiliza como el dispositivo de desconexión, el dispositivo de desconexión permanecerá fácilmente

operable.

16) Lea la etiqueta de capacidad nominal ubicada en la parte inferior de la unidad para conocer la entrada de potencia y otra

información de seguridad.

Este aparato no se debe exponer a agua que gotea o salpica, y no se deben colocar objetos llenos de líquidos, como por ejemplo

jarrones, sobre el aparato.

Advertencia: Para reducir el riesgo de descargas eléctricas, enchufe la unidad solamente en un tomacorriente protegido por un

interruptor de circuito accionado por corriente de pérdida a tierra (GFCI) cuando se utilice en lugares húmedos. Si no se dispone de un

tomacorriente protegido por un GFCI, utilice un tomacorriente portátil con protección GFCI incorporada.

RIESGO DE DESCARGAS ELÉCTRICAS

NO ABRA LA UNIDAD

PRECAUCIÓN:

Índice de materias

Seguridad .....................................................................................26-27

Instrucciones de seguridad importantes.......................................26

Índice de materias.............................................................................27

Información de la FCC/IC...............................................................27

Baterías/Cargador ..........................................................................28

Cuidado de las baterías .................................................................28

Eliminación de las baterías ............................................................28

Descripción funcional y especificaciones........................................29

Pantalla de LCD..............................................................................30

Ajuste del reloj ...............................................................................30

Controles del modelos PB360C y PB360C-C ................................31

Instrucciones de funcionamiento ................................................32-33

Ajustes de audio.............................................................................32

Función radio ................................................................................32

Función auxiliar..............................................................................32

Función de apareamiento Bluetooth .............................................33

USB: Carga ....................................................................................33

Suelta e introducción del paquete de batería..................................34

Carga del paquete de batería..........................................................34

Notas importantes sobre la carga..................................................35

Para suministrar alimentación a la unidad......................................35

Utilización de los tomacorrientes de 4 conectores de

conveniencia...................................................................................35

Cambio de las baterías del reloj......................................................36

Resolución de problemas..................................................................36

Mantenimiento ..................................................................................37

Accesorios..........................................................................................37

Declaración de la FCC

Este dispositivo cumple con los límites de exposición a radiación de

la FCC establecidos para un entorno no controlado.

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. Su

utilización está sujeta a las dos condiciones siguientes: (1) este

dispositivo no podrá causar interferencia perjudicial y (2) este

dispositivo debe aceptar cualquier interferencia recibida, incluyendo

interferencia que pueda causar un funcionamiento no deseado.

Todos aquellos cambios o modificaciones no

aprobados expresamente por la parte

responsable del cumplimiento podrían anular la autoridad del

usuario para utilizar el equipo.

NOTA: Este equipo ha sido sometido a pruebas y se ha comprobado

que cumple con los límites para un dispositivo digital de Clase B,

conforme a la parte 15 de las Normas de la FCC. Estos límites están

diseñados para proporcionar protección razonable contra la

interferencia perjudicial en una instalación residencial. Este equipo

genera, usa y puede irradiar energía de radiofrecuencia y, si no se

instala y utiliza de acuerdo con las instrucciones, puede causar

interferencia perjudicial para las radiocomunicaciones. Sin embargo,

no hay garantía de que no vaya a ocurrir interferencia en una

instalación específica. Si este equipo causa interferencia perjudicial

para la recepción de radio o televisión, lo cual se puede determinar

apagando y encendiendo el equipo, se recomienda al usuario que

intente corregir la interferencia tomando una o más de las medidas

siguientes:

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente que esté en un circuito

distinto al circuito al que el receptor esté conectado.

• Consulte al distribuidor o a un técnico experto en radio/TV para

obtener ayuda.

Industry Canada (IC)

Este dispositivo cumple con los estándares RSS exentos de licencia

de Industry Canada. Su utilización está sujeta a las dos condiciones

siguientes:

(1) Este dispositivo no podrá causar interferencia; y

(2) Este dispositivo debe aceptar cualquier interferencia, incluyendo

interferencia que puede causar un funcionamiento no deseado del

dispositivo.

El dispositivo cumple con la exención de los límites de evaluación de

rutina que se encuentran en la sección 2.5 del estándar RSS 102, así

como con el estándar de exposición a RF RSS-102; los usuarios

pueden obtener información canadiense sobre la exposición a RF y

el cumplimiento.

PRECAUCIÓN

Reglas para las baterías y el cargador

Antes de utilizar el cargador de baterías, lea todas las instruc -

ciones e indicaciones de precaución que se encuentran en (1) el

cargador de baterías, (2) el paquete de baterías y (3) el producto

que utiliza baterías.

Utilice solamente el cargador que acompañaba al el producto o

un reemplazo directo según se indica en el catálogo o en este

manual.

No desarme la radio ni la haga funcionar si ha recibido un golpe

brusco, se ha caído o se ha dañado de cualquier modo. Cambie

el cordón o los enchufes dañados inmediatamente. El

reensamblaje incorrecto o los daños pueden ocasionar sacudidas

eléctricas o incendio.

No recargue la batería en un entorno húmedo o mojado. No

exponga la radio a la lluvia ni a la nieve. Si la caja de baterías

está agrietada o dañada de algún otro modo, no la introduzca en

el cargador. Se puede producir un cortocircuito de las baterías o

un incendio.

Cargue solamente baterías recargables aprobadas Bosch.

Consulte Descripción funcional y especificaciones. Otros tipos de

baterías pueden reventar causando lesiones personales y daños.

Cargue el paquete de baterías a temperaturas superiores a +32

grados F (0 grados C) e inferiores a +113 grados F (45 grados C).

Guarde la radio y el paquete de baterías en lugares donde las

temperaturas no superen 120 grados F (49 grados C). Esto es

importante para evitar daños graves a los elementos de la batería.

Se puede producir un escape del líquido de las baterías bajo

condiciones extremas de uso o de temperatura. Evite el contacto

con la piel y los ojos. El líquido de la batería es cáustico y podría

causar quemaduras químicas en los tejidos. Si el líquido entra en

contacto con la piel, lávela rápidamente con agua y jabón. Si el

líquido entra en contacto con los ojos, enjuáguelos con agua

durante un mínimo de 10 minutos y obtenga atención médica.

Ponga la radio sobre superficies planas ininflamables y alejada

de materiales inflamables cuando recargue el paquete de

baterías. El cargador y el paquete de baterías se calientan durante

el proceso de carga. Las alfombras y otras superficies termo -

aislantes bloquean la circulación adecuada de aire, lo cual puede

causar sobrecalentamiento del cargador y del paquete de baterías.

Si observa humo o que la carcasa se está derritiendo, desenchufe

inmediatamente el cargador y no utilice el paquete de baterías ni el

cargador.

El uso de un accesorio no recomendado ni vendido por Bosch

puede constituir un peligro de incendio, sacudidas eléctricas o

lesiones a las personas.

Cuando las baterías no están en la herramienta

o en el cargador, manténgalas alejadas de

objetos metálicos. Por ejemplo, para evitar que los terminales hagan

corto circuito, NO ponga las baterías en una caja de herramientas o

en un bolsillo con clavos, tornillos, llaves, etc. Se pueden producir un

incendio o lesiones.

PRECAUCIÓN: Peligro de explosión si la batería es reemplazada

incorrectamente. Reemplácela solamente con una del mismo

tipo o de tipo equivalente.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS EXPONGA AL CALOR

INTENSO. Pueden explotar.

Cuidado de las baterías

Eliminación de las baterías

No intente desarmar la batería ni quitar ninguno

de los com ponentes que sobresalen de los

terminales de la batería. Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja los terminales que están al descubierto con

cinta adhesiva aislante gruesa para prevenir cortocircuitos.

BaterÍas de iones de litio

Si este producto está equipado con una batería de iones de litio, dicha

batería debe recogerse, reciclarse o eliminarse de manera segura para

el medio ambiente.

“El sello de reciclaje de baterías RBRC certificado por

la EPA que se encuentra en la batería de iones de litio

(Li-ion) indica que Robert Bosch Tool Corporation

está participando voluntariamente en un programa

de la industria para recoger y reciclar estas baterías

al final de su vida útil, cuando se retiran de servicio

en los Estados Unidos y Canadá. El programa RBRC proporciona una

alternativa conveniente a tirar las baterías de Li-ion usadas a la basura

o a la corriente municipal de aguas residuales, lo cual quizás sea ilegal

en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY para obtener

información acerca de las prohibiciones/restricciones sobre el

reciclaje y la eliminación de baterías de Li-ion en su lugar o devuelva

las baterías a un Centro de servicio Skil/Bosch/Dremel para

reciclarlas. La participación de Robert Bosch Tool Corporation en este

programa es parte de nuestro compromiso hacia preservar nuestro

medio ambiente y conservar nuestros recursos naturales.”

ADVERTENCIA

Descripción funcional y especificaciones

Estéreo para el sitio de construcción con tomacorriente de 4 conectores

Número de modelo PB360C y PB360C-C

Tensión nominal 120 V 60 Hz

Amperaje 12 A

Baterías compatibles BAT600 - BAT620

Tomacorrientes con GFCI

Tensión 120 V 60 Hz

Amperaje 10 A

Radio AM 530-1710kHz

FM 87.5-107.9MHz

Memoria AM 10 preajustes

FM 20 preajustes

UBICACIÓN DE LAS

BATERÍAS AA

REPL ACE AA B ATTERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

120V AC

RELOJ

DIGITAL

INDICADOR DEL

CARGADOR

JAULA

ANTIVUELCO PANEL DE

CONTROL

TOMACORRIENTE

DE 4 CONECTORES

ANTENA

ASA DE

TRANSPORTE

PUERTO

USB

ENTRADA

AUXILIAR

BAHÍA DEL CARGADOR

Y LAS BATERÍAS

PARLANTES

ENROLLADOR

DEL CORDÓN

CORDÓN DE

ENERGÍA

Pantalla de LCD

Ajuste del reloj

Cuando el enchufe de CA o el paquete de batería esté introducido, la

unidad irá preestablecidamente al modo de espera y la pantalla de

LCD mostrará “12:00”. Siga los pasos que se indican a continuación

para ajustar la hora local correcta.

1. Presione y mantenga presionado el botón Clock (Reloj) de la

unidad y “hour” (hora) se activará y parpadeará.

2. Gire /-Seek o Seek+/ para escoger el número de hora

correcto. Para el ajuste de “PM”, gire el DIAL DE SINTONIZACIÓN

hasta que “PM” se ilumine en la pantalla de LCD.

3. Presione una vez el botón Clock para ajustar la hora y “minute”

(minuto) se activará y parpadeará.

4. Gire /-Seek o Seek+/ para escoger el número de minuto

correcto.

5. Presione una vez el botón CLOCK para almacenar el ajuste de reloj.

Nota: Se necesitan 2 baterías AA para mantener actualizada la hora

cuando la unidad no esté enchufada. Reemplace las baterías AA

cuando la unidad ya no mantenga la hora correcta. (Consulte la

sección sobre cambio de las baterías AA del reloj.)

1. JAZZ: Se ilumina cuando se selecciona Jazz en Equalizer.

2. ROCK: Se ilumina cuando se selecciona Rock en Equalizer.

3. POP: Se ilumina cuando se selecciona Pop en Equalizer.

4. CLASSICAL: Se ilumina cuando se selecciona Classical en

Equalizer.

5. CUSTOM (PERSONALIZADO): Se ilumina cuando se selecciona

Custom en Equalizer o cuando se presiona el botón Custom.

6. NUMÉRICA: Muestra la hora del reloj una vez que se ha ajustado y

la estación de radio durante la sintonización.

7. ST (ESTÉREO): Se ilumina cuando la estación de radio está

emitiendo en canal estéreo.

8. NUMÉRICA: Muestra la frecuencia de estación de FM o AM en el

modo de sintonizador, o el tiempo que ha transcurrido de la pista

de música digital. También muestra “bt” para Bluetooth.

9. CHARGING (CARGANDO): Parpadea cuando la unidad está

cargando la batería.

10. Icono de BATERÍA: Indica que la batería está en la unidad. Este

icono parpadea cuando la batería está casi descargada.

11. FM: Indica la banda de FM en el modo de sintonizador.

12. AM: Indica la banda de AM en el modo de sintonizador.

13. AUX 1: Se ilumina cuando usted selecciona el modo AUX 1 para

usar un dispositivo reproductor de medios externo.

14. NUMÉRICA: Muestra el número de una estación de radio

preajustada en el modo de sintonizador.

15. PRESET (PREAJUSTE): Se ilumina cuando se tiene una estación

de radio preajustada seleccionada y parpadea cuando se ponen los

preajustes de estación en la memoria.

16. BAS (GRAVES): Se ilumina cuando usted ajusta el nivel de bajos

deseado.

17. TRE (AGUDOS): Se ilumina cuando usted ajusta el nivel de agudos

deseado.

18. PM: Se ilumina cuando el ajuste de la hora está en el modo PM.

19. Icono de TEMPERATURA: Cuando la unidad de radio NO esté

enchufada en una fuente de alimentación de 120 V, pero una

batería esté instalada apropiadamente en la bahía de

batería/cargador, este icono se iluminará y parpadeará si la

temperatura de la batería es demasiado caliente

(aproximadamente 50 grados Celsius o más) o demasiado fría

(aproximadamente -10 grados Celsius o menos). Si la

temperatura de la batería excede 70 grados Celsius, la unidad de

radio se apagará para proteger la batería contra los daños. Cuando

la temperatura de la batería alcance el intervalo de temperatura de

funcionamiento normal (consulte Reglas para la batería y el

cargador), se podrá encender la unidad de radio y reanudar la

función normal. El icono de TEMPERATURA NO se iluminará ni

parpadeará cuando la unidad de radio esté enchufada en una

fuente de alimentación de 120 V.

1 2 3 4 5 17 16 15 14

11 12 13

18 19

1. Para cambiar entre los modos de encendido y espera.

2. Volume/Bass Treb: Para aumentar/reducir el volumen de audio en

todos los modos. El volumen se ajusta de 0-20 (min-máx) en una

revolución completa. El dial gira 360 grados.

3. Volume/Bass Treb: Ajusta los bajos y los agudos cuando la unidad

está en el ajuste de ecualizador “Custom” (personalizar). Y cuando

el botón Custom es presionado y el icono está parpadeando

4. Equalizer: Para cambiar entre los ajustes de ecualizador prefijados

Jazz, Rock, Pop, Classical y Custom.

5. Custom (personalizado): Presiónelo una vez para activar los

ajustes personalizados de bajos y agudos (controlado por el dial de

Volume/Bass/Treb)

6. Memory: Al presionar este botón se ajustan las posiciones valores

del sintonizador de radio. Para realizar el ajuste: Sintonice la

estación de radio deseada, presione Memory, use los botones

o para desplazarse hasta el preajuste deseado y presione

Memory para almacenar la estación y preajustarla.

7. Clock (Reloj): Al presionarlo se gradúa y se almacena el ajuste del

reloj. Para ajustarlo: Presiónelo una vez, use /-Seek o

Seek+/ para ajustar la hora; presiónelo de nuevo y use

/-Seek o Seek+/ para ajustar el minuto; presiónelo de

nuevo para ajustarlo.

8. Tune +/-: Cuando use la fuente de Radio, gire el dial para ajustar el

canal de la estación de radio. Cuando ajuste el Reloj, gire el dial

para ajustar los valores de horas y minutos. El dial gira 360

grados.

9. PLAY / PAUSE (REPRODUCIR / PAUSAR): Para reproducir o

pausar una pista cuando escuche una fuente Bluetooth.

10. BOTÓN DE APAREAMIENTO BLUETOOTH : Cuando esté

escuchando una fuente de dispositivo Bluetooth.

11. /-Seek o Seek+/ > /-Seek o Seek+/ : Cuando use

la fuente de Radio: Presione una vez el botón para cambiar entre

los preajustes de estaciones de radio. Presiónelo y manténgalo

presionado para buscar rápidamente estaciones de radio hacia

arriba o hacia abajo. Cuando esté escuchando una fuente de

dispositivo Bluetooth: Presione una vez el botón para saltar a la

pista previa.

12. Source (Fuente):Presiónelo para cambiar entre Radio FM, AM,

AUX1, bt (Bluetooth).

Controles del modelos PB360C y PB360C-C

109

11 11

12 34675 8

Ajustes de audio

VOLUMEN

Su Estéreo para el sitio de construcción tiene 20 ajustes de volumen

preajustados seleccionables. Para ajustar el nivel de VOLUME, gire el

dial de Volume/Basss/Treb en el sentido de las agujas del reloj o en

sentido contrario al de las agujas del reloj hasta el nivel de volumen

deseado.

Ecualizador

Su Estéreo para el sitio de construcción tiene 5 posiciones de

ecualizador preajustadas seleccionables y un ajuste personalizado que

le permitirá seleccionar el nivel de los tonos graves y agudos.

Al presionar repetidamente Ecualizador se seleccionará a través de

los 5 ajustes de ecualizador y el personalizado, iluminándose cada

ajuste ubicado en la pantalla de LCD: JAZZ, ROCK, POP, CLASSICAL

y CUSTOM.

Para ajustar los valores personalizados de bajos y agudos, siga los

pasos que se indican a continuación:

1. Presione repetidamente Ecualizador hasta que se seleccione

“CUSTOM”. O simplemente presione una vez el botón CUSTOM.

2. Presione una vez el botón Custom y “BAS” (de BASS, o bajos)

junto con el número de nivel de bajos parpadearán en la pantalla de

LCD.

3. Gire el dial de Volume/Basss/Treb en el sentido de las agujas del

reloj o en sentido contrario al de las agujas del reloj hasta el nivel

de bajos deseado.

4. Presione dos veces el botón Custom y “TRE” (de TREBLE, o

agudos) junto con el número de nivel de agudos parpadearán en la

pantalla de LCD.

5. Gire el dial de Volume/Basss/Treb en el sentido de las agujas del

reloj o en sentido contrario al de las agujas del reloj hasta el nivel

de agudos deseado.

6. Presione el botón Custom una vez más para ajustar los niveles en

la memoria. Sus ajustes personalizados de bajos y agudos estarán

ahora almacenados y “TRE” y el número de nivel de agudos

dejarán de parpadear y desaparecerán de la pantalla de LCD.

Nota: Los ajustes de bajos y agudos tienen cada uno una gama de 0

(mín) a 10 (máx) niveles.

ESTÉREO

Cuando el sintonizador de FM reciba una señal fuerte de FM, “ST” se

iluminará en la pantalla de LCD. Si el sintonizador de FM recibe una

señal débil, “ST” no se iluminará en la pantalla de LCD. Para mejorar

el sonido de una estación débil, ajuste la antena extra o posicione la

Estéreo para el sitio de construcción en una ubicación distinta.

Función de radio

PARA SELECCIONAR LA BANDA Y LAS ESTACIONES

Este sintonizador es operado en frecuencia de AM estándar de 530-

1710 kHz y en frecuencia de FM estándar de 87.5-107.9 MHz. Siga

los pasos que se indican a continuación para sintonizar la estación:

1. Presione repetidamente el botón Source (Fuente) hasta que se

seleccione “FM” o “AM”.

2. Gire el dial de sintonización Tune +/- en el sentido de las agujas

del reloj o en sentido contrario al de las agujas del reloj para

sintonizar la frecuencia de radio deseada.

3. Para “Buscar”, presione y mantenga presionado el botón /-Seek

durante un segundo para buscar hacia abajo o el botón Seek+/

para buscar hacia arriba hasta que se reciba una estación con señal

fuerte.

Nota: Si no se está recibiendo ninguna estación cuando la unidad deje

de buscar, repita los pasos mencionados anteriormente para buscar

las estaciones preferidas.

PARA PRESELECCIONAR ESTACIONES

Se pueden preseleccionar hasta 20 estaciones de FM y 10 estaciones

de AM. Siga los pasos que se indican a continuación para

preseleccionar una estación:

1. Sintonice la estación de radio deseada utilizando el dial de

sintonización Tune +/-.

2. Para preseleccionar una estación deseada, presione una vez el

botón MEMORY. PRESET (preajuste) y el número preajustado

parpadearán en la pantalla.

3. Presione los botones /-Seek o Seek+/ una vez para

desplazarse hasta el preajuste de estación deseado.

4. Presione de nuevo el botón Memory para almacenar la estación

deseada en el preajuste de estación deseado en la memoria.

PRESET y el número de preajuste de la estación dejarán de

parpadear.

Nota: Una vez que 20 estaciones de FM ó 10 estaciones de AM estén

preajustadas, la primera estación será reemplazada si usted continúa

y preajusta otra estación.

PARA RECUPERAR LAS ESTACIONES PREAJUSTADAS

1. Presione los botones /-Seek o Seek+/ una vez para buscar

hacia abajo o hacia arriba la estación preajustada deseada.

Función AUXILIAR

Si desea usar un reproductor de audio externo, tal como un

reproductor de medios digitales o un reproductor de CD portátil, la

unidad tiene uno Puertos Auxiliares para aceptar estas fuentes.

AUX 1, diseñado para utilizarse cuando es más deseable controlar el

reproductor externo desde el exterior de la unidad.

1. Presione repetidamente el botón Source (Fuente) hasta que AUX 1

esté iluminado en la pantalla de LCD.

2. Abra la cubierta del puerto AUX 1 IN ubicada en el lado izquierdo

de la unidad.

3. Inserte el enchufe de su cable en el conector hembra AUX 1 IN.

4. Conecte el otro extremo del cable al puerto de salida para

audífonos o de salida auxiliar de su reproductor de audio externo.

5. Reproduzca la fuente de audio externa de la manera en que lo haría

normalmente.

6. Use el dial de Volume/Bass/Treb para ajustar el volumen.

Instrucciones de funcionamiento

Función de apareamiento Bluetooth

1.Asegúrese de que la función Bluetooth de su dispositivo personal

esté encendida.

2.Encienda la PowerBox presionando el botón Power (Alimentación).

3.Presione el botón “Pairing” (Apareamiento) Bluetooth o el botón

“Source” (Fuente) hasta que se muestre “bt” en el lado inferior

derecho de la pantalla LCD y una luz azul esté parpadeando

lentamente en la parte delantera de la PowerBox.

4.Mantenga presionado el botón “Pairing” (Apareamiento) Bluetooth

hasta que la luz azul parpadee rápidamente.

5.Una vez que la luz esté parpadeando rápidamente, seleccione

“PB360C” en el menú Bluetooth de su dispositivo personal.

6.Una vez que los dispositivos se hayan enlazado, la luz azul

parpadeante dejará de parpadear y permanecerá encendida.

7.Seleccione la música de su dispositivo personal que le gustaría

escuchar.

8.Asegúrese de comprobar el nivel del volumen de su dispositivo

personal, ya que esto afectará a la salida del volumen de la

PowerBox. Nota: Ajuste el nivel de salida de audio de su dispositivo

personal al 100% para maximizar la salida de audio de la

PowerBox. Ahora controle el volumen con el botón giratorio de

control del volumen ubicado en la PowerBox.

9.Presione “Reproducir” en su dispositivo personal y disfrute.

BOTÓN DE

APAREAMIENTO

BLUETOOTH

LUZ DE

APAREAMIENTO

BLUETOOTH

USB: Carga

El puerto USB está diseñado para cargar la mayoría de dispositivos

habilitados para USB, tales como teléfonos celulares y reproductores

de medios digitales externos. Siga los pasos que se indican a

continuación para cargar su dispositivo habilitado para USB:

1. Asegúrese de que su Estéreo para el sitio de construcción esté

enchufada en una fuente de alimentación de 120 V.

2. Inserte el extremo USB del cable de su dispositivo en el puerto USB

ubicado dentro de la bahía de medios digitales. Inserte el otro

extremo del cable de su dispositivo en su dispositivo. Su

dispositivo debería comenzar a cargarse.

Nota: Con el Estéreo para el sitio de construcción enchufado en una

fuente de alimentación de 120 V, su dispositivo habilitado para USB

se encenderá en cualquier momento, independientemente de qué

FUENTE esté usando su Estéreo para el sitio de construcción. * No se

garantiza que funcione con todos los dispositivos habilitados para

USB.

PUERTO

USB

Suelta e introducción

del paquete de batería

Para soltar o introducir el paquete de batería de la unidad de radio,

abra la puerta del cargador desbloqueando el pestillo. Para insertar la

batería, alinee la batería con los terminales y deslice el paquete de

batería sobre el terminal hasta que el paquete quede bloqueado en la

posición correcta. No lo fuerce.

Para soltar la batería, presione el botón de liberación de la batería y

deslice la batería hacia fuera hasta separarla de los terminales.

Carga del paquete de batería

OPERACIÓN DEL CARGADOR:

Introduzca la batería y cierre la puerta.

Cargue únicamente baterías Bosch BAT600 -

BAT620. Otras baterías podrían reventar, cau -

sando lesiones y daños. Lea la información de seguridad adicional

que está en la parte inferior de la radio.

Abra la puerta del cargador soltando el pestillo. Enchufe el cable de

alimentación de la unidad en un tomacorriente estándar y luego

inserte el paquete de batería en el cargador.

1. La pantalla de LCD mostrará el ICONO “CHARGING ”

(CARGANDO) en la parte delantera de la unidad. Esto indica que

el paquete de batería está cargando.

2. Cuando la palabra “CHARGING” ubicada junto al ICONO de

batería desaparezca, se habrá completado la carga.

3. El propósito del icono de carga ubicado en la pantalla de LCD es

indicar que el paquete de batería se está cargando. Los iconos de

carga desaparecerán en menos tiempo si el paquete de batería no

estaba completamente descargado.

4. Cuando el paquete de batería esté completamente cargado, dicho

paquete se podrá insertar en una herramienta o se podrá utilizar

para suministrar energía a la radio en lugar del cable de

alimentación.

Nota: Se recomienda que la puerta de la bahía del cargador de

baterías se mantenga cerrada en todo momento.

ADVERTENCIA

PESTILLO PARA

SOLTAR

LA PUERTA

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

TERMINALES

1. El cargador fue diseñado para cargar la bate ría rápidamente sólo

cuando la temperatura de la batería está entre 0°C (32°F) y 45°C

(113°F). Si el paquete de baterías está demasiado caliente o

demasiado frío, el cargador no cargará rá pidamente la batería.

(Esto puede ocurrir si el paquete de baterías está caliente debido a

una utilización intensa.) Cuando la temperatura de la batería vuelva

a estar entre 0°C (32°F) y 45°C (113°F), el cargador comenzará a

cargar auto máticamente.

2. Un descenso considerable en el tiempo de funcionamiento por

carga puede significar que el paquete de baterías se está acercando

al final de su vida y que debe ser sustituido.

3. Recuerde desenchufar el cargador durante el período de

almacenamiento.

4. Si la batería no carga adecuadamente:

a. Compruebe que hay tensión en el toma corriente enchufando

algún otro dispositivo eléctrico.

b. Compruebe si el tomacorriente está conectado a un interruptor

de luz que corta el suministro de energía cuando se apagan las

luces.

c. Compruebe si hay suciedad en las ter minales del paquete de

baterías. Límpielas con un pedazo de algodón y alcohol si es

necesario.

d. Si usted sigue sin obtener una carga adecuada, lleve o envíe la

herramienta, el paque te de baterías y el cargador al Centro de

servicio Bosch local. Busque bajo “Herramientas eléctricas” en

las páginas amarillas para obtener nombres y direcciones.

Nota: La utilización de cargadores o paquetes de batería no vendidos

por Bosch anulará la garantía.

Notas importantes sobre la carga

Para suministrar alimentación a la unidad

Para conectar el enchufe de energía de CA

Enchufe el cordón de energía de CA de la unidad en un tomacorriente/

receptáculo eléctrico de CA estándar con CA de 120 V/60 Hz; la unidad

cambiará a CA una vez que esté enchufada si estaba funcionando con

energía procedente de una batería.

Nota: La unidad comienza a cargar la batería automáticamente una

vez que esté funcionando con energía de CA.

Para operar la unidad con la batería

El paquete de batería Bosch suministra alimentación de CC a la unidad

en todos los modos cuando la unidad está desconectada de la

alimentación de CA. Las 4 toma corrientes de la unidad no están

disponibles hasta que el cordón de energía de CA está enchufado en una

fuente de energía de CA.

120V AC

CUBIERTA

PROTECTORA

LUZ

INDICADORA

Para reducir el riesgo de descargas eléctricas,

enchufe la unidad solamente en un

tomacorriente protegido por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI) cuando se utilice en lugares

húmedos. Si no se dispone de un tomacorriente protegido por un

GFCI, utilice un tomacorriente portátil con protección GFCI

incorporada. Pruebe el tomacorriente protegido por un GFCI de

acuerdo con las instrucciones provistas por el fabricante del GFCI.

Si el tomacorriente protegido por un GFCI no pasa la prueba de

GFCI, no utilice ese tomacorriente. Enchufe la radio solamente en

un tomacorriente protegido por un GFCI funcional.

Utilización de los tomacorrientes de 4

conectores de conveniencia

La capacidad nominal de salida de los cuatro

tomacorrientes de CA es de 10 A Máx. Para

reducir el riesgo de descargas eléctricas o peligro de incendio, no

sobrecargue los tomacorrientes de CA.

Con la unidad enchufada en la fuente de alimentación de CA, realice

los siguientes pasos para utilizar los tomacorrientes de

conveniencia:

1. Levante la cubierta protectora para dejar al descubierto los

tomacorrientes de CA.

2. Enchufe en el tomacorriente el electrodoméstico o la herramienta

mecánica de CA que se desee usar.

3. Una vez que haya terminado de usar los tomacorrientes de CA de la

unidad, asegúrese de que las cubiertas protectoras se cierren

adecuadamente.

No use la unidad donde sea probable que le entre

agua. Este dispositivo no protege contra el peligro

de descargas eléctricas por causa de: 1. Defectos o fallas en el

suministro eléctrico al interruptor. 2. Contacto personal con ambos

conductores del circuito del interruptor.

ADVERTENCIA

Cambio de las baterías del reloj

1. Abra la puerta de la bahía de las baterías.

2. Quite la tapa de las baterías AA.

3. Saque las baterías viejas y deséchelas apropiadamente.

4. Introduzca las baterías AA nuevas. No use baterías nuevas con

viejas, utilice únicamente baterías alcalinas nuevas.

Guía de resolución de problemas

RE PLA CE A A BATT ERY

WHEN UNIT NO LONGER

KEEPS CORRECT TIME

UBICACIÓN DE

LAS BATERÍAS AA

Problema Punto de comprobación Remedio

La unidad de audio no

funciona.

1. ¿Está conectado apropiadamente el cordón

de energía?

2. ¿Está instalado o introducido apropiadamente

el paquete de batería Bosch?

3. ¿Necesita carga la batería?

1. Enchufe el cordón de energía de CA.

2. Asegúrese de que la batería esté introducida

completamente.

3. Enchufe el cordón de energía e introduzca la batería.

La recepción de la radio

es ruidosa o débil.

1. ¿Hay alguna instalación que esté interfiriendo

con la unidad?

2. ¿Hay alguna interferencia con la antena de

FM interna?

1. Lleve la unidad a otra ubicación alejada de la

interferencia.

2. Gire la unidad en distintas direcciones.

El tomacorriente de 4

conectores no funciona.

1. ¿Está conectado apropiadamente el cordón de

energía?

2. ¿Está iluminada la luz verde en los

tomacorrientes?

1. Enchufe el cordón de energía de CA.

La unidad deja de funcionar

repentinamente.

1. ¿Esta conectado apropiadamente a la unidad el

cordón de energía?

2. ¿Está la pantalla de LCD mostrando que está

llegando energía a la unidad?

1. Enchufe el cordón de energía para suministrar

alimentación a la unidad.

2. Es necesario reajustar el software de la unidad. Retire

todas las baterías de la unidad y desenchufe el cable

de alimentación de CA, espere 30 segundos y

reconecte el cable de alimentación de CA.

Servicio

NO HAY PIEZAS EN EL INTERIOR QUE PUEDAN

SER AJUSTADAS O REPARADAS POR EL

USUARIO. El mantenimiento preventivo realizado por personal no

autorizado puede dar lugar a la colocación incorrecta de cables y

componentes internos que podría constituir un peligro serio.

Recomendamos que todo el servicio de las herramientas sea realizado

en un Centro de servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TECNICOS DE REPARACIONES:

Desconecte la unidad de radio de la fuente de energía antes de hacerle

servicio de revisión.

El servicio de revisión debe ser realizado únicamente por personal

de reparaciones calificado. El servicio de revisión o mantenimiento

realizado por personal no calificado puede causar un riesgo de

lesiones.

Cuando haga servicio de revisión, utilice únicamente piezas de

repuesto idénticas. Siga las instrucciones de la sección Manteni -

miento de este manual. El uso de piezas no autorizadas o el no

seguir las instrucciones de Mantenimiento puede crear un riesgo de

descargas eléctricas o lesiones.

BATERÍAS

Esté alerta a los paquetes de baterías que estén aproximándose al

final de su vida útil. Si observa una disminución del rendimiento de

la radio o un tiempo de funcionamiento significativamente más corto

entre cargas, entonces ha llegado el momento de cambiar el paquete

de baterías. Si no se hace esto, el resultado puede ser que la radio

funcione incorrectamente o que el cargador se dañe.

Limpieza

Para evitar accidentes, desconecte siempre la

unidad de radio de la fuente de energía antes de

limpiarla.

LA UNIDAD PRINCIPAL

No introduzca nunca en la unidad un disco sucio ni rayado, ni deje que

entre suciedad o arena en la unidad.

No lleve repentinamente la unidad de un área muy fría a un área tem -

plada. De lo contrario, se podría formar condensación de humedad en

el lente óptico, lo cual impediría el funcionamiento correcto.

No deje la unidad expuesta a la luz solar directa durante períodos

prolongados, ya que esto podría deformar o descolorar la carcasa y

también podría causar un funcionamiento incorrecto.

Limpie la unidad con un paño suave. Quite la suciedad difícil usando

un paño húmedo que se haya sumergido en agua jabonosa y luego

seque la unidad con un paño.

Si piensa usar un paño de limpieza química, lea primero las instruc -

ciones.

No use alcohol ni diluyentes de pintura.

Ciertos agentes de limpieza y disolventes dañan

las piezas de plástico. Algunos de es tos son:

gasolina, tetracloruro de carbono, disolventes de limpie za clorados,

amoníaco y detergentes domésticos que contienen amoníaco.

Mantenimiento

Accesorios

Si es necesario un cordón de extensión, se debe

usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente necesaria para

la herramienta. Esto evitará caídas de tensión excesivas, pérdida de

potencia o recalentamiento. Las herramientas conectadas a tierra

deben usar cordones de extensión de 3 hilos que tengan enchufes de 3

terminales y receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre, más grueso es el

cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

ADVERTENCIA

PRECAUCION

ADVERTENCIA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm2

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Notes: Remarques : Notas:

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material

or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to

the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or

workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under

this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or

Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING

BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S.,SOME CANADIAN PRO V INCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION

OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco

BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL VENDEDOR

Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley,

consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente,

manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una

reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el

transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada BOSCH. Para Estaciones de servicio autorizadas de herramientas

mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS

PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU.,

ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE

LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS

ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN

DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN

CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de

vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR

sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou

réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à

quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette

garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine BOSCH.

Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES,

LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT

PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE

LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS

ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH

LOCAL.

2610032718 07/15

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300 !2610032718!
