User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 3 Voir page 18 Ver la página 31

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GRL145HV

-2-

CAL

III

1413

30 31

CAL

-3-

Read all instructions. Failure to follow all instructions listed below may

result in hazardous radiation exposure, electric shock, fire and/or

serious injury. The term “tool” in all of the warnings listed below refers to your mains-operated

(corded) tool or battery-operated (cordless) tool.

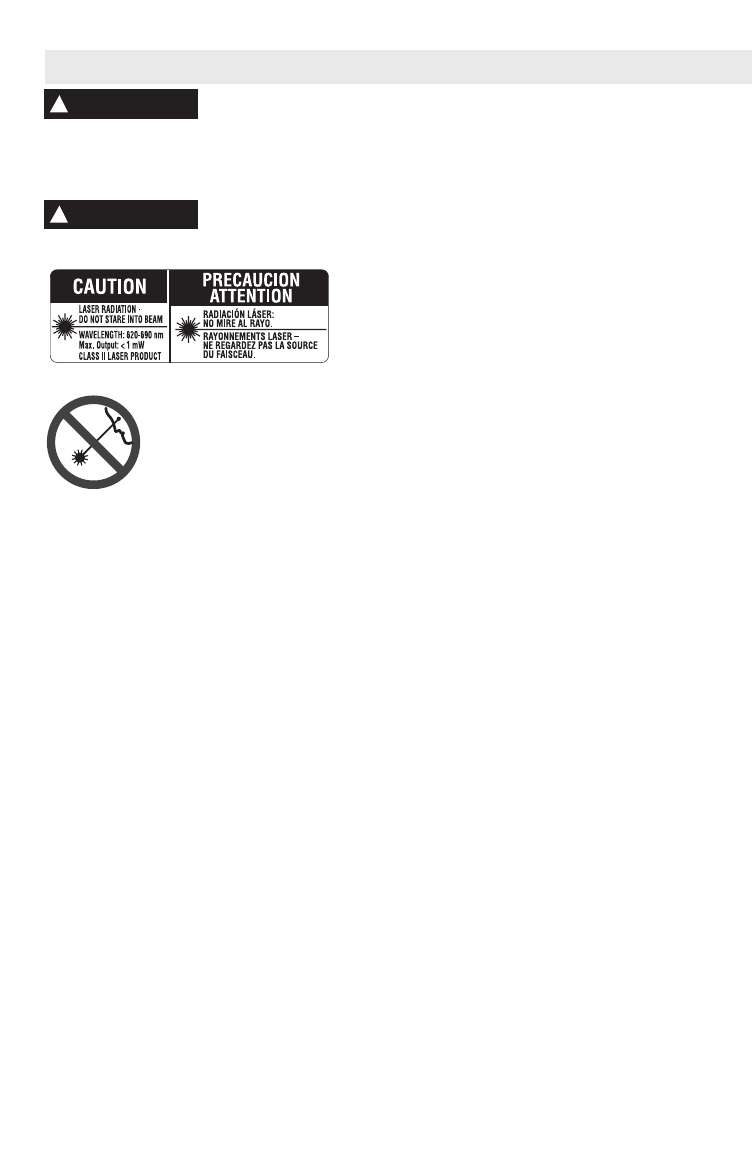

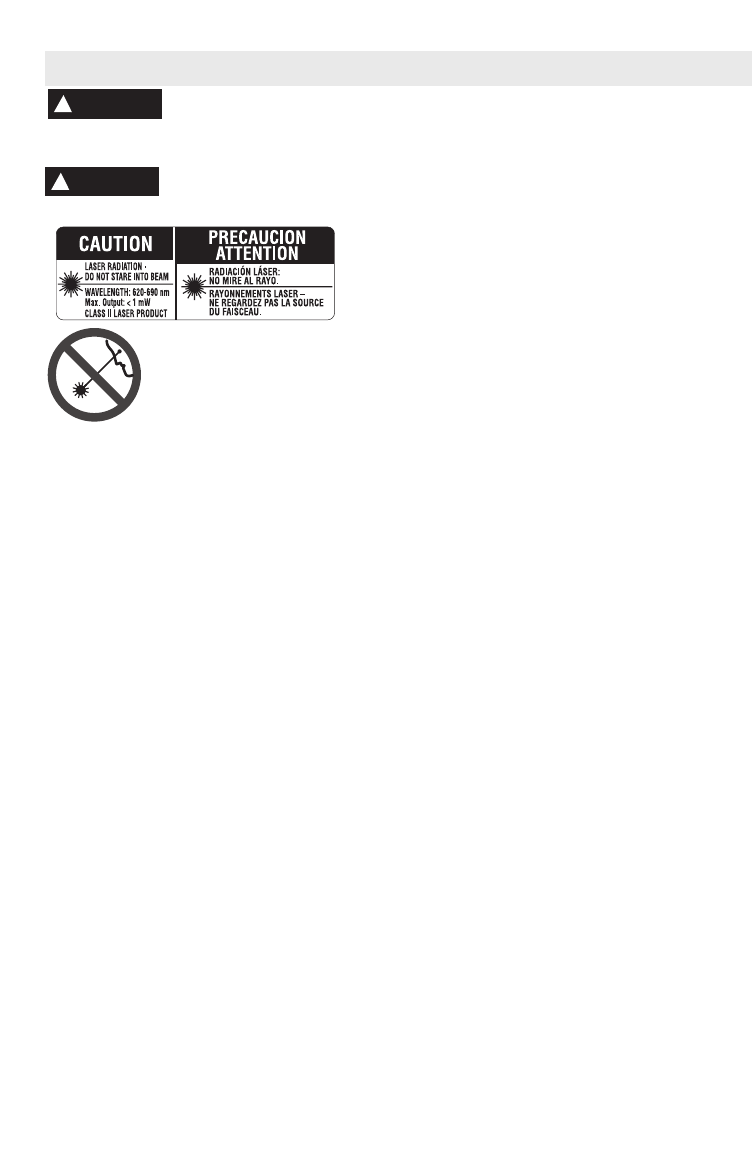

The following labels are on your laser tool for your convenience and

safety. They indicate where the laser light is emitted by the tool.

ALWAYS BE AWARE of their location when using the tool.

Do not direct the laser beam at persons or animals and do not stare into the

laser beam yourself. This tool produces laser class II laser radiation and

complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to

Laser Notice No. 50, dated June 24, 2007. This can lead to persons

being blinded.

Changes or modifications to this equipment not expressly approved by the party responsible

for compliance could void the user's authority to operate the equipment.

CAUTION Use of controls or adjustments or performance of procedures other than those

specified herein may result in hazardous radiation exposure.

DO NOT remove or deface any warning or caution labels. Removing labels increases the risk

of exposure to laser radiation.

Use of controls or adjustments or performance of procedures other than those specified in this

manual, may result in hazardous radiation exposure.

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the dangers

of looking directly into the laser tool.

DO NOT place the laser tool in a position that may cause anyone to stare into the laser beam

intentionally or unintentionally. Serious eye injury could result.

ALWAYS position the laser tool securely. Damage to the laser tool and/or serious injury to the

user could result if the laser tool fails.

ALWAYS use only the accessories that are recommended by the manufacturer of your laser

tool. Use of accessories that have been designed for use with other laser tools could result in

serious injury.

DO NOT use this laser tool for any purpose other than those outlined in this manual. This could

result in serious injury.

DO NOT leave the laser tool “ON” unattended in any operating mode.

DO NOT disassemble the laser tool. There are no user serviceable parts inside. Do not modify

the product in any way. Modifying the laser tool may result in hazardous laser

radiation exposure.

DO NOT the laser viewing glasses as safety goggles. The laser viewing glasses are used for

improved visualization of the laser beam, but they do not protect against laser radiation.

DO NOT use the laser viewing glasses as sun glasses or in traffic. The laser viewing glasses

do not afford complete UV protection and reduce color perception.

DO NOT use any optical tools such as, but not limited to, telescopes or transits to view the

laser beam. Serious eye injury could result.

DO NOT stare directly at the laser beam or project the laser beam directly into the eyes of

others. Serious eye injury could result.

SAVE THESE INSTRUCTIONS

General Safety Rules

WARNING

-4-

FCC Statement

This product has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates,

uses, and can radiate radio frequency energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio communications. However, there is

no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Consult the dealer or an experienced radio/TV technician for help.

SAVE THESE INSTRUCTIONS

Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

DO NOT operate the laser tool around

children or allow children to operate the

laser tool. Serious eye injury could result.

Electrical safety

Batteries can explode or

leak, cause injury or fire.

To reduce this risk, always follow all

instructions and warnings on the battery label

and package.

DO NOT short any battery terminals.

DO NOT charge alkaline batteries.

DO NOT mix old and new batteries. Replace

all of them at the same time with new

batteries of the same brand and type.

DO NOT mix battery chemistries.

Dispose of or recycle batteries per

local code.

DO NOT dispose of batteries in fire.

Keep batteries out of reach of children.

Remove batteries if the device will not be

used for several months.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

tool. Do not use a tool while you are tired

or under the influence of drugs, alcohol

or medication. A moment of inattention

while operating a tool may result in serious

personal injury or incorrect

measurement results.

Use safety equipment. Always wear eye

protection. Safety equipment such as dust

mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate

conditions will reduce personal injuries.

Use and care

Use the correct tool for your application.

The correct tool will do the job better

and safer.

Do not use the tool if the switch does not

turn it on and off. Any tool that cannot be

controlled with the switch is dangerous and

must be repaired.

Store idle tool out of the reach of children

and do not allow persons unfamiliar with

the tool or these instructions to operate

the tool. Tools are dangerous in the hands

of untrained users.

Maintain tools. Check for misalignment or

binding of moving parts, breakage of

parts and any other condition that may

affect the operation. If damaged, tool

repaired before use. Many accidents are

caused by poorly maintained tools.

Use the tool, accessories, etc., in

accordance with these instructions and in

the manner intended for the particular

type of tool, taking into account the

working conditions and the work to be

performed. Use of the tool for operations

different from those intended could result in a

hazardous situation.

Service

Have your tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the tool is maintained.

Develop a periodic maintenance schedule

for tool. When cleaning a tool be careful

not to disassemble any portion of the tool

since internal wires may be misplaced or

pinched or may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

SAVE THESE INSTRUCTIONS.

WARNING

-5-

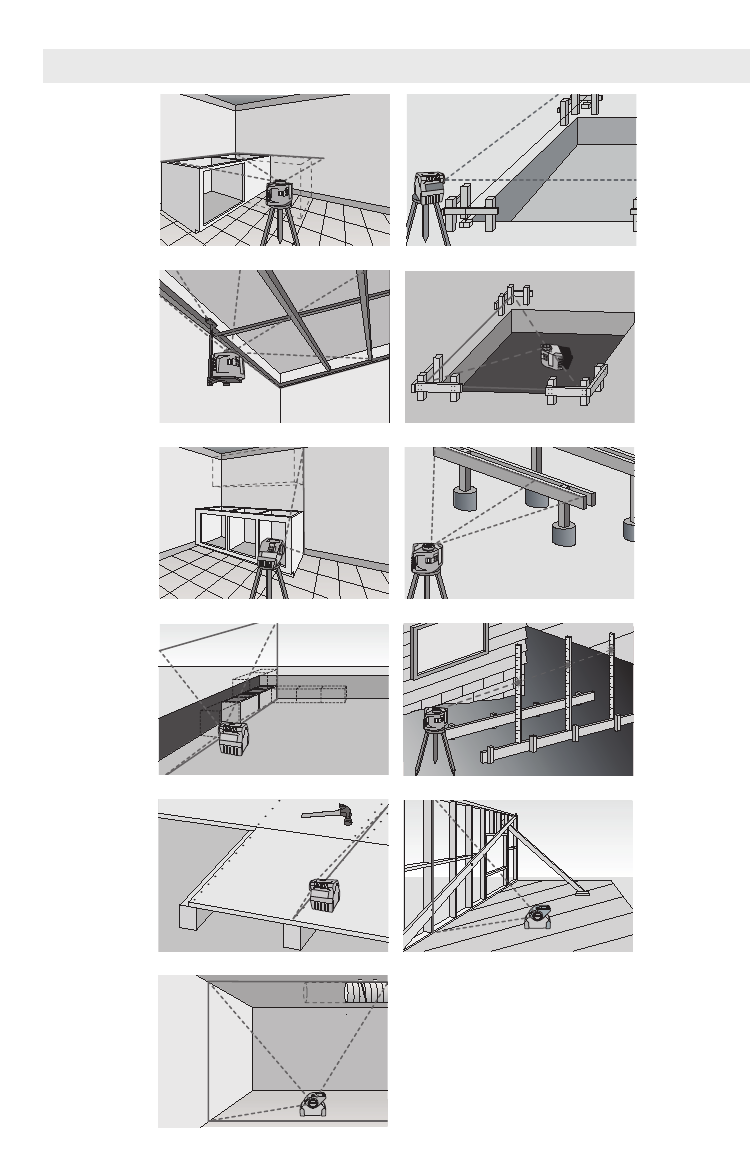

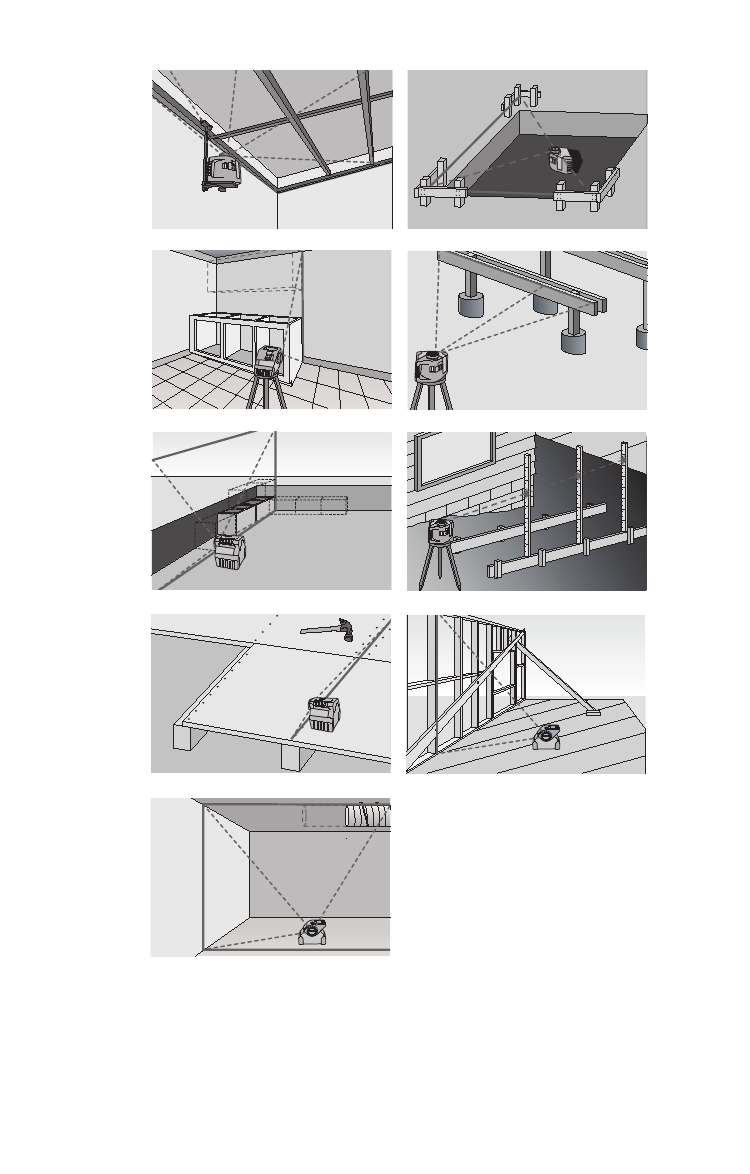

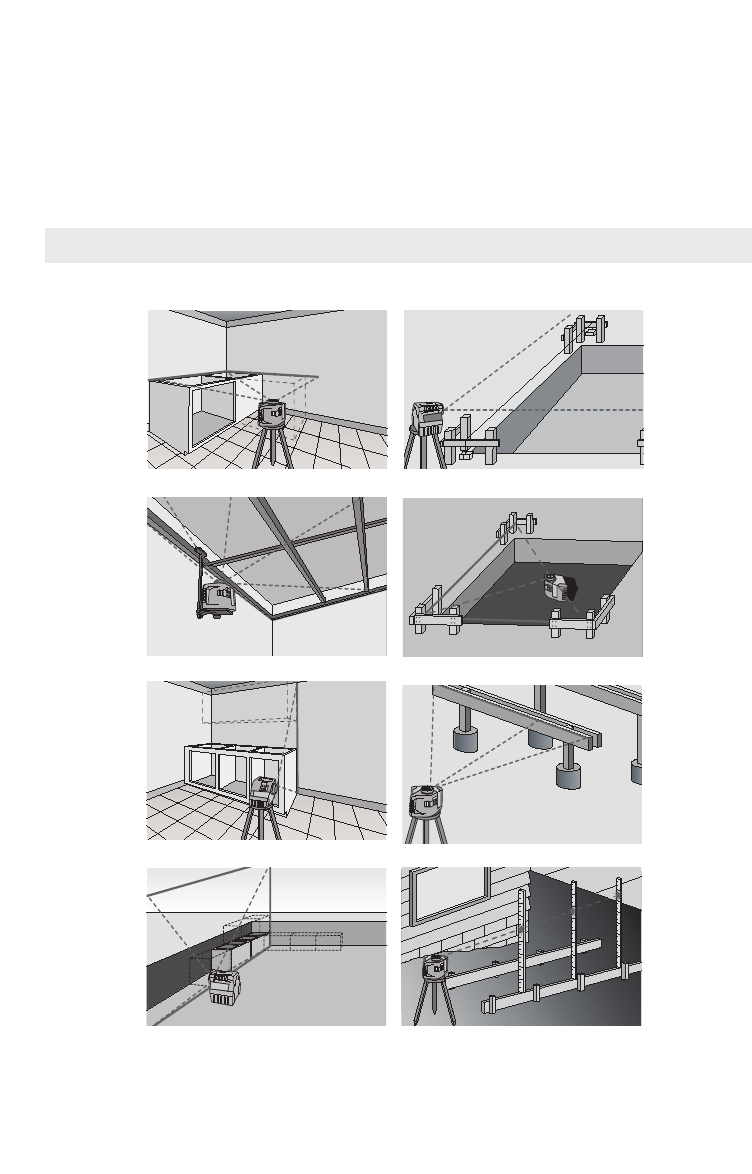

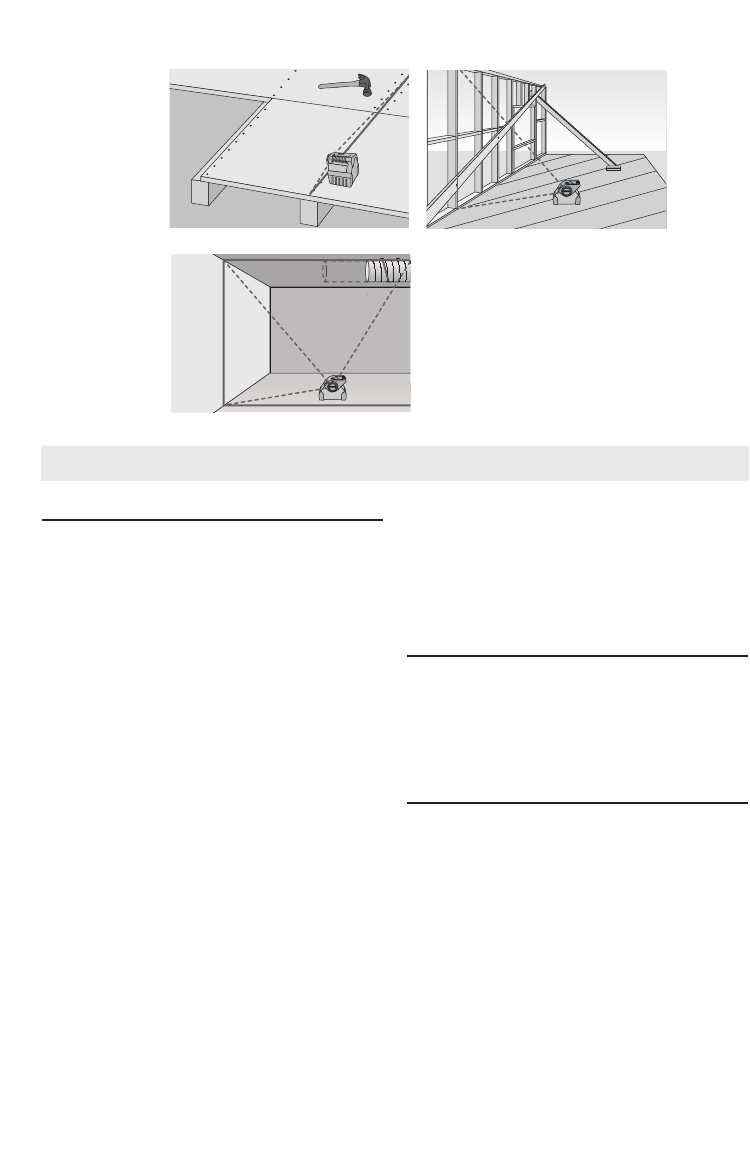

This tool projects rotating, dithering and stationary laser points and is intended for accurate

transfer and alignment of plumb, level, graded and 90-degree points and lines.

• Plumbing (Making vertical) — Use the tool in the vertical orientation for indoor and outdoor

plumb applications, such as plumbing up framing, aligning cabinetry, etc.

• Leveling — Use the tool in the horizontal orientation for indoor and outdoor level

applications, such as leveling cabinetry, setting concrete forms, leveling electrical

outlets, etc.

• Grading — Use the tool at a sloped angle for indoor and outdoor level applications, such

as grading driveways or swimming pools.

• Squaring— The laser beam emitting from the top of the tool is perpendicular to the rotating

beam, which provides the ability to use the tool for 90 degree layout functions.

Intended Use

Preparation

Inserting/Replacing the Battery

ALWAYS turn off the laser and the main

power switch before removing and replacing

the batteries.

Alkaline batteries are recommended for

the tool.

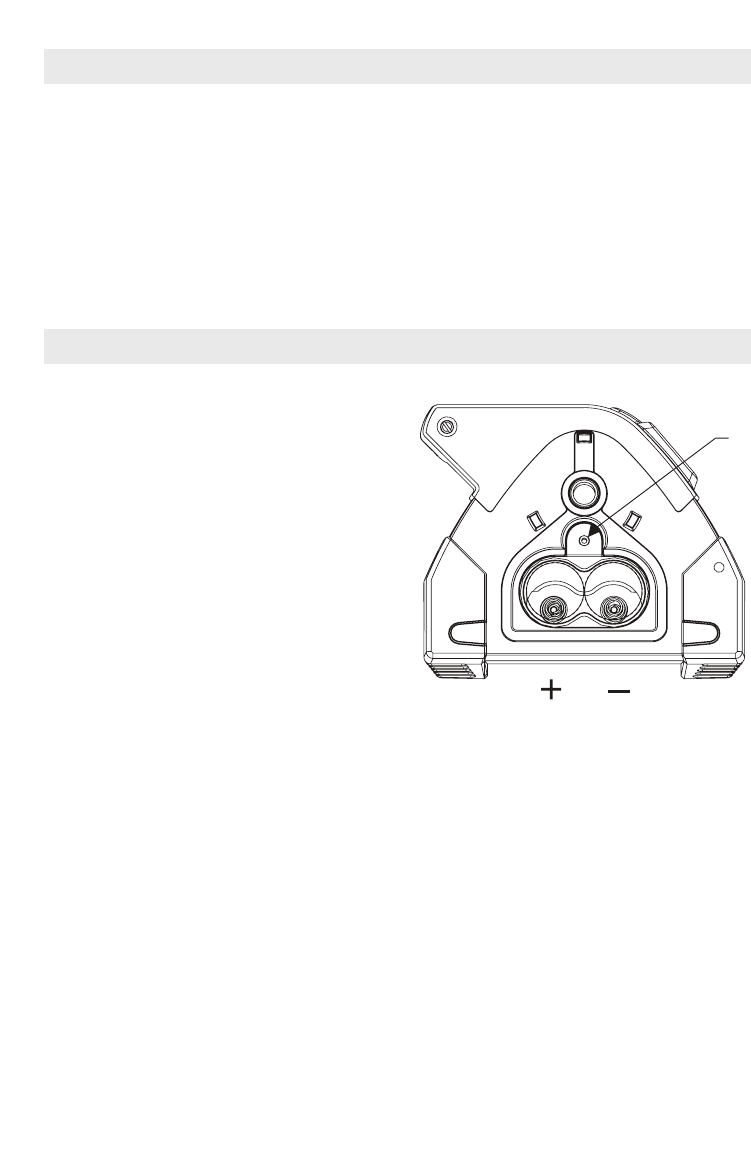

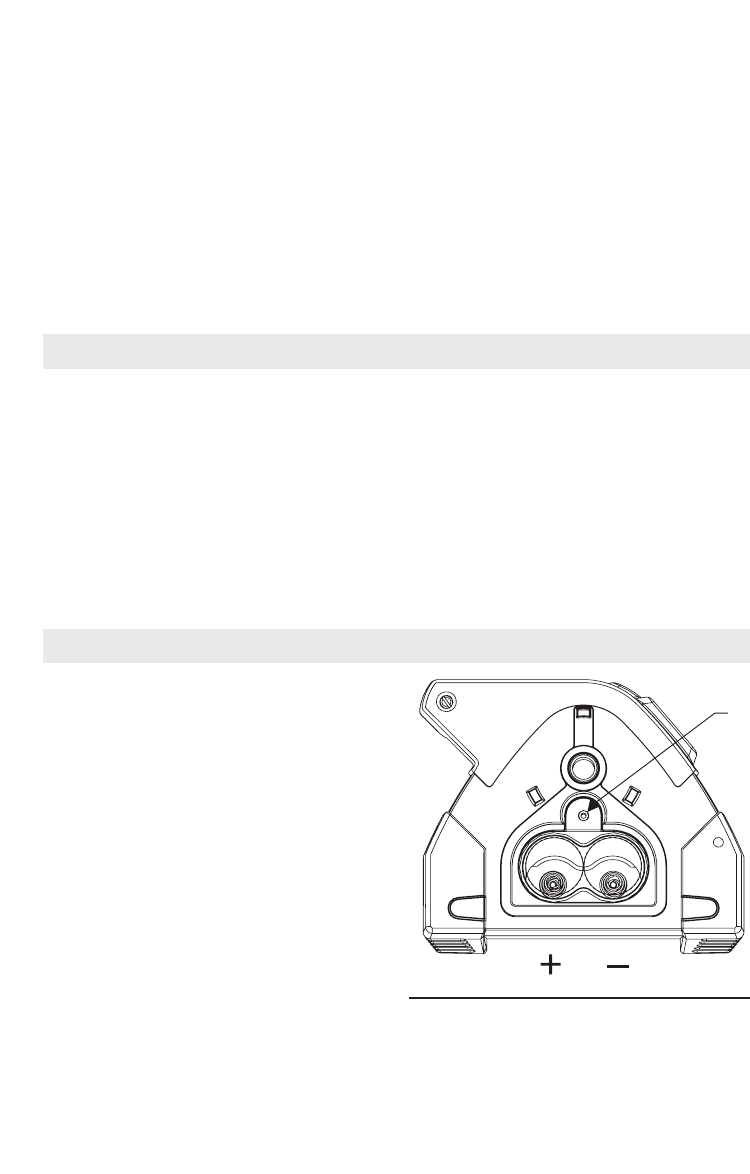

The battery compartment is located on the

bottom of the unit. Open the compartment

and replace the batteries. Note that the two

pairs of batteries are stacked.

When inserting, pay attention to the correct

polarity according to the representation on

the inside of the battery compartment. To

unlock the battery lid, turn the locking screw

2in a counter-clockwise direction.To lock

the battery lid, turn the locking screw 2in

clockwise direction.

Always replace all batteries at the same time.

Only use batteries from one brand and with

the identical capacity.

• Remove the batteries from the

tool when not using it for extended

periods. When storing for extended

periods, the batteries can corrode and

discharge themselves.

Low Battery Indicator

The LED flashes yellow when 25 percent of

battery life remains (approximately five

hours). The LED flashes, and continues to

flash in a pattern of three seconds on/one

second off, until the batteries are replaced

or fail.

-6-

Article number . . . . . . . . . . . . 3601K61010

Number of laser points . . . . . . . . . . . . . . .

2 Beams, 1 primary rotating beam and 1

squaring beam orthogonal to the rotating beam

Orthogonality:

Rotating and Squaring beams will be within

90 degrees +/- 10 arc seconds.

Dithering Settings . . . . . . . .20 deg. +/- 10%

45 deg. +/- 10%

90 deg. +/- 10%

120 deg. +/- 10%

Rotation Speeds

Three Discrete Speeds : . . . .120, 450, and

800 rpm +/- 15%

At low temperature (-5C to –10C), the high

rotation speed spec. is 650 RPM +/- 15%.

Accuracy

Level & Plumb:

Minimum Factory

Accuracy . . . . . . . . . . . . . . . ±0.167mm/m

(±0.002004in/ft)

Typical Accuracy . . . . . . up to ±1/8”@ 100ft

(±3mm at 30m)

Leveling Range . . . . . . . . . . .Total range 10°

with minimum of 3°

in each direction

Level Settling Time

Horizontal: . . . . . . . . . . . . . <-11s (full range)

<-7s (bump)

Vertical: . . . . . . . . . . . . . . . . . . . . . . . .<-25s

Leveling

Repeatability . . . . . . . .≤6mm @ 30m max.

Regulatory Compliance . . . . . . . . . . .Class II

Laser Beam Power . . . . .635nm, 1mW max.

Dot mode

pulse rate . . . . . . . . . . . .62.5 Hz @ 31.25 %

duty cycle

IP Protection . . . . . . . . . . . . . . . . . . .IP 54

Beeper . . . . . . . . .3.0kHz, 65 dB @ 1m(typ).

Power . . . . . . . . . . . . .4 ‘D’ alkaline batteries

Weight . . . . . . . . . . . . . . . . . . . . . . . . 5.5lb

(2.5 kg)

(including 4 `D’ alkaline batteries)

Operating

temperature range . . . . . . . . .-10°C to +50°C

Storage

temperature range. . . . . . . . .-20°C to +70°C

Battery Life . . . . . . . . . . . . . . . . 40 hrs (min)

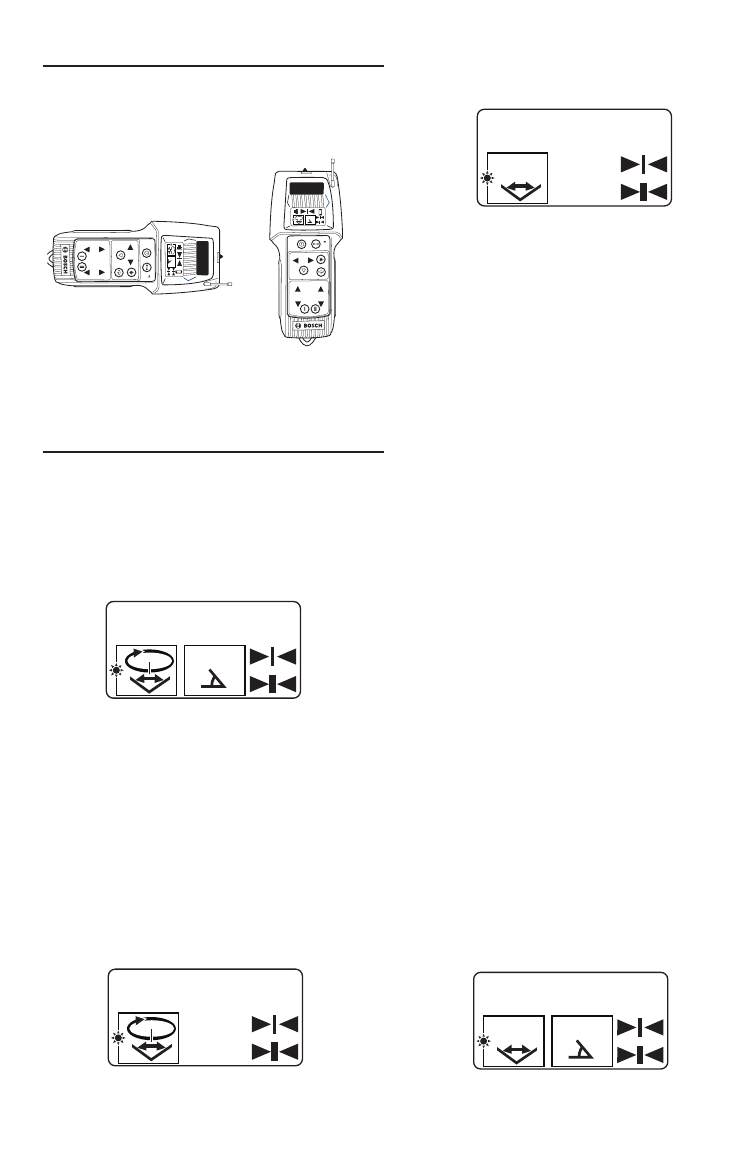

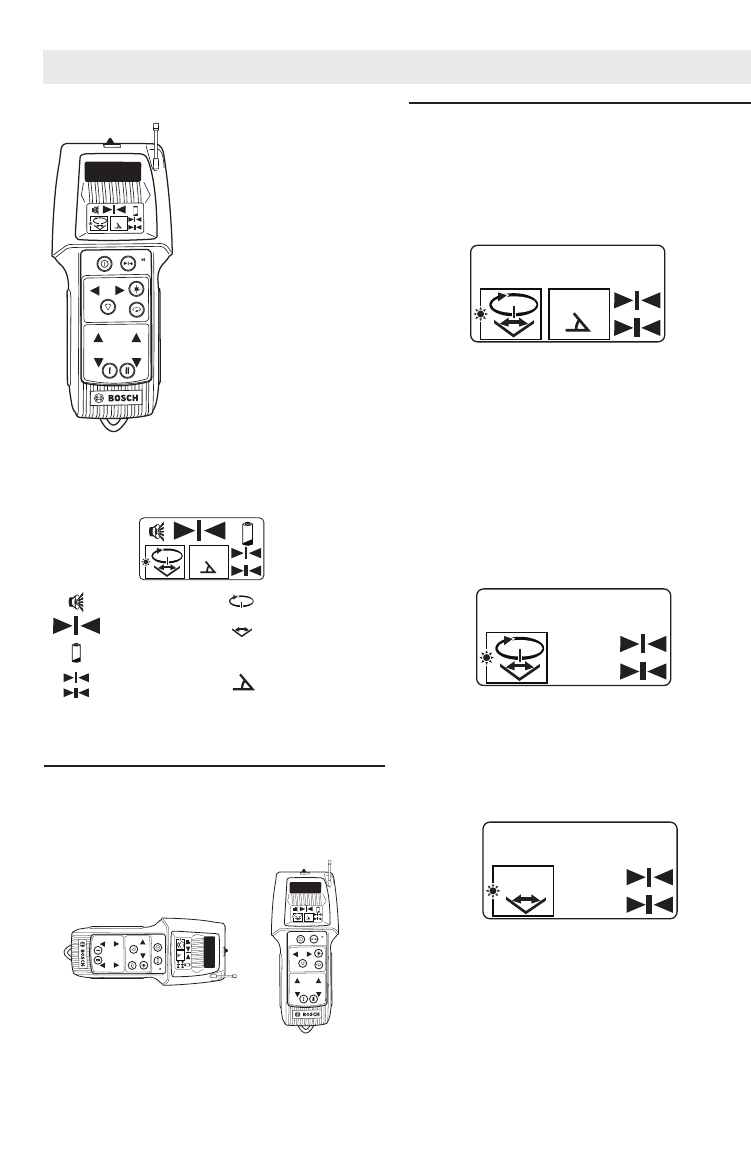

Remote Control with Laser

Receiver-detector

Laser Sensitivity

635nm +/- 10%, .0.8mw (min) @ 4Hz (min)

–30Hz (max) pulse rate.

RF remote

control range . . .Up to 50m radius from laser

Laser receiver-

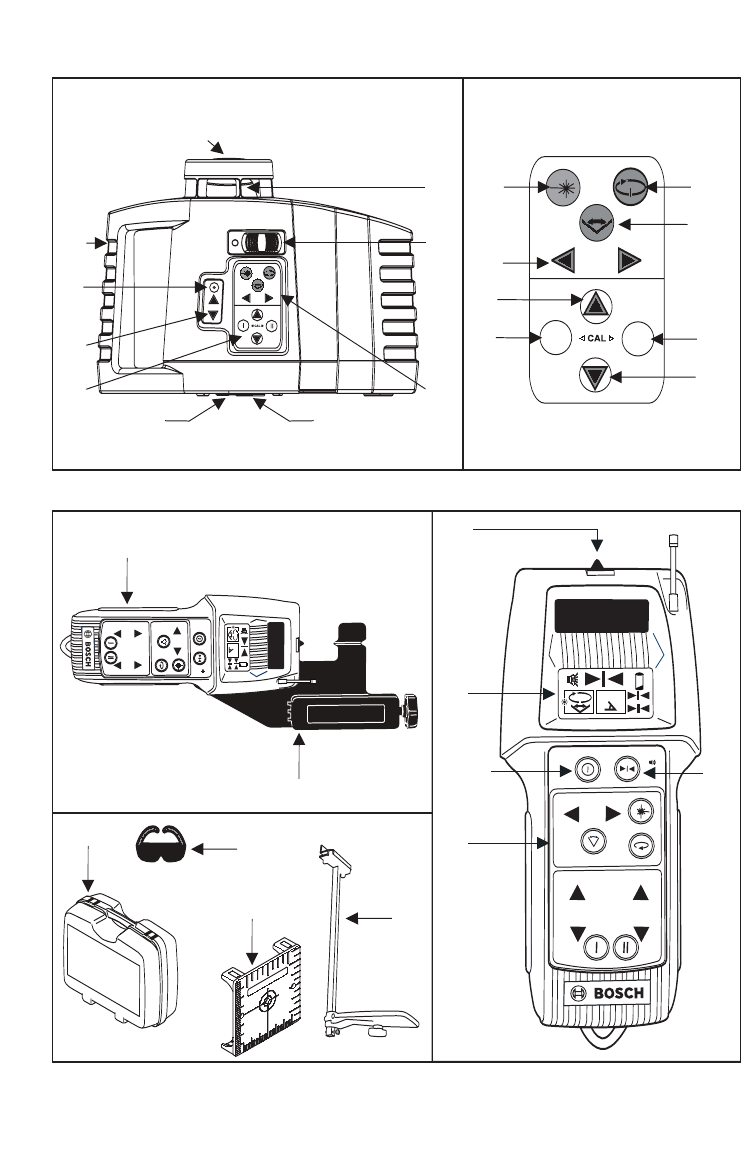

The numbering of the product features shown

refers to the illustration of the measuring tool

on page 3.

1 Plumb Beam Aperture

2 Battery lid locking screw

3Laser Aperture

4Power Switch

5Laser Controls

6Battery Compartment

75/8-11 tripod mount

8 Calibration Controls

9Manual Grade Controls

10 Handle

Keypad Controls

11 LED

12 Dot / line or Dither / Scan mode

13 Laser on/off

14 Spin Mode / Speed Select

15 Left and Right Direction Controls

16 Calibrate Axis 2

17 Lower Calibration Beam

18 Calibration Axis 1

19 Raise Calibration Beam

Other Features

20 RCR2 Remote Control/ Receiver

Detector

21 Bracket for RCR2*

22 Wall Mount*

23 Target/ Measurement Plate with Stand*

24 Laser Viewing Glasses*

25 Case

26 Tripod* (not shown)

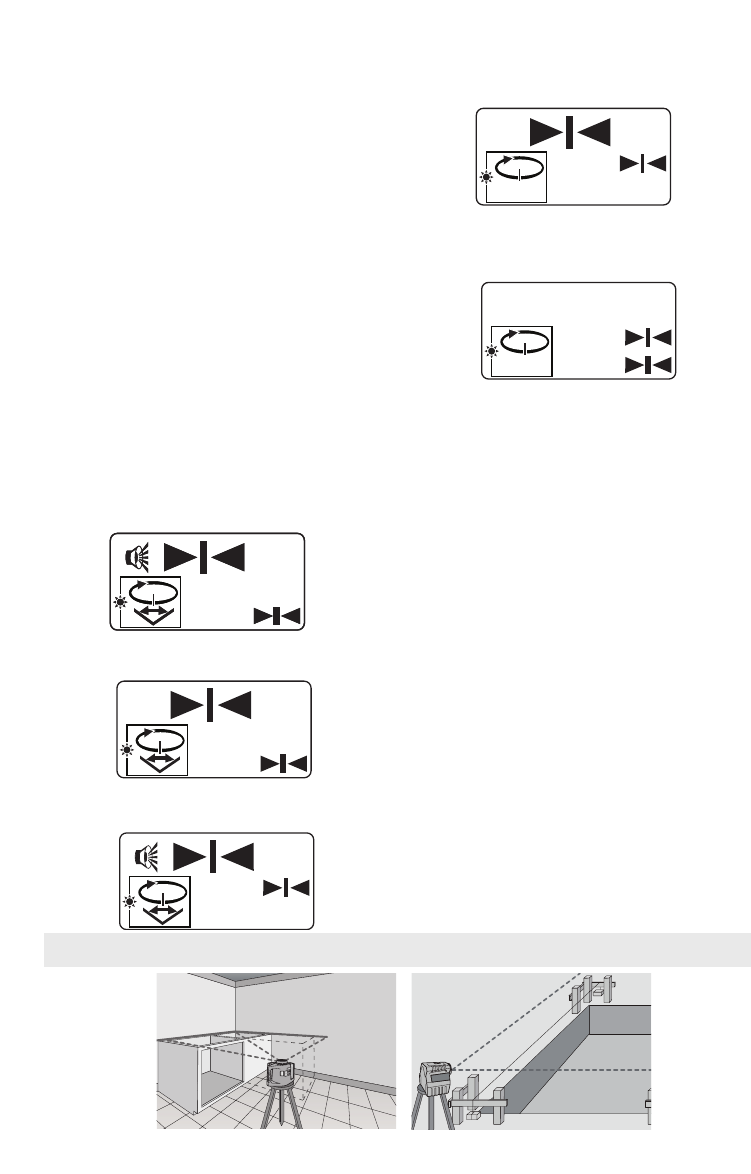

Receiver / Detector

27 Laser Target

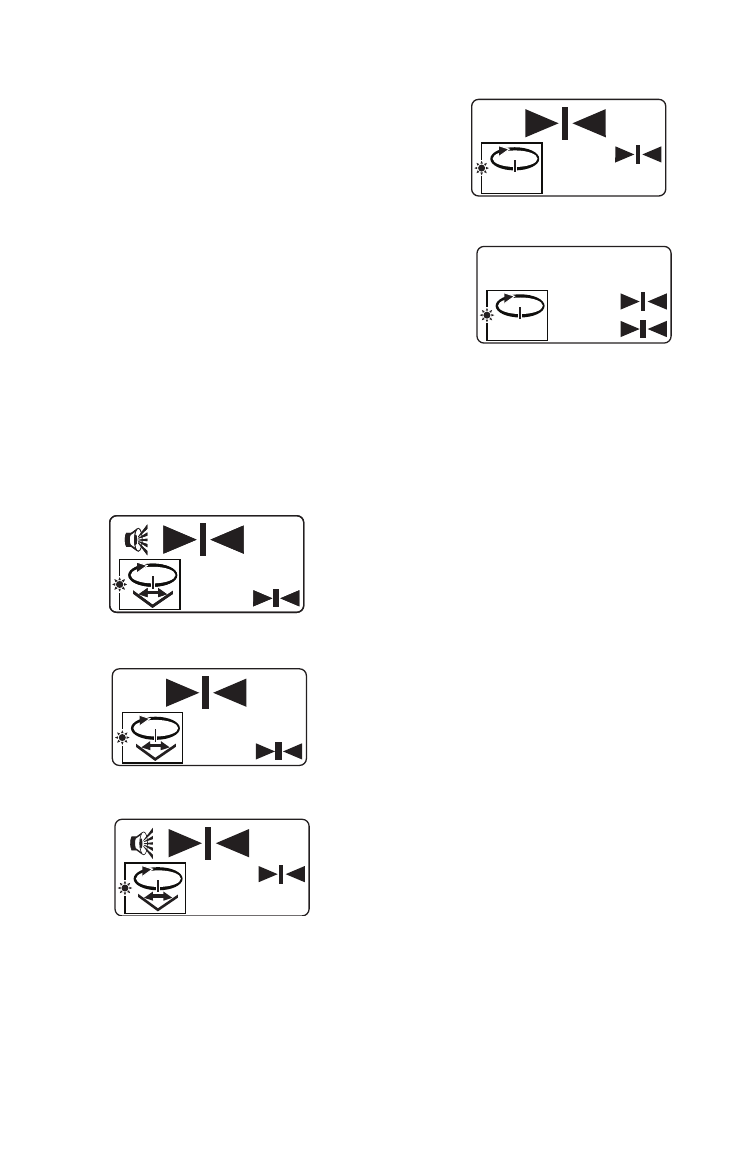

28 LCD Display

29 Detector Controls

30 Detector Power On/Off

31 Detector Coarse/Fine Select /

Detector Beeper On/Off

*The accessories illustrated or described are

not included as standard delivery.

Features

Technical Data

-7-

Initial Operation

• Protect the tool against moisture and

direct sun irradiation.

• Do not subject the tool to extreme

temperatures or variations in

temperature.

As an example, do not leave it in vehicles

for longer periods. In case of large

variations in temperature, allow the tool to

adjust to the ambient temperature before

putting it into operation. In case of extreme

temperatures or variations in temperature,

the accuracy of the tool can be impaired.

• Avoid heavy impact or and prevent the

tool from falling. After heavy exterior

impact on the tool, an accuracy check

should always be carried out before

continuing to work (see

“Leveling Accuracy”).

• Switch the tool off during transport.

Switch off the leveling unit, which can be

damaged in the case of intense movement.

Turning on the Tool

1. Place the tool either horizontally or vertically

on a flat surface, or set it on a standard

surveyor’s tripod, using the built-in 5/8- 11

tripod mount (located on the bottom of

the unit).

2. Turn on the tool with its power switch. The

LED turns to a steady green, indicating that

the unit is on and properly functioning.

3. Press the laser on/off button to turn on the

laser beam.

• ALWAYS turn off the laser and the main

power switch before transporting or storing

the unit.

Power Standby Mode

When commands are not received for 20

minutes, the GRL 145HV automatically enters

the power standby mode to save battery life.

The LED flashes green, once per second, to

indicate power standby mode. The timer is

reset each time a button is pressed. The

power automatically turns off after eight hours

in Power Standby mode.

When the tool enters power standby mode, it

"remembers" the settings that were in effect,

and returns to these settings when a

command is issued and power returns.

Current settings are not retained when power

is turned off with the main power switch.

• To override power standby mode, press

and hold the on/off button for three

seconds. The unit emits a beep and two

"chirps," confirming that automatic power

standby is disabled. After automatic power

standby is disabled, the unit continues to

operate for a maximum period of

eight hours.

• To re-enable automatic power standby,

press and hold the keypad Laser on/off

button for three seconds. A beep and a

single "chirp" confirm the command.

Working with Automatic Leveling

Position the tool on a level and firm support,

or attach it to the tripod 26.

After switching on, the automatic leveling

function automatically compensates

irregularities within the self-leveling range up

to ±6°. The leveling is finished as soon as

the tool stops beeping, the LED turns green,

and the laser beams stop flashing.

If the automatic leveling function is not

possible, e.g. because the surface on which

the tool stands deviates by more than 6° the

tool beeps, the LED flashes red once per

second, and the laser beams flash once

per second.

In this case, bring the tool to the level

position and wait for the self-leveling to take

place. As soon as the tool is within the self-

leveling range of ±6° respectively, the tool

stops beeping, the LED turns green, and the

laser beams stop flashing.

In case of ground vibrations or position

changes during operation, the tool is

automatically leveled in again. To avoid

errors by moving the tool, check the position

of the laser beams with regard to the

reference points upon re-leveling.

detector range .Up to 50m radius from laser

Detection angle . . . . . . . . . +/- 40 degrees X

+/- 30 degrees Y

Dead Band . . . . . .Less than 10mm @ 100m

Precision setting . .Course: +/- 3mm @ 10m

Fine: +/- 1.5mm @ 10m

Power . . . . . . . . . . . . .1 x 9V alkaline battery

Battery Life . . . . . . . Approximately 2000 hrs.

Please observe the article number on the

type plate of your tool. The trade names of

the individual tools may vary.

Operation

-8-

Out of Level Indication

Out-of-level indicators alert you if the unit is

not on a level surface or if it is out of self-

leveling range:

• The LED flashes red once per second

• The laser beam stops rotating (if in rotation

mode) or dithering (if in dithering/dot mode)

and flashes a laser dot in sync with the LED

• The beeper sounds in sync with the laser

beam and LED

Reposition the tool to ensure that it is within the

self-leveling range of ±6°. Once the unit is

within self-leveling range, it stops beeping, the

LED turns green, and the laser beam stops

flashing. The tool resumes the mode of the last

command issued.

Note: The out-of-level indicator overrides all

other indicators. If the laser tool is in low

battery or power standby mode and becomes

out of level, the out-of-level indicator overrides

the low battery or power standby mode

indicator.

Influences on Accuracy

The ambient temperature has the greatest

influence. Especially temperature differences

occurring from the ground upward can divert

the laser beam.

As thermal fluctuation is largest close to the

ground, the tool, if possible, should be

mounted on a commercially available tripod

and placed in the center of the working area.

Apart from exterior influences, device specific

influences (such as heavy impact or drop) can

The GRL145HV rotary laser tool has two

basic operating modes, the Rotation Mode

and the Dithering/Dot Mode.

Rotation Mode

The laser beam is dispersed throughout the

level or plumb plane. Rotation mode is used

under conditions where laser beam visibility

is poor or nonexistent (for example, outdoors

in daylight). It is not always possible to easily

see a rotating laser beam. A laser receiver-

detector makes it possible to detect and

correctly position the rotation mode indoors

or outdoors. The Rotation Mode is the default

mode when the tool is turned on.

When the laser is first turned on, it is rotating

at 120 rpms. Press the keypad rotation mode

button to cycle through the medium and fast

speeds, then back to slow speed. Decrease

speed to improve laser beam visibility,

especially for indoor applications.

Note: To enter rotation mode from

dithering/dot mode, press the keypad rotation

mode button.

Dithering/Dot Mode

The dithering line is a laser beam that moves

rapidly back and forth (dithers), producing a

shorter, beam that is brighter than beams in

the rotation mode. Because of the brighter

laser beam in the dithering mode, a laser

receiver-detector may not be required. The

dithering line length can easily be changed

according to application requirements in

either the level or plumb applications. The

dithering/dot mode is normally used for

indoor applications.

A choice of a laser dot or four dithering line

lengths are available. The laser beam is less

visible at the longer line length. In some

situations, it may be necessary to use a laser

receiver-detector to accurately locate

the beam.

When the laser is first turned on, it is rotating

at 120 rpms. To enter dithering/dot mode,

press the keypad dithering/dot button. A

laser dot appears. Continue pressing the

dithering/dot button to cycle through dot

mode and four different line lengths, and

then back from the longer line to the laser

dot. The laser dot or line dither can be

positioned through a 360° range in the level

or plumb plane by pressing one of the two

dot/line position control buttons.

In dot mode, a single press of either buttons

will move the dot in small increments in the

corresponding direction. Pressing and

holding either button moves the dot in

continuous slow motion for the first five

seconds, and pressing and holding beyond

five seconds moves the dot in faster speed.

Working Advice

• Always use the center of the laser point for

marking. The size of the laser point

changes with the distance.

Operating Modes- Rotation and Dot/Dithering

Leveling Accuracy

-9-

lead to deviations. Therefore, check the

accuracy of the tool each time before starting

your work.

Should the tool exceed the maximum

deviation during one of the tests, see

recalibration procedure or have it recalibrated

by a Bosch after-sales service center.

Leveling

In the level position, the tool automatically

self-levels within ±6°. When the laser beam is

turned on, the LED flashes red, the laser dot

flashes, and the beeper sounds while the tool

self-levels. Once the tool is level, the LED

turns to a steady green, the beeping stops,

and the laser begins rotating at the

slow speed

Manual Sloping

The tool can be put into the manual slope

mode by pressing the rotation and

dithering/dot buttons simultaneously and

holding for 3 seconds. The unit will beep twice

to indicate the unit is in manual slope mode.

Note that the unit will not self-level when in the

manual slope mode.

Use the slope control buttons located on the

side portion of the keypad to move the beam

up or down to the desired slope angle. While

in the manual slope function, the tool can be

operated in the point, dither or rotation modes.

When the beam reaches its minimum or

maximum allowable slope, a continuous beep

sound is heard on further key press.

To return the tool back to the self-leveling

mode, press the rotation and dithering/dot

buttons simultaneously for 3 seconds. The unit

will beep once to indicate that it is back in

self-leveling mode.

Calibration

Although the GRL 145HV laser tools are

calibrated to specification before leaving the

factory, they contain many precision-machined

parts that may be affected if subject to abuse.

Therefore, if a unit is dropped or sustains

significant impact, check its calibration. It is

also recommended that the tool be

periodically calibrated, as a normal

maintenance procedure.

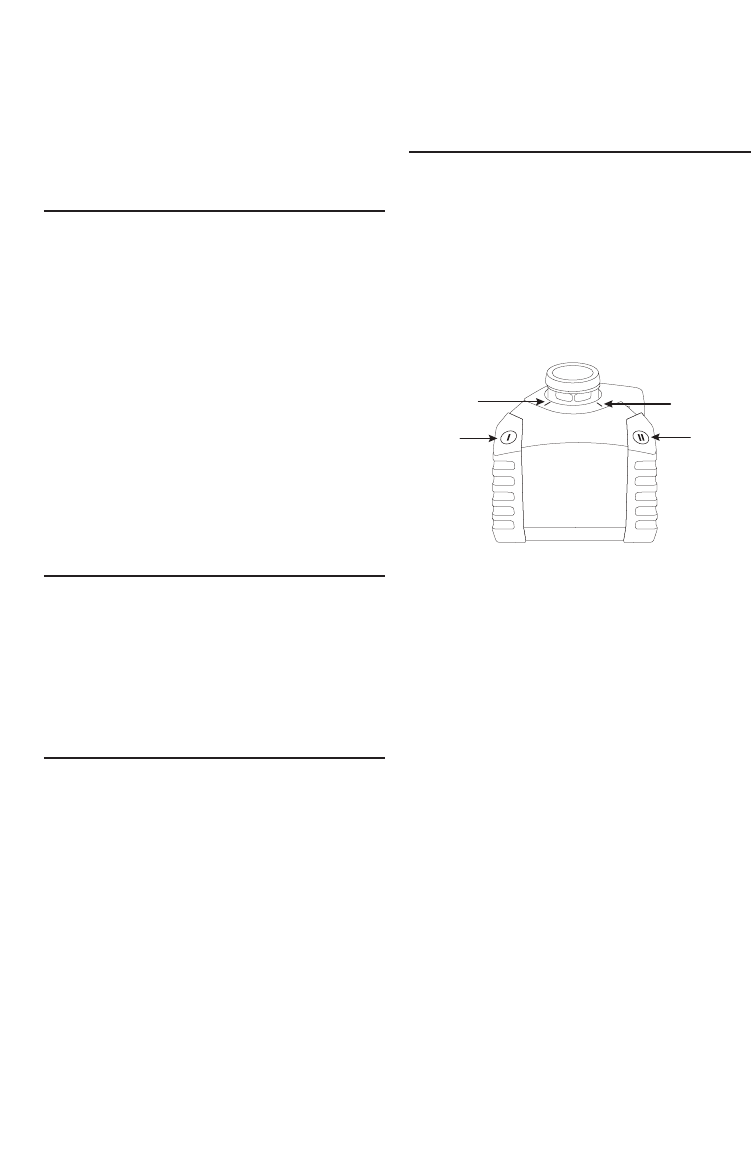

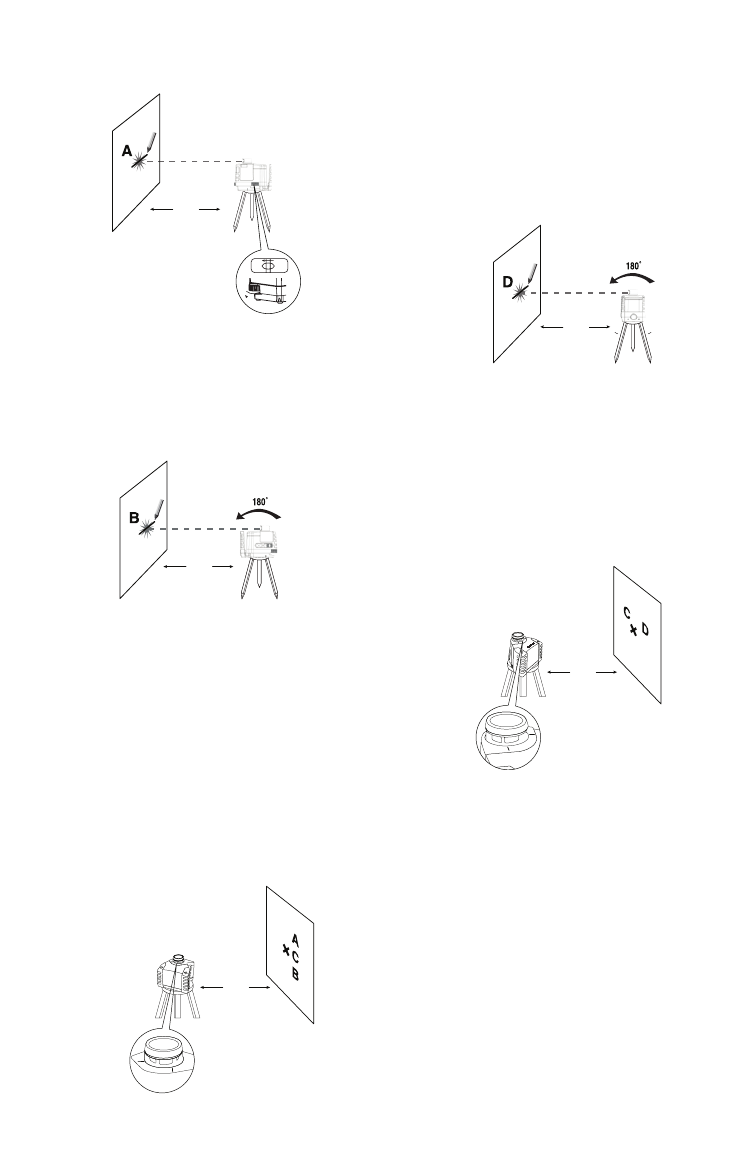

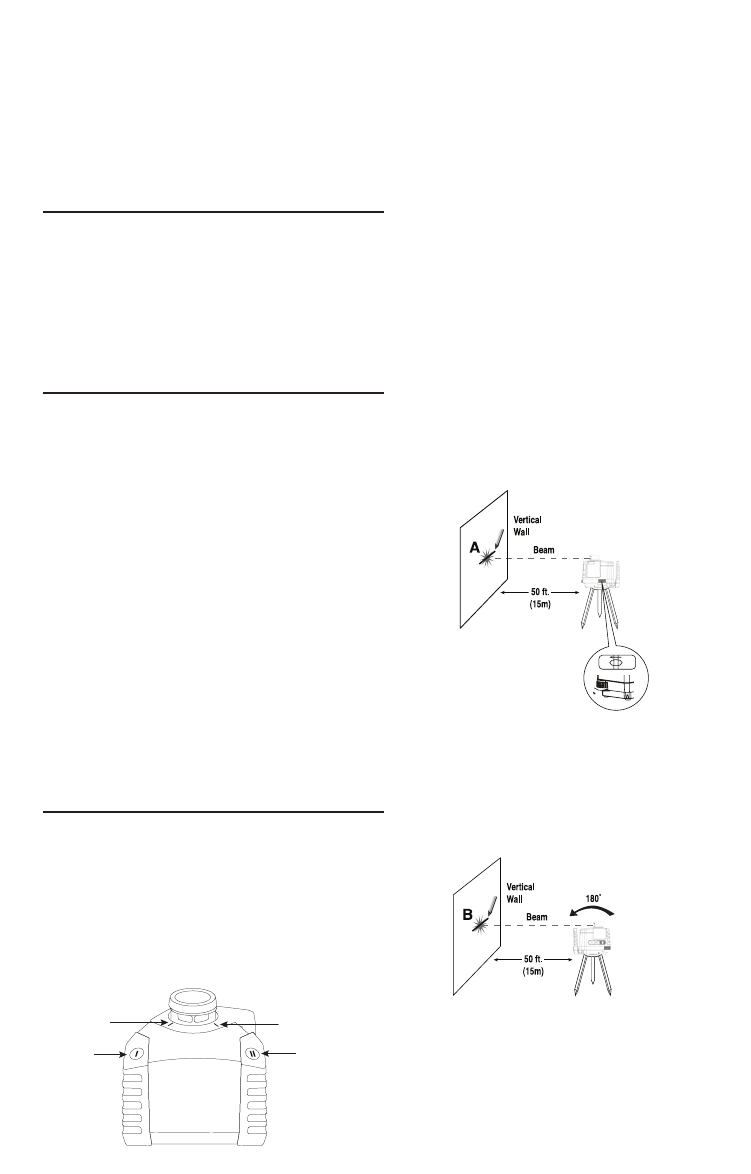

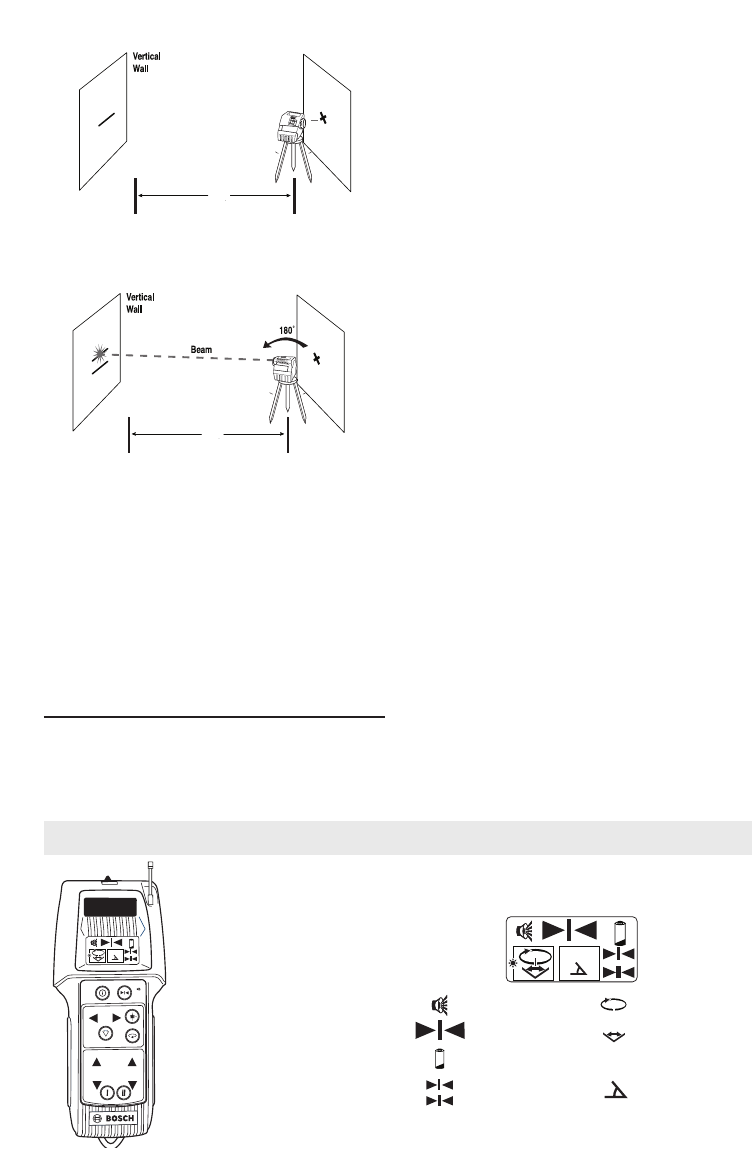

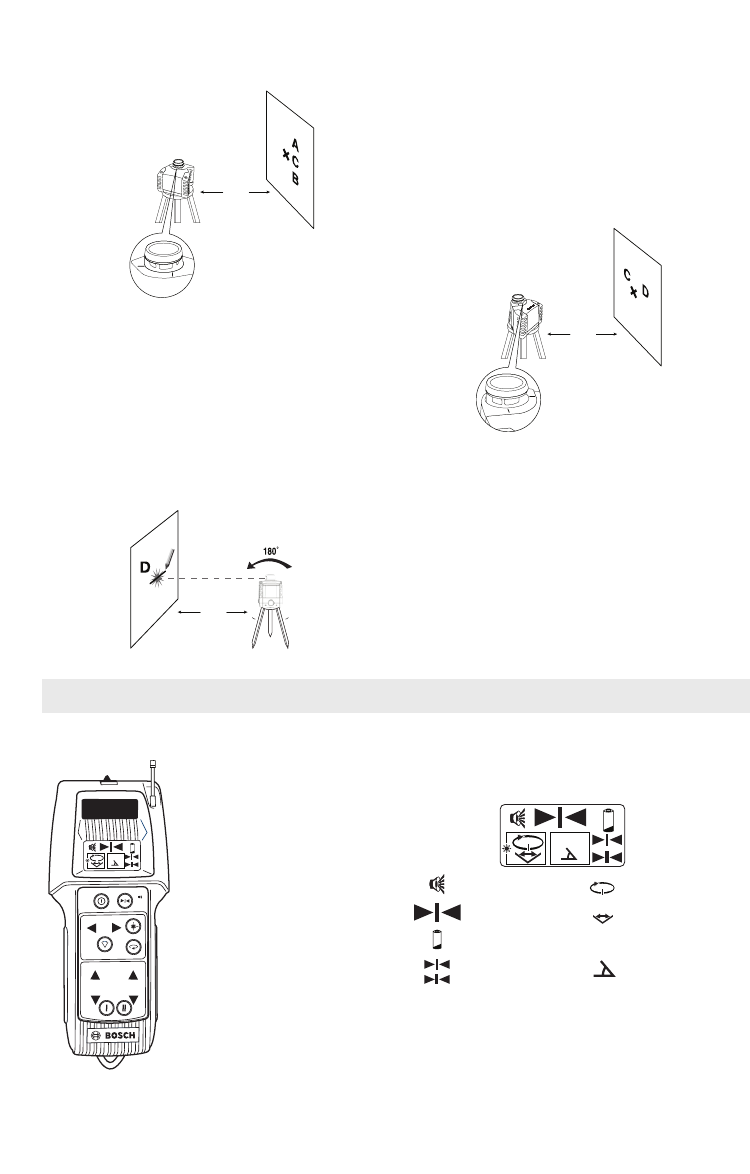

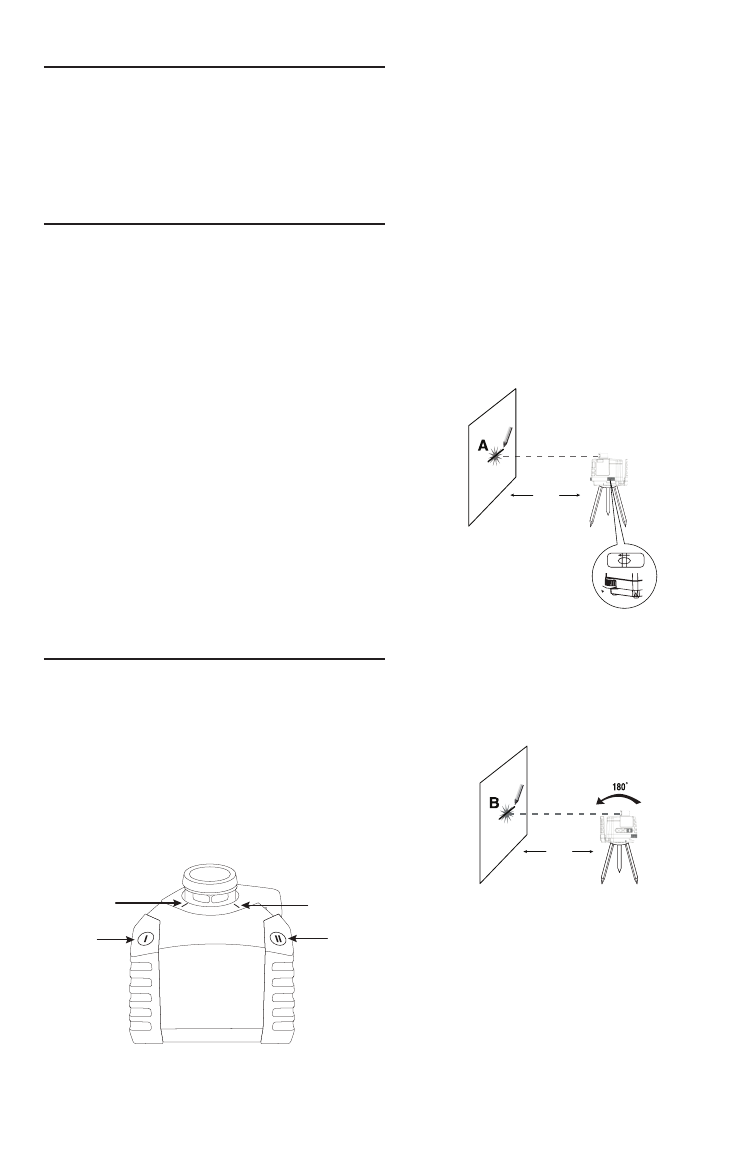

To Calibrate the GRL 145HV:

1. Select a site for calibration that allows the

unit to be placed about 50 ft. (15m) away

from a smooth vertical surface, such as

a wall.

2. Set the unit on a level surface at one end

of the range. Place the unit with the side

marked I toward the wall.

3. Turn on the unit with its power switch, then

press the keypad laser on/off button

4. Simultaneously press the keypad

calibration axis I and II buttons. Hold for

five seconds, then release. Three beeps

indicate that the unit has entered

calibration mode. When in calibration

mode, the laser beam is in rotation mode

(rotational). Position the unit such that

Line I and the laser beam point toward the

vertical surface. Line I must be square

(90°) to the wall.

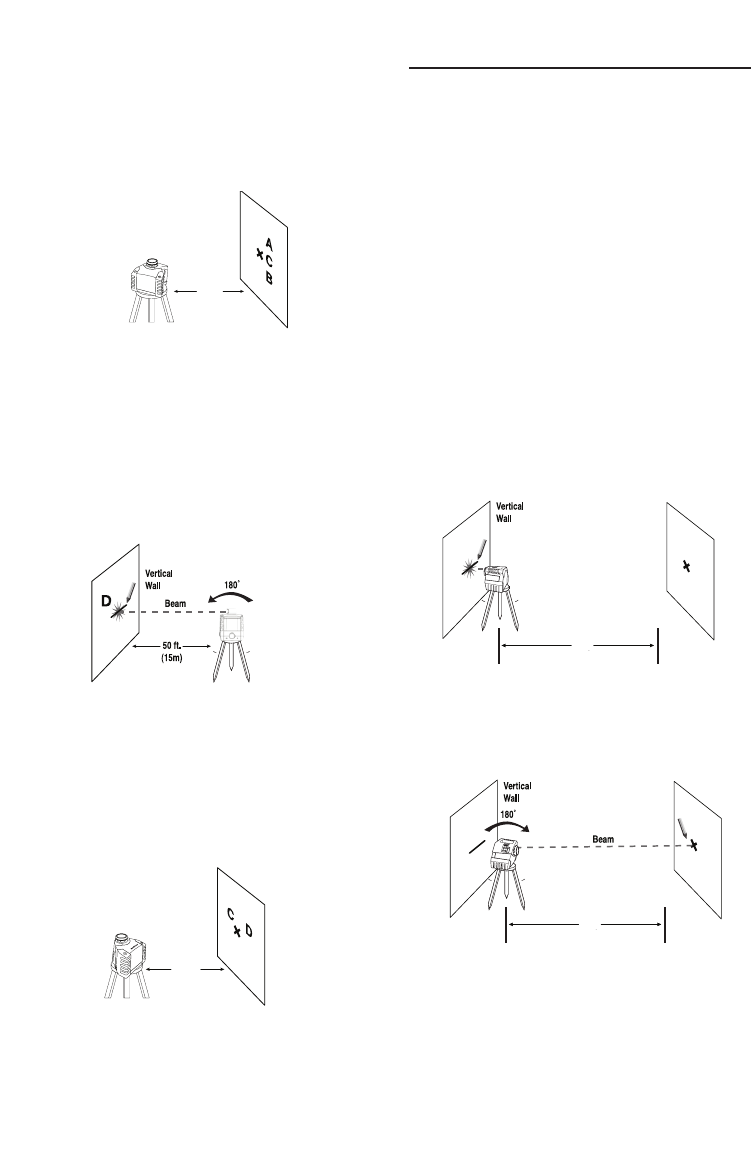

5. Mark the laser beam height (center) on the

vertical surface of the wall, as A.

6. Rotate the tool 180°, taking care not to

change its height. Line I should be

positioned exactly 180° from its original

position and the opposite side facing the

same wall as in step 4. Mark the laser

beam height on the same vertical surface,

as B.

Compare the height of A and B. If the heights

match, proceed to step 13. If the heights do

not match, proceed to step 7.

The goal of the next few steps is to position

the level laser beam dot at a height halfway

between A and B.

Side II

Line II

Side I

Line I

-10-

7. Press the keypad calibration axis I button.

Press the keypad rise or lower calibration

beam buttons to raise or lower the laser

beam. Ensure that the beam is exactly

halfway between A and B.

8. Mark this calibrated point on the vertical

surface, as C.

9. Rotate the tool back 180° (same position

as step 4). Locate the laser beam on the

same vertical wall. It should coincide with

C. Repeat this step until the beam is at the

height of C.

10. Place the tool with the side marked II

toward the wall. Position the unit such that

Line II is square (90°) to the wall. Mark the

laser beam height on the vertical surface,

as D.

11. Compare the height of C with D. If the

heights match, calibration is complete.

Proceed to step 13. If the heights do not

match, proceed to step 12.

12. Press the calibration axis II button. Press

the keypad raise or lower calibration beam

buttons to raise or lower the laser beam

until it matches the height of C. Calibration

is complete.

13. Simultaneously press the keypad

calibration axis I and II buttons. Hold for

three to five seconds, then release when

you hear two beeps, signalling the exit of

calibration mode.

14. Turn off the tool, then turn it back on again

to resume normal operation.

Vertical Accuracy

The ambient temperature and humidity has

the greatest influence on the accuracy of a

laser tool. Apart from exterior influences,

device-specific influences (such as heavy

impact or falling down) can lead to deviations.

Therefore, the vertical accuracy should be

checked if the tool has undergone large

sudden temperature variation or has suffered

any kind of hard impact.

For best result, mark a measuring distance of

at least 50ft (15m) on firm surfaces in front of

two walls is required for the accuracy check. A

sturdy tripod capable of height adjustment is

also needed.

1. Place the GRL145HV on the tripod

next to wall A aligning the tripod directly

over one end of the marked 50 ft space .

Make the top beam point horizontally to

wall A.

2. Turn on the tool and allow it to find the

plumb position automatically. Mark the

position of the laser dot on wall A as I.

3. Turn off the tool and rotate it 180 degrees.

Turn on the tool and allow it to find the

plumb position automatically. Mark the

position of the laser dot on the far wall B

as X.

4. Re-position the GRL145HV to the other

end of the 50ft mark next to wall B. Turn

on the tool and allow it to find the plumb

position automatically. Adjust the height of

the tool or re-position it laterally if

necessary until the top laser dot is aligned

with mark X. Switch off the tool and turn it

on again in auto plumb mode and the top

laser dot should still be on the same

horizontal level of X.

50 ft

(15m)

50 ft

(15m)

50 ft

(15 m)

50 ft

(15 m)

-11-

5. Turn off the tool and rotate it 180 degrees.

Turn on the tool and allow it to find the

plumb position automatically. Mark the

position of the laser dot on wall A as II.

6. Measure the vertical distance between I

and II. The plumb accuracy is given by:

1/2 vertical distance between mark I and II

/ distance between the tripod positions

50ft (15M).

The specification is +/- 2.5mm over a 15m

distance, i.e. +/- 0.167mm per meter. If the

separation between two measured points

is 15 m and the measured distance

between mark I and II is larger than +/-

5mm, then the tool needs to be

recalibrated.

Vertical Calibration

Vertical calibration is better to be done using

the remote control, as this will eliminate the

need for the user to touch the tool keypad,

that introduces external force, and hence

affecting the accuracy of the vertical sensor

reading.

After checking for accuracy using the above

procedures, if the deviation is larger than +/-

0.167 mm /m. The tool needs to be

recalibrated.

1. Without disturbing the setup, use the

remote control. The vertical calibration

mode is then entered by pressing and

holding both I and II calibration buttons

together for about 5 seconds. Both the

remote and main tool will beep 3 times,

signifying that the tool is now in

calibration mode.

2. The slope UP and DOWN are the two

buttons for navigating the top dot up and

down respectively. The desired position is

the vertical mid-point between position I

and position II. Short press of the keys

move the dot in small steps while pressing

and holding each of them moves the dot in

bigger steps. A few small steps should be

all that are needed to move the laser dot

to the desired position.

3. When the dot is positioned to the desired

position, press and hold both I and II

calibration buttons together again for about

5 seconds. Both the remote and main tool

will beep twice, signifying the exit of the

calibration mode.

4. If the calibration successful, the tool will

reset itself, and is ready to use if the green

LED is on. If the calibration fails, the tool

will automatically shut itself down upon exit

of calibration mode. This can happen if the

correction required is 3 times larger than

the specification, i.e. larger than +/- 7.5mm

at 15m.

5. Repeat the vertical accuracy check

procedure and verify that the plumb

accuracy is within specification.

50 ft

(15 m)

50 ft

(15 m)

Using the Remote Control / Receiver-Detector

The GRL145HV can also be

operated using the RCR2

Remote Control / Receiver.

Its receiving (detecting)

function responds better to

the GRL145HV laser tools

rather than any other laser

receiver-detector. The

RCR2 allows accurate laser

beam detection outdoors or

under other conditions when

the beam is difficult to see.

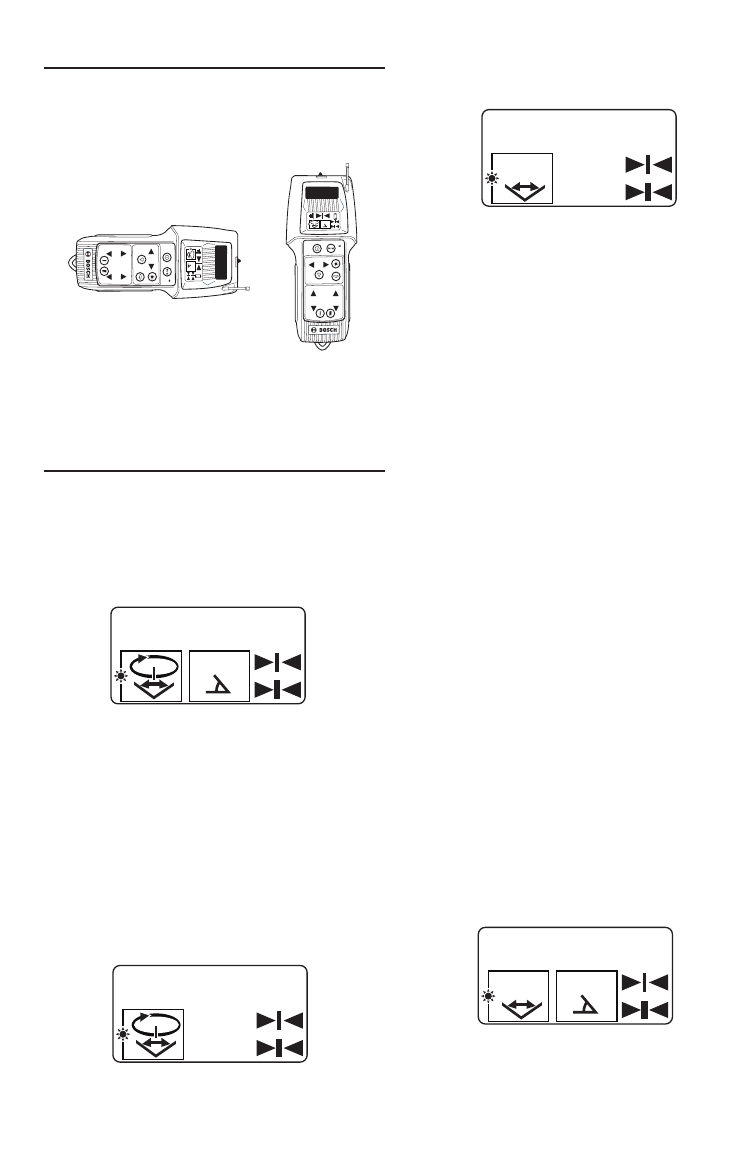

The following diagram

illustrates the RCR2

remote control.

Environments of high electrostatic discharge

may cause unit malfunction and require user

reset.

The following diagram illustrates RCR2’s LCD

display icon

CAL

Beeper On/Off

Detector Laser

Beam Locator

Low Battery

Indicator

Fine Resolution

Coarse Resolution Manual Slope Mode

Calibration Mode

Level Line

Dither/Scan Mode

Level Spin Mode/

Speed Select

Attaching the RCR2 to the Bracket

The RCR2 can be attached to the its bracket

with either a level or plumb allocation

depending on whether it is being used to

locate the level or plumb laser beam.

The bracket’s clamp is used to attach it to a

grade/leveling rod.

Operation

1. Activate the RCR2 by pressing its power

on/off button. The unit emits a single beep,

and icons in the lower portion of the LCD

display appear, showing all available

options. This confirms that the unit is

activated, but the GRL145HV and RCR2

have not been turned on.

RF remote control / Laser detector activated

2. Turn on the tool by pressing the laser

on/off button from the keypad. As soon as

the tool is turned on, the displayed icons

confirm that the laser has started in

Rotation mode, at the slowest speed.

Note: The LCD display shows the laser modes

for commands transmitted to the tool from the

RF remote control. Commands made from the

tool controls are not shown on the RF remote

control/laser receiver-detector LCD display.

Laser beam in rotation mode, detector off

3. Select the Operating Mode by pressing

the dithering/dot button to change to

dithering/dot mode

Laser beam in dithering/dot mode, detector off

The laser dot or dithering line can be

positioned through a 360° range in the level or

plumb plane by pressing one of the two

Dot/Line position control buttons. In dot mode,

a single press of either buttons will move the

dot in small increments in the corresponding

direction. Pressing and holding either button

moves the dot in continuous slow motion for

the first five seconds, and pressing and

holding beyond five seconds moves the dot in

faster speed.

4. Manual Sloping The RCR2 can be used

to put the tool into manual slope mode by

pressing the rotation and dithering/dot

buttons simultaneously and holding for 3

seconds. The unit will beep twice to

indicate the unit is in manual slope mode.

Note that the unit will not self-level when in the

manual slope mode.

Use the slope control buttons located on

the lower portion of the keypad to move

the beam up or down to the desired slope

angle. While in the manual slope function,

the tool can be operated in the point,

dither or rotation modes. When the beam

reaches its minimum or maximum

allowable slope, a continuous beep sound

is heard on further key press.

When the beam reaches its minimum or

maximum allowable slope, a continuous

beep sound is heard on further key press.

To return the tool back to the self-leveling

mode, press the rotation and dithering/dot

buttons simultaneously for 3 seconds. The

unit will beep once to indicate that it is

back in self-leveling mode.

Laser beam in manual slope dot mode,

Detector off

-12-

CAL

Plumb laser detection

CAL

Level laser detection

CAL

-13-

5. Calibration - The tool can be put into

calibration mode using the remote control

by pressing the Axis I and Axis II buttons

on the remote controller’s keypad

simultaneously for 5 seconds. The tool will

beep three times to indicate the unit is

entered calibration mode.

(See Calibration section for detailed

procedure.)

To exit the calibration mode, press the

keypad calibration axis I and II buttons

simultaneously for three to five seconds,

then release when you hear two beeps,

signaling the exit of calibration mode.

Turn off the tool, and then turn it back on

again to resume normal operation.

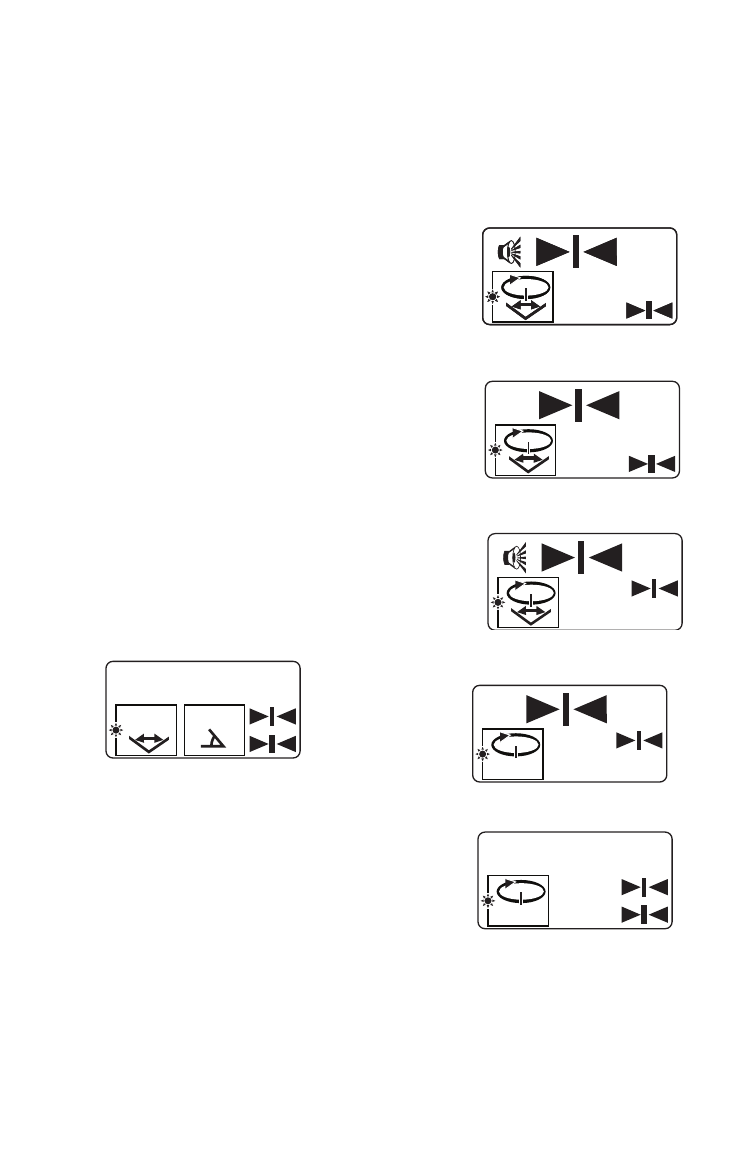

6. Laser Detection To turn on the RCR2’s

laser receiver-detector function, press the

coarse/fine select button. On startup, the

detection resolution is coarse, with the

beeper on indicated by the icons on LCD

display. Continue pressing the coarse/fine

select button to cycle through the

following options:

Beeper on, Laser detector on, coarse

resolution, laser in rotation

Beeper off, Laser detector on, coarse

resolution, laser in rotation

Beeper on, Laser detector on, fine resolution,

laser in rotation mode

Beeper off, Laser detector on, fine resolution,

laser in rotation mode

Laser detector power off, Laser in spin mode

Locate the laser beam, using the red sensor

panel on the RCR2. As the laser beam is

approached, a single arrow points in the

direction of the beam. The base unit emits

sounds to aid in locating the laser beam:

•Beep Sound - Indicates that the laser

receiver-detector is pointed overly high/low

or far to the left/right.

•Continuous Tone - Indicates that the

laser receiver-detector is pointed directly

toward the laser beam.

Center the beam by moving the laser

receiver-detector in the direction of the

arrow. When the beam is aligned with the

center of the detector panel, both arrows

on the LCD display are lit and the beep is

continuous, indicating that it is

properly center.

7. To turn off the RCR2, press its power

on/off button. There is a double beep for

confirmation, the LCD display becomes

blank, and the lasers shut off.

-14-

Applications

Square (Concrete) Level (Carpentry)

)etercnoC( leveL)gnilieC porD( leveL

)gnimarF( leveL)yrtnepraC( bmulP

)etercnoC( edarG)gnimarF( bmu

)gnimarF( ngilA)gniroolF( ngilA

Align (HVAC)

-15-

Working with Wall Mount (Optional

Accessory)

The durable metal wall mount provides a

flexible, yet sturdy means of positioning the

tool in the desired location.

1. Determine the approximate height at which

the laser beam will need to be project. To

ensure the ability to adjust the tool height

either up or down to the intended laser

line, the top of the mount should be

positioned so that the slot on the back side

of the mount is even with intended

laser line.

2. Choose the surface on which the mount

will be attached, wall, T-bar framing

or beam.

3. Secure the mount to the mounting surface

When mounting to a wall, drive two or

three study screws into the wall with at

least one driven into a stud. Make sure the

screw heads are wide than the upper end

of the screw openings.

When mounting to a T-bar framing or

beam, slide the slot on the back side of the

mount over the frame and tighten the two

knurled knobs. Make sure that full surface

of the bolt ends press against the T-bar

framing or beam.

4. Securely attach the tool to the mount using

the 5/8-11 knurled knob on the underside

of the platform.

5. Adjust the height of the tool over an

8" / 20 mm vertical extension range using

the inch or metric scale on the side of the

bar and using the height locking knob.

Working with Tripod (Optional Accessory)

A tripod 26 offers a stable, height-adjustable

measuring support. Place the tool via the

tripod mount 7onto the 5/8-11 male thread of

the tripod and screw the locking screw of the

tripod tight.

Working with the Measuring Plate

(Optional Accessory)

With the measuring plate 23, it is possible to

project the laser mark onto the floor or the

laser height onto a wall.

The red acrylic used in the target enhances

the laser beam, making the laser dot

more visible.

With the zero field and the scale, the offset or

drop to the required height can be measured

and projected at another location. This

eliminates the necessity of precisely adjusting

the tool to the height to be projected.

The measuring plate 23 has a reflective

coating that enhances the visibility of the laser

beam at greater distances or in intense

sunlight. The brightness intensification can be

seen only when viewing, parallel to the laser

beam, onto the measuring plate

Laser Viewing Glasses (Optional

Accessory)

The laser viewing glasses filter out the

ambient light. This makes the red light of the

laser appear brighter for the eyes.

The red plastic used in the glasses enhances

the laser beam, making the laser dot more

visible. These glasses are particularly useful

when using the GRL145HV laser tools

outdoors or in brightly lit environments.

• Do not use the laser viewing glasses as

safety goggles. The laser viewing glasses

are used for improved visualization of the

laser beam, but they do not protect against

laser radiation.

• Do not use the laser viewing glasses as sun

glasses or in traffic. The laser viewing

glasses do not afford complete UV

protection and reduce color perception.

Use with Accessories

-16-

Maintenance and Service

Store and transport the tool only in the

supplied protective case.

Keep the tool clean at all times.

Do not immerse the tool into water or

other fluids.

Wipe off debris using a moist and soft cloth.

Do not use any cleaning agents or solvents.

Regularly clean the surfaces at the exit

opening of the laser in particular, and pay

attention to any fluff of fibers.

If the tool should fail despite the care taken in

manufacturing and testing procedures, repair

should be carried out by an authorized after-

sales service center for Bosch power tools.

In all correspondence and spare parts

orders, please always include the 10-digit

article number given on the type plate of

the tool.

In case of repairs, send in the tool packed in

its protective case 25.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries instead of

disposing of waste. The unit, accessories,

packaging & used batteries should be sorted

for environmentally friendly recycling in

accordance with the latest regulations.

LLIIMMIITTEEDD WWAARRRRAANNTTYY OOFF BBOOSSCCHH LLAASSEERR AANNDD

MMEEAASSUURRIINNGG TTOOOOLL PPRROODDUUCCTTSS

Robert Bosch Tool Corporation ("Seller") warrants to the original purchaser only, that all BOSCH laser and measuring tool products will be

free from defects in material or workmanship for a period of three (3) years from date of purchase.

SELLER'S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, any

warranty or condition implied by law, shall be the repair or replacement of laser and measuring tool products, which are defective in material

or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Seller Authorized

Service providers.

SELLER'S OBLIGATION AND YOUR REMEDY ARE FURTHER LIMITED AS FOLLOWS:

• 30-Day Money Back Refund or Replacement.If you are not completely satisfied with the performance of your laser or measuring tool

product, for any reason, you can return it to BOSCH dealer within 30 days of the date of purchase for a full refund or replacement. To

obtain this 30-Day Refund or Replacement, your return must be accompanied by the original receipt for purchase of the laser or

measuring tool product. A maximum of 2 returns per customer will be permitted.

• First Year– OTC Warranty.BOSCH will replace your laser or measuring tool product that has failed when used in conformance with

product instructions and warnings, with a new laser or measuring tool product of comparable features, for free, any time during the first

year after purchase. This warranty does not apply if your laser or measuring tool product fails solely due to the need for recalibration.

• 2- and 3-Year Exchange.BOSCH will replace your laser or measuring tool product that has failed when used in conformance with

product instructions and warnings, with a new or reconditioned laser or measuring tool product of comparable features, for an exchange

cost. This warranty does not apply if your laser or measuring tool product fails solely due to the need for recalibration.

For details to make a claim under this Limited Warranty please visit www.boschtools.com or call 1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE

U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE

ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED

TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S., AND

SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL

BOSCH OR CST/BERGER DEALER OR IMPORTER.

-17-

-18-

Lisez toutes les instructions. Le non-respect de toutes les instructions figurant ci-

dessous risquerait de causer une exposition dangereuse aux rayonnements, un choc

électrique, un incendie et/ou des blessures graves. L'expression « instrument de topologies » dans tous les

avertissements figurant plus bas fait référence à votre instrument de mesure, de détection et de tracé de

topologies branché sur le secteur (avec cordon) ou à votre instrument de mesure, de détection et de tracé de

topologies à piles (sans fil).

Les étiquettes suivantes sont apposées sur votre instrument laser pour votre

commodité et votre sécurité. Elles indiquent où la lumière laser est émise par le

instrument. IL FAUT TOUJOURS CONNAÎTRE sa position lors de l'utilisation du instrument.

Utilisez l'outil correct pour votre application.

Ne dirigez pas le faisceau laser en direction de personnes ou d'animaux, et ne regardez pas

directement le faisceau laser vous-même. Cet instrument produit des rayonnements laser de

classe II et est conforme aux normes 21 CFR 1040.10 et 1040.11, à l'exception des déviations

en vertu de l'Avis relatif au laser N° 50 daté du 24 juin 2007. Ceci risquerait de causer

l'aveuglement des personnes affectées.

NE RETIREZ PAS et n'effacez pas des étiquettes d'avertissement ou de mise en garde. Le retrait de telles

étiquettes augmente le risque d'exposition aux rayonnements laser. L'emploi de commandes ou de réglages

autres que ceux qui sont indiqués dans ce mode d'emploi risquerait de causer une exposition dangereuse aux

rayonnements.

ASSUREZ-VOUS TOUJOURS que les personnes présentes aux environs de l'endroit où vous employez cet

instrument sont au courant des dangers résultant de l'observation directe du faisceau laser.

NE PLACEZ PAS l'instrument dans une position telle que cela permettrait à quiconque de regarder directement

le faisceau laser intentionnellement ou non. Ceci risquerait de causer des blessures graves aux yeux.

POSITIONNEZ TOUJOURS l'instrument de façon qu'il soit stable. La chute de l'instrument risquerait

d'endommager ce dernier et/ou de causer des blessures graves à son utilisateur.

N'UTILISEZ TOUJOURS que les accessoires qui sont recommandés par le fabricant de votre instrument.

L'emploi d'accessoires qui ont été conçus pour emploi avec d'autres outils risquerait de causer des

blessures graves.

N'UTILISEZ PAS cet instrument dans un but autre que ceux qui sont indiqués dans ce mode d'emploi. Ceci

risquerait de causer des blessures graves.

NE LAISSEZ PAS l'instrument allumé (« ON ») sans surveillance dans un mode de fonctionnement quelconque.

NE DÉMONTEZ PAS l'instrument. Il ne contient aucune pièce pouvant être réparée par l'utilisateur. Ne modifiez

ce produit en aucune façon. Toute modification de cet instrument risquerait de causer une exposition

dangereuse aux rayonnements.

N'UTILISEZ PAS les verres de visionnement du laser à la place de lunettes de protection. Les verres de

visionnement du laser sont utilisés pour améliorer la visualisation du faisceau laser, mais ils ne protègent pas

contre les rayonnements laser.

N'UTILISEZ PAS pas les verres de visionnement du laser en guise de lunette de soleil ou lorsque vous

conduisez un véhicule. Ces verres n'assurent pas une protection complète contre les rayons UV et ils

réduisent la perception des couleurs.

N'UTILISEZ PAS d'instruments optiques tels, que, entre autres, des télescopes ou des lunettes d'astronome

pour regarder le faisceau laser. Ceci risquerait de causer des blessures graves aux yeux.

NE FIXEZ PAS directement des yeux le faisceau laser et ne projetez pas la faisceau laser directement dans les

yeux d'autres personnes. Ceci risquerait de causer des blessures graves aux yeux.

CONSERVEZ CES INSTRUCTIONS.

Consignes générales de sécurité

AVERTISSEMENT

-19-

Sécurité sur le lieu de travail

Maintenez votre lieu de travail propre et bien éclairé.

Les lieux de travail encombrés ou sombres invitent

les accidents.

N'UTILISEZ PAS l'instrument laser à proximité

d'enfants, et ne laissez pas des enfants se servir de

l'instrument laser. Cela risquerait de produire des

blessures graves aux yeux.

Sécurité électrique

Les piles risquent

d'exploser ou de fuir, et de

causer des blessures ou un incendie. Afin de réduire

ce risque, suivez toujours toutes les instructions et

tous les avertissements figurant sur l'étiquette des

piles et sur l'emballage.

NE COURT-CIRCUITEZ PAS de bornes des piles.

NE RECHARGEZ PAS des piles alcalines.

NE MÉLANGEZ PAS des piles neuves et des piles

usagées. Remplacez toutes les piles en même temps

par des piles neuves de la même marque et du

même type.

NE MÉLANGEZ PAS des piles ayant des compositions

chimiques différentes.

Jetez ou recyclez les piles conformément aux

règlements du code local.

NE JETEZ PAS des piles dans un feu.

Gardez les piles hors de la portée des enfants.

Retirez les piles si vous ne pensez pas utiliser cet

instrument pendant plusieurs mois.

Sécurité personnelle

Restez alerte, surveillez ce que vous źtes en train

de faire et faites preuve de bons sens lorsque vous

utilisez un quelconque outil. N'utilisez pas un outil

pendant que vous êtes fatigué(e) ou sous l'influence

de drogues, d'alcool ou de médicaments. Un moment

d'inattention pendant que vous vous servez d'un outil

risquerait de causer de graves blessures personnelles

ou de produire des résultats de mesures imprécis.

Utilisez des équipements de sécurité. Portez

toujours une protection des yeux. Des équipements

tels que des masques antipoussières, des chaussures

de sécurité antidérapantes, un casque ou une

protection des oreilles utilisés pour les conditions

appropriées réduiront les blessures corporelles.

Utilisation et entretien

Utilisez l'outil correct pour votre application.

L'instrument de mesure, de détection et de tracé de

topologies correct vous permettra de faire un meilleur

travail et avec plus de sécurité à la vitesse pour

laquelle il a été conçu.

N'utilisez pas cet instrument si l'interrupteur ne

s'allume pas ou ne s'éteint pas. Un instrument qui ne

peut pas être contrôlé par son interrupteur est

dangereux et doit être réparé.

Rangez l'instrument hors de la portée des enfants

lorsque vous ne vous en servez pas, et ne laissez pas

de personnes ne connaissant pas bien cet instrument

ou n'ayant pas lu ce mode d'emploi mettre l'outil en

marche. De tels instruments pourraient être

dangereux entre les mains d'utilisateurs n'ayant pas

reçu la formation nécessaire à leur utilisation.

Entretenez vos instruments. Assurez-vous que les

pièces sont alignées correctement et que les pièces

mobiles ne se coincent pas, qu'il n'y a pas de pièces

brisées ou d'autres conditions pouvant affecter le

fonctionnement. Réparez tout instrument endommagé

avant de vous en servir. De nombreux accidents par

des instruments de mesure, de détection et de tracé

de topologies mal entretenus.

Utilisez l'outil, les accessoires, etc. conformément à

ce mode d'emploi et de la manière prévue pour le

type particulier d'instrument, en tenant compte des

conditions de travail à réaliser. L'emploi de cet

instrument pour des opérations différentes de celles

qui sont indiqués dans le mode d'emploi risquerait de

causer une situation dangereuse.

AVERTISSEMENT

Déclaration de la FCC

Ce produit a été testé et déclaré conforme aux limites autorisées pour un appareil numérique de Classe B,

conformément à la Partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection

raisonnable contre toute interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise

et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions,

il peut causer des interférences nuisibles avec les communications radio. Toutefois, il n'existe aucune garantie

qu'aucune interférence ne surviendra dans une installation particulière. Si cet équipement se révèle causer

une interférence nuisible à la réception radio ou de télévision, qui peut être déterminée en mettant l'équipement

hors et sous tension, on encourage l'utilisateur à essayer de corriger l'interférence par l'une ou plusieurs des

mesures suivantes:

• Réorientation ou déplacement de l'antenne de réception.

• Augmentation de la distance de séparation entre l'équipement et le récepteur.

• Consultation auprès du revendeur ou d'un technicien radio/TV expérimenté pour assistance.

CONSERVEZ CES INSTRUCTIONS.

-20-

Service aprŹs-vente

Faites réparer votre instrument par un réparateur

agréé n'utilisant que des pièces de rechange

identiques. Ceci assurera le respect des prescriptions

de sécurité pour l'instrument. Préparez un calendrier

de maintenance périodique pour l'instrument.

Lorsque vous nettoyez un instrument, faites attention

de ne pas démonter une partie quelconque de

l'instrument étant donné que des fils internes

risqueraient d'être déplacés ou pincés, ou qu'ils

pourraient être remontés de façon incorrecte. Certains

produits de nettoyage tels que de l'essence, du

tétrachlorure de carbone, de l'ammoniac, etc.

risqueraient d'endommager les composants

en plastique.

Il n'est possible de travailler en toute sécurité avec cet

instrument qu'après avoir lu toutes les informations

relatives à son utilisation et à la sécurité, et à

condition de respecter rigoureusement toutes les

instructions contenues dans le mode d'emploi. Ne

rendez jamais illisibles les étiquettes d'avertissement

se trouvant sur l'instrument.

CONSERVEZ CES INSTRUCTIONS.

Emploi prévu

Cet outil projette des points laser rotatifs, tremblotants et fixes, et il est prévu pour permettre des transferts précis

et l'alignement vertical, horizontal, incliné et à angle droit de points et de lignes.

• Mise ą la verticale – Utilisez l'outil dans l'orientation verticale pour les applications verticales à l'intérieur

comme à l'extérieur, comme pour assurer la verticalité de parties de charpentes, pour aligner du mobilier

structurel, etc.

• Mise ą niveau – Utilisez l'outil dans l'orientation horizontale pour les applications horizontales à l'intérieur

comme à l'extérieur, comme pour assurer l'horizontalité de l'agencement de mobilier structurel, pour créer

des coffrages à béton, pour mettre à niveau des prises de courant, etc.

• Mise en plan incliné – Utilisez l'outil dans une orientation inclinée pour des applications de nivellement à

l'intérieur comme à l'extérieur, par exemple pour niveler des voies d'accès ou des piscines.

• Équerrage – Le faisceau laser produit par la partie supérieure de l'outil est perpendiculaire au faisceau rotatif, ce

qui permet d'utiliser l'outil pour des fonctions de configuration à 90 degrés.

Préparation

Mise en place/changement des piles

Éteignez TOUJOURS le laser et coupez l'alimentation

électrique au niveau de l'interrupteur principal avant

de retirer et de remplacer les piles.

Des piles alcalines sont recommandées pour l'outil.

Le compartiment des piles est situé dans la partie

inférieure de l'appareil. Ouvrez le compartiment et

remplacez les piles. Notez que les deux paires de piles

sont empilées l'une au-dessus de l'autre.

Lors de l'insertion des piles, faites attention à la

polarité en regardant la représentation figurant à

l'intérieur du compartiment des piles. Pour

déverrouiller le couvercle du compartiment des piles,

tournez la vis de blocage 2dans le sens contraire des

aiguilles d'une montre. Pour verrouiller le couvercle

du compartiment des piles, tournez la vis de blocage

2dans le sens des aiguilles d'une montre.

Toujours remplacer toutes les piles en même temps.

N’utiliser que des piles de la même marque avec la

même capacité.

• Sortir les piles de l’appareil de mesure au cas

oĚ l’appareil ne serait pas utilisé pour une

période assez longue. En cas de stockage long,

les piles peuvent corroder et se décharger.

Indicateur de décharge partielle des piles

La DEL clignote en jaune quand il reste 25 pour cent

de la durée de vie des piles (à peu près cinq heures).

La DEL clignote et continue à clignoter à raison de

trois secondes allumée et une seconde éteinte jusqu'à

ce que les piles aient été remplacées ou cessent

de fonctionner.

-21-

La numérotation des éléments de l’appareil se réfère à

la représentation de l’appareil de mesure sur la

page graphique.

1Aperature à Plomb de Faisceau

2 Vis de blocage du couvercle du

compartiment des piles

3Ouverture laser

4Interrupteur d'alimentation

5 Commandes du laser

6Compartiment à piles

7Monture de trépied 5/`8" x 11

8Commandes d'étalonnage

9Commandes manuelle d'inclinaison

10 Poingnée

Commandes du clavier

11 DEL

12 Bouton de positionnement Vibration

Point/Ligne

13 Bouton Marche/Arrêt du laser

14 Mode Rotation/Sélection vitesse

15 Commandes directionnelles (vers la

gauche et vers la droite)

16 Étalonnage axe 2

17 Abaisser le faisceau d'étalonnage

18 Étalonnage axe 1

19 Élever le faisceau d'étalonnage

Accessoires

20 Télécommande RCR2 / Récepteur Détecteur

21 Support RCR2*

22 Support de fixation murale*

23 Cible/Platine de mesure avec pied*

24 Lunettes de vision du faisceau laser*

25 Mallet de transport

26 Trépied* (pas montré)

Récepteur / Détecteur

27 Cible de Laser

28 Affichage ACL

29 Commandes du détecteur

30 Interrupteur Marche/Arrêt du détecteur

31 Sélection Grossière/Fine du détecteur

Marche/Arrêt du bipeur du détecteur

*Les accessoires décrits ou montrés ne sont pas

compris dans l’emballage standard.

Features

Données techniques

Numéro d’article . . . . . . . . . . . . . . . . . .3601K61010

Nombre de points laser . . . . . . . . . . . . . . . . . . . . ..

2 faisceaux, 1 faisceau primaire rotatif et 1 faisceau à

onde carrée orthogonal par rapport au faisceau rotatif

Orthogonalité . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Le faisceau rotatif et le faisceau à onde carrée seront

à 90 degrés ± 10 secondes d'arc.

Paramètres de réglage

des tremblotement . . . . . . . . . . . . . . 20 deg. +/- 10%

45 deg. +/- 10%

90 deg. +/- 10%

120 deg. +/- 10%

Vitesses de rotation

Trois vitesses distinctes : . . . . . . . . .120, 450 et 800

tr/mn ± 15 %

À basse température (de -5° C à -10° C), la vitesse de

rotation élevée est de 650 tr/mn ± 15 %.

Précision Horizontale et Verticale

Précision de nivellement . . . . . . . . . . . .±0.167mm/m

(±0.002004in/ft)

Précision typique de

nivellement . . . . . . . . . . . . . . . . jusqu’á ±3mm á 30m

(±1/8in @ 100ft)

Plage de nivellement jusqu’á +/- 6°

Délai de fixation du niveau

Horizontal <-11s (plage entière)

<-7s (bosse)

Vertical: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<-25s

Reproductibilité

du nivellement . . . . . . . . . . . . . . ≤6mm à 30m max.

Conformité réglementaire . . . . . . . . . . . . . . .Classe II

Alimentation électrique

du faisceau laser . . . . . . . . . . . . .635nm, 1mW max.

Mode Point

taux d'impulsion . . . . . . . . . . . . 62.5 Hz à 31.25 %

cycle de devoir

Protection IP . . . . . . . . . . . . . . . . . . . . . . . . . IP 54

Avertisseur . . . . . . . . . . . . 3.0kHz, 65 dB à 1m(typ).

Alimentation . . . . . . . . . . . . . . . . .4 piles alcalines 'D'

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5 kg

(y compris 4 piles alcalines 'D')

Plage de températures

de fonctionnement . . . . . . . . . . . . . -10°C á +50°C

Plage de températures

de rangement. . . . . . . . . . . . . . . . . . -20°C á +70°C

Durée de vie des piles . . . . . . . . . . . . . . . 40 h (min.)

Télécommande avec récepteur-détecteur laser

Sensibilité du laser

635 nm +/- 10 %, 0,8 mw (min.) à un taux

d'impulsions de 4 Hz (min.) –30 Hz (max.).

Plage de la

télécommande RF . . . . . . . . . . . . . . . .Rayon jusqu'à

50 mètres du laser

Plage du récepteur-

détecteur du laser . . . . . . . . . . . . . . . .Rayon jusqu'à

50 mètres du laser

-22-

Mise en service

• Protéger l’appareil de mesure contre l’humidité,

ne pas l’exposer aux rayons directs du soleil.

• Ne pas exposer l’appareil de mesure ą des

températures extrźmes ou de forts changements

de température. Ne le laissez pas traîner

longtemps dans la voiture par ex. En cas

d’importants changements de température, laissez

l’appareil de mesure prendre la température

ambiante avant de le mettre en service. Des

températures extrêmes ou de forts changement de

température peuvent entraver la précision de

l’appareil de mesure.

• Eviter les chocs ou les chutes de l’appareil de

mesure. Lorsque l’appareil de mesure a été soumis

à de fortes influences extérieures, toujours effectuer

un contrôle de précision avant de continuer

à travailler (voir « Précision de nivellement »).

• Eteignez l’appareil de mesure quand vous le

transportez. Éteignez l'unité de nivellement, qui

pourrait être endommagée en cas de

mouvement intense.

Mise en marche de l'instrument laser

1. Placez l'unité horizontalement ou verticalement sur

une surface plane ou sur un trépied standard de

géomètre, en utilisant la monture de trépied intégré

de 5/8" x 11 (située au bas de l'unité). Pour les

applications de mise d'aplomb, fixez l'unité sur le

support en "L", puis montez le support sur le trépied,

à l'aide de la monture de trépied de 5/8" x 11

du support.

2. Mettez l'unité sous tension à l'aide de son

interrupteur d'alimentation. La DEL clignote en vert

pendant plusieurs secondes, avant de passer à un

vert per manent, indiquant que l'unité est sous

tension et fonctionne correctement.

3. Appuyez sur le bouton Marche/Arrêt du laser sur le

clavier pour mettre le rayon laser en marche.

Mettez TOUJOURS le laser et l'interrupteur principal

d'alimentation sur Arrêt avant de transporter ou

d'entreposer l'unité.

Mode Veille

Quand aucune commande n'est reçue pendant 20

minutes, l'instrument laser GRL145HV passe

automatiquement au mode de veille pour sauvegarder

la durée de vie des piles. La DEL clignote en vert, une

fois par seconde, pour indiquer le mode Veille. Le

temporisateur est réinitialisé à chaque pression de

bouton. Le courant se coupe automatiquement au bout

de huit heures en mode Veille.

Quand l'unité passe au mode Veille, elle "se souvient"

des configurations en vigueur auparavant et y revient

lors de l'émission d'une commande et de la sortie de

l'état de veille. Les configurations actuelles ne sont pas

conservées lorsque le courant est coupé avec

l'interrupteur principal d'alimentation.

• Pour outrepasser le mode Veille, appuyez sur le

bouton Marche/Arrêt du laser sur le clavier et

maintenez-le enfoncé pendant trois secondes.

L'unité émet un bip sonore et deux "pépiements",

confirmant la désactivation de l'état de veille

automatique. Une fois l'état de veille automatique

désactivé, l'unité continue à fonctionner pendant une

durée maximale de huit heures.

• Pour réactiver l'état de veille automatique, appuyez

sur le bouton Marche/Arrêt du laser sur le clavier et

maintenez-le enfoncé pendant trois secondes. Un

bip sonore et un seul "pépiement" confirment la

com mande.

Travail avec la fonction de nivellement automatique

Positionnez l'outil sur un support horizontal et ferme,

ou attachez-le sur le trépied 26.

Après l'allumage, la fonction de nivellement

automatique compense automatiquement les

irrégularités dans la plage de nivellement automatique

jusqu'à 6°. Le nivellement est terminé au moment où

l'outil cesse d'émettre des bips, lorsque la DEL devient

verte et quand les faisceaux laser cessent de clignoter.

Si la fonction de nivellement automatique n'est pas

applicable, p. ex., parce que la surface sur laquelle

l'outil est placé s'écarte de plus de 6°, l'outil émettra

des bips, la DEL clignotera en rouge une fois par

seconde, et les faisceaux laser clignoteront eux aussi

une fois par seconde.

Dans ce cas, mettez l'outil dans la position horizontale

et attendez que le nivellement automatique ait lieu. Dès

que l'outil sera dans la plage de nivellement

automatique de ± 6° respectivement, l'outil cessera

d'émettre des bips, la DEL deviendra verte et les

faisceaux laser cesseront de clignoter.

Consignes d’utilisation

Angle de détection . . . . . . . . . . . . . . +/- 40 degrés X

+/- 30 degrés Y

Zone d'insensibilité . . . . . . Moins de 10 mm à 100 m

Réglage de précision . . . . Grossier : ± 3 mm à 10 m

Fin : ± 1,5 mm à 10 m

Alimentation électrique . . . . . . . 1 pile alcaline de 9 V

Durée de vie

des piles . . . . . . . . .Approximativement 2 000 heures

Télécommande Protection IP: . . . . . . . . . . . . . .IP 51

Faire attention au numéro d’article se trouvant sur la

plaque signalétique de l’appareil de mesure. Les

désignations commerciales des différents appareils

peuvent varier.

-23-

En cas de vibrations du sol ou de changements de

position pendant le fonctionnement, l'outil est mis

automatiquement à niveau à niveau. Pour éviter tout

risque d'erreur lors d'un déplacement de l'outil, vérifiez

la position des faisceaux laser par rapport aux points

de référence lors de la remise à niveau.

Modes de fonctionnement – Rotation et

points/tremblotements

Précision de nivellement

Indication de défaut de nivellement

En position horizontale de niveau, les indicateurs de

hors niveau vous avertissent si l'unité n'est pas sur une

surface horizontale ou si elle se trouve en dehors de la

plage de mise de niveau automatique:

• La DEL clignote en rouge une fois par seconde

• Le rayon laser arrête de tourner (si en mode

Rotation) ou de vibrer (si en mode Vibration /

Balayage Point/Ligne) et fait clignoter un point laser

en synchronisation avec la DEL.

• Des bips sonores retentissent en synchronisation

avec le rayon laser etla DEL

Repositionnez l'unité pour vous assurer qu'elle se

trouve à l'intérieur de la plage de mise de niveau

automatique de ± 6°. Une fois que l'unité se trouve dans

la plage de mise de niveau automatique, elle s'arrête

d'émettre des bips sonores, la DEL passe au vert et le

rayon laser s'arrête de clignoter. L'instrument laser

L'outil laser rotatif GRL145HV a deux modes de

fonctionnement de base, le mode de rotation et le

mode de tremblotements/point.

Mode de rotation

Le faisceau laser est dispersé sur tout le plan horizontal

ou vertical. Le mode de rotation est utilisé dans les

conditions où la visibilité du faisceau laser est

inadéquate ou nulle (par exemple, à l'extérieur à la

lumière du jour). Il n'est pas toujours possible de voir

un faisceau laser rotatif. Un récepteur-détecteur laser

permet de détecter et de positionner correctement le

mode de rotation à l'extérieur aussi bien qu'à l'intérieur.

Le mode de rotation est le mode par défaut lorsque

l'outil est mis en marche.

La première fois que le laser est mis en marche, il

tourne à 120 tr/mn. Appuyez sur le bouton contrôlant le

mode de rotation sur le pavé pour passer à des

vitesses plus rapides, puis pour revenir à la vitesse

lente. Réduisez la vitesse pour améliorer la visibilité du

faisceau laser, en particulier pour les applications

à l'intérieur.

Remarque : pour passer du mode

tremblotements/points au mode de rotation, appuyez

sur le bouton contrôlant le mode de rotation sur

le pavé.

Mode de tremblotements/point

La ligne tremblotante est un faisceau laser qui se

déplace rapidement vers l'avant et vers l'arrière (en

donnant l'impression de trembloter) pour produire un

rayon plus court qui est aussi plus brillant que celui du

mode de rotation. Étant donné que le faisceau laser est

plus brillant dans le mode de tremblotements, il n'est

peut-être pas nécessaire alors d'utiliser un récepteur-

détecteur laser. La longueur de la ligne tremblotante

peut facilement être modifiée selon les besoins de

l'application, que ce soit une application horizontale ou

une application verticale. Le mode de

tremblotements/points est utilisé normalement pour les

applications à l'intérieur.

Il existe un choix entre le point laser ou quatre

longueurs de lignes tremblotantes. Le faisceau laser est

moins visible aux longueurs de ligne les plus grandes.

Dans certaines situations, il peut être nécessaire

d'utiliser un récepteur-détecteur laser pour localiser le

rayon de façon précise.

La première fois que le laser est mis en marche, il

tourne à 120 tr/mn. Pour passer au mode de

tremblotements/points, appuyez sur le bouton

contrôlant les tremblotements/points sur le pavé. Un

point laser apparaîtra. Continuez à appuyer sur le

bouton des tremblotements/points pour passer au

mode de points ou aux quatre longueurs de lignes

différentes, puis pour revenir de la ligne la plus longue

au point laser. Le point laser ou la ligne tremblotante

peut être positionné sur toute une plage de 360° sur le

plan vertical ou horizontal en appuyant sur l'un des

deux boutons de contrôle de la position du point ou

des lignes. Dans le mode de point, il suffit d'appuyer

sur l'un des boutons pour déplacer le point en petits

incréments dans le sens correspondant. Si vous

appuyez sur l'un des boutons et le maintenez enfoncé,

le point sera déplacé avec un mouvement constant lent

pendant les cinq premières secondes. Si vous appuyez

sur le bouton et le maintenez enfoncé pendant plus de

cinq secondes, le point se déplacera à une vitesse

plus rapide.

Instructions d’utilisation

• Pour marquer, n’utiliser toujours que le milieu de

la ligne laser. La largeur de la ligne laser change

avec la distance.

-24-

GRL145HV revient au mode de la dernière

commande émise.

Remarque: L'indicateur de hors niveau a priorité sur

tous les autres indicateurs. Si l'instrument laser est en

mode Piles faibles ou Veille et passe àHors niveau,

l'indicateur de hors niveau a priorité sur l'indicateur du

mode Piles faibles ou Veille.

Influences sur la précision

C’est la température ambiante qui exerce la plus grande

influence. Ce sont notamment les différences de

température entre le sol et la hauteur de travail qui

peuvent faire dévier le faisceau laser.

Puisque la stratification de la température est à son

maximum à proximité du sol, l’appareil de mesure

devrait toujours être monté sur un trépied disponible

dans le commerce, si possible, et être installé au centre

le la zone de travail.

Outre les influences extérieures, des influences

spécifiques à l’appareil (par ex. chutes ou chocs

violents) peuvent entraîner de légères divergences.

Avant de commencer tout travail, contrôler donc la

précision de l’appareil de mesure.

Si l’appareil de mesure dépasse la divergence maximale

de précision pour un des contrôles, le faire réparer par

un service après-vente Bosch.

Mise de niveau

En position horizontale, l'instrument laser se met

automatiquement de niveau dans une plage de ± 6°

Lorsque le rayon laser est sous tension, la DEL clignote

en rouge, le point du laser clignote et le bipeur retentit

pendant que l'unité se met automatiquement de niveau.

Une fois que l'unité est de niveau, la DEL passe à un

vert permanent, les bips sonores s'arrêtent et le laser

commence à tourner à basse vitesse.

Sélection manuelle de l'inclinaison

L'outil peut être placé manuellement dans le mode

incliné en appuyant simultanément sur les boutons de

rotation et de tremblements/point, et en les maintenant

enfoncés pendant trois secondes. L'appareil émettra

deux bips pour indiquer qu'il est dans le mode de

sélection manuelle de l'inclinaison. Notez que l'appareil

ne se met pas automatiquement à niveau quand il est

dans le mode de sélection manuelle de l'inclinaison.

Utilisez les boutons de contrôle de l'inclinaison qui sont

situés sur la partie latérale du pavé pour faire monter

ou descendre le faisceau jusqu'à l'angle d'inclinaison

désiré. Quand il est dans la fonction de commande

manuelle, l'outil peut être utilisé dans les modes de

point, de tremblotement ou de rotation.

Lorsque le faisceau atteint son degré d'inclinaison

minimum ou maximum possible, un avertissement

sonore continu se fera entendre la prochaine fois que

vous appuierez sur une touche.

Pour remettre l'outil dans le mode de nivellement

automatique, appuyez simultanément sur les boutons

de rotation et de tremblotements/point, et maintenez-

les enfoncés pendant trois secondes. L'appareil émettra

un bip pour indiquer qu'il est à nouveau dans le mode

de nivellement automatique.

Étalonnage

Bien que l'instrument laser GRL145HV soit étalonné

conformément aux spécifications techniques avant de

quitter l'usine, il contient de nombreuses pièces

usinées avec précision, qui peuvent être affectées en

cas d'abus de l'unité. Par conséquent, si l'unité est

laissée tombée ou subit un impact important, vérifiez

son étalonnage. Il est aussi recommandé que l'unité

soit étalonnée périodiquement, comme procédure

normale de maintenance. Consultez le diagramme

fourni dans la section Commandes du clavier pour les

commandes d'étalonnage.

Pour étalonner l'instrument laser séries GRL145HV:

1. Sélectionnez un site d'étalonnage permettant à l'unité

d'être placée à environ 50 pieds (15 m) d'une

surface verticale lisse, telle qu'un mur.

2. Placez l'unité sur une surface horizontale à une

extrémité de la plage. Placez l'unité avec le côté

marqué I dirigé vers le mur.

3. Mettez l'unité sous tension à l'aide de son

interrupteur d'alimentation, puis appuyez sur le

bouton Marche/Arrêt du laser sur le clavier.

4. Appuyez simultanément sur les boutons Axe

d'étalonnage 1 et 2 du clavier. Maintenez-les

enfoncés pendant cinq secondes, puis relâchez-les.

Trois bips sonores indiquent que l'unité est entrée

en mode d'étalonnage. En mode Étalonnage, le

rayon laser est en mode Rotation (rotationnel).

Positionnez l'unité de telle manière que la Ligne I et

le rayon laser pointent vers la surface verticale. La

Ligne I doit former un angle de 90° avec le mur.

Côté II

Ligne II

Côté I

Ligne I

-25-

5. Marquez la hauteur du rayon laser (centre) sur la

surface verticale du mur, comme étant A.

6. Faites pivoter l'unité de 180°, en prenant soin de ne

pas changer sa hauteur. La Ligne I doit être

positionnée exactement à 180° par rapport à sa

position d'origine et le côté opposé doit faire face au

même mur comme à l'étape 4. Marquez la hauteur

du rayon laser sur la même surface verticale,

comme étant B.

Comparez la hauteur de Aet de B. Si les hauteurs sont

équivalentes, passez à l'étape 13. Dans le cas contraire,

passez à l'étape 7.

Le but des étapes suivantes est de positionner le point

du rayon laser mis de niveau, à une hauteur située à

mi-chemin entre Aet B.

7. Appuyez sur le bouton Axe d'étalonnage 1 du

clavier. Appuyez sur les boutons Élever ou Abaisser

le faisceau d'étalonnage , sur le clavier, pour élever

ou abaisser le faisceau d'étalonnage. Assurez-vous

que le fais ceau soit exactement à mi-chemin entre A

et B.

8. Marquez ce point étalonné sur la surface verticale,

comme étant C.

9. Faites repivoter l'unité de 180° (même position qu'à

l'étape 4). Repérez le rayon laser sur le même mur

vertical. Il doit coïncider à C. Répétez cette étape

jusqu'à ce que le rayon soit à la hauteur de C.

10. Placez l'unité avec le côté marqué II dirigé vers le

mur. Positionnez l'unité de manière à ce que la

Ligne II forme un angle de 90 ° avec le mur.

Marquez la hauteur du rayon laser sur la surface

verticale, comme étant D.

11. Comparez la hauteur de Cpar rapport à D. Si les

hauteurs correspondent, l'étalonnage est terminé.

Passez à l'étape 13. Si les hauteurs ne

correspondent pas, passez à l'étape 12.

12. Appuyez sur le bouton Axe d'étalonnage 2 .

Appuyez sur les boutons Élever ou Abaisser le

faisceau d'étalonnage, sur le clavier, pour élever ou

abaisser le faisceau d'étalonnage jusqu'à ce qu'il

corresponde à la hauteur de C. L'étalonnage

est terminé.

13. Appuyez simultanément sur les boutons Axe

d'étalonnage 1 et 2 et du clavier. Maintenez-les

enfoncés pendant cinq secondes, puis relâchez-les

quand vous entendez deux bips sonores, signalant la

sortie du mode d'é talonnage.

14. Mettez l'unité hors tension, puis remettez-la sous

tension pour revenir en mode de

fonctionnement normal.

50 pieds

(15m)

Mur vertical

50 pieds

(15m)

Mur vertical

50 pieds

(15m)

50 pieds

(15m)

50 pieds

(15m)

Mur vertical

Le laser GRL145HV peut

également être utilisé en

employant le dispositif de

télécommande / récepteur RCR2.

Sa fonction de réception

(détection) répond mieux aux

outils laser GRL145HV que tout

autre récepteur-détecteur laser.

Le dispositif RCR2 permet une

détection précise du faisceau

laser à l'extérieur ou dans

d'autres circonstances où il est

difficile de voir le faisceau. Le

schéma suivant illustre le

dispositif de télécommande /

récepteur RCR2.

Le schéma suivant illustre les icônes d'affichage à DEL

du dispositif RCR2.

Fixation du dispositif RCR2 au support

Le dispositif RCR2 peut être attaché à son support avec

une orientation soit horizontale, soit verticale selon qu'il

doit être utilisé pour localiser le faisceau laser

horizontal ou vertical.

La pince de fixation du support est utilisée pour

l'attacher à une tige pour mise en position

inclinée/horizontale.

Fonctionnement

1. Activez le dispositif RCR2 en appuyant sur son

bouton de marche/arrêt. L'appareil émettra un bip

unique, et les icônes de la partie inférieure de

l'écran ACL apparaîtront pour montrer toutes les

options disponibles. Ceci confirme que l'appareil

est activé, mais que les dispositifs GRL145HV et

RCR2 n'ont pas été allumés.

Télécommande RF / détecteur laser activé

2. Mettez l'outil en marche en appuyant sur le bouton

laser marche/arrêt sur le pavé. Dès que l'outil est

en marche, les icônes affichées confirment que le

laser a commencé à fonctionner dans le mode de

rotation à la vitesse la plus lente.

Remarque : l'écran ACL montre les modes laser pour

les commandes transmises à l'outil depuis la

télécommande RF. Les commandes provenant des

éléments de contrôle de l'outil ne sont pas montrées

sur l'écran ACL du récepteur-détecteur laser/de la

télécommande RF.

Faisceau laser dans le mode de rotation,

détecteur éteint

3. Sélectionnez le mode de fonctionnement en

appuyant sur le bouton de tremblotements/point

afin de passer dans le mode de

tremblotements/point.

Faisceau laser dans le mode de tremblotements/points,

détecteur éteint.

La ligne tremblotante ou le point du laser peut être

positionné à l'intérieur d'une plage de 360° sur le plan

horizontal ou vertical en appuyant sur l'un quelconque

des deux boutons de réglage de la position du point/de

la ligne. Dans le mode de point, il suffit d'appuyer sur

l'un des boutons pour déplacer le point en petits

incréments dans le sens correspondant. Si vous

appuyez sur l'un des boutons et le maintenez enfoncé,

le point sera déplacé avec un mouvement constant lent

-26-

CAL

Détection laser

de mise d'aplomb

CAL

Détection laser de mise de niveau

CAL

Utilisation de la télécommande / du récepteur-détecteur

CAL

Bipeur Marche/Arrêt

Localisateur du rayon

laser du détecteur

Indicateur piles faibles

Résolution fine

Résolution grossiére Mode Manuel de Pente

Mode Étalonnage

Ligne Niveau

Mode Balayage

Mode Niveau Rotation/

Vitesse Choisir

Ecran dgital (Détecteur)

-27-

pendant les cinq premières secondes. Si vous appuyez

sur le bouton et le maintenez enfoncé pendant plus de

cinq secondes, le point se déplacera à une vitesse

plus rapide.

4. Sélection manuelle de l'inclinaison. Le dispositif

RCR2 peut être utilisé pour mettre l'outil dans le

mode de sélection manuelle de l'inclinaison en

appuyant simultanément sur les boutons de

rotation et de tremblements/point, et en les

maintenant enfoncés pendant trois secondes.

L'appareil émettra deux bips pour indiquer qu'il est

dans le mode de sélection manuelle

de l'inclinaison.

Notez que l'appareil ne se met pas automatiquement à

niveau quand il est dans le mode de sélection manuelle

de l'inclinaison.

Utilisez les boutons de contrôle de l'inclinaison qui sont

situés sur la partie latérale du pavé pour faire monter

ou descendre le faisceau jusqu'à l'angle d'inclinaison

désiré. Quand il est dans la fonction de commande

manuelle, l'outil peut être utilisé dans les modes de

point, de tremblotement ou de rotation.

Lorsque le faisceau atteint son degré d'inclinaison

minimum ou maximum possible, un avertissement

sonore continu se fera entendre la prochaine fois que

vous appuierez sur une touche. Pour remettre l'outil

dans le mode de nivellement automatique, appuyez

simultanément sur les boutons de rotation et de

tremblotements/point, et maintenez-les enfoncés

pendant trois secondes. L'appareil émettra un bip pour

indiquer qu'il est à nouveau dans le mode de

nivellement automatique.

Faisceau laser dans le mode de point avec sélection

manuelle de l'inclinaison, détecteur éteint.

5. Étalonnage – l'outil peut être mis dans le mode

d'étalonnage au moyen de la télécommande ;

appuyez en même temps sur les boutons de l'Axe I

et de l'Axe II sur le pavé de la télécommande

pendant cinq secondes. L'outil émettra trois bips

successifs pour indiquer que l'appareil est

maintenant dans le mode d'étalonnage.

(Voir la procédure détaillée sous la rubrique

Étalonnage.)

Pour quitter le mode d'étalonnage, appuyez

simultanément sur les boutons d'étalonnage du pavé

pendant trois à cinq secondes, puis relâchez lorsque

vous entendrez deux bips, ce qui signale la sortie du

mode d'étalonnage.

Éteignez l'outil, puis rallumez-le pour reprendre le

fonctionnement normal.

6. Détection laser.

Pour activer la fonction de récepteur-détecteur laser du

dispositif RCR2, appuyez sur le bouton de sélection du

réglage (grossier/fin). Lors de la mise en marche, la

résolution de détection est approximative, et

l'avertisseur est activé comme le montrent les icônes

de l'écran ACL. Continuez à appuyer sur le bouton de

sélection du réglage (grossier/fin) pour choisir l'une

quelconque des options suivantes :

Avertisseur activé, détecteur laser activé, résolution

approximative, laser dans le mode de rotation.

Avertisseur désactivé, détecteur laser activé, résolution

approximative, laser dans le mode de rotation.

Avertisseur activé, détecteur laser activé, résolution

précise, laser dans le mode de rotation.

Avertisseur désactivé, détecteur laser activé, résolution

précise, laser dans le mode de rotation.

Détecteur laser hors service, laser dans le mode

de vrille.

Localisez le faisceau laser en utilisant le panneau de

détection rouge sur le dispositif RCR2. À l'approche du

faisceau laser, une flèche unique est pointée dans le

sens du faisceau. L'unité de base émet des sons pour

aider à localiser le faisceau laser :

• Tonalité sonore intermittente – Indique que le

récepteur-détecteur laser est pointé excessivement

haut/bas, ou trop loin à gauche ou à droite.

-28-

Applications

• Tonalité sonore continue – Indique que le

récepteur-détecteur laser est pointé directement

vers le faisceau laser.

Centrez le faisceau en déplaçant le récepteur-

détecteur laser dans le sens de la flèche. Lorsque

le faisceau est aligné avec le centre du panneau du

détecteur, les deux flèches sur l'écran ACL sont

éclairées et la tonalité sonore est continue, ce qui

indique un centrage approprié.

7. Pour éteindre le dispositif RCR2, appuyez sur son

bouton de marche/arrêt. Vous entendrez un double

bip qui confirmera que le dispositif est bien éteint,

il n'y aura plus d'image sur l'écran d'affichage ACL

et les faisceaux laser seront éteints.

Mise de niveau (menuiserie) Place (bétonnage)

Mise de niveau (faux-plafond) Mise de niveau (bétonnage)

Mise d'aplomb (menuiserie) Mise d'aplomb (charpenterie)

Mise d'aplomb (charpenterie) Nivellement (bétonnage)

-29-

Alignement (Revêtement de sol) Alignement (charpenterie)

Alignement (CVC)

Utilisation d'un dispositif pour montage mural

(accessoire en option)

Le dispositif pour montage mural en métal durable

fournit un moyen flexible, mais solide, de

positionnement de l'outil à l'endroit désiré.

1. Déterminez la hauteur approximative à laquelle le

faisceau laser doit être projeté. Pour assurer la

capacité de régler la hauteur de l'outil soit vers le

haut, soit vers le bas, en fonction de la trajectoire

désirée pour le faisceau, le haut du dispositif de

montage doit être positionné pour que la fente à

l'arrière dudit dispositif soit exactement au niveau

de la trajectoire désirée pour le faisceau.

2. Choisissez la surface sur laquelle le dispositif de

montage sera attaché – mur, profilé en

T ou poutre.

3. Assujettissez le dispositif de montage sur la

surface de montage.

• En cas de montage sur un mur, enfoncez deux ou

trois vis pilotes dans le mur, au moins l'une d'entre

elles devant être enfoncée dans un montant.

Assurez-vous que les têtes de vis sont plus larges

que l'extrémité supérieure des ouvertures qui ont

été pratiquées pour les vis.

• En cas de montage sur un profilé en T ou sur une

poutre, faites glisser la fente de l'arrière du

dispositif de montage sur le profilé et serrez les

deux boutons moletés. Assurez-vous que toute la

surface du bout du boulon fait pression sur le

profilé en T ou sur la poutre.

4. Attachez solidement l'outil au dispositif de

montage en utilisant le bouton moleté de 5/8-11

sur le dessous de la plate-forme.

5. Réglez la hauteur de l'outil sur une plage

d'extension verticale de 8 po/20 mm en utilisant la

règle graduée en pouces ou en centimètres sur le

côté du profilé et en utilisant le bouton de

verrouillage de la hauteur.

Travailler avec le trépied (accessoire en option)

Un trépied 26 offre l’avantage d’être un support de

mesure stable à hauteur réglable. Placez l’appareil de

mesure avec le raccord du trépied 7sur le filet 1/4-20

et 5/8-11 du trépied et serrez-le au moyen de la vis de

blocage du trépied.

Travailler avec la platine de mesure

(accessoire en option)

A l’aide de la platine de mesure 23, il est possible de

reporter le marquage du faisceau laser sur le sol ou de

reporter la hauteur du laser sur le mur.

L'acrylique rouge utilisé sur les cibles rehausse le

rayon laser, rendant le point laser plus visible.

Le champ zéro et la graduation permettent de mesurer

l’écart par rapport à la hauteur souhaitée et de la

reporter sur un autre endroit. Il n’est donc pas

nécessaire d’ajuster l’appareil de mesure précisément

sur la hauteur à reporter.

La platine de mesure 23 dispose d’un revêtement

réflecteur pour améliorer la visibilité du faisceau laser à

une distance plus importante ou en cas d’un fort

ensoleillement. L’augmentation de la luminosité n’est

visible que lorsqu’on regarde en parallèle avec le

faisceau laser sur la platine de mesure.

Utiliser avec la accessoires

Nettoyage et entretien

Ne transporter et ranger l’appareil de mesure que dans

son étui de protection fourni avec l’appareil.

Maintenir l’appareil de mesure propre.

Ne jamais plonger l’appareil de mesure dans l’eau ou

dans d’autres liquides.

Nettoyer l’appareil à l’aide d’un chiffon doux et humide.

Ne pas utiliser de détergents ou de solvants.

Nettoyer régulièrement en particulier les surfaces se

trouvant près de l’ouverture de sortie du laser en

veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’appareil de mesure, celui-ci devait avoir un

défaut, la réparation ne doit être confiée qu’à une

station de service après-vente agréée pour

outillage Bosch.

Pour toute demande de renseignement ou commande

de pièces de rechange, nous préciser impérativement le

numéro d’article à dix chiffres de l’appareil de mesure

indiqué sur la plaque signalétique.

Au cas où l’appareil devrait être réparé, l’envoyer dans

son étui de protection 25.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières et les piles au

lieu de les mettre au rebut. L’instrument, ses

accessoires, son conditionnement et les piles usées

doivent être triés en vue d’un recyclage écologique

conforme aux lois les plus récentes.

Maintenance et service

-30-

Lunettes de vision du faisceau laser

(accessoire en option)

Les lunettes de vision du faisceau laser filtrent la

lumière ambiante. L’oeil perçoit ainsi la lumière rouge

du laser comme étant plus claire.

Le plastique rouge utilisé dans les lunettes rehausse le

rayon laser, rendant le point laser plus visible. Ces

lunettes sont particulièrement utiles lors de l'utilisation

de l'instrument laser GRL145HV à l'extérieur ou dans

des endroits fortement éclairés.

• Ne pas utiliser les lunettes de vision du faisceau

laser en tant que lunettes de protection. Les

lunettes de vision du faisceau laser servent à mieux

reconnaître le faisceau laser, elles ne protègent

cependant pas du rayonnement laser.

• Ne pas utiliser les lunettes de vision du faisceau

laser en tant que lunettes de soleil ou en

circulation routiŹre. Les lunettes de vision du

faisceau laser ne protègent pas parfaitement contre

les rayons ultra-violets et réduisent la perception

des couleurs.

-31-

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l’acheteur original seulement que tous les produits laser et autres instruments de mesure BOSCH

ne comporteront pas de défauts de matériau ou de façon pendant une période de trois (3) ans à compter de la date de l’achat.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE REMÈDE EXCLUSIF en vertu de cette Garantie limitée et, dans la mesure autorisée par la loi, de toute

garantie ou condition implicite de par l’opération de la loi, seront la réparation ou le remplacement du produit laser et des autres instruments de mesure ayant

des défauts de matériau ou de façon, à condition qu’ils n’aient pas été utilisés abusivement, manipulés sans prendre les précautions nécessaires ou réparés

de façon incorrecte par des personnes autres que le Vendeur ou des prestataires de services agréés par le Vendeur.

L’OBLIGATION DU VENDEUR ET VOTRE REMÈDE SONT ÉGALEMENT LIMITÉS PAR LES DISPOSITIONS SUIVANTES :

• Le retour du produit pour un remboursement du prix d’achat dans les 30 jours doit être accompagné par l’original du reçu de la vente du produit laser ou

de l’instrument de mesure. Deux retours de produits au maximum sont autorisés pour chaque client.

• Première année – garantie de remplacement instantané. BOSCH remplacera gratuitement votre produit laser ou votre instrument de mesure qui est

devenu défectueux, malgré le fait qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un

produit laser ou un instrument de mesure neuf ayant des caractéristiques comparables, à n’importe quel moment pendant l’année suivant l’achat. Cette

garantie ne s’appliquera pas si votre produit laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage.

•Deuxième et troisième année – échange. BOSCH remplacera votre produit laser ou votre instrument de mesure qui est devenu défectueux, malgré le fait

qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un produit laser ou un instrument de

mesure neuf ou remis en état ayant des caractéristiques comparables moyennant un coût d’échange. Cette garantie ne s’appliquera pas si votre produit

laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage.

Pour obtenir tous les détails nécessaires à une réclamation en vertu de la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner

au 1-877-267-2499.

TOUTES LES GARANTIES IMPLICITES AURONT UNE DURÉE LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT. COMME CERTAINS ÉTATS AUX

ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, LA LIMITATION

QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR DE QUELCONQUES DOMMAGES INDIRECTS OU SECONDAIRES (Y COMPRIS, MAIS SANS

LIMITATION, LA RESPONSABILITÉ POUR PERTE DE BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’UTILISATION DE CE PRODUIT. COMME CERTAINS

ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS

OU SECONDAIRES, LA LIMITATION QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À

L’AUTRE AUX ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU CANADA ET D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET À PORTO RICO. POUR

CONNAÎTRE LA COUVERTURE DE LA GARANTIE DANS D’AUTRES PAYS, VEUILLEZ CONTACTER VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH

OU CST/BERGER.

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS

DE MESURE BOSCH

-32-

Nomas generales de seguridad

Lea todas las instrucciones. Si no se siguen todas las instrucciones que

aparecen a continuación, el resultado podría ser exposición a radiación

peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión “herramienta de medición,

detección y disposición” en todas las advertencias que aparecen a continuación se refiere a su herramienta

de medición, detección y disposición alimentada por la red eléctrica (alámbrica) o su herramienta de

medición, detección y disposición alimentada por baterías (inalámbrica).

Las siguientes etiquetas están colocadas en su herramienta láser para brindarle

conveniencia y seguridad. Indican el lugar donde la luz láser es emitida por el nivel.

CONOZCA SIEMPRE su ubicación cuando utilice el nivel.

No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo. Esta

herramienta produce radiación láser de clase II y cumple con las normas 21 CFR 1040.10 y

1040.11, excepto por las desviaciones conformes al Aviso sobre láser No. 50, de fecha 24 de junio

de 2007. Esto puede causar ceguera en las personas.

NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas, se aumenta el

riesgo de exposición a radiación láser.

La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados en este

manual, puede causar exposición a radiación peligrosa.

Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar de uso conozcan los

peligros de mirar directamente al láser.

NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser de manera intencional o

accidental. El resultado podría ser lesiones graves en los ojos.

Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría ser daños a la

misma y/o lesiones graves al usuario.

Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de su herramienta. El uso de

accesorios que hayan sido diseñados para utilizarse con otras herramientas podría causar lesiones graves.

NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo hace, el resultado

podría ser lesiones graves.

NO deje la herramienta láser “ENCENDIDA” desatendida en ningún modo de funcionamiento.

NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por el usuario. No modifique

el producto de ninguna manera. Si se modifica la herramienta, el resultado podría ser exposición a radiación

láser peligrosa.

NO utilice los anteojos de visión láser como anteojos de seguridad. Los anteojos de visión láser se utilizan

para mejorar la visualización del rayo láser, pero no protegen contra la radiación láser.

NO utilice los anteojos de visión láser como lentes de sol o en tráfico. Los anteojos de visión láser no

ofrecen protección completa contra los rayos UV y reducen la percepción de los colores.

NO use herramientas ópticas, tales como, pero no limitadas a, telescopios o telescopios meridianos, para ver el

rayo láser. El resultado podría ser lesiones graves en los ojos.

NO mire directamente al rayo láser ni proyecte el rayo láser directamente a los ojos de otras personas. El resultado

podría ser lesiones graves en los ojos.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

-33-

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

NO utilice la herramienta láser cerca de niĖos ni deje

que los niĖos utilicen la herramienta láser. El

resultado podría ser lesiones graves en los ojos.

Seguridad eléctrica

Las baterías pueden explotar

o tener fugas y causar

lesiones o incendios. Para reducir este riesgo, siga

siempre todas las instrucciones y advertencias que

están en la etiqueta y en el paquete de las baterías.

NO haga cortocircuito en los terminales de las baterías.

NO cargue baterías alcalinas.

NO mezcle baterías viejas y nuevas. Reemplace todas

las baterías al mismo tiempo con baterías nuevas de la

misma marca y el mismo tipo.

NO mezcle las químicas de las baterías.

Deseche o recicle las baterías de acuerdo con el

código local.

NO deseche las baterías en un fuego.

Mantenga las baterías fuera del alcance de los niños.

Retire las baterías si el dispositivo no se va a usar

durante varios meses.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando utilice una

herramienta. No utilice una herramienta mientras

esté cansado o bajo la influencia de drogas, alcohol

o medicamentos. Un momento de descuido mientras

se utiliza una herramienta puede causar lesiones

personales graves o resultados de medición

incorrectos.

Use equipo de seguridad. Use siempre protección de

los ojos. El equipo de seguridad, tal como una

máscara antipolvo, zapatos de seguridad

antideslizantes, casco o protección de la audición,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Uso y cuidado

Use la herramienta correcta para la aplicación que

vaya a realizar. La herramienta correcta de medición,

detección y disposición hará el trabajo mejor y de

manera más segura a la capacidad nominal para la que

fue diseñada.

No utilice la herramienta si el interruptor no la

enciende y apaga. Cualquier herramienta que no se

pueda controlar con el interruptor es peligrosa y debe

ser reparada.

Cuando no esté utilizando la herramienta,

almacénela fuera del alcance de los niĖos y no deje

que las personas que no estén familiarizadas con

ella o con estas instrucciones utilicen la

herramienta. Las herramientas son peligrosas en las

manos de los usuarios que no hayan recibido

capacitación.

Mantenga las herramientas. Compruebe si hay

piezas desalineadas o que se atoren, si hay piezas

rotas y si existe cualquier otra situación que pueda

afectar al funcionamiento. Si la herramienta está

daĖada, se debe reparar antes de utilizarla. Muchos

accidentes son causados por herramientas de

medición, detección y disposición mal mantenidas.

Utilice la herramienta, los accesorios, etc., de

acuerdo con estas instrucciones y de la manera

prevista para el tipo específico de herramienta,

teniendo en cuenta las condiciones de trabajo y el

trabajo que se vaya a realizar. El uso de la

herramienta para realizar operaciones distintas a las

previstas podría causar una situación peligrosa.

Servicio

Haga que su herramienta reciba servicio de ajustes y

reparaciones por un técnico de reparaciones

calificado, utilizando únicamente piezas de repuesto

idénticas. Esto asegurará que se mantenga la

seguridad de la herramienta.

Desarrolle un programa de mantenimiento periódico

para su herramienta. Cuando limpie una

herramienta, tenga cuidado de no desarmar ninguna

parte de la herramienta, ya que los cables internos

se pueden descolocar o pellizcar, o se pueden

montar incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono,

amoniaco, etc., pueden dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES.

Declaración de FCC

Este producto ha sido testeado y hallado en cumplimiento con las limitaciones para un dispositivo digital

Clase B, de conformidad con la Parte 15 de las reglas RCC. Estos límites han sido diseñados para brindar

una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo

genera, utiliza y puede irradiar energía de radiofrecuencia y, de no estar instalado y usado de acuerdo con

las instrucciones, puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo,

no hay garantía alguna de que no habrá interferencias en una instalación en particular. Si este equipo

causa interferencias perjudiciales en la recepción de radio o televisión que pudieren determinarse

encendiendo o apagando el equipo, se insta al usuario a intentar corregirlas siguiendo una o varias de las

siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Solicitar asistencia al distribuidor o a un técnico de radio/TV con experiencia.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA

-34-

Inserción y cambio de la pila

Apague SIEMPRE el láser y ponga SIEMPRE el

interruptor de alimentación principal en la posición de

apagado antes de retirar y reemplazar las baterías.

Se recomiendan baterías alcalinas para

la herramienta.

El compartimiento de las baterías está ubicado en la

parte inferior de la unidad. Abra dicho compartimiento

y reemplace las baterías. Tenga presente que los dos

pares de baterías están apilados.

Cuando inserte las baterías, preste atención a la

polaridad correcta, de acuerdo con la representación

mostrada en el interior del compartimiento de las

baterías. Para desbloquear la tapa de las baterías, gire

el tornillo de fijación 2en sentido contrario al de las

agujas del reloj. Para bloquear la tapa de las baterías,

gire el tornillo de fijación 2en el sentido de las agujas

del reloj.

Siempre sustituya todas las pilas al mismo tiempo.

Utilice pilas del mismo fabricante e igual capacidad.

• Saque las pilas del aparato de medida si

pretende no utilizarlo durante largo tiempo. Tras

un tiempo de almacenaje prolongado, las pilas se

puede llegar a corroer y autodescargar.

Indicador de baterías bajas

La luz LED parpadea en color amarillo cuando queda

un 25 por ciento de la carga de las baterías

(aproximadamente cinco horas). La luz LED parpadea

y continúa parpadeando en un patrón de tres

segundos encendida y un segundo apagada, hasta

que las baterías son reemplazadas o fallan.

Uso previsto

Preparación

Esta herramienta proyecta puntos láser rotativos, oscilantes y estacionarios, y está diseñada para la

transferencia y alineación precisas de puntos y líneas de plomada, nivel, rasante y 90 grados.

• Aplomado (hacer vertical): Utilice la herramienta en la orientación vertical para aplicaciones de

plomada en interiores y exteriores, tales como aplomar armazón, alinear gabinetes, etc.

• Nivelación: Utilice la herramienta en la orientación horizontal para aplicaciones de nivelación en

interiores y exteriores, tales como nivelar gabinetes, instalar encofrados de concreto, nivelar

tomacorrientes, etc.

• Enrasado: Utilice la herramienta en un ángulo en pendiente para aplicaciones de nivelación en

interiores y exteriores, tales como enrasar entradas de garaje o piscinas.

• Escuadrado: El rayo láser que se emite desde la parte superior de la herramienta es perpendicular al rayo

rotativo, lo cual brinda la capacidad de utilizar la herramienta para funciones de disposición a 90 grados.

-35-

Número de artículo . . . . . . . . . . . . . . . . 3601K61010

Número de puntos láser . . . . . . . . . . . . . . . . . . . ..

2 rayos, 1 rayo rotativo primario y 1 rayo escuadrador

ortogonal al rayo rotativo

Ortogonalidad . . . . . . . . . . . . . . . .Los rayos rotativo

y escuadrador estarán dentro de unos límites de 90

grados +/- 10 segundos de arco.

Ajustes de oscilación . . . . . . . . . . . .20 deg. +/- 10%

45 deg. +/- 10%

90 deg. +/- 10%

120 deg. +/- 10%

Velocidades

de rotación . . . . . . . . . . . . . . . . . . . .Tres velocidades

discretas: 120, 450 y 800 rpm +/- 15%

A baja temperatura (-5C a –10C), la especificación de

alta velocidad de rotación es 650 RPM +/- 15%.

Precisión

Nivel e Plomada

Precisión minimum d'usine . . . . . . . . .±0.167mm/m

(±0.002004in/ft)

Precisión típic . . . . . . . . . . . . . . hasta ±3mm @ 30m

(±1/8”@ 100ft)

Intervalo de nivelación . . . . . . . . . . . . . . .hasta +/- 6°

Tiempo de asentamiento del nivel

Horizontal: . . . . . . . . . . . . <-11s (alcance completo)

<-7s (golpeo)

Vertical: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<-25s

Leveling Repetibilidad

de la nivelación . . . . . . . . . . . . .≤6mm @ 30m max.

Cumplimiento regulatorio . . . . . . . . . . . . . . .Clase II

Potencia del rayo láser . . . . . . . . .635nm, 1mW max.

Parada de la cabeza rotatoria

Frecuencia del pulso . . . . . . . . . . . . . 62.5 Hz à 31.25

ciclo de deber

Protección IP . . . . . . . . . . . . . . . . . . . . . . . . . .IP 54

Generador

de pitidos . . . . . . . . . . . . . 3.0kHz, 65 dB @ 1m(typ).

Alimentación . . . . . . . . . . . . . . 4 baterías alcalinas D

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 kg

(incluyendo 4 baterías alcalinas D)

Intervalo de temperatura

de funcionamiento . . . . . . . . . . . . . . . . 10°C a +50°C

Intervalo de temperatura

de almacenamiento. . . . . . . . . . . . . . - 20°C a +70°C

Duración de las baterías . . . . . . . . . . . . . .40 h (mín)

Control remoto con receptor-detector

de láser

Sensibilidad del láser

635 nm +/- 10%, 0.8 mw (mín) a 4 Hz (mín) –30 Hz

(máx) frecuencia de pulso.

Alcance del control

remoto de RF . . . . . . . . . . . . . . . Hasta 50 m de radio

desde el láser

Alcance del receptor-

detector de láser . . . . . . . . . . . . Hasta 50 m de radio

desde el láser

Características

La numeración de los componentes está referidaa la

imagen del aparato de medición en la página ilustrada.

1Viga Vertical Aperature

2Tornillo de fijación de la tapa de las baterías

3Abertura Láser

4Interruptor de Encendido

5Controles Láser

6Compartimiento de la Batería

7Conjunto de Montaje en Trípode de 5/8" x 11

8Controles de Calibración

9Controles de enrasado manual

10 Manija

Controles del Teclado

11 Indicador Óptico

12 Modo de Oscilaci n/ Barrido de Punto/L nea

13 Activado/ Desactivado del Láser

14 Modo de Giro/Selecci n de Velocidad

15 Controles de dirección a la izquierda y a

la derecha

16 Calibrar Eje 2

17 Bajar Rayo de Calibración

18 Calibrar Eje 1

19 Elevar Rayo de Calibración

Otras Características

20 Mando a Distancia RCR2/ Receptor

21 Soporte de RCR2*

22 Soporte de pared*

23 Objetivo/ Placa de medición con base*

24 Grfas para láser*

25 Caja

26 Trípode* (no mostrado)

Receptor / Detector

27 Panel del Detector

28 Exhibición del LCD

29 Controles del Detector

30 Energía del Detector En/Apagado

31 Selecto Grueso/Fino del Detector

Beeper del Detector En/Apagado*

* Los accesorios descritos e ilustrados no

corresponden al material que se adjunta de serie.

Lagama completa de accesorios opcionales se detalla

en nuestro programa de accesorios..

Datos Técnicos

-36-

Puesta en marcha

• Proteja el aparato de medida de la humedad y de

la exposición directa al sol.

• No exponga el aparato de medición ni a

temperaturas extremas ni a cambios bruscos de

temperatura. No lo deje, p.ej., en el coche durante

un largo tiempo. Si el aparato de medición ha

quedado sometido a un cambio fuerte de

temperatura, antes de ponerlo en servicio, esperar

primero a que se atempere. Las temperaturas

extremas o los cambios bruscos de temperatura

pueden afectar a la precisión del aparato

de medición.

• Evite las sacudidas o caídas fuertes del aparato de

medida. En caso de que el aparato de medida haya

quedado sometido a unas solicitaciones fuertes

exteriores, antes de continuar trabajando con él

deberá realizarse una comprobación de la precisión

(ver “Precisión de nivelación”).

• Desconecte el aparato de medición cuando vaya a

transportarlo. Apague la unidad de nivelación, ya

que puede resultar dañada en caso de

movimiento intenso.

Encendido de la Herramienta Láser

1. Coloque la unidad horizontal o verticalmente sobre

una superficie plana o en el trípode estándar

mediante el trípode incorporado de 5/8" x 11

(localiza do en la parte inferior de la unidad).

2. Encienda la unidad con el interruptor de encendido.

El indicador óptico titi lará con luz verde durante

varios segundos hasta quedar fija; lo cual indicará

que la unidad está encendida y en perfecto

funcionamiento.

3. Pulse el botón de activado/desactivado del láser que

se encuentra en el teclado para encender el

rayo láser.

• Precaución: SIEMPRE apague el láser y el

interruptor principal de encendido antes de

transportar o guardar la unidad.

Modo de Reserva de Energía

Cuando no se reciban comandos durante 20 minutos,

la herramienta láser GRL145HV 0 ingresará

automáticamente en el modo de Reserva de Energía

para ahorrar la vida útil de la batería. El indicador óptico

titilará con luz verde, una vez por segundo, para indicar

el modo de Reserva de Energía. El temporizador se

restaurará a cero cada vez que se pulse un botón.

Después de ocho horas en este modo, el equipo se

apagará automáticamente. Cuando la unidad ingresa en

el modo de Reserva de Energía, "recuerda" las

posiciones vigentes y retorna a dichas posiciones

cuando se emite un comando y vuelve la energía. Las

posiciones actuales no quedan retenidas cuando se

apaga la unidad con el interruptor principal

de encendido.

• Para anular temporalmente el modo de Reserva de

Energía, pulse y mantenga pulsado el botón de

activado/desactivado del láser que se encuentra en

el teclado durante tres segundos. La unidad emitirá

un beep y dos chirridos para confirmar que se ha

inhabilitado la reserva de energía automática. Una

vez inhabilitada la reserva de energía automática, la

unidad continuará operando durante un período

máximo de tiempo de ocho horas.

• Para volver a habilitar la reserva automática de

energía, pulse y mantenga pulsado el botón de

activado/desactivado del láser que se encuentra en

el teclado durante tres segundos. Un beep y un

chirrido confirmarán el comando.

Trabajo con nivelación automática

Posicione la herramienta sobre un soporte nivelado y

firme o instálela en el trípode 26.

Después de encender la herramienta, la función de

nivelación automática compensa automáticamente las

irregularidades dentro del intervalo de autonivelación

hasta ±6°. La nivelación se termina en cuanto la

herramienta deja de emitir pitidos, la luz LED se pone

verde y los rayos láser dejan de parpadear.

Si la función de nivelación automática no es posible,

por ej., debido a que la superficie sobre la cual la

herramienta está ubicada se desvía más de 6°, la

herramienta emitirá un pitido, la luz LED parpadeará en

color rojo una vez por segundo y los rayos láser

parpadearán una vez por segundo.

En este caso, lleve la herramienta hasta la posición de

nivel y espere a que la autonivelación tenga lugar. En

cuanto la herramienta esté dentro del intervalo de

autonivelación de ±6° respectivamente, la herramienta

dejará de emitir pitidos, la luz LED se pondrá verde y

los rayos láser dejarán de parpadear.

En el caso de vibraciones del terreno o cambios de

posición durante la utilización, la herramienta se

nivelará de nuevo automáticamente. Para evitar errores

al mover la herramienta, compruebe la posición de los

rayos láser con respecto a los puntos de referencia

después de la renivelación.

Operación

Ángulo de detección . . . . . . .. . . . . +/- 40 grados X

. . . . . . . . . . . . . . . . .. . . . . +/- 30 grados Y

Banda muerta . . . . . . . . . . Menos de 10 mm a 100 m

Ajuste de la precisión . . . . . .Basta: +/- 3 mm a 10 m

. . . . . . . . . . . . . . . . .Fina: +/- 1,5 mm a 10 m

Alimentación . . . . . . . . . . . . .1 batería alcalina de 9 V

Duración de

la batería . . . . . . . . . . . . . Aproximadamente 2000 h

Control remotol Protección IP: . . . . . . . . . . . . .IP 51

Preste atención al nº de artículo que figura en la placa

de características de su aparato de medida, ya que

pueden variar las denominaciones comerciales en

ciertos aparatos de medida.

-37-

Modos de funcionamiento: Rotación y punto/oscilación

La herramienta láser rotativa GRL145HV tiene dos

modos de funcionamiento básicos, el modo de

rotación y el modo de oscilación/punto.

Modo de rotación

El rayo láser es dispersado en todo el plano de nivel o de

plomada. El modo de rotación se utiliza en condiciones

en las cuales la visibilidad del rayo láser es mala o

inexistente (por ejemplo, a la intemperie con luz diurna).

No siempre es posible ver fácilmente un rayo láser que

rota. Un receptor-detector de láser hace que sea posible

detectar y posicionar correctamente el modo de rotación

en lugares interiores y exteriores. El modo de rotación es

el modo preestablecido al encender la herramienta.

Cuando el láser se enciende por primera vez, está

rotando a 120 rpm. Oprima el botón de modo de rotación

ubicado en el teclado para realizar un ciclo a través de las

velocidades intermedia y rápida, y luego de vuelta a la

velocidad lenta. Reduzca la velocidad para mejorar la

visibilidad del rayo láser, especialmente en el caso de

aplicaciones en lugares interiores.

Nota: Para ingresar al modo de rotación desde el modo

de oscilación/punto, oprima el botón de modo de

rotación ubicado en el teclado.

Modo de oscilación/punto

La línea oscilante es un rayo láser que se mueve

rápidamente hacia detrás y hacia delante (oscila),

produciendo un rayo más corto que es más brillante que

los rayos del modo de rotación. Debido a que el rayo

láser es más brillante en el modo de oscilación, es

posible que no se requiera un receptor-detector de láser.

La longitud de la línea oscilante se puede cambiar

fácilmente de acuerdo con los requisitos de la aplicación,

tanto en las aplicaciones de nivel como de plomada. El

modo de oscilación/punto se utiliza normalmente para

aplicaciones en lugares interiores.

Se dispone de la opción de un punto láser o cuatro

longitudes de línea oscilante láser. El rayo láser es

menos visible en el caso de la longitud de línea más

larga. En algunas situaciones, puede que sea necesario

utilizar un receptor-detector de láser para localizar el

rayo con precisión.

Cuando el láser se enciende por primera vez, está

rotando a 120 rpm. Para ingresar al modo de

oscilación/punto, oprima el botón de oscilación/punto

ubicado en el teclado. Aparecerá un punto láser.

Continúe oprimiendo el botón de oscilación/punto para

realizar un ciclo a través del modo de punto y cuatro

longitudes de línea diferentes, y luego de vuelta de la

línea más larga al punto láser. El punto láser o la línea de

oscilación láser se puede posicionar a través de un

intervalo de 360° en el plano de nivel o de plomada

oprimiendo uno de los dos botones de control de la

posición del punto/línea. En el modo de punto, al oprimir

una vez cualquiera de los dos botones, se moverá el

punto en incrementos pequeños en el sentido

correspondiente. Al oprimir y mantener oprimido

cualquiera de los dos botones, se mueve el punto con un

movimiento lento continuo durante los primeros cinco

segundos, y al oprimir y mantener oprimido cualquiera

de dichos botones más de cinco segundos, se mueve el

punto a una velocidad más rápida.

Instrucciones para la operación

• Siempre utilice el centro del haz del láser para

marcar un punto. El tamaño del haz del láser varía

con la distancia.

Precisión de nivelación

Indicación de desnivelación

En position horizontale de niveau, les indicateurs de

hors niveau vous avertissent si l'unité n'est pas sur une

surface horizontale ou si elle se trouve en dehors de la

plage de mise de niveau automatique:

• La DEL clignote en rouge une fois par seconde

• Le rayon laser arrête de tourner (si en mode

Rotation) ou de vibrer (si en mode

Vibration/Balayage Point/Ligne) et fait clignoter un

point laser en synchronisation avec la DEL.

• Des bips sonores retentissent en synchronisation

avec le rayon laser et la DEL.

Repositionnez l'unité pour vous assurer qu'elle se

trouve à l'intérieur de la plage de mise de niveau

automatique de ± 6°. Une fois que l'unité se trouve

dans la plage de mise de niveau automatique, elle

s'arrête d'émettre des bips sonores, la DEL passe au

vert et le rayon laser s'arrête de clignoter. L'instrument

laser GRL145HV revient au mode de la dernière

commande émise.

Remarque: L'indicateur de hors niveau a priorité sur

tous les autres indicateurs. Si l'instrument laser est en

mode Piles faibles ou Veille et passe à Hors niveau,

l'indicateur de hors niveau a priorité sur l'indicateur du

mode Piles faibles ou Veille.

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura ambiente.

Especialmente las variaciones de temperatura que

pudieran existir a diferente altura respecto al suelo

pueden provocar una desviación del rayo láser.

Ya que las variaciones de temperatura a diferente altura

son mayores en las proximidades del suelo, siempre que

sea posible, se recomienda montar el aparato de

medición sobre un trípode de tipo comercial y colocarlo

en el centro de la superficie de trabajo.

Además de las influencias externas, también aquellas

propias del aparato (p.ej. caídas o fuertes golpes) pueden

provocar ciertos errores de medición. Por ello, antes de

comenzar a trabajar, recomendamos controlar primero la

precisión del aparato de medición.

Si en alguna de estas comprobaciones se llega a

sobrepasar la desviación máxima admisible, haga reparar

el aparato de medición en un servicio técnico Bosch.

-38-

Nivelación

En la posición de nivel, la herramienta láser se

autonivela automáticamente dentro de los ±6°. Cuando

se enciende el rayo láser, el indicador titila con luz roja,

el punto láser titila y el beeper suena mientras se

autonivela la unidad. Una vez nivelada, el indicador

óptico se vuelve verde y fijo, deja de sonar el beeper y el

láser comienza a girar a poca velocidad.

Pendiente manual

La herramienta se puede poner en el modo de

pendiente manual oprimiendo simultáneamente los

botones de rotación y oscilación/punto y

manteniéndolos oprimidos durante 3 segundos. La

unidad pitará dos veces para indicar que está en el

modo de pendiente manual. Tenga presente que la

unidad no se autonivelará cuando esté en el modo de

pendiente manual.

Utilice los botones de control de pendiente, ubicados

en la parte lateral del teclado, para mover el rayo hacia

arriba o hacia abajo hasta el ángulo de pendiente

deseado. Mientras está en la función de pendiente

manual, la herramienta se puede utilizar en los modos

de punto, oscilación o rotación.

Cuando el rayo alcance su pendiente permisible mínima

o máxima, se escuchará un pitido continuo al oprimir

de nuevo un botón.

Para devolver la herramienta al modo de

autonivelación, oprima simultáneamente los botones de

rotación y oscilación/punto durante 3 segundos. La

unidad pitará una vez para indicar que está de regreso

al modo de autonivelación.

Calibración

Si bien la herramienta láser GRL145HV se calibra

conforme a las especificaciones antes de dejar la

fábrica, contiene muchas piezas de máquinas de

precisión que podrían verse afectadas si la unidad fuere

sometida a abuso. Por lo tanto, si la unidad se cae o

sufre un impacto significativo, verifique que esté

calibrada. También se recomienda calibrar la unidad

periódicamente, a modo de procedimiento de

mantenimiento normal. Consulte el diagrama que se

ofrece en la sección Controles del Teclado en relación

con los controles de calibración.

Para calibrar la herramienta láser GRL145HV:

1. Seleccione un lugar de calibración que permita

colocar la unidad a aproximadamente 50 pies

(15m) de una superficie vertical uniforme, como

por ejemplo, una pared.

2. Coloque la unidad sobre una superficie nivelada en

un extremo del rango, con el lado marcado como I

contra la pared.

3. Encienda la unidad con su interruptor de energía;

después, pulse el botón de activado/desactivado

del láser .

4. Simultáneamente, pulse los botones de calibración

de los Ejes 1 y 2 que fig uran en el teclado y .

Sosténgalos durante cinco segundos; luego .

libérelos. Se escucharán tres beeps que indicarán

que la unidad ha ingresa do al modo de Calibración.

Una vez en ese modo, el rayo láser se encon trará

en el modo de Giro (rotativo). Posicione la unidad

de manera tal que la Línea I y el punto del rayo láser

apunten hacia la superficie vertical. La Línea I debe

estar en ángulo recto (90°) respecto de la pared.

5. Marque la altura (centro) del rayo láser sobre la

superficie vertical de la pared, como A.

6. Haga girar la unidad 180°, teniendo cuidado de no

modificar su altura. La Línea I debe estar . . .

posicionada a exactamente 180° de su posición

original y con el lado opuesto hacia la misma pared

que en el paso 4. Marque la altura del rayo láser

sobre la misma superficie vertical, como B.

Compare la altura de A y B. Si las alturas coinciden, siga

hasta el paso 13. De lo contrario, continúe hasta paso 7.

La meta de los siguientes pasos consiste en posicionar

el punto del rayo láser del nivel a una altura que se

encuentre en el medio de A y B.

7. Pulse el botón de Calibración del Eje 1 que se

encuentra en el teclado. Pulse los botones de

elevación o baja del rayo de calibración que se

encuentran en el teclado para elevar o bajar el rayo

láser. Asegúrese de que el rayo se encuentre

exactamente en una posición media entre A y B.

Pared vertical

50 pies

(15m)

50 pies

(15m)

Pared vertical

Lado II

Línea II

Lado I

Línea I

-39-

8. Marque este punto calibrado sobre la superficie

vertical, como C.

9. Haga girar la unidad nuevamente 180° (la misma

posición que en el paso 4). Localice el rayo láser en

la misma pared vertical. Debe coincidir con C.

Repita este paso hasta que el rayo se encuentre a la

altura de C.

10. Coloque la unidad con el lado marcado como II

contra la pared. Posicione la unidad de manera tal

que la Línea II quede en ángulo recto (90°) respecto

de la pared. Marque la altura del rayo láser sobre la

superficie vertical, como D.

11. Compare la altura de C con D. Si las alturas .

coinciden, la calibración habrá finalizado. Siga hasta

el paso 13. Si las alturas no coinciden, siga hasta

el paso 12.

12. Pulse el botón de Calibración del Eje 2 . Pulse los

botones de elevación o baja del Rayo de Calibración

que se encuentran en el teclado para elevar o bajar

el rayo láser hasta que coincida con la altura de C.

Acaba de completar la calibración.

13. Simultáneamente, pulse los botones de Calibración

de los Ejes 1 y 2 que se encuentran en el teclado.

Manténgalos pulsados de tres a cinco segundos;

después, libérelos cuando escuche dos beeps para

indicar que ha salido del modo de Calibración.

14. Apague la unidad; después, vuélvala a encender

para reiniciar la operación normal.

50 pieds

(15m)

Mur vertical

50 pieds

(15m)

50 pieds

(15m)

Utilización del control remoto / receptor-detector

La herramienta GRL145HV

también se puede utilizar usando

el control remoto/receptor

RCR2. Su función de recepción

(detección) responde mejor a las

herramientas láser GRL145HV

que cualquier otro receptor-

detector de láser. El RCR2

permite la detección precisa del

rayo láser en lugares exteriores

o en otras condiciones en las

cuales sea difícil ver el rayo

láser. El siguiente diagrama

ilustra el control remoto RCR2.

El siguiente diagrama ilustra los iconos de la pantalla

LCD del RCR2.

CAL

Activado/Desactivado

del Beeper

Localizador del Rayo

L ser del Detector

Indicador de Poca

Bater a

Resoluci n Fina

Resoluci n Gruesa Mod0 Ajuste de

las Inclinaciones

Mode Calibración

Modo de Oscilaci n/

Barrido de Punto/L nea

Modo de Giro/ Selecci

n de Velocidad

Exhibición del LCD

-40-

Instalación del RCR2 en el soporte

El RCR2 se puede instalar en su soporte con una

asignación de nivel o de plomada, dependiendo de si

se está utilizando para localizar el rayo láser de nivel

o de plomada.

La abrazadera del soporte se utiliza para sujetarlo a

una varilla de enrasado/nivelación.

Utilización

1. Active el RCR2 oprimiendo su botón de

encendido y apagado. La unidad emitirá un único

pitido y aparecerán unos iconos en la parte

inferior de la pantalla LCD, mostrando todas las

opciones disponibles. Esto confirma que la

unidad está activada, pero que la GRL145HV y el

RCR2 no han sido encendidos.

Control remoto de RF / detector de láser activado

2. Encienda la herramienta oprimiendo el botón

de encendido y apagado del láser, ubicado en el

teclado. En cuanto la herramienta se haya

encendido, los iconos mostrados confirmarán

que el láser ha comenzado a funcionar en el

modo de rotación, a la velocidad más lenta.

Nota: La pantalla LCD muestra los modos del láser

para los comandos transmitidos a la herramienta

desde el control remoto de RF. Los comandos

realizados usando los controles de la herramienta no

se mostrarán en la pantalla LCD del control remoto

de RF/receptor-detector de láser.

Rayo láser en modo de rotación, detector apagado.

3. Seleccione el modo de funcionamiento

oprimiendo el botón de oscilación/punto para

cambiar al modo de oscilación/punto

Rayo láser en el modo de oscilación/punto,

detector apagado.

El punto láser o la línea oscilante láser se puede

posicionar a través de un intervalo de 360° en el

plano de nivel o de plomada, oprimiendo uno de los

dos botones de control de la posición del punto/línea.

En el modo de punto, al oprimir una vez cualquiera

de los dos botones, se moverá el punto en pequeños

incrementos en el sentido correspondiente. Al oprimir

y mantener oprimido cualquiera de los dos botones,

se mueve el punto con un movimiento lento continuo

durante los primeros cinco segundos, y al oprimir y

mantener oprimido cualquiera de dichos botones

más de cinco segundos, se mueve el punto a una

velocidad más rápida.

4. Pendiente manual El RCR2 se puede utilizar

para poner la herramienta en el modo de

pendiente manual oprimiendo simultáneamente

los botones de rotación y oscilación/punto y

manteniéndolos oprimidos durante 3 segundos.

La unidad pitará dos veces para indicar que está

en el modo de pendiente manual.

Tenga presente que la unidad no se autonivelará

cuando esté en el modo de pendiente manual.

Utilice los botones de control de pendiente, ubicados

en la parte inferior del teclado, para mover el rayo

hacia arriba o hacia abajo hasta el ángulo de

pendiente deseado. Mientras está en la función de

pendiente manual, la herramienta se puede utilizar en

los modos de punto, oscilación o rotación. Cuando el

rayo alcance su pendiente permisible mínima o

máxima, se escuchará un pitido continuo cuando se

oprima de nuevo un botón. Cuando el rayo alcance

su pendiente permisible mínima o máxima, se

escuchará un pitido continuo cuando se oprima de

nuevo un botón. Para devolver la herramienta al

modo de autonivelación, oprima simultáneamente los

botones de rotación y oscilación/punto durante 3

segundos. La unidad pitará una vez para indicar que

está de regreso al modo de autonivelación.

Rayo láser en el modo de punto de pendiente

manual, detector apagado.

CAL

Detección del láser

para verticalización

CAL

Detección del láser para nivelación

CAL

-41-

5. Calibración: La herramienta se puede poner en

el modo de calibración utilizando el control

remoto, oprimiendo simultáneamente los

botones de Eje I y Eje II ubicados en el teclado

de dicho control remoto durante 5 segundos. La

herramienta pitará tres veces para indicar que la

unidad ha ingresado al modo de calibración.

(Consulte la sección Calibración para obtener el

procedimiento detallado.)

Para salir del modo de calibración, oprima

simultáneamente los botones de calibración de

eje I y II, ubicados en el teclado, durante tres a

cinco segundos y luego suéltelos cuando oiga

dos pitidos, lo cual indica la salida del modo

de calibración.

Apague la herramienta y luego enciéndala de nuevo

para reanudar su funcionamiento normal.

6. Detección de láser Para encender la función de

receptor-detector de láser del RCR2, oprima el

botón de selección de resolución basta/fina. Al

encender esta función, la resolución es basta,

con el generador de pitidos encendido, lo cual es

indicado por los iconos de la pantalla LCD. Continúe

oprimiendo el botón de selección de resolución

basta/fina para recorrer en ciclo las siguientes

opciones:

Generador de pitidos encendido, detector de láser

encendido, resolución basta, láser en rotación.

Generador de pitidos apagado, detector de láser

encendido, resolución basta, láser en rotación.

Generador de pitidos encendido, detector de láser

encendido, resolución fina, láser en modo

de rotación.

Generador de pitidos apagado, detector de láser

encendido, resolución fina, láser en modo

de rotación.

Detector de láser apagado, láser en modo de giro.

Localice el rayo láser, utilizando el panel del sensor

rojo del RCR2. A medida que se vaya acercando al

rayo láser, una sola flecha señalará en el sentido del

rayo. La unidad base emite sonidos para ayudar a

localizar el rayo láser:

• Pitido: Indica que el receptor-detector de láser

está apuntado demasiado alto o bajo, o

demasiado hacia la izquierda o hacia la derecha.

• Tono continuo: Indica que el receptor-detector de

láser está apuntado directamente hacia el

rayo láser.

Centre el rayo moviendo el receptor-detector de láser

en el sentido de la flecha. Cuando el rayo esté

alineado con el centro del panel del detector, ambas

flechas de la pantalla LCD se iluminarán y el pitido

será continuo, indicando que el rayo está centrado

apropiadamente.

7. Para apagar el RCR2, oprima su botón de

encendido y apagado. Se oirá un doble pitido de

confirmación, la pantalla LCD quedará en blanco

y los láseres se apagarán.

Aplicaciones

)otercnoC( odardauC)aíretnipraC( raleviN

-42-

Alinear (Pisos) Alinear (Bastidores)

Alinear (Calefacción, ventilación y aire acondicionado)

Nivelar (Cielorrasos suspendidos) Nivelar (Concreto)

Verticalizar (Carpintería) Nivelar (Estructuras)

Verticalizar (Bastidores) Pendientes (Concreto)

-43-

Trabajo con la montura de pared

(accesorio opcional)

La duradera montura metálica de pared brinda un

medio flexible y sin embargo robusto para posicionar

la herramienta en la ubicación deseada.

1. Determine la altura aproximada a la cual será

necesario proyectar el rayo láser. Con el fin de

asegurar la capacidad para ajustar la altura de la

herramienta hacia arriba o hacia abajo hasta la

línea láser deseada, la parte superior de la montura

se debe posicionar de manera que la ranura

ubicada en el lado trasero de dicha montura esté

pareja con la línea láser deseada.

2. Escoja la superficie a la que se sujetará la montura,

por ej., una pared, o un armazón o una viga de

barra en T.

3. Sujete firmemente la montura a la superficie

de montaje

• Cuando realice el montaje en una pared, clave dos

o tres tornillos robustos en la pared, clavando al

menos uno de ellos en un montante. Asegúrese de

que las cabezas de los tornillos sean más anchas

que el extremo superior de las aberturas

para tornillo.

• Cuando realice el montaje en un armazón o una

viga de barra en T, deslice la ranura ubicada en el

lado trasero de la montura sobre el armazón y

apriete los dos pomos estriados. Asegúrese de que

la superficie completa de los extremos de los

pernos presione contra el armazón o la viga de

barra en T.

4. Sujete firmemente la herramienta a la montura

usando el pomo estriado de 5/8-11 ubicado en el

lado inferior de la plataforma.

5. Ajuste la altura de la herramienta en un intervalo de

extensión vertical de 8 pulgadas / 20 cm utilizando

la escala en pulgadas o métrica ubicada en un lado

de la barra y empleando el pomo de fijación de

la altura.

Operación con trípode (accesorio opcional)

Un trípode 26 constituye una base de medición

estable ajustable en altura. Encare la fijación para

trípode 7del aparato de medición con la rosca de

5/8-11 del trípode, y sujételo apretando el tornillo

de fijación.

Aplicación de la placa de medición

(accesorio opcional)

Con la placa de medición 23 puede Vd. transferir la

posición del ayo láser contra el suelo, o bien, el nivel

de altura del láser sobre una pared.

El acrílico rojo que se usa en los objetivos mejora el

rayo láser y hace más visible el punto láser.

Con el espacio existente en el punto de cero, más la

escala, puede medirse la diferencia existente respecto

a la altura deseada y transferirse así a otro punto.

Ello hace innecesario el ajuste exacto del aparato de

medida a la altura deseada.

La placa de medición 23 dispone de un recubrimiento

reflectante que hace más perceptible el rayo láser a

distancias más grandes o con sol intenso. La mayor

intensidad luminosa solamente es apreciable mirando

paralelamente a lo largo del rayo láser hacia la placa

de medición.

Gafas para Láser (accesorio opcional)

Las gafas para láser filtran la luz del entorno. Ello

permite apreciar con mayor intensidad la luz roja

del láser.

El plástico rojo que se usa en las gafas mejora el

rayo láser y hace más visible el punto del láser. Estas

gafas resultan particularmente útiles cuando la

herramienta láser GRL145HV se emplea en exteriores

o en ambientes muy iluminados.

• No use las gafas para láser como gafas de

protección. Las gafas para láser le ayudan a

detectar mejor el rayo láser, pero no le protegen

de la radiación láser.

• No emplee las gafas para láser como gafas de

sol ni para circular. Las gafas para láser no le

protegen suficientemente contra los rayos

ultravioleta y además no le permiten apreciar

correctamente los colores.

Utilice con accesorio opcional

-44-

Solamente guarde y transporte el aparato demedida

en el estuche de protección adjunto.

Mantenga limpio siempre el aparato de medida.

No sumerja el aparato de medición en agua ni en

otros líquidos.

Limpiar el aparato con un paño húmedo y suave.

No usar detergentes ni disolventes.

Limpie con regularidad sobre todo el área en torno a

la abertura de salida del láser, cuidando que no

queden motas.

Si a pesar de los esmerados procesos de fabricación

y control, el aparato de medida llegase a averiarse, la

reparación deberá encargarse a un taller de servicio

autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, es

imprescindible indicar siempre el nº de artículo de 10

dígitos que figura en la placa de características del

aparato de medida.

En caso de una reparación, envíe el aparato en el

estuche de protección 25.

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las baterías

en lugar de desecharlas como desperdicios. La

unidad, los accesorios, el empaquetamiento y las

baterías usadas se deben separar para reciclarlos de

manera respetuosa con el medio ambiente, de

acuerdo con los reglamentos más recientes.

Mantenimiento y servicio

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el "Vendedor") garantiza, únicamente al comprador original, que todos los productos de herramientas láser y de medición

BOSCH estarán libres de defectos de material o de fabricación durante un período de tres (3) años a partir de la fecha de compra.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita,

cualquier garantía o condición implícita por ley, consistirán en la reparación o el reemplazo de los productos de herramientas láser y de medición que

presenten defectos de material o de fabricación y que no hayan sido utilizados incorrectamente, manejados descuidadamente o reparados incorrectamente

por personas que no sean el Vendedor o proveedores de Servicio Autorizados por el Vendedor.

LA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO QUE USTED TIENEN ESTÁN LIMITADOS ADICIONALMENTE DE LA MANERA SIGUIENTE:

• Reembolso de devolución del dinero o reemplazo durante 30 días. Si no está completamente satisfecho con el rendimiento de su producto de

herramienta láser o de medición, por cualquier motivo, puede devolverlo a distribudor BOSCH dentro del plazo de 30 días a partir de la fecha de compra

para obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días, su devolución debe estar

acompañada por el recibo de compra original del producto de herramienta láser o de medición. Se permitirá un máximo de 2 devoluciones por cliente.

• Garantía OTC durante el primer aĖo. BOSCH reemplazará su producto de herramienta láser o de medición que haya fallado cuando se haya utilizado de

acuerdo con las instrucciones y advertencias del producto, con un producto de herramienta láser o de medición nuevo de características comparables,

gratuitamente, en cualquier momento durante el primer año después de la compra. Esta garantía no se aplica si su producto de herramienta láser o de

medición falla solamente debido a la necesidad de calibración.

• Intercambio dentro del plazo de 2 y 3 aĖos. BOSCH reemplazará su producto de herramienta láser o de medición que haya fallado cuando se haya

utilizado de acuerdo con las instrucciones y advertencias del producto, con un producto de herramienta láser o de medición nuevo o reacondicionado de

características comparables, por un costo de intercambio. Esta garantía no tiene aplicación si su producto de herramienta láser o de medición falla

solamente debido a la necesidad de recalibración.

Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada, sírvase visitar www.boschtools.com o

llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE

ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DAÑOS INCIDENTALES O EMERGENTES (INCLUYENDO PERO SIN ESTAR LIMITADOS A

RESPONSABILIDAD POR PÉRDIDA DE GANANCIAS) QUE SURJAN DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU.

Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES

POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS

QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE

ASOCIADO DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O

IMPORTADOR BOSCH O CST/BERGER LOCAL.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

2610003500 02/09 REV1 Printed in China

Robert Bosch Tool RCR2 Transmitter User Manual RT 5250 2XP User Guide tri

Robert Bosch Tool Corporation Transmitter RT 5250 2XP User Guide tri

User Manual

Navigation menu

Namespaces

Views

Navigation
