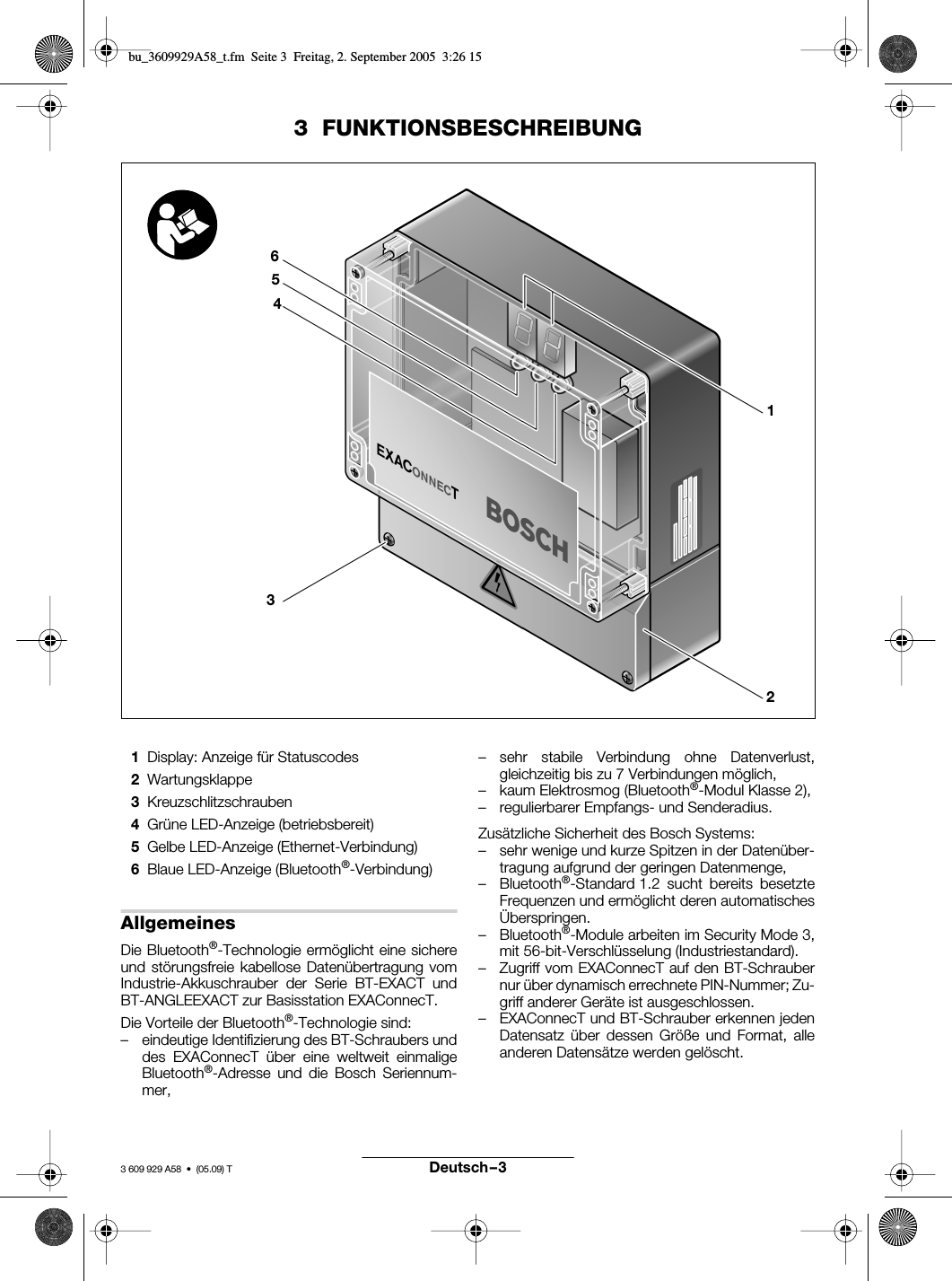

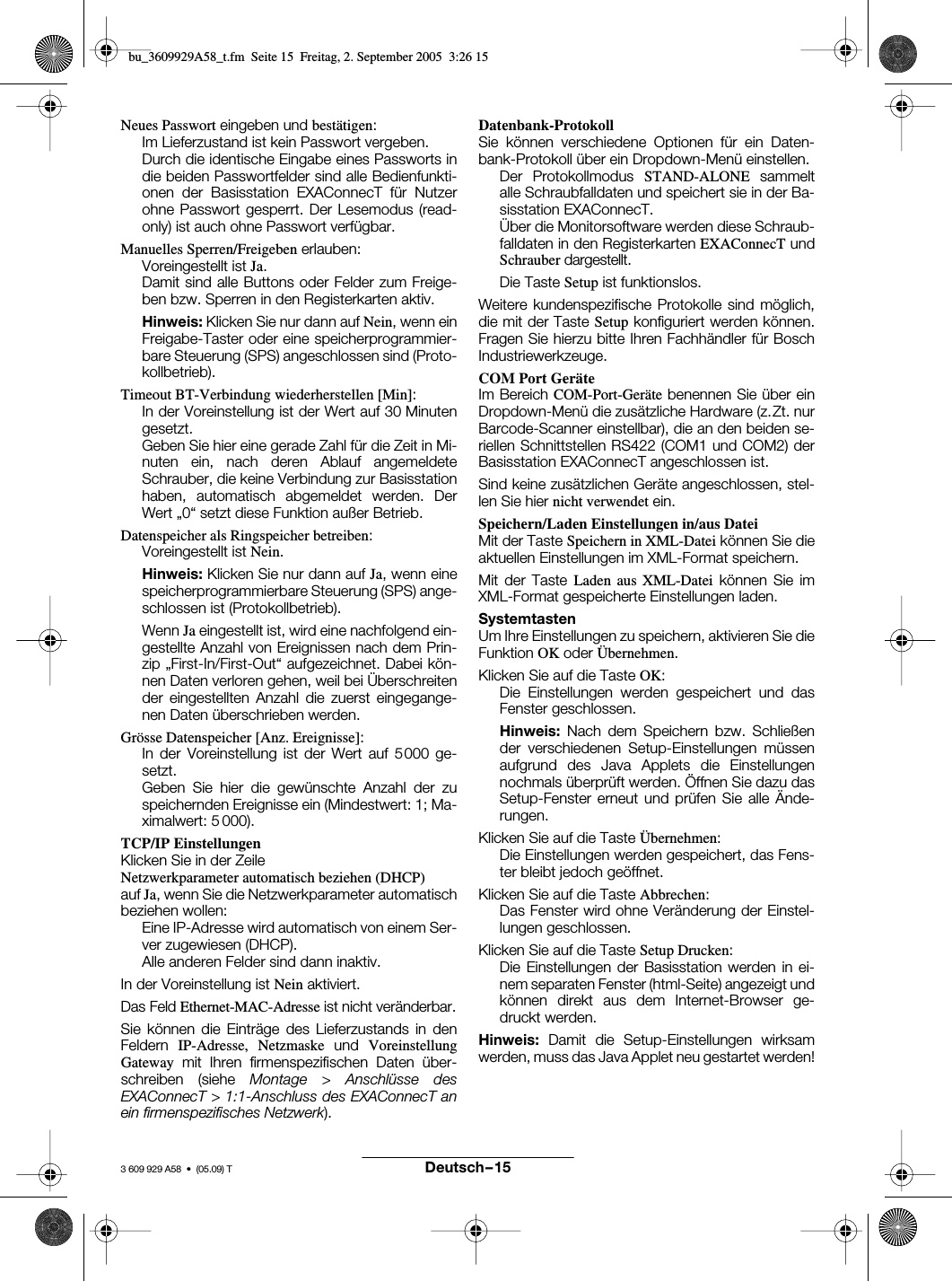

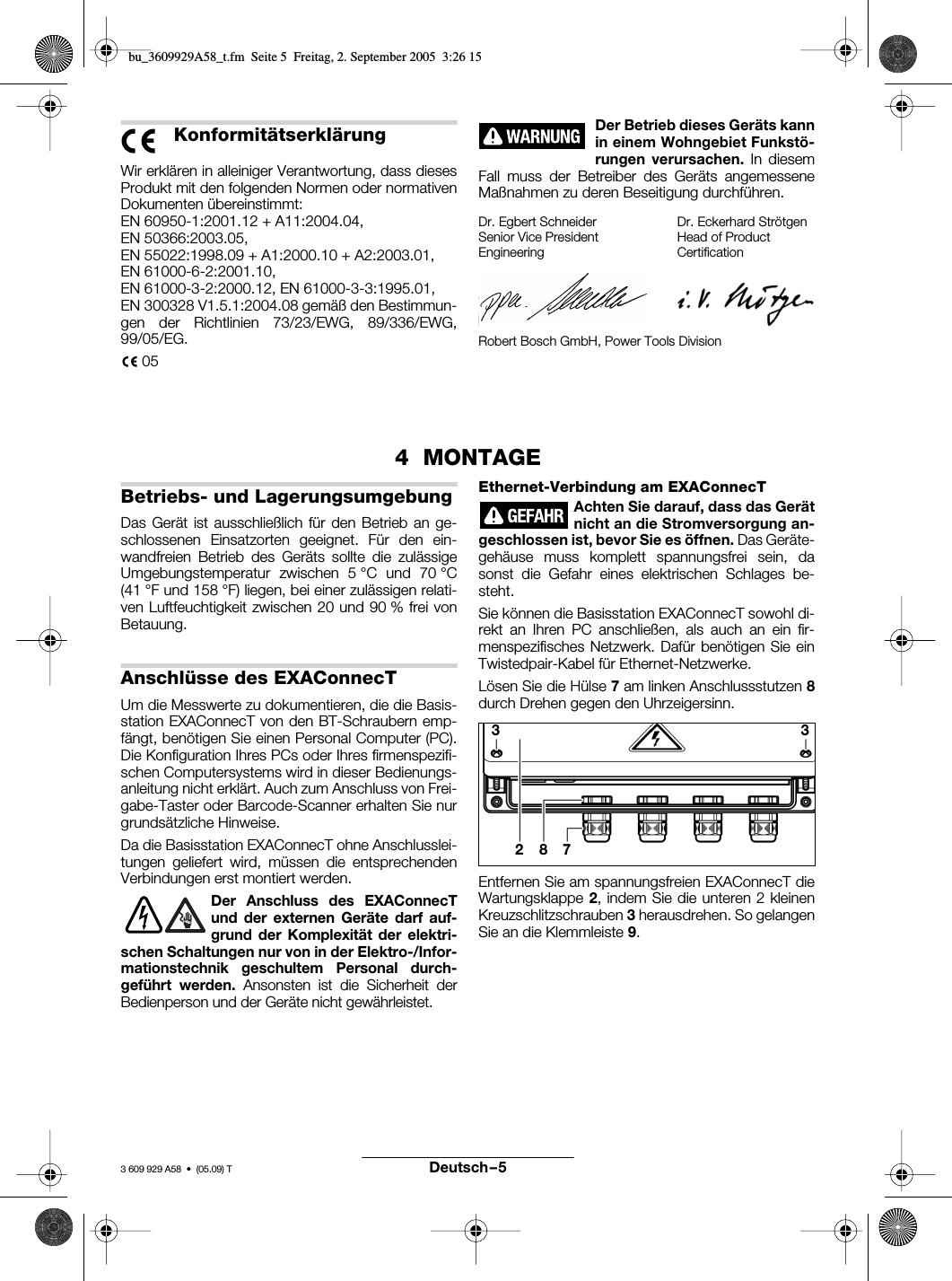

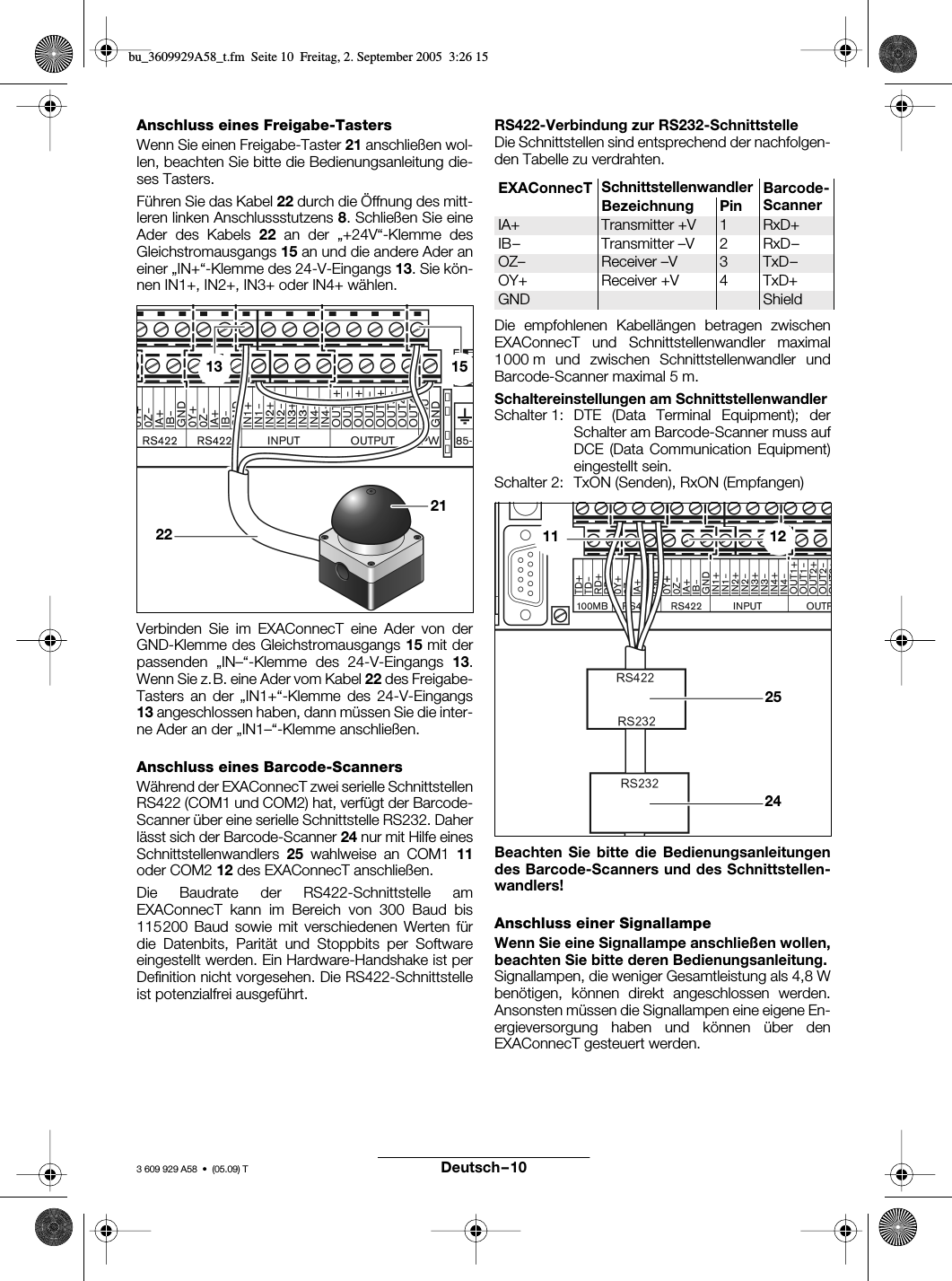

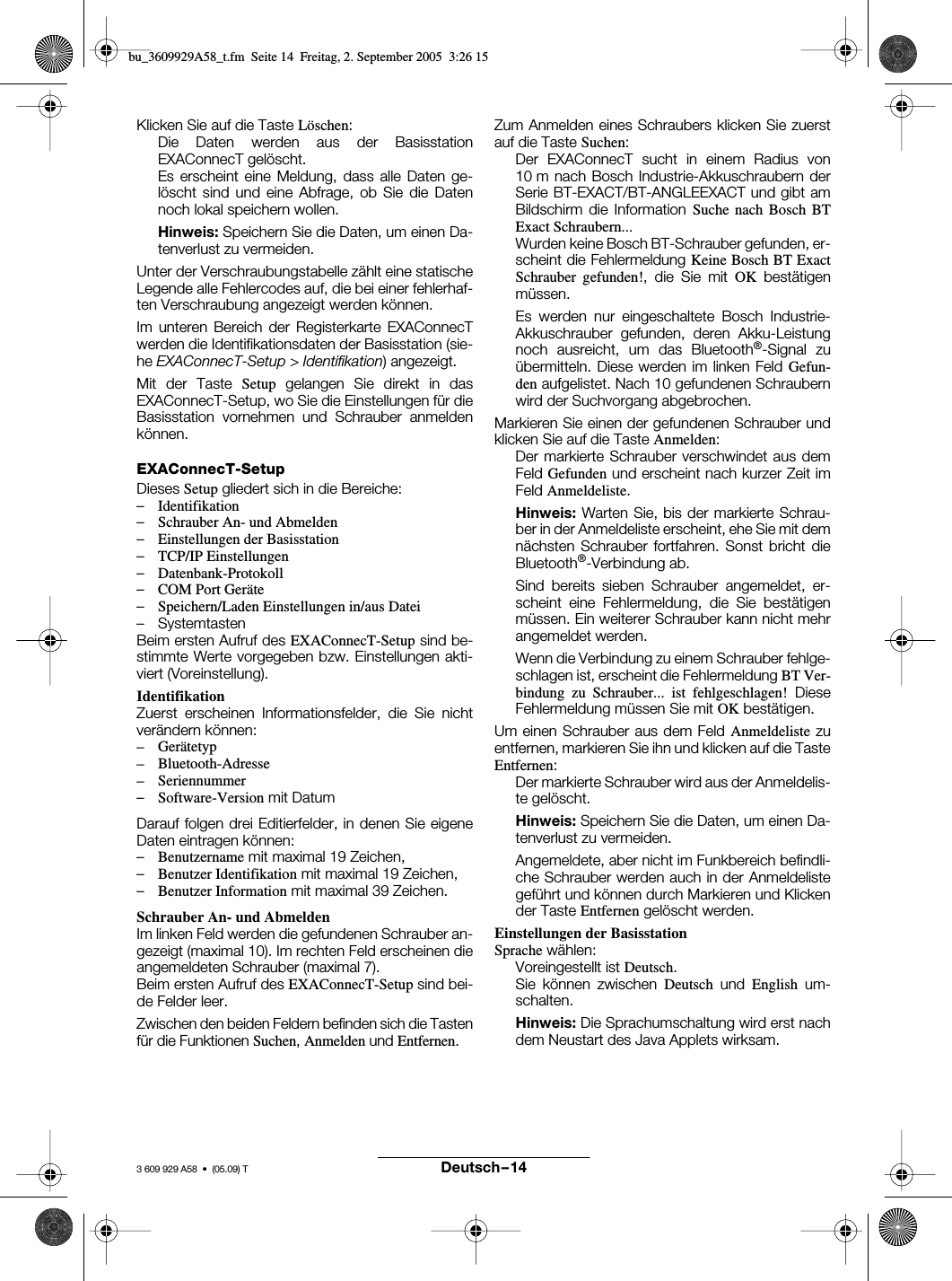

![Deutsch–153 609 929 A58 • (05.09) TNeues Passwort eingeben und bestätigen:Im Lieferzustand ist kein Passwort vergeben.Durch die identische Eingabe eines Passworts indie beiden Passwortfelder sind alle Bedienfunkti-onen der Basisstation EXAConnecT für Nutzerohne Passwort gesperrt. Der Lesemodus (read-only) ist auch ohne Passwort verfügbar.Manuelles Sperren/Freigeben erlauben:Voreingestellt ist Ja.Damit sind alle Buttons oder Felder zum Freige-ben bzw. Sperren in den Registerkarten aktiv.Hinweis: Klicken Sie nur dann auf Nein, wenn einFreigabe-Taster oder eine speicherprogrammier-bare Steuerung (SPS) angeschlossen sind (Proto-kollbetrieb).Timeout BT-Verbindung wiederherstellen [Min]: In der Voreinstellung ist der Wert auf 30 Minutengesetzt.Geben Sie hier eine gerade Zahl für die Zeit in Mi-nuten ein, nach deren Ablauf angemeldeteSchrauber, die keine Verbindung zur Basisstationhaben, automatisch abgemeldet werden. DerWert „0“ setzt diese Funktion außer Betrieb.Datenspeicher als Ringspeicher betreiben:Voreingestellt ist Nein.Hinweis: Klicken Sie nur dann auf Ja, wenn einespeicherprogrammierbare Steuerung (SPS) ange-schlossen ist (Protokollbetrieb).Wenn Ja eingestellt ist, wird eine nachfolgend ein-gestellte Anzahl von Ereignissen nach dem Prin-zip „First-In/First-Out“ aufgezeichnet. Dabei kön-nen Daten verloren gehen, weil bei Überschreitender eingestellten Anzahl die zuerst eingegange-nen Daten überschrieben werden.Grösse Datenspeicher [Anz. Ereignisse]:In der Voreinstellung ist der Wert auf 5000 ge-setzt.Geben Sie hier die gewünschte Anzahl der zuspeichernden Ereignisse ein (Mindestwert: 1; Ma-ximalwert: 5 000).TCP/IP EinstellungenKlicken Sie in der Zeile Netzwerkparameter automatisch beziehen (DHCP)auf Ja, wenn Sie die Netzwerkparameter automatischbeziehen wollen:Eine IP-Adresse wird automatisch von einem Ser-ver zugewiesen (DHCP).Alle anderen Felder sind dann inaktiv.In der Voreinstellung ist Nein aktiviert.Das Feld Ethernet-MAC-Adresse ist nicht veränderbar.Sie können die Einträge des Lieferzustands in denFeldern IP-Adresse, Netzmaske und VoreinstellungGateway mit Ihren firmenspezifischen Daten über-schreiben (siehe Montage > Anschlüsse desEXAConnecT > 1:1-Anschluss des EXAConnecT anein firmenspezifisches Netzwerk).Datenbank-ProtokollSie können verschiedene Optionen für ein Daten-bank-Protokoll über ein Dropdown-Menü einstellen.Der Protokollmodus STAND-ALONE sammeltalle Schraubfalldaten und speichert sie in der Ba-sisstation EXAConnecT. Über die Monitorsoftware werden diese Schraub-falldaten in den Registerkarten EXAConnecT undSchrauber dargestellt.Die Taste Setup ist funktionslos.Weitere kundenspezifische Protokolle sind möglich,die mit der Taste Setup konfiguriert werden können.Fragen Sie hierzu bitte Ihren Fachhändler für BoschIndustriewerkzeuge.COM Port GeräteIm Bereich COM-Port-Geräte benennen Sie über einDropdown-Menü die zusätzliche Hardware (z.Zt. nurBarcode-Scanner einstellbar), die an den beiden se-riellen Schnittstellen RS422 (COM1 und COM2) derBasisstation EXAConnecT angeschlossen ist.Sind keine zusätzlichen Geräte angeschlossen, stel-len Sie hier nicht verwendet ein.Speichern/Laden Einstellungen in/aus DateiMit der Taste Speichern in XML-Datei können Sie dieaktuellen Einstellungen im XML-Format speichern.Mit der Taste Laden aus XML-Datei können Sie imXML-Format gespeicherte Einstellungen laden.SystemtastenUm Ihre Einstellungen zu speichern, aktivieren Sie dieFunktion OK oder Übernehmen.Klicken Sie auf die Taste OK:Die Einstellungen werden gespeichert und dasFenster geschlossen.Hinweis: Nach dem Speichern bzw. Schließender verschiedenen Setup-Einstellungen müssenaufgrund des Java Applets die Einstellungennochmals überprüft werden. Öffnen Sie dazu dasSetup-Fenster erneut und prüfen Sie alle Ände-rungen.Klicken Sie auf die Taste Übernehmen:Die Einstellungen werden gespeichert, das Fens-ter bleibt jedoch geöffnet.Klicken Sie auf die Taste Abbrechen:Das Fenster wird ohne Veränderung der Einstel-lungen geschlossen.Klicken Sie auf die Taste Setup Drucken:Die Einstellungen der Basisstation werden in ei-nem separaten Fenster (html-Seite) angezeigt undkönnen direkt aus dem Internet-Browser ge-druckt werden.Hinweis: Damit die Setup-Einstellungen wirksamwerden, muss das Java Applet neu gestartet werden!bu_3609929A58_t.fm Seite 15 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-16.png)

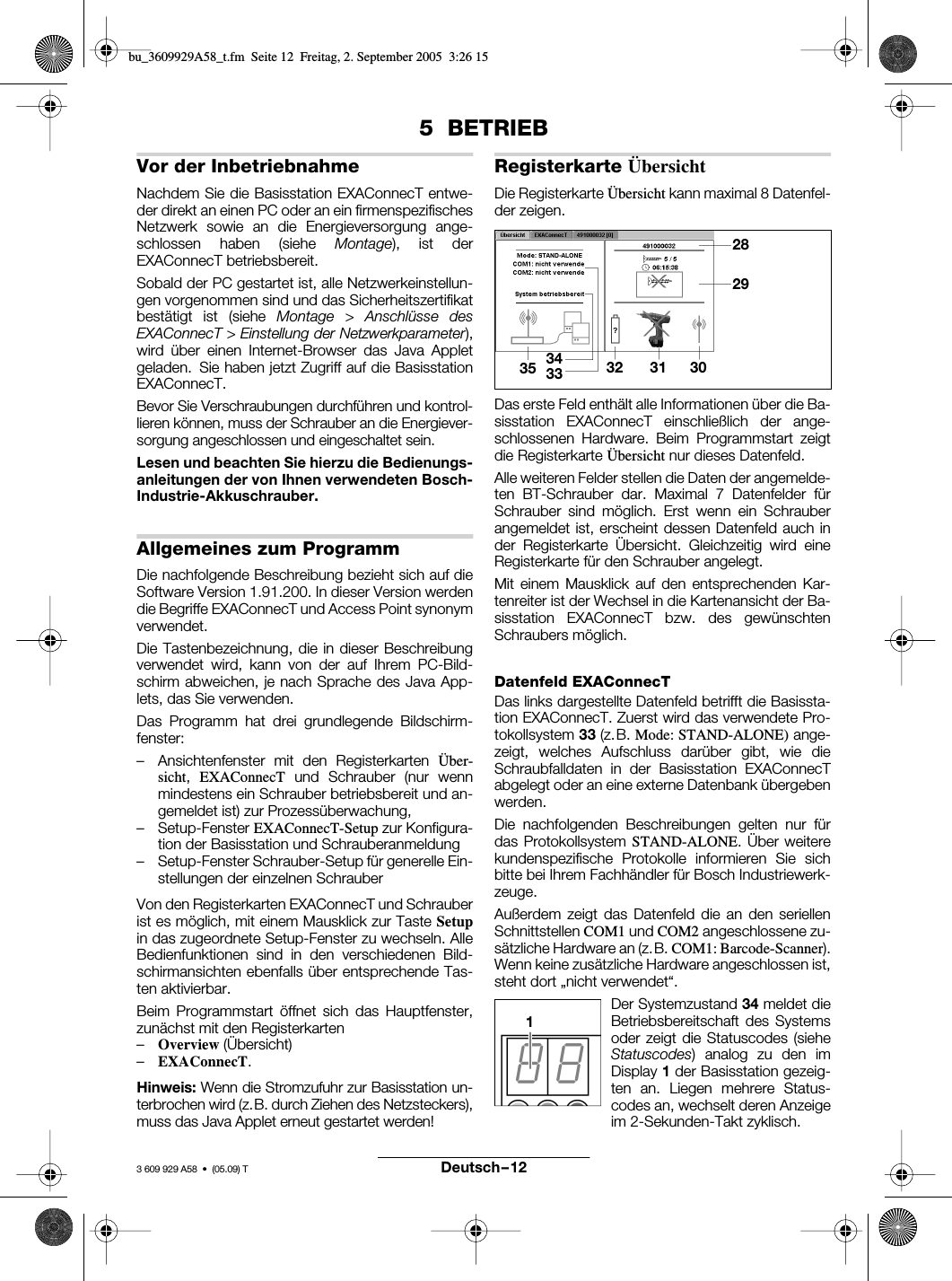

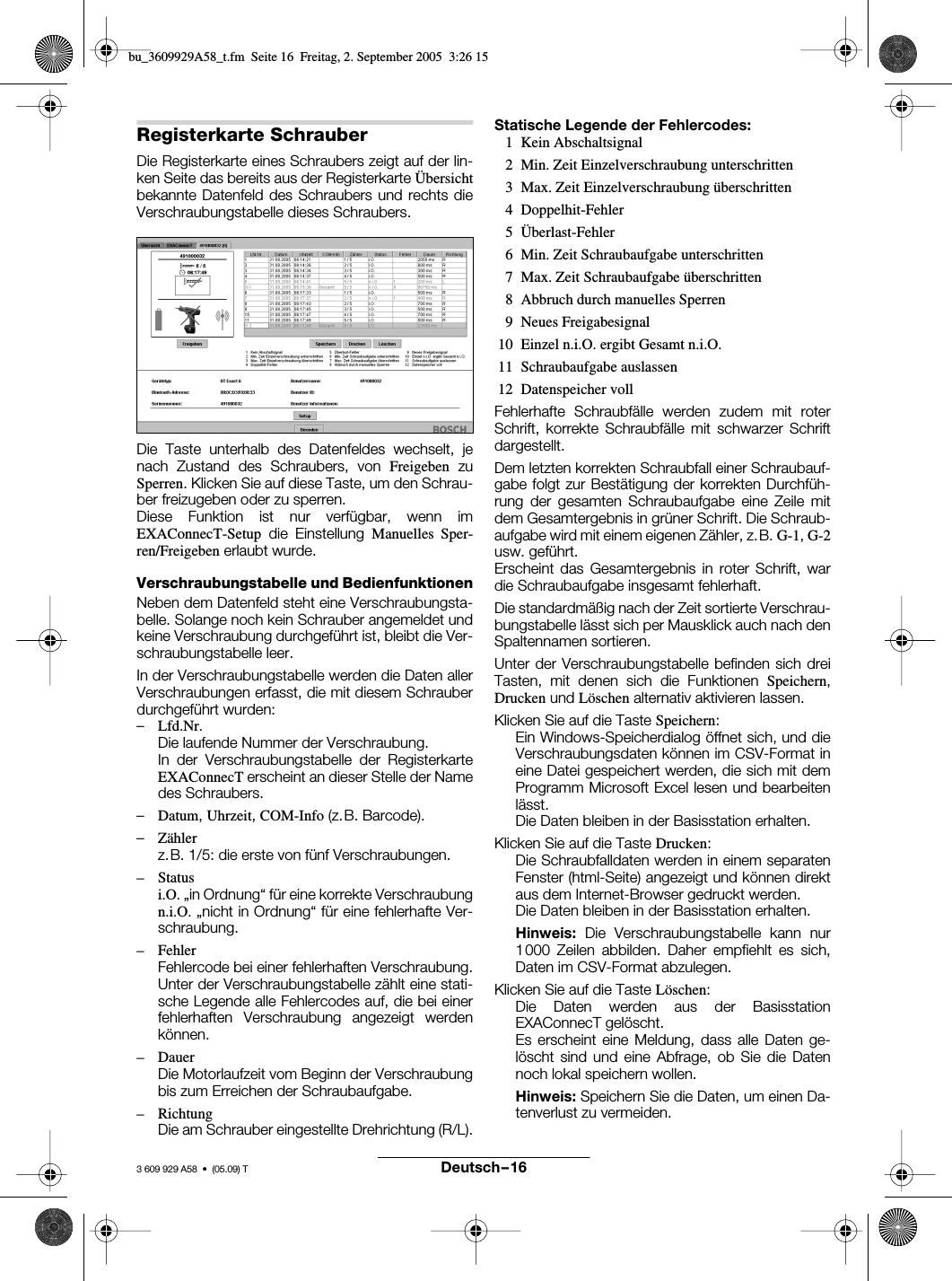

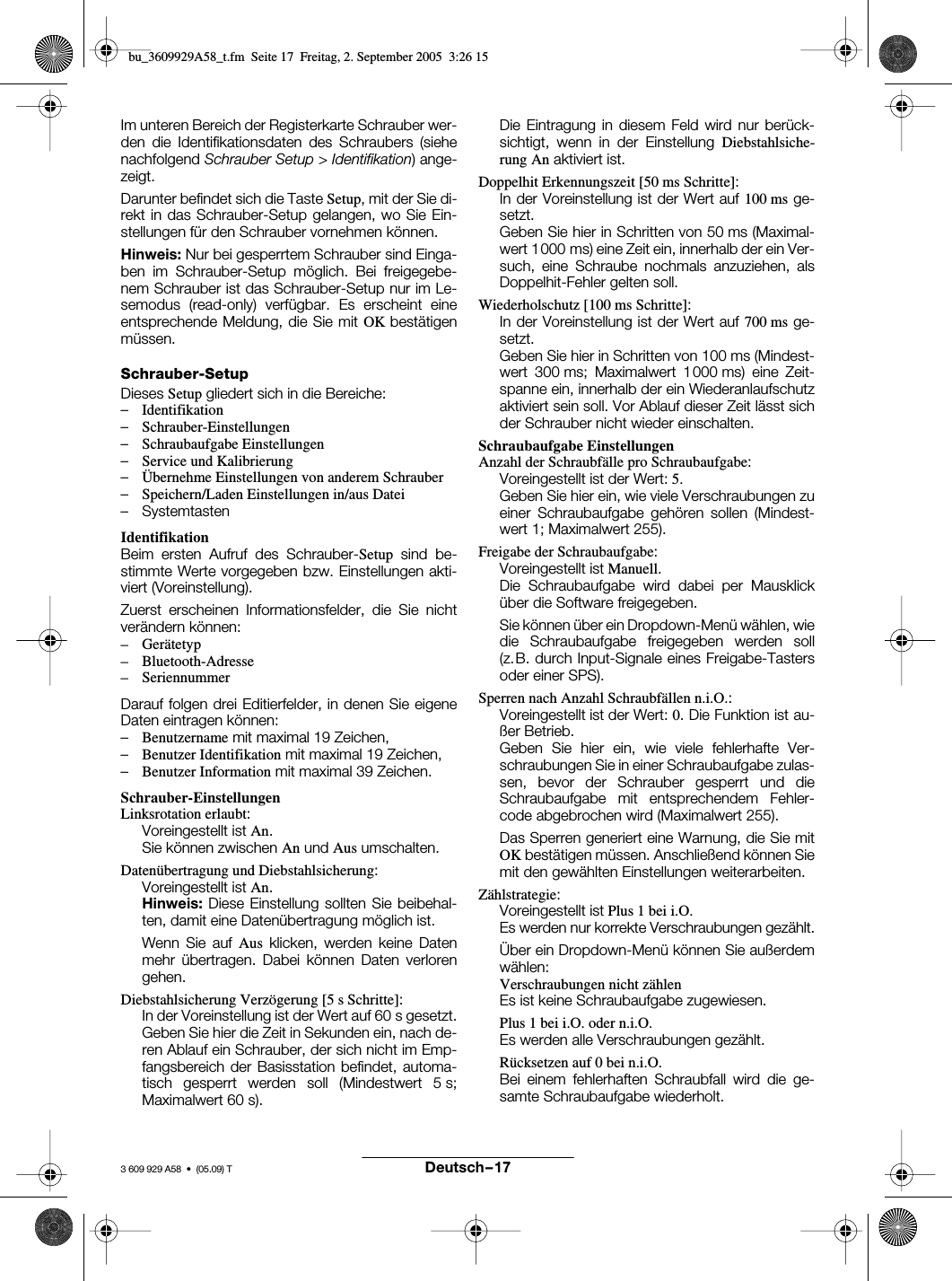

![Deutsch–173 609 929 A58 • (05.09) TIm unteren Bereich der Registerkarte Schrauber wer-den die Identifikationsdaten des Schraubers (siehenachfolgend Schrauber Setup > Identifikation) ange-zeigt.Darunter befindet sich die Taste Setup, mit der Sie di-rekt in das Schrauber-Setup gelangen, wo Sie Ein-stellungen für den Schrauber vornehmen können.Hinweis: Nur bei gesperrtem Schrauber sind Einga-ben im Schrauber-Setup möglich. Bei freigegebe-nem Schrauber ist das Schrauber-Setup nur im Le-semodus (read-only) verfügbar. Es erscheint eineentsprechende Meldung, die Sie mit OK bestätigenmüssen.Schrauber-SetupDieses Setup gliedert sich in die Bereiche:–Identifikation–Schrauber-Einstellungen–Schraubaufgabe Einstellungen–Service und Kalibrierung–Übernehme Einstellungen von anderem Schrauber–Speichern/Laden Einstellungen in/aus Datei– SystemtastenIdentifikationBeim ersten Aufruf des Schrauber-Setup sind be-stimmte Werte vorgegeben bzw. Einstellungen akti-viert (Voreinstellung).Zuerst erscheinen Informationsfelder, die Sie nichtverändern können:– Gerätetyp– Bluetooth-Adresse– SeriennummerDarauf folgen drei Editierfelder, in denen Sie eigeneDaten eintragen können:–Benutzername mit maximal 19 Zeichen,–Benutzer Identifikation mit maximal 19 Zeichen,–Benutzer Information mit maximal 39 Zeichen.Schrauber-EinstellungenLinksrotation erlaubt:Voreingestellt ist An.Sie können zwischen An und Aus umschalten.Datenübertragung und Diebstahlsicherung:Voreingestellt ist An.Hinweis: Diese Einstellung sollten Sie beibehal-ten, damit eine Datenübertragung möglich ist.Wenn Sie auf Aus klicken, werden keine Datenmehr übertragen. Dabei können Daten verlorengehen.Diebstahlsicherung Verzögerung [5 s Schritte]:In der Voreinstellung ist der Wert auf 60 s gesetzt.Geben Sie hier die Zeit in Sekunden ein, nach de-ren Ablauf ein Schrauber, der sich nicht im Emp-fangsbereich der Basisstation befindet, automa-tisch gesperrt werden soll (Mindestwert 5 s;Maximalwert 60 s).Die Eintragung in diesem Feld wird nur berück-sichtigt, wenn in der Einstellung Diebstahlsiche-rung An aktiviert ist.Doppelhit Erkennungszeit [50 ms Schritte]:In der Voreinstellung ist der Wert auf 100 ms ge-setzt.Geben Sie hier in Schritten von 50 ms (Maximal-wert 1000 ms) eine Zeit ein, innerhalb der ein Ver-such, eine Schraube nochmals anzuziehen, alsDoppelhit-Fehler gelten soll.Wiederholschutz [100 ms Schritte]:In der Voreinstellung ist der Wert auf 700 ms ge-setzt.Geben Sie hier in Schritten von 100 ms (Mindest-wert 300 ms; Maximalwert 1000 ms) eine Zeit-spanne ein, innerhalb der ein Wiederanlaufschutzaktiviert sein soll. Vor Ablauf dieser Zeit lässt sichder Schrauber nicht wieder einschalten.Schraubaufgabe EinstellungenAnzahl der Schraubfälle pro Schraubaufgabe:Voreingestellt ist der Wert: 5.Geben Sie hier ein, wie viele Verschraubungen zueiner Schraubaufgabe gehören sollen (Mindest-wert 1; Maximalwert 255).Freigabe der Schraubaufgabe:Voreingestellt ist Manuell.Die Schraubaufgabe wird dabei per Mausklicküber die Software freigegeben.Sie können über ein Dropdown-Menü wählen, wiedie Schraubaufgabe freigegeben werden soll(z.B. durch Input-Signale eines Freigabe-Tastersoder einer SPS).Sperren nach Anzahl Schraubfällen n.i.O.:Voreingestellt ist der Wert: 0. Die Funktion ist au-ßer Betrieb.Geben Sie hier ein, wie viele fehlerhafte Ver-schraubungen Sie in einer Schraubaufgabe zulas-sen, bevor der Schrauber gesperrt und dieSchraubaufgabe mit entsprechendem Fehler-code abgebrochen wird (Maximalwert 255).Das Sperren generiert eine Warnung, die Sie mitOK bestätigen müssen. Anschließend können Siemit den gewählten Einstellungen weiterarbeiten.Zählstrategie:Voreingestellt ist Plus 1 bei i.O.Es werden nur korrekte Verschraubungen gezählt.Über ein Dropdown-Menü können Sie außerdemwählen:Verschraubungen nicht zählenEs ist keine Schraubaufgabe zugewiesen.Plus 1 bei i.O. oder n.i.O.Es werden alle Verschraubungen gezählt.Rücksetzen auf 0 bei n.i.O.Bei einem fehlerhaften Schraubfall wird die ge-samte Schraubaufgabe wiederholt.bu_3609929A58_t.fm Seite 17 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-18.png)

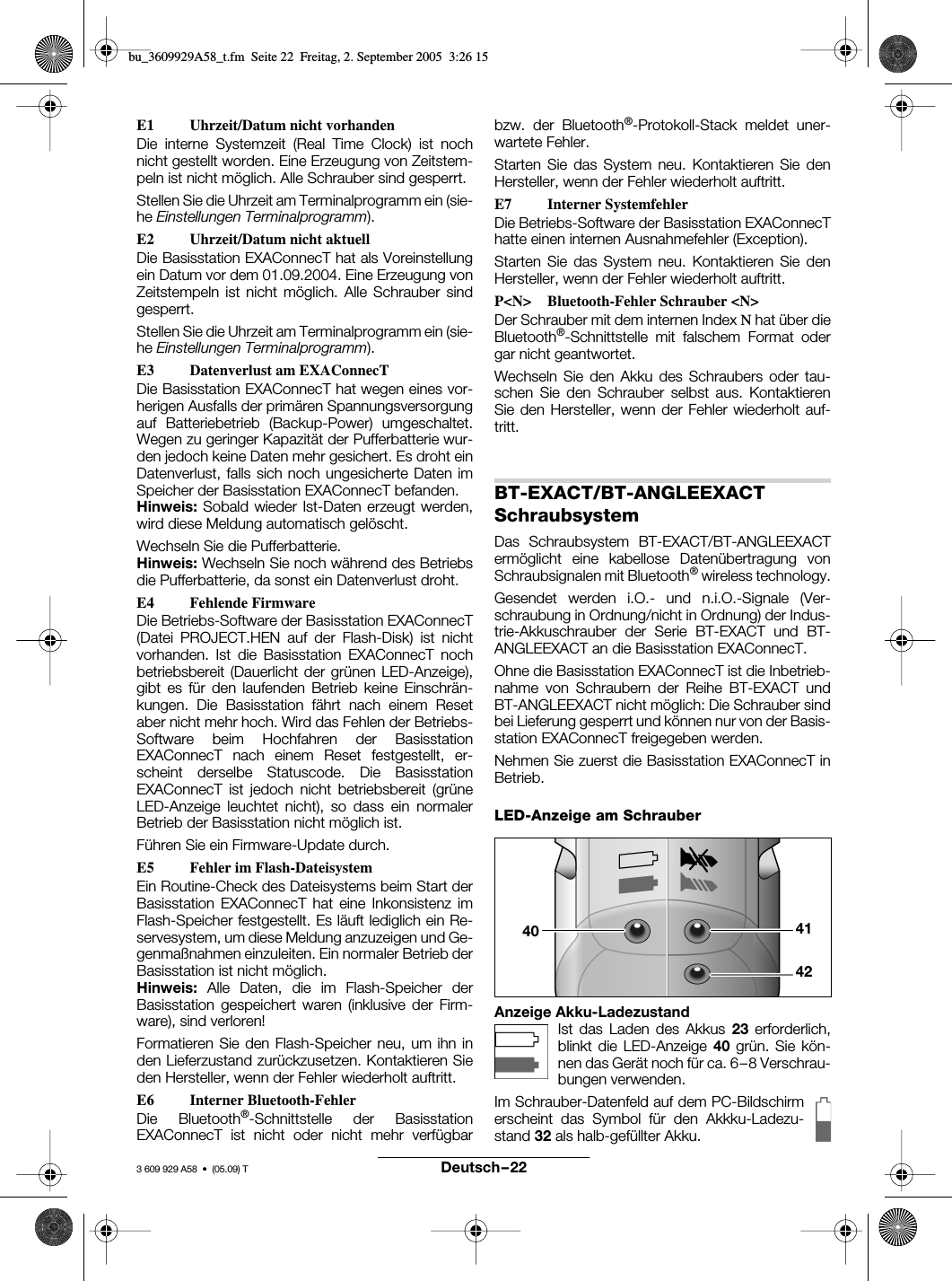

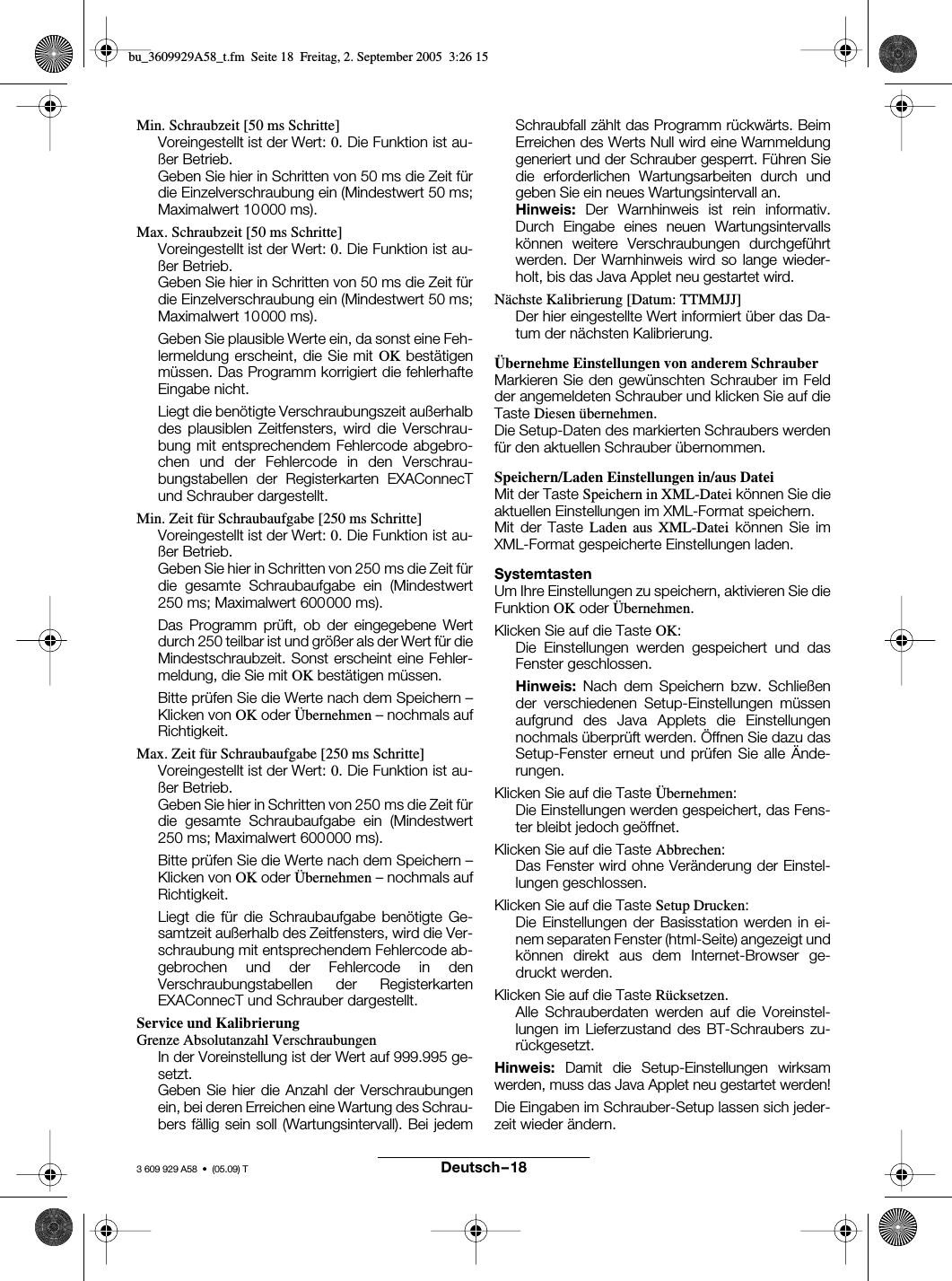

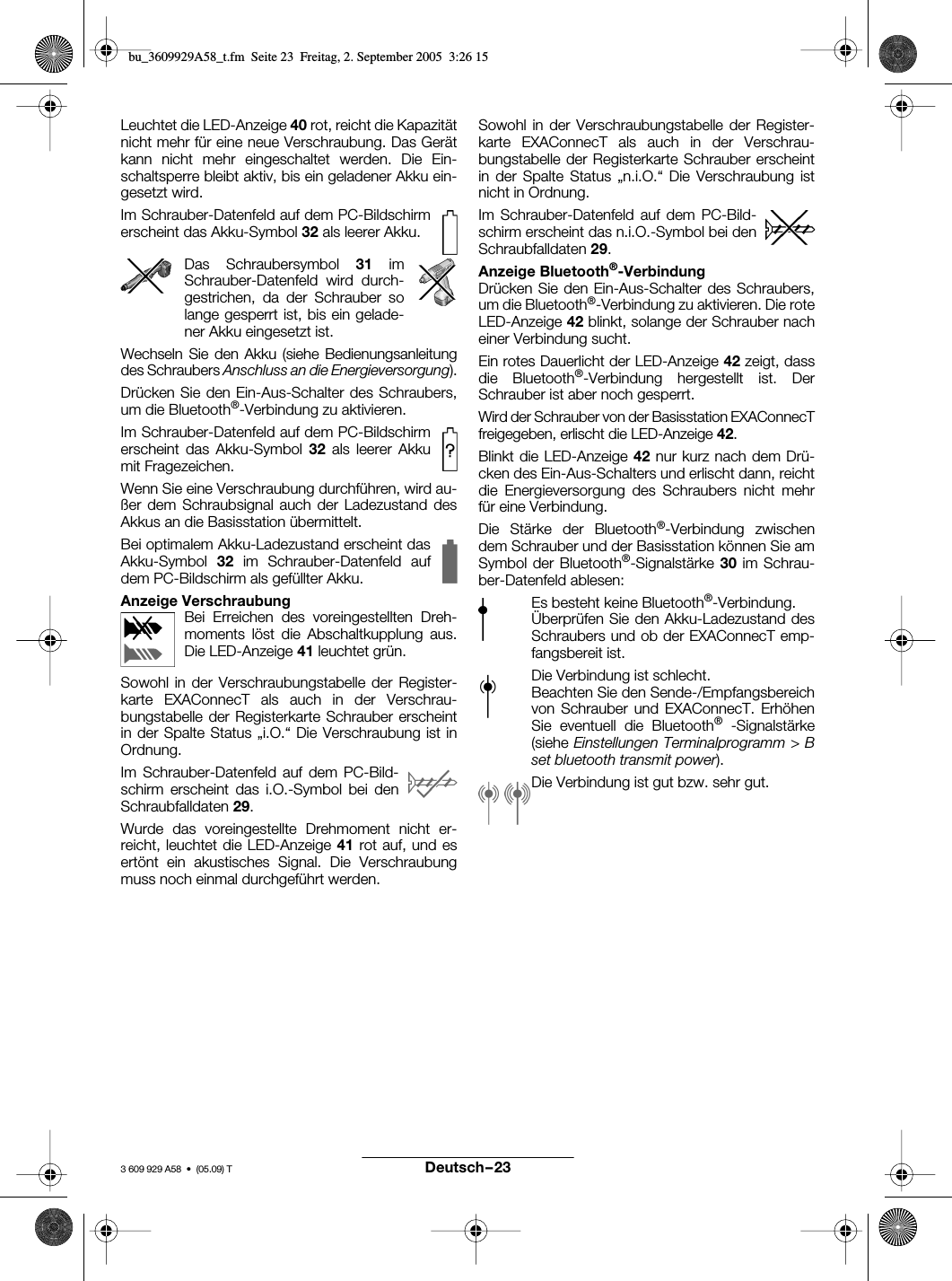

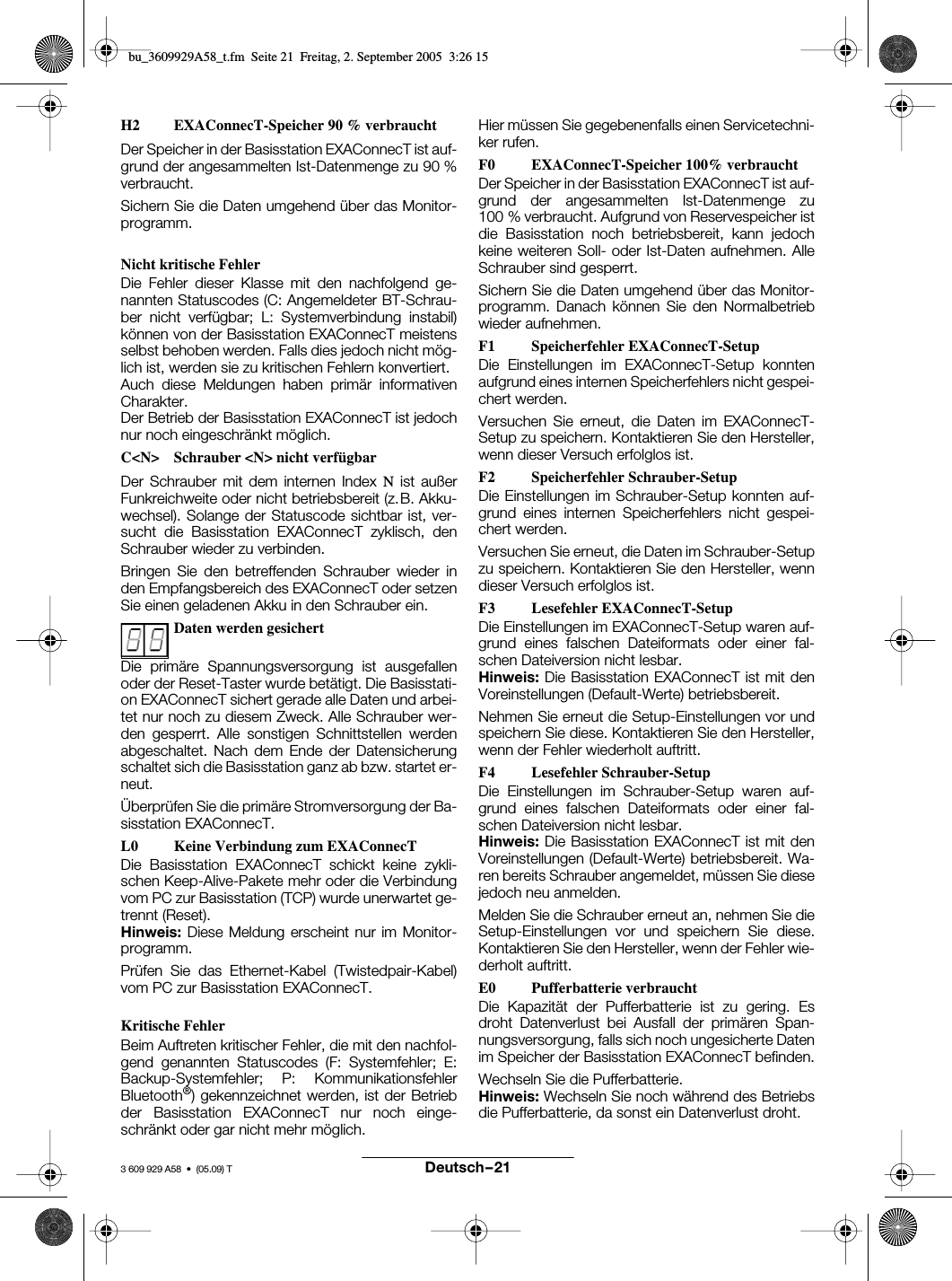

![Deutsch–183 609 929 A58 • (05.09) TMin. Schraubzeit [50 ms Schritte]Voreingestellt ist der Wert: 0. Die Funktion ist au-ßer Betrieb.Geben Sie hier in Schritten von 50 ms die Zeit fürdie Einzelverschraubung ein (Mindestwert 50 ms;Maximalwert 10000 ms).Max. Schraubzeit [50 ms Schritte]Voreingestellt ist der Wert: 0. Die Funktion ist au-ßer Betrieb.Geben Sie hier in Schritten von 50 ms die Zeit fürdie Einzelverschraubung ein (Mindestwert 50 ms;Maximalwert 10000 ms).Geben Sie plausible Werte ein, da sonst eine Feh-lermeldung erscheint, die Sie mit OK bestätigenmüssen. Das Programm korrigiert die fehlerhafteEingabe nicht.Liegt die benötigte Verschraubungszeit außerhalbdes plausiblen Zeitfensters, wird die Verschrau-bung mit entsprechendem Fehlercode abgebro-chen und der Fehlercode in den Verschrau-bungstabellen der Registerkarten EXAConnecTund Schrauber dargestellt.Min. Zeit für Schraubaufgabe [250 ms Schritte]Voreingestellt ist der Wert: 0. Die Funktion ist au-ßer Betrieb.Geben Sie hier in Schritten von 250 ms die Zeit fürdie gesamte Schraubaufgabe ein (Mindestwert250 ms; Maximalwert 600000 ms).Das Programm prüft, ob der eingegebene Wertdurch 250 teilbar ist und größer als der Wert für dieMindestschraubzeit. Sonst erscheint eine Fehler-meldung, die Sie mit OK bestätigen müssen.Bitte prüfen Sie die Werte nach dem Speichern –Klicken von OK oder Übernehmen – nochmals aufRichtigkeit.Max. Zeit für Schraubaufgabe [250 ms Schritte]Voreingestellt ist der Wert: 0. Die Funktion ist au-ßer Betrieb.Geben Sie hier in Schritten von 250 ms die Zeit fürdie gesamte Schraubaufgabe ein (Mindestwert250 ms; Maximalwert 600000 ms).Bitte prüfen Sie die Werte nach dem Speichern –Klicken von OK oder Übernehmen – nochmals aufRichtigkeit.Liegt die für die Schraubaufgabe benötigte Ge-samtzeit außerhalb des Zeitfensters, wird die Ver-schraubung mit entsprechendem Fehlercode ab-gebrochen und der Fehlercode in denVerschraubungstabellen der RegisterkartenEXAConnecT und Schrauber dargestellt.Service und KalibrierungGrenze Absolutanzahl VerschraubungenIn der Voreinstellung ist der Wert auf 999.995 ge-setzt.Geben Sie hier die Anzahl der Verschraubungenein, bei deren Erreichen eine Wartung des Schrau-bers fällig sein soll (Wartungsintervall). Bei jedemSchraubfall zählt das Programm rückwärts. BeimErreichen des Werts Null wird eine Warnmeldunggeneriert und der Schrauber gesperrt. Führen Siedie erforderlichen Wartungsarbeiten durch undgeben Sie ein neues Wartungsintervall an. Hinweis: Der Warnhinweis ist rein informativ.Durch Eingabe eines neuen Wartungsintervallskönnen weitere Verschraubungen durchgeführtwerden. Der Warnhinweis wird so lange wieder-holt, bis das Java Applet neu gestartet wird.Nächste Kalibrierung [Datum: TTMMJJ]Der hier eingestellte Wert informiert über das Da-tum der nächsten Kalibrierung.Übernehme Einstellungen von anderem SchrauberMarkieren Sie den gewünschten Schrauber im Feldder angemeldeten Schrauber und klicken Sie auf dieTaste Diesen übernehmen.Die Setup-Daten des markierten Schraubers werdenfür den aktuellen Schrauber übernommen.Speichern/Laden Einstellungen in/aus DateiMit der Taste Speichern in XML-Datei können Sie dieaktuellen Einstellungen im XML-Format speichern.Mit der Taste Laden aus XML-Datei können Sie imXML-Format gespeicherte Einstellungen laden.SystemtastenUm Ihre Einstellungen zu speichern, aktivieren Sie dieFunktion OK oder Übernehmen.Klicken Sie auf die Taste OK:Die Einstellungen werden gespeichert und dasFenster geschlossen.Hinweis: Nach dem Speichern bzw. Schließender verschiedenen Setup-Einstellungen müssenaufgrund des Java Applets die Einstellungennochmals überprüft werden. Öffnen Sie dazu dasSetup-Fenster erneut und prüfen Sie alle Ände-rungen.Klicken Sie auf die Taste Übernehmen:Die Einstellungen werden gespeichert, das Fens-ter bleibt jedoch geöffnet.Klicken Sie auf die Taste Abbrechen:Das Fenster wird ohne Veränderung der Einstel-lungen geschlossen.Klicken Sie auf die Taste Setup Drucken:Die Einstellungen der Basisstation werden in ei-nem separaten Fenster (html-Seite) angezeigt undkönnen direkt aus dem Internet-Browser ge-druckt werden.Klicken Sie auf die Taste Rücksetzen.Alle Schrauberdaten werden auf die Voreinstel-lungen im Lieferzustand des BT-Schraubers zu-rückgesetzt.Hinweis: Damit die Setup-Einstellungen wirksamwerden, muss das Java Applet neu gestartet werden!Die Eingaben im Schrauber-Setup lassen sich jeder-zeit wieder ändern.bu_3609929A58_t.fm Seite 18 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-19.png)

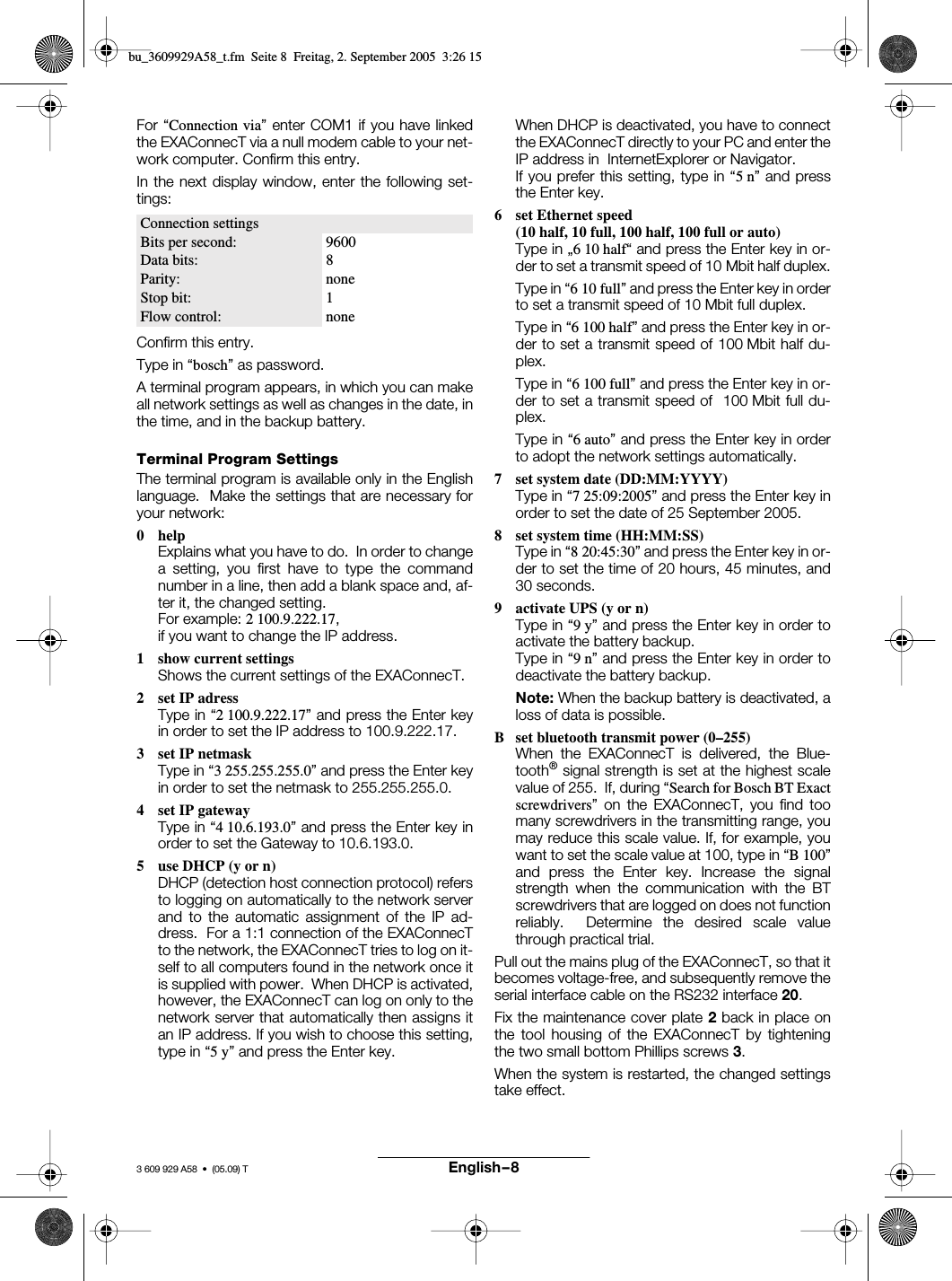

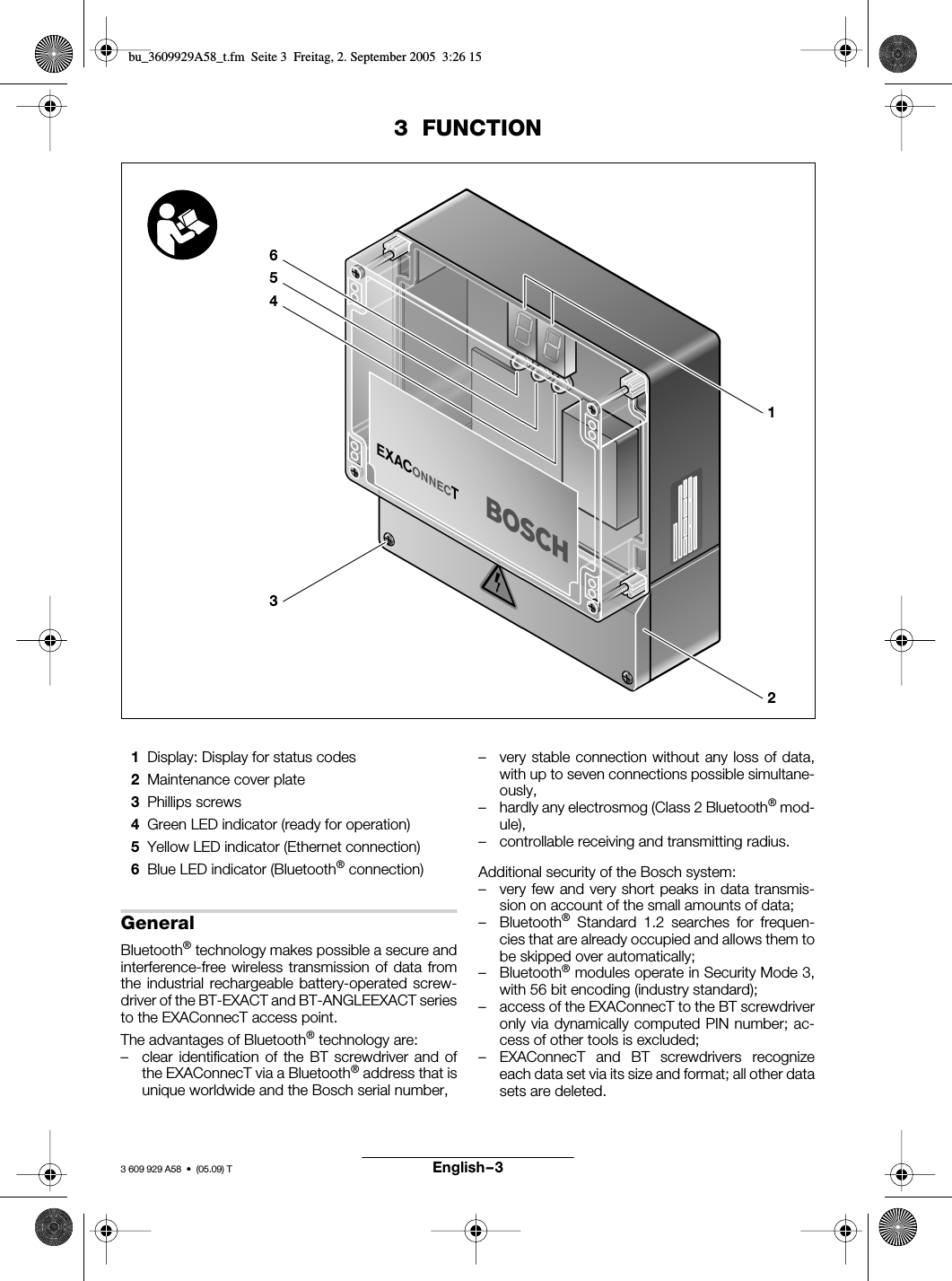

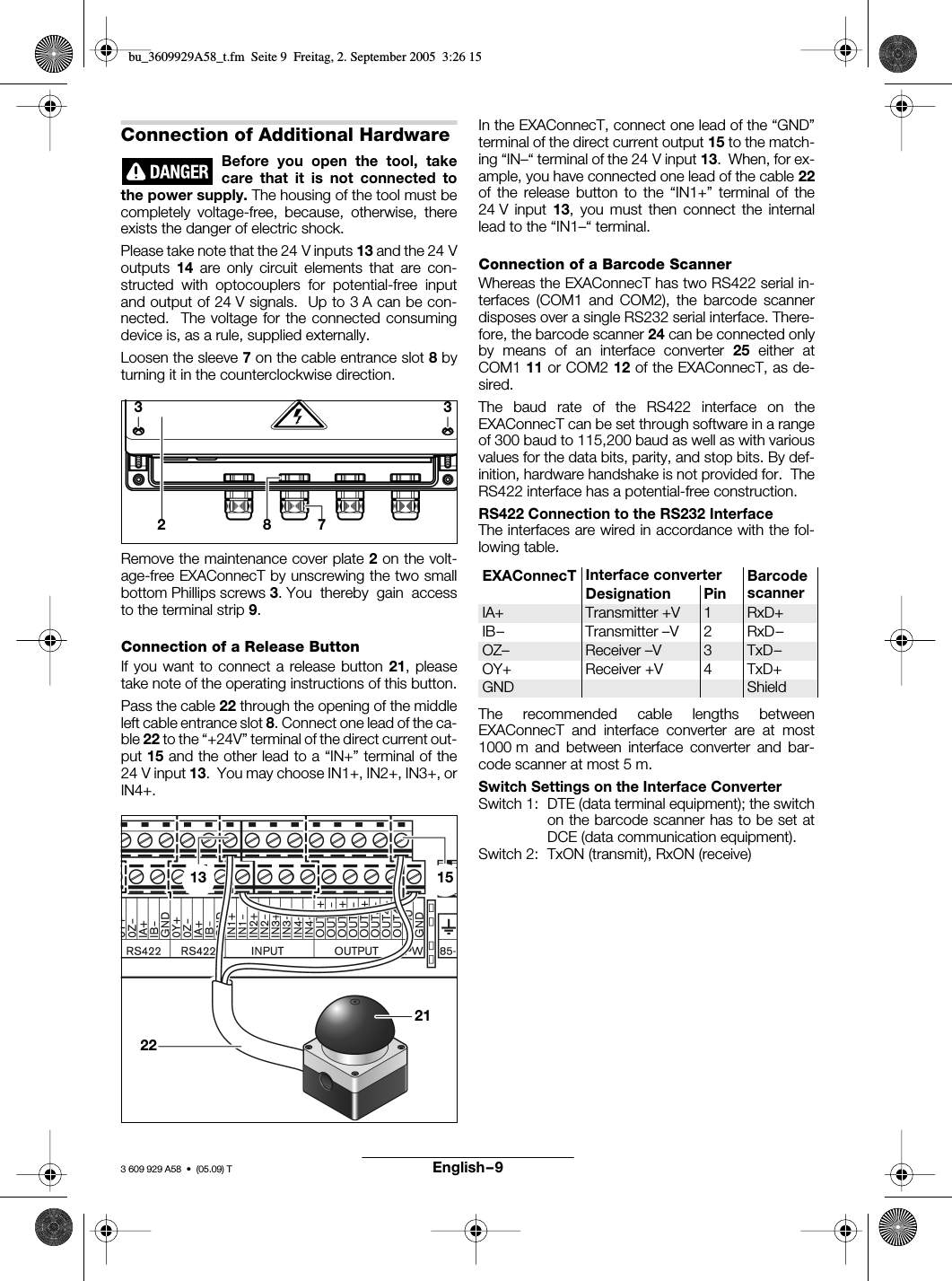

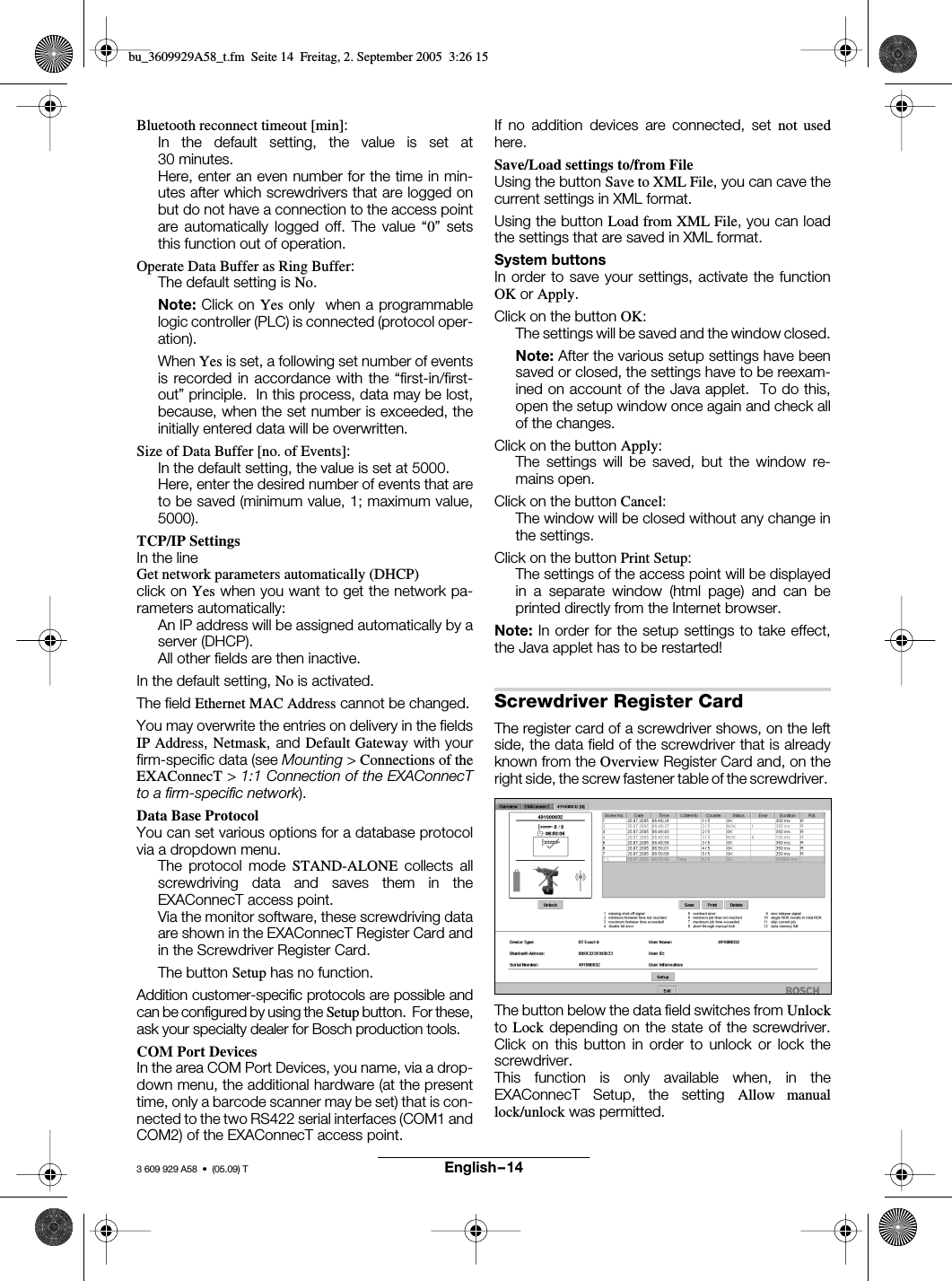

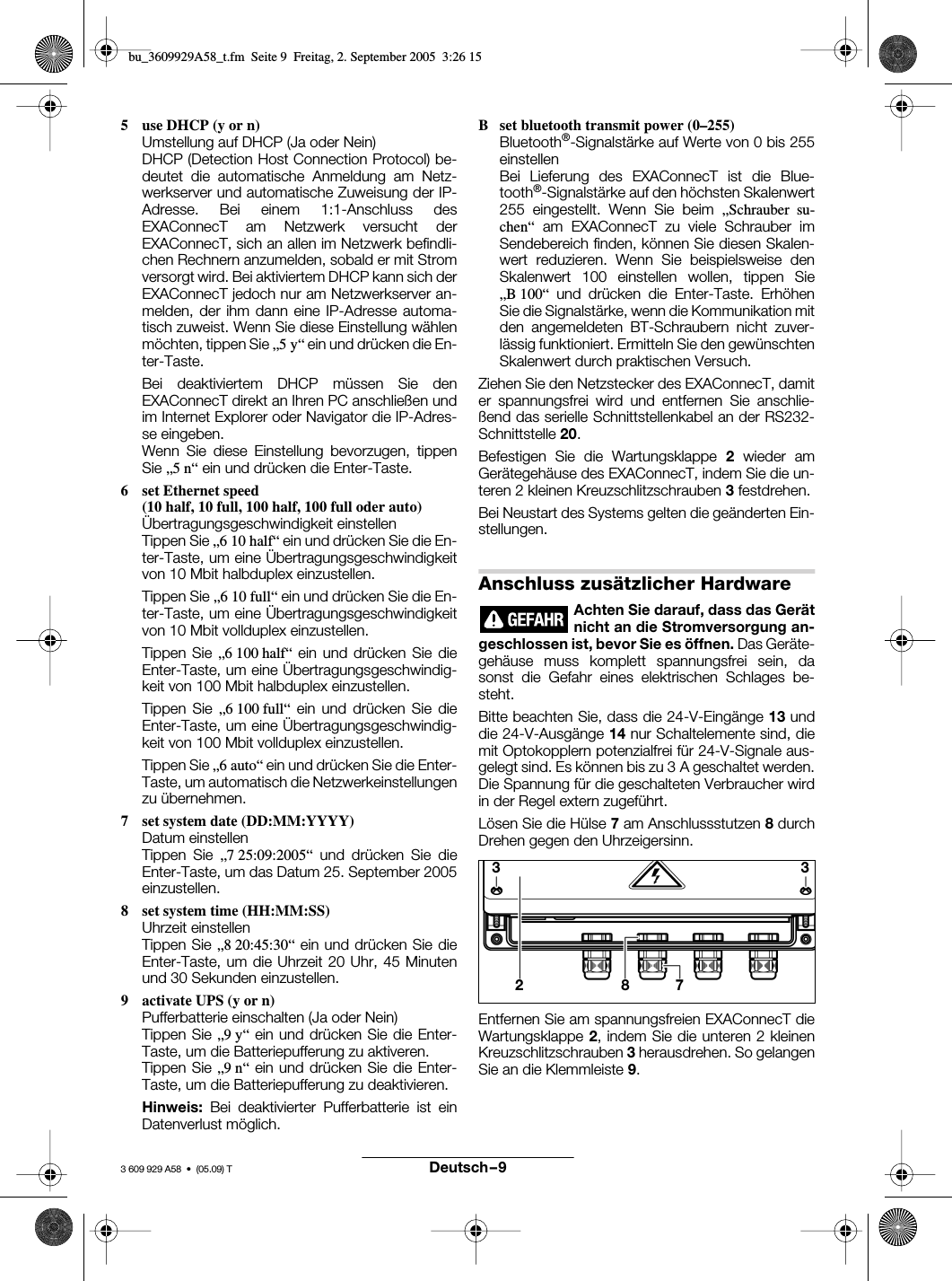

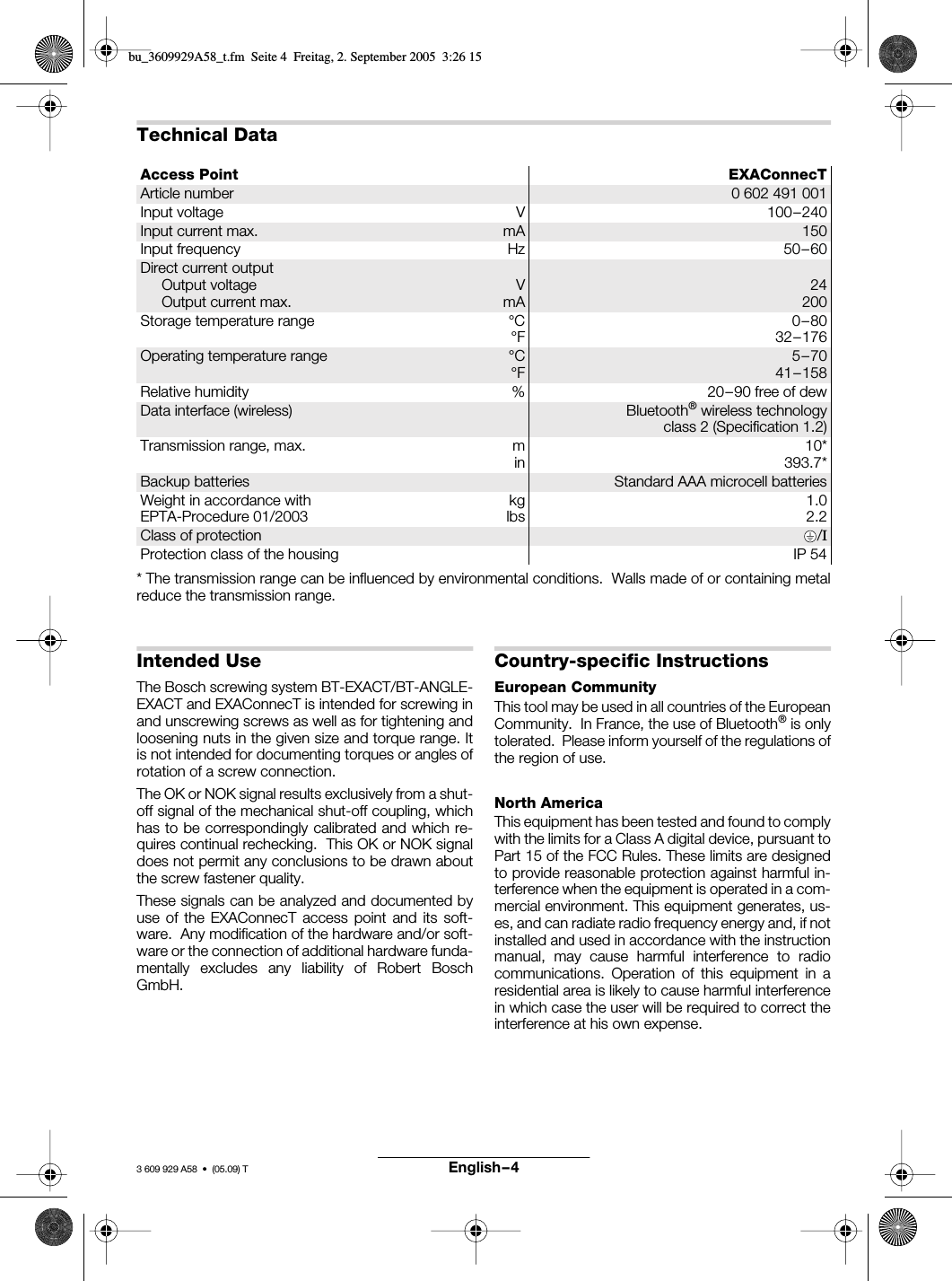

![English–143 609 929 A58 • (05.09) TBluetooth reconnect timeout [min]:In the default setting, the value is set at30 minutes.Here, enter an even number for the time in min-utes after which screwdrivers that are logged onbut do not have a connection to the access pointare automatically logged off. The value “0” setsthis function out of operation.Operate Data Buffer as Ring Buffer:The default setting is No.Note: Click on Yes only when a programmablelogic controller (PLC) is connected (protocol oper-ation).When Yes is set, a following set number of eventsis recorded in accordance with the “first-in/first-out” principle. In this process, data may be lost,because, when the set number is exceeded, theinitially entered data will be overwritten.Size of Data Buffer [no. of Events]:In the default setting, the value is set at 5000.Here, enter the desired number of events that areto be saved (minimum value, 1; maximum value,5000).TCP/IP SettingsIn the lineGet network parameters automatically (DHCP)click on Yes when you want to get the network pa-rameters automatically:An IP address will be assigned automatically by aserver (DHCP). All other fields are then inactive.In the default setting, No is activated.The field Ethernet MAC Address cannot be changed.You may overwrite the entries on delivery in the fieldsIP Address, Netmask, and Default Gateway with yourfirm-specific data (see Mounting > Connections of theEXAConnecT > 1:1 Connection of the EXAConnecTto a firm-specific network).Data Base ProtocolYou can set various options for a database protocolvia a dropdown menu.The protocol mode STAND-ALONE collects allscrewdriving data and saves them in theEXAConnecT access point.Via the monitor software, these screwdriving dataare shown in the EXAConnecT Register Card andin the Screwdriver Register Card.The button Setup has no function.Addition customer-specific protocols are possible andcan be configured by using the Setup button. For these,ask your specialty dealer for Bosch production tools.COM Port DevicesIn the area COM Port Devices, you name, via a drop-down menu, the additional hardware (at the presenttime, only a barcode scanner may be set) that is con-nected to the two RS422 serial interfaces (COM1 andCOM2) of the EXAConnecT access point.If no addition devices are connected, set not usedhere.Save/Load settings to/from FileUsing the button Save to XML File, you can cave thecurrent settings in XML format.Using the button Load from XML File, you can loadthe settings that are saved in XML format.System buttonsIn order to save your settings, activate the functionOK or Apply.Click on the button OK:The settings will be saved and the window closed.Note: After the various setup settings have beensaved or closed, the settings have to be reexam-ined on account of the Java applet. To do this,open the setup window once again and check allof the changes.Click on the button Apply:The settings will be saved, but the window re-mains open.Click on the button Cancel:The window will be closed without any change inthe settings.Click on the button Print Setup:The settings of the access point will be displayedin a separate window (html page) and can beprinted directly from the Internet browser.Note: In order for the setup settings to take effect,the Java applet has to be restarted!Screwdriver Register CardThe register card of a screwdriver shows, on the leftside, the data field of the screwdriver that is alreadyknown from the Overview Register Card and, on theright side, the screw fastener table of the screwdriver. The button below the data field switches from Unlockto Lock depending on the state of the screwdriver.Click on this button in order to unlock or lock thescrewdriver.This function is only available when, in theEXAConnecT Setup, the setting Allow manuallock/unlock was permitted.bu_3609929A58_t.fm Seite 14 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-39.png)

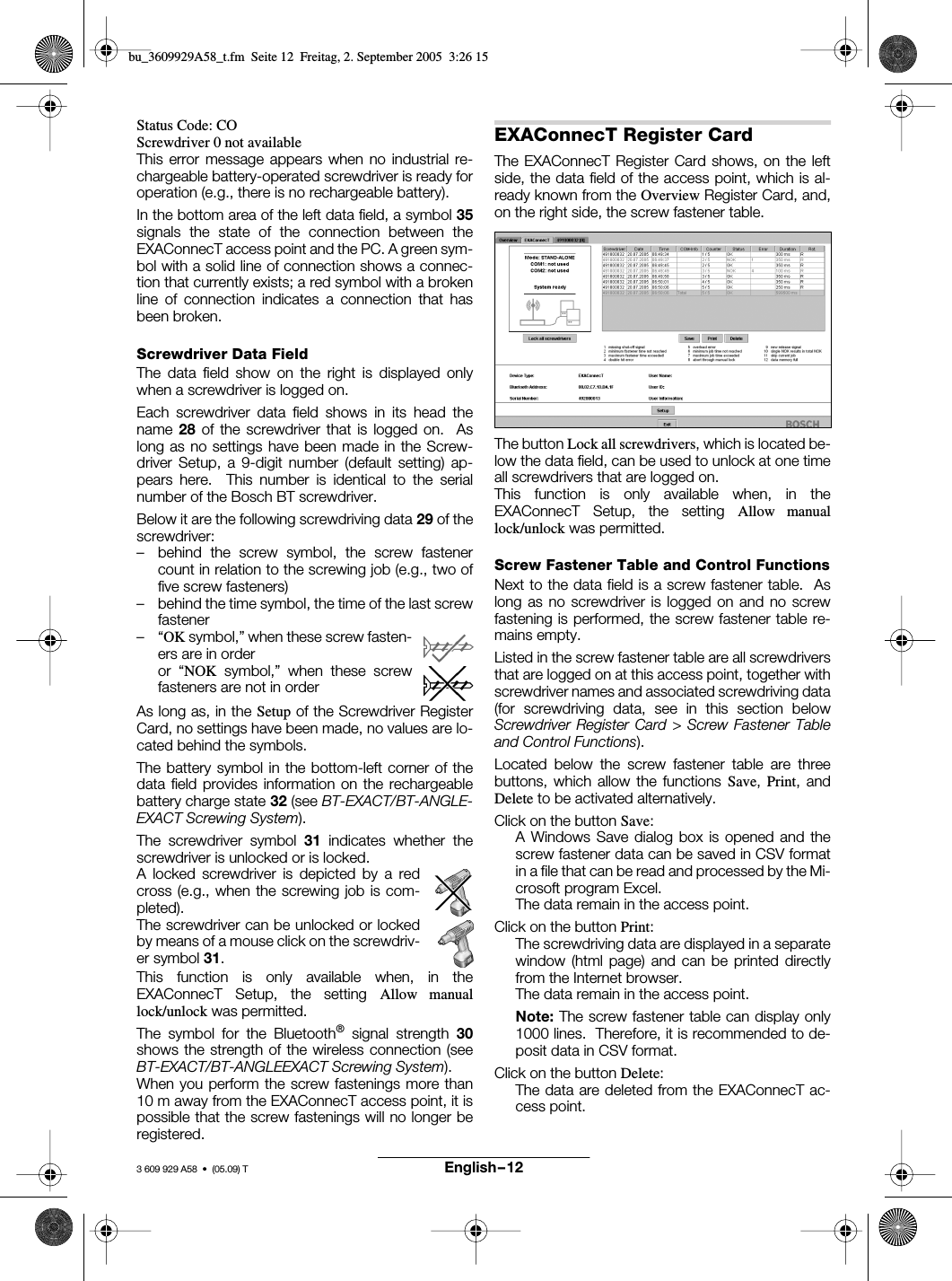

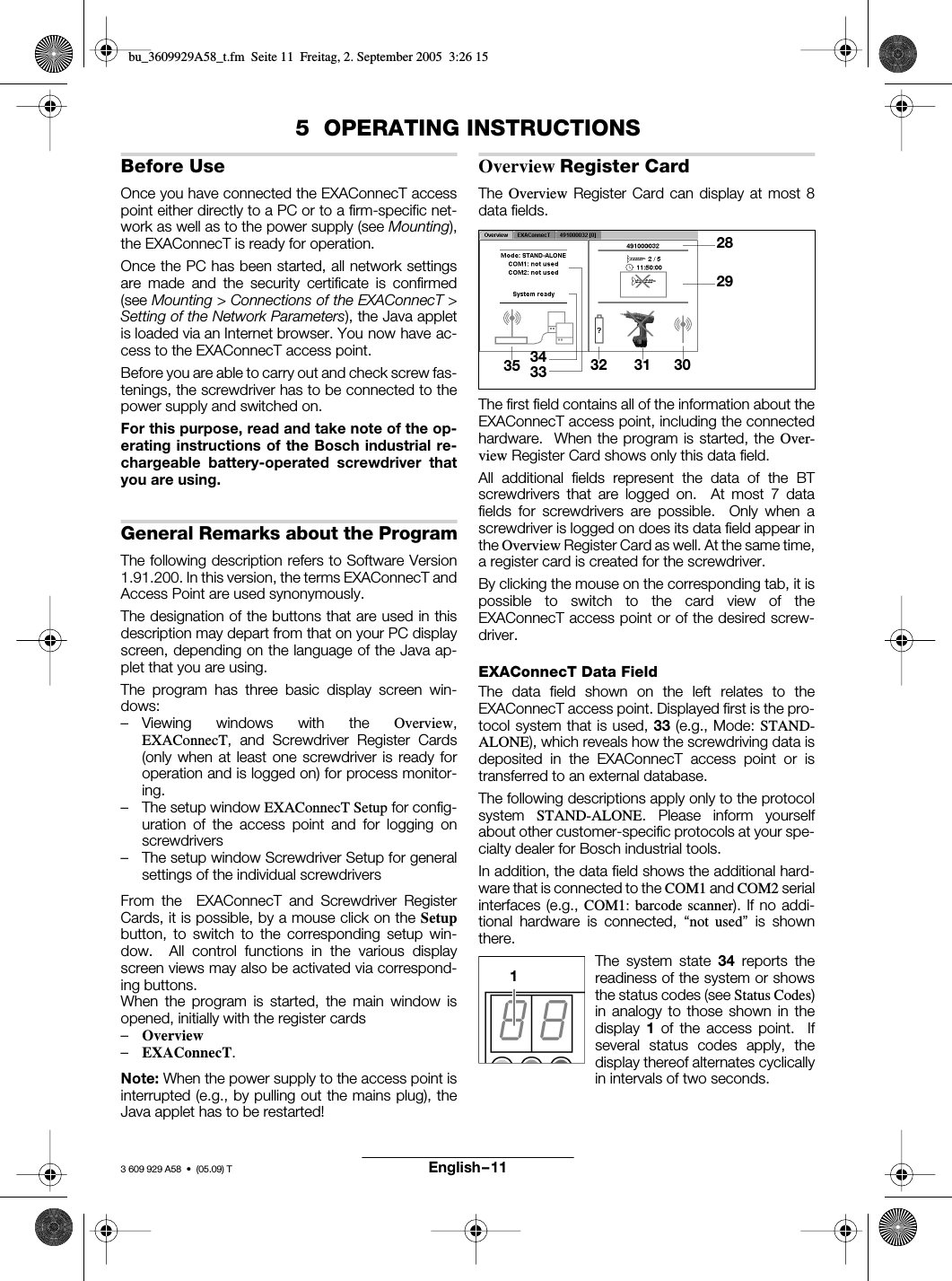

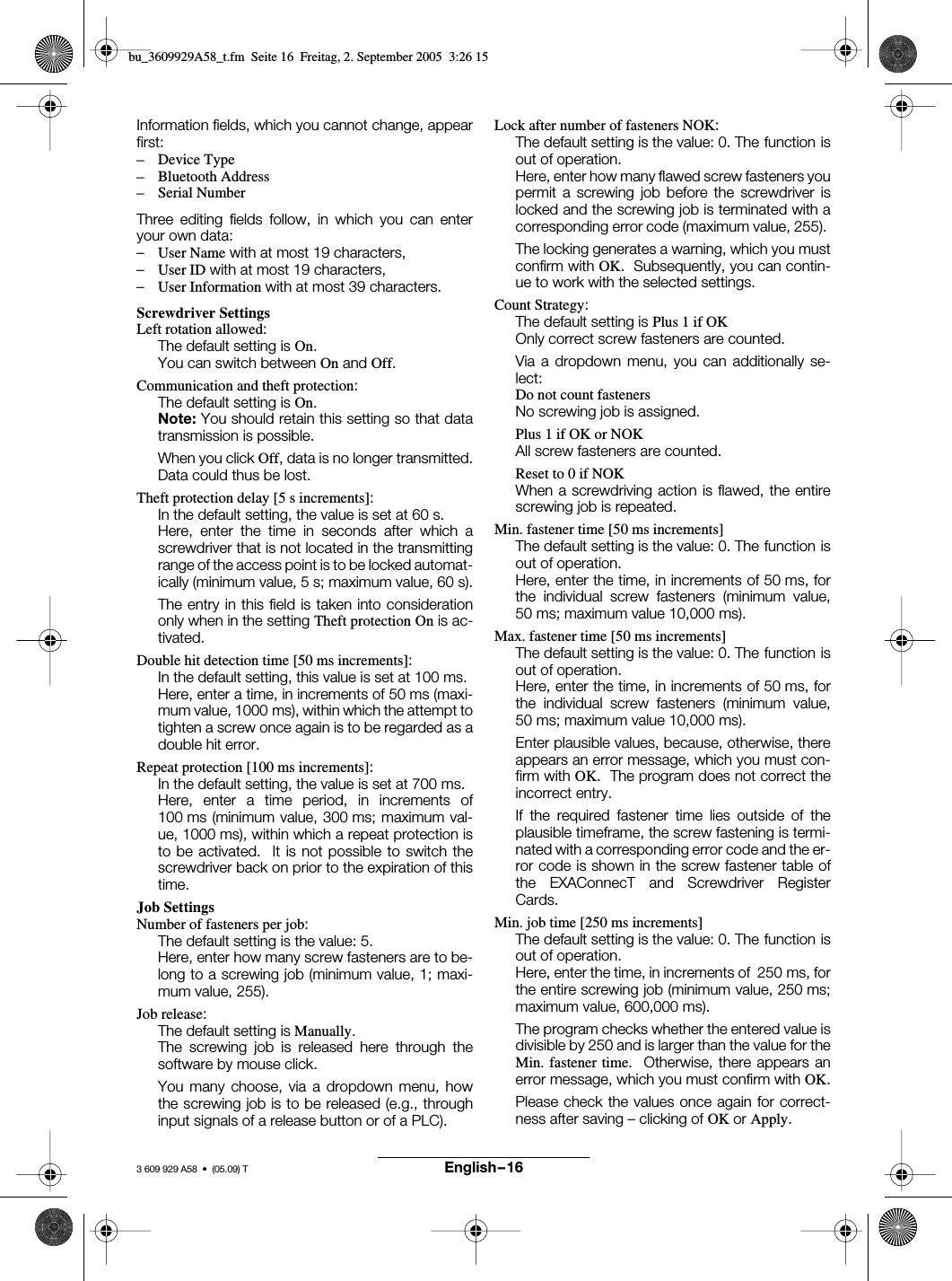

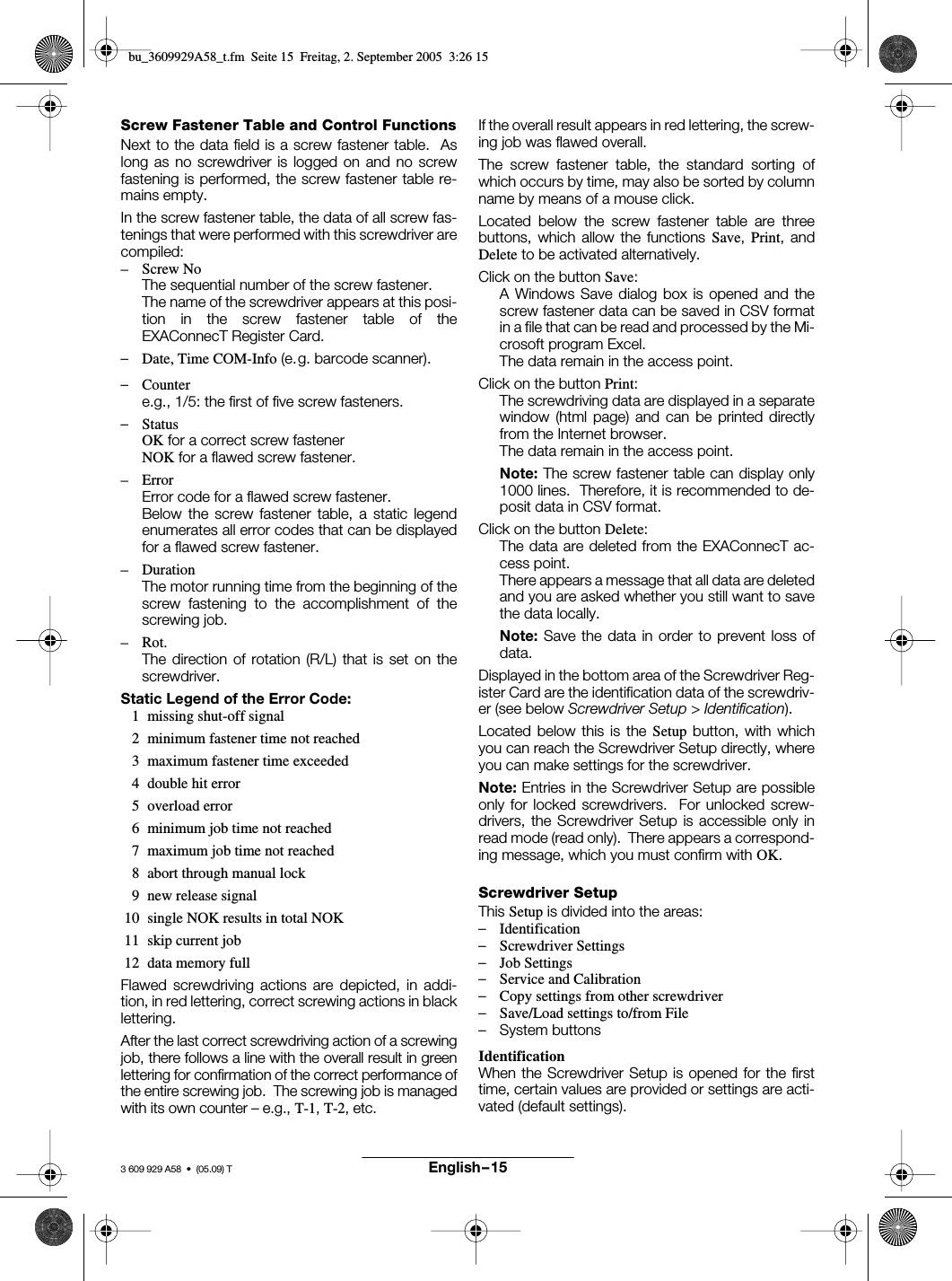

![English–163 609 929 A58 • (05.09) TInformation fields, which you cannot change, appearfirst:– Device Type– Bluetooth Address– Serial NumberThree editing fields follow, in which you can enteryour own data:–User Name with at most 19 characters,–User ID with at most 19 characters,–User Information with at most 39 characters.Screwdriver SettingsLeft rotation allowed:The default setting is On.You can switch between On and Off.Communication and theft protection:The default setting is On.Note: You should retain this setting so that datatransmission is possible.When you click Off, data is no longer transmitted.Data could thus be lost.Theft protection delay [5 s increments]:In the default setting, the value is set at 60 s.Here, enter the time in seconds after which ascrewdriver that is not located in the transmittingrange of the access point is to be locked automat-ically (minimum value, 5 s; maximum value, 60 s).The entry in this field is taken into considerationonly when in the setting Theft protection On is ac-tivated.Double hit detection time [50 ms increments]:In the default setting, this value is set at 100 ms.Here, enter a time, in increments of 50 ms (maxi-mum value, 1000 ms), within which the attempt totighten a screw once again is to be regarded as adouble hit error.Repeat protection [100 ms increments]:In the default setting, the value is set at 700 ms.Here, enter a time period, in increments of100 ms (minimum value, 300 ms; maximum val-ue, 1000 ms), within which a repeat protection isto be activated. It is not possible to switch thescrewdriver back on prior to the expiration of thistime.Job SettingsNumber of fasteners per job:The default setting is the value: 5.Here, enter how many screw fasteners are to be-long to a screwing job (minimum value, 1; maxi-mum value, 255).Job release:The default setting is Manually.The screwing job is released here through thesoftware by mouse click.You many choose, via a dropdown menu, howthe screwing job is to be released (e.g., throughinput signals of a release button or of a PLC).Lock after number of fasteners NOK:The default setting is the value: 0. The function isout of operation.Here, enter how many flawed screw fasteners youpermit a screwing job before the screwdriver islocked and the screwing job is terminated with acorresponding error code (maximum value, 255). The locking generates a warning, which you mustconfirm with OK. Subsequently, you can contin-ue to work with the selected settings.Count Strategy:The default setting is Plus 1 if OKOnly correct screw fasteners are counted.Via a dropdown menu, you can additionally se-lect:Do not count fastenersNo screwing job is assigned.Plus 1 if OK or NOK All screw fasteners are counted.Reset to 0 if NOKWhen a screwdriving action is flawed, the entirescrewing job is repeated.Min. fastener time [50 ms increments]The default setting is the value: 0. The function isout of operation.Here, enter the time, in increments of 50 ms, forthe individual screw fasteners (minimum value,50 ms; maximum value 10,000 ms).Max. fastener time [50 ms increments]The default setting is the value: 0. The function isout of operation.Here, enter the time, in increments of 50 ms, forthe individual screw fasteners (minimum value,50 ms; maximum value 10,000 ms).Enter plausible values, because, otherwise, thereappears an error message, which you must con-firm with OK. The program does not correct theincorrect entry.If the required fastener time lies outside of theplausible timeframe, the screw fastening is termi-nated with a corresponding error code and the er-ror code is shown in the screw fastener table ofthe EXAConnecT and Screwdriver RegisterCards.Min. job time [250 ms increments]The default setting is the value: 0. The function isout of operation.Here, enter the time, in increments of 250 ms, forthe entire screwing job (minimum value, 250 ms;maximum value, 600,000 ms).The program checks whether the entered value isdivisible by 250 and is larger than the value for theMin. fastener time. Otherwise, there appears anerror message, which you must confirm with OK.Please check the values once again for correct-ness after saving – clicking of OK or Apply.bu_3609929A58_t.fm Seite 16 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-41.png)

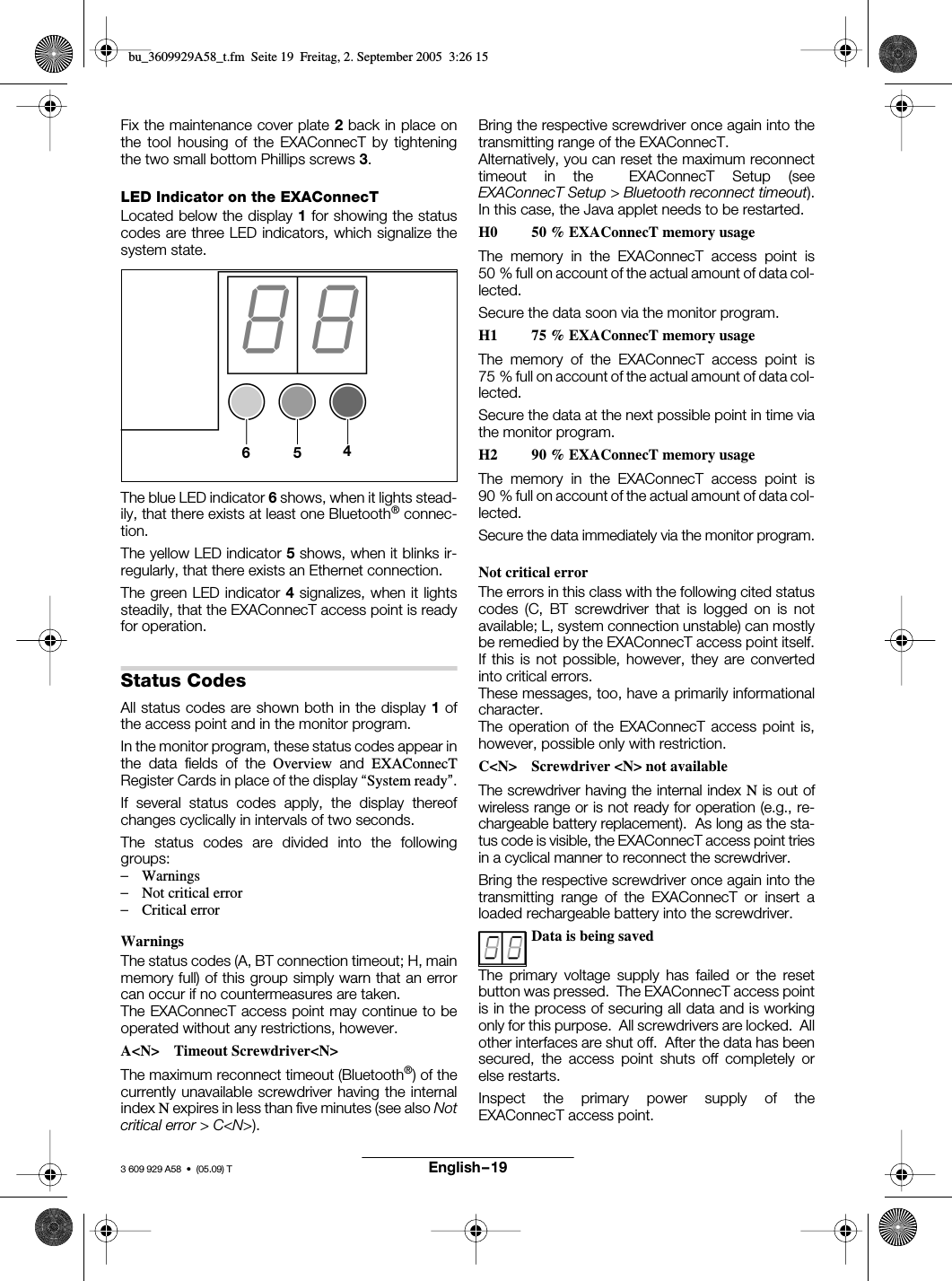

![English–173 609 929 A58 • (05.09) TMax. job time [250 ms increments]The default setting is the value: 0. The function isout of operation.Here, enter the time, in increments of 250 ms, forthe entire screwing job (minimum value, 250 ms;maximum value, 600,000 ms).Please check the values once again for correct-ness after saving – clicking of OK or Apply.If the total time for the screwing job lies outside ofthe timeframe, the screw fastening is terminatedwith a corresponding error code and the errorcode is shown in the screw fastener table of theEXAConnecT and Screwdriver Register Cards.Service and CalibrationLimit absolute number of fastenersIn the default setting, the value is set at In999,995.Here, enter the number of screw fasteners, which,when attained, means that a maintenance of thescrewdriver is due (maintenance interval). Foreach screwdriving action, the program countsbackwards. When the value zero is attained, awarning is generated and the screwdriver islocked. Carry out the required maintenance workand enter a new maintenance interval.Note: The warning is purely for purposes of infor-mation. Entry of a new service interval allows ad-ditional screw fastenings to be carried out. Thewarning is repeated until the Java applet is re-started.Next calibration [date: DDMMYY]The value set here provides notification of the dateof the next calibration.Copy settings from other screwdriverMark the desired screwdriver in the field of the screw-drivers that are logged on and click the button Copyfrom selected.The setup data of the marked screwdriver will beused for the current screwdriver.Save/Load settings to/from FileUsing the button Save to XML File, you can cave thecurrent settings in XML format.Using the button Load from XML File, you can loadthe settings that are saved in XML format.System buttonsIn order to save your settings, activate the functionOK or Apply.Click on the button OK:The settings will be saved and the window closed.Note: After the various setup settings have beensaved or closed, the settings have to be reexam-ined on account of the Java applet. To do this,open the setup window once again and check allof the changes.Click on the button Apply:The settings will be saved, but the window re-mains open.Click on the button Cancel:The window will be closed without any change inthe settings.Click on the button Print Setup:The settings of the access point will be displayedin a separate window (html page) and can beprinted directly from the Internet browser.Click the button Back to Default.All screwdriver data will be set back to the defaultsettings on delivery of the BT screwdriver.Note: In order for the setup settings to take effect,the Java applet has to be restarted!The entries in the Screwdriver Setup may bechanged again at any time.Note: Entries in the Screwdriver Setup are possibleonly for locked screwdrivers. For unlocked screw-drivers, the Screwdriver Setup is accessible only inread mode (read only). There appears a correspond-ing message, which you must confirm with OK.When all settings are made in the EXAConnecT Setupand in the Screwdriver Setup, all data appear in thedata fields of the various register cards (see aboveunder Register Card Overview, EXAConnecT Regis-ter Card, and Screwdriver Register Card).Access Point EXAConnecTBefore you open the tool, takecare that it is not connected tothe power supply. The housing of the tool must becompletely voltage-free, because, otherwise, thereexists the danger of electric shock.Dip Switch 36Switch 1:Position ONNormal operation of the EXAConnecT.Position OFFThe EXAConnecT access point may be set per-manently at the IP address 10.10.10.10. This isrecommended when you want to have mainte-nance and service work performed.Switch 2:Not assigned at the present time.36bu_3609929A58_t.fm Seite 17 Freitag, 2. September 2005 3:26 15](https://usermanual.wiki/Robert-Bosch/EXACONNECT-AP.Manual/User-Guide-585042-Page-42.png)
