INTRODUCTION

TABLE OF CONTENTS

2

Dear Customer,

Congratulations on your purchase of the world's finest brand of car audio amplifiers.At Rockford Fosgate we are

fanatics about musical reproduction at its best,and we are pleased you chose our product.Through years of engi-

neering expertise, hand craftsmanship and critical testing procedures, we have created a wide range of products

that reproduce music with all the clarity and richness you deserve.

For maximum performance we recommend you have your new Rockford Fosgate product installed by an

Authorized Rockford Fosgate Dealer,as we provide specialized training through Rockford Technical Training Institute

(RTTI).Please read your warranty and retain your receipt and original carton for possible future use.

Great product and competent installations are only a piece of the puzzle when it comes to your system. Make sure

that your installer is using 100% authentic installation accessories from Rockford Fosgate in your installation.

Rockford Fosgate has everything from RCA cables and speaker wire to power wire and battery connectors.

Insist on it! After all, your new system deserves nothing but the best.

To add the finishing touch to your new Rockford Fosgate image order your Rockford accessories, which include

everything from T-shirts to jackets.

To get a free brochure on Rockford Fosgate products and Rockford accessories,

visit our web site at: www.rockfordfosgate.com

or,in the U.S. call 1-800-669-9899 or FAX 1-800-398-3985.

For all other countries,call +001-480-967-3565 or FAX +001-480-966-3983.

PRACTICE SAFE SOUND™

Continuous exposure to sound pressure levels over 100dB may cause permanent

hearing loss.High powered auto sound systems may produce sound pressure levels well

over 130dB. Use common sense and practice safe sound.

Introduction. . . . . . . . . . . . . . . . . . . . . . . . . 2

Safety Instructions . . . . . . . . . . . . . . . . . . . 3

Design Features . . . . . . . . . . . . . . . . . . . . 4-5

Installation . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Installation Considerations . . . . . . . . . . . . . . 5

Mounting Locations. . . . . . . . . . . . . . . . . . . . 6

Battery and Charging . . . . . . . . . . . . . . . . . . 7

Wiring the System. . . . . . . . . . . . . . . . . . . . . 7

NOTE: Review each section for more detailed information.

If,after reading your manual,you still have questions regarding this product, we recommend that you see

your Rockford Fosgate dealer. If you need further assistance, you can call us direct at

1-800-669-9899.Be sure to have your serial number, model number and date of purchase available when

you call.

The serial number can be found on the outside of the box. Please record it in the space provided below as

your permanent record.This will serve as verification of your factory warranty and may become useful in

recovering your unit if it is ever stolen.

Serial Number: ______________________________________

Model Number: _____________________________________

Operation . . . . . . . . . . . . . . . . . . . . . . . . 9-12

Remote Punch EQ (Option). . . . . . . . . . . . . 9

Adjusting Gain. . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting Crossover Frequency . . . . . . . . . 10

Infrasonic Filter . . . . . . . . . . . . . . . . . . . . . . 10

Mode Switch . . . . . . . . . . . . . . . . . . . . . . . . 10

Phase Switch . . . . . . . . . . . . . . . . . . . . . . . . 10

Troubleshooting. . . . . . . . . . . . . . . . . . . . . 13

Specifications. . . . . . . . . . . . . . . . . . . . . . . 14

Limited Warranty Information . . . . . . . . 15

2009 Rockford Corporation.All rights reserved.

Rockford Fosgate, the Rockford Fosgate logo,and the PUNCH logo are either

registered trademarks or trademarks of Rockford Corporation.

SAFETY INSTRUCTIONS

CONTENTS OF CARTON

3

Visit our web site for the latest information on all Rockford products.

GETTING STARTED

Welcome to Rockford Fosgate! This manual is designed to provide information for the owner,

salesperson and installer.For those of you who want quick information on how to install this product,

please turn to the Installation Section of this manual.Other information can be located by using the

Table of Contents.We,at Rockford Fosgate,have worked very hard to make sure all the information in

this manual is current. But, as we are constantly finding new ways to improve our product, this

information is subject to change without notice.

www.rockfordfosgate.com

This symbol with “WARNING” is intended to alert the user to the

presence of important instructions.Failure to heed the instructions

will result in severe injury or death.

This symbol with “CAUTION” is intended to alert the user to the

presence of important instructions.Failure to heed the instructions

can result in injury or unit damage.

CAUTION: To prevent injury and damage to the unit, please read and follow the

instructions in this manual.We want you to enjoy this system, not get a

headache.

CAUTION If you feel unsure about installing this system yourself,have it installed by a

qualified Rockford Fosgate technician.

CAUTION Before installation,disconnect the battery negative (-) terminal to prevent

damage to the unit,fire and/or possible injury.

A Power T2500-1bd Mono Amplifier

Installation & Operation Manual Mounting Hardware Kit

4mm Allen wrench for power and speaker

terminals

The hardware kit included with each amplifier contains the mounting hardware necessary to secure the

amplifier to the vehicle.

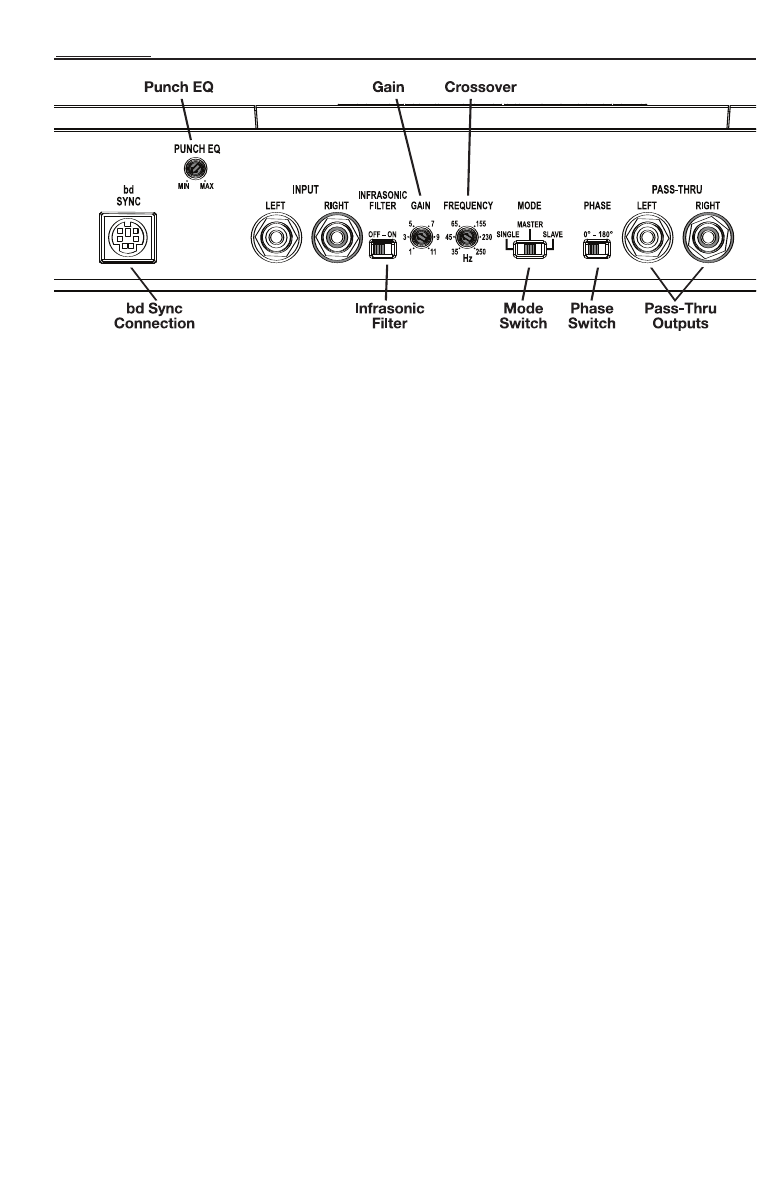

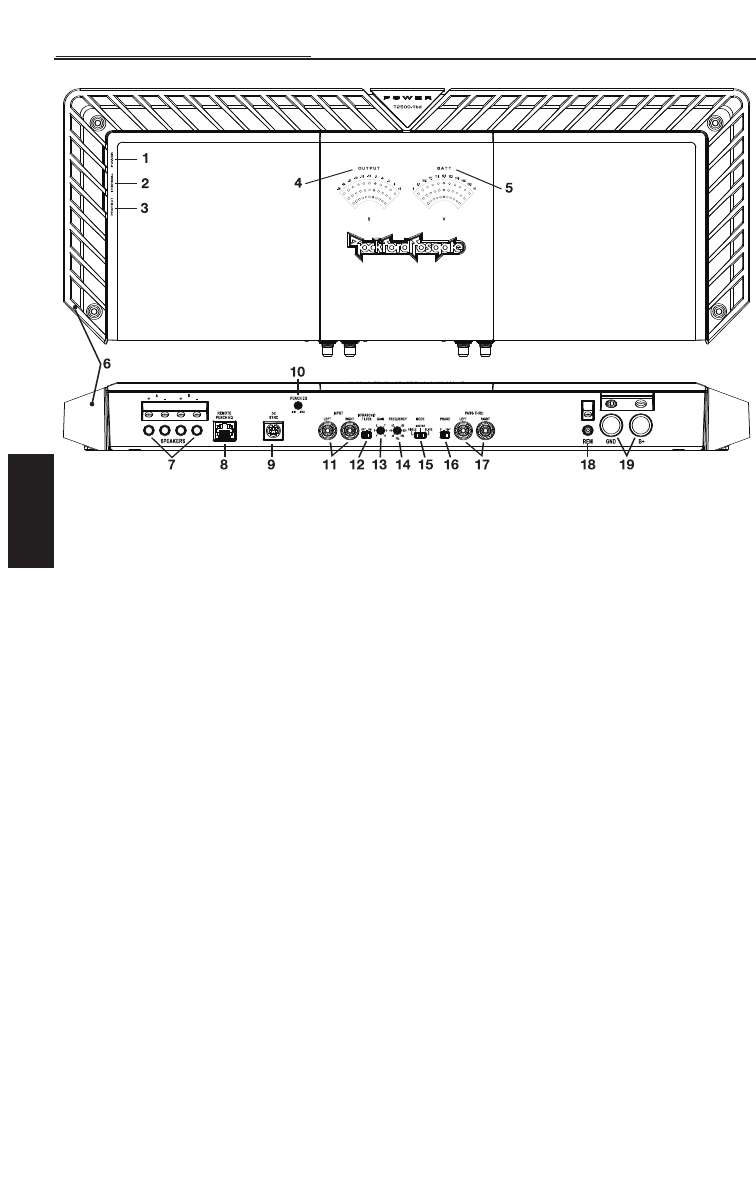

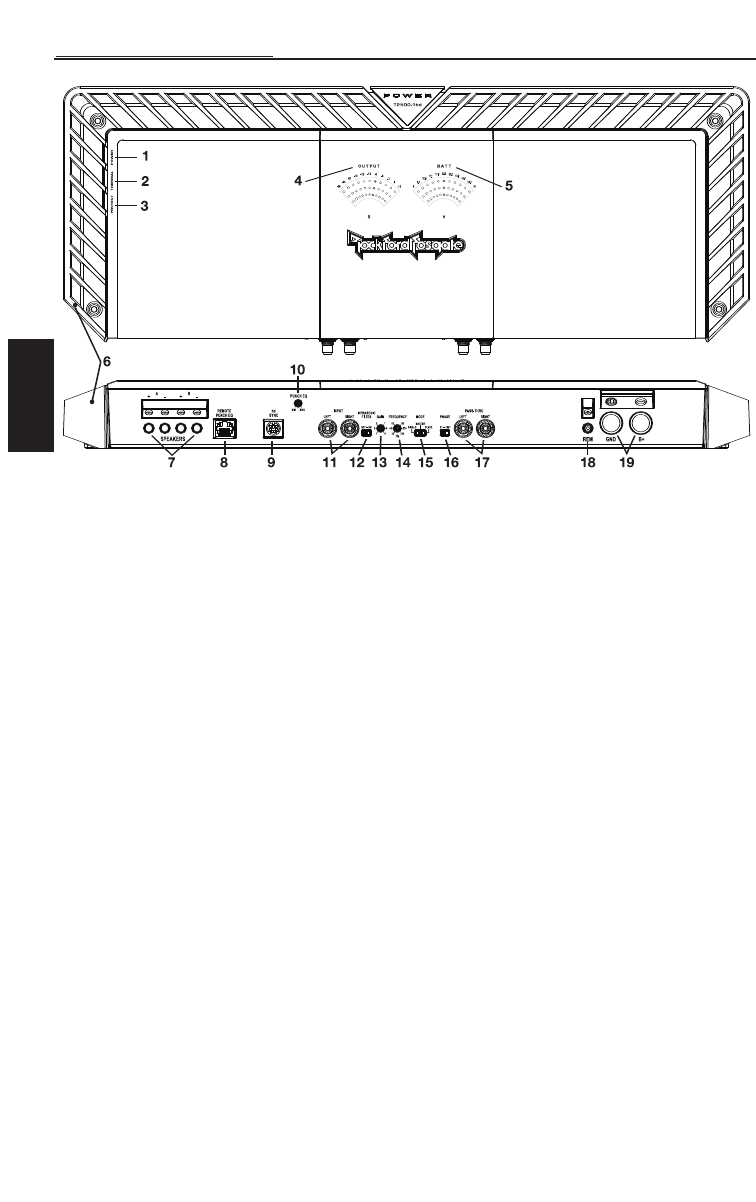

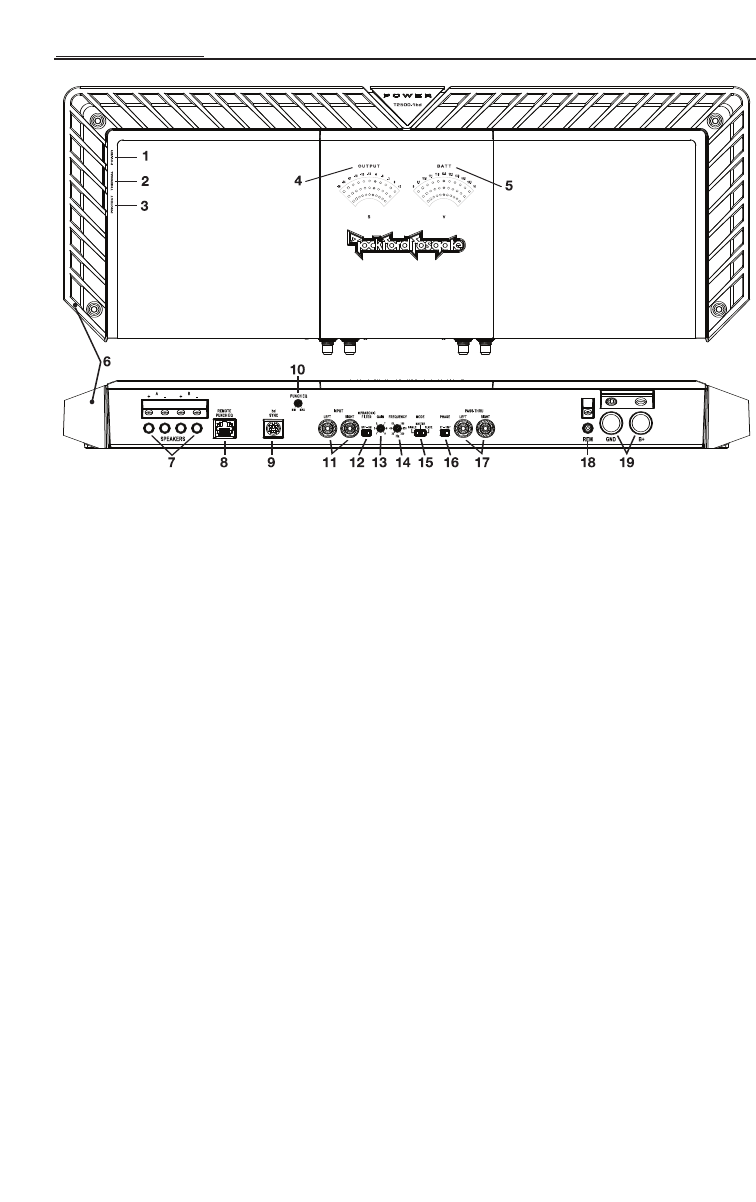

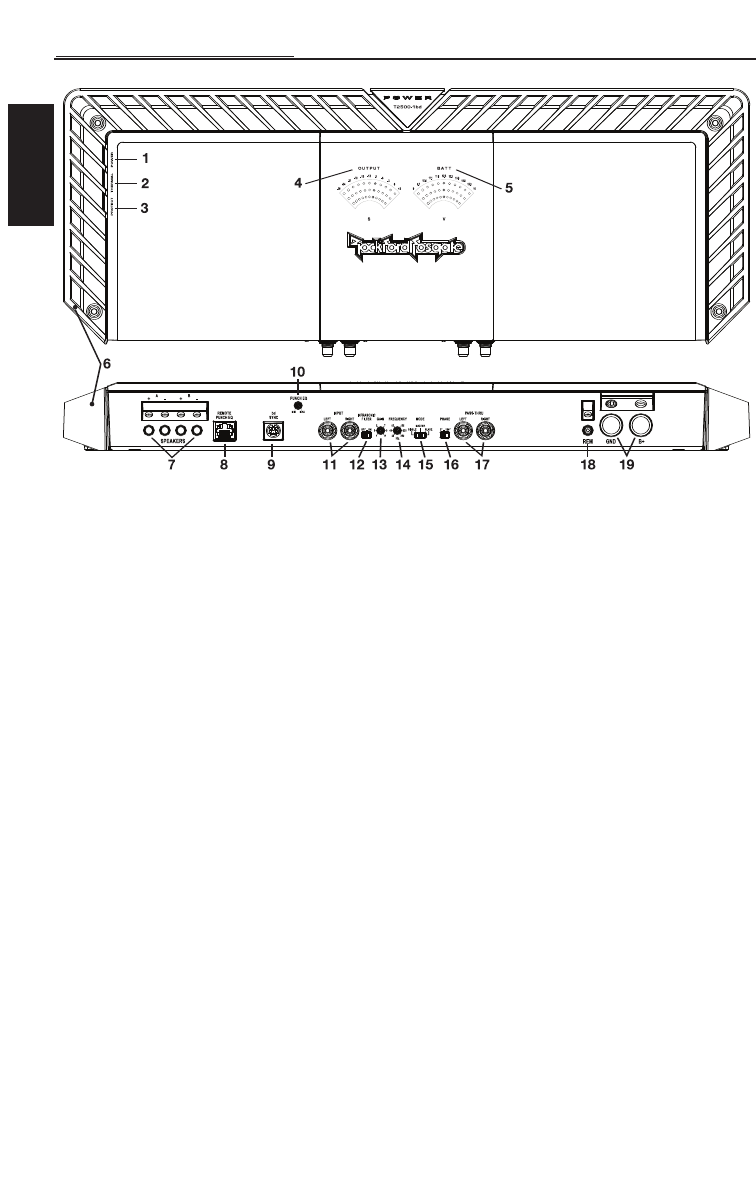

1. Power LED (Top of unit) – This Blue LED illuminates when the unit is turned on.

2. Thermal LED (Top of unit) – This Red LED illuminates if the amplifier internal components become

too hot and engage the thermal protection.The amplifier will shut down to cool

if this occurs.

3. Protect LED (Top of unit) – This Yellow LED illuminates if a short circuit or too low of an impedance

is detected at the speaker connections.The amplifier will automatically shut down if

this occurs.

4. Output Display (Top of unit) – These LEDs simulate VU meters to display the real-time output of

the amplifier from - 00 (infinity) to +2dB.During normal operation the indicator should not reach

+2dB,as this indicates clipping.

5. Batt (Battery) Display (Top of unit) – These LEDs simulate VU meters to display the real-time

input voltage to the amplifier from 9 to 16 volts DC.

6. Cast Aluminum Heatsink – The cast aluminum heatsink of the Power amplifier dissipates heat

generated by the amplifier's circuitry.

7. Speaker Terminals – The heavy duty,nickel-plated wire connectors (+and -) will accept wire sizes from

8 AWG to 16 AWG.

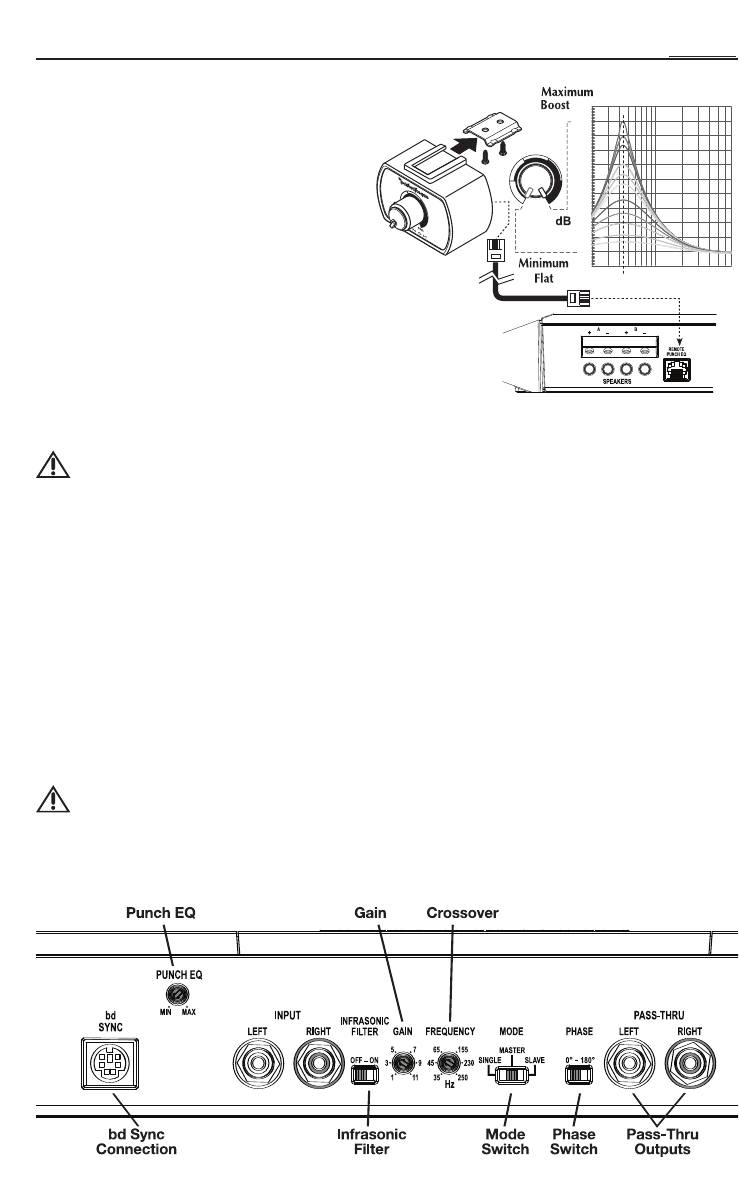

8. Remote Punch EQ (Optional Controller) – The Remote Punch EQ connection is made with a RJ-45

cable and can be installed in a variety of ways for easy control access.The control is used to boost low

and/or high frequency information to overcome road noise.The remote overrides the Punch EQ on the

amplifier when connected.

NOTE: Previous (prior to 2007) Punch Bass and Para-Punch remotes will not work with these amplifiers.

9. bd Sync Connection – These amplifiers have a 6 pin mini DIN connector.When operating two

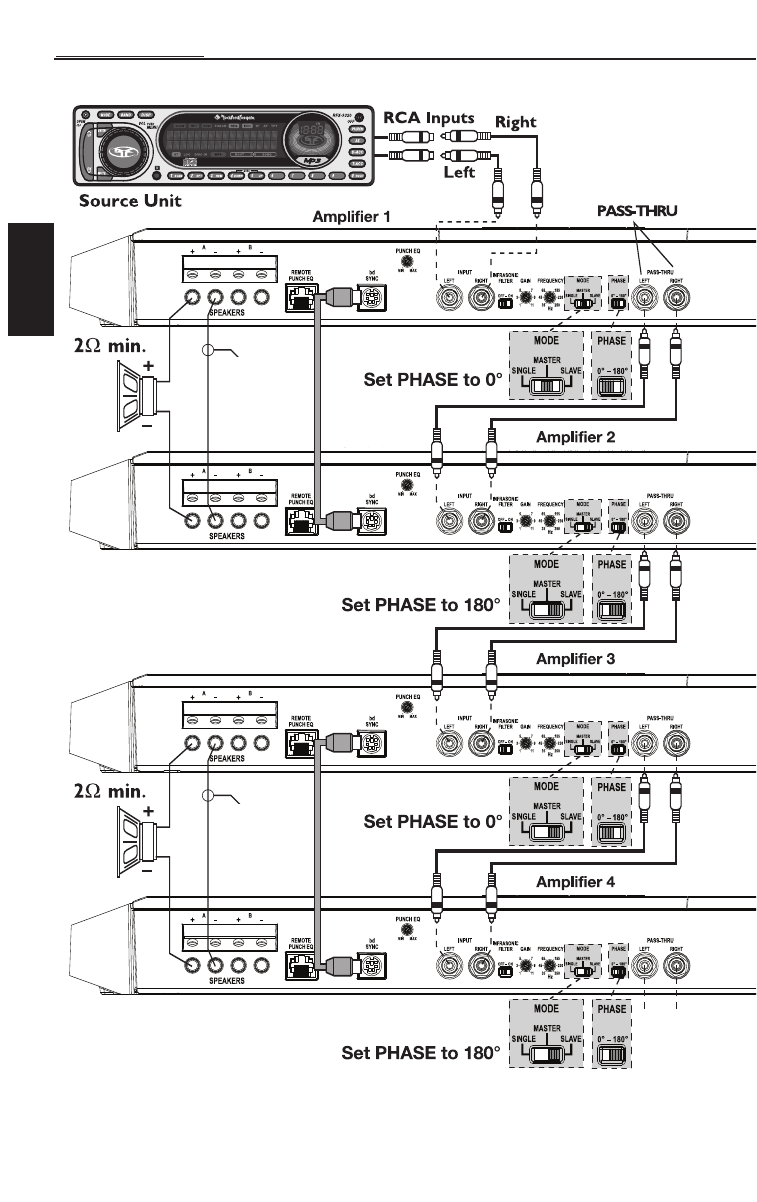

amplifiers together in a bridged mode, a bd Sync cable must be used.This will allow the two

independent frequency carrier generators in each unit to be synchronized.

10. Punch EQ – This control is a narrow band adjustment variable from 0dB to +18dB @ 45Hz with a

Gyrator based Punch EQ that eliminates frequency shift with boost.

4

DESIGN FEATURES

5

DESIGN FEATURES

INSTALLATION

INSTALLATION CONSIDERATIONS

The following is a list of tools needed for installation:

Volt/Ohm Meter

Wire strippers

Wire crimpers

Wire cutters

#2 Phillips screwdriver

Battery post wrench

Hand held drill w/assorted bits

1/8" diameter heatshrink tubing

Assorted connectors

Adequate Length—Red 1/0 AWGPower Wire

Adequate Length—Remote Turn-on Wire

Adequate Length—Black 1/0 AWG Grounding Wire

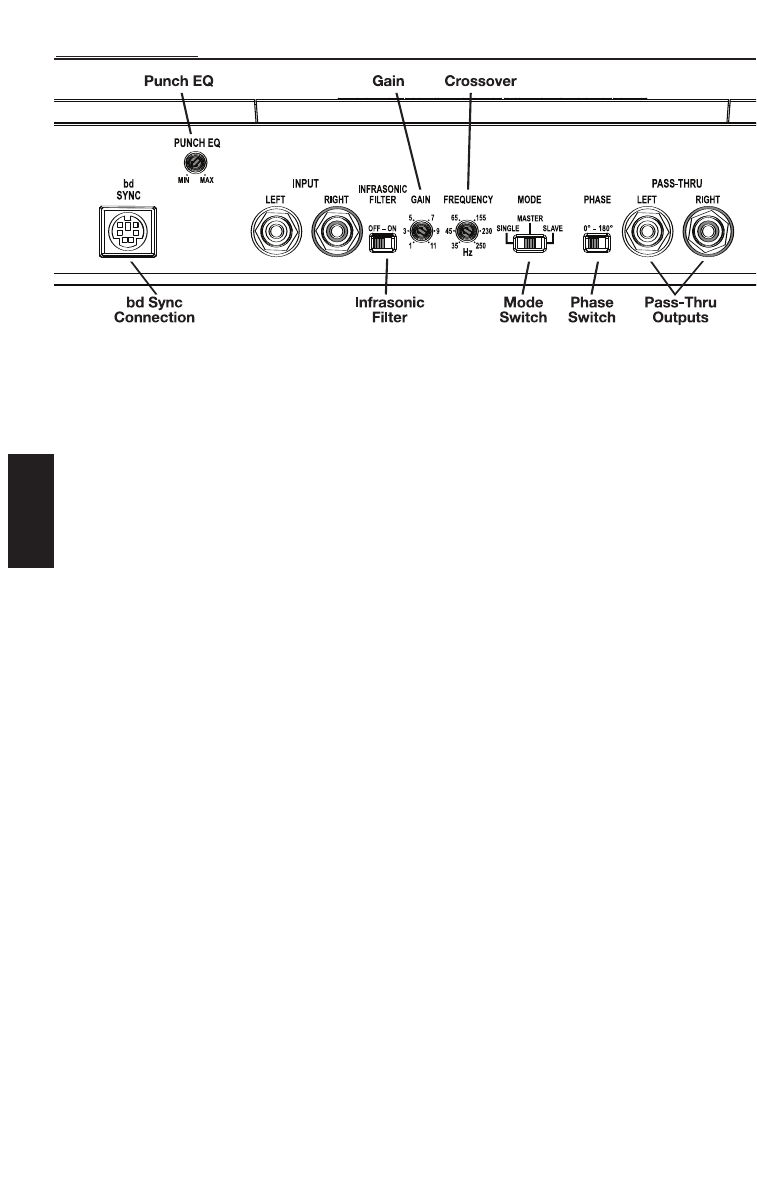

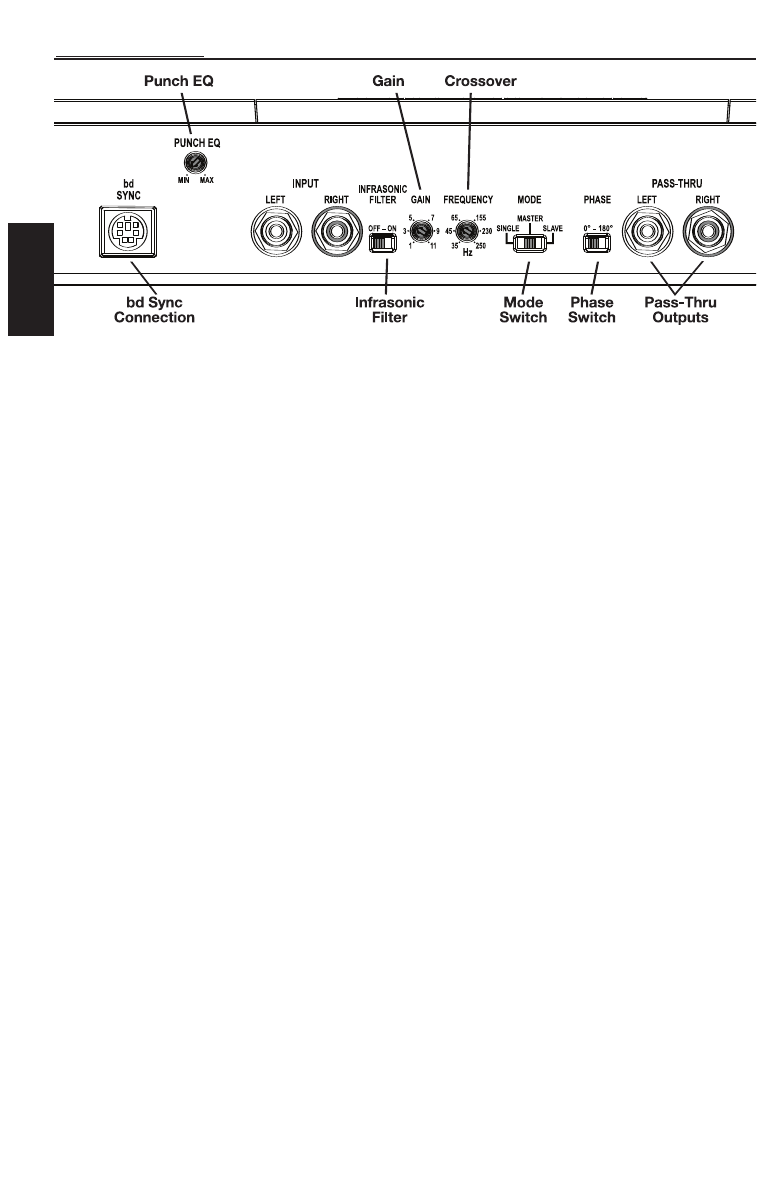

11. RCA Input Jacks – These pro-audio panel mount RCA jacks provide an easy connection for signal level

input.They are nickel-plated to resist the signal degradation caused by corrosion.Their design reduces the

stress created to internal boards when RCA cables are connected or disconnected.

12. Infrasonic Filter – A 28Hz High Pass filter designed to prevent frequencies below the audio range

from being applied to the subwoofer from the amplifier.Consequently improving subwoofer

performance and power handling,particularly in vented enclosures.

13. Gain Control – The input gain control is preset to match the output of most source units.It can be

adjusted to match output levels from a variety of source units.

14. Variable Crossover – Is a built-in 24dB/octave Butterworth filter with a crossover point variable

from 35Hz to 250Hz.The crossover is set to Low-Pass (LP).

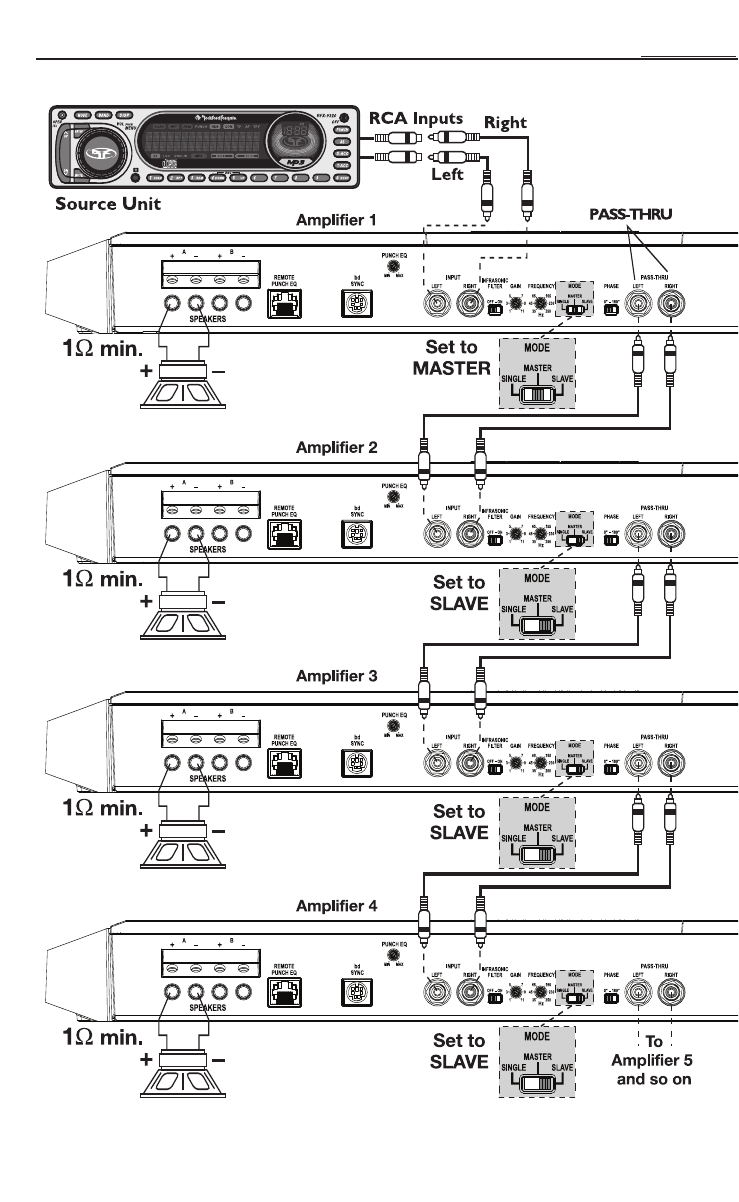

15. Mode Switch – Used to set the amplifier between single,for single amplifier use, and Master or Slave

for when connecting multiple bd amplifiers together.The first amplifier in the series being set as

Master and the subsequent amplifiers being set as Slave.This allows one gain, crossover, infrasonic

filter and bass boost setting for all slaved amplifiers.

NOTE: Gain on the Slave amplifier allows for fine tuning adjustment.

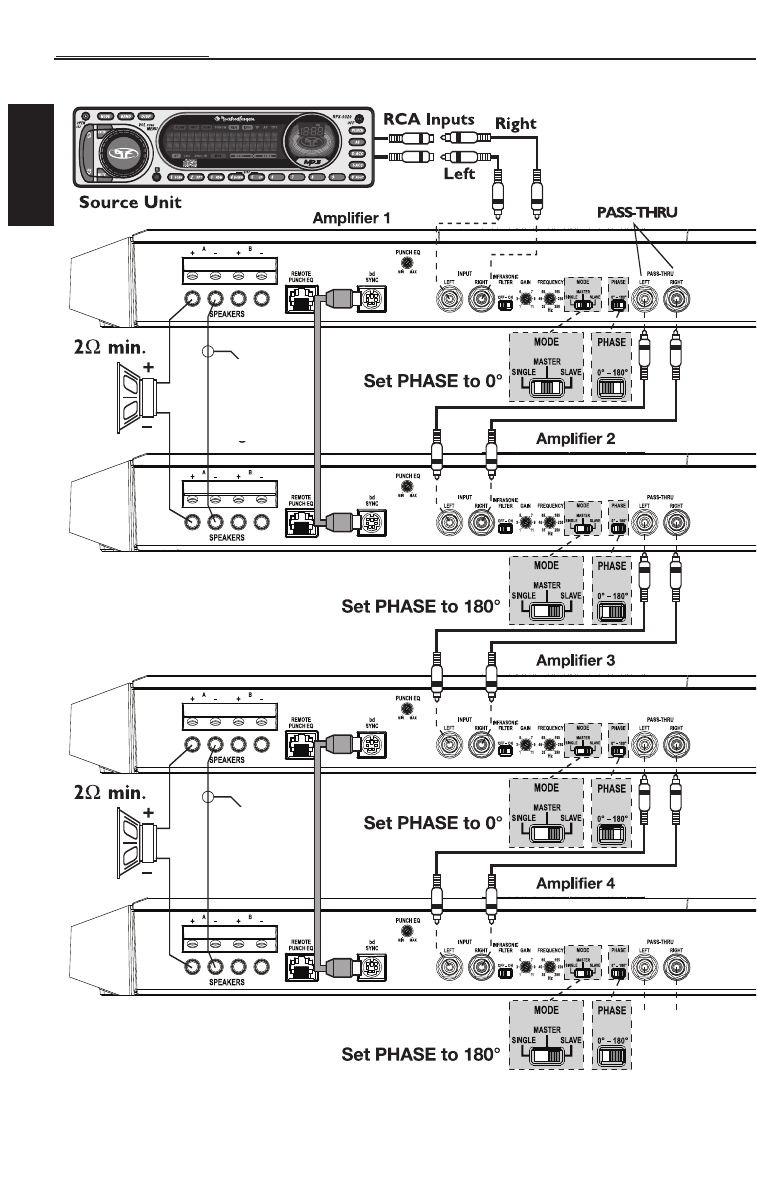

16. Phase Switch – Used when bridging two bd amplifiers together using a bd Sync cable to phase one

amplifier 180° from the other when driving a common load.

17. RCA Pass-Thru Jacks – The Pass-Thru provides a convenient source for daisy-chaining an additional

amplifier without running an extra set of RCA cables from the front of the vehicle to the rear amplifier

location.

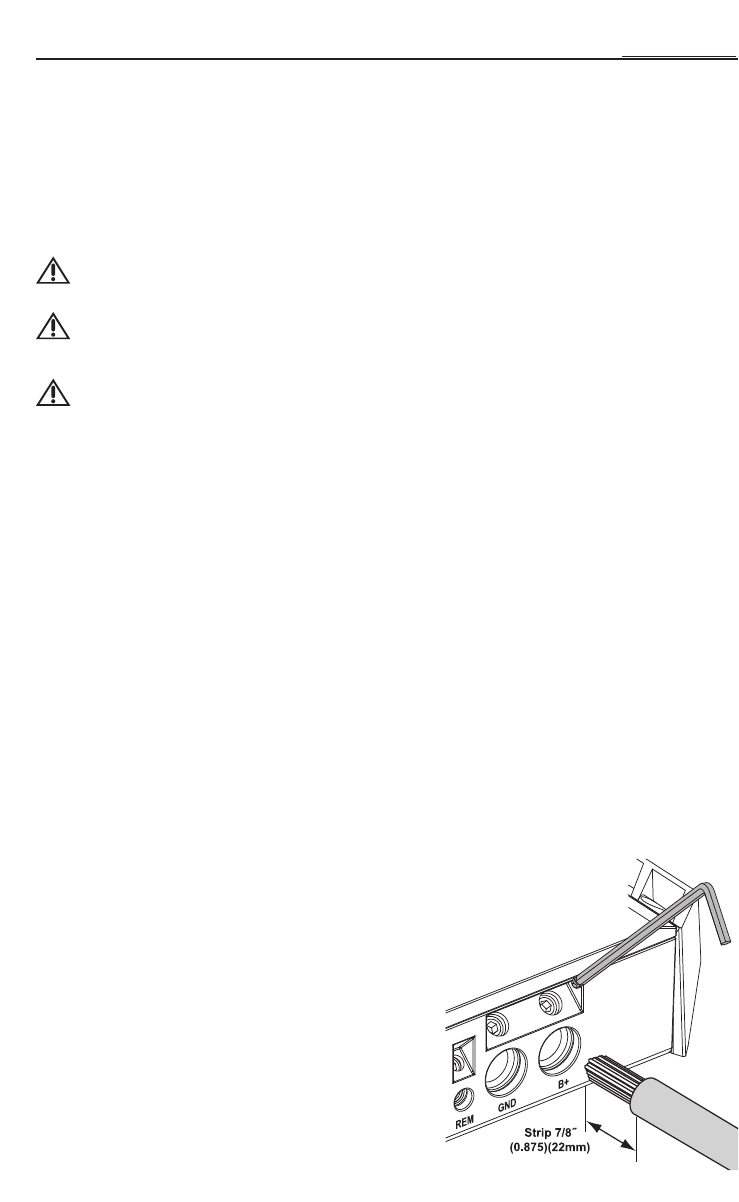

18. Remote Terminal – This heavy duty, nickel-plated wire connector will accept wire sizes from

8 AWG to 16 AWG.This terminal is used to remotely turn-on and turn-off the amplifier when

+12V DC is applied.

19. Power Terminals – The power and ground connectors on the amplifier are nickel-plated and will

accommodate up to 1/0 AWG wire maximizing the input current capability of the amplifier.

6

INSTALLATION

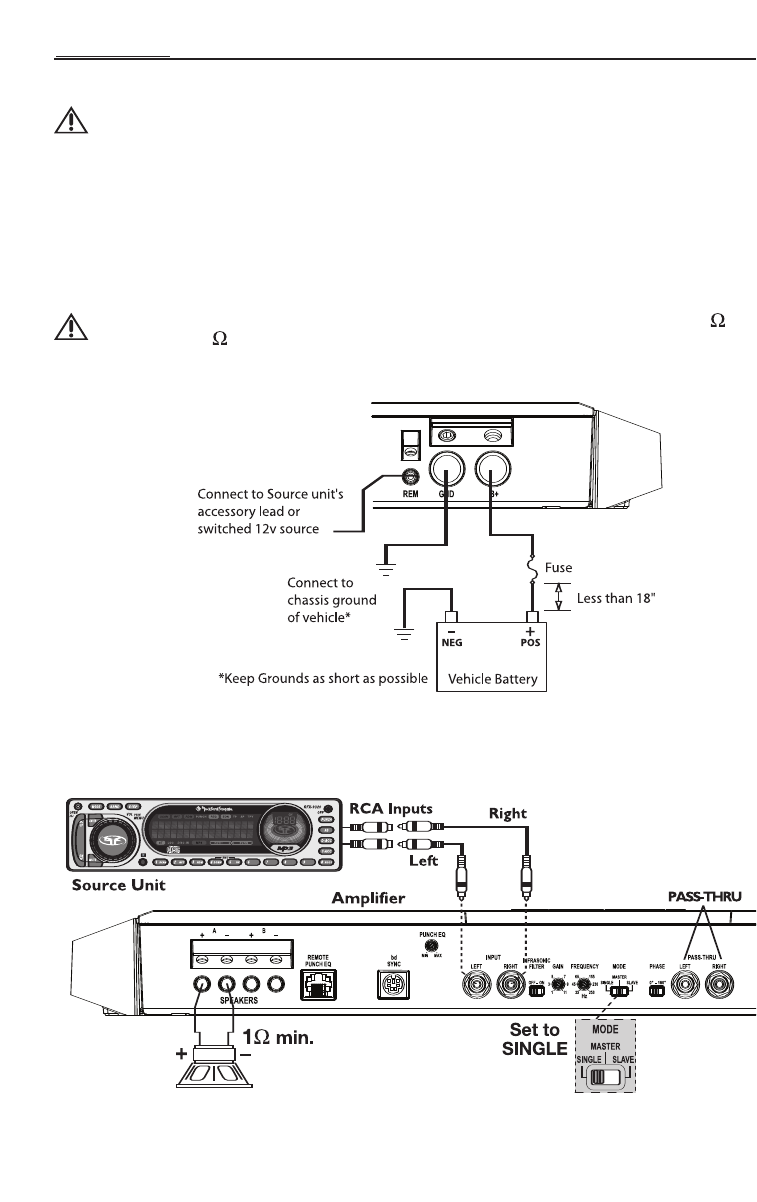

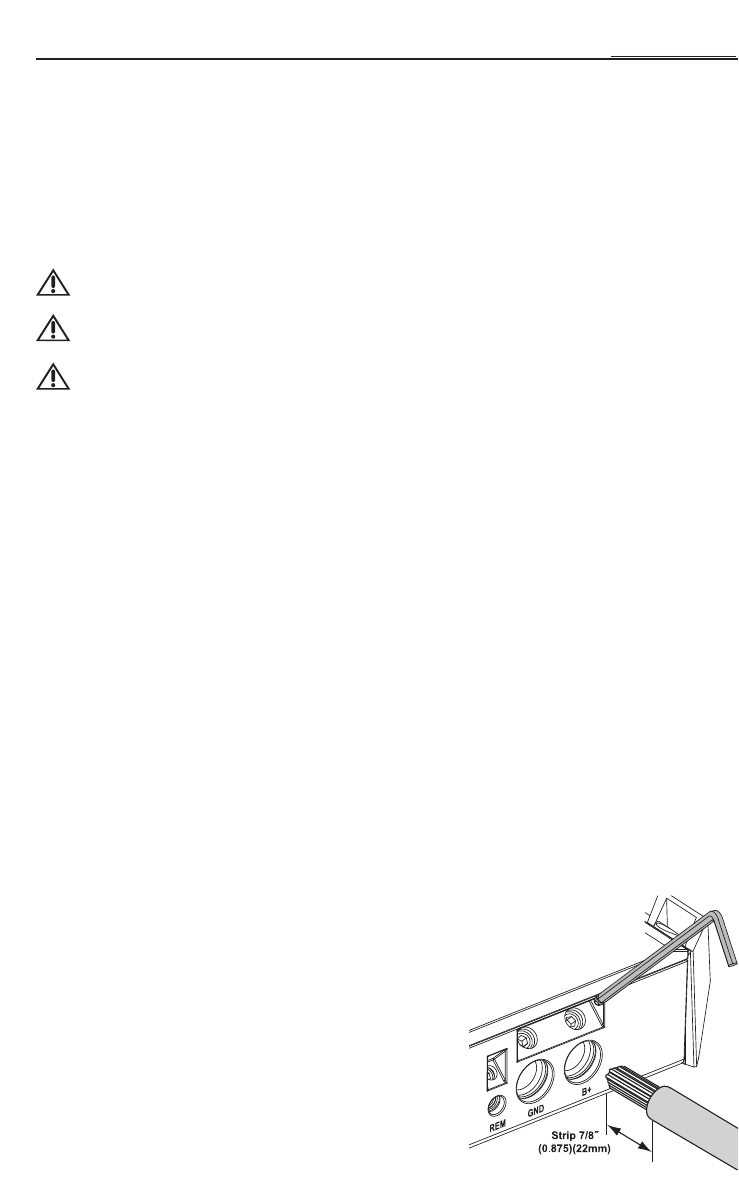

NOTE:We recommend a 1/0 AWG wire for use on the power (B+) and ground (GND) connections.

This section focuses on some of the vehicle considerations for installing your new amplifier.

Pre-planning your system layout and best wiring routes will save installation time.When deciding on the

layout of your new system,be sure that each component will be easily accessible for making adjustments.

CAUTION: If you feel unsure about installing this system yourself, have it installed by a

qualified technician.

CAUTION: Before installation, disconnect the battery negative (-) terminal to prevent

damage to the unit,fire and/or possible injury.

Before beginning any installation,follow these simple rules:

1. Be sure to carefully read and understand the instructions before attempting to install the unit.

2. For safety, disconnect the negative lead from the battery prior to beginning the installation.

3. For easier assembly, we suggest you run all wires prior to mounting your unit in place.

4. Route all of the RCA cables close together and away from any high current wires.

5. Use high quality connectors for a reliable installation and to minimize signal or power loss.

6. Think before you drill! Be careful not to cut or drill into gas tanks,fuel lines,brake or hydraulic lines,

vacuum lines or electrical wiring when working on any vehicle.

7. Never run wires underneath the vehicle.Running the wires inside the vehicle provides the best

protection.

8. Avoid running wires over or through sharp edges.Use rubber or plastic grommets to protect any

wires routed through metal,especially the firewall.

9. ALWAYS protect the battery and electrical system from damage with proper fusing.Install the

appropriate fuse holder and fuse on the +12V power wire within 18" (45.7 cm) of the battery

terminal.

10. When grounding to the chassis of the vehicle,scrape all paint from the metal to ensure a good,clean

ground connection.Grounding connections should be as short as possible and always be connected to

metal that is welded to the main body,or chassis, of the vehicle.

MOUNTING LOCATIONS

Engine Compartment

Never mount this unit in the engine compartment. Mounting the unit in the engine compartment will void

your warranty.

Trunk Mounting

Mounting the amplifier vertically will provide adequate cooling of the amplifier.

Mounting the amplifier on the floor of the trunk will provide the best cooling of the amplifier.

Mounting the amplifier upside down to the rear deck of the trunk will not provide proper cooling and will

severely affect the performance of the amplifier and is strongly not recommended.

Passenger Compartment Mounting

Mounting the amplifier in the passenger compartment will work as long as you provide a sufficient amount

of air for the amplifier to cool itself.If you are going to mount the amplifier under the seat of the vehicle,

you must have at least 1" (2.54cm) of air gap around the amplifier's heatsink.

Mounting the amplifier with less than 1" (2.54cm) of air gap around the amplifier's heatsink in the

passenger compartment will not provide proper cooling and will severely affect the performance of the

amplifier and is strongly not recommended.

7

INSTALLATION

BATTERY AND CHARGING

Amplifiers will put an increased load on the vehicle's battery and charging system.We recommend

checking your alternator and battery condition to ensure that the electrical system has enough capacity to

handle the increased load of your stereo system.Stock electrical systems which are in good condition

should be able to handle the extra load of any Power Series amplifier without problems,although battery

and alternator life can be reduced slightly.To maximize the performance of your amplifier, we suggest the

use of a heavy duty battery and an energy storage capacitor.

WIRING THE SYSTEM

CAUTION: If you do not feel comfortable with wiring your new unit,please see your

local Authorized Rockford Fosgate Dealer for installation.

CAUTION: Before installation, disconnect the battery negative (-) terminal to prevent

damage to the unit,fire and/or possible injury.

CAUTION: Avoid running power wires near the low level input cables,antenna, power

leads,sensitive equipment or harnesses.The power wires carry substantial

current and could induce noise into the audio system.

NOTE: Use the Allen wrench provided to tighten the power and speaker terminals.

1. Plan the wire routing.Keep RCA cables close together but isolated from the amplifier's power cables

and any high power auto accessories,especially electric motors.This is done to prevent coupling the

noise from radiated electrical fields into the audio signal.When feeding the wires through the firewall

or any metal barrier, protect them with plastic or rubber grommets to prevent short circuits.Leave

the wires long at this point to adjust for a precise fit at a later time.

NOTE:We recommend a 1/0 AWG wire for use on the power (B+) and ground (GND) connections.

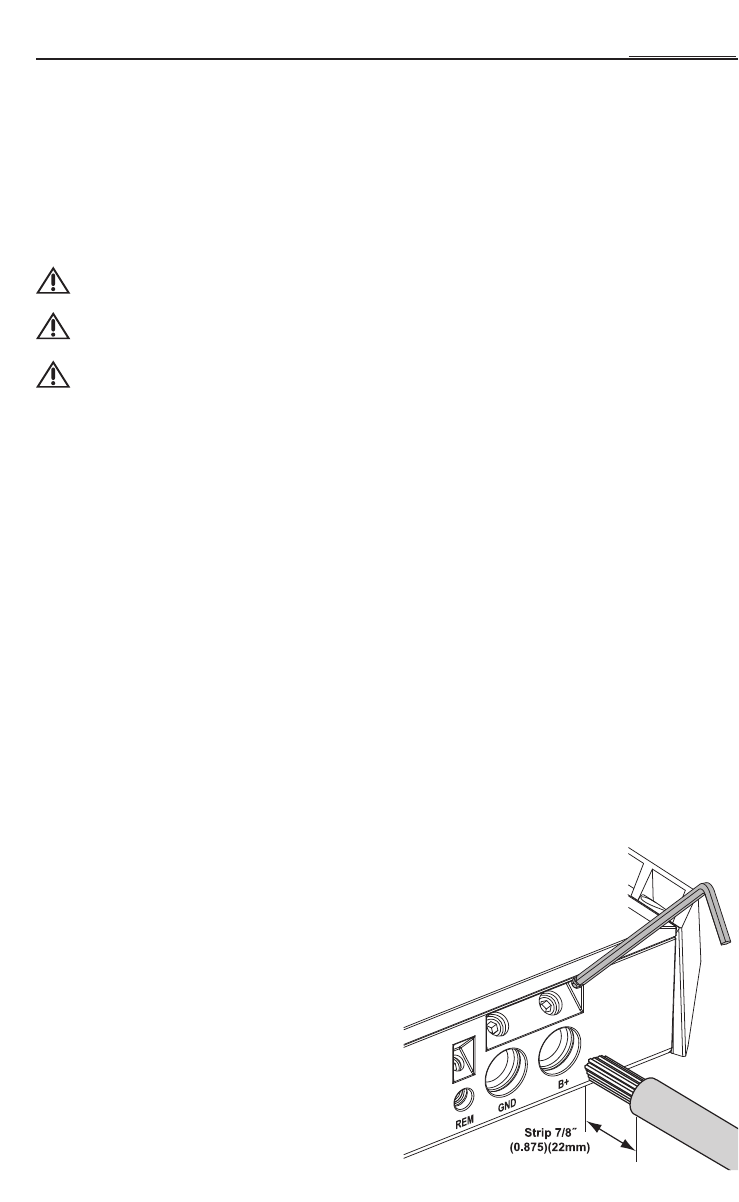

2. Prepare the RED wire (power cable) for attachment to the amplifier by stripping 7/8" of insulation

from the end of the wire. Insert the bared wire into the B+ terminal and tighten the set screw to

secure the cable in place.

NOTE: The B+ cable MUST be fused 18" or less from the vehicle's battery. Install the fuseholder under

the hood and ensure connections are water tight.

3. Trim the RED wire (power cable) within 18" of the battery and splice in a inline fuse holder.See

Specifications for the rating of the fuse to be used.DO NOT install the fuse at this time.

4. Strip 1/2" from the battery end of the power cable and crimp a large ring terminal to the cable.Use

the ring terminal to connect to the battery positive terminal.

5. Prepare the BLACK wire (Ground cable) for attachment to the amplifier by stripping 7/8" of

insulation from the end of the wire. Insert the bare wire into the GROUND terminal and tighten the

set screw to secure the cable in place. Prepare the chassis ground by scraping any paint from the

metal surface and thoroughly clean the area of all dirt and grease.Strip the other end of the wire and

attach a ring connector.Fasten the cable to the chassis using a non-anodized screw and a star washer.

NOTE: Keep the length of the BLACK wire (Ground) as short as possible.Always

less than 30"(76.2cm).

6. Prepare the Remote turn-on wire for attachment to the amplifier by stripping

7/8" of insulation from the end of the wire. Insert the bared wire into the

REMOTE terminal and tighten the set screw to secure the wire in place.

Connect the other end of the Remote wire to a

switched 12 volt positive source.The switched

voltage is usually taken from the source unit's

remote amp on lead.If the source unit does not

have this output available, the recommended

solution is to wire a mechanical switch in line

with a 12 volt source to activate the amplifier.

7. Securely mount the amplifier to the vehicle or

amp rack.Be careful not to mount the amplifier

on cardboard or plastic panels. Doing so may

enable the screws to pull out from the panel due

to road vibration or sudden vehicle stops.

8

Power

Connection

8. Connect from source signal by plugging the RCA cables into the input jacks at the amplifier.

CAUTION: Always ensure power is off or disconnected at the amplifier before

connecting RCA cables. Failure to do so may cause injury, damage to the

amplifier and/or connected components.

9. Connect the speakers.Strip the speaker wires 1/2" and insert into the speaker terminal and tighten

the set screw to secure into place. Be sure to maintain proper speaker polarity. DO NOT chassis

ground any of the speaker leads as unstable operation may result.

10. Perform a final check of the completed system wiring to ensure that all connections are accurate.

Check all power and ground connections for frayed wires and loose connections which could cause

problems.Install inline fuse near battery connection.

NOTE: Follow the diagrams for proper signal polarity.

CAUTION: These amplifiers are not recommended for impedance loads below 1 or

2 per bridged (strapped) amplifier pairs.

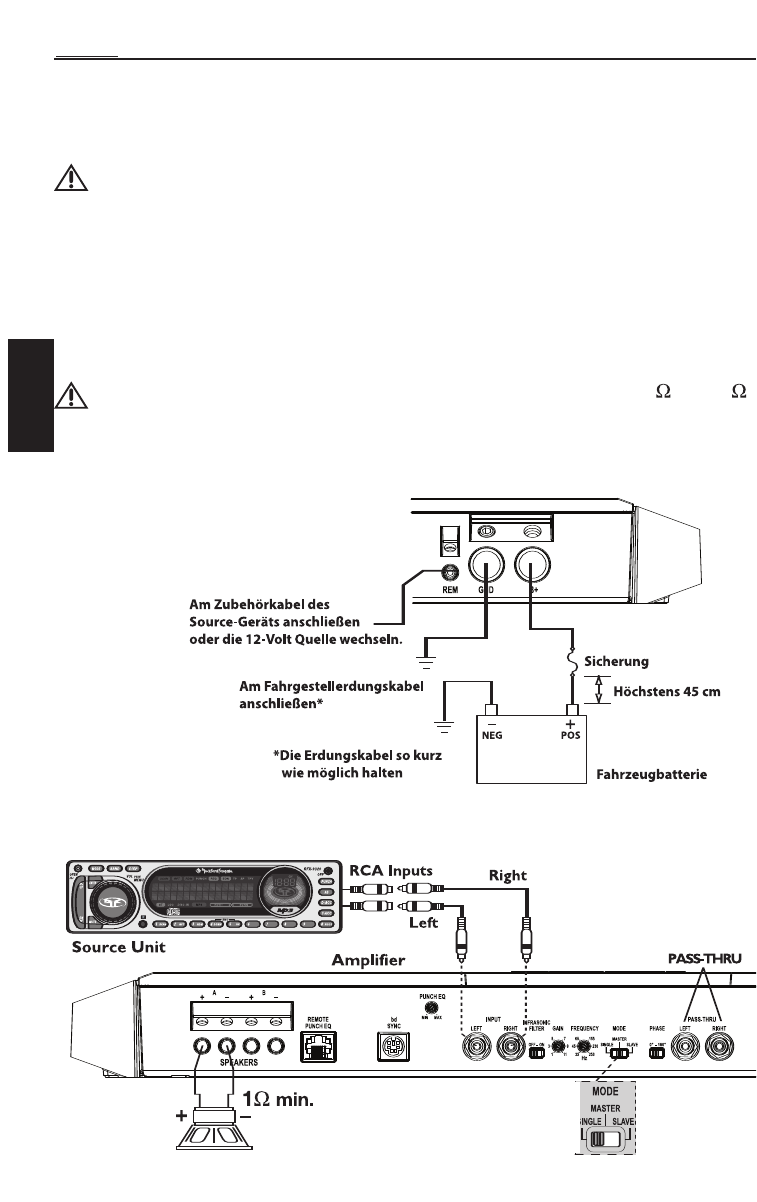

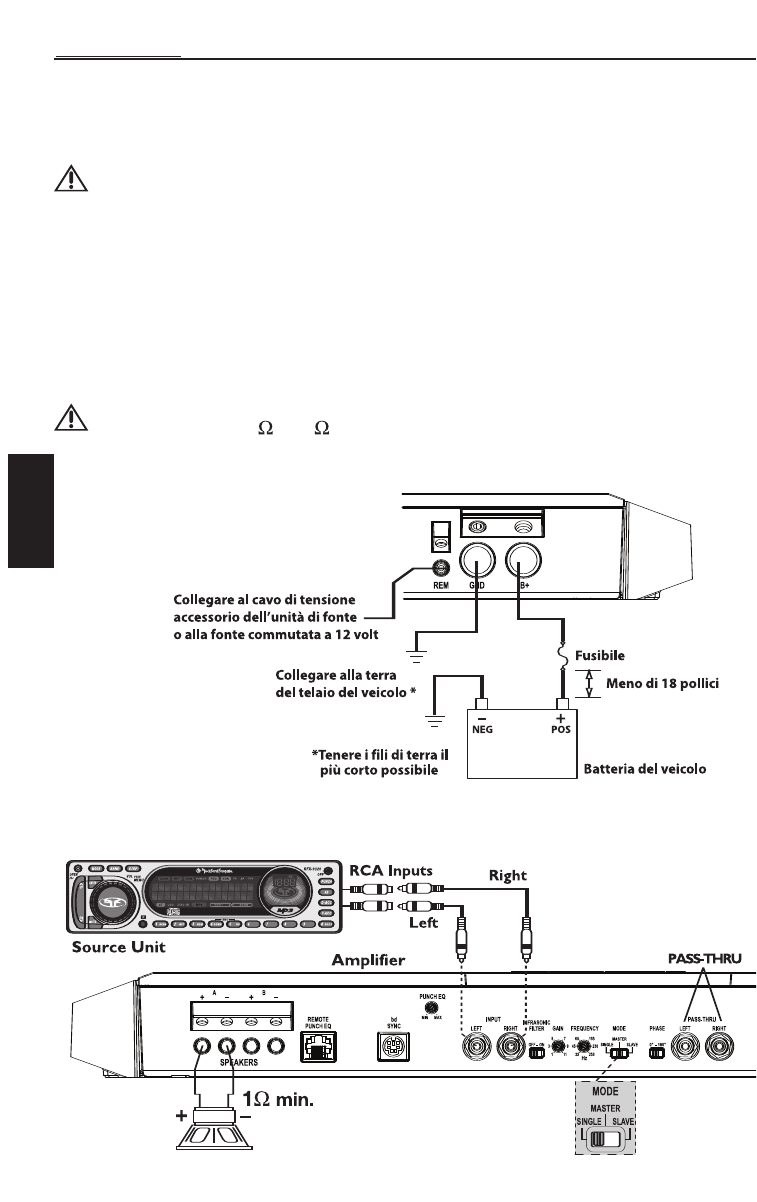

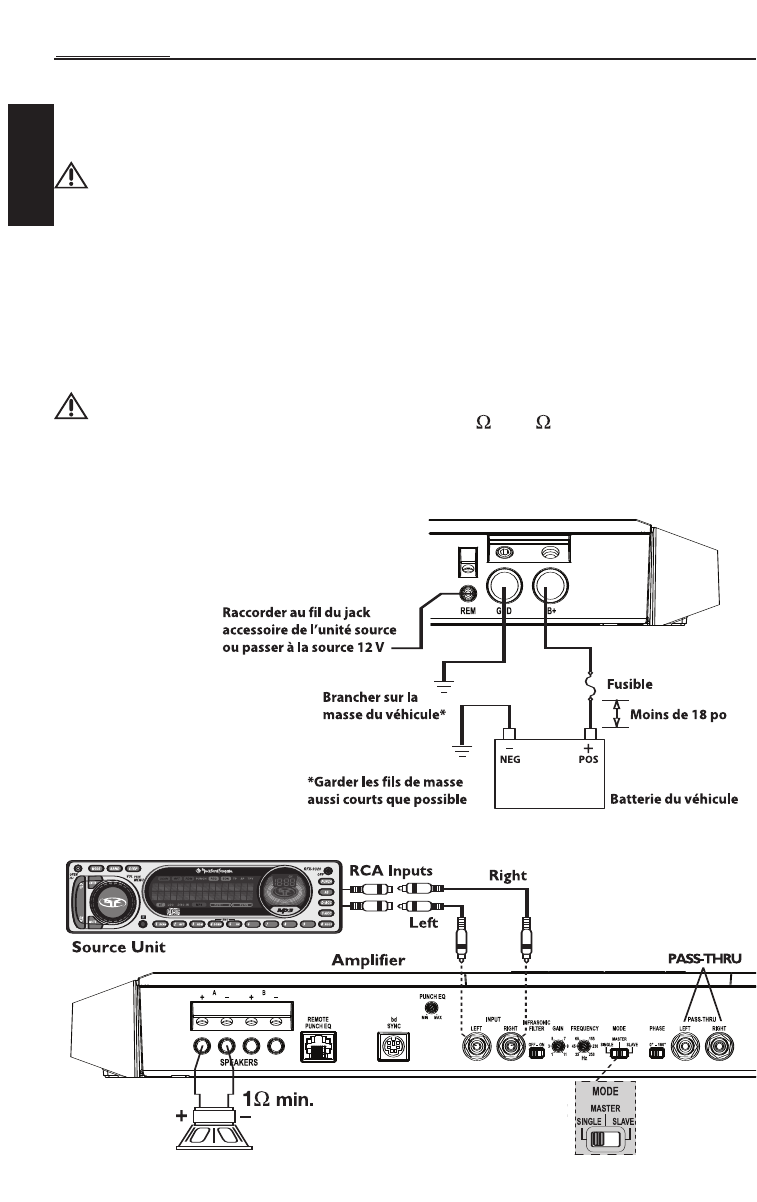

Single Amplifier Wiring

INSTALLATION

9

OPERATION

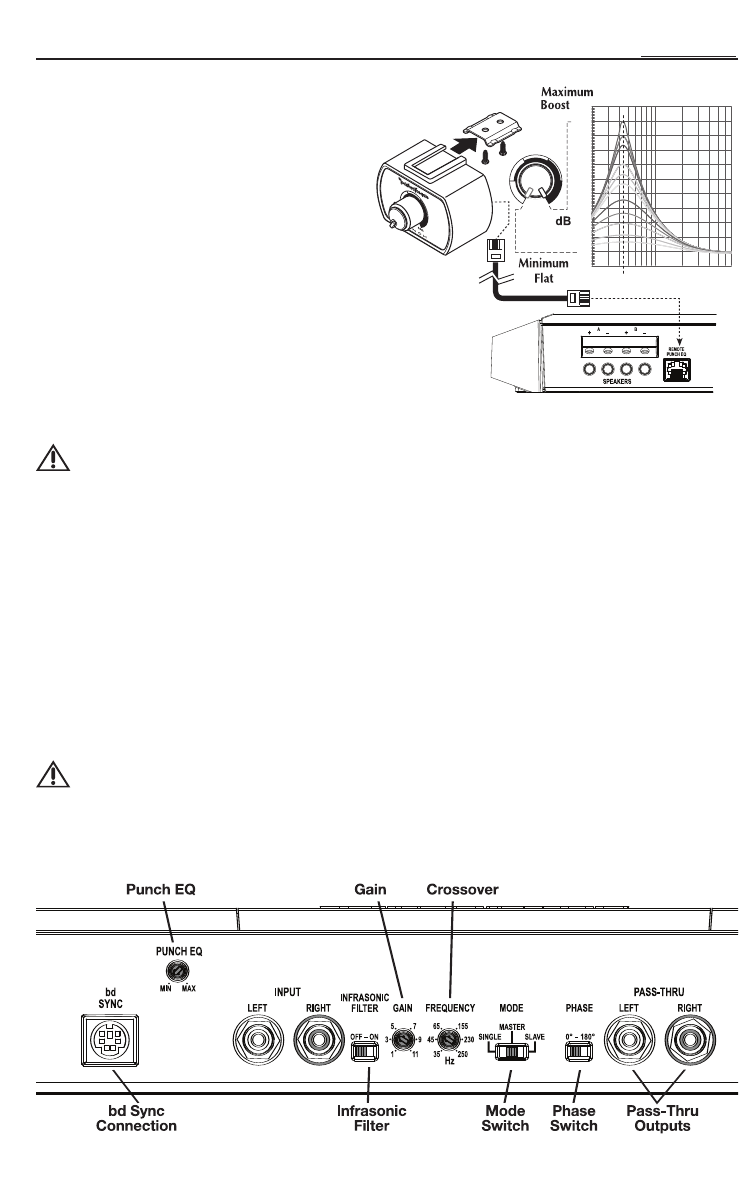

REMOTE PUNCH EQ (Option)

NOTE: Previous (prior to 2007) Punch Bass and Para-Punch

remotes will not work with these amplifiers.

NOTE: Use the instructions that came with the

remote for a variety of mountings that fit

your preference.

Quick Install

1. Using the screws supplied, install the mounting

clip.

2. Slip the remote onto the mounting clip until it snaps into

place.

3. Route and connect the cable to the remote and amplifier.

Operation

4. Operation works the same as Punch EQ,see below.

NOTE: Connecting the optional remote overrides the Punch EQ

control on the amplifier.

CAUTION: Overexcursion and subsequent damage may occur at high levels of boost.

+20

-2

-0

+2

+4

+6

+8

+10

+12

+14

+16

+18

20 50 100 200 500

Hz

LP

Low Pass

PUNCH EQ

Turning the knob clockwise increases the bass boost from 0 to +18dB @ 45Hz.Set this to your personal

preference while listening to the system.

NOTE:Connecting the optional remote overrides the Punch EQ control on the amplifier.

ADJUSTING GAIN

To adjust the gain setting,turn the amplifier gains all the way down (counter-clockwise).Turn the source unit

volume up until distortion is audible and then turn it down a bit until the distortion is inaudible.This will be

about all the way up on most source units.Next,increase the amplifier gain setting until adequate volume is

achieved.

NOTE:Best signal to noise and dynamic range are realized with the gain at minimum.

CAUTION: Avoid setting the amplifier gain very high as noise and distortion will

increase significantly.

NOTE: For a more in depth setting procedure, contact Rockford Technical Support.

ADJUSTING CROSSOVER FREQUENCY

The crossover frequency can be adjusted between 35-250Hz.The crossover is set to LP (Low Pass)

operation only.

Turn the crossover adjustment knob all the way down.With the system playing,turn the crossover

adjustment knob up slowly until the desired crossover point is achieved.

INFRASONIC FILTER

Placing the switch to "ON" engages a 28Hz infrasonic filter limiting the amount of low frequency

information going to the woofer. Set this to your personal preference while listening to the system one

way, then the other.

NOTE: We recommend using the infrasonic filter when using vented enclosures with this amplifier.

MODE SWITCH

Used to set the amplifier between single ,for single amplifier use,and Master or Slave for when connecting

multiple bd amplifiers together.

The first amplifier in the series being set as Master and the subsequent amplifiers being set as Slave.This

allows one gain,crossover, infrasonic filter and bass boost setting for all slaved amplifiers.

The gain on the subsequent (Slave) amplifiers can be used for fine-tuning.

A maximum of 100 bd amplifiers can be connected together using this method.

PHASE SWITCH

Used when bridging two bd amplifiers together using a bd Sync cable to phase one amplifier 180° from

the other when driving a common load.

The bd Sync cable must be used to allow the two independent frequency carrier generators in each unit

to be synchronized.

10

OPERATION

11

OPERATION

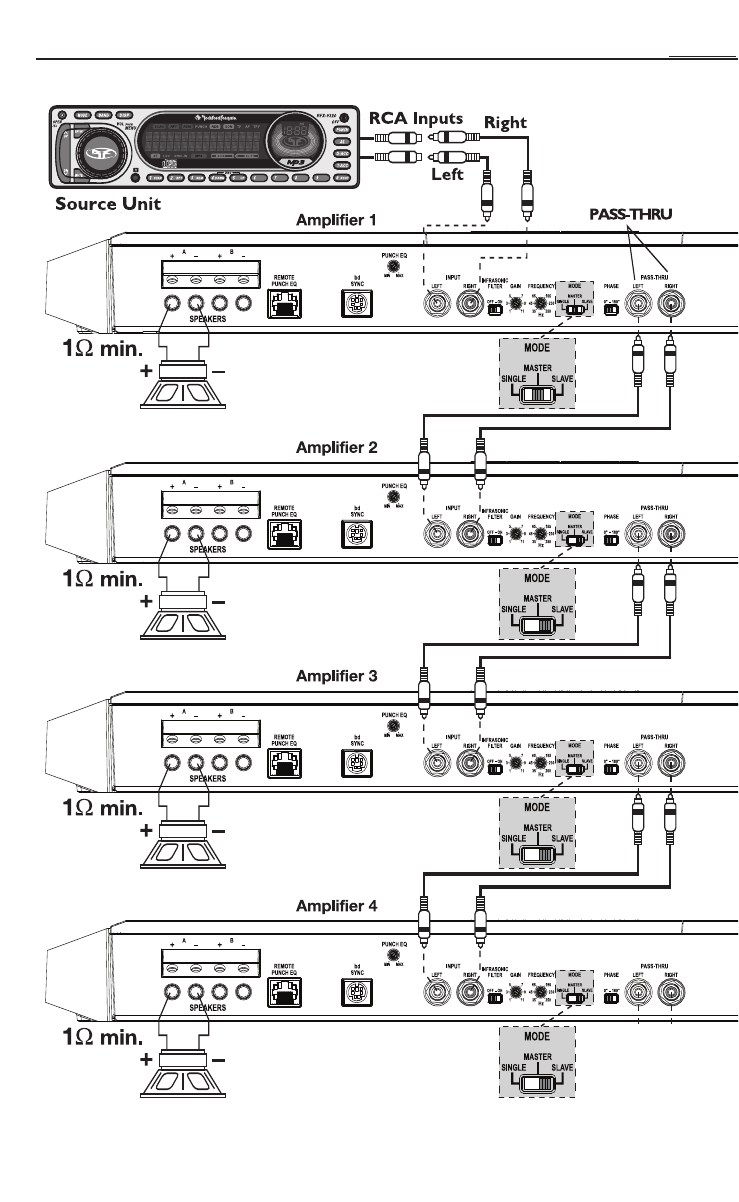

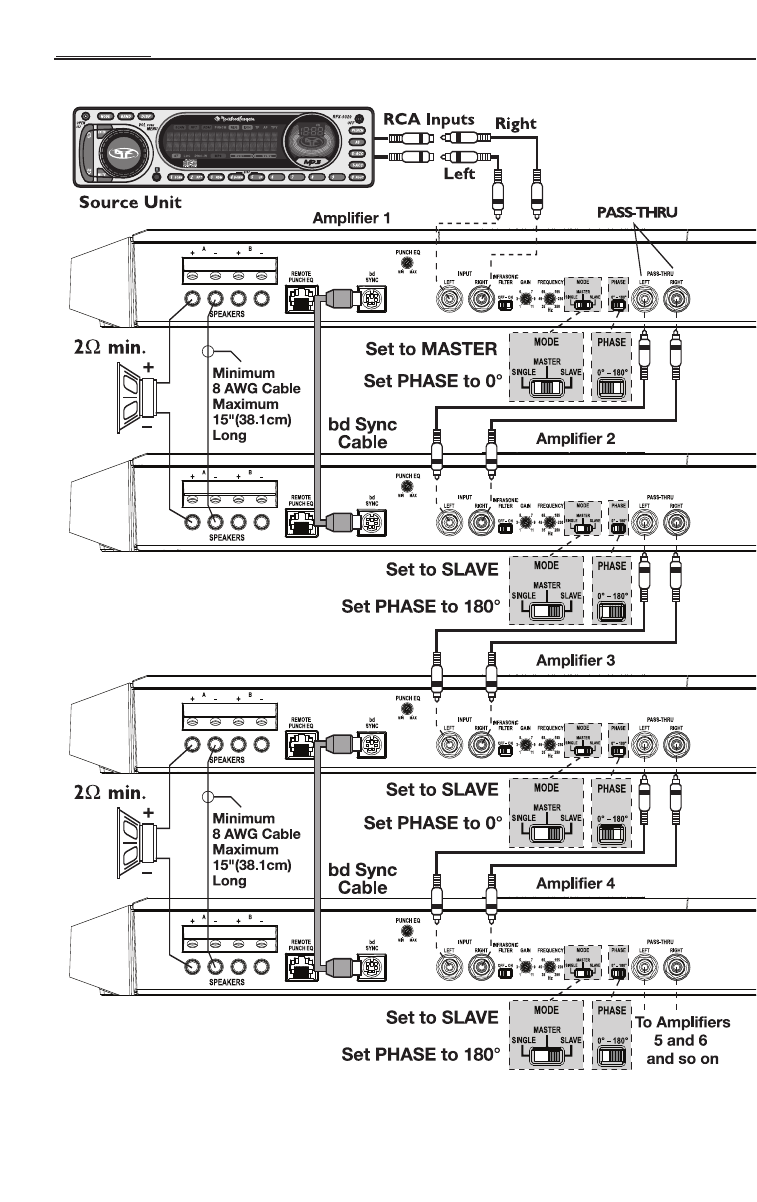

Multiple Amplifier Wiring

NOTE: Only the controls on the first (Master) amplifier need to be set.The gain on the subsequent

(Slave) amplifiers can be used for fine-tuning.

12

OPERATION

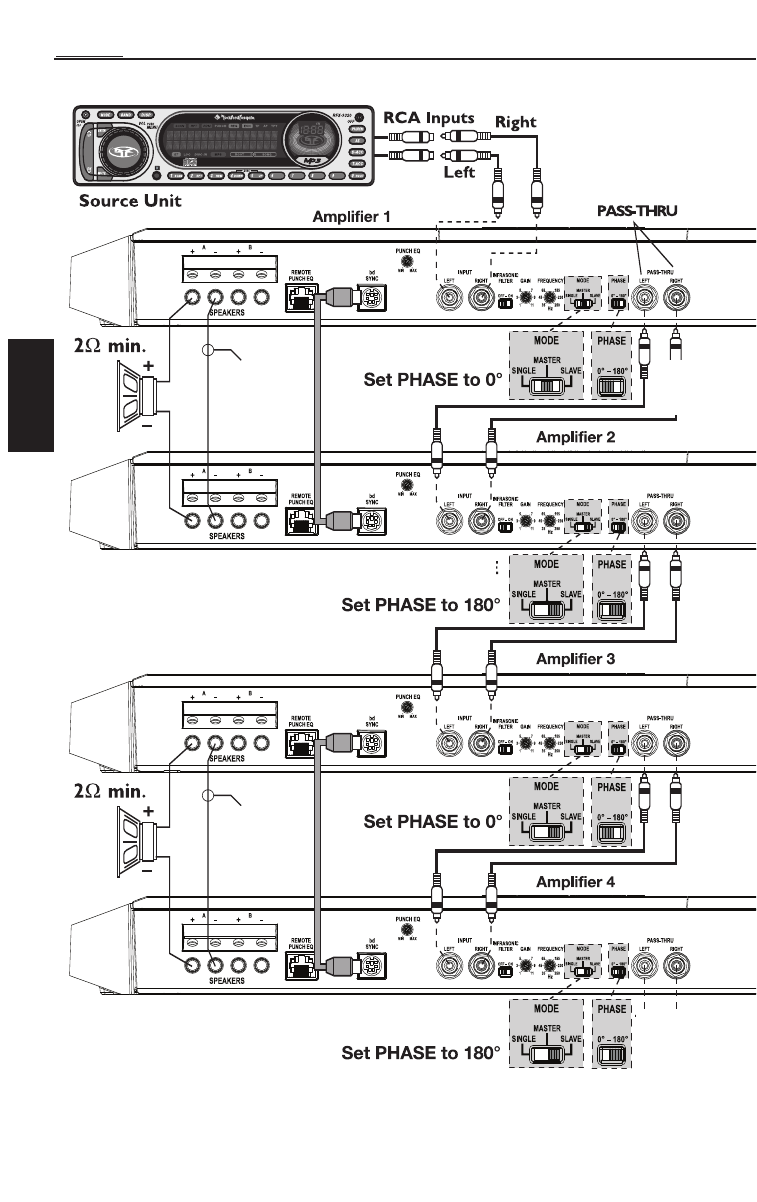

bd Sync Wiring

NOTE: Only the controls on the first (Master) amplifier need to be set.The gain on the subsequent

(Slave) amplifiers can be used for fine-tuning.

13

TROUBLESHOOTING

NOTE: If you are having problems after installation follow the Troubleshooting procedures below.

Procedure 1: Check Amplifier for proper connections.

Verify that POWER light is on. If POWER light is on skip to Step 3, if not continue.

1. Check in-line fuse on battery positive cable. Replace if necessary.

2. Verify that Ground connection is connected to clean metal on the vehicle’s chassis. Repair/replace if

necessary.

3. Verify there is 9.0 - 15.5 Volts present at the positive battery and remote turn-on cable.Verify quality

connections for both cables at amplifier, stereo,and battery/fuseholder. Repair/replace if necessary.

Procedure 2: Protect or Thermal light is on.

1. If the Protect light is on,this is a sign of a possible short in the speaker connections.Check for

proper speaker connections and use an ohm meter to check for possible shorts in the speaker wiring.

Too low of a speaker impedance may also cause Protect to light.

2. If the Thermal light is on, this is usually a sign of driving the amplifier at very high power levels without

adequate airflow around the amplifier. Shut off the system and allow to cool. Check for proper

speaker impedance,rewire if needed.Low battery voltage may also cause Thermal to light. Check that

the vehicle charging system is maintaining proper voltage.If the previous items do not solve the

problem,a fault may be in the amplifier, call customer service for support.

Procedure 3: Check Amplifier for audio output.

1. Verify good RCA input connections at stereo and amplifier. Check entire length of cables for kinks,

splices,etc.Test RCA inputs for AC volts with stereo on.Repair/replace if necessary.

2. Disconnect RCA input from amplifier.Connect RCA input from test stereo directly to amplifier input.

Procedure 4: Check Amplifier if you experience Turn-on Pop.

1. Disconnect input signal to amplifier and turn amplifier on and off.

2. If the noise is eliminated,connect the REMOTE lead of amplifier to source unit with a delay turn-on

module.

OR

1. Use a different 12 Volt source for REMOTE lead of amplifier (i.e. battery direct).

2. If the noise is eliminated,use a relay to isolate the amplifier from noisy turn-on output.

Procedure 5: Check Amplifier if you experience excess Engine Noise.

1. Route all signal carrying wires (RCA, Speaker cables) away from power and ground wires.

OR

2. Bypass any and all electrical components between the stereo and the amplifier(s).Connect stereo

directly to input of amplifier.If noise goes away the unit being bypassed is the cause of the noise.

OR

3. Remove existing ground wires for all electrical components.Reground wires to different locations.

Verify that grounding location is clean,shiny metal free of paint,rust etc.

OR

4. Add secondary ground cable from negative battery terminal to the chassis metal or engine block of

vehicle.

OR

5. Have alternator and battery load tested by your mechanic.Verify good working order of vehicle

electrical system including distributor,spark plugs, spark plug wires,voltage regulator etc.

14

SPECIFICATIONS

MODEL- POWER T2500-1bd

Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts

4 Load Mono 1000 Watts x 1

2 Load Mono 1800 Watts x 1

1 Load Mono 2500 Watts x 1

Continuous Power Rating (RMS) - Two Amplifiers in bdSYNC Configuration

2 Load Bridged/Mono 5000 Watts x 1

Dimensions: Height 2.14" (5.44cm)

Width 8.14" (20.68cm)

Length 21.875" (55.66cm)

Battery Fuse Rating (Amp) External (Not Supplied) 300A

“A” Weighted Signal to Noise Ratio

Referenced to 1 Watt into 4 ohms ≥70 dB

“A” Weighted Signal to Noise Ratio

Referenced to rated output into 4 ohms ≥100 dB

Crossover Slope 24dB/octave Butterworth

Crossover Frequency (Low Pass Only) variable from 35Hz to 250Hz

Frequency Response 20Hz to 250Hz ±0.5dB

Signal Voltage Adjustment Range Variable from 150mV to 5V (RCA Input)

Protection Short circuit protection shut downs the amplifier in

case of very low impedance or shorted speaker wires.

Thermal switch shuts down the amplifier in

case of overheating.

Equalization PEQ (Punch Equalization) Variable from 0dB to +18dB @ 45Hz

Input Impedance 20K ohms

Infrasonic Filter Selectable 12dB/Octave, -3dB @ 28Hz

Operating Voltage 9 to 15.5 Volts DC

Balanced Inputs Yes

CMRR (Common Mode Rejection Ratio) >55dB @ 1KHz

Damping Factor >200

THD+N (Total Harmonic Distortion + Noise) < 1% @ 1 ohm

These specifications are Amplifier Power Standard CEA-2006 Compliant

Specifications subject to change without notice

15

LIMITED WARRANTY INFORMATION

Rockford Corporation offers a limited warranty on Rockford Fosgate products on the

following terms:

Length of Warranty

Speakers,Signal Processors and PUNCH Amplifiers – 1 Year

POWER Amplifiers – 2 Years

Any Factory Refurbished Product – 90 days (receipt required)

What is Covered

This warranty applies only to Rockford Fosgate products sold to consumers by Authorized

Rockford Fosgate Dealers in the United States of America or its possessions.Product

purchased by consumers from an Authorized Rockford Fosgate Dealer in another country are

covered only by that country’s Distributor and not by Rockford Corporation.

Who is Covered

This warranty covers only the original purchaser of Rockford product purchased from an

Authorized Rockford Fosgate Dealer in the United States.In order to receive service,the

purchaser must provide Rockford with a copy of the receipt stating the customer name,dealer

name,product purchased and date of purchase.

Products found to be defective during the warranty period will be repaired or replaced

(with a product deemed to be equivalent) at Rockford's discretion.

What is Not Covered

1.Damage caused by accident,abuse,improper operations,water,theft,shipping.

2.Any cost or expense related to the removal or reinstallation of product.

3.Service performed by anyone other than Rockford or an Authorized Rockford Fosgate

Service Center.

4.Any product which has had the serial number defaced,altered,or removed.

5.Subsequent damage to other components.

6.Any product purchased outside the U.S.

7.Any product not purchased from an Authorized Rockford Fosgate Dealer.

Limit on Implied Warranties

Any implied warranties including warranties of fitness for use and merchantability are limited in

duration to the period of the express warranty set forth above.Some states do not allow limitations

on the length of an implied warranty,so this limitation may not apply.No person is authorized to

assume for Rockford Fosgate any other liability in connection with the sale of the product.

How to Obtain Service

Contact the Authorized Rockford Fosgate Dealer you purchased this product from.

If you need further assistance,call 1-800-669-9899 for Rockford Customer Service.You must

obtain an RA# (Return Authorization number) to return any product to Rockford Fosgate.

You are responsible for shipment of product to Rockford.

EU Warranty

This product meets the current EU warranty requirements,see your Authorized dealer for

details.

2

Français

INTRODUCTION

TABLE DES MATIÈRES

Cher client,

Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford

Fosgate nous sommes des mordus de la reproduction musicale à son meilleur.C’est pourquoi nous sommes

heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie,de savoir-faire et d’essais poussés

nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse

musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un

distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI).

Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur.

La haute qualité et l'installation correcte des appareils ne sont pas les seuls facteurs assurant un fonctionnement

optimal du système.Veillez à ce que votre installateur utilise uniquement des accessoires d'installation Rockford

Fosgate d'origine.Rockford Fosgate fournit tous les articles nécessaires, des câbles RCA aux fils de haut-parleurs en

passant par les fils d'alimentation et les connecteurs de batterie. N'hésitez pas à insister sur ce point.Après tout,

votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate,commandez des accessoires Rockford tels que T-shirts,

vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web : www.rockfordfosgate.com

ou,aux États-Unis,appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays,appelez le +001-480-967-3565 ou faxez au +001-480-966-3983.

PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut

causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance

pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB.

Faites preuve de bon sens et pratiquez une écoute sans risques

NOTE :consultez chaque section pour de

plus amples informations.

Si vous avez encore des questions à propos de ce produit,même après avoir lu ce manuel,contactez votre

distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les

numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l’extérieur de l’emballage.Veuillez l’inscrire ci-dessous dans l'espace réservé à

cet effet.Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série : ___________________________________

Numéro de modèle :__________________________________

Introduction. . . . . . . . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité. . . . . . . . . . . . . . . . . 3

Particularités techniques. . . . . . . . . . . . . 4-5

Installation . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Considérations concernant l'installation . . . 5

Emplacements de montage . . . . . . . . . . . . . . 6

Batterie et charge . . . . . . . . . . . . . . . . . . . . . 7

Câblage du système. . . . . . . . . . . . . . . . . . . . 7

Fonctionnement. . . . . . . . . . . . . . . . . . . 9-12

Télécommande d'égaliseur Punch (option) . 9

Réglage du gain . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la fréquence du filtre passif . . . 10

Filtre infrasonique . . . . . . . . . . . . . . . . . . . . 10

Sélecteur de mode . . . . . . . . . . . . . . . . . . . 10

Commutateur de phase . . . . . . . . . . . . . . . 12

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . 13

Caractéristiques . . . . . . . . . . . . . . . . . . . . 14

Informations sur la garantie limitée . . . . 15

2009 Rockford Corporation.Tous droits réservés.

Rockford Fosgate, le logo Rockford Fosgate,le logo POWER et le logo PUNCH sont des marques

déposées ou des marques de commerce de Rockford Corporation.

3

CONSIGNES DE SÉCURITÉ

CONTENU DE L'EMBALLAGE

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de

l’appareil.Si vous désirez apprendre rapidement comment installer ce produit,consultez la section Installation

du manuel.Reportez-vous à la Table des matières pour d’autres informations.Nous nous efforçons de faire

en sorte que toutes les informations contenues dans ce manuel soient à jour.Mais comme nous améliorons

constamment nos produits,nous nous réservons le droit de modifier ces informations sans aucun préavis.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

www.rockfordfosgate.com

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer

l'ampli au véhicule.

Le symbole accompagnant le mot « AVERTISSEMENT » signale à

l'utilisateur la présence d’instructions importantes. Le non-respect de

ces instructions causera des blessures graves ou la mort.

Le symbole accompagnant l’expression « MISE EN GARDE » signale

à l'utilisateur la présence d’instructions importantes. Le non-respect de

ces instructions peut causer des blessures ou endommager l’appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,

veuillez lire et suivre les instructions du manuel. Nous espérons

que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,

confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE : avant d'entamer l'installation,déconnectez la broche négative (-)

de la batterie pour éviter tout risque de blessures,d’incendie ou

de dommages à l'appareil.

Amplificateur Power mono modèle

T2500-1 bd

Manuel d'installation et d'utilisation

Kit de matériel de montage

Clé Allen de 4 mm pour les bornes

d'alimentation et de haut-parleur

4

Français

PARTICULARITÉS TECHNIQUES

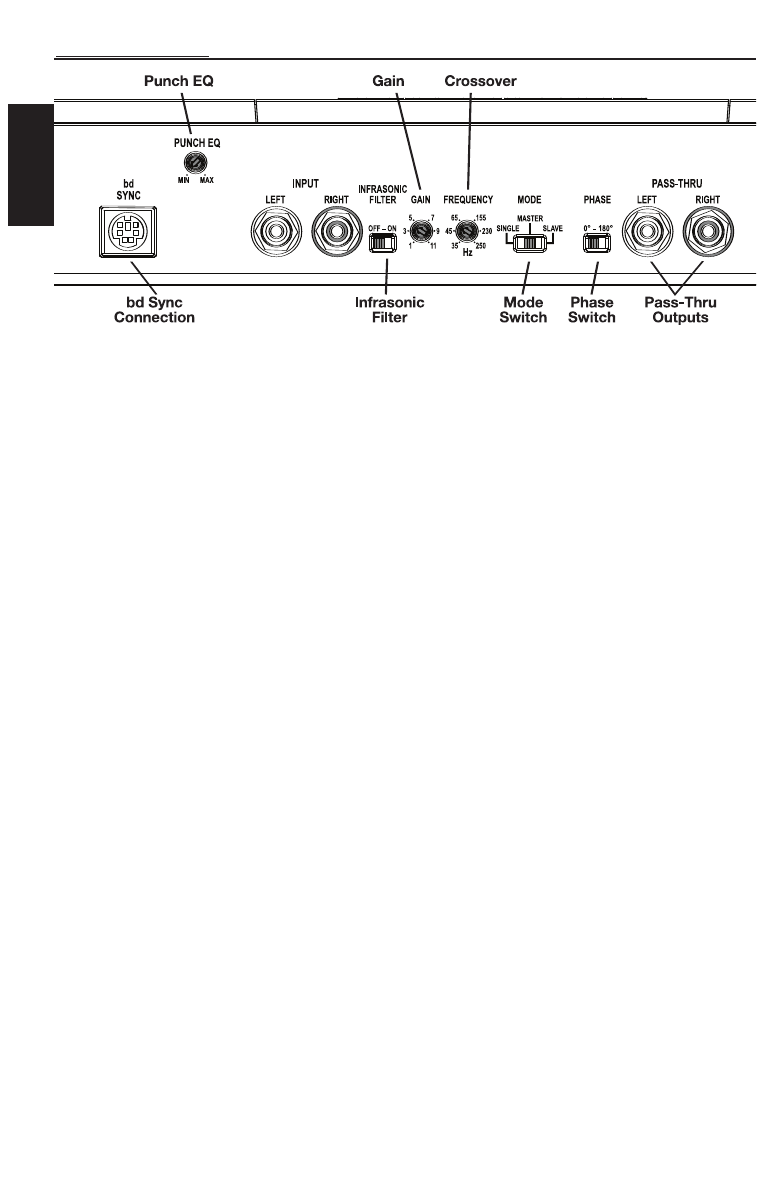

1. DEL d'alimentation (au-dessus de l'appareil) – Cette DEL bleue s'illumine lorsque l'appareil est

allumé.

2. DEL thermique (au-dessus de l'appareil) – Cette DEL rouge s'illumine si l'ampli atteint le troisième

niveau de protection thermique.Si cela se produit,l'ampli s'éteint pour refroidir.

3. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une

impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint

automatiquement si cela se produit.

4. Vumètre de sortie (dessus de l'appareil) - Ce vumètre à diodes électroluminescentes indique en

temps réel le niveau de sortie de l'amplificateur de -00 (infini) jusqu'à +2 dB.Le niveau affiché par ce

vumètre ne doit pas atteindre +2 dB en fonctionnement normal,car cela indique un écrêtage.

5. Voyant de batterie (dessus de l'appareil) - Ce voyant à diodes électroluminescentes affiche en

temps réel la tension à l'entrée de l'amplificateur,de 9 à 16 volts c.c.

6. Dissipateur thermique en aluminium coulé – Le dissipateur thermique en aluminium coulé de

l'amplificateur Power dissipe la chaleur générée par les circuits de l'amplificateur.

7. Bornes de haut-parleur - Ces connecteurs nickelés (+ et -) de haute qualité acceptent les fils de

calibre AWG 8 à 16.

8. Télécommande d'égaliseur Punch (télécommande en option) - La connexion de la télécommande

d'égaliseur Punch se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à

permettre un accès facile.Cette commande permet d'amplifier les basses et hautes fréquences afin de couvrir le

bruit de la route.La télécommande remplace l'égaliseur Punch de l'ampli une fois connectée.

REMARQUE : Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne

fonctionneront pas avec ces amplificateurs.

9. Connexion bd Sync – Ces amplis sont dotés d'un connecteur mini-DIN à 6 broches.Le câble bd Sync

doit être utilisé lorsqu'on utilise deux amplis en mode ponté.Cela permet de synchroniser les deux

générateurs de fréquence indépendants de chaque appareil.

10 Égaliseur punch - Cette commande des basses permet un réglage sur bande étroite de 0 db à +18 db @

45 Hz,et comporte un égaliseur Punch à base de gyrateur pour éliminer le déplacement de fréquence

produit par l'amplification.

11. Connecteurs RCA d'entrée - Ces connecteurs RCA Pro-Audio assurent une connexion facile des

5

PARTICULARITÉS TECHNIQUES

entrées de signaux.Ils sont nickelés pour résister à la dégradation du signal causée par la corrosion.Leur

conception réduit les contraintes exercées sur les cartes de circuit internes lorsque les câbles RCA sont

connectés ou déconnectés.

12. Filtre infrasonique – Filtre passe-haut 28 Hz conçu pour empêcher la transmission,de l'ampli au

subwoofer,des fréquences inférieures à la plage sonore.Par conséquent,cela améliore le rendement et la

puissance du subwoofer,particulièrement dans les enceintes à évent.

13. Commande de gain - La commande de gain d'entrée est préréglée de manière à correspondre à la

sortie de la plupart des unités source.Elle peut être réglée en fonction d'une variété d'unités source.

14. Filtre variable – Filtre Butterworth intégré de 24 dB/octave dont le point de fréquence varie entre 35

Hz et 250 Hz.Le filtre est réglé sur passe-bas (LP).

15. Commutateur de mode - Permet de basculer entre les modes amplificateur unique (Single),maître

(Master) et asservi (Slave) lors de l'interconnexion de plusieurs amplificateurs de classe BD. Le

premier amplificateur de la série doit être mis en mode maître (Master) et les autres en mode asservi

(Slave).Cela permet d'utiliser les mêmes réglages de gain,de fréquence de coupure,de filtre

infrasonore et d'amplification des basses pour tous les amplificateurs asservis.

REMARQUE : Le réglage du gain peut être affiné sur l'amplificateur asservi.

16. Commutateur de phase – Utilisé lorsqu'on ponte deux amplis bd ensemble (se partageant une charge

commune) à l'aide d'un câble Sync bd pour déphaser un amplificateur de l'autre de 180°.

17. Extension ampli RCA – L'extension ampli permet de connecter en guirlande un second ampli en évitant

d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.

18. Bor6e de télécommande - Ce connecteur nickelé de haute qualité accepte les fils de calibre AWG 8 à

16.Cette borne sert à allumer et éteindre l'amplificateur à distance lorsqu'une tension de +12 V c.c.y est

appliquée.

19. Bornes d'alimentation - Les connecteurs d'alimentation et de masse de l'amplificateur sont nickelés et

acceptent des fils allant jusqu'au calibre AWG 1/0 pour maximiser la capacité d'entrée de courant.

INSTALLATION

CONSIDÉRATIONS CONCERNANT L’INSTALLATION

Voici la liste d’outils requis pour l’installation :

Voltmètre-ohmmètre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme no2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermorétrécissable de 1/8 po de

diamètre

Connecteurs assortis

Longueur adéquate - Fil d'alimentation rouge

de calibre AWG 1/0

Longueur adéquate — Fil d’allumage à distance

Longueur adéquate - Fil de masse noir de

calibre AWG 1/0

6

Français

INSTALLATION

REMARQUE : Il est recommandé d'utiliser du fil de calibre AWG 1/0 pour les connexions d'alimentation

(B+) et de masse (GND).

Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation de votre nouvel

ampli.Vous sauverez du temps en planifiant à l’avance la disposition du système et du câblage.Assurez-vous,entre

autres,que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,

confiez la tâche à un technicien qualifié.

MISE EN GARDE : avant d'entamer l'installation,déconnectez la broche négative (-)

de la batterie pour éviter tout risque de blessures,d’incendie ou

de dommages à l'appareil.

Avant de commencer l’installation,suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d’installer l’appareil.

2. Par mesure de sécurité,veuillez débrancher le fil négatif de la batterie avant de commencer l’installation.

3. Pour faciliter le montage,nous vous suggérons de dérouler tous les fils avant d’installer l’appareil.

4. Acheminez tous les câbles RCA de façon groupée, à l’écart des fils à courant élevé.

5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal

ou de puissance.

6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir

d’essence, les conduites de carburant, de frein,hydrauliques ou de dépression, ou le câblage électrique

lorsque vous travaillez sur un véhicule.

7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l’intérieur du véhicule pour

assurer une meilleure protection.

8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants.Tout fil acheminé à travers du

métal,un pare-feu en particulier,doit être protégé avec des bagues en caoutchouc ou plastique.

9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l’aide de fusibles.Installez

un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à moins de 45,7 cm (18 po) de

la borne de batterie.

10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin d’assurer une

bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours

connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

EMPLACEMENTS DE MONTAGE

Compartiment moteur

Ne montez jamais cet appareil dans le compartiment moteur.Cela entraînerait l’annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adéquat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrière, assure un refroidissement adéquat.

Montage dans l’habitacle

Le montage de l’ampli dans l’habitacle passager est acceptable à condition qu’il reçoive suffisamment d’air

pour se refroidir.Si vous comptez installer l’ampli sous le siège du véhicule, prévoyez un écartement d’au

moins 2,54 cm (1 po) autour du dissipateur thermique de l’ampli.

Un écartement inférieur à cela n’assure pas un refroidissement satisfaisant,nuit à la performance de l’ampli

et est,pas conséquent, fortement déconseillé.

7

INSTALLATION

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule.Nous

vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système

électrique puisse supporter la charge accrue de votre système stéréo.Les systèmes électriques ordinaires

en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les

amplis Power.Toutefois,la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée

légèrement.Pour maximiser la performance de votre ampli,nous vous suggérons d'utiliser une batterie à

usage intensif et un condensateur de stockage d'énergie.

CÂBLAGE DU SYSTÈME

MISE EN GARDE : si vous ne vous sentez pas à l’aise pour effectuer vous-même le

câblage de votre nouvel appareil,veuillez confier l’installation à

votre distributeur agréé Rockford Fosgate.

MISE EN GARDE : avant d'entamer l'installation,déconnectez la broche négative (-)

de la batterie pour éviter tout risque de blessures,d’incendie ou

de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d’alimentation près des câbles

d’entrée de signaux faibles,de l’antenne, des câbles

d'alimentation,des équipements ou faisceaux sensibles.Les fils

d’alimentation transportent un courant élevé et peuvent produire

du bruit dans le système audio.

REMARQUE : Utilisez la clé Allen fournie pour serrer les bornes d'alimentation et de haut-parleur.

1. Planifiez l’acheminement des fils.Gardez les câbles RCA ensemble mais en les isolant des câbles

d’alimentation de l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les

moteurs électriques,pour éviter que le signal audio ne subisse d'interférence de bruit provenant de champs

de rayonnement électriques.Si vous faites passer les fils par un pare-feu ou autre barrière métallique,

protégez-les à l’aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez

toute la longueur des fils pour l’instant.Vous l’ajusterez plus tard.

REMARQUE : Il est recommandé d'utiliser du fil de calibre AWG 1/0 pour les connexions d'alimentation

(B+) et de masse (GND).

2. Préparez le fil ROUGE (câble d'alimentation) qui devra être relié à l'ampli en dénudant 7/8 po (2,2 cm) de

son extrémité.Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.

REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule.

Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-

fusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le

fusible pour l'instant.

4. Dénudez 1/2 po de l’extrémité de batterie du câble d’alimentation et sertissez une grosse cosse à anneau

sur le câble. Connectez la cosse à la borne positive de la batterie. N’installez pas le fusible pour l'instant.

5. Préparez le fil NOIR (câble de mise à la masse) qui devra être relié à l’ampli en dénudant 7/8 po (2,2 cm) de

son extrémité.Insérez la partie dénudée dans la borne GND,puis fixez le fil en vissant la

vis sans tête.Préparez la masse du châssis en grattant toute trace de peinture de la

surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et

de graisse. Dénudez l’autre extrémité du fil et fixez un connecteur en anneau.Fixez le

câble au châssis à l’aide d’une vis non anodisée et une rondelle en étoile.

REMARQUE : Gardez le fil NOIR (masse) aussi court que

possible.Toujours inférieur à 30 po (76,2 cm).

6. Préparez le fil d'activation REM qui devra être relié à l'ampli

en dénudant 7/8 po (2,2 cm) de son extrémité.Insérez la

partie dénudée dans la borne REM, puis fixez le fil en vissant

la vis sans tête. Connectez l'autre extrémité du fil REM à

une source positive commutée de 12 volts.La tension

commutée provient généralement du câble d'allumage

d'ampli de la source audio.Si la source audio ne comporte

pas une telle sortie,nous recommandons de raccorder un

interrupteur mécanique en ligne avec une source de 12

volts pour activer l'ampli.

8

Français

INSTALLATION

Connexion

d'alimentation

7. Montez solidement l’ampli sur le véhicule ou le rack d’ampli.Prenez soin de ne pas le fixer sur des panneaux

en carton ou en plastique.Les vis pourraient en effet se décoller des panneaux sous l’effet des vibrations de

la route ou des arrêts soudains du véhicule.

8. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.

MISE EN GARDE : Assurez-vous toujours que l'ampli est éteint ou débranché avant

de connecter les câbles RCA.Toute négligence à cet égard peut

causer des blessures ou endommager l'ampli et/ou les

composants qui lui sont connectés.

9. Connectez les haut-parleurs :dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans

la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout.Veillez à respecter la polarité des haut-

parleurs.NE mettez PAS les fils de haut-parleur à la masse sur le châssis car cela pourrait causer un

fonctionnement instable.

10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises.

Vérifiez toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés et de connexions

desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE : vérifiez les polarités de signal à l’aide des schémas.

MISE EN GARDE : Ces amplis ne sont pas recommandés pour des charges

d'impédance inférieures à 1 ou 2 par paires d'amplis

pontées (jumelées).

Câblage pour un ampli

Réglé sur

SINGLE

(simple)

9

FONCTIONNEMENT

TÉLÉCOMMANDE D'ÉGALISEUR PUNCH (en option)

REMARQUE : Les modèles précédents (antérieurs à 2007) de

télécommandes de basses Punch et Para-

Punch ne fonctionneront pas avec ces

amplificateurs.

REMARQUE : Suivez le mode d'emploi livré avec

la télécommande pour choisir

parmi les différents types de

montage celui que vous préférez.

Installez Vite

1. Servez-vous des vis fournies pour installer l'attache de fixation.

2. Glissez la télécommande sur l'attache de fixation jusqu'à ce

qu'elle se mette en place d'un déclic.

3. Placez le câble,reliez à la télécommande et à l'amplificateur.

Fonctionnement

4. Fonctionnement identique à celui de l'égaliseur Punch,voir ci-

dessous.

REMARQUE : Une fois connectée,la télécommande d'égaliseur Punch en option remplace la commande de

l'égaliseur Punch sur l'ampli.

MISE EN GARDE : Une forte amplification peut produire un excès de mouvement de la

membrane,ce qui peut l'endommager.

+20

-2

-0

+2

+4

+6

+8

+10

+12

+14

+16

+18

20 50 100 200 500

Hz

LP

Low Pass

ÉGALISEUR PUNCH

Tournez le bouton dans le sens des aiguilles d'une montre pour amplifier les basses de l'ampli de 0 à +18

dB @ 45 Hz.Réglez-le selon votre goût en écoutant le système.

REMARQUE : Une fois connectée,la télécommande d'égaliseur Punch en option remplace la commande de

l'égaliseur Punch sur l'ampli.

RÉGLAGE DU GAIN

Pour régler le gain,commencez par mettre tous les boutons de gain de l'amplificateur à zéro en les tournant à fond dans

le sens antihoraire.Augmentez progressivement le volume de l'unité source jusqu'à ce qu'une distorsion soit audible,puis

baissez-le un peu jusqu'à ce que la distorsion devienne inaudible.Cela correspondra à peu près au volume maximum sur

la plupart des unités sources.Augmentez alors le gain de l'amplificateur jusqu'au volume adéquat.

REMARQUE : Le meilleur rapport signal-bruit et la meilleure gamme dynamique s'obtiennent avec le réglage de gain

minimum.

MISE EN GARDE : Évitez de régler le gain de l'ampli trop haut car cela entraîne une

augmentation significative du bruit et des distorsions.

REMARQUE : pour un réglage plus approfondi,communiquez avec le support technique de Rockford.

10

Français

RÉGLAGE DE LA FRÉQUENCE DU FILTRE PASSIF

La fréquence du filtre peut être ajustée de 35 à 250 Hz.Le filtre est réglé sur un fonctionnement en mode

LP (passe-bas) uniquement.

Baissez complètement le niveau du filtre.Le système audio étant en fonctionnement,augmentez le niveau du filtre

graduellement jusqu'à atteindre le point de fréquence voulu.

FILTRE INFRASONIQUE

Lorsque l'interrupteur est mis sur « ON »,le filtre infrasonique 28 Hz est activé et limite les basses fréquences

transmises au haut-parleur de graves.Réglez-le selon votre goût en écoutant le système d'une façon puis de l'autre.

REMARQUE : Nous recommandons d'employer le filtre infrasonique en cas d'utilisation d'enceintes à évent avec cet

ampli.

SÉLECTEUR DE MODE

Permet de régler l'ampli en mode simple (utilisation d'un seul ampli),et maître ou esclave en cas de

connexion de plusieurs amplis bd.

Le premier ampli de la série est défini comme maître et les autres comme esclaves.Ceci permet de définir

un seul et même réglage de gain,de filtre passif,de filtre infrasonique et d'amplification des basses pour

tous les amplis esclaves.

Le gain des amplis subséquents (esclaves) peut être utilisé pour affiner le réglage.

On peut connecter ainsi 100 amplis bd au maximum au moyen de cette méthode.

COMMUTATEUR DE PHASE

Utilisé lorsqu'on ponte deux amplis bd ensemble (se partageant une charge commune) à l'aide d'un câble

Sync bd pour déphaser un amplificateur de l'autre de 180°.

Le câble bd Sync doit être utilisé pour permettre la synchronisation des deux générateurs de fréquence

porteuse indépendants de chaque appareil.

FONCTIONNEMENT

11

Câblage pour plusieurs amplis

FONCTIONNEMENT

Réglé sur

SLAVE

(esclave)

Réglé sur

SLAVE

(esclave)

Réglé sur

SLAVE

(esclave)

Vers ampli 5

etc.

Réglé sur

MASTER

(maître)

REMARQUE : Seules les commandes du premier ampli (maître) ont besoin d'être réglées.Le gain des

amplis subséquents (esclaves) peut être utilisé pour affiner le réglage.

12

Français

Câblage bd Sync

FONCTIONNEMENT

Réglé sur MASTER

(maître)

Réglé sur SLAVE

(esclave)

Réglé sur SLAVE

(esclave)

Réglé sur SLAVE

(esclave)

Câble bd

Sync

Câble bd

Sync

Vers ampli 5, 6

etc.

Câble 8 AWG

minimum,

longueur

maximum

38,1cm (15 po)

Câble 8 AWG

minimum,

longueur

maximum

38,1cm (15 po)

REMARQUE : Seules les commandes du premier ampli

(maître) ont besoin d'être réglées.Le gain

des amplis subséquents (esclaves) peut

être utilisé pour affiner le réglage.

13

DÉPANNAGE

REMARQUE : si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous.

Procédure 1 :vérifiez que les connexions de l’ampli sont bien mises.

Vérifiez que le voyant POWER est allumé.Si c'est le cas,passez à l'étape 3,sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie.Effectuez un remplacement au besoin.

2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.

3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule.Procédez

à une réparation ou un remplacement si nécessaire.

4. Vérifiez la présence d'un courant de 9,0 à 15,5 volts au niveau de la borne positive de la batterie et du câble d'allumage à

distance.Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli,de la stéréo,de la batterie et du porte-fusible.

Procédez à une réparation ou un remplacement si nécessaire.

Procédure 2 :Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé,cela indique la présence possible d'un court-circuit dans les connexions de haut-

parleur.Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des

courts-circuits dans le câblage des haut-parleurs.Le voyant de protection peut s'allumer si l'impédance de haut-

parleur est trop basse.

2. Si le voyant thermique est allumé,cela indique généralement que l'ampli fonctionne à très forte puissance alors que la

circulation d'air autour de l'ampli est inadéquate.Éteignez le système et laissez-le refroidir.Vérifiez que l'impédance de

haut-parleur est bonne.Refaites le câblage au besoin.Le voyant thermique peut également s'allumer si la tension de la

batterie est faible.Vérifiez que le système de charge du véhicule assure une tension adéquate.Si les procédures

précédentes ne suffisent pas à résoudre le problème,il se peut qu'il y ait une anomalie dans l'ampli.Dans ce cas,

appelez le service à la clientèle.

Procédure 3 : Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli.Vérifiez s'il y a des

problèmes de torsion ou d'épissure tout le long des câbles,etc.Testez la présence de courant c.a.au niveau des

entrées RCA lorsque la stéréo est allumée.Procédez à une réparation ou un remplacement si nécessaire.

2. Débranchez l'entrée RCA de l'ampli.Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procédure 4 :vérifiez l’ampli si un crépitement se produit lorsque vous l’allumez.

1. Débranchez le signal d’entrée reçu par l’ampli,puis allumez et éteignez l’ampli.

2. Si le bruit disparaît,connectez le fil REMOTE de l’ampli à la source audio avec un module d’allumage temporisé.

OU

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l’ampli (p.ex.,directement de la batterie).

2. Si le bruit disparaît,utilisez un relais pour isoler l’ampli du signal de bruit du démarrage.

Procédure 5 :vérifiez l’ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA,câbles de haut-parleur) à l’écart des fils d’alimentation ou de masse.

OU

2. Contournez tous les composants électriques situés entre la stéréo et l’ampli.Connectez la stéréo directement à l’entrée de

l’ampli.Si le bruit disparaît,l’unité contournée est la cause du bruit.

OU

3. Retirez les fils de masse de tous les composants électriques.Branchez de nouveau les fils à la masse,mais à des emplacements

différents.Vérifiez que ceux-ci sont propres,que le métal est brillant sans trace de peinture,ni rouille,etc.

OU

4. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

OU

5. Faites effectuer par votre mécanicien un essai de charge au niveau de l’alternateur et de la batterie.Vérifiez que le circuit

électrique du véhicule fonctionne correctement,notamment le distributeur,les bougies et leurs câbles,le régulateur de tension,

etc.

14

Français

CARACTÉRISTIQUES

Les spécifications sont sujettes à changements sans préavis

MODÈLE - POWER T2500-1bd

Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 mono 1000 watts x 1

Charge de 2 mono 1800 watts x 1

Charge de 1 mono 2500 watts x 1

Puissance nominale en continu (RMS) - Deux Amplificateurs bdSYNC en Configuration

Charge de 2 bridgé mono 5000 Watts x 1

Dimensions : Hauteur 5,44 cm

Largeur 20,68 cm

Longueur 55,66 cm

Capacité du fusible de la batterie (Ampères) externe (non fourni) 300A

Rapport signal/bruit (pondéré A)

À 1 watt dans 4 Ohms ≥70 dB

Rapport signal/bruit (pondéré A)

Pour une puissance nominale dans 4 Ohms ≥100 dB

Pente d'atténuation du filtre 24 dB/octave Butterwort

Fréquence de coupure (filtre passe-bas uniquement) variable de 35 à 250 Hz

Réponse en fréquence de 20 Hz à 250 Hz ±0,5 dB

Plage de réglage de tension de signal Variable de 150 mV à 5 V (entrée RCA)

Protection Le dispositif de protection de court-circuit arrête l'ampli en cas

de détection d'une d'impédance trop basse ou d'un court-circuit

au niveau des câbles de haut-parleur. Un interrupteur

thermique éteint l'amplificateur en cas de surchauffe.

Égalisation PEQ (égalisation Punch) Variable de 0 dB à +18 dB @ 45 Hz

Impédance d'entrée 20 k-ohms

Filtre infrasonique Sélectable 12 dB/octave, -3 dB @ 28 Hz

Tension de fonctionnement de 9 à 15.5 Vcc

Entrées symétriques Oui

RRMC (rapport de réjection en mode commun) >55 dB @ 1 KHz

Facteur d'amortissement >200

THD+N (Distorsion harmonique totale + bruit) < 1% @ 1 Ohms

15

INFORMATIONS SUR LA

GARANTIE LIMITÉE

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes

suivants :

Durée de la garantie

Sources audio,haut-parleurs,processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par

des distributeurs agréés Rockford Fosgate,aux États-Unis d’Amérique et leurs territoires.Les produits

achetés par des consommateurs auprès d’un distributeur agréé Rockford Fosgate,dans un autre pays,

sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis

auprès d’un distributeur agréé Rockford Fosgate.Afin de bénéficier du service de garantie,l’acheteur

doit fournir à Rockford une copie du reçu indiquant le nom du client,le nom du distributeur,le produit

acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un

produit jugé équivalent) au choix de Rockford.

Non-couverture

1.Dommages pour cause d'accident,d'abus,de mauvaise utilisation,d'eau,de vol,de transport

2.Coûts et frais relatifs au retrait ou à la réinstallation du produit

3.Service effectué par quelqu’un d’autre que Rockford ou un centre de service autorisé

Rockford Fosgate

4.Tout produit dont le numéro de série a été oblitéré,altéré ou enlevé

5.Dommages subséquents infligés à d’autres composants

6.Tout produit acheté en dehors des États-Unis

7.Tout produit qui n’a pas été acheté auprès d’un distributeur agréé Rockford Fosgate

Limite sur les garanties implicites

Toute garantie implicite,y compris toute garantie d’adéquation à un usage particulier et de

commerciabilité,est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus.

Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites.En

conséquence,l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à

assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce

produit.

Pour l’obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide,appelez le service à la clientèle Rockford au 1-800-669-9899.Vous devez

obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à

Rockford Fosgate.La responsabilité de l’envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agréé

pour plus de détails.

2

Español

INTRODUCCIÓN

ÍNDICE DE MATERIAS

Estimado cliente,

Felicitaciones por su compra de la mejor marca del mundo de amplificadores para automóviles. En Rockford Fosgate

somos fanáticos de la mejor reproducción musical y estamos agradecidos de que haya escogido nuestro producto.Con

muchos años de experiencia en ingeniería,conocimiento del oficio y procedimientos de prueba críticos,hemos creado

una amplia gama de productos para reproducción musical con toda la claridad y la riqueza que usted merece.

Para obtener el mejor rendimiento,le recomendamos que su nuevo producto de Rockford Fosgate sea instalado por

un Distribuidor Autorizado de Rockford Fosgate,puesto que les ofrecemos capacitación especializada a través del

Instituto de Capacitación Técnica Rockford (RTTI).Por favor lea la garantía,conserve el recibo y la caja original

para que los use como posible referencia futura.

Productos excelentes e instalaciones competentes son sólo una parte del rompecabezas cuando se trata de su

sistema.Asegúrese de que su instalador esté usando accesorios de instalación 100% auténticos de Rockford

Fosgate en su instalación.Rockford Fosgate tiene todo, desde cables RCA y cable para altavoces a línea de

alimentación y conectores para la batería.¡Insista en esto! Después de todo, su sistema nuevo merece sólo lo

mejor.

Para darle el toque final a su nueva imagen Rockford Fosgate;pida sus accesorios Rockford,los cuales incluyen

playeras,chaquetas, gorras y anteojos para sol.

Para obtener un folleto gratis de los productos de Rockford Fosgate y accesorios Rockford

visite nuestro sitio web en: www.rockfordfosgate.com

o,en los EE.UU.llame al 1-800-669-9899 o por fax al 1-800-398-3985.

Para todos los demás países, llame al +001-480-967-3565 o envíe un FAX al +001-480-966-3983.

PRACTIQUE EL SONIDO SEGURO™

El contacto continuo con niveles de presión de sonido superiores a 100 dB puede

causar la pérdida permanente de la audición.Los sistemas de sonido de alta potencia

para automóviles pueden producir niveles de presión de sonido superiores a los 130 dB.

Aplique el sentido común y practique el sonido seguro.

NOTA: Lea cada sección para obtener

información más detallada.

Si tiene preguntas sobre este producto después de leer el manual, le recomendamos que consulte a su

distribuidor de Rockford Fosgate. Si necesita ayuda adicional,puede llamarnos directamente al

1-800-669-9899.Asegúrese de tener listo el número de la serie,número del modelo y la fecha de compra

cuando llame.

El número de la serie se encuentra en el exterior de la caja.Por favor, escríbalo en el espacio que se indica

a continuación para tener una anotación permanente. Eso servirá como verificación de la garantía de

fábrica y podría ser de utilidad para recuperar su unidad fuente si alguna vez se la roban.

Número de la serie: __________________________________

Número del modelo:__________________________________

Introducción. . . . . . . . . . . . . . . . . . . . . . . . . 2

Instrucciones de seguridad. . . . . . . . . . . . . 3

Características del diseño . . . . . . . . . . . . 4-5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Consideraciones para la instalación . . . . . . . 5

Lugares de montaje. . . . . . . . . . . . . . . . . . . . 6

Batería y carga. . . . . . . . . . . . . . . . . . . . . . . . 7

Cableado del sistema . . . . . . . . . . . . . . . . . . 7

Funcionamiento . . . . . . . . . . . . . . . . . . . 9-12

Remote Punch EQ (Opcional) . . . . . . . . . . 9

Ajuste de ganancia. . . . . . . . . . . . . . . . . . . . 10

Adjuste de la frecuencia de X-over

(Transición) . . . . . . . . . . . . . . . . . . . . . . . . . 10

Filtro infrasónico . . . . . . . . . . . . . . . . . . . . . 10

Interruptor de modo. . . . . . . . . . . . . . . . . . 10

Interruptor de fase . . . . . . . . . . . . . . . . . . . 12

Solución de problemas . . . . . . . . . . . . . . . 13

Especificaciones. . . . . . . . . . . . . . . . . . . . . 14

Información sobre la garantía limitada. . 15

2009 Rockford Corporation.Todos los derechos reservados

Rockford Fosgate, el logotipo Rockford Fosgate,el logotipo POWER y el logotipo PUNCH son

marcas comerciales registradas o marcas registradas de Rockford Corporation.

3

INSTRUCCIONES DE SEGURIDAD

INICIO

¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al

dueño,vendedor y técnico de instalación.Para quienes desean información rápida sobre cómo instalar

este producto,por favor vean la Sección Instalación de este manual.El resto de la información puede

encontrarse usando el Índice de Materias.Nosotros,en Rockford Fosgate hemos trabajado arduamente

para asegurarnos que toda la información de este manual esté actualizada.Ya que constantemente

encontramos nuevas formas para mejorar nuestros productos,esta información está sujeta a cambios

sin previo aviso.

Visite nuestro sitio web para obtener la información más reciente

sobre todos los productos Rockford.

www.rockfordfosgate.com

El juego de accesorios que se incluye con cada amplificador contiene el equipo de montaje necesario para

fijar el amplificador al vehículo.

Este símbolo de “ADVERTENCIA” tiene por objeto alertar al usuario

sobre la presencia de instrucciones de importancia.No tener en cuenta

las instrucciones podría resultar en lesiones severas o muerte.

Este símbolo de “PRECAUCIÓN” tiene por objeto alertar al usuario

sobre la presencia de instrucciones de importancia.No tener en cuenta

las instrucciones podría resultar en lesiones o daños a la unidad.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA.Tenga extremo cuidado al manejar o al

hacer conexiones de los altavoces.El voltaje en los terminales del altavoz puede

causar lesiones o muerte.Lea y entienda las instrucciones de este manual antes de

hacer conexiones.

PRECAUCIÓN: Para prevenir lesiones y daño a la unidad,por favor lea y cumpla las instrucciones

de este manual.Queremos que disfrute este sistema,no que le de un dolor

de cabeza.

PRECAUCIÓN Si no tiene la certeza de poder instalar el sistema,hágalo instalar por una persona

técnicamente calificada por Rockford Fosgate.

PRECAUCIÓN Antes de la instalación,desconecte el terminal negativo (-) de la batería para que

evite posibles lesiones,daños a la unidad o incendio.

CONTENIDO DE LA CAJA

Un amplificador mono aural Power Modelo

T2500-1bd

Manual de instalación y funcionamiento

Juego de implementos para el montaje

Llave Allen de 4mm para los terminales de

alimentación y de altavoces

4

Español

CARACTERÍSTICAS DEL DISEÑO

1. LED de alimentación (Parte superior de la unidad) – Este LED azul se ilumina cuando se enciende

la unidad.

2. LED de temperatura (Parte superior de la unidad) – Este LED rojo se ilumina si el amplificador

llega a la tercera etapa de protección térmica.El amplificador se apagará para enfriarse si esto sucede.

3. LED de protección (Parte superior de la unidad) – Este LED amarillo se ilumina si se detecta un

corto circuito o una impedancia demasiado baja en las conexiones del altavoz.El amplificador se apagará

automáticamente si esto sucede.

4. Visualización de la salida (parte superior de la unidad) - Esta visualización de LED que imita

una aguja muestra la salida en tiempo real del amplificador desde - 00 (infinito) hasta +2dB. Durante el

funcionamiento normal el indicador no debe llegar a +2dB,pues esto indica recorte.

5. Visualización Batt (Batería) (Arriba de la unidad) - Esta visualización de LED que imita una

aguja muestra el voltaje de entrada en tiempo real al amplificador de 9 a 16 voltios de CC.

6. Disipador térmico de aluminio fundido - El disipador térmico de aluminio fundido del amplificador

Power disipa el calor generado por los circuitos.

7. Terminales de altavoz - Estos conectores para cable de servicio pesado niquelados (+ y -) aceptarán

cables de calibre 8 a 16 AWG.

8. Remote Punch EQ (Controlador Opcional) - La conexión del Remote Punch EQ se hace usando

cable RJ-45 y se puede instalar en una variedad de maneras distintas para tener acceso fácil para el control.

Se usa el control para reforzar información de baja y/o alta frecuencia para vencer el ruido de la calle.El

remoto omite el Punch EQ en el amplificador cuando está conectado.

NOTA: Los controles remotos Punch Bass y Para-Punch previos (anteriores a 2007) no funcionarán con estos

amplificadores.

9. Conexión de sincronización bd – Estos amplificadores tienen un conector mini DIN de 6 contactos.

Al usar dos amplificadores juntos en un modo de puente,se tiene que usar un cable de sincronización bd.

Esto permitirá que se sincronicen los dos generadores portadores de frecuencia independientes en cada

unidad.

10. Punch EQ – Este control es un ajuste de banda angosta variable desde 0dB hasta +18dB a 45Hz con un

Punch EQ basado en un girador que elimina el desplazamiento de frecuencias con el refuerzo.

5

CARACTERÍSTICAS DEL DISEÑO

11. Conectores RCA de entrada - Los conectores RCA de audio profesionales montados en el panel

proporcionan una fácil conexión para la entrada del nivel de las señales.Están niquelados para resistir el

deterioro de las señales causado por la corrosión.Su diseño reduce el esfuerzo creado en los tableros

cuando se conectan o desconectan los cables RCA.

12. Filtro infrasónico – Un filtro pasa altos de 28Hz diseñado para evitar que se apliquen frecuencias

menores que la gama de audio desde el amplificador al subwoofer. Consecuentemente mejora el

rendimiento del subwoofer y el manejo de la potencia,particularmente en gabinetes ventilados.

13. Control de ganancia – El control de ganancia de entrada está preconfigurado para igualar la salida de la

mayoría de las unidades fuente.Se puede ajustar para igualar los niveles de salida de una variedad de

unidades fuente.

14. Cruce variable – Es un filtro incorporado de 24dB/octava Butterworth con un punto de cruce variable

desde 35 hasta 250Hz.El cruce está configurado en Pasa bajos (LP).

15. Interruptor Mode - Se usa para configurar el amplificador entre simple, para usarlo como

amplificador simple y Maestro o Esclavo,para cuando se conecta múltiples amplificadores bd juntos.Se

configura el primer amplificador de la serie como Maestro y los amplificadores siguientes como

Esclavos.Esto permite el uso de un solo ajuste de ganancia,cruce, filtro infrasónico y refuerzo de

bajos para todos los amplificadores esclavos.

NOTA: La ganancia en un amplificador Esclavo permite el ajuste de la sintonía fina.

16. Interruptor de fase – Se usa cuando se conectan juntos dos amplificadores en puente usando un cable

de sincronización bd para poner en fase un amplificador a 180° del otro con una carga común.

17. Enchufes RCA de Paso Directo - El paso directo brinda una fuente conveniente para conectar un

amplificador adicional en cadena,sin tener que conectar otro juego de cables RCA desde el frente del

vehículo hasta el punto del amplificador trasero.

18. Terminales remotos - Estos conectores de cable niquelados,de servicio pesado,aceptarán cables de

calibre 8 a 16 AWG.Este terminal se usa para encender y apagar el amplificador de manera remota

cuando se aplican +12V de corriente continua.

19. Terminales de alimentación - Los conectores de alimentación y de tierra del amplificador están

niquelados y permiten el uso de cables de hasta 1/0 AWG maximizando la capacidad de corriente de

entrada del amplificador.

INSTALACIÓN

CONSIDERACIONES PARA LA INSTALACIÓN

La siguiente es una lista de las herramientas necesarias para la instalación:

Voltímetro / Ohmetro

Pelacables

Tenaza engarzadora de cables

Cortador de cables

Destornillador Phillips No.2

Llave para bornes de batería

Taladro manual con distintas brocas

Tubo termoretráctil de 1/8 pulgadas de diámetro

Variedad de conectores

Largo adecuado-Cable de alimentación rojo 1/0 AWG

Largo adecuado—Cable de encendido remoto

Largo adecuado-Cable de puestas a tierra negro 1/0

AWG

6

Español

INSTALACIÓN

NOTA:Nosotros recomendamos un cable calibre 1/0 AWG para ser usado con las conexiones de

alimentación (B+) y tierra (GND).

Esta sección se concentra en algunas de las consideraciones para su vehículo para instalar el nuevo

amplificador.La planificación previa del diagrama de su sistema y las mejores rutas del cableado ayudarán a

ahorrar tiempo en la instalación.Cuando se decida sobre el diagrama de su nuevo sistema,asegúrese de

que cada componente esté accesible para realizar ajustes.

PRECAUCIÓN: Si no está seguro sobre cómo instalar el sistema usted mismo,pídale a un técnico

calificado que lo instale.

PRECAUCIÓN: Antes de la instalación,desconecte el terminal negativo de la batería (-) para

prevenir daño a la unidad,incendio y/o posibles lesiones.

Antes de comenzar la instalación,siga estas normas simples:

1. Asegúrese de leer y entender cuidadosamente las instrucciones antes de intentar instalar la unidad.

2. Para mayor seguridad,desconecte el electrodo negativo de la batería antes del comienzo de la instalación.

3. Para facilitar el montaje,le sugerimos que pase todos los cables antes de montar la unidad fuente en su lugar.

4. Pase todos los cables RCA juntos y lejos de recorridos de cables de alta corriente.

5. Use conectores de alta calidad para obtener una instalación fiable y reducir la pérdida de potencia.

6. ¡Piense antes de perforar! Tenga cuidado de no cortar o perforar el tanque de combustible,las líneas de

combustible,líneas de frenos o hidráulicas,líneas de vacío o cableado eléctrico cuando trabaje en cualquier

vehículo.

7. Nunca pase los cables por debajo del vehículo.Pasar los cables por el interior del vehículo ofrece la mejor

protección.

8. Evite pasar los cables sobre o por bordes filosos.Use anillos de goma o plástico para proteger los cables

pasados a través del metal,especialmente el muro contra fuego.

9. Proteja SIEMPRE la batería y el sistema eléctrico contra daños usando los fusibles apropiados.Instale el

portafusible apropiado y el fusible en el cable de +12 V de potencia a una distancia máxima de 18 pulgadas

(45,7 cm) del terminal de la batería.

10. Cuando conecte el chasis del vehículo a tierra,quite la pintura del metal para asegurar una conexión a tierra

buena y limpia.Las conexiones de toma de tierra deberán ser las más cortas posibles y deberán estar

siempre conectadas al metal que está soldado al cuerpo principal,o chasis del vehículo.

LUGARES DE MONTAJE

Compartimento del motor

Nunca instale esta unidad en el compartimento del motor. Instalar la unidad en el compartimento del

motor anulará su garantía.

Instalación en el maletero

El montaje vertical del amplificador proporcionará suficiente enfriamiento para el mismo.

El montaje del amplificador en el piso del maletero proporcionará el mejor enfriamiento del mismo.

El montar el amplificador invertido en la plataforma posterior proporcionará un enfriamiento adecuado al

amplificador.

Instalación en la cabina de pasajeros

Se puede montar el amplificador en la cabina de pasajeros,siempre que usted proporcione una cantidad

suficiente de aire al amplificador para que pueda enfriarse.Si planea montar el amplificador debajo del

asiento del vehículo,deberá dejar un espacio mínimo de 1 pulgada (2,54 cm) alrededor del disipador

térmico del amplificador.

Montar el amplificador con un espacio de aire menor de 1 pulgada (2,54 cm) alrededor del disipador

térmico del amplificador en la cabina de pasajeros no proporcionará el enfriamiento apropiado,afectará

severamente el rendimiento del amplificador y no se recomienda.

7

INSTALACIÓN

BATERÍA Y CARGA

Los amplificadores aplicarán una carga mayor en la batería del vehículo y en el sistema de carga de la misma.Le

recomendamos que compruebe el estado del alternador y la batería para asegurarse de que el sistema eléctrico

tenga capacidad suficiente para manejar la mayor carga de su sistema estereofónico.Los sistemas eléctricos estándar

que se encuentren en buen estado deben ser capaces de manejar la carga adicional del amplificador serie Power sin

problemas,aún cuando es posible que se acorte ligeramente la duración de la batería y el alternador.Para maximizar

el rendimiento de su amplificador,sugerimos que use una batería de servicio pesado y un capacitor para el

almacenamiento de energía.

CABLEADO DEL SISTEMA

PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad,por favor consulte

a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación.

PRECAUCIÓN: Antes de la instalación,desconecte el terminal negativo de la batería (-) para

prevenir daño a la unidad,incendio o posibles lesiones.

PRECAUCIÓN: Evite pasar los cables de alimentación cerca de los cables de entrada de bajo nivel,

de la antena,de los conductores de alimentación,de equipo sensible o de cableados

preformados.Los cables de alimentación llevan bastante corriente y podrían inducir

ruido en el sistema de audio.

NOTA: Use la llave Allen proporcionada para apretar los terminales de alimentación y de altavoz.

1. Planifique la ruta de cableado.Mantenga los cables RCA juntos pero aislados de los cables de alimentación del

amplificador y de cualquier accesorio del automóvil de alta potencia,especialmente de motores eléctricos.Esto se hace

para evitar ruido de acoplamiento de campos eléctricos irradiantes en la señal de audio.Cuando pase los cables por el

muro contra fuego o por cualquier barrera metálica,protéjalos con anillos de plástico o goma para evitar cortos

circuitos.Deje los cables largos para poder ajustarlos posteriormente en forma precisa.

NOTA: Nosotros recomendamos un cable calibre 1/0 AWG para ser usado con las conexiones de

alimentación (B+) y tierra (GND).

2. Prepare el cable ROJO (cable de alimentación) para fijarlo al amplificador pelando 7/8 pulg.(2,2 cm) de aislamiento del

extremo del cable.Inserte el cable pelado en el terminal B+ y apriete el tornillo de fijación para fijar el cable en su sitio.

NOTA: Se DEBE instalar un fusible en el cable B+ a 18 pulg.(45,7 cm) o menos de distancia de la batería del

vehículo.Instale el porta-fusibles abajo del capó / cofre y asegúrese de que las conexiones sean herméticas.

3. Recorte el cable ROJO (cable de alimentación) a menos de 18 pulg.(45,7 cm) de la batería y empálmelo en un porta-

fusibles en línea.Consulte en las especificaciones de la capacidad del fusible que debe usar.NO instale el fusible en este

momento.

4. Pele 1/2 pulgada (1,3 cm) del cable para corriente del extremo de la batería y engarce a presión un anillo terminal

grande al cable.Use el terminal del anillo para conectar al terminal positivo de la batería.No instale el fusible en este

momento.

5. Prepare el cable NEGRO (cable a tierra) para conectarlo al amplificador,pelando 7/8 pulg.(2,2 cm) de la aislación del

extremo final del cable.Inserte el cable sin aislación en el terminal GND (tierra) y ajuste el tornillo de fijación para

asegurar el cable en su lugar.Prepare la conexión a tierra en el chasis raspando la pintura de

la superficie de metal y limpie minuciosamente el polvo y la grasa del área.Pele el otro

extremo del cable y conecte un anillo conector.Ajuste el cable al chasis con un tornillo no

anodizado y una arandela en estrella.

NOTA: Mantenga el largo del cable NEGRO (tierra) lo más corto posible.Siempre menos

de 30 pulg.(76,2 cm).

6. Prepare el cable de encendido REM para fijarlo al

amplificador pelando 7/8 pulg.(2,2 cm) de aislamiento del

extremo del cable.Inserte el cable pelado en el terminal

REM y apriete el tornillo de fijación para fijar el cable en su

sitio.Conecte el otro extremo del cable REM a una fuente

de alimentación conmutada de 12 voltios.El voltaje

conmutado normalmente se toma del cable de encendido

del amplificador remoto.Si la unidad de fuente no tiene

esta salida disponible,la solución recomendada es cablear

un interruptor mecánico en línea con una fuente de 12

voltios para activar el amplificador.

8

Español

INSTALACIÓN

Conexión de

corriente

7. Monte el amplificador seguramente al vehículo o al soporte del amplificador.Tenga cuidado de no montar el amplificador

sobre paneles de cartón o plástico porque los tornillos pueden salirse del panel debido a la vibración o las frenadas

repentinas del vehículo.

8. Conecte desde la señal de origen enchufando los cables RCA en los conectores de entrada en el amplificador.

PRECAUCIÓN: Asegúrese siempre de que la alimentación esté apagada o desconectada en el

amplificador antes de conectar los cables RCA.No hacerlo podría causar lesiones,

daños al amplificador o a los componentes conectados.

9. Conecte los altavoces.Pele 1/2 pulgada (1,3 cm) de los cables de los altavoces,insértelos en los terminales de los

altavoces y ajuste el tornillo de fijación en su lugar.Asegúrese de mantener la polaridad correcta en los altavoces.NO

conecte ninguno de los conductores de los altavoces a tierra,ya que esto puede resultar en un funcionamiento inestable.

10. Realice un control final del cableado terminado del sistema para asegurarse de que todas las conexiones son precisas.

Verifique que no haya cables pelados ni conexiones sueltas en ninguna de las conexiones de poder y a tierra que podrían

causar problemas.Instale el fusible cerca de la conexión de la batería.

NOTA: Para establecer la polaridad de señal correcta siga los diagramas.

PRECAUCIÓN: No se recomienda estos amplificadores para cargas de impedancia menores de

1ó 2

Cableado de un amplificador simple

Configure en

SIMPLE

(SINGLE)

9

FUNCIONAMIENTO

REMOTE PUNCH EQ (Opcional)

NOTA: Los controles remotos Punch Bass y Para-Punch previos

(anteriores a 2007) no funcionarán con estos

amplificadores.

NOTA:Use las instrucciones que vinieron con el

remoto para una variedad de montajes

que se adapten a su preferencia.

Aprisa Instale

1. Instale el clip de montaje usando los tornillos

proporcionados.

2. Deslice el remoto en el clip de montaje hasta que encaje en su

sitio.

3. Encamine el cable,conecte con el mando a distancia y el

amplificador.

Operación

4. El funcionamiento es el mismo que el del Punch EQ,ver

abajo.

NOTA:Conectar el Remote Punch EQ opcional omite el control Punch EQ en el amplificador.

PRECAUCIÓN: A altos niveles de aumento de potencia puede producirse una

sobrecarga y posteriormente daños.

+20

-2

-0

+2

+4

+6

+8

+10

+12

+14

+16

+18

20 50 100 200 500

Hz

LP

Low Pass

PUNCH EQ

Girar la perilla en sentido horario aumenta el refuerzo de bajos desde 0 hasta +18dB a 45Hz. Ajuste esto de

acuerdo a su preferencia personal mientras escucha al sistema.

NOTA:Conectar el Remote Punch EQ opcional omite el control Punch EQ en el amplificador.

AJUSTE DE GANANCIA

Para ajustar la ganancia,gire las ganancias del amplificador totalmente hacia abajo (sentido contrahorario).Suba el

volumen la unidad de fuente hasta que pueda escuchar la distorsión y luego gire hacia abajo un poco hasta que no se

pueda escuchar la distorsión.Esto será aproximadamente totalmente hacia arriba en la mayoría de las unidades de

fuente.Luego,aumente el ajuste de ganancia del amplificador hasta que se obtenga un volumen adecuado.

NOTA: Se obtiene la mejor relación de ruido y gama dinámica con la ganancia mínima.

PRECAUCIÓN: Evite ajustar la ganancia del amplificador en un valor demasiado alto pues aumentará

mucho el ruido y la distorsión.

NOTA: Para un procedimiento de calibración más detallado,comuníquese con el Departamento de Asistencia Técnica

de Rockford.

10

Español

AJUSTE DE LA FRECUENCIA X-OVER(Transición)

La frecuencia de cruce se puede ajustar entre 35 y 250 Hz.El cruce está configurado sólo para la

operación con Pasa bajos (LP).

Gire el botón para ajuste de transición completamente hacia abajo.Ponga a sonar el sistema y gire el botón para ajuste

de transición lentamente hacia arriba,hasta que se obtenga el punto de transición deseado.

FILTRO INFRASÓNICO

Si se coloca el interruptor en "ON" (encendido) se activa un filtro infrasónico de 28 Hz que limita la cantidad de

información de frecuencia que va al woofer.Ajuste esto de acuerdo a su preferencia personal,mientras escucha al sistema

de una manera,luego de la otra.

NOTA: Recomendamos el uso del filtro infrasónico al usar gabinetes ventilados con este amplificador.

INTERRUPTOR DE MODO

Se usa para configurar el amplificador entre simple,para usarlo como amplificador simple y Maestro o

Esclavo,para cuando se conecta juntos múltiples amplificadores bd.

Se configura el primer amplificador de la serie como Maestro y los amplificadores siguientes como

Esclavos.Esto permite el uso de un solo ajuste de ganancia,cruce, filtro infrasónico y refuerzo de bajos

para todos los amplificadores esclavos.

Se puede usar la ganancia de los amplificadores posteriores (esclavos) para la sintonía fina.

Usando este método se pueden conectar juntos un máximo de 100 amplificadores bd.

INTERRUPTOR DE FASE

Se usa cuando se conectan juntos en puente dos amplificadores db usando un cable de sincronización bd

para poner en fase un amplificador a 180° del otro con una carga común.

Se debe usar el cable de sincronización db para permitir que se sincronicen los dos generadores

portadores de dos frecuencias independientes en cada unidad.

FUNCIONAMIENTO

11

FUNCIONAMIENTO

Cableado de múltiples amplificadores

Configure en

ESCLAVO

(SLAVE)

Configure en

ESCLAVO

(SLAVE)

Configure en

ESCLAVO

(SLAVE)

Al

amplificador

5, etc.

Configure en

MAESTRO

(MASTER)

NOTA: Sólo se debe ajustar los controles del primer amplificador (maestro).Se puede usar la ganancia de

los amplificadores posteriores (esclavos) para la sintonía fina.

12

Español

FUNCIONAMIENTO

Cableado de sincronización de db

Configure en MAESTRO

(MASTER)

Configure en

ESCLAVO (SLAVE)

Configure en

ESCLAVO (SLAVE)

Configure en

ESCLAVO (SLAVE)

Cable de

sincronización

bd

Cable de

sincronización

bd

A los

amplificadores

5 y 6, etc.

Cable mínimo

8 AWG

Máximo de 15

pulg.(38.1cm)

de largo

Cable mínimo

8 AWG

Máximo de 15

pulg.(38.1cm)

de largo

NOTA: Sólo se debe ajustar los controles del primer

amplificador (maestro).Se puede usar la ganancia

de los amplificadores posteriores (esclavos) para

la sintonía fina.

13

SOLUCIÓN DE PROBLEMAS

NOTA: Si tiene problemas después de la instalación,siga los procedimientos de solución de problemas descritos a

continuación.

Procedimiento 1:Verifique que el amplificador esté bien conectado.

Compruebe que esté encendida la luz de ALIMENTACIÓN (POWER).Si la luz de ALIMENTACIÓN (POWER)

está encendida vaya al Paso 3,de otra manera,continúe.

1. Compruebe el fusible en línea en el cable positivo de la batería.Cambie si es necesario.

2. Compruebe los fusibles en el amplificador.Cambie si es necesario.

3. Compruebe que la conexión a tierra esté conectada a metal limpio en el chasis del vehículo.Repare o cambie si es necesario.

4. Compruebe que haya 9.0 - 15.5 voltios en el positivo de la batería y en el cable de encendido de la unidad remota.Compruebe

la calidad de las conexiones de ambos cables en el amplificador,estéreo y batería / porta-fusibles.Repare o cambie si es

necesario.

Procedimiento 2:La luz de protección (Protect) o temperatura (Thermal) está encendida.

1. Si la luz de protección está encendida,es una indicación de que posiblemente haya un corto en las conexiones del

altavoz.Compruebe si las conexiones del altavoz están bien hechas y use un óhmetro para comprobar si hay un corto

en el cableado de los altavoces.Una impedancia de altavoz demasiado baja también puede causar que se ilumine la luz de

protección.

2. Si la luz de temperatura está encendida,esto normalmente es una indicación de que se usa el amplificador a niveles de

potencia muy altos sin tener el flujo de aire adecuado alrededor del amplificador.Apague el sistema y permita que se

enfríe.Compruebe si la impedancia de los altavoces es correcta y vuelva a cablear si es necesario.El voltaje bajo de la

batería también puede hacer que se ilumine la luz de temperatura.Compruebe que el sistema de carga del vehículo esté

manteniendo el voltaje adecuado.Si todo lo anterior no resuelve el problema,es posible que haya una falla en el

amplificador,llame al servicio para asistencia al cliente.

Procedimiento 3:Compruebe la salida de sonido del amplificador.

1. Compruebe si las conexiones de entrada RCA están bien en el estéreo y el amplificador.Compruebe a lo largo del

cable para ver si está retorcido,empalmado,etc.Pruebe las entradas RCA para determinar los voltajes de CA teniendo

el estéreo encendido.Repare o cambie si es necesario.

2. Desconecte la entrada RCA del amplificador.Conecte la entrada RCA desde el estéreo de prueba directamente a la

entrada del amplificador.

Procedimiento 4:Verifique el amplificador si tiene chasquidos al encender.

1. Desconecte la señal de entrada al amplificador y encienda y apague el amplificador.

2. Si el ruido se elimina,conecte el conductor REMOTO del amplificador a la unidad fuente con un módulo de encendido de

retardo.

O

1. Use una fuente de 12 volteos distinta para el conductor REMOTO del amplificador (ejemplo,directo a la batería).

2. Si el ruido se elimina,use un relé para aislar el amplificador del la salida de encendido ruidosa.

Procedimiento 5:Verifique el amplificador si siente excesivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA,cables de altavoces) lejos de los cables de alimentación y de tierra.

O

2. Desvíe cualquiera y todos los componentes eléctricos entre el estéreo y los amplificadores.Conecte el estéreo directamente a

la entrada del amplificador.Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

O

3. Quite los cables a tierra existentes de todos los componentes eléctricos.Vuelva a conectarlos a tierra en lugares

diferentes.Verifique que el sitio de conexión a tierra esté limpio,que sea metal brilloso sin pintura,óxido,etc.

O

4. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del

vehículo.

O

5. Haga que su mecánico pruebe la carga del alternador y la batería.Verifique que el sistema eléctrico del vehículo esté en orden,

incluyendo el distribuidor,las bujías,los cables de las bujías,el regulador de voltaje,etc.

14

Español

ESPECIFICACIONES

Estas especificaciones están sujetas a cambio sin previo aviso

MODELO - POWER T2500-1bd

Clasificación de potencia continua (Valor eficaz) – Medida a 14.4 voltios en la batería

4Carga con mono 1000 vatios x 1

2 Carga con mono 1800 vatios x 1

1 Carga con mono 2500 vatios x 1

Clasificación de potencia continua (Valor eficaz) – Dos Amplificadores de configuración en bdSYNC

2Carga con puente mono 5000 vatios x 1

Dimensiones: Altura 5,44 cm

Anchura 20,68 cm

Longitud 55,66 cm

Capacidad del fusible de la batería (Amp) externo (No provisto) 300A

Relación señal-ruido media ponderada “A”

En relación a 1 vatio en 4 ohmios. ≥70 dB

Relación señal-ruido media ponderada “A”

En relación a la salida nominal en 4 ohmios. ≥100 dB

Pendiente de cruce: 24dB/octava Butterworth

Frecuencia de cruce (sólo pasa bajos) variable desde 35 a 250Hz.

Frecuencia de respuesta 20Hz a 250Hz ±0.5dB

Gama de ajuste del voltaje de la señal Variable desde 150mV a 5V (entrada RCA)

Protección La protección contra corto circuitos apaga el amplificador en

caso de que haya impedancia muy baja o cables de altavoz en

corto circuito. El interruptor térmico apaga el amplificador

en caso de sobrecalentamiento.

Equalización PEQ (Punch Equalization) Variable desde 0dB hasta +18dB a 45Hz

Impedancia de entrada. 20K ohmios

Filtro infrasónico Seleccionable 12db/Ocatava,-3dB a 28Hz

Voltaje de funcionamiento 9 a 15.5 Volts VCC

Entradas Equilibradas Sí

CMRR (Relación de Rechazo del Modo Común) >55dB @ 1KHz

Factor de Amortiguamiento >200

THD+N (Total de Distorsión Armónica + Ruido) < 1% a 1 ohmios

Estas especificaciones cumplen con la norma CEA-2006 para la potencia de amplificadores

(Amplifier Power Standard CEA-2006)

15

INFORMACIÓN SOBRE LA GARANTÍA LIMITADA

Rockford Corporation ofrece una garantía limitada para los productos Rockford Fosgate bajo los

siguientes términos:

Duración de la garantía

Unidades Fuente, altavoces,procesadores de señales y amplificadores PUNCH—1 año

Amplificadores POWER—2 años Amplificadores Type RF—3 años

Cualquier producto de fábrica restaurado—90 días (comprobante de compra requerido)

Qué está cubierto

Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores por

Concesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones.Los productos

comprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país están

cubiertos solamente por el Distribuidor de dicho país y no por Rockford Corporation.

Quién está cubierto

Esta garantía cubre solamente al comprador original del producto Rockford comprado en un

Concesionario Autorizado de Rockford Fosgate de los Estados Unidos.Para poder recibir el servicio,

el comprador debe presentarle a Rockford una copia del recibo indicando el nombre del cliente,

nombre del distribuidor,producto comprado y la fecha de la compra.

Los productos que estén defectuosos durante el período de la garantía serán arreglados o

reemplazados (con un producto equivalente) a entera discreción de Rockford.

Qué no está cubierto

1.Daños causados por accidentes,maltrato,operación incorrecta,agua,robo,transporte

2.Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto

3.Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate

4.Cualquier producto que tenga el número de serie borrado,alterado o removido

5.Daños posteriores a otros componentes

6.Cualquier producto comprado fuera de los EE.UU.

7.Cualquier producto no comprado en un Distribuidor Autorizado de Rockford Fosgate

Límite de las garantías implícitas

Cualquier garantía implícita incluyendo las garantías de aptitud de uso y comerciabilidad,está limitada,

en duración al período de la garantía expresa indicada anteriormente.Algunos estados no permiten

limitaciones en la duración de una garantía implícita,de modo que esta limitación puede no aplicarse.

Ninguna persona está autorizada a adoptar ninguna otra obligación en conexión con la venta del

producto en nombre de Rockford Fosgate.

Cómo obtener servicio

Comuníquese con el distribuidor autorizado de Rockford Fosgate donde compró este producto.

Si necesita ayuda adicional,llame al 1-800-669-9899 para hablar con la oficina de Servicio al Cliente de

Rockford.Debe obtener un # NADM (Número de Autorización para la Devolución del Material) para

enviar cualquier producto a Rockford Fosgate.Usted es responsable por el envío del producto a

Rockford.

Garantía UE

Este producto satisface los requisitos de garantía de la UE actuales,ver al distribuidor autorizado para

mayores detalles.

2

Deutsch

EINLEITUNG

INHALTSVERZEICHNIS

Liebe Kundin,lieber Kunde,

wir gratulieren Ihnen zu Ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit.Wir bei Rockford Fosgate

sind Fanatiker, wenn es um die beste musikalische Reproduktion geht,und freuen uns darüber,dass Sie unser

Produkt gewählt haben.Durch jahrelange Ingenieurserfahrung,Handwerkskunst und kritische Testverfahren haben

wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert,

die Sie verdienen.

Zur maximalen Performance empfehlen wir,dass Sie Ihr neues Rockford Fosgate Produkt von einem

Vertragshändler von Rockford Fosgate einbauen lassen,da wir durch das Rockford Technical Training Institute (RTTI)

spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und

Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht.

Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Rockford

Fosgate bei Ihrem Einbau verwendet.Rockford Fosgate führt alles von RCA- und Lautsprecherkabeln zu

Stromkabeln und Batterieadaptern.Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben,bestellen Sie Ihre Rockford Accessoires.

Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires

besuchen Sie uns im Web unter: www.rockfordfosgate.com

oder wählen Sie in den USA 1-800-669-9899 oder FAX 1-800-398-3985.

Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001-480-967-3565 oder

FAX +001-480-966-3983.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem

Hörverlust führen.Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die

weit über 130 dB liegen.Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie

sicheren Sound.

HINWEIS: Lesen Sie jeden Abschnitt für

detaillierte Informationen.

Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben,empfehlen wir,

dass Sie einen Rockford Fosgate Vertragshändler kontaktieren.Wenn Sie weitere Fragen haben,können Sie uns

direkt unter 1-800-669-9899 anrufen.Bei Ihrem Anruf haben Sie bitte die Seriennummer,Modellnummer und das

Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend,

so dass sie stets bei Ihren Unterlagen ist.Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich

erweisen,sollte Ihr Gerät jemals gestohlen werden.

Seriennummer: ______________________________________

Modellnummer: _____________________________________

Einleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise. . . . . . . . . . . . . . . . . . . 3

Designcharakteristiken . . . . . . . . . . . . . . 4-5

Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Einbauüberlegungen. . . . . . . . . . . . . . . . . . . . 5

Befestigungsstellen. . . . . . . . . . . . . . . . . . . . . 6

Batterie und Aufladung . . . . . . . . . . . . . . . . . 7

Verkabelung des Systems . . . . . . . . . . . . . . . 7

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12

Punch-EQ-Fernbedienung (wahlweiser) . . . . 9

Lautstärke einstellen . . . . . . . . . . . . . . . . . . 10

Crossover-Frequenz einstellen . . . . . . . . . . 10

Infraschallfilter . . . . . . . . . . . . . . . . . . . . . . . 10

Funktionsschalter. . . . . . . . . . . . . . . . . . . . . 10

Phasenschalter. . . . . . . . . . . . . . . . . . . . . . . 12

Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . 13

Technische Daten . . . . . . . . . . . . . . . . . . . 14

Informationen zur beschränkten Garantie15

2009 Rockford Corporation.Alle Rechte vorbehalten.Rockford Fosgate, das

Rockford Fosgate Logo, das POWER Logo und das PUNCH Logo sind entweder eingetragene

Warenzeichen oder Warenzeichen von Rockford Corporation.

3

SICHERHEITSHINWEISE

HIER GEHT’S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden

Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“

dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei

Rockford Fosgate haben uns sehr darum bemüht,dass alle in dieser Anleitung enthaltenen Informationen auf

dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese

Informationen jedoch ohne Ankündigung ändern.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet.

www.rockfordfosgate.com

Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im

Fahrzeug nötig ist.

INHALTDES KARTONS

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf

wichtige Hinweise aufmerksam machen.Nichtbeachtung der Hinweise

führt zu schweren Verletzungen oder Tod.

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf

wichtige Hinweise aufmerksam machen.Nichtbeachtung der Hinweise

kann zu Verletzungen oder Schäden am Gerät führen.

WARNUNG: RISIKO DES ELEKTRISCHEN SCHOCKS.Seien Sie bei der Handhabe oder dem

Anschließen von Lautsprechern äußerst vorsichtig.Die Spannung an den

Lautsprecherausgängen kann zu Verletzung oder Tod führen.Lesen Sie vor dem

Anschließen die Anweisungen in dieser Anleitung gründlich durch.

VORSICHT:Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die

Hinweise in dieser Anleitung.Wir möchten,dass Ihnen dieses System Freude,

nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem

qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät,

Feuer bzw.mögliche Verletzungen zu vermeiden.

Entweder ein Modell T2500-bd Power-

Monoverstärker

Einbau- und Bedienungsanleitung

Befestigungszubehör

4 mm-Inbusschlüssel für Strom- und

Lautsprecheranschlüsse

4

Deutsch

DESIGNCHARAKTERISTIKEN

1. Betriebs-LED (Oberseite des Geräts) – Diese blaue LED leuchtet auf,wenn das Gerät betriebsbereit

ist.

2. Thermal-LED (Oberseite des Geräts) – Diese rote LED leuchtet auf,wenn der Verstärker die dritte

Stufe des thermalen Schutzes erreicht hat.Wenn dies eintritt,schaltet sich der Verstärker zum Abkühlen

aus.

3. Schutz-LED (Oberseite des Geräts) – Diese gelbe LED leuchtet auf,wenn ein Kurzschluss oder eine

zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt,schaltet sich der

Verstärker automatisch aus.

4. Ausgangsanzeige (Oberseite des Geräts) - Diese LED-Nadelsimulierung zeigt den Echtzeit-

Ausgang des Verstärkers von -00 (Unendlichkeit) bis +2 dB.Während des normalen Betriebs sollte

diese Anzeige +2 dB nicht erreichen,da dies Begrenzung anzeigt.

5. Batt (Batterie-) Anzeige (Oberseite des Geräts) - Diese LED-Nadelsimulierung zeigt die

Echtzeit-Eingangsspannung an den Verstärker von 9 bis 16 V DC.

6. Aluminiumguss-Kühlkörper – Der Aluminiumguss-Kühlkörper des Power-Verstärkers führt die durch

die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.

7. Lautsprecheranschlüsse - Die strapazierfähigen,vernickelten Kabelanschlüsse (+ und -) nehmen Kabel

der Größen 8 AWG bis 16 AWG auf.

8. Punch-EQ-Fernbedienung (wahlweiser Regler) - Die Fernbedienung des Punch-EQ wird mit einem

RJ-45-Kabel angeschlossen.Bequemer Zugriff kann durch unterschiedliche Einbaumöglichkeiten erzielt

werden.Der Regler dient dazu die Nieder- und/oder Hochfrequenzen anzuheben,um Straßengeräusche

zu überkommen.Die angeschlossene Fernbedienung hebt den Punch-EQ am Verstärker auf.

HINWEIS: Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht

mit diesen Verstärkern benutzt werden.

9. bd-Synchronverbindung – Diese Verstärker haben einen DIN-Minianschluss mit 6 Pins.Werden zwei

Verstärker zusammen im Brückenmodus betrieben,muss ein bd-Synchronkabel verwendet werden.Dadurch

können die zwei unabhängigen Trägerfrequenzgeneratoren in jedem Gerät synchronisiert werden.

10. Punch EQ – Bei diesem Regler handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung

bei 45 Hz mit einem Gyrater-basierten Punch-EQ,der die bei einer Verstärkung entstehende

Frequenzverschiebung eliminiert

5

DESIGNCHARAKTERISTIKEN

12. RCA-Eingangsbuchsen - Diese pro-audio,paneelmontierten RCA-Buchsen bieten bequemen Anschluss

für den Signalpegeleingang.Sie sind vernickelt,um der durch Korrosion verursachten

Signalverschlechterung zu widerstehen.Ihr Design reduziert den Stress,der bei Anschließen oder

Entfernen der RCA-Kabel auf die internen Platten ausgeübt wird.

12. Infraschallfilter – Ein 28 Hz Hochpassfilter,der dazu konzipiert ist zu verhindern,dass Frequenzen

unterhalb des Hörspektrums vom Verstärker auf den Subwoofer gelegt werden.Hierdurch wird die

Subwooferleistung und Belastbarkeit des Subwoofers insbesondere in ventilierten Gehäusen verbessert.

13. Lautstärkeregler – Der Eingangslautstärkeregler ist so voreingestellt,dass er dem Ausgang der meisten

Source-Geräte entspricht.Die Einstellung kann angepasst werden,sodass sie den Ausgangspegeln einer

Vielfalt von Source-Geräten entspricht.

14. Variables Crossover – Dies ist ein eingebauter 24 dB/Oktav Butterworthfilter mit einem Crossoverpunkt,

der von 35 bis 250 Hz variabel ist.Das Crossover ist auf Tiefpass (TP) eingestellt.

15. Modus-Schalter - Wird zum Einstellen des Verstärkers auf Single (bei Verwendung eines einzigen

Verstärkers) und Master oder Slave (bei gemeinsamer Verwendung mehrerer bd-Verstärker) benutzt.

Der erste Verstärker in der Kette wird als Master und die nachfolgenden Verstärker als Slave

eingestellt.Dies ermöglicht eine gemeinsame Einstellung von Lautstärke, Crossover, Infraschallfilter und

Bass-Boost für alle nachgeordneten Verstärker.

HINWEIS: Die Lautstärke am Slave-Verstärker ermöglicht eine Feineinstellung.

16. Phasenschalter – Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels,

um die Phase eines Verstärkers 180° von der Phase des anderen Verstärkers einzustellen,wenn eine

gemeinsame Last getrieben wird.

17. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines

zusätzlichen Verstärkers,ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens

zum hinten befindlichen Verstärker zu verlegen.

18. Fernbedienungsanschluss - Dieser strapazierfähige,vernickelte Kabelanschluss nimmt Kabel der

Größen 8 AWG bis 16 AWG auf.Dieser Anschluss wird zur Fernein- und -ausschaltung des Verstärkers

verwendet,wenn +12 V DC angelegt werden.

19. Stromanschlüsse - Die Strom- und Erdungsanschlüsse am Verstärker sind vernickelt und nehmen Kabel

bis Größe 1/0 AWG auf, wodurch die Stromaufnahmefähigkeit des Verstärkers maximiert wird.

EINBAU

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher Nr. 2

Batteriestützenschlüssel

Handbohrer mit verschiedenen Bohrerspitzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Adäquate Länge - Rotes 1/0 AWG-Stromkabel

Angemessene Länge—Fernbedienungsanschaltkabel

Adäquate Länge - Schwarzes 1/0 AWG-

Erdungskabel

6

Deutsch

EINBAU

HINWEIS: Wir empfehlen ein 1/0 AWG-Kabel zur Verwendung an den Strom- (B+) und

Erdungsanschlüssen (GND).

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im

Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau.

Prüfen Sie bei der Wahl eines Layouts für Ihr neues System,ob alle Komponenten leicht erreichbar sind,

um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem

qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol,um Schäden am Gerät,

Feuer bzw.mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.

2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.

3. Um die Montage zu erleichtern,empfehlen wir,alle Kabel vor der Befestigung des Source-Geräts zu verlegen.

4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.

5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und

Stromverlust zu minimieren.

6. Denken Sie nach,bevor Sie bohren! Achten Sie darauf,nicht in den Benzintank,die Benzin-,Brems- oder

hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren,wenn Sie an einem

Fahrzeug arbeiten.

7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen,bietet den besten Schutz.

8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabel

zu schützen,die durch Metall verlegt werden (besonders die Feuerwand).

9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor

Schäden.Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V

Stromkabel maximal 45 cm vom Batteriepol.

10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall,um eine gute,saubere

Erdungsverbindung zu gewährleisten.Erdungsverbindungen sollten so kurz wie möglich und stets an

Metall angeschlossen sein,das an die Karosserie oder das Fahrgestell geschweißt ist.

BEFESTIGUNGSSTELLEN

Motorraum

Das Gerät darf nicht im Motorraum installiert werden.Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Vertikale Befestigung des Verstärkers ermöglicht adäquates Kühlen des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers.

Befestigung des Verstärkers mit der Oberseite nach unten am Kofferraumdeckel ermöglicht adäquate

Kühlung des Verstärkers.

Einbau im Innenraum

Befestigung des Verstärkers im Innenraum ist möglich,solange gewährleistet ist, dass der Verstärker

genügend Luftzufuhr hat,um sich selbst zu kühlen.Wenn Sie den Verstärker unter dem Fahrzeugsitz

befestigen,muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum

vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des

Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des

Verstärkers aus.Von ihr wird dringend abgeraten.

7

EINBAU

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich.Wir empfehlen,die Lichtmaschine

und den Batteriezustand zu überprüfen,um zu gewährleisten,dass das elektrische System genügend

Kapazität hat,um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften.Gewöhnliche elektrische

Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein,die zusätzliche Belastung durch einen

beliebigen Verstärker der Power-Serie problemlos zu verkraften,jedoch kann sich die Lebensdauer der

Batterie und Lichtmaschine etwas reduzieren.Wir empfehlen die Verwendung einer hochbelastbaren

Batterie und eines Energiespeicherungskondensators,um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem

qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät,

Feuer bzw.mögliche Verletzungen zu vermeiden.

VORSICHT: Vermeiden Sie es,Stromkabel in der Nähe von niedrigaktiven Eingangskabeln,der

Antenne,Stromleitungen,empfindlichem Gerät oder Halterungen zu verlegen.Die

Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem

verursachen.

HINWEIS: Den beiliegenden Inbusschlüssel benutzen,um die Strom- und Lautsprecheranschlüsse

anzuziehen.

1. Planen Sie die Kabelrouten.Die RCA-Kabel sollen dicht zusammen bleiben,aber von den Stromkabeln des

Verstärkers und anderem Hochleistungszubehör,insbesondere von elektrischen Motoren isoliert sein.Dies dient

dazu,die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern.Werden

Kabel durch die Feuerwand oder andere Metallbarrieren geführt,die Kabel zur Vermeidung von Kurzschlüssen mit

Plastik- oder Gummiringen schützen.Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.

HINWEIS: Wir empfehlen ein 1/0 AWG-Kabel zur Verwendung an den Strom- (B+) und

Erdungsanschlüssen (GND).

2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 2,2 cm am Kabelende zur Befestigung am Verstärker

vorbereiten. Das blanke Kabel in den B+-Anschluss einführen und die Einstellschraube zur Befestigung des

Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein.

Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten,dass die Anschlüsse

wasserdicht sind.

3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter

einspleißen.Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt.

Zunächst noch KEINE Sicherung einsetzen.

4. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen großen,ringförmigen Stecker zur

Befestigung am positiven Batteriepol an das Kabel crimpen.Die Sicherung noch nicht anbringen.

5. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Verstärker durch Abziehen von 2,2 cm der Isolation am

Kabelende vorbereiten.Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen.

Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des

Bereichs von Schmutz und Schmiere vorbereiten.Die Isolation am anderen Ende des Kabels abziehen und einen

ringförmigen Stecker anbringen.Das Kabel mittels einer nichteloxierten Schraube und einer

Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten

werden,jedoch stets maximal 75 cm.

6. Das Fernbedienungseinschaltkabel durch Abisolieren von 2,2 cm am

Kabelende zur Befestigung am Verstärker vorbereiten.Das blanke

Kabel in den Fernbedienungsanschluss einführen und die

Einstellschraube zur Befestigung des Kabels anziehen.Das andere

Ende des Fernbedienungskabels an eine geschaltete,positive 12 V-

Quelle anschließen.Die geschaltete Spannung wird gewöhnlich vom

Einschaltanschluss für externe Verstärker am Source-Gerät

genommen.Ist ein solcher Anschluss am Source-Gerät nicht

vorhanden,wird empfohlen,einen mechanischen Schalter in eine

Leitung mit einer 12 V-Quelle einzubauen,um den Verstärker zu

aktivieren..

8

Deutsch

EINBAU

Stromanschlüsse

7. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen.Darauf achten,dass der Verstärker nicht an Papp-

oder Plastikpanelen befestigt wird.Dies kann dazu führen,dass die Schrauben sich durch Straßenvibrationen oder

plötzliches Anhalten aus den Panelen lösen.

8. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.

VORSICHT: Vor dem Anschließen von RCA-Kabeln stets gewährleisten,dass die

Stromzufuhr zum Verstärker abgeschaltet oder entfernt wurde.

Andernfalls können Verletzungen oder Schäden am Verstärker bzw. den

angeschlossenen Komponenten verursacht werden.

9. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen,dann die Kabel in

das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen.Die Lautsprecherkabel

NICHT über das Fahrgestell erden,da dies zu unstabilem Betrieb führen kann.

10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen,um zu gewährleisten,dass alle Verbindungen

akkurat sind.Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen,die

Probleme verursachen könnten.Inline-Sicherung in der Nähe des Batterieanschlusses einbauen.

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

VORSICHT: Diese Verstärker werden nicht für Impedanzlasten unter 1 oder 2

pro überbrücktem Verstärkerpaar empfohlen.

Verkabelung eines einzelnen Verstärkers

Auf SINGLE

stellen

9

BETRIEB

PUNCH-EQ-FERNBEDIENUNG (wahlweise)

HINWEIS: Vor 2007 hergestellte Modelle der Punch-Bass- und

Para-Punch-Fernbedienungen können nicht mit

diesen Verstärkern benutzt werden.

HINWEIS: Die der Fernbedienung beiliegende

Bedienungsanleitung beschreibt

verschiedene Einbaumöglichkeiten.

Wählen Sie diejenige,die Ihren

Anforderungen entspricht.

Bringen Sie Schnell An

1. Die Befestigungsklemme mithilfe der beiliegenden Schrauben

einbauen.

2. Die Fernbedienung in die Befestigungsklemme einschieben,bis sie an

ihrem Platz einrastet.

3. Verlegen Sie das Kabel,schließen Sie an Fernbedienung und Verstärker an.

Funktion

4. Funktioniert genauso wie der unten beschriebene Punch-EQ.

HINWEIS: Durch Anschließen der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verstärker

aufgehoben.

VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln

entstehen.

+20

-2

-0

+2

+4

+6

+8

+10

+12

+14

+16

+18

20 50 100 200 500

Hz

LP

Low Pass

PUNCH EQ

Durch Rechtsdrehen des Reglers wird der Bass-Boost von 0 dB auf +18 dB bei 45 Hz erhöht.Nehmen Sie Ihre

persönliche Einstellung während des Zuhörens vor.

HINWEIS: Durch Anschließen der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verstärker

aufgehoben.

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Anpassung der Lautstärkeeinstellung die Lautstärke am Verstärker (durch Linksdrehung) ganz herunterdrehen.Die

Lautstärke am Source-Gerät aufdrehen,bis eine Verzerrung hörbar ist,dann ein bischen herunterdrehen,bis die

Verzerrung nicht mehr hörbar ist.Die meisten Source-Geräte sind dabei fast voll aufgedreht. Als nächstes die Lautstärke

am Verstärker erhöhen,bis eine adäquate Lautstärke erreicht ist.

HINWEIS: Der beste Rauschabstand und Dynamikbereich werden erreicht,wenn die Lautstärke auf ein Minimum

eingestellt ist.

VORSICHT: Vermeiden Sie,die Verstärkerlautstärke sehr hoch einzustellen,da Geräusche und

Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren.

10

Deutsch

CROSSOVER-FREQUENZ EINSTELLEN

Die Crossoverfrequenz kann zwischen 35 und 250 Hz angepasst werden.Das Crossover ist auf nur

Tiefpassbetrieb (TP-Betrieb) eingestellt.

Den Crossover-Regler vollständig abdrehen.Während das System spielt,den Crossover-Regler langsam aufdrehen,bis der

gewünschte Crossover-Punkt erreicht ist.

INFRASCHALLFILTER

Durch Einschalten wird ein 28 Hz-Infraschallfilter aktiviert,der die Menge der Niederfrequenzinformationen,die an den

Tieftöner geleitet werden,beschränkt.Nehmen Sie die Einstellung entsprechend Ihrer Hörvorlieben vor,während Sie das

System in der einen und dann in der anderen Einstellung benutzen.

HINWEIS: Wir empfehlen die Verwendung eines Infraschallfilters,wenn ventilierte Gehäuse mit diesem Verstärker

verwendt werden.

FUNKTIONSSCHALTER

Dient dazu,den Verstärker auf Einzelbenutzung oder bei Zusammenschließen mehrerer bd-Verstärker

entweder auf Master oder Slave einzustellen.

Dabei wird der erste Verstärker in der Reihe auf Master- und die nachfolgenden Verstärker auf Slave-

Betrieb eingestellt.Dies erlaubt die Einstellung von einheitlicher Lautstärke, Crossover, Infraschallfilter und

Bassverstärkung für alle Slave-Verstärker.

Die Lautstärkeregelung an den Slave-Verstärkern kann zur Feineinstellung benutzt werden.Bis zu 100 bd-

Verstärker können auf diese Weise aneinandergeschlossen werden.

PHASENSCHALTER

Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels,um die Phase eines

Verstärkers 180° von der Phase des anderen Verstärkers einzustellen,wenn eine gemeinsame Last getrieben wird.

Ein bd-Synchronkabel muss zur Synchronisierung der beiden unabhängigen Trägerfrequenzgeneratoren in jedem

Gerät benutzt werden.

BETRIEB

11

BETRIEB

Verkabelung mehrerer Verstärker

Auf SLAVE

stellen

Auf SLAVE

stellen

Auf SLAVE

stellen Zu

Verstärker 5

usw.

Auf

MASTER

stellen

HINWEIS: Nur die Regler am ersten Verstärker (Master) müssen eingestellt werden.Der

Lautstärkeregler an den nachfolgenden Verstärkern (Slaves) kann zur Feineinstellung

benutzt werden.

12

Deutsch

BETRIEB

bd-Synchronverkabelung

Auf MASTER

stellen

Auf SLAVE stellen

Auf SLAVE stellen

Auf SLAVE stellen

bd-

Synchronkabel

bd-

Synchronkabel

bd-

Synchron

kabel

Zu Verstärkern 5

und 6 usw.

Kabel mit

Mindeststärke

von 8 AWG

und

Höchstlänge

von 38,1 cm

Kabel mit

Mindeststärke

von 8 AWG

und

Höchstlänge

von 38,1 cm

HINWEIS: Nur die Regler am ersten Verstärker

(Master) müssen eingestellt werden. Der

Lautstärkeregler an den nachfolgenden

Verstärkern (Slaves) kann zur Feineinstellung

benutzt werden.

13

FEHLERBESEITIGUNG

HINWEIS: Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren 1:Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen,ob die BETRIEBS-LED aufleuchtet.Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermachen,falls nicht,

hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen,ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist.Nach Bedarf reparieren

oder ersetzen.

4. Überprüfen,ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9,0 bis 15,5 Volt anliegen.Die Qualität der

Anschlüsse für beide Kabel am Verstärker,Stereosystem und Batterie- bzw.Sicherungshalter überprüfen.Nach Bedarf reparieren

oder ersetzen.

Verfahren 2:Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet,bedeutet dies,dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen

vorliegt.Überprüfen,ob die Lautsprecher ordernungsgemäß angeschlossen sind.Einen Widerstandsmesser benutzen,um

auf mögliche Kurzschlüsse in der Lautsprecherverkabelung zu prüfen.Eine zu niedrige Lautsprecherimpedanz kann

ebenfalls dazu führen,dass das Schutzlicht aufleuchtet.

2. Falls das Thermallicht aufleuchtet,ist dies gewöhnlich ein Zeichen,dass der Verstärker auf sehr hohen Leistungspegeln

läuft,ohne dass adäquate Luftströmung um den Verstärker herum vorhanden ist.Das System ausschalten und abkühlen

lassen.Auf ordnungsgemäße Lautsprecherimpedanz prüfen und nach Bedarf neu verkabeln.Niedrige Batteriespannung

kann auch zum Aufleuchten des Thermallichts führen.Überprüfen,ob das Ladesystem des Fahrzeugs ordnungsgemäße

Spannung aufrechterhält.Falls die vorangegangenen Punkte das Problem nicht gelöst haben,kann ein Fehler im Verstärker

vorliegen.Rufen Sie zur Unterstützung den Kundendienst an.

Verfahren 3:Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie,dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen.Die gesamte Länge der

Kabel auf Knicke,Spleiße usw.überprüfen.Die RCA-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung

überprüfen.Nach Bedarf reparieren bzw.ersetzen.

2. Den RCA-Eingang vom Verstärker entfernen.Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang

anschließen.

Verfahren 4:Prüfen,ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert,die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-

Gerät anschließen.

ODER

1. Eine andere 12 V Quelle für die FERNBEDIENUNGS-Ader des Verstärkers (z.B.Batterie direkt) verwenden.

2. Falls das Geräusch elimiert ist,ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

2. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen.Die Stereoanlage direkt am

Verstärkereingang anschließen.Falls das Geräusch eliminiert ist,ist das umgangene Gerät die Ursache des Geräuschs.

ODER

3. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen.Die Kabel an anderen Stellen wieder erden.Prüfen,

ob die Erdungsstelle sauberes,glänzendes Metall ist,das frei von Farbe,Rost usw.ist.

ORER

4. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

ODER

5. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen.Die ordnungsgemäße Funktion des

elektrischen Systems am Fahrzeug prüfen,und zwar einschließlich des Verteilers,der Zündkerzen,der Zündkerzenkabel,des

Spannungsreglers usw.

14

Deutsch

Die technischen Daten können sich ohne Ankündigung ändern.

TECHNISCHE DATEN

MODELL- POWER T2500-1bd

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4 - Mono-Belastung 1000 Watts x 1

2- Mono-Belastung 1800 Watts x 1

1 - Mono-Belastung 2500 Watts x 1

Kontinuierliche Nennleistung (Mittelwert) - Zwei Verstärker in bdSYNC Korfiguration

2 - Monobrückenbetrieb 2500 Watts x 1

Maße: Höhe 5,44 cm

Breite 20,68 cm

Länge 55,66 cm

Bemessungsstrom der Batteriesicherung (Amp) Extern (Liegt nicht bei) 300A

A-gewichteter Rauschabstand

Referenzwert bei 1 W an 4 Ohm ≥70 dB

A-gewichteter Rauschabstand

Referenzwert bei Nennstromwert an 4 Ohm ≥100 dB

Crossoversteilheit 24 dB/Oktav Butterworth

Crossoverfrequenz von 35 bis 250 Hz variabel

Crossover-Frequenz (nur Tiefpass) zwischen 35 Hz und 250 Hz variabel

Einstellbarer Signalspannungsbereich Von 150 mV bis 5 V variabel (RCA-Eingang)

Schutz Kurzschluss-Schutzmechanismus schaltet den Verstärker aus,wenn

sehr niedrige Impedanz oder ein Kurzschluss in den

Lautsprecherkabeln vorliegt.Thermaler Schalter schaltet

den Verstärker im Überhitzungsfall ab.

Entzerrung PEQ (Punch-Entzerrung) Von 0 dB bis +18 dB bei 45 Hz variable

Eingangsimpedanz 20 K Ohm

Infraschallfilter Wählbar 12 dB/Oktav, -3 dB bei 28 Hz

Betriebsspannung 9 bis 15.5 V DC

Symmetrische Eingänge Ja

CMRR (Gleichtaktunterdrückungsverhältnis) >55 dB @ 1 KHz

Dämpfungsfaktor >200

THD+N (Gesamtklirrfaktor + Geräusch) <1% bei 1 Ohm

Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

15

INFORMATIONEN ZUR BESCHRÄNKTEN GARANTIE

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden

Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr

POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre

Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich)

Was gedeckt ist

Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte,die von Rockford Fosgates

Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen

verkauft wurden.Produkte,die von Rockford Fosgates Vertragshändlern an Verbraucher in einem

anderen Land verkauft wurden,sind nur durch den Händler in dem betreffenden Land,nicht jedoch

durch die Rockford Corporation gedeckt.

Wer ist gedeckt

Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten,die von einem Rockford

Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden.Um Leistungen in Anspruch zu

nehmen,muss der Käufer Rockford eine Kopie der Quittung vorlegen,die den Kundennamen,den

Händlernamen,das Produkt und das Kaufdatum angibt.

Produkte,die sich während der Garantiezeit als defekt erweisen,werden nach Rockford Fosgates

Ermessen repariert oder (mit einem Produkt,das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

1.Durch Unfall,Missbrauch,unsachgemäßen Betrieb,Wasser,Diebstahl oder Versand verursachte Schäden

2.Jegliche Kosten,die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind

3.Leistungen,die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht

wurden

4.Produkte,an denen die Seriennummer unkenntlich gemacht,verändert oder entfernt wurde

5.Folgeschäden an anderen Komponenten

6.Produkte,die außerhalb der USA gekauft wurden

7.Produkte,die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien,einschließlich von Garantien der Eignung für einen bestimmten Zweck und

Marktgängigkeit,werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt.

Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht.Daher trifft

diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler,bei dem Sie dieses Produkt gekauft haben.

Benötigen Sie zusätzliche Hilfe,rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an.Sie

erhalten dann eine RA# (Rücksendungsautorisierungsnummer),um jegliche Produkte an Rockford Fosgate

zurückzusenden.Sie sind für die Rücksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen.Sprechen Sie mit Ihrem

Vertragshändler über die Einzelheiten.

2

Italiano

INTRODUZIONE

INDICE

Egregio cliente,

Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale.Alla Rockford Fosgate,siamo

fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo

anni di competenza ingegneristica,maestria manuale e procedure di prova critica,abbiamo creato una larga gamma di

prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore

autorizzato,in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical

Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio

originale per qualsiasi evenienza futura.

Un ottimo prodotto e l'installazione esperta sono solo due degli aspetti per quanto riguarda il proprio sistema.Accertarsi che

l'installatore utilizzi per l'installazione accessori di Rockford Fosgate autentici al 100%.Rockford Fosgate offre di tutto,dai cavi e

conduttori per diffusori RCA ai connettori per l'alimentazione e le batterie.Richiedere che vengano usati! Dopo tutto,il proprio

sistema nuovo merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate,dovrete ordinare gli accessori Rockford,che

comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori,

visitate il nostro sito: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX 1-800-398-3985.

Da tutti gli altri paesi,telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-966-3983.

OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI”

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la

perdita permanente dell’udito.I sistemi audio ad alta potenza possono produrre livelli di pressione

acustica ben superiori ai 130dB.Si consiglia il buon senso e l’osservanza delle regole del “suono

senza pericoli”

NOTA: Ripassare ciascuna sezione per ulteriori

ragguagli.

Se dopo aver letto il vostro manuale,aveste ancora delle domande al riguardo del vostro prodotto, vi

preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza

ulteriore,potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro

numero di serie, numero di modello,e la data d’acquisto.

Il numero di serie è ubicato sull’esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello

spazio fornito di sotto.Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica

e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie: ____________________________________

Numero di modello: _________________________________

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . 2

Istruzioni di sicurezza. . . . . . . . . . . . . . . . . 3

Caratteristiche del design. . . . . . . . . . . . 4-5

Installazione . . . . . . . . . . . . . . . . . . . . . . . 5-9

Considerazioni sull’installazione . . . . . . . . . . 5

Posizionamento . . . . . . . . . . . . . . . . . . . . . . 6

Batteria e caricamento . . . . . . . . . . . . . . . . . 7

Cablaggio del sistema . . . . . . . . . . . . . . . . . . 7

Funzionamento . . . . . . . . . . . . . . . . . . . 9-12

Equalizzatore Punch a distanza (opzionale) . 9

Regolazione del guadagno. . . . . . . . . . . . . . 10

Regolazione della frequenza di incrocio . . 10

Filtro infrasonico . . . . . . . . . . . . . . . . . . . . . 10

Interruttore modalità . . . . . . . . . . . . . . . . . 10

Interruttore fase . . . . . . . . . . . . . . . . . . . . . 12

Individuazione/riparazione guasti . . . . . . 13

Specifiche. . . . . . . . . . . . . . . . . . . . . . . . . . 14

Informazioni inerenti alla garanzia

limitata. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2009 Rockford Corporation.Tutti i diritti riservati.

Rockford Fosgate, il logo Rockford Fosgate,il logo POWER e il logo PUNCH sono marchi

di fabbrica depositati o marchi di fabbrica di Rockford Corporation.

3

ISTRUZIONI DI SICUREZZA

PRIMI PASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al

rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo

prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono

disponibili attraverso l’Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le

informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla

ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza

preavviso.

Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i

prodotti Rockford.

www.rockfordfosgate.com

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari

per fissare l’amplificatore al veicolo.

CONTENUTO DELL’IMBALLAGGIO

Questo simbolo con la dicitura “AVVERTIMENTO” intende

avvertire l’utente alla presenza di istruzioni importanti. La mancata

osservanza di queste istruzioni potrebbe causare gravi lesioni personali

o persino la morte.

Questo simbolo con la dicitura “ATTENZIONE” intende avvertire

l’utente alla presenza di istruzioni importanti.La mancata osservanza di

queste istruzioni potrebbe causare gravi lesioni personali o danni

all’unità.

AVVERTIMENTO:RISCHIO DI SCOSSA ELETTRICA.Prestare estrema attenzione quando si

manipolano o modificano i collegamenti con i diffusori.La tensione ai terminali del

diffusore può causare lesioni o perfino la morte.Leggere e comprendere le

istruzioni contenute nel presente manuale prima di effettuare alcun collegamento.

ATTENZIONE: Per evitare lesioni personali e danni all’unità,vi preghiamo di leggere e seguire le

istruzioni in questo manuale.Desideriamo che questo sistema audio vi procuri

soddisfazione,non un mal di capo.

ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato della

Rockford Fosgate.

ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare

danni all’unità,pericoli d’incendio e/o potenziali lesioni personali.

Amplificatore di potenza mono modello

T2500-1bd

Manuale di installazione e funzionamento

Kit per gli attrezzi da montaggio

Chiave per viti Allen da 4 mm per i terminali

di alimentazione e dei diffusori

4

Italiano

CARATTERISTICHE DEL DESIGN

1. LED alimentazione (parte superiore dell'unità) – Questo LED blu si accende quando l'unità viene accesa.

2. LED temperatura (parte superiore dell'unità) – Questo LED rosso si accende quando l'amplificatore

raggiunge il terzo livello nella protezione dal surriscaldamento.In tal caso,l'amplificatore si spegne per raffreddarsi.

3. LED di protezione (parte superiore dell'unità) – Questo LED giallo si accende se viene rilevato un corto

circuito o un'impedenza troppo bassa ai collegamenti con i diffusori.In tal caso,l'amplificatore si spegne

automaticamente.

4. Display uscita (parte alta dell'unità) - Questa simulazione a LED dell'ago mostra in tempo reale

l'uscita dell'amplificatore da -00 (infinito) a +2 dB.Durante il funzionamento normale l'indicatore non

dovrebbe raggiungere +2 dB perché ciò indica taglio.

5. Display batt (batteria) (parte alta dell'unità) - Questa simulazione a LED dell'ago mostra in

tempo reale la tensione in ingresso all'amplificatore da 9 a 16 V c.c.

6. Dissipatore di calore in alluminio fuso – Il dissipatore di calore in alluminio fuso dell’amplificatore

Power dissipa il calore generato dalla circuiteria dell’amplificatore.

7. Speaker Terminals – The heavy duty, nickel-plated wire connectors (+and -) will accept wire sizes from

8 AWG to 16 AWG.

8. Remote Punch EQ (comando equalizzatore Punch a distanza opzionale) - il collegamento del

Remote Punch Bass si effettua tramite cavo RJ-45 e può essere eseguito in modi diversi per facilitare

l'accesso al comando.Il commando serve a elevare le informazioni di bassa e/o alta frequenza per sopraffare

il rumore della strada Quando è collegato,il comando a distanza sostituisce l'equalizzatore Punch

sull'amplificatore.

NOTA: i vecchi comandi a distanza Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno

con questi amplificatori.

9. Collegamento sincronizzazione bd – Questi amplificatori hanno un connettore a 6 pin mini DIN.Quando

due amplificatori sono collegati tra loro,è necessario utilizzare un cavo di sincronizzazione bd.Questo permette

a due generatori di frequenza indipendenti in ciascuna unità di essere sincronizzati.

10. Equalizzatore Punch - questo commando dei bassi consiste in una regolazione variabile da 0 dB a +18 dB

a 45 Hz con un equalizzatore Punch basato su gyrator che elimina le variazioni di frequenza con aumento.

5

CARATTERISTICHE DEL DESIGN

11. Jack in ingresso RCA - Questi jack standard RCA montati su quadro pro-audio consentono di

collegare facilmente l'ingresso a livello di segnale.Sono nichelati per opporsi alla degradazione di segnale

dovuta a corrosione.La loro progettazione riduce la fatica sulle schede interne quando si collegano o

scollegano i cavi RCA.

12. Filtro infrasonico – Un filtro passa-alto a 28Hz che evita che le frequenze al di sotto del limite di udibilità

vengano passate dall'amplificatore al subwoofer.In questo modo si migliorano le prestazioni del subwoofer e l'uso

della potenza,in particolare in caso di vani con sfogo.

13. Controllo guadagno – Il controllo per il guadagno in ingresso è predisposto per corrispondere all'uscita della

maggior parte delle unità sorgente.Può essere regolato per farlo corrispondere ai livelli in uscita provenienti da

una varietà di unità sorgente.

14. Crossover variabile – Un filtro interno Butterworth da 24dB/ottava con un punto di crossover variabile tra

35Hz e 250Hz.Il crossover viene impostato su passa basso (LP).

16. Commutatore di modalità - Questo commutatore serve a impostare l'amplificatore come singolo,

per uso con un solo amplificatore,e principale o secondario,per quando si collegano più diffusori

assieme, con il primo amplificatore della serie impostato come principale i gli amplificati successivi

impostati come secondario. In questo modo si può impostare un solo valore di guadagno,crossover,

filtro infrasonoro e boost dei bassi per tutti gli amplificatori secondari.

NOTA: il guadagno sull'amplificatore secondario consente la regolazione della messa a punto accurata.

16. Interruttore fase – Viene utilizzato quando si crea un collegamento tra due amplificatori bd utilizzando un cavo

di sincronizzazione bd per cambiare la fase a 180° l'uno dall'altro per utilizzo con un carico comune.

17. Spinotti passa-attraverso RCA – Il passa-attraverso fornisce una fonte conveniente per concatenare a

margherita un amplificatore supplementare senza far scorrere un altro paio di cavi RCA dalla parte

anteriore del veicolo all’ubicazione posteriore dell’amplificatore.

18. Terminale del comando a distanza - Questo robusto connettore per conduttori è nichelato e

permette di collegare fili da 8 a 16 AWG.Questo terminale serve ad accendere e spegnere l'amplificatore

a distanza quando si applica una tensione di +12 V c.c.

19. Terminali dell'alimentazione - I connettori di alimentazione e messa a terra sull'amplificatore sono

nichelati e permettono di collegare sino a fili 1/0 AWG per massimizzare la capacità di corrente in

ingresso dell'amplificatore.

INSTALLAZIONE

CONSIDERAZIONI SULL’INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l’installazione:

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafili

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile avente un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata - Filo rosso 1/0 AWG di alimentazione

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata - Filo nero 1/0 AWG di messa a terra

6

Italiano

INSTALLAZIONE

NOTA:per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di

misura 1/0 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo

amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi,risparmierete

tempo durante l’installazione.Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio,

assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie.

ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato Rockford

Fosgate.

ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare

danni all’unità,pericoli d’incendio e/o potenziali lesioni personali.

Prima di iniziare qualsiasi operazione d’installazione,vi consigliamo di seguire queste semplici regole:

1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d’installazione

nei confronti dell’unità.

2. Per motivi di sicurezza,scollegate il cavo negativo dalla batteria prima di dare l’avvìo all’installazione.

3. Per facilitare l’installazione,vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell’ubicazione

desiderata.

4. Fate passare tutti i cavi RCA vicini l’uno all’altro ma lontano da fili ad alta tensione.

5. Usate connettori di alta qualità per garantire un’installazione che dà affidamento e per ridurre al minimo la perdita di segnali

o di potenza.

6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina;le condutture del

carburante,dei freni,del sistema idraulico e a depressione;nonché i fili elettrici quando state lavorando su qualsiasi veicolo.

7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliore faccendo scorrere i fili all’interno del veicolo.

8. Evitate di far scorrere i fili sopra o attraverso delle estremità affilate.Usate guarnizioni di tenuta in gomma o in plastica per

proteggere qualsiasi filo che passi attraverso del metallo,soprattutto il parafiamma.

9. Proteggete SEMPRE sia la batteria che il sistema elettrico usando fusibili adatti.Installate sia un fusibile che un portafusibili

adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.

10. Quando eseguite la messa a terra del telaio del veicolo,raschiate tutta la vernice dal metallo per assicurarvi un

collegamento a terra pulito e saldo.I collegamenti a terra dovrebbero essere più corti possibile e sempre a contatto di

metallo che sia saldato all’autotelaio del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai questa unità nello scompartimento del motore.Ciò annullerà la vostra garanzia.

Montaggio nel bagagliaio

Se l'amplificatore viene montato in senso verticale,si ottiene un raffreddamento sufficiente per l'unità.

Se l'amplificatore viene montato sul fondo del bagagliaio,si ottiene il migliore raffreddamento dell'unità.

Se l'amplificatore viene montato dall'alto al soffitto del bagagliaio,si ottiene un raffreddamento dell'unità

adeguato.

Montaggio nello scampartimento passeggeri

Se montate l’amplificatore nell’abitacolo,esso funzionerà finché possiate fornire una quantità sufficiente di aria per

permettere all’amplificatore di raffreddarsi.Se avete intenzione di montare l’amplificatore sotto il sedile del veicolo,dovete

lasciare un vuoto d’aria di almeno 2,54 cm attorno al dissipatore di calore dell’amplificatore.

Se montate l’amplificatore nell’abitacolo,lasciando un vuoto d’aria meno di 2,54 cm attorno al suo dissipatore di calore,

non otterrete il raffreddamento necessario e ciò comprometterà notevolmente la prestazioni dell’amplificatore.Pertanto,

non è assolutamente raccommandabile.

7

INSTALLAZIONE

BATTERIA E CARICAMENTO

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo.Si

consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrico

sia in grado di far fronte al carico aggiuntivo dovuto al sistema stereofonico. I sistemi elettrici standard in

buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della serie

Power senza alcun problema, sebbene la vita della batteria nonché quella dell’alternatore potrebbero

ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore,vi consigliamo di

utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato della

Rockford Fosgate.

ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare

danni all’unità,pericoli d’incendio e/o potenziali lesioni personali.

ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello,alle

antenne,ai cavi di tensione,ad attrezzature sensibili o a cablaggi preassemblati.I fili

elettrici portano una tensione notevole e potrebbero indurre rumori dentro il

sistema audio.

NOTA: per serrare i terminali dell'alimentazione e dei diffusori usare la chiave per viti Allen in dotazione.

1. Programmate il cablaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell’amplificatore e da

qualsiasi accessorio auto ad alta tensione,soprattutto i motori elettrici.Ciò è necessario per evitare che il rumore

proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio.Quando fate scorrere i fili attraverso il

parafiamma o attraverso qualsiasi barriera metallica,proteggeteli con delle guarnizioni di tenuta in gomma o in

plastica per evitare i cortocircuiti.Lasciate i fili piuttosto lunghi a questo punto;più tardi potrete regolare la loro

lunghezza in modo più preciso.

NOTA:per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di

misura 1/0 AWG.

2. Preparare il filo ROSSO (cavo di alimentazione) per il collegamento all’amplificatore,rimuovendo circa 22 mm di

isolante dall'estremità del filo.Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per

fissarlo in posizione.

NOTA: Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo.Installare il

portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.

3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e inserire un portafusibili in linea.Per

informazioni sulla portata dei fusibili da usare,consultare il capitolo Specifiche.NON installare il fusibile a questo

punto.

4. Spelate via 1,27 cm dall’estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il

cavo.Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria.NON

installate ancora il fusibile.

5. Preparate il filo NERO (cavo della messa a terra) per poterlo attaccare all’amplificatore,spelando via 22 mm di

isolante dall’estremità del filo.Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare

il cavo.Preparate la messa a terra del telaio raschiando via la vernice dalla superficie metallica e pulitela

accuratamente,rimovendo ogni traccia di lubrificazione e di sudiciume.Spelate l’altra

estremità del filo e attaccategli un serrafili ad anello.Fissate il cavo al telaio usando una vite

non anodizzata e una rondella a stella.

NOTA: Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre

meno di 76 cm.

6. Preparare il cavo di accensione REM per il collegamento

all’amplificatore,rimuovendo circa 22 mm di isolante dall'estremità

del filo.Inserire la parte scoperta del cavo nel terminale REM e

stringere la vite di arresto per fissarlo in posizione.Collegare l'altro

estremo del cavo REM a una fonte positiva commutata a 12 Volt.La

tensione commutata proviene generalmente cavo dell'accensione

remota dell'amplificatore dell’unità di fonte.Qualora l'unità sorgente

non avesse tali uscite disponibili,la soluzione consigliata consiste nel

cablare un commutatore meccanico in linea con una fonte da 12 volt

per attivare l’amplificatore.

8

Italiano

INSTALLAZIONE

Collegamento

alla tensione

7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare

l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di

fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.

8. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d’ingresso ubicati sull’amplificatore stesso.

ATTENZIONE: Verificare sempre che l'alimentazione sia spenta o scollegata presso

l'amplificatore prima di collegare cavi RCA.In caso contrario si

potrebbero causare lesioni,danni all'amplificatore o ai componenti

collegati.

9. Collegate gli altoparlanti.Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli altoparlanti,

stringendo la vite di arresto per fissarli.Assicuratevi di mantenere la corretta polarità per gli altoparlanti.NON

collegate a massa nessuno dei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento

instabile.

10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti.

Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che

potrebbero dar luogo a problemi.Installare il fusibile in linea vicino al collegamento della batteria.

NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale.

ATTENZIONE: Questi amplificatori sono sconsigliati per carichi di impedenza inferiori

a 1 o 2 per coppie di amplificatori collegati in parallelo.

Cablatura amplificatore singolo

Impostare su

SINGLE

9

FUNZIONAMENTO

EQUALIZZATORE PUNCH A DISTANZA (opzionale)

NOTA: i vecchi comandi a distanza Punch Bass e Para-Bass (quelli

prima del 2007) non funzioneranno con questi

amplificatori.

NOTA:Utilizzare le istruzioni fornite con il comando a

distanza per determinare lo schema di

installazione preferito tra quelli possibili.

Rapidamente Installi

1. Usando le viti fornite,installare la graffa di montaggio.

2. Fare slittare il comando a distanza sulla graffa di montaggio fino a farlo

scattare.

3. Posiziona il cavo,collegano alla comando a distanza ed all'amplificatore.

Funzionamento

4. Il funzionamento è lo stesso dell'equalizzatore Punch illustrato sotto.

NOTA: Il collegamento del equalizzotore Punch a distanza sostituisce

l'equalizzatore Punch sull'amplificatore.

ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corsa,causando danni all'unità.

+20

-2

-0

+2

+4

+6

+8

+10

+12

+14

+16

+18

20 50 100 200 500

Hz

LP

Low Pass

EQUALIZZATORE EQ

Ruotando la manopola in senso orario si aumentano i bassi da 0 a +18 dB a 45 Hz.Impostare il comando sul

valore preferito mentre si ascolta.

NOTA: Il collegamento del equalizzotore Punch a distanza sostituisce l'equalizzatore Punch sull'amplificatore.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno,abbassare completamente i guadagni per l'amplificatore (ruotando in senso

antiorario).Alzare il volume dell'unità di fonte del segnale finché la distorsione non diventi udibile,e quindi abbassarlo

finché la distorsione non sia più udibile.Nella maggior parte delle unità,ciò avviene a volume quasi massimo.Aumentare

quindi il guadagno dell'amplificatore sino a ottenere un volume adeguato.

NOTA: il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo.

ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non avere troppo rumore e

distorsione.

NOTA: Per una procedura di regolazione più dettagliata,vi preghiamo di contattare l’assistenza tecnica della Rockford

Fosgate.

10

Italiano

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

la frequenza di crossover può variare tra 32 e 250 Hz.Il crossover viene impostato sono per il

funzionamento in modalità LP (passa basso)..

Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima.Mentre il sistema audio è in

funzione,ruotare la manopola lentamente in senso contrario,finché non si raggiunga il punto d’incrocio desiderato.

FILTRO INFRASONICO

Quando l'interruttore viene posizionato su "ON" viene attivato un filtro infrasonico a 28Hz che limita la quantità di

informazioni a bassa frequenza che viene passata al woofer.Selezionare l'impostazione preferita e cambiarla se necessario.

NOTA: Si consiglia l'uso del filtro infrasonico se si utilizzano vani con sfogo con questo amplificatore.

INTERRUTTORE MODALITÀ

Usato per impostare l'amplificatore nella modalità singola (quando si usa un solo amplificatore) o nella

modalità Master o Slave (quando si collegano l'uno all'altro svariati amplificatori di classe BD).

Il primo amplificatore nella serie viene impostato come Master e gli ulteriori amplificatori come Slave.

Questo permette di avere una sola impostazione per guadagno,crossover, filtro infrasonico e incremento

bassi per tutti gli amplificatori slave.

Il guadagno sugli ulteriori amplificatori (Slave) può essere utilizzato per la regolazione fine.

Utilizzando questo metodo è possibile collegare fino a un massimo di 100 amplificatori bd tra loro.

INTERRUTTORE FASE

Viene utilizzato quando si crea un collegamento tra due amplificatori bd utilizzando un cavo di

sincronizzazione bd per cambiare la fase a 180° l'uno dall'altro per utilizzo con un carico comune.

Il cavo di sincronizzazione bd permette ai due generatori di frequenza indipendenti in ciascuna unità di

essere sincronizzati.

FUNZIONAMENTO

11

FUNZIONAMENTO

Cablatura per più amplificatori

Impostare su

SLAVE

Impostare su

SLAVE

Impostare su

SLAVE All'amplificato

re 5 ecc.

Impostare su

MASTER

NOTA: È necessario impostare i controlli solo del primo amplificatore (master).Il guadagno degli

amplificatori successivi (slave) può essere usato per la messa a punto finale.

Italiano

12

FUNZIONAMENTO

Cavi sincronizzazione bd

Impostare su

MASTER

Impostare su

SLAVE

Impostare su

SLAVE

Impostare su

SLAVE

Cavo di

sincronizza

zione bd

Cavo di

sincronizza

zione bd

Agli amplificatori

5 e 6, ecc.

Spessore cavi

minimo 8

AWG Massima

lunghezza 38,1

cm

Spessore cavi

minimo 8

AWG Massima

lunghezza 38,1

cm

NOTA: È necessario impostare i controlli solo del primo

amplificatore (master).Il guadagno degli

amplificatori successivi (slave) può essere usato

per la messa a punto finale.

13

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti

elencate di sotto.

Procedura 1:Controllate che l’amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell’ACCENSIONE sia accesa.Se la spia di ACCENSIONE è accesa,passare al numero 3,

altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.

2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.

3. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo.Se necessario,effettuare riparazioni o

sostituzioni.

4. Controllate che ci siano dai 9,0 ai 15,5 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza.

Controllate che ci siano collegamenti di qualità per entrambi i cavi con l’amplificatore,l'impianto stereofonico e la

batteria/portafusibili.Se necessario,effettuare riparazioni o sostituzioni.

Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono accesi .

1. Se l'indicatore di protezione è acceso,ciò può indicare un corto circuito nel collegamento con gli altoparlanti.Controllare

che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano

corto circuiti nei cavi dell'altoparlante.L'indicatore di protezione si può accendere anche in caso di impedenza

dell'altoparlante troppo bassa.

2. Se l'indicatore della temperatura è acceso,spesso ciò indica che l'amplificatore è stato utilizzato a livelli di potenza molto

elevati senza avere un flusso dell'aria sufficiente attorno all'amplificatore.Spegnere il sistema e lasciarlo raffreddare.Verificare

che l'impedenza degli altoparlanti sia corretta e cablare nuovamente,se necessario.L'indicatore della temperatura può

accendersi anche in caso di bassa tensione proveniente dalla batteria.Verificare che il sistema di carica del veicolo sia in grado

di mantenere la tensione correttamente.Se le voci precedenti non riescono a risolvere il problema,il guasto potrebbe

trovarsi nell'amplificatore.In tal caso,contattare l'assistenza clienti.

Procedura 3:Controllare le uscite audio dell’amplificatore.

1. Controllare che sia il sistema stereofonico che l’amplificatore siano collegati correttamente all’entrata RCA.Controllare che lungo

l’intera lunghezza dei cavi non ci siano attorcigliamenti,giunture,ecc.Verificare che alle entrate RCA non si abbia corrente alternata

con il sistema stereofonico acceso.Se necessario,effettuare riparazioni o sostituzioni.

2. Scollegare l'ingresso RCA dall'amplificatore.Collegare l'ingresso RCA dal sistema stereofonico di prova direttamente all'ingresso

dell'amplificatore.

Procedura 4:Controllate l’amplificatore se si verificasse uno schiocco al momento dell’accensione.

1. Scollegate il segnale d’entrata verso l’amplificatore;spegnete e riaccendete l’amplificatore.

2. Se il rumore venisse eliminato,collegate il cavo a tensione REMOTE dell’amplificatore all’unità di fonte con un modulo di accensione

ad azione ritardata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell’amplificatore (in altri termini,direttamente dalla batteria).

2. Se il rumore venisse eliminato,usate un relé per isolare l’amplificatore da entrate ed uscite rumorose al momento dell’accensione.

Procedura 5:Controllate l’amplificatore se si verificasse un rumore eccessivo a livello del motore.

1. Fate scorrere tutti i fili che portano segnali (RCA,cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra.

OPPURE

2. Bipassate tutte le componenti elettriche tra il sistema stereofonico e l’amplificatore(i).Collegate il sistema stereofonico direttamente

all’entrata dell’amplificatore.Se il rumore sparisse,vuol dire che l’unità bipassata è la fonte del rumore.

OPPURE

3. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche.Ricollegateli alla terra in ubicazioni diverse.

Controllate che l’ubicazione della messa a terra sia una superficie metallica pulita,senza verniciature,ruggine,ecc.

OPPURE

4. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del

veicolo.

OPPURE

5. Fate esaminare sia l’alternatore che la carica della batteria dal vostro meccanico.Controllate che il sistema elettrico del veicolo sia

funzionante,compreso il distributore,le candele,i fili delle candele,il regolatore di tensione,ecc.

14

Italiano

SPECIFICHE

Specifiche soggette a modiche senza preavviso

MODELLO - POWER T2500-1bd

Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria

Carico da 4 mono 1000 watts x 1

Carico da 2 mono 1800 watts x 1

Carico da 1 mono 2500 watts x 1

Potenza continua a regime (RMS) – Due Amplificatori in Configurazione bdSYNC

Carico da 2 colmato mono 2500 watts x 1

Dimensioni: Altezza 5,44 cm

Larghezza 20,68 cm

Lunghezza 55,66 cm

Portata fusibili batteria (Amp) Esterno (Non fornito) 300A

Rapporto segnale pesato “A” a disturbi

Riferito a 1 W in 4 ohm ≥70 dB

Rapporto segnale pesato “A” a disturbi

Riferito a uscita nominale in 4 ohm ≥100 dB

Pendenza crossover 24dB/ottava Butterworth

Frequenza di crossover (solo Low Pass,passa-basso) variabile da 35 Hz a 250 Hz

Risposta di frequenza 20Hz a 250Hz ± 0,5dB

Intervallo di variazione della tensione per il segnale Variabile da 150mV a 5V (input RCA)

Protezione La protezione dai corto circuiti spegne l'amplificatore

nel caso in cui si abbia impedenza molto bassa o cavi

cortocircuitati.L’interruttore termico spegne

l’amplificatore in caso di surriscaldamento.

Equalizzazione PEQ (equalizzazione Punch) Variabile da 0 dB a +18 dB a 45 Hz

Impedenza d’ingresso 20K ohm

Filtro subsonico Selezionabile 12dB/ottava,-3dB a 28Hz

Tensione operativa Da 9 a 15.5 V c.c.

Ingressi equilibrati Sì

CMRR (rapporto di reazione del modo comune) >55dB @ 1KHz

Fattore di smorzamento >200

THD+N (distorsione armonica totale + disturbo) < 1% a 1 ohm

Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

15

INFORMAZIONI INERENTI ALLA GARANZIA LIMITATA

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle

seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno

Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni

Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta)

Ciò che è coperto dalla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di

rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti.Prodotti acquistati da

clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti

solamente dal distributore di quel paese e non dalla Rockford Corporation.

Chi è coperto dalla garanzia

Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato

acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA.Per richiedere

l’assistenza,l’acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome

dell’acquirente,il nome del rivenditore,il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti

(con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Ciò che non è coperto dalla garanzia

1.Danni causati da incidente,abuso,uso erroneo,acqua,furto,spedizione.

2.Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.

3.L’assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di

assistenza tecnica autorizzato della Rockford Fosgate

4.Qualsiasi prodotto su cui il numero di serie è stato deturpato,alterato o rimosso

5.Danni susseguenti ad altre componenti

6.Qualsiasi prodotto acquistato fuori dagli USA

7.Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limite sulle garanzie tacite

Qualsiasi garanzia tacita,comprese le garanzie di idoneità all’uso ed alla commerciabilità,sono limitate

nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra.Alcuni stati non

permettono limitazioni sulla lunghezza di una garanzia tacita.Pertanto,questa limitazione potrebbe non

essere applicabile.È vietato assumere,a nome della Rockford Fosgate,qualsiasi altra responsabilità in

relazione alla vendita del prodotto.

Come richiedere l’assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriore aiuto,si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899.Dovrete

ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi

prodotto alla Rockford Fosgate.Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al

vostro rivenditore autorizzato per ulteriori dettagli.

Rockford Fosgate

Rockford Corporation

600 South Rockford Drive

Tempe,Arizona 85281 U.S.A.

In U.S.A.,(480) 967-3565 - Customer Service 1-800-669-9899

www.rockfordfosgate.com

12/2008 B.M.

01/2009 E.R.

1230-55084-02 Printed in Malaysia
