Rotel Rkb 250 Users Manual RKB250_multi

Rotel RKB-250 Distribution Amplifier Owner’s Manual rkb250 Troubleshoot Rotel RKB-250 Distribution Amplifier |

RKB-250 to the manual 7ab43d33-1685-4050-94ae-9516b2323067

: Rotel Rotel-Rkb-250-Users-Manual-469508 rotel-rkb-250-users-manual-469508 rotel pdf

Open the PDF directly: View PDF .
Page Count: 56

Owner’s manual

Manuel d’utilisation

Manual de instrucciones

Manuale di istruzioni

Bedienungsanleitung

Gebruiksaanwijzing

Användarmanual

Руководство владельца

RKB-250

Stereo power amplifier

Amplificateur de puissance

Etapa de potencia estereofonica

Finale di potenza stereo

Stereo-Endstufe

Stereo eindversterker

Stereoslutsteg

Усилитель мощности

PROT ECTIO N

LEVE L

POWER AMPLIFIER RKB-250

RL

POWE R

PROTEC TION

LEVEL

POWER AMPLIFIER RKB-250

RL

POWER













 

ENGLISH 10

FRANÇAIS 15

ESPAÑOL 21

ITALIANO 27

DEUTSCH 33

NEDERLANDS 38

SVENSKA 44

РУССКИЙ 49

• Rotel products are designed to comply with international directives on the Restriction of Hazardous Substances

(RoHS) in electrical and electronic equipment and the disposal of Waste Electrical and Electronic Equipment

(WEEE). The crossed wheelie bin symbol indicates compliance and that the products must be appropriately

recycled or processed in accordance with these directives.

• Tous les appareils Rotel sont conçus en totale conformité avec les directives internationales concernant les

restrictions d’utilisation de substances dangereuses (RoHS) pour l’environnement, dans les équipements

électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical

and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité

avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect

total de ces normes.

• Los productos Rotel están diseñados para satisfacer la normativa internacional en materia de Restricción del

Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y eliminación de Desechos Proceden-

tes de Equipos Eléctricos y Electrónicos (WEEE). El símbolo del carro de la basura tachado significa la plena

satisfacción de la citada normativa y que los productos que la incluyen deben ser reciclados o reprocesados

en concordancia con las misma.

• Tutti i prodotti Rotel sono realizzati secondo le norme internazionali per il trattamento delle sostanze perico-

lose ( RoHs - Restriction of Hazardous Substances) in apparecchi elettrici ed elettronici, e per lo smaltimento

di prodotti elettrici ed elettronici (WEEE - Waste Electrical and Electronic Equipment). Il simbolo del cestino

dei rifiuti con una croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere oppor-

tunamente riciclato o smaltito in accordo con le direttive vigenti.

• Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimm-

ter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS

genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)).

Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß

recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.

• Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking

van milieuonvriendelijke grondstoffen die gebruikt kunnen worden in elektrische en elektronische appara-

tuur. Het symbool met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat

wilt afvoeren, dit moet doen volgens de regels die daarvoor hier gelden.

• Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous

Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och

elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna

måste återvinnas eller tas om hand enligt dessa direktiv.

• Продукты Rotel спроектированы так, чтобы соответствовать требованиям международных директив по

ограничению применения вредных веществ в электротехническом и электронном оборудовании (Restriction

of Hazardous Substances - RoHS), а также по обращению с отслужившим свой срок электротехническим и

электронным оборудованием (Waste Electrical and Electronic Equipment - WEEE). Изображение перечеркнутого

мусорного бачка на колесах означает соответствие этим требованиям, а также то, что эти продукты должны

быть вторично использованы (рециклированы) или же обработаны в соответствии с упомянутыми выше

директивами.

• This symbol means that this unit is double insulated. An earth or ground connection is not required.

• Ce symbole signifie que l’appareil possède une double isolation électrique. L’utilisation d’une prise de terre

ou de masse n’est pas obligatoire.

• Este símbolo significa que el aparato está doblemente aislado, por lo que no requiere ningún tipo de conex-

ión a tierra o masa.

• Questo simbolo indica che questo prodotto è doppiamente isolato. Non è necessario il collegamento della

messa a terra.

• Dieses Symbol bedeutet, dass dieses Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

• Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas.

Important Safety instructions!

WARNING: There are no user serviceable parts inside. Refer all servicing to quali-

fied service personnel.

WARNING: To reduce the risk of fire or electric shock, do not expose the unit to

moisture or water. Do not expose the unit to dripping or splashing. Do not place

objects filled with liquids, such as vases, on the unit. Do not allow foreign objects

to get into the enclosure. If the unit is exposed to moisture, or a foreign object gets

into the enclosure, immediately disconnect the power cord from the wall. Take the

unit to a qualified service person for inspection and necessary repairs.

Read all the instructions before connecting or operating the component. Keep this manual so

you can refer to these safety instructions.Heed all warnings and safety information in these

instructions and on the product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

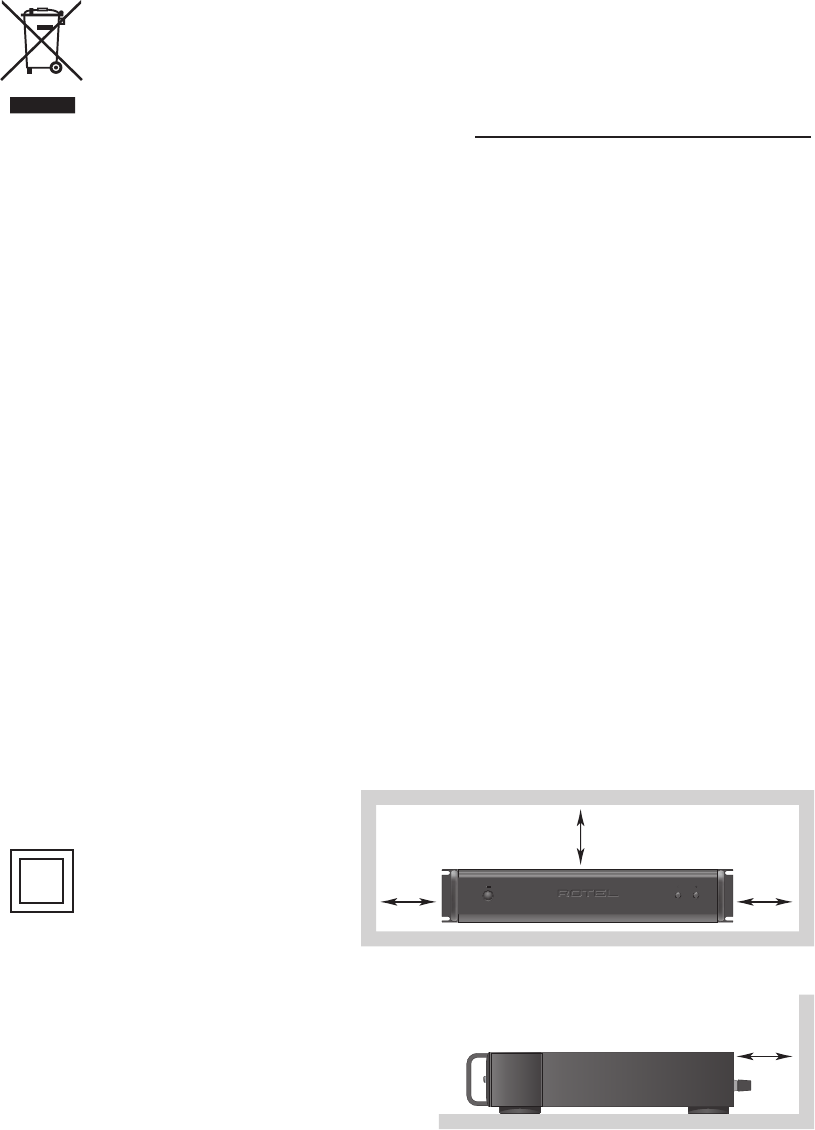

You must allow a minimum 10 cm or 4 inches of unobstructed clearance around

the unit. Do not place the unit on a bed, sofa, rug, or similar surface that could block the ven-

tilation openings. If the unit is placed in a bookcase or cabinet, there must be ventilation of the

cabinet to allow proper cooling.

Keep the component away from radiators, heat registers, stoves, or any other appliance that

produces heat.

The unit must be connected to a power supply only of the type and voltage specified on the rear

panel. (USA: 120 V/60Hz, EC: 230V/50Hz)

Connect the component to the power outlet only with the supplied power supply cable or an

exact equivalent. Do not modify the supplied cable. A polarized plug has two blades, with one

wider than the other. A grounding plug has two blades plus a third grounding prong. These are

provided for your safety. Do not defeat grounding and/or polarization safety provisions. If the

supplied plug does not fit your outlet, please consult an electrician for replacement of the ob-

solete outlet. Do not use extension cords.

The main plug of the power cordset is a disconnect device of the apparatus. In order to com-

pletely disconnect the apparatus from the supply mains, the main plug of the power cordset

should be unplugged from the mains (AC) outlet. The stand-by LED indicator will not be lit up

to show the power cord is unplugged.

Do not route the power cord where it will be crushed, pinched, bent, exposed to heat, or dam-

aged in any way. Pay particular attention to the power cord at the plug and where the cord

exits the back of the unit.

The power cord should be unplugged from the wall outlet during a lightning storm or if the unit

is to be left unused for a long period of time.

Use only accessories specified by the manufacturer.

Use only with a cart, stand, rack, bracket or shelf system recommended by Rotel. Use caution

when moving the unit in a stand or rack to avoid injury from a tip-over.

Use Class 2 wiring for speaker connections to ensure proper installation and minimize the risk

of electrical shock.

Immediately stop using the component and have it inspected and/or serviced by a qualified

service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Instructions importantes concernant la sécurité!

ATTENTION: Il n’y a à l’intérieur aucune pièce susceptible d’être modifiée par l’uti-

lisateur. Adressez-vous impérativement à une personne qualifiée.

ATTENTION: Pour réduire tout risque d’électrisation ou d’incendie, ne pas expo-

ser l’appareil à une source humide, ou à tout type de risque d’éclaboussure ou de

renversement de liquide. Ne pas poser dessus d’objet contenant un liquide, com-

me un verre, un vase, etc. Prenez garde à ce qu’aucun objet ou liquide ne tombe

à l’intérieur de l’appareil par ses orifices de ventilation. Si l’appareil est exposé

à l’humidité ou si un objet tombe à l’intérieur, débranchez-le immédiatement de

son alimentation secteur, et adressez-vous immédiatement et uniquement à une

personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de faire fonctionner l’appareil.

Conservez soigneusement ce livret pour le consulter à nouveau pour de futures références. Tous

les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez

les procédures d’installation et de fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

L’appareil doit être placé de telle manière que sa propre ventilation puisse fonc-

tionner, c’est-à-dire avec un espace libre d’une dizaine de centimètres minimum

autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute

autre surface susceptible de boucher ses ouïes d’aération; ou placé dans un meuble empêchant

la bonne circulation d’air autour des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières,

bouches de chaleur ou d’autres appareils (y compris amplificateurs de puissance) produisant

de la chaleur.

Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un type

conformes à ceux qui sont indiqués sur la face arrière de l’appareil (USA: 115 V/60 Hz, CE:

230 V/50 Hz).

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent.

Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise

de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n’est pas conforme à

celles utilisées dans votre installation électrique, consultez un électricien agréé. Ne pas utiliser

de cordon rallonge.

Le câble d’alimentation secteur constitue le seul moyen de débrancher totalement l’appareil

de l’alimentation secteur. Pour être certain que l’appareil n’est plus alimenté, ce câble doit être

débranché de la prise murale. La diode LED indicatrice de mise en veille Standby s’éteint dès

que ce cordon secteur est débranché.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré sur tout

son trajet, à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement

la bonne qualité des contacts, à l’arrière de l’appareil comme dans la prise murale.

Si l’appareil ne doit pas être utilisé pendant une longue période, ou pendant un orage, la prise

secteur sera débranchée.

Utilisez uniquement les accessoires conseillés par le constructeur.

Utilisez uniquement un support, meuble, rack, étagère recommandé par Rotel. Si vous devez dé-

placer l’appareil dans son rack ou son meuble, prenez garde à éviter tout risque de blessure.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes acoustiques, afin de garantir

une installation correcte et de minimiser les risques d’électrocution.

L’appareil doit être immédiatement éteint, débranché puis retourné au service après-vente

agréé dans les cas suivants:

• Le câble d’alimentation secteur ou sa prise est endommagé.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Instrucciones Relacionadas con la Seguridad!

ADVERTENCIA: No hay componentes manipulables por el usuario en el interior

del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por

personal cualificado.

ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descar-

ga eléctrica, no exponga el aparato al agua o la humedad ni permita que ningún

objeto extraño penetre en su interior. Si el aparato está expuesto a la humedad o

algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de

alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a

un especialista cualificado para su inspección y posterior reparación.

Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato.

Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de se-

guridad que se indican a continuación. Tenga siempre en mente las advertencias y la información

relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al

pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo.

Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador.

Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato.

No coloque nunca la RKB-250 en una cama, un sofá, una alfombra o una superficie similar

susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería

de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el

mueble para permitir una refrigeración adecuada.

Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación

que produzca calor.

El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión

especificados en su panel posterior (230 V/50 Hz para la Unión Europea y 120 V/60 Hz para

EE.UU.).

Conecte el aparato a una toma de corriente eléctrica únicamente a través del cable de alimen-

tación de dos clavijas polarizado suministrado de serie o un equivalente exacto del mismo. No

modifique de ningún modo dicho cable. Una clavija polarizada tiene dos patillas, una más an-

cha que la otra. Una clavija con toma de masa incluye una tercera patilla para la conexión a

tierra. No intente desactivar los terminales destinados a la conexión a tierra o polarización. Si

la clavija suministrada con el aparato no se adapta a la toma de corriente eléctrica de su casa,

le rogamos que consulte a un técnico especializado para que la sustituya por una compatible.

No utilice ningún tipo de cable de extensión.

La clavija principal del cable de alimentación hace las veces de elemento de desconexión del

aparato. Con el fin de desactivar por completo el aparato de la red eléctrica, la mencionada

clavija debería desconectarse de la toma de corriente eléctrica alterna. En este caso, el indica-

dor luminoso de la posición de espera no se activará para indicar que el cable de alimentación

está desconectado.

No coloque el cable de alimentación en lugares en que pueda ser aplastado, pinchado, dobla-

do en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención

al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última

en el panel posterior del aparato.

El cable de alimentación debería desconectarse de la red eléctrica durante tormentas con fuer-

te aparato eléctrico o cuando no vaya a ser utilizado durante un largo período de tiempo (por

ejemplo las vacaciones de verano).

Utilice únicamente accesorios especificados por el fabricante.

Utilice únicamente muebles, soportes o estantes recomendados por Rotel. Sea cuidadoso cuan-

do mueva el aparato ubicado en un mueble o soporte para evitar posibles daños provocados

por el volcado del mismo.

Utilice cables de Clase 2 para la conexión a las cajas acústicas con el fin de asegurar una insta-

lación adecuada y minimizar el riesgo de que se produzca una descarga eléctrica.

Deje inmediatamente de utilizar la RKB-250 y envíelo a un servicio técnico cualificado para su

inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido da-

ñado.

• Han caído objetos o se ha derramado líquido en el interior del

aparato.

• El aparato ha sido expuesto a la lluvia.

• El aparato muestra signos de funcionamiento inadecuado.

• El aparato ha sido golpeado o dañado de algún modo.

Importanti informazioni di Sicurezza!

ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente. Per l’assistenza fate

riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete

l’apparecchio all’umidità o all’acqua. Non posizionate contenitori d’acqua , ad es. vasi, sull’unità.

Evitare che cadano oggetti all’interno del cabinet. Se l’apparecchio è stato esposto all’umidità o

un oggetto è caduto all’interno del cabinet, staccate il cavo di alimentazione dalla presa. Portare

l’apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio alla rete di alimen-

tazione ed utilizzarlo.

Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste

istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d’uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non utilizzate questo prodotto vicino all’acqua.

Mantenere 10 cm circa di spazio libero da tutti i lati del

prodotto. Non posizionate l’apparecchiatura su un letto, divano, tappeto, o superfici

che possano bloccare le aperture di ventilazione. Se l’apparecchio è posizionato in una libreria

o in mobile apposito, fate in modo che ci sia abbastanza spazio attorno all’unità per consentire

un’adeguata ventilazione e raffreddamento.

L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi, termoconvettori, stufe,

o altri apparecchi che producono calore

L’apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica

del tipo indicato sul pannello posteriore dell’unità. (USA:120V/60Hz; CE:230V/50 Hz)

Collegate l’unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equi-

valente. Non modificate il cavo in dotazione in alcun modo. Non cercate di eliminare la messa

a terra o la polarizzazione. Se la spina del cavo ha difficoltà ad entrare nella presa di alimen-

tazione, consultate un elettricista per una eventuale sostituzione della presa difettosa. Non

utilizzate prolunghe.

La presa del cavo di alimentazione è un componente esterno al prodotto. Per scollegare com-

pletamente il prodotto dall’alimentazione, il cavo di alimentazione dovrebbe essere scollegato

dalla presa. Il LED indicatore stand-by, si spegne solo quando il cavo di alimentazione viene

scollegato.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato, piegato

ad angoli acuti, esposto al calore o danneggiato. Fate particolare attenzione al posizionamen-

to del cavo di alimentazione all’altezza della presa e nel punto in cui esce dalla parte poste-

riore dell’apparecchio.

Il cavo di alimentazione dovrebbe essere scollegato dalla presa durante i temporali, o quando

l’apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

Usate esclusivamente accessori indicati dal produttore.

Utilizzate solo stand, scaffali o supporti indicati da Rotel. Non posizionate il prodotto su un car-

rello mobile che potrebbe cadere.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

L’apparecchiatura deve essere disattivata immediatamente e fatta ispezionare da personale

qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti, o del liquido è stato versato

nell’apparecchio.

• L’apparecchiatura è stata esposta alla pioggia.

• L’apparecchiatura non sembra funzionare in modo normale.

• L’apparecchiatura è caduta, o è stata danneggiata in qualche

modo.

Sicherheits- und Warnhinweise

WARNUNG: Außer den in der Bedienungsanleitung beschriebenen Handgriffen

sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist

ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um

die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine

Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem

einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von ei-

nem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthält

wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienung-

sanleitung so auf, dass sie jederzeit zugänglich ist. Befolgen Sie alle Warn- und Sicherheitshin-

weise in der Bedienungsanleitung und auf dem Gerät.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen.

Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch oder einem

Staubsauger. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten

Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse

bestehen und alle Anschlüsse ordnungsgemäß sind.

Betreiben Sie das Gerät nicht in der Nähe von Wasser.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet

ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein

Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken.

Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn

eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen

oder sonstige wärmeerzeugende Geräte).

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen

Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angege-

ben (Europa: 230 V/50 Hz).

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose

an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder

Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose

angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Um das Gerät vollständig von der Stromversorgung zu trennen, müssen Sie das Netzkabel aus

der Steckdose ziehen. Die Betriebsanzeige leuchtet dann nicht.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelas-

tung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern

und den Anschlussstellen des Gerätes geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraum ziehen Sie

den Netzstecker aus der Steckdose.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf bewegli-

chen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installa-

tion zu gewährleisten und das Risiko eines elektrischen Schlags zu minimieren.

Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten

Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondens-

wasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde.

Voor Uw Veiligheid

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden:

zorg dat het apparaat niet nat wordt. Verwijder de kast niet: er bevinden zich

in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd

technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen:

laat het apparaat gesloten. Iedere reparatie dient door een gekwalificeerde tech-

nicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot

belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebrui-

ksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet

in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doek, of maak gebruik van

een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang

komt. Voorbeeldjes: Gebruik het apparaat niet op: bed, sofa, plaid of andere onregelmatige

oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het in-

bouwen in een te kleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels,

maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achter-

kant, in dit geval 220 - 240 Volts 50 Hz.

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soort-

gelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat niet

te niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt kan worden of geklemd

kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting

in de wandcontactdoos en daar waar de kabel het apparaat binnengaat.

Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel uit het lich-

tnet verwijderd te zijn.

Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties

zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zijn.

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht

zijn gekomen.

• Als het apparaat in de regen heeft gestaan.

• Als het apparaat niet normaal functioneert of een duidelijk afwi-

jkend gedrag vertoont..

• Wanneer het apparaat gevallen is en/of de kast beschadigd is.

Viktig säkerhetsinformation

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en

behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten

för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till

exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i

apparaten. Om apparaten utsätts för fukt, väta eller att främmande föremål kom-

mer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten

till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ

alltid alla användarinstruktioner.

Använd bara en torr trasa eller dammsugaren för rengöring av apparaten.

Använd inte apparaten i närheten av vatten.

Se till att det alltid finns 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på

en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten

placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på apparatens bak-

sida (230V, 50Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt mots-

varighet. Modifiera inte den medföljande strömkabeln. Ändra inte jord eller polaritet. Använd inte

någon förlängningskabel. Kontakta en elektriker om inte nätkabeln passar ditt vägguttag.

Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra ap-

paraten helt strömlös måste kontakten dras ut ur vägguttaget. Standby-lampan lyser inte när

apparaten är helt strömlös.

Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller i övrigt kan

skadas. Var extra noga med att inte skada kabelns ändar.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas

under en längre tid.

Använd endast tillbehör som rekommenderats av tillverkaren.

Använd endast stereorack, konsolhyllor, stativ eller hyllsystem som rekommenderats av Rotel.

Var försiktig när apparaten ska flyttas så att den inte välter.

Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar

och se till att installationen blir säker.

Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats

• Främmande föremål eller vätska har kommit in i apparaten

• Apparaten har blivit utsatt för regn

• Apparaten visar tecken på felaktig funktion

• Apparaten har tappats eller skadats på annat sätt

Важные наставления по безопасности

Внимание: Внутри нет частей, доступных для обслуживания пользователем.

Доверяйте все обслуживание квалифицированному персоналу.

Внимание: Для уменьшения риска поражения электрическим током или возгорания,

не подвергайте прибор воздействию влаги или воды. Не подвергайте прибор

воздействию капель или брызг. Не размещайте предметы, наполненные жидкостью,

например, вазы, на верхней крышке прибора. Не позволяйте посторонним объектам

попадать внутрь корпуса. Если прибор подвергся воздействию влаги, или внутрь

него попал посторонний предмет, немедленно отсоедините шнур питания от

стенной розетки. Доставьте прибор квалифицированному мастеру для осмотра и

необходимого ремонта.

Прочитайте все наставления перед тем, как присоединить или эксплуатировать компонент.

Сохраните данное руководство, чтобы вы могли обратиться к этим наставлениям по

безопасности.

Обратите внимание на все предостережения и информацию по безопасности в данных наставлениях

и на самом изделии. Следуйте всем инструкциям по эксплуатации.

Очищайте корпус только сухой тряпкой или пылесосом.

Не используйте данный прибор вблизи воды.

Вы должны оставить не менее 10 см свободного пространства вокруг прибора (см.

рисунок). Не размещайте прибор на кровати, диване, ковре или аналогичной поверхности,

которая может заблокировать вентиляционные отверстия. Если прибор установлен на книжной

полке или в застекленном шкафу, там должна быть вентиляция, обеспечивающая надлежащее

охлаждение.

Не устанавливайте компонент вблизи инфракрасных нагревателей, обогревателей, каминов или

любых других отопительных приборов.

Прибор должен быть присоединен к питающей сети только того типа и напряжения, которое

указано на задней панели (230 В/50 Гц).

Присоединяйте компонент к питающей розетке только кабелем питания, входящим в комплект

поставки, или точным его аналогом. Не переделывайте сетевой шнур. Не отключайте вывод

заземления. Если сетевой штеккер не подходит к вашей розетке, пожалуйста, обратитесь к

электрику для замены сетевой розетки. Не используйте удлинители.

Сетевой штеккер является отсоединяемым прибором. Для полного обесточивания усилителя,

он должен быть вынут из розетки. Индикатор ждущего режима STANDBY не должен гореть при

отсоединенном сетевом кабеле.

Не прокладывайте сетевой кабель там, где он может быть раздавлен, пережат, согнут, подвергнут

нагреву или поврежден любым способом. Будьте особенно внимательны к сетевому кабелю и

там, где он проходит позади прибора.

Сетевой кабель должен быть отсоединен от стенной розетки во время грозы или длительного

периода, когда прибор не используется.

Используйте только принадлежности, указанные производителем.

Используйте только тележки, стойки, кронштейны и полки, рекомендованные ROTEL. Будьте осторожны,

вдвигая прибор в этажерку или стойку во избежание травмы от их опрокидывания.

Используйте акустический кабель класса защиты 2 для обеспечения надлежащей изоляции и

минимизации риска поражения электрическим током.

Немедленно прекратите эксплуатировать аппарат и обратитесь в квалифицированное учреждение

по обслуживанию, если:

• Повреждены шнур питания или вилка;

• Внутрь аппарата попали посторонние предметы или жидкость;

• Аппарат попал под дождь;

• Аппарат не функционирует должным образом;

• Аппарат уронили или повредили другим способом.

8

RKB-250 Power Amplifier

8

RKB-250

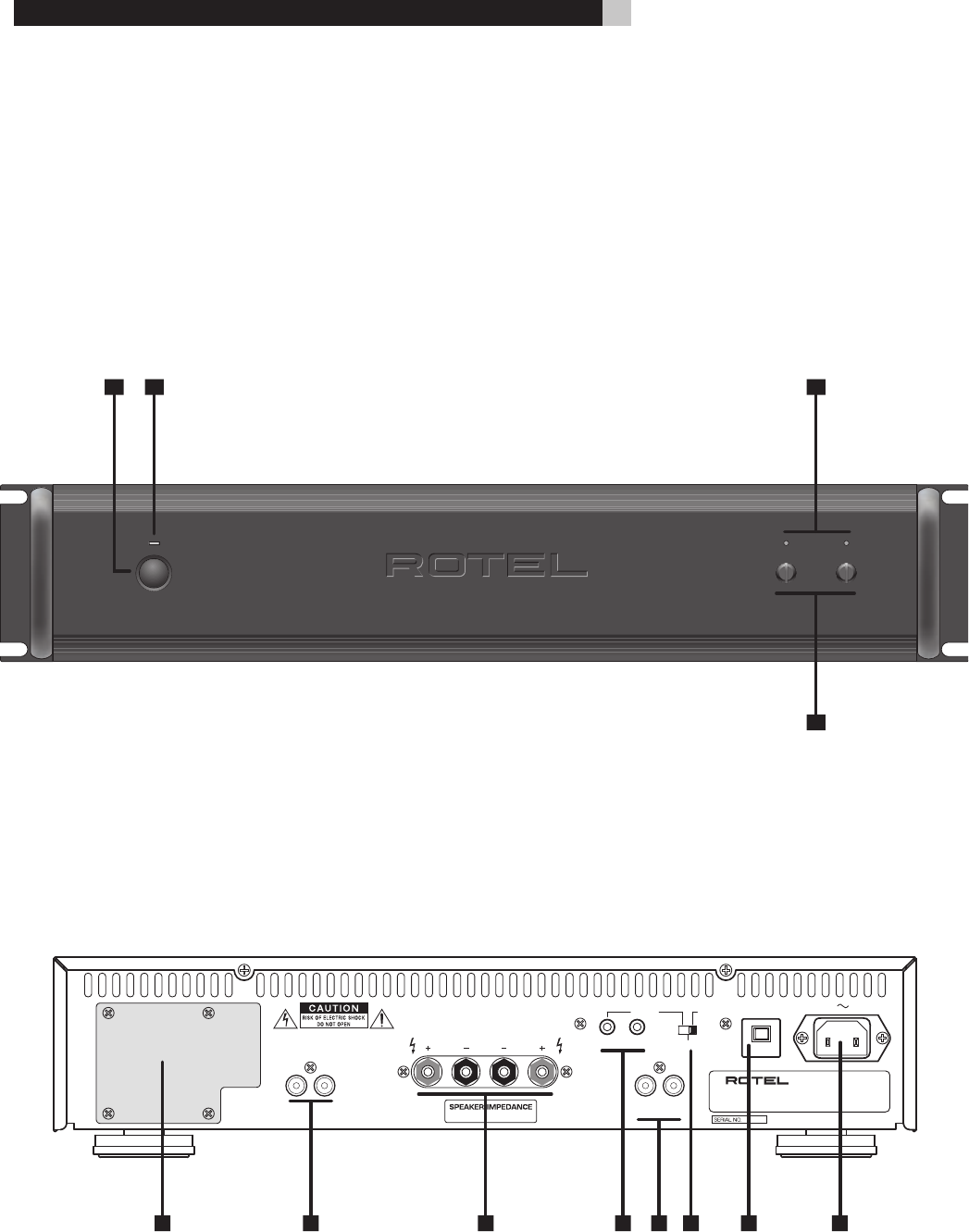

1: Controls and Connections

Commandes et branchements

Controles y Conexiones

Pannello frontale e posteriore

Bedienelemente und Anschlüsse

Bedieningsorganen en aansluitingen

Funktioner och anslutningar

Органы управления и разъемы

AC BREAKER



SPEAKERS

RIGHT LEFT

INPUT

RIGHT LEFT

SIGNAL OUTPUT

LINK

RIGHT

12V TRIG OFF

SIGNAL SENSE

LEFT

IN

OUT

POWER AMPLIFIER

MODEL NO. RKB-250

POWER CONSUMPTION: 190 W

WARNING: SHOCK HAZARD—DO NOT OPEN.

AVIS: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR.

4 OHMS MINIMUM

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRICAL

SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE

PROTE CTION

LEVEL

POWER AMPLIFIER RKB-250

RL

POWER

12













9

English

9

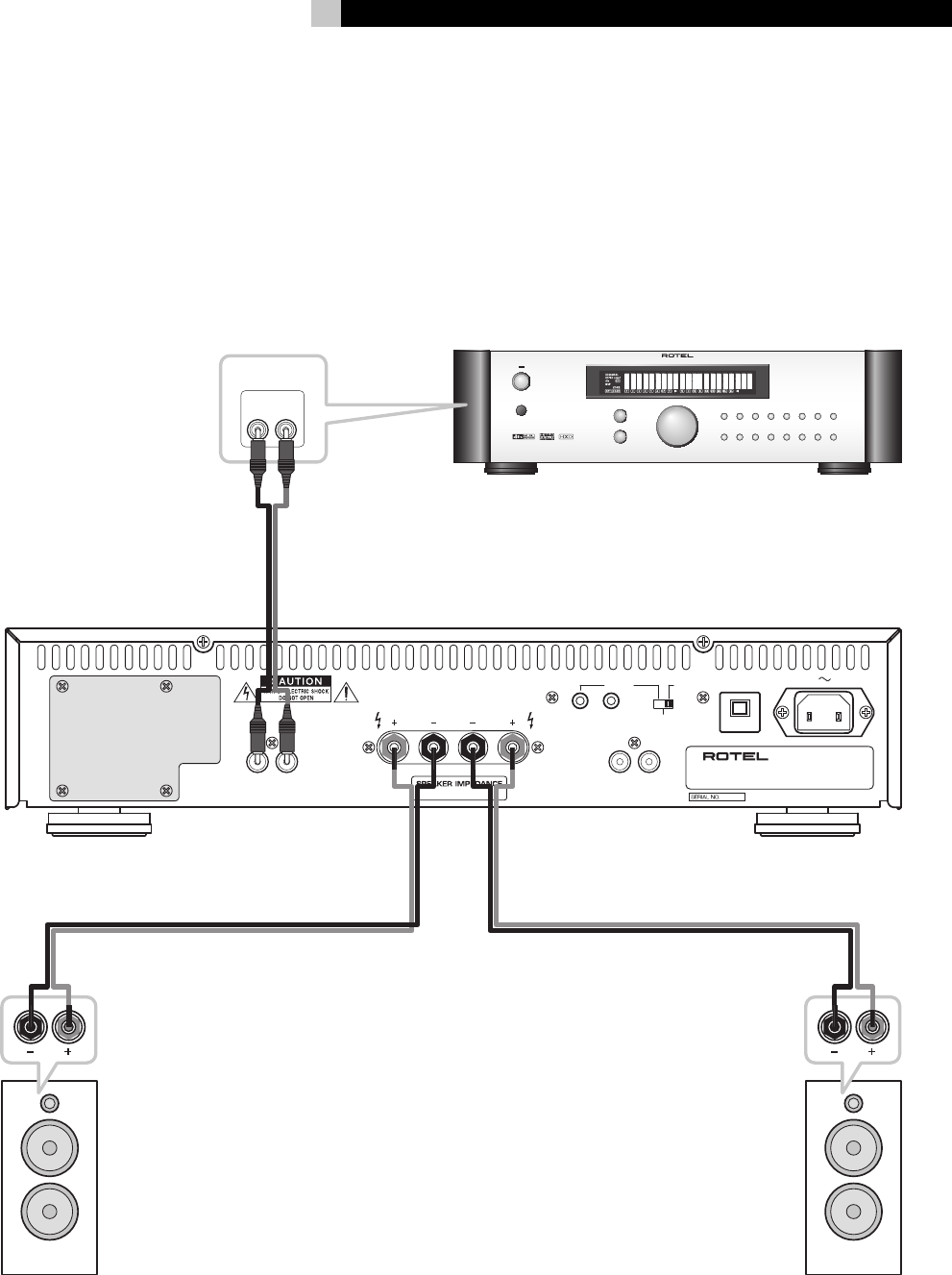

2: Hook-up Illustration

Branchements principaux

Diagrama de Conexiones

Schema di collegamento

Anschlussdiagramm

De in- en uitgangsaansluitingen

Inkoppling

Подключение



 











 







 

  





   













 







 







 





   



 

AC BREAKER



SPEAKERS

RIGHT LEFT

INPUT

RIGHT LEFT

SIGNAL OUTPUT

LINK

RIGHT

12V TRIG OFF

SIGNAL SENSE

LEFT

IN

OUT

POWER AMPLIFIER

MODEL NO. RKB-250

POWER CONSUMPTION: 190 W

WARNING: SHOCK HAZARD—DO NOT OPEN.

AVIS: RISQUE DE CHOC ÉLECTRIQUE—NE PAS OUVRIR.

4 OHMS MINIMUM

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRICAL

SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE

10

RKB-250 Power Amplifier

About Rotel

A family whose passionate interest in music led

them to manufacture high fidelity components

of uncompromising quality founded Rotel over

40 years ago. Over the years that passion

has remained undiminished and the goal of

providing exceptional value for audiophiles

and music lovers regardless of their budget,

is shared by all Rotel employees.

The engineers work as a close team, listen-

ing to, and fine tuning each new product

until it reaches their exacting musical stan-

dards. They are free to choose components

from around the world in order to make that

product the best they can. You are likely to

find capacitors from the United Kingdom and

Germany, semiconductors from Japan or the

United States, and toroidal power transform-

ers manufactured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews

and awards from the most respected review-

ers in the industry, who listen to music every

day. Their comments keep the company true

to its goal – the pursuit of equipment that is

musical, reliable and affordable.

All of us at Rotel thank you for buying this

product and hope it will bring you many

hours of enjoyment.

Getting Started

Thank you for purchasing the Rotel RKB-250

Stereo Power Amplifier. When used in a high-

quality music or home theater system, your

Rotel amplifier will provide years of musical

enjoyment.

The RKB-250 is a sophisticated two-channel

power amplifier. Discrete output devices, a

massive power supply with toroidal transformer,

premium components, and Rotel’s Balanced

Design ensure superb sound quality. High cur-

rent capability allows the RKB-250 to drive

difficult speaker loads with ease.

Contents

Important Safety instructions! .............................4

1: Controls and Connections ................................8

2: Hook-up Illustration ............................................9

Contents ............................................... 10

About Rotel .......................................... 10

Getting Started .....................................10

Features ............................................................11

A Few Precautions .............................................11

Placement .........................................................11

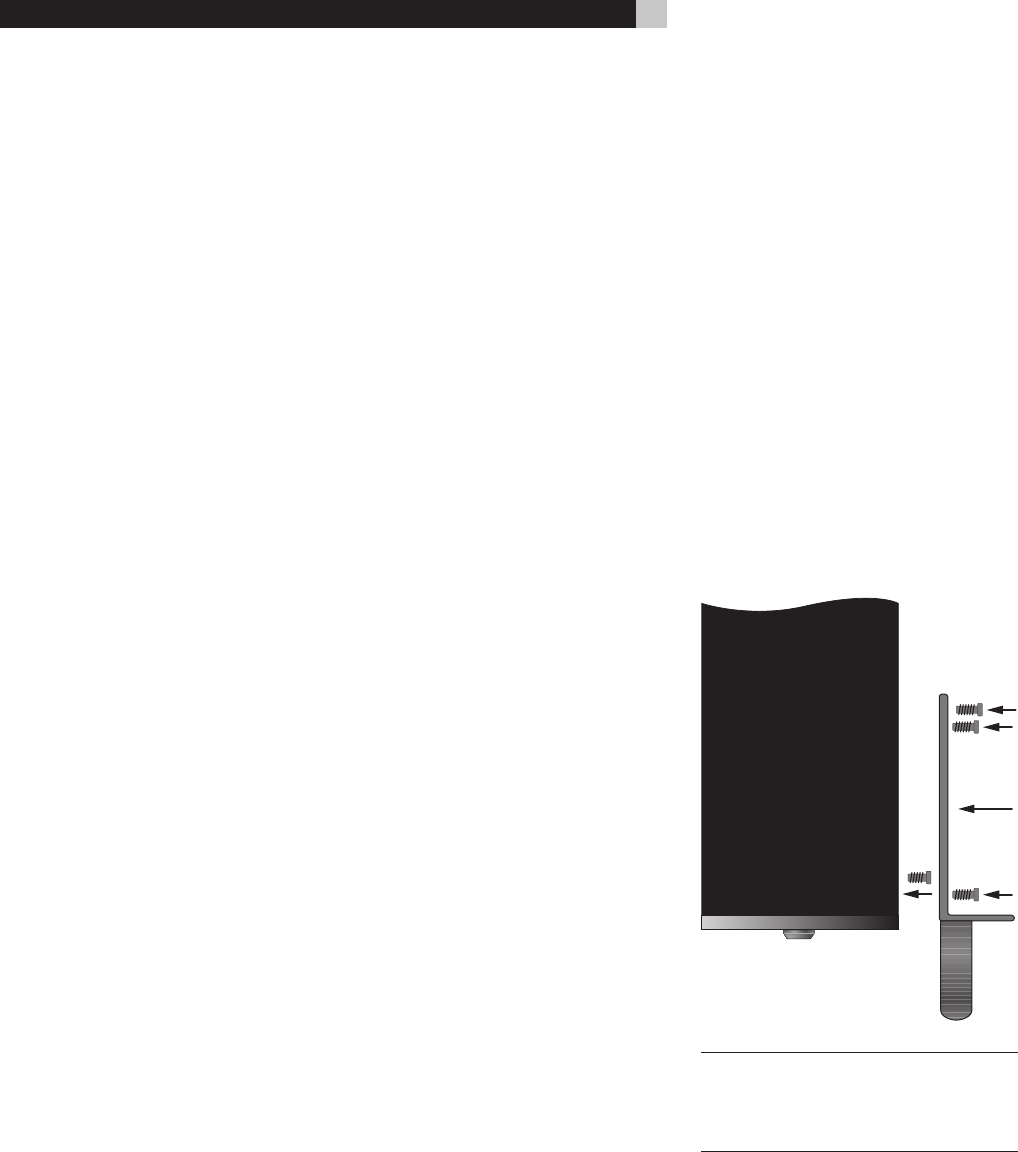

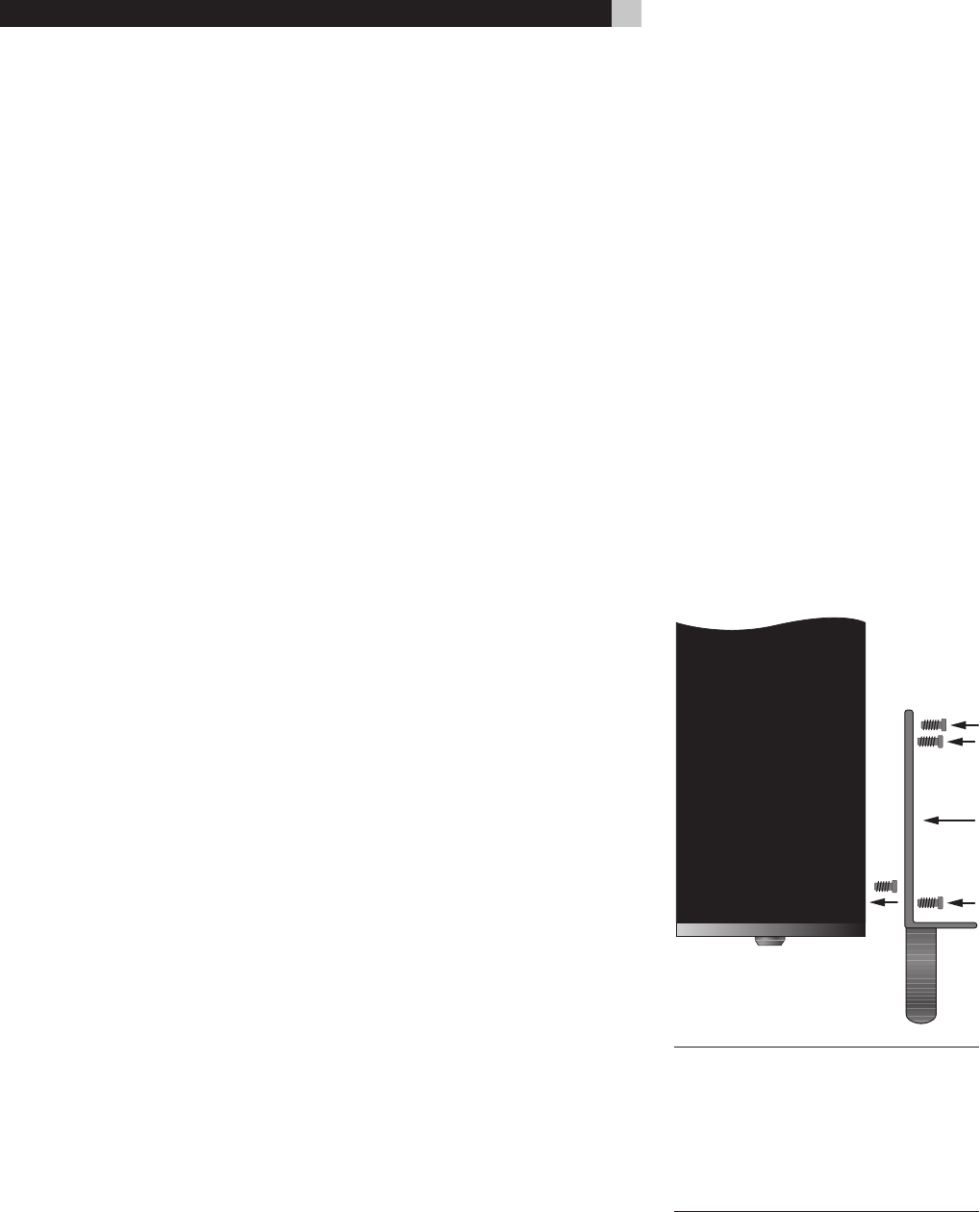

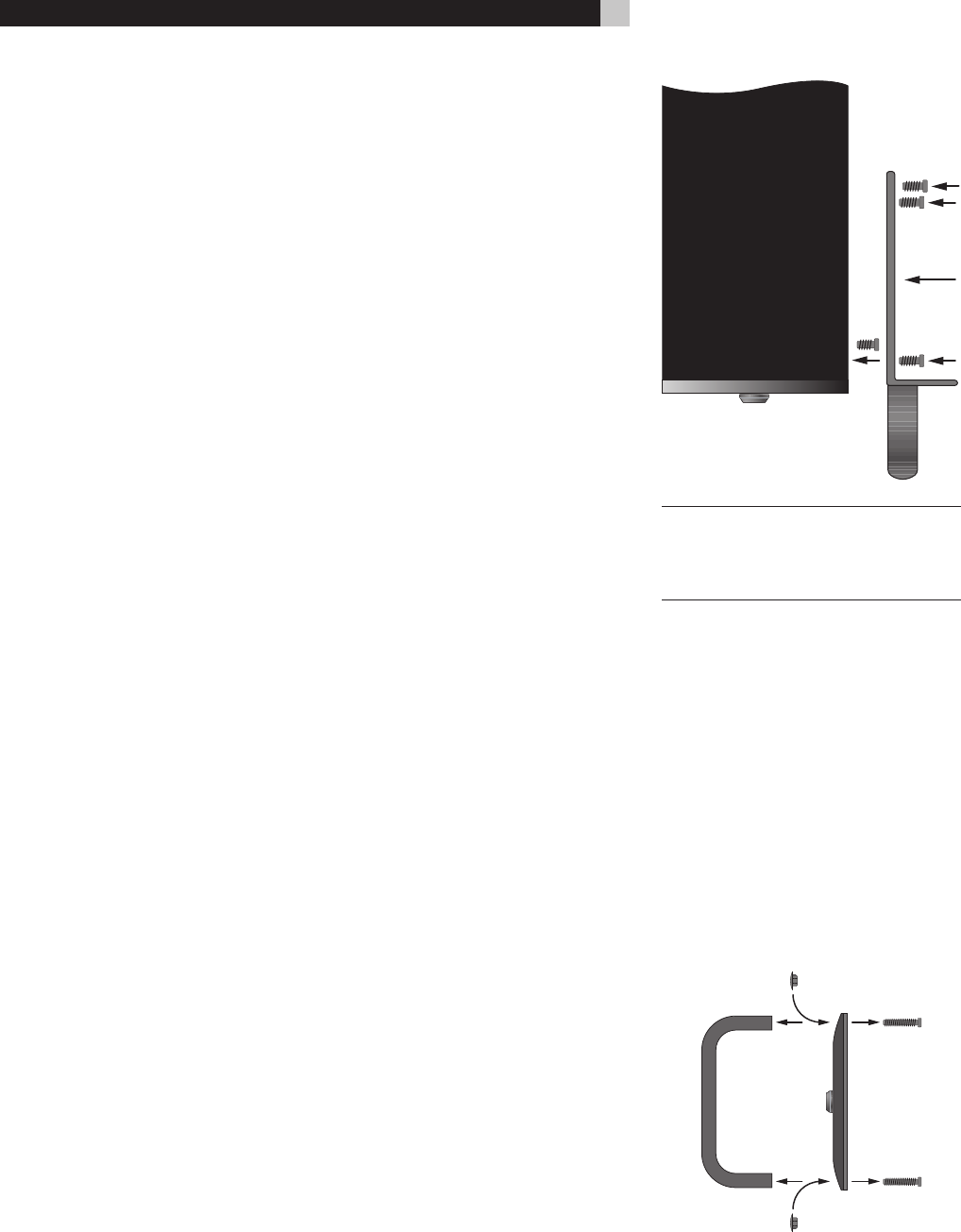

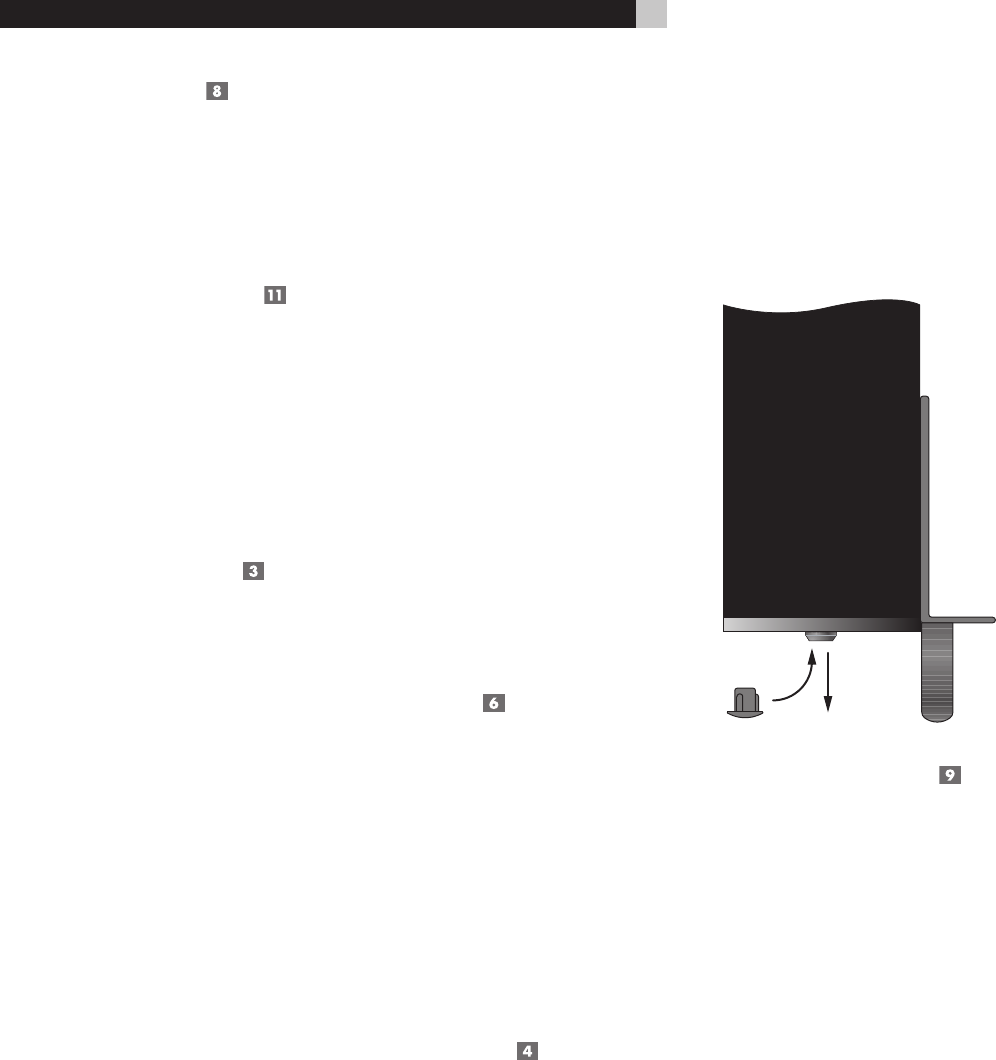

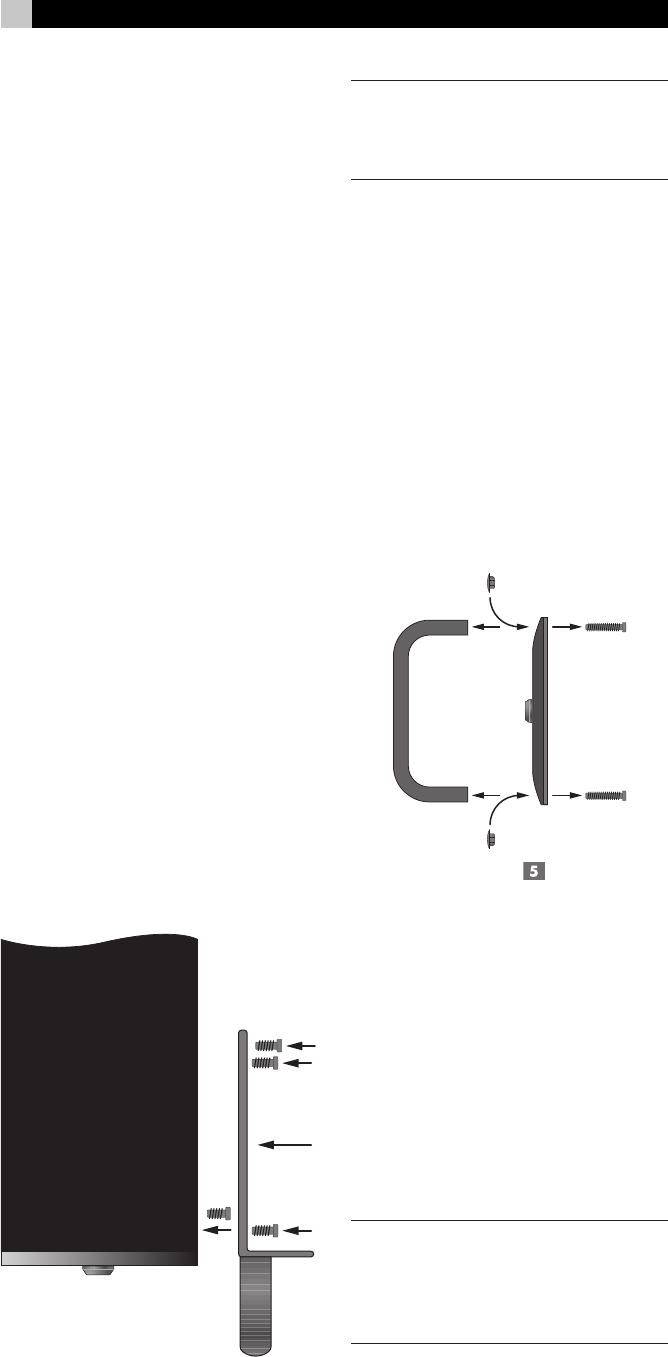

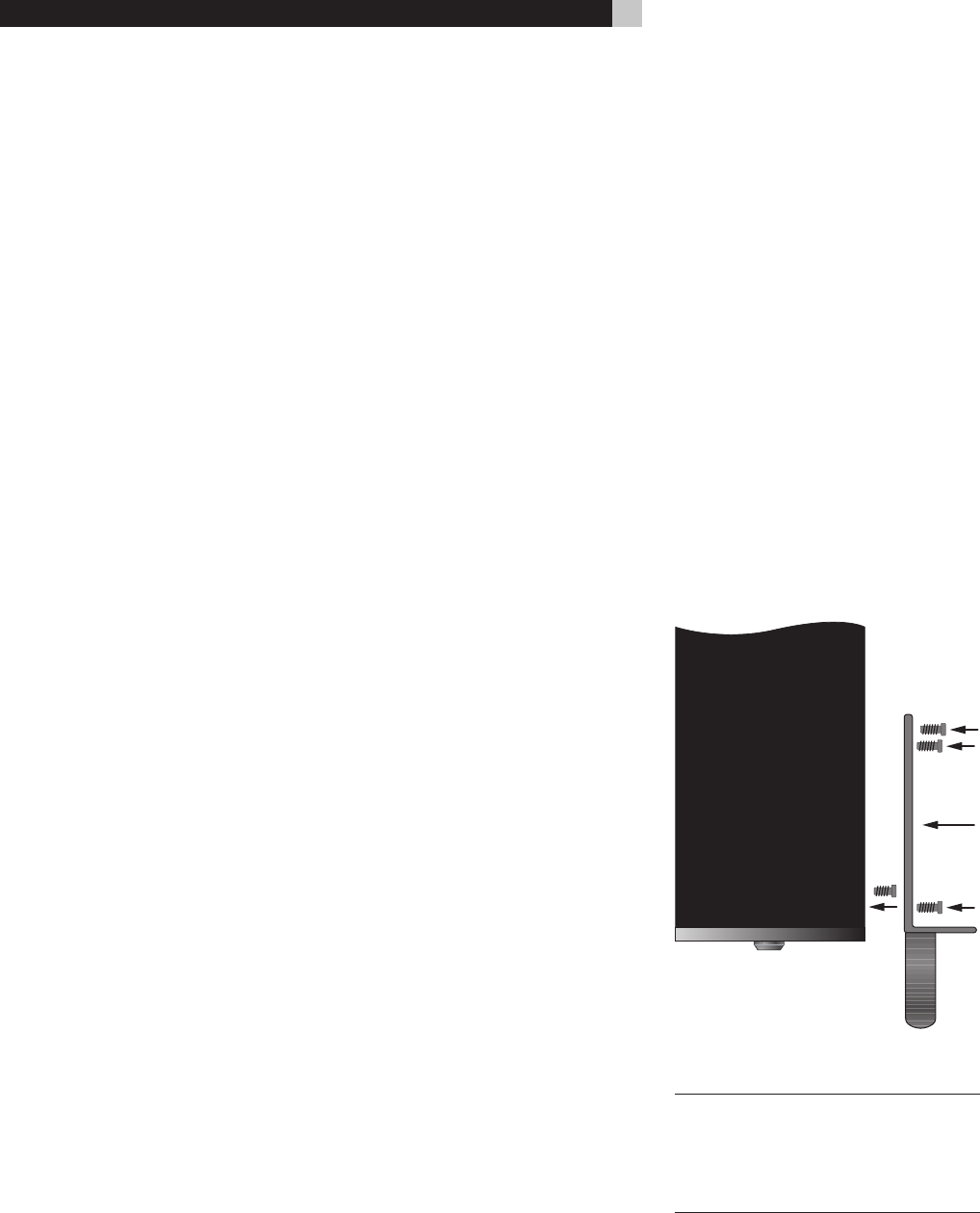

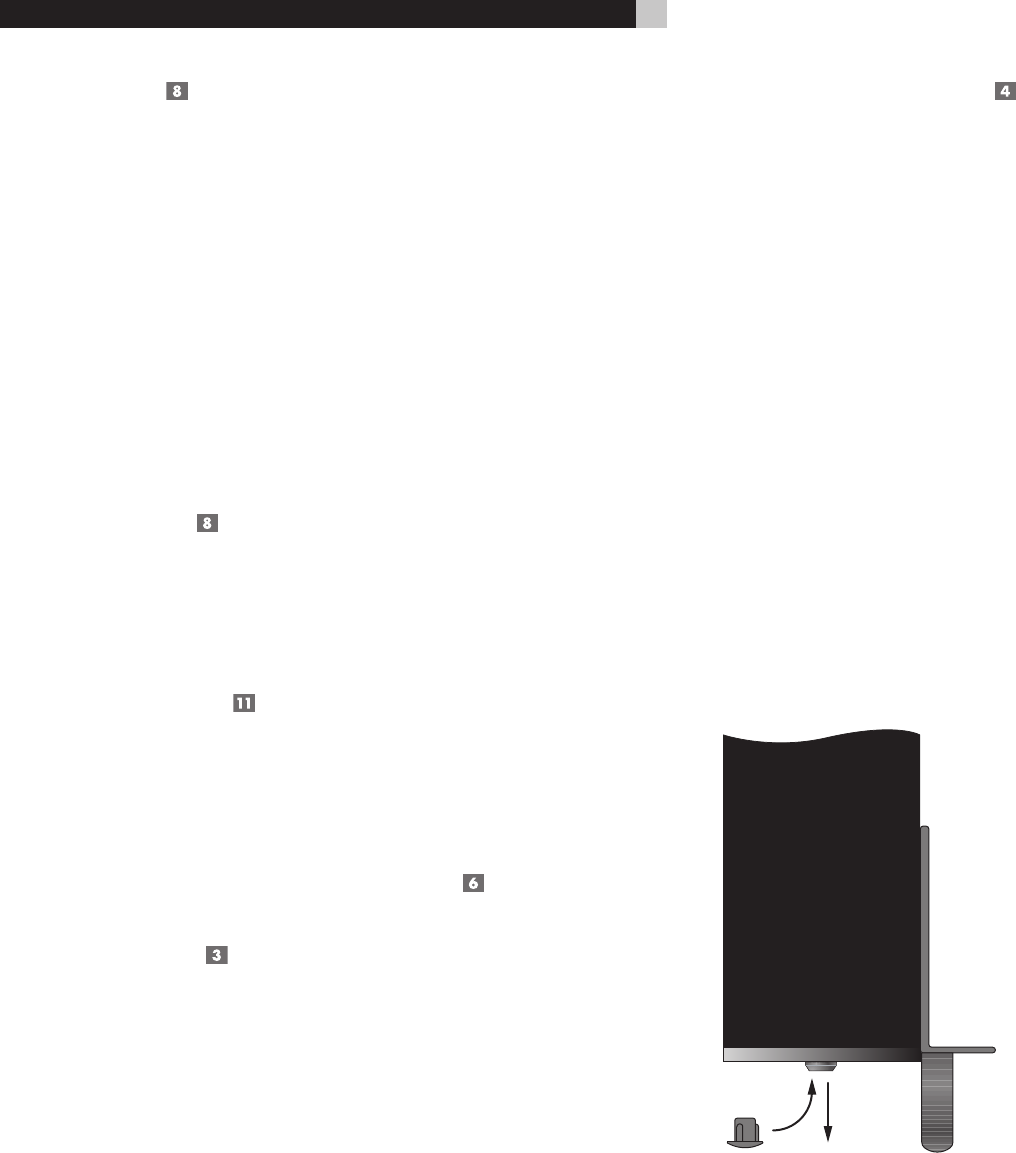

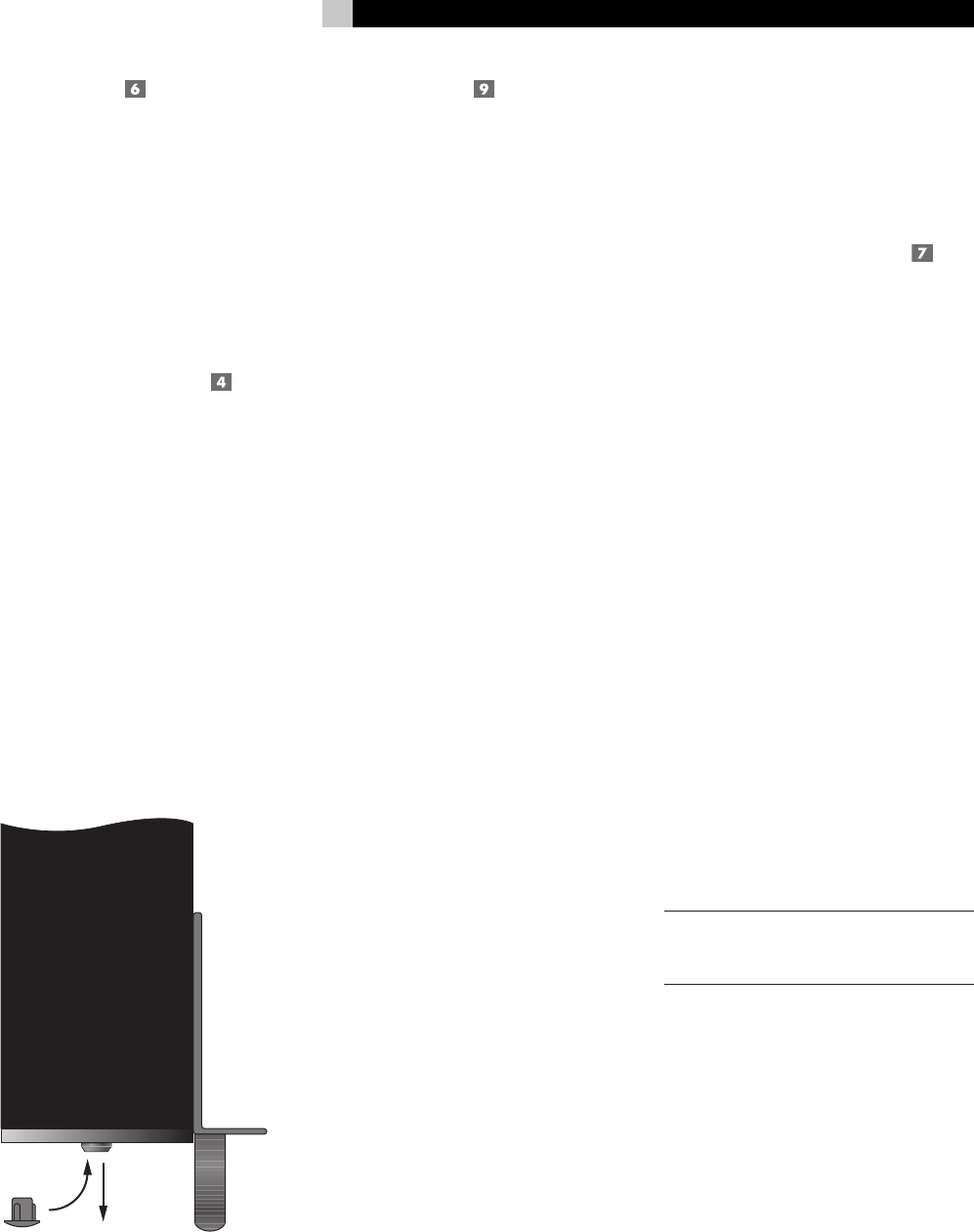

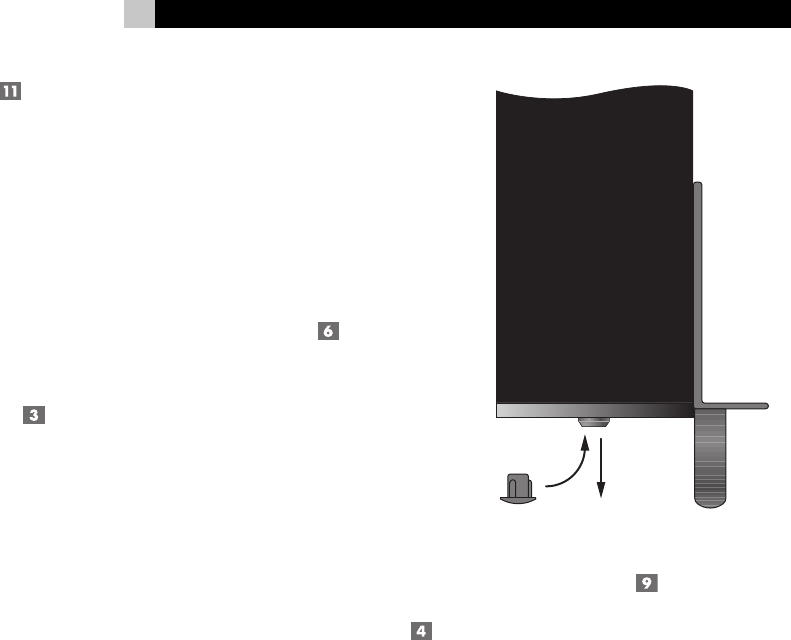

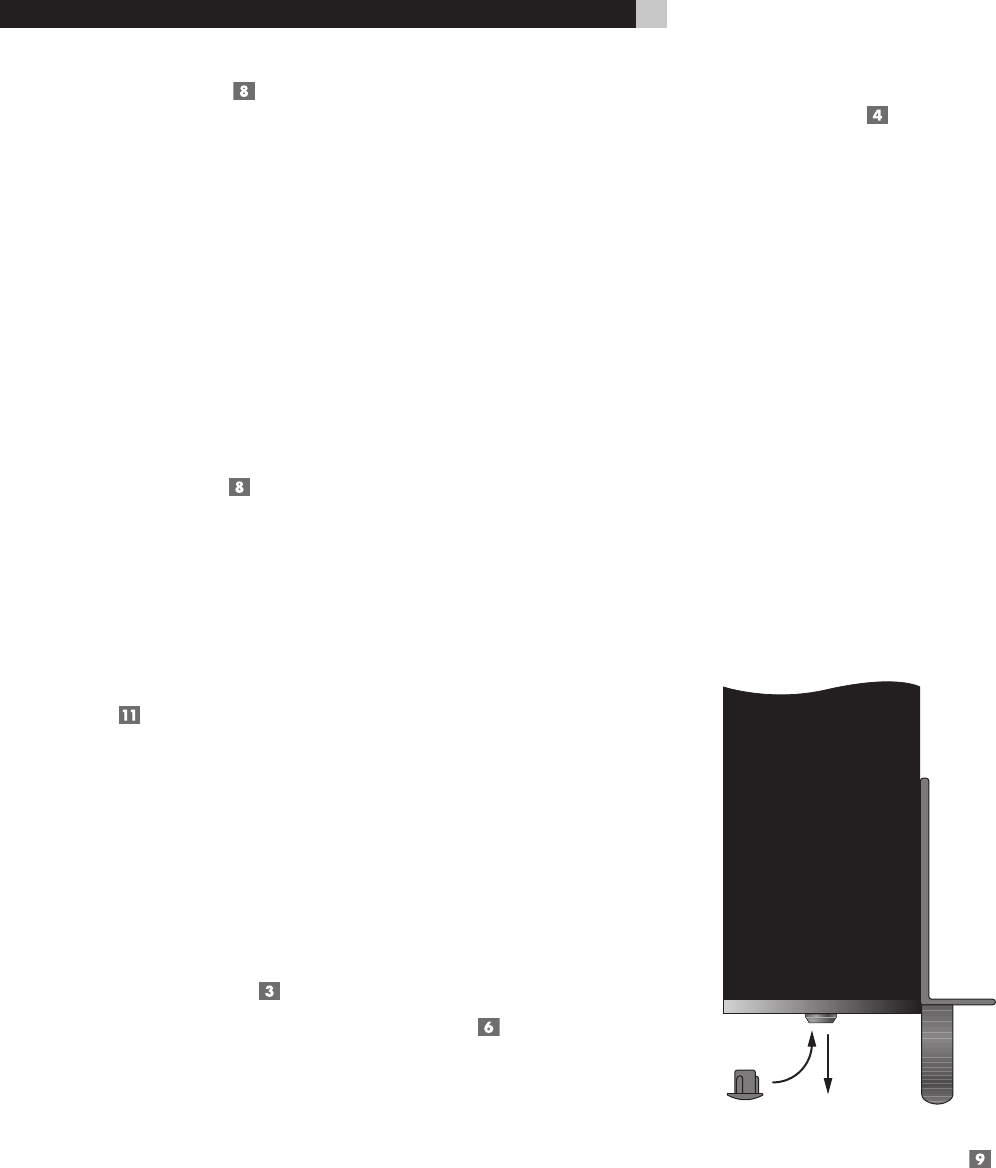

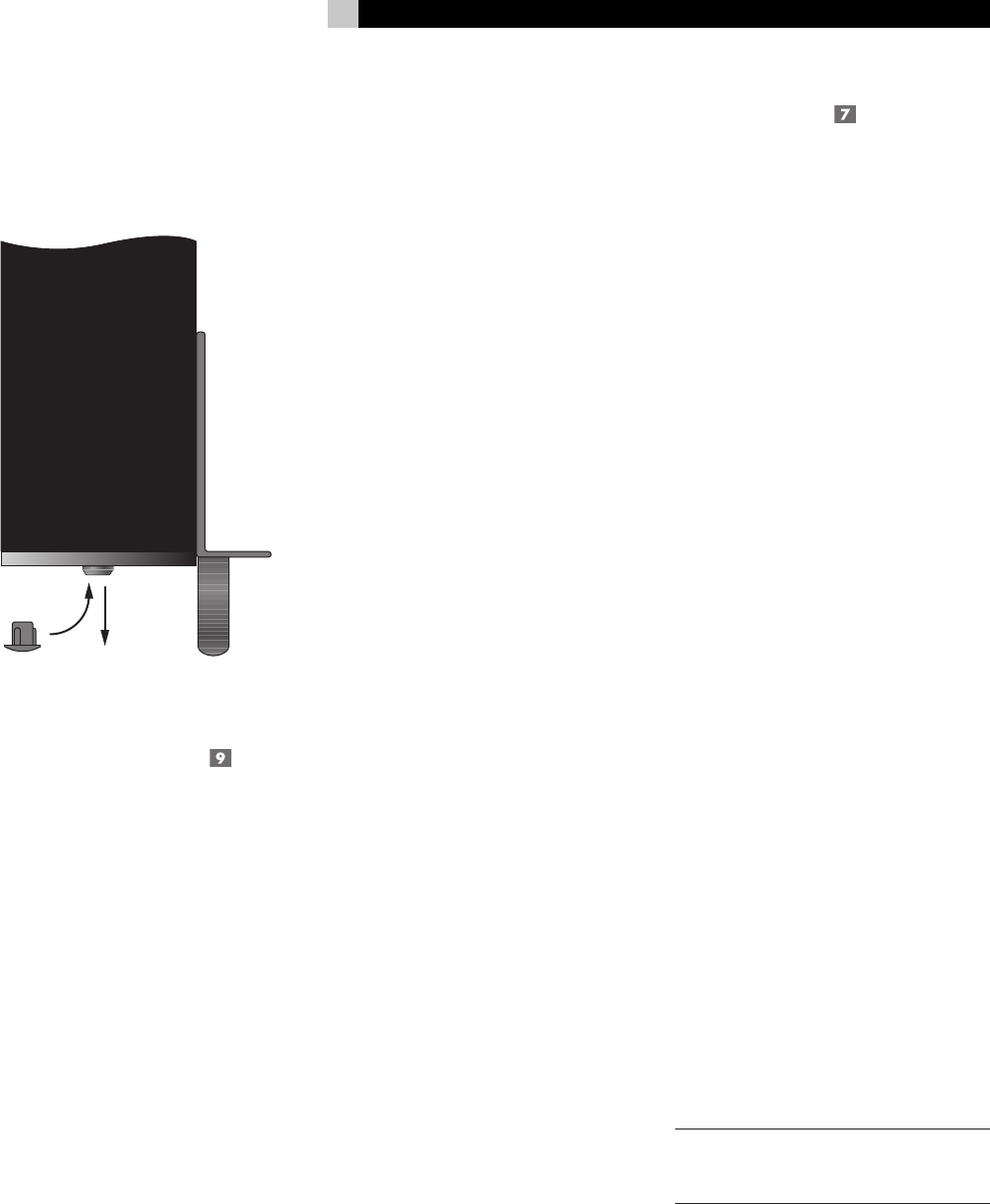

Rack Mounting ..................................................11

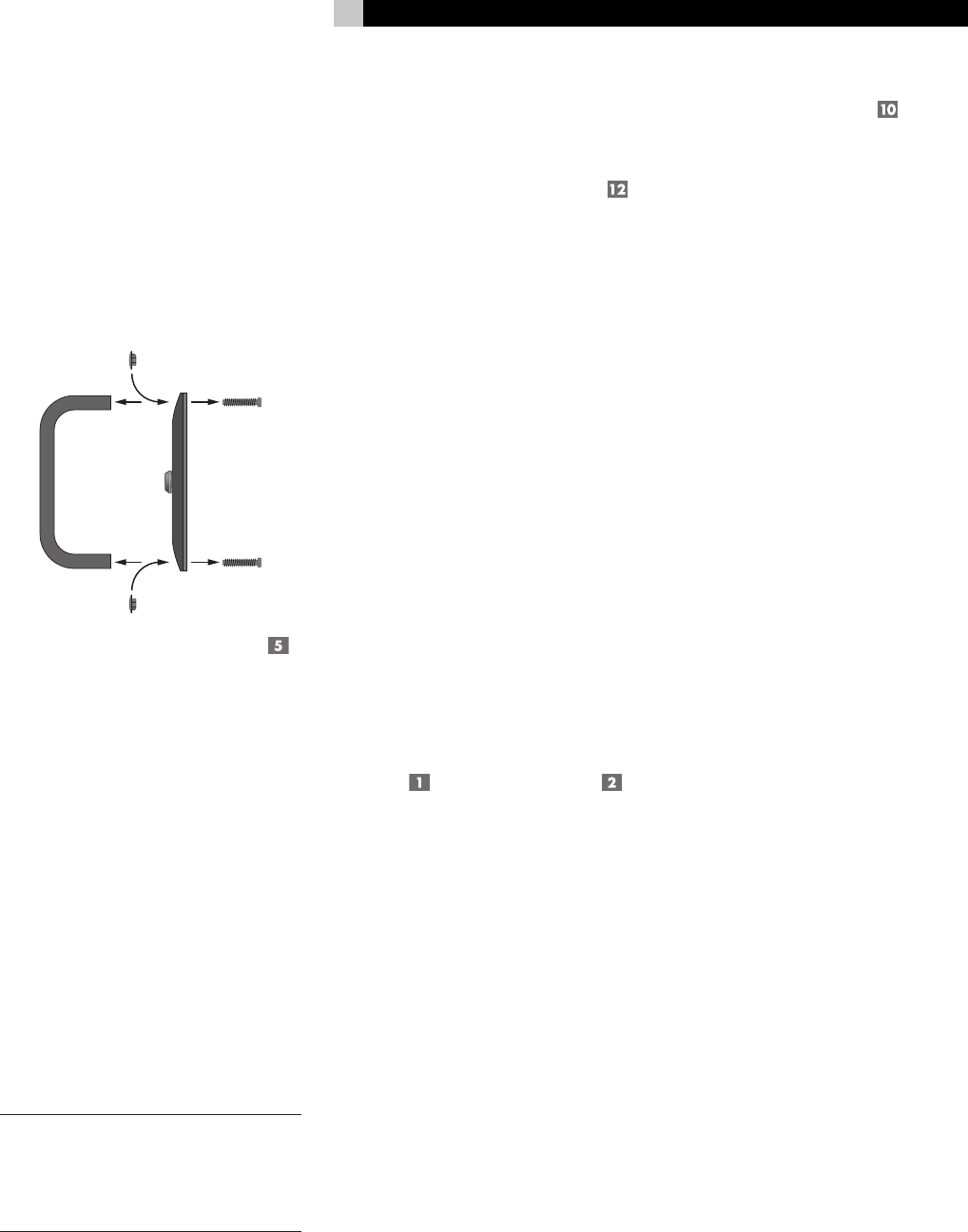

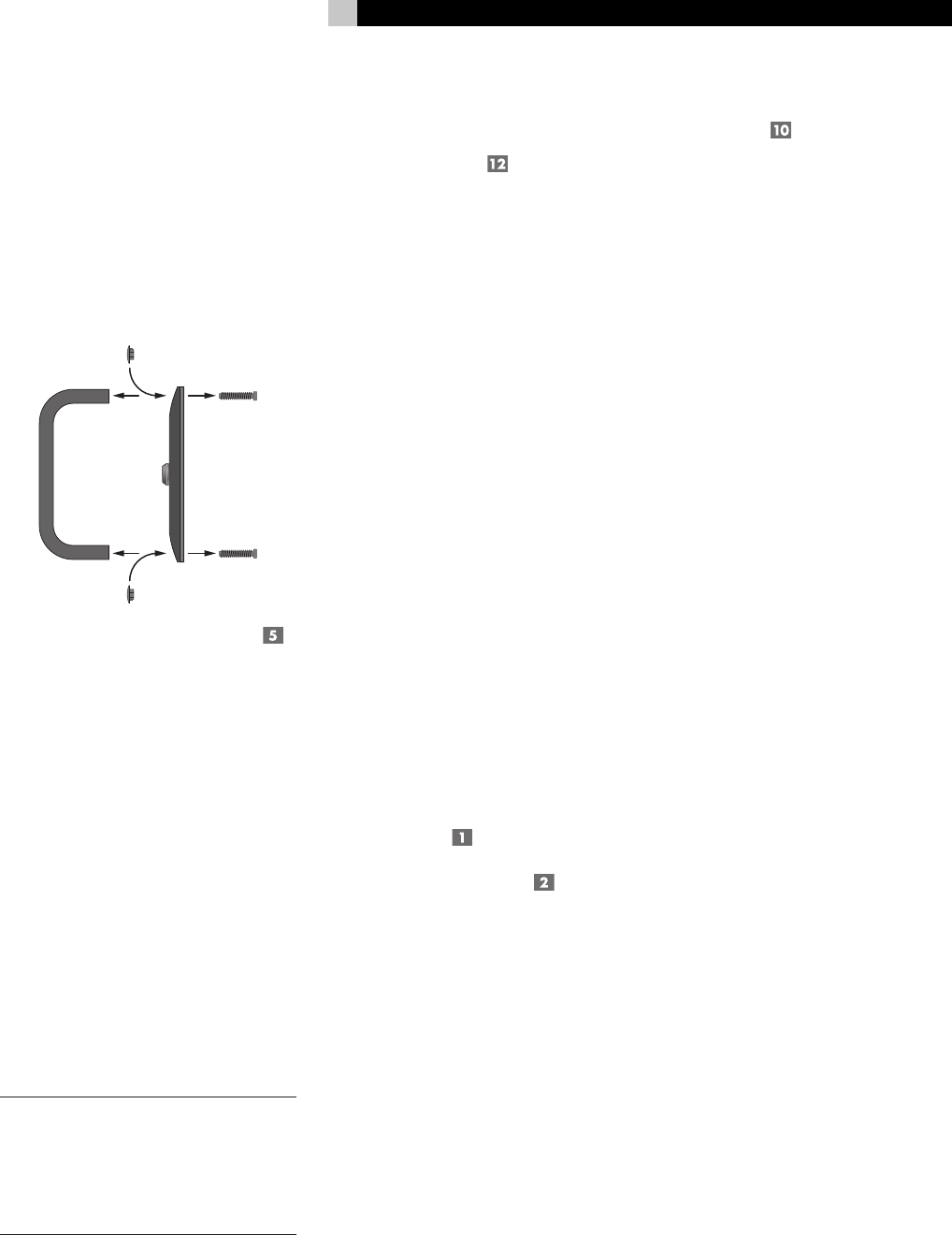

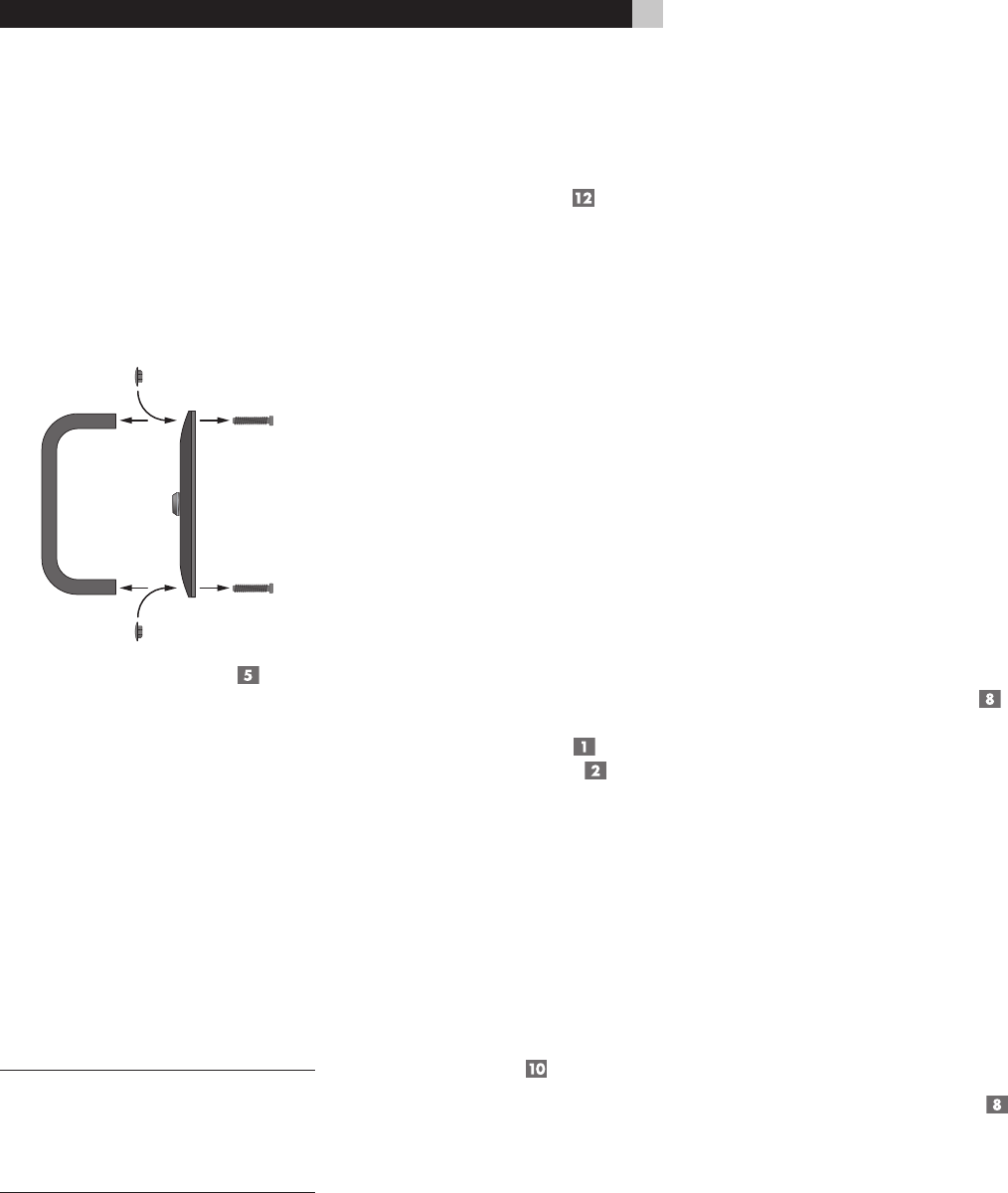

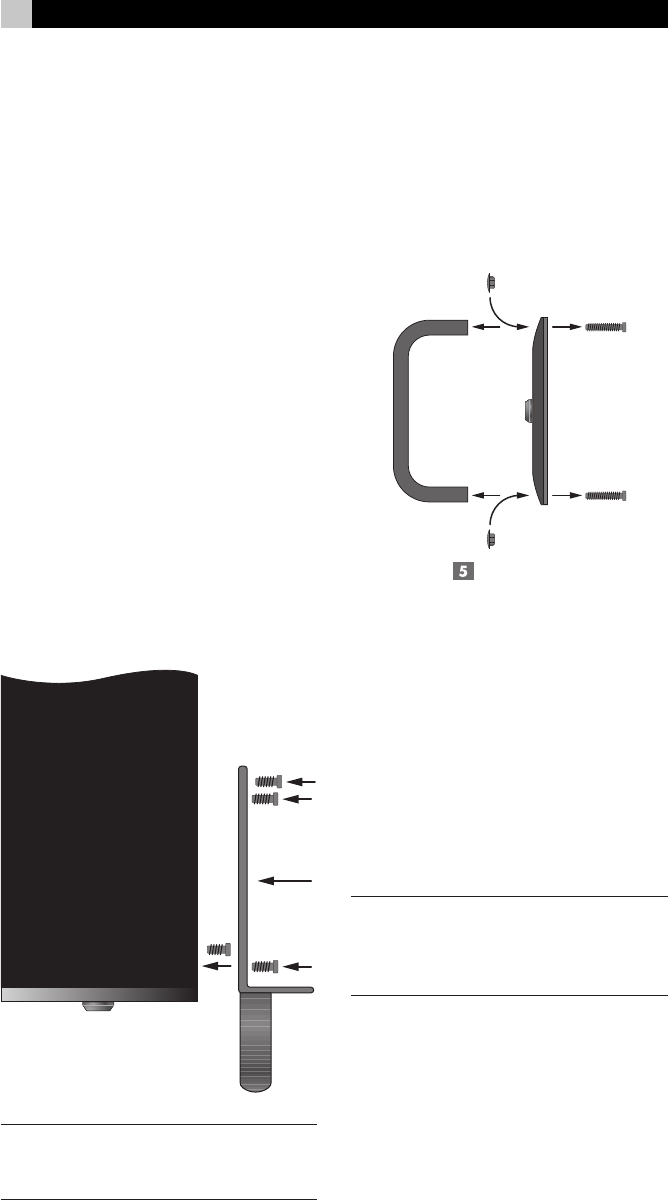

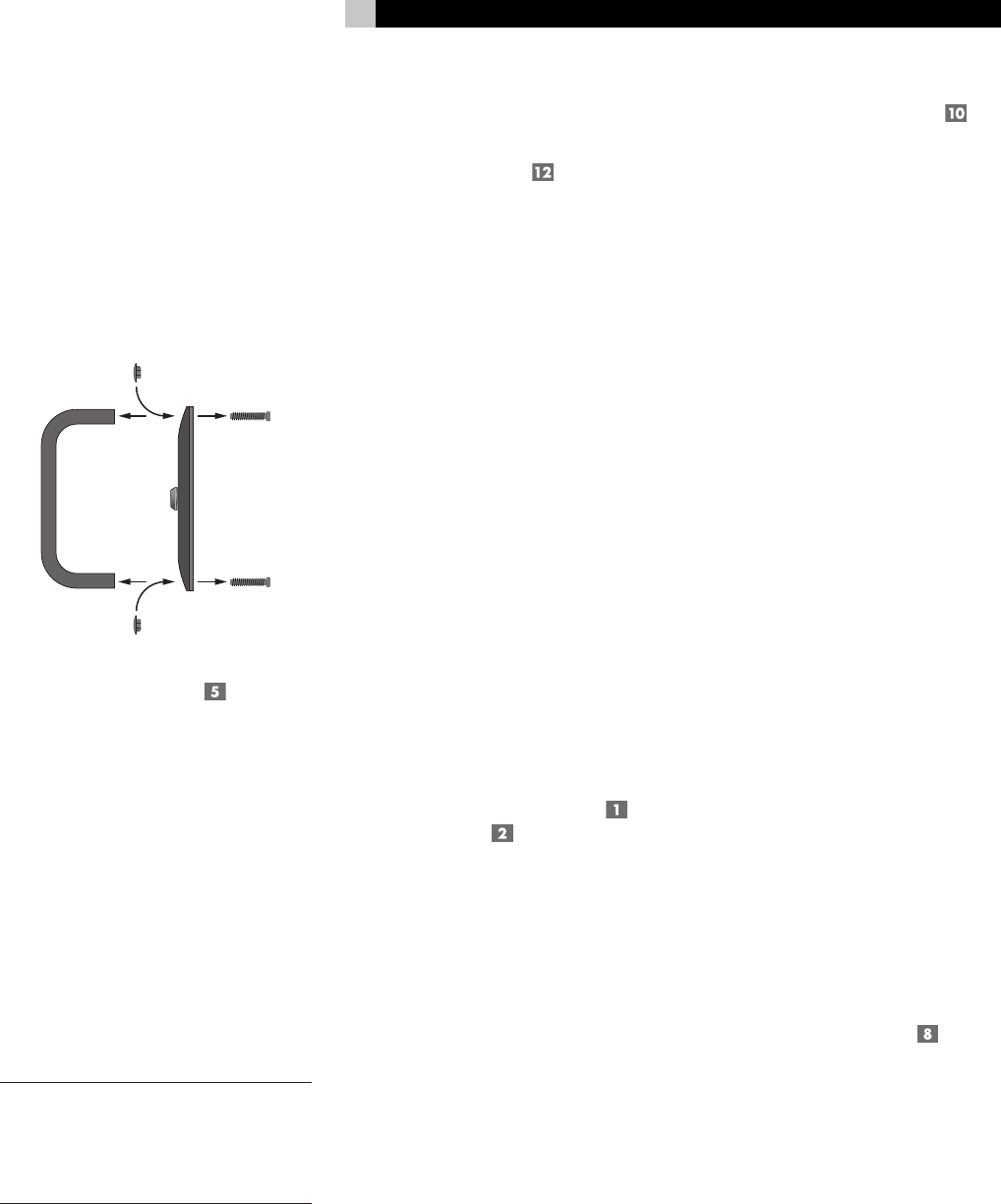

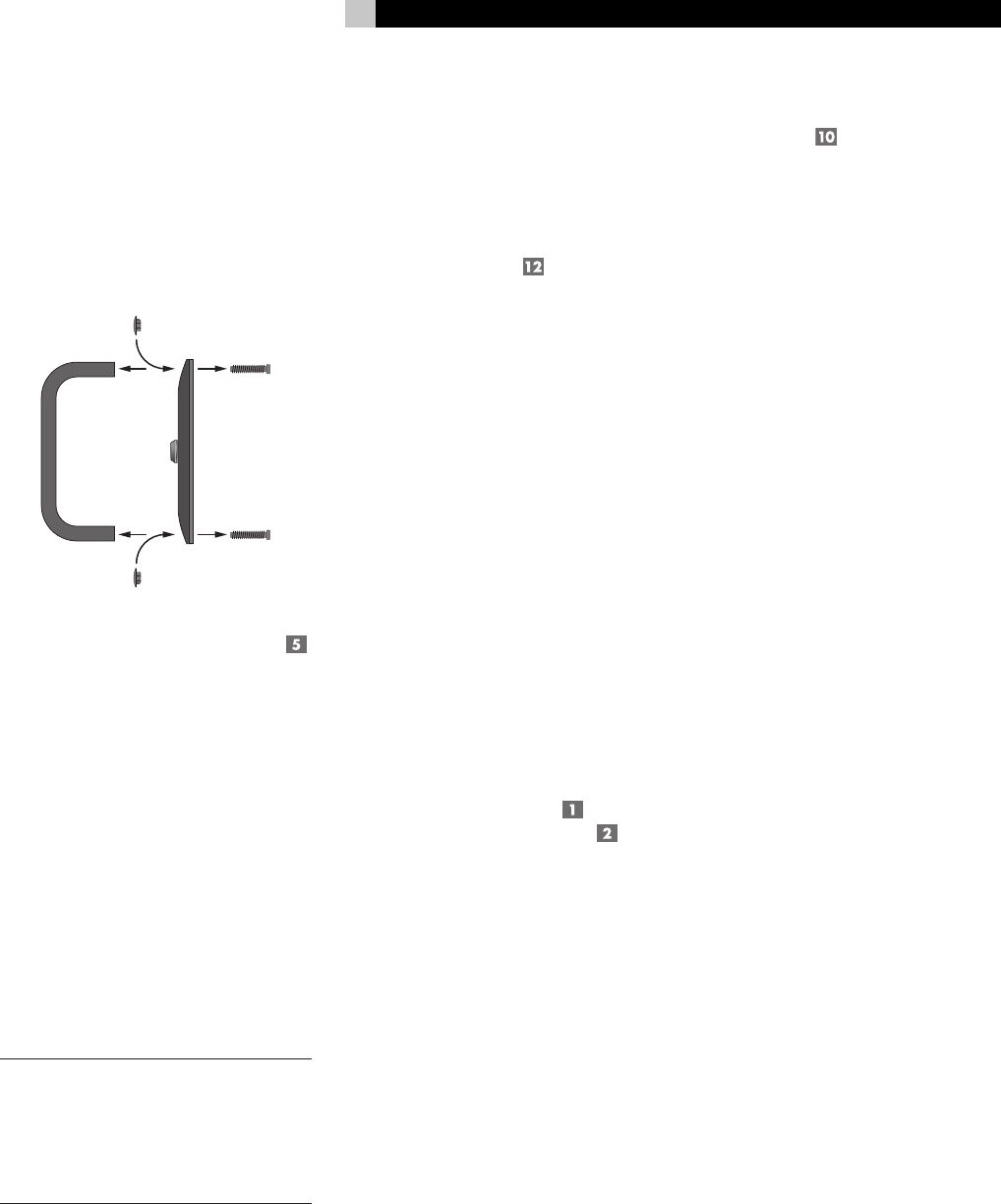

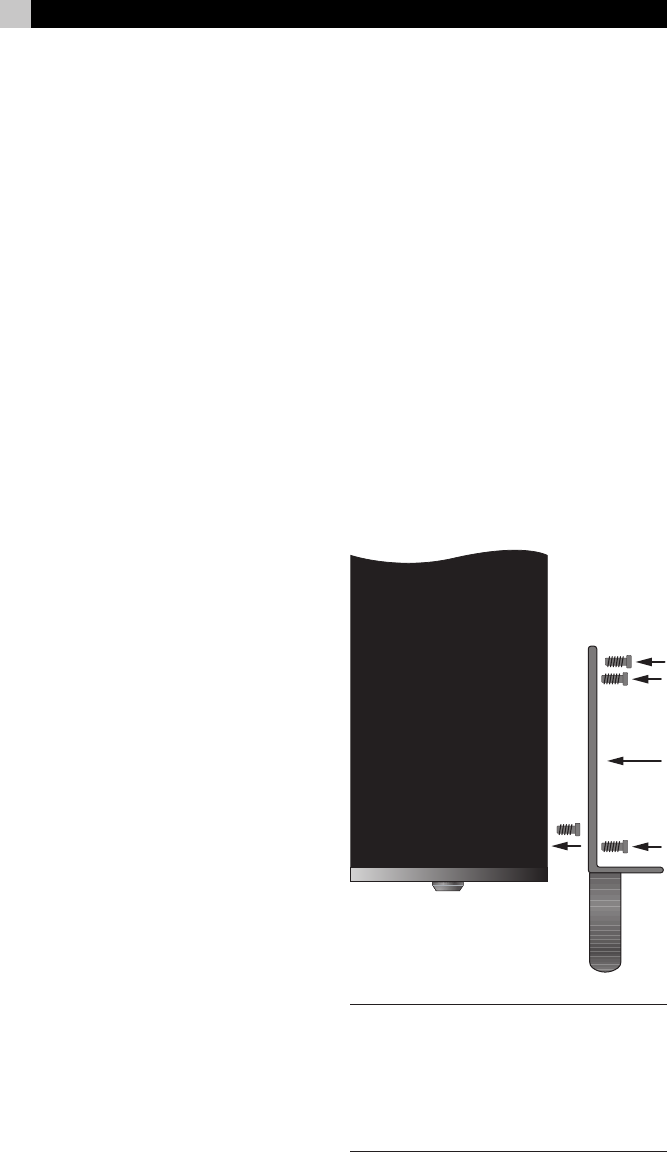

Rack Handles ....................................................11

AC Power and Control .......................... 12

AC Power Input ...........................................12

Power Switch

Indicator LED ..............................................12

Auto Turn On/Off Mode Selector ................12

12V Trigger Input .......................................12

12V Trigger Output ....................................12

Circuit Breaker ...........................................12

Protection Indicators ...................................12

Signal Connections ................................ 12

RCA Inputs ..................................................12

Input Level Controls ...................................13

Signal Output Link .....................................13

Speakers .............................................. 13

Speaker Selection ..............................................13

Speaker Wire Selection ......................................13

Polarity and Phasing .........................................13

Speaker Connections ...................................13

Troubleshooting .................................... 14

Front Panel Power Indicator Is Not Lit ................14

No Sound ..........................................................14

Protection Indicators are Lit ...............................14

Specifications ....................................... 14

11

English

Features

• Two-channel power amplifier, with 50

watts per channel output into 8 ohms.

• Rack-mountable (standard international

2U rack height). Rack handles or the rack

mount kit can be removed for installation

in narrower spaces.

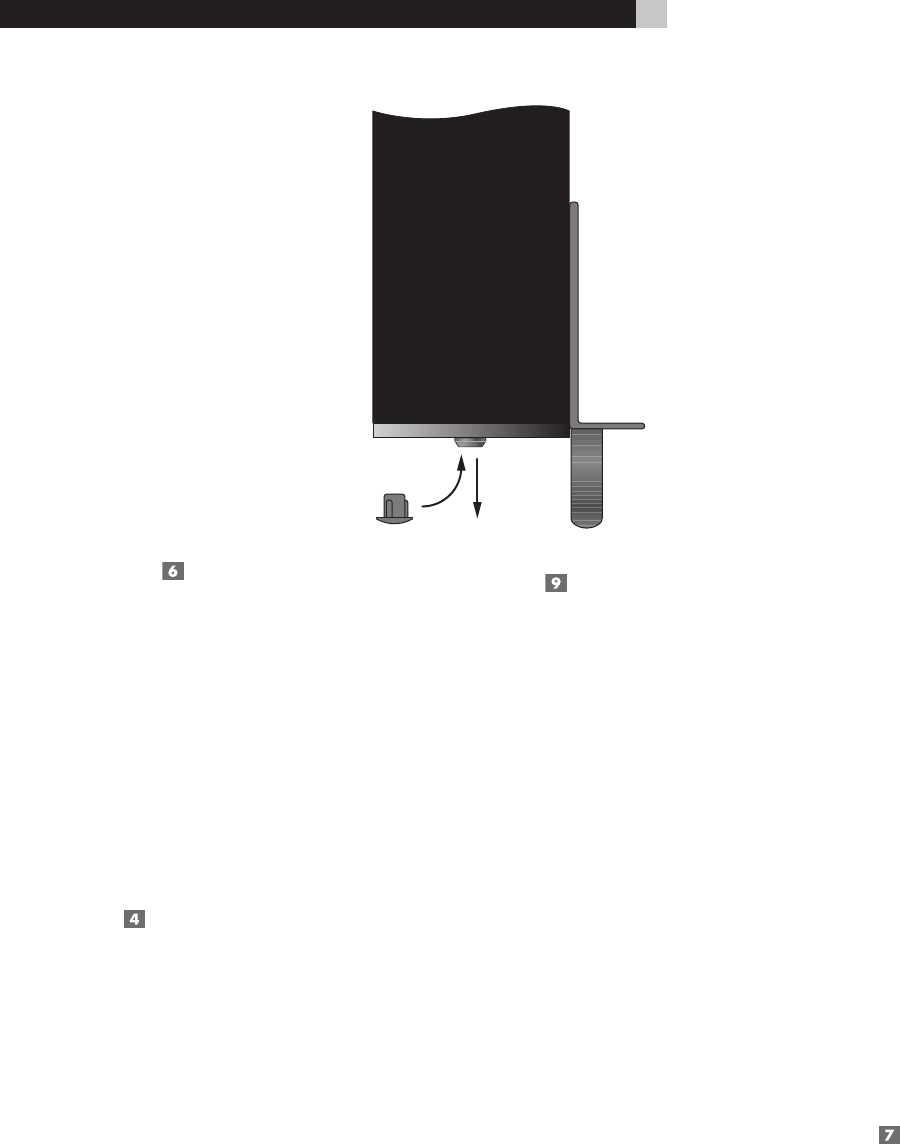

• Front panel input level controls. Can be

configured three ways: recessed adjust-

ments, knobs for user control, or covered

with blanking plugs to prevent user adjust-

ment.

• User-selectable power on/off configura-

tion: manual, automatic signal sensing,

or controlled by remote 12 volt trigger

signal.

• Provision for installation of optional cool-

ing fan for increased heat dissipation and

performance.

• Protection circuitry against fault conditions

with front panel indicators

A Few Precautions

Please read this manual carefully. In addi-

tion to basic installation and operating in-

structions, it provides valuable information

on various RKB-250 system configurations as

well as general information that will help you

get optimum performance from your system.

Please contact your authorized Rotel dealer

for answers to any questions you might have.

In addition, all of us at Rotel welcome your

questions and comments.

Save the RKB-250 shipping carton and all en-

closed packing material for future use. Ship-

ping or moving the RKB-250 in anything other

than the original packing material may result

in severe damage to your amplifier.

Keep the original sales receipt. It is your

best record of the date of purchase, which

you will need in the event warranty service

is ever required.

Placement

The amplifier can be mounted in a stan-

dard equipment rack or placed on a solid

surface.

When not using an equipment rack, place

the RKB-250 on a solid, level surface away

from sunlight, heat, moisture, or vibration.

Don’t stack other components or objects on

top of the RKB-250. Don’t let any liquid fall

into the unit.

Likewise, remember the weight of the ampli-

fier when you select an installation location.

Make sure that the shelf or cabinet can sup-

port its considerable bulk.

The RKB-250 generates heat during normal

operation. Do not block ventilation open-

ings. Allow a minimum of 10 cm or 4

inches of unobstructed space around

the unit. If installed in a cabinet, make sure

that there is adequate ventilation.

Rack Mounting

The RKB-250 is supplied with two rack mount-

ing brackets for installation in standard equip-

ment racks. To install these brackets:

1. Hold a bracket against the side of the am-

plifier to locate the chassis cover screw

that must be removed for clearance. Re-

move this screw with a Phillips head screw

driver and replace it with one of the short

Philips head machine screws enclosed

with the brackets.

2. Install the rack mount bracket, inserting three

of the long Philips head machine screws

through the bracket and into the threaded

holes in the side of the amplifier.

3. Repeat for the bracket on the other side

of the amplifier.

NOTE: You can remove the feet from the bot-

tom of the amplifier if necessary for clearance

in the rack. Save the feet and hardware for

future use.

After the adaptors are installed, use four bolts

supplied with your equipment rack to mount

the amplifier. Be sure that all four bolts are

tightened properly.

Rack Handles

The rack mount brackets are supplied with

handles which can be installed or removed.

The handles are installed with two of the

long Philips head machine screws inserted

through the rack mount bracket and into the

threaded holes in the handle. If you do re-

move the handles, use the rubber hole plugs

supplied with the bracket hardware to fill the

exposed holes

Optional Fan Kit

The RKB-250’s generous heatsinks provide ad-

equate cooling for most installations. However,

when rack mounting or otherwise installing

the amplifier in a confined space near other

heat-generating components, additional cool-

ing may be desirable. The optional RKBF-1

fan kit can be easily installed for additional

forced air cooling. In addition to lowering

operating temperatures, the optional fan kit

improves the performance of the amplifier,

especially when driving difficult loudspeaker

loads. See your Rotel dealer for information

on the optional fan kit.

NOTE: The optional cooling kit generates me-

chanical fan noise during operation. When

using the fan cooling, select a location for

the amplifier where the noise will not be

intrusive.

12

RKB-250 Power Amplifier

• With the switch in the SIGNAL SENSE po-

sition, the amplifier turns on automatically

when a signal is detected at the inputs.

The amplifier will go into standby mode

several minutes after no signal is no lon-

ger present. The front panel power switch

overrides this function. It must be ON for

the signal sensing to work. Turning the

switch OFF cuts power to the amplifier,

regardless of whether or not a signal is

present.

• With the switch in the 12V TRIG position,

the amplifier is turned on automatically

when a 12 volt trigger signal is present

at the 12V TRIG input to the left of the

switch. The amplifier goes into standby

mode if the +12 volt signal is not present.

The front panel POWER SWITCH over-

rides this function. It must be ON for the

+12V trigger to work. Turning the switch

OFF cuts power to the amplifier, regard-

less of whether or not a trigger signal is

present.

12V Trigger Input

An input jack for connecting the wires car-

rying a +12 volt trigger signal from a Rotel

preamp or surround sound processor to turn

the amplifier on and off. To use this feature

the adjacent slide switch must be placed to

the left position (see previous section).

The TRIGGER INPUT accepts any control

signal (AC or DC) ranging from 3 volts to

30 volts. Using a cable with mono 3.5 mm

mini-plugs on both ends. The +12 V DC sig-

nal appears at the “tip” connector.

12V Trigger Output

The 12V TRIG jack labeled OUT is used to

pass the remote turn-on signal to a second

Rotel amplifier. Any 12V Trigger signal at

the INPUT jack will be passed through to

the OUT jack.

Circuit Breaker

A 10 amp circuit breaker on the rear panel

protects the amplifier’s electrical circuity.

Generally, the circuit breaker will only open

under a fault condition which results in exces-

sive current draw. To reset the circuit breaker,

press the button. Should it repeatedly open,

contact your authorized Rotel dealer for trou-

bleshooting assistance.

Protection Indicators

A thermal protection circuit protects the am-

plifier against potential damage in the event

of extreme or faulty operating conditions. Un-

like many designs, the RKB-250’s protection

circuit is independent of the audio signal and

has no impact on sonic performance. Instead,

the protection circuit monitors the tempera-

ture of the output devices and shuts down the

amplifier if temperatures exceed safe limits.

In addition, the RKB-250 includes overcurrent

protection which operates only when load

impedance drops too low.

Should a faulty condition arise, the ampli-

fier will stop playing and one or both of the

PROTECTION LEDS on the front panel will

light indicating a fault with the left and/or

right channels.

If this happens, turn the amplifier off, let it

cool down for several minutes, and attempt

to identify and correct the problem. When

you turn the amplifier back on, the protec-

tion circuit will automatically reset and the

PROTECTION LEDS should go out.

In most cases, the protection circuitry acti-

vates because of a fault condition such as

shorted speaker wires, or inadequate ventila-

tion leading to an overheating condition. In

very rare cases, highly reactive or extremely

low impedance speaker loads could cause

the protection circuit to engage.

Signal Connections

The RKB-250 provides standard conventional

input connections — unbalanced RCA type

connections as found on nearly all audio

equipment. In addition, there is a pair of SIG-

NAL OUTPUT LINK connections for passing

the unchanged input signal on to another

audio component.

RCA Inputs

See Figure 2

These RCA inputs accept audio signals from

preamplifiers or surround sound processors.

Use high quality audio interconnect cables

for best performance.

Connect the left channel output of your pre-

amp to the LEFT INPUT on the RKB-250. Con-

nect the right channel of your preamp to the

RIGHT INPUT.

AC Power and Control

AC Power Input

Your RKB-250 is configured at the factory

for the proper AC line voltage in the country

where you purchased it (USA: 120 volts/60

Hz, Europe: 230 volts/50 Hz). The AC line

configuration is noted on a label on the

back panel.

The RKB-250 is supplied with the proper AC

power cord. Use only this cord or an exact

equivalent. Do not modify the supplied cord.

Do not use an extension cord.

Be sure the power switch on the front panel

of the RKB-250 is turned off. Then, plug one

end of the cord into the AC power connector

on the back panel of the amplifier. Plug the

other end into an appropriate AC outlet.

If you are going to be away from home for

an extended period of time, it is a sensible

precaution to unplug your amplifier.

Power Switch

Indicator LED

The power switch is located on the left side

of the front panel. To turn the amplifier on

(or to activate either of the optional auto-

matic power-on modes), push the switch in.

The LED indicator above the switch will light,

indicating that the amplifier is turned on. To

turn the amplifier off, push the button again

and return it to the out position.

Auto Turn On/Off Mode Selec-

tor

The RKB-250 provides three different op-

tions for manual or automatic power on/off

operation. These modes are selectable us-

ing a three-position slide switch on the back

panel as follows:

• With the switch in the OFF position, the

amplifier is turned on or off manually us-

ing the front panel power switch. Also use

this mode if you are using a switched AC

outlet to control power to the amplifier.

13

English

Input Level Controls

Two controls on the front panel, one for

each channel, provide input level adjust-

ments. These allow you to adjust the gain of

the amplifier to match other components in

the system. The L level control changes the

gain of the left channel; the R level control

changes the right channel.

To adjust these controls, use a small, flat-

blade screwdriver. Turn the control clock-

wise to increase gain. Turn counterclockwise

to reduce gain.

For easier adjustment, install the supplied vol-

ume control knobs by gently pressing them

onto the control shafts. Alternatively, you can

prevent inadvertant adjustment by installing

the supplied rubber plugs to conceal the vol-

ume controls.

Signal Output Link

This pair of RCA connections can be used to

pass the unprocessed input signals to anoth-

er audio component, for example to “daisy-

chain” an additional amplifier to drive a sec-

ond set of speakers. Any INPUT SIGNAL is

also available at these LINK outputs.

Speakers

The RKB-250 has two pair of speaker con-

nectors, one pair for each channel.

Speaker Selection

The nominal impedance of the loudspeaker(s)

connected to the RKB-250 should be a mini-

mum of 4 ohms. When driving multiple pairs

of speakers connected in parallel, the effec-

tive impedance the amplifier sees is cut in

half. For example, when driving two pair of

8 ohm speakers, the amplifier sees a 4 ohm

load. When driving multiple speakers in par-

allel, select speakers with a nominal imped-

ance of 8 ohms or higher.

Speaker Wire Selection

Use insulated two-conductor stranded wire

to connect the RKB-250 to the speakers.

The size and quality of the wire can have

an audible effect on the performance of the

system. Standard speaker wire will work,

but can result in lower output or diminished

bass response, particularly over longer dis-

tances. In general, heavier wire will improve

the sound. For best performance, you may

want to consider special high-quality speak-

er cables. Your authorized Rotel dealer can

help in the selection of appropriate cables

for your system.

Polarity and Phasing

The polarity or positive/negative orientation

of the connections for every speaker and am-

plifier connection must be consistent so all the

speakers will be in phase. If the polarity of

one connection is mistakenly reversed, bass

output will be very weak and stereo imaging

degraded. All speaker wire is marked so you

can identify the two conductors. There may

be ribs or a stripe on the insulation of one

conductor. The wire may have clear insula-

tion with different color conductors (copper

and silver). There may be polarity indica-

tions printed on the insulation. Identify the

positive and negative conductors and be

consistent with every speaker and amplifier

connection.

Speaker Connections

See Figure 2

The RKB-250 has one pair of color coded

connections per channel. Labels above the

connectors show the proper connections.

These speaker connectors accept bare wire,

connector lugs, or “banana” type connectors

(except in the European Community countries

where their use is not permitted).

Route the wires from the RKB-250 to the speak-

ers. Give yourself enough slack so you can

move the components enough to allow ac-

cess to the speaker connectors.

If you are using banana plugs, connect them

to the wires and then plug into the backs of

the speaker connectors. The collars of the

speaker connectors should be screwed in

all the way (clockwise).

If you are using terminal lugs, connect them to

the wires. If you are attaching bare wires di-

rectly to the speaker connectors, separate the

wire conductors and strip back the insulation

from the end of each conductor. Be careful

not to cut into the wire strands. Unscrew (turn

counterclockwise) the speaker connector col-

lar. Place the connector lug around the shaft,

or insert the bundled wire into the hole in the

shaft. Turn the collars clockwise to clamp the

connector lug or wire firmly in place.

NOTE: Be sure there are no loose wire strands

that could touch adjacent wires or connec-

tors.

Connect the left speaker to the pair of speaker

connectors labeled LEFT. Connect the right

speaker to the speaker connectors labeled

RIGHT. Follow the labels printed above the

connectors, Make sure that the positive ter-

minal of the speaker is connected to the +

terminal on the amplifier. Make sure that the

negative terminal of the speaker is connected

to the – terminal of the amplifier.

14

RKB-250 Power Amplifier

Specifications

Continuous Power Output into 8 ohms

(20-20k Hz, < 0.03% THD)

50 watts/ch into 8 ohms, all channels driven

Continuous Power Output into 4 ohms

(DIN 1 kHz,1.0% THD)

90 watts/ch into 4 ohms, all channels driven

Total Harmonic Distortion

(20Hz-20kHz, 8 ohms)

Continuous rated power: < 0.03%

One-half rated power: < 0.03%

1 watt power: < 0.03%

Intermodulation Distortion

(60 Hz : 7 kHz, 4:1)

< 0.03%

Damping Factor

(20-20,000 Hz, 8 ohms)

>200

Input Impedance

20 k Ohms

Input Sensitivity

1.0 volt

Amplifier Gain:

26 dB

Input Overload Level

5.0 volt

Peak Current

> 25 A

Frequency Response (±1 dB)

10Hz-100kHz

S/N Ratio (IHF A)

115 dB

Crosstalk/Separation

> 70 dB

Speaker Impedance

4 ohms minimum

Auto Turn On Level (with all inputs)

3 mV input signal

Power Requirements

USA: 120 Volts, 60 Hz

Europe: 230 Volts, 50 Hz

Power Consumption

190 Watts

Idle: 22 Watts

Standby: 2.3 Watts

Dimensions (W x H x D)

(not including rack adaptors)

430 x 100 x 322 mm

16.9 x 3.9 x 12.7 in

Weight (net)

8 kg, 17.6 lb.

Panel Height

2U, 88.1 mm/3.5 in

When sizing openings in custom cabinets, mea-

sure the unit to be installed and/or allow at least

1 mm clearance on all sides for unit to unit toler-

ances.

All specifications are accurate at the time of print-

ing. Rotel reserves the right to make improve-

ments without notice.

Rotel and the Rotel HiFi logo are registered trade-

marks of The Rotel Co, Ltd., Tokyo, Japan.

Troubleshooting

Most difficulties in audio systems are the result

of poor or wrong connections, or improper

control settings. If you encounter problems,

isolate the area of the difficulty, check the

control settings, determine the cause of the

fault and make the necessary changes. If you

are unable to get sound from the RKB-250,

refer to the suggestions for the following

conditions:

Front Panel Power Indicator Is

Not Lit

No main power to the RKB-250. Check AC

power connections at the amplifier and the

AC outlet. Check the front panel power switch.

Make sure that it is set to the ON position.

If using signal sensing auto power-on, make

sure that a signal is present at the inputs. If

using 12V trigger power-on, make sure that

a trigger signal is present at rear panel +12V

connection.

No Sound

If the amp is getting AC power, but is pro-

ducing no sound, check the PROTECTION

INDICATORS on the front panel. If lit, see be-

low. If not, check all of your connections and

control settings on associated components.

Make sure that your input connections and

speaker connections match your selected

stereo/mono configuration.

Protection Indicators are Lit

The front panel PROTECTION INDICATORS

light when the RKB-250 protection circuits have

shut off the amplifier. Typically, this occurs only

when the ventilation openings are blocked,

when there is faulty speaker wiring, or after

a period of extreme use. Turn off the system

and wait for the amp to cool. Then push the

front panel power switch in and out to reset

the protection devices. If the problem is not

corrected or reoccurs, there is a problem with

the system or the amplifier itself.

15

Français

Au sujet de Rotel

C’est une famille de passionnés de musique

qui a fondé Rotel, il y a maintenant plus de

quarante ans. Pendant toutes ces années, leur

passion ne s’est jamais émoussée et tous les

membres de la famille se sont toujours battus

pour fabriquer des appareils présentant un

exceptionnel rapport musicalité-prix, suivis

en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe

réduite, écoutant et peaufinant soigneusement

chaque appareil pour qu’il corresponde par-

faitement à leurs standards musicaux. Ils sont

libres de choisir n’importe quels composants

dans le monde entier, uniquement en fonction

de leur qualité. C’est ainsi que vous trouvez

dans les appareils Rotel des condensateurs

britanniques ou allemands, des transistors

japonais ou américains, tandis que tous les

transformateurs toriques sont directement fa-

briqués dans une usine Rotel.

L’excellente réputation musicale des appareils

Rotel a été saluée par la plupart des magazi-

nes spécialisés; ils ont reçu d’innombrables

récompenses, et sont choisis par de nom-

breux journalistes critiques du monde entier,

parmi les plus célèbres, ceux qui écoutent

de la musique quotidiennement. Leurs com-

mentaires restent immuables:Rotel propose

toujours des maillons à la fois musicaux, fia-

bles et abordables.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Branchements des signaux en entrée ..... 18

Entrées RCA ................................................18

Contrôles du niveau d’entrée .......................18

Renvoi de signal de sortie ...........................18

Enceintes acoustiques ............................ 19

Sélection des enceintes ......................................19

Choix de la section du câble d’enceintes .............19

Polarité et mise en phase ..................................19

Branchement des enceintes .........................19

Problèmes de fonctionnement ................20

L’indicateur Power de mise sous tension

ne s’allume pas .................................................20

Pas de son .........................................................20

Diode de protection allumée ..............................20

Spécifications .......................................20

Sommaire

Instructions importantes concernant la sécurité! ...4

1: Commandes et branchements ..........................8

2: Branchements principaux ...................................9

Au sujet de Rotel .................................. 15

Pour démarrer ...................................... 16

Caractéristiques principales ...............................16

Quelques précautions ........................................16

Installation ........................................................16

Montage en rack ...............................................16

Poignées du rack ...............................................17

Kit de ventilation optionnel .........................17

Alimentation secteur et

mise sous tension ................................. 17

Prise d’alimentation secteur ........................17

Interrupteur de mise sous tension

et indicateur LED .........................................17

Sélecteur de mode de mise sous tension

ON/OFF ......................................................17

Entrée Trigger 12 volts ................................18

Sortie Trigger 12 volts .................................18

Disjoncteur .................................................18

Indicateurs de protection .............................18

16

RKB-250 Amplificateur de puissance

Pour démarrer

Merci d’avoir acheté cet amplificateur de

puissance Rotel RKB-250. Il a été spéciale-

ment conçu pour contribuer à des heures et

des heures de plaisir musical, que vous l’uti-

lisiez dans une chaîne haute fidélité ou au

sein d’un système Home Cinema.

Le RKB-250 est un amplificateur de puissance

particulièrement sophistiqué. Des composants

de sortie indépendants de type discrets, une

très grosse alimentation équipée de transfor-

mateurs toriques et de composants de pre-

mier choix, ainsi que le principe de concep-

tion Rotel «Balanced Design» garantissent

des performances sonores remarquables.

Sa très haute capacité en courant permet

au RKB-250 d’alimenter les enceintes acous-

tiques les plus difficiles.

Caractéristiques principales

• Deux canaux d’amplification, fournissant

une puissance de 50 watts par canal, sur

charge de 8 ohms.

• Possibilité de montage en rack (norme in-

ternationale 2U (2 unités en hauteur)). Les

poignées du rack, ou le kit de montage

en rack peuvent être démontés pour les

installations dans des espaces réduits.

• Contrôles de gain d’entrée en face avant.

Peuvent être configurés de trois manières:

boutons affleurant la façade, boutons ajou-

tés pour réglage aisé par l’utilisateur, ca-

ches frontaux mis en place pour interdire

tout réglage pendant l’utilisation.

• Configuration de mise sous tension «on/

off» sélectionnée par l’utilisateur:manuelle,

automatique, par réception d’un signal à

l’entrée, ou contrôlée par l’envoi d’une ten-

sion de commutation «trigger» 12 volts.

• Possibilité d’installation d’un kit de venti-

lation optionnel pour améliorer la dissipa-

tion de la chaleur et les performances.

• Circuit de protection totale, avec indica-

teurs en face avant.

• Sortie de renvoi du signal d’entrée, sans

modification, pour alimentation d’autres

amplificateurs indépendants.

Quelques précautions

Veuillez lire ce manuel d’utilisation très soi-

gneusement. Il vous donne toutes les infor-

mations nécessaires aux branchements et

fonctionnement du RKB-250. Si vous vous

posez encore des questions, n’hésitez pas

à contacter immédiatement votre revendeur

agréé Rotel.

Conservez soigneusement l’emballage du

RKB-250. Il constitue le meilleur et le plus sûr

moyen pour le transport futur de votre nou-

vel appareil. Tout autre emballage pourrait

en effet entraîner des détériorations irréver-

sibles à l’appareil.

Conservez la facture de votre appareil:c’est

la meilleure preuve de votre propriété et de

la date réelle d’achat. Elle vous sera utile

en cas de nécessité de retour au service

après-vente.

Installation

L’amplificateur peut être monté dans un meuble

en rack standard, ou bien simplement posé

sur une surface suffisamment solide.

Si vous n’utilisez pas d’équipement en rack,

posez le RKB-250 sur une surface plane et

solide, éloigné des rayons directs du soleil, de

la chaleur, de l’humidité ou des vibrations.

Ne posez pas d’autres maillons, ou objets,

sur le dessus du RKB-250. Ne laissez aucun

liquide s’introduire dans l’appareil.

N’oubliez pas non plus, lors de son instal-

lation, qu’il s’agit d’un appareil lourd. L’éta-

gère ou le support utilisés doivent être suffi-

samment robustes et rigides.

Le RKB-250 génère de la chaleur pendant

son fonctionnement normal. Ne bloquez

donc pas ses ouïes de refroidissement. Il

doit y avoir environ 10 cm de déga-

gement tout autour lui pour permettre

le bon fonctionnement de sa ventilation, et

une bonne circulation d’air tout autour du

meuble qui le supporte.

Montage en rack

Le RKB-250 est livré avec deux cornières

pour montage en rack, selon les normes en

vigueur pour ce type d’installation. Pour ins-

taller ces cornières:

1. Placez une des cornières le long d’un des

flancs de l’amplificateur, afin de repérer

la vis du châssis que vous allez devoir en-

lever. Utilisez pour ce faire un tournevis

avec embout Phillips, et remplacez la vis

par une des vis Phillips plus courtes four-

nies avec les cornières.

2. Installez la cornière du rack, en utilisant

trois vis Phillips longues que vous passez

à travers les trous fraisés de la cornière,

face aux filetages du châssis de l’ampli-

ficateur.

3. Répétez ces opérations pour la seconde

cornière, sur l’autre flanc de l’amplifica-

teur.

NOTE: vous pouvez ôter les pieds de l’am-

plificateur, si nécessaire, afin de libérer de

l’espace en hauteur, dans le rack. Conservez

soigneusement les pieds et leurs vis pour les

replacer ultérieurement.

Après que les adaptateurs rack aient été

installés, utilisez les quatre vis fournies sup-

plémentaires pour fixer l’amplificateur au

meuble-rack. Assurez-vous que ces quatre

vis soient fermement fixées.

17

Français

Poignées du rack

Les poignées rack sont fournies avec les cor-

nières, et peuvent être installées ou ôtées, au

choix. Ces poignées sont fixées par deux vis

Phillips longues, qui passent au travers des

cornières pour venir s’insérer dans les fileta-

ges pratiqués directement dans les poignées.

Si vous ôtez ces poignées, utilisez les caches

en caoutchouc fournis avec les cornières

pour masquer les trous correspondant qui

restent visibles.

Kit de ventilation optionnel

Les radiateurs généreusement dimensionnés du

RKB-250 fournissent un refroidissement suffi-

sant dans la majorité des installations. Cepen-

dant, dans le cas d’un montage en rack, ou

si l’amplificateur est installé dans un espace

particulièrement confiné, ou encore à côté

d’autres appareils générant également de la

chaleur, une ventilation forcée supplémentai-

re peut être souhaitable. Le kit de ventilation

optionnel RKBF-1 s’installe aisément et fournit

cette ventilation forcée supplémentaire. Même

dans les conditions de fonctionnement aux

plus basses températures, le kit de ventilation

optionnel améliore les performances de l’am-

plificateur, notamment lorsqu’il alimente des

enceintes acoustiques présentant une charge

particulièrement complexe. Consultez votre

revendeur agréé Rotel au sujet de ce kit de

ventilation optionnel.

NOTE: le kit de ventilation optionnel émet un

bruit de fonctionnement mécanique lorsqu’il

est activé. Si vous désirez l’utiliser, choisissez

un emplacement pour l’amplificateur tenant

compte de ce bruit supplémentaire.

Alimentation secteur

et mise sous tension

Prise d’alimentation secteur

Le RKB-250 est configuré en usine pour s’adap-

ter à l’installation électrique utilisée dans vo-

tre pays d’utilisation (USA:120 volts/60 Hz;

Europe:230 volts/50 Hz). Cette configuration

est indiquée sur une étiquette, visible sur la

face arrière de l’appareil.

Le RKB-250 est livré avec son propre câble

d’alimentation secteur. N’utilisez que ce câ-

ble, ou sont équivalent exactement sembla-

ble. Ne tentez pas de modifier ce câble.

N’utilisez pas de câble rallonge.

Assurez-vous que l’interrupteur de mise sous

tension Power Switch, en face avant, est

bien en position «éteint» (OFF). Branchez

alors le cordon secteur en face arrière sur

la prise repérée POWER CONNECTOR,

puis l’autre extrémité dans la prise murale

d’alimentation.

Si vous vous absentez pendant une longue

période, nous vous conseillons de débran-

cher la prise murale d’alimentation.

Interrupteur de mise sous

tension et indicateur LED

L’interrupteur de mise sous tension Power

Switch se trouve sur la face avant. Il suffit

d’appuyer dessus pour mettre l’amplificateur

sous tension (ou pour rendre actives une des

options de mise en marche automatique). La

diode placée juste au-dessus s’allume alors.

Une nouvelle pression sur l’interrupteur éteint

l’appareil.

Sélecteur de mode de mise

sous tension ON/OFF

Le RKB-250 vous propose trois options diffé-

rentes pour sa mise sous tension, manuelle

ou automatique. Ces options sont choisies à

partir d’un sélecteur à trois positions, placé

en face arrière de l’appareil:

• Avec le sélecteur en position repérée

«OFF», l’amplificateur est mis sous ou

hors tension manuellement, via sa touche

Power en face avant. Vous utiliserez aussi

ce mode si le câble secteur de l’amplifica-

teur est branché sur une prise commutée,

déclenchée déjà par un autre maillon.

• Lorsque le sélecteur est placé sur sa posi-

tion repérée «SIGNAL SENSE» (capteur

de signal), l’amplificateur s’allume auto-

matiquement lorsqu’il détecte un signal

sur ses entrées modulation. Il se remet

en mode de veille Standby si aucun si-

gnal n’est détecté au bout de quelques

minutes. L’interrupteur Power de la face

avant doit être déjà pressé (mode ON)

pour que cette détection de signal fonc-

tionne. Sinon, l’amplificateur reste éteint

en présence ou non d’un signal sur ses

entrées.

• Lorsque le sélecteur est placé sur la posi-

tion repérée «+ 12V TRIG», l’amplificateur

s’allume automatiquement lorsqu’une ten-

sion de 12 volts est envoyée sur sa prise

jack 3,5 mm placée à gauche du sélec-

teur. Il se remet en mode de veille Stan-

dby dès que cette tension disparaît sur la

prise. L’interrupteur POWER SWITCH en

face avant est placé avant ce sélecteur:

il doit être pressé (ON) pour que la com-

mutation TRIGGER 12 V soit effective et

efficace. Couper l’alimentation avec cet

interrupteur (OFF) éteint l’amplificateur,

qu’il y ait ou non une tension de 12 volts

sur la prise TRIGGER.

18

RKB-250 Amplificateur de puissance

Entrée Trigger 12 volts

La prise jack 3,5 mm repérée IN est prévue

pour transporter la tension de 12 volts néces-

saire au fonctionnement de la commutation

TRIGGER que nous venons de décrire, la ten-

sion étant envoyée par un processeur Surround

ou préamplificateur Rotel. Pour être efficace,

le sélecteur doit être sur sa position la plus à

gauche (voir paragraphe précédent). Cette

entrée accepte en fait une tension continue

ou alternative, d’une valeur comprise entre

3 et 30 volts. Utilisez un câble équipé de pri-

ses mini-jacks 3,5 mm mono à chacune de

ses extrémités. Le positif «+ 12 V» se trouve

sur la pointe des mini-jacks.

Sortie Trigger 12 volts

La prise 12 V TRIG repérée OUT permet de

brancher une autre prise jack 3,5 mm pour

renvoyer la tension de commutation 12 volts

vers un autre appareil. La tension 12 volts n’est

toutefois présente que si la prise INPUT est

réellement alimentée par une telle tension,

tension renvoyée alors sur la prise OUT.

Disjoncteur

Un disjoncteur de 10 ampères, accessible en

face arrière, protège les circuits électriques

de l’amplificateur. Ce disjoncteur ne s’active-

ra généralement qu’en cas d’utilisation inap-

propriée, se traduisant par la présence d’un

courant excessif. Pour réarmer le disjoncteur,

pressez ce bouton. S’il s’enclenche à nouveau

à plusieurs reprises, contactez immédiatement

votre revendeur agréé Rotel.

Indicateurs de protection

Un circuit de protection thermique protège

l’amplificateur contre tout dommage éven-

tuel dû à des conditions de fonctionnement

anormales ou extrêmes. Contrairement à la

majorité des autres amplificateurs de puis-

sance, le circuit de protection du RKB-250

est totalement indépendant

du trajet du signal audio, et n’a donc aucu-

ne influence sur les performances musicales.

Ce circuit contrôle aussi en permanence la

température des étages de sortie, et coupe

automatiquement l’amplificateur si celle-ci

dépasse une valeur normale.

De plus, le RKB-250 intègre une protection

contre les surcharges qui se met en service

si l’impédance de charge en sortie devient

trop basse.

Si un fonctionnement anormal survient, l’am-

plificateur s’arrête de fonctionner et une ou

les deux diodes LED «PROTECTION» de la

face avant s’allume(nt), indiquant un problè-

me sur un des canaux, ou les deux canaux.

Si cela se produit, éteignez l’amplificateur,

et laissez-le se refroidir naturellement pen-

dant plusieurs minutes. Profitez-en pour ten-

ter d’identifier et de corriger le problème.

Lorsque vous rallumerez l’amplificateur, le

circuit de protection doit normalement se

réinitialiser automatiquement, et la ou les

diodes PROTECTION s’éteindre.

Dans la plupart des cas, la mise en service

de la protection est due à un court-circuit

dans les câbles des enceintes acoustiques,

ou à cause d’un mauvais respect de la ven-

tilation correcte de l’amplificateur. Dans de

très rares cas, la charge à très faible impé-

dance ou très réactive de certaines enceintes

acoustiques peut entraîner la mise en service

de la protection.

Branchements des

signaux en entrée

Le RKB-250 propose des entrées asymétri-

ques de type RCA, standard traditionnel que

l’on trouve sur la quasi-totalité des maillons

audio complémentaires. Il y a également une

paire de prises RCA supplémentaire, repé-

rée SIGNAL OUTPUT LINK, qui permet de

renvoyer le signal branché vers un autre am-

plificateur externe, sans modification aucune

de ses caractéristiques.

Entrées RCA

Voir Figure 2

Ces entrées par prises RCA acceptent le si-

gnal de sortie en provenance d’un préam-

plificateur ou d’un processeur Surround.

N’utilisez que des câbles de liaison de très

haute qualité pour les meilleures performan-

ces possibles.

Branchez la sortie gauche (left) du préam-

plificateur sur l’entrée repérée LEFT INPUT

du RKB-250. Branchez la sortie droite de

la même manière, sur la prise repérée RI-

GHT INPUT.

Contrôles du

niveau d’entrée

Deux contrôles placés en face avant, un

pour chaque canal, permettent de régler le

gain en entrée. Cela permet d’équilibrer le

niveau sonore de tous les composants, même

dans les installations les plus complexes. Le

bouton repéré «L» règle le gain sur le canal

gauche; le bouton repéré «R» règle le gain

du canal droit.

Pour régler ces boutons, utilisez un tourne-

vis à lame étroite et fine:pour augmenter

le niveau dans le sens des aiguilles d’une

montre, et dans le sens inverse pour dimi-

nuer le niveau.

Pour un réglage plus facile, installer les bou-

tons proéminents fournis, en pressant douce-

ment sur les vis affleurantes. Vous pouvez, au

contraire, éviter tout déréglage involontaire

en installant les caches en caoutchouc four-

nis, qui empêchent toute modification de la

position des boutons.

Renvoi de signal de sortie

Cette paire de prises RCA peut être utilisée

pour transmettre le signal envoyé au RKB-250,

vers un autre amplificateur indépendant «chaî-

né» au premier, par exemple pour alimenter

une seconde paire d’enceintes acoustiques.

N’importe quel signal d’entrée est disponi-

ble sur ces sorties LINK.

19

Français

Enceintes acoustiques

Le RKB-250 possède une paire de prises pour

enceintes acoustiques.

Sélection des enceintes

L’impédance nominale de chaque enceinte

branchée sur le RKB-250, suivant le mode de

fonctionnement choisi doit être au minimum

de 4 ohms. Souvenez-vous d’autre part que

lorsqu’un amplificateur alimente plus d’une

enceinte en parallèle, l’impédance résultante

est divisée par deux. Par exemple, deux en-

ceintes, de 8 ohms chacune, branchée simul-

tanément sur le même canal donnent une im-

pédance de 4 ohms, vue par l’amplificateur.

Si vous branchez deux enceintes sur le même

canal, choisissez des modèles d’impédance

nominale 8 ohms minimum.

Choix de la section

du câble d’enceintes

Utilisez du câble deux conducteurs isolés

pour relier le RKB-250 aux enceintes. La

taille et la qualité du câble peuvent avoir de

l’influence sur les performances musicales.

Un câble standard fonctionnera, mais il peut

présenter des limitations quant à la dynami-

que réellement reproduite ou à la qualité

du grave, surtout sur de grandes longueurs.

En général, un câble de plus fort diamètre

entraîne une amélioration du son. Pour des

performances optimales, penchez-vous sur

l’offre en terme de câbles spécialisés, de très

haute qualité. Votre revendeur agréé Rotel

est en mesure de vous renseigner efficace-

ment à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte

du «+» et du «–» pour chaque branchement

entre le RKB-250 et les enceintes acoustiques

doit être respectée pour toutes les enceintes,

afin que celles-ci soient toutes en phase. Si

la phase d’une seule enceinte est inversée,

il en résultera un manque de grave sensible

et une dégradation importante de l’image

stéréophonique. Tous les câbles sont repérés

afin que vous puissiez identifier clairement

leurs deux conducteurs. Soit les câbles sont

différents (un cuivré, un argenté), soit la gai-

ne est de couleur différente (filet de couleur),

soit elle est gravée. Assurez-vous que vous

repérez bien le conducteur pour toutes les

liaisons, et que vous respectez parfaitement

la phase sur toutes les enceintes acoustiques,

par rapport à l’entrée.

Branchement des enceintes

Voir Figure 2

Le RKB-250 est équipé d’une paire de bornes

vissantes, repérées par leur code de couleur

(–) et (+). Les inscriptions gravées au-dessus

de chaque prise indiquent le branchement

correct. Ces prises acceptent indifféremment

du câble nu, des cosses ou fourches spéciales,

ou encore des fiches banane (sauf en Europe,

où les nouvelles normes CE l’interdisent).

Tirez les câbles de l’amplificateur RKB-250

vers les enceintes acoustiques. Prévoyez suffi-

samment de longueur pour qu’ils ne subissent

aucune contrainte sur toute leur longueur et

que vous puissiez déplacer les éléments sans

qu’ils soient tendus.

Si vous utilisez des fiches dites «banane»,

connectez-les d’abord aux câbles, puis bran-

chez-les à l’arrière des prises des enceintes

acoustiques. Les bornes des enceintes doivent

rester totalement vissées (sens des aiguilles

d’une montre) avant leur insertion.

Si vous utilisez des fourches, commencez par

les relier/souder sur les câbles. Si vous utili-

sez du fil nu, dénudez tous les câbles sur une

longueur suffisante, et torsadez les brins de

chaque conducteur de telle manière qu’aucun

brin ne puisse venir en contact avec un autre

d’un autre conducteur (court-circuit). Suivant

la taille des torsades, insérez-les dans les trous

centraux des prises ou entourez-le autour des

axes de celles-ci (sens des aiguilles d’une

montre), de la même manière que pour les

fourches. Dans tous les cas, serrez fermement

à la main les bornes vissantes.

NOTE: Vérifiez bien qu’il n’y ait aucun brin

qui vienne en contact avec des brins ou la

prise adjacente.

Branchez l’enceinte de gauche sur la paire de

prises repérées LEFT. Branchez l’enceinte de

droite sur la paire de prises repérées RIGHT.

Suivez les inscriptions portées au-dessus des

prises pour respecter la bonne polarité «+»

et «–». Assurez-vous que la prise négative de

l’enceinte est bien reliée à la prise négative

de l’amplificateur.

20

RKB-250 Amplificateur de puissance

Problèmes de

fonctionnement

La majorité des problèmes survenant dans

une installation haute fidélité est due à de

mauvais branchements, ou à une mauvaise

utilisation d’un ou de plusieurs maillons. Si le

problème est bien lié au RKB-250, il s’agit très

certainement d’un mauvais branchement. Voici

quelques vérifications de base qui résolvent

la majorité des problèmes rencontrés:

L’indicateur Power de mise

sous tension ne s’allume pas

L’amplificateur RKB-250 n’est pas alimenté

par le secteur. Vérifiez la position de l’in-

terrupteur de mise sous tension Power (po-

sition ON). Si vous avez choisi l’option de

mise sous tension par présence d’un signal

à l’entrée SIGNAL SENSING, assurez-vous

qu’un tel signal est bien présent ! Idem pour

la position 12 V TRIG., ou une tension de

commutation doit bien être présente sur la

prise jack correspondante.

Pas de son

Si l’amplificateur est bien sous tension mais

qu’aucun son n’en sort, regardez les dio-

des PROTECTION INDICATORS sur la face

avant. Si elles sont allumées, voir le para-

graphe suivant. Si elles sont éteintes, véri-

fiez tous les maillons du système, la qualité

des branchements et la position des diverses

commandes.

Diode de protection allumée

Le circuit de protection PROTECTION INDICA-

TORS est entré en fonctionnement et la diode

de protection correspondante s’est allumée.

Cela arrive principalement quand les ouïes

d’aération ont été obstruées, quand il y a un

court-circuit dans les sorties enceintes, ou si

l’amplificateur a fonctionné très longtemps à

puissance maximum. Éteignez l’amplificateur

et attendez qu’il refroidisse. Le fait d’appuyer

à nouveau sur l’interrupteur de mise sous ten-

sion pour rallumer l’appareil entraînera la

réinitialisation automatique des circuits de

protection. Si la protection se remet à fonc-

tionner, il y a un problème dans le système

ou l’amplificateur lui-même.

Spécifications

Puissance de sortie continue sur 8 ohms

(20 – 20 000 Hz, DHT < 0,03 %)

50 watts/canal sur 8 ohms,

les deux canaux en service

Puissance de sortie continue sur 4 ohms

(DIN 1 kHz, DHT 1 %)

90 watts/canal sur 4 ohms,

les deux canaux en service

Distorsion harmonique totale

(20 – 20 000 Hz, 8 ohms)

Puissance maximale continue: < 0,03 %

Demi-puissance: < 0,03 %

Puissance 1 watt: < 0,03 %

Distorsion d’intermodulation

(60 Hz:7 kHz, 4:1)

< 0,03 %

Facteur d’amortissement

(20 – 20 000 Hz, 8 ohms)

> 200

Impédance d’entrée

20 kilohms

Sensibilité d’entrée

1 volt

Gain d’amplification

26 dB

Niveau de saturation de l’entrée

5 volts

Courant de crête

> 25 A

Réponse en fréquence (±1 dB)

10 Hz – 100 kHz

Rapport signal/bruit (pondéré A IHF)

115 dB

Diaphonie/Séparation des canaux

> 70 dB

Impédance des enceintes

4 ohms minimum

Seuil d’activation de la mise

sous tension automatique

3 mV signal entrée

Alimentation

USA: 115 volts, 60 Hz

Europe: 230 volts, 50 Hz

Consommation

190 watts

Moyenne: 22 watts

En veille: 2,3 watts

Dimensions (L x H x P)

(sans adaptateurs rack)

430 x 100 x 322 mm

Poids (net)

8 kg

Hauteur face avant

2U, soit 88,1 mm

Lors d’une éventuelle découpe pour encastre-

ment dans des meubles personnalisés, ajoutez

un espace d’au moins 1 mm sur tous les côtés de

l’appareil pour respecter les tolérances de fabri-

cation.

Toutes les spécifications sont certifiées exactes au

moment de l’impression. Rotel se réserve le droit

d’apporter des améliorations sans préavis.

Rotel et le logo Rotel HiFi sont des marques dépo-

sées de The Rotel Co, Ltd, Tokyo, Japon.

21

Español

Acerca de Rotel

Rotel fue fundada hace más de 40 años por

una familia cuyo entusiasta interés por la mú-

sica le condujo a diseñar y construir compo-

nentes de Alta Fidelidad sin ningún tipo de

compromiso. Esta pasión ha permanecido

inalterada durante todo este tiempo, hasta

el punto de que el objetivo de los fundadores

de la compañía -proporcionar productos de

la máxima calidad a melómanos y audiófilos

independientemente de cuales sean sus po-

sibilidades económicas- es compartido por

todos sus empleados.

Los ingenieros de Rotel trabajan como un

equipo compacto, escuchando y llevando a

cabo el ajuste fino de cada nuevo producto

hasta que satisface de manera exacta los

estándares de calidad musical para los que

fue diseñado. Para lograrlo, disponen de

la máxima libertad para escoger los mejo-

res componentes allí donde se encuentren.

Le sorprenderá agradablemente encontrar

exquisitos condensadores procedentes del

Reino Unido y Alemania o semiconductores

de Japón o Estados Unidos, mientras que los

transformadores toroidales de potencia son

construidos en la propia factoría de Rotel.

Rotel se ha ganado a pulso, a través de

cientos de artículos, bancos de pruebas y

galardones avalados por los críticos espe-

cializados más respetados del mundo, una

sólida reputación por la excelencia de sus

productos. Los comentarios de estos profesio-

nales que escuchan música cada día hacen

posible que la compañía se reafirme en la

validez de sus objetivos: la puesta a punto

de componentes y equipos musicales, fia-

bles y asequibles.

Le agradecemos que haya adquirido este

producto y esperamos que le permita dis-

frutar de su música y sus películas favoritas

durante largos años.

Contenido

Instrucciones Relacionadas con la Seguridad! .......5

1: Controles y Conexiones ...................................8

2: Diagrama de Conexiones ...................................9

Acerca de Rotel ..................................... 21

Para Empezar .......................................22

Funciones y Prestaciones Relevantes ..................22

Algunas Precauciones ........................................22

Colocación .........................................................22

Montaje en Rack ...............................................22

Asas para Montaje en Rack ................................23

Kit de Ventilación Opcional ..........................23

Alimentación y Control ..........................23

Toma de Corriente Eléctrica Alterna .............23

Conmutador e

Indicador Luminoso de Puesta en Marcha ....23

Selector del Modo de

Arranque/Desconexión Automática .............23

Entrada para Señal de Disparo de 12V .........24

Salida para Señal de Disparo de 12V ...........24

Interruptor ..................................................24

Indicadores Luminosos de Protección ...........24

Conexiones de Señal ............................24

Entradas RCA ..............................................24

Controles de Nivel del Panel Frontal ............24

Conectores de Salida para Enlace

(“Signal Output Link”) ................................25

Cajas Acústicas ..................................... 25

Selección de las Cajas Acústicas ..........................25

Selección del Cable de Conexión

a las Cajas Acústicas ..........................................25

Polaridad y Puesta en Fase ................................25

Conexión de las Cajas Acústicas ...................25

Problemas y Posibles Soluciones ............ 26

El Indicador Luminoso del Panel

Frontal No Se Activa ..........................................26

No Hay Sonido ..................................................26

Los Indicadores de Protección Están Activados ....26

Características Técnicas .........................26

22

RKB-250 Etapa de potencia estereofonica

Para Empezar

Gracias por comprar la Etapa de Potencia

Estereofónica Rotel RKB-250. Utilizado en

un sistema de reproducción musical o au-

diovisual de alta calidad, este amplificador

le permitirá disfrutar durante muchos años

de sus composiciones musicales y bandas

sonoras favoritas.

La RKB-250 es una etapa de potencia de

dos canales altamente sofisticada. El uso de

dispositivos de salida discretos, una genero-

sa fuente de alimentación equipada con un

transformador toroidal, componentes elec-

trónicos de primera calidad y el exclusivo

Diseño Equilibrado de Rotel aseguran una

soberbia calidad sonora. Una elevada capa-

cidad de entrega de corriente hace posible

que la RKB-250 pueda atacar con extrema

facilidad las cajas acústicas más difíciles

del mercado en las más variadas condicio-

nes de trabajo.

Funciones y Prestaciones

Relevantes

• Etapa de potencia estereofónica con una

salida de 50 vatios continuos por canal

sobre 8 ohmios.

• Diseñada para montaje en rack (altura

correspondiente a racks del estándar in-

ternacional 2U). Tanto las asas como el

kit para montaje en rack pueden ser re-

tirados para facilitar la instalación es es-

pacios más estrechos.

• Controles en el panel frontal para ajustar

el nivel de entrada. Pueden configurarse

de tres maneras: ocultos para realizar

ajustes, botones para facilitar el control

del aparato por el usuario o cubiertos

con tapones para evitar la realización

accidental de ajustes.

• Configuración de arranque/desactivación

seleccionable por el usuario: manual, por

detección automática de señal o contro-

lada por una señal de disparo remota de

12 V continuos.

• Posibilidad de instalación de un ventila-

dor adicional para mejorar la disipación

térmica y las prestaciones.

• Circuitería de protección contra errores

de funcionamiento con indicadores lumi-

nosos en el panel frontal.

Algunas Precauciones

Le rogamos que lea cuidadosamente el pre-

sente manual de instrucciones. Además de

las instrucciones básicas de instalación y

puesta a punto de la RKB-250, incluye in-

formación de gran valor sobre las diferentes

configuraciones que permite el aparato, así

como reseñas generales que le ayudarán a

optimizar las prestaciones de su sistema. Le

rogamos asimismo que para cualquier duda

o consulta contacte con su distribuidor auto-

rizado de productos Rotel. No le quepa la

menor duda de que todos sus comentarios y

observaciones serán bien recibidos.

Guarde el embalaje de la RKB-250 y todo

el material en él contenido para un posible

uso futuro del mismo. El embalaje o transpor-

te de la RKB-250 en condiciones diferentes

de las originales puede dañar seriamente

el aparato.

Guarde en su poder la factura de compra

original puesto que es la mejor manera de

que usted se acuerde de la fecha de compra

de la RKB-250, un dato esencial en caso de

que necesitara algún tipo de asistencia téc-

nica durante el período de garantía.

Colocación

El amplificador puede montarse en un rack

estándar o colocado sobre una superficie

sólida.

Cuando no utilice un rack, coloque la RKB-250

encima de una superficie sólida y equilibra-

da lejos de la luz solar, el calor, la humedad

o las vibraciones.

No amontone otros componentes de A/V

u objetos encima de la RKB-250. No deje

que penetre ningún líquido en el interior del

aparato.

Asimismo, tenga en cuenta el peso del am-

plificador cuando seleccione una ubicación

determinada para su instalación. Por lo tan-

to, asegúrese de que la estantería o mueble

utilizado pueda soportar el peso y el volu-

men de la RKB-250.

La RKB-250 genera calor durante su funcio-

namiento normal. No bloquee nunca las ra-

nuras de ventilación. Debería dejar un

espacio libre de al menos 10 cen-

tímetros alrededor del aparato. En

caso de que la RKB-250 esté instalada en

el interior de un mueble, asegúrese de que

tenga la ventilación adecuada.

Montaje en Rack

La RKB-250 se suministra de origen con dos

asas para facilitar su montaje en racks es-

tándar. Para instalar dichas asas:

1. Sujete un asa contra uno de los paneles

laterales del amplificador a fin de loca-

lizar el tornillo que figura en la cubierta

del chasis que debe ser retirado para

aumentar el espacio libre alrededor del

aparato. Quite dicho tornillo con un des-

tornillador Philips y sustitúyalo por uno

más corto del mismo tipo que encontrará

junto con las asas.

2. Instale el asa para montaje en rack colo-

cando tres de los tornillos Philips largos

a través del soporte de la misma y en los

correspondientes orificios situados en el

panel lateral del amplificador.

3. Repita el proceso para el asa del otro

panel lateral del amplificador.

NOTA: En caso de que lo considere necesa-

rio, puede quitar los pies de la parte inferior

del amplificador con el fin de disponer de

más espacio para el montaje en rack del

mismo. Guarde los pies y los accesorios que

lo acompañan para el caso de que vaya a

necesitarlos en el futuro.

Una vez instalados los adaptadores, utilice

las cuatro tuercas suministradas junto con su

amplificador para llevar a cabo el montaje

en rack del mismo. Asegúrese de que dichas

tuercas estén firmemente fijadas.

23

Español

Asas para Montaje en Rack

Los soportes para montaje en rack se sumi-

nistran con asas que pueden ser instaladas

o retiradas. Las asas se instalan insertando

dos de los tornillos Philips largos a través

del soporte mencionado y en los orificios

de situados en aquéllas. Si decide quitar

las asas, utilice los tapones de goma que

se suministran junto con los accesorios del

soporte para que los orificios de fijación no

queden al descubierto.

Kit de Ventilación Opcional

Los generosos disipadores térmicos de la

RKB-250 proporcionan una refrigeración

adecuada del aparato para la mayoría de

instalaciones. No obstante, cuando el ampli-

ficador se instala en un rack o en cualquier

otro tipo de espacio cerrado cerca de otros

componentes que generen calor el uso de

refrigeración adicional puede resultar acon-

sejable. En estas circunstancias, es posible

instalar fácilmente el kit de ventilación op-

cional RKBF-1 para disponer de ventilación

forzada extra. Además de reducir las tem-

peraturas de funcionamiento, el citado ven-

tilador opcional mejora las prestaciones del

amplificador, en especial cuando este último

tenga que atacar cajas acústicas difíciles.

Para más información sobre el kit de venti-

lación opcional, consulte con su distribuidor

autorizado de productos Rotel.

NOTA: El kit de refrigeración opcional genera

un cierto ruido mecánico durante su funcio-

namiento. En consecuencia, cuando decida

instalarlo le recomendamos que seleccione

para el amplificador una ubicación lo más

discreta posible.

Alimentación y Control

Toma de Corriente

Eléctrica Alterna

Su RKB-250 está configurada en fábrica

para que trabaje con la tensión de red co-

rrespondiente al país en que haya sido ad-

quirida (230 V/50 Hz para Europa y 120

V/60 Hz para EE.UU.). Dicha configuración

está indicada en un lugar visible del panel

posterior del aparato.

La RKB-250 se suministra de serie con el co-

rrespondiente cable de alimentación. Utili-

ce únicamente dicho cable o un equivalente

exacto del mismo. No modifique el cable de

alimentación suministrado de serie. No utilice

ningún tipo de cable de extensión.

Asegúrese de que el Conmutador de Puesta

en Marcha del panel frontal de la RKB-250

esté desconectado (es decir hacia fuera). A

continuación, conecte uno de los extremos

del cable de alimentación suministrado de

serie en el receptáculo correspondiente del

panel posterior del amplificador y el otro a

una toma de corriente alterna apropiada.

Si va a estar fuera de su casa durante un

largo período de tiempo -por ejemplo las

vacaciones de verano- le recomendamos,

como precaución básica, que desconecte

su amplificador de la red eléctrica.

Conmutador e

Indicador Luminoso

de Puesta en Marcha

El conmutador de puesta en marcha está

ubicado en la parte izquierda del panel

frontal. Púlselo para poner en marcha (o

para activar uno cualquiera de los modos

de arranque automáticos) la RKB-250. El in-

dicador luminoso situado justo encima del

citado conmutador se activará, indicando

que el amplificador está conectado. Para

desactivar el aparato, basta con que pulse

de nuevo el mencionado botón a fin de que

éste regrese a su posición inicial.

Selector del Modo de

Arranque/Desconexión

Automática

La RKB-250 incorpora tres opciones diferen-

tes para su puesta en marcha/desconexión

manual o automática. Estos modos pueden

seleccionarse con ayuda de un pequeño inte-

rruptor deslizante de tres posiciones situado

en el panel posterior del aparato.

• Cuando el conmutador está en la

posición “OFF”, el amplificador se ac-

tiva o desactiva manualmente con el in-

terruptor de puesta en marcha del panel

frontal. Opte también por esta modalidad

de funcionamiento si va a utilizar una

toma de corriente eléctrica conmutada

para alimentar la RKB-250.

• Cuando el conmutador está situa-

do en la posición “SIGNAL SENSE”

(DETECCION DE SEÑAL), el amplifica-

dor se activa automáticamente cuando

se detecta la presencia de señal en una

cualquiera de sus entradas. Si durante

unos minutos no se aplica ninguna señal

de audio a las entradas de la RKB-250, el

aparato volverá a la posición de espera.

El conmutador de puesta en marcha del

panel frontal ignora esta función. Dicho

conmutador deberá estar en la posición

ON para que el sensor de señal actúe.

Si sitúa el conmutador en cuestión OFF,

se interrumpirá el suministro de energía al

amplificador independientemente de que

haya o no una señal en sus entradas.

• Con el conmutador situado en la

posición 12V TRIG, el amplificador se

pondrá en marcha automáticamente en

cuanto detecte una señal de disparo de

12 voltios continuos en la toma 12V TRIG

situada justo a la izquierda del mencio-

nado conmutador. Si no se detecta nin-

guna señal de +12 voltios continuos, el

amplificador se situará en la posición de

espera. El CONMUTADOR DE PUESTA

EN MARCHA del panel frontal ignora

esta función, debiendo estar situado en

ON para que el circuito de disparo de

+12 voltios funcione correctamente. Si el

conmutador en cuestión se sitúa en OFF,

se interrumpirá el suministro de energía

al amplificador independientemente de

que esté presente o no una señal de disp-

aro.

24

RKB-250 Etapa de potencia estereofonica

Entrada para Señal

de Disparo de 12V

Se trata de una toma de entrada diseñada

para conectar cables que transporten una

señal de disparo de +12 voltios continuos pro-

cedente de un preamplificador o procesador

de sonido envolvente Rotel capaz de activar

o desactivar su etapa de potencia. Para uti-

lizar esta función, el conmutador deslizante

adyacente deber ser colocado en la posición

izquierda (ver sección anterior).

La TRIGGER INPUT acepta cualquier señal

de control (continua o alterna) cuyo valor

esté comprendido entre 3 y 30 voltios. Uti-

lice un cable terminado en miniclavijas mo-

nofónicas de 3’5 mm en sus dos extremos.

La señal de +12 voltios continuos aparecerá

en la “punta” del conector.

Salida para Señal

de Disparo de 12V

La toma para señal de disparo de 12 voltios

continuos (12V TRIG) designada por OUT se

utiliza para enviar la señal de activación a

distancia a un segundo amplificador Rotel. A

través de la toma OUT se enviará cualquier

señal de disparo de 12 voltios continuos pre-

sente en la toma INPUT.

Interruptor

Un interruptor de 10 amperios situado en el

panel posterior protege la circuitería eléctrica

del amplificador. Por regla general, dicho in-

terruptor sólo se abrirá cuando se produzca

una condición de fallo derivada de una de-

manda de corriente excesiva. Para reinicia-

lizar el interruptor, pulse el botón correspon-

diente. En caso de que el interruptor se abra

repetidamente, contacte con su distribuidor

autorizado de productos Rotel para que le

proporcione la asistencia adecuada.

Indicadores Luminosos

de Protección

La RKB-250 incorpora un circuito de protec-

ción térmica que la protege frente a cualquier

daño potencial que pudiera producirse en

caso de un funcionamiento en condiciones

extremas o de que hubiese fallos en el apa-

rato. Al contrario de lo que sucede en mu-

chos diseños de su clase, la circuitería de

protección de la RKB-250 es independien-

te de la señal de audio y por tanto no tiene

el más mínimo impacto en las prestaciones

musicales.

De este modo, el circuito de protección mo-

nitoriza la temperatura de los dispositivos

de salida y desconecta el amplificador si la

temperatura de funcionamiento excede los

límites de seguridad prefijados.

Además, la RKB-250 incluye una protec-

ción frente a los excesos de corriente que

funciona únicamente cuando el valor de la

impedancia de carga (es decir de las cajas

acústicas) es excesivamente bajo.

En el caso de que se produjera un funciona-

miento defectuoso de su RKB-250, el aparato

dejaría de funcionar y se activaría uno o los

dos indicadores luminosos de su panel fron-

tal para confirmar la presencias de un fallo

en el canal izquierdo y/o derecho.

Si esto sucede, desconecte completamente

el amplificador, déjelo enfriar durante va-

rios minutos e intente identificar y corregir

el problema. Cuando vuelva a poner de

nuevo en marcha el aparato, el circuito de

protección se reinicializará automáticamen-

te y los indicadores luminosos de protección

debería apagarse.

En la mayoría de casos, la circuitería de

protección se activa como consecuencia de

una condición de funcionamiento incorrec-

to, como por ejemplo la unión (cruce) de los

cables de conexión de las cajas acústicas o

una ventilación inadecuada que provoque el

sobrecalentamiento del aparato. En algunos

casos muy concretos (y raros), una impedan-

cia de las cajas extremadamente baja o alta-

mente reactiva podría provocar la activación

de los circuitos de protección.

Conexiones de Señal

La RKB-250 incorpora conectores de entrada

RCA convencionales (no balanceados) idénti-

cos a los que pueden encontrarse en la prác-

tica totalidad de componentes de audio.

Además, hay una pareja de tomas SIGNAL

OUTPUT LINK (“SALIDAS PARA ENLACE”)

cuyo cometido es enviar una señal de entrada

sin modificar a otro componente de audio.

Entradas RCA

Ver Figura 2

Estas entradas equipadas con conectores

RCA aceptan señales de audio proceden-

tes de preamplificadores o procesadores de

sonido envolvente. Para lograr los mejores

resultados posibles, utilice cables de interco-

nexión de audio de alta calidad.

Conecte la salida correspondiente al canal

izquierdo de su preamplificador a la EN-

TRADA IZQUIERDA (“LEFT INPUT”) de la

RKB-250. Repita el mismo proceso para el

canal derecho.

Controles de Nivel

del Panel Frontal

Dos controles – uno para cada canal- situa-

dos en el panel frontal hacen que sea po-

sible controlar el nivel de la señal entrante.

Dichos controles permiten al usuario ajustar

la ganancia del amplificador para igualar

el nivel de volumen de otros componentes

del equipo. El control de nivel L cambia la

ganancia del canal izquierdo, mientras que

el control de nivel R cambia la ganancia del

canal derecho.

Para ajustar estos controles, utilice un peque-

ño destornillador de cabeza plana. Gire el

control en sentido horario para aumentar

la ganancia y en sentido antihorario para

reducirla.

Para facilitar los ajustes, instale los botones

de control de volumen suministrados de se-

rie pulsándolos suavemente en los ejes de

25

Español

los potenciómetros pertinentes. De modo al-

ternativo, usted puede evitar que se realicen

ajustes de modo accidental instalando los ta-

pones de goma suministrados de serie para

ocultar los controles de volumen.

Conectores de Salida

para Enlace

(“Signal Output Link”)

Estos dos conectores RCA pueden utilizarse

para enviar señales de entrada sin procesar

a otro componente de audio, lo que resulta

útil para, por ejemplo,”encadenar” un am-

plificador adicional para excitar una segun-

da pareja de cajas acústicas. En estas sali-

das PARA ENLACE (“LINK”) también estará

disponible cualquier SEÑAL DE ENTRADA

(“INPUT SIGNAL”).

Cajas Acústicas

La RKB-250 incorpora dos pares –uno para

cada canal- de terminales de conexión a

cajas acústicas.

Selección de las Cajas

Acústicas

La impedancia nominal de cada una de las

cajas acústicas conectadas a la RKB-250

debería ser de al menos 4 ohmios. Cuando

ataque dos parejas de cajas acústicas co-

nectadas en paralelo, tenga en cuenta que

la impedancia efectiva que el amplificador

“ve” se divide entre dos. Por ejemplo, cuan-

do ataque dos parejas de cajas acústicas

de 8 ohmios el amplificador verá una car-

ga de 4 ohmios... y así sucesivamente. Por

lo tanto, cuando vaya a atacar varias cajas

acústicas conectadas en paralelo seleccio-

ne modelos cuya impedancia nominal sea

de 8 o más ohmios.

Selección del Cable de

Conexión a las Cajas Acústicas

Utilice un cable de dos conductores perfec-

tamente aislado para conectar la RKB-250

a las cajas acústicas. El tamaño y la calidad

de dicho cable pueden tener un efecto au-

dible sobre las prestaciones de la totalidad

de su equipo. Un cable de conexión de cali-

dad estándar funcionará pero es posible que

provoque una disminución de la potencia de

salida o una atenuación de la respuesta en

graves, en particular si la longitud del mis-

mo es elevada. En general, un cable más

consistente mejorará la calidad del sonido.

Para conseguir unas prestaciones óptimas,

debería considerar la compra de cables de

alta calidad especialmente diseñados para

aplicaciones de audio. Su distribuidor auto-

rizado de productos Rotel debería estar en

condiciones de ayudarle a seleccionar los

cables más apropiados para su equipo.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positi-

va/negativa de las conexiones correspon-

dientes a cada caja acústica y a la unión

con el amplificador, debe ser coherente, de

modo que todas las cajas acústicas del sis-

tema estén en fase. Si la polaridad de una

conexión se invierte por error, se producirá

una fuerte caída de la respuesta en graves,

así como una degradación perceptible de

la imagen estereofónica global. Todos los

cables de conexión a cajas están marcados

de tal modo que usted pueda identificar fá-

cilmente los dos conductores. Puede haber

marcas o líneas impresas en el revestimien-

to aislante de uno de los conductores. El ca-

ble también puede presentar un claro aisla-

miento al incorporar conductores de distin-

tos colores (cobre y plata). También puede

haber indicaciones de polaridad impresas

en el revestimiento aislante. Identifique los

conductores positivos y negativos y sea co-

herente con cada una de las conexiones del

amplificador y las cajas acústicas.

Conexión de las

Cajas Acústicas

Ver Figura 2

La RKB-250 incorpora un par de termina-

les de conexión codificados en color para

cada canal. Las etiquetas situadas encima

de los conectores muestran cómo deben

efectuarse las conexiones. Estos terminales

de conexión a cajas aceptan cable pelado,

conectores de tipo horquilla o conectores

de tipo banana doble (excepto en los paí-

ses de la Comunidad Europea, donde su uso

no está permitido).

Lleve los cables desde la RKB-250 hasta las

cajas acústicas de su equipo. Procure que

tengan la longitud suficiente para que se pue-

da acceder sin problemas a los terminales

de conexión de aquéllas.

Si tiene pensado utilizar conectores de tipo

banana, únalos primero a los cables y a con-

tinuación insértelos en la zona posterior de

los terminales de conexión a cajas. En cual-

quier caso, las tuercas de fijación de los ter-

minales de conexión deberían girarse por

completo en sentido horario.

Si piensa utilizar terminales de tipo horquilla,

conéctelos en primer lugar a los cables. Si

piensa colocar directamente cable pelado a

los terminales de conexión, separe los cables

correspondientes a cada conductor y quite

la parte superior del revestimiento aislante.

Asegúrese de no cortar ninguno de los con-

ductores propiamente dichos. Libere (girán-

dolas en sentido contrario de las agujas del

reloj) las tuercas de fijación y a continuación

coloque los conectores alrededor de los ter-

minales de conexión o el cable pelado en

el orificio transversal que hay en los mismos.

Gire en sentido horario las tuercas de fija-

ción para sujetar firmemente en su lugar el

conector o el cable de conexión.

NOTA: Asegúrese de que no haya cables

sueltos que puedan tocar los cables o con-

ductores adyacentes.

26

RKB-250 Etapa de potencia estereofonica

Conecte la caja acústica izquierda a la pa-

reja de conectores a cajas designados por

LEFT. Conecte la caja acústica derecha a la

pareja de conectores a cajas designados por

RIGHT. Siga las indicaciones impresas en

las etiquetas situadas encima de los conec-

tores. Asegúrese de que el terminal positivo

de la caja acústica esté conectado al termi-

nal positivo (+) del amplificador. Asegúrese

de que el terminal negativo de la caja acús-

tica esté conectado al terminal negativo (+)

del amplificador.

Problemas y

Posibles Soluciones

La mayoría de dificultades que suelen pro-

ducirse en los sistemas de audio son el re-

sultado de conexiones realizadas incorrec-

tamente o ajustes inapropiados. En caso de

que se encuentre con algún problema, aísle

en primer lugar el área afectada, comprue-

be los ajustes de control realizados, deter-

mine la causa del fallo y haga los cambios

necesarios. Si se ve incapaz de hacer fun-

cionar de nuevo la RKB-250, considere las

sugerencias que le damos para las siguien-

tes condiciones:

El Indicador Luminoso del

Panel Frontal No Se Activa

No entra corriente eléctrica en la RKB-250.

Compruebe las conexiones relativas al sumi-

nistro de señal eléctrica tanto del amplifica-

dor como de su propia casa.

Compruebe el conmutador de puesta en mar-

cha del panel frontal. Asegúrese de que esté

situado en la posición ON. En caso de que

utilice el sistema de puesta en marcha auto-

mática mediante detección de señal, asegú-

rese de que haya una señal en las entradas

del aparato. En caso de que utilice activa-

ción a distancia mediante señal de disparo

de 12 voltios continuos, asegúrese de que

haya señal en la conexión +12V del panel

posterior de la RKB-250.

No Hay Sonido

Si el amplificador recibe señal eléctrica al-

terna pero no produce sonido, compruebe

el estado de los INDICADORES DE PRO-

TECCION situados en su panel frontal. Si

dichos indicadores está activados, lea las

líneas que siguen. En caso contrario, com-

pruebe todas las conexiones de su equipo y

los ajustes correspondientes a cada uno de

los componentes del mismo. Asegúrese de

que las conexiones de entrada y de unión a

las cajas acústicas concuerden con la confi-

guración seleccionada por usted.

Los Indicadores de

Protección Están Activados

Los INDICADORES DE PROTECCION del pa-

nel frontal se activan cuando los circuitos de

protección de la RKB-250 han interrumpido

el funcionamiento normal del aparato. Por

regla general, esto sólo suele ocurrir cuando

las ranuras de ventilación están bloqueadas,

cuando hay una conexión incorrecta de las

cajas acústicas o después de un período de

utilización en condiciones extremas. Desco-

necte su equipo y espere que el amplificador

se enfríe. A continuación, pulse repetidamente

el conmutador de puesta en marcha del pa-

nel frontal de la RKB-250 para reinicializar

los dispositivos de protección. Si la anoma-

lía no es corregida y vuelve a hacer acto de

presencia, significa que hay un problema en

su equipo o en el propio amplificador.

Características Técnicas

Potencia Continua de Salida

sobre 8 ohmios

(20-20.000 Hz, THD < 0’03%)

50 vatios/canal, todos los canales excitados

Potencia Continua de Salida

sobre 4 ohmios

(DIN 1 kHz, THD 1%)

90 vatios/canal, todos los canales excitados

Distorsión Armónica Total (THD)

(20-20.000 Hz, 8 ohmios)

a la potencia nominal: <0’03%

a la mitad de la potencia nominal: <0’03%

a 1 vatios: <0’03%

Distorsión por Intermodulación

(60 Hz:7 kHz, 4:1)

<0’03%

Factor de Amortiguamiento

(20-20.000 Hz, 8 ohmios)

>200

Impedancia de Entrada

20 kohmios

Sensibilidad de Entrada

1 voltio

Ganancia del Amplificador

26 dB

Nivel de Sobrecarga de Entrada

5 voltios

Corriente de Pico

>25 A

Respuesta en Frecuencia (±1dB)

10-100.000 Hz

Relación Señal/Ruido

(norma IHF/ponderación A)

115 dB

Diafonía/Separación entre Canales

>70 dB

Impedancia de las Cajas Acústicas

(modo Normal)

mínima de 4 ohmios

Umbral de Arranque Automático

(con todas las entradas)

señal de entrada de 3 mV

Alimentación

Versión para EE.UU.: 115 voltios/60 Hz

Versión para Europa: 230 voltios/50 Hz

Consumo

190 vatios

En vacío: 22 vatios

En el modo de espera (“Standby”): 2’3 vatios

Dimensiones (An x Al x P)

(excluyendo los adaptadores

para montaje en rack)

430x100x322 mm

Peso Neto

8 kg

Altura del Panel Frontal

2U, 88’1 mm

Cuando calcule las dimensiones de aperturas en

recintos personalizados, mida en primer lugar el

aparato a instalar y/o deje un mínimo de espacio

libre en todas las caras del mismo para compen-

sar posibles tolerancias de fabricación.

Todas estas características técnicas son correc-

tas en el momento de la impresión del presente

manual de instrucciones. Rotel se reserva el dere-

cho a realizar modificaciones en las mismas sin

aviso previo.

Rotel y el logotipo Rotel HiFi son marcas registra-

das de The Rotel Co., Ltd., Tokio, Japón.

27

Italiano

Alcune Parole Sulla Rotel

Una famiglia, la cui passione per la musi-

ca ha spinto a realizzare componenti hi-fi

di elevata qualità, fondò la Rotel più di 30

anni fa. Attraverso gli anni la passione è ri-

masta intatta e l’obbiettivo di offrire prodotti

eccezionali agli audiofili e amanti della mu-

sica ad un costo non elevato è condiviso da

tutti alla Rotel.

Gli ingegneri lavorano come una squadra af-

fiatata, ascoltando e mettendo a punto ogni

nuovo prodotto finché non raggiunge perfet-

tamente i loro standard musicali. Sono liberi

di scegliere i componenti in qualsiasi parte

del mondo al fine di realizzare il prodotto nel

miglior modo possibile. Così potrete trovare

condensatori provenienti dall’Inghilterra e dal-

la Germania, semiconduttori dal Giappone o

dagli Stati Uniti, mentre i trasformatori toroi-

dali sono prodotti dalla Rotel stessa.

La fama di Rotel è stata costruita grazie a

centinaia di ottime recensioni e riconosci-

menti conferiti dai più autorevoli esperti del

settore, che ascoltano la musica ogni giorno.

I loro commenti confermano l’obiettivo della

società - La ricerca di un apparecchio che sia

musicale, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver

scelto questo prodotto augurandovi molte ore

di piacevole intrattenimento musicale.

Indice

Importanti informazioni di Sicurezza! ..................5

1: Pannello frontale e posteriore .........................8

2: Schema di collegamento .....................................9

Alcune Parole Sulla Rotel ......................27

Per Cominciare .....................................28

Caratteristiche ..................................................28

Alcune precauzioni ............................................28

Posizionamento ................................................28

Montaggio a rack ..............................................28

Maniglie per il rack ...........................................29

Kit di raffreddamento a ventola opzionale ..29

Alimentazione e comandi .......................29

Alimentazione in corrente alternata ............29

Interruttore di accensione

LED indicatore .............................................29

Selettore modalità automatica

Accensione/spegnimento .............................29

Ingresso TRIGGER 12V .................................29

Uscita TRIGGER 12V ....................................30

Interruttore di protezione ............................30

Indicatori di protezione ...............................30

Collegamenti di segnale ........................30

Ingressi RCA ...............................................30

Controlli degli ingressi di linea ....................30

Diffusori ............................................... 31

Scelta dei diffusori ............................................31

Scelta dei cavi dei diffusori ................................31

Polarità e fase ...................................................31

Collegamento dei diffusori ..........................31

Risoluzione dei problemi ....................... 31

Il LED indicatore Power sul

pannello frontale non sia accende .....................31

Nessun suono ....................................................32

Nessun suono da sorgenti digitali ......................32

Caratteristiche tecniche ......................... 32

28

RKB-250 Finale di potenza stereo

Per Cominciare

Grazie per aver acquistato l’amplificatore fi-

nale stereo Rotel RKB-250. Se utilizzato in un

sistema home theater o stereo di alta qualità,

il vostro amplificatore Rotel vi permetterà di

godere di molti anni di buona musica .

L’RKB-250 è un sofisticato amplificatore finale

a due canali a discreti, dotato di un potente

trasformatore di alimentazione, componenti

selezionati, condensatori ad alta corrente che

assicurano la possibilità di pilotare anche i

carichi più impegnativi ed è progettato se-

guendo le regole del Rotel Balanced Design

Concept, che garantisce le superbe qualità

sonore dei nostri prodotti.

Caratteristiche

• Amplificatore finale stereo, con potenza

di 50W per canale su 8ohm.

• Possibilità di montaggio a rack (altezza

standard internazionale 2U). Le maniglie

o il kit di montaggio a rack opzionale pos-

sono essere rimossi per l’installazione in

spazi ristretti.

• Controllo dei livelli di ingresso sul pannel-

lo frontale, su cui è possibile agire in due

modi: con un cacciavite o installando i

selettori forniti in dotazione; in alternati-

va possono essere coperti con apposite

coperture per non essere toccati.

• Possibilità di selezionare la modalità di

accensione/spegnimento:manuale, con

rilevazione automatica del segnale in in-

gresso, o attraverso un segnale esterno

trigger a 12V.

• Predisposizione per installazione del kit

opzionale di raffreddamento a ventola

per aumentare la dissipazione del calo-

re e delle prestazioni.

• Circuito di protezione con segnalazione

sul pannello frontale.

Alcune precauzioni

Vi preghiamo di leggere con attenzione que-

sto manuale. Insieme alle istruzioni d’uso e

di installazione di base, fornisce una valida

informazione sulle varie configurazioni del

RKB-250 ed altre informazioni generali che

vi aiuteranno a sfruttare al meglio il vostro

sistema. Siete pregati di mettervi in contatto

con il vostro rivenditore autorizzato Rotel per

eventuali domande o dubbi a cui non trovate

risposta in questo manuale. Inoltre, tutti noi

della Rotel saremo lieti di rispondere a qual-

siasi vostra domanda e commento.

Conservate la scatola di imballo ed il mate-

riale di protezione accluso del RKB-250 per

eventuali necessità future. La spedizione o lo

spostamento del RKB-250 in qualsiasi altro

contenitore che non sia l’imballo originale

potrebbe causare seri danni al prodotto.

Conservate la ricevuta d’acquisto originale.

E’ la prova di acquisto del prodotto conte-

nente la data di acquisto, che vi servirà nel-

l’eventualità di dovere ricorrere ad interventi

di riparazione in garanzia.

Posizionamento

L’amplificatore può essere inserito in un

rack standard o posizionato su una super-

ficie piana.

Se non viene inserito in un rack, posizionate

il RKB-250 su una superficie piana e solida

lontano da raggi del sole diretti, fonti di ca-

lore o umidità e vibrazioni.

Non sovrapponete al RKB-250 altri compo-

nenti. Fate attenzione che non cadano liquidi

o altri oggetti nell’unità.

Assicuratevi che lo scaffale o il mobile pos-

sano sostenerne il peso.

L’RKB-250 genera calore durante il normale

funzionamento. Non ostruite le aperture di

ventilazione. Lasciate almeno 10cm di

spazio libero attorno all’unità. Se in-

stallato in un cabinet, assicuratevi che ci sia

una adeguata ventilazione.

Montaggio a rack

Con l’RKB-250 vengono fornite in dotazione

due staffe per l’inserimento in un rack stan-

dard. Per montare queste staffe:

1. Appoggiate una staffa sul lato dello chas-

sis dell’amplificatore per individuare la

vite da rimuovere per installare le staffe.

Rimuovete quindi questa vite con un cac-

ciavite per viti a testa Philips e sostituite-

la con una delle viti corte fornite con le

staffe.

2. Installate la staffa per montaggio a rack,

inserendo le tre viti lunghe attraverso la

staffa, e quindi negli appositi fori filettati

sul lato dell’amplificatore.

3. Ripetete queste operazioni per il montag-

gio della staffa sull’altro lato dell’amplifi-

catore.

NOTA: Per agevolare l’inserimento dell’am-

plificatore nel rack, è possibile rimuovere i

piedini alla base dell’unità. Vi consigliamo di

conservarli per eventuali esigenze future

Dopo avere installato gli adattatori, utilizza-

te i quattro bulloni forniti in dotazione con il

vostro rack per montare l’amplificatore, ed

assicuratevi di serrarli adeguatamente.

29

Italiano

Maniglie per il rack

Le staffe per il montaggio a rack sono cor-

redate da maniglie che possono essere in-

stallate o rimosse. Le maniglie sono bloccate

da due delle viti lunghe inserite attraverso la

staffa di montaggio a rack ed avvitate nei

fori filettati nella maniglia. Se decidete di

rimuovere le maniglie, tappate i fori filettati

che rimangono inutilizzati con gli appositi

tappini in gomma che trovate nel kit di mon-

taggio delle staffe.

Kit di raffreddamento

a ventola opzionale

Il generoso dissipatore del RKB-250 è in gra-

doni smaltire adeguatamente i calore prodotto

durante il funzionamento nella maggior parte

delle installazioni; comunque, nel caso in cui

l’installazione a rack o di altro tipo lo richie-

da, potrebbe essere necessario aumentare

la ventilazione. Il kit opzionale di raffredda-

mento ad aria forzata: RKBF-1 può essere

facilmente installato: oltre ad abbassare la

temperatura di funzionamento, il kit opziona-

le aumenta le prestazioni dell’amplificatore,

specialmente quando pilota carichi difficili.

Chiedete maggiori informazioni a riguardo

del kit opzionale di raffreddamento al vostro

rivenditore Rotel.

NOTA: Il kit opzionale di raffreddamento

genera rumore meccanico durante il fun-

zionamento, per cui quando lo utilizzate,

posizionate l’amplificatore in modo da non

recare disturbo all’ascolto.

Alimentazione e comandi

Alimentazione in

corrente alternata

Il vostro RKB-250 è configurato dalla fabbrica

per funzionare alla tensione di alimentazione

appropriata del paese in cui l’avete acqui-

stato (USA: 120volt/60Hz AC; Europa:230

volt/50Hz AC). La tensione di alimentazione

AC impostata è indicata su un adesivo posto

sul retro del vostro apparecchio.

Collegate l’unità alla presa di alimentazio-

ne solo con il cavo che viene fornito o con

uno equivalente. Non modificate il cavo in

dotazione in alcun modo. Non utilizzate

prolunghe.

Assicuratevi che l’interruttore principale sul

pannello frontale del RKB-250 sia in posi-

zione “OFF”. Quindi inserite il cavo fornito

in dotazione nell’apposita presa AC INPUT

sul retro dell’apparecchio e successivamen-

te inserite l’altro capo del cavo nella presa

ci alimentazione di rete.

Il cavo di alimentazione dovrebbe essere

scollegato dalla presa se l’apparecchiatu-

ra rimane inutilizzata per un periodo piut-

tosto lungo.

Interruttore di accensione

LED indicatore

L’interruttore di accensione si trova sulla par-

te sinistra del pannello frontale. Per attivare

l’amplificatore (o per attivare una delle mo-

dalità di accensione automatica opzionale),

premetelo. Il LED indicatore sopra l’interrut-

tore di accenderà, indicando lo stato di at-

tivazione dell’amplificatore. Per spegnere

l’amplificatore, premete nuovamente il tasto

che tornerà in posizione di riposo.

Selettore modalità automatica

Accensione/spegnimento

L’RKB-250 dispone di tre differenti modalità

per l’accensione/spegnimento manuale o

automatico. Queste modalità sono selezio-

nabili utilizzando un selettore a tre posizioni

sul pannello posteriore dell’unità:

• Con il selettore in posizione OFF,

l’amplificatore viene acceso e spento ma-

nualmente tramite l’interruttore posto sul

pannello frontale. Potete anche utilizzare

questa modalità se state usando una pre-

sa AC comandata per alimentare l’ampli-

ficatore.

• Con il selettore in posizione SIGNAL

SENSE, l’amplificatore si accende auto-

maticamente quando rileva un segnale in

ingresso, e si mette in modalità standby

alcuni minuti dopo che il segnale non è

più presente; l’interruttore sul pannello

frontale annulla questa funzione, deve

essere in posizione ON per potere esse-

re attivata. Mettendo l’interruttore su OFF

si toglie l’alimentazione all’amplificatore,

e si annulla questa modalità.

• Con il selettore in posizione 12V

TRIG, l’amplificatore si accende auto-

maticamente quando rileva un segnale

trigger 12V sull’ingresso 12V TRIG, posto

a sinistra del selettore. L’amplificatore si

mette in modalità standby se il segnale

+12V non è più presente. L’interruttore sul

pannello frontale annulla questa funzione,

deve essere in posizione ON per potere

essere attivata. Mettendo l’interruttore su

OFF si toglie l’alimentazione all’amplifi-

catore, e si annulla questa modalità.

Ingresso TRIGGER 12V

Questo connettore può ricevere un segnale

trigger 12V da un preamplificatore o da un

processore surrond Rotel per attivare l’accen-

sione o lo spegnimento automatico dell’uni-

tà. Per utilizzare questa funzione, il selettore

adiacente deve essere posizionato su 12V

TRIG (vedi sezione precedente).

L’ingresso TRIGGER accetta qualsiasi segnale

di controllo (AC o DC) da 3 a 30Volts, inviato

attraverso un cavo con terminali da 3.5mm su

entrambi i capi. Il segnale +12 V DC viene

trasmesso dalla punta del connettore.

30

RKB-250 Finale di potenza stereo

Uscita TRIGGER 12V

Il connettore 12V TRIG indicato con la dici-

tura: OUT serve per reinviare il segnale di

attivazione ad un altro amplificatore Rotel.

Ogni segnale Trigger 12V presente sull’in-

gresso INPUT sarà inviato anche al connet-

tore OUT.

Interruttore di protezione

L’interruttore da 10A presente sul pannello

posteriore protegge i circuiti elettrici dell’am-

plificatore. Generalmente, interverrà solo in

caso di condizioni di guasto che possono

dare luogo a sbalzi di corrente. Per ripri-

stinarlo, premete il tasto. Se dovesse inter-

venire continuamente, contattate il vostro

rivenditore autorizzato Rotel o un centro as-

sistenza tecnica.

Indicatori di protezione

Una protezione termica protegge l’amplificatore

da danni conseguenti a condizioni di funzio-

namento estreme o inadeguate. Diversamente

da altri prodotti, il circuito di protezione del

RKB-250 è indipendente dal segnale audio

e non ha nessuna influenza sulle prestazioni

soniche: il circuito di protezione tiene sotto

controllo la temperatura degli stadi finali e

disattiva l’amplificatore se la temperatura si

alza oltre i limiti di sicurezza.

Inoltre l’RKB-250 è dotato di una protezione

contro gli sbalzi di corrente che interviene

solo quando l’impedenza del carico si ab-

bassa troppo.

Nel caso si verifichi una condizione di guasto,

l’amplificatore smette di riprodurre il segna-

le ed uno o entrambi i LED di protezione sul

pannello frontale si illuminano indicando un

guasto sul canale destro e/o sinistro.

Se questo accade, spegnete l’amplificatore,

lasciatelo raffreddare alcuni minuti, e provate

ad individuare e risolvere il problema. Quan-

do riaccendete l’amplificatore, il circuito di

protezione si ripristinerà automaticamente ed

i LED di protezione si spegneranno.

Nella maggior parte dei casi, il circuito di

protezione si attiva in seguito ad un corto

circuito dei cavi dei diffusori o a causa di

una ventilazione inadeguata che porta ad

un surriscaldamento dell’amplificatore; in

casi molto rari, può essere causato da una

impedenza molto bassa o molto reattiva

dei diffusori.

Collegamenti di segnale

L’RKB-250 è dotato di connessioni standard

RCA non bilanciate, come quasi tutti i com-

ponenti audio. Inoltre dispone di una coppia

di uscite SIGNAL OUTPUT LINK per invia-

re lo stesso segnale in ingresso ad un altro

componente audio.

Ingressi RCA

Vedi figura 2

Questi ingressi RCA accettano segnali audio

da preamplificatori o processori surround. Rac-

comandiamo l’utilizzo di cavi audio di alta

qualità per ottenere i migliori risultati.

Collegate l’uscita del canale sinistro del vostro

preamplificatore con l’ingresso LEFT INPUT

del RKB-250. Collegate l’uscita del canale

destro del vostro preamplificatore con l’in-

gresso RIGHT INPUT del RKB-250.

Controlli degli

ingressi di linea

I due controlli sul pannello frontale, uno per

ogni canale, vi permettono di regolare i livel-

li di ingresso per equipararli agli altri com-

ponenti del sistema. Il selettore L comanda

il guadagno del canale sinistro; il selettore

R comanda il canale destro.

Per cambiare la regolazione dei canali,

agite sui controlli mediante un piccolo cac-

ciavite a taglio; ruotate in senso orario per

aumentare il guadagno, in senso antiorario

per ridurlo.

Per un più semplice utilizzo, installate le ma-

nopole di regolazione del volume fornite in

dotazione, inserendole sull’alberino del con-

trollo e spingendo leggermente. In alternati-

va, se volete che nessuno possa andare ad

agire sul guadagno dei canali, potete instal-

lare i tappini di gomma forniti in dotazione

per coprire i controlli del volume.

Uscita del segnale Link

Questa coppia di connettori RCA possono

essere usati per inviare i segnali in ingresso

ad un altro componente audio senza nes-

suna processazione, ad esempio per colle-

gare in modalità “daisy-chain” un ulteriore

amplificatore per pilotare un secondo set di

diffusori. Ogni segnale in ingresso è sempre

disponibile su queste uscite LINK.

31

Italiano

Diffusori

L’RKB-250 è dotato di due coppie di con-

nettori per i diffusori, una coppia per ogni

canale.

Scelta dei diffusori

L’impedenza nominale dei diffusori collega-

ti al RKB-250 dovrebbe essere almeno di 4

ohm. Quando vengono collegate in paral-

lelo più coppie di diffusori, l’impedenza ef-

fettiva che l’amplificatore rileva è la metà,

per esempio: se si collegano due coppie di

diffusori da 8 ohm, l’amplificatore rileva un

carico da 4 ohm. Quando pilotate più dif-

fusori collegati in parallelo, accertatevi che

abbiano una impedenza nominale di 8 ohm

o superiore.

Scelta dei cavi dei diffusori

Per collegare l’RKB-250 ai diffusori utilizzate

cavi isolati bipolari. La sezione e la qualità

del cavo possono avere effetti udibili sulla

qualità della riproduzione del sistema: po-

tete utilizzare dei cavi standard per diffuso-

ri, ma potrebbero dare luogo ad una uscita

di basso livello o ad una risposta alle basse

frequenze inadeguata, in particolar modo

con cavi molto lunghi. In generale, dei cavi

di buona qualità miglioreranno il suono. Se

volete ottenere le migliori prestazioni, dovre-

ste considerare l’acquisto di cavi per diffu-

sori di alta qualità; il vostro rivenditore Rotel

potrà aiutarvi nella scelta dei cavi adatti al

vostro sistema.

Polarità e fase

La polarità, o orientamento positivo/negati-

vo, dei collegamenti di ogni diffusore ed am-

plificatore deve sempre essere rispettata, in

modiche tutti i diffusori siano in fase. Se la

polarità di una connessione viene erronea-

mente invertita, la riproduzione delle basse

frequenze sarà molto debole e l’immagine

stereo risulterà degradata. Tutti i cavi per

diffusori sono contrassegnati in modo da

poterli identificare facilmente: solitamente

su uno dei due cavi è presente una striscia

colorata o un altro segno di riconoscimento

simile; oppure, se l’isolante dei cavi è tra-

sparente, i conduttore sono di colori diversi

(uno di colore rame ed uno argento); oppure

potrebbe essere indicata la polarità diretta-

mente sull’isolante. Identificate i conduttori

positivi e negativi e prestate attenzione ad

ogni collegamento che effettuate sull’ampli-

ficatore e sui diffusori.

Collegamento dei diffusori

Vedi figura 2

I terminali dei diffusori del RKB-250 sono

identificati con un codice a colori per ogni

canale. Fate riferimento alle indicazioni sui

connettori. I connettori dei diffusori accetta-

no terminali di tipo “banana” (eccetto che

per la Comunità Europea dove il loro uso

non è consentito).

Stendete i cavi dal RKB-250 ai diffusori. Lascia-

te i cavi un po’ più lunghi del necessario per

darvi la possibilità di spostare i componenti

ed accedere ai connettori dei diffusori.

Se utilizzate connettori a banana, collegateli

ai cavi e quindi inseriteli nei connettori sul

pannello posteriore. Il collare a vite dei ter-

minali deve essere avvitato completamente

(in senso orario).

Se state usando terminali ad anello aperto,

collegateli ai cavi. Se collegate direttamen-

te i cavi spellati ai terminali del RKB-250,

separate i cavi se state utilizzando cavi bi-

polari, e quindi spellate i terminali dei cavi.

Fate attenzione a non tagliare anche il cavo

interno quando lo spellate. Svitate (in senso

antiorario) i collari a vite. Posizionate i ter-

minali ad anello aperto attorno al corpo del

connettore, o il cavo spellato sul foro interno

del connettore. Avvitate il collare in senso

orario per bloccare il connettore ad anello

aperto o il cavo.

NOTA: Assicuratevi che eventuali fili che fuo-

riescono dalla parte spellata del cavo, non

vadano a toccare il cavo o il connettore

adiacente.

Collegate il diffusore sinistro con i due con-

nettori dei diffusori contrassegnati: LEFT. Col-

legate il diffusore destro con i due connettori

dei diffusori contrassegnati: RIGHT. Seguite

le indicazioni sui connettori, ed assicuratevi

di rispettare la corretta polarità: il terminale

positivo del diffusore deve essere collegato

al terminale + dell’amplificatore; il terminale

negativo del diffusore deve essere collegato

al terminale - dell’amplificatore

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi

audio è dovuta a collegamenti non effettuati

a dovere o sbagliati, o impostazioni di con-

trollo errate. Se riscontrate problemi, isolate

l’area interessata, verificate le impostazioni

degli apparecchi, determinate la causa del

problema ed apportate le necessarie corre-

zioni. Se non siete in grado di fare funzio-

nare il RKB-250, prendete spunto dalle in-

dicazioni sotto riportate:

Il LED indicatore Power

sul pannello frontale

non sia accende

L’amplificatore non è alimentato; assicurate-

vi che il cavo di alimentazione AC sia inse-

rito correttamente nel pannello posteriore e

in una presa di alimentazione funzionante.

Controllate l’interruttore sul pannello fronta-

le, assicuratevi che sia in posizione ON. Se

avete abilitato la modalità di attivazione au-

tomatica con rilevamento del segnale in in-

gresso, assicuratevi che il segnale arrivi agli

ingressi dell’amplificatore. Se avete abilitato

la modalità di attivazione automatica tramite

segnale Trigger 12V, assicuratevi che il se-

gnale Trigger 12V arrivi agli ingressi Trigger

+ 12V sul retro dell’amplificatore.

32

RKB-250 Finale di potenza stereo

Nessun suono

Se l’amplificatore è alimentato correttamente,

ma non viene emesso nessun suono, controllate

i LED indicatori di protezione: PROTECTION

sul pannello frontale. Se sono accesi, andate

al paragrafo successivo. Se non sono accesi,

verificate tutti i collegamenti e le impostazioni

dei componenti collegati al RKB-250. Assicu-

ratevi che le connessioni degli ingressi e dei

diffusori siano adeguati alla configurazione

stereo/mono selezionata.

Nessun suono

da sorgenti digitali

I LED indicatori di protezione: PROTECTION

si accendono quando è intervenuto il circuito

di protezione del l’RKB-250. Normalmente,

accade solo quando le aperture di ventila-

zione sono ostruite, quando c’è un errore nei

collegamenti, o dopo un periodo di uso molto

intenso. Spegnete l’amplificatore e lasciatelo

raffreddare; quindi premete l’interruttore di

accensione sul pannello frontale due volte

per resettare il circuito di protezione. Se il

problema non è risolto o si ripresenta imme-

diatamente, potrebbe essere un problema

interno all’amplificatore stesso.

Caratteristiche tecniche

Potenza di uscita continua su 8 ohm

(20-20kHz, <0.03% THD)

50W/ch su 8 ohm, tutti i canali in funzione

Potenza di uscita continua su 4 ohm

(20-20kHz, <0.03% THD)

90W/ch su 4 ohm, tutti i canali in funzione

Distorsione armonica totale

(20-20kHz, 8 ohm)

In regime di potenza continua: <0.03%

A metà potenza continua: <0.03%

Ad 1W di potenza: <0.03%

Distorsione di intermodulazione

(60Hz:7kHz, 4:1)

<0.03%

Fattore di attenuazione

(20Hz-20000Hz, 8 ohm)

>200

Impedenza di ingresso

20 Kohm

Sensibilità di ingresso

1.0 Volt

Guadagno dell’amplificatore

26dB

Livello di sovraccarico di ingresso

5.0 Volt

Picco di corrente

>25 A

Risposta in frequenza (±1dB)

10 Hz – 100 kHz

Rapporto segnale rumore (IHF pesato-A)

115 dB

Separazione/Crosstalk

> 70dB

Impedenza dei diffusori

Minimo 4 ohm

Livello di segnale per l’attivazione

automatica (per tutti gli ingressi)

Segnale in ingresso 3 mV

Alimentazione (AC)

USA: 120 Volt, 60Hz

Europa: 230 Volt, 50Hz

Consumo

190 W

Minimo: 22 W

Standby: 2.3 W

Dimensioni (LxAxP)

(esclusi adattatori per montaggio a rack)

430 x 100 x 322 mm

16.9 x 3.9 x 12.7 in

Peso (netto)

8 kg / 17.6lb.

Altezza pannello frontale

2U, 88.1mm / 3.5 in

Quando calcolate gli ingombri, per realizzare

un cabinet personalizzato in cui inserire l’unità,

misurate l’unità che deve esservi installata e/o

aggiungete almeno 1mm in più su tutti i lati per

compensare eventuali tolleranze dell’unità.

Tutte le caratteristiche sono esatte al momento

della stampa. Rotel si riserva il diritto di apporta-

re miglioramenti senza alcun preavviso.

Rotel ed il logo Rotel HiFi sono marchi registrati

di The Rotel Co, Ltd., Tokyo, Japan.

33

Deutsch

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren

von einer Familie gegründet, deren Interesse

an Musik so groß war, dass sie beschloss,

hochwertigste HiFi-Produkte herzustellen und

Musikliebhabern ungeachtet ihres Geldbeu-

tels einen außergewöhnlichen Wert zukom-

men zu lassen. Ein Ziel, das von allen Rotel-

Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zu-

sammen. Sie hören sich jedes neue Produkt

an und stimmen es klanglich ab, bis es den

gewünschten Musikstandards entspricht. Die

eingesetzten Bauteile stammen aus verschie-

denen Ländern und wurden ausgewählt, um

das jeweilige Produkt zu optimieren. So fin-

den Sie in Rotel-Geräten Kondensatoren aus

Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von

Testerfolgen von den angesehensten Tes-

tern der Branche, die jeden Tag Musik hö-

ren, untermauert. Die Ergebnisse beweisen,

dass das Unternehmen sein Ziel konsequent

verfolgt hat, mit Equipment hoher Musikali-

tät und Zuverlässigkeit bei gleichzeitig güns-

tigen Preisen.

Wir danken Ihnen, dass Sie sich für dieses

Rotel-Produkt entschieden haben und wün-

schen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-Ste-

reo-Endstufe RKB-250 entschieden haben. In

einem hochwertigen Musik- oder HiFi-Cinema-

System werden Sie mit dieser Rotel-Endstufe

viele Jahre Musikgenuss pur erleben.

Die RKB-250 ist eine moderne 2-Kanal-End-

stufe. Sie überzeugt dank diskreter Leistungs-

transistoren, einem leistungsstarken Netzteil

mit Ringkerntransformator, erstklassigen Bau-

teilen und Rotels Balanced-Design-Konzept mit

höchster Wiedergabequalität. Aufgrund der

hohen Stromlieferfähigkeit kann die RKB-250

problemlos mit anspruchsvollen Lautsprechern

kombiniert werden.

Inhaltsverzeichnis

Sicherheits- und Warnhinweise ............................6

1: Bedienelemente und Anschlüsse ......................8

2: Anschlussdiagramm ............................................9

Die Firma Rotel .....................................33

Zu dieser Anleitung ...............................33

Ausstattungsmerkmale ..................................... 34

Einige Vorsichtsmaßnahmen ............................. 34

Aufstellung des Gerätes .................................... 34

Montage im Rack ............................................. 34

Griffe ............................................................... 34

Optionales Lüfter-Kit ...................................35

Netzspannung und Bedienung ................35

Netzeingang ...............................................35

Netzschalter

Betriebsanzeige ..........................................35

Schalter zum Aktivieren bzw.

Deaktivieren der Einschaltautomatik ...........35

12-V-Trigger-Eingang ..................................35

12-V-Trigger-Ausgang ..................................35

Sicherungsautomat .....................................35

PROTECTION-LEDs ......................................35

Signalanschlüsse ...................................36

Cinch-Eingänge ...........................................36

Pegelsteller .................................................36

Signal Output Link ......................................36

Lautsprecher .........................................36

Auswahl der Lautsprecher .................................36

Auswahl der Lautsprecherkabel .........................36

Polarität und Phasenabgleich ............................36

Anschließen der Lautsprecher ......................36

Störungssuche ......................................37

Die Betriebsanzeige an

der Gerätefront leuchtet nicht ............................37

Kein Ton ............................................................37

Die PROTECTION-LEDs leuchten .........................37

Technische Daten ..................................37

34

RKB-250 Stereo-Endstufe

Ausstattungsmerkmale

• 2-Kanal-Endstufe mit 50 Watt pro Kanal

an 8 Ohm.

• Rack-Montage möglich (internationale Stan-

dard-Rackhöhe 2U). Die Griffe bzw. das

Rack-Montagekit können bei Einbau auf

begrenzterem Raum entfernt werden.

• Pegelsteller an der Gerätefront (können

auf drei Arten konfiguriert werden).

• Einschaltautomatik über Eingangssignal-

Erkennung, ein 12-V-Trigger-Eingang und

ein 12-V-Trigger-Ausgang.

• Einbauvorrichtung für einen optionalen

Lüfter zur verstärkten Wärmeabführung

und verbesserten Performance.

• Schutzschaltung bei Störungen mit LED-

Anzeigen an der Gerätefront.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitung bitte

vor der Inbetriebnahme genau durch. Ne-

ben grundsätzlichen Installations- und Bedie-

nungshinweisen (bitte beachten Sie auch die

Sicherheits- und Warnhinweise am Anfang

der Bedienungsanleitung) enthält sie allgemei-

ne Informationen, die Ihnen helfen werden,

Ihr System mit seiner maximalen Leistungs-

fähigkeit zu betreiben. Bitte setzen Sie sich

bei etwaigen Fragen mit Ihrem autorisierten

Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das

übrige Verpackungsmaterial der RKB-250

für einen eventuellen späteren Einsatz auf.

Der Versand oder Transport der Endstufe in

einer anderen als der Originalverpackung

kann zu erheblichen Beschädigungen des

Gerätes führen.

Bewahren Sie bitte die Original-Kaufquittung

auf. Sie belegt am besten das Kaufdatum, das

für Sie wichtig wird, sobald Sie eine Garan-

tieleistung in Anspruch nehmen.

Aufstellung des Gerätes

Die Endstufe kann in ein Standard-Rack ein-

gebaut oder auf einer stabilen Oberfläche

platziert werden.

Verwenden Sie kein Rack, stellen Sie die

RKB-250 auf eine stabile, ebene Oberflä-

che. Setzen Sie das Gerät weder direktem

Sonnenlicht, extremer Wärme, Feuchtigkeit

noch starken Vibrationen aus. Stellen Sie kei-

ne anderen Gegenstände (Geräte oder sons-

tige Dinge) auf die RKB-250. Es darf keine

Flüssigkeit in das Gerät gelangen.

Berücksichtigen Sie beim Aufstellen das Ge-

wicht der Endstufe. Stellen Sie sicher, dass

Regal bzw. Schrank stabil genug sind, um

die RKB-250 zu tragen.

Die RKB-250 erwärmt sich während des nor-

malen Betriebes. Die entstehende Wärme

kann unter normalen Bedingungen über die

Ventilationsöffnungen abgeführt werden. Um

das Gehäuse muss ein Freiraum von

mindestens 10 cm gewährleistet sein.

Stellen Sie sicher, dass bei Unterbringung in

einem Schrank eine ausreichende Luftzirku-

lation sichergestellt ist.

Montage im Rack

Die RKB-250 wird zur Installation in ein

Standard-Rack mit zwei Montagehalterun-

gen geliefert.

1. Halten Sie eine Halterung gegen die Sei-

te der Endstufe, um die Gehäuseschrau-

be zu lokalisieren, die aus Platzgründen

entfernt werden muss. Entfernen Sie diese

Schraube mit einem Kreuzschlitzschrau-

bendreher (Phillips) und ersetzen Sie sie

mit einer der kurzen Kreuzschlitz-Maschi-

nenschrauben (Phillips), die den Halterun-

gen beiliegen.

2. Installieren Sie die Halterung für die

Rack-Montage, indem Sie drei der lan-

gen Kreuzschlitz-Maschinenschrauben

(Phillips) durch die Halterung und in die

Gewindelöcher an der Seite der Endstufe

drehen.

3. Wiederholen Sie dies für die Halterung

an der anderen Seite der Endstufe.

HINWEIS: Benötigen Sie mehr Platz im Rack,

so können Sie die Füße an der Unterseite der

Endstufe entfernen. Bewahren Sie die Füße für

einen eventuellen späteren Einsatz auf.

Nach der Installation montieren Sie die End-

stufe mit den vier beiliegenden Befestigungs-

schrauben. Stellen Sie sicher, dass alle vier

richtig festgezogen werden.

Griffe

Die Montagehalterungen für das Rack wer-

den mit Griffen geliefert, die installiert oder

entfernt werden können. Die Griffe werden

mit zwei der langen Kreuzschlitz-Maschinen-

schrauben installiert, die durch die Halterung

in die Gewindelöcher im Griff gedreht wer-

den. Entfernen Sie die Griffe, so setzen Sie

die der Halterung beiliegenden Gummistöp-

sel in die Löcher ein.

35

Deutsch

Optionales Lüfter-Kit

In den meisten Installationen bieten die groß-

zügig ausgeführten Kühlkörper eine ausrei-

chende Wärmeabführung. Jedoch kann es bei

der Montage in ein Rack oder bei der Instal-

lation in andere räumlich begrenzte Bereiche

in der Nähe wärmeerzeugender Komponen-

ten sinnvoll sein, für zusätzliche Kühlung zu

sorgen. Zu diesem Zweck können Sie einfach

das optionale Lüfter-Kit RKBF-1 installieren.

Einerseits reduziert es die Betriebstemperatur,

andererseits erhöht es die Performance der

Endstufe (insbesondere, wenn anspruchsvol-

le Lautsprecher angeschlossen sind). Lassen

Sie sich diesbezüglich von Ihrem autorisier-

ten Rotel-Fachhändler beraten.

HINWEIS: Das optionale Lüfter-Kit erzeugt wäh-

rend des Betriebes mechanische Geräusche.

Wählen Sie daher bei Nutzung dieses Kits

einen Standort für die Endstufe, an dem das

Geräusch nicht störend wirkt.

Netzspannung

und Bedienung

Netzeingang

Ihre RKB-250 wird von Rotel so eingestellt,

dass sie der in Ihrem Land üblichen Wech-

selspannung (Europa: 230 Volt/50 Hz, USA:

120 Volt/60 Hz) entspricht. Diese Einstellung

ist an der Geräterückseite angegeben.

Die RKB-250 wird mit dem passenden Netz-

kabel geliefert. Verwenden Sie nur dieses

oder ein vergleichbares Kabel. Modifizieren

Sie das beiliegende Kabel nicht. Verwenden

Sie kein Verlängerungskabel.

Stellen Sie sicher, dass die RKB-250 vor dem

Anschließen an das Netz abgeschaltet ist, sich

der Netzschalter also in der AUS-Position be-

findet. Verbinden Sie nun das Netzkabel mit

dem Netzeingang am Gerät. Stecken Sie das

andere Ende in eine Wandsteckdose.

Sind Sie für längere Zeit nicht zu Hause, soll-

ten Sie Ihre Endstufe aus Sicherheitsgründen

vom Netz trennen.

Netzschalter

Betriebsanzeige

Der Netzschalter ist links in die Gerätefront

integriert. Drücken Sie ihn, um die Endstufe

einzuschalten (bzw. einen der optionalen au-

tomatischen Einschaltmodi zu aktivieren). Die

Betriebsanzeige über dem Schalter beginnt

zu leuchten und zeigt an, dass die Endstufe

eingeschaltet ist. Drücken Sie zum Ausschalten

der Endstufe erneut den Netzschalter.

Schalter zum Aktivieren

bzw. Deaktivieren der

Einschaltautomatik

Die RKB-250 verfügt an der Rückseite über

einen Schiebeschalter, über den Sie zwischen

drei verschiedenen Modi wählen können:

• Befindet sich der Schalter in der

OFF-Position, wird die Endstufe manuell

über den Netzschalter an der Gerätefront

ein- und ausgeschaltet. Wählen Sie die-

ses Einstellung auch, wenn die Endstufe

an eine schaltbare Netzsteckdose ange-

schlossen ist.

• Befindet sich der Schalter in der

SIGNAL SENSE-Position, so schaltet

sich die Endstufe automatisch ein, wenn

an den Eingängen ein Signal anliegt.

Kommt über einen Zeitraum von mehre-

ren Minuten kein Signal an, schaltet die

Endstufe in den Standby-Modus. Diese

Funktion kann nur genutzt werden, wenn

der Netzschalter an der Gerätefront vor-

her eingeschaltet wurde.

• Befindet sich der Schalter in der

12V TRIG-Position, wird die Endstufe

automatisch eingeschaltet, wenn am 12V

TRIG-Eingang links neben dem Schiebe-

schalter ein 12-V-Trigger-Signal anliegt.

Liegt kein +12-V-Signal an, schaltet die

Endstufe in den Standby-Modus. Diese

Funktion kann nur genutzt werden, wenn

der Netzschalter an der Gerätefront vor-

her eingeschaltet wurde.

12-V-Trigger-Eingang

An die mit IN gekennzeichnete Anschluss-

buchse kann zum Ein- und Ausschalten der

Endstufe ein Anschlusskabel zur Übertragung

eines +12-V-Triggersignals von einem Rotel-

Vorverstärker bzw. -Surround-Prozessor an-

geschlossen werden. Dazu ist der daneben

liegende Schiebeschalter in die linke Position

zu setzen (siehe Abschnitt oben).

Der TRIGGER-EINGANG reagiert auf Gleich-

oder Wechselspannungssignale von 3 bis

30 Volt. Verwenden Sie ein Kabel mit 3,5-

mm-Klinkensteckern an beiden Enden. Das

+12-V-Gleichspannungssignal liegt an der

Steckerspitze.

12-V-Trigger-Ausgang

Die mit OUT gekennzeichnete 12V TRIG-

Buchse wird zur Ferneinschaltung eines

zweiten Rotel-Verstärkers genutzt. Das 12-

V-Ausgangssignal ist verfügbar, sobald ein

12-V-Trigger-Signal an der mit IN gekenn-

zeichneten Buchse anliegt.

Sicherungsautomat

Ein 10-A-Sicherungsautomat an der Gerä-

terückseite schützt den elektrischen Schalt-

kreis der Endstufe. In der Regel löst er nur

bei Überstrom aus. Durch den Schalter kann

der Stromkreis – nach Beseitigen der Störung

– problemlos wieder hergestellt werden. Soll-

te er wiederholt auslösen, so setzen Sie sich

bitte mit Ihrem autorisierten Rotel-Fachhänd-

ler in Verbindung.

PROTECTION-LEDs

Die thermische Schutzschaltung der RKB-250

schützt die Endstufe vor möglichen Schäden

durch extreme oder fehlerhafte Betriebsbe-

dingungen. Sie ist im Gegensatz zu vielen

anderen Konstruktionen unabhängig vom

Audiosignal und beeinflusst den Klang nicht.

Statt dessen überwacht sie die Temperatur

an den Leistungstransistoren und schaltet die

Endstufe ab, sobald bestimmte Temperatur-

grenzen überschritten werden.

Darüber hinaus ist in die RKB-250 ein Über-

stromschutz integriert, der nur dann anspricht,

wenn die Lastimpedanz zu stark abnimmt.

Sollte es zu einer Störung kommen, schaltet

sich die Endstufe ab. Die entsprechende(n)

PROTECTION-LED(s) beginnt(beginnen) zu

leuchten.

Schalten Sie die Endstufe aus. Lassen Sie

sie einige Minuten abkühlen. Versuchen Sie,

den Grund für die Störung herauszufinden

und zu beheben. Beim erneuten Einschal-

ten der Endstufe setzt sich die Schutzschal-

tung automatisch zurück, und die LED(s)

erlischt(erlischen).

36

RKB-250 Stereo-Endstufe

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder

eine unzureichende Belüftung, die schließ-

lich zu einer Überhitzung führt, aktiviert. In

sehr seltenen Fällen können Lautsprecher mit

einer extrem niedrigen Impedanz die Schutz-

schaltung aktivieren.

Signalanschlüsse

Die RKB-250 verfügt über unsymmetrische

Cinch-Eingänge, wie sie an jedem hochwer-

tigen Audiogerät zu finden sind. Darüber hi-

naus befinden sich an der Geräterückseite

SIGNAL OUTPUT LINK-Anschlüsse, die das

Eingangssignal unverändert zu einer ande-

ren Audiokomponente leiten.

Cinch-Eingänge

Siehe Abbildung 2

Diese Cinch-Eingänge akzeptieren Audiosi-

gnale von Vorverstärkern bzw. Surround-Pro-

zessoren. Verwenden Sie hochwertige Ver-

bindungskabel, um eine erstklassige Klang-

qualität zu gewährleisten.

Verbinden Sie den Ausgang des linken Ka-

nals Ihres Vorverstärkers mit dem Anschluss

LEFT INPUT an der RKB-250. Schließen Sie

den rechten Kanal Ihres Vorverstärkers an

den Anschluss RIGHT INPUT an.

Pegelsteller

Über die beiden an der Gerätefront befind-

lichen Steller (einer pro Kanal) können die

Pegel eingestellt und auf diese Weise an die

anderen Komponenten im System angepasst

werden. Über den mit L gekennzeichneten

Steller wird der Pegel des linken Kanals ver-

ändert, über den mit R gekennzeichneten

Steller der des rechten Kanals.

Drehen Sie die Pegelsteller mit einem kleinen

Schlitzschraubendreher im Uhrzeigersinn, um

den Pegel zu erhöhen und gegen den Uhrzei-

gersinn, um den Pegel zu reduzieren.

Sie können die Einstellung der Pegelsteller

vereinfachen, indem Sie die beiliegenden

Lautstärkeknöpfe vorsichtig auf die Pegel-

steller drücken. Möchten Sie ein unbeabsich-

tigtes Verstellen verhindern, so bringen Sie

die beiliegenden Gummikappen an, um die

Lautstärkesteller zu verdecken.

Signal Output Link

Über diese beiden Cinch-Ausgänge können

die Eingangssignale unverändert zu einer

anderen Audiokomponente geleitet werden.

So kann z.B. eine zusätzliche Endstufe zum

Betrieb eines zweiten Lautsprecherpaares

angeschlossen werden. Jedes EINGANGS-

SIGNAL steht auch an diesen LINK-Ausgän-

gen zur Verfügung.

Lautsprecher

Die RKB-250 verfügt über zwei Paar Laut-

sprecheranschlussklemmen (ein Paar für je-

den Kanal).

Auswahl der Lautsprecher

Die nominale Impedanz des(der) an die

RKB-250 angeschlossenen Lautsprechers

(Lautsprecher) sollte mindestens 4 Ohm be-

tragen. Lassen Sie beim Betrieb mehrerer

parallel geschalteter Lautsprecherpaare ei-

nige Vorsicht walten, da sich die effektive,

vom Verstärker wahrgenommene Impedanz

verringert. Beim Betrieb von zwei Paar 8-

Ohm-Lautsprechern beispielsweise beträgt

die Last für den Verstärker 4 Ohm. Werden

mehrere parallel geschaltete Lautsprecher

angeschlossen, empfehlen wir, Lautsprecher

mit einer nominalen Impedanz von mindes-

tens 8 Ohm einzusetzen.

Auswahl der

Lautsprecherkabel

Verbinden Sie die RKB-250 und die Laut-

sprecher über ein isoliertes, zweiadriges

Kabel. Aufbau und Qualität des Kabels

können hörbare Effekte auf die Musikwie-

dergabe haben. Standard-„Klingeldraht“

wird funktionieren, jedoch können vor allem

bei größeren Kabellängen Leistungsverluste

und eine ungleichmäßige Wiedergabe des

Frequenzspektrums das Ergebnis sein. All-

gemein gilt, dass Kabel mit größerem Quer-

schnitt eine verbesserte Wiedergabequalität

gewährleisten. Für höchste Wiedergabequa-

lität sollten Sie die Benutzung von speziellen,

hochwertigen Lautsprecherkabeln erwägen.

Ihr autorisierter Rotel-Fachmann wird Ihnen

bei der Auswahl dieser Lautsprecherkabel

gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrich-

tung der Anschlüsse – muss für jede Lautspre-

cher-/Verstärkerverbindung phasengleich

sein. Wird die Polarität einer Verbindung

irrtümlicherweise umgekehrt, führt dies zu ei-

nem unausgewogenen Klangbild mit schwa-

chen Bässen.

Die Kabel sind zur Identifizierung gekenn-

zeichnet. So kann die Isolationsschicht eines

Leiters gerippt oder ein Leiter mit einem Strei-

fen markiert sein. Das Kabel kann verschie-

denfarbige Leiter (Kupfer und Silber) besitzen

und von einer transparenten Isolationsschicht

umgeben sein. Bei anderen Kabeln wird die

Polaritätsangabe auf die Isolationsschicht ge-

druckt. Unterscheiden Sie zwischen positiven

und negativen Leitern. Achten Sie beim An-

schluss an Lautsprecher und Verstärker auf

die gleiche Polung.

Anschließen

der Lautsprecher

Siehe Abbildung 2

Die RKB-250 verfügt an der Rückseite über

ein Paar farbig gekennzeichnete Anschluss-

klemmen pro Kanal. Der Kennzeichnung

oberhalb der Schraubklemmen können Sie

entnehmen, wie die Lautsprecher anzuschlie-

ßen sind. An diese Anschlussklemmen kön-

nen blanke Drähte oder Kabelschuhe ange-

schlossen werden.

37

Deutsch

Führen Sie das Kabel von der RKB-250 zu

den Lautsprechern. Lassen Sie genügend

Raum, damit Sie die Komponenten bewegen

können und so einen freien Zugang zu den

Lautsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen ver-

binden Sie diese mit den Kabeln, stecken

die Kabelschuhe hinten unter die Anschluss-

klemmen und drehen die Schraubklemmen

im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne

Kabelschuhe) an die Lautsprecherklemmen

angeschlossen werden, so entfernen Sie an

den Kabelenden ca. 15 mm der Isolation. Lö-

sen Sie die Polklemmen durch Drehen gegen

den Uhrzeigersinn. Verdrillen Sie die blanken

Kabelenden, um ein Zerfasern zu vermeiden,

und stecken Sie das verdrillte Kabel hinter die

Polklemmen. Anschließend drehen Sie die

Polklemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sie bitte darauf, dass die

blanken Kabelenden vollständig an den

Polklemmen untergebracht sind und somit

das Berühren benachbarter Drähte oder

Anschlüsse ausgeschlossen ist.

Verbinden Sie den linken Lautsprecher mit den

mit LEFT gekennzeichneten Schraubklemmen.

Schließen Sie den rechten Lautsprecher an die

mit RIGHT gekennzeichneten Schraubklem-

men an. Gehen Sie dabei wie oberhalb der

Schraubklemmen gekennzeichnet vor. Stel-

len Sie sicher, dass der positive Anschluss

am Lautsprecher mit der mit + gekennzeich-

neten Schraubklemme verbunden wird. Stel-

len Sie sicher, dass der negative Anschluss

am Lautsprecher an die mit - gekennzeichnete

Schraubklemme angeschlossen wird.

Störungssuche

Die meisten Probleme sind in Audiosystemen

auf fehlerhafte oder verkehrte Anschlüsse

zurückzuführen. Tritt ein Problem auf, isolie-

ren Sie den problematischen Bereich, prü-

fen die Einstellungen der Bedienelemente,

legen die Ursache für die Störung fest und

nehmen die erforderlichen Änderungen vor.

Ist kein Ton zu hören, so gehen Sie folgen-

dermaßen vor:

Die Betriebsanzeige an

der Gerätefront leuchtet nicht

Die RKB-250 bekommt keinen Netzstrom. Prü-

fen Sie die Netzanschlüsse an der Endstufe

und der Wandsteckdose. Stellen Sie sicher,

dass der Netzschalter an der Gerätefront

gedrückt wurde. Ist die Einschaltautomatik

über Eingangssignal-Erkennung aktiviert,

prüfen Sie, ob an den Eingängen ein Signal

anliegt. Nutzen Sie die 12-V-Trigger-Funkti-

on, so stellen Sie sicher, dass am 12V-TRIG

IN-Anschluss an der Rückseite ein Trigger-

Signal anliegt.

Kein Ton

Bekommt die Endstufe Strom und ist trotz-

dem kein Ton zu hören, prüfen Sie, ob die

PROTECTION-LED(s) an der Gerätefront

leuchtet(leuchten). Wenn ja, lesen Sie den

Abschnitt unten. Leuchtet(Leuchten) sie nicht,

prüfen Sie alle Verbindungen und die Einstellun-

gen der angeschlossenen Komponenten.

Die PROTECTION-LEDs leuchten

Die PROTECTION-LEDs an der Gerätefront

leuchten, wenn die Schutzschaltkreise der

RKB-250 reagieren. Dies kommt in der Regel

nur vor, wenn beispielsweise die Ventilations-

öffnungen verdeckt sind, die Verkabelung zu

den Lautsprechern nicht ordnungsgemäß ist

usw. Schalten Sie das System aus und warten

Sie, bis es sich abgekühlt hat. Anschließend

drücken Sie den Netzschalter an der Geräte-

front ein und aus, um die Schutzschaltungen

zurückzusetzen. Kann die Störung dadurch

nicht beseitigt werden oder tritt sie erneut

auf, liegt das Problem im System oder in der

Endstufe selber.

Technische Daten

Dauerausgangsleistung an 8 Ohm

(20 Hz – 20 kHz, Klirrfaktor 0,03 %)

50 Watt/Kanal an 8 Ohm, alle Kanäle genutzt

Dauerausgangsleistung an 4 Ohm

(DIN 1 kHz, Klirrfaktor 1,0 %)

90 Watt/Kanal an 4 Ohm, alle Kanäle genutzt

Gesamtklirrfaktor

(20 Hz – 20 kHz, 8 Ohm)

bei Nennleistung: < 0,03 %

bei halber Nennleistung: < 0,03 %

bei 1 Watt: < 0,03 %

Intermodulationsverzerrung

(60 Hz : 7 kHz, 4:1)

< 0,03 %

Dämpfungsfaktor (20 Hz – 20 kHz, 8 Ohm)

>200

Eingangsimpedanz

20 kOhm

Eingangsempfindlichkeit

1,0 V

Verstärkung

26 dB

Überlastspannung (Eingang)

5,0 V

Spitzenstrom

>25 A

Frequenzgang (±1 dB)

10 Hz – 100 kHz

Geräuschspannungsabstand (IHF A)

115 dB

Übersprechen/Trennung

>70 dB

Lautsprecherimpedanz

Minimum 4 Ohm

Einschaltautomatik

(Pegel an allen Eingängen)

Eingangssignal 3 mV

Spannungsversorgung

USA: 120 V, 60 Hz

Europa: 230 V, 50 Hz

Leistungsaufnahme

190 Watt

22 Watt (im Leerlauf)

2,3 Watt (Standby)

Abmessungen (B x H x T)

(ohne Rack-Halterungen)

430 x 100 x 322 mm

Gewicht

8 kg

Panelhöhe

2U, 88,1 mm

Bei Einbau in einen Schrank sollten Sie das Ge-

rät vorher noch einmal messen und/oder einen

zusätzlichen Abstand von 1 mm an jeder Seite

lassen, um etwaige Fertigungstoleranzen zu be-

rücksichtigen.

Die hierin gemachten Angaben entsprechen dem

Stand bei Drucklegung. Änderungen in Technik

und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetrage-

ne Warenzeichen von The Rotel Co, Ltd., Tokio,

Japan.

38

RKB-250 Stereo Eindversterker

Wij van Rotel

Het is alweer meer dan 40 jaar geleden dat

een familie met een gepassioneerde betrok-

kenheid bij muziek besloot om zelf geluids-

apparatuur van onberispelijke kwaliteit te

gaan vervaardigen onder de naam Rotel.

Door de loop der jaren heen is die passie

gebleven en het familiedoel om audiofielen

en muziekliefhebbers voor aantrekkelijke prij-

zen topkwaliteit te bieden wordt door iedere

Rotel-employé gesteund. De technici werken

als een hecht team al tweakend en luisterend

totdat ieder nieuw product dat muzikale ni-

veau heeft bereikt dat hun bij de aanvang

voor ogen stond. Zij worden volkomen vrijge-

laten in hun keuze van componenten, waar

ze ook van de wereld vandaan moeten ko-

men. In Rotel apparatuur kunt u condensato-

ren vinden uit Duitsland en Engeland of half

geleiders uit Amerika en Japan, terwijl de

ringkerntransformatoren in eigen huis wor-

den vervaardigd.

Onze goede reputatie werd gevestigd door

honderden waarderende testrapporten en

vele onderscheidingen die wij hebben mo-

gen ontvangen van mensen die uit professie

dag in dag uit naar muziek luisteren. Hun kri-

tiek houdt ons bij de les: het vervaardigen

van muzikale, betrouwbare en betaalbare

apparatuur.

Door de aanschaf van dit product danken wij u

voor het vertrouwen in ons gesteld en wensen

wij u er veel en langdurig plezier mee.

Inhoud

Voor Uw Veiligheid ..............................................6

1: Bedieningsorganen en aansluitingen ...............8

2: De in- en uitgangsaansluitingen ........................9

Wij van Rotel .......................................38

Aan de slag met de RKB-250 .................39

Gebruikseigenschappen .....................................39

Een paar voorzorgsmaatregelen ........................39

Een plek voor de RKB-250 .................................39

Het monteren in een 19” rack ...........................39

Handgrepen voor montage in een 19” rack ...... 40

Optionele ventilatorset ............................... 40

Het aansluiten op het lichtnet

en de bediening ....................................40

De lichtnetaansluiting ................................ 40

De aan/uitschakelaar met

bijbehorende indicator ............................... 40

De automatische aan/uit keuzeschakelaar . 40

De +12 volts schakelingang ........................ 40

De +12 volts schakeluitgang ...................... 40

De circuitonderbreker .................................41

De beveiligingsindicator ..............................41

De ingangen ......................................... 41

De cinch-ingangen ......................................41

De ingangsniveauregelaars .........................41

De doorlusverbinding van

het ingangssignaal ......................................41

Luidsprekers ......................................... 41

De luidsprekerkeuze .........................................41

De keuze van de luidsprekerkabel ....................42

Alles in fase ......................................................42

Het aansluiten van de luidsprekers ..............42

Wat te doen bij problemen .................... 42

De lichtnetindicator werkt niet ...........................42

Geen geluid ......................................................42

De beveiligingsindicatoren lichten op .................42

Technische gegevens .............................43

39

Nederlands

Aan de slag met de

RKB-250

Wij danken u voor de aankoop van onze

RKB-250 eindversterker. Wij zijn ervan over-

tuigd, dat de muziek d.m.v. deze RKB-250

ten gehore gebracht, voor u een jarenlange

bron van plezier zal zijn.

De RKB-250 is een hoogontwikkelde twee-

kanaals eindversterker, voor het verrichten

van zeer hoge prestaties in een audioketen.

Volkomen gescheiden uitgangstrappen, een

zeer ruim bemeten energiehuishouding, eer-

ste klas onderdelen en natuurlijk Rotel’s “Ba-

lanced Design” concept staan borg voor een

excellente geluidskwaliteit. Bovenstaande

kenmerken maken de RKB-250 tot de ideale

kompaan voor moeilijk aan te sturen luidspre-

kereenheden.

Gebruikseigenschappen

• Twee kanalen eindversterker, met een

vermogen van 50 watts per kanaal aan

8 ohm.

• In te bouwen in een standaard 19” rack.

De handgrepen zijn te verwijderen mocht

de inbouwbreedte te krap zijn.

• Niveau-instelling d.m.v. instelpotentiome-

ters op de voorkant. Deze kunnen op drie

manieren worden geconfigureerd: verdek-

te instelling, instelling middels knopjes en

afgedekt met pluggen om instelling door

derden te voorkomen.

• Door gebruiker instelbare aan/uitschakel-

mogelijkheden: handmatig, automatisch

bij signaalaanbod of d.m.v. een 12 volts

“trigger”signaal.

• Ruimte voor het aanbrengen van een

koelventilator voor gebruik onder extra

zware omstandigheden.

• Beveiligd tegen extreem en verkeerd ge-

bruik met aanduiding op de voorkant.

Een paar

voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing.

Er staat behalve over het installeren en de

bediening, belangrijke informatie in over de

verschillende manieren waarop u de RKB-250

in uw installatie kan inpassen, alsmede al-

gemene richtlijnen om het maximale uit uw

audio-installatie te halen. Mocht u, ondanks

onze pogingen om het u zo duidelijk moge-

lijk te maken, toch nog vragen hebben aar-

zel dan niet om met uw Rotel dealer contact

op te nemen: hij heeft vast en zeker de ant-

woorden. U mag ook contact met ons op-

nemen, wij staan open voor uw vragen en

commentaar.

Bewaar als het even kan de verpakking.

Altijd handig bij een eventuele verhuizing

of wanneer het apparaat opgestuurd moet

worden voor reparatie, want er is geen be-

tere bescherming tijdens transport dan zijn

eigen doos.

Dit zijn Rotel’s algemene garantievoorwaar-

den: 5 jaar op de elektronische onderdelen,

2 jaar op de mechanische onderdelen en 1

jaar op een laserunit. Voor het claimen van

garantie moet u wel in het bezit zijn van de

originele aankoopfactuur. De garantie is niet

overdraagbaar.

Een plek voor de RKB-250

Deze eindversterker kan gemonteerd worden in

een standaard 19” rack of gewoon geplaatst

worden op een solide ondergrond.

Als u niet van de 19” rack mogelijkheid ge-

bruik maakt, zet hem dan op een stevige

ondergrond uit de zon. Ook houdt hij niet

van hitte, vocht en trillingen. Vooral niets

op de versterker plaatsen en zorg ervoor

dat er geen vloeistof in de versterker terecht

kan komen.

Het spreekt voor zich dat u bij het uitkiezen

van een plek het toch wel hoge gewicht van

de RKB-250 in de gaten houdt.

De RKB-250 produceert ook onder normale

omstandigheden nogal wat warmte. De koel-

ribben en de ventilatieopeningen zijn echter

onder normale condities ruim voldoende om

deze warmte adequaat te kunnen afvoe-

ren. Zorg dat de RKB-250 de ruimte

heeft (±10cm. rondom). Plaatst u hem

in een meubel, zorg dan voor voldoende

ventilatie.

Het monteren in een 19” rack

De RKB-250 wordt geleverd met inbouw-

materiaal voor een 19” rack. De installatie

gaat als volgt:

1. Houdt een klamp tegen de zijkant van de

versterker om de schroef te lokaliseren

welke u moet verwijderen om de klamp

te kunnen monteren. Verwijder vervol-

gens met een kruiskopschroevendraaier

de schroef en vervang deze door een

kortere die bij de kit geleverd is.

2. Plaats nu de klamp, steek drie langere

schroeven in de gaten en draai ze ten-

slotte vast in de versterker.

3. Herhaal dezelfde handelingen voor de

andere zijde van de versterker.

EXTRA INFORMATIE: Mocht de hoogte van

de versterker bij inbouw in een 19” rack u

parten spelen dan kunt u de pootjes van de

RKB-250 verwijderen. Bewaar de pootjes en

bijbehorende schroeven goed, voor eventu-

eel later gebruik.

Nadat u de klampen heeft geïnstalleerd,

gebruikt u de vier schroeven die bij het rack

geleverd zijn om de versterker te monteren.

Zorg er voor dat u de schroeven goed vast-

draait.

40

RKB-250 Stereo Eindversterker

Handgrepen voor

montage in een 19” rack

De klampen voor 19” inbouw worden ge-

leverd met afneembare handgrepen. De

handgrepen worden gemonteerd met elk

twee lange kruiskopschroeven, die door de

klamp worden gestoken en worden vastge-

draaid in de schroefdraad van de handgreep.

Gebruikt u geen handgrepen stopt dan de

bijgeleverde rubber dopjes in de gaten van

de klampen.

Optionele ventilatorset

De RKB-250’ ruim uitgevoerde koelplaten

zorgen voor voldoende koeling onder nor-

male omstandigheden. Wanneer echter door

rackmontage of een andere benauwde om-

standigheid gecombineerd met ook warmte

afgevende apparaten de temperatuur wel

erg ver oploopt, kan een extra koeling nodig

zijn. Daarvoor hebben we de optioneel ver-

krijgbare ventilatorset RKBF-1 op de markt ge-

bracht. Deze is zeer eenvoudig te installeren.

Een bijkomend voordeel van deze ventilator

is dat de versterkerprestaties worden verbe-

terd, speciaal bij het aansturen van moeilijke

luidsprekerbelastingen. Laat u over deze set

informeren door uw Rotel-adviseur.

EXTRA INFORMATIE: Deze koelset maakt wel wat

geluid tijdens zijn werk. Het lijkt ons dan ook

verstandig de eindversterker op een plaats te

zetten waar uw luisterplezier niet door dat

geluid wordt bedorven.

Het aansluiten op het

lichtnet en de bediening

De lichtnetaansluiting

Uw RKB-250 is ingesteld op het lichtnetvol-

tage van het land waarin hij gekocht is. In

uw geval dus 230/240 volts. U kunt het in-

gestelde voltage controleren op de achter-

kant van het apparaat.

Wij hebben het juiste netsnoer bij de RKB-250

gedaan. Gebruik alleen dit snoer of een per-

fect equivalent. Gebruik NOOIT een verleng-

snoer. U kunt een z.g. spanningsblok gebrui-

ken, echter alleen als deze geschikt is voor

de hoeveelheid stroom die de RKB-250 uit

het lichtnet trekt.

Zorg dat de versterker uitgeschakeld staat

wanneer u het bijgeleverde netsnoer op de

versterker en op het lichtnet aansluit.

Als u van plan bent om langdurig van huis

te zijn, adviseren wij u uw gehele beeld en

geluidsinstallatie (dus ook de RKB-250) van

het lichtnet te ontkoppelen.

De aan/uitschakelaar met

bijbehorende indicator

De aan/uitschakelaar vindt u links op de voor-

kant van de versterker onder de aanduiding

“POWER”. Wanneer u de RKB-250 aan wilt

zetten (of om één van de automatische aan/

uit functies te activeren) drukt u deze schake-

laar in. Het lampje boven deze schakelaar

gaat nu aan ten teken dat de versterker aan

staat. Wanneer u nu nogmaals de schake-

laar indrukt gaat de RBK-250 uit.

De automatische aan/uit

keuzeschakelaar

U kunt op drie manieren de RKB-250 al dan

niet automatisch aan/uit zetten. U kunt kiezen

met de schakelaar op de achterkant van de

versterker op de onderstaande wijze:

• Met deze schakelaar in de uit

(“OFF”) positie, kunt u de RKB-250

middels de schakelaar “POWER” op de

voorkant handmatig aan- en uitzetten.

Gebruik deze manier ook wanneer u met

de geschakelde spanningsuitgang op de

achterkant een ander apparaat b.v. een

voorversterker aan/uit wilt zetten.

• Met deze schakelaar in de SIGNAL

SENSE positie, wordt de RKB-250 au-

tomatisch aangeschakeld zodra er een

signaal op de ingang komt. De versterker

gaat weer uit (“STANDBY”) wanneer de

RKB-250 gedurende enkele minuten geen

signaal meer ontvangt. Het gebruik van de

aan/uit schakelaar op de voorkant doet

deze functie echter teniet. Deze schake-

laar moet dus op aan (“ON”) staan voor

deze functie. Staat deze schakelaar op

uit (“OFF”) dan staat de versterker onder

alle omstandigheden dan ook echt uit.

• Met deze schakelaar in de “12V

TRIG” positie, wordt de versterker au-

tomatisch aangeschakeld wanneer er een

12 volt signaal verschijnt op de 3.5mm

“12 TRIG IN” aansluiting links van deze

schakelaar. Zodra dit 12V. signaal ver-

dwijnt gaat de RKB-250 uit. Ook deze

“auto-aan/uit” functie werkt echter niet

wanneer de “POWER” schakelaar op

de voorkant van de versterker niet is in-

gedrukt.

De +12 volts schakelingang

Op deze 3.5mm plugaansluiting moet u een

signaal van +12 volts zetten, van b.v. een Ro-

tel voorversterker of surround-processor, om

de versterker op afstand aan en uit te kun-

nen schakelen. Om deze functie te kunnen

gebruiken moet de betreffende schakelaar

in de linker positie gezet worden (zie vorige

paragraaf).

Deze schakelingang werkt bij zowel gelijk-

als wisselspanning en deze mag variëren tus-

sen 3 en 30 volts. Voor deze functie heeft u

een kabel nodig met aan beide zijden een

3.5mm miniplug. Het 12 volt signaal staat

op de tip van de plug.

De +12 volts schakeluitgang

De 3.5mm aansluiting gemerkt “OUT” is

om het schakelsignaal over te brengen

naar een ander component dat op een-

zelfde wijze werkt. Op deze aansluiting

staat alleen een 12 volts signaal als ook

op de aansluiting “IN” een 12 volts sig-

naal staat.

41

Nederlands

De circuitonderbreker

Een 10 ampère circuitonderbreker op de

achterkant beschermt de voeding van de ver-

sterker. Normaal gesproken wordt dit circuit

alleen aangesproken onder bedreigende en

extreme omstandigheden die resulteren in

een excessief hoge stroomafname. Om de

onderbrekerfunctie te herstellen drukt u op

de toets “AC BREAKER”. Wordt deze circuit-

onderbreker regelmatig aangesproken dan

wordt het tijd uw Rotel adviseur om techni-

sche steun te vragen.

De beveiligingsindicator

De RKB-250 is uitgerust met een thermische

beveiliging, welke de versterker behoedt voor

schade veroorzaakt door foutief of extreem

gebruik. In tegenstelling tot vele andere ver-

sterkers, werkt dit beveiligingscircuit onaf-

hankelijk van het audiosignaal, dus heeft het

geen invloed op de geluidsweergave. De be-

veiliging houdt continu de temperatuur in de

gaten en schakelt de versterker uit wanneer

deze te heet wordt.

Bovendien heeft de RKB-250 een stroombe-

veiligingscircuit, die hem beschermt tegen te

lage luidsprekerimpedanties.

Mocht deze alarmsituatie zich voordoen, dan

stopt de versterker met het produceren van

geluid en één of beide indicators “PROTEC-

TION” gaat/n branden. Gebeurt dit, schakel

de versterker dan uit, laat hem gedurende

enkele minuten afkoelen en probeer er on-

dertussen achter te komen wat de oorzaak

van het probleem zou kunnen zijn. Wanneer

u nu de versterker weer aanzet, zal het be-

veiligingscircuit zichzelf herstellen en blijft/

blijven de indicator/s uit.

In de meeste gevallen wordt het beveiligings-

circuit geactiveerd door een foutieve aanslui-

ting b.v. kortsluiting van de luidsprekerbedra-

ding of slechte ventilatie met oververhitting

als gevolg. Slechts in uitzonderlijke geval-

len zal de impedantie (extreem laag) of de

Inductie (zeer hoog) van een luidspreker de

oorzaak zijn van het ingrijpen van het be-

veiligingscircuit.

De ingangen

Zoals vrijwel alle huiskamercomponenten

sluit u de RKB-250 aan middels kabels met

de bekende cinchpluggen. Tevens hebben

we de RKB-250 uitgerust met een stel sig-

naaldoorvoeraansluitingen om het signaal

onversterkt door te kunnen voeren naar een

ander component.

De cinch-ingangen

Zie figuur 2

Op deze ingangen sluit u uw voorversterker

of surround processor aan. Gebruik als het

even kan kwaliteits verbindingskabels.

Verbind de linker uitgang van uw voorver-

sterker met de aansluiting “LEFT INPUT” van

de RKB-250. Verbind de rechter uitgang

van uw voorversterker met de aansluiting

“RIGHT INPUT”.

De ingangsniveauregelaars

Met de twee potentiometers op de voorkant,

kunt u het geluidsniveau van de versterker

per kanaal instellen. Zo kunt u de RKB-250

aanpassen aan andere componenten in een

gecompliceerde installatie. De regelaar ge-

merkt “L” regelt het linker kanaal, de rege-

laar gemerkt “R” het rechter.

Gebruik een kleine platte schroevendraaier

om de niveaus in te stellen: rechtsom hoger

en linksom lager.

Wenst u de regelingen wat prettiger bij de

hand te hebben schuif dan de bijgeleverde

knopjes voorzichtig over de asjes van de po-

tentiometers. Wilt u de instellingen onbereik-

baar maken voor derden druk dan de tevens

bijgeleverde rubber dopjes in de gaatjes.

De doorlusverbinding van het

ingangssignaal

Dit paar cinch-aansluitingen kan gebruikt

worden om het onversterkte signaal door te

sturen naar een ander component, bij voor-

beeld het doorlussen naar een andere eind-

versterker voor een extra stel luidsprekers.

Het ingangssignaal staat op deze twee uit-

gangen (“SIGNAL OUTPUT LINK”) altijd tot

uw beschikking.

Luidsprekers

De RKB-250 heeft twee paar kleurgeco-

deerde luidsprekeraansluitingen, één paar

per kanaal.

De luidsprekerkeuze

De nominale impedantie van de luidspre-

kers die u op de RKB-250 mag aansluiten

is minimaal 4 ohm. Wenst u parallel een

tweede paar luidsprekers aan te sluiten op

de RKB-250, dan wordt de totaalimpedantie

altijd lager dan de laagste impedantie. Voor-

beeld: Wanneer u twee stel luidsprekers van

8 ohm wilt aansluiten dan “ziet” de verster-

ker slechts een 4 ohm belasting. Wanneer u

dus een tweede stel luidsprekers wenst aan

te sluiten zorg dan dat de impedantie per

speaker niet lager is dan 8 ohm.

42

RKB-250 Stereo Eindversterker

De keuze van

de luidsprekerkabel

Om de volle potentie van deze versterker

te kunnen ondergaan adviseren wij u hoge

kwaliteit luidsprekerkabel te gebruiken. Stan-

daard twee-aderig draad werkt wel, maar,

en u kunt het geloven of niet, de kwaliteit van

de kabel is echt van grote invloed op de to-

tale prestaties van uw installatie, vooral bij

grotere lengtes. Gebruik dan daarom ook

dik luidsprekerdraad, wellicht zou u kunnen

overwegen speciaal luidsprekerkabel aan te

schaffen. Informeer eens bij uw Rotel leve-

rancier over de diverse mogelijkheden voor

uw installatie.

Alles in fase

Het is niet alleen belangrijk dat u de luid-

sprekers met de juiste kanalen verbindt, (hier-

mee bedoelen wij links aan links en rechts

aan rechts enz.), maar ook dat u ze correct

aansluit t.o.v. het signaal. Kortom, wat moet

u doen?

Zorg ervoor dat de + (rood) van de speaker

aan de + van de versterker is aangesloten

en dus de – (zwart) van de speaker aan de

– van de versterker. Goede luidsprekerkabel,

zoals in het vorige onderwerp besproken is,

om het u gemakkelijk te maken, meestal ge-

merkt doordat een tekst op een van de twee

aders is afgedrukt of inderdaad een van de

twee geleiders gemerkt is met een kleur. Als

u die tekst of kleur op alle kanalen als plus

aanhoudt dan weet u dat u het goed ge-

daan heeft. Controle is dan ook niet meer

noodzakelijk.

Het aansluiten

van de luidsprekers

Zie figuur 2

De RKB-250 heeft twee paar kleurgecodeer-

de luidsprekeraansluitingen, één paar per ka-

naal. De aanduidingen boven de connecto-

ren tonen u de correcte verbindingswijze. De

genoemde connectoren kunnen aangesloten

worden met kaal gestripte kabel, middels de

bekende kabelvorkjes en met banaanplug-

gen, hoewel dat laatste binnen de Europese

gemeenschap (officieel) niet mag.

Gebruik genoeg kabel om eventueel bij cala-

miteiten de luidspreker of de versterker weg

te kunnen schuiven.

Als u tegen alle community-regels in toch

banaanpluggen wilt gebruiken, moet u de

draaipluggen van de RKB-250 wel hele-

maal indraaien.

Het beste is om verbindingsvorkjes voor de

luidsprekeraansluitingen te gebruiken. Wilt

u echter de kabels direct aan de luidspre-

keruitgangen monteren, strip dan de juiste

hoeveelheid isolatie van de kabel zonder het

draad zelf af te snijden en steek deze dan

door het gat van de verbindingsas nadat u

de draaipluggen heeft losgedraaid. Draai

deze dan vervolgens weer vast.

EXTRA INFORMATIE: Let er vooral goed op dat er

geen verdwaalde draadjes van de ene luid-

sprekeruitgang de andere uitgang raken!

Sluit de linker luidspreker aan op de connec-

toren gemerkt “LEFT” en de rechter luidspreker

op de connectoren gemerkt “RIGHT”. Zorg

dat de plus van de luidspreker, meestal rood

gemerkt, op de plus van de versterker wordt

aangesloten en de min, meestel zwart, op

de min van de versterker.

Wat te doen

bij problemen

De meeste problemen in geluidsinstallaties

ontstaan door slechte aansluitingen of het

verkeerd gebruik van de knoppen en toetsen.

Als u problemen tegenkomt, probeer ze dan

te lokaliseren: check eerst de bedieningsorga-

nen en maak eventueel de juiste correcties.

Komt u er dan nog niet uit, probeer dan de

onderstaande suggesties:

De lichtnetindicator werkt niet

Het is duidelijk: uw RKB-250 ziet het lichtnet

niet. Controleer of de aan/uitschakelaar “PO-

WER” wel ingedrukt is en controleer tevens

of de lichtnetkabel wel goed en stevig is aan-

gesloten. Check ook of er wel een muzieksig-

naal aanwezig is wanneer u de aan/uitwijze

“SIGNAL SENSING” heeft gekozen en of er

wel een +12 volts signaal is wanneer u deze

wijze van aan/uitschakelen gebruikt.

Geen geluid

De lichtnetindicator brandt wel, maar jam-

mer genoeg weinig welluidende klanken.

Controleer eerst of de beveiligingsindica-

toren branden. Is dat inderdaad het geval,

handel dan als onderstaand. Zo niet, check

dan alle verbindingen en of de toetsen en

knoppen van de voorafgaande apparatuur

wel correct staan. Overtuig u er van of de

ingangsverbindingen wel overeenstemmen

met de mono/stereoconfiguratie van de luid-

sprekeraansluitingen

De beveiligingsindicatoren

lichten op

Als de beveiligingsindicatoren oplichten is er

iets loos. Er zijn nu drie mogelijkheden: de

ventilatiegaten bovenop de versterker wor-

den geblokkeerd, er heerst kortsluiting bij de

luidsprekeruitgangen of er is een tijdje lang

extreem met de RKB-250 te keer gegaan.

Zet de versterker eerst uit, check dan de eer-

ste twee mogelijkheden. De derde mogelijk-

heid weet u zelf het best. Wacht een paar

minuten om de RKB-250 de gelegenheid te

geven af te koelen. Zet de versterker weer

aan. Nu moet het probleem zijn opgelost.

Doet hij het nog niet of treedt het verschijn-

sel weer op, dan is het tijd om contact met

uw leverancier op te nemen.

43

Nederlands

Technische gegevens

Continue uitgangsvermogen aan 8 ohm

alle kanalen functionerend

(20-20.000 Hz. < 0,03% THD):

50 Watts p/kan. aan 8 ohm.

Continue uitgangsvermogen aan 4 ohm

alle kanalen functionerend

(DIN bij 1kHz. en 1% THD):

90 Watts p/kan. aan 4 ohm.

Totale harmonische vervorming

(20-20.000 Hz. 8 ohm):

< 0,03% bij vol vermogen, half vermogen en bij

1 Watt

Intermodulatie vervorming

(60 Hz:7 kHz., 4:1):

< 0,03%

Dempingsfactor

(20-20.000 Hz. aan 8 ohm):

> 200

Ingangsimpedantie:

20 k ohm

Ingangsgevoeligheid:

1 V.

Versterkingsfactor:

26 dB

Oversturingsniveau aan de ingang:

5 V.

Piekstroom:

> 25 A.

Frequentiebereik (±1 dB):

10 Hz. – 100 kHz.

Signaal/ruisverhouding (IHF, A netwerk):

115 dB.

Kanaalscheiding:

> 70 dB.

Luidsprekerimpedantie:

4 ohm minimaal

Activeringsniveau bij “SIGNAL SENSE”:

3 mV aan de ingang

Lichtnetspanning:

115 V. 60 Hz. Of

230 V. 50 Hz.

Vermogensopname:

190 Watts

22 Watts verlies

2.3 Watts in “standby”

Afmetingen:

430x100x322 mm. (bxhxd)

Netto gewicht:

8 kg

Hoogte van het voorpaneel:

2 U, 88.1 mm.

Een inbouwopening in een eventueel zelf te ma-

ken audiomeubel moet aan alle kanten

minstens 1mm groter zijn dan de afmetingen van

het in te bouwen component.

Gegevens en ontwerp zijn voorbehouden.

Rotel en het Rotel hifilogo zijn geregistreerde

handelsmerken van

The Rotel Co. Ltd., Tokyo, Japan

44

RKB-250 Stereoslutsteg

Om Rotel

Rotel grundades för över 40 år sedan av en

familj med ett passionerat intresse för musik.

Detta ledde till en egen tillverkning av hifi-

produkter med en kompromisslös kvalitet.

Genom alla år har denna passion för musik,

som delas av hela Rotels personal, varit oför-

ändrad och målet har alltid varit att tillverka

prisvärda produkter för både audiofiler och

musikälskare.

Rotels ingenjörer arbetar i team och har ett

nära samarbete. Tillsammans lyssnar de på

och finslipar varje ny produkt tills den når upp

till Rotels höga krav på musikalisk kvalitet. De

får välja komponenter från hela världen för

att göra produkten så bra som möjligt. I ap-

paraterna hittar du ofta allt från brittiska och

tyska kondensatorer, japanska eller amerikan-

ska halvledare och toroidaltransformatorer

som tillverkas i Rotels egna fabriker.

Rotel har förtjänat sitt goda rykte genom

hundratals tester och priser från hifi-bran-

schens mest respekterade recensenter, som

lyssnar på musik varje dag. Deras erkännan-

den bidrar till att Rotel fortsätter att tillverka

produkter som är musikaliska, pålitliga och

prisvärda.

Alla vi på Rotel är glada för att du köpt denna

produkt och hoppas att den kommer att ge

dig många års njutning och glädje.

Introduktion

Tack för att du köpt stereoslutsteget Rotel

RKB-250. I ett kvalitetssystem för musik eller

hemmabio kommer det att ge dig många års

musikalisk njutning.

RKB-250 är ett sofistikerat slutsteg med två

kanaler. Den separat utgångsenheten, den

kraftfulla strömförsörjningen med toroidal-

transformator, de förstklassiga komponen-

terna och Rotels Balanced Design garante-

rar en mycket hög ljudkvalitet. Den kraftiga

strömförsörjningen gör att RKB-250 kan driva

krävande högtalare utan problem.

Innehåll

Viktig säkerhetsinformation ................................7

1: Funktioner och anslutningar ............................8

2: Inkoppling ...........................................................9

Om Rotel .............................................44

Introduktion .........................................44

Funktioner ........................................................45

Att tänka på ......................................................45

Placering ...........................................................45

Rackmontering ..................................................45

Handtag ............................................................45

Ström och strömfunktioner ....................46

Ström .........................................................46

Strömbrytare

Strömindikator ............................................46

Av/På-lägen ...............................................46

Ingång för 12 V-styrsignal ...........................46

Utgång för 12 V-styrsignal ..........................46

Säkringskrets ..............................................46

Skyddsindikatorer .......................................46

Anslutningar för insignaler ....................46

RCA-ingångar .............................................47

Justering av insignaler ................................47

Högtalare ............................................. 47

Val av högtalare ................................................47

Val av högtalarkabel .........................................47

Polaritet och fas ................................................47

Anslutning av högtalare ..............................47

Felsökning ............................................48

Frontpanelens strömindikator lyser inte .............48

Inget ljud hörs ...................................................48

Skyddsindikatorns lampa lyser ..........................48

Specifikationer .....................................48

45

Svenska

Funktioner

• Tvåkanals slutsteg med en effekt på 50

watt per kanal i 8 ohm.

• Kan monteras i rack (internationell 2U-

standardhöjd). Handtag och rackmonte-

ringssats kan tas bort för installationer i

mindre utrymmen.

• Reglage för insignalernas nivåer på front-

panelen. Dessa kan vara insänkta, förses

med rattar eller täckas med gummiplug-

gar för att förhindra användning helt.

• Flera Av/På-lägen: manuell, automatisk

styrning via insignal eller via 12-volts styr-

signal (trigger).

• Kan förses med fläkt för att förbättra av-

kylning och öka prestanda.

• Säkringskretsar med indikatorer på front-

panelen skyddar mot felanvändning.

Att tänka på

Läs denna instruktionsbok noggrant. Den ger

dig grundläggande instruktioner om hur du

installerar och använder RKB-250 i olika an-

läggningar. Om du har några frågor är du

alltid välkommen att kontakta din Rotel-åter-

försäljare. Alla vi på Rotel uppskattar dina

frågor och synpunkter.

Spara kartongen och allt förpackningsmate-

rial till RKB-250 för framtida behov. Att skicka

eller flytta förstärkaren i en annan förpack-

ning kan skada den allvarligt.

Spara ditt originalkvitto från köptillfället. Det

är det bästa beviset för när du köpt appara-

ten, vilket kan vara viktigt i händelse av ser-

vice- och garantianspråk.

Placering

Förstärkaren kan monteras i ett standardrack

eller placeras på en stabil yta.

Om du inte använder rackmontering ska

RKB-250 ställas på en stabil, plan yta och

inte utsättas för starkt solljus, hetta, fukt el-

ler vibrationer.

Ställ inte andra komponenter eller föremål

ovanpå RKB-250. Se till att inte apparaten

utsätts för vätska.

Tänk också på förstärkarens vikt när du väljer

placering. Se till att apparatens vikt kan bäras

av hyllan eller bänken den ska ställas på.

RKB-250 alstrar värme även vid normal an-

vändning. Täck inte över ventilationshålen.

Se till att det finns 10 cm fritt utrym-

me runt om apparaten. Om apparaten

placeras i en bokhylla eller skåp måste det

finnas utrymme för god ventilation.

Rackmontering

RKB-250 har två monteringsfästen som an-

vänds vid montering i standardrack. Gör så

här om du vill montera dessa fästen:

1. Håll ett fäste mot förstärkarens sida så att

du ser vilken av skruvarna som måste tas

bort. Skruva sedan bort denna skruv och

ersätt den med en av de korta skruvarna

som finns i förpackningen med fästena.

2. Skruva fast monteringsfästet på förstär-

karens sida med hjälp av tre långa skru-

var.

3. Gör samma sak med fästet på förstärka-

rens andra sida.

OBS! Du kan ta bort fötterna från förstärka-

rens undersida om det behövs för att få plats

i racket. Spara fötterna och alla skruvar.

När fästena är på plats kan de användas för

att montera förstärkaren i ett rack. Se till att

alla skruvar är ordentligt åtdragna.

Handtag

Rackmonteringsfästena kan förses med hand-

tag. Handtagen sätts fast med två långa

skruvar som skruvas genom handtagen och

in i fästena. Om du vill ta bort handtagen

använder du gummipluggarna som ingår till

handtagen för att täppa till hålen.

Fläktsats

De stora kylflänsarna är tillräckliga för att

kyla av RKB-250 i de flesta ljudsystem. Om

förstärkaren används i rack eller i trånga

utrymmen, eller om den står i närheten av

värmealstrande utrustning, så kan den dock

behöva extra avkylning. Fläktsatsen RKBF-1

är extrautrustning och kan enkelt installeras

och ge denna önskade avkylning. Förutom

att sänka arbetstemperaturen så ökar fläkt-

satsen förstärkarens prestanda, och det gäl-

ler särskilt vid svåra högtalarlaster. Kontakta

din Rotel-återförsäljare för mer information.

OBS! Den extra kylningen orsakar ett meka-

niskt fläktljud. Om fläktsatsen används bör

förstärkaren placeras på ett sådant sätt att

fläktljudet inte hörs.

46

RKB-250 Stereoslutsteg

Ström och strömfunktioner

Ström

Din RKB-250 är fabriksinställd på rätt volttal

för vad som gäller i det land där du köpte den

(Europa 230 V/50 Hz och USA 115 V/60 Hz).

Fabriksinställningen finns utmärkt med en de-

kal på apparatens baksida.

RKB-250 levereras med en strömkabel. Använd

endast denna kabel eller en exakt motsvarig-

het. Modifiera inte strömkabeln som ingår.

Använd inte någon förlängningskabel.

Försäkra dig om att huvudströmbrytaren på

förstärkarens frontpanel är avslagen. Anslut

sedan strömkabeln till kontakten på förstärka-

rens baksida och sedan till vägguttaget.

Om du kommer att vara bortrest en längre tid

är det en lämplig försiktighetsåtgärd att dra ut

förstärkarens strömkabel ur vägguttaget.

Strömbrytare

Strömindikator

Strömbrytaren sitter på vänster sida av front-

panelen. Tryck på strömbrytaren för att sätta

på förstärkaren (eller för att aktivera något

av de två automatiska lägena). Lysdioden

ovanför brytaren börjar då lysa, vilket talar

om att förstärkaren är påslagen. Tryck på

strömbrytaren en gång till för att stänga av

förstärkaren.

Av/På-lägen

RKB-250 kan slås på och stängas av på tre

olika sätt. Dessa lägen väljs genom att använda

brytaren på baksidan på följande sätt:

• Med brytaren i läge ”OFF”: Förstär-

karen slås på och av med strömbrytaren

på förstärkarens front. Använd även detta

läge om du slår på och av förstärkaren

genom att bryta strömmen från väggut-

taget.

• Med brytaren i läge ”SIGNAL

SENSE”: Förstärkaren slås på automatiskt

när det kommer en insignal. Förstärkaren

återgår till viloläge ett par minuter efter

det att insignalerna upphör. Strömbrytaren

på fronten fungerar fortfarande och måste

vara i läge ”ON” för att signalavkännin-

gen ska fungera. Om strömbrytaren står i

läge ”OFF” är förstärkaren avslagen, oav-

sett om den får någon signal eller inte.

• Med brytaren i läge ”12V TRIG”:

Förstärkaren slås på automatiskt av en 12-

volts styrsignal i ingången till vänster om

brytaren på baksidan. Förstärkaren återgår

till viloläge om den inte får någon styrsig-

nal. Strömbrytaren på fronten fungerar

fortfarande och måste vara i läge ”ON”

för att signalavkänningen ska fungera.

Om strömbrytaren står i läge ”OFF” är

förstärkaren avslagen, oavsett om den får

någon signal eller inte.

Ingång för 12 V-styrsignal

Ingången märkt ”12V TRIG IN” används för

att ansluta en 12-volts styrsignal från en Rotel-

förförstärkare eller surroundprocessor, som

sedan styr om förstärkaren ska slås på eller

av. För att använda denna funktion måste

brytaren till höger stå i vänstra läget (se fö-

regående stycke).

TRIGGER INPUT-ingången kan ta emot en

signal (likström eller växelström) som ligger

mellan 3 volt och 30 volt via en kabel som

har 3,5-millimeters minijack-pluggar. Styrsig-

nalen överförs i pluggens yttersta del.

Utgång för 12 V-styrsignal

Utgången som är märkt ”12V TRIG OUT” an-

vänds för att ”länka” vidare en 12-voltssignal

till en annan Rotel-förstärkare. Denna utsignal

är bara tillgänglig om det finns en insignal

ansluten till ”12V TRIG IN”-ingången.

Säkringskrets

Förstärkarens elektriska kretsar skyddas av en

10-amperes säkring på baksidan. Säkringen

löses i normala fall bara ut när ett fel upp-

står som gör att förstärkaren drar för mycket

ström. Du kan återställa säkringen genom att

trycka på knappen. Om säkringen löser ut

flera gånger kontaktar du din Rotel-återför-

säljare och får hjälp med felsökning.

Skyddsindikatorer

RKB-250 skyddas av skydds- och värmekret-

sar mot extrem eller felaktig användning.

Till skillnad från liknande konstruktioner är

skyddskretsarna inte beroende av ljudsigna-

len och påverkar därför inte ljudkvaliteten.

Skyddskretsarna känner i stället av tempera-

turen på utgångsenheterna och stänger av

slutsteget om den blir för hög.

Förstärkaren har även ett skydd mot överbe-

lastning som aktiveras om impedanslasten

sjunker för mycket.

Om något fel skulle uppstå slutar förstärka-

ren spela och en eller flera ”PROTECTION”-

lampor på frontpanelen tänds.

Om detta händer stänger du av förstärka-

ren och låter den kylas av i ett par minuter.

Försök sedan att lokalisera felet och rätta till

det. När du sedan sätter på förstärkaren igen

nollställs skyddskretsarna och skyddsindika-

torerna på frontpanelen bör slockna.

I de flesta fall aktiveras skyddskretsarna bara

om något fel har uppstått. Detta kan till ex-

empel vara en kortsluten högtalarkabel eller

otillräcklig ventilation som orsakar överhett-

ning. I mycket sällsynta fall kan skyddskret-

sarna även aktiveras av högtalare med ex-

tremt låg impedans.

Anslutningar för insignaler

RKB-250 har anslutningar för vanliga, oba-

lanserade RCA-kontakter. Det är en typ av

kontakter som används i nästan all audiout-

rustning. Det finns också en uppsättning ”SIG-

NAL OUTPUT LINK”-utgångar som överför

insignalen till andra apparater.

47

Svenska

RCA-ingångar

Se figur 2

Dessa två RCA-ingångar tar emot signaler

från en förförstärkare eller surroundproces-

sor. Använd signalkablar av hög kvalitet för

högsta prestanda.

Anslut signalen från vänster kanal på förför-

stärkaren till ”LEFT”-ingången på RKB-250,

och signalen från höger kanal till ”RIGHT”-

ingången.

Justering av insignaler

Du kan ställa in nivån på insignalen med de

två reglagen på frontpanelen. Med hjälp

av dessa kan du justera förstärkningen så

att den passar till andra komponenter i an-

läggningen. ”L”-reglaget styr vänster kanal

och ”R”-reglaget styr höger kanal.

Använd en liten skruvmejsel för att ställa in

reglagen. Skruva medsols för att höja nivån

och motsols för att sänka nivån.

Det är lättare att justera nivåerna om du sät-

ter på de medföljande gummirattarna genom

att trycka fast dem varsamt på reglagen. Du

kan också förhindra justering helt och hållet

genom att dölja reglagen med de medföl-

jande gummipluggarna.

RCA-utgångar

”SIGNAL OUTPUT LINK”-utgången kan an-

vändas för att överföra insignalen vidare

till annan utrustning, till exempel om du vill

använda flera slutsteg för att driva många

högtalare. Du ansluter i så fall RKB-250 till

ett annat slutsteg med hjälp av en signalka-

bel med RCA-kontakter.

Högtalare

RKB-250 har två par högtalarterminaler, ett

par för varje högtalare.

Val av högtalare

Den nominella impedansen på högtalarna

som är anslutna till varje kanal på RKB-250

får inte understiga 4 ohm. Om du ansluter

flera par högtalare parallellt så halveras im-

pedansen. Två högtalarpar med en impedans

på 8 ohm vardera innebär till exempel att

förstärkaren får en last på 4 ohm. Använd

alltid högtalare med en nominell impedans

på 8 ohm eller högre om du vill ansluta två

högtalarpar parallellt.

Val av högtalarkabel

Använd en skärmad och tvåledad högta-

larkabel för att ansluta dina högtalare till

RKB-250. Högtalarkabelns storlek och kva-

litet påverkar anläggningens ljudkvalitet. En

standardkabel kan fungera, men kan också

minska utsignalens styrka och dämpa basåter-

givningen, särskilt i anläggningar med långa

kablar. Rent allmänt fungerar grövre kablar

bäst. För bästa resultat bör du överväga att

skaffa högtalarkablar av hög kvalitet. Din

Rotel-återförsäljare kan hjälpa dig att välja

rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du

se till att polariteten blir rätt. Plus- och mi-

nusledarna måste sitta på rätt ställe på alla

förstärkare och högtalare. Om polariteten i

någon anslutning av misstag blir omvänd,

minskas basåtergivningen och stereoper-

spektivet försämras. Alla kablar är märkta

så att du kan se vilken ledare som är vilken

– det kan till exempel finnas en färgmarke-

ring eller en fasad kant på den ena ledaren,

eller så kan kabeln vara genomskinlig och

ha olika färger på själva ledarna (koppar

och silver). Var konsekvent när du ansluter

kablarna och använd alltid samma marke-

ring för polaritet både på högtalarna och

på förstärkaren.

Anslutning av högtalare

Se figur 2

RKB-250 har ett par färgkodade anslutning-

ar för varje kanal. Ovanför varje anslutning

visas hur kablarna ska kopplas in. Högtalar-

terminalerna tar emot avskalad kabel samt

banan- eller spadkontakter (utom i EU, där

banankontakter inte är tillåtna).

Dra kablarna från förstärkaren till högtalarna.

Se till att kabeln är tillräckligt lång för att du

ska kunna flytta komponenterna och komma

åt anslutningarna på baksidan.

Om du använder banankontakter skruvar du

på dem på högtalarkabeln och pluggar in

dem i högtalarterminalerna. Terminalhylsor-

na ska vara helt inskruvade (medsols). Om

du använder spadkontakter fäster du dem

på ledarna och om du använder avskalad

kabel direkt i högtalarterminalerna så sepa-

rerar du ledarna och skalar av isoleringen.

Var noga med att du inte skalar av själva

koppartrådarna. Skruva sedan upp termi-

nalhylsan (motsols) och anslut spadkontakten

runt terminalen eller trä den skalade kabeln

genom terminalen. Skruva sedan fast termi-

nalhylsan ordentligt.

OBS! Se till att det finns några lösa kabel-

trådar som kan komma i kontakt med intill-

liggande kablar.

Anslut den vänstra högtalaren till högtalarter-

minalerna som är märkta ”LEFT” och den hö-

gra högtalaren till terminalerna som är märkta

”RIGHT”. Var noga med att kabelns positiva

ledare ansluts till förstärkarens terminal som

är märkt ”+” och att den negativa ledaren

ansluts till terminalen som är märkt ”–”.

48

RKB-250 Stereoslutsteg

Felsökning

De flesta problem som kan uppstå i en an-

läggning beror på felaktiga anslutningar eller

inställningar. Om du stöter på problem försö-

ker du lokalisera felet och kontrollerar dina

anslutningar. Försök hitta orsaken till felet och

gör sedan de ändringar som behövs. Om du

inte får något ljud ur RKB-250 så kommer här

ett par förslag på vad du kan göra:

Frontpanelens

strömindikator lyser inte

RKB-250 har inte någon ström. Kontrollera

strömkabeln och alla anslutningar. Kontrol-

lera strömbrytaren på frontpanelen och se till

att den står i läge ”ON”. Om du använder

automatisk påslagning kontrollerar du att det

kommer en insignal till förstärkaren. Om du

använder automatiska styrsignaler så kon-

trollerar du att det finns en styrkabel till ”12V

TRIG IN”-ingången på baksidan.

Inget ljud hörs

Om slutsteget får ström men inte ger ifrån sig

något ljud kontrollerar du ”PROTECTION”-lam-

porna på frontpanelen. Om de lyser läser du

mer i nästa stycke. Om de inte lyser kontrolle-

rar du alla anslutningar och inställningar på

övriga komponenter i anläggningen.

Skyddsindikatorns

lampa lyser

Frontpanelens skyddsindikatorer (”PROTEC-

TION”) lyser när skyddskretsarna har stängt

av slutsteget. Detta händer i normala fall bara

om ventilationshålen är blockerade, om du

använder en felaktig högtalarkabel eller om

slutsteget har använts extremt mycket. Stäng

av slutsteget och låt det kylas av ett tag. Tryck

sedan in och ut på strömbrytaren för att ”noll-

ställa” skyddskretsarna. Om felet inte rättas

till beror det på något fel i anläggningen el-

ler i själva slutsteget.

Specifikationer

Kontinuerlig effekt i 8 ohm

(20–20 000 Hz, <0,03 % THD)

50 watt per kanal i 8 ohm, båda kanalerna drivna

Kontinuerlig effekt i 4 ohm

(DIN 1 kHz, 1,0 % THD)

90 watt per kanal i 4 ohm, båda kanalerna drivna

Total harmonisk förvrängning

(20–20 000 Hz, 8 ohm)

Kontinuerlig effekt: < 0,03 %

Halv effekt: < 0,03 %

1 watt: < 0,03 %

Intermodulationsförvrängning

(60 Hz :7 kHz, 4:1)

< 0,03 %

Dämpfaktor (20–20 000 Hz, 8 ohm)

> 200

Ingångsimpedans

20 kohm

Ingångskänslighet

1,0 volt

Förstärkning (gain)

26 dB

Överlastnivå

5,0 volt

Max strömstyrka

> 25 A

Frekvensomfång (±1dB)

10–100 000 kHz

Signal/brus-förhållande (IHF A)

115 dB

Kanalseparation

> 70 dB

Högtalarimpedans

4 ohm minimum

Nivå för automatisk påslagning

(alla insignaler)

3 mV

Strömförsörjning

Europa: 230 Volt, 50 Hz

USA: 120 Volt, 60 Hz

Strömförbrukning

190 watt

Tomgång: 22 watt

Viloläge: 2,3 watt

Mått (B x H x D)

(exklusive rackfästen)

430 x 100 x 322 mm

Vikt

8 kg

Frontpanelens höjd

88,1 mm (2U)

Vid anpassning till specialbyggda skåp ska en

måttanpassning om minst 1 mm tillgodo runt om

hela apparaten användas.

Alla specifikationer är korrekta vid tidpunkten

de trycks. Rotel reserverar sig för framtida förän-

dringar utan vidare meddelanden.

Rotel och logotypen Rotel HiFi är registrerade

varumärken av The Rotel Co. Ltd, Tokyo, Japan.

49

Русский

О компании ROTEL

Компания ROTEL основана более 40 лет назад

семьей, которая из-за страстной любви к музыке

занялась производством hi-fi компонентов.

С годами эта страсть не утихла, и сегодня

стремление семьи к обеспечению аудиофилов

и меломанов, независимо от их финансового

положения, аппаратурой высочайшего качества,

разделяют все сотрудники ROTEL.

Дружная команда инженеров прослушивает

и настраивает каждое новое изделие, пока

оно не будет соответствовать самым высоким

стандартам. Им предоставлена свобода

выбора комплект ующих по всему миру,

чтобы сделать аппарат как можно лучше.

Вероятно, вы сможете найти конденсаторы из

Великобритании и Германии, полупроводники

из Японии и США, а также тороидальные

силовые трансформаторы, изготовленные на

собственном заводе ROTEL.

Репутация компании ROTEL как производителя

превосходной техники подтверждена сотнями

положительных отзывов и наград от наиболее

уважаемых экспертов, которые слушают

музыку ежедневно. Их комментарии помогают

компании точно придерживаться ее курса на

производство качественного, надежного и

доступного оборудования.

Мы, сотрудники компании ROTEL, благодарим

Вас за покупку этого изделия, и надеемся, что

оно доставит вам много часов удовольствия.

Содержание

Важные наставления по безопасности ....................7

1: Органы управления и разъемы ..........................8

2: Подключение .......................................................9

О компании ROTEL ................................ 49

Ввод в эксплуатацию ............................. 50

Основные характеристики .....................................50

Некоторые меры предосторожности .....................50

Размещение ...........................................................50

Монтаж в стойку .....................................................50

Ручки для монтажа в стойке .................................51

Набор для установки

дополнительного вентилятора .........................51

Подключение сети переменного

тока и управление питанием .................. 51

Вход для сети переменного тока ..................51

Выключатель питания

светодиодный индикатор .............................51

Переключатель режима автоматического

включения/выключения .............................51

Вход 12V Trigger ..........................................52

Выход 12V TRIGGER ......................................52

Устройство отключения ................................52

Индикаторы защиты ....................................52

Разъемы для сигналов .......................... 52

Входы RCA ..................................................52

Управление входным уровнем ........................52

Ответвление выходного сигнала ..................53

Громкоговорители ................................. 53

Выбор громкоговорителя .......................................53

Выбор акустического кабеля .................................53

Полярность и фазировка ........................................53

Присоединение громкоговорителей ..............53

Возможные неисправности .................... 53

Индикатор питания на

передней панели не светится ................................54

Нет звука ................................................................54

Индикатор защиты светится ...................................54

Характеристики .................................... 54

50

RKB-250 Усилитель мощности

Ввод в эксплуатацию

Б л а г о д а р и м в а с з а п р и о б р е т е н и е

стереофонического усилителя мощности

Rot el RKB -250 . П ри ис п ол ь з ов а нии в

высококачественной системе для воспроизведения

музыки или в домашнем кинотеатре, ваш

усилитель ROTEL обеспечит годы удовольствия

от прослушивания.

RKB-250 является сложным двухканальным

усилителем мощности. Дискретные выходные

транзисторы, солидный источник питания с

тороидальным трансформатором, отборные

комплектующие и сбалансированная конструкция

ROTEL обеспечивают превосходное качество

звучания. Способность RKB-250 отдавать большой

ток позволяет ему легко справляться с «трудными»

нагрузками в виде громкоговорителей.

Основные характеристики

• Двухканальный усилитель мощности, 50

Вт на канал при нагрузке 8 Ом;

• Возможность установки в стойку (стандартная

международная высота 2U). Приспособления

и держатели для установки в стойку могут

быть сняты, если прибор размещается в

ограниченном пространстве;

• На перед ней па нели ра сположены

регуляторы входного уровня, которые

можно сконфигурировать тремя способами:

регулировка под шлиц, ручки управления

для пользователя, закрыть заглушками

д ля пред о твр а щ ени я р е г у л ир о в к и

пользователем;

• Конфигурация включения/выключения

питания по выбору пользователя: ручное,

автоматическое при обнаружении сигнала,

дистанционное 12-вольтовым пусковым

сигналом;

• Предусмотрена установка дополнительного

охлаждающего вентилятора для условий

эксплуатации с повышенным тепловыделением

и повышения параметров;

• Схема защиты от короткого замыкания с

индикаторами на передней панели.

Некоторые меры

предосторожности

Пожалуйста, прочитайте данное Руководство

внимательно. Кроме основных наставлений по

установке и эксплуатации, оно содержит полезную

информацию о различных конфигурациях

системы на основе RKB-250, а также информацию

общего характера, которая поможет вам

добиться оптимального качества звучания от

вашей системы. Пожалуйста, обращайтесь

к вашему авторизованному дилеру ROTEL за

ответами на любые вопросы, которые могут

возникнуть. Кроме того, любой сотрудник

ROTEL с удовольствием примет ваши вопросы

и комментарии.

Сохраните транспортную картонную коробку

и все вложенные упаковочные материалы для

дальнейшего использования. Транспортирование

или перемещение RKB-250 в любой таре

и упаковке, кроме оригинальной, может

привести к серьезному повреждению вашего

усилителя.

Сохраните чек о продаже. Он является

наилучшей регистрацией даты приобретения,

которая будет вос тре бован а в слу ча е

гарантийного обслуживания, если оно когда-

либо понадобится.

Размещение

Данный усилитель может быть установлен в

стандартную стойку для оборудования или

на твердую поверхность.

Если стойка не используется, установите RKB-250

на твердую, горизонтальную поверхность вдали

от солнечного света, источников тепла, влаги

или вибрации. Не ставьте другие компоненты

или предметы на верхнюю крышку RKB-250.

Не допускайте попадания любой жидкости

внутрь прибора.

Также помните о весе усилителя при выборе

места для его размещения. Убедитесь, что

полка или шкаф могут выдержать значительную

нагрузку.

RKB-250 выделяет тепло при нормальной работе.

Не загораживайте вентиляционные отверстия.

Оставляйте не менее 10 см свободного

пространства вокруг прибора. При

установке в шкаф, убедитесь, что там существует

необходимая вентиляция.

Монтаж в стойку

Усилитель мощности RKB-250 поставляется с

двумя кронштейнами для монтажа в стойку

стандартного оборудования. Для установки

этих кронштейнов:

1. Расположите кронштейн напротив боковины

усилителя, чтобы определить местоположение

винта крышки, который необходимо удалить

для обеспечения зазора (см. рисунок).

Удалите этот винт при помощи отвертки с

наконечником Philips и замените его одним

из винтов с таким же шлицом, упакованным

вместе кронштейнами;

2. Установите кронштейн, завернув три длинных

винта Philips в отверстия на боковине

усилителя;

3. Повторите операцию с другой стороны

усилителя.

ЛРИМЕЧАНИЕ: Вы можете удалить опоры с нижней

крышки корпуса усилителя, если это необходимо

при монтаже в стойку. Сохраните опоры и

инструмент для дальнейшего использования.

После установки всех приспособлений,

используйте четыре болта из комплекта для

монтажа усилителя в стойке. Убедитесь, что все

четыре болта затянуты должным образом.

51

Русский

Ручки для монтажа в стойке

Кронштейны поставляются с ручками, которые

могут быть установлены или сняты. Эти ручки

притянуты при помощи двух длинных винтов

Philips, пропущенных через кронштейн и

закрученных в отверстия на ручках (см. рисунок).

Если вы удалите ручки, используйте резиновые

заглушки из комплекта кронштейнов, чтобы

закрыть образовавшиеся отверстия.

Набор для установки

дополнительного вентилятора

Большие теплоотводы RKB-250 обеспечивают

необходимое охлаждение для большинства

применений. Однако при монтаже в стойке

или расположении усилителя в ограниченном

пространстве вблизи других тепловыделяющих

компонентов, дополнительное охлаждение

может быть желательным. Набор для установки

дополнительного вентилятора RKBF-1 (поставляется

отдельно) можно легко смонтировать для

дополнительного принудительного охлаждения.

Кроме снижения рабочей температуры, он

улучшает параметры усилителя, особенно

при работе на нагрузку в виде «сложных»

громкоговорителей. Обратитесь к вашему

дилеру ROTEL за информацией о наборе для

установки дополнительного вентилятора.

Л Р И М ЕЧ А Н И Е : Дополнительный набор для

охлаж дения производит механическ ий

шум во время работы. При использовании

принудительного охлаждения, располагайте

уси ли те ль в ме с т ах , где шум не бу дет

навязчивым.

Подключение сети

переменного тока и

управление питанием

Вход для сети

переменного тока

Ваш усилитель RKB-250 предустановлен на

стандарт сетевого напряжения в стране, где

он приобретен (230 В/50 Гц). Этот стандарт

указан в наклейке на задней панели.

RKB-250 поставляется с надлежащим сетевым

кабелем. Используйте только этот кабель или

его точный эквивалент. Не переделывайте

комплектный кабель. Не используйте сетевой

удлинитель.

Убедитесь, что сетевой выключатель на

передней панели RKB-250 выключен. Затем,

вставьте разъем на одном конце сетевого

кабеля в гнездо на задней панели усилителя.

Вставьте вилку на другом конце сетевого

шнура в соответствующую стенную розетку

переменного тока.

Если вы уезжаете из дома на длительное время,

в качестве разумной предосторожности,

отключите ваш усилитель от сети.

Выключатель питания

светодиодный индикатор

Выключатель питания расположен слева на

передней панели усилителя. Для включения

усилителя (или для активации какого-либо

режима автоматического включения), нажмите

на выключатель. Светодиодный индикатор

над выключателем загорится, показывая, что

усилитель включен. Чтобы выключить усилитель,

нажмите на кнопку еще раз и верните ее в

положение «выключено».

Переключатель режима

автоматического включения/

выключения

Усилитель мощности RKB-250 обеспечивает

три различных возможности для ручного или

автоматического включения/выключения

питания. Эти режимы выбираются при помощи

трехпозиционного движкового переключателя

на задней панели:

• Когда дан ный переключатель

находится в положении OFF, усилитель

включают и выключают вручную при

помощи кнопки на передней панели.

Этот режим так же используйте, если

ваша розетка переменного тока снабжена

выключателем для управления подачей

питания на усилитель;

• Когда переключатель находится в

положении SIGNAL SENSE, усилитель

включается автоматически при обнаружении

сигнала на входах. Усилитель перейдет

в ждущий режим через несколько минут

после исчезновения сигнала. Кнопка на

передней панели блокирует эту функцию.

Она должна быть в положении ON, чтобы

схема обнаружения сигнала работала.

Переключение кнопки в положение OFF

отключает питание от усилителя, независимо

от того, присутствует сигнал или нет;

• Когда переключатель находится

в положении 12V TRIG, усилитель

включается автоматически при появлении

12-вольтового сигнала на входе 12V TRIG

слева от переключателя. Усилитель переходит

в ждущий режим, если 12-вольтовый сигнал

отсутствует. Кнопка POWER SWITCH на

передней панели блокирует эту функцию.

Она должна находиться в положении ON,

чтобы запускающий сигнал +12 B работал.

Переключение кнопки в положение OFF

отключает питание от усилителя, независимо

от того, присутствует запускающий сигнал

или нет.

52

RKB-250 Усилитель мощности

Вход 12V Trigger

Входное гнездо для присоединения кабеля,

не су щего 12-в ол ьто вы й з апус каю щи й

сигнал от предварительного усилителя

ROTEL или процессора окружающего звука,

предназначенного для включения и выключения

усилителя. Чтобы реализовать эту функцию,

соседний движковый переключатель должен

находиться в левом положении (см. предыдущий

раздел).

Запускающий вход TRIGGER INPUT принимает

любой управляющий сигнал (переменного или

постоянного тока) в диапазоне от 3 до 30 вольт.

Использует кабель с монофоническими 3,5-мм

«миниджеками» с обоих концов. Сигнал +12

В появляется на «кончике» разъема.

Выход 12V TRIGGER

Гнездо, обозначенное 12V TRIG OUT, используется

для пропускания дистанционного сигнала

включения на второй усилитель ROTEL. Любой

запускающий сигнал 12 В на входном гнезде

будет передан на выходное гнездо.

Устройство отключения

16-амперный размыкатель цепи на задней панели

защищает электрические схемы усилителя. В

общем случае, размыкатель цепи сработает

только при неисправном состоянии, которое

приводит к избыточному потреблению тока.

Если он постоянно размыкается, обратитесь

к вашему авторизованному дилеру ROTEL за

поддержкой в диагностике неисправности.

Индикаторы защиты

Схемы тепловой защиты предотвращают

потенциальное повреждение усилителя в

случае экстремальных ситуаций или состоянии

отказа. В отличие от многих других усилителей,

схема защиты RKB-250 не зависит от звукового

сигнала и

не влияет на качество звуковоспроизведения.

Вместо этого, схема защиты отслеживает

температуры выходных транзис торов и

отключает усилитель, если они превышают

безопасные пределы.

Кроме того, RKB-250 снабжен защитой от

превышения тока, которая срабатывает только

если импеданс нагрузки становится слишком

низким.

При наступлении отказа, усилитель остановит

воспроизведение, и один или более светодиодов

PROTECTION LEDS загорятся на передней

панели.

Если это произойдет, выключите усилитель,

дайте ему остыть несколько минут и попытайтесь

обнаружить и исправить проблему. Для каждой

пары каналов существуют свои индикаторы,

которые могут помочь в определении причины

неисправности. Когда вы включаете усилитель

снова, схема защиты автоматически сбрасывается

и индикаторы PROTECTION LEDS гаснут.

В большинс тве с лучаев, схема защиты

активируется в результате неисправности,

такой как короткое замыкание в акустическом

кабеле или недостаточная вентиляция при

перегреве. В очень редких случаях, срабатывание

схемы защиты может обусловить высокая

реактивность или чрезвычайно низкий импеданс

громкоговорителя нагрузки.

Разъемы для сигналов

Усилитель мощности RKB-250 обеспечивает

стандартные, общеупотребительные входные

разъемы – несимметричные типа RCA,

какие можно найти почти во всем звуковом

оборудовании. Существует также пара разъемов

SIGNAL OUTPUT LINK для передачи входного

сигнала на другой звуковой компонент.

Входы RCA

См. рисунок 2

Эти входы RCA принимают звуковые сигналы от

предварительных усилителей или процессоров

окружающего звука. Для обеспечения наилучших

параметров, используйте звуковые межблочные

кабели высокого качества.

Присоедините выход левого канала вашего

предварительного усилителя к входу LEFT INPUT

усилителя RKB-250. Выход правого канала

предварительного усилителя присоедините

к входу RIGHT INPUT.

Управление входным уровнем

Подстройку входного уровня обеспечивают

два органа управления на передней панели

– по одному для каждого канал. Они позволяют

вам отрегулировать коэффициент передачи

усилителя, чтобы он соответствовал другим

компонентам данной системы. Регулятор уровня

канал L изменяет коэффициент передачи левого

канала; регулятор R изменяет коэффициент

передачи правого канала.

Для подстройки используйте небольшую

отвертку с плоским шлицом. Поверните

регулятор по часовой стрелке для увеличения

коэффициента передачи. Поверните регулятор

против часовой стрелки для уменьшения

коэффициента передачи.

Для облегчения регулировки, установите ручки

для регулирования громкости, поставляемые в

комплекте, мягко насадив их на оси регуляторов. В

качестве альтернативы, вы можете предотвратить

случайную подстройку, установив резиновые

заглушки, также из комплекта поставки, чтобы

замаскировать регуляторы громкости (см.

рисунок).

53

Русский

Ответвление

выходного сигнала

Пара разъемов RCA может быть использована

для передачи необработанных входных

сигналов на другой звуковой компонент,

например, для каскадирования дополнительного

усилителя, работающего на второй комплект

громкоговорителей. Любой входной сигнал

доступен также этих выходах LINK.

Громкоговорители

Усилитель мощности RKB-250 имеет две пары

разъемов для громкоговорителей, по одной

на каждый канал.

Выбор громкоговорителя

Номинальное входное со проти влен ие

громкоговорителя (громкоговорителей),

присоединенного к RKB -250, не должно

быть меньше 4 Ом. Когда несколько пар

громкоговорителей соединены параллельно,

действительное сопротивление нагрузки,

которое «ощущает» усилитель, уменьшается

наполовину. Например, при работе на две

пары 8-омных громкоговорителей, усилитель

ощущает нагрузку 4 Ом. Когда работают

несколько громкоговорителей в параллель,

выбирайте громкоговорители с номинальным

сопротивлением 8 Ом или выше.

Выбор акустического кабеля

Используйте изолированный двухпроводной

скрученный кабель для присоединения RKB-250

к громкоговорителям. Размер и качество провода

имеют слышимое влияние на параметры системы.

Стандартный акустический кабель будет работать,

но может привести к снижению громкости

или ослаблению низких частот, особенно

на больших расстояниях. В общем случае,

более толстый кабель улучшает звучание. Для

наилучших параметров, вы можете применить

специальные акустические кабели высокого

качества. Ваш авторизованный дилер ROTEL

может помочь вам в выборе соответствующих

кабелей для вашей системы.

Полярность и фазировка

Полярность или положительная/отрицательная

ор ие нт ац ия с ое д ин ен ий д ля ка ж до го

громкоговорителя должны быть согласованы,

чтобы все громкоговорители были в фазе. Если

полярность одного соединения по ошибке

сделана обратной, звучание низких частот будет

очень слабым, а стереокартина деградирует.

Все акустические кабели промаркированы,

чтобы вы могли отличить два проводника. Это

может быть полоса или рифление на изоляции

одного проводника. Кабель может иметь

прозрачную изоляцию с проводниками разного

цвета (медный и серебряный). Это могут быть и

метки полярности, напечатанные на изоляции.

Определите положительный и отрицательный

проводники и согласуйте с каждым разъемом

громкоговорителя и усилителя.

Присоединение

громкоговорителей

См. рисунок 2

Усилитель мощности RKB-250 имеет одну

пару разъемов с цветовой маркировкой на

каждый канал. Названия над ними показывают

надлежащие разъемы для присоединения

громкоговорителей. Эти разъемы принимают

зачищенный провод, наконечники типа «лопатка»

или «банан» (за исключением европейских

стран, где их применение запрещено).

Проложите провода от RKB-250 к громкого-

ворителям. Оставьте для себя достаточный

запас, чтобы иметь возможность перемещения

компонентов с целью доступа к разъемам

громкоговорителей.

Если вы применяете штекеры – «бананы»,

присоедините их к проводам и затем вставьте

в разъемы громкоговорителей. Зажимные

втулки разъемов громкоговорителей должны

быть завинчены на всю длину (по часовой

стрелке).

Если вы используете «лопатки», смонтируйте

их на провода. Если вы присоединяете

зачищенные кабели непосредственно к

разъемам громкоговорителей, отделите

проводники и снимите изоляцию с конца

каждого провода. Будьте внимательны, чтобы

не повредить токопроводящие жилы. Отвинтите

(против часовой стрелки) втулку разъема

громкоговорителя. Расположите наконечник

вокруг оси втулки, или просуньте оголенный

провод в отверстие в оси. Заверните втулку по

часовой стрелке, чтобы надежно зафиксировать

наконечник или провод.

ЛРИМЕ ЧА НИ Е : Обеспечьте, чтобы отдельные

жилы провода не могли касаться соседних

проводов или разъемов.

Присоедините левый громкоговоритель к паре

разъемов с обозначением LEFT. Подключите

правый громкоговоритель к разъемам с

маркировкой RIGHT. Следуйте обозначениям,

напечатанным над разъемами. Обеспечьте,

чтобы положительный вывод громкоговорителя

был присоединен к плюсовому выводу

усилителя. Обеспечьте, чтобы отрицательный

вывод громкоговорителя был присоединен к

минусовому выводу усилителя.

Возможные неисправности

Большинство трудностей в звуковых системах

являются результатом плохих или неверных

соединений, или неправильных настроек. Если

вы столкнулись с проблемами, изолируйте

область их возникновения, проверьте настройки,

определите причину неисправности и сделайте

необходимые изменения. Если вы не можете

добиться звучания от RKB-250, обратитесь к

советам для следующих ситуаций:

54

RKB-250 Усилитель мощности

Индикатор питания на

передней панели не светится

На усилитель RKB-250 не подается питание.

Проверьте сетевые разъемы на усилителе и в

розетке. Проверьте выключатель питания на

передней панели. Убедитесь, что он находится в

положении ON. Если используется автоматическое

включение при обнару жении сигнала,

обеспечьте, чтобы на входах присутствовал

сигнал. Если используется включение 12-

вольтовым запускающим сигналом, убедитесь,

что запускающий сигнал присутствует в гнезде

на задней панели.

Нет звука

Если на усилитель подается сетевое напряжение,

но звук не воспроизводится, проверьте

индикаторы защиты PROTECTION INDICATORS

на передней панели. Если они светятся,

переходите к следующему разделу. Если нет,

проверьте все ваши соединения и органы

управления на присоединенных к усилителю

компонентах.

Индикатор защиты светится

Индикаторы защиты на передней панели

RKB-250 светятся, когда схемы защиты отключили

усилитель. Обычно, это происходит, когда

вентиляционные отверстия закрыты, когда

присоединен неисправный громкоговоритель

или после периода работы на максимальной

мощности. Выключите систему и подождите,

чтобы усилитель остыл. Затем нажмите и

отожмите кнопку включения питания на

передней панели, чтобы сбросить приборы

защиты. Если проблема не устранена или

проявляется снова, значит, отказала ваша

система или сам усилитель.

Характеристики

Продолжительная выходная мощность

на нагрузке 8 Ом (20 Гц – 20 кГц, общие

гармонические искажения менее 0,03%)

50 Вт на канал, оба канала нагружены на 8 Ом

Продолжительная выходная мощность

на нагрузке 4 Ом (DIN 1 кГц, общие

гармонические искажения 1%)

90 Вт на канал, оба канала нагружены на 4 Ом

Общие гармонические искажения

(20 Гц – 20 кГц, 8 Ом)

Продолжительная паспортная мощность: < 0,03%,

1/2 паспортной мощности: < 0,03%

Выходная мощность 1 Вт: <0,03%

Интермодуляционные искажения

(60 Гц : 7 кГц, 4:1)

менее 0,03%

Фактор демпфирования

(20 Гц – 20 кГц, 8 Ом)

более 200

Входное сопротивление

20 кОм

Входная чувствительность

1,0 В

Коэффициент передачи усилителя:

26 дБ

Уровень перегрузки по входу

5,0 В

Пиковый ток

более 25 А

Диапазон рабочих частот (±1 дБ)

10 Гц – 100 кГц

Отношение сигнал/шум (А-взвешенное, IHF)

115 дБ

Разделение между каналами

более 70 дБ

Сопротивление громкоговорителя

минимально 4 Ом

Уровень автоматического включения

(со всех входов)

входной сигнал 3 мВ

Напряжение питания

США: 120 В/60 Гц

Европа: 230 В/50 Гц

Потребляемая мощность

190 Вт

На холостом ходу: 22 Вт

В ждущем режиме: 2,3 Вт

Габаритные размеры (Ш/В/Г),

без кронштейнов для крепления в стойке

430×100×322 мм3

16,9”×3,9”×12,7”

Вес (нетто)

8 кг

17,6 ф

Высота панели

2U

88.1 мм

3,5”

Определяя размеры отверстий в заказных

корпусах, измеряйте прибор, предназначенный

для установки, и/или оставляйте зазор не менее 1

мм со всех сторон прибора для учета допуска на

габаритные размеры.

Все характеристики являются точными на момент

публикации. ROTEL оставляет за собой право

вносить улучшения без уведомления.

Rotel и логотип Rotel HiFi являются

зарегистрированными товарными знаками

компании The Rotel Co., Ltd., Токио, Япония.

The Rotel Co. Ltd.

10-10 Shinsen-Cho

Shibuya-Ku

Tokyo 150-0045

Japan

Phone: +81 3-5458-5325

Fax: +81 3-5458-5310

Rotel of America

54 Concord Street

North Reading, MA 01864-2699

USA

Phone: +1 978-664-3820

Fax: +1 978-664-4109

Rotel Europe

Dale Road

Worthing, West Sussex BN11 2BH

England

Phone: +44 (0)1903 221600

Fax: +44 (0)1903 221525

Rotel Deutschland

Kleine Heide 12

D-33790 Halle/Westf.

Germany

Phone: +49 05201-87170

Fax: +49 05201-73370

www.rotel.com

082 OM-RKB-250 053105 English • Français • Español • Italiano • Deutsch • Nederlands • Svenska • Русский
