UnleashedTM R600
アクセス ポイント
クイック セットアップ ガイド
このクイック セットアップ ガイドでは、Ruckus Wireless Unleashed
R600 デュアルバンド 802.11ac WiFi アクセス ポイントをセット
アップする方法について順を追って説明します。このガイドに記載
された手順を完了すると、 Unleashed マスター アクセス ポイント (
マスター AP) が作成されます。さらに範囲や機能を拡張したい場合
は、Unleashed アクセス ポイントをネットワークに追加することも
できます。
はじめに
Ruckus Wireless 製品を配置する前に、最新のソフトウェアとド
キュメントをご確認ください。
•ユーザー ガイドとリリース ノート :
http://support.ruckuswireless.com/documents
•ソフトウェアの更新版 :
http://support.ruckuswireless.com/software
•オープン ソースの情報 :
http://opensource.ruckuswireless.com
•ソフトウェア ライセンス /製品保証期間 :
http://support.ruckuswireless.com/warranty
梱包内容
• Unleashed R600 アクセス ポイント
•次を含む壁面取り付け用キット 1 セット : 1 インチ 8 番 ステン
レス製なべタッピンねじ 2 個、5 mm M2.5 x 1.06 安定ねじ ( 六
角ねじ ) 1 個、壁面取り付け用アンカー
•外部 T バー金具 1 個 (2 個の組立て前部品 )
•解錠用ピン 1 個
•規制に関する小冊子
•製品保証書
•適合宣言書 ( 必要な場合 )
•クイック セットアップ ガイド ( この冊子 )
手順 1: 工具とセットアップ要件の準備
セットアップに必要な以下の準備ができているか確認してください。
•WiFi ネットワーク アダプタと Web ブラウザが利用可能な PC、
Mac、またはモバイル機器 1 台
•Cat 5e イーサネット ケーブル 1 本
•インターネットに接続されたネットワーク スイッチまたは
ルーター
•AC 電源アダプタ ( 別売り )、または
• 802.3af または 802.3at 準拠の PoE (Power over Ethernet) スイッ
チまたは PoE インジェクタ 1 台
•壁面取り付けアンカー キット用の 2 番のプラス ドライバーお
よび =>T8 のトルクス ドライバー
• Unleashed R600 を梁や柱に取り付けるときに使用するお客様
がお持ちの結束バンド 2 本
手順 2: AP を電源とネットワークに接続する
図 1 上面図
1Unleashed AP をパッケージから取り出したら、ネットワーク
スイッチまたはルータにイーサネット ケーブルで接続します。
2AC 電源アダプタ ( 別売り ) を使用して、保護された電源に AP
12VDC ポートを接続します。
•あるいは、電源とネットワークを一括接続する PoE イン
ジェクタまたは PoE スイッチに PoE ポートを接続しても
かまいません。
3外部筐体の Power LED が緑に点灯したことを確認します。
図 2 底面図
手順 3: ログインしてセットアップ ウィザードを実行
する
1Unleashed AP は、電源を入れてローカル ネットワークに接続
されるとすぐに起動し、一時的に暗号化が解除された
「Configure.Me-[xxxxxx]」という名称の ESSID で 2.4 GHz 無線
のみのブロードキャストを始めます。
2お持ちのクライアント機器の WiFi 接続設定で、
「Configure.Me-[xxxxxx]」 SSID を選択し、関連付けます。
3Web ブラウザを起動し、ブラウザの URL バーに
unleashed.ruckuswireless.com と入力して Enter を押し
ます。
図 3 「ConfigureMe」 SSID に接続する
\
図 4 [Create New Unleashed Network] を選択する
4[Create New Unleashed Network] を選択して、[Start] を
クリックして開始します。
5[Configuring Unleashed Master] 進行画面に進行状況が表示され
ます。初期プロセスが完了するまでお待ちください。
.
6初期プロセスが完了したら、「Configure.Me」 SSID に接続され
たままになっていることを確認して [Next] をクリックします。
7セットアップ ウィザードにリダイレクトされます。セットアッ
プ ウィザードの手順を完了し、[Finish] をクリックします。
注意 : PoE を使用する場合は、AP を PoE インジェクタまた
はスイッチに接続するための Cat 5e ( またはそれ以上 ) のイー
サネット ケーブルが必要になります。
PoE ポート 12VDC ポート
注意 :セットアップ プロセス中は、電源コードやネットワー
ク ケーブルを機器から外さないでください。
注意 : Unleashed Master 初期プロセスの完了には、最大 5 分
間かかります。
Copyright © 2015 Ruckus Wireless, Inc.
2015 年 9 月発行。製品番号 800-70633-009 改訂 C
2 / 4 ページ
図 5 Unleashed ネットワークを設定してセットアップ ウィ
ザードを完了する
8セットアップ ウィザードを終了すると、「Configuring system
settings and rebooting」 進行画面が表示されます。プロセスが
完了するまでお待ちください。
図 6 システム設定を完了して再起動する
9セットアップ ウィザードで設定した WLAN に接続し、[OK] を
クリックして再接続します。unleashed.ruckuswireless.com
ログイン画面にリダイレクトされます。
10 [Admin Name] と [Password] に入力してログインします。
図 7 ログイン ページ
11 ログインに成功すると、Unleashed Dashboard に Ruckus
Unleashed ネットワークの概要が表示されます。
図 8 Unleashed Dashboard
手順 4: ワイヤレス LAN をカスタマイズする
Unleashed マスター AP を初期設定したら、(セットアップ ウィ
ザードで作成された ) 最初の WLAN 設定を調整し、Unleashed メン
バー AP を追加する前に必要な追加の WLAN を設定することがで
きます。メンバー AP はどんな順序で配置しても、Unleashed マス
ター AP から WLAN のすべての設定 ( および追加されたその他の情
報) を自動的に取り込みます。
1Dashboard で Wifi Networks セクションの任意の場所をクリッ
クして、配置された WLAN の表示を拡大します。
2画面の左側で、設定したい WLAN の WLAN ボックスを選択し、
[Edit] ボタンをクリックして設定を編集するか、[Create] を
クリックして新しい WLAN を作成します。
3元の WLAN に変更を加えると接続が切れるため、AP 無線の変
更が完了した後、再接続する必要があります。
これで完了です。Unleashed ネットワークの設定が終了し、使用す
る準備ができました。手順 5: 追加の Unleashed アクセス ポイ
ントを配置する に進んでください。
手順 5: 追加の UNLEASHED アクセス ポイントを
配置する
追加の Unleashed メンバー AP の配置は、同じ Layer 2 ネットワー
ク ( サブセット ) に接続し、電源を供給するだけです。その後、
Unleashed マスターを検出し、自動的に参加します。追加の手順は
必要ありません。
詳細情報
Unleashed ネットワーク管理の詳細は、
『Ruckus Wireless Unleashed Access Point User Guide』
(https://support.ruckuswireless.com) を参照してください。
(任意 ) 取り付け手順
Unleashed R600 は、付属の取り付けキットを使用することで、壁、
天井、および T バーに取り付けることができます。次のセクショ
ンを参照してください。
•平坦な面への取り付け
•窪み枠吊り天井 T バーへの取り付け
•フラッシュ タイル吊り天井 T バーへの取り付け
•トラスや柱への取り付け
平坦な面への取り付け
1この『クイック セットアップ ガイド』の最後のページに用意
されている取り付けテンプレートを使用して、取り付け面のド
リルで穴をあける位置に印を付けます。AP 本体には、使用で
きる穴が 2 組あります。1 組は、AP を壁または天井に取り付
けられるようにする穴です。もう 1 組は、Unleashed R600 を
取り付け金具 ( 非付属品 ) に固定できるようにする穴です。
25 mm のドリル ビットを使用して、取り付け面に約 25 mm の
穴を開けます ( 図 9 の A)。
3取り付け面の穴に、アンカーと取り付けねじを挿入します。こ
のとき、AP の筐体が掛けられるように、ねじの頭が取り付け
面から約 1/4 インチ (6 mm) ほど出ている状態にします。
4AP の側面にある穴に解錠用ピンを挿入し、ロックを解除しま
す ( 図 9 の B)。
5AP 本体の取り付け穴を取り付けねじにかぶせて、AP 本体の取
り付け穴に取り付けねじが入ったら AP を下向きに押して固定し
ます。
6解錠用ピンを外します。これでロックが掛かり、AP が安定し
ます。
7AP を外すときは、解錠用ピンを AP の側面の穴に挿入して
ロックを解除した状態で、AP を押し上げて本体を取り付けね
じから外します。
図 9 平坦な面への取り付け
A
B
Copyright © 2015 Ruckus Wireless, Inc.
2015 年 9 月発行。製品番号 800-70633-009 改訂 C
3 / 4 ページ
窪み枠吊り天井 T バーへの取り付け
付属の T バー金具を使用して、窪み枠吊り天井 T バーに取り付け
ることができます。
•外部金具を使用した AP の取り付け
•外部金具の T バーからの取り外し
•外部金具の AP からの取り外し
外部金具を使用した AP の取り付け
1解錠用ピン ( 図 10 の A) を Unleashed R600 の側面にある穴 (
図 10 の B) に挿入し、ロックを解除します。
図 10 外部金具の AP への取り付け
2Unleashed R600 本体の取り付け穴に T バー金具の底部 ( 図 10
の C) のスタッドを合わせ、スタッドが Unleashed R600 取り付
け穴の狭い部分 ( 矢印 ) にはまるまで T バー金具をスライドさ
せます。
3解錠用ピン ( 図 10 の A) を外してロックをかけ、T バー金具を
Unleashed R600 に固定します。
4ロック タブ ( 図 10 の D) が T バー金具 ( 図 10 の C) の先端に
くるように差し込みます。
5天井タイルを静かに押し上げて取り外します。
6T バー金具の 2 つの留め金で T バーの一方の端をとめます
(図 11 の A)。2 つの留め金で T バーがしっかりとまっている
ことを確認します。
図 11 外部金具の T バーへの取り付け
7Unleashed R600 を固定して、ロック タブ ( 図 11 の B) を静か
に差し込み、留め金で T バーのもう一方の端をとめます。
外部金具の T バーからの取り外し
1天井タイルを取り外します。
2ロック タブ ( 図 12 の A) の下に指を入れてタブを静かに持ち
上げます。
3ロック タブを持ち上げながら、T バー金具が取り付けられてい
る Unleashed R600 ( 図 12 B) を回します。T バー金具が取り付
けられている Unleashed R600 を T バーから取り外します。
図 12 外部金具の T バーからの取り外し
外部金具の AP からの取り外し
1解錠用ピン ( 図 13 のA) をUnleashed R600 の側面の穴に挿入し
ます。
2固定タブ ( 図 13 の B) を静かに持ち上げます。
3T バー金具 ( 図 13 の C) を静かに押して、Unleashed R600 か
ら取り外します。
図 13 外部金具の AP からの取り外し
フラッシュ タイル吊り天井 T バーへの取り付け
•統合金具を使用した AP の取り付け
•AP 統合金具の T バーからの取り外し
統合金具を使用した AP の取り付け
1図 14 に示すように、T バーが T バー クリップの間に入るよう
に AP を合わせ、そこから AP を T バーが 3 つ目の T バー ク
リップを噛ませるように回します。ラッチが掛かると T バーに
固定されます ( 図 15 を参照 )。
図 14 統合金具の T バーへの取り付け
図 15 統合金具の T バーへの固定
2安全ねじをラッチの近くの穴に挿入して、AP が回転しないよう
にします。
AP 統合金具の T バーからの取り外し
1AP を T バーから取り外すときは、まず安全ねじを取り外して
ラッチを押し込みながら、T バー クリップが T バーから外れる
ように AP を回転させます。
トラスや柱への取り付け
1Unleashed R600 の背面の 2 つのスロットに、お客様が用意し
たケーブル結束バンドを通します。
2結束バンドを使って、Unleashed R600 をトラスや柱に固定し
ます。
注意 :この取り付け金具はフラッシュ タイルの吊り天井 T
バーにも使用できます。AP 底部の 4 つのゴム脚によって天井
タイルへの接地面を最小限にできます。
A
B
C
D
A
B
注意 : 3 つの留め金すべてで T バーをとめていることを確認
してください。
A
B
C
B
A
Copyright © 2015 Ruckus Wireless, Inc. 4 ページ目 (4 ページ中 )
2015 年 9 月発行。製品番号 800-70633-009 改訂 C

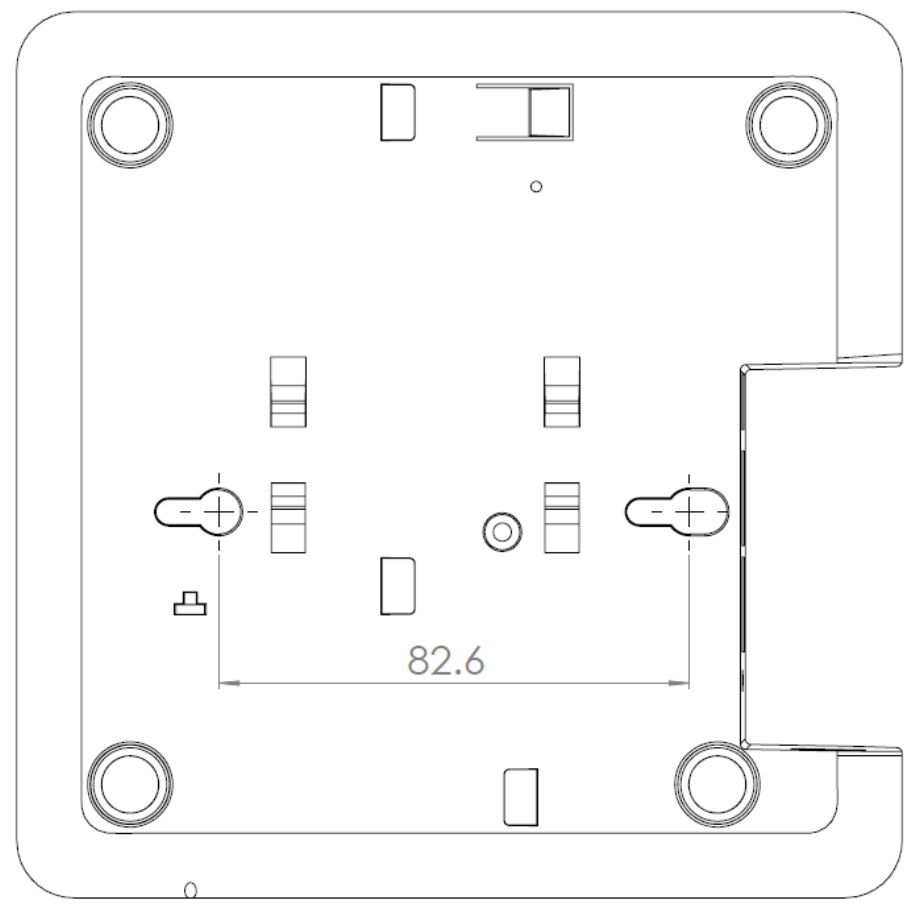

取り付けテンプレート
