CS26
RY28020
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
26CC STRING TRIMMERS
TAILLE-BORDURES À LIGNE DE 26 CC
RECORTADORAS DE HILO 26 CC
ALL VERSIONS
TOUTES LES VERSIONS
TODAS LAS VERSIONES
Ce taille-bordures a été conçu et fabriqué conformément à
nos strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenu, cet outil vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de
blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.
Merci de votre achat.
Su nueva recortadora ha sido diseñado y fabricado de conformidad
con nuestras estrictas normas para brindar fiabilidad, facilidad de
uso y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido funcionamiento y sin problemas.
ADVERTENCIA: Para reducir el riesgo de lesiones,
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos su compra.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
SAVE THIS MANUAL FOR FUTURE REFERENCE
Your trimmer has been engineered and manufactured to our high standard for dependability, ease of operation, and opera-
tor safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
Thank you for your purchase.
SS26
RY28040
ii
See this fold-out section for all of the figures referenced in the
operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que
se hace referencia en el manual del operador.

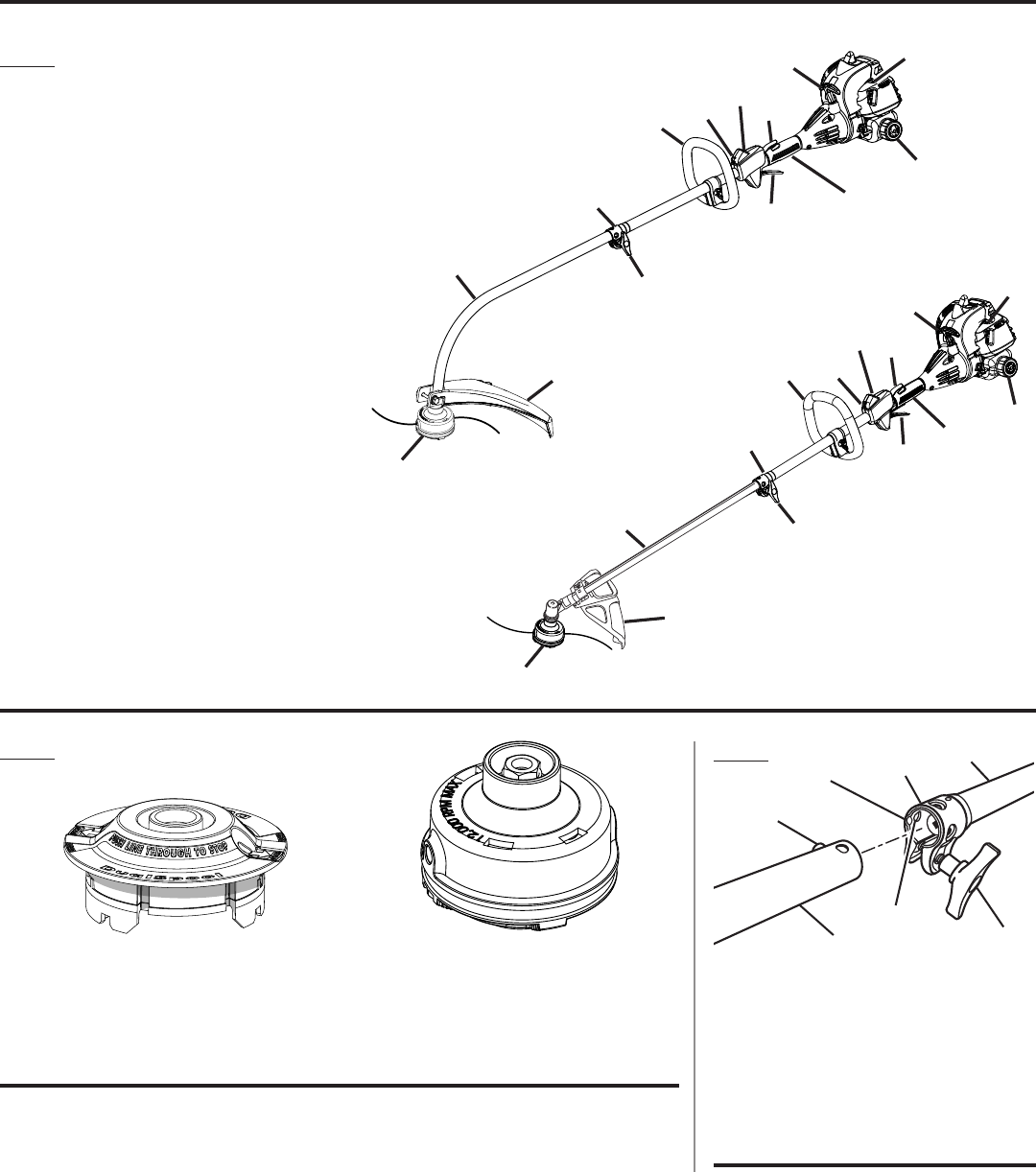

Fig. 1
A - Reel-Easy™ tap advance string head
(avance de la ligne de coupe à tapant
Reel-Easy™, sistema de avance de hilo por
golpe Reel-Easy™)
B - Drive shaft housing (tube de l’arbre moteur,
alojamiento del eje de impulsión)
C - Coupler (coupleur, acoplador)
D - Front handle (poignée avant, mango
delantero)
E - Strap hanger (dispositif d’accrochage,
colgador para la correa)
F - Stop switch (l’interrupteur d’arrêt, interruptor
de parada)
G - Trigger lock-out (verrouillage de gâchette,
seguro del gatillo)
H - Starter handle and rope (poignée du lanceur
et corde, mango del arrancador y cuerda)
I - Primer bulb (poire d’amorçage, bomba de
cebado)
J - Fuel cap (bouchon de carburant, tapa del
tanque)
K - Rear handle (poignée arrière, mango trasero)
L - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
M
- Knob (bouton, perilla)
N - Curved shaft grass deflector (déflecteur
d’herbe d’arbre courbe, deflector de pasto del
eje curvo)
O - Straight shaft grass deflector (déflecteur
d’herbe d’arbre droit, deflector de pasto para
eje recto)
DUAL SPOOL™ FIXED LINE STRING HEAD
INSERT
BOBINE À FIL FIXE DUAL SPOOLTM
INSERTO PARA CABEZAL DEL HILO CON
LÍNEA FIJA DUAL SPOOL™
REEL-EASY™ TAP ADVANCE SYSTEM
AVANCE DE LA LIGNE DE COUPE À TAPANT
REEL-EASY™
SISTEMA DE AVANCE DE HILO POR GOLPE
REEL-EASY™
Fig. 2 Fig. 3
A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Power head shaft (arbre du bloc moteur, eje
del cabezal motor)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Trimmer attachment (accessoire taille-
bordures, aditamento para recortar)
A
BCD
E
F
G
SS26
I
J
K
L
M
O
A
B
C
DE
FG
H
CS26
A
B
N
M
C
DEFG
HI
J
LK
iii

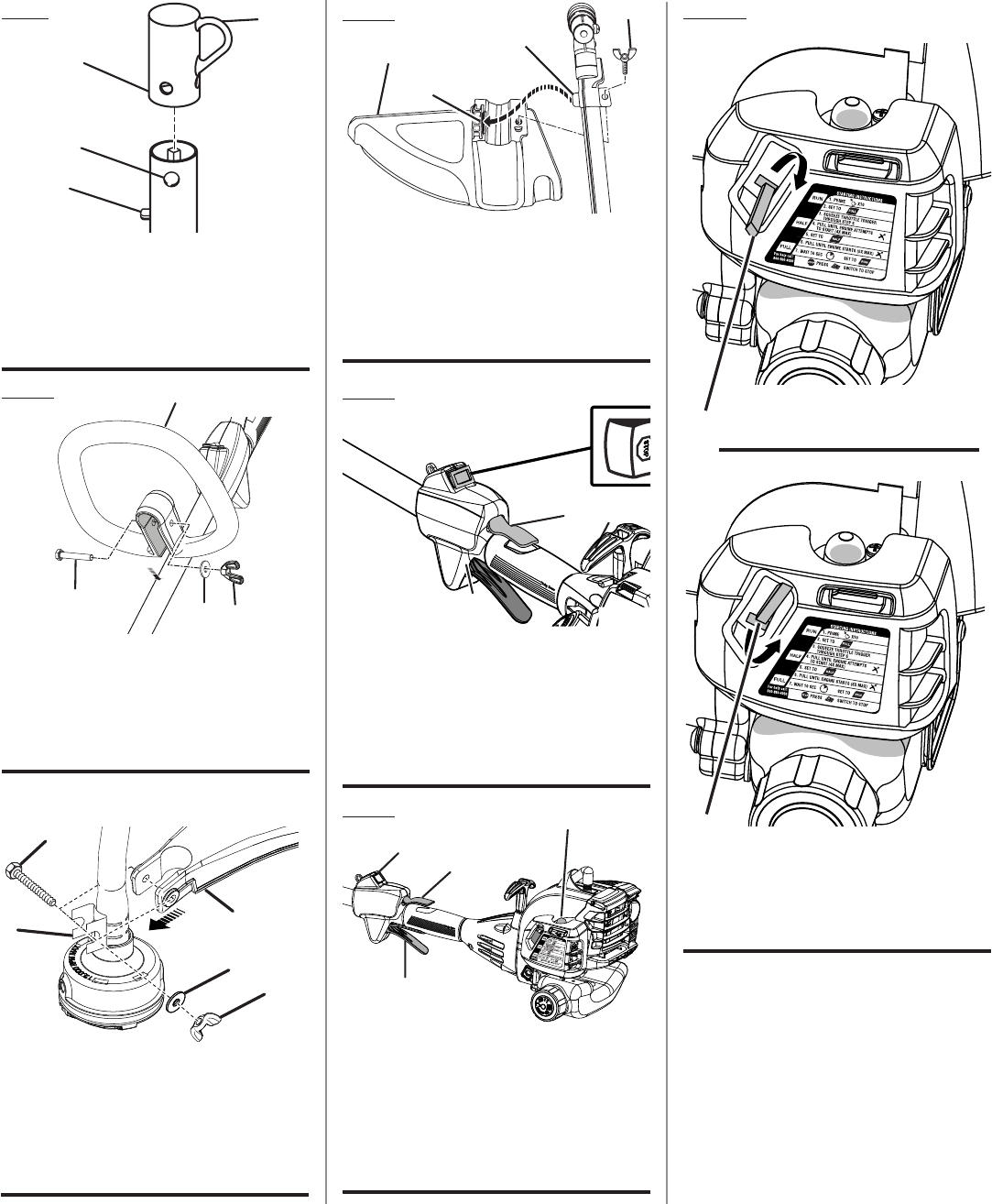

Fig.4
A - Button (bouton, botón)
B - Secondary hole (trou secondaire, orificio
secundario)
C - Hole (trou, orificio)
D - Hanger cap (capuchon de suspension, tapa
de suspensión)
A
B
C
D
Fig. 5
A - Bolt (boulon, perno)
B - Front handle (poignée avant, mango
delantero)
C - Washer (rondelle, arandela)
D - Wing nut (écrou papillon, tuerca de
mariposa)
A
B
CD
Fig. 7
A - Straight shaft grass deflector (déflecteur
d’herbe d’arbre droit, deflector de pasto para
eje recto)
B - Slot (fente, ranura)
C - Tab (languette, orejeta)
D - Wing screw (vis à oreilles, tornillo de
mariposa)
A
B
C
D
D
A - Stop switch (l’interrupteur d’arrêt, interruptor
de parada)
B - Trigger lock-out (verrouillage de gâchette,
seguro del gatillo)
C - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
D - Starter handle and rope (poignée du lanceur
et corde, mango del arrancador y cuerda)
Fig. 8
A
B
C
A - Stop switch (l’interrupteur d’arrêt, interruptor
de parada)
B - Trigger lock-out (verrouillage de gâchette,
seguro del gatillo)
C - Primer bulb (poire d’amorçage, bomba de
cebado)
D - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
Fig. 9
AB
C
D
Fig. 10
A - Full Choke (volet de départ ouvert, anegación
máxima)
B - Choke lever (levier de volet de départ,
palanca del anegador)
C - Run position (position de marche, posición
de marcha)
C
B
B
A
Fig. 6
A - Bolt (boulon, perno)
B - Bracket (support, placa)
C - Washer (rondelle, arandela)
D - Wing nut (écrou à oreilles, tuerca de
mariposa)
E - Curved shaft grass deflector (déflecteur
d’herbe, deflector de pasto)
A
E
B
C
D
iv

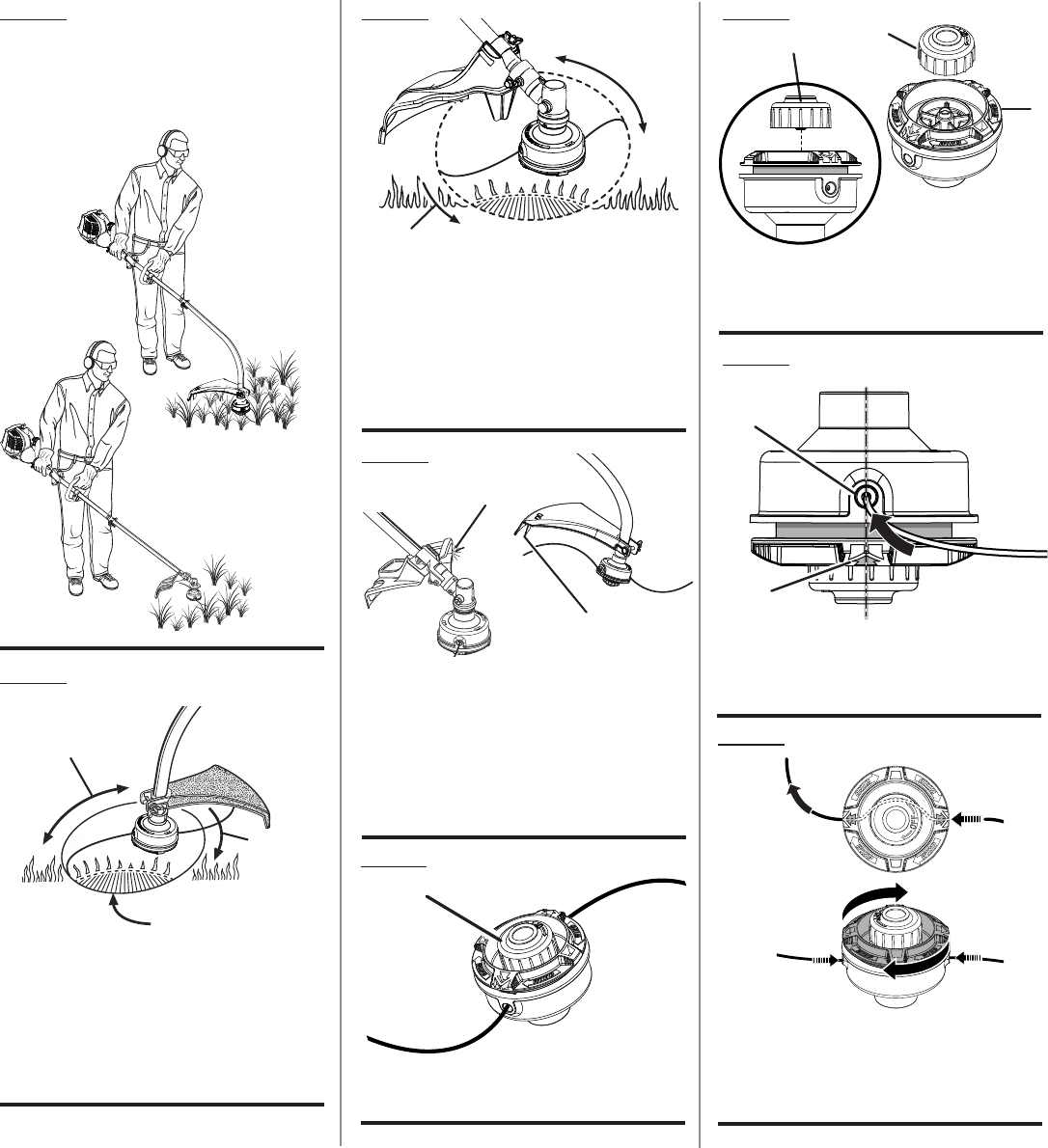

Fig. 16
A - Pull strings (tirer vers l’extérieur, tira del
hilo)
B - Rotate the spool counterclock wise (tourner
le bobine dans le sens antihoraire, gire a la
izquierda el carrete)
AA
B
Fig. 15
Fig. 18
A - Spool retainer (retenue de bobine, retén del
carrete)
Fig. 17
A
A - Eyelet (oeillet, ojillo)
B - Arrow on spool (flèche sur la bobine, flecha
en el carrete)
A - Spool retainer (retenue de bobine, retén del
carrete)
B - Spool (bobine, carrete)
A
A
B
A - Straight shaft trimmer (taille-bordures à
arbre droit, recortadora de eje recto)
B - Dangerous cutting area (zone de coupe
dangereuse, área peligrosa de corte)
C - Best cutting area (zone d’efficacité maximum,
mejor área de corte)
D - Direction of rotation (sens de rotation,
sentido de rotación)
Fig. 13
B
A
C
D
A - Straight shaft trimmer cut-off blade (lame
de sectionnement de ligne du taille-bordures
à arbre droit, cuchilla de corte de hilo de la
recortadora de eje recto)
B - Curved shaft trimmer cut-off blade (lame de
sectionnement de ligne du taille-bordures à
arbre courbe, cuchilla de corte de hilo de la
recortadora de eje recto)
Fig. 14
B
A
PROPER OPERATING POSITION
BONNE POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO
DE LA HERRAMIENTA
Fig. 11
A - Dangerous cutting area (zone de coupe
dangereuse, área peligrosa de corte)
B - Curved shaft trimmer (taille-bordures à
arbre courbe, recortadora de eje curvo)
C - Direction of rotation (sens de rotation,
sentido de rotación)
D - Best cutting area (zone d’efficacité maximum,
mejor área de corte)
Fig. 12 B
A
C
D
v

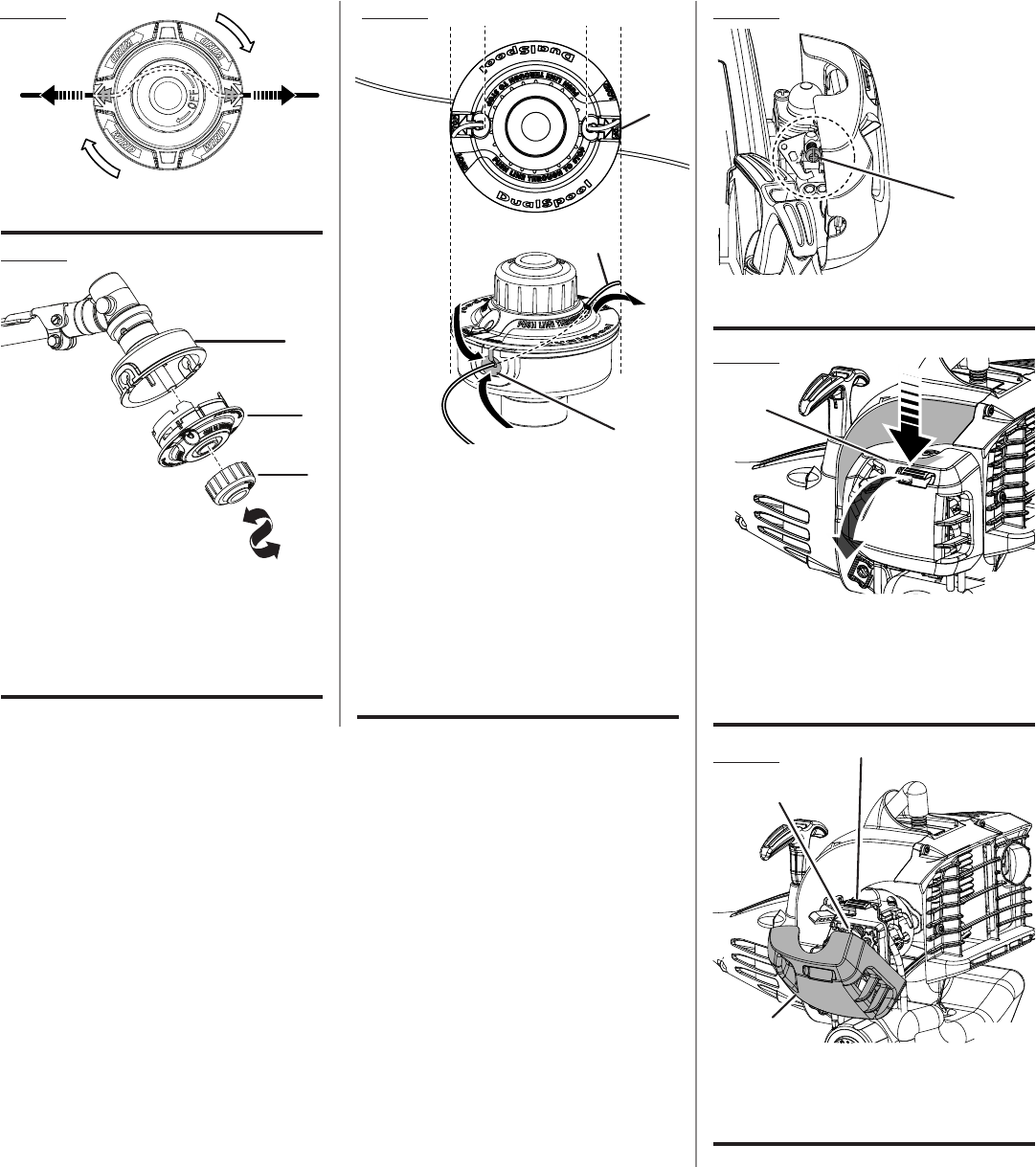

Fig. 20
A - String head housing (boîtier de tête de
coupe, alojamiento del cabezal de hilo)
B - Spool (bobine, carrete)
C - Spool retainer (retenue de bobine, retén del
carrete)
Fig. 21
A - Insert line through slots until approx.
1 in. protrudes from holes [insérer les
fils dans les fentes de manière à les faire
dépasser d’environ 25 mm (1 po), introduzca
los hilos a través de las ranuras hasta que
sobresalgan aproximadamente 25 mm (1
pulg.) de los orificios]
B - Eyelet (trou, ojillos)
C - Pull line from holes to remove (tirer les
fils hors des trous afin de les retirer, tire
de los hilospara retirar los a través de los
orificios)
A
B
C
A
B
C
B
Fig. 23
A - Latch (loquet, pestillo)
B - Pull cover to open (tirer sur le couvercle
pour l’ouvrir, tire de la tapa para abrirla)
C - Air filter cover (couvercle du filtre à air, tapa
del filtro de aire)
Fig. 24
A - Latch (loquet, pestillo)
B - Filter screen (filtre écran, filtro pantalla)
C - Air filter cover (couvercle du filtre à air, tapa
del filtro de aire)
A
B
C
A
B
C
A
A - Pull strings (tirer vers l’extérieur, tira del
hilo)
Fig. 19 Fig. 22
A - Idle speed screw (vis de ralenti, tornillo de
ajuste de la velocidad en vacío)
A
2
Introduction ......................................................................................................................................................................2
Introduction / Introducción
General Safety Rules ........................................................................................................................................................ 3
Règles de sécurité générales / Reglas de seguridad generales
Specific Safety Rules ........................................................................................................................................................ 4
Règles de sécurité particulières / Reglas de seguridad específicas
Symbols ............................................................................................................................................................................ 5
Symboles / Símbolos
 Features ............................................................................................................................................................................6
Caractéristiques / Características
 Assembly .......................................................................................................................................................................6-8
Assemblage / Armado
Operation ....................................................................................................................................................................... 8-9
Utilisation / Funcionamiento
Maintenance ..............................................................................................................................................................10-11
Entretien / Mantenimiento
Troubleshooting ..............................................................................................................................................................12
Dépannage / Solución de problemas
Warranty ....................................................................................................................................................................13-15
Garantie / Garantía
Parts Ordering and Service ...............................................................................................................................Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior
TABLE OF CONTENTS
TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO
INTRODUCTION
INTRODUCTION / INTRODUCCIÓN
This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.
3 — English
GENERAL SAFETY RULES
WARNING:
Read and understand all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Never start or run the engine in a closed or poorly venti-
lated area; breathing exhaust fumes can kill.
Clear the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or loose string
which can be thrown or become entangled in the cutting
line or blade.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1 along with hearing protection
when operating this equipment.
Wear heavy, long pants, long sleeves, boots, and gloves.
Do not wear loose fitting clothing, short pants, sandals,
or go barefoot. Do not wear jewelry of any kind.
Heavy protective clothing may increase operator fatigue,
which could lead to heat stroke. During weather that is
hot and humid, heavy work should be scheduled for early
morning or late afternoon hours when temperatures are
cooler.
Product users on United States Forest Service land, and in
some states, must comply with fire prevention regulations.
This product is equipped with a spark arrestor; however,
other user requirements may apply. Check with your
federal, state, or local authorities.
Never operate this unit on the operator’s left side.
Secure long hair above shoulder level to prevent
entanglement in moving parts.
Keep all bystanders, children, and pets at least
50 ft. away. Bystanders should be encouraged to wear
eye protection. If you are approached, stop the engine
and cutting attachment. In the case of bladed units, there
is the added risk of injury to bystanders from being struck
with the moving blade in the event of a blade thrust or
other unexpected reaction of the saw.
Do not operate this unit when you are tired, ill, or under
the influence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep firm footing and balance. Do not overreach.
Overreaching can result in loss of balance or exposure
to hot surfaces.
Keep all parts of your body away from any moving part.
To avoid hot surfaces, never operate the unit with the
bottom of the engine above waist level.
Do not touch area around the muffler or cylinder of the
unit, these parts get hot from operation. Contact with
hot surfaces could result in possible serious personal
injury.
Always stop the engine and remove the spark plug wire
before making any adjustments or repairs except for
carburetor adjustments.
Inspect the unit before each use for loose fasteners, fuel
leaks, etc. Replace any damaged parts before use.
The cutting attachment should never rotate at idle during
normal use. The cutting attachment may rotate at idle
during carburetor adjustments.
It has been reported that vibrations from hand-held tools
may contribute to a condition called Raynaud’s Syndrome
in certain individuals. Symptoms may include tingling,
numbness, and blanching of the fingers, usually apparent
upon exposure to cold. Hereditary factors, exposure to
cold and dampness, diet, smoking, and work practices
are all thought to contribute to the development of these
symptoms. It is presently unknown what, if any, vibrations
or extent of exposure may contribute to the condition.
There are measures that can be taken by the operator to
possibly reduce the effects of vibration:
a) Keep your body warm in cold weather. When operating
the unit wear gloves to keep hands and wrists warm.
It is reported that cold weather is a major factor con-
tributing to Raynaud’s Syndrome.
b) After each period of operation, exercise to increase
blood circulation.
c) Take frequent work breaks. Limit the amount of
exposure per day.
d) Keep the tool well maintained, fasteners tightened,
and worn parts replaced.
If you experience any of the symptoms of this condition,
immediately discontinue use and see your physician about
these symptoms.
Mix and store fuel in a container approved for gasoline.
Mix fuel outdoors where there are no sparks or flames.
Wipe up any fuel spillage. Move 30 ft. away from refueling
site before starting engine. Slowly remove the fuel cap
after stopping engine. Do not smoke when refueling.
Stop the engine and allow to cool before refueling or
storing the unit.
Allow the engine to cool; empty the fuel tank and secure
the unit from moving before transporting in a vehicle.
Wear your protective equipment and observe all safety
instructions. For units equipped with a clutch, be sure
the cutting attachment stops turning when the engine
idles. When the unit is turned off make sure the cutting
attachment has stopped before the unit is set down.
4 — English
SPECIFIC SAFETY RULES
SPECIFIC SAFETY RULES FOR TRIMMER
USE
Inspect before use. Replace damaged parts. Make sure
fasteners are in place and secure. Check for fuel leaks.
Replace string head if cracked, chipped, or damaged
in any way. Be sure the string head or blade is properly
installed and securely fastened. Failure to do so can cause
serious injury.
Make sure all guards, straps, deflectors, and handles are
properly and securely attached.
Never use blades, flailing devices, wire, or rope. Use only
the manufacturer’s replacement line in the cutting head.
Do not use any other cutting attachment. To install any
other brand of cutting head to this string trimmer can
result in serious personal injury.
Never operate unit without the grass deflector in place
and in good condition.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.
6 — English
FEATURES
PRODUCT SPECIFICATIONS
Weight - (without fuel)
CS26 ..................................................................................................................................................................10.3 lbs.
SS26 ..................................................................................................................................................................11.8 lbs.
Line cutting width
CS26 .......................................................................................................................................................................17 in.
SS26 .......................................................................................................................................................................18 in.
Engine displacement ...................................................................................................................................................26cc
Line diameter
Reel-Easy™ Tap Advance System ....................................................................................................................... .095 in.
Dual Spool™ Fixed Line String Head Insert ............................................................................... .095 in. to .105 in. max.
KNOW YOUR PRODUCT
See Figures 1 - 2.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
GRASS DEFLECTOR
The product includes a grass deflector that helps protect
you from flying debris.
REEL-EASY™ TAP ADVANCE SYSTEM
The Reel-Easy™ Tap Advance System allows easy line ad-
vance during trimmer operation.
TOP-MOUNTED MOTOR
The top-mounted motor improves balance and is located
away from the dust and debris of the cutting area.
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the items from the box. Make sure that
all items listed in the packing list are included.
WARNING:
Do not use this product if any parts on the packing list are
already assembled to your product when you unpack it.
Parts on this list are not assembled to the product by the
manufacturer and require customer installation. Use of a
product that may have been improperly assembled could
result in serious personal injury.
Inspect the unit carefully to make sure no damage occurred
during shipping.
Do not discard the packing material until you have carefully
inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
CS26
Trimmer Assembly
Front Handle
Curved Shaft Grass Deflector
Dual Spool™ Fixed Line String Head Insert
Bottle of 2-Cycle Lubricant
Operator’s Manual
SS26
Trimmer Assembly
Front Handle
Dual Spool™ Fixed Line String Head Insert
Straight Shaft Grass Deflector
Bottle of 2-Cycle Lubricant
Operator’s Manual
7 — English
ASSEMBLY
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always disconnect the engine spark plug
wire from the spark plug when assembling parts.
INSTALLING THE POWER HEAD TO THE
ATTACHMENT
See Figure 3.
WARNING:
Never install, remove, or adjust any attachment while
power head is running. Failure to stop the engine can
cause serious personal injury.
The attachment connects to the power head by means of
a coupler device.
Loosen the knob on the coupler of the power head shaft
and remove the hanger cap from the attachment.
Push in the button located on the trimmer attachment.
Align the button with the guide recess on the power
head coupler and slide the two shafts together. Rotate
the trimmer attachment until the button locks into the
positioning hole.
NOTE: If the button does not release completely in the
positioning hole, the shafts are not locked into place.
Slightly rotate from side to side until the button is locked
into place.
Tighten the knob securely.
WARNING:
Be certain the knob is fully tightened before operating
equipment; check it periodically for tightness during use
to avoid serious personal injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
For removing or changing the attachment:
Loosen the knob.
Push in the button and twist the shafts to remove and
separate ends.
ATTACHING THE STORAGE HANGER
See Figure 4.
There are two ways to hang your attachment for storage:
To use the hanger cap, push in the button and place
the hanger cap over end of trimmer attachment. Slightly
rotate the cap from side to side until the button locks into
place.
The secondary hole in the trimmer attachment can be
used for hanging purposes as well.
ATTACHING THE FRONT HANDLE
See Figure 5.
Remove wing nut, washer, and bolt from the front
handle.
Install the front handle onto the top side of the drive shaft
housing in the area indicated by the label.
NOTE: The open side of the handle should face the
operator.
Place the bolt through the front handle.
NOTE: The hex bolt head fits inside the hex recess molded
into one side of the handle.
Reinstall the washer and wing nut.
Tighten wing nut securely.
ATTACHING THE GRASS DEFLECTOR
WARNING:
The line cutting blade on the grass deflector is sharp.
Avoid contact with the blade. Failure to avoid contact
can result in serious personal injury.
TO ATTACH THE CURVED SHAFT GRASS
DEFLECTOR - CS26
See Figure 6.
Remove hex screw, washer, and wing nut from grass
deflector.
Press the grass deflector onto the bottom of the curved
shaft as shown.
Insert the hex screw through the grass deflector and the
bracket on the curved shaft.
Place the washer on the hex screw.
Place the wing nut on the hex screw and tighten
securely.
8 — English
TO ATTACH THE STRAIGHT SHAFT GRASS
DEFLECTOR - SS26
See Figure 7.
Remove the wing screw from the grass deflector.
Insert the tab on the mounting bracket in the slot on the
grass deflector.
ASSEMBLY
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes resulting in possible serious injury.
WARNING:
Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
FUELING AND REFUELING THE TRIMMER
FUEL MIXTURE
This product is powered by a 2-cycle engine and requires
pre-mixing gasoline and 2-cycle lubricant. Pre-mix unleaded
gasoline and 2-cycle engine lubricant in a clean 1 gallon
container approved for gasoline.
Recommended fuel: This engine is certified to operate on
unleaded gasoline intended for automotive use.
Mix a high quality 2-cycle engine lubricant at 2.6 oz. per
gallon (US).
Do not use automotive lubricant or 2-cycle outboard lubricant.
DO NOT mix quantities larger than usable in a 30 day period.
HIGH QUALITY 2-CYCLE ENGINE LUBRICANT
GASOLINE LUBRICANT
1 gallon (US) 2.6 oz.
1 liter 20 cc (20 ml)
FILLING TANK
Clean surface around fuel cap to prevent
contamination.
Loosen fuel cap slowly. Rest the cap on a clean
surface.
Carefully pour fuel into the tank. Avoid spillage.
Prior to replacing the fuel cap, clean and inspect the
gasket.
Immediately replace fuel cap and hand tighten. Wipe up
any fuel spillage.
NOTE: It is normal for smoke to be emitted from a new
engine after first use.
WARNING:
Always shut off engine before fueling. Never add fuel to
a machine with a running or hot engine. Move at least
30 ft. from refueling site before starting engine. Do not
smoke! Failure to heed this warning could result in seri-
ous personal injury.
OXYGENATED FUELS
DO NOT USE E85 FUEL. IT WILL VOID YOUR
WARRANTY.
NOTE: Fuel system damage or performance problems re-
sulting from the use of an oxygenated fuel containing more
than the percentages of oxygenates stated below are not
covered under warranty.
Ethanol. Gasoline containing up to 10% ethanol by volume
(commonly referred to as E10) or 15% ethanol by volume
(commonly referred to as E15) are acceptable. E85 is not.
STARTING AND STOPPING
See Figures 8 - 10.
Trimmer should be on a flat, bare surface for starting.
To start a cold engine:
Slowly press the primer bulb 10 times.
NOTE: After the 7th press, fuel should be visible in the
primer bulb. If it is not, continue to press the primer until
you see fuel in the bulb.
Set the choke lever to the FULL CHOKE position.
Align the screw hole in the mounting bracket with the
screw hole in the grass deflector.
Insert the wing screw through the mounting bracket and
into the grass deflector.
Tighten the screw securely.
OPERATION
9 — English
OPERATION
Squeeze the throttle trigger fully and pull starter handle
sharply until engine attempts to run. Do not pull the starter
handle more than four (4) times.
NOTE: Keep throttle trigger squeezed fully.
Set the choke lever to the HALF CHOKE position.
Pull the starter grip until the engine runs. Do not pull the
starter grip more than six (6) times.
NOTE: If the engine does not start, return to the full choke
position and repeat the steps that follow.
Allow the engine to run for 10 seconds, then set the choke
lever to the RUN position.
To restart a warm engine:
Slowly press the primer bulb 10 times.
Set the choke lever to the RUN position.
Squeeze the throttle trigger fully and pull the starter handle
until the engine runs.
To stop the engine:
To stop the engine, depress the STOP switch to the stop
position “ ”.
IF ASSISTANCE IS REQUIRED FOR THIS PRODUCT:
Do not return this product to the retail store where it was
purchased. Please call our Customer Service Department
for any issues you may have.
For Help Call: 1-800-860-4050
OPERATING THE TRIMMER
See Figure 11.
WARNING:
Always position the unit on the operator’s right side. The
use of the unit on the operator’s left side will expose
the user to hot surfaces and can result in possible burn
injury.
WARNING:
To avoid burns from hot surfaces, never operate unit with
the bottom of the engine above waist level.
Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle. Keep a firm grip with
both hands while in operation. Trimmer should be held at a
comfortable position with the rear handle about hip height.
Always operate trimmer in RUN position. Cut tall grass
from the top down. This will prevent grass from wrapping
around the shaft housing and string head which could cause
damage from overheating. If grass becomes wrapped around
the string head, STOP THE ENGINE, disconnect the spark
plug wire, and remove the grass. Prolonged cutting at partial
throttle will result in lubricant dripping from the muffler.
WARNING:
Always hold the string trimmer away from the body keep-
ing clearance between the body and the product. Any
contact with the housing or string trimmer cutting head can
result in burns and/or other serious personal injury.
CUTTING TIPS
See Figures 11 - 13.
Avoid hot surfaces by always keeping the tool away from
your body. (Proper operating position shown in figure 11.)
Keep the trimmer tilted toward the area being cut; this is
the best cutting area.
The curved shaft trimmer cuts when passing the unit from
right to left. The straight shaft trimmer cuts when passing
the unit from left to right. This will avoid throwing debris at
the operator. Avoid cutting in the dangerous area shown
in illustration.
Use the tip of line to do the cutting; do not force string
head into uncut grass.
Wire and picket fences cause extra line wear, even
breakage. Stone and brick walls, curbs, and wood may
wear line rapidly.
Avoid trees and shrubs. Tree bark, wood moldings, siding,
and fence posts can easily be damaged by the line.
ADVANCING STRING USING THE REEL-EASY™
TAP ADVANCE SYSTEM
String advance is controlled by tapping the string head’s
spool retainer on grass while running engine at full throttle.
Run engine at full throttle.
Tap string head on ground to advance string. String
advances each time the head is tapped.
Several taps may be required until string strikes the cut
off blade.
Resume trimming.
NOTE: If the string is worn too short you may not be able to
advance the string by tapping it on the ground. If so, STOP
THE ENGINE, disconnect the spark plug wire, and manually
advance the string.
ADVANCING THE STRING MANUALLY
With the engine off and the spark plug wire disconnected,
push the spool retainer down while pulling on string(s) to
manually advance the string.
GRASS DEFLECTOR LINE TRIMMING CUT-OFF
BLADE
See Figure 14.
The trimmer is equipped with a line trimming cut-off blade on
the grass deflector. For best cutting, advance line until it is
trimmed to length by the cut-off blade. Advance the line when-
ever you hear the engine running faster than normal, or when
trimming efficiency diminishes. This will maintain best perfor-
mance and keep the line long enough to advance properly.
10 — English
MAINTENANCE
Remove the empty spool from the string head.
NOTE: It is not necessary to remove the string head
housing from the drive shaft.
Insert the new spool into the string head.
NOTE: Make sure the arrows on the spool are aligned
with the eyelets in the string head housing. Push down
and hold the spool and housing together while complet-
ing the installation.
Reinstall the spool retainer to secure.
To install the spool retainer:
Turn the spool retainer clockwise for CS26.
Turn the spool retainer counterclockwise for SS26.
Install line as described in LINE REPLACEMENT.
LINE REPLACEMENT
See Figures 17 - 19.
Stop the engine and disconnect the spark plug wire.
Rotate the spool clockwise as necessary to align the arrows
on the spool with the eyelets in the string head housing.
Cut one piece of trimmer line 10 ft. long. Insert the line
into the eyelet on the string trimmer housing. Push until
the end of the line comes out the other side of the string
head. Pull the line from the other side until equal amounts
of line appear on both sides of the spool.
Rotate the spool clockwise to wind the line on the spool
until approximately 6 in. of line is showing on each side.
Push the spool retainer down while pulling on line(s) to
manually advance the line and to check for proper as-
sembly of the string head.
INSTALLING DUAL SPOOL™ FIXED LINE
STRING HEAD INSERT
See Figures 20 - 21.
Stop the engine and disconnect the spark plug wire.
Remove spool retainer.
Remove the spool and spring from the string head.
Find the word LOAD on top of the Dual Spool™ Fixed
Line String Head Insert, then locate the openings on the
sides of the insert beneath LOAD. Place the insert inside
the string head so that the openings on the sides of the
insert align with the slots on the sides of the string head.
Make sure the spool is completely seated.
Reinstall the spool retainer on the string head and turn
counterclockwise to secure.
Install line as described in the next section of this manual.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1, along with hearing protection.
Failure to do so could result in objects being thrown into
your eyes resulting in possible serious injury.
WARNING:
Before inspecting, cleaning, or servicing the machine,
shut off engine, wait for all moving parts to stop, and
disconnect spark plug wire and move it away from spark
plug. Failure to follow these instructions can result in
serious personal injury or property damage.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, lubricant, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating lubricants, etc., come in con-
tact with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal
injury.
You can often make adjustments and repairs described here.
For other repairs, have the trimmer serviced by an authorized
service dealer.
SPOOL REPLACEMENT
REEL-EASY™ TAP ADVANCE SYSTEM
See Figures 15 - 17.
If replacing line only, refer to Line Replacement later in
this manual.
Use only .095 in. trimmer line.
Stop the engine and disconnect the spark plug wire. Hold
the string head and unscrew the spool retainer.
To remove the spool retainer:
Turn the spool retainer counterclockwise for 26CS.
Turn the spool retainer clockwise for 26SS.
11 — English
MAINTENANCE
INSTALLING LINE IN DUAL SPOOL™ FIXED
LINE STRING HEAD INSERT
See Figure 21.
Use monofilament line between .095 in. and .105 in. diameter.
Stop the engine and disconnect the spark plug wire.
Gather two of the pre-cut lengths of trimmer line provided
or cut two pieces of trimmer line in 11 in. lengths.
Insert the lines into the eyelets located on the sides of the
string head. Line should be pushed in until approximately
1 in. protrudes from the holes on the top of the string head.
Remove old line by pulling it from the holes located on
the top of the string head.
CLEANING THE EXHAUST PORT AND
MUFFLER
NOTE: Depending on the type of fuel used, the type and
amount of lubricant used, and/or your operating conditions, the
exhaust port, muffler, and/or spark arrestor screen may be-
come blocked with carbon deposits. If you notice a power
loss with your gas powered tool, you may need to remove
these deposits to restore performance. We highly recommend
that only qualified service technicians perform this service.
SPARK ARRESTOR
The spark arrestor must be cleaned or replaced every 50
hours or yearly to ensure proper performance of your prod-
uct. Spark arrestors may be in different locations depending
on the model purchased. Please contact your nearest service
dealer for the location of the spark arrestor for your model.
IDLE SPEED ADJUSTMENT
See Figure 22.
If the cutting attachment turns at idle, the idle speed screw
needs adjusting on the engine. Turn the idle speed screw
counterclockwise to reduce the idle RPM and stop the cut-
ting attachment movement. If the cutting attachment still
moves at idle speed, contact a service dealer for adjustment
and discontinue use until the repair is made.
WARNING:
The cutting attachment should never turn at idle. Turn
the idle speed screw counterclockwise to reduce the
idle RPM and stop the cutting attachment, or contact a
service dealer for adjustment and discontinue use until
the repair is made. Serious personal injury may result
from the cutting attachment turning at idle.
CLEANING AIR FILTER SCREEN
See Figures 23 - 24.
For proper performance and long life, keep air filter screen
clean.
Remove the air filter cover by pushing down on the latch
with your thumb while gently pulling on the cover.
Brush the air filter screen lightly to clean.
Replace the air filter cover by inserting the tabs on the
bottom of the cover into the slots on the air filter base;
push the cover up until it latches securely in place.
FUEL CAP
WARNING:
Check for fuel leaks. A leaking fuel cap is a fire hazard
and must be replaced immediately. If you find any leaks,
correct the problem before using the product. Failure
to do so could result in a fire that could cause serious
personal injury.
The fuel cap contains a non-serviceable filter and a check
valve. A clogged fuel filter will cause poor engine perfor-
mance. If performance improves when the fuel cap is loos-
ened, check valve may be faulty or filter clogged. Replace
fuel cap if required.
SPARK PLUG REPLACEMENT
This engine uses a Champion RCJ-6Y, NGK BPMR7A, or
Ryobi AC00160 spark plug with .025 in. electrode gap. Use
an exact replacement and replace annually.
STORING THE PRODUCT
Clean all foreign material from the product. Store idle unit
indoors in a dry, well-ventilated area that is inaccessible
to children. Keep away from corrosive agents such as
garden chemicals and de-icing salts.
Abide by all ISO and local regulations for the safe storage
and handling of gasoline.
When storing 1 month or longer:
Drain all fuel from tank into a container approved for
gasoline. Run engine until it stops.
12 — English
PROBLEM POSSIBLE CAUSE SOLUTION
IF THESE SOLUTIONS DO NOT SOLVE THE PROBLEM CONTACT YOUR AUTHORIZED SERVICE DEALER.
TROUBLESHOOTING
1. Clean or replace spark plug. Reset spark plug
gap. Refer to Spark Plug Replacement earlier
in this manual.
2. Push primer bulb until bulb is full of fuel. If bulb
does not fill, primary fuel delivery system is
blocked. Contact an authorized service dealer. If
primer bulb fills, engine may be flooded, proceed
to next item.
3. Set the CHOKE lever to the RUN position.
Squeeze the trigger and pull the rope repeatedly
until the engine starts and runs.
NOTE: Depending on the severity of the flooding,
this may require numerous pulls of the rope.
1. Use fresh fuel and the correct 2-cycle lubricant
mix. (50:1).
2. Clean air filter screen. Refer to Cleaning Air
Filter Screen earlier in this manual.
3. Contact an authorized servicing dealer.
4. Clean or replace spark plug. Reset spark plug
gap. Refer to Spark Plug Replacement earlier
in this manual.
1. Turn idle speed screw clockwise to increase idle
speed. See Figure 22.
1. Lubricate line with silicone spray.
2. Install more line. Refer to the applicable line
replacement section in this manual.
3. Pull lines while alternately pressing down on and
releasing spool retainer.
4. Remove line from spool and rewind. Refer to
the applicable line replacement section in this
manual.
5. Advance line at full throttle.
Engine will not start
Engine does not reach full
speed and emits excessive
smoke
Engine starts, runs, and ac-
celerates but will not idle
Line will not advance
1. No spark.
2. No fuel.
3. Engine is flooded.
1. Incorrect lubricant/fuel mixture.
2. Air filter screen is dirty.
3. Spark arrestor screen is dirty.
4. Spark plug fouled.
1. Idle speed screw on carburetor
needs adjustment.
1. Line is welded to itself.
2. Not enough line on spool.
3. Line is worn too short.
4. Line is tangled on spool.
5. Engine speed is too slow.
1. Clean threads and lubricate with grease - if no
improvement, replace the spool retainer.
1. Cut tall grass from the top down to prevent
wrapping.
2. Operate trimmer at full throttle.
Spool retainer hard to turn
Grass wraps around drive
shaft housing and string
head
1. Screw threads are dirty or
damaged.
1. Cutting tall grass at ground
level.
2. Operating trimmer at part
throttle.
13 — English
EMISSIONS MAINTENANCE SCHEDULE AND WARRANTED PARTS LIST
Emissions Parts Inspect Before Clean Every Replace Clean Every Replace Every
Each Use 5 Hours Every 25 Hours 25 Hours 125 Hours
or Yearly or Yearly
CATALYTIC MUFFLER ASSEMBLY ................................................................................................................... X
AIR FILTER ASSY
includes:
Filter Screen ..................................................... X
SPARK SCREEN ................................................................................................................................................X
CARBURETOR ASSY
includes:
Heat Dam ........................ X
Gaskets ........................... X
FUEL TANK ASSY
includes:
Fuel Lines ........................ X
Fuel Cap .......................... X
Fuel Filter
IGNITION ASSY
includes:
Spark Plug ........................................................................................ X
ALL EMISSIONS-RELATED PARTS ARE WARRANTED FOR THREE YEARS OR FOR THE PERIOD OF TIME PRIOR TO
THE PARTS FIRST SCHEDULED REPLACEMENT WHICHEVER COMES FIRST.
THIS PRODUCT WAS MANUFACTURED WITH A CATALYST MUFFLER
Congratulations! You have made an investment toward protecting the environment. In order to maintain this product’s
original emission level, please refer to the maintenance section below.
CALL US FIRST
For any questions about operating or maintaining your product,
call the Ryobi® Help Line!
Your product has been fully tested prior to shipment to ensure
your complete satisfaction.
WARRANTY
14 — English
WARRANTY
LIMITED WARRANTY STATEMENT
Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI® brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.
Three years if the product is used for personal, family
or household use;
90 days, if used for any other purpose, such as
commercial or rental.
This warranty extends to the original retail purchaser
only and commences on the date of the original retail
purchase.
Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI® brand outdoor products (Authorized
Ryobi Service Center).
The product, including any defective part, must be returned
to an authorized Ryobi service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach of
warranty shall be cause for cancellation or rescission of the
contract of sale of any RYOBI® brand outdoor product. Proof
of purchase will be required by the dealer to substantiate
any warranty claim. All warranty work must be performed
by an authorized service dealer.
This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI® brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.
This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI® brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:
A. Tune-ups – Spark Plugs, Carburetor, Carburetor
Adjustments, Ignition, Filters
B. Wear items – Bump Knobs, Outer Spools, Cutting
Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains
Techtronic Industries North America, Inc., reserves the
right to change or improve the design of any RYOBI® brand
outdoor product without assuming any obligation to modify
any product previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN
THEIR ENTIRETY AFTER THE EXPIRATION OF THE
APPROPRIATE THREE-YEAR, ONE-YEAR, OR NINETY-
DAY WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT,
LOSS OF TIME, OR INCONVENIENCE. SOME STATES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY
TO YOU.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
This warranty applies to all RYOBI® brand outdoor products
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.
To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.
15 — English
WARRANTY
THE FOLLOWING CALIFORNIA AIR RESOURCES BOARD (CARB) STATEMENT ONLY APPLIES TO MODEL NUMBERS
REQUIRED TO MEET THE CARB REQUIREMENTS.
The U.S. Environmental Protection Agency (EPA), the California Air Resources Board
(CARB), and Techtronic Industries North America, Inc., are pleased to explain the
Emissions Control System Warranty on your 2010 model year non-road or small off-
road engine. In California, new equipment that uses small off-road engines must be
designed, built, and equipped to meet the state’s stringent anti-smog standards. In
other states, new 2000 and later model year non-road engines must be designed,
built, and equipped at the time of sale to meet the U.S. EPA regulations for small
non-road engines. The non-road engine must be free from defects in materials and
workmanship which cause it to fail to conform with U.S. EPA standards for the first
three years of engine use from the date of sale to the ultimate purchaser. Techtronic
Industries North America, Inc., must warrant the emission control system on your
non-road or small off-road engine for the period of time listed above provided there
has been no abuse, neglect, or improper maintenance of your non-road or small
off-road engine.
Your emission control system may include parts such as the carburetor or fuel injection
system, the ignition system, catalytic converters, fuel tanks, valves, filters, clamps,
connectors, and other associated components. Also included may be hoses, belts
and connectors, and other emission-related assemblies.
Where a warrantable condition exists, Techtronic Industries North America, Inc., will
repair your non-road or small off-road engine at no cost to you, including diagno-
sis, parts, and labor performed at an authorized service center for RYOBI® brand
outdoor products.
MANUFACTURER’S WARRANTY COVERAGE:
This product’s emissions control system is warranted for three years. If any emission-
related part on your engine is defective, the part will be repaired or replaced by
Techtronic Industries North America, Inc., free of charge.
OWNER’S WARRANTY RESPONSIBILITIES
(a) As the non-road or small off-road engine owner, you are responsible for
the performance of the required maintenance listed in your operator’s manual.
Techtronic Industries North America, Inc., recommends that you retain all re-
ceipts covering maintenance on your non-road or small off-road engine, but
Techtronic Industries North America, Inc., cannot deny warranty solely for the
lack of receipts or for your failure to ensure the performance of all scheduled
maintenance. Any replacement part or service that is equivalent in performance
and durability may be used in non-warranty maintenance or repairs, and shall
not reduce the warranty obligations of Techtronic Industries North America, Inc.
(b) As the non-road or small off-road engine owner, you should be aware, however,
that Techtronic Industries North America, Inc., may deny you warranty coverage if
your non-road or small off-road engine or a part has failed due to abuse, neglect,
improper maintenance, or unapproved modifications.
(c) You are responsible for presenting your non-road or small off-road engine to an
authorized service dealer as soon as a problem exists. The warranty repairs should
be completed in a reasonable amount of time, not to exceed 30 days.
If you have any questions regarding your warranty rights and responsibilities, you
should contact a Techtronic Industries North America, Inc., Customer Representa-
tive at 1-800-860-4050.
DEFECT WARRANTY COVERAGE REQUIREMENTS:
(a) The warranty period begins on the date the engine or equipment is delivered to
an ultimate purchaser.
(b) General Emissions Warranty Coverage. Techtronic Industries North America,
Inc., warrants to the ultimate purchaser and each subsequent purchaser that your
non-road or small off-road engine is designed, built, and equipped at the time of sale
to conform with all applicable regulations adopted by the California Air Resources
Board or the United States Environmental Protection Agency; and that it is free from
defects in materials and workmanship which cause the engine to fail to conform with
applicable regulations for a period of three years from the date the non-road or small
off-road engine is purchased by the initial purchaser.
(c) The warranty on emissions-related parts will be interpreted as follows: Any
warranted part that is not scheduled for replacement as required in the Emissions
Maintenance Schedule and Warranty Parts List set forth below is warranted for three
years. If any such part (including any part that is scheduled only for regular inspection)
fails during the period of warranty coverage, it will be repaired or replaced at any
RYOBI® Authorized Service Center at no charge. Any such part repaired or replaced
under warranty will be warranted for the remaining warranty period. A statement to
the effect of “repair or replace as necessary” would not reduce the period of war-
ranty coverage. Any warranted part that is scheduled for replacement as required
maintenance in the Emissions Maintenance Schedule and Warranty Parts List is
warranted for the period of time prior to the first scheduled replacement point for
that part. Any such part repaired or replaced under warranty is warranted for the
remainder of the period prior to the first scheduled replacement point, and will be
repaired or replaced at any RYOBI® Authorized Service Center for no charge until
that replacement point is reached.
Techtronic Industries North America, Inc., shall remedy warranty defects at any
authorized RYOBI® Authorized Service Center, including any distribution center
that may be franchised to service the subject engines. Any diagnostic work done
at a RYOBI® Authorized Service Center shall be free of charge to the owner if such
work determines that a warranted part is defective. Any manufacturer-approved or
equivalent replacement part may be used for any warranty maintenance or repairs
on emission-related parts, and must be provided free of charge to the owner if the
part is still under warranty. Techtronic Industries North America, Inc., is liable for
damages to other engine components caused by the failure of a warranted part
still under warranty.
Add-on or modified parts that are not exempted by the California Air Resource Board
may not be used. The use of any non-exempted add-on or modified parts will be
grounds for disallowing a warranty claim. Techtronic Industries North America, Inc.,
will not be liable to warrant failures of warranted parts caused by the use of a non-
exempted add-on or modified part.
The California Air Resources Board’s Emission Warranty Parts List specifically defines
the emission-related warranted parts. (EPA’s regulations do not include a parts list,
but the EPA considers emission-related warranted parts to include all the parts listed
below.) Techtronic Industries North America, Inc., will provide any documents that
describe its warranty procedures or policies within five days upon request by the
California Air Resources Board.
EMISSIONS PARTS LIST
Emissions parts vary from product to product. Your emissions control system warranty
applies to any of the following components that may be included on your product:
(1) Fuel Metering System
(i) Carburetor and internal parts (and/or pressure regulator or fuel injection
system).
(ii) Air/fuel ratio feedback and control system.
(iii) Cold start enrichment system.
(iv) Fuel Tank.
(2) Air Induction System
(i) Controlled hot air intake system.
(ii) Intake manifold.
(iii) Air filter.
(3) Ignition System
(i) Spark Plugs.
(ii) Magneto or electronic ignition system.
(iii) Spark advance/retard system.
(4) Exhaust Gas Recirculation (EGR) System
(i) EGR valve body and carburetor spacer, if applicable.
(ii) EGR rate feedback and control system.
(5) Air Injection System
(i) Air pump or pulse valve.
(ii) Valves affecting distribution of flow.
(iii) Distribution manifold.
(6) Catalyst or Thermal Reactor System
(i) Catalytic converter.
(ii) Thermal reactor.
(iii) Exhaust manifold.
(7) Particulate Controls
(i) Traps, filters, precipitators, and any other device used to capture particulate
emissions.
(8) Miscellaneous Items Used in Above Systems
(i) Electronic controls.
(ii) Vacuum, temperature, and time sensitive valves and switches.
(iii) Hoses, belts, connectors, and assemblies.
Techtronic Industries North America, Inc., will furnish with each new engine written
instructions for its maintenance and use by the owner.
The Emissions Compliance Period referred to on the Emissions Compliance label
indicates the number of operating hours for which the engine has been shown to
meet Federal emission requirements. Category C=50 hours, B=125 hours, and
A=300 hours.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC., LIMITED WARRANTY STATEMENT FOR FEDERAL
AND CALIFORNIA EMISSION CONTROL SYSTEMS NON-ROAD AND SMALL OFF-ROAD ENGINES
YOUR WARRANTY RIGHTS AND OBLIGATIONS
16
NOTES / NOTAS
17
NOTES / NOTAS
3 — Français
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les instructions. Le non
respect des instructions ci-dessous peut entraîner un choc
électrique, un incendie et / ou des blessures graves.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien comprendre
toutes les instructions avant d’utiliser ce produit. Respecter
toutes les instructions de sécurité. Le non respect des instructions
de sécurité ci-dessous peut entraîner des blessures graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu une
formation adéquate utiliser cet outil.
Ne jamais lancer ou faire tourner le moteur dans un endroit clos
ou mal aéré. Les gaz d’échappement peuvent être mortels.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés ou
de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire certifiée conforme à
la norme ANSI Z87.1 ainsi qu’un protection auditive lors de
l’utilisation de ce produit.
Porter des pantalons longs, manches longues, des chaussures
de travail et des gants épais. Ne pas porter de vêtements amples,
bijoux, shorts, sandales et ne pas travailler pieds nus. Ne porter
aucun bijou.
Le fait de porter des vêtements de protection lourds peut
augmenter la fatigue de l’utilisateur, ce qui pourrait entraîner
un coup de chaleur. Si le temps est chaud et humide, effectuer
les gros travaux le matin ou en fin d’après-midi, alors qu’il fait
plus frais.
Les produits utilisés sur les territoires des services forestiers
des États-Unis et de certains états doivent être conformes aux
réglementations de lutte contre l’incendie. Cet outil est doté
d’un pare-étincelles, toutefois, d’autres dispositifs peuvent être
requis. Consulter les autorités locales et gouvernementales.
Ne jamais utiliser cet outil en le tenant du côté gauche.
Attacher les cheveux longs pour les maintenir au-dessus des
épaules, afin qu’ils ne se prennent pas dans les pièces en
mouvement.
Garder les badauds, enfants et visiteurs à une distance de 15
m (50 pi). Recommander aux personnes présente de porter une
protection oculaire. Si quelqu’un s’approche pendant l’utilisation
de l’outil, arrêter le moteur et l’accessoire de coupe. Le risque
de blessure est accru si on utilise un outil à lames. En effet, les
personnes se trouvant à proximité risquent d’être heurtés par
une lame en marche advenant qu’elle ricoche, ou à la suite de
toute autre réaction inattendue de la scie.
Ne pas utiliser cet outil en état de fatigue, si l’on est souffrant ou
sous l’influence de l’alcool, de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Se tenir bien campé et en équilibre. Ne pas travailler hors de
portée. Le travail hors de portée risque de faire perdre l’équilibre
ou de causer un contact avec les pièces brûlantes.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de la taille.
Ne pas toucher les alentours de l’échappement ou du cylindre,
qui deviennent brûlants pendant l’utilisation. Contact avec les
surfaces chaudes pourrait entraîner des blessures graves.
Toujours arrêter le moteur et débrancher le fil de la bougie avant
d’effectuer tout entretien ou réglage, à l’exception des réglages
du carburateur.
Inspecter l’outil avant chaque utilisation pour s’assurer qu’il
n’y a pas de pièces desserrées, de fuites ce carburant, etc.
Remplacer les pièces endommagées avant utilisation.
Lors d’une utilisation normale, l’accessoire de coupe ne doit
jamais tourner au ralenti. La rotation au ralenti est toutefois
permise lors du réglage du carburateur.
Il a été rapporté que, chez certaines personnes, les vibrations
produites par les outils à main motorisés peuvent contribuer
au développement d’une affection appelée syndrome de
Raynaud. Les symptômes peuvent inclure des picotements,
l’insensibilisation et le blanchissement des doigts et sont
habituellement provoqués par l’exposition au froid. L’hérédité,
l’exposition au froid et à l’humidité, le régime alimentaire, la fumée
et les habitudes de travail sont tous des facteurs considérés
comme contribuant au développement de ces symptômes.
Il n’existe actuellement aucune preuve qu’un certain type
de vibration ou le degré d’exposition contribue réellement
au développement de cette affectation. Certaines mesures,
susceptibles de réduire les effets des vibrations, peuvent être
prises par l’opérateur :
a) Garder le corps au chaud par temps froid. Pendant l’utilisation,
porter des gants afin de tenir les mains et les poignets au
chaud. Il a été établi que le froid est l’une des principales
causes du symptôme de Raynaud.
b) Après chaque période d’utilisation, faire des exercices pour
accroître la circulation.
c) Faire des pauses fréquentes. Limiter la durée d’exposition
quotidienne.
d) Garder l’outil bien entretenu, toutes les pièces de boulonnerie
serrées et remplacer les pièces usées.
En cas d’apparition de l’un ou plusieurs des symptômes décrits
ci-dessus, cesser d’utiliser l’outil et consulter un médecin.
Mélanger et conserver le carburant dans un bidon ou jerrican
approuvé pour l’essence.
Mélanger le carburant à l’extérieur, loin de toute flamme ou
source d’étincelles. Essuyer tout carburant répandu. S’éloigner
de 9 m (30 pi) du point d’approvisionnement avant de lancer
le moteur. Desserrer le bouchon du réservoir de carburant
lentement une fois que le moteur est arrêté. Ne pas fumer
pendant le ravitaillement en carburant.
Arrêter le moteur et le laisser refroidir avant de faire le plein ou
de le remiser.
Pour le transport dans un véhicule, laisser le moteur refroidir,
vider le réservoir de carburant. et arrimer l’outil.
Porter un équipement de protection et respecter toutes les
instructions de sécurité. Si l’outil est équipé d’un embrayage,
s’assurer que l’accessoire de coupe s’immobilise lorsque le
moteur tourne au ralenti. Lorsque le moteur est arrêté, s’assurer
que l’accessoire de coupe est immobilisé avant de poser l’outil.
4 — Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
RÈGLES DE SÉCURITÉ PARTICULIÈRES À
L’UTILISATION DU TAILLE-BORDURES
Inspecter l’outil avant chaque utilisation. Remplacer les
pièces endommagées. S’assurer que toutes les pièces de
boulonnerie sont en place et bien serrées. S’assurer de
l’absence de fuites de carburant.
Si la tête de coupe est fendue, brisée ou endommagée de
quelque façon que ce soit, la remplacer. S’assurer que la tête
de coupe ou la lame est correctement installée et solidement
assujettie. Ne pas prendre cette précaution peut entraîner
des risques de blessures graves.
S’assurer que tous les dispositifs de protection, sangles,
déflecteurs et poignées sont correctement installés et
solidement assujettis.
Ne jamais utiliser des lames, un dispositif fouetteur, un fil
ou une corde. Utiliser uniquement le fil de remplacement
du fabricant dans la tête de coupe. N’utiliser aucun autre
accessoire de coupe. Le fait d’installer une tête de coupe de
toute autre marque sur cet accessoire pour taille-bordures
peut entraîner de sérieuses blessures.
Ne jamais utiliser l’appareil si le déflecteur d’herbe n’est pas
en place et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.
5 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et apprendre leur signification
pour assurer la sécurité d’utilisation.
SYMBOLE NOM EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire
et veiller à bien comprendre le manuel d’utilisation avant
d’utiliser ce produit.
Protection oculaire et auditive
Toujours porter une protection oculaire certifiée
conforme à la norme ANSI Z87.1 ainsi qu’un protection
auditive.
Ne laisser personne s’approcher Garder les badauds à une distance de 15 m (50 pi)
minimum.
Ricochet Les objets projetés peuvent ricocher et infliger des
blessures ou causer des dommages matériels.
Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil
portant ce symbole.
Essence et lubrifiant
Utiliser de l’essence sans plomb pour automobiles, avec
un indice d’octane de 87 [(R + M) / 2] ou plus. Ce produit
utilise un moteur deux temps qui nécessite le mélange
d’essence et de lubrifiant 2 temps.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou mortelles.
ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourraît entraîner des blessures légères ou de gravité modérée.
ATTENTION : (Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
des dommages matériels.
6 — Français
FICHE TECHNIQUE
Poids - (sans carburant)
CS26 ............................................................................................................................................................................4,7 kg (10,3 lb)
SS26 .............................................................................................................................................................................5,4 kg (11,8 lb)
Largeur de coupe avec ligne
CS26 ...........................................................................................................................................................................432 mm (17 po)
SS26 ............................................................................................................................................................................457 mm (18 po)
Cylindrée ..........................................................................................................................................................................................26 cc
Diamètre de coupe :
Avance de la ligne de coupe à tapant Reel-Easy™ ................................................................................................2,4 mm (0,095 po)
Bobine à fil fixe Dual Spool™ .....................................................................................2,4 mm à 2,7 mm max. (0,095 po à 0,105 po)
CARACTÉRISTIQUES
APPRENDRE À PRODUIT
Voir la figures 1 et 2.
L’utilisation sûre de ce produit exige une comprehension des
renseignements figurant sur l’outil et contenus dans le manuel
d’utilisation, ainsi qu’une bonne connaissance du projet entrepris.
Avant d’utiliser ce produit, se familiariser avec toutes ses
caractéristiques et règles de sécurité.
DÉFLECTEUR D’HERBE
Le produit est équipé d’un déflecteur d’herbe qui protège
l’opérateur des débris projetés.
AVANCE DE LA LIGNE DE COUPE À TAPANT
REEL-EASY™
Le système Reel-Easy™ permet d’avancer la ligne facilement et
tapant la tête de coupe contre le sol.
MOTEUR MONTÉ EN HAUT
Le moteur est monté en haut de l’outil afin d’assurer un bon
équilibre de l’outil et de le maintenir loin de la poussière et des
débris de coupe.
ASSEMBLAGE
DÉBALLAGE
Ce produit doit être assemblé.
Avec précaution, sortir le produit et les accessoires de la boîte.
S’assurer que toutes les pièces figurant sur la liste de contrôle
sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la liste d’expédition sont déjà
assemblés. Certaines pièces figurant sur cette liste n’ont pas
été assemblées par le fabricant et exigent une installation. Le
fait d’utiliser un produit qui a été assemblé de façon inadéquate
peut entraîner des blessures.
Examiner soigneusement le produit pour s’assurer que rien n’a
été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérifié qu’il fonctionne
correctement.
Si des pièces sont manquantes ou endommagées, appeler le
1-800-860-4050.
LISTE DES PIÈCES
CS26
Taille-bordures
Poignée avant
Déflecteur d’herbe d’arbre courbe
Bobine à fil fixe Dual Spool™
Flacon de lubrifiant 2 temps
Manuel d’utilisation
SS26
Taille-bordures
Poignée avant
Bobine à fil fixe Dual Spool™
Déflecteur d’herbe d’arbre droit
Flacon de lubrifiant 2 temps
Manuel d’utilisation
7 — Français
ASSEMBLAGE
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas utiliser
ce produit avant qu’elles aient été remplacées. Le fait d’utiliser
ce produit même s’il contient des pièces endommagées ou s’il
lui manque des pièces peut entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour la produit. De telles
altérations ou modifications sont considérées comme un usage
abusif et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
AVERTISSEMENT :
Si des pièces manquent, ne pas utiliser ce produit avant qu’elles
aient été installées. Ne pas prendre cette précaution pourrait
entraîner des blessures graves.
INSTALLATION DU BLOC-MOTEUR SUR
L’ACCESSOIRE
Voir la figure 3.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque le
moteur tourne. Ceci pourrait causer des blessures graves.
L’accessoire se raccorde au bloc-moteur à l’aide d’un dispositif
de couplage.
Desserrer le bouton du coupleur et retirer le capuchon de
suspension de l’accessoire.
Appuyer sur le bouton se trouvant sur l’arbre de l’accessoire.
Aligner le bouton sur la rainure guide du bloc moteur et emboîter
les deux arbres. Tourner l’arbre de l’accessoire jusqu’à ce que
le bouton s’enclenche dans le trou de positionnement.
NOTE : Si le bouton ne s’engage pas complètement dans le trou
de positionnement, les tubes ne sont pas solidement maintenus
l’un dans l’autre. Tourner légèrement les tube dans les deux
sens jusqu’à ce que le bouton s’engage complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser l’outil et
le vérifier de temps à autre pour éviter le risque de blessures
graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Retrait ou remplacement de l’accessoire :
Desserrer le bouton.
Enfoncer le bouton et tourner les tubes pour les séparer.
INSTALLATION DE L’ANNEAU DE
SUSPENSION
Voir la figure 4.
Il existe deux façons de suspendre l’accessoire pour le
remisage:
Pour installer l’anneau de suspension, appuyer sur le bouton
et emboîter le capuchon sur l’extrémité inférieure de l’arbre
d’accessoire. Tourner légèrement le capuchon dans un sens
et l’autre pour enclencher le bouton.
Le trou secondaire de l’arbre d’accessoire peut également être
utilisé pour suspendre l’accessoire.
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 5.
Retirer les écrou à oreilles, rondelle et le boulon de la poignée
avant.
Installer la poignée avant sur le côté supérieur du tube de l’arbre
moteur, à l’endroit indiqué par l’étiquette.
NOTE : Le côté ouvert de la poignée doit faire face à
l’utilisateur.
Insérer le boulon dans les trous de la poignée avant.
NOTE : La tête du boulon s’adapte dans le logement moulé
d’un côté de la poignée.
Réinstaller le rondelle et écrou à oreilles.
Serrer fermement l’écrou papillon.
INSTALLATION DU DÉFLECTEUR D’HERBE
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter de la
toucher. Le contact avec la lame peut causer des blessures
graves.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE COURBE – CS26
Voir la figure 6.
Retirer vis à six pans, la rondelle et l’écrou papillon du déflecteur
d’herbe.
Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,
comme illustré.
Insérer le vis à six pans dans le déflecteur d’herbe et le support
de l’arbre courbe.
Installer la rondelle sur le vis à six pans.
Installer l’écrou papillon sur le vis et le serrer fermement.
8 — Français
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE DROIT – SS26
Voir la figure 7.
Retirer la vis à oreilles du déflecteur d’herbe.
Insérer la languette du support de montage dans la fente du
déflecteur d’herbe.
ASSEMBLAGE
Aligner le trou de vis du support de montage sur le trou de vis
du déflecteur d’herbe.
Insérer la vis à oreilles dans le support et le déflecteur
d’herbe.
Serrer la vis fermement.
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire certifiée conforme à
la norme ANSI Z87.1 ainsi qu’un protection auditive. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne jamais utiliser des lames, un dispositif fouetteur, un fil ou une
corde. Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
APPROVISIONNEMENT EN CARBURANT
MÉLANGE DE CARBURANT
Cet outil utilise un moteur deux temps qui nécessite le mélange
d’essence et de lubrifiant 2 temps. Mélanger de l’essence sans
plomb et de le lubrifiant moteur 2 temps dans un jerrycan de 4
litres (1 gallon) propre homologué pour l’essence.
Carburant recommandé : Cet outil est certifié pour fonctionner avec
de l’essence sans plomb pour véhicules automobiles.
Utiliser une huile 2 temps de haute qualité air, à un dosage de 2,6
oz par gallon (18 cl/litre).
Ne pas utiliser de lubrifiant automobile ou pour moteur hors-bord
2 temps.
NE PAS mélanger plus de carburant qu’il ne sera utilisé dans une
période de 30 jours.
LUBRIFIANT 2 TEMPS DE HAUTE QUALITÉ
ESSENCE LUBRIFIANT
1 gallon (US) 2,6 oz.
1 litre 20 cc (20 ml)
UTILISATION
REMPLISSAGE DU RÉSERVOIR
Nettoyer le pourtour du bouchon de remplissage pour éviter la
contamination du carburant.
Desserrer le bouchon du réservoir de carburant lentement.
Poser le bouchon sur une surface propre.
Verser le mélange dans le réservoir avec précaution. Éviter de
répandre du carburant.
Avant de remettre le bouchon en place, nettoyer et inspecter
son joint.
Remettre immédiatement le bouchon en place et le serrer à la
main. Essuyer tout carburant répandu.
NOTE : Il est normal qu’un moteur neuf dégage de la fumée après
la première utilisation.
AVERTISSEMENT :
Toujours arrêter le moteur avant l’approvisionnement en
carburant. Ne jamais remplir le réservoir d’une machine lorsque
le moteur tourne ou est chaud. S’éloigner d’au moins 9 m
(30 pi) du point d’approvisionnement avant de lancer le moteur.
Ne pas fumer ! Ne pas prendre cette précaution pourrait
entraîner des blessures graves.
CARBURANTS OXYGÉNÉS
NE PAS UTILISER LE CARBURANT E85. LE NON-RESPECT
DE CETTE DIRECTIVE ENTRAÎNE L’ANNULATION DE LA
GARANTIE.
NOTE : FLes dommages au circuit de carburant et les problèmes
de performance résultant de l’utilisation de carburant oxygéné
contenant des pourcentages de composants oxygénés supérieurs
à ceux indiqués au dessous ne sont pas couverts par la
garantie.
Ethanol. L’essence contenant jusqu’à 10 % d’éthanol par volume
(généralement désignée E10) ou 15 % d’éthanol par volume
(généralement désignée E15) est acceptable. L’essence désignée
E85 ne l’est pas.
DÉMARRAGE ET ARRÊT
Voir les figures 8 à 10.
Pour le démarrage, le taille-bordures doit être posé sur un sol nu
et plat.
Démarrage du moteur froid :
Appuyer lentement 10 fois sur la poire d’amorçage.
NOTE : Après la 7e pression, on devrait apercevoir du carburant
dans la poire d’amorçage. Sinon, continuer à presser sur
l’amorceur jusqu’à voir du carburant dans la poire.
9 — Français
UTILISATION
Mettre le volet de départ en position d’étranglement FULL
CHOKE (complètement ouvert).
Appuyer sur le bouton de verrouillage de la gâchette et tirer
sur le cordon du lanceur jusqu’à ce que le moteur essaie de
démarrer. Ne pas tirer le cordon plus de quatre (4) fois.
NOTE : Tenir la gâchette enfoncée à fond.`
Mettre le volet de départ en position HALF CHOKE (demi
étranglement).
Tirer sur le cordon du lanceur jusqu’à ce que le moteur démarre.
Ne pas tirer le cordon plus de six (6) fois.
NOTE : Si le moteur ne démarre pas, mettre le volet de départ sur
<< FULL CHOKE >> (complètement ouvert) et répéter les étapes.
Laisser le moteur tourner pendant 10 secondes et mettre le
levier du volet de départ en position RUN (marche).
Démarrage du moteur chaud :
Appuyer lentement 10 fois sur la poire d’amorçage.
Mettre le levier du volet de départ en position RUN (marche).
Appuyer sur le bouton de verrouillage de la gâchette et tirer
sur le cordon du lanceur jusqu’à ce que le moteur démarre.
Arrêt du moteur :
Pour arrêter le moteur, mettre le commutateur STOP dans la
position d’arrêt « ».
EN CAS DE BESOIN D’ASSISTANCE DÉMARRAGE AVEC CE
PRODUIT :
Ne pas le retourner au magasin de détail où il a été acheté. Pour
toute question, appeler notre service après-vente.
Pour toute assistance, appeler le : 1-800-860-4050
UTILISATION DU TAILLE-BORDURES
Voir la figure 11.
AVERTISSEMENT :
Toujours tenir l’outil à sa droite. L’utilisation à gauche exposerait
l’utilisateur aux surfaces chaudes, créant ainsi des risques de
brûlures.
AVERTISSEMENT :
Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de la taille.
Tenir le taille-bordures avec la main droite sur la poignée arrière et
la main gauche sur la poignée avant. Garder une prise ferme sur
les deux poignées pendant le fonctionnement. Le taille-bordures
doit être tenu dans une position confortable, la poignée arrière se
trouvant à peu près à hauteur de la taille.
Toujours utiliser le taille-bordures en position RUN (marche). Couper
les herbes hautes du haut en bas. Ceci empêchera l’herbe de
s’enrouler sur le tube de l’arbre moteur et la tête de coupe, ce qui
pourrait causer des dommages dus à une surchauffe. Si l’herbe
s’enroule sur la tête de coupe, ARRÊTER LE MOTEUR, débrancher
le fil de bougie et enlever l’herbe. Le travail prolongé à mi-régime
causerait l’écoulement de lubrifiant par l’échappement.
AVERTISSEMENT :
Toujours tenir le taille-bordures à l’écart de soi en maintenant
une distance de sécurité entre le corps et l’équipement. Tout
contact avec le boîtier ou avec la tête de coupe du taille-bordures
peut causer des brûlures et / ou d’autres blessures graves.
CONSEILS DE COUPE
Voir les figures 11 et 13.
Éviter les surfaces très chaudes en maintenant toujours l’outil à
l’écart du corps. (Position de travail correcte illustrée à la figure 11.)
Pour une efficacité maximum, garder le taille-bordures incliné
vers la zone de coupe.
Pour couper avec le taille-bordures à arbre courbe, utiliser
un mouvement de balayage de droite à gauche. Pour couper
avec le taille-bordures à arbre droit, utiliser un mouvement de
balayage de gauche à droite. Ceci évite que les débris soient
projetés en direction de l’opérateur. Éviter de couper dans la
zone dangereusecomme le montre l’illustration.
Couper avec l’extrémité de la ligne; ne pas forcer la tête de
coupe dans l’herbe non coupée.
Les palissades en métal et en bois accélèrent l’usure de la ligne
et peuvent la faire casser. Les murs en pierre et brique, trottoirs
et pièces de bois peuvent user la ligne rapidement.
Contourner les arbres et buissons. L’écorce des arbres, les
moulures en bois, le lambrissage et les piquets de palissades
peuvent être endommagés par la ligne.
AVANCE DE LA LIGNE DE COUPE AVEC LE
SYSTÈME À CHOC REEL-EASY™
L’avance de la ligne est obtenue en tapant la tête de coupe sur le
gazon, le moteur tournant à plein régime.
Faire tourner le moteur à plein régime.
Taper la tête de coupe sur le sol pour faire avance la ligne. La ligne
avance chaque fois que la tête de coupe est frappée sur le sol.
Plusieurs frappes peuvent être nécessaires pour que la ligne
parvienne à la lame coupe ligne
Continuer le travail.
NOTE : Si la ligne devient trop courte, il peut ne pas être possible
de la faire avancer en tapant la tête de coupe sur le sol. Dans ce
cas, ARRÊTER LE MOTEUR, débrancher le fil de la bougie et tirer
la ligne à la main.
AVANCE MANUELLE DE LA LIGNE DE COUPE
Lorsque le moteur est éteint et le fil de bougie a débranché,
appuyer sur la retenue de bobine et tirer sur la ligne pour sortir la
longueur désirée.
LAME DE SECTIONNEMENT DE LIGNE DE
COUPS DU DÉFLECTEUR D’HERBE
Voir la figure 14.
Ce taille-bordures est équipé d’une lame de sectionnement de
ligne montée sur le déflecteur d’herbe. Pour obtenir une coupe
optimale, faire avance la ligne jusqu’à ce qu’elle soit coupée à la
longueur correcte par la lame de sectionnement. La ligne doit être
avancée chaque fois que le moteur tourne à une vitesse supérieure
à la normale ou lorsque la coupe devient moins efficace. Ceci
maintiendra une efficacité maximum et gardera la ligne assez
longue pour avancer correctement.
10 — Français
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les réparations.
L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
AVERTISSEMENT :
Toujours porter une protection oculaire certifiée conforme à
la norme ANSI Z87.1 ainsi qu’un protection auditive. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et d’autres lésions graves.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement, couper
le moteur, attendre que toutes les pièces en mouvement
s’arrêtent, déconnecter le fil de la bougie et l’écarter de la
bougie. Le non-respect de ces instructions peut entraîner des
blessures graves ou des dégâts matériels.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce. Utiliser
un chiffon propre pour éliminer la saleté, la poussière, le lubrifiant,
la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins, l’essence,
les produits à base de pétrole, les lubrifiants pénétrantes, etc.,
entrer en contact avec les pièces en plastique. Les produits
chimiques peuvent endommager, affaiblir ou détruire le
plastique, ce qui peut entraîner des blessures graves.
Les réglages et réparations décrits ci-dessous peuvent bien
souvent être effectués par l’utilisateur. Les autres réparations
doivent être confiées à un centre de réparations agréé.
REMPLACEMENT DE LA BOBINE
AVANCE DE LA LIGNE DE COUPE À TAPANT
REEL-EASY™
Voir les figures 15 à 17.
Si seule la ligne est remplacée, voir Remplacement de la
ligne, plus loin dans ce manuel.
Utiliser exclusivement une ligne monofilament de 2,4 mm
(0,095 po) de diamètre.
Arrêter le moteur et débrancher le fil de la bougie. Maintenir la
tête de coupe et retirer la retenue de bobine.
Pour retirer la retenue de bobine :
Sur les modèles CS26, tourner la retenue de bobine vers la
gauche.
Sur les modèles SS26, tourner la retenue de bobine vers la
droite.
ENTRETIEN
Retirer la bobine vide de la tête de coupe.
NOTE : Il n’est pas nécessaire de retirer le logement de la tête
de coupe de l’arbre d’entraînement.
Insérer la nouvelle bobine dans la tête de coupe.
NOTE : S’assurer que les flèches de la bobine sont alignées
avec les œillets du logement de la tête de coupe. Abaisser et
maintenir ensemble à cette position la bobine et le logement
tout en complétant l’installation.
Réinstaller la retenue de bobine afin de la fixer solidement.
Pour installer la retenue de bobine :
Sur les modèles CS26, tourner la retenue de bobine vers la
droite.
Sur les modèles SS26, tourner la retenue de bobine vers la
gauche.
Installer le fil tel que décrit à la section intitulée Remplacement
du fil.
REMPLACEMENT DE LIGNE
Voir les figures 17 à 19.
Arrêter le moteur et débrancher le fil de la bougie.
Au besoin, tourner la bobine dans le sens horaire afin d’aligner
les flèches de la bobine avec les œillets du logement de la tête
de coupe.
Couper un morceau d’une longueur de 3,1 m (10 pi) de chaîne
monofilament. Insérer le fil dans l’œillet du logement du taille-
bordures. Pousser jusqu’à ce que l’extrémité du fil sorte de
l’autre côté de la tête de coupe. Tirer sur le fil de l’autre côté
de façon à laisser deux segments de fil égaux de chaque côté
de la bobine.
Tourner la bobine dans le sens horaire pour enrouler le
fil autour de celle-ci jusqu’à ce qu’environ 152,4 mm
(6 po) de fil apparaisse de chaque côté de la bobine.
Appuyer sur la retenue de bobine tout en tirant sur la ou les
ligne(s) pour les avancer manuellement et vérifier le montage
de la tête de coupe.
INSTALLATION DE LA BOBINE À FIL FIXE DUAL
SPOOL™
Voir les figures 20 à 21.
Arrêter le moteur et débrancher le fil de la bougie.
Retirer la retenue de bobine.
Retirer la bobine et le ressort de la tête de coupe.

Repérer l’indication « LOAD » (CHARGE) sur le dessus de la bobine
à fil fixe DUAL SPOOL™, puis repérer les ouvertures situées de
chaque côté de la bobine, en dessous de l’indication « LOAD ».
Placer la bobine à l’intérieur de la tête de coupe de manière à ce
que les ouvertures situées de chaque côté de la bobine soient
alignées avec les fentes se trouvant sur les côtés de la tête de
coupe. S’assurer que la bobine est appuyée complètement.

Réinstaller la retenue de bobine sur la tête de coupe et la tourner
dans le sens antihoraire afin de la serrer.

Installer le fil tel que décrit à la prochaine section de ce manuel.
11 — Français
ENTRETIEN
NETTOYAGE DU FILTRE À AIR ÉCRAN
Voir les figures 23 et 24.
Pour assurer un fonctionnement correct et une longue vie utile,
garder le filtre à air propre.
Retirer le couvercle du filtre à air écran en appuyant sur le loquet
avec le pouce et en tirant délicatement sur le couvercle.
Brosser doucement le écran du le filtre à air pour nettoyer.
Remettre le couvercle du filtre à air en place en insérant ses
languettes dans les fentes de la base du filtre et appuyer sur le
couvercle de manière à l’encliqueter correctement.
BOUCHON DU RÉSERVOIR
AVERTISSEMENT :
S’assurer de l’absence de fuites de carburant. Un bouchon de
carburant qui fuit pose un risque d’incendie et doit être rem-
placé immédiatement. Toutes les fuites doivent être éliminées
avant d’utiliser le produit. Ne pas prendre cette précaution peut
causer un incendie, entraînant des blessures graves.
Le bouchon du réservoir de carburant contient un filtre et un clapet
antiretour non réparables. Un filtre à carburant colmaté nuit au
bon fonctionnement du moteur. Si le fonctionnement du moteur
s’améliore lorsque le bouchon est desserré, le clapet antiretour
peut être défectueux ou le filtre colmaté. Si nécessaire, remplacer
le bouchon de carburant.
REMPLACEMENT DE LA BOUGIE
Ce moteur utilise une bougie Champion RCJ-6Y, NGK BPMR7A
ou Ryobi AC00160 avec un écartement d’électrode de 0,63 mm
(0,025 po). La bougie doit être remplacée annuellement par une
bougie identique.
REMISAGE LE PRODUIT
Nettoyer soigneusement le produit. La remiser dans un endroit
bien aéré, inaccessible aux enfants. La tenir à l’écart de produits
corrosifs, tels que les produits chimiques de jardinage et le sel
de dégivrage.
Se conformer à toutes les réglementations locales et
gouvernementales concernant la sécurité de la manipulation
et de l’entreposage de l’essence.
Remisage 1 mois ou plus :
Vider complètement le réservoir de carburant dans un bidon
ou jerrycan approuvé pour l’essence. Laisser le moteur tourner
jusqu’à ce qu’il cale.
INSTALLATION DU FIL DANS LA TÊTE DE
COUPE À FIL FIXE DUAL SPOOL™
Voir la figure 21.
Utiliser exclusivement une ligne monofilament de 2,4 mm a
2,7 mm. (0,095 pulg. a 0,105 pulg.) de diamètre.
Arrêter le moteur et débrancher le fil de la bougie.
Prendre deux bouts de fil pour coupe-bordure coupés
préalablement (fournis) ou couper deux bouts de fil d’une
longueur de 279,4 mm (11 po).
Insérer les fils dans les fentes situées de chaque côté de la
tête de coupe. Il est nécessaire de pousser les fils jusqu’à ce
qu’ils dépassent d’environ 25,4 mm (1 po) des trous situés sur
le dessus de la tête de coupe.
Retirer le fil usé en le tirant hors des trous situés sur le dessus
de la tête de coupe.
NETTOYAGE DE L’ORIFICE D’ÉCHAPPEMENT
ET DU SILENCIEUX
NOTE : Suivant le type de carburant utilisé, le type et la quantité de
lubrifiant et / ou les conditions de travail, l’orifice d’échappement
et le silencieux peuvent se calaminer. Si un outil motorisé semble
avoir perdu de la puissance, cette calamine doit être éliminée pour
restaurer le fonctionnement normal. Il est vivement recommandé
de confier ce travail à un technicien qualifié.
PARE-ÉTINCELLES
Le pare-étincelles doit être nettoyé ou remplacé toutes les 50 heures
de fonctionnement ou tous les ans pour assurer le fonctionnement
correct de l’outil. L’emplacement du pare-étincelles diffère suivant le
modèle. Contacter le concessionnaire le plus proche pour connaître
l’emplacement du pare-étincelles sur le modèle utilisé.
RÉGLAGE DU RALENTI
Voir la figure 22.
Si l’accessoire de coupe tourne lorsque le moteur est au ralenti,
tourner la vis de ralenti du moteur. Tourner la vis de ralenti vers la
gauche pour réduire le régime et arrêter la rotation de l’accessoire
de coupe. Si l’accessoire de coupe continue de tourner au ralenti
après avoir effectué le réglage, confier au produit à un centre de
réparations et ne plus l’utiliser tant que les réparations n’ont pas
été effectuées.
AVERTISSEMENT :
L’accessoire de coupe ne doit jamais tourner lorsque le moteur
est au ralenti. Tourner la vis de ralenti dans le sens inverse
des aiguilles d’une montre pour réduire le régime de ralenti
et immobiliser l’accessoire de coupe ou confier au produit
à un centre de réparations, et ne pas l’utiliser tant que des
réparations n’ont pas été effectuées. La rotation de l’accessoire
de coupe au ralenti peut causer des blessures graves.
12 — Français
PROBLÈME CAUSE POSSIBLE SOLUTION
SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE RÉPARATIONS
AGRÉÉ.
DÉPANNAGE
1. Nettoyer ou remplacer la bougie. Régler
l’écartement de l’électrode. Voir Remplacement
de la bougie plus haut dans ce manuel.
2. Actionner la poire d’amorçage jusqu’à ce qu’elle
soit remplie de carburant. Si elle ne se remplit
pas, le système d’alimentation en carburant
est obstrué. Contacter un centre approuvés de
réparations. Si la poire se remplit, il se peut que le
moteur soit noyé, passer au paragraphe suivant.
3. Mettre le volet de départ en position de Run
(marche).Maintenir la gâchette enfoncée et tirer
sur le cordon du lanceur jusqu’à ce que le moteur
démarre.
NOTE : Selon l’importance du noyage,
plusieurs tractions du cordon peuvent s’avérer
nécessaires.
1. Utiliser un mélange de carburant et de lubrifiant
2 temps correct et frais. (50:1).
2. Nettoyer le filtre à air écran. Voir la section
Nettoyage du filtre à air écran, plus haut dans
ce manuel.
3. Contacter un centre approuvés de réparations.
4. Nettoyer ou remplacer la bougie. Régler
l’écartement de l’électrode. Voir Remplacement
de la bougie plus haut dans ce manuel.
1. Tourner la vis de ralenti vers la droite, pour
augmenter le régime de ralenti. Voir la figure 22.
1. Lubrifier avec un produit au silicone.
2. Installer une nouvelle ligne. Consulter la section
du présent manuel qui traite du remplacement
du fil.
3. Tirer les lignes en appuyant sur la bobine et en
la relâchant alternativement.
4. Retirer la ligne de la bobine et la réenrouler.
Consulter la section du présent manuel qui traite
du remplacement du fil.
5. Faire avancer la ligne, le moteur tournant à plein
régime.
Le moteur ne démarre pas
Le moteur ne parvient pas
au régime maximum et
dégage trop de fumée
Le moteur démarre, tourne
et accélère correctement,
mais ne tient pas le ralenti
La ligne n’avance pas
1. Pas d’étincelle.
2. Pas de carburant.
3. Moteur noyé.
1. Vérifier le mélange
lubrifiant / carburant.
2. Filtre à air écran encrassé.
3. Écran pare-étincelles encrassé.
4. Bougie encrassée.
1. La vis de ralenti du carburateur
doit être réglée.
1. Ligne soudée sur elle-même.
2. Pas assez de ligne sur la
bobine.
3. Ligne trop courte.
4. Ligne emmêlée sur la bobine.
5. Régime moteur insuffisant.
1. Nettoyer les filetages et les graisser – Si cela
ne donne aucune amélioration, remplacer la
retenue de bobine.
1. Couper les herbes hautes du haut en bas pour
éviter leur enroulement.
2. Utiliser le taille-bordures à plein régime.
La retenue de bobine est
difficile à tourner
L’herbe s’enroule sur le tube
de l’arbre moteur et la tête
de coupe
1. Filetage des vis encrassé ou
endommagé.
1. Coupe de hautes herbes au ras
du sol.
2. Utilisation du taille-bordures à
régime partiel.
13 — Français
GARANTIE
PROGRAMME D’ENTRETIEN DU SYSTÈME D’ÉMISSIONS ET LISTE DES PIÈCES GARANTIES
Pièces du système Inspecter avant Nettoyer toutes Remplacer toutes Remplacer toutes Reemplácelo cada
chaque utilisation le 5 heures de les 25 heures ou les 25 heures ou 125 heures
fonctionnement chaque année chaque année
CONJUNTO DE SILENCIADOR CATALÍTICO ..................................................................................................................................X
FILTRE À AIR
INCLUT :
FILTRE ÉCRAN ................................................................X
ÉCRAN PARE-ÉTINCELLES ........................................................................................................................................................... X
CARBURATEUR
INCLUT :
ÉCRAN THERMIQUE ...................X
JOINTS ......................................... X
RÉSERVOIR DE CARBURANT
INCLUT :
CONDUITES DE CARBURANT ....X
BOUCHON DU RÉSERVOIR
DE CARBURANT .......................... X
FILTRE À CARBURANT
ALLUMAGE
INCLUT :
BOUGIE ...............................................................................................................X
TOUTES LES PIÈCES RELATIVES AU SYSTÈME DE CONTRÔLE DES ÉMISSIONS SONT GARANTIES TROIS ANS OU POUR LA PÉRIODE
ANTÉRIEURE AU PREMIER REMPLACEMENT PRÉVU, SELON LA PREMIÈRE ÉCHÉANCE.
CE PRODUIT A ÉTÉ ÉQUIPÉ EN USINE D’UN CONVERTISSEUR CATALYTIQUE
Félicitations ! Vous venez d’investir dans la protection de l’environnement. Pour maintenir le niveau d’émissions original
de ce produit, voir la section Entretien ci-dessous.
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien utiliser ce
produit , appeler le service d’assistance téléphonique Ryobi®!
Le taille-bordures à été entièrement testé avant expédition pour
assurer la complète satisfaction de l’utilisateur.
1-800-860-4050
BESOIN D’AIDE?
APPELER LE
www.ryobitools.com
14 — Français
GARANTIE
ÉNONCÉ DE LA GARANTIE LIMITÉE
Techtronic Industries North America, Inc., garantit à l’acheteur
original que ce produit RYOBI® est exempt de tous vices
de matériaux ou de fabrication et s’engage à réparer ou
remplacer gratuitement, à son choix, tout produit s’avérant
défectueux au cours des périodes indiquées ci-dessous, à
compter de la date d’achat.
Trois ans sur les produits utilisés par des particuliers ;
90 jours sur les produits utilisés à toutes autres fins, telles
que les travaux commerciaux et la location.
Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.
Toute pièce de ce produit jugée, après évaluation raisonnable
par Techtronic Industries North America, Inc., comme
présentant des vices de matériaux ou de fabrication, sera
réparée ou remplacée, sans facturation pour pièces ou main
d’oeuvre par un centre de réparations agréé pour produits
d’extérieur de marque RYOBI® (centre de réparations Ryobi
agréé).
Le produit, y compris toutes les pièces défectueuses devront
être retournés à un centre de réparations Ryobi agréé, avant
expiration de la période de garantie. Les frais d’expédition
au centre de réparations pour les travaux sous garantie et
de retour au propriétaire du produit seront assumés par le
propriétaire. En ce qui concerne les réclamations en garantie,
la responsabilité Techtronic Industries North America, Inc.,
se limitera à la réparation ou au remplacement des produits
défectueux et aucune revendication de rupture de garantie
ne pourra causer l’annulation ou la résiliation du contrat de
vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une
preuve d’achat sera exigée par le centre de réparation, afin
de valider toute réclamation au titre de la garantie. Toutes
les réparations sous garantie devront être effectuées par un
centre de réparations agréé.
La garantie sur tout produit d’extérieur RYOBI® utilisé pour
la location, des travaux commerciaux ou tout autre usage
lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter
de la date d’achat au détail original.
Cette garantie ne couvre pas les produits ayant fait l’objet
d’un usage abusif ou négligent, d’un manque d’entretien,
ayant été impliqués dans un accident ou employé de façon
contraire aux instructions du manuel d’utilisation. Cette
garantie ne couvre ni les dommages aux produits résultant
d’un manque d’entretien, ni les produits qui ont été altérés
ou modifiés. La garantie exclut les réparations rendues
nécessaires par l’usure normale ou l’utilisation de pièces et
accessoires incompatibles avec le produit d’extérieur RYOBI®
ou nuisibles à son bon fonctionnement, ses performances
ou sa durabilité. En outre, cette garanti exclut :
A. Les réglages – Bougies, carburateur, réglages du
carburateur, allumage, filtres
B. Les articles consommables – Boutons d’avance par choc,
bobines externes, lignes de coupe, bobines internes,
poulies et cordons de lanceur, courroies d’entraînement,
dents, rondelles en feutre, axes d’attelage, lames de
paillage, ventilateur de soufflante, tubes de soufflage et
d’aspiration, sacs à débris, guides, chaînes de scie
Techtronic Industries North America, Inc., se réserve le droit
d’apporter des modifications ou améliorations à tout produit
extérieur RYOBI®, sans obligation de modifier les produits
fabriqués antérieurement.
LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À
L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE
DE TROIS ANS, UN AN OU QUATRE-VINGT-DIX JOURS.
LES OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE
SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU
AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES
ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER
QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT PAS DE
LIMITATION DE DURÉE DES GARANTIES IMPLICITES,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS
ÊTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE
QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS
OU AUTRES, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES FRAIS DE RETOUR DE PRODUITS À UN CENTRE
DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI AU
PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN,
DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION
D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES
RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE
PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE
MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,
DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU
LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE
APPLICABLES.
Cette garantie donne au consommateur des droits
spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.
Cette garantie couvre tous les produits d’extérieur RYOBI®
fabriqués par Techtronic Industries North America, Inc.,
vendus aux États-Unis et au Canada.
Pour obtenir l’adresse du centre de réparations Ryobi agréé
le plus proche, appeler le 1-800-860-4050.
15 — Français
GARANTIE
L’ÉNONCÉ DE CALIFORNIA AIR RESOURCES BOARD (CARB) QUI SUIT, S’APPLIQUE SEULEMENT AUX NUMÉROS
DE MODÈLES QUI DOIVENT SE CONFORMER AUX EXIGENCES DE CARB.
L’U.S. Environmental Protection Agency (EPA), le California Air Resources Board
(CARB) et Techtronic Industries North America, Inc. se font un plaisir de vous expli-
quer la garantie de conformité du système antipollution de votre petit moteur non
routier ou hors-route, modèle 2010. En Californie, l’équipement neuf qui utilise les
moteurs non routiers ou hors-route, doit être conçu, construit et équipé conformément
aux strictes réglementations sur l’antipollution de cet État. Dans d’autres États, les
moteurs non routiers modèles 2000 et ultérieurs doivent être conçus, construits et
équipés au moment de la vente de façon à être conformes aux réglementations sur
l’antipollution issues par l’EPA (agence de protection de l’environnement américaine)
pour les petits moteurs non routiers. Le moteur non routier doit être exempt sur les
vices de matériaux et de fabrication entraînant la non conformité aux réglementations
de l’EPA, pendant les trois premières années d’utilisation, à compter de la date de
vente à l’acheteur d’origine. Techtronic Industries North America, Inc. doit garantir le
système de contrôle des émissions de vos petits moteurs non routiers ou hors-route
pour la période indiquée ci-dessus, à condition que ceux-ci n’aient pas fait l’objet
d’un usage abusif ou d’un manque d’entretien.
Votre système de contrôle des émissions peut inclure des pièces telles que le carbu-
rateur ou le système d’injection de carburant, le système d’allumage, les convertis-
seurs catalytiques, les réservoirs de carburant, les valves, les filtres, les fixations, les
connecteurs et d’autres composants connexes. Il peut également inclure les tuyaux,
les courroies, les connecteurs et d’autres articles relatifs au système d’émissions.
Dans l’éventualité d’un problème couvert par la garantie, Techtronic Industries North
America, Inc. s’engage à réparer gratuitement votre moteur non routier ou hors-route,
ce qui comprend le diagnostique, les pièces et la main-d’oeuvre, dans un centre de
réparations agréé pour les produits de marque RYOBI®.
DURÉE DE LA GARANTIE DU FABRICANT
Le système de contrôle d’émissions pour ce produit est garanti pour trois ans. Si une
pièce relative au système de contrôle d’émissions de votre moteur est défectueuse,
elle sera réparée ou remplacée sans frais par Techtronic Industries North America, Inc.
RESPONSABILITÉS DU PROPRIÉTAIRE DANS LE CADRE DE LA
GARANTIE
(a) En tant que propriétaire de ce petit moteur non routier ou hors-route, vous êtes tenu
d’effectuer les entretiens indiqués dans le manuel d’utilisation. Techtronic Industries
North America, Inc. recommande de conserver tous les reçus relatifs à l’entretien du
petit moteur non routier ou hors-route, mais Techtronic Industries North America,
Inc. ne peut par refuser la couverture de la garantie pour l’unique raison du manque
de reçus ou parce que vous avez omis d’effectuer tous les entretiens prévus. Des
pièces et services assurant des performances et une durabilité équivalente peuvent
être utilisées pour les entretiens et réparations non couverts par la garantie, sans que
cela ne change les obligations de garantie de Techtronic Industries North America, Inc.
(b) Toutefois, en tant que propriétaire du petit moteur non routier ou hors-route, vous
devez être averti que les réparations couvertes par la garantie peuvent être refusées
par Techtronic Industries North America, Inc. si la défaillance de ce moteur ou d’une
de ses pièces est due à un usage abusif, la négligence, un manque d’entretien ou
des modifications non approuvées.
(c) Vous êtes tenu de confier votre petit moteur non routier ou hors-route à un centre
de réparations agréé dès qu’un problème se présente. Les réparations sous garantie
seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.
Si vous avez des questions concernant vos droits et responsabilités dans le cadre
de la garantie, contactez un représentant de Techtronic Industries North America,
Inc. au 1-800-860-4050.
COUVERTURE
(a) La période de la couverture commence à la date de livraison du moteur ou
d’équipement à l’acheteur.
(b) Couverture générale de garantie antipollution. Techtronic Industries North America,
Inc. garantit à l’acheteur d’origine, ainsi qu’à tous les propriétaires ultérieurs, que son
petit moteur non routier ou hors-route est conçu, construit et équipé conformément
à toutes les réglementations de California Air Resources Board ou United States
Environmental Protection Agency en vigueur au moment de la vente et que son petit
moteur non routier ou hors-route sera exempt de tous défauts de matériaux ou de
fabrication causant une non conformité aux réglementations en vigueur, pour une
période de trois ans après l’acquisition du moteur par l’acheteur d’origine.
(c) La garantie sur les pièces se rapportant au système de contrôle d’émissions sera
interprétée comme suit: Toute pièce couverte par la garantie qui ne doit pas être
remplacée selon le Calendrier d’entretien du système de contrôle d’émissions et
selon la Liste de pièces garanties, lesquels sont conformément stipulés ci-dessous,
est garantie pour la période de trois ans. Si une telle pièce (y compris les pièces
qui doivent seulement être inspectées régulièrement) s’avère défectueuse, elle sera
réparée ou remplacée gratuitement dans un centre de réparations agréé RYOBI®.
Toute pièce réparée ou remplacée dans le cadre ce cette garantie sera garantie pour
le reste de la durée de la garantie. Un énoncé stipulant « réparez ou remplacez au
besoin » ne réduirait pas la période de couverture de la garantie. Toute pièce qui
doit être remplacée conformément au Calendrier d’entretien du système de contrôle
d’émissions et la Liste de pièces garanties est garantie pour la période de temps
précédant le premier remplacement prévu pour cette pièce. Toute pièce de ce genre
réparée ou remplacée dans le cadre de cette garantie est garantie pour le restant de
la période qui précède la première échéance de remplacement, et elle sera réparée
ou remplacée gratuitement dans un centre de réparations agréé RYOBI® jusqu’au
moment ou elle doit être remplacée.
Techtronic Industries North America, Inc. effectuera les réparations sous garantie
dans un centre de réparations RYOBI® agréé ou chez un concessionnaire. Tout
diagnostique effectué dans un centre de réparations RYOBI® agréé sera gratuit si le
diagnostique aide a déterminer qu’une pièce couverte par la garantie est défectueuse.
Des pièces approuvées par le fabricant ou équivalentes peuvent être utilisées pour
tout entretien ou réparation sous garantie des pièces relatives au système de contrôle
des émissions et doivent être fournies gratuitement au propriétaire si la pièce est
toujours sous garantie. Techtronic Industries North America, Inc. est responsable des
dommages au moteur causés par une pièce toujours couverte par la garantie.
Des ajouts ou des pièces modifiées qui ne sont pas exemptées par California Air
Resource Board ne peuvent pas être utilisées. L’utilisation de toute pièce non-ex-
emptée ou modifiée peut justifier le refus d’une réclamation au titre de la garantie.
Techtronic Industries North America, Inc. ne sera pas responsable pour des dom-
mages aux pièces sous garantie causés par l’utilisation d’une pièce non-exemptée
ou modifiée.
Le California Air Resources Board a publié une liste de toutes les pièces de systèmes
d’émissions couvertes par une garantie. (Bien que les réglementations de l’EPA
n’incluent pas de liste, les pièces qu’elle considère comme devant être garanties
sont indiquées ci-dessous.) Techtronic Industries North America, Inc., fournira tous
les documents relatifs aux procédures et politiques se rapportant à sa garantie dans
les cinq jours suivant une demande de California Air Resources Board.
LISTE DE PIÈCES DU SYSTÈME DE CONTRÔLE D’ÉMISSIONS
Les pièces du système de contrôle d’émissions varient dépendamment du produit.
Votre garantie du système de contrôle d’émissions s’applique à tous les composants
suivants qui peuvent faire partie de votre produit:
(1) Système de contrôle d’alimentation en carburant
(i) Carburateur et les composants internes (et/ou régulateur de pression ou
système d’alimentation par injection).
(ii) Système de contrôle de rapport air/carburant.
(iii) Système d’enrichissement pour démarrage à froid.
(iv) Réservoir de carburant.
(2) Système d’admission d’air
(i) Système d’admission contrôlée d’air chaud.
(ii) Tubulure d’admission.
(iii) Filtre à air.
(3) Système d’allumage
(i) Bougies d’allumage.
(ii) Système d’allumage magnéto-électrique.
(iii) Système d’avance/retard à l’allumage.
(4) Système de recirculation des gaz d’échappement (RGE)
(i) Corps de vanne et l’espaceur du carburateur de RGE, si applicable.
(ii) Système de contrôle du taux de RGE.
(5) Système d’injection d’air
(i) Pompe à air ou valve à impulsion.
(ii) Valves qui affectent la distribution d’écoulement.
(iii) Distributeur.
(6) Catalyseur ou système de réacteur thermique
(i) Convertisseur catalytique.
(ii) Réacteur thermique.
(iii) Tubulure d’échappement.
(7) Contrôles de particules
(i) Pièges, filtres, électrofiltres et tout autre dispositif utilisé pour capturer les
émissions de particules.
(8) Pièces diverses utilisées dans les systèmes énumérés ci-dessus
(i) Commandes électroniques.
(ii) Valves et interrupteurs sensibles au vide, à la température et au temps.
(iii) Tuyaux, courroies, connecteurs et modules.
Techtronic Industries North America, Inc. fournira au propriétaire des instructions
d’entretien et d’utilisation écrites avec chaque nouveau moteur.
La période de conformité aux réglementations antipollution de l’autocollant de
conformité d’émissions indique le nombre nominal d’heures de fonctionnement du
moteur conformément aux réglementations du gouvernement fédéral américain.
Catégorie C = 50 heures, B = 125 heures, A = 300 heures.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC. DÉCLARATION DE GARANTIE LIMITÉE SYSTÈMES DE CONTRÔLE
DES ÉMISSIONS POUR LES ÉTATS-UNIS ET LA CALIFORNIE. PETITS MOTEURS NON ROUTIERS ET HORS ROUTE
VOS DROITS ET RESPONSABILITÉS EN VERTU DE CETTE GARANTIE
3 — Español
REGLAS DE SEGURIDAD GENERALES
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El incumplimiento
de las instrucciones señaladas abajo puede causar descargas
eléctricas, incendios y lesiones corporales serias.
LEA TODAS LAS INSTRUCCIONES
Para utilizar este producto de una forma segura, lea y entienda
todas las instrucciones antes de usarlo. Siga todas las
instrucciones de seguridad. La inobservancia de todas las
instrucciones de seguridad señaladas abajo puede causar
lesiones corporales graves.
No permita que utilicen esta unidad niños ni personas carentes
de la debida instrucción para su manejo.
Nunca arranque ni accione el motor en un área cerrada o con
ventilación insuficiente; la inhalación de las emanaciones del
escape puede ser mortal.
Despeje el área de trabajo cada vez antes de utilizar esta
herramienta. Retire todos los objetos tales como piedras, vidrios
rotos, clavos, alambre o cuerdas que pudiesen resultar lanzados
o enredados en el hilo de corte o cuchilla, según sea el caso.
Siempre utilice protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1, como así
también protección auditiva cuando utilice este equipo.
Póngase pantalones, mangas largas, botas y guantes gruesos.
No se ponga ropa holgada o pantalones cortos, sandalias ni
ande descalzo. No se ponga joyas de ninguna clase.
La ropa protectora pesada puede aumentar la fatiga del operador,
lo cual puede originar un golpe de calor. En climas cálidos y
húmedos, el trabajo pesado debe programarse para las primeras
horas de la mañana o las últimas horas de la tarde, cuando las
temperaturas son más bajas.
Los usuarios del producto en las jurisdicciones del Servicio
Forestal de los Estados Unidos, y en algunos estados, deben
cumplir con los reglamentos de prevención de incendios. Este
producto está equipado de un parachispas; no obstante es
posible que el usuario deba cumplir otros requisitos. Consulte
con las autoridades federales, estatales o locales.
Nunca utilice esta unidad colocándola al lado izquierdo de usted.
Recójase el cabello largo arriba del nivel de los hombros para
evitar que se enrede en las piezas móviles.
Mantenga a todas las personas presentes, niños y animales por
lo menos a 15 m (50 pies) de distancia. Debe exhortarse a los
circunstantes a ponerse protección para los ojos. Si alquien se
aproxima mientras usted está utilizando la herramienta, apague
el motor y el accesorio de corte. En el caso de las unidades
con cuchilla, existe el riesgo adicional de que las personas
presentes sufran lesiones al ser golpeadas con la cuchilla en
movimiento en caso de un contragolpe de la cuchilla u otra
reacción inesperada de la sierra.
No use esta unidad cuando se encuentre fatigado, enfermo o
bajo los efectos del alcohol, drogas o medicamentos.
No utilice este producto si no hay luz suficiente.
Mantenga los pies bien afirmados y el equilibrio. No trate de
alcanzar demasiado lejos. Al tratar de hacerlo puede perder el
equilibrio o exponerse al contacto con superficies calientes.
Mantenga todas las partes del cuerpo alejadas de toda pieza móvil.
Para evitar tocar superficies calientes, al utilizar esta unidad
nunca coloque la parte inferior de la misma arriba del nivel de
la cintura.
No toque las áreas alrededor del silenciador o del cilindro de
la unidad, estas partes se calientan durante el funcionamiento.
Contacto con superficies calientes puede causar lesiones
serias.
Siempre apague el motor y retire el cable de la bujía antes de
realizar cualquier ajuste o reparaciones, excepto para los ajustes
del carburador.
Inspeccione cada vez la unidad antes de usarla para ver si tiene
tornillos flojos, fugas de combustible, etc. Reemplace toda pieza
dañada antes de utilizar la unidad.
El accesorio de corte nunca debe girar en marcha lenta durante
el uso normal. El accesorio de corte puede girar en marcha lenta
durante los ajustes del carburador.
Ha habido informes de que las vibraciones de las herramientas
motorizadas de mano pueden contribuir, en ciertas personas,
al desarrollo de una condición llamada síndrome de Raynaud.
Entre los posibles síntomas está el hormigueo, el entumecimiento
y la palidez de los dedos, síntomas presentes normalmente
con la exposición al frío. Se cree que los factores hereditarios,
la exposición al frío y a la humedad, la dieta, el fumar y las
prácticas de trabajo contribuyen al desarrollo de estos síntomas.
Actualmente se desconoce qué tipo de vibraciones o cuánto
tiempo de exposición a las mismas, si tal es el caso, pueden
contribuir a la mencionada afección. Hay medidas de precaución
que puede tomar el operador para reducir posiblemente los
efectos de la vibración:
a) Mantenga caliente el cuerpo en tiempo frío. Al utilizar la
unidad use guantes para mantener calientes las manos y
las muñecas. Los informes médicos indican que el clima
frío es un factor importante que contribuye al síndrome de
Raynaud.
b) Después de cada período de utilización de la unidad, haga
ejercicio para aumentar la circulación de la sangre.
c) Tome descansos frecuentes durante el trabajo. Limite la
cantidad de exposición al día.
d) Mantenga la herramienta bien cuidada, con los elementos
de sujeción debidamente apretados y siempre cambiando
las piezas desgastadas.
Si sufre cualquiera de los síntomas propios de esta condición,
de inmediato interrumpa el uso de la unidad y consulte a su
doctor en lo concerniente a los mismos.
Mezcle y guarde el combustible en un recipiente aprobado para
gasolina.
Mezcle el combustible al aire libre, donde no haya chispas ni
llamas. Limpie todo derrame de combustible. Aléjese por lo
menos 9 m (30 pies) del sitio de reabastecimiento de combustible
antes de encender el motor.Afloje lentamente la tapa del tanque
de combustible después de apagarse el motor. No fume durante
el reabastecimiento.
Apague el motor y deje que se enfríe antes del reabastecimiento
de combustible o de guardar la unidad.
Deje que se enfríe el motor; vacíe el tanque de combustible y
fije la unidad para inmovilizarla antes de transportarla en un
vehículo.
Póngase equipo de protección y observe todas las instrucciones
de seguridad. Para los productos equipados de embrague,
asegúrese de que el accesorio de corte deje de girar al tenerse el
motor en marcha lenta. Al apagar la unidad, asegúrese de que el
accesorio de corte se haya detenido antes de dejarla en reposo.
4 — Español
REGLAS DE SEGURIDAD ESPECÍFICAS
REGLAS DE SEGURIDAD ESPECÍFICAS PARA
EL USO DE LA RECORTADORA
Inspeccione el producto cada vez antes usarlo. Reemplace
toda pieza dañada. Asegúrese de que todos los tornillos y
demás elementos de unión estén en lugar y bien firmes. Revise
la herramienta para ver si tiene fugas de combustible.
Reemplace el cabezal del hilo si estuviese agrietado, astillado
o dañado de alguna manera. Asegúrese de que el cabezal
del hilo, o cuchilla, según sea el caso, esté debidamente
instalado y firmemente asegurado. La inobservancia de esta
advertencia puede causar lesiones corporales serias.
Asegúrese de que todas las protecciones, correas, deflectores
y mangos estén firme y correctamente instalados.
No use cuchillas, dispositivos desgranadores, cables ni
cuerdas. Sólo use hilo de repuesto del fabricante en cabezales
cortadores. No use ningún otro accesorio de corte. La
instalación de un cabezal cortador de cualquier otra marca
en esta recortadora de hilo puede.
Nunca utilice la unidad si el deflector de césped no está en
posición y en buenas condiciones de funcionamiento.
Sujete firmemente ambos mangos al estar recortando.
Mantenga el cabezal del hilo por debajo del nivel de la
cintura. Nunca corte con el cabezal del hilo a más de
762 mm (30 pulg.) del suelo.
5 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su signifi-
cado para mayor seguridad al manejar este producto.
SYMBOLO NOMBRE EXPLICATIÓN
Símbolo de alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este
producto.
Protección para los ojos y los oídos
Siempre utilice protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1, como así
también protección auditiva cuando utilice este equipo.
Mantenga alejadas a las personas
presentes
Mantenga alejados a los observadores a un mínimo de 15 m
(50 pies) de distancia.
Rebote Cualquier objeto lanzado puede rebotar y producir lesiones
personales o daños físicos.
No instale hoja de corte No instale ni utilice ningún tipo de hoja de corte en ningún
producto con este símbolo.
Gasolina y lubricante
Use gasolina sin plomo destinada para vehículos con un octanaje
de 87 [(R + M) / 2] o más. Este producto está impulsado por
un motor de dos tiempos y utiliza una mezcla de gasolina y
lubricante para motor de dos tiempos.
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este
producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.
PRECAUCIÓN: (Sin el símbolo de alerta de seguridad) Indica una situación que puede producir
daños materiales.
6 — Español
ESPECIFICACIONES DEL PRODUCTO
Peso - (sin combustible)
CS26 ...........................................................................................................................................................................4,7 kg (10,3 lb.)
SS26 ............................................................................................................................................................................5,4 kg (11,8 lb.)
Anchura del corte del hilo
CS26 .......................................................................................................................................................................432 mm (17 pulg.)
SS26 y BC26 ...........................................................................................................................................................457 mm (18 pulg.)
Cilindrada del motor.........................................................................................................................................................................26 cc
Diámetro del hilo
Mecanismo de avance de hilo Reel-Easy™........................................................................................................2,4 mm (0,095 pulg.)
Inserto para cabezal del hilo con línea fija Dual Spool™ ...........................2,4 mm a 2,7 mm máx. (0,095 pulg. a 0,105 pulg. máx.)
CARACTERÍSTICAS
FAMILIARÍCESE CON SU PRODUCTO
Vea la figuras 1 y 2.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta misma y
en este manual, y se debe comprender también el trabajo que
intenta realizar. Antes de usar este producto, familiarícese con
todas las características de funcionamiento y normas de seguridad
del mismo.
DEFLECTOR DE PASTO
La producto incorpora un deflector de pasto que ayuda a proteger
al operador de los desechos lanzados por la herramienta.
MECANISMO DE AVANCE DE HILO
REEL-EASY™
El sistema de avance de hilo por golpe Reel-Easy™ permite
avanzar con facilidad el hilo al utilizarse la recortadora.
MOTOR MONTADO EN LA PARTE SUPERIOR
Con el motor montado en la parte superior se mejora el equilibrio
y está alejado del polvo y de los desechos del área de corte.
DESEMPAQUETADO
Este producto debe armarse.
Extraiga cuidadosamente de la caja la producto y los accesorios.
Asegúrese de que estén presentes todos los artículos
enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la lista
de contenido ya está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla las piezas de esta
lista en el producto. Éstas deben ser instaladas por el usuario.
El uso de un producto que puede haber sido ensamblado de
forma inadecuada podría causar lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya utilizado
satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-860-4050, donde le brindaremos asistencia.
ARMADO
LISTA DE EMPAQUETADO
CS26
Conjunto de la recortadora
Mango delantero
Deflector de pasto del eje curvo
Inserto para cabezal del hilo con línea fija Dual Spool™
Botella de lubricante para motor de dos tiempos
Manual del operador
SS26
Conjunto de la recortadora
Mango delantero
Deflector de pasto del eje recto
Inserto para cabezal del hilo con línea fija Dual Spool™
Botella de lubricante para motor de dos tiempos
Manual del operador
7 — Español
ARMADO
DESMONTAJE DEL ADITAMENTO DEL
CABEZAL MOTOR
Para desmontar o cambiar el aditamento:
Afloje la perilla.
Oprima el botón y gire los ejes para separar los extremos de
los mismos.
MONTAJE DE LA ASA DE ALMACENAMIENTO
Vea la figura 4.
Hay dos formas de colgar el aditamento para guardarlo:
Para usar la tapa de suspensión, oprima el botón y coloque la
tapa en el extremo del eje del aditamento. Gire levemente la
tapa de un lado a otro hasta que quede asegurado en su lugar
el botón.
El orificio secundario del eje del aditamento puede emplearse
también para colgar éste.
MONTAJE DEL MANGO DELANTERO
Vea la figura 5.
Retire la tuerca de mariposa, arandela y perno del clip de la
mango delantero.
Instale el mango delantero sobre el lado superior del alojamiento
del eje de impulsión en el área que indica la etiqueta.
NOTA: El lado abierto del mango debe quedar orientado hacia
el operador.
Coloque el perno a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco de tal
forma moldeado en un costado del mango.
Vuelva arandela y tuerca de mariposa.
Apriete firmemente la tuerca de mariposa.
MONTAJE DEL DEFLECTOR DE PASTO
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está afilada.
Evite tocar la cuchilla. Si no evita tal contacto puede originarse
lesiones corporales serias.
PARA MONTAR EL DEFLECTOR DE PASTO DEL
EJE CURVO - CS26
Vea la figura 6.
Quite tornillo de hexagonal, la arandela y la tuerca de mariposa
del deflector de pasto.
Monte el deflector de pasto en la parte inferior del eje curvo,
como se muestra.
Introduzca el tornillo de hexagonal a través del deflector de
pasto y del soporte del eje curvo.
Coloque la arandela en el tornillo de hexagonal.
Coloque la tuerca de mariposa en el tornillo de hexagonal y
apriételos firmemente.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este producto
sin haber reemplazado la pieza. Usar este producto con
partes dañadas o faltantes puede causar lesiones serias al
operador.
ADVERTENCIA:
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar lesiones
corporales graves, siempre desconecte el cable de la bujía del
motor de la bujía misma al ensamblar las piezas.
INSTALACIÓN DEL CABEZAL MOTOR EN EL
ADITAMENTO
Vea la figura 3.
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento, desmontar o mientras
esté funcionando el cabezal motor. Si no apaga el motor puede
causarse lesiones serias a sí mismo y a otras personas.
El aditamento se conecta al cabezal motor mediante un dispositivo
acoplador.
Afloje la perilla en el acoplador del eje del cabezal de potencia
y retire la tapa de suspensión del accesorio.
Oprima el botón situado en el eje del aditamento. Alinee el botón
con el hueco guía situado en el acoplador del cabezal motor, y
con un movimiento de deslizamiento una los dos ejes. Gire el
eje del aditamento hasta que el botón quede asegurado en el
orificio de posicionamiento.
NOTA: Si el botón no brota completamente en el orificio de
posicionamiento, significa que los ejes no están bien asegurados
en su lugar. Gire levemente los ejes de un lado a otro hasta que
el botón quede asegurado en su lugar.
Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de utilizar
el equipo; verifique periódicamente el apriete de la misma
durante el uso para evitar lesiones corporales graves.
8 — Español
PARA MONTAR EL DEFLECTOR DE PASTO
PARA EJE RECTO - SS26
Vea la figura 7.
Retire el tornillo de mariposa del deflector de pasto.
Introduzca la orejeta del soporte de montaje en la ranura del
deflector de pasto.
ARMADO
Alinee el orificio del tornillo en el soporte de montaje con
orificio del tornillo del deflector de pasto.
Introduzca el tornillo de mariposa a través del soporte de
montaje y en el deflector de pasto.
Apriete firmemente el tornillo.
ADVERTENCIA:
No permita que su familarización con este producto le vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para infligir una lesión grave.
ADVERTENCIA:
Siempre utilice protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1, como así
también protección auditiva cuando utilice este equipo.
ADVERTENCIA:
No use cuchillas, dispositivos desgranadores, cables ni
cuerdas. No utilice ningún aditamento o accesorio no
recomendado por el fabricante de este producto. El empleo
de aditamentos o accesorios no recomendandos podría
causar lesiones serias.
ABASTECIMIENTO Y REABASTECIMIENTO DE
COMBUSTIBLE DE LA RECORTADORA
MEZCLA DE COMBUSTIBLE
Este producto está accionado por un motor de 2 tiempos y
requiere el premezclado de gasolina y lubricante para motor
de dos tiempos. Mezcle previamente gasolina sin plomo y
lubricante para motores de 2 tiempos en un recipiente de 1
galón de capacidad y de uso aprobado para gasolina.
Combustible recomendado: El motor está certificado para
funcionar con gasolina sin plomo destinada para uso automotor.
Mezcle lubricante de alta calidad para motor de dos tiempos
a razón de 2,6 onz. por galón americano.
No use lubricante de uso automotor ni lubricante para motores
fuera de borda de 2 tiempos.
NO mezcle más producto del que pueda utilizar en un período
de 30 días.
LUBRICANTE DE ALTA CALIDAD PARA
MOTOR DE DOS TIEMPOS
GASOLINA LUBRICANTE
1 galón (US) 2.6 onzas
1 litro 20 cc (20 ml)
LLENADO DEL TANQUE
Limpie la superficie alrededor de la tapa del tanque de
combustible para evitar toda contaminación.
FUNCIONAMIENTO
Afloje lentamente la tapa del tanque de combustible. Coloque
la tapa en una superficie limpia.
Vierta cuidadosamente el combustible en el tanque. Evite
los derrames.
Antes de volver a colocar la tapa del tanque de combustible,
limpie e inspeccione la junta.
Vuelva a colocar inmediatamente la tapa del tanque de
combustible y apriételo con la mano. Limpie todo derrame
de combustible.
NOTA: Es normal que salga humo de un motor nuevo después
de usarlo por primera vez.
ADVERTENCIA:
Siempre apague el motor antes de abastecer el combustible.
Nunca agregue combustible a una máquina con el motor en
marcha o caliente. Aléjese por lo menos 30 pies (9 metros) del
sitio de reabastecimiento de combustible antes de encender
el motor. ¡No fume! La inobservancia de esta advertencia
puede causar lesiones serias.
COMBUSTIBLES OXIGENADOS
NO USE COMBUSTIBLE E85. ANULARÁ SU GARANTÍA.
NOTA: No están cubiertos en la garantía los problemas de
desempeño o daños al sistema de combustible producidos por
el uso de un combustible oxigenado con un contenido superior a
los porcentajes de alcohol o compuesto de éter señalados abajo.
Etanol. Las gasolinas con un contenido de 10% de etanol
por volumen (comunmente conocida como E10) o 15% de
etanol por volumen (comunmente conocida como E15) son
aceptables. La E85 no lo es.
ARRANQUE Y APAGADO
Vea las figuras 8 a 10.
Para el arranque debe colocarse la recortadora en una superficie
plana y despejada.
Para arrancar con el motor frío:
Presione lentamente 10 veces la bomba de cebado.
NOTA: Luego de la 7ª vez que oprima, se debe ver el
combustible en la bomba de cebado. Si esto no sucede,
continúe presionando el cebador hasta que vea combustible
en la bomba.
Coloque la palanca del anegador en la posición FULL CHOKE
(anegación máxima).
Oprima completamente el gatillo del acelerador y tire
enérgicamente del mango del arrancador hasta que el motor
intente arrancar. No tire de la cuerda del arrancador más de
cuatro (4) veces.
NOTA: Mantenga completamente oprimido el gatillo.
Coloque la palanca del anegador en la posición HALF
CHOKE (anegación media).
9 — Español
FUNCIONAMIENTO
Tire del mango del arrancador hasta que empiece a funcionar el
motor. No tire del mango del arrancador más de seis (6) veces.
NOTA: Si el motor no arranca, ponga el anegador en “FULL
CHOKE” (anegación máxima) y repita los pasos.
Permita que el motor funcione 10 segundos y después ponga
la palanca del anegador en la posición RUN (funcionamiento).
Para arrancar con el motor caliente:
Presione lentamente 10 veces la bomba de cebado.
Después ponga la palanca del anegador en la posición RUN
(funcionamiento).
Oprima completamente el gatillo del acelerador y tire del
mango del arrancador hasta que empiece a funcionar el motor.
Para apagar el motor:
Para apagar el motor, coloque el interruptor de STOP en la
posición de apagado “ ”.
SI NECESITA ASISTENCIA PARA EL ARRANQUE ESTE
PRODUCTO:
No devuelva este producto a la tienda donde fue adquirido. Por
favor llame al Departamento de Atención al Cliente para todo
problema que pueda tener.
Si necesita asistencia llame al: 1-800-860-4050.
MANEJO DE LA RECORTADORA
Vea la figura 11.
ADVERTENCIA:
Siempre coloque la unidad al lado derecho de usted. Si se
utiliza la unidad colocándola en el lado izquierdo del cuerpo,
el usuario expone éste a superficies calientes, lo cual puede
causar lesiones por quemadura.
ADVERTENCIA:
Para evitar quemaduras causadas por tocar superficies
calientes, al utilizar esta unidad nunca coloque la parte
inferior de la misma arriba del nivel de la cintura.
Sujete la recortadora con la mano derecha en el mango trasero
y coloque la mano izquierda en el mango delantero. Sujete
firmemente la unidad con ambas manos durante la operación.
Se recomienda sujetar la recortadora en una posición cómoda,
con el mango trasero a la altura de la cadera.
Siempre utilice la recortadora a la posición RUN (funcionamiento).
Corte la hierba alta desde la parte superior hacia abajo. Esto
evitará que la hierba se enrolle alrededor del alojamiento
del eje y del cabezal del hilo que pudiese causar daño por
calentamiento excesivo. Si la hierba se enrolla alrededor del
cabezal del hilo, APAGUE EL MOTOR, desconecte el cable de
la bujía y desprenda la hierba. Un recorte prolongado con el
acelerador parcialmente abierto produce goteo de lubricante
por el silenciador.
ADVERTENCIA:
Siempre sujete la recortadora de hilo lejos del cuerpo,
manteniendo un espacio entre el cuerpo y la herramienta.
Cualquier contacto del cuerpo con la armazón o el
cabezal de corte de la recortadora de hilo puede producir
quemaduras y/o otras lesiones serias.
SUGERENCIAS PARA CORTAR
Vea las figuras 11 a 13.
Evite tocar las superficies calientes de la herramienta; para
ello, manténgala lejos del cuerpo. (La posición correcta
de manejo de la herramienta se muestra en la figura 11.)
Mantenga la recortadora inclinada hacia el área de corte;
ésta es la mejor área de corte.
La recortadora de eje curvo corta cuando se pasa la unidad
de derecha a izquierda. La recortadora de eje recto corta
cuando se pasa la unidad de izquierda a derecha. De esta
manera se evita el lanzamiento de desechos hacia el operador.
Evite cortar en el área peligrosa mostrada en la ilustración.
Use la punta del hilo para efectuar el recorte; no fuerce el
cabezal del hilo hacia la hierba sin cortar.
Las cercas de alambre y de estacas causa desgaste adicional
en el hilo, incluso la ruptura. Los muros de piedra y de ladrillo,
los cordones y la madera pueden gastar rápidamente el hilo.
Evite el contacto con árboles y los arbustos. La corteza de
los árboles, las molduras de madera, los revestimientos
de las paredes y los postes de las cercas pueden resultar
dañados fácilmente por el hilo.
AVANCE DEL HILO UTILIZANDO EL SISTEMA
DE AVANCE DE HILO POR GOLPE REEL-EASY™
El avance del hilo se controla golpeando levemente el cabezal
del hilo sobre la hierba mientras el motor funciona a la máxima
aceleración.
Haga funcionar el motor a la máxima aceleración.
Golpee levemente el cabezal sobre el suelo para hacer avanzar
el hilo. El hilo avanza cada vez que se golpea el cabezal.
Quizá se necesiten varios golpes hasta que el hilo haga
contacto con la cuchilla de corte.
Reanude el recortado.
NOTA: Si el hilo se gasta hasta quedar muy corto quizá no
pueda avanzar el hilo tras golpear el cabezal contra el suelo.
Si así fuese, APAGUE EL MOTOR, desconecte el cable de la
bujía y avance manualmente el hilo.
AVANCE MANUALMENTE EL HILO
Con el motor apagado y el cable de la bujía desconectó, empuje
hacia abajo el retén del carrete mientras tira del hilo, o hilos,
según sea el caso, para avanzar manualmente el hilo.
CUCHILLA DE CORTE DEL HILO EN EL
DEFLECTOR DE HIERBA
Vea la figura 14.
Esta recortadora está equipada con una cuchilla de corte del hilo
instalada en el deflector de pasto. Para mejores resultados en el
recorte, avance el hilo hasta que la cuchilla lo corte a la longitud
apropiada. Avance el hilo siempre que escuche que el motor está
funcionando más rápido de lo normal, o cuando disminuya la
eficiencia del corte. Esto mantendrá un mejor desempeño y mantendrá
el hilo a la suficiente longitud para avanzar apropiadamente.
10 — Español
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.
ADVERTENCIA:
Siempre utilice protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1, como así
también protección auditiva cuando utilice este equipo.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar mantenimiento a la máquina,
apague el motor, espere hasta que se detengan todas las piezas
en movimiento, desconecte el cable de la bujía y apártelo de la
bujía. El incumplimiento de estas instrucciones puede provocar
lesiones personales graves o daños materiales.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La mayoría
de los plásticos son susceptibles a diferentes tipos de solventes
comerciales y pueden resultar dañados. Utilice paños limpios
para eliminar la suciedad, el polvo, el lubricante, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, lubricantes penetrantes,
etc., lleguen a tocar las piezas de plástico. Los productos
químicos pueden dañar, debilitar o destruir el plástico, lo cual
puede causar lesiones serias.
A menudo, usted puede efectuar los ajustes y reparaciones
descritos aquí. Para otro tipo de reparaciones, lleve la recortadora
a un establecimiento de servicio autorizado.
REEMPLAZO DEL CARRETE
SISTEMA DE AVANCE DE HILO POR GOLPE
REEL-EASY™
Vea las figuras 15 a 17.
Si únicamente va a reabastecer el hilo, consulte la sección
Reabastecimiento del hilo más adelante en este manual.
Use únicamente hilo monofilar de 2,4 mm (0,095 pulg.) de
diámetro.
Apague el motor y desconecte el cable de la bujía. Sujete el
cabezal del hilo y desenrosque el retén del carrete.
Para retirar el retén del carrete:
En el caso de la CS26, gire hacia la izquierda el retén del carrete.
En el caso de la SS26, gire hacia la derecha el retén del carrete.
MANTENIMIENTO
Retire el carrete vacío del cabezal del hilo.
NOTA: No es necesario quitar el alojamiento del cabezal del
hilo del eje de impulsión.
Inserte el nuevo carrete en el cabezal del hilo.
NOTA: Asegúrese de que las flechas en el carrete estén
alineadas con los ojillos en el alojamiento del cabezal del
hilo. Presione hacia abajo y mantenga presionado el carrete
y el alojamiento al mismo tiempo mientras se completa la
instalación.
 Vuelva a colocar el retén del carrete para asegurarlo.
Para instalar el retén del carrete:
En el caso de la CS26, gire hacia la derecha el retén del carrete.
En el caso de la SS26, gire hacia la izquierda el retén del carrete.
Coloque el hilo como se describe en la sección Reabastecimiento
del hilo.
REABASTECIMIENTO DEL HILO
Vea las figuras 17 a 19.
Apague el motor y desconecte el cable de la bujía.
Gire el carrete hacia la derecha según sea necesario para
alinear las flechas del carrete con los ojillos en el alojamiento
del cabezal del hilo.
Corte una pieza de hilo monofilar de 3,1 m (10 pies) de largo.
ncuentre la mitad del tramo de hilo. Inserte el hilo en el ojillo
ubicado en el alojamiento de la recortadora de hilo. Empuje
hasta que el extremo del hilo salga por el otro lado del cabezal
del hilo. Tire del hilo del otro lado hasta que obtenga la misma
cantidad de hilo en ambos lados del carrete.
Gire el carrete hacia la derecha para enrollar el hilo en éste
hasta obtener aproximadamente 152,4 mm (6 pulg.) de hilo en
cada lado.
Presione el retén del carrete a la vez que tira del hilo, o hilos,
para avanzar manualmente el hilo y para verificar el ensamblaje
correcto del cabezal del hilo.
INSTALACIÓN DEL INSERTO PARA CABEZAL
DEL HILO CON LÍNEA FIJA DUAL SPOOL™
Vea la figura 20 y 21.
Detenga el motor y desconecte el cable de la bujía.
Quite el retén del carrete.
Quite el carrete y el resorte del cabezal del hilo.
Busque la palabra LOAD en la parte superior del inserto del
cabezal del hilo con línea fija Dual Spool™, luego ubique los
orificios que están a los lados del inserto debajo de LOAD.
Coloque el inserto dentro del cabezal del hilo de modo que
los orificios de los lados del inserto se alineen con las ranuras
situadas a los lados del cabezal del hilo. Asegúrese de que el
carrete esté completamente asentado.
Vuelva a colocar el retén del carrete en el cabezal del hilo y
gírelo a la izquierda para asegurarlo.
Instale el hilo como se describe en la siguiente sección de este
manual.
11 — Español
MANTENIMIENTO
INSTALACIÓN DEL HILO EN EL CABEZAL DEL
HILO CON LÍNEA FIJA DUAL SPOOL™
Vea la figura 21.
Use únicamente hilo monofilar de 2,4 mm a 2,7 mm. (0,095 pulg.
a 0,105 pulg.) de diámetro.
Detenga el motor y desconecte el cable de la bujía.
Tome dos de los tramos precortados del hilo de la recortadora
suministrados o corte dos piezas de hilo de la recortadora en
tramos de 279,4 mm (11 pulg.).
Introduzca los hilos en las ranuras situadas a los lados del
cabezal del hilo. El hilo debe introducirse hasta que sobresalgan
aproximadamente 25,4 mm (1 pulg.) de los orificios en la parte
superior del cabezal del hilo.
Tire del hilo viejo para retirarlo a través de los orificios situados
en la parte superior del cabezal del hilo.
LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL
SILENCIADOR
NOTA: Dependiendo del tipo de combustible utilizado, el tipo
y la cantidad de lubricante utilizado, o las condiciones de
funcionamiento en particular, la abertura de escape, el silenciador
y/o el parachispas pueden resultar obstruidos con depósitos de
carbón. Si observa alguna pérdida de potencia en su herramienta
con motor de gasolina, quizá sea necesario eliminar dichos
depósitos para restaurar el rendimiento. Recomendamos
enfáticamente que este servicio lo realicen únicamente los técnicos
de servicio calificados.
PARACHISPAS
Es necesario limpiar o reemplazar el parachispas cada 50 horas
o anualmente para asegurarse del buen funcionamiento de la
unidad. Los parachispas pueden estar instalados en diferentes
posiciones dependiendo del modelo del cual se trate. Comuníquese
con el establecimiento de servicio más cercano para confirmar la
ubicación del parachispas para su modelo específico.
AJUSTE DE LA MARCHA LENTA
Vea la figura 22.
Si el accesorio del corte avanza estando el motor en marcha
lenta, se necesita ajustar el tornillo de marcha lenta del motor.
Gire el tornillo de velocidad de marcha lenta en el sentido
contrario a las manecillas del reloj para reducir las RPM y
que se detenga el movimiento del accesorio del corte. Si el
accesorio del corte aún se mueve al estar el motor en marcha
lenta, contacte a un representante de servicio para el ajuste y
suspenda el uso de la misma hasta que se efectúe la reparación.
ADVERTENCIA:
El accesorio del corte nunca debe girar en marcha lenta. Gire
a la izquierda el tornillo de marcha lenta para reducir dicha
marcha y así detener el accesorio de corte, o comuníquese
con un representante de servicio para que la ajusten, y
suspenda el uso de la unidad hasta que se efectúe la
reparación. Si el accesorio del corte se mueve al estar el motor
en marcha lenta, pueden resultar lesiones corporales serias.
LIMPIEZA DEL FILTRO DE AIRE PANTALLA
Vea las figuras 23 y 24.
Para obtener un desempeño apropiado y una larga vida útil de la
unidad, mantenga limpio el filtro de aire.
Para retirar la tapa del filtro de aire pantalla, con el dedo pulgar
empuje el pestillo hacia abajo y tire con cuidado de la tapa.
Cepille levemente la pantalla del filtro de aire para limpiarlo.
Para volver a colocar la tapa del filtro de aire, introduzca las
orejetas de la parte inferior de la tapa en las ranuras de la base
del filtro; empuje hacia arriba la tapa hasta que quede firmemente
trabada en su lugar.
TAPA DEL TANQUE DE COMBUSTIBLE
ADVERTENCIA:
Revise la herramienta para ver si tiene fugas de combustible. Una
tapa del tanque de combustible con fugas constituye un riesgo
de incendio y debe reemplazarse inmediatamente. Si encuentra
fugas, corrija el problema antes de utilizar la herramienta. De
lo contrario puede producirse un incendio, con el consiguiente
riesgo de lesiones serias.
La tapa del tanque de combustible contiene un filtro que no necesita
mantenimiento y una válvula de retención. Un filtro de combustible
obstruido puede causar un desempeño deficiente del motor. Si
mejora el desempeño al aflojar la tapa del tanque de combustible,
es posible que esté defectuosa la válvula de retención o quizá esté
obstruido el filtro. Reemplace la tapa del tanque de combustible
si es necesario.
REEMPLAZO DE LA
BUJÍA
En este motor se emplea una bujía Champion RCJ-6Y o NGK
BPMR7A con una separación interelectródica de 0,63 mm (0,025
pulg.). Utilice un repuesto idéntico y cámbielo anualmente.
ALMACENAMIENTO DE LA PRODUCTO
Limpie todo material extraño de la producto. Almacene la unidad
en un espacio bien ventilado inaccesible a los niños. Evite que
la unidad entre en contacto con agentes corrosivos como las
sustancias químicas para el jardín y las sales para derretir el
hielo.
Cumpla todos los reglamentos federales y municipales para el
almacenamiento y manejo seguro de la gasolina.
Al almacenar 1 mes o más:
Drene todo el combustible del tanque en un recipiente de
uso aprobado para gasolina. Accione el motor hasta que se
apague.
12 — Español
PROBLEMA CAUSA POSIBLE SOLUCIÓN
SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL CONCESIONARIO DE
SERVICIO AUTORIZADO DE SU PREFERENCIA.
SOLUCIÓN DE PROBLEMAS
1. Limpie o reemplace la bujía, según sea necesario.
Reajuste la separación interelectródica de la bujía.
Consulte la sección Reemplazo de la bujía más
arriba en este manual.
2. Presione la bomba de cebado hasta que se
llene de combustible la misma. Si no se llena la
bomba, significa que está obstruido el sistema de
conducción de combustible. Comuníquese con un
establecimiento autorizados de servicio. Si se llena
la bomba, es posible que esté ahogado el motor,
prosiga con el siguiente punto.
3. Coloque la palanca del anegador en la posición
START (arranque). Oprima el gatillo y tire de la
cuerda hasta que el motor arranque y funcione.
NOTA: Dependiendo de la intensidad del
ahogamiento, pueden requerirse numerosos
tirones de la cuerda.
1. Use combustible fresco y la mezcla correcta de
lubricante para motor de 2 tiempos. (50:1).
2. Limpie el filtro de aire pantalla. Consulte la sección
Limpieza del filtro de aire pantalla previamente
en este manual.
3. Comuníquese con un establecimiento autorizados
de servicio.
4. Limpie o reemplace la bujía, según sea necesario.
Reajuste la separación interelectródica de la bujía.
Consulte la sección Reemplazo de la bujía más
arriba en este manual.
1. Gire a la derecha el tornillo de marcha lenta para
aumentar la velocidad de marcha en vacío (ralentí).
Vea la figura 22.
1. Lubrique el resorte con rociador de silicón.
2. Instale más hilo. Consulte la sección de
reabastecimiento del hilo correspondiente en
este manual.
3. Tire de los hilos a la vez que alternadamente
presiona y suelta el retén del carrete.
4. Retire el hilo del carrete y vuelva a enrollarlo.
Consulte la sección de reabastecimiento del hilo
correspondiente en este manual.
5. Avance el hilo a la máxima aceleración.
1. Limpie las roscas y lubríquelas con grasa - si no
hay mejoría, reemplace el retén del carrete.
1. Corte la hierba alta de arriba hacia abajo para
evitar que se enrede en la unidad.
2. Accione la recortadora a la máxima
aceleración.
El motor no arranca
El motor no alcanza la
máxima velocidad y emite
demasiado humo
El motor arranca, marcha
y acelera pero no funciona
a velocidad de marcha en
vacío (ralentí)
No avanza el hilo
Es difícil girar el retén del
carrete
El pasto se enreda alrededor
del alojamiento del eje de
impulsión y del cabezal del
hilo
1. No hay chispa.
2. No hay combustible.
3. Está ahogado el motor.
1. Mezcla de lubricante y combustible
incorrecta.
2. Está sucio el filtro de aire pantalla.
3. Está sucia la pantalla parachispas.
4. Falló la bujía.
1. El tornillo de marcha lenta del
carburador necesita ajuste.
1. El hilo se pegó a sí mismo.
2. No hay suficiente hilo en el
carrete.
3. El hilo se gastó hasta quedar muy
corto.
4. El hilo está enredado en el
carrete.
5. La velocidad del motor está muy
lenta.
1. La rosca del tornillo está sucia o
dañada.
1. Se está cortando la hierba alta a
nivel del suelo.
2. Se está utilizando la recortadora
con el anegador parcialmente
abierto.
13 — Español
GARANTÍA
PROGRAMA DE MANTENIMIENTO PARA EL CONTROL DE EMISIONES Y LISTA DE PIEZAS GARANTIZADAS
Piezas para el Inspeccionar cada vez Limpiar cada Reemplazar cada Limpiar cada Reemplácelo cada
control de antes de usar la unidad 5 horas de uso 25 horas de uso 25 horas de uso 125 Horas
emisiones o cada año o cada año
CONJUNTO DE SILENCIADOR CATALÍTICO .............................................................................................. X
INCLUYE:
FILTRO PANTALLA .................................................... X
PANTALLA PARACHISPAS ..........................................................................................................................................................X
CONJUNTO DEL CARBURADOR
INCLUYE:
REPRESA TÉRMICA ..............X
JUNTAS..................................X
CONJUNTO DEL TANQUE DE COMBUSTIBLE
INCLUYE:
CONDUCTOS DE
COMBUSTIBLE .................X
TAPA DEL TANQUE
DE COMBUSTIBLE ................X
FILTRO DE COMBUSTIBLE
CONJUNTO DEL ENCENDIDO
INCLUYE:
BUJÍA ............................................................................................................ X
TODAS LAS PIEZAS RELACIONADAS CON LAS EMISIONES ESTÁN GARANTIZADAS POR TRES AÑOS O POR EL PERÍODO DE TIEMPO
PREVIO AL MOMENTO DEL PRIMER CAMBIO PROGRAMADO DE LAS PIEZAS, LO QUE SUCEDA PRIMERO.
ESTE PRODUCTO SE FABRICÓ CON UN SILENCIADOR CATALÍTICO
¡Felicidades! Acaba de realizar una inversión para proteger el medio ambiente. A fin de conservar el nivel de
emisiones original de este producto, le suplicamos consultar el apartado sobre mantenimiento que aparece abajo.
LLÁMENOS PRIMERO
Si tiene preguntas sobre el funcionamiento o el mantenimiento este
producto,llame al teléfono de atención al consumidor de Ryobi®!
La recortadora ha sido probada enteramente antes de embarcarse para
asegurar la satisfacción del consumidor.
1-800-860-4050
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
14 — Español
GARANTÍA
DECLARACIÓN DE LA GARANTÍA LIMITADA
Techtronic Industries North America, Inc. garantiza al
comprador original al menudeo que este producto de la marca
RYOBI® carece de defectos en los materiales y en la mano
de obra, y acuerda reparar o remplazar, a la sola discreción
de Techtronic Industries North America, Inc., cualquier
producto defectuoso, sin cargo alguno al comprador, dentro
de los siguientes períodos de tiempo a partir de la fecha de
compra.
Tres años si los productos se emplean para uso personal,
familiar o casero;
90 días si el producto se emplea para cualquier otro
propósito, como el uso comercial o el de alquiler.
Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.
Cualquier parte de este producto Techtronic Industries
North America, Inc. que, a juicio razonable de la compañía,
tenga defectos en los materiales o en la mano de obra, será
reparado o reemplazado por un centro de servicio autorizado
de herramientas para uso en el exterior de la marca RYOBI®,
sin cargo alguno al comprador por concepto de piezas y mano
de obra (Centro de Servicio Autorizado Ryobi).
El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado Ryobi dentro del período de
la garantía. El gasto de enviar el producto al centro de servicio
para cualquier trabajo cubierto por la garantía, así como el
gasto de devolverlo al propietario después de la reparación,
correrán por cuenta del propietario. La responsabilidad de
Techtronic Industries North America, Inc. con respecto a
todo reclamo se limita a las reparaciones o remplazo del
producto, y ningún reclamo de incumplimiento de la garantía
será causante de la cancelación o rescisión del contrato de
venta de ninguna herramienta de uso en el exterior de la
marca RYOBI®. En el establecimiento se requerirá el recibo
de compra para respaldar cualquier reclamo al amparo de
la garantía. Todo trabajo cubierto en la garantía debe ser
realizado por un concesionario de servicio autorizado.
Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier herramienta de uso en
el exterior de la marca RYOBI® empleada para propósitos
comerciales o de alquiler, o cualquier otro propósito
generador de ingresos.
Esta garantía no cubre ningún producto que haya sido
sujeto a un uso indebido, maltrato, negligencia o accidente,
o que haya sido utilizado de cualquier forma contraria a las
instrucciones de manejo especificadas en el manual del
operador del producto. Esta garantía no aplica a ningún daño
en el producto que resulte de un mantenimiento indebido
ni a ningún producto que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por
el uso normal ni por el uso de piezas o accesorios que
sean incompatibles con la herramienta para uso exterior
de la marca RYOBI®, o afecten de forma desfavorable su
funcionamiento, desempeño o durabilidad.
Además, esta garantía no cubre:
A. Afinación – Bujías, carburador, ajustes del carburador,
encendido, filtros
B. Artículos sujetos a desgaste – Perillas de tope, carretes
exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro y pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras
Techtronic Industries North America, Inc. se reserva
el derecho a cambiar o mejorar el diseño de cualquier
herramienta para uso en el exterior de la marca RYOBI® sin
asumir ninguna obligación de modificar ningún producto
fabricado previamente.
TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS
EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA
DECLARADA. POR CONSIGUIENTE, CUALQUIER GARANTÍA
IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD,
IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,
O DE CUALQUIER TIPO, PIERDEN TOTALMENTE SU
VALIDEZ DESPUÉS DEL VENCIMIENTO DEL PERÍODO
DE GARANTÍA CORRESPONDIENTE DE TRES AÑOS,
UN AÑO O NOVENTA DÍAS. DE CONFORMIDAD CON
ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA
Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE
LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. NO ASUME NINGUNA OTRA
OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN
DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE
QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD
POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO
TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN
CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO
DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO
DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS
O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO
SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN
DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O
DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA
DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO,
PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS
ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN
DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES
POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA
ARRIBA NO SE APLIQUE EN SU CASO.
Esta garantía le confiere derechos legales específicos, y
es posible que usted goce de otros derechos, los cuales
pueden variar de estado a estado.
Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI® fabricadas por Techtronic
Industries North America, Inc. y vendidos en Estados Unidos
y Canadá.
Para encontrar el centro de servicio autorizado Ryobi más
cercano a usted, llame al 1-800-860-4050.
15 — Español
GARANTÍA
LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SÓLO A LOS
MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO.
La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos Atmosféricos
de California (CARB) y Techtronic Industries North America, Inc. tienen el placer de explicar
la Garantía del Sistema de Control de Emisiones de su motor no vehicular o motor pequeño
para uso fuera de carreteras modelo 2010. En California, los equipos nuevos que usen
motores pequeños para uso fuera de carreteras deben diseñarse, fabricarse y equiparse
de manera que cumplan con las rigurosas normas estatales contra la contaminación del
aire. En otros estados, los motores nuevos no vehiculares fabricados en el año 2000 y en
años posteriores deben estar diseñados, fabricados y equipados, al momento de la venta,
para cumplir las normas de la EPA de EE.UU. para motores pequeños para uso fuera de
carreteras. El motor no vehicular debe carecer de defectos en los materiales y en la mano
de obra que puedan causar el incumplimiento de las normas de la EPA de EE.UU. durante
los primeros tres años de uso del motor a partir de la fecha de venta al comprador final.
Techtronic Industries North America, Inc. debe garantizar el sistema de control de emisiones
de su motor no vehicular o motor pequeño para uso fuera de carreteras por el período
señalado arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido, ne-
gligencia o mantenimiento inadecuado.
Es posible que el sistema de control de emisiones incluya piezas como el carburador o el
sistema de inyección de combustible, el sistema de encendido, convertidores catalíticos,
tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros componentes
relacionados. También puede incluir mangueras, correas y conectores, además de otros
ensambles relacionados con el control de emisiones.
Donde exista una condición amparable en la garantía, Techtronic Industries North America,
Inc. reparará su motor no vehicular o motor pequeño para uso fuera de carreteras sin
ningún cargo a usted, incluyendo el diagnóstico, las piezas de repuesto y la mano de obra
si el trabajo se efectúa en un centro de servicio autorizado de productos para uso en el
exterior de la marca RYOBI®.
COBERTURA DE LA GARANTÍA DEL FABRICANTE:
El sistema de control de emisiones de este producto está garantizado por tres años. Si está
defectuosa cualquier pieza del motor relacionada con el control de emisiones, Techtronic
Industries North America, Inc. la reparará o la remplazará, sin cargo al consumidor.
RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA
GARANTÍA
(a) Como propietario del motor no vehicular o motor pequeño para uso fuera de carre-
teras, usted es responsable de la realización del mantenimiento necesario indicado en el
manual del operador. Techtronic Industries North America, Inc. le recomienda conservar
todos los recibos de mantenimiento de su motor no vehicular o motor pequeño para uso
fuera de carreteras; no obstante, Techtronic Industries North America, Inc. no puede negar
la cobertura de la garantía únicamente por la carencia de recibos o por no asegurarse
el propietario de la realización de todo el mantenimiento programado. Se pueden usar
piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas
de mantenimiento o reparación no amparadas por la garantía, sin que se reduzcan las
obligaciones de Techtronic Industries North America, Inc. amparadas por esta garantía.
(b) Sin embargo, como propietario de un motor no vehicular o motor pequeño para uso
fuera de carreteras, usted debe saber que Techtronic Industries North America, Inc. puede
negarle la cobertura de la garantía si dicho motor o una parte del mismo ha fallado debido a
uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas.
(c) Usted es responsable de presentar su motor no vehicular o motor pequeño para uso
fuera de carreteras en un establecimiento de servicio autorizado tan pronto como surja
el problema. Las reparaciones amparadas por la garantía deben realizarse en un plazo
razonable menor de 30 días.
Si tiene alguna pregunta con respecto a sus derechos y responsabilidades en relación con la
garantía, le recomendamos comunicarse con un representante del departamento de servicio
al consumidor de Techtronic Industries North America, Inc. llamando al 1-800-860-4050.
REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN
LA GARANTÍA:
(a) El período de garantía se inicia el día en que el motor o equipo es entregado a un
comprador final.
(b) Cobertura de Garantía General por Emisiones. Techtronic Industries North America, Inc.
garantiza al comprador final y a cada uno de los compradores subsiguientes que su motor
no vehicular o motor para uso fuera de carreteras está diseñado, fabricado y equipado,
al momento de la venta, para cumplir todas las normas correspondientes adoptadas por
la Oficina de Recursos Atmosféricos de California (CARB) o la Dirección de Protección
Ambiental (EPA) de EE.UU.; que carece de defectos en los materiales y en la mano de obra
que puedan causar el incumplimiento de las normas correspondientes por parte del motor
durante un período de tres años a partir de la fecha de compra del motor no vehicular o
motor pequeño para uso fuera de carreteras por el comprador inicial.
(c) La garantía sobre las piezas relacionadas con el control de emisiones se interpretará
como sigue: Toda pieza garantizada cuyo cambio no esté programado según lo requerido
en el Programa de mantenimiento para el control de emisiones y lista de piezas con garantía,
incluido a continuación, está garantizada por tres años. Si alguna de dichas piezas (incluida
cualquier pieza para la que se programen únicamente inspecciones regulares) falla durante
el período de cobertura de la garantía, será reparada o reemplazada sin cargo en cualquier
Centro de Servicio Autorizado de RYOBI®. Cualquier pieza reparada o reemplazada en virtud
de la garantía quedará garantizada por el resto del período de la garantía. Una declaración
que indique “reparar o reemplazar según sea necesario” no reduciría el período de cobertura
de la garantía. Toda pieza garantizada cuyo cambio esté programado según lo requerido en
el Programa de mantenimiento para el control de emisiones y lista de piezas con garantía
está garantizada por el período previo al momento del primer cambio programado para
dicha pieza. Toda pieza reparada o reemplazada en virtud de la garantía queda garantizada
por el resto del período previo al momento del primer cambio programado, y será reparada
o reemplazada en cualquier Centro de Servicio Autorizado de RYOBI® sin cargo hasta que
llegue el momento de dicho cambio.
Techtronic Industries North America, Inc. reparará todo defecto amparado por la garantía en
cualquier Centro de Servicio Autorizado de RYOBI®, incluido cualquier centro de distribu-
ción autorizado a realizar el servicio de los motores objeto de la presente. Todo trabajo de
diagnóstico que se realice en un Centro de Servicio Autorizado de RYOBI® será sin cargo
para el propietario si mediante dicho trabajo se determina que una pieza garantizada está
defectuosa. Se pueden utilizar piezas de repuesto aprobadas por el fabricante, o equiva-
lentes, para cualquier mantenimiento o reparación amparado por la garantía en las piezas
relacionadas con el control de emisiones, y deben proporcionarse sin ningún cargo para
el propietario si dichas piezas aún están protegidas por la garantía. Techtronic Industries
North America, Inc. es responsable de daños a otros componentes del motor causados
por la falla de una pieza garantizada cuya garantía aún esté vigente.
No está permitido utilizar piezas agregadas o modificadas que no estén exentas por la
Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada o
modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de
la garantía. Techtronic Industries North America, Inc. no será responsable de garantizar
fallas de piezas garantizadas causadas por el uso de una pieza agregada o modificada
que no esté exenta.
La Lista de Piezas con Garantía de Emisiones de la Oficina de Recursos Atmosféricos de
California define específicamente las piezas garantizadas relacionadas con el control de
emisiones. (Las normas de la EPA no incluyen una lista de piezas, pero la EPA considera
que las piezas garantizadas y relacionadas con el control de emisiones incluyen todas
las piezas que se indican a continuación). Techtronic Industries North America, Inc. pro-
porcionará cualquier documento que describa sus procedimientos o políticas de garantía
dentro de los cinco días de haber sido requerido por la Oficina de Recursos Atmosféricos
de California.
LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES
Las piezas para el control de emisiones varían de un producto a otro. Su garantía del
sistema de control de emisiones se aplica a cualquiera de los siguientes componentes
que pueda estar incluido en su producto:
(1) Sistema de administración de combustible
(i) Carburador y piezas internas (y/o regulador de presión o sistema de inyección de
combustible).
(ii) Sistema de retroalimentación y control de la mezcla de aire y combustible.
(iii) Sistema de enriquecimiento de la mezcla para arranque en frío.
(iv) Tanque de combustible.
(2) Sistema de inducción de aire
(i) Sistema con toma de aire caliente controlada.
(ii) Múltiple de admisión.
(iii) Filtro de aire.
(3) Sistema de encendido
(i) Bujías.
(ii) Sistema de ignición magnético o electrónico.
(iii) Sistema de avance/retardo de chispa.
(4) Sistema de recirculación de gases de escape (Exhaust Gas Recirculation, EGR)
(i) Cuerpo de válvula y separador del carburador del EGR, si corresponde.
(ii) Sistema de retroalimentación de régimen y control del EGR.
(5) Sistema de inyección de aire
(i) Bomba de aire o válvula de impulsos.
(ii) Válvulas que afecten la distribución del flujo.
(iii) Múltiple de distribución.
(6) Catalizador o sistema de reactor térmico
(i) Convertidor catalítico.
(ii) Reactor térmico.
(iii) Múltiple de escape.
(7) Controles de partículas
(i) Trampas, filtros, precipitadores y cualquier otro dispositivo utilizado para captar
emisiones de partículas.
(8) Elementos varios utilizados en los sistemas antes mencionados
(i) Controles electrónicos.
(ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo.
(iii) Mangueras, correas, conectores y conjuntos.
Con cada nuevo motor, Techtronic Industries North America, Inc. proveerá instrucciones
escritas para su mantenimiento y uso por parte del propietario.
El período de cumplimiento con los reglamentos de control de emisiones señalado en la eti-
queta de cumplimiento de dichos reglamentos indica el número de horas de funcionamiento
para las cuales se ha demostrado que el motor cumple los requisitos de control de emisiones
de los reglamentos federales. Categoría C=50 horas, B=125 horas y A=300 horas.
DECLARACIÓN DE GARANTÍA LIMITADA DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC. Y REGULACIONES FEDERALES
Y DEL ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO
VEHICULARES Y DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS
DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍA
987000-875
8-24-10 (REV:03)
WARNING:
The engine exhaust from this product
contains chemicals known to the
State of California to cause cancer,
birth defects, or other reproductive
harm.
CALIFORNIA PROPOSITION 65
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
1428 Pearman Dairy Road, Anderson, SC 29625 USA
1-800-860-4050 • www.ryobitools.com
Ryobi® is a registered trademark of Ryobi
Limited used under license.
Ryobi® est une marque déposée de Ryobi
Limited utilisée sous licence.
Ryobi® es una marca comercial registrada
de Ryobi Limited y es empleada mediante
autorización.
• PARTS AND SERVICE
Prior to requesting service or purchasing replacement parts, please obtain your model
and serial number from the product data plate.
• MODEL NO. ______________________SERIAL NO. __________________________
• HOW TO OBTAIN REPLACEMENT PARTS:
Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our Authorized
Service Centers.
• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:
Authorized Service Centers can be located online at www.ryobitools.com or by call-
ing 1-800-860-4050.
• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:
To obtain Customer or Technical Support please contact us at 1-800-860-4050.
• PIÈCES ET SERVICE
Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez
obtenir le numéro de série du modèle à partir de la plaque de données du produit.
• NUMÉRO DE MODÈLE ____________NUMÉRO DE SÉRIE ___________________
• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :
Les pièces de remplacement peuvent être achetées en ligne sur le site
www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement
peuvent être obtenues à un de nos centres de service autorisés.
• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :
Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.
com ou en téléphonant au 1-800-860-4050.
• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA
CLIENTÈLE :
Pour contacter le service à la clientèle pour une question technique ou pour tout autre
renseignement, veuillez nous téléphoner au 1-800-860-4050.
• PIEZAS DE REPUESTO Y SERVICIO
Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la placa de datos del producto.
• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________
• CÓMO OBTENER PIEZAS DE REPUESTO:
Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.
• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:
Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.
• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:
Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-860-4050.
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
26CC STRING TRIMMERS
TAILLE-BORDURES À LIGNE DE 26 CC
RECORTADORAS DE HILO 26 CC
CS26 - RY28020 SS26 - RY28040
(ALL VERSIONS / TOUTES LES VERSIONS / TODAS LAS VERSIONES)
AVERTISSEMENT :
Les gaz d’échappement de ce produit
contiennent des produits chimiques
identifiés par l’état de Californie comme
causes de cancer, de malformations
congénitales et d’autres troubles de
l’appareil reproducteur.
PROPOSITION 65 DE L’ÉTAT DE
CALIFORNIE
ADVERTENCIA:
Las emanaciones provenientes del
escape del motor de este producto
contienen sustancias químicas
reconocidas por el estado de California
como causantes de cáncer, defectos
congénitos y otras afecciones del
aparato reproductor.
CALIFORNIA - PROPUESTA DE LEY
NÚM. 65

Navigation menu
