Ryobi P4360 Owner S Manual
2014-07-06
: Ryobi Ryobi-P4360-Owner-S-Manual ryobi-p4360-owner-s-manual ryobi pdf
Open the PDF directly: View PDF .
Page Count: 60
![](asset-1.png)
Cette scie de manche a été conçu et fabriqué conformément à
nos strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenu, cet outil vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de
blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.
Su sierra de pértiga ha sido diseñado y fabricado de conformidad
con nuestras estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado, le
brindará muchos años de sólido funcionamiento y sin problemas.
ADVERTENCIA: Para reducir el riesgo de lesiones,
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
SAVE THIS MANUAL FOR FUTURE REFERENCE
Your pole saw has been engineered and manufactured to our high standard for dependability, ease of operation, and opera-
tor safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT POLE SAW
SCIE DE MANCHE 18 V
SIERRA DE PÉRTIGA DE 18 V
P4360
ACCEPTS ALL ONE+ BATTERY PACKS
BATTERIES AND CHARGERS SOLD SEPARATELY
COMPATIBLE AVEC TOUS LE PILES ONE+
PILES ET CHARGEUR VENDUS SÉPARÉMENT
ACEPTA TODOS LOS PAQUETES DE BATERÍAS ONE+
LAS BATERÍAS Y EL CARGADOR SE VENDEN POR SEPARADO
ALL VERSIONS
TOUTES LES VERSIONS / TODAS LAS VERSIONES
![](asset-2.png)
Page 2
Introduction .......................................................................................................................................2
Introduction / Introducción
Important Safety Instructions ........................................................................................................ 3-4
Instructions importantes concernant la sécurité / Instrucciones de seguridad importantes
Specific Safety Rules .................................................................................................................... 4-5
Règles de sécurité particulières / Reglas de seguridad específicas

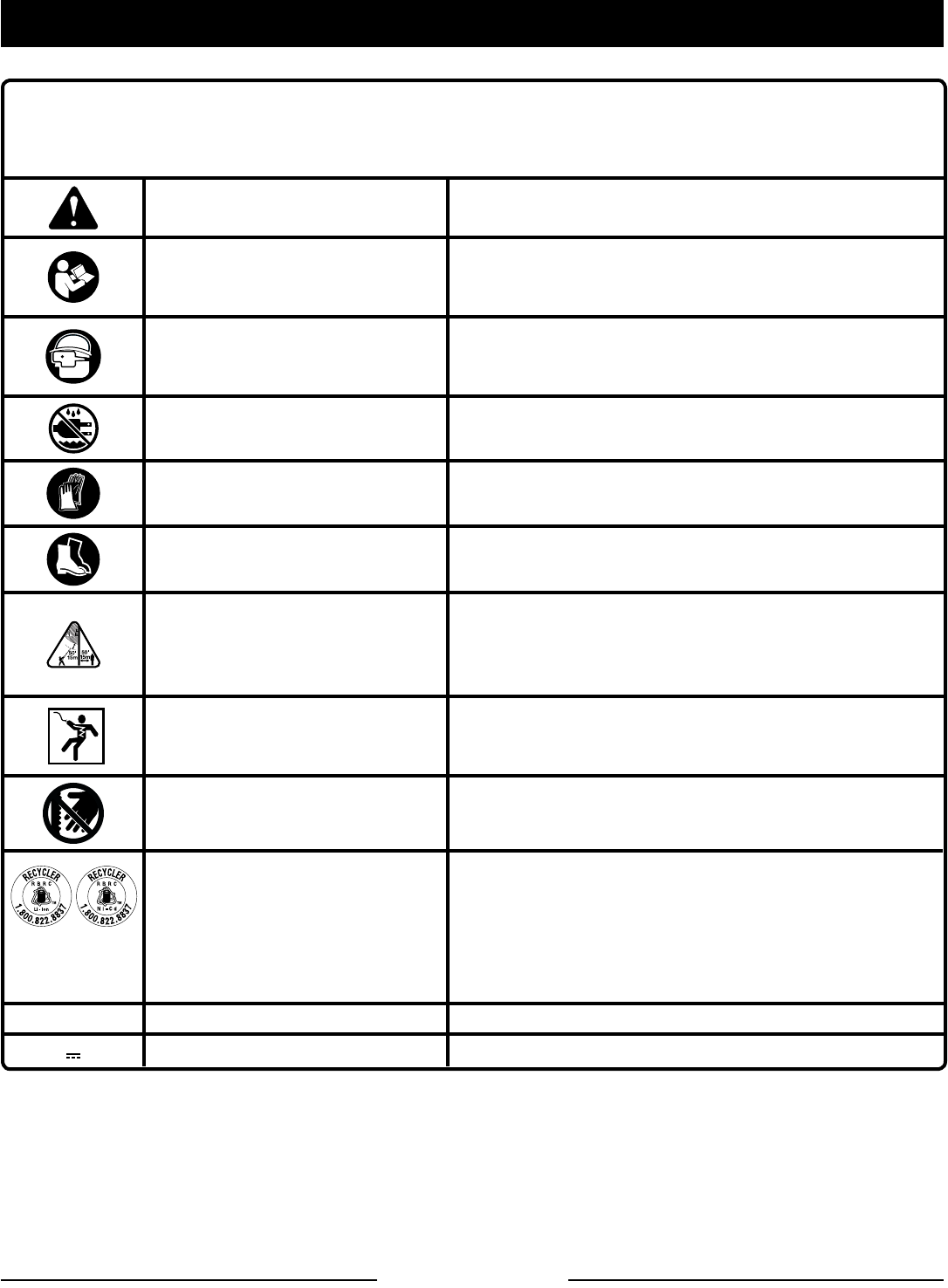

Symbols ........................................................................................................................................ 6-7
Symboles / Símbolos
Features ......................................................................................................................................... 8-9
Caractéristiques / Características
Assembly ..................................................................................................................................... 9-11
Assemblage / Armado
Operation ................................................................................................................................... 11-14
Utilisation / Funcionamiento
Maintenance .............................................................................................................................. 15-19
Entretien / Mantenimiento
Troubleshooting ............................................................................................................................... 19
Dépannage / Corrección de problemas
Warranty ..........................................................................................................................................20
Garantie / Garantía
Parts Ordering and Service ............................................................................................... Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior
TABLE OF CONTENTS
TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO
INTRODUCTION
INTRODUCTION / INTRODUCCIóN
This product has many features for making its use more pleasant and enjoyable. Safety, performance,
and dependability have been given top priority in the design of this product making it easy to maintain
and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfai-
sante. Lors de la conception de ce produit, l’accent a été mis sur la sécurité, les performances et la
fiabilité, afin d’en faire un outil facile à utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el
diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo
cual se facilita su manejo y mantenimiento.
![](asset-3.png)
Page 3 — English
WARNING:
Read and understand all instructions. Failure
to follow all instructions listed below may result
in electric shock, fire, and/or serious personal
injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all in-
structions before using this product. Be familiar
with all controls and proper use of the machine.
Follow all safety instructions. Failure to follow
all safety instructions listed below, can result in
serious personal injury.
Do not allow children or untrained individuals
to use this unit.
Thoroughly inspect the area where the equip-
ment is to be used and remove all foreign objects.
Wear eye protection with side shields, which is
marked to comply with ANSI Z87.1, along with
head protection when operating this equipment.
Dress Properly — Wear heavy long pants, long
sleeves, boots, and gloves. Do not wear loose
fitting clothing, short pants, sandals, or go bare-
foot. Do not wear jewelry of any kind.
Secure long hair above shoulder level to prevent
entanglement in moving parts.
Keep Children Away — Keep all bystanders,
children, and pets at least 50 ft. away.
Stay Alert — Watch what you are doing; use
common sense. Do not operate this unit when
you are tired, ill, upset, or under the influence
of alcohol, drugs, or medication.
Do not operate in poor lighting.
Use Safety Glasses — Always use face or dust
mask if operation is dusty.
Disconnect Appliance — Remove battery from
appliance when not in use, before servicing ,
when changing accessories such as bar chain.
Don’t Overreach — Keep proper footing and
balance at all times. Overreaching can result in
loss of balance or exposure to hot surfaces.
Keep all parts of your body away from any mov-
ing part.
Inspect the unit before each use for loose fasten-
ers, etc. Replace any damaged parts before use.
When not in use, product should be stored
indoors in a dry, locked up place — out of the
reach of children.
Use only original manufacturer’s replacement
parts. Failure to do so may cause poor perfor-
mance, possible injury, and will void your war-
ranty.
Do not, under any circumstance, use any at-
tachment or accessory on this product which
was not provided with the product or identified
as appropriate for use with this product in the
operator’s manual.
Avoid Dangerous Environments — Do not use
the product in damp or wet locations. Do not
use in rain.
Use the Right Appliance — Do not use the
product for any job except that for which it is
intended.
Do not operate from steps, a ladder, rooftop,
tree, or unstable support. Stable footing on a
solid surface enables better control of the prod-
uct in unexpected situations.
Do not force the product. It will do the job better
and with less likelihood of a risk of injury at the
rate for which it was designed.
DANGER — Keep hands away from cutting
area. Keep both hands on handles when power
is on.
CAUTION — Blade coasts after being turned
off.
Do not grasp the exposed cutting blades or
cutting edges when picking up or holding the
product.
IMPORTANT SAFETY INSTRUCTIONS
![](asset-4.png)
Page 4 — English
Kickback is a dangerous reaction that can lead
to serious injury. Kickback may occur when the
moving chain contacts an object at the upper
portion of the tip of the guide bar or when the
wood closes in and pinches the chain in the
cut. Contact at the upper portion of the tip of
the guide bar can cause the chain to dig into
the object and stop the chain for an instant.
The result is a lightning-fast, reverse reaction
which kicks the guide bar up and back toward
the operator. If the chain is pinched along the
top of the guide bar, the guide bar can be driven
rapidly back toward the operator, which can
cause loss of control and may result in serious
injury. Do not rely exclusively upon the safety
devices built into the product.
With a basic understanding of kickback, you
can reduce or eliminate the element of surprise.
Sudden surprise contributes to accidents.
Use pole saw for cutting wood only. Do not use
for cutting non-wood items.
Make sure that the area in which you are cutting
is free from obstructions. Do not let the nose of
the guide bar contact a log, branch, fence, or
any other obstruction while you are operating
the unit. Have a planned retreat path.
Cut only when visibility and light are adequate
for you to see clearly.

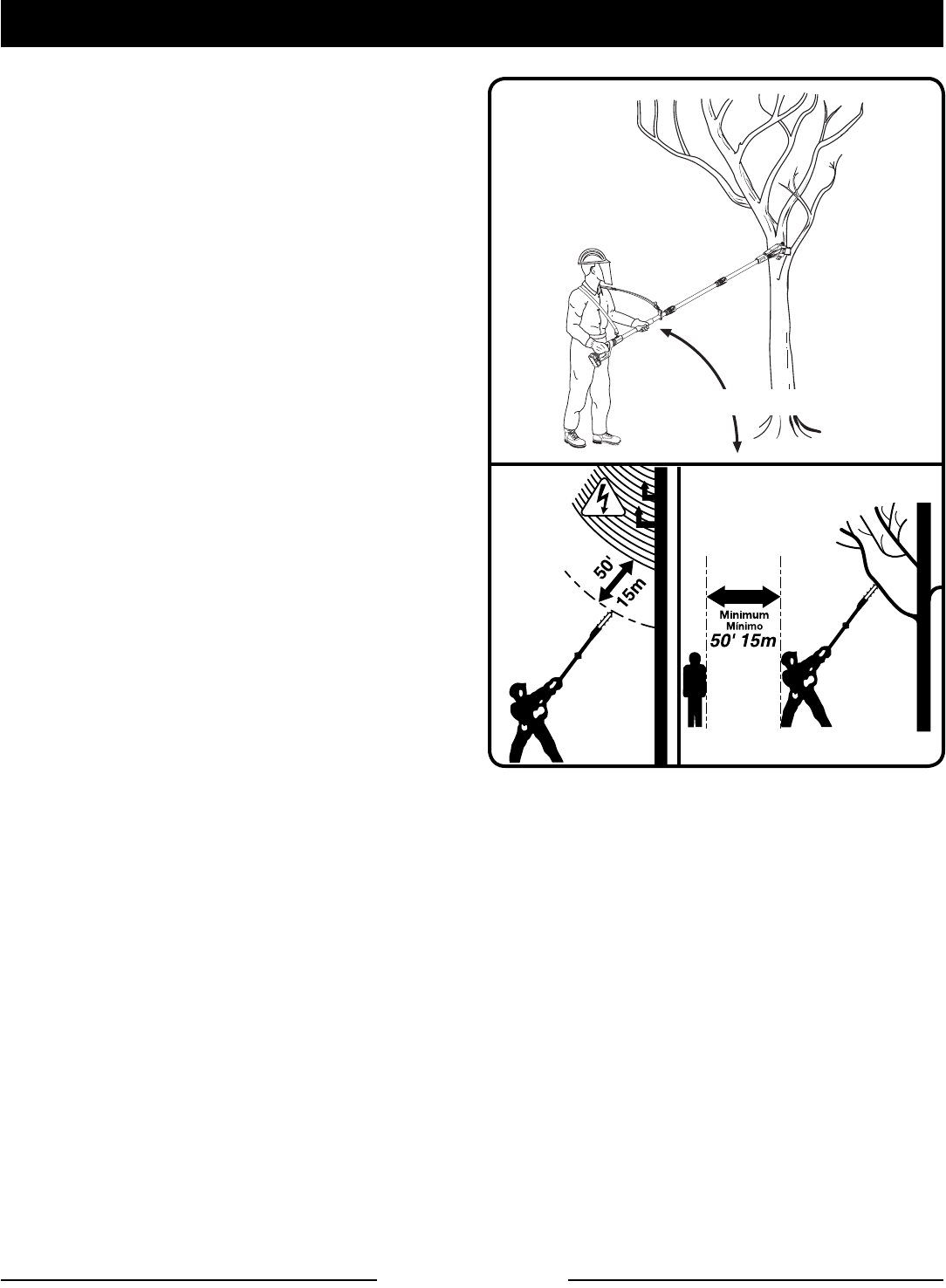

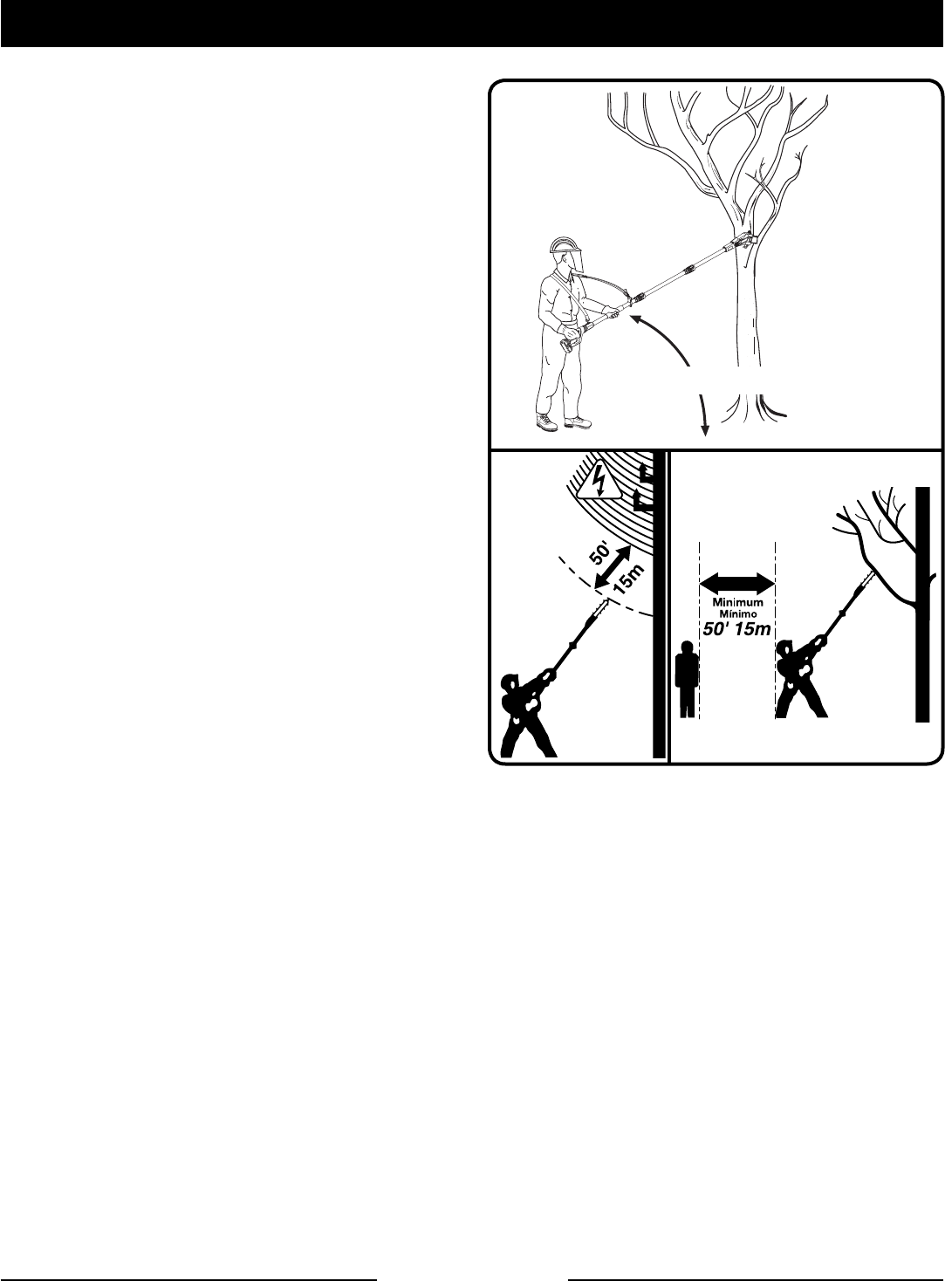

To protect yourself from electrocution, do not
operate within 50 feet of overhead electrical
lines.
Before starting the motor, make sure the chain
is not contacting any object.

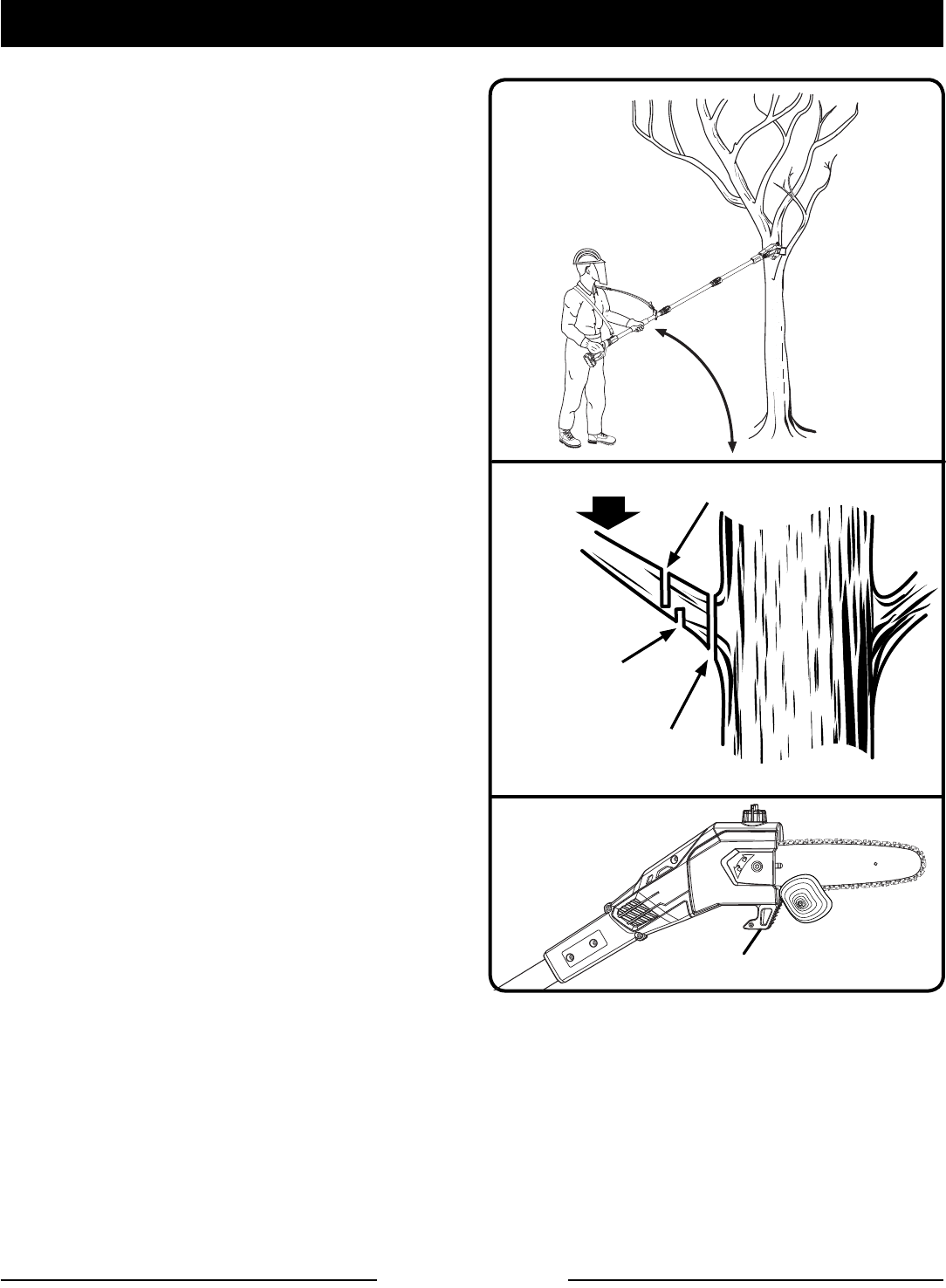

To protect yourself from falling branches, do not
stand directly under the branch or limb being
cut. This unit should not be held at an angle over
60° from ground level.
Turn off the motor and make sure cutting attach-
ment has stopped before setting unit down.
Follow the sharpening and maintenance instruc-
tions for the saw chain.
Use only the replacement guide bars and low
kickback chains specified for the unit.
Do not operate the saw with one hand! Serious
injury to the operator, helpers, bystanders, or
any combination of these persons may result
from one hand operation. This saw is intended
for two-handed use.
Use extreme caution when cutting small-sized
brush and saplings because slender material
may catch the saw chain and be whipped to-
ward you or pull you off balance.
When cutting a limb that is under tension, be
alert for spring back so that you will not be struck
when the tension in the wood fibers is released.
To avoid accidental starting, never carry the unit
with the battery installed or with your finger on
the switch trigger.
Maintain Product With Care — Keep cutting
edge sharp and clean for best performance
and to reduce the risk of injury. Follow instruc-
tions for lubricating and changing accessories.
Inspect the battery charger cord periodically,
and if damaged, have it replaced or repaired by
an authorized service dealer.
Keep handles dry, clean, and free from oil and
grease.
SPECIFIC SAFETY RULES
IMPORTANT SAFETY INSTRUCTIONS
Check Damaged Parts — Before further use of
the product, a guard or other part that is dam-
aged should be carefully checked to determine
that it will operate properly and perform its
intended function. Check for alignment of mov-
ing parts, binding of moving parts, breakage of
parts, mounting, and any other condition that
may affect its operation. A guard or other part
that is damaged should be properly repaired or
replaced by an authorized service center unless
indicated elsewhere in this manual.
![](asset-5.png)
Page 5 — English
SPECIFIC SAFETY RULES
Service on the product must be performed by
qualified repair personnel only. Service or main-
tenance performed by unqualified personnel
could result in injury to the user or damage to
the product.
Battery operated units do not have to be plugged
into an electrical outlet; therefore, they are al-
ways in operating condition. Be aware of pos-
sible hazards even when unit is not operating.
Remove the battery pack from the pole saw
before cleaning, servicing, storing, removing
material from the unit, changing accessories
such as the bar and chain, or when not in use.
A battery pack must be recharged only with the
specified charger for the battery pack. A charger
that may be suitable for one type of battery pack
may create a risk of fire when used with another
battery pack. Use battery pack only with charger
listed.
For use with 18V nickel-cadmium and 18 V
lithium-ion battery packs, see tool/appliance/
battery pack/charger correlation supplement
987000-432.
To reduce the risk of explosion and possible in-
jury, do not place battery units or their batteries
near fire or heat.
Do not open or mutilate the battery pack. Re-
leased electrolyte is corrosive and may cause
damage to the eyes or skin. It may be toxic if
swallowed.
Do not charge appliance in rain, or in wet loca-
tions.
Do not charge unit in a damp or wet location.
Following this rule will reduce the risk of electric
shock.
Do not dispose of batteries in a fire. The cell
may explode. Batteries should be recycled, con-
sult your local waste authority for information
regarding available recycling and/or disposal
options.
Exercise care in handling batteries in order not
to short terminals. When battery pack is not in
use, keep it away from other metal objects like:
paper clips, coins, keys, nails, screws, or other
small metal objects that can make a connection
from one terminal to another. Shorting the bat-
tery pack terminals together may cause sparks,
burns, or a fire.
Save these instructions. Refer to them frequent-
ly and use them to instruct others who may use
this product. If you loan someone this product,
loan them these instructions also to prevent
misuse of the product and possible injury.
SPECIFIC SAFETY RULES
SAVE THESE INSTRUCTIONS
![](asset-6.png)
Page 6 — English
Some of the following symbols may be used on this product. Please study them and learn their meaning.
Proper interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Safety Alert Symbol Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and
understand operator’s manual before using this
product.
Wear Eye and Head
Protection
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Gloves Wear non-slip, heavy-duty protective gloves when
handling the pole saw and the blade.
Safety Footwear Wear non-slip safety footwear when using this
equipment.
Keep Tool Away from
Electrical Lines/Keep
Bystanders Away
DANGER! Risk of electrocution! Keep tool 50 feet
away from electrical lines. Keep all bystanders at
least 50 ft. away.
Electric Shock Failure to use in dry conditions and to observe safe
practices can result in electric shock.
No Hands Symbol Failure to keep your hands away from the blade will
result in serious personal injury.
Recycle Symbols
This product uses lithium-ion or nickel-cadmium
batteries. Local, state or federal laws may prohibit
disposal of batteries in ordinary trash. Consult
your local waste authority for information regarding
available recycling and/or disposal options.
V Volts Voltage
Direct Current Type or a characteristic of current
SYMBOLS
![](asset-7.png)
Page 7 — English
The following signal words and meanings are intended to explain the levels of risk associated with
this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not avoided,
will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided,
could result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided,
may result in minor or moderate injury.
NOTICE:(Without Safety Alert Symbol) Indicates important information not
related to an injury hazard, such as a situation that may result in
property damage.
SYMBOLS
![](asset-8.png)
Page 8 — English

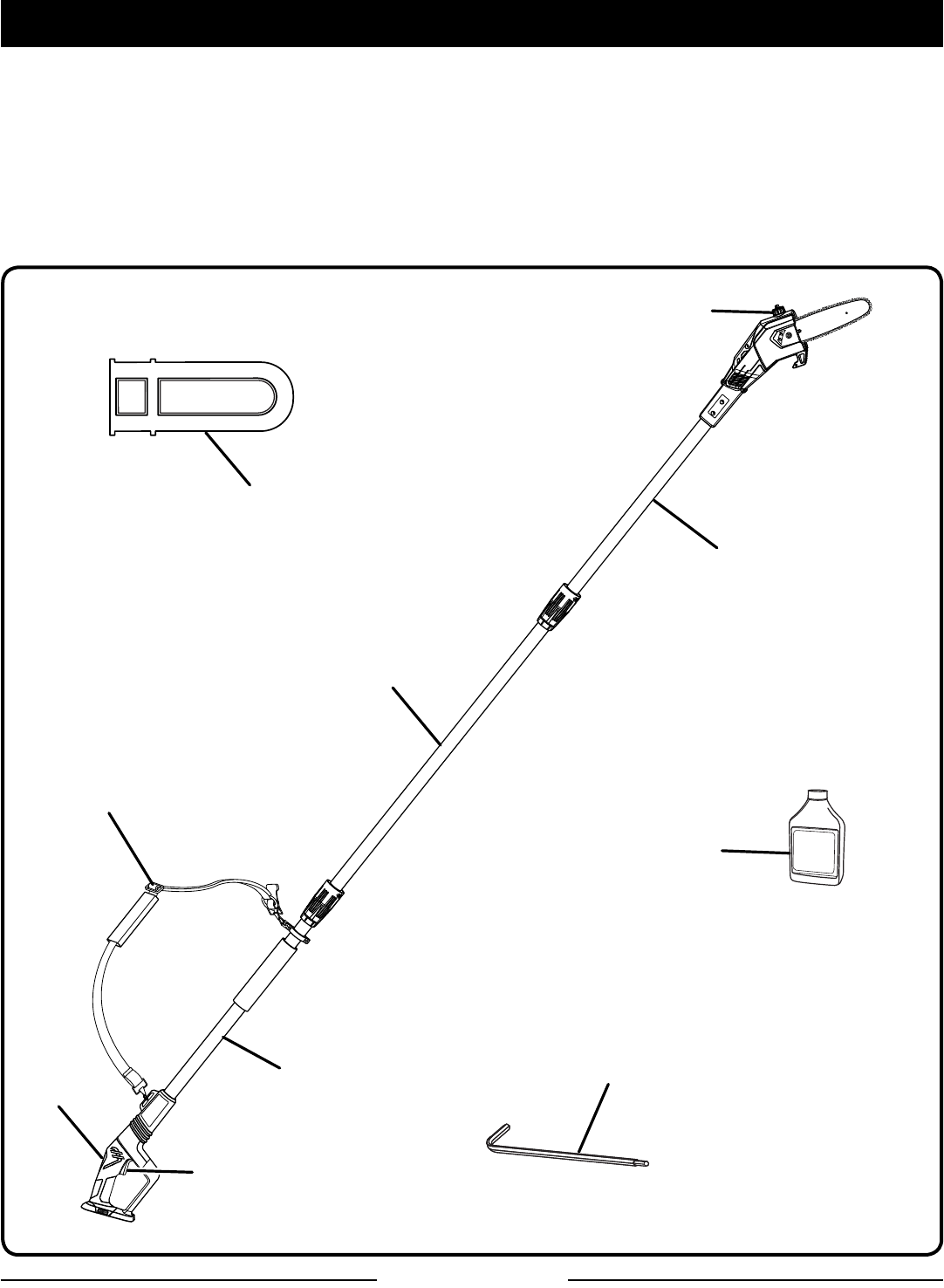

PRODUCT SPECIFICATIONS
Motor ..................................................................................................................................... 18 Volt DC
Bar Length ....................................................................................................................................... 8 in.
Cutting Capacity.............................................................................................................................. 6 in.
Chain Pitch ....................................................................................................................................3/8 in.
Chain Type ...................................................................................... Low Profile Skip Tooth Narrow Kerf
Weight ............................................................................................................................................8 lbs.
Fig. 1
SWITCH
TRIGGER
TRIGGER
LOCK-OUT
INTERMEDIATE
POLE
OIL CAP
SCABBARD
FEATURES
SHOULDER
HARNESS
BAR AND CHAIN
LUBRICANT
HEX KEY
HANDLE
POLE
CUTTING HEAD
POLE
![](asset-9.png)
Page 9 — English
KNOW YOUR POLE SAW
See Figure 1.
The safe use of this product requires an under-
standing of the information on the product and
in this operator’s manual as well as a knowledge
of the project you are attempting. Before use of
this product, familiarize yourself with all operating
features and safety rules.
QUICK-VIEW OIL INDICATOR
Semi-transparent bar lube reservoir that allows
user to see when to add lubricant.
SCABBARD
The scabbard keeps the operator from coming in
contact with the sharp blades when the tool is not
in use. It also helps keep the blades from being
nicked or damaged when the tool is in storage.
TRIGGER LOCK-OUT
The trigger lock-out prevents unintentional starting
of the pole saw.
UNPACKING
This product requires assembly.
Carefully remove the product and any acces-
sories from the box. Make sure that all items
listed in the packing list are included.
WARNING:
Do not use this product if any parts on the Pack-
ing List are already assembled to your product
when you unpack it. Parts on this list are not
assembled to the product by the manufacturer
and require customer installation. Use of a prod-
uct that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure
no breakage or damage occurred during
shipping.
Do not discard the packing material until you
have carefully inspected and satisfactorily oper-
ated the product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.

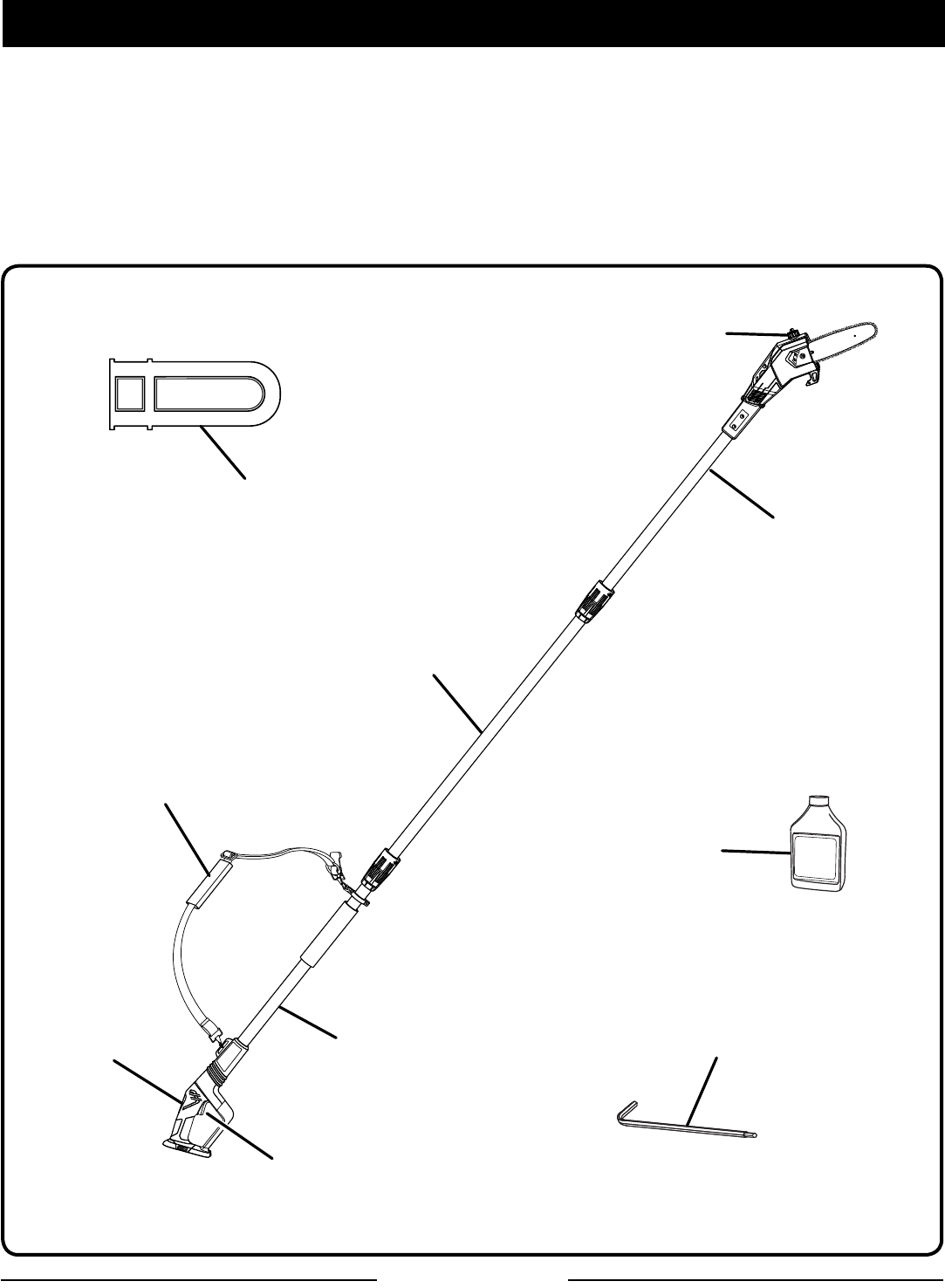

PACKING LIST
Cutting Head Pole
Intermediate Pole
Handle Pole
Scabbard
Hex Key
Bar and Chain Lubricant
Shoulder Harness
Operator’s Manual
WARNING:
If any parts are damaged or missing, do not
operate this product until the parts are replaced.
Use of this product with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modification is
misuse and could result in a hazardous condi-
tion leading to possible serious personal injury.
FEATURES
ASSEMBLY
![](asset-a.png)
Page 10 — English

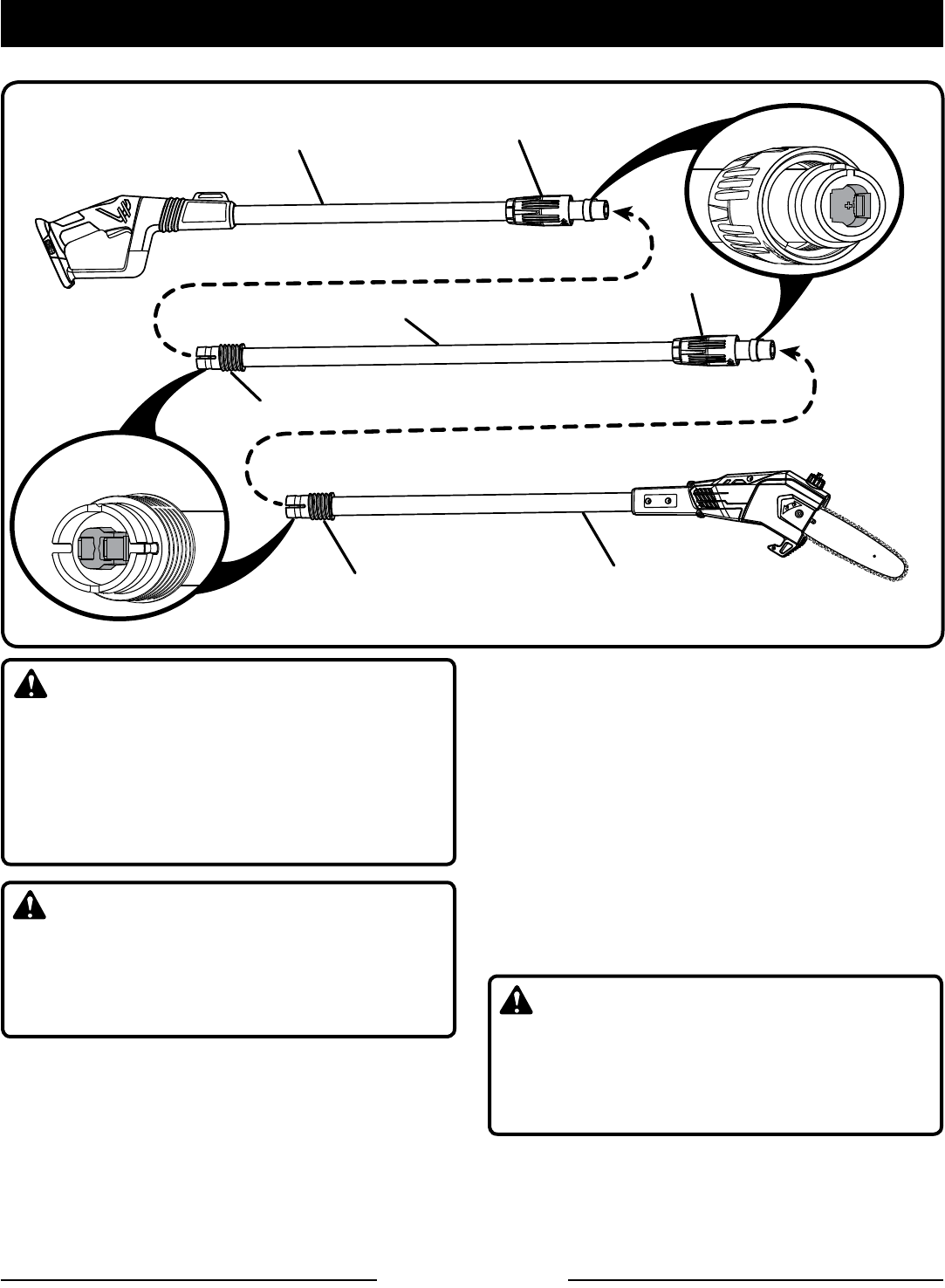

Fig. 2
WARNING:
To prevent accidental starting that could cause
serious personal injury, always remove the bat-
tery pack from the product when assembling
parts.

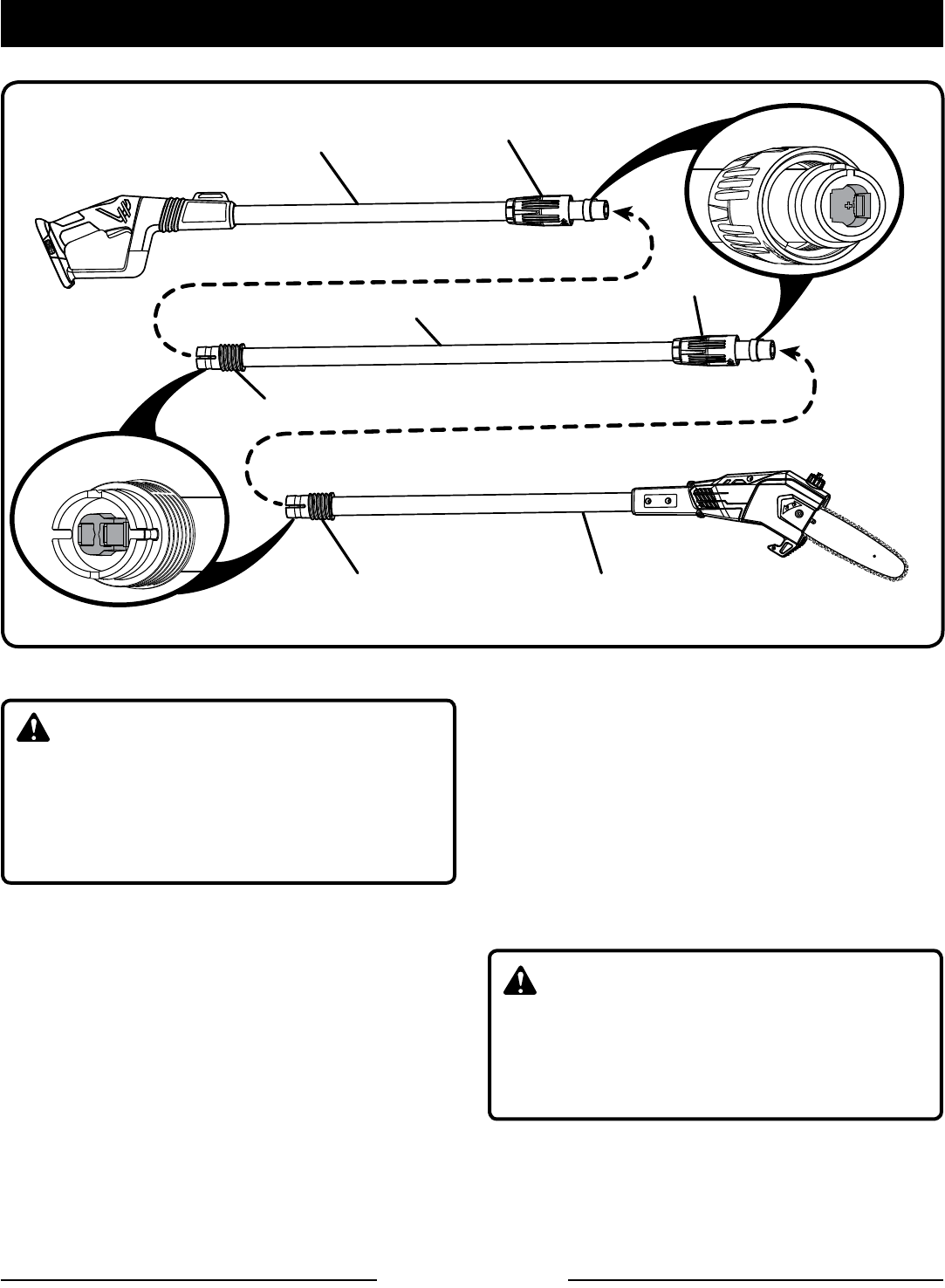

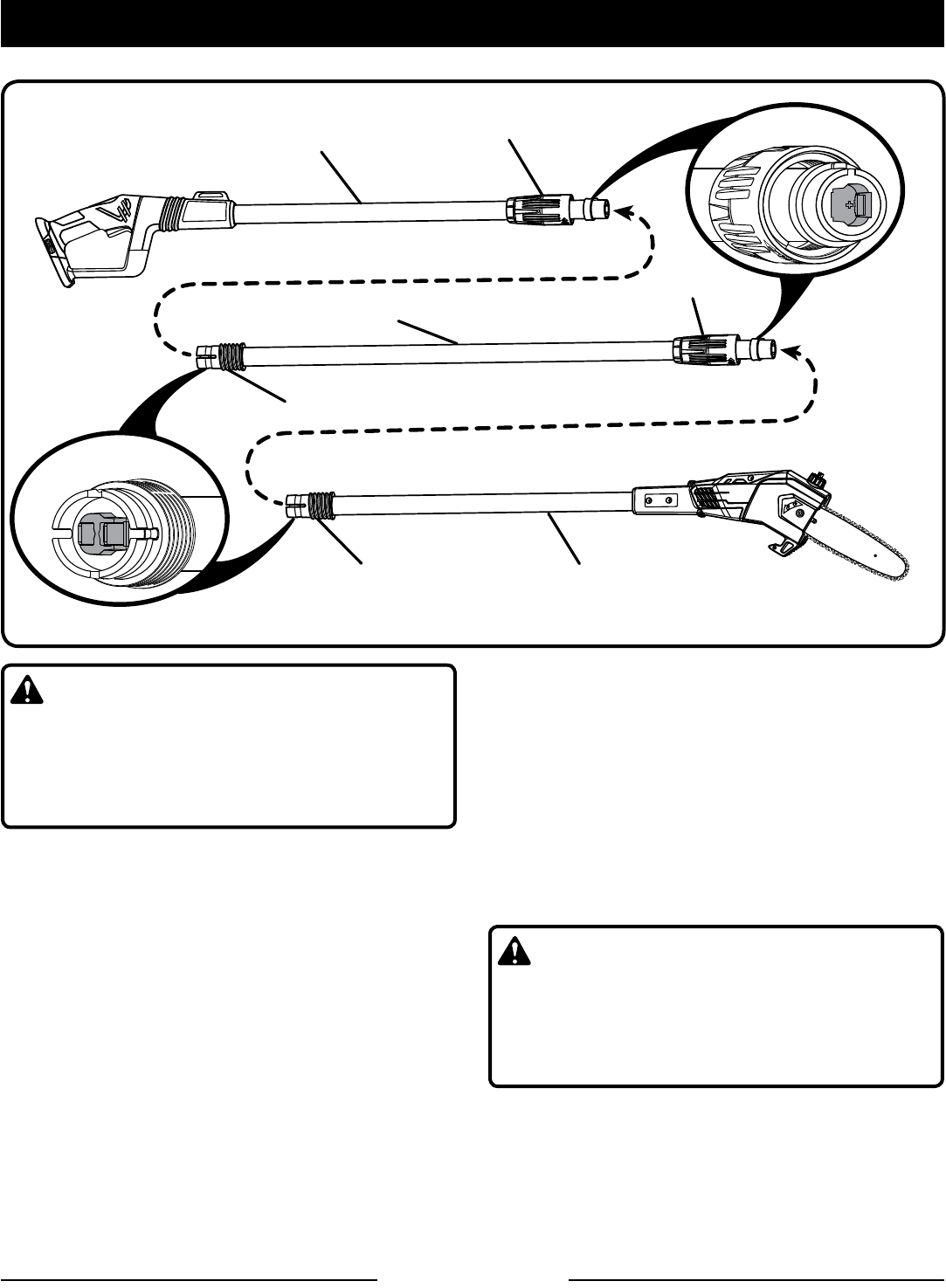

CONNECTING THE POLES
See Figure 2.
Insert the plug on the intermediate pole into the
socket on the handle pole and push together
until fully seated. The plug is larger on one side
and will only install one way.
Lower the collar on the handle pole to the
threaded base on the intermediate pole and
rotate clockwise to secure.
Repeat this process to attach the intermediate
pole to the cutting head pole.
NOTE: When assembled correctly, handle pole
and cutting head pole should not be able to sepa-
rate from intermediate pole when pulled. Repeat
above steps if poles can be separated from inter-
mediate pole.
WARNING:
Failure to securely assembly and lock all poles
together as directed above could cause the
poles to separate and could result in serious
personal injury or death.
ASSEMBLY
HANDLE
POLE
INTERMEDIATE POLE
THREADED
BASE
THREADED BASE
CUTTING HEAD
POLE
COLLAR
COLLAR
PLUG
SOCKET
![](asset-b.png)
Page 11 — English
ASSEMBLY

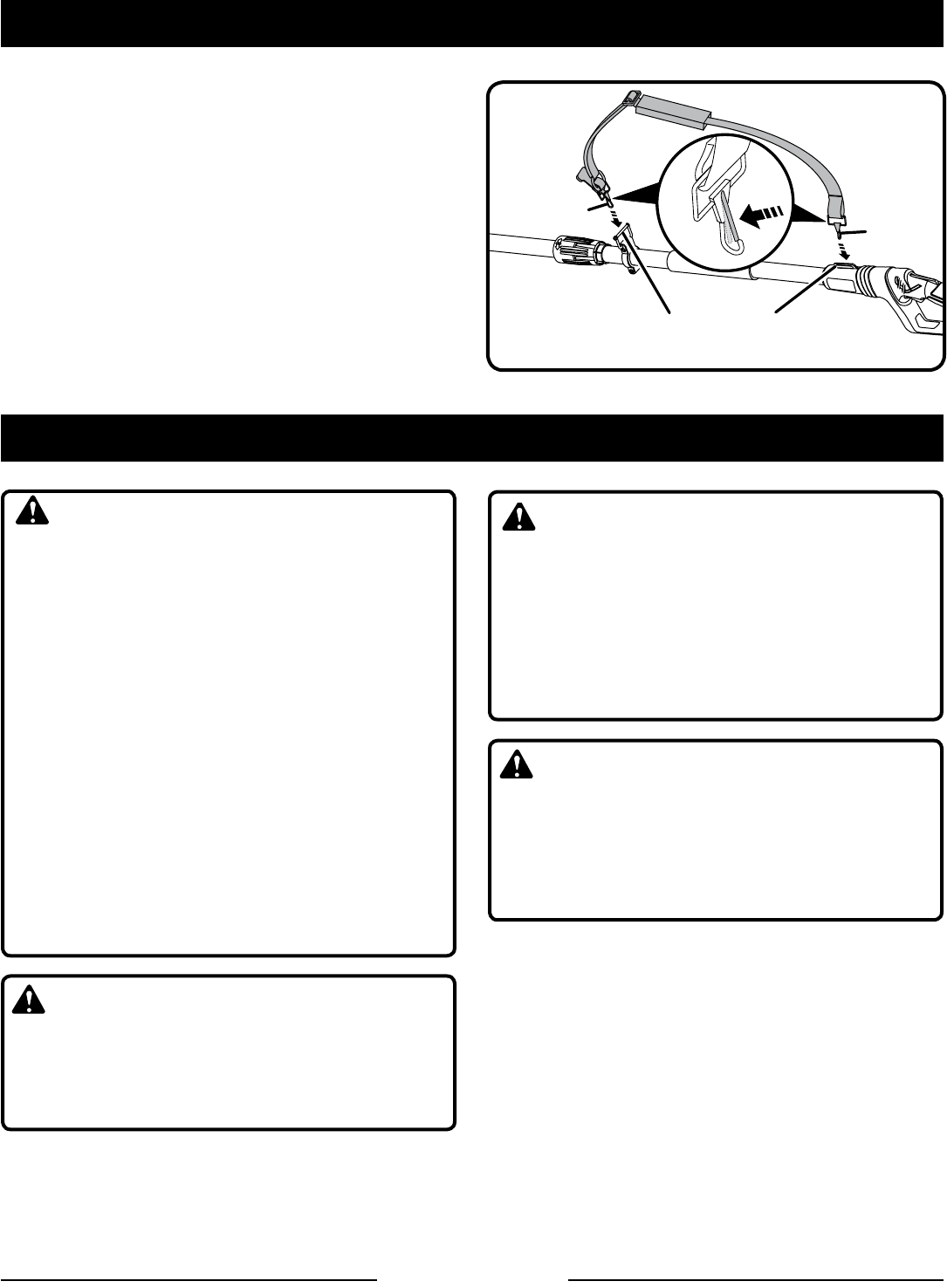

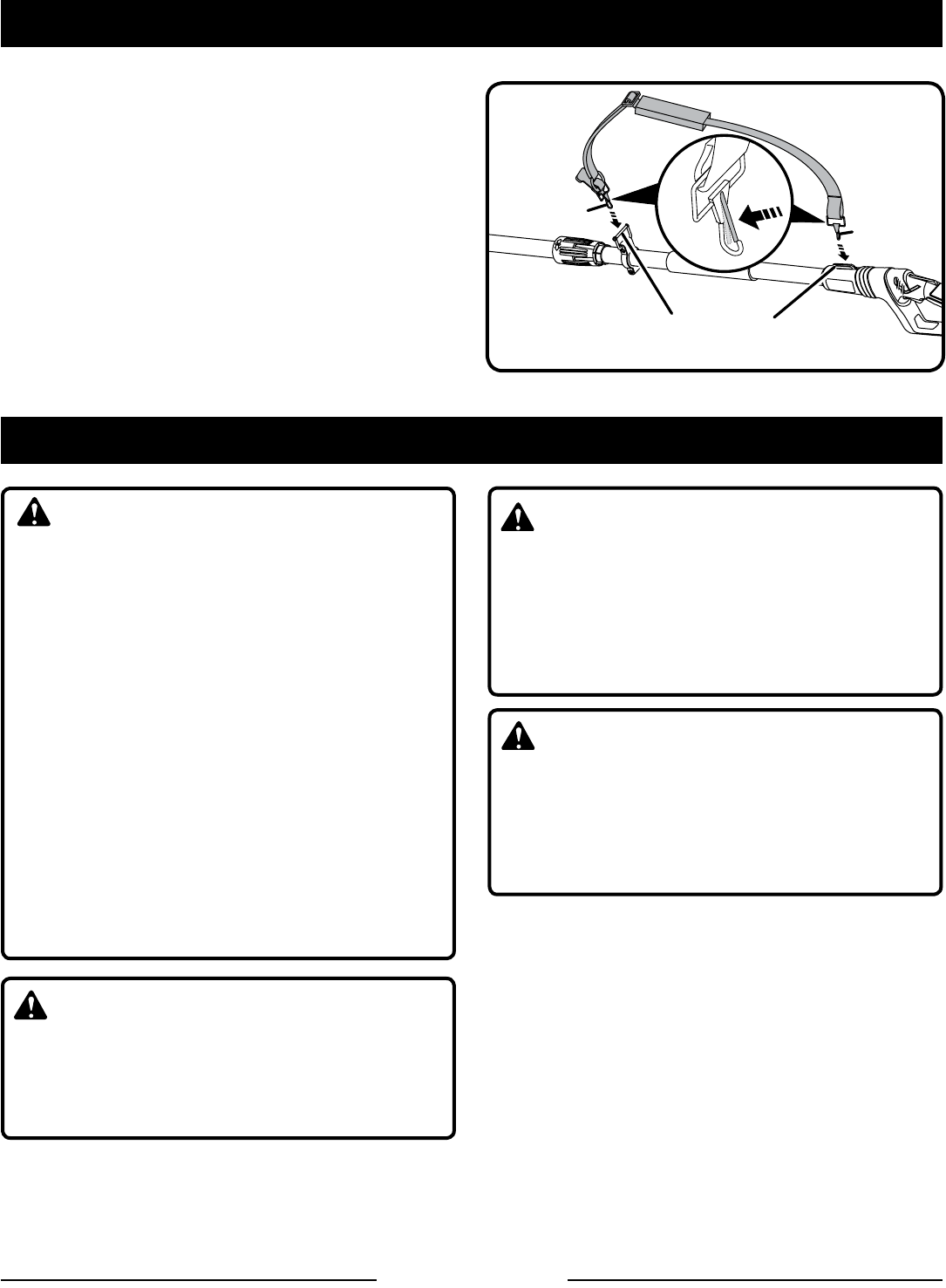

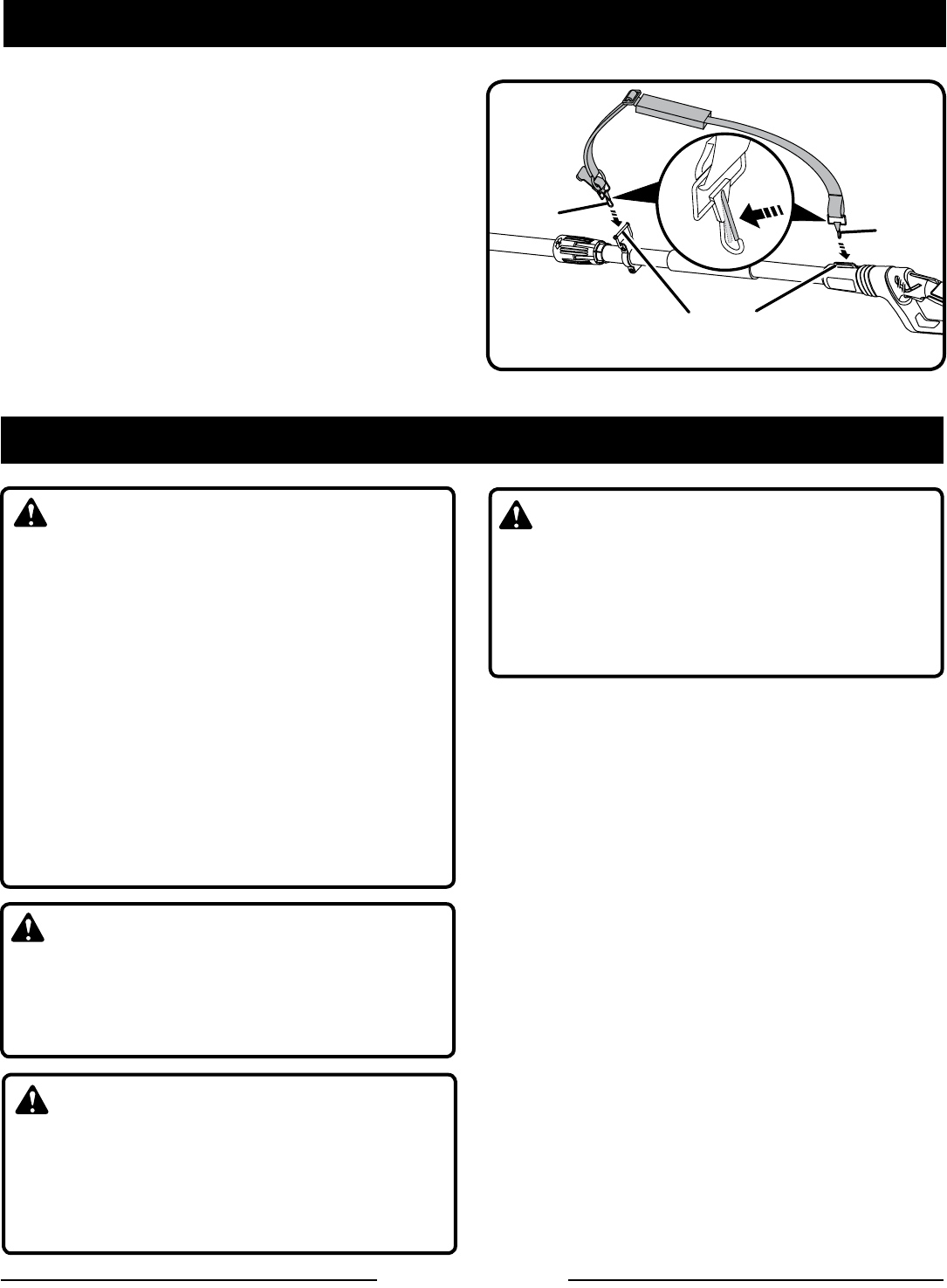

ATTACHING THE SHOULDER
HARNESS
See Figure 3.
Connect the latches on the shoulder harness to
the strap hangers.
Adjust the strap to a comfortable position.
Fig. 3
OPERATION
DANGER:
Never cut near power lines, electric cords, or
other electric sources. If bar and chain jams
on any electrical cord or line, DO NOT TOUCH
THE BAR OR CHAIN! THEY CAN BECOME
ELECTRICALLY LIVE AND VERY DANGEROUS.
Continue to hold the pole saw by the insulated
rear handle or lay it down and away from you in
a safe manner. Disconnect the electrical service
to the damaged line or cord before attempting
to free the bar and chain from the line or cord.
Contact with the bar, chain, other conductive
parts of the pole saw, or live electric cords or
lines will result in death by electrocution or seri-
ous injury.
WARNING:
Do not allow familiarity with this product to
make you careless. Remember that a careless
fraction of a second is sufficient to inflict seri-
ous injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection. Failure to do so could result in
objects being thrown into your eyes and other
possible serious injuries.
WARNING:
Do not use any attachments or accessories
not recommended by the manufacturer of this
product. The use of attachments or accessories
not recommended can result in serious personal
injury.
Before each use, inspect the entire product for
damaged, missing, or loose parts such as screws,
nuts, bolts, caps, etc. Tighten securely all fasteners
and caps and do not operate this product until all
missing or damaged parts are replaced. Please call
1-800-860-4050 or contact an authorized service
center for assistance.
APPLICATIONS
You may use this product for the purposes listed
below:
Limbing
Pruning
LATCH LATCH
STRAP
HANGERS
![](asset-c.png)
Page 12 — English
CHAIN
LUBRICANT
Fig. 4
CAP
QUICK VIEW
OIL INDICATOR
OPERATION
Fig. 5
LOCK-OUT
BUTTON
SWITCH TRIGGER
BATTERY

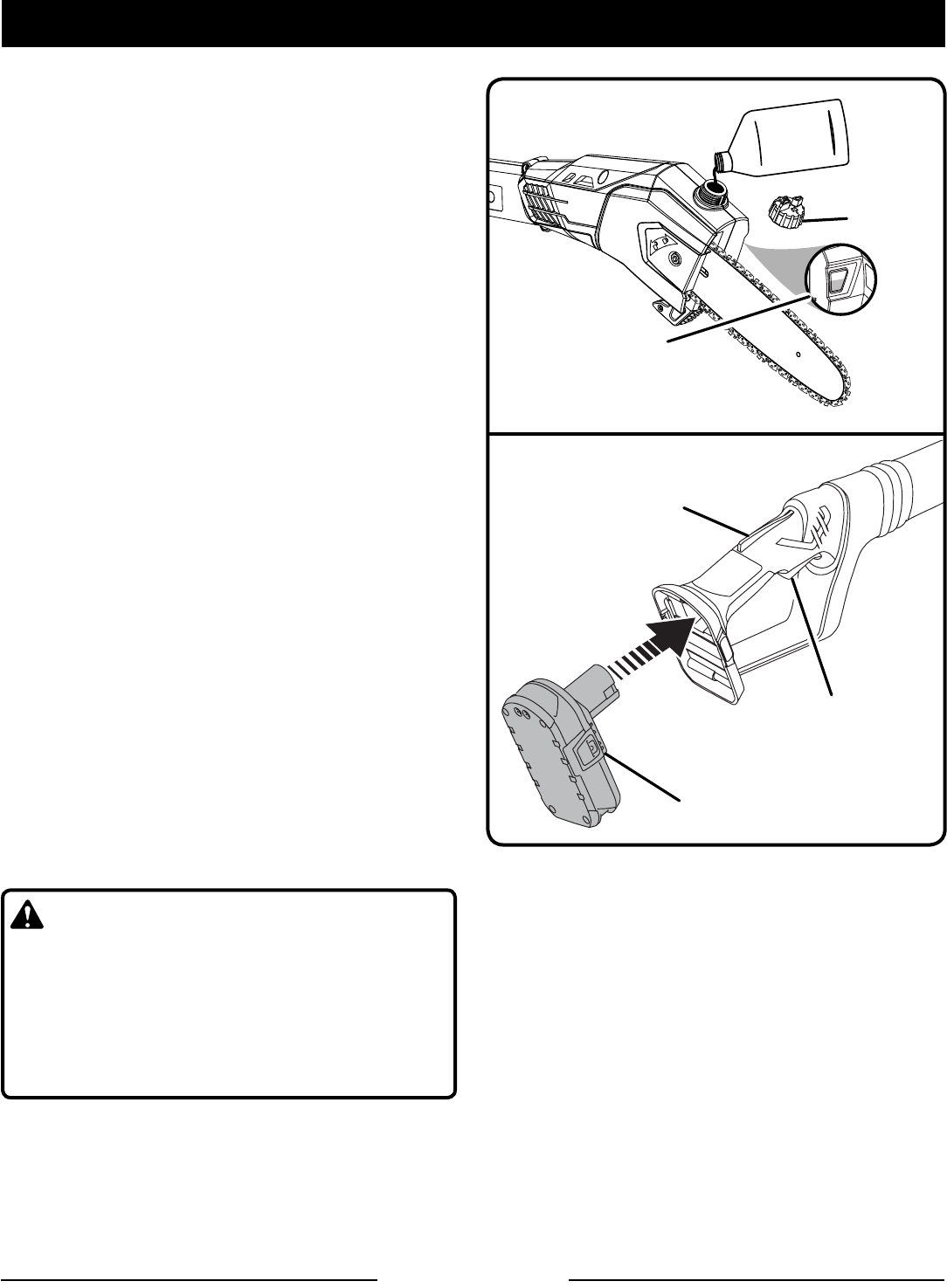

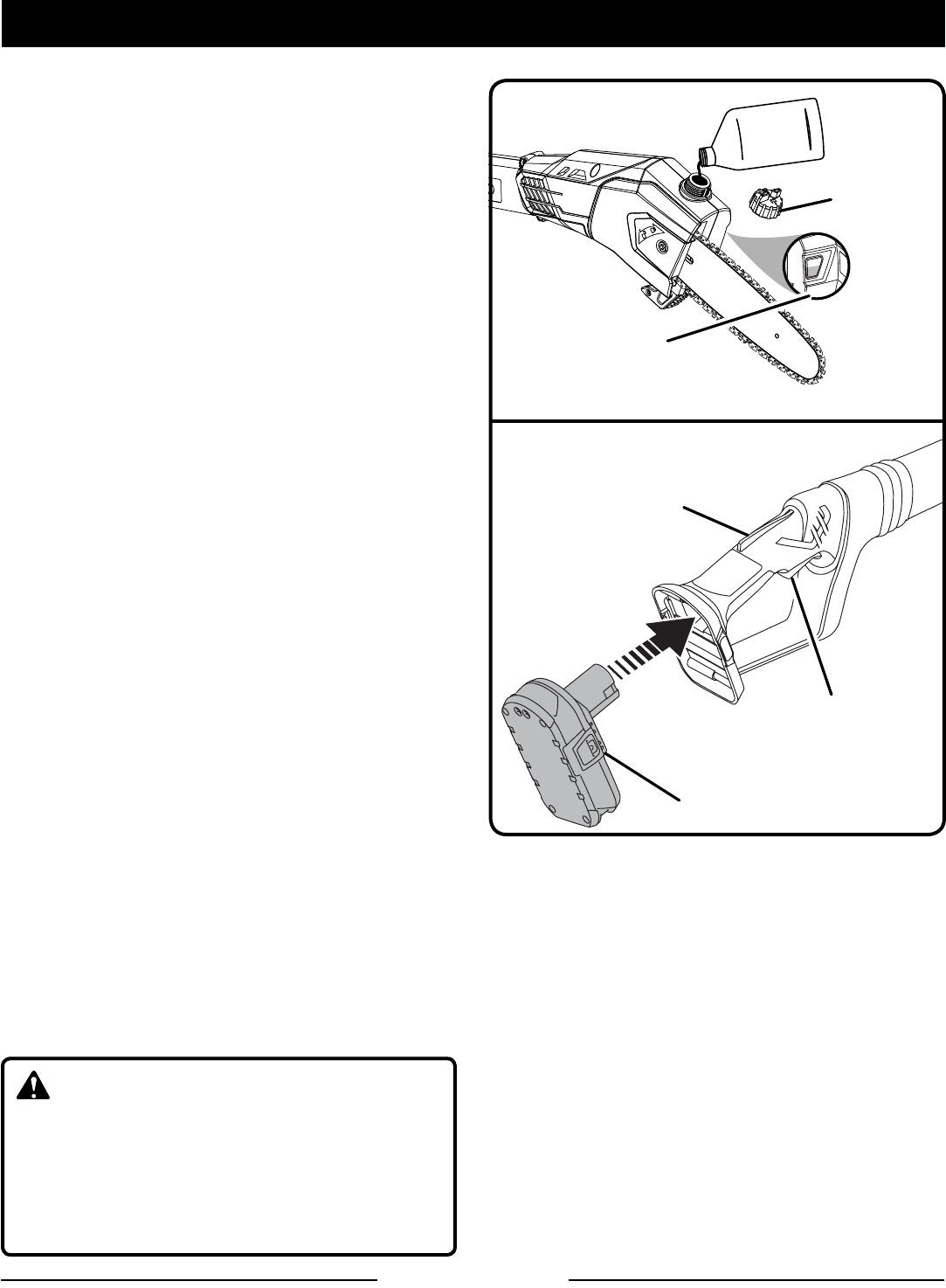

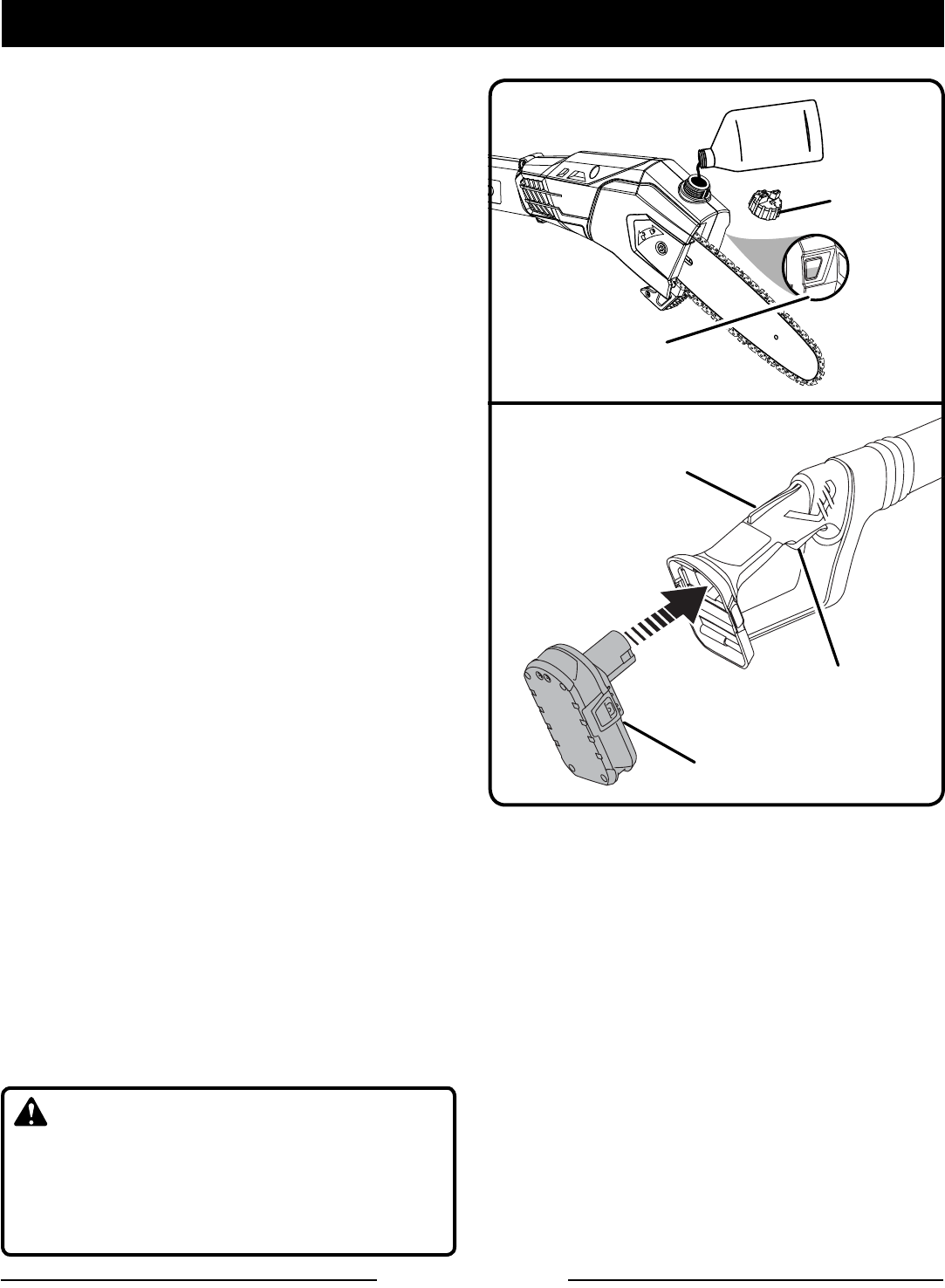

ADDING BAR AND CHAIN LUBRICANT
See Figure 4.
Use Bar and Chain Lubricant. It is designed for
chains and chain oilers, and is formulated to
perform over a wide temperature range with no
dilution required.
NOTE: Pole saw comes from the factory with no
bar and chain lubricant added. Level should also
be checked after every 20 minutes of use and
refilled as needed.
Remove oil cap.
Carefully pour the bar and chain lubricant into
the bar lube reservoir.
Wipe off excess oil.
Check and fill the reservoir when quick view oil
indicator is below the second to last indicator
line.
Repeat as needed.
NOTE: Do not use dirty, used or otherwise
contaminated oils. Damage may occur to the
bar or chain.
NOTE: It is normal for oil to seep from the saw
when not in use. To prevent seepage, empty the
oil tank after each use then run for one minute.
When storing the unit for a long period of time
(three months or longer) be sure the chain is lightly
lubricated; this will prevent rust on the chain and
bar sprocket.
TO INSTALL / REMOVE BATTERY
PACK
See Figure 5.
WARNING:
Always remove battery pack from your tool
when you are assembling parts, making adjust-
ments, cleaning, carrying, transporting or when
not in use. Removing battery pack will prevent
accidental starting that could cause serious
personal injury.
NOTE: To avoid serious personal injury, always
remove the battery pack and keep hands clear of
the lock-out button when carrying or transporting
the tool.
To install:
Place the battery pack in the pole saw. Align
raised rib on battery pack with groove in battery
port.
Make sure the latches on each side of the bat-
tery pack snap in place and battery pack is
secured in pole saw before beginning operation.
To remove:
Locate latches on side of battery pack and de-
press both sides to release the battery pack from
the pole saw.
![](asset-d.png)
Page 13 — English
STARTING AND STOPPING
See Figure 5 - 6.
To start the motor:
Hold the pole saw as shown and ensure that you
are well away from anything that may contact
the blade.
Press and hold the trigger lock-out.
Depress the switch trigger.
To stop the motor:
Release the trigger to stop the pole saw. Upon
release of the trigger, the trigger lock will auto-
matically reset to the locked position.
PREPARATION FOR CUTTING
See Figures 7 - 8.
Wear non-slip gloves for maximum grip and
protection.
Maintain a proper grip on the unit whenever the
motor is running. Use your right hand to firmly
grip the rear handle while your left hand has a
firm grip on the pole shaft.
Hold unit firmly with both hands. Always keep
your left hand on the pole shaft and your right
hand on the rear handle, so your body is to the
left of the chain line. Never use a left-handed
(cross-handed) grip, or any stance that places
your body or arm across the chain line.
Never stand directly under the limb you are cut-
ting.
Be certain the collars are fully tightened before
operating equipment; check them periodically
for tightness during use to avoid serious injury.
BASIC CUTTING PROCEDURE
Follow the steps below to prevent damage to tree
or shrub bark. Do not use a back-and-forth saw-
ing motion.
Make a shallow first cut (1/4 of limb diameter)
on the underside of the limb close to the main
limb or trunk.
Make a second cut from the top side of the limb
outboard from the first cut. Continue the cut
through the limb until the limb separates from
the tree. Be prepared to balance the weight of
the tool when the limb falls.
OPERATION
Fig. 6
FINAL
CUT
SECOND CUT
FIRST CUT
1/4 DIAMETER
LOAD
Fig. 7
CUTTING GUIDE Fig. 8
Make a final cut close to trunk.
NOTE: For second and final cuts (from top of limb
or branch), hold front cutting guide against the limb
being cut. This will help steady the limb and make
it easier to cut. Allow chain to cut for you; exert
only light downward pressure. If you force the cut,
damage to the bar, chain, or motor can result.
Release the trigger as soon as the cut is com-
pleted.
![](asset-e.png)
Page 14 — English
Failure to follow proper cutting procedures will
result in the bar and chain binding and becom-
ing pinched or trapped in the limb. If this should
happen:
Stop the motor and remove the battery pack.
If the limb can be reached from the ground,
lift the limb while holding the saw. This should
release the “pinch” and free the saw.
If the saw is still trapped, call a professional for
assistance.

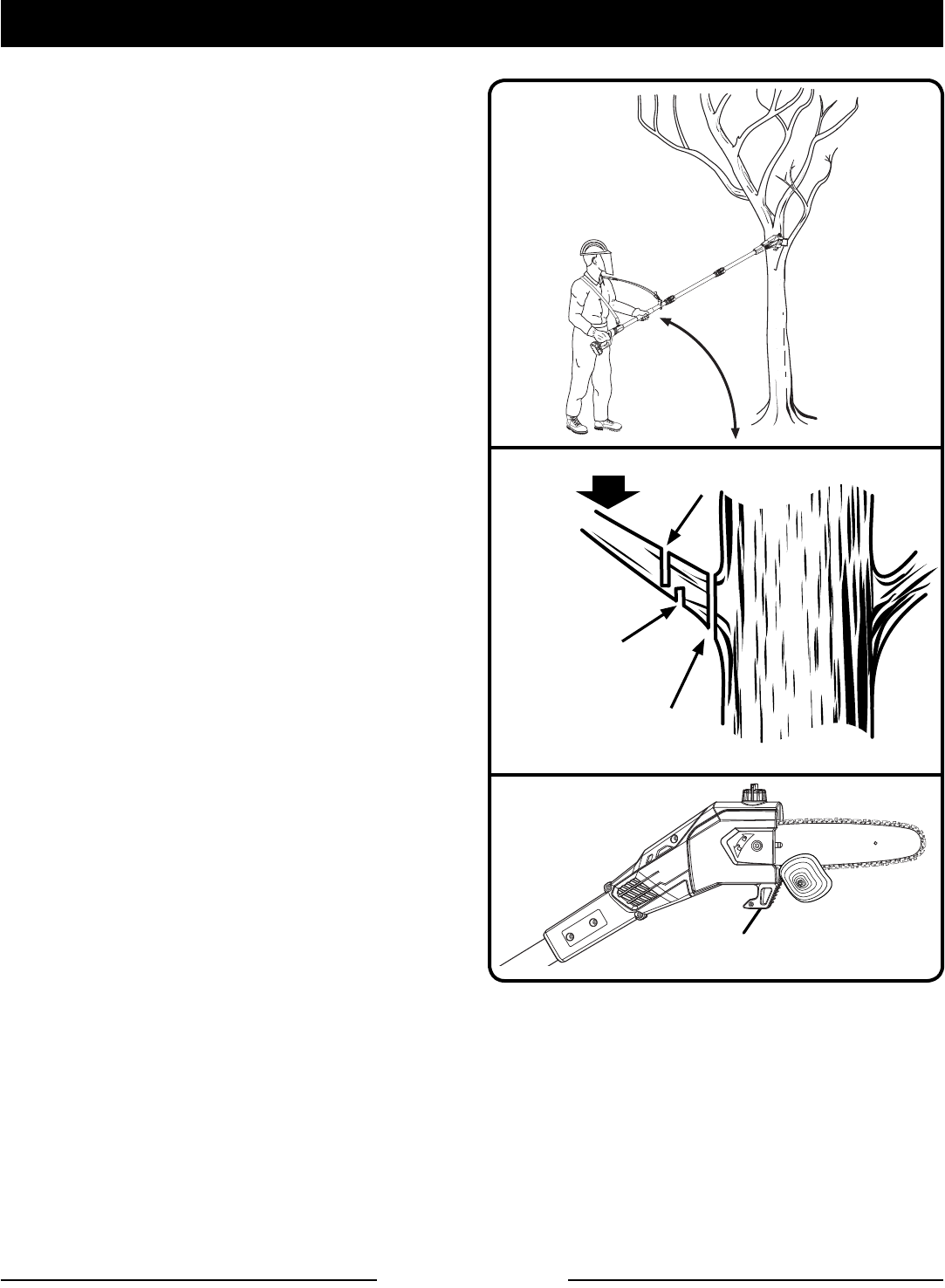

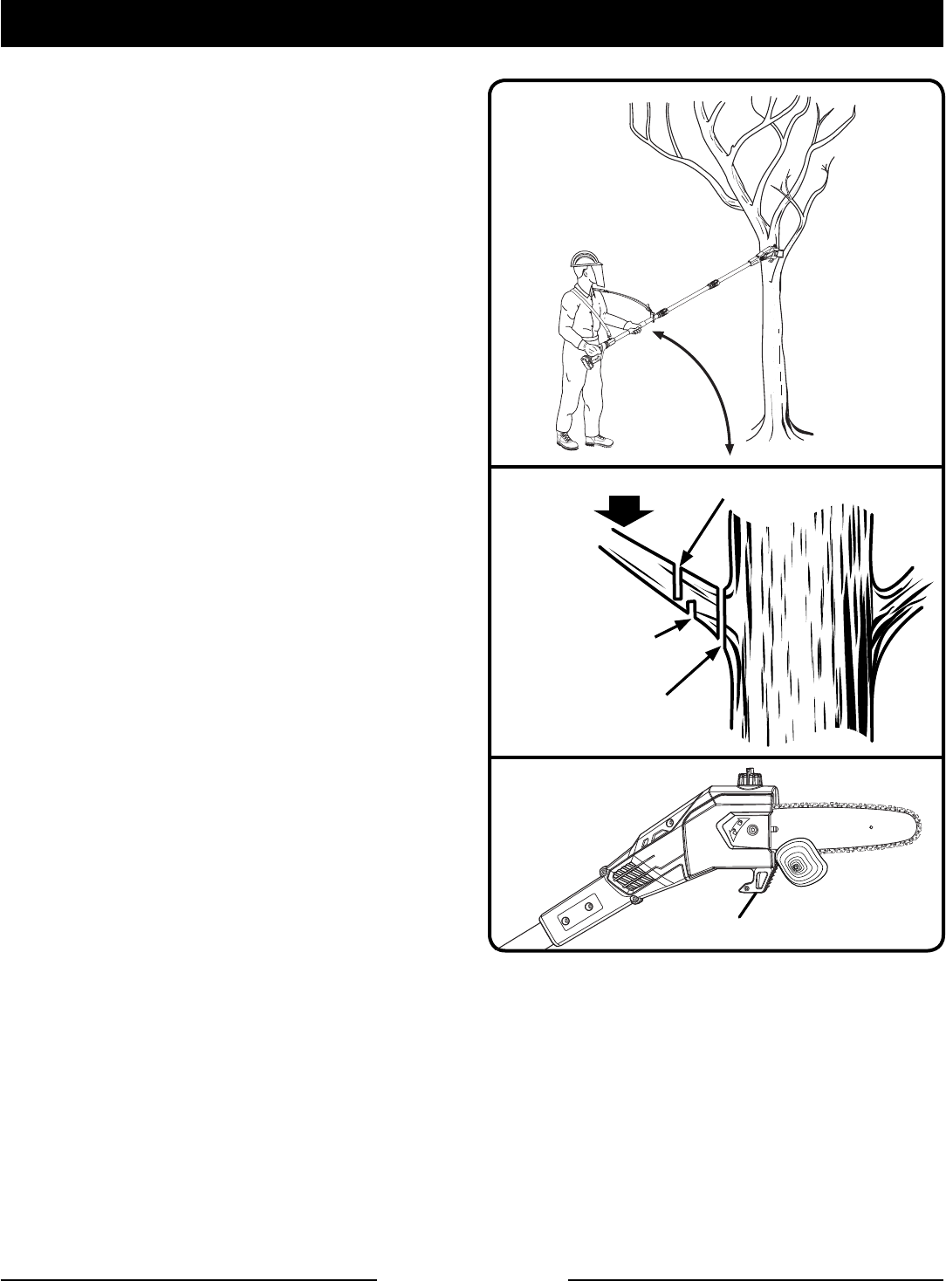

LIMBING AND PRUNING
See Figures 9 - 10.
This unit is designed for trimming small branches
and limbs up to 6 in. in diameter. For best results,
observe the following precautions.
Plan the cut carefully. Be aware of the direction
in which the branch will fall.
Branches may fall in unexpected directions. Do
not stand directly under the branch being cut.
The most typical cutting application is to posi-
tion the unit at an angle of 60° or less, depend-
ing on the specific situation, as shown. As the
angle of the pole saw shaft to ground increases,
the difficulty of making the first cut (from the
underside of limb) increases.
Remove long branches in several stages.
Cut lower branches first to allow the top branch-
es more room to fall.
Work slowly, keeping both hands on the saw
with a firm grip. Maintain secure footing and
balance.
Keep the tree between you and the chain while
limbing. Cut from side of tree opposite branch
you are cutting.
Do not cut from a ladder; this is extremely dan-
gerous. Leave this operation for professionals.
Do not make the flush cut next to the main limb
or trunk until you have cut off the limb further out
to reduce the weight. Following proper cutting
procedures will prevent stripping the bark from
the main member.
Do not use the pole saw for felling or bucking.
To prevent electrocution, do not operate within
50 ft. of overhead electrical lines.
Keep bystanders at least 50 ft. away.
OPERATION
Fig. 9
Fig. 10
60° MAXIMUM
![](asset-f.png)
Page 15 — English
WARNING:
When servicing, use only identical replacement
parts. Use of any other parts could create a
hazard or cause product damage.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
head protection. Failure to do so could result in
objects being thrown into your eyes and other
possible serious injuries.
WARNING:
Before inspecting, cleaning, or servicing the
unit, stop the motor, wait for all moving parts
to stop, and remove the battery pack. Failure
to follow these instructions can result in serious
personal injury or property damage.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from
various types of commercial solvents and may be
damaged by their use. Use clean cloths to remove
dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken, or destroy plastic, which could
result in serious personal injury.
All pole saw service, other than the items listed in
these maintenance instructions, should be per-
formed by competent pole saw service personnel.
(For example, if improper tool is used to hold the
flywheel in order to remove the clutch, structural
damage to the flywheel could occur and subse-
quently could cause the flywheel to burst).

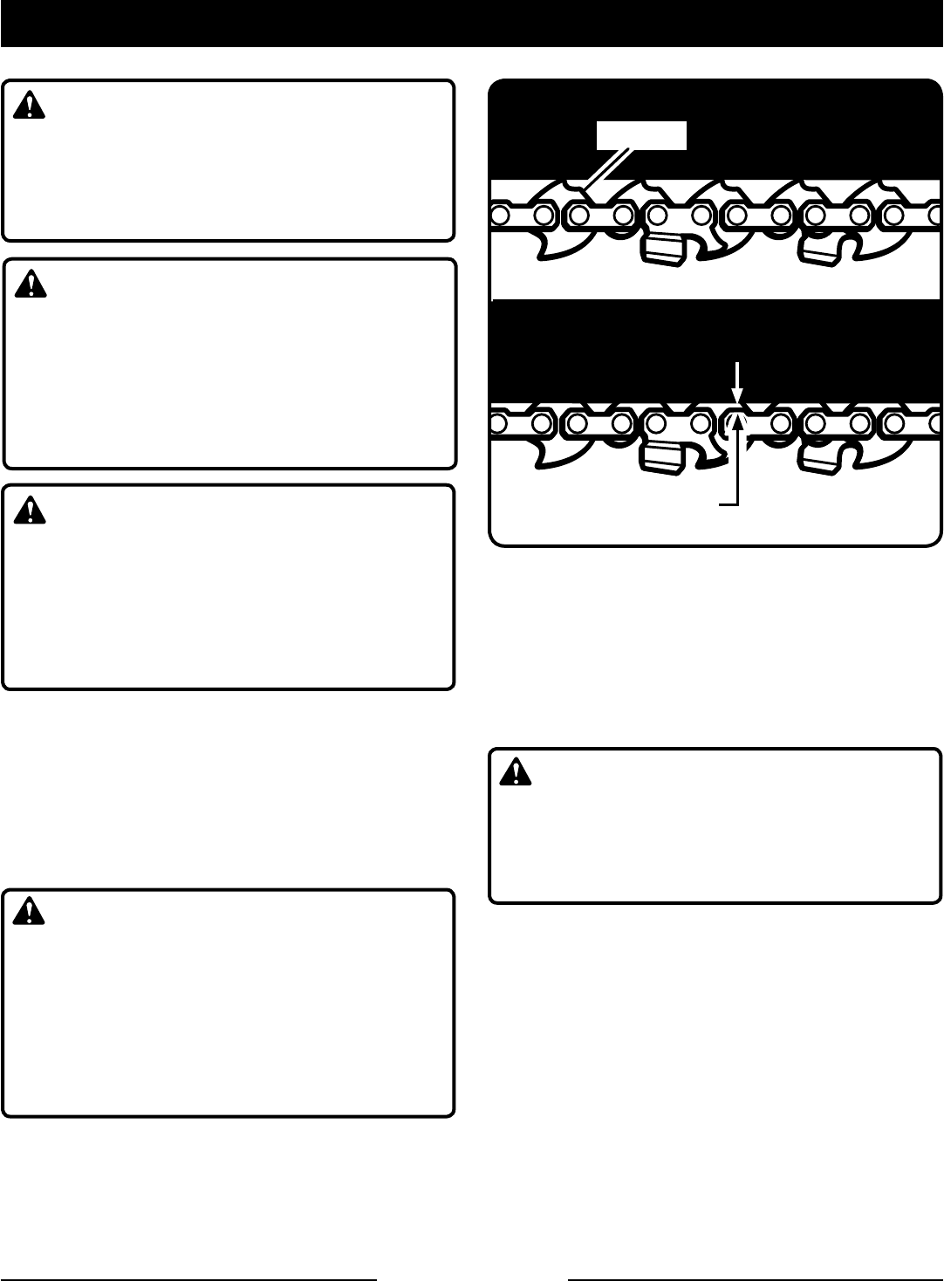

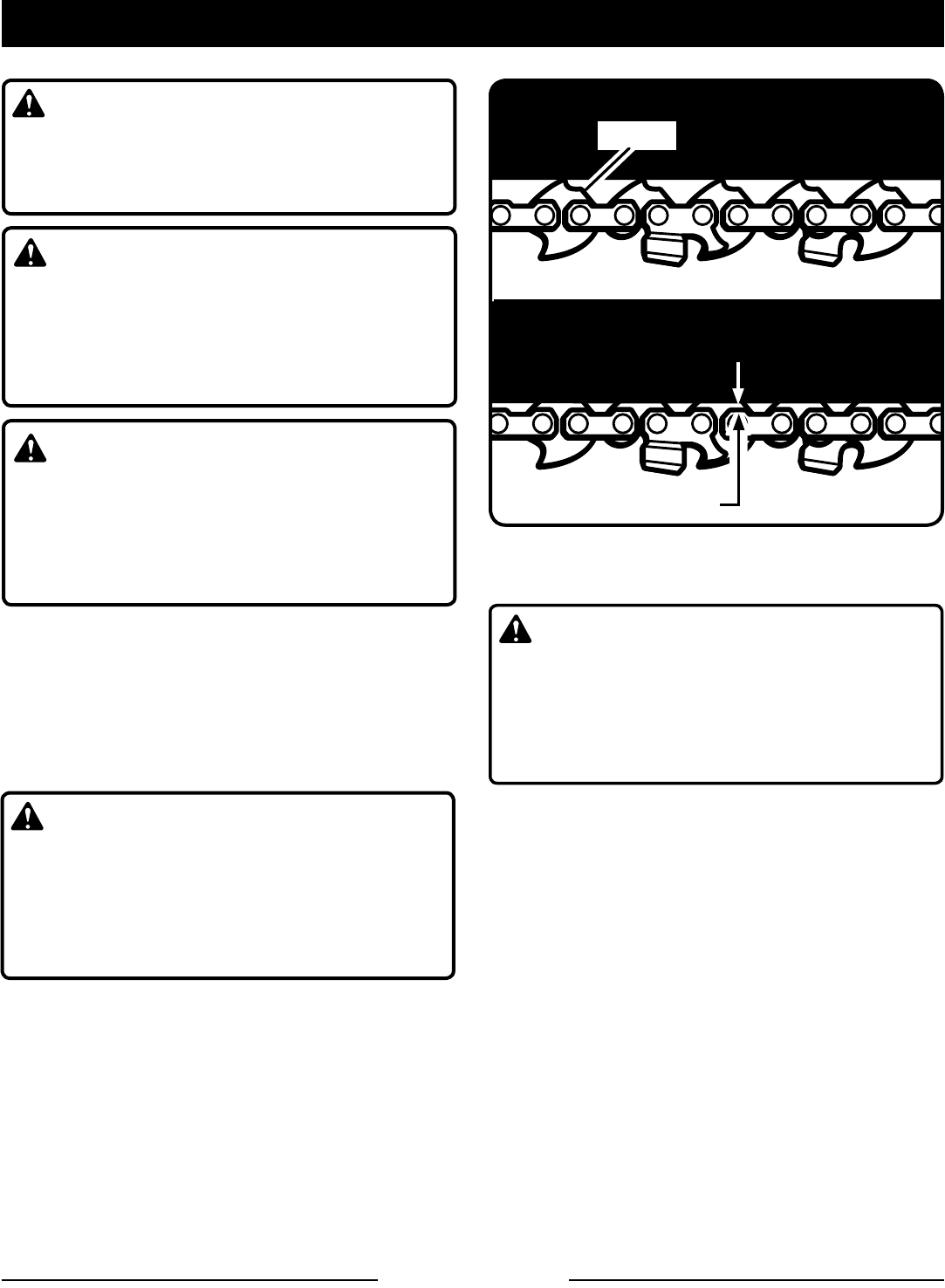

CHAIN TENSION
See Figures 11 - 12.
WARNING:
To avoid possible serious injury, never touch or
adjust the chain while the motor is running. The
saw chain is very sharp; always wear protec-
tive gloves when performing maintenance to
the chain.
Stop the motor and remove the battery pack
before setting the chain tension. Make sure
the chain cover screw is loose to finger tight,
turn the chain tensioning screw clockwise to
tension the chain. Refer to Replacing the Bar
and Chain for additional information.
NOTE: A cold chain is correctly tensioned when
there is no slack on the underside of the guide
bar, the chain is snug, but it can be turned by
hand without binding.
Chain must be re-tensioned whenever the flats on
the drive links hang out of the bar groove as
shown in fig. 11.
During normal operation, the temperature of the
chain will increase. The drive links of a correctly
tensioned warm chain will hang approximately
.050 in. out of the bar groove, as shown in
fig. 12.
FLATS
APPROX .050 in. Fig. 12
Fig. 11
MAINTENANCE
![](asset-10.png)
Page 16 — English
NOTE: New chain tends to stretch; check chain
tension frequently and tension as required.
NOTICE:
Chain tensioned while warm, can be too tight
upon cooling. Check the “cold tension” before
next use.

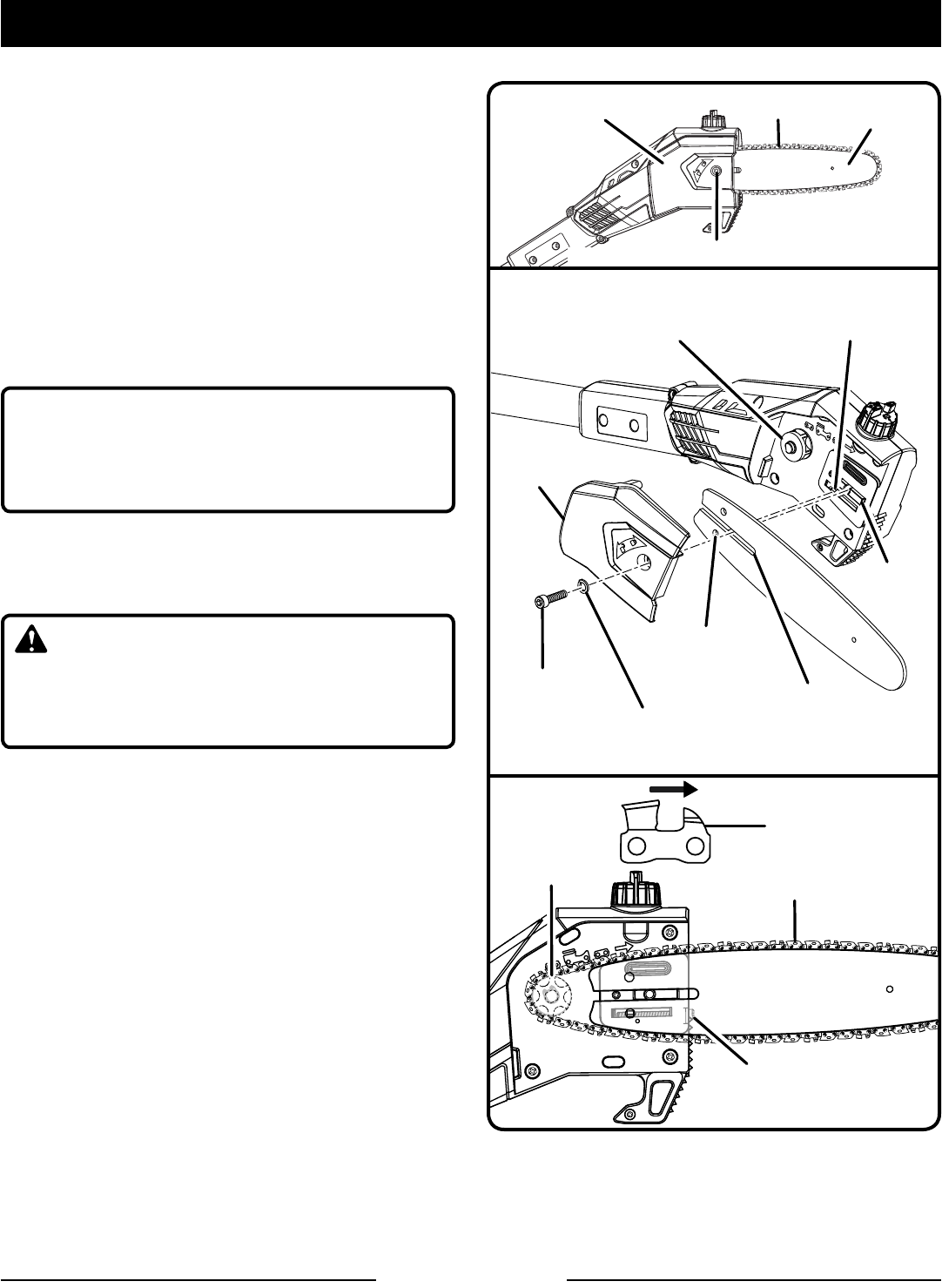

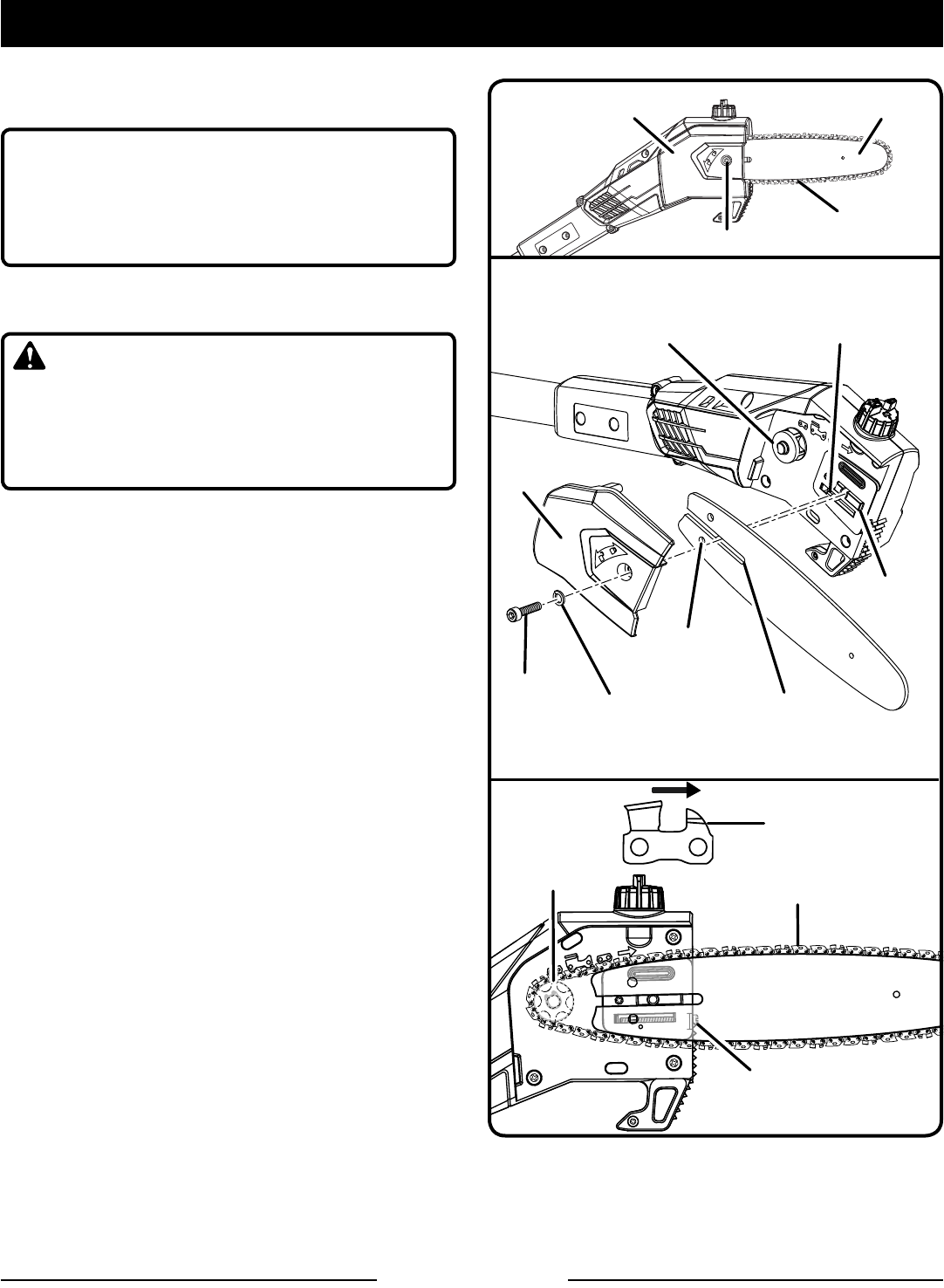

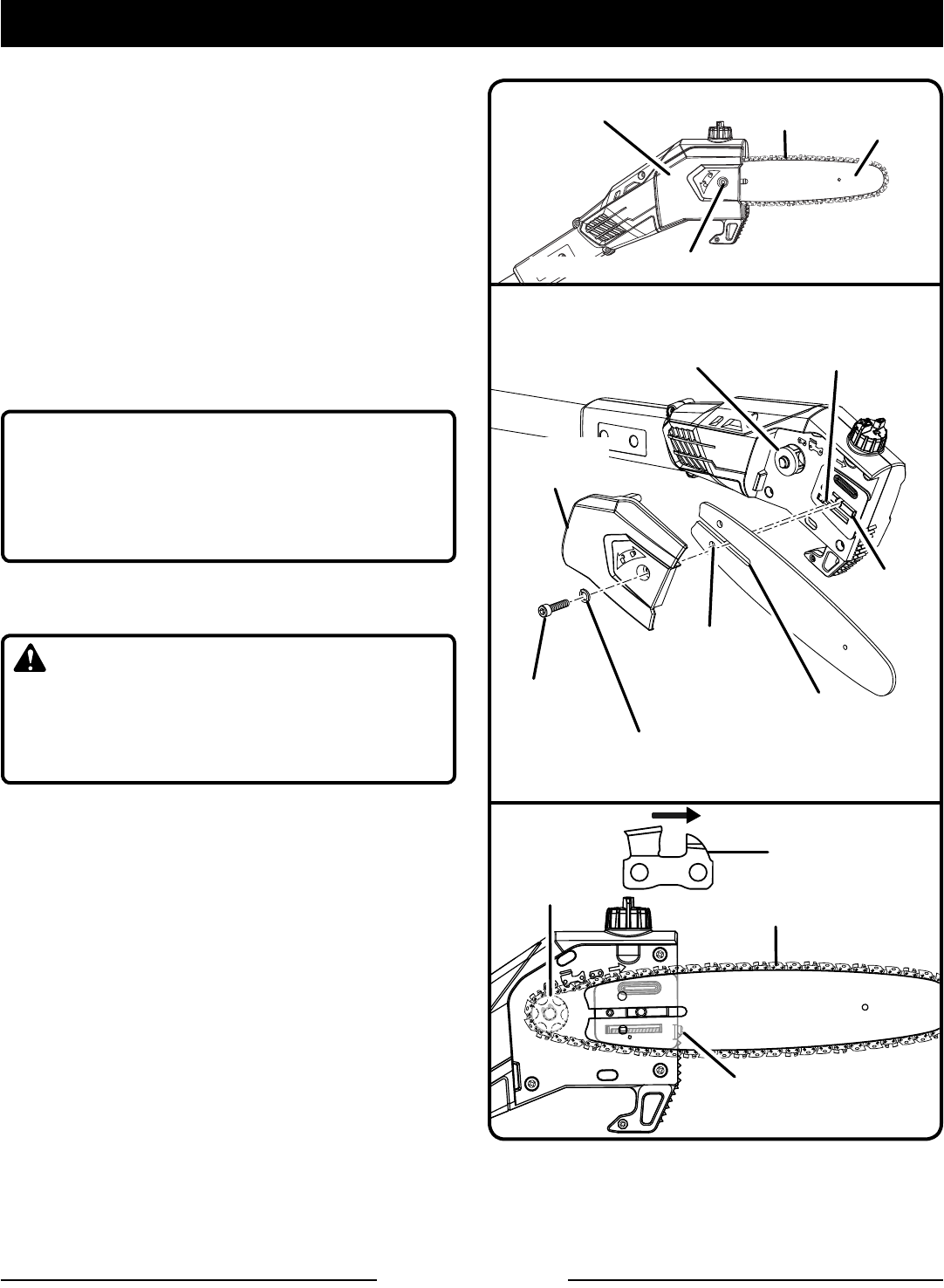

REPLACING THE BAR AND CHAIN
See Figures 13 - 16.
WARNING:
To avoid possible serious injury, stop the motor
and remove the battery pack before replacing
the bar, chain, or performing any maintenance
operation.
Using the hex key provided, remove the chain
cover screw, washer, and chain cover from the
chain saw.
The bar contains a slot that fits over the mount-
ing post. The bar also contains a chain tension-
ing pin hole which fits over the chain tensioning
pin.
Place the bar onto the mounting post so that the
chain tensioning pin fits into the chain tensioning
pin hole.
NOTE: If necessary, rotate the chain tensioning
screw counterclockwise until the pin and hole
can be aligned.
Fit the chain over the sprocket and into the bar
groove. The cutters on the top of the bar should
face toward the bar tip, in the direction of the
chain rotation.
Replace the chain cover and reinstall the washer
and screw. Tighten the screw finger tight only.
The bar must be free to move for tension adjust-
ment.
Remove all slack from chain by turning the chain
tensioning screw clockwise, assuring that the
chain seats into the bar groove during tension-
ing.
Tighten the chain cover screw securely.
NOTE:
Chain is correctly tensioned when there is
no slack on the underside of the bar, the chain is
snug, but it can be turned by hand without binding.
BAR

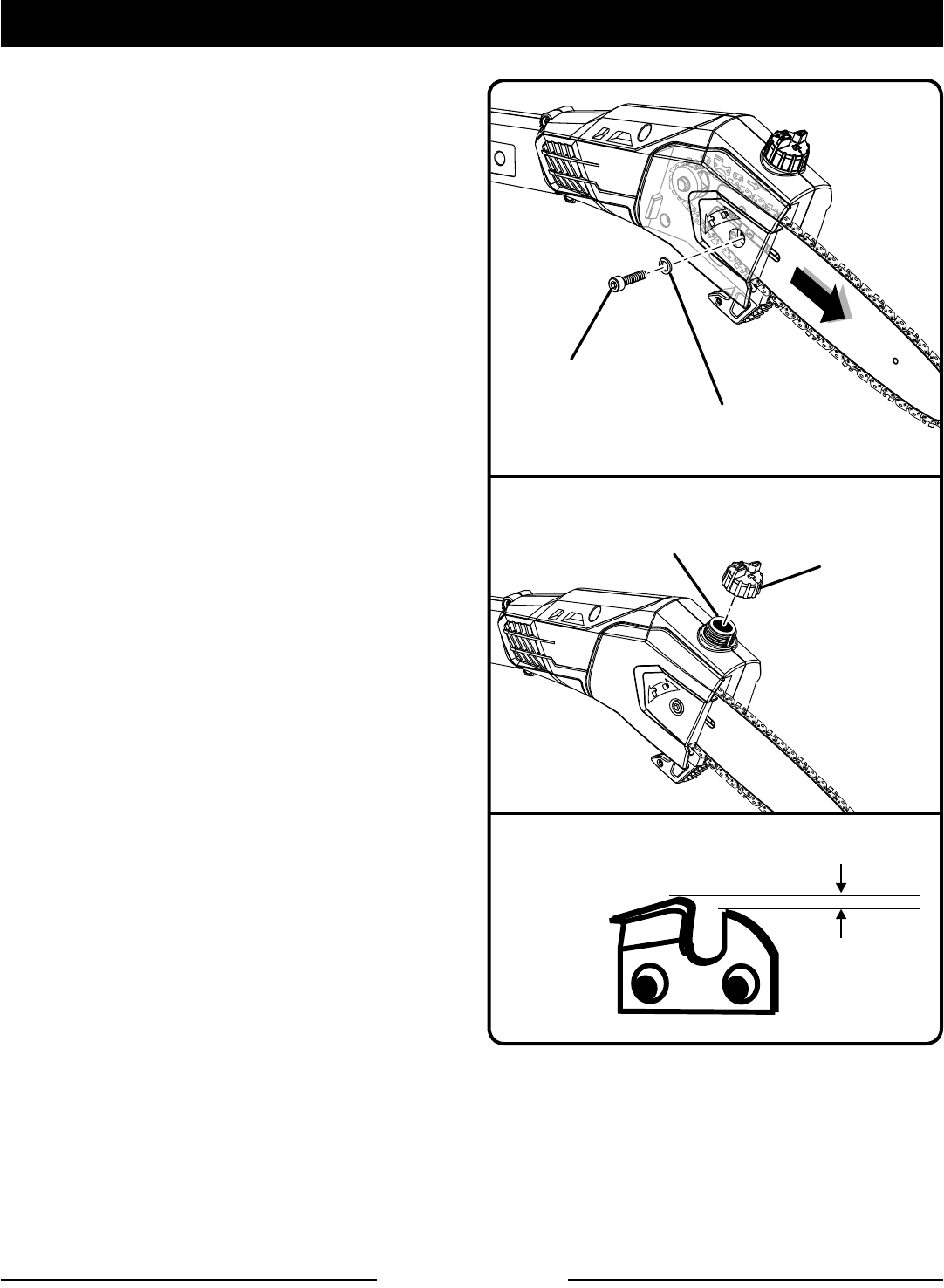

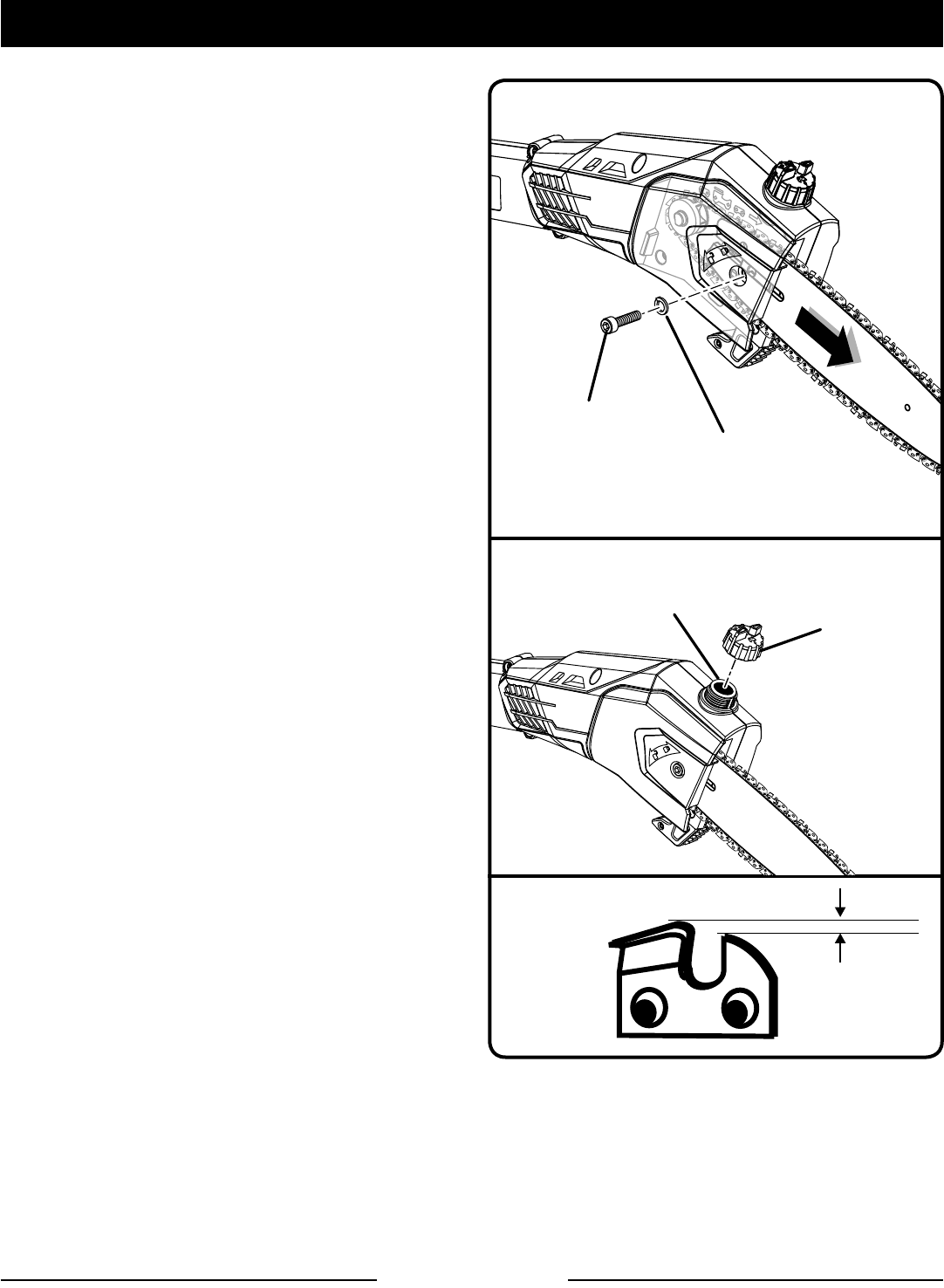

CHAIN
COVER
CHAIN COVER SCREW
CHAIN
Fig. 13
Fig. 14
CHAIN
TENSIONING SCREW
CHAIN
ROTATION
CHAIN
SPROCKET
Fig. 15
If chain is too tight, it will not rotate. Loosen the
chain cover screw slightly and turn chain tension-
ing screw 1/4 turn counterclockwise. Retighten
chain cover screw securely.
MAINTENANCE
CHAIN
COVER
CHAIN
TENSIONING PIN
CHAIN
COVER
SCREW LOCK
WASHER MOUNTING
POST SLOT
MOUNTING
POST
CHAIN
TENSIONING
PIN HOLE
BAR
SPROCKET
![](asset-11.png)
Page 17 — English

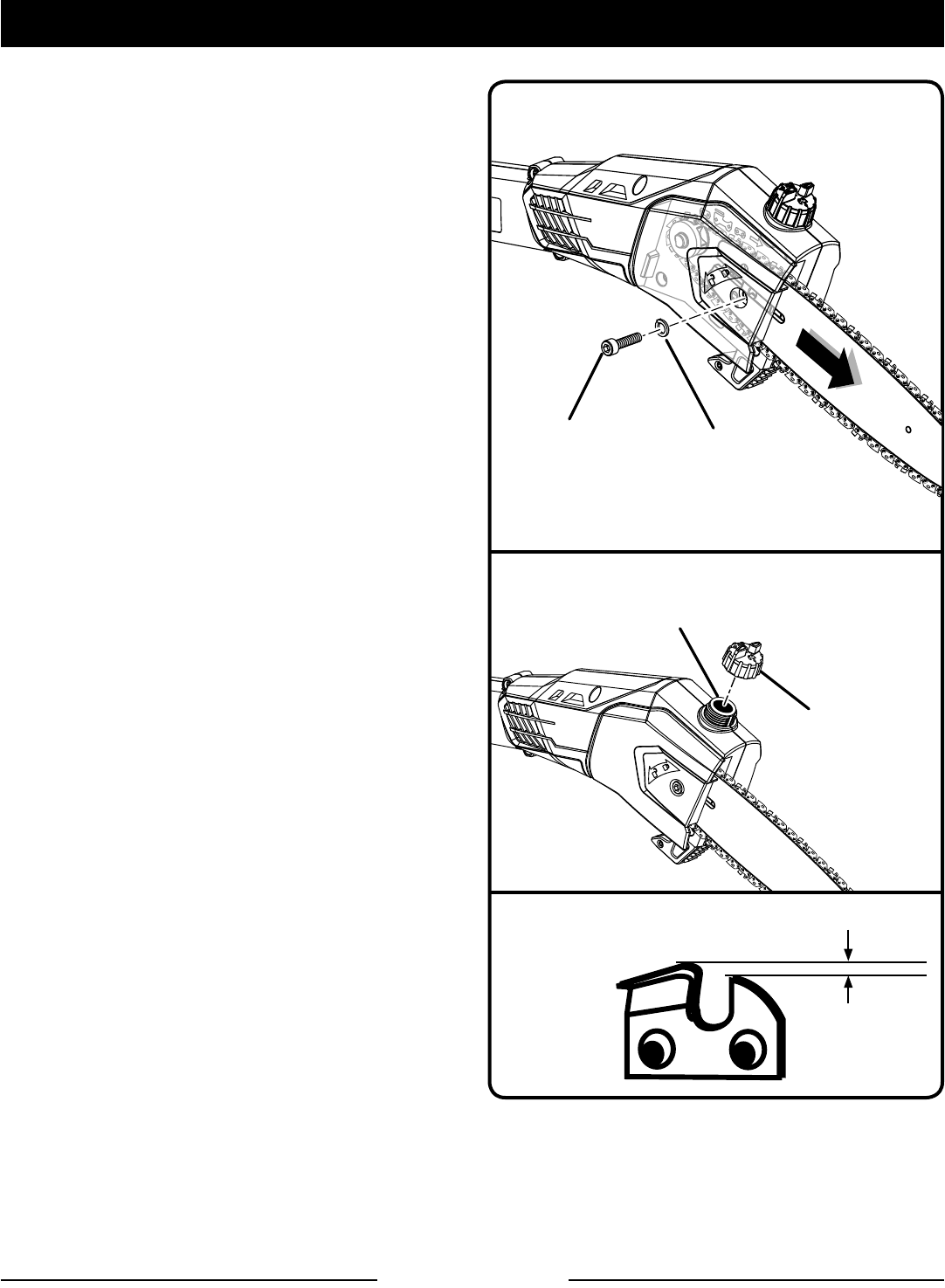

CHAIN OILER
See Figure 17.
Use Premium Bar and Chain Lubricant. It is
designed for chains and chain oilers and is
formulated to perform over a wide temperature
range with no dilution required.
Remove the cap and carefully pour approxi-
mately 2 oz. of bar and chain lubricant into the
bar lube reservoir.
Replace the cap and tighten securely.
Check and refill the bar lube reservoir every time
the pole saw is used.
NOTE: Do not use dirty, used, or otherwise con-
taminated lubricants. Damage may occur to the
oil pump, bar, or chain.

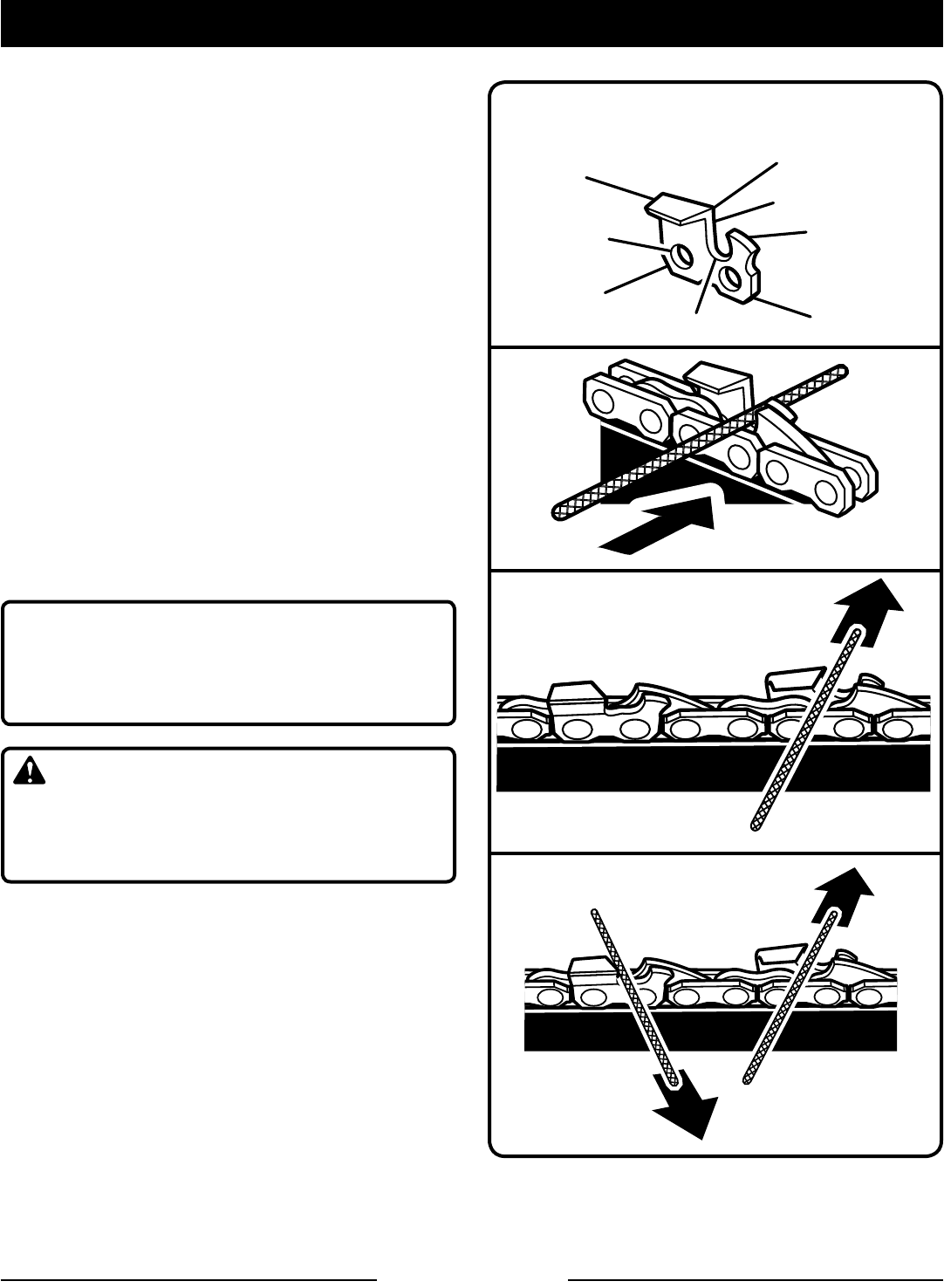

CHAIN MAINTENANCE
See Figure 18.
For smooth and fast cutting, the chain needs to
be maintained properly. The following conditions
indicate that the chain requires sharpening:
Wood chips are small and powdery
Chain must be forced through the wood during
cutting
Chain cuts to one side
During maintenance of the chain, consider the
following:
Improper filing angle of the side plate can in-
crease the risk of a severe kickback.
Depth gauge (or raker clearance) setting de-
termines the height the cutter enters the wood
and the size of the wood chip that is removed.
Too much clearance increases the potential for
kickback. Too little clearance decreases the size
of the wood chip thus decreasing the chain's
cutting ability.
If cutter teeth have hit hard objects such as nails
and stones, or have been abraded by mud or
sand on the wood, have service dealer sharpen
chain.
CHAIN
COVER
SCREW
Fig. 16
Fig. 17
REMOVE
CAP
BAR LUBE
RESERVOIR
Fig. 18
RAKER (DEPTH GAUGE)
CLEARANCE
.025 in.
MAINTENANCE
LOCK
WASHER
![](asset-12.png)
Page 18 — English

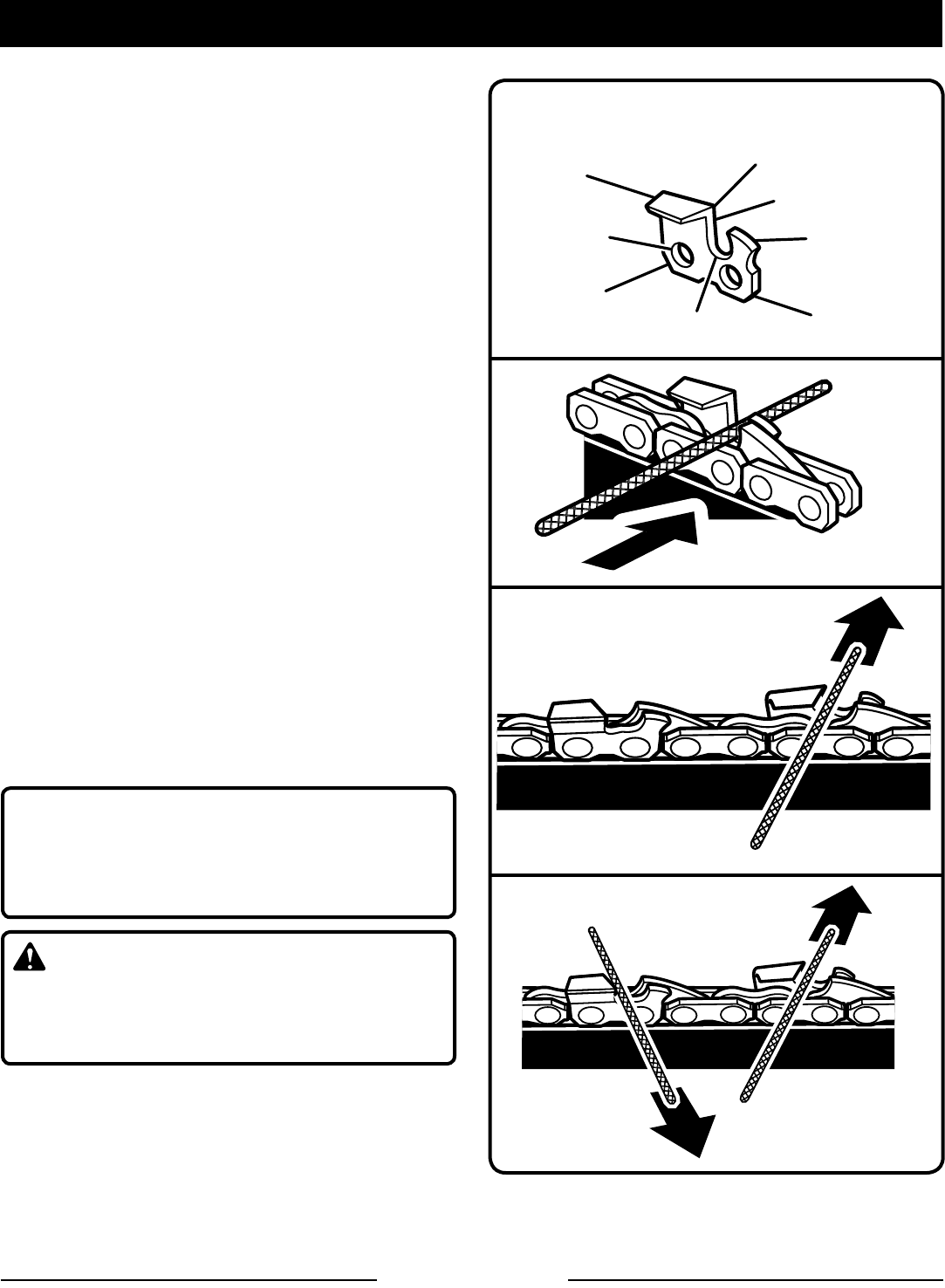

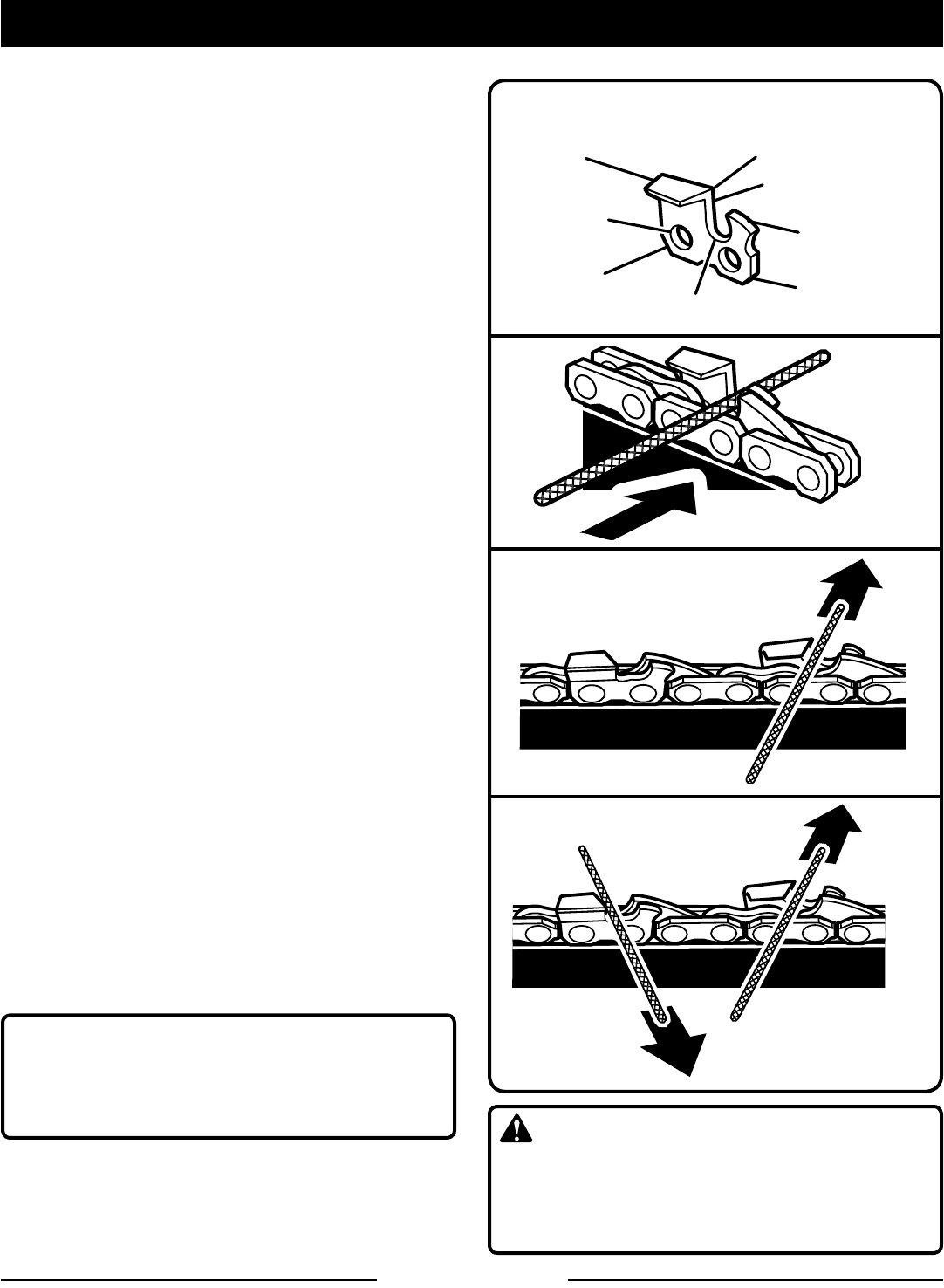

CUTTING
CORNER
SIDE PLATE
DEPTH GAUGE
TOE
GULLET
HEEL
RIVET HOLE
TOP
PLATE
PARTS OF A CUTTER
Fig. 19
HOW TO SHARPEN THE CUTTERS
See Figures 19 - 22.
Be careful to file all cutters to the specified angles
and to the same length, as fast cutting can be
obtained only when all cutters are uniform.
Tighten the chain tension enough that the chain
does not wobble. Do all of your filing at the mid-
point of the bar. Wear gloves for protection.
Use a 5/32 in. diameter round file and holder.
Keep the file level with the top plate of the tooth.
Do not let the file dip or rock.
Using light but firm pressure, stroke towards
the front corner of the tooth. Lift file away from
the steel on each return stroke.
Put a few firm strokes on every tooth. File all left
hand cutters in one direction. Then move to the
other side and file the right hand cutters in the
opposite direction. Occasionally remove filings
from the file with a wire brush.
NOTICE:
Dull or improperly sharpened chain can cause
excessive motor speed during cutting which
may result in severe motor damage.
WARNING:
Improper chain sharpening increases the po-
tential of kickback. Failure to replace or repair
damaged chain can cause serious injury.
Fig. 20
Fig. 21
LEFT HAND
CUTTERS
RIGHT HAND
CUTTERS
Fig. 22
MAINTENANCE
![](asset-13.png)
Page 19 — English

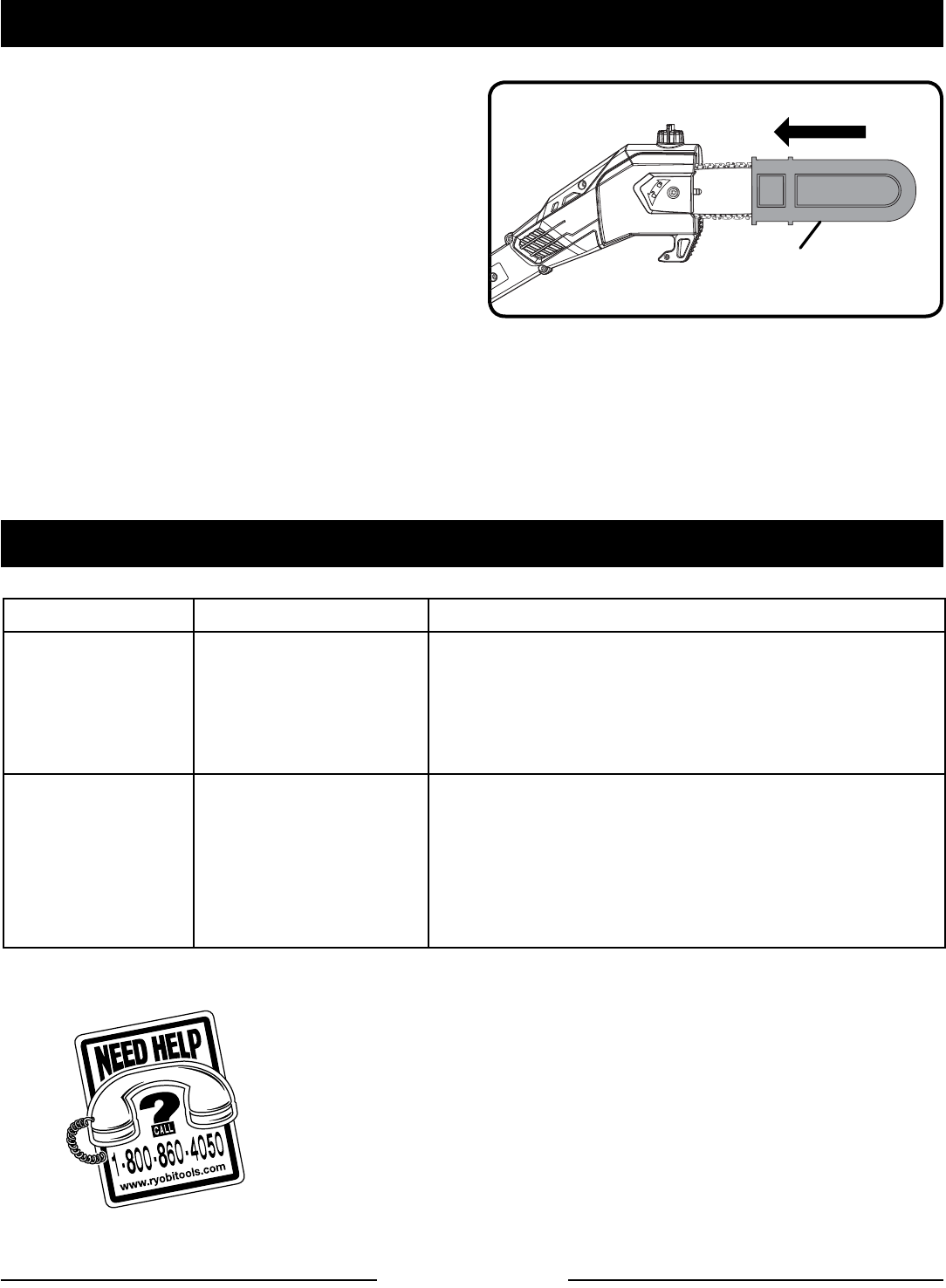

STORING THE PRODUCT
See Figure 23.
Clean all foreign material from the product. Store
idle unit indoors in a dry, well-ventilated area
that is inaccessible to children. Keep away from
corrosive agents such as garden chemicals and
de-icing salts.
Always place the scabbard on the saw bar
when transporting or storing the pole saw. The
scabbard is a snug fit and must be attached
very carefully due to the sharp teeth on the
saw chain. This is best done by grasping the
scabbard at one end, in the center portion of
the scabbard, and carefully sliding it over the
chain as shown. Use caution to avoid the sharp
teeth of the chain.
Fig. 23
SCABBARD
NOTE: The saw chain is very sharp. Always
wear protective gloves when handling the
chain.
PROBLEM CAUSE REMEDY
Bar and chain
running hot and
smoking.
Check chain tension
for overtightened
condition
Bar lube reservoir
empty
Tension chain. Refer to Chain Tension earlier in this manual.
Check bar lube reservoir.
Motor runs,
but chain is not
rotating.
Chain tension too
tight.
Check guide bar and
chain assembly.
Check guide bar and
chain for damage.
Retention chain. Refer to Chain Tension earlier in this
manual.
Refer to Replacing the Bar and Chain earlier in this
manual.
Inspect guide bar and chain for damage.
MAINTENANCE
TROUBLESHOOTING
CALL US FIRST
For any questions about operating or maintaining your product,
call the Ryobi® Help Line!
Your product has been fully tested prior to shipment to ensure
your complete satisfaction.
![](asset-14.png)
Page 20 — English
WARRANTY
LIMITED WARRANTY STATEMENT
Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI® brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.
Three years if the product is used for personal, family
or household use;
90 days, if used for any other purpose, such as
commercial or rental.
This warranty extends to the original retail purchaser only
and commences on the date of the original retail purchase.
Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI® brand outdoor products (Authorized
Ryobi Service Center).
The product, including any defective part, must be returned
to an authorized Ryobi service center within the warranty
period. The expense of delivering the product to the service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach of
warranty shall be cause for cancellation or rescission of the
contract of sale of any RYOBI® brand outdoor product. Proof
of purchase will be required by the dealer to substantiate
any warranty claim. All warranty work must be performed
by an authorized service dealer.
This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI® brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.
This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI® brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:
A. Tune-ups – Spark Plugs, Carburetor, Carburetor
Adjustments, Ignition, Filters
B. Wear items – Bump Knobs, Outer Spools, Cutting
Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains
Techtronic Industries North America, Inc., reserves the
right to change or improve the design of any RYOBI® brand
outdoor product without assuming any obligation to modify
any product previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED
IN THEIR ENTIRETY AFTER THE EXPIRATION OF
THE APPROPRIATE THREE-YEAR OR NINETY-DAY
WARRANTY PERIOD. TECHTRONIC INDUSTRIES
NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO
THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
This warranty applies to all RYOBI® brand outdoor products
manufactured by or for Techtronic Industries North America,
Inc., and sold in the United States and Canada.
To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.
![](asset-15.png)
Page 21 — English

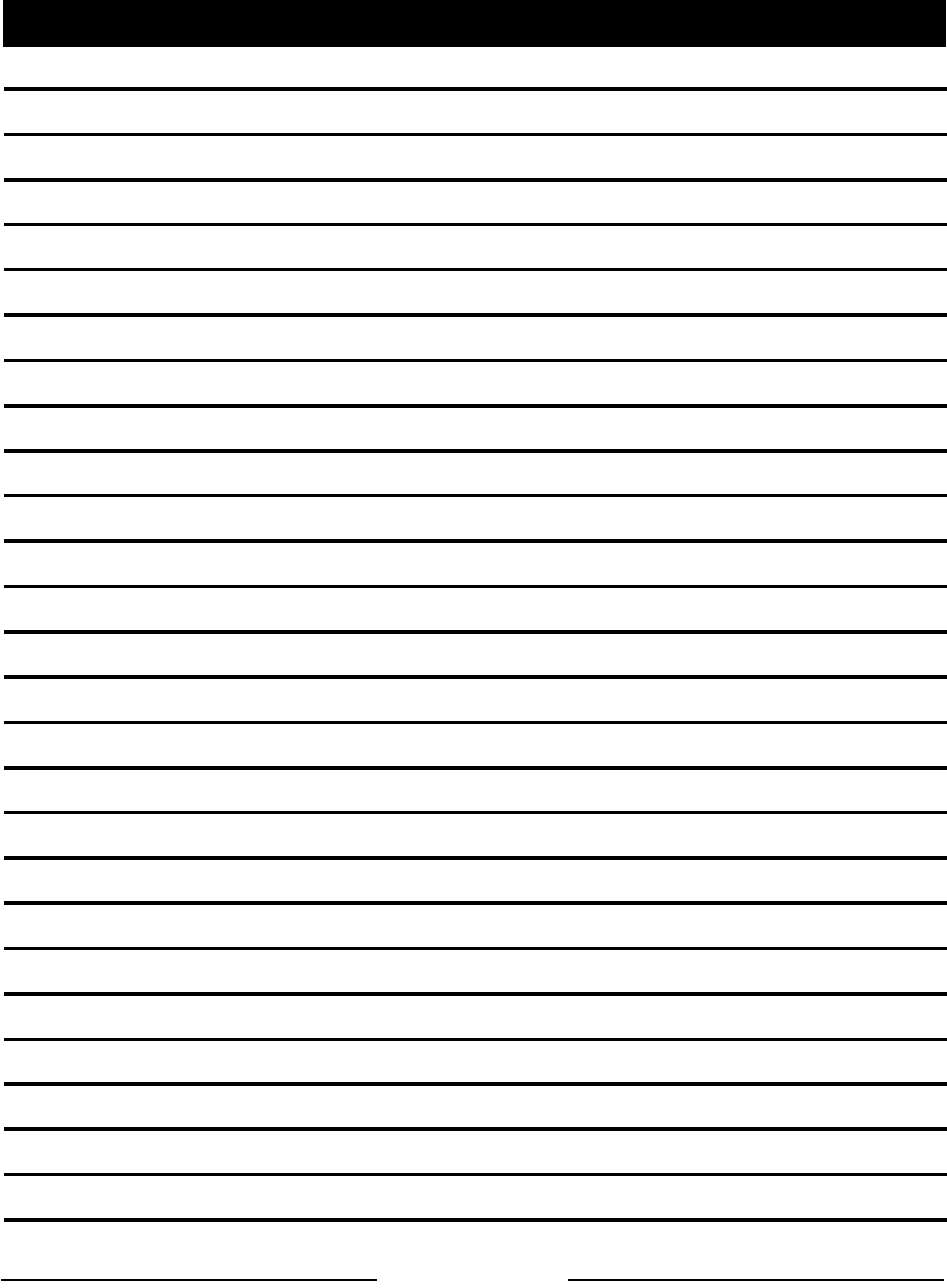

NOTES
![](asset-16.png)
Page 3 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les
instructions. Le non-respect des instructions
ci-dessous peut entraîner une électrocution, un
incendie et des blessures graves.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à
bien comprendre toutes les instructions avant
d’utiliser ce produit. Familarisez-vous avec toutes
les commandes et l’utilisation correcte de l’outil.
Respecter toutes les instructions de sécurité.
Le non respect des instructions de sécurité ci-
dessous peut entraîner des blessures graves.
Ne pas laisser des enfants ou personnes n’ayant
pas reçu une formation adéquate utiliser cet
outil.
Inspecter soigneusement la zone de travail et
retirer tout corps étranger.
Porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI
Z87.1, ainsi qu’une protection casque lors de
l’utilisation de cet outil.
Porter une tenue appropriée — Porter des
pantalons longs, des manches longs, des
chaussures et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales
et ne pas travailler pieds nus. Ne porter aucun
bijou.
Attacher les cheveux longs pour les maintenir
au-dessus des épaules, afin qu’ils ne se
prennent pas dans les pièces en mouvement.
Tenir à l’écart des enfants — Garder les
badauds, enfants et animaux à une distance
de 15 m (50 pi) minimum.
Rester attentif — Prêter attention au travail
et faire prevue de bon sens. Ne pas utiliser
ce taille-bordures en état de fatigue, si l’on
est souffrant, contrarié ou sous l’influence de
l’alcool, de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Porter des lunettes de sécurité — Toujours
porter un masque facial ou un masque anti-
poussière si le travail produit de la poussière.
Débrancher l’appareil — Retirer la batterie de
appareils lorsque l’outil n’est pas en usage,
avant son entretien ou lors du remplacement
d’accessoires tels que le guide chaîne.
Ne pas travailler hors de portée — Toujours se
tenir bien campé et en équilibre. Le travail hors
de portée risque de faire perdre l’équilibre ou
de causer un contact avec les pièces brûlantes.
Garder toutes les parties du corps à l’écart des
pièces en mouvement.
Inspecter l’outil avant chaque utilisation pour
s’assurer qu’il n’y a pas de pièces desserrées,
etc. Remplacer les pièces endommagées avant
utilisation.
Quand la produit n’est pas utilisée, elle devrait
être entreposée à l’intérieur, dans un endroit sec
et sécuritaire - loin de la portée des enfants.
Utiliser exclusivement des pièces de rechange
d’origine. Toute dérogation peut entraîner un
mauvais fonctionnement, des blessures graves
et l’annulation de la garantie.
N’utiliser en aucun cas un accessoire non fourni
avec le produit, ou indiqué comme pouvant être
utilisé sur l’outil dans le manuel d’utilisation.
Éviter les environnements dangereux — Ne pas
utiliser l’accessoire dans des endroits humides
ou mouillés. Ne pas utiliser sous la pluie.
Utilisez l’outil approprié — N’utilisez pas le
produit pour aucune tâche sauf celle pour
laquelle elle est conçue.
Ne pas fonctionner l’outil sur des étapes,
une échelle, un toit, un arbre, ou un support
instable. Une position stable sur une surface
ferme permet de mieux contrôler l’outil en cas
de situation imprévue.
Ne pas forcer le produit. Il sera plus efficace et
présentera moins de risques de blessures s’il
est utilisé dans les limites de ses spécifications.
DANGER — Garder les mains à l’écart de la
zone de coupe. Garder les deux mains sur les
poignées lors de l’utilisation de l’appareil.
ATTENTION — Les lames continuent de tourner
en roue libre une fois que la scie est éteinte.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
![](asset-17.png)
Page 4 — Français
Le rebond est une réaction dangereuse pouvant
entraîner des blessures graves. Le rebond se
produit lorsque la chaîne en rotation heurte un
objet dans la partie supérieure de l’extrémité
du guide ou lorsque l’entaille se referme et
pince la chaîne dans le bois. Le contact de
la partie supérieure de l’extrémité du guide
peut faire plonger la chaîne dans le bois et la
bloquer pendant un instant. Il en résulte une
réaction fulgurante, projetant le guide vers le
haut et l’arrière, en direction de l’utilisateur. Le
pincement de la chaîne sur le haut du guide peut
causer une projection violente de la lame en
arrière, en direction de l’utilisateur, ce qui peut
entraîner une perte de contrôle et des blessures
graves. Ne pas compter exclusivement sur les
dispositifs de sécurité intégrés au produit.
Une compréhension élémentaire du rebond
peut réduire ou éliminer l’élément de surprise.
Les surprises sont favorables aux accidents.
La scie de manche ne doit être utilisée que pour
couper du bois. Ne pas l’utiliser pour couper du
des matériaux autres que le bois.
S’assurer que l’endroit ou la scie est utilisée
est dépourvu de tout obstacle. Ne pas laisser
l’extrémité du guide entrer en contact avec une
bille, une branche, une palissade ou tout autre
obstacle risquant d’être heurté pendant le travail.
Avoir un chemin planifié de retraite.
Ne couper que lorsque la visibilité et la lumière
permettent de voir clairement.
Pour éviter les risques d’électrocution, ne pas
travailler à moins de 15 metres (50 pi) de lignes
électriques.
Avant de lancer le moteur, s’assurer que la chaîne
n’est en contact avec aucun objet.
Pour éviter les risques de blessures, ne pas se
tenir directement au-dessous des branches en
train d’être coupées. Cet outil ne doit pas être
tenu à un angle de plus de 60° par rapport au
niveau du sol.
Arrêter le moteur s’assurer que l’accessoire de
coupe est immobilisé avant de poser l’outil.
Suivre les instructions d’affûtage et d’entretien
fournies par le fabricant de la scie à chaîne.
Utiliser exclusivement les guides et chaînes à
faible risque de rebond spécifiées pour l’outil.
Ne pas fonctionner la scie avec une main ! La
blessure sérieuse à l’opérateur, les aides, les
passants, ou n’importe quelle combinaison
de ces personnes peut des résultats d’une
opération de main. Cette scie a projeté pour
l’usage deux-transmis.
Faire preuve de la plus extrême prudence lors
de la coupe de petits buissons et de jeunes
arbres, car les branchettes fines peuvent se
prendre dans la chaîne et fouetter l’utilisateur
ou le déséquilibrer.
Lors de la coupe d’une branche sous tension,
toujours rester vigilant, car la branche risque de
fouetter l’utilisateur lorsque la tension dans les
fibres de bois est relâchée.
Pour éviter un démarrage accidentale, ne jamais
transporter l’outil avec le bloc-piles installé ou
avec le doigt sur la commutateur.
Manipuler le produit avec prudence — S’assurer
que les lames demeurent coupantes et propres
RÈGLES DE SÉCURITÉ PARTICULIÈRES
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
Ne pas tenir l’outil par les lames de coupe ou
les tranchants de coupe exposés.
Vérifier si les pièces sont endommagées — Avant
de réutiliser le produit, vérifier attentivement que
le dispositif de protection ou toute autre pièce
n’est pas endommagé afin de s’assurer que l’outil
fonctionnera comme prévu. Vérifier l’alignement
et la fixation des pièces mobiles, l’état des
pièces, l’assemblage et toute autre condition qui
peut avoir une incidence sur le fonctionnement
du produit. Un dispositif de protection ou toute
autre pièce qui est endommagé devrait être
réparé ou remplacé dans un centre de service
autorisé, à moins d’une indication contraire dans
le présent manuel.
![](asset-18.png)
Page 5 — Français
pour un meilleur rendement et pour réduire les
risques de blessure. Suivre les directives pour
la lubrification et pour changer les accessoires.
Inspecter périodiquement le cordon du produit et
le faire réparer dans un centre de service autorisé
s’il est endommagé. Inspecter régulièrement le
cordon du chargeur de pile. S’il est endommagé,
le faire réparer ou remplacer au centre de
réparations agréé le plus proche.
Gardez les poignées sèches, propres et libres
d’huile et de graisse.
Le produit doit être réparé par un personnel
qualifié seulement. Des réparations ou l’entretien
effectués par un personnel non qualifié pourrait
résulter en des blessures pour l’utilisateur ou
endommager le produit.
Les outils fonctionnant sur piles n’ayant pas
besoin d’être branchés sur une prise secteur, ils
sont toujours en état de fonctionnement. Rester
conscient des dangers lorsque l’outil n’est pas
en usage.
Retirer le bloc-piles avant tout réglage, nettoyage,
remisage ou déblocage, lors du remplacement
d’accessoires tels que le guide et la chaîne et
lorsque l’outil n’est pas en usage.
Les piles ne doivent être rechargées qu’avec
l’appareil spécifié. Un chargeur approprié pour
un type de pile peut créer un risque d’incendie
peut créer un risque d’incendie s’il est utilisé
avec un autre type de pile. Ne recharger les
piles qu’avec l’appareil indiqué.
Pour utiliser l’appareil avec des piles au nickel-
cadmium et au lithium-ion de 18 V, consulter le
supplément de raccordement pour chargeur/
Pour éviter les risques d’explosion et de
blessures, ne pas placer les blocs de piles ou
piles à proximité de flammes ou d’une source
de chaleur.
Ne pas ouvrir ou altérer le bloc-piles. L’électrolyte
est un produit corrosif pouvant causer des
lésions cutanées ou oculaires. Il peut être toxique
en cas d’ingestion.
Ne pas charger l’appareil sous la pluie ou dans
un endroit mouillé.
Ne pas recharger l’outil dans un endroit humide
ou mouillé. Le respect de cette règle réduira les
risques de choc électrique.
Ne pas mettre le bloc-piles au feu. Les piles
peuvent exploser. Consulter les autorités locales
compétentes pour les options de recyclage et/
ou l’élimination des piles.
Manipuler les batteries avec soin pour éviter
des courts-circuits. Lorsque le bloc-piles
n’est pas en usage, le tenir à l’écart d’articles
métalliques tels que : les attaches trombones,
pièces de monnaie, clous, vis et autres petits
objets métalliques risquant d’établir le contact
entre les deux bornes. La mise en court-circuit
de bornes de piles peut causer des étincelles,
des brûlures ou un incendie.
Conserver ces instructions. Les consulter
fréquemment et les utiliser pour instruire les
autres utilisateurs éventuels. Si ce produit
est prêté, il doit être accompagné de ces
instructions, afin d’éviter un usage incorrect et
d’éventuelles blessures.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
CONSERVER CES INSTRUCTIONS
![](asset-19.png)
Page 6 — Français
Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et
apprendre leur signification pour assurer la sécurité d’utilisation.
SYMBOLE NOM EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur
doit lire et veiller à bien comprendre le manuel
d’utilisation avant d’utiliser ce produit.
Porter une protection
oculaire et protection
casque
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1,
ainsi qu’une protection casque.
Avertissement concernant
l’humidité
N’exposez pas à la pluie et n’utilisez pas dans des
endroits humides.
Gants Porter des gants épais antidérapants lors de la
manipulation de l’scie et de la lame.
Chaussures de sécurité Porter des chaussures de travail à semelle
antidérapante lors de l’utilisation de l’outil.
La tenir à l’écart de lignes
électriques et ne laisser
personne s’approcher
DANGER ! Risque d’électrocution ! Ne pas travailler
à moins de 15m (50 pi) de lignes électriques. Ne
jamais laisser quiconque se tenir à moins de 15
m (50 pi) de l’outil.
Choc électrique
L’utilisation dans des conditions humides et le
non respect des instructions de sécurité peuvent
résulter en un choc électrique.
Symbole Mains à l’écart Le non-respect de cette mise en garde peut en-
traîner des blessures graves.
Symboles de recyclage
Ce produit utilise les piles de lithium-ion ou
nickel-cadmium. Les réglementations locales ou
gouvernementales peuvent interdire de jeter les piles
au nickel-cadmium dans les ordures ménagères.
Consulter les autorités locales compétentes pour
les options de recyclage et/ou l’élimination.
V Volts Voltage
Courant continu Type ou caractéristique du courant
SYMBOLES
![](asset-1a.png)
Page 7 — Français
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques
associé à l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation extrêmement dangereuse qui, si elle
n’est pas évitée, aura pour conséquences des blessures
graves ou mortelles.
AVERTISSEMENT : Indique une situation potentiellement dangereuse qui,
si elle n’est pas évitée, pourrait entraîner des blessures
graves ou mortelles.
ATTENTION :
Indique une situation potentiellement dangereuse qui,
si elle n’est pas évitée, pourraît entraîner des blessures
légères ou de gravité modérée.
aVIS :
(Sans symbole d’alerte de sécurité) Indique une information
importante ne concernant pas un risque de blessure
comme une situation pouvant occasionner des dommages
matériels.
SYMBOLES
![](asset-1b.png)
Page 8 — Français
FICHE TECHNIQUE
Moteur ...................................................................................................................................... 18 V c.c.
Longueur du guide ..........................................................................................................
Capacité de coupe ..........................................................................................................
Pas de la chaîne ............................................................................................................
Type de chaîne ...............................................................Guide d’entaille étroit à denture évidée basse
Poids ....................................................................................................................................
Fig. 1
GÂCHETTE
BOUCHON
D’HUILE
FOURREAU
CARACTÉRISTIQUES
INTERMÉDIAIRE
ARBRE
BANDOULIÈRE
LUBRIFIANT POUR
GUIDE-CHAÎNE
ET CHAÎNE
CLÉ HEX.
VERROUILLAGE
DE GÂCHETTE ARBRE DE
POIGNÈE
ARBRE DU TÊTE
DE COUPE
![](asset-1c.png)
Page 9 — Français
LISTE DE CONTRÔLE D’EXPÉDITION
Arbre du tête de coupe
Intermédiaire arbre
Arbre de poignèe
Fourreau
Clé hex.
Lubrifiant pour guide-chaîne et chaîne
Bandoulière
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. Le fait d’utiliser ce produit même
s’il contient des pièces endommagées ou
s’il lui manque des pièces peut entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de
créer des accessoires non recommandés pour
ce produit. De telles altérations ou modifications
sont considérées comme un usage abusif et
peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
APPRENDRE À CONNAÎTRE LE SCIE
DE MANCHE
Voir la figure 1.
L’utilisation sûre de ce produit exige une
comprehension des renseignements figurant sur
le produit et contenus dans le manuel d’utilisation,
ainsi qu’une bonne connaissance du projet
entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de
sécurité.
REGARD DE NIVEAU D’HUILE
Réservoir de lubrifiant de guide semi-transparent
permettant à l’utilisateur de voir à quel moment
ajouter de le lubrifiant.
FOURREAU
Le fourreau empêche que l’opérateur entre en
contact avec les lames tranchantes lorsque
l’outil n’est pas en usage. Il évite également que
les lames soient ébréchées ou endommagées
pendant le remisage.
VERROUILLAGE DE GÂCHETTE
Le verrouillage de gâchette empêche les
démarrages accidentels de l’outil.
DÉBALLAGE
Ce produit doit être assemblé.
Avec précaution, sortir le produit et les
accessoires de la boîte. S’assurer que toutes
les pièces figurant sur la liste de contrôle sont
incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans
la liste de contrôle d’expédition sont déjà
assemblés. Certaines pièces figurant sur cette
liste n’ont pas été assemblées par le fabricant
et exigent une installation. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate
peut entraîner des blessures.
Examiner soigneusement le produit pour
s’assurer que rien n’a été brisé ou endommagé
en cours de transport.
Ne pas jeter les matériaux d’emballage avant
d’avoir soigneusement examiné le produit et
avoir vérifié qu’il fonctionne correctement.
Si des pièces sont manquantes ou endomma-
gées, appeler le .
CARACTÉRISTIQUES
ASSEMBLAGE
![](asset-1d.png)
Page 10 — Français
AVERTISSEMENT :
Pour empêcher un démarrage accidentel
pouvant entraîner des blessures graves,
toujours déconnecter le fil de bougie de moteur
de la bougie d’allumage avant d’assembler des
pièces.
CONNEXION DU LE POIGNÈE
Voir la figure 2.
Insérer le bouchon de l’arbre intermédiaire dans
la douille de l’arbre de poignée et pousser l’un
contre l’autre jusqu’à ce qu’il soit fixé solidement.
Le bouchon est plus gros sur un côté et son
sens d’installation est unique.
Abaisser le collier de l’arbre à poignée sur la
base filetée de l’arbre intermédiaire et le tourner
dans le sens horaire afin de le serrer solidement.
Répéter l’opération afin de fixer l’arbre
intermédiaire à l’arbre du tête de coupe.
NOTE : Une fois assemblés correctement, l’arbre
à poignée et l’arbre du tête de coupe ne devraient
pas se détacher de l’arbre intermédiaire une fois
tirés. Si c’est le cas, répéter les étapes ci-dessus.
AVERTISSEMENT :
Si tous les arbres ne sont pas installés
correctement ensemble comme décrit ci-
dessus, les arbres se sépareront et causeront
des blessures graves ou mortelles.
ASSEMBLAGE
ARBRE DE
POIGNÈE
INTERMÉDIAIRE ARBRE
BASE TARAUDÉ
BASE TARAUDÉ
ARBRE DU TÊTE
DE COUPE
COLIER
COLIER
BOUCHON
DOUILLE
![](asset-1e.png)
Page 11 — Français
ASSEMBLAGE
INSTALLATION DE LA BANDOULIÈRE
Voir la figure 3.
Fixer les crochets de la bandoulière aux fixations
de sangle.
Régler la longueur de la sangle de manière à
obtenir une position confortable.
UTILISATION
DANGER :
Ne jamais effectuer de coupes près de cerca
de lignes, lignes cordon de électriques ou de
sources de courant. Si les embouteillages de
barre et chaîne sur la cordon électrique ou
línea, NE PAS MANIPULER LA GUIDE OU LA
Continuer de tenir le électrique de manche par
la poignée arrière isolée ou le poser à l’écart
en prenant les précautions nécessaires. Mettre
le circuit électrique de la ligne électrique hors
tension ou débrancher le cordon endommagé
avant d’essayer de débloquer la lame. Le
contact avec la barre et chaîne, d’autres parties
conductrices du électrique de manche, ou des
cordons ou des fils électriques sous tension
entraînerait des blessures graves ou mortelles.
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire
oublier la prudence. Ne pas oublier qu’une
fraction de seconde d’inattention peut entraîner
des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme
ANSI Z87.1, ainsi qu’une protection un casque.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et d’autres
lésions graves.
AVERTISSEMENT :
Ne pas utiliser produits ou accessoires non
recommandés par le fabricant de ce produit.
L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures
graves.
Avant chaque utilisation, inspecter au complet
le produit afin de s’assurer qu’aucune pièce
(vis, écrous, boulons, chapeaux, etc.) n’est
endommagée, manquante ou desserrée. Serrer
solidement toutes les pièces de fixation et les
chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Veuillez composer le
de réparations agréé pour obtenir de l’aide.
CROCHET
FIXATIONS
DE SANGLE
CROCHET
![](asset-1f.png)
Page 12 — Français
BOUCHON
REGARD DE
NIVEAU D’HUILE
APPLICATIONS
Ce produit peut être utilisé pour les application
ci-dessous :
Ébranchage
Émondage
APPOINT D’HUILE POUR GUIDE ET
CHAÎNE
Voir la figure 4.
Utiliser de lubrifant pour guide et chaîne. Cette huile,
conçue pour les chaînes et huileurs de chaîne, est
formulée pour fonctionner dans une vaste plage de
températures et n’a pas besoin d’être diluée.
NOTE : La scie de manche sort d’usine sans guide et
sans lubrifant de chaîne ajoutée. La quantité devrait
renouvelée au besoin.
Retirer le bouchon du réservoir d’huile.
Verser soigneusement la lubrifiant pour guide et
chaîne dans le réservoir.
Essuyer l’excès d’huile.
Inspecter le niveau et remplir le réservoir d’huile
si le niveau d’huile indiqué dans le regards est en
dessous de l’avant dernier trait.
Répéter la procédure selon les besoins.
NOTE : Ne pas utiliser d’huile sale, usagée ou
autrement contaminée. Cela pourrait endommager
le guide ou la chaîne.
NOTE : Il est normal que de l’huile suinte de la
scie lorsqu’elle n’est pas en usage. Pour éviter ce
suintement, vider le réservoir d’huile après chaque
utilisation puis faire tourner la scie pendant une
minute. Lorsque la scie est remisée pour une période
prolongée (trois mois ou plus), s’assurer que la chaîne
et le pignon d’entraînement sont légèrement lubrifiés
pour les protéger de la rouille.
RETRAIT/INSTALLATION DU BLOC-
PILES
Voir la figure 5.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages
et de procéder au nettoyage, ou lorsque l’outil
n’est pas utilisé. Le fait de retirer la pile permet
d’empêcher un démarrage accidentel pouvant
entraîner des blessures graves.
UTILISATION
Fig. 5
BOUTON DE
VERROUILLAGE
GÂCHETTE
NOTE : Pour éviter des blessures graves, tojours
retirer le bloc-piles et tenir à distance de mains le
bouton de verrouillage en portant l’outil.
Installation :
Placer le bloc-piles dans la scie de manche. Aligner
la saillie du bloc-piles sur la rainure du logement
de la scie.
S’assurer que ses deux loquets latéraux s’engagent
correctement et vérifier que le bloc est solidement
assujetti avant d’utiliser l’outil.
Retrait :
Appuyer sur les deux loquets se trouvant sur les
côtés du bloc-piles pour le séparer de la scie de
manche.
LUBRIFIANT
POUR CHAÎNE
BLOC-PILES
![](asset-20.png)
Page 13 — Français
DÉMARRAGE ET ARRÊT
Voir les figures 5 et 6.
Pour faire démarrer le moteur :
Tenir l’élagueuse comme illustré et s’assurer
qu’aucun obstacle ne risque d’entrer en contact
avec la lame.
Maintenir le verrouillage de gâchette enfoncé.
Appuyer sur la gâchette.
Arrêter le moteur :
Pour arrêter l’élagueuse, relâcher la gâchette.
Lorsque la gâchette est relâchée, le verrouillage
se remet automatiquement en position verrouillée.
PRÉPARATION POUR LA COUPE
Voir les figures 7 et 8.
Porter des gants antidérapants pour assurer une
prise et une protection maximum.
Toujours maintenir une bonne prise lorsque le
moteur tourne. Saisir fermement la poignée arrière
avec la main droite et la poignée avant avec la
main gauche.
Tenir l’outil fermement, à deux mains. Toujours
garder la main gauche sur la poignée avant et la
main droite sur la poignée arrière, de façon à ce
que le corps se trouve à gauche de la ligne de
chaîne. Ne jamais utiliser une prise gauchère (mains
inversées) ou une position qui place le bras ou le
corps en travers de la ligne de chaîne.
Ne jamais se tenir directement en dessous d’une
branche en train d’être coupée.
S’assurer que les colliers sont bien serré avant
d’utiliser l’outil, et les vérifier de temps à autre
pour éviter le risque de blessures graves.
MÉTHODE DE COUPE ÉLÉMENTAIRE
Suivre la procédure ci-dessous pour éviter
d’endommager l’écorce de l’arbre ou du buisson.
Ne pas utiliser un mouvement de sciage d’avant en
arrière.
diamètre de la branche) et pratiquée par le dessous
de la branche, près de la branche maîtresse ou
du tronc.
Effectuer une deuxième entaille par le dessus de
la branche, à l’extérieur de la première. Continuer
à couper la branche jusqu’à ce qu’elle se détache
de l’arbre. Se préparer à compenser le poids de
l’outil lorsque la branche tombe.
La coupe finale doit être pratiquée près du tronc.
NOTE : Pour la seconde et la dernière coupe
(pratiquées par le dessus de la branche), tenir le
guide avant contre la branche. Ceci stabilise la
branche et facilite la coupe. Laisser la scie effectuer
le travail, ne la pousser que légèrement vers le bas.
Une force excessive pourrait endommager la chaîne,
le guide ou le moteur.
Relâcher la gâchette dès que la coupe a été
effectuée.
UTILISATION
GUIDE DE COUPE
DEUXIÈME COUPE
PREMIÈRE
COUPE 1/4 DU
DIAMÈTRE
Fig. 7
COUPE
FINALE
Fig. 8
Fig. 6
CHARGE
![](asset-21.png)
Page 14 — Français
Si la bonne procédure de coupe n’est pas respectée,
la chaîne et le guide seront pincés ou bloqués dans
l’entaille. Dans cette éventualité :
Arrêtez le moteur et retirer le bloc-pile.
Si la branche peut être atteinte en se tenant au
sol, la soulever tout en tenant la scie. Ceci devrait
« ouvrir » l’entaille et libérer l’outil.
Si l’outil reste bloqué, consulter un professionnel.
ÉBRANCHAGE ET ÉMONDAGE
Voir les figures 9 et 10.
Cet outil est conçu pour couper de petites branches,
résultat optimal, prendre les précautions suivantes :
Planifier soigneusement la coupe. Prévoir la
direction dans laquelle la branche tombera.
Les branches peuvent tomber dans une direction
imprévue. Ne jamais se tenir directement au-
dessous d’une branche en train d’être coupée.
L’angle de coupe le plus courant est de 60°.
Cet angle peut être réduit en fonction de la
situation, comme illustré. Plus l’angle de l’arbre
de l’élagueuse par rapport au sol est prononcé,
plus la première entaille (effectuée par le dessous
de la branche) est difficile à réaliser.
Couper les branches longues en plusieurs fois.
Couper les branches basses pour laisser aux
branches hautes davantage d’espace pour tomber.
Travailler lentement et tenir l’outil fermement à
deux mains. Se tenir bien campé et en équilibre.
Garder le tronc entre le corps et la chaîne pendant
l’ébranchage. Couper en se tenant du côté du
tronc opposé à la branche à couper.
Ne pas travailler en se tenant sur une échelle, ce
qui est extrêmement dangereux. Ce type de travail
doit être confié à des professionnels.
Ne pas couper au ras d’une branche maîtresse ou
du tronc avant d’avoir coupé la branche à distance
pour en réduire le poids. Suivre la bonne méthode
de coupe évite d’endommager l’écorce.
Ne pas utiliser l’élagueuse pour abattre ou
tronçonner des arbres.
Pour éviter les risques d’électrocution, ne pas
travailler à moins de 15 m (50 pi) de lignes
électriques.
Garder les badauds à une distance de 15 m
(50 pi) minimum.
UTILISATION
Fig. 10
60° MAXIMUM
![](asset-22.png)
Page 15 — Français
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine
pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse
ou endommager l’outil.
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme
ANSI Z87.1, ainsi qu’une protection un casque.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et d’autres
lésions graves.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir
l’équipement, arrêtez le moteur, attendre que
toutes les pièces en mouvement s’arrêtent
et retirer le bloc-pile. Le non-respect de ces
instructions peut entraîner des blessures graves
ou des dégâts matériels.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage
des pièces en plastique. La plupart des matières
plastiques peuvent être endommagées par divers
types de solvants du commerce. Utiliser un chiffon
propre pour éliminer la saleté, la poussière, l’huile,
la graisse, etc.
AVERTISSEMENT :
Ne jamais laisse de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact
avec les pièces en plastique. Les produits
chimiques peuvent endommager, affaiblir ou
détruire le plastique, ce qui peut entraîner des
blessures graves.
Tous les travaux d’entretien de la scie de manche,
à l’exception de ceux qui sont mentionnés dans
les directives d’entretien du guide d’utilisation,
doivent être réalisés par des spécialistes de
l’entretien de scie de manche compétents (par
exemple, l’utilisation d’outils inappropriés pour
immobiliser le volant afin de retirer l’embrayage
peut endommager la structure du volant, par suite
de quoi celui-ci pourrait éclater).
TENSION DE LA CHAÎNE
Voir les figures 11 et 12.
AVERTISSEMENT :
Pour éviter des blessures, ne jamais toucher
ou régler la chaîne lorsque le moteur tourne. La
chaîne de la scie est extrêmement tranchante.
Toujours porter des gants lors de son entretien.
Couper le moteur et retirer le bloc-pile avant
de régler la tension de la chaîne. S’assurer que
la vis du carter de la chaîne n’est serré qu’à la
main et tourner la vis vers la droite pour tendre
la chaîne. Voir Remplacement du guide et de
la chaîne plus loin dans ce manuel, pour des
informations plus détaillées.
NOTE : Une chaîne froide est correctement
tendue lorsqu’elle ne présente pas de mou au-
dessous du guide et qu’elle est bien serrée mais
peut cependant être tournée à la main sans se
gripper.
ENVIRON 1,25 mm
(0,050 po)
ENTRETIEN
MÉPLATS
Fig. 11
![](asset-23.png)
Page 16 — Français
La chaîne doit être retendue chaque fois que les
plats des maillons d’entraînement pendent au-
dessous de la rainure du guide comme illustré
à la figure 11.
Pendant l’utilisation normale, la température de
la chaîne augmente. Les maillons d’entraînement
d’une chaîne chaude correctement tendue
NOTE : Les chaînes neuves ont tendance à
s’étirer. Il convient donc de vérifier leur tension
fréquemment et de la corriger selon le besoin.
aVIS :
Une chaîne réglée à chaud peut présenter une
tension excessive une fois refroidie. Vérifier la
« tension à froid » avant l’utilisation suivante.
REMPLACEMENT DE LA GUIDE ET
CHAÎNE
Voir les figures 13 à 16.
AVERTISSEMENT :
Pour éviter des risques de blessures, arrêtez le
moteur et retirer le bloc-pile avant de remplacer
le guide, la chaîne ou d’effectuer un entretien.
Avec la clé hexagonale fournie, retirer la vis et la
rondelle du carter de chaîne et retirer le carter.
La barre comporte une fente qui se fixe par
dessus le montant. Le guide comporte également
un trou qui s’engage sur l’axe de tension de la
chaîne.
Placer la barre sur le dessus le montant, de
façon à ce que l’axe de tension de la chaîne
soit inséré dans son trou.
NOTE : Si nécessaire, tourner la vis de tension
de chaîne vers la gauche jusqu’à ce que l’axe
et le trou soient alignés.
Engager la chaîne sur le pignon et dans la rainure
du guide. Les dents du haut du guide doivent être
orientées vers l’avant, dans le sens de rotation
de la chaîne.
Réinstaller le carter de chaîne avec la rondelle
et la vis. Serrer la vis à la main seulement. Le
mouvement du guide est nécessaire pour le
réglage de la tension.
BARRE
CARTER DE
LA CHAÎNE CHAÎNE
Fig. 15
Éliminer complètement le mou de la chaîne en
tournant la vis de réglage de tension vers la
droite jusqu’à ce que la chaîne soit bien ajustée
dans la rainure du guide.
ENTRETIEN
CARTER DE
LA CHAÎNE
AXE DE TENSION
DE CHAÎNE
FENTE DU
DESSUS LE
MONTANT
TROU D’AXE
DE TENSION DE
CHAÎNE
BARRE
PIGNON
VIS DU
CARTER
DE LA
CHAÎNE RONDELLE
FREIN
DESSUS LE
MONTANT
VIS DE
TENSION DE
CHAÎNE
ROTATION DE LA
CHAÎNE
CHAÎNE
PIGNON
VIS DU CARTER DE LA CHAÎNE
![](asset-24.png)
Page 17 — Français
Serrer fermement la vis du carter de la chaîne
de montage.
NOTE : La chaîne est correctement tendue
lorsqu’elle ne présente pas de mou en dessous
du guide et qu’elle est bien serrée mais peut
cependant être tournée à la main sans se gripper.
Si la chaîne est trop tendue, elle ne peut pas
tourner. Desserrer légèrement la vis du carter de
la chaîne du guide et tourner la vis de tension de
la vis du carter de la chaîne.
SYSTÈME DE LUBRIFICATION DE LA
CHAÎNE
Voir la figure 17.
Utiliser une lubrifiant pour guide et chaîne
Premium. Cette huile, conçue pour les chaînes et
huileurs de chaîne, est formulée pour fonctionner
dans une vaste plage de températures sans être
diluée.
Retirer le bouchon et verser soigneusement environ
dans le réservoir.
Remettre le bouchon en place et le serrer
fermement.
Examiner le niveau d’huile et remplir le réservoir
chaque fois que l’outil est utilisé.
NOTE : Ne pas utiliser de lubrifiant sale, usagée ou
autrement contaminée. Cela pourrait endommager
la pompe à huile, le guide ou la chaîne.
ENTRETIEN DE LA CHAÎNE
Voir la figure 18.
Pour couper rapidement et nettement, la chaîne
doit être correctement entretenue. Les conditions
suivantes indiquent que la chaîne a besoin d’être
affûtée :
Les copeaux sont petits et poudreux
La chaîne doit être forcée au travers du bois
pour couper
La chaîne ne coupe que d’un côté
Lors de l’entretien de la chaîne, tenir compte des
points suivants :
Un angle d’affûtage incorrect de la plaque latérale
peut accroître les risques de rebond puissant.
Fig. 16
Fig. 17
JEU DU LIMITEUR DE PROFONDEUR
0,6 mm
(0,025 po)
Fig. 18
Le réglage de la profondeur de coupe détermine
la pénétration des dents dans le bois et la taille
des copeaux produits. Un réglage trop profond
accroît le risque de rebond. Une profondeur
insuffisante réduit la taille des copeaux, donc
l’efficacité de coupe de la chaîne.
ENTRETIEN
VIS DU
CARTER DE
LA CHAÎNE
RETIRER LE
BOUCHON
RÉSERVOIR
DE
LUBRIFIANT
DE GUIDE
RONDELLE
FREIN
![](asset-25.png)
Page 18 — Français
Si les dents de la chaîne ont heurté des objets
durs tels que des clous ou des pierres, ou ont
été abrasées par du sable ou de la boue se
trouvant sur le bois, la faire affûter dans un
centre de réparations agréé.
COMMENT AFFÛTER LES DENTS
Voir les figures 19 à 22.
Veiller à limer toutes les dents aux angles spécifiés
et à la même longueur, car une coupe rapide ne
peut être obtenue qu’avec des dents uniformes.
Serrer la chaîne de manière à ce qu’elle n’oscille
pas. Tout le limage doit être effectué au point
central du guide. Porter des gants protecteurs.
lime.
Garder la lime de niveau avec la plaque supérieure
de la dent. Ne pas incliner la lime ou utiliser un
mouvement de bascule.
Exercer une pression légère mais ferme et limer
en direction du coin avant de la dent. Soulever
la lime du métal à chaque retour.
Effectuer quelques passes fermes sur chaque
dent. Limer toutes les gouges de gauche dans
un sens. Ensuite, passer à l’autre côté et limer
toutes les gouges de droite dans l’autre sens.
De temps à autre, éliminer la limaille de la lime
au moyen d’une brosse métallique.
aVIS :
Une chaîne émoussée ou incorrectement affûtée
peut causer une vitesse excessive du moteur
pendant la coupe et l’endommager gravement.
AVERTISSEMENT :
Un affûtage incorrect de la chaîne accroît le
risque de rebond. L’utilisation d’une chaîne
endommagée peut causer de blessures graves.
COUPE DU COIN
PLAQUE
LATÉRALE
LIMITEUR DE
PROFONDEUR
SABOT
CREUX
TALONNAGE
TROU DE
RIVET
PLAQUETTE
SUPÉRIEURE
PIÈCES D’UNE DENT
DENTS DE
GAUCHE
DENTS DE
DROITE
ENTRETIEN
![](asset-26.png)
Page 19 — Français

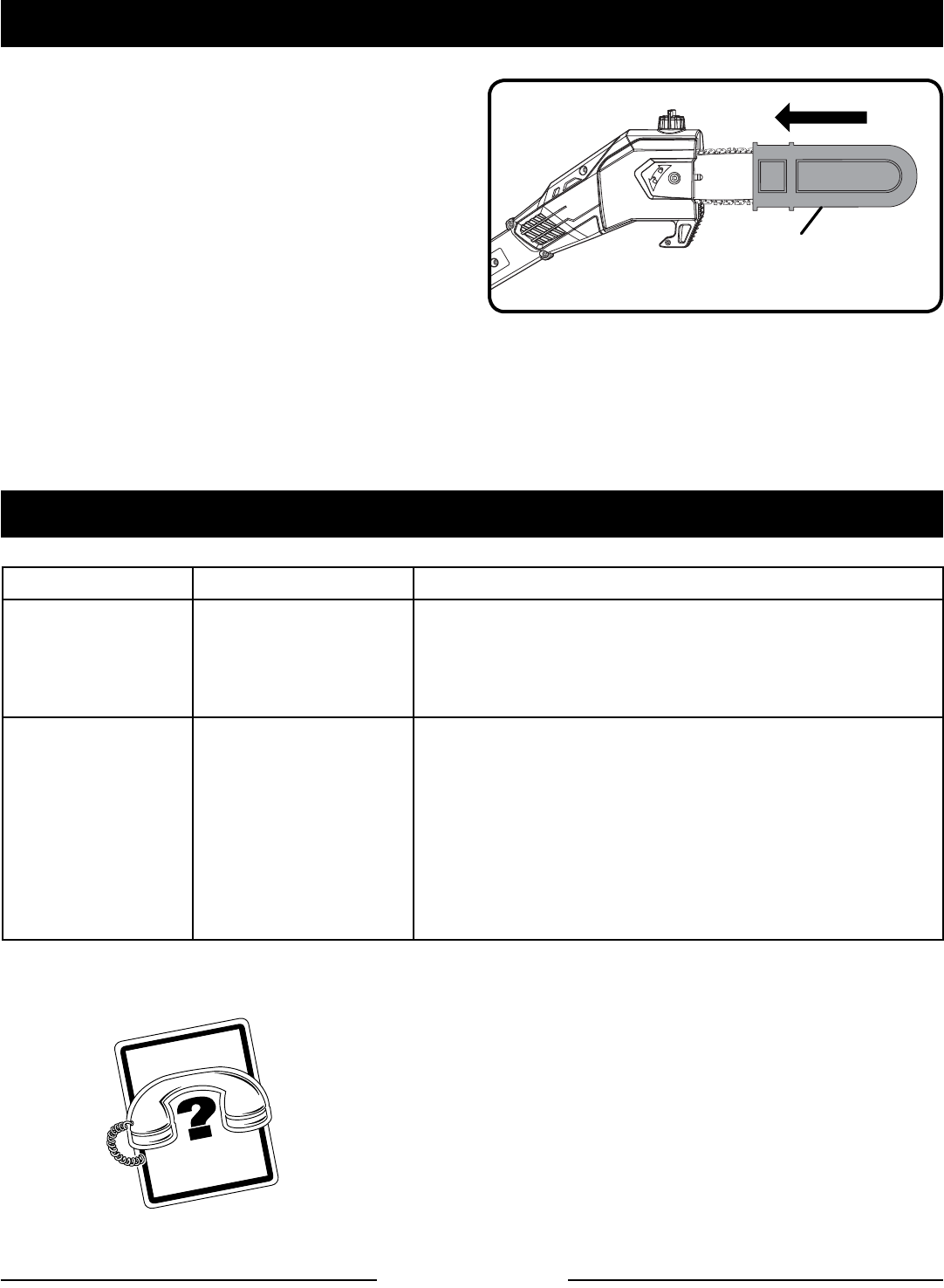

REMISAGE LE PRODUIT
Voir la figure 23.
Nettoyer soigneusement le produit. La remiser
dans un endroit bien aéré, inaccessible aux
enfants. La tenir à l’écart de produits corrosifs,
tels que les produits chimiques de jardinage et
le sel de dégivrage.
Toujours placer le fourreau sur le guide lors du
transport ou du remisage de le scie. Le fourreau
est très ajusté et il doit être installé avec la plus
grande prudence, car les dents de la chaîne
sont tranchantes. Pour ce faire, saisir le fourreau
à une extrémité en son milieu et l’enfiler avec
prudence sur la chaîne comme illustré. Veiller
à ne pas se couper sur les dents de la chaîne.
FOURREAU
NOTE : La chaîne de la scie est extrêmement
tranchante. Toujours porter des gants lors de
sa manipulation.
PROBLÈME CAUSE SOLUTION
Le guide et la
chaîne chauffent
et fument.
Regarder si la chaîne
est trop tendue
Réservoir de lubrifiant
de guide vide
Tendre la chaîne. Voir Tension de la chaîne plus haut
dans ce manuel.
Vérifier le niveau de lubrifiant de guide dans le réservoir.
Le moteur tourne,
mais la chaîne ne
se met pas en ro-
tation.
Tension de la chaîne
excessive.
Vérifier l’ensemble
guide et chaîne.
S’assurer que
l’ensemble guide
et chaîne n’est pas
endommagé.
Retendre la chaîne. Voir Tension de la chaîne plus haut
dans ce manuel.
Voir Remplacement du guide et de la chaîne plus haut
dans ce manuel.
S’assurer que l’ensemble guide et chaîne n’est pas
endommagé.
ENTRETIEN
DÉPANNAGE
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien
utiliser ce produit, appeler le service d’assistance
téléphonique Ryobi®!
Le taille-bordures à été entièrement testé avant
expédition pour assurer la complète satisfaction de
l’utilisateur.
1-800-860-4050
BESOIN D’AIDE?
APPELER LE
www.ryobitools.com
![](asset-27.png)
Page 20 — Français
GARANTIE
ÉNONCÉ DE LA GARANTIE LIMITÉE
Techtronic Industries North America, Inc., garantit à l’acheteur
original que ce produit RYOBI® est exempt de tous vices
de matériaux ou de fabrication et s’engage à réparer ou
remplacer gratuitement, à son choix, tout produit s’avérant
défectueux au cours des périodes indiquées ci-dessous, à
compter de la date d’achat.
Trois ans sur les produits utilisés par des particuliers ;
que les travaux commerciaux et la location.
Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.
Toute pièce de ce produit jugée, après évaluation raisonnable
par Techtronic Industries North America, Inc., comme
présentant des vices de matériaux ou de fabrication, sera
réparée ou remplacée, sans facturation pour pièces ou main
d’oeuvre par un centre de réparations agréé pour produits
d’extérieur de marque RYOBI® (centre de réparations Ryobi
agréé).
Le produit, y compris toutes les pièces défectueuses devront
être retournés à un centre de réparations Ryobi agréé, avant
expiration de la période de garantie. Les frais d’expédition
au centre de réparations pour les travaux sous garantie et
de retour au propriétaire du produit seront assumés par le
propriétaire. En ce qui concerne les réclamations en garantie,
la responsabilité Techtronic Industries North America, Inc.,
se limitera à la réparation ou au remplacement des produits
défectueux et aucune revendication de rupture de garantie
ne pourra causer l’annulation ou la résiliation du contrat de
vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une
preuve d’achat sera exigée par le centre de réparation, afin
de valider toute réclamation au titre de la garantie. Toutes
les réparations sous garantie devront être effectuées par un
centre de réparations agréé.
La garantie sur tout produit d’extérieur RYOBI® utilisé pour
la location, des travaux commerciaux ou tout autre usage
de la date d’achat au détail original.
Cette garantie ne couvre pas les produits ayant fait l’objet
d’un usage abusif ou négligent, d’un manque d’entretien,
ayant été impliqués dans un accident ou employé de façon
contraire aux instructions du manuel d’utilisation. Cette
garantie ne couvre ni les dommages aux produits résultant
d’un manque d’entretien, ni les produits qui ont été altérés
ou modifiés. La garantie exclut les réparations rendues
nécessaires par l’usure normale ou l’utilisation de pièces et
accessoires incompatibles avec le produit d’extérieur RYOBI®
ou nuisibles à son bon fonctionnement, ses performances
ou sa durabilité. En outre, cette garanti exclut :
A. Les réglages – Bougies, carburateur, réglages du
carburateur, allumage, filtres
B. Les articles consommables – Boutons d’avance par choc,
bobines externes, lignes de coupe, bobines internes,
poulies et cordons de lanceur, courroies d’entraînement,
dents, rondelles en feutre, axes d’attelage, lames de
paillage, ventilateur de soufflante, tubes de soufflage et
d’aspiration, sacs à débris, guides, chaînes de scie
Techtronic Industries North America, Inc., se réserve le droit
d’apporter des modifications ou améliorations à tout produit
extérieur RYOBI®, sans obligation de modifier les produits
fabriqués antérieurement.
LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES
GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À
L’EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE
DE TROIS ANS OU QUATRE-VINGT-DIX JOURS. LES
OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE
SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU
AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES
ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER
QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT PAS DE
LIMITATION DE DURÉE DES GARANTIES IMPLICITES,
LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS
AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ
EN CE QUI CONCERNE LES DOMMAGES DIRECTS,
INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S’Y
LIMITER, LES FRAIS DE RETOUR DE PRODUITS À UN
CENTRE DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI AU
PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN,
DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION
D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES
RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE
PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE
MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,
DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU
LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
APPLICABLES.
Cette garantie donne au consommateur des droits
spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.
Cette garantie couvre tous les produits d’extérieur RYOBI®
fabriqués par Techtronic Industries North America, Inc.,
vendus aux États-Unis et au Canada.
Pour obtenir l’adresse du centre de réparations Ryobi agréé
![](asset-28.png)
Page 21 — Français
NOTES
![](asset-29.png)
Página 3 — Español
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de las instrucciones señaladas
abajo puede causar descargas eléctricas,
incendios y lesiones corporales serias.
LEA TODAS LAS INSTRUCCIONES
Para la operación segura, lea y entienda todas
las instrucciones antes de usar este producto.
Familiarícese con todos los controles y la forma
correcta de utilizar la máquina. Siga todas las
instrucciones de seguridad. La inobservancia de
todas las instrucciones de seguridad señaladas
abajo puede causar lesiones corporales graves.
No permita que utilicen esta unidad niños ni
personas carentes de la debida instrucción para
su manejo.
Inspeccione a fondo el área donde piense
utilizar el equipo y elimine todos los objetos
extraños.
Al utilizar esta herramienta, póngase protección
para los ojos con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1, así
como protección para la cabeza.
Vístase adecuadamente — Póngase pantalones
largos de tela gruesa, mangas largas, botas y
guantes. No se ponga ropa holgada o pantalones
cortos o sandalias, ni ande descalzo. No se
ponga joyas de ninguna clase.
Recójase el cabello largo arriba del nivel de los
hombros para evitar que se enrede en las piezas
móviles.
Mantenga alejados a los niños — Mantenga
alejados a todos los circunstantes, niños y ani-
males a una distancia mínima de 15 m (50 pies).
Permanezca alerta — Preste atención a lo que
esté haciendo y aplique el sentido común. No
use esta unidad cuando se encuentre fatigado,
enfermo, molesto o bajo los efectos del alcohol,
drogas o medicamentos.
No utilice la unidad en condiciones deficientes
de iluminación.
Utilice gafas de seguridad — Siempre use
una careta o mascarilla contra el polvo si la
operación genera mucho polvo.
Desconecte aparatos — Quite la batería de
aparato cuando no la tenga en uso, antes de
dar servicio, o cambiar accesorios como la barra
cadena.
No estire el cuerpo para alcanzar más lejos —
Mantenga los pies bien asentados y conserve
el equilibrio en todo momento. Al tratar de
hacerlo puede perder el equilibrio o exponerse
al contacto con superficies calientes.
Mantenga todas las partes del cuerpo alejadas
de toda pieza en movimiento.
Inspeccione cada vez la unidad antes de usarla
para ver si tiene tornillos flojos, etc. Reemplace
toda pieza dañada antes de utilizar la unidad.
Cuando no está en uso, la sierra debe guardarse
en el interior, en un lugar seco y cerrado con
llave, lejos del alcance de los niños.
Sólo utilice piezas de repuesto del fabricante
original. De lo contrario puede originarse un
mal desempeño de la herramienta y lesiones
corporales, además de anularse la garantía.
En ninguna circunstancia, use aditamento o ac-
cesorio alguno en este producto, que no se haya
suministrado con el producto mismo, o que no
esté identificado como apropiado para el uso
con este producto en el manual del operador.
Evite los entornos peligrosos de trabajo —
No use el accesorio en lugares húmedos o
mojados. No lo use en la lluvia.
Utilice el aparato adecuado para la tarea —
No utilice la producto para ninguna función
diferente de las especificadas.
No utilice la unidad al estar en las escaleras,
una andamios, una tejado, un árbol o en un
soporte inestable. Una postura estable sobre
una superficie sólida permite un mejor control
de la herramienta en situaciones inesperadas.
No fuerce la producto. Es más eficaz y presenta
menos riesgo de lesiones a la velocidad de
trabajo para la que fué diseñada.
PELIGRO — Mantenga las manos alejadas del
área de corte. Mantenga ambas manos en los
mangos al utilizar la unidad.
PRECAUCIÓN — La hoja de corte continúa
girando por inercia después de apagar la
unidad.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
![](asset-2a.png)
Página 4 — Español
El contragolpe es una reacción peligrosa de
la herramienta que puede ocasionar lesiones
serias. El contragolpe ocurre cuando la cadena
en movimiento hace contacto con un objeto en la
parte superior de la punta de la barra, o cuando
la madera se cierra y pellizca la cadena en el
punto de corte. El contacto de la parte superior
de la punta de la barra con la madera puede
causar que la cadena se clave en el material
y se detenga instantáneamente. El resultado
es una reacción súbita en dirección inversa,
la cual lanza la barra guía hacia arriba y hacia
atrás, en la dirección donde se encuentra el
operador. Si resulta pellizcada la cadena en
la parte superior de la barra guía, ésta puede
impulsarse rápidamente hacia atrás, hacia el
operador, lo cual puede causar una pérdida de
control y posibles lesiones graves. No dependa
exclusivamente de los dispositivos de seguridad
incorporados en el producto.
Con un conocimiento básico del contragolpe
de la sierra, puede reducir o incluso eliminar
el elemento sorpresa. La sorpresa súbita
contribuye a los accidentes.
La sierra de pértiga sólo debe emplearse
para cortar madera. Nunca utilice para cortar
de materiales de construcción que no sean
madera.
Asegúrese de que no haya obstrucciones en
el área donde esté cortando. No permita que
la punta de la barra guía entre en contacto con
ningún tronco, rama, cerca, o cualquier otra
obstrucción al estar operando la sierra. Tenga
un sendero planeado de la retirada.
Corte solamente cuando al visibiliad y la luz
sean adecuadas para ver claramente.
Para protegerse de una posible electrocución,
no trabaje a menos de 15 metros (50 pies) de
cables eléctricos aéreos.
Antes de arrancar el motor, asegúrese de que
no esté tocando ningún objeto la cadena.
Para protegerse contra ramas que caen, no se
pare directamente debajo de la rama que se esté
cortando. Esta unidad no debe sostenerse a un
ángulo superior a 60° sobre el nivel del suelo.
Apague el motor y asegúrese de que el
aditamento de corte se haya detenido antes de
dejar la unidad en reposo.
Siga las instrucciones de afilado y mantenimiento
correspondientes a la cadena de la sierra.
Sólo use las barras guía y las cadenas
de contragolpe moderado de repuesto
especificadas para la unidad.
¡No opere el vio con una mano! La herida grave
al operario, a los ayudantes, a los espectadores,
o a cualquier combinación de estas personas
puede los resultados de una operación de mano.
Esto vio destinado para el uso a dos manos.
Tenga extrema precaución al cortar broza
pequeña y árboles jóvenes, ya que el material
delgado puede atraparse en la cadena de
la sierra y puede latiguear hacia usted o
desequilibrarlo.
Al cortar una rama que esté bajo tensión, esté
alerta al impulso de regreso de la misma, de
manera que no le pegue cuando se libere la
tensión presente en las fibras de la madera.
REGLAS DE SEGURIDAD ESPECÍFICAS
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Mantenga los mangos secos, limpios y sin
aceite ni grasa.
Revise para ver si hay piezas dañadas — Antes
de seguir utilizando la producto, es necesario
inspeccionar cuidadosamente toda protección
o pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la
que está destinada. Verifique la alineación de
las partes móviles, que no haya atoramiento
de partes móviles, que no haya piezas rotas, el
montaje de las piezas y cualquier otra condición
que pudiera afectar su funcionamiento. Cualquier
protección o pieza que esté dañada debe ser
reparada apropiadamente o reemplazada en un
centro de servicio autorizado, a menos que se
indique otra cosa en este manual.
![](asset-2b.png)
Página 5 — Español
Para evitar un arranque accidental; nunca
traslade la unidad con la paquete de baterias
instalado o el dedo en el gatillo del interruptor.
Dé mantenimiento con cuidado a le producto
— Mantenga afilado el filo de corte y límpielo
para lograr un desempeño óptimo de la unidad
y para reducir el riesgo de lesiones. Siga las
instrucciones correspondientes al cambio
y lubricación de accesorios. Inspeccione
periódicamente el cable del cargador de
la batería, y si está dañado, permita que lo
cambien o lo reparen en un establecimiento de
servicio autorizado.
Mantenga los mangos secos, limpios y sin
aceite ni grasa.
Sólo personal de reparación calificado debe
dar servicio al producto.Todo servicio o
mantenimiento efectuado por personal no
calificado puede significar un riesgo de lesiones
al usuario, y de daños físicos al producto.
Las herramientas de baterías no necesitan
conectarse a una toma de corriente; por
lo tanto, siempre están en condiciones de
funcionamiento. Esté consciente de los posibles
peligros incluso si no está encendida la unidad.
Retire el paquete de baterías de la sierra de
pértiga antes de limpiar, dar servicio, guardar,
quitar material, cambiar accesorios (como la
barra y la cadena) a la unidad, o cuando no la
tenga en uso.
Sólo debe cargarse el paquete de baterías con
el cargador especificado para el mismo. Un
cargador que puede ser adecuado para un tipo
paquete de baterías puede significar un riesgo
de incendio si se emplea con otro paquete
de baterías. Cargue el paquete de baterías
solamente con el cargador indicado.
Para utilizar con paquetes de baterías de níquel-
cadmio de 18 V o de iones de litio de 18 V,
consulte el folleto de la herramienta/aparato/
paquete de baterías/cargador complementario
987000-432.
Con el fin de reducir el riesgo de explosiones y
lesiones, no coloque las unidades de baterías ni
las baterías mismas cerca del fuego o del calor.
No abra ni dañe el paquete de baterías. El
electrolito emitido es corrosivo y puede causar
daños en los ojos y en la piel. Puede ser tóxico
si se ingiere.
No cargue la aparato en en la lluvia o en lugares
húmedos.
No cargue la unidad en lugares mojados o
húmedos. Con el cumplimiento de esta regla
se reduce el riesgo de una descarga eléctrica.
No deseche las baterías en el fuego. Pueden
estallar las baterías. Las baterías deben
reciclarse; consulte a las autoridades locales
reguladoras de los desechos para obtener
información en relación con las alternativas de
reciclado y desecho disponibles.
Tenga cuidado cuando maneje baterías a
fin de no realizar un cortocircuito. Cuando
no esté usando el paquete de baterías,
manténgalo alejado de todo objeto metálico
como: clips, monedas, llaves, clavos, tornillos
y otros objetos metálicos pequeños que
puedan establecer conexión entre ambas
terminales. Establecer una conexión directa
entre las dos terminales del paquete de
baterías puede causar chispas, quemaduras
o incendios.
Guarde estas instrucciones. Consúltelas con
frecuencia y empléelas para instruir a otras
personas que puedan utilizar este producto.
Si presta a alguien este producto, facilítele
también las instrucciones con el fin de evitar un
uso indebido del producto y posibles lesiones.
REGLAS DE SEGURIDAD ESPECÍFICAS
GUARDE ESTAS INSTRUCCIONES
![](asset-2c.png)
Página 6 — Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos
estudiarlos y aprender su significado para mayor seguridad al manejar este producto.
SÍMBOLO NOMBRE EXPLICACIÓN
Símbolo de alerta de
seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe
leer y comprender el manual del operador antes de
usar este producto.
Póngase protección para
los ojos y la cabeza
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1, así como protección para la cabeza.
Alerta de condiciones
húmedas
No exponga la unidad a la lluvia ni la use en lugares
húmedos.
Guantes
Cuando maneje la sierra y la hoja de corte, póngase
guantes protectores no deslizantes para uso
pesado.
Calzado de seguridad Cuando utilice este equipo póngase calzado de
seguridad antideslizante.
Evite las cables eléctricos /
Mantenga alejadas a las
personas presentes
¡PELIGRO! ¡Riesgo de electrocución! No trabaje
a menos de 15 m (50 pies) de cables eléctricos.
Mantenga a los circunstantes a una distancia
mínima de 15 m (50 pies)
Descarga eléctrica
Si no se usa la unidad en condiciones secas y no
se observan prácticas seguras de trabajo, puede
producirse una descarga eléctrica.
Símbolo de no acercar las
manos
Si no mantiene las manos alejadas de la hoja de
corte, se causará serias lesiones corporales.
Símbolos de reciclado
Este producto contiene baterías de níquel-
cadmio o iones de litio. Es posible que algunas
leyes municipales, estatales o federales prohíban
desechar las baterías de níquel-cadmio en la basura
normal. Consulte a las autoridades reguladoras de
desechos para obtener información en relación con
las alternativas de reciclado y desecho disponibles.
V Voltios Voltaje
Corriente continua Tipo o característica de corriente
SÍMBOLOS
![](asset-2d.png)
Página 7 — Español
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles
de riesgo relacionados con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa inminente, la cual, si no se
evita, causará la muerte o lesiones serias.
ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita,
podría causar la muerte o lesiones serias.
PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no
se evita, puede causar lesiones leves o moderadas.
aviso: (Sin el símbolo de alerta de seguridad) Indica información
importante no relacionada con ningún peligro de lesiones,
como una situación que puede ocasionar daños físicos.
SÍMBOLOS
![](asset-2e.png)
Página 8 — Español
ESPECIFICACIONES DEL PRODUCTO
Motor ...............................................................................................................................18 voltios C.C.
Longitud de la barra .....................................................................................................203 mm (8 pulg.)
Capacidad de corte ..................................................................................................... 152 mm (6 pulg.)
Paso de la cadena ..................................................................................................... 9,5 mm (3/8 pulg.)
Tipo de cadena ........................................................... Corte angosto de dientes de salto de bajo perfil
Peso ....................................................................................................................................3,6 kg (8 lb.)
Fig. 1
GATILLO
SEGURO DEL
GATILLO
TAPA DE
ACEITE
FUNDA
CARACTERÍSTICAS
INTERMEDIA
EJE
CORREA PARA
EL HOMBRO
LUBRICANTE
PARA LA BARRA
Y LA CADENA
LLAVE
HEXAGONAL
EJE DE LA
MANIJA
EJE DE LA
CABEZAL DE
CORTE
![](asset-2f.png)
Página 9 — Español
FAMILIARÍCESE CON SU SIERRA DE
PÉRTIGA
Vea la figura 1.
Para usar este producto con la debida seguridad
se debe comprender la información indicada en
la producto misma y en este manual, y se debe
comprender también el trabajo que intenta realizar.
Antes de usar este producto, familiarícese con
todas las características de funcionamiento y
normas de seguridad del mismo.
INDICADOR DE NIVEL DE ACEITE
Es un tanque del lubricador de la cadena
semitransparente que permite ver cuándo
reabastecerlo de lubricante.
FUNDA
La funda impide que el operador toque las afiladas
hojas cuando no tenga en uso la herramienta.
También ayuda a impedir que las las hojas resulten
melladas o dañadas cuando está guardada la
herramienta.
SEGURO DEL GATILLO
El seguro del gatillo impide un arranque accidental
de la herramienta.
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja el producto
y los accesorios. Asegúrese de que estén
presentes todos los artículos enumerados en
la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida
en la lista de empaquetado) ya está ensamblada
al producto cuando lo desempaqueta. El
fabricante no ensambla las piezas de esta lista
en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede
haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.
Inspeccione cuidadosamente el producto para
asegurarse de que no haya sufrido ninguna
rotura o daño durante el transporte.
No deseche el material de empaquetado hasta
que haya inspeccionado cuidadosamente el
producto y la haya utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos
llamar al 1-800-860-4050, donde le brindaremos
asistencia.
LISTA DE EMPAQUETADO
Eje de la cabezal de corte
Intermedia eje
Eje de la manija
Funda
Llave hexagonal
Lubricante para la barra y la cadena
Correa para el hombro
Manual del operador
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice
este producto sin haber reemplazado la pieza.
Usar este producto con partes dañadas o
faltantes puede causar lesiones serias al
operador.
CARACTERÍSTICAS
ARMADO
![](asset-30.png)
Página 10 — Español
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría
causar lesiones corporales graves, siempre
desconecte el cable de la bujía del motor de la
bujía misma al ensamblar las piezas.
CÓMO ACOPLAR EL MANGO
Vea la figura 2.
Inserte el enchufe de la barra intermedia en el
tomacorriente de la barra mango y presiónelos
el uno contra el otro hasta que encajen por
completo. El enchufe es más grande de un lado
y únicamente puede instalarse en una dirección.
Baje el casquillo de la pértiga del mango hasta
la base roscada de la pértiga intermedia y gírelo
a la derecha para asegurarlo.
Repita este procedimiento para conectar la
pértiga intermedia al eje de la cabezal de corte.
NOTA: Una vez que se han ensamblado
correctamente la barra del mango y al eje de la
cabezal de corte, no deberán separarse de la
barra intermedia cuando está tirado. Repita los
pasos encima si las barras se separan de la barra
intermedia.
ADVERTENCIA:
No montar y trabar todas las barras como
se indicó anteriormente puede hacer que las
barras se separen y causar lesiones personales
graves o la muerte.
ARMADO
Fig. 2
EJE DE LA
MANIJA
ROSCADO BASE
ROSCADO BASE EJE DE LA
CABEZAL DE
CORTE
CASQUILO
CASQUILO
INTERMEDIA EJE
TOMA-
CORRIENTE
ENCHUFE
![](asset-31.png)
Página 11 — Español
ARMADO
MONTAJE DE LA CORREA PARA EL
HOMBRO
Vea la figura 3.
Enganche los broches del arnés para los
hombros en las asas para correas.
Ajuste la correa para dejarla en una posición
cómoda.
FUNCIONAMIENTO
PELIGRO:
Nunca couper cerca de líneas de corriente,
cordón eléctrico o de otras fuentes eléctricas.
Si mermeladas de barra y cadena en alguna
cordón del eléctrica o líneas, ¡NO TOQUE LA
BARRA NI LA CADENA! PUEDE CARGARSE
DE ELECTRICIDAD Y SER MUY PELIGROSA.
Continúe sujetando la eléctrica sierra de pértiga
por el mango trasero, el cual está aislado, o
déjela reposar lejos de usted, de alguna forma
segura. Desconecte el servicio de corriente
eléctrica conectado a la línea o cordón dañado
antes de intentar liberar de éste(a) la hoja.
Contacte con la barra, la cadena, otras partes
conductivas de la eléctrica sierra de pértiga, o
viven cordón eléctrico o líneas eléctricas puede
producir la muerte por electrocución o lesiones
serias.
ADVERTENCIA:
No permita que su familarización con este
producto le vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente
para infligir una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con
protección lateral con la marca de cumplimiento
de la norma ANSI Z87.1, así como protección
para los oídos y la cabeza. La inobservancia de
esta advertencia puede permitir que los objetos
lanzados hacia los ojos y otros provocarle
lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio
no recomendado por el fabricante de este
producto. El empleo de aditamentos o
accesorios no recomendandos podría causar
lesiones serias.
Antes de cada uso, inspeccione todo el producto
para detectar partes dañadas, faltantes o sueltas,
como tornillos, tuercas, pernos, tapas, etc. Apriete
firmemente todos los sujetadores y las tapas y no
accione este producto hasta que todas las partes
faltantes o dañadas sean reemplazadas. Llame al
1-800-860-4050 o comuníquese con un centro de
servicio autorizado para recibir asistencia.
Fig. 3
BROCHE
ASAS PARA
CORREAS
BROCHE
![](asset-32.png)
Página 12 — Español
Fig. 4
TAPA
INDICADOR DE
NIVEL DE ACEITE
APLICACIONES
Este producto puede emplearse para los fines
enumerado abajo:
Desramado
Poda
ABASTECIMIENTO DE LUBRICANTE
PARA LA BARRA Y LA CADENA
Vea la figura 4.
Use lubricante para barra y cadena. Está diseñado
para las cadenas y los sistemas de lubricación de
las mismas, y está formulado para desempeñarse
en una amplia gama de temperaturas sin requerir
ninguna dilución.
NOTA: La sierra de pértiga viene de la fábrica con
la barra y la cadena sin lubricante. También se debe
verificar el nivel después de cada 20 minutos de uso
y reabastecerlo según sea necesario.
Retire la tapa del tanque de aceite de la cadena.
Cuidadosamente vierta el lubricante para la barra
y la cadena en el tanque correspondiente.
Limpie el aceite sobrante.
Revise el tanque de aceite y reabastézcalo cuando
el indicador de nivel esté abajo de la penúltima
línea indicadora.
Repita el proceso según sea necesario.
NOTA: No use aceite sucio, usado o contaminado
de ninguna forma. Puede dañarse la barra o la
cadena.
NOTA: Es normal que el aceite se escurra de la
sierra cuando no está ésta en uso. Para evitar el
escurrimiento, vacíe el tanque de aceite cada vez
después de usar la unidad y después póngalo a
funcionar durante un minuto. Al guardar la unidad
durante un largo período de tiempo (tres meses o
más), asegúrese de lubricar ligeramente la cadena;
de esta manera se evita la oxidación de la cadena y
de la rueda dentada de la barra.
PARA DESMONTAR Y MONTAR EL
PAQUETE DE BATERÍAS
Vea la figura 5.
ADVERTENCIA:
Retire siempre el paquete de baterías de la herra-
mienta antes de instalar las piezas, realizar ajustes.
Limpiarla o cuando no la utilice. Retirar el paquete
de baterías evitará que la unidad se accione ac-
cidentalmente y provoque lesiones graves.
FUNCIONAMIENTO
Fig. 5
BOTÓN DEL
SEGURO DE
APAGADO
GATILLO DEL
INTERRUPTOR
NOTA: Para evitar lesiones corporales serias,
siempre desmonte de la herramienta el paquete de
baterías y mantenga manos vacían del botón del
seguro al llevar herramiento.
Para conectar:
Coloque el paquete de baterías en la sierra de
pértiga. Alinee la costilla realzada del paquete
de baterías con la ranura interior del receptáculo
para baterías de la sierra de pértiga.
Asegúrese de que los pestillos situados en
ambos lados del paquete de baterías entren
completamente en su lugar con un chasquido y
de que el paquete quede bien fijo en la sierra de
pértiga antes de empezar a utilizar la unidad.
Para el desmontaje:
Oprima los pestillos situados en ambos lados del
paquete de baterías para soltar éste de la sierra de
pértiga.
LUBRICANTE
PARA CADENA
PAQUETE DE BATERÍAS
![](asset-33.png)
Página 13 — Español
ARRANQUE Y APAGADO
Vea las figuras 5 y 6.
Para arrancar el motor:
Sujete la sierra de pértiga como se muestra y
asegúrese de estar alejado de cualquier cosa que
pueda tocar la hoja de corte.
Oprima y no suelte el seguro del gatillo.
Oprima el gatillo del interruptor.
Apagar el motor:
Suelte el gatillo cuando desee apagar la sierra
de pértiga. Al soltar el gatillo, el seguro del
gatillo regresa automáticamente a la posición de
aseguramiento.
PREPARACIÓN PARA EL CORTE
Vea las figuras 7 y 8.
Póngase guantes antideslizantes para lograr la
máxima capacidad de sujeción y protección.
Mantenga una sujeción adecuada de la sierra
siempre que esté funcionando el motor. Con
la mano derecha sujete firmemente el mango
posterior mientras sujeta firmemente el mango
delantero con la izquierda.
Sujete la sierra firmemente con ambas manos.
Siempre mantenga la mano izquierda en el
mango del frente y la mano derecha en el
mango posterior, de manera que su cuerpo
quede a la izquierda del plano de la cadena.
Nunca use sujete la unidad a zurdas (con la
posición de las manos intercambiada), ni con el
cuerpo en ninguna postura que pueda colocar el
mismo o el brazo a través del plano de la cadena.
Nunca se pare directamente abajo de la rama que
va a cortar.
Asegúrese de que esté bien apretada la casquillos
antes de utilizar el equipo; verifique periódicamente
el aprieta de los mismas durante el uso para evitar
lesiones graves.
Procedimiento básico de corte
Siga los pasos descritos abajo para evitar dañar la
corteza del árbol o arbusto. No realice un movimiento
de vaivén como en el aserrado.
Primero efectúe un corte superficial (1/4 del
diámetro de la rama) en el lado inferior de la rama,
cerca de la rama progenitora o del tronco.
Realice el segundo corte en el lado superior de
la rama, por el lado exterior del primer corte con
respecto al tronco. Continúe el corte a través
de la rama, hasta que se separe del árbol.
Esté preparado para equilibrar el peso de la
herramienta cuando se caiga la rama.
Efectúe el corte final cerca del tronco.
NOTA: Para los cortes segundo y final (por la parte
superior de la rama), sostenga la guía de corte del
frente contra la rama que se está cortando. Esto
ayuda a evitar que se mueva la rama y facilita el corte.
Permita que la cadena efectúe el corte; sólo aplique
una leve presión hacia abajo. Si fuerza el corte, puede
dañares la barra, la cadena o el motor.
FUNCIONAMIENTO
Fig. 6
Fig. 7
Fig. 8
CORTE FINAL
PRIMER CORTE
1/4 DEL DIÁMETRO
GUÍA DE CORTE
SEGUNDO CORTE
CARGA
![](asset-34.png)
Página 14 — Español
Suelte el gatillo tan pronto como se termine el
corte.
Si no se sigue el procedimiento correcto de corte,
la barra y la cadena se atoran y quedan pellizcadas
o atrapadas en la rama. Si sucede esto:
Apague el motor y retire el paquete de baterías.
Si la rama se puede alcanzar desde el suelo,
levante la rama mientras se sostiene el sierra.
De esta manera se afloja el “pellizcamiento” y se
libera la sierra.
Si la sierra aún sigue atorada, solicite la ayuda de
un profesional.
DESRAMADO Y PODA
Vea las figuras 9 y 10.
Esta unidad se diseñó para podar pequeñas ramas
hasta de 152 mm (6 pulg.) de diámetro. Para
obtener mejores resultados, observe las siguientes
precauciones.
Planifique cuidadosamente el corte. Tenga en
cuenta la dirección en que caerá la rama.
Las ramas pueden caer en direcciones
inesperadas. No se pare directamente bajo la
rama que esté cortando.
El corte más común es colocando la unidad a un
ángulo de 60° o menos, según cada situación en
particular, como se demuestra. Conforme aumenta
el ángulo del brazo de la sierra con respecto al
suelo, aumenta la dificultad para efectuar el primer
corte (por la parte inferior de la rama).
Corte en varias etapas las ramas largas.
Corte primero las ramas inferiores para dar más
espacio para la caída de las ramas superiores.
Trabaje lentamente, manteniendo ambas manos
en la sierra y sujetándola firmemente. Mantenga
bien apoyados los pies y bien equilibrado el
cuerpo.
Mantenga el árbol entre usted y la cadena mientras
realice el desramado. Corte la rama desde el lado
opuesto del árbol.
No realice tareas de corte subido en una escalera,
ya que es extremadamente peligroso. Deje tal
operación a los profesionales.
No realice el corte de una rama junto a la rama
o tronco de donde sale, sino hasta que haya
recortado la primera para reducir el peso de la
misma. Si se siguen los procedimientos de corte
correctos se evita desprender la corteza del
miembro progenitor.
No utilice la sierra para tala ni para tronzar.
Para protegerse de una posible electrocución,
no trabaje a menos de 15 m (50 pies) de cables
eléctricos aéreos.
Mantenga a los circunstantes a una distancia
mínima de 15 m (50 pies).
FUNCIONAMIENTO
Fig. 9
Fig. 10
60° MÁXIMO
![](asset-35.png)
Página 15 — Español
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas
de repuesto idénticas. El empleo de piezas
diferentes puede causar un peligro o dañar el
producto.
ADVERTENCIA:
Siempre póngase protección ocular con
protección lateral con la marca de cumplimiento
de la norma ANSI Z87.1, así como protección para
los oídos y la cabeza. La inobservancia de esta
advertencia puede permitir que los objetos lanzados
hacia los ojos y otros provocarle lesiones graves.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar servicio
a la unidad, apague el motor, espere a que se
detengan todas las piezas en movimiento, y
retire el paquete de baterías. El incumplimiento
de cualquiera de estas instrucciones puede
causar lesiones serias.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas
de plástico. La mayoría de los plásticos son
susceptibles a diferentes tipos de solventes
comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo,
el aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos
para frenos, gasolina, productos a base de
petróleo, aceites penetrantes, etc., lleguen a
tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir
el plástico, lo cual a su vez puede producir
lesiones corporales serias.
Todas las tareas de servicio de la sierra de pértiga,
aparte de los puntos indicados en las instrucciones
de mantenimiento del manual de instrucciones,
deben ser efectuadas por técnicos de servicio de
sierra de pértiga competentes. (Por ejemplo, si se
utiliza la herramienta inadecuada para sostener
APPROX 1,25 mm
(0,050 pulg.)
el volante a fin de retirar el embrague, pueden
causarse daños estructurales al volante, lo cual
a su vez puede originar el estallido del mismo).
TENSIÓN DE LA CADENA
Vea las figuras 11 y 12.
ADVERTENCIA:
Para evitar posibles lesiones graves, nunca
toque o ajuste la cadena al estar funcionando el
motor. La cadena de la sierra está sumamente
afilada; siempre póngase guantes protectores al
efectuar labores de mantenimiento de la cadena.
Apague el motor y retire el paquete de baterías
antes de ajustar la tensión de la cadena.
Asegúrese de que estén flojas para apretarse
con la mano la tornillo de la tapa de la cadena;
gire hacia la derecha el tensador de la cadena
para tensar ésta. Para obtener más información
consulte la sección Cómo reemplazar la barra
y la cadena.
NOTA: La cadena, estando fría, está bien
tensada cuando no hay holgura de la misma
en la parte inferior de la barra guía, la cadena
se siente bien ajustada en la barra, y puede
avanzarse con la mano sin ningún atoramiento.
MANTENIMIENTO
Fig. 11
Fig. 12
PARTES PLANAS
![](asset-36.png)
Página 16 — Español
RANURA DEL
POSTE DE
MONTAJE
ORIFICIO DE
LA ESPIGA
TENSORA DE
LA CADENA
RUEDA
DENTADA ESPIGA TENSORA
DE LA CADENA
TORNILLO
DE LA TAPA
DE LA
CADENA ARANDELA DE
SEGURIDAD
POSTE DE
MONTAJE
TAPA DE LA
CADENA
BARRA
La cadena debe volver a tensarse cada vez que
las partes planas de los eslabones de impulsión
sobresalen suspendidos de la ranura de la
barra, como se muestra en la figura 11.
Durante el funcionamiento normal aumenta
la temperatura de la sierra. Si la cadena está
bien tensada, estando caliente los eslabones
de impulsión sobresalen suspendidos de la
ranura de la barra aproximadamente 1,27 mm
(0,050 pulg.), como se muestra en la figura 12.
NOTA: Las cadenas nuevas tienden a estirarse;
revise frecuentemente la tensión de la cadena y
tense ésta según se requiera.
aviso:
Si se tensa la cadena estando ésta caliente,
puede quedar demasiado apretada al enfriarse.
Revise la “tensión en frío” de la cadena, antes
de usar la sierra.
REEMPLAZO LA BARRA Y CADENA
Vea las figuras 13 a 16.
ADVERTENCIA:
Para evitar posibles lesiones graves, apague
el motor y retire el paquete de baterías antes
cambiar la barra, la cadena o realizar cualquier
operación de mantenimiento.
Con la llave hexagonal suministrada, retirar el
tornillo y la rondana de la tapa de la cadena, así
como dicha tapa.
La barra contiene una ranura que encaja en el
poste de montaje. La barra también tiene un
orificio de la espiga tensora de la cadena que
queda sobre la espiga tensora de la cadena.
Coloque la barra sobre el poste de montaje
de modo que la espiga tensora de la cadena
quede dentro del orificio para la misma.
NOTA:Si es necesario, rote el tornillo de tensión
de la cadena en sentido antihorario hasta que
se puedan alinear el pasador y el orificio.
Acomode la cadena sobre la rueda dentada y
dentro de la ranura de la barra. Los dientes de
corte situados en la parte superior de la barra
deben estar orientados hacia la punta de la
barra, en la dirección de rotación de la cadena.
BARRA
TAPA DE LA
CADENA CADENA
Fig. 13
Fig. 14
Fig. 15
Vuelva a colocar la cubierta de la cadena y vuel-
va a instalar la arandela y el tornillo. Apriete sólo
con la mano la tornillo. La barra debe quedar
libre para moverse para el ajuste de la tensión.
MANTENIMIENTO
TORNILLO
TENSOR DE
LA CADENA
ROTACIÓN DE
LA CADENA
CADENA
RUEDA
DENTADA
TORNILLO DE LA TAPA DE LA CADENA
![](asset-37.png)
Página 17 — Español
Elimine toda la holgura de la cadena girando el
tornillo tensor en el sentido de las manecillas del
reloj, asegurándose que la cadena asienta dentro
de la ranura de la barra durante el tensionado.
Apriete firmemente la tornillo de la tapa de la
cadena.
NOTA: La cadena está tensada correctamente
cuando no hay holgura de la misma en la parte
inferior de la barra, la cadena se siente bien
ajustada en la barra, y puede avanzarse con la
mano sin ningún atoramiento de aquélla.
Si queda demasiado ajustada la cadena, no
podrá desplazarse. Afloje levemente la tornillo de
la tapa de la cadena y gire 1/4 de vuelta hacia la
izquierda el tornillo de ajuste de la tensión. Apretar
firmemente la tornillo de la tapa de la cadena.
LUBRICADOR DE LA CADENA
Vea la figura 17.
Use el lubricante Premium para la barra y la cadena.
Está diseñado para las cadenas y los sistemas
de lubricación de las mismas, y está formulado
para desempeñarse en una amplia gama de
temperaturas sin requerir ninguna dilución.
Retire la tapa y vierta cuidadosamente
aproximadamente 6 cl (2 onzas) de lubricante
para la barra y la cadena en el tanque del
lubricador de la cadena.
Vuelva a colocar la tapa y apriétela firmemente.
Revise y vuelva a llenar el tanque de lubricante
para barra cada vez que utilice la sierra de
pértiga.
NOTA: No use lubricante sucio, usado o
contaminado de ninguna forma. Puede dañarse
la bomba de aceite, la barra o la cadena.
MANTENIMIENTO DE LA CADENA
Vea la figura 18.
Para poder dar un corte liso y rápido, la cadena
necesita recibir un mantenimiento adecuado. Las
siguientes circunstancias indican que la cadena
necesita afilarse:
Las virutas de madera son pequeñas y
polvorientas
La cadena debe forzarse por la madera durante
el corte
Fig. 16
Fig. 17
ESPACIO LIBRE DE LOS DIENTES
LIMPIADORES (CALIBRES DE PROFUNDIDAD)
0,6 mm
(0,025 pulg.)
Fig. 18
La cadena corta hacia un lado
Durante el mantenimiento de la sierra considere
lo siguiente:
Un ángulo incorrecto de limadura de la
placa lateral puede aumentar el riesgo de un
contragolpe violento.
MANTENIMIENTO
TORNILLO DE
LA TAPA DE
LA CADENA
QUITE LA
TAPA
TANQUE DEL
LUBRICADOR
DE LA CADENA
ARANDELA DE
SEGURIDAD
![](asset-38.png)
Página 18 — Español
El ajuste de la profundidad determina la profundidad
a la que el diente de corte entra en la madera y
el tamaño de la viruta de madera que se quita.
Demasiado claro aumenta el peligro de contragolpe.
Muy poco claro disminuye el tamaño de los pedazos
de madera, disminuyendo la habilidad de corte de
la cadena.
Si los dientes de corte han tocado objetos duros
como clavos y piedras, o han sido desgastados por
el lodo o la arena presentes en la madera, permita
que afilen la cadena en un establecimiento de
servicio apropiado para la tarea.
FORMA DE AFILAR LOS DIENTES DE
CORTE
Vea las figuras 19 a 22.
Tenga cuidado de afilar todos los dientes de corte a
los ángulos especificados y a la misma longitud, ya
que sólo puede lograrse un corte rápido cuando están
uniformes todos los dientes de corte.
Apriete lo suficiente la tensión de la cadena para
que ésta no tiemble. Efectúe toda la limadura en el
punto medio de la barra. Siempre póngase guantes
para su protección.
Use una lima redonda de 5/32 pulg. de diámetro
con mango.
Mantenga la lima al nivel de la placa superior de los
dientes de corte. No permita que la lima se incline
ni se balancee.
Con presión leve pero firme, pase la lima por el
diente, hacia la esquina delantera del mismo.
Levante la lima para separarla del acero en cada
movimiento de regreso.
Dé unas pocas pasadas firmes a cada diente de
corte. Lime todos los dientes de corte izquierdos
en una dirección. Después lleve la lima al otro lado
y lime los dientes de corte derechos en la dirección
opuesta. Ocasionalmente, con un cepillo de alambre
limpie las limaduras producidas por la lima.
aviso:
Si la cadena está desafilada o mal afilada, durante
el corte puede causar una velocidad excesiva del
motor, lo cual puede dañarlo.
ESQUINA DE CORTE
PLACA LATERAL
CALIBRE DE
PROFUNDIDAD
PUNTERA
GARGANTA
TALÓN
ORIFICIO DEL
REMACHE
PLACA SUPERIOR
PARTES DE UN DIENTE DE CORTE
Fig. 19
Fig. 20
Fig. 21
DIENTES
DE CORTE
IZQUIERDOS
DIENTES
DE CORTE
DERECHOS Fig. 22
ADVERTENCIA:
Un afilado inadecuado de la cadena aumenta el
peligro de contragolpe. Si no se cambia o se repara
la cadena cuando está dañada, puede causar
lesiones serias.
MANTENIMIENTO
![](asset-39.png)
Página 19 — Español

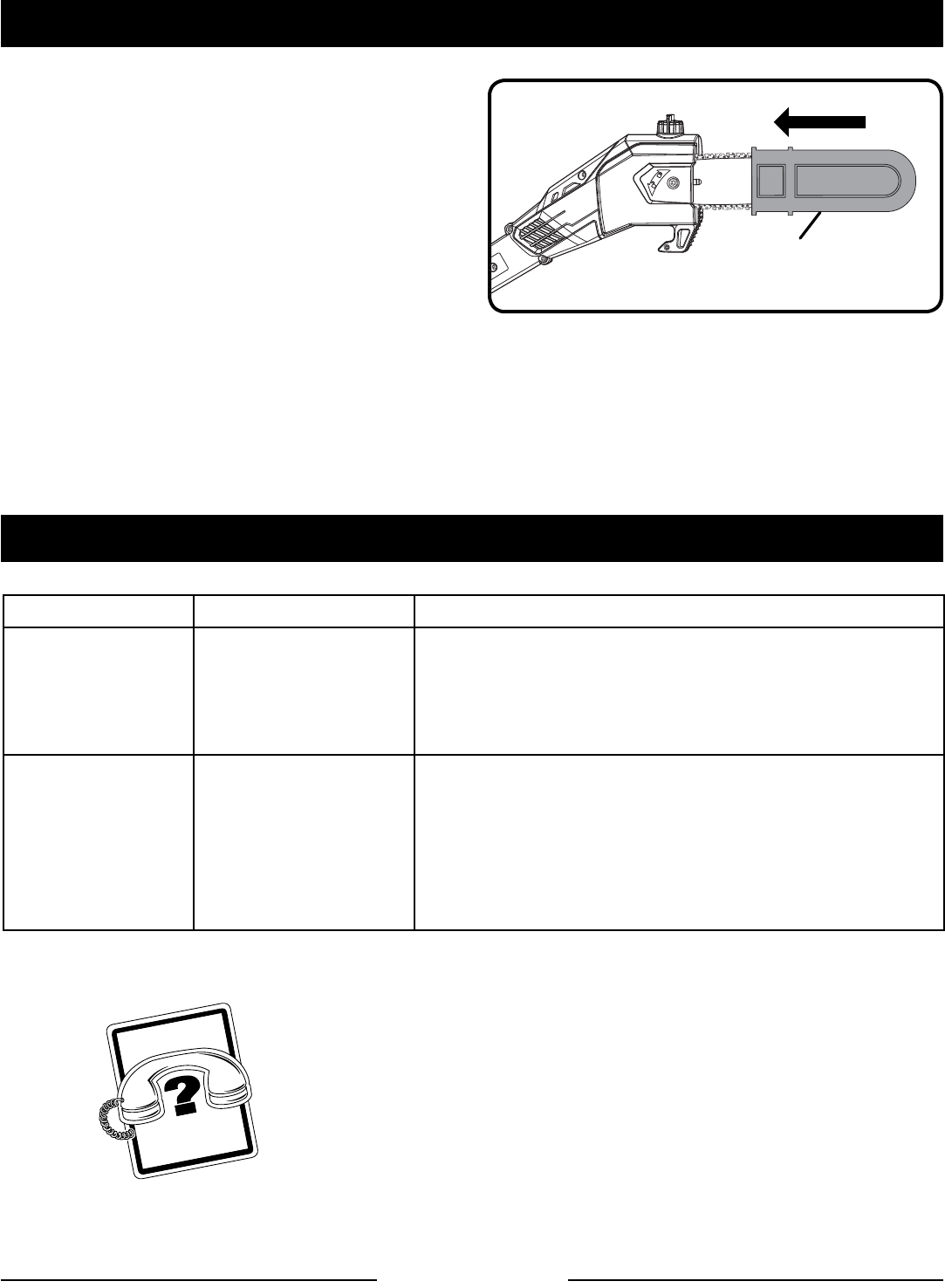

ALMACENAMIENTO DE LA
PRODUCTO
Vea la figura 23.
Limpie todo material extraño de la producto.
Almacene la unidad en un espacio bien ventilado
inaccesible a los niños. Evite que la unidad entre
en contacto con agentes corrosivos como las
sustancias químicas para el jardín y las sales
para derretir el hielo.
Siempre coloque la funda en la barra cuando
transporte o guarde la sierra. La funda queda
apretada y se debe colocar cuidadosamente
debido a los dientes filosos de la cadena de
la sierra. Esto se hace mejor sujetando la
funda de un extremo y de su parte central, y
colocarla cuidadosamente con un movimiento
Fig. 23
FUNDA
de deslizamiento en la cadena, como se
demuestra. Tenga precaución y evite tocar los
afilados dientes de la cadena.
NOTA: La cadena de la sierra está sumamente
afilada. Siempre póngase guantes protectores
al manejar de la cadena.
PROBLEMA CAUSA SOLUCIÓN
La barra y la cadena
están muy calientes
y despiden humo.
Revise la tensión de la
cadena para ver si es
excesiva.
Está vacío el tanque del
lubricador de la cadena.
Tensión de la cadena. Consulte el apartado Tensado de la
cadena, más arriba en este manual.
Revise el tanque del lubricador.
El motor funciona
pero la cadena no
avanza.
Demasiada tensión en
la cadena.
Revise el conjunto de la
barra guía y la cadena.
Revise la barra guía y la
cadena para ver si están
dañadas.
Vuelva a tensar la cadena. Consulte el apartado Tensado de
la cadena, más arriba en este manual.
Consulte la sección Cómo reemplazar la barra y la cadena
más arriba en este manual.
Inspeccione la barra guía y la cadena para ver si están
dañados.
MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
LLÁMENOS PRIMERO
Si tiene preguntas sobre el funcionamiento o el mantenimiento este
producto,llame al teléfono de atención al consumidor de Ryobi®!
La recortadora ha sido probada enteramente antes de embarcarse
para asegurar la satisfacción del consumidor.
1-800-860-4050
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
![](asset-3a.png)
Página 20 — Español
GARANTÍA
DECLARACIÓN DE LA GARANTÍA LIMITADA
Techtronic Industries North America, Inc. garantiza al
comprador original al menudeo que este producto de la marca
RYOBI® carece de defectos en los materiales y en la mano de
obra, y acuerda reparar o remplazar, a la sola discreción de
Techtronic Industries North America, Inc., cualquier producto
defectuoso, sin cargo alguno al comprador, dentro de los
siguientes períodos de tiempo a partir de la fecha de compra.
Tres años si los productos se emplean para uso personal,
familiar o casero;
90 días si el producto se emplea para cualquier otro
propósito, como el uso comercial o el de alquiler.
Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.
Cualquier parte de este producto Techtronic Industries
North America, Inc. que, a juicio razonable de la compañía,
tenga defectos en los materiales o en la mano de obra, será
reparado o reemplazado por un centro de servicio autorizado
de herramientas para uso en el exterior de la marca RYOBI®,
sin cargo alguno al comprador por concepto de piezas y mano
de obra (Centro de Servicio Autorizado Ryobi).
El producto, incluida toda pieza defectuosa, debe enviarse a
un centro de servicio autorizado Ryobi dentro del período de
la garantía. El gasto de enviar el producto al centro de servicio
para cualquier trabajo cubierto por la garantía, así como el
gasto de devolverlo al propietario después de la reparación,
correrán por cuenta del propietario. La responsabilidad de
Techtronic Industries North America, Inc. con respecto a
todo reclamo se limita a las reparaciones o remplazo del
producto, y ningún reclamo de incumplimiento de la garantía
será causante de la cancelación o rescisión del contrato de
venta de ninguna herramienta de uso en el exterior de la
marca RYOBI®. En el establecimiento se requerirá el recibo
de compra para respaldar cualquier reclamo al amparo de
la garantía. Todo trabajo cubierto en la garantía debe ser
realizado por un concesionario de servicio autorizado.
Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier herramienta de uso en
el exterior de la marca RYOBI® empleada para propósitos
comerciales o de alquiler, o cualquier otro propósito
generador de ingresos.
Esta garantía no cubre ningún producto que haya sido
sujeto a un uso indebido, maltrato, negligencia o accidente,
o que haya sido utilizado de cualquier forma contraria a las
instrucciones de manejo especificadas en el manual del
operador del producto. Esta garantía no aplica a ningún daño
en el producto que resulte de un mantenimiento indebido
ni a ningún producto que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por
el uso normal ni por el uso de piezas o accesorios que
sean incompatibles con la herramienta para uso exterior
de la marca RYOBI®, o afecten de forma desfavorable su
funcionamiento, desempeño o durabilidad.
Además, esta garantía no cubre:
A. Afinación – Bujías, carburador, ajustes del carburador,
encendido, filtros
B. Artículos sujetos a desgaste – Perillas de tope, carretes
exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro y pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras
Techtronic Industries North America, Inc. se reserva
el derecho a cambiar o mejorar el diseño de cualquier
herramienta para uso en el exterior de la marca RYOBI® sin
asumir ninguna obligación de modificar ningún producto
fabricado previamente.
TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN
LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO
DE GARANTÍA DECLARADA. POR CONSIGUIENTE,
CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE
COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO
EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN
TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO
DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE
TRES AÑOS O NOVENTA DÍAS. DE CONFORMIDAD CON
ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA
Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE
LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. NO ASUME NINGUNA OTRA
OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A
NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO
PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN
DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE
QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL
CASO DE USTED. TECHTRONIC INDUSTRIES NORTH
AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD
POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO
TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN
CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO
DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO
DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS
O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO
SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN
DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O
DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA
DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO,
PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS
ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN
DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES
POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA
ARRIBA NO SE APLIQUE EN SU CASO.
Esta garantía le confiere derechos legales específicos, y
es posible que usted goce de otros derechos, los cuales
pueden variar de estado a estado.
Esta garantía se aplica a todas las herramientas para uso
en el exterior de la marca RYOBI® fabricadas por Techtronic
Industries North America, Inc. y vendidos en Estados Unidos
y Canadá.
Para encontrar el centro de servicio autorizado Ryobi más
cercano a usted, llame al 1-800-860-4050.
![](asset-3b.png)
Página 21 — Español
NOTAS
![](asset-3c.png)
990000068
11-27-12 (REV:02)
OPERATOR’S MANUAL / 18 VOLT POLE SAW
MANUEL D’UTILISATION / SCIE DE MANCHE 18 V
MANUAL DEL OPERADOR / SIERRA DE PÉRTIGA DE 18 V
P4360
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
1428 Pearman Dairy Road, Anderson, SC 29625 USA
1-800-860-4050 • www.ryobitools.com
A subsidiary of Techtronic Industries Co. • OTC:TTNDY
• PARTS AND SERVICE
Prior to requesting service or purchasing replacement parts, please obtain your model
and serial number from the product data plate.
• MODEL NO. ______________________SERIAL NO. __________________________
• HOW TO OBTAIN REPLACEMENT PARTS:
Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-860-4050. Replacement parts can also be obtained at one of our Authorized
Service Centers.
• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:
Authorized Service Centers can be located online at www.ryobitools.com or by call-
ing 1-800-860-4050.
• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:
To obtain Customer or Technical Support please contact us at 1-800-860-4050.
• Pièces et service
Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez
obtenir le numéro de série du modèle à partir de la plaque de données du produit.
• NUMÉrO De MODèLe ____________NUMÉRO DE SÉRIE ___________________
• cOMMeNt ObteNir Les Pièces De reMPLaceMeNt :
Les pièces de remplacement peuvent être achetées en ligne sur le site
www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement
peuvent être obtenues à un de nos centres de service autorisés.
• cOMMeNt trOUver UN ceNtre De service aUtOrisÉ :
Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.
com ou en téléphonant au 1-800-860-4050.
• cOMMeNt ObteNir De L’aiDe eN cONtactaNt Le service À La cLieNtèLe :
Pour contacter le service à la clientèle pour une question technique ou pour tout autre
renseignement, veuillez nous téléphoner au 1-800-860-4050.
• PIEZAS DE REPUESTO Y SERVICIO
Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la placa de datos del producto.
• NÚMerO De MODeLO ____________NÚMerO De serie ___________________
• CÓMO OBTENER PIEZAS DE REPUESTO:
Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.
• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:
Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.
• cÓMO ObteNer serviciO O asisteNcia tÉcNica aL cONsUMiDOr:
Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-860-4050.
CALIFORNIA PROPOSITION 65
WARNING:
This product and substances that may
become airborne from its use may con-
tain chemicals, including lead, known to
the State of California to cause cancer,
birth defects, or other reproductive harm.
Wash hands after handling.
RYOBI is a registered trademark of Ryobi Limited
and is used pursuant to a license granted by
Ryobi Limited.
RYOBI est une marque déposée de RYOBI
Limited et est utilisée en vertu d’une licence
accordée par Ryobi Limited.
RYOBI es una marca registrada de Ryobi Limited
y se utiliza conforme a una licencia otorgada por
Ryobi Limited.
PROPOSITION 65 DE L’ÉTAT
DE CALIFORNIE
AVERTISSEMENT :
Ce produit et les autres substances
rejetées dans l’air suite à son utilisation
peuvent contenir des produits
chimiques, notamment du plomb qui,
selon l’État de la Californie, peuvent
causer le cancer, des anomalies
congénitales et d’autres dommages au
système reproducteur. Bien se laver
les mains après toute manipulation.
CALIFORNIA - PROPUESTA
De Ley NÚM. 65
ADVERTENCIA:
Este producto y las sustancias que
puedan llegar a ser aerotransportadas
por su uso pueden contener sustancias
químicas (incluido el plomo) reconocidas
por el estado de California como
causantes de cáncer, defectos
congénitos y otras afecciones del
aparato reproductor. Lávese las manos
después de utilizar el aparato.
