OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

30CC 4-CYCLE

STRING TRIMMERS

TAILLE-BORDURES À LIGNE

4 TEMPS DE 30 CC

RECORTADORAS DE HILO

DE CUATRO TIMPOS 30 CC

ALL VERSIONS

TOUTES LES VERSIONS

TODAS LAS VERSIONES

C430

RY34427

S430

RY34447

Le taille-bordures à ligne a été conçue et fabriquée conformément

à nos strictes normes de fiabilité, simplicité d’emploi et sécurité

d’utilisation. Correctement entretenue, elle vous donnera des

années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le

manuel d’utilisation avant d’employer ce produit.

Su recortadoras de hilo ha sido diseñada y fabricada de conformidad

con las estrictas normas para brindar fiabilidad, facilidad de uso

y seguridad para el operador. Con el debido cuidado, le brindará

muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes

de usar este producto.

CONSERVER CE MANUEL POUR

FUTURE RÉFÉRENCE

GUARDE ESTE MANUAL PARA

FUTURAS CONSULTAS

SAVE THIS MANUAL FOR FUTURE REFERENCE

Your string trimmer has been engineered and manufactured to our high standard for dependability, ease of operation, and

operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

NOTICE AVIS AVISO

Do not use E15 or E85 fuel (or fuel containing greater than 10% ethanol) in this product. It is a violation

of federal law and will damage the unit and void your warranty.

Ne pas utiliser d’essence E15 ou E85 (ou un carburant contenant plus de 10 % d’éthanol) dans ce

produit. Une telle utilisation représente une violation de la loi fédérale et endommagera l’appareil et annulera la garantie.

No utilice combustibles E15 o E85 (ni combustibles que contengan más de 10 % de etanol) con este producto. Esto constituye

una violación a la ley federal, dañará la unidad y anulará la garantía.

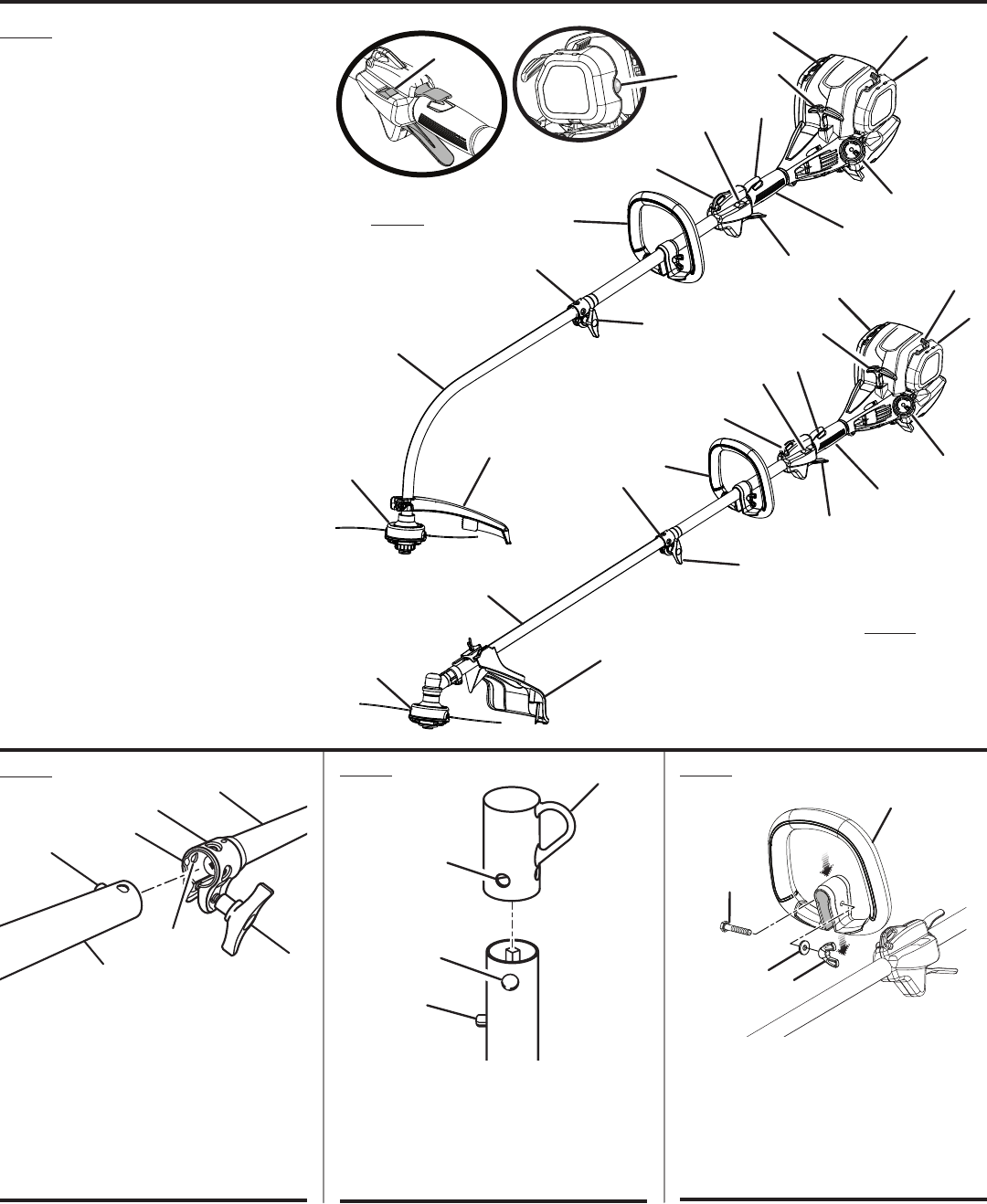

A - Reel Easy string head (tête à ligne de coupe

de Reel Easy, cabezal del hilo de Reel Easy)

B - Drive shaft housing (tube de l’arbre moteur,

alojamiento del eje de impulsión)

C - Coupler (coupleur, acoplador)

D - Front handle with overmold (poignée avant

avec surmoulure, mango delantero con

sobremoldeado)

E - Strap hanger (dispositif d’accrochage,

colgador para la correa)

F - Stop switch (commutateur d’arrêt, interruptor

de apagado)

G - Trigger lock-out (gâchette avec verrou,

gatillo con seguro)

H - Starter grip and rope (poignée et cordon du

lanceur, mango y cuerda del arrancador)

I - Primer bulb (poire d’amorçage, bomba

de cebado)

J - Choke lever (levier de volet de départ,

palanca del anegador)

K - Fuel cap (bouchon de carburant, tapa del

tanque)

L - Rear handle (poignée arrière, mango

trasero)

- Throttle trigger (gâchette d’accélérateur,

gatillo del acelerador)

N - Knob (bouton, perilla)

O - Curved shaft grass deflector (déflecteur

d’herbe d’arbre courbe, deflector de pasto

del eje curvo)

P - Straight shaft grass deflector (déflecteur

d’herbe d’arbre droit, deflector de pasto para

eje recto)

Q - Muffler (silencieux, silenciador)

Fig. 1

S430

C430

See this fold-out section for all of the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas las figuras a las que

se hace referencia en el manual del operador.

Fig. 2

A - Button (bouton, botón)

B - Guide recess (logement guide, hueco guía)

C - Coupler (coupleur, acoplador)

D - Power head shaft (arbre du bloc moteur, eje

del cabezal motor)

E - Knob (bouton, perilla)

F - Positioning hole (trou de positionnement,

orificio de posicionamiento)

G - Trimmer attachment (accessoire taille-

bordures, aditamento para recortar)

Fig. 3

A - Hanger cap (capuchon de suspension, tapa

de suspensión)

B - Hole (trou, orificio)

C - Secondary hole (trou secondaire, orificio

secundario)

D - Button (bouton, botón)

Fig. 4

A - Front handle with overmold (poignée avant

avec surmoulure, mango delantero con

sobremoldeado)

B - Bolt (boulon, perno)

C - Washer (rondelle, arandela)

D - Wing nut (écrou papillon, tuerca de

mariposa)

iii

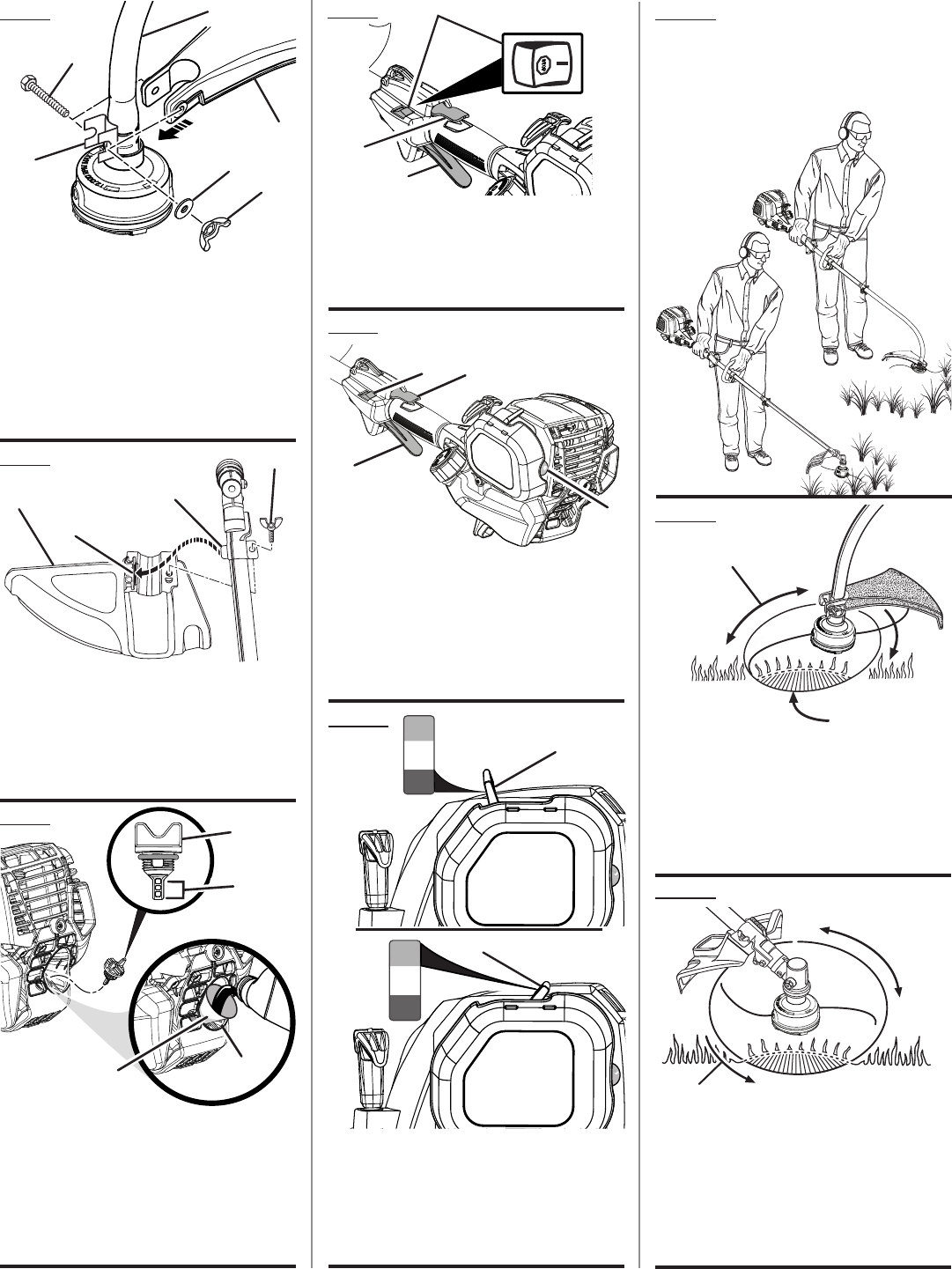

Fig. 5

A - Wing nut (écrou papillon, tuerca de

mariposa)

B - Washer (rondelle, arandela)

C - Bracket (support, soporte)

D - Grass deflector (déflecteur d’herbe, deflector

de pasto)

E - Hex screw (vis à six pans, tornillo de

hexagonal)

F - Curved shaft (d’arbre courbe, pasto del eje

curvo)

Fig. 6

A - Straight shaft grass deflector (déflecteur

d’herbe d’arbre droit, deflector de pasto para

eje recto)

B - Slot (fente, ranura)

C - Tab (languette, orejeta)

D - Wing screw (vis à oreilles, tornillo de

mariposa)

Fig. 7

A - Oil cap/dipstick (bouchon/jauge d’huile, tapa

de relleno de aceite / varilla medidora de

aceite)

B - Hatched area (zone hachurée, área cubierta

con rayas entrecruzadas)

C - Funnel (entonnoir, embudo)

D - Oil fill hole (orifice de remplissage d’huile,

agujero de llenado de aceite)

Fig. 12

A - Curved shaft trimmer (taille-bordures à

arbre courbe, recortadora de eje curvo)

B - Dangerous cutting area (zone de coupe

dangereuse, área peligrosa de corte)

C - Direction of rotation (sens de rotation,

sentido de rotación)

D - Best cutting area (zone d’efficacité maximum,

mejor área de corte)

Fig. 13

A - Straight shaft trimmer (taille-bordures à

arbre droit, recortadora de eje recto)

B - Dangerous cutting area (zone de coupe

dangereuse, área peligrosa de corte)

C - Direction of rotation (sens de rotation,

sentido de rotación)

D - Best cutting area (zone d’efficacité maximum,

mejor área de corte)

FFig. 11

PROPER OPERATING POSITION

BONNE POSITION DE TRAVAIL

POSICIÓN CORRECTA PARA EL MANEJO

DE LA HERRAMIENTA

A - Stop switch (commutateur d’arrêt,

interruptor de apagado)

B - Trigger lock-out (gâchette avec verrou,

gatillo con seguro)

C - Throttle trigger (gâchette d’accélérateur,

gatillo del acelerador)

Fig. 9

A - Stop switch (commutateur d’arrêt,

interruptor de apagado)

B - Trigger lock-out (gâchette avec verrou,

gatillo con seguro)

C - Primer bulb (poire d’amorçage, bomba

de cebado)

D - Throttle trigger (gâchette d’accélérateur,

gatillo del acelerador)

Fig. 10

A - Full choke position (position de

complètement ouvert, posición de anegación

máxima)

B - Choke lever (levier de volet de départ,

palanca del anegador)

C - Run position (position de marche , posición

de marcha)

Fig. 8

FULL

CHOKE

RUN

HALF

CHOKE

1. PRESS PRIMER BULB 10X

2. SET TO

3. PULL UNTIL UNIT ATTEMPTS

TO START (MAX 4X)

(DO NOT PULL THROTTLE TRIGGER)

4. SET TO

5. PULL UNTIL UNIT STARTS

6. WAIT 10 SECONDS

7. SET TO

FULL CHOKE

HALF CHOKE

RUN

FULL

CHOKE

RUN

HALF

CHOKE

1. PRESS PRIMER BULB 10X

2. SET TO

3. PULL UNTIL UNIT ATTEMPTS

TO START (MAX 4X)

(DO NOT PULL THROTTLE TRIGGER)

4. SET TO

5. PULL UNTIL UNIT STARTS

6. WAIT 10 SECONDS

7. SET TO

FULL CHOKE

HALF CHOKE

RUN

FULL

CHOKE

RUN

HALF

CHOKE

1. PRESS PRIMER BULB 10X

2. SET TO

3. PULL UNTIL UNIT ATTEMPTS

TO START (MAX 4X)

(DO NOT PULL THROTTLE TRIGGER)

4. SET TO

5. PULL UNTIL UNIT STARTS

6. WAIT 10 SECONDS

7. SET TO

FULL CHOKE

HALF CHOKE

RUN

FULL

CHOKE

RUN

HALF

CHOKE

1. PRESS PRIMER BULB 10X

2. SET TO

3. PULL UNTIL UNIT ATTEMPTS

TO START (MAX 4X)

(DO NOT PULL THROTTLE TRIGGER)

4. SET TO

5. PULL UNTIL UNIT STARTS

6. WAIT 10 SECONDS

7. SET TO

FULL CHOKE

HALF CHOKE

RUN

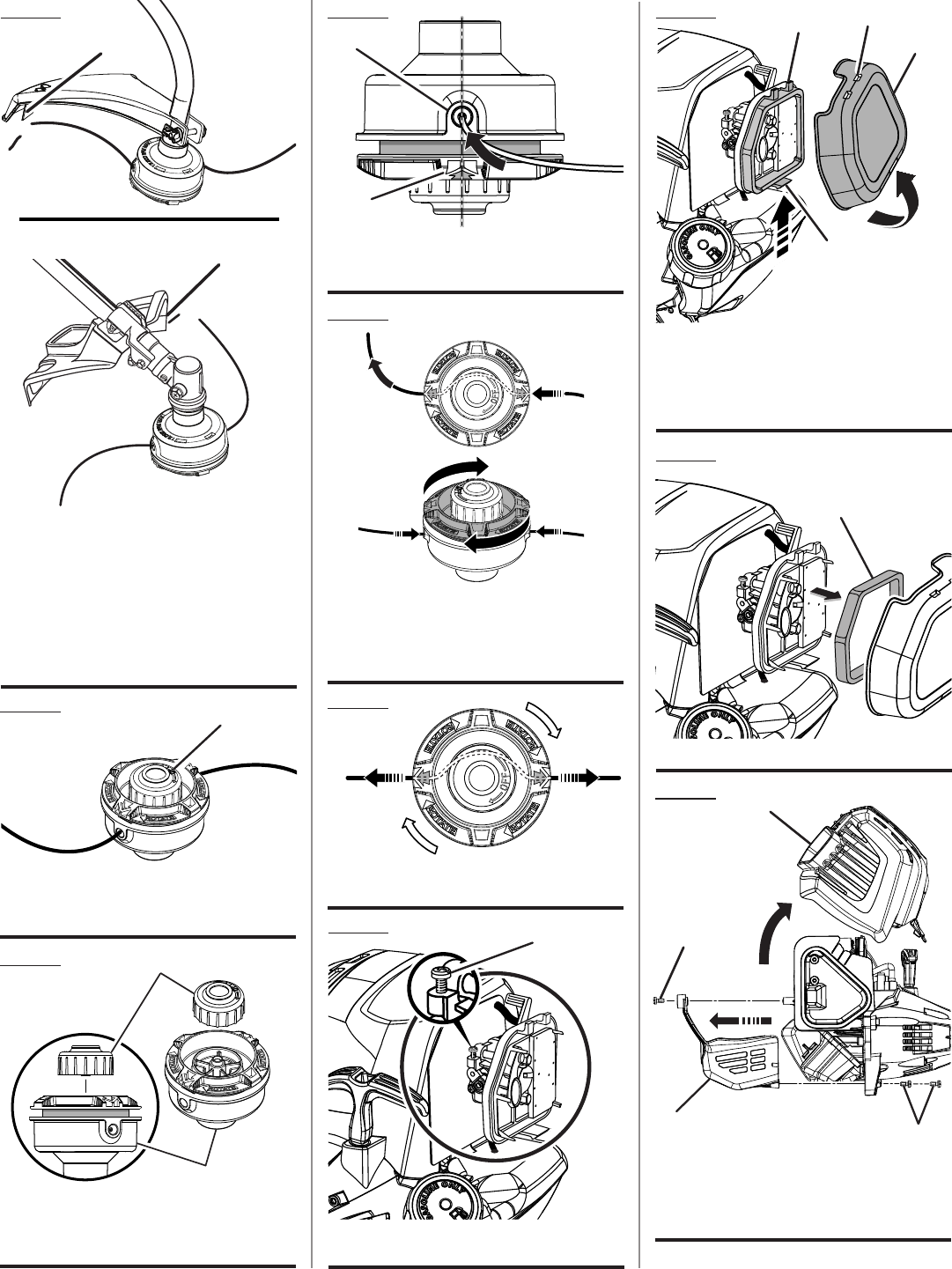

Fig. 15

Fig. 16

Fig. 17

Fig. 18

A - Spool retainer (retenue de bobine, retén del

carrete)

A - Eyelet (oeillet, ojillo)

B - Arrow on spool (flèche sur la bobine, flecha

en el carrete)

A - Pull strings (tirer vers l’extérieur, tira del

hilo)

B - Rotate the spool clockwise (tourner le

bobine dans le sens horaire, gire a la derecha

el carrete)

A - Pull strings (tirer vers l’extérieur, tira del

hilo)

Fig. 19

A - Spool retainer (retenue de bobine, retén del

carrete)

B - Spool (bobine, carrete)

Fig. 14

A - Straight shaft trimmer line trimming cut-

off blade (lame de sectionnement de ligne

du taille-bordures à arbre droit, cuchilla de

corte de hilo de la recortadora de eje recto)

B - Curved shaft trimmer line trimming

cut-off blade (lame de sectionnement de

ligne du taille-bordures à arbre courbe,

cuchilla de corte de hilo de la recortadora de

eje curvo)

A - Latch (loquet, pestillo)

B - Air filter cover (couvercle du filtre à air, tapa

del filtro de aire)

C - Tabs (languettes, orejetas)

D - Slots (fentes, ranuras)

Fig. 21

A - Air filter (filtre à air, filtro de aire)

Fig. 22

A - Screw (vis, tornillo)

B - Top engine cover (couvercle moteur

supérieur, cubierta superior del motor)

C - Bottom cover (couvercle inférieure, cubierta

inferior)

Fig. 23

A - Idle speed screw (vis de ralenti, tornillo de

ajuste de la velocidad en vacío)

Fig. 20

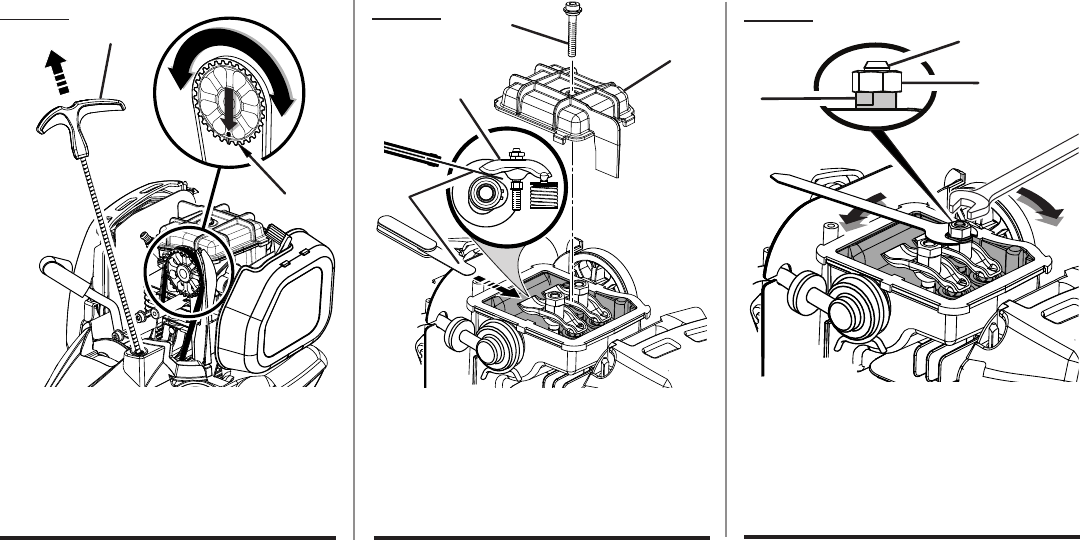

A - Starter grip and rope (poignée et cordon du

lanceur, mango y cuerda del arrancador)

B - Deep hole in camshaft gear (Trou profond

situé dans l’engrenage de l’arbre à cames

Orificio profundo en el engranaje del árbol

de levas)

Fig. 25

A - Feeler gauge (jauge d’épaisseur, calibrador

de separaciones)

B - Rocker arm (culbuteur, balancín)

C - Rocker arm cover (cache -culasse, tapa del

balancín)

D - Screw (vis, tornillo)

Fig. 26

A - Retaining nut (écrou de retenue, tuerca de

retencion)

B - Adjusting nut (écrou de réglage, tuerca de

ajuste)

C - Stud (goujon, elemento estructural)

Fig. 24 A

 Introduction ......................................................................................................................................................................2

Introduction / Introducción

 General Safety Rules .....................................................................................................................................................3-4

Règles de sécurité générales / Reglas de seguridad generales

 Specific Safety Rules ........................................................................................................................................................ 4

Règles de sécurité particulières / Reglas de seguridad específicas

Symbols ............................................................................................................................................................................ 5

Symboles / Símbolos

 Features ............................................................................................................................................................................6

Caractéristiques / Características

 Assembly .......................................................................................................................................................................6-8

Assemblage / Armado

 Operation ..................................................................................................................................................................... 8-10

Utilisation / Funcionamiento

 Maintenance ..............................................................................................................................................................11-14

Entretien / Mantenimiento

 Troubleshooting .........................................................................................................................................................15-16

Dépannage / Solución de problemas

 Warranty ......................................................................................................................................................................... 17

Garantie / Garantía

 Parts Ordering and Service ...............................................................................................................................Back Page

Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior

TABLE OF CONTENTS

TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability

have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la

conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à

utiliser et à entretenir.

* * *

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto

se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

3 — English

GENERAL SAFETY RULES

WARNING:

Read and understand all instructions. Failure to follow all

instructions listed below may result in electric shock, fire

and/or serious personal injury.

READ ALL INSTRUCTIONS

 For safe operation, read and understand all instructions

before using this product. Follow all safety instructions.

Failure to follow all safety instructions listed below, can

result in serious personal injury.

 Do not allow children or untrained individuals to use this

unit.

 Do not start or operate the engine in a confined space,

building, near open windows, or in other unventilated

space where dangerous carbon monoxide fumes can

collect. Carbon monoxide, a colorless, odorless, and

extremely dangerous gas, can cause unconsciousness

or death.

 Clear the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or loose string

which can be thrown or become entangled in the cutting

line or blade.

 Always wear eye protection with side shields marked to

comply with ANSI Z87.1 along with hearing protection

when operating this equipment.

 Wear heavy, long pants, long sleeves, boots, and gloves.

Do not wear loose fitting clothing, short pants, sandals,

or go barefoot. Do not wear jewelry of any kind.

 Heavy protective clothing may increase operator fatigue,

which could lead to heat stroke. During weather that is

hot and humid, heavy work should be scheduled for early

morning or late afternoon hours when temperatures are

cooler.

 Product users on United States Forest Service land, and in

some states, must comply with fire prevention regulations.

This product is equipped with a spark arrestor; however,

other user requirements may apply. Check with your

federal, state, or local authorities.

 Never operate this unit on the operator’s left side.

 Secure long hair above shoulder level to prevent

entanglement in moving parts.

 Keep all bystanders, children, and pets at least

50 ft. away. Bystanders should be encouraged to wear

eye protection. If you are approached, stop the engine

and cutting attachment. In the case of bladed units, there

is the added risk of injury to bystanders from being struck

with the moving blade in the event of a blade thrust or

other unexpected reaction of the saw.

 Do not operate this unit when you are tired, ill, upset, or

under the influence of alcohol, drugs, or medication.

 Do not operate in poor lighting.

 Keep firm footing and balance. Do not overreach.

Overreaching can result in loss of balance or exposure

to hot surfaces.

 Keep all parts of your body away from any moving part.

 To avoid hot surfaces, never operate the unit with the

bottom of the engine above waist level.

 Do not touch area around the muffler or cylinder of the

unit, these parts get hot from operation. Contact with hot

surfaces could result in possible serious personal injury.

 Always stop the engine and remove the spark plug wire

before making any adjustments or repairs except for

carburetor adjustments.

 Inspect the unit before each use for loose fasteners, fuel

leaks, etc. Replace any damaged parts before use.

 The cutting attachment should never rotate at idle during

normal use. The cutting attachment may rotate at idle

during carburetor adjustments.

 It has been reported that vibrations from hand-held tools

may contribute to a condition called Raynaud’s Syndrome

in certain individuals. Symptoms may include tingling,

numbness, and blanching of the fingers, usually apparent

upon exposure to cold. Hereditary factors, exposure to

cold and dampness, diet, smoking, and work practices

are all thought to contribute to the development of these

symptoms. It is presently unknown what, if any, vibrations

or extent of exposure may contribute to the condition.

There are measures that can be taken by the operator to

possibly reduce the effects of vibration:

a) Keep your body warm in cold weather. When operating

the unit wear gloves to keep hands and wrists warm.

It is reported that cold weather is a major factor con-

tributing to Raynaud’s Syndrome.

b) After each period of operation, exercise to increase

blood circulation.

c) Take frequent work breaks. Limit the amount of

exposure per day.

d) Keep the tool well maintained, fasteners tightened,

and worn parts replaced.

If you experience any of the symptoms of this condition,

immediately discontinue use and see your physician about

these symptoms.

 Store fuel in a container approved for gasoline.

 Wipe up any fuel spillage. Move 30 ft. away from refueling

site before starting engine. Slowly remove the fuel cap

after stopping engine. Do not smoke when refueling.

 Stop the engine and allow to cool before refueling or

storing the unit.

 Allow the engine to cool; empty the fuel tank and secure

the unit from moving before transporting in a vehicle.

4 — English

SPECIFIC SAFETY RULES

 Inspect before use. Replace damaged parts. Make sure

fasteners are in place and secure. Check for fuel leaks.

 Replace string head if cracked, chipped, or damaged

in any way. Be sure the string head or blade is properly

installed and securely fastened. Failure to do so can cause

serious injury.

 Make sure all guards, straps, deflectors, and handles are

properly and securely attached.

 Never use blades, flailing devices, wire, or rope. Use only

the manufacturer’s replacement line in the cutting head.

Do not use any other cutting attachment. To install any

other brand of cutting head to this string trimmer can

result in serious personal injury.

 Never operate unit without the grass deflector in place

and in good condition.

 Maintain a firm grip on both handles while trimming. Keep

string head below waist level. Never cut with the string

head located over 30 in. or more above the ground.

 This product is intended for infrequent use by homeown-

ers and other occasional users for such general applica-

tions as trimming light and heavy vegetation, etc. It is not

intended for prolonged use. Prolonged periods of opera-

tion can cause circulatory problems in the user’s hands

due to vibration. For such use, it may be appropriate to

use a product having an anti-vibration feature.

GENERAL SAFETY RULES

 Wear your protective equipment and observe all safety

instructions. For units equipped with a clutch, be sure

the cutting attachment stops turning when the engine

idles. When the unit is turned off make sure the cutting

attachment has stopped before the unit is set down.

5 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning for safe

operation of this product.

SYMBOL NAME EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual To reduce the risk of injury, user must read and under-

stand operator’s manual before using this product.

Eye and Hearing Protection

Always wear eye protection with side shields marked to

comply with ANSI Z87.1 along with hearing protection

when operating this equipment.

Keep Bystanders Away Keep all bystanders at least 50 ft. away.

Ricochet Thrown objects can ricochet and result in personal injury

or property damage.

No Blade Do not install or use any type of blade on a product dis-

playing this symbol.

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result

in death or serious injury.

WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result

in death or serious injury.

CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in

minor or moderate injury.

NOTICE: (Without Safety Alert Symbol) Indicates important information not related to an

injury hazard, such as a situation that may result in property damage.

6 — English

PRODUCT SPECIFICATIONS

Weight - (without fuel)

C430 ................................................................................................................................................................... 10.7 lbs.

S430 .................................................................................................................................................................... 11.8 lbs.

Line cutting width

C430 ........................................................................................................................................................................ 17 in.

S430 ......................................................................................................................................................................... 18 in.

Engine displacement .................................................................................................................................................. 30cc

Engine Lubricant Volume....................................................................................................................................2.2 oz (65 ml)

Line diameter .............................................................................................................................................................0 .095 in.

FEATURES

KNOW YOUR STRING TRIMMER

See Figure 1.

The safe use of this product requires an understanding of

the information on the tool and in this operator’s manual as

well as a knowledge of the project you are attempting. Before

use of this product, familiarize yourself with all operating

features and safety rules.

ERGONOMIC DESIGN

The design of the trimmer provides for easy handling. It is

designed for comfort and ease of grasp when operating in

different positions and at different angles.

GRASS DEFLECTOR

The trimmer includes a grass deflector that helps protect

you from flying debris.

OIL CAP/DIPSTICK

Remove the oil fill cap to check and add lubricant when

necessary.

TOP-MOUNTED ENGINE

The top-mounted engine improves balance and is located

away from the dust and debris of the cutting area.

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list

are included.

WARNING:

Do not use this product if any parts on the packing list are

already assembled to your product when you unpack it.

Parts on this list are not assembled to the product by the

manufacturer and require customer installation. Use of a

product that may have been improperly assembled could

result in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

C430

Trimmer Assembly

Front Handle

Curved Shaft Grass Deflector

Bottle of 4-Cycle Lubricant

Paper Funnel

Hanger Cap

Operator’s Manual

S430

Trimmer Assembly

Front Handle

Straight Shaft Grass Deflector

Bottle of 4-Cycle Lubricant

Paper Funnel

Hanger Cap

Operator’s Manual

7 — English

ASSEMBLY

WARNING:

If any parts are damaged or missing do not operate this

product until the parts are replaced. Use of this product

with damaged or missing parts could result in serious

personal injury.

WARNING:

Do not attempt to modify this product or create acces-

sories not recommended for use with this product. Any

such alteration or modification is misuse and could result

in a hazardous condition leading to possible serious

personal injury.

WARNING:

To prevent accidental starting that could cause serious

personal injury, always disconnect the engine spark plug

wire from the spark plug when assembling parts.

INSTALLING THE POWER HEAD TO THE

ATTACHMENT

See Figure 2.

WARNING:

Never install, remove, or adjust any attachment while

power head is running. Failure to stop the engine can

cause serious personal injury.

The attachment connects to the power head by means of

a coupler device.

 Stop the engine and disconnect the spark plug wire.

 Loosen the knob on the coupler of the power head shaft

and remove the end cap from the attachment.

 Push in the button located on the attachment shaft. Align

the button with the guide recess on the power head coupler

and slide the two shafts together. Rotate the attachment

shaft until the button locks into the positioning hole.

NOTE: If the button does not release completely in the

positioning hole, the shafts are not locked into place.

Slightly rotate from side to side until the button is locked

into place.

 Tighten the knob securely.

WARNING:

Be certain the knob is fully tightened before operating

equipment; check it periodically for tightness during use

to avoid serious personal injury.

REMOVING THE ATTACHMENT FROM THE

POWER HEAD

 Stop the engine and disconnect the spark plug wire.

 Loosen the knob.

 Push in the button and twist the shafts to remove and

separate ends.

ATTACHING THE STORAGE HANGER

See Figure 3.

There are two ways to hang your attachment for storage.

To use the hanger cap, push in the button and place the

hanger cap over end of the lower end attachment shaft.

Slightly rotate the cap from side to side until the button

locks into place.

 The secondary hole in the attachment shaft can be used

for hanging purposes as well.

ATTACHING THE FRONT HANDLE

See Figure 4.

 Remove wing nut, washer, and bolt from the front handle.

 Install the front handle onto the top side of the drive shaft

housing in the area indicated by the label.

 Place the bolt through the front handle.

NOTE: The hex bolt head fits inside the hex recess molded

into one side of the handle.

 Reinstall the washer and wing nut.

 Tighten wing nut securely.

ATTACHING THE GRASS DEFLECTOR

WARNING:

The line cut-off blade on the grass deflector is sharp.

Avoid contact with the blade. Failure to avoid contact

can result in serious personal injury.

TO ATTACH THE CURVED SHAFT GRASS

DEFLECTOR — C430

See Figure 5.

 Remove hex screw, washer, and wing nut from grass

deflector.

 Press the grass deflector onto the bottom of the curved

shaft as shown.

 Insert the hex screw through the grass deflector and the

bracket on the curved shaft.

 Place the washer on the hex screw.

 Place the wing nut on the hex screw and tighten securely.

8 — English

TO ATTACH THE STRAIGHT SHAFT GRASS

DEFLECTOR — S430

See Figure 6.

 Remove the wing screw from the grass deflector.

 Insert the tab on the mounting bracket in the slot on the

grass deflector.

ASSEMBLY

 Align the screw hole in the mounting bracket with the

screw hole in the grass deflector.

 Insert the wing screw through the mounting bracket and

into the grass deflector.

 Tighten the screw securely.

OPERATION

WARNING:

Do not allow familiarity with this product to make you

careless. Remember that a careless fraction of a second is

sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to

comply with ANSI Z87.1, along with hearing protection.

Failure to do so could result in objects being thrown into

your eyes and other possible serious injuries.

WARNING:

Do not use any attachments or accessories not recom-

mended by the manufacturer of this product. The use of

attachments or accessories not recommended can result

in serious personal injury.

WARNING:

Operation of this equipment could create sparks that

can start fires around dry vegetation. A spark arrestor

may be required. The operator should contact local fire

agencies for laws or regulations relating to fire prevention

requirements.

OXYGENATED FUELS

NOTICE:

Do not use E15 or E85 fuel (or fuel containing greater

than 10% ethanol) in this product. It is a violation of

federal law and will damage the unit and void your

warranty.

Fuel system damage or performance problems resulting

from the use of an oxygenated fuel containing more than

the percentage of oxygenates stated below are not covered

under warranty.

Ethanol. Gasoline containing up to 10% ethanol by volume

(commonly referred to as E10) is acceptable. E15 and E85

are not.

FUELING AND REFUELING THE TRIMMER

WARNING:

Gasoline and its vapors are highly flammable and ex-

plosive. To prevent serious personal injury and property

damage, handle it with care. Keep away from ignition

sources and open flames, handle outdoors only, do not

smoke and wipe up spills immediately.

 Clean surface around fuel cap to prevent contamination.

 Loosen fuel cap slowly by turning counterclockwise. Rest

the cap on a clean surface.

 Carefully pour fuel into the tank. Avoid spillage.

 Prior to replacing the fuel cap, clean and inspect the

gasket.

 Immediately replace fuel cap and hand tighten by turning

it clockwise. Wipe up any fuel spillage.

NOTE: It is normal for smoke to be emitted from a new

engine after first use.

WARNING:

Always shut off engine before fueling. Never add fuel to a

machine with a running or hot engine. Move at least 30 ft.

from refueling site before starting engine. Do not smoke

and stay away from open flames and sparks. Failure to

safely handle fuel could result in serious personal injury.

ADDING/CHECKING ENGINE LUBRICANT

See Figure 7.

NOTICE:

Attempting to start the engine before it has been properly

filled with lubricant will result in equipment failure.

Engine lubricant has a major influence on engine perfor-

mance and service life. This unit is shipped with Ryobi

4-cycle 20W50 engine lubricant. For best operating perfor-

mance, continued use of this lubricant is recommended.

NOTE: Always use a 4-stroke engine lubricant that meets

or exceeds the requirements for API service classification

SJ. SAE 30, 10W30, or 10W40 are all acceptable lubricants

to use in this product. Non-detergent or 2-stroke engine

lubricants will damage the engine and should not be used.

9 — English

OPERATION

Check lubricant level before each use.

To add engine lubricant:

 Remove the cap and seal from lubricant bottle provided.

 Unscrew the oil cap/dipstick and remove.

 Using funnel provided, add entire bottle of engine lubricant

through oil fill hole.

 Reinstall the oil cap/dipstick and secure.

To check engine lubricant level:

 Separate the attachment from the power head.

 Set power head on a flat level surface with shaft parallel

to surface.

 Unscrew the oil cap/dipstick and remove.

 Wipe dipstick clean; re-seat in hole and rethread.

 Remove dipstick again and check lubricant level. Lubricant

level should fall within the hatched area on the dipstick.

 If level is low, add engine lubricant until the fluid level rises

to the upper portion of the hatched area on the dipstick.

 Replace and secure the oil cap/dipstick.

NOTICE:

Do not overfill. Overfilling the crankcase may cause

excessive smoke, oil loss, and engine damage.

STARTING AND STOPPING

See Figures 8 - 10.

Trimmer should be on a flat, bare surface for starting.

To start a cold engine:

Slowly press the primer bulb 10 times.

NOTE: After the 7th press, fuel should be visible in the

primer bulb. If it is not, continue to press the primer until

you see fuel in the bulb.

Set the choke lever to FULL CHOKE position.

NOTE: Do not squeeze the throttle trigger.

Pull the starter grip until the engine runs.

NOTE: If engine has not started after 3 pulls and:

 outside temperature is 60°F or lower, leave the choke

in the FULL CHOKE position and continue to pull the

starter grip until the engine runs.

 outside temperature is above 60°F, move the choke

to the HALF CHOKE position and continue to pull the

starter grip until the engine runs.

Allow the engine to run for 10 seconds, then set the choke

lever to the RUN position.

To restart a warm engine:

Slowly press the primer bulb 10 times.

Set the choke lever to the RUN position.

Pull the starter grip until the engine runs. Do not squeeze

the throttle trigger.

To stop the engine:

To stop the engine, depress the STOP switch to the stop

position “ ”.

IF ASSISTANCE IS REQUIRED FOR THIS PRODUCT:

Do not return this product to the retail store where it was

purchased. Please call our Customer Service Department

for any issues you may have.

For Help Call: 1-800-860-4050

OPERATING THE TRIMMER

See Figure 11.

WARNING:

Engine housing can become hot during trimmer opera-

tion. Do not rest or place your arm, hand, or any body

part against the engine housing during trimmer operation.

Only hold the trimmer as shown in figure 11 with all body

parts clear of engine housing. Extended contact with the

engine housing can result in burns or other injuries.

WARNING:

Always position the unit on the operator’s right side. The

use of the unit on the operator’s left side will expose the

user to hot surfaces and can result in possible burn injury.

WARNING:

To avoid burns from hot surfaces, never operate unit with

the bottom of the engine above waist level.

Hold the trimmer with your right hand on the rear handle

and your left hand on the front handle. Keep a firm grip with

both hands while in operation. Trimmer should be held at a

comfortable position with the rear handle about hip height.

Cut tall grass from the top down. This will prevent grass from

wrapping around the shaft housing and string head which

could cause damage from overheating. If grass becomes

wrapped around the string head, STOP THE ENGINE, dis-

connect the spark plug wire, and remove the grass.

WARNING:

Always hold the string trimmer away from the body keep-

ing clearance between the body and the product. Any

contact with the housing or string trimmer cutting head

can result in burns and/or other serious personal injury.

10 — English

OPERATION

TO ADVANCE THE CUTTING LINE (REEL EASY

STRING HEAD)

Line advance is controlled by tapping the string head on

grass while running engine at full throttle.

 Run engine at full throttle.

 Tap the knob on ground to advance line. The line advances

each time the knob is tapped. Do not hold the knob on

the ground.

NOTE: The line trimming cut-off blade on the grass deflector

will cut the line to the correct length.

NOTE: If the line is worn too short you may not be able to

advance the line by tapping it on the ground. If so, stop the

engine and manually advance the line.

To advance the cutting line manually:

Stop the engine and disconnect the spark plug wire.

 Push the knob in while pulling on line(s) to manually

advance the line.

CUTTING TIPS

See Figures 12 - 13.

 Avoid hot surfaces by always keeping the tool away from

your body. (Proper operating position shown in figure 11.)

 Keep the trimmer tilted toward the area being cut; this is

the best cutting area.

 The curved shaft trimmer cuts when passing the unit from

right to left. The straight shaft trimmer cuts when passing

the unit from left to right. This will avoid throwing debris at

the operator. Avoid cutting in the dangerous area shown

in illustration.

 Use the tip of line to do the cutting; do not force string

head into uncut grass.

 Wire and picket fences cause extra line wear, even

breakage. Stone and brick walls, curbs, and wood may

wear line rapidly.

 Avoid trees and shrubs. Tree bark, wood moldings, siding,

and fence posts can easily be damaged by the line.

GRASS DEFLECTOR LINE TRIMMING CUT-OFF

BLADE

See Figure 14.

The trimmer is equipped with a line trimming cut-off blade

on the grass deflector. For best cutting, advance line until it

is trimmed to length by the cut-off blade. Advance the line

whenever you hear the engine running faster than normal,

or when trimming efficiency diminishes. This will maintain

best performance and keep the line long enough to advance

properly.

11 — English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.

Use of any other parts could create a hazard or cause

product damage.

WARNING:

Always wear eye protection with side shields marked to

comply with ANSI Z87.1, along with hearing protection.

Failure to do so could result in objects being thrown into

your eyes and other possible serious injuries.

WARNING:

Before inspecting, cleaning, or servicing the machine,

shut off engine, wait for all moving parts to stop, and

disconnect spark plug wire and move it away from spark

plug. Failure to follow these instructions can result in

serious personal injury or property damage.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use.

Use clean cloths to remove dirt, dust, lubricant, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum-

based products, penetrating lubricants, etc., come in con-

tact with plastic parts. Chemicals can damage, weaken or

destroy plastic which can result in serious personal injury.

You can often make adjustments and repairs described here.

For other repairs, have the trimmer serviced by an authorized

service dealer.

SPOOL REPLACEMENT REEL-EASY™ TAP

ADVANCE SYSTEM

See Figures 15 - 17.

If replacing line only, refer to Line Replacement later in this

manual.

Use only .095 in. trimmer line.

 Stop the engine and disconnect the spark plug wire. Hold

the string head and unscrew the spool retainer.

To remove the spool retainer:

Turn the spool retainer counterclockwise for C430.

Turn the spool retainer clockwise for S430.

 Remove the empty spool from the string head.

NOTE: It is not necessary to remove the string head

housing from the drive shaft.

 Insert the new spool into the string head.

NOTE: Make sure the arrows on the spool are aligned

with the eyelets in the string head housing. Push down

and hold the spool and housing together while complet-

ing the installation.

 Reinstall the spool retainer to secure.

To install the spool retainer:

Turn the spool retainer clockwise for C430.

Turn the spool retainer counterclockwise for S430.

 Install line as described in Line Replacement.

LINE REPLACEMENT

See Figures 17 - 19.

 Stop the engine and disconnect the spark plug wire.

 Rotate the spool clockwise as necessary to align the arrows

on the spool with the eyelets in the string head housing.

 Cut one piece of trimmer line 20 ft. long. Insert the line

into the eyelet on the string trimmer housing. Push until

the end of the line comes out the other side of the string

head. Pull the line from the other side until equal amounts

of line appear on both sides of the spool.

 Rotate the spool clockwise to wind the line on the spool

until approximately 6 in. of line is showing on each side.

 Push the spool retainer down while pulling on line(s) to

manually advance the line and to check for proper as-

sembly of the string head.

12 — English

MAINTENANCE

FUEL CAP, TANK, AND LINES

WARNING:

Check for fuel leaks. A leaking fuel cap, tank, or lines

are a fire hazard and must be replaced immediately. If

you find any leaks, correct the problem before using the

product. Failure to do so could result in a fire that could

cause serious personal injury.

The fuel cap contains a non-serviceable filter and a check

valve. A clogged fuel filter will cause poor engine perfor-

mance. If performance improves when the fuel cap is loos-

ened, check valve may be faulty or filter clogged. Replace

fuel cap if required.

SPARK PLUG REPLACEMENT

This engine uses an Champion RY4C spark plug with .025 in.

electrode gap. Use an exact replacement and replace

annually.

NOTICE:

Be careful not to cross-thread the spark plug. Cross-

threading will seriously damage the product.

CHANGING ENGINE LUBRICANT

See Figure 23.

WARNING:

Do not change engine lubricant while it is hot. Accidental

contact with hot engine lubricant could result in serious

burns.

For best performance, engine lubricant should be changed

after every 25 hours of operation.

To change the engine lubricant:

 Stop the engine and disconnect the spark plug wire. Allow

the engine to cool completely before proceeding.

 Remove the screw from the top engine cover and set

aside.

 Remove the screws from the bottom of the engine cover.

Remove the bottom cover and set aside.

 Remove the oil fill cap/dipstick.

 Tip powerhead on its side and allow lubricant to drain

from the oil fill hole into an approved container.

NOTE: Drain the lubricant while the engine is still warm

but not hot. Warm lubricant will drain quickly and more

completely.

 Return the power head to an upright position and refill

with lubricant following the instructions in the Adding/

Checking Engine Lubricant section previously in this

manual.

IDLE SPEED ADJUSTMENT

See Figure 20.

WARNING:

The cutting head will move when adjusting the idle speed.

Wear all protective clothing and keep all bystanders,

children, and pets at least 50 ft. away. Make adjustments

with the unit supported by hand so that the cutting head

does not contact the ground or any object. Keep all parts

of your body away from the cutting head and muffler.

Failure to follow these instructions could result in serious

personal injury.

If the cutting attachment turns at idle, the idle speed screw

needs adjusting on the engine. Turn the idle speed screw

counterclockwise to reduce the idle RPM and stop the cut-

ting attachment movement. If the cutting attachment still

moves at idle speed, contact a service dealer for adjustment

and discontinue use until the repair is made.

WARNING:

The cutting attachment should never turn at idle. Turn

the idle speed screw counterclockwise to reduce the

idle RPM and stop the cutting attachment, or contact a

service dealer for adjustment and discontinue use until

the repair is made. Serious personal injury could result

from the cutting attachment turning at idle.

CLEANING THE AIR FILTER

See Figures 21 - 22.

For proper performance and long life, keep air filter screen

clean.

 Remove the air filter cover. To remove, push up on the

latch at the bottom of the cover and gently pull the cover

up.

 Remove the air filter.

 Clean the foam filter element with warm soapy water.

Rinse and let dry.

NOTE: If the foam filter element is damaged, it should

be replaced.

 Apply a light coat of engine oil to the foam filter element,

then squeeze it out.

 Reinstall the air filter.

NOTE: Make sure the filter is seated properly inside the

cover. Installing the filter incorrectly will allow dirt to enter

the engine, causing rapid engine wear.

 Replace the air filter cover by placing the slots on the air

filter cover over the tabs on the housing, then push the

cover down until it latches securely in place.

13 — English

MAINTENANCE

NOTICE:

Do not overfill. Overfilling the crankcase may cause

excessive smoke, oil loss, and engine damage.

 Reinstall the bottom engine cover. Replace the screws

and tighten securely.

 Replace the screw in the top engine cover and tighten

securely.

NOTE: Used lubricant should be disposed of at an approved

disposal site. See your local retailer for more information.

ADJUSTING CAMSHAFT-TO-ROCKER ARM

CLEARANCE

See Figures 24 - 26.

Inspect the camshaft-to-rocker arm clearance after every

25 hours of operation. This should be done in a clean, dust-

free environment.

NOTE: This procedure requires partial disassembly of the

engine. If you are unsure if you are qualified to perform this

operation, take the unit to an authorized service center.

 Stop the engine and disconnect the spark plug wire. Allow

the engine to cool completely before proceeding.

 Remove the screw from the top engine cover. Remove

engine cover and set aside.

 Using a Torx screwdriver, remove the screw from the

rocker arm cover. Remove the cover and set aside.

 Position camshaft by pulling the recoil starter grip just

until the deep hole in the camshaft gear is located at the

6 o-clock position as shown.

 Place the feeler gauge under each rocker arm and measure

the gap. The gap should be between .006 in. (0.15 mm)

and .008 in. (0.20 mm) for both rocker arms.

NOTE: Use a standard automotive feeler gauge. The

.006 in. (0.15 mm) feeler gauge should slide between

the rocker arm and valve stem with a slight amount of

resistance but without binding. The 0.008 in. (0.20 mm)

feeler gage should not slide between the rocker arms and

the cam lobes — it should be held tight.

 If the valve clearance is not between .006 in. (0.15 mm)

and .008 in. (0.20 mm), the clearance should be adjusted

as follows:

• While holding a wrench on the flats of the adjusting nut

with one hand, loosen the retaining nut with a second

wrench as shown. Take care not to loosen the stud.

• Rotate the adjusting nut until it touches the feeler gauge.

Once the gap setting is correct, hold the wrench on

the flats of the adjusting nut and retighten the retaining

nut securely.

 Adjust the second rocker arm, if necessary.

 Replace the rocker arm cover and screw; tighten securely.

 Replace the top engine cover and screw; tighten securely.

WARNING:

Ensure all engine cover and all engine parts are com-

pletely and properly reassembled before starting engine.

Failure to correctly reassemble engine could result in

serious injury or property damage.

STORING THE PRODUCT

 Clean all foreign material from the product. Store idle unit

indoors in a dry, well-ventilated area that is inaccessible

to children. Keep away from corrosive agents such as

garden chemicals and de-icing salts.

 When storing the product vertically, do so with the engine

up to avoid hydraulically locking the engine due to oil

entering the combustion chamber.

IMPORTANT: If the engine/starter rope becomes locked

after storage, place the unit flat on the ground in the

upright position to allow the engine oil to slowly migrate

back into the engine’s oil reservoir.

 Abide by all ISO and local regulations for the safe storage

and handling of gasoline.

When storing 1 month or longer:

 Drain all fuel from tank into a container approved for

gasoline. Run engine until it stops.

HIGH ALTITUDE ENGINE OPERATION

Please have an authorized service center adjust this engine

if it is to be run above 2000 feet. Failure to do so may result

in poor engine performance and increased emissions. An

engine adjusted for high altitudes can not be run at 2000

feet or lower. In doing so, the engine will overheat and cause

serious engine damage. Please have an authorized service

center restore high altitude modified engines to the original

factory specification before operating below 2000 feet.

14 — English

MAINTENANCE

MAINTENANCE SCHEDULE

Inspect For Clean Replace Replace

Maintenance Damage Before Every Every 25 Hours Every

Part Each Use 5 Hours or Yearly 50 Hours

* AIR FILTER ASSY

includes:

Filter .................................................................................... X

* CARBURETOR ASSY

* FUEL TANK ASSY

includes:

Fuel Lines ..................................... X

Fuel Cap ....................................... X

Fuel Filter................................................................................................................... X

* IGNITION ASSY

includes:

Spark Plug ................................................................................................................. X

* NOTICE: THE USE OF EMISSION CONTROL COMPONENTS OTHER THAN THOSE DESIGNED FOR THIS UNIT

IS A VIOLATION OF FEDERAL LAW.

CALL US FIRST

For any questions about operating or maintaining your product,

call the Ryobi® Help Line!

Your product has been fully tested prior to shipment to ensure

your complete satisfaction.

15 — English

IF THESE SOLUTIONS DO NOT SOLVE THE PROBLEM CONTACT YOUR AUTHORIZED SERVICE DEALER.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Engine will not start No spark.

No fuel.

Engine is flooded.

Clean or replace spark plug. Reset spark plug gap. Re-

fer to Spark Plug Replacement earlier in this manual.

Push primer bulb until bulb is full of fuel. If bulb does

not fill, primary fuel delivery system is blocked. Con-

tact a service dealer. If primer bulb fills, engine may

be flooded, proceed to next item.

Set the choke lever to the FULL CHOKE position.

Squeeze the trigger and pull the rope repeatedly until

the engine starts and runs.

NOTE: Depending on the severity of the flooding, this

may require numerous pulls of the rope.

Engine does not reach full

speed and emits excessive

smoke

Air filter is dirty.

Spark arrestor screen is dirty.

Spark plug fouled.

Clean air filter. Refer to Cleaning the Air Filter earlier

in this manual.

Contact a servicing dealer.

Clean or replace spark plug. Reset spark plug gap. Re-

fer to Spark Plug Replacement earlier in this manual.

Engine starts, runs, and accel-

erates but will not idle

Idle speed screw on carburetor

needs adjustment.

Turn idle speed screw clockwise to increase idle

speed. See Figure 20.

Engine emits too much smoke Too much oil in crankcase. Drain lubricant and refill with correct amount of 20W50

engine lubricant. See Adding/Checking Engine

Lubricant in the Operation section of this manual.

Engine rope cannot be pulled Oil has entered the combustion

chamber.

This is usually caused by storing the unit for an ex-

tended time with the engine in an upside-down posi-

tion. Remove and clean the spark plug. Drain the oil

out of the spark plug hole, then reinstall the spark plug.

Check engine lubricant and add if necessary prior to

starting. Refer to Adding/Checking Engine Lubri-

cant earlier in this manual.

Line will not advance Line is welded to itself.

Not enough line on spool.

Line is worn too short.

Line is tangled on spool.

Engine speed is too slow.

Replace line. Refer to the applicable line replacement

section in this manual.

Install more line. Refer to the applicable line replace-

ment section in this manual.

Pull lines while alternately pressing down on and

releasing spool retainer.

Remove line from spool and rewind. Refer to the ap-

plicable line replacement section in this manual.

Advance line at full throttle.

16 — English

IF THESE SOLUTIONS DO NOT SOLVE THE PROBLEM CONTACT YOUR AUTHORIZED SERVICE DEALER.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Spool retainer hard to turn Screw threads are dirty or

damaged.

Clean threads and lubricate with grease - if no improve-

ment, replace the spool retainer.

Grass wraps around driveshaft

housing and string head

Cutting tall grass at ground level.

Operating trimmer at part throttle.

Cut tall grass from the top down to prevent wrapping.

Operate trimmer at full throttle.

17 — English

WARRANTY

LIMITED WARRANTY STATEMENT

Techtronic Industries North America, Inc., warrants to the

original retail purchaser that this RYOBI® brand outdoor

product is free from defect in material and workmanship

and agrees to repair or replace, at Techtronic Industries

North America, Inc.’s, discretion, any defective product

free of charge within these time periods from the date of

purchase.

 Three years if the product is used for personal, family

or household use;

 30 days, if used for any other purpose, such as

commercial or rental.

This warranty extends to the original retail purchaser only

and commences on the date of the original retail purchase.

Any part of this product found in the reasonable judgment

of Techtronic Industries North America, Inc. to be defective

in material or workmanship will be repaired or replaced

without charge for parts and labor by an authorized service

center for RYOBI® brand outdoor products (Authorized

Ryobi Service Center).

The product, including any defective part, must be returned

to an authorized Ryobi service center within the warranty

period. The expense of delivering the product to the service

center for warranty work and the expense of returning it

back to the owner after repair or replacement will be paid

by the owner. Techtronic Industries North America, Inc.’s,

responsibility in respect to claims is limited to making the

required repairs or replacements and no claim of breach

of warranty shall be cause for cancellation or rescission

of the contract of sale of any RYOBI® brand outdoor

product. Proof of purchase will be required by the dealer

to substantiate any warranty claim. All warranty work must

be performed by an authorized service dealer.

This warranty is limited to thirty (30) days from the date

of original retail purchase for any RYOBI® brand outdoor

product that is used for rental or commercial purposes, or

any other income-producing purpose.

This warranty does not cover any product that has been

subject to misuse, neglect, negligence, or accident, or that

has been operated in any way contrary to the operating

instructions as specified in this operator’s manual. This

warranty does not apply to any damage to the product that

is the result of improper maintenance or to any product

that has been altered or modified. The warranty does not

extend to repairs made necessary by normal wear or by the

use of parts or accessories which are either incompatible

with the RYOBI® brand outdoor product or adversely affect

its operation, performance, or durability. In addition, this

warranty does not cover:

A. Tune-ups – Spark Plugs, Carburetor, Carburetor

Adjustments, Ignition, Filters

B. Wear items – Bump Knobs, Outer Spools, Cutting

Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive

Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,

Blower Fans, Blower and Vacuum Tubes, Vacuum Bag

and Straps, Guide Bars, Saw Chains, Blades

Techtronic Industries North America, Inc., reserves the right

to change or improve the design of any RYOBI® brand

outdoor product without assuming any obligation to modify

any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION

TO THE STATED WARRANTY PERIOD. ACCORDINGLY,

ANY SUCH IMPLIED WARRANTIES INCLUDING

MERCHANTABILITY, FITNESS FOR A PARTICULAR

PURPOSE, OR OTHERWISE, ARE DISCLAIMED

IN THEIR ENTIRETY AFTER THE EXPIRATION OF

THE APPROPRIATE THREE-YEAR OR THIRTY-DAY

WARRANTY PERIOD. TECHTRONIC INDUSTRIES

NORTH AMERICA, INC.’S, OBLIGATION UNDER THIS

WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO

THE REPAIR OR REPLACEMENT OF DEFECTIVE PARTS

AND TECHTRONIC INDUSTRIES NORTH AMERICA,

INC., DOES NOT ASSUME OR AUTHORIZE ANYONE

TO ASSUME FOR THEM ANY OTHER OBLIGATION.

SOME STATES DO NOT ALLOW LIMITATIONS ON HOW

LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC

INDUSTRIES NORTH AMERICA, INC., ASSUMES NO

RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,

OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED

TO, EXPENSE OF RETURNING THE PRODUCT TO AN

AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE

OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S

TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,

RENTAL OF A LIKE PRODUCT DURING THE TIME

WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,

LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS

OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS

OF TIME, OR INCONVENIENCE. SOME STATES DO NOT

ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE

LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

This warranty applies to all RYOBI® brand outdoor products

manufactured by or for Techtronic Industries North America,

Inc., and sold in the United States and Canada.

To locate your nearest Authorized Ryobi Service Center,

dial 1-800-860-4050.

3 — Français

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT :

Lire et veiller à bien comprendre toutes les instructions. Le

non respect des instructions ci-dessous peut entraîner un

choc électrique, un incendie et / ou des blessures graves.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à bien

comprendre toutes les instructions avant d’utiliser ce

produit. Respecter toutes les instructions de sécurité. Le

non respect des instructions de sécurité ci-dessous peut

entraîner des blessures graves.

 Ne pas laisser des enfants ou personnes n’ayant pas reçu

une formation adéquate utiliser cet outil.

 Ne pas démarrer ou faire tourner le moteur dans un

espace confine, de bâtiment, à proximité des fenêtres

ouverts, autre ou des zones sans ventilation où des

vapeurs toxiques de monoxyde de carbone peuvent

s’accumuler. Le monoxyde de carbone, un gaz incolore,

inodore et extrêmement toxique peut causer une perte

de conscience et être mortel.

 Déblayer la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre

brisé, clous, fils métalliques, cordes, etc. risquant d’être

projetés ou de se prendre dans la ligne de coupe ou la

lame.

 Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1 ainsi

qu’un protection auditive lors de l’utilisation de ce produit.

 Porter des pantalons longs, manches longues, des

chaussures de travail et des gants épais. Ne pas porter

de vêtements amples, bijoux, shorts, sandales et ne pas

travailler pieds nus. Ne porter aucun bijou.

 Le fait de porter des vêtements de protection lourds

peut augmenter la fatigue de l’utilisateur, ce qui pourrait

entraîner un coup de chaleur. Si le temps est chaud et

humide, effectuer les gros travaux le matin ou en fin

d’après-midi, alors qu’il fait plus frais.

Les produits utilisés sur les territoires des services

forestiers des États-Unis et de certains états doivent être

conformes aux réglementations de lutte contre l’incendie.

Cet outil est doté d’un pare-étincelles, toutefois, d’autres

dispositifs peuvent être requis. Consulter les autorités

locales et gouvernementales.

 Ne jamais utiliser cet outil en le tenant du côté gauche.

 Attacher les cheveux longs pour les maintenir au-dessus

des épaules, afin qu’ils ne se prennent pas dans les pièces

en mouvement.

 Garder les badauds, enfants et visiteurs à une distance de

15 m (50 pi). Recommander aux personnes présente de

porter une protection oculaire. Si quelqu’un s’approche

pendant l’utilisation de l’outil, arrêter le moteur et

l’accessoire de coupe. Le risque de blessure est accru

si on utilise un outil à lames. En effet, les personnes se

trouvant à proximité risquent d’être heurtés par une lame

en marche advenant qu’elle ricoche, ou à la suite de toute

autre réaction inattendue de la scie.

 Ne pas utiliser cet outil en état de fatigue, si l’on est

souffrant ou contrarié, ou sous l’influence de l’alcool, de

drogues ou de médicaments.

 Ne pas travailler sous un éclairage insuffisant.

 Se tenir bien campé et en équilibre. Ne pas travailler hors

de portée. Le travail hors de portée risque de faire perdre

l’équilibre ou de causer un contact avec les pièces brûlantes.

 Garder toutes les parties du corps à l’écart des pièces en

mouvement.

 Pour éviter le contact avec les parties brûlantes, ne jamais

travailler avec le bas du moteur au-dessus du niveau de

la taille.

Ne pas toucher les alentours de l’échappement ou du

cylindre, qui deviennent brûlants pendant l’utilisation.

Contact avec les surfaces chaudes pourrait entraîner des

blessures graves.

 Toujours arrêter le moteur et débrancher le fil de la bougie

avant d’effectuer tout entretien ou réglage, à l’exception

des réglages du carburateur.

 Inspecter l’outil avant chaque utilisation pour s’assurer qu’il

n’y a pas de pièces desserrées, de fuites ce carburant, etc.

Remplacer les pièces endommagées avant utilisation.

 Lors d’une utilisation normale, l’accessoire de coupe ne

doit jamais tourner au ralenti. La rotation au ralenti est

toutefois permise lors du réglage du carburateur.

 Il a été rapporté que, chez certaines personnes, les

vibrations produites par les outils à main motorisés peuvent

contribuer au développement d’une affection appelée

syndrome de Raynaud. Les symptômes peuvent inclure des

picotements, l’insensibilisation et le blanchissement des

doigts et sont habituellement provoqués par l’exposition

au froid. L’hérédité, l’exposition au froid et à l’humidité,

le régime alimentaire, la fumée et les habitudes de travail

sont tous des facteurs considérés comme contribuant au

développement de ces symptômes. Il n’existe actuellement

aucune preuve qu’un certain type de vibration ou le degré

d’exposition contribue réellement au développement de

cette affectation. Certaines mesures, susceptibles de réduire

les effets des vibrations, peuvent être prises par l’opérateur :

a) Garder le corps au chaud par temps froid. Pendant

l’utilisation, porter des gants afin de tenir les mains et

les poignets au chaud. Il a été établi que le froid est

l’une des principales causes du symptôme de Raynaud.

b) Après chaque période d’utilisation, faire des exercices

pour accroître la circulation.

c) Faire des pauses fréquentes. Limiter la durée d’exposition

quotidienne.

d) Garder l’outil bien entretenu, toutes les pièces de

boulonnerie serrées et remplacer les pièces usées.

4 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Inspecter l’outil avant chaque utilisation. Remplacer les

pièces endommagées. S’assurer que toutes les pièces

de boulonnerie sont en place et bien serrées. S’assurer

de l’absence de fuites de carburant.

 Si la tête de coupe est fendue, brisée ou endommagée

de quelque façon que ce soit, la remplacer. S’assurer que

la tête de coupe ou la lame est correctement installée et

solidement assujettie. Ne pas prendre cette précaution

peut entraîner des risques de blessures graves.

 S’assurer que tous les dispositifs de protection, sangles,

déflecteurs et poignées sont correctement installés et

solidement assujettis.

 Ne jamais utiliser des lames, un dispositif fouetteur, un

fil ou une corde. Utiliser exclusivement des lignes de

coupe d’origine. Ne pas utiliser d’autres accessoires de

coupe. L’utilisation d’une tête de coupe d’autre marque

ou lignes de coupe d’autre origine sur ce taille-bordures

peut entraîner des blessures graves.

 Ne jamais utiliser l’appareil si le déflecteur d’herbe n’est

pas en place et en bon état.



Tenir fermement les deux poignées pendant le travail. Tenir

la tête de coupe au-dessous du niveau de la taille. Ne jamais

tailler avec la tête de coupe à plus de 762 mm (30 po) du

sol.

 Ce produit est conçu pour les personnes qui prévoient

l’utiliser de manière peu fréquente pour des applications

générales par exemple, tailler la végétation faible et dense

etc.; l’outil peut également convenir à d’autres utilisateurs

occasionnels. Elle n’est pas conçue pour un usage

prolongé. Les périodes d’utilisation prolongée peuvent

entraîner des problèmes circulatoires dans les mains

de l’opérateur, causés par les vibrations. Pour ce type

d’application, il peut être bon d’utiliser une scie équipée

d’un dispositif anti-vibrations.

RÈGLES DE SÉCURITÉ GÉNÉRALES

En cas d’apparition de l’un ou plusieurs des symptômes

décrits ci-dessus, cesser d’utiliser l’outil et consulter un

médecin.

 Conserver le carburant dans un bidon ou jerrican approuvé

pour l’essence.

 Essuyer tout carburant répandu. S’éloigner de 9 m (30 pi)

du point d’approvisionnement avant de lancer le moteur.

Desserrer le bouchon du réservoir de carburant lentement

une fois que le moteur est arrêté. Ne pas fumer pendant

le ravitaillement en carburant.

 Arrêter le moteur et le laisser refroidir avant de faire le

plein ou de le remiser.

 Pour le transport dans un véhicule, laisser le moteur

refroidir, vider le réservoir de carburant. et arrimer l’outil.

 Porter un équipement de protection et respecter

toutes les instructions de sécurité. Si l’outil est équipé

d’un embrayage, s’assurer que l’accessoire de coupe

s’immobilise lorsque le moteur tourne au ralenti. Lorsque

le moteur est arrêté, s’assurer que l’accessoire de coupe

est immobilisé avant de poser l’outil.

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et apprendre leur signification

pour assurer la sécurité d’utilisation.

SYMBOLE NOM EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire le manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire

et veiller à bien comprendre le manuel d’utilisation avant

d’utiliser ce produit.

Protection oculaire et auditive

Toujours porter une protection oculaire certifiée

conforme à la norme ANSI Z87.1 ainsi qu’un protection

auditive.

Ne laisser personne s’approcher Garder les badauds à une distance de 15 m (50 pi)

minimum.

Ricochet Les objets projetés peuvent ricocher et infliger des

blessures ou causer des dommages matériels.

Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil

portant ce symbole.

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation

de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures graves ou mortelles.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

pourraît entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique une information importante

ne concernant pas un risque de blessure comme une situation pouvant

occasionner des dommages matériels.

6 — Français

FICHE TECHNIQUE

Poids - (sans carburant)

C430 ......................................................................................................................................................... 4,8 kg (10,7 lb)

S430 .......................................................................................................................................................... 5,4 kg (11,8 lb)

Largeur de coupe avec ligne

C430 ........................................................................................................................................................432 mm (17 po)

S430 .........................................................................................................................................................457 mm (18 po)

Cylindrée ........................................................................................................................................................................ 30 cc

Volume de lubrifiant moteur ...............................................................................................................................65 ml (2,2 oz)

Diamètre de coupe : ...................................................................................................................................2,4 mm (0,095 po)

CARACTÉRISTIQUES

APPRENDRE À CONNAÎTRE LE TAILLE-

BORDURES

Voir la figure 1.

L’utilisation sûre de ce produit exige une comprehension

des renseignements figurant sur l’outil et contenus dans le

manuel d’utilisation, ainsi qu’une bonne connaissance du

projet entrepris. Avant d’utiliser ce produit, se familiariser

avec toutes ses caractéristiques et règles de sécurité.

CONCEPTION ERGONOMIQUE

Ce produit est conçu pour être extrêmement maniable.

L’outil est conçu pour pouvoir être tenu confortablement et

aisément dans différentes positions et à différents angles.

DÉFLECTEUR D’HERBE

Le taille-bordures est équipé d’un déflecteur d’herbe qui

protège l’opérateur des débris projetés.

BOUCHON/JAUGE D’HUILE

Retirer le bouchon de remplissage d’huile pour vérifier le

niveau de lubrifiant et faire l’appoint selon le besoin.

MOTEUR MONTÉ EN HAUT

Le moteur est monté en haut de l’outil afin d’assurer un bon

équilibre de l’outil et de le maintenir loin de la poussière et

des débris de coupe.

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.

 Avec précaution, sortir le produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste

de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez

que des éléments figurant dans la liste d’expédition sont

déjà assemblés. Certaines pièces figurant sur cette liste

n’ont pas été assemblées par le fabricant et exigent une

installation. Le fait d’utiliser un produit qui a été assemblé

de façon inadéquate peut entraîner des blessures.

 Examiner soigneusement le produit pour s’assurer que

rien n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné le produit et avoir vérifié qu’il

fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-800-860-4050.

LISTE DES PIÈCES

C430

Taille-bordures

Poignée avant

Déflecteur d’herbe d’arbre courbe

Flacon de lubrifiant 4 temps

Entonnoir de papier

Capuchon de suspension

Manuel d’utilisation

S430

Taille-bordures

Poignée avant

Déflecteur d’herbe d’arbre droit

Flacon de lubrifiant 4 temps

Entonnoir de papier

Capuchon de suspension

Manuel d’utilisation

7 — Français

RETRAIT DE L’ACCESSOIRE DU BLOC

MOTEUR

 Arrêter le moteur et débrancher le fil de la bougie.

 Desserrer le bouton.

 Enfoncer le bouton et tourner les tubes pour les séparer.

INSTALLATION DE L’ANNEAU DE SUSPENSION

Voir la figure 3.

Il existe deux façons de suspendre l’accessoire pour le

remisage.

 Pour installer l’anneau de suspension, appuyer sur le

bouton et emboîter le capuchon sur l’extrémité inférieure

de l’arbre d’accessoire. Tourner légèrement le capuchon

dans un sens et l’autre pour enclencher le bouton.

 Le trou secondaire de l’arbre d’accessoire peut également

être utilisé pour suspendre l’accessoire.

INSTALLATION DE LA POIGNÉE AVANT

Voir la figure 4.

 Retirer les écrou à oreilles, rondelle et le boulon de la

poignée avant.

 Installer la poignée avant sur le côté supérieur du tube

de l’arbre moteur, à l’endroit indiqué par l’étiquette.

 Insérer le boulon dans les trous de la poignée avant.

NOTE : La tête du boulon s’adapte dans le logement

moulé d’un côté de la poignée.

 Réinstaller le rondelle et écrou à oreilles.

 Serrer fermement l’écrou papillon.

INSTALLATION DU DÉFLECTEUR D’HERBE

AVERTISSEMENT :

La lame coupe ligne du déflecteur est tranchante. Éviter

de la toucher. Le contact avec la lame peut causer des

blessures graves.

INSTALLATION DU DÉFLECTEUR D’HERBE

D’ARBRE COURBE — C430

Voir la figure 5.

 Retirer vis à six pans, la rondelle et l’écrou papillon du

déflecteur d’herbe.

 Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,

comme illustré.

 Insérer le vis à six pans dans le déflecteur d’herbe et le

support de l’arbre courbe.

 Installer la rondelle sur le vis à six pans.

 Installer l’écrou papillon sur le vis et le serrer fermement.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas

utiliser ce produit avant qu’elles aient été remplacées.

Le fait d’utiliser ce produit même s’il contient des pièces

endommagées ou s’il lui manque des pièces peut

entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des

accessoires non recommandés pour la produit. De

telles altérations ou modifications sont considérées

comme un usage abusif et peuvent créer des conditions

dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant

entraîner des blessures graves, toujours déconnecter le

fil de bougie de moteur de la bougie d’allumage avant

d’assembler des pièces.

INSTALLATION DU BLOC-MOTEUR SUR

L’ACCESSOIRE

Voir la figure 2.

AVERTISSEMENT :

Ne jamais installer, retrait ou ajuster un accessoire lorsque le

moteur tourne. Ceci pourrait causer des blessures graves.

L’accessoire se raccorde au bloc-moteur à l’aide d’un

dispositif de couplage.

 Arrêter le moteur et débrancher le fil de la bougie.

 Desserrer le bouton du coupleur et retirer le capuchon

d’extrémité de l’accessoire.

 Appuyer sur le bouton se trouvant sur l’arbre de

l’accessoire. Aligner le bouton sur la rainure guide du bloc

moteur et emboîter les deux arbres. Tourner l’arbre de

l’accessoire jusqu’à ce que le bouton s’enclenche dans

le trou de positionnement.

NOTE : Si le bouton ne s’engage pas complètement dans

le trou de positionnement, les tubes ne sont pas solidement

maintenus l’un dans l’autre. Tourner légèrement les tube

dans les deux sens jusqu’à ce que le bouton s’engage

complètement.

 Serrer le bouton fermement.

AVERTISSEMENT :

S’assurer que le bouton est bien serré avant d’utiliser

l’outil et le vérifier de temps à autre pour éviter le risque

de blessures graves.

ASSEMBLAGE

8 — Français

INSTALLATION DU DÉFLECTEUR D’HERBE

D’ARBRE DROIT — S430

Voir la figure 6.

 Retirer la vis à oreilles du déflecteur d’herbe.

 Insérer la languette du support de montage dans la fente du

déflecteur d’herbe.

ASSEMBLAGE

 Aligner le trou de vis du support de montage sur le trou de

vis du déflecteur d’herbe.

 Insérer la vis à oreilles dans le support et le déflecteur d’herbe.

 Serrer la vis fermement.

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec le produit faire oublier

la prudence. Ne pas oublier qu’une fraction de seconde

d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1 ainsi qu’un

protection auditive. Ne pas suivre cette directive pourrait

entraîner des blessures graves, par exemple si l’appareil

projetait des objets dans vos yeux.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés

pour cet outil. L’utilisation de pièces et accessoires non

recommandés peut entraîner des blessures graves.

AVERTISSEMENT :

L’utilisation de cet équipement pourrait créer des étincelles

susceptibles d’enflammer la végétation sèche. Il peut

être nécessaire d’utiliser un pare-étincelles. L’utilisateur

doit communiquer avec le service local d’incendie pour

connaître toutes les lois et tous les règlements portant sur

les exigences en matière de prévention des incendies.

CARBURANTS OXYGÉNÉS

AVIS :

Ne pas utiliser d’essence E15 ou E85 (ou un carburant

contenant plus de 10 % d’éthanol) dans ce produit. Une

telle utilisation représente une violation de la loi fédérale

et endommagera l’appareil et annulera la garantie.

Les dommages au circuit de carburant et les problèmes de

performance résultant de l’utilisation de carburant oxygéné

contenant des pourcentages de composants oxygénés

supérieurs à ceux indiqués ci-dessous ne sont pas couverts

par la garantie.

Éthanol. L’essence contenant jusqu’à 10 % d’éthanol par

volume (généralement désignée E10) est acceptable. E15 et

E85 ne sont pas.

APPROVISIONNEMENT EN CARBURANT

AVERTISSEMENT :

L’essence et les vapeurs qu’elle dégage sont extrêmement

inflammables et explosives. Pour éviter des blessures graves

et des dommages matériels, manipuler avec précaution.

Garder le produit à l’écart des sources d’inflammation et

des flammes vives, l’utiliser uniquement à l’extérieur, ne

pas fumer au moment de mélanger l’essence et l’huile, et

essuyer rapidement tout carburant répandu.

 Nettoyer le pourtour du bouchon de remplissage pour éviter

la contamination du carburant.

 Desserrer le bouchon du réservoir de carburant lentement.

Poser le bouchon sur une surface propre.

 Verser le mélange dans le réservoir avec précaution. Éviter

de répandre du carburant.

 Avant de remettre le bouchon en place, nettoyer et inspecter

son joint.

 Remettre immédiatement le bouchon en place et le serrer à

la main. Essuyer tout carburant répandu.

NOTE : Il est normal qu’un moteur neuf dégage de la fumée

après la première utilisation.

AVERTISSEMENT :

Toujours arrêter le moteur avant l’approvisionnement en

carburant. Ne jamais remplir le réservoir d’une machine

lorsque le moteur tourne ou est chaud. S’éloigner d’au moins

9 m (30 pi) du point d’approvisionnement avant de lancer

le moteur. Ne pas fumer ! Ne pas prendre cette précaution

pourrait entraîner des blessures graves.

AJOUT/VÉRIFICATION DE LUBRIFIANT À

MOTEUR

Voir la figure 7.

AVIS :

Une tentative de démarrage du moteur avant le remplissage

en lubrifiant correct entraîne une panne de l’équipement.

Le lubrifiant moteur a une influence majeure sur la performance

du moteur et la durée de service. Cette unite est expédiée avec

une bouteille d’huile à 4 temps Ryobi 20W50. Pour obtenir un

rendement optimal en cours de fonctionnement, l’utilisation

continue de cette huile est recommandée.

9 — Français

UTILISATION

NOTE : Toujours utiliser une lubrifiant moteur à 4 temps

conforme ou supérieure aux exigences de service SJ API.

Toutefois, ce produit est également compatible avec les

huiles SAE 30, 10W30 ou 10W40. Des lubrifiants moteur 2

temps ou non detergents endommageront le moteur et ne

doivent pas être utilisées.

Vérifier le niveau d’huile avant chaque utilisation.

Pour ajouter de lubrifiant à moteur :

 Retirer le bouchon et le joint d’étanchéité se trouvant sur

la bouteille d’huile fournie.

 Dévisser le capuchon d’huile/la jauge et les retirer.

 L’entonnoir d’utilisation fourni, verser tout le contenu de

la bouteille d’huile à moteur dans l’orifice de remplissage

de l’huile.

 Remettre en place le bouchon/jauge d’huile et fermer de

façon étanche.

Pour vérifier le niveau de lubrifiant à moteur :

 Détachement de l’accessoire de la tête de coupe.

 Placer le bloc-moteur sur une surface égale et plane avec

arbre parallèle à la surface.

 Dévisser le capuchon d’huile/la jauge et les retirer.

 Essuyer la jauge ; l’insérer de nouveau dans le trou et

visser.

 Retirer une nouvelle fois la jauge et vérifier le niveau de

lubrifiant. Le niveau de lubrifiant doit se trouver dans la

zone hachurée de la jauge.

 Si le niveau est bas, ajouter de le lubrifiant moteur jusqu’à

ce que le niveau atteigne la portion supérieure de la zone

hachurée sur la jauge.

 Réinstaller et serrer le bouchon d’huile/la jauge.

AVIS :

Ne pas remplir à l’excès. Trop remplir le carter

peut produire une fumée excessive, fuite d’huile, et

endommager le moteur.

DÉMARRAGE ET ARRÊT

Voir les figures 8 à 10.

Pour le démarrage, le taille-bordures doit être posé sur un

sol nu et plat.

Démarrage du moteur froid :

Appuyer lentement 10 fois sur la poire d’amorçage.

NOTE : Après la 7e pression, on devrait apercevoir du

carburant dans la poire d’amorçage. Sinon, continuer à

presser sur l’amorceur jusqu’à voir du carburant dans la

poire.

Mettre le volet de départ en position d’étranglement FULL

CHOKE (complètement ouvert).

NOTE : Ne pas presser la commande d’accélérateur.

Tirer sur la poignée du démarreur jusqu’à ce que le moteur

démarres.

NOTE : Si le moteur n’a pas démarré après trois essais

et :

 si la température extérieure est égale ou inférieure à

15,5 °C (60 °F), laissez le volet de départ sur FULL

CHOKE (volet de départ ouvert) et continuez à tirer la

poignée du démarreur jusqu’à ce que le moteur démarre.

 si la température extérieure est supérieure à 15,5 °C

(60 °F), placez le volet de départ en position HALF

CHOKE (volet de départ demi ouvert) et continuez à

tirer la poignée du démarreur jusqu’à ce que le moteur

démarre.

Laisser le moteur tourner pendant 10 secondes et mettre

le levier du volet de départ en position RUN (marche).

Démarrage du moteur chaud :

Appuyer lentement 10 fois sur la poire d’amorçage.

Mettre le levier du volet de départ en position RUN

(marche).

Tirer sur la poignée du démarreur jusqu’à ce que le moteur

démarre. Ne pas appuyer sur la gâchette d’accélérateur.

Arrêt du moteur :

Pour arrêter le moteur, mettre le commutateur STOP dans

la position d’arrêt « ».

EN CAS DE BESOIN D’ASSISTANCE DÉMARRAGE AVEC

CE PRODUIT :

Ne pas le retourner au magasin de détail où il a été acheté.

Pour toute question, appeler notre service après-vente.

Pour toute assistance, appeler le : 1-800-860-4050

UTILISATION DU TAILLE-BORDURES

Voir la figure 11.

AVERTISSEMENT :

Le logement du moteur peut devenir chaud pendant

l’utilisation du taille bordures à fil. Éviter de placer ou

d’appuyer le bras, la main ou toute autre partie du corps

contre le logement du moteur pendant l’utilisation du

taille bordures. Tenir l’outil uniquement dans la position

illustrée à la figure 11 en s’assurant qu’aucune partie du

corps ne se trouve à proximité du logement du moteur.

Un contact prolongé avec le logement du moteur peut

entraîner des brûlures ou d’autres blessures.

AVERTISSEMENT :

Toujours tenir l’outil à sa droite. L’utilisation à gauche

exposerait l’utilisateur aux surfaces chaudes, créant ainsi

des risques de brûlures.

AVERTISSEMENT :

Pour éviter le contact avec les parties brûlantes, ne jamais

travailler avec le bas du moteur au-dessus du niveau de

la taille.

10 — Français

UTILISATION

Tenir le taille-bordures avec la main droite sur la poignée

arrière et la main gauche sur la poignée avant. Garder

une prise ferme sur les deux poignées pendant le

fonctionnement. Le taille-bordures doit être tenu dans une

position confortable, la poignée arrière se trouvant à peu

près à hauteur de la taille.

Couper les herbes hautes du haut en bas. Ceci empêchera

l’herbe de s’enrouler sur le tube de l’arbre moteur et la tête

de coupe, ce qui pourrait causer des dommages dus à

une surchauffe. Si l’herbe s’enroule sur la tête de coupe,

ARRÊTER LE MOTEUR, débrancher le fil de bougie et

enlever l’herbe.

AVERTISSEMENT :

Toujours tenir le taille-bordures à l’écart de soi en

maintenant une distance de sécurité entre le corps et

l’équipement. Tout contact avec le boîtier ou avec la tête

de coupe du taille-bordures peut causer des brûlures et /

ou d’autres blessures graves.

AVANCE DE LA LIGNE DE COUPE (TÊTE À

LIGNE DE COUPE DE REEL EASY)

L’avance de la ligne est obtenue en tapant la tête de coupe

sur le gazon, le moteur tournant à plein régime.

 Faire tourner le moteur à plein régime.

 Taper la tête de coupe sur le sol pour faire avance la

ligne. La ligne avance chaque fois que la tête de coupe

est frappée sur le sol. Ne pas maintenir le bouton contre

le sol.

NOTE : La lame du déflecteur d’heurbe coupe la ligne à la

longueur correcte.

NOTE : Si la ligne devient trop courte, il peut ne pas être

possible de la faire avancer en tapant la tête de coupe sur le

sol. Dans ce cas, arrêter le moteur et tirer la ligne à la main.

Avance manuelle de la ligne de coupe :

 Arrêter le moteur et débrancher le fil de la bougie.

 Appuyer sur la bouton et tirer sur la ou les lignes pour

sortir la longueur désirée.

CONSEILS DE COUPE

Voir les figures 12 et 13.

 Éviter les surfaces très chaudes en maintenant toujours

l’outil à l’écart du corps. (Position de travail correcte

illustrée à la figure 11.)

 Pour une efficacité maximum, garder le taille-bordures

incliné vers la zone de coupe.

Pour couper avec le taille-bordures à arbre courbe, utiliser

un mouvement de balayage de droite à gauche. Pour

couper avec le taille-bordures à arbre droit, utiliser un

mouvement de balayage de gauche à droite. Ceci évite

que les débris soient projetés en direction de l’opérateur.

Éviter de couper dans la zone dangereusecomme le

montre l’illustration.

Couper avec l’extrémité de la ligne; ne pas forcer la tête

de coupe dans l’herbe non coupée.

Les palissades en métal et en bois accélèrent l’usure de

la ligne et peuvent la faire casser. Les murs en pierre et

brique, trottoirs et pièces de bois peuvent user la ligne

rapidement.

Contourner les arbres et buissons. L’écorce des arbres,

les moulures en bois, le lambrissage et les piquets de

palissades peuvent être endommagés par la ligne.

LAME DE SECTIONNEMENT DE LIGNE DE

COUPS DU DÉFLECTEUR D’HERBE

Voir la figure 14.

Ce taille-bordures est équipé d’une lame de sectionnement

de ligne montée sur le déflecteur d’herbe. Pour obtenir une

coupe optimale, faire avance la ligne jusqu’à ce qu’elle soit

coupée à la longueur correcte par la lame de sectionnement.

La ligne doit être avancée chaque fois que le moteur tourne

à une vitesse supérieure à la normale ou lorsque la coupe

devient moins efficace. Ceci maintiendra une efficacité

maximum et gardera la ligne assez longue pour avancer

correctement.

11 — Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les

réparations. L’usage de toute autre pièce pourrait créer

une situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1 ainsi

qu’un protection auditive. Ne pas suivre cette directive

pourrait entraîner des blessures graves, par exemple si

l’appareil projetait des objets dans vos yeux.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,

couper le moteur, attendre que toutes les pièces en

mouvement s’arrêtent, déconnecter le fil de la bougie et

l’écarter de la bougie. Le non-respect de ces instructions

peut entraîner des blessures graves ou des dégâts

matériels.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en

plastique. La plupart des matières plastiques peuvent être

endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,

le lubrifiant, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,

l’essence, les produits à base de pétrole, les lubrifiants

pénétrantes, etc., entrer en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager,

affaiblir ou détruire le plastique, ce qui peut entraîner des

blessures graves.

Les réglages et réparations décrits ci-dessous peuvent bien

souvent être effectués par l’utilisateur. Les autres réparations

doivent être confiées à un centre de réparations agréé.

REMPLACEMENT DE LA BOBINE AVANCE DE

LA LIGNE DE COUPE À TAPANT REEL-EASY™

Voir les figures 15 à 17.

Si seule la ligne est remplacée, voir Remplacement de la

ligne, plus loin dans ce manuel.

Utiliser exclusivement une ligne monofilament de 2,4 mm

(0,095 po) de diamètre.

 Arrêter le moteur et débrancher le fil de la bougie. Maintenir

la tête de coupe et retirer la retenue de bobine.

Pour retirer la retenue de bobine :

Sur les modèles C430, tourner la retenue de bobine vers

la gauche.

Sur les modèles S430, tourner la retenue de bobine vers

la droite.

 Retirer la bobine vide de la tête de coupe.

NOTE : Il n’est pas nécessaire de retirer le logement de

la tête de coupe de l’arbre d’entraînement.

 Insérer la nouvelle bobine dans la tête de coupe.

NOTE : S’assurer que les flèches de la bobine sont

alignées avec les œillets du logement de la tête de coupe.

Abaisser et maintenir ensemble à cette position la bobine

et le logement tout en complétant l’installation.



Réinstaller la retenue de bobine afin de la fixer solidement.

Pour installer la retenue de bobine :

Sur les modèles C430, tourner la retenue de bobine vers

la droite.

Sur les modèles S430, tourner la retenue de bobine vers

la gauche.

 Installer le fil tel que décrit à la section intitulée

Remplacement du fil.

REMPLACEMENT DE LIGNE

Voir les figures 17 à 19.

 Arrêter le moteur et débrancher le fil de la bougie.

 Au besoin, tourner la bobine dans le sens horaire afin

d’aligner les flèches de la bobine avec les œillets du

logement de la tête de coupe.

 Couper un morceau d’une longueur de 6,1 m (20 pi) de

chaîne monofilament. Insérer le fil dans l’œillet du logement

du taille-bordures. Pousser jusqu’à ce que l’extrémité du

fil sorte de l’autre côté de la tête de coupe. Tirer sur le

fil de l’autre côté de façon à laisser deux segments de fil

égaux de chaque côté de la bobine.

 Tourner la bobine dans le sens horaire pour enrouler le

fil autour de celle-ci jusqu’à ce qu’environ 152,4 mm

(6 po) de fil apparaisse de chaque côté de la bobine.

 Appuyer sur la retenue de bobine tout en tirant sur la ou

les ligne(s) pour les avancer manuellement et vérifier le

montage de la tête de coupe.

RÉGLAGE DU RALENTI

Voir la figure 20.

AVERTISSEMENT :

L’accessoire de coupe tournera lors du réglage du ral-

enti. Porter tous les vêtements de protection et garder

les badauds, enfants et animaux à une distance de 15

m (50 pi). Faire les réglages en supportant l’outil avec

les mains de manière à ce que l’accessoire de coupe ne

touche pas le sol ou tout autre objet. Garder toutes les

parties du corps éloignées de l’accessoire de coupe et

du silencieux. Le non respect des instructions de sécurité

peut entraîner des blessures graves.

12 — Français

Si l’accessoire de coupe tourne lorsque le moteur est au

ralenti, tourner la vis de ralenti du moteur. Tourner la vis

de ralenti vers la gauche pour réduire le régime et arrêter

la rotation de l’accessoire de coupe. Si l’accessoire de

coupe continue de tourner au ralenti après avoir effectué le

réglage, confier au produit à un centre de réparations et ne

plus l’utiliser tant que les réparatios n’ont pas été effectuées.

AVERTISSEMENT :

L’accessoire de coupe ne doit jamais tourner lorsque

le moteur est au ralenti. Tourner la vis de ralenti dans le

sens inverse des aiguilles d’une montre pour réduire le

régime de ralenti et immobiliser l’accessoire de coupe ou

confier au produit à un centre de réparations, et ne pas

l’utiliser tant que des réparations n’ont pas été effectuées.

La rotation de l’accessoire de coupe au ralenti pourrait

causer des blessures graves.

NETTOYAGE DU FILTRE À AIR

Voir les figures 21 et 22.

Pour assurer un fonctionnement correct et une longue vie

utile, garder le filtre à air propre.

 Retirer le couvercle du filtre à air. Pour retirer, pousser le

loquet situé au bas du couvercle et soulever doucement

le couvercle.

 Retirer le filtre à air.

 Si l’élément en mousse du filtre est sale, le retirer du filtre

à air. Nettoyer l’élément en mousse du filtre avec de l’eau

chaude savonneuse. Le rincer et le laisser sécher.

NOTE : Si le filtre à air est sale ou endommagé, il est

nécessaire de le remplacer. Si l’élément en mousse du

filtre est endommagé, il doit également être remplacé.

 Appliquer une légère couche d’huile pour moteur sur

l’élément en mousse du filtre, puis l’extraire en pressant

l’élément en mousse.

 Remettre le filtre à air en place.

NOTE : S’assurer que le filtre est correctement positionné

dans le couvercle. Une installation incorrecte du filtre

laisse la saleté entrer dans le moteur, entraînant une usure

rapide du moteur.

 Installer le couvercle du filtre à air en plaçant les fentes

du couvercle du filtre à air sur les languettes du boitier

et appuyer sur le couvercle jusqu’à ce qu’il s’enclenche

correctement en place.

ENTRETIEN

BOUCHON DU RÉSERVOIR, RÉSERVOIR, ET

CONDUITES

AVERTISSEMENT :

S’assurer de l’absence de fuites de carburant, réservoir,

ou conduites qui sont un risque d’incendie. Un bouchon

de carburant qui fuit pose un risque d’incendie et doit

être remplacé immédiatement. Toutes les fuites doivent

être éliminées avant d’utiliser le produit. Ne pas prendre

cette précaution peut causer un incendie, entraînant des

blessures graves.

Le bouchon du réservoir de carburant contient un filtre et

un clapet antiretour non réparables. Un filtre à carburant

colmaté nuit au bon fonctionnement du moteur. Si le

fonctionnement du moteur s’améliore lorsque le bouchon est

desserré, le clapet antiretour peut être défectueux ou le filtre

colmaté. Si nécessaire, remplacer le bouchon de carburant.

REMPLACEMENT DE LA BOUGIE

Ce moteur utilise une bougie Champion RY4C avec un

écartement d’électrode de 0,63 mm (0,025 po). La bougie

doit être remplacée annuellement par une bougie identique.

AVIS:

Veiller à ne pas fausser le filetage de la bougie. Ceci

endommagerait sérieusement l’outil.

CHANGER LE LUBRIFIANT À MOTEUR

Voir la figure 23.

AVERTISSEMENT :

Ne pas changer le lubrifiant du moteur pendant qu’il est

chaud. Un contact accidentel avec un lubrifiant pour

moteur chaud peut provoquer des blessures graves.

Pour obtenir un rendement optimal, changer le lubrifiant à

moteur toutes les 25 heures de fonctionnement.

Pour changer de lubrifiant à moteur :

 Arrêter le moteur et débrancher le fil de la bougie. Laisser

le moteur refroidir complètement.

 Retirer la vis de la partie supérieure du couvercle moteur

et le mettre de côté.

 Retirer les vis de la partie inférieure du couvercle moteur.

Retirer le logement inférieur et le mettre de côté.

 Retirer le bouchon-jauge du réservoir d’huile.

 Pencher le bloc moteur sur le côté afin de verser le lubrifiant

usée dans un contenant approuvé, en la drainant par

l’orifice de remplissage.

NOTE : Vider le lubrifiant alors que le moteur est encore

chaud, sans qu’il soit toutefois brûlant. Il est plus facile et

plus rapide de purger complètement le lubrifiant lorsque

celle-ci est chaude.

13 — Français

ENTRETIEN

 Remettre le bloc moteur en position droite et le

remplir de lubrifiant en suivant les instructions décrites

précédemment à la section intitulée Ajout/vérification

de lubrifiant à moteur du présent manuel.

AVIS :

Ne pas remplir à l’excès. Trop remplir le carter

peut produire une fumée excessive, fuite d’huile, et

endommager le moteur.

 Réinstaller le couvercle moteur inférieur. Replacer les vis

et les serrer solidement.

 Replacer la vis dans le couvercle moteur supérieure et la

serrer solidement.

NOTE : Le lubrifiant usée doit être éliminée à un site de

stockage approuvé. Consulter le détaillant local afin d’obtenir

de plus amples renseignements.

RÉGLAGE DE L’ARBRE À CAMES PAR

RAPPORT AU CULBUTEUR – DÉGAGEMENT

Voir les figures 24 à 26.

Examiner le dégagement entre l’arbre à cames et le culbuteur

à toutes les 25 heures d’utilisation. Cette opération doit

être effectuée dans un environnement propre et exempt de

poussière.

NOTE : Pour effectuer cette procédure, il est nécessaire de

désassembler partiellement le moteur. Si vous n’êtes pas

certain d’être suffisamment qualifié pour effectuer cette

opération, confier l’unité à un centre de réparations agréé.

 Arrêter le moteur et débrancher le fil de la bougie. Laisser

le moteur refroidir complètement.

 Retirer la vis de la partie supérieure du couvercle moteur.

Retirer le couvercle moteur et le mettre de côté.

 À l’aide d’un tournevis à pointe à six lobes, retirer la vis du

cache-culasse. Retirer le couvercle et le mettre à l’écart.

 Placer l’arbre à cames en tirant sur la poignée du lanceur

jusqu’à ce que le trou profond de l’engrenage de l’arbre

à cames soit placé à six heures.

 Placer la jauge d’épaisseur en-dessous de chaque

culbuteur et mesurer l’espace. L’espace devrait être de

0,15 mm (0,006 po) à 0,20 mm (0,008 po) pour les deux

culbuteurs.

NOTE : Utiliser une jauge d’épaisseur standard

automotrice. La jauge de 0,15 mm (0,006 po) d’épaisseur

doit glisser entre le culbuteur et la tige de la soupape avec

une légère résistance sans qu’il y ait de coincement. La

jauge d’épaisseur de 0,20 mm (0,008 po) ne doit pas

glisser entre les culbuteurs et les bossages de came —

elle doit être tenue solidement.

 Si le dégagement de la soupape ne mesure entre 0,15 mm

(0,006 po) et 0,20 mm (0,008 po), il importe d’effectuer

les ajustements suivants :

• Tout en maintenant une clé sur les facettes de l’écrou

de réglage à l’aide d’une seule main, desserrer l’écrou

de blocage au moyen d’une deuxième clé. Ne pas

desserrer le goujon.

• Tourner l’écrou de réglage jusqu’à ce qu’il entre en

contact avec la jauge d’épaisseur. Lorsque l’espace

est adéquat, maintenir la clé sur les facettes de l’écrou

de réglage et resserrer l’écrou de blocage solidement.

 Ajuster le deuxième culbuteur, au besoin.

 Replacer le cache culasse et le visser; serrer solidement

le tout.

 Replacer le couvercle moteur supérieur et le visser; serrer

solidement le tout.

AVERTISSEMENT :

S’assurer que le couvercle moteur et les autres pièces

ont été réassemblés complètement et de façon appro-

priée avant de faire démarrer le moteur. Ne pas respecter

cette directive pourrait entraîner des blessures et risque

d’endommager le produit.

REMISAGE LE PRODUIT

 Nettoyer soigneusement le produit. La remiser dans

un endroit bien aéré, inaccessible aux enfants. La tenir

à l’écart de produits corrosifs, tels que les produits

chimiques de jardinage et le sel de dégivrage.

 Lors de l’entreposage à la verticale du produit, entreposer

le moteur à la verticale pour éviter le blocage du système

hydraulique du moteur causé par la pénétration d’huile

dans la chambre à combustion.

IMPORTANT : Si le moteur ou la corde se bloque après

l’entreposage, placer l’outil à la verticale contre le sol

pour permettre à l’huile du moteur de migrer lentement

vers le réservoir d’huile du moteur.

 Se conformer à toutes les réglementations locales

et gouvernementales concernant la sécurité de la

manipulation et de l’entreposage de l’essence.

Remisage 1 mois ou plus :

 Vider complètement le réservoir de carburant dans un

bidon ou jerrycan approuvé pour l’essence. Laisser le

moteur tourner jusqu’à ce qu’il cale.

14 — Français

ENTRETIEN

PROGRAMME D’ENTRETIEN

Inspecter avant Nettoyer toutes Remplacer toutes Reemplácelo

Pièce chaque utilisation le 5 heures de les 25 heures ou cada

d’entretien n’est pas endommagé fonctionnement chaque année 50 heures

* FILTRE À AIR

inclut :

Filtrant .....................................................................................................X

* CARBURATEUR

* RÉSERVOIR DE CARBURANT

inclut :

Conduites de carburant .............................. X

Bouchon du réservoir de carburant ............ X

Filtre à carburant ......................................................................................................................................X

* ALLUMAGE

inclut :

Bougie ......................................................................................................................................................X

* AVIS : L’UTILISATION DE DISPOSITIFS ANTIPOLLUTION AUTRES QUE CEUX CONÇUS POUR CET OUTIL REPRÉSENTE UNE VIOLATION

DE LA LOI FÉDÉRALE.

FONCTIONNEMENT DU MOTEUR À HAUTE

ALTITUDE

Confier le moteur à un centre de réparations agréé si celui-ci

doit être utilisé à une altitude supérieure à 609,6 m (2 000 pi). Ne

pas suivre cette directive peut nuire au bon fonctionnement du

moteur et augmenter les émissions. Un moteur qui a été réglé

pour fonctionner à haute altitude ne peut être utilisé à 609,9 m

(2 000 pi) ou moins. Ne pas respecter cette directive peut

entraîner une surchauffe du moteur et l’endommager

sérieusement. Veuillez confier tout moteur ayant subi

des modifications en vue d’être utilisé à haute altitude

à un centre de réparations agréé, qui se chargera de le

reconfigurer selon les spécifications d’usine d’origine

avant qu’il soit utilisé à une altitude inférieure à 609,6 m

(2 000 pi).

NOUS APPELER D’ABORD

Pour toute question concernant l’utilisation ou l’entretien utiliser ce

produit, appeler le service d’assistance téléphonique Ryobi®!

Le taille-bordures à été entièrement testé avant expédition pour

assurer la complète satisfaction de l’utilisateur.

1-800-860-4050

BESOIN D’AIDE?

  

 

15 — Français

SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE RÉPARATIONS

AGRÉÉ.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas Pas d’étincelle.

Pas de carburant.

Moteur noyé.

Nettoyer ou remplacer la bougie. Régler l’écartement

de l’électrode. Voir Remplacement de la bougie plus

haut dans ce manuel.

Actionner la poire d’amorçage jusqu’à ce qu’elle

soit remplie de carburant. Si elle ne se remplit pas,

le système d’alimentation en carburant est obstrué.

Contacter un centre de réparations. Si la poire se

remplit, il se peut que le moteur soit noyé, passer au

paragraphe suivant.

Mettre le volet de départ en position d’étranglement

FULL CHOKE (complètement ouvert). Maintenir la

gâchette enfoncée et tirer sur le cordon du lanceur

jusqu’à ce que le moteur démarre.

NOTE : Selon l’importance du noyage, plusieurs

tractions du cordon peuvent s’avérer nécessaires.

Le moteur ne parvient pas au

régime maximum et dégage

trop de fumée

Filtre à air encrassé.

Écran pare-étincelles encrassé.

Bougie encrassée.

Nettoyer le filtre à air. Voir la section Nettoyage du

filtre à air, plus haut dans ce manuel.

Contacter un centre de réparations.

Nettoyer ou remplacer la bougie. Régler l’écartement

de l’électrode. Voir Remplacement de la bougie plus

haut dans ce manuel.

Le moteur démarre, tourne et

accélère correctement, mais

ne tient pas le ralenti

La vis de ralenti du carburateur

doit être réglée.

Tourner la vis de ralenti vers la droite, pour augmenter

le régime de ralenti. Voir la figure 20.

Le moteur dégage trop de

fumée

Une trop grande quantité d’huile

se trouve dans le carter.

Vider l’huile et remplir le moteur avec la quantité

appropriée d’huile à moteur 20W50. Consulter la

section intitulée Ajout/vérification de lubrifiant à

moteur dans la section Utilisation du présent manuel.

Il est impossible de tirer sur la

corde du moteur

De l’huile a pénétré dans la

chambre de combustion.

Cette situation se produit généralement lorsqu’on

entrepose l’unité à l’envers pendant une période

prolongée. Retirer et nettoyer la bougie d’allumage.

Vider l’huile du trou de la bougie, puis réinstaller la

bougie.

Vérifiez le lubrifiant du moteur et en ajouter au besoin

avant de démarrer l’outil. Voir la section Ajout/

vérification de lubrifiant à moteurpour moteur plus

haut dans ce manuel.

16 — Français

SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE RÉPARATIONS

AGRÉÉ.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

La ligne n’avance pas Ligne soudée sur elle-même.

Pas assez de ligne sur la bobine.

Ligne trop courte.

Ligne emmêlée sur la bobine.

Régime moteur insuffisant.

Replacer une nouvelle ligne. Consulter la section du

présent manuel qui traite du remplacement du fil.

Installer une nouvelle ligne. Consulter la section du

présent manuel qui traite du remplacement du fil.

Tirer les lignes en appuyant sur la bobine et en la

relâchant alternativement.

Retirer la ligne de la bobine et la réenrouler. Consulter la

section du présent manuel qui traite du remplacement

du fil.

Faire avancer la ligne, le moteur tournant à plein

régime.

La retenue de bobine est

difficile à tourner

Filetage des vis encrassé ou

endommagé.

Nettoyer les filetages et les graisser – Si cela ne donne

aucune amélioration, remplacer la retenue de bobine.

L’herbe s’enroule sur le tube

de l’arbre moteur et la tête de

coupe

Coupe de hautes herbes au ras

du sol.

Utilisation du taille-bordures à

régime partiel.

Couper les herbes hautes du haut en bas pour éviter

leur enroulement.

Utiliser le taille-bordures à plein régime.

17 — Français

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE

Techtronic Industries North America, Inc., garantit à l’acheteur

original que ce produit RYOBI® est exempt de tous vices

de matériaux ou de fabrication et s’engage à réparer ou

remplacer gratuitement, à son choix, tout produit s’avérant

défectueux au cours des périodes indiquées ci-dessous, à

compter de la date d’achat.

 Trois ans sur les produits utilisés par des particuliers ;

 30 jours sur les produits utilisés à toutes autres fins, telles

que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre

en vigueur à la date de l’achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable

par Techtronic Industries North America, Inc., comme

présentant des vices de matériaux ou de fabrication, sera

réparée ou remplacée, sans facturation pour pièces ou main

d’oeuvre par un centre de réparations agréé pour produits

d’extérieur de marque RYOBI® (centre de réparations Ryobi

agréé).

Le produit, y compris toutes les pièces défectueuses devront

être retournés à un centre de réparations Ryobi agréé, avant

expiration de la période de garantie. Les frais d’expédition

au centre de réparations pour les travaux sous garantie et

de retour au propriétaire du produit seront assumés par le

propriétaire. En ce qui concerne les réclamations en garantie,

la responsabilité Techtronic Industries North America, Inc.,

se limitera à la réparation ou au remplacement des produits

défectueux et aucune revendication de rupture de garantie

ne pourra causer l’annulation ou la résiliation du contrat de

vente d’un produit d’extérieur RYOBI® quel qu’il soit. Une

preuve d’achat sera exigée par le centre de réparation, afin

de valider toute réclamation au titre de la garantie. Toutes

les réparations sous garantie devront être effectuées par un

centre de réparations agréé.

La garantie sur tout produit d’extérieur RYOBI® utilisé pour

la location, des travaux commerciaux ou tout autre usage

lucratif, sera limitée à trente (30) jours, à compter de la date

d’achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l’objet

d’un usage abusif ou négligent, d’un manque d’entretien,

ayant été impliqués dans un accident ou employé de façon

contraire aux instructions du manuel d’utilisation. Cette

garantie ne couvre ni les dommages aux produits résultant

d’un manque d’entretien, ni les produits qui ont été altérés

ou modifiés. La garantie exclut les réparations rendues

nécessaires par l’usure normale ou l’utilisation de pièces et

accessoires incompatibles avec le produit d’extérieur RYOBI®

ou nuisibles à son bon fonctionnement, ses performances

ou sa durabilité. En outre, cette garanti exclut :

A. Les réglages – Bougies, carburateur, réglages du

carburateur, allumage, filtres

B. Les articles consommables – Boutons d’avance par choc,

bobines externes, lignes de coupe, bobines internes,

poulies et cordons de lanceur, courroies d’entraînement,

dents, rondelles en feutre, axes d’attelage, lames de

paillage, ventilateur de soufflante, tubes de soufflage et

d’aspiration, sacs à débris, guides, chaînes de scie, lames

Techtronic Industries North America, Inc., se réserve le droit

d’apporter des modifications ou améliorations à tout produit

extérieur RYOBI®, sans obligation de modifier les produits

fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE

SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE

GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES

GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES

DE VALEUR MARCHANDE OU D’ADÉQUATION À UN

USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES

À L’EXPIRATION DE LA PÉRIODE DE GARANTIE

APPROPRIÉE DE TROIS ANS OU TRENTE JOURS. LES

OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH

AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE

SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU

AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES

ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER

QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT PAS DE

LIMITATION DE DURÉE DES GARANTIES IMPLICITES,

LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS

ÊTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH

AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE

QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS

OU AUTRES, Y COMPRIS, MAIS SANS S’Y LIMITER,

LES FRAIS DE RETOUR DE PRODUITS À UN CENTRE

DE RÉPARATION RYOBI AGRÉÉ ET DE RENVOI AU

PROPRIÉTAIRE, DE DÉPLACEMENT D’UN TECHNICIEN,

DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION

D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES

RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE

PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE

MANQUE À GAGNER, DE PERTE D’USAGE DU PRODUIT,

DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L’EXCLUSION OU

LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE

APPLICABLES.

Cette garantie donne au consommateur des droits

spécifiques, et celui-ci peut bénéficier d’autres droits, qui

varient selon les états ou provinces.

Cette garantie couvre tous les produits d’extérieur RYOBI®

fabriqués par Techtronic Industries North America, Inc.,

vendus aux États-Unis et au Canada.

Pour obtenir l’adresse du centre de réparations Ryobi agréé

le plus proche, appeler le 1-800-860-4050.

3 — Español

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El

incumplimiento de las instrucciones señaladas abajo

puede causar descargas eléctricas, incendios y lesiones

corporales serias.

LEA TODAS LAS INSTRUCCIONES

 Para utilizar este producto de una forma segura, lea y

entienda todas las instrucciones antes de usarlo. Siga

todas las instrucciones de seguridad. La inobservancia

de todas las instrucciones de seguridad señaladas abajo

puede causar lesiones corporales graves.

 No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.

 No haga arrancar o funcionar el motor en un espacio

confinado, de edificio, cerca de ventana abiertas, o en

otro área sin ventilación donde se puedan recolectar las

emanaciones de monóxido de carbono. El monóxido de

carbono, un gas incoloro, inodoro y sumamente peligroso,

puede causar la pérdida de la conciencia o la muerte.

 Despeje el área de trabajo cada vez antes de utilizar esta

herramienta. Retire todos los objetos tales como piedras,

vidrios rotos, clavos, alambre o cuerdas que pudiesen

resultar lanzados o enredados en el hilo de corte o cuchilla,

según sea el caso.

 Siempre utilice protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1,

como así también protección auditiva cuando utilice este

equipo.

 Póngase pantalones, mangas largas, botas y guantes

gruesos. No se ponga ropa holgada o pantalones cortos,

sandalias ni ande descalzo. No se ponga joyas de ninguna

clase.

 La ropa protectora pesada puede aumentar la fatiga

del operador, lo cual puede originar un golpe de calor.

En climas cálidos y húmedos, el trabajo pesado debe

programarse para las primeras horas de la mañana o las

últimas horas de la tarde, cuando las temperaturas son

más bajas.

Los usuarios del producto en las jurisdicciones del

Servicio Forestal de los Estados Unidos, y en algunos

estados, deben cumplir con los reglamentos de prevención

de incendios. Este producto está equipado de un

parachispas; no obstante es posible que el usuario deba

cumplir otros requisitos. Consulte con las autoridades

federales, estatales o locales.

 Nunca utilice esta unidad colocándola al lado izquierdo

de usted.

 Recójase el cabello largo arriba del nivel de los hombros

para evitar que se enrede en las piezas móviles.

 Mantenga a todas las personas presentes, niños y

animales por lo menos a 15 m (50 pies) de distancia.

Debe exhortarse a los circunstantes a ponerse protección

para los ojos. Si alquien se aproxima mientras usted está

utilizando la herramienta, apague el motor y el accesorio

de corte. En el caso de las unidades con cuchilla, existe

el riesgo adicional de que las personas presentes sufran

lesiones al ser golpeadas con la cuchilla en movimiento

en caso de un contragolpe de la cuchilla u otra reacción

inesperada de la sierra.

 No use esta unidad cuando se encuentre fatigado, en-

fermo, molesto o bajo los efectos del alcohol, drogas o

medicamentos.

 No utilice este producto si no hay luz suficiente.

 Mantenga los pies bien afirmados y el equilibrio. No trate

de alcanzar demasiado lejos. Al tratar de hacerlo puede

perder el equilibrio o exponerse al contacto con superficies

calientes.

 Mantenga todas las partes del cuerpo alejadas de toda

pieza móvil.

 Para evitar tocar superficies calientes, al utilizar esta

unidad nunca coloque la parte inferior de la misma arriba

del nivel de la cintura.

No toque las áreas alrededor del silenciador o del

cilindro de la unidad, estas partes se calientan durante

el funcionamiento. Contacto con superficies calientes

puede causar lesiones serias.

 Siempre apague el motor y retire el cable de la bujía antes

de realizar cualquier ajuste o reparaciones, excepto para

los ajustes del carburador.

 Inspeccione cada vez la unidad antes de usarla para

ver si tiene tornillos flojos, fugas de combustible, etc.

Reemplace toda pieza dañada antes de utilizar la unidad.

 El accesorio de corte nunca debe girar en marcha lenta

durante el uso normal. El accesorio de corte puede girar

en marcha lenta durante los ajustes del carburador.

 Ha habido informes de que las vibraciones de las

herramientas motorizadas de mano pueden contribuir, en

ciertas personas, al desarrollo de una condición llamada

síndrome de Raynaud. Entre los posibles síntomas está el

hormigueo, el entumecimiento y la palidez de los dedos,

síntomas presentes normalmente con la exposición al

frío. Se cree que los factores hereditarios, la exposición

al frío y a la humedad, la dieta, el fumar y las prácticas

de trabajo contribuyen al desarrollo de estos síntomas.

Actualmente se desconoce qué tipo de vibraciones o

cuánto tiempo de exposición a las mismas, si tal es el

caso, pueden contribuir a la mencionada afección. Hay

medidas de precaución que puede tomar el operador

para reducir posiblemente los efectos de la vibración:

a) Mantenga caliente el cuerpo en tiempo frío. Al utilizar

la unidad use guantes para mantener calientes las

manos y las muñecas. Los informes médicos indican

que el clima frío es un factor importante que contribuye

al síndrome de Raynaud.

4 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

 Inspeccione el producto cada vez antes usarlo. Reemplace

toda pieza dañada. Asegúrese de que todos los tornillos

y demás elementos de unión estén en lugar y bien

firmes. Revise la herramienta para ver si tiene fugas de

combustible.

 Reemplace el cabezal del hilo si estuviese agrietado,

astillado o dañado de alguna manera. Asegúrese de

que el cabezal del hilo, o cuchilla, según sea el caso,

esté debidamente instalado y firmemente asegurado. La

inobservancia de esta advertencia puede causar lesiones

corporales serias.

 Asegúrese de que todas las protecciones, correas,

deflectores y mangos estén firme y correctamente

instalados.

 No use cuchillas, dispositivos desgranadores, cables

ni cuerdas. Sólo use hilo de repuesto del fabricante en

cabezales cortadores. No use ningún otro accesorio de

corte. La instalación de un cabezal cortador de cualquier

otra marca en esta recortadora de hilo puede producir

lesiones corporales serias.

 Nunca utilice la unidad si el deflector de césped no está

en posición y en buenas condiciones de funcionamiento.

 Sujete firmemente ambos mangos al estar recortando.

Mantenga el cabezal del hilo por debajo del nivel de la

cintura. Nunca corte con el cabezal del hilo a más de

762 mm (30 pulg.) del suelo.

 Este producto está diseñado para uso poco frecuente por

parte de propietarios y otros usuarios ocasionales para

aplicaciones generales como cortar vegetación ligera y

pesada, etc. No es para uso prolongado. Los períodos

prolongados de manejo de la unidad pueden causar

problemas circulatorios en las manos del operador debido

a la vibración. Para tal uso puede convenir utilizar una

sierra dotada de características de antivibración.

REGLAS DE SEGURIDAD GENERALES

b) Después de cada período de utilización de la unidad,

haga ejercicio para aumentar la circulación de la

sangre.

c) Tome descansos frecuentes durante el trabajo. Limite

la cantidad de exposición al día.

d) Mantenga la herramienta bien cuidada, con los

elementos de sujeción debidamente apretados y

siempre cambiando las piezas desgastadas.

Si sufre cualquiera de los síntomas propios de esta

condición, de inmediato interrumpa el uso de la unidad

y consulte a su doctor en lo concerniente a los mismos.

 Guarde el combustible en un recipiente aprobado para

gasolina.

 Limpie todo derrame de combustible. Aléjese por lo menos

9 m (30 pies) del sitio de reabastecimiento de combustible

antes de encender el motor. Afloje lentamente la tapa del

tanque de combustible después de apagarse el motor.

No fume durante el reabastecimiento.

 Apague el motor y deje que se enfríe antes del

reabastecimiento de combustible o de guardar la unidad.

 Deje que se enfríe el motor; vacíe el tanque de combustible

y fije la unidad para inmovilizarla antes de transportarla

en un vehículo.

 Póngase equipo de protección y observe todas las

instrucciones de seguridad. Para los productos equipados

de embrague, asegúrese de que el accesorio de corte

deje de girar al tenerse el motor en marcha lenta. Al

apagar la unidad, asegúrese de que el accesorio de

corte se haya detenido antes de dejarla en reposo.

5 — Español

SYMBOLES

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender

su significado para mayor seguridad al manejar este producto.

SYMBOLO NOMBRE EXPLICATIÓN

Símbolo de alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Para reducir el riesgo de lesiones, el usuario debe leer y

comprender el manual del operador antes de usar este

producto.

Protección para los ojos y los oídos

Siempre utilice protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1,

como así también protección auditiva cuando utilice

este equipo.

Mantenga alejadas a las personas

presentes

Mantenga alejados a los observadores a un mínimo de

15 m (50 pies) de distancia.

Rebote Cualquier objeto lanzado puede rebotar y producir lesiones

personales o daños físicos.

No instale hoja de corte No instale ni utilice ningún tipo de hoja de corte en ningún

producto con este símbolo.

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados

con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte

o lesiones serias.

ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la

muerte o lesiones serias.

PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no se evita, puede

causar lesiones leves o moderadas.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica información importante no

relacionada con ningún peligro de lesiones, como una situación que puede

ocasionar daños físicos.

6 — Español

ESPECIFICACIONES DEL PRODUCTO

Peso (sin combustible)

C430 ........................................................................................................................................................ 4,8 kg (10,7 lb.)

S430 ......................................................................................................................................................... 5,4 kg (11,8 lb.)

Anchura del corte del hilo

C430 .................................................................................................................................................... 432 mm (17 pulg.)

S430 ..................................................................................................................................................... 457 mm (18 pulg.)

Cilindrada del motor ....................................................................................................................................................... 30 cc

Volumen de lubricante de motor ........................................................................................................................65 ml (2,2 oz)

Diámetro del hilo ....................................................................................................................................2,4 mm (0,095 pulg.)

CARACTERÍSTICAS

FAMILIARÍCESE CON SU RECORTADORA

Vea la figura 1.

Para usar este producto con la debida seguridad se debe

comprender la información indicada en la herramienta

misma y en este manual, y se debe comprender también

el trabajo que intenta realizar. Antes de usar este producto,

familiarícese con todas las características de funcionamiento

y normas de seguridad del mismo.

DISEÑO ERGONÓMICO

El diseño de la recortadora permite un fácil manejo de la

misma. El diseño brinda una sujeción cómoda y fácil para

el trabajo en diferentes posiciones y ángulos.

DEFLECTOR DE PASTO

La recortadora incorpora un deflector de pasto que ayuda

a proteger al operador de los desechos lanzados por la

herramienta.

TAPA DEL ACEITE CON VARILLA DE NIVEL

Retire la tapa del aceite para revisar el nivel y añadir

lubricante cuando sea necesario.

MOTOR MONTADO EN LA PARTE SUPERIOR

Con el motor montado en la parte superior se mejora el

equilibrio y está alejado del polvo y de los desechos del

área de corte.

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.

 Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista

de contenido ya está ensamblada al producto cuando lo

desempaqueta. El fabricante no ensambla las piezas de

esta lista en el producto. Éstas deben ser instaladas por

el usuario. El uso de un producto que puede haber sido

ensamblado de forma inadecuada podría causar lesiones

personales graves.

 Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el

transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya

utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

C430

Conjunto de la recortadora

Mango delantero

Deflector de pasto del eje curvo

Botella de lubricante para motor de cuatro tiempos

Embudo de papel

Tapa de suspensión

Manual del operador

S430

Conjunto de la recortadora

Mango delantero

Deflector de pasto del eje recto

Botella de lubricante para motor de cuatro tiempos

Embudo de papel

Tapa de suspensión

Manual del operador

7 — Español

DESMONTAJE DEL ADITAMENTO DEL

CABEZAL MOTOR

 Apague el motor y desconecte el cable de la bujía.

 Afloje la perilla.

 Oprima el botón y gire los ejes para separar los extremos

de los mismos.

MONTAJE DE LA ASA DE ALMACENAMIENTO

Vea la figura 3.

Hay dos formas de colgar el aditamento para guardarlo.

 Para usar la tapa de suspensión, oprima el botón y

coloque la tapa en el extremo del eje del aditamento.

Gire levemente la tapa de un lado a otro hasta que quede

asegurado en su lugar el botón.

 El orificio secundario del eje del aditamento puede

emplearse también para colgar éste.

MONTAJE DEL MANGO DELANTERO

Vea la figura 4.

 Retire la tuerca de mariposa, arandela y perno del clip

de la mango delantero.

 Instale el mango delantero sobre el lado superior del

alojamiento del eje de impulsión en el área que indica la

etiqueta.

 Coloque el perno a través del mango delantero.

NOTA: El perno de cabeza hexagonal cabe en el hueco

de tal forma moldeado en un costado del mango.

 Vuelva arandela y tuerca de mariposa.

 Apriete firmemente la tuerca de mariposa.

MONTAJE DEL DEFLECTOR DE PASTO

ADVERTENCIA:

La cuchilla de cortar el hilo del deflector de pasto está

afilada. Evite tocar la cuchilla. Si no evita tal contacto

puede originarse lesiones corporales serias.

PARA MONTAR EL DEFLECTOR DE PASTO DEL

EJE CURVO — C430

Vea la figura 5.

 Quite tornillo de hexagonal, la arandela y la tuerca de

mariposa del deflector de pasto.

 Monte el deflector de pasto en la parte inferior del eje

curvo, como se muestra.

 Introduzca el tornillo de hexagonal a través del deflector

de pasto y del soporte del eje curvo.

 Coloque la arandela en el tornillo de hexagonal.

 Coloque la tuerca de mariposa en el tornillo de hexagonal

y apriételos firmemente.

ARMADO

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este

producto sin haber reemplazado la pieza. Usar este

producto con partes dañadas o faltantes puede causar

lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios

no recomendados para la misma. Cualquier alteración o

modificación constituye maltrato el cual puede causar

una condición peligrosa, y como consecuencia posibles

lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar

lesiones corporales graves, siempre desconecte el cable de

la bujía del motor de la bujía misma al ensamblar las piezas.

INSTALACIÓN DEL CABEZAL MOTOR EN EL

ADITAMENTO

Vea la figura 2.

ADVERTENCIA:

Nunca una ni ajuste ningún aditamento, desmontar o

mientras esté funcionando el cabezal motor. Si no apaga

el motor puede causarse lesiones serias a sí mismo y a

otras personas.

El aditamento se conecta al cabezal motor mediante un

dispositivo acoplador.

 Apague el motor y desconecte el cable de la bujía.

 Afloje la perilla en el acoplador del eje del cabezal de

potencia y retire la tapa extrema del accesorio.

 Oprima el botón situado en el eje del aditamento. Alinee

el botón con el hueco guía situado en el acoplador del

cabezal motor, y con un movimiento de deslizamiento

una los dos ejes. Gire el eje del aditamento hasta que el

botón quede asegurado en el orificio de posicionamiento.

NOTA: Si el botón no brota completamente en el orificio

de posicionamiento, significa que los ejes no están bien

asegurados en su lugar. Gire levemente los ejes de un lado

a otro hasta que el botón quede asegurado en su lugar.

 Apriete firmemente la perilla.

ADVERTENCIA:

Asegúrese de que esté bien apretada la perilla antes de

utilizar el equipo; verifique periódicamente el apriete de

la misma durante el uso para evitar lesiones corporales

graves.

8 — Español

PARA MONTAR EL DEFLECTOR DE PASTO

PARA EJE RECTO — S430

Vea la figura 6.

 Retire el tornillo de mariposa del deflector de pasto.

 Introduzca la orejeta del soporte de montaje en la ranura del

deflector de pasto.

ARMADO

 Alinee el orificio del tornillo en el soporte de montaje con

orificio del tornillo del deflector de pasto.

 Introduzca el tornillo de mariposa a través del soporte de

montaje y en el deflector de pasto.

 Apriete firmemente el tornillo.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con este producto le

vuelva descuidado. Tenga presente que un descuido de

un instante es suficiente para infligir una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protectores

laterales con la marca de cumplimiento de la norma ANSI

Z87.1 junto con protección auditiva. La inobservancia de

esta advertencia puede causar el lanzamiento de objetos

hacia los ojos y otras lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado

por el fabricante de este producto. El empleo de

aditamentos o accesorios no recomendandos podría

causar lesiones serias.

ADVERTENCIA:

El uso de este equipo podría producir chispas propensas

a iniciar incendios cerca de vegetación seca. Es posible

que se necesite un parachispas. El operador debe

ponerse en contacto con las agencias contra incendios

locales para conocer las leyes y regulaciones relacionadas

con los requisitos de prevención de incendios.

COMBUSTIBLES OXIGENADOS

AVISO:

No utilice combustibles E15 o E85 (ni combustibles

que contengan más de 10 % de etanol) con este pro-

ducto. Esto constituye una violación a la ley federal,

dañará la unidad y anulará la garantía.

No están cubiertos en la garantía los problemas de

desempeño o daños al sistema de combustible producidos

por el uso de un combustible oxigenado con un contenido

superior a los porcentajes de alcohol o compuesto de éter

señalados abajo.

Etanol. Las gasolinas con un contenido de 10% de

etanol por volumen (comunmente conocida como E10) es

aceptables. Las gasolinas E15 y E85 no lo son.

ABASTECIMIENTO Y REABASTECIMIENTO DE

COMBUSTIBLE DE LA RECORTADORA

ADVERTENCIA:

La gasolina y sus vapores son altamente inflamables y

explosivos. Maneje con cuidado el producto para evitar

lesiones personales graves y daños a la propiedad.

Manténgalo alejado de fuentes de ignición y llamas abi-

ertas, utilícelo al aire libre únicamente, no fume mientras

mezcle la gasolina y el lubricante y limpie los derrames

inmediatamente.

 Limpie la superficie alrededor de la tapa del tanque de

combustible para evitar toda contaminación.

 Afloje lentamente la tapa del tanque de combustible. Coloque

la tapa en una superficie limpia.

 Vierta cuidadosamente el combustible en el tanque. Evite

los derrames.

 Antes de volver a colocar la tapa del tanque de combustible,

limpie e inspeccione la junta.

 Vuelva a colocar inmediatamente la tapa del tanque de

combustible y apriételo con la mano. Limpie todo derrame

de combustible.

NOTA: Es normal que salga humo de un motor nuevo después

de usarlo por primera vez.

ADVERTENCIA:

Siempre apague el motor antes de abastecer el combustible.

Nunca agregue combustible a una máquina con el motor en

marcha o caliente. Aléjese por lo menos 30 pies (9 metros) del

sitio de reabastecimiento de combustible antes de encender

el motor. ¡No fume! La inobservancia de esta advertencia

puede causar lesiones serias.

ABASTECIMIENTO Y VERIFICACIÓN DE

LUBRICANTE PARA MOTOR

Vea la figura 7.

AVISO:

Si se intenta arrancar el motor antes de haberse abastecido

debidamente de aceite podría descomponerse el equipo.

El lubricante de motor empleado es un factor de gran importancia

en el rendimiento y vida de servicio del motor. Esta unidad se

envía con un lubricante para motor de cuatro tiempos Ryobi

9 — Español

FUNCIONAMIENTO

20W50. Para un mejor rendimiento, se recomienda utilizar

este lubricante en forma continuada.

NOTA: Siempre utilice lubricante para motor de cuatro

tiempos que satisfaga o sobrepase los requisitos SJ de

clasificación de servicio API. Todos los lubricantes SAE 30,

10W30 ó 10W40 son aceptables para ser usados en estos

productos. El lubricante sin detergente o para motor de dos

tiempos daña el motor, por lo cual no debe usarse.

Verifique el nivel de lubricante antes de cada uso.

Para añadir lubricante para motor:

 Retire la tapa y el sello de la botella de lubricante provista.

 Desenrosque la tapa de relleno de aceite/varilla medidora

de aceite y retírela.

 Usando el embudo proporcionado, vierta todo el contenido

de la botella del lubricante para motor a través del agujero

de llenado de aceite.

 Vuelva a colocar la tapa de relleno de aceite/varilla

medidora de aceite y asegúrelos.

Para verificar el nivel de lubricante para motor:

 Separe el accesorio del cabezal motor.

 Coloque del cabezal motor sobre una superficie horizontal

nivelada con eje paralelo a la superficie.

 Desenrosque la tapa de relleno de aceite/varilla medidora

de aceite y retírela.

 Limpie la varilla de nivel; vuelva a asentarla en el agujero

y enrosque.

 Retire de nuevo la varilla medidora de lubricante y verifique

el nivel de lubricante. El nivel de aceite siempre debe

estar dentro del área cubierta con rayas entrecruzadas

de la varilla medidora.

 Si está bajo el nivel, abastezca de lubricante el motor

hasta que el nivel del fluido alcance la parte superior del

área cubierta con rayas entrecruzadas de la varilla.

 Vuelva a colocar la tapa de relleno de aceite/varilla

medidora de aceite y asegúrela.

AVISO:

No lo llene excesivamente. Llenar excesivamente el cárter

puede producir humo en exceso, pérdida de aceite, y

daños en el motor.

ARRANQUE Y APAGADO

Vea las figuras 8 a 10.

Para el arranque debe colocarse la recortadora en una

superficie plana y despejada.

Para arrancar con el motor frío:

Presione lentamente 10 veces la bomba de cebado.

NOTA: Luego de la 7ª vez que oprima, se debe ver

el combustible en la bomba de cebado. Si esto no

sucede, continúe presionando el cebador hasta que vea

combustible en la bomba.

Coloque la palanca del anegador en la posición FULL

CHOKE (anegación máxima).

NOTA: No oprima el gatillo del acelerador.

Tire del mango del arrancador hasta que empiece a

funcionar el motor.

NOTA: Si después de haber tirado tres veces, el motor

no arranca y :

 la temperatura exterior es 15 ºC (60°F) o menor, deje

la palanca del anegador en la posición FULL CHOKE

(anegación máxima) y continúe tirando del mango del

arrancador hasta que empiece a funcionar el motor.

la temperatura exterior es mayor a 15 ºC (60°F) mueva

la palanca del anegador en la posición HALF CHOKE

(anegación media) y continúe tirando del mango del

arrancador hasta que empiece a funcionar el motor.

Permita que el motor funcione 10 segundos y después

ponga la palanca del anegador en la posición RUN

(funcionamiento).

Para arrancar con el motor caliente:

Presione lentamente 10 veces la bomba de cebado.

Después ponga la palanca del anegador en la posición

RUN (funcionamiento).

Tire del mango de arranque hasta que el motor se ponga

en marcha. No apriete el gatillo del acelerador.

Para apagar el motor:

Para apagar el motor, coloque el interruptor de STOP en

la posición de apagado “ ”.

SI NECESITA ASISTENCIA PARA EL ARRANQUE ESTE

PRODUCTO:

No devuelva este producto a la tienda donde fue adquirido.

Por favor llame al Departamento de Atención al Cliente para

todo problema que pueda tener.

Si necesita asistencia llame al: 1-800-860-4050.

MANEJO DE LA RECORTADORA

Vea la figura 11.

ADVERTENCIA:

Es posible que la carcasa del motor se caliente mientras

la recortadora de hilo esté en uso. No apoye ni coloque

el brazo, la mano ni ninguna parte del cuerpo contra la

carcasa del motor mientras la recortadora esté en uso.

Sólo sostenga la recortadora como se muestra en la

figura 11 con todas las partes del cuerpo alejadas de la

carcasa del motor. El contacto prolongado con la carcasa

del motor puede causar quemaduras u otras lesiones.

ADVERTENCIA:

Siempre coloque la unidad al lado derecho de usted. Si

se utiliza la unidad colocándola en el lado izquierdo del

cuerpo, el usuario expone éste a superficies calientes, lo

cual puede causar lesiones por quemadura.

10 — Español

FUNCIONAMIENTO

ADVERTENCIA:

Para evitar quemaduras causadas por tocar superficies

calientes, al utilizar esta unidad nunca coloque la parte

inferior de la misma arriba del nivel de la cintura.

Sujete la recortadora con la mano derecha en el mango trasero

y coloque la mano izquierda en el mango delantero. Sujete

firmemente la unidad con ambas manos durante la operación.

Se recomienda sujetar la recortadora en una posición

cómoda, con el mango trasero a la altura de la cadera.

Corte la hierba alta desde la parte superior hacia abajo. Esto

evitará que la hierba se enrolle alrededor del alojamiento

del eje y del cabezal del hilo que pudiese causar daño por

calentamiento excesivo. Si la hierba se enrolla alrededor del

cabezal del hilo, APAGUE EL MOTOR, desconecte el cable

de la bujía y desprenda la hierba.

ADVERTENCIA:

Siempre sujete la recortadora de hilo lejos del cuerpo,

manteniendo un espacio entre el cuerpo y la herramienta.

Cualquier contacto del cuerpo con la armazón o el

cabezal de corte de la recortadora de hilo puede producir

quemaduras y/o otras lesiones serias.

PARA AVANZAR EL HILO DE CORTE (CABEZAL

DEL HILO DE REEL EASY)

El avance del hilo se controla golpeando levemente el

cabezal del hilo contra el pasto mientras el motor funciona

a la máxima aceleración.

 Haga funcionar el motor a la máxima aceleración.

 Golpee el perilla sobre el suelo para hacer avanzar el hilo.

El hilo avanza cada vez que se golpea sobre el suelo el

retén del carrete. No mantenga el perilla sobre el suelo.

NOTA: La cuchilla de cortar el hilo montada en el deflector

de pasto corta el hilo a la longitud correcta.

NOTA: Si el hilo se gasta hasta quedar muy corto quizá no

pueda avanzar el hilo tras golpear el cabezal contra el suelo.

Si así fuera, apague el motor y avance manualmente el hilo.

Para avanzar manualmente el hilo de corte:

 Apague el motor y desconecte el cable de la bujía.

 Empuje hacia adentro el perilla mientras tira del hilo, o hilos,

según sea el caso, para avanzar manualmente el hilo.

SUGERENCIAS PARA CORTAR

Vea las figuras 12 y 13.

 Evite tocar las superficies calientes de la herramienta; para

ello, manténgala lejos del cuerpo. (La posición correcta

de manejo de la herramienta se muestra en la figura 11.)

 Mantenga la recortadora inclinada hacia el área de corte;

ésta es la mejor área de corte.

La recortadora de eje curvo corta cuando se pasa la unidad

de derecha a izquierda. La recortadora de eje recto corta

cuando se pasa la unidad de izquierda a derecha. De

esta manera se evita el lanzamiento de desechos hacia

el operador. Evite cortar en el área peligrosa mostrada

en la ilustración.

Use la punta del hilo para efectuar el recorte; no fuerce

el cabezal del hilo hacia la hierba sin cortar.

 Las cercas de alambre y de estacas causa desgaste

adicional en el hilo, incluso la ruptura. Los muros de

piedra y de ladrillo, los cordones y la madera pueden

gastar rápidamente el hilo.

Evite el contacto con árboles y los arbustos. La corteza de

los árboles, las molduras de madera, los revestimientos

de las paredes y los postes de las cercas pueden resultar

dañados fácilmente por el hilo.

CUCHILLA DE CORTE DEL HILO EN EL

DEFLECTOR DE HIERBA

Vea la figura 14.

Esta recortadora está equipada con una cuchilla de corte

del hilo instalada en el deflector de pasto. Para mejores

resultados en el recorte, avance el hilo hasta que la cuchilla

lo corte a la longitud apropiada. Avance el hilo siempre que

escuche que el motor está funcionando más rápido de lo

normal, o cuando disminuya la eficiencia del corte. Esto

mantendrá un mejor desempeño y mantendrá el hilo a la

suficiente longitud para avanzar apropiadamente.

11 — Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto

idénticas. El empleo de piezas diferentes podría causar

un peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protectores

laterales con la marca de cumplimiento de la norma ANSI

Z87.1 junto con protección auditiva. La inobservancia de

esta advertencia puede causar el lanzamiento de objetos

hacia los ojos y otras lesiones graves.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar mantenimiento a la

máquina, apague el motor, espere hasta que se detengan

todas las piezas en movimiento, desconecte el cable de

la bujía y apártelo de la bujía. El incumplimiento de estas

instrucciones puede provocar lesiones personales graves

o daños materiales.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados.

Utilice paños limpios para eliminar la suciedad, el polvo, el

lubricante, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,

gasolina, productos a base de petróleo, lubricantes

penetrantes, etc., lleguen a tocar las piezas de plástico.

Los productos químicos pueden dañar, debilitar o destruir

el plástico, lo cual puede causar lesiones serias.

A menudo, usted puede efectuar los ajustes y reparaciones

descritos aquí. Para otro tipo de reparaciones, lleve la

recortadora a un establecimiento de servicio autorizado.

REEMPLAZO DEL CARRETE SISTEMA DE

AVANCE DE HILO POR GOLPE REEL-EASY™

Vea las figuras 15 a 17.

Si únicamente va a reabastecer el hilo, consulte la sección

Reabastecimiento del hilo más adelante en este manual.

Use únicamente hilo monofilar de 2,4 mm (0,095 pulg.) de

diámetro.

 Apague el motor y desconecte el cable de la bujía. Sujete

el cabezal del hilo y desenrosque el retén del carrete.

Para retirar el retén del carrete:

En el caso de la C430, gire hacia la izquierda el retén del

carrete.

En el caso de la S430, gire hacia la derecha el retén del

carrete.

 Retire el carrete vacío del cabezal del hilo.

NOTA: No es necesario quitar el alojamiento del cabezal

del hilo del eje de impulsión.

 Inserte el nuevo carrete en el cabezal del hilo.

NOTA: Asegúrese de que las flechas en el carrete estén

alineadas con los ojillos en el alojamiento del cabezal

del hilo. Presione hacia abajo y mantenga presionado

el carrete y el alojamiento al mismo tiempo mientras se

completa la instalación.

 Vuelva a colocar el retén del carrete para asegurarlo.

Para instalar el retén del carrete:

En el caso de la C430, gire hacia la derecha el retén del

carrete.

En el caso de la S430, gire hacia la izquierda el retén del

carrete.

 Coloque el hilo como se describe en la sección

Reabastecimiento del hilo.

REABASTECIMIENTO DEL HILO

Vea las figuras 17 a 19.

 Apague el motor y desconecte el cable de la bujía.

 Gire el carrete hacia la derecha según sea necesario

para alinear las flechas del carrete con los ojillos en el

alojamiento del cabezal del hilo.

 Corte una pieza de hilo monofilar de 6,1 m (20 pies) de

largo. ncuentre la mitad del tramo de hilo. Inserte el hilo

en el ojillo ubicado en el alojamiento de la recortadora

de hilo. Empuje hasta que el extremo del hilo salga por

el otro lado del cabezal del hilo. Tire del hilo del otro lado

hasta que obtenga la misma cantidad de hilo en ambos

lados del carrete.

 Gire el carrete hacia la derecha para enrollar el hilo en

éste hasta obtener aproximadamente 152,4 mm (6 pulg.)

de hilo en cada lado.

 Presione el retén del carrete a la vez que tira del hilo, o

hilos, para avanzar manualmente el hilo y para verificar

el ensamblaje correcto del cabezal del hilo.

AJUSTE DE LA MARCHA LENTA

Vea la figura 20.

ADVERTENCIA:

El cabezal de corte se moverán cuando se ajuste la

velocidad de marcha lenta. Utilice todas las prendas

de protección y no permita la presencia de personas

ajenas a la operación, niños ni mascotas a menos de

15 metros (50 pies) de distancia. Realice los ajustes con

la unidad apoyada a mano de modo que el cabezal de

corte no entren en contacto con el piso ni con cualquier

objeto. Mantenga todas las partes del cuerpo alejadas

el cabezal de corte y el silenciador. El incumplimiento de

estas instrucciones podría causar lesiones personales

de gravedad.

12 — Español

Si el accesorio del corte avanza estando el motor en marcha

lenta, se necesita ajustar el tornillo de marcha lenta del

motor. Gire el tornillo de velocidad de marcha lenta en el

sentido contrario a las manecillas del reloj para reducir las

RPM y que se detenga el movimiento del accesorio del corte.

Si el accesorio del corte aún se mueve al estar el motor

en marcha lenta, contacte a un representante de servicio

para el ajuste y suspenda el uso de la misma hasta que se

efectúe la reparación.

ADVERTENCIA:

El accesorio del corte nunca debe girar en marcha lenta.

Gire a la izquierda el tornillo de marcha lenta para reducir

dicha marcha y así detener el accesorio de corte, o

comuníquese con un representante de servicio para que

la ajusten, y suspenda el uso de la unidad hasta que se

efectúe la reparación. Si el accesorio del corte se mueve

al estar el motor en marcha lenta, podría resultar lesiones

corporales serias.

LIMPIEZA DEL FILTRO DE AIRE

Vea las figuras 21 y 22.

Para obtener un desempeño apropiado y una larga vida útil

de la unidad, mantenga limpio el filtro de aire.

 Retire la tapa del filtro de aire. Para retirarla, empuje

hacia arriba el pestillo que está en el fondo de la tapa y

levantela suavemente.

 Retire el filtro de aire.

 Si el elemento de filtro de espuma está sucio, retírelo de

la unidad de filtro de aire. Limpie el elemento de filtro de

espuma con agua jabonosa tibia. Enjuague y deje que

seque.

NOTA: Si la unidad de filtro de aire está sucia o dañada,

debe ser reemplazada. Si el elemento de filtro de espuma

está dañado, también debe ser reemplazado.

 Aplique una capa delgada de aceite de motor al elemento

de filtro de espuma, luego escúrrala.

 Vuelva a instalar el filtro.

NOTA: Asegúrese de que el filtro esté asentado

correctamente en el interior de la tapa. Si se instala de

forma incorrecta el filtro el polvo entra en el motor y causa

un rápido desgaste del mismo.

 Reemplace el filtro de aire colocando las ranuras de la

tapa del filtro de aire en las orejetas del alojamiento,

luego presiona la tapa hasta que los pestillos se traben

firmemente en su lugar.

MANTENIMIENTO

TAPA DEL TANQUE DE COMBUSTIBLE,

TANQUE, Y CONDUCTO

ADVERTENCIA:

Revise la herramienta para ver si tiene fugas de

combustible. Una tapa del tanque de combustible,

tanque o conductos, con fugas constituye un riesgo

de incendio y debe reemplazarse inmediatamente. Si

encuentra fugas, corrija el problema antes de utilizar

la herramienta. De lo contrario puede producirse un

incendio, con el consiguiente riesgo de lesiones serias.

La tapa del tanque de combustible contiene un filtro que

no necesita mantenimiento y una válvula de retención. Un

filtro de combustible obstruido puede causar un desempeño

deficiente del motor. Si mejora el desempeño al aflojar

la tapa del tanque de combustible, es posible que esté

defectuosa la válvula de retención o quizá esté obstruido

el filtro. Reemplace la tapa del tanque de combustible si

es necesario.

REEMPLAZO DE LA

BUJÍA

En este motor se emplea una bujía Champion RY4C con una

separación interelectródica de 0,63 mm (0.025 pulg.). Utilice

un repuesto idéntico y cámbielo anualmente.

AVISO:

Tenga cuidado de no estropear la rosca de la bujía. Si

se estropea la rosca de la bujía, resultará seriamente

dañado el producto.

CAMBIO DEL LUBRICANTE PARA MOTOR

Vea la figura 23.

ADVERTENCIA:

No cambie el lubricante del motor cuando esté caliente.

El contacto accidental con el lubricante del motor caliente

podría provocar quemaduras graves.

Para lograr un desempeño óptimo, el lubricante para motor

debe cambiarse cada 25 horas de uso.

Para cambiar el lubricante para motor:

 Detenga el motor y desconecte el cable de la bujía. Deje

enfriar el motor completamente antes de comenzar.

 Quite los tornillos de la tapa superior del motor y déjela

a un lado.

 Retire los tornillos de la parte inferior de la tapa del motor.

Quite la parte inferior del alojamiento y déjela a un lado.

 Retire la tapa de relleno de aceite/varilla medidora de

aceite.

 Incline el cabezal motor hacia el costado para permitir

que el lubricante drene por el agujero de llenado de aceite

en un contenedor aprobado.

13 — Español

NOTA: Drene el lubricante mientras el motor esté tibio,

no caliente. El lubricante tibio drena rápidamente y casi

por completo.

 Vuelva a colocar el cabezal motor en posición vertical

y abastezca de lubricante siguiendo las instrucciones

que aparecen en la sección anterior de este manual:

Abastecimiento y verificación de lubricante para

motor.

AVISO:

No lo llene excesivamente. Llenar excesivamente el cárter

puede producir humo en exceso, pérdida de aceite, y

daños en el motor.

 Vuelva a colocar tapa inferior del motor. Vuelva a colocar

los tornillos y ajústelos firmemente.

 Vuelva a colocar los tornillos en la tapa superior del motor

y ajústelos firmemente.

NOTA: El lubricante usado debe desecharse en un vertedero

aprobado. Consulte su vendedor local para obtener más

información.

AJUSTE DE LA APERTURA DEL ÁRBOL DE

LEVAS DEL BALANCÍN

Vea las figuras 24 a 26.

Inspeccione la apertura del árbol de levas del balancín cada

25 horas de funcionamiento. Debe realizar esta tarea en un

lugar limpio y sin polvo.

NOTA: Este procedimiento requiere un desarmado parcial del

motor. Si no está seguro de estar capacitado para realizar esta

operación, lleve la unidad a un centro de servicio autorizado.

 Apague el motor y desconecte el cable de la bujía. Deje

enfriar el motor completamente antes de comenzar.

 Quite los tornillos de la tapa superior del motor. Quite la

tapa del motor y déjela a un lado.

 Usando un destornillador Torx, quite el tornillo de la tapa

del balancín. Quite la tapa y déjela a un lado.

 Coloque el árbol de levas tirando del mango del arrancador

retráctil hasta que el orificio profundo del engranaje del

árbol de levas quede en la posición de las 6 en punto.

 Coloque el calibrador de separaciones debajo de cada

balancín y mida el espacio como se muestra en la figura

25. Este espacio debe medir entre 0,15 mm (0,006 pulg.).

y 0,20 mm (0,008 pulg.) en ambos balancines.

NOTA: Use un calibrador de separaciones estándar para

automóviles. El calibrador de separaciones de 0,15 mm

(0,006 pulg.) debe deslizarse entre el balancín y el

vástago de la válvula con una pequeña resistencia pero

sin atascarse. El calibrador de separaciones de 0,20 mm

(0,008 pulg.) no debe deslizarse entre los balancines y los

lóbulos de leva, sino que debe mantenerse fijo.

MANTENIMIENTO

 Si la apertura de la válvula no es entre 0,15 mm (0,006 pulg.)

y 0,20 mm (0,008 pulg.), la apertura debe ajustarse como

se describe a continuación:

• Mientras sostiene con una mano una llave en las

partes planas de la tuerca de ajuste, afloje la tuerca

de retención con una segunda llave como se muestra.

Tenga cuidado de que el vástago no se afloje.

• Gire la tuerca de ajuste hasta que toque el calibrador

de separaciones. Una vez que el espacio esté

correctamente configurado, sostenga la llave en

las partes planas de la tuerca de ajuste y reajuste

firmemente la tuerca de retención.

 Si es necesario, ajuste el segundo balancín.

 Vuelva a colocar la tapa de los balancines y ajuste los

tornillos firmemente.

  Vuelva a colocar la tapa superior del motor y ajuste los

tornillos firmemente.

ADVERTENCIA:

Asegúrese de que todas las tapas y todas las piezas del

motor estén colocadas correctamente antes de arrancar

el motor. Si no vuelve a armar el motor correctamente,

podría ocasionar lesiones graves y daños a los bienes.

ALMACENAMIENTO DE LA PRODUCTO

 Limpie todo material extraño de la producto. Almacene

la unidad en un espacio bien ventilado inaccesible a los

niños. Evite que la unidad entre en contacto con agentes

corrosivos como las sustancias químicas para el jardín y

las sales para derretir el hielo.

 Cuando guarde el producto en forma vertical, hágalo con

el motor hacia arriba para no bloquear hidráulicamente el

motor por el ingreso de aceite en la cámara de combustión.

IMPORTANTE: Si el hilo del motor y/o arrancador se

bloquea mientras está guardado, coloque la unidad plana

sobre el piso en la posición vertical normal para permitir

que el aceite del motor vuelva lentamente al depósito

de aceite del motor.

 Cumpla todos los reglamentos federales y municipales

para el almacenamiento y manejo seguro de la gasolina.

Al almacenar 1 mes o más:

 Drene todo el combustible del tanque en un recipiente

de uso aprobado para gasolina. Accione el motor hasta

que se apague.

14 — Español

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO

Inspeccionar Limpiar Reemplazar cada Reemplácelo

Pieza de cada vez antes cada 5 horas 25 horas de uso cada

mantenimiento de usar la unidad de uso o cada año 50 Horas

* CONJUNTO DEL FILTRO DE AIRE

incluye:

Filtro .........................................................................................................X

* CONJUNTO DEL CARBURADOR

* CONJUNTO DEL TANQUE DE COMBUSTIBLE

incluye:

Conductos de combustible .........................X

Tapa del tanque de combustible .................X

Filtro de combustible ........................................................................................................................... X

* CONJUNTO DEL ENCENDIDO

incluye:

Bujía ..................................................................................................................................................... X

* AVISO: EL USO DE COMPONENTES DE CONTROL DE EMISIONES QUE NO SEAN LOS DISEÑADO PARA ESTA UNIDAD INFRINGE LA

LEGISLACIÓN FEDERAL.

OPERACIÓN DEL MOTOR A ALTITUDES

ELEVADAS

Lleve este equipo a un centro de servicio técnico autorizado

para que ajusten este motor en caso de que se lo deba hacer

funcionar a más de 609,6 metros (2000 pies) de altura. De

no hacerlo, el rendimiento del motor podría ser deficiente y

se generaría un mayor nivel de emisiones contaminantes.

Un motor ajustado para altitudes elevadas no puede

hacerse funcionar a una altura inferior a los 609,6 metros

(2000 pies). De hacerlo, el motor se sobrecalentará y sufrirá

graves daños. Lleve todo motor que haya sido modificado

para funcionar a altitudes elevadas a un centro de servicio

técnico autorizado para que restauren las condiciones de

las especificaciones de fábrica originales antes de hacerlo

funcionar a menos de 609,6 metros (2000 pies) de altura.

LLÁMENOS PRIMERO

Si tiene preguntas sobre el funcionamiento o el mantenimiento este

producto,llame al teléfono de atención al consumidor de Ryobi®!

La recortadora ha sido probada enteramente antes de embarcarse para

asegurar la satisfacción del consumidor.

1-800-860-4050

¿NECESITA AYUDA?



 

15 — Español

SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL CONCESIONARIO DE

SERVICIO AUTORIZADO DE SU PREFERENCIA.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca No hay chispa.

No hay combustible.

Está ahogado el motor.

Limpie o reemplace la bujía, según sea necesario. Reajuste

la separación interelectródica de la bujía. Consulte la sección

Reemplazo de la bujía más arriba en este manual.

Presione la bomba de cebado hasta que se llene de combustible

la misma. Si no se llena la bomba, significa que está obstruido

el sistema de conducción de combustible. Comuníquese con un

establecimiento de servicio. Si se llena la bomba, es posible que

esté ahogado el motor, prosiga con el siguiente punto.

Coloque la palanca del anegador en la posición FULL CHOKE

(anegación máxima). Oprima el gatillo y tire de la cuerda hasta

que el motor arranque y funcione.

NOTA: Dependiendo de la intensidad del ahogamiento, pueden

requerirse numerosos tirones de la cuerda.

El motor no alcanza la

máxima velocidad y emite

demasiado humo

Está sucio el filtro de aire.

Está sucia la pantalla

parachispas.

Falló la bujía.

Limpie el filtro de aire. Consulte la sección Limpieza del filtro

de aire previamente en este manual.

Comuníquese con un establecimiento de servicio.

Limpie o reemplace la bujía, según sea necesario. Reajuste

la separación interelectródica de la bujía. Consulte la sección

Reemplazo de la bujía más arriba en este manual.

El motor arranca, marcha

y acelera pero no funciona

a velocidad de marcha en

vacío (ralentí)

El tornillo de marcha lenta

del carburador necesita

ajuste.

Gire a la derecha el tornillo de marcha lenta para aumentar la

velocidad de marcha en vacío (ralentí). Vea la figura 20.

El motor emite demasiado

humo

Hay demasiado aceite en

el cárter.

Vacíe el lubricante y vuelva a llenar con la cantidad correcta

de lubricante para motor 20W50. Consulte Abastecimiento

y verificación de lubricante para motor en la sección

Funcionamiento de este manual.

No se puede tirar de la

cuerda del motor.

Ha entrado aceite en la

cámara de combustión.

Esto generalmente se debe a que la unidad ha estado guardada

durante un tiempo extendido con el motor en posición invertida.

Retire y limpie la bujía. Drene el aceite del orificio de la bujía, luego

vuelva a colocarla.

Compruebe el nivel de lubricante del motor y, de ser necesario,

agregue aceite antes del arranque. Consulte la sección

Abastecimiento y verificación de lubricante para motor en

páginas anteriores de este manual.

16 — Español

SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL CONCESIONARIO DE

SERVICIO AUTORIZADO DE SU PREFERENCIA.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

No avanza el hilo El hilo se pegó a sí mismo.

No hay suficiente hilo en

el carrete.

El hilo se gastó hasta

quedar muy corto.

El hilo está enredado en el

carrete.

La velocidad del motor está

muy lenta.

Reemplace más hilo. Consulte la sección de reabastecimiento

del hilo correspondiente en este manual.

Instale más hilo. Consulte la sección de reabastecimiento del hilo

correspondiente en este manual.

Tire de los hilos a la vez que alternadamente presiona y suelta

el retén del carrete.

Retire el hilo del carrete y vuelva a enrollarlo. Consulte la sección

de reabastecimiento del hilo correspondiente en este manual.

Avance el hilo a la máxima aceleración.

Es difícil girar el retén del

carrete

La rosca del tornillo está

sucia o dañada.

Limpie las roscas y lubríquelas con grasa - si no hay mejoría,

reemplace el retén del carrete.

El pasto se enreda

alrededor del alojamiento

del eje de impulsión y del

cabezal del hilo

Se está cortando la hierba

alta a nivel del suelo.

Se está utilizando la

recortadora con el

anegador parcialmente

abierto.

Corte la hierba alta de arriba hacia abajo para evitar que se

enrede en la unidad.

Accione la recortadora a la máxima aceleración.

17 — Español

GARANTÍA

DECLARACIÓN DE LA GARANTÍA LIMITADA

Techtronic Industries North America, Inc. garantiza al

comprador original al menudeo que este producto de la marca

RYOBI® carece de defectos en los materiales y en la mano de

obra, y acuerda reparar o remplazar, a la sola discreción de

Techtronic Industries North America, Inc., cualquier producto

defectuoso, sin cargo alguno al comprador, dentro de los

siguientes períodos de tiempo a partir de la fecha de compra.

 Tres años si los productos se emplean para uso personal,

familiar o casero;

 30 días si el producto se emplea para cualquier otro

propósito, como el uso comercial o el de alquiler.

Esta garantía se otorga solamente al comprador original al

menudeo, y comienza en la fecha de la compra original al

menudeo.

Cualquier parte de este producto Techtronic Industries

North America, Inc. que, a juicio razonable de la compañía,

tenga defectos en los materiales o en la mano de obra, será

reparado o reemplazado por un centro de servicio autorizado

de herramientas para uso en el exterior de la marca RYOBI®,

sin cargo alguno al comprador por concepto de piezas y mano

de obra (Centro de Servicio Autorizado Ryobi).

El producto, incluida toda pieza defectuosa, debe enviarse a

un centro de servicio autorizado Ryobi dentro del período de

la garantía. El gasto de enviar el producto al centro de servicio

para cualquier trabajo cubierto por la garantía, así como el

gasto de devolverlo al propietario después de la reparación,

correrán por cuenta del propietario. La responsabilidad de

Techtronic Industries North America, Inc. con respecto a

todo reclamo se limita a las reparaciones o remplazo del

producto, y ningún reclamo de incumplimiento de la garantía

será causante de la cancelación o rescisión del contrato de

venta de ninguna herramienta de uso en el exterior de la

marca RYOBI®. En el establecimiento se requerirá el recibo

de compra para respaldar cualquier reclamo al amparo de

la garantía. Todo trabajo cubierto en la garantía debe ser

realizado por un concesionario de servicio autorizado.

Esta garantía se limita a treinta (30) días a partir de la fecha

original de la compra de cualquier herramienta de uso en

el exterior de la marca RYOBI® empleada para propósitos

comerciales o de alquiler, o cualquier otro propósito

generador de ingresos.

Esta garantía no cubre ningún producto que haya sido

sujeto a un uso indebido, maltrato, negligencia o accidente,

o que haya sido utilizado de cualquier forma contraria a las

instrucciones de manejo especificadas en el manual del

operador del producto. Esta garantía no aplica a ningún daño

en el producto que resulte de un mantenimiento indebido

ni a ningún producto que haya sido alterado o modificado.

La garantía no cubre ninguna reparación necesaria por

el uso normal ni por el uso de piezas o accesorios que

sean incompatibles con la herramienta para uso exterior

de la marca RYOBI®, o afecten de forma desfavorable su

funcionamiento, desempeño o durabilidad.

Además, esta garantía no cubre:

A. Afinación – Bujías, carburador, ajustes del carburador,

encendido, filtros

B. Artículos sujetos a desgaste – Perillas de tope, carretes

exteriores, hilos de corte, carretes interiores, poleas

del arrancador, cuerdas del arrancador, correas de

transmisión, aspas, arandelas de fieltro y pasadores de

enganche, hojas de triturar, ventiladores de sopladoras,

tubos de sopladoras y de aspiradoras, sacos y correas

de aspiradoras, barras guía y cadenas de sierras, hojas

Techtronic Industries North America, Inc. se reserva

el derecho a cambiar o mejorar el diseño de cualquier

herramienta para uso en el exterior de la marca RYOBI® sin

asumir ninguna obligación de modificar ningún producto

fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN

LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO

DE GARANTÍA DECLARADA. POR CONSIGUIENTE,

CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO LAS DE

COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO

EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN

TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO

DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE

TRES AÑOS O TREINTA DÍAS. DE CONFORMIDAD CON

ESTA GARANTÍA, LA OBLIGACIÓN DE TECHTRONIC

INDUSTRIES NORTH AMERICA, INC. SE LIMITA ESTRICTA

Y EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO DE

LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC INDUSTRIES

NORTH AMERICA, INC. NO ASUME NINGUNA OTRA

OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A

NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO

PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN

DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE

QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL

CASO DE USTED. TECHTRONIC INDUSTRIES NORTH

AMERICA, INC. NO ASUME NINGUNA RESPONSABILIDAD

POR DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN OTRO

TIPO, COMO EL GASTO DE ENVIAR EL PRODUCTO A UN

CENTRO DE SERVICIO AUTORIZADO RYOBI Y EL GASTO

DE ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO

DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS

O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO

SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN

DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA O

DAÑOS A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA

DE INGRESOS, PÉRDIDA DEL USO DEL PRODUCTO,

PÉRDIDA DE TIEMPO O INCONVENIENTES. EN ALGUNOS

ESTADOS NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN

DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES

POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA

ARRIBA NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos, y

es posible que usted goce de otros derechos, los cuales

pueden variar de estado a estado.

Esta garantía se aplica a todas las herramientas para uso

en el exterior de la marca RYOBI® fabricadas por Techtronic

Industries North America, Inc. y vendidos en Estados Unidos

y Canadá.

Para encontrar el centro de servicio autorizado Ryobi más

cercano a usted, llame al 1-800-860-4050.

990000696

8-6-13 (REV:01)

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model

and serial number from the product data plate.

• MODEL NO. ______________________SERIAL NO. __________________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our Authorized

Service Centers.

• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by call-

ing 1-800-860-4050.

• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-860-4050.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez

obtenir le numéro de série du modèle à partir de la plaque de données du produit.

• NUMÉRO DE MODÈLE ____________NUMÉRO DE SÉRIE ___________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site

www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement

peuvent être obtenues à un de nos centres de service autorisés.

• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.

com ou en téléphonant au 1-800-860-4050.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre

renseignement, veuillez nous téléphoner au 1-800-860-4050.

• PIEZAS DE REPUESTO Y SERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo

y número de serie de la placa de datos del producto.

• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________

• CÓMO OBTENER PIEZAS DE REPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la

dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto

también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red

mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con

nosotros llamando al 1-800-860-4050.

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

30CC 4-CYCLE STRING TRIMMERS

TAILLE-BORDURES À LIGNE 4 TEMPS DE 30 CC /

RECORTADORAS DE HILO DE CUATRO TIEMPOS 30 CC

C430 — RY34427, S430 — RY34447

CALIFORNIA PROPOSITION 65

WARNING:

This product, its exhaust, and other sub-

stances that may become airborne from

its use may contain chemicals, including

lead, known to the State of California

to cause cancer, birth defects, or other

reproductive harm. Wash hands after

handling.

RYOBI is a registered trademark of Ryobi

Limited and is used pursuant to a license

granted by Ryobi Limited.

RYOBI est une marque déposée de RYOBI

Limited et est utilisée en vertu d’une licence

accordée par Ryobi Limited.

RYOBI es una marca registrada de Ryobi

Limited y se utiliza conforme a una licencia

otorgada por Ryobi Limited.

PROPOSITION 65 DE L’ÉTAT

DE CALIFORNIE

AVERTISSEMENT :

Ce produit, les gaz d’échappement qu’il

dégage et les autres substances rejetées

dans l’air suite à son utilisation peuvent

contenir des produits chimiques,

notamment du plomb qui, selon l’État de

la Californie, peuvent causer le cancer,

des anomalies congénitales et d’autres

dommages au système reproducteur.

Bien se laver les mains après toute

manipulation.

CALIFORNIA - PROPUESTA DE

LEY NÚM. 65

ADVERTENCIA:

Este producto, su escape y otras

sustancias que puedan llegar a ser

aerotransportadas por su uso pueden

contener sustancias químicas (incluido

el plomo) reconocidas por el estado de

California como causantes de cáncer,

defectos congénitos y otras afecciones

del aparato reproductor. Lávese las

manos después de utilizar el aparato.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 USA

1-800-860-4050 • www.ryobitools.com

A subsidiary of Techtronic Industries Co., Ltd. • OTC: TTNDY

Ryobi Ry34427 Ry34447 Owner S Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
