OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

3100 PSI PRESSURE WASHER

NETTOYEUR HAUTE PRESSION DE 3 100 PSI

LAVADORA A PRESIÓN DE 3 100 PSI

RY80940

SERIES/SÉRIE/SERIE

NOTICE AVIS AVISO

Do not use E15 or E85 fuel (or fuel

containing greater than 10% ethanol)

in this product. It is a violation of

federal law and will damage the unit and void your warranty.

Ne pas utiliser d’essence E15 ou E85 (ou un carburant

contenant plus de 10 % d’éthanol) dans ce produit. Une

telle utilisation représente une violation de la loi fédérale et

endommagera l’appareil et annulera la garantie.

No utilice combustibles E15 o E85 (ni combustibles que

contengan más de 10 % de etanol) con este producto. Esto

constituye una violación a la ley federal, dañará la unidad

y anulará la garantía.

Ce nettoyeur haute pression a été conçu et fabriqué conformément

aux strictes normes de fiabilité, simplicité d’emploi et sécurité

d’utilisation. Correctement entretenu, il vous donnera des années

de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de

blessures, l’utilisateur doit lire et veiller à bien comprendre le

manuel d’utilisation avant d’utiliser ce produit.

Su lavadora a presión ha sido diseñada y fabricada de conformidad

con las estrictas normas para brindar fiabilidad, facilidad de uso

y seguridad para el operador. Con el debido cuidado, le brindará

muchos años de sólido y eficiente funcionamiento.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer y comprender el manual del operador antes

de usar este producto.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

SAVE THIS MANUAL FOR FUTURE REFERENCE

Your pressure washer has been engineered and manufactured to our high standard for dependability, ease of operation, and

operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

ii

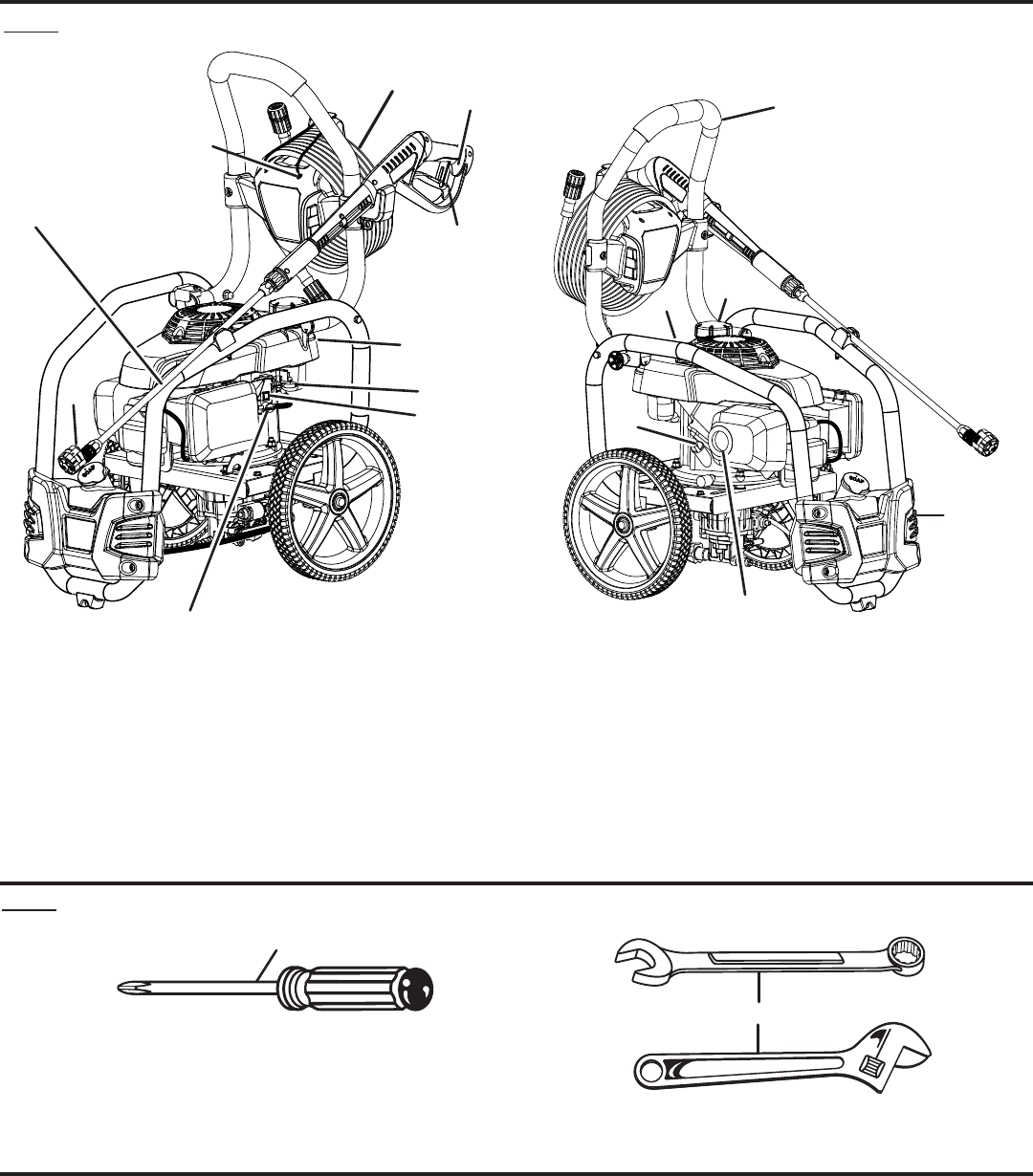

Fig. 2

A - Phillips screwdriver (tournevis phillips, destornillador phillips)

Fig. 1

A - 5-in-1 change over nozzle (buse à permutation 5 en 1, boquilla

intercambiable 5 en 1)

B - Oil cap/dipstick (bouchon / jauge d’huile, tapa del aceite con varilla de

nivel)

C - Detergent tank (réservoir de détergent, tanque de detergente)

D - Spray wand (lance de pulvérisation, tubo rociador)

E - Hose storage (rangement de tuyau, almacenamiento de la manguera)

F - High pressure hose (tuyau haute pression, manguera de alta presión)

G - Handle (poignée, mango)

H - Trigger handle (poignée à gâchette, mango del gatillo)

I - Trigger with lock out (gâchette avec verrou, gatillo con seguro)

J - On/off switch (commutateur marche/arrêt, interruptor de encendido/

apagado)

K - Fuel valve (robinet de carburant, válvula de combustible)

L - Fuel tank (réservoir de carburant, tanque del combustible)

M - Choke lever (levier de volet de départ, palanca del anegador)

N - Fuel cap (bouchon du réservoir, tapa del tanque de combustible)

O - Starter grip and rope (poignée du lanceur avec corde, mango del

arrancador con cuerda)

P - Muffler (silencieux, silenciador)

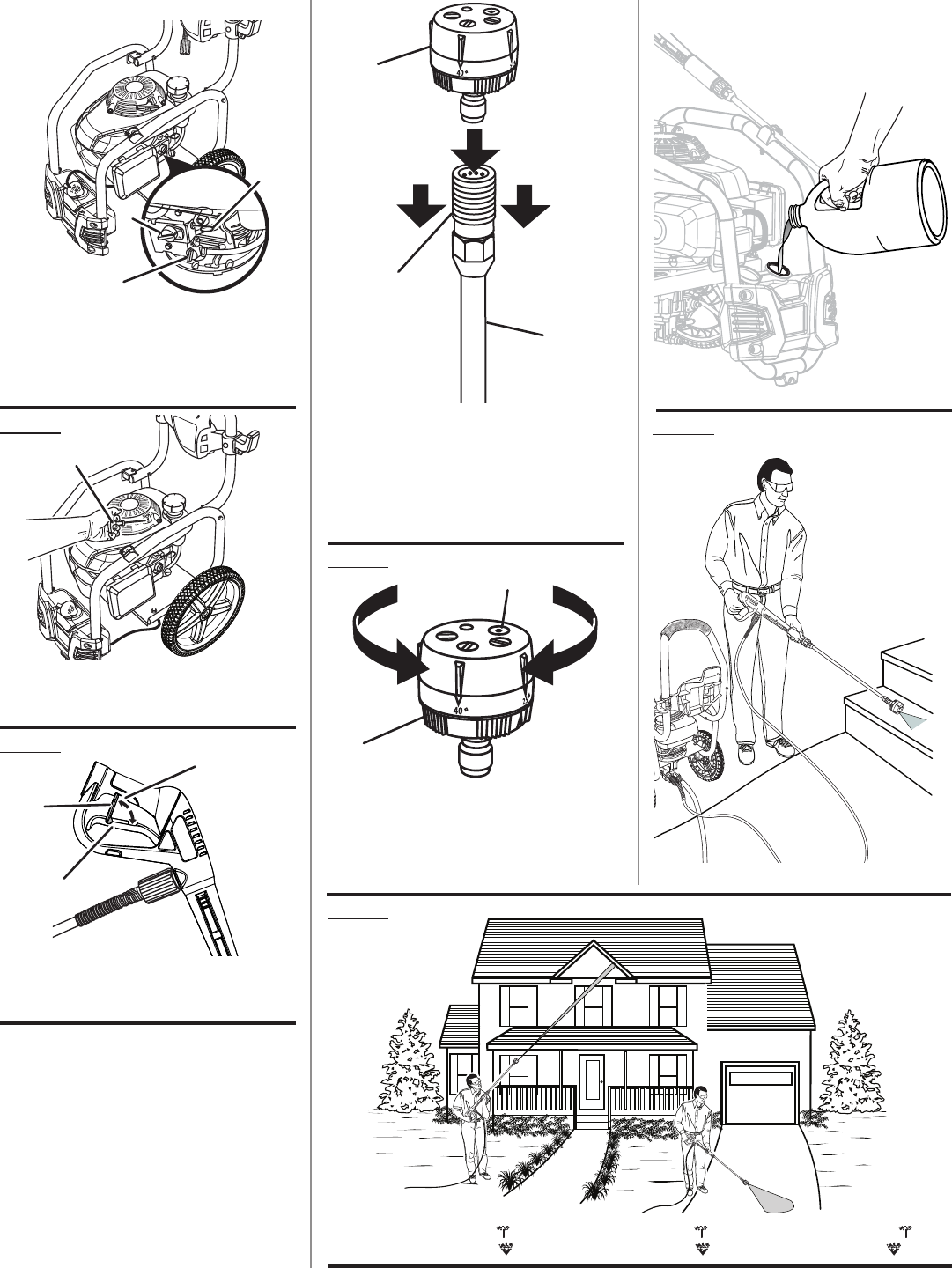

See this fold-out section for all the figures referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.

Vea esta sección de la página desplegable para todas las figuras mencionó en el manual del operador.

B

A

A

C

D

E

F

G

H

I

K

M

J

L

N

O

B - Combination wrench or adjustable wrench (clé mixte ou clé a molette,

llave de combinación o llave ajustable)

P

B

iii

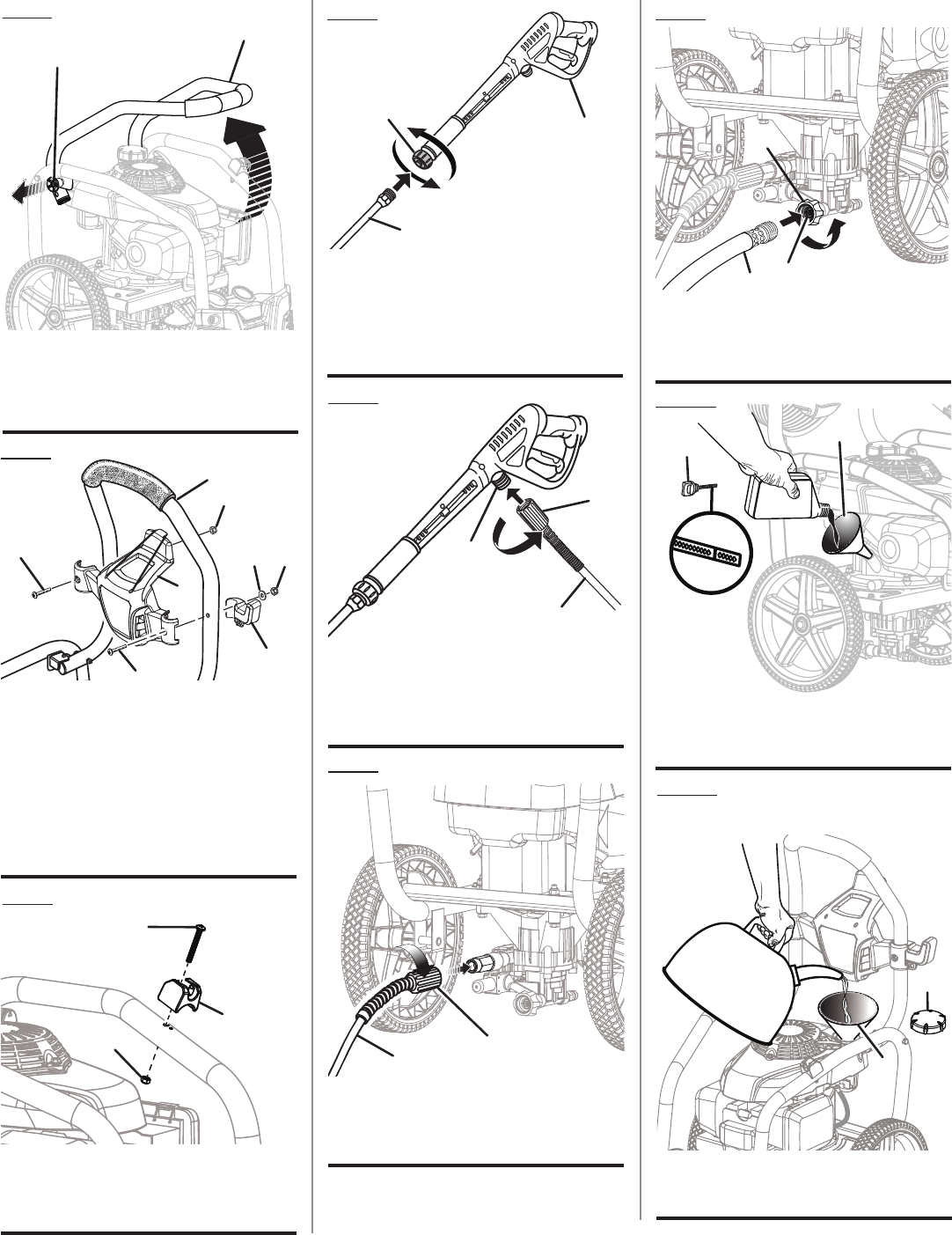

A - Trigger handle (poignée à gâchette, mango

del gatillo)

B - Connector (connecteur, conector)

C - Spray wand (lance de pulvérisation, tubo

rociador)

Fig. 6

A - Collar (collier, casquillo)

B - Inlet coupler (raccord d’entrée, acoplador de

entrada)

C - High pressure hose (tuyau haute pression,

manguera de alta presión)

Fig. 7

A

B

C

A

B

C

Fig. 8

A - High pressure hose (tuyau haute pression,

manguera de alta presión)

B - Collar (collier, casquillo)

AB

Fig. 9

A - Water intake (prise d’eau, entrada de agua)

B - Screen (tamis, cedazo)

C - Garden hose (tuyau d’arrosage, manguera de

jardín)

B

A

C

A - Screw (vis, tornillo)

B - Hose storage (rangement de tuyau,

almacenamiento de la manguera)

C - Handle (poignée, mango)

D - Hex nut (écrou hexagonal, tuerca hexagonal)

E - Trigger handle holder (support de la poignée

à gâchette, almacenamiento de mango del

gatillo)

F - Washer (rondelle, arandela)

SOAP

A

B

C

FD

D

E

Fig. 3

A - Handle release knob (bouton de dégagement

de la poignée, perilla de liberación del

mango)

B - Handle (poignée, mango)

A

B

C

B

Fig. 5

A - Hex nut (écrou hexagonal, tuerca hexagonal)

B - Spray wand holder (support de la lance

d’arrosage, soporte del tubo rociador)

C - Screw (vis, tornillo)

A

Fig. 4

Fig. 10

Fig. 11

A - Oil cap/dipstick (bouchon / jauge d’huile,

tapa del aceite con varilla de nivel)

B - Funnel (entonnoir, embudo)

A - Funnel (entonnoir, embudo)

B - Fuel cap (bouchon de carburant, tapa del

tanque de combustible)

AB

A

B

A

iv

Fig. 14

Fig. 15

A - 5-in-1 change over nozzle (buse à

permutation 5 en 1, boquilla intercambiable

5 en 1)

B - Spray selector (sélecteur de jets , selector de

rociado )

Fig. 17

Fig. 16

Fig. 13

A - Starter grip and rope (poignée du lanceur

avec corde, mango del arrancador con

cuerda)

A - Slot (encoche, ranura)

B - Lock out (verrouillage, seguro)

C - Trigger (gâchette, gatillo)

A - 5-in-1 change over nozzle (buse à

permutation 5 en 1, boquilla intercambiable

5 en 1)

B - Quick-connect collar (collier à ressort,

casquillo de conexión rápida)

C - Spray wand (lance de pulvérisation, tubo

rociador)

A - Long range detergent [ ] (détergent à longue portée [ ], detergente de gran alcance [ ])

B - Short range detergent [ ] (détergent à courte portée [ ], detergente corto alcance [ ])

SOAP

A

A

B

C

A

“CLICK”

DÉCLIC

CLIC

B

C

A

B

Fig. 12

A - On/off switch (commutateur marche / arrêt,

interruptor de encendido/apagado)

B - Choke lever (levier de volet de départ,

palanca del anegador)

C - Fuel valve (robinet de carburant, válvula de

combustible)

A

B

C

Fig. 19

Fig. 18

v

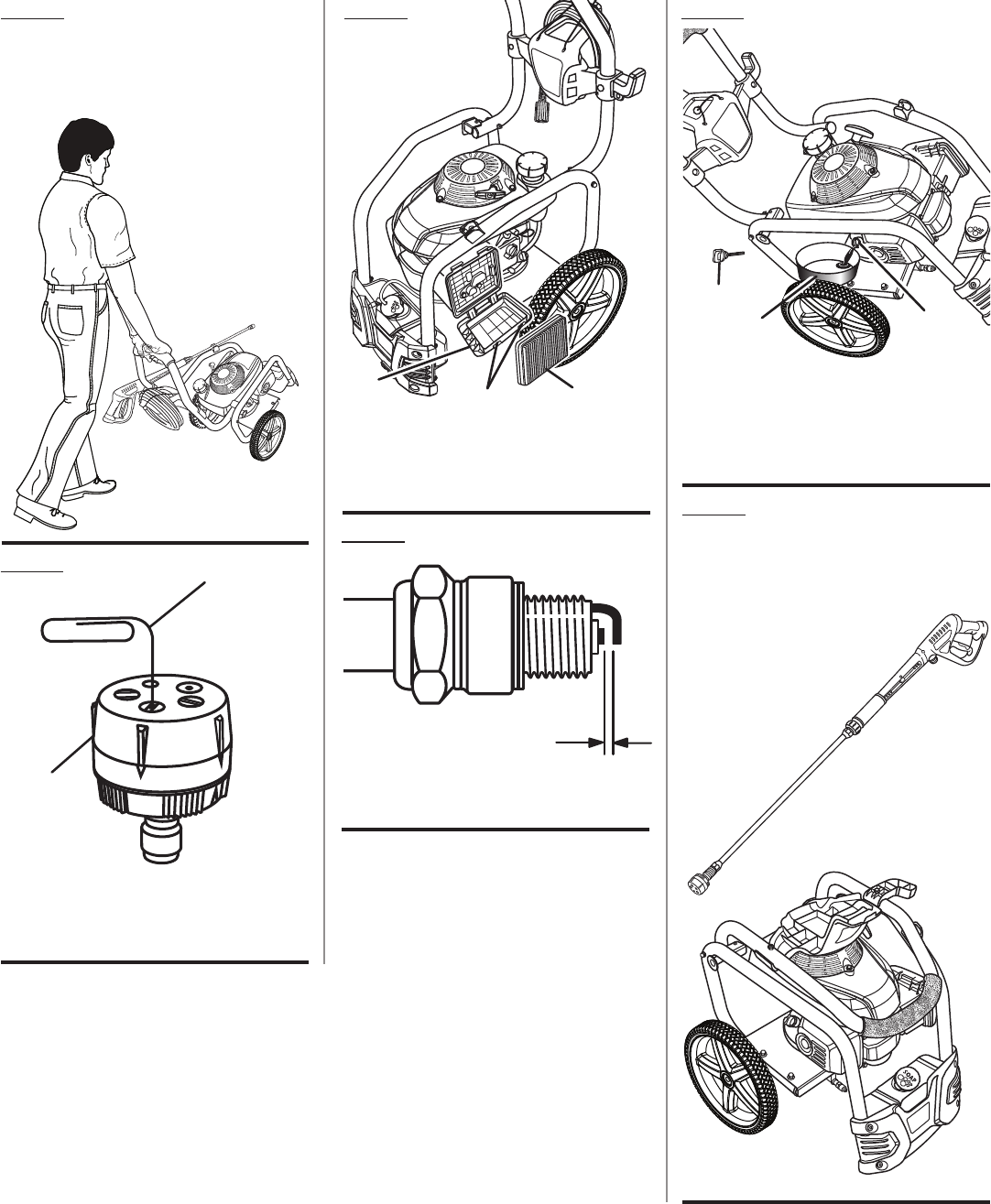

Fig. 21

A - Paper clip (pièces de papier, clips de papel)

B - 5-in-1 change over nozzle (buse à

permutation 5 en 1, boquilla intercambiable

5 en 1)

Fig. 23

A

A - .028 in. - .032 in. (0.7 mm - 0.8 mm)

[0,028 po - 0,032 po (0,7 mm - 0,8 mm)

0,028 pulg. - 0,032 pulg. (0,7 mm - 0,8 mm)]

Fig. 22

A - Air filter cover (couvercle du filtre à air,

tapa del filtro de aire)

B - Air filter (filtre à air, filtro de aire)

C - Tabs (ergots, orejetas)

SOAP

AB

C

A

B

Fig. 24

Fig. 25

TO STORE THE MACHINE

POUR REMISER L’ÉQUIPEMENT

PARA GUARDAR LA MÁQUINA

SOAP

A

B

C

A - Oil cap / dipstick (bouchon/jauge d’huile,

tapa del aceite con varilla de nivel)

B - Oil fill hole (orifice de remplissage d’huile,

agujero de llenado de aceite)

C - Container (récipient, recipiente)

Fig. 20

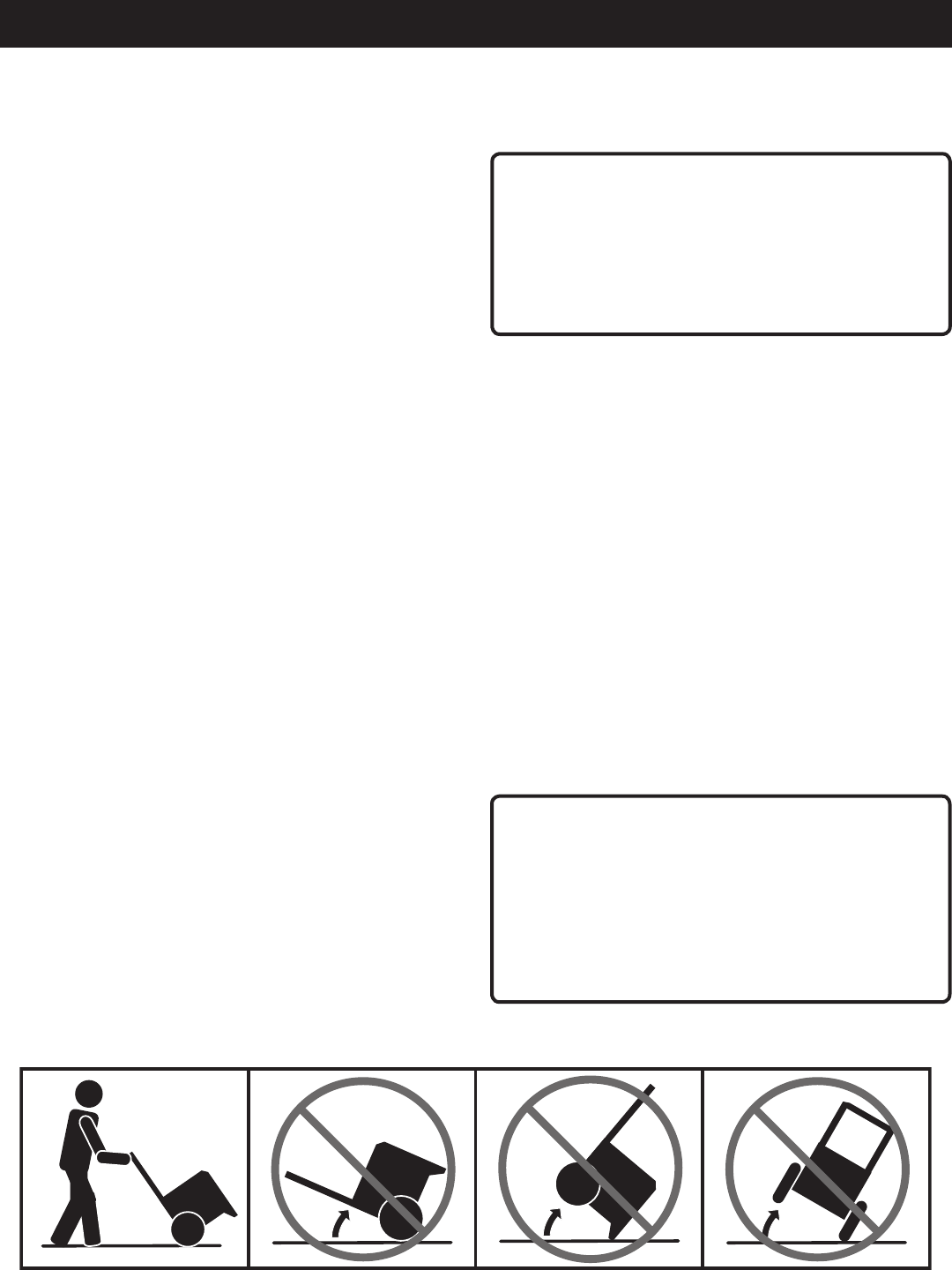

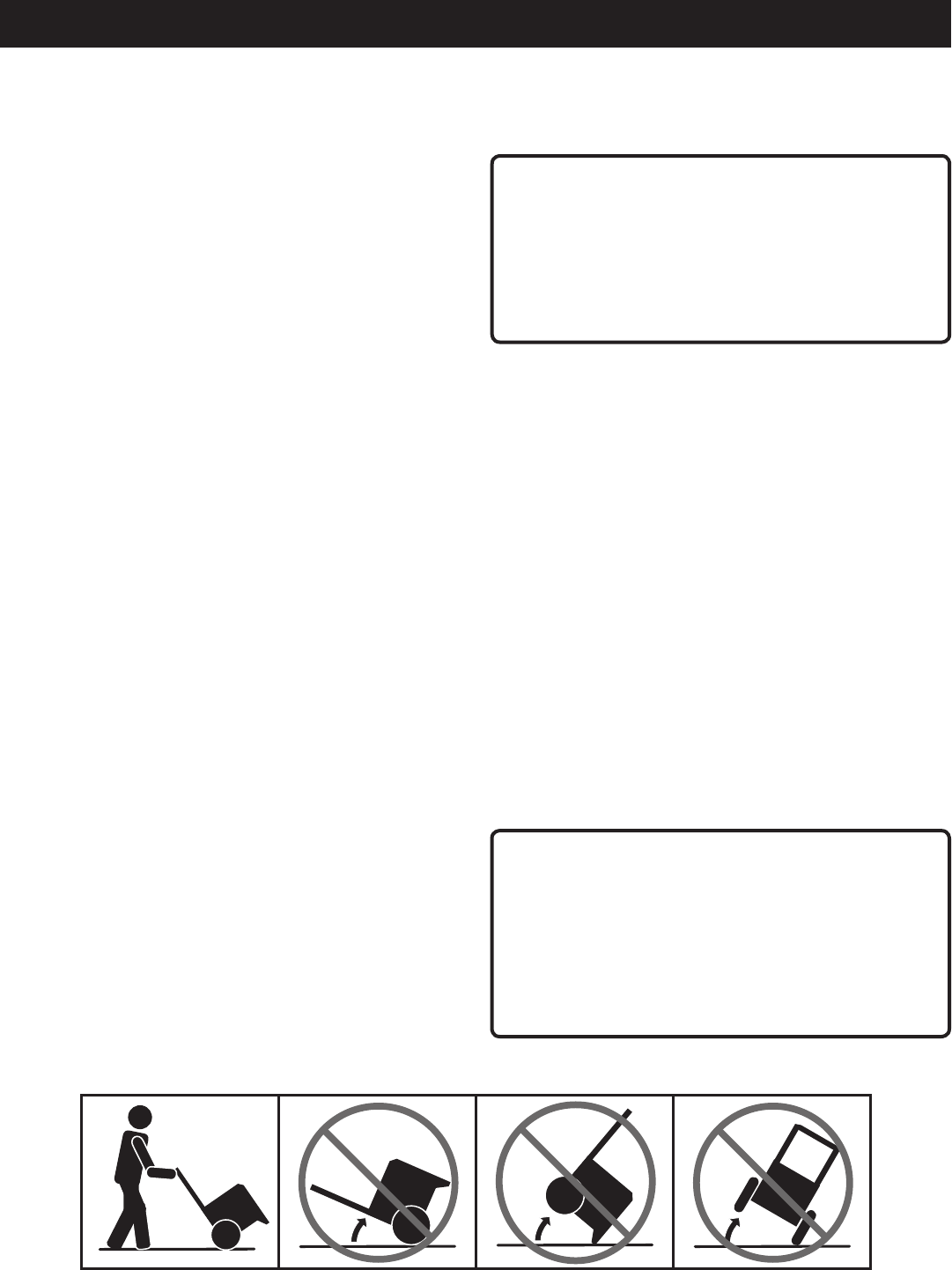

TO MOVE THE PRESSURE WASHER

POUR DÉPLACER L’ÉQUIPEMENT

PARA MOVER LA MÁQUINA

2 — English

TABLE OF CONTENTS

TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO

INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

 Introduction ......................................................................................................................................................................2

Introduction / Introducción

 Important Safety Instructions ........................................................................................................................................... 3

Instructions importantes concernant la sécurité / Instrucciones de seguridad importantes

 Specific Safety Rules ........................................................................................................................................................ 4

Règles de sécurité particulières / Reglas de seguridad específicas

 Symbols ......................................................................................................................................................................... 5-6

Symboles / Símbolos

 Features ............................................................................................................................................................................7

Caractéristiques / Características

 Assembly .......................................................................................................................................................................8-9

Assemblage / Armado

 Operation ................................................................................................................................................................... 10-13

Utilisation / Funcionamiento

 Maintenance ..............................................................................................................................................................14-16

Entretien / Mantenimiento

 Troubleshooting .............................................................................................................................................................. 17

Dépannage / Solución de problemas

 Warranty ......................................................................................................................................................................... 18

Garantie / Garantía

 Parts Ordering and Service ...............................................................................................................................Back Page

Commande de pièces et réparation / Pedidos de piezas y servicio ..................................... Page arrière / Pág. posterior

This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability

have been given top priority in the design of this product making it easy to maintain and operate.

* * *

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la

conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à

utiliser et à entretenir.

* * *

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto

se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

3 — English

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

Read and understand all instructions. Failure to follow all

instructions listed below may result in electric shock, fire

and/or carbon monoxide poisoning which will cause death

or serious personal injury.

READ ALL INSTRUCTIONS

 Know your tool. Read the operator’s manual carefully.

Learn the machine’s applications and limitations as well

as the specific potential hazards related to this tool.

Keep guards in place and in working order. Never operate

the tool with any guard or cover removed. Make sure all

guards are operating properly before each use.

 Remove adjusting keys and wrenches. Form habit of

checking to see that keys and adjusting wrenches are

removed from tool before turning it on.

 To reduce the risk of injury, keep children and visitors

away. All visitors should wear safety glasses and be kept

a safe distance from work area.

Keep the area of operation clear of all persons,

particularly small children, and pets.

Do not start or operate the engine in a confined space,

building, near open windows, or in other unventilated

space where dangerous carbon monoxide fumes can

collect. Carbon monoxide, a colorless, odorless, and

extremely dangerous gas, can cause unconsciousness

or death.

 Use right tool. Don’t force tool or attachment to do a

job it was not designed for. Don’t use it for a purpose not

intended.

 Dress properly. Do not wear loose clothing, gloves,

neckties, or jewelry. They can get caught and draw you

into moving parts. Rubber gloves and nonskid footwear

are recommended when working outdoors. Also wear

protective hair covering to contain long hair.

Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear

protective footwear that will protect your feet and improve

your footing on slippery surfaces.

Exercise caution to avoid slipping or falling.

 Always wear eye protection with side shields marked

to comply with ANSI Z87.1. Following this rule will reduce

the risk of serious personal injury.

 Don’t overreach or stand on unstable support. Keep

proper footing and balance at all times.

 Use only recommended accessories. The use of

improper accessories may cause risk of injury.

 Follow the maintenance instructions specified in this

manual.

 Check damaged parts. Before further use of the

tool, a guard

or other part that is damaged should be carefully checked

to determine that it will operate properly and perform its

intended function. Check for alignment of moving parts,

binding of moving parts, breakage of parts, mounting,

and any other conditions that may affect its operation.

A guard or other part that is damaged must be properly

repaired or replaced by an authorized service center to

avoid risk of personal injury.

 Never leave tool running unattended. Turn power off.

Don’t leave tool until it comes to a complete stop.

Keep the engine free of grass, leaves, or grease to

reduce the chance of a fire hazard.

 Keep the exhaust pipe free of foreign objects.

Follow manufacturer’s recommendations for safe

loading, unloading, transport, and storage of

machine.

 Be thoroughly familiar with controls. Know how to stop

the product and bleed pressure quickly.

 Keep tool dry, clean, and free from lubricant and

grease. Always use a clean cloth when cleaning. Never use

brake fluids, gasoline, petroleum-based products, or any

solvents to clean tool.

 Stay alert and exercise control. Watch what you are

doing and use common sense. Do not operate tool when

you are tired. Do not rush.

Do not operate the product while under the influence

of drugs, alcohol, or any medication.

Check the work area before each use. Remove all

objects such as rocks, broken glass, nails, wire, or string

which can be thrown or become entangled in the

machine.

Do not use tool if switch does not turn it off. Have

defective switches replaced by an authorized service

center.

Before cleaning, repairing, or inspecting, shut off the

engine and make certain all moving parts have stopped.

Disconnect the spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

 Avoid dangerous environment. Don’t use in damp or

wet locations or expose to rain. Keep work area well

lit.

 Never use in an explosive atmosphere. Normal

sparking of the motor could ignite fumes.

Do not operate while smoking or near an open flame.

Do not operate around dry brush, twigs, cloth rags, or

other flammable materials.

 WARNING: Risk of injection or injury – Do not direct

discharge stream at persons.

4 — English

SPECIFIC SAFETY RULES

 Use caution when positioning the pressure washer for

use. Warm air from the engine could cause discolored

spots on grass.

 Never direct a water stream toward people or pets,

or any electrical device.

Before starting any cleaning operation, close doors

and windows. Clear the area to be cleaned of debris,

toys, outdoor furniture, or other objects that could create

a hazard.

Never pick up or carry a machine while the engine is

running.

 Never start the machine if ice has formed in any part

of the equipment.

 Do not use acids, alkalines, solvents, flammable

material, bleaches, or industrial grade solutions

in this product. These products can cause physical

injuries to the operator and irreversible damage to the

machine.

 Always operate the machine on a level surface. If the

engine is on an incline, it could seize due to improper

lubrication (even at the maximum lubricant level).

 WARNING: High pressure jets can be dangerous if

subject to misuse. The jet must not be directed at

persons, animals, electrical devices, or the machine

itself.

Hold the handle and wand securely with both hands.

Expect the trigger handle to move when the trigger is

pulled due to reaction forces. Failure to do so could cause

loss of control and injury to yourself and others.

Never attempt to make any adjustments while the

engine (motor) is running (except where specifically

recommended by the manufacturer).

 Protective covers must always cover rotating parts

when the engine is running.

Keep cooling air intake (recoil starter area) and muffler

side of the engine at least 3 feet away from buildings,

obstructions, and other combustible objects.

Keep the engine away from flammables and other

hazardous materials.

Keep away from hot parts. The muffler and other engine

parts become very hot; use caution.

Do not touch the spark plug and ignition cable when

starting and operating the engine.

 Check fuel hoses and joints for looseness and fuel

leakage before each use.

 Check bolts and nuts for looseness before each use.

A loose bolt or nut may cause serious engine problems.

Always refuel outdoors. Never refuel indoors or in a

poorly ventilated area.

Never store the machine with fuel in the fuel tank

inside a building where ignition sources are present,

such as hot water and space heaters, clothes dryers,

and the like.

If the fuel tank has to be drained, do this outdoors.

To reduce the risk of fire and burn injury, handle fuel

with care. It is highly flammable.

Do not smoke while handling fuel.

Add fuel before starting the engine. Never remove the

cap of the fuel tank or add fuel while the engine is running

or when the engine is hot.

Loosen fuel cap slowly to release pressure and to keep

fuel from escaping around the cap.

Replace all fuel tank and container caps securely.

Wipe spilled fuel from the unit. Move 30 feet away from

refueling site before starting engine.

If fuel is spilled, do not attempt to start the engine but

move the machine away from the area of spillage and

avoid creating any source of ignition until fuel vapors

have dissipated.

Never attempt to burn off spilled fuel under any

circumstances.

Before storing, allow the engine to cool and drain fuel

from the unit.

Store fuel in a cool, well-ventilated area, safely away

from spark and/or flame-producing equipment.

Store fuel in containers specifically designed for this

purpose.

Empty fuel tank and restrain the unit from moving

before transporting in a vehicle.

When servicing use only identical replacement parts.

Use of any other parts may create a hazard or cause

product damage.

ONLY use cold water.

Make sure minimum clearance of 3 feet is maintained

from combustible materials.

Never spray close to the surface to be cleaned as you

can damage the surface.

After stopping the engine, always pull the trigger on

the trigger handle to relieve stored pressure in the high

pressure hose. Failure to do so could result in serious

personal injury.

For outdoor use only.

Ensure the high pressure hose is properly connected

before using the product.

Save these instructions. Refer to them frequently and

use them to instruct other users. If you loan someone this

tool, loan them these instructions also.

5 — English

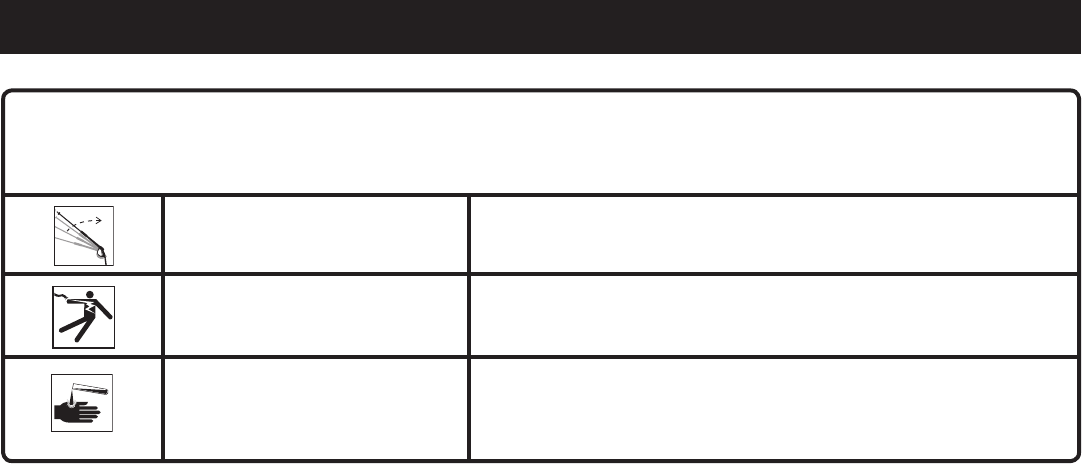

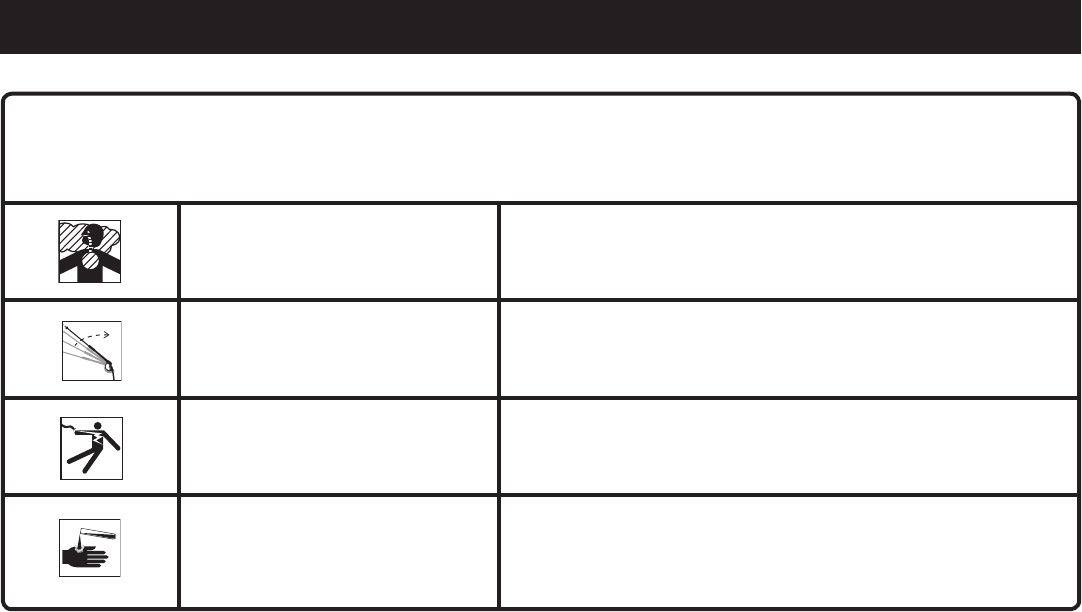

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning for safe

operation of this product.

SYMBOL NAME EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual To reduce the risk of injury, user must read and understand

operator’s manual before using this product.

Eye Protection Always wear eye protection with side shields marked to comply

with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

Hot Surface To reduce the risk of injury or damage, avoid contact with any

hot surface.

Risk of Injections

To reduce the risk of injection or injury, never direct a water

stream towards people or pets or place any body part in the

stream. Leaking hoses and fittings are also capable of causing

injection injury. Do not hold hoses or fittings.

Risk of Explosion Fuel and its vapors are explosive and can cause severe burns

or death.

Risk of Fire Fuel and its vapors are extremely flammable and explosive. Fire

can cause severe burns or death.

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result

in death or serious injury.

WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result

in death or serious injury.

CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in

minor or moderate injury.

NOTICE: (Without Safety Alert Symbol) Indicates important information not related to an

injury hazard, such as a situation that may result in property damage.

6 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning for safe

operation of this product.

SYMBOL NAME EXPLANATION

Toxic Fumes

Gas products emit carbon monoxide, an odorless, colorless,

poison gas. Breathing carbon monoxide can cause nausea,

fainting, or death.

Kickback To reduce the risk of injury from kickback, hold the spray wand

securely with both hands when the machine is on.

Electric Shock Failure to use in dry conditions and to observe safe practices

can result in electric shock.

Chemical Burns

To reduce the risk of injury or damage, DO NOT USE ACIDS,

ALKALINES, BLEACHES, SOLVENTS, FLAMMABLE MATERIAL,

OR INDUSTRIAL GRADE SOLUTIONS in this product.

7 — English

FEATURES

PRODUCT SPECIFICATIONS

Fuel Tank Capacity ..................................................................................................................................................... 0.96 gal

Honda GCV190 engine..................................................................................................................................................187cc

Maximum Pounds Per Square Inch Pressure* .........................................................................................................3,100 psi

Maximum Gallons Per Minute* ...................................................................................................................................2.5 gpm

Maximum Inlet Water Temperature ................................................................................................................................104˚F

*Max. rating determined by PWMA Standard 101

KNOW YOUR PRESSURE WASHER

See Figure 1.

The safe use of this product requires an understanding of

the information on the tool and in this operator’s manual as

well as a knowledge of the project you are attempting. Before

use of this product, familiarize yourself with all operating

features and safety rules.

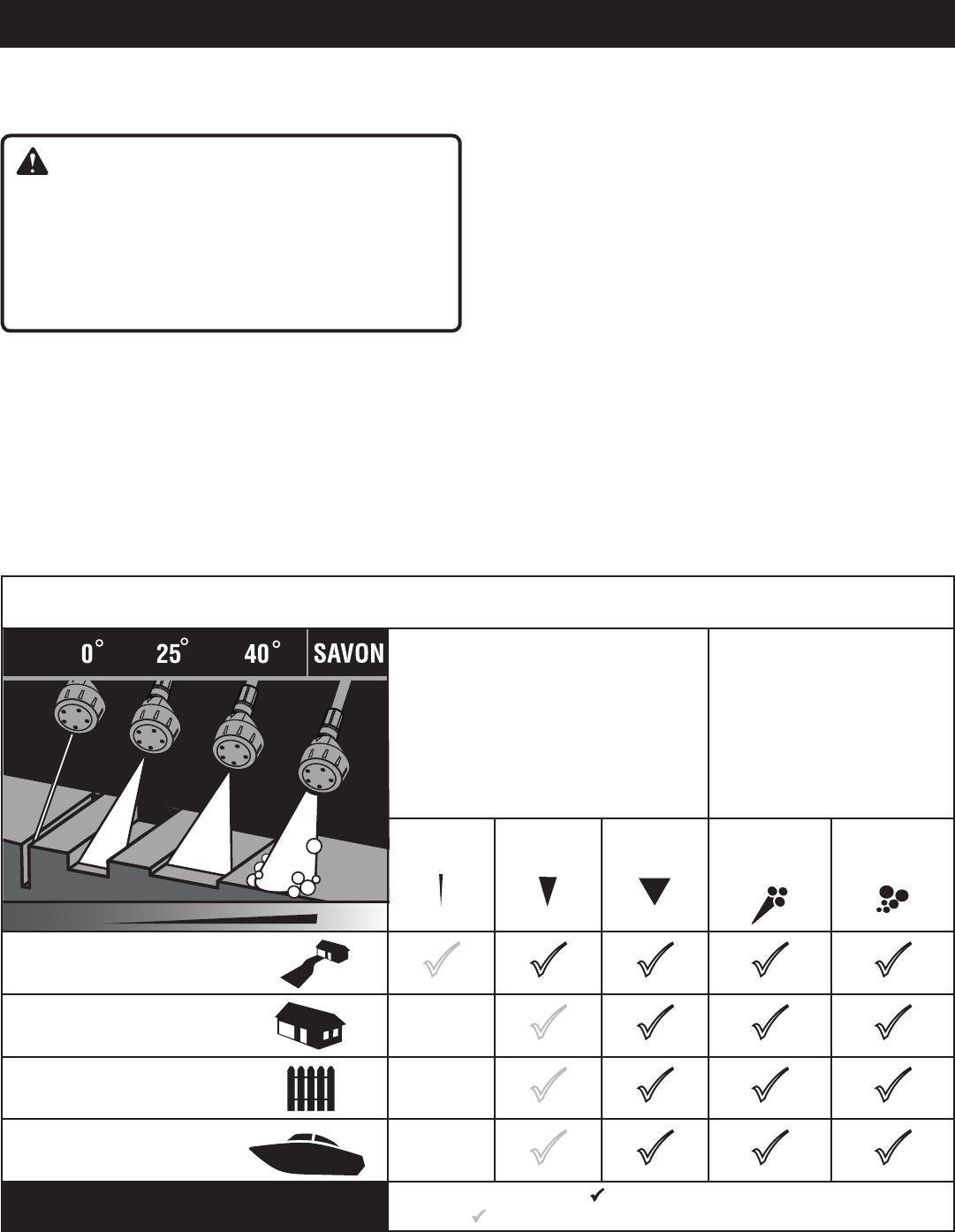

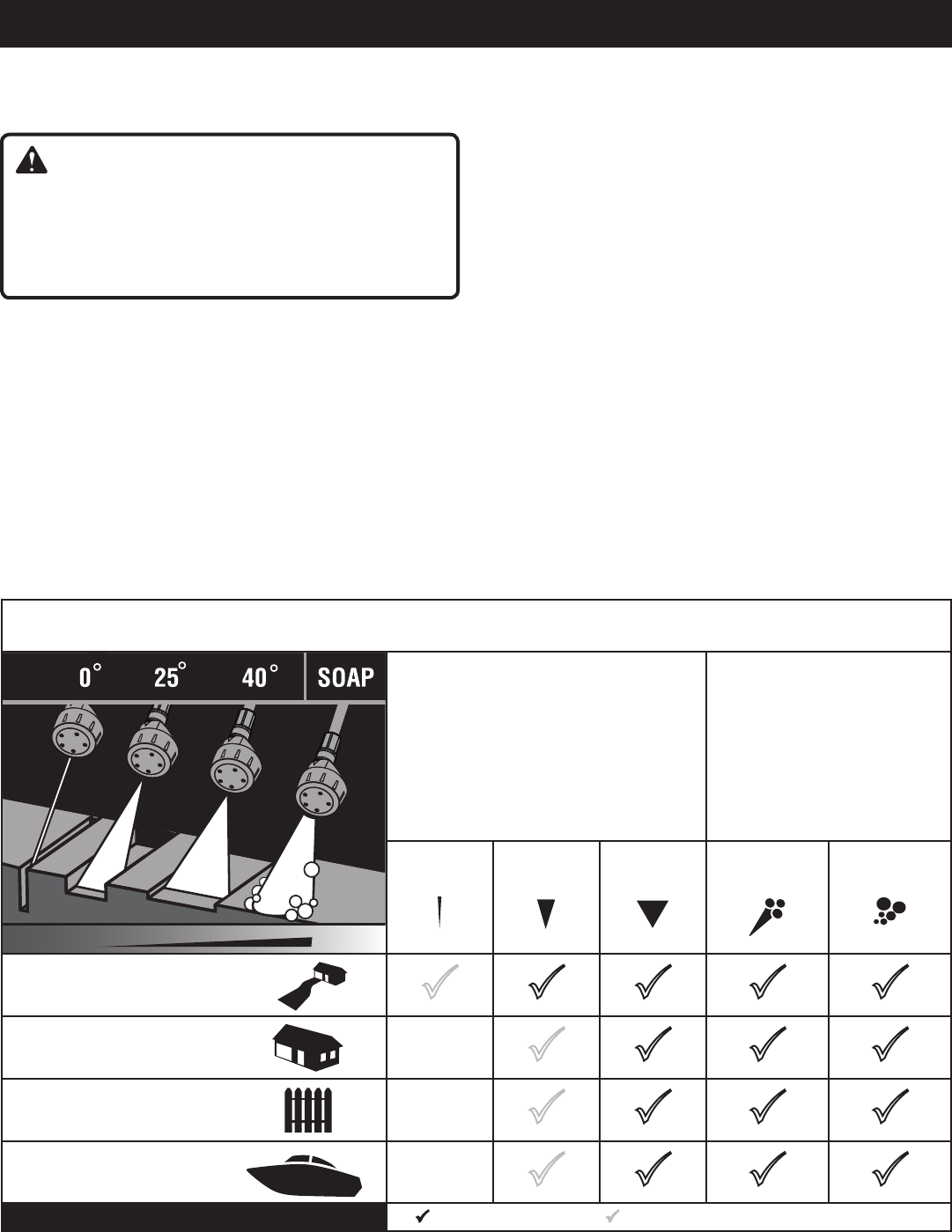

5-IN-1 CHANGE OVER NOZZLE

The 5-in-1 Change Over Nozzle makes it easy to change

spray patterns.

AUTOMATIC DETERGENT INJECTION SYSTEM

Pour pressure washer detergent into the detergent tank to

apply detergent quickly and easily to your cleaning project.

Use of the soap nozzle will activate the detergent injector

at a 20:1 dilution ratio.

FUEL TANK

This fuel tank has a maximum capacity of 0.96 gal. Use

unleaded automotive gasoline in the engine.

HONDA GCV190 ENGINE

This Honda engine enables the pressure washer to achieve

3,100 psi (pounds per square inch) at a rate of 2.5 gpm

(gallons per minute). Please read the engine manual included

with this product.

HOSE STORAGE

Once the high pressure hose is rolled, hang it on the back

of the machine using the stretch strap to secure in place.

IDLE DOWN

The engine idle speed is automatically reduced when the

trigger is released. This feature increases fuel efficiency,

reduces the noise level, and decreases wear and tear over

the life of the pressure washer.

ON/OFF SWITCH

The on/off switch is used in combination with the starter

grip and rope to start the engine. It is also used to turn the

engine off.

STARTER GRIP AND ROPE

The starter grip and rope is pulled to start the machine.

THERMAL RELIEF VALVE

This pump feature will prevent water temperatures from

reaching harmful levels by releasing a small amount of

water. Once the water has drained, the thermal relief valve

will reset itself.

TRIGGER HANDLE

The trigger handle has a gripping surface that provides

added control of the spray wand and helps reduce fatigue.

TRIGGER WITH LOCK OUT

Pulling the trigger releases a stream of water for high

pressure cleaning. The lock out provides protection against

unauthorized use.

8 — English

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list

are included.

NOTE: This tool is heavy. To avoid back injury, lift with

your legs, not your back, and get help when needed.

WARNING:

Do not use this product if any parts on the Packing List

are already assembled to your product when you unpack

it. Parts on this list are not assembled to the product by

the manufacturer and require customer installation. Use

of a product that may have been improperly assembled

could result in serious personal injury.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have carefully

inspected and satisfactorily operated the tool.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Pressure Washer

25 ft. High Pressure Hose

Trigger Handle Holder

Spray Wand Holder

Screw (3)

Nut (3)

Trigger Handle

Spray Wand

5-in-1 Change-Over Nozzle

Washer

4-Cycle Engine Lubricant (SAE 30 or SAE 10W30)

Disposable Funnel

High Pressure Hose Storage

Operator’s Manual

WARNING:

If any parts are damaged or missing do not operate this

product until the parts are replaced. Use of this product

with damaged or missing parts could result in serious

personal injury.

WARNING:

Do not attempt to modify this product or create

accessories not recommended for use with this product.

Any such alteration or modification is misuse and could

result in a hazardous condition leading to possible serious

personal injury.

WARNING:

To prevent accidental starting that could cause serious

personal injury, always disconnect the engine spark plug

wire from the spark plug when assembling parts.

TOOLS NEEDED

See Figure 2.

The following tools (not included or drawn to scale) are

needed for assembly:

 Combination Wrench or Adjustable Wrench

 Phillips Screwdriver

RAISING AND LOWERING THE HANDLE

See Figure 3.

 To raise the handle: pull the handle up until the handle

release knob snaps through the locking hole to secure

the handle in place.

 To lower the handle: pull the handle release knob out then

lower the handle to the position shown in figure 3.

INSTALLING TRIGGER HANDLE HOLDER,

SPRAY WAND HOLDER, AND HOSE STORAGE

See Figure 4 - 5.

 Raise handle as described in the Raising and Lowering

Handle section.

 Place hose storage onto the handle as shown.

 Align the holes in the hose storage with the holes in the

handle.

 Insert screw through the holes in the left side of the handle

and hose storage.

 Place hex nut onto screw and tighten securely.

 Place the trigger handle holder onto the handle as shown.

 Align the holes in the trigger handle holder with the holes

in the hose storage and the handle.

 Insert screw through the holes in handle, hose storage,

and trigger handle holder.

 Slide washer onto screw. Then, place nut onto screw and

tighten securely.

 Place spray wand holder onto pressure washer frame.

 Align the holes in the spray wand holder with the holes

in the pressure washer frame.

 Insert screw through the holes in the spray wand holder

and the pressure washer frame.

 Place nut onto screw and tighten securely.

ASSEMBLING THE TRIGGER HANDLE

See Figure 6.

 Place the threaded end of the spray wand in the connector

on the end of the trigger handle.

 Turn the connector clockwise until it stops. This secures

the spray wand in place.

9 — English

ASSEMBLY

CONNECTING HIGH PRESSURE HOSE TO

TRIGGER HANDLE

See Figure 7.

 Screw the collar on the high pressure hose into the trigger

handle inlet coupler by turning the hose collar clockwise.

Tighten securely.

NOTE: Be careful to avoid cross-threading, which can

cause the trigger handle to leak during use.

 Pull on the hose to be certain it is properly secured.

CONNECTING THE HIGH PRESSURE HOSE TO

THE PUMP

See Figure 8.

 Completely uncoil and straighten the high pressure hose

to prevent kinks.

NOTE: See Using the High Pressure Hose in Operation

for more information about using the high pressure hose.

 Align the collar on the threaded nipple on the pump.

 Insert the nozzle on the end of the high pressure hose

collar into the threaded nipple.

 Turn the collar clockwise to tighten the hose securely to

the pump.

NOTE: Be careful to avoid cross-threading, which can

cause the hose to leak during use.

 Pull on the hose to be certain it is properly secured.

CONNECTING THE GARDEN HOSE TO THE

PRESSURE WASHER

See Figure 9.

NOTICE:

Always observe all local regulations when connnecting

hoses to the water main. Some areas have restrictions

against connecting directly to public drinking water

supply to prevent the feedback of chemicals into the

drinking water supply. Direct connection through a

receiver tank or backflow preventer is usually permitted.

The water supply must come from a water main. NEVER use

hot water or water from pools, lakes, etc. Before connecting

the garden hose to the pressure washer:

 Run water through the hose for 30 seconds to clean any

debris from the hose.

 Inspect the screen in the water intake.

 If the screen is damaged, do not use the machine until

the screen has been replaced.

 If the screen is dirty, clean it before connecting the garden

hose to the machine.

To connect the garden hose to the machine:

 Completely uncoil the garden hose or remove completely

from reel to prevent kinks.

NOTE: There must be a minimum of 10 feet of unrestricted

hose between the pressure washer intake and the hose

faucet or shut off valve (such as a “Y” shut off connector).

 With the hose faucet turned completely off, attach the

end of the garden hose to the water intake. Tighten by

hand.

NOTICE:

Do not run the pressure washer pump without water

supply connected and turned on, as this may damage the

high pressure seals and decrease pump life. Completely

unwind the hose from its reel or coil and make sure the

hose is not being restricted by tires, rocks, or any other

objects that may lessen or prevent water flow to the

pressure washer.

DO NOT OVERTILT THE UNIT!

10 — English

OPERATION

WARNING:

Do not allow familiarity with this product to make you

careless. Remember that a careless fraction of a second is

sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to

comply with ANSI Z87.1. Failure to do so could result in

objects being thrown into your eyes resulting in possible

serious injury.

WARNING:

Do not use any attachments or accessories not

recommended by the manufacturer of this product. The use of

attachments or accessories not recommended can result

in serious personal injury.

WARNING:

Never direct a water stream toward people or pets, or

any electrical device. Failure to heed this warning could

result in serious injury.

NOTICE:

This product is not equipped with a spark arrestor and

cannot be used on U.S. forest lands; in addition, product

users must comply with Federal, State, and local fire pre-

vention regulations. Check with appropriate authorities.

Refer to accompanying engine manual for maintenance

and replacement parts.

APPLICATIONS

You may use this tool around the house for cleaning most

small to large horizontal or vertical exterior surfaces, smaller

exterior objects and structures, and outdoor equipment and

tools.* You can:

Clean or remove mold and mildew from weathered decks,

driveways, patios, walkways, sidewalks, etc.

Remove dirt from various exterior vertical surfaces such

as house exteriors, siding, fences, brick, concrete or stone

walls, etc.

Wash boats, outdoor furniture, powered or non-powered

garden equipment, gutters, window screens, grills,

playground equipment, etc.

*Always test in an inconspicuous area first.

ADDING/CHECKING ENGINE LUBRICANT

See Figure 10.

NOTE: This machine has been shipped with approximately

2 oz. of lubricant in the engine from testing. You must add

lubricant to the engine before starting it the first time.

NOTICE:

Any attempt to start the engine without adding lubricant

will result in engine failure.

To add engine lubricant:

 Place pressure washer on a flat, level surface. Do not tilt.

 Unscrew the oil cap / dipstick by turning counter-

clockwise.

 Using 4-stroke engine lubricant (SAE 30 or SAE 10W30),

add engine lubricant until the fluid level rises to the upper

portion of the hatched area on the dipstick (12 oz., 4-cycle

engine lubricant provided). Do not overfill.

 Replace the oil cap / dipstick and securely tighten.

To check the engine lubricant level:

Place pressure washer on a flat, level surface. Do not tilt.

Unscrew the oil cap/dipstick by turning counterclockwise.

Wipe dipstick clean and re-seat in hole; do not rethread.

Remove dipstick again and check lubricant level. Lubricant

level should fall within the hatched area on the dipstick.

If level is low, add engine lubricant until the fluid level rises

to the upper portion of the hatched area on the dipstick.

Replace and secure the oil cap/dipstick.

NOTICE:

Any attempt to start the engine without adding lubricant

will result in engine failure.

OXYGENATED FUELS

NOTICE:

Do not use E15 or E85 fuel (or fuel containing greater

than 10% ethanol) in this product. It is a violation of

federal law and will damage the unit and void your

warranty.

Fuel system damage or performance problems resulting

from the use of an oxygenated fuel containing more than

the percentage of oxygenates stated below are not covered

under warranty.

Ethanol. Gasoline containing up to 10% ethanol by volume

(commonly referred to as E10) is acceptable. E15 and E85

are not.

11 — English

OPERATION

ADDING GASOLINE TO THE FUEL TANK

See Figure 11.

WARNING:

Gasoline and its vapors are highly flammable and

explosive. To prevent serious personal injury and property

damage, handle gasoline with care. Keep away from

ignition sources, handle outdoors only, do not smoke

while adding fuel, and wipe up spills immediately.

When adding gas to the pressure washer, make sure the unit

is sitting on a flat, level surface. If the engine is hot, let the

pressure washer cool before adding gas. ALWAYS fill the

fuel tank outdoors with the machine turned off.

NOTE: This is a 4-cycle engine. DO NOT mix fuel and

lubricant together.

 Mix fuel stabilizer with gasoline according to fuel stabilizer

manufacturer’s directions.

 Before removing the fuel cap, clean the area around it.

Remove the fuel cap.

 Insert a clean funnel into the fuel tank then slowly

pour gasoline into the tank. Fill tank to approximately

1-1/2 in. below the top of the tank neck (this allows for

fuel expansion).

 Replace fuel cap and tighten until the cap “clicks”.

 Clean up any spills before starting the engine.

STARTING AND STOPPING THE PRESSURE

WASHER

See Figures 12 - 13.

NOTICE:

Do not run the pressure washer pump without water

supply connected and turned on, as this may damage the

high pressure seals and decrease pump life. Completely

unwind the hose from its reel or coil and make sure the

hose is not being restricted by tires, rocks, or any other

objects that may lessen or prevent water flow to the

pressure washer.

Before starting the engine:

Connect all hoses.

NOTE: Make sure the pressure washer’s water intake

screen is in place and unclogged before connecting

garden hose.

Check all fluids (lubricant and gas).

Turn on the garden hose then squeeze the trigger to

relieve air pressure; hold the trigger until a steady stream

of water appears.

NOTE: Make sure the faucet is turned on fully and that

there are no kinks or leaks in the hose.

To start the engine:

Turn the fuel valve to the ON position.

 Pull choke out to the START position.

NOTE: If restarting after a brief stop (i.e., after refueling

or moving), leave the choke lever in the RUN position.

Put the on/off switch in the ON position.

Grasp the starter grip and rope and pull slowly until

resistance is felt. Give the starter grip and rope a short,

brisk pull to start the engine.

NOTE: Do not allow the starter grip and rope to snap

back after starting; return it gently to its original place.

Let engine run for several seconds, then push choke in

to the RUN position.

To stop the engine:

Put the on/off switch in the OFF position.

Turn the fuel valve to the OFF position.

Shut off the water supply and pull trigger to release water

pressure.

WARNING:

While operating and storing, keep at least 3 feet of

clearance on all sides of this product, including overhead.

Allow a minimum of 30 minutes of “cool down” time

before storage. Keep all body parts, clothing, combustible

materials, and hoses away from the muffler. Heat created

by muffler and exhaust gases could be hot enough to

cause serious burns, ignite combustible objects, and/

or damage high pressure hoses that can result in an

injection injury.

USING THE SPRAY WAND TRIGGER

See Figure 14.

For greater control and safety, keep both hands on the trigger

handle at all times.

 Pull back and hold the trigger to operate the pressure

washer.

 Release the trigger to stop the flow of water through the

nozzle.

To engage the lock out:

 Push up on the lock out until it clicks into the slot.

To disengage the lock out:

 Push the lock out down and into its original position.

To use the spray wand, start with the nozzle 1-2 ft. away

from the cleaning surface. Carefully approach the surface

just until the desired level of cleaning is achieved. If the spray

is too close it can damage the cleaning surface.

12 — English

OPERATION

INSTALLING/REMOVING NOZZLE

See Figure 15.

WARNING:

NEVER change nozzles without locking the lock out on

the trigger handle and NEVER point the wand at your

face or at others. The quick-connect feature contains

small springs that could eject the nozzle with some force.

Failure to heed this warning could cause personal injury.

To connect the nozzle to the trigger handle:

 Turn off the pressure washer and shut off the water supply.

Pull trigger to release water pressure.

 Engage the lock out on the trigger handle by pushing up

on the lock out until it clicks into the slot.

 Push the nozzle into the quick-connect collar until it clicks

in place and is secured properly.

To disconnect the nozzle from the trigger handle once

the cleaning job is complete:

Turn off the pressure washer and shut off the water

supply. Pull trigger to release water pressure.

 Engage the lock out on the trigger handle by pushing up

on the lock out until it clicks into the slot.

 Remove the nozzle by placing hand over nozzle then

pulling back the quick-connect collar.

USING THE 5-IN-1 CHANGE OVER NOZZLE

See Figure 16.

There are five spray pattern settings located on the 5-in-1

Change Over Nozzle. To select a spray pattern, rotate the

spray selector to the desired setting. Refer to the Nozzle

Selection Guide for more information about which setting

to choose.

USING THE HIGH PRESSURE HOSE

The high pressure hose features an outer covering that

provides strength to the hose. If the outer covering becomes

damaged, the hose must be replaced immediately. Do

not use a high pressure hose if the outer covering is

damaged.

To prevent damage to the outer covering:

 Inspect the hose before every use.

 Fully unwrap and straighten hose before use.

ABRASIVE GENTLE

NOZZLE SELECTION GUIDE

HIGH PRESSURE

(NO SOAP WHEN USING THESE NOZZLES)

LOW PRESSURE

(FOR SOAP OR

GENTLE RINSE)

0º 25º 40º Long Range Short Range

Concrete, Brick, Masonry    

Siding, Gutters, House   

Fencing, Deck, Patio   

Lawn Equipment, Boat, RV   

 Recommended Nozzle  Use With Caution for Certain Applications

13 — English

OPERATION

 Do not allow the high pressure hose to be kinked.

 Keep hose away from hot surfaces and sharp edges.

 Do not pull unit by high pressure hose.

 Do not allow hose to be crushed or wrapped around

objects.

WASHING WITH DETERGENT

See Figures 17 - 19.

As sold, this unit is designed for use with “downstream”

pressure washer detergents. To convert for use with

“upstream” detergents, contact an authorized customer

service center for more information.

USE ONLY DETERGENTS DESIGNED FOR PRESSURE

WASHERS; Do not use household detergents, acids,

alkalines, bleaches, solvents, flammable material, or

industrial grade solutions, which can damage the pump.

Many detergents may require mixing prior to use. Prepare

cleaning solution as instructed on the solution bottle. Always

test in an inconspicuous area before beginning.

 Remove the cap from the detergent tank and pour pressure

washer detergent in the tank. Replace cap on tank.

NOTE: The machine setting of this unit is 20:1, which

usually allows the use of 1 gallon pressure washer

detergent without further dilution. Check your detergent

instructions to be sure additional dilution is not necessary.

 Install 5-in-1 Change Over Nozzle (if necessary). Rotate

the spray selector on the nozzle to either the blue short

range detergent ( ) or blue long range detergent ( )

setting.

Squeeze the trigger and wait approximately 5 seconds

for the detergent to appear.

Spray the detergent on a dry surface using long, even,

overlapping strokes. To prevent streaking, do not allow

detergent to dry on the surface.

For long range detergent application:

With the nozzle installed on the spray wand and the engine

shut off, rotate the spray selector to the long range detergent

[ ] setting.

For short range detergent application:

With the nozzle installed on the spray wand and the engine

shut off, rotate the spray selector to the short range detergent

[ ] setting.

Before shutting off the engine:

 Fill the detergent tank with clean water.

 Spray the clear water through the spray wand until the

tank is empty.

 If any soap remains in the spray, repeat with a second

tank of clean water.

 Shut off the engine.

NOTE: Shutting OFF ( O ) the engine WILL NOT relieve

pressure in the system. Pull trigger to release water

pressure.

RINSING WITH THE PRESSURE WASHER

Turn off the pressure washer and shut off the water supply.

Pull trigger to release water pressure.

 Engage the lock out on the trigger handle by pushing up

on the lock out until it clicks into the slot.

 Select the right nozzle setting for the job. See the chart

on the previous page for selecting the appropriate nozzle

setting.

 When using these settings, test a small area first to avoid

surface damage.

 Start at the top of the area to be rinsed and work down,

overlapping the strokes.

MOVING THE PRESSURE WASHER

See Figure 20.

NOTE: Never lift or carry this product using the handle and

never place the unit in any position other than upright on

its wheels.

 Turn the pressure washer off and ensure the fuel valve is

closed.

 Pull the handle up until the handle release knob snaps into

the locking position (if not already up and locked). Ensure

the lock is secured in the frame hole before moving.

 Tilt the machine toward you slightly until it balances on

the wheels then roll the machine to the desired position.

Do not tilt forward or sideways when moving.

 DO NOT attempt to move the unit by pulling on any of

the hoses.

HIGH ALTITUDE OPERATION

Specific modifications are needed for high-altitude operation.

Please contact your authorized service center for important

information regarding these modifications. Operating this

engine without the proper altitude modification may increase

the engine’s emissions and decrease fuel economy and

performance.

14 — English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.

Use of any other parts could create a hazard or cause

product damage.

WARNING:

Always wear eye protection with side shields marked to

comply with ANSI Z87.1. Failure to do so could result in

objects being thrown into your eyes resulting in possible

serious injury.

WARNING:

Before inspecting, cleaning or servicing the machine, shut

off engine, wait for all moving parts to stop, and discon-

nect spark plug wire and move it away from spark plug.

Failure to follow these instructions can result in serious

personal injury or property damage.

NOTICE:

This product is not equipped with a spark arrestor and

cannot be used on U.S. forest lands; in addition, product

users must comply with Federal, State, and local fire pre-

vention regulations. Check with appropriate authorities.

Refer to accompanying engine manual for maintenance

and replacement parts.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use.

Use clean cloths to remove dirt, dust, lubricant, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum-

based products, penetrating lubricants, etc., come in

contact with plastic parts. Chemicals can damage,

weaken or destroy plastic which could result in serious

personal injury.

Only the parts shown on the parts list are intended to be

repaired or replaced by the customer. All other parts should

be replaced at an authorized service center.

Before running the engine, perform the following pre opera-

tion steps:

Check that all bolts, nuts, etc., are securely tightened.

Make sure the air filter is clean.

Check both the engine lubricant level and the fuel tank

level; refill as needed.

Inspect the work area for hazards.

If there is excessive noise or vibration, stop the unit

immediately.

NOZZLE MAINTENANCE

See Figure 21.

Excessive pump pressure (a pulsing sensation felt while

squeezing the trigger) may be the result of a clogged or

dirty nozzle.

Turn off the pressure washer and shut off the water

supply. Pull trigger to release water pressure.

Remove the nozzle from the spray wand.

NOTE: Never point the spray wand at your face.

Using a straightened paper clip or nozzle cleaning tool

(not provided), free any foreign materials clogging or

restricting the nozzle.

Using a garden hose, flush debris out of nozzle by back

flushing (running the water through the nozzle backwards

or from the outside to the inside).

Reconnect the nozzle to the spray wand.

Turn on the water supply and start the engine.

CLEANING THE AIR FILTER

See Figure 22.

A dirty air filter will cause starting difficulty, loss of

performance, and shorten the life span of the engine. Check

the air filter monthly. For best performance, replace the air

filter at least once a year.

Push the tabs on the air filter cover to open, then remove

the air filter cover.

Lift the edge of the air filter carefully and pull it out.

Brush the air filter lightly to clean.

Reinstall the air filter.

NOTE: Make sure the filter is seated properly inside the

cover. Installing the filter incorrectly will allow dirt to enter

the engine, causing rapid engine wear.

Reinstall the air filter cover.

CHECKING SPARK PLUG

See Figure 23.

Clean the area around the base of the spark plug before

removing to keep dirt and debris out of the engine. Remove

spark plug.

Clean off carbon deposits on the spark plug electrode using

a plug cleaner or wire brush. Replace the plug if worn.

For replacement spark plug, see Product Specifications

earlier in this manual or the accompanying engine manual,

if applicable.

Check electrode gap. The gap should be .028 in. - .032 in.

(0.7 mm - 0.8 mm). Adjust the gap, if necessary, by carefully

bending the ground electrode.

Reinstall spark plug. Tighten securely.

15 — English

MAINTENANCE

CHANGING ENGINE LUBRICANT

See Figure 24.

Shut off the engine.

Clean the area around the oil cap/dipstick, then remove

the oil cap/dipstick.

Tilt the pressure washer on its side as shown. Drain

lubricant into approved container.

NOTE: Drain the lubricant while the engine is still warm

but not hot. Warm lubricant will drain quickly and more

completely.

WARNING:

Do not change engine lubricant while it is hot. Accidental

contact with hot engine lubricant could result in serious

burns.

After the crankcase is completely drained, return the

pressure washer to an upright position.

Fill with lubricant following the instructions in Adding/

Checking Engine Lubricant earlier in this manual.

For amount of lubricant needed to refill, see Product

Specifications earlier in this manual or the accompanying

engine manual, if applicable.

NOTE: Consult hazardous waste management guidelines in

your area for the proper way to dispose of used lubricant.

PUMP LUBRICATION

The pump on this product was lubricated with a sufficient

amount of high grade lubricant for the life of the unit under

normal operating conditions. Therefore, no further lubrica-

tion is required.

STORING THE PRESSURE WASHER

See Figure 25.

NOTE: Regular use of fuel stabilizer and pump protector

will give you better performance of the unit and increase

the life of the pump. See the Replacement Parts List for

available sizes and part numbers of these items and call

customer service to order.

WARNING:

While storing, keep at least 3 feet of clearance on all sides

of this product, including overhead. Allow a minimum

of 30 minutes of “cool down” time before storage. Heat

created by muffler and exhaust gases could be hot

enough to ignite combustible objects.

Store in a dry, covered area where the weather can’t dam-

age it.

It is important to store this product in a frost-free area. Always

empty water from all hoses, the pump, and the detergent

bucket before storing.

Drain the fuel tank completely by running the pressure

washer until the gas runs out. Stored gas can go stale in

30 days.

NOTE: Make sure the water supply is connected and

turned on when allowing the pressure washer engine to

run.

 Make sure the on/off switch and fuel valve are in the OFF

position.

 Disconnect the water connection.

Empty the pump by pulling on the starter grip and rope

about 6 times. This should remove most of the liquid from

the pump.

NOTICE:

The use of a pump protector is strongly recommended

after each use and before storing to prevent cold weather

and seal damage during storage.

Drain the lubricant and replace with fresh, clean lubricant

as described in Changing Engine Lubricant earlier in

this manual.

Disconnect spark plug wire and remove the spark plug.

Pour about a teaspoon of clean, air-cooled, four-cycle

lubricant through the spark plug hole into the combustion

chamber.

Leaving the spark plug out, pull the starter cord two or

three times to coat the inside of the cylinder wall.

Inspect the spark plug and clean or replace, as necessary.

Reinstall the spark plug, but leave the spark plug wire

disconnected.

Clean the air filter.

Extend the recoil starter rope to check its condition. If

the rope is frayed, have it replaced immediately by an

authorized service center.

Remove all hoses. Coil the hoses and store as shown.

Do not allow the hose to become kinked.

Pull the handle release knob out and lower the handle to

the down position.

 Store the unit and accessories in an area that does not

reach freezing temperatures. Do not store near furnace or

other sources of heat that could dry out the pump seals.

PREPARING FOR USE AFTER STORAGE

Pull the starter grip and rope three or four times to clean

lubricant from the combustion chamber.

Remove spark plug from the cylinder. Wipe lubricant from

the spark plug and return it to the cylinder.

Reconnect the spark plug wire.

Refuel the machine as described earlier in the operator’s

manual.

16 — English

MAINTENANCE

PERIODIC MAINTENANCE SCHEDULE

NOTE: If a separate engine manual is provided for this pressure washer, please follow the maintenance schedule provided

in the engine manual instead of the maintenance information listed below.

Maintenance Items Each use Weekly 25 hrs 50 hrs 200 hrs

Check for water leaks under manifold, into crankcase •

Plumbing •

Clean engine and check nuts and bolts •

Check and refill engine lubricant •

Change engine lubricant (initial change)1•

Check water inlet filter placement2•

Add fuel stabilizer •

Add pump protector •

Change engine lubricant •

Check spark plug •

Clean air filter •

Replace air filter element •

Clean and adjust spark plug and electrodes •

Replace spark plug •

1 Initial lubricant change should be performed after first 20 hours of operation. Thereafter, change lubricant every 100 hours.

2 If water inlet filter is missing or damaged, it must be replaced. See Replacement Parts List for part number to order.

NOTE: If you are not sure how to perform any of the maintenance items listed above, take the unit to an authorized service

center to have the maintenance item performed.

17 — English

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

Engine fails to start No fuel in tank Fill tank

Spark plug shorted or fouled Replace spark plug

Spark plug is broken (cracked porcelain

or electrodes broken)

Ignition lead wire shorted, broken, or

disconnected from spark plug

Ignition inoperative

Replace spark plug

Replace lead wire or attach to spark plug

Contact authorized service center

Engine hard to start Water in gasoline Drain entire system and refill with fresh fuel

Weak spark at spark plug Contact authorized service center

Engine lacks power Dirty air filter

Air in line causing idle down feature to

perform incorrectly.

Clean or replace air filter

With engine off, squeeze trigger until water

comes out to remove air from line.

Detergent fails to mix with spray Spray selector on the 5-in-1 Change

Over Nozzle is set to either the 40º, 25º,

or 0º setting

Rotate the spray selector on the 5-in-1

Change Over Nozzle to either the short

range detergent [ ] or long range detergent

[ ] setting.

Detergent tank is empty Add detergent to detergent tank

Pump doesn’t produce pressure Spray selector on the 5-in-1 Change

Over Nozzle is set to either the short

range detergent [ ] or long range

detergent [ ] setting.

Rotate the spray selector on the 5-in-1

Change Over Nozzle to either the 40º, 25º,

or 0º setting

Inadequate water supply Provide adequate water flow

Trigger handle or spray wand leaks Check connections and / or replace trigger

handle or spray wand

Nozzle is clogged Clean nozzle

Air in line Squeeze trigger on trigger handle to remove

air from line

Hose is leaking Replace hose

Kink in hose Eliminate kinks in hose

Choke in START position Move choke to RUN position

Pump is faulty Contact authorized service center

Machine doesn’t reach high

pressure

Diameter of garden hose is too small

Water supply is restricted

Not enough inlet water

Spray selector on the 5-in-1 Change

Over Nozzle is set to either the short

range detergent [ ] or long range

detergent [ ] setting.

Replace with 3/4 in. garden hose

Check garden hose for kinks, leaks, and

blockages

Open water source full force

Rotate the spray selector on the 5-in-1

Change Over Nozzle to either the 40º, 25º,

or 0º setting

18 — English

WARRANTY

B. Wear items – Hoses, connector fittings, spray nozzles,

trigger handle, spray wand, wheels, detergent bucket,

detergent tank

IMPORTANT: Some components not covered under this

warranty may still be covered by a separate warranty

issued by the engine manufacturer. Please see the

Engine Manufacturer Warranty (if any) supplied with

this product for further details.

Techtronic Industries North America, Inc., reserves the

right to change or improve the design of any RYOBI®

brand pressure washer without assuming any obligation

to modify any product previously manufactured.

ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION

TO THE STATED WARRANTY PERIOD. ACCORDINGLY,

ANY SUCH IMPLIED WARRANTIES INCLUDING

MERCHANTABILITY, FITNESS FOR A PARTICULAR

PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN

THEIR ENTIRETY AFTER THE EXPIRATION OF THE

STATED THREE-YEAR OR 90-DAY EXPRESS WARRANTY

PERIOD. TECHTRONIC INDUSTRIES NORTH AMERICA,

INC.’S OBLIGATION UNDER THIS WARRANTY IS

STRICTLY AND EXCLUSIVELY LIMITED TO THE

REPAIR OR REPLACEMENT OF DEFECTIVE PARTS

AND TECHTRONIC INDUSTRIES NORTH AMERICA,

INC., DOES NOT ASSUME OR AUTHORIZE ANYONE

TO ASSUME FOR THEM ANY OTHER OBLIGATION.

SOME STATES DO NOT ALLOW LIMITATIONS ON HOW

LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC

INDUSTRIES NORTH AMERICA, INC., ASSUMES NO

RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL

OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED

TO EXPENSE OF RETURNING THE PRODUCT TO AN

AUTHORIZED RYOBI® SERVICE CENTER AND EXPENSE

OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S

TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,

RENTAL OF A LIKE PRODUCT DURING THE TIME

WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,

LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS

OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS

OF TIME, OR INCONVENIENCE, SOME STATES DO NOT

ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE

LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

This warranty applies to all RYOBI® brand pressure washer

distributed by Techtronic Industries North America, Inc.,

and sold in the United States, Mexico, and Canada.

To locate your nearest RYOBI® Authorized Service

Center, dial 1-800-860-4050 or log on to our website at

www.ryobitools.com.

LIMITED NON-ENGINE WARRANTY

STATEMENT

Techtronic Industries North America, Inc., warrants to the

original retail purchaser that this RYOBI® brand pressure

washer is free from defect in material and workmanship and

agrees to repair or replace, at Techtronic Industries North

America, Inc.’s discretion, any defective product free of

charge within these time periods from the date of purchase.

 Threeyearsiftheproductisusedforpersonal,family

or household use;

 90days,ifanyoftheaboveproductsareusedforany

other purpose, such as commercial or rental.

This warranty extends to the original retail purchaser only

and commences on the date of the original retail purchase.

Any part of the this product manufactured or supplied by

Techtronic Industries North America, Inc., and found in

the reasonable judgment of Techtronic Industries North

America, Inc., to be defective in material or workmanship

will be repaired or replaced without charge for parts and

labor by a RYOBI® Authorized Service Center.

The product, including any defective part, must be returned

to a RYOBI® Authorized Service Center within the warranty

period. The expense of delivering the product to the service

center for warranty work and the expense of returning it

back to the owner after repair or replacement will be paid

by the owner. Techtronic Industries North America, Inc.’s

responsibility in respect to claims is limited to making the

required repairs or replacements and no claim of breach

of warranty shall be cause for cancellation or rescission of

the contract of sale of any RYOBI® brand product. Proof

of purchase will be required to substantiate any warranty

claim. All warranty work must be performed by a RYOBI®

Authorized Service Center.

This warranty does not cover any product that has been

subject to misuse, neglect, negligence, or accident, or that

has been operated in any way contrary to the operating

instructions as specified in the operator’s manual. This

warranty does not apply to any damage to the product that

is the result of improper maintenance or to any product that

has been altered or modified so as to adversely affect the

product’s operation, performance or durability or that has

been altered or modified so as to change its intended use.

The warranty does not extend to repairs made necessary

by normal wear or by the use of parts or accessories which

are either incompatible with the RYOBI® brand pressure

washer or adversely affect its operation, performance or

durability.

In addition, this warranty does not cover:

A. Tune-ups – Air filters, gas filters, carburetors, spark plugs

3 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

AVERTISSEMENT :

Lire attentivement toutes les instructions. Le non-respect

de toutes les instructions ci-dessous peut entraîner un

choc électrique, un incendie et/ou une intoxication par le

monoxyde de carbone, ce qui peut causer des blessures

graves voire la mort.

LIRE TOUTES LES INSTRUCTIONS

Apprendre à connaître l’outil. Lire attentivement le manuel

d’utilisation. Apprendre les applications et les limites de l’outil,

ainsi que les risques spécifiques relatifs à son utilisation.

Maintenir tous les dispositifs de protection en place et en

bon état de fonctionnement. Ne jamais utiliser l’outil avec des

couvercles ou dispositifs de protection retirés. S’assurer que

tous les dispositifs de protection fonctionnent correctement

avant chaque utilisation.

Retirer les clés et outils de réglage. Prendre l’habitude

de vérifier que tous les outils et clés de réglage en ont été

retirés de l’outil avant de le mettre en marche.

Pour réduire les risques de blessures, garder les enfants

et visiteurs à l’écart. Tous les visiteurs doivent porter des

lunettes de sécurité et se tenir à bonne distance de la zone

de travail.

Ne laisser personne approcher la zone de travail,

particulièrement les petits enfants et les animaux

domestiques.

Ne pas démarrer ou faire tourner le moteur dans un

espace confine, de bâtiment, à proximité des fenêtres

ouverts, autre ou des zones sans ventilation où des

vapeurs toxiques de monoxyde de carbone peuvent

s’accumuler. Le monoxyde de carbone, un gaz incolore,

inodore et extrêmement toxique peut causer une perte de

conscience et être mortel.

Utiliser l’outil approprié. Ne pas utiliser l’outil ou un

accessoire pour effectuer un travail pour lequel il n’est pas

conçu. Ne ne pas utiliser l’outil pour une application non

prévue.

Porter une tenue appropriée. Ne pas porter de vêtements

amples, gants, cravate ou bijoux. Ces articles pourraient

être happés et tirer la main ou une partie du corps dans les

pièces en mouvement. Des gants en caoutchouc et des

chaussures antidérapantes sont recommandées pour le

travail à l’extérieur. Les cheveux longs doivent être ramassés

sous un couvre-chef.

Ne pas faire fonctionner l’équipement pied-nu ou

en portant des sandales ou des chaussures légères

similaires. Porter des chaussures de sécurité protégeant les

pieds et améliorant l’équilibre sur des surfaces glissantes.

Faire preuve de prudence pour éviter de glisser ou tomber.

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Le

respect de cette règle réduira les risques de blessures graves.

Ne pas travailler hors de portée ou se tenir sur une surface

instable. Toujours se tenir bien campé et en équilibre.

N’utiliser que les accessoires recommandés. L’emploi

de tout accessoire inadapté peut présenter un risque de

blessure.

Suivre les instructions d’entretien spécifiées dans ce

manuel.

Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau

examiner soigneusement les pièces et dispositifs de

protection qui semblent endommagés afin de déterminer s’ils

fonctionnent correctement et s’ils remplissent les fonctions

prévues. Vérifier l’alignement des pièces mobiles, s’assurer

qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation

de chaque pièce et s’assurer qu’aucun autre problème ne

risque d’affecter le bon fonctionnement de l’outil. Pour

éviter les risques de blessures, toute protection ou pièce

endommagée doit être correctement réparée ou remplacée

dans un centre de réparations agréé.

Ne jamais laisser un outil en fonctionnement sans

surveillance. Arrêter outil. Ne pas s’éloigner de l’outil avant

qu’il soit parvenu à un arrêt complet.

Garder le moteur dépourvu d’herbe, feuilles ou graisse

pour réduire le risque d’incendie.

Garder le tuyau d’échappement propre et exempt de

débris.

Suivre les recommandations du fabricant pour assurer

la sécurité de chargement, déchargement, transport et

remisage de la machine.

Se familiariser complètement avec les commandes.

Veiller à savoir arrêter la machine et relâcher la pression

rapidement.

Garder l’outil sec, propre et exempt d’huile ou de graisse.

Toujours utiliser un chiffon propre pour le nettoyage. Ne

jamais utiliser de liquide de freins, d’essence ou de produits

à base de pétrole pour nettoyer l’outil.

Rester vigilant et garder le contrôle. Se montrer attentif

et faire preuve de bon sens. Ne pas utiliser l’outil en état de

fatigue. Ne pas se presser.

Ne pas utiliser cet outil sous l’influence de l’alcool, de

drogues ou de médicaments.

Examiner la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre brisé,

clous, fils métalliques, cordes, etc. risquant d’être projetés

ou de se prendre dans la machine.

Ne pas utiliser l’outil si le commutateur ne permet pas

de l’arrêter. Faire remplacer les commutateurs défectueux

dans un centre de réparations agréé.

Avant de nettoyer, réparer ou inspecter, couper le moteur

et vérifier que toutes les pièces en mouvement sont arrêtées.

Déconnecter le fil de bougie et garder le fil à l’écart de la

bougie afin d’empêcher un démarrage accidentel.

Éviter les environnements dangereux. Ne pas utiliser dans

des endroits mouillés ou humides, ne pas exposer à la pluie.

Garder le lieu de travail bien éclairé.

Ne jamais utiliser dans une atmosphère explosive. Les

étincelles normalement produites par le moteur pourraient

enflammer les vapeurs.

Ne jamais utiliser en fumant ou à côté d’une flamme vive.

Ne pas utiliser à proximité de buissons secs, brindilles,

chiffons ou autres matériaux inflammables.

AVERTISSEMENT : Risque d’injection ou de blessures –

ne pas diriger le jet directement vers quelqu’un.

4 — Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Se montrer prudent lorsque l’on installe le nettoyeur

haute pression pour son utilisation. L’air chaud du moteur

peut causer des zones de décoloration sur l’herbe.

Ne jamais diriger le jet d’eau vers des personnes, animaux

domestiques ou dispositifs électriques.

Avant de commencer toute opération de nettoyage,

fermer les portes et fenêtres. Débarrasser la zone à nettoyer

de débris, jouets, meuble de jardin ou autres objets pouvant

créer un danger.

Ne jamais ramasser ni porter la machine lorsque le

moteur tourne.

Ne jamais mettre la machine en marche si de la glace

s’est formée sur quelque partie que ce soit.

Ne pas utiliser de produits acides ou alcalins, de solvants,

de matières inflammables ou de solutions de qualité

industrielle dans ce produit. Ces produits peuvent causer

des blessures de l’opérateur et des dommages irréversibles

de l’équipement.

Toujours utiliser la machine sur une surface plane. Si le

moteur est incliné, il peut se gripper à cause d’un graissage

insuffisant (même au niveau maximum d’huile).

AVERTISSEMENT : Les jets à haute pression peuvent

être dangereux s’ils sont utilisés incorrectement. Le jet ne

doit pas être dirigé vers des personnes, animaux, dispositifs

électriques ou l’équipement lui-même.

Tenir la poignée et la lance fermement des deux mains.

L’utilisateur doit s’attendre à ce qu’en raison de la force de

réaction, la poignée bouge lorsqu’il appuie sur la gâchette.

Ne pas tenir compte de ce fait peut entraîner une perte de

contrôle et entraîner des blessures pour lui et son entourage.

Ne jamais essayer de faire des réglages pendant que le

moteur tourne (sauf en cas de recommandations spécifiques

du fabricant).

Les dispositifs de protection doivent toujours couvrir

des pièces en rotation quand le moteur tourne.

Garder l’entrée d’air (lanceur à rappel) et le côté

échappement du moteur au à au moins 3 pi (914 mm) des

structures, obstacles et autres objets combustibles.

Garder le moteur à l’écart des articles inflammables et

autres matières dangereuses.

Rester à l’écart des pièces brûlantes. L’échappement et

d’autres pièces de moteur deviennent brûlantes, se montrer

prudent.

Ne toucher ni la bougie, ni le câble d’allumage lors du

démarrage et du fonctionnement du moteur.

Vérifier le serrage des flexibles et raccords de carburant

et s’assurer de l’absence de fuites avant chaque utilisation.

 Vérifier le serrage de la boulonnerie avant chaque

utilisation. Un boulon ou écrou desserré peut causer de

sérieux problèmes de moteur.

Toujours effectuer l’approvisionnement en carburant à

l’extérieur. Ne jamais refaire le plein en intérieur ou dans un

endroit insuffisamment ventilé.

Ne jamais remiser la machine avec du carburant dans

le réservoir de carburant dans un local où des sources

d’allumage, telles que radiateurs à gaz et à eau chaude, les

séchoirs à vêtements, etc., sont présentes.

Si le réservoir de carburant doit être vidé, le faire à

l’extérieur.

Manipuler le carburant avec précaution pour éviter

les risques d’incendies et de brûlures. Le carburant est

extrêmement inflammable.

Ne pas fumer pendant la manipulation du carburant.

Faire l’appoint de carburant avant de lancer le moteur.

Ne jamais retirer le couvercle du réservoir de carburant ni

ajouter du carburant pendant que le moteur tourne ou quand

le moteur est chaud.

Desserrer le bouchon du réservoir lentement pour relâcher

la pression et éviter que le carburant s’échappe.

Remettre en place tous les bouchons de conteneur et

de réservoir de carburant et les serrer fermement.

Essuyer tout le carburant éventuellement répandu.

S’éloigner de 9 m (30 pi) du point d’approvisionnement avant

de lancer le moteur.

Si du carburant est renversé, ne pas essayer de démarrer

le moteur mais éloigner la machine de l’endroit et éviter de

créer une source d’inflammation jusqu’à ce que les vapeurs

de carburant se soient dissipées.

N’essayer en aucun cas de brûler le carburant répandu.

 Laisser le moteur refroidir avant de remiser l’outil et

vidanger le carburant de l’unité.

Remiser le carburant dans un endroit frais, bien aéré, à

l’écart d’étincelle et/ou d’appareils produisant des flammes.

Conserver le carburant dans des jerrycans spécialement

conçus à cet effet.

Pour le transport sur ou dans un véhicule, le réservoir

doit être vide et la machine bien arrimée.

Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. L’usage de toute autre pièce

pourrait créer une situation dangereuse ou endommager

l’outil.

Ce produit est conçu pour fonctionner uniquement à

l’eau froide.

Veiller à garder une distance d’au moins 914 mm (3 pi)

des matériaux combustibles.

Ne jamais la pulvérisation proche à la surface être nettoyée

comme vous pouvez endommager la surface.

Après avoir arrêté le moteur, toujours presser la gâchette

de la poignée à gâchette afin de libérer la pression

retenue dans le tuyau haute pression. Le non-respect de

cet avertissement pourrait entraîner des blessures graves.

Pour l’utilisation à l’extérieur seulement.

S’assurer que le tuyau flexible haute pression est branché

correctement avant d’utiliser le produit.

Conserver ces instructions. Les consulter fréquemment

et les utiliser pour instruire d’autres utilisateurs. Si cet outil

est prêté, il doit être accompagné de ces instructions.

5 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à

l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves, voire mortelles.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, aura pour conséquences des blessures graves ou mortelles.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique une information importante

ne concernant pas un risque de blessure comme une situation pouvant

occasionner des dommages matériels.

Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et

veiller à bien comprendre le manuel d’utilisation avant d’utiliser

ce produit.

Protection oculaire Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1.

Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité.

Surface brûlante Pour réduire les risques de blessures ou de dommages, éviter

tout contact avec les surfaces brûlantes.

Risque d’injection

Pour réduire les risques d’injection ou de blessures, ne

jamais diriger le jet directement vers des enfants ou animaux

domestiques et ne placer aucune partie du corps sur la

trajectoire du jet. Les fuites aux flexibles et raccords peuvent

également entraîner des blessures. Ne pas tenir des flexibles

ou raccords.

Risque d’explosion Le carburant et ses vapeurs sont explosifs et peuvent entraîner

des brûlures graves ou mortelles.

Risque d’incendie Le carburant et ses vapeurs sont extrêmement inflammables et

explosifs. Le feu peut entraîner des brûlures graves ou mortelles.

Vapeurs toxiques

Les dérivés du pétrole dégagent du monoxyde de carbone,

un gaz toxique inodore et incolore. L’inhalation du monoxyde

de carbone peut entraîner des nausées, des évanouissements

ou être mortelle.

6 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Rebond Pour réduire le risque de blessure suite à un rebond, tenir la lance

fermement à deux mains lorsque la machine est en fonctionnement.

Choc électrique Ne pas utiliser la machine dans un endroit sec ou ne pas respecter

les pratiques de sécurité peut entraîner un choc électrique.

Brûlures chimiques Pour réduire les risques de blessures ou de dommages matériels,

NE PAS UTILISER DE PRODUITS ACIDES, ALCALINS OU

JAVÉLISÉS, NI DE SUBSTANCES INFLAMMABLES OU DE

SOLUTIONS DE QUALITÉ INDUSTRIELLE dans ce produit.

7 — Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Contenance du réservoir de carburant ..................................................................................................... 3,6 litros (0,96 gal)

Moteur Honda GCV190 ................................................................................................................................................. 187cc

Pression maximum en livres par pouce carré ...........................................................................................................3 100 psi

Débit maximum par minute* .................................................................................................................... 9,46 LPM (2,5 gpm)

Température maximum d’eau d’arrivée .............................................................................................................. 40 ˚C (104 ˚F)

*Maximum évaluant résolu par la norme de PWMA 101

APPRENDRE À CONNAÎTRE LE NETTOYEUR

HAUTE PRESSION

Voir la figure 1.

La sécurité d’utilisation de ce produit exige la compréhension

des informations apposées sur le produit et contenues dans

ce manuel d’utilisation, ainsi que la connaissance du travail

à exécuter. Avant d’utiliser ce produit, se familiariser avec

toutes ses fonctions et règles de sécurité.

BUSE À PERMUTATION 5 EN 1

La buse à permutation 5 en 1 permet de changer facilement

la forme du jet.

SYSTÈME D’INJECTION DE DÉTERGENT

AUTOMATIQUE

Verser le détergent pour laveuse à pression dans le réservoir

de détergent une application facile et rapide sur votre projet

de nettoyage. L’utilisation de la buse à détergent activera

l’injecteur de détergent avec une quantité de dilution de 20

pour 1.

RÉSERVOIR DE CARBURANT

La contenance maximum de ce réservoir de carburant est

de 3,6 litros (0,96 gal). Utiliser de l’essence sans plomb.

MOTEUR HONDA GCV190

Le moteur à permet au nettoyeur haute pression d’atteindre

3 100 psi (livres par pouces carrés) à 9,46 LPM (2,5 gpm).

Lire le manuel du moteur inclus avec ce produit.

RANGEMENT DE FLEXIBLES

Une fois le tuyau haute pression enroulé, l’accrocher sur

le dos de la machine utilisant l’allongement sangle pour

obtenir à sa place.

RALENTI

Le moteur passe automatiquement au ralenti lorsque la

gâchette est relâchée. Cette fonction améliore le rendement

énergétique, réduit le bruit, ainsi que la détérioration et

l’usure de la laveuse à pression.

COMMUTATEUR D’ARRÊT ET DÉMARRAGE

Le commutateur d’arrêt et démarrage est utilisé dans la

combinaison avec le manchon en poignée du lanceur et

corde pour commencer le moteur. Il est aussi utilisé pour

arrêt le moteur.

POIGNÉE DU LANCEUR ET CORDE

Tirer sur le lanceur pour mettre le moteur en marche.

SOUPAPE DE DÉCHARGE THERMIQUE

Ce dispositif de la pompe empêche que la température de

l’eau atteigne un niveau dangereux en relâchant une petite

quantité d’eau par un flexible en caoutchouc. Une fois l’eau

écoulée, la soupape se réarme automatiquement.

POIGNÉE DE GÂCHETTE

La poignée de gâchette est dotée d’une surface de prise

permettant de mieux la contrôler et de réduire la fatigue.

GÂCHETTE AVEC VERROUILLAGE

Appuyer sur la gâchette pour produire un jet d’eau à haute

pression pour le nettoyage. Le verrouillage constitue une

protection contre toute utilisation non autorisée.

8 — Français

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.

 Avec précaution, couper les côtés du carton, puis en sortir la

machine et les accessoires. S’assurer que toutes les pièces

indiquées sur la liste de contrôle sont incluses.

NOTE : Cet outil est lourd. Pour éviter des problèmes

lombaires soulever avec les jambes, pas avec le dos et

demander de l’aide lorsque nécessaire.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez

que des éléments figurant dans la liste de contrôle sont

déjà assemblés. Certaines pièces figurant sur cette liste

n’ont pas été assemblées par le fabricant et exigent une

installation. Le fait d’utiliser un produit qui a été assemblé

de façon inadéquate peut entraîner des blessures.

 Examiner soigneusement l’outil pour s’assurer que rien n’a

été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’outil et avoir vérifié qu’il fonctionne

correctement.

 Si des pièces sont manquantes ou endommagées, appeler le

1-800-860-4050.

LISTE DE CONTRÔLE

Nettoyeur haute pression

Tuyau haute pression de 7,6 m (25 pi)

Support de la poignée à gâchette

Support de la lance d’arrosage

Vis (3)

Écrou (3)

Poignée de gâchette

Lance de pulvérisation

Buse à permutation 5 en 1

Rondelle

Lubrifiant moteur 4 temps (SAE 30 ou SAE 10W30)

Entonnoir jetable

Rangement de flexibles

Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas

utiliser ce produit avant qu’elles aient été remplacées.

Le fait d’utiliser ce produit même s’il contient des pièces

endommagées ou s’il lui manque des pièces peut entraîner

des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des

accessoires non recommandés pour ce produit. De telles

altérations ou modifications sont considérées comme un

usage abusif et peuvent créer des conditions dangereuses,

risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant entraîner

des blessures graves, toujours déconnecter le fil de bougie

de moteur de la bougie d’allumage avant d’assembler des

pièces.

OUTILS NÉCESSAIRES

Voir la figure 2.

Les outils suivants (non inclus ou dessiné pour escalader) sont

nécessaires pour effectuer l’assemblage :

 Clé mixte ou clé a molette

 Tournevis phillips

RÉLEVER ET ABAISSER LA POIGNÉE

Voir la figure 3.

 Relévement le poignée: tirer sur le manche pour engager le

bouton de poignée dans la fente pour le verrouiller en place

 Abaissement le poignée: tirer le bouton de poignée hors

alors abaisser la poignée à la position comme illustré à la

figure 3.

INSTALLATION DU SUPPORT DE LA POIGNÉE

À GÂCHETTE, DU SUPPORT DE LA LANCE

D’ARROSAGE, ET DU COMPARTIMENT DE

RANGEMENT DU TUYAU FLEXIBLE

Voir la figures 4 et 5.

 Relever la poignée tel que décrit à la section Rélever et

Abaisser la Poignée.

 Placer la rangement de flexibles sur la poignée comme

illustré.

 Aligner le trou de la rangement de flexibles avec le trou dans

la poignée.

 Insérer la vis dans les trous se trouvant du côté gauche de

la poignée et dans le compartiment de rangement du tuyau.

 Visser l’écrou hexagonal sur la vis.

 Placer la support de la poignée à gâchette sur la poignée

comme illustré.

 Aligner le trou de la support de la poignée à gâchette avec

le trou dans la rangement de flexibles et la poignée.

 Insérer la vis dans les trous de la poignée, du compartiment de

rangement du tuyau et du support de la poignée à gâchette.

 Glisser la rondelle sur le boulon. Puis, placer l’écrou sur le

boulon et serrer le tout.

 Placer la support de la lance d’arrosage sur la cadre.

 Aligner le trou de la support de la lance d’arrosage avec le

trou dans la cadre.

 Insérer la vis dans les trous de la support de la lance d’arrosage

et la cadre.

 Installer l’écrou sur le boulon et le serrer.

9 — Français

ASSEMBLAGE

ASSEMBLAGE DE POIGNÉE DE GÂCHETTE

Voir la figure 6.

 Engager l’extrémité filetée de la lance de pulvérisation dans

le connecteur de la poignée de gâchette.

 Tourner le connecteur à fond vers la droite. Ceci assujettit

la lance de pulvérisation.

BRANCHEMENT DU FLEXIBLE HAUTE

PRESSION SUR DE POIGNÉE DE GÂCHETTE

Voir la figure 7.

 Visser le collier du flexible sur le raccord de la poignée de

gâchette en le tournant vers la droite. Serrer fermement.

NOTE : S’assurer de ne pas déformer le filetage, ce qui peut

causer des fuites à la poignée à gâchette pendant l’utilisation.

 Tirer sur le tuyau pour s’assurer qu’il est correctement bloqué.

CONNEXION DU FLEXIBLE HAUTE PRESSION

SUR LA POMPE

Voir la figure 8.

 Dérouler complètement et redresser le tuyau haute pression

pour éviter les pincements.

NOTE : Voir Utilisation du tuyau haute pression au chapitre

Fonctionnement pour obtenir plus d’information au sujet de

l’utilisation du tuyau haute pression.

 Aligner le collier sur le téton fileté de la pompe.

 Insérer l’extrémité du collier du flexible haute pression dans

le téton fileté.

 Tourner le collier vers la droite et la serrer fermement sur la

pompe.

NOTE : Prendre soin d’éviter la déformation du filetage, ce

qui peut causer des fuites au tuyau pendant l’utilisation.

 Tirer sur le tuyau pour s’assurer qu’il est solidement assujetti.

CONNEXION DU TUYAU D’ARROSAGE AU

NETTOYEUR HAUTE PRESSION

Voir la figure 9.

AVIS :

Toujours respecter tous les règlements locaux au moment

de brancher les tuyaux flexibles à l’alimentation principale

en eau. Dans certaines régions, l’unité ne doit pas être reliée

directement à l’alimentation publique en eau potable pour

éviter que des produits chimiques affectent le système. Un

raccordement direct est généralement permis si une bâche

de récupération ou un dispositif anti-refoulement est utilisé.

L’alimentation en eau doit provenir d’une conduite principale

d’alimentation en eau. Ne JAMAIS utiliser l’eau chaude ou l’eau

des piscines, lacs, etc. Avant de connecter le tuyau d’arrosage

au nettoyeur haute pression :

 Faire circuler l’eau dans le flexible pendant 30 secondes

pour le débarrasser des débris.

 Inspecter le tamis dans l’arrivée d’eau.

 Si le tamis est endommagé, ne pas utiliser l’équipement

avant d’avoir remplacé le tamis.

 Si le tamis est sale, le nettoyer avant de connecter le tuyau

d’arrosage à l’équipement.

Pour connecter le tuyau d’arrosage à l’équipement :

 Dérouler complètement le boyau d’arrosage ou le retirer

complètement du dévidoir pour éviter les pincements.

NOTE : Il doit y avoir un minimum de 3 m (10 pi) de tuyau

entre l’admission du nettoyeur haute pression et le robinet de

tuyau ou le robinet de sectionnement (comme un connecteur

de sectionnement en « Y »).

 Le robinet de tuyau étant complètement fermé, fixer

l’extrémité du tuyau d’arrosage sur l’arrivée d’eau. Serrer à

la main.

AVIS :

Ne pas faire fonctionner la pompe de la laveuse à pression

sans que l’arrivée d’eau soit branchée et ouverte, car cela

pourrait endommager les joints d’étanchéité haute pression

et réduire la durée de vie utile de la pompe. Dérouler

complètement le tuyau de son dévidoir ou de sa bobine

et s’assurer qu’il ne se coince pas sous les pneus, sur des

roches ou dans tout autre objet susceptible de couper ou

de réduire l’alimentation en eau de la laveuse à pression.

ÉVITER TOUTE INCLINAISON DE L’APPAREIL !

10 — Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la

prudence. Ne pas oublier qu’une fraction de seconde

d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Si cette

précaution n’est pas prise, des objets peuvent être projetés

dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés

par le fabricant pour cet outil. L’utilisation de pièces et

accessoires non recommandés peut entraîner des blessures

graves.

AVERTISSEMENT :

Ne jamais diriger le jet d’eau vers des personnes,

animaux domestiques ou dispositifs électriques. Le

non-respect de cet avertissement pourrait entraîner des

blessures graves.

AVIS :

Ce produit n’est pas équipé d’un pare-étincelles et ne peut

pas être utilisé sur des terrains forestiers des États-Unis;

de plus, les utilisateurs du produit doivent respecter les

réglementations locales et gouvernementales de lutte contre

l’incendie. Consulter les autorités appropriées. Consulter

le manuel du moteur afin d’obtenir des renseignements

concernant l’entretien et les pièces de rechange.

APPLICATIONS

Cet outil peut être utilisé autour de la maison pour nettoyer la

plupart des petites et grandes surfaces extérieures horizontales

ou verticales, les petits objets et petites structures extérieurs,

l’équipement et les outils extérieurs. * Utile pour :

Nettoyer ou éliminer les moisissures des terrasses protégées

contre les intempéries, les allées, patios, allées piétonnes,

trottoirs, etc.

Éliminer la saleté de plusieurs types de surfaces verticales

extérieures comme les murs extérieurs de la maison, le

parement, les clôtures, briques, béton, pierres, etc.

Laver les bateaux, mobilier extérieur, équipements de

jardinage motorisés ou manuels, gouttières, moustiquaires,

barbecues, équipements de terrain de jeux, etc.

*Toujours, faire un essai préalable sur une petite surface

dissimulée.

AJOUT/VÉRIFICATION DE LUBRIFIANT

Voir la figure 10.

NOTE : Cet équipement a été expédié avec environ 2 oz

lubrifiant dans le moteur, résultant des essais. Faire l’appoint

lubrifiant moteur avant le premier démarrage.

AVIS :

Toute tentative de démarrage du moteur sans avoir fait

l’appoint lubrifiant entrainera une défaillance.

Pour ajouter de l’huile à moteur :

 Poser le nettoyeur haute pression sur une surface plane et

horizontale. Ne pas incliner.

 Dévisser le bouchon / jauge d’huile en le tournant dans le

sens inverse des aiguilles d’une montre.

 Ajouter de l’huile pour moteur quatre temps (SAE 30 ou SAE

10W30) jusqu’à ce que le niveau monte à la section hachurée

de la jauge (12 oz. d’huile pour moteur quatre temps fournis).

Ne pas remplir à l’excès.

 Remettre le bouchon / jauge d’huile en place et le serrer

fermement.

Pour vérifier le niveau d’huile du moteur :

Poser le nettoyeur haute pression sur une surface plane et

horizontale. Ne pas incliner.

Dévisser le bouchon/jauge d’huile en le tournant dans le

sens inverse des aiguilles d’une montre.

Essuyer la jauge et l’insérer de nouveau dans le trou sans

visser.

Retirer une nouvelle fois la jauge et vérifier le niveau de

lubrifiant. Le niveau de lubrifiant doit se trouver dans la zone

hachurée de la jauge.

Si le niveau est bas, ajouter de le lubrifiant moteur jusqu’à

ce que le niveau atteigne la portion supérieure de la zone

hachurée sur la jauge.

Réinstaller et serrer le bouchon d’huile/la jauge.

AVIS :

Ne pas remplir à l’excès. Trop remplir le carter peut produire

une fumée excessive et endommager le moteur.

CARBURANTS OXYGÉNÉS

AVIS :

Ne pas utiliser d’essence E15 ou E85 (ou un carburant

contenant plus de 10 % d’éthanol) dans ce produit. Une

telle utilisation représente une violation de la loi fédérale

et endommagera l’appareil et annulera la garantie.

Les dommages au circuit de carburant et les problèmes de

performance résultant de l’utilisation de carburant oxygéné

contenant des pourcentages de composants oxygénés

supérieurs à ceux indiqués ci-dessous ne sont pas couverts

par la garantie.

Éthanol. L’essence contenant jusqu’à 10 % d’éthanol par

volume (généralement désignée E10) est acceptable. E15 et

E85 ne sont pas.

11 — Français

UTILISATION

APPOINT D’ESSENCE

Voir la figure 11.

AVERTISSEMENT :

L’essence et ses vapeurs sont extrêmement inflammables

et explosives. Pour éviter blessures et dommages matériels,

manipuler l’essence avec prudence. Garder à l’écart des

sources d’allumage, manipuler en plein air uniquement,

ne pas fumer lors de l’appoint de carburant et essuyer

immédiatement tout carburant répandu.

Lors de l’appoint de carburant du nettoyeur haute pression,

vérifier que la machine se trouve sur une surface plane et

horizontale. Si le moteur est très chaud, laisser le nettoyeur

haute pression refroidir avant d’ajouter de l’essence. Toujours

faire l’appoint de carburant à l’extérieur.

NOTE : Ce moteur est un moteur 4 temps. NE PAS mélanger

d’essence et d’huile ensemble.

 Mélanger un stabilisateur de carburant à l’essence en

respectant les instructions du fabricant du stabilisateur de

carburant.

 Avant de retirer le bouchon du réservoir d’essence, nettoyer

son pourtour. Retirer le bouchon du réservoir de carburant.

 Insérer un entonnoir propre dans le réservoir et verser le

carburant lentement. Remplir le réservoir jusqu’à environ

38 mm (1-1/2 po) au dessous du bord de la goulotte de

remplissage (pour permettre la dilatation du carburant).

 Remettre le bouchon / jauge de carburant et serrer solidement.

 Essuyer tout carburant répandu avant de lancer le moteur.

MISE EN MARCHE / ARRÊT DU NETTOYEUR

HAUTE PRESSION

Voir les figures 12 et 13.

AVIS :

Ne pas faire fonctionner la pompe de la laveuse à pression

sans que l’arrivée d’eau soit branchée et ouverte, car cela

pourrait endommager les joints d’étanchéité haute pression

et réduire la durée de vie utile de la pompe. Dérouler

complètement le tuyau de son dévidoir ou de sa bobine

et s’assurer qu’il ne se coince pas sous les pneus, sur des

roches ou dans tout autre objet susceptible de couper ou

de réduire l’alimentation en eau de la laveuse à pression.

Avant de lancer le moteur :

Connecter tous les flexibles.

NOTE : S’assurer que le tamis de l’arrivée d’eau de la laveuse

à pression est installée et non obstrué avant le raccordement

la tuyau d’arrosage.

Vérifier les niveaux de liquides (lubrificant et carburant).

Ouvrir l’eau du tuyau d’arrosage et appuyer sur la gâchette

pour purger l’air. Continuer d’appuyer sur la gâchette jusqu’à

ce que l’eau s’écoule régulièrement.

NOTE : S’assurer que le robinet est complètement ouvert

et que le tuyau ne fuit pas et qu’il n’est pas plié.

Lancement du moteur :

Ouvrir le robinet de carburant en position ON (MARCHE).

 Tirer le levier du volet de départ en position START

(DÉMARRAGE).

NOTE: Pour redémarrer après un bref arrêt (comme pour

remplir le réservoir de carburant ou un déplacement), laisser

le volet de départ à la position « RUN » (ARRÊT).

Régler le commutateur d’arrêt et démarrage en position ON

(MARCHE).

Saisir le poignée du lanceur et corde et le tirer lentement

jusqu’à ressentir une certaine résistance. Tirer d’un coup

sec sur le lanceur afin de faire démarrer le moteur.

NOTE : Ne pas lâcher le poignée du lanceur et corde

brusquement après le démarrage. Le remettre en douceur

à sa position d’origine.

Laisser le moteur tourner pendant quelques secondes, puis

pousser le levier d’étrangleur à la position RUN (MARCHE).

Arrêt du moteur :

Régler le commutateur d’arrêt et démarrage en position OFF

(ARRÊT).

Ouvrir le robinet de carburant en position OFF (ARRÊT).

Fermer l’arrivée d’eau et appuyer sur la gâchette pour libérer

la pression d’air.

AVERTISSEMENT :

Pendant le fonctionnement ou lors du rangement, allouez

un espace libre de 91,4 cm (3 pi) de chaque côté et au-

dessus de la produit. Laisser refroidir l’appareil au moins

30 minutes avant de le ranger. Maintenir toutes les parties

du corps, les vêtements, les matériaux combustibles, et les

tuyaux éloigner du silencieux. La chaleur crée par le tuyau

et les gaz d’échappement peut être suffisamment chaude

pour causer des brûlures graves, enflammer des objets

combustibles et/ou endommagé le tuyau haute pression et

causer blessures d’injection.

FONCTIONNEMENT POIGNÉE DE GÂCHETTE

Voir la figure 14.

Pour un meilleur contrôle et une plus grande sécurité

d’utilisation, toujours tenir la poignée de gâchette à deux mains.

 Appuyer sur la gâchette et la maintenir enfoncée pour

actionner le nettoyeur haute pression.

 Relâcher la gâchette pour arrêter le jet d’eau de la buse.

Pour engager le verrouillage :

 Appuyer sur le bouton de verrouillage jusqu’à ce qu’il

s’enclenche dans la fente.

Pour désengager le verrouillage :

 Appuyer sur le bouton de verrouillage pour le mettre dans

sa position originale.

Pour utiliser la lance de pulvérisation, commencer en plaçant

la buse à une distance de 30 à 60 cm (1 à 2 pi) de la surface à

nettoyer. Se rapprocher lentement de la surface jusqu’à ce que

l’intensité de nettoyage soit atteinte. Si la buse est trop proche,

le jet peut endommager la surface.

12 — Français

UTILISATION

INSTALLATION/RETRAIT DE BUSE

Voir la figure 15.

AVERTISSEMENT :

NE JAMAIS changer de buse sans d’abord verrouiller le

dispositif de verrouillage sur la poignée de gâchette et ne

jamais pointer la lance en direction du visage ou d’autres

personnes. Le dispositif de raccord rapide contient de

petits ressorts qui peuvent éjecter la buse avec force. Le

non-respect de cet avertissement pourrait entraîner des

blessures.

Pour installer une buse sur la poignée de gâchette :

 Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur

la gâchette pour relâcher la pression d’eau.

 Verrouiller la poignée de gâchette en poussant sur le bouton

de verrouillage jusqu’à ce qu’il s’engage dans la fente.

 Engager la buse sur le raccord rapide de la lancette en

veillant à ce qu’elle s’encliquette correctement.

Pour retirer une buse de la poignée de gâchette une fois le

nettoyage terminé :

Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur

la gâchette pour relâcher la pression d’eau.

Verrouiller la poignée de gâchette en poussant sur le bouton

de verrouillage jusqu’à ce qu’il s’engage dans la fente.

Retirer la buse en plaçant sa main au dessus de la buse puis

en tirant la collier à connexion rapide vers l’arrière.

UTILISATION DE LA BUSE À PERMUTATION

5 EN 1

Voir la figure 16.

La buse à permutation 5 en 1 offre cinq formes de jet différentes.

Pour choisir une forme de jet, tourner le sélecteur de jets

jusqu’au réglage désiré. Consulter le Guide de sélecteur de

buse pour en savoir plus au sujet de l’utilisation de chaque buse.

UTILISATION DU TUYAU HAUTE PRESSION

Le tuyau haute pression comprend un revêtement extérieur

qui permet de renforcer le tuyau. Si le revêtement extérieur est

endommagé, il faut remplacer immédiatement le tuyau. Ne pas

utiliser le tuyau haute pression si le revêtement extérieur

est endommagé.

ABRASIF LÉGER

GUIDE DE SÉLECTEUR DE BUSE

PRESSION ÉLEVÉE

(AUCUN SAVON LORS

DE L’UTILISATION DE CES BUSES)

PRESSION FAIBLE

(POUR SAVON

OU RINÇAGE LÉGER)

0º 25º 40º Long de

gamme Gamme

court

Béton, brique, maçonnerie    

Parement, gouttières, maison   

Clotures, terrasse, patio   

Équipement de jardin,

bateau, VR   

 Buse recommandée

 Utiliser avec prudence lors de certaines applications

13 — Français

UTILISATION

Pour éviter d’endommager le revêtement extérieur :

 Examiner le tuyau avant chaque utilisation.

 Dérouler complètement le tuyau et le raidir avant l’utilisation.

 Ne pas laisser le tuyau haute pression s’entortiller.

 Tenir le tuyau à l’écart des surfaces chaudes et des rebords

tranchants.

 Ne pas tirer l’unité par le tuyau haute pression.

 Ne pas laisser le tuyau s’écraser ou s’enrouler autour des

objets.

NETTOYAGE AVEC DU DÉTERGENT

Voir les figures 17 à 19.

Au moment de la vente, cette unité est conçue pour être utilisée

avec des détergents pour laveuses à pression se trouvant « en

aval ». Pour une utilisation avec des détergents se trouvant « en

amont », veuillez communiquer avec un centre de service à la

clientèle agréé afin d’obtenir de plus amples renseignements.

UTILISER UNIQUEMENT DES DÉTERGENTS CONÇUS

POUR LES NETTOYEURS HAUTE PRESSION. Les produits

ménagers, les acides, alcalines, agents de blanchiment,

solvants, les produits inflammables, ou les solutions qualité

industrielle pourraient endommager la pompe. De nombreux

détergents ou produits chimiques doivent être mélangés avant

l’emploi. Préparer la solution de nettoyage selon les instructions

du flacon de solution. Toujours, faire un essai préalable sur une

petite surface dissimulée.

 Enlever la capuchonune bouteille détergente et verser le

détergent pour laveuses à pression dans le réservoir. Remettre

le capuchon de réservoir.

NOTE : L’unité est réglée pour une dilution de 1 sur 20, ce

qui permet généralement d’utiliser 3,79 l (1 gal) de détergent

pour laveuses à pression sans dilution supplémentaire. Vérifier

les directives jointes au détergent pour s’assurer qu’aucune

dilution supplémentaire n’est nécessaire.

 Installer la buse à permutation 5 en 1 (si nécessaire). Tourner

le sélecteur de jets de la buse soit sur le réglage de la portée

courte de détergent bleue ( ) ou sur la portée longue de

détergent ( ).

Appuyer sur la gâchette et attendre l’apparition du détergent

pendant environ 5 secondes.

Pulvériser le détergent sur une surface sèche à l’aide de

mouvements longs, uniformes, se chevauchant. Pour éviter

de laisser des marques, ne pas laisser le détergent sécher

sur la surface.

Pour le application détergente long de gamme :

Tourner le sélecteur de jets de manière à régler l’outil pour

effectuer des applications à longue portée [ ] avec des

détergents lorsque la buse est installée sur la lance d’arrosage

et le moteur éteint.

Pour le application détergente de gamme court :

Tourner le sélecteur de jets de manière régler l’outil pour

effectuer des applications à courte portée [ ] avec des

détergents lorsque la buse est installée sur la lance d’arrosage

et le moteur éteint.

Avant d’arrêter le moteur :

 Remplir le réservoir de détergent avec de l’eau propre.

 Pulvériser l’eau propre par la lance jusqu’à ce que le réservoir

soit vide.

 S’il reste du détergent dans la lance, répéter en remplissant

à nouveau le réservoir avec de l’eau propre.

 Arrêter le moteur.

NOTE : Couper le moteur [commutateur en position OFF (O)]

ne relâche pas la pression du système. Tirer sur la gâchette

pour relâcher la pression d’eau.

RINÇAGE AVEC LE NETTOYEUR HAUTE

PRESSION

Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur la

gâchette pour relâcher la pression d’eau.

 Verrouiller la poignée de gâchette en poussant sur le bouton

de verrouillage jusqu’à ce qu’il s’engage dans la fente.

 Choisir le réglage de buse approprié selon le travail. Consulter

le tableau à la page précédente pour choisir le réglage de

buse approprié.

 Avant d’utiliser ces réglages, faire d’abord un essai sur une

petite zone pour éviter d’endommager la surface.

 Commencer en haut de la zone à rincer et continuer vers le

bas en faisant chevaucher les passes.

DÉPLACEMENT DU NETTOYEUR HAUTE

PRESSION

Voir la figure 20.

NOTE : Ne jamais soulever ou transporter la machine avec la

poignée et ne jamais placer l’unité dans une position autre qu’à

la verticale sur ses roues.

 Arrêter le nettoyeur et ouvrir le robinet de carburant en

position de arrêt.

 Tirer la poignée vers le haut jusqu’à ce que le bouton de

relâchement de la poignée s’enclenche en position de

verrouillage (si celle-ci n’est pas déjà relevée et verrouillée).

S’assurer que le verrou est solidement enclenché dans le

trou du cadre avant de déplacer l’appareil.

 Incliner légèrement l’appareil vers soi jusqu’à ce qu’il soit en

équilibre sur les roues, puis rouler vers l’endroit désiré. Ne

pas incliner vers l’avant ou les côtés lors du déplacement.

 NE PAS tirer sur aucun tuyau pour tenter de déplacer l’appareil.

FONCTIONNEMENT À ALTITUDE ÉLEVÉE

Des modifications précises sont nécessaires pour le

fonctionnement à altitude élevée. Communiquer avec un

centre de réparations agréé pour obtenir les renseignements

importants au sujet de ces modifications. Faire fonctionner

ce moteur à altitude élevée sans avoir fait les modifications

adéquates augmentera les émissions du moteur, augmentera

la consommation de carburant et diminuera sa performance.

14 — Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. L’usage de toute autre

pièce pourrait créer une situation dangereuse ou

endommager l’outil.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Si

cette précaution n’est pas prise, des objets peuvent être

projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,

couper le moteur, attendre que toutes les pièces en

mouvement s’arrêtent, déconnecter le fil de la bougie et

l’écarter de la bougie. Le non-respect de ces instructions

peut entraîner des blessures graves ou des dégâts

matériels.

AVIS :

Ce produit n’est pas équipé d’un pare-étincelles et ne

peut pas être utilisé sur des terrains forestiers des États-

Unis; de plus, les utilisateurs du produit doivent respecter

les réglementations locales et gouvernementales de lutte

contre l’incendie. Consulter les autorités appropriées.

Consulter le manuel du moteur afin d’obtenir des

renseignements concernant l’entretien et les pièces de

rechange.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en

plastique. La plupart des matières plastiques peuvent être

endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,

l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,

l’essence, les produits à base de pétrole, les huiles

pénétrantes, etc., entrer en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager,

affaiblir ou détruire le plastique, ce qui peut entraîner des

blessures graves.

Seules les pièces figurant sur la liste de contrôle sont

conçues pour être réparées ou remplacées par l’utilisateur.

Toutes les autre pièces doivent être remplacées dans un

centre de réparations agréé.

Avant de lancer le moteur, prendre les précautions

suivantes :

Vérifier que tous les boulons, écrous, etc. sont bien serrés.

S’assurer que le filtre à air est propre.

Vérifier les niveaux d’huile moteur et de de carburant ;

faire l’appoint selon le besoin.

Regarder si le lieu de travail présente des dangers.

En cas de vibrations ou bruits excessifs arrêter

immédiatement la machine.

ENTRETIEN DE BUSE

Voir la figure 21.

Une pression de pompe excessive (sensation d’impulsion

au serrage de la gâchette) peut être le résultat d’une buse

bouchée ou sale.

Arrêter le nettoyeur et fermer l’arrivée d’eau. Appuyer sur

la gâchette pour relâcher la pression d’eau.

Retirer la buse de la lance de pulvérisation.

NOTE : Ne jamais diriger la lance de pulvérisation vers

le visage.

À l’aide d’un trombone droit ou d’un outil pour nettoyer

les buses (non fourni), retirer toute matière étrangère

engorgeant ou obstruant la buse.

À l’aide d’un tuyau d’arrosage, rincer les débris de la buse

en rinçant à l’envers (en dirigeant le jet de l’extérieur vers

l’intérieur).

Reconnecter la buse sur la lancette.

Ouvrir l’arrivée d’eau et démarrer le moteur.

NETTOYAGE DU FILTRE À AIR

Voir la figure 22.

Un filtre à air encrassé peut entraîner des difficultés de

démarrage, une réduction des performances et raccourcir la

vie utile du moteur. Vérifier le filtre à air chaque mois. Pour

obtenir un fonctionnement optimal, remplacer le filtre à air

au moins une fois par an.

Pousser le languette le covercle due filtre à air pour ouvrir

et retirer le couvercle du filtre à air.

Avec précaution, soulever le bord du filtre à air et le tirer.

Brosser doucement le filtre à air pour le nettoyer.

Remettre le filtre à air.

NOTE : S’assurer que le filtre est correctement positionné

dans le couvercle. Une installation incorrecte du filtre

laisse la saleté entrer dans le moteur, entraînant une usure

rapide.

Remettre le couvercle du filtre à air en place.

15 — Français

ENTRETIEN

VÉRIFICATION D’UNE BOUGIE

Voir la figure 23.

Nettoyer la surface située autour de la base de la bougie

d’allumage avant de retirer cette dernière pour garder

le moteur exempt de poussière et de débris. Retirer la

bougie.

Nettoyer les dépôts de carbone se trouvant sur l’électrode

de la bougie à l’aide d’un nettoie-bougie ou d’une brosse

métallique. Remplacer la bougie si elle est usée. Pour

remplacer la bougie, consulter les Fiche technique au

début du manuel ou le manuel fourni avec le moteur, si

nécessaire.

Vérifier l’écartement des pointes d’électrode. Il doit

mesurer entre 0,7 mm (0,028 po) et 0,8 mm (0,032 po).

Ajuster l’écartement au besoin en pliant avec précaution

l’électrode de mise à la terre.

Réinstaller la bougie. Serrer fermement.

CHANGEMENT LUBRIFIANT DE MOTEUR

Voir la figure 24.

Arrêter le moteur.

Nettoyer la surface située autour du bouchon/jauge du

réservoir d’huile, puis le retirer.

Incliner la laveuse à pression sur le côté tel qu’il est illustré.

Vider l’huile dans un contenant approuvé à cet effet.

NOTE : Vidanger huile pendant que le moteur est

encore tiède mais pas brûlant. Huile tiède s’écoule plus

rapidement et plus complètement.

AVERTISSEMENT :

Ne pas changer le lubrifiant de moteur quand il est chaud.

Tout contact accidentel avec du lubrifiant moteur chaud

peut causer des brûlures graves.

Lorsque le carter est complètement vide, remettre la

laveuse à pression en position verticale.

Remplir le réservoir d’huile en suivant les instructions

décrites à la section intitulée Ajout/vérification de

lubrifiant au début du manuel. Pour connaître le volume

de remplissage d’huile, consulter les Fiche technique

au début du manuel ou le manuel fourni avec le moteur,

si nécessaire.

NOTE: Consulter les réglementations locales de traitement

des déchets dangereux pour l’élimination du carburant.

LUBRIFICATION DU POMPE

La pompe de cet outil sont enduits d’une quantité suffisante

de lubrifiant de haute qualité pour la durée de vie de l’outil,

dans des conditions d’utilisation normales. Aucune autre

lubrification n’est donc nécessaire.

REMISAGE DU NETTOYEUR HAUTE PRESSION

Voir la figure 25.

NOTE : L’utilisation régulière d’un stabilisateur de

carburant et d’un protecteur de pompe permettra une

meilleure performance de l’appareil et augmentera la

durée de vie de la pompe. Vea la Lista de piezas de

repuesto para conocer los tamaños disponibles y los

números de pieza de estos elementos y llame a servicio

al cliente para realizar un pedido.

AVERTISSEMENT :

Pendant lors du rangement, allouez un espace libre

de 91,4 cm (3 pi) de chaque côté et au-dessus de la

produit. Laisser refroidir l’appareil au moins 30 minutes

avant de le ranger. La chaleur crée par le tuyau et les

gaz d’échappement peut être suffisamment chaude pour

enflammer des objets combustibles.

Remiser la machine dans un endroit sec à l’abri des

intempéries.

Il est important de remiser ce produit à l’abri du gel. Toujours

vider l’eau de tous les flexibles, de la pompe, du réservoir

de carburant et du seau de détergent avant de remiser

l’équipement.

Ranger le nettoyeur à haute pression après avoir brûlé

tout le carburant en laissant tourner le moteur. L’essence

stockée peut s’éventer en 30 jours.

NOTE : S’assurer que l’alimentation en eau est branchée

et ouverte au moment de faire fonctionner le moteur de

la laveuse à pression.

 S’assurer que le commutateur marche/arrêt et le robinet

de carburant sont en position OFF (ARRÊT).

 Débrancher la connexion d’eau.

Vider la pompe en tirant environ 6 fois sur le lanceur à

rappel. Ceci doit retirer la plupart du liquide de la pompe.

AVIS :

L’utilisation d’un protecteur de pompe est fortement

recommandée après chaque utilisation et avant de

le ranger afin de prévenir les dommages au joint

d’étanchéité et occasionnés par les températures froides

pendant le rangement.

Vider le lubrifiant usagé et le remplacer par un lubrifiant

frais et propre comme décrit sous Changement lubrifiant

de moteur plus haut dans ce manuel.

Déconnecter le fil de bougie et retirer la bougie. Verser

environ une cuillère à thé lubrificant propre pour moteur

quatre temps refroidi par air, par le trou de bougie, dans

la chambre de combustion.

16 — Français

ENTRETIEN

TABLEAU DE CALENDRIER D’ENTRETIEN PÉRIODIQUE

NOTE : Si un autre manuel du moteur est fourni avec cette nettoyeur haute pression, veuillez respecter le calendrier

d’entretien présenté dans le manuel du moteur au lieu de suivre les instructions d’entretien décrites ci-dessous.

Articles d’entretien Chaque

utilisation Semaines 25

heures

50

heures

200

heures

Vérifier s’il ya des fuites d’eau sous tubulure, dans le carter •

Plomberie •

Nettoyer la moteur et vérifier les écrous et boulons •

Vérifier et remplir l’huile moteur •

Changer l’huile moteur (changement initial)1•

Vérifier la position du filtre d’arrivée d’eau2•

Ajouter un stabilisateur de carburant •

Ajouter un protecteur de pompe •

Changer l’huile moteur •

Vérifier la bougie •

Nettoyer le filtre à air •

Remplacer le filtre à air •

Nettoyer et régler la bougie et électrode •

Remplacer la bougie •

1 Le changement d’huile initial doit être exécuté après les 20 premières heures de fonctionnement. Par la suite, changer

l’huile toutes les 100 heures d’utilisation.

2 Un filtre d’arrivée d’eau manquant ou endommagé doit être remplacé. Voir la liste des pièces de rechange pour connaître

le numéro de pièce avant de passer une commande.

NOTE : Si vous avez des doutes sur l’une ou l’autre des activités d’entretien décrites précédemment, confier l’unité à un

centre de réparations agréé pour que l’opération requise y soit effectuée.

La bougie étant retirée, tirer deux ou trois fois sur le cordon

lanceur pour enduire l’intérieur de la paroi de cylindre.

Inspecter la bougie et nettoyer ou remplacer, selon le

besoin.

Réinstaller la bougie, mais laisser son fil débranché.

Nettoyer le filtre à air.

Tirer la corde du lanceur pour vérifier son état. Si elle est

usée, la confier immédiatement à un centre de réparations

agréé afin de la faire remplacer.

Retirer tous les flexibles. Embobiner les tuyaux et remiser

comme illustré. Ne pas permettre au tuyau pour devenir

tortillé.

Tirer le bouton de relâchement de la poignée vers l’extérieur

et abaisser la poignée.

 Remiser l’unité et les accessoires dans un secteur qui

n’atteint pas les températures inférieures à 0 °C. Ne pas

ranger près de la fournaise ou près des autres sources

de chaleur qui pourrait sécher les joint d’étanchéité de

pompe.

REMISE EN SERVICE APRÈS REMISAGE

Tirer trois ou quatre fois la poignée de lanceur à rappel

pour évacuer huile de la chambre de combustion.

Retirer la bougie du cylindre. Essuyer huile de la bougie

et la remettre en place dans le cylindre.

Reconnecter le fil de bougie.

Approvisionner la machine en carburant, comme indiqué

plus haut dans ce manuel d’utilisation.

17 — Français

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le moteur ne démarre pas Pas de carburant dans le réservoir

Bougie encrassée ou noyée

La bougie est cassée (porcelaine fissurée

ou électrodes cassées)

Fil d’allumage en court-circuit, coupé

ou débranché

Pas d’allumage

Remplir le réservoir

Remplacer la bougie

Remplacer la bougie

Remplacer le fil ou le brancher sur la bougie

Contacter un centre de réparations agréé

Moteur difficile à démarrer Eau dans le carburant

Étincelle de bougie faible

Vidanger l’ensemble du système et remplir

de carburant frais

Contacter un centre de réparations agréé

Le moteur manque de puissance Filtre à air encrassé

La présence d’air dans le conduit nuit

au fonctionnement du mécanisme de

passage au ralenti.

Nettoyer ou remplacer le filtre à air

Afin de purger l’air du conduit, éteindre le

moteur et appuyer sur la gâchette jusqu’à

ce que de l’eau s’écoule de la lance.

Le détergent ne se mélange pas

au jet d’eau

Le sélecteur de jets de la buse à

permutation 5 en 1 est réglé à 40º, 25º

ou 0º.

Le réservoir de détergent est vide

Tourner le sélecteur de jets de la buse à

permutation 5 en 1 de manière à régler l’outil

pour effectuer des applications à longue [ ]

ou à courte portée [ ] avec des détergents.

Ajouter du détergent dans le réservoir de

détergent

La pompe ne produit pas de

pression

Le sélecteur de jets de la buse à

permutation 5 en 1 est réglé à détergent

à courte portée [ ] ou détergent à

longue portée [ ].

Débit d’alimentation en eau insuffisant

La poignée de gâchette ou fuites à la

lance de pulvérisation

Buse obstruée

Air dans la ligne

Fuite du tuyau

Tuyau plié

Étrangleur en position MARCHE

Pompe défectueuse

Tourner le sélecteur de jets de la buse à

permutation 5 en 1 de manière à régler l’outil

pour effectuer des applications à 40º, 25º,

or 0º.

Fournir un débit d’eau adéquat

Vérifier des connexions et/ou remplacer la

lancette

Nettoyer la buse

Appuyer sur la gâchette de lalancette pour

chasser l’aire de la conduite

Remplacer le tuyau

Éliminer le pli du tuyau

Déplacer l’étrangleur vers la position OFF

(ARRÊT)

Contacter un centre de réparations agréé

La machine ne parvient pas

à la pression correcte de

fonctionnement

Diamètre du flexible insuffisant

Arrivée d’eau réduite

Alimentation en eau insuffisante

Le sélecteur de jets de la buse à

permutation 5 en 1 est réglé à détergent

à courte portée [ ] ou détergent à

longue portée [ ].

Remplacer par un tuyau d’arrosage de

3/4 po (19 mm)

S’assurer que le tuyau n’est pas entortillé

ou obstrué et qu’il ne présente pas de fuites

Ouvrir complètement le robinet d’eau

Tourner le sélecteur de jets de la buse à

permutation 5 en 1 de manière à régler l’outil

pour effectuer des applications à 40º, 25º,

or 0º.

18 — Français

GARANTIE

ÉNONCÉ DE LA GARANTIE LIMITÉE HORS

MOTEUR

Techtronic Industries North America, Inc., garantit à l’acheteur

original que ce produit la rondelle de pression de marque

RYOBI® est exempt de tout vice de matériau ou de fabrication

et s’engage à réparer ou remplacer gratuitement, à son choix,

tout produit s’avérant défectueux au cours des périodes

indiquées ci-dessous, à compter de la date d’achat.

 Trois ans si le produit est utilisé par des particuliers ;

 90 jours un an si un des produits ci-dessus est utilisé à toutes

autres fins, telles que les travaux commerciaux et la location.

Cette garantie n’est offerte qu’à l’acheteur original et entre

en vigueur à la date de l’achat original.

Toute pièce de ce produit fabriquée ou fournie par Techtronic

Industries North America, Inc., et estimée défectueuse, selon le

jugement raisonnable de Techtronic Industries North America,

Inc., en ce qui concerne la fabrication ou la main-d’œuvre,

sera réparée ou remplacée sans frais pour les pièces et la

main-d’œuvre par un centre de service autorisé RYOBI® agréé.

Le produit, y compris toutes les pièces défectueuses, devra

être retourné à un centre de réparations RYOBI® agréé avant

expiration de la période de garantie. Les frais d’expédition au

centre de réparations et de retour au propriétaire du produit

après la réparation ou le remplacement seront assumés par

le propriétaire. La responsabilité de Techtronic Industries

North America, Inc., en ce qui concerne les réclamations

en garantie se limitera aux réparations ou au remplacement

des produits défectueux et aucune revendication de rupture

de garantie ne pourra causer l’annulation ou la résiliation du

contrat de vente d’un produit RYOBI® quel qu’il soit. Une

preuve d’achat sera exigée par le centre de réparation, afin

de valider toute réclamation au titre de la garantie. Tous les

travaux sous garantie doivent être effectués par un centre de

service autorisé RYOBI® agréé.

Cette garantie ne couvre pas le produit de marque ayant

fait l’objet d’un usage abusif ou négligent, d’un manque

d’entretien, ayant été impliqués dans un accident ou

employés de façon contraire aux instructions du manuel

du propriétaire. Cette garantie ne couvre ni les dommages

aux produits le produit de marque résultant d’un entretien

incorrect, ni le produit de marque altérés ou modifiés de façon

à nuire au fonctionnement, aux performances et à la durabilité

ou dans le but de l’utiliser pour un usage autre que celui

pour lequel il a été conçu. La garantie exclut les réparations

rendues nécessaires par l’usure normale ou l’utilisation de

pièces et accessoires incompatibles avec produit la rondelle

de pression de marque RYOBI® ou nuisibles à son bon

fonctionnement, ses performances ou sa durabilité.

En outre, cette garanti exclut :

A. Les réglages – Filtres à air, filtres à gaz, carburateurs, bougies

B. Les articles d’usure – Tuyaux, raccords de connecteur, buses

de pulvérisation, poignée de gâchete, lance à pulvérisation,

roues, seau de détergent, réservoir de produits chimiques

IMPORTANT : Certains composants n’étant pas couverts

par cette garantie peuvent être couverts par une garantie

distincte émise par le fabricant du moteur. veuillez

consulter la garantie du fabricant du moteur (si c’est le

cas) fournie avec ce produit pour en savoir plus.

Techtronic Industries North America, Inc., se réserve le droit

d’apporter des modifications ou améliorations à tout produit

la rondelle de pression de marque RYOBI®, sans obligation

de modifier les produits fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE

SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE

GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES

GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES

DE VALEUR MARCHANDE, D’ADÉQUATION À UN USAGE

PARTICULIER, OU AUTRES, SERONT INVALIDÉES À

L’EXPIRATION DE LA PÉRIODE DE GARANTIE EXPLICITE DE

TROIS ANS OU 90 JOURS. LES OBLIGATIONS TECHTRONIC

INDUSTRIES NORTH AMERICA, INC., DANS LE CADRE

DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À

LA RÉPARATION OU AU REMPLACEMENT DES PIÈCES

DÉFECTUEUSES ET TECHTRONIC INDUSTRIES NORTH

AMERICA, INC., N’ASSUME OU N’AUTORISE QUICONQUE

À ASSUMER EN LEUR NOM QUELQUE AUTRE OBLIGATION

QUE CE SOIT. CERTAINS ÉTATS ET PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES

GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSOUS

PEUVENT NE PAS ÊTRE APPLICABLES. RYOBI

®

DÉCLINE

TOUTE RESPONSABILITÉ EN CE QUI CONCERNE LES

DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y

COMPRIS, MAIS SANS S’Y LIMITER, LES FRAIS DE RETOUR

DE PRODUITS TECHTRONIC INDUSTRIES NORTH AMERICA,

INC. À UN ENTRETENIR LE CENTRE DE RÉPARATIONS

RYOBI®

AGRÉÉ ET DE RENVOI AU PROPRIÉTAIRE, DE

DÉPLACEMENT D’UN TECHNICIEN, DE TÉLÉPHONE OU

TÉLÉGRAMME, DE LOCATION D’UN PRODUIT SIMILAIRE

PENDANT LA DURÉE DES RÉPARATIONS SOUS GARANTIE,

DE DÉPLACEMENT, DE PERTES OU DOMMAGES À DES

BIENS PERSONNELS, DE MANQUE À GAGNER, DE PERTE

D’USAGE DU PRODUIT, DE PERTE DE TEMPS OU DE

DÉRANGEMENT. CERTAINS ÉTATS N’AUTORISANT PAS

L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS

OU INDIRECTS, LES LIMITATIONS ET EXCLUSIONS CI-

DESSOUS PEUVENT DONC NE PAS S’APPLIQUER À TOUS

LES CAS.

Cette garantie donne au consommateur des droits

spécifiques, et celui-ci peut bénéficier d’autres droits, qui

varient selon les états ou provinces.

Cette garantie couvre tous produit la rondelle de pression

de marque

RYOBI®

distribué par Techtronic Industries North

America, Inc. et vendus aux États-Unis, Mexique, et au Canada.

Pour obtenir l’adresse du centre de réparations RYOBI® agréé

le plus proche, appeler le 1-800-860-4050 ou visiter notre site

Internet à l’adresse www.ryobitools.com.

3 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El incumplimiento

de todas las instrucciones siguientes puede causar descargas

eléctricas, incendio o intoxicación por monóxido de carbono,

lo cual puede causar la muerte o lesiones graves.

GUARDE ESTAS INSTRUCCIONES ÁREA DE

TRABAJO

Familiarícese con la herramienta. Lea cuidadosamente

el manual del operador. Aprenda los usos y limitaciones de

la máquina, así como los posibles peligros específicos de

esta herramienta.

Mantenga las protecciones en su lugar y en buenas

condiciones de trabajo. Nunca utilice la herramienta con

ninguna de las protecciones o cubiertas quitadas. Asegúrese

de que todas las protecciones estén funcionando de forma

correcta antes de utilizar la unidad.

 Retire toda llave y herramienta de ajuste. Adquiera el hábito

de verificar que se haya retirado de la herramienta eléctrica

toda llave y herramienta de ajuste antes de encenderla.

 Para reducir el riesgo de lesiones, mantenga a alejados

a niños y demás circunstantes. Todos los presentes deben

llevar puestos anteojos de seguridad y permanecer a una

distancia segura del área de trabajo.

Mantenga alejadas del área de trabajo a todas las

personas, particularmente a los niños de corta edad, y

también a las mascotas.

No haga arrancar o funcionar el motor en un espacio

confinado, de edificio, cerca de ventana abiertas, o en

otro área sin ventilación donde se puedan recolectar las

emanaciones de monóxido de carbono. El monóxido de

carbono, un gas incoloro, inodoro y sumamente peligroso,

puede causar la pérdida de la conciencia o la muerte.

 Use la herramienta adecuada a la tarea. No fuerce la

herramienta ni ningún accesorio a efectuar tareas para las

que no están hechos. No la use para propósitos no indicados

en las instrucciones.

 Vístase adecuadamente. No vista ropas, guantes, corbatas

o joyas holgadas. Pueden resultar atrapadas y tirar de usted

hacia piezas en movimiento. Se recomiendan guantes y

calzado antiderrapantes al trabajar al aire libre. Si tiene el

pelo largo cúbraselo de alguna manera para contenerlo.

No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado

de seguridad que le proteja sus pies y mejore su postura

en superficies resbaladizas.

Tenga suma precaución para evitar resbalarse o caer.

 Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1.

Con el cumplimiento de esta regla se reduce el riesgo de

lesiones corporales serias.

 No se estire ni se pare en un soporte inestable. Mantenga

una postura firme y buen equilibrio en todo momento.

 Utilice sólo accesorios recomendados. El empleo de

accesorios inadecuados puede presentar riesgos de lesiones.

 Siga las instrucciones de la mantenimiento especificadas

en este manual.

 Inspeccione las piezas dañadas. Antes de seguir utilizando

la herramienta, es necesario inspeccionar cuidadosamente

toda protección o pieza dañada para determinar si funcionará

correctamente y desempeñará la función a la que está

destinada. Verifique la alineación de las partes móviles, que

no haya atoramiento de las mismas, que no haya piezas

rotas, el montaje de las piezas y cualquier otra condición

que pudiera afectar su funcionamiento. Toda protección o

pieza que esté dañada debe repararse apropiadamente o

reemplazarse en un centro de servicio autorizado.

 Nunca deje desatendida ninguna herramienta en

funcionamiento. Apague la herramienta. No se aleje de

la herramienta hasta no verla completamente detenida.

Conserve el motor limpio de césped, hojas o grasa a fin

de reducir el riesgo de incendio.

 Mantenga el tubo de escape libre de objetos extraños.

Siga las recomendaciones del fabricante para lograr la

carga, descarga, transporte y almacenamiento seguros

de la máquina.

 Familiarícese completamente con los controles. Aprenda

a detener la máquina y a liberar rápidamente la presión.

 Mantenga la herramienta seca, limpia y libre de aceite y

grasa. Siempre utilice un paño limpio para la limpieza de la

unidad. Nunca utilice fluidos para frenos, gasolina, productos

a base de petróleo ni solventes para limpiar la herramienta.

 Permanezca alerta y en control. Preste atención a lo que

esté haciendo y aplique el sentido común. No utilice la

herramienta cuando esté cansado. No se apresure.

No utilice la unidad si se encuentra bajo los efectos de

drogas, alcohol o medicamentos.

 Revise el área de trabajo cada vez antes de utilizar esta

herramienta. Retire todos los objetos como piedras, vidrio

roto, clavos, alambre o cuerda que puedan salir disparados

o enredarse en la máquina.

No utilice la herramienta si el interruptor no apaga. Lleve

todo interruptor defectuoso a un centro de servicio autorizado

para que lo reparen.

Antes de limpiar, reparar o inspeccionar la máquina,

apague el motor y cerciórese de que se hayan detenido

todas las partes en movimiento. Desconecte el cable de la

bujía, y mantenga dicho cable alejado de la bujía para evitar

el arranque accidental de la unidad.

 Evite tener un entorno de trabajo peligroso. No utilice

herramientas eléctricas en lugares húmedos o mojados ni

las exponga a la lluvia. Mantenga bien iluminada el área de

trabajo.

 Nunca utilice la unidad en una atmósfera explosiva.

El chispeo normal del motor podría encender los gases

presentes.

 No utilice la unidad mientras fuma ni cerca de llamas

abiertas.

 No utilice la unidad cerca de vegetación o ramas secas,

paños de textiles ni otros materiales inflamables.

ADVERTENCIA: Riesgo de inyección o de lesión – No

dirija el chorro hacia las personas.

4 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

 Sea precavido cuando posicione la lavadora de presión

para usarla. El aire tibio que sale del motor podría causar

áreas puntuales descoloridas en el césped.

 Nunca dirija un chorro de agua en dirección de personas

o animales, ni hacia dispositivos eléctricos.

Antes de iniciar cualquier operación de limpieza, cierre

puertas y ventanas. Despeje el área a limpiar y elimine

cualesquier desechos, juguetes, muebles de patio u otros

objetos que pudiesen crear un peligro.

Nunca alce ni transporte una máquina mientras se

encuentre en marcha.

 Nunca ponga en marcha la máquina si se ha formado hielo

en cualquier parte del equipo.

 No use soluciones ácidas, alcalinas, solventes, materiales

inflamables o de grado industrial en este producto. Estos

productos pueden causar lesiones físicas al operador y daños

irreparables a la máquina.

 Siempre ponga en marcha la máquina en superficies

niveladas. Si el motor se encuentra inclinado, podría

agarrotarse debido a la lubricación insuficiente (incluso con

el nivel de aceite al máximo).

ADVERTENCIA: Los chorros de alta presión pueden ser

peligrosos si se utilizan indebidamente. Nunca dirija el

chorro a personas, animales, dispositivos eléctricos ni a la

máquina misma.

Sujete el mango y el tubo firmemente con ambas manos.

Se espera que el mango del gatillo se mueva cuando se tire

del gatillo como consecuencia de las fuerzas de reacción.

La inobservancia de esta advertencia podría causar pérdida

de control y lesiones a usted y a otras personas.

Nunca intente efectuar ajuste alguno mientras el motor

está en marcha (excepto cuando así lo recomiende

específicamente el fabricante).

 Cuando el motor esté en marcha, es imperativo que las

cubiertas de protección cubran las partes en movimiento.

Mantenga la entrada de aire de enfriamiento (el área

del arrancador retráctil) y el lado del silenciador alejados

un mínimo de 91 cm (tres pies) de cualquier edificación,

obstrucciones y otros objetos combustibles.

Mantenga alejado el motor de materiales inflamables y

de otros materiales peligrosos.

Evite el contacto con las partes calientes de la unidad.

El silenciador y otras partes del motor se calientan mucho;

tenga precaución.

No toque la bujía ni el cable de ignición durante el arranque

ni durante el funcionamiento del motor.

 Cada vez antes de usar la unidad, inspeccione las

mangueras de combustible y los acoplamientos

pertinentes para verificar que no estén flojos ni haya

derrames de combustible.

 Antes de cada uso, inspeccione los pernos y las tuercas

para verificar que están apretados. Una tuerca o perno

sueltos pueden causar problemas graves en el motor.

Siempre reabastezca el combustible al aire libre. Nunca

reabastezca el combustible en espacios interiores ni en

áreas con ventilación insuficiente.

Nunca guarde la máquina con combustible en el tanque

dentro de un edificio donde haya presentes fuentes de

ignición, como el agua caliente y calentadores locales,

secadoras de ropa y cosas parecidas.

Si es necesario vaciar el tanque de combustible, hágalo

al aire libre.

 Para reducir el riesgo de incendio o de lesiones por

quemadura, maneje con cuidado el combustible. Es

sumamente inflamable.

 No fume mientras esté mezclando el combustible o

reabasteciendo el tanque.

Reabastezca de combustible la unidad antes de arrancar

el motor. Nunca retire la tapa del tanque de combustible ni

lo reabastezca mientras esté encendida o caliente la unidad.

 Afloje la tapa del tanque de combustible lentamente para

aliviar la presión y evitar que se escape combustible por la

tapa.

Vuelva a colocar firmemente la tapa del tanque de

combustible y la del recipiente.

 Limpie todo el combustible que se haya derramado de

la unidad. Aléjese por lo menos 9 metros (30 pies) del sitio

de reabastecimiento de combustible antes de encender el

motor.

Si se derrama combustible, no intente arrancar el motor;

aleje la máquina del área del derramamiento y evite causar

una fuente de ignición hasta que se disipen los vapores del

combustible.

 Nunca intente en ninguna circunstancia eliminar el

combustible derramado quemándolo.

 Antes de guardar la unidad deje que se entrie el motor

y drene el combustible de la unidad.

Guarde la unidad en un lugar frío y bien ventilado, a una

distancia segura de todo equipo generador de chispas o llamas.

Guarde el combustible en recipientes diseñados

específicamente para tal fin.

 Antes de transportar la unidad en un vehículo, vacíe el

tanque de combustible e inmovilícela.

Al dar servicio a la unidad, sólo utilice piezas de repuesto

idénticas. El empleo de piezas diferentes puede causar un

peligro o dañar el producto.

Use SOLAMENTE agua fría.

Asegúrese de que haya una distancia mínima de

914 mm (tres pies) de todo material combustible.

Nunca rocío cierra a la superficie para ser limpiado como

usted puede dañar la superficie.

Después de apagar el motor, siempre tire del gatillo

que se encuentra en el mango del gatillo para purgar la

presión almacenada en la manguera de alta presión. La

inobservancia de esta advertencia podría causar lesiones

corporales graves.

Para usarse sólo en el exterior.

Asegúrese de que la manguera de alta presión esté

conectada adecuadamente antes de usar el producto.

Guarde estas instrucciones. Consúltelas frecuentemente

y utilícelas para instruir a otros usuarios. Si presta a alguien

esta herramienta, facilítele también las instrucciones.

5 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados

con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la

muerte o lesiones serias.

ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la

muerte o lesiones serias.

PRECAUCIÓN: Indica una situación potencialmente peligrosa la cual, si no se evita, puede

causar lesiones leves o moderadas.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica información importante no

relacionada con ningún peligro de lesiones, como una situación que puede

ocasionar daños físicos.

Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección ocular Siempre póngase protección ocular con protección lateral con la

marca de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

Superficie caliente Para reducir el riesgo de lesiones corporales o daños materiales

evite tocar toda superficie caliente.

Riesgo de inyecciones

Para reducir el riesgo de una inyección o lesión, nunca dirija un

chorro de agua hacia personas o mascotas ni ponga ninguna

parte del cuerpo en el chorro. Las fugas presentes en mangueras

y acopladores también pueden causar lesiones por inyección. No

sujete ninguna manguera ni acoplador.

Riesgo de explosión El combustible y los vapores del mismo son explosivos y pueden

causar quemaduras graves e incluso la muerte.

6 — Español

SÍMBOLOS

Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Riesgo de incendio

El combustible y los vapores del mismo son extremadamente

inflamables y explosivos. El fuego puede causar quemaduras

graves e incluso la muerte.

Emanaciones tóxicas

Los aparatos de gasolina emiten monóxido de carbono, un gas

tóxico incoloro e inodoro. Si se inhala monóxido de carbono puede

causarse náusa, desmayo o la muerte.

Contragolpe

Para reducir el riesgo de lesiones por un contragolpe, sujete

firmemente el tubo rociador con ambas manos cuando esté

encendida la máquina.

Descarga eléctrica

Si no se usa la unidad en condiciones secas y no se observan

prácticas seguras de trabajo, puede producirse una descarga

eléctrica.

Quemaduras químicas

Para reducir el riesgo de lesiones o daños físicos, NO USE

SOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES,

SOLVENTES, MATERIALES INFLAMABLES O DE GRADO

INDUSTRIAL en este producto.

7 — Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Capacidad del tanque de combustible ..................................................................................................... 3,6 litros (0,96 gal)

Motor Honda GCV190 ...................................................................................................................................................187cc

Presión máxima*........................................................................................................................................................3 100 psi

Flujo máximo* .......................................................................................................................................... 9,46 LPM (2,5 gpm)

Temperatura máxima de agua de cala ...............................................................................................................40 ˚C (104 ˚F)

*Máximo que valora determinado por el estándar de PWMA 101

FAMILIARÍCESE CON LA LAVADORA DE

PRESIÓN

Vea la figura 1.

Para usar este producto con la debida seguridad se debe

comprender la información indicada en la herramienta

misma y en este manual, y se debe comprender también

el trabajo que intenta realizar. Antes de usar este producto,

familiarícese con todas las características de funcionamiento

y normas de seguridad del mismo.

BOQUILLA INTERCAMBIABLE 5 EN 1

La boquilla intercambiable 5 en 1 hace que sea más fácil

cambiar los patrones de rociado.

SISTEMA AUTOMÁTICO DE INYECCIÓN DE

DETERGENTE

Vierta detergente para lavadoras a presión en el tanque de

detergente para aplicar detergente rápida y fácilmente en su

trabajo de limpieza. El uso de la boquilla para jabón activará

el inyector de detergente con una razón de dilución de 20:1.

TANQUE DE COMBUSTIBLE

Este tanque de combustible tiene una capacidad de 3,6 litros

(0,96 gal). Use gasolina sin plomo para vehículos.

MOTOR HONDA GCV190

Este motor permite a la lavadora a presión alcanzar 3 100 psi

(libras por pulgada cuadrada) a una velocidad de 9,46 LPM

(2,5 gpm) (galones por minuto). Lea el manual del motor

incluido con este producto.

ALMACENAMIENTO DE LA MANGUERA DE

ALTA PRESIÓN

Una vez que la manguera de alta presión esté enrollada,

cuélguela en la parte trasera de la máquina utilizando la tira

de gancho y lazada para ajustarla correctamente.

DISMINUCIÓN DE LA VELOCIDAD DE RALENTÍ

La velocidad de ralentí del motor se reduce automáticamente

cuando se suelta el gatillo. Esta característica aumenta la efi-

ciencia del combustible, reduce el nivel de ruido y disminuye

el desgaste durante la vida útil de la lavadora a presión.

INTERRUPTOR DE ENCENDIDO Y APAGADO

El interruptor de encendido y apagado se utiliza en combi-

nación con el mango del arrancador retráctil para arrancar

del motor. Además se utiliza para apagar del motor.

MANGO DEL ARRANCADOR Y CUERDA

Con un tirón del mango del arrancador y cuerda se arranca

el motor.

VÁLVULA DE DESCARGA TÉRMICA

Este dispositivo de la bomba evita que la temperatura del

agua alcance un nivel peligroso; para ello, deja salir una

pequeña cantidad de agua por una manguera de caucho.

Una vez salida el agua, la válvula de descarga térmica se

reinicializa automáticamente.

MANGO DEL GATILLO

El mango del gatillo dispone de una superficie de sujeción

ranurada la cual proporciona control adicional de dicho tubo

y reduce la fatiga del operador.

GATILLO CON SEGURO

Al tirar del gatillo sale un chorro de agua para limpiar con

alta presión. El seguro ofrece protección contra todo uso

no autorizado.

8 — Español

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

NOTA: Esta herramienta es pesada. Para evitar sufrir lesiones

en la columna, levante con las piernas, no con la espalda,

y obtenga ayuda cuando sea necesario.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista

de contenido ya está ensamblada al producto cuando lo

desempaqueta. El fabricante no ensambla las piezas de esta

lista en el producto. Éstas deben ser instaladas por el usuario.

El uso de un producto que puede haber sido ensamblado de

forma inadecuada podría causar lesiones personales graves.

 Inspeccione cuidadosamente la herramienta para asegurarse

de que no haya sufrido ninguna rotura o daño durante el

transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la herramienta y la haya

utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-860-4050, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Lavadora de presión

Manguera de alta presión de 7,6 m (25 pies)

Almacenamiento de mango del gatillo

Soporte del tubo rociador

Tornillo (3)

Tuerca (3)

Mango del gatillo

Tubo rociador

Boquilla intercambiable 5 en 1

Arandela

Lubrifiant moteur 4 temps (SAE 30 ou SAE 10W30)

Embudo descartable

Almacenamiento de la manguera de alta presión

Manuel d’utilisation

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta herramienta

sin haber reemplazado todas las piezas. Usar este producto

con partes dañadas o faltantes puede causar lesiones serias

al operador.

ADVERTENCIA:

No intente modificar esta herramienta ni hacer accesorios

no recomendados para la misma. Cualquier alteración o

modificación constituye maltrato, el cual puede causar

una condición peligrosa, y como consecuencia posibles

lesiones serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar

lesiones corporales graves, siempre desconecte el cable de

la bujía del motor de la bujía misma al ensamblar las piezas.

HERRAMIENTAS NECESARIAS

Vea la figura 2.

Para armar la unidad se necesitan las siguientes

herramientas (no incluido o dibujado para escalar):

 Llave combinación o llave ajustable

 Destornillador phillips

LEVANTAR Y BAJAR EL MANGO

Vea la figura 3.

 Para levantar el mango: tire del mango hacia arriba hasta

que la perilla del mango de aseguramiento pase a través de

la ranura correspondiente y asegure el mango en su lugar.

 Para bajar mango: tire la perilla del mango fuera entoncesbaja

el mango a la posición como se muestra en la figura 3.

INSTALACIÓN DEL ALMACENAMIENTO DE

MANGO DEL GATILLO, SOPORTE DEL TUBO

ROCIADOR Y SOPORTE DE ALMACENAMIENTO

DE LA MANGUERA

Vea la figuras 4 y 5.

 Levantar el mango como se describe en la sección Levantar

y Bajar el Mango.

 Coloque la almacenamiento de la manguera de alta presión

en el mango como mostrado.

 Alinee los agujeros en la almacenamiento de la manguera

de alta presión con los agujeros en la mango.

 Introduzca el tornillo por los agujeros del lado izquierdo del

mango y del soporte de almacenamiento de la manguera.

 Enrosque la tuerca hexagonal en el tornillo y ajuste

firmemente.

 Coloque la almacenamiento de mango del gatillo en el mango

como mostrado.

 Alinee los agujeros en la almacenamiento de mango del gatillo

con los agujeros en la almacenamiento de la manguera de

alta presión y la mango.

 Introduzca el tornillo por los agujeros en el mango, el soporte

de almacenamiento de la manguera y del mango del gatillo.

 Coloque la arandela en el tornillo. Luego, coloque la tuerca

en el tornillo y apriétela.

 Coloque el soporte del tubo rociador en la armazón.

 Alinee los agujeros en la soporte del tubo rociador con los

agujeros en la armazón.

 Introduzca el tornillo por los agujeros en el soporte del tubo

rociador y la armazón.

 Enrosque la tuerca en el tornillo y ajuste firmemente.

9 — Español

ARMADO

ARMADO DE MANGO DEL GATILLO

Vea la figura 6.

 Coloque el extremo del tubo de roscado en el conector del

extremo el mango del gatillo.

 Gire a la derecha el conector hasta que se detenga. De esta

manera se asegura en su lugar el tubo de rociado.

CONECTAR DE LA MANGUERA DE ALTA

PRESIÓN AL MANGO DEL GATILLO

Vea la figura 7.

 Enrosque el casquillo de la manguera de alta presión en el

acoplador de entrada el mango del gatillo; para ello, gire a

la derecha el casquillo de la manguera. Apriete firmemente.

NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto

podría provocar que el mango del gatillo pierda durante su

uso.

 Tire de la manguera para asegurarse de que esté debidamente

asegurada.

CONECTAR DE LA MANGUERA DE ALTA

PRESIÓN A LA BOMBA

Vea la figura 8.

 Desenrolle y enderece completamente la manguera de alta

presión para evitar la formación de acodaduras.

NOTA: Vea Uso de la manguera de alta presión en la

sección Funcionamiento para obtener más información

sobre el uso de la manguera de alta presión.

 Alinee el casquillo con la conexión roscada de la bomba.

 Coloque el extremo del casquillo de la manguera de alta

presión en la conexión roscada.

 Gire a la derecha el casquillo y fije firmemente la manguera

a la bomba.

NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto

podría provocar que la manguera pierda durante su uso.

 Tire de la manguera para asegurarse de que esté debidamente

asegurada.

CÓMO CONECTAR UNA MANGUERA DE

JARDÍN A LA LAVADORA DE PRESIÓN

Vea la figura 9.

AVISO:

Siempre observe las normas locales cuando conecte las

mangueras a la tubería principal de agua. En algunas áreas

existen restricciones para la conexión directa al suministro

público de agua potable a fin de evitar la retroalimentación

de químicos al suministro de agua potable. La conexión

directa a través de un tanque receptor o de una válvula

contra reflujo suele estar permitida.

El suministro de agua debe venir de la tubería principal de agua.

NUNCA use agua caliente o agua de piscinas, lagos, etc. Antes

de conectar una manguera de jardín a la lavadora de presión:

 Deje correr agua por la manguera durante 30 segundos para

limpiar toda la basura que pueda haber en el interior de la

misma.

 Inspeccione el cedazo de la entrada de agua.

 Si está dañado el cedazo, no utilice la máquina sino hasta

haber reemplazado aquél.

 Si está sucio el cedazo, límpielo antes de conectar la

manguera de jardín a la máquina.

Para conectar una manguera de jardín a la máquina:

 Desenrolle completamente la manguera de jardín o quítela

completamente del carrete para evitar la formación de

acodaduras.

NOTA: Debe haber un mínimo de 3 metros (10 pies) de

manguera sin ninguna restricción en el flujo de la misma,

entre la entrada de la lavadora de presión y el grifo o válvula

de cierre (como un conector de cierre en “Y”).

 Teniendo el grifo de la manguera completamente cerrado,

conecte el extremo de la manguera de jardín a la entrada

de agua. Efectúe el apriete con la mano.

AVISO:

No haga funcionar la bomba de la lavadora a presión sin que

el suministro de agua esté conectado y encendido, dado que

esto puede dañar los sellos de alta presión y disminuir la vida

útil de la bomba. Desenrolle completamente la manguera

de su carrete o espiral y asegúrese de que la manguera

no esté restringida por neumáticos, rocas ni cualquier otro

objeto que pueda disminuir o impedir el flujo de agua a la

lavadora a presión.

¡NO INCLINE DEMASIADO LA UNIDAD!

10 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas lo

vuelva descuidado. Tenga presente que un descuido de un

instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1. Si no

cumple esta advertencia, los objetos que salen despedidos

pueden producirle lesiones serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado

por el fabricante de esta herramienta. El empleo de

aditamentos o accesorios no recomendandos podría causar

lesiones serias.

ADVERTENCIA:

Nunca dirija un chorro de agua en dirección de

personas o animales, ni hacia dispositivos eléctricos.

La inobservancia de esta advertencia podría causar

lesiones serias.

AVISO:

Este producto no cuenta con un parachispas y no se

puede usar en terrenos forestales de EE. UU., además, los

usuarios del producto deben cumplir con los reglamentos

de prevención de incendios locales, estatales y federales.

Consulte a las autoridades que correspondan. Consulte

el manual del motor adjunto sobre el mantenimiento y las

piezas de repuesto.

USOS

Puede usar esta herramienta en la casa para limpiar la mayoría

de las superficies exteriores horizontales o verticales grandes o

pequeñas, las estructuras y objetos exteriores pequeños y las

herramientas y equipos para uso al aire libre.* Puede:

Limpiar o quitar moho y hongos de terrazas, caminos

de entrada, patios, caminos, aceras y otras superficies

desgastadas.

Quitar la suciedad de diversas superficies exteriores verticales

tales como exteriores de casas, revestimientos de muros

exteriores, cercas, paredes de ladrillo, hormigón o piedra,

etc.

Limpiar botes, muebles de patio, equipos de jardinería

eléctricos o no, canalones, paneles de ventanas, parrillas,

juegos para niños, etc.

*Siempre pruebe primero en un área poco notoria.

ABASTECIMIENTO Y VERIFICACIÓN DE

LUBRICANTE DEL MOTOR

Vea la figura 10.

NOTA: Esta máquina se embarcó con cerca de dos onzas de

lubricante de las pruebas en el motor. Es necesario abastecer

de lubricante el motor antes de arrancarlo por primera vez.

AVISO:

Cualquier intento de arrancar el motor sin abastecerlo de

lubricante puede causar la descompostura del mismo.

Para añadir lubricante para motor:

 Coloque la lavadora de presión sobre una superficie horizontal

nivelada. No la incline.

 Desenrosque la tapa del aceite con varilla de nivel; para ello,

gírela a la izquierda.

 Usando un lubricante para motor de cuatro tiempos (SAE 30

o SAE 10W30), agregue aceite para motor hasta que el nivel

de líquido alcance la parte superior del área cubierta en la

varilla de nivel (se proporciona un lubricante para motor de

4 ciclos de 12 oz). No lo llene en exceso.

 Vuelva a colocar la tapa del aceite con varilla de nivel y

apriétela firmemente.

Para verificar el nivel de lubricante para motor:

Coloque la lavadora de presión sobre una superficie horizontal

nivelada. No la incline.

Desenrosque la tapa del aceite con varilla de nivel; para ello,

gírela a la izquierda.

Limpie la varilla de nivel y vuelva a asentarla en el agujero;

no la enrosque.

Retire de nuevo la varilla medidora de lubricante y verifique

el nivel de lubricante. El nivel de aceite siempre debe estar

dentro del área cubierta con rayas entrecruzadas de la varilla

medidora.

Si está bajo el nivel, abastezca de lubricante el motor hasta

que el nivel del fluido alcance la parte superior del área

cubierta con rayas entrecruzadas de la varilla.

Vuelva a colocar la tapa de relleno de aceite/varilla medidora

de aceite y asegúrela.

AVISO:

No lo llene excesivamente. Llenar excesivamente el cárter

puede producir humo en exceso y daños en el motor.

COMBUSTIBLES OXIGENADOS

AVISO:

No utilice combustibles E15 o E85 (ni combustibles que

contengan más de 10 % de etanol) con este producto.

Esto constituye una violación a la ley federal, dañará la

unidad y anulará la garantía.

No están cubiertos en la garantía los problemas de

desempeño o daños al sistema de combustible producidos

por el uso de un combustible oxigenado con un contenido

11 — Español

FUNCIONAMIENTO

superior a los porcentajes de alcohol o compuesto de éter

señalados abajo.

Etanol. Las gasolinas con un contenido de 10% de etanol por

volumen (comunmente conocida como E10) es aceptables. Las

gasolinas E15 y E85 no lo son.

ABASTECIMIENTO DEL TANQUE DE GASOLINA

Vea la figura 11.

ADVERTENCIA:

La gasolina y los vapores de la misma son extremadamente

inflamables y explosivos. Para evitar lesiones y daños físicos

serios, maneje con cuidado la gasolina. Manténgala lejos de

fuentes de ignición, manéjela solamente al aire libre, no fume

mientras vierta la gasolina y limpie de inmediato cualquier

derramamiento que ocurra.

Al abastecer de gasolina la lavadora de presión, asegúrese de

que la unidad esté asentada en una superficie horizonal nivelada.

Si está caliente el motor, permita que se enfríe la lavadora de

presión antes de reabastecerla de gasolina. Siempre llene el

tanque al aire libre y teniendo apagada la máquina.

NOTA: Este es un motor de cuatro tiempos. NO mezcle el

aceite y el combustible.

 Mezcle el estabilizador de combustible con la gasolina de

acuerdo con las instrucciones del fabricante del estabilizador

de combustible.

 Antes de retirar la tapa del combustible, limpie el área

circundante de la unidad. Retire la tapa del combustible.

 Introduzca un embudo limpio en el tanque de combustible

y después vierta lentamente la gasolina en el tanque. Llene

el tanque hasta una altura aproximada de 38 mm (1-1/2

pulg.) abajo de la parte superior del cuello del tanque (para

permitir la expansión del combustible).

 Vuelva a colocar la tapa del combustible y apriétela

firmemente la tapa “déclic”.

 Limpie todo combustible derramado antes de encender la

máquina.

ENCENDIDO Y APAGADO DE LA LAVADORA

DE PRESIÓN

Vea las figuras 12 y 13.

AVISO:

No haga funcionar la bomba de la lavadora a presión sin que

el suministro de agua esté conectado y encendido, dado que

esto puede dañar los sellos de alta presión y disminuir la vida

útil de la bomba. Desenrolle completamente la manguera

de su carrete o espiral y asegúrese de que la manguera

no esté restringida por neumáticos, rocas ni cualquier otro

objeto que pueda disminuir o impedir el flujo de agua a la

lavadora a presión.

Antes de arrancar el motor:

Conecte todas las mangueras.

NOTA: Asegúrese de que el grifo esté abierto completamente

y de que no haya acodaduras o pérdidas en la manguera.

Revise todos los fluidos (lubricante y gasolina).

Abra el grifo del agua y luego oprima gatillo para purgar

la presión de aire; mantenga oprimido el gatillo hasta que

aparezca un chorro de agua estable.

NOTA: Asegúrese de que el grifo esté abierto completamente

y de que no haya acodaduras o pérdidas en la manguera.

Para arrancar el motor:

Ponga la válvula de combustible en la posición ON

(ENCENDIDO).

 Tire del anegador en la posición de START (ARRANQUE).

NOTA: Si se vuelve a arrancar el motor después de

haberlo apagado por un corto período (esto es, luego

del reabastecimiento de combustible o del traslado),

deje la palanca del anegador en la posición RUN

(FUNCIONAMIENTO).

Ponga el interruptor de encendido y apagado en la posición

ON (marcha).

Sujete el mango del arrancador con cuerda y tire lentamente

hasta que encuentre resistencia. Arranque el motor con un

tirón corto y rápido del mango del arrancador con cuerda.

NOTA: No permita que el mango del arrancador con cuerda

vuelva a calzar en su lugar una vez encendido. Colóquelo

nuevamente en su lugar original con cuidado.

Deje que el motor funcione varios segundos, después presione

el anegador en la posición de RUN (FUNCIONAMIENTO).

Para apagar el motor:

Ponga el interruptor de encendido y apagado en la posición

OFF (APAGADO).

Ponga la válvula de combustible en la posición OFF

(APAGADO).

Cierre el suministro de agua. Oprima el gatillo para purgar

el agua.

ADVERTENCIA:

Tanto en funcionamiento como al guardarlo, mantenga

siempre 91,4 cm (3 pies) de espacio libre en todos los

laterales de este producto, incluida la parte superior.

Aguarde al menos 30 minutos para el equipo se enfríe antes

de guardarlo. Mantenga todas las partes del cuerpo, ropa,

material combustible, y las mangueras aleje del silenciador.

El calor generado por el silenciador y los gases de escape

puede ser suficiente para causar quemaduras graves,

prender fuego a objetos combustibles, y/o puede dañar

manguera de alta presión, lo cual puede causar una lesión

por inyección.

USO DEL MANGO DEL GATILLO

Vea la figura 14.

Para mayor control y seguridad, mantenga ambas manos en

el mango de gatillo todo el tiempo.

 Para iniciar el chorro de agua, oprima y no suelte el gatillo.

 Para interrumpir el flujo del chorro de agua por la boquilla,

suelte el gatillo.

Para accionar el seguro:

 Suba el seguro hasta dejarlo trabado en la ranura.

Para quitar el seguro:

 Baje el seguro a su posición original.

12 — Español

FUNCIONAMIENTO

Para utilizar el tubo rociador, comience con la boquilla a una

distancia de entre 30 y 60 cm (1 y 2 pies) de la superficie

a limpiar. Acérquese a la superficie justo lo suficiente para

alcanzar el nivel de limpieza deseado. Si está demasiado cerca

el chorro, puede dañar la superficie que está limpiándose.

INSTALAR Y DESMONTAJE LA BOQUILLA

Vea la figura 15.

ADVERTENCIA:

NUNCA cambie boquillas sin trabar el seguro de apagado

en el mango de gatillo y NUNCA apunte el rociador hacia

su cara o la de otros. La característica de conexión rápida

contiene resortes pequeños que pueden expulsar la boquilla

con cierta fuerza. La inobservancia de esta advertencia

podría causar lesiones personales.

Para conectar una boquilla el mango de gatillo:

 Apague la lavadora de presión y cierre el suministro de agua.

Oprima el gatillo para purgar el agua.

 Accione el seguro el el mango de gatillo; para ello, suba

aquél hasta que se trabe en la ranura.

 Empuje la boquilla hacia el interior del casquillo de conexión

rápida hasta que se trabe en su lugar y quede debidamente

asegurado.

Para desconectar la boquilla el mango de gatillo una vez

comenzado el trabajo de limpieza:

Apague la lavadora de presión y cierre el suministro de agua.

Oprima el gatillo para purgar el agua.

 Accione el seguro el el mango de gatillo; para ello, suba

aquél hasta que se trabe en la ranura.

 Retire la boquilla del coloque la mano sobre la boquilla y tire

del casquillo de conexión rápida hacia atrás.

USO DE LA BOQUILLA INTERCAMBIABLE

5 EN 1

Vea la figura 16.

Hay cinco ajustes de patrón de rociado ubicados en la boquilla

intercambiable 5 en 1. Para seleccionar un patrón de rociado,

gire el selector de rociado al ajuste deseado. Vea la Guía de

selección de boquillas para obtener más información sobre

qué boquilla utilizar.

USO DE LA MANGUERA DE ALTA PRESIÓN

La manguera de alta presión tiene un revestimiento externo

que la fortalece. Si el revestimiento externo se daña, se debe

reemplazar la manguera inmediatamente. No use la manguera

de alta presión si el revestimiento externo está dañado.

ABRASIVO LEVE

GUÍA DE SELECCIÓN DE BOQUILLAS

ALTA PRESIÓN

(NO USE ESTAS BOQUILLAS CON JABÓN)

BAJA PRESIÓN

(PARA JABÓN O ENJUAGUES

LEVES)

0º 25º 40º Largo plazo Corto plazo

Cemento, ladrillo, mampostería    

Revestimiento de muros exteriores,

canalones, casas   

Cercas, terrazas, patios   

Equipos de jardinería, botes,

casas rodantes   

 Boquilla recomendada  Usar con cuidado en ciertas aplicacione

13 — Español

FUNCIONAMIENTO

Para evitar que el revestimiento externo se dañe:

 Inspeccione la manguera antes de cada uso.

 Desenrosque y estire la manguera antes de usarla.

 Evite que la manguera de alta presión se retuerza.

 Mantenga la manguera alejada de superficies calientes y

bordes filosos.

 No arrastre la unidad cerca de la manguera de alta presión.

 Evite que otros objetos aplasten la manguera o que ésta se

enrede con otros objetos.

LAVADO CON DETERGENTE

Vea las figuras 17 a 19.

Tal como se vende, esta unidad está diseñada para usarse con

detergentes para lavadoras a presión de “flujo descendente”.

Para convertir la lavadora de modo que se pueda utilizar con

detergentes de “flujo ascendente”, comuníquese con un centro

de servicio al cliente autorizado para obtener más información.

USE SÓLO DETERGENTES DISEÑADOS PARA LAVADORAS

DE PRESIÓN. Los detergentes caseros, soluciones ácidas,

alcalinas, blanqueadores, solventes, materiales inflamables

o de grado industrial pueden dañar la bomba. Numerosos

detergentes requieren mezclarse antes de usarse. Prepare la

solución de limpieza de conformidad con las instrucciones de

la botella correspondiente. Siempre pruebe en un área poco

notoria antes de comenzar la limpieza.

 Quite la tapa del tanque de detergente y vierta el detergente

para lavadoras de presión en el tanque. Vuelva la tapa del

tanque.

NOTA: La configuración de la máquina de esta unidad es

20:1, lo que generalmente permite el uso de 3,79 l (1 galón)

de detergente para lavadoras de presión sin más dilución.

Consulte las instrucciones de su detergente para asegurarse

de que no sea necesario realizar una dilución adicional.

 Instale la boquilla intercambiable 5 en 1 (si es necesario).

Gire el selector de rociado en la boquilla al ajuste azul de

detergente de corto alcance ( ) o al ajuste azul de detergente

de largo alcance ( ).

Oprima el gatillo y espere aproximadamente 5 segundos a

que comience a salir detergente.

Rocíe el detergente en una superficie seca, con pasadas

largas uniformes traslapadas. Para evitar la formación de

franjas, no permita que seque el detergente en la superficie.

Para aplicación de detergente a largo plazo:

Con la boquilla instalada en el tubo rociador y el motor apagado,

gire el selector de rociado al ajuste de detergente de largo

alcance [ ].

Para aplicación de detergente a corto plazo:

Con la boquilla instalada en el tubo rociador y el motor apagado,

gire el selector de rociado al ajuste de detergente de corto

alcance [ ] setting.

Antes de apagar el motor:

 Llene el tanque de detergente con agua limpia.

 Rocíe el agua limpia a través del tubo rociador hasta vaciar

el tanque.

 Si queda jabón en el rociador, repita el proceso con un

segundo tanque de agua limpia.

 Apague el motor.

NOTE: APAGANDO el motor. NO se purga del sistema la

presión interna. Oprima el gatillo para purgar el agua a

presión.

ENJUAGADO CON LA LAVADORA DE PRESIÓN

Apague la lavadora de presión y cierre el suministro de agua.

Oprima el gatillo para purgar el agua.

Accione el seguro el mango de gatillo; para ello, suba aquél

hasta que se trabe en la ranura.

 Seleccione el ajuste de boquilla adecuado para el trabajo.

Vea el cuadro de la página anterior para seleccionar el ajuste

de boquilla adecuado.

 Cuando utilice estas ajustes, pruebe en un área pequeña

primero para evitar dañar la superficie.

 Comience por la parte superior por enjuagar y avance hacia

abajo, traslapando cada pasada.

TRASLADO DE LA LAVADORA DE PRESIÓN

Vea la figura 20.

NOTA: Nunca alce o mueva este producto tomándolo por el

mango movil y nunca coloque la unidad en una posición distinta

de la vertical, sobre sus ruedas.

 Apague la lavadora de presión y ponga la válvula de

combustible en la posición apagado.

 Tire del mango hacia arriba hasta que la perilla de afloje

del mango quede en la posición asegurada (si ya no está

hacia arriba y asegurada). Asegúrese de que la traba esté

asegurada en el agujero del bastidor antes de mover.

 Incline la máquina hacia usted hasta equilibrarla sobre

las ruedas y después empújela a la posición deseada. No

incline la máquina hacia delante o hacia los lados mientras

la mueve.

 NO trate de mover la unidad tirando de ninguna de las

mangueras.

OPERACIÓN A ALTITUDES ELEVADAS

Se requieren modificaciones específicas para una operación

a altitudes elevadas. Comuníquese con su centro de servicio

autorizado para obtener información importante sobre dichas

modificaciones. La operación de este motor sin la modificación

por altitud apropiada podría aumentar las emisiones del motor

y disminuir el ahorro y desempeño del combustible.

14 — Español

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto

idénticas. El empleo de piezas diferentes podría causar

un peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma ANSI

Z87.1. Si no cumple esta advertencia, los objetos que

salen despedidos pueden producirle lesiones serias en

los ojos.

ADVERTENCIA:

Antes de inspeccionar, limpiar o dar servicio a la máquina,

apague el motor, espere a que se detengan todas las

piezas en movimiento, desconecte el cable de la bujía y

aléjelo de ésta. El incumplimiento de cualquiera de estas

instrucciones podría causar lesiones serias.

AVISO:

Este producto no cuenta con un parachispas y no se

puede usar en terrenos forestales de EE. UU., además, los

usuarios del producto deben cumplir con los reglamentos

de prevención de incendios locales, estatales y federales.

Consulte a las autoridades que correspondan. Consulte

el manual del motor adjunto sobre el mantenimiento y

las piezas de repuesto.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados.

Utilice paños limpios para eliminar la suciedad, el polvo, el

aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para

frenos, gasolina, productos a base de petróleo, aceites

penetrantes, etc., lleguen a tocar las piezas de plástico.

Las sustancias químicas pueden dañar, debilitar o

destruir el plástico, lo cual a su vez puede producir

lesiones corporales serias.

Solamente las piezas mostradas en la lista de piezas pueden

ser reparadas o cambiadas por el consumidor. Todas las

piezas restantes deben ser reemplazadas en un centro de

servicio autorizado.

Antes de encender el motor realice los siguientes pasos

previos:

Verifique que todos los pernos, tuercas, etc., estén

firmemente apretados.

Asegúrese de que esté limpio el filtro.

Revise tanto el nivel de aceite del motor como el nivel

del tanque de combustible; reabastézcalos según sea

necesario.

Inspeccione el área de trabajo para ver si hay peligros

presentes.

Si hay ruido o vibración excesivos, apague de inmediato

la unidad.

MANTENIMIENTO DE LAS BOQUILLAS

Vea la figura 21.

La presión excesiva de la bomba (se siente una sensación

de pulsación al estar oprimiendo el gatillo) puede deberse

a que la boquilla está tapada o sucia.

Apague la lavadora de presión y cierre el suministro de

agua. Oprima el gatillo para purgar el agua.

Retire la boquilla del tubo rociador.

NOTA: Nunca se apunte el tubo rociador a la cara.

Con un clip para papel abierto o una herramienta para

limpiar boquillas (no viene incluida), libere la boquilla de

las obstrucciones producidas por material extraño.

Con una manguera de jardín expulse de la boquilla toda

la basura presente con un contraflujo (haciendo pasar

hacia atrás agua por la boquilla, o sea del exterior hacia

el interior.

Vuelva a conectar la boquilla al tubo rociador.

Abra el suministro de agua y arranque el motor.

LIMPIEZA DEL FILTRO DE AIRE

Vea la figura 22.

Un filtro sucio puede causar dificultades de arranque,

pérdida de rendimiento y acortar la vida útil del motor.

Inspeccione mensualmente el filtro de aire. Para lograr un

desempeño óptimo de la unidad, reemplace el filtro de aire

por lo menos una vez al año.

Empuje la orejeta la tapa del filtro de aire para abrir y

retire la tapa del filtro de aire.

Levante cuidadosamente el borde del filtro de aire y

retírelo.

Cepille levemente el filtro de aire para limpiarlo.

Vuelva a instalar el filtro de aire.

NOTA: Asegúrese de que el filtro esté asentado

correctamente en el interior de la tapa. Si se instala de

forma incorrecta el filtro el polvo entra en el motor y causa

un rápido desgaste del mismo.

Vuelva a instalar la tapa del filtro de aire.

15 — Español

MANTENIMIENTO

REVISIÓN DE LA BUJÍA

Vea la figura 23.

Limpie el área alrededor de la base de la bujía antes

de retirarla para evitar que la suciedad y los desechos

ingresen en el motor. Retire la bujía.

Limpie los depósitos de carbón de los electrodos de la

bujía con un limpiador para bujías o un cepillo de alambre.

Reemplace la bujía si está gastada. Para saber cuál es la

bujía de recambio correcta, consulte la sección anterior

Especificaciones del Producto de este manual o el

manual del motor adjunto, si corresponde.

Verifique el espacio interelectródico. El espacio

interelectródico debe ser de 0,7 mm a 0,8 mm (0,028 in

a 0,032 in). Ajuste el espacio, si es necesario, doblando

con cuidado el electrodo de conexión a tierra.

Réinstaller la bujía. Ajuste firmemente.

CAMBIO DE LUBRICANTE DE MOTOR

Vea la figura 24.

Apague el motor.

Limpie el área alrededor de la tapa del aceite/varilla de

nivel de lubricante y, luego, retire la tapa del aceite/varilla

de nivel del aceite.

Incline la lavadora a presión sobre el costado, como se

muestra. Drene el aceite en un recipiente aprobado.

NOTA: Drene el aceite mientras esté tibio el motor, no

caliente. El aceite tibio se drena con mayor facilidad y

compleción.

ADVERTENCIA:

No cambie el lubricante del motor mientras esté caliente.

El contacto accidental con lubricante motor caliente

puede causar quemaduras graves.

Después de que el cárter se drene por completo, vuelva

a colocar la lavadora a presión en la posición vertical.

Cargue el lubricante siguiendo las instrucciones en

Abastecimiento y verificación de lubricante del motor

mencionadas más arriba en este manual. Para conocer la

cantidad de lubricante que se debe agregar, consulte la

sección anterior Especificaciones del Producto de este

manual o el manual del motor adjunto, si corresponde.

NOTA: Consulte las normas de desecho de residuos

peligrosos de la localidad donde se encuentre para averiguar

la forma correcta de desechar el combustible usado.

LUBRICACIÓN DE LA BOMBA

La bomba de esta herramienta están lubricados con

suficiente cantidad de aceite de alta calidad para toda la vida

útil de la unidad en condiciones normales de funcionamiento.

Por lo tanto, no se necesita lubricación adicional de los

cojinetes.

GUARDADO DE LA LAVADORA DE PRESIÓN

Vea la figura 25.

NOTA: El uso regular de estabililzador de combustible y

de protector para bombas dará un mejor desempeño a la

unidad y alargará la vida útil de la bomba. Voir la liste des

pièces de rechange pour obtenir les formats disponibles

et les numéros de pièces des articles et commander des

pièces en appelant le Service à la clientèle.

ADVERTENCIA:

Al guardado, mantenga siempre 91,4 cm (3 pies) de

espacio libre en todos los laterales de este producto,

incluida la parte superior. Aguarde al menos 30 minutos

para el equipo se enfríe antes de guardarlo. El calor

generado por el silenciador y los gases de escape puede

ser suficiente para prender fuego a objetos combustibles.

Guarde la unidad en un lugar seco y cubierto, en el cual no

pueda resultar dañada a la intemperie.

Es importante guardar este producto en un área protegida

contra la congelación. Siempre vacíe todas las mangueras,

la bomba, el tanque de combustible y el balde de detergente

antes de guardar la unidad.

Mantenga encendida la máquina hasta agotar el

combustible. La gasolina puede echarse a perder en 30

días.

NOTA: Asegúrese de que el suministro de agua esté

conectado y encendido cuando ponga en marcha el

motor de la lavadora a presión.

 Asegúrese de que el interruptor de encendido/apagado y la

válvula de combustible se en la posición OFF (APAGADO).

 Desconecte la conexión de agua.

Vacíe la bomba; para ello, tire del arrancador retráctil seis

veces aproximadamente. De esta manera se elimina de

la bomba la mayoría del líquido.

AVISO:

Se recomienda ampliamente usar un protector luego

de cada uso y antes de almacenarla para bombas para

evitar daños por bajas temperaturas y en el sello durante

el almacenamiento.

Drene el lubricante y cámbielo por lubricante nuevo y

limpio como se explica en Cambio de lubricante de

motor más arriba en este manual.

Desconecte el cable de la bujía y retire ésta. Vierta cerca

de una cucharada chica de lubricante limpio para motor

de cuatro tiempos a través del agujero de la bujía, en el

interior de la cámara de combustión.

Teniendo la bujía afuera, tire de la cuerda del arrancador

dos o tres veces para recubrir el interior de la pared del

cilindro.

16 — Español

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO

NOTA: Si recibe un manual del motor para este lavadora a presión en particular, respete el cronograma de

mantenimiento que se indique en el manual del motor y no la información de mantenimiento que figura a continuación.

Artículos de mantenimiento Cada uso Semanas 25 horas 50 horas 200 horas

Revise si hay fugas de agua bajo colector, en el cárter •

Plomería •

Limpiar motor y revisar tuercas y pernos •

Revisar y vuelva a llenar el aceite del motor •

Cambiar el aceite del motor (cambio inicial)1•

Controle la colocación del filtro de entrada de

agua2•

Agregue estabililzador de combustible •

Agregue protector para bombas •

Cambiar el aceite del motor •

Revise la bujía •

Limpiar el filtro de aire •

Reemplazar el filtro de aire •

Limpiar y ajustar la bujía y electrodos •

Reemplazar la bujía •

1 Se debe realizar el cambio inicial de lubricante después de las primeras 20 horas de funcionamiento. A partir de ese

momento, cambie el lubricante cada 100 horas.

2 Si el filtro de entrada de agua falta o está dañado, debe colocarse uno nuevo. Vea la Lista de piezas de repuesto para

conocer el número de pieza para realizar un pedido.

NOTA: No está seguro sobre cómo realizar alguna de las tareas de mantenimiento enumeradas anteriormente, lleve la

unidad a un centro de servicio autorizado para que se realice la tarea de mantenimiento en cuestión.

Inspeccione la bujía y límpiela o reemplácela según sea

necesario.

Vuelva a instalar la bujía, pero deje desconectado el cable

de la misma.

Limpie el filtro de aire.

Extienda la cuerda del arrancador retráctil para controlar

su condición. Si la cuerda está deshilachada, hágala

cambiar de inmediato en un centro de servicio autorizado.

Retire las mangueras. Enrolle las mangueras y guarde

como se muestra. No permita que la manguera se retuerza.

Tire de la perilla de afloje del mango hacia afuera y baje

el mango a la posición abajo.

 Guarde la unidad y los accesorios en un área que esté

protegida contra las temperaturas bajo cero. No la guarde

cerca de hornos u otras fuentes de calor que pueda secar

los sellos de la bomba.

PREPARACIÓN DE LA UNIDAD PARA

USARLA DESPUÉS DE TENERLA GUARDADA

Tire del arrancador retráctil tres o cuatro veces para limpiar

el aceite de la cámara de combustión.

Retire la bujía del cilindro. Limpie el aceite de la bujía y

vuelva a ponerla en el cilindro.

Vuelva a conectar el cable de la bujía.

Reabastezca de combustible la máquina de la forma

descrita anteriormente en el manual del operador.

17 — Español

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca No hay combustible en el tanque

Falló o tiene corta la bujía

Se rompió la bujía (se rajó la porcelana o se

rompieron los electrodos)

El cable de ignición tiene corto, está roto o

desconectado de la bujía caso

El sistema de ignición no funciona

Reabastezca el tanque

Reemplace la bujía

Reemplace la bujía

Reemplace el cable de ignición o conéctelo a

la bujía

Comuníquese con un centro de servicio autorizado

Cuesta trabajo arrancar el motor Hay agua en la gasolina

Está débil la chispa de la bujía

Drene todo el sistema y reabastézcalo con

combustible nuevo

Comuníquese con un centro de servicio autorizado

Le falta potencia al motor Está sucio el filtro de aire

La presencia de aire en el conducto causa

que la característica de disminución de la

velocidad de ralentí funcione de manera

incorrecta.

Limpie o reemplace el filtro de aire

Con el motor apagado, oprima el gatillo hasta

que salga agua para eliminar la presencia de aire

en el conducto.

El detergente no está mezclándose

en el rocío

El selector de rociado en la boquilla

intercambiable 5 en 1 está ajustado para

40°, 25° o 0°

El tanque de detergente está vacío

Gire el selector de rociado en la boquilla inter-

cambiable 5 en 1 al ajuste de detergente de corto

alcance [ ] o de detergente de largo alcance [ ]

Agregue detergente al tanque de detergente

La bomba no genera presión El selector de rociado en la boquilla

intercambiable 5 en 1 está ajustado para

detergente de corto alcance [ ] o de

detergente de largo alcance [ ]

El suministro de agua es inadecuado

Présence de fuites dans la ango del gatillo o

tubo de rociador

Está tapada la boquilla

Aire en el conductor

La manguera tiene pérdidas

La manguera está acodada

Anegador en posición de ARRANQUE

Está defectuosa la bomba

Gire el selector de rociado en la boquilla intercam-

biable 5 en 1 al ajuste de 40º, 25º, o 0º setting

Suministre un flujo de agua adecuado

Verifique las conexiones y/o tiene fugas reemplace

el mango del gatillo tubo de rociador

Limpie la boquilla

Oprima el gatillo el mango del gatillo para eliminar

el aire del conductor

Cambie la manguera

La manguera está acodada

Mueva el anegador a la posición de MARCHA

Comuníquese con un centro de servicio autorizado

La máquina no alcanza presión alta Está demasiado pequeño el diámetro de la

manguera de jardín

Está restringido el suministro de agua

No hay suficiente agua en la entrada

El selector de rociado en la boquilla

intercambiable 5 en 1 está ajustado para

detergente de corto alcance [ ] o de

detergente de largo alcance [ ].

Reemplácela con una manguera de 19 mm

(3/4 pulg)

Revise la manguera de jardín para ver si tiene

dobleces, fugas o bloqueos

Abra el suministro de agua a toda su capacidad

Gire el selector de rociado en la boquilla

intercambiable 5 en 1 al ajuste de 40º, 25º, o 0º

setting

18 — Español

GARANTÍA

DECLARACIÓN DE GARANTÍA LIMITADA NO

APLICABLE AL MOTOR

Techtronic Industries North America, Inc., garantiza al comprador

original al menudeo que este producto de arandela de presión de

marca de RYOBI® carece de defectos en los materiales y mano

de obra y acuerda reparar o reemplazar, a la sola discreción de

Techtronic Industries North America, Inc., cualquier producto

defectuoso sin cargo alguno dentro del plazo establecido

después de la fecha de compra.

 Tres años si el producto se emplea para uso personal, familiar

o casero;

 90 días, si alguno de los productos mencionados arriba se

emplean para cualquier otro uso, como el uso comercial o

alquiler.

Esta garantía se otorga solamente al comprador original al

menudeo, y comienza en la fecha de la compra original al

menudeo.

Cualquier pieza de este producto fabricada o suministrada por

Techtronic Industries North America, Inc., y que se encuentre,

a juicio razonable de Techtronic Industries North America, Inc.,

defectuosa en materiales o mano de obra será reparada o

reemplazada sin cobro de piezas ni mano de obra por parte de

un centro de servicio autorizado RYOBI®.

El producto, incluida toda pieza defectuosa, debe enviarse a un

centro de servicio autorizado RYOBI® dentro del período de la

garantía. El costo de enviar el producto al establecimiento para

cualquier trabajo cubierto por la garantía así como el gasto de

devolverlo al propietario después de la reparación correrán por

cuenta del propietario. La responsabilidad de Techtronic Industries

North America, Inc., con respecto a todo reclamo se limita a

las reparaciones o remplazo del producto, y ningún reclamo de

incumplimiento de la garantía será causante de la cancelación

o rescisión del contrato de venta de ningún producto de marca

RYOBI®. En el centro de servicio autorizado se requerirá el

recibo de compra para respaldar cualquier reclamo al amparo

de la garantía. Todo trabajo de garantía debe ser efectuado por

un centro de servicio autorizado RYOBI®.

Esta garantía no cubre ningún producto e marca que haya estado

sometido a uso indebido, maltrato, negligencia o accidente,

o que haya sido utilizado de cualquier forma contraria a las

instrucciones de manejo especificadas en el manual del operador

del producto de marca. Esta garantía no cubre ningún daño

sufrido por el producto de marca causado por un mantenimiento

inadecuado, ni ningún producto los productos de marca que

haya sido alterado o modificado de manera que haya resultado

afectado desfavorablemente el funcionamiento, el desempeño

o la durabilidad del producto, o haya cambiado el uso para el

que fue diseñado. La garantía no cubre ninguna reparación

necesaria por el desgaste normal ni por el uso de piezas o

accesorios que sean incompatibles con el producto de arandela

de presión de marca de RYOBI®, o afecten de forma desfavorable

su funcionamiento, desempeño o durabilidad.

Además, esta garantía no cubre:

A. Afinación – Filtros de aire, filtros de combustible, caburadors,

bujías

B. Componentes sujetos adesgaste – Manguera, accesorios

conectores, boquillas de rociado, mango del gatillo, mango de

rociado, ruedas, cubeta de detergente, tanque de productos

químicos

IMPORTANTE: A los componentes que esta garantía no

cubra, los podrá cubrir una garantía adicional emitida por el

que fabricante del motor. consulte la garantía del fabricante

del motor (si la hubiera) que se entregó con el producto para

conocer más detalles.

Techtronic Industries North America, Inc., se reserva el derecho

de cambiar o mejorar el diseño de cualquier producto de arandela

de presión de marca de RYOBI® sin asumir ninguna obligación

de modificar ningún producto fabricado previamente.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS EN

DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA DECLARADA.

COMO CORRESPONDE, TODA GARANTÍA IMPLÍCITA,

INCLUIDAS LAS DE COMERCIABILIDAD, IDONEIDAD PARA UN

PROPÓSITO EN PARTICULAR, O DE CUALQUIER OTRO TIPO,

SE DESCONOCE POR COMPLETO DESPUÉS DEL PERÍODO DE

GARANTÍA CORRESPONDIENTE DE TRES AÑOS O 90 DÍAS.

DE CONFORMIDAD CON ESTA GARANTÍA, LA OBLIGACIÓN

DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC., SE

LIMITA ESTRICTA Y EXCLUSIVAMENTE A LA REPARACIÓN O

REEMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC

INDUSTRIES NORTH AMERICA, INC., NO ASUME NINGUNA

OTRA OBLIGACIÓN, NI AUTORIZA A NADIE ASUMIRLA A

NOMBRE DE DICHA COMPAÑÍA. ALGUNOS ESTADOS NO

PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN

DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE

QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN SU

CASO. TECHTRONIC INDUSTRIES NORTH AMERICA, INC.,

NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS

INCIDENTES, CONSECUENTES, NI DE NINGÚN OTRO

TIPO, COMO EL GASTO DE DEVOLVER EL PRODUCTO

A UN CENTRO DE SERVICIO AUTORIZADO DE RYOBI® Y

LOS GASTOS PARA DEVOLVER DICHO PRODUCTO A SU

PROPIETARIO RESPECTIVO, EL TIEMPO DE VIAJE DEL

MECÁNICO, LLAMADAS TELEFÓNICAS O TELEGRAMAS, EL

ALQUILER DE EQUIPOS SIMILARES DURANTE EL TIEMPO DE

REALIZACIÓN DEL SERVICIO EN VIRTUD DE LA GARANTÍA,

VIAJES, PÉRDIDAS O DAÑOS A ARTÍCULOS DE PROPIEDAD

PERSONAL, PÉRDIDA DE INGRESOS, PÉRDIDA DE USO DEL

PRODUCTO, PÉRDIDA DE TIEMPO, O INCONVENIENCIA;

ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN NI LA

LIMITACIÓN DE LOS DAÑOS DIRECTOS O INDIRECTOS, POR

LO CUAL LA LIMITACIÓN O EXCLUSIÓN ANTERIOR QUIZÁS

NO SE APLIQUE EN SU CASO.

Esta garantía le confiere derechos legales específicos, y es

posible que usted goce de otros derechos, los cuales pueden

variar de estado a estado.

Esta garantía se aplica a todos producto de arandela de presión

de marca de RYOBI® distribuido por Techtronic Industries North

America, Inc., y vendidos en Estados Unidos, México, y Canadá.

Para localizar el establecimiento de servicio autorizado RYOBI®

más cercano, llame al 1-800-860-4050, o visite nuestro sitio Web

en www.ryobitools.com.

19

NOTES / NOTAS

990000680

8-22-13 (REV:01)

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

3100 PSI PRESSURE WASHER

NETTOYEUR HAUTE PRESSION DE 3 100 PSI

LAVADORA A PRESIÓN DE 3 100 PSI

RY80940 SERIES/SÉRIE/SERIE

• PARTS AND SERVICE

Prior to requesting service or purchasing replacement parts, please obtain your model

and serial number from the product data plate.

• MODEL NO. ______________________SERIAL NO. __________________________

• HOW TO OBTAIN REPLACEMENT PARTS:

Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our Authorized

Service Centers.

• HOW TO LOCATE AN AUTHORIZED SERVICE CENTER:

Authorized Service Centers can be located online at www.ryobitools.com or by call-

ing 1-800-860-4050.

• HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT:

To obtain Customer or Technical Support please contact us at 1-800-860-4050.

• PIÈCES ET SERVICE

Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez

obtenir le numéro de série du modèle à partir de la plaque de données du produit.

• NUMÉRO DE MODÈLE ____________ NUMÉRO DE SÉRIE ________________

• COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT :

Les pièces de remplacement peuvent être achetées en ligne sur le site

www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement

peuvent être obtenues à un de nos centres de service autorisés.

• COMMENT TROUVER UN CENTRE DE SERVICE AUTORISÉ :

Les centres de service autorisés peuvent être localisés en ligne au www.ryobitools.

com ou en téléphonant au 1-800-860-4050.

• COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE :

Pour contacter le service à la clientèle pour une question technique ou pour tout autre

renseignement, veuillez nous téléphoner au 1-800-860-4050.

• PIEZAS DE REPUESTO Y SERVICIO

Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo

y número de serie de la placa de datos del producto.

• NÚMERO DE MODELO ____________NÚMERO DE SERIE ___________________

• CÓMO OBTENER PIEZAS DE REPUESTO:

Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la

dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto

también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.

• CÓMO LOCALIZAR UN CENTRO DE SERVICIO AUTORIZADO:

Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red

mundial, en la dirección www.ryobitools.com or by calling 1-800-860-4050.

• CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR:

Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con

nosotros llamando al 1-800-860-4050.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

1428 Pearman Dairy Road, Anderson, SC 29625 • Phone 1-800-860-4050

États-Unis, Téléphone 1-800-860-4050 • USA, Teléfono 1-800-860-4050

www.ryobitools.com • A subsidiary of Techtronic Industries Co., Ltd. • OTC:TTNDY

CALIFORNIA PROPOSITION 65

WARNING:

This product, its exhaust, and other sub-

stances that may become airborne from

its use may contain chemicals, including

lead, known to the State of California

to cause cancer, birth defects, or other

reproductive harm. Wash hands after

handling.

RYOBI is a registered trademark of Ryobi

Limited and is used pursuant to a license

granted by Ryobi Limited.

RYOBI est une marque déposée de Ryobi

Limited et est utilisée en vertu d’une licence

accordée par Ryobi Limited.

RYOBI es una marca registrada de Ryobi

Limited y se utiliza conforme a una licencia

otorgada por Ryobi Limited.

PROPOSITION 65 DE L’ÉTAT

DE CALIFORNIE

AVERTISSEMENT :

Ce produit, les gaz d’échappement qu’il

dégage et les autres substances rejetées

dans l’air suite à son utilisation peuvent

contenir des produits chimiques,

notamment du plomb qui, selon l’État de

la Californie, peuvent causer le cancer,

des anomalies congénitales et d’autres

dommages au système reproducteur.

Bien se laver les mains après toute

manipulation.

CALIFORNIA - PROPUESTA

DE LEY NÚM. 65

ADVERTENCIA:

Este producto, su escape y otras

sustancias que puedan llegar a ser

aerotransportadas por su uso pueden

contener sustancias químicas (incluido

el plomo) reconocidas por el estado de

California como causantes de cáncer,

defectos congénitos y otras afecciones

del aparato reproductor. Lávese las

manos después de utilizar el aparato.
