SKY RICH STAR Q08BN0301-08 LED Solar Light User Manual Q08BN0301 08 ES 2018 5 29

SKY RICH STAR LIMITED LED Solar Light Q08BN0301 08 ES 2018 5 29

user_manual

05/29/2018
1/2E
If light doesn’t turn on, check the
battery to ensure that it is making
secure contact with the terminals.
If this doesn’t work, replace with a
new battery.

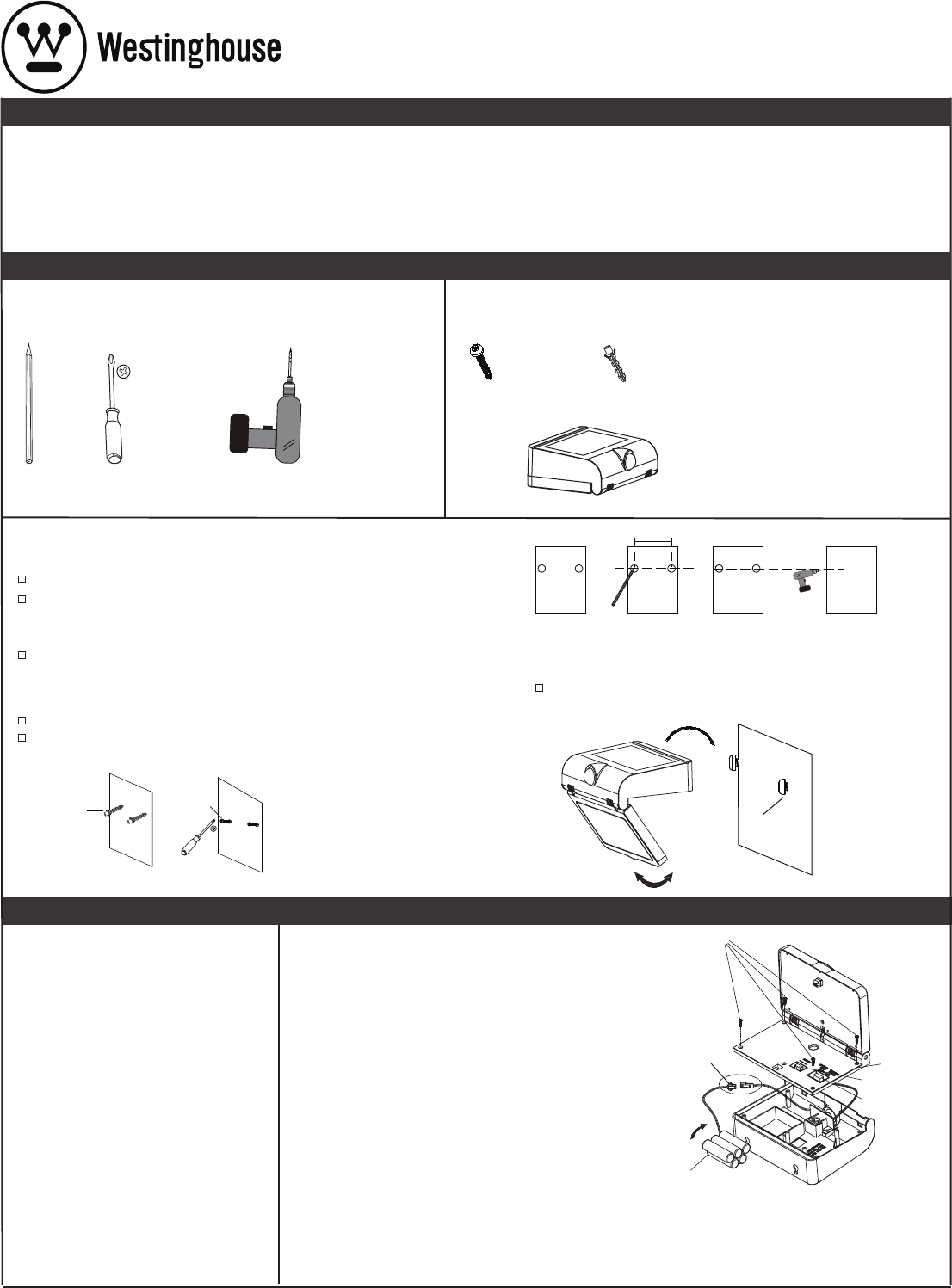

Tools Required
Screwdriver
Pencil Electric drill
drill bit size:
ø7.5mm (3/10 in.)
Mark the location where you want to mount the light.
Drill two holes.
1
Marking the location
Measure the width of two holes on the back of the solar fence
light to align holes for 2 the screws (A) on the surface. The
distance between the two holes is 96mm.
2
Fixing the screws
Insert the screws (A) and leave at least 1/4 in., or 5 mm of the
screws (A) outside of the surface for holding the solar fence light.
Insert the plastic plugs (B) so they are flush with the surface.
REPLACING THE BATTERYTROUBLE SHOOTING
FOR FIRST TIME USE: SOLAR LIGHT NEEDS TO CHARGE IN FULL SUNLIGHT FOR 8 -12 HOURS WITH THE SWITCH IN
THE “ON” POSITION TO ALLOW THE RECHARGEABLE BATTERIES TO REACH MAXIMUM CAPACITY.
IF INSTALLING MORE THAN 1 LIGHT, YOU MUST LINK YOUR LIGHTS FIRST, BEFORE INSTALLATION BEGINS. YOU MAY
LINK UP TO 6 LIGHTS. AFTER THE LIGHTS ARE LINKED YOU MAY BEGIN THE INSTALLATION PROCESS.
INSTALLATION
INSTRUCTIONS
Hardware Included
Plastic plug X 2
Screw X 2
Part
Light Fixture X 1
AB
C
ITEM: Q08BN0301-08
3
Mounting the light
Mount the light on the screws (A) by placing the keyholes
on the back of the light over the screw heads.
xx
96mm
BA
Slide the power switch to the "OFF" position. Use a
Phillips head screwdriver to remove the 4 screws
holding the battery cover in place. Gently pull battery
pack away from the light fixture and disconnect the
battery connector. Replace old battery pack with a
new 6V AA Ni-Mh 900mAh rechargeable battery pack.
Connect the battery connector and insert battery pack
into the light fixture. Replace the battery cover by
aligning it properly and replacing the 4 screws
removed earlier. Slide the power switch to the “ON”
position.
For optimum performance, allow solar light to charge
in full sunlight.
A
Screws
Battery cover
Battery pack
Battery
connector
ON/OFF Switch
Link ON Switch
05/29/2018
1/2S
Si no se enciende la luz, revise la
batería para asegurarse que estén
haciendo contacto firmemente
con las terminales. Si esto no
funciona, reemplace la batería
con una nueva.

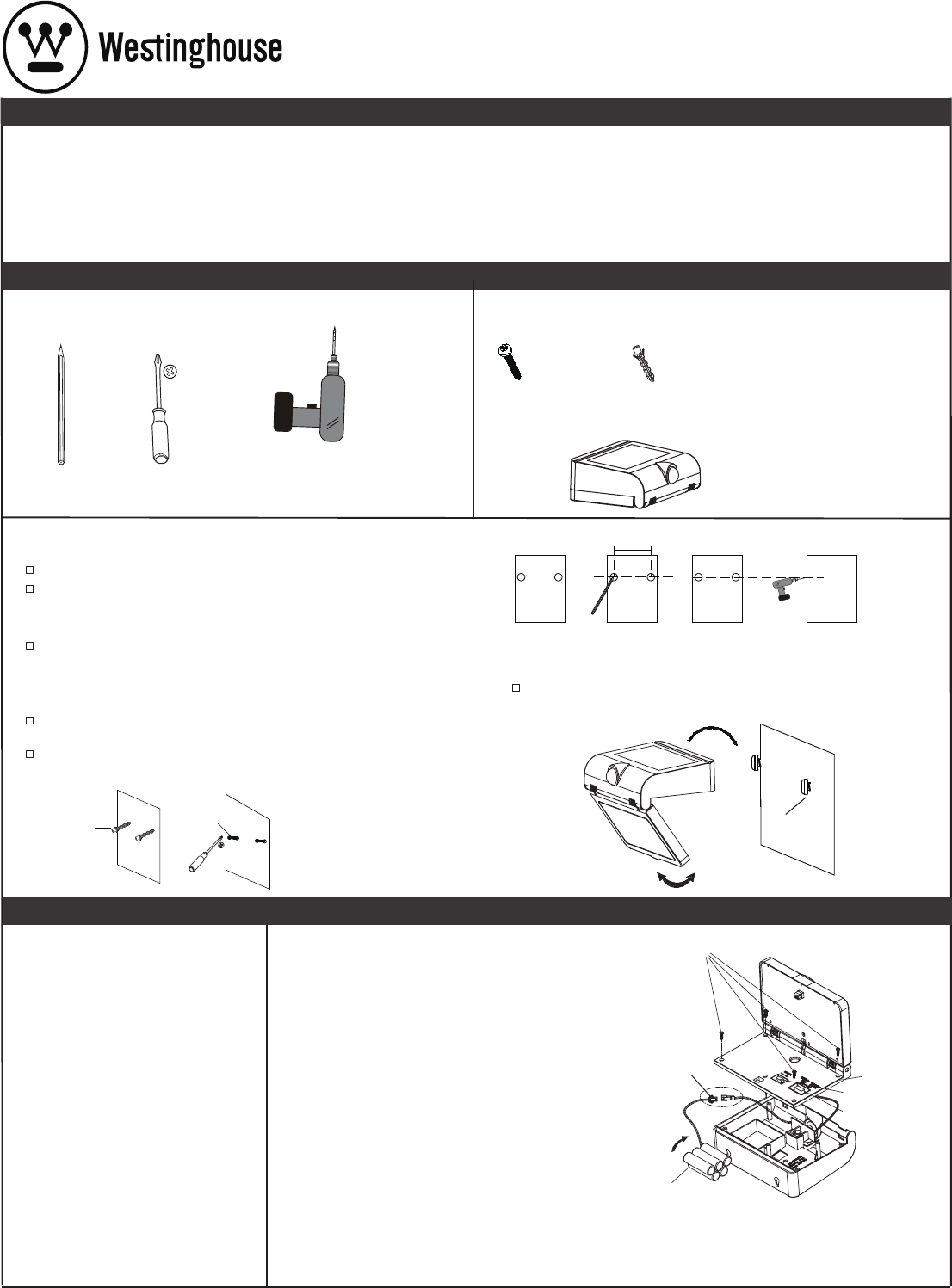

Herramientas Necesarias
Lápiz
PARA EL PRIMER USO: LA LUZ SOLAR NECESITA CARGARSE BAJO LUZ SOLAR DIRECTA POR UN PERIODO DE ENTRE 8 Y
12 HORAS CON EL INTERRUPTOR EN LA POSICIÓN "ON" (PRENDIDO) PARA PERMITIR QUE LAS BATERÍAS RECARGABLES
ALCANCEN SU CAPACIDAD MÁXIMA.
SI INSTALA MÁS DE 1 LUZ, DEBE ACOPLAR SUS LUCES ANTES DE EMPEZAR LA INSTALACIÓN. PUEDE VINCULAR HASTA 6
LUCES. DESPUÉS DE ACOPLAR LAS LUCES, PUEDE COMENZAR EL PROCESO DE INSTALACIÓN.
INSTALACIÓN
INSTRUCCIONES
Destornillador
Taladro eléctrico
tamaño de la broca de
taladro: ø7.5 mm (3/10 plg)
SOLUCIÓN DE PROBLEMAS CAMBIANDO LA BATERÍA
Herrajes Incluidos
Tápon plástico X 2
Tornillo X 2
Parte
AB
ITEM: Q08BN0301-08
Lámpara X 1
C
Marque el lugar en el que quiere montar el panel solar.
Taladre dos orificios.
1
Cómo marcar el lugar de montaje
Mide el ancho de los dos orificios que están en la parte posterior
de la lámpara solar para cerca para alinearlos con 2 tornillos (A)
en la superficie. La distancia entre los orificios es de 96mm.
3
Cómo montar la lámpara
Monta la lámpara en los tornillos (A) al colocarlos orificios de
la parte posterior de la lámpara en las cabezas de los
tornillos.
xx
96mm
2
Cómo jar los tornillos
Inserta los tornillos (A) y deja al menos 5 o 6 mmde los tornillos (A)
afuera de la superficie para sostener la lámpara solar para cerca.
Inserta los tapones de plástico (B) de manera que queden al ras de
la superficie.
BA
Deslice el interruptor a su posición de "OFF"
(apagado). Use un destornillador Phillips (estrella)
para retirar los 4 tornillos que sostienen la tapa
de las baterías. Retire con cuidado el paquete
de baterías de la lámpara y desconecte el
conector de las baterías. Reemplace el paquete
de baterías usadas por un paquete nuevo de
baterías recargables 6V Ni-Mh 900mAh. Conecte
el conector de baterías e inserte el paquete de
bateríasen la lámpara. Vuelva a colocar la tapa
de las baterías alineándola adecuadamente y
vuelva a colocar los 4 tornillos que retiró
anteriormente. Deslice el interruptor a su
posición de "ON" (prendido).
Para un rendimiento óptimo, permita que la luz solar se
cargue bajo directa luz de sol.
A
Tornillos
Tapa de las
baterías
Paquete de baterías
Conector de
las baterías
Interruptor de
Encendido/Apagado
Interruptor de enlace
05/29/2018
2/2E
WARNING: Do not dispose of Ni-Mh batteries in municipal waste stream or by fire as batteries may explode. Do not open, short circuit, or mutilate
batteries. Dispose of batteries in accordance with Local, State, and Federal regulations. Do not mix old and new batteries. Do not mix alkaline,
standard (Carbon-Zinc), or rechargeable (Nickel Cadmium or Nickel Metal Hydride) batteries .

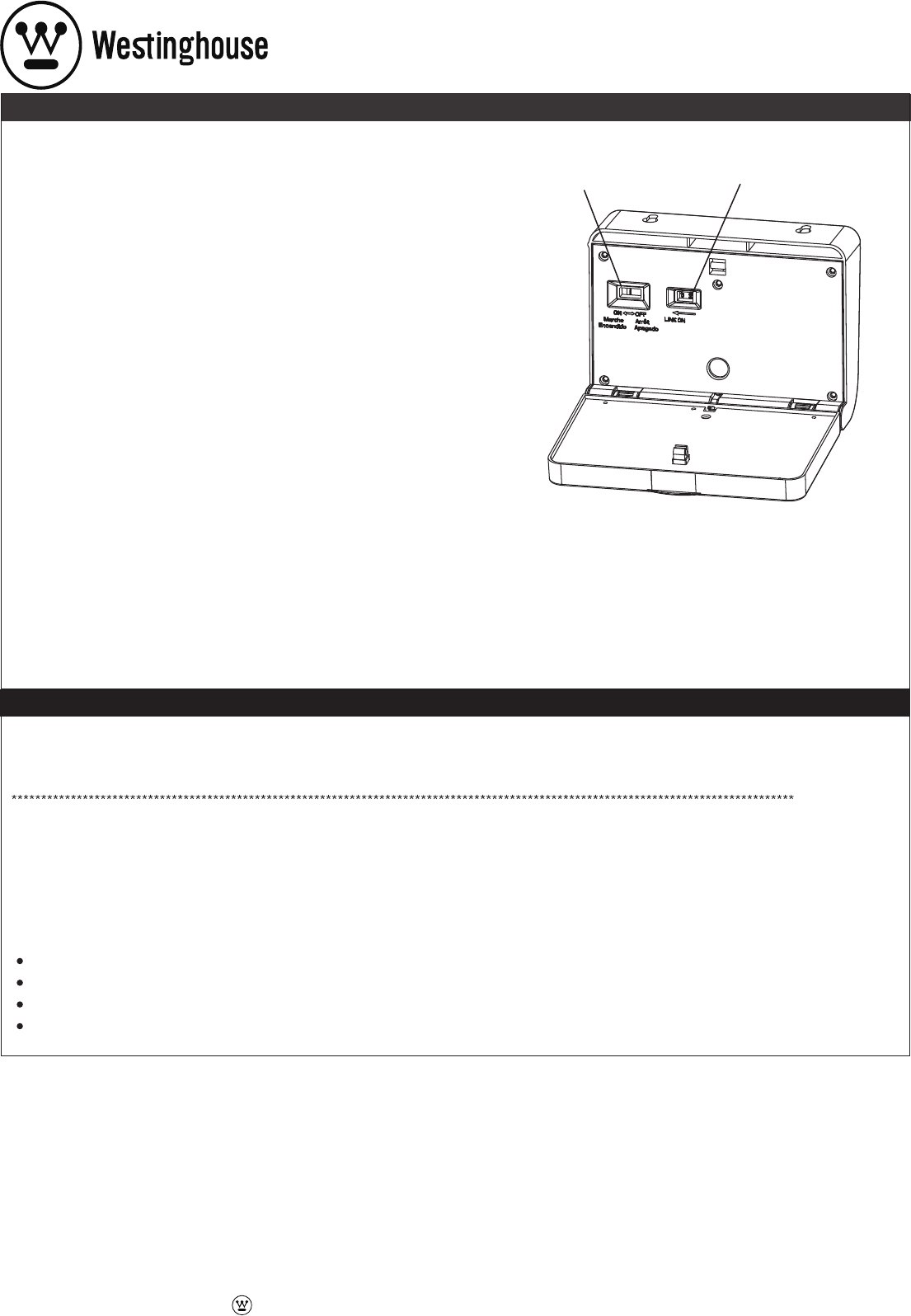

LINKABLE SET-UP INSTRUCTIONS
ITEM: Q08BN0301-08
For additional help and information regarding installation, contact customer service at 1-844-551-0680, 8am-5pm, CST Monday – Friday
customerservice@qx-usa.com
, WESTINGHOUSE, are trademarks of Westinghouse Electric Corporation. Used under license by Sky Rich Star Limited. All Rights Reserved.
1) Make sure the LED lights are directed away from your eyes then move
the power switch to the on position.
2) Among all the lights, select one as the Parent light, and the others
as the Child lights.
3) Child Lights - Move the link button to the on position on all Child
lights you want to connect to the Parent light.
Remain in the on position for 3 seconds, then move back the Link
button.
The child lights will turn to flashing status (flash every 1 Second).
The Child lights are now waiting for a receiving signal from the
Parent light for code matching.
4) Parent light: Move the Link button to the on position. Leave in on
position for 5 seconds,the Parent light will flash very slowly
(flashing every 4 Seconds). TheParent light is sending the
matching signal/codes to the Child lights.
5) Once the Child lights receive and save the matching
signal the blinking light on the Child lights will stop flashing,
this confirms the code matching is completed.
6) When all Child lights are matched successfully, move back the
link on button for Parent light. The code matching is finished
and products are Linked. When any of the lights are triggered
by the Motion Detector, all lights will activate.
Link button
Power switch
FCC WARNING
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user authority to
operate the equipment.
Notes: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These linits are designed to protection against harmful interference in a residential installation. This equipment generates, uses and can radiate
radio frequency enerqy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no quarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio / TV technician for help.
CUIDADO: No deseche las baterías de Ni-Mh en la corriente de desechos municipales o por el fuego, ya que las baterías pueden explotar. No abra,
provoque cortocircuitos ni mutile las baterías. Deseche las baterías de acuerdo con los reglamentos locales, estatales y federales. No mezcle las
baterías viejas con las nuevas. No mezcle las baterías alcalinas, estándar (carbono-zinc) ni recargables (níquel-cadmio o níquel e hidruro metálico).
ITEM: Q08BN0301-08
05/29/2018
2/2S
, WESTINGHOUSE, are trademarks of Westinghouse Electric Corporation. Used under license by Sky Rich Star Limited. All Rights Reserved.
customerservice@qx-usa.com
Para obtener ayuda e información adicional acerca de la instalación, comuníquese con servicio a clientes al 1-844-551-0680 de
lunes a viernes de 8:00 A.M. a 5:00 P.M. en el horario del centro de EE. UU.
1) Asegúrese de que las luces LED estén alejadas de sus ojos y luego
gire el interruptor de encendido a la posición de encendido.
2) Entre todas las luces, seleccione una para ser la Luz principal y
las demás que serán las luces secundarias.
3) Luces secundarias: gire el botón de acoplamiento a la posición de
encendido en todas las luces secundarias que desee conectar a la
luz principal.
Permanezca en la posición de encendido durante 3 segundos,
luego gire el botón de acoplamiento a la posición de apagado.
Las luces secundarias cambiarán al estado de parpadeo (cada 1 segundo).
Las luces secundarias están esperando una señal de la luz de
principal para la sincronización de códigos.
4) Luz principal: Gire el botón de acoplamiento a la posición de encendido.
Déjelo en la posición de encendido durante 5 segundos, la luz principal
parpadeará muy lentamente (cada 4 segundos). La luz principal está
enviando la señal/códigos de sincronización a las luces secundarias.
5) Una vez que la luz secundaria se ilumina, recibe y guarda la señal de
sincronización, la luz parpadeante de las luces secundarias dejará de parpadear,
esto confirma que se completó la sincronización del código.
6) Cuando todas las luces secundarias se combinen correctamente,
gire hacia atrás el botón de acoplamiento para la luz principal.
La sincronización de códigos está completa y los productos están acoplados.
Cuando cualquiera de las luces se active por el detector de movimiento, todas las luces se activarán.
Botón de acoplamiento
Interruptor de encendido
INSTRUCCIONES DE ACOPLAMIENTO
ADVERTENCIA DE LA FCC
Reorientar o reubicar la antena receptora.
Aumente la separación entre el equipo y el receptor.
Conecte el equipo a una toma de corriente en un circuito distinto al que está conectado el receptor.
Consulte con el distribuidor o un técnico de radio / TV con experiencia para obtener ayuda.
Advertencia: los cambios o modificaciones a esta unidad no aprobados expresamente por la parte responsable del cumplimiento pueden anular
la autorización del usuario para operar el equipo.
Notas: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las Reglas de
la FCC. Estos linits están diseñados para la protección contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y
puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia perjudicial a
la comunicaciones de radio.
Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencia
perjudiciales a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que
intente corregir la interferencia mediante una o más de las siguientes medidas:
