SOLEM BLIS Irrigation Module Sector User Manual YWW BLIS

SOLEM Irrigation Module Sector YWW BLIS

Contents

User manual - YWW-BLIS.pdf

customersupport@solem.fr
+33 467 592 425
www.solem.fr
FR P01
EN P11
ES P22
IT P33

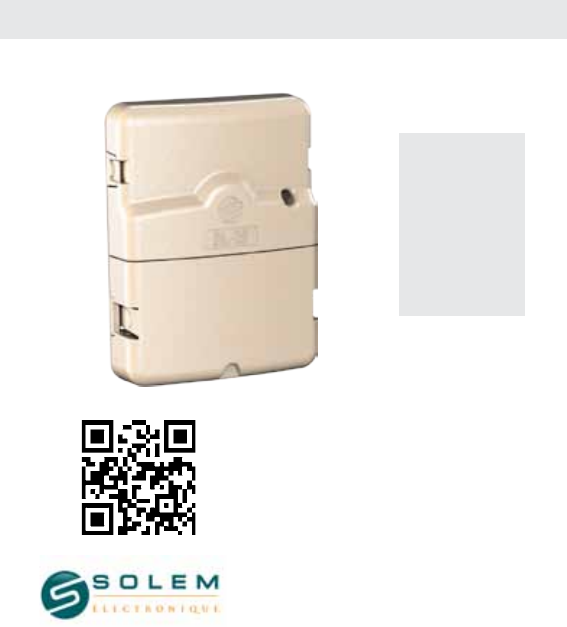

BL-IS – Module Irrigaon Secteur
GUIDE D’INSTALLATION RAPIDE
INTRODUCTION
Les produits BL communiquent avec l’applicaon SolemWF sur
smartphone ou tablee en ulisant la technologie Bluetooth
SMART 4.0 (Low Energy) présente sur la plupart des nouveaux
téléphones (iPhone 4S et supérieur SAMSUNG S3 et supé-
rieur, etc...)
Assurez-vous que votre appareil soit par conséquent compa-
ble avec cee technologie Bluetooth 4.0.
Les produits BL permeent de piloter l’arrosage, l’éclairage de
jardin ainsi que des pompes de fontaine ou tout autre produit
pilotable grâce à un relai à contact sec. Les programmes d’ar-
rosage ou d’automasme sont transmis dans les modules BL
à parr de l’applicaon SolemWF disponible gratuitement sur
l’App Store ou Google Play (Play Store).
L’ulisateur doit d’abord associer son produit BL à son smart-
phone ou sa tablee.
P-01
1- TELECHARGEZ L’APPLICATION SolemWF
Vériez que votre appareil est bien connecté à internet (Wi-Fi
ou 3G minimum)
Téléchargez l’applicaon SolemWF
Depuis les plateformes de téléchargement Apple ou Androïd.
P-02
2- ASSOCIATION
1 - A la mise sous tension, le module BL-IS démarre en mode
associaon durant 2 minutes.

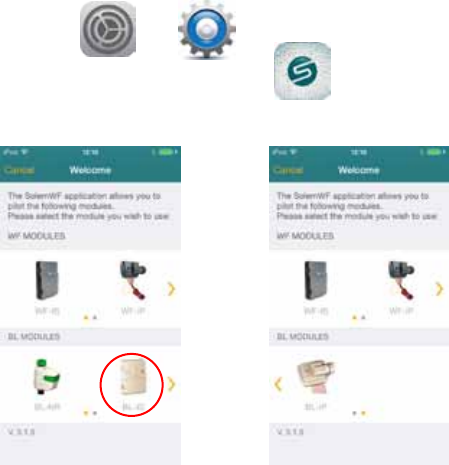

2 - Acvez le Bluetooth sur votre smartphone en allant dans
les réglages.
3 - Lancez l’applicaon SolemWF

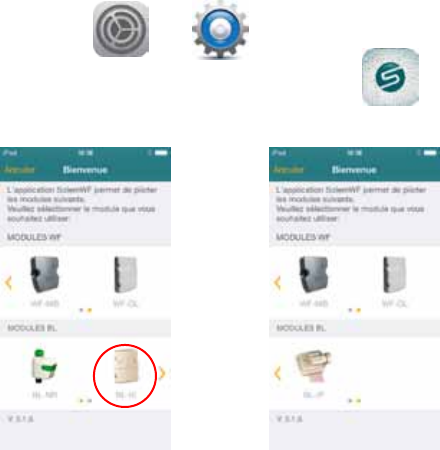

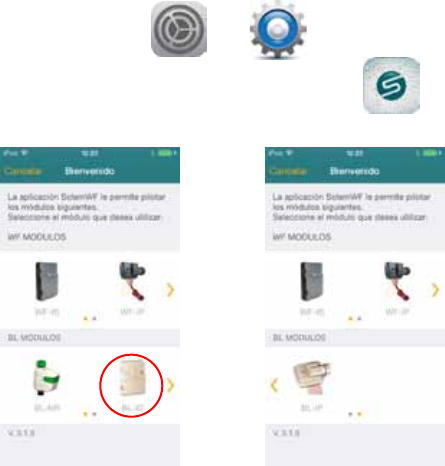

Au 1er démarrage de l’application, la page suivante apparait.
4 -Faites glissez votre doigt sur les produits vers la gauche
sur l’image des produits pour voir les autres modules, puis
appuyer sur l’image qui correspond au module BL-IS que vous
souhaitez associer.
P-03

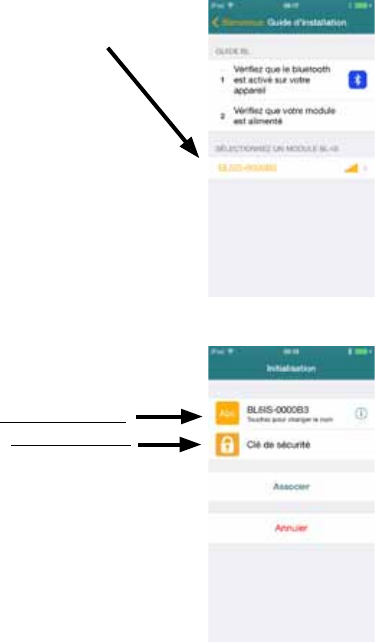

Le produit apparait en orange
dans la liste des modules
détectés par l’applicaon.
5 - Appuyer sur le N° du pro-
duit. Ce Numéro correspond
au ‘’Default Name’’ présent
sur l’équee à l’arrière du
produit.
Important :
Vous pouvez changer le nom
du module ou ajouter une clé
de sécurité pour éviter que
tout autre personne à portée
radio de votre produit Blue-
tooth se connecte et change
les données.
P-04

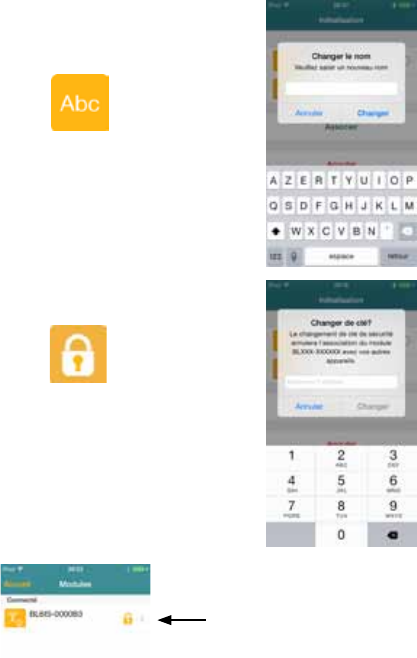

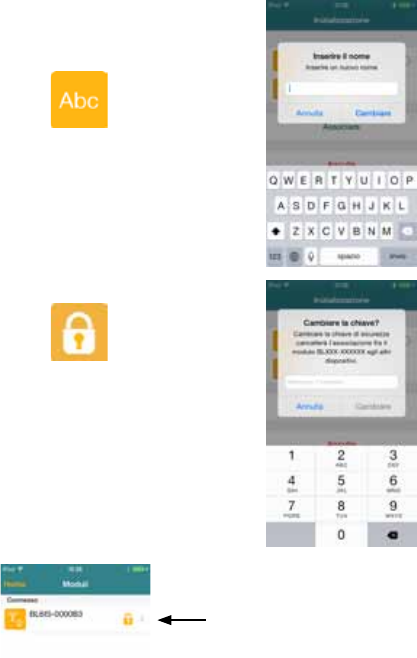

6 - Pour changer le nom du
module, appuyer sur le N°
(comme vu sur p4)
Modier le nom, puis appuyez
sur ˝ Changer˝.
7 - Pour changer la clé, ap-
puyer sur ‘’Clé de Sécurité’’
(comme vu sur p4)
Ajouter un code à 7 chires
maximum.Appuyer ensuite sur
˝ Changer˝.
8 - Appuyez sur ˝Associer˝
pour terminer l’association
Votre produit apparait dans la
liste des modules associés
Si vous avez ajouté une clé, un cadenas
apparait en face du nom du module
P-05
IMPORTANT:
Si vous devez ajouter d’autres modules ou réassocier un pro-
duit, il faut maintenant aller sur la page d’accueil et appuyer
sur ‘’Ajouter un module’’.
Reprenez les instrucons d’associaons du point N°1, vérier
bien le N° du produit sur l’équee à l’arrière du produit avant
de cliquer dessus pour l’associer
CAS D’OUBLI DE LA CLE DE SECURITE
En cas d’oubli de la clé de sécurité, vous devez débrancher et
rebrancher l’alimentaon du produit an qu’il redémarre dans
sa phase d’inialisaon.
Appuyer ensuite sur ‘’Ajouter un module’’ sur l’écran d’accueil
et suivez les instrucons ci-dessus pour réaecter une clé
3- PROGRAMMATION
La programmaon d’arrosage étant intuive et simple, vous
pouvez dès à présent créer vos programmes d’arrosage. Si
vous rencontrez des dicultés, connectez vous au site Solem
pour vous informer ou envoyez vos quesons à :
customersupport@solem.fr
P-06

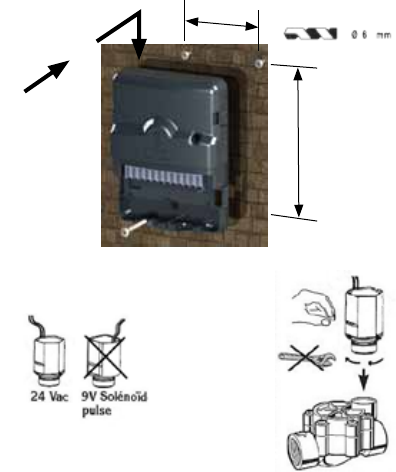

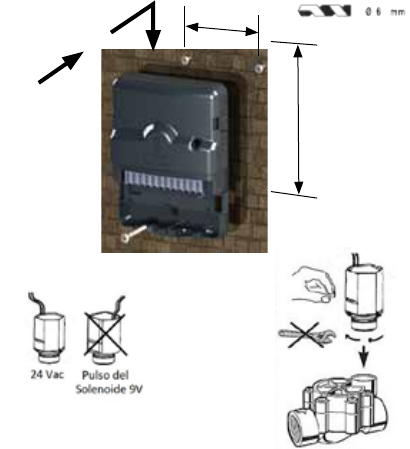

4- FIXATION ET CABLAGE DU MODULE
Fixez le produit BL en intérieur uniquement à l’aide des 3 vis fournies
- Installez votre produit de telle sorte que le socle de prise de courant soit à
proximité du matériel. La prise de courant est un disposif de seconnement,
en cas de problème, elle doit être aisément accessible à tout moment.
- Assurez-vous que la prise de courant sur laquelle votre transformateur d’ali-
mentaon est branché présente une protecon contre les surintensités et les
court circuits de type disjoncteur 16A (20A pour les US).
Uliser uniquement le bloc alimentaon fourni avec le produit 24Vac 0.75A
Température ambiante maximale d’ulisaon du produit : 45°C
Puis
Mise en place
112mm
Ulisez des électrovannes avec Solénoïdes 24Vac
75mm
P-07

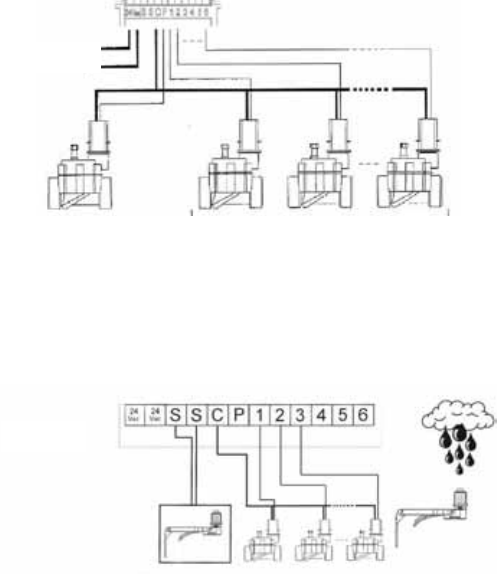

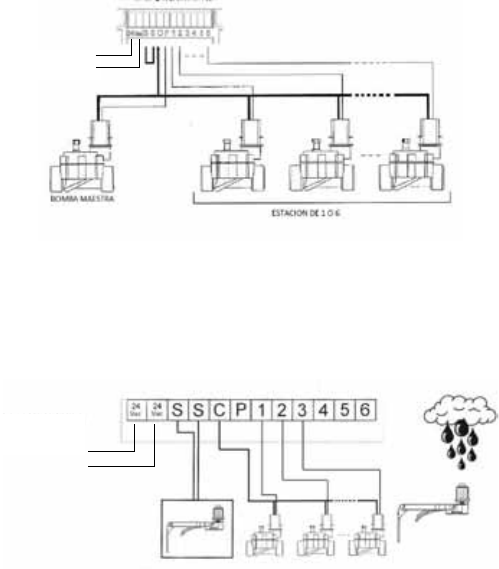

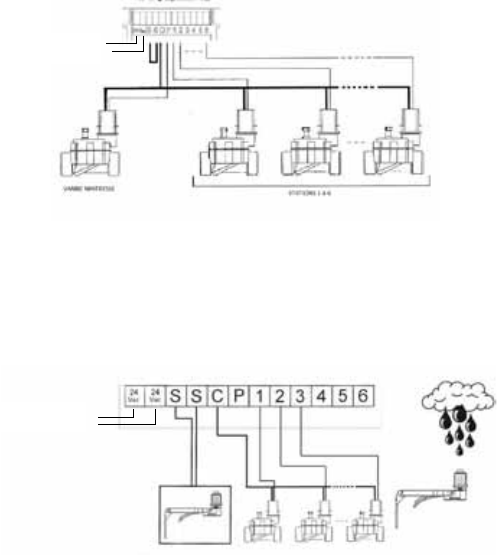

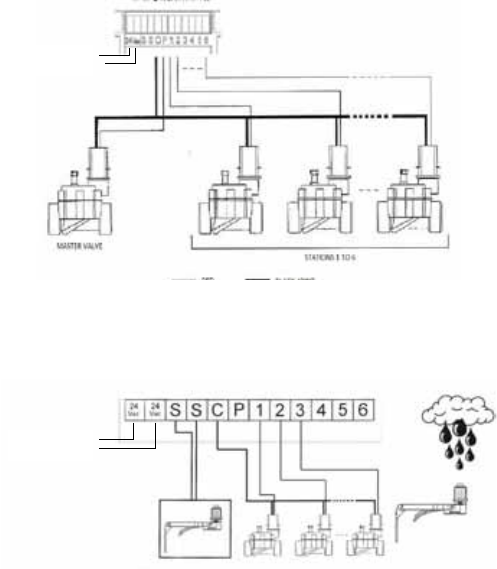

CÂBLAGE DES FILS SOLENOÏDES
OPTION : CÂBLAGE D’UNE SONDE DE PLUIE
Rerez le strap jaune et meez la sonde à contact sec de type
RSD-BEx ou équivalent à la place
P-08
Alimentation
24VAC,0.75A
Alimentation
24VAC,0.75A
5- INFORMATIONS COMPLEMENTAIRES
Conguraon Requise
iOS 7 Minimum : iPhone 4S et supérieur, iPad 3 et supérieur, iPod Touch 5.
Android 4.3 Minimum : Samsung S3 et supérieur / Note 2 / Google Nexus 7
2013 / Sony Xperia Z, Z1
Tout appareil comportant un niveau de Bluetooth Smart 4.0.
Résoluon de problèmes
Pas de communicaon ou aucun module
détecté
Pas d’irrigaon
Décalage des programmes
Vérier que vous avez bien acvé le Blue-
tooth du téléphone et vérier que vous avez
acvé la recherche des produits BL.
Vérifier l’alimentation
Vérifier le cablage de la sonde de pluie
Vérifier le cablage des stations et les courts
circuits
Le module a perdu l’heure suite a une
coupure secteur, resynchroniser avec
l’application
Signicaon de la LED sur la face avant du module
Etat de la Led Signicaon
Rouge xe pendant 2mn
2 x Flash rouge
4 x Flash rouge
Mode installaon, module en aente de
conguraon
iniale à la première installaon.
Suite coupure secteur, le module a perdu
l’heure
Défault sur une voie => court circuit
Vert xe
Vert Clignotant
Mode marche
Irrigaon en cours
Alternance rouge/vert 1 Staon est en cours mais l’arrosage
est suspendu par une sonde de pluie ou
un OFF
Eteinte Pas d’alimentaon
P-09
6- DECLARATION CONFORMITE
Solem Electronique déclare que le Module Irrigaon Secteur
de type BL-IS est conforme aux exigences essenelles de la
direcve R&TTE 1999/5/CE.
Ce produit respecte les normes harmonisées suivantes :
Norme RADIO : ETSI EN 300 328 v1.8.1
Norme EMF : EN 62311 (2008) et la recommandaon 1999/519/CE
Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1
Norme Sécurité Electrique : EN 60950-1 éd. 2006 + A1 éd. 2010 +A11
de 2009 + A12 de 2011 et IEC 60950-1 éd. 2
Clapiers le 22/10/13
Directeur Général
SOLEM ELECTRONIQUE
ZAE La Plaine
5, rue Georges Besse
34830 Clapiers
P-10
customersupport@solem.fr
+33 467 592 425
www.solem.fr
FR P01
EN P11
ES P22
IT P33

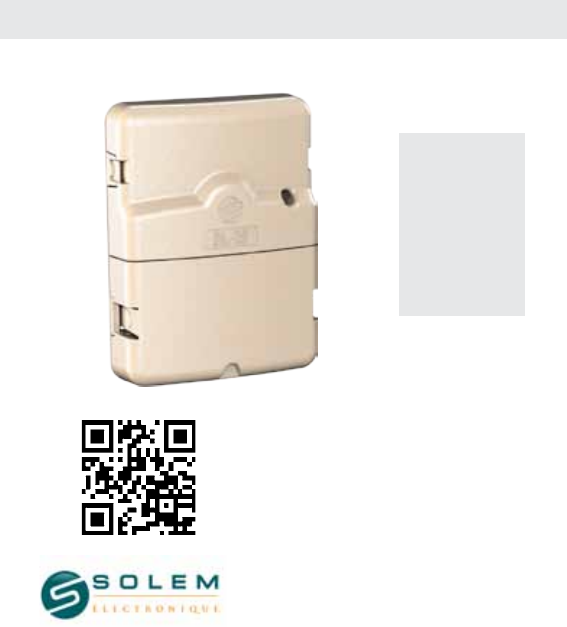

BL-IS – Irrigaon Module Sector
QUICK INSTALLATION GUIDE
P-11
INTRODUCTION
The BL products communicate with the SolemWF applicaon
on a smartphone or a tablet by using the Bluetooth SMART
4.0 technology (Low Energy) on the newest phones (iPhone 4S
and later, SAMSUNG GALAXY S3 and later etc...).
Make sure that your system is compable with the Bluetooth
4.0 technology.
The BL products allow to pilot the garden irrigaon, lighng
and also fountain pumps or any other product which can be
managed thanks to a dry contact relay. The watering or auto-
maon programs are transmied to the BL modules from the
free SolemWF applicaon which can be downloaded on the
App Store or Google Play (Play Store).
The user has to associate its BL product to its smartphone or
tablet.
P-12
1- DOWNLOAD THE SolemWF APPLICATION
Make sure your device is connected to the internet (Wi-Fi or
3G minimum)
Download the SolemWF applicaon
From the App Store or Google Play
P-13
2- ASSOCIATION
1 - When turned on, the BL-IS module starts in an associaon mode
for 2 minutes.
2 - Acvate for Bluetooth in your smartphone’s sengs
3 - Open the SolemWF applicaon

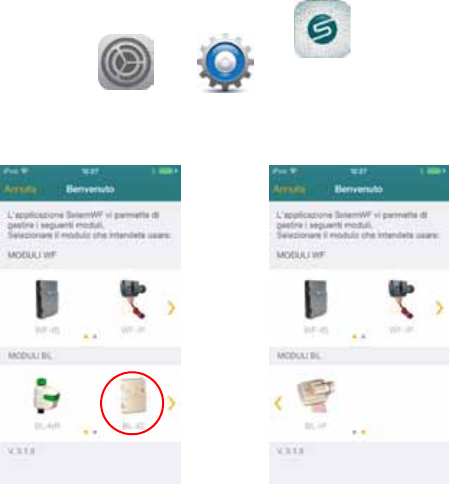

This following page will show up at the first launch of the application
4 - Slide your nger to the le on the image of BL products to
show the other modules, then press on the picture which cor-
responds to the BL module you want to associate
P-14

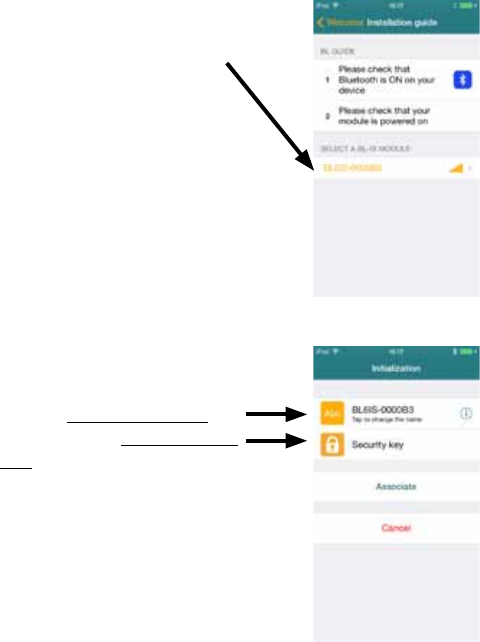

The product appears in orange
characters among the list of
modules detected by the App.
5 - Press on the product N°.
This number matches with
the « Default Name » on the
label at the back side of the
product.
Important :
You can change the name of
the product or add a security
key in order to avoid that any
person being able to access by
radio frequence, could connect
to your Bluetooth product sys-
tem and change your data.
P-15

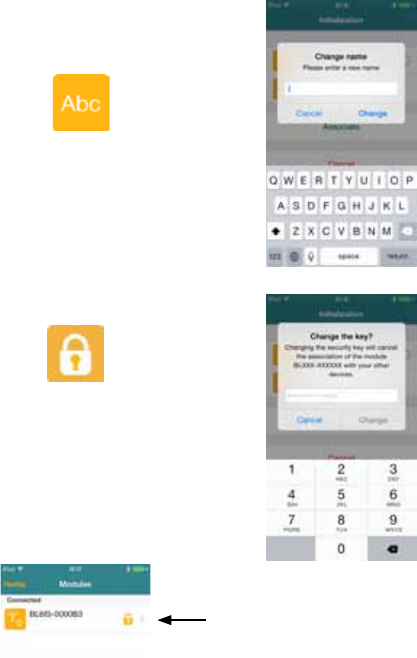

6 - To change the name of the
module, you can tap on the
current name (seen P15)
Enter a name then press
‘’Change’’.
7 - If you need to change the
key, press «Security Key »
(seen P15)
Add a digit code up to 7 digits
Then press ‘’Change’’
8 - Press on «Associate » to
nish the associaon.
Your product shows up in the
list of associated modules
If you have added a security key, a
padlock will appear on the screen of
the list of modules
P-16
IMPORTANT NOTICE:
If you need to add some other modules or associate a product
again, go to the home page and tap « Add a module ».
Resume from the point one of associaon instrucons, check
out the Product ID on the label on the back of the product
before tapping on it to associate.
IF YOU FORGET THE SECURITY KEY
If you forget the security key, you must de-plug and re-plug the
power supply in order to restart the product in inializaon
mode (Reset).
Then press ‘‘Add a Module’’ on the home screen and follow
the instrucons above to reassign a key.
3- PROGRAMMATION
The watering program is intuive and simple. You can create
your watering schedules. If you encounter problems, contact
Solem to answer your quesons at :
customersupport@solem.fr
P-17
4- MOUNTING AND WIRING MODULE
The BL case must be installed indoor use only. It can be xed against a wall
with the screws supplied with the product.
- The BL case must be installed the nearest possible of the electric plug.
The power plug must be accessible at all me in order to unplug the device
in case of emergency.
- Make sure that the power plug on which the transformer is plugged in has
a overcurrent and short-circuit protecon breaker for 16A (20A for US).
Use only power supply provided with product 24Vac 0.75A
Max operang temperature : 45°C
Then
Direcon of
installaon
112mm
Use Solenoid valves with 24Vac
75mm
P-18
WIRING SOLENOID
OPTION : WIRING A RAIN PROBE
Remove the yellow strap and put the probe dry (type RSD-BEx
or equivalent) contact instead
Power Supply
24VAC,0.75A
Power Supply
24VAC,0.75A
P-19
5- COMPLEMENTARY INFORMATION
Required Conguraon
iOS 7 Minimum : iPhone 4S and later, iPad 3 and later, iPod Touch 5.Android
4.3 Minimum : Samsung GALAXY S3 and later versions / Note 2 / Google Nexus
7 2013 / Sony Xperia Z, Z1
Any device compable with Bluethooth 4.0 (Smart).
To solve problems
No communicaon or any module detected
neither
No irrigation
Schedule Shifted
Check that the phone bluetooth has been
turned on and also that the scan research of
the BL products is acvated.
Verify power supply
Verify sensor wiring
Verify Stations wiring and no short circuit
Controller had lost time after a long
period of power failure and need to be
resynchronize with the app.
The meaning of the LED
LED Status Meaning
Red xed during 2mn
2 x red ashing
4 x red ashing
Installaon mode : Controller is waing
inial conguraon.
Following a power failure, the module
lost me.
Failure on one channel => short circuit
Green Fixed
Green ashing
Run Mode
Irrigaon in progress
Alternang red/green Irrigaon in progress but watering is
suspended by rain sensor or an OFF
O No power supply
P-20
6- DECLARATION OF CONFORMITY
Solem Electronics said that the Irrigaon Module Sector type
BL-IS complies with the essenal requirements of the R & TTE
Direcve 1999/5/EC
This product meets the following standards:
Radio Standard : ETSI EN 300 328 v1.8.1
EMF Standard : EN 62311 (2008) and recommendaon 1999/519/CE
CEM Standard : ETSI EN 301 489-1 v.1.9.2 and ETSI EN 301 489-17 v2.2.1
Electrical Security Standard : EN 60950-1 éd. 2006 + A1 éd. 2010 +
A11 de 2009 + A12 de 2011 and IEC 60950-1 éd. 2
Clapiers, 10/22/13
Managing Director SOLEM ELECTRONIQUE ZAE La Plaine
5, rue Georges Besse
34830 Clapiers
FRANCE
P-21
customersupport@solem.fr
+33 467 592 425
www.solem.fr
FR P01
EN P11
ES P22
IT P33
BL-IS – Módulo de Riego Sector
GUÍA RÁPIDA DE INSTALLACIÓN
P-22
INTRODUCCION
Los productos BL comunican con la aplicación SolemWF en
el smartphone o tableta usando la tecnología Bluetooth
SMART4.0 (Baja energía) presente en la mayoría de los teléfo-
nos (IPhone 4S y superior SAMSUNG S3 y superior,…).
Asegùrese de que vuestro aparato sea compable con la tec-
nología Bluetooth 4.0
Los productos BL permiten de dirigir el riego, la luz del jardín
así como las bombas de fuente o cualquier otro producto que
puede ser pilotado gracias al relé de contacto seco. Las progra-
mas de riego o de automasmo son transmidos a través de
los módulos BL a parr de la aplicación SolemWF disponible
gratuitamente en el App Store Google Play (Play Store).
El usador debe de asociar su producto BL con un smartphone
o su tableta.
P-23
1- DESCARGAR APLICACIÓN SolemWF
Asegùrese de que su disposivo esté conectado a Internet
(Wi-Fi o 3G mínimo)
Descargar la aplicación SolemWF
desde las plataformas de descarga Apple ou Androïd.
P-24
2- ASOCIACION
1 - Cuando está funcionando, el módulo BL-IS se inicia en
modo asociación
2 - Acvar el Bluetooth con vuestro Smartphone, ir hasta en
las conguraciones.
3 - Abrir la aplicación SolemWF
En el primero inicio de la aplicación, la página siguiente aparece,
4 - Deslice vuestro dedo parndo de la izquierda en la imagen de los
productos BL para que los otros módulos pueden estar apareciendos.
Presionar en la imagen que corresponde con el módulo BL que se
desea asociar.
P-25

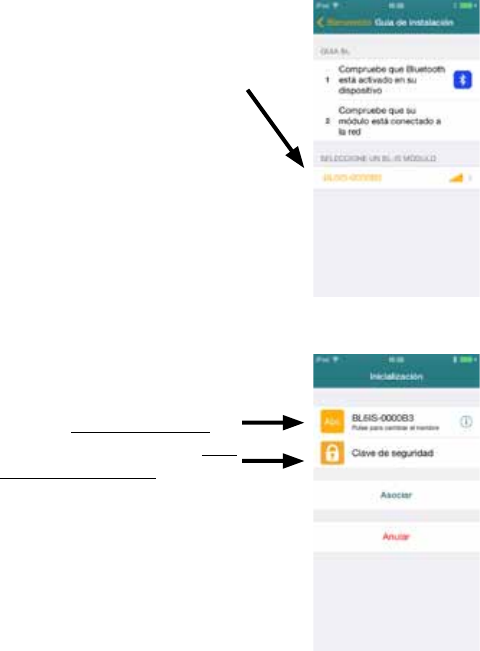

El producto aparece en
naranja en la lista de módulos
detectados por la aplicación
5 - Presionar en el N° del
producto, correspondiente al
“El nombre por defecto” que
está en la equeta en la parte
posterior del producto.
Important :
Se puede simplemente
cambiar la denominación
del producto o adicionar una
clave de seguridad
para que ninguna persona se
puede conectarse y cambar
vuestros datos.
P-26

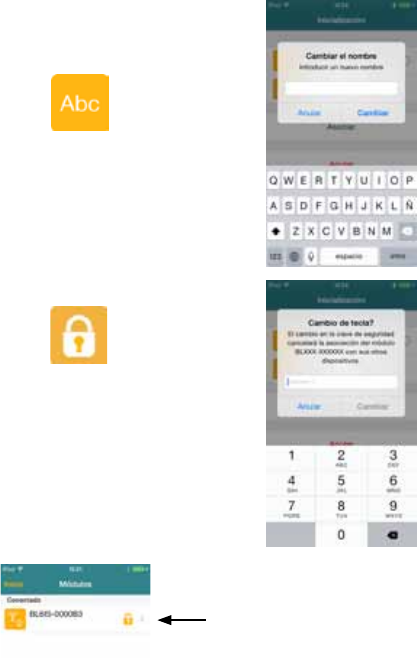

6 - Para cambiar el nombre
del módulo, presione en el N°
(visto en P26),
Modicar el nombre después
presione el botón ”Cambiar”.
7 - Para cambiar la clave, pul-
sar « Clave de Seguridad »
(visto en P26)
Y adicionar un código de 7
cifras máximum. Después pre-
sionar en “Cambiar”
8 - Presionar en “Asociar”
Vuestro producto está apare-
ciendo en la lista de módulos
asociados
Si se ha juntado una clave, un candado
aparece en la frente del nombre del
producto
P-27
NOTICIA IMPORTANTE:
En caso se necesita adicionar otros módulos o asociar de
nuevo un producto, ahora ene que ir hasta la página inicial y
presionar en “Adicionar un módulo”.
Reanudar desde las instrucciones de associación punto N°1,
vericar el N° del producto con la equeta atrás del producto
antes de presionar para asociarlo.
OLVIDO DE LA CLAVE DE SEGURIDAD
En caso se ha olvidado la clave de seguridad, se debe de des-
conectar y conectar de nuevo la alimentación del producto así
se puede hacerlo funcionar en modo inicialización.
Presionar en “adicionar un módulo” en la pantalla principal y
después seguir las instrucciones para reasignar la clave.
3- PROGRAMACIÓN
La programación del sistema de riego es intuiva y simple, con
estos elementos nombrados ya puede crear sus propios pro-
gramas. Si encuentra alguna dicultad o duda, conectarse al
web de Solem y enviar sus preguntas a la dirección siguiente:
customersupport@solem.fr
P-28
4- INSTALACIÓN Y CABLEADO MÓDULO
El producto BL debe ser instalado en interiores y colocado en la pared uli-
zando tres tornillos
- El producto debe ser instalado lo más cerca posible de la toma de corriente.
La toma de corriente es un disposivo de seguridad en caso de problema,
el cual debe ser fácilmente accesible en todo momento.
- Asegurarse de que la toma de corriente sobre la que está enchufado el
transformador de alimentación ene una protección contra las sobreintensi-
dades y corto-circuitos del po disyuntor de 16A (20A para USA)
Ulizar unicamente la fuente de alimentacion incluido con el producto 24Vac
0.75A
Temperatura ambiante maxima de funcionamento del producto : 45°C
Luego
Implementación
112mm
Uliza válvulas con solenoides 24Vac
75mm
P-29
CABLEADO DE LOS HILOS DEL SOLENOIDE
OPCIÓN: CABLEADO A SONDA DE LLUVIA
Rerar la correa amarilla y poner la sonda de po “contacto
seco” RSD-BEx o similar en su puesto
P-30
Alimentación
24VAC,0.75A
Alimentación
24VAC,0.75A
5- INFORMACION COMPLEMENTARIA
Conguración requerida
iOS 7 Mínimum: iPhone 4S y superior, iPad 3 y superior, iPod Touch 5.
Android 4.3 Mínimum: Samsung S3 y superior / Note 2 / Google Nexus 7 2013
/ Sony Xperia Z, Z1
Cualquier aparato con un nivel de Bluetooth Smart 4.0
Resolucion de las problemas
No hay comunicación o ninguno modulo
detectado
Ninguna comunicación
Intervalo en los programas
Vericar que el Bluetooth del teléfono está
acvado y vericar que la búsqueda para
detectar los productos BL esta acvada
también..
1 / Verificar la alimentación
2 / Verificar la entrada de la sonda
3 / Verificar los cables de las vías y cortos
circuitos
EL módulo ha perdido la hora durante un
corto circuito, debe sincronizar de nuevo
con la aplicaciónlapplication
Significado de la LED
LED Status Signicado del led
Rojo jo durante 5 minutos
2x ash rojo
4x ash rojo
Modo instalación : el modulo está en
espera de unaconguración inicial
Se ha producido un corto circuito y el
modulo ha perdido la hora
Defecto en una vía = corto circuito
Verde jo
Flash verde
Mode encendido
Riego corriente
Alterna rojo/verde Una estación está en proceso pero el riego
está suspendido por una sonda de lluvia
o un ‘’OFF’’
Apagada Ninguna alimentación
P-31
6- DECLARACIÓN DE CONFORMIDAD
A LAS DIRECTIVAS EUROPEAS
Solem Electronique declara que el po de Módulo Sector
Riego BL-IS cumple con los requisitos esenciales de la direcva
R & TTE 1999/5/CE.
Este producto cumple con los siguientes estándares :
Norma RADIO estándar ETSI EN 300 328 v1.8.1
Norma CEM: EN 62311 (2008) y la Recomendación 1999/519/CE
Norma ETSI EN 301 489-1 v.1.9.2 EMC y ETSI EN 301 489-17 v2.2.1
Norma de Seguridad Eléctrica: EN 60950-1 ed. 2006 + A1 ed. A11
2010 + 2009 + A12 2011 y IEC 60950-1 ed. 2
CLAPIERS en 22/10/13
Director General SOLEM ELECTRONIQUE
ZAE La Plaine
5, rue Georges Besse
34830 Clapiers
FRANCE
P-32
customersupport@solem.fr
+33 467 592 425
www.solem.fr
FR P01
EN P11
ES P22
IT P33
BL-IS – Programmatore Per Irrigazzione
GUIDA ALL’INSTALLAZIONE
P-33
INTRODUZIONE
l programmatori BL comunicano con smartphone o tablet
tramite l’applicazione SolemWF ulizzando la tecnologia Blue-
tooth 4.0 (Low Energy)… disponibile sui più recen disposivi
in commercio (iPhone 4s o versioni successive, Samsung S3 o
versioni succesive ecc…).
Assicuratevi che il vostro disposivo possa essere accoppiato
tramite il sistema Bluethooth 4.0.
l programmatori della serie BL permeono di gesre l’irriga-
zione, l’illuminazione e altre utenze eleriche quali, per esem-
pio, fontane, pompe o qualsiasi disposivo elerico che può
essere avviato con un relè a contao secco
Come prima operazione è necessario associare il programma-
tore BL con il proprio smartphone o tablet
P-34
1- SCARICARE L’APPLICAZIONE SolemWF
Assicurarsi che il disposivo smartphone o tablet sia connesso
ad internet (Wi-Fi o 3G)
eeuare il download dell’applicazione SolemWF
da App Store o Google Play (Play Store).
P-35
2- ASSOCIAZIONE
1 - Una volta alimentato, il programmatore BL-IS si avvia in
modalità “associazione” per 2 minu
2 - Avare il Bluetooth sul proprio smartphone o tablet
3 - Avviare l’applicazione SolemWF
Al primo avvio dell’applicazione appariranno le seguenti
schermate
4 - Far scorrere le immagini dei moduli BL per visualizzare tu
i modelli e Cliccare sull’immagine che corrisponde al modulo
BL che volete associare
P-36

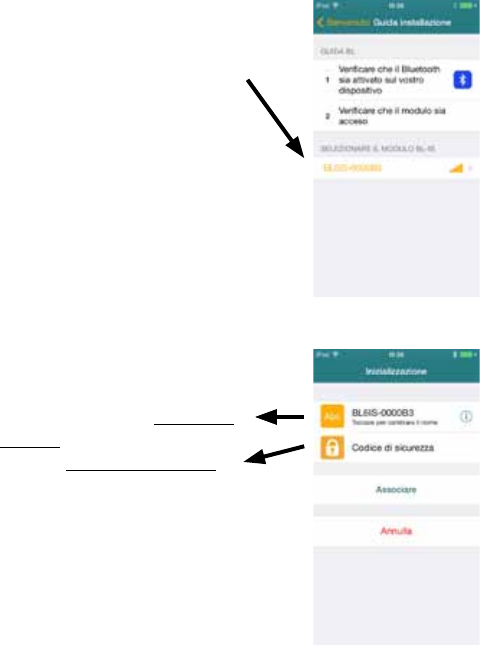

Il programmatore apparirà
con il caraere arancione tra
la lista di quelli rileva dall’
applicazione.
5 - Premere sul nome del mo-
dulo. Tale nome corrisponde
al “Numero di Idencazione
” leggibile sull’echea posta
sul retro del prodoo.
Importante :
Potrete facilmente cambiare
il nome del modulo o aggiun-
gere un Codice di sicurezza
allo scopo di evitare che chiu-
nque possa conneersi con il
vostro programmatore Blue-
tooth e cambiare i vostri da.
P-37
6 - Per cambiare il nome del
programmatore, cliccare sull’
icona
modicare il nome e premere
“Cambiare”.
7 – In caso desideriate cam-
biare il Codice di sicurezza,
premere «Codice di sicurezza»
Inserire un codice no a 7
caraeri: premere quindi
”Cambiare”
8 - Premere ”Associare”
Il vostro prodoo appare
quindi nella lista dei moduli
associa
Se avete inserito un Codice di sicu-
rezza, apparirà un luccheo sulla
schermata della lista moduli
P-38
INOTA IMPORTANTE
Per aggiungere altri moduli o associare nuovamente un prodoo,
dovrete andare alla schermata principale e premere « Aggiungere un
modulo ».
Riprendere dalle istruzioni di associazione punto N°1, controllate
quindi che il Numero di Idencazione sull’echea posta sul retro del
prodoo corrisponda a quella del modulo rilevato prima di cliccare
per associarlo.
IN CASO DI SMARRIMENTO DEL CODICE DI SICUREZZA
Se smarrite o scordate il codice di sicurezza, dovrete scollegare
l’alimentazione elerica e ricollegarla dopo alcuni secondi
ponendo quindi il programmatore in modalità RESET.
Premere quindi « Aggiungere un modulo » sulla schermata
principale e seguite le istruzioni per assegnare il nuovo codice
di sicurezza
3- PROGRAMMAZIONE
La programmazione è semplice ed intuiva. Creare un pro-
gramma, una pianicazione ed ogni altra avità risulta estre-
mamente intuivo. Per ogni esigenza contaare il servizio
tecnico presso :
proge@d.it
P-39
4- MONTAGGIO E CABLAGGIO
DEL PROGRAMMATORE
Il BL non può essere istallato all’aperto. Può essere ssato al muro tramite
le due vi incluse.
- Installare il BL più vicino possibile alla presa elerica. La presa deve essere
facilmente raggiungibile per sconneere l’apparecchio nel caso si debba farlo.
- Assicurarsi che la presa elerica alla quale il trasformatore sarà connesso sia
protea da un interruore di sicurezza a 16A (20A per gli Sta Uni).
Ulizzare l’alimentatore in dotazione con il prodoo 24Vac 0.75A
Massima temperatura ambiantale di funzionamento del prodoo : 45°C
Poi
Implementazione
112mm
Ulizzare valvole con solenoidi 24Vac
75mm
P-40
CABLAGGIO ELETTRICI CON I SOLENOIDI
OPTION : CABLAGGIO DEL SENSORE PIOGGIA
Rimuovere il cavo giallo esistente nei morse S S e collegare
i li del sensore pioggia (contao secco N.C. po RSD-BEx o
equivalente)
Alimentazione
24VAC,0.75A
Alimentazione
24VAC,0.75A
P-41
5- INFORMAZIONI AGGIUNTIVE
Apparecchi compabili :
iOS 7 o successivi : iPhone 4S e versioni successive, iPad 3 e versioni succes-
sive, iPod Touch 5.
Android 4.3 o successivi : Samsung S3 e versioni successive / Note 2 / Google
Nexus 7 2013 / Sony Xperia Z, Z1
Tu i disposivi dota di Bluetooth Smart 4.0.
Soluzione problemi
Nessuna comunicazione o nessun modulo
trovato
Non irriga
Programmazione saltata
Controllate che la comunicazione Bluetooth
del disposivo sia avata e sull’applicazione
sia ava la ricerca dei moduli BL dal menu
impostazioni
1/ Verificare alimentazione
2/ Verificare il sensore
3/ Verificare i cavi delle stazioni e
l'eventuale presenza di interruzioni e/o
corto circuiti
Il modulo ha perso l’orario perché
non alimentato per un lungo periodo.
Sincronizzare nuovamente ora e
data con il dispositivo smartphone/tablet
Signicato del LED nella parte frontale del modulo
Stato del Led Signicato
Rosso sso 2 min
2 x rosso lampeggiante
4 x rosso lampeggiante
Modalità installazione: l’unità sta
aendendo di essere congurata
Perdita orario
Cortocircuito
Verde sso
Verde lampeggiante
Modalità normale a riposo
In avità
Alternavamente rosso/verde 1 Stazione in corso ma l’irrigazione è
sospesa da un sensore di piogga o OFF
Spento Assenza di alimentazione
P-42
6 - DICHIARAZIONE DI CONFORMITA’
Solem Electronics dichiara che il modulo BL-IS è conforme ai
requisi espressi nella direva R & TTE 1999/5/EC.
Questo prodoo ulizza e/o opera nei seguen standard:
Radio : ETSI EN 300 328 v.1.8.1
EMF : EN 62311 (2008) e raccomandazione 199/519/CE
CEM : ETSI EN 301 489-1 v.1.9.2 e ETSI EN 301 489-17 v.2.2.1
Sicurezza Elerica : EN 60950 (2006) + A1 (2010) + A11 (2009) + A12
(2011) e IEC 60950-1 ed. 2
Clapiers, 10/22/13
Solem Electronique ZAE la Plaine
5, rue Georges Besse
34830 Clapiers
France
60NOTI-BL-IS[-0514-]
P-43

Navigation menu
