IQ-TBOS Master Radio
Modu
l
e
Installation
M
a
nu
a
l
FRANÇAIS -
ENGLISH
DRAFT – FIELD TEST VERSION October
2011
FCC ST
A
TEMENT
RF E
x
posure.
ST
A
TEMENT
DECLARATION FCC
E
x
pos
i
t
i
on au
x
rad
i
o fréquen
c
es
DECL
A
R
A
T
I
ON
This device complies with FCC RF and Industry Canada radiation exposure limits
set forth for general population.
This device must be installed to provide a separation distance of at least 20cm
from all persons and must not be co-located or operating in conjunction with any
other antenna or transmitter.
Information to user
.
The user’s manual or instruction manual for an intentional or unintentional
radiator shall caution the user that changes or modifications not expressly
approved by the party responsible for compliance could void the user's authority
to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct interference by one or more of the following
measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on circuit different from that to which the
receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Labe
li
ng requ
i
rements.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
IC STATEMENT RSS Gen
/
Transmitter
A
ntenna
.
Under Industry Canada regulations, this radio transmitter may only operate using
an antenna of a type and maximum (or lesser) gain approved for the transmitter
by Industry Canada.
To reduce potential radio interference to other users, the antenna type and its
gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.)
is not more than that necessary for successful communication.
This radio transmitter (IC:9319A-TBOS2MRRUS1) has been approved by Industry
Canada to operate with the antenna types listed below with the maximum
permissible gain and required antenna impedance for each antenna type
indicated. Antenna types not included in this list, having a gain greater than the
maximum gain indicated for that type, are strictly prohibited for use with this
device.
List of antennas to be used:
- US Antenna: Model: S765FL2-06503 (NEARSON), Gain: 2dBi, Impedance:
50ohms nominal
- EU Antenna: Model: S765FL2-06520 (NEARSON), Gain: 2dBi, Impedance:
50ohms nominal
RSS Gen / User Manual Notice for Licence-Exempt Radio
A
pparatus
.
This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not
cause interference, and
(2) this device must accept any interference, including interference that may
cause undesired operation of the device.
NORMES CEM (rad
i
o)
CE : - ETSI EN 300220-2 (V2.3.1-2010/02) and ETSI EN 300220-1 (V2.3.1-2010/02)
- EN 50371 (2002)
- ETSI EN 301 489-1 (V1.8.1-2008/4) and ETSI EN 301 489-3 (V1.4.1-2002/08)
CANADA: - RSS-210 Issue 7- Jun 2007
- RSS-Gen Issue 2- Jun 2007
FCC : - FCC Part 15, Subpart C 15.247
- ANSI C63.4 (2009)
Cet équipement peut être utilisé en : FR, MT, BE, CY, PL, CZ, PT, DK, SK, EE, SI, DE, GB,
IS, HU, LI, IE, IT, CH, LV, BG, RO, LU, TR.
Cet équipement émet des signaux radio dans une bande de fréquence qui n'est pas
reconnue ou harmonisée dans les pays suivants: AT, NL, FI, ES, GR, NO, LT, SE.
DECLARATION OF CONFORM
I
T
Y
- External power supply need to be certified as Limited Power Sources and
compliant with IEC 60950-1, art.2.5.
- For equipment remaining connected to the network, an easily accessible
disconnect device must be integrated outside the material.
In accordance with European Directive 2002/96/EC and
EN50419: 2005, this equipment must not be disposed of with
household waste.
It must be collected separately to allow its proper valuation. By
this gesture, you will contribute to environmental protection
and protection of natural resources.
Cet appareil est conforme à la réglementation FCC concernant les fréquences
radio et aux limites fixées par Industry Canada concernant l’exposition du grand
public aux fréquences radio. Cet appareil doit être installé à une distance d’au
moins 20 cm de la population et ne doit pas être localisé au même endroit ou
opérer simultanément avec aucune autre antenne ou transmetteur.
Information à
l
’ut
ili
sateur
.
Le manuel d'utilisation ou d'instructions d’un appareil émettant des ondes radio
intentionnellement ou non doit prévenir l'utilisateur que touts changements ou
modifications non expressément approuvés par la partie responsable de la
conformité pourraient annuler l'autorité de l'utilisateur de faire fonctionner
l'équipement.
NOTE: Cet équipement a été testé et approuvé conforme aux limites pour un
appareil numérique de classe B, conformément à la partie 15 des règlements de
la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre
les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est
pas installé et utilisé conformément aux instructions, peut provoquer des
interférences nuisibles aux communications radio. Cependant, il n'existe aucune
garantie que ces interférences ne se produiront pas dans une installation
particulière.
Si cet équipement cause des interférences nuisibles à la réception d’ondes radio
ou de télévision pouvant être éliminées en mettant l'équipement hors tension,
l'utilisateur est encouragé à essayer de corriger l'interférence par une ou
plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne réceptrice.
- Augmenter la distance entre l'équipement et le récepteur.
- Connecter l'équipement à une prise secteur différente de celle à laquelle le
récepteur est connecté.
- Consulter le revendeur ou un technicien radio / TV qualifié.
E
xi
gen
c
es d
'
ét
i
quetage
.
Cet appareil est conforme au chapitre 15 des règlements de la FCC. L'opération
est soumise aux deux conditions suivantes: (1) Cet appareil ne peut causer
d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence
reçue, y compris les interférences qui peuvent provoquer un fonctionnement
indésirable.
DECLARATION IC RSS Gen
/
Transmitter
A
ntenna
.
Conformément à la réglementation d'Industrie Canada, le présent émetteur radio
peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur)
approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques
de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le
type d'antenne et son gain de sorte que la puissance isotrope rayonnée
équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une
communication satisfaisante.
Le présent émetteur radio (IC:9319A-TBOS2MRRUS1) a été approuvé par Industrie
Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant
un gain admissible maximal et l'impédance requise pour chaque type d'antenne.
Les types d'antenne non inclus dans cette liste, ou dont le gain est supérieur au
gain maximal indiqué, sont strictement interdits pour l'exploitation de l'émetteur.
Liste des antennes à utiliser :
- Antennes US: Modèle : S765FL2-06503 (NEARSON), Gain: 2dBi, Impédance:
50ohms nominal
- Antennes EU: Modèle: S765FL2-06520 (NEARSON), Gain: 2dBi, Impédance:
50ohms nominal
RSS Gen / User Manual Notice for Licence-Exempt Radio
A
pparatus
.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux deux
conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2)
l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même
si le brouillage est susceptible d'en compromettre le fonctionnement.
NORMES CEM (rad
i
o)
CE : - ETSI EN 300220-2 (V2.3.1-2010/02) et ETSI EN 300220-1 (V2.3.1-2010/02)
- EN 50371 (2002)
- ETSI EN 301 489-1 (V1.8.1-2008/4) et ETSI EN 301 489-3 (V1.4.1-2002/08)
CANADA: - RSS-210 Issue 7- Jun 2007
- RSS-Gen Issue 2- Jun 2007
FCC : - FCC Part 15, Sub part C 15.247
- ANSI C63.4 (2009)
Cet équipement peut être utilisé en : FR, MT, BE, CY, PL, CZ, PT, DK, SK, EE, SI, DE, GB,
IS, HU, LI, IE, IT, CH, LV, BG, RO, LU, TR.
Cet équipement émet des signaux radio dans une bande de fréquence qui n'est pas
reconnue ou harmonisée dans les pays suivants: AT, NL, FI, ES, GR, NO, LT, SE.
DECLARATION DE CONFORM
I
TE
- La source d’alimentation externe doit être certifiée comme Source à Puissance
Limitée et conforme à la norme IEC 60950-1, art.2.5.
- Pour le matériel relié à demeure au réseau, un dispositif de sectionnement
facilement accessible doit être incorporé à l’extérieur du matériel.
Conformément à la Directive Européenne 2002/96/CE et à la
norme EN50419:2005, cet équipement ne doit pas être jeté
avec les ordures ménagères.
Il doit faire l’objet d’une collecte sélective appropriée afin de
permettre sa valorisation. Par ce geste, vous contribuerez au
respect de l’environnement et à la protection des ressources
naturelles.
S
c
h
.
1
A
B
C D

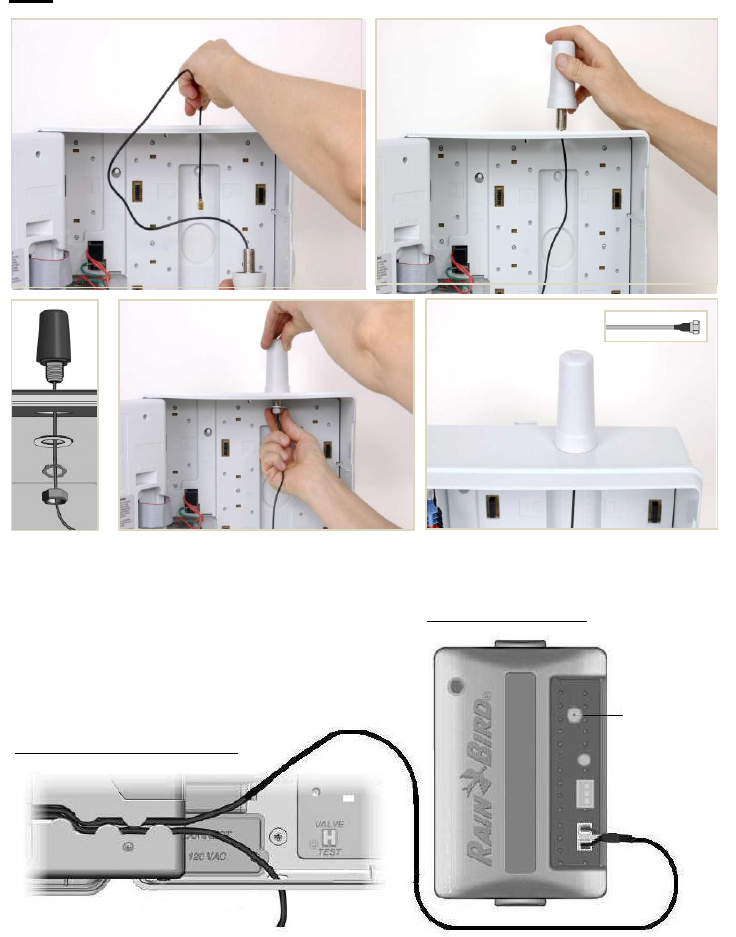

Radio Antenna (Gold)
Sch.
2-
A
I Q-TBOS Master Radio
Module
Network Communication Cartridge
(NCC)
Radio Antenna
Connector
S
c
h
.
2-
B

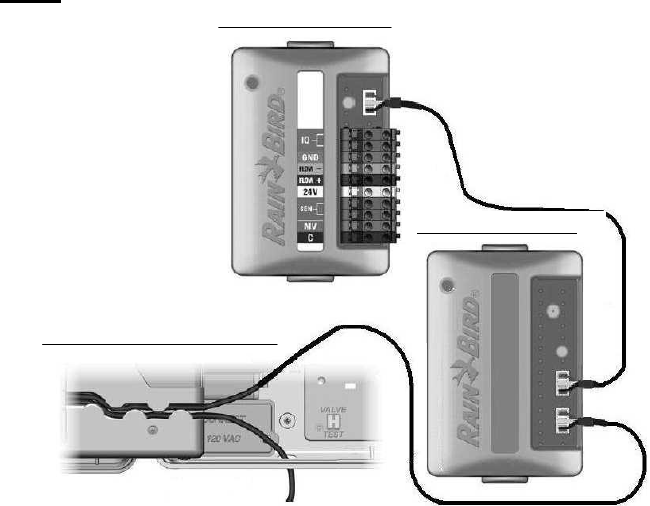

ESP-LXME Connection Module
I Q-TBOS Master Radio
Module
Network Communication Cartridge (NCC)
FRANÇAIS
Guide
Ut
ili
sat
e
ur
C
ONF
I
GU
RA
T
I
ON
Le Master Radio Module IQ-TBOS est utilisé dans le cadre de la Gestion centralisée des
programmateurs TBOS ou TBOS-II, équipés d’adaptateurs Radio TBOS-II, sur le logiciel IQ
V2.0. Il est à la base d’un Réseau Radio.
Configuration du Satellite IQ Hô
t
e
Le Master Radio Module IQ-TBOS doit être installé dans un programmateur Satellite du logiciel
central IQ V2. Les satellites IQ sont des programmateurs Rain Bird Série ESP-LX (ESP-LXD ou
ESP-LXME). Le programmateur ESP-LX devient Satellite IQ lorsqu’il est équipé d’une cartouche
NCC de communication.
Le Master Radio Module IQ-TBOS partage la communication reçue du central (grâce au NCC)
en la relayant aux programmateurs TBOS et / ou au(x) Radio Relais TBOS.
Lorsque vous installez un Master Radio Module IQ-TBOS, la cartouche de communication NCC
doit être configurée comme SERVEUR (Le programmateur communique directement avec
l'ordinateur et relaie ses informations avec d'autres programmateurs)
I
N
S
T
A
LL
A
T
I
ON
Température de fonctionnement : -10°C à +65°C.

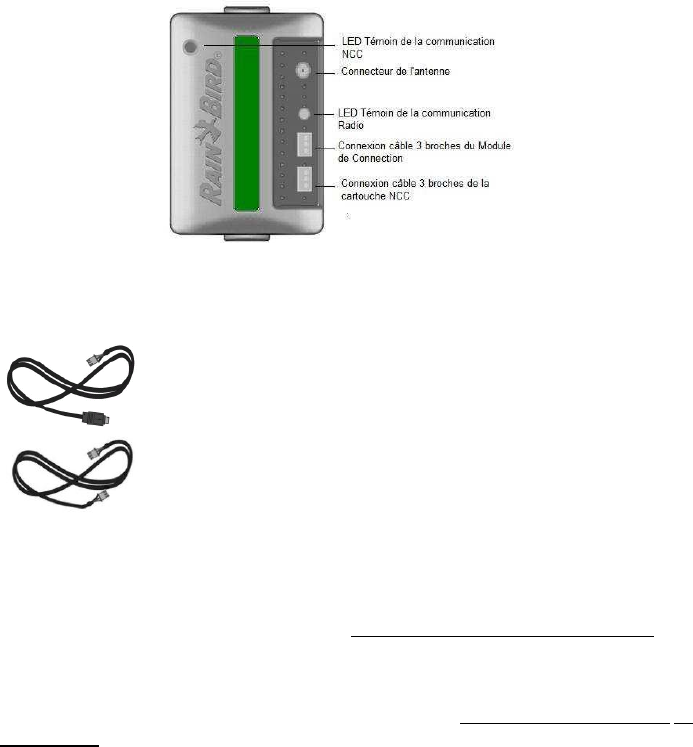

Insérez le Master Radio Module IQ-TBOS dans l’un des emplacements destinés aux modules
d’extension de station de l’ESP-LXD ou de l’ESP-LXME (emplacement 1 à 4) – Le Master Radio
Module est alimenté par l’ESP-LX (24V~ ; 0.2A ; 50/60Hz)
Installez l’antenne radio sur le coffret de l’ESP-LX comme indiqué en Schéma 1 et connectez-la
au Master Radio Module.
Connectez la cartouche de communication NCC à la broche 3-pin du Master
Radio Module grâce au câble (fournit avec la cartouche NCC) comme
indiqué Schéma 2-A.
Si l’ESP-LX est le Satellite SERVEUR d’un IQNet (c’est à dire qu’il relaie
l’information à au moins un autre programmateur ESP-LX CLIENT) vous
aurez besoin d’un Module de Connexion IQ en emplacement 0. Utilisez le
câble droit à double connecteurs 3-pin fournit avec le Master Radio
Module pour connecter le Master Radio Module au module de connexion
(CM) (Schéma 2-B).
PREMIERE UT
I
L
ISA
T
I
ON
Marquage
Ra
d
i
o
Pour installer le Master Radio Module IQ-TBOS, vous au
re
z b
e
soin d
e
v
ot
re
Consol
e
TBOS-II™.
Le marquage radio est une opération clé de l’installation d’un dispositif radio.
Pour être capables de communiquer, les dispositifs radio (Console de programmation,
Adaptateur Radio, Master Radio Module et Relais Radio TBOS) doi
ve
nt a
v
oi
r
l
e
m
ê
m
e
N
um
ér
o d
e
R
é
s
e
au Radio.
Le Numéro de Réseau Radio est un code à 4 chiffres qui est transmis par la Console TBOS-II à
tout dispositif radio lors de son Marquage Radio. Le Numéro de réseau sécurise votre réseau
radio en limitant de risque d’interférences avec d’autres réseaux IQ-TBOS.
Le marquage radio s’effectue en 3 étapes :
- Placer la Console TBOS-II sur l’écran Marquage Radio (Menu TBOS Radio /
Marquage Radio)
- Placez le Master Radio Module en mode « Attente du Numéro Réseau » en le
déconnectant de la plateforme de l’ESP-LX – Lorsque vous le reconnectez, ce mode
est actif pendant 20 secondes.
- Validez en pressant OK sur la console dans les 20 secondes.
Le marquage radio s’effectue en principe une seule fois dans la vie du produit (à la première
utilisation en sortie d’usine).
Une fois tous les dispositifs radio marqués avec un num
ér
o d
e
ré
s
e
au
r
adio commun, la
construction du réseau doit être lancée depuis le logiciel IQ.
Personnalistaion du Numéro de
R
ése
a
u
Il est fortement recommandé de personnaliser
le numéro de réseau de chaque Réseau Radio.
UT
I
L
ISA
T
I
ON
Recherche Automatique des Relais
Ra
d
i
o
Lancez ensuite une recherche automatique de relais radio avec votre Console de
programmation TBOS-II™ (Cf. Manuel d’instruction de la console de programmation TBOS-II™)
La liste des relais radio à portée de Console (Relais Radio TBOS et Master Radio Module IQ-
TBOS) est affichée sur la console. A partir de cette liste vous pouvez :
- Renommer un relais
- Lancer une recherche automatique de programmateur TBOS™/TBOS-II™ équipés
d’Adaptateur Radio TBOS-II™. Toutes les opérations de réglage et de programmation
du programmateur TBOS™ sont alors réalisables via le relais.
- Lancer une recherche automatique de relais primaires ou secondaires
La capacité de rechercher les relais secondaires d’un relais radio (Test relais) vous permet
d’utiliser votre Console TBOS-II™ comme un outil d’installation et de positionnement des relais
d’un réseau IQ-TBOS.
Reportez au Guide de Spécification et d’Installation IQ-TBOS pour en
savoir plus sur la gestion de vos réseaux radio.
Système de Gestion Centralisé IQ
V
2
.
0
Un réseau radio est constitué sur la base d’un (1) IQ-TBOS Master Radio Module (installé dans
un programmateur ESP-LX Satellite de IQ) et, si nécessaire, d’un ou plusieurs TBOS Radio
Relais. Le Master Radio Module et/ou les TBOS Radio relais sont capables de communiquer
avec 1 ou plusieurs Adaptateurs Radio TBOS-II™.
Afin de communiquer ces dispositifs doivent être marqués a
ve
c l
e
m
ê
m
e
num
ér
o d
e
réseau.
Chaque Master Radio Module (et donc chaque réseau radio) doit avoir un numéro de réseau
différent.
Chaque IQ-TBOS Master Radio Module permet l’envoi/réception de données entre
programmateur(s) TBOS et le PC :
- La communication câblée avec une cartouche NCC de communication
- La communication Radio avec un maximum de 15 Relais Radio TBOS
- La communication Radio avec un maximum de 32 programmateurs TBOS™/TBOS-II™
équipés d’Adaptateurs Radio TBOS-II™.
- La gestion des alarmes sondes.
E
NGL
I
S
H
User
Guide
C
ONF
I
GU
RA
T
I
ON
The IQ-TBOS Master Radio Module is used for Central Control System of TBOS™ and/or TBOS-
II™ controllers equipped with TBOS-II™ Radio Adaptor, onto IQ V2.0 Software. It is the base of
an IQ-TBOS Radio Network.
Base Satellite
c
on
f
i
gur
at
i
on
The IQ-TBOS Master Radio Module is installed in an IQ v2 Software Satellite. IQ Satellites are
the Rain Bird ESP-LX Series Controller (ESP-LXD or ESP-LXME) equipped with a NCC Network
Communication Cartridge.
The IQ-TBOS Master Radio Module is sharing communication received from the central (thru
NCC) with TBOS™ Control Modules or/and TBOS Radio Relay(s).
The IQ-TBOS Master Radio Module has to be installed in an IQ SERVER Satellite (Satellites
communicates directly with the computer and shares this communication link with other
satellites)
I
N
S
T
A
LL
A
T
I
ON
Operating Temperature : -10°C to +65°C.
Insert the IQ-TBOS Master Radio Module in one of the free station module slot (1 to 4) of ESP-
LXME or ESP-LXD. The IQ-TBOS Master Radio Module power is supplied by the ESP-LX (Main
supply: 24V~; 0.2A; 50/60Hz)

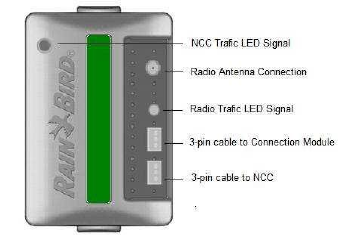

Install and connect the radio antenna on ESP-LX cabinet as shown in Sch.1 and connect it to
the Master Radio Module.

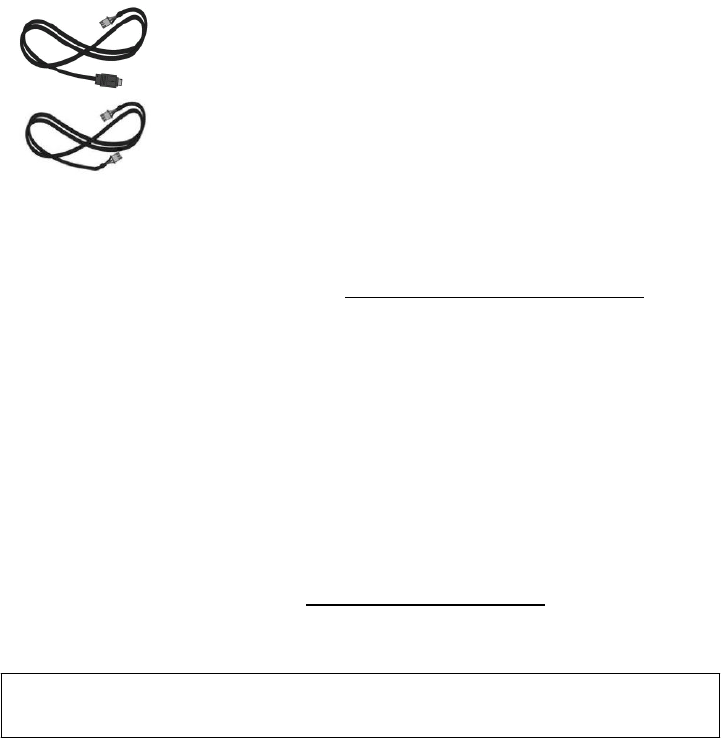

Connect the NCC Communication cartridge to the Master Radio Module 3-
Pin connector with the cable provided with the NCC as shown Sch.2-A.
If the IQ Satellite is a SERVER satellite of an IQNet (share information with
other CLIENT ESP-LX), then you need a IQ Connection Module. Use the
straight double 3-pin cable provided with the Master Radio Relay to
connect the connection module to the Master Radio Relay 3-pin connector
(Sch.2-B)
INITIAL
S
T
AR
T-UP
Radio M
a
r
k
i
ng
Radio marking is a key step during installation of a radio device.
To be able to communicate via radio, all radio devices (Field Transmitter, Radio Adaptor,
Master Radio Module and TBOS Radio Relay) must ha
ve
th
e
sam
e
Radio
Ne
two
rk
Number. The
Radio Network Number is a 4-digit code transmits to any radio device by the TBOS-II™ Field
Transmitter during its Radio Marking. The Radio Network Number secures your network by
limiting risk of interferences with other IQ-TBOS networks.
The Radio Marking is done in 3 simple steps:
- On the Field Transmitter, go on Radio Marking screen (TBOS Radio Menu / Radio
Marking)
- For IQ-TBOS Master Radio Module, activate the “waiting” mode by unplugged /
plugged the Module onto the ESP-LX platform – During 20 seconds the module is
waiting for its Radio Network Number.
- Validated by pressing OK on the Field Transmitter within the 20 seconds.
Radio Marking is only done once, at first installation.
When all radio devices are marked with a common Radio
Ne
two
rk
Number, network building
could be launched from IQ software.
Radio Network Number
C
us
t
om
i
z
at
i
on
It is highly
re
comm
e
nd
e
d
to customize the Radio Network Number of each Radio
N
e
t
w
o
r
k
.
UT
I
L
I
Z
A
T
I
ON
Automatic finding of Radio
R
e
l
ay
s
Then launch a radio finding command with your TBOS-II™ Field Transmitter in order to detect
the Radio relays (See TBOS-II™ Field Transmitter user guide)
The list of radio relays within the Field Transmitter radio range (TBOS Radio Relays and IQ-
TBOS Master Radio Module) is displayed on transmitter screen. From this list you are able to:
- Rename a relay
- Launch an automatic finding command of TBOS™/TBOS-II™ controllers equipped
with TBOS-II™ Radio Adaptors. All settings and programming operations of the
controllers are doable from your transmitter, thru the relay.
- Launch an automatic finding command of primary or secondary relays
The ability to find secondary radio relays (Test relay) allows using your Field Transmitter as a
tool able to help you in installation and definition of the best location for relays of an IQ-TBOS
Radio Network. During finding of secondary radio relays, the transmitter displays the radio
reception level of each secondary relay in the list. This information will help you to find the
best location for your new relay.
Then, Radio Network building is launch from IQ V2 Software (See Help Section of your IQ
software)
Please read the IQ-TBOS Specifications and Installations Guide to
know more about radio network mana
ge
m
e
nt.
IQ V2.0 Central Control
Sy
s
t
em
.
A Radio Network is built on a based Master Radio Module (installed in an ESP-LX Series
satellite) and if necessary, one or several TBOS Radio Relay(s). The Master Radio Module
and/or Radio Relays have capability to communicate with one or several TBOS Controllers
equipped with TBOS-II Radio Adaptors.
To communicate, those radio devices MUST have th
e
sam
e
Radio
Ne
two
rk
Number.
Each Master Radio Module (or each radio network) MUST have a different Radio Network
Number.
The IQ-TBOS Master Radio Module allows sending / receiving TBOS data from PC – It provides:
- Serial communication with the NCC
- Radio communication with a maximum of 15 TBOS Radio Relays.
- Radio Communication with a maximum of 32 local TBOS/TBOS-II Control Modules
equipped with TBOS-II Radio Adaptors.
- Sensor alarm management.
