Sam Ash Music AF1M Airline UHF Wireless System User Manual AirLine Guitar Owners Manual
Sam Ash Music Corporation Airline UHF Wireless System AirLine Guitar Owners Manual
Exhibit D Section 2 1033 c 3 Users manual
UHF Wireless System
Owners Manual
• AF1 Instrument Transmitter
• AG1 Instrument Transmitter
• AP1 Receiver
• UR1 Receiver
SAMSON
ENGLISH
Introduction 1
QuickStart 2
Guided Tour - AP1 Receiver 4
Guided Tour - AF1 / AG1 Transmitter 7
Guided Tour - UR1 Receiver 45
Setting Up and Using Your AirLine System 9
Specifications 48
Channel Plan 50
FRANCAIS
Introduction 12
Prise en main 13
Visite guidée – Récepteur AP1 15
Visite guidée – Emetteur AF1 / AG1 18
Configuration et utilisation du système AirLine 20
Spécifications 48
Tableau de conversion de fréquence 50
Samson Technologies Corp.
575 Underhill Blvd.
P.O. Box 9031
Syosset, NY 11791-9031
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
Table of Contents
Produced by On The Right Wavelength for Samson Technologies Corp.
Copyright 2000, Samson Technologies Corp.
Printed September 2000
DEUTSCHE
Einleitung 23
Schneller Einstieg 24
Übersicht - Empfänger AP1 26
Übersicht - Sender AF1 / AG1 29
AirLine System einrichten und einsetzen 31
Technische Daten 48
Frequenzzuordnung der Empfangskanäle 50
ESPANOL
Introducción 34
Arranque rápido 35
Recorrido guiado – Receptor AP1 37
Recorrido guiado – Transmisor AF1 / AG1 40
Ajuste y uso de su sistema AirLine 42
Especificaciones 48
Tabla de conversión de frecuencias 50
Note: All trademarks are the property of their respective holders

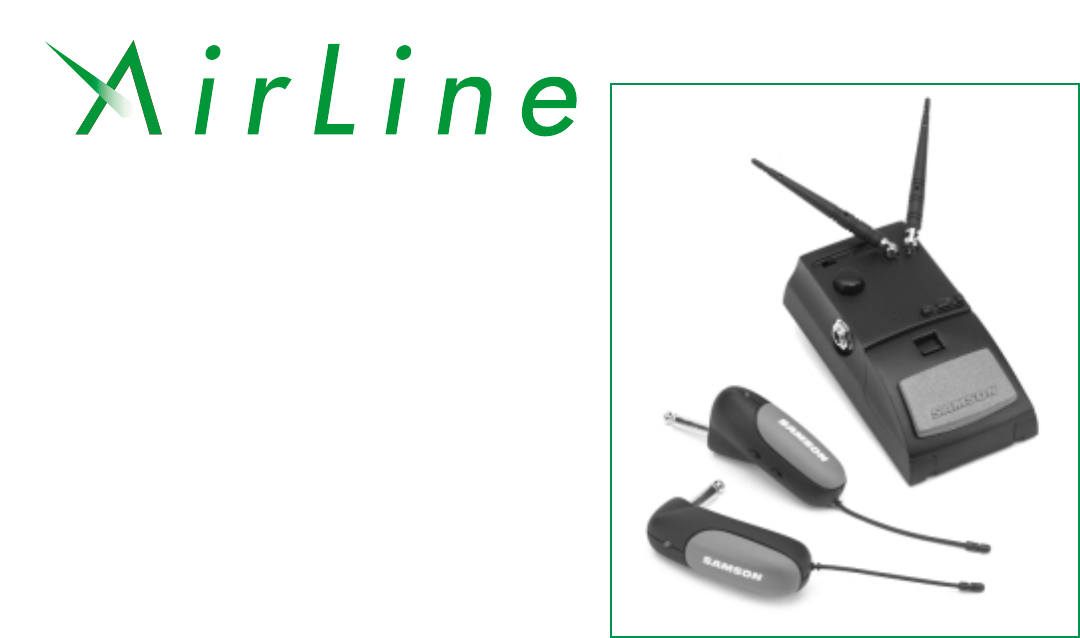

Welcome to Samson AirLine—the wireless system for the new millenium! Wireless microphone and instrument systems were
originally developed to eliminate cables, providing unparalleled freedom of movement. AirLine takes this concept to a new level with
transmitters so small, lightweight and aerodynamic, they are nearly invisible, providing a completely “hassle-free” user experience.
To create the world’s smallest wireless transmitters, we developed new proprietary technology. Featuring miniaturized circuitry and the
ability to operate on a single tiny AAA battery (with 14 hours typical battery life), these transmitters also provide significantly improved
wireless reception and sound quality. What’s more, the AP1 receiver developed especially for the AirLine guitar system is actually
smaller than the typical wireless transmitter.
The Samson AirLine UHF guitar system detailed in this manual is designed to replace the cable between your electric guitar or bass
and your onstage amplifier or PA mixer, freeing you to roam the stage or even visit the audience in the middle of your performance!
It operates in the uncrowded 801 - 805 MHz UHF frequency range and contains an AP1 “stomp box”-style receiver and either of two
plug-in micro-transmitter models—an AF1 (designed to fit the recessed style jack in Fender Stratocaster™-type guitars) or an AG1
(which fits all other standard end-mount guitar jacks).
In this manual, you’ll find a more detailed description of the features of your AirLine system, as well as a guided tour through all
components, step-by-step instructions for setting up and using your system and full specifications. If your AirLine system was
purchased in the United States, you’ll also find a warranty card enclosed—don’t forget to fill it out and mail it! This will enable you to
receive online technical support and will allow us to send you updated information about this and other Samson products in the
future. If your AirLine system was purchased outside of the U. S., contact your local distributor for warranty details. Also, be sure to
check out our website (http://www.samsontech.com) for complete information about our full product line.
SPECIAL NOTE for U.S. purchasers: Should your AirLine system ever require servicing, a Return Authorization number (RA) is
necessary. Without this number, the unit will not be accepted. If your AirLine system was purchased in the United States, please call
Samson at 1-800-372-6766 for a Return Authorization number prior to shipping your system. If possible, return the unit in its original
carton and packing materials. If your AirLine system was purchased outside of the U. S., contact your local distributor for information.
1
Samson AirLine
Introduction
ENGLISH
If you’ve had some prior experience using wireless systems, these QuickStart instructions will get you up and running with your
AirLine UHF guitar system in a matter of minutes! Detailed instructions for setting up and using your AirLine system can be found on
page 9 of this manual, and the “Guided Tour” sections on pages 4 - 8 provide full descriptions of all AirLine component controls and
displays.
1. Make sure that the supplied AP1 receiver and AF1 or AG1 transmitter are factory preset to the same channel.
2. Physically place the AP1 receiver where it will be used and extend its antennas vertically and spread outwards.
3. Set the power switch on your AF1 or AG1 transmitter to the “off” position (away from the arrow) and place a fresh AAA battery in it.
Then turn the transmitter back on momentarily; its LED will flash once and then go off if the battery is sufficiently strong. Once
battery strength is verified, turn the transmitter off again, then plug it into your electric guitar or bass.
4. Open the battery compartment of the AP1 by pressing on the latch and install a fresh battery; if you prefer, you can use an optional
power supply instead. Turn the AP1 on momentarily to confirm that the battery has been installed correctly (or that the adapter has
been connected correctly); the “On/Battery Low”LED should light green and not red. Then turn the AP1 power off.
5. Turn your amplifier or mixer off and make the physical cable connection between an audio input and the AP1 output jack.
6. Turn the Level knob on the AP1 completely counterclockwise, then turn its power on; the “Power” LED will light steadily green.
7. Turn on your AF1 or AG1 transmitter. The “TX/Peak” LED on the AP1 receiver should light steadily green, indicating that it is
receiving valid RF signal and is placed and positioned correctly.
2
Samson AirLine QuickStart
ENGLISH
8. Turn on the connected amplifier or mixer but keep its volume all the way down. Set the output level of your instrument to max-
imum and begin playing at a normal performance level while observing the AP1 “TX/Peak”LED. If the LED lights red (indicating a
Peak condition) even with the AP1 Level control fully counterclockwise, engage the 15 dB pad on the transmitter. If not, slowly turn
the Level control clockwise to the point where the “TX/Peak”LED occasionally blinks red during the very loudest passages, then back
it off just slightly. Finally, raise the level of your connected amplifier and/or mixer until the desired volume is reached.
9. Do a walkaround through the intended area of coverage while observing the receiver’s “TX/Peak”LED; it should continue to be lit
steadily green, indicating sufficient RF reception in all areas of coverage. If not, reposition the AP1 or its antennas as necessary.
10. If you hear any spurious noise from the receiver output when the transmitter is turned off, use the supplied plastic screwdriver to
adjust the AP1 Squelch control, slowly turning it clockwise to the point at which the noise disappears.
3
Samson AirLine
QuickStart
ENGLISH

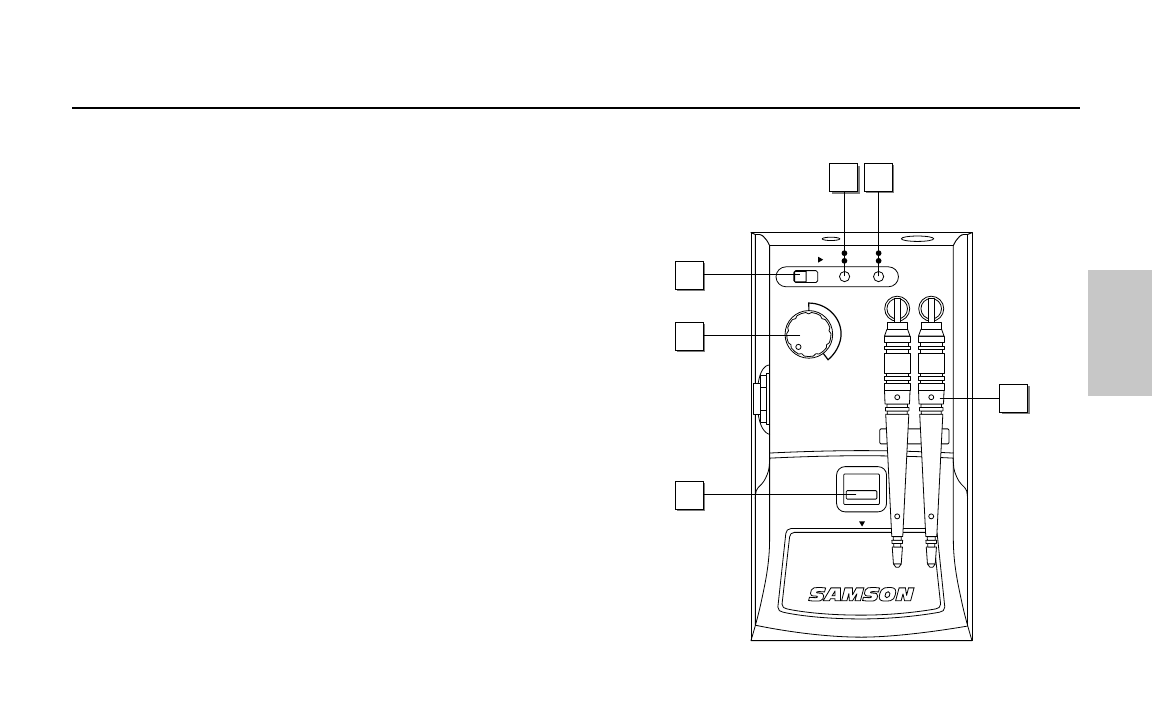

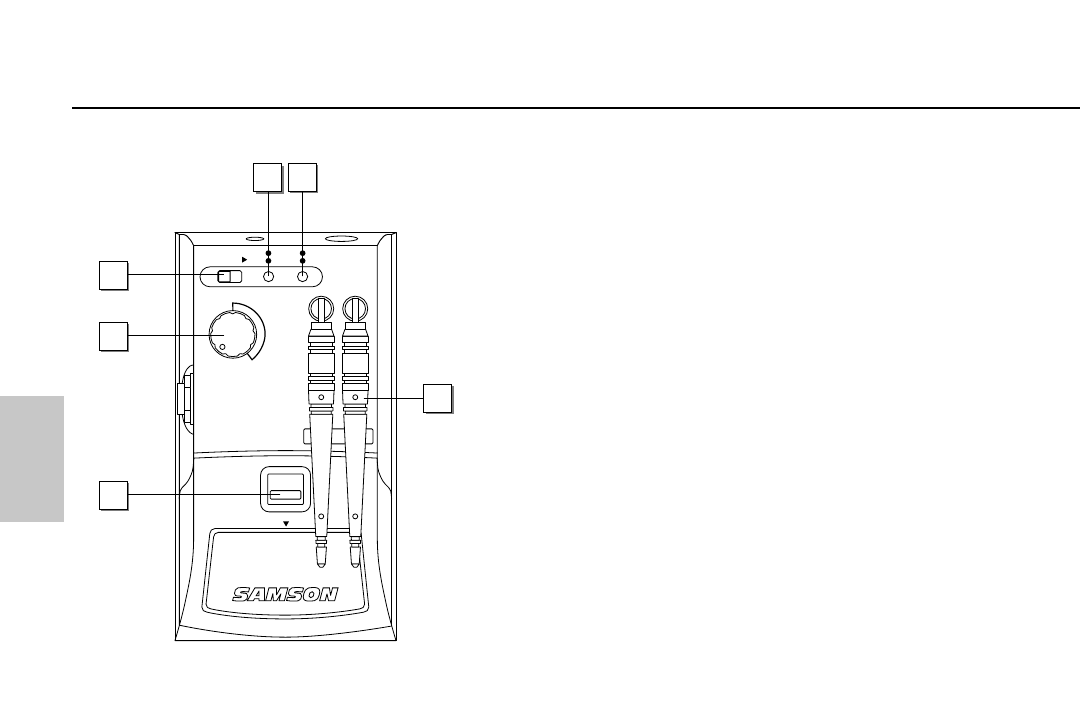

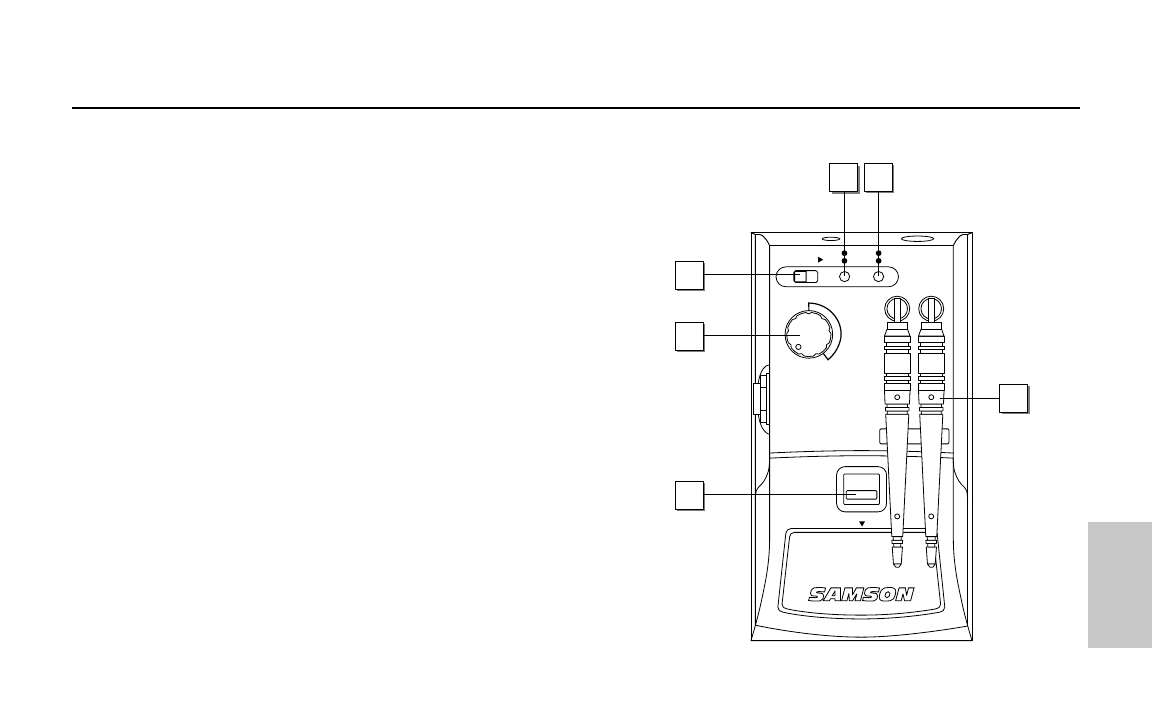

1: Power switch - Move this switch in the direction of the arrow to turn
power to the AP1 on; move it away from the arrow to turn power off.
2: Power On / Battery Low LED - This LED lights green whenever the
AP1 is powered on and it lights red whenever the battery in the AP1 is
running low. In order to avoid compromising audio fidelity (or having
the AP1 stop working completely), you should always replace the
battery with a fresh one immediately whenever this LED lights red.
3: TX / Peak LED - This LED lights green whenever the AP1 is receiving
RF signal from a transmitter and it lights red when output signal from
the AP1 is at the onset of clipping (that is, when it is on the verge of
being distorted). If you see this light during operation, lower the
volume level of your instrument or switch on the transmitter’s 15 dB
pad. For more information, see the section entitled “Setting Up and
Using Your AirLine System” on page 9 in this manual.
4: Level control - This knob sets the level of the audio signal being
output through the AP1 output jack (see #9 on page 6). When using an
electric guitar or bass with an active or high-level pickup, set the knob
in the marked area. For more information, see the section entitled
“Setting Up and Using Your AirLine System” on page 9 in this manual.
4
Samson AirLine Guided Tour - AP1 Receiver
ENGLISH
OPEN
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
4
5
6
1
2 3
5: Antennas - Swivel mounting allows full rotation for optimum positioning of the
dual AP1 antennas. In normal operation, both antennas should be placed in a
vertical position and spread slightly outward. For convenience, they can be folded
inward when transporting the AP1. See the “Setting Up and Using Your AirLine
System” section on page 9 in this manual for more information about antenna
positioning.

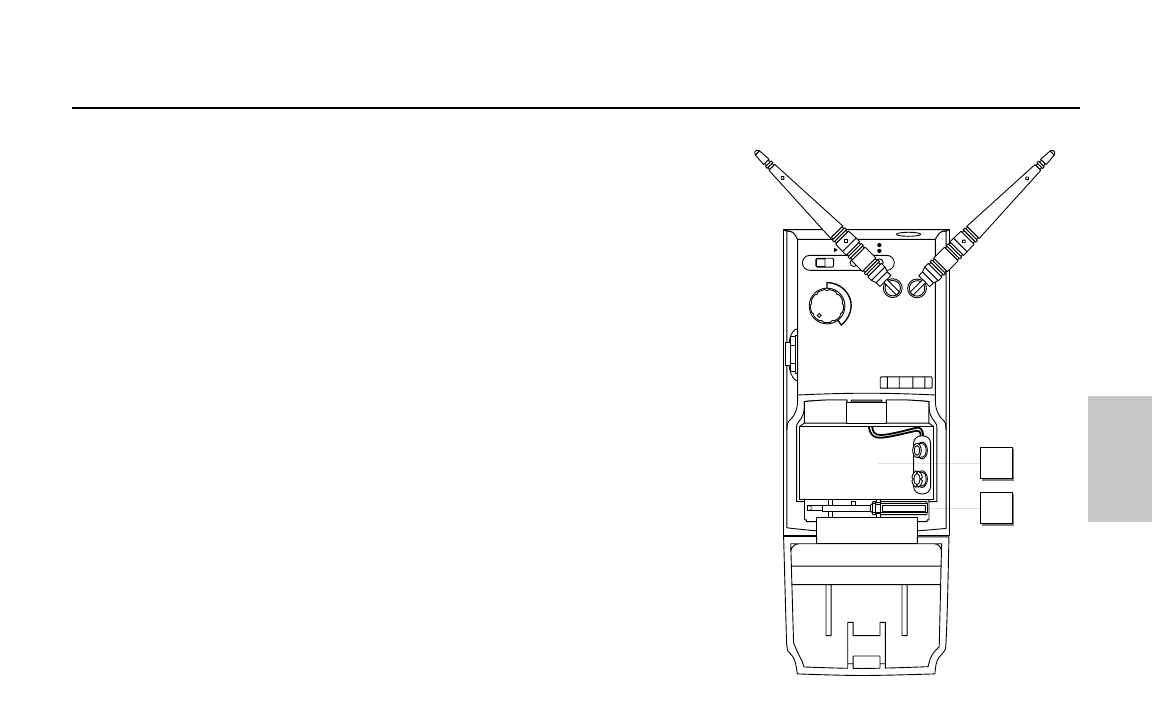

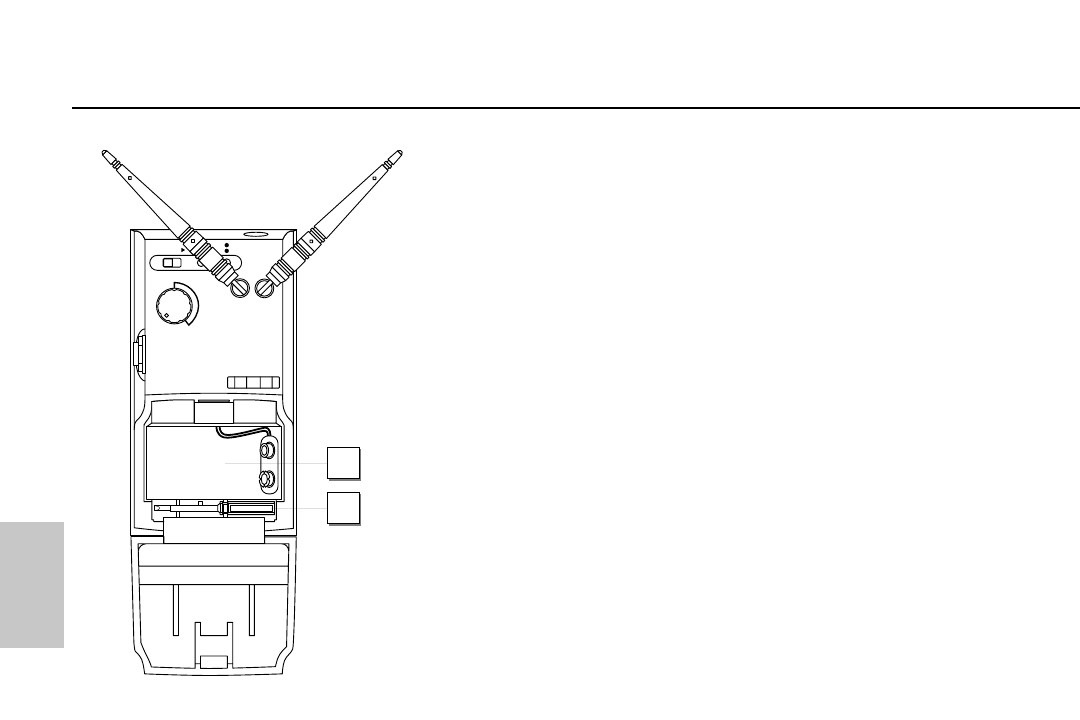

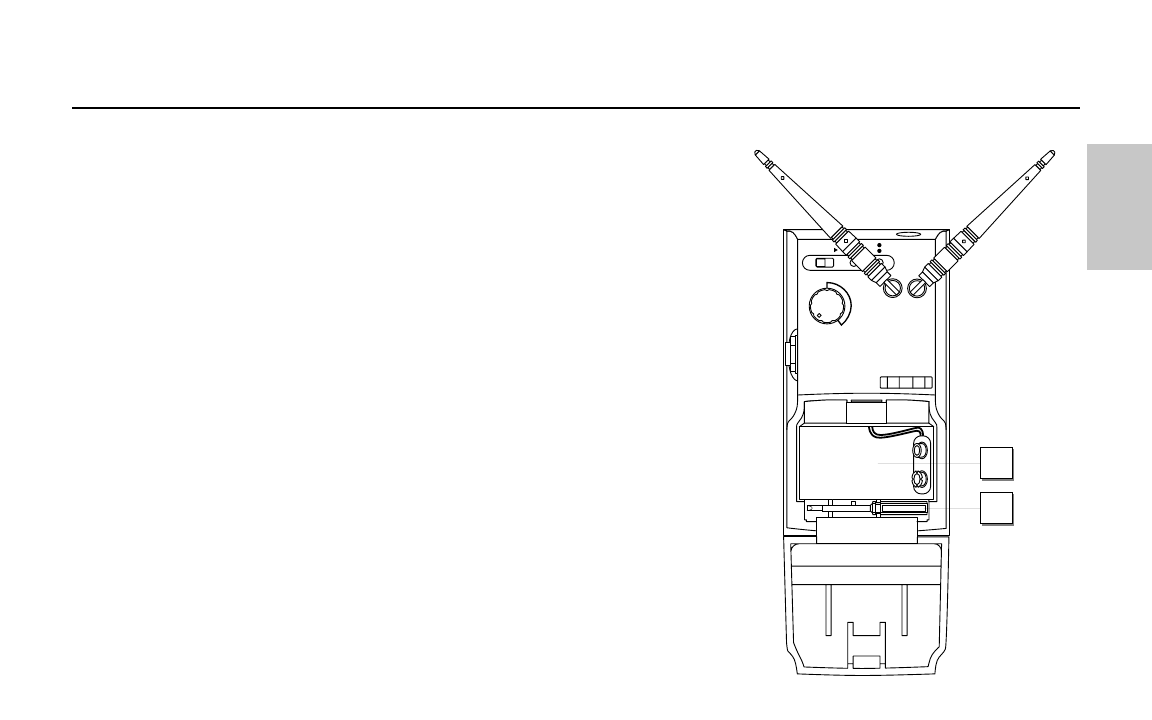

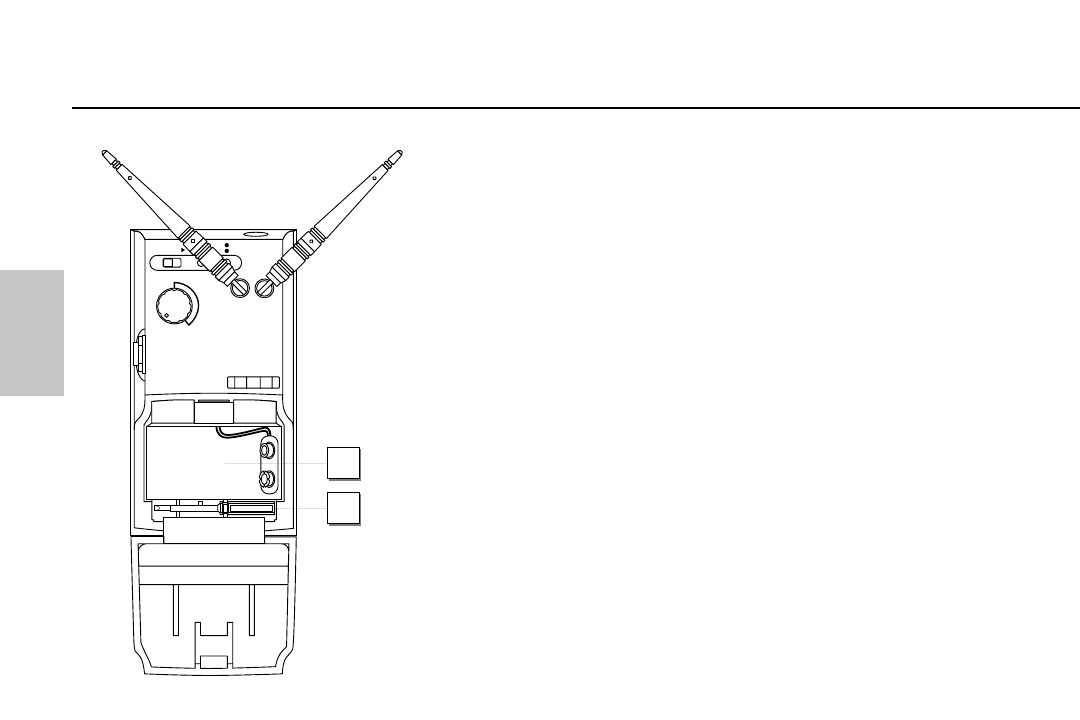

6: Battery compartment latch - Press gently on this latch to open the AP1 battery
compartment (see #7 below).
7: Battery compartment - Insert a standard 9-volt alkaline battery here, being sure
to observe the plus and minus polarity markings shown. We recommend the
Duracell MN 1604 type battery. Although rechargeable Ni-Cad batteries can be
used, they do not supply adequate current for more than four hours.
WARNING: Do not insert the battery backwards; doing so can cause severe
damage to the AP1 and will void your warranty. Note that the AP1 can also be AC
powered with the use of an optional 12 volt adapter available from your Samson
dealer (see #10 on the following page).
8: Plastic screwdriver - Specially designed for use in adjusting the AP1 Squelch
control (see #11 on the following page). See the “Setting Up and Using Your
AirLine System” section on page 9 in this manual for more information.
5
Samson AirLine
Guided Tour - AP1 Receiver
ENGLISH
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
SAMSON
7
8
Guided Tour - AP1 Receiver
6
Samson AirLine

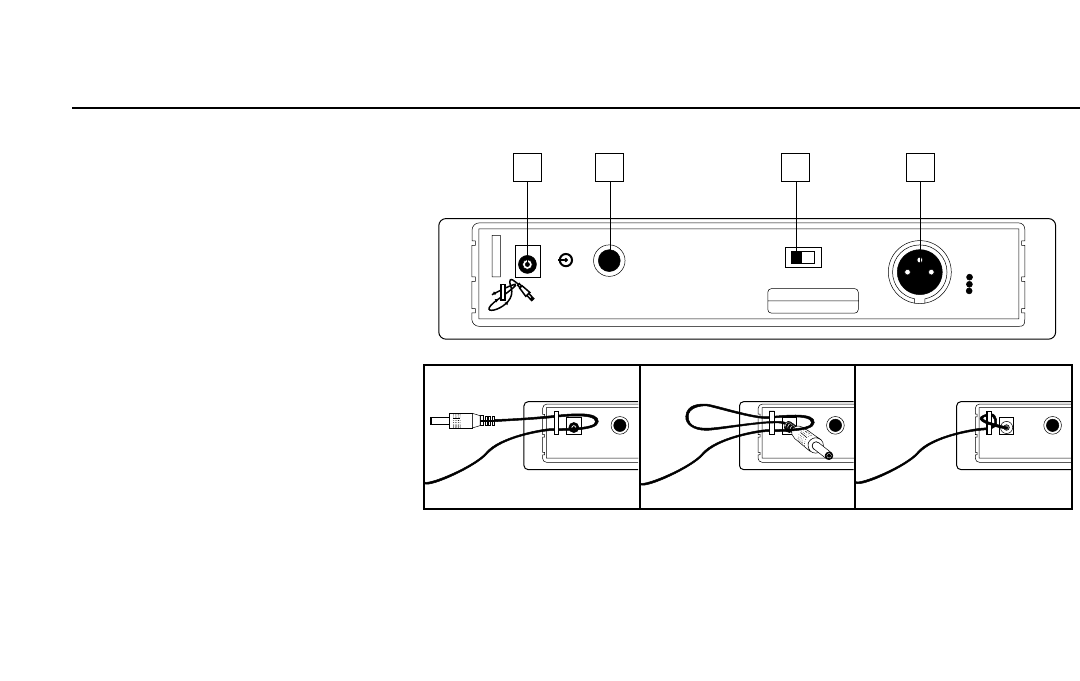

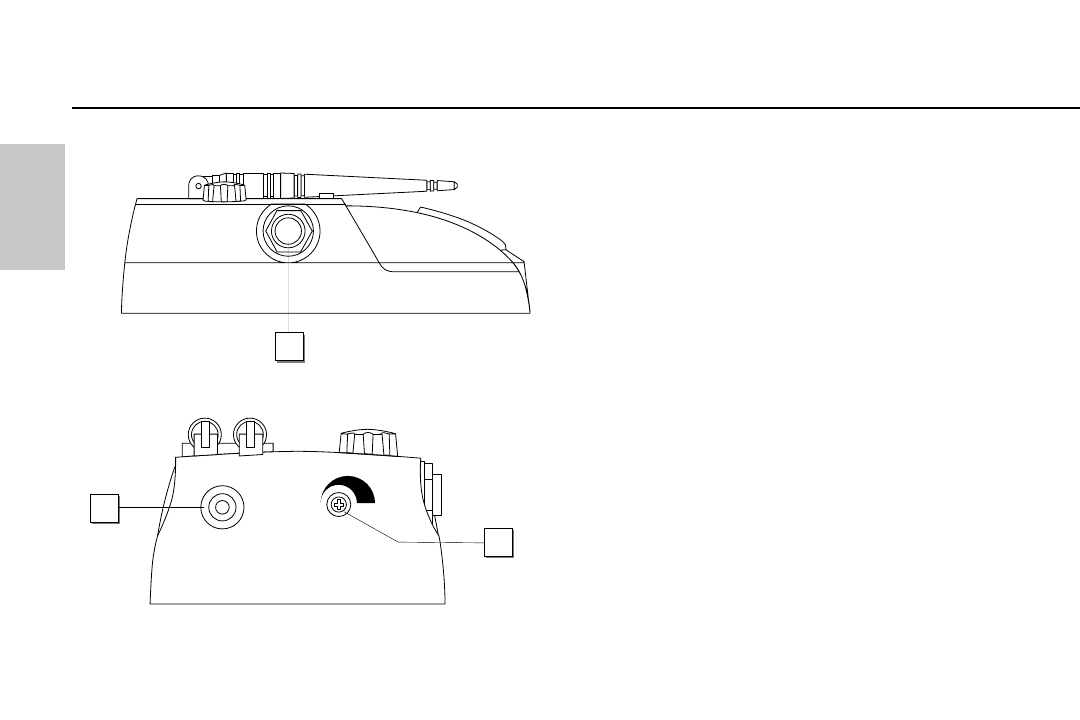

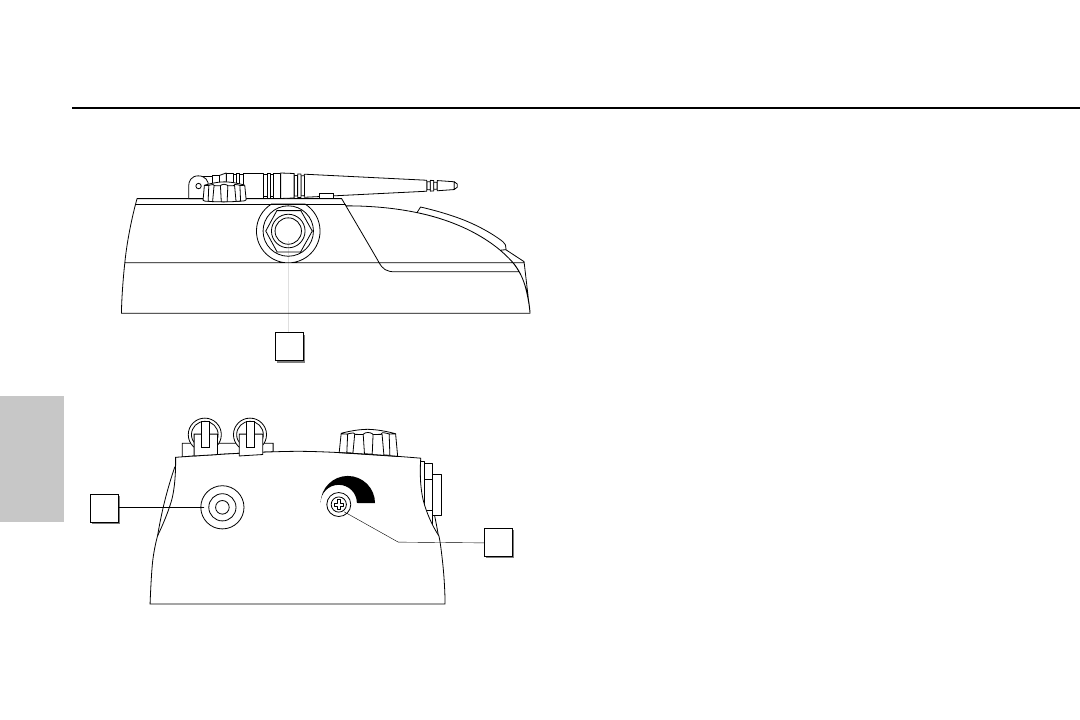

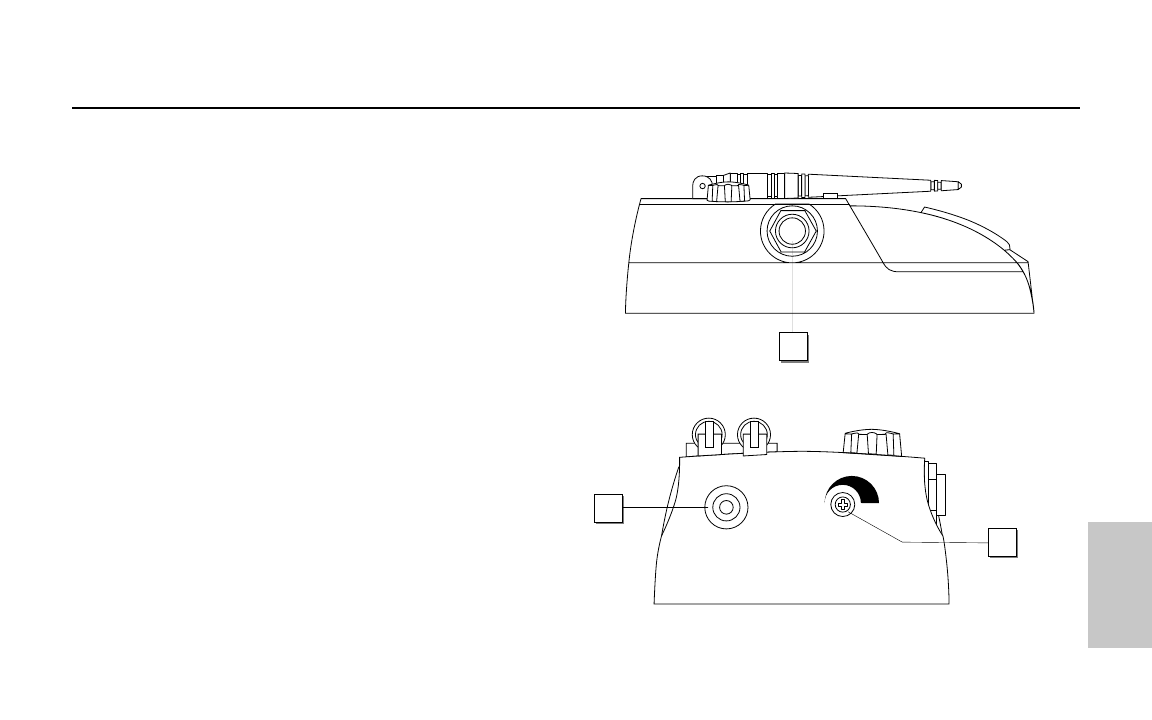

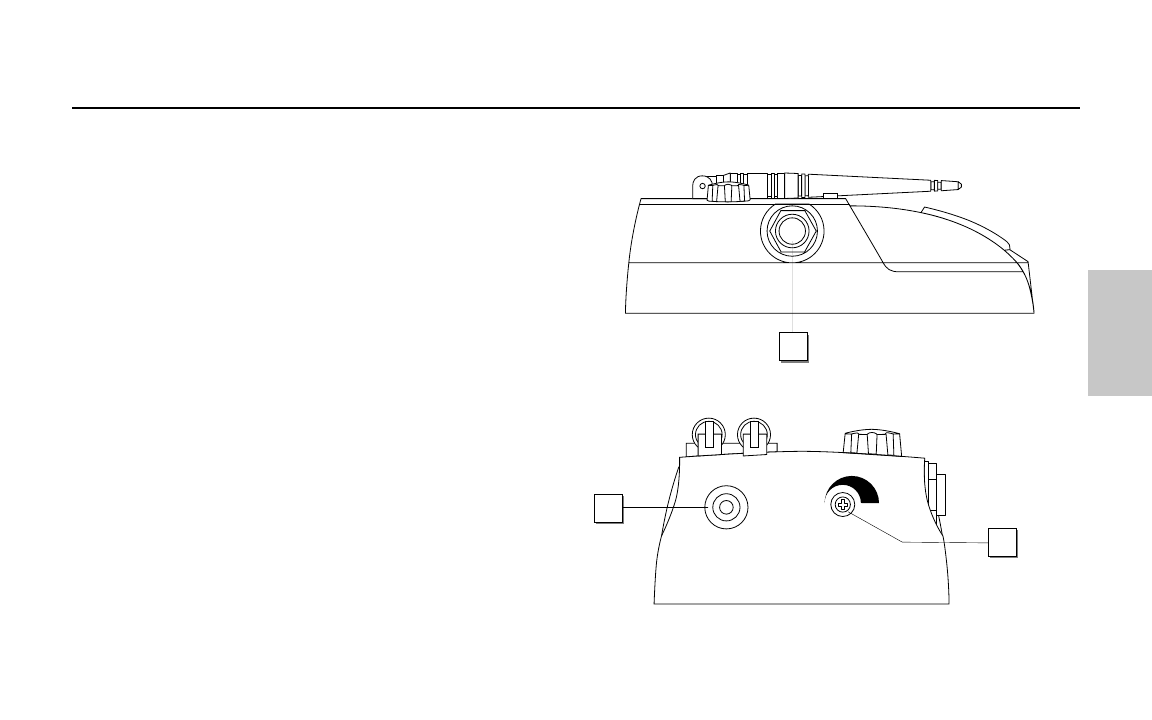

9: Output jack - Use this standard unbalanced high
impedance (5 - 10 K Ohm) 1/4" jack to connect the AP1 to
your amplifier or audio mixer. Wiring is as follows: tip hot,
sleeve ground.
10: DC input - Connect an optional 12 volt 200 mA power
adapter (available from your Samson dealer) here.
WARNING: Do not substitute any other kind of power
adapter; doing so can cause severe damage to the AP1 and
will void your warranty. Note that the AP1 can also be
battery powered (see #7 on the previous page and the
“Setting Up and Using Your AirLine System” section on page
9 in this manual).
11: Squelch control - This control determines the maximum
range of the AP1 before audio signal dropout. Although it
can be adjusted using the supplied plastic screwdriver, it
should normally be left at its factory setting. See the “Setting
Up and Using Your AirLine System” section on page 9 in this
manual for more information.
ENGLISH
DC INPUT
12 VDC
SQUELCH
MIN MAX
10
11
OUTPUT
9
7
Samson AirLine
Note: The AF1 and AG1 transmitters are functionally identical apart from the angling of the 1/4” plug. For purposes of illustration,
only the AF1 is shown on these pages.

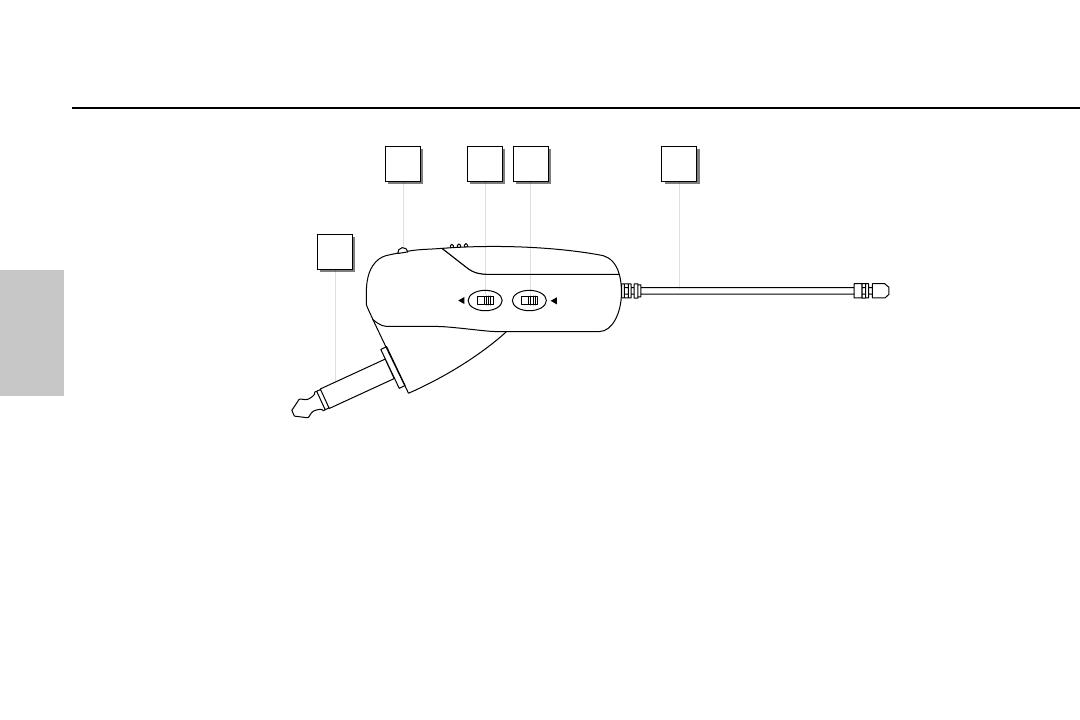

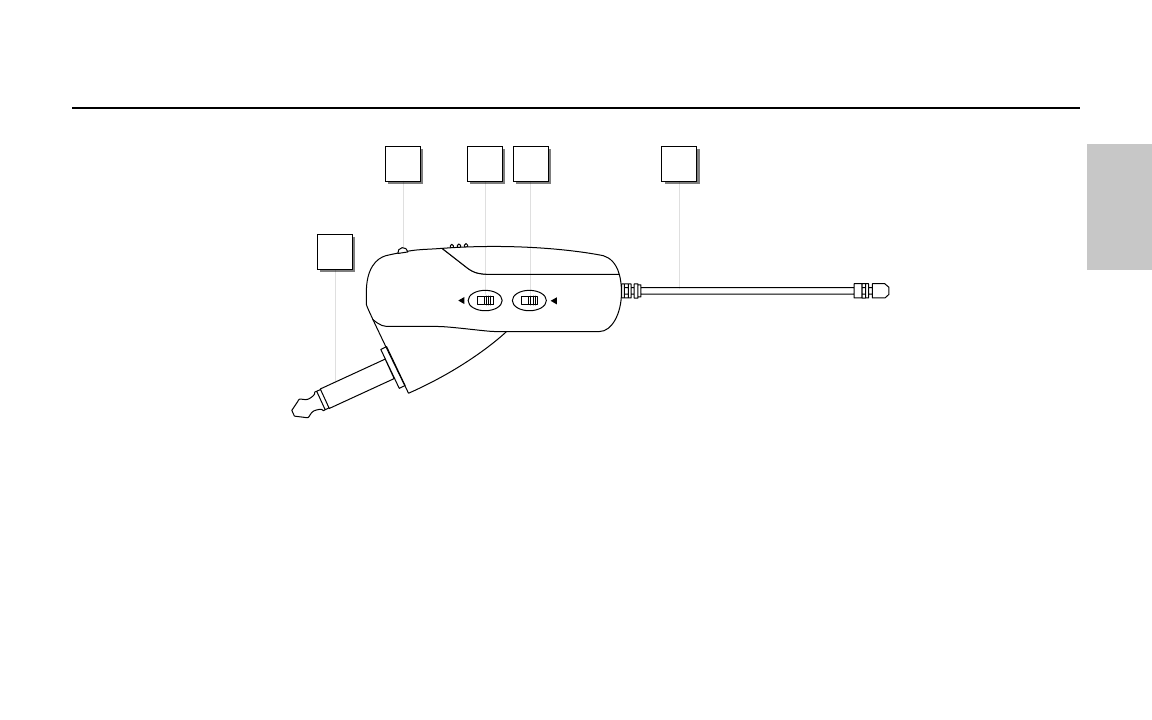

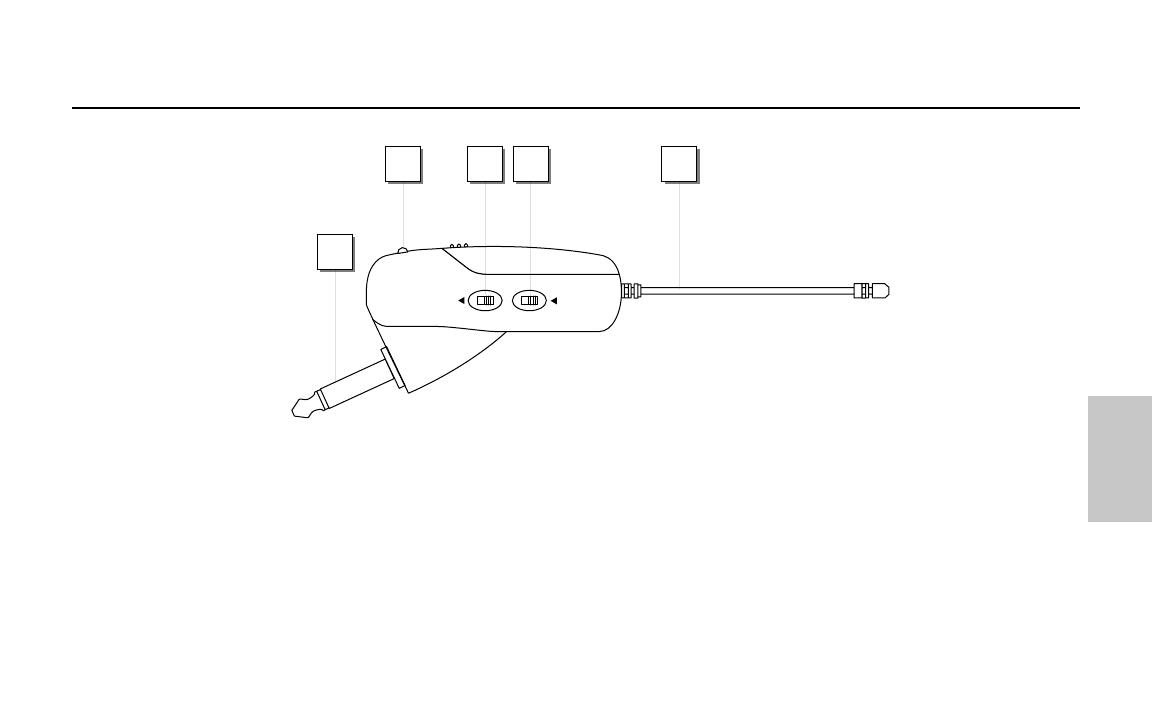

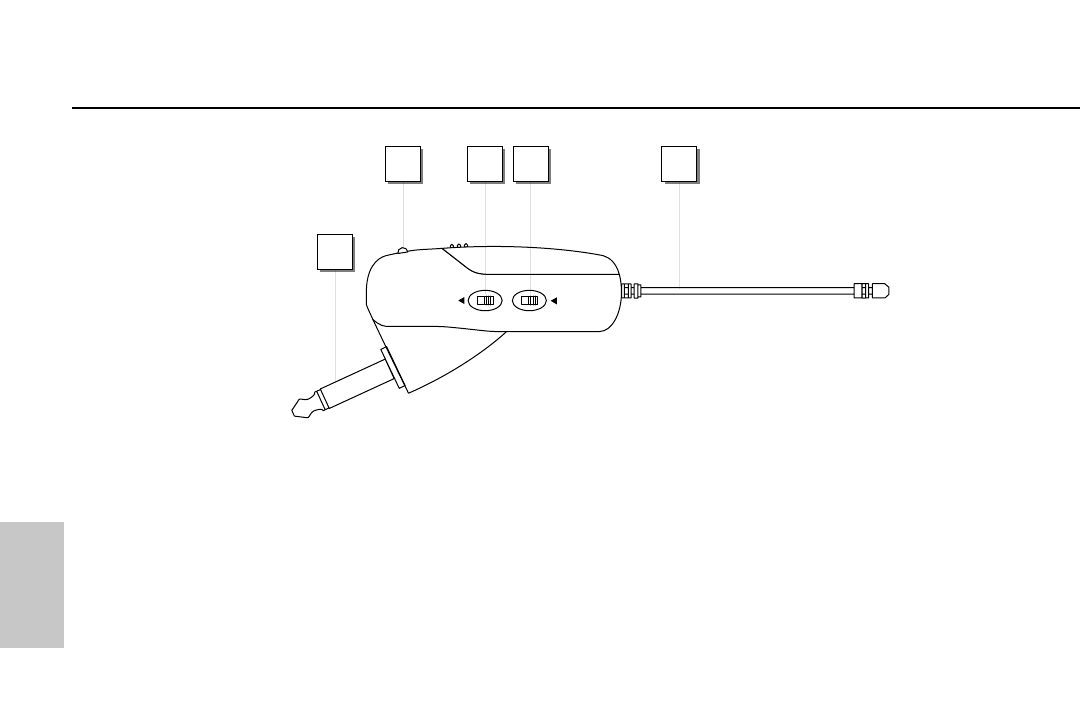

1: Plug - Insert this standard 1/4” plug into your electric guitar or electric bass. Note that the angling of the plug is different in the
AF1 (which is designed to be used with instruments that have Fender Stratocaster™-type recessed jacks) than in the AG1 (which is
designed to be used with all other instruments that have end mount-jacks).
2: Power / Battery LED - This LED flashes once when the AF1 or AG1 is first turned on and lights steadily red when there are less than
2 hours of battery power remaining, indicating that the battery needs to be changed. In order to avoid compromising audio fidelity (or
having the AF1 / AG1 stop working completely), you should always replace the battery with a fresh one immediately whenever this
LED lights red.
Guided Tour - AF1 / AG1 Transmitters
ENGLISH
POWER15dB PAD
AF1
32
1
4 5
Guided Tour - AF1 / AG1 Transmitters
8
Samson AirLine
3: 15 dB Pad - Move this switch in the direction of the arrow to
reduce the output of the AF1 or AG1 by 15 dB when your
instrument is putting out too hot a signal. See the “Setting Up and
Using the AirLine System” section on page 9 in this manual.
4: Power switch - Move this switch in the direction of the arrow
to turn power to the AF1 or AG1 on; move it away from the arrow
to turn power off.
5: Antenna - This permanently attached flexible antenna should
be fully extended during normal operations. See the “Setting Up
and Using the AirLine System” section on page 9 in this manual
for more information about antenna positioning.

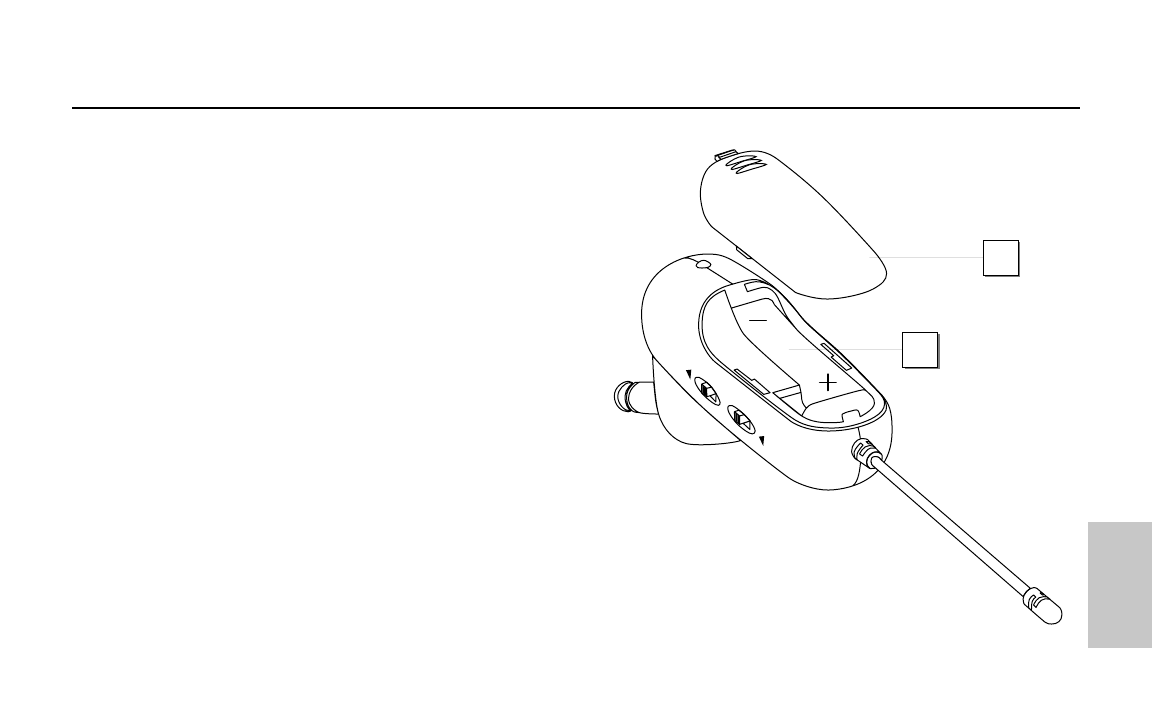

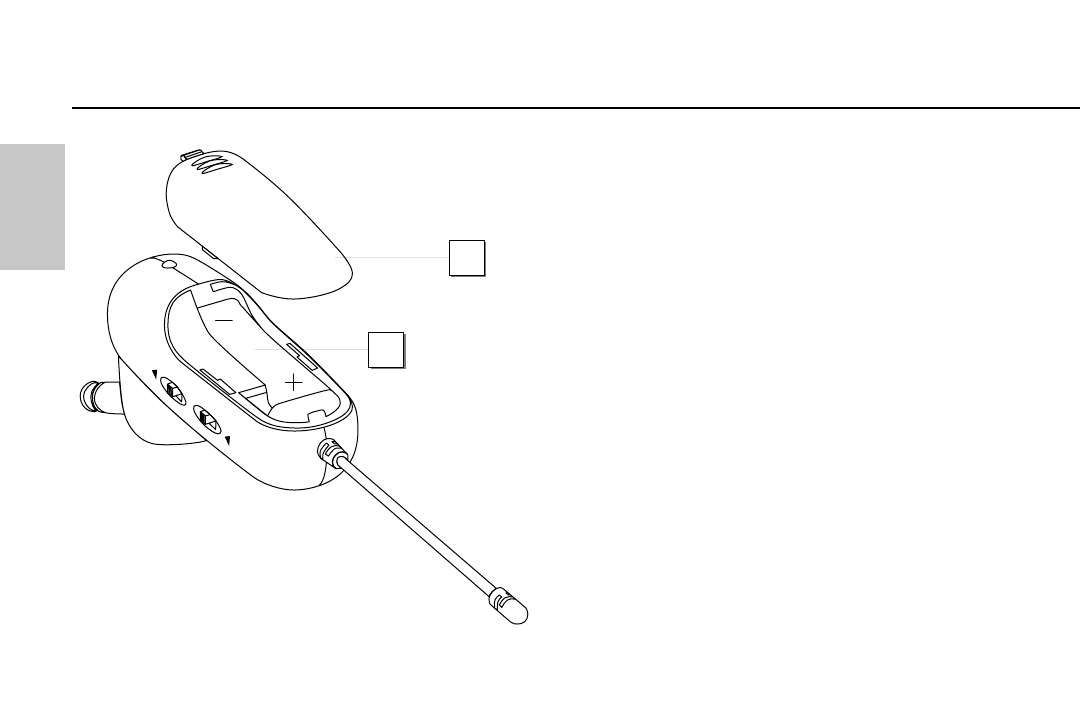

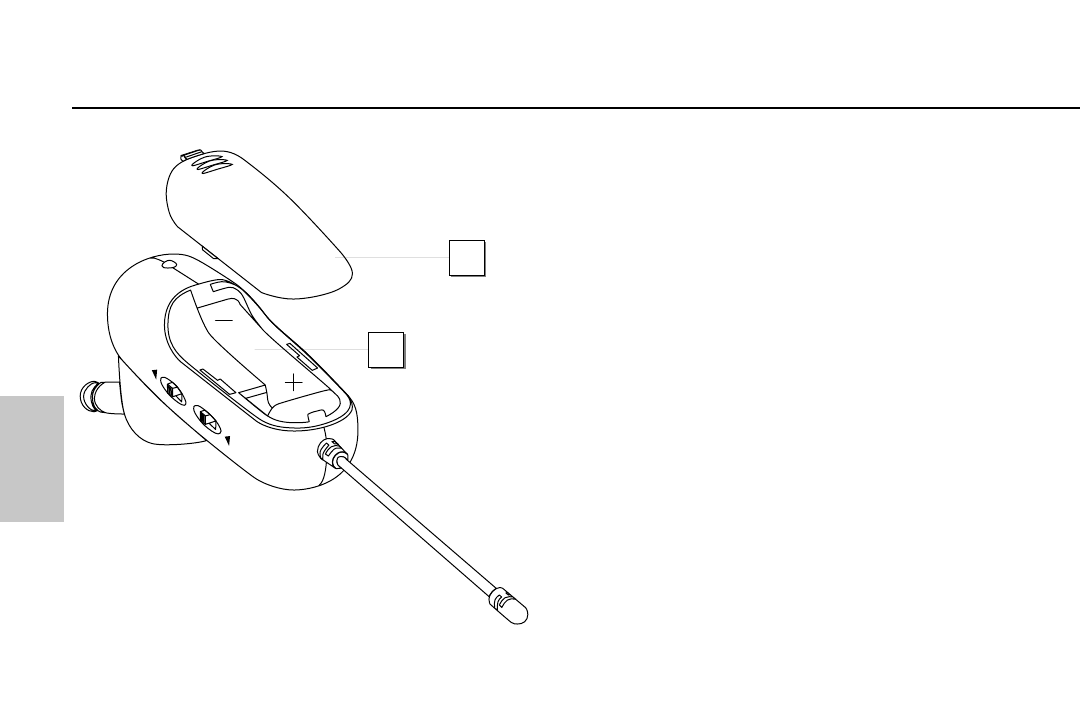

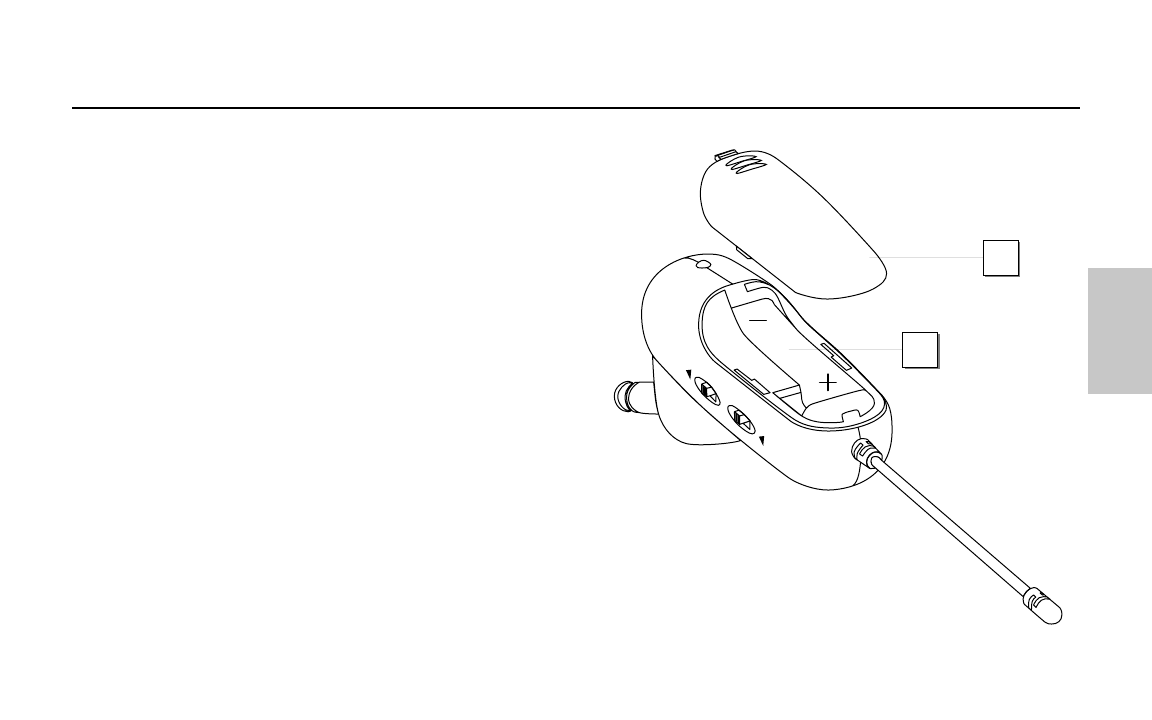

6: Battery cover - Pull back gently on this cover at the ribbing
and pry upwards to remove. See the “Setting Up and Using the
AirLine System” section on page 9 in this manual.
7: Battery compartment - Insert a standard AAA alkaline battery
here, being sure to observe the plus and minus polarity markings
shown. We recommend the Duracell type battery. Although
rechargeable Ni-Cad batteries can be used, they do not supply
adequate current for more than four hours. WARNING: Do not
insert the battery backwards; doing so can cause severe damage
to the AF1 / AG1 and will void your warranty.
ENGLISH
SAMSON
POWER
15dB PAD
AF1
7
6
9
Samson AirLine
The basic procedure for setting up and using your AirLine System takes only a few minutes:
1. For your AirLine system to work correctly, both the receiver and transmitter must be set to the same channel. Remove all packing
materials (save them in case of need for future service) and check to make sure that the supplied AP1 receiver and AF1 or AG1
transmitter are set to the same channel (a complete channel plan is printed on page 47 in this manual). If these channels do not
match, contact your distributor or, if purchased in the United States, Samson Technical Support at 1-800-372-6766.
2. Physically place the AP1 receiver where it will be used. The general rule of thumb is to maintain “line of sight” between the
receiver and transmitter so that the person using the transmitter can see the receiver. If you are using the AP1 to feed signal to an
onstage amplifier, a good suggestion is to place it on top of the amplifier.
3. Extend the AP1 antennas and place them in a vertical position, spread slightly outwards for maximum coverage.
4. Make sure the Power On-Off switch in your AF1 or AG1 transmitter is set to “Off” and that the 15 dB pad is also Off (switch away
from the direction of the arrow). Pull back gently on the AF1 or AG1 battery cover at the ribbing and pry it upwards to remove it.
Please use care when opening this cover as undue force can damage it. Install a fresh AAA alkaline battery in the battery
compartment, being sure to observe the polarity markings. Then carefully replace the battery cover and gently press down on it until
it clicks. Momentarily turn on the power to the transmitter by sliding its Power on-off switch in the direction of the arrow; the
“Power/Battery”LED will flash if the battery is sufficiently strong (if it lights steadily, the battery has less than 2 hours of power
remaining and should be replaced). Once battery strength is verified, turn the transmitter off again and plug it into your electric guitar
or bass.
5. With the Power switch on the AP1 set to the “Off” position (away from the arrow), gently press down on the AP1 battery
compartment latch and swing the battery compartment door open (do not use force when opening or closing the battery door; it is
hinged and not meant to be removed). Install a fresh 9-volt battery, then carefully close the battery door. Alternatively, you can
Setting Up and Using Your AirLine System
ENGLISH
10
Samson AirLine
connect a 12-volt AC adapter (available as an option from your Samson dealer). Turn the AP1 on momentarily to confirm that the
battery has been installed correctly (or that the adapter has been connected correctly); the “On/Battery Low”LED should light green
and not red. Then turn the AP1 power off.
6. Make the physical cable connection between the AP1 output jack and an audio input of your amplifier or mixer. Leave your ampli-
fier or mixer off at this time.
7. Turn the Level knob on the AP1 completely counterclockwise, then slide its Power switch in the direction of the arrow to turn it on.
The “Power On”LED will light steadily green.
8. Turn on the power to the transmitter. The “TX / Peak”LED on the AP1 receiver should now light steadily green, indicating that it is
receiving valid RF signal and is placed and positioned correctly.
9. Now it’s time to set the audio levels. Turn on your amplifier and/or mixer but keep its volume all the way down. Set the output
level of your electric guitar or bass to maximum and begin playing it at a normal performance level while observing the AP1 “TX/Peak”
LED. If the LED lights red (indicating a Peak condition) even with the AP1 Level control fully counterclockwise, engage the 15 dB pad
on your transmitter by sliding the switch in the direction of the arrow. If not, slowly turn the AP1 Level control clockwise to the point
where the “TX/Peak”LED occasionally blinks red during the very loudest passages, then back it off just slightly; this will ensure maxi-
mum signal to noise ratio. Finally, raise the level of your amplifier and/or mixer until the desired volume is reached.
10. If you hear distortion or the AP1 “TX/Peak” LED lights red even with the 15 dB pad engaged and the Level control at minimum
(fully counterclockwise), reduce the output level of your instrument until the LED no longer lights. Conversely, if you hear a weak,
noisy signal at the desired volume level, make sure that your instrument is set to maximum output level, that the 15 dB pad is not
engaged, and that the AP1 Level control is turned up. When using instruments with active or high level pickups, the Level control
should normally be set in the marked region.
Setting Up and Using Your AirLine System
ENGLISH
11
Samson AirLine
11. Temporarily turn down the level of your amplifier or mixer and turn off the power to your transmitter, leaving the AP1 receiver on.
Then restore the previously set level of your amplifier or mixer. With the transmitter off, the receiver output should be totally silent; if
it is, skip ahead to the next step. If it isn’t (that is, if you hear some noise), you may need to adjust the AP1 Squelch control. When the
Squelch control is at its minimum setting, the AirLine system always provides maximum range without dropout; however, depending
upon the particular environment your system is used in, you may need to reduce that range somewhat in order to eliminate band noise
when the AF1 or AG1 transmitter is turned off. To do so, use the provided screwdriver to rotate the Squelch control completely
counterclockwise (to the “Min” position), then slowly turn it clockwise until the noise disappears. If no noise is present at any posi-
tion, leave it at its fully counterclockwise “Min” position (so as to have the greatest overall range available).
12. When first setting up your AirLine System in a new environment, it’s always a good idea to do a walkaround in order to make sure
that coverage is provided for your entire performance area. Accordingly, turn down the level of your audio system and turn on both
the transmitter and receiver. Then restore the level of your audio system and while playing your electric guitar or bass at a normal
performance level, walk through the entire area that will need to be covered. As you do so, observe the “TX/Peak”LED on the AP1
receiver to make sure that it is steadily lit green, indicating that it is receiving sufficiently strong RF signal. Always try to minimize the
distance between transmitter and receiver as much as possible so that the strongest possible signal is received from all planned trans-
mission points. In certain environments, it may be desirable to angle the AP1’s antennas differently from the vertical position.
If you have followed all the steps above and are experiencing difficulties, contact your local distributor or, if purchased in the
United States, call Samson Technical Support (1-800-372-6766) between 9 AM and 5 PM EST.
Setting Up and Using Your AirLine System
ENGLISH
12
Samson AirLine Introduction
Bienvenue sur Samson AirLine. Envolez-vous vers la liberté grâce aux systèmes sans fil du nouveau millénaire ! Les microphones et
les systèmes d'instruments sans fil ont été développés à l'origine pour supprimer les câbles et offrir une complète liberté de mouve-
ment. AirLine franchit une nouvelle étape dans cette évolution en introduisant des émetteurs plus petits, légers et aérodynamiques, par-
faitement discrets, qui offrent enfin une réelle liberté aux interprètes et aux musiciens. La création d'émetteurs si compacts a
nécessité le développement d'une nouvelle technologie propriétaire : circuits miniaturisés et alimentation par une seule pile AAA
(autonomie moyenne de 14 heures) ; ces émetteurs améliorent en outre la qualité de réception sans fil et offrent une qualité sonore
optimale. Qui plus est, le récepteur micro AP1 conçu spécifiquement pour le système AirLine est en fait plus petit que l'émetteur sans
fil classique !
Le système UHF AirLine Samson pour guitares présenté dans ce manuel est conçu pour se substituer au câble reliant la guitare ou la
basse aux amplificateurs de scène ou à la console de sonorisation. Vous pouvez ainsi parcourir toute la scène et descendre dans le
public au beau milieu d'un concert ! Le système utilise la bande de fréquences UHF 801 - 805 MHz particulièrement peu encom-
brée et intègre un récepteur AP1 de type pédale ainsi que deux modèles d'émetteurs micro enfichables sur l'instrument : l'émetteur
AF1 (conçu spécialement pour les guitares avec défonce de type des Stratocasters™ Fender) et l'émetteur AG1 (conçu pour être
branché à fleur sur la tranche ou sur le corps de la guitare).
Ce manuel vous offre une description complète des spécificités de votre système AirLine par un tour d'horizon des différents
composants et des instructions pas à pas pour la configuration et l'utilisation de votre système ainsi qu'une présentation complète des
caractéristiques techniques. Pour les utilisateurs ayant acheté le système AirLine aux Etats-Unis, n'oubliez pas de retourner la carte de
garantie fournie avec l'appareil. Cette démarche vous permettra de bénéficier d'une aide en ligne et d'être tenu informé des évolutions
du système et des autres nouveautés Samson. Pour les utilisateurs n'ayant pas acheté le système AirLine aux Etats-Unis, contactez le
distributeur de votre pays pour obtenir de plus amples informations sur la garantie accordée. Consultez également notre site Internet
(http://www.samsontech.com) pour obtenir de plus amples informations sur la gamme complète de nos produits.
NOTE à l'attention exclusive des acheteurs aux Etats-Unis : Pour toute réparation de votre système AirLine, un numéro d'autorisation
de retour pour réparation (Return Authorization) vous sera demandé. Sans ce numéro, votre appareil ne pourra être pris en charge. Si
vous avez effectivement acheté le système AirLine aux Etats-Unis, contactez Samson au 1-800-372-6766 pour obtenir ce numéro de
retour pour réparation avant d'envoyer l'appareil. Réexpédiez si possible l'appareil dans son emballage et avec ses protections d'orig-
ine. Si vous vous êtes procuré le système AirLine en dehors des Etats-Unis, contactez votre distributeur pour obtenir de plus amples
FRANÇAIS
13
Samson AirLine
informations à ce sujet.
Si vous possédez déjà une certaine expérience des systèmes sans fil, ces instructions de prise en main vous permettront de rendre
opérationnel en quelques minutes seulement le système AirLine sans fil UHF pour guitares. Des informations plus complètes sur le
système AirLine vous sont données en page 20 de ce manuel ; d'autre part, les sections de “tour d'horizon” en pages 15 - 19 vous
présentent une description complète des commandes, connecteurs et témoins des modèles AirLine.
1. Vérifiez que le récepteur AP1 et l'émetteur AF1 ou AG1 fournis sont bien réglés sur le même canal.
2. Placez le récepteur AP1 à l'endroit où il devra être utilisé et redressez ses antennes.
3. Mettez l'émetteur AF1 ou AG1 hors tension en réglant l'interrupteur d'alimentation sur “Off” (pas sur la flèche) et installez une pile
AAA neuve. Replacez ensuite l'émetteur sous tension ; son témoin lumineux clignote une fois, puis s'éteint si la pile est suffisamment
puissante. Lorsque la puissance de la pile a été vérifiée, mettez l'émetteur hors tension et connectez votre guitare ou votre basse.
4. Ouvrez le compartiment à pile du récepteur AP1 et installez une pile neuve ; utilisez si vous le préférez l'alimentation optionnelle.
Placez temporairement l'AP1 sous tension pour vérifier si la pile a été correctement installée (ou si l'adaptateur est correctement
connecté) ; le témoin “On/Battery Low” doit s'allumer en vert et non en rouge. Placez enfin l'AP1 hors tension.
5. Placez votre amplificateur ou la console hors tension puis reliez la sortie du récepteur AP1 à une entrée audio.
6. Tournez le potentiomètre de réglage de niveau de l'AP1 complètement à gauche, puis placez-le sous tension ; le témoin “Power”
doit logiquement rester allumé en vert.
7. Placez l'émetteur AF1 ou AG1 sous tension. Le témoin “TX/Peak” du récepteur AP1 s'allume en vert s'il reçoit effectivement le
signal HF et s'il est correctement positionné.
Prise en main
FRANÇAIS
14
Samson AirLine
8. Placez l'amplificateur et la console sous tension en veillant à garder un réglage de volume au minimum. Réglez le niveau de sortie
de l'instrument au maximum et commencez à jouer au niveau souhaité tout en observant le témoin “TX/Peak” de l'AP1. Si ce témoin
s'allume en rouge (indiquant une distorsion) alors que le réglage de niveau du récepteur AP1 est réglé au minimum, activez
l'atténuateur 15 dB de l'émetteur. Si ce témoin n'est pas allumé, tournez progressivement le potentiomètre de réglage de niveau
jusqu'au point où le témoin “TX/Peak” ne clignote que sur les passages les plus forts, puis réduisez très légèrement le niveau.
Augmentez enfin le niveau de l'amplificateur et/ou de la console jusqu'à atteindre le niveau recherché.
9. Parcourez l'ensemble de la zone à couvrir et observez le témoin “TX/Peak” du récepteur ; ce témoin reste constamment allumé en
vert si la réception est assurée sur toutes les parties de la scène. Si le témoin s'éteint, déplacez le récepteur ou positionnez ses
antennes différemment.
10. Si un bruit de fond est audible en sortie du récepteur alors que l'émetteur est hors tension, utilisez le tournevis en plastique fourni
pour modifier le réglage de Squelch de l'AP1 : tournez pour cela la vis lentement vers la droite jusqu'à ce que le bruit disparaisse.
Prise en main
FRANÇAIS
15
Samson AirLine
1: Interrupteur Power - Poussez cet interrupteur en direction de la flèche pour
placer le récepteur AP1 sous tension ; poussez l'interrupteur à l'opposé de la
flèche pour placer l'appareil hors tension.
2: Témoin Power On / Battery Low - Ce témoin s'allume en vert lorsque l'AP1 est
sous tension et en rouge pour signaler que la charge de la pile devient insuff-
isante. Afin de préserver l'intégrité et la fidélité du signal (et pour éviter que l'AP1
cesse de fonctionner), il est vivement conseillé de remplacer la pile usagée par
une neuve dès que le témoin passe au rouge.
3: Témoin TX / Peak - Ce témoin s'allume en vert dès que l'AP1 reçoit un signal
HF d'un émetteur et s'allume en rouge lorsque le signal de sortie de l'AP1
commence à être écrêté (à la limite de la distorsion). Si ce témoin s'allume en
rouge en cours d'utilisation, réduisez le volume de l'instrument ou activez
l'atténuateur 15 dB de l'émetteur. Pour obtenir de plus amples informations,
reportez-vous à la section intitulée “Configuration et utilisation du système
AirLine” en page 20 de ce manuel.
4: Potentiomètre de volume - Ce potentiomètre permet de régler le niveau du sig-
nal audio dirigé vers la sortie de l'AP1 (#9 en page 6). Si vous utilisez une gui-
tare ou une basse avec micro actif ou à niveau élevé, réglez le potentiomètre face
à la marque. Pour obtenir de plus amples informations, reportez-vous à la section
intitulée “Configuration et utilisation du système AirLine” en page 20 de ce
manuel.
Visite guidée – Récepteur AP1
OPEN
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
4
5
6
1
2 3
FRANÇAIS
16
Samson AirLine
5: Antennes - Le montage sur pivots des antennes de l'AP1 autorise une rotation optimale.
Dans des circonstances normales, les deux antennes doivent être placées en position verti-
cale et être légèrement orientées vers l'extérieur. Repliez-les vers l'intérieur pour faciliter le
rangement et le transport. Reportez-vous à la section “Configuration et utilisation du système
AirLine” en page 20 de ce manuel pour obtenir de plus amples informations concernant le
positionnement des antennes.
6: Cache du compartiment de la pile - Poussez légèrement sur le cache pour accéder au
compartiment de la pile de l'AP1 (voir illustration ci-dessous, #7).
7: Compartiment de la pile - Ce compartiment accepte les piles alcalines 9 volts ; respectez
les signes de polarité indiqués sur l'appareil. Nous recommandons plus particulièrement
l'usage de la pile Duracell type MN 1604. Les piles rechargeables Ni-Cad sont certes com-
patibles, mais offrent une autonomie n'excédant pas quatre heures.
ATTENTION : Veillez à ne pas installer la pile à l'envers sous peine d'endommager grave-
ment l'AP1 et d'annuler la garantie. Notez par ailleurs que l'AP1 peut être relié à une alimen-
tation en courant alternatif au moyen d'un adaptateur 12 V en option, disponible chez votre
revendeur (voir #10 en page suivante).
8: Tournevis en plastique - Tournevis conçu tout spécialement pour le réglage du Squelch de
l'AP1 (voir #11 en page suivante). Reportez-vous à la section “Configuration et utilisation du
système AirLine” en page 20 de ce manuel pour obtenir de plus amples informations.
Visite guidée – Récepteur AP1
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
SAMSON
7
8
FRANÇAIS
17
Samson AirLine
Visite guidée – Récepteur AP1
9: Connecteur de sortie - Reliez l'AP1 à l'amplificateur ou à votre
console de mixage à l'aide d'un jack 6,35 mm asymétrique à haute
impédance (5 - 10 kOhm). Câblage : Pointe=Point chaud,
Bague=Masse.
10: Alimentation en courant continu - Reliez l'adaptateur 12 Volts 200
mA en option (disponible chez votre revendeur Samson) à ce con-
necteur. ATTENTION : N'utilisez que le type d'adaptateur recom-
mandé, au risque sinon d'endommager l'AP1 et d'annuler la garantie.
L'alimentation de l'AP1 peut également être assurée par une pile (voir
#7 en page précédente et dans la section “Configuration et utilisation
du Système AirLine” en page 20 de ce manuel).
11: Réglage du Squelch - Ce réglage détermine la portée maximale de
l'AP1 avant dégradation ou perte du signal audio. Bien qu'il soit
possible de modifier ce réglage au moyen du tournevis en plastique
fourni, veuillez le laisser en temps normal sur sa valeur d'usine.
Reportez-vous à la section “Configuration et utilisation du système
AirLine” en page 20 pour obtenir de plus amples informations.
DC INPUT
12 VDC
SQUELCH
MIN MAX
10
11
OUTPUT
9
FRANÇAIS
18
Samson AirLine
Note : Les caractéristiques des émetteurs AF1 et AG1 sont rigoureusement identiques, exception faite de l'angle du jack 6,35 mm.
Seul l'AF1 est représenté dans les illustrations proposées par ce manuel.
1: Connecteur - Ce jack 6,35 mm s'insère dans votre guitare électrique ou dans votre basse. L'angle formé par le jack est différent
sur l'émetteur AF1 (conçu spécialement pour les guitares avec défonce de type des Stratocasters Fender™) et sur l'émetteur AG1
(conçu pour être branché à fleur sur la tranche ou sur le corps de la guitare).
2: Témoin Power / Battery - Ce témoin clignote une fois lors de la première mise sous tension de l'AF1 ou de l'AG1 et reste allumé
en rouge lorsqu'il reste moins de 2 heures d'autonomie (nécessité de changer la pile). Afin de préserver l'intégrité et la fidélité du
signal (et pour éviter que l'AF1/AG1 cesse de fonctionner), il est vivement conseillé de remplacer la pile usagée par une neuve dès que
le témoin passe au rouge.
Visite guidée – Emetteur AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
FRANÇAIS
19
Samson AirLine
Visite guidée – Emetteur AF1 / AG1
3: Atténuateur 15 dB - Poussez le bouton de l'atténuateur vers la flèche
pour atténuer le signal de sortie de l'AF1 ou de l'AG1 de 15 dB si celui-ci
est trop élevé. Reportez-vous à la section “Configuration et utilisation du
système AirLine” en page 20 pour obtenir de plus amples informations.
4: Interrupteur Power - Poussez cet interrupteur vers la flèche pour placer
l'AF1 ou l'AG1 sous tension ; poussez l'interrupteur en sens inverse pour
placer l'appareil hors tension.
5: Antenne - Cette antenne flexible fixe doit rester complètement sortie
pendant l'utilisation. Reportez-vous à la section “Configuration et utilisation
du système AirLine” en page 20 de ce manuel pour obtenir de plus amples
informations.
6: Cache du compartiment de la pile - Poussez doucement sur la partie
avec rainures et tirez vers le haut pour retirer le cache. Reportez-vous à la
section “Configuration et utilisation du système AirLine” en page 20 pour
obtenir de plus amples informations.
7: Compartiment de la pile - Ce compartiment accepte les piles alcalines
AAA ; veillez à bien respecter les signes de polarité indiqués sur l'appareil.
Nous recommandons plus particulièrement l'usage des piles Duracell. Les
piles rechargeables Ni-Cad sont certes compatibles, mais offrent une
autonomie n'excédant pas quatre heures.
ATTENTION : Veillez à ne pas installer la pile à l'envers sous peine
SAMSON
POWER
15dB PAD
AF1
7
6
FRANÇAIS
20
Samson AirLine
Les réglages de configuration et d'utilisation de votre système AirLine ne prennent que quelques minutes :
1. Pour que votre système AirLine fonctionne correctement, veillez à ce que l'émetteur et le récepteur soient tous deux réglés sur le
même canal. Retirez les deux appareils de leur emballage (conservez ce dernier pour d'éventuelles réparations) et vérifiez que le
récepteur AP1 et que les émetteurs AF1 ou AG1 sont bien réglés sur le même canal (vous trouverez un tableau complet des canaux en
page 47 de ce manuel). Si les réglages de canal ne correspondent pas, contactez votre distributeur.
2. Placez le récepteur AP1 à l'endroit où il devra être installé: il est important de conserver un "couloir" dégagé entre l'émetteur et le
récepteur afin que la personne utilisant ou portant l'émetteur puisse voir le récepteur. Si vous utilisez l'AP1 pour transmettre le signal à
un ampli de scène, nous vous suggérons de l'installer de préférence sur l'amplificateur.
3. Redressez les antennes de l'AP1 et orientez-les légèrement vers l'extérieur.
4. Assurez-vous que l'interrupteur Power On-Off de l'émetteur AF1 ou AG1 est réglé sur “Off” et que l'atténuateur 15 dB est
également désactivé (bouton poussé en sens inverse de la flèche). Poussez doucement sur la partie à rainures et tirez vers le haut
pour retirer le cache de l'AF1 ou de l'AG1. Ne forcez pas l'ouverture de ce cache au risque de l'endommager. Installez la pile alcaline
AAA neuve en veillant à respecter les signes de polarité. Replacez délicatement le cache du compartiment de la pile et appuyez
légèrement jusqu'au "clic". Placez l'émetteur sous tension quelques instants en faisant glisser l'interrupteur vers la flèche ; le témoin
“Power/Battery” clignote si la pile est suffisamment chargée (il reste allumé si la charge de la pile n'autorise qu'une autonomie
inférieure à 2 heures et qu'elle doit être remplacée). Une fois la charge de la pile vérifiée, placez l'émetteur hors tension et
connectez-le à la guitare ou à la basse.
5. Si l'interrupteur Power de l'AP1 est réglé sur “Off” (à l'opposé de la flèche), poussez délicatement sur le système de blocage et
soulevez le cache du compartiment (ne forcez pas l'ouverture ou la fermeture du cache ; celui-ci est monté sur une charnière et n'est
pas censé être retiré). Installez une pile 9 Volts neuve et refermez le cache sans forcer. L'AP1 peut également être alimenté via un
Configuration et utilisation du système AirLine
FRANÇAIS
21
Samson AirLine
adaptateur 12 Volts courant alternatif (disponible chez votre distributeur Samson). Placez quelques instants l'AP1 sous tension pour
vous assurer que la pile est correctement installée (ou que l'adaptateur est correctement connecté) ; le témoin “On/Battery Low” doit
rester allumé en vert si l'alimentation est correcte. Pour finir, replacez l'AP1 hors tension.
6. Procédez à la connexion physique entre le connecteur de sortie de l'AP1 et l'entrée audio de votre amplificateur ou de votre
console (hors tension à la connexion).
7. Tournez le potentiomètre Level de l'AP1 complètement vers la gauche puis faites glisser l'interrupteur Power en direction de la
flèche pour placer l'appareil sous tension. Le témoin “Power On” doit logiquement rester allumé en vert.
8. Placez l'émetteur sous tension. Le témoin “TX / Peak” du récepteur AP1 doit rester allumé en vert pour signaler qu'il reçoit un
signal HF valide et qu'il est correctement connecté.
9. Passons au réglage des niveaux audio. Placez la console de mixage et/ou l'amplificateur sous tension sans pour autant relever le
volume. Réglez le niveau de sortie de votre guitare ou de votre basse au maximum et commencez à jouer au niveau souhaité tout en
observant le témoin “TX/Peak” de l' AP1. Si ce témoin s'allume en rouge (indiquant une distorsion) alors que le réglage de niveau du
récepteur AP1 est réglé au minimum, faites glisser le bouton de l'atténuateur 15 dB vers la flèche. Si ce témoin n'est pas allumé,
tournez progressivement le potentiomètre de réglage de niveau jusqu'au point où le témoin “TX/Peak” ne clignote en rouge que sur les
passages les plus forts puis réduisez très légèrement le niveau. Augmentez enfin le niveau de l'amplificateur et/ou de la console
jusqu'à atteindre le niveau recherché.
10. Si vous entendez une distorsion au volume souhaité, ou si le témoin “TX/Peak” du récepteur AP1 reste allumé en rouge alors que
l'atténuateur 15 dB est activé et que le volume est réglé au minimum (complètement à gauche), réduisez le niveau de sortie de
l'instrument jusqu'à ce que le témoin s'éteigne. À l'inverse, si vous obtenez un son faible avec un bruit de fond au niveau souhaité,
vérifiez que le niveau de sortie de l'instrument est bien réglé au maximum, que l'atténuateur 15 dB n'est pas activé et que le réglage
Configuration et utilisation du système AirLine
FRANÇAIS
22
Samson AirLine
de volume de l'AP1 est suffisamment élevé. La commande Level doit logiquement être positionnée face à la marque lorsque vous
travaillez avec des instruments équipés de micros actifs ou à niveau élevé.
11. Baissez temporairement le niveau de l'amplificateur ou de la console, placez l'émetteur hors tension mais laissez le récepteur AP1
sous tension. Revenez ensuite sur le niveau préalablement défini sur l'amplificateur ou sur la console. Une fois l'émetteur hors tension,
la sortie du récepteur doit être parfaitement silencieuse (aucun signal transmis) ; si aucun signal n'est audible, passez à l'étape
suivante. Si un signal est effectivement audible, un réglage du Squelch de l'AP1 s'impose. Lorsque le Squelch est réglé au minimum,
le système AirLine offre une portée maximale, sans perte de signal ; cependant, il peut être préférable dans certaines situations de
réduire légèrement cette portée afin d'éliminer le bruit de fond présent lorsque l'émetteur AF1 ou AG1 est éteint. Aidez-vous pour
ce réglage du tournevis fourni : réglez dans un premier temps le Squelch au minimum (complètement à gauche), puis tournez douce-
ment vers la droite jusqu'à ce que le bruit disparaisse. Si aucun bruit de fond n'est perceptible quel que soit le réglage, laissez-le en
position “Min”, complètement tourné vers la gauche. Vous bénéficiez alors de la portée maximale.
12. Lorsque vous installez le système AirLine dans un nouvel environnement, assurez-vous que la scène est couverte dans sa totalité.
Pour ce faire, baissez le volume de votre système audio, puis placez l'émetteur et le récepteur sous tension. Ramenez ensuite le
volume du système audio au niveau souhaité et déplacez-vous sur toute la zone à couvrir. Observez alors le témoin “TX/Peak” du
récepteur AP1 ; ce témoin reste constamment allumé en vert s'il reçoit un signal HF suffisamment puissant. Dans la mesure du
possible, réduisez au minimum la distance séparant l'émetteur du récepteur afin que ce dernier reçoive un singal puissant depuis tous
les points de transmission. Dans certains environnements, il peut s'avérer nécessaire d'orienter les antennes de l'AP1 différemment.
Si vous rencontrez le moindre problème, n'hésitez pas à contacter votre distributeur.
Configuration et utilisation du système AirLine
FRANÇAIS
Willkommen bei Samson AirLine – dem Drahtlos-System für das neue Jahrtausend! Drahtlose Mikrofon- und Instrumentensysteme
wurden ursprünglich entwickelt, um Kabel überflüssig zu machen und eine ungeahnte Bewegungsfreiheit zu bieten. AirLine geht noch
einen Schritt weiter und verwendet Sender, die klein, leicht, aerodynamisch und fast unsichtbar sind und dem Anwender eine völlig
“stressfreie” Erfahrung vermitteln. Um die kleinsten Drahtlos-Sender der Welt zu schaffen, entwickelten wir eine neue, eigene
Technologie. Diese Sender zeichnen sich durch eine Miniaturschaltung aus, können mit nur einer winzigen Mikrozelle (normalerweise
14 Stunden lang) betrieben werden und liefern eine wesentlich verbesserte drahtlose Empfangs- und Klangqualität. Zudem ist der
speziell für das AirLine Gitarrensystem entwickelte AP1 Empfänger kleiner als ein gewöhnlicher Drahtlossender.
Das in diesem Handbuch beschriebene Samson AirLine UHF Gitarrensystem kann das Kabel zwischen Ihrer E-Gitarre oder Ihrem
E-Bass und Ihrem Bühnenverstärker oder PA-Mischer ersetzen und lässt Sie ungehindert auf der Bühne agieren oder sogar mitten im
Auftritt dem Publikum einen Besuch abstatten! Das System arbeitet im relativ freien UHF-Frequenzbereich von 801 - 805 MHz und
umfasst einen Empfänger in “Bodeneffekt”-Größe und einen von zwei einsteckbaren Mikrosendermodellen – einen AF1 (der in die
vertieft angebrachte Buchse von Gitarren des Typs Fender Stratocaster™ passt) oder einen AG1 (der in alle anderen Standard-
Gitarrenbuchsen passt).
In diesem Handbuch finden Sie eine detailliertere Beschreibung der Funktionen Ihres AirLine Systems, eine “Führung” durch alle
Komponenten sowie schrittweise Anleitungen zum Einrichten und Einsetzen Ihres Systems, ergänzt durch ausführliche technische
Daten. Wenn Sie Ihr AirLine-System in den USA gekauft haben, wurde auch eine Garantiekarte beigelegt, die Sie unbedingt ausfüllen
und abschicken sollten! Dadurch können Sie online technische Unterstützung in Anspruch nehmen und zukünftig aktualisierte
Informationen über dieses und andere Samson Produkte erhalten. Wenn Sie Ihr AirLine System nicht in den USA gekauft haben,
setzen Sie sich wegen der Garantie bitte mit Ihrem lokalen Vertrieb in Verbindung. Besuchen Sie bitte auch unsere Homepage
(http://www.samsontech.com), um ausführliche Informationen über unsere ganze Produktpalette zu erhalten.
BESONDERE ANMERKUNG für Käufer in den USA: Falls Ihr AirLine System einmal gewartet werden muss, benötigen Sie eine
sogenannte Return Authorization Nummer (RA/Rückgabeberechtigungsnummer). Ohne diese Nummer wird das Gerät nicht
angenommen. Wenn Sie Ihr AirLine System in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-372-6766 an,
um vor der Rückgabe eine Return Authorization-Nummer zu erhalten. Schicken Sie das Gerät möglichst in seiner Originalverpackung
zurück. Wenn Sie Ihr AirLine System nicht in den USA gekauft haben, setzen Sie wegen weiterer Einzelheiten bitte mit Ihrem lokalen
23
Samson AirLine
Einleitung
DEUTSCHE
Vertrieb in Verbindung.
Wenn Sie bereits Erfahrungen mit Drahtlos-Systemen besitzen, werden Sie mit diesen Schnellstart-Anleitungen Ihr AirLine UHF
Gitarrensystem schon in wenigen Minuten einsetzen können! Detaillierte Anleitungen zum Einrichten und Anwenden Ihres AirLine-
Systems finden Sie auf Seite 31 dieses Handbuchs. Die “Rundgang”-Abschnitte der Seiten 26 - 30 liefern eine detaillierte Beschreibung
aller Regler und Anzeigen der AirLine-Komponenten.
1. Stellen Sie sicher, dass der mitgelieferte AP1 Empfänger und AF1 oder AG1 Sender werkseitig auf den gleichen Kanal voreingestellt
sind.
2. Stellen Sie den AP1 Empfänger an seinem Einsatzort auf, ziehen Sie seine Antennen nach oben heraus und biegen Sie sie nach
außen.
3. Stellen Sie den Netzschalter Ihres AF1 oder AG1 Senders auf “Off” (gegen die Richtung des Pfeils) und setzen Sie eine neue
Mikrozelle-Batterie ein. Schalten Sie dann den Sender kurz ein. Wenn die Batterie stark genug ist, wird seine LED einmal blinken und
dann erlöschen. Nachdem Sie die Batteriestärke überprüft haben, schalten Sie den Sender wieder aus und stecken Sie ihn in Ihre
E-Gitarre oder Ihren E-Bass.
4. Öffnen Sie das Batteriefach des AP1, indem Sie auf die Verriegelung drücken, und setzen Sie eine neue Batterie ein. Sie können bei
Bedarf auch ein optionales Netzteil verwenden. Schalten Sie den AP1 kurz ein, um sicherzustellen, dass die Batterie richtig eingebaut
wurde (oder dass der Adapter richtig angeschlossen wurde). Die “On/Battery Low” LED sollte grün (nicht rot) leuchten. Schalten Sie
dann den AP1 aus.
5. Schalten Sie Ihren Verstärker oder Mischer aus und stellen Sie eine Kabelverbindung zwischen einem Audioeingang und der AP1
Ausgangsbuchse her.
24
Samson AirLine Schneller Einstieg
DEUTSCHE
6. Drehen Sie den Level-Regler des AP1 ganz nach links und schalten Sie dann den AP1 ein. Die “Power” LED leuchtet jetzt konstant
grün.
7. Schalten Sie Ihren AF1 oder AG1 Sender ein. Die “TX/Peak” LED des AP1 Empfängers sollte konstant grün leuchten und damit
anzeigen, dass er gültige Radiofrequenz-Signale (RF) empfängt und richtig platziert ist.
8. Schalten Sie den angeschlossenen Verstärker oder Mischer ein, aber lassen Sie seinen Pegel ganz zurückgedreht. Stellen Sie den
Ausgangspegel Ihres Instruments auf Maximum und spielen Sie mit normalem Performance-Pegel, während Sie die AP1 “TX/Peak” LED
beobachten. Wenn die LED auch bei völlig zurückgedrehtem AP1 Level-Regler rot leuchtet (Übersteuerungen), sollten Sie die 15 dB
Dämpfung am Sender einschalten. Andernfalls können Sie den Pegelregler langsam nach rechts bis zu der Position drehen, an der die
“TX/Peak” LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie dann den Regler etwas zurück. Heben Sie dann den
Pegel Ihres angeschlossenen Verstärkers und/oder Mischers so weit an, bis die gewünschte Lautstärke erreicht ist.
9. Gehen Sie in dem voraussichtlichen Sendebereich umher und beobachten Sie die “TX/Peak” LED des Empfängers. Sie sollte ständig
grün leuchten und dadurch einen guten RF-Empfang im gesamten Sendebereich anzeigen. Andernfalls müssen Sie den AP1 oder seine
Antennen neu positionieren.
10. Wenn Sie bei ausgeschaltetem Sender Störgeräusche über den Empfängerausgang hören, stellen Sie mit dem mitgelieferten
Plastikschraubenzieher den AP1 Squelch-Regler ein, indem Sie ihn langsam nach rechts bis zu dem Punkt drehen, an dem die
Störgeräusche verschwinden.
25
Samson AirLine
Schneller Einstieg
DEUTSCHE
1: Netzschalter – Bewegen Sie diesen Schalter in Richtung des Pfeiles,
um den AP1 einzuschalten. Bewegen Sie ihn vom Pfeil weg, um den
AP1 auszuschalten.
2: Ein/Batterie leer LED – Diese LED leuchtet grün, wenn Sie den AP1
einschalten, und rot, wenn die Batteriespannung des AP1 nachlässt.
Um die Klangtreue nicht zu beeinträchtigen (oder den AP1 völlig
ausfallen zu lassen), sollten Sie die Batterie immer sofort durch eine
neue ersetzen, wenn diese LED rot leuchtet.
3: Empfang/Übersteuerung LED – Diese LED leuchtet grün, wenn der
AP1 ein Radiofrequenzsignal von einem Sender empfängt, und rot,
wenn das Ausgangssignal des AP1 sich kurz vor der Clippinggrenze
befindet (d. h. an der Verzerrungsgrenze). Wenn Sie diese LED während
des Gerätebetriebs sehen, sollten Sie den Signalpegel an Ihrem
Instrument zurückdrehen oder die 15 dB Dämpfung des Senders
einschalten. Wegen näherer Einzelheiten siehe Abschnitt “AirLine
System einrichten und einsetzen” auf Seite 31 in diesem Handbuch.
4: Pegelregler – Mit diesem Regler stellen Sie den Pegel des
Audiosignals ein, das über die AP1 Ausgangsbuchse ausgegeben wird
(siehe Nr. 9 auf Seite 6). Wenn Sie eine E-Gitarre oder einen E-Bass mit
einem aktiven oder hochpegeligen Tonabnehmer verwenden, stellen
Sie den Regler im markierten Bereich ein. Wegen näherer Einzelheiten
siehe Abschnitt “AirLine System einrichten und einsetzen” auf Seite 31
in diesem Handbuch.
26
Samson AirLine Übersicht - Empfänger AP1
OPEN
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
4
5
6
1
2 3
DEUTSCHE
5: Antennen – Da die beiden AP1 Antennen auf einem Schwenkgelenk montiert
sind, können sie in alle Richtungen gedreht und somit optimal positioniert werden.
Bei normalem Betrieb sollten beide Antennen vertikal aufgerichtet und leicht nach
außen gerichtet sein. Zum Transport des AP1 können die Antennen nach innen
geklappt werden. Wegen näherer Einzelheiten über das Ausrichten der Antennen
siehe Abschnitt “AirLine System einrichten und einsetzen” auf Seite 31 in diesem
Handbuch.
6: Batteriefach-Riegel – Ein leichter Druck auf diesen Riegel genügt, um das AP1
Batteriefach zu öffnen (siehe Nr. 7 unten).
7: Batteriefach – Setzen Sie hier eine normale 9-Volt (alkalische) Batterie ein und
achten Sie hierbei auf die Plus/Minus-Markierungen. Wir empfehlen Batterien des
Typs Duracell MN 1604. Man kann auch wiederaufladbare Nickel-Kadmium
Batterien verwenden, wobei diese allerdings nur vier Stunden lang ausreichend
Spannung liefern. ACHTUNG: Setzen Sie die Batterien nicht verkehrt herum ein.
Dies kann den AP1 ernsthaft beschädigen und führt zum Verlust Ihres
Garantieanspruchs. Sie können den AP1 auch über einen optionalen 12 Volt
Adapter (erhältlich bei Ihrem Samson-Händler – siehe Nr. 10 auf der folgenden
Seite) an Wechselspannungsquellen anschließen.
8: Plastikschraubenzieher – Spezialkonstruktion zum Einstellen des AP1
Squelch-Reglers (siehe Nr. 11 auf der folgenden Seite). Wegen näherer Einzelheiten
siehe Abschnitt “AirLine System einrichten und einsetzen” auf Seite 31 in diesem
27
Samson AirLine
Übersicht - Empfänger AP1
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
SAMSON
7
8
DEUTSCHE
Übersicht - Empfänger AP1
28
Samson AirLine
Handbuch.
9: Ausgangsbuchse – Über diese asymmetrische hoch-ohmige
(5 - 10 K Ohm) 1/4" Buchse können Sie den AP1 an Ihren
Verstärker oder Audiomischer anschließen. Die Verdrahtung
ist: Spitze/heiß, Schirm/Masse.
10: Gleichstrom-Eingang – Hier können Sie einen optionalen
12 Volt 200 mA Netzadapter anschließen (erhältlich bei
Ihrem Samson-Händler). ACHTUNG : Verwenden Sie keine
andere Art von Netzadapter. Dies kann den AP1 ernsthaft
beschädigen und führt zum Verlust Ihres Garantieanspruchs.
Der AP1 kann auch mit Batterien betrieben werden (siehe
Nr. 7 auf der vorherigen Seite sowie den Abschnitt “AirLine
System einrichten und einsetzen” auf Seite 31 in diesem
Handbuch).
11: Squelch-Regler – Dieser Regler bestimmt den maximalen
Dynamikbereich des AP1 vor dem Ausfall des Audiosignals.
Obwohl Sie diesen Bereich mit dem beiliegenden
Plastikschraubenzieher nachregeln können, sollten Sie
normalerweise die Werkseinstellung belassen. Wegen näherer
Einzelheiten siehe Abschnitt “AirLine System einrichten und
einsetzen” auf Seite 31 in diesem Handbuch.
DC INPUT
12 VDC
SQUELCH
MIN MAX
10
11
OUTPUT
9
DEUTSCHE
29
Samson AirLine
Anmerkung: Mit Ausnahme der Abwinkelung des 1/4" Steckers sind die AF1 und AG1 Sender funktional identisch. In den Abbildungen
dieser Seiten wird immer nur der AF1 gezeigt.
1: Stecker – Stecken Sie diesen 1/4" Stecker in Ihre E-Gitarre bzw. Ihren E-Bass. Beachten Sie bitte, dass der Stecker beim AF1
(der in die vertieft angebrachte Buchse von Gitarren des Typs Fender Stratocaster™ passt) anders abgewinkelt ist als beim AG1
(der in alle anderen Standard-Gitarrenbuchsen passt).
2: Netz-/Batterie-LED – Diese LED blinkt einmal beim Einschalten des AF1 oder AG1 und leuchtet konstant rot, wenn weniger als
zwei Stunden an Batteriespannung verfügbar sind. Damit wird angezeigt, dass die Batterien gewechselt werden müssen. Um die
Klangtreue nicht zu beeinträchtigen (oder den AP1/AG1 völlig ausfallen zu lassen), sollten Sie die Batterie immer durch eine neue
ersetzen, sobald diese LED rot leuchtet.
Übersicht - Sender AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
DEUTSCHE
Übersicht - Sender AF1 / AG1
30
Samson AirLine
3: 15 dB Dämpfung – Bewegen Sie diesen Schalter in die
Richtung des Pfeils, um den Ausgangspegel des AF1 oder AG1 um
15 dB zu bedämpfen, wenn Ihr Instrument ein zu starkes Signal
ausgibt. Siehe Abschnitt “AirLine System einrichten und ein-
setzen” auf Seite 31 in diesem Handbuch..
4: Netzschalter – Bewegen Sie diesen Schalter in Richtung des
Pfeiles, um den AP1 oder AG1 einzuschalten. Bewegen Sie ihn
vom Pfeil weg, um den AP1/AG1 auszuschalten.
5: Antenna – Diese fest angebrachte flexible Antenne sollte im
normalen Betrieb voll ausgezogen sein. Wegen näherer
Einzelheiten über das Positionieren der Antenne siehe Abschnitt
“AirLine System einrichten und einsetzen” auf Seite 31.
6: Batterieabdeckung – Schieben Sie die Abdeckung an der
Rippung zurück und heben Sie sie zum Entfernen nach oben.
Siehe Abschnitt “AirLine System einrichten und einsetzen” auf
Seite 31 in diesem Handbuch.
7: Batteriefach – Setzen Sie hier eine normale alkalische
Mikrozelle ein und achten Sie hierbei auf die Plus/Minus-
Markierungen. Wir empfehlen Batterien des Typs Duracell.
Man kann auch wiederaufladbare Nickel-Kadmium Batterien
verwenden, wobei diese allerdings nur vier Stunden lang ausre-
ichend Spannung liefern. ACHTUNG: Setzen Sie die Batterien
nicht verkehrt herum ein. Dies kann den AP1/AG1 ernsthaft
beschädigen und führt zum Verlust Ihres Garantieanspruchs.
SAMSON
POWER
15dB PAD
AF1
7
6
DEUTSCHE
31
Samson AirLine
Das grundlegende Verfahren zum Einrichten und Einsetzen Ihres AirLine Systems dauert nur wenige Minuten:
1. Damit Ihr AirLine System richtig funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Entfernen
Sie das gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf) und prüfen Sie, ob der mitgelieferte AP1
Empfänger und AF1 oder AG1 Sender auf den gleichen Kanal eingestellt sind (ein vollständiger Kanalplan ist auf Seite 47 dieses
Handbuchs abgedruckt). Wenn die Kanäle nicht übereinstimmen, setzen Sie sich mit Ihrem Vertrieb oder - bei Kauf in den USA –
mit Samson Technical Support unter 1-800-372-6766 in Verbindung.
2. Stellen Sie den AP1 Empfänger dort auf, wo er benutzt wird. Faustregel: Halten Sie Sichtkontakt zwischen Empfänger und Sender,
so dass Sie immer den Empfänger sehen können, während Sie den Sender benutzen. Wenn Sie Signale über den AP1 in einen
Bühnenverstärker einspeisen, sollten Sie den Empfänger auf den Verstärker stellen.
3. Ziehen Sie die AP1 Antennen heraus, stellen Sie sie senkrecht und neigen Sie sie etwas nach außen, um die bestmögliche
Reichweite zu erzielen.
4. Stellen Sie sicher, dass der Power On-Off Schalter in Ihrem AF1 oder AG1 Sender auf “Off” eingestellt ist und dass die 15 dB
Dämpfung ebenfalls auf Off steht (Schalter gegen die Richtung des Pfeils). Schieben Sie die Abdeckung des AF1 oder AG1 an der
Rippung zurück und heben Sie sie zum Entfernen nach oben. Gehen Sie beim Öffnen der Abdeckung bitte vorsichtig vor, da zuviel
Kraftaufwand zu Beschädigungen führen kann. Setzen Sie eine neue (alkalische) Mikrozelle ins Batteriefach ein und achten Sie
hierbei auf die Polaritätsmarkierungen. Setzen Sie die Batterieabdeckung dann wieder ein und drücken Sie sie vorsichtig fest, bis sie
mit einem Klicken einrastet. Schalten Sie den Sender kurz ein, indem Sie den Netz Ein/Aus-Schalter in die Richtung des Pfeils
schieben. Wenn die Batterie stark genug ist, blinkt die “Power/Battery” LED (wenn die LED konstant leuchtet, reicht die
Batteriespannung nur noch für weniger als zwei Stunden und sollte ersetzt werden). Nachdem Sie die Qualität der Batterie überprüft
haben, schalten Sie den Sender wieder aus und stecken Sie ihn in Ihre E-Gitarre bzw. Ihren E-Bass.
5. Stellen Sie den Netzschalter des AP1 auf “Off” (entgegen der Richtung des Pfeils), drücken Sie leicht auf den Riegel des AP1
Batteriefachs und öffnen Sie die Klappe des Batteriefachs (wenden Sie beim Öffnen oder Schließen der Klappe nicht zu viel Kraft an –
die Klappe hat ein Scharnier und sollte nicht komplett abgenommen werden). Setzen Sie eine neue 9-Volt Batterie ein und schließen
AirLine System einrichten und einsetzen
DEUTSCHE
32
Samson AirLine
Sie dann vorsichtig die Klappe. Sie können auch einen 12-Volt Wechselstromadapter anschließen (als Sonderzubehör bei Ihrem
Samson-Händler erhältlich). Schalten Sie den AP1 kurz ein, um sicherzustellen, dass die Batterie korrekt eingesetzt wurde (oder
dass der Adapter korrekt angeschlossen wurde). Die “Ein/leere Batterie” LED sollte grün (nicht rot) leuchten. Schalten Sie den AP1
dann aus.
6. Stellen Sie eine Kabelverbindung zwischen der Ausgangsbuchse des AP1 und einem Audioeingang Ihres Verstärkers oder Mischers
her. Lassen hierbei Ihren Verstärker oder Mischer ausgeschaltet.
7. Drehen Sie den Pegelregler Ihres AP1 ganz nach links und schieben Sie den Netzschalter dann in Richtung des Pfeils, um den AP1
einzuschalten. Die “Netz” LED leuchtet konstant grün.
8. Schalten Sie den Sender ein. Die “TX / Peak” LED des AP1 Empfängers sollte jetzt konstant grün leuchten und dadurch anzeigen,
dass er ein nutzbares RF-Signal empfängt und er korrekt ausgerichtet ist.
9. Jetzt sollten Sie die Audiopegel einstellen. Schalten Sie Ihren Verstärker und/oder Mischer ein, aber lassen Sie den Pegel ganz
zurückgedreht. Stellen Sie den Ausgangspegel Ihrer E-Gitarre bzw. Ihres E-Basses auf das Maximum und spielen Sie mit dem
gewohnten Performance-Pegel. Beobachten Sie hierbei die “TX/Peak” LED des AP1. Wenn die LED auch bei ganz nach links
gedrehtem AP1 Pegelregler rot leuchtet (und somit Übersteuerungen anzeigt), schalten Sie die 15 dB Dämpfung Ihres Senders ein,
indem Sie den Schalter in die Richtung des Pfeils schieben. Andernfalls drehen Sie den AP1 Pegelregler langsam nach rechts bis zu
dem Punkt, an dem die “TX/Peak” LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie den Regler dann etwas zurück.
Damit haben Sie den maximalen Geräuschspannungsabstand eingestellt. Drehen Sie schließlich den Pegel Ihres Verstärkers und/oder
Mischers auf, bis die gewünschte Lautstärke erreicht ist.
10. Wenn Sie Verzerrungen hören oder die “TX/Peak” LED des AP1 rot leuchtet, obwohl die 15 dB Dämpfung aktiviert und der
Pegelregler auf Minimum eingestellt ist (ganz nach links), verringern Sie den Ausgangspegel Ihres Instruments, bis die LED nicht mehr
leuchtet. Wenn Sie andererseits ein schwaches, verrauschtes Signal bei dem gewünschten Lautstärkepegel hören, sollten Sie sicher-
stellen, dass Ihr Instrument auf maximalen Ausgangspegel eingestellt ist, dass die 15 dB Dämpfung nicht aktiviert ist und dass der AP1
Pegelregler aufgedreht ist. Wenn Sie Instrumente mit aktiven oder hochpegeligen Tonabnehmern verwenden, sollten Sie den
Pegelregler normalerweise auf den markierten Bereich einstellen.
AirLine System einrichten und einsetzen
DEUTSCHE
33
Samson AirLine
11. Drehen Sie den Pegel Ihres Verstärkers oder Mischers vorübergehend zurück und schalten Sie Ihren Sender aus. Lassen Sie den
AP1 Empfänger eingeschaltet. Stellen Sie dann den zuvor eingestellten Pegel Ihres Verstärkers oder Mischer wieder her. Bei ausgeschal-
tetem Sender sollte der Ausgang des Empfängers völlig stumm sein. In diesem Fall können Sie mit dem nächsten Schritt fortfahren.
Andernfalls (wenn Sie also Rauschen hören) müssen Sie möglicherweise den Squelch-Regler des AP1 einstellen. Wenn der Squelch-
Regler auf Minimum steht, liefert das AirLine System immer den maximalen Dynamikbereich ohne Ausfälle. Abhängig von der
speziellen Umgebung, in der Ihr System betrieben wird, müssen Sie diesen Bereich aber vielleicht etwas verringern, um das
Rauschband zu eliminieren, wenn der AF1 oder AG1 Sender ausgeschaltet ist. Drehen Sie hierzu den Squelch-Regler mit dem
beiliegenden Schraubenzieher ganz nach links (auf die “Min” Position) und drehen Sie ihn dann langsam nach rechts, bis das
Rauschen verschwindet. Wenn bei keiner Position Rauschen auftritt, lassen Sie den Regler auf seiner ganz nach links gedrehten “Min”
Position stehen (um den größtmöglichen Dynamikbereich zu erhalten).
12. Wenn Sie Ihr AirLine System in einer neuen Umgebung aufbauen, sollten Sie immer im Performance-Bereich umherlaufen, um
sicherzustellen, dass sich die Reichweite der Übertragung über den gesamten Bereich erstreckt. Drehen Sie also den Pegel Ihres
Audiosystems zurück und schalten Sie den Sender und Empfänger ein. Stellen Sie dann den Pegel Ihres Audiosystems wieder her, spie-
len Sie auf Ihrer E-Gitarre bzw. Ihrem E-Bass mit normalem Performance-Pegel und laufen Sie in dem gesamten Bereich umher, über
den sich die Reichweite erstrecken soll. Beobachten Sie hierbei die “TX/Peak” LED des AP1 Empfängers, um sicherzustellen, dass sie
konstant grün leuchtet und damit anzeigt, dass ein ausreichend starkes RF-Signal empfangen wird. Versuchen Sie immer, die
Entfernung zwischen Sender und Empfänger so klein wie möglich zu halten, damit das stärkstmögliche Signal von allen geplanten
Übertragungspunkten empfangen wird. In bestimmten Umgebungen müssen Sie die Antennen des AP1 vielleicht nicht vertikal, son-
dern in einem anderen Winkel ausrichten.
Wenn Sie alle obigen Schritte befolgt haben und dennoch Schwierigkeiten auftreten, setzen Sie sich mit Ihrem lokalen Vertrieb
oder – bei Kauf in den USA – mit Samson Technical Support (1-800-372-6766) zwischen 9 Uhr morgens und 5 Uhr abends (eastern
standard time) in Verbindung.
AirLine System einrichten und einsetzen
DEUTSCHE
34
Samson AirLine Introducción
¡Bienvenido al Samson AirLine – el sistema inalámbrico para el nuevo milenio!. Los micrófonos y los sistemas de instrumentos
inalámbricos fueron desarrollados originalmente para eliminar cables y ofrecer una libertad de movimientos incomparable. El AirLine
lleva este concepto a un nuevo nivel haciendo que los transmisores sean tan pequeños, ligeros y aerodinámicos que sean práctica-
mente invisibles, lo que le da al usuario una experiencia de total “libertad real”. Para crear los transmisores inalámbricos más
pequeños del mundo, hemos desarrollado una tecnología nueva y exclusiva. Con una circuitería en miniatura y la capacidad de
funcionar con una única pila pequeña de tipo AAA (con una duración típica de 14 horas), estos transmisores también ofrecen una
mejora en cuanto a recepción inalámbrica y calidad de sonido. Y además, el receptor AP1 desarrollado especialmente para el sistema
de guitarra Airline es de hecho más pequeño que los transmisores inalámbricos típicos
El sistema UHF de guitarra AirLine de Samson descrito en este manual ha sido diseñado para sustituir los cables entre su guitarra o
bajo eléctrico y su amplificador de escenario o mesa PA, permitiéndole así moverse por el escenario o incluso ¡mezclarse entre el
público en mitad de su actuación! Este sistema funciona en el rango de frecuencias UHF algo libre de 801 - 805 MHz y contiene un
receptor AP1 de tipo “pedal” y uno de entre dos modelos de microtransmisores de conexión—o bien el AF1 (diseñado para adaptarse
a conectores de tipo bajante como el de las guitarras Fender Stratocaster™) o el AG1 (que se adapta al resto de conectores de guitarra
standard).
En este manual encontrará una descripción detallada de todas las características y funciones de su sistema AirLine, así como
recorridos guiados a través de todos sus componentes, instrucciones paso-a-paso para la configuración y ajuste de su sistema y un
completo cuadro de especificaciones técnicas. Si su sistema AirLine fue adquirido en los Estados Unidos, también encontrará una
tarjeta de garantía – ¡no olvide rellenarla y devolvérnosla por correo! Eso hará que pueda recibir soporte técnico online y que le
podamos facilitar información actualizada de este y otros productos Samson en el futuro. Si su sistema AirLine fue adquirido fuera de
los Estados Unidos, contacte con su distribuidor local para que le indique los detalles de su garantía. Además, no deje de visitar
nuestra página web (http://www.samsontech.com) para tener una completa información sobre toda nuestra línea de productos.
NOTA ESPECIAL para los compradores de los Estados Unidos: Para el improbable caso de que su sistema AirLine deba ser reparado
en algún momento, le será necesario un número de autorización (RA). Sin este número, la unidad no será aceptada en fábrica.
Si ha adquirido este sistema en los Estados Unidos, llame al número de teléfono 1-800-372-6766 para solicitar su número de
autorización antes de devolvérnoslo. Si es posible, envíenos la unidad dentro del embalaje y protectores originales. Si ha comprado
su sistema AirLine fuera de los EE.UU., póngase en contacto con su distribuidor Samson.
ESPAÑOL
35
Samson AirLine
Si ya tiene alguna experiencia previa en el uso de sistemas inalámbricos, ¡estas instrucciones de Arranque rápido harán que se ponga
en marcha con su sistema UHF de guitarra AirLine en cuestión de un par de minutos!. En la página 42 de este manual encontrará
instrucciones detalladas acerca del ajuste y uso de su sistema AirLine; de la misma forma, las secciones de “Recorrido guiado” en las
páginas 37 - 41 le darán una descripción completa de todos los controles e indicadores que forman su AirLine.
1. Asegúrese que el receptor AP1 incluido y el transmisor AF1 o AG1 estén ajustados de fábrica al mismo canal.
2. Sitúe físicamente el receptor AP1 en el lugar que lo vaya a usar y extienda verticalmente sus antenas y sepárelas.
3. Coloque el interruptor de encendido del transmisor AF1 o AG1 en la posición “off” (lejos de la flecha) e introduzca una pila AAA
nueva en él. Después encienda momentáneamente el transmisor; su piloto parpadeará una vez y después se apagará si la pila tiene
suficiente carga. Una vez que haya verificado la carga de la pila, vuelva a apagar el transmisor y después conéctelo en su guitarra o
bajo eléctrico.
4. Abra el compartimento de la pila del AP1 pulsando sobre la muesca y coloque una pila nueva; si lo prefiere, puede usar una
fuente de alimentación opcional. Encienda momentáneamente el AP1 para confirmar que ha colocado la pila correctamente (o que ha
conectado correctamente el adaptador); el piloto “On/Battery Low” debería iluminarse en verde y no en rojo. Después de comprobar
esto, apague el AP1.
5. Apague el amplificador o mesa de mezclas y realice la conexión física del cable entre una entrada audio y el conector de salida
del AP1.
6. Gire el mando de nivel del AP1 completamente a la izquierda y después encienda la unidad; el piloto “Power” se quedará
iluminado en verde.
Arranque rápido
ESPAÑOL
36
Samson AirLine
7. Encienda su transmisor AF1 o AG1. El piloto “TX/Peak” en el receptor AP1 debería iluminarse en verde para indicar que está
recibiendo una señal RF válida y que está colocado y situado correctamente.
8. Encienda el amplificador o mezclador al que tenga conectado el receptor pero mantenga su volumen totalmente abajo. Ajuste el
nivel de salida de su instrumento al máximo y comience a tocar a un nivel de ejecución normal mientras observa el piloto “TX/Peak”
del AP1. Si el piloto se enciende en rojo (indicando una condición de pico) incluso con el control de nivel del AP1 totalmente a la
izquierda, active el parche de 15 dB del transmisor. Si no es así, gire lentamente el control de nivel hacia la derecha hasta el punto en
el que el piloto “TX/Peak” parpadee ocasionalmente en rojo durante los pasajes más fuertes, y después bájelo solo un poco.
Finalmente, suba el nivel del amplificador y/o mezclador al que esté conectado hasta que consiga el volumen que quiera.
9. Vaya paseando por el área de cobertura deseada mientras observa el piloto “TX/Peak” del receptor; debería continuar iluminado
en verde, indicando así una recepción RF suficiente en todos los puntos del área de cobertura. Si no es así, recoloque el AP1 o sus
antenas si es necesario.
10. Si escucha cualquier ruido espúreo de la salida del receptor cuando el transmisor está apagado, utilice el destornillador de
plástico que incluimos para ajustar el control Squelch del AP1, girándolo lentamente hacia la derecha hasta el punto en el que
desaparezca el ruido.
Arranque rápido
ESPAÑOL
37
Samson AirLine
1: Interruptor Power – Mueva este interruptor en la dirección de la flecha para
encender el AP1; desplácelo en el sentido opuesto para apagar la unidad.
2: Piloto Power On / Battery Low – Este piloto LED se ilumina en verde siempre
que el AP1 está encendido y se enciende en rojo cuando la pila del AP1 se está
quedando sin carga. Para evitar deterioros de la fidelidad de sonido (o que el AP1
deje de funcionar del todo), siempre debería cambiar la pila por una nueva justo
después de que este piloto se ilumine en rojo.
3: Piloto TX / Peak – Este piloto se ilumina en verde cuando el AP1 está reci-
biendo una señal RF desde un transmisor y se ilumina en rojo cuando la señal de
salida desde el AP1 está llegando a la saturación (es decir, cuando está a punto de
distorsionar). Si observa este piloto en rojo durante el funcionamiento normal,
disminuya el nivel de volumen de su instrumento o active el parche de 15 dB del
transmisor. Para una mayor información, vea la sección titulada “Ajuste y uso de
su sistema AirLine” en la página 42 de este manual.
4: Control Level – Este mando ajusta el nivel de la señal audio que está siendo
emitida a través del conector de salida del AP1 (vea el punto 9 de la página 6).
Cuando utilice una guitarra o bajo eléctrico con una pastilla activa o de nivel alto,
ajuste el mando en la zona marcada. Para una mayor información, vea la sección
titulada “Ajuste y uso de su sistema AirLine” en la página 42 de este manual.
Recorrido guiado – Receptor AP1
OPEN
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
4
5
6
1
2 3
ESPAÑOL
38
Samson AirLine
5: Antenas – El montaje giratorio permite una rotación completa para una colocación
óptima de las dos antenas del AP1. En condiciones normales de funcionamiento, ambas
antenas deberían ser colocadas en posición vertical y separadas ligeramente hacia fuera.
Para mayor comodidad durante el transporte, puede plegarlas dentro de sí mismas. Para una
mayor información acerca de la colocación de las antenas, vea la sección titulada “Ajuste y
uso de su sistema AirLine” en la página 42 de este manual.
6: Muesca del compartimento de pila – Pulse ligeramente sobre esta muesca para abrir el
compartimento de la pila del AP1 (vea el punto 7 siguiente).
7: Compartimento de la pila – Introduzca una pila alcalina de 9 voltios standard,
asegurándose de colocar correctamente las marcas de polaridad más y menos. Le
recomendamos pilas del tipo Duracell MN 1604. Aunque puede usar también pilas
recargables de Ni-Cad, estas no suministran corriente adecuada para más de cuatro horas.
PRECAUCION: Nunca coloque la pila al revés; el hacerlo podría producir daños graves en
el AP1 y anularía la garantía. Tenga en cuenta que también puede conectar el AP1 a la
corriente eléctrica por medio del adaptador de corriente opcional de 12 voltios disponible
a través de su distribuidor Samson (vea el punto 10 de la página siguiente).
8: Destornillador de plástico – Diseñado especialmente para su uso en el ajuste del control
Squelch del AP1 (vea el punto 11 de la página siguiente). Para una mayor información, vea
la sección titulada “Ajuste y uso de su sistema AirLine” en la página 42 de este manual.
Recorrido guiado – Receptor AP1
AP1
UHF RECEIVER
LEVEL
POWER
∞
A
C
T
I
V
E
&
H
I
L
E
V
E
L
P
I
C
K
U
P
S
•
•
•
•
•
BATT. LOW
ON PEAK
TX
SAMSON
7
8
ESPAÑOL
39
Samson AirLine
Recorrido guiado – Receptor AP1
9: Clavija de salida - Use este conector standard de 6,3 mm no
balanceado y de alta impedancia (5 - 10 KOhmnios) para conectar el
AP1 a su amplificador o mezclador audio. El cableado interno es: punta
activo, lateral masa.
10: Entrada DC – Conecte aquí un adaptador de corriente opcional de
12 voltios 200 mA (disponible a través de su distribuidor Samson).
PRECAUCION: Nunca utilice ningún otro tipo de adaptador de
corriente; el hacerlo podría producir daños graves al AP1 y anularía la
garantía. Tenga en cuenta que también puede suministrar corriente al
AP1 con pilas (vea el punto 7 de la página anterior y la sección titulada
“Ajuste y uso de su sistema AirLine” en la página 42 de este manual).
11: Control Squelch – Este control determina el rango máximo del AP1
antes del desbordamiento de la señal audio. Aunque puede ajustarlo
usando el destornillador de plástico incluido, normalmente debería
dejarlo en su ajuste de fábrica. Para una mayor información, vea la
sección titulada “Ajuste y uso de su sistema AirLine” en la página 42
de este manual.
DC INPUT
12 VDC
SQUELCH
MIN MAX
10
11
OUTPUT
9
ESPAÑOL
40
Samson AirLine
Nota: Los transmisores AF1 y AG1 son totalmente idénticos en cuanto a funciones si exceptuamos el conector de 6,3 mm en ángulo
de uno de ellos. En todas las ilustraciones, solo mostraremos el modelo AF1.
1: Conector – Inserte este conector standard de 6,3 mm en su guitarra o bajo eléctrico. Tenga en cuenta que el ángulo del conector
es distinto en el AF1 (diseñado para su uso con instrumentos que tengan conectores en bajante del tipo Fender Stratocaster™) que en
el AG1 (diseñado para su uso con el resto de instrumentos con conectores de extremo).
2: Piloto Power / Battery – Este piloto parpadea una vez cuando enciende por primera vez el AF1 o AG1 y queda iluminado en rojo
cuando quedan menos de dos horas de carga de la pila, indicando que debe cambiarla. Para evitar deterioros de la fidelidad de
sonido (o que el AF1 / AG1 deje de funcionar del todo), siempre debería cambiar la pila por una nueva justo después de que este pilo-
to se ilumine en rojo.
Recorrido guiado – Transmisor AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
ESPAÑOL
41
Samson AirLine
Recorrido guiado – Transmisor AF1 / AG1
3: Parche de 15 dB – Mueva este interruptor en la dirección de la flecha
para reducir la salida del AF1 o AG1 en 15 dB cuando su instrumento esté
dando salida a una señal demasiado fuerte. Para una mayor información,
vea la sección titulada “Ajuste y uso de su sistema AirLine” en la página 42
de este manual.
4: Interruptor Power – Desplace este interruptor en la dirección de la
flecha para encender la unidad; muévalo en el sentido opuesto para apagar
el AF1 o AG1.
5: Antena – Debería extender completamente esta antena flexible fija en
condiciones normales de uso. Para una mayor información acerca de la
colocación de las antenas, vea la sección titulada “Ajuste y uso de su
sistema AirLine” en la página 42 de este manual.
6: Tapa de la pila – Tire hacia atrás suavemente de esta tapa en la muesca
y después hacia fuera para sacarla. Para una mayor información, vea la
sección titulada “Ajuste y uso de su sistema AirLine” en la página 42.
7: Compartimento de la pila - Introduzca una pila alcalina AAA voltios
standard, asegurándose de colocar correctamente las marcas de polaridad
más y menos. Le recomendamos pilas del tipo Duracell. Aunque puede usar
también pilas recargables de Ni-Cad, estas no suministran corriente
adecuada para más de cuatro horas.
PRECAUCION: Nunca coloque la pila al revés; el hacerlo podría produ cir
daños graves en el AP1 y anularía la garantía.
SAMSON
POWER
15dB PAD
AF1
7
6
ESPAÑOL
42
Samson AirLine
El procedimiento básico de ajuste y uso de su sistema AirLine solo le llevará unos pocos minutos:
1. Para que su sistema AirLine funcione correctamente, tanto el receptor como el transmisor deberán estar ajustados al mismo canal.
Quite todos los embalajes (guárdelos por si los necesitase en el futuro) y compruebe que tanto el receptor AP1 como el transmisor AF1
o AG1 estén ajustados al mismo canal (en la página 47 de este manual puede ver un plano completo de los canales). Si estos canales
no coinciden, contacte con su distribuidor o, si adquirió el aparato en los Estados Unidos, con el departamento de soporte técnico de
Samson en el teléfono 1-800-372-6766.
2. Coloque físicamente el receptor AP1 en el lugar en el que lo vaya a usar. La regla de oro principal es mantener siempre la “línea
de visión” entre el receptor y el transmisor de tal forma que la persona que esté usando o que lleve el transmisor pueda ver siempre
el receptor. Si está usando el AP1 para dar señal a un amplificador de escenario, una buena sugerencia sería que lo colocase justo
encima de él.
3. Extienda las antenas del AP1 y colóquelas en vertical, separándolas un poco hacia fuera para tener la máxima cobertura posible.
4. Asegúrese de que el interruptor de encendido on-off de su transmisor AF1 o AG1 esté ajustado a "Off" y que el parche de 15 dB
también esté desconectado (en sentido opuesto a la flecha). Tire hacia atrás suavemente en la muesca de la tapa de la pila del AF1 o
AG1 y después hacia fuera para sacarla. Tenga cuidado al abrir esta tapa dado que si usa demasiada fuerza puede dañarla. Introduzca
una pila alcalina AAA nueva en el compartimento de la pila, asegurándose de respetar las marcas de polaridad. Después vuelva a
colocar con cuidado la tapa de la pila y empújela suavemente hasta que haga un clic. Momentáneamente encienda el transmisor
deslizando su interruptor Power on-off en la dirección de la flecha; el piloto “Power/Battery” parpadeará si la pila tiene suficiente
carga (si se queda iluminado fijo es que a la pila le quedan menos de dos horas de carga y que debería cambiarla). Una vez que haya
verificado la carga de la pila, apague de nuevo el transmisor y conéctelo a su guitarra o bajo eléctrico.
5. Con el interruptor de encendido del AP1 colocado en la posición “Off” (lejos de la flecha), empuje suavemente sobre la muesca
Ajuste y uso de su sistema AirLine
ESPAÑOL
43
Samson AirLine
del compartimento de la pila del AP1 y abra la tapa del mismo (no use demasiada fuerza cuando abra o cierre la tapa de la pila; tiene
un gozne de cierre y no debe ser separada de la carcasa). Introduzca una pila alcalina de 9 voltios nueva y después cierre con
cuidado la tapa del compartimento de la pila. De forma alternativa, también puede conectar un adaptador de corriente AC de
12 voltios (disponible de forma opcional en su distribuidor Samson). Encienda momentáneamente el AP1 para confirmar que ha
colocado correctamente la pila (o que ha conectado de forma adecuada el adaptador); el piloto “On/Battery Low” se debería iluminar
en verde y no en rojo. Si es así, vuelva a apagar el AP1.
6. Realice la conexión física del cable entre el conector de salida del AP1 y una entrada audio de su amplificador o mezclador.
Deje su amplificador o mesa de mezclas apagados por el momento.
7. Gire el mando de nivel del AP1 completamente a la izquierda y después mueva su interruptor de encendido en la dirección de la
flecha para encenderlo. El piloto “Power On” se quedará iluminado en verde.
8. Encienda el transmisor. El piloto “TX / Peak” del receptor AP1 debería iluminarse ahora en verde, indicando que está recibiendo
una señal RF válida y que está colocado y situado correctamente.
9. Ahora ha llegado el momento de ajustar los niveles audio. Encienda el amplificador y/o mezclador pero deje su volumen
completamente abajo. Ajuste el nivel de salida de su guitarra eléctrica o bajo al máximo y comience a tocar a un nivel de ejecución
normal mientras va observando el piloto “TX/Peak” del AP1. Si el piloto se ilumina en rojo (indicando una condición de pico) incluso
con el control de nivel del AP1 completamente a la izquierda, active el parche de 15 dB en su transmisor deslizando ese interruptor
en la dirección de la flecha. Si no ocurre así, gire lentamente el control de nivel del AP1 hacia la derecha hasta el punto en el que el
piloto “TX/Peak” solo se ilumine ocasionalmente en rojo durante los pasajes más fuertes, y después disminuya de nuevo ligeramente el
nivel, asegurándose así la mejor relación señal-ruido. Finalmente, aumente el nivel de su amplificador y/o mezclador hasta que consi-
ga el nivel de volumen deseado.
Ajuste y uso de su sistema AirLine
ESPAÑOL
44
Samson AirLine
10. Si escucha cualquier distorsión o si el piloto “TX/Peak” del AP1 se ilumina en rojo incluso con el parche de 15 dB activado y
el control de nivel al mínimo (completamente a la izquierda), reduzca el nivel de salida de su instrumento hasta que el piloto ya no se
ilumine. De forma opuesta, si escucha una señal pobre y con ruidos al nivel de volumen deseado, asegúrese de que su instrumento
esté ajustado al máximo nivel de salida, que el parche de 15 dB no está activado y que el control de nivel del AP1 esté arriba. Cuando
esté usando instrumentos con pastillas activas o de alto nivel, debería colocar normalmente el control de nivel en la región marcada.
11. Disminuya temporalmente el nivel de su mezclador o amplificador y apague su transmisor, dejando el receptor AP1 encendido.
Restaure entonces el nivel ajustado anteriormente en su amplificador o mezclador. Con el transmisor apagado, la salida del receptor
debería ser totalmente silenciosa; si es así, pase al siguiente paso. Si esto no se produce (es decir, si escucha algún tipo de ruido),
puede que tenga que ajustar el control Squelch del AP1. Cuando el control Squelch está en su valor mínimo, el sistema AirLine
siempre suministra el rango máximo sin desbordamientos; no obstante, dependiendo del entorno concreto en que utilice su sistema,
puede que tenga que reducir algo el rango de cara a eliminar el ruido de banda que se produce cuando el transmisor AF1 o AG1
están apagados. Para hacer esto, use el destornillador que se incluye para girar el control Squelch completamente a la izquierda (a
la posición “Min”) y después gírelo lentamente a la derecha hasta que el ruido desaparezca. Si no escucha ningún ruido en ningu-
na de las posiciones, deje este control en la posición de más a la izquierda “Min” (para tener el máximo rango global posible).
12. Cuando utilice por primera vez su sistema AirLine en un nuevo entorno, siempre resulta una buena idea dar una vuelta para
asegurarse que el sistema le ofrece cobertura en toda la zona de la actuación. De acuerdo a esto, disminuya el nivel de su sistema
audio y encienda tanto el transmisor como el receptor. Después vuelva a ajustar el nivel de su sistema audio al mismo valor anterior
y mientras toca en su guitarra o bajo eléctrico a un nivel normal de ejecución, vaya dando una vuelta por toda la zona que quiera
cubrir. Mientras va haciendo esto, observe el piloto “TX/Peak” en el receptor AP1 y asegúrese que se ilumina en verde, indicando que
está recibiendo una señal RF suficientemente fuerte. Trate siempre de reducir al mínimo la distancia entre el transmisor y el receptor
para conseguir la señal más fuerte posible desde todos los puntos de transmisión posibles. En determinados entornos, puede que sea
recomendable cambiar el ángulo de las antenas del AP1 y hacer que no estén en posición vertical.
Si ha seguido todos los pasos anteriores y tiene cualquier tipo de problemas, contacte con su distribuidor local o, si compró el
aparato en los Estados Unidos, llame por teléfono al departamento de soporte técnico de Samson (1-800-372-6766) en horario de
9 AM a 5 PM EST.
Ajuste y uso de su sistema AirLine
ESPAÑOL
1: Antennas (A and B) - The
antenna mountings allow full
rotation for optimum placement.
In normal operation, both Antenna
A (the antenna on the left) and
Antenna B (the antenna on the
right) should be placed in a vertical
position. Both antennas can be
folded inward for convenience
when transporting the UR1. See
the “Setting Up and Using the
AirLine System” section on page
16 in this manual for information
about antenna installation and
positioning.
2: AF (Audio Frequency) Level control - This knob sets the level of the audio signal being output through both the balanced and
unbalanced output jacks on the rear panel (see #2 and #4 on page 8 in this manual). Reference level is obtained when the knob is
turned fully clockwise (to its “10” setting).
3: Peak LED - This LED lights yellow when output signal from the UR1 is at the onset of clipping (that is, when it is on the verge of
being distorted). If you see this light during operation, move the microphone further away or lower the output level of your
instrument or transmitter. For more information, see the section entitled “Setting Up and Using the AirLine System” on page 16 in
this manual.
Guided Tour - UR1 Receiver / Front Panel
SAMSON
UHF RECEIVER
1
2
351
7
446
8
45
Samson AirLine
46
Samson AirLine
4: A/B Receiver LEDs - When signal is being received, one of these will be lit green, showing you whether the (left) “A” or (right) “B”
receiver is currently being used. The UR1 constantly scans its two antennas and automatically selects whichever is receiving the
strongest, clearest signal. This True Diversity switching is completely inaudible, but it effectively increases overall range while
virtually eliminating potential interference and phase cancellation problems.
5: RF (Radio Frequency) Level meter - This five-segment meter (similar to the VU bar meter used on audio devices) indicates the
strength of the UHF signal being received. When all segments are lit, the incoming RF signal is at optimum strength; when only the
left-most segment is lit, the incoming RF signal is at minimum strength. If no segments are lit, no signal is being received; check to
ensure that the transmitter is on and that it is set to the same channel as the UR1. See the “Setting Up and Using the AirLine System”
section on page 16 in this manual for more information.
6: Power LED - This lights red whenever the UR1 is turned on.
7: Mute (squelch) control - This control determines the maximum range of the UR1 before audio signal dropout. Although it can be
adjusted using the supplied plastic screwdriver, it should normally be left at its factory setting. See the “Setting Up and Using the
AirLine System” section on page 16 in this manual for more information.
8: Power switch - Use this to turn the UR1 power on and off. When the receiver is on, the Power LED (see #6 above) is lit.
Guided Tour - UR1 Receiver / Front Panel
47
Samson AirLine
1: DC input - Connect the supplied
12 volt 160 mA power adapter here,
using the strain relief as shown in the
illustration below. WARNING: Do not
substitute any other kind of power
adapter; doing so can cause severe
damage to the UR1 and will void your
warranty.
2: Unbalanced output* - Use this
unbalanced high impedance (5K Ohm)
1/4" jack when connecting the UR1 to
consumer (-10) audio equipment.
Wiring is as follows: tip hot, sleeve
ground.
3: Audio Output Level switch - Sets
the audio output level attenuation of
the balanced output (see #4 below) to
-20 dBm (line level) or -40 dBm
(mic level). See “Setting Up and Using the AirLine System” on page 16.
4: Balanced output* - Use this electronically balanced low impedance (600 Ohm) XLR jack when connecting the UR1 to professional
(+4) audio equipment. Pin wiring is as follows: Pin 1 ground, Pin 2 high (hot), and Pin 3 low (cold).
* If required, both the unbalanced and balanced outputs can be used simultaneously.
UNBALANCED
OUTPUT BALANCED SWITCH BALANCED OUTPUT
XLR:
1 GND
2 HOT
3 COLD
LINE:
-20dBm600Ω
MIC:
-40dBm600Ω
MIC LINE
POWER RATING
DC 12V, 1.9W(160mA)
-10dB 5KΩ
DC INPUT
1234
+-
AC CABLE LOCK
CAUTION:
USE SAMSON
AC ADAPTOR
ONLY
CABLE LOCK: LOOP THRU AND TIE
-
Guided Tour - UR1 Receiver / Rear Panel
Transmitter (AF1 / AG1)
RF Output Power (5mW) -4dB Minimum, +3dB Maximum
Frequency Stability -40kHz Minimum, 40kHz Maximum
Spurious 1µW
Modulation Factor 13kHz Minimum, 15kHz Typical, 17kHz Maximum, Input 1kHz-10dBv
Pre-emphasis 50 µsec
Maximum Input Level +2 dBv
Input Impedance 2K ohms
THD < 2% (1 kHz deviation 15kHz)
Audio Frequency Response 50Hz - 15kHz (±3.5 dB)
Operating Power Voltage 1.5V Typical, 1.05V Minimum, 2V Maximum
Current Consumption 60mA Typical
Battery Life 14 Hours (AAA size battery)
Output 6.3mm / 1/4 in. mono Jack
Antenna Permanently attached 1/4 wave length wire
Controls Power Switch, 15 dB Pad Switch
Indicators Power On (LED Flash), Low Battery (LED On when battery less than 1.1V)
Receiver (AP1)
Receiving Frequencies USA 801-805MHz (U1-U6), One frequency in Channel Plan
Frequency Type F3E
Modulation Type Variable Reactance Modulation
Type of Reception Single superheterodyne
OSC (Oscillator) System Crystal controlled OSC (oscillator)
Local Oscillator Frequency 79MHz Range
Specifications
48
Samson AirLine
Intermediate Frequency 10.7 MHz
Operating Distance 100m (328 ft) receiver in sight
Noise Reduction Compander type
Deemphasis 50µ/sec
Output Connector 6.3mm / 1/4 in diameter phone jack (unbalanced)
Power Input Jack 5.5mm/.21in diameter
Operating Temperature 0ºC – +50ºC
Storage Temperature -20ºC – +70ºC
Receiving Sensitivity More than S/N60 dB (less than 2%) at 21 dBuv input
Squelch Sensitivity 17dBuv ±4dBuv
S/N Ratio More than 95dB (IHF-A)
(when comparing to S=0dBv) More than 90dB (IHF-A)
Audio Output Level at div. f15 kHz Unbalanced output 0dBv
Maximum Output Level Audio OUT +8dBv ±3dB at 3% distortion div. f36kHz
Audio Frequency Response 50Hz – 15kHz (at –30dBv ±4dB output)
THD (at SG output 56 dBuv) less than 1% (at div. f20kHz AF 1 kHz)
Output Impedance Unbalanced output 5K – 10K ohms, Balanced output 600K – 2.5K ohms
Power AC adapter (12DVC/more than 200mA) or 9 V battery
Current Consumption Less than 70mA Max
Peak LED Lighting div. frequency Div. f23kHz ±3kHz (at AF output approx. +7dBv)
Antenna Dual 1/4 wave length rod antennas
Controls Audio level volume (front)
Squelch level volume (rear)
Display 2-color LED x 2
Power On (Green) / Batt (Red) + TX (Green) / Peak (Red)
Specifications
49
Samson AirLine
Mid frequencies:
Channel Frequency
U1 801.375 MHz
U2 801.875 MHz
U3 803.125 MHz
U4 803.750 MHz
U5 804.500 MHz
U6 804.750 MHz
50
Samson AirLine System Features
FCC Rules and Regulations
Samson wireless systems are type accepted under
FCC rules parts 90, 74 and 15.
Licensing of Samson equipment is the user’s
responsibility and licensability depends on the user’s
classification, application and frequency selected.
This device complies with RSS-210 of
Industry & Science Canada.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference
and (2) this device must accept any interference
received, including interference that may cause
undesired operation.
