Samson AirLine
Welcome to Samson AirLine—the wireless system for the new millennium! Wireless microphone and instrument systems were originally
developed to eliminate cables, providing unparalleled freedom of movement. AirLine takes this concept to a new level with transmitters so
small, lightweight and aerodynamic, they are nearly invisible, providing a completely “hassle-free” user experience. To create the world’s
smallest wireless transmitters, we developed new proprietary technology. Featuring miniaturized circuitry and the ability to operate on
a single tiny AAA battery (with 14 hours typical battery life), these transmitters also provide significantly improved wireless reception and
sound quality.
The Samson AirLine UHF guitar system detailed in this manual is designed to replace the cable between your electric guitar or bass and
your onstage amplifier or PA mixer, freeing you to roam the stage or even visit the audience in the middle of your performance! It operates
in the uncrowded 801 - 805 MHz UHF frequency range and contains and either of two plug-in micro-
transmitter models—an AF1 (designed to fit the recessed style jack in Fender Stratocaster™-type guitars) or an AG1 (which fits all other
standard end-mount guitar jacks).
In this manual, you’ll find a more detailed description of the features of your AirLine system, as well as a guided tour through all compo-
nents, step-by-step instructions for setting up and using your system and full specifications. If your AirLine system was purchased in the
United States, you’ll also find a warranty card enclosed—don’t forget to fill it out and mail it! This will enable you to receive online technical
support and will allow us to send you updated information about this and other Samson products in the future. If your AirLine system was
purchased outside of the U. S., contact your local distributor for warranty details. Also, be sure to check out our website (http://www.sam-
sontech.com) for complete information about our full product line.
SPECIAL NOTE for U.S. purchasers: Should your AirLine system ever require servicing, a Return Authorization number (RA) is necessary.
Without this number, the unit will not be accepted. If your AirLine system was purchased in the United States, please call Samson at 1-800-
372-6766 for a Return Authorization number prior to shipping your system. If possible, return the unit in its original carton and packing
materials. If your AirLine system was purchased outside of the U. S., contact your local distributor for information.
Samson AirLine
Introduction
ENGLISH
3
If you’ve had some prior experience using wireless systems, these QuickStart instructions will get you up and running with your AirLine
UHF guitar system in a matter of minutes! Detailed instructions for setting up and using your AirLine system can be found on page 12 of
this manual, and the “Guided Tour” sections on pages 4 - 11 provide full descriptions of all AirLine component controls and displays.
1. Make sure that the supplied receiver and AF1 or AG1 transmitter are factory preset to the same channel.
2. Physically place the receiver on the ground in front of you. Extend its antennas vertically and spread the tips horizontally outwards
approximately 5 inches.
3. Set the power switch on your AF1 or AG1 transmitter to the “off” position (away from the arrow) and place a fresh AAA battery in it. Then
turn the transmitter back on momentarily; its LED will flash once and then go off if the battery is sufficiently strong. Once battery strength is
verified, turn the transmitter off again, then plug it into your electric guitar or bass.
4. Turn your audio system off and make the physical cable connection between the receiver¡¯s balanced or unbalanced output jack (if necessary,
both can be used simultaneously) and a mic level audio input of your amplifier or mixer. If your system contains a CR77,be sure to set
its Audio Output Level switch correctly.
5. Turn your amplifier or mixer off and make the physical cable connection between an audio input and the CR77 output jack .
6. Turn the Level knob on the CR77 completely counterclockwise, then turn its power on; the “Power” LED will light steadily green.
7. Turn on your AF1 or AG1 transmitter. The “TX/Peak” LED on the CR77 receiver should light steadily green, indicating that it is receiving
valid RF signal and is placed and positioned correctly.
Samson AirLine QuickStart
ENGLISH
4
8. Turn on the connected amplifier or mixer but keep its volume all the way down. Set the output level of your instrument to maximum
and begin playing at a normal performance level while observing the "TX/Peak" LED. If the LED lights red (indicating a Peak condition)
even with the level control fully counterclockwise, engage the 15 dB pad on the transmitter. If not, slowly turn the Level control clock-
wise to the point where the “TX/Peak” LED occasionally blinks red during the very loudest passages, then back it off just slightly. Finally,
raise the level of your connected amplifier and/or mixer until the desired volume is reached.
9. Do a walkaround through the intended area of coverage while observing the receiver’s “TX/Peak” LED; it should continue to be lit steadily
green, indicating sufficient RF reception in all areas of coverage. If not, reposition the CR77 or its antennas as necessary.
10. If you hear any spurious noise from the receiver output when the transmitter is turned off, use the supplied plastic screwdriver to adjust
the Squelch control, slowly turning it clockwise to the point at which the noise disappears.
Samson AirLine
QuickStart
ENGLISH
5

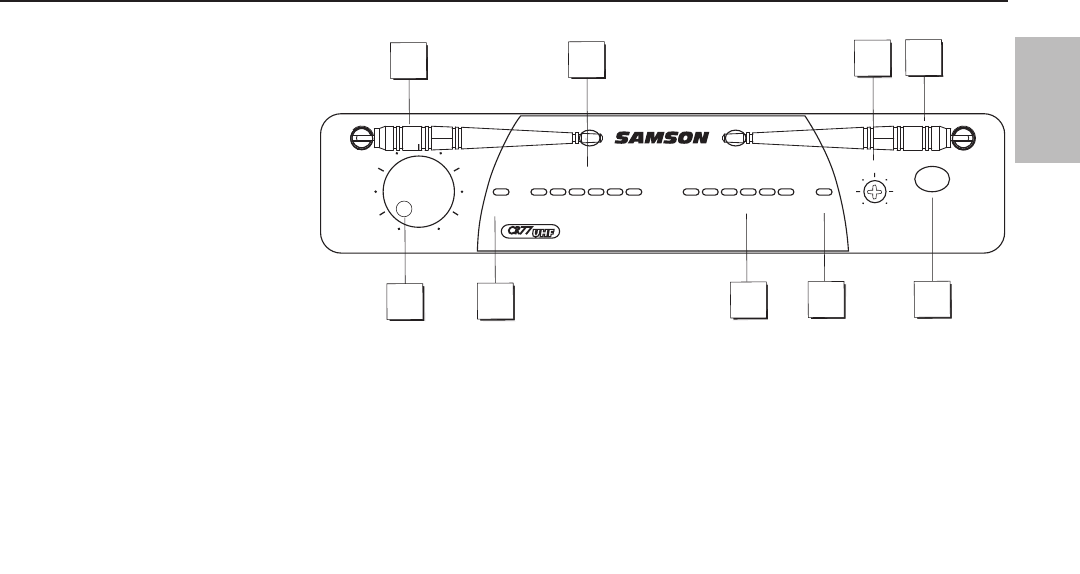

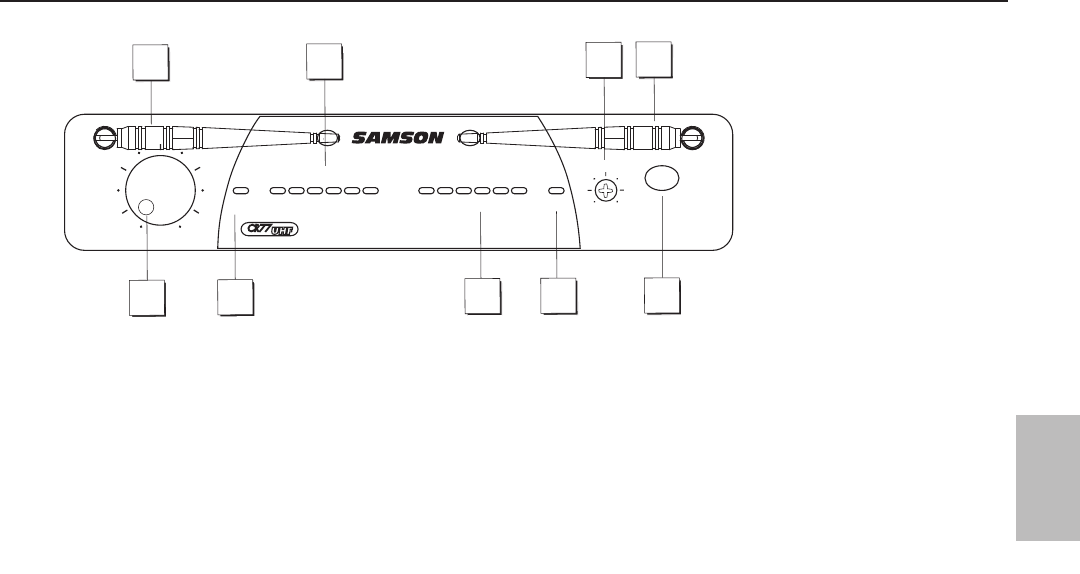

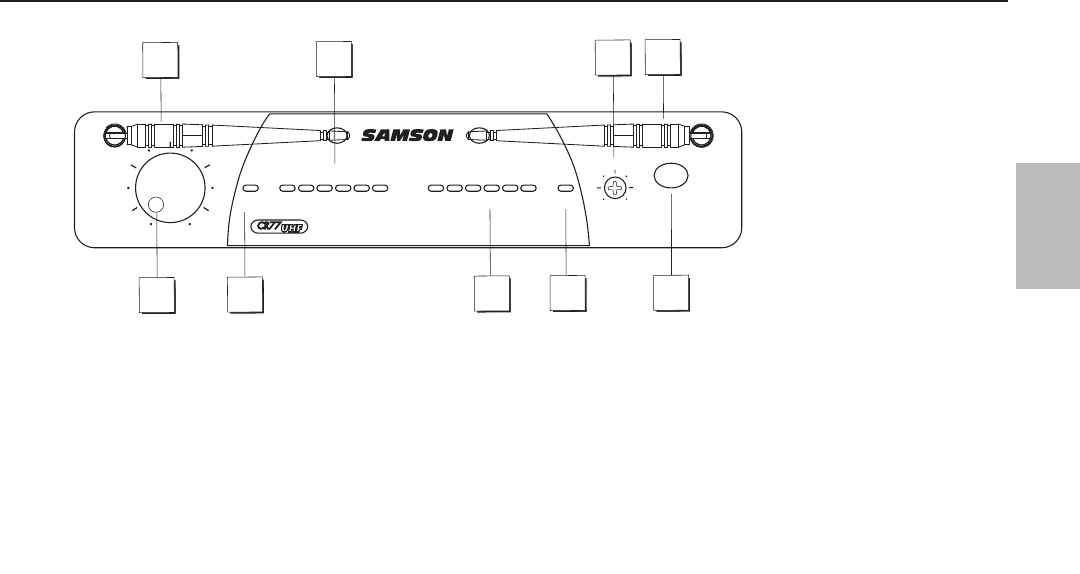

1: Antennas (A and B) - The anten-
na mountings allow full rotation
for optimum placement. In normal
operation, both Antenna A (the
antenna on the left) and Antenna
B (the antenna on the right) should
be placed in a vertical position.
Both antennas can be folded inward
for convenience when transporting
the CR77. See the “Setting Up and
Using the AirLine System” section on
page 12 in this manual for informa-
tion about antenna installation and
positioning.
2: Volume control - This knob sets
the level of the audio signal being output through both the balanced and unbalanced output jacks on the rear panel (see #2 and #4 on
page 9 in this manual). Reference level is obtained when the knob is turned fully clockwise (to its “10” setting).
3: Audio Meter - - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of the incoming audio
signal. When the “0” segment is lit, the incoming signal is optimized at unity gain; when the “+6” segment is lit, the signal is overloading.
When only the left-most “-20” segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no signal
is being received. See the “Setting Up and the AirLine System” section on page 12 in this manual for more information.
Guided Tour - CR77 Receiver / Front Panel
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
Samson AirLine
ENGLISH
6
Samson AirLine

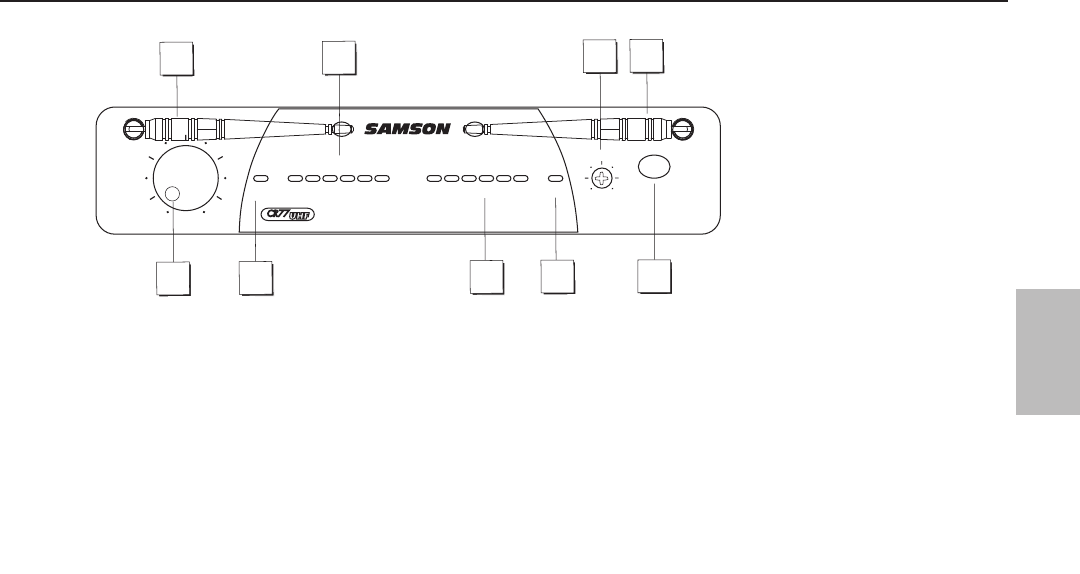

4: Squelch control - This control determines the maximum range of the CR77 before audio signal dropout. Although it can be adjusted
using the supplied plastic screwdriver, it should normally be left at its factory setting. See the “Setting Up and Using the AirLine System”
section on page 12 in this manual for more information.
5: A/B Receiver LEDs - When signal is being received, one of these will be lit green, showing you whether the (left) “A” or (right) “B” receiver
is currently being used. The CR77 constantly scans its two antennas and automatically selects whichever is receiving the strongest, clearest
signal. This True Diversity switching is completely inaudible, but it effectively increases overall range while virtually eliminating potential
interference and phase cancellation problems.
6: RF (Radio Frequency) Level meter - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of
the incoming radio signal. When the “100%” segment is lit, the incoming RF signal is fully modulated and at optimum strength. When only
the second most left-most “10%” segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no
signal is being received. See the “Setting Up and Using the AirLine System” section on page 12 in this manual for more information.
8: Power switch - Use this to turn the CR77 power on and off. When the receiver is on, the internal Power LED is lit.
Guided Tour - CR77 Receiver / Front Panel
ENGLISH
7
Samson AirLine

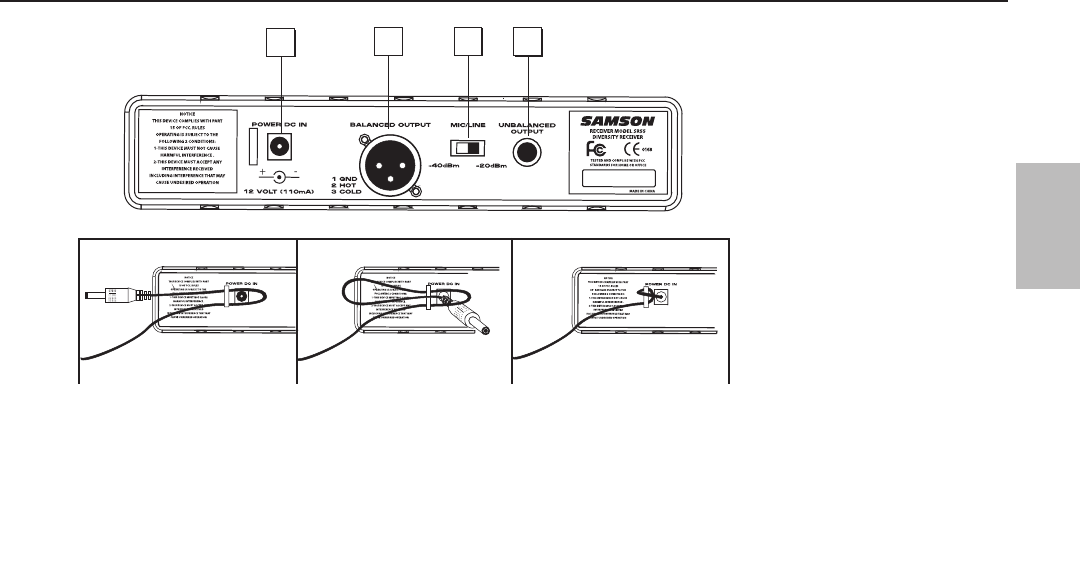

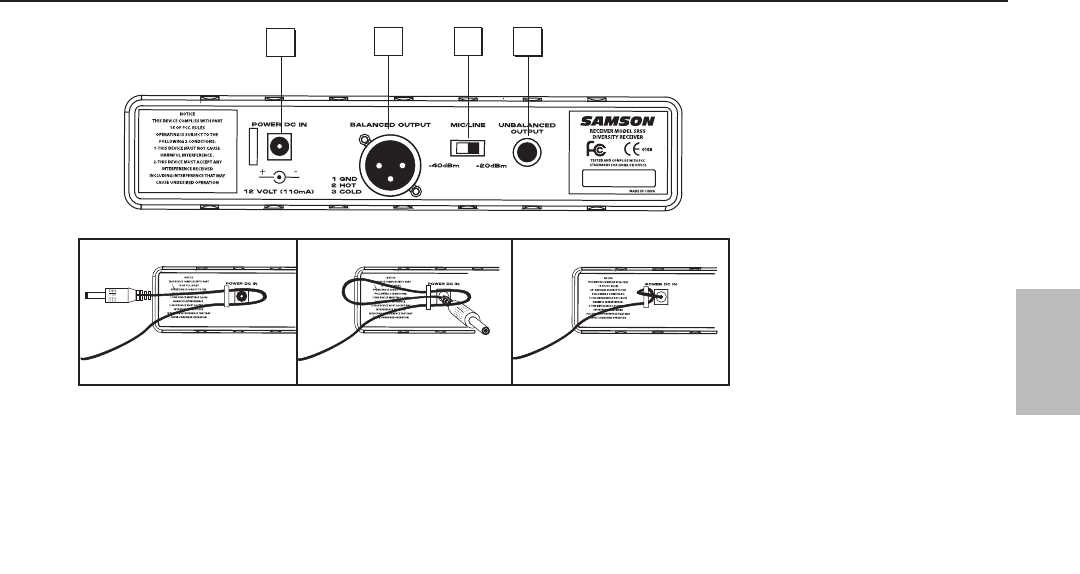

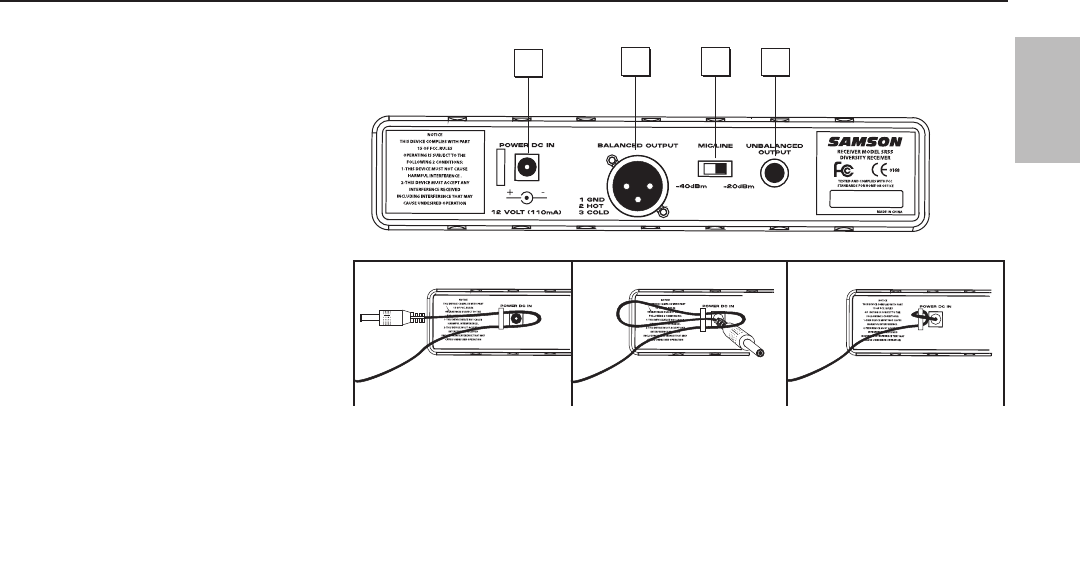

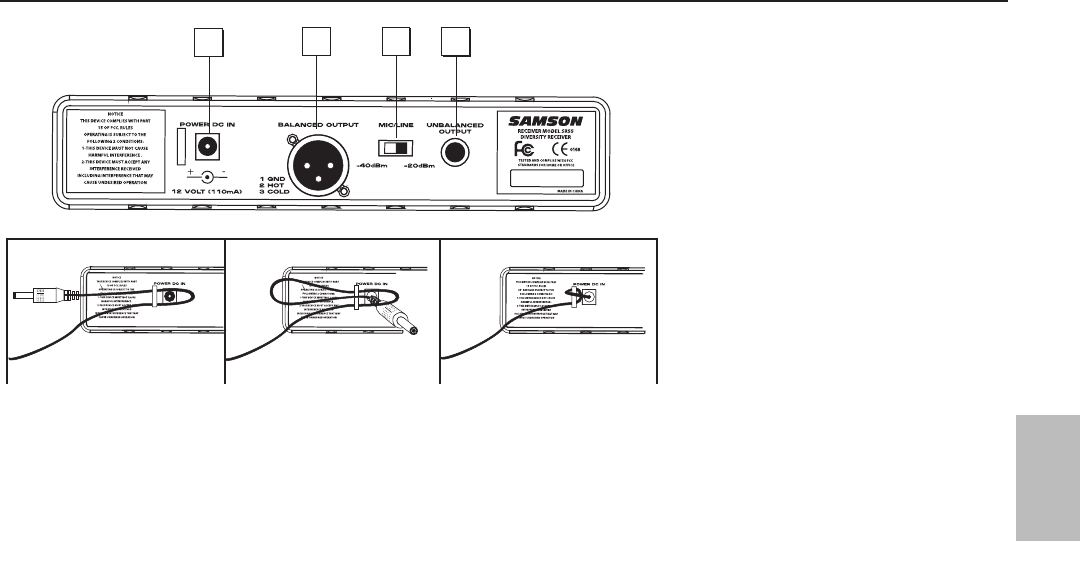

1: DC input - Connect the supplied 12
volt 160 mA power adapter here, using
the strain relief as shown in the illustra-
tion below. WARNING: Do not substi-
tute any other kind of power adapter;
doing so can cause severe damage to
the CR77 and will void your warranty.
2: Unbalanced output* - Use this
unbalanced high impedance (5K Ohm)
1/4" jack when connecting the CR77
to consumer (-10) audio equipment.
Wiring is as follows: tip hot, sleeve
ground.
3: Audio Output Level switch - Sets
the audio output level attenuation of
the balanced output (see #4 below) to
-20 dBm (line level) or -40 dBm (mic
level). See “Setting Up and Using the
AirLine System” on page 12.
4: Balanced output* - Use this electronically balanced low impedance (600 Ohm) XLR jack when connecting the CR77 to professional (+4)
audio equipment. Pin wiring is as follows: Pin 1 ground, Pin 2 high (hot), and Pin 3 low (cold).
* If required, both the unbalanced and balanced outputs can be used simultaneously.
1234
-
Guided Tour - CR77 Receiver / Rear Panel
ENGLISH
8
Samson AirLine

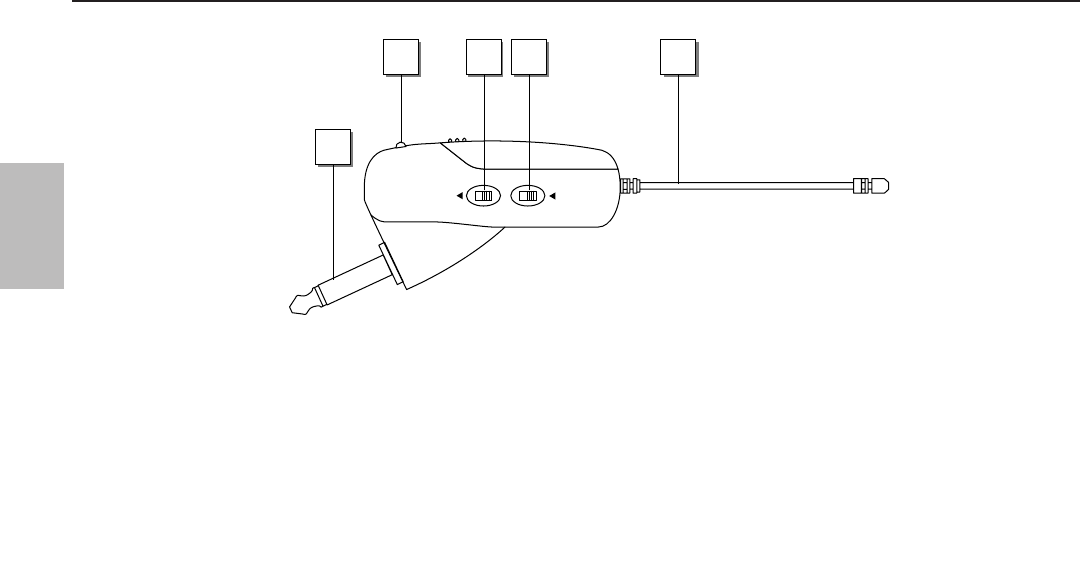

Note: The AF1 and AG1 transmitters are functionally identical apart from the angling of the 1/4” plug. For purposes of illustration,
only the AF1 is shown on these pages.

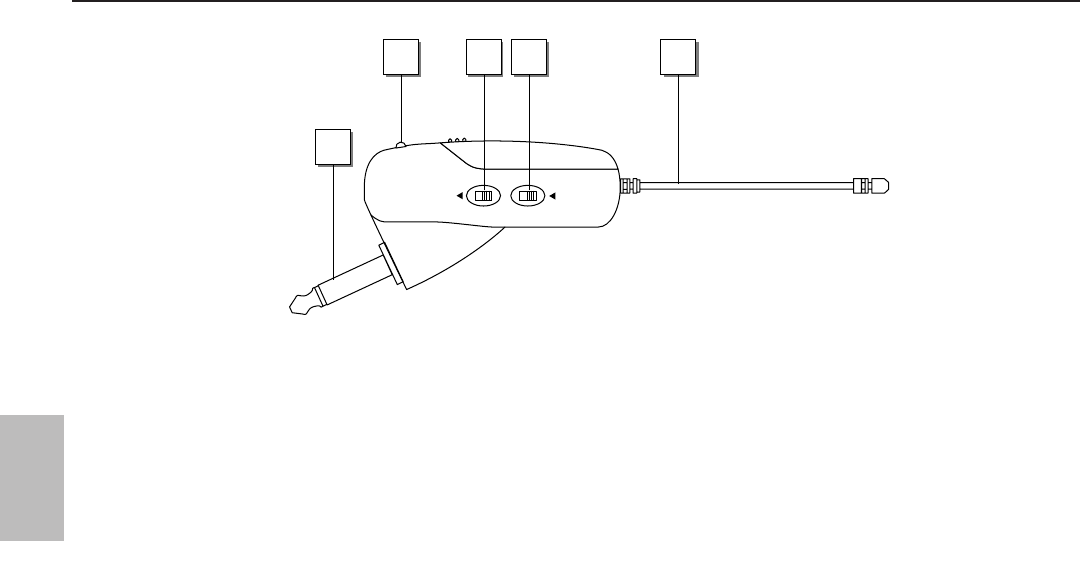

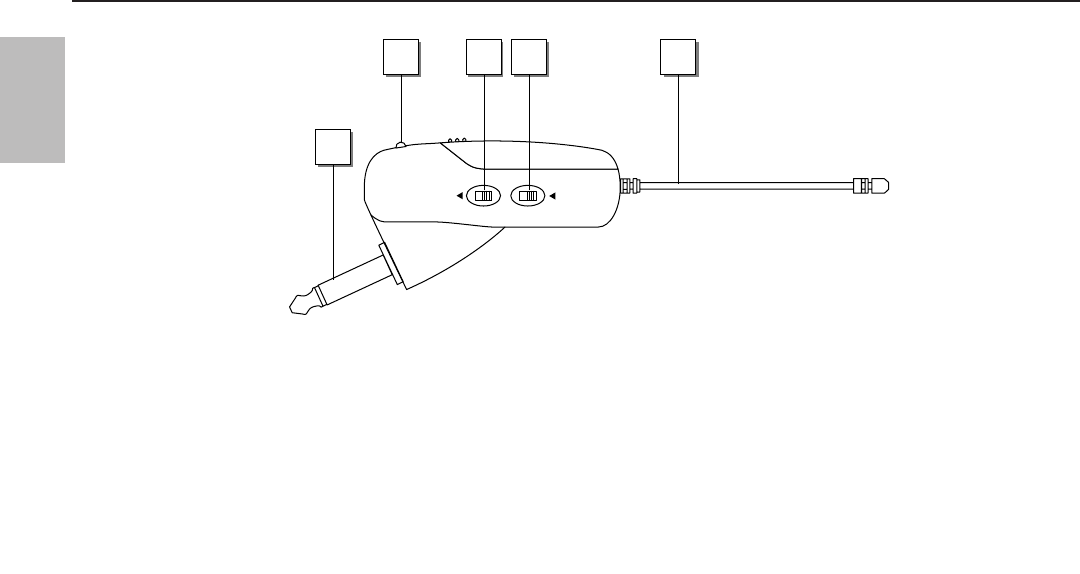

1: Plug - Insert this standard 1/4” plug into your electric guitar or electric bass. Note that the angling of the plug is different in the AF1
(which is designed to be used with instruments that have Fender Stratocaster™-type recessed jacks) than in the AG1 (which is designed to
be used with all other instruments that have end mount-jacks).
2: Power / Battery LED - This LED flashes once when the AF1 or AG1 is first turned on and lights steadily red when there are less than 2
hours of battery power remaining, indicating that the battery needs to be changed. In order to avoid compromising audio fidelity (or hav-
ing the AF1 / AG1 stop working completely), you should always replace the battery with a fresh one immediately whenever this LED lights
red.
Guided Tour - AF1 / AG1 Transmitters
POWER15dB PAD
AF1
32
1
4 5
ENGLISH
9
Samson AirLine
Guided Tour - AF1 / AG1 Transmitters

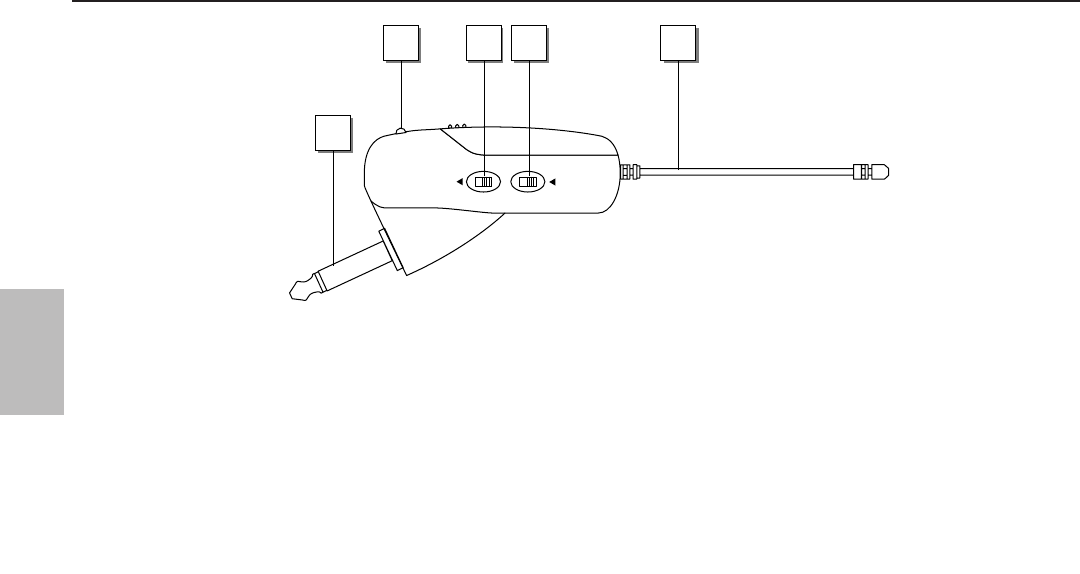

3: 15 dB Pad - Move this switch in the direction of the arrow to
reduce the output of the AF1 or AG1 by 15 dB when your instru-
ment is putting out too hot a signal. See the “Setting Up and Using
the AirLine System” section on page 12 in this manual.
4: Power switch - Move this switch in the direction of the arrow to
turn power to the AF1 or AG1 on; move it away from the arrow to
turn power off.
5: Antenna - This permanently attached flexible antenna should be
fully extended during normal operations. See the “Setting Up and
Using the AirLine System” section on page 2 in this manual for more
information about antenna positioning.

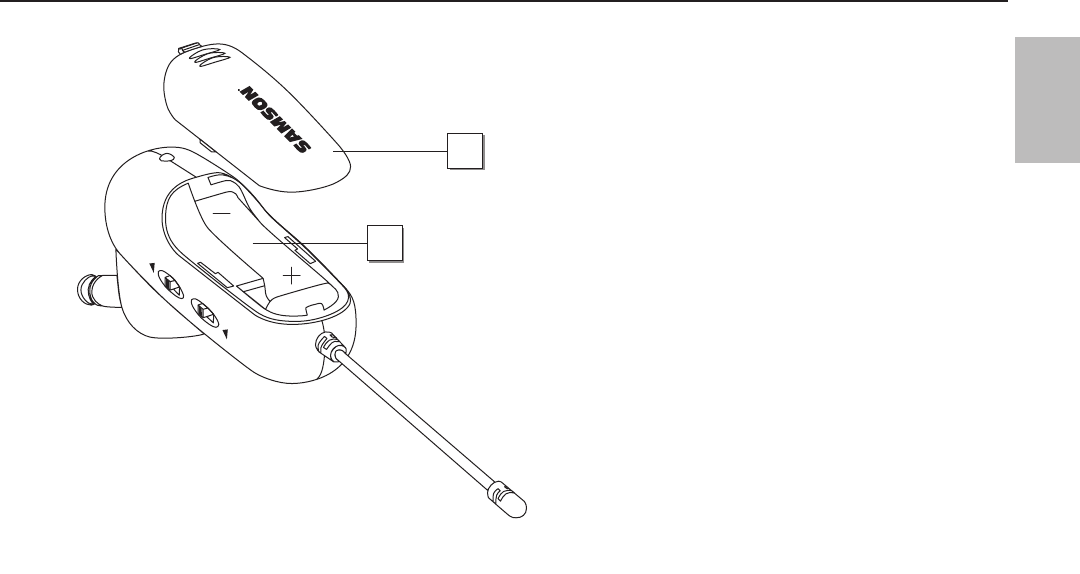

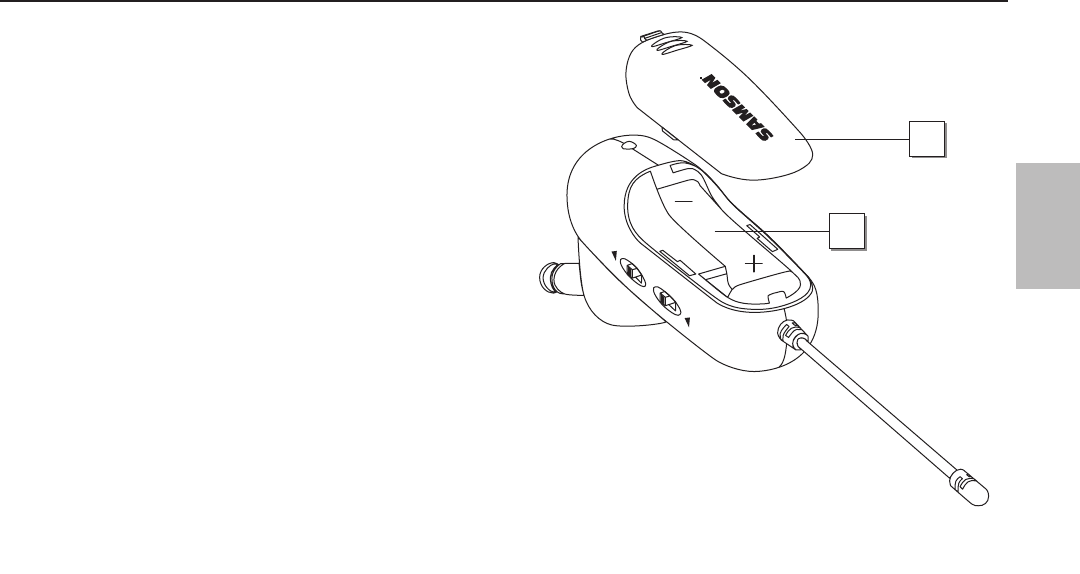

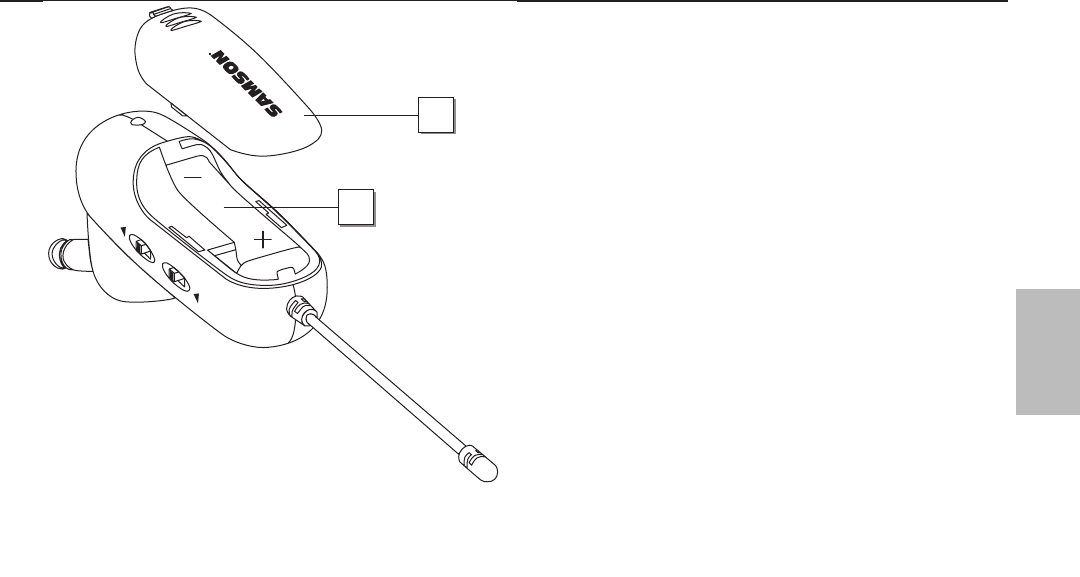

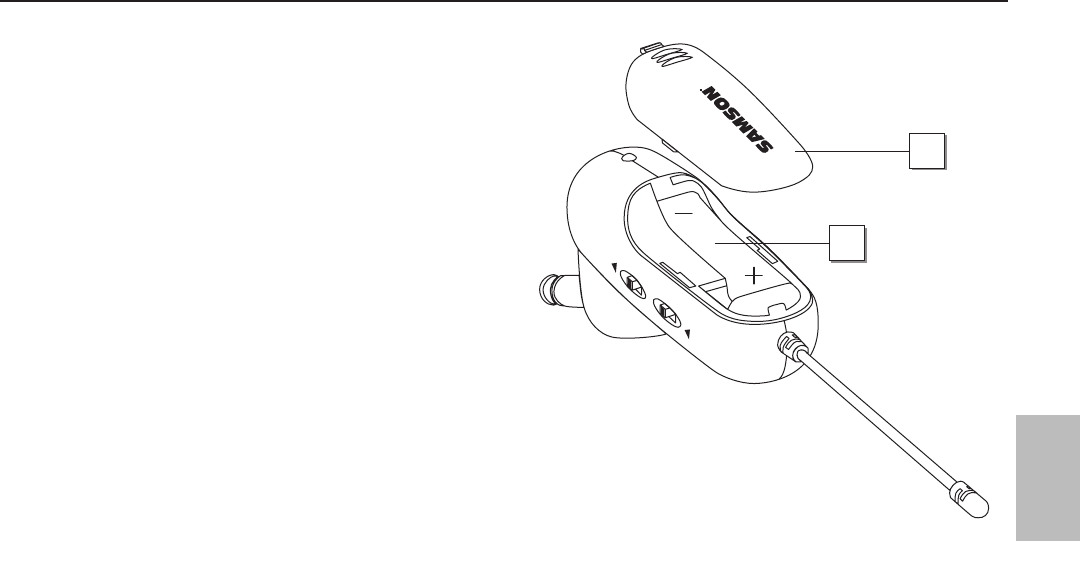

6: Battery cover - Pull back gently on this cover at the ribbing and
pry upwards to remove. See the “Setting Up and Using the AirLine
System” section on page 12 in this manual.
7: Battery compartment - Insert a standard AAA alkaline battery
here, being sure to observe the plus and minus polarity mark-
ings shown. We recommend the Duracell type battery. Although
rechargeable Ni-Cad batteries can be used, they do not supply
adequate current for more than four hours. WARNING: Do not
insert the battery backwards; doing so can cause severe damage to
the AF1 / AG1 and will void your warranty.
POWER
15dB PAD
AF1
7
6
ENGLISH
10
The basic procedure for setting up and using your AirLine System takes only a few minutes:
1. For your AirLine system to work correctly, both the receiver and transmitter must be set to the same channel. Remove all packing mate-
rials (save them in case of need for future service) and check to make sure that the supplied receiver and AF1 or AG1 transmitter are set
to the same channel (a complete channel plan is printed on page 59 in this manual). If these channels do not match, contact your distribu-
tor or, if purchased in the United States, Samson Technical Support at 1-800-372-6766.
2. Physically place the receiver on the ground in front of you. It works best in this position. The general rule of thumb is to maintain
“line of sight” between the receiver and transmitter so that the person using the transmitter can see the receiver.
3. Extend the antennas and spread the tips horizontally outwards approximately 5 inches.
4. Make sure the Power On-Off switch in your AF1 or AG1 transmitter is set to “Off” and that the 15 dB pad is also Off (switch away from
the direction of the arrow). Pull back gently on the AF1 or AG1 battery cover at the ribbing and pry it upwards to remove it. Please use
care when opening this cover as undue force can damage it. Install a fresh AAA alkaline battery in the battery compartment, being sure to
observe the polarity markings. Then carefully replace the battery cover and gently press down on it until it clicks. Momentarily turn on the
power to the transmitter by sliding its Power on-off switch in the direction of the arrow; the “Power/Battery” LED will flash if the battery is
sufficiently strong (if it lights steadily, the battery has less than 2 hours of power remaining and should be replaced). Once battery strength
is verified, turn the transmitter off again and plug it into your electric guitar or bass.
5. With the Power switch on the set to the "Off" position (away from the arrow).
.
Setting Up and Using Your AirLine System
Samson AirLine
ENGLISH
11
6. Make the physical cable connection between the output jack and an audio input of your amplifier or mixer. Leave your amplifier or
mixer off at this time.
7. Turn the Level knob on the completely counterclockwise, then slide its Power switch in the direction of the arrow to turn it on. The
“Power On” LED will light steadily green.
8. Turn on the power to the transmitter. The “TX / Peak” LED on the receiver should now light steadily green, indicating that it is receiv-
ing valid RF signal and is placed and positioned correctly.
9. Now it’s time to set the audio levels. Turn on your amplifier and/or mixer but keep its volume all the way down. Set the output level
of your electric guitar or bass to maximum and begin playing it at a normal performance level while observing the CR77 “ TX/Peak” LED. If
the LED lights red (indicating a Peak condition) even with the CR77 Level control fully counterclockwise, engage the 15 dB pad on your
transmitter by sliding the switch in the direction of the arrow. If not, slowly turn the Level control clockwise to the point where the "TX/
Peak” LED occasionally blinks red during the very loudest passages, then back it off just slightly; this will ensure maximum signal to noise
ratio. Finally, raise the level of your amplifier and/or mixer until the desired volume is reached.
10. If you hear distortion or the "TX/Peak" LED lights red even with the 15 dB pad engaged and the Level control at minimum (fully
counterclockwise), reduce the output level of your instrument until the LED no longer lights red. Conversely, if you hear a weak, noisy signal
at the desired volume level, make sure that your instrument is set to maximum output level, that the 15 dB pad is not engaged, and that the
Level control is turned up. When using instruments with active or high level pickups, the Level control should normally be set in the
marked region.
11. Temporarily turn down the level of your amplifier or mixer and turn off the power to your transmitter, leaving the receiver on.
Then restore the previously set level of your amplifier or mixer. With the transmitter off, the receiver output should be totally silent; if it is,
skip ahead to the next step. If it isn’t (that is, if you hear some noise), you may need to adjust the Squelch control. When the Squelch
Setting Up and Using Your AirLine System Samson AirLine
ENGLISH
12
control is at its minimum setting, the AirLine system always provides maximum range without dropout; however, depending upon the par-
ticular environment your system is used in, you may need to reduce that range somewhat in order to eliminate band noise when the AF1
or AG1 transmitter is turned off. To do so, use the provided screwdriver to rotate the Squelch control completely counterclockwise (to the
“Min” position), then slowly turn it clockwise until the noise disappears. If no noise is present at any position, leave it at its fully counter-
clockwise “Min” position (so as to have the greatest overall range available).
12. When first setting up your AirLine System in a new environment, it’s always a good idea to do a walkaround in order to make sure that
coverage is provided for your entire performance area. Accordingly, turn down the level of your audio system and turn on both the trans-
mitter and receiver. Then restore the level of your audio system and while playing your electric guitar or bass at a normal performance level,
walk through the entire area that will need to be covered. As you do so, observe the “TX/Peak” LED on the receiver to make sure that it
is steadily lit green, indicating that it is receiving sufficiently strong RF signal. Always try to minimize the distance between transmitter and
receiver as much as possible so that the strongest possible signal is received from all planned transmission points. In certain environments,
it may be desirable to angle the antennas differently from the vertical position.
If you have followed all the steps above and are experiencing difficulties, contact your local distributor or, if purchased in the United States,
call Samson Technical Support (1-800-372-6766) between 9 AM and 5 PM EST.
Setting Up and Using Your AirLine System
Samson AirLine
ENGLISH
13
Bienvenue sur Samson AirLine. Envolez-vous vers la liberté grâce aux systèmes sans fil du nouveau millénaire ! Les microphones et les sys-
tèmes d'instruments sans fil ont été développés à l'origine pour supprimer les câbles et offrir une complète liberté de mouvement. AirLine
franchit une nouvelle étape dans cette évolution en introduisant des émetteurs plus petits, légers et aérodynamiques, parfaitement discrets,
qui offrent enfin une réelle liberté aux interprètes et aux musiciens. La création d'émetteurs si compacts a nécessité le développement
d'une nouvelle technologie propriétaire : circuits miniaturisés et alimentation par une seule pile AAA (autonomie moyenne de 14 heures) ;
ces émetteurs améliorent en outre la qualité de réception sans fil et offrent une qualité sonore optimale. Qui plus est, le récepteur micro
conçu spécifiquement pour le système AirLine est en fait plus petit que l'émetteur sans fil classique !
Le système UHF AirLine Samson pour guitares présenté dans ce manuel est conçu pour se substituer au câble reliant la guitare ou la basse
aux amplificateurs de scène ou à la console de sonorisation. Vous pouvez ainsi parcourir toute la scène et descendre dans le public au
beau milieu d'un concert ! Le système utilise la bande de fréquences UHF 801 - 805 MHz particulièrement peu encombrée et intègre un
récepteur de type pédale ainsi que deux modèles d'émetteurs micro enfichables sur l'instrument : l'émetteur AF1 (conçu spécialement
pour les guitares avec défonce de type des Stratocasters™ Fender) et l'émetteur AG1 (conçu pour être branché à fleur sur la tranche ou sur le
corps de la guitare).
Ce manuel vous offre une description complète des spécificités de votre système AirLine par un tour d'horizon des différents composants
et des instructions pas à pas pour la configuration et l'utilisation de votre système ainsi qu'une présentation complète des caractéristiques
techniques. Pour les utilisateurs ayant acheté le système AirLine aux Etats-Unis, n'oubliez pas de retourner la carte de garantie fournie avec
l'appareil. Cette démarche vous permettra de bénéficier d'une aide en ligne et d'être tenu informé des évolutions du système et des autres
nouveautés Samson. Pour les utilisateurs n'ayant pas acheté le système AirLine aux Etats-Unis, contactez le distributeur de votre pays pour
obtenir de plus amples informations sur la garantie accordée. Consultez également notre site Internet (http://www.samsontech.com) pour
obtenir de plus amples informations sur la gamme complète de nos produits.
NOTE à l'attention exclusive des acheteurs aux Etats-Unis : Pour toute réparation de votre système AirLine, un numéro d'autorisation de
retour pour réparation (Return Authorization) vous sera demandé. Sans ce numéro, votre appareil ne pourra être pris en charge. Si vous
avez effectivement acheté le système AirLine aux Etats-Unis, contactez Samson au 1-800-372-6766 pour obtenir ce numéro de retour pour
réparation avant d'envoyer l'appareil. Réexpédiez si possible l'appareil dans son emballage et avec ses protections d'origine. Si vous vous
êtes procuré le système AirLine en dehors des Etats-Unis, contactez votre distributeur pour obtenir de plus amples informations à ce sujet.
Si vous possédez déjà une certaine expérience des systèmes sans fil, ces instructions de prise en main vous permettront de rendre opéra-
tionnel en quelques minutes seulement le système AirLine sans fil UHF pour guitares. Des informations plus complètes sur le système
Samson AirLine
Introduction
FRANÇAIS
14
Samson AirLine
AirLine vous sont données en page 26 de ce manuel ; d'autre part, les sections de “tour d'horizon” en pages 18 - 25 vous présentent une
description complète des commandes, connecteurs et témoins des modèles AirLine.
1. Vérifiez que le récepteur et l'émetteur AF1 ou AG1 fournis sont bien réglés sur le même canal.
2. Installez le récepteur sur le sol, face à vous. Déployez les antennes à la verticale et écartez les pointes d’environ 12 cm.
3. Mettez l'émetteur AF1 ou AG1 hors tension en réglant l'interrupteur d'alimentation sur “Off” (pas sur la flèche) et installez une pile AAA
neuve. Replacez ensuite l'émetteur sous tension ; son témoin lumineux clignote une fois, puis s'éteint si la pile est suffisamment puissante.
Lorsque la puissance de la pile a été vérifiée, mettez l'émetteur hors tension et connectez votre guitare ou votre basse.
4. Ouvrez le compartiment à pile du récepteur et installez une pile neuve ; utilisez si vous le préférez l'alimentation optionnelle. Placez
temporairement l' sous tension pour vérifier si la pile a été correctement installée (ou si l'adaptateur est correctement connecté) ; le
témoin “On/Battery Low” doit s'allumer en vert et non en rouge. Placez enfin l' hors tension.
5. Placez votre amplificateur ou la console hors tension puis reliez la sortie du récepteur à une entrée audio.
6. Tournez le potentiomètre de réglage de niveau de l' complètement à gauche, puis placez-le sous tension ; le témoin “Power” doit
logiquement rester allumé en vert.
7. Placez l'émetteur AF1 ou AG1 sous tension. Le témoin “TX/Peak” du récepteur s'allume en vert s'il reçoit effectivement le signal HF
et s'il est correctement positionné.
Prise en main
FRANÇAIS
15
Bienvenue sur Samson AirLine. Envolez-vous vers la liberté grâce aux systèmes sans fil du nouveau millénaire ! Les microphones et les sys-
tèmes d'instruments sans fil ont été développés à l'origine pour supprimer les câbles et offrir une complète liberté de mouvement. AirLine
franchit une nouvelle étape dans cette évolution en introduisant des émetteurs plus petits, légers et aérodynamiques, parfaitement discrets,
qui offrent enfin une réelle liberté aux interprètes et aux musiciens. La création d'émetteurs si compacts a nécessité le développement
d'une nouvelle technologie propriétaire : circuits miniaturisés et alimentation par une seule pile AAA (autonomie moyenne de 14 heures) ;
ces émetteurs améliorent en outre la qualité de réception sans fil et offrent une qualité sonore optimale. Qui plus est, le récepteur micro
conçu spécifiquement pour le système AirLine est en fait plus petit que l'émetteur sans fil classique !
Le système UHF AirLine Samson pour guitares présenté dans ce manuel est conçu pour se substituer au câble reliant la guitare ou la basse
aux amplificateurs de scène ou à la console de sonorisation. Vous pouvez ainsi parcourir toute la scène et descendre dans le public au
beau milieu d'un concert ! Le système utilise la bande de fréquences UHF 801 - 805 MHz particulièrement peu encombrée et intègre un
récepteur de type pédale ainsi que deux modèles d'émetteurs micro enfichables sur l'instrument : l'émetteur AF1 (conçu spécialement
pour les guitares avec défonce de type des Stratocasters™ Fender) et l'émetteur AG1 (conçu pour être branché à fleur sur la tranche ou sur le
corps de la guitare).
Ce manuel vous offre une description complète des spécificités de votre système AirLine par un tour d'horizon des différents composants
et des instructions pas à pas pour la configuration et l'utilisation de votre système ainsi qu'une présentation complète des caractéristiques
techniques. Pour les utilisateurs ayant acheté le système AirLine aux Etats-Unis, n'oubliez pas de retourner la carte de garantie fournie avec
l'appareil. Cette démarche vous permettra de bénéficier d'une aide en ligne et d'être tenu informé des évolutions du système et des autres
nouveautés Samson. Pour les utilisateurs n'ayant pas acheté le système AirLine aux Etats-Unis, contactez le distributeur de votre pays pour
obtenir de plus amples informations sur la garantie accordée. Consultez également notre site Internet (http://www.samsontech.com) pour
obtenir de plus amples informations sur la gamme complète de nos produits.
NOTE à l'attention exclusive des acheteurs aux Etats-Unis : Pour toute réparation de votre système AirLine, un numéro d'autorisation de
retour pour réparation (Return Authorization) vous sera demandé. Sans ce numéro, votre appareil ne pourra être pris en charge. Si vous
avez effectivement acheté le système AirLine aux Etats-Unis, contactez Samson au 1-800-372-6766 pour obtenir ce numéro de retour pour
réparation avant d'envoyer l'appareil. Réexpédiez si possible l'appareil dans son emballage et avec ses protections d'origine. Si vous vous
êtes procuré le système AirLine en dehors des Etats-Unis, contactez votre distributeur pour obtenir de plus amples informations à ce sujet.
Si vous possédez déjà une certaine expérience des systèmes sans fil, ces instructions de prise en main vous permettront de rendre opéra-
tionnel en quelques minutes seulement le système AirLine sans fil UHF pour guitares. Des informations plus complètes sur le système
Samson AirLine
Introduction
FRANÇAIS
16
Samson AirLine
1: Antennes (A et B) - Les différents
montages possibles des antennes per-
mettent leur rotation complète pour
obtenir une localisation optimale. En
fonctionnement normal, l’antenne
A (située à gauche) et l’antenne B
(située à droite) doivent être pla-
cées en position verticale. Les deux
antennes peuvent être repliées vers
l’avant, pour faciliter le transport du
récepteur CR77. Voir la page 26 de ce
manuel, pour plus d’information sur
l’installation et le positionnement des
antennes.
2: Volume - Cet indicateur déter-
mine le niveau du signal acoustique en sortie aux fiches de sorties symétrique et asymétrique, à l’arrière du rack. On obtient un niveau de
référence lorsque le bouton est en position maximale (vers la droite).
3 : Afficheur de niveau audio - Cet afficheur (similaire aux Bargraphs utilisés sur les équipements audio) indique le niveau du signal
d’entrée audio. Lorsque le segment “0” est allumé, le niveau du signal d’entrée est optimisé à gain unitaire ; lorsque le segment “+6” est
allumé, le signal sature. Lorsque seul le segment de gauche “-20” est allumé, le niveau du signal d’entrée n’est qu’à 10 % de son niveau opti-
mal. Si aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 34 de ce manuel.au optimal. Si
aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 26 de ce manuel.
Visite guidée – Récepteur CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
FRANÇAIS
17
Samson AirLine
4: Squelch - Cette commande détermine le niveau de seuil minimal du signal reçu avant par le récepteur CR77 avant coupure du signal
audio. Il est possible de modifier ce réglage à l’aide du tournevis en plastique fourni. Il est toutefois recommandé de conserver le réglage
d’usine. Pour plus d’information, voir la page 26 de ce manuel.
5: LEDs des antennes A et B - En présence de signal, l’une des deux diodes s’allume en vert et indique ainsi quelle antenne, "A" (à gauche)
ou "B" (à droite) est en fonctionnement. Le récepteur CR77 balaye constamment les deux antennes et choisit automatiquement celle qui
reçoit le signal le plus fort et le plus clair. La commutation True Diversity est parfaitement inaudible, mais augmente sensiblement la portée
totale en éliminant les problèmes d’interférences haute fréquence et d’annulation de phase.
6: Indicateur de niveau RF (Haute Fréquence) - Ce témoin 6 segments (semblable aux VU-mètres utilisés dans les équipements audio)
indique la puissance du signal UHF reçu. Lorsque tous les segments sont allumés, le signal H.F. entrant est à sa puissance optimale. Lorsque
seul le segment situé le plus à gauche est allumé, le signal H.F. entrant est à sa puissance minimale. Si aucun segment n’est allumé, aucun
signal n’est reçu ; assurez-vous que l’émetteur est bien en position de marche et qu’il est connecté au même canal que le récepteur CR77.
Pour de plus amples informations, veuillez consulter la page 26 de ce manuel.
7: Commutateur d’alimentation - Utilisez cette commande pour mettre le récepteur CR77 sous ou hors-tension. Lorsque le récepteur est
sous tension, la LED d’alimentation est allumée.
Visite guidée – Récepteur CR77
FRANÇAIS
18
Samson AirLine
1: Connecteur d’alimentation -
Connectez à cet endroit l’adaptateur
12 volts-160 mA fourni, avec le
clip de maintien en vous référant à
l’illustration (ci-dessous).
ATTENTION : n’utilisez aucun
autre type d’adaptateur, au risque
d’endommager sérieusement votre
récepteur CR77 et de voir votre garantie
annulée.
2: Sortie asymétrique * - Servez-vous
de la sortie jack asymétrique 6,35 mm
à haute impédance (5 kOhms, pour
connecter le récepteur CR77 à un équi-
pement audio semi-professionnel ou
grand public (-10 dB). Le câblage se fait
de la manière suivante : pointe = point
chaud; corps = masse, blindage.
3: Réglage de niveau de sortie audio - Réglez l’atténuation du niveau de sortie acoustique de la sortie symétrique (voir §4 ci-dessous) à
-20 dBm (niveau ligne). Pour obtenir de plus amples informations, consultez la page 26 de ce manuel.
4: Sortie symétrique * - Utilisez le connecteur XLR symétrique à basse impédance (600 Ohms pour connecter le récepteur CR77 à un
équipement audio professionnel (+ 4 dBu). Le câblage se fait de la manière suivante : broche 1 = masse, broche 2 = point chaud, broche
3 = point froid.
Visite guidée – Récepteur CR77
1234
-
FRANÇAIS
19
Samson AirLine
Note : Les caractéristiques des émetteurs AF1 et AG1 sont rigoureusement identiques, exception faite de l'angle du jack 6,35 mm.
Seul l'AF1 est représenté dans les illustrations proposées par ce manuel.
1: Connecteur - Ce jack 6,35 mm s'insère dans votre guitare électrique ou dans votre basse. L'angle formé par le jack est différent sur
l'émetteur AF1 (conçu spécialement pour les guitares avec défonce de type des Stratocasters Fender™) et sur l'émetteur AG1 (conçu pour
être branché à fleur sur la tranche ou sur le corps de la guitare).
2: Témoin Power / Battery - Ce témoin clignote une fois lors de la première mise sous tension de l'AF1 ou de l'AG1 et reste allumé en rouge
lorsqu'il reste moins de 2 heures d'autonomie (nécessité de changer la pile). Afin de préserver l'intégrité et la fidélité du signal (et pour
éviter que l'AF1/AG1 cesse de fonctionner), il est vivement conseillé de remplacer la pile usagée par une neuve dès que le témoin passe au
rouge.
Visite guidée – Emetteur AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
FRANÇAIS
20
Samson AirLine
Visite guidée – Emetteur AF1 / AG1
3: Atténuateur 15 dB - Poussez le bouton de l'atténuateur vers la flèche
pour atténuer le signal de sortie de l'AF1 ou de l'AG1 de 15 dB si celui-ci est
trop élevé. Reportez-vous à la section “Configuration et utilisation du système
AirLine” en page 26 pour obtenir de plus amples informations.
4: Interrupteur Power - Poussez cet interrupteur vers la flèche pour placer
l'AF1 ou l'AG1 sous tension ; poussez l'interrupteur en sens inverse pour placer
l'appareil hors tension.
5: Antenne - Cette antenne flexible fixe doit rester complètement sortie pen-
dant l'utilisation. Reportez-vous à la section “Configuration et utilisation du
système AirLine” en page 26 de ce manuel pour obtenir de plus amples infor-
mations.
6: Cache du compartiment de la pile - Poussez doucement sur la partie avec
rainures et tirez vers le haut pour retirer le cache. Reportez-vous à la section
“Configuration et utilisation du système AirLine” en page 26 pour obtenir de
plus amples informations.
7: Compartiment de la pile - Ce compartiment accepte les piles alcalines
AAA ; veillez à bien respecter les signes de polarité indiqués sur l'appareil.
Nous recommandons plus particulièrement l'usage des piles Duracell. Les piles
rechargeables Ni-Cad sont certes compatibles, mais offrent une autonomie
n'excédant pas quatre heures.
ATTENTION : Veillez à ne pas installer la pile à l'envers sous peine
d'endommager gravement l'AF1/AG1 et d'annuler la garantie.
POWER
15dB PAD
AF1
7
6
FRANÇAIS
21
Les réglages de configuration et d'utilisation de votre système AirLine ne prennent que quelques minutes :
1. Pour que votre système AirLine fonctionne correctement, veillez à ce que l'émetteur et le récepteur soient tous deux réglés sur le même
canal. Retirez les deux appareils de leur emballage (conservez ce dernier pour d'éventuelles réparations) et vérifiez que le récepteur et
que les émetteurs AF1 ou AG1 sont bien réglés sur le même canal (vous trouverez un tableau complet des canaux en page 59 de ce manu-
el). Si les réglages de canal ne correspondent pas, contactez votre distributeur.
2. Pour assurer un bon fonctionnement du système, installez le récepteur sur le sol, face à vous. Faites en sorte que la voie soit “déga-
gée” entre les deux appareils, c’est à dire que la personne utilisant l’émetteur puisse toujours voir le récepteur.
3. Déployez les antennes du récepteur à la verticale et écartez les pointes d’environ 12 cm.
4. Assurez-vous que l'interrupteur Power On-Off de l'émetteur AF1 ou AG1 est réglé sur “Off” et que l'atténuateur 15 dB est également dés-
activé (bouton poussé en sens inverse de la flèche). Poussez doucement sur la partie à rainures et tirez vers le haut pour retirer le cache de
l'AF1 ou de l'AG1. Ne forcez pas l'ouverture de ce cache au risque de l'endommager. Installez la pile alcaline AAA neuve en veillant à respect-
er les signes de polarité. Replacez délicatement le cache du compartiment de la pile et appuyez légèrement jusqu'au "clic". Placez l'émetteur
sous tension quelques instants en faisant glisser l'interrupteur vers la flèche ; le témoin “Power/Battery” clignote si la pile est suffisamment
chargée (il reste allumé si la charge de la pile n'autorise qu'une autonomie inférieure à 2 heures et qu'elle doit être remplacée). Une fois la
charge de la pile vérifiée, placez l'émetteur hors tension et connectez-le à la guitare ou à la basse.
5. Si l'interrupteur Power de l' est réglé sur “Off” (à l'opposé de la flèche), poussez délicatement sur le système de blocage et soulevez
le cache du compartiment (ne forcez pas l'ouverture ou la fermeture du cache ; celui-ci est monté sur une charnière et n'est pas censé être
retiré). Installez une pile 9 Volts neuve et refermez le cache sans forcer. L' peut également être alimenté via un adaptateur 12 Volts cou-
rant alternatif (disponible chez votre distributeur Samson). Placez quelques instants l' sous tension pour vous assurer que la pile est cor-
rectement installée (ou que l'adaptateur est correctement connecté) ; le témoin “On/Battery Low” doit rester allumé en vert si l'alimentation
est correcte. Pour finir, replacez l' hors tension.
Configuration et utilisation du système AirLine
Samson AirLine
FRANÇAIS
22
6. Procédez à la connexion physique entre le connecteur de sortie de l' et l'entrée audio de votre amplificateur ou de votre console
(hors tension à la connexion).
7. Tournez le potentiomètre Level de l' complètement vers la gauche puis faites glisser l'interrupteur Power en direction de la flèche
pour placer l'appareil sous tension. Le témoin “Power On” doit logiquement rester allumé en vert.
8. Placez l'émetteur sous tension. Le témoin “TX / Peak” du récepteur doit rester allumé en vert pour signaler qu'il reçoit un signal HF
valide et qu'il est correctement connecté.
9. Passons au réglage des niveaux audio. Placez la console de mixage et/ou l'amplificateur sous tension sans pour autant relever le volume.
Réglez le niveau de sortie de votre guitare ou de votre basse au maximum et commencez à jouer au niveau souhaité tout en observant le
témoin “TX/Peak” de l' . Si ce témoin s'allume en rouge (indiquant une distorsion) alors que le réglage de niveau du récepteur est
réglé au minimum, faites glisser le bouton de l'atténuateur 15 dB vers la flèche. Si ce témoin n'est pas allumé, tournez progressivement
le potentiomètre de réglage de niveau jusqu'au point où le témoin “TX/Peak” ne clignote en rouge que sur les passages les plus forts puis
réduisez très légèrement le niveau. Augmentez enfin le niveau de l'amplificateur et/ou de la console jusqu'à atteindre le niveau recherché.
10. En cas de distortion du signal ou si le témoin “TX/Peak” de l’ s’allume en rouge, alors que l’atténuateur 15 dB est activé et que le
réglage Level est au minimum (complètement à gauche), réduisez le niveau de sortie de l’instrument de sorte que le témoin cesse de briller
en rouge. À l'inverse, si vous obtenez un son faible avec un bruit de fond au niveau souhaité, vérifiez que le niveau de sortie de l'instrument
est bien réglé au maximum, que l'atténuateur 15 dB n'est pas activé et que le réglage de volume de l' est suffisamment élevé. La com-
mande Level doit logiquement être positionnée face à la marque lorsque vous travaillez avec des instruments équipés de micros actifs ou
à niveau élevé.
11. Baissez temporairement le niveau de l'amplificateur ou de la console, placez l'émetteur hors tension mais laissez le récepteur sous
tension. Revenez ensuite sur le niveau préalablement défini sur l'amplificateur ou sur la console. Une fois l'émetteur hors tension, la sortie
du récepteur doit être parfaitement silencieuse (aucun signal transmis) ; si aucun signal n'est audible, passez à l'étape suivante. Si un signal
est effectivement audible, un réglage du Squelch de l' s'impose. Lorsque le Squelch est réglé au minimum, le système AirLine offre une
Configuration et utilisation du système AirLine Samson AirLine
FRANÇAIS
23
portée maximale, sans perte de signal ; cependant, il peut être préférable dans certaines situations de réduire légèrement cette portée afin
d'éliminer le bruit de fond présent lorsque l'émetteur AF1 ou AG1 est éteint. Aidez-vous pour ce réglage du tournevis fourni : réglez dans
un premier temps le Squelch au minimum (complètement à gauche), puis tournez doucement vers la droite jusqu'à ce que le bruit dispara-
isse. Si aucun bruit de fond n'est perceptible quel que soit le réglage, laissez-le en position “Min”, complètement tourné vers la gauche. Vous
bénéficiez alors de la portée maximale.
12. Lorsque vous installez le système AirLine dans un nouvel environnement, assurez-vous que la scène est couverte dans sa totalité. Pour
ce faire, baissez le volume de votre système audio, puis placez l'émetteur et le récepteur sous tension. Ramenez ensuite le volume du
système audio au niveau souhaité et déplacez-vous sur toute la zone à couvrir. Observez alors le témoin “TX/Peak” du récepteur ; ce
témoin reste constamment allumé en vert s'il reçoit un signal HF suffisamment puissant. Dans la mesure du possible, réduisez au minimum
la distance séparant l'émetteur du récepteur afin que ce dernier reçoive un singal puissant depuis tous les points de transmission. Dans cer-
tains environnements, il peut s'avérer nécessaire d'orienter les antennes de l' différemment.
Si vous rencontrez le moindre problème, n'hésitez pas à contacter votre distributeur.
Configuration et utilisation du système AirLine
Samson AirLine
FRANÇAIS
24
Willkommen bei Samson AirLine – dem Drahtlos-System für das neue Jahrtausend! Drahtlose Mikrofon- und Instrumentensysteme wur-
den ursprünglich entwickelt, um Kabel überflüssig zu machen und eine ungeahnte Bewegungsfreiheit zu bieten. AirLine geht noch einen
Schritt weiter und verwendet Sender, die klein, leicht, aerodynamisch und fast unsichtbar sind und dem Anwender eine völlig “stressfreie”
Erfahrung vermitteln. Um die kleinsten Drahtlos-Sender der Welt zu schaffen, entwickelten wir eine neue, eigene Technologie. Diese
Sender zeichnen sich durch eine Miniaturschaltung aus, können mit nur einer winzigen Mikrozelle (normalerweise 14 Stunden lang)
betrieben werden und liefern eine wesentlich verbesserte drahtlose Empfangs- und Klangqualität. Zudem ist der speziell für das AirLine
Gitarrensystem entwickelte Empfänger kleiner als ein gewöhnlicher Drahtlossender.
Das in diesem Handbuch beschriebene Samson AirLine UHF Gitarrensystem kann das Kabel zwischen Ihrer E-Gitarre oder Ihrem E-Bass
und Ihrem Bühnenverstärker oder PA-Mischer ersetzen und lässt Sie ungehindert auf der Bühne agieren oder sogar mitten im Auftritt
dem Publikum einen Besuch abstatten! Das System arbeitet im relativ freien UHF-Frequenzbereich von 801 - 805 MHz und umfasst einen
Empfänger in “Bodeneffekt”-Größe und einen von zwei einsteckbaren Mikrosendermodellen – einen AF1 (der in die vertieft angebrachte
Buchse von Gitarren des Typs Fender Stratocaster™ passt) oder einen AG1 (der in alle anderen Standard-Gitarrenbuchsen passt).
In diesem Handbuch finden Sie eine detailliertere Beschreibung der Funktionen Ihres AirLine Systems, eine “Führung” durch alle
Komponenten sowie schrittweise Anleitungen zum Einrichten und Einsetzen Ihres Systems, ergänzt durch ausführliche technische Daten.
Wenn Sie Ihr AirLine-System in den USA gekauft haben, wurde auch eine Garantiekarte beigelegt, die Sie unbedingt ausfüllen und abschick-
en sollten! Dadurch können Sie online technische Unterstützung in Anspruch nehmen und zukünftig aktualisierte Informationen über die-
ses und andere Samson Produkte erhalten. Wenn Sie Ihr AirLine System nicht in den USA gekauft haben, setzen Sie sich wegen der Garantie
bitte mit Ihrem lokalen Vertrieb in Verbindung. Besuchen Sie bitte auch unsere Homepage (http://www.samsontech.com), um ausführliche
Informationen über unsere ganze Produktpalette zu erhalten.
BESONDERE ANMERKUNG für Käufer in den USA: Falls Ihr AirLine System einmal gewartet werden muss, benötigen Sie eine sogenannte
Return Authorization Nummer (RA/Rückgabeberechtigungsnummer). Ohne diese Nummer wird das Gerät nicht angenommen. Wenn Sie Ihr
AirLine System in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-372-6766 an, um vor der Rückgabe eine Return
Authorization-Nummer zu erhalten. Schicken Sie das Gerät möglichst in seiner Originalverpackung zurück. Wenn Sie Ihr AirLine System
nicht in den USA gekauft haben, setzen Sie wegen weiterer Einzelheiten bitte mit Ihrem lokalen Vertrieb in Verbindung.
Wenn Sie bereits Erfahrungen mit Drahtlos-Systemen besitzen, werden Sie mit diesen Schnellstart-Anleitungen Ihr AirLine UHF
Samson AirLine
Einleitung
DEUTSCHE
25
Gitarrensystem schon in wenigen Minuten einsetzen können! Detaillierte Anleitungen zum Einrichten und Anwenden Ihres AirLine-Systems
finden Sie auf Seite 40 dieses Handbuchs. Die “Rundgang”-Abschnitte der Seiten 32 - 39 liefern eine detaillierte Beschreibung aller Regler
und Anzeigen der AirLine-Komponenten.
1. Stellen Sie sicher, dass der mitgelieferte Empfänger und AF1 oder AG1 Sender werkseitig auf den gleichen Kanal voreingestellt sind.
2. Stellen Sie den Empfänger vor sich auf dem Boden auf. Ziehen Sie die Antennen vertikal aus und richten Sie die Spitzen etwa 13 cm
in horizontaler Richtung aus.
3. Stellen Sie den Netzschalter Ihres AF1 oder AG1 Senders auf “Off” (gegen die Richtung des Pfeils) und setzen Sie eine neue Mikrozelle-
Batterie ein. Schalten Sie dann den Sender kurz ein. Wenn die Batterie stark genug ist, wird seine LED einmal blinken und dann erlöschen.
Nachdem Sie die Batteriestärke überprüft haben, schalten Sie den Sender wieder aus und stecken Sie ihn in Ihre E-Gitarre oder Ihren E-Bass.
4. Öffnen Sie das Batteriefach des , indem Sie auf die Verriegelung drücken, und setzen Sie eine neue Batterie ein. Sie können bei Bedarf
auch ein optionales Netzteil verwenden. Schalten Sie den k urz ein, um sicherzustellen, dass die Batterie richtig eingebaut wurde (oder
dass der Adapter richtig angeschlossen wurde). Die “On/Battery Low” LED sollte grün (nicht rot) leuchten. Schalten Sie dann den aus.
5. Schalten Sie Ihren Verstärker oder Mischer aus und stellen Sie eine Kabelverbindung zwischen einem Audioeingang und der
Ausgangsbuchse her.
6. Drehen Sie den Level-Regler des ganz nach links und schalten Sie dann den ein. Die “Power” LED leuchtet jetzt konstant grün.
7. Schalten Sie Ihren AF1 oder AG1 Sender ein. Die “TX/Peak” LED des Empfängers sollte konstant grün leuchten und damit anzeigen,
dass er gültige Radiofrequenz-Signale (RF) empfängt und richtig platziert ist.
Samson AirLine Schneller Einstieg
DEUTSCHE
26
8. Schalten Sie den angeschlossenen Verstärker oder Mischer ein, aber lassen Sie seinen Pegel ganz zurückgedreht. Stellen Sie den
Ausgangspegel Ihres Instruments auf Maximum und spielen Sie mit normalem Performance-Pegel, während Sie die “ TX/Peak” LED
beobachten. Wenn die LED auch bei völlig zurückgedrehtem Level-R egler rot leuchtet (Übersteuerungen), sollten Sie die 15 dB
Dämpfung am Sender einschalten. Andernfalls können Sie den Pegelregler langsam nach rechts bis zu der Position drehen, an der die “TX/
Peak” LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie dann den Regler etwas zurück. Heben Sie dann den Pegel Ihres
angeschlossenen Verstärkers und/oder Mischers so weit an, bis die gewünschte Lautstärke erreicht ist.
9. Gehen Sie in dem voraussichtlichen Sendebereich umher und beobachten Sie die “TX/Peak” LED des Empfängers. Sie sollte ständig grün
leuchten und dadurch einen guten RF-Empfang im gesamten Sendebereich anzeigen. Andernfalls müssen Sie den oder seine Antennen
neu positionieren.
10. Wenn Sie bei ausgeschaltetem Sender Störgeräusche über den Empfängerausgang hören, stellen Sie mit dem mitgelieferten
Plastikschraubenzieher den S quelch-Regler ein, indem Sie ihn langsam nach rechts bis zu dem Punkt drehen, an dem die Störgeräusche
verschwinden.
Samson AirLine
Schneller Einstieg
DEUTSCHE
27
Samson AirLine
1: Antennen (A und B) - Die
Antennenhalter haben einen
Drehradius von 360°, um eine opti-
male Aufstellung zu erlauben. Bei
normalem Betrieb sollten die beiden
Antennen A (links) und B (rechts)
senkrecht aufgestellt werden. Die
Antennen lassen sich zum Transport
des CR77 einschieben. Weitere
Informationen erhalten Sie unter
„Konfiguration und Betrieb der
AirLine-Systeme“ auf Seite 40 dieses
Handbuches.
2: Volume - Mit diesem Regler stellen
Sie den Pegel des Audiosignals ein, welches über die symmetrierten und die unsymmetrierten Anschlüsse auf der Rückseite des Empfängers
ausgegeben wird. Der Referenzpegel ist eingestellt, wenn der Regler am rechten Anschlag steht (Einstellung „10“).
3: Audio-Pegelanzeige – Diese “Balken”-Anzeige (vergleichbar mit der VU Balkenanzeige von Audiogeräten) gibt die Stärke des einge-
henden Audiosignals an. Wenn das “0” Segment leuchtet, ist das eingehende Signal auf Unity Gain optimiert. Wenn das “+6” Segment
leuchtet, überlastet das Signal den Eingang. Wenn nur das “-20”_Segment ganz links leuchtet, besitzt das Signal nur 10% seiner optimalen
Stärke. Wenn keine Segmente leuchten, wird nur ein schwaches oder kein Signal empfangen. Weitere Informationen erhalten Sie unter
„Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.
Übersicht - Empfänger CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
DEUTSCHE
28
Samson AirLine
4: Squelch - Dieser Regler bestimmt den maximalen Empfangsbereich des CR77 vor dem Abschneiden des Audiosignals. Obwohl Sie den
Regler mit Hilfe des beiliegenden Plastikschraubdrehers einstellen können, empfehlen wir Ihnen, die werksseitige Einstellung beizube-
halten. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.
5: A/B-LEDs - Wenn ein Signal empfangen wird, leuchtet eine dieser beiden LEDs grün auf und zeigt so an, welche der beiden Antennen
A (links) und B (rechts) gerade verwendet wird. Der CR77 prüft das Empfangssignal beider Antennen kontinuierlich und wählt automa-
tisch das stärkere und damit klarere Empfangssignal aus. Diese True Diversity-Schaltung arbeitet vollständig unhörbar, erhöht jedoch die
Gesamtreichweite und verhindert zuverlässig Interferenzen und Phasenauslöschungen.
6: RF Level-Anzeige - Diese 6 segmentige Anzeige arbeitet ähnlich wie die Aussteuerungsanzeige bei Audiogeräten und zeigt die Stärke
des empfangenen Trägersignals an. Wenn alle Segmente leuchten, hat das empfangene Signal optimale Stärke. Wenn nur das Segment ganz
links leuchtet, ist das empfangene Signal sehr schwach. Leuchtet kein Segment, so wird überhaupt kein Signal empfangen. Vergewissern Sie
sich in diesem Fall, daß der Sender eingeschaltet und auf den gleichen Kanal eingestellt ist wie der CR77. Weitere Informationen erhalten Sie
unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.
7: Netzschalter - Mit diesem Schalter schalten Sie den CR77 ein und aus. Wenn das Gerät eingeschaltet ist, leuchtet die Power-LED.
Übersicht - Empfänger CR77
DEUTSCHE
29
Samson AirLine
1: Anschluß für das Netzteil -
Schließen Sie hier das beiliegende
Netzteil wie unten dargestellt an.
ACHTUNG: Verwenden Sie niemals ein
anderes als das beiliegende Netzgerät,
da ansonsten der CR77 beschädigt
werden könnte und Ihre Garantie erlis-
cht.
2: Audioausgang (unsymmetriert)*
- Verbinden Sie Audiogeräte, an die
Signale mit einem Pegel von –10 dB
(Consumer-Pegel) angeschlossen
werden müssen, über diesen Anschluß
mit dem CR77. Die Ausgangsimpedanz
beträgt 5 kOhms.
3: Einstellschalter für den
Ausgangspegel - Mit diesem Schalter
stellen Sie die Abschwächung des
Ausgangssignals für den symmetrierten
Ausgang (4) auf –20 dBm (Line-Pegel)
oder –40 dBm (Mikrofonpegel) ein. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40
dieses Handbuches.
4: Audioausgang (symmetriert)* - Verbinden Sie Audiogeräte, an die Signale mit einem Pegel von +4 dB (Professional-Pegel) angeschlos-
sen werden müssen, über diesen Anschluß mit dem CR77. Die Ausgangsimpedanz beträgt 600 Ohms. Die Belegung der
Übersicht - Empfänger CR77
1234
-
DEUTSCHE
30
Samson AirLine
Anmerkung: Mit Ausnahme der Abwinkelung des 1/4" Steckers sind die AF1 und AG1 Sender funktional identisch. In den
Abbildungen dieser Seiten wird immer nur der AF1 gezeigt.
1: Stecker – Stecken Sie diesen 1/4" Stecker in Ihre E-Gitarre bzw. Ihren E-Bass. Beachten Sie bitte, dass der Stecker beim AF1 (der in die
vertieft angebrachte Buchse von Gitarren des Typs Fender Stratocaster™ passt) anders abgewinkelt ist als beim AG1 (der in alle anderen
Standard-Gitarrenbuchsen passt).
2: Netz-/Batterie-LED – Diese LED blinkt einmal beim Einschalten des AF1 oder AG1 und leuchtet konstant rot, wenn weniger als zwei
Stunden an Batteriespannung verfügbar sind. Damit wird angezeigt, dass die Batterien gewechselt werden müssen. Um die Klangtreue
nicht zu beeinträchtigen (oder den /AG1 völlig ausfallen zu lassen), sollten Sie die Batterie immer durch eine neue ersetzen, sobald diese
LED rot leuchtet.
Übersicht - Sender AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
DEUTSCHE
31
Samson AirLine
Übersicht - Sender AF1 / AG1
3: 15 dB Dämpfung – Bewegen Sie diesen Schalter in die Richtung des
Pfeils, um den Ausgangspegel des AF1 oder AG1 um 15 dB zu bedämp-
fen, wenn Ihr Instrument ein zu starkes Signal ausgibt. Siehe Abschnitt
“AirLine System einrichten und einsetzen” auf Seite 40 in diesem
Handbuch..
4: Netzschalter – Bewegen Sie diesen Schalter in Richtung des Pfeiles,
um den oder AG1 einzuschalten. Bewegen Sie ihn vom Pfeil weg,
um den AG1 auszuschalten.
5: Antenna – Diese fest angebrachte flexible Antenne sollte im nor-
malen Betrieb voll ausgezogen sein. Wegen näherer Einzelheiten über
das Positionieren der Antenne siehe Abschnitt “AirLine System einrichten
und einsetzen” auf Seite 40.
6: Batterieabdeckung – Schieben Sie die Abdeckung an der Rippung
zurück und heben Sie sie zum Entfernen nach oben. Siehe Abschnitt
“AirLine System einrichten und einsetzen” auf Seite 40 in diesem
Handbuch.
7: Batteriefach – Setzen Sie hier eine normale alkalische Mikrozelle ein
und achten Sie hierbei auf die Plus/Minus-Markierungen. Wir empfehlen
Batterien des Typs Duracell. Man kann auch wiederaufladbare Nickel-
Kadmium Batterien verwenden, wobei diese allerdings nur vier Stunden
lang ausreichend Spannung liefern. ACHTUNG: Setzen Sie die Batterien
nicht verkehrt herum ein. Dies kann den AG1 er nsthaft beschädigen
und führt zum Verlust Ihres Garantieanspruchs.
POWER
15dB PAD
AF1
7
6
DEUTSCHE
32
Das grundlegende Verfahren zum Einrichten und Einsetzen Ihres AirLine Systems dauert nur wenige Minuten:
1. Damit Ihr AirLine System richtig funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Entfernen Sie das
gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf) und prüfen Sie, ob der mitgelieferte Empfänger und
AF1 oder AG1 Sender auf den gleichen Kanal eingestellt sind (ein vollständiger Kanalplan ist auf Seite 59 dieses Handbuchs abgedruckt).
Wenn die Kanäle nicht übereinstimmen, setzen Sie sich mit Ihrem Vertrieb oder - bei Kauf in den USA – mit Samson Technical Support unter
1-800-372-6766 in Verbindung.
2. Stellen Sie den Empfänger vor sich auf den Boden. In dieser Position funktioniert er am besten. Faustregel: Sichtkontakt zwischen
Empfänger und Sender halten, damit die „sendende“ Person den Empfänger sehen kann.
3. Ziehen Sie die Antennen heraus und richten Sie die Spitzen etwa 13 cm in horizontaler Richtung aus.
4. Stellen Sie sicher, dass der Power On-Off Schalter in Ihrem AF1 oder AG1 Sender auf “Off” eingestellt ist und dass die 15 dB Dämpfung
ebenfalls auf Off steht (Schalter gegen die Richtung des Pfeils). Schieben Sie die Abdeckung des AF1 oder AG1 an der Rippung zurück
und heben Sie sie zum Entfernen nach oben. Gehen Sie beim Öffnen der Abdeckung bitte vorsichtig vor, da zuviel Kraftaufwand
zu Beschädigungen führen kann. Setzen Sie eine neue (alkalische) Mikrozelle ins Batteriefach ein und achten Sie hierbei auf die
Polaritätsmarkierungen. Setzen Sie die Batterieabdeckung dann wieder ein und drücken Sie sie vorsichtig fest, bis sie mit einem Klicken
einrastet. Schalten Sie den Sender kurz ein, indem Sie den Netz Ein/Aus-Schalter in die Richtung des Pfeils schieben. Wenn die Batterie
stark genug ist, blinkt die “Power/Battery” LED (wenn die LED konstant leuchtet, reicht die Batteriespannung nur noch für weniger als zwei
Stunden und sollte ersetzt werden). Nachdem Sie die Qualität der Batterie überprüft haben, schalten Sie den Sender wieder aus und stecken
Sie ihn in Ihre E-Gitarre bzw. Ihren E-Bass.
5. Stellen Sie den Netzschalter des auf “O ff” (entgegen der Richtung des Pfeils), drücken Sie leicht auf den Riegel des Batter iefachs
und öffnen Sie die Klappe des Batteriefachs (wenden Sie beim Öffnen oder Schließen der Klappe nicht zu viel Kraft an – die Klappe hat
ein Scharnier und sollte nicht komplett abgenommen werden). Setzen Sie eine neue 9-Volt Batterie ein und schließen Sie dann vorsichtig
die Klappe. Sie können auch einen 12-Volt Wechselstromadapter anschließen (als Sonderzubehör bei Ihrem Samson-Händler erhältlich).
Schalten Sie den k urz ein, um sicherzustellen, dass die Batterie korrekt eingesetzt wurde (oder dass der Adapter korrekt angeschlossen
AirLine System einrichten und einsetzen
Samson AirLine
DEUTSCHE
33
wurde). Die “Ein/leere Batterie” LED sollte grün (nicht rot) leuchten. Schalten Sie den dann aus.
6. Stellen Sie eine Kabelverbindung zwischen der Ausgangsbuchse des und einem Audioeingang Ihres Verstärkers oder Mischers her.
Lassen hierbei Ihren Verstärker oder Mischer ausgeschaltet.
7. Drehen Sie den Pegelregler Ihres ganz nach links und schieben Sie den Netzschalter dann in Richtung des Pfeils, um den einzus -
chalten. Die “Netz” LED leuchtet konstant grün.
8. Schalten Sie den Sender ein. Die “TX / Peak” LED des Empfängers sollte jetzt konstant grün leuchten und dadurch anzeigen, dass er
ein nutzbares RF-Signal empfängt und er korrekt ausgerichtet ist.
9. Jetzt sollten Sie die Audiopegel einstellen. Schalten Sie Ihren Verstärker und/oder Mischer ein, aber lassen Sie den Pegel ganz
zurückgedreht. Stellen Sie den Ausgangspegel Ihrer E-Gitarre bzw. Ihres E-Basses auf das Maximum und spielen Sie mit dem gewohnten
Performance-Pegel. Beobachten Sie hierbei die “TX/Peak” LED des . Wenn die LED auch bei ganz nach links gedrehtem Pegelregler
rot leuchtet (und somit Übersteuerungen anzeigt), schalten Sie die 15 dB Dämpfung Ihres Senders ein, indem Sie den Schalter in die
Richtung des Pfeils schieben. Andernfalls drehen Sie den Pegelregler langsam nach rechts bis zu dem Punkt, an dem die “TX/Peak”
LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie den Regler dann etwas zurück. Damit haben Sie den maximalen
Geräuschspannungsabstand eingestellt. Drehen Sie schließlich den Pegel Ihres Verstärkers und/oder Mischers auf, bis die gewünschte
Lautstärke erreicht ist.
10. Wenn Sie Verzerrungen hören oder die “ TX/Peak” LED auch bei aktivierter 15 dB Bedämpfung und ganz zurückgedrehter Level-
Regelung (ganz nach links) rot leuchtet, verringern Sie den Ausgangspegel Ihres Instruments, bis die LED nicht mehr rot leuchtet. Wenn Sie
andererseits ein schwaches, verrauschtes Signal bei dem gewünschten Lautstärkepegel hören, sollten Sie sicherstellen, dass Ihr Instrument
auf maximalen Ausgangspegel eingestellt ist, dass die 15 dB Dämpfung nicht aktiviert ist und dass der Pegelregler aufgedreht ist. Wenn
Sie Instrumente mit aktiven oder hochpegeligen Tonabnehmern verwenden, sollten Sie den Pegelregler normalerweise auf den markierten
Bereich einstellen.
AirLine System einrichten und einsetzen Samson AirLine
DEUTSCHE
34
11. Drehen Sie den Pegel Ihres Verstärkers oder Mischers vorübergehend zurück und schalten Sie Ihren Sender aus. Lassen Sie den
Empfänger eingeschaltet. Stellen Sie dann den zuvor eingestellten Pegel Ihres Verstärkers oder Mischer wieder her. Bei ausgeschaltetem
Sender sollte der Ausgang des Empfängers völlig stumm sein. In diesem Fall können Sie mit dem nächsten Schritt fortfahren. Andernfalls
(wenn Sie also Rauschen hören) müssen Sie möglicherweise den Squelch-Regler des einstellen. Wenn der Squelch-Regler auf Minimum
steht, liefert das AirLine System immer den maximalen Dynamikbereich ohne Ausfälle. Abhängig von der speziellen Umgebung, in der Ihr
System betrieben wird, müssen Sie diesen Bereich aber vielleicht etwas verringern, um das Rauschband zu eliminieren, wenn der AF1 oder
AG1 Sender ausgeschaltet ist. Drehen Sie hierzu den Squelch-Regler mit dem beiliegenden Schraubenzieher ganz nach links (auf die “Min”
Position) und drehen Sie ihn dann langsam nach rechts, bis das Rauschen verschwindet. Wenn bei keiner Position Rauschen auftritt, lassen
Sie den Regler auf seiner ganz nach links gedrehten “Min” Position stehen (um den größtmöglichen Dynamikbereich zu erhalten).
12. Wenn Sie Ihr AirLine System in einer neuen Umgebung aufbauen, sollten Sie immer im Performance-Bereich umherlaufen, um sicher-
zustellen, dass sich die Reichweite der Übertragung über den gesamten Bereich erstreckt. Drehen Sie also den Pegel Ihres Audiosystems
zurück und schalten Sie den Sender und Empfänger ein. Stellen Sie dann den Pegel Ihres Audiosystems wieder her, spielen Sie auf Ihrer
E-Gitarre bzw. Ihrem E-Bass mit normalem Performance-Pegel und laufen Sie in dem gesamten Bereich umher, über den sich die Reichweite
erstrecken soll. Beobachten Sie hierbei die “TX/Peak” LED des Empfängers, um sicherzustellen, dass sie konstant grün leuchtet und
damit anzeigt, dass ein ausreichend starkes RF-Signal empfangen wird. Versuchen Sie immer, die Entfernung zwischen Sender und
Empfänger so klein wie möglich zu halten, damit das stärkstmögliche Signal von allen geplanten Übertragungspunkten empfangen wird. In
bestimmten Umgebungen müssen Sie die Antennen des vielleicht nicht vertikal, sondern in einem anderen Winkel ausrichten.
Wenn Sie alle obigen Schritte befolgt haben und dennoch Schwierigkeiten auftreten, setzen Sie sich mit Ihrem lokalen Vertrieb oder – bei
Kauf in den USA – mit Samson Technical Support (1-800-372-6766) zwischen 9 Uhr morgens und 5 Uhr abends (eastern standard time) in
Verbindung.
AirLine System einrichten und einsetzen
Samson AirLine
ESPAÑOL
35
Introducción
¡Bienvenido al Samson AirLine – el sistema inalámbrico para el nuevo milenio!. Los micrófonos y los sistemas de instrumentos inalámbricos
fueron desarrollados originalmente para eliminar cables y ofrecer una libertad de movimientos incomparable. El AirLine lleva este concepto
a un nuevo nivel haciendo que los transmisores sean tan pequeños, ligeros y aerodinámicos que sean prácticamente invisibles, lo que le da
al usuario una experiencia de total “libertad real”. Para crear los transmisores inalámbricos más pequeños del mundo, hemos desarrollado
una tecnología nueva y exclusiva. Con una circuitería en miniatura y la capacidad de funcionar con una única pila pequeña de tipo AAA
(con una duración típica de 14 horas), estos transmisores también ofrecen una mejora en cuanto a recepción inalámbrica y calidad de soni-
do. Y además, el receptor desar rollado especialmente para el sistema de guitarra Airline es de hecho más pequeño que los transmisores
inalámbricos típicos
El sistema UHF de guitarra AirLine de Samson descrito en este manual ha sido diseñado para sustituir los cables entre su guitarra o bajo
eléctrico y su amplificador de escenario o mesa PA, permitiéndole así moverse por el escenario o incluso ¡mezclarse entre el público en
mitad de su actuación! Este sistema funciona en el rango de frecuencias UHF algo libre de 801 - 805 MHz y contiene un receptor de
tipo “pedal” y uno de entre dos modelos de microtransmisores de conexión—o bien el AF1 (diseñado para adaptarse a conectores de tipo
bajante como el de las guitarras Fender Stratocaster™) o el AG1 (que se adapta al resto de conectores de guitarra standard).
En este manual encontrará una descripción detallada de todas las características y funciones de su sistema AirLine, así como recorridos guia-
dos a través de todos sus componentes, instrucciones paso-a-paso para la configuración y ajuste de su sistema y un completo cuadro de
especificaciones técnicas. Si su sistema AirLine fue adquirido en los Estados Unidos, también encontrará una tarjeta de garantía – ¡no olvide
rellenarla y devolvérnosla por correo! Eso hará que pueda recibir soporte técnico online y que le podamos facilitar información actualizada
de este y otros productos Samson en el futuro. Si su sistema AirLine fue adquirido fuera de los Estados Unidos, contacte con su distribuidor
local para que le indique los detalles de su garantía. Además, no deje de visitar nuestra página web (http://www.samsontech.com) para
tener una completa información sobre toda nuestra línea de productos.
NOTA ESPECIAL para los compradores de los Estados Unidos: Para el improbable caso de que su sistema AirLine deba ser reparado en algún
momento, le será necesario un número de autorización (RA). Sin este número, la unidad no será aceptada en fábrica. Si ha adquirido este
sistema en los Estados Unidos, llame al número de teléfono 1-800-372-6766 para solicitar su número de autorización antes de devolvérno-
slo. Si es posible, envíenos la unidad dentro del embalaje y protectores originales. Si ha comprado su sistema AirLine fuera de los EE.UU.,
póngase en contacto con su distribuidor Samson.
Samson AirLine
ESPAÑOL
36
Si ya tiene alguna experiencia previa en el uso de sistemas inalámbricos, ¡estas instrucciones de Arranque rápido harán que se ponga en
marcha con su sistema UHF de guitarra AirLine en cuestión de un par de minutos!. En la página 54 de este manual encontrará instrucciones
detalladas acerca del ajuste y uso de su sistema AirLine; de la misma forma, las secciones de “Recorrido guiado” en las páginas 46 - 53 le
darán una descripción completa de todos los controles e indicadores que forman su AirLine.
1. Asegúrese que el receptor incluido y el transmisor AF1 o AG1 estén ajustados de fábrica al mismo canal.
2. Coloque físicamente el receptor en el suelo delante de Vd. Coloque sus antenas en posición vertical y las puntas en posición horizon-
tal hacia fuera unos 10-15 cm.
3. Coloque el interruptor de encendido del transmisor AF1 o AG1 en la posición “off” (lejos de la flecha) e introduzca una pila AAA nueva en
él. Después encienda momentáneamente el transmisor; su piloto parpadeará una vez y después se apagará si la pila tiene suficiente carga.
Una vez que haya verificado la carga de la pila, vuelva a apagar el transmisor y después conéctelo en su guitarra o bajo eléctrico.
4. Abra el compartimento de la pila del pulsando sobre la muesca y coloque una pila nueva; si lo prefiere, puede usar una fuente de
alimentación opcional. Encienda momentáneamente el para confirmar que ha colocado la pila correctamente (o que ha conectado cor-
rectamente el adaptador); el piloto “On/Battery Low” debería iluminarse en verde y no en rojo. Después de comprobar esto, apague el .
5. Apague el amplificador o mesa de mezclas y realice la conexión física del cable entre una entrada audio y el conector de salida del .
6. Gire el mando de nivel del completamente a la izquierda y después encienda la unidad; el piloto “Power” se quedará iluminado en
verde.
7. Encienda su transmisor AF1 o AG1. El piloto “TX/Peak” en el receptor deber ía iluminarse en verde para indicar que está recibiendo
una señal RF válida y que está colocado y situado correctamente.
Arranque rápido
Samson AirLine
ESPAÑOL
37
8. Encienda el amplificador o mezclador al que tenga conectado el receptor pero mantenga su volumen totalmente abajo. Ajuste el nivel
de salida de su instrumento al máximo y comience a tocar a un nivel de ejecución normal mientras observa el piloto “TX/Peak” del . Si
el piloto se enciende en rojo (indicando una condición de pico) incluso con el control de nivel del totalmente a la izquierda, active el
parche de 15 dB del transmisor. Si no es así, gire lentamente el control de nivel hacia la derecha hasta el punto en el que el piloto “TX/Peak”
parpadee ocasionalmente en rojo durante los pasajes más fuertes, y después bájelo solo un poco. Finalmente, suba el nivel del amplificador
y/o mezclador al que esté conectado hasta que consiga el volumen que quiera.
9. Vaya paseando por el área de cobertura deseada mientras observa el piloto “TX/Peak” del receptor; debería continuar iluminado en
verde, indicando así una recepción RF suficiente en todos los puntos del área de cobertura. Si no es así, recoloque el o sus antenas si es
necesario.
10. Si escucha cualquier ruido espúreo de la salida del receptor cuando el transmisor está apagado, utilice el destornillador de plástico que
incluimos para ajustar el control Squelch del , girándolo lentamente hacia la derecha hasta el punto en el que desaparezca el ruido.
Arranque rápido Samson AirLine
ESPAÑOL
38
Samson AirLine
1: Antenas (A y B) - Los puntos de mon-
taje de antena permiten una rotación
total para conseguir una colocación
óptima de las mismas. En su funciona-
miento normal, tanto la antena A (la de
la izquierda), como la antena B (la ante-
na de la derecha) deberían estar colo-
cadas en una posición vertical. Ambas
antenas son telescópicas y pueden ser
recogidas dentro de si mismas para
un mejor transporte del CR77. Vea la
sección de “Ajuste y uso de su sistema
AirLine” en la página 54 de este manual
para más información para una mayor
información acerca de la instalación y
colocación de las antenas.
2: Volume - Este mando ajusta el nivel
de la señal audio que está siendo trans-
mitida a través tanto de los conectores de salida balanceados como no balanceados del panel trasero. El nivel de referencia se consigue
cuando el mando se gira completamente a la derecha (hasta su posición “10”).
3: Medidor audio – Este indicador de “escalera” (parecido a la barra de medición VU que se usa en muchos dispositivos audio) le indica la
fuerza de la señal audio entrante. Cuando el segmento “0” esté iluminado, la señal entrante estará optimizada a ganancia unitaria; cuando
esté encendido el segmento “+6”, la señal estará sobrecargada. Cuando esté iluminado el segmento del extremo izquierdo “-20”, la señal ten-
drá solo el 10% de su nivel óptimo. Si ninguno de los segmentos está encendido, no estará siendo recibida ninguna señal o será muy débil.
Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más información.
Recorrido guiado – Receptor CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
ESPAÑOL
39
Samson AirLine
4: Squelch - Este control determina el rango máximo del CR77 antes de la caída de la señal audio. Aunque puede ajustarse usando el
destornillador de plástico que se incluye, normalmente se deja con el valor que viene fijado de fábrica. Vea la sección de “Ajuste y uso de su
sistema AirLine” en la página 54 de este manual para más información.para una mayor información acerca de este control.
5: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilumina en verde indicando que se está utilizando en
ese momento bien la antena “A” (izquierda) o la “B” (derecha). El CR77 realiza un barrido constantemente entre las dos y elige automática-
mente la que esté recibiendo la señal más potente y clara. Este disparo de diversidad real es completamente inaudible y permite aumentar
de forma eficaz el rango global a la vez que elimina virtualmente las interferencias potenciales y los problemas de cancelación de fase.
6: Medidor de nivel RF (Frecuencia de radio) - Este medidor de 6 segmentos (similar a los medidores de barras VU que se utilizan en los
aparatos de audio) indica la fuerza de la señal UHF que está siendo recibida. Cuando todos los segmentos están encendidos, la señal RF
entrante estará a la potencia óptima; cuando solo se ilumina el de más a la izquierda, la señal RF entrante tendrá la potencia mínima para la
recepción. Si no se ilumina ningún segmento, no se recibirá ninguna señal; asegúrese entonces de que su transmisor esté conectado y que
esté ajustado al mismo canal que el CR77. Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más
información.
7: Interruptor de encendido - Utilice este interruptor para encender y apagar el CR77. Cuando el receptor está encendido, el piloto de
encendido está iluminado en rojo.
Recorrido guiado – Receptor CR77
ESPAÑOL
40
Samson AirLine
1: Entrada DC - Conecte aquí el adap-
tador de corriente de 12 voltios y 160
mA que se incluye, utilizando la pestaña
anti-tirones tal como se ve en la ilus-
tración de abajo.
ATENCION: No sustituya este adaptador
por otro de ningún otro tipo; el hacer
esto puede producir serios daños en el
CR77 y anulará su garantía.
2: Salida no balanceada* - Utilice este
conector jack de 1/4” no balanceado
de alta impedancia (5K Ohm) cuando
conecte el CR77 a aparatos de sonido
no profesionales (-10). El cableado es el
siguiente: punta-vivo, lateral-masa.
3: Interruptor de nivel de salida de
audio - Ajusta la atenuación del nivel de
salida audio de la salida balanceada (vea
#4 siguiente) a -20 dBm (nivel de línea) o
-40 dBm (nivel de micro). Vea la sección
de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más información.
4: Salida balanceada* - Utilice este conector XLR balanceado electrónicamente y de baja impedancia (600 Ohm) cuando conecte el CR77
a aparatos de audio profesional (+4). El cableado de las puntas es el siguiente: punta 1 masa, punta 2 alto (vivo o activo) y punta tres bajo
(frío o pasivo).
* Si es necesario, se pueden utilizar de forma simultánea tanto las salidas balanceadas como no balanceadas.
Recorrido guiado – Receptor CR77
1234
-
ESPAÑOL
41
Samson AirLine
Nota: Los transmisores AF1 y AG1 son totalmente idénticos en cuanto a funciones si exceptuamos el conector de 6,3 mm en ángulo
de uno de ellos. En todas las ilustraciones, solo mostraremos el modelo AF1.
1: Conector – Inserte este conector standard de 6,3 mm en su guitarra o bajo eléctrico. Tenga en cuenta que el ángulo del conector es
distinto en el AF1 (diseñado para su uso con instrumentos que tengan conectores en bajante del tipo Fender Stratocaster™) que en el AG1
(diseñado para su uso con el resto de instrumentos con conectores de extremo).
2: Piloto Power / Battery – Este piloto parpadea una vez cuando enciende por primera vez el AF1 o AG1 y queda iluminado en rojo cuando
quedan menos de dos horas de carga de la pila, indicando que debe cambiarla. Para evitar deterioros de la fidelidad de sonido (o que el AF1
/ AG1 deje de funcionar del todo), siempre debería cambiar la pila por una nueva justo después de que este piloto se ilumine en rojo.
Recorrido guiado – Transmisor AF1 / AG1
POWER15dB PAD
AF1
32
1
4 5
ESPAÑOL
42
Samson AirLine
Recorrido guiado – Transmisor AF1 / AG1
3: Parche de 15 dB – Mueva este interruptor en la dirección de la flecha para
reducir la salida del AF1 o AG1 en 15 dB cuando su instrumento esté dando sal-
ida a una señal demasiado fuerte. Para una mayor información, vea la sección
titulada “Ajuste y uso de su sistema AirLine” en la página 54 de este manual.
4: Interruptor Power – Desplace este interruptor en la dirección de la flecha
para encender la unidad; muévalo en el sentido opuesto para apagar el AF1 o
AG1.
5: Antena – Debería extender completamente esta antena flexible fija en
condiciones normales de uso. Para una mayor información acerca de la
colocación de las antenas, vea la sección titulada “Ajuste y uso de su sistema
AirLine” en la página 54 de este manual.
6: Tapa de la pila – Tire hacia atrás suavemente de esta tapa en la muesca y
después hacia fuera para sacarla. Para una mayor información, vea la sección
titulada “Ajuste y uso de su sistema AirLine” en la página 54.
7: Compartimento de la pila - Introduzca una pila alcalina AAA voltios stan-
dard, asegurándose de colocar correctamente las marcas de polaridad más y
menos. Le recomendamos pilas del tipo Duracell. Aunque puede usar también
pilas recargables de Ni-Cad, estas no suministran corriente adecuada para más
de cuatro horas.
PRECAUCION: Nunca coloque la pila al revés; el hacerlo podría produ cir daños
graves en el y anularía la garantía.
POWER
15dB PAD
AF1
7
6
ESPAÑOL
43
Samson AirLine
El procedimiento básico de ajuste y uso de su sistema AirLine solo le llevará unos pocos minutos:
1. Para que su sistema AirLine funcione correctamente, tanto el receptor como el transmisor deberán estar ajustados al mismo canal. Quite
todos los embalajes (guárdelos por si los necesitase en el futuro) y compruebe que tanto el receptor como el transmisor AF1 o AG1
estén ajustados al mismo canal (en la página 59 de este manual puede ver un plano completo de los canales). Si estos canales no coinciden,
contacte con su distribuidor o, si adquirió el aparato en los Estados Unidos, con el departamento de soporte técnico de Samson en el telé-
fono 1-800-372-6766.
2. Coloque físicamente el receptor en el suelo delante de Vd. Funciona mucho mejor en esta posición. La norma básica general man-
tener la “línea de visión” entre el receptor y el transmisor de manera que la persona que utilice el transmisor pueda ver el receptor.
3. Extienda las antenas del y coloque las puntas en posición horizontal hacia fuera unos 10-15 cm.
4. Asegúrese de que el interruptor de encendido on-off de su transmisor AF1 o AG1 esté ajustado a "Off" y que el parche de 15 dB también
esté desconectado (en sentido opuesto a la flecha). Tire hacia atrás suavemente en la muesca de la tapa de la pila del AF1 o AG1 y después
hacia fuera para sacarla. Tenga cuidado al abrir esta tapa dado que si usa demasiada fuerza puede dañarla. Introduzca una pila alcalina AAA
nueva en el compartimento de la pila, asegurándose de respetar las marcas de polaridad. Después vuelva a colocar con cuidado la tapa de
la pila y empújela suavemente hasta que haga un clic. Momentáneamente encienda el transmisor deslizando su interruptor Power on-off
en la dirección de la flecha; el piloto “Power/Battery” parpadeará si la pila tiene suficiente carga (si se queda iluminado fijo es que a la pila le
quedan menos de dos horas de carga y que debería cambiarla). Una vez que haya verificado la carga de la pila, apague de nuevo el trans-
misor y conéctelo a su guitarra o bajo eléctrico.
5. Con el interruptor de encendido del colocado en la posición “Off” (lejos de la flecha), empuje suavemente sobre la muesca del com-
partimento de la pila del y abra la tapa del mismo (no use demasiada fuerza cuando abra o cierre la tapa de la pila; tiene un gozne de
cierre y no debe ser separada de la carcasa). Introduzca una pila alcalina de 9 voltios nueva y después cierre con cuidado la tapa del compar-
timento de la pila. De forma alternativa, también puede conectar un adaptador de corriente AC de 12 voltios (disponible de forma opcional
Ajuste y uso de su sistema AirLine
ESPAÑOL
44
Samson AirLine
en su distribuidor Samson). Encienda momentáneamente el para confirmar que ha colocado correctamente la pila (o que ha conectado
de forma adecuada el adaptador); el piloto “On/Battery Low” se debería iluminar en verde y no en rojo. Si es así, vuelva a apagar el .
6. Realice la conexión física del cable entre el conector de salida del y una entrada audio de su amplificador o mezclador. Deje su
amplificador o mesa de mezclas apagados por el momento.
7. Gire el mando de nivel del completamente a la izquierda y después mueva su interruptor de encendido en la dirección de la flecha
para encenderlo. El piloto “Power On” se quedará iluminado en verde.
8. Encienda el transmisor. El piloto “TX / Peak” del receptor deber ía iluminarse ahora en verde, indicando que está recibiendo una señal
RF válida y que está colocado y situado correctamente.
9. Ahora ha llegado el momento de ajustar los niveles audio. Encienda el amplificador y/o mezclador pero deje su volumen completa-
mente abajo. Ajuste el nivel de salida de su guitarra eléctrica o bajo al máximo y comience a tocar a un nivel de ejecución normal mientras
va observando el piloto “TX/Peak” del . Si el piloto se ilumina en rojo (indicando una condición de pico) incluso con el control de nivel
del completamente a la izquierda, active el parche de 15 dB en su transmisor deslizando ese interruptor en la dirección de la flecha. Si
no ocurre así, gire lentamente el control de nivel del hacia la derecha hasta el punto en el que el piloto “TX/Peak” solo se ilumine oca-
sionalmente en rojo durante los pasajes más fuertes, y después disminuya de nuevo ligeramente el nivel, asegurándose así la mejor relación
señal-ruido. Finalmente, aumente el nivel de su amplificador y/o mezclador hasta que consiga el nivel de volumen deseado.
10. Si oye alguna distorsión, o si el LED “TX/Peak” del Ase ilumina en rojo incluso con el botón 15 dB pulsado y el control Level al mínimo
(girado totalmente en sentido antihorario), reduzca el nivel de salida del instrumento hasta que el LED deje de ilumina se en rojo. De forma
opuesta, si escucha una señal pobre y con ruidos al nivel de volumen deseado, asegúrese de que su instrumento esté ajustado al máximo
nivel de salida, que el parche de 15 dB no está activado y que el control de nivel del A esté arriba. Cuando esté usando instrumentos con
pastillas activas o de alto nivel, debería colocar normalmente el control de nivel en la región marcada.
Ajuste y uso de su sistema AirLine
ESPAÑOL
45
11. Disminuya temporalmente el nivel de su mezclador o amplificador y apague su transmisor, dejando el receptor A encendido.
Restaure entonces el nivel ajustado anteriormente en su amplificador o mezclador. Con el transmisor apagado, la salida del receptor debería
ser totalmente silenciosa; si es así, pase al siguiente paso. Si esto no se produce (es decir, si escucha algún tipo de ruido), puede que tenga
que ajustar el control Squelch del . Cuando el control Squelch está en su valor mínimo, el sistema AirLine siempre suministra el rango
máximo sin desbordamientos; no obstante, dependiendo del entorno concreto en que utilice su sistema, puede que tenga que reducir
algo el rango de cara a eliminar el ruido de banda que se produce cuando el transmisor AF1 o AG1 están apagados. Para hacer esto, use el
destornillador que se incluye para girar el control Squelch completamente a la izquierda (a la posición “Min”) y después gírelo lentamente a
la derecha hasta que el ruido desaparezca. Si no escucha ningún ruido en ninguna de las posiciones, deje este control en la posición de más
a la izquierda “Min” (para tener el máximo rango global posible).
12. Cuando utilice por primera vez su sistema AirLine en un nuevo entorno, siempre resulta una buena idea dar una vuelta para asegurarse
que el sistema le ofrece cobertura en toda la zona de la actuación. De acuerdo a esto, disminuya el nivel de su sistema audio y encienda
tanto el transmisor como el receptor. Después vuelva a ajustar el nivel de su sistema audio al mismo valor anterior y mientras toca en su
guitarra o bajo eléctrico a un nivel normal de ejecución, vaya dando una vuelta por toda la zona que quiera cubrir. Mientras va haciendo
esto, observe el piloto “TX/Peak” en el receptor y asegúrese que se ilumina en verde, indicando que está recibiendo una señal RF sufici-
entemente fuerte. Trate siempre de reducir al mínimo la distancia entre el transmisor y el receptor para conseguir la señal más fuerte posible
desde todos los puntos de transmisión posibles. En determinados entornos, puede que sea recomendable cambiar el ángulo de las antenas
del A1 y hacer que no estén en posición vertical.
Si ha seguido todos los pasos anteriores y tiene cualquier tipo de problemas, contacte con su distribuidor local o, si compró el aparato en los
Estados Unidos, llame por teléfono al departamento de soporte técnico de Samson (1-800-372-6766) en horario de 9 AM a 5 PM EST.
Ajuste y uso de su sistema AirLine
Samson AirLine
ESPAÑOL
46
Transmitter (AF1 / AG1)
RF Output Power (5mW) -4dB Minimum, +3dB Maximum
Frequency Stability -40kHz Minimum, 40kHz Maximum
Spurious 1µW
Modulation Factor 13kHz Minimum, 15kHz Typical, 17kHz Maximum, Input 1kHz-10dBv
Pre-emphasis 50 µsec
Maximum Input Level +2 dBv
Input Impedance 2K ohms
THD < 2% (1 kHz deviation 15kHz)
Audio Frequency Response 50Hz - 15kHz (±3.5 dB)
Operating Power Voltage 1.5V Typical, 1.05V Minimum, 2V Maximum
Current Consumption 60mA Typical
Battery Life 14 Hours (AAA size battery)
Output 6.3mm / 1/4 in. mono Jack
Antenna Permanently attached 1/4 wave length wire
Controls Power Switch, 15 dB Pad Switch
Indicators Power On (LED Flash), Low Battery (LED On when battery less than 1.1V)
Specications Samson AirLine
ESPAÑOL
47
CR77 Receiver
Receiving Frequencies USA 801-805MHz (U1-U6),
Oscillation Type PLL
De-emphasis 50 msec
IF Frequency 10.7 MHz
A/B Antennas 1/4 Wavelength Rod
In/Out DC Inlet, Balanced Output, Unbalanced Output
Display (LED) Receiver A/B (Green), Power On (Red), ARF Level (6 segment) RF Level (6 segment)
Level Control Audio Level Volume, Squelch Level Control
Operating Temperature 0° C / 50° C
Operating Voltage 12 Volts ±10%
Current Consumption 160 mA (all LED lights illuminate)
Receiving Frequency Range 801 - 805 MHz
Sensitivity 18 dBm (@ THD 2%)
Squelch Sensitivity 0 - 40 dBm (Adjustable)
Selectivity ±150 kHz (AF Out Ratio -60 dB)
T.H.D. (Overall) 1% Max (@AF 1 kHz, RF 46 dBu)
S/N Ratio (Overall) 90 dB (w/IHF-A Filter)
Residual Noise 90 dBv (w/IHF-A Filter)
Band Mute ±40 kHz / ±100 kHz (RF IN: 46 dBu EMF)
AF Frequency Response 50 Hz - 15 kHz (±3 dB overall)
Audio Output Level - Unbalanced 0 dBv
Audio Output Level - Balanced (slide switch selectable) -20 dBm (Line), -40 dBm (Mic)
Audio Output Impedance - Unbalanced 5 k Ohms
Audio Output Impedance - Balanced 600 Ohms
Specifications Samson AirLine
48
FCC Rules and Regulations
Samson wireless systems are type accepted under FCC
rules parts 90, 74 and 15.
Licensing of Samson equipment is the user’s responsi-
bility and licensability depends on the user’s classica-
tion, application and frequency selected.
This device complies with RSS-210 of
Industry & Science Canada.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference and (2)
this device must accept any interference received, includ-
ing interference that may cause
undesired operation.
AirLine Channel Plan
Samson AirLine
Channel Frequencies Channel Frequencies Channel Frequencies
N1 642.375 MHz U1 801.375 MHz E1 863.125 MHz
N2 642.875 MHz U2 801.875 MHz E2 863.625 MHz
N3 644.125 MHz U3 803.125 MHz E3 864.500 MHz
N4 644.750 MHz U4 803.750 MHz E4 864.875 MHz
N5 645.500 MHz U5 804.500 MHz
N6 645.750 MHz U6 804.750 MHz
49
Samson Technologies Corp.
45 Gilpin Avenue
Hauppauge, NY 11788-8816
P: 1-800-3-SAMSON (1-800-372-6766)
F: 631-784-2201
www.samsontech.com
©Copyright 2011, Samson Technologies Corp.
SAMSON®
Samson Manual for Airline AF1/AG1 041404 v7
