Users Manual
U H F WIRELES S S YSTE M
• AX1 Handheld Transmitter
• CR77 Receiver
OWNERS MANUAL
TRANSMITTER
HANDHELD TRANSMITTER
ENGLISH
Introduction 3
QuickStart 4
Guided Tour - CR77 Receiver 6
Guided Tour - AX1 Handheld Transmitter
Setting Up and Using Your AirLine System 11
Specications 51

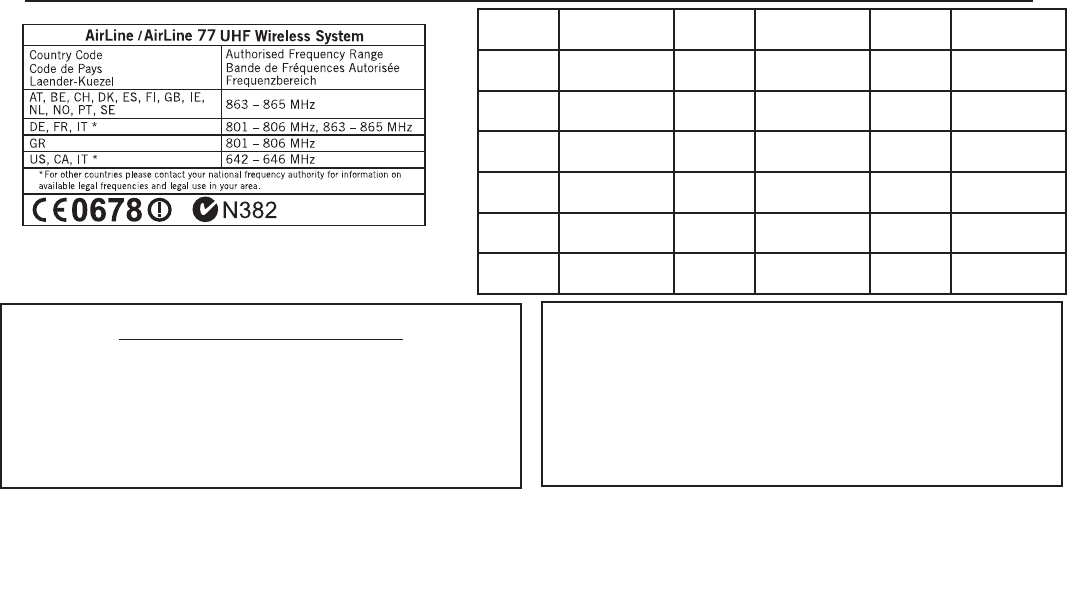

Appendix A: Channel Plan 52
FRANCAIS
Introduction 15
Prise en main 16
Visite guidée – Récepteur CR77 18
Visite guidée – Emetteur main AX1 21
Conguration et utilisation des systèmes AirLine 24
Spécications 51
Appendix A: Tableau de conversion de fréquence 52
Samson Technologies Corp.
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
Table of Contents
Copyright 2011, Samson Technologies Corp.
DEUTSCHE
Einleitung 27
Schneller Einstieg 28
Übersicht - Empfänger CR77 30
Übersicht - Hand-Sender AX1 33
Konguration und Betrieb der AirLine-Systeme 35
Technische Daten 51
Anhang A: Frequenzzuordnung der Empfangskanäle 52
ESPANOL
Introducción 39
Arranque rápido 40
Recorrido guiado – Receptor CR77 42
Recorrido guiado – Transmisor manual AX1 45
Ajuste y uso de su sistema AirLine 47
Especicaciones 51
Apéndice A: Tabla de conversión de frecuencias 52
9
2
Welcome to Samson AirLine—the wireless system for the new millenium! Wireless microphone and instrument systems were originally
developed to eliminate cables, providing unparalleled freedom of movement. AirLine takes this concept to a new level with transmitters
so small, lightweight and aerodynamic, they are nearly invisible, providing a completely “hassle-free” user experience. To create the world’s
smallest wireless transmitters, we developed new proprietary technology. Featuring miniaturized circuitry and the ability to operate on
a single tiny AAA battery (with 14 hours typical battery life), these transmitters also feature significantly improved wireless reception and
sound quality.
Samson AirLine systems operate in the N, U and E bands UHF frequency range and contains a CR77 receiver (optimized for the production
of professional audio tracks to accompany your video shoot or live broadcast). The AirLine UHF Microphone System contains an AX1 hand-held
transmitter, which plugs into any standard wired dynamic microphone.
In this manual, you’ll find a more detailed description of the features of all AirLine systems, as well as a guided tour through all components,
step-by-step instructions for setting up your system and full specifications. If your AirLine system was purchased in the United States, you’ll
also find a warranty card enclosed—don’t forget to fill it out and mail it! This will enable you to receive online technical support and will
allow us to send you updated information about this and other Samson products in the future. If your AirLine system was purchased out-
side of the U. S., contact your local distributor for warranty details. Also, be sure to check out our website (http://www.samsontech.com) for
complete information about our full product line.
SPECIAL NOTE for U.S. purchasers: Should your AirLine system ever require servicing, a Return Authorization number (RA) is necessary.
Without this number, the unit will not be accepted. If your AirLine system was purchased in the United States, please call Samson at 1-800-
372-6766 for a Return Authorization number prior to shipping your system. If possible, return the unit in its original carton and packing
materials. If your AirLine system was purchased outside of the U. S., contact your local distributor for information.
Samson AirLine
Introduction
ENGLISH
3
If you’ve had some prior experience using wireless systems, these QuickStart instructions will get you up and running with your AirLine sys-
tem in a matter of minutes! Detailed instructions for setting up and using your AirLine system can be found on page 17 of this manual, and
the “Guided Tour” sections on pages 6 - 16 provide full descriptions of all AirLine component controls and displays.
1. Make sure that the supplied receiver and AX1 transmitter are factory preset to the same channel.
2. Physically place the receiver where it will be used and extend its antenna(s) vertically.
3. Set the power switch to your transmitter to the “off” position (away from the arrow) and place a fresh battery in it. Then turn the trans-
mitter back on momentarily; its LED will flash once and then go off if the battery is sufficiently strong. Once battery strength is verified, turn
the transmitter off.
4. If you are using an AX1, plug its XLR connector into a wired dynamic microphone; make a good tight connection, using the supplied
rubber gasket if necessary.
5. Turn your audio system off and make the physical cable connection between the receiver’s balanced or unbalanced output jack (if nec-
essary, both can be used simultaneously) and a mic level audio input of your amplifier or mixer. If your system contains a CR77 receiver,
be sure to set its Audio Output Level switch correctly.
6. Turn the Volume, Level or AF Level knob on the receiver completely counterclockwise. Connect the supplied AC adapter to the receiver
and plug it in , but leave its power off for the moment.
7. Turn on the receiver. If your system contains a CR77 receiver, its “Power” LED will light steadily red.
Samson AirLine QuickStart
ENGLISH
4
8. Turn on your transmitter. If your system contains either a CR77 , one of the "A/B Receiver" LEDs will be lit, showing you whether the (left) "A"
or (right) "B" receiver is currently being used. The CR77 meter will also indicate the strength of the incoming RF signal.
9. Turn on your connected amplifier and/or mixer but keep its volume all the way down. . Set the Volume, Level or AF Level knob on the
receiver fully clockwise; this is unity gain.
10. Speak or sing into your mic at a normal performance level while slowly raising the audio input control of your amplifier or mixer until
the desired level is reached. If necessary, use the supplied plastic screwdriver to adjust the transmitter’s Gain trimpot in order to increase or
decrease its signal level.
11. Do a walkaround through the intended area of coverage while observing the receiver’s “Power/RF” LED or RF Meter; it should indicate
sufficient RF reception in all areas of coverage . Reposition it (or its antenna) as necessary. If extended range coverage is required, a Samson
CR77 true diversity receiver (set to the same channel as the transmitter) should be used.
12. If you hear any spurious noise from the receiver output when the transmitter is turned off, use the supplied plastic screwdriver to adjust
the receiver Squelch level control, slowly turning it clockwise to the point at which the noise disappears.
Samson AirLine
QuickStart
ENGLISH
5

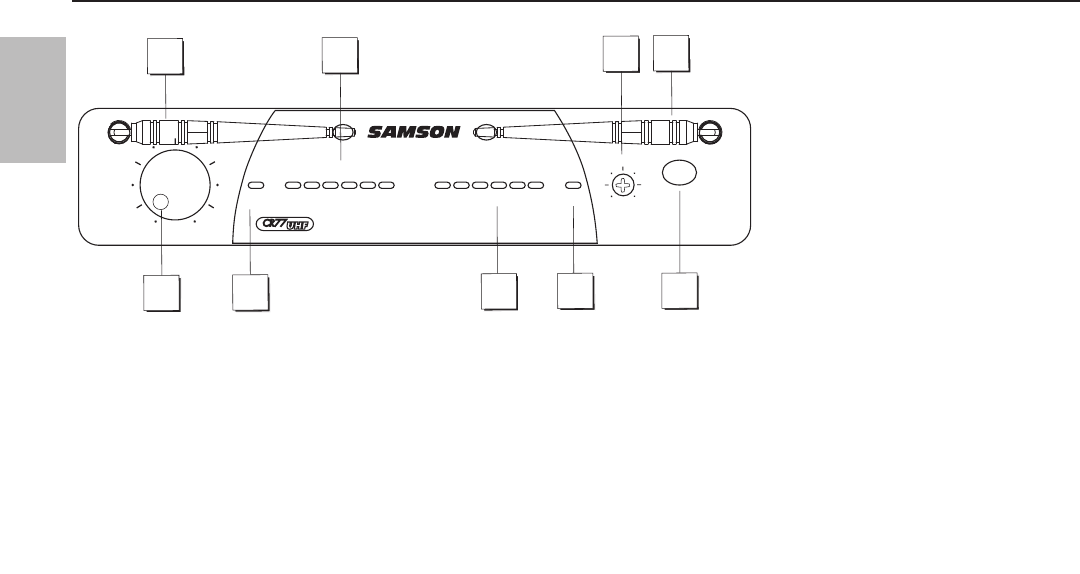

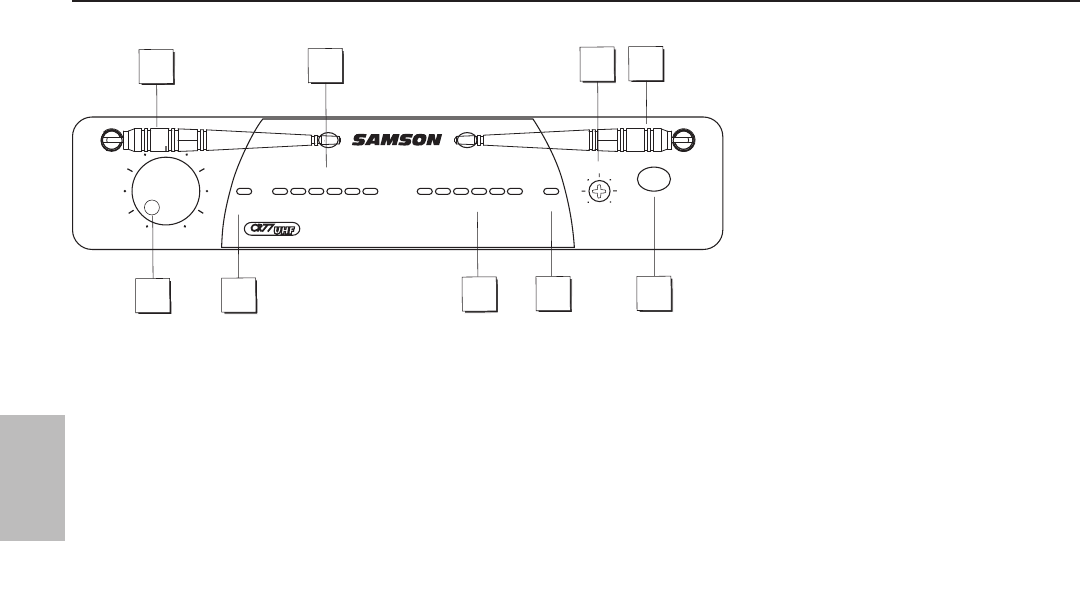

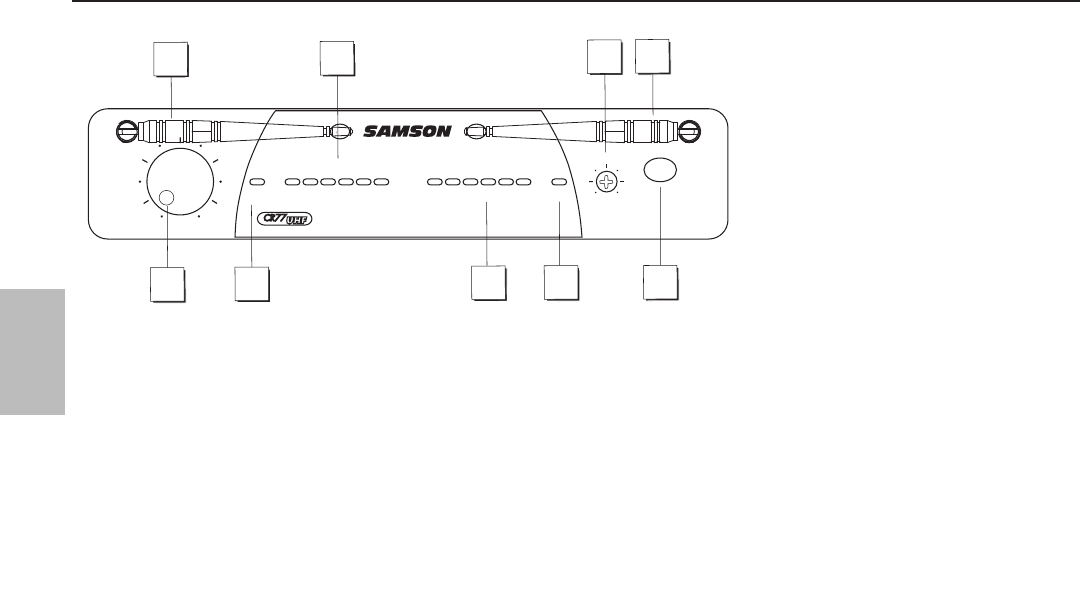

1: Antennas (A and B) - The anten-
na mountings allow full rotation
for optimum placement. In normal
operation, both Antenna A (the
antenna on the left) and Antenna
B (the antenna on the right) should
be placed in a vertical position.
Both antennas can be folded inward
for convenience when transporting
the CR77. See the “Setting Up and
Using the AirLine System” section on
page 17 in this manual for informa-
tion about antenna installation and
positioning.
2: Volume control - This knob sets the level of the audio signal being output through both the balanced and unbalanced output jacks on
the rear panel (see #2 and #4 on page 8 in this manual). Reference level is obtained when the knob is turned fully clockwise (to its “10” set-
ting).
3: Audio Meter - - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of the incoming audio
signal. When the “0” segment is lit, the incoming signal is optimized at unity gain; when the “+6” segment is lit, the signal is overloading.
When only the left-most “-20” segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no signal
is being received. See the “Setting Up and the AirLine System” section on page 16 in this manual for more information.
Samson AirLine Guided Tour - CR77 Receiver / Front Panel
ENGLISH
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
6

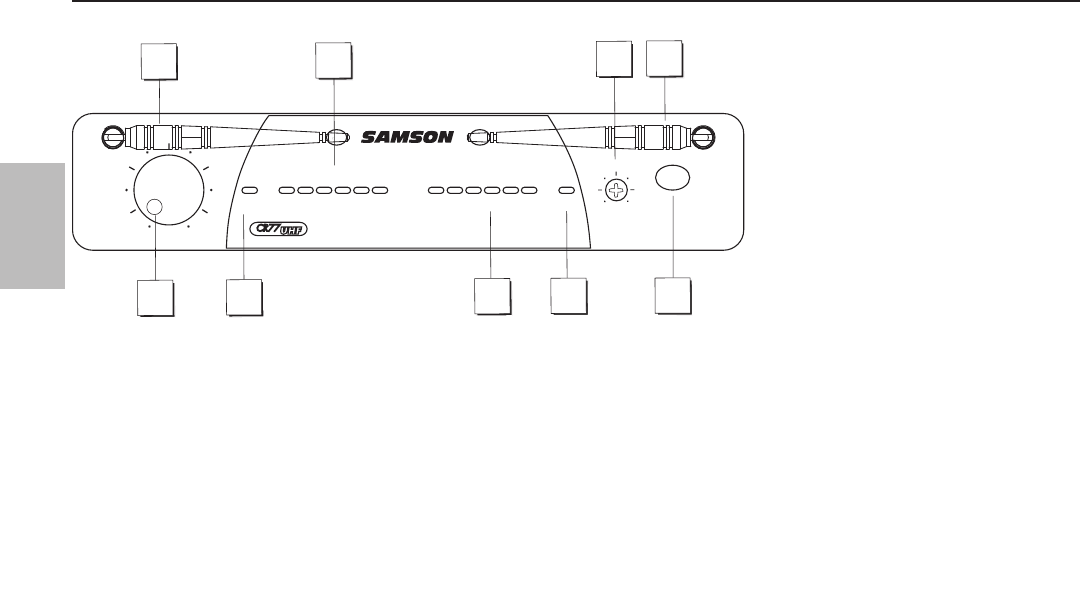

4: Squelch control - This control determines the maximum range of the CR77 before audio signal dropout. Although it can be adjusted
using the supplied plastic screwdriver, it should normally be left at its factory setting. See the “Setting Up and Using the AirLine System”
section on page 17 in this manual for more information.
5: A/B Receiver LEDs - When signal is being received, one of these will be lit green, showing you whether the (left) “A” or (right) “B” receiver
is currently being used. The CR77 constantly scans its two antennas and automatically selects whichever is receiving the strongest, clearest
signal. This True Diversity switching is completely inaudible, but it effectively increases overall range while virtually eliminating potential
interference and phase cancellation problems.
6: RF (Radio Frequency) Level meter - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of
the incoming radio signal. When the “100%” segment is lit, the incoming RF signal is fully modulated and at optimum strength. When only
the second most left-most “10%” segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no
signal is being received. See the “Setting Up and Using the AirLine System” section on page 17 in this manual for more information.
8: Power switch - Use this to turn the CR77 power on and off. When the receiver is on, the internal Power LED is lit.
Samson AirLine
Guided Tour - CR77 Receiver / Front Panel
ENGLISH
7

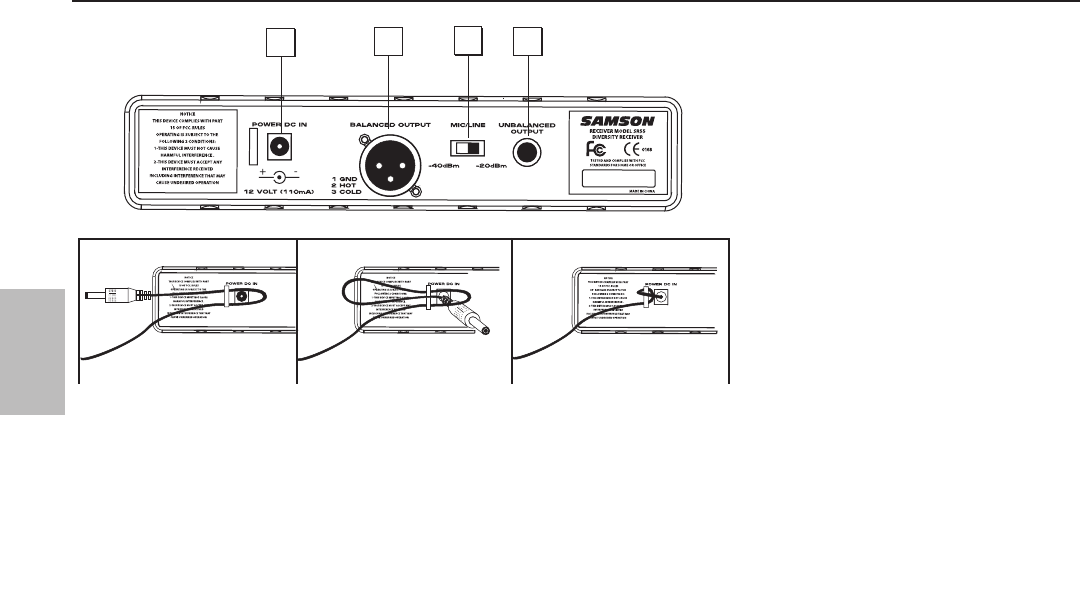

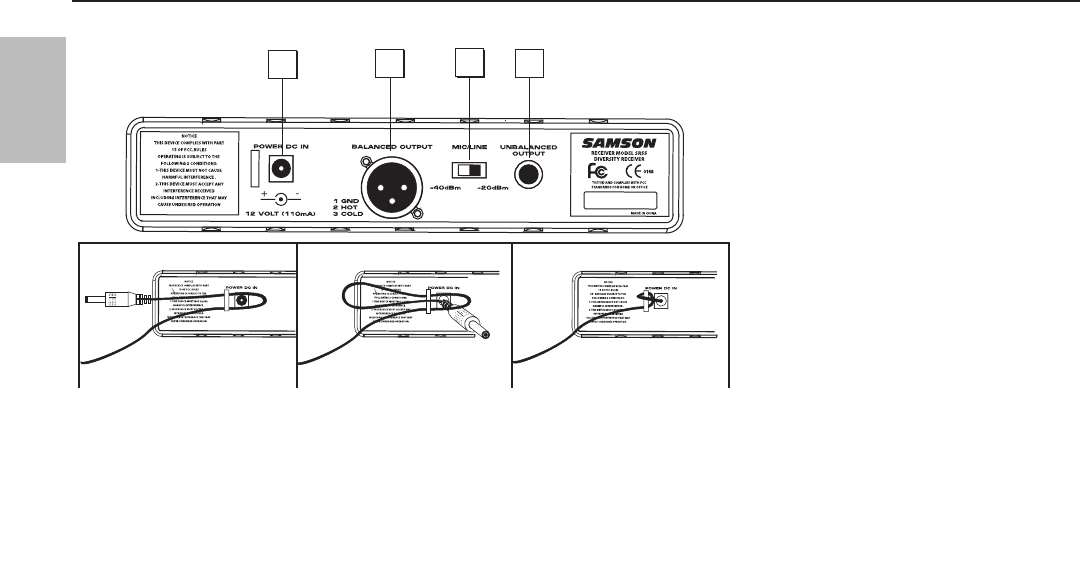

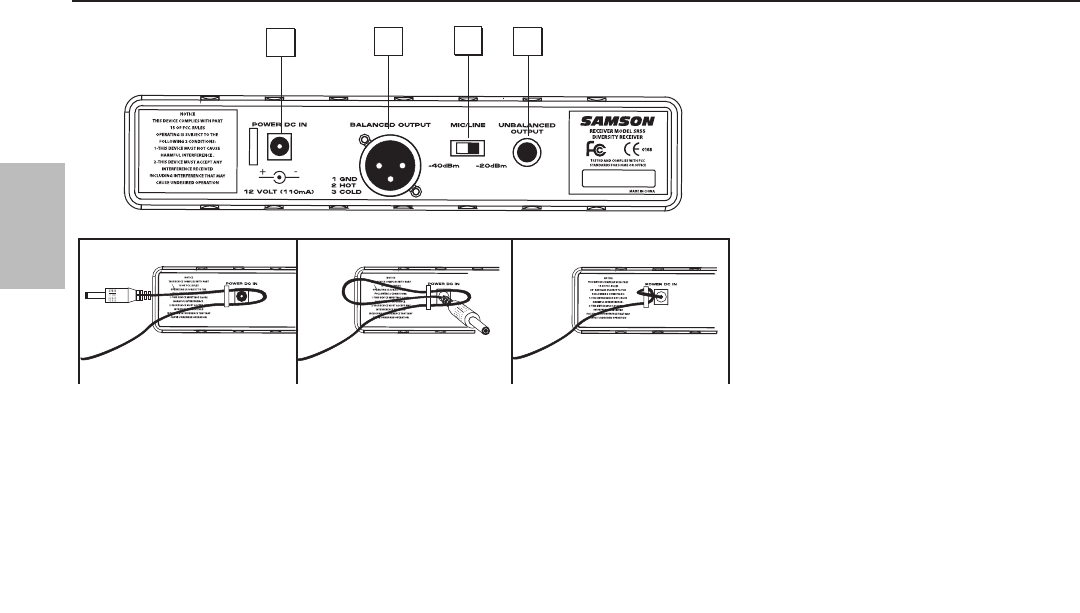

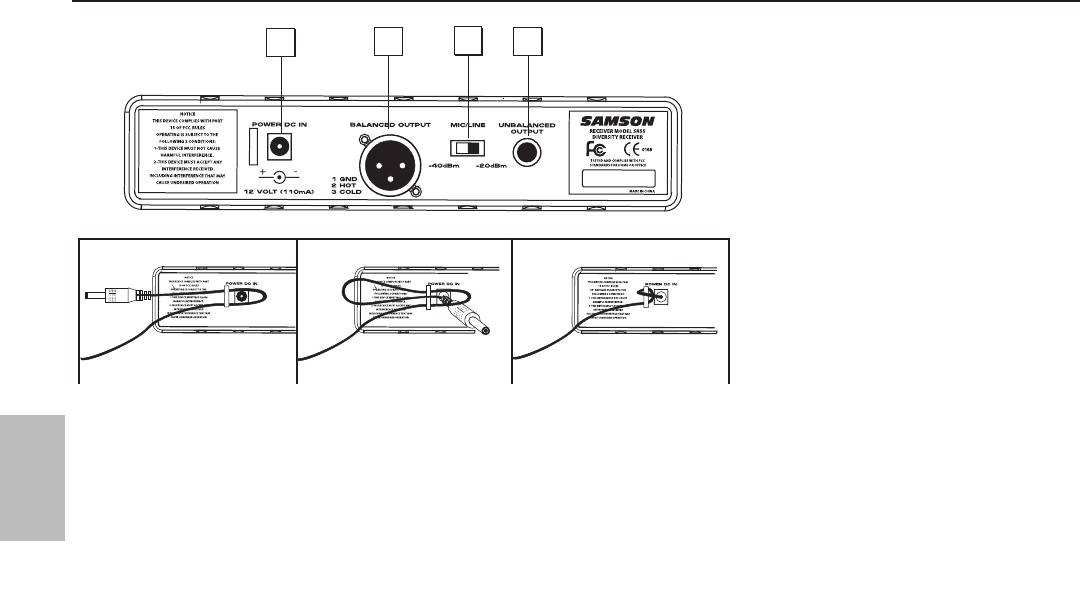

1: DC input - Connect the supplied 12
volt 160 mA power adapter here, using
the strain relief as shown in the illustra-
tion below. WARNING: Do not substi-
tute any other kind of power adapter;
doing so can cause severe damage to
the CR77 and will void your warranty.
2: Unbalanced output* - Use this
unbalanced high impedance (5K Ohm)
1/4" jack when connecting the CR77
to consumer (-10) audio equipment.
Wiring is as follows: tip hot, sleeve
ground.
3: Audio Output Level switch - Sets
the audio output level attenuation of
the balanced output (see #4 below) to
-20 dBm (line level) or -40 dBm (mic
level). See “Setting Up and Using the
AirLine System” on page 17.
4: Balanced output* - Use this elec-
tronically balanced low impedance (600 Ohm) XLR jack when connecting the CR77 to professional (+4) audio equipment. Pin wiring is as
follows: Pin 1 ground, Pin 2 high (hot), and Pin 3 low (cold).
* If required, both the unbalanced and balanced outputs can be used simultaneously.
Samson AirLine Guided Tour - CR77 Receiver / Rear Panel
ENGLISH
1234
-
Using the strain relief: Gather up a loop of wire and pass it through the strain relief,
then pass the adapter plug through the loop in order to create a knot.
8

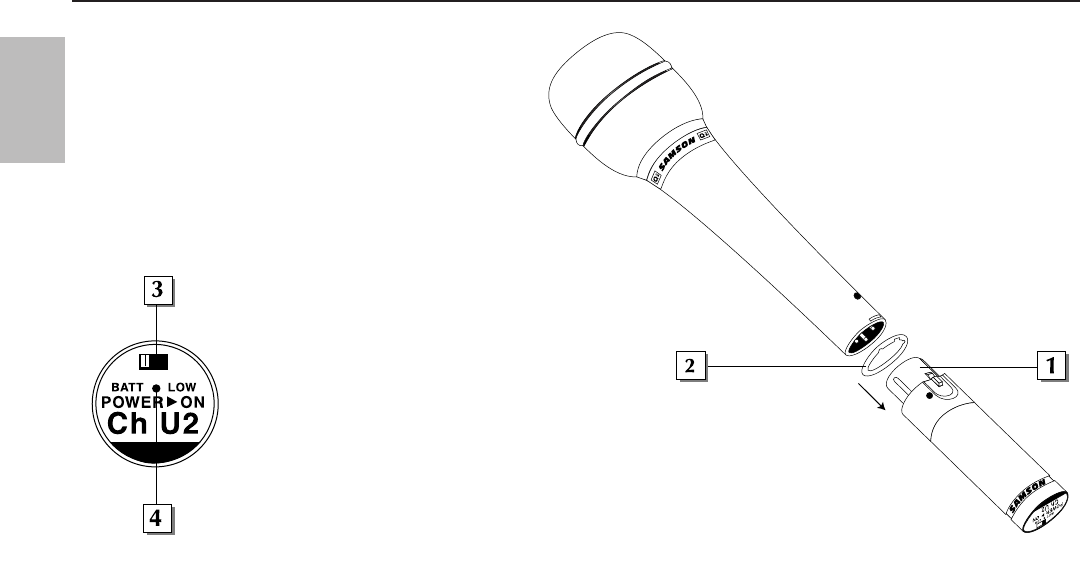

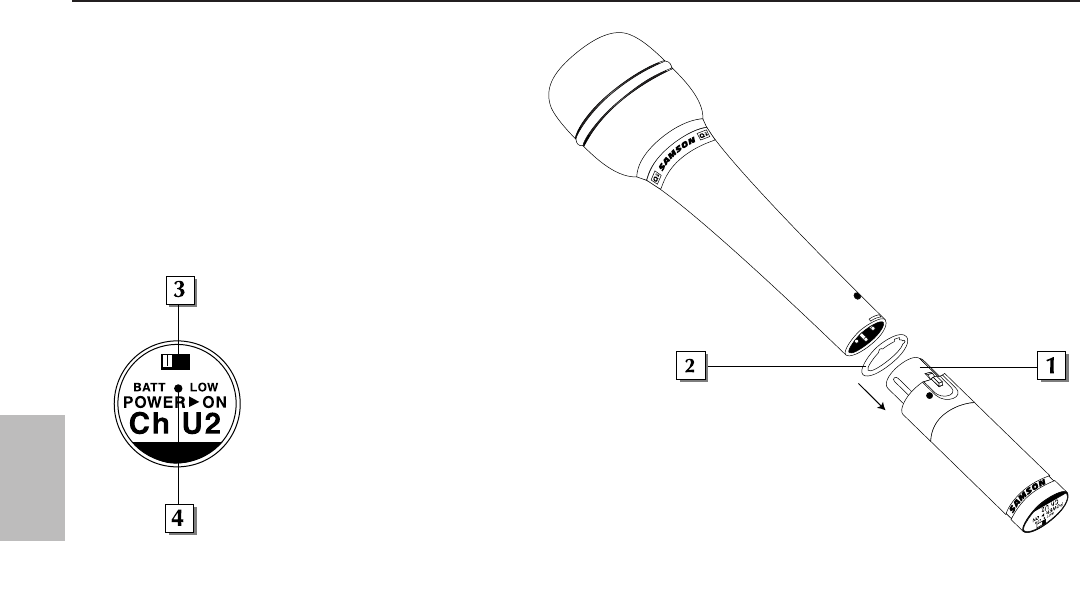

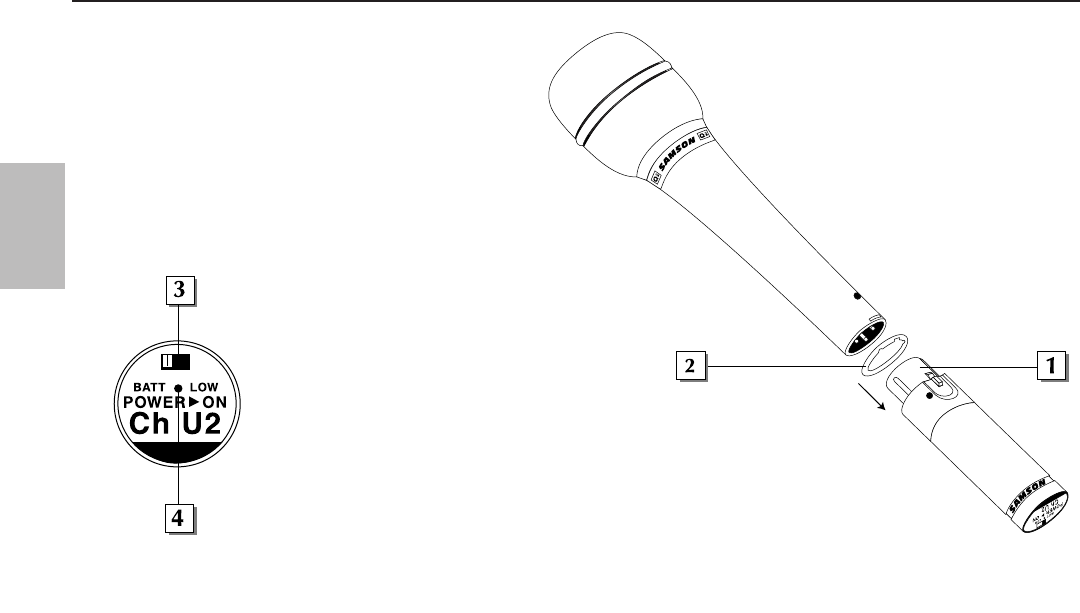

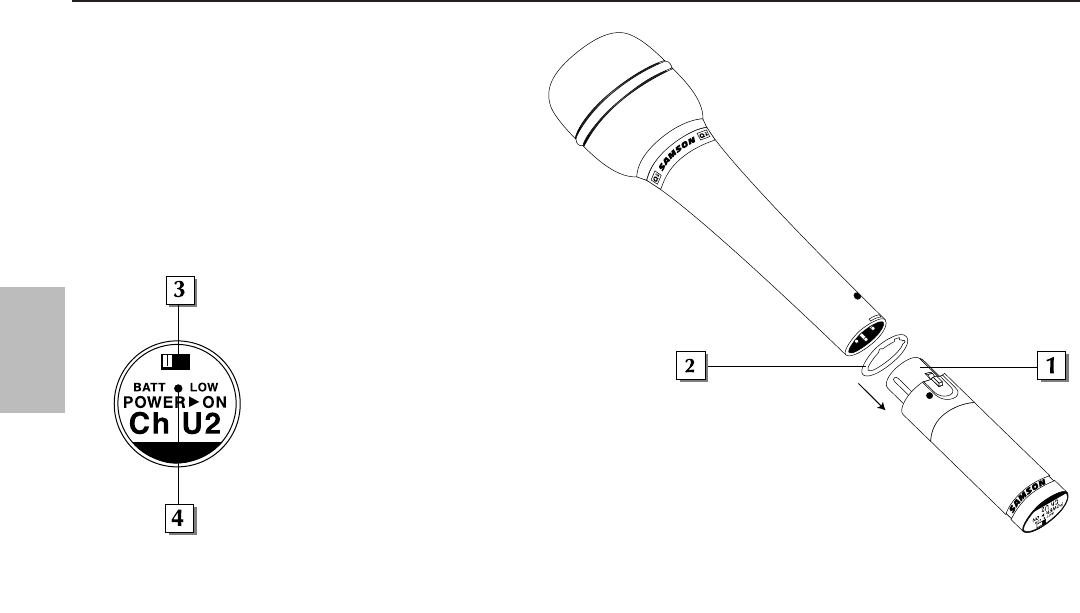

1: XLR connector - Connect this standard female XLR connector
into any standard wired dynamic microphone in order to make it a
wireless mic.
2: Rubber gasket - If necessary, use this provided rubber gasket in
order to make a solid connection between the AX1 XLR connec-
tor and your microphone (note that not all microphones require its
use).
3: Power on-off switch - Move this switch in the direction of the
arrow to turn power to the AX1 on; move it away from the arrow
to turn power off. (to conserve battery power, be sure to turn the
AX1 off when not in use). Be sure to
mute the audio signal at your exter-
nal mixer or amplifier before turn-
ing the AX1 power on or off, or an
audible pop may result.
4: Power / Battery LED - This
LED flashes once when the AX1 is
first turned on and lights steadily red
when there is less than 2 hours of
battery power remaining, indicating
that the battery needs to be changed.
Samson AirLine Guided Tour - AX1 Handheld Transmitter
ENGLISH
9

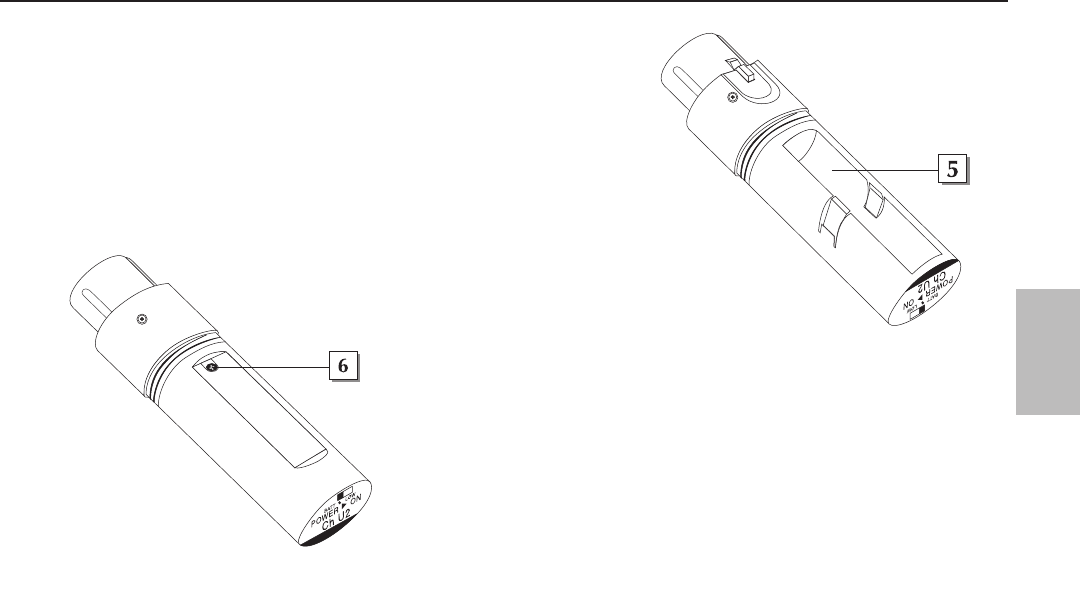

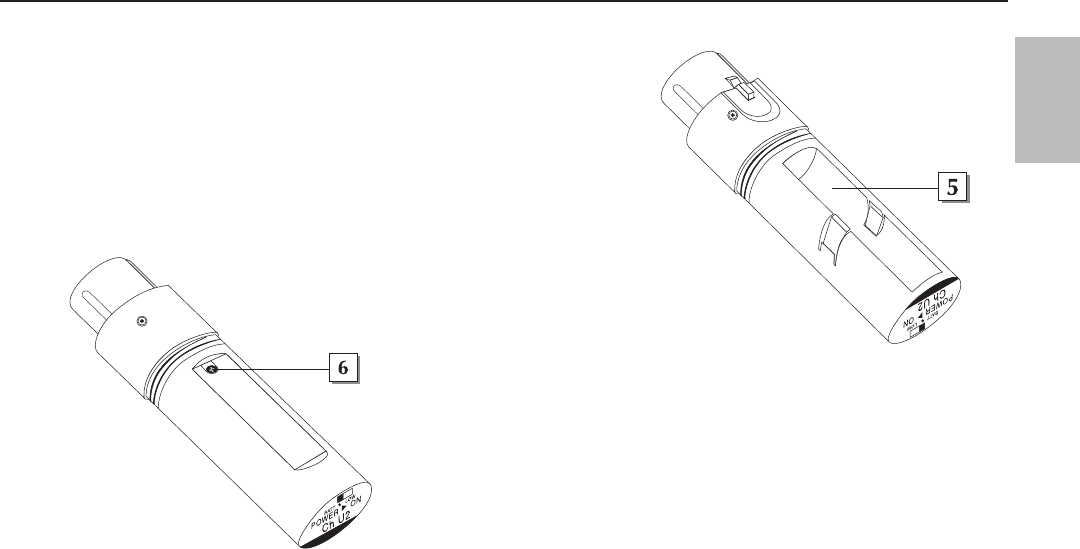

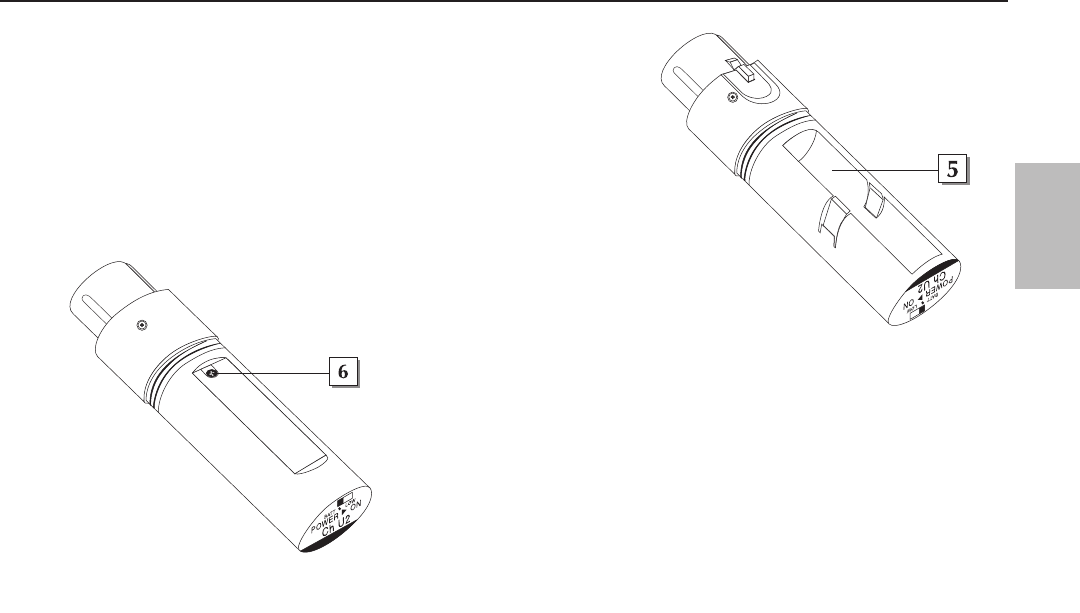

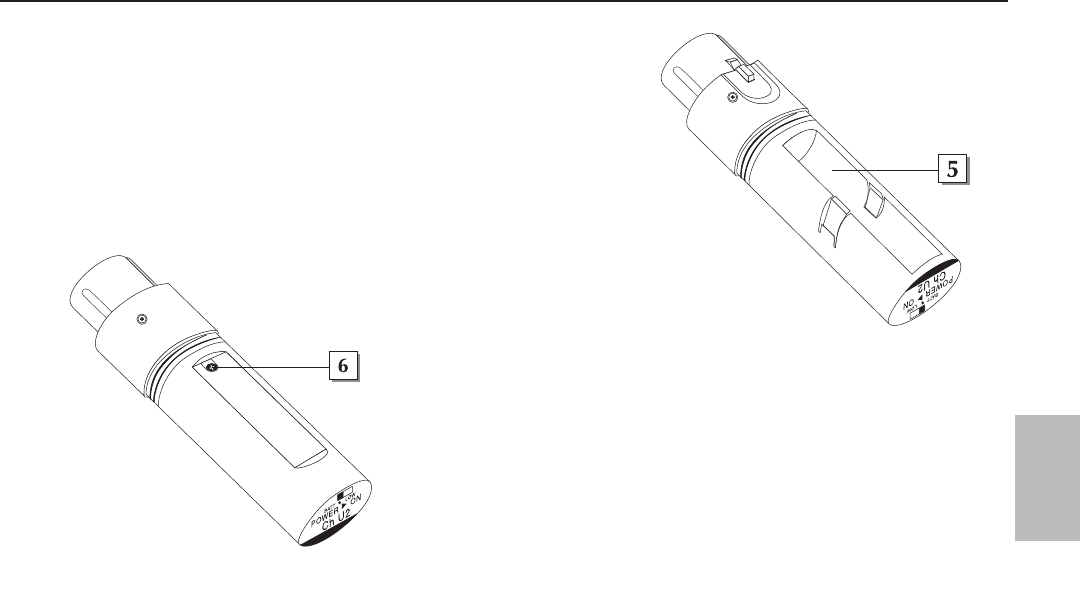

5: Battery compartment - Insert a standard AAA alkaline battery here, being
sure to observe the plus and minus polarity markings shown. We recommend
the Duracell type battery. Although rechargeable Ni-Cad batteries can be used,
they do not supply adequate current for more than four hours. WARNING: Do
not insert the battery backwards; doing so can cause severe damage to the AX1
and will void your warranty.
6: Microphone Input Level control (trimpot) - Use the supplied plastic screw-
driver to raise or lower the input level sensitivity of the AX1 as required. See the
“Setting Up and Using Your AirLine System” section on page 17 in this manual for
more information.
Samson AirLine
Guided Tour - AX1 Handheld Transmitter
+
_
ENGLISH
AF LEVEL
MIN
MAX
10
Samson AirLine
The basic procedure for setting up and using your AirLine System takes only a few minutes:
1. For your AirLine system to work correctly, both the receiver and transmitter must be set to the same channel. Remove all packing materi-
als (save them in case of need for future service) and check to make sure that the supplied receiver and transmitter are set to the same chan-
nel (a complete channel plan is printed on the inside back cover of this manual). If these channels do not match, contact your distributor or,
if purchased in the United States, Samson Technical Support at 1-800-372-6766.
2. Physically place the receiver where it will be used (the general rule of thumb is to maintain “line of sight” between the receiver and trans-
mitter so that the person using or wearing the transmitter can see the receiver). The CR77 can be rack-mounted if desired (taking a half-rack
space), using an optional Samson adapter kit.
3. Extend the receiver antenna(s) and place it (them) in a vertical position. Make sure the Power on-off switch in your transmitter is set to
“Off.”
4a. If your system contains an AX1 handheld transmitter, unscrew the bottom section by turning it counterclockwise and then slide it off.
5. Place a fresh AAA alkaline battery in the transmitter battery compartment, taking care to observe the polarity markings. If you are using
an AX1 transmitter, replace the bottom section by sliding it on and then screwing it back on. Whichever transmitter you are using, leave it
off for the moment.
6. Make the physical cable connection between the receiver output jack and a mic level audio input of your amplifier or mixer. The bal-
anced XLR jack is preferable, since it will deliver an electromagnetically cleaner signal. If required, both the balanced and unbalanced out-
puts can be used simultaneously. If your system contains a CR77 receiver, be sure to set its Audio Output Level switch correctly. Leave your
amplifier (and/or mixer) off at this time.
7. Turn the Volume, Level or AF Level knob on the receiver completely counterclockwise. Connect the supplied AC adapter to the CR77
receiver and plug it in, then plug the adapter into any standard AC outlet. Slide the Power switch in the direction of the arrow to turn on
the receiver. If ysystem con-tains a CR77 receiver, its "Power" LED will light steadily red.
Setting Up and Using Your AirLine System
E
NGLISH
11
Samson AirLine

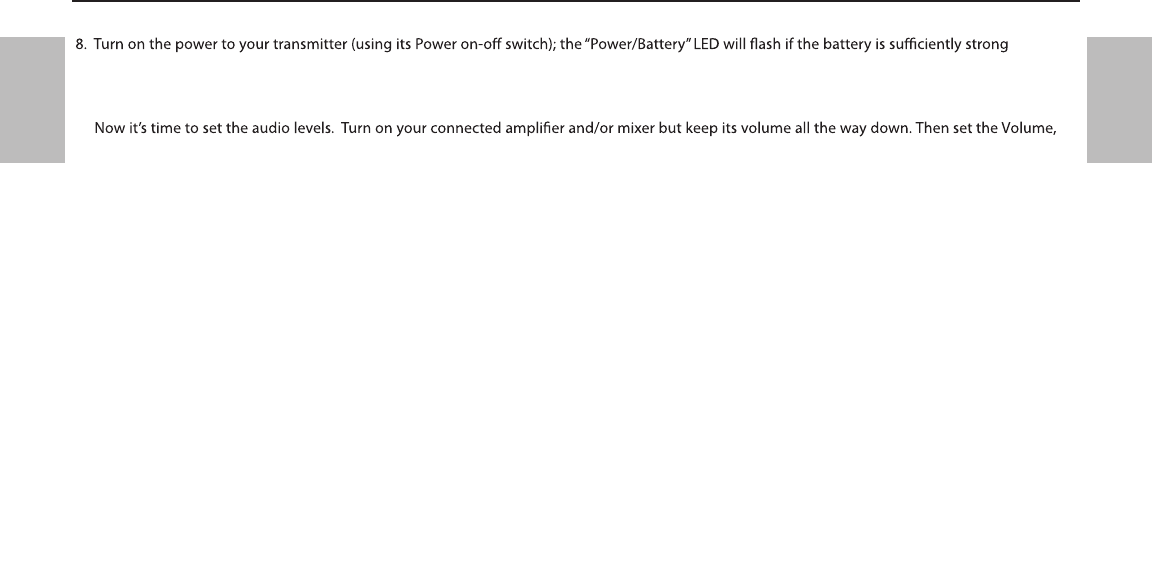

(if it lights steadily, the battery has less than 2 hours of power remaining and should be replaced). If your system contains either a CR77 receiver,
one of the "A/B Receiver" LEDs will light, showing you whether the (left) "A" or (right) "B" receiver is currently being used. The CR77 meter will also
indicate the strength of the incoming RF signal.
9.
Level or AF Level knob on the receiver fully clockwise; this is unity gain.
.
Setting Up and Using Your AirLine System
ENGLISH
ENGLISH
12
Samson AirLine
10. Speak or sing into your mic at a normal performance level while slowly raising the volume of your amplifier and/or mixer until the
desired level is reached. Note that Unidirectional microphones (mics which pick up signal from just one direction) such as the built-in electret
condenser are less prone to feedback than other types of mics. Any feedback problems you encounter can be mini-mized
by being sure not to use the microphone directly in front of a PA speaker or by using an equalizer to attenuate (reduce) those high- or
mid-range frequencies which are causing the feedback "squealing".
11. If you hear distortion at the desired volume level, first check to see whether the “Peak” LED on the receiver is lit. If it is not lit, make sure
that the gain structure of your audio system is correctly set (consult the owners manual of your mixer and/or amplifier for details). If the red
“Peak” LED is lit, do the following:
• If you are using an AX1 transmitter, use the supplied plastic screwdriver to turn its Microphone Input Level control (trimpot) slowly
counterclockwise (towards the “Min” position) until the distortion disappears.
• If you are using an transmitter with its internal electret condenser microphone, simply move the microphone further from your
mouth. If you are using an with an external lavalier microphone, use the supplied plastic screwdriver to turn the Gain control
(trimpot) slowly counterclockwise until the distortion disappears.
12. Conversely, if you hear a weak, noisy signal at the desired volume level, again make sure that the gain structure of your audio system is
correctly set (consult the owners manual of your mixer and/or amplifier for details) and that the Volume control of the receiver is fully clock-
wise. If it is lit and the signal coming from the receiver is still weak and/or noisy, do the following:
• If you are using an AX1 transmitter, use the supplied plastic screwdriver to turn its Microphone Input Level control (trimpot) slowly
clockwise (towards the “Max” position) until the signal reaches an acceptable level.
• If you are using an transmitter with its internal electret condenser microphone, simply position the microphone closer to your
mouth. If you are using an with an external lavalier microphone, use the supplied plastic screwdriver to turn the Gain control
(trimpot) slowly clockwise until the signal reaches an acceptable level.
Setting Up and Using Your AirLine System
ENGLISH
ENGLISH
13
Samson AirLine
13. Temporarily turn down the level of your mixer/amplifier system and turn off the power to your transmitter, leaving the receiver on. Then
restore the previously set level of your mixer/amplifier. With the transmitter off, the receiver output should be totally silent—if it is, skip
ahead to the next step. If it isn’t (that is, if you hear some noise), you may need to adjust the receiver Squelch control. When the Squelch
control is at its minimum setting, the AirLine system always provides maximum range without dropout; however, depending upon the
particular environment your system is used in, you may need to reduce that range somewhat in order to eliminate band noise when the
transmitter is turned off. To do so, use the provided screwdriver to rotate the Squelch control completely counterclockwise (to the “Min”
position), then slowly turn it clockwise until the noise disappears. If no noise is present at any position, leave it at its fully counterclockwise
“Min” position (so as to have the greatest overall range available).
14. When first setting up your AirLine System in a new environment, it’s always a good idea to do a walkaround in order to make sure that
coverage is provided for your entire performance area. Accordingly, turn down the level of your audio system and turn on both the trans-
mitter and receiver. Then, with the transmitter unmuted, restore the level of your audio system and while speaking or singing, walk through
the entire area that will need to be covered. As you do so, observe the RF display or meter on the receiver to make sure that it is receiving
sufficiently strong RF signal ( in the CR77 receivers, all segments of the RF Level meter should be lit). Always try to minimize the distance between
transmitter and receiver as much as possible so that the strongest possible signal is received from all planned transmis-sion points. In certain
environments, it may be desirable to angle the receiver antenna(s) differently from the vertical position. Where extended range coverage is required,
the Samson CR77 true diversity receiver (set to the same channel as the transmitter) should be used.
If you have followed all the steps above and are experiencing difficulties, contact your local distributor or, if purchased in the United States,
call Samson Technical Support (1-800-372-6766) between 9 AM and 5 PM EST.
Setting Up and Using Your AirLine System
ENGLISH
14
Bienvenue sur Samson Airline. Envolez-vous vers la liberté grâce aux systèmes sans fil du nouveau millénaire ! Les microphones et instru-
ments sans fil ont été inventés pour offrir aux musiciens et aux interprètes une liberté de mouvement totale. La gamme AirLine reprend ce
concept et le porte à une dimension encore jamais égalée grâce à des émetteurs si petits, légers et aérodynamiques qu'ils sont quasiment
invisibles ! Nous avons développé une toute nouvelle technologie qui a permis de créer des émetteurs aussi miniatures. Dotés de circuits
miniaturisés et fonctionnant sur une simple pile AAA (autonomie moyenne de 14 heures), ces émetteurs bénéficient d'une qualité sonore
et d'une qualité de réception vraiment améliorées.
Le présent mode d'emploi vous donne tous les renseignements nécessaires concernant deux modèles de la gamme Samson AirLine. Tous
deux fonctionnent dans la bande de fréquences UHF 801 à 805 MHz et reprennent le récepteur CR77 ou un récepteur CR77 Diversity (opti-
misé pour la production d'enregistrements audio pour des plateaux de vidéo ou de diffusion en direct). Le système AirLine UHF Microphone
se compose d'un émetteur main AX1 à relier à n'importe quel microphone dynamique standard. Le système AirLine UHF Presentation
comprend un émetteur équipé d'un microphone à condensateur à électret et d'un port pour connexion sur un microphone cravate
disponible en option.
Ce mode d'emploi présente les caractéristiques et possibilités détaillées des systèmes de la gamme AirLine, les procédures d'utilisation
ainsi que les caractéristiques techniques des appareils. Vous pouvez également y trouver une carte de garantie – n'oubliez pas de la remplir
et de nous la renvoyer pour pouvoir bénéficier de notre assistance technique en ligne et être informé des dernières nouveautés Samson.
Consultez également notre site Internet à l'adresse http://www.samsontech.com.
NOTE : En cas de panne, contactez votre revendeur Samson. Veuillez à cet effet conserver le carton et les emballages d'expédition de
l'appareil.
Introduction
FRANÇAIS
Samson AirLine
15
Samson AirLine
13. Temporarily turn down the level of your mixer/amplifier system and turn off the power to your transmitter, leaving the receiver on. Then
restore the previously set level of your mixer/amplifier. With the transmitter off, the receiver output should be totally silent—if it is, skip
ahead to the next step. If it isn’t (that is, if you hear some noise), you may need to adjust the receiver Squelch control. When the Squelch
control is at its minimum setting, the AirLine system always provides maximum range without dropout; however, depending upon the
particular environment your system is used in, you may need to reduce that range somewhat in order to eliminate band noise when the
transmitter is turned off. To do so, use the provided screwdriver to rotate the Squelch control completely counterclockwise (to the “Min”
position), then slowly turn it clockwise until the noise disappears. If no noise is present at any position, leave it at its fully counterclockwise
“Min” position (so as to have the greatest overall range available).
14. When first setting up your AirLine System in a new environment, it’s always a good idea to do a walkaround in order to make sure that
coverage is provided for your entire performance area. Accordingly, turn down the level of your audio system and turn on both the trans-
mitter and receiver. Then, with the transmitter unmuted, restore the level of your audio system and while speaking or singing, walk through
the entire area that will need to be covered. As you do so, observe the RF display or meter on the receiver to make sure that it is receiving
sufficiently strong RF signal ( in the CR77 receivers, all segments of the RF Level meter should be lit). Always try to minimize the distance between
transmitter and receiver as much as possible so that the strongest possible signal is received from all planned transmis-sion points. In certain
environments, it may be desirable to angle the receiver antenna(s) differently from the vertical position. Where extended range coverage is required,
the Samson CR77 true diversity receiver (set to the same channel as the transmitter) should be used. For videography applications, the Samson CR77
micro diversity receiver should be used.
If you have followed all the steps above and are experiencing difficulties, contact your local distributor or, if purchased in the United States,
call Samson Technical Support (1-800-372-6766) between 9 AM and 5 PM EST.
Setting Up and Using Your AirLine System
ENGLISH
16
indique que l'un des deux canaux (gauche "A" ou droit "B") est en cours d'utilisation. L'afficheur de niveau des CR77 vous renseigne par
ailleurs sur l'intensité du signal HF reçu.
9. Allumez ensuite l'amplificateur ou la console de mixage utilisé(e) sans pour autant relever le volume. Vérifiez que l'émetteur n'est pas
coupé par la fonction Squelch. Tournez alors le potentiomètre Volume, Level ou AF Level du récepteur complètement sur la droite, position
qui correspond au gain unitaire.
10. Chantez ou prononcez des mots dans le micro au niveau auquel ils devront l'être lors du concert ou de la conférence tout en relevant
progressivement le niveau de l'entrée audio de l'amplificateur ou de la console de mixage jusqu'au volume souhaité. Si nécessaire, baissez
ou relevez le gain de l'émetteur via le potentiomètre Gain. Si vous utilisez un émetteur avec son microphone interne, un bon place-
ment est indispensable à une bonne qualité sonore. Veillez à ne pas le couvrir par un vêtement. Il doit être agrafé sur une poche de chemise
ou une cravate, ou être porté en pendentif grâce au cordon fourni.
11. Faites quelques pas sur toute la zone à couvrir tout en observant le témoin "Power/RF" ou l'afficheur de niveau HF (RF Meter) du
récepteur. Ce témoin (ou afficheur) doit toujours rester allumé en vert dans toutes les zones de couverture. Repositionnez, si nécessaire, son
ou ses antennes.
12. Si vous entendez des émissions parasites à la sortie du récepteur lorsque l'émetteur est hors tension, relevez progressivement le poten-
tiomètre Squelch du récepteur jusqu'à ce que les interférences disparaissent.
Samson AirLine
Prise en main
FRANÇAIS
17
1: Antennes (A et B) - Les différents
montages possibles des antennes per-
mettent leur rotation complète pour
obtenir une localisation optimale. En
fonctionnement normal, l’antenne
A (située à gauche) et l’antenne B
(située à droite) doivent être pla-
cées en position verticale. Les deux
antennes peuvent être repliées vers
l’avant, pour faciliter le transport du
récepteur CR77. Voir la page 35 de ce
manuel, pour plus d’information sur
l’installation et le positionnement des
antennes.
2: Volume - Cet indicateur détermine le niveau du signal acoustique en sortie aux fiches de sorties symétrique et asymétrique, à l’arrière du
rack. On obtient un niveau de référence lorsque le bouton est en position maximale (vers la droite).
3 : Afficheur de niveau audio - Cet afficheur (similaire aux Bargraphs utilisés sur les équipements audio) indique le niveau du signal
d’entrée audio. Lorsque le segment “0” est allumé, le niveau du signal d’entrée est optimisé à gain unitaire ; lorsque le segment “+6” est allu-
mé, le signal sature. Lorsque seul le segment de gauche “-20” est allumé, le niveau du signal d’entrée n’est qu’à 10 % de son niveau optimal.
Si aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 35 de ce manuel.
Samson AirLine Visite guidée – Récepteur CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
FRANÇAIS
18
4: Squelch - Cette commande détermine le niveau de seuil minimal du signal reçu avant par le récepteur CR77 avant coupure du signal
audio. Il est possible de modifier ce réglage à l’aide du tournevis en plastique fourni. Il est toutefois recommandé de conserver le réglage
d’usine. Pour plus d’information, voir la page 35 de ce manuel.
5: LEDs des antennes A et B - En présence de signal, l’une des deux diodes s’allume en vert et indique ainsi quelle antenne, "A" (à gauche)
ou "B" (à droite) est en fonctionnement. Le récepteur CR77 balaye constamment les deux antennes et choisit automatiquement celle qui
reçoit le signal le plus fort et le plus clair. La commutation True Diversity est parfaitement inaudible, mais augmente sensiblement la portée
totale en éliminant les problèmes d’interférences haute fréquence et d’annulation de phase.
6: Indicateur de niveau RF (Haute Fréquence) - Ce témoin 6 segments (semblable aux VU-mètres utilisés dans les équipements audio)
indique la puissance du signal UHF reçu. Lorsque tous les segments sont allumés, le signal H.F. entrant est à sa puissance optimale. Lorsque
seul le segment situé le plus à gauche est allumé, le signal H.F. entrant est à sa puissance minimale. Si aucun segment n’est allumé, aucun
signal n’est reçu ; assurez-vous que l’émetteur est bien en position de marche et qu’il est connecté au même canal que le récepteur CR77.
Pour de plus amples informations, veuillez consulter la page 35 de ce manuel.
7: Commutateur d’alimentation - Utilisez cette commande pour mettre le récepteur CR77 sous ou hors-tension. Lorsque le récepteur est
sous tension, la LED d’alimentation est allumée.
Visite guidée – Récepteur CR77
FRANÇAIS
Samson AirLine
19
1: Connecteur d’alimentation -
Connectez à cet endroit l’adaptateur
12 volts-160 mA fourni, avec le
clip de maintien en vous référant à
l’illustration (ci-dessous).
ATTENTION : n’utilisez aucun
autre type d’adaptateur, au risque
d’endommager sérieusement votre
récepteur CR77 et de voir votre garantie
annulée.
2: Sortie asymétrique * - Servez-vous
de la sortie jack asymétrique 6,35 mm à
haute impédance (5 kOhms, pour con-
necter le récepteur CR77 à un équipe-
ment audio semi-professionnel ou grand
public (- 10 dB). Le câblage se fait de
la manière suivante : pointe = point
chaud; corps = masse, blindage.
3: Réglage de niveau de sortie audio
- Réglez l’atténuation du niveau de sortie acoustique de la sortie symétrique (voir §4 ci-dessous) à -20 dBm (niveau ligne). Pour obtenir de
plus amples informations, consultez la page 35 de ce manuel.
4: Sortie symétrique * - Utilisez le connecteur XLR symétrique à basse impédance (600 Ohms pour connecter le récepteur CR77 à un
équipement audio professionnel (+ 4 dBu). Le câblage se fait de la manière suivante : broche 1 = masse, broche 2 = point chaud, broche
3 = point froid.
* Les sorties asymétrique et symétrique peuvent être utilisées simultanément.
Samson AirLine Visite guidée – Récepteur CR77
1234
-
FRANÇAIS
20
Visite guidée – Emetteur main AX1
Samson AirLine
1 : Embase XLR – Vous pouvez transformer n'importe quel micro-
phone dynamique standard en micro sans fil en le reliant à cette
embase XLR femelle.
2 : Elément en caoutchouc – Si nécessaire, assurez la connex-
ion entre l’embase XLR de l'AR1 et le microphone au moyen de
l’élément en caoutchouc fourni (ce joint n'est pas nécessaire pour
tous les microphones).
3 : Interrupteur d'alimentation -
Le fait de déplacer cet interrupteur
sur la flèche met l'AX1 sous ten-
sion ; placez-le en position inverse
pour le placer hors tension. Pour
ne pas gaspiller l'énergie de la
pile, n'oubliez pas de mettre l'AX1
hors tension lorsque vous ne
l'utilisez pas. N'oubliez pas non
plus de couper le signal audio au
niveau de la console de mixage
ou de l'amplificateur avant de
mettre l'AX1 sous ou hors tension
sous peine de générer des bruits
parasites.
FRANÇAIS
21
Samson AirLine
4 : Témoin Power On/RF – Ce témoin clignote une fois à la première mise sous
tension de l'AX1, sinon, il s'allume en rouge. Par contre, il se met à clignoter dès
qu'il ne reste plus que 2 heures d'autonomie (usure de la pile). Changez alors la
pile.
5 : Trappe de la pile – Placez dans cette trappe une pile alcaline AAA standard
en respectant la polarité. Nous vous recommandons l'emploi de piles Duracell.
Même s'il est possible d'utiliser des piles Ni-Cad rechargeables, elles n'offrent
pas une autonomie suffisante (pas plus de quatre heures). ATTENTION : Veillez
à ne pas insérer la pile à l'envers sous peine d'endommager gravement l'AX1 et
d'annuler la garantie.
6 : Potentiomètre de
réglage du niveau de
l'entrée microphone
– Servez-vous, si nécessaire,
du tournevis en plastique
fourni pour atténuer ou augmenter, par ce potentiomètre, la sensibilité à l'entrée de l'AX1.
Voir section "Configuration et utilisation des systèmes AirLine" en page 35 pour obtenir
de plus amples renseignements.
Visite guidée – Emetteur main AX1
FRANÇAIS
+
_
AF LEVEL
MIN
MAX
22
Samson AirLine
Les réglages de configuration et d'utilisation de votre système AirLine ne prennent que quelques petites minutes :
1. Pour que votre système AirLine fonctionne correctement, il faut que l'émetteur et le récepteur soient tous deux réglés sur le même canal.
Retirez les deux appareils de leur emballage (conservez ce dernier pour d'éventuelles réparations) et vérifiez que le récepteur et l'émetteur
fournis sont bien réglés sur le même canal (vous pouvez trouver un plan complet des canaux sur la couverture arrière du présent mode
d'emploi). S'ils ne sont pas réglés sur le même canal, veuillez contacter votre distributeur.
2. Placez le récepteur à l'endroit où il devra être utilisé (pensez à maintenir un "couloir" entre le récepteur et l'émetteur afin que la personne
utilisant ou portant l'émetteur puisse voir le récepteur). L'CR77 peut être monté en rack (format demi-rack) au moyen du kit Samson prévu à
cet effet et disponible en option. L'CR77 peut être fixé à une caméra vidéo au moyen du Velcro fourni.
3. Déployez ensuite la ou les antennes du récepteur à la verticale. Vérifiez que l'émetteur n'est pas sous tension (interrupteur d'alimentation
en position "Off").
4a. Si vous êtes équipé d'un émetteur main AX1, dévissez le bas de l'émetteur en le faisant tourner dans le sens inverse des aiguilles d'une
montre, puis retirez-le.
4b. Si vous êtes équipé d'un émetteur de ceinture , retour nez-le, puis retirez le cache du compartiment à pile.
5 Placez une pile alcaline AAA neuve dans la trappe à pile de l'émetteur en prenant soin de respecter la polarité indiquée. Si vous utilisez un
émetteur main AX1, revissez le bas de l'émetteur. S'il s'agit d'un émetteur de ceinture , replacez le cache du compartiment à pile en le
faisant glisser jusqu'à ce que vous entendiez un clic. Quel que soit l'émetteur utilisé, ne le mettez pas encore sous tension.
6 Reliez à présent la sortie du récepteur à l'une des entrées audio niveau micro de l'amplificateur ou de la console de mixage. Privilégiez la
sortie symétrique sur fiche XLR car le signal qu'elle délivre est peu sensible aux interférences électromagnétiques. Vous pouvez, si néces-
saire, utiliser simultanément les sorties symétrique et asymétrique. Si votre système est équipé d'un récepteur CR77 ou CR77, vérifiez que le
sélecteur Audio Output Level (niveau de sortie, voir pages 26 et 28) est correctement réglé. Placez l'amplificateur (et/ou la console de mix-
age) hors tension avant de procéder aux connexions.
Configuration et utilisation des systèmes AirLine
FRANÇAIS
23
indique que l'un des deux canaux (gauche "A" ou droit "B") est en cours d'utilisation. L'afficheur de niveau des CR77/ vous renseigne par
ailleurs sur l'intensité du signal HF reçu.
9. Allumez ensuite l'amplificateur ou la console de mixage utilisé(e) sans pour autant relever le volume. Vérifiez que l'émetteur n'est pas
coupé par la fonction Squelch. Tournez alors le potentiomètre Volume, Level ou AF Level du récepteur complètement sur la droite, position
qui correspond au gain unitaire.
10. Chantez ou prononcez des mots dans le micro au niveau auquel ils devront l'être lors du concert ou de la conférence tout en relevant
progressivement le niveau de l'entrée audio de l'amplificateur ou de la console de mixage jusqu'au volume souhaité. Si nécessaire, baissez
ou relevez le gain de l'émetteur via le potentiomètre Gain. Si vous utilisez un émetteur avec son microphone interne, un bon place-
ment est indispensable à une bonne qualité sonore. Veillez à ne pas le couvrir par un vêtement. Il doit être agrafé sur une poche de chemise
ou une cravate, ou être porté en pendentif grâce au cordon fourni.
11. Faites quelques pas sur toute la zone à couvrir tout en observant le témoin "Power/RF" ou l'afficheur de niveau HF (RF Meter) du
récepteur. Ce témoin (ou afficheur) doit toujours rester allumé en vert dans toutes les zones de couverture. Repositionnez, si nécessaire, son
ou ses antennes.
12. Si vous entendez des émissions parasites à la sortie du récepteur lorsque l'émetteur est hors tension, relevez progressivement le poten-
tiomètre Squelch du récepteur jusqu'à ce que les interférences disparaissent.
Samson AirLine
Prise en main
FRANÇAIS
24
Samson AirLine
10 Chantez ou prononcez des mots dans le micro au niveau auquel ils devront l'être lors du concert ou de la conférence tout en relevant
progressivement le niveau de l'entrée audio de l'amplificateur ou de la console de mixage jusqu'au volume souhaité. Le récepteur CR77 est
pourvu d'un connecteur minijack de type baladeur de 30 Ohms vous permettant d'avoir le retour du signal de transmission. Sachez que ce
sont les microphones unidirectionnels (micros pouvant uniquement capter les sons provenant d'une seule direction) comme le condensa-
teur à électret intégré à l'émetteur qui sont les moins enclins au Larsen. Vous pouvez réduire encore davantage le risque de Larsen en
veillant à ne pas utiliser de microphone directement face aux enceintes de sonorisation ou par l'emploi d'un égaliseur chargé d'atténuer les
fréquences aiguës ou médiums incriminées.
11 Si vous entendez de la distorsion au volume souhaité, commencez par vérifier si le témoin "Peak" du récepteur est allumé. Si ce n'est pas
le cas, vérifiez que la structure de gain de votre configuration est correcte (voir le mode d'emploi de l'amplificateur et/ou de la console de
mixage pour de plus amples renseignements). Par contre, si le témoin "Peak" rouge s'allume, veuillez suivre la procédure ci-dessous :
• Si vous utilisez un émetteur main AX1, tournez lentement le potentiomètre Microphone Input Level vers la gauche (vers la position
"Min") jusqu'à ce que la distorsion disparaisse.
• Si vous utilisez un émetteur avec son microphone à condensateur à électret interne, éloignez simplement le microphone de
votre bouche. Si vous utilisez un avec un microphone cravate externe, tournez lentement le potentiomètre Gain vers la gauche au
moyen du tournevis en plastique fourni jusqu'à ce que la distorsion disparaisse.
12 Inversement, si le son est faible et présente du bruit de fond au volume souhaité, vérifiez de nouveau la structure de gain de votre con-
figuration audio (voir mode d'emploi de la console de mixage et/ou de l'amplificateur pour de plus amples renseignements), puis vérifiez
que le potentiomètre Volume, Level ou AF Level du récepteur est bien tourné complètement à droite. Si c'est le cas et que le son est tou-
jours de mauvaise qualité, veuillez suivre la procédure ci-dessous :
• Si vous utilisez un émetteur AX1, tournez lentement le potentiomètre Microphone Input Level vers la droite (vers la position "Max")
jusqu'à ce que le signal atteigne un niveau acceptable.
• Si vous utilisez un émetteur avec son microphone à condensateur à électret interne, rapprochez simplement le microphone de
votre bouche. Si vous utilisez un avec un microphone cravate externe, tournez lentement le potentiomètre Gain vers la droite au
moyen du tournevis en plastique fourni jusqu'à ce que le signal atteigne un niveau acceptable.
Configuration et utilisation des systèmes AirLine
FRANÇAIS
25
Samson AirLine
13 Baissez temporairement le niveau de la console de mixage ou de l'amplificateur, mettez votre émetteur hors tension tout en laissant
l'AR1 sous tension, puis ramenez la console de mixage ou l'amplificateur sur le niveau préalablement défini. Lorsque l'émetteur est éteint, le
sortie du récepteur doit être absolument silencieuse – si c'est le cas, passez directement à l'étape suivante. Si ce n'est pas le cas (autrement
dit, si vous entendez du bruit), ajustez le réglage de Squelch de l'AR1. C'est lorsque le Squelch est réglé au minimum que le système AirLine
offre une portée maximale sans perte de signal. Toutefois, il peut arriver, en fonction de l'environnement d'utilisation, de devoir réduire cette
portée afin d'éliminer le bruit de bande présent lorsque l'émetteur est éteint. Pour ce faire, ramenez le potentiomètre Squelch en position
"Min" au moyen du tournevis en plastique fourni, puis tournez-le progressivement vers la droite jusqu'à ce que le bruit disparaisse. Si aucun
bruit n'apparaît, quelle que soit la position dans laquelle se trouve le potentiomètre Squelch, laissez-le en position "Min" (potentiomètre
tourné complètement à gauche). Vous bénéficiez alors de la portée maximale.
14 Lors de la première mise en service de votre système AirLine dans un nouvel environnement, nous vous conseillons de tester si la
scène où vous devez donner un concert ou une conférence est couverte dans sa totalité. Pour ce faire, baissez le volume de votre système
audio, puis mettez l'émetteur et le récepteur sous tension. Vérifiez que l'émetteur est bien activé (fonction Mute désactivée), puis chantez
ou prononcez quelques mots tout en ramenant le système audio sur son niveau préalable et en parcourant la totalité de la zone à cou-
vrir. Parallèlement, observez le témoin ou l'afficheur de niveau HF du récepteur ( des récepteurs CR77 et CR77 doivent être allumés ; cela
indique que les récepteurs reçoivent un signal HF suffisamment puissant). Réduisez toujours au minimum la distance séparant l'émetteur
du récepteur afin que le récepteur puisse reprendre des signaux les plus puissants possibles depuis tous les points de transmission. Dans
certains environnements, il peut s'avérer nécessaire d'incliner la ou les antennes. Pour les applications vidéo, nous vous recommandons
l'emploi d'un récepteur Diversity Samson CR77.
Si vous rencontrez le moindre problème, n'hésitez pas à contacter votre distributeur Samson.
Configuration et utilisation des systèmes AirLine
FRANÇAIS
26
Willkommen bei Samson AirLine – dem Wireless-System fürs neue Jahrtausend! Funkmikrofon-Systeme wurden ursprünglich dazu ent-
wickelt, sich der Notwendigkeit von Kabeln zu entledigen, was eine Bewegungsfreiheit sondergleichen ermöglichte. Durch AirLine erreicht
dieses Konzept eine neue Stufe, die Sender sind so klein, leicht und aerodynamisch, dass sie fast unsichtbar sind und sie eine völlig uneinge-
schränkte Tragerfahrung vermitteln. Um die kleinsten Funküberträger der Welt bauen zu können, entwickelten wir neue eigene Technologien.
Ausgezeichnet durch Miniatur-Schaltungen und die Fähigkeit, mit einer einzigen kleinen AAA-Batterie (ca. 14 Stunden Lebensdauer)) auszukom-
men, kennzeichnen diese Transmitter auch signifikante Verbesserungen von Übertragungs- und damit Klangqualität.
In diesem Bedienungshandbuch werden drei verschiedene Samson AirLine Systeme beschrieben. Alle arbeiten im 801 – 805 MHz UHF-
Frequenzbereich und beinhalten einen CR77 Empfänge oder ein CR77 Micro-Diversity-Empfänger (optimiert für die Produktion professioneller
Audio-Spuren für Videoaufzeichnung oder Live-Übertragung). Das AirLine UHF Microphone System besitzt einen AX1 Aufstecksender für beli-
ebige Standardmikrofone. Das AirLine UHF Presentation System enthält einen Taschensender mit eingebauter Electret Kondensatorkapsel
und Anschlussmöglichkeit für ein optionales Lavaliermikrofon.
In diesem Handbuch finden Sie eine detaillierter Beschreibungen der Features aller AirLine Systeme, ebenso wie einen Überblick über alle
Komponenten, Schritt-für-Schritt-Anleitungen zur Einrichtung Ihres Systems und alle technischen Daten. Für den Fall, dass Sie Ihr AirLine System
in den Vereinigten Staaten erworben haben, finden Sie beiliegend eine Garantiekarte – nicht vergessen auszufüllen und abzuschicken! Dies
ermöglicht Ihnen den Zugang zum technischen Online-Support und erlaubt uns, Ihnen aktuelle Informationen über dieses und andere Samson
Produkte in der Zukunft zuzusenden. Falls Sie Ihr AirLine System außerhalb der U. S. A. erworben haben, setzen Sie sich für Einzelheiten
bezüglich der Garantie mit Ihrem lokalen Händler vor Ort in Verbindung. Besuchen Sie auf jeden Fall auch unsere Seite im Internet (http://www.
samsontech.com) für umfassende Informationen über unsere ganze Produktpalette.
SPEZIELLER HINWEISE für Käufer in den U. S. A.: Sollte Ihr AirLine System je Wartung nötig haben, benötigen Sie eine Nummer zur Rücksende-
Autorisation (Return Authorization Number, RA). Ohne diese wird das Gerät nicht angenommen. Für den Fall, dass Sie Ihr AirLine System in
den Vereinigten Staaten erworben haben, besorgen Sie sich bei Samson unter 1-800-372-6766 vor dem Versenden Ihres Gerätes eine solche
Nummer. Wenn möglich, lassen Sie uns bitte das Gerät Original-verpackt zukommen. Falls Sie Ihr AirLine System außerhalb der U. S. A. erwor-
ben haben, informieren Sie sich bei Ihrem lokalen Händler.
Samson AirLine
Einleitung
DEUTSCHE
27
Falls Sie bereits Erfahrung mit Wireless-Systemen besitzen, handelt es sich bloß um einen Sache von Minuten, bis Sie mit Hilfe dieser
Kurzanleitung Ihr System eingerichtet und in Betrieb gesetzt haben. Detaillierte Informationen zur Einrichtung und Bedienung Ihres AirLine
Systems finden Sie auf Seite 53 dieses Handbuchs, und der Abschnitt „Überblick“ auf den Seiten 42 - 52 liefern vollständige Beschreibungen
der Bedienelemente und Displays aller AirLine Komponenten.
1. Stellen Sie sicher, dass der gelieferte Empfänger und der AX1 oder S ender werkseitig auf den selben Kanal eingestellt sind.
2. Plazieren Sie den Empfänger dort, wo er betrieben werden wird und richten Sie seine Antenne(n) vertikal aus.
3. Schalten Sie Ihren UH1 Sender aus (Ein/Aus-Schalter in Position "Off", weg vom Pfeil), und setzen Sie eine frische Batterie ein. Schalten Sie
den Sender wieder vorübergehend ein; die LED leuchtet einmal auf und geht wieder aus, sofern die Batterie ausreichend ist. Schalten Sie
den Sender nach der Batteriekontrolle wieder aus.
4. Wenn Sie einen AX1 verwenden, schließen Sie dessen XLR-Verbinder an ein Mikrofon an; die Verbindung sollte dicht sein – benutzen Sie
dazu die mitgelieferte Gummidichtung, wenn notwendig. Falls Sie den mit einem externen Lavaliermikrofon betreiben, stellen Sie die
Kabelverbindung zwischen dem Eingang des Empfängers und dem Mikrofon her.
5. Schalten Sie Ihr Audio-System aus und stellen Sie die Kabelverbindung zwischen dem symmetrischen oder unsymmetrischen Ausgang
des Empfängers (falls nötig, können beide gleichzeitig benutzt werden) und einem Eingang auf Mik-Pegel des Verstärkers oder Mischers
her. Wenn Ihr System einen CR77 oder CR77 Empfänger enthält, stellen Sie sicher, dass dessen Schalter für den Audio-Ausgangspegel richtig
eingestellt ist.
6. Drehen Sie die Volume, Level oder AF Level Regler ganz nach links. Schließen Sie den mitgelieferten Netzadapter an den Empfänger an
und verbinden Sie ihn mit dem Netz (oder setzen Sie eine frische Batterie in den CR77 Empfänger ein), lassen Sie ihn aber im Moment noch
ausgeschaltet.
7. Schalten Sie den Empfänger ein. Besitzen Sie ein System mit einem CR77 Empfänger, leuchtet dessen "Power"-LED dauerhaft rot.
(Anmerkung: Der CR77 Empfänger hat keine solche LED.)
Samson AirLine Schneller Einstieg
DEUTSCHE
28
8. Schalten Sie jetzt Ihren Sender ein. Wenn Ihr System einen CR77 oder CR77 Empfänger enthält, leuchtet eine der "A/B Receiver"-LEDs, die
Ihnen zeigt ob entweder der (linke) "A" oder der (rechte) "B" Empfänger momentan in Verwendung ist. Zusätzlich kann man anhand der
Anzeige des CR77 / die Feldstärke des eingehenden RF-Signals ablesen.
9. Schalten Sie Ihren angeschlossenen Verstärker und/oder Mischer ein, drehen dessen Volume aber ganz runter. Stellen Sie sicher, dass der
AH1 Sender nicht stummgeschaltet ist. Drehen Sie Volume, Level oder AF Level ganz nach rechts; das ist dann Einheitsgain.
10. Sprechen oder singen Sie in Ihr Mikrofon (oder spielen Sie etwas auf dem Instrument, an welchem das Horn-Mikrofon befestigt ist) bei
normaler Stärke, während Sie am Verstärker oder Mischer langsam den Regler für den Audio-Eingang bis zum gewünschten Pegel hoch-
drehen. Falls nötig, benutzen Sie den mitgelieferten Plastikschraubenzieher zur Justierung des Gain-Trimmpotis am Sender, um dessen
Signalpegel zu erhöhen oder abzusenken. Wenn Sie das eingebaute Mikrofon Ihres S enders verwenden, spielt die korrekte Platzierung
für die Klangqualität eine große Rolle. Er sollte nicht von Kleidung bedeckt sein und entweder an Hemdtasche oder Revers befestigt sein,
oder mit der mitgelieferten Befestigungsschnur um den Hals getragen werden.
11. Schreiten Sie den gewünschten Bereich ab, der erfasst werden soll, während Sie die "Power/RF"-LED oder die RF-Anzeige beobachten.
Diese sollte dort überall ausreichenden RF-Empfang signalisieren . Ändern Sie die Position des Empfängers (oder dessen Antenne), wie es
notwendig ist. Zur Erfassung eines größeren Empfangsbereiches sollte ein Samson CR77 oder True -Diversity-Empfänger verwendet
werden (auf den gleichen Kanal eingestellt wie der Sender).
12. Sollten bei ausgeschaltetem Sender irgendwelche falschen Geräusche durch den Empfänger-Ausgang hörbar sein, können Sie mit
Hilfe des mitgelieferten Schraubenziehers den Regler für den Mute-Pegel des Empfängers (Squelch) justieren. Drehen Sie den Regler dazu
langsam im Uhrzeigersinn so weit, bis die Geräusche verschwinden.
Samson AirLine
Schneller Einstieg
DEUTSCHE
29
1: Antennen (A und B) - Die
Antennenhalter haben einen
Drehradius von 360°, um eine opti-
male Aufstellung zu erlauben. Bei
normalem Betrieb sollten die beiden
Antennen A (links) und B (rechts)
senkrecht aufgestellt werden. Die
Antennen lassen sich zum Transport
des CR77 einschieben. Weitere
Informationen erhalten Sie unter
„Konfiguration und Betrieb der
AirLine-Systeme“ auf Seite 53 dieses
Handbuches.
2: Volume - Mit diesem Regler stellen
Sie den Pegel des Audiosignals ein, welches über die symmetrierten und die unsymmetrierten Anschlüsse auf der Rückseite des Empfängers
ausgegeben wird. Der Referenzpegel ist eingestellt, wenn der Regler am rechten Anschlag steht (Einstellung „10“).
3: Audio-Pegelanzeige – Diese “Balken”-Anzeige (vergleichbar mit der VU Balkenanzeige von Audiogeräten) gibt die Stärke des einge-
henden Audiosignals an. Wenn das “0” Segment leuchtet, ist das eingehende Signal auf Unity Gain optimiert. Wenn das “+6” Segment
leuchtet, überlastet das Signal den Eingang. Wenn nur das “-20”_Segment ganz links leuchtet, besitzt das Signal nur 10% seiner optimalen
Stärke. Wenn keine Segmente leuchten, wird nur ein schwaches oder kein Signal empfangen. Weitere Informationen erhalten Sie unter
„Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 53 dieses Handbuches.
Samson AirLine Übersicht - Empfänger CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
DEUTSCHE
30
4: Squelch - Dieser Regler bestimmt den maximalen Empfangsbereich des CR77 vor dem Abschneiden des Audiosignals. Obwohl Sie den
Regler mit Hilfe des beiliegenden Plastikschraubdrehers einstellen können, empfehlen wir Ihnen, die werksseitige Einstellung beizube-
halten. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 53 dieses Handbuches.
5: A/B-LEDs - Wenn ein Signal empfangen wird, leuchtet eine dieser beiden LEDs grün auf und zeigt so an, welche der beiden Antennen
A (links) und B (rechts) gerade verwendet wird. Der CR77 prüft das Empfangssignal beider Antennen kontinuierlich und wählt automa-
tisch das stärkere und damit klarere Empfangssignal aus. Diese True Diversity-Schaltung arbeitet vollständig unhörbar, erhöht jedoch die
Gesamtreichweite und verhindert zuverlässig Interferenzen und Phasenauslöschungen.
6: RF Level-Anzeige - Diese 6 segmentige Anzeige arbeitet ähnlich wie die Aussteuerungsanzeige bei Audiogeräten und zeigt die Stärke
des empfangenen Trägersignals an. Wenn alle Segmente leuchten, hat das empfangene Signal optimale Stärke. Wenn nur das Segment ganz
links leuchtet, ist das empfangene Signal sehr schwach. Leuchtet kein Segment, so wird überhaupt kein Signal empfangen. Vergewissern Sie
sich in diesem Fall, daß der Sender eingeschaltet und auf den gleichen Kanal eingestellt ist wie der CR77. Weitere Informationen erhalten Sie
unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 53 dieses Handbuches.
7: Netzschalter - Mit diesem Schalter schalten Sie den CR77 ein und aus. Wenn das Gerät eingeschaltet ist, leuchtet die Power-LED.
Samson AirLine
Übersicht - Empfänger CR77
DEUTSCHE
31
1: Anschluß für das Netzteil -
Schließen Sie hier das beiliegende
Netzteil wie unten dargestellt an.
ACHTUNG: Verwenden Sie niemals ein
anderes als das beiliegende Netzgerät,
da ansonsten der CR77 beschädigt
werden könnte und Ihre Garantie erlis-
cht.
2: Audioausgang (unsymmetriert)*
- Verbinden Sie Audiogeräte, an die
Signale mit einem Pegel von –10 dB
(Consumer-Pegel) angeschlossen
werden müssen, über diesen Anschluß
mit dem CR77. Die Ausgangsimpedanz
beträgt 5 kOhms.
3: Einstellschalter für den
Ausgangspegel - Mit diesem Schalter
stellen Sie die Abschwächung des
Ausgangssignals für den symmetrierten
Ausgang (4) auf –20 dBm (Line-Pegel) oder –40 dBm (Mikrofonpegel) ein. Weitere Informationen erhalten Sie unter „Konfiguration und
Betrieb der AirLine-Systeme“ auf Seite 53 dieses Handbuches.
4: Audioausgang (symmetriert)* - Verbinden Sie Audiogeräte, an die Signale mit einem Pegel von +4 dB (Professional-Pegel) angeschlos-
sen werden müssen, über diesen Anschluß mit dem CR77. Die Ausgangsimpedanz beträgt 600 Ohms. Die Belegung der Stifte ist wie folgt:
Pin 1 - Erde; Pin 2 - +Pol; Pin 3 - –Pol.
* Falls notwendig, können Sie den unsymmetriert und den symmetrierten Ausgang gleichzeitig verwenden.
Samson AirLine Übersicht - Empfänger CR77
1234
-
DEUTSCHE
32
Übersicht - Hand-Sender AX1
Samson AirLine
1: XLR Anschluss - Sie können irgendein standardmäßiges
Dynamik-Mikrofon in ein drahtloses Mikrofon umwandeln, indem
Sie es mit diesem XLR-Anschluss verbinden.
2. Gummidichtung - Wenn nötig, nehmen Sie die Verbindung
zwischen dem XLR-Anschluss des AR1 und den Mikrofon mit der
beiliegenden Gummidichtung vor (diese Dichtung ist nicht für alle
Mikrofone nötig).
3. Netzschalter (Power) - Wenn
Sie diesen Schalter in Richtung
des Pfeils drücken schaltet den
AR1 ein. Drücken Sie ihn in die
andere Richtung, um ihn auszus-
chalten. Um die Batterieleistung
nicht zu verschwenden, vergessen
Sie nicht den AX1 auszuschalten,
sobald Sie ihn nicht mehr verwen-
den. Vergessen Sie auch nicht das
Audio-Signal am Mischpult oder
Verstärker abzuschalten, bevor Sie
den AX1 ein- oder ausschalten,
um unangenehmes Rauschen zu
vermeiden.
DEUTSCHE
33
Samson AirLine
4. Power On/Off Anzeige - Diese Anzeige blinkt beim Einschalten des AX1 einmal
auf, und leuchtet dann rot. Sie fängt jedoch an zu blinken, wenn nur 2 Stunden
Lebensdauer der Batterie übrigbleibt. Wechseln Sie dann die Batterie.
5. Batteriefach - Legen Sie eine normale Alkalin-Batterie AAA ein, wobei Sie auf die
Polaritäten achten. Wir empfehlen Ihnen die Duracell-Batterien. Obwohl Sie wieder-
aufladbare Batterien (NiCad-Akkus) verwenden können, reduziert deren Verwendung
die maximale Betriebszeit auf nicht mehr als vier Stunden. ACHTUNG: Legen Sie
die Batterien niemals umgekehrt in das Fach ein, da ansonsten der AX1 beschädigt
werden könnte, und Ihre Garantie erlischt.
6. Mikrofon-
Eingangspegelregler
- Benutzen Sie wenn nötig den
Plastikschraubdreher, um die
Empfindlichkeit am Eingang
des AX1 durch diesen Regler zu
erhöhen oder erniedrigen. Weitere Informationen erhalten Sie unter „Konfiguration und
Betrieb der AirLine-Systeme“ auf Seite 53 dieses Handbuchs.
Übersicht - Hand-Sender AX1
+
_
AF LEVEL
MIN
MAX
DEUTSCHE
34
Samson AirLine
Die wesentlichen Schritte, die erforderlich sind, um Ihr AirLine System einzurichten und verwenden zu können, bedürfen nur weniger Minuten:
1. Damit Ihr AirLine System korrekt arbeitet, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Entfernen Sie alles
Verpackungsmaterial (behalten Sie sie jedoch für eventuelle Wartungs-/Reparaturarbeiten), und überprüfen Sie sicherheitshalber noch einmal,
ob der gelieferte Empfänger und Sender auf den gleichen Kanal eingestellt sind (einen vollständiger Kanalbelegungsplan finden Sie gedruckt
innen auf der hinteren Umschlagseite dieser Anleitung). Stimmen diese Kanäle nicht überein, setzen Sie sich mit Ihrem Händler oder, falls in den
Vereinigten Staaten erworben, dem Technischen Support von Samson unter 1-800-372-6766 in Verbindung.
2. Plazieren Sie den Empfänger dort, wo er verwendet wird (als allgemeine Faustregel kann das Aufrechterhalten der Sichtlinie zwischen
Empfänger und Sender gelten, so dass also die Person, die den Sender trägt, den Empfänger sehen kann). Der CR77 kann, wenn gewünscht,
mittels des optionalen Samson Adapter Kits in ein Rack eingebaut werden (benötigt 1/2 HE). Der k ann mit Hilfe des mitgelieferten Velcro-
Bandes an einer Video-Kamera befestigt werden.
3. Ziehen Sie Empfänger-Antenne(n) aus, und richten Sie sie vertikal aus. Stellen Sie sicher, dass der Ein/Aus-Schalter am Sender auf "Off" steht.
4a. Verwenden Sie ein System mit einem AX1 Aufstecksender, schrauben Sie das untere Geräteteil auf (gegen den Uhrzeigersinn drehen) und
schieben es beiseite.
4b. Verwenden Sie ein System mit einem Taschensender, drehen Sie es herum und schieben die Batterieklappe beiseite.
5. Setzen Sie eine frische AAA Alkaline-Batterie in das Sender-Batteriefach ein, wobei Sie auf die Polaritäts-Markierungen Acht geben müssen.
Benutzen Sie einen AX1 Sender, schieben sie das untere Geräteteil wieder drauf und schrauben es wieder an. Bei Verwendung eines S enders
schieben Sie die Batterieabdeckung wieder drauf, bis es klickt. In beiden Fällen lassen Sie den Sender vorübergehend ausgeschaltet.
6. Stellen Sie die Kabelverbindung zwischen der Empfänger-Ausgangsbuchse und einem Audio-Eingang auf Mik-Pegel am Verstärker oder
Mischer her. Der symmetrierten XLR-Buchse ist der Vorzug zu geben, da sie ein elektromagnetisch klareres Signal liefert. Falls nötig, können
der symmetrische und unsymmetrische Ausgang gleichzeitig benutzt werden. Enthält Ihr System einen CR77 oder Empfänger, stellen Sie
sicher, dass dessen Schalter für den Audio-Ausgangspegel richtig eingestellt ist (siehe Seiten 44 und 46 für Näheres). Lassen Sie Ihren Verstärker
(und/oder Mischer) vorläufig noch ausgeschaltet.
Konfiguration und Betrieb der AirLine-Systeme
DEUTSCHE
35
Samson AirLine
7. Drehen Sie die Volume, Level oder AF Level Regler am Empfänger ganz nach links. Schließen Sie den mitgelieferten Netzadapter an den
CR77 Empfänger an und verbinden Sie ihn mit einer Standard-Netzsteckdose (der Empfänger kann auch per Batterie oder der 12 V
Stromversorgung einer angeschlossenen Video-Kamera versorgt werden). Schieben Sie den Ein/Aus-Schalter in Richtung des Pfeils, um den
Empfänger einzuschalten. Besitzen Sie ein System mit einem einen CR77 Empfänger, leuchtet dessen "Power" LED rot. (Anmerkung: Der
Empfänger hat keine "Power" LED-Anzeige.)
8. Schalten Sie jetzt Ihren AH1 Sender ein (per Ein/Aus-Schalter); falls die Batterie voll genug ist, blinkt die "Power/Batterie" LED (wenn sie
leuchten bleibt, bleiben der Batterie noch weniger als 2 Stunden, und sie sollte ausgetauscht werden). Besitzen Sie ein System mit einem CR77
oder Empfänger, leuchtet eine der "A/B Receiver" LEDs, je nachdem, ob der (linke) "A" oder der (rechte) "B" Empfänger gerade verwendet
wird. Darüber hinaus können Sie auf der Anzeige des CR77 / die Feldstärke des ankommenden RF-Signals ablesen.
9. Jetzt sollten die Audio-Pegel eingestellt werden. Schalten Sie Ihren angeschlossenen Verstärker und/oder Mischer ein, regeln aber Volume
ganz herunter. Bei Verwendung eines S enders stellen Sie sicher, dass er nicht stummgeschaltet ist (dazu muss der dessen Mute-Schalter vom Pfeil
weg positioniert sein). Drehen Sie dann Volume, Level oder AF Level am Empfänger ganz nach rechts; das
ist dann Einheitsgain. Benutzen Sie das eingebaute
Mikrofon des , beachten Sie, dass die korrekte Platzierung des Senders für die Klangqualität eine große Rolle spielt. Wir empfehlen Ihnen, ihn wie auf
den Abbildungen auf dieser Seite gezeigt anzubrin- gen – unbehindert von Kleidung und entweder an Hemdtasche oder Revers befestigt, oder mit Hilfe der
mitgelieferten Befestigungsschnur um den Hals get- ragen.
DEUTSCHE
36
Samson AirLine
10. Sprechen oder singen Sie in Ihr Headset-Mikrofon (oder spielen Sie etwas auf dem Instrument, an welchem das Horn-Mikrofon befes-
tigt ist) bei normaler Stärke, während Sie am Verstärker oder Mischer langsam den Regler für den Audio-Eingang bis zum gewünschten Pegel
hochdrehen. Der Empfänger erlaubt das Mithören des Übertragungssignals mittels Standard 30 Ohm Walkman-Kopfhörern an dessen
Kopfhörer-Buchse. Beachten Sie, dass unidirektionale Mikrofone (Mikros, die ihr Signal nur aus einer Richtung aufnehmen) wie die eingebaute
Elec tret Kondensatorkapsel weniger zur Rückkopplung neigen als andere Mikrofontypen. Probleme mit Rückkopplung können minimiert
werden, indem die Mikrofone nicht direkt vor einem PA-Lautsprecher benutzt werden oder ein Equalizer dazu benutzt wird, die die störenden
Rückkopplungs-Geräusche verursachenden Höhen- oder Mittenfrequenzen abzuschwächen.
11. Wenn beim gewünschten Volume-Pegel Verzerrungen hörbar sind, überprüfen Sie zuerst, ob die "Peak" LED am Empfänger leuchtet. Falls
nicht, versichern Sie sich, dass die Verstärkungs-Systematik Ihres Audio-System korrekt eingerichtet ist (für nähere Informationen schlagen Sie im
Benutzerhandbuch Ihres Mischers und/oder Verstärkers). Brennt die "Peak" LED, gehen Sie folgendermaßen vor:
• Bei Verwendung eines AX1 Senders drehen Sie mit Hilfe des mitgelieferten Plastik-Schraubenziehers den Regler (Trimmpoti) für den
Mikrofon-Eingangspegel langsam gegen den Uhrzeigersinn (in Richtung "Min"-Position), bis die Verzerrung verschwindet.
• Bei Verwendung eines S enders zusammen mit dessen internen Electret Kondensatormikrofon halten Sie das Mikrofon einfach etwas
weiter vom Mund weg. Verwenden Sie dagegen den mit einem externen Lavaliermikrofon, drehen Sie mit Hilfe des mitgelieferten
Plastik-Schraubenziehers den Gain-Regler (Trimmpoti) langsam gegen den Uhrzeigersinn, bis die Verzerrung verschwindet.
12. Wenn Sie umgekehrt bei gewünschtem Volume-Pegel nur ein schwaches, verrauschtes Signal zu hören bekommen, überprüfen Sie ebenso
die korrekte Einrichtung der Verstärkungs-Systematik Ihres Audio-Systems (für nähere Informationen schlagen Sie im Benutzerhandbuch Ihres
Mischers und/oder Verstärkers nach). Stellen Sie auch sicher, dass der Volume-Regler am rechten Anschlag ist. Falls dem so ist und das vom
Empfänger kommende Signal immer noch schwach und/oder verrauscht ist, gehen Sie folgendermaßen vor:
• Bei Verwendung eines AX1 Senders drehen Sie mit Hilfe des mitgelieferten Plastik-Schraubenziehers den Regler (Trimmpoti) für den
Mikrofon-Eingangspegel langsam im Uhrzeigersinn (in Richtung "Max"-Position), bis das Signal einen akzeptablen Pegel erreicht.
• Bei Verwendung eines S enders zusammen mit dessen internen Electret Kondensatormikrofon halten Sie das Mikrofon einfach etwas
näher an Ihren Mund. Verwenden Sie dagegen den mit einem externen Lavaliermikrofon, drehen Sie mit Hilfe des mitgelieferten
Plastik-Schraubenziehers den Gain-Regler (Trimmpoti) langsam im Uhrzeigersinn, bis das Signal einen akzeptablen Pegel erreicht.
Konfiguration und Betrieb der AirLine-Systeme
DEUTSCHE
37
Samson AirLine
13. Regeln Sie vorübergehend den Pegel Ihres Mischer-/Verstärker-Systems herunter, und schalten Sie Ihren Sender aus; der Empfänger ble-
ibt an. Stellen Sie dann wieder den vorherigen Pegel am Mischer/Verstärker ein. Bei ausgeschaltetem Sender sollte das Empfänger-Signal
absolut geräuschlos sein – falls das der Fall sein sollte, gehen Sie zum nächsten Schritt. Wenn dem nicht so ist (d. h., falls Sie Rauschen hören),
müssen Sie eventuell den Mute-Regler am Empfänger (Squelch) nachjustieren. Ist der Mute-Regler in Minimalstellung, hat Ihr AirLine System
Maximalreichweite ohne Ausfälle; abhängig von der jeweiligen Umgebung, in der Sie Ihr System benutzen, kann es jedoch notwendig werden,
diese Reichweite etwas zu vermindern, um Bandrauschen zu eliminieren, wenn der AH1 Sender ausgeschaltet wird. Verwenden Sie hierfür den
mitgelieferten Schraubenzieher, um den Mute-Regler (Squelch) ganz nach links (gegen den Uhrzeigersinn) zu drehen ("Min" Position). Drehen
Sie ihn dann langsam nach rechts, bis das Rauschen verschwindet. Ist bei keiner Reglerstellung Rauschen zu vernehmen, lassen Sie ihn ganz
gegen den Uhrzeigersinn auf der "Min" Position gedreht (womit die Gesamtreichweite am größten wird).
14. Wenn Sie Ihr AirLine System zum ersten Mal in einer neuen Umgebung einrichten, ist es nicht die schlechteste Idee, durch einen kleinen
Spaziergang sicherzustellen, dass der gesamte Aufführbereich erfasst wird. Dementsprechend senken Sie den Pegel Ihres Audio-Systems und
schalten Sender und Empfänger ein. Stellen Sie dann bei nicht stummgeschaltetem Sender den ursprünglichen Pegel Ihres Audio-Systems
wieder her, und schreiten Sie, während Sie reden oder singen, den abzudeckenden Bereich ab. Dabei beobachten Sie die RF-Anzeige am
Empfänger, um sicherzustellen, dass er ein ausreichend starkes RF-Signal empfängt (beim CR77 oder Empfänger sollten alle Segmente
der RF-Pegelanzeige an sein). Versuchen Sie immer, die Distanz zwischen Sender und Empfänger möglichst gering zu halten, so dass von allen
beabsichtigten Sendestellen das stärkstmögliche Signal empfangen wird. In manchen Umgebungen kann es wünschenswert sein, die
Empfängerantenne(n) anders als vertikal auszurichten. Wo größere Bereiche erfasst werden müssen, sollte der Samson CR77 True-Diversity-
Empfänger (auf den gleichen Kanal eingestellt wie der Sender) verwendet werden. Für Video-Anwendungen sollten Sie den Samson
Micro-Diversity-Empfänger benutzen.
Wenn Sie alle Schritte durchgeführt haben und trotzdem Schwierigkeiten auftauchen, setzen Sie sich mit Ihrem lokalen Händler in
Verbindung oder, falls das System in den Vereinigten Staaten erworben wurde, rufen Sie den technischen Support von Samson (1-800-372-
6766) zwischen 9 Uhr vormittags und 5 Uhr nachmittags an (EST).
Konfiguration und Betrieb der AirLine-Systeme
DEUTSCHE
38
¡Bienvenido al Samson AirLine – el sistema inalámbrico para el nuevo milenio! Los micrófonos y los sistemas de instrumentos inalámbricos fuer-
on desarrollados originalmente para eliminar los cables y ofrecer una libertad de movimientos incomparable. El AirLine lleva este concepto a un
nuevo nivel haciendo que los transmisores sean tan pequeños, ligeros y aerodinámicos que sean prácticamente invisibles, lo que le da al usuario
una experiencia de total “libertad real”. Para crear los transmisores inalámbricos más pequeños del mundo, hemos desarrollado una tecnología
nueva y exclusiva. Gracias a una circuitería en miniatura y a la capacidad de funcionar con una única pila pequeña de tipo AAA (con una dura-
ción media de 14 horas), estos transmisores también ofrecen una mejora en cuanto a recepción inalámbrica y calidad de sonido.
En este manual se describen dos sistemas Samson AirLine distintos. Todos ellos funcionan en el rango de frecuencias 801 - 805 MHz UHF y dis-
ponen del receptor CR77 o un receptor de microdiversidad (mejorado para la producción de pistas de audio profesionales para acompañar
a secuencias de vídeo o emisiones en directo). El sistema AirLine UHF Microphone consta de un transmisor de micro AX1, que se conecta en
cualquier micrófono dinámico standard. El sistema AirLine UHF Presentation dispone del transmisor , que contiene un micrófono condensa-
dor electreto interno y la conexión para un micrófono lavalier opcional.
En este manual encontrará una descripción detallada de todas las características y funciones de todos los sistemas AirLine, así como recorridos
guiados a través de todos sus componentes, instrucciones paso-a-paso para la configuración y ajuste de su sistema y un completo cuadro de
especificaciones técnicas. Si su sistema AirLine fue adquirido en los Estados Unidos, también encontrará una tarjeta de garantía – ¡no olvide rel-
lenarla y devolvérnosla por correo! Eso hará que pueda recibir soporte técnico online y que le podamos facilitar información actualizada de este
y otros productos Samson en el futuro. Si su sistema AirLine fue adquirido fuera de los Estados Unidos, contacte con su distribuidor local para
que le indique los detalles de su garantía. Además, no deje de visitar nuestra página web (http://www.samsontech.com) para tener una comple-
ta información sobre toda nuestra línea de productos.
NOTA ESPECIAL para los compradores de los Estados Unidos: Para el improbable caso de que su sistema AirLine deba ser reparado en algún
momento, le será necesario un número de autorización de devolución (RA). Sin este número, la unidad no será aceptada en fábrica. Si ha
adquirido este sistema en los Estados Unidos, llame al número de teléfono 1-800-372-6766 para solicitar su número de autorización antes de
devolvérnoslo. Conserve el embalaje original y los materiales de protección que viene dentro de él, y si es posible, envíe la unidad empaquetada
con ellos. Si ha adquirido su aparato en otro país distinto a los EE.UU., póngase en contacto con su distribuidor Samson para que le informe de
los detalles de lo que debe hacer.
Samson AirLine
Introducción
ESPAÑOL
39
¡Si ya tiene alguna experiencia previa sobre el uso de sistemas inalámbricos, estas instrucciones de arranque rápido le ayudarán a que
conecte y ponga en marcha su sistema AirLine en cuestión de un par de minutos!. En la página 71 de este manual encontrará instrucciones
detalladas sobre el ajuste y uso de su AirLine, y en las secciones de “recorrido guiado” de las páginas 60 - 70 podrá ver la descripción com-
pleta de todos los controles y pantallas del AirLine.
1. Asegúrese de que el receptor incluido y el transmisor AX1 o estén ajustados de fábrica para el mismo canal.
2. Coloque físicamente el receptor en el lugar en el que lo vaya a usar y extienda verticalmente su(s) antena(s).
3. Coloque el interruptor de encendido de su transmisor en la posición “off” (lejos de la flecha) y colóquele una pila nueva. Después enci-
enda el transmisor momentáneamente; su piloto parpadeará una vez y después se apagará si la pila está suficientemente cargada. Una vez
que haya comprobado la carga de la pila, apague el transmisor.
4. Si está usando un AX1, conecte su clavija XLR a un micrófono dinámico con cable; haga una conexión sólida, usando si hace falta la pieza
de goma incluida. Si utiliza el con un micro lavalier exterior, realice la conexión física entre su conector de entrada y el micrófono.
5. Apague su sistema de sonido y realice la conexión física del cable entre la clavija de salida balanceada o no balanceada del receptor (si es
necesario, puede usar ambas simultáneamente) y una entrada de audio de nivel de micro de su amplificador o mezclador. Si su sistema con-
sta de un receptor o CR77, asegúrese de ajustar correctamente su interruptor de nivel de salida audio.
6. Gire el mando de volumen, nivel o nivel AF del receptor completamente a la izquierda. Conecte al receptor el adaptador de corriente que
se incluye y enchúfelo por el otro lado a una salida de corriente (o coloque una nueva pila en el receptor ), pero déjelo apagado por el
momento.
7. Encienda el receptor. Si su sistema dispone de un receptor CR77, su piloto “Power” se quedará iluminado en rojo.
(Nota: el receptor no tiene ningún piloto luminoso).
Samson AirLine Arranque rápido
ESPAÑOL
40
8. Encienda su transmisor. Si su sistema consta de un receptor CR77 o , uno de los pilotos “A/B Receiver” se iluminará para indicarle que
el receptor “A” (izquierdo) o el “B” (derecho) se está usando en ese momento. El medidor CR77/ también indicará la fuerza de la señal RF
entrante.
9. Encienda ahora el amplificador y/o mesa de mezclas que tenga conectado pero mantenga su volumen completamente abajo. Si su siste-
ma dispone de un transmisor , asegúrese de que no esté anulado. Ajuste el mando de volumen, nivel o nivel AF del receptor completa-
mente a la derecha; eso será la ganancia unitaria.
10. Hable o cante en el micrófono a un nivel de ejecución normal mientras va aumentando lentamente el control de nivel de entrada audio
de su amplificador o mesa de mezclas hasta que consiga el nivel que quiera. Si es necesario, utilice el destornillador que se incluye para
ajustar el pequeño mando de retoque de ganancia del transmisor para aumentar o disminuir su nivel de señal. Si está usando un transmisor
con el micrófono interno, una correcta colocación del mismo resulta crítica para la calidad de sonido. No debe quedar tapado por
ropa y ha de estar colocado en una pinza en un bolsillo de su camisa/chaqueta o en la corbata; o enrollado alrededor de su cuello con el
enganche que se incluye.
11. Vaya dando una vuelta por la zona que quiera cubrir a la vez que observa el piloto "Power/RF" o el medidor RF del receptor; debería
indicar una suficiente recepción RF en todas las zonas de cobertura. Si es necesario, coloque en otro lugar el receptor (o su antena). Si
necesita cubrir una zona mayor, puede sustituir este receptor por un receptor de diversidad real Samson CR77 o (ajustado al mismo
canal que el transmisor).
12. Si escucha cualquier ruido espúreo proveniente de la salida del receptor cuando el transmisor está apagado, utilice el destornillador de
plástico para ajustar el control de nivel de anulación (squelch), girándolo lentamente hacia la derecha hasta que llegue al punto en el que
desaparezca el ruido.
Samson AirLine
Arranque rápido
ESPAÑOL
41
1: Antenas (A y B) - Los puntos de mon-
taje de antena permiten una rotación
total para conseguir una colocación
óptima de las mismas. En su funciona-
miento normal, tanto la antena A (la de la
izquierda), como la antena B (la antena de
la derecha) deberían estar colocadas en
una posición vertical. Ambas antenas son
telescópicas y pueden ser recogidas den-
tro de si mismas para un mejor transporte
del CR77. Vea la sección de “Ajuste y uso
de su sistema AirLine” en la página 71 de
este manual para más información para
una mayor información acerca de la insta-
lación y colocación de las antenas.
2: Volume - Este mando ajusta el nivel de
la señal audio que está siendo transmitida a través tanto de los conectores de salida balanceados como no balanceados del panel trasero. El
nivel de referencia se consigue cuando el mando se gira completamente a la derecha (hasta su posición “10”).
3: Medidor audio – Este indicador de “escalera” (parecido a la barra de medición VU que se usa en muchos dispositivos audio) le indica la
fuerza de la señal audio entrante. Cuando el segmento “0” esté iluminado, la señal entrante estará optimizada a ganancia unitaria; cuando
esté encendido el segmento “+6”, la señal estará sobrecargada. Cuando esté iluminado el segmento del extremo izquierdo “-20”, la señal ten-
drá solo el 10% de su nivel óptimo. Si ninguno de los segmentos está encendido, no estará siendo recibida ninguna señal o será muy débil.
Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 71 de este manual para más información
.
Samson AirLine Recorrido guiado – Receptor CR77
1
2
34
55
1
7
6
ANT. A ANT. B
VOLUME
POWER
RF METERAUDIO METER dB
0 10 25 50 75 1000 +3 +6-5-10-20
ANT. A ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
ESPAÑOL
42
4: Squelch - Este control determina el rango máximo del CR77 antes de la caída de la señal audio. Aunque puede ajustarse usando el
destornillador de plástico que se incluye, normalmente se deja con el valor que viene fijado de fábrica. Vea la sección de “Ajuste y uso de su
sistema AirLine” en la página 71 de este manual para más información.para una mayor información acerca de este control.
5: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilumina en verde indicando que se está utilizando en
ese momento bien la antena “A” (izquierda) o la “B” (derecha). El CR77 realiza un barrido constantemente entre las dos y elige automática-
mente la que esté recibiendo la señal más potente y clara. Este disparo de diversidad real es completamente inaudible y permite aumentar
de forma eficaz el rango global a la vez que elimina virtualmente las interferencias potenciales y los problemas de cancelación de fase.
6: Medidor de nivel RF (Frecuencia de radio) - Este medidor de 6 segmentos (similar a los medidores de barras VU que se utilizan en los
aparatos de audio) indica la fuerza de la señal UHF que está siendo recibida. Cuando todos los segmentos están encendidos, la señal RF
entrante estará a la potencia óptima; cuando solo se ilumina el de más a la izquierda, la señal RF entrante tendrá la potencia mínima para la
recepción. Si no se ilumina ningún segmento, no se recibirá ninguna señal; asegúrese entonces de que su transmisor esté conectado y que
esté ajustado al mismo canal que el CR77. Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 71 de este manual para más
información.
7: Interruptor de encendido - Utilice este interruptor para encender y apagar el CR77. Cuando el receptor está encendido, el piloto de
encendido está iluminado en rojo.
Samson AirLine
Recorrido guiado – Receptor CR77
ESPAÑOL
43
1: Entrada DC - Conecte aquí el adap-
tador de corriente de 12 voltios y 160
mA que se incluye, utilizando la pestaña
anti-tirones tal como se ve en la ilus-
tración de abajo.
ATENCION: No sustituya este adaptador
por otro de ningún otro tipo; el hacer
esto puede producir serios daños en el
CR77 y anulará su garantía.
2: Salida no balanceada* - Utilice este
conector jack de 1/4” no balanceado
de alta impedancia (5K Ohm) cuando
conecte el CR77 a aparatos de sonido
no profesionales (-10). El cableado es el
siguiente: punta-vivo, lateral-masa.
3: Interruptor de nivel de salida de
audio - Ajusta la atenuación del nivel de
salida audio de la salida balanceada (vea
#4 siguiente) a -20 dBm (nivel de línea) o
-40 dBm (nivel de micro). Vea la sección
de “Ajuste y uso de su sistema AirLine” en la página 71 de este manual para más información.
4: Salida balanceada* - Utilice este conector XLR balanceado electrónicamente y de baja impedancia (600 Ohm) cuando conecte el CR77
a aparatos de audio profesional (+4). El cableado de las puntas es el siguiente: punta 1 masa, punta 2 alto (vivo o activo) y punta tres bajo
(frío o pasivo).
* Si es necesario, se pueden utilizar de forma simultánea tanto las salidas balanceadas como no balanceadas.
Samson AirLine Recorrido guiado – Receptor CR77
1234
-
ESPAÑOL
44
Recorrido guiado – Transmisor manual AX1
Samson AirLine
1: Conector XLR – Conecte esta toma standard XLR hembra en
cualquier micrófono dinámico standard de cable para convertirlo
en un micro inalámbrico.
2: Casquillo de goma – Si fuese necesario, utilice el casquillo de
goma incluido para formar una conexión sólida y firme entre el
conector XLR del AR1 y su micrófono (tenga en cuenta que no hará
falta que use este casquillo en todos los micrófonos).
3: Interruptor de encendido
on-off – Mueva este interruptor
hacia la flecha para encender el
AX1; desplácelo hacia el lado con-
trario para apagar la unidad. (Para
alargar al máximo la carga de las
pilas, asegúrese de apagar el AX1
cuando no lo utilice). Asegúrese
de anular la señal audio en su
mezclador exterior o amplificador
antes de encender o apagar el
AX1, ya que en caso contrario
podría producirse algún tipo de
petardeo audible.
ESPAÑOL
45
Samson AirLine
4 : Piloto LED Power / Battery – Este piloto parpadea una vez cuando enciende el
AX1 por primera vez y queda iluminado fijo en rojo cuando quedan menos de dos
horas de carga en la pila, para indicarle que debe cambiarla por otra nueva.
5: Compartimento de la pila – Coloque aquí una pila alcalina de tipo AAA standard,
asegurándose de seguir las marcas más y menos de polaridad. Le recomendamos
usar pilas Duracell. Aunque también puede usar pilas recargables de Ni-Cad, ha de
tener en cuenta que no dan el flujo de corriente adecuado durante más de cuatro
horas. PRECAUCION: Nunca coloque la pila al revés; el hacer eso podría producir
serios daños en el AX1 y haría que la garantía quedase anulada.
6: Control de nivel de entrada
de micrófono (mando de ajuste)
– Utilice el destornillador de plásti-
co que se incluye para aumentar o
disminuir la sensibilidad del nivel
de entrada del AX1 según sus
necesidades. Vea la sección “Ajuste y uso de su sistema AirLine” en la página 71 de este
manual para más información.
Recorrido guiado – Transmisor manual AX1
+
_
AF LEVEL
MIN
MAX
ESPAÑOL
46
Samson AirLine
El procedimiento básico de ajuste y uso de su sistema AirLine solo le llevará unos pocos minutos:
1. Para que su sistema AirLine funcione correctamente, tanto el receptor como el transmisor deberán estar ajustados al mismo canal. Quite
todos los embalajes (guárdelos por si los necesitase en el futuro) y compruebe que tanto el receptor como el transmisor estén ajustados al
mismo canal (en la parte interior de la contraportada de este manual puede ver un plano completo de los canales). Si estos canales no coinciden,
contacte con su distribuidor o, si adquirió el aparato en los Estados Unidos, con el departamento de soporte técnico de Samson en el teléfono
1-800-372-6766.
2. Coloque físicamente el receptor en el lugar en el que lo vaya a usar (la regla de oro principal es mantener siempre la “línea de visión” entre el
receptor y el transmisor de tal forma que la persona que esté usando o que lleve el transmisor encima pueda ver siempre el receptor). Puede
montar el CR77 en un rack si quiere (ocupa medio espacio rack), usando un kit adaptador opcional de Samson. El transmisor puede ser
colocado en una cámara de vídeo usando las tiras de velcro que se incluyen.
3. Extienda la antena(s) del receptor y colóquela(s) en posición vertical Asegúrese de que el interruptor de encendido on-off de su transmisor
esté ajustado a "Off."
4a. Si su sistema está formado por un transmisor de micro manual AX1, desenrosque la parte inferior girándola hacia la izquierda y tire de ella
hacia fuera.
4b. Si su sistema consta de un transmisor de petaca , dele la vuelta y quite la tapa de la pila.
5. Coloque una pila alcalina AAA nueva en el compartimento de la pila del transmisor, poniendo atención en las marcas de polaridad. Si está
usando un transmisor manual AX1, vuelva a colocar la sección inferior del mismo en su sitio volviéndola a enroscar en su posición. Si está usan-
do un transmisor de petaca , vuelva a colocar la tapa de la pila deslizándola hasta que haga click. Cualquiera que sea el tipo de transmisor
que esté usando, déjelo apagado y aparte por un momento.
6. Realice la conexión física de cables entre el conector de salida del receptor y una entrada audio de nivel de micro en su amplificador o mesa
de mezclas. Es preferible usar el conector XLR balanceado, dado que emite una señal más limpia desde el punto de vista electromagnético. Si
fuese necesario, puede usar tanto las salidas balanceadas como las no balanceadas simultáneamente. Si su sistema dispone de un receptor CR77
o , asegúrese de ajustar correctamente su interruptor de nivel de salida audio (vea las páginas 62 y 64 para más detalles). Deje su amplifica-
dor (y/o mesa de mezclas) apagado por ahora.
Ajuste y uso de su sistema AirLine
ESPAÑOL
47
Samson AirLine
7. Gire el control de volumen, nivel o nivel AF del receptor completamente a la izquierda. Conecte el adaptador de corriente que incluimos a la
entrada del CR77 y enchúfelo por el otro lado a una salida de corriente (el receptor también puede funcionar con pilas o con una fuente de
alimentación de 12 voltios de la cámara de vídeo a la que esté conectado). Empuje el interruptor de corr
encender el receptor. Si en su sistema hay un receptor CR77, su piloto “Power” también quedará iluminado en rojo. (Nota: el receptor no
tiene ningún indicador de encendido).
8.
a
CR77 o , uno de los pilotos “A/B Receiver” se iluminará para indicarle que el receptor “A” (izquierdo) o el “B” (derecho) se está usando en ese
momento. El medidor CR77/ también indicará la fuerza de la señal RF entrante.
9. Ahora ha llegado el momento de ajustar los niveles que tenga conectados pero mantenga su volumen
totalmente abajo. Si está usando un transmisor , asegúrese de que no esté anulado (su interruptor Mute debería estar en la posición más alejada de la
nivel AF de su receptor totalmente a la derecha; esta es la ganancia unitaria. Si está usando un transmisor
correcta colocación resulta crítica para la calidad del sonido. Le recomendamos que lo coloque tal como se muestra en las ilustraciones de esta página – sujeto en
su chaqueta o camisa y sin que quede tapado por la ropa, o colocado alrededor del cuello usando el collar que incluimos.
Ajuste y uso de su sistema AirLine
ESPAÑOL
48
Samson AirLine
10. Hable o cante en su micro a un nivel de ejecución normal a la vez que va aumentando lentamente el volumen de su amplificador y/o mesa
de mezclas hasta llegar al nivel que desee. El receptor le permite monitorizar la señal de transmisión usando unos auriculares de 30 ohm-
nios de tipo Walkman conectados a la salida de auriculares. Tenga en cuenta también que los micros unidireccionales (micros que captan la señal
desde una única dirección) como el micro condensador electreto interno del son menos propensos a la realimentación que otros tipos de
micros. Puede reducir cualquier problema de realimentación que observe asegurándose de no usar el micro directamente delante de un altavoz
de PA o usando un ecualizador para atenuar esas frecuencias de rango medio o agudo que provocan el típico “pitido” de realimentación.
11. Si escucha cualquier tipo de distorsión al nivel de volumen elegido, compruebe si el piloto rojo “Peak” del receptor está encendido. Si no es
así, asegúrese de que la estructura de ganancia de su sistema de sonido esté ajustada correctamente (consulte el manual de instrucciones de su
mesa de mezclas y/o amplificador para más detalles). Si el piloto rojo “Peak” está encendido, haga lo siguiente:
• Si está usando un transmisor de micro manual AX1, utilice el destornillador de plástico que se incluye para girar el control de nivel de
entrada de micro (mando de retoque) lentamente a la izquierda (hacia la posición “Min”) hasta que desaparezca la distorsión.
• Si está usando el transmisor de petaca con su micrófono condensador electreto interno, simplemente aleje un poco el micrófono de
su boca. Si está usando un transmisor con un micrófono lavalier exterior, utilice el destornillador de plástico incluido para girar el con-
trol de ganancia (mando de retoque) lentamente hacia la izquierda hasta que desaparezca la distorsión.
12. Y de forma opuesta a lo anterior, si escucha una señal muy débil y con ruidos al nivel de volumen deseado, asegúrese de que la estructura
de ganancia de su sistema de sonido esté ajustada correctamente (consulte el manual de instrucciones de su mesa de mezclas y/o amplificador
para más detalles) y que el control de volumen, nivel o nivel AF del receptor esté totalmente a la derecha. Si todo esto es correcto y la señal que
viene del receptor sigue siendo débil y/o ruidosa, haga lo siguiente:
• Si está usando un transmisor de micro manual AX1, utilice el destornillador de plástico que se incluye para girar el control de nivel de
entrada de micro (mando de retoque) lentamente a la derecha (hacia la posición “Max”) hasta la señal tenga un nivel aceptable.
• Si está usando el transmisor de petaca con su micrófono condensador electreto interno, simplemente acerque un poco más el micró-
fono a su boca. Si está usando un transmisor con un micrófono lavalier exterior, utilice el destornillador de plástico incluido para girar el
control de ganancia (mando de retoque) lentamente hacia la derecha hasta hacer que la señal tenga un nivel aceptable.
Ajuste y uso de su sistema AirLine
ESPAÑOL
49
Samson AirLine
13. Disminuya temporalmente el nivel de su sistema mezclador/amplificador y apague su transmisor, dejando el receptor encendido. Restaure
entonces el nivel ajustado anteriormente en su amplificador/mesa de mezclas. Con el transmisor apagado, la salida del receptor debería ser el
silencio total – si es así, pase directamente al siguiente paso. Si esto no ocurre (es decir, si escucha algún tipo de ruido), puede que deba ajustar
el control de anulación (squelch) del receptor. Cuando el control de anulación está en su ajuste mínimo, el sistema AirLine ofrece siempre el
rango máximo sin caídas del sonido; no obstante, dependiendo del entorno concreto en que se utilice su sistema, puede que tenga que reducir
ese rango un poco de cara a eliminar la banda de ruidos que se escucha cuando el transmisor está apagado. Para hacer eso, utilice el destornilla-
dor incluido para girar el control de anulación completamente a la izquierda (hasta la posición “Min”), y girarlo después lentamente hacia la dere-
cha hasta que desaparezca el ruido. Si no se escucha ningún ruido en ninguna posición, deje este mando en la posición de más a la izquierda
“Min” (para conseguir el máximo rango global posible).
14. Cuando ajuste por primera vez su sistema AirLine en un nuevo entorno, siempre es una buena idea darse una vuelta por la zona para asegu-
rarse de que tiene cobertura en todo el escenario o la zona de la ejecución. Para ello, disminuya el nivel de su sistema de audio y encienda tanto
el transmisor como el receptor. Entonces, con el transmisor no-anulado, restaure el nivel de su sistema de audio y mientras habla o canta, vaya
dando una vuelta por toda la zona que tenga que ser cubierta. Según lo va haciendo, observe la indicación o medidor RF del receptor para ase-
gurarse de que está recibiendo una señal RF suficientemente fuerte (en los receptores CR77 o , todos los segmentos del medidor de nivel RF
deberían estar encendidos). Trate siempre de reducir al mínimo la distancia entre el transmisor y el receptor de tal forma que se reciba siempre
la señal más fuerte posible desde todos los puntos de transmisión de la zona. En determinados entornos, puede que le venga bien colocar la
antena en una posición diferente a la vertical. Para aplicaciones videográficas, puede usar el receptor de microdiversidad de Samson.
Si ha seguido todos los pasos anteriores y tiene cualquier tipo de problemas, contacte con su distribuidor local o, si compró el aparato en los
Estados Unidos, llame por teléfono al departamento de soporte técnico de Samson (1-800-372-6766) en horario de 9 AM a 5 PM EST.
Ajuste y uso de su sistema AirLine
ESPAÑOL
50
CR77 Receiver
Receiving Frequencies USA 801-805MHz (U1-U6),
Oscillation Type PLL
De-emphasis 50 msec
IF Frequency 10.7 MHz
A/B Antennas 1/4 Wavelength Rod
In/Out DC Inlet, Balanced Output, Unbalanced Output
Display (LED) Receiver A/B (Green), Power On (Red), ARF Level (6 segment) RF Level (6 segment)
Level Control Audio Level Volume, Squelch Level Control
Operating Temperature 0° C / 50° C
Operating Voltage 12 Volts ±10%
Current Consumption 160 mA (all LED lights illuminate)
Receiving Frequency Range 801 - 805 MHz
Sensitivity 18 dBm (@ THD 2%)
Squelch Sensitivity 0 - 40 dBm (Adjustable)
Selectivity ±150 kHz (AF Out Ratio -60 dB)
T.H.D. (Overall) 1% Max (@AF 1 kHz, RF 46 dBu)
S/N Ratio (Overall) 90 dB (w/IHF-A Filter)
Residual Noise 90 dBv (w/IHF-A Filter)
Band Mute ±40 kHz / ±100 kHz (RF IN: 46 dBu EMF)
AF Frequency Response 50 Hz - 15 kHz (±3 dB overall)
Audio Output Level - Unbalanced 0 dBv
Audio Output Level - Balanced (slide switch selectable) -20 dBm (Line), -40 dBm (Mic)
Audio Output Impedance - Unbalanced 5 k Ohms
Audio Output Impedance - Balanced 600 Ohms
Samson AirLine
Specifications
51
AirLine Channel Plan
FCC Rules and Regulations
Samson wireless systems are type accepted under FCC
rules parts 90, 74 and 15.
Licensing of Samson equipment is the user’s responsi-
bility and licensability depends on the user’s classica-
tion, application and frequency selected.
This device complies with RSS-210 of
Industry & Science Canada.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference and (2)
this device must accept any interference received, includ-
ing interference that may cause
undesired operation.
Samson AirLine
Channel Frequencies Channel Frequencies Channel Frequencies
N1 642.375 MHz U1 801.375 MHz E1 863.125 MHz
N2 642.875 MHz U2 801.875 MHz E2 863.625 MHz
N3 644.125 MHz U3 803.125 MHz E3 864.500 MHz
N4 644.750 MHz U4 803.750 MHz E4 864.875 MHz
N5 645.500 MHz U5 804.500 MHz
N6 645.750 MHz U6 804.750 MHz
52
Samson AirLine Notes
53
Samson Technologies Corp.
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
axlom v5
