StudioDock 3i

StudioDock 4i

WARNING

TO PREVENT FIRE OR SHOCK HAZARD. DO NOT USE THIS PLUG WITH AN EXTENSION CORD, RECEPTACLE

OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

TO PREVENT FIRE OR SHOCK HAZARD. DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

TO PREVENT ELECTRICAL SHOCK, MATCH WIDE BLADE PLUG TO WIDE SLOT AND FULLY INSERT.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

This lightning flash with

arrowhead symbol, within an

equilateral triangle, is

intended to alert the user to

the presence of uninsulated

“dangerous voltage” within

the product’s enclosure that

may be of sufficient magni-

tude to constitute a risk of

electric shock to persons.

Warning: To reduce the risk of

electric shock, do not remove

cover (or back). No user-

serviceable parts inside. For

service, refer to qualified

service personnel.

The exclamation point within

an equilateral triangle is

intended to alert the user to

the presence of important

operating and maintenance

(servicing) instructions in the

literature accompanying the

appliance.

Read these instructions.

Keep these instructions.

Heed all warnings.

Follow all instructions.

Do not use this apparatus near water.

Clean only with dry cloth.

Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus

(including amplifiers) that produce heat.

Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug has two

blades with one wider than the other. A grounding type plug has two blades and a third grounding prong.

The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your

outlet, consult an electrician for replacement of the obsolete outlet.

Protect the power cord from being walked on or pinched particularly at the plugs, convenience recep-

tacles, and at the point where they exit from the apparatus.

Only use attachments/accessories specified by the manufacturer.

Use only with the cart, stand, tripod, bracket, or table specified by the manu-

facturer, or sold with the apparatus. When a cart is used, use caution when

moving the cart/apparatus combination to avoid injury from tip-over.

Unplug the apparatus during lightening, sort or when unused for long periods of time.

Refer all servicing to qualified personnel. Service is required when the apparatus has been damaged in

any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen

into the apparatus has been exposed to rain or moisture, does not operate normally, or has been

dropped.

This appliance shall not be exposed to dripping or splashing water and that no object filled with liquid

such as vases shall be placed on the apparatus.

Caution-to prevent electrical shock, match wide blade plug wide slot fully insert.

Please keep a good ventilation environment around the entire unit.

10.

11.

12.

13.

14.

15.

16.

IMPORTANT SAFETY INSTRUCTIONS

ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer cet appareil à la pluie ou à

l’humidité. Pour éviter tout risque d’électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne con-

tient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe

avec un éclair dans un triangle prévient l’utilisateur de la présence d’une tension dangereuse et non isolée dans

l’appareil. Cette tension constitue un risque d’électrocution. Le signe avec un point d’exclamation dans un tri-

angle prévient l’utilisateur d’instructions importantes relatives à l’utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d’utiliser l’appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d’une source liquide ou dans un lieu humide.

6. Nettoyez l’appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l’appareil. Installez l’appareil selon les

instructions du fabricant.

8. Ne pas installer près d’une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de génér-

er de la chaleur (amplificateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation

(avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au

modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à

ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l’appareil du secteur en présence d’orage ou lors de périodes d’inutilisation prolongées.

12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur,

baisse de performances, exposition à la pluie, projection liquide dans l’appareil, introduction d’un objet

dans le boîtier, etc.).

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder

Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel

noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet

werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal.Der Blitz mit Pfeilspitze im gleich-

seitigen Dreieck soll den Anwender vor nichtisolierter “gefährlicher Spannung” im Geräteinnern warnen. Diese

Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseiti-

gen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die

im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.

2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.

3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.

4. Befolgen Sie die Anleitungen des Herstellers.

5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.

6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.

7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den

Anweisungen des Herstellers vor.

8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder

anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.

9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein pola-

risierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und

einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene

Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.

10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden

kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am

Gerät.

11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.

12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf

irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten

oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie

gewohnt betrieben werden kann oder fallen gelassen wurde.

PRECAUCION: Para reducir el riesgo de incendios o descargas, no permita que este aparato quede expuesto a la lluvia

o la humedad. Para reducir el riesgo de descarga eléctrica, nunca quite la tapa ni el chasis. Dentro del aparato no hay

piezas susceptibles de ser reparadas por el usuario. Dirija cualquier reparación al servicio técnico oficial. El símbolo

del relámpago dentro del triángulo equilátero pretende advertir al usuario de la presencia de “voltajes peligrosos” no

aislados dentro de la carcasa del producto, que pueden ser de la magnitud suficiente como para constituir un riesgo de

descarga eléctrica a las personas. El símbolo de exclamación dentro del triángulo equilátero quiere advertirle de la exis-

tencia de importantes instrucciones de manejo y mantenimiento (reparaciones) en los documentos que se adjuntan

con este aparato.

Instrucciones importantes de seguridad

1. Lea todo este manual de instrucciones antes de comenzar a usar la unidad.

2. Conserve estas instrucciones para cualquier consulta en el futuro.

3. Cumpla con todo lo indicado en las precauciones de seguridad.

4. Observe y siga todas las instrucciones del fabricante.

5. Nunca utilice este aparato cerca del agua o en lugares húmedos.

6. Limpie este aparato solo con un trapo suave y ligeramente humedecido.

7. No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo a las instrucciones del fabri-

cante.

8. No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluy-

endo amplificadores) que produzcan calor.

9. No anule el sistema de seguridad del enchufe de tipo polarizado o con toma de tierra. Un enchufe polarizado

tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes normales y un tercero para

la conexión a tierra. El borne ancho o el tercero se incluyen como medida de seguridad. Cuando el enchufe no

encaje en su salida de corriente, llame a un electricista para que le cambie su salida anticuada.

10. Evite que el cable de corriente quede en una posición en la que pueda ser pisado o aplastado, especialmente en

los enchufes, receptáculos y en el punto en el que salen de la unidad.

11. Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un

periodo de tiempo largo.

12. Dirija cualquier posible reparación solo al servicio técnico oficial. Deberá hacer que su aparato sea reparado

cuando esté dañado de alguna forma, como si el cable de corriente o el enchufe están dañados, o si se han der-

ramado líquidos o se ha introducido algún objeto dentro de la unidad, si esta ha quedado expuesta a la lluvia o la

humedad, si no funciona normalmente o si ha caído al suelo.

ATTENZIONE: per ridurre il rischio di incendio o di scariche elettriche, non esponete questo apparecchio a pioggia o

umidità. Per ridurre il pericolo di scariche elettriche evitate di rimuoverne il coperchio o il pannello posteriore. Non esis-

tono all'interno dell'apparecchio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento

esclusivamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatero avvisa l'utente

della presenza di "tensioni pericolose" non isolate all'interno dell'apparecchio, tali da costituire un possibile rischio di

scariche elettriche dannose per le persone. Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della

presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompagna il prodotto.

Importanti Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.

2. Conservate tali istruzioni per una eventuale consultazione futura.

3. Vi preghiamo di rispettare tutte le istruzioni di sicurezza.

4. Seguite tutte le istruzioni del costruttore.

5. Non usate questo apparecchio vicino ad acqua o umidità.

6. Pulite l'apparecchio esclusivamente con un panno asciutto.

7. Evitate di ostruire una qualsiasi delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.

Non posizionatelo vicino a sorgenti di calore come radiatori, scambiatori di calore, forni o altri apparecchi (amplifica-

tori compresi) in grado di generare calore.

9. Non disattivate la protezione di sicurezza costituita dalla spina polarizzata o dotata di collegamento a terra. Una

spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a

terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmente

anche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra

presa, consultate un elettricista per la sostituzione della presa obsoleta.

10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare

attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.

11. Staccate l'apparecchio dalla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.

12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. È necessaria l'assistenza se l'apparecchio ha

subito un qualsiasi tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato

del liquido o siano caduti oggetti al suo interno, sia stato esposto a pioggia o umidità, non funzioni correttamente

o sia stato fatto cadere.

Printed May, 2008 v1.1

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: 631-784-2201

www.samsontech.com

ENGLISH

Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . 1

StudioDock 3i and 4i Features . . . . . . . . . . . . . . 2

Front View Layout . . . . . . . . . . . . . . . . . . . . . . 3

StudioDock 3i and 4i Layout . . . . . . . . . . . . . . . 3

StudioDock 3i and 4i Rear Panel Layout . . . . . . . . 4

StudioDock 3i and 4i Quick Start. . . . . . . . . . . . . 5

Setting up the StudioDock 3i and 4i . . . . . . . . . . 6

Connecting the StudioDock 3i and 4i. . . . . . . . . . 8

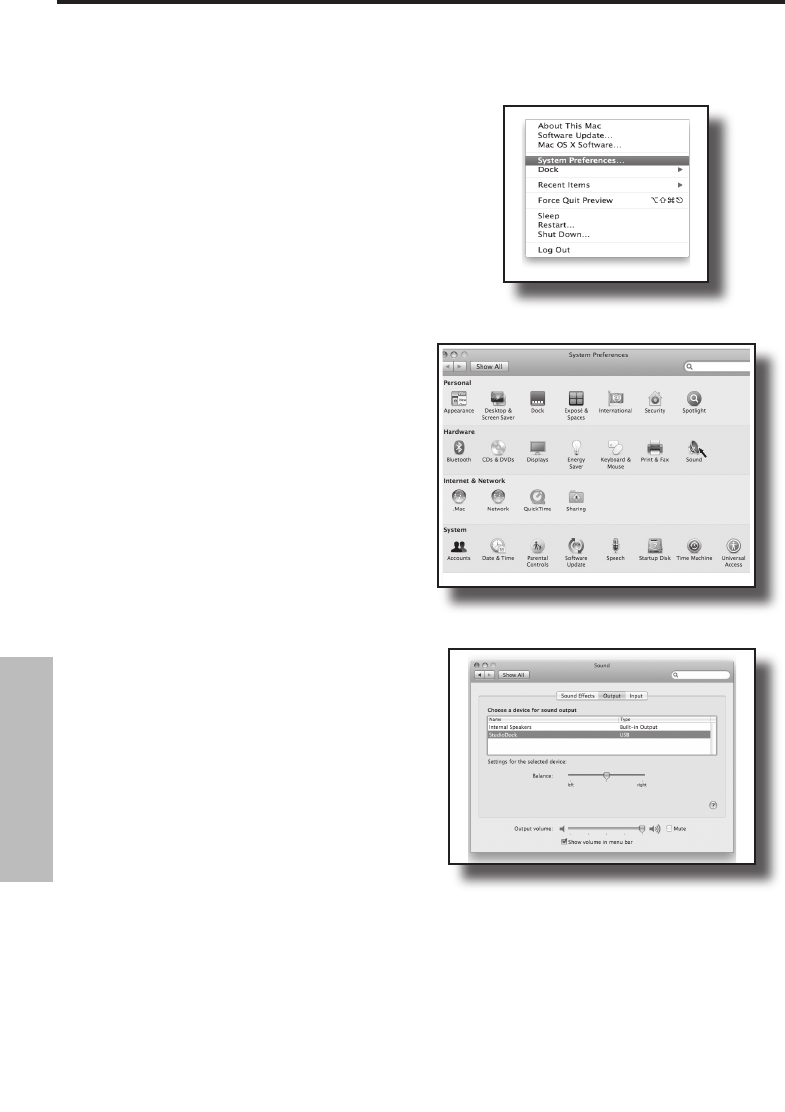

Getting Started with MAC OS X . . . . . . . . . . . . . 9

Installing the StudioDock on Windows Vista . . . . .10

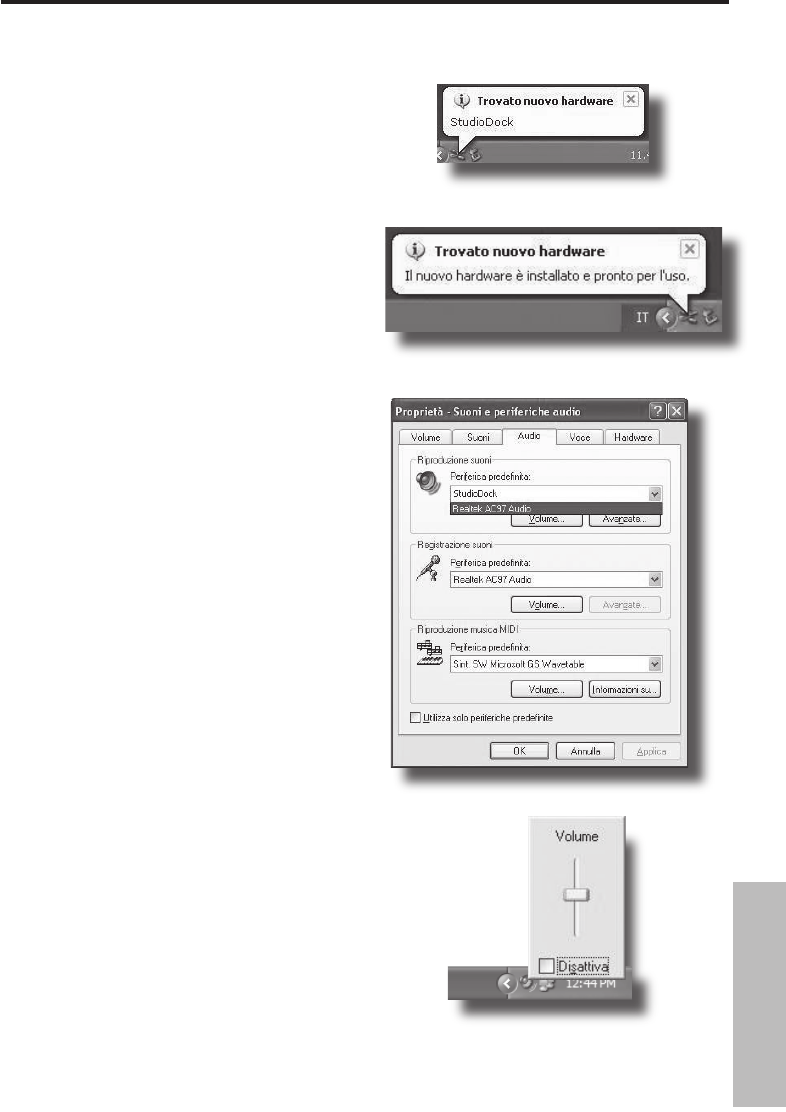

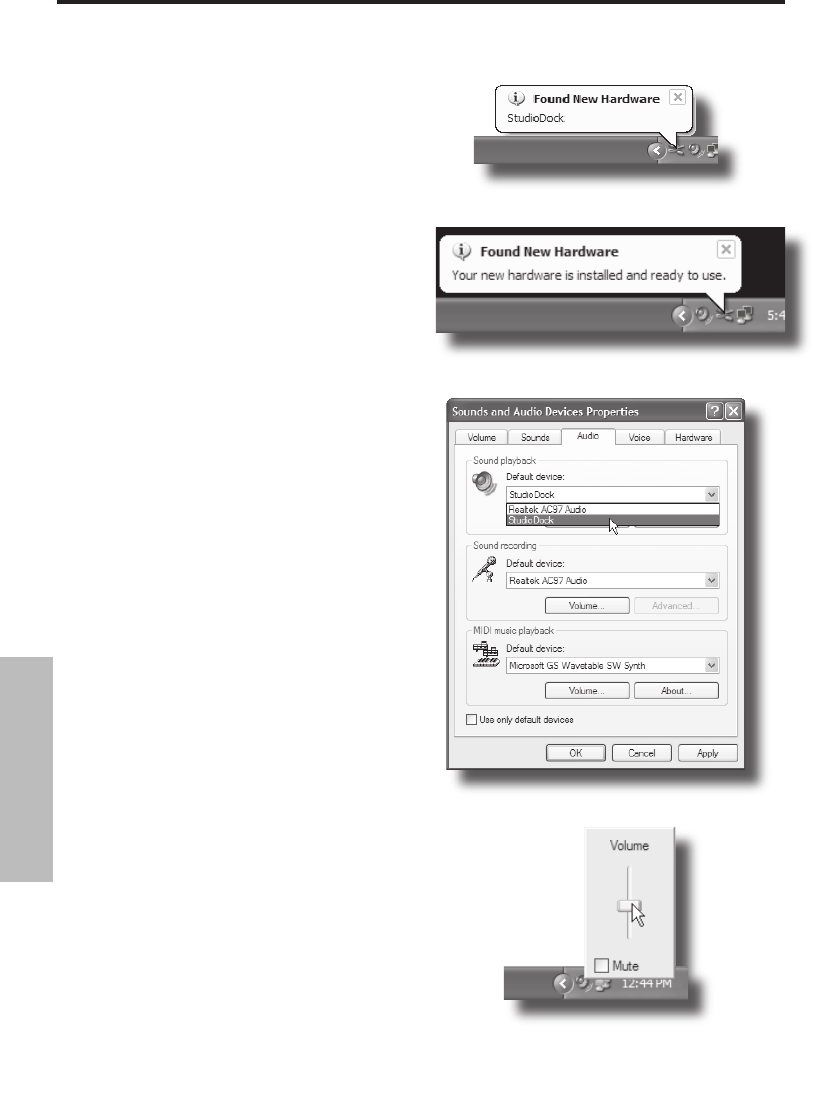

Installing the StudioDock on Windows XP. . . . . . .11

Operating the StudioDock 3i and 4i. . . . . . . . . . .12

StudioDock 3i and 4i Rear Control Panel . . . . . . . .12

Connecting to the Resolv120a Subwoofer. . . . . . .14

StudioDock 3i and 4i Wiring Guide . . . . . . . . . . .15

Specifications. . . . . . . . . . . . . . . . . . . . . . . . .76

FRANÇAIS

Introduction. . . . . . . . . . . . . . . . . . . . . . . . . .16

StudioDock 3i et 4i - Caractéristiques. . . . . . . . . .17

Présentation des StudioDock 3i et 4i . . . . . . . . . .18

Face avant . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Présentation des StudioDock 3i et 4i . . . . . . . . . .19

StudioDock 3i et 4i - Prise en main . . . . . . . . . . .20

Installation des StudioDock 3i et 4i . . . . . . . . . . .21

Connexion des moniteurs StudioDock 3i et 4i . . . .23

Prise en main avec MAC OS X . . . . . . . . . . . . . . .24

Installation des StudioDock sur Windows Vista. . . .25

Installation des StudioDock sur Windows XP . . . . .26

Utilisation des StudioDock 3i et 4i . . . . . . . . . . . .27

Face arrière des StudioDock 3i et 4i . . . . . . . . . . .27

Connexion au Subwoofer Resolv120a . . . . . . . . .29

StudioDock 3i et 4i - Guide de câblage . . . . . . . . .30

Caractéristiques techniques. . . . . . . . . . . . . . . .77

DEUTSCHE

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Features der StudioDock 3i und 4i. . . . . . . . . . . .32

Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . .33

Aufbau der StudioDock 3i und 4i . . . . . . . . . . . .33

Rückseitiger Aufbau der StudioDock 3i und 4i . . . .34

StudioDock 3i und 4i Schnellstart . . . . . . . . . . . .35

StudioDock 3i und 4i einrichten . . . . . . . . . . . . .36

StudioDock 3i und 4i anschließen . . . . . . . . . . . .38

Erste Schritte mit MAC OS X. . . . . . . . . . . . . . . .39

StudioDock mit Windows Vista installieren . . . . . .40

StudioDock mit Windows XP installieren. . . . . . . .41

StudioDock 3i und 4i bedienen . . . . . . . . . . . . .42

Rückseitiges Bedienfeld des StudioDock 3i und 4i. .42

Resolv120a Subwoofer anschließen. . . . . . . . . . .44

StudioDock 3i und 4i Verdrahtungsanleitung. . . . .45

Technische Daten . . . . . . . . . . . . . . . . . . . . . .78

Table of Contents

ESPAÑOL

Introducción . . . . . . . . . . . . . . . . . . . . . . . . .46

Características del StudioDock 3i y 4i . . . . . . . . . .47

Distribución del StudioDock 3i y 4i . . . . . . . . . . .48

Panel frontal. . . . . . . . . . . . . . . . . . . . . . . . . .48

Distribución del StudioDock 3i y 4i . . . . . . . . . . .49

StudioDock 3i y 4i - Arranque rápido . . . . . . . . . .50

Configuración del StudioDock 3i y 4i . . . . . . . . . .51

Conexión del StudioDock 3i y 4i . . . . . . . . . . . . .53

Puesta en marcha con MAC OS X . . . . . . . . . . . .54

Instalación del StudioDock en Windows Vista . . . .55

Instalación del StudioDock en Windows Vista . . . .56

Manejo del StudioDock 3i y 4i . . . . . . . . . . . . . .57

Panel de control trasero del StudioDock 3i y 4i. . . .57

Conexión del subwoofer Resolv120a . . . . . . . . . .59

Guía de cableado del StudioDock 3i y 4i . . . . . . . .60

Especificaciones técnicas . . . . . . . . . . . . . . . . .79

ITALIANO

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . .61

StudioDock 3i e 4i - Caratteristiche . . . . . . . . . . .62

I Componenti del Pannello Frontale. . . . . . . . . . .63

StudioDock 3i e 4i - Pannello Frontale . . . . . . . . .63

StudioDock 3i e 4i - Pannello Posteriore . . . . . . . .64

StudioDock 3i e 4i - Uso Immediato . . . . . . . . . . .65

La Configurazione degli StudioDock 3i e 4i . . . . . .66

Il Posizionamento degli StudioDock 3i e 4i . . . . . .66

La Configurazione degli StudioDock 3i e 4i . . . . . .67

I Collegamenti degli StudioDock 3i e 4i . . . . . . . .68

StudioDock - Installazione su Mac OS X . . . . . . . .69

StudioDock - Installazione su Windows Vista . . . . .70

StudioDock - Installazione su Windows XP . . . . . .71

L'Uso degli StudioDock 3i e 4i. . . . . . . . . . . . . . .72

Il Pannello di Controllo Posteriore . . . . . . . . . . . .72

L'Uso degli StudioDock 3i e 4i. . . . . . . . . . . . . . .73

Il Collegamento di un Subwoofer Resolv120a . . . .74

Guida al Cablaggio degli StudioDock 3i . . . . . . . .75

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Introduction

Thank you for purchasing the StudioDock 3i or 4i Active USB Monitors from Samson

Technologies! Whether you need a monitor system for your digital recording studio, a

video production suite, or if you just want better monitors for gaming and for listening to

music on your iPod, the StudioDock’s are the perfect solution. The StudioDock systems

produce a powerful, full-range sound thanks to the high quality internal amplifier matched

to a sophisticated speaker system, employing extended range copolymer woofers and

silk-dome tweeters. Music playback is simple thanks to the integrated iPod dock, and with

the USB connection, you can charge and sync your iPod with iTunes too. The StudioDock

3i and 4i monitors also include an onboard high quality D-to-A converter providing a

digital audio connection from your computer over USB for superior audio performance.

The monitor systems deliver incredibly deep bass and extended highs in an amazingly

compact size. Both StudioDock systems feature one active monitor for the right-side and

a passive monitor for the left-side. The right-side unit houses the internal stereo power

amplifier to drive both monitors. Located on the front is a convenient control panel with

Volume control, Headphone output, and an Aux input for connecting a third signal source.

On its rear panel you'll find the RCA inputs, USB connector, terminal cup for connecting the

left-side passive monitor, the Power switch and AC-inlet. The precision tuned enclosures

incorporate rear venting for extended low frequency response and are finished in an

attractive black vinyl covering. The StudioDock 3i or 4i are ideal monitor systems for studios,

video post production suites, fixed installations, at home or wherever great sound is

desired.

In these pages, you’ll find a detailed description of the features of the StudioDock 3i and 4i

monitors, as well as a guided tour through its control panel, step-by-step instructions for

its setup and use, and full specifications. You’ll also find a warranty card enclosed—please

don’t forget to fill it out and mail it in so that you can receive online technical support

and so we can send you updated information about these and other Samson products in

the future. Also, be sure to check out our website (www.samsontech.com) for complete

information about our full product line.

With proper care and adequate air circulation, your StudioDock 3i and 4i will operate

trouble free for many years. We recommend you record your serial number in the space

provided below for future reference.

Serial number: ____________________________________________

Date of purchase: __________________________________________

Should your unit ever require servicing, a Return Authorization number (RA) must be

obtained before shipping your unit to Samson. Without this number, the unit will not

be accepted. Please call Samson at 1-800-3SAMSON (1-800-372-6766) for a Return

Authorization number prior to shipping your unit. Please retain the original packing

materials and if possible, return the unit in the original carton and packing materials. If

you purchased your Samson product outside the United States, please contact your local

distributor for warranty information and service.

ENGLISH

StudioDock 3i and 4i Features

The Samson StudioDock 3i and 4i studio monitor systems with integrated iPod dock provide

a smooth response that’s accurate, and at the same time pleasant to listen to. Here are some

of their main features:

• Two-way, active studio reference monitor with ported tuned enclosure providing

extremely accurate monitoring for recording studio, post-production, video gaming

and multi-media applications.

• Integrated iPod dock for direct music playback, charging and iTunes syncing.

• Onboard high quality D-to-A (digital-to-analog) converters and USB interface for

digital audio playback.

• For tight and controlled low frequency response, the StudioDock Series employ

custom designed, inverted cone, copolymer woofers with santoprene surrounds.

The StudioDock 3i features an 3-inch woofer and the StudioDock 4i features a 4-inch

woofer.

• The StudioDock’s 25mm silk dome high frequency driver is set in a custom designed

wave guide producing a high frequency response that’s accurate and natural.

• Convenient front panel, "pop-out" volume control allows you to easily set the level

and then lock it in place.

• You can connect a second stereo input from a MP3 player, keyboard, sound card or

any other stereo line level signal to the StudioDock 3i and 4i’s front panel 3.5 mm

stereo Aux Input jack.

• If you need to listen to your mix on headphones, simply plug in to the front panel 3.5

mm Headphones output jack. The speakers automatically turn off when you plug into

the Headphone output.

• Stereo Class A/B internal power amplifier.

• Passive crossovers utilizing a multi-pole design for linear response from bottom to

top.

• Convenient RCA inputs accept standard -10 dBV line level input.

• A/V shielded for multimedia applications providing clean operation near computer

monitors.

• 2 meter, 20-gauge speaker cable for Left-side Extension monitor included.

• Solid MDF (Medium Density Fiberboard) construction, provides maximum SPL.

• Precision tuned rear vented enclosure, attractively finished in black satin vinyl

covering.

• Three-year extended warranty.

ENGLISH

StudioDock 3i and 4i Layout

1. Silk Dome Tweeter - Smooth high

frequency response produced from a

1-inch silk dome tweeter.

2. TUNED PORT (rear) - Quiet port

design offering extended low

frequency response.

3. Low Frequency Driver - Heavy duty

3" on the StudioDock 3i, and 4" on the

StudioDock 4i, extended range low

frequency transducer.

4. POWER LED (active) - Blue

LED illuminates indicating the unit is

powered on, ready for operation.

5. VOLUME control (Right Side Only) -

Controls the overall amount of output

level for both speakers.

6. Aux Input – 3.5mm stereo input jack

for connecting a second line level

signal source.

7. Headphones – 3.5mm stereo output

jack for connecting headphones. The

monitors automatically mute when

the headphone is connected.

8. ENCLOSURE – Rigid and tight MDF

construction for maximum output

with beautifully appointed trim rings

and sleek black textured vinyl finish.

Front View Layout

ENGLISH

1. RCA INPUT – Used to connect signals

from unbalanced, –10dBV devices.

The Red connector is the for Right

input and the White is for the Left

input.

2. USB connector – Connect the

supplied USB cable to this rear panel

USB "B" connector.

3. LEFT SPEAKER OUTPUT – Push

Terminals for connecting the Left-

side Extension Speaker.

4. POWER SWITCH – Main power

switch. When set to the ON position,

the front panel blue LED illuminates

indicating the StudioDock 3i and 4i is

powered up and ready for operation.

5. AC INLET - Connect the supplied IEC

power cable here.

6. VOLTAGE SELECTION SWITCH - This

switch is used to select the amplifiers

operating voltage.

NOTE: If you are changing the position

of this switch, be sure it is set to the

correct voltage for your country.

StudioDock 3i and 4i Layout

StudioDock 3i and 4i Rear Panel Layout

3i and 4i Rear Panel Layout (left

speaker)

A. TERMINAL CUP – Push Terminals for

connecting the Left-side Extension

Speaker to the Active (Right-side)

speaker.

B. TUNED PORT - Quiet port design

offering linear extended low

frequency response.

ENGLISH

StudioDock 3i and 4i Quick Start

StudioDock 3i and 4i Quick Start - iPod Playback

Your StudioDock system has many sophisticated features, but if you just want to play-

back music from your iPod, you can follow the simple steps below to get started.

• Unpack the StudioDock system components and included cables. Be sure to save

the packaging in case you ever move or need to send the units for service.

• Set the Studiodock monitors in place near your computer or multi media center. The

active speaker (the one with the front panel volume knob and jacks) is the right side

speaker and the passive speaker (no knobs and jacks) is the left speaker.

• Locate the included speaker wire and

make the connection from the active

speaker to the passive speaker. Be sure

to check the color code on the wire to

insure the proper phase (polarity). For

more information, see the sections

" StudioDock 3i and 4i Connections"

on page 8 and "StudioDock 3i and 4i

Wiring Guide" on page 15 in this manu-

al.

• Check that the rear panel POWER

switch is set to the off position. Then,

plug the supplied power cable into the rear panel inlet, but don’t turn the unit on

just yet.

• If your iPod came with a dock adapter (most do) install it into the iPod dock on top

of the active speaker.

• Next, install your iPod into the StudioDock. Be sure the iPod is seated all the way in

and that it's making a good connection in the dock.

• Now power on your StudioDock system using the rear panel POWER switch but

keep the volume down to start.

• Now press play on you favorite iPod tune and adjust the StudioDock’s front panel

volume control until your reach a comfortable listening level.

For more information, see the section " Operating the StudioDock 3i and 4i" on page 12 in

this manual.

iPod

Speaker Cable

ENGLISH

Setting up the StudioDock 3i and 4i

Background on the StudioDock 3i and 4i Active USB Monitors

The StudioDock 3i and 4i are near field reference monitors featuring a custom

designed, 3 or 4-inch copolymer, low frequency driver and a 25mm silk dome tweeters,

employing a Ferro fluid cooled voice coil and neodymium magnet. Lactated on the

top of both the StudioDock 3i and 4i’s right side speaker is an integrated iPod dock

supporting most iPod models for playback charging and sync. The monitor’s crossover

has been carefully designed with high quality components insuring a linear frequency

and phase response. The StudioDock 3i and 4i enclosures are constructed from MDF

(Medium Density Fiberboard) and are finished in scuff resistant, textured vinyl covering.

The monitor’s enclosure also includes a tuned vent port that provides extended low-

end response, and with a low turbulence design, the low frequency driver can move

freely with minimal effect on the overall impedance. On the rear of one enclosure,

you’ll find StudioDock 3i and 4i’s connection panel, which features an RCA unbalanced

input, USB “B” style connector and AC power inlet. On the front panel, you’ll find the

Volume control, along with a 3.5mm Headphone output jack and a 3.5mm Aux input.

Both inputs are connected to StudioDock 3i and 4i’s internal stereo power module

providing 15 watts per channel on the 3i and 20 watts per channel on the 4i through

passive crossovers.

Positioning the StudioDock 3i and 4i

Near field monitoring has become the choice of many engineers in large and small

studios because it minimizes the effect of room acoustics. This is especially important

in today’s project studios since the budget for room acoustics is often close to nothing.

By positioning the reference monitors in the near field (close to the listeners), you

can greatly reduce the effects of room acoustics. The most important considerations

when evaluating the effects of room acoustics are reflective surfaces that are around

the monitoring area. These can include flat tabletops, glass mirrors or framed pictures,

large open walls and even the surface of your mixing console. Mostly all reflecting

sound will eventually reach the listening

position, but since it is slightly delayed

from the direct source, the result is random

cancellation of some frequencies, or comb

filtering. If possible, remove any and all

reflective surfaces. You may also want to

hang some acoustic foam on walls that are

close to the monitors. When positioning

the monitors, you’ll want to set up what is

commonly referred to as the “mix triangle”.

In this ideal configuration, the space

between the left and right monitor is equal

to the distance from the listener to each

monitor, forming an equilateral triangle. (Figure 1.)

Prime Listening Spot

Equal Distance

Figure 1.

ENGLISH

A Moment of Reflection

When choosing the height of your monitor system, be careful to avoid reflections off

the surface of the mixing console. (Figure 3.) These reflections arrive at the listening

position slightly delayed from the original sound resulting in strange cancellations

and overall unpredictable response. Visualize straight lines representing the beams of

sound radiating from the monitors and choose a height that reduces the occurrence

of reflections that will end up in the prime listening spot. (Figure 4.) In most cases,

the ideal position is slightly behind and above the mixing console’s meter bridge. Also,

allow at least 3-inches from the rear of the cabinet to any wall. This will insure proper

operation of the tuned bass ports.

Setting up the StudioDock 3i and 4i

Figure 2.

Speaker Orientation

The StudioDock 3i and 4i’s can be used in either the vertical or horizontal position.

When using the monitors in the horizontal position, be certain to place the left and

right side tweeters on the outer most sides. (Figure 2) This will improve the stereo

imaging and bass response by increasing the coupling of the low-end drivers.

Positioning the StudioDock 3i and 4i - continued

Figure 3.

Figure 4.

ENGLISH

StudioDock 3i and 4i Connections

Note: Before plugging in and turning on, remember the “last on, first off” rule of power

amplifiers (and powered monitors). When powering up your system, be sure that all

the wires are connected, turn your mixer and any other outboard gear on, and then last

turn your StudioDock 3i and 4i’s on. When powering down, turn your StudioDock 3i

and 4i’s off first and then your mixer and outboard gear.

The StudioDock 3i and 4i connections can be made via the rear panel RCA Inputs and

USB socket. Follow the simple steps and diagram below for a quick connection using

a mixer's control room outputs.

• Using the included 20-gauge Extension Speaker cable, connect the Negative

(striped) side of the wire to the Black terminal and the positive side to the Red

terminal on the Right-side monitor.

• Now, connect the Negative (striped) side of the wire to the Black terminal and the

Positive side to the Red terminal on the

Left-side monitor.

Note: Just about all un-shielded speaker

wire will have a marking indicating the

negative side. To avoid phase cancelation

problems, be sure to maintain the correct

connection for the positive and negative

sides throughout your system.

• Lower your mixer’s master outputs to

all the way off.

• Connect the mixer’s left and right

Control Room outputs to the stereo

input on the Right-side StudioDock 3i

or 4i.

• Set the StudioDock 3i or 4i’s input

Volume control to the 2 o’clock

position. NOTE: If you press the Volume

Control, it will extend out making it

easier to adjust.

• Run an audio signal (like some music

from a CD) through your mixer and

raise the Control Room level to a

comfortable listening level.

The following sections of this manual will describe how to use the USB interface for digital

audio playback from your Mac or Windows computer.

iPod

USB

Mixer

Left and Right

Outputs

Speaker Cable

Connecting the StudioDock 3i and 4i

Speaker Cable (Un-Shielded)

ENGLISH

The following example is for setting up

the StudioDock in MAC OS X .

The StudioDock does not require any

special drivers or software. Just plug in

the StudioDock into a USB port on your

computer and everything is installed

automatically.

1. Make the connection between the

StudioDock's rear panel USB connector

and any available USB port on your

MAC using the supplied USB cable.

The MAC will recognize the USB audio

device and automatically install a

universal driver.

2. To select the StudioDock as the

computer's audio output, open the

System Preferences from the dock or

the main Apple Menu (figure 1).

3. Next open the Sound preference (figure

2).

4. Next, click in the Output tab and select

StudioDock. You may notice that the

Volume slider sets itself to the full level.

This will allow you to have full range

using StudioDock's hardware Volume

control (figure 3).

At this point you can begin using your

StudioDock's with most any audio

recording and playback software, but you

need to select it as an output device within

the DAW. When selecting the output just

look for and select the StudioDock.

Figure 2

Figure 1

Figure 3

Getting Started with MAC OS X

ENGLISH

Installing the StudioDock on Windows Vista

Installing the StudioDock is a simple

procedure that takes just a few minutes.

Since the StudioDock is USB compliant, you

can use most any PC, connect the included

USB cable and plug and play. You will be

able to control your StudioDock using the

standard audio interface controls in the MAC

or Windows operating system. You will find

detailed instructions on setting up Windows

Vista in the following sections of this manual.

Getting Started with Windows Vista

The StudioDock does not require any

special drivers or software. Just plug in the

StudioDock into a USB port on your computer

and everything is installed automatically.

1. The first time you plug the StudioDock into

a USB port, Windows Vista will install the

universal drivers for that port. A balloon tip

will pop up, telling you it has found the USB

Audio codec (figure 4).

2. When it is finished installing the drivers, it

will say “Your new hardware is installed and

ready to use” (figure 5).

Note: This balloon will not pop up again for

the same USB port.

3. The StudioDock becomes the Default

Device after you plug it in and defaults

to maximum volume. Double-check this

by hovering over the speaker icon in the

bottom right hand corner of the screen. It

should show Volume:100 and "StudioDock"

(figure 6).

4. If it is not the default device, you can set

it under the Sound Properties panel in

Control Panel (figure 7).

5. To set the volume, click the speaker icon

and drag the volume slider (figure 8).

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

ENGLISH

Figure 10

Figure 9

Figure 11

Getting Started with Windows XP

The StudioDock does not require any

special drivers or software. Just plug in

the StudioDock into a USB port on your

computer and everything is installed

automatically.

1. The first time you plug the StudioDock

into a USB port, Windows XP will

install the universal drivers for that

port. A balloon tip will pop up, telling

you it has found the USB Audio codec

(figure 9).

2. When it is finished installing the

drivers, it will say “Your new hardware

is installed and ready to use” (figure

10).

Note: This balloon will not pop up

again for the same USB port.

3. Typically, you want the StudioDock

to be your default device and

be at maximum volume. Set the

StudioDock as the default playback

device in Sound and Audio Devices

Properties in Control Panel (figure 11).

4. Set the volume by clicking the

speaker icon in the bottom right hand

corner figure 12).

Installing the StudioDock on Windows XP

Figure 12

ENGLISH

StudioDock 3i and 4i Rear Control Panel

The StudioDock 3i and 4i’s rear control panel is where you will make your connections

for the left side passive monitor, input signals and AC power. The following section

details the rear panel connections.

Powering the StudioDock 3i and 4i

Since the StudioDock 3i and 4i are active monitors with on-board power amplifiers, it is

necessary to connect the right side monitor to an AC power supply. Make sure that the

main Power switch is set to the off position and connect the supplied IEC power cable

into the AC inlet.

Things that go Hum!

When running power cables, be careful not to run the AC power cords or AC extension

cords in parallel to your input cables. This will help reduce any AC hum that can be

picked up. If your have to cross an AC line with an audio line, try to cross them at a 90

degree angle for the least amount of induced hum.

1. Power switch – The POWER switch

is used to turn on the StudioDock

3i and 4i’s active electronics.

When set to the on position, the

front panel blue LED illuminates,

indicating the StudioDock 3i and

4i are powered up and ready for

operation.

2. AC Inlet - Connect the supplied IEC

power cable here.

3. Voltage switch - The slide switch

is used to select the operating

voltage. NOTE: Be sure that the

switch is set to the correct voltage

for your country.

The Ins and The Outs

The StudioDock 3i and 4i features

a stereo pair of input connectors

providing easy installation with a

variety of audio devices like recording

consoles, hard disk recorders, CD players

Operating the StudioDock 3i and 4i

ENGLISH

StudioDock 3i and 4i Rear Control Panel - continued

and computer sound cards, to name a few.

The following section details the StudioDock

3i and 4i’s input connectors. In addition, there

is a detailed cable-wiring diagram on page 15.

4. RCA Input – The RCA input accepts

signals from unbalanced –10dBV devices.

5. USB Connector – Using the supplied

USB cable, make the connection from

the StudioDock's USB connector and any

available USB port on your computer.

Once connected, you can sync and

charge your iPod, and/or playback digital

audio from your computer. See the

previous sections "Getting Started with Mac

OS X" and "Getting Started with Windows

Vista and Windows XP" to configure your

computer.

6. LEFT SPEAKER OUTPUT – Push Terminals

for connecting the Left-side Extension

Speaker.

StudioDock 3i and 4i Front Control Panel

7. Power LED - When the Power switch is set

to "on", the light will illuminate indicating

the system is powered up and ready for

operation.

8. Volume Control - (front Panel) The volume

control is used to adjust the overall output

level of the StudioDock 3i and 4i. When

operating the unit for the first time, start with the volume control set all the way

off. Slowly raise the Volume control to reach a comfortable listening level. NOTE: If

you press the Volume Control, it will extend out making it easier to adjust.

9. AUX Input - You can connect a second stereo input from a MP3 player, keyboard,

sound card or any other stereo line level signal to the StudioDock 3i and 4i’s front

panel 3.5 mm Aux Input jack.

10. Headphone Output - If you need to listen to your mix on headphones, simply

plug in to the front panel 3.5mm Headphones output jack. The speakers

automatically turn off when you plug into the Headphone output.

Operating the StudioDock 3i and 4i

ENGLISH

FROM SUBWOOFER

SATELLITE

OUTPUTS

10 Inch Long Throw Transducer 120 Watt Amplifier

FROM MIXER

Connecting to the Resolv120a Subwoofer

StudioDock 3i and 4i with Mono Sub

Adding a subwoofer and extended low frequency response to your StudioDock 3i

or 4i system is easy using the monitors’ LINE LEVEL inputs. Below is a typical system

set-up using the RESOLV 120a with a mixer and a pair of StudioDock 3i or 4i’s satellite

speakers. The StudioDock 3i and 4i’s inputs utilize industry standard RCA connectors.

For a detailed wiring diagram, see the section “StudioDock 3i and 4i Wiring Guide” on

page 11. Follow the steps in the diagram below to set up your system.

• Lower your mixer’s master outputs to all the way off.

• Connect the mixer’s left output to the RESOLV 120’s LEFT LINE INPUT and the mixer’s

right output to the RESOLV 120’s RIGHT LINE INPUT. Now connect the RESOLV 120’s

LEFT LINE OUTPUT to the left input of the StudioDock 3i or 4i, and the RESOLV 120’s

RIGHT LINE OUTPUT to the right input of the StudioDock 3i or 4i.

• Run an audio signal (like some music from a CD) through your mixer and raise the

level to a comfortable listening level.

• Now adjust the SWEEP control to the desired frequency. A good place to start with

the StudioDock 3i and 4i is about 70 Hz. You can also use your ears by adjusting the

SWEEP control to the frequency that sounds good to you.

ENGLISH

StudioDock 3i and 4i Wiring Guide

Unbalanced 1/4” to RCA Cable

Un-Balanced XLR to RCA Cable

StudioDock 3i and 4i Wiring Guide

There are several ways to interface the StudioDock 3i and 4i, depending on your exact

monitoring set-up. Follow the cable diagrams below for connecting your monitor sys-

tem.

RCA to RCA Cable

ENGLISH

Introduction

Nous vous remercions d'avoir choisi les moniteurs USB actifs StudioDock 3i ou 4i de

Samson Technologies ! Les StudioDock sont les moniteurs de choix pour les studios

d'enregistrement audionumérique, les logiciels de production vidéo, les consoles de jeu

et les iPod. Les systèmes StudioDock peuvent délivrer un son large bande puissant grâce à

leur amplificateur intégré de haute qualité et leurs moniteurs sophistiqués, qui disposent

de Woofers à longue excursion en copolymère et de Tweeters à dôme en soie. Le socle pour

iPod intégré vous permet d'utiliser les moniteurs pour restituer le signal de votre iPod, et

vous pouvez même le relier au port USB pour accéder à iTunes. Les moniteurs StudioDock 3i

et 4i sont aussi équipés d'un convertisseur numérique/analogique intégré de haute qualité,

qui permet d'établir une connexion audionumérique USB pour optimiser le niveau de

performance audio de votre ordinateur. Ces systèmes de format très compact délivrent des

basses fréquences étonnamment puissantes et des hautes fréquences cristallines. Les deux

systèmes StudioDock sont munis d'un moniteur passif sur le côté gauche et d'un moniteur

actif sur le côté droit (l'amplificateur de puissance stéréo alimente les deux côtés). La face

avant est munie d'un réglage de volume, d'une sortie casque et d'une entrée auxiliaire

permettant la connexion d'une troisième source sonore. La face arrière regroupe les

entrées RCA, le port USB, le bornier de connexion du moniteur passif gauche, l'interrupteur

et l'embase secteur. Les baffles accordés avec précision sont pourvus d'un évent arrière

permettant d'étendre la réponse dans les basses fréquences, et ils sont recouverts d'un

superbe revêtement en vinyle noir. Les StudioDock 3i et 4i sont les systèmes d'écoute

par excellence pour les studios, les stations de production vidéo, les installations fixes et

les Home Theaters, ou pour n’importe quelle application nécessitant une qualité sonore

exceptionnelle.

Dans ces pages, vous trouverez une description détaillée des caractéristiques des moniteurs

StudioDock 3i et 4i, une présentation des faces avant et arrière, les instructions pour l’ins-

tallation et l’utilisation, ainsi que les caractéristiques techniques complètes. Vous trouverez

aussi une carte de garantie : n’oubliez pas de la remplir et de nous l’envoyer pour pouvoir

bénéficier de l’assistance technique en ligne et recevoir les dernières informations sur les

produits Samson. Pensez également à consulter notre site Internet (www.samsontech.com)

pour obtenir toutes les informations sur notre gamme complète de produits.

Avec un entretien adapté et une ventilation suffisante, votre StudioDock 3i ou 4i vous don-

nera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro

de série et la date d'achat pour toute référence ultérieure.

Numéro de série : ____________________________________________

Date d'achat :__________________________________________

Pour faire réparer votre produit, vous devez tout d’abord obtenir un numéro de retour. Sans

ce numéro, nous ne pouvons pas accepter l’appareil. Aux États-Unis, vous pouvez appeler

Samson au : 1-800-3SAMSON (1-800-372-6766). Conservez l’emballage d’origine pour

l’utiliser en cas de retour. Si vous avez acheté ce produit dans un autre pays, contactez votre

revendeur pour obtenir de plus amples informations sur la garantie.

FRANÇAIS

StudioDock 3i et 4i - Caractéristiques

Les moniteurs de studio Samson StudioDock 3i et 4i avec socle pour iPod offrent une réponse

linéaire et précise tout en restant très agréables à l’écoute. Voici quelques-unes de leurs

caractéristiques générales :

• Moniteurs de studio actifs deux voies avec baffle accordé offrant une écoute

extrêmement fidèle pour les studios d’enregistrement et de post-production, les

consoles de jeux et les stations multimédias.

• Socle intégré pour iPod permettant d'utiliser directement les fonctions de lecture, de

téléchargement et de synchronisation avec iTunes.

• Convertisseurs N/A (numériques/analogiques) et interface USB de haute qualité pour

l'utilisation de signaux audionumériques.

•

Woofers en copolymère de conception spéciale avec membrane inversée et suspension

en santoprène. Ils garantissent une réponse précise et étendue dans les basses

fréquences. Le StudioDock 3i est équipé d'un Woofer de 7,6 cm (3 pouces), et le

StudioDock 4i, d'un Woofer de 10,2 cm (4 pouces).

• Tweeter à dôme en soie de 2,5 cm couplé à un guide d'ondes conçu spécialement

pour produire des hautes fréquences précises et naturelles.

• Réglage de volume encastré (à l'avant) pouvant être verrouillé sur sa position.

• Entrée Aux stéréo en mini-Jack 3,5 mm (à l'avant) permettant la connexion d'un

deuxième signal stéréo (lecteur MP3, clavier, carte son ou toute autre source stéréo à

niveau ligne) aux StudioDock 3i et 4i.

• Sortie casque en mini-Jack 3,5 mm (à l'avant) permettant de connecter un casque

pour écouter le mixage. Les haut-parleurs sont désactivés automatiquement lorsque

vous connectez un casque à cette sortie.

• Amplificateur de puissance stéréo intégré travaillant en Classe A/B.

• Filtres passifs multi-pôles procurant une réponse linéaire sur tout le spectre sonore.

• Entrées RCA permettant la connexion de signaux ligne standards de -10 dBV.

• Blindage magnétique pour les applications multimédias (près d’écrans d'ordinateurs).

• Câble de haut-parleur de 2 m (diamètre : 0,8 mm) pour le moniteur gauche.

• Baffle en panneaux de particules MDF garantissant pour une puissance maximale.

• Baffle offrant une superbe finition noire satinée et un évent arrière accordé avec

précision.

• Garantie étendue de trois ans.

FRANÇAIS

Présentation des StudioDock 3i et 4i

1. Tweeter à dôme en soie - Tweeter

à dôme en soie de 2,5 cm (1 pouce)

offrant une réponse linéaire dans les

hautes fréquences.

2. Évent accordé (à l'arrière) - Évent

offrant une réponse linéaire et

étendue dans les basses fréquences.

3. Woofer - Woofer haute puissance

de 7,6 cm (3 pouces) pour les

moniteurs StudioDock 3i, et de

10,2 cm (4 pouces) pour les moniteurs

StudioDock 4i. Ils sont conçus pour

garantir une réponse étendue dans les

basses fréquences.

4. Led POWER (sur le moniteur actif) -

Cette Led s'allume en bleu lorsque le

moniteur est sous tension et prêt à

l’utilisation.

5. Bouton VOLUME (sur le moniteur

droit) - Ce réglage détermine le

niveau de sortie général.

6. Entrée Aux – Cette entrée en mini-

Jack stéréo 3,5 mm permet de

connecter une deuxième source à

niveau ligne.

7. Sortie casque – Cette sortie en mini-

Jack stéréo 3,5 mm permet de connec-

ter un casque. Les haut-parleurs sont

désactivés automatiquement lorsque

vous connectez un casque.

8. Baffle – Baffle robuste en panneaux

de particules MDF permettant d'obte-

nir une puissance maximale. Il propose

une superbe finition en vinyle noir

avec éléments décoratifs.

Face avant

FRANÇAIS

1. Entrée RCA – Utilisez cette entrée

pour relier les signaux asymétriques

des équipements –10 dBV. Le

connecteur d'entrée droit est rouge,

et le connecteur d'entrée gauche est

blanc.

2. Port USB – Connectez le câble USB

fourni au port USB "B" à l'arrière.

3. Sortie LEFT SPEAKER OUTPUT –

Bornier à ressort servant à connecter

le câble du moniteur gauche.

4. Interrupteur POWER – Interrupteur

secteur principal. En position ON, la

Led en face avant s'allume en bleu

pour indiquer que le StudioDock 3i

ou 4i est sous tension et prêt à

l’utilisation.

5. Embase secteur - Utilisez cette

embase pour connecter le cordon

secteur fourni.

6. Sélecteur de tension - Utilisez-le

pour sélectionner la tension de

fonctionnement des amplificateurs.

REMARQUE : Assurez-vous de régler ce

sélecteur sur la valeur correspondant à

la tension délivrée par les prises secteur

dans votre pays.

Présentation des StudioDock 3i et 4i

Face arrière des 3i et 4i

(moniteur gauche)

A. Bornier – Bornier à ressort servant

à connecter le câble au moniteur

gauche.

B. Évents accordés - Évents de

conception silencieuse offrant une

réponse linéaire et étendue dans les

basses fréquences.

FRANÇAIS

StudioDock 3i et 4i - Prise en main

StudioDock 3i et 4i - Prise en main : Fonction de lecture du iPod

Votre système StudioDock propose de nombreuses fonctions sophistiquées, mais les

moniteurs peuvent aussi servir simplement à restituer le signal de votre iPod. Pour ce

faire, vous n'avez qu'à suivre ces étapes :

• Déballez les éléments de votre système StudioDock et les câbles fournis. Conservez

tous les matériaux d'emballage afin de pouvoir les utiliser en cas de retour.

• Installez les moniteurs StudioDock près de votre ordinateur ou station multimédia.

Le moniteur actif (avec le bouton Volume et les connecteurs en face avant) doit être

placé à droite, et le moniteur passif

(sans bouton ni connecteur), à gauche.

• Utilisez le câble de haut-parleur fourni

pour relier les moniteurs actif et passif.

Vérifiez le code de couleur sur le câble

pour éviter les problèmes de phase.

Pour de plus amples informations,

consultez les sections "Connexion

des StudioDock 3i et 4i" en page 8 et

"StudioDock 3i et 4i - Guide de câblage"

en page 15.

• Assurez-vous que l'interrupteur secteur

POWER soit réglé sur la position OFF. Connectez ensuite le cordon secteur à l'em-

base en face arrière, mais ne mettez pas le moniteur sous tension.

• Si votre iPod était fourni avec un adaptateur pour socle (comme la plupart des iPod),

installez-le dans le socle pour iPod situé sur le dessus du moniteur actif.

• Installez ensuite le iPod sur le StudioDock. Assurez-vous que le iPod soit correcte-

ment inséré et bien connecté dans le socle.

• Mettez votre système StudioDock sous tension en appuyant sur l'interrupteur sec-

teur POWER à l'arrière. Commencez par régler le volume au minimum.

• Sélectionnez ensuite un morceau sur le iPod et lancez la lecture. Réglez le bouton

Volume (à l'avant) de façon à obtenir un niveau d'écoute convenable.

Pour de plus amples informations, consultez la section "Utilisation des StudioDock 3i et 4i"

en page 28.

iPod

Câble de haut-parleur

FRANÇAIS

Installation des StudioDock 3i et 4i

Généralités sur les moniteurs USB actifs StudioDock 3i et 4i

Les StudioDock 3i et 4i sont des moniteurs de référence de proximité équipés d'un

Woofer de 7,6 cm (3 pouces) ou de 10,2 cm (4 pouces) de conception spéciale et

d'un Tweeter à dôme en soie de 2,5 cm avec bobine Ferro fluide refroidie et aimant

au néodyme. La face supérieure du moniteur droit des StudioDock 3i et 4i est

munie d'un socle pour iPod intégré permettant d'utiliser les fonctions de lecture, de

téléchargement et de synchronisation de la plupart des iPod. Le filtre du moniteur a

été conçu avec des composants de très haute qualité pour assurer une réponse en

fréquence linéaire tout en minimisant les déphasages dans la zone de coupure. Le

baffle des StudioDock 3i et 4i est construit de panneaux de particules de moyenne

densité (MDF) recouverts de vinyle texturé ultra-résistant. Le baffle du moniteur est

également équipé d’un évent accordé offrant une réponse étendue dans les basses

fréquences, avec une génération de turbulences acoustiques minimale. Le Woofer

peut ainsi se déplacer en toute liberté, avec une incidence minimale sur les variations

d’impédance. En face arrière, vous trouverez les connecteurs des StudioDock 3i et

4i : une entrée RCA asymétrique, un port USB “B” et l'embase secteur. La face avant

regroupe le réglage de volume, la sortie casque en mini-Jack 3,5 mm et l'entrée

auxiliaire en mini-Jack 3,5 mm. Les deux entrées sont reliées au module d'amplification

stéréo, qui peut délivrer une puissance de 15 Watts par canal pour le 3i, et de 20 Watts

par canal pour le 4i, via les filtres passifs.

Positionnement des StudioDock 3i et 4i

L’écoute de proximité est le moyen de contrôle privilégié par les ingénieurs du son

dans les studios de petite ou grande taille car ce type d’écoute minimise l’incidence de

l’acoustique de la pièce. Ceci est particulièrement important dans les Home Studios

d’aujourd’hui, où le budget pour le traitement acoustique de la cabine d’écoute

est souvent limité, voire nul. En plaçant les moniteurs à proximité de l’auditeur,

vous réduisez grandement l’incidence de

l’acoustique de la pièce sur la sonorité

globale. Le problème le plus important est

causé par les surfaces réfléchissantes autour

de la zone d’écoute, comme les tables, miroirs

ou cadres, les murs de grandes dimensions et

la surface de la console de mixage. Les sons

réfléchis atteignent l’auditeur d’une façon ou

d’une autre, mais les retards produits par les

réflexions génèrent des déphasages sonores,

atténuations de certaines fréquences ou

effets de filtres en peigne. Évitez autant que possible les surfaces réfléchissantes.

Vous pouvez aussi tendre un tissu acoustique sur les murs près des moniteurs. Il est

important de créer un “triangle d’écoute”, de façon à ce que l’auditeur et les moniteurs

forment un triangle équilatéral parfait (Figure 1).

Position d’écoute

Distance égale

Figure 1.

FRANÇAIS

Quelques réflexions...

Lorsque vous déterminez la hauteur de vos moniteurs, évitez de créer des réflexions sur

la surface de la console (Figure 3). Ces réflexions atteignent la position d’écoute avec un

temps de retard qui crée des annulations de fréquences et une réponse incontrôlable.

Imaginez des lignes droites représentant la projection du signal sonore en provenance

des moniteurs, puis choisissez une hauteur permettant d'éviter les réflexions atteignant

la position d’écoute (Figure 4). Dans la plupart des cas, la position idéale se trouve un

peu au-dessus de la console, à l'arrière de la section des VU-mètres. Laissez également

un espace d'au moins 7,6 cm (3 pouces) entre l'arrière des moniteurs et les murs pour

permettre aux évents accordés d'étendre la réponse dans les basses fréquences.

Installation des StudioDock 3i et 4i

Figure 2.

Orientation des enceintes

Les moniteurs StudioDock 3i et 4i peuvent être placés à la verticale ou l'horizontale.

Lorsque vous les utilisez en position horizontale, assurez-vous de placer les Tweeters

gauche et droit à l’extérieur des enceintes (Figure 2). Ceci améliorera la définition stéréo

et la réponse dans les basses en améliorant le couplage des Woofers.

Positionnement des StudioDock 3i et 4i - suite

Figure 3.

Figure 4.

FRANÇAIS

Connexion des moniteurs StudioDock 3i et 4i

Remarque : Avant de réaliser les connexions et de placer les enceintes sous tension,

souvenez-vous de la règle de mise sous/hors tension des amplificateurs et moniteurs

actifs. L’appareil placé sous tension en dernier doit être placé hors tension en premier.

Avant la mise sous tension, assurez-vous que tous les câbles soient connectés. Placez

votre console de mixage sous tension ainsi que tous les équipements externes, puis

les moniteurs StudioDock 3i et 4i en dernier. Lors de la mise hors tension, placez

les StudioDock 3i et 4i hors tension en premier, puis la console de mixage et les

équipements externes.

Les StudioDock 3i et 4i sont équipés d'entrées RCA et d'un port USB (à l'arrière). Suivez

cette procédure et reportez-vous au schéma pour relier les moniteurs aux sorties pour

cabine d'écoute de la console.

• Connectez le câble de haut-parleur de 0,8 mm de diamètre (fourni) au moniteur

droit. Insérez le côté négatif (rayé) dans la borne noire, et le côté positif dans la borne

rouge du moniteur.

• Connectez ensuite le câble au moniteur

gauche. Insérez le côté négatif (rayé)

dans la borne noire, et le côté positif

dans la borne rouge du moniteur.

Remarque : Le côté négatif est indiqué

sur la plupart des câbles de haut-parleur

non blindés. Pour éviter les problèmes

d'annulation de phase, assurez-vous que

les côtés positif et négatif de tous les

câbles soient correctement connectés.

• Réglez le niveau de sortie principal de

la console au minimum.

• Reliez les sorties Control Room gauche

et droite de la console à l'entrée stéréo

du moniteur StudioDock 3i ou 4i droit.

• Réglez le bouton Volume du moniteur

StudioDock 3i ou 4i sur la position 2:00.

REMARQUE : Appuyez sur le bouton

Volume pour le déverrouiller.

• Appliquez un signal audio (exemple : un CD) sur une voie de la console, puis montez

le réglage Control Room de façon à obtenir un niveau d'écoute convenable.

Les sections suivantes de ce mode d'emploi vous indiquent comment utiliser l'interface USB

pour restituer les signaux audionumériques de votre ordinateur Mac ou PC Windows.

Positif

Négatif Négatif

iPod

USB

Sorties gauche

et droite de

la console

Câble de haut-parleur

Connexion des moniteurs StudioDock 3i et 4i

Câble de haut-parleur non blindé

FRANÇAIS

Cet exemple vous indique comment

installer le StudioDock avec MAC OS X.

Les StudioDock ne nécessitent pas de

Drivers ou logiciels spéciaux. Reliez

simplement votre StudioDock à un

port USB de l'ordinateur pour l'installer

automatiquement.

1. Utilisez le câble USB fourni pour relier le

port USB à l'arrière du StudioDock à un

port USB libre sur votre MAC. Le MAC

reconnaît le périphérique audio USB

et installe automatiquement un Driver

universel.

2. Pour sélectionner le StudioDock

comme périphérique de sortie audio

de l’ordinateur, ouvrez les préférences

système dans le Dock ou le menu

Pomme principal (Figure 1).

3. Ouvrez ensuite les préférences Son

(Figure 2).

4. Cliquez ensuite sur l’onglet de Sortie et

sélectionnez le StudioDock. Le curseur

Volume est réglé automatiquement sur

le niveau maximum. Ceci vous permet

de bénéficier d'une plage de réglage

maximale pour l'utilisation du bouton

Volume de votre StudioDock (Figure 3).

Vous pouvez maintenant utiliser votre

StudioDock avec la plupart des logiciels

de lecture et d'enregistrement audio, mais

vous devez d'abord le sélectionner comme

périphérique de sortie dans le logiciel. Lors

de la sélection du périphérique de sortie,

repérez simplement le StudioDock et

sélectionnez-le.

Prise en main avec MAC OS X

Figure 2

Figure 1

Figure 3

FRANÇAIS

Installation des StudioDock sur Windows Vista

La procédure d'installation des StudioDock est

très simple et ne prend que quelques minutes.

Comme les StudioDock sont compatibles USB

(Plug and Play), vous pouvez les relier à un MAC

ou PC en vous servant du câble USB fourni.

Vous pouvez régler les paramètres de votre

StudioDock avec les réglages de l'interface

audio standard du système d'exploitation MAC

ou Windows. Vous trouverez des instructions

de configuration détaillées pour MAC OS et

Windows dans les sections suivantes.

Prise en main avec Windows Vista

Les StudioDock ne nécessitent pas de Drivers

ou logiciels spéciaux. Reliez simplement votre

StudioDock à un port USB de l'ordinateur pour

l'installer automatiquement.

1. La première fois que vous reliez le StudioDock

au port USB, Windows Vista installe les Drivers

universels du port utilisé. Une bulle d'aide

contextuelle s'affiche pour indiquer que le

codec USB Audio a été trouvé (Figure 4).

2. Une fois l'installation des Drivers terminée,

un message vous indique que le nouveau

périphérique est installé et prêt à l'utilisation

(Figure 5).

Remarque : Cette bulle d’aide contextuelle ne

s’affiche que lors de la première installation.

3. Votre StudioDock devient le périphérique par

défaut et son volume est réglé au maximum.

Vous pouvez l'afficher en plaçant le curseur

de la souris sur l'icône de haut-parleur dans le

coin inférieur droit de l'écran : "Volume : 100"

et "StudioDock" (Figure 6).

4. S'il n'est pas le périphérique par défaut,

sélectionnez-le dans la fenêtre Sons et

périphériques audio du Panneau de

configuration (Figure 7).

5. Pour régler le volume, cliquez sur l'icône de

haut-parleur et déplacez le curseur (Figure 8).

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

FRANÇAIS

Figure 10

Figure 9

Figure 11

Prise en main avec Windows XP

Les StudioDock ne nécessitent pas de

Drivers ou logiciels spéciaux. Reliez

simplement votre StudioDock à un

port USB de l'ordinateur pour l'installer

automatiquement.

1. La première fois que vous reliez le

StudioDock au port USB, Windows XP

installe les Drivers universels du port

utilisé. Une bulle d'aide contextuelle

s'affiche pour indiquer que le codec USB

Audio a été trouvé (Figure 9).

2. Une fois l'installation des Drivers

terminée, un message vous indique que

le nouveau périphérique est installé et

prêt à l'utilisation (Figure 10).

Remarque : Cette bulle d’aide

contextuelle ne s’affiche que lors de la

première installation.

3. Normalement, le StudioDock doit

être sélectionné comme périphérique

par défaut et son volume doit être au

maximum. Sélectionnez-le comme unité

par défaut pour la lecture dans la fenêtre

Sons et périphériques audio du Panneau

de configuration (Figure 11).

4. Pour régler le volume, cliquez sur l'icône

de haut-parleur dans le coin inférieur

droit (Figure 12).

Installation des StudioDock sur Windows XP

Figure 12

FRANÇAIS

Face arrière des StudioDock 3i et 4i

La face arrière des StudioDock 3i et 4i regroupe l’embase secteur et les connecteurs

servant à relier le moniteur passif gauche et la source sonore. Cette section donne des

détails sur les connecteurs en face arrière.

Mise sous tension des StudioDock 3i et 4i

Les StudioDock 3i et 4i sont des moniteurs actifs avec amplificateur de puissance

intégré. Il est donc nécessaire de raccorder le moniteur droit à une prise secteur pour

assurer leur fonctionnement. Placez l’interrupteur secteur sur OFF avant de connecter

le cordon secteur à la prise.

Ronflements

Veillez à toujours séparer les cordons secteur des câbles audio pour éviter toute

induction de ronflement. Si vous devez les croiser, placez-les avec un angle de

90 degrés.

1. Interrupteur secteur – L’interrupteur secteur POWER permet de placer les

moniteurs sous/hors tension.

Lorsqu'ils sont sous tension, la Led

à l'avant s'allume en bleu pour

indiquer que les StudioDock 3i

et 4i sont sous tension et prêts à

l'utilisation.

2. Embase secteur - Utilisez cette

embase pour connecter le cordon

secteur fourni.

3. Sélecteur de tension - Utilisez-le

pour sélectionner la tension de

fonctionnement. REMARQUE :

Assurez-vous qu'il soit réglé sur la

valeur correspondant à la tension

délivrée par les prises secteur dans

votre pays.

Les entrées et sorties

Les StudioDock 3i et 4i sont équipés

d'une paire d'entrées stéréo

facilitant la connexion d'une multitude d'équipements audio, comme les consoles

d'enregistrement, les enregistreurs sur disque dur, les lecteurs de CD, les cartes son, etc.

Utilisation des StudioDock 3i et 4i

FRANÇAIS

Face arrière des StudioDock 3i et 4i - suite

Cette section présente les entrées et les

sorties des StudioDock 3i et 4i. Consultez

également les plans de câblage de la page 15.

4. Entrée RCA – Cette entrée RCA

accepte les signaux asymétriques des

équipements –10 dBV.

5. Port USB – Utilisez le câble USB fourni

pour relier le port USB du moniteur

StudioDock à un port USB libre sur votre

ordinateur. Une fois relié, vous pouvez

utiliser les fonctions de synchronisation

et de téléchargement de votre iPod, et/ou

restituer les signaux audionumériques

de votre ordinateur. Pour savoir comment

configurer votre ordinateur, consultez les

sections précédentes : "Prise en main avec

Mac OS X" et "Prise en main avec Windows

Vista et Windows XP".

6. Sortie LEFT SPEAKER OUTPUT – Bornier

à ressort servant à connecter le câble du

moniteur gauche.

Face avant des StudioDock 3i et 4i

7. Led Power - Cette Led s'allume en bleu

lorsque le moniteur est sous tension et

prêt à l’utilisation.

8. Bouton Volume (à l'avant) - Ce réglage

détermine le niveau de sortie général des

StudioDock 3i et 4i. Lorsque vous utilisez

les moniteurs pour la première fois, commencez par régler le bouton Volume au

minimum. Montez-le progressivement jusqu'à ce que vous obteniez un niveau

convenable. REMARQUE : Appuyez sur le bouton Volume pour le déverrouiller et

modifier le réglage.

9. Entrée AUX - L'entrée Aux en mini-Jack stéréo 3,5 mm permet de connecter une

deuxième source stéréo à niveau ligne, comme un lecteur de MP3, un clavier ou

une carte son.

10. Sortie casque - Cette sortie en mini-Jack stéréo 3,5 mm permet de connecter

un casque. Les haut-parleurs sont désactivés automatiquement lorsque vous

connectez un casque.

Utilisation des StudioDock 3i et 4i

FRANÇAIS

DEPUIS LES SORTIES

SATELLITE DU SUBWOOFER

10 Inch Long Throw Transducer 120 Watt Amplifier

DEPUIS LA CONSOLE

Connexion au Subwoofer Resolv120a

StudioDock 3i et 4i avec Sub mono

Vous pouvez facilement relier un Subwoofer à vos StudioDock 3i ou 4i pour étendre la

réponse dans les basses fréquences en vous servant de leur entrée LINE LEVEL. Dans

cet exemple, un Subwoofer RESOLV 120a est utilisé avec une console de mixage et

deux moniteurs StudioDock 3i ou 4i. Les entrées des StudioDock 3i et 4i sont au format

RCA standard. Pour obtenir un schéma détaillé du câblage des entrées, consultez la

section “Connecteurs des StudioDock 3i et 4i” en page 30. Suivez les étapes ci-dessous

pour configurer votre système.

• Placez le réglage de sortie principal de la console au minimum.

• Reliez la sortie gauche de la console de mixage à l’entrée LEFT LINE INPUT du

RESOLV 120a, et la sortie droite de la console à l’entrée RIGHT LINE INPUT du

RESOLV 120a. Reliez ensuite la sortie gauche LEFT LINE OUTPUT du RESOLV 120a à

l’entrée gauche du StudioDock 3i ou 4i, et la sortie droite RIGHT LINE OUTPUT du

RESOLV 120a à l’entrée droite du StudioDock 3i ou 4i.

• Appliquez un signal audio (exemple : un CD) sur une voie de la console et réglez le

volume de façon à obtenir un niveau d'écoute convenable.

• Placez ensuite le réglage SWEEP sur la fréquence souhaitée. La fréquence de

coupure recommandée pour les StudioDock 3i et 4i est d'environ 70 Hz. Vous pouvez

également utiliser le réglage SWEEP pour sélectionner la fréquence qui vous convient

le mieux à l’oreille.

FRANÇAIS

Connecteurs des StudioDock 3i et 4i

Pointe (signal)

Corps (masse)

Corps (masse) Corps (masse)

Pointe (signal)

Corps (masse)

Moins (broche 3)

aucune connexion

XLR mâle

Plus (2) Commun (1)

Moins (3)

Points de

soudure

Vue de

l’embase

Pointe (signal)

Corps (masse) Corps (masse) Corps (masse)

Câble Jack 6,35 mm vers RCA asymétrique

Câble XLR vers RCA asymétrique

StudioDock 3i et 4i - Guide de câblage

Il existe plusieurs façons de connecter vos StudioDock 3i et 4i en fonction de votre

configuration matérielle. Consultez les plans de câblage suivants pour réaliser les

connexions.

Câble RCA vers RCA

FRANÇAIS

Einleitung

Herzlichen Dank für den Kauf der StudioDock 3i oder 4i USB-Aktivmonitore von Samson

Technologies! Ganz egal ob Sie ein Monitorsystem für Ihr digitales Aufnahmestudio, Ihre

Video Production Suite oder einfach bessere Boxen zum Spielen und Musikhören mit Ihrem

iPod benötigen, die StudioDocks sind die perfekte Lösung. Dank eines hochwertigen internen

Verstärkers, der auf ein komplexes Lautsprechersystem mit besonders breit ansprechenden

Copolymer Woofern und Silk-Dome Tweetern abgestimmt ist, erzeugen die StudioDock-

Systeme einen kraftvollen, breitbandigen Sound. Die Musikwiedergabe erfolgt problemlos über

das integrierte iPod Dock und über den USB-Anschluss kann man seinen iPod auch aufladen

und mit iTunes synchronisieren. Die StudioDock 3i und 4i Monitore enthalten auch einen

integrierten, hochwertigen D/A-Wandler, der via USB eine digitale Audioverbindung zu Ihrem

Computer herstellt und eine exzellente Audioperformance ermöglicht. Die Monitorsysteme

liefern unglaublich tiefe Bässe und erweiterte Höhen in einem erstaunlich kompakten Format.

Beide StudioDock-Systeme bestehen aus einem aktiven Monitor für die rechte Seite und einem

passiven Monitor für die linke Seite. Die rechte Box ist mit der internen Stereo-Endstufe bestückt,

die beide Monitore betreibt. Auf der Vorderseite befindet sich ein praktisches Bedienfeld mit

Volume-Regler, Kopfhörerausgang und einem Aux-Eingang zum Anschließen einer dritten

Signalquelle. Die Rückseite ist bestückt mit Cinch-Eingängen, einer USB-Buchse, dem Terminal

zum Anschließen des linken Passivmonitors sowie einem Power-Schalter und Netzanschluss.

Die präzise abgestimmten Gehäuse verfügen über einen rückseitigen Druckausgleich zur

Erweiterung des Bassfrequenzgangs und zeichnen sich aus durch eine ansprechende schwarze

Vinyloberfläche. Die StudioDock 3i oder 4i sind die idealen Monitorsysteme für Studios, Video

Post Production Suites, Festinstallationen sowie für zu Hause und alle Orte, an denen guter

Sound unverzichtbar ist.

Auf diesen Seiten finden Sie eine detaillierte Erläuterung der Funktionen der StudioDock 3i

und 4i Monitore sowie eine Führung durch das Bedienfeld, schrittweise Anleitungen für die

Einrichtung und Anwendung plus umfassende Spezifikationen. Bitte vergessen Sie nicht, die

beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen

Support erhalten und wir Ihnen zukünftig aktuelle Informationen über dieses und andere

Samson-Produkte zukommen lassen können. Besuchen Sie auch unsere Website (www.samson-

tech.com), auf der Sie umfassende Informationen über unsere komplette Produktlinie erhalten.

Bei sorgsamer Behandlung und angemessener Belüftung werden Ihre StudioDock 3i und 4i viele

Jahre störungsfrei arbeiten. Die Seriennummer Ihres Geräts sollten Sie sicherheitshalber in der

Zeile unten eintragen.

Seriennummer: _______________________________________

Kaufdatum: __________________________________________

Sollte Ihr Gerät einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung an

Samson bitte eine Return Authorization Number (RA) (Rückgabeberechtigungsnummer). Ohne

diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter der Nummer

1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten.

Heben Sie das Originalverpackungsmaterial auf und schicken Sie das Gerät möglichst orginal

verpackt im Originalkarton zurück. Wenn Sie Ihr Samson-Produkt außerhalb der USA erworben

haben, setzen Sie sich bezüglich Garantie-Infos und Service bitte mit Ihrem lokalen Vertrieb in

Verbindung.

DEUTSCHE

Features der StudioDock 3i und 4i

Die Samson StudioDock 3i und 4i Studiomonitorsysteme mit integriertem iPod Dock bieten einen

ausgewogenen Frequenzgang, der durch Präzision und angenehmen Klang überzeugt.

Die wichtigsten Features sind:

• Aktiver 2-Weg Studioreferenzmonitor mit abgestimmten Gehäuse und Port ermöglicht

extrem präzises Abhören für Aufnahmestudios, Post Production, Videospiele und

Multimedia-Anwendungen.

• Integriertes iPod Dock zum direkten Abspielen von Musik, Aufladen und Synchronisieren

zu iTunes.

• Integrierte, hochwertige D/A (digital-zu-analog) Wandler und USB-Interface für die

Wiedergabe von Digitalaudio.

• Für einen kompakten und kontrollierten Bassfrequenzgang verwendet die StudioDock-

Serie speziell entwickelte Copolymer-Woofer mit invertiertem Konus und Santopren-

Rahmen. Der StudioDock 3i ist mit einem 3" Woofer und der StudioDock 4i mit einem 4"

Woofer ausgerüstet.

• Der 25 mm Silk-Dome Hochfrequenztreiber ist in einem speziell entwickelten Waveguide

untergebracht und erzeugt einen präzisen und natürlichen Höhenfrequenzgang.

• Mit dem praktischen vorderseitigen "pop-out" Volume-Regler kann man den Pegel einfach

einstellen und arretieren.

• An die 3.5 mm Stereo Aux Input-Buchse der StudioDock 3i und 4i kann man ein zweites

Stereosignal von MP3 Playern, Keyboards, Soundkarten oder anderen Line-Pegel Stereo-

quellen anschließen.

• Um Ihre Mischung über Kopfhörer zu begutachten, schließen Sie diese einfach an den

vorderseitigen 3.5 mm Kopfhörerausgang an. Bei Belegung dieses Ausgangs werden die

Boxen automatisch ausgeschaltet.

• Interne Stereo Class A/B Endstufe.

• Passive Crossover mit Multipoltechnik für linearen Frequenzgang über den gesamten

Hörbereich.

• Praktische Cinch-Eingänge für standard -10 dBV Line-Pegel Eingangssignale.

• A/V-abgeschirmt für Multimedia-Anwendungen und störungsfreien Betrieb neben

Computermonitoren.

• Inklusive 2 m langem, 0.81 mm dickem Boxenkabel für den linken Monitor.

• Solide MDF (Medium Density Fiberboard) Konstruktion für maximalen Schalldruck.

• Präzise abgestimmtes, rückseitig belüftetes Gehäuse mit ansprechender schwarz

satinierter Vinyloberfläche.

• 3 Jahre erweiterte Garantie.

DEUTSCHE

Aufbau der StudioDock 3i und 4i

1. Silk Dome Tweeter - Ausgewogener

Höhenfrequenzgang durch 1" Silk-Dome

Tweeter.

2. ABGESTIMMTER PORT (Rückseite)

Leise Porttechnik für erweiterten Bass-

frequenzgang.

3. Basstreiber - Hoch belastbarer Bass-

wandler mit erweitertem Frequenz-

bereich – 3" Durchmesser beim 3i und 4"

Durchmesser beim 4i.

4. POWER LED (aktiv) - Die blaue LED

leuchtet, wenn das Gerät eingeschaltet

und betriebsbereit ist.

5. VOLUME (nur rechte Seite) - Regelt den

Gesamtausgangspegel.

6. Aux-Eingang – 3.5 mm Stereo-Eingangs-

buchse zum Anschluss einer zweiten

Signalquelle mit Line-Pegel.

7. Kopfhörer – 3.5 mm Stereo-Ausgangs-

buchse zum Anschluss von Kopfhörern.

Bei Belegung der Buchse werden die

Monitore automatisch stummgeschaltet.

8. GEHÄUSE – Steife, kompakte MDF-Kon-

struktion für maximale Ausgangsleist-

ung mit geschmackvollen Zierringen

und schicker, schwarz texturierter Vinyl-

oberfläche.

Vorderseite

DEUTSCHE

1. CINCH-EINGANG – Für Signale von

asymmetrischen –10dBV Geräten.

Die rote Buchse ist für das rechte

und die weiße Buchse für das linke

Eingangssignal vorgesehen.

2. USB-Anschluss – An diese rückseitige

USB "B" Buchse schließen Sie das mitge-

lieferte USB-Kabel an.

3. LEFT SPEAKER OUTPUT – Drücken

Sie auf die Terminals, um die linke Box

anzuschließen.

4. POWER-SCHALTER – Wenn dieser

Hauptnetzschalter auf ON steht,

leuchtet die vorderseitige blaue

LED und die StudioDock 3i/4i sind

eingeschaltet und betriebsbereit.

5. NETZANSCHLUSS - Schließen Sie hier

das mitgelieferte IEC-Netzkabel an.

6. SPANNUNGSWAHLSCHALTER - Damit

wählen Sie die Betriebsspannung des

Verstärkers.

HINWEIS: Stellen Sie durch Verschieben

dieses Schalters unbedingt die in Ihrem

Land übliche Spannung ein.

Aufbau der StudioDock 3i und 4i

Rückseitiger Aufbau der StudioDock 3i und 4i

Rückseitiger Aufbau der 3i und 4i

(linke Box)

A. TERMINAL-FELD – Drücken Sie

auf die Terminals, um die linke Box

anzuschließen.

B. ABGESTIMMTER PORT - Leise Port-

technik für linearen, erweiterten Bass-

frequenzgang.

DEUTSCHE

StudioDock 3i und 4i Schnellstart

StudioDock 3i und 4i Schnellstart - iPod-Wiedergabe

Ihr StudioDock-System verfügt über viele komplexe Funktionen, aber wenn Sie zunächst

nur Musik mit Ihrem iPod abspielen möchten, gehen Sie einfach schrittweise wie folgt vor.

• Packen Sie die StudioDock-Systemkomponenten und mitgelieferten Kabel aus. Heben

Sie das Verpackungsmaterial für den Fall auf, dass Sie umziehen oder die Monitore zur

Wartung einschicken müssen.

• Stellen Sie die StudioDock-Monitore neben Ihrem Computer oder Multimedia-Center

auf. Die aktive Box (mit dem vorderseitigen Volume-Regler und den Buchsen) sollte

rechts und die passive Box (keine Regler und Buchsen) links stehen.

• Verbinden Sie die Aktivbox über

das mitgelieferte Boxenkabel mit

der Passivbox. Beachten Sie die

Farbkodierung des Boxenkabels,

um eine Phasendrehung zu vermei-

den. Weitere Infos erhalten Sie in

den Abschnitten "Anschlüsse der

StudioDock 3i und 4i" auf Seite 8 und

"Verdrahtung der StudioDock 3i und 4i"

auf Seite 15.

• Der rückseitige POWER-Schalter muss

auf OFF stehen. Stecken Sie dann das mitgelieferte Netzkabel in den rückseitigen Netzan-

schluss, aber schalten Sie das Gerät noch nicht ein.

• Installieren Sie den mit Ihrem iPod gelieferten Dock-Adapter (falls vorhanden) in das

iPod-Dock auf der Oberseite der Aktivbox.

• Installieren Sie dann Ihren iPod in den StudioDock. Der iPod muss ganz im Dock sitzen

und eine gute Verbindung zum StudioDock herstellen.

• Schalten Sie jetzt Ihr StudioDock-System mit dem rückseitigen POWER-Schalter ein, aber

stellen Sie einen niedrigen Pegel ein.

• Wählen Sie Ihren iPod Lieblingssong, drücken Sie auf Play und stellen Sie den vorderseit-

igen Pegelregler des StudioDocks auf eine angenehme Abhörlautstärke ein.

Weitere Infos erhalten Sie im Abschnitt " StudioDock 3i und 4i bedienen" auf Seite 42.

iPod

Speaker Cable

DEUTSCHE

StudioDock 3i und 4i einrichten

Hintergrundinfos zu den aktiven StudioDock 3i und 4i USB-Monitoren

Die Nahfeld-Referenzmonitore StudioDock 3i und 4i verfügen über speziell entwickelte

3" oder 4" Copolymer-Basstreiber und 25 mm Silk-Dome Tweeter, die Schwingspulen

mit Ferro-Flüssigkeitskühlung und Neodym-Magneten verwenden. Auf der Oberseite

des rechten StudioDock 3i und 4i Monitors ist ein mit den meisten iPod-Modellen kom-

patibles iPod-Dock zum Aufladen und Synchronisieren der Wiedergabe integriert. Die

Crossover der Monitore wurden mit hochwertigen Bauteilen sorgfältig konstruiert und

garantieren einen linearen Frequenz- und Phasengang. Die Gehäuse der StudioDock 3i

und 4i bestehen aus Faserplatten mittlerer Dichte (MDF) und sind mit einer kratzfesten,

texturierten Vinylschutzschicht überzogen. Die Monitorgehäuse besitzen auch einen abge-

stimmten Belüftungsport, der einen erweiterten Tiefbass-Frequenzgang liefert, wobei der

Basstreiber – dank Niedrigturbulenztechnik – sich bei minimaler Wirkung auf die Gesamt-

impedanz frei bewegen kann. Auf der Rückseite der rechten Gehäuse befinden sich die

Anschlussfelder der StudioDock 3i und 4i mit asymmetrischem Cinch-Eingang, USB "B"

Buchse und Netzanschluss. Die Vorderseite ist mit einem Volume-Regler, einem 3.5 mm

Kopfhörerausgang und einem 3.5 mm Aux-Eingang ausgestattet. Beide Eingänge sind mit

dem internen Stereo-Verstärkermodul der StudioDock 3i und 4i verbunden, das 15 Watt pro

Kanal beim 3i und 20 Watt pro Kanal beim 4i über passive Crossover liefert.

StudioDock 3i und 4i positionieren

Viele Tontechniker in großen und kleinen Studios bevorzugen Nahfeld-Monitoring, da

es den Einfluss der Raumakustik verringert. Dies ist bei den heutigen Projektstudios

besonders wichtig, da das Budjet für Raumakustik häufig gar nicht existiert. Indem Sie

die Referenzmonitore im Nahfeld (dicht am Zuhörer) aufstellen, können Sie den Einfluss

der Raumakustik stark verringern. Die wichtigsten Erwägungen beim Abschätzen des

Einflusses der Raumakustik betreffen reflektierende Oberflächen in der Umgebung des

Abhörbereichs. Dazu zählen flache Tischflächen, Glasspiegel oder gerahmte Bilder, große

offene Wände und sogar die Oberfläche des Mischpults. Fast alle reflektierten Klänge tref-

fen früher oder später an der Abhörposition ein, aber da die Reflexionen im Bezug zum

Direktschall verzögert ankommen, werden

manche Frequenzen wahllos ausgelöscht

– der Kammfilter-Effekt. Falls möglich, sol-

lten Sie alle reflektierenden Oberflächen

entfernen. Sie können auch Akustikschaum

an Wänden im nahen Umfeld der Monitore

aufhängen. Beim Positionieren der Monitore

sollten Sie ein sogenanntes “Mix-Dreieck”

aufbauen. In dieser Idealkonfiguration

entspricht der Abstand zwischen linkem

und rechtem Monitor der Entfernung vom

Zuhörer zu jedem Monitor, woraus sich ein

gleichschenkeliges Dreieck ergibt (Abb. 1).

Prime Listening Spot

Equal Distance

Abb. 1

DEUTSCHE

Ein Moment der Reflexion

Wenn Sie Ihr Monitorsystem in der Höhe ausrichten, sollten Sie unbedingt Reflexionen

durch die Oberfläche des Mischpults vermeiden (Abb. 3). Diese Reflexionen kommen

beim Hörer minimal später als der Originalklang an, was zu seltsamen Auslöschungen und

einem insgesamt unvorhersehbaren Frequenzgang führt. Stellen Sie sich die vom Monitor

ausgehenden Schallwellen als gerade Linien vor und wählen Sie die Monitorhöhe so, dass

möglichst wenig Reflexionen an der Hauptabhörposition auftreten (Abb. 4). In den meisten

Fällen liegt die ideale Position etwas hinter und über den Pegelanzeigen des Mischers.

Sie sollten auch hinter den Boxen mindestens 8 cm Abstand zu den Wänden halten. Dies

gewährleistet den korrekten Betrieb der abgestimmten Bassports.

StudioDock 3i und 4i einrichten

Abb. 2

Boxenausrichtung

Sie können die StudioDock 3i und 4i entweder in vertikaler oder horizontaler Stellung ein-

setzen. In der horizontalen Stellung sollten Sie die linken und rechten Tweeter außen posi-

tionieren (Abb. 2). Dadurch verbessern Sie die Stereoabbildung und den Bassfrequenzgang,

da die Tiefbasstreiber in ihrer Wirkung gekoppelt sind.

StudioDock 3i und 4i positionieren - Fortsetzung

Abb. 3

Abb. 4

DEUTSCHE

StudioDock 3i und 4i anschließen

Hinweis: Vor dem Anschließen und Einschalten sollten Sie die “Zuletzt Ein/Zuerst Aus”

Regel für Endstufen (und Aktivmonitore) beherzigen. Beim Einschalten des Systems stel-

len Sie zunächst sicher, dass alle Kabel angeschlossen sind, und schalten dann zuerst Ihren

Mischer und alle anderen Peripheriegeräte und zuletzt die StudioDock 3i und 4i ein. Beim

Auschalten des Systems beginnen Sie mit den StudioDock 3i und 4i und fahren mit dem

Mischer und den Peripheriegeräten fort.

Die Verbindungen zu den StudioDock 3i und 4i werden über die rückseitigen Cinch-Ein-

gänge und den USB-Anschluss hergestellt. Anhand der folgenden einfachen Schritte und

des Diagramms können Sie schnell eine Verbindung zu den Kontrollraumausgängen eines

Mischers herstellen.

• Verbinden Sie die negative (geriffelte) Seite des mitgelieferten Zusatzboxenkabels

(0,81 mm/20 Gauge) mit dem schwarzen Terminal und die positive Seite mit dem roten

Terminal des rechten Monitors.

• Verbinden Sie dann die negative (gerif-

felte) Seite des Kabels mit dem schwar-

zen Terminal und die positive Seite mit

dem roten Terminal des linken Monitors.

Hinweis: Bei fast allen unabgeschirmten

Boxenkabeln ist die negative Seite markiert.

Um Probleme mit Phasenauslöschungen

zu vermeiden, sollten Sie die korrekten

Verbindungen der positiven und negativen

Seiten innerhalb des gesamten Systems

beibehalten.

• Setzen Sie die Master-Ausgänge Ihres

Mischers ganz zurück.

• Verbinden Sie den linken Kontroll-

raumausgang des Mischers mit

dem Stereo-Eingang des rechten

StudioDock 3i und 4i.

• Stellen Sie den Volume-Regler des

StudioDock 3i und 4i Eingangs auf 2:00

Uhr ein. HINWEIS: Wenn Sie auf den

Volume-Regler drücken, fährt er ein

Stück heraus und lässt sich leichter einstellen.

•

Schicken Sie ein Audiosignal (z. B. eine Musik-CD) durch Ihren Mischer und stellen Sie

den Kontrollraumpegel auf eine angenehme Abhörlautstärke ein.

Die folgenden Abschnitte beschreiben, wie Sie das USB Interface für die Digitalaudio-Wieder-

gabe mit Ihrem Mac oder Windows Computer verwenden können.

iPod

USB

Mixer

Left and Right

Outputs

Speaker Cable

StudioDock 3i und 4i anschließen

Boxenkabel (unabgeschirmt)

DEUTSCHE

Das folgende Beispiel beschreibt das Ein-

richten der StudioDocks für MAC OS X .

Die StudioDocks benötigen weder spe-

zielle Treiber noch Software. Schließen

Sie sie einfach an einen USB-Port Ihres

Computers an und alles wird automatisch

installiert.

1. Stellen Sie über das mitgelieferte

USB-Kabel eine Verbindung zwischen

der rückseitigen USB-Buchse der

StudioDocks und einem verfügbaren

USB-Port Ihres MACs her. Der MAC

erkennt das USB-Audiogerät und instal-

liert automatisch einen Universaltreiber.

2. Um den StudioDock als Audioausgang

des Computers zu wählen, öffnen Sie

die Systemeinstellungen über das Dock

oder Apple-Hauptmenü (Abb. 1).

3. Öffnen Sie dann die Sound-Einstel-

lungen (Abb. 2).

4. Klicken Sie dann auf das Output-Regis-

ter und wählen Sie StudioDock. Der

Volume-Slider stellt sich auf vollen

Pegel ein. Dadurch können Sie mit

dem Hardware Volume-Regler des

StudioDocks den vollen Aussteuer-

ungsbereich nutzen (Abb. 3).

Jetzt können Sie Ihren StudioDock mit

fast jeder Audiorecording- und Playback-

Software einsetzen, Sie müssen ihn nur als

Ausgabegerät in der DAW wählen. Suchen

bei der Wahl des Ausgangs einfach nach

dem StudioDock und wählen Sie diese

Option.

Erste Schritte mit MAC OS X

Abb. 2

Abb. 1

Abb. 3

DEUTSCHE

StudioDock mit Windows Vista installieren

Der StudioDock lässt sich in wenigen Minuten

problemlos installieren. Da der StudioDock

USB-konform ist, kann man ihn über das mit-

gelieferte USB-Kabel an einen MAC oder PC

anschließen und mit Plug&Play-Komfort einfach

loslegen. Sie können Ihren StudioDock mit den

standard Audio Interface-Reglern des MAC- oder

Windows-Betriebssystems steuern. Detaillierte

Anleitungen zum Einrichten des Monitors

mit MAC OS und Windows finden Sie in den

folgenden Abschnitten dieses Handbuchs.

Erste Schritte mit Windows Vista

Der StudioDock benötigt weder spezielle Treiber

noch Software. Schließen Sie ihn einfach an

einen USB-Port Ihres Computers an und alles

wird automatisch installiert.

1. Wenn Sie den StudioDock das erste Mal

an einen USB-Port anschließen, installiert

Windows Vista die Universaltreiber für diesen

Port. Es erscheint eine Sprechblase mit

der Nachricht, dass der USB Audio Codec

gefunden wurde (Abb. 4).

2. Nach Abschluss der Treiberinstallation

erscheint die Meldung "Ihre neue Hardware

ist installiert und betriebsbereit” (Abb. 5).

Hinweis: Diese Sprechblase erscheint nicht

nochmals für den gleichen USB-Port.

3. Der StudioDock wird nach dem Anschluss

zum Standardgerät und wird auf maximalen

Pegel eingestellt. Überprüfen Sie dies, indem

Sie mit der Maus über das Lautsprecher-

Icon in der unteren rechten Bildschirmecke

fahren. Es sollte Volume:100 und "StudioDock"

angezeigt werden (Abb. 6).

4. Sollte der StudioDock nicht als Standardgerät

gewählt sein, können Sie ihn in der Rubrik

Sound der Systemsteuerung wählen (Abb. 7).

5. Um den Pegel einzustellen, klicken Sie auf das

Lautsprechersymbol und ziehen den Volume

Slider (Abb. 8).

Abb. 4

Abb. 5

Abb. 6

Abb. 7

Abb. 8

DEUTSCHE

Abb. 10

Abb. 9

Abb. 11

Erste Schritte mit Windows XP

Der StudioDock benötigt weder spezielle

Treiber noch Software. Schließen Sie ihn

einfach an einen USB-Port Ihres Computers

an und alles wird automatisch installiert.

1. Wenn Sie den StudioDock das erste

Mal an einen USB-Port anschließen,

installiert Windows XP die Universal-

treiber für diesen Port. Es erscheint eine

Sprechblase mit der Nachricht, dass

der USB Audio Codec gefunden wurde

(Abb. 9).

2. Nach Abschluss der Treiberinstallation

erscheint die Meldung "Ihre neue Hard-

ware ist installiert und betriebsbereit”

(Abb. 10).

Hinweis: Diese Sprechblase erscheint

nicht nochmals für den gleichen USB-

Port.

3. Normalerweise sollte man den

StudioDock als Standardgerät mit

maximalem Pegel wählen. Stellen Sie

den StudioDock unter "Sounds und

Audiogeräte" der Systemsteuerung als

Standardwiedergabegerät ein (Abb. 11).

4. Stellen Sie den Pegel ein, indem Sie auf

das Lautsprecher-Icon in der unteren

rechten Bildschirmecke klicken (Abb.

12).

StudioDock mit Windows XP installieren

Abb. 12

DEUTSCHE

Rückseitiges Bedienfeld des StudioDock 3i und 4i

Auf dem rückseitigen Bedienfeld der StudioDock 3i und 4i nehmen Sie die Anschlüsse für

den linken Passivmonitor, die Eingangssignale und die Stromversorgung vor. Der folgende

Abschnitt beschreibt die rückseitigen Anschlüsse im Detail.

StudioDock 3i und 4i einschalten

Da es sich bei den StudioDock 3i und 4i um Aktivmonitore mit integrierten Endstufen

handelt, muss der rechte Monitor an das Stromnetz angeschlossen werden. Setzen Sie

den Power-Schalter auf OFF und schließen Sie das mitgelieferte IEC-Netzkabel an eine

Netzsteckdose an.

Brumm, Brumm, Brumm!

Verlegen Sie Netzkabel oder Mehrfachsteckdosen nicht parallel zu Eingangssignalkabeln.

Dadurch können Sie eingestreutes Netzbrummen verringern. Wenn Stromkabel und Audio-

kabel sich kreuzen müssen, sollte dies in einem Winkel von 90 Grad geschehen, um die

Brummeinstreuungen möglichst gering zu halten.

1. Power-Schalter – Mit dem POWER-

Schalter schalten Sie die aktive

Elektronik der StudioDock 3i und

4i Monitore ein. In der ON-Position

leuchtet die vorderseitige blaue LED

und die StudioDock 3i und 4i sind

eingeschaltet und betriebsbereit.

2. Netzeingang - Schließen Sie hier das

mitgelieferte IEC-Netzkabel an.

3. Spannungswahlschalter - Mit

diesem Schiebeschalter wählen Sie

die Betriebsspannung. HINWEIS: Der

Schalter muss auf die in Ihrem Land

übliche Spannung eingestellt sein.

Ein- und Ausgänge

Die StudioDock 3i und 4i verfügen

über ein Stereopaar von Eingängen,

die einen problemlosen Anschluss

der verschiedensten Audiogeräte, z. B.

Aufnahmepulte, Harddisk-Recorder,

CD-Player, Computer-Soundkarten,

ermöglichen.

StudioDock 3i und 4i bedienen

DEUTSCHE

Rückseitiges Bedienfeld des StudioDock 3i und 4i - Fortsetzung

Der folgende Abschnitt beschreibt die Input und

die ausgaben der StudioDock 3i und 4i Monitore

im Detail. Zusätzlich finden Sie auf Seite 15 ein

detailliertes Kabelverdrahtungsdiagramm.

4. Cinch-Eingang – Der Cinch-Eingang

akzeptiert Signale von asymmetrischen

–10dBV Geräten.

5. USB-Anschluss – Stellen Sie mit dem mit-

gelieferten USB-Kabel eine Verbindung

zwischen dem USB-Anschluss des

StudioDock und einem USB-Port Ihres

Computers her. Danach können Sie Ihren

iPod synchronisieren und aufladen und/

oder digitales Audio mit dem Computer

wiedergeben. Siehe vorherige Abschnitte

"Erste Schritte mit Mac OS X" und "Erste

Schritte mit Windows Vista und Windows XP" ,

um Ihren Computer zu konfigurieren.

6. LEFT SPEAKER OUTPUT – Drücken Sie auf

die Terminals, um den linken Erweiterungs-

monitor anzuschließen.

Vorderseitiges Bedienfeld des StudioDock 3i und 4i

7. Power LED - Steht der Power-Schalter auf ON,

leuchtet die LED und das System ist eingeschaltet

und betriebsbereit.

8. Volume-Regler - (Vorderseite) Damit stellen Sie

den Gesamtausgangspegel der StudioDock 3i und

4i ein. Vor dem ersten Betrieb des Geräts sollten Sie

den Volume-Regler ganz zurückdrehen. Drehen Sie

den Regler dann langsam auf einen angenehmen

Abhörpegel auf.

HINWEIS: Nach einem Druck auf den Volume-Regler fährt dieser ein Stück heraus und

lässt sich leichter einstellen.

9. AUX-Eingang - An die vorderseitige 3.5 mm Aux Input-Buchse der StudioDock 3i

and 4i kann man ein zweites Stereo-Eingangssignal von MP3 Playern, Keyboards,

Soundkarten oder anderen Stereosignalen mit Line-Pegel anschließen.

10. Kopfhörerausgang - Um Ihre Mischung über Kopfhörer zu begutachten, schließen

Sie diese einfach an den vorderseitigen 3.5 mm Kopfhörerausgang an. Bei Belegung

der Buchse werden die Boxen automatisch ausgeschaltet.

StudioDock 3i und 4i bedienen

DEUTSCHE

FROM SUBWOOFER

SATELLITE

OUTPUTS

10 Inch Long Throw Transducer 120 Watt Amplifier

FROM MIXER

Resolv120a Subwoofer anschließen

StudioDock 3i und 4i mit Mono Sub

Über die LINE LEVEL-Eingänge der Monitore lässt sich das StudioDock 3i oder 4i-System

einfach mit einem Subwoofer und einem erweiterten Bassfrequenzgang versehen. Unten

sehen Sie ein typisches System-Setup mit dem RESOLV 120a, einem Mischer und einem

Paar StudioDock 3i oder 4i Satelliten-Boxen. Bei den StudioDock 3i oder 4i werden standard

Cinch-Eingänge verwendet. Ein detailliertes Verdrahtungsdiagramm finden Sie im Abschnitt

“StudioDock 3i und 4i Verdrahtungsanleitung” auf Seite 45. Richten Sie Ihr System schritt-

weise entsprechend dem folgenden Diagramm ein.

• Regeln Sie die Master-Ausgänge Ihres Mischers ganz zurück.

• Schließen Sie den linken Ausgang des Mischers an den LEFT LINE INPUT des

RESOLV 120 und den rechten Ausgang des Mischers an den RIGHT LINE INPUT des

RESOLV 120 an. Verbinden Sie dann den LEFT LINE OUTPUT des RESOLV 120 mit

dem Eingang des linken StudioDock 3i oder 4i und den RIGHT LINE OUTPUT des

RESOLV 120 mit dem Eingang des rechten StudioDock 3i oder 4i.

•

Leiten Sie ein Audiosignal

(z. B. Musik von CD) durch Ihren Mischer und erhöhen

Sie den Pegel auf eine angenehme Abhörlautstärke.

• Stellen Sie dann den SWEEP-Regler auf die gewünschte Frequenz ein. Ein guter

Ausgangspunkt bei den StudioDock 3i und 4i ist 70 Hz. Sie können den SWEEP-

Regler auch nach Gehör auf die Frequenz einstellen, die Ihrer Meinung nach gut

klingt.

DEUTSCHE

StudioDock 3i und 4i Verdrahtungsanleitung

Asymmetrisch 1/4” auf Cinch-Kabel

Asymmetrisch XLR auf Cinch-Kabel

StudioDock 3i und 4i Verdrahtungsanleitung

Abhängig von Ihrem exakten Monitoring-Setup können Sie die StudioDock 3i

und 4i auf mehrere Arten ins System integrieren. Gehen Sie nach den folgenden

Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschließen.

Cinch auf Cinch-Kabel

DEUTSCHE

Introducción

¡Felicidades y gracias por su compra de los monitores activos USB StudioDock 3i o 4i de

Samson Technologies! Tanto si necesita un sistema de monitorización para su estudio de

grabación digital, equipo de producción de video o simplemente si quiere los mejores

monitores posibles para sus video juegos y para escuchar música desde su iPod, los

StudioDock son la solución perfecta. Los sistemas StudioDock producen un sonido

potente y de rango completo gracias a su amplificador interno de alta calidad adaptado

a un sofisticado sistema de altavoces, en el que se emplean woofers de rango ampliado

fabricados en copolímeros y tweeters convexos de seda. La reproducción musical es muy

simple gracias al dock iPod integrado y, con su conexión USB, también puede cargar y

sincronizar su iPod con iTunes. Los monitores StudioDock 3i y 4i incluyen también un

convertidor D-A de alta calidad que ofrece una conexión audio digital para su ordenador

a través de USB para un rendimiento audio superior. Estos sistemas de monitorización

le ofrecen unos súper graves increíbles y unos agudos ampliados en un tamaño

absolutamente mínimo. Ambos sistema StudioDock incluyen un monitor activo para el lado

derecho y uno pasivo para el izquierdo. La unidad derecha contiene la etapa de potencia

stereo interna para dar señal a ambas unidades. Situada en la parte frontal, le ofrece un

sencillo panel de control con control de volumen, salida de auriculares y una entrada

auxiliar para una tercera fuente de señal. En el panel trasero encontrará las entradas RCA,

conector USB, terminal para la conexión del monitor pasivo, interruptor de encendido y

toma de corriente. Los precisos recintos acústicos afinados incorporan una tobera trasera

para ampliar la respuesta en graves y le ofrecen un acabado en un atractivo recubrimiento

de vinilo negro. Los StudioDock 3i o 4i son la solución ideal para estudios, equipos de post

producción de video, instalaciones fijas, equipos caseros o cualquier otro lugar en el que

necesite una buena calidad de sonido.

En estas páginas encontrará una descripción detallada de todas las características de los

monitores

StudioDock 3i y 4i,

un recorrido guiado por su panel frontal y trasero, instrucciones

paso-a-paso para su montaje y uso y una completa tabla con las especificaciones

También

encontrará una tarjeta de garantía—no se olvide de rellenarla y enviárnosla por correo

para que pueda recibir soporte técnico online y para que podamos enviarle información

actualizada sobre este y otros productos Samson en el futuro. Además, no deje de visitar la

página web (www.samsontech.com) para ver toda la información disponible sobre nuestra

línea de productos.

Con unos cuidados adecuados y una correcta circulación del aire, su StudioDock 3i y 4i

le dará años de rendimiento sin problemas. Le recomendamos que apunte aquí abajo el

número de serie para cualquier referencia a él en el futuro.

Número de serie: ___________________________________________

Fecha de compra: __________________________________________

En el improbable caso de que su unidad tenga que ser reparada, deberá obtener un número

de Autorización de Devolución (RA) antes de devolver la unidad a Samson. Sin este número,

su unidad no será aceptada. Póngase en contacto con Samson en el 1-800-3SAMSON (1-800-

372-6766) para que le facilitemos este número antes de devolvernos la unidad. Conserve

el embalaje original y, siempre que sea posible, devuélvanos la unidad dentro del mismo.

Si adquirió este producto Samson fuera de los Estados Unidos, póngase en contacto con su

distribuidor local para que le facilite la información concreta acerca de la garantía

ESPAÑOL

Características del StudioDock 3i y 4i

Los sistemas de monitorización de estudio Samson StudioDock 3i y 4i con dock iPod

integrado le ofrecen una respuesta suave y precisa y a la vez un sonido muy agradable. Aquí

puede ver algunas de sus características principales:

• Monitor activo de referencia de estudio de dos vías con recinto acústico afinado con

tobera que le ofrece una monitorización muy precisa para estudios de grabación,

equipos de post producción y aplicaciones multimedia y de videojuegos.

• Dock iPod integrado para reproducción musical directa, carga y sincronización con iTunes.

• Convertidor D-A (digital-analógico) interno de alta calidad e interface USB para

reproducción digital audio.

• Para una respuesta de frecuencia en graves más controlada y firme, los StudioDock

Series emplean unos woofers de cono invertido fabricados en copolímeros con

recubrimiento de santoprene de diseño exclusivo. El StudioDock 3i dispone de un

woofer de 3 pulgadas y el StudioDock 4i uno de 4 pulgadas.

• El cabezal de agudos convexo de 25 mm fabricado en seda de los StudioDock está

montado sobre una guía de ondas de diseño exclusivo que produce una respuesta de

frecuencia en agudos precisa a la vez que natural.

• Un sencillo control de volumen "extraíble" en el panel frontal que le permite ajustar

fácilmente el nivel y después fijarlo en esa posición.

• Puede conectar al StudioDock 3i y 4i una segunda entrada stereo de un reproductor

de MP3, teclado, tarjeta de sonido o cualquier otra señal de nivel de línea stereo a

través de la toma de entrada auxiliar stereo de 3,5 mm del panel frontal.

• Si necesita escuchar su mezcla a través de auriculares, simplemente conéctelos a la

toma de salida de auriculares de 3,5 mm del panel frontal. Los altavoces quedarán

anulados automáticamente en cuanto conecte algo a la toma de auriculares.

• Etapa de potencia stereo interna de clase A/B.

• Crossovers pasivos con un diseño multipolo para una respuesta totalmente lineal.

• Entradas RCA de gran utilidad que aceptan señales de nivel de línea -10 dBV standard.

• Blindaje A/V para su uso en aplicaciones multimedia; permite un funcionamiento

totalmente limpio cerca de monitores de ordenador.

• Incluye 2 metros de cable de altavoz de calibre 20 para la conexión del recinto izquierdo.

• Robusta construcción en MDF (fibra de densidad media); le ofrece el máximo SPL.

• Recinto acústico afinador y con tobera trasera de gran precisión, con un precioso

acabado en recubrimiento en vinilo satinado en negro.

• Garantía ampliada de tres años.

ESPAÑOL

Distribución del StudioDock 3i y 4i

1. Tweeter convexo de seda - Una suave

respuesta en agudos en producida a

partir de este tweeter convexo de seda

y 1 pulgada.

2. TOBERA (atrás) - Un silencioso

diseño de tobera trasera le ofrece una

respuesta en graves ampliada.

3. Cabezal de graves - Robusto

transductor de 3" en el StudioDock 3i

y de 4" en el 4i para una respuesta en

graves ampliada.

4. Piloto POWER (Solo unidad activa)

- Este piloto azul se ilumina para

indicarle que la unidad está encendida

y lista para funcionar.

5. VOLUME (Solo unidad activa) -

Controla la cantidad global de nivel de

salida.

6. Aux Input – Entrada stereo de 3.5

mm para la conexión de una segunda

fuente de señal de nivel de línea.

7. Headphones – Salida stereo de 3.5

mm para la conexión de auriculares.

Los monitores quedan anulados de

forma automática en cuanto conecte

unos auriculares aquí.

8. RECINTO ACUSTICO – Robusta

construcción en MDF para ofrecer la

máxima salida con un precios acabado

en recubrimiento de vinilo.

Panel frontal

ESPAÑOL

1. TOMA RCA – Se usa para conectar

señales de unidades no balanceadas

de –10 dBV. La toma roja es la entrada

derecha y la blanca la izquierda.

2. Conector USB – Conecte el cable

USB incluido en esta toma.

3. SALIDA LEFT SPEAKER – Pulse

sobre los terminales para conectar el

altavoz del lado izquierdo.

4. INTERRUPTOR POWER – Interruptor

de encendido. Cuando esté en la

posición ON, el piloto azul del panel

frontal se iluminará para indicarle

que el StudioDock 3i y 4i está

encendido y listo para funcionar.

5. ENTRADA AC - Conecte aquí el

cable de corriente IEC incluido.

6. INTERRUPTOR VOLTAGE

SELECTION - Se usa para elegir

el voltaje operativo para los

amplificadores.

NOTA: Si va a cambiar la posición de

este interruptor, asegúrese de ajustarlo

a la posición adecuada para su país.

Panel trasero StudioDock 3i y 4i

Distribución del StudioDock 3i y 4i

Panel trasero StudioDock 3i y 4i

(altavoz izquierdo)

A. TERMINAL DE ENTRADA – Pulse

sobre los terminales para conectar

los cables al altavoz izquierdo.

B. TOBERA - Este silencioso diseño con

tobera le ofrece una respuesta lineal

en graves ampliada.

ESPAÑOL

StudioDock 3i y 4i - Arranque rápido

Reproducción desde iPod

Su sistema StudioDock le ofrece muchas funciones sofisticadas, pero si solo quiere

escuchar música desde su iPod, no tiene más que seguir estos sencillos pasos.

• Extraiga de la caja todos los componentes y cables del sistema StudioDock.

Asegúrese de conservar el embalaje por si en algún momento debe enviarnos los

recintos para su reparación.

• Coloque los monitores cerca de su ordenador o sistema multimedia. El altavoz

activo (el que tiene el mando de volumen y los conectores en el panel frontal) es

el lado derecho y el pasivo (sin ningún

conector o mando) el izquierdo.

• Localice el cable de altavoz incluido

y realice la conexión entre el altavoz

activo y el pasivo. Asegúrese de seguir

el código de colores del cable para

que la fase sea la correcta. Para más

información, vea "Conexiones del

StudioDock 3i y 4i" en la página 8 y

"Guía de cableado del StudioDock 3i y

4i" en la página 15.

• Compruebe que el interruptor POWER

del panel trasero esté ajustado en la posición OFF. Después, conecte el cable de

alimentación incluido a la toma del panel trasero, pero no encienda la unidad aún.

• Si su iPod viene con un adaptador dock (la mayoría lo hacen) instálelo en el dock

iPod de la parte superior del altavoz activo.

• Después, instale su iPod en el StudioDock. Asegúrese de que el iPod esté

perfectamente colocado y que la conexión con el dock es correcta.

• Encienda ahora su sistema StudioDock por medio del interruptor POWER del panel

trasero, pero deje el volumen abajo inicialmente.

• Reproduzca ahora su canción preferida en el iPod y ajuste el control de volumen del

panel frontal del StudioDock hasta conseguir un nivel de escucha cómodo.

Si necesita más información, vea la sección "Manejo del StudioDock 3i y 4i" en la página 57

de este manual.

iPod

Cable de altavoz

ESPAÑOL

Configuración del StudioDock 3i y 4i

Información básica de los monitores activos USB StudioDock 3i y 4i

El StudioDock 3i y 4i son monitores de referencia de campo cercano que disponen de

un cabezal de graves de 3 ó 4 pulgadas fabricado en copolímero y con diseño exclusivo

y tweeters convexos de seda de 25 mm para los agudos, en los que se emplea una

bobina de voz refrigerada por fluido férrico y un imán de neodimio. En la parte superior

del altavoz derecho de tanto el StudioDock 3i como del 4i hay un dock iPod integrado

que admite la mayoría de iPods para su reproducción, carga y sincronización. El

crossover de estos monitores ha sido cuidadosamente diseñado con componentes de

alta calidad que le aseguran una repuesta de frecuencia y fase lineales. Los recintos del

StudioDock 3i y 4i están fabricados con MDF (fibra de densidad media) y acabados con

un recubrimiento en fibra de vinilo de gran resistencia. El recinto de estos monitores

también incluye una tobera afinada que ofrece una respuesta en graves ampliada y,

gracias a un diseño de bajo nivel de turbulencias, el cabezal de graves puede moverse

libremente con un efecto mínimo sobre la impedancia global. En la parte trasera de

uno de los recintos encontrará el panel de conexión del StudioDock 3i y 4i que le

ofrece una entrada no balanceada en RCA, conector USB de tipo “B” y una entrada de

corriente. En el panel frontal, encontrará el control de volumen junto con una salida

de auriculares y una entrada auxiliar en conectores de 3,5 mm. Ambas entradas están

conectadas a la etapa de potencia stereo interna del StudioDock 3i y 4i, que le ofrece

15 watios por canal en el 3i y 20 watios por canal en el 4i a través de crossovers pasivos.

Ubicación del StudioDock 3i y 4i

La monitorización de campo cercana ha sido la elección de muchos técnicos en

estudios grandes y pequeño porque minimiza el efecto de la acústica de la sala. Esto

es especialmente importante en los estudios de proyectos de hoy en día dado que

el presupuesto disponible para el tratamiento acústico de la sala suele ser cero. Al

colocar unos monitores de referencia en el campo cercano (cerca de los oyentes),

puede reducir en gran medida el efecto de la acústica de la sala. Las consideraciones

más importantes al evaluar estos efectos son las superficies reflexivas que rodean

la zona de monitorización. Entre ellas se puede hablar de mesas planas, espejos

o cuadros, paredes lisas e incluso la

superficie de la propia mesa de mezclas.

Casi todos el sonido reflejado llega a la

posición de escucha, pero con un ligero

retardo con respecto a la fuente directa,

lo que produce una cancelación aleatoria

de algunas frecuencias o filtrado de tipo

peine. Por este motivo, trate de reducir al

mínimo las superficies reflexivas. También

puede colocar amortiguación acústica en

las paredes cercanas a los monitores. A la

hora de colocarlos, es muy probable que

quiera ubicarlos en el famoso "triángulo

de mezcla". En esta configuración ideal,

la separación entre el monitor izquierdo,

derecho y el oyente son iguales, formando un triángulo equilátero (Figura 1).

Punto de escucha principal

Misma distancia

Figura 1

ESPAÑOL

Un momento para la reflexión

A la hora de elegir la altura a la que coloquemos los monitores, tenga cuidado para

evitar reflexiones de la mesa de mezclas (Figura 3). Estas reflexiones llegan a la posición

de escucha ligeramente después del sonido original, lo que produce unas extrañas

cancelaciones y una respuesta general impredecible. Imagínese líneas rectas que

representen los haces del sonido emitido desde los monitores y elija una altura que

reduzca la posibilidad de reflexiones que terminen en el primer punto de escucha

(Figura 4). En la mayoría de ocasiones, la posición ideal es ligeramente por detrás y por

encima del panel de medidores de la mesa de mezclas. Además, deje una separación

de al menos 3 pulgadas entre el recinto acústico y cualquier pared; esto le asegurará un

funcionamiento correcto de la tobera afinada.

Configuración del StudioDock 3i y 4i

Figura 2.

Orientación de los altavoces

Puede usar el StudioDock 3i y 4i tanto en vertical como en horizontal. Cuando use estos

monitores en horizontal, asegúrese de colocar los tweeters izquierdo y derecho hacia

el lado exterior (Figura 2). Esto mejorará la imagen stereo y la respuesta en graves al

aumentar el acoplamiento de los cabezales de bajas frecuencias.

Ubicación del StudioDock 3i y 4i - continuación

Figura 3.

Figura 4.

ESPAÑOL

Nota: Antes de conectar a la corriente y encender la unidad, recuerde la regla de oro

de las etapas de potencia "el último en ser encendido es el último en ser apagado".

Cuando encienda su sistema, asegúrese de que todos los cables estén conectados,

encienda primero su mesa de mezclas y el resto del equipo y finalmente el StudioDock

3i y 4i. A la hora de apagarlo, apague primero el StudioDock 3i y 4i y después el resto.

Puede realizar las conexiones al StudioDock 3i y 4i a través de las entradas RCA del

panel trasero y de la toma USB. Siga los pasos y diagramas siguientes para conectar

rápidamente la unidad usando las salidas de sala de control de una mesa de mezclas.

• Usando el cable de altavoz de calibre 20 incluido, conecte el lado negativo del cable

al terminal negro y el positivo al terminal rojo del monitor derecho.

• Después y de la misma forma, conecte el lado negativo del cable al terminal negro

del monitor izquierdo, y el terminal positivo al terminal rojo.

Nota: Todos los cables de altavoz sin blindaje tienen una marca para indicar el

lado negativo. Para evitar problemas

de cancelación de fase, asegúrese de

mantener la conexión correcta de los lados

negativo y positivo en todo el sistema.

• Coloque al mínimo las salidas master de

la mesa de mezcla.

• Conecte las salidas de sala de control

izquierda y derecha de la mesa

de mezclas a la entrada stereo del

StudioDock 3i o 4i derecho.

• Ajuste el control de volumen de

entrada del StudioDock 3i o 4 a la

posición de las "dos en punto". NOTA:

Si pulsa este control de volumen, el

mando saldrá hacia fuera, haciendo

que sea más sencillo su ajuste.

• Haga pasar una señal audio (p.e. música

desde un CD) a través de la mesa y

suba el nivel de la sala de control hasta

un nivel de escucha cómodo.

Las secciones siguientes de este manual le

describen el uso del interface USB para la

reproducción de audio digital desde su ordenador Mac o Windows.

Positivo Positivo

Negativo Negativo

iPod

USB

Salidas izda.

y drch. de la

mesa

Cable de altavoz

Conexión del StudioDock 3i y 4i

Cable de altavoz (sin blindaje)

ESPAÑOL

Aquí le mostramos cómo poner en

marcha el StudioDock en MAC OS X.

El StudioDock no requiere ningún driver

o programa especial. Simplemente

conéctelo a un puerto USB de su

ordenador y todo será instalado de forma

automática.

1. Realice la conexión entre la toma USB

del panel trasero del StudioDock y

cualquier puerto USB disponible en su

MAC usando el cable USB incluido. El

MAC reconocerá el dispositivo audio

USB e instalará de forma automática un

driver universal.

2. Para elegir el StudioDock como la

salida audio del ordenador, abra las

preferencias del sistema desde el dock

o el menú Apple principal (Figura 1).

3. Después, abra las preferencias de

sonido (Figura 2).

4. Finalmente, haga clic en la pestaña de

salida y elija el StudioDock. Puede que

observe que el mando deslizante de

volumen se coloca al nivel máximo. Esto

le permitirá tener el rango completo

al usar el control de volumen físico del

StudioDock (Figura 3).

En este punto podrá empezar a usar sus

StudioDock con prácticamente cualquier

programa de reproducción y grabación

audio, pero para ello deberá elegirlo

como el dispositivo de salida dentro de su

DAW. Cuando quiera elegirlo como salida,

simplemente localice y elija el StudioDock.

Figura 1

Puesta en marcha con MAC OS X

Figura 2

Figura 1

Figura 3

ESPAÑOL

Instalación del StudioDock en Windows Vista

La instalación del StudioDock es un

proceso muy simple que solo le ocupará

unos minutos. Dado que el StudioDock

cumple con el protocolo USB, puede usar

un MAC o un PC, conectarle el cable USB

incluido y esperar a que todo sea instalado

de forma automática. Podrá controlar

su StudioDock usando los controles de

interface audio standard del sistema

operativo MAC o Windows. En las secciones

siguiente encontrará instrucciones sobre la

configuración en MAC OS y Windows.

Puesta en marcha con Windows Vista

El StudioDock no requiere ningún driver o

programa especial. Simplemente conéctelo

a un puerto USB de su ordenador y todo será

instalado de forma automática.

La primera vez que conecte el StudioDock

en un puerto USB, Windows Vista instalará

los drivers universales para ese puerto.

Aparecerá un globo que le advertirá que ha

sido localizado el USB Audio codec (Figura 4).

2. Una vez hayan sido instalados los drivers,

aparecerá “Su nuevo hardware está

instalado y listo para su uso” (Figura 5).

Nota: Este globo no aparecerá de nuevo

para el mismo puerto USB.

3. El StudioDock pasará a ser el dispositivo por

defecto una vez que lo conecte y quedará

en su volumen máximo. Compruebe esto

pinchando sobre el icono de altavoz de

la esquina inferior derecha de la pantalla.

Debería ver Volume:100 y "StudioDock"

(Figura 6).

4. Si no queda como dispositivo por defecto,

puede hacer que lo sea en las propiedades

de sonido del panel de control (Figura 7).

5. Para ajustar el volumen, haga clic en el

icono del altavoz y arrastre el mando

deslizante (Figura 8).

Figura 4

Figura 5

Figura 6

Figura 7

Figura 8

ESPAÑOL

Figura 10

Figura 9

Figura 11

Puesta en marcha con Windows XP

El StudioDock no requiere ningún driver

o programa especial. Simplemente

conéctelo a un puerto USB de su

ordenador y todo será instalado de

forma automática.

La primera vez que conecte el

StudioDock en un puerto USB, Windows

XP instalará los drivers universales para

ese puerto. Aparecerá un globo que le

advertirá que ha sido localizado el USB

Audio codec (Figura

9).

2. Una vez hayan sido instalados los

drivers, aparecerá “Su nuevo hardware

está instalado y listo para su uso”

(Figura 10).

Nota: Este globo no aparecerá de

nuevo para el mismo puerto USB.

3. Habitualmente querrá que el

StudioDock sea su dispositivo por

defecto y que el volumen esté al

máximo. Ajuste el StudioDock como

el dispositivo de reproducción

por defecto y las propiedades de

dispositivos de sonido y audio del

panel de control (Figura 11).

Para ajustar el volumen, haga clic

en el icono del altavoz de la esquina

inferior derecha y arrastre el mando

deslizante (Figura 12).

Instalación del StudioDock en Windows Vista

Figura 12

ESPAÑOL

Panel de control trasero del StudioDock 3i y 4i

El panel de control trasero del StudioDock 3i y 4i es el punto en el que deberá hacer las

conexiones para el monitor pasivo del lado izquierdo, señales de entrada y corriente. La

sección siguiente le detalla estas conexiones.

Conexión a la corriente del StudioDock 3i y 4i

Dado que el StudioDock 3i y 4i son monitores activos con etapas de potencia internas,

debe conectar el monitor del lado derecho a una salida de corriente eléctrica.

Asegúrese de que el interruptor de encendido esté colocado en Off y conecte el cable

de alimentación IEC incluido a la salida de corriente.

¡Problemas que pueden dar lugar a zumbidos!

A la hora de conectar cables de alimentación, tenga cuidado de no colocar este tipo de

cables en paralelo con sus cables de entrada de señal. El hacer esto reducirá cualquier

zumbido de corriente que pudiese ser captado. Si tiene que hacer que los cables de

corriente se crucen con los de señal, trate de hacer que lo hagan en ángulos rectos.

1. Interruptor de encendido – El

interruptor POWER se usa para

encender y apagar el circuito activo

del StudioDock 3i y 4. Cuando lo

ajuste a su posición On, el piloto

azul se iluminará para indicarle que

sus monitores están encendidos y

listos para funcionar.

2. Entrada de corriente - Conecte el

cable de alimentación IEC incluido

aquí.

3. Interruptor de voltaje - Este

interruptor se usa para elegir el

voltaje operativo. NOTA: Asegúrese

ajustar este interruptor al voltaje

correcto de su país.

Las entradas y salidas

El StudioDock 3i y 4i dispone de un par

de conectores de entrada stereo que le

permiten una fácil instalación con una

amplia gama de unidades audio como mesas de mezclas, grabadoras de disco duro,

Manejo del StudioDock 3i y 4i

ESPAÑOL

CD y tarjetas de sonido, por nombrar unas

pocas. En la sección siguiente le detallamos

estas entradas. Además, en la página 15

puede ver un completo diagrama de cables.

4. Entrada RCA – Aceptan señales de

unidades no balanceadas a –10 dBV.

5. Conector USB – Usando el cable

USB incluido, conecte esta toma del

StudioDock a cualquier puerto USB

disponible de su ordenador. Una vez

conectado, podrá sincronizar y cargar

su iPod, y/o reproducir audio digital

desde su ordenador. Para configurar

estos monitores con su ordenador, vea las

secciones anteriores.

6. SALIDA LEFT SPEAKER – Terminales de

pulsación para la conexión del altavoz

izquierdo.

Panel de control frontal del StudioDock 3i y 4i

7. Piloto Power - Cuando el interruptor

de encendido esté en "on", este piloto

se iluminará en azul para indicarle que

el sistema está encendido y listo para

funcionar.

8. Control de volumen - Uselo para ajustar

el nivel de salida global del StudioDock

3i y 4i. La primera vez que utilice estos

monitores, empiece con este control

al mínimo. Vaya subiendo después

lentamente el ajuste hasta que localice un nivel de escucha cómodo. NOTA: Si

pulsa este control de volumen, el mando saldrá hacia fuera, lo que le permitirá

ajustarlo más fácilmente.

9. Entrada AUX - Puede conectar a la toma de entrada auxiliar de 3,5 mm del panel

frontal del StudioDock 3i y 4i una segunda entrada de señal stereo procedente de

un reproductor MP3, teclado, tarjeta de sonido o cualquier otra señal de nivel de

línea stereo.

10. Salida de auriculares - Si quiere escuchar su mezcla a través de auriculares,

simplemente conéctelos a esta salida de 3,5 mm. Los altavoces quedarán

desactivados de forma automática en cuanto conecte aquí unos auriculares.

Manejo del StudioDock 3i y 4i

ESPAÑOL

DE SALIDAS

SATELITE DE

SUBWOOFER

10 Inch Long Throw Transducer 120 Watt Amplifier

DE MESA DE

MEZCLAS

Conexión del subwoofer Resolv120a

StudioDock 3i y 4i con sub mono

La adición de un subwoofer para ampliar aun más la respuesta en graves de su sistema

StudioDock 3i o 4i es muy sencilla gracias a las entradas LINE LEVEL del monitor. Aquí

abajo puede ver una configuración típica de sistema con un RESOLV 120a , una mesa

de mezclas y un par de StudioDock 3i o 4i como satélites. Las entradas del StudioDock

3i y 4i usan conectores RCA standard. Si necesita ver un diagrama de cableado más

detallado, vea la sección “Conexiones del StudioDock 3i y 4i” en la página 11. Para

configurar su sistema, siga los pasos del diagrama de aquí abajo.

• Coloque al mínimo las salidas master de su mesa de mezclas.

• Conecte la salida izquierda de la mesa a la entrada de línea izquierda del RESOLV 120

y la salida derecha de la mesa a la entrada de línea derecha del RESOLV 120. Conecte

después las salidas de línea izquierda y derecha del RESOLV 120 a las entradas

izquierda y derecha del StudioDock 3i o 4i.

• Haga pasar una señal audio (p.e. música desde un CD) a través de su mesa de mezclas

y suba la salida de la misma hasta conseguir un nivel de escucha cómodo.

• Ajuste después el control SWEEP a la frecuencia que quiera. Un buen punto de

partida si usa el StudioDock 3i y 4i serían los 70 Hz. Otro buen método es usar sus

oídos para ajustar el control SWEEP a la frecuencia que le de el mejor sonido.

ESPAÑOL

Guía de cableado del StudioDock 3i y 4i

Punta (señal)

Lateral (tierra) Lateral (tierra)

Lateral (tierra)

Lateral (tierra) Lateral (tierra)

Lateral (tierra)

Activo (2) Común (1)

Pasivo (3)

Vista

frontal

Puntos de

soldadura XLR macho

Pasivo (punta 3)

(sin conexión)

Punta (señal)

Lateral (tierra)

Cable de 6,3 mm no balanceado a RCA

Cable de XLR no balanceado a RCA

Guía de cableado del StudioDock 3i y 4i

Existen varias formas de interconectar el StudioDock 3i y 4i, dependiendo de su sistema

de monitorización concreto. Consulte los diagramas siguientes para conectar el sistema

de la forma adecuada para su caso.

Cable RCA a RCA

ESPAÑOL

Introduzione

Vi ringraziamo per aver acquistato i Monitor USB Attivi StudioDock 3i o 4i della Samson

Technologies! Sia che vi serva un sistema di monitor per il vostro studio di registrazione

digitale, per una suite di produzione video, oppure che vogliate monitor migliori per i vi-

deogiochi o per ascoltare musica dal vostro iPod, gli StudioDock sono la soluzione perfetta.

I sistemi StudioDock producono un suono potente e sull'intero spettro, grazie all'amplifi-

catore interno di qualità elevata, accoppiato ad un sofisticato sistema di altoparlanti che

sfrutta woofer in copolimero ad intervallo esteso e tweeter in cupola di seta. La riprodu-

zione musicale è semplice, grazie al dock integrato per iPod e, grazie alla connessione USB,

è anche possibile ricaricare l'iPod e sincronizzarlo con iTunes. I monitor StudioDock 3i e 4i

sono anche dotati di convertitori D-A interni di qualità elevata in grado di fornire un colle-

gamento per l'audio digitale dal computer, grazie alle prestazioni audio superiori dell'USB.

Sono sistemi di monitor che forniscono bassi incredibilmente profondi ed un intervallo

esteso sugli acuti a partire da dimensioni sorprendentemente compatte. Entrambi i sistemi

di StudioDock dispongono di un monitor attivo per il canale destro e di un monitor passivo

per il canale sinistro. L'unità di destra alloggia l'amplificatore di potenza stereo interno ed

alimenta entrambi i monitor. Sul fronte è posizionato un comodo pannello di controllo che

comprende il controllo di Volume, l'uscita per Cuffia ed un ingresso Ausiliario per il colle-

gamento di una terza sorgente di segnale. Nel suo pannello posteriore trovate gli ingressi

RCA, il connettore USB, i terminali per il collegamento del monitor passivo di sinistra, l'inter-

ruttore di Accensione e la presa in CA. I mobili ad accordatura di precisione dispongono di

porta di ventilazione posteriore, per una risposta estesa sulle basse frequenze, e sono rifiniti

con una attraente copertura in vinile nero. Gli StudioDock 3i e 4i sono sistemi di monitor

ideali per studio, suite di post produzione video, installazioni fisse, in casa e ovunque si vo-

glia un suono alla grande.

In queste pagine troverete una descrizione dettagliata delle caratteristiche dei monitor

StudioDock 3i e 4i, la descrizione dei loro pannelli di controllo, istruzioni passo a passo per

le loro configurazioni di collegamento e d'uso e le specifiche complete. Troverete anche

inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di

ricevere supporto tecnico in linea e informazioni aggiornate su questo e su altri futuri pro-

dotti Samson. Vi invitiamo anche a visitare anche il nostro sito web (www.samsontech.com)

per informazioni complete sulla nostra intera linea di prodotti.

Se li trattate con cura permettendo una corretta circolazione dell'aria, i vostri StudioDock

3i e 4i saranno in grado di funzionare senza problemi per molti anni. Vi raccomandiamo di

registrarne il numero di serie nell'apposito spazio che segue, a memoria futura.

Numero di serie: ____________________________________________

Data d'acquisto: __________________________________________

Dovesse mai accadere che il vostro apparecchio necessiti di un intervento in assistenza,

contattate il distributore Samson Italiano m. casale bauer via mail all'indirizzo info@casale-

bauer.com oppure telefonicamente allo 051 - 766.648. Vi preghiamo di conservare i mate-

riali di imballo originali e di usarli in caso di spedizione.

ITALIANO

I sistemi di monitor da studio StudioDock

3i e 4i Samson con dock integrato per ipod

forniscono una risposta che è allo stesso

tempo accurata e piacevole all'ascolto. Ecco

alcune delle loro caratteristiche principali.

• Monitor di riferimento da studio attivi

a due vie, con mobile ad apertura ac-

cordata, in grado di fornire una monito-

rizzazione estremamente accurata per

studio di registrazione, post produzio-

ne, audio per videogiochi ed applica-

zioni multimediali.

StudioDock 3i e 4i - Caratteristiche

• Alloggiamento integrato per iPod per la riproduzione diretta, la ricarica e la sincroniz-

zazione con iTunes.

• Convertitori interni D-A (da Digitale ad Analogico) di qualità elevata ed interfaccia

USB per la riproduzione di audio digitale.

• Per una risposta compatta e controllata alle basse frequenze, la Serie StudioDock

sfrutta woofer di progettazione specifica, a cono invertito, in copolimero con contor-

no in santoprene. Gli StudioDock 3i dispongono di woofer da 3” e gli StudioDock 4i

di woofer da 4”.

• Gli altoparlanti per le frequenze acute in cupola di seta da 25mm degli StudioDock

sono inseriti in una guida d'onda di progettazione specifica e producono una risposta

alle frequenze acute accurata e naturale.

• Comodo controllo di volume “a scomparsa” sul pannello frontale che permette la re-

golazione immediata del livello e può essere poi bloccato in posizione.

• Alle presa di Ingresso Aux stereo da 3,5 mm del pannello frontale degli StudioDock 3i

e 4i è possibile collegare un secondo ingresso stereo da lettore MP3, tastiera, scheda

audio o da qualsiasi altro segnale stereo a livello di linea.

• Per ascoltare il mix in cuffia, basta semplicemente collegarsi alla presa Headphone da

3,5 mm del pannello frontale. Non appena si effettua un collegamento all'uscita per

Cuffia, le casse acustiche vengono immediatamente escluse.

• Finale di Potenza Stereo interno in Classe A/B.

• Dotati di crossover passivo che sfrutta un design a polo multiplo per una risposta li-

neare, dai bassi agli acuti.

• Dotati di comodi ingressi RCA, accettano ingressi standard a livello di linea a -10 dBV.

• Realizzati con schermatura A/V per le applicazioni multimediali, forniscono operazio-

ni senza disturbi vicino a monitor da computer.

•

Cavo da 2 metri, di sezione da 20-gauge, in dotazione per il monitor di Estensione di

sinistra.

• Costruzione in robusta MDF (Medium Density Fiberboard - Tavola di Fibra di Media

Densità), per disporre del massimo SPL.

• Mobili ad apertura di ventilazione posteriore con accordatura di precisione, elegante-

mente rifiniti con copertura in vinile nero satinato.

• Garanzia estesa a tre anni (valida per il mercato Statunitense).

ITALIANO

StudioDock 3i e 4i - Pannello Frontale

1. TWEETER IN CUPOLA DI SETA - Il

tweeter in cupola di seta da 1” garan-

tisce una risposta omogenea e lineare

sulle frequenze acute.

2. APERTURA ACCORDATA (posterio-

re) - Design silenzioso con apertura di

ventilazione, per una risposta estesa

nelle basse frequenze.

3. ALTOPARLANTE PER LE BASSE FRE

QUENZE - Trasduttore “Heavy Duty”

da 3" sugli StudioDock 3i e da 4" sugli

StudioDock 4i, per una risposta estesa

nell'intervallo delle basse frequenze.

4. LED “POWER” (attiva) - LED Blu che

si accende ad indicare che l'unità è ali-

mentata e pronta per l'uso.

5. VOLUME (solo sul lato destro) - Con-

trollo generale della quantità di livello

di uscita.

6. INGRESSO AUX - Presa di ingresso

stereo da 3,5mm per il collegamento

di una seconda sorgente di segnale a

livello di linea.

7. CUFFIA – Presa di uscita stereo da

3,5mm per il collegamento in cuffia.

Il collegamento di una cuffia esclude

automaticamente (in “mute”) il suono

dai monitor.

8. MOBILE – Costruzione rigida e com-

patta in MDF per la massima uscita,

con anelli di raccordo ben rifiniti ed ele-

gante finitura in vinile nero rugoso.

I Componenti del Pannello Frontale

ITALIANO

1. INGRESSO RCA - Permette il colle-

gamento da apparecchi sbilancia-

ti a -10dBV. Il connettore Rosso è

dedicato all'ingresso di Destra ed il

Bianco all'ingresso di Sinistra.

2. CONNETTORE USB - È a questo con-

nettore USB "B" che va collegato il

cavo USB in dotazione.

3. USCITA PER LA CASSA DI SINISTRA

- Terminali a pressione per il collega-

mento della Cassa di Estensione di

Sinistra.

4. INTERRUTTORE “POWER” - Inter-

ruttore principale di alimentazione.

Quando è acceso (“ON”), si illumina

il LED blu del pannello frontale, ad

indicare che gli StudioDock 3i e 4i

sono alimentati e pronti per l'uso.

5. PRESA IN CA - È qui che va colle-

gato il cavo di alimentazione IEC in

dotazione.

6. SELETTORE DELLA TENSIONE - È

l'interruttore che permette di sce-

gliere la tensione operativa dell'am-

plificatore.

NOTA: se cambiate la posizione di

questo interruttore, accertatevi di

regolarlo per la tensione corretta della

nazione in cui usate gli StudioDock.

A. MORSETTI TERMINALI – Terminali

a pressione per il collegamento della

Cassa di Estensione di Sinistra.

B. APERTURA ACCORDATA - Design

silenzioso con apertura di ventilazio-

ne che offre una risposta lineare alle

basse frequenze.

StudioDock 3i e 4i - I Componenti

StudioDock 3i e 4i - Pannello Posteriore

3i e 4i - I Componenti del Pannello

Posteriore (cassa di sinistra)

ITALIANO

StudioDock 3i e 4i - Uso Immediato

StudioDock 3i e 4i - Uso Immediato: la Riproduzione da iPod

Il vostro sistema StudioDock dispone di molte caratteristiche sofisticate, ma se volete

solo riprodurre musica dal vostro iPod, ecco le semplici istruzioni per farlo.

• Togliete dall'imballo i componenti del sistema StudioDock ed i cavi in dotazione.

Conservate la confezione nel caso dobbiate spostare il sistema o dobbiate spedirlo

in assistenza.

• Posizionate i monitore StudioDock vicino al computer o al sistema multimediale. La

cassa attiva (quella con il controllo di volume e con le prese sul pannello frontale) è

la cassa di destra e la cassa di sinistra (senza prese né controlli) è la cassa passiva.

• Identificate il cavo per cassa acustica

in dotazione ed effettuate il collega-

mento tra la cassa acustica attiva e la

cassa passiva. Rispettate il codice di

colore sul cavo per ottenere la corret-

ta polarità. Per ulteriori informazioni,

consultate “I Collegamenti degli Stu-

dioDock 3i e 4i” a pagina 8 e “Studio-

Dock 3i e 4i - Guida al Cablaggio” a

pagina 15 di questo manuale.

•

Assicuratevi che l'interruttore “POWER”

del pannello posteriore sia spento,

poi collegate il cavo di alimentazione in dotazione alla presa del pannello posteriore

ma, per il momento, non accendete ancora i monitor.

• Se il vostro iPod è dotato di adattatore per dock (la maggior parte ne dispone), in-

stallatelo nel dock sulla cassa acustica attiva.

• Installate poi l'iPod nello StudioDock. Assicuratevi che l'iPod sia inserito fino in

fondo e che si colleghi perfettamente al dock.

• È il momento di accendere il sistema StudioDock usando l'interruttore “POWER” del

pannello posteriore ma, per iniziare, tenete basso il volume.

• A questo punto, scegliete sull'iPod la vostra canzone preferita e premete “play”, poi

regolate il controllo di volume del pannello frontale dello StudioDock attivo fino a

raggiungere un livello di ascolto confortevole.

Per ulteriori informazioni, consultate il capitolo "L'Uso degli StudioDock 3i e 4i" a pagina 72

di questo manuale.

iPod

Cavo per Cassa

Acustica

ITALIANO

La Configurazione degli StudioDock 3i e 4i

Informazioni di Base sui Monitor USB Attivi StudioDock 3i e 4i

Gli StudioDock 3i e 4i sono monitor di riferimento in campo ravvicinato che dispongo-

no di altoparlanti per le basse frequenze di progettazione specifica, in copolimero, da 3”

o da 4” e di tweeter da 25mm a cupola di seta, che impiegano bobina voce raffreddata

al ferro fluido e magnete in neodimio. Inserito nella parte superiore di entrambe le

casse di destra degli StudioDock 3i e 4i, è presente un dock integrato per iPod che sup-

porta per la ricarica e la sincronizzazione la maggior parte dei modelli di iPod. Il cross-

over dei monitor è stato progettato con cura con componenti di qualità elevata, per

assicurare una risposta lineare in fase ed in frequenza. I mobili degli StudioDock 3i e 4i

sono costruiti in MDF (Medium Density Fiberboard - Tavola di Fibra di Media Densità)

e sono rifiniti con copertura in vinile rugoso e antigraffio. Dispongono inoltre di una

apertura di ventilazione che fornisce una risposta estesa in gamma bassa e che, data la

progettazione a bassa turbolenza, permette all'altoparlante di muoversi liberamente

con effetto minimo sull'impedenza globale. Sul retro di una delle casse è presente il

pannello di connessione degli StudioDock 3i e 4i che dispone di ingressi RCA sbilancia-

ti, connettore USB stile “B” e presa per la CA. Sul pannello frontale, trovate il controllo di

Volume, la presa di uscita per Cuffia da 3,5mm e l'ingresso Aux da 3,5mm. Entrambi gli

ingressi sono collegati al modulo di potenza stereo interno degli StudioDock 3i e 4i che

fornisce ai crossover passivi 15 watt per canale sui 3i e 20 watt per canale sui 4i.

Il Posizionamento degli StudioDock 3i e 4i

La monitorizzazione in campo ravvicinato viene privilegiata da molti ingegneri in studi

grandi e piccoli perché minimizza gli effetti dell'acustica della stanza. Questo è par-

ticolarmente importante negli odierni studi di progetto, dove il budget per l'acustica

ambientale è spesso vicino allo zero. Posizionando i monitor di riferimento in campo

ravvicinato (vicino all'ascoltatore), potete ridurre notevolmente gli effetti dell'acustica

della stanza. Le considerazioni più importanti quando si valutano gli effetti dell'acusti-

ca ambientale sono le superfici riflettenti intorno all'area di monitorizzazione. Queste

possono comprendere tavole piatte, specchi di vetro o foto incorniciate, ampi muri

nudi e perfino la superficie della consolle di missaggio. La gran parte dei suoni riflessi

prima o poi raggiunge la posizione d'ascol-

to ma, dato che son suoni leggermente

ritardati rispetto alla sorgente diretta, il

risultato è la cancellazione casuale di alcu-

ne frequenze, ovvero il filtraggio a pettine.

Per quanto possibile, eliminate ognuna

e tutte le superfici di riflessione. Potete

anche appendere pannelli di gommapiuma

ad assorbimento acustico sui muri vicini ai

monitor. Nel posizionare i monitor, create

quello che normalmente viene chiamato il

“triangolo di missaggio“. In questa configu-

-IGLIOR0OSIZIONEDI!SCOLTO

%GUALE$ISTANZA

Figura 1.

ITALIANO

Un Momento di Riflessione

Nello scegliere la posizione in altezza del vostro sistema di monitor, evitate attentamen-

te le riflessioni dalla superficie della consolle di missaggio (Figura 3). Sono riflessioni

che arrivano alla posizione d'ascolto leggermente ritardate rispetto al suono originale

e danno per risultato cancellazioni strane ed una risposta generalmente imprevedibile.

Visualizzate linee rette che rappresentano il percorso del suono irradiato dai monitor e

scegliete una altezza che riduca il formarsi di riflessioni verso la migliore posizione di

ascolto (Figura 4). Nella maggior parte dei casi, la posizione ideale è leggermente die-

tro e sopra i livelli di misura della consolle.

La Configurazione degli StudioDock 3i e 4i

Figura 2.

razione ideale, lo spazio tra i monitor sinistro e destro è eguale alla distanza dell'ascol-

tatore da ognuno dei monitor, in modo da formare un triangolo equilatero (Figura 1).

L'Orientazione delle Casse Acustiche

Gli StudioDock 3i e 4i possono essere usati sia in posizione verticale che orizzontale.

Quando li usate in configurazione orizzontale, fate in modo di posizionare i tweeter di

sinistra e destra agli estremi esterni (Figura 2). In questo modo migliorerete l'immagine

stereo aumentando l'accoppiamento tra i diffusori per le frequenze basse.

Il Posizionamento degli StudioDock 3i e 4i - continua

Figura 3.

Figura 4.

ITALIANO

StudioDock 3i e 4i - I Collegamenti

Nota: prima di effettuare i collegamenti ed accendere il sistema, ricordate la regola per

i finali di potenza (e per i monitor amplificati) “L'ULTIMO DA ACCENDERE È IL PRIMO DA

SPEGNERE”. Quando accendete il vostro sistema, assicuratevi che tutti i cavi siano col-

legati, accendete il mixer e qualsiasi altro apparecchio collegato e per ultimi accendete

gli StudioDock 3i o 4i. Quando è ora di spegnere, spegnete per primi gli StudioDock 3i

o 4i e poi il mixer e gli altri apparecchi collegati.

Il collegamento degli StudioDock 3i o 4i va effettuato tramite gli Ingressi RCA del pan-

nello posteriore. Seguite il disegno e le semplici istruzioni qui sotto per il collegamento

immediato alle uscite di cabina di regìa (control room) del mixer.

• Usando il cavo da 20 “gauge” per la Cassa Acustica di Estensione in dotazione, colle-

gate il lato Negativo (a strisce) del cavo al terminale Nero ed il lato Positivo al termi-

nale Rosso del monitor di Destra.

• Collegate poi il lato Negativo (a strisce) del cavo al terminale Nero ed il lato Positivo al

terminale Rosso del monitor di Sinistra.

Nota: quasi tutti i cavi non schermati

per cassa acustica dispongono di una

segnalazione del connettore negativo.

Per evitare problemi di cancellazione di

fase, assicuratevi di mantenere le corret-

te connessioni positive e negative nel

cablaggio di tutto l'intero sistema.

• Chiudete completamente le uscite

generali del mixer.

• Collegate le uscite sinistra e destra di

Control Room (Cabina di Regìa) del

mixer agli ingressi dello StudioDock 3i

o 4i di Destra.

• Regolate il controllo di Volume in

ingresso degli StudioDock 3i o 4i in

posizione a “ore 2”. NOTA: se preme-

te il Controllo di Volume, lo vedrete

estendersi in fuori per facilitare la

regolazione.

•

Inviate un segnale audio (per esempio, musica da un CD) dal mixer ed alzatene le

uscite di Control Room fino ad ottenere un livello di ascolto confortevole.

I pragragrafi che seguono di questo manuale descrivono come usare l'interfaccia USB per la

riproduzione di audio digitale da un computer Mac o Windows.

0OSITIVO 0OSITIVO

.EGATIVO .EGATIVO

iPod

USB

Uscite Destra

e Sinistra del

Mixer

Cavo per Cassa

I Collegamenti degli StudioDock 3i e 4i

Cavo per Cassa (non Schermato)

ITALIANO

L'installazione degli StudioDock è una procedura semplice che richiede solo pochi

minuti. Dato che gli StudioDock rispettano lo standard USB, potete usare sia un Mac

che un PC, collegare il cavo USB in dotazione ed usarli subito, in perfetto stile “plug and

play”. Potrete controllare gli StudioDock usando i controlli standard di interfaccia audio

del sistema operativo Mac o Windows. Troverete istruzioni dettagliate sulla configura-

zione con Mac OS e Windows nei paragrafi che seguono di questo manuale.

Figura 2

Figura 1

Figura 3

StudioDock - Installazione su Mac OS X

Come iniziare con Mac OS X

L'esempio che segue riguarda la regolazione

degli StudioDock con Mac OS X.

Gli StudioDock non necessitano di alcun driver

o software particolare. Basta collegarli in una

delle porte USB del computer e tutto quanto

serve verrà installato automaticamente.

1. Usando il cavo USB in dotazione, effettua-

te il collegamento tra il connettore USB del

pannello posteriore dello StudioDock e una

qualsiasi porta USB libera del vostro Mac. Il

Mac riconoscerà il dispositivo USB audio e

installerà automaticamente un driver uni-

versale.

2. Per scegliere gli StudioDock come uscita

audio del computer, aprite le “Preferenze di

Sistema” dal finder oppure dal Menu Apple

(figura 1).

3. Aprite le preferenze del “Suono” (figura 2).

4. Poi, cliccate sull'etichetta “Output” e sce-

gliete “StudioDock”. Noterete che lo slider

del Volume si regola al massimo. Questo vi

permette il massimo intervallo di regolazio-

ne dal controllo di Volume hardware degli

StudioDock (figura 3).

A questo punto potete usare gli StudioDock pra-

ticamente con qualsiasi software di riproduzio-

ne e registrazione audio; ricordatevi però di sce-

gliere gli StudioDock come dispositivo di uscita

nel software DAW. Quando regolerete l'uscita, vi

basterà cercare e scegliere “StudioDock”.

ITALIANO

StudioDock - Installazione su Windows Vista

Come iniziare con Windows Vista

Gli StudioDock non necessitano di alcun driver

o software particolare. Basta collegarli in una

delle porte USB del computer e tutto quanto

serve verrà installato automaticamente.

1. La prima volta che collegate gli StudioDock

un una delle porte USB, Windows Vista in-

stallerà i driver universali per quella specifica

porta. Vedrete comparire un fumetto che vi

segnala che è stato trovato un codec Audio

USB (figura 4).

2. Finita l'installazione dei driver, vedrete il

messaggio “Installazione driver di dispositi-

vo completata” (figura 5).

Nota: non vedrete più comparire questo

messaggio per la stessa porta USB.

3. Una volta collegati, gli StudioDock diven-

teranno il “Dispositivo Predefinito” e la

regolazione di base sarà al massimo del

volume. Potete accertarvene facendo scor-

rere il cursore sull'icona dell'altoparlante,

nell'angolo in basso a destra dello schermo.

Dovreste visualizzare “Volume:100” e "Alto-

parlante StudioDock" (figura 6).

4. Se non sono il Dispositivo Predefinito, pote-

te sceglierli come tale nelle regolazioni delle

Proprietà Audio del Pannello di Controllo (fi-

gura 7).

5. Per regolare il volume, cliccate sull'icona

della cassa acustica e trascinate il cursore del

volume (figura 8).

Figura 4

Figura 5

Figura 6

Figura 7

Figura 8

ITALIANO

Figura 10

Figura 9

Figura 11

Come iniziare con Windows XP

Gli StudioDock non necessitano di alcun

driver o software particolare. Basta colle-

garli in una delle porte USB del computer

e tutto quanto serve verrà installato auto-

maticamente.

1. La prima volta che collegate gli Studio-

Dock un una delle porte USB, Windows

XP installerà i driver universali per quel-

la specifica porta. Vedrete comparire

un fumetto che vi segnala che è stato

trovato un codec Audio USB (figura 9).

2. Finita l'installazione dei driver, vedrete

il messaggio “Il nuovo hardware è in-

stallato e pronto per l'uso” (figura 10).

Nota: non vedrete più comparire que-

sto messaggio per la stessa porta USB.

3. Di norma, vorrete che gli StudioDock

diventino la “Periferica Predefinita” e

siano regolati al massimo del volume.

Selezionate gli StudioDock come Peri-

ferica Predefinita per la riproduzione

nelle proprietà dei Dispositivi Audio

del Pannello di Controllo (figura 11).

4. Regolate il volume cliccando sull'ico-

na della cassa acustica nell'angolo in

basso a destra e trascinando il cursore

del volume (figura 12).

StudioDock - Installazione su Windows XP

Figura 12

ITALIANO

Il Pannello di Controllo Posteriore degli StudioDock 3i e 4i

Il pannello di controllo posteriore degli StudioDock 3i e 4i è il punto dove si effettuano

i collegamenti per il monitor passivo di sinistra, i segnali in ingresso e l'alimentazione in

CA. I paragrafi che seguono descrivono appunto in dettaglio le connessioni del pan-

nello posteriore.

L'Alimentazione degli StudioDock 3i e 4i

Dato che gli StudioDock 3i e 4i sono monitor attivi dotati di amplificatore interno, è ne-

cessario collegare il monitor di sinistra all'alimentazione in CA. Accertatevi che l'inter-

ruttore “Power” sia spento (“Off”) e collegate il cavo IEC di alimentazione in dotazione

alla presa in CA.

Possibili cause di ronzìo!

Nello stendere il percorso dei cavi, fate in modo che in cavi di alimentazione o eventuali

prolunghe in CA non scorrano in parallelo ai cavi di ingresso. Questo vi sarà d'aiuto nel

ridurre la presenza di ronzìo in CA. Se dovete incrociare una linea in CA con una linea

audio, fate in modo che l'incrocio sia a 90 gradi, per ottenere la quantità minima possi-

bile di ronzìo indotto.

1. Interruttore “Power” - Serve per

accendere e spegnere l'elettroni-

ca attiva degli StudioDock 3i e 4i.

Quando lo si accende (“On”), si illu-

mina il LED blu del pannello fronta-

le, ad indicare che gli StudioDock 3i

e 4i sono attivi e pronti per l'uso.

2. Presa in CA - È qui che va collegato

il cavo di alimentazione IEC in dota-

zione.

3. Selettore del Voltaggio - È il com-

mutatore con cui si sceglie la ten-

sione operativa. NOTA: assicura-

tevi che sia regolato sulla tensione

corretta per la nazione in cui usate

gli StudioDock.

Gli Ingressi e le Uscite

Gli StudioDock 3i e 4i dispongono di una coppia di connettori in ingresso che ne per-

mette l'installazione immediata con molti apparecchi audio come consolle di registra-

zione, registratori a disco rigido, lettori CD e schede audio per computer, solo per citar-

ne alcuni. I paragrafi che seguono ne descrivono in dettaglio i connettori di ingresso e

di uscita. Trovate inoltre i diagrammi di cablaggio dettagliati a pagina 15.

L'Uso degli StudioDock 3i e 4i

ITALIANO

Il Pannello di Controllo Posteriore degli StudioDock 3i e 4i - continua

4. Ingresi RCA - Gli ingressi RCA accetta-

no segnale da apparecchi sbilanciati a

–10dBV.

5. Connettore USB - Usando il cavo USB

in dotazione, effettuate il collegamento

tra il connettore USB degli StudioDock

e una qualsiasi porta USB libera del

computer. Effettuato il collegamento,

potrete caricare e sincronizzare l'iPod

e/o riprodurre audio digitale dal com-

puter. Per la configurazione del vostro

computer, fate riferimento ai paragrafi

dedicati a “Come Iniziare con Mac OS

X” e “Come Iniziare con Windows Vista e

Windows XP”.

6. Uscita per la Cassa Acustica di Sini-

stra - Terminali a pressione per il colle-

gamento della Cassa Acustica di Esten-

sione di sinistra.

Il Pannello di Controllo Frontale degli StudioDock 3i e 4i

7. LED “Power” - Quando si attiva l'interruttore “Power”

(posizione “On”), questo LED si accende ad indicare che

il sistema è alimentato è pronto per l'uso.

Controllo di Volume (Pannello Frontale) - È il controllo

di volume che regola il livello generale di uscita degli

StudioDock 3i e 4i. Quando usate il sistema per la prima

volta, iniziate col controllo di volume completamente

chiuso, poi alzatelo fino a raggiungere un livello di ascol-

to confortevole. NOTA: se questo controllo lo premete,

lo vedrete estendersi in fuori per facilitare la regolazione.

9. Ingresso AUX - È la presa di ingresso stereo Ausiliaria da 3,5mm del pannello

frontale degli StudioDock 3i e 4i che permette il collegamento di un secondo

ingresso stereo da lettore MP3, tastiera, scheda audio o da qualsiasi altra sorgente

di segnale stereo a livello di linea.

10. Uscita per Cuffia - Se avete bisogno di ascoltare il mix in cuffia, vi basta sem-

plicemente collegare una cuffia a questa presa di uscita da 3,5mm del pannello

frontale. Quando si collega una cuffia a questa uscita, il suono dei monitor viene

automaticamente escluso (in “mute”).

L'Uso degli StudioDock 3i e 4i

ITALIANO

Dalle Uscite per

i Satelliti del

Subwoofer

10 Inch Long Throw Transducer 120 Watt Amplifier

Dal Mixer

Gli StudioDock 3i e 4i con un Sub in Mono

Il Collegamento di un Subwoofer Resolv120a

L'aggiunta di un subwoofer per estendere la risposta in bassa frequenza degli Studio-

Dock 3i e 4i è semplice, grazie ai loro ingressi a LIVELLO di LINEA. Trovate descritta di

seguito una configurazione di sistema tipica che sfrutta un RESOLV 120a con un mixer e

una coppia di casse acustiche satellite StudioDock 3i o 4i. Gli ingressi degli StudioDock

3i e 4i sfruttano i connettori RCA che sono lo standard del settore audio. Per il diagram-

ma di cablaggio dettagliato, fate riferimento a “StudioDock 3i e 4i - Guida al Cablaggio”

a pagina 75. Per la configurazione del sistema, fate riferimento alle istruzioni ed al dia-

gramma qui di seguito.

• Chiudete completamente le uscite generali del mixer.

• Collegate l'uscita di sinistra del mixer all'INGRESSO DI LINEA DI SINISTRA e l'uscita di

destra del mixer all'INGRESSO DI LINEA DI DESTRA del RESOLV 120a. Collegate poi

l'USCITA DI LINEA DI SINISTRA del RESOLV 120a all'ingresso di sinistra e l'USCITA DI

LINEA DI DESTRA del RESOLV 120a all'ingresso di destra dello StudioDock 3i o 4i.

• Inviate dal mixer un segnale audio (ad esempio musica da un CD) ed alzate il livello

fino a raggiungere un livello di ascolto confortevole.

• A questo punto regolate il controllo di SWEEP alla frequenza desiderata. Un buon

punto di partenza con gli StudioDock 3i e 4i è intorno ai 70 Hz. Potete anche effet-

tuare ad orecchio la regolazione del controllo di SWEEP e trovare la frequenza che per

voi suona meglio.

ITALIANO

Punta (segnale)

Corpo (massa)

Punta (segnale)

Corpo (massa) Corpo (massa)

Punta (segnale)

Corpo (massa)

XLR Maschio

Caldo (2)

Freddo (3)

Calza (1)

Vista di

Fronte

Punti di

Saldatura

1 2

Punta (segnale)

Corpo (massa)

Freddo (Pin 3)

(non collegato)

Punta (segnale)

Corpo (massa) Punta (segnale)

Corpo (massa)

Punta (segnale)

Corpo (massa)

StudioDock 3i e 4i - Guida al Cablaggio

Guida al Cablaggio degli StudioDock 3i

A seconda della vosta esatta configurazione di monitorizzazione, è possibile interfac-

ciare gli StudioDock 3i e 4i in molti modi diversi. Per il collegamento del vostro sistema

di monitor, seguite gli schemi riportati qui di seguito.

Cavo Sbilanciato da 1/4” a RCA

Cavo Sbilanciato da XLR a RCA

Cavo da RCA a RCA

ITALIANO

Transducers:

Woofers

StudioDock 3i . . . . . . . . . . . . . . . . . 3" polypropylene with santoprene surround,

StudioDock 4i . . . . . . . . . . . . . . . . . 4" polypropylene with santoprene surround,

Tweeter . . . . . . . . . . . . . . . . . . . . . . 1-inch silkdome ferro fluid neodymium tweeter

Frequency response:

StudioDock 3i . . . . . . . . . . . . . . . . . 80Hz - 23kHz

StudioDock 4i . . . . . . . . . . . . . . . . . 65Hz - 23kHz

Amplifier Power Rating:

StudioDock 3i . . . . . . . . . . . . . . . . . 2 x 15 Watts RMS

StudioDock 4i: . . . . . . . . . . . . . . . . . 2 x 20 Watts RMS

Crossover Frequency:

StudioDock 3i . . . . . . . . . . . . . . . . . HPF: 8kHz, 6 dB/oct Butterworth, PTC Protected; LPF: 2kHz, 12 dB/

oct Bessel

StudioDock 4i . . . . . . . . . . . . . . . . . HPF: 4kHz, 6 dB/oct Butterworth, PTC Protected; LPF: 1400Hz, 12

dB/oct Linkwitz-Riley

Inputs:

Unbalanced . . . . . . . . . . . . . . . . . . -10dBV Line Level

Connectors: . . . . . . . . . . . . . . . . . . RCA (rear panel) 3.5mm (front panel)

USB . . . . . . . . . . . . . . . . . . . . . . . . USB 2.0 connection

iPod sync - . . . . . . . . . . . . . . . . . Hi-speed

USB audio . . . . . . . . . . . . . . . . . . Full speed

Connector . . . . . . . . . . . . . . . . . . B type

DAC (Internal) . . . . . . . . . . . . . . . . . 16 bit delta sigma, 44.1kHz or 48kHz

Enclosure:

Construction: . . . . . . . . . . . . . . . . . MDF

Finish: . . . . . . . . . . . . . . . . . . . . . . Black textured vinyl covering

Dimensions:

StudioDock 3i

Active . . . . . . . . . . . . . . . . . . . . . . 5.125"W x 6.75" D x 6.75"H 130 mm W x 172 mm D x 172 mm H

Passive . . . . . . . . . . . . . . . . . . . . . 5.125"W x 6. 5" D x 6.75"H 130 mm W x 165 mm D x 172 mm H

StudioDock 4i

Active . . . . . . . . . . . . . . . . . . . . . . 6.625"W x 9" D x 9.125"H 168 mm W x 229 mm D x 232 mm H

Passive . . . . . . . . . . . . . . . . . . . . . 6.625"W x 7.625" D x 9.125"H 168 mm W x 194 mm D x 232 mm H

Weight:

StudioDock 3i

Active . . . . . . . . . . . . . . . . . . . . 5 lbs / 2.3 kg

Passive . . . . . . . . . . . . . . . . . . . . 3 lbs / 1.4 kg

StudioDock 4i

Active. . . . . . . . . . . . . . . . . . . . . 9.5 lbs / 4.3 kg

Passive . . . . . . . . . . . . . . . . . . . . 6.5 lbs / 3 kg

Specifications are subject to change without notice.

Specifications

Haut-parleurs :

Woofers

StudioDock 3i . . . . . . . . . . . . . . . . . Woofer de 7,6 cm en polypropylène, suspension en santoprène

StudioDock 4i . . . . . . . . . . . . . . . . . Woofer de 10,2 cm en polypropylène, suspension en santoprène

Tweeter . . . . . . . . . . . . . . . . . . . . . . Tweeter à dôme en soie de 2,5 cm, bobine ferro fluide

et aimant au néodyme

Réponse en fréquence :

StudioDock 3i . . . . . . . . . . . . . . . . . 80 Hz - 23 kHz

StudioDock 4i . . . . . . . . . . . . . . . . . 65 Hz - 23 kHz

Amplificateurs de puissance :

StudioDock 3i . . . . . . . . . . . . . . . . . 2 x 15 Watts efficace

StudioDock 4i . . . . . . . . . . . . . . . . . 2 x 20 Watts efficace

Fréquence de coupure :

StudioDock 3i . . . . . . . . . . . . . . . . . Filtre passe-haut : 8 kHz, 6 dB/octave, Butterworth, protection CTP ;

Filtre passe-bas : 2 kHz, 12 dB/octave, Bessel

StudioDock 4i . . . . . . . . . . . . . . . . . Filtre passe-haut : 4 kHz, 6 dB/octave, Butterworth, protection CTP ;

Filtre passe-bas : 1400 Hz, 12 dB/octave, Linkwitz-Riley

Entrées :

Asymétrique . . . . . . . . . . . . . . . . . . Niveau ligne -10 dBV

Connecteurs . . . . . . . . . . . . . . . . . . RCA (à l'arrière), mini-Jack 3,5 mm (à l'avant)

USB . . . . . . . . . . . . . . . . . . . . . . . . USB 2.0 connection

iPod sync - . . . . . . . . . . . . . . . . . Hi-speed

USB audio . . . . . . . . . . . . . . . . . . Full speed

Convertisseur N/A (intégré) . . . . . . . . 16 bits Delta Sigma, 44,1 kHz ou 48 kHz

Baffle :

Construction . . . . . . . . . . . . . . . . . . Panneaux de MDF

Finition . . . . . . . . . . . . . . . . . . . . . Recouvrement en vinyle noir texturé

Dimensions :

StudioDock 3i

Moniteur actif . . . . . . . . . . . . . . . . . 130 mm (L) x 172 mm (P) x 172 mm (H)

Moniteur passif . . . . . . . . . . . . . . . . 130 mm (L) x 165 mm (P) x 172 mm (H)

StudioDock 4i

Moniteur actif . . . . . . . . . . . . . . . . . 168 mm (L) x 229 mm (P) x 232 mm (H)

Moniteur passif . . . . . . . . . . . . . . . . 168 mm (L) x 194 mm (P) x 232 mm (H)

Poids :

Moniteur actif . . . . . . . . . . . . . . . 2,3 kg

Moniteur passif. . . . . . . . . . . . . . . 1,4 kg

Moniteur actif . . . . . . . . . . . . . . . 4,3 kg

Moniteur passif. . . . . . . . . . . . . . . 3 kg

Les caractéristiques sont sujettes à modifications sans préavis.

Caractéristiques techniques

Wandler:

Woofer

StudioDock 3i . . . . . . . . . . . . . . . . . 3" Polypropylen mit Santopren-Rahmen

StudioDock 4i . . . . . . . . . . . . . . . . . 4" Polypropylen mit Santopren-Rahmen

Tweeter . . . . . . . . . . . . . . . . . . . . . . 1" Silk-Dome Ferro Fluid Neodym Tweeter

Frequenzgang:

StudioDock 3i . . . . . . . . . . . . . . . . . 80Hz - 23kHz

StudioDock 4i . . . . . . . . . . . . . . . . . 65Hz - 23kHz

Verstärker-Ausgangsleistung:

StudioDock 3i . . . . . . . . . . . . . . . . . 2 x 15 Watt RMS

StudioDock 4i: . . . . . . . . . . . . . . . . . 2 x 20 Watt RMS

Crossover-Frequenz:

StudioDock 3i . . . . . . . . . . . . . . . . . HPF: 8kHz, 6 dB/Okt. Butterworth, PTC Geschützt; LPF: 2kHZ, 12 dB/

Okt. Bessel

StudioDock 4i . . . . . . . . . . . . . . . . . HPF: 4kHz, 6 dB/Okt. Butterworth, PTC Geschützt; LPF: 1400Hz, 12

dB/Okt. Linkwitz-Riley

Eingänge:

Asymmetrisch . . . . . . . . . . . . . . . . . -10dBV Line-Pegel

Anschlüsse: . . . . . . . . . . . . . . . . . . Cinch (Rückseite) 3.5mm (Vorderseite)

USB . . . . . . . . . . . . . . . . . . . . . . . . USB 2.0 connection

iPod sync - . . . . . . . . . . . . . . . . . Hi-speed

USB audio . . . . . . . . . . . . . . . . . . Full speed

DAC (intern) . . . . . . . . . . . . . . . . . . 16 Bit Delta Sigma, 44.1kHz oder 48kHz

Gehäuse:

Konstruktion: . . . . . . . . . . . . . . . . . MDF

Oberfläche: . . . . . . . . . . . . . . . . . . schwarze texturierte Vinyl-Oberfläche

Abmessungen:

StudioDock 3i

Aktiv . . . . . . . . . . . . . . . . . . . . . . . 130 mm B x 172 mm T x 172 mm H / 5.125" B x 6.75" T x 6.75" H

Passiv . . . . . . . . . . . . . . . . . . . . . . 130 mm B x 165 mm T x 172 mm H / 5.125" B x 6. 5" T x 6.75" H

StudioDock 4i

Aktiv . . . . . . . . . . . . . . . . . . . . . . . 168 mm B x 229 mm T x 232 mm H / 6.625" B x 9" T x 9.125" H

Passiv . . . . . . . . . . . . . . . . . . . . . . 168 mm B x 194 mm T x 232 mm H / 6.625" B x 7.625" T x 9.125" H

Gewicht:

StudioDock 3i

Aktiv . . . . . . . . . . . . . . . . . . . . . 2.3 kg / 5 lbs.

Passiv . . . . . . . . . . . . . . . . . . . . 1.4 kg / 3 lbs.

StudioDock 4i

Aktiv . . . . . . . . . . . . . . . . . . . . . 4.3 kg / 9.5 lbs.

Passiv . . . . . . . . . . . . . . . . . . . . 3.0 kg / 6.5 lbs.

Technische Daten können unangekündigt geändert werden.

Technische Daten

Transductores:

Woofers

StudioDock 3i . . . . . . . . . . . . . . . . . de 3" en polipropileno con recubrimiento de santoprene,

StudioDock 4i . . . . . . . . . . . . . . . . . de 4" en polipropileno con recubrimiento de santoprene,

Tweeter . . . . . . . . . . . . . . . . . . . . . . tweeter convexo de seda de 1" fluido férrico y neodimio

Respuesta de frecuencia:

StudioDock 3i . . . . . . . . . . . . . . . . . 80 Hz - 23 kHz

StudioDock 4i . . . . . . . . . . . . . . . . . 65 Hz - 23 kHz

Valores de la etapa de potencia:

StudioDock 3i . . . . . . . . . . . . . . . . . 2 x 15 watios RMS

StudioDock 4i: . . . . . . . . . . . . . . . . . 2 x 20 watios RMS

Frecuencia del crossover:

StudioDock 3i . . . . . . . . . . . . . . . . . HPF: 8 KHz, 6 dB/oct Butterworth, protección PTC; LPF: 2 kHz, 12

dB/oct Bessel

StudioDock 4i . . . . . . . . . . . . . . . . . HPF: 4 KHz, 6 dB/oct Butterworth, protección PTC; LPF: 1400 HZ, 12

dB/oct Linkwitz-Riley

Entradas:

No balanceadas . . . . . . . . . . . . . . . . Nivel de línea -10 dBV

Conectores: . . . . . . . . . . . . . . . . . . RCA (panel trasero) 3 5 mm (panel frontal)

USB . . . . . . . . . . . . . . . . . . . . . . . . USB 2.0 connection

iPod sync - . . . . . . . . . . . . . . . . . Hi-speed

USB audio . . . . . . . . . . . . . . . . . . Full speed

DAC (Interno) . . . . . . . . . . . . . . . . . 16 bits delta sigma, 44,1 kHz o 48 kHz

Recinto acústico:

Construcción: . . . . . . . . . . . . . . . . . MDF

Acabado: . . . . . . . . . . . . . . . . . . . . Recubierto en fibra de vinilo negro

Dimensiones:

StudioDock 3i

Activo . . . . . . . . . . . . . . . . . . . . . . 130 L x 172 P x 172 A mm (5.125" L x 6.75" P x 6.75" A)

Pasivo . . . . . . . . . . . . . . . . . . . . . . 130 L x 165 P x 172 A mm (5.125" L x 6. 5" P x 6.75" A)

StudioDock 4i

Activo . . . . . . . . . . . . . . . . . . . . . . 168 L x 229 P x 232 A mm (6.625" L x 9" P x 9.125" A)

Pasivo . . . . . . . . . . . . . . . . . . . . . . 168 L x 194 P x 232 A mm (6.625" L x 7.625" P x 9.125" A)

Peso:

StudioDock 3i

Activo . . . . . . . . . . . . . . . . . . . . 2.3 kg / 5 lbs

Pasivo . . . . . . . . . . . . . . . . . . . . 1.4 kg / 3 lbs

StudioDock 4i

Activo. . . . . . . . . . . . . . . . . . . . . 4.3 kg / 9.5 lbs

Pasivo . . . . . . . . . . . . . . . . . . . . 3 kg / 6.5 lbs

Estas especificaciones están sujetas a cambios sin previo aviso.

Especificaciones técnicas

Trasduttori:

Woofer

StudioDock 3i . . . . . . . . . . . . . . . . . da 3" in polipropilene con contorno in santoprene,

StudioDock 4i . . . . . . . . . . . . . . . . . da 4" in polipropilene con contorno in santoprene,

Tweeter . . . . . . . . . . . . . . . . . . . . . . tweeter da 1” in cupola di seta, ferro fluido, neodimio

Risposta in Frequenza:

StudioDock 3i . . . . . . . . . . . . . . . . . da 80Hz a 23kHz

StudioDock 4i . . . . . . . . . . . . . . . . . da 65Hz a 23kHz

Valori dei Finali di Potenza:

StudioDock 3i . . . . . . . . . . . . . . . . . 2 x 15 Watt RMS

StudioDock 4i: . . . . . . . . . . . . . . . . . 2 x 20 Watt RMS

Frequenza di Crossover:

StudioDock 3i . . . . . . . . . . . . . . . . . PassaAlto: 8kHz, 6 dB/ottava Butterworth, Protezione PTC;

PassaBasso: 2kHz, 12 dB/ottava Bessel

StudioDock 4i . . . . . . . . . . . . . . . . . PassaAlto: 4kHz, 6 dB/ottava Butterworth, Protezione PTC;

PassaBasso: 1400Hz, 12 dB/ottava Linkwitz-Riley

Ingressi:

Sbilanciati . . . . . . . . . . . . . . . . . . . -10dBV a Livello di Linea

Connectori: . . . . . . . . . . . . . . . . . . RCA (pannello posteriore), 3,5mm (pannello frontale)

USB . . . . . . . . . . . . . . . . . . . . . . . . USB 2.0 connection

iPod sync - . . . . . . . . . . . . . . . . . Hi-speed

USB audio . . . . . . . . . . . . . . . . . . Full speed

Convertitori DA (Interni). . . . . . . . . . . 16 bit delta sigma, 44,1kHz o 48kHz

Mobile:

Costruzione: . . . . . . . . . . . . . . . . . . MDF

Finitura: . . . . . . . . . . . . . . . . . . . . . Copertura in vinile nero rugoso

Dimensioni:

StudioDock 3i

Attiva . . . . . . . . . . . . . . . . . . . . . . 130 (L) x 172 (P) x 172 (A) mm - 5,125" (L) x 6,75" (P) x 6,75" (A)

Passiva . . . . . . . . . . . . . . . . . . . . . 130 (L) x 165 (P) x 172 (A) mm - 5,125" (L) x 6.5" (P) x 6.75" (A)

StudioDock 4i

Attiva . . . . . . . . . . . . . . . . . . . . . . 168 (L) x 229 (P) x 232 (A) mm - 6,625" (L) x 9" (P) x 9,125" (A)

Passiva . . . . . . . . . . . . . . . . . . . . . 168 (L) x 194 (P) x 232 (A) mm - 6,625" (L) x 7,625" (P) x 9,125" (A)

Peso:

StudioDock 3i

Attiva . . . . . . . . . . . . . . . . . . . . . 2,3 kg / 5 lbs

Passiva . . . . . . . . . . . . . . . . . . . . 1,4 kg / 3 lbs

StudioDock 4i

Attiva . . . . . . . . . . . . . . . . . . . . . 4,3 kg / 9,5 lbs

Passiva . . . . . . . . . . . . . . . . . . . . 3 kg / 6,5 lbs

Specifiche soggette a variazioni senza preavviso.

Specifiche

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: 631-784-2201

www.samsontech.com

Samson Studiodock 3I Users Manual

StudioDock 3i StudioDock3i4i_OM

3i to the manual b3dc9787-6ee5-48e4-854a-6c0607d8d339

Navigation menu

Versions of this User Manual:

Views

Navigation
