imagine the possibilitiesThank you for purchasing this Samsung product.To receive more complete service, please register your product atwww.samsung.com/registerTouch Remoteuser manualLED-C9000Contact SAMSUNG WORLDWIDEIf you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.Comment contacter Samsung dans le mondeSi vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.Comuníquese con SAMSUNG WORLDWIDESi desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de atención al cliente de SAMSUNG.CountryCustomer Care Center Web Site AddressCANADA 1-800-SAMSUNG (726-7864) www.samsung.comSamsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 CanadaMEXICO 01-800-SAMSUNG (726-7864) www.samsung.comC.P 11570 AV. Presidente Masaryk No.111, Int. 701 Col. Chapultepec Morales, Delegacion Miguel Hidalgo Mexico D.FU.S.A 1-800-SAMSUNG (726-7864) www.samsung.comSamsung Electronics America, Inc. 105 Challenger Road Ridgefield Park, NJ 07660-0511A Warning that batteries (battery pack or batteries installed) shall not be exposed to excessive heat such as sunshine, fire or the like. CAUTIONDanger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type.“excessive sound pressure from earphones and headphones can cause hearing loss.”BN68-02921A-00[BN68-02921A]Touch Remote-00L03.indb 1 2010-03-16 오전 10:50:39

2Touch RemoteContents * Product design and specifications may be changed without notice. * Avoid displaying still images (such as jpeg picture files) or still image elements (such as TV Program logos, panorama or 4:3 format images, stock or news bars at the screen bottom etc.) on the screen. The continuous display of a still picture can cause uneven wear of the screen phosphors, which can affect image quality. To reduce the risk of this occurring, please follow these recommendations: •Avoid displaying the same TV channel for long periods. •Always try to display any image on a full screen. Use the TV set picture format menu for best possible match. •Reduce brightness and contrast values to the minimum required to achieve the desired picture quality. Exceeding these values may speed up the burn-in process. •Frequently use all the TV features designed to reduce image retention and screen burn-in. Refer to the proper user manual section for details.Use basic functions........03 Description04 Inserting the battery04 Charging the batteryFirst Time User Setup........05 First Time User SetupSetting up the Network........06 Setting Up Your RemoteTV control menu........10 TV control menuServices........13 HOT-KEY menu13 Twin DisplayMultimedia........14 Photo / Music / Movie (from your PC) CH Info........15 View the Channel List15 Touch Remote Channel List16 Antenna Mode / Channel List Mode16 Channel Edit (analog channels only)Devices control........17 Add External device19 Learning RemoteSettings menu........20 Add Macro21 Channel macro21 Remote SettingsTroubleshooting........24 TroubleshootingSpeciﬁ cation........25 Speciﬁ cation20 Add Macro21 Channel macro21 Remote Settings[BN68-02921A]Touch Remote-00L03.indb 2 2010-03-16 오전 10:50:40

3Touch RemoteUse basic functionsDescriptionPowerTurn the TV on and off.MUTEMute or unmute.VolumePress to control the volume.ChannelPress to change channels.SOURCEDisplay the source list (TV, PC, etc.) on the screen.AccessoriesUser ManualUSB Cable Power Adapter Battery User Manual Quick Setup Guide / Warranty CardVOL CHMUTESOURCEVOL CHMUTESOURCEMUTESOURCECHVOLCharge portSOURCE buttonSpeakerChannel buttonMUTE buttonTV Power buttonTouch screenVolume buttonBattery coverPhone Jack (Sold separately)IR receiver for learning external devices.[BN68-02921A]Touch Remote-00L03.indb 3 2010-03-16 오전 10:50:41

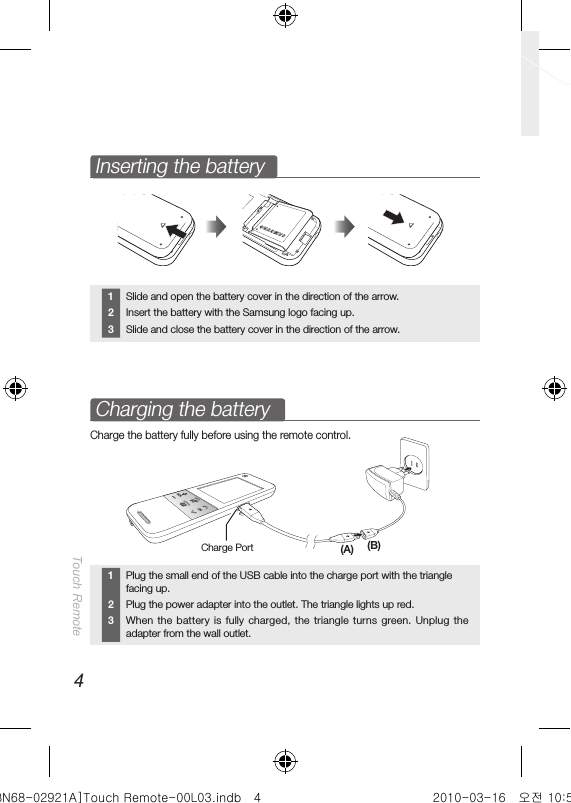

5Touch RemoteFirst Time User SetupThe default setup screen appears when your touch remote is turned on for the first time. To connect the touch remote to the TV, you must complete the following steps. 1Select the desired language, and then tap <OK>.2Select <OK> to connect the touch remote. If you want to connect to it later or if you have changed the touch remote to a new one, select <Skip>. If you selected <Skip>, refer to “Setting up the Network” (p. 7) when you want to connect the TV and touch remote. •The Samsung Wireless LAN Adapter must be connected to the TV before you establish a connection. •The Samsung Wireless LAN Adapter and touch remote must be parallel and no farther than 8 inches (20cm) apart. •If you are failed, reconnect the Samsung Wireless LAN Adapter, and then try again. •For initial TV settings, refer to the TV manual.Select a Language.LanguageEnglishOKWelcomeSelect Language of the OSD.Menu Language : EnglishEnterPlug & PlaySucceed!Complete the conﬁ guration of this remote control.Do the TV conﬁ guration as the TV screen information.OKConnect TVKeyboardTV Control Services[BN68-02921A]Touch Remote-00L03.indb 5 2010-03-16 오전 10:50:42

6Touch RemoteSetting up the NetworkSetting Up Your RemoteYou can set up your Touch Remote to control your TV in three ways: •As a standard, IR (Infra Red) remoteAs an IR remote, your LCD Touch Remote works the same way as a standard push button remote, except you touch icons and symbols on the LCD screen to control your TV instead of pushing buttons. Using your Touch Remote as an IR remote requires no more set up than a standard remote and gives you access to most of the remote’s functions and features. •As an extended distance, Wi-Fi remote As an extended distance, Wi-Fi remote, your Touch Remote offers all the functions and features of the IR mode and, because it uses Wi-Fi radio waves instead of infra red waves to control your TV, it lets you control your TV from a much greater distance and even from around corners. It also gives you access to the Twin Display function which lets you watch the program or content that is on your TV screen on the LCD screen of the Touch remote. The long distance, Wi-Fi mode requires a few additional setup steps. It also requires you to attach Samsung’s Wireless LAN Adaptor (WIS09ABGN, WIS09ABGN2, or WIS10ABGN) to one of your TV’s USB ports. •As a networked, Wi-Fi remoteAs a networked, Wi-Fi remote, your Touch Remote gives you all the functions and features of the IR and the extended distance modes and also gives you access to the Multimedia function which lets you listen to or view music, movie, and picture ﬁ les from your PC on your TV screen. You can also download upgrades to your Touch Remote’s software directly from the Internet.The networked, Wi-Fi mode requires the largest number of setup steps. In addition, to use the networked, Wi-Fi mode, you need a working local area network and a wireless router. You also need to attach Samsung’s Wireless LAN Adaptor (WIS09ABGN, WIS09ABGN2, or WIS10ABGN) to one of your TV’s USB ports. To use the Multimedia function, you need to install Samsung’s PC Share Manager on your PC. You can download PC Share Manager from http://www.samsung.com.[BN68-02921A]Touch Remote-00L03.indb 6 2010-03-16 오전 10:50:42

7Touch RemoteIn the services main screen, tap g <Remote Settings> g <Network>. •A connection cannot be established using Network Setup unless the TV and touch remote are connected in First Time User Setup. •Conﬁgure the network settings for the TV before you connect the TV and touch remote. For details, refer to the TV manual. •The touch remote uses IR signals. Point the touch remote at the IR sensor on the TV when you press a button.orStand Side PanelTouch RemoteWithin 8 Inches (20 cm)If you want to use the SAMSUNG Wireless LAN Adapter(WIS09ABGN, WIS09ABGN2 or WIS10ABGN), you should use a gender featuring for the connection.[BN68-02921A]Touch Remote-00L03.indb 7 2010-03-16 오전 10:50:42

8Touch RemoteHow to connect using the Samsung Wireless LAN Adapter1Connect the Samsung Wireless LAN Adapter to the TV. •To connect using Samsung Auto Conﬁ guration, turn off any other devices nearby that support auto conﬁ guration ﬁ rst.2Keep within 8 inches (20cm) between Touch Remote and Samsung Wireless LAN Adapter.3On the <Network> Screen, tap <Auto Conﬁ guration>. •It may take about one minute to establish a wireless connection between the TV and Touch Remote using the Samsung Wireless LAN Adapter.4If the network is connected, tap . The <Connect TV> screen appears. •If the connection fails, choose one of the other connection methods: PBC(WPS), auto conﬁ guration, or manual conﬁ guration.5On the <Connect TV> screen, select the TV you want to connect. •If the TV you want to connect cannot be found on the list, tap to retry.6When done, tap . NetworkSelect a Network.PBC(WPS)Auto Conﬁ gurationUnsecuredUnsecuredSecuredSecuredConnect TVAllowNew remoteTouch_remote(00-12-FB-D2-F2-39) has been detected. Choose whether to use the remote control.Deny[BN68-02921A]Touch Remote-00L03.indb 8 2010-03-16 오전 10:50:43

9Touch RemoteHow to connect using the wireless router1On the <Network> screen, select the APs (Access Point) connected to the TV. •To connect the network, you can select one of the other methods: PBC(WPS), PIN or Security Key.2If the network is connected, tap . The <Connect TV> screen appears. •If the connection fails, choose one of the other connection methods: PBC(WPS), auto conﬁ guration, or manual conﬁ guration.3On the <Connect TV> screen, select the TV you want to connect. •If the TV you want to connect cannot be found on the list, tap to retry.4When done, tap .orStand Side PanelWireless RouterPCTouch RemoteIf you want to use the SAMSUNG Wireless LAN Adapter (WIS09ABGN, WIS09ABGN2 or WIS10ABGN ), you should use a gender featuring for the connection.Connect TVSelect a TV.NetworkSelect a Network.PBC(WPS)Auto Conﬁ gurationUnsecuredUnsecuredSecuredSecured[BN68-02921A]Touch Remote-00L03.indb 9 2010-03-16 오전 10:50:44

10Touch RemoteTV control menuNumber keys1Press numbers to directly access channels.2Press the dash (-) to access additional digital channels broadcast on the same channel.For example, 22-1, 22-2, etc.3Returns to the previous channel.Menu keys4CONTENT: Displays the Content View, which includes Channel List, Internet@TV, Media Play, AllShare, and 3D.MENU: Brings up the OSD (On Screen Display).INTERNET@TV: Link to various internet services.5RETURN: Returns to the previous menu.TOOLS: Quickly select frequently used functions.INFO: Displays information on the TV screen.EXIT: Exits the menu.6Use these buttons in Media Play and Anynet+ modes.( : Controls recording for Samsung recorders that have the Anynet+ feature)7Buttons used in the Channel List, Internet@TV, Media Play menu, etc.KeyboardNavigationTV Control ServicesINTERNET@TVCONTENT MENUKeyboardTV Control Services4657132[BN68-02921A]Touch Remote-00L03.indb 10 2010-03-16 오전 10:50:44

11Touch RemoteNavigationMove left, right, up, down, return, and exit.KeyboardYou can use the QWERTY keyboard to type text on the TV screen. Enables you to change the text ﬁ elds to lower case and upper case. Enables you to change the text ﬁ elds to numbers and icons. Inputs a blank space on the text ﬁ elds. Changes the language for the QWERTY keyboard.Conﬁ rms your input.TV Control ServicesKeyboardTV Control Services[BN68-02921A]Touch Remote-00L03.indb 11 2010-03-16 오전 10:50:45

12Touch RemoteServicesWith Services, you can go directly to an item which was originally set on the main screen. Twin displayPlay the program of the main TV on the remote screen simultaneously.MultimediaListen to or view the music, movies, and pictures from your PC.CH info Provide the on-air channel list. Add, edit, and search channels.Devices controlAdd the external device you want to control.Settings Set the TV and the remote control menus.Press to view net contents and search information such as time and news through your TV without opening an internet browser on your PC.Press to access the media of the connected device. (Blu-ray player, DVD player, etc.)Press to switch the video effect from 2D to 3D, so you can enjoy 3D multimedia using a pair of 3D Active glasses.Press to access content provided by Yahoo! widget.Press to create a channel list on the TV screen that lets you access favorite channels quickly.Move to the favorite channel you set previously. Press to set the screen ratio to 16:9, Zoom1, Zoom2, or 4:3.Press to turn the subtitle setting on and off.Press to set the multi-track sound to SAP or stereo.TV Control ServicesTV Control Services[BN68-02921A]Touch Remote-00L03.indb 12 2010-03-16 오전 10:50:45

13Touch RemoteHOT-KEY menu1On the Services main screen, Touch to manage the HOT-KEYS.2To modify or delete a hot key, drag and drop the hot key to or .3Tap <OK>. Twin Display With Twin Display, you can watch the channel displayed on the main TV simultaneously on the LCD screen of the remote.The Touch Remote does not support 3D pictures.ON/OFF the main TV buttonVolume buttonEXIT buttonChannel buttonMute button Volume BarChannel information Favorite ChannelCable<Touch Remote Screen>TV Control ServicesOK[BN68-02921A]Touch Remote-00L03.indb 13 2010-03-16 오전 10:50:45

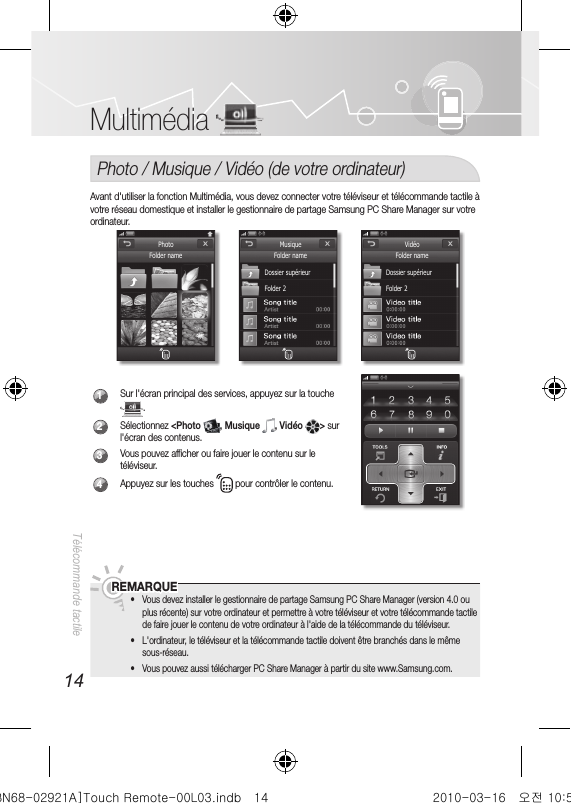

14Touch RemoteMultimedia Photo / Music / Movie (from your PC) Before you can use the Multimedia function, you must link your TV and the Touch remote to your home network and install Samsung PC Share manager on your PC.1On the Services main screen, touch . 2Select <Photo , Music , Movie > on the contents screen.3You can view or play the contents on TV.4Tap to control the contents. NOTE •You must install Samsung PC Share Manger (ver 4.0 or higher) on your PC and allow access to your TV and the Touch Remote to play contents from your PC on your TV using the remote. •The PC, TV and Touch Remote should be connected to the same sub-network. •You can download PC Share Manager from www.Samsung.comPhotoFolder nameMovieFolder nameUpper FolderFolder 2MusicFolder nameUpper FolderFolder 2[BN68-02921A]Touch Remote-00L03.indb 14 2010-03-16 오전 10:50:46

15Touch RemoteCH Info You can configure various settings for your TV channels with features such as Program information, Favorite channels and Channel editing.View the Channel List1On the Services main screen, touch . •The channel list appears. If there are no stored channels, a pop-up message appears.2Tap . The list of channels added to the TV will appear.3Tap a channel. The current channel on the TV switches to the selected channel.Touch Remote Channel List1Tap . The list of channels added to the Touch Remote appears.2To register a channel as a hot key in Services, touch and hold the channel in the channel list submenu for one second. After the <Add to Services> menu appears at the bottom of the screen, drag and drop the channel to <Add to Services>.3If a channel is added to the list of channels of the Touch Remote, a hot key for the channel is created in the <Services> main screen.4To delete a channel from the list of channels in the Touch Remote, drag and drop the channel to . •Channels can also be modiﬁ ed or deleted in the <Services> main screen. Channel ListCableCableCableCableCableCable AddedSearchChannel ListCableCableCableCableCableSearchTV Control Services[BN68-02921A]Touch Remote-00L03.indb 15 2010-03-16 오전 10:50:46

16Touch RemoteAntenna Mode / Channel List Mode1To change the antenna mode, tap <Air/Cable> on the Channel list screen.2To change the channel list mode, tap <All/Added/Favorite> on the Channel list screen.Channel Edit (analog channels only)1Tap on the Channel list screen. •The channel list is appears. If there are no stored channels, a pop-up message appears.2Tap <Option> on the Detail Info screen.3Tap <Edit Name> on the Option menu.4Enter the desired channel name using the keyboard. Tap . Even if you are viewing an external source on the TV, you can view TV channels on The Touch Remote screen by tapping <Preview>.NOTE •When you change the attitude of the remote from vertical to horizontal or vise versa, the remote screen automatically changes from portrait view to landscape view or back. Channel ListCableCableCableCableCableCable AddedSearchCableCableCableAddedAirCableChannel ListPreviewWatch On TVGuideEdit NameSearchOption[BN68-02921A]Touch Remote-00L03.indb 16 2010-03-16 오전 10:50:47

18Touch Remote7Change the code set by tapping or and then select <Send IR>. If the external device turns on or off, select <Apply> to register the external device.8If you can’t find codeset on the list, tap <Learn> to start the remote’s external device registration process. •Tap <Help> for learning guide or tap <OK> to start learning. 9You must now assign the control buttons on the device’s remote to corresponding buttons on the LCD remote. To begin, tap a button on the LCD remote’s screen to which you want to assign a button from the device’s remote. •The selected button blinks.10Press the corresponding button on the device’s remote. •When the button LCD remote’s stops blinking, the assignment is complete. Assign the other buttons in the same way. •To register the Channel, Volume and Mute buttons on an external device, tap <VOL/CH> at the top of the touch remote.11Select <OK> to complete the registration.Send IRApplySend IR to device POWERDetailTestVOL/CHNavigationLearn OKNavigationSelect a button, and enter the device remote control button you wish to learn within 10 seconds. Press OK to ﬁ nish learning.Help OK[BN68-02921A]Touch Remote-00L03.indb 18 2010-03-16 오전 10:50:47

19Touch RemoteLearning Remote1The distance between Samsung remote and the remote to be learnt is at a ideal distance of 2cm.2The learning LED is directly facing the remote to be learnt (within 45-60 degree depending on the LED chosen). 3The two remotes are placed on a ﬂ at non glossy surface. 4The remote to be learnt does not feature a long signal.NOTE •Put the LCD remote and the device remote about 2cm apart and conﬁ gured as shown above. If you do not, the remote learning process may not operate normally. •Some external device remote controls are not compatible with the LCD remote. Search the codeset to ﬁ nd the compatible remotes. •During remote control learning, ensure there is no object between the IR sensors on the Touch Remote and the remote control for the external device.IR receiver[BN68-02921A]Touch Remote-00L03.indb 19 2010-03-16 오전 10:50:48

20Touch RemoteSettings menuAdd MacroYou can register a function of an added external device as a hot key in <Services>. When you tap that hot key, the device performs the function. For example, turns on.1On the Services main screen, tap g <Add Macro>.2Select a device, then a function, and then tap <Next>.3Select <Add> to add the function and <Edit> to rename it. (for example, DVD On).4Tap <Test>. If the key works properly, select <Done>.ex) Power Macro ( TV Power ON - 1sec - STB Power ON)TV Control ServicesAdd MacroDevice ListTVNextAdd MacroSelect device controlPOWERPOWER ONPOWER OFFVOL-UPVOL-DOWNNext[BN68-02921A]Touch Remote-00L03.indb 20 2010-03-16 오전 10:50:48

21Touch RemoteChannel macroYou can register a function of an added external device as a hot key in <Services>. When you tap that hot key, the device performs the function. For example, turns on.1On the Services main screen, tap g <Channel macro>.2Modify and rename the target channel and tap .Remote SettingsYou can control a range of settings on the remote. On the Services main screen, tap g <Remote Settings>.TV Control ServicesChannel macro Channel macroEnter the channel number. Enter the channel name.General SettingsLanguageSelect SignalNetworkConnect TVS/W UpgradeRemote Settings[BN68-02921A]Touch Remote-00L03.indb 21 2010-03-16 오전 10:50:48

22Touch RemoteGeneral SettingsSet the Basic settings. •<Button Volume>: Control the volume of the remote. •<Brightness>: Control the brightness of the screen. •<Touch Alert Tone>: Set the screen touch mode to sound or vibration. •<Backlight Duration>: Set the interval time of the auto LCD off.LanguageSelect the menu language from three choices. •<Language>: Set the desired language type.Select SignalSelect the type of signal emitted by the remote control. •<WIFI(AUTO)>: “WIFI” is the default option when the TV is linked to the Touch Remote. ( : The remote displays this icon If it transmits the signal by wiﬁ .) •<IR>: Infra red. ( : The remote displays this icon If it transmits the signal by IR.)NetworkFor configuring <Network> settings, see page 6. •Network conditions and environmental factors (including but not limited to) volume of network trafﬁ c, building materials, and construction may lower actual data throughput rate. •Environmental conditions will affect wireless signal coverage.[BN68-02921A]Touch Remote-00L03.indb 22 2010-03-16 오전 10:50:48

23Touch RemoteConnect TVFor configuring <Connect TV> settings, see page 8.S/W UpgradeUpgrade the software of the remote control to the latest version. The charger must be connected before you perform an upgrade.InitializationReset the remote control to initial settings. The user settings will be deleted and manufacturer’s default settings restored.Self DiagnosisTest the current state of network and the video and sound.System InformationCheck the network and software version information.[BN68-02921A]Touch Remote-00L03.indb 23 2010-03-16 오전 10:50:48

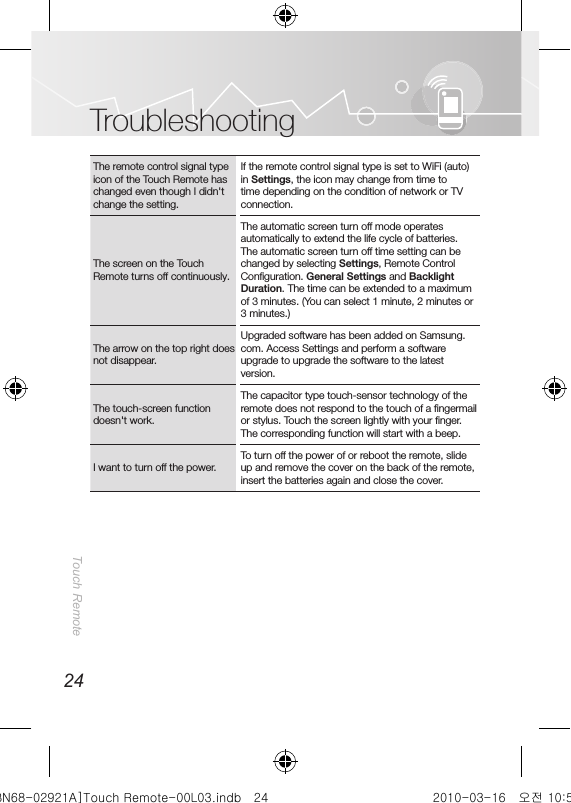

24Touch RemoteTroubleshootingThe remote control signal type icon of the Touch Remote has changed even though I didn't change the setting.If the remote control signal type is set to WiFi (auto) in Settings, the icon may change from time to time depending on the condition of network or TV connection.The screen on the Touch Remote turns off continuously.The automatic screen turn off mode operates automatically to extend the life cycle of batteries. The automatic screen turn off time setting can be changed by selecting Settings, Remote Control Configuration. General Settings and Backlight Duration. The time can be extended to a maximum of 3 minutes. (You can select 1 minute, 2 minutes or 3 minutes.)The arrow on the top right does not disappear.Upgraded software has been added on Samsung.com. Access Settings and perform a software upgrade to upgrade the software to the latest version.The touch-screen function doesn't work.The capacitor type touch-sensor technology of the remote does not respond to the touch of a fingermail or stylus. Touch the screen lightly with your finger. The corresponding function will start with a beep.I want to turn off the power.To turn off the power of or reboot the remote, slide up and remove the cover on the back of the remote, insert the batteries again and close the cover.[BN68-02921A]Touch Remote-00L03.indb 24 2010-03-16 오전 10:50:48

25Touch RemoteSpeciﬁ cationModel RMC30C1Panel Type 3 inches (2.95 inches measured diagonally) TFT-LCDResolution 320x240Touch Sensor Capacitive, Single TouchSound Mono (Inner Speaker, 0.2Watt) / Stereo (Phone Jack)Network Wireless Network IEEE 802.11 b/g/nPower DC Charger 4.2V/ 0.65AAC input AC 100 to 240 VAC / frequency: 50 ~ 60 HzPlay Time(Hour) 2 HoursWeight 0.33lbs (150g)Dimensions (L X W X D) 6.18 X 2.28 X 0.59 inches (157 X 58 X 15 mm)Environmental ConsiderationsOperating TemperatureOperating HumidityStorage TemperatureStorage Humidity50°F to 104°F (10°C to 40°C)10% to 80%, non-condensing-4°F to 113°F (-20°C to 45°C)5% to 95%, non-condensing * Design and specifications are subject to change without prior notice. * For information about the power supply, and more information about power consumption, refer to the label attached to the product.Open Source License Notice •In the case of using open source software, Open Source Licenses are available on the product setup menu.[BN68-02921A]Touch Remote-00L03.indb 25 2010-03-16 오전 10:50:49

2Touch RemoteContenido * El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso. * Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos de los programas de televisión, imágenes con formato panorámico o 4:3, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc.). Una visualización continuada de una imagen fija puede causar un desgaste desigual del fósforo de la pantalla, lo que puede afectar a la calidad de la imagen. Para reducir este riesgo, siga las recomendaciones siguientes: •Evite mostrar el mismo canal de televisión durante largos periodos de tiempo. •Intente ver siempre las imágenes en pantalla completa. Utilice el menú del formato de imagen del televisor para obtener la mejor coincidencia. •Reduzca los valores del brillo y del contraste al mínimo necesario para conseguir la calidad de imagen deseada. Unos valores superiores pueden acelerar la velocidad del proceso de quemado. •Utilice con frecuencia todas las funciones del televisor diseñadas para reducir la retención de la imagen y el desgaste de la pantalla. Consulte el apartado adecuado del manual del usuario para obtener más información.Uso de las funciones básicas........ 03 Descripción04 Inserción de la batería04 Carga de la bateríaPrimera conﬁ guración del usuario........ 05 Primera conﬁ guración del usuarioConﬁ guración de la red........ 06 Conﬁ guración del mando a distanciaMenú de control del TV........ 10 Menú de control del TVServicios........ 13 Menú de acceso directo13 Pant. dobleMultimedia........ 14 Fotos / Música / Video (desde el PC)CH Info........ 15 Visualización de la lista de canales15 Lista de canales del Touch Remote16 Modos Antena / Lista de canales16 Editar nombre del canal (sólo canales analógicos)Control dispos......... 17 Añadir dispositivo externo19 Reconocimiento del mando a distancia remotoMenú Conﬁ g......... 20 Agregar macro21 Macro canal21 Ajustes remotosSolución de problemas........ 24 Solución de problemasEspeciﬁ cación........ 25 Especiﬁ cación[BN68-02921A]Touch Remote-00L03.indb 2 2010-03-16 오전 10:50:49

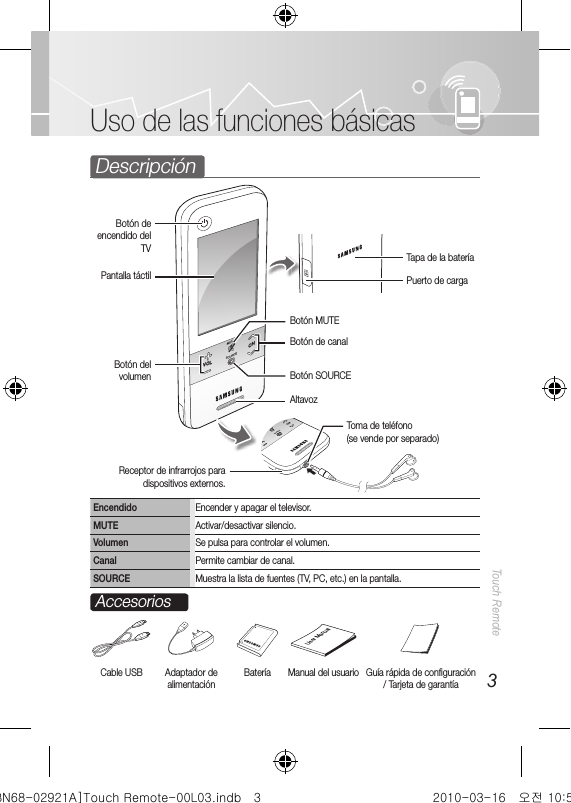

3Touch RemoteUso de las funciones básicasDescripciónEncendido Encender y apagar el televisor.MUTE Activar/desactivar silencio.Volumen Se pulsa para controlar el volumen.Canal Permite cambiar de canal.SOURCE Muestra la lista de fuentes (TV, PC, etc.) en la pantalla.AccesoriosUser ManualCable USB Adaptador de alimentaciónBatería Manual del usuario Guía rápida de configuración / Tarjeta de garantíaVOL CHMUTESOURCEVOL CHMUTESOURCEMUTESOURCECHVOLPuerto de cargaBotón SOURCEAltavozBotón de canalBotón MUTEBotón de encendido del TVPantalla táctilBotón del volumenTapa de la bateríaToma de teléfono (se vende por separado)Receptor de infrarrojos para dispositivos externos.[BN68-02921A]Touch Remote-00L03.indb 3 2010-03-16 오전 10:50:50

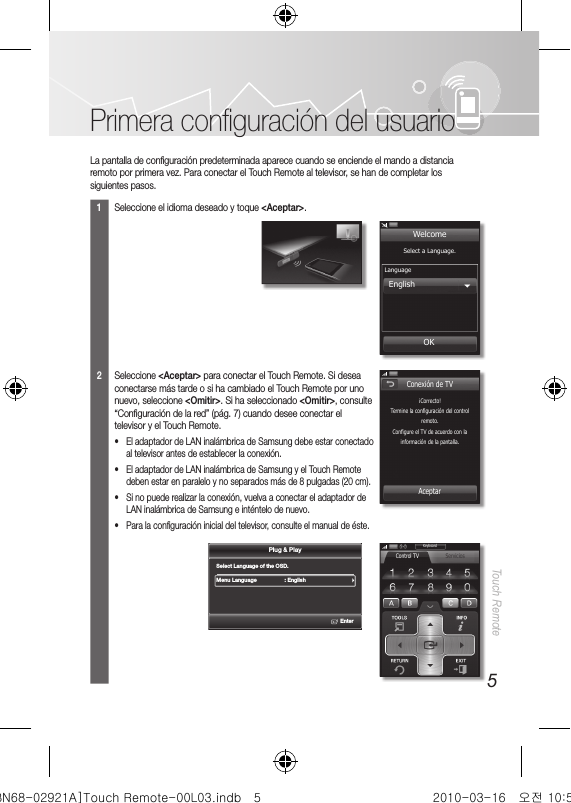

5Touch RemotePrimera conﬁ guración del usuarioLa pantalla de configuración predeterminada aparece cuando se enciende el mando a distancia remoto por primera vez. Para conectar el Touch Remote al televisor, se han de completar los siguientes pasos. 1Seleccione el idioma deseado y toque <Aceptar>.2Seleccione <Aceptar> para conectar el Touch Remote. Si desea conectarse más tarde o si ha cambiado el Touch Remote por uno nuevo, seleccione <Omitir>. Si ha seleccionado <Omitir>, consulte “Conﬁ guración de la red” (pág. 7) cuando desee conectar el televisor y el Touch Remote. •El adaptador de LAN inalámbrica de Samsung debe estar conectado al televisor antes de establecer la conexión. •El adaptador de LAN inalámbrica de Samsung y el Touch Remote deben estar en paralelo y no separados más de 8 pulgadas (20 cm). •Si no puede realizar la conexión, vuelva a conectar el adaptador de LAN inalámbrica de Samsung e inténtelo de nuevo. •Para la conﬁ guración inicial del televisor, consulte el manual de éste.Select a Language.LanguageEnglishOKWelcomeSelect Language of the OSD.Menu Language : EnglishEnterPlug & Play¡Correcto!Termine la conﬁ guración del control remoto.Conﬁ gure el TV de acuerdo con la información de la pantalla.AceptarConexión de TVKeyboardControl TV Servicios[BN68-02921A]Touch Remote-00L03.indb 5 2010-03-16 오전 10:50:50

6Touch RemoteConﬁ guración de la redConﬁ guración del mando a distanciaPuede conﬁ gurar el Touch Remote para controlar el televisor de tres maneras: •Como un mando a distancia IR (infrarrojo) estándarComo un mando IR, el Touch Remote LCD actúa igual que un mando a distancia estándar de botones de pulsación, con la diferencia de que los iconos y los símbolos de la pantalla LCD que controlan el televisor son táctiles y no de pulsación. El uso del Touch Remote como un mando a distancia IR no requiere más conﬁ guración que un mando a distancia estándar y proporciona acceso a la mayoría de las funciones de éste. •Como un mando a distancia Wi-Fi ampliado Como mando a distancia Wi-Fi ampliado, el Touch Remote proporciona todas las funciones del mando a distancia IR, y, dado que para controlar el televisor utiliza ondas de radio Wi-Fi en vez de ondas infrarrojas, permite controlar el televisor a mucha más distancia e incluso desde esquinas. También permite acceder a la función de pantalla doble para ver programas o contenidos de la pantalla del televisor en la pantalla LCD del Touch Remote. Para larga distancia, el modo Wi-Fi requiere unos pasos de conﬁ guración adicionales. También se ha de montar un adaptador LAN inalámbrico de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN) en uno de los puertos USB del televisor. •Como mando a distancia Wi-Fi conectado en redComo mando a distancia Wi-Fi conectado en red, el Touch Remote proporciona todas las funciones de los modos IR y de distancia ampliada y permite acceder a la función multimedia para escuchar música y ver películas y fotos del PC en la pantalla del televisor. También se pueden descargar actualizaciones del software del Touch Remote directamente de Internet.El modo Wi-Fi, conectado en red, requiere más pasos de conﬁ guración. Además, para utilizar el modo Wi-Fi conectado en red, se necesita una red de área local de trabajo y un enrutador inalámbrico. También se ha de montar un adaptador LAN inalámbrico de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN) en uno de los puertos USB del televisor. Para utilizar la función multimedia se ha de instalar en el PC el PC Share Manager de Samsung. PC Share Manager se puede descargar desde http://www.samsung.com.[BN68-02921A]Touch Remote-00L03.indb 6 2010-03-16 오전 10:50:51

7Touch RemoteEn la pantalla principal de Servicios, toque g <Ajustes remotos> g <Red>. •Se puede establecer una conexión mediante la conﬁguración de la red a menos que el televisor y el Touch Remote se hayan conectado en la primera conﬁguración del usuario. •Establezca la conﬁguración de la red del televisor antes de conectar éste con el Touch Remote. Si desea información más detallada, consulte el manual del televisor. •El Touch Remote utiliza señales infrarrojas. Apunte el Touch Remote hacia el sensor infrarrojo del televisor cuando pulse algún botón.orPanel lateral del soporteTouch RemoteMenos de 8 pulgadas (20 cm)Si desea utilizar el adaptador de LAN inalámbrica de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN), deberá utilizar un adaptador para la conexión.o[BN68-02921A]Touch Remote-00L03.indb 7 2010-03-16 오전 10:50:51

8Touch RemoteComo realizar la conexión mediante el adaptador de LAN inalámbrica de Samsung1Conecte el adaptador de LAN inalámbrica de Samsung al televisor. •Para conectar mediante la conﬁ guración automática de Samsung, apague, en primer lugar, cualquier dispositivo cercano que pueda admitir la conﬁ guración automática.2Mantenga una separación de 8 pulgadas (20 cm) entre el Touch Remote y el adaptador de LAN inalámbrica de Samsung.3En la pantalla <Red>, toque <Auto Conﬁ guration>. •Se puede tardar alrededor de un minuto en establecer una conexión inalámbrica entre el televisor y el Touch Remote mediante el adaptador de LAN inalámbrica de Samsung.4Una vez conectada la red, toque . Aparecerá la pantalla <Conexión de TV>. •Si falla la conexión, elija otro método de conexión: PBC (WPS), conﬁ guración automática o manual.5En la pantalla <Conexión de TV>, seleccione el televisor que desee conectar. •Si el televisor que se desea conectar no se encuentra en la lista, toque para recuperarlo.6A continuación, toque RedSeleccionar una red.PBC(WPS)Auto Conﬁ gurationNo seguraNo seguraSeguraSeguraConexión de TVPermtirSe detectó un nuevo control remoto Touch_remote(00-12-FB-D2-F2-39). Elija si desea utilizar el control remoto.Negar[BN68-02921A]Touch Remote-00L03.indb 8 2010-03-16 오전 10:50:51

9Touch RemoteCómo realizar la conexión mediante el enrutador inalámbrico1En la pantalla <Red>, seleccione un punto de acceso (PA) conectado al televisor. •Para conectar la red, puede seleccionar uno de los siguientes métodos: PBC(WPS), PIN o clave de seguridad.2Si está conectada la red, toque . Aparecerá la pantalla <Conexión de TV>. •Si falla la conexión, elija otro método de conexión: PBC (WPS), conﬁ guración automática o manual.3En la pantalla <Conexión de TV>, seleccione el televisor que desee conectar. •Si el televisor que desea conectar no se encuentra en la lista, toque para recuperarlo.4A continuación, toque orPanel lateral del soporteEnrutador inalámbricoPCTouch RemoteSi desea utilizar el adaptador de LAN inalámbrica de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN), deberá utilizar un adaptador para la conexión.oRedSeleccionar una red.PBC(WPS)Auto Conﬁ gurationNo seguraNo seguraSeguraSeguraConexión de TVSeleccionar TV.[BN68-02921A]Touch Remote-00L03.indb 9 2010-03-16 오전 10:50:52

10Touch RemoteMenú de control del TVTeclas numéricas1Púlselas para acceder directamente a los canales.2Pulse el guión (-) para acceder a otras emisiones digitales en el mismo canal.Por ejemplo, 22-1, 22-2, etc.3Vuelve al canal anterior.Teclas de menús4CONTENT: Muestra Vista de contenido, que incluye Lista de canales, Internet@TV, Media Play, AllShare y 3D.MENU: Muestra la OSD (visualización en pantalla).INTERNET@TV: Enlazar con diferentes servicios de Internet.5RETURN: Vuelve al menú anterior.TOOLS: Seleccionar rápidamente las funciones que se usan con mayor frecuencia.INFO: Muestra información en la pantalla del televisor.EXIT: Sale del menú.6Utilice estos botones en los modos Media Play y Anynet+.( : Controla la grabación de las grabadoras de Samsung con función Anynet+)7Botones utilizados en los menús Lista de canales, Internet@TV, Media Play, etc.KeyboardNavigationControl TV ServiciosINTERNET@TVCONTENT MENUKeyboardControl TV Servicios4657132[BN68-02921A]Touch Remote-00L03.indb 10 2010-03-16 오전 10:50:53

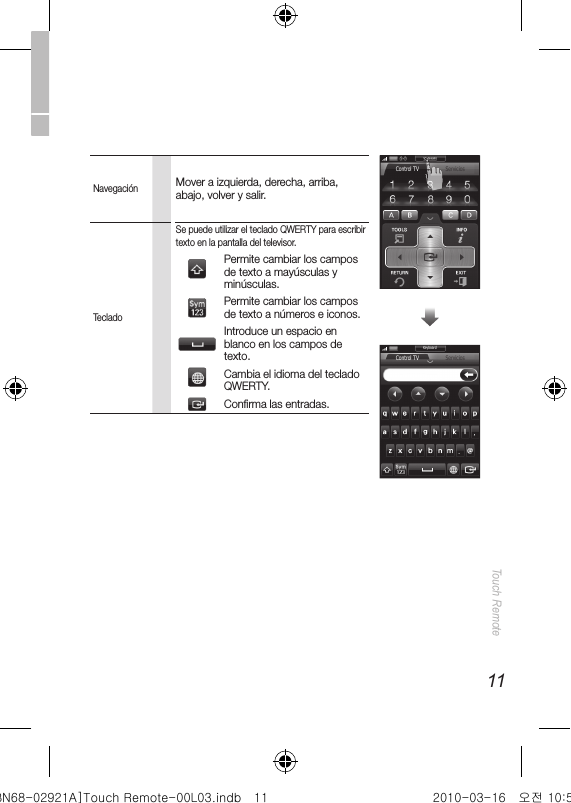

11Touch RemoteNavegaciónMover a izquierda, derecha, arriba, abajo, volver y salir.TecladoSe puede utilizar el teclado QWERTY para escribir texto en la pantalla del televisor. Permite cambiar los campos de texto a mayúsculas y minúsculas. Permite cambiar los campos de texto a números e iconos. Introduce un espacio en blanco en los campos de texto. Cambia el idioma del teclado QWERTY.Conﬁ rma las entradas.Control TV ServiciosKeyboardControl TV Servicios[BN68-02921A]Touch Remote-00L03.indb 11 2010-03-16 오전 10:50:53

12Touch RemoteServiciosCon Servicios, se puede ir directamente al elemento deseado que esté configurado originalmente en la pantalla principal. Pant. dobleReproducir el programa del televisor principal en la pantalla remota al mismo tiempo.Multimedia Escuchar música o ver películas e imágenes en el ordenador.CH infoProporcionar la lista de canales que se está emitiendo. Añadir, editar y buscar canales.Control dispos.Añadir el dispositivo externo que se desee controlar.Conﬁ g. Configurar los menús del televisor y del mando a distancia.Pulse para ver contenidos de la red y buscar información, como el tiempo y las noticias, en el televisor sin necesidad de abrir un explorador de Internet en el ordenador.Pulse para acceder al contenido multimedia del dispositivo conectado. (reproductores Blu-ray, DVD, etc.)Pulse para cambiar el efecto de vídeo de 2D a 3D; podrá disfrutar de contenido multimedia 3D con unas gafas 3D activas.Pulse para acceder al contenido proporcionado por Yahoo! widget.Pulse para seleccionar una lista de canales en la pantalla del televisor; podrá así acceder rápidamente a sus canales favoritos.Ir al canal favorito configurado previamente. Pulse para configurar la relación de aspecto de la pantalla 16:9, Zoom1, Zoom2 o 4:3.Pulse para activar o desactivar los subtítulos.Pulse para establecer el sonido multipistas como SAP o estéreo.Control TV ServiciosControl TV Servicios[BN68-02921A]Touch Remote-00L03.indb 12 2010-03-16 오전 10:50:53

13Touch RemoteMenú de acceso directo1En la pantalla principal de Servicios, toque para gestionar las TECLAS DE ACCESO DIRECTO.2Para cambiar o borrar una tecla de acceso directo, arrástrela y suéltela en o .3Toque <Aceptar>. Pant. dobleCon Pantalla doble, el canal que se está emitiendo en el televisor principal se puede ver simultáneamente en la pantalla LCD del mando a distancia.Touch Remote no admite imágenes 3D.Activar/desactivar el botón del televisor principalBotón del volumenBotón EXITBotón de canalBotón Silenciar Barra del volumenInformación del canal Canal favoritoCable<Pantalla del mando a distancia>Control TV ServiciosAceptar[BN68-02921A]Touch Remote-00L03.indb 13 2010-03-16 오전 10:50:54

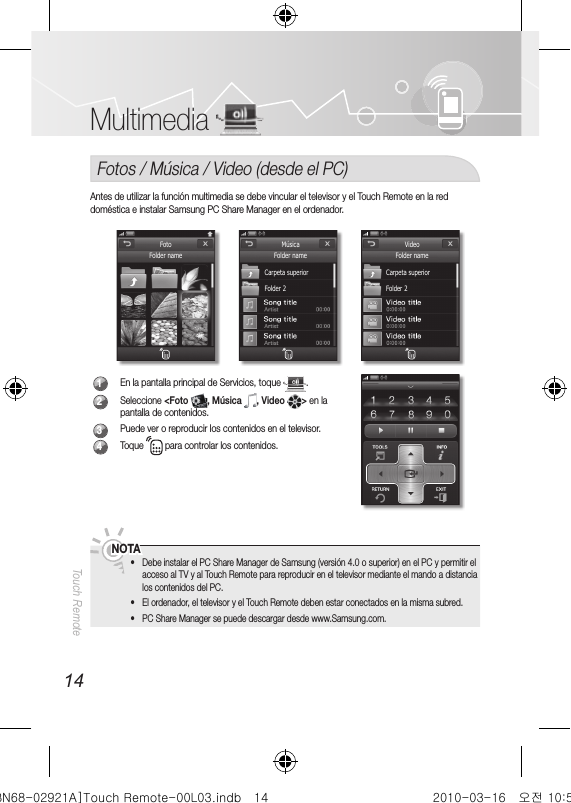

14Touch RemoteMultimedia Fotos / Música / Video (desde el PC) Antes de utilizar la función multimedia se debe vincular el televisor y el Touch Remote en la red doméstica e instalar Samsung PC Share Manager en el ordenador.1En la pantalla principal de Servicios, toque . 2Seleccione <Foto , Música , Video > en la pantalla de contenidos.3Puede ver o reproducir los contenidos en el televisor.4Toque para controlar los contenidos. NOTA •Debe instalar el PC Share Manager de Samsung (versión 4.0 o superior) en el PC y permitir el acceso al TV y al Touch Remote para reproducir en el televisor mediante el mando a distancia los contenidos del PC. •El ordenador, el televisor y el Touch Remote deben estar conectados en la misma subred. •PC Share Manager se puede descargar desde www.Samsung.com.FotoFolder nameVideoFolder nameCarpeta superiorFolder 2MúsicaFolder nameCarpeta superiorFolder 2[BN68-02921A]Touch Remote-00L03.indb 14 2010-03-16 오전 10:50:54

15Touch RemoteCH Info Puede establecer varios parámetros para los canales de televisión con funciones como la información de la programación, los canales favoritos y la edición del canal.Visualización de la lista de canales1En la pantalla principal de Servicios, toque . •Aparece la lista de canales. Si no hay canales almacenados, se muestra un mensaje.2Toque . Aparecerá la lista de canales añadidos al televisor.3Toque un canal. El canal actual del televisor cambiará al canal seleccionado.Lista de canales del Touch Remote1Toque . Se muestra la lista de canales añadidos al Touch Remote.2Para registrar un canal como una tecla de acceso directo en Servicios, toque durante un segundo el canal en el submenú de la lista de canales. Después de que aparezca el menú <Agregar a servicios> en la parte inferior de la pantalla, arrastre y suelte el canal en <Agregar a servicios>.3Si un canal se añade a la lista de los canales del Touch Remote, se crea una tecla de acceso directo para el canal en la pantalla principal <Servicios>.4Para borrar un canal de la lista de canales del Touch Remote, arrástrelo y suéltelo en . •Los canales también se pueden modiﬁ car o borrar en la pantalla principal <Servicios>. Lista de canalesCableCableCableCableCableCable AgregadoBuscarLista de canalesCableCableCableCableCableBuscarControl TV Servicios[BN68-02921A]Touch Remote-00L03.indb 15 2010-03-16 오전 10:50:54

16Touch RemoteModos Antena / Lista de canales1Para cambiar el modo de la antena, toque <Aire/Cable> en la pantalla Lista de canales.2Para cambiar el modo de la lista de canales, toque <Todo/Agregado/Favoritos> en la pantalla Lista de canales.Editar nombre del canal (sólo canales analógicos)1Toque en la pantalla Lista de canales. •Aparece la lista de canales. Si no hay canales almacenados, se muestra un mensaje.2Toque <Opción> en la pantalla Inf. det.3Toque <Editar Nombre> en el menú Opción.4Escriba el nombre del canal que desee con el teclado. Toque . Aunque esté viendo una fuente externa en el televisor, puede ver los canales de éste en la pantalla del Touch Remote tocando <Vis pr>. NOTA •Cuando se cambia la posición del mando a distancia de vertical a horizontal, o viceversa, el mando a distancia cambia automáticamente de vista vertical a vista horizontal, o al revés. Lista de canalesCableCableCableCableCableCable AgregadoBuscarCableCableCableAgregadoAireCableLista de canalesVis prVer en el TVGuíaEditar NombreBuscarOpción[BN68-02921A]Touch Remote-00L03.indb 16 2010-03-16 오전 10:50:55

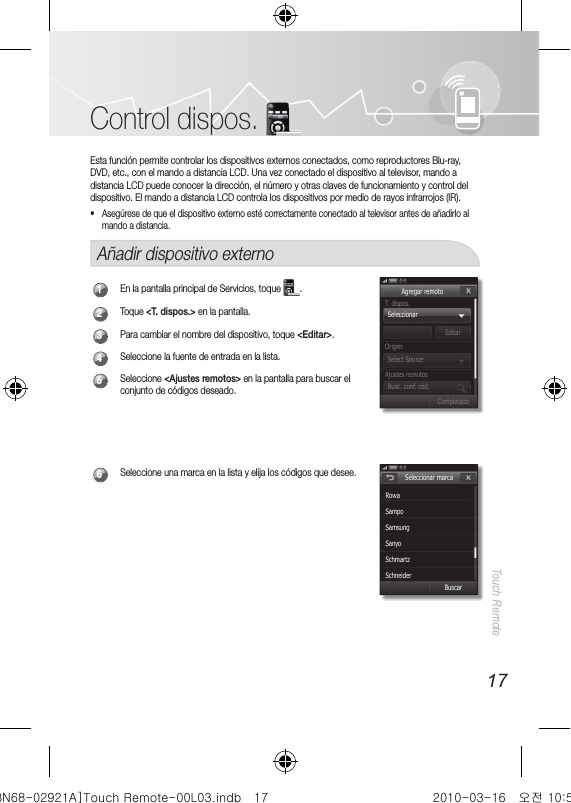

17Touch RemoteControl dispos. Esta función permite controlar los dispositivos externos conectados, como reproductores Blu-ray, DVD, etc., con el mando a distancia LCD. Una vez conectado el dispositivo al televisor, mando a distancia LCD puede conocer la dirección, el número y otras claves de funcionamiento y control del dispositivo. El mando a distancia LCD controla los dispositivos por medio de rayos infrarrojos (IR). •Asegúrese de que el dispositivo externo esté correctamente conectado al televisor antes de añadirlo al mando a distancia.Añadir dispositivo externo1En la pantalla principal de Servicios, toque .2Toque <T. dispos.> en la pantalla.3Para cambiar el nombre del dispositivo, toque <Editar>.4Seleccione la fuente de entrada en la lista.5Seleccione <Ajustes remotos> en la pantalla para buscar el conjunto de códigos deseado.6Seleccione una marca en la lista y elija los códigos que desee.Seleccionar marcaRowaSampoSamsungSanyoSchmartzSchneiderBuscarAgregar remotoT. dispos.OrigenAjustes remotosSelect SourceSeleccionarBusc. conf. cód.EditarCompletado[BN68-02921A]Touch Remote-00L03.indb 17 2010-03-16 오전 10:50:55

18Touch Remote7Cambie los códigos tocando o y seleccione <Enviar IR>. Si se enciende o se apaga el dispositivo externo, seleccione <Aplicar> para registrarlo.8Si no encuentra el conjunto de códigos en la lista, toque <Aprendizaje> para iniciar el proceso de registro del mando a distancia remoto. •Toque <Ayuda> para ver la guía de reconocimiento o <Aceptar> para iniciar el reconocimiento. 9Debe asignar ahora los botones de control del mando a distancia del dispositivo a los botones correspondientes del mando a distancia LCD. Para empezar, toque un botón en la pantalla del mando a distancia LCD al que desee asignar un botón del mando a distancia del dispositivo. •El botón seleccionado parpadea.10Pulse el botón correspondiente del mando a distancia del dispositivo. •Cuando el botón de mando a distancia LCD deja de parpadear, se ha completado la asignación. Asigne los otros botones de la misma manera. •Para registrar los botones de canales, volumen y silencio en un dispositivo externo, toque el botón <VOL/CH> en la parte superior del Touch Remote.11Seleccione <Aceptar> para completar el registro.Enviar IRAplicarEnviar IR a dispos.POWERDetalleProbarVOL/CHNavigationAprendizajeAceptarNavigationSeleccione un botón e ingrese el botón de control remoto del dispositivo que desea que aprenda dentro de 10 segundos. Presione Aceptar para ﬁ nalizar el aprendizaje.Ayuda Aceptar[BN68-02921A]Touch Remote-00L03.indb 18 2010-03-16 오전 10:50:55

19Touch RemoteReconocimiento del mando a distancia remoto1La distancia de separación ideal entre el mando a distancia Samsung y el mando a distancia es de 2 cm.2El LED de reconocimiento se ha de encarar directamente al mando a distancia remoto (entre 45-60 grados según el LED elegido). 3Los dos mandos a distancia se han de colocar sobre una superﬁ cie plana no brillante. 4El mando a distancia que ha de ser reconocido no ha de tener una señal larga. NOTA •Separe el mando a distancia LCD y el del dispositivo 2 cm y colóquelos como se muestra en la ilustración. Si no lo hace así, el proceso de reconocimiento del mando a distancia no se llevará a cabo adecuadamente. •Algunos mandos a distancia de los dispositivos externos no son compatibles con el mando a distancia LCD. Busque el conjunto de códigos para encontrar los mandos compatibles •Durante el reconocimiento del mando a distancia, asegúrese de que no haya ningún objeto entre el sensor infrarrojo del Touch Remote y el mando a distancia del dispositivo externo.Receptor de infrarrojos[BN68-02921A]Touch Remote-00L03.indb 19 2010-03-16 오전 10:50:56

20Touch RemoteMenú Conﬁ g.Agregar macroPuede registrar una función de un dispositivo externo añadido como tecla de acceso directo en <Servicios>. Cuando se toca la tecla de acceso directo, el dispositivo ejecuta la función. Por ejemplo, encender.1En la pantalla principal de Servicios, toque g <Agregar macro>.2Seleccione un dispositivo, luego una función y toque <Siguiente>.3Seleccione <Agregar> para añadir la función y <Editar> para cambiarle el nombre. (por ejemplo, encender DVD).4Toque <Probar>. Si la tecla funciona bien, seleccione <Completado>.Por ejemplo, macro de alimentación ( Encender TV - 1 seg - Encender STB)Control TV ServiciosAgregar macroLista Disp.TVSiguienteAgregar macroSelec. control disp.POWERPOWER ONPOWER OFFVOL-UPVOL-DOWNSiguiente[BN68-02921A]Touch Remote-00L03.indb 20 2010-03-16 오전 10:50:56

21Touch RemoteMacro canalPuede registrar una función de un dispositivo externo añadido como tecla de acceso directo en <Servicios>. Cuando se toca la tecla de acceso directo, el dispositivo ejecuta la función. Por ejemplo, encender.1En la pantalla principal de Servicios, toque g <Macro canal>.2Modiﬁ que y cambie el nombre del canal de destino y toque .Ajustes remotosPuede controlar un rango de configuración en el mando a distancia. En la pantalla principal de Servicios, toque g <Ajustes remotos>.Control TV ServiciosMacro canal Macro canalIngrese el número de canal. Ingrese el número de canal.Conﬁ g. generalIdiomaSelec. señalRedConexión de TVActualizar S/WAjustes remotos[BN68-02921A]Touch Remote-00L03.indb 21 2010-03-16 오전 10:50:56

22Touch RemoteConﬁ g. generalEstablecer la configuración básica. •<Volumen del botón>: Controlar el volumen del mando a distancia. •<Brillo>: Controlar el brillo de la pantalla. •<Tono aviso de toque>: Conﬁ guración del modo táctil de la pantalla entre sonido y vibración. •<Durac. luz de fondo>: Establece el tiempo de intervalo para el apagado automático de la LCD.IdiomaSeleccione el idioma del menú entre tres opciones. •<Idioma>: Establecer el tipo de idioma deseado.Selec. señalSeleccionar el tipo de señal emitida por el mando a distancia. •<WIFI(AUTO)>: “WIFI” es la opción predeterminada cuando el televisor está vinculado al Touch Remote. ( : El mando a distancia muestra este icono si se transmite la señal por wiﬁ .) •<IR>: Infrarrojo. ( : El mando a distancia muestra este icono si se transmite la señal por IR.)RedPara establecer la configuración de <Red>, consulte la página 6. •Las condiciones de la red y los factores ambientales (incluidos pero sin limitación), el volumen del tráﬁ co en la red, los materiales de construcción y las ediﬁ caciones pueden reducir la velocidad de transmisión de datos real. •Las condiciones ambientales afectarán a la recepción de la señal inalámbrica.[BN68-02921A]Touch Remote-00L03.indb 22 2010-03-16 오전 10:50:57

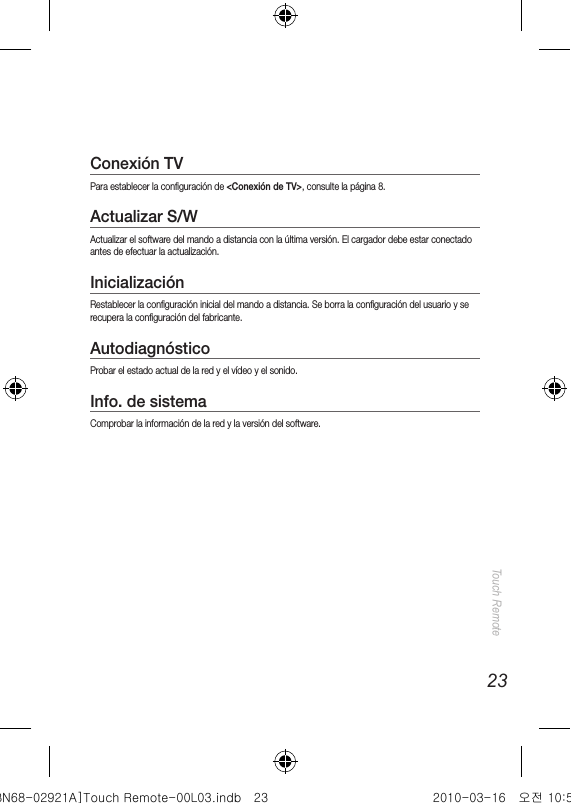

23Touch RemoteConexión TVPara establecer la configuración de <Conexión de TV>, consulte la página 8.Actualizar S/WActualizar el software del mando a distancia con la última versión. El cargador debe estar conectado antes de efectuar la actualización.InicializaciónRestablecer la configuración inicial del mando a distancia. Se borra la configuración del usuario y se recupera la configuración del fabricante.AutodiagnósticoProbar el estado actual de la red y el vídeo y el sonido.Info. de sistemaComprobar la información de la red y la versión del software.[BN68-02921A]Touch Remote-00L03.indb 23 2010-03-16 오전 10:50:57

24Touch RemoteSolución de problemasEl icono del tipo de señal del Touch Remote ha cambiado aunque no he cambiado la conﬁ guración.Si el tipo de señal del mando a distancia está configurado como Wifi (automático) en Conﬁ g., el icono puede cambiar de vez en cuando según el estado de la conexión de la red o del televisor.La pantalla del Touch Remote se apaga continuamente.El modo de apagado automático de la pantalla funciona automáticamente para ampliar la vida de la batería. La configuración de la hora del apagado automático de la pantalla se puede cambiar seleccionando en la configuración del mando a distancia Conﬁ g., Conﬁ g. general y Durac. luz de fondo. El tiempo se puede ampliar hasta un máximo de 3 minutos (puede seleccionar 1 minuto, 2 minutos o 3 minutos).La ﬂ echa de la parte superior derecha no desaparece.El software actualizado se ha añadido en Samsung.com. Acceda al menú de configuraciones y actualice el software con la última versión.La función de pantalla táctil no funciona.La tecnología del sensor táctil tipo condensador del mando a distancia no responde al toque de una uña o un lápiz. Toque la pantalla ligeramente con el dedo. Se ejecutará la función correspondiente y oirá un pitido.Deseo apagar la alimentación.Para apagar la alimentación o rearrancar el mando a distancia, deslice y saque la tapa posterior del mando a distancia, vuelva a insertar la batería y cierre la tapa.[BN68-02921A]Touch Remote-00L03.indb 24 2010-03-16 오전 10:50:57

25Touch RemoteEspeciﬁ caciónModelo RMC30C1Panel TipoTFT-LCD 3 pulgadas (2.95 pulgadas medidas diagonalmente)Resolución 320 x 240Sensor táctil Corriente máxima, un toqueSonido Mono (altavoz interno, 0.2 vatios)/estéreo (terminal micrófono)Red Red inalámbrica IEEE 802.11 b/g/nEncendido Cargador cc 4,2 V/0,65 AEntrada CA 100 ca hasta 240 V ca / frecuencia: 50 ~ 60 HzTiempo de reproducción (horas) 2 horasPeso 0.33lbs (150g)Dimensiones (Al x An x Pr) 6.18 X 2.28 X 0.59 pulgadas (157 X 58 X 15 mm)Consideraciones medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenajeHumedad de almacenamiento50 °F a 104 °F (10 °C a 40 °C)10% al 80%, sin condensación-4 °F a 113 °F (-20 °C a 45 °C)5% al 95%, sin condensación * El diseño y las especificaciones pueden cambiar sin previo aviso. * Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.Aviso de la licencia del código abierto •En el caso de que se utilice un software de código abierto, la licencia sobre éste está disponible en el menú de conﬁ guración del producto.[BN68-02921A]Touch Remote-00L03.indb 25 2010-03-16 오전 10:50:57

2Télécommande tactileTable des matières * Le design et les spécifications du produit peuvent être modifiés sans préavis. * Évitez l'afﬁ chage d'images ﬁ xes (telles que des ﬁ chiers photo jpeg) ou d'éléments d'image ﬁ xes (tels que les logos de canaux, le format d'image 4:3 ou panorama, barre de déﬁ lement afﬁ chant les nouvelles ou la bourse dans le bas de l'écran, etc.) à l'écran. L'afﬁ chage continu d'une image ﬁ xe peut causer une usure inégale de la phosphoration d'écran ce qui a une incidence sur la qualité de l'image. Pour éviter ce genre d'incident, veuillez suivre les recommandations suivantes: •Évitez d'afﬁ cher le même canal pendant de longues périodes. •Essayez de toujours afﬁ cher une l'image en plein écran. Utilisez le menu de réglage du format de l'image pour de meilleurs résultats. •Réduisez les valeurs de luminosité et de contraste au minimum requis pour obtenir la qualité d'image voulue. Les valeurs excessives peuvent accélérer le processus d'usure. •Utilisez souvent toutes les fonctions de votre téléviseur conçues pour réduire la rémanence d'images et l'usure de l'écran. À cet effet, consulter la section appropriée du manuel pour obtenir plus de détails.Utilisation des fonctions de base........ 03 Description04 Insertion de la pile04 Chargement de la pilePremière conﬁ guration........ 05 Première conﬁ gurationConﬁ guration du réseau........ 06 Conﬁ guration de la télécommandeMenu de contrôle du téléviseur........ 10 Menu de contrôle du téléviseurServices........ 13 Menu TOUCHE DIRECTE13 Écran jumeléMultimédia........ 14 Photo / Musique / Vidéo (de votre ordinateur) CH Info........ 15 Visualisation de la liste des canaux15 Liste des canaux de la télécommande tactile16 Mode Antenne / Liste des canaux16 Modiﬁ cation des canaux (canaux analogiques seulement)Contrôle des appareils........ 17 Ajout d’un appareil externe19 Reconnaissance par la télécommandeMenu des réglages........ 20 Ajout d’une macro21 Macro de canal21 Paramètres de la télécommandeDépannage........ 24 DépannageCaractéristiques techniques........ 25 Caractéristiques techniques[BN68-02921A]Touch Remote-00L03.indb 2 2010-03-16 오전 10:50:57

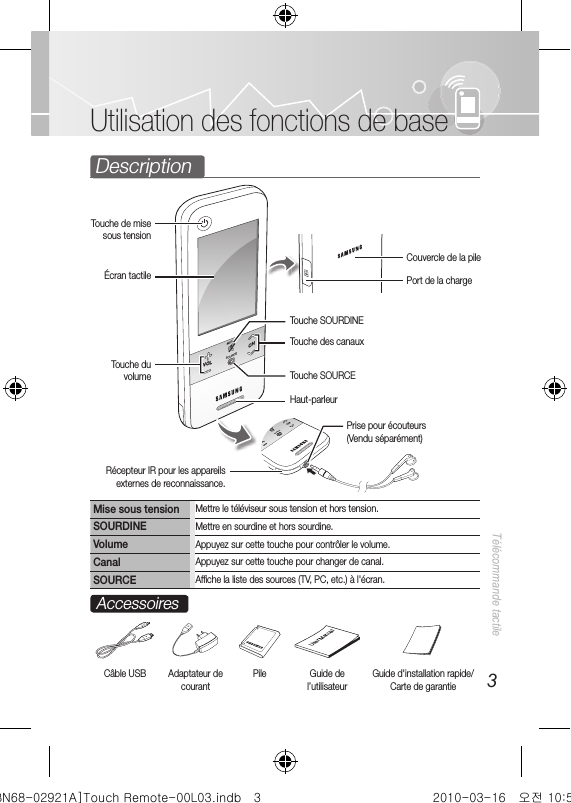

3Télécommande tactileUtilisation des fonctions de baseDescriptionMise sous tensionMettre le téléviseur sous tension et hors tension.SOURDINEMettre en sourdine et hors sourdine.VolumeAppuyez sur cette touche pour contrôler le volume.CanalAppuyez sur cette touche pour changer de canal.SOURCEAfﬁ che la liste des sources (TV, PC, etc.) à l'écran.AccessoiresUser ManualCâble USB Adaptateur de courantPile Guide de l’utilisateurGuide d'installation rapide/ Carte de garantie VOL CHMUTESOURCEVOL CHMUTESOURCEMUTESOURCECHVOLPort de la chargeTouche SOURCEHaut-parleurTouche des canauxTouche SOURDINETouche de mise sous tensionÉcran tactileTouche du volumeCouvercle de la pilePrise pour écouteurs (Vendu séparément)Récepteur IR pour les appareils externes de reconnaissance.[BN68-02921A]Touch Remote-00L03.indb 3 2010-03-16 오전 10:50:58

5Télécommande tactilePremière conﬁ gurationL'écran de réglage par défaut s'affiche si vous allumez la télécommande tactile pour la première fois. Pour brancher la télécommande tactile à votre téléviseur, suivez les étapes suivantes. 1Sélectionnez la langue désirée puis appuyez sur la touche <OK>.2Sélectionnez <OK> pour brancher la télécommande tactile. Si vous souhaitez la brancher plus tard ou si vous avez remplacé la télécommande tactile par une autre télécommande tactile, sélectionner <Passer>. Si vous sélectionnez <Passer>, reportez-vous à la section « Conﬁ guration du réseau » (p. 7) quand vous serez prêt à brancher le téléviseur et la télécommande tactile. •L'adaptateur LAN sans ﬁ l Samsung doit être branché au téléviseur avant d'établir une connexion. •L'adaptateur LAN sans ﬁ l Samsung et la télécommande tactile doivent être placés parallèlement et à une distance l'un de l'autre n'excédant pas 8 pouces (20cm). •En cas d'échec, branchez de nouveau l'adaptateur LAN sans ﬁ l de Samsung et recommencez l'opération. •Pour les réglages initiaux du téléviseur, reportez-vous au manuel du téléviseur.Select a Language.LanguageEnglishOKWelcomeSelect Language of the OSD.Menu Language : EnglishEnterPlug & PlaySuccès!Terminez la conﬁ guration de cette télécommande.Conﬁ gurez le téléviseur conformément aux renseignements afﬁ chés à l’écran TV.OKConnexion de TVKeyboardContr. TV Services[BN68-02921A]Touch Remote-00L03.indb 5 2010-03-16 오전 10:50:59

6Télécommande tactileConﬁ guration du réseauConﬁ guration de la télécommandeVous pouvez conﬁ gurer votre télécommande tactile pour commander votre téléviseur de trois façons: •À l'instar d'une télécommande IR (infrarouge) standardVotre télécommande tactile ACL fonctionne de la même manière qu'une télécommande à infrarouge standard, mais avec la télécommande tactile, il vous sufﬁ t de toucher les icônes et les symboles sur l'écran ACL pour commander votre téléviseur. Pour utiliser votre télécommande tactile comme une télécommande IR, il vous sufﬁ t de la régler comme une télécommande standard pour accéder à la plupart des fonctions et des caractéristiques de l'appareil. •Comme une télécommande WI-FI à une grande distance À l'instar d'une télécommande Wi-Fi à grande distance, votre télécommande tactile offre les fonctions et les caractéristiques de la télécommande IR, car elle utilise les ondes radio Wi-Fi au lieu des ondes infrarouges pour commander votre téléviseur. Ainsi, elle vous permet de commander votre téléviseur à grande distance et même à partir des coins. Elle vous donne accès à la fonction du double afﬁ chage qui vous permet de regarder, sur l'écran ACL de la télécommande tactile, les programmes ou le contenu à l'écran de votre téléviseur. Il faut suivre plusieurs étapes pour conﬁ gurer le mode Wi-Fi longue distance. Il nécessite aussi le branchement de l'adaptateur LAN sans ﬁ l de Samsung (WIS09ABGN, WIS09ABGN2, ou WIS10ABGN) à l'un des ports USB de votre téléviseur. •Comme une télécommande Wi-Fi en réseauÀ l'instar d'une télécommande Wi-Fi en réseau, votre télécommande tactile vous offre toutes les fonctions et caractéristiques des modes IR et à grande distance. Elle vous offre aussi l'accès à la fonction multimédia qui vous permet d'écouter la musique ou de regarder des ﬁ lms ou des photos de votre PC sur l'écran du téléviseur. Vous pouvez aussi télécharger les versions récentes du logiciel de votre télécommande tactile directement à partir d'Internet.Il faut suivre plusieurs étapes pour conﬁ gurer le mode Wi-Fi en réseau. De plus, pour utiliser le mode Wi-Fi en réseau, vous aurez besoin d'un réseau local et d'un routeur sans ﬁ l qui fonctionnent bien. Vous devez également brancher l'adaptateur LAN sans ﬁ l de Samsung (WIS09ABGN, WIS09ABGN2, ou WIS10ABGN) à l'un des ports USB de votre téléviseur. Pour utiliser la fonction multimédia, il faut installer PC Share Manager de Samsung sur votre PC. Vous pouvez aussi télécharger PC Share Manager à partir du site http://www.samsung.com.[BN68-02921A]Touch Remote-00L03.indb 6 2010-03-16 오전 10:50:59

7Télécommande tactileSur l'écran principal des services, appuyez sur la touche g <Param. télécom.> g <Réseau>. •La télécommande tactile et le téléviseur doivent avoir été connectés à l'aide de l'option Première conﬁguration avant de pouvoir établir une connexion à l'aide du réseau. •Vous devez conﬁgurer les réglages du réseau du téléviseur avant de brancher le téléviseur et la télécommande tactile. Pour obtenir davantage de renseignements, reportez-vous au manuel du téléviseur. •La télécommande tactile utilise des signaux IR. Pointez la télécommande tactile vers le capteur IR du téléviseur lorsque vous appuyez sur un bouton.orPanneau latéralTélécommande tactileÀ une distance maximale de 8 pouces (20cm)Si vous voulez utiliser l'adaptateur LAN sans fil de SAMSUNG (WIS09ABGN, WIS09ABGN2 ou WIS10ABGN), vous devez utiliser les mêmes caractéristiques pour la connexion.ou[BN68-02921A]Touch Remote-00L03.indb 7 2010-03-16 오전 10:50:59

8Télécommande tactileConnexion à l'aide de l’adaptateur LAN sans ﬁ l de Samsung1Branchez l'adaptateur LAN sans ﬁ l Samsung au téléviseur. •Si vous voulez utiliser la conﬁ guration automatique Samsung pour brancher la télécommande au téléviseur, vous devez d'abord fermer tous les appareils à proximité qui prennent en charge la conﬁ guration automatique.2Conservez une distance de moins de 8 pouces (20cm) entre la télécommande tactile et l'adaptateur LAN sans ﬁ l Samsung.3À l'écran <Réseau> appuyez sur la touche <Auto Conﬁ guration>. •La connexion sans ﬁ l entre le téléviseur et la télécommande tactile à l'aide de l'adaptateur LAN sans ﬁ l peut durer une minute environ.4Si le réseau est branché, appuyez sur la touche . Le message <Connexion de TV> s'afﬁ che. •En cas d’échec de la connexion, choisissez une autre méthode de connexion. PBC (WPS), conﬁ guration automatique ou manuelle.5Sur l'écran <Connexion de TV>, sélectionnez le téléviseur que vous voulez brancher. •Si le téléviseur que vous voulez brancher ne se trouve pas dans la liste, appuyez sur la touche et réessayez.6Appuyez sur la touche une fois terminé. Connexion de TVPermet.La nouvelle télécommande Touch_remote(00-12-FB-D2-F2-39) a été détectée. Choisissez d’utiliser ou non la télécommande.BloquerRéseauSélectionner réseau.PBC(WPS)Auto Conﬁ gurationNon sécuriséNon sécuriséSécuriséSécurisé[BN68-02921A]Touch Remote-00L03.indb 8 2010-03-16 오전 10:51:00

9Télécommande tactileConnexion à l'aide d'un routeur sans ﬁ l1À partir de l'écran <Réseau>, sélectionnez les point d'accès connectés au télviseur. •Sélectionnez une des méthodes suivante pour vous connecter au réseau : PBC(WPS), NIP ou code de sécurité.2Si le réseau est branché, appuyez sur la touche . Le message <Connexion de TV> s'afﬁ che. •En cas d’échec de la connexion, choisissez une autre méthode de connexion. PBC (WPS), conﬁ guration automatique ou manuelle.3Sur l'écran <Connexion de TV>, sélectionnez le téléviseur que vous voulez brancher. •Si le téléviseur que vous voulez brancher ne se trouve pas dans la liste, appuyez sur la touche et réessayez.4Appuyez sur la touche une fois terminé.orPanneau latéralRouteur sans filPCTélécommande tactileSi vous voulez utiliser l'adaptateur LAN sans fil de SAMSUNG (WIS09ABGN, WIS09ABGN2 ou WIS10ABGN), vous devez utiliser les mêmes caractéristiques pour la connexion.ouConnexion de TVSélectionnez la TV.RéseauSélectionner réseau.PBC(WPS)Auto Conﬁ gurationNon sécuriséNon sécuriséSécuriséSécurisé[BN68-02921A]Touch Remote-00L03.indb 9 2010-03-16 오전 10:51:01

10Télécommande tactileMenu de contrôle du téléviseurTouches numérique1Appuyez surs les touches numériques pour accéder directement aux canaux.2Appuyez sur la touche tiret (-) pour accéder aux canaux numériques supplémentaires diffusés sur le même canal.Par exemple, 22-1, 22-2, etc.3Retourner au canal précédent.Touches du menu4CONTENU: Afﬁ che le contenu qui comprend les options Liste des canaux, Internet@TV, Media Play, AllShare et 3D.MENU : Afﬁ che l'afﬁ chage à l'écran OSD (On Screen Display).INTERNET@TV : Lien vers divers services Internet.5RETURN : Permet de retourner au menu précédent.TOOLS : Sélectionne rapidement les fonctions fréquemment utilisées.INFO : Afﬁ che l’information à l’écran.EXIT : Permet de quitter le menu.6Utilisez ces touches dans les modes Media Playet Anynet+.( : Contrôle la fonction d’enregistrement des enregistreurs Samsung dotés de la fonction Anynet+.)7Touches du menu Liste de canaux, Internet@TV, Media Play, etc.KeyboardNavigationContr. TV ServicesINTERNET@TVCONTENT MENUKeyboardContr. TV Services4657132[BN68-02921A]Touch Remote-00L03.indb 10 2010-03-16 오전 10:51:01

11Télécommande tactileNavigationSe déplacer vers la gauche, la droite, le haut, le bas et quitter.ClavierVous pouvez rédiger un texte sur le téléviseur à l'aide du clavier standard. Permet de basculer entre les majuscules et les minuscules dans les champs de texte. Vous permet de transformer les champs de texte en chiffres et icônes. Ajoute un espace dans les champs de texte. Modiﬁ e la langue du clavier standard.Conﬁ rme l'entrée.Contr. TV ServicesKeyboardContr. TV Services[BN68-02921A]Touch Remote-00L03.indb 11 2010-03-16 오전 10:51:01

12Télécommande tactileServicesÀ l'aide des services, vous pouvez aller directement à l'option désirée qui a été initialement réglée à partir de l'écran principal. Écran jumeléLire simultanément le programme du téléviseur principal sur l'écran tactile de la télécommande. Multimédia Écouter et regarder de la musique, des films et des photos de votre ordinateur.CH InfoFournit une liste de canaux en ondes. Ajouter, modifier et rechercher des canaux.Contrôle app. Ajouter un appareil externe que vous voulez contrôler.Paramètres Réglage des menus du téléviseur et de la télécommande.Appuyez pour afficher du contenu sur Internet et rechercher par exemple l'heure ou des informations à l'aide du téléviseur sans ouvrir un navigateur Internet sur votre PC. Appuyez pour accéder au média de l’appareil connecté. (lecteur Blu-ray, lecteur DVD, etc.)Appuyez pour profiter du multimédia 3D à l'aide d'une paire de lunettes 3D Active, il suffit de passer du mode vidéo 2D à 3D.Appuyez pour accéder au contenu de l'objet fenêtre Yahoo!Appuyez pour créer la liste de vos canaux à l'écran du téléviseur qui vous permet d'accéder rapidement à vos canaux favoris.Passez au canal favori que vous avez réglé auparavant. Appuyez pour régler le format de l'écran à 16:9, Zoom1, Zoom2 ou 4:3.Appuyez sur cette touche pour activer ou désactiver le sous-titrage.Appuyez pour régler le son multipiste à SPA mono ou stéréo.Contr. TV ServicesContr. TV Services[BN68-02921A]Touch Remote-00L03.indb 12 2010-03-16 오전 10:51:02

13Télécommande tactileMenu TOUCHE DIRECTE1Sur l'écran principal des services, appuyez sur la touche pour manipuler les TOUCHES DIRECTES.2Pour modifier ou supprimer une touche directe, faites glisser et placez la touche directe sur ou .3Appuyez sur la touche <OK>. Écran jumeléLa fonction double afﬁ chage vous permet de regarder simultanément le contenu à l'écran de votre téléviseur sur l'écran ACL de la télécommande tactile. La télécommande tactile ne prend pas en charge les vidéos 3D.Touche ON/OFF du téléviseur principalTouche du volumeTouche EXITTouche des canauxTouche de sourdine Barre du volumeInfo du canal Canal favoriCâble<Écran de la télécommande tactile>Contr. TV ServicesOK[BN68-02921A]Touch Remote-00L03.indb 13 2010-03-16 오전 10:51:02

14Télécommande tactileMultimédia Photo / Musique / Vidéo (de votre ordinateur) Avant d'utiliser la fonction Multimédia, vous devez connecter votre téléviseur et télécommande tactile à votre réseau domestique et installer le gestionnaire de partage Samsung PC Share Manager sur votre ordinateur.1Sur l'écran principal des services, appuyez sur la touche . 2Sélectionnez <Photo , Musique , Vidéo > sur l'écran des contenus.3Vous pouvez afficher ou faire jouer le contenu sur le téléviseur.4Appuyez sur les touches pour contrôler le contenu. REMARQUE •Vous devez installer le gestionnaire de partage Samsung PC Share Manager (version 4.0 ou plus récente) sur votre ordinateur et permettre à votre téléviseur et votre télécommande tactile de faire jouer le contenu de votre ordinateur à l'aide de la télécommande du téléviseur. •L'ordinateur, le téléviseur et la télécommande tactile doivent être branchés dans le même sous-réseau. •Vous pouvez aussi télécharger PC Share Manager à partir du site www.Samsung.com.PhotoFolder nameVidéoFolder nameDossier supérieurFolder 2MusiqueFolder nameDossier supérieurFolder 2[BN68-02921A]Touch Remote-00L03.indb 14 2010-03-16 오전 10:51:03

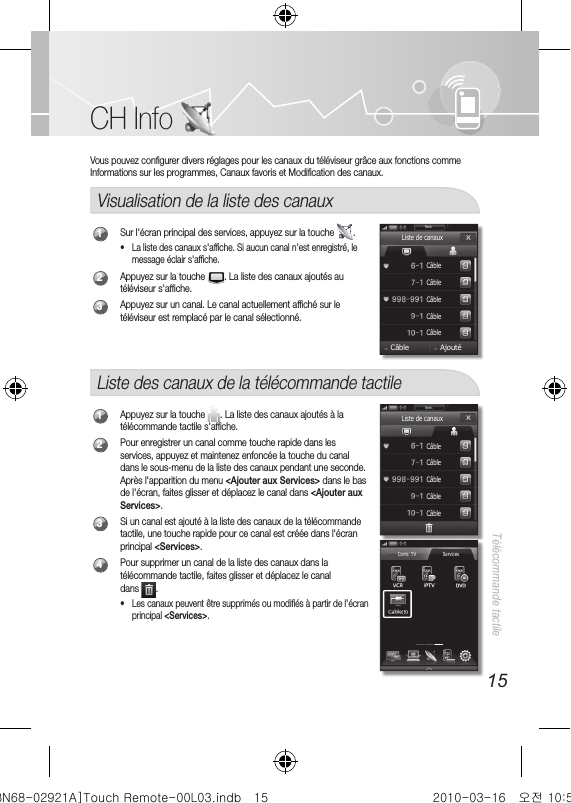

15Télécommande tactileCH Info Vous pouvez configurer divers réglages pour les canaux du téléviseur grâce aux fonctions comme Informations sur les programmes, Canaux favoris et Modification des canaux.Visualisation de la liste des canaux1Sur l'écran principal des services, appuyez sur la touche . •La liste des canaux s'afﬁ che. Si aucun canal n'est enregistré, le message éclair s'afﬁ che.2Appuyez sur la touche . La liste des canaux ajoutés au téléviseur s'affiche.3Appuyez sur un canal. Le canal actuellement affiché sur le téléviseur est remplacé par le canal sélectionné.Liste des canaux de la télécommande tactile1Appuyez sur la touche . La liste des canaux ajoutés à la télécommande tactile s'affiche.2Pour enregistrer un canal comme touche rapide dans les services, appuyez et maintenez enfoncée la touche du canal dans le sous-menu de la liste des canaux pendant une seconde. Après l'apparition du menu <Ajouter aux Services> dans le bas de l'écran, faites glisser et déplacez le canal dans <Ajouter aux Services>.3Si un canal est ajouté à la liste des canaux de la télécommande tactile, une touche rapide pour ce canal est créée dans l'écran principal <Services>.4Pour supprimer un canal de la liste des canaux dans la télécommande tactile, faites glisser et déplacez le canal dans . •Les canaux peuvent être supprimés ou modiﬁ és à partir de l'écran principal <Services>. Liste de canauxCâbleCâbleCâbleCâbleCâbleCâble AjoutéRech.Liste de canauxCâbleCâbleCâbleCâbleCâbleRech.Contr. TV Services[BN68-02921A]Touch Remote-00L03.indb 15 2010-03-16 오전 10:51:03

16Télécommande tactileMode Antenne / Liste des canaux1Pour changer le mode Antenne, appuyez sur la touche <Ait / Câble> sur l'écran de la liste des canaux.2Pour changer le mode Liste des canaux, appuyez sur la touche <Tout / Ajouté / Favori> sur l'écran de la liste des canaux.Modiﬁ cation des canaux (canaux analogiques seulement)1Appuyez sur la touche sur l'écran Liste des canaux. •La liste des canaux s'afﬁ che. Si aucun canal n'est enregistré, le message éclair s'afﬁ che.2Appuyez sur la touche <Option> sur l'écran Informations détaillées.3Appuyez sur la touche <Entrer le nom> du menu Option.4Entrez le nom du canal désiré à l'aide du clavier. Appuyez sur la touche . Tout en regardant une source externe sur le téléviseur, vous pouvez aussi visualiser le téléviseur sur la télécommande tactile en appuyant sur la touche <Aperçu>. REMARQUE •Lorsque vous faites passer l'attitude de la télécommande de vertical à horizontal ou d'horizontal à vertical, l'écran de la télécommande passe automatiquement de portrait à paysage ou de paysage à portrait. Liste de canauxCâbleCâbleCâbleCâbleCâbleCâble AjoutéRech.CâbleCâbleCâbleAjoutéAirCâbleListe de canauxAperçuVisionner sur la TVGuideEntrer le nomRech.Option[BN68-02921A]Touch Remote-00L03.indb 16 2010-03-16 오전 10:51:03

17Télécommande tactileContrôle des appareils Cette fonction vous permet de contrôler les appareils externes branchés tels que les lecteurs Blu-ray, les lecteurs DVD, etc., à partir de la télécommande à écran ACL. Après avoir branché l'appareil au téléviseur, la télécommande à écran ACL peut apprendre à contrôler les touches de navigation, les touches numériques et autres touches pour faire fonctionner l'appareil. La télécommande à écran ACL contrôle les appareils grâce à sa fonctionnalité de contrôle IF (infrarouge) standard. •Assurez-vous que l'appareil externe est branché correctement au téléviseur avant de l'ajouter à la télécommande.Ajout d'un appareil externe1Sur l'écran principal des services, appuyez sur la touche .2Appuyez sur la touche <Type appar.> sur l'écran.3Appuyez sur la touche <Modiﬁ er> pour changer le nom de l'appareil.4Sélectionnez la source d'entrée sur la liste.5Sélectionnez <Param. télécom.> sur l'écran pour chercher le jeu de codes désiré.6Sélectionnez la marque dans la liste et choisissez le jeu de codes que vous voulez.Sélect. la marqueRowaSampoSamsungSanyoSchmartzSchneiderRech.Ajouter téléc.Type appar.SourceParam. télécom.Select SourceSélectionnerCherc. jeu codetsModiﬁ erFait[BN68-02921A]Touch Remote-00L03.indb 17 2010-03-16 오전 10:51:04

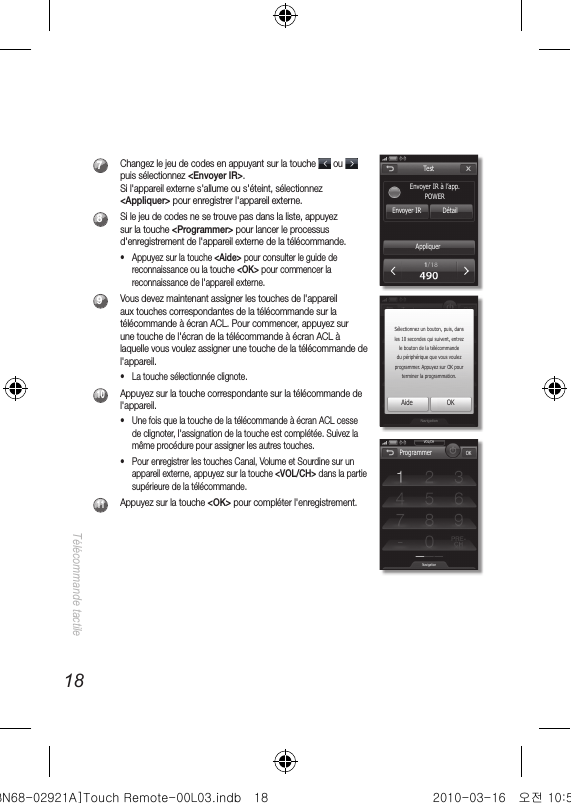

18Télécommande tactile7Changez le jeu de codes en appuyant sur la touche ou puis sélectionnez <Envoyer IR>. Si l'appareil externe s'allume ou s'éteint, sélectionnez <Appliquer> pour enregistrer l'appareil externe.8Si le jeu de codes ne se trouve pas dans la liste, appuyez sur la touche <Programmer> pour lancer le processus d'enregistrement de l'appareil externe de la télécommande. •Appuyez sur la touche <Aide> pour consulter le guide de reconnaissance ou la touche <OK> pour commencer la reconnaissance de l'appareil externe. 9Vous devez maintenant assigner les touches de l'appareil aux touches correspondantes de la télécommande sur la télécommande à écran ACL. Pour commencer, appuyez sur une touche de l'écran de la télécommande à écran ACL à laquelle vous voulez assigner une touche de la télécommande de l'appareil. •La touche sélectionnée clignote.10Appuyez sur la touche correspondante sur la télécommande de l'appareil. •Une fois que la touche de la télécommande à écran ACL cesse de clignoter, l'assignation de la touche est complétée. Suivez la même procédure pour assigner les autres touches. •Pour enregistrer les touches Canal, Volume et Sourdine sur un appareil externe, appuyez sur la touche <VOL/CH> dans la partie supérieure de la télécommande.11Appuyez sur la touche <OK> pour compléter l'enregistrement.Envoyer IRAppliquerEnvoyer IR à l’app.POWERDétailTestVOL/CHNavigationProgrammer OKNavigationSélectionnez un bouton, puis, dans les 10 secondes qui suivent, entrez le bouton de la télécommande du périphérique que vous voulez programmer. Appuyez sur OK pour terminer la programmation.Aide OK[BN68-02921A]Touch Remote-00L03.indb 18 2010-03-16 오전 10:51:04

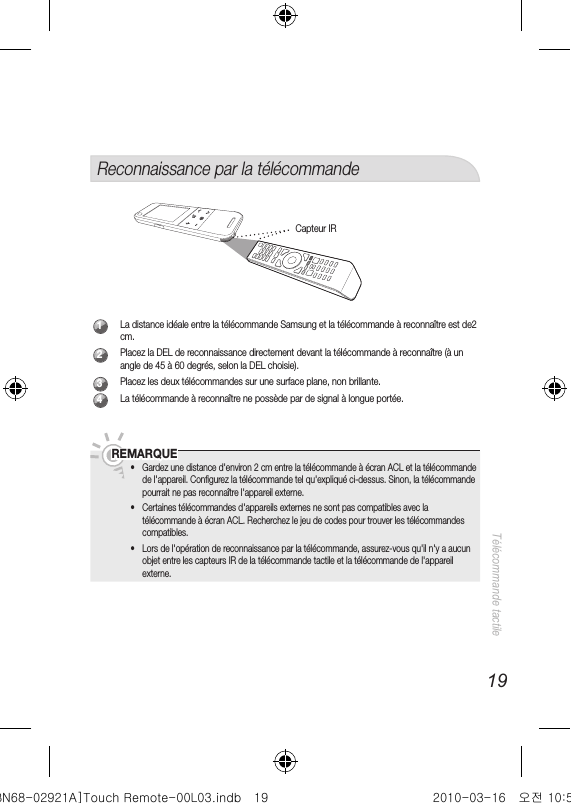

19Télécommande tactileReconnaissance par la télécommande1La distance idéale entre la télécommande Samsung et la télécommande à reconnaître est de2 cm.2Placez la DEL de reconnaissance directement devant la télécommande à reconnaître (à un angle de 45 à 60 degrés, selon la DEL choisie). 3Placez les deux télécommandes sur une surface plane, non brillante. 4La télécommande à reconnaître ne possède par de signal à longue portée. REMARQUE •Gardez une distance d'environ 2 cm entre la télécommande à écran ACL et la télécommande de l'appareil. Conﬁ gurez la télécommande tel qu'expliqué ci-dessus. Sinon, la télécommande pourrait ne pas reconnaître l'appareil externe. •Certaines télécommandes d'appareils externes ne sont pas compatibles avec la télécommande à écran ACL. Recherchez le jeu de codes pour trouver les télécommandes compatibles. •Lors de l'opération de reconnaissance par la télécommande, assurez-vous qu'il n'y a aucun objet entre les capteurs IR de la télécommande tactile et la télécommande de l'appareil externe.Capteur IR[BN68-02921A]Touch Remote-00L03.indb 19 2010-03-16 오전 10:51:05

20Télécommande tactileMenu des réglagesAjout d'une macroVous pouvez enregistrer une fonction d'un appareil externe ajouté telle qu'une touche rapide dans l'option <Services>. Lorsque vous appuyez sur cette touche rapide, l'appareil effectue la fonction. Il s'allume par exemple.1Sur l'écran principal des services, appuyez sur la touche g <Ajouter macro>.2Sélectionnez un appareil, puis une fonction et appuyez sur la touche <Suivant>.3Sélectionnez <Add> pour ajouter la fonction puis <Modiﬁ er> pour la renommer. (par exemple, DVD On).4Appuyez sur la touche <Test>. Si la touche fonctionne correctement, sélectionnez <Fait>.ex. Macro de mise sous tension ( TV Power ON - 1sec - STB Power ON)Contr. TV ServicesAjouter macroListe appareilsTVSuivantAjouter macroSélec. comm. dispos.POWERPOWER ONPOWER OFFVOL-UPVOL-DOWNSuivant[BN68-02921A]Touch Remote-00L03.indb 20 2010-03-16 오전 10:51:05

21Télécommande tactileMacro de canalVous pouvez enregistrer une fonction d'un appareil externe ajouté telle qu'une touche rapide dans l'option <Services>. Lorsque vous appuyez sur cette touche rapide, l'appareil effectue la fonction. Il s'allume par exemple.1Sur l'écran principal des services, appuyez sur la touche g <Macro du canal>.2Modiﬁ er et renommez le canal visé puis appuyez sur la touche .Paramètres de la télécommandeVous pouvez contrôler une série de paramètres à partir de la télécommande. Sur l'écran principal des services, appuyez sur la touche g <Param. télécom.>.Contr. TV ServicesMacro du canal Macro du canalEntrez le numéro de canal. Entrez le numéro de canal.Paramètres générauxLangueSélect. signalRéseauConnexion de TVMise à jourParam. télécom.[BN68-02921A]Touch Remote-00L03.indb 21 2010-03-16 오전 10:51:05

22Télécommande tactileParamètres générauxRégler les paramètres de base. •<Bouton du volume> : Contrôler le volume de la télécommande. •<Luminosité> : Cette fonction permet de contrôler la luminosité de l’écran. •<Tonalité d'alerte> : Régler le mode de l'écran tactile à son ou vibration. •<Durée rétroéclairage>: Régler l'intervalle de la mise hors tension automatique de l'ACL. LangueSélectionner le menu Langue parmi les trois options. •<Langue> : Régler la langue préférée.Sélect. signalSélectionner le type de signal émit par la télécommande. •<WIFI (AUTO)> : «WIFI» est l'option par défaut lorsque le téléviseur est connecté à la télécommande. ( : Cette icône est afﬁ chée sur la télécommande lorsque le signal est transmis par WiFi.) •<IR> : Infrarouge. ( : Cette icône est afﬁ chée sur la télécommande lorsque le signal est transmis par IR.)RéseauPour configurer le <Réseau>, consulter la page 6. •L'état du réseau et les facteurs environnementaux, y compris, mais sans s'y limiter, le volume du traﬁ c sur le réseau, les matériaux de construction et les constructions peuvent réduire le ﬂ ot de données réel. •Les conditions ambiantes auront une incidence sur la couverture des signaux des réseaux sans ﬁ l.[BN68-02921A]Touch Remote-00L03.indb 22 2010-03-16 오전 10:51:05

23Télécommande tactileConnexion de TVPour configurer l'option <Connexion de TV>, consulter la page 8.Mise à jourInstallation de la dernière version du logiciel de la télécommande. Avant d'effectuer la mise à niveau, vous devez brancher le chargeur. InitialisationRétablir le réglage initial de la télécommande. Suppression des réglages de l'utilisateur et restauration des paramètres du fabricant.AutodiagnosticTester l'état actuel du réseau, de la vidéo et du son.Info sur le systèmeVérifier l'information sur le réseau et la version du logiciel.[BN68-02921A]Touch Remote-00L03.indb 23 2010-03-16 오전 10:51:05

24Télécommande tactileDépannageMême sans avoir modiﬁ é le réglage, l'icône indiquant le type de signal de la télécommande tactile change. Si le signal de la télécommande est réglé sur WiFi (auto) sous Paramètres, l'icône peut changer de temps à autre en fonction de l'état du réseau ou de la connexion du téléviseur. L'écran de la télécommande tactile s'éteint en permanence.Le mode de mise sous tension automatique de l'écran permet de prolonger le cycle de vie de la pile. Vous pouvez modifier le réglage de la mise sous tension automatique de l'écran en sélectionnant Paramètres, Remote Control Configuration (Configuration de la télécommande). Paramètres généraux et Durée rétroéclairage. La durée peut être prolongée jusqu'à un maximum de 3 minutes. (Vous avez le choix entre 1 minute, 2 minutes ou 3 minutes.)La ﬂ èche en haut à droite ne disparaît pas.Une version mise à jour du logiciel a été ajoutée sur le site Samsung.com. Allez à Paramètres pour installer la dernière version du logiciel.La fonction Écran tactile ne fonctionne pas.En raison de sa technologie, le capteur tactile de la télécommande ne répond pas au toucher d'un ongle ou d'un stylet. Appuyez légèrement sur l'écran avec votre doigt. La fonction correspondante démarre en émettant un bip.Je veux éteindre l'appareil.Pour mettre hors tension ou réinitialiser la télécommande, enlevez le couvercle de la télécommande en le faisant glisser vers le haut, puis insérez la pile de nouveau et remettez le couvercle.[BN68-02921A]Touch Remote-00L03.indb 24 2010-03-16 오전 10:51:06

25Télécommande tactileCaractéristiques techniquesModèle RMC30C1Écran Type 3 pouces (2.95 pouces en diagonale) TFT à ACLRésolution 320x240Capteur tactile Capacitif, un seul point de contactSon Mono (haut-parleur interne, 0.2Watt)/ Stéréo (prise pour écouteurs)Réseau Réseau sans fil IEEE 802.11 b/g/nMise sous tensionChargeur c.c. 4,2 V/0,65 AAlimentation c.a. C.A. 100 à 240 V c.a. / fréquence: 50 ~ 60 HzDurée de lecture (heure) 2 heuresPoids 0.33lbs (150g)Dimensions (L X L X P) 6.18 X 2.28 X 0.59 pouces (157 X 58 X 15 mm)Facteurs environnementauxTempérature de fonctionnementNiveau d'humidité en fonctionnementTempérature d'entreposageNiveau d’humidité en entreposage10°C à 40°C (50 °F à 104 °F)10 à 80 %, sans condensation- 20°C à 45 °C (-4 °F à 113 °F)5 à 95 %, sans condensation * Le design et les spécifications peuvent faire l'objet de modifications sans préavis. * Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.Avis de licence relative à l'exploitation libre •En cas d'utilisation d'un logiciel libre, les licences relatives à l'exploitation libre sont disponibles au menu de conﬁ guration du produit.[BN68-02921A]Touch Remote-00L03.indb 25 2010-03-16 오전 10:51:06

FCC Compliance StatementThis device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and(2) This device must accept any interference received, including interference that may cause undesired operation.Interference This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio to television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures:• Reorient or relocate the receiving antenna.• Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.• Consult the dealer or an experienced radio/TV technician for help.Wireless RadioFor product available in the USA/Canada market, only channel 1~11 can be operated. Selection of other channels is not possible. This device is going to be operated in 5.15~5.25GHz frequency range, it is restricted in indoor environment only.Important: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.FCC Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment must not be co-located or operating in conjunction with any other antennaor transmitter..Industry Canada StatementThis Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.This device and its antenna(s) must not be located or operation in conjunction with any other antenna or transmitter.Wireless RadioFor product available in the USA/Canada market, only channel 1~11 can be operated. Selection of other channels is not possible. The device could automatically discontinue transmission in case of absence of information to transmit, or operational failure. Note that this is not intended to prohibit transmission of control or signaling information or the use of repetitive codes where required by the technology.Important: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.IC Radiation Exposure Statement: This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 8 inches (20cm) between the radiator & your body.[BN68-02921A]Touch Remote-00L03.indb 26 2010-03-16 오전 10:51:06
