Crystal Surround Air Track
(Active Speaker System)
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service,
please register your product at
www.samsung.com/register
HW-F750
2
features
SoundShare
SoundShare produces TV sound on your SAT via a Bluetooth connection and controls the sound.
HDMI
HDMI transmits video and audio signals simultaneously, and provides a clearer picture.
The unit is also equipped with the ARC function which lets you listen to sound from your TV via an HDMI cable through the Crystal
Surround Air Track. This function is only available if you connect the unit to an ARC compliant TV.
3D Sound Plus
The 3D SOUND PLUS feature adds depth and spaciousness to your listening experience.
Wireless Subwoofer
Samsung’s wireless module does away with cables running between the main unit and the subwoofer.
Instead, the subwoofer connects to a compact wireless module that communicates with the main unit.
Special Sound mode
You can select from 7 different sound modes - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, and OFF (Original Sound) -
depending on the type of content you want to enjoy.
Multi-function Remote Control
The supplied remote control can be used to control the TV connected to this unit. (Works only for Samsung TVs)
The remote control has a TV hotkey that enables you to perform various operations with the simple press of a button.
Active Speaker System
This unit features an Active Speaker System that provides high sound quality in a single slim unit.
This unit does not require any satellite loudspeakers or speaker cabling, which are normally associated with conventional surround
sound systems.
USB Host support
You can connect and play music files from external USB storage devices such as MP3 players,
USB flash memory, etc. using the Air Track's USB HOST function.
Bluetooth Function
You can use connect a Bluetooth device to the SAT and enjoy music with high quality stereo sound, all without wires!
LICENSE
2.0 Channel
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.
2.0 Channel
Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535 & other U.S. and worldwide patents
issued & pending. DTS, the Symbol, & DTS and the Symbol together are registered trademarks & DTS 2.0 Channel is a
trademark of DTS, Inc. Product includes software. © DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the United States and other countries.
- To send inquiries and requests regarding open sources, contact Samsung via Email (oss.request@samsung.com).
3
EnG
safety information
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER(OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates “dangerous voltage”
inside the product that presents a risk of
electric shock or personal injury.
This symbol indicates important instructions
accompanying the product.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
•
This apparatus shall always be connected to a AC outlet with a protective grounding connection.
•
To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power plug must be
easily and readily accessible at all times.
4

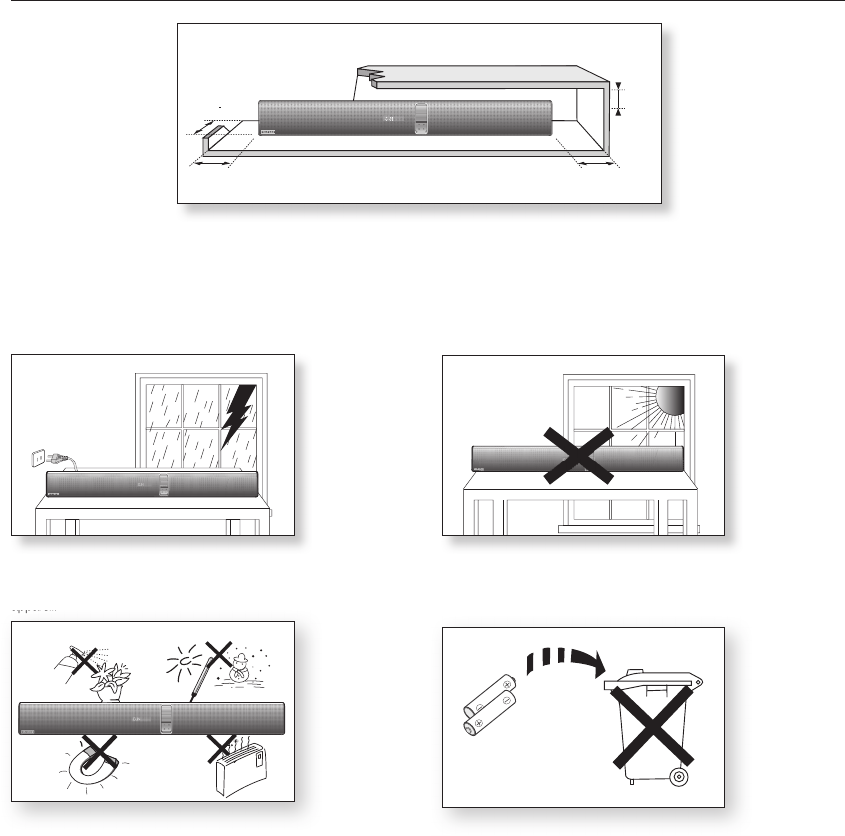

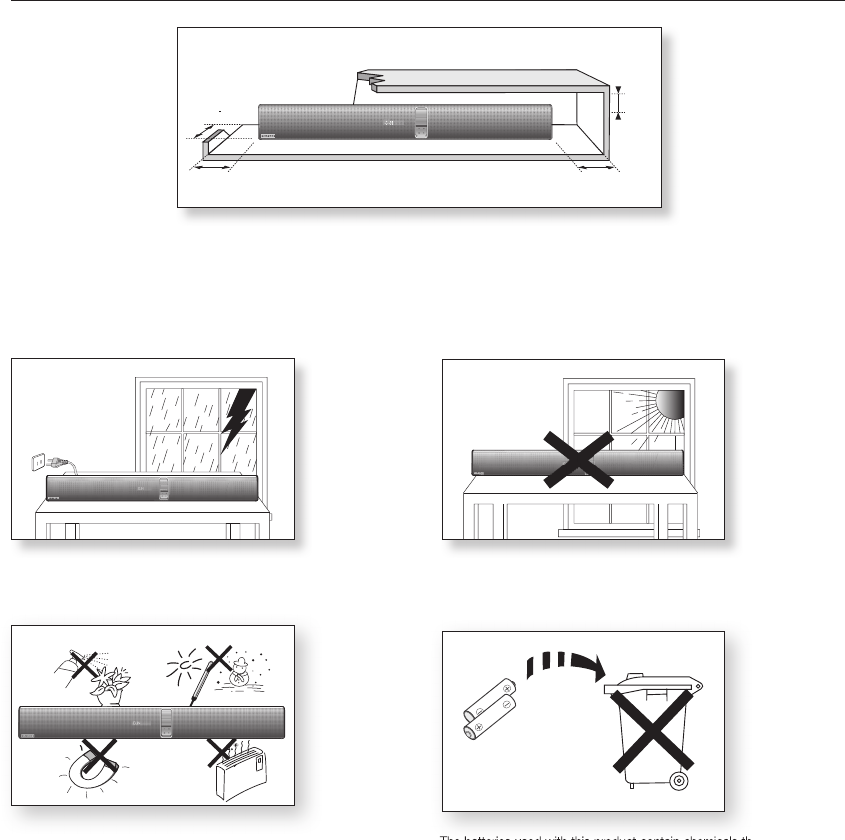

PRECAUTIONS
Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the
back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (3~4 inch-
es). Make sure the ventilation slots are not covered. Do not place the
unit
on amplifiers or other equipment which may become hot. This
unit
is designed for continuous use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
During thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage the unit.
Protect the
product
from moisture (i.e. vases), and excess heat (e.g.
a fireplace) or equipment creating strong magnetic or electric fields
Disconnect the power cable from the AC supply if the unit malfunctions.
Your
product
is not intended for industrial use. This product is for per-
sonal use only.
Condensation may occur if your
product
has been stored in cold tem-
peratures. If transporting the
unit
during the winter, wait approxi
mately 2
hours until the unit has reached room temperature before using.
Do not expose the unit to direct sunlight or other heat sources.
This could lead to overheating and cause the unit to malfunction.
The batteries used with this product contain chemicals that are harmful to
the environment.
Do not dispose of batteries in the general household trash.
The batteries used with this product contain chemicals that are harmful to
Phones
3.9 inch 3.9 inch
2.7 inch
3.9 inch
5
EnG
contents
FEATURES 2 Features
2 License
2
SAFETY INFORMATION 3 Safety warnings
4 Precautions
3
GETTING STARTED 6 Before reading the user’s manual
6 What’s included
6
DESCRIPTIONS 7 Front/Bottom Panel
8 Rear Panel
7
REMOTE CONTROL 9 Tour of the remote control
9

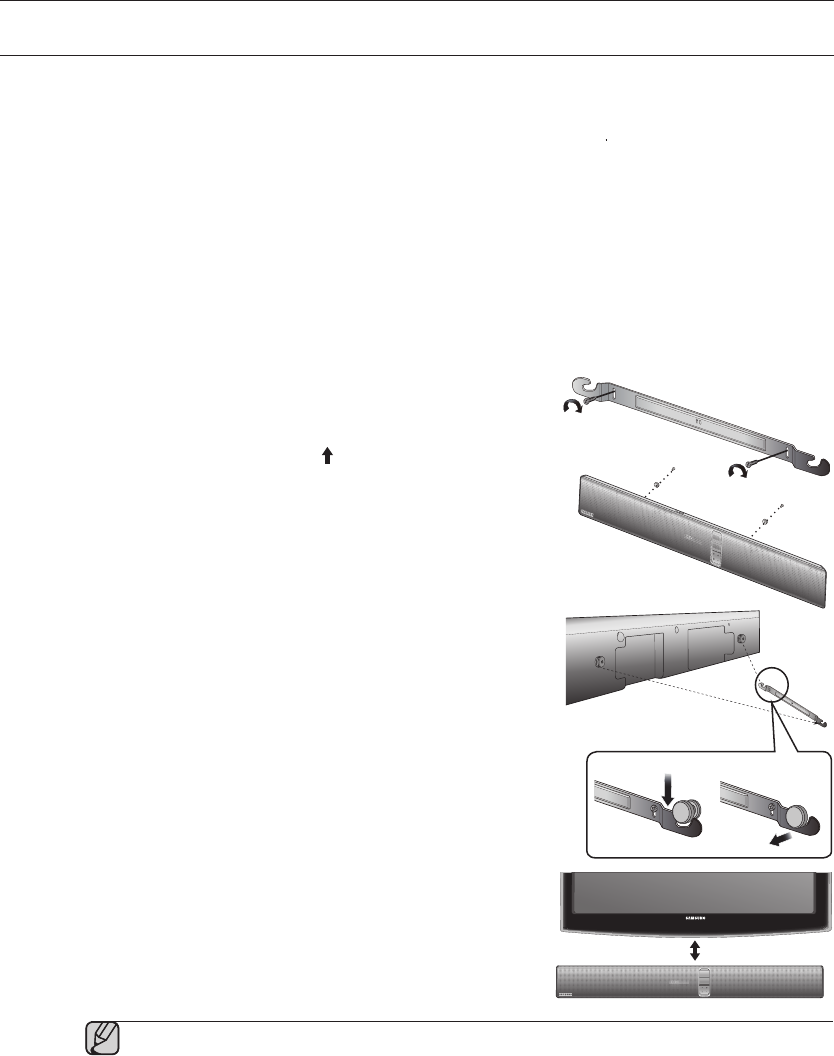

CONNECTIONS 10 Installing the wall mount
11 Connecting the Wireless Subwoofer
12 Attaching the Toroidal Ferrite Core to the Power
Cord of the Subwoofer
12 Looping the power cable around the toroidal
core
12 Auto Sound Calibration (ASC)
13 Connecting an external device using HDMI
cable
14 Connecting an external device using Audio
(Analog) cable or Optical (Digital) cable
14 Assembling the Cable clip
10
FUNCTIONS 15 Input mode
15 Bluetooth
17 SoundShare
18 USB
19 Using the remote control
22 Software upgrade
15
TROUBLESHOOTING 23 Troubleshooting
23
APPENDIX 24 Specifications
24
6
getting started
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user manual.
Icons used in this manual
Icon Term Definition
Caution
Indicates a situation where a function does not operate or settings may be
canceled.
Note
Indicates tips or instructions on the page that help you operate a function.
Safety Instructions and Troubleshooting
1) Be sure to familiarize yourself with the Safety Instructions before using this product. (See page 3)
2) If a problem occurs, check Troubleshooting. (See page 23)
Copyright
©2013 Samsung Electronics Co.,Ltd.
All rights reserved; no part or whole of this user’s manual may be reproduced or copied without the prior
written permission of Samsung Electronics Co.,Ltd.
WHAT’S INCLUDED

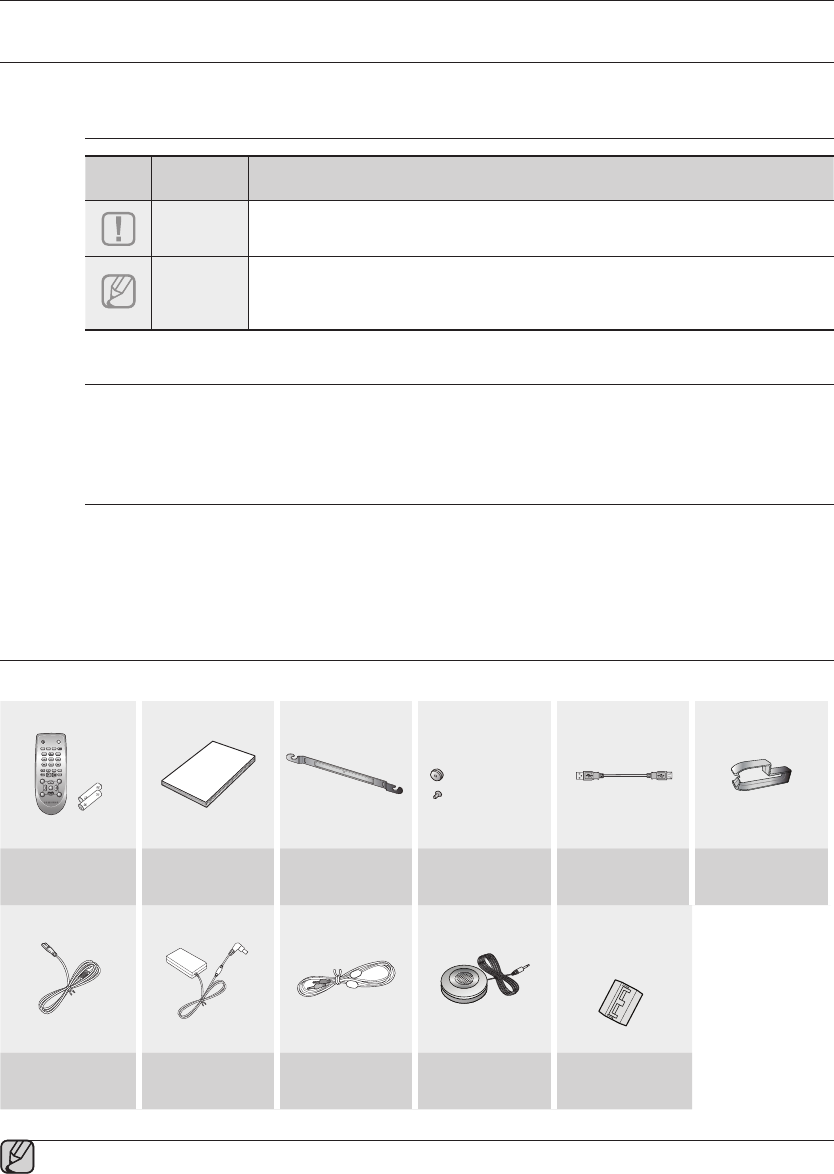

Check for the supplied accessories shown below.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
(Screw:2EA)
(Holder-screw:2EA)
Remote Control /
Batteries (AAA size)
User Manual Bracket-Wall Mount Screw USB Cable Cable Clip
(For Subwoofer
power cable 1EA)
Power Cord DC Adapter AUX Cable ASC Microphone Toroidal ferrite core
▪The appearance of the accessories may differ slightly from the illustrations above.
▪Use the dedicated USB cable to connect external USB devices to the unit.
getting started
7
EnG ● DEscription
descriptions

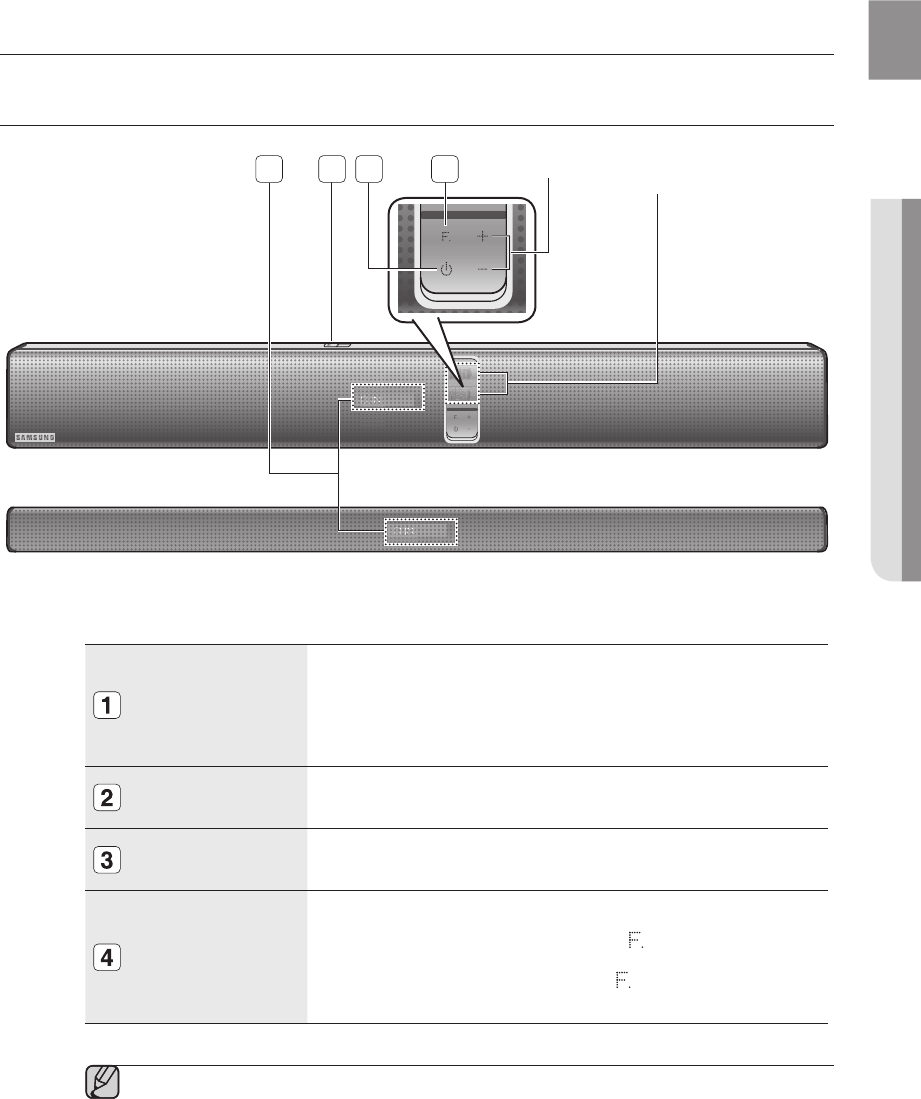

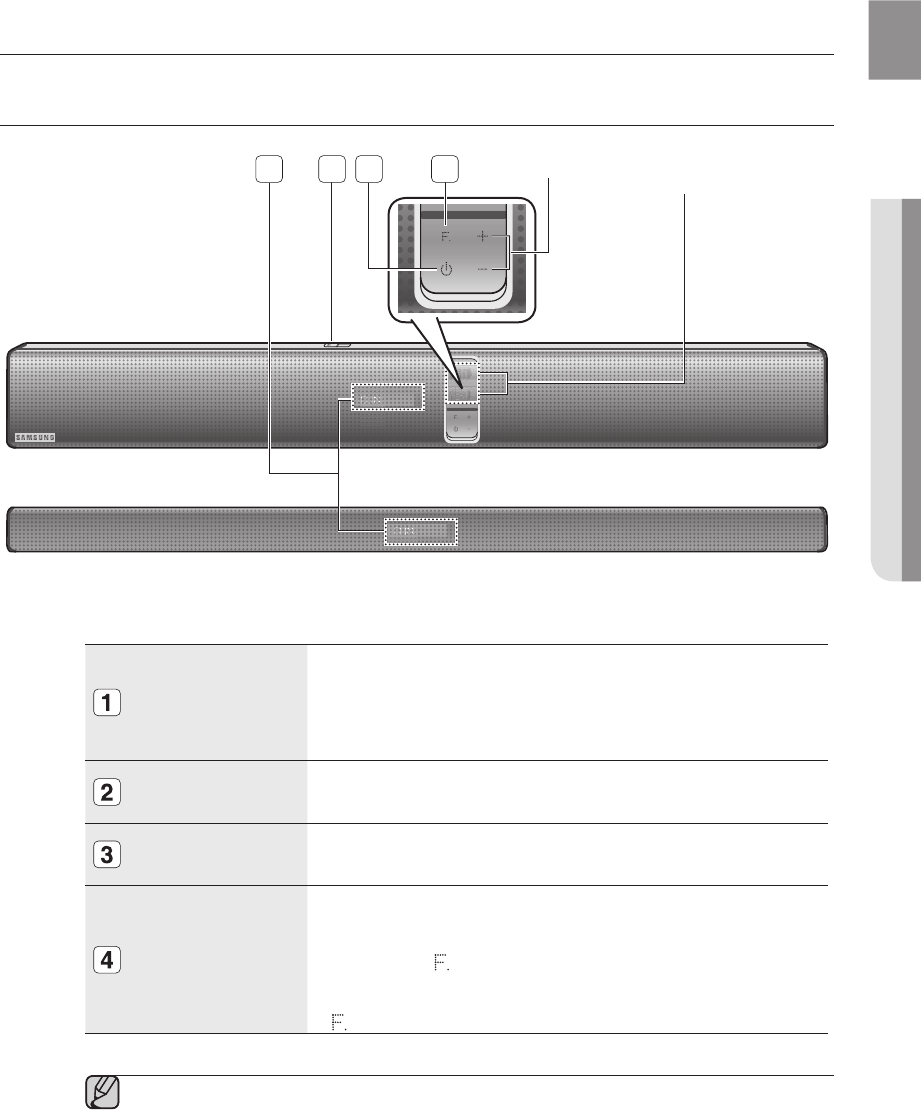

FRONT/BOTTOM PANEL
VACUUM
TUBE AMP
VOLUME +/-
5V
0.5A
1 2
5V
0.5A
3 4
DISPLAY
Displays the current mode.
- If there is no input from the product or remote control for 15
seconds, the display will turn off automatically.
- The display will not turn off automatically in BT READY, TV
READY and USB Playing modes.
USB PORT Connect USB devices such as MP3 players here to the play files
on the devices.
POWER BUTTON Turns the Crystal Surround Air Track on and off.
FUNCTION
BUTTON
Selects the D.IN, AUX, HDMI, BT, TV, USB input.
- While the unit is powered, pressing the (
) button for more than
3 seconds sets the button to act as MUTE button.
To cancel MUTE button setup, press (
) button for more than 3
seconds again.
▪When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
▪Do not bring cellular phones or mobile devices near the vacuum tube amp, or put other
electronic devices on the top of the product. Signals from these devices can noise or
distortion in the audio.
▪Do not let children touch the product's surface when the set is on. It will be hot.
8
ASC IN JACK Used to connect the ASC Microphone.
POWER SUPPLY
IN
Connect the AC power adaptor jack to the power supply jack
properly, and then connect the AC power adaptor plug to the wall
outlet.
OPTICAL IN Connect to the digital (optical) output of an external device.
AUX IN Connect to the Analog output of an external device.
5
HDMI OUT JACK
Outputs digital video and audio signals simultaneously using an
HDMI cable.
6
HDMI IN JACK
Receives digital video and audio signals simultaneously from an
external source using an HDMI cable.
▪When disconnecting the power cable of the AC power adaptor from the wall outlet, pull
the plug. Do not pull the cable.
▪Do not connect this unit or other components to an AC outlet until all connections
between components are complete.
descriptions

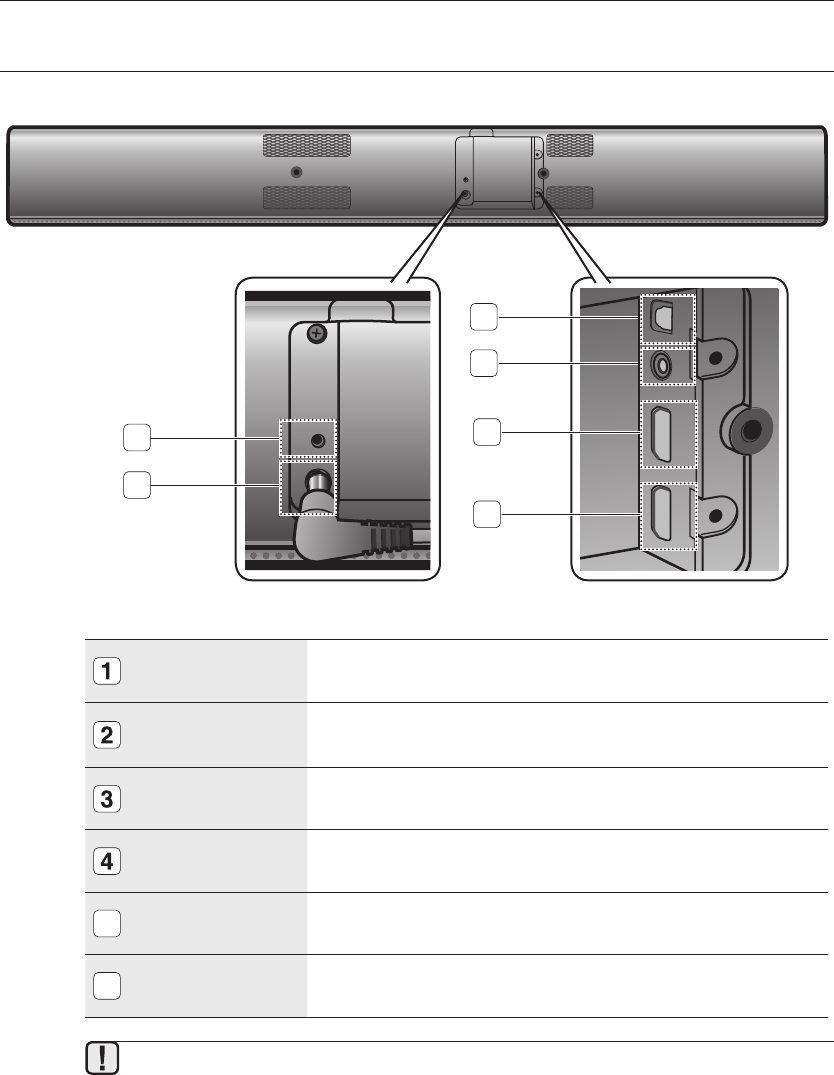

REAR PANEL
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
5
6
DC 24VASC IN
4
3
1
2
9
EnG ● rEmotE control
remote control

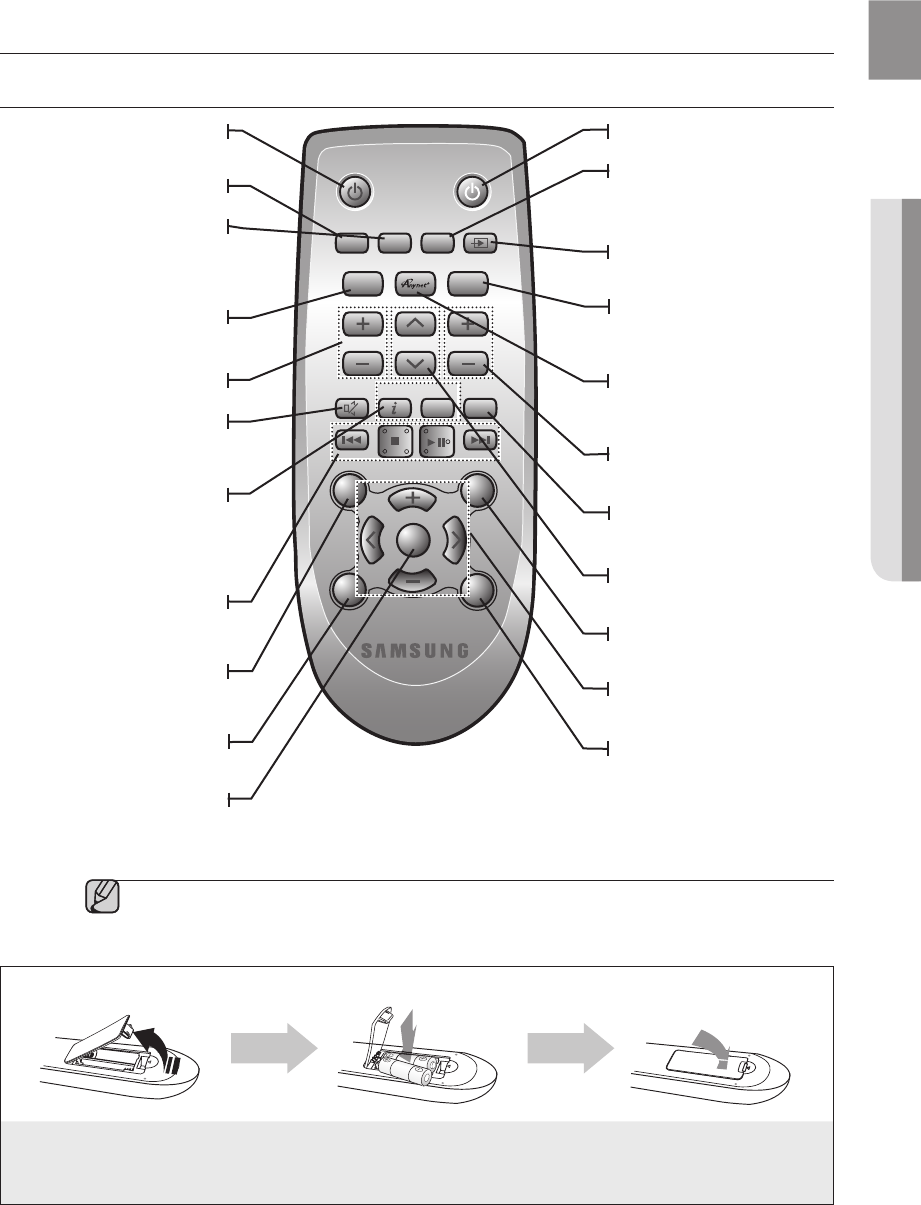

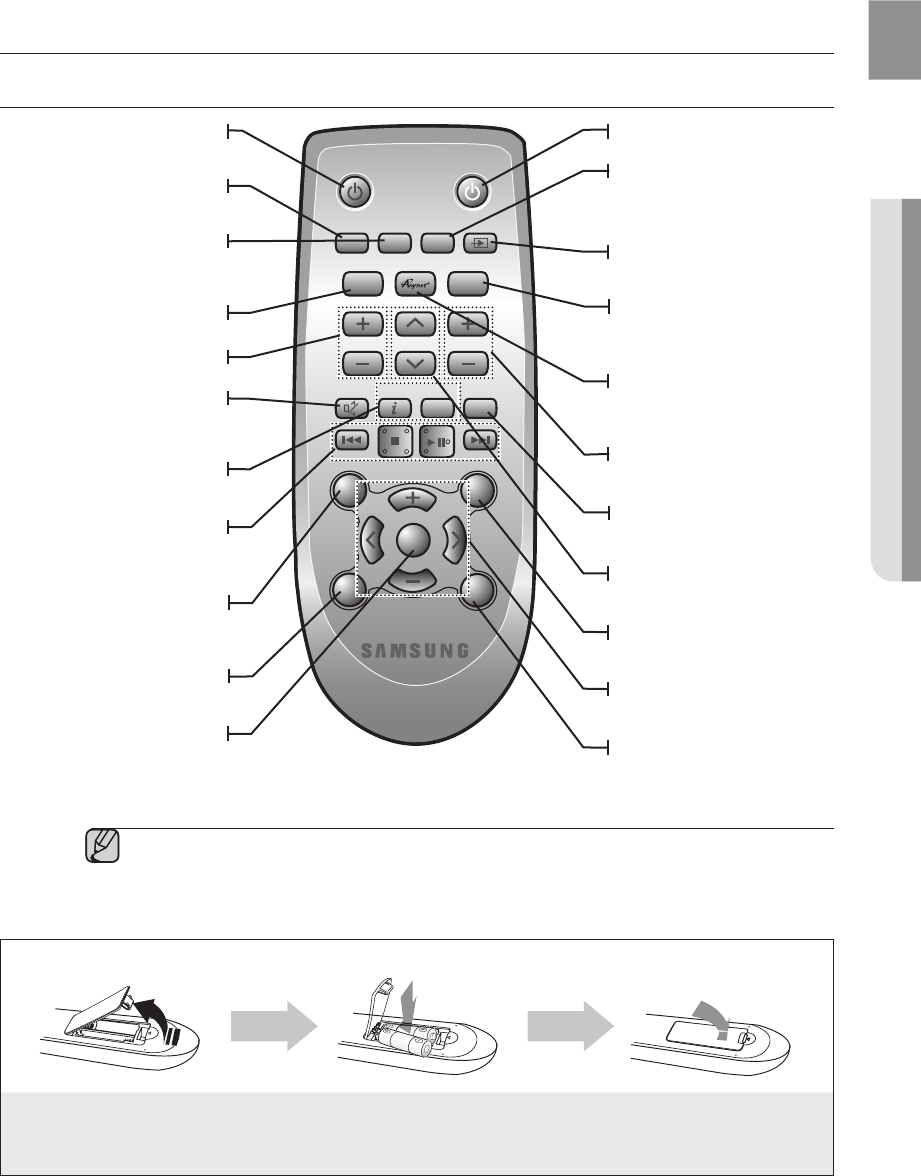

TOUR OF THE REMOTE CONTROL
▪SAT stands for Surround Air Track, which is a Samsung’s proprietary name.
▪The remote control can operate TVs made by SAMSUNG only.
▪Depending on the TV you are using, you may not be able to operate your TV with this remote control. If you can't,
operate the TV using the TV's remote control.
Installing batteries in the Remote Control
1. Lift the cover at the back of
the remote control upward as
shown.
2. Install two AAA size batteries.
Make sure to match the “+” and “–” ends
of the batteries with the diagram inside the
compartment.
3. Replace the cover.
Assuming typical TV usage,
the batteries last for about
one year.
Operational Range of the Remote Control
You can use the remote control up to 23 feet (7 meters) in a straight line from the unit. You can also operate the
remote at a horizontal angle of up to 30° from the remote control sensor.

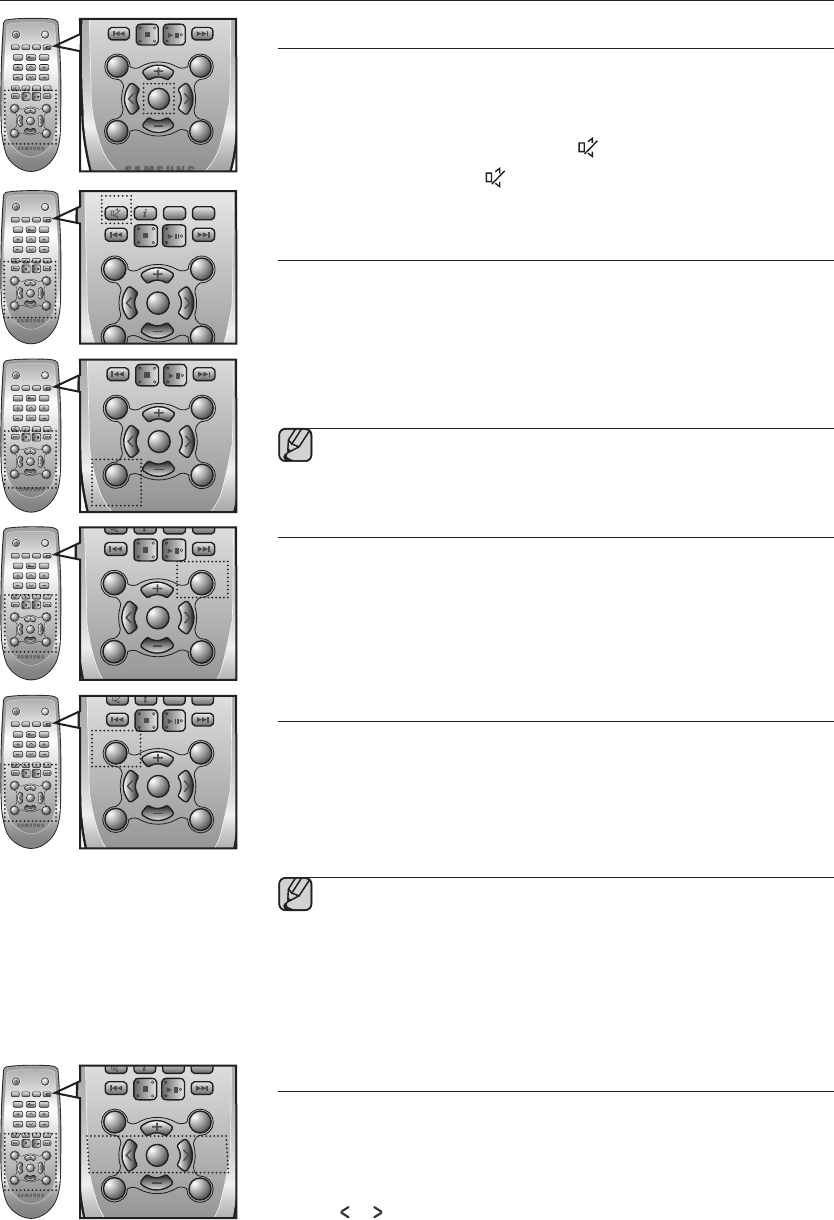

POWER BUTTON
Turns the Crystal Surround Air Track
on and off.
REPEAT
Select Repeat File, All, Random.
TV POWER BUTTON
Turns your Samsung TV on and off.
AUTO POWER
Synchronizes the Air Track to a connected
Optical source via the Optical jack so it turns
on automatically when you turn on your TV.
CONTROL BUTTON
Play, pause, or stop playing
a music file, or search forwards or
backwards for a music file.
TV MUTE
Mutes the sound from the TV. Press
again to restore the sound to the
previous volume level.
SOURCE
Press to select a connected SAT
source. (SAT:Surround Air Track)
SPEAKER
This button allows you to choose to
listen to audio from the Air track or your
TV.
AUDIO SYNC
Used to help sync video to audio
when connected to a digital TV.
VT DIMMER
You can control the brightness of the
VACUUM TUBE AMP.
TV INFO, TV PRE-CH
Display current TV status.
Moves to the previous TV channel.
VOLUME, S/W LEVEL
Adjusts the volume level of the unit.
Adjusts the Subwoofer level.
DRC
You can use this function to enjoy Dolby
Digital sound when watching movies at
low volume at night (Standard, MAX, MIN).
TV CHANNEL
Switches between the available TV
channels.
TV SOURCE
Press to select a connected TV's video
source.
TV VOLUME
Adjusts the TV volume level.
SOUND EFFECT
Selects the Sound Effect:
(MUSIC, NEWS, DRAMA, CINEMA,
SPORTS, GAME, OFF (Original Sound))
MUTE
Mutes the sound from the unit. Press
again to restore the sound to the
previous volume level.
SOUNDSHARE
This produces TV sound on your SAT
via a Bluetooth connection and controls
the sound.
Anynet+
Anynet+ is a function that enables you to
control other Samsung Devices with your
Samsung TV's remote control.
3D SOUND PLUS
This feature adds depth and
spaciousness to the sound.
SMART VOLUME
Regulates and stabilizes the volume level
against a drastic volume change.
10
connections
INSTALLING THE WALL MOUNT
You can use the wall mount bracket to mount this unit on a wall.
Installation Precautions
• Install on a vertical wall only.
• For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the
weight of the set.
• Check the strength of the wall. If the wall is not strong enough to support the unit, reinforce the wall or
install the unit on different wall that can support the unit's weight.
• Purchase and use the flxing screws or mollys appropriate for the kind of wall you have (plaster board, iron
board, wood, etc.). If possible, fix the support screws into wall studs.
• Connect cables from the unit to external devices before you install it on the wall.
• Make sure the unit is turned off and unplugged before you install it. Otherwise, it may cause an electric shock.
▪Do not hang onto the installed unit and avoid any impact to the unit.
▪Secure the unit firmly to the wall so that it does not fall off. If the unit falls off, it may cause an
injury or damage the product.
▪When the unit is installed on a wall, please make sure that children do not pull any of the
connecting cables, as it may cause it to fall.
▪For the optimal performance of a wall mount installation, install the speaker system at least 2
inches (5 cm) below the TV.
▪For your safety, please use the product laid down on a secure surface in case you don’t install it
on a wall mount.

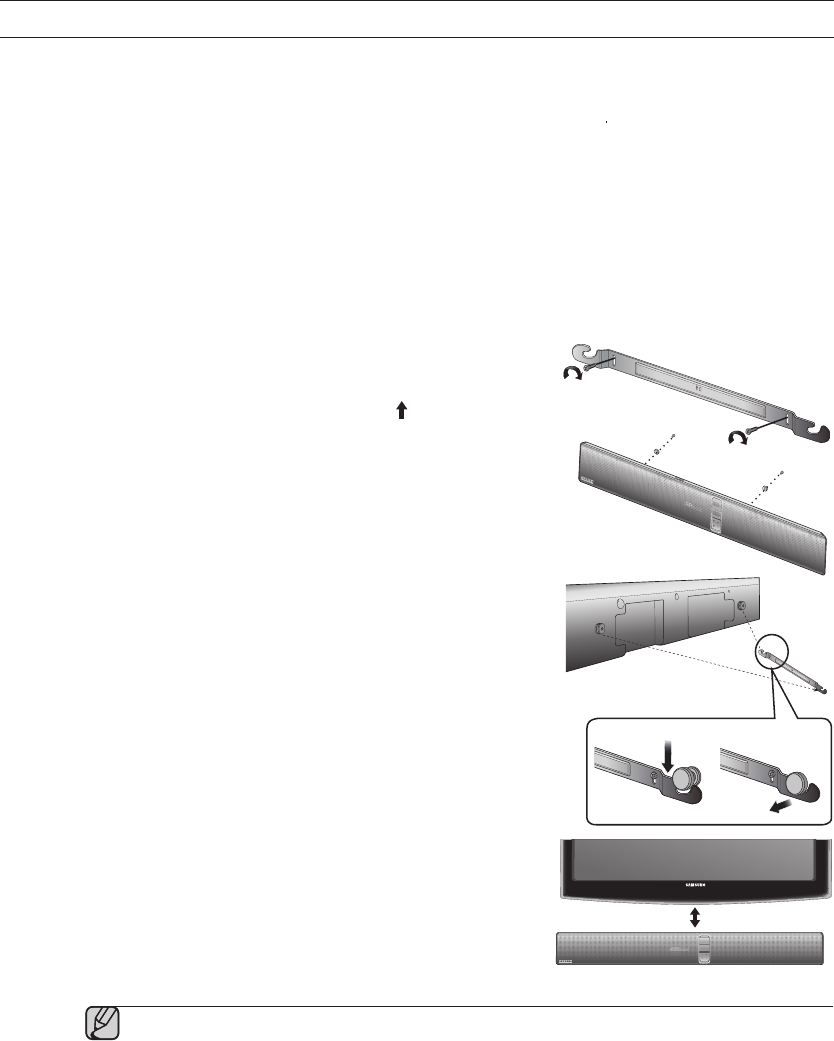

1. Place the wall mount bracket on a wall surface
and then
secure it with two screws.
If you are hanging the unit below a TV, be
sure to install the
wall mount bracket so that the arrow ( ) is placed in the
center of the TV.
Also make sure the unit is at least two inches (5 cm)
below the TV.
2. Align the two HOLDER-SCREWs with the screw holes
on the left and right sides of the MAIN UNIT, and then fix
them to the main unit with the supplied screws.
3. Fit the unit into the corresponding slots of the wall mount
bracket. For secure installation, make sure the mounting
studs slide firmly down into the bottom of the slots.
4. The installation is complete.
5V
0.5A
2 inches (5 cm) or more
1 2
5V
0.5A
11
EnG ● connEctions
CONNECTING THE WIRELESS SUBWOOFER
The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect
wirelessly) automatically when the main unit is turned on. If the LINK indicator does not light when the main
unit and subwoofer are turned on, please set the ID by following the procedure below.
▪Before moving or installing the product, be sure to turn off the power and disconnect the power
cord.
▪If the main unit is powered off, the wireless subwoofer will be in the standby mode and the
STANDBY LED on the upper side will come on after the LINK indicator (Blue LED) blinks for 30
seconds.
▪If you use a device that uses the same frequency (2.4GHz) near the system, interference may
cause some sound interruption.
▪The transmission distance of the wireless signal between the main unit and subwoofer is about
33 ft., but may vary depending on your operating environment. If a steel-concrete or metallic
wall is between the main unit and the wireless subwoofer, the system may not operate at all,
because the wireless signal cannot penetrate metal.
▪If the main unit doesn't make a wireless connection, follow steps 1-5 above to retry the
connection between the main unit and wireless subwoofer.
▪The wireless receiving antenna is built into the wireless subwoofer. Keep the unit away from
water and moisture.
▪For optimal listening performance, make sure that the area around the wireless subwoofer
location is clear of any obstructions.

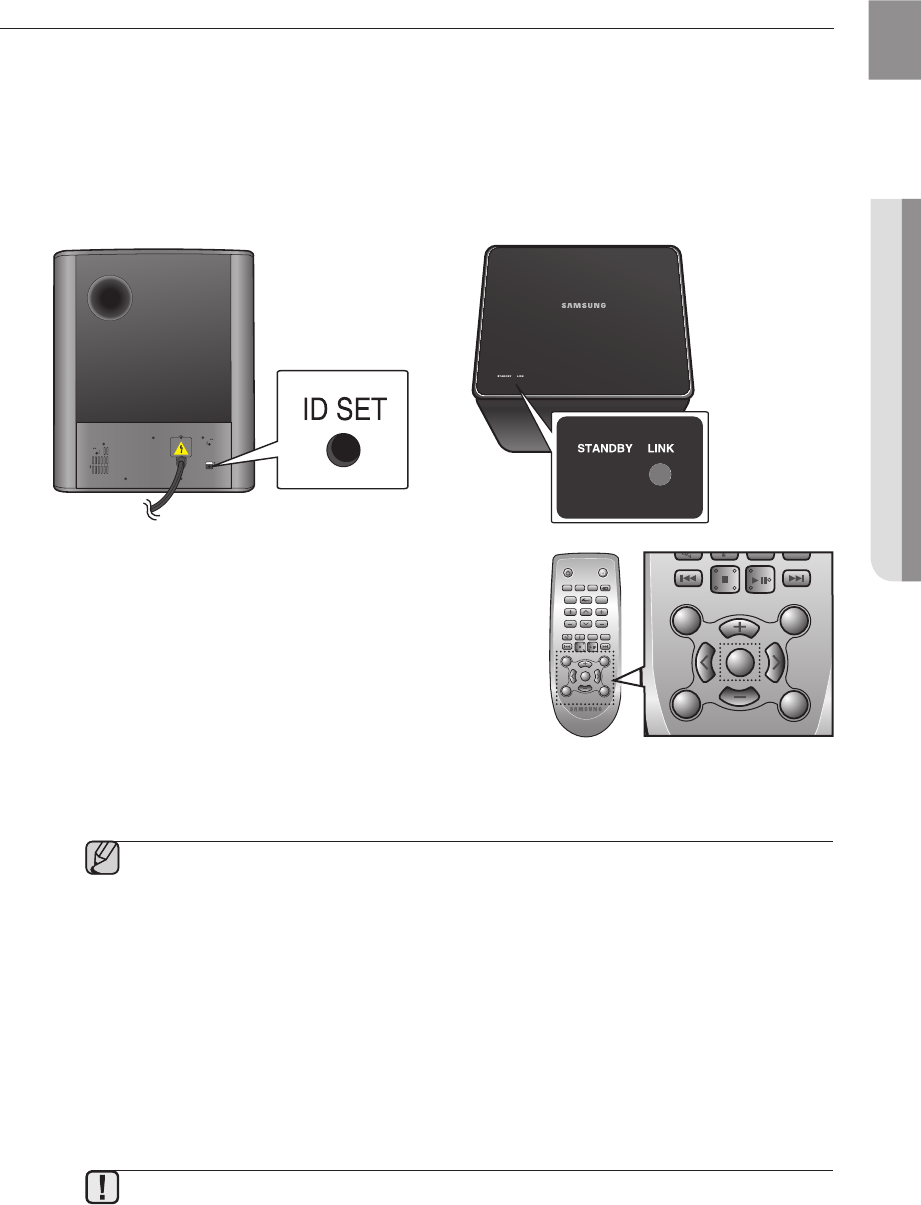

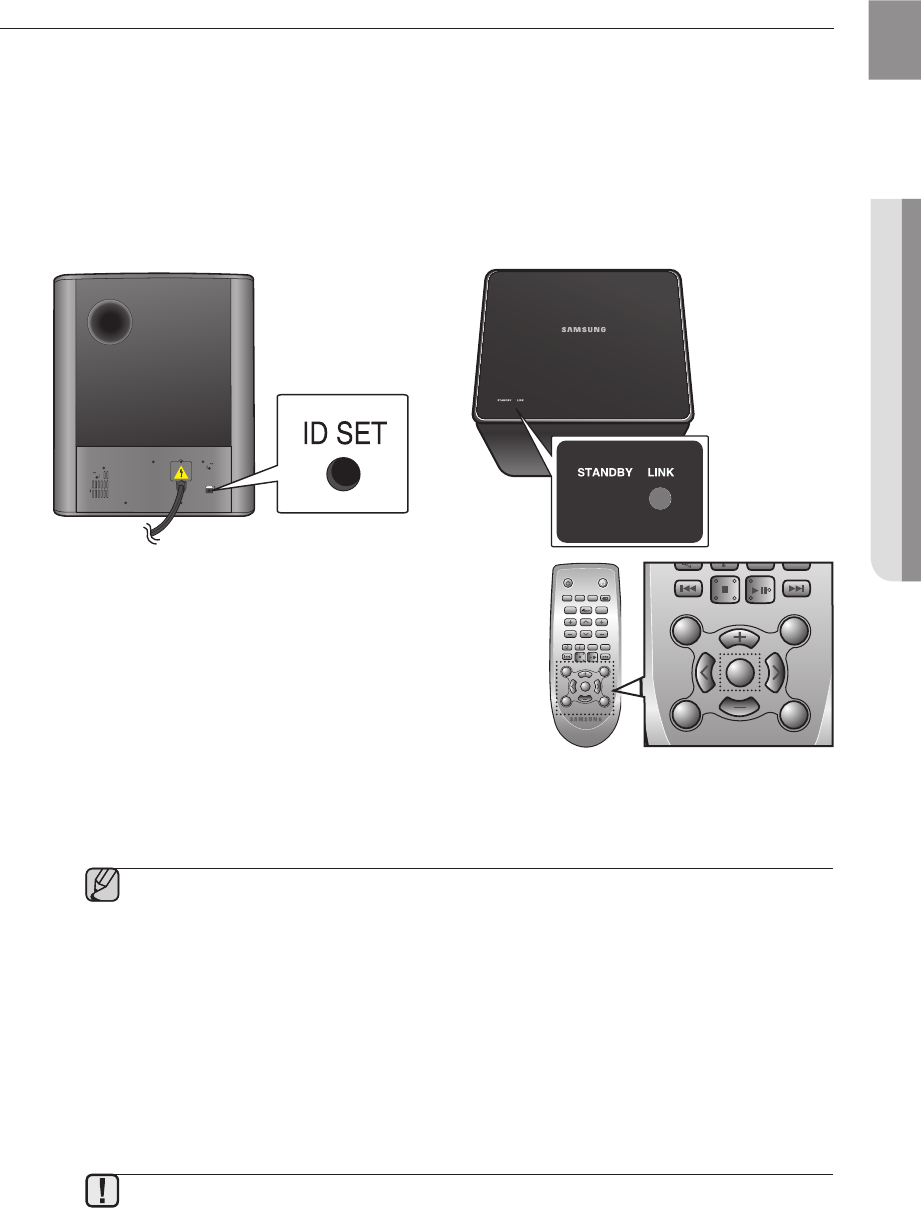

1. Plug the power cords of the main unit and subwoofer into an AC wall outlet.
2. Press the ID SET button on the back of the subwoofer with a small, pointed object for 5 seconds.
• The STANDBY indicator is turned off and the LINK indicator (Blue LED) blinks quickly.
STANDBY LINK
ID SET
ID SET
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
3. While the main unit is powered off (
STANDBY
mode),
press MUTE on the remote control for 5 seconds.
4. The ID SET message appears on the main unit’s OLED display.
5. To finalize the link, turn the main unit’s power on while the
subwoofer’s LINK LED blinks.
• The main unit and the subwoofer are now linked (connected).
• The LINK indicator (blue LED) on the subwoofer is turned on.
• You can enjoy better sound from the wireless subwoofer by
selecting the sound effect. (See page 20)
12
connections

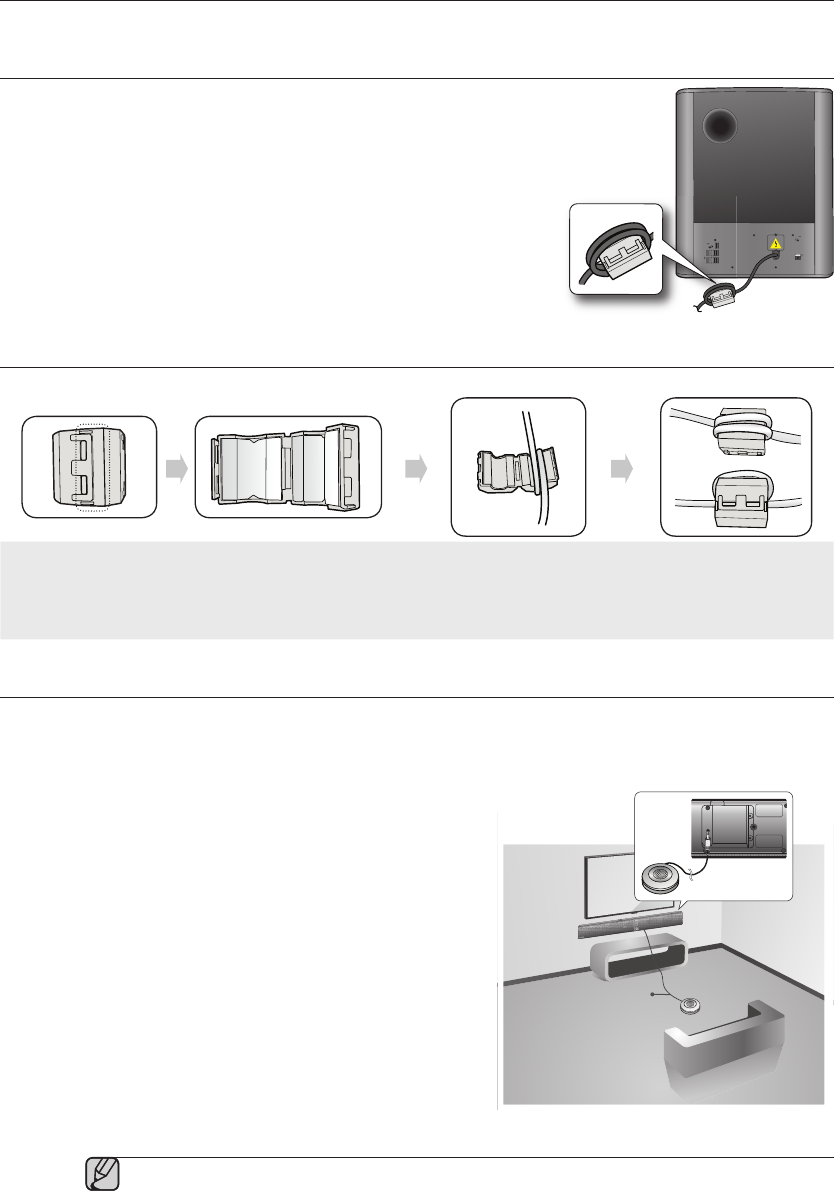

ATTACHING THE TOROIDAL FERRITE CORE TO THE POWER CORD
OF THE SUBWOOFER
Attaching the Toroidal ferrite core to the power cord of the subwoofer helps
prevent RF interference from radio signals.

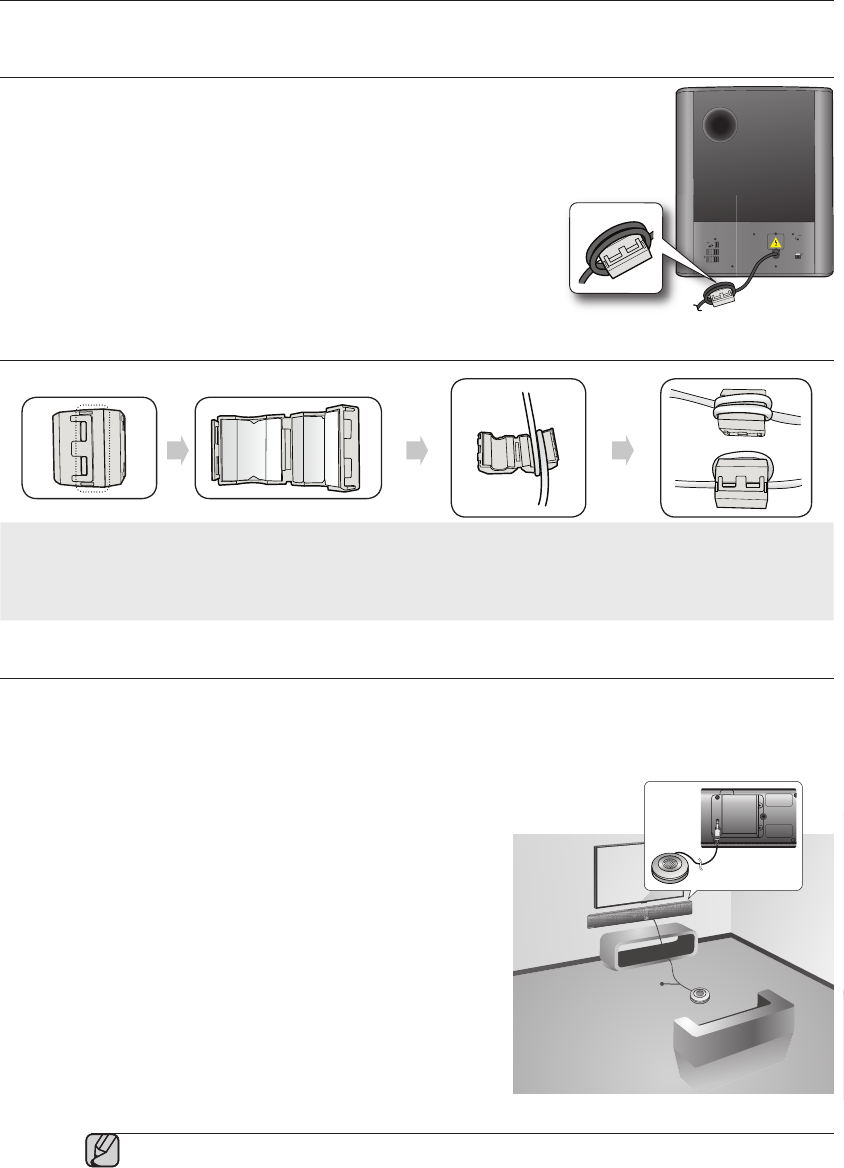

1. Pull the fixing tab of the Toroidal ferrite core to open it.
2. Make two loops around the core with the power cable of the subwoofer.
3. Attach the Toroidal ferrite core to the Subwoofer power cord as the figure
shows and press it until it clicks.
LOOPING THE POWER CABLE AROUND THE TOROIDAL CORE
Lift up to release the
lock and open the core.
Make two loops around the core
with the power cable. (Start
winding 5-10cm (12.75 - 25.5
in.) away from the core).
Close the lock.
AUTO SOUND CALIBRATION (ASC)
For your best sound experience, ASC provides re-positioning and calibrating Air Track and sound devices
including the Sub Woofer, by automatically adjusting sound balance considering the distance between devices
and frequency characteristics.
1. Place the ASC Microphone at the listening position.
• You should place the ASC Microphone at the actual
listening location first, and then connect the ASC
Microphone to the ASC IN jack on the Air Track for precise
calibration
2. Connect the ASC Microphone into the ASC IN jack on the
Air track. The Calibration starts automatically and it may
take about 2 minutes.
• If you turn off the Air Track or unplug the ASC microphone
before the completion message appears on the display,
calibration will be cancelled and incomplete. In such a case,
plug the ASC microphone into the ASC IN jack again.
• When the Calibration completes, you can choose the ASC
mode by pressing the Sound Effect button on the remote
control.
▪During the ASC calibration, all other buttons do not work except the power button.
▪ASC will abort with error if you change the set’s position in the middle of ASC calibration.
ID SET
5V
0.5A
DC 24V ASC IN
ASC
microphone
13
EnG ● connEctions

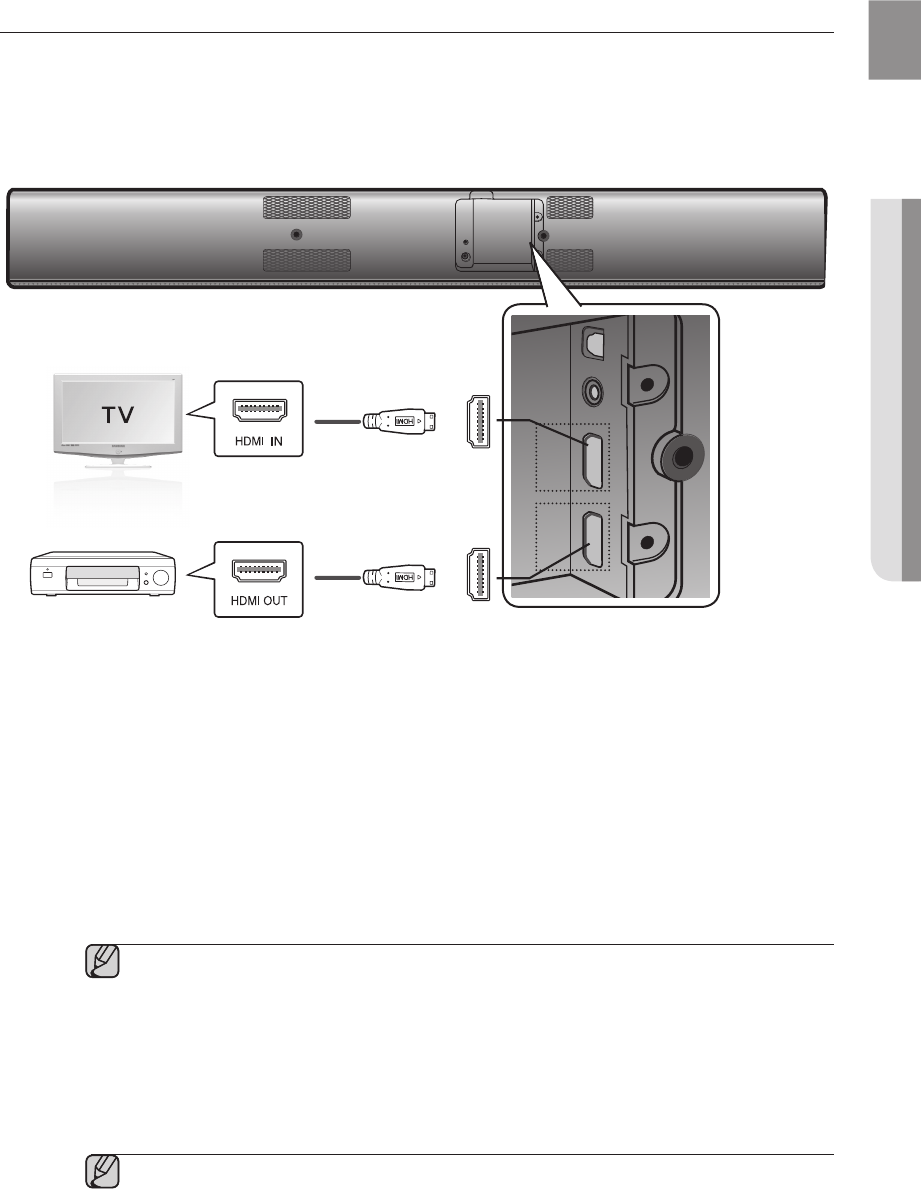

CONNECTING AN EXTERNAL DEVICE USING HDMI CABLE
HDMI is the standard digital interface for connecting to such devices as a TVs, projectors, DVD players,
Blu-ray players, set top boxes, and more.
HDMI removes any loss of signal from analog conversion, enabling you to enjoy video and audio sound quality
as it was originally created in the digital source.
HDMI IN
Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT
jack on your digital devices.
and,
HDMI OUT (HDMI)
• Connect an HDMI cable from the HDMI OUT jack on the back of the product to the HDMI IN jack on your TV.
▪HDMI is an interface that enables the digital transmission of video and audio data with just
a single connector.
HDMI OUT (ARC)
• The ARC function allows digital audio to output via the HDMI OUT (ARC) port.
It can be enabled only when the Air Track is connected to a TV that supports the ARC function.
• Anynet+ must be turned on.
▪This function is not available if the HDMI cable does not support ARC.
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
HDMI OUT HDMI IN
OPTICAL
OUT
HDMI Cable
HDMI Cable
Digital Devices
14
connections
CONNECTING AN EXTERNAL DEVICE USING AUDIO (ANALOG)
CABLE OR OPTICAL (DIGITAL) CABLE

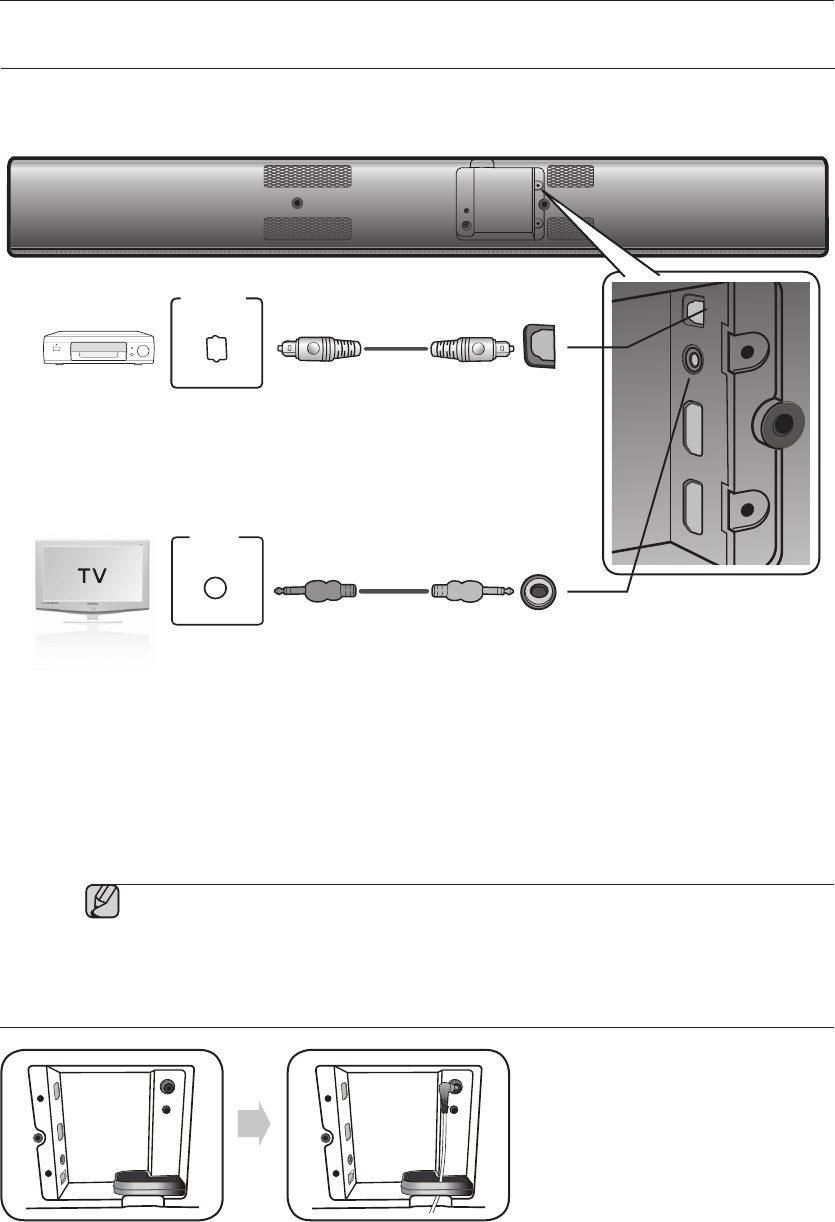

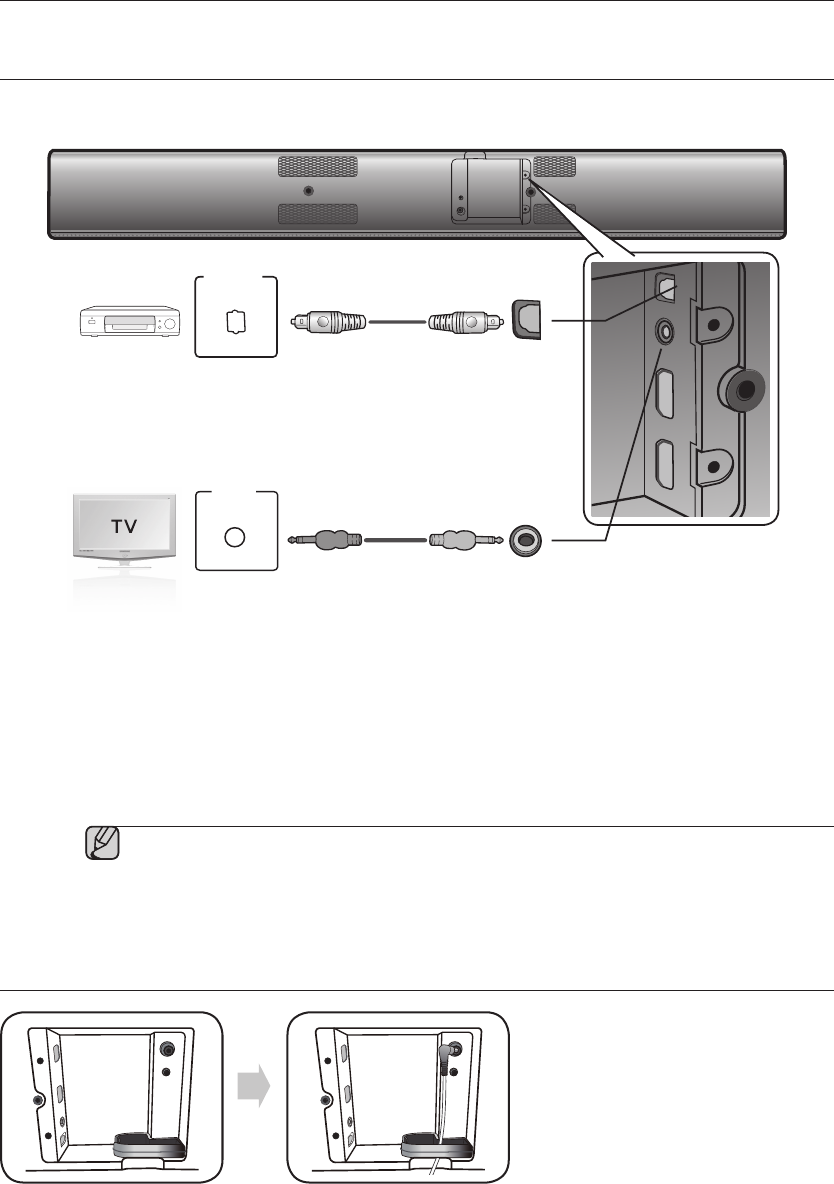

This unit comes equipped with one optical in digital jack and one audio analog in jack, giving you two ways to
connect it to a TV.
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
AUX IN
AUDIO
OUT
L
R
AUDIO
OUT
OPTICAL IN
OPTICAL
OUT
OPTICAL
OUT
Red
White
Optical Cable
(not supplied)
Audio Cable
or
BD/DVD player/
Set-top box/
Game console
AUX IN
Connect AUX IN (Audio) on the main unit to the AUDIO OUT of
the TV or Source Device.
Be sure to match connector colors.
or,
OPTICAL IN
Connect the Digital Input on the main unit to the OPTICAL OUT of
the TV or Source Device
.
▪Do not connect the power cord of this product or your TV to the wall outlet until all
connections between components are
complete.
▪Before moving or installing this product, be sure to turn off the power and disconnect the power
cord.
ASSEMBLING THE CABLE CLIP
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
15
EnG ● functions

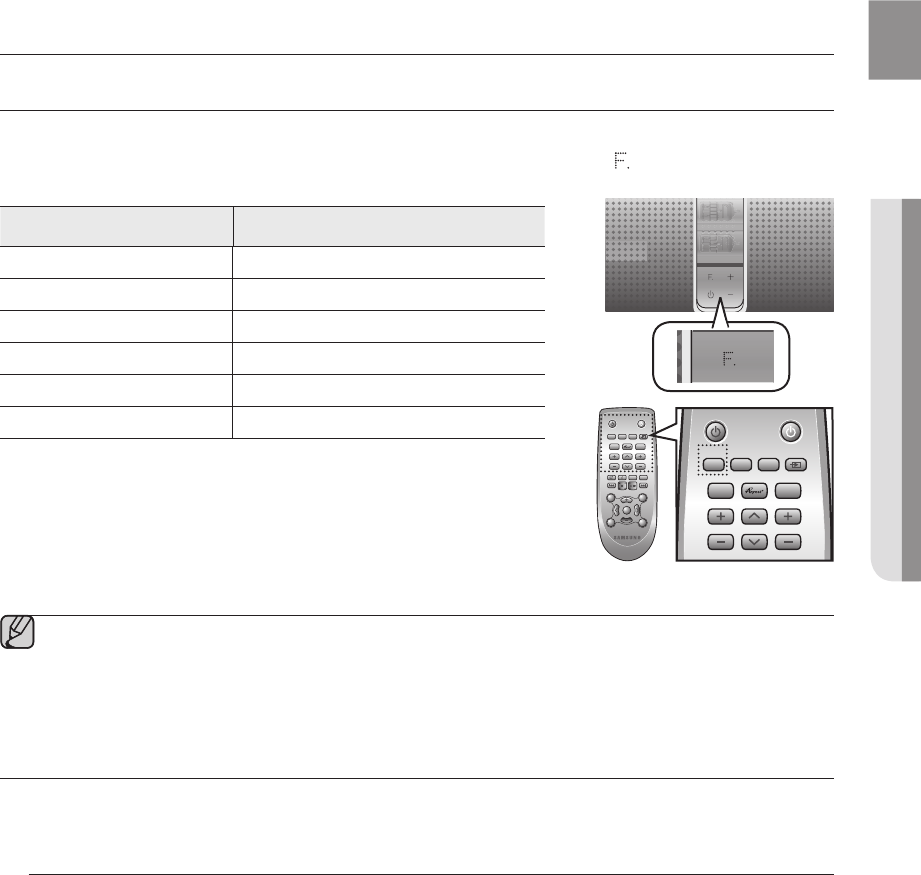

INPUT MODE
You can select D.IN, AUX, HDMI, BT, TV input or USB input.
Press an appropriate button on the remote control to select a desired mode, or press to select one from:
D.IN, AUX, HDMI, BT, TV or USB mode.
Input mode Display
Optical Digital input D.IN
AUX input AUX
HDMI input
HDMI
BLUETOOTH mode
BT

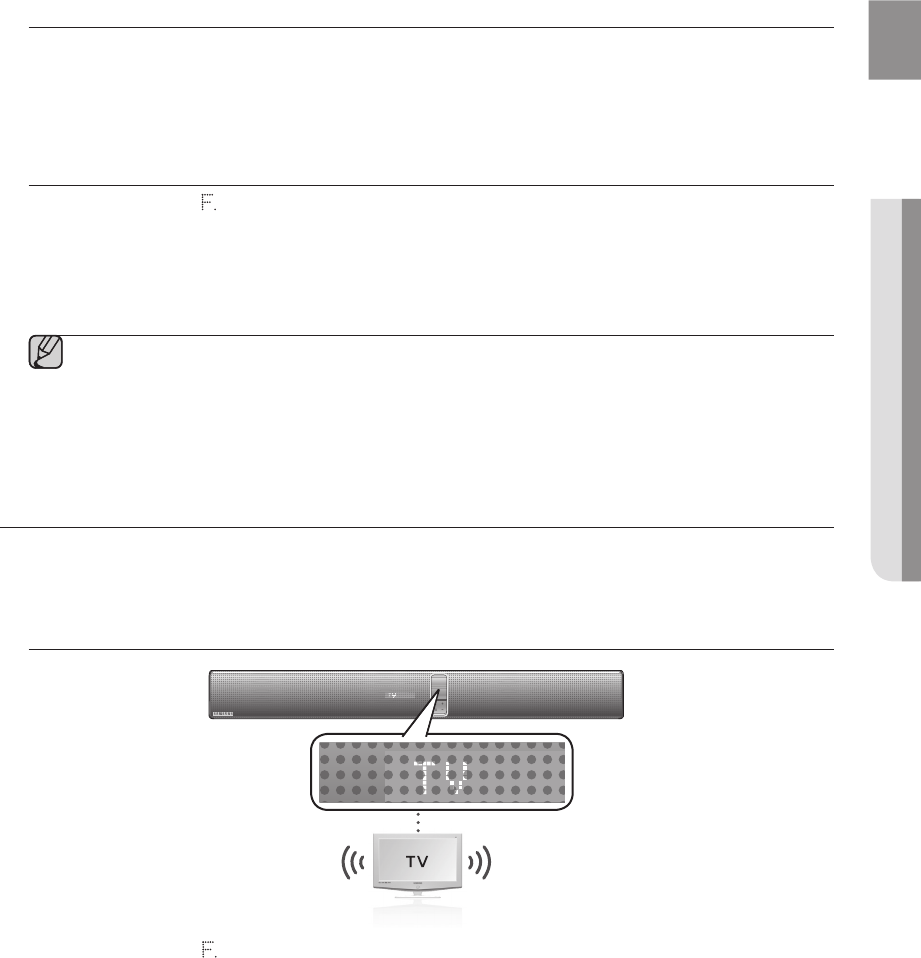

TV mode
TV
USB mode USB
The unit turns off automatically in the following situations:
• BT/TV/USB/HDMI/ARC/D.IN MODE
- If there is no audio signal for 20 minutes.
• AUX Mode
-If no KEY input is entered for 8 hours when the cable is connected.
-If the AUX cable is disconnected for 20 minutes.
▪The ARC function is activated in D.IN mode if the unit is connected to an ARC supporting TV.
▪To turn off the ARC function, turn Anynet off.

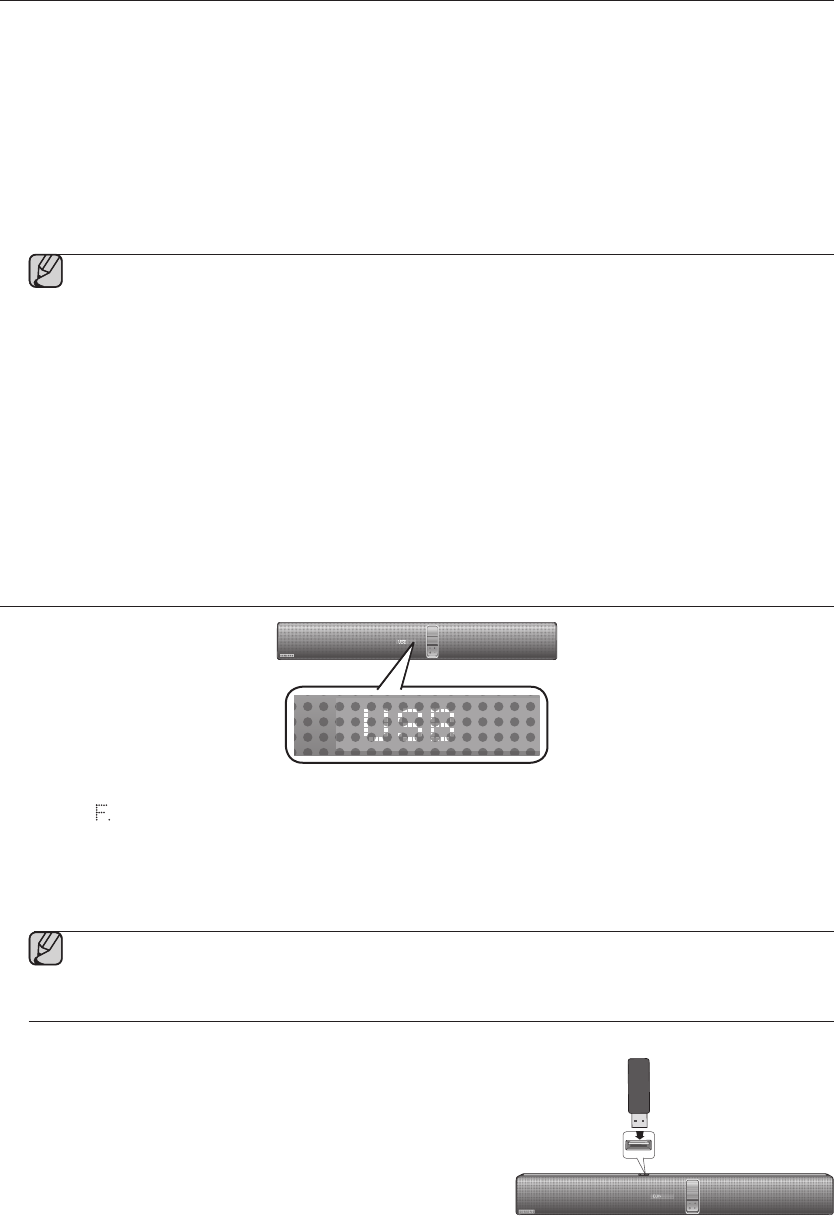

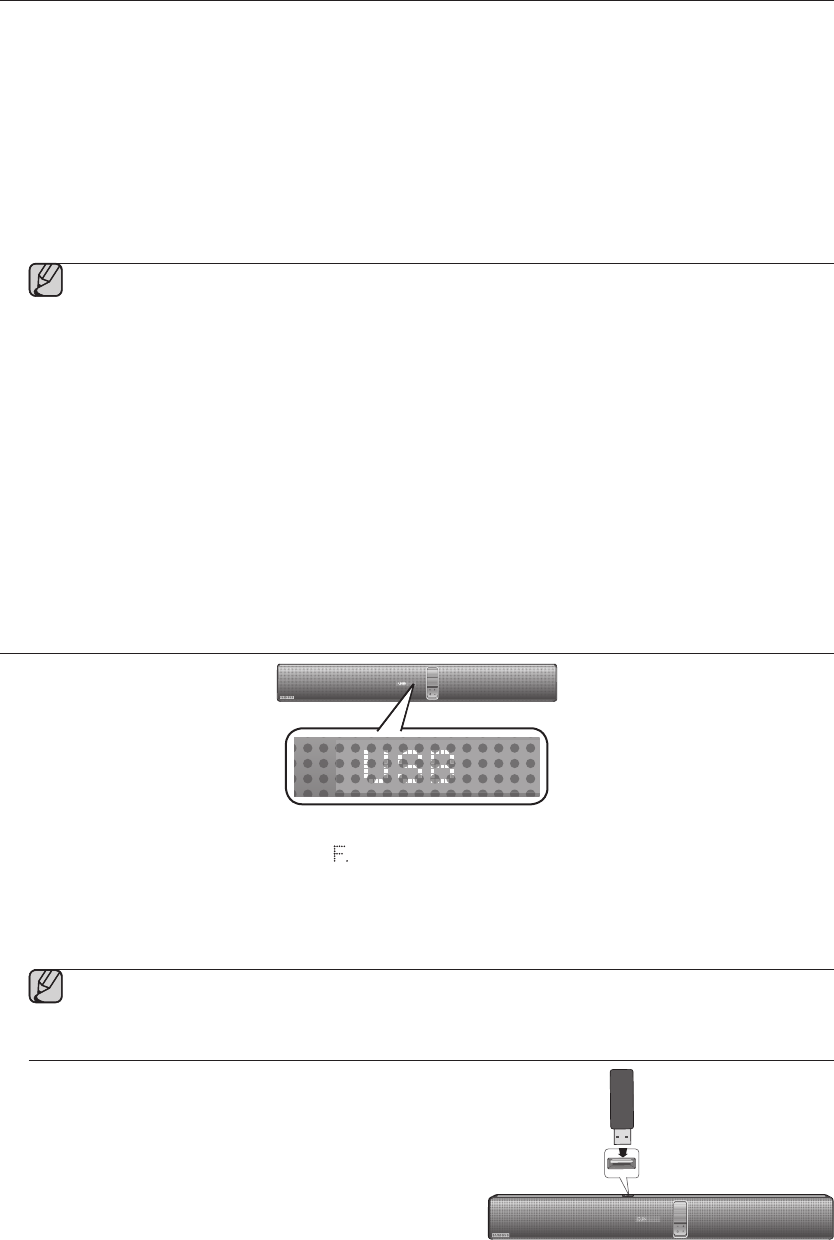

▪Use the provided cable if a USB flash memory device cannot be connected directly to the unit.

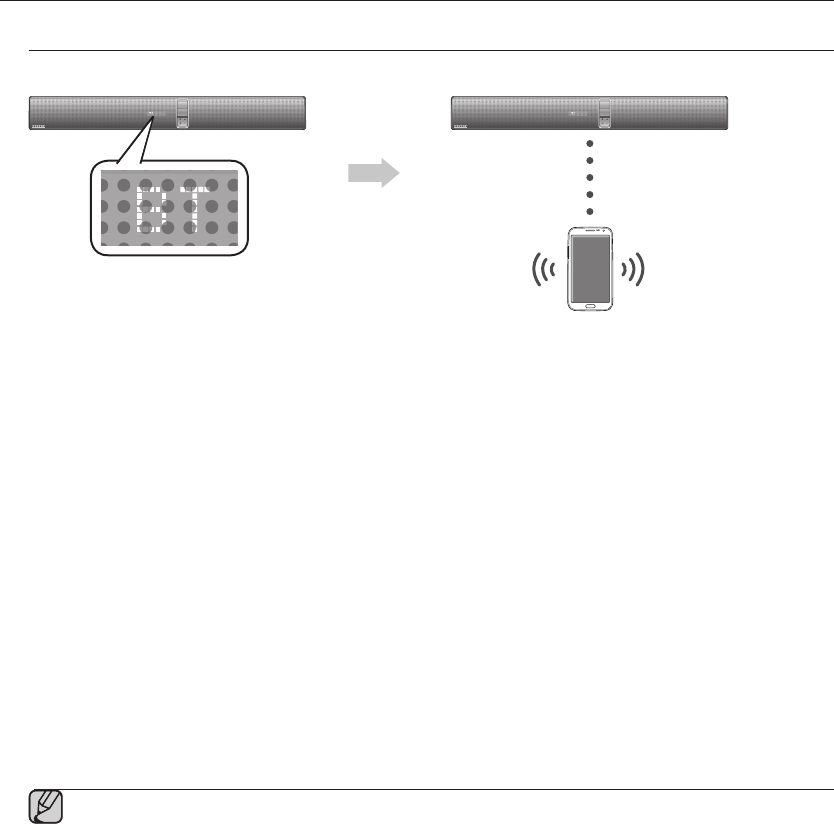

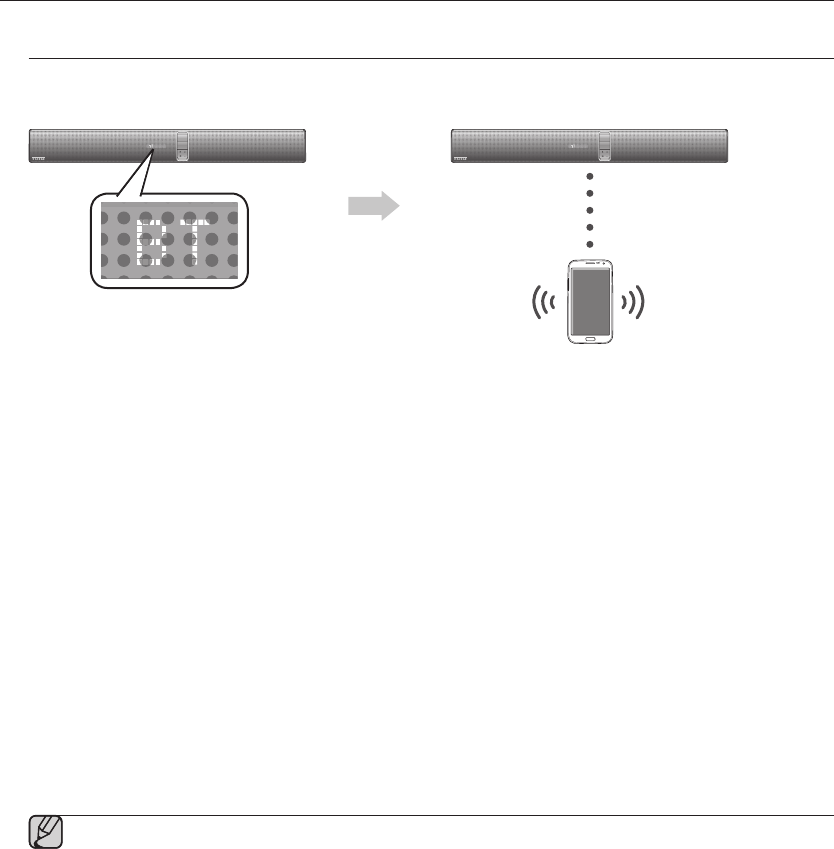

BLUETOOTH
You can use a Bluetooth device to enjoy music with high quality stereo sound, all without wires!
What is Bluetooth?
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using
a short wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, when:
- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the Air
Track.
- It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.
- It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
• Pair the Air Track with the Bluetooth device while they are close together.
• The further the distance is between Air Track and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception-sensitivity areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when it is close to the set. The connection will be automatically cut off if
the Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles
such as walls or doors.
• This wireless device may cause electric interference during its operation.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
functions
5V
0.5A
5V
0.5A
16
functions
To connect the Air Track to a Bluetooth device
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Connect
Bluetooth device
1.
Press the SOURCE button on the remote control of the AirTrack to display the BT message.
• You will see WAIT for 4 seconds and then BT READY on the front display of the Air Track.
2.
Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth
device's user manual.)
3.
Select the Stereo headset menu on the Bluetooth device.
• You will see a list of scanned devices.
4. Select "[Samsung] AirTrack" from the list.
• When the Air Track is connected to the Bluetooth device, it will display BT CONNECTED
➡
BT on the front
display.
• If the Bluetooth device has failed to pair with the Air Track, delete the previous “[Samsung] AirTrack” found
by the Bluetooth device and have it search for the Air Track again.
5. Play music on the connected device.
• You can listen to the music playing on the connected Bluetooth device over the Crystal Surround Air Track
system.
• In BT mode, Play/Repeat/Stop/Next/Prev functions are not available.
▪You may be required to enter a PIN code (password) when connecting the Bluetooth device to
the Air Track. If the PIN code input window appears, enter <0000>.
▪The Air Track supports SBC data(44.1kHz, 48kHz).
▪The AVRCP feature is not supported.
▪Connect only to a Bluetooth device that supports the A2DP (AV) function.
▪You cannot connect to a Bluetooth device that supports only the HF (Hands Free) function.
▪Only one Bluetooth device can be paired at a time.
▪Once you have turned off Air Track and the pairing is disconnected, the pairing will not be
restored automatically. To reconnect, you must pair the device again.
▪Search or connection may not be performed properly by Air Track in the following cases:
-If there is a strong electrical field around Air Track.
- If several Bluetooth devices are simultaneously paired with AirTrack
-If the Bluetooth device is turned off, not in place, or malfunctions
-Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas
stoves use the same frequency range as the Bluetooth device, which can cause electric
interference.
17
EnG ● functions
To disc
onnect the Bluetooth device from the Air Track
You can disconnect the Bluetooth device from the Air Track.
For instructions, see the Bluetooth device's user manual.
• The Air Track will be disconnected.
• When the Air Track is disconnected from the Bluetooth device the Air Track will display BT DISCONNECTED
on the front display.
To disconnect the Air Track from the Bluetooth device
Press the ( ) button on the front panel of the Air Track to switch from BT to another mode or turn off the Air Track.
• The connected Bluetooth device will wait a certain amount of time for a response from the Air Track before
terminating the connection.
(Disconnection time may differ, depending on the Bluetooth device)
• The currently connected device will be disconnected.
▪In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Air
Track and the Bluetooth device exceeds 16.25 ft. (5m).
▪If the Bluetooth device comes back into the effective range after disconnecting, you can restart the Air
Track to restore the pairing with the Bluetooth device.
▪The Air Track automatically turns off after 20 minutes in the Ready state.
SOUNDSHARE

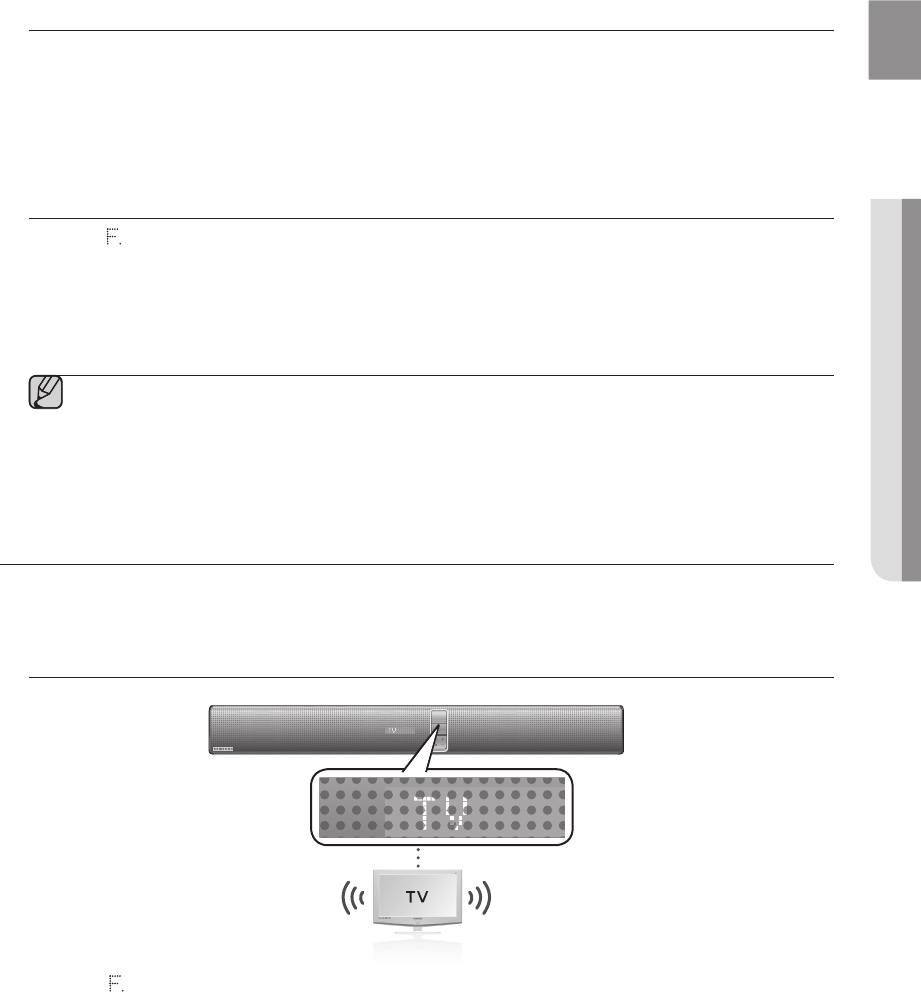

This section explains how to connect the Crystal Surround Air Track to a Bluetooth compatible SAMSUNG TV.
To connect the Crystal Surround Air Track to a Bluetooth compatible
Samsung TV
Connect
Press the ( ) button to select the TV mode, and then connect the TV to the Crystal Surround Air Track.
• The unit will play the TV's audio when it is connected to the TV.
• If you change to another mode, except the TV SoundShare mode, or turn off the Air Track, you will hear audio
from the TV again.
<To pair to your TV>
To produce TV sound on your Air Track via a Bluetooth connection, you need to pair your system to the
Bluetooth compliant TV first. Once the pairing is established, the pairing information is recorded and kept and no
further Bluetooth connection message will appear. Bring the Air Track and the TV close together before pairing.
1. Turn on the Samsung TV and Air Track.
• Set Add New Device in the TV's SoundShare Setting menu to On.
18
functions
2. When you change the mode of the Air Track to TV, a message asking whether to proceed with
Bluetooth pairing is displayed. "[Samsung] AirTrack" appears on the TV screen.
3. Select <Yes> on the TV screen. The pairing with the Air Track will be completed.
• Once the pairing is established, when you change the Air Track to the TV mode from other input modes, it
will automatically connect to the TV.
• Changing the Air Track from TV mode to any other mode will cancel the SoundShare connection.
• If you want to cancel the existing pairing of the SAT to a TV and pair your SAT to a different TV.
- Press the PLAY/PAUSE button on the SAT for 5 seconds in the TV input mode to cancel the existing
pairing. You can now pair it to a different TV.
• In the SoundShare mode, you can control the volume and mute using either the TV remote or the SAT remote.
▪TV SoundShare operation range
-recommended pairing range: within 20 inches (within 50cm)
-recommended operation range: within 16.25 ft. (5m)
▪If the distance between the Air Track and Samsung TV is over 16.25 ft. (5m), the connection or the
sound can be cut off. If this occurs, connect to the Bluetooth device again within the operational range.
▪Make sure the Samsung TV's SoundShare mode is on before you use this function.
▪The PLAY, NEXT, PREV, STOP buttons will not work in the SoundShare mode.
▪Bluetooth Standby On function
-Air Track will be powered on automatically when you turn the TV on if you connected TV and Air Track with
SoundShare function
-You can toggle this fucntion On/Off by pressing source key over 5 seconds when AirTrack is powered off.
If set to Off, the product turns off automatically when the TV turns off, but it does not turn on automatically.
▪The SoundShare function is supported by some Samsung TVs released after 2012. Check whether
your TV supports SoundShare before you begin. (For more information, refer to the user's guide of your
TV.)
USB

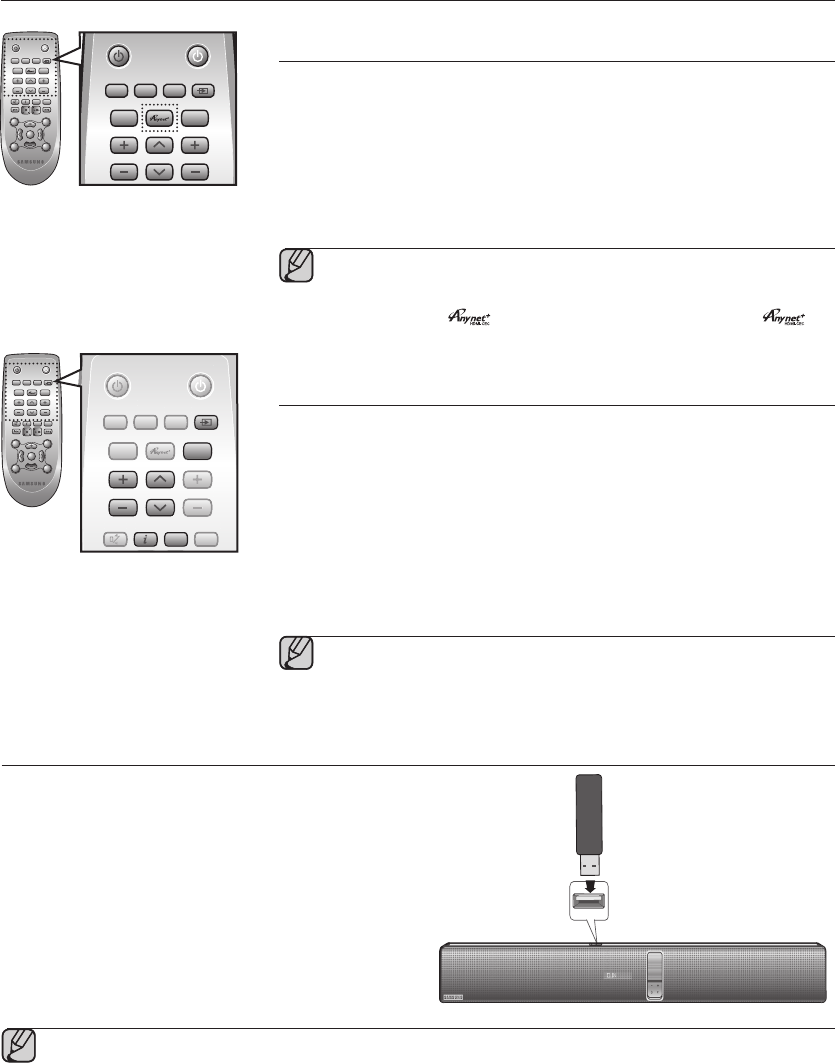

1.
Connect the USB device to the USB port of the product.
2.
Press the (
) button on the front panel of the Air Track repeatedly until USB appears.
3.
USB appears on the display screen and then disappears.
• The Crystal Surround Air Track connection is complete.
• The SAT automatically turns off (Auto Power Off) if no USB device has been connected for more than 20 minutes.
▪Playback will stop if you change the set’s position during playing files from USB device.
Before you connect a USB device
Be aware of the following:
• If the file name of a folder on a USB device exceeds 10
characters, it is not displayed on the OLED.
• This product may not be compatible with certain types of
USB storage media.
• The Air Track supports the FAT16 and FAT32 file systems.
-The NTFS file system is not supported.
5V
0.5A
19
EnG ● functions

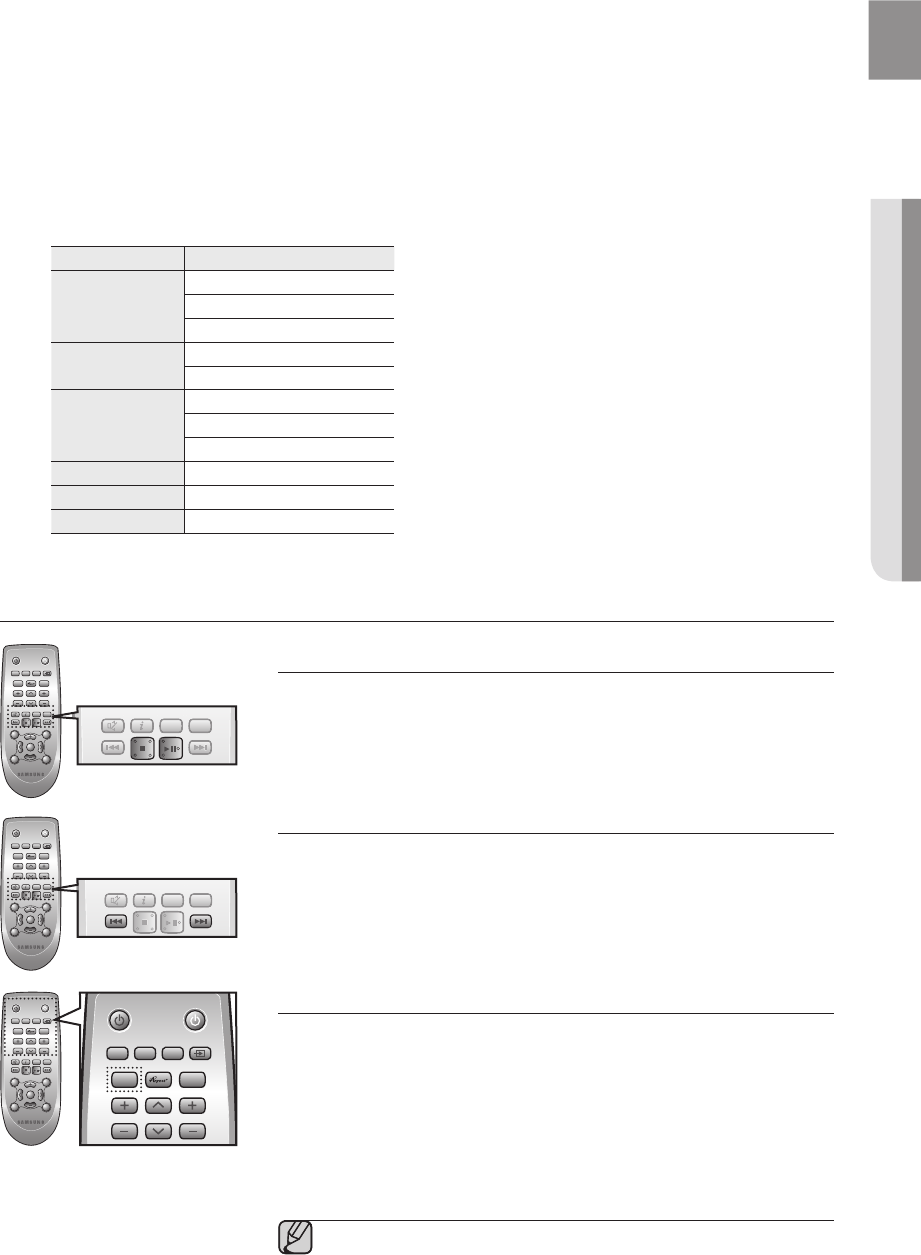

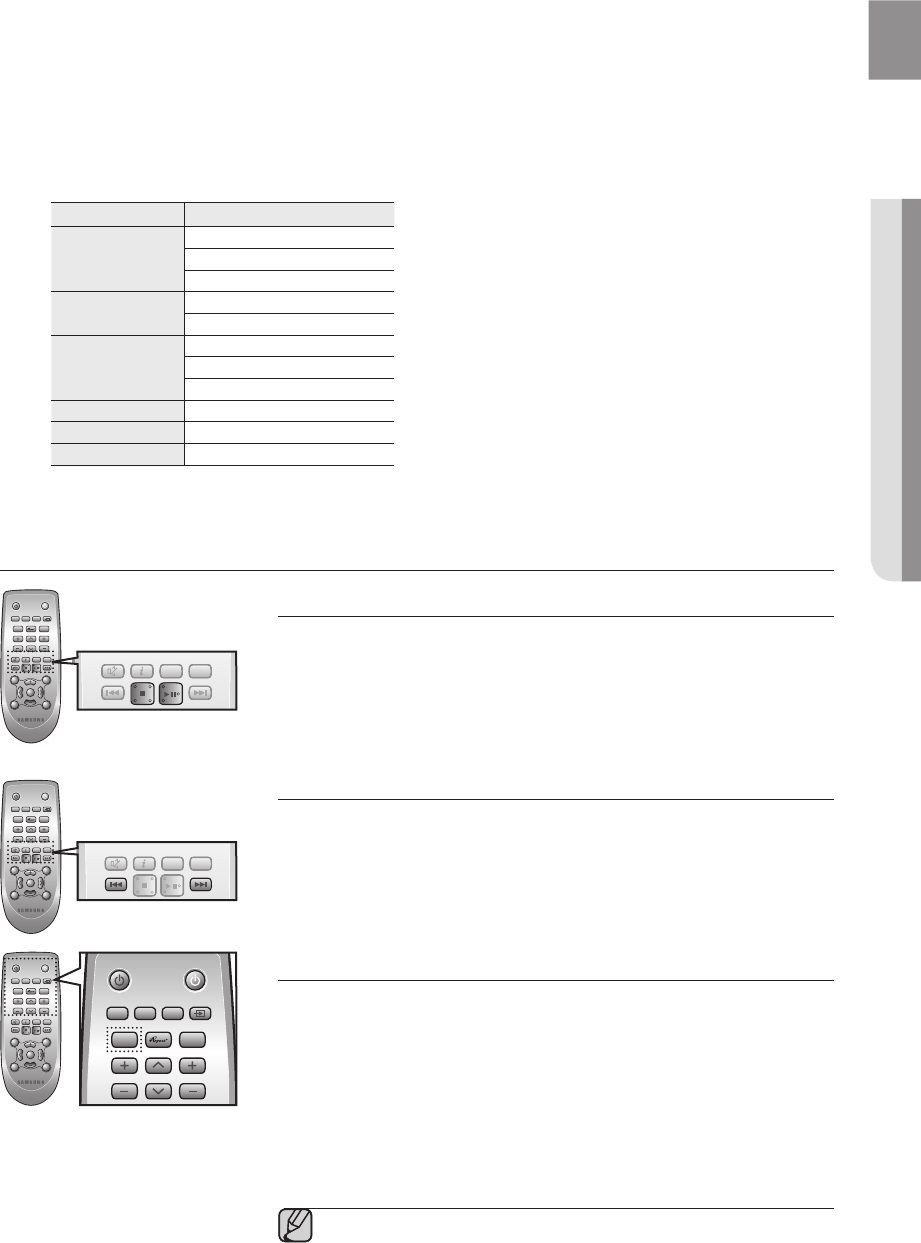

Play/Pause/Stop
During playback, press the
+
#,@ button.
• Press the +
#
button again to stop playing the file temporarily.
Press the +
#
button to play the selected file.
• To stop playback, press the Stop (
@
) button during playback.
Skip Forward/Back
During playback, press the [,] button.
• When there is more than one file and you press the ] button, the next file
is selected.
• When there is more than one file and you press the [ button, the
previous file is selected.
Using the REPEAT function
Repeat playback allows you to repeatedly play a file, repeat all, randomly play
files, or turn Repeat off.
Press the REPEAT button.
• REPEAT OFF : Cancels Repeat Playback.
• REPEAT FILE : Repeat playing a track.
• REPEAT ALL : Repeat playing all tracks.
• REPEAT RANDOM : Plays tracks in random order. (A track that has
already been played may be played again.)
▪You can set the REPEAT function during the playback of music from
a USB drive.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WER
T
V P
O
WER
AH5
9
-
02
545
A
TV V
OL
TV
C
H AUDI
O
S
YN
C
SOURC
E
REPEAT
S
ound
S
har
e
AUT
O
POWER
S
PEAKER TV
SO
UR
CE
TV PRE-
CH
VT
DIMMER
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
L
EVEL
S
/W
L
EVEL
VOL
V
O
L
3D SOUND
3
P
LU
S
D
R
C
TV
MUTE
TV INF
O
M
UT
E
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WER
TV P
O
WER
AH5
9
-
02
545
A
TV V
OL
TV
CH
AUDI
O
S
YN
C
SO
UR
CE
REPEA
T
S
ound
S
har
e
A
UT
O
P
O
WER
S
PEAKE
R
TV
SO
UR
CE
TV PRE-
C
HVT DIMMER
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
L
EVEL
S
/W
L
EVEL
VOL
VOL
3D SOUND
3
P
LU
S
D
R
C
TV MUT
E
TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
• Connect USB devices directly to the USB port of the product. Otherwise, you may encounter a USB
compatibility problem.
• Do not connect multiple storage devices to the product via a multi-card reader. It may not operate
properly.
• Digital camera PTP protocols are not supported.
• Do not remove the USB device while it is being read.
• DRM-protected music files (MP3, WMA) from a commercial web site will not be played.
• External HDDs are not supported.
• Mobile phone devices are not supported.
• File Format Type Compatibility list:
Format Codec
*.mp3
MPEG 1 Layer2
MPEG 1 Layer3
MPEG 2 Layer3
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
*.aac
AAC
AAC-LC
HE-AAC
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
※ Supporting Sampling Rate above 16KHz

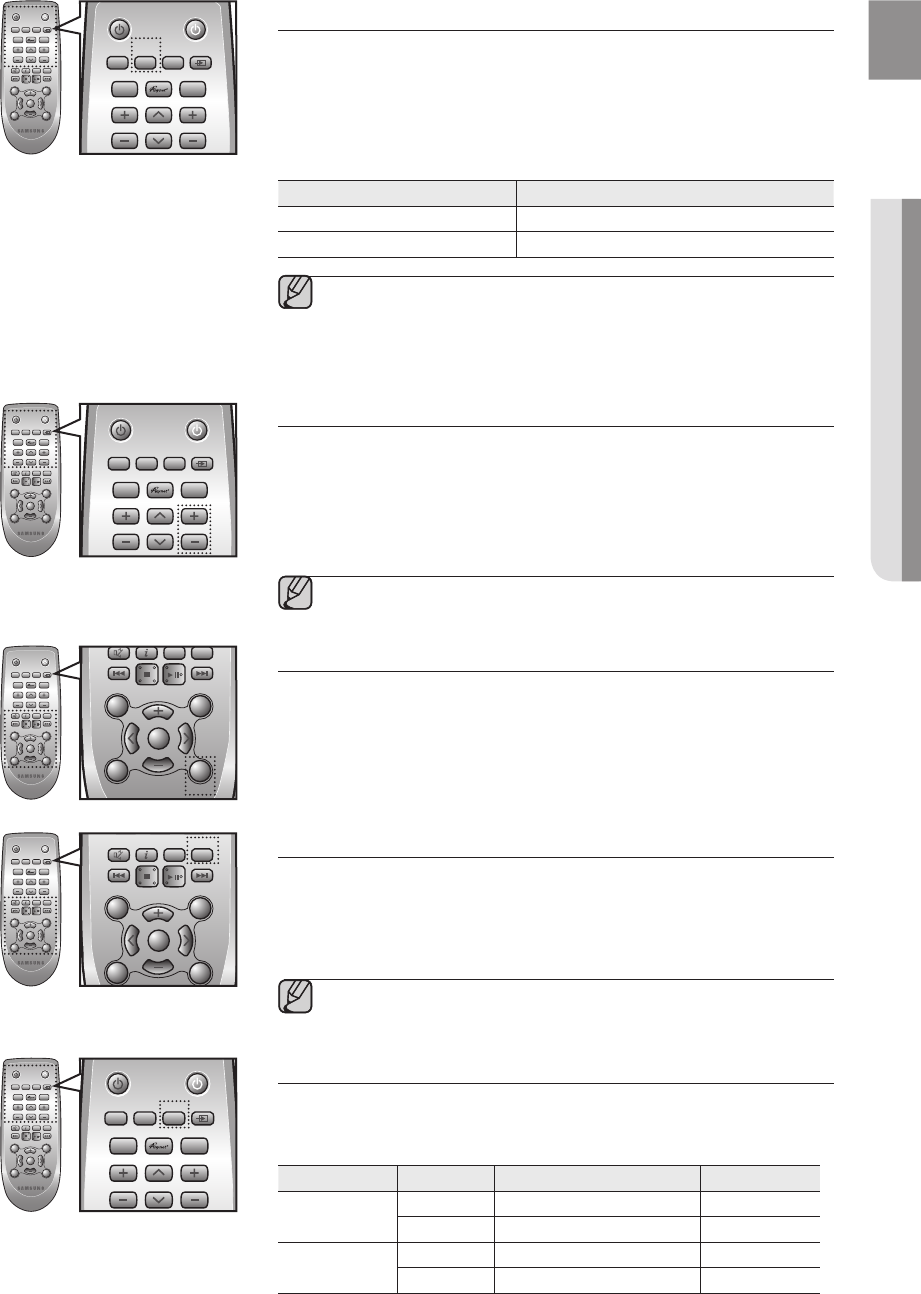

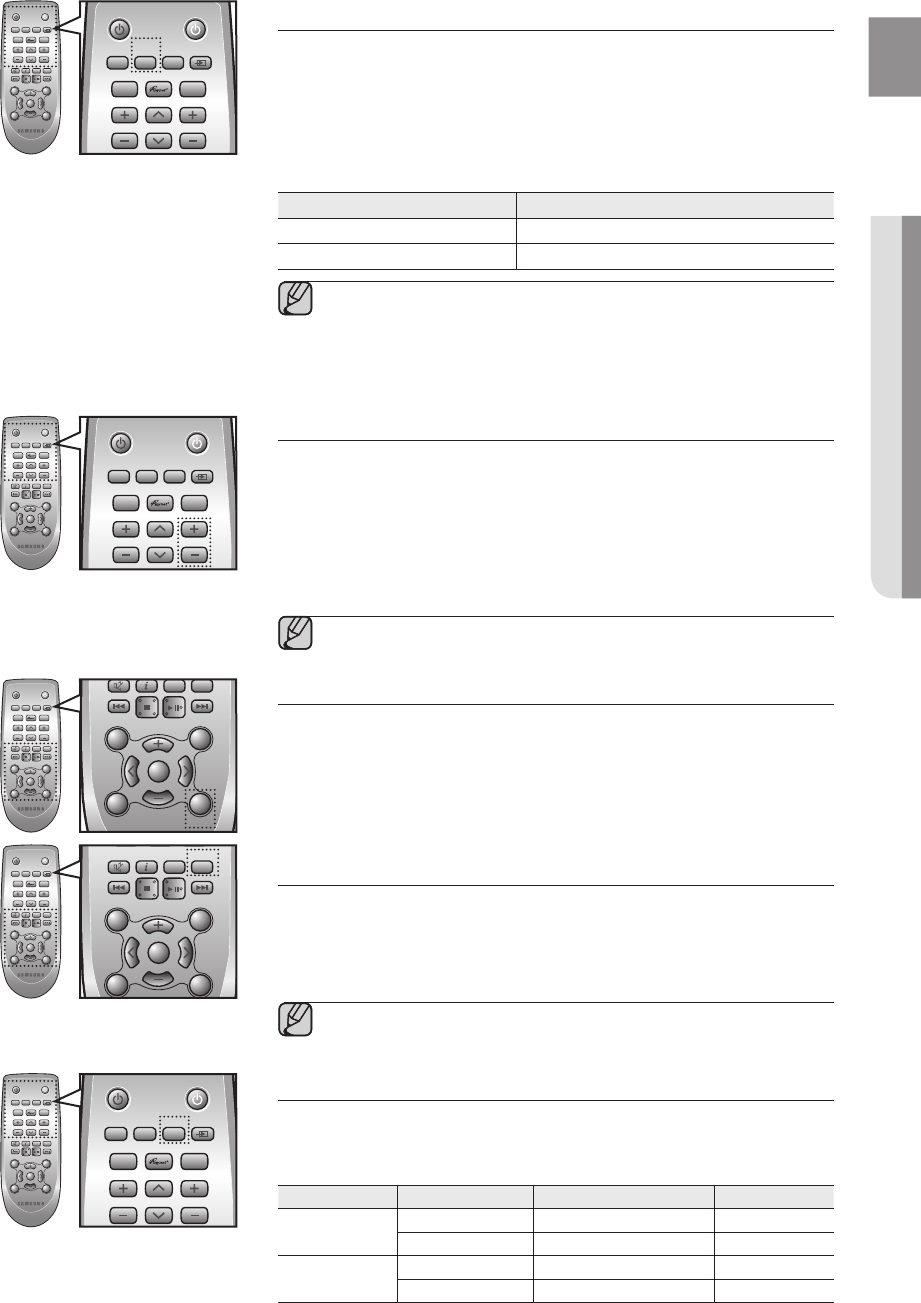

USING THE REMOTE CONTROL
20
functions
Muting the sound
This is useful when answering a doorbell or telephone call.
1.
To mute the sound of this unit, press the MUTE button on the remote
control.
2.
To mute the TV, press the
TV MUTE
(
)
button on the remote control.
3.
Press MUTE/ TV MUTE
(
)
on the remote control again (or press
VOLUME +/–) to restore the sound.
Using the 3D SOUND PLUS function
The 3D Sound Plus feature adds depth and spaciousness to the sound.
Press 3D SOUND PLUS on the remote control.
• Each time the button is pressed, the selection changes as follows :
3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND
PLUS MOVIE
▪When you turn on 3D Sound Plus, the Sound Effect function will
automatically change to OFF.
Using the SMART VOLUME function
This will regulate and stabilize the volume level against a drastic volume
change caused by a channel change or scene transition.
Press SMART VOLUME on the remote control.
• Each time the button is pressed, the selection changes as follows :
SMART VOLUME ON ➡ SMART VOLUME OFF
Using the Sound effect function
You can select from 7 different sound modes - MUSIC, NEWS, DRAMA,
CINEMA, SPORTS, GAME, and OFF (Original Sound) - depending on the
type of sources you want to enjoy.
Press SOUND EFFECT on the remote control.
• Select the OFF mode if you want to enjoy the original sound.
▪We recommend that you select a Sound Effect based on the
source material and your personal taste.
▪When you choose a Sound Effect mode (except OFF), 3D Sound
Plus will automatically be turned OFF.
▪Once completed ASC calibration, the ASC mode will be added.
(See page 12)
Using the S/W LEVEL function
You can control the base volume with the S/W Level button on the remote
control.
1.
Press the S/W LEVEL button on the Remote control.
2.
“SW 0” appears on the display.
3.
Press or button on the LEVEL key if you want to increase or decrease
the subwoofer volume. You can set it from SW -6 to SW +6.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
21
EnG ● functions
Using the AUTO POWER LINK function
The Crystal Surround Air Track is automatically turned on when you turn on the
TV or any device connected to the Air Track with the optical cable.
Press AUTO POWER on the remote control of this unit.
• The Auto power link function turns on and off each time you press AUTO
POWER.
AUTO POWER LINK Display
ON POWER LINK ON
OFF POWER LINK OFF
▪If a TV or any device connected to Air Track with the optical cable is off
and there is no digital input, the Air Track is turned off after 20 minutes.
▪These functions are available only when the Anynet+ (HDMI-CEC) is
turned off.
Using the AUDIO SYNC function
Video may appear out of synch with the audio if the Air Track is connected to a
digital TV. If this occurs, adjust the audio delay time to match the video.
Press AUDIO SYNC +/–. on the remote control of this unit.
• You can use the + , - buttons to set the audio delay time between 0 ms
and 300 ms.
▪In USB mode, TV mode or BT mode, the Audio Sync function may
not work.
Using the DRC function
This feature balances the range between the loudest and quietest sounds.
You can use this function to enjoy Dolby Digital sound when watching movies
at low volume at night.
Press DRC on the remote control of this unit.
• Each time the button is pressed, the selection changes as follows :
DRC STANDARD ➡ DRC MAX ➡ DRC MIN
Using the VT DIMMER function
This feature controls the brightness of the VACUUM TUBE AMP.
Press VT DIMMER on the remote control of this unit.
• Each time the button is pressed, the selection changes as follows :
VT DIMMER OFF
➡ VT DIMMER MIN ➡ VT DIMMER MAX
▪The VT DIMMER does not function for 30 seconds when you
turned on the product for the very first time.
SPEAKER button
If the TV and Air Track are connected via HDMI, this button lets you select
between listening to audio through your TV or through the Air Track.
Press SPEAKER on the remote control of this unit.
AUDIO MODE SPEAKER Scroll Display Display
HDMI IN TV TV SPEAKER TV SPK
A
ir
T
rack
AVR SPEAKER HDMI
ARC TV TV SPEAKER S MUTE
A
ir
T
rack
AVR SPEAKER TV ARC
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
22
functions
Using the Anynet+(HDMI-CEC) function
Anynet+ is a function that enables you to control other Samsung Devices
with your Samsung TV's remote control.
The Anynet+ function turns on and off each time you press Anynet+.
1.
Connect the product to a Samsung TV with an HDMI cable.
(See page 13)
2.
Set the Anynet+ function on your TV and the SAT to ON. (See the
TV instruction manual for more information.)
▪Depending on your TV, certain HDMI output resolutions may not work.
▪Please refer to the user’s manual of your TV and check for the
logo (If your TV has an logo, then it supports the
Anynet+ function.)
Using the TV functions (with Samsung TVs only)
• Press TV SOURCE on the remote control to change the TV's input
source.
• Press TV INFO on the remote control to display the TV channel
information.
• Press TV CH on the remote control to select the TV channel.
• Press TV VOL on the remote control to increase or decrease the volume
level.
• Use TV PRE-CH button to move to the previous TV channel in TV mode.
▪When you press the SoundShare button, the TV's sound is
transmitted through the Air Track system via a Bluetooth
connection. The Air Track also controls the sound volume,
sound quality, etc.
▪The remote control can operate TVs made by SAMSUNG only.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
▪Insert a USB drive containing the firmware upgrade into the USB port on the main unit.
▪Do not disconnect the power or remove the USB drive while upgrades are being applied. The main unit will
turn off automatically after completing the firmware upgrade.
When software is upgraded, settings you have made will return to their default (factory) settings.
We recommend you write down your settings so that you can easily reset them after the upgrade.
▪Once upgrading the product software is completed, turn off the product and then press and hold
(
@
)
button for
a while to reset the product.
▪If the firmware fails to upgrade, we recommend formatting the USB device in FAT16 and trying again.
▪For upgrading purposes, do not format the USB drive in NTFS format because it is not a supported file system.
▪Depending on the manufacturer, some USB devices may not be supported.
SOFTWARE UPGRADE
Samsung may offer upgrades for the Crystal Surround Air
Track's system firmware in the future.
If an upgrade is offered, you can upgrade the firmware by
connecting a USB drive with the firmware upgrade stored on
it to the USB port on your Air Track.
Note that if there are multiple upgrade files, you must load them
onto the USB drive singly and use them to upgrade the firmware
one at a time.
Please visit Samsung.com or contact the Samsung call center
to receive more information about downloading upgrades files.
5V
0.5A
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WE
R
TV P
O
WER
AH59-02545
A
TV VO
L
TV
CH
AUDIO SYN
C
SO
UR
CE
REPEA
T
S
ound
S
har
e
AUT
O
P
O
WER
S
PEAKE
R
TV
SO
UR
CE
TV PRE-
C
HVT DIMME
R
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
LEVE
L
S
/W
LEVE
L
VO
L
VO
L
3D SOUND
3
P
LU
S
D
R
C
TV MUT
E
TV INF
O
M
UT
E
TV SOURCE
SoundShare
TV VOL TV CH
TV INFO TV PRE-CH
23
EnG ● troublEshootinG
Before requesting service, please check the following.
Symptom Check Remedy
The unit will not turn on. • Is the power cord plugged into
the outlet?
• Connect the power plug to the
outlet.
A function does not work when the
button is pressed.
• Is there static electricity in the
air?
• Disconnect the power plug and
connect it again.
Sound is not produced. • Is the unit properly connected
to your TV?
• Is the Mute function on?
• Is the volume set to minimum?
• Connect it correctly.
• Press the Mute button to
cancel the function.
• Adjust the volume.
The Picture does not appear on a TV
when the function is selected.
• Is the TV connected properly? • Connect it correctly.
The remote control does not work. • Are the batteries drained?
• Is the distance between remote
control and main unit too far?
• Replace with new batteries.
• Move closer to the unit.
The sound from the left/right
channels are reversed.
• Are the left/right audio output
cables from the TV connected
properly?
• Check the left/right channel and
connect it/them correctly.
The SoundShare (TV pairing) failed. • Does your TV support
SoundShare?
• Is your TV firmware the latest
version?
• Does an error occur when
connecting?
• Reset the TV MODE and
connect again.
• SoundShare is supported by
some Samsung TVs released
after 2012. Check your TV to
see if it supports SoundShare.
• Update your TV with the latest
firmware.
• Contact the call center.
• Press button for 5 seconds
to reset the product.
troubleshooting
24
SPECIFICATIONS
Model name HW-F750
GENERAL
USB 5V/0.5A
Weight
Main unit 7.72 Ibs
Subwoofer
(PS-WF750) 17.97 Ibs
Dimensions
(W x H x D)
Main unit 36.73 x 1.81 x 4.72 inches
Subwoofer
(PS-WF750) 6.89 x 13.78 x 11.61 inches
Operating temperature range +41°F to +95°F
Operating humidity range 10 % to 75 %
AMPLIFIER
Rated output
power
Main Front 40W/CH, 6O
HM,
THD = 1%, 1kHz
Main Top 40W/CH, 6O
HM,
THD = 1%, 1kHz
Subwoofer
(PS-WF750) 150W, 3O
HM,
THD = 10%, 100Hz
S/N ratio (analog
input)
65 dB
Separation(1kHz) 65 dB
* S/N ratio, distortion, separation and usable sensitivity are based on measurement using AES (Audio
Engineering Society) guidelines.
*: Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
appendix
As an ENERGY STAR Partner, Samsung
has determined that this product or product
models meets the ENERGY STAR guidelines
for energy efficiency.
LIMITED WARRANTY TO ORIGINAL PURCHASER
Samsung Electronics Canada Inc.(SECA), warrants that this product is free from defective
material and workmanship.
SECA further warrants that if this product falls to operate properly within the specified warranty
period and the failure is due to improper workmanship or defective materials, SECA will repair
or replace the product at its option.
All warranty repairs must be performed by a SECA Authorized Service Center. (The name and
address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG)
On carry-in models, transportation to and from the service center is the customer’s responsibility.
The original dated sales receipt must be retained by the customer and is the only acceptable
proof of purchase. It must be presented to the authorized service center at the time service is
requested.
This warranty does not cover damage due to accident, fire, flood and/ or other acts of God; misuse,
incorrect line voltage, improper installation, improper or unauthorized repairs, commercial use or
damage that occurs in shipping. Exterior and interior finish, lamps, glass are not covered under this
warranty. Customer adjustments which are explained in the instruction manual are not covered
under the terms of this warranty. This warranty will automatically be voided for any unit found with a
missing or altered serial number. This warranty is valid only on products purchased and used in
Canada.
HEADQUARTERS
SAMSUNG ELECTRONICS CANADA INC.,
CUSTOMER SERVICE
55 STANDISH COURT MISSISSAUGA, ONTARIO L5R 4B2 CANADA
FABRIQUE EN CORÉE
1-800-SAMSUNG (1-800-7267864)
www.SAMSUNG.COM/CA
LABOR
One year (Carry- in)
PARTS
One year
EXCLUSIONS (WHAT IS NOT COVERED)
AH68-02617B-00
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care center.
Area Contact Center Web Site
` North America
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
` Latin America
ARGENTINE 0800-333-3733
www.samsung.comUruguay 40543733
Paraguay 98005420001
BRAZIL 0800-124-421
4004-0000 www.samsung.com
CHILE 800-SAMSUNG(726-7864)
From mobile 02-24 82 82 00 www.samsung.com/cl
Bolivia 800-10-7260 www.samsung.com
COLOMBIA 01-8000 112 112
Bogotá: 6001272 www.samsung.com/co
COSTA RICA 0-800-507-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
DOMINICA 1-800-751-2676 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
ECUADOR 1-800-10-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
EL SALVADOR 800-6225 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
GUATEMALA 1-800-299-0013 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
HONDURAS 800-27919267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
JAMAICA 1-800-234-7267 www.samsung.com
NICARAGUA 00-1800-5077267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
PANAMA 800-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
PERU 0-800-777-08 (Only from landline)
336-8686 (From HHP & landline) www.samsung.com
PUERTO RICO 1-800-682-3180 www.samsung.com
TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) www.samsung.com
VENEZUELA 0-800-100-5303 www.samsung.com
Ensemble Home Cinéma
(Système Avec Enceintes Actives)
manuel d'utilisation
imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète,
veuillez enregistrer votre produit sur
www.samsung.com/register
HW-F750
2
caractéristiques
SoundShare
SoundShare permet d’écouter votre téléviseur sur votre SAT par votre connexion Bluetooth et commande le son.
HDMI
Le protocole HDMI transmet des signaux vidéo et audio numériques simultanément et procure une image plus nette.
L'appareil est aussi doté de la fonction ARC qui permet d'écouter le son de votre téléviseur via un câble HDMI par l'intermédiaire du
système Crystal Surround Air Track. La fonction n'est disponible que si vous connectez l'appareil à un téléviseur compatible ARC.
3D SOUND PLUS
La fonction 3D SOUND PLUS ajoute de la profondeur et de l’amplitude à votre expérience sonore.
Caisson de basses sans fil
Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses.
En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité
principale.
Mode sonore spécial
Selon le type de contenu que vous souhaitez utiliser, vous pouvez choisir entre sept modes de champ sonore différents - MUSIC,
NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (Son Original)).
Télécommande multifonction
La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne
seulement sur les téléviseurs Samsung)
Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les
touches.
Système avec enceintes actives
Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité
peu encombrante.
Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les Home Cinémas classiques.
Prise en charge de l'hôte USB
Vous pouvez lire des fichiers musicaux à partir de supports de stockage USB externes tels que lecteurs MP3, mémoire flash USB,
etc., à l'aide de la fonction HÔTE USB de Air Track.
Fonction Bluetooth
Vous pouvez utiliser un dispositif BlueBooth connecté au SAT pour écouter de la musique en son stéréo de haute qualité, tout cela
sans fil!
LICENCE
2.0 Channel
Fabriqué sous licence concédée par Dolby Laboratories.Dolby et le symbole du double-D sont des marques de commerce
de Dolby Laboratories.
2.0 Channel
Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés
ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des
marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc.
Tous droits réservés.
Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce
ou des marques déposées de HDMI Licensing LLC aux États-Unis ou dans d'autres pays.
- Pour des demandes de renseignements concernant le logiciel libre (Open Source), communiquez avec Samsung
par courriel (oss.request@samsung.com).
3
FRA
informations relatives à la sécurité
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE
PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
Ce symbole avertit l’utilisateur de la
présence d’une tension dangereuse à
l’intérieur de l’appareil.
Ce symbole avertit l’utilisateur de la
présence de directives importantes dans la
documentation accompagnant cet appareil.
AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à
l’humidité.
MISE EN GARDE : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN
D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que
la prise principale soit facile d'accès.
MISE EN GARDE
• Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
• La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.
4
PRÉCAUTIONS
Assurez-vous que l'alimentation c.a. de votre domicile satisfait aux normes inscrites sur l'étiquette d'identification située à l'arrière du
produit. Installez votre produit horizontalement, sur un socle approprié (meuble), en laissant un espace suffisant pour la ventilation sur le
pourtour (3~4 inches). Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur
ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu.
Pour éteindre totalement l'appareil, débranchez la fiche c.a. de la prise murale. Débranchez l'appareil si vous prévoyez une longue péri-
ode d'inactivité.
En cas d'orage, débranchez la fiche de l'appareil de la prise murale.
Les surtensions occasionnées par l'orage pourraient endommager votre
appareil.
Protégez le produit de l'humidité (comme les vases) et d'une chaleur
excessive (comme une cheminée) ou de tout équipement capable de
créer des champs magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement.
Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut
être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un disque a été stocké
à basse température. Si vous devez transporter l'ensemble pendant
l'hiver, attendez environ 2 heures que l'appareil ait atteint la température
de la pièce avant de l'utiliser.
N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre
source de chaleur. Cela pourrait causer une surchauffe du fil et causer un
dysfonctionnement de l’unité.
Les piles utilisées dans ce produit peuvent contenir des produits chi-
miques dangereux pour l'environnement.
Ne jetez pas les piles dans votre poubelle habituelle.
appareil.
Phones
3.9 inch 3.9 inch
2.7 inch
3.9 inch
5
FRA
sommaire
CARACTÉRISTIQUES
2
2 Caractéristiques
2 Licence
INFORMATIONS RELATIVES À LA
SÉCURITÉ
3
3 Avertissements
4 Précautions
DÉMARRAGE
6
6 Avant de lire le manuel d'utilisation
6 Contenu
DESCRIPTIONS
7
7 Panneau avant/inférieur
8 Arrière
TÉLÉCOMMANDE
9
9 Présentation de la télécommande
BRANCHEMENTS
10
10 Installation de la fixation murale
11
Branchement d’un caisson de graves sans fil
12 Fixation du noyau torique en ferrite au
cordon d'alimentation du caisson de graves
12 Installation du noyau torique en ferrite sur le
caisson de graves
12 ASC (Auto Sound Calibration/Étalonnage
automatique du son)
13 Branchement à un périphérique externe en
utilisant le câble HDMI
14 Branchement d’un périphérique externe
en utilisant un câble audio (analogique) ou
optique (numérique)
14 Assemblage de l'attache pour câble
DÉPANNAGE
23
23 Dépannage
ANNEXE
24
24 Spécifications
FONCTIONS
15
15 Mode input (entrée)
15 Bluetooth
17 SoundShare
18 USB
19 Utilisation de la télécommande
22 Mise à jour du logiciel
6
AVANT DE LIRE LE MANUEL D'UTILISATION
Lisez attentivement la signification des termes suivants avant de commencer la lecture du manuel d'utilisation.
Icônes utilisées dans le présent manuel
Icône Terme Définition
Attention
Indique qu'une fonction ne fonctionne pas ou que des paramètres peuvent être
annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de
chaque fonction.
Consignes de sécurité et dépannage
1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 23)
Copyright
©2013 Samsung Electronics Co.,Ltd.
Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans
son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.
démarrage
▪Les accessoires pourraient légèrement différer de ceux figurant sur la photo ci-dessus.
▪Le câble USB dédié est fourni pour permettre la communication avec le périphérique USB.
CONTENU
Vérifiez que vous disposez bien des accessoires ci-dessous.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
(Vis:2EA)
(Écrou de
vis:2EA)
Télécommande /
Piles (type AAA)
Manuel
D'utilisation
Fixation de
support mural Vis Câble USB Attache de câble
(Pour le câble d'alimentation
du caisson de graves 1 unité)
Cordon
d'alimentation Adaptateur CC Câble auxiliaire Microphone ASC Noyau torique en
ferrite
7
FRA ● DescRiption
descriptions
PANNEAU AVANT/INFÉRIEUR
AMPLIFICATEUR
À LAMPE
VOLUME +/-
5V
0.5A
1 2
5V
0.5A
3 4
ÉCRAN
D’AFFICHAGE
Affichent le mode actuel.
- S’il n’y a pas d’entrée du produit ou de la télécommande
pendant 15 secondes, l’affichage s’éteindra automatiquement.
- L’écran ne s’éteindra pas automatiquement en mode de lecture
BT READY (BT PRÊT), TV READY (TÉLÉVISEUR PRÊT) et USB.
PORT USB Branchez les périphériques USB comme les lecteurs MP3 ici pour
lire les fichiers des périphériques.
BOUTON POWER Permet d'allumer/d'éteindre l'ensemble Home Cinéma.
TOUCHE DE
FONCTIONS
Sélection des entrées D.IN (NUMÉRIQUE), AUX, HDMI, BT, TV,
USB.
- Pendant que l’unité est alimentée en tension, si vous appuyez
sur la touche (
) pendant plus de 3 secondes celle-ci pourrait
être utilisée pour la MISE EN SOURDINE. Pour annuler le
réglage de MISE EN SOURDINE, appuyez encore sur le bouton
(
) pendant plus de 3 secondes.
▪Lorsque vous mettez cet appareil sous tension, un délai de 4 à 5 secondes précède
l'émission du son.
▪Si un téléphone cellulaire ou un appareil mobile se trouve à proximité d’un amplificateur à
lampe ou si vous placez d’autres produits électroniques sur le dessus du produit, le son
pourrait être perturbé.
▪Veillez à ce que les enfants ne touchent pas à la surface du produit lorsque le téléviseur est
allumé.Il sera chaud.
8
PRISE D’ENTRÉE
ASC IN Utilisé pour brancher le microphone ASC.
ENTRÉE DE
L’ALIMENTATION Branchez correctement la prise de l'adaptateur CA au secteur,
puis branchez la fiche de l'adaptateur CA dans la prise murale.
ENTRÉE OPTIQUE Branchez adéquatement la prise d’adaptateur d’alimentation c.a. à
la source d’alimentation, puis branchez la fiche de l’adaptateur
d’alimentation c.a. dans la prise murale.
ENTRÉE
AUXILIAIRE Connexion jusqu'à la sortie analogique d'un périphérique externe.
5PRISE HDMI OUT Transmet les signaux vidéo et audio numériques simultanément au
moyen d’un câble HDMI.
6PRISES HDMI IN Reçoit les signaux vidéo et audio numériques simultanément d’une
source externe utilisant un câble HDMI.
▪Tenez la fiche lors du débranchement du câble d’alimentation de l’adaptateur
d'alimentation c.a. de la prise murale. Ne tirez pas sur le câble.
▪Ne branchez pas cet appareil ni les autres composants dans une prise c.a. tant que tous
les composants ne sont pas interconnectés.
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
5
6
DC 24VASC IN
4
3
1
2
descriptions
ARRIÈRE
9
FRA ● télécommAnde
télécommande
PRÉSENTATION DE LA TÉLÉCOMMANDE
▪SAT est l'acronyme de Surround Air Track, une dénomination propriété de Samsung.
▪La télécommande n'est opérationnelle que sur les téléviseurs Samsung.
▪Il se peut que cette télécommande ne soit pas compatible avec le type de téléviseur que vous utilisez. Si c'est le
cas, utilisez la télécommande du téléviseur.
Installation des piles dans la télécommande
1. Soulevez le couvercle situé à
l'arrière de la télécommande
comme indiqué.
2. Insérez deux piles de type AAA.
Vérifiez bien que les pôles + et - des piles
sont placés comme indiqué sur le diagramme
représenté à l'intérieur du compartiment.
3. Repositionnez le couvercle.
Dans un schéma d'utilisation
classique, les piles durent
environ un an.
Portée de la télécommande
La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle
horizontal de 30° maximum par rapport au capteur de la télécommande.
TOUCHE POWER
Permet d'allumer/d'éteindre
l'ensemble Home Cinéma.
REPEAT
Sélection des fonctions Répétition fichier,
Tout, Aléatoire
.
TOUCHE TV POWER
Permet d'allumer/d'éteindre le téléviseur Samsung.
AUTO POWER
Synchronise le système Air Track par la
connexion Optique au moyen de la prise Optique
de façon à ce qu’il s’active automatiquement
lorsque vous allumez votre téléviseur.
TOUCHE CONTRÔLE
Permet de démarrer, de faire une pause ou
d'arrêter la lecture d'un fichier musical, ou encore
de rechercher un tel fichier vers l'avant ou l'arrière.
TV MUTE
Coupure du son du téléviseur. Appuyez de
nouveau sur cette touche pour restaurer le
volume initial.
SOURCE
Sélection d'une source SAT. (SAT : Surround Air Track)
SPEAKER
Ce bouton permet d'écouter un contenu
audio à partir du système Air Track ou de
votre téléviseur.
AUDIO SYNC
Pour synchroniser la vidéo avec l’audio lorsque
l’unité est connectée à un téléviseur numérique.
GRADATEUR VT
Vous pouvez contrôler le contraste
de L'AMPLIFICATEUR À LAMPE.
TV INFO (INFO SUR LE
TÉLÉVISEUR), TV PRE-CH (CHAÎNE
DE TÉLÉVISION PRÉCÉDENTE)
Affiche l’état actuel du téléviseur.
Permet de revenir à la chaîne de télévision
précédente.
VOLUME, S/W LEVEL
Pour régler le volume de l’unité. Pour régler
le volume du caisson d’extrêmes graves.
DRC
Vous pouvez utiliser cette fonction pour
bénéficier du son Dolby Digital lorsque vous
visionnez un film selon un faible volume la
nuit (Standard, MAX, MIN).
TV CHANNEL
Permet de basculer entre les
différentes chaînes disponibles.
TV SOURCE
Sélection d'une source vidéo sur un
téléviseur connecté.
TV VOLUME
Réglage du niveau sonore du téléviseur.
SOUND EFFECT
Sélection des fonctions Effet Sonore:
(MUSIC, NEWS, DRAMA, CINEMA,
SPORTS, GAME, OFF (Son Original))
MUTE
Permet de mettre l'appareil en sourdine.
Appuyez de nouveau sur cette touche
pour restaurer le volume initial.
SoundShare
Cela permet d’écouter votre téléviseur sur
votre satellite par votre connexion
Bluetooth et commande le son.
Anynet+
Anynet+ est une fonction qui vous permet de
commander les autres appareils Samsung à l’aide
de la télécommande de votre téléviseur Samsung.
3D SOUND PLUS
Cette fonction ajoute de la
profondeur et de l’espace au son.
SMART VOLUME
Pour régler et stabiliser le volume afin de le
protéger contre les variations importantes.
10
INSTALLATION DE LA FIXATION MURALE
Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.
▪Ne vous appuyez sur l’unité montée et protégez celle-ci de tout risque d’impact.
▪Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut
provoquer des blessures ou endommager le produit.
▪Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de
connexion au risque de faire tomber l’appareil.
▪Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce
que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.
▪Pour votre sécurité lors de l’utilisation du produit, veillez à le placer sur une surface sûre si vous
ne l’installez pas sur un support mural.
branchements
Précautions d’installation
• Ne procédez pas à l'installation sur un autre emplacement qu’un mur vertical.
• Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour
supporter le poids de l’appareil.
• Vérifiez la solidité du mur. Si le mur n’est pas suffisamment solide pour supporter l’unité, renforcez-le ou
installez l’unité sur un autre mur qui peut supporter son poids.
• Achetez et utilisez des vis de fixation ou des chevilles convenant au type de mur que vous avez (plaque
de plâtre ou en fer, bois, etc.) Si cela est possible, fixez les vis de fixation dans les poteaux muraux.
• Connectez les câbles de l'appareil aux périphériques externes avant de l'installer au mur.
• Assurez-vous d’éteindre et de débrancher l’unité avant l’installation afin d’éviter tout choc électrique.
3. Introduisez l’unité dans les fentes correspondantes
du support de fixation mural. - Pour une sécurité
d’ installation optimale, veillez à ce que les goujons
descendent jusqu’en butée à l’intérieur des fentes.
2. Vérifiez les trous des vis et alignez-les à l’arrière de
L'UNITÉ PRINCIPALE, puis fixez les vis de fixation.
1. Placez le support de fixation sur la surface du mur puis
fixez-le à l’aide de deux vis.
Si vous installer l'appareil derrière le téléviseur, assurez-vous
de monter le support mural de façon que la flèche
( ) soit
placée au centre du téléviseur.
Assurez-vous aussi que l'appareil se trouve à 5 cm ou
plus sous le téléviseur.
4. L’installation suggérée pour le support mural est ainsi
terminée.
5V
0.5A
5 cm (2 po) ou plus
1 2
5V
0.5A
11
FRA ● bRAnchements
BRANCHEMENT D’UN CAISSON DE GRAVES SANS FIL
L'ID de lien du caisson de graves est préréglé en usine et l’unité principale et le caisson doivent se connecter
automatiquement (connexion sans fil) à la mise sous tension. Si l’indicateur LINK (LIEN) ne s'allume pas
lorsque l'unité principale et le caisson de basses sont sous tension, veuillez définir l’ID en suivant le processus
ci-dessous.
▪Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon
d'alimentation.
▪Si l’unité principale est hors tension, le caisson d’extrêmes graves sans fil se met en mode de
veille et le témoin DEL de VEILLE s’affiche sur la partie supérieure de l’écran. Après 30
secondes, le témoin LINK (DEL bleue) commence à clignoter.
▪Si un appareil qui utilise la même fréquence (2.4GHz) se trouve à proximité du système, des
interruptions de son peuvent se produire en raison de l’interférence.
▪Le champ d’action de la transmission depuis l’unité centrale vers le module syntoniseur sans fil
est d’environ 10 m (33 pi) ; il peut varier en raison de votre environnement. Un mur en béton
armé ou de métal situé entre l’unité centrale et le module syntoniseur sans fil peut provoquer
une défaillance du système puisque les ondes radio ne peuvent pas pénétrer le métal.
▪Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour
réessayer la connexion entre l'unité principale et le caisson de graves sans fil.
▪L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez
l’appareil à l’abri de l’eau et de l’humidité.
▪Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves
sans fil est bien dégagée.
1.
Branchez les cordons d’alimentation de l’unité principale et du caisson des basses dans une prise murale C.A.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un
petit objet pointu.
• Le témoin STANDBY s’éteint et le témoin LINK (DEL Bleue) clignote rapidement.
3. Alors que l’unité principale est hors tension (mode VEILLE),
appuyez sur la touche MUTE de la télécommande pendant 5
secondes.
4.
Le message ID SET apparaît sur l'écran (OLED) de l'unité
principale.
5. Pour établir la liaison, mettre l'unité principale sous tension
pendant que le témoin DEL du caisson de graves clignote.
• L’unité principale et le caisson de graves sont à présent liés (connectés).
• Le témoin de liaison (DEL Bleue) du caisson de braves est allumé.
• Vous pouvez profiter d'une meilleure qualité de son en provenance du
caisson de graves sans fil en sélectionnant un effet sonore. (Reportez-
vous en page 20)
STANDBY LINK
ID SET
ID SET
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
12
FIXATION DU NOYAU TORIQUE EN FERRITE AU CORDON
D'ALIMENTATION DU CAISSON DE GRAVES
Si vous fixez le noyau torique en ferrite au cordon d'alimentation du
caisson de graves, cela pourra empêcher les interférences RF des
signaux radioélectriques.
1. Tirez la languette de fixation du noyau torique en ferrite pour ouvrir celui-ci.
2. Enroulez deux fois le câble d'alimentation du caisson de graves.
3. Fixez le noyau torique en ferrite au cordon d'alimentation du caisson de graves,
tel qu'indiqué dans l'illustration, et appuyez dessus jusqu’à ce qu’il s’encliquette.
INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CAISSON DE GRAVES
Soulevez le dispositif de
verrouillage pour lelibérer
et ouvrez le noyau.
Enroulez deux fois le câble d'alimentation
autour de la bobine.
(Commencez l'enroulement à une
distance de 5 à 10 cm du commutateur.)
Remettez le dispositif de
verrouillage en place.
ASC (AUTO SOUND CALIBRATION/ÉTALONNAGE AUTOMATIQUE DU SON)
Pour créer la meilleure expérience sonore possible, l’ASC aide à repositionner et à étalonner le système Air
Track et les périphériques sonores notamment le caisson des basses par le réglage automatique de l’équilibre
sonore en prenant en considération la distance entre les périphériques et les caractéristiques de fréquence.
1. Installez le microphone ASC à la position d’écoute.
• Vous devez d’abord placer le microphone ASC à
l’emplacement d’écoute actuel, puis brancher le microphone
ASC dans la prise ASC IN du système Air Track pour obtenir
un étalonnage précis.
2. Branchez le microphone ASC à la prise d’entrée ASC IN du
système Air track.L’étalonnage commence automatiquement
et peut prendre jusqu’à 12 minutes.
• Si vous désactivez le système Air Track ou débranchez le
microphone ASC avant que le message d’achèvement
apparaisse sur l’affichage, l’étalonnage sera annulé et
incomplet.En pareil cas, rebranchez le microphone ASC à la
prise d’entrée ASC.
• Une fois l’étalonnage complété, vous pouvez choisir le mode
ASC en appuyant sur le bouton Sound Effect (Effet sonore)
de la télécommande.
▪Durant l’étalonnage ASC calibration, toutes les autres touches ne fonctionnent pas à
l'exception de la touche d'alimentation.
▪L’étalonnage automatique du son (ASC) va s’interrompre et une erreur sera signalée si
vous modifiez la position du réglage pendant la procédure.
ID SET
branchements
5V
0.5A
DC 24V ASC IN
Microphone ASC
13
FRA ● bRAnchements
BRANCHEMENT À UN PÉRIPHÉRIQUE EXTERNE EN UTILISANT LE CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un
projecteur, un lecteur de DVD, un lecteur Blu-ray, un décodeur et bien plus encore.
HDMI élimine les pertes de signal découlant de la conversion analogique et vous assure la même qualité
sonore vidéo et audio que celle d’un son créé à l’origine dans la source numérique.
HDMI IN
Branchez un câble HDMI (non fournies) de la prise HDMI IN située à l’arrière du produit à la prise HDMI OUT
de vos appareils numériques.
ensuite,
SORTIE HDMI (HDMI)
• Branchez un câble HDMI de la prise HDMI OUT située à l’arrière du produit à la prise HDMI IN de votre téléviseur.
▪HDMI est une interface qui permet la transmission numérique de données vidéo et audio à
partir d'un seul connecteur.
HDMI OUT (ARC)
• La fonction ARC permet à l’audio numérique d’être transmise par le port HDMI OUT (ARC).
Elle ne peut être activée que lorsque le système Air Track est connecté à un téléviseur qui prend en charge la
fonction ARC.
• La fonction Anynet+ doit être activée.
▪Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge la
fonctionnalité ARC.
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
HDMI OUT HDMI IN
OPTICAL
OUT
Câble HDMI
Câble HDMI
Appareils numériques
14
BRANCHEMENT D’UN PÉRIPHÉRIQUE EXTERNE EN UTILISANT UN
CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)
Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur.
Cet appareil est doté d'une prise numérique optique et d'une prise analogique audio pour connecter un
téléviseur.
DC 24V ASC IN
HDMI IN HDMI OUTAUX IN OPTICAL IN
AUX IN
AUDIO
OUT
L
R
AUDIO
OUT
OPTICAL IN
OPTICAL
OUT
OPTICAL
OUT
Red
White
Câble Optique (non fournies)
Câble Audio
ou
Lecteur BD/DVD/
Boîtier décodeur/
Console de jeu
ENTRÉE AUXILIAIRE
Permet de connecter la prise AUX IN (Audio) (ENTRÉE AUXILIAIRE - Audio) de l'unité principale à la prise
AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source.
Veillez à respecter les codes couleur.
ou,
ENTRÉE OPTIQUE
Pour connecter l’entrée numérique de l’unité principale à la sortie OPTICAL OUT du téléviseur ou du
périphérique source.
▪Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise
murale avant que toutes les connexions entre les différents composants n’aient été effectuées.
▪Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.
ASSEMBLAGE DE L'ATTACHE POUR CÂBLE
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
DC 24V ASC IN
HDMI IN
HDMI OUT
AUX IN
OPTICAL IN
branchements
15
FRA ● Fonctions
MODE INPUT (ENTRÉE)
Vous pouvez sélectionner l'une des entrées suivantes : D.IN, AUX, HDMI, BT, TV ou encore une entrée USB.
Appuyez sur la touche appropriée de la télécommande pour sélectionner le mode désiré, ou appuyez sur pour
choisir parmi les modes suivants :
D.IN, AUX, HDMI, BT, TV ou USB.
Mode d'entrée Écran d’affichage
Entrée Optique Numérique D.IN
Entrée AUXILIAIRE AUX
Entrée HDMI
HDMI
Mode BLUETOOTH
BT
Mode TV
TV
Mode USB USB
L'appareil s'éteint automatiquement dans les conditions suivantes :
• MODE BT/TV/USB/HDMI/ARC/D.IN
- Si aucun signal audio n’est reçu pendant 20 minutes.
• Mode AUX
-Si aucune CLÉ n’est entrée pendant 8 heures lorsque la prise est
branchée.
-Si le câble AUX audio n’est pas branché pendant 20 minutes.
▪La fonction ARC est activée dans le mode D.IN si la connexion est établie sur un téléviseur
compatible ARC.
▪Pour désactiver la fonction ARC, désactivez Anynet.
▪Utilisez le câble fourni si la mémoire Flash USB ne peut pas être directement connectée dans l’unité.
BLUETOOTH
Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en stéréo haute qualité, et ce sans fil !
Qu'est-ce que Bluetooth?
Bluetooth est une technologie facilitant l'interconnexion d'appareils compatibles Bluetooth via une connexion
sans fil à faible distance.
• Un appareil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions d’utilisation.
- Si une partie du corps est en contact avec le système de réception/transmission du périphérique
Bluetooth ou du système Air Track.
- Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de bureau.
- Interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence,
notamment équipements médicaux, fours à micro-ondes et réseaux locaux sans fil.
• Maintenez la distance la plus courte possible lorsque vous jumelez le système Air Track avec le périphérique
Bluetooth.
• La qualité diminue parallèlement à la distance entre le système Air Track et le périphérique Bluetooth. Si la
distance excède la portée opérationnelle du périphérique Bluetooth, la connexion est perdue.
• La connexion Bluetooth peut s'avérer déficiente dans les zones à faible réception.
• La portée de réception efficace du système Air Track atteint 10 mètres dans toutes les directions en
absence d'obstacles. La connexion sera automatiquement interrompue si la distance excède la portée.
Même dans les limites de cette portée, des obstacles tels que des murs ou des portes peuvent dégrader la
qualité sonore.
• Le fonctionnement de ce périphérique sans fil peut engendrer un brouillage électrique.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
fonctions
5V
0.5A
5V
0.5A
16
fonctions
Connexion du système Air Track au périphérique Bluetooth
Vérifiez si le périphérique Bluetooth prend en charge la fonction de casque d'écoute stéréo compatible
Bluetooth.
Connexion
Périphérique Bluetooth
1.
Appuyez sur la touche SOURCE de la télécommande du système Air Track pour afficher le message BT.
• Vous apercevrez le message WAIT pendant 4 secondes puis
BT
READY sur le panneau avant du système
Air Track.
2.
Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter.
(Reportez-vous au manuel d'utilisation du périphérique Bluetooth)
3.
Sélectionnez le menu du casque d'écoute Stéréo sur le périphérique Bluetooth.
• Une liste produite par le balayage des appareils apparaîtra.
4. Sélectionnez "[Samsung] AirTrack" dans la liste.
• Lorsque le système Air Track est branché à un dispositif Bluetooth, il affiche la mention
BT CONNECTED
➡
BT sur l’écran avant.
• Si l'appariement du périphérique Bluetooth avec le système Air Track a échoué, supprimez l'appareil
"[Samsung] AirTrack" précédent qui a été trouvé par le périphérique Bluetooth et, à partir de ce dernier,
relancez la recherche du système Air Track.
5. Écoutez de la musique sur le périphérique connecté.
• Vous pouvez écouter de la musique provenant du périphérique Bluetooth sur le système Crystal Surround
Air Track.
• En mode BT, les fonctions Lire/Répéter/Arrêter/Suivant/Précédent ne sont pas accessibles.
▪Un code PIN (mot de passe) peut vous être demandé lors de la connexion du périphérique
Bluetooth au système Air Track. Si la fenêtre de saisie du code PIN apparaît, tapez <0000>.
▪Le système Air Track prend en charge les données SBC (44,1 kHz, 48 kHz).
▪La fonctionnalité AVRCP n'est pas prise en charge.
▪La connexion est possible uniquement sur un périphérique Bluetooth compatible avec la fonction
A2DP (AV).
▪Vous ne pouvez pas vous connecter à un périphérique Bluetooth qui ne prend en charge que la
fonction HF (Mains libres).
▪On ne peut apparier qu'un seul périphérique Bluetooth à la fois.
▪Une paire déconnectée suite à l'extinction du système Air Track ne sera pas reconnectée
automatiquement. Dans ce cas, rétablissez l'appariement.
▪La recherche ou la connexion via Air Track peut s'avérer défectueuse dans les cas suivants:
-Si un puissant champ électrique est émis autour du système Air Track.
-Si plusieurs périphériques Bluetooth sont appariés simultanément avec le système Air Track.
-Si le périphérique Bluetooth est éteint, situé au mauvais endroit ou ne fonctionne pas bien.
-Prenez note que certains appareils tels que fours à micro-ondes, adaptateurs de réseau sans
fil, lampes fluorescentes et cuisinières à gaz utilisent la même bande de fréquences que le
périphérique Bluetooth, d'où un risque de brouillage.
17
FRA ● Fonctions
Déconnexion du périphérique Bluetooth à partir du système Air Track
Vous pouvez déconnecter le périphérique Bluetooth à partir du système Air Track. Pour des directives, consultez
le manuel d'utilisation du périphérique Bluetooth.
• Le système Air Track sera déconnecté.
• Lorsque le système Air Track est déconnecté du périphérique Bluetooth, Air Track affiche le message
BT DISCONNECTED sur le panneau avant.
Déconnexion du système Air Track à partir du périphérique Bluetooth
Appuyez sur le bouton (
) sur le panneau avant du système Air Track pour passer du mode BT à un autre
mode ou pour éteindre Air Track.
• Le périphérique Bluetooth connecté attendra pendant un certain temps une réponse du système Air Track
avant de mettre fin à la connexion.
(Le temps de déconnexion peut varier selon le périphérique Bluetooth.)
• Le périphérique en cours sera déconnecté.
▪En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Air Track et
l'appareil dépasse (5 mètres).
▪Si le dispositif Bluetooth se retrouve de nouveau dans la portée effective et se reconnecte après une
déconnexion, vous pouvez redémarrer pour réinitialiser l’appariement avec le dispositif Bluetooth.
▪Le périphérique s'éteint automatiquement (Auto Power Off) au bout de 20 minutes dans l'état
Prêt (Ready).
SOUNDSHARE
Cette section explique comment brancher le système Crystal Surround Air Track aux téléviseurs SAMSUNG
compatibles Bluetooth.
Pour brancher le système Crystal Surround Air Track à un téléviseur
Samsung compatible avec la technologie Bluetooth
Brancher
Appuyez sur la touche ( ) pour sélectionner le mode TV, puis branchez le téléviseur au système Crystal
Surround Air Track.
• L’unité restituera le son du téléviseur si elle est branchée au téléviseur.
• Si vous passez à un mode autre que TV SoundShare ou si vous le désactivez, le son recommencera à être
restitué par le téléviseur.
<Appariement avec votre téléviseur>
Afin que le son du téléviseur soit émis sur le Home cinéma via une connexion Bluetooth, vous devez
commencer par apparier votre station avec le téléviseur compatible avec le Bluetooth. Une fois l’appariement
terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de
connexion Bluetooth ne s’affiche. Maintenez le Home cinéma et le téléviseur à proximité avant l’appariement.
1. Allumez le lecteur Samsung et le système Air Track.
• Réglez le menu "Ajouter un nouveau périphérique" du téléviseur à "Activé".
18
fonctions
2. Lorsque vous remplacez le mode du Home cinéma par TV, un message vous demandant si vous souhaitez
poursuivre l’appariement Bluetooth s'affiche. Le message " [Samsung] AirTrack " apparaît à l'écran du téléviseur.
3. Sélectionnez <Yes> (Oui) sur l’écran du téléviseur. L’appariement avec l'Ensemble Home cinéma est alors terminé.
• Une fois que l'appariement est établi, lorsque vous remplacez le mode d'entrée par le mode TV, la
connexion au téléviseur est établie automatiquement.
• Le fait de passer du mode Air Track au mode TV ou à un autre mode annulera la connexion SoundShare.
• Si vous voulez annuler l'appariement existant dans l'enceinte satellite (SAT) et apparier votre enceinte
satellite à un nouveau téléviseur,
- Appuyez sur la touche PLAY/PAUSE (LIRE/PAUSE) sur le SAT pendant 5 secondes en mode d’entrée
TV pour annuler l’appariement existant. Vous pouvez maintenant l’apparier à un téléviseur différent.
• Vous pouvez contrôler le volume et le mode silencieux en utilisant la télécommande du téléviseur et celle
de l'enceinte satellite en mode SoundShare.
▪Portée de fonctionnement de la fonction SoundShare du téléviseur
-Portée d’appariement recommandée : moins de 50 cm
-Portée de fonctionnement recommandée : moins de 5 m
▪Si la distance entre le SAT et le téléviseur Samsung est supérieure à 5 mètres, la connexion ou le
son pourrait être coupé. Si cela se produit, branchez de nouveau le dispositif Bluetooth dans la
portée de fonctionnement.
▪Assurez-vous que le mode SoundShare du téléviseur Samsung est activé avant d’utiliser cette fonction.
▪La touche PLAY (LIRE), NEXT (SUIVANT), PREV (PRÉCÉDENT), STOP (ARRÊTER) ne fonctionnera
pas en mode SoundShare.
▪Fonction de mise en marche de la fonction de veille Bluetooth
-Le système sera automatiquement alimenté en tension lors de la mise en marche du téléviseur si
vous avez branché le téléviseur et le système Air Track à l’aide de la function Air Track
-Vous pouvez activer et désactiver cette fonction en appuyant sur la clé SOURCE pendant plus de 5
secondes lorsque le système AirTrack est éteint. Si vous désactivez cette fonction le produit
s’éteindra automatiquement, mais ne se mettra pas automatiquement en fonction.
▪ La fonction SoundShare est prise en charge par les modèles de téléviseurs Samsung mis sur le
marché après 2012. Assurez-vous que votre téléviseur prend cette fonction en charge.
(Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)
USB
1.
Connectez le périphérique USB au port USB situé sur le produit.
2. Appuyez à plusieurs reprises sur la touche ( ) du panneau avant d'Air Track jusqu'à ce que la mention USB
apparaisse.
3.
USB apparaît à l'écran puis disparaît.
• La connexion du système Crystal Surround Air Track est terminée.
• Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'est connecté pendant plus de 20 minutes.
▪La lecture s’interrompra si vous modifiez la position du réglage durant la lecture des fichiers stockés
sur le périphérique USB.
Avant de connecter un périphérique USB
Il importe de tenir compte des points suivants :
• Si le dossier du fichier dans un périphérique USB excède 10
caractères, il n'est pas affiché sur l'écran OLED.
• Il se peut que ce produit ne soit pas compatible avec certains
types de supports de stockage USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
-Le système NTFS ne l'est pas.
5V
0.5A
19
FRA ● Fonctions
Lecture/Pause/Arrêt
Pendant la lecture, appuyez sur la touche
+
#,@.
• Appuyez sur la touche +
#
à nouveau pour arrêter temporairement la
lecture
du fichier
.
Appuyez sur la touche +
#
pour lire le fichier sélectionné.
• Pour arrêter la lecture, appuyez sur la touche Arrêt (
@
) pendant la lecture.
Saut Avant/Arrière
Pendant la lecture, appuyez sur la touche [,].
• Si la liste contient plus d'un fichier et que vous appuyez sur la touche ],
le fichier suivant est sélectionné.
• Si la liste contient plus d'un fichier et que vous appuyez sur la touche [,
le fichier précédent est sélectionné.
Utilisation de la fonction RÉPÉTER
Cette fonction permet de répéter la lecture d'un fichier ou de tous les fichiers,
de répéter d'une façon aléatoire ou de faire cesser la répétition.
Appuyez sur la touche RÉPÉTER.
• ARRÊT DE LA RÉPÉTITION : Annule la lecture à répétition.
• RÉPÉTER LA LECTURE DU FICHIER : Répète la lecture d'une piste.
• RÉPÉTER LA LECTURE DE TOUS LES FICHIERS : Répète la
lecture de toutes les pistes.
• RÉPÉTER ALÉATOIREMENT : Lit les pistes dans un ordre aléatoire.
(Une piste qui a été lue peut l'être à
nouveau.)
▪Vous pouvez activer la fonction REPEAT pendant la lecture de fichiers
musicaux d'un lecteur USB.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WER
T
V P
O
WER
AH5
9
-
02
545
A
TV V
OL
TV
C
H AUDI
O
S
YN
C
SOURC
E
REPEAT
S
ound
S
har
e
AUT
O
POWER
S
PEAKER TV
SO
UR
CE
TV PRE-
CH
VT
DIMMER
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
L
EVEL
S
/W
L
EVEL
VOL
V
O
L
3D SOUND
3
P
LU
S
D
R
C
TV
MUTE
TV INF
O
M
UT
E
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WER
TV P
O
WER
AH5
9
-
02
545
A
TV V
OL
TV
CH
AUDI
O
S
YN
C
SO
UR
CE
REPEA
T
S
ound
S
har
e
A
UT
O
P
O
WER
S
PEAKE
R
TV
SO
UR
CE
TV PRE-
C
HVT DIMMER
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
L
EVEL
S
/W
L
EVEL
VOL
VOL
3D SOUND
3
P
LU
S
D
R
C
TV MUT
E
TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
• Connectez le périphérique USB directement dans le port USB de l'appareil. Autrement, un problème de
compatibilité USB pourrait survenir.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur multicarte. Un
dysfonctionnement pourrait en résulter.
• Les protocoles PTP de la caméra numérique ne sont pas pris en charge.
• Ne retirez pas le périphérique USB pendant sa lecture.
• Les disque durs externes ne sont pas pris en charge.
• Les périphériques de téléphones cellulaires ne sont pas pris en charge.
• Liste de compatibilité
Format Codec
*.
mp3
MPEG 1 2 couches
MPEG 1 3 couches
MPEG 2 3 couches
*.wma
Wave_Format_MSAudio1
Wave_Format_MSAudio2
*.aac
AAC
AAC-LC
HE-AAC
*.wav
-
*.Ogg
OGG 1.1.0
*.Flac
FLAC 1.1.0, FLAC 1.2.1
※ Prend en charge les taux d’échantillonnage supérieurs à 16 KHz
UTILISATION DE LA TÉLÉCOMMANDE
20
fonctions
Mise en sourdine
Cette fonction se révèle particulièrement utile lorsqu’il vous faut aller ouvrir
votre porte d’entrée ou répondre à un appel téléphonique.
1.
Pour couper le son de cet appareil, appuyez sur la touche MUTE
de la télécommande.
2.
Pour couper le son du téléviseur, appuyez sur la touche
TV MUTE
( ) de l
a télécommande.
3.
Appuyez à nouveau sur MUTE / TV MUTE ( ) de la télécommande (ou
appuyez sur VOLUME +/–) pour restaurer le son.
Utilisation de la fonction 3D SOUND PLUS
La fonction 3D Sound Plus ajoute de la profondeur et de l’amplitude à votre
expérience sonore.
Appuyez sur la touche 3D SOUND PLUS de la télécommande.
• Chaque fois que vous appuyez sur cette touche, la sélection change dans
l’ordre suivant :
3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND
PLUS MOVIE
▪Lorsque vous activez la fonction 3D Sound Plus, l’effet sonore
passe automatiquement à OFF (DÉSACTIVÉ).
Utilisation de la fonction SMART VOLUME
Cette fonction permet de régler et de stabiliser le niveau du volume afin
d’éviter les variations de niveau importantes lorsque vous changez de chaîne
ou pendant un changement de scène.
Appuyez sur la touche SMART VOLUME de la télécommande de cette unité.
• Chaque fois que vous appuyez sur cette touche, la sélection change
dans l’ordre suivant :
ON SMART VOLUME ➡ OFF SMART VOLUME
Utilisation de la fonction Sound Effect
Selon le type de source que vous souhaitez utiliser, vous pouvez choisir entre
sept modes de champ sonore différents - MUSIC, NEWS, DRAMA, CINEMA,
SPORTS, GAME, OFF (Son Original).
Appuyez sur la touche SOUND EFFECT de la télécommande.
• Sélectionnez le mode OFF si vous souhaitez bénéficier du son original.
▪Nous vous recommandons de sélectionner la fonction Effet sonore
selon l'appareil de la source et vos préférences.
▪Lorsque vous choisissez Sound Effect (Effet sonore) (sauf OFF
[DÉSACTIVÉ]), la fonction 3D Sound Plus passe automatiquement
à OFF (DÉSACTIVÉ).
▪Une fois l’étalonnage ASC terminé, le mode ASC sera ajouté. (Voir
la page 12)
Utilisation de la fonction S/W LEVEL
Vous pouvez régler le volume de base à l’aide de la touche S/W de la
télécommande.
1.
Appuyez sur la touche S/W LEVEL de la télécommande.
2.
“SW 0” s’affiche à l’écran.
3.
Appuyez sur le bouton
ou
de la clé LEVEL si vous souhaitez
augmenter ou diminuer le volume du caisson de graves. Vous pouvez
le régler de SW -6 à SW +6.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
21
FRA ● Fonctions
Utilisation de la fonction AUTO POWER LINK
Le système Crystal Surround Air Track est automatiquement mis sous
tension lorsque vous allumez le téléviseur ou tout autre appareil connecté au
système Air Track à l'aide du câble optique.
Appuyez sur la touche AUTO POWER de la télécommande de cet ensemble.
• La fonction Auto Power Link s’active ou se désactive à chaque fois que
vous appuyez sur AUTO POWER.
AUTO POWER LINK Écran d’affichage
ACTIVÉ POWER LINK ON
DÉSACTIVÉ POWER LINK OFF
▪Si le téléviseur ou autre périphérique connecté au Air Track au moyen
du câble optique est éteint, il n’y a pas d’entrée numérique et le Air
Track se désactive après 20 minutes.
▪Ces fonctions sont seulement disponibles si Anynet+ (HDMI-CEC) est
désactivé.
Utilisation de la fonction AUDIO SYNC
La vidéo peut sembler plus lente que l'audio si le système Air Track est
connecté à un téléviseur numérique. Si c’est le cas, corrigez ce décalage
pour les synchroniser.
Appuyez sur la touche AUDIO SYNC +/–. de la télécommande de cette
unité.
• Vous pouvez utiliser la touche + , - pour régler le retard audio sur une
valeur comprise entre 0 ms et 300 ms.
▪En mode USB, TV ou BT, la fonction Audio Sync pourrait ne pas
fonctionner.
Utilisation de la fonction DRC
Cette fonction permet d’effectuer la balance entre les sons les plus forts et
les plus bas. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby
Digital lorsque vous visionnez un film à faible volume (ex. : la nuit).
Appuyez sur la touche DRC de la télécommande de cette unité.
• Chaque fois que vous appuyez sur cette touche, la sélection change dans
l’ordre suivant :
DRC STANDARD
➡
DRC MAX
➡
DRC MIN
Utilisation de la fonction VT DIMMER
Cette fonction contrôle le contraste de L'AMPLIFICATEUR À LAMPE.
Appuyez sur la touche VT DIMMER de la télécommande de cette unité.
• Chaque fois que vous appuyez sur cette touche, la sélection change dans
l’ordre suivant :
VT DIMMER OFF
➡
VT DIMMER MIN
➡
VT DIMMER MAX
▪Le VT DIMMER (GRADATEUR VT) ne fonctionne pas pendant 30
secondes lorsque vous allumez le produit la première fois.
Touche SPEAKER (HAUT-PARLEUR)
Cette touche permet de choisir entre une écoute de contenus audio provenant
du téléviseur ou du système Air Track lors d'une connexion via HDMI.
Appuyez sur la touche SPEAKER sur la télécommande de cet appareil.
MODE AUDIO
HAUT-PARLEUR
Affichage Défilant Affichage
ENTRÉE
HDMI
TÉLÉVISEUR TV SPEAKER TV SPK
A
ir
T
rack
AVR SPEAKER HDMI
ARC TÉLÉVISEUR TV SPEAKER S MUTE
A
ir
T
rack
AVR SPEAKER TV ARC
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
22
fonctions
Utilisation de la fonction Anynet+(HDMI-CEC)
Anynet+ est une fonction qui vous permet de commander les autres appareils
Samsung à l’aide de la télécommande de votre téléviseur Samsung.
La fonction Anynet+ s’active et se désactive chaque fois que vous appuyez
sur Anynet+.
1.
Connectez le produit à un téléviseur Samsung à l'aide du câble.
(voir page 13)
2.
Réglez la fonction Anynet+ de votre téléviseur et le SAT à ON
(ACTIVÉ).
(Pour de plus amples renseignements, reportez-vous au
manuel d’instructions du téléviseur.)
▪Certaines résolutions de sortie HDMI ne sont pas compatibles avec
certains téléviseurs.
▪Veuillez vous reporter au guide d’utilisation de votre téléviseur. Veuillez
vérifier le logo (si votre téléviseur est pourvu du logo ,
cela signifie qu’il prend en charge la fonction Anynet+.)
Utilisation des fonctions du TV
(seulement avec les téléviseurs Samsung)
• Appuyez sur la TV SOURCE de la télécommande pour changer la source
d’entrée du téléviseur.
• Appuyez sur la TV INFO de la télécommande pour afficher l’information
sur la chaîne de télévision.
• Appuyez sur la touche TV CH de la télécommande pour sélectionner la
chaîne du téléviseur.
• Appuyez sur la touche TV VOL de la télécommande pour augmenter ou
diminuer le niveau sonore.
• Utilisez la touche TV PRE-CH pour revenir à la chaîne de télévision
précédente en mode TV.
▪Lorsque vous appuyez sur le bouton SoundShare, le son du
téléviseur est transmis au système Air Track par une connexion
Bluetooth. Le système Air Track commande le volume sonore, la
qualité sonore, etc.
▪La télécommande n'est opérationnelle que sur les téléviseurs Samsung.
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
POWER
TV POWER
AH59-02545A
TV VOL TV CH AUDIO SYNC
SOURCE
REPEAT
SoundShare
AUTO
POWER SPEAKER TV SOURCE
TV PRE-CH VT DIMMER
SMART VOLUME
SOUND EFFECT
S/W
LEVEL
S/W
LEVEL
VOL
VOL
3D SOUND
PLUS
DRC
TV MUTE TV INFO
MUTE
PO
WE
R
TV P
O
WER
AH59-02545
A
TV VO
L
TV
CH
AUDIO SYN
C
SO
UR
CE
REPEA
T
S
ound
S
har
e
AUT
O
P
O
WER
S
PEAKE
R
TV
SO
UR
CE
TV PRE-
C
HVT DIMME
R
S
MART V
O
LUM
E
SO
UND EFFE
C
T
S
/W
LEVE
L
S
/W
LEVE
L
VO
L
VO
L
3D SOUND
3
P
LU
S
D
R
C
TV MUT
E
TV INF
O
M
UT
E
TV SOURCE
SoundShare
TV VOL TV CH
TV INFO TV PRE-CH
MISE À JOUR DU LOGICIEL
Samsung peut offrir des mises à niveau du micrologiciel
du système Crystal Surround Air Track dans le futur.
Si la mise à niveau du micrologiciel est offerte, il s'agit de
la télécharger dans une clé USB qui sera insérée dans un
port USB du système Air Track.
Prenez note qu'en présence de plusieurs fichiers de mise
à jour, vous devez les télécharger séparément dans la clé
USB puis les utiliser un à un pour la mise à niveau du
micrologiciel.
Veuillez visiter Samsung.com ou communiquer avec le
Centre d'appels Samsung pour obtenir de plus amples
renseignements sur le téléchargement des fichiers de
mise à niveau.
▪Insérez un périphérique USB contenant la mise à niveau du micrologiciel dans le port USB de l’unité principale.
▪Veillez à ne pas débrancher le cordon d'alimentation ni à retirer le lecteur USB lorsque les mises à niveau sont en cours
d'exécution. L’unité principale s’éteint automatiquement une fois que la mise à niveau du firmware est terminée.
Une fois le logiciel mis à niveau, les paramètres sont réinitialisés sur leur réglage par défaut. Nous vous conseillons de
consigner vos réglages par écrit afin de pouvoir facilement les spécifier à nouveau après la mise à niveau.
▪Lorsque la mise à niveau du logiciel du produit est terminée, éteignez le produit, puis appuyez sur la touche (@) et
maintenez-la enfoncée pendant un certain temps pour réinitialiser le produit.
▪Si le micrologiciel ne réussit pas à faire la mise à jour, nous vous recommandons de formater le périphérique USB au
format FAT16 et d’essayer de nouveau.
▪À des fins de mise à niveau, ne formatez pas la clé USB au format NTFS puisque ce système de fichiers n'est pas pris en charge.
▪Tout dépendant du fabricant, le USB pourrait ne pas être compatible.
5V
0.5A
23
FRA ● dépAnnAge
Avant de contacter l'assistance, veuillez lire ce qui suit.
Problème Vérification Solution
L'ensemble ne s'allume pas.
•Lecordond'alimentation
est-il branché dans la prise ?
•Branchezlafiche
d'alimentation électrique
dans la prise murale.
La fonction ne s'active pas
lorsque vous appuyez sur le
bouton correspondant.
•L'airest-ilchargéen
électricité statique ?
•Débranchezlafiche
d'alimentation électrique et
rebranchez-la.
Aucun son n'est émis. •L’unitéest-ellecorrectement
reliée au téléviseur ?
•LafonctionMuteest-elle
activée ?
•Levolumeest-ilrégléau
minimum ?
•Branchez-lescorrectement.
•AppuyezsurlatoucheMute
pour annuler cette fonction.
•Réglezlevolume.
Aucune image n'apparaît sur le
téléviseur lorsque la fonction est
sélectionnée.
•Letéléviseurest-il
correctement branché ?
•Branchez-lecorrectement.
La télécommande ne fonctionne
pas.
•Lespilessont-ellesusées?
•Ladistanceentrela
télécommande et l'unité
principale est-elle trop
importante ?
•Remplacez-les.
•Rapprochez-vousdel’unité.
Le son provenant des canaux
gauche/droit est inversé.
•L’émissionsefait-elle
correctement sur les câbles
audio de sortie gauche/droit
en provenance du téléviseur ?
•Vérifiezlecanalgauche/droit
et connectez-le
correctement.
La fonction SoundShare
(appariement du téléviseur) a
échoué.
•Votretéléviseurprend-ilen
charge la fonction
SoundShare?
•Laversiondumicrologiciel
du téléviseur est-elle la plus
récente ?
•Uneerreurseproduit-elle
lors de la connexion?
•RéglezleMODETVMODE,
puis rétablissez la
connexion.
•LafonctionSoundShareest
prise en charge par les
modèles de téléviseurs
Samsung mis sur le marché
après 2012. Assurez-vous
que votre téléviseur prend
cette fonction en charge.
•Mettezvotretéléviseuràjour
avec la version du
micrologiciel la plus récente.
•Communiquezavecle
centre d’appels.
•Appuyezsurlatouche
pendant 5 secondes pour
réinitialiser le produit.
dépannage
24
SPÉCIFICATIONS
Nom du modèle
HW-F750
GÉNÉRAL
USB 5 V/0.5 A
Poids
Unité principale 7.72 Ibs
Caisson de basses
(PS-WF750)
17.97 Ibs
Dimensions
(W x H x D)
Unité principale 36.73 x 1.81 x 4.72 inches
Caisson de basses
(PS-WF750)
6.89 x 13.78 x 11.61 inches
Plage de températures en
fonctionnement de +41°F to +95°F
Plage d'humidité en
fonctionnement de 10 % to 75 %
AMPLIFICATEUR
Puissance de
sortie nominale
Principal, avant
40W/CH, 6OHM, THD = 1%, 1kHz
Principal, dessus
40W/CH, 6OHM, THD = 1%, 1kHz
Caisson de basses
(PS-WF750)
150W, 3OHM, THD = 10%, 100Hz
Rapport signal/bruit
(entrée analogique)
65 dB
Séparation (1 kHz)
65 dB
* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures
effectuées à l'aide des directives AES (Audio Engineering Society).
*: Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
annexe
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication.
SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la période
de garantie SECA se réservera le droit de réparer ou de remplacer l’appareil défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service
autorisé SECA.
Le nom et l’adresse du Centre de service le plus près de chez vous peut être obtenu en
composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca
Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve
d’achat acceptée.
Le client doit le présenter au Centre de service agréé au moment où il fait la demande d’une
réparation sous garantie.
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une
inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte. La
garantie ne couvre pas une mauvaise installation, une mauvaise réparation, une réparation
non autorisée et tout usage commercial ou dommages survenus durant le transport. Le fini
extérieur et intérieur de même que les lampes ne sont pas couverts par cette garantie. Les
ajustements par le client qui sont expliqués dans le guide de l’utilisateur ne sont pas couverts
en vertu de cette garantie. Cette garantie sera automatiquement annulée pour tout appareil qui
aurait un numéro de série manquant ou modifié. Cette garantie est valable seulement sur les
appareils achetés et utilisés au Canada.
SIÈGE SOCIAL
SAMSUNG ELECTRONIQUE CANADA INC.,
SERVICE À LA CLIENTÈLE
55 STANDISH COURT MISSISSAUGA, ONTARIO L5R 4B2 CANADA
FABRIQUE EN CORÉE
1-800-SAMSUNG (1-800-7267864)
www.SAMSUNG.COM/CA
Main-d’oeuvre
un (1) an (au comptoir)
Pièces
un (1) an
EXCLUSIONS (CE QUI N’EST PAS COUVERT)
AH68-02617B-00
En tant que partenaire ENERGY STAR, Samsung
a déterminé que ce produit ou les modèles de
produit répondent aux exigences d’ENERGY
STAR en matière d’efficacité énergétique.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
Pays Centre de contact Site Web
` North America
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
` Latin America
ARGENTINE 0800-333-3733
www.samsung.comUruguay 40543733
Paraguay 98005420001
BRAZIL 0800-124-421
4004-0000 www.samsung.com
CHILE 800-SAMSUNG(726-7864)
From mobile 02-24 82 82 00 www.samsung.com/cl
Bolivia 800-10-7260 www.samsung.com
COLOMBIA 01-8000 112 112
Bogotá: 6001272 www.samsung.com/co
COSTA RICA 0-800-507-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
DOMINICA 1-800-751-2676 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
ECUADOR 1-800-10-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
EL SALVADOR 800-6225 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
GUATEMALA 1-800-299-0013 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
HONDURAS 800-27919267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
JAMAICA 1-800-234-7267 www.samsung.com
NICARAGUA 00-1800-5077267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
PANAMA 800-7267 www.samsung.com/latin (Spanish)
www.samsung.com/latin_en (English)
PERU 0-800-777-08 (Only from landline)
336-8686 (From HHP & landline) www.samsung.com
PUERTO RICO 1-800-682-3180 www.samsung.com
TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) www.samsung.com
VENEZUELA 0-800-100-5303 www.samsung.com

Navigation menu
