ENGLISH CZECH

Digital Video Camcorder

Owner’s Instruction Book

Before operating the unit, please read this

instruction book thoroughly, and retain it for

future reference.

AF Auto Focus

CCD Charge Coupled Device

LCD Liquid Crystal Display

VP-D101(i)/D103(i)/

D105(i)

ELECTRONICS

This product meets the intent of

Directive 89/336 CEE, 73/23 CEE, 93/68 CEE.

AD68-00743J

UÏivatelská pﬁíruãka

Pﬁed pouÏitím videokamery si prosím dÛkladnû

pﬁeãtûte pokyny v této pﬁíruãce a uschovejte ji

pro pozdûj‰í pouÏití.

Digitální videokamera

VP-D101(i)/D103(i)/

D105(i)

AF Automatické zaostﬁování

CCD Optick˘ snímací modul

(s nábojovou vazbou)

LCD Displej z tekut˘ch

krystalÛ

Tento v˘robek je v souladu se smûrnicemi 89/336

CEE, 73/23 CEE a 93/68 CEE.

START/

STOP

SELF

TIMER

A.DUB

ZERO

MEMORY

PHOTODISPLAY

SLOW

F.ADV


DATE/

TIME

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 101

ENGLISH CZECH

Obsah

Contents

Features ................................................................................................................. 11

Accessories Supplied with camcorder .................................................................. 12

Front & Left View ................................................................................................... 13

Left side View ........................................................................................................ 14

Right & Top View ................................................................................................... 15

Rear & Bottom View .............................................................................................. 16

Remote control (VP-D103(i)/D105(i) only) .......................................................... 17

OSD (On Screen Display in CAMERA and PLAYER modes).............................. 18

OSD (On Screen Display in M.REC and M.PLAY modes)

(VP-D103(i)/D105(i) only) ...................................................................................... 19

Turning the OSD on/off (On Screen Display) ................................................ 19

How to use the Remote Control (VP-D103(i)/D105(i) only) ............................... 20

Battery Installation for the Remote Control .................................................... 20

Self Record using the Remote Control .......................................................... 20

Lithium Battery Installation ......................................................................................21

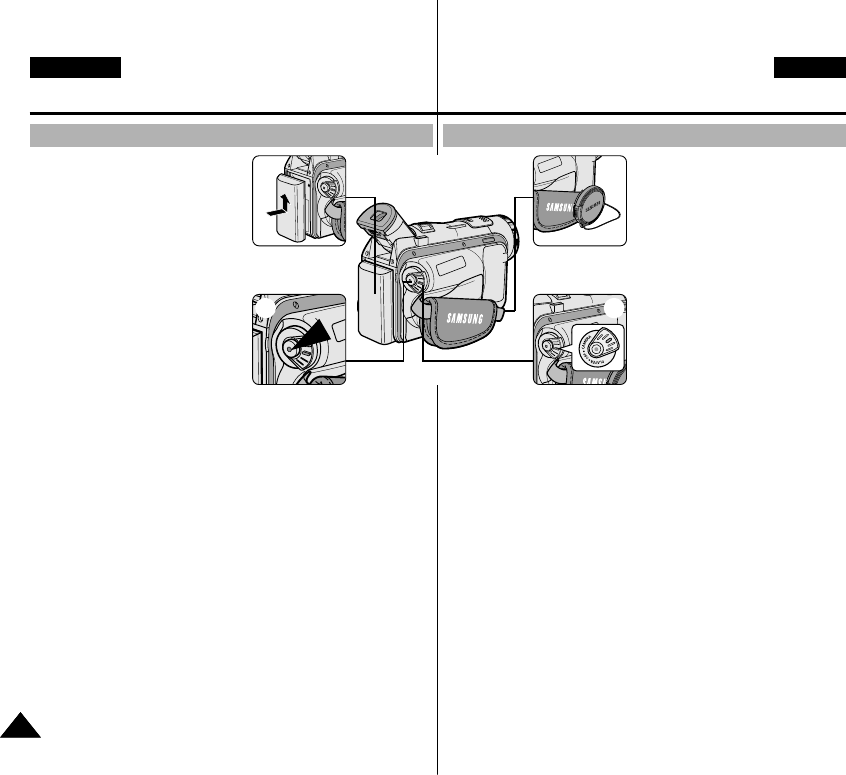

Adjusting the Hand Strap ..................................................................................... 22

Hand strap ....................................................................................................... 22

Attaching the Lens Cover ............................................................................... 22

Connecting a Power Source ................................................................................. 23

To use the AC Power adapter and DC Cable ............................................... 23

To select the CAMCORDER mode (VP-D103(i)/D105(i) only) .......................23

Using the Lithium Ion Battery Pack ..................................................................... 24

Charging the Lithium Ion Battery Pack .......................................................... 24

Table of continuous recording time based on model and

battery type .................................................................................................... 25

Battery level display ........................................................................................ 26

Inserting and Ejecting a Cassette ........................................................................ 27

Making your First Recording ................................................................................. 28

Selecting the OSD LANGUAGE .............................................................................29

Record Search (REC SEARCH) ................................................................... 30

Hints for Stable Image Recording ......................................................................... 31

Recording with the LCD monitor .................................................................... 31

Recording with the Viewfinder ....................................................................... 31

Adjusting the LCD ................................................................................................ 32

Using the VIEWFINDER ...................................................................................... 33

Adjusting the Focus ........................................................................................ 33

Playing back a tape you have recorded on the LCD ........................................... 34

Adjusting the LCD during PLAY ..................................................................... 35

BASIC Recording ..................................................... 28

Preparation .............................................................. 20

Notes and Safety Instructions .................................... 6

Getting to Know Your Camcorder ........................... 11

Vlastnosti ..............................................................................................................11

Dodávané pﬁíslu‰enství.........................................................................................12

Pohled zepﬁedu a zleva ........................................................................................13

Pohled zleva..........................................................................................................14

Pohled zprava a shora..........................................................................................15

Pohled zezadu a zespoda ....................................................................................16

Dálkov˘ovladaã (pouze model VP-D103(i)/D105(i)) ...........................................17

OSD (údaje v hledáãku v reÏimech CAMERA a PLAYER) ................................18

OSD (údaje v hledáãku v reÏimech M.REC a M.PLAY)

(pouze model VP-D103(i)/D105(i)).......................................................................19

Zapnutí a vypnutí zobrazení údajÛ v hledáãku (OSD) ................................19

Jak pouÏívat dálkov˘ ovladaã (pouze model VP-D103(i)/D105(i))......................20

VloÏení baterie do dálkového ovladaãe .......................................................20

Záznam sebe sama s pouÏitím dálkového ovladaãe. .................................20

Instalace lithiové baterie........................................................................................21

PﬁizpÛsobení pﬁídrÏného ﬁemínku ........................................................................22

PﬁídrÏn˘ ﬁemínek...........................................................................................22

Ramenní popruh ..........................................................................................22

Nasazení krytky objektivu.............................................................................22

Pﬁipojení napájecího zdroje ..................................................................................23

PouÏití síÈového adaptéru a DC kabelu .......................................................23

Volba reÏimu CAMCORDER (pouze model VP-D103(i)/D105(i)) ..............23

PouÏívání Lithium-Ionové akumulátorové baterie................................................24

Nabíjení Lithium-Ionové baterie ..................................................................24

Tabulka doby nepﬁetrÏitého záznamu podle modelu a typu baterie ..........25

Indikátor kapacity baterie..............................................................................26

Vkládání a vyjmutí kazety......................................................................................27

Poﬁízení prvního záznamu ...................................................................................28

Nastavení jazyka údajÛ OSD ................................................................................29

Funkce Record Search (REC SEARCH).....................................................30

Rady pro poﬁízení stabilního obrazového záznamu ...........................................31

Záznam s pouÏitím LCD monitoru...............................................................31

Záznam s pouÏitím hledáãku ......................................................................31

Nastavení LCD monitoru .....................................................................................32

PouÏívání hledáãku ...............................................................................................33

Zaostﬁování ...................................................................................................33

Pﬁehrávání záznamu z kazety na LCD monitoru.................................................34

Nastavení LCD monitoru bûhem pﬁehrávání...............................................35

Základní metody záznamu .........................................28

Pﬁíprava .................................................................... 20

Poznámky a bezpeãnostní pokyny ...............................6

Seznámení s va‰í videokamerou.................................11

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 2

ENGLISH CZECH

Obsah

Contents

Controlling Sound from the Speaker ................................................................... 35

Use of various Functions ....................................................................................... 36

Setting menu items ......................................................................................... 36

Set the camcorder to CAMERA or PLAYER mode and

M.REC or M.PLAY mode (VP-D103(i)/D105(i) only)....................................... 37

Availability of functions in each mode ............................................................ 38

CLOCK SET ................................................................................................... 39

WL. REMOTE (VP-D103(i)/D105(i) only) ...................................................... 40

BEEP SOUND (VP-D101i/D103i/D105i only) .................................................. 41

SHUTTER SOUND (VP-D103i/D105i only) .................................................. 42

DEMONSTRATION ....................................................................................... 43

PROGRAM AE ............................................................................................... 44

Setting the PROGRAM AE ............................................................................. 45

WHT. BALANCE (WHITE BALANCE) ........................................................... 46

Zooming In and Out ........................................................................................ 47

TELE MACRO...................................................................................................47

Zooming In and Out with DIGITAL ZOOM ..................................................... 48

Digital Zoom ................................................................................................... 48

DIS (Digital Image Stabilizer) ......................................................................... 49

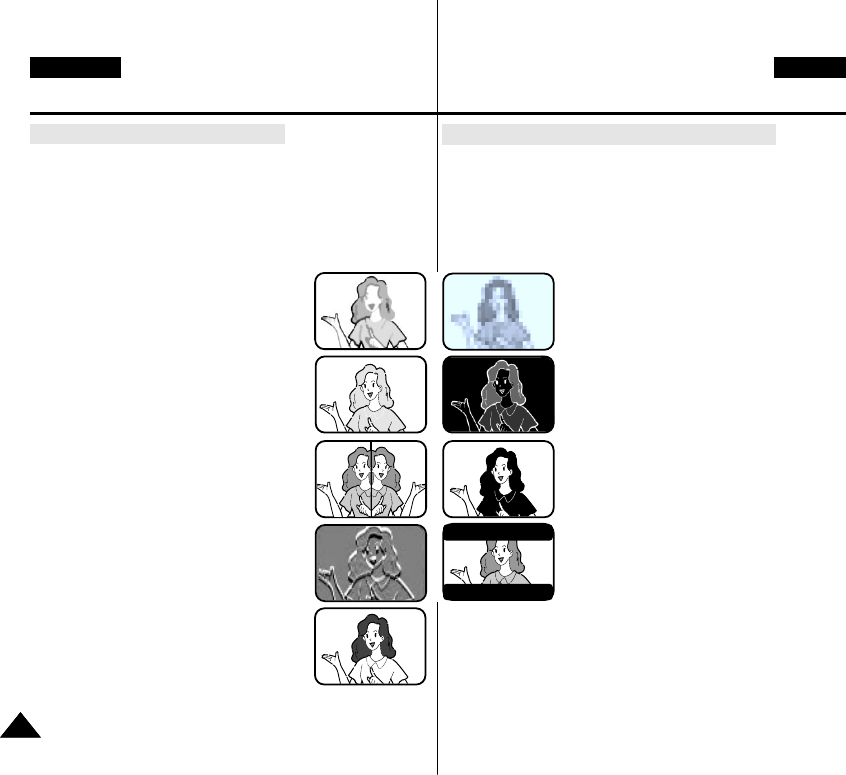

DSE (Digital Special Effects) SELECT .......................................................... 50

Selecting an effect .......................................................................................... 51

REC MODE .................................................................................................... 52

AUDIO MODE ................................................................................................ 53

WIND CUT ..................................................................................................... 54

DATE/TIME .................................................................................................... 55

TV DISPLAY ................................................................................................... 56

Using Quick Menu ................................................................................................ 57

Setting the Quick menu .................................................................................. 58

SHUTTER SPEED & EXPOSURE ............................................................... 59

SLOW SHUTTER(Low Shutter Speed) ............................................................... 60

EASY Mode (for Beginners) .................................................................................. 61

AF/MF (Auto Focus/Manual Focus) ...................................................................... 62

Auto Focusing ................................................................................................. 62

Manual Focusing ............................................................................................. 62

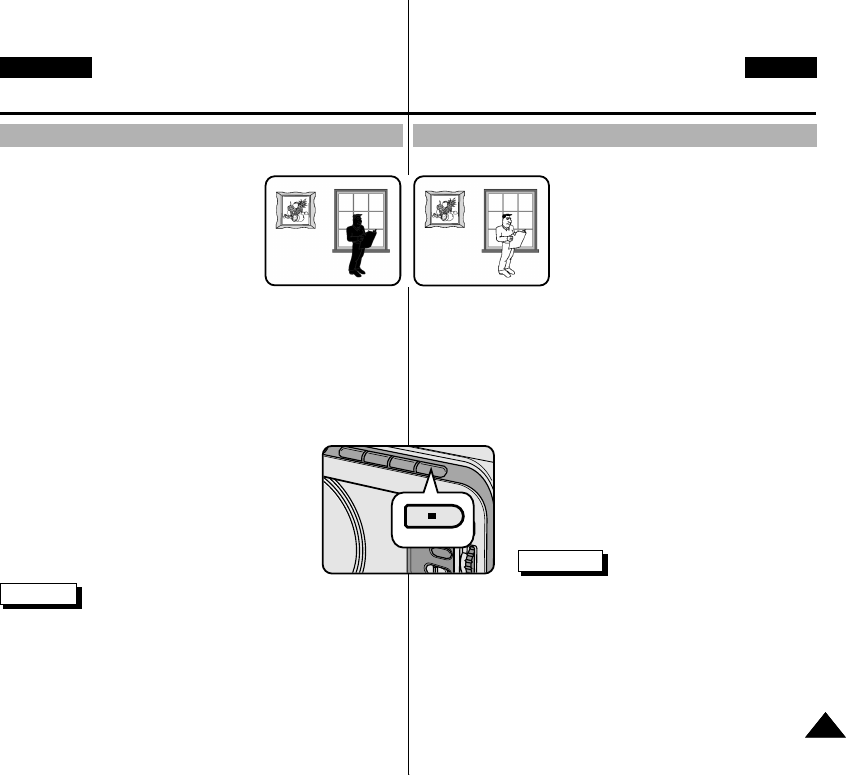

BLC (Back Light Compensation) .......................................................................... 63

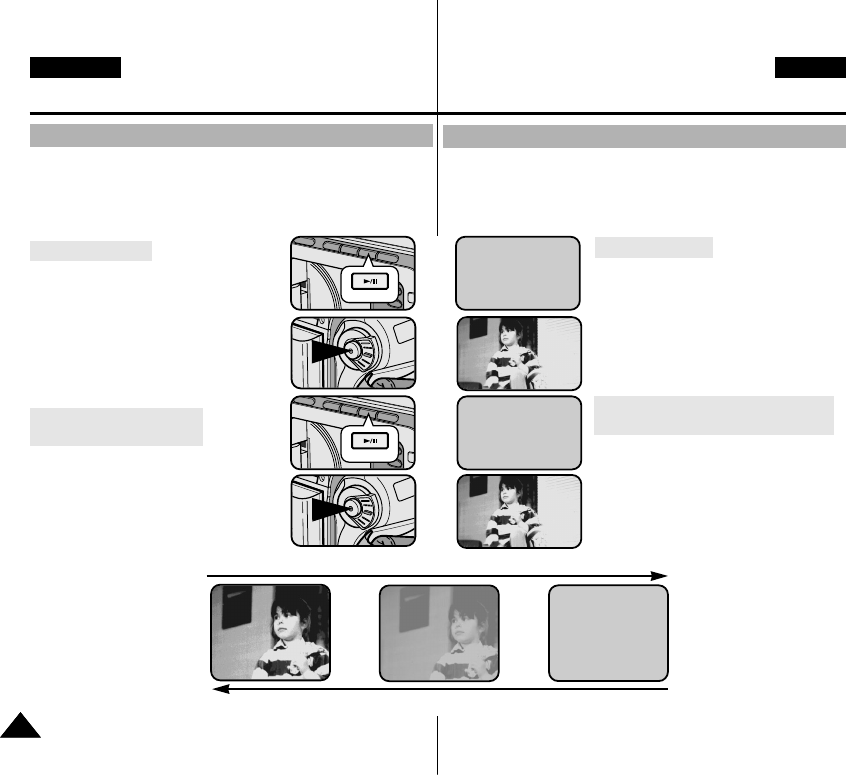

Fade In and Out .................................................................................................... 64

To Start Recording .......................................................................................... 64

To Stop Recording (use FADE IN / FADE OUT) ........................................... 64

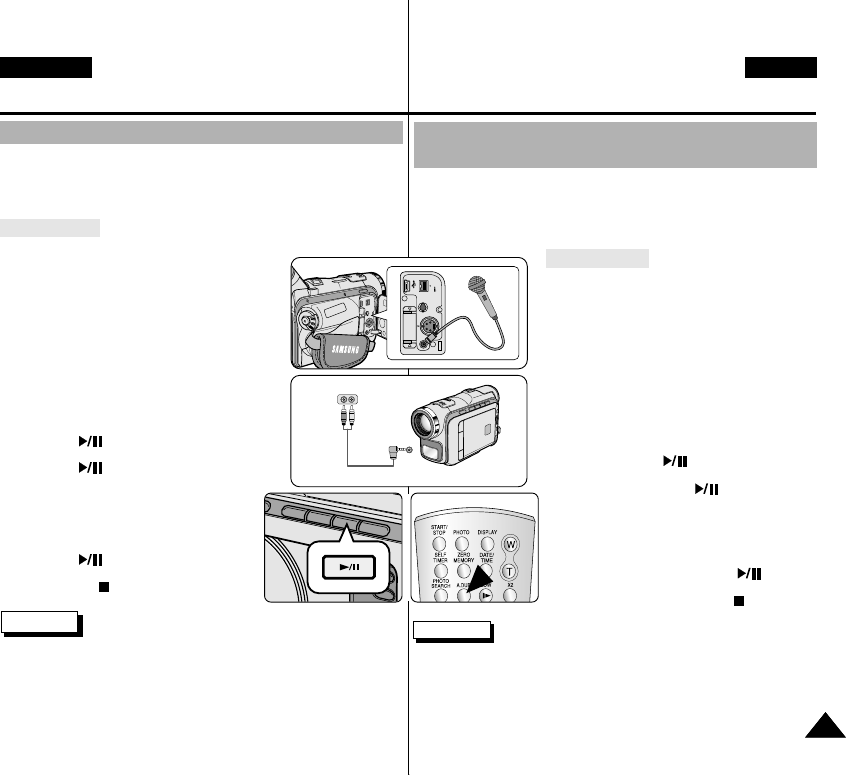

Audio dubbing (VP-D103(i)/D105(i) only) ............................................................ 65

Dubbing sound. ................................................................................................ 65

Dubbed Audio Playback ................................................................................. 66

PHOTO Image Recording ..................................................................................... 67

Searching for a PHOTO picture ..................................................................... 67

Advanced Recording ............................................... 36

Ovládání hlasitosti zvuku z vestavûného reproduktoru .......................................35

PouÏití rÛzn˘ch funkcí...........................................................................................36

Nastavení poloÏek nabídky...........................................................................36

Nastavení kamery do reÏimu CAMERA nebo PLAYER a M.REC

nebo M.PLAY (pouze model VP-D103(i)/D105(i)) ......................................37

Dostupnost funkcí v jednotliv˘ch reÏimech .................................................38

CLOCK SET (nastavení hodin)....................................................................39

WL. REMOTE (dálkov˘ ovládaã) (pouze model VP-D103(i)/D105(i))........40

BEEP SOUND (zvukov˘ signál) (pouze model VP-D101i/D103i/D105i) ...41

SHUTTER SOUND (zvuk závûrky) (pouze model VP-D103i/D105i) .........42

DEMONSTRATION (ukázka).......................................................................43

PROGRAM AE .............................................................................................44

Nastavení Programu AE...............................................................................45

WHT.BALANCE (vyváÏení bílé) ..................................................................46

Transfokace k objektu a od objektu ............................................................47

Tele MACRO (makro zábûr) ........................................................................47

Transfokace k objektu a od objektu pomocí funkce DIGITAL ZOOM........48

DIGITAL ZOOM (digitální transfokace) ......................................................48

DIS (digitální stabilizátor obrazu) ................................................................49

DSE SELECT (volba speciálních digitálních efektÛ) ...................................50

Volba efektu ..................................................................................................51

REC MODE (reÏim záznamu)......................................................................52

AUDIO MODE (reÏim zvuku) ......................................................................53

WIND CUT (potlaãení hluku zpÛsobeného vûtrem) ..................................54

DATE/TIME (datum/ãas) ..............................................................................55

TV DISPLAY .................................................................................................56

PouÏití funkce Quick Menu (rychlá nabídka) .......................................................57

Nastavení Rychlé nabídky (Quick Menu).....................................................58

SHUTTER SPEED & EXPOSURE (rychlost závûrky a clona) ..................59

SLOW SHUTTER (nízká rychlost závûrky)..........................................................60

ReÏim EASY (pro zaãáteãníky) ...........................................................................61

AF/MF (automatické ostﬁení/ruãní) .....................................................................62

Automatické ostﬁení .....................................................................................62

Ruãní ostﬁení.................................................................................................62

BLC (kompenzace protisvûtla) ............................................................................63

Funkce Fade In a Fade Out (rozetmívání a zatmívání) ......................................64

Zahájení záznamu ........................................................................................64

Zastavení záznamu (s pouÏitím funkce FADE IN / FADE OUT) ................64

Audio dabing (pouze model VP-D103(i)/D105(i))................................................65

Dabování zvuku ............................................................................................65

Pﬁehrávání dabovaného zvukového záznamu ............................................66

PHOTO - záznam statického obrazu (fotografie) ................................................67

Vyhledávání snímku v reÏimu PHOTO..........................................................67

Pokroãilé metody záznamu........................................36

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 3

ENGLISH CZECH

Obsah

NIGHT CAPTURE (0 lux recording) .......................................................................68

POWER NIGHT CAPTURE....................................................................................69

Using the VIDEO LIGHT (VP-D103(i)/D105(i) only)...............................................70

Various Recording Techniques ............................................................................. 71

Tape Playback ....................................................................................................... 72

Playback on the LCD ...................................................................................... 72

Playback on a TV monitor .............................................................................. 72

Connecting to a TV which has Audio/Video input jacks ................................ 72

Connecting to a TV which has no Audio and Video input jacks ................... 73

Playback .......................................................................................................... 73

Various Functions while in PLAYER mode ........................................................... 74

Playback pause ............................................................................................... 74

Picture search (Forward/Reverse) .................................................................. 74

Slow playback (Forward/Reverse) (VP-D103(i)/D105(i) only) ...................... 74

Frame advance (To play back frame by frame)

(VP-D103(i)/D105(i) only) .............................................................................. 75

X2 Playback (Forward/Reverse ) (VP-D103(i)/D105(i) only) ........................ 75

Reverse playback (VP-D103(i)/D105(i) only) ................................................. 75

ZERO MEMORY (VP-D103(i)/D105(i) only) ....................................................... 76

PB DSE (Playback Digital Special Effects) ......................................................... 77

PB ZOOM ............................................................................................................. 78

Transferring IEEE1394 (i.LINK)-DV standard data connections ......................... 80

Connecting to a DV device ............................................................................. 80

Connecting to a PC ......................................................................................... 80

System requirements ...................................................................................... 81

Recording with a DV connection cable (VP-D101i/D103i/D105i only) .......... 81

Transferring a Digital Image through a USB Connection .................................... 82

System Requirements ........................................................................................... 82

Installing DVC Media 5.1 Program ........................................................................ 83

Using the “PC camera” function .................................................................... 83

Using the “removable Disk” function ............................................................. 84

Using the “USB streaming” function.............................................................. 84

Connecting to a PC ............................................................................................... 84

MEMORY STICK (Optional Accessory)................................................................. 85

Memory Stick Functions .................................................................................. 85

Contents

Playback .................................................................. 72

Recording in PLAYER mode (VP-D101i/D103i/D105i only)

.............. 79

IEEE 1394 Data Transfer ............................................. 80

USB interface (VP-D103(i)/D105(i) only) ......................... 82

Digital Still Camera mode (VP-D103(i)/D105(i) only)

............ 85

Funkce NIGHT CAPTURE (záznam pﬁi osvûtlení 0 luxÛ)...................................68

Funkce POWER NIGHT CAPTURE....................................................................69

PouÏití VIDEO REFLEKTORU (pouze model VP-D103(i)/D105(i))....................70

RÛzné metody záznamu.......................................................................................71

Pﬁehrávání kazety .................................................................................................72

Pﬁehrávání na LCD monitoru .......................................................................72

Pﬁehrávání na TV monitoru..........................................................................72

Pﬁipojení k televizoru vybavenému vstupními konektory Audio/Video .......72

Pﬁipojení k televizoru, kter˘ není vybaven vstupy Audio a Video ...............73

Pﬁehrávání.....................................................................................................73

RÛzné funkce v reÏimu PLAYER .........................................................................74

Pauza pﬁi pﬁehrávání ....................................................................................74

Vyhledávání (vpﬁed/vzad) .............................................................................74

Zpomalené pﬁehrávání (vpﬁed/vzad) (pouze model VP-D103(i)/D105(i))...74

Pﬁehrávání po snímcích (pouze model VP-D103(i)/D105(i)) ......................75

Pﬁehrávání dvojnásobnou rychlostí (X2) (vpﬁed/vzad)

(pouze model VP-D103(i)/D105(i)) ..............................................................75

Pﬁehrávání vzad (pouze model VP-D103(i)/D105(i))...................................75

Tlaãítko pamûti ZERO MEMORY (pouze model VP-D103(i)/D105(i)) ...............76

PB DSE (pﬁehrávání s digitálními efekty).............................................................77

PB ZOOM (pﬁehrávání se zvût‰ením obrazu) .....................................................78

Pﬁenos dat prost_ednictvím rozhraní IEEE 1394 (i.Link) — standardní

datové pﬁipojení DV...............................................................................................80

Pﬁipojení k DV zaﬁízení .................................................................................80

Pﬁipojení k PC ..............................................................................................80

PoÏadavky na systém .................................................................................81

Záznam s propojovacím DV kabelem (pouze model VP-D101i/D103i/D105i)

......81

Pﬁenos digitálního obrazu prostﬁednictvím rozhraní USB ...................................82

PoÏadavky na systém...........................................................................................82

Instalace programu DVC Media 5.1.....................................................................83

PouÏití funkce “PC camera”.........................................................................83

PouÏití funkce “removable Disk” .................................................................84

PouÏití funkce “USB streaming” ..................................................................84

Pﬁipojení k PC .......................................................................................................84

PamûÈová karta MEMORY STICK (DoplÀkové pﬁíslu‰enství) ............................85

Funkce karty Memory Stick..........................................................................85

Pﬁehrávání..................................................................72

Záznam v reÏimu PLAYER (pouze model VP-D101i/D103i/D105i)

............79

Pﬁenos dat prostﬁednictvím rozhraní IEEE 1394.........80

Rozhraní USB

(pouze model VP-D103(i)/D105(i))

..........................82

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

........85

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 4

ENGLISH CZECH

Obsah

Inserting and ejecting the Memory Card ........................................................ 86

Structure of folders and files on the Memory Card ........................................ 87

Image Format .................................................................................................. 87

Selecting the CAMCORDER mode ...................................................................... 87

MEMORY FILE NUMBER ..................................................................................... 88

Selecting the image quality ................................................................................... 89

Select the image quality ................................................................................ 89

Number of images on the Memory Card ....................................................... 89

Recording Still images to a Memory Card in M.REC Mode ................................ 90

Recording images to a Memory Card .............................................................90

Recording an image from a cassette as a still image .................................. 91

Viewing Still images ............................................................................................... 92

To view a Single image.................................................................................... 92

To view a slide show ........................................................................................ 92

To view the Multi Display ................................................................................. 93

Copying still images from a cassette to Memory Card ......................................... 94

Marking images for printing ................................................................................... 95

Protection from accidental erasure ........................................................................ 96

Deleting Still images .............................................................................................. 97

Formatting the Memory Card ................................................................................ 98

Attention .......................................................................................................... 98

MPEG RECORDING ............................................................................................. 99

Selecting the moving picture sizes ..................................................................... 100

MPEG Playback .................................................................................................. 101

After finishing a recording ................................................................................... 102

Cleaning and Maintaining the Camcorder ........................................................... 103

Cleaning the Video Heads ............................................................................ 103

Using Your Camcorder Abroad ........................................................................... 104

Power sources .............................................................................................. 104

Colour system ............................................................................................... 104

Troubleshooting ................................................................................................... 105

Self Diagnosis Display .................................................................................. 105

Moisture Condensation ................................................................................. 105

Self Diagnosis Display in M.REC, M.PLAY mode

(VP-D103(i)/D105(i) only) ............................................................................. 106

Contents

Maintenance........................................................... 102

Troubleshooting...................................................... 105

Specifications...........................................................108

INDEX..................................................................... 109

Technické údaje .......................................................108

REJST

ÍK ..................................................................109

Vkládání a vyjímání pamûÈové karty ............................................................86

Struktura sloÏek a souborÛ na pamûÈové kartû ..........................................87

Obrazov˘ formát ...........................................................................................87

Volba reÏimu CAMCORDER................................................................................87

âÍSLOVÁNÍ SOUBORÒ .......................................................................................88

Kvalita fotografie....................................................................................................89

Volba kvality fotografie .................................................................................89

Poãet fotografií na pamûÈové kartû..............................................................89

Záznam statick˘ch fotografií na pamûÈovou kartu v reÏimu M.REC...................90

Záznam fotografií na pamûÈovou kartu........................................................90

Záznam snímku z kazety jako fotografie .....................................................91

ProhlíÏení fotografií ...............................................................................................92

ProhlíÏení jednotliv˘ch snímkÛ.....................................................................92

ProhlíÏení snímkÛ v sekvenci .......................................................................92

ProhlíÏení nûkolika snímkÛ souãasnû..........................................................93

Kopírování fotografií z kazety na pamûÈovou kartu .............................................94

Oznaãování fotografií pro tisk ...............................................................................95

Ochrana pﬁed neÏádoucím vymazáním ...............................................................96

Mazání fotografií....................................................................................................97

Formátování pamûÈové karty................................................................................98

Upozornûní ...................................................................................................98

Záznam MPEG .....................................................................................................99

Nastavení velikosti pohybliv˘ch zábûrÛ..............................................................100

Pﬁehrávání MPEG...............................................................................................101

Po ukonãení záznamu ........................................................................................102

âi‰tûní a péãe o videokameru............................................................................103

âi‰tûní video hlav .......................................................................................103

PouÏívání videokamery v cizinû .........................................................................104

Napájení......................................................................................................104

Systém barev..............................................................................................104

Vyhledávání závad ..............................................................................................105

Vlastní diagnostika .....................................................................................105

Kondenzace vlhkosti...................................................................................105

Vlastní diagnostika v reÏimech M.REC/M.PLAY (pouze

model VP-D103(i)/D105(i)).........................................................................106

ÚdrÏba ....................................................................102

Vyhledávání závad ..................................................105

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 5

ENGLISH CZECH

Poznámky a bezpeãnostní pokyny

Notes and Safety Instructions

Notes regarding the rotation of the LCD screen

Please rotate the LCD screen carefully as illustrated.

Over rotation may cause damage to the inside of the hinge that

connects the LCD screen to the Camcorder.

1. LCD screen closed.

2. Standard recording using

the LCD screen.

■Open the LCD screen with

your finger.

3. Recording when looking at

the LCD screen from the top.

4. Recording when looking at

the LCD screen from the front.

5. Recording with the LCD screen

closed.

Poznámky t˘kající se úhlu natoãení LCD monitoru

S LCD monitorem otáãejte opatrnû (dle obrázku).

P⁄etoãením se mÛÏe po‰kodit vnitûní závûs, kter˘ spojuje LCD

monitor s kamerou.

1. LCD monitor je uzav⁄en.

2. Standardní poloha LCD monitoru

p⁄i záznamu.

■

LCD monitor se odklápí

stiskem tlaãítka pro odklopení.

3. Záznam p⁄i pohledu na LCD

monitor shora.

4. Záznam p⁄i pohledu na LCD

monitor zep⁄edu.

5. Záznam s uzav⁄en˘m LCD

monitorem.

LCD open knob

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 6

ENGLISH CZECH

Poznámky a bezpeãnostní pokyny

Television programs, video tapes, DVD titles, films, and other program

materials may be copyrighted.

Unauthorized copying of copyrighted material may be against the law.

1. A sudden rise in atmospheric temperature may cause

condensation to form inside the camcorder.

for example:

- When you move the camcorder from a cold location to a warm

location (e.g. from outside to inside during winter.)

- When you move the camcorder from a cool location to a hot

location (e.g. from inside to outside during the summer.)

2. If the (DEW) protection feature is activated, leave the

camcorder for at least two hours in a dry, warm room with the

cassette compartment opened and the battery pack removed.

1. Do not leave the camcorder exposed to high temperature

(above 60°C or 140°F).

For example, in a parked car in the sun or exposed to direct

sunlight.

2. Do not let the camcorder get wet.

Keep the camcorder away from rain, sea water, and any other form

of moisture. If the camcorder gets wet, it may get damaged.

Sometimes a malfunction due to exposure to liquids cannot be

repaired.

Notes and Safety Instructions

Notes regarding CAMCORDER

Notices regarding COPYRIGHT (VP-D101i/D103i/D105i only)

Notes regarding moisture condensation

Televizní programy, videokazety, tituly na DVD, filmy a dal‰í materiály

mohou b˘t chránûny autorsk˘m právem.

Neautorizované kopírování tûchto materiálÛ mÛÏe b˘t nezákonné.

1. Náhlé zv˘‰ení venkovní teploty mÛÏe zpÛsobit vznik kondenzace

vlhkosti uvnitﬁ videokamery.

Pﬁíklad:

- pokud videokameru pﬁenesete z chladu do vytopeného prostﬁedí

(napﬁ. v zimû z venku do vytopené místnosti).

- pokud videokameru pﬁenesete z chladného prostﬁedí do místa s

vy‰‰í teplotou (napﬁ. v létû z místnosti ven).

2. Je-li aktivována kontrolní funkce (DEW), ponechte kameru

nejménû dvû hodiny v suché vytopené místnosti s otevﬁen˘m

kazetov˘m prostorem a vyjmutou baterií.

1. Videokameru nevystavujte vy‰‰ím teplotám (nad 60°C nebo

140°F).

Napﬁíklad v automobilu zaparkovaném na slunci nebo na pﬁímém

sluneãním svûtle.

2. NedopusÈte, aby videokamera navlhla.

ChraÀte videokameru pﬁed de‰tûm, moﬁskou vodou a jakoukoliv

formou vlhkosti. Pokud videokamera navlhne, mÛÏe se po‰kodit.

Závady zpÛsobené tekutinami jsou ãasto neopravitelné.

Poznámky t˘kající se videokamery

Poznámky t˘kající se autorsk˘ch práv

(pouze model VP-D101i/D103i/D105i)

Poznámky t˘kající se kondenzace vlhkosti

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 7

ENGLISH CZECH

Poznámky a bezpeãnostní pokyny

Notes and Safety Instructions

Notes regarding the battery pack

- Make sure that the battery pack is fully

charged before starting to record.

- To preserve battery power, keep your

camcorder turned off when you are not

operating it.

- If your camcorder is in CAMERA mode, and

it is left in STBY mode without being

operated for more than 5 minutes with a tape

installed, it will automatically turn itself off to

protect against unnecessary battery discharge.

- Make sure that the battery pack is fitted firmly into place.

Dropping the battery pack may damage it.

- A brand new battery pack is not charged.

Before using the battery pack, you need to charge it completely.

- It is a good idea to use the viewfinder rather than the LCD when

making a long recordings, because the LCD uses up more battery

power.

* When the battery reaches the end of its life, please contact your

local dealer. The batteries have to be dealt with as chemical waste.

- To ensure normal recording and a clear picture, clean the video

heads regularly. If a square block-shape distorts playback,

or only a blue screen is displayed, the video heads may be dirty.

If this happens, clean the video heads with a dry type cleaning

cassette.

- Do not use a wet-type cleaning cassette. It may damage the video

heads.

Notes regarding the Video Head Cleaning

Poznámky t˘kající se baterie

- Pﬁed zahájení záznamu zkontrolujte, zda je

baterie plnû nabita.

- Energii baterie u‰etﬁíte, pokud budete

kameru vypínat na dobu, kdy s ní

nepracujete.

- Je-li va‰e kamera v reÏimu CAMERA a

ponecháte-li ji v pohotovostním reÏimu

(STBY) v klidu déle neÏ 5 minut (pﬁi

vloÏené kazetû), kamera se automaticky

vypne, ãímÏ je baterie chránûna pﬁed

zbyteãn˘m vybíjením.

- Zkontrolujte, zda je baterie na místû správnû pﬁipevnûna.

Pádem se mÛÏe po‰kodit.

- Novû zakoupená baterie není nabita. Pﬁed pouÏitím je tﬁeba ji

úplnû nabít.

- Pﬁi dlouhodobém záznamu se vyplatí pouÏívat místo LCD

monitoru spí‰e hledáãek, protoÏe pﬁi záznamu s LCD monitorem

je vy‰‰í spotﬁeba energie.

* Pokud je baterie u konce své Ïivotnosti, obraÈte se na svého

místního obchodního zástupce. S bateriemi je nutno nakládat jako

s chemick˘m odpadem.

- Pro zaji‰tûní normálního záznamu a ãistého obrazu je tﬁeba video

hlavy pravidelnû ãistit. JestliÏe je reprodukce zkreslená

mozaikov˘mi rastry (zkreslením) nebo se bûhem reprodukce

zobrazí pouze modrá plocha, video hlavy mohou b˘t zneãi‰tûny.

Pokud k tomu dojde, pouÏijte ãistící kazetu urãenou k ãi‰tûní za

sucha.

- NepouÏívejte kazety uãené k ãi‰tûní za vlhka. Mohly by po‰kodit

video hlavy.

Poznámky t˘kající se ãi‰tûní video hlav

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 8

ENGLISH CZECH

Poznámky a bezpeãnostní pokyny

Notes and Safety Instructions

- Do not film with the camera lens pointing directly at the sun.

Direct sunlight can damage the CCD(Charge Coupled Device).

1. Do not position the camcorder such that the viewfinder is pointing

towards the sun.

Direct sunlight can damage the inside of the viewfinder. Be careful

when placing the camcorder under sunlight or near a window

exposed to sunlight.

1. The LCD display has been manufactured using high precision

technology. However, there may be

tiny dots (red, blue or green in colour)

that appear on the LCD display.

These dots are normal and do not

affect the recorded picture in any

way.

2. When you use the LCD display under

direct sunlight or outdoors,

it maybe difficult to see the picture clearly.

If this occurs, we recommend using the viewfinder.

3. Direct sunlight can damage the LCD monitor.

- To ensure a steady picture during filming,

check that the hand strap is properly adjusted.

- Do not force your hand into the hand strap as you

could damage it.

Note regarding the LENS

Notes regarding electronic viewfinder

Notes regarding ‘Record’ or ‘Playback’ using the LCD

Notes regarding the hand strap

Poznámky t˘kající se objektivu

- Objektiv kamery nesmûrujte pﬁímo do slunce. Pﬁímé sluneãní

svûtlo mÛÏe po‰kodit optick˘ snímací modul (CCD- Charge

Coupled Device).

1. Nepokládejte kameru tak, aby hledáãek smûﬁoval pﬁímo ke slunci.

Pﬁímé sluneãní svûtlo by mohlo po‰kodit vnitﬁek hledáãku. Buìte

opatrní pﬁi pokládání kamery na sluneãním svûtlo nebo na okno,

kam dopadá sluneãní svûtlo.

1. LCD monitor byl vyroben s pouÏitím

pﬁesn˘ch technologií. Nicménû se

na nûm mohou objevit drobné teãky

(ãervené, modré nebo zelené

barvy). V˘skyt tûchto teãek (bodÛ)

je normální a Ïádn˘m zpÛsobem

neovlivÀuje zaznamenávan˘ obraz.

2. PouÏíváte-li LCD monitor na pﬁímém sluneãním svûtle nebo

venku, mÛÏe b˘t zﬁetelné zobrazení obtíÏné. V tûchto situacích

doporuãujeme pouÏít hledáãek.

3. Pﬁímé sluneãní záﬁení mÛÏe LCD monitor po‰kodit.

- Chcete-li zajistit stabilní záznam obrazu, ovûﬁte si

zda je pﬁídrÏn˘ ﬁemínek správnû pﬁizpÛsoben.

- Nevkládejte ruku do pﬁídrÏného ﬁemínku násilím,

mohli byste jej po‰kodit.

Poznámky t˘kající se elektronického hledá_ku

Poznámky t˘kající se "záznamu" nebo

"pﬁehrávání" s pouÏitím LCD monitoru

Poznámky t˘kající se pﬁídrÏného ﬁemínku

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 9

ENGLISH CZECH

Poznámky a bezpeãnostní pokyny

Notes and Safety Instructions

1010

Precautions regarding the Lithium battery

1. The lithium battery maintains the clock function and user settings;

even if the battery pack or AC adapter is removed.

2. The lithium battery for the camcorder lasts about 6 months under

normal operation from time of installation.

3. When the lithium battery becomes weak or dead, the date/time

indicator will display “---” when you set the DATE/TIME to ON.

In this case, replace the lithium battery with a new one(type

CR2025).

4. Danger of explosion if battery is incorrectly replaced.

Replace only with the same or equivalent type.

Warning: Keep the LITHIUM BATTERY out of reach of children.

Should a battery be swallowed, consult a doctor

immediately.

Opatﬁení t˘kající se lithiové baterie

1. Lithiová baterie napájí pamûÈ uchovávající data uÏivatelského

nastavení a hodiny i v dobû, kdy je napájecí akumulátorová baterie

vyjmuta nebo síÈov˘ adaptér odpojen.

2. Lithiová baterie ve videokameﬁe vydrÏí za normálního provozu

pﬁibliÏnû 6 mûsícÛ od doby instalace.

3. KdyÏ lithiová baterie zeslábne nebo se vyãerpá, na indikátoru se

pﬁi nastavení DATE/TIME = ON zobrazí údaj "---".

V takovém pﬁípadû vymûÀte lithiovou baterii za novou (typ

CR2025).

4. V pﬁípadû v˘mûny za nevhodnou baterii mÛÏe dojít k explozi.

PÛvodní baterii nahraìte pouze stejn˘m nebo ekvivalentním

typem.

V˘straha: LITHIOVOU BATERII ukládejte mimo dosah dûtí.

V pﬁípadû spolknutí baterie se ihned poraìte s lékaﬁem.

SERVICING

Do not attempt to service this CAMCORDER yourself.

Opening or removing covers may expose you to dangerous voltage or

other hazards.

Refer all servicing to qualified service personnel.

REPLACEMENT PARTS

When replacement parts are required, be sure the service technician

has used replacement parts specified by the manufacturer

and having the same characteristics as the original part.

Unauthorized substitutions may result in fire, electric shock or other

hazards.

SERVIS

VIDEOKAMERU se nepokou‰ejte sami opravovat.

Pﬁi otevﬁení nebo sejmutí krytu se mÛÏete dostat do styku s

nebezpeãn˘m napûtím nebo dal‰ími riziky.

Ve‰keré opravy svûﬁte kvalifikovanému servisu.

NÁHRADNÍ DÍLY

V pﬁípadû nutnosti pouÏití náhradních dílÛ si ovûﬁte, zda servisní

technik pouÏil díly, které jsou specifikovány v˘robcem a jejichÏ

vlastnosti jsou totoÏné s originálními díly.

PouÏití neschválen˘ch náhrad mÛÏe zpÛsobit poÏár, úraz elektrick˘m

proudem nebo jiná rizika.

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 10

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1111

Features

•MULTI OSD LANGUAGE

You can select the desired OSD Language among English, French,

German, Spanish, Italian, Polish and Dutch.

•Digital data transfer function with IEEE1394

By incorporating the IEEE 1394 (i.LINK™ : i.LINK is a serial data transfer

protocol and interconnectivity system, used to transmit DV data) high

speed data transport port, both moving and still images can be transferred

to a PC, making it possible to produce or edit various images.

•USB interface for digital image data transfer (VP-D103(i)/D105(i) only)

You can transfer images to a PC using the USB interface without an

add-on card.

•PHOTO

The PHOTO function lets you capture an object as a still along with

sound, while in Camera mode.

•900x Digital zoom

Allows you to magnify an image up to 900 times its original size.

•Colour TFT LCD

A high-resolution colour TFT LCD gives you clean, sharp images as

well as the ability to review your recordings immediately.

•Digital Image Stabilizer (DIS)

The DIS compensates for any handshake, reducing unstable images

particularly at high magnification.

•Various digital effects

The DSE (Digital Special Effects) allows you to give your films a special

look by adding various special effects.

•Back Light Compensation (BLC)

The BLC function compensates for the bright background behind a

subject you're recording.

•Program AE

The Program AE enables you to alter the shutter speed and aperture to

suit the type of scene/action to be filmed.

•NIGHT CAPTURE

The NIGHT CAPTURE function enables you to record a subject in a

dark place.

•Digital Still Camera function (VP-D103(i)/D105(i) only)

■

Using Memory Card, you can easily record and playback standard

still images.

■

You can transfer standard still images on the Memory Card to your

PC using the USB interface.

•MPEG Recording (VP-D103(i)/D105(i) only)

MPEG recording makes it possible to record video onto a Memory Card.

•MULTI MEMORY CARD SLOT (VP-D105(i) only)

Multi Memory Card Slot is able to use the Memory Stick, the MMC and

the SD.

Vlastnosti

•JAZYK ÚDAJÒ OSD

Jako jazyk údajÛ OSD lze pouÏít angliãtinu, francouz‰tinu, nûmãinu,

‰panûl‰tinu, ital‰tinu, pol‰tinu a holand‰tinu.

•Funkce pﬁenosu dat pﬁes rozhraní IEEE 1394

Zabudováním rychlého portu rozhraní IEEE 1394 (i.LINK™je protokol

sériového pﬁenosu dat a propojovací systém pouÏívan˘ k pﬁená‰ení DV dat)

mohou b˘t pohyblivé zábûry nebo statické obrázky rychle pﬁeneseny do PC,

kde je moÏná jejich tvorba a editace.

•USB rozhraní pro pﬁenos digitálních obrázkÛ

(pouze model VP-D103(i)/D105(i))

Prostﬁednictvím portu USB mÛÏete pﬁená‰et statické obrázky a krátké

videoklipy do PC bez roz‰iﬁující karty.

•PHOTO

Funkce PHOTO umoÏÀuje zachytit objekt jako statick˘ obrázek (fotografii) se

zvukem v reÏimu Camera.

•900-násobn˘ digitální transfokátor (zoom)

UmoÏÀuje zvût‰it pÛvodní objekt aÏ 900krát.

•Barevn˘ TFT LCD monitor

Barevn˘ TFT LCD monitor s vysok˘m rozli‰ením poskytuje zﬁetelné a ostré

zobrazení a moÏnost okamÏité kontroly va‰eho záznamu.

•Digitální stabilizátor obrazu (DIS)

Digitální stabilizátor obrazu kompenzuje jakékoliv chvûní rukou, omezuje

roztﬁesení obrazu zvlá‰tû pﬁi velkém zvût‰ení.

•RÛzné digitální efekty

Funkce DSE (speciální digitální efekty) umoÏÀují obohacení Va‰ich filmÛ

nejrÛznûj‰ími speciálními efekty.

•Kompenzace protisvûtla (BLC)

Funkce kompenzace protisvûtla (BLC) kompenzuje vliv jasného pozadí za

sníman˘m objektem.

•Program AE

Program AE vám umoÏÀuje mûnit rychlost závûrky a clonu v závislosti na

charakteru a podmínkách natáãené scény/akce.

•Funkce NIGHT CAPTURE

NIGHT CAPTURE umoÏÀuje poﬁizování záznamu v tmavém prostﬁedí.

•Funkce Digitální fotoaparát (Digital Still Camera) (pouze model VP-

D103(i)/D105(i))

■

Prostﬁednictvím karty Memory Stisk mÛÏete snadno poﬁizovat a prohlíÏet

standardní statické fotografie.

■

Fotografie uloÏené na kartû Memory Stisk lze prostﬁednictvím rozhraní

USB pﬁená‰et do PC.

•Záznam ve formátu MPEG (pouze model VP-D103(i)/D105(i))

Zábûry ve formátu MPEG lze ukládat na pamûÈovou kartu.

•UNIVERZÁLNÍ SLOT NA PAMùËOVOU KARTU (pouze model VP-D105(i))

Univerzální slot lze pouÏít pro pamûÈové karty typu Memory Stick,

MMC a SD.

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 11

ENGLISH CZECH

Seznámení s va‰í videokamerou

Make sure that the following basic accessories are supplied with your

digital video camera.

Basic Accessories

1. Lithium Ion Battery pack

2. AC Power Adapter

(AA-E8 TYPE)

3. AC Cord

4. AUDIO/VIDEO Cable

5. Instruction Book

6. Lithium battery for

Remote Control or Clock.

(TYPE: CR2025)

7. Remote Control

(VP-D103(i)/D105(i) only)

8. USB cable

(VP-D103(i)/D105(i) only)

9. Software CD

(VP-D103(i)/D105(i) only)

10. Lens Cover

11. Shoulder strap

Optional Accessories

12. S-VIDEO Cable

13. Scart adapter

14. Memory Stick

Getting to Know Your Camcorder

1212

Accessories Supplied with camcorder

Pﬁesvûdãte se, zda jste k Va‰í digitální videokameﬁe obdrÏeli

následující základní pﬁíslu‰enství:

Základní pﬁíslu‰enství

1. Lithium-Ionová baterie

2. SíÈov˘ adaptér

(typ AA-E8)

3. SíÈov˘ kabel

4. AUDIO/VIDEO kabel

5. UÏivatelská pﬁíruãka

6. Lithiová baterie pro

dálkov˘ ovladaã nebo

hodiny (typ: CR2025)

7. Dálkov˘ ovladaã (pouze

model VP-D103(i)/D105(i))

8. Kabel USB (pouze model

VP-D103(i)/D105(i))

9. CD se softwarem (pouze

model VP-D103(i)/D105(i))

10. Krytka objektivu

11. Ramenní popruh

DoplÀkové pﬁíslu‰enství

12. Kabel S-VIDEO

13. Redukce Scart

14. PamûÈová karta

Dodávané pﬁíslu‰enství

1. Lithium Ion Battery pack

4. AUDIO/VIDEO Cable

7. Remote Control

(VP-D103(i)/D105(i))

10. Lens Cover 11. Shoulder strap

3. AC cord

6. Lithium battery

(CR2025)

9. Software CD

(VP-D103(i)/D105(i))

2. AC Power Adapter

(AA-E8 TYPE)

8. USB cable

(VP-D103(i)/D105(i))

5. Instruction Book

12. S-VIDEO Cable 13. Scart adapter 14. Memory Stick

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 12

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1313

Front & Left View

1. Internal MIC

2. Lens

3. Remote sensor

(VP-D103(i)/D105(i) only)

4. Video Light

(VP-D103(i)/D105(i) only)

5. Viewfinder

(see page 33)

6. EASY Q button

(see page 61)

7. TFT LCD monitor

8. IR(Infrared) Light

Pohled zepﬁedu a zleva

1. Vestavûn˘ mikrofon

2. Objektiv

3. Senzor dálkového ovládaãe

(pouze model VP-

D103(i)/D105(i))

4. Video reflektor (pouze

model VP-D103(i)/D105(i))

5. Hledáãek (viz str. 33)

6. Tlaãítko EASY Q (viz str. 61)

7. TFT (aktivní) LCD monitor

8. Infraãervené svûtlo

2. Lens

4. Video Light

(VP-D103(i)/D105(i) only)

3. Remote sensor

(VP-D103(i)/D105(i) only)

1. Internal MIC

5. Viewfinder

7. TFT LCD monitor

8. IR(Infrared) Light

6. EASY Q button

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 13

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1414

Left Side View

2. PB ZOOM/MACRO

(see page 61)

3. DISPLAY

4. V. LIGHT

(VP-D103(i)/D105(i) only)

5. Mode switch

(MEMORY CARD/TAPE)

(VP-D103(i)/D105(i) only)

6. Speaker

7. MENU button

8. MENU dial (VOL/MF)

9. ENTER button

10. DC jack

1. Function buttons

Pohled zleva

1. Function buttons

2. PB ZOOM/MACRO

3. DISPLAY

4. V. LIGHT

(VP-D103(i)/D105(i) only)

7. MENU button

8. MENU dial (VOL/MF)

9. ENTER button

10. DC jack

6. Speaker

REC SEARCH FADE BLC

REV FWD S.SHOW

EASY

MULTI DISP.

5. Mode switch

(VP-D103(i)/D105(i) only)

PLAYER CAMERA M.PLAY

(VP-D103(i)/D105(i) only)

- EASY -

: (REW) REC SEARCH – REV (see page 92)

: (FF) REC SEARCH + FWD (see page 92)

: (PLAY/STILL) FADE (see page 64) SLIDE SHOW (see page 92)

: (STOP) BLC (see page 63) MULTI DISP.

1. Funkãní tlaãítka

2. PB ZOOM/MACRO

3. DISPLEJ

4. V.LIGHT - Video reflektor

(pouze model VP-

D103(i)/D105(i))

5. Pﬁepínaã reÏimu (pouze

model VP-D103(i)/D105(i))

6. Reproduktor

7. Tlaãítko MENU

8. Ovladaã MENU (VOL/MF)

9. Tlaãítko ENTER

10. Zdíﬁka stejnosmûrného

napájení

PLAYER CAMERA M.PLAY

(pouze model VP-D103(i)/D105(i))

- EASY -

: (REW) (Pﬁevíjení zpût) REC SEARCH – REW (viz str. 92)

: (FF) (Pﬁevíjení vpﬁed) REC SEARCH + FWD (viz str. 92)

: (PLAY/STILL) FADE (viz str. 64) SLIDE SHOW (viz str. 92)

: (STOP) BLC (viz str. 63) MULTI DISP.

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 14

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1515

Right & Top View

1. Zoom lever

2. Focus adjustment knob

3. PHOTO button

(see page 67)

4. START/STOP button

5. Power switch (CAMERA

or PLAYER)

6. NIGHT CAPTURE switch

7. Slow shutter

8. USB jack

(VP-D103(i)/D105(i) only)

9. DV jack

10. Audio/Video jack

11. S-VIDEO jack

12. Jack Cover

13. External MIC in

14. Hook for handstrap

15. LITHIUM Battery Holder

Pohled zprava a shora

1. Páãka transfokátoru

2. Ovladaã ostﬁení

3. Tlaãítko PHOTO

4. Tlaãítko START/STOP

5. Hlavní vypínaã

6. Pﬁepínaã NIGHT CAPTURE

7. Zpomalení závûrky

8. Rozhraní USB

(pouze model VP-

D103(i)/D105(i))

9. Zdíﬁka DV

10. Zdíﬁka Audio/Video

11. Konektor v˘stupu

S-VIDEO

12. Víãko konektorÛ

13. Vstup pro externí mikrofon

14. Úchyt pﬁídrÏného ﬁemínku

15. DrÏák lithiové baterie

8. USB jack (VP-D103(i)/D105(i) only)

9. DV jack

10. Audio/Video jack

11. S-VIDEO jack

12. Jack Cover

13. External MIC in

14. Hook for handstrap

15. LITHIUM Battery Holder

6. NIGHT CAPTURE switch

7. Slow shutter

1. Zoom lever

3. PHOTO button

4. START/STOP button

5. Power switch

2. Focus adjustment knob

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 15

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1616

Rear & Bottom View

1. Charging indicator

2. Hook for shoulder strap

3. Memory Card slot

(VP-D103(i)/D105(i) only)

4. Battery Release

5. Tripod receptacle

6. TAPE EJECT

1. Indikátor nabíjení

2. Úchyt ramenního popruhu

3. Slot pro pamûÈovou kartu

(pouze model VP-

D103(i)/D105(i))

4. Páãka pro uvolnûní baterie

5. Otvor pro stativ

6. Páãka pro vyjmutí kazety

(TAPE EJECT)

Pohled zezadu a zespoda

6. TAPE EJECT5. Tripod receptacle

3. Memory Card slot

(VP-D103(i)/D105(i) only)

1. Charging indicator

4. Battery Release

2. Hook for shoulder strap

Memory Card slot Slot pro pamûÈovou kartu

(Usable Memory card)

VP-D103(i)

Memory Stick

VP-D105(i)

Memory Stick

Memory Stick PRO

SD/MMC

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 16

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1717

1. PHOTO

2. START/STOP

3. SELF TIMER (see page 20)

4. ZERO MEMORY

(see page 76)

5. PHOTO Search

6. A.DUB (see page 65)

7. (FF)

8. (REW)

9. (PLAY)

10. Direction ( , )

(see page 74)

11. F. ADV (see page 75)

12. (STOP)

13. (STILL)

14. (SLOW)

15. DATE/TIME

16. X2 (see page 75)

17. Zoom

18. Display

Remote control (VP-D103(i)/D105(i) only)

Dálkov˘ ovladaã (pouze model VP-D103(i)/D105(i))

1. PHOTO

2. START/STOP

3. SELF TIMER

4. ZERO MEMORY

5. PHOTO SEARCH

6. A.DUB

7. (FF)

8. (REW)

9. (PLAY)

10. Direction

18. DISPLAY

17. Zoom

16. X2

15. DATE/TIME

14. (SLOW)

13. (STILL)

11. F. ADV

12. (STOP)

1. PHOTO

2. START/STOP

3. SELF TIMER (samospou‰È)

(viz str. 20)

4. ZERO MEMORY (pamûÈ nuly)

(viz str. 76)

5. PHOTO Search

(vyhledávání fotografie)

6. A.DUB (dabování zvuku)

(viz str. 65)

7. (FF)

(rychlé pﬁevíjení vpﬁed)

8. (REW)

(rychlé pûevíjení vzad)

9. (PLAY) (pﬁehrávání)

10. Direction (smûr) ( , )

(viz str. 74)

11. F.ADV (viz str. 75)

12. (STOP)

13. (STILL) (statick˘ obraz)

14. SLOW (pomalu)

15. DATE/TIME (datum/ãas)

16. X2 (dvojnásobná rychlost)

(viz str. 75)

17. Zoom (zmûna ohniska)

18. Display

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 17

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1818

OSD (On Screen Display in CAMERA and PLAYER modes)

1. Battery level (see page 26)

2. Easy mode (see pages 61)

3. DSE (Digital Special Effects) mode

(see page 50)

4. Program AE (see page 44)

5. White Balance mode (see page 46)

6. BLC (Back Light Compensation)

(see page 63)

7. Manual focus (see page 62)

8. Shutter speed and EXPOSURE

(see page 59)

9. Zoom position (see page 47)

10. NIGHT CAPTURE (see page 68)

11. DATE/TIME (see page 55)

12. USB (VP-D103(i)/D105(i) only)

13. WL. REMOTE (VP-D103(i)/D105(i) only)

14. WIND CUT (see page 54)

15. Audio recording mode (see page 53)

16. Zero memory indicator (VP-D103(i)/

D105(i) only) (see page 76)

17. Remaining Tape (measured in minutes)

18. Tape Counter

19. Operating mode

20. Record speed mode

21. PHOTO mode

22. Self recording and waiting timer

(VP-D103(i)/D105(i) only) (see page 20)

23. DIS (see page 49)

24. Volume control (see page 35)

25. Audio playback channel

26. DV IN(DV data transfer mode)

(VP-D101i/D103i/D105i only) (see page 81)

27. DEW (see page 7)

28. Message Line

29. PB DSE (see page 77)

30. PB ZOOM/ENTER (see page 78)

31. POWER NIGHT CAPTURE (see page 69)

32. Tele MACRO (see page 47)

OSD (Údaje zobrazované v reÏimech CAMERA a PLAYER)

1. ÚroveÀ nabití baterie (viz str. 26)

2. ReÏim Easy (pro zaãáteãníky) (viz str. 61)

3. ReÏim DSE (speciální digitální efekty)

(viz str. 50)

4. Program AE (viz str. 44)

5. ReÏim vyváÏení bílé (viz str. 46)

6. ReÏim BLC (kompenzace protisvûtla)

(viz str. 63)

7. Ruãní zaostﬁování (viz str. 62)

8. Rychlost závûrky a CLONA (viz str. 59)

9. Poloha transfokátoru ZOOM (viz str. 47)

10. NIGHT CAPTURE (noãní záznam) (viz str. 68)

11. DATUM/âAS (viz str. 55)

12. USB (pouze model VP-D103(i)/D105(i))

13. WL. REMOTE (pouze model VP-

D103(i)/D105(i))

14. WIND CUT (potlaãení hluku zpÛsobeného

vûtrem pﬁi záznamu zvuku) (viz str. 54)

15. ReÏim Audio záznamu (viz str. 53)

16. Indikátor Zero Memory (pamûÈ nulové polohy)

(pouze model VP-D103(i)/D105(i)) (viz str. 76)

17. Zb˘vající ãas kazety (v minutách)

18. Poãítadlo

19. Provozní reÏim

20. Rychlost záznamu

21. ReÏim PHOTO

22. Samospou‰È k záznamu i prodlevû (pouze

model VP-D103(i)/D105(i)) (viz str. 20)

23. DIS (Digitální stabilizátor obrazu) (viz str. 49)

24. Ovládání hlasitosti (viz str. 35)

25. Indikace pﬁehrávaného audio kanálu

26. Zdíﬁka DV IN (reÏim pﬁenosu DV dat) (pouze model VP-

D101i/D103i/D105i) (viz str. 81)

27. Indikátor DEW (kondenzace vlhkosti - viz str. 7)

28. ¤ádek pro zobrazování hlá‰ení

29. PB DSE (indikace pﬁehrávání s digitálním efektem (viz str. 77)

30 PB ZOOM/ENTER (pﬁehrávání s transfokací) (viz str. 78)

31. Indikace POWER NIGHT CAPTURE (viz str. 69)

32. Tele MACRO (viz str. 47)

OSD in CAMERA mode

TAPE !

NIGHT CAPTUREMF

MIRROR

SHUTTER P

ZOOM

EXPOSURE

EASY M - 0 : 0 0 : 0 0

5 5 min

1 6 bit

1 2 : 0 0

1 0 . J A N . 2 0 0 4

REC

EXPOSURE

SHUTTER

BLC

23 2232 21 20 19

OSD in PLAYER mode

. . . C

SOUND [ 2 ]

MIRROR

ENTER :

PB ZOOM

1.2x

M - 0 : 0 0 : 0 0

5 5 min

1 6 bit

VOL. [ 1 1 ]

1 2 : 0 0

1 0 . J A N . 2 0 0 4

21 20 19

24 11

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 18

ENGLISH CZECH

Seznámení s va‰í videokamerou

Getting to Know Your Camcorder

1919

A. Folder number-file number (see page 87)

B. Image counter

- Current still image/Total number of

recordable still images.

C. CARD (MEMORY CARD) indicator

D. Image recording and loading indicator

E. Quality

F. ERASE PROTECTION indicator

(see page 96)

G. Print Mark (see page 95)

H. SLIDE SHOW

I. MPEG4 SCREEN SIZE

Turning the OSD on/off (On Screen Display)

●Turning OSD on/off

Press the DISPLAY button on the left side panel.

- Each press of the button toggles the OSD

function on and off.

- When you turn the OSD off,

In CAMERA mode: The STBY, REC, EASY.Q

modes are always displayed on the OSD,

even when the OSD is turned OFF and

the key input is displayed for 3 seconds

then turned off.

In PLAYER mode: When you press any

Function button, the function is displayed

on the OSD for 3 seconds before it turns off.

●Turning the DATE/TIME on/off

- The DATE/TIME is not affected when the OSD function is switched

ON or OFF.

- To turn the DATE/TIME on or off, access the menu and change the

DATE/TIME mode. (see page 55)

- You may also use the Quick Menu to turn the DATE/TIME ON or

OFF. (see page 57) (only in CAMERA/M.REC mode)

OSD (On Screen Display in M.REC/M.PLAY modes)

(VP-D103(i)/D105(i) only)

A. âíslo sloÏky - souboru (viz str. 87)

B. Poãítadlo obrázkÛ

- Aktuální fotografie/celkov˘ poãet fotografii,

které je moÏno zaznamenat.

C. Indikátor CARD (MEMORY CARD)

D. Indikátor záznamu obrázku a naãítání

E. Kvalita

F. Indikátor ERASE PROTECTION (ochrana proti

neÏádoucímu vymazání) (viz str. 96)

G. Oznaãování pro tisk (viz str. 95)

H. SLIDE SHOW (prohlíÏení statick˘ch snímkÛ)

I. Rozmûr obrazu ve formátu MPEG4

Zapínání a vypínání údajÛ OSD

● Zapínání/vypínání OSD

Stisknûte tlaãítko DISPLAY na panelu na levé

stranû kamery.

- KaÏd˘m stiskem tohoto tlaãítka se funkce OSD

zapíná a vypíná.

- Pokud funkci OSD vypnete:

V reÏimu CAMERA: Údaje STBY a REC,

EASY.Q v hledáãku budou stále zobrazovány, i

kdyÏ je funkce OSD vypnuta (OFF). Stisknuté

funkãní tlaãítko bude zobrazováno po dobu 3

sekund a potom jeho zobrazení zmizí.

V reÏimu PLAYER: Pokud stisknete jakékoli

funkãní tlaãítko, symbol funkce bude v hledáãku

zobrazen po dobu 3 sekund a potom zobrazení

zmizí.

● Zapínání a vypínání DATUMU/âASU

- Funkce zobrazení DATE/TIME není ovlivnûna zapnutím nebo

vypnutím funkce OSD.

- Chcete-li funkci DATE/TIME zapnout ãi vypnout, musíte vstoupit do

nabídky a reÏim této funkce zmûnit (viz str. 55).

- K zapnutí nebo vypnutí funkce DATE/TIME mÛÏete také pouÏít

rychlou nabídku Quick Menu (viz str. 57) — (pouze v reÏimech

CAMERA/M.REC).

OSD (Údaje zobrazované v reÏimech

M.REC/M.PLAY) (pouze model VP-D103(i)/D105(i))

OSD in M.REC mode

OSD in M.PLAY mode

MEMORY CARD !

SLIDE

1 0 0 - 0 0 0 1

2 2 / 2 4 0

0 0 1

1 2 : 0 0

1 0 . J A N . 2 0 0 4

2 2 / 2 4 0

3 5 2 2 min

1 2 : 0 0

1 0 . J A N . 2 0 0 4

D C

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 19

ENGLISH CZECH

Pﬁíprava

Battery Installation for the Remote Control

✤You need to insert or replace the lithium battery

when :

- You purchase the camcorder.

- The remote control doesn’t work.

✤Ensure that you insert the lithium cell correctly,

following the + and - markings.

✤Be careful not to reverse the polarity of the battery.

Self Record using the Remote Control

When you use the Self Timer function on the remote

control, the recording begins automatically in 10 seconds.

1. Set the camcorder to CAMERA mode.

2. Press the SELF TIMER button until the appropriate indicator is

displayed in the LCD.

3. Press the START/STOP button to start the timer.

- Self Timer starts counting down from 10 with a beep sound.

- In the last one second of the countdown, the beep sound gets

faster, then recording starts automatically.

- If you want to cancel the Self Timer function before recording,

press the SELF TIMER button.

4. Press START/STOP again when you wish to stop recording.

Preparation

2020

How to use the Remote Control

(VP-D103(i)/D105(i) only)

Jak pouÏívat dálkov˘ ovladaã

(pouze model VP-D103(i)/D105(i))

Instalace baterie do dálkového ovladaãe

✤Lithiovou baterii je tﬁeba vloÏit nebo vymûnit pokud:

- Právû jste videokameru zakoupili.

- Dálkov˘ ovladaã nefunguje.

✤Zkontrolujte, zda jste pﬁi vládání baterie dodrÏeli

správnou polaritu (+ a – ).

✤Dbejte, abyste pﬁi vkládání baterie polaritu

nezamûnili.

Záznam sebe sama s pouÏitím dálkového ovladaãe

Pﬁi pouÏití funkce Self Timer na dálkovém ovladaãi

zaãne záznam po 10 sekundách automaticky.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko SELF TIMER (samospou‰È) a podrÏte jej, dokud

na LCD monitoru nezobrazí pﬁíslu‰n˘ symbol.

3. Stiskem tlaãítka START/STOP aktivujte samospou‰È.

- Samospou‰È zahájí odpoãítávání intervalu zvukov˘m signálem.

- V posledních okamÏicích odpoãítávání se zvukov˘ signál zrychlí,

poté bude zahájen záznam.

- Pokud chcete záznam se samospou‰tí pﬁeru‰it, stisknûte tlaãítko

SELF TIMER.

4. Pokud chcete záznam ukonãit, stisknûte znovu START/STOP.

START/

STOP

SELF

TIMER

A.DUB

ZERO

MEMORY

PHOTO DISPLAY

SLOW

F.ADV


DATE/

TIME

Self

Timer

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 20

✤Lithiová baterie napájí pamûÈ s uÏivatelsk˘m nastavením a hodiny

i v dobû, kdy je napájecí akumulátor vyjmut nebo síÈov˘ adaptér

odpojen.

✤Lithiová baterie ve videokameﬁe vydrÏí za normálního provozu

pﬁibliÏnû 6 mûsícÛ od doby instalace.

✤Pokud lithiová baterie zeslábne nebo se vyãerpá, na indikátoru

datumu/ãasu se po zapnutí DATE/TIME = ON zobrazí "---".

✤takovém pﬁípadû ji vymûÀte (typ CR2025).

1. Otevﬁete víãko konektorÛ.

2. Z komÛrky vyjmûte drÏák lithiové baterie.

3. Do drÏáku vloÏte lithiovou baterii, s oznaãením

kladného pólu ( ) dolÛ.

4. DrÏák baterie zasuÀte zpût do komÛrky, aÏ usly‰íte

cvaknutí.

Poznámka Lithiová baterie musí b˘t vloÏena se

správnou polaritou.

Varování: Lithiovou baterii ukládejte mimo dosah dûtí. V pﬁípadû

spolknutí baterie se ihned poraìte s lékaﬁem.

ENGLISH CZECH

Pﬁíprava

Preparation

2121

✤The lithium battery maintains the clock function and preset

contents of the memory; even if the battery pack or AC power

adapter is removed.

✤The lithium battery for the camcorder lasts about 6 months under

normal operation from the time of installation.

✤When the lithium battery becomes weak or dead, the date/time

indicator will display “---” when you set the DATE/TIME to ON.

When this occurs, replace the lithium battery with CR2025 type.

1. Open the Jack Cover.

2. Take out the lithium battery holder from the lithium

battery compartment.

3. Position the Lithium battery in the Lithium battery

holder, with the positive ( ) terminal face down.

4. Re-insert the Lithium battery holder into the lithium

battery compartment until you can hear a "CLICK".

Note The lithium battery must be inserted in

the correct direction.

Warning: Keep the LITHIUM BATTERY out of the reach of

the children.

Should any battery be swallowed, consult a doctor

immediately.

Lithium Battery Installation

Instalace lithiové baterie

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 21

ENGLISH CZECH

Pﬁíprava

Preparation

2222

Adjusting the Hand Strap

It is very important to ensure that the Hand strap has been correctly adjusted

before you begin your recording.

The hand strap enables you to :

- Hold the camcorder in a stable, comfortable position.

- Press the Zoom and START/STOP button without having to change the

position of your hand.

Hand strap

a. Pull open the Hand

Strap cover and

release the Hand

Strap.

b. Adjust its length

and stick it back

onto the Hand

Strap cover.

c. Close the Hand

Strap cover again.

Shoulder Strap

The Shoulder Strap enables you to carry your

camcorder around in complete safety.

1. Insert the end of strap into the Shoulder Strap

hook on the camcorder.

Insert the other end of strap into ring inside

hand strap.

2. Thread each end into the buckle, adjust the

length of the strap and then pull it tight in the

buckle.

Attaching the Lens Cover

PﬁizpÛsobení pﬁídrÏného ﬁemínku

Pﬁed zahájením záznamu je velmi dÛleÏité zkontrolovat správné pﬁizpÛsobení

pﬁídrÏného ﬁemínku.

PﬁídrÏn˘ ﬁemínek umoÏÀuje:

- Pohodné drÏení kamery ve stabilní poloze.

- Obsluhu tlaãítek Zoom a START/STOP bez nutnosti zmûny polohy ruky.

Pﬁipevnûní pﬁídrÏného ﬁemínku a. ZataÏením sejmûte

krycí vrstvu a

uvolnûte pﬁídrÏn˘

ﬁemínek.

b. PﬁizpÛsobte jeho

délku a pﬁitlaãte jej

zpût na such˘ zip

pokr˘vky.

c. Krycí vrstvu

ﬁemínku opût

uzavﬁete.

Ramenní popruh

Ramenní popruh umoÏÀuje bezpeãné pﬁená‰ení

videokamery.

1. Jeden konec popruhu navléknûte do úchytu na

videokameﬁe. Druh˘ konec navléknûte do

krouÏku uvnitﬁ pﬁídrÏného ﬁemínku.

2. Oba konce provléknûte skrz pﬁezku, nastavte

délku ﬁemínku a potom jej v pﬁezce tûsnû

utáhnûte.

Nasazení krytky objektivu

1 2 3 4

1 2

a b c

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 22

ENGLISH CZECH

Pﬁíprava

Preparation

2323

Connecting a Power Source

There are two types of power source that can be connected to your

camcorder.

- The AC Power Adapter and AC cord : used for indoor recording.

- The Battery Pack : used for outdoor recording.

To use the AC Power adapter and DC Cable

1. Connect the AC Power adapter to

the AC cord.

2. Connect the AC cord to a wall

socket.

Notes

■

You must use the AC Power adapter

of AA-E8 TYPE.

■

The plug and wall socket type may

differ according to your resident

country.

3. Connect the DC cable to the

DC jack socket of the camcorder.

4. Set the camcorder to each mode by

holding down the tab on the power

switch and turning it to the CAMERA

or PLAYER mode.

To select the CAMCORDER mode (VP-D103(i)/D105(i) only)

✤If you want to use this unit as a camcorder,

set the mode switch to TAPE position.

✤If you want to use this unit as a DSC

(Digital Still Camera), set the mode switch to

MEMORY CARD position.

Pﬁipojení napájecího zdroje

MEMORY

CARD

TAPE

Videokameru mÛÏete napájet dvûma zpÛsoby:

- SíÈov˘m adaptérem a kabelem: pouÏívá se pﬁi záznamu v

interiéru.

- Akumulátorovou baterii: pouÏívá se pﬁi záznamu v exteriérech.

Pou

ití sí

ového adaptéru a stejnosm

rného DC napájecího kabelu

1. Do síÈového adaptéru pﬁipojte

síÈov˘ kabel.

2. Vidlici kabelu pﬁipojte do zásuvky.

Poznámka

■

Je nutno pouÏít síÈov˘ adaptér typu

AA-E8.

■

Vidlice a zásuvka se mohou li‰it

podle zemû va‰eho pobytu.

3. Stejnosmûrn˘ DC kabel pﬁipojte do

zdíﬁky DC na videokameﬁe.

4. PﬁidrÏením pﬁepínaãe napájení a

pﬁepnutím do reÏimu CAMERA

nebo PLAYER nastavte provozní

reÏim videokamery.

Volba reÏimu CAMCORDER (pouze model VP-D103(i)/D105(i))

✤JestliÏe chcete pﬁístroj pouÏívat jako

videokameru, pﬁepínaã reÏimu nastavte do

polohy TAPE.

✤JestliÏe chcete pﬁístroj pouÏívat jako DSC

(digitální fotoaparát), pﬁepínaã reÏimu nastavte

do polohy Memory Card.

Power Switch

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 23

ENGLISH CZECH

Pﬁíprava

Preparation

2424

Using the Lithium Ion Battery Pack

✤

The amount of continuous recording time available depends on.

- The type and capacity of the battery pack you are using.

- How often the Zoom function is used.

It is recommended that you have several batteries available.

Charging the Lithium Ion Battery Pack

Attach the battery pack to the

camcorder.

2. Connect the AC Power adapter to an

AC cord and connect the AC cord to

a wall socket.

3. Connect the DC cable to the DC jack

socket on the camcorder.

4. Turn the Camera power switch to off,

and the charging indicator will start to

flash, showing that the battery is

charging.

5. When the battery is fully charged, disconnect the

battery pack and the AC Power adapter from the

camcorder.

■

Even with the power switched off, the battery pack will

still discharge if it is left connected to the camcorder.

Notes

■

The battery pack may be charged a little at the time of

purchase.

■

To prevent reduction in the life and capacity of the battery pack,

always remove it from the camcorder after it is fully charged.

PouÏívání Lithium-Ionové akumulátorové baterie

✤

Celková doba záznamu závisí:

- Na typu a kapacitû pouÏívané akumulátorové baterie.

- Na frekvenci pouÏívání transfokace (funkce zoom).

Doporuãujeme Vám, abyste mûli k dispozici nûkolik baterií.

Nabíjení Lithium-Ionové baterie

1. Akumulátorovou baterii pﬁipevnûte

ke kameﬁe.

2. K síÈovému adaptéru pﬁipojte síÈov˘

kabel a jeho vidlici zastrãte do

zásuvky.

3. Do zdíﬁky DC na kameﬁe pﬁipojte

DC kabel.

4. Hlavní vypínaã videokamery pﬁepnûte

do polohy OFF. Indikátor nabíjení

zaãne blikat a indikuje tak nabíjení

baterie.

5. Pokud je baterie plnû nabita, odpojte síÈov˘ adaptér od

kamery.

■

Pokud baterii ponecháte na kameﬁe, bude se stále

vybíjet (i kdyÏ je spínaã kamery v poloze OFF).

Poznámky

■

Baterie mÛÏe b˘t v dobû zakoupení trochu nabita.

■

Nabitou baterii z videokamery vÏdy vyjmûte, aby

nedocházelo ke zkracování její Ïivotnosti a sniÏování

kapacity.

Blinking time Charging rate

Once per second Less than 50%

Twice per second 50% ~ 75%

Three times per second 75% ~ 90%

Blinking stops and stays on 90 ~ 100%

On for a second and Error - Reset the battery pack and

off for a second the DC cable

Power Switch

Frekvence blikání StupeÀ nabití

Jednou za sekundu Ménû neÏ 50 %

Dvakrát za sekundu 50 % ~75 %

Tﬁikrát za sekundu 75 % ~90 %

Blikání skonãí a indikátor se 90 % ~100 %

trvale rozsvítí

Indikátor jednu sekundu svítí, Porucha - Odpojte baterii a DC kabel

druhou sekundu nesvítí

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 24

ENGLISH CZECH

Pﬁíprava

Preparation

2525

Using the Lithium Ion Battery Pack

Table of continuous recording time based on model and

battery type.

✤If you close the LCD screen, it switches off and the viewfinder

switches on automatically.

✤The continuous recording times given in the table above are

approximations.

Actual recording time depends on usage.

Notes

■

The battery pack should be recharged in an environment of

between 32°F (0°C) and 104°F (40°C).

■

The battery pack should never be charged in a room temperature

that is below 32°F (0°C).

■

The life and capacity of the battery pack will be reduced if it is used

in temperatures below 32°F (0°C) or left in temperatures above

104°F (40°C) for a long period, even when it is fully recharged.

■

Do not put the battery pack near any heat source (fire or flames,

for example).

■

Do not disassemble, process, pressure, or heat the Battery Pack.

■

Do not allow the + and - terminals of the battery pack to be short-

circuited. It may cause leakage, heat generation, induce fire and

overheating.

Battery

SB-LS110

SB-LS220

Charging

time

Approx.

2hr

Approx.

3hr 30min

LCD ON

VIEWFINDER ON

Continuous recording time

Time

Approx.

1hr 30min

Approx.

3hr 10min

Approx.

2hr

Approx.

4hr 10min

PouÏívání Lithium-Ionové akumulátorové baterie

Tabulka doby nepﬁetrÏitého záznamu odvozené z modelu a typu

baterie

✤JestliÏe LCD panel sklopíte, monitor se vypne a automaticky

se zapne elektronick˘ hledáãek (EVF).

✤Údaje o délce nepﬁetrÏitého záznamu v níÏe uvedené tabulce

jsou pﬁibliÏné.

Skuteãná doba záznamu závisí na zpÛsobu pouÏívání kamery.

Poznámky

■

Baterie by mûla b˘t nabíjena v prostﬁedí s teplotou mezi 0°C

(32 °F) a 40°C (104°F).

■

Baterie by nikdy nemûla b˘t nabíjena pﬁi teplotû niÏ‰í neÏ 0°C

(32°F).

■

Îivotnost a kapacita baterie bude pﬁi dlouhodobém pouÏívání

nebo skladování pﬁi teplotách pod 0°C (32°F) a nad 40°C (104°F)

sníÏena, i kdyÏ je plnû nabita.

■

Baterii nepokládejte poblíÏ zdrojÛ tepla (napﬁíklad radiátorÛ nebo

ohnû).

■

Baterii nerozebírejte a nevystavujte teplu ãi tlaku.

■

ZabraÀte zkratování svorek (+) a (–) baterie. V dÛsledku zkratu by

mohlo dojít k úniku elektrolytu, zahﬁívání, pﬁehﬁátí a vzniku poÏáru.

Baterie

SB-LS110

SB-LS220

âas nabíjení

cca 2 h

cca 3 h 30

min

LCD MONITOR HLEDÁâEK

Doba nepﬁetr

itého záznamu

âas

cca 1 h 30 min

cca 3 h 10 min

cca 2 h

cca 4 h 10 min

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 25

ENGLISH CZECH

Pﬁíprava

Preparation

2626

Battery level display

•The battery level display indicates the amount of power

remaining in the battery pack.

a. Fully charged

b. 20~40% used

c. 40~80% used

d. 80~95% used

e. Completely used (flickers)

(The camcorder will turn off soon,

change the battery as soon as possible)

✤Please refer to the table on page 25 for approximate continuous

recording times.

✤The recording time is affected by environmental temperature and

conditions.

The recording time becomes very short in a cold environment.

The continuous recording times in the operating instructions are

measured using a fully charged battery pack at 77°F(25°C).

As the environmental temperature and conditions may differ when

you actually use the camcorder, the remaining battery time may

not be the same as the approximate continuous recording times

given in these instructions.

Tips for Battery Identification

A charge mark is provided on the battery pack to help

you remember whether it has been charged or not.

Two colours are provided (red and grey)-you may

choose which one indicates charged and which

indicates discharged.

Indikátor kapacity baterie

•Indikátor kapacity baterie zobrazuje zb˘vající mnoÏství energie

v baterii.

a. Plná kapacita

b. Vybitá z 20 ~ 40 %

c. Vybitá z 40 ~ 80 %

d. Vybitá z 80 - 95 %

e. Zcela vybita (indikátor bliká).

(Kamera se brzy vypne, baterii vymûÀte co

nejdﬁíve).

✤PﬁibliÏnou dobu nepﬁetrÏitého záznamu prosím zjistûte z tabulky

na stranû 25.

✤Doba záznamu závisí na teplotû okolí a okolních podmínkách.

Doba záznamu se velmi zkracuje v chladném prostﬁedí. Doby

nepﬁetrÏitého záznamu uvedené v provozních pokynech byly

zmûﬁeny pﬁi pouÏití plnû nabité baterie pﬁi teplotû 25°C (77°F).

ProtoÏe se okolní teplota a podmínky mohou pﬁi skuteãném

pouÏívání videokamery li‰it, zb˘vající doba funkãnosti baterie se s

pﬁibliÏn˘mi údaji o délce nepﬁetrÏitého záznamu uveden˘mi v

tûchto pokynech nemusí shodovat.

Tipy pro zji‰tûní stavu baterie

Na akumulátorové baterii je umístûna znaãka

dobíjení, která vám pomÛÏe zjistit, zda je

baterie nabita ãi nikoliv.

K dispozici jsou dvû barvy (ãervená a ‰edá) a je

na vás, která z barev bude znamenat nabití a

která vybití.

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 26

ENGLISH CZECH

Pﬁíprava

Preparation

2727

Inserting and Ejecting a Cassette

✤When inserting a tape or closing a cassette holder, do not apply

excessive force.

This may cause a malfunction.

✤Do not use any tapes other than Mini DV cassettes.

1. Connect a power source and slide the

TAPE EJECT switch and open the

cassette door.

- The cassette holding mechanism rises

automatically.

2. Insert a tape into the cassette holder with

the tape window facing outward and

the protection tab bottom.

3. Press the area marked PUSH on the

cassette holding mechanism until

it clicks into place.

- The cassette is loaded automatically.

4. Close the cassette door.

- Close the door completely until you hear a “click”.

Note

When you have recorded something that you wish to keep,

you can protect it so that it will not be accidentally erased.

a. Protecting a tape :

Push the safety tab on the cassette so that the hole is

uncovered.

b. Removing the tape protection :

If you no longer wish to keep the recording on the

cassette, push the write-protect tab back so that it

covers the hole.

•How to store a tape

a. Avoid places with magnets or magnetic interference.

b. Avoid humidity and dust prone places.

c. Keep the tape in an upright position and avoid storing it

in direct sunlight.

d. Avoid dropping or knocking your tapes.

Vkládání a vyjmutí kazety

a. SAVE

b. REC

push

✤Vkládání kazety nebo zavírání kazetového prostoru neprovádûjte

nadmûrnou silou.

Mohlo by to zpÛsobit poruchu.

✤NepouÏívejte jiné kazety neÏ Mini DV.

1. Pﬁipojte napájecí zdroj, posuÀte páãku

TAPE EJECT a otevﬁete dvíﬁka kazetového

prostoru.

- Mechanismus drÏáku kazety se

automaticky zvedne.

2. Kazetu vloÏte do drÏáku okénkem smûrem

ven a ochrannou západkou smûrem dolÛ.

3. Stisknûte západku na mechanismu drÏáku

oznaãenou PUSH aÏ drÏák zapadne na

místo.

- Kazeta se zavede automaticky.

4. Uzavﬁete dvíﬁka kazetového prostoru.

- Dvíﬁka dÛkladnû uzavﬁete, aÏ usly‰íte

"cvaknutí"

Poznámky

Záznamy, které si hodláte ponechat, mÛÏete zajistit pﬁed

náhodn˘m vymazáním.

a. Ochrana pﬁed náhodn˘m vymazáním:

Zatlaãte bezpeãnostní západku na kazetû tak, aby byl

otvor odkryt.

b. Odstranûní ochrany pﬁed náhodn˘m vymazáním:

Pokud si jiÏ záznam nepﬁejete dále uchovávat,

zatlaãte západku zpût tak, aby byl otvor zakryt.

•Skladování kazet?

a. Kazety neskladujte v blízkosti magnetÛ nebo

magnetick˘ch polí.

b. Vyhnûte se vlhkému a pra‰nému prostﬁedí.

c. Kazety skladujte ve svislé poloze a vyvarujte se

ukládání na pﬁímém sluneãním svûtle.

d. Kazety chraÀte pûed pády a otûesy.

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 27

Basic Recording

2828

ENGLISH CZECH

Základní metody záznamu

Making your First Recording

1. Connect a Power source to

the camcorder. (see page 23)

(A battery pack or a AC power

adapter)

■

Insert a cassette.

(see page 27)

2. Remove the LENS CAP.

3. Set the power switch to

the CAMERA position.

■

Open the LCD monitor.

■

Set the mode switch to

the TAPE position.

(VP-D103(i)/D105(i) only)

Make sure that STBY is displayed.

■

If the protection tab of the cassette is open, STOP and

PROTECTION! will be displayed.

■

Make sure the image you want to record appears in

the LCD monitor or viewfinder.

■

Make sure the battery level indicates that there is enough

remaining power for your expected recording time.

4. To start recording, press the START/STOP button.

■

REC is displayed in the LCD.

To stop recording, press the START/STOP button again.

■

STBY is displayed in the LCD.

Poﬁízení prvního záznamu

1. K videokameﬁe pﬁipojte napájecí

zdroj (viz str. 23)

(Akumulátorová baterie nebo

síÈov˘ adaptér).

■

VloÏte kazetu (viz str. 27).

2. Sejmûte krytku objektivu.

3. Vypínaã kamery nastavte do

polohy CAMERA.

■

Odklopte LCD monitor

■

Pﬁepínaã reÏimu pﬁepnûte

do polohy TAPE.

(pouze model VP-

D103(i)/D105(i))

Ovûﬁte si, zda je zobrazen

indikátor pohotovostního

reÏimu (STBY).

■

Je-li kazeta zaji‰tûna proti náhodnému smazání, zobrazí se

nápisy STOP a PROTECTION!.

■

Zkontrolujte, zda se zábûr, kter˘ hodláte zaznamenat, objeví

na LCD monitoru nebo v hledáãku.

■

Zkontrolujte stav baterie, zda-li její energie postaãuje k

pﬁedpokládané délce záznamu.

4. Záznam spusÈte stiskem tlaãítka START/STOP.

■

Na LCD monitoru se zobrazí nápis REC.

Záznam ukonãíte opûtovn˘m stiskem tlaãítka START/STOP.

■

Na LCD monitoru se zobrazí nápis STBY.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 28

2929

ENGLISH CZECH

Basic Recording Základní metody záznamu

Selecting the OSD LANGUAGE

Nastavení jazyka údajÛ OSD

✤Select the appropriate OSD Language among English, French,

German, Spanish, Iitalian, Polish and Dutch.

✤The Language Function works in CAMERA, PLAYER, M.REC,

M.PLAY modes.

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight INITIAL

and press the ENTER button.

3. Select LANGUAGE from the sub-menu and

ENTER button.

4. Using the MENU DIAL, select the LANGUAGE

and press the ENTER button.

■

Press the ENTER button to confirm the

OSD LANGUAGE.

5. To exit, press the MENU button.

■

The OSD changes to the selected language.

Note

■

“LANGUAGE” is always indicated in ENGLISH.

✤Zvolte vhodn˘ jazyk údajÛ OSD. K dispozici je angliãtina,

francouz‰tina, nûmãina, ‰panûl‰tina, ital‰tina, pol‰tina a

holand‰tina.

✤Jazykové funkce jsou dostupné v reÏimech CAMERA, PLAYER,

M.REC a M.PLAY.

1. Stisknûte tlaãítko MENU.

Zobrazí se nabídka.

2. Otáãením MENU DIAL zv˘raznûte poloÏku

INITIAL a stisknûte tlaãítko ENTER.

3. Z vedlej‰í nabídky zvolte poloÏku LANGUAGE

(jazyk) a stisknûte ENTER.

4. Pomocí MENU DIAL zvolte LANGUAGE a

stisknûte tlaãítko ENTER.

■Vybran˘ jazyk OSD potvrìte stiskem ENTER.

5. Nabídku opustíte tlaãítkem MENU.

■Údaje OSD se zobrazí ve zvoleném jazyce.

Poznámka

■PoloÏky “LANGUAGE” jsou vÏdy zobrazeny v

angliãtinû.

CAM MODE

INITIAL CLOCK SET

WL. REMOTE

BEEP SOUND

SHUT. SOUND

LANGUAGE

DEMO

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

LANGUAGE

INITIAL SET

ENGLISH

DEUTSCH

ITALIANO

POLSKI

NEDERLANDS

CAM MODE

INITIAL SET

CLOCK SET

WL.REMOTE

LANGUAGE

DEMONSTRATION

ENGLISH

BEEP SOUND

SHUT. SOUND

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 29

3030

ENGLISH CZECH

Basic Recording Základní metody záznamu

When a cassette is loaded and the camcorder is left in the STBY

mode for more than 5 minutes without being used, it will switch off

automatically.

To use it again, push the START/STOP button or set the Power

switch to OFF and then back to CAMERA.

This Auto Power off feature is designed to save battery power.

Record Search (REC SEARCH)

✤You can view a recording using the REC

SEARCH +, -- function in STBY mode.

REC SEARCH -- enables you to play the

recording backwards and

REC SEARCH + enables you to play it

forwards, for as long as you keep each

button pressed down.

✤If you press the REC SEARCH -- button in

STBY mode, your camcorder will play

in reverse for 3 seconds and return to the

original position automatically.

Note

Mosaic shaped distortion may appear on the screen while in Record

Search mode.

REC SEARCH

Pokud je videokamera se zaloÏenou kazetou ponechána v

pohotovostním reÏimu (STBY) v neãinnosti déle neÏ 5 minut,

automaticky se vypne.

Chcete-li ji uvést opût do provozu, stisknûte tlaãítko START/STOP

nebo vypínaã kamery pﬁepnûte do polohy OFF (vypnuto) a pak zpût

do polohy CAMERA.

Funkce automatického vypínání je urãena k úspoﬁe energie baterie.

Funkce REC SEARCH (vyhledávání)

✤V pohotovostním reÏimu (STBY) si mÛÏete si

prohlédnout záznam pomocí funkce

RECORD SEARCH +, –.

Funkce RECORD SEARCH – umoÏÀuje

pﬁehrávání záznamu zpût, funkce RECORD

SEARCH+ slouÏí k pﬁehrávání záznamu

vpﬁed, po celou dobu stisku tlaãítka.

✤JestliÏe v pohotovostním reÏimu (STBY)

stisknete tlaãítko RECORD SEARCH –, va‰e

kamera pﬁehraje zpût poslední 3 sekundy

záznamu a automaticky se vrátí do pÛvodní

pozice.

Poznámka

Pﬁi pﬁehrávání v reÏimu Record Search se mohou v obraze objevit

mozaikové rastry (zkreslení).

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 30

3131

ENGLISH CZECH

Basic Recording Základní metody záznamu

■

While recording, it is very important to hold the camcorder

correctly.

■

Fix the LENS cap firmly by clipping it to the hand strap.

(see page 22)

Recording with the LCD monitor

1. Hold the camcorder firmly using the hand strap.

2. Place your right elbow against your side.

3. Place your left hand under or beside the LCD to support

and adjust it.

Do not touch the built-in microphone.

4. Choose a comfortable, stable position for the shots that

you are taking. You can lean against a wall or on a table

for greater stability.

Do not forget to breathe gently.

5. Use the LCD frame as a guide to determine the horizontal plane.

6. Whenever possible, use a tripod.

Recording with the Viewfinder

1. Hold the camcorder firmly using the hand strap.

2. Place your right elbow against your side.

3. Place your left hand under the camcorder to support it.

Be sure not to touch the built-in microphone.

4. Choose a comfortable, stable position for the shots that

you are taking. You can lean against a wall or on a table

for greater stability.

5. Place your eye firmly against the viewfinder eyecup.

6. Use the viewfinder frame as a guide to determine the

horizontal plane.

7. Whenever possible, use a tripod.

Hints for Stable Image Recording

■

Pﬁi záznamu je velmi dÛleÏité správné drÏení kamery.

■

Krytku objektivu upevnûte klipsem na pﬁídrÏn˘ ﬁemínek (viz str. 22).

Záznam s LCD monitorem

1. Kameru pevnû uchopte pomocí pﬁídrÏného ﬁemínku.

2. Prav˘ loket si opﬁete o bok.

3. Levou ruku dejte pod LCD monitor nebo vedle nûj a

upravte jeho polohu. Pﬁesvûdãte se, Ïe se nedot˘káte

vestavûného mikrofonu.

4. K poﬁizování zábûrÛ si zvolte pohodlnou, stabilní

polohu. Pro získání lep‰í stability se mÛÏete opﬁít o zeì

nebo o stÛl. NezapomeÀte zlehka d˘chat.

5. Rámeãek LCD monitoru pouÏijte jako pomÛcku pﬁi

stanovení vodorovné roviny.

6. Kdykoliv je to moÏné, pouÏívejte stativ.

Záznam s hledáãkem

1. Kameru pevnû uchopte pomocí pﬁídrÏného ﬁemínku.

2. Prav˘ loket si opﬁete o bok.

3. Levou ruku dejte pod videokameru a podpírejte ji.

Pﬁesvûdãte se, Ïe se nedot˘káte vestavûného

mikrofonu.

4. K poﬁizování zábûrÛ si zvolte pohodlnou, stabilní

polohu. Pro získání lep‰í stability se mÛÏete opﬁít o zeì

nebo o stÛl.

5. Oko pﬁiloÏte tûsnû k oãnici hledáãku.

6. Rámeãek hledáãku pouÏijte jako vodítko k urãení

vodorovné roviny.

7. Kdykoliv je to moÏné, pouÏívejte stativ.

Rady pro poﬁízení stabilního obrazového záznamu

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 31

3232

ENGLISH CZECH

Basic Recording Základní metody záznamu

✤Your camcorder is equipped with a 2.5 inch colour Liquid Crystal

Display(LCD) screen, which enables you to view what you are

recording or playing back directly.

✤Depending on the conditions under which you are using the

camcorder (indoors or outdoors for example), you can adjust ;

■

BRIGHT SELECT

■

BRIGHT ADJUST

■

COLOUR ADJUST

1. Set the POWER switch to CAMERA position.

■

In the PLAYER mode, you may only setup

the LCD while the tape is playing.

2. Open the LCD screen, and the LCD switches on.

3. Press the MENU button.

4. Turn the MENU DIAL so that

VIEWER is highlighted and then

press the ENTER button.

5. Turn the MENU DIAL so that

LCD ADJUST is highlighted.

6. Press the ENTER button to enter the sub-menu.

7. Turn the MENU DIAL so that it highlights

the menu item you want to adjust (BRIGHT SELECT,

BRIGHT ADJUST, COLOUR ADJUST).

Adjusting the LCD

Nastavení LCD monitoru

✤Va‰e videokamera je vybavena barevn˘m monitorem z tekut˘ch

krystalÛ (LCD) s úhlopﬁíãkou 2,5 palce, kter˘ slouÏí k pﬁímému

zobrazení záznamu ãi pﬁehrávání.

✤V závislosti na podmínkách pouÏití videokamery (interiér nebo

exteriér), mÛÏete nastavit tyto parametry:

■

BRIGHT SELECT (volba jasu)

■

BRIGHT ADJUST (nastavení jasu)

■

COLOUR ADJUST (nastavení barev)

1. Pﬁepínaã POWER nastavte do polohy

CAMERA.

■

V reÏimu PLAYER mÛÏete LCD monitor

nastavovat pouze pﬁi pﬁehrávání kazety.

2. Odklopte LCD monitor (ten se

automaticky zapne).

3. Stisknûte tlaãítko MENU.

4. Ovladaãem MENU DIAL otáãejte

tak, aby do‰lo ke zv˘raznûní

poloÏky VIEWER (hledáãek) a poté

stisknûte ENTER.

5. Ovladaãem MENU DIAL zv˘raznûte poloÏku

LCD ADJUST.

6. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

7. Otáãením ovladaãe MENU DIAL zv˘raznûte

poloÏku, kterou hodláte nastavit (BRIGHT

SELECT, BRIGHT ADJUST, COLOUR

ADJUST).

CAM MODE

VIEWER SET

LCD ADJUST

DATE / TIME

TV DISPLAY

CAM MODE

INITIAL

LCD ADJUST

DATE/TIME

TV DISPLAY

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

LCD ADJUST

VIEWER SET

BRIGHT SELECT . . . . NORMAL

BRIGHT ADJUST . . . . . .[ 1 8 ]

COLOUR ADJUST . . . . . [ 1 8 ]

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 32

3333

ENGLISH CZECH

Basic Recording Základní metody záznamu

8. Press the ENTER button again.

■

You may select NORMAL or SUPER in the BRIGHT SELECT

feature and press the ENTER button to save the setting.

■

Use the MENU DIAL to adjust the value of BRIGHT ADJUST

and COLOUR ADJUST.

■

You can set values for BRIGHT ADJUST between 00 ~ 35 and

COLOUR ADJUST between 00 ~ 35.

9. Press the MENU button to finish the setting.

✤In the PLAYER mode, the VIEWFINDER will work when

the LCD is closed.

✤In the CAMERA mode, the VIEWFINDER will work when

the LCD is closed or rotated counterclockwise 180°.

Adjusting the Focus

Use the focus adjustment knob of the

VIEWFINDER to focus the picture.

(refer to figure )

Using the VIEWFINDER

8. Znovu stisknûte tlaãítko ENTER.

■

U poloÏky BRIGHT SELECT mÛÏete zvolit nastavení

NORMAL nebo SUPER. Nastavení uloÏte stiskem ENTER.

■

Pomocí ovladaãe MENU DIAL nastavte poloÏky BRIGHT

ADJUST a COLOUR ADJUST.

■

U poloÏky BRIGHT ADJUST lze nastavit hodnoty 00 ~35, u

poloÏky COLOUR ADJUST rovnûÏ 00 ~35.

9. Nastavení ukonãíte stiskem tlaãítka MENU.

✤V reÏimu PLAYER bude hledáãek pracovat pﬁi uzavﬁení LCD

monitoru.

✤V reÏimu CAMERA bude hledáãek pracovat pﬁi uzavﬁení nebo

natoãení LCD monitoru o 180°.

Zaostﬁení

K zaostﬁení pouÏijte ovladaã ostﬁení hledáãku

(viz vyobrazení).

PouÏívání HLEDÁâKU

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 33

3434

ENGLISH CZECH

Basic Recording Základní metody záznamu

✤You can monitor the playback picture on the LCD monitor.

✤Make sure that the battery pack is in place.

1. Hold down the power switch tab and turn it to

the PLAYER position.

2. Insert the tape you wish to view. (see page 27)

3. Open the LCD screen.

Adjust the angle of the LCD screen and set the

brightness or colour if necessary.

4. Press the (REW) button to rewind the tape to

the starting point.

■

To stop rewinding, press the (STOP) button.

■

The camcorder stops automatically after

rewinding is complete.

5. Press the (PLAY/STILL) button to start

playback.

■

You can view the picture you recorded on the LCD.

■

To stop the PLAY operation, press the (STOP) button.

Notes

■

You can also view the picture on a TV screen, after connecting the

camcorder to a TV or VCR. (see page 72)

■

Various functions are available in playback mode. (see page 74)

Playing back a tape you have recorded on the LCD

Pﬁehrávání natoãeného záznamu na LCD monitoru

✤Pﬁi pﬁehrávání mÛÏete obraz sledovat na LCD monitoru.

✤Zkontrolujte, zda je baterie nasazena na kameﬁe.

1. PﬁidrÏte západku na hlavním vypínaãi a

pﬁepnûte jej do polohy PLAYER.

2. VloÏte kazetu, kterou chcete pﬁehrát (viz str. 27).

3. Odklopte LCD monitor.

Seﬁiìte jeho úhel a v pﬁípadû potﬁeby nastavte

jas a sytost barev.

4. Stisknûte tlaãítko (REW) a kazetu pﬁeviÀte

na místo, od kterého chcete zaãít pﬁehrávat.

■

Pﬁevíjení ukonãíte stiskem tlaãítka

(STOP).

■

Po pﬁevinutí na zaãátek kazety se kamera

sama automaticky zastaví.

5. Stiskem tlaãítka (PLAY/STILL) spusÈte pﬁehrávání.

■

Na LCD monitoru mÛÏete prohlíÏet své záznamy.

■

Pﬁehrávání ukonãíte stiskem tlaãítka (STOP).

Poznámky

■

Pﬁipojíte-li videokameru pﬁímo nebo pﬁes videorekordér k

televizoru, své záznamy mÛÏete pﬁehrávat také na jeho obrazovce

(viz str. 72).

■

V reÏimu pﬁehrávání jsou k dispozici rÛzné funkce (viz str. 74).

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 34

3535

ENGLISH CZECH

Adjusting the LCD during PLAY

✤ You can adjust the LCD during playback.

✤ The adjustment method is the same procedure as used in

CAMERA mode. (see page 32)

The Speaker works in PLAYER mode only.

■

When you use the LCD screen for playback, you can

hear recorded sound from the built-in Speaker.

- Follow the instructions below to decrease or

mute speaker volume in the PLAYER mode.

- Take the following steps to lower the volume or

mute the sound while playing a tape on the

camcorder.

1. Set the power switch to PLAYER mode.

2. Press (PLAY/STILL) to play the tape.

3. When you hear sounds once the tape is in play,

use the MENU DIAL to adjust the volume.

■

A volume level display will appear on the LCD.

Levels may be adjusted from anywhere between

00 to 19 and you will not hear any sound when

the volume is set on 00.

■

If you close the LCD while playing, you will not

hear sound from the speaker.

Notes

■

When the cable is connected to the AV jack,

you cannot hear sound from the speaker and

cannot adjust the volume.

■

If a cable is connected to the AV jack,

you can hear sound from the speaker when

AV IN/OUT MODE on MENU is set to AV IN.

(VP-D101i/D103i/D105i only)

■

You can hear sound from speaker by removing the connected

cable from the AV jack.

Basic Recording Základní metody záznamu

Controlling Sound from the Speaker

0 : 2 3 : 4 7

5 5 min

VOL. [ 1 1 ] 1 2 : 0 0

1 0 . J A N . 2 0 0 4

<3-2>

VOL/MF

3-1

Nastavení LCD monitoru bûhem pﬁehrávání

✤LCD monitor lze nastavit bûhem pﬁehrávání.

✤Postup nastavení je stejn˘ jako pﬁi nastavování v reÏimu

CAMERA (viz str. 32).

Reproduktor je v ãinnosti pouze v reÏimu PLAYER.

■

Pokud k pﬁehrávání pouÏíváte LCD monitor,

zvukov˘ doprovod mÛÏete poslouchat z

vestavûného reproduktoru

- Pﬁi regulaci hlasitosti reproduktoru v reÏimu

PLAYER se ﬁiìte níÏe uveden˘mi pokyny.

- Chcete-li hlasitost sníÏit nebo zcela ztlumit,

postupujte následujícím zpÛsobem:

1. Pﬁepínaã POWER nastavte do polohy PLAYER.

2. Stiskem tlaãítka (PLAY/STILL) spusÈte

pﬁehrávání.

3. Jakmile pﬁi pﬁehrávání kazety usly‰íte zvuk, mÛÏete

jeho hlasitost nastavit ovladaãem MENU DIAL.

■

Na LCD monitoru se zobrazí indikátor hlasitosti.

ÚroveÀ hlasitosti mÛÏe b˘t nastavena v rozmezí

00 aÏ 19. Pﬁi nastavení 00 neusly‰íte Ïádn˘

zvuk.

■

JestliÏe LCD monitor bûhem pﬁehrávání zavﬁete,

vestavûn˘ reproduktor se vypne.

Poznámky

■

Pokud je do zdíﬁky AV pﬁipojen kabel, zvuk z

reproduktoru není sly‰et a nelze upravit ani

hlasitost.

■

Pokud je do zdíﬁky AV pﬁipojen kabel, zvuk z vestavûného

reproduktoru usly‰íte pﬁi nastavení reÏimu AV IN/OUT MODE v

nabídce MENU na AV IN (pouze model VP-D101i/D103i/D105i)

■

Po odpojení kabelu ze zdíﬁky AV se opût ozve zvuk z

reproduktoru.

Ovládání hlasitosti zvuku z vestavûného reproduktoru

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 35

3636

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

Setting menu items

Use of various Functions

●Nastavení poloÏek nabídky

PouÏití rÛzn˘ch funkcí

SUB MENU FUNCTIONS

(✩)

CLOCK SET

Setting the time 39

WL. REMOTE (✩)

Using the Remote Control 40

BEEP SOUND (■)

Play Various Sound Effects 41

SHUTTER SOUND (●)

Sound Effect for the photo button 42

D. ZOOM Selecting Digital Zoom 48

DIS

DSE SELECT

Selecting the Digital Image Stabilizing 49

Setting the Digital special effect 50

REC MODE Selecting the recording speed 52

PHOTO SEARCH Searching pictures recorded in TAPE 67

PHOTO COPY

(✩)

Copying pictures from TAPE onto the

Memory Card 94

AUDIO MODE Selecting Sound Quality for recording 53

AUDIO SELECT Selecting the Audio playback channel 66

WIND CUT Minimizing wind noise 54

DEMO Demonstration 43

PROGRAM AE Selecting the PROGRAM AE Function 44

WHT. BALANCE Setting White Balance 46

PB DSE Selecting Digital Special Effect during

the playback 77

AV IN/OUT

(■)

Selecting Analog A/V in or out 79

✔

LANGUAGE SELECT

Selecting the OSD language 29

✔✔✔✔

✔

Available mode N

VEDLEJ·Í

NABÍDKA FUNKCE

(✩)

CLOCK SET

Nastavení hodin 39

WL. REMOTE (✩)

PouÏití dálkového ovladaãe 40

BEEP SOUND (■)

RÛzné zvukové efekty 41

SHUTTER SOUND (●)

Zvukov˘ efekt tlaãítka Photo 42

D. ZOOM Digitální transfokace 48

DIS

DSE SELECT

Elektronick˘ stabilizátor obrazu 49

Volba spec. Digit. EfektÛ 50

REC MODE Nastavení záznamové rychlosti 52

PHOTO SEARCH Vyhledávání fotografie na kazetû 67

PHOTO COPY

(✩)

Kopírování fotografií z kazety na

pamûÈovou kartu 94

AUDIO MODE Nastavení kvality zvukového

záznamu 53

AUDIO SELECT Volba pﬁehrávacího audiokanálu 66

WIND CUT Minimalizace hluku zpÛsobeného

vûtrem 54

DEMO Ukázka 43

PROGRAM AE Nastavení funkce PROGRAM AE 44

WHT. BALANCE VyváÏení bílé 46

PB DSE Pﬁehrávání s digitálními efekty 77

AV IN/OUT

(■)

Aktivace analogového A/V 79

✔

LANGUAGE SELECT

Nastavení jazyka 29

✔✔✔✔

✔

Dostupn˘ reÏim

( ✩): This Function works on model VP-D103(i)/D105(i) only.

(

■

): This Function works on model VP-D101i/D103i/D105i only.

( ●): This Function works on model VP-D103i/D105i only.

( ✩): Tato funkce je dostupná pouze u modelu VP-D103(i)/D105(i).

(

■

) : Tato funkce je dostupná pouze u modelu VP-D101i/D103i/D105i.

( ●) : Tato funkce je dostupná pouze u modelu VP-D103i/D105i.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 36

3737

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

M. PLAY SELECT Selecting Storage Media (MPEG4,

PHOTO) to playback

PHOTO QUALITY Selecting Image Quality

MPEG4 SIZE Selecting Image Resolution

PRINT MARK Print images recorded on a

Memory Card

FORMAT Formatting the Memory Card

LCD ADJUST

DATE/TIME

Setting the Brightness and colour

Tones of the LCD

Setting the Date and Time

TV DISPLAY Selecting OSD on/off of TV

PROTECT Preventing Accidental Erasure

FILE NO. File Naming Options

DELETE Deleting Files

Available mode

( ✩): This Function works on model VP-D103(i)/D105(i) only.

●

Set the camcorder to CAMERA or PLAYER mode and

M.REC or M.PLAY mode (VP-D103(i)/D105(i) only)

1. Press the MENU button.

The MENU OSD is displayed. The cursor ( HIGHLIGHT ) indicates

the feature you are currently adjusting.

2. Use the MENU DIAL and press the ENTER button on the left side

panel to select and activate the item.

3. You can exit the menu mode by pressing the MENU button.

SUB MENU FUNCTIONS

(✩)

101

100

✔

(✩)

VEDLEJ·Í

NABÍDKA FUNKCE

(✩)

M. PLAY SELECT Volba záznamového média pro

pﬁehrávání (MPEG4, PHOTO) 101

PHOTO QUALITY Nastavení kvality fotografie 89

MPEG4 SIZE Volba obrazového rozli‰ení 100

PRINT MARK Tisk fotografií uloÏen˘ch na pamûÈové

kartû 95

FORMAT Formátování pamûÈové karty 98

LCD ADJUST

DATE/TIME

Nastavení jasu a barevného odstínu

LCD monitoru 32

Nastavení datumu a ãasu 55

TV DISPLAY Zobrazení údaÛ OSD na TV 56

PROTECT Zaji‰tûní kazety proti neÏádoucímu

smazání 96

FILE NO. MoÏnosti pojmenování 88

DELETE Mazání souborÛ 97

✔

Dostupn˘ reÏim

( ✩): Tato funkce je dostupná pouze u modelu VP-D103(i)/D105(i).

●

Pﬁepnutí kamery do reÏimu CAMERA nebo PLAYER a M.REC

nebo M.PLAY (pouze model VP-D103(i)/D105(i))

1. Stisknûte tlaãítko MENU.

Zobrazí se poloÏka MENU OSD. Kurzorem ZV¯RAZNùNÁ

poloÏka oznaãuje vlastnost, kterou právû nastavujete.

2. Ovladaãem MENU DIAL na levém panelu a stiskem ENTER

vyberte a aktivujte poÏadovanou poloÏku.

3. Nabídku mÛÏete opustit stiskem tlaãítka MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 37

3838

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

O : The requested mode will work in this operating mode.

✕: You can not change the requested mode.

: The operating mode will be released and the requested mode will

work.

* : The operating mode will be released and the requested mode will

work. (operating mode data will be backed up)

Notes

■

When a menu item on the LCD is marked with an ,

that item cannot be activated.

■

When you select an item that cannot be changed,

an error message will be displayed.

●

Availability of functions in each mode

DIS

D.ZOOM


SLOW SHUTTER

Digital Special Effects

NIGHT CAPTURE

Digital functions

Requested

Mode

Operating

Mode

DIS D.ZOOM PHOTO

(TAPE)

SLOW

SHUTTER

Digital

special

effects

NIGHT

CAPTURE

O : PoÏadovaná funkce bude v tomto reÏimu k dispozici.

X : PoÏadovan˘ reÏim nelze zmûnit.

: Provozní reÏim se vypne a bude zahájen poÏadovan˘ reÏim.

* : Provozní reÏim se vypne a bude zahájen poÏadovan˘ reÏim

(data provozního reÏimu budou uloÏena).

Poznámky

■

Pokud je poloÏka v nabídce na LCD monitoru oznaãena

symbolem , nelze ji aktivovat.

■

Pokud zvolíte poloÏku, kterou nelze zmûnit, zobrazí se chybové

hlá‰ení.

●

Dostupnost funkcí v jednotliv˘ch reÏimech

DIS

D.ZOOM


SLOW SHUTTER

Speciální digitální efekty

NIGHT CAPTURE

Digitální funkce

PoÏadovaná

funkce

Provozní reÏim

DIS D.ZOOM PHOTO

(TAPE)

SLOW

SHUTTER

(Speciáln

í digitální

efekty)

NIGHT

CAPTURE

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 38

3939

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

CLOCK SET

✤CLOCK setup works in CAMERA, PLAYER, M.REC and

M.PLAY modes.

✤The DATE/TIME is automatically recorded onto a tape.

Before recording, please set the DATE/TIME.

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight INITIAL and

press the ENTER button.

3. Use the MENU DIAL to select CLOCK SET from

the submenu.

4. Press the ENTER button to enter SETTING mode.

■

A blinking item indicates the item to be

changed. The year will blink first.

5. Using the MENU DIAL, change the year setting.

6. Press the ENTER button.

■

The month will blink.

7. Using the MENU DIAL, change the month setting.

8. Press the ENTER button.

■

The day will blink.

9. You can set the day, hour and minute following

the same procedure for setting the year and month.

10. Press the ENTER button after setting the minutes.

■

The word COMPLETE! will appear, and a few

seconds later, the menu screen will

automatically return to the sub menu.

11. To exit, press the MENU button.

CAM MODE

INITIAL CLOCK SET

WL. REMOTE

BEEP SOUND

SHUT. SOUND

LANGUAGE

DEMO

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

INITIAL SET

CLOCK SET

WL.REMOTE

SET TIME!

SHUTTER SOUND

BEEP SOUND

DEMONSTRATION

LANGUAGE ENGLISH

CAM MODE

INITIAL SET

CLOCK SET

1 2 : 0 0

1 0 . J A N . 2 0 0 4

●

CLOCK SET (Nastavení hodin)

✤Funkce nastavení hodin je k dispozici v reÏimech CAMERA,

PLAYER, M.REC a M.PLAY.

✤Údaje datumu a ãasu se automaticky zaznamenávají na

kazetu. Pﬁed záznamem nastavte prosím DATE/TIME

(datum/ãas).

1. Stisknûte tlaãítko MENU.

■Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

INITIAL a stisknûte ENTER.

3. Pomocí ovladaãe MENU DIAL zvolte z vedlej‰í

nabídky poloÏku CLOCK SET.

4. Stiskem ENTER vstupte do reÏimu SETTING

(nastavení).

■Blikání poloÏky znamená, Ïe její nastavení

mÛÏe b˘t zmûnûno. Nejdﬁíve bude blikat údaj

roku.

5. Pomocí ovladaãe MENU DIAL zmûÀte nastavení

roku.

6. Stisknûte tlaãítko ENTER.

■Bude blikat údaj mûsíce.

7. Pomocí ovladaãe MENU DIAL zmûÀte nastavení

mûsíce.

8. Stisknûte tlaãítko ENTER.

■Bude blikat údaj dne.

9. Den, hodinu a minutu mÛÏete nastavit stejn˘m

zpÛsobem jako rok a mûsíc.

10. Po nastavení minut stisknûte tlaãítko ENTER.

■Zobrazí se slovo COMPLETE! (DOKONâENO!) a za nûkolik

sekund se automaticky obnoví vedlej‰í nabídka.

11. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 39

4040

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

WL. REMOTE (VP-D103(i)/D105(i) only)

✤The WL.REMOTE function works in CAMERA, PLAYER,

M.REC, M.PLAY modes.

✤The WL.REMOTE option allows you to enable or disable the

remote control for use with the camcorder.

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight INITIAL and

press the ENTER button.

3. Use the MENU DIAL to select WL.REMOTE from

the submenu.

4. Press the ENTER button to enable or disable the

remote control.

The setting switches between ON/OFF each time

you press the ENTER button.

5. To exit, press the MENU button.

■

If you set the remote to OFF in the menu and

try to use it, the remote icon will the remote control icon will

blink for 3 seconds and disappear on the LCD.

CAM MODE

INITIAL CLOCK SET

WL. REMOTE

BEEP SOUND

SHUT. SOUND

LANGUAGE

DEMO

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

INITIAL SET

CLOCK SET

WL.REMOTE

SHUTTER SOUND

DEMONSTRATION

LANGUAGE ENGLISH

BEEP SOUND

●

WL. REMOTE (pouze model VP-D103(i)/D105(i)

✤PoloÏka WL. REMOTE je k dispozici v reÏimech CAMERA,

PLAYER, M.REC a M.PLAY.

✤WL. REMOTE umoÏÀuje odblokování nebo zablokování funkcí

dálkového ovladaãe videokamery.

1. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

INITIAL a stisknûte tlaãítko ENTER.

3. Ovladaãem MENU DIAL zvolte ve vedlej‰í

nabídce poloÏku WL.REMOTE.

4. Stiskem tlaãítka ENTER aktivujte nebo

deaktivujte funkce dálkového ovladaãe.

Pﬁi kaÏdém stisku ENTER se nastavení ON/OFF

(zapnuto/vypnuto) mûní.

5. Nabídku opustíte tlaãítkem MENU.

■

JestliÏe jste dálkov˘ ovladaã vypnuli (poloha

OFF) a zkusíte jej pouÏít, na LCD monitoru

se na 3 sekundy zobrazí jeho ikona, bude

blikat a poté zmizí.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 40

4141

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

BEEP SOUND (VP-D101i/D103i/D105i only)

✤The BEEP SOUND function works in CAMERA, PLAYER,

M.REC, M.PLAY modes.

✤Use the MENU to setup the BEEP SOUND function.

Select whether or not you want to hear a beep sound

whenever you change a setup value.

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight INITIAL and

press the ENTER button.

3. Use the MENU DIAL to select BEEP SOUND

from the submenu.

4. Press the ENTER button to enable or disable

the BEEP SOUND.

The setting switches between ON/OFF each time

you press the ENTER button.

■

You will hear a Beep Sound when you select

the ON setup.

■

When you press the START/STOP button to

start recording, the BEEP SOUND is automatically set to OFF

so you can’t hear it any longer.

5. To exit, press the MENU button.

CAM MODE

INITIAL CLOCK SET

WL. REMOTE

BEEP SOUND

SHUT. SOUND

LANGUAGE

DEMO

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

INITIAL SET

CLOCK SET

WL.REMOTE

SHUTTER SOUND

BEEP SOUND

DEMONSTRATION

LANGUAGE ENGLISH

●

BEEP SOUND (Zvukov˘ signál)

(pouze model (VP-D101i/D103i/D105i))

✤Funkce BEEP SOUND je k dispozici v reÏimech CAMERA,

PLAYER, M.REC a M.PLAY.

✤K nastavení funkce BEEP SOUND pouÏijte MENU.

Zvolte, zda bûhem zmûn nastavení videokamery chcete ãi

nechcete sly‰et zvukov˘ signál.

1. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

INITIAL a stisknûte tlaãítko ENTER.

3. Pomocí ovladaãe MENU DIAL zvolte z vedlej‰í

nabídky poloÏku BEEP SOUND.

4. Stiskem ovladaãe zvukov˘ signál aktivujte nebo

deaktivujte.

Pﬁi kaÏdém stisku ovladaãe se mûní nastavení

ON/OFF (zapnuto/vypnuto).

■

Pﬁi volbû nastavení ON (zapnuto) usly‰íte

zvukov˘ signál.

■

Po spu‰tûní záznamu stiskem tlaãítka

START/STOP bude funkce BEEP SOUND

automaticky vypnuta (OFF), takÏe zvukov˘

signál jiÏ dále neusly‰íte.

5. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 41

4242

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

SHUTTER SOUND (VP-D103i/D105i only)

✤You can hear SHUTTER SOUND only when the PHOTO

function is working.

✤Determine whether or not you wish to hear a SHUTTER

SOUND when using the DSC feature.

1. Set the mode switch to MEMORY CARD.

2. Set the power switch to CAMERA mode .

3. Press the MENU button.

■

The menu list will appear.

4. Turn the MENU DIAL to highlight INITIAL and

press the ENTER button.

5. Use the MENU DIAL to select SHUTTER SOUND

from the submenu.

6. Press ENTER to switch between ON and OFF.

7. To exit, press the MENU button.

M.REC MODE

INITIAL CLOCK SET

WL.REMOTE

BEEP SOUND

SHUT.SOUND

CAMERA

A/V

MEMORY

VIEWER LANGUAGE

DEMO

M.REC MODE

INITIAL SET

CLOCK SET

WL.REMOTE

BEEP SOUND

SHUTTER SOUND

DEMONSTRATION

LANGUAGE ENGLISH

●

SHUTTER SOUND (zvuk závûrky) (pouze model VP-D103i/D105i)

✤Zvuk závûrky usly‰íte pouze pﬁi pouÏití funkce PHOTO.

✤Rozhodnûte se, zda si v dobû kdy kameru vyuÏíváte jako

digitální fotoaparát, pﬁejete ãi nepﬁejete sly‰et zvuk závûrky.

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Vypínaã nastavte do polohy CAMERA.

3. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

4. Ovladaãem MENU DIAL zv˘raznûte poloÏku

INITIAL a stisknûte tlaãítko ENTER.

5. Pomocí ovladaãe MENU DIAL zvolte z vedlej‰í

nabídky poloÏku SHUTTER SOUND.

6. Stiskem ENTER zvolte nastavení ON nebo OFF.

7. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 42

4343

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

DEMONSTRATION

✤Demonstration automatically shows you the major functions

that are included with your camcorder so that you may use

them more easily.

✤The DEMONSTRATION function may only be used in the

CAMERA mode without a tape inserted in the camcorder.

✤The demonstration operates repeatedly until the

DEMONSTRATION mode switched OFF.

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight INITIAL.

4. Select DEMONSTRATION from the submenu and

press the ENTER button.

5. To activate the DEMONSTRATION,

set DEMONSTRATION ON.

■

Press the menu button to quit the menu.

■

The demonstration will begin.

6. To end the DEMONSTRATION,

set the DEMONSTRATION to OFF.

Notes

■

The DEMONSTRATION function only works

without a TAPE installed.

■

The DEMONSTRATION mode is automatically activated when

the camcorder is left idle for more than 10 minutes after switching

to the CAMERA mode (no tape is inserted in the camcorder).

■

If you press other buttons (FADE, BLC, PHOTO, EASY) during

the DEMONSTRATION mode, the DEMONSTRATION stops

temporarily and resumes 10 minutes later if you do not operate

any other functions.

■

While setting the NIGHT CAPTURE to ON, the DEMONSTRATION

function does not work.

CAM MODE

INITIAL CLOCK SET

WL. REMOTE

BEEP SOUND

SHUT. SOUND

LANGUAGE

DEMO

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

INITIAL SET

CLOCK SET

WL.REMOTE

SHUTTER SOUND

BEEP SOUND

DEMONSTRATION

LANGUAGE ENGLISH

●

DEMONSTRATION (Ukázka)

✤Ukázka vám automaticky pﬁedvede hlavní funkce va‰í kamery,

takÏe je budete moci mnohem snadnûji vyuÏívat.

✤Funkce DEMONSTRATION mÛÏe b˘t vyuÏita pouze v reÏimu

CAMERA, v dobû kdy ve videokameﬁe není zaloÏena kazeta.

✤Pﬁi spu‰tûné funkci DEMONSTRATION je ukázka uvádûna

stále dokola, dokud nebude DEMO reÏim vyﬁazen.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2 Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

INITIAL.

4. Z vedlej‰í nabídky zvolte poloÏku

DEMONSTRATION a stisknûte tlaãítko ENTER.

5. ReÏim DEMONSTRATION aktivujte nastavením

DEMONSTRATION = ON.

■

Nabídku opustíte tlaãítkem MENU.

■

Bude zahájena ukázka.

6. Chcete-li ukázku ukonãit, pﬁepnûte

DEMONSTRATION = OFF.

Poznámky

■

ReÏim DEMONSTRATION je aktivní pouze

pokud do videokamery není vloÏena kazeta.

■

ReÏim DEMONSTRATION je aktivován automaticky, pokud je

videokamera ponechána (po pﬁepnutí do reÏimu CAMERA) v

neãinnosti po dobu del‰í neÏ 10 minut (bez kazety).

■

JestliÏe bûhem reÏimu DEMONSTRATION stisknete dal‰í tlaãítka

(FADE, BLC, PHOTO, EASY), ukázka se doãasnû pﬁeru‰í a

pokud ponecháte videokameru v ne‰innosti, bude pokra‰ovat po

10 minutách.

■

Pﬁi aktivaci NIGHT CAPTURE = ON není funkce

DEMONSTRATION k dispozici.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 43

4444

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

PROGRAM AE

✤The PROGRAM AE function works in CAMERA mode only.

✤The PROGRAM AE mode allows you to adjust shutter speeds

and apertures to suit different recording conditions.

✤They give you creative control over the depth of field.

■

AUTO mode

- Auto balance between the subject and the background.

- To be used in normal conditions.

- The shutter speed automatically varies from 1/50 to 1/250 per

second, depending on the scene.

■

SPORTS mode ( )

- For recording people or objects moving quickly.

■

PORTRAIT mode ( )

- For focusing on the background of the subject, when the

background is out of focus.

- The PORTRAIT mode is most effective when used outdoors.

- The shutter speed automatically varies from 1/50 to 1/1000 per

second.

■

SPOTLIGHT mode ( )

- For recording correctly when there is only light on the subject

and not the rest of the picture.

■

SAND/SNOW mode ( )

- For recording when people or objects are darker than the

background because of reflected light from sand or snow.

■

High S. SPEED(High Shutter Speed) mode ( )

- For recording fast-moving subjects such as players in golf or

tennis games.

●

PROGRAM AE

✤Funkce PROGRAM AE je k dispozici pouze v reÏimu

CAMERA.

✤Funkce PROGRAM AE umoÏÀuje nastavení rychlosti závûrky

a clony pﬁi rÛzn˘ch záznamov˘ch podmínkách.

✤Tato funkce umoÏní tvoﬁivé ovládání hloubky ostrosti.

■

ReÏim AUTO

- Automatické vyváÏení objektu a pozadí.

- PouÏívá se za normálních podmínek.

- Rychlost závûrky se automaticky mûní mezi 1/50 a 1/250 sek,

v závislosti na scénû.

■

ReÏim SPORTS ( )

- SlouÏí k záznamu osob nebo rychle se pohybujících objektÛ.

■

ReÏim PORTRAIT (Portrét) ( )

- SlouÏí k zaostﬁení na pozadí objektu, které je mimo hloubku

ostrosti.

- Nejúãinnûj‰í pouÏití reÏimu PORTRAIT je v exteriérech.

- Rychlost závûrky se automaticky mûní mezi 1/50 a 1/1000

sekundy.

■

ReÏim SPOTLIGHT (Bodové osvûtlení) ( )

- Je urãen k záznamu za situace, kdy je osvûtlen pouze

sníman˘ objekt a zbytek scény nikoli.

■

ReÏim SAND/SNOW (Písek/sníh) ( )

- Pro záznam v situacích, kdy jsou osoby nebo objekty tmav‰í

neÏ pozadí z dÛvodu svûtla odraÏeného od písku nebo snûhu

(svûtlo dopadající proti kameﬁe).

■

ReÏim High S.SPEED (rychlá závûrka) ( )

- Je urãen pro záznam rychle se pohybujících objektÛ (napﬁ.

hráãÛ golfu nebo tenisu).

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 44

4545

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

Setting the PROGRAM AE

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight CAMERA

and press the ENTER button.

3. Select PROGRAM AE from the submenu.

4. Press the ENTER button to enter

the sub-menu.

5. Using the MENU DIAL, select

the PROGRAM AE mode.

■

Press the ENTER button to

confirm the PROGRAM AE

mode.

6. To exit, press the MENU button.

Notes

■

While setting the NIGHT CAPTURE to ON, the PROGRAM AE

function does not work.

■

The PROGRAM AE function will not operate in EASY mode.

CAM MODE

PROGRAM AE

AUTO

SPORTS

PORTRAIT

SPOTLIGHT

SAND / SNOW

HIGH S. SPEED

CAMERA SET

CAM MODE

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA SET

CAM MODE

INITIAL

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA

A/V

MEMORY

VIEWER

Nastavení funkce PROGRAM AE

1. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

CAMERA a stisknûte tlaãítko ENTER.

3. Z vedlej‰í nabídky zvolte poloÏku PROGRAM AE.

4. Stiskem tlaãítka ENTER vstupte do

vedlej‰í nabídky.

5. Pomocí ovladaãe MENU DIAL

zvolte reÏim PROGRAM AE.

■

Aktivaci potvrìte tlaãítkem

ENTER.

6. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Pﬁi aktivaci NIGHT CAPTURE = ON není funkce PROGRAM AE k

dispozici.

■

Funkce PROGRAM AE není k dispozici v reÏimu EASY.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 45

4646

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

WHT. BALANCE (WHITE BALANCE)

✤The WHITE BALANCE function works in CAMERA or M.REC mode only.

✤The WHITE BALANCE is a recording function that preserves the

unique image colour of the object in any recording condition.

✤You may select the appropriate WHITE BALANCE mode to obtain good

quality colour of the image.

■

AUTO ( ): This mode is generally used to control the WHITE

BALANCE automatically.

■

HOLD ( ):This fixes the current WHITE BALANCE value.

■

INDOOR ( ): This controls the WHITE BALANCE according to

the indoor ambience.

- Under halogen or studio/video lighting

- Subject is of one dominant colour

- Close ups

■

OUTDOOR ( ) : This controls the WHITE

BALANCE according to the outdoor ambience.

- In daylight, especially for close up and where

the subject is of one dominant colour.

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight CAMERA and

press the ENTER button.

4. Select WHT.BALANCE from the submenu.

5. Press the ENTER button to enter the sub-menu.

6. Using the MENU DIAL, select the WHITE BALANCE

mode.

■

Press the ENTER button to confirm the

WHITE BALANCE mode.

7. To exit, press the MENU button.

Notes

■

When NIGHT CAPTURE is set to ON, the

WHT.BALANCE function does not work.

■

The WHT.BALANCE function will not operate in EASY mode.

■

Turn the digital zoom off (if necessary) to set a more

accurate white balance.

■

Reset the white balance if lighting conditions change.

■

During normal outdoor recording, setting to AUTO may

provide better results.

CAM MODE

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA SET

CAM MODE

INITIAL

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

AUTO

HOLD

WHT. BALANCE

INDOOR

OUTDOOR

CAMERA SET

●

WHT.BALANCE (VyváÏení bílé)

✤

Funkce WHITE BALANCE je k dispozici pouze v reÏimech CAMERA nebo

M.REC.

✤

Funkce WHITE BALANCE je záznamovou funkcí, pﬁi které jsou barvy

objektu zachovány p˘i jak_chkoliv podmínkách záznamu.

✤

Odpovídající reÏim WHITE BALANCE zvolte tak, abyste poﬁídili zábûry s

dobr˘m podáním barev.

■

AUTO ( ): Tento reÏim je zpravidla pouÏíván k automatickému

vyvá_ení bílé.

■

HOLD ( ): V tomto reÏimu bude zachováno aktuální vyváÏení bílé.

■

INDOOR ( ) (interiér): V tomto reÏimu je vyváÏení bílé nastaveno

podle podmínek pﬁi záznamu v místnostech:

- Pﬁi nasvícení halogenov˘mi ãi studiov˘mi reflektory.

- Objekt má jeden dominantní barevn˘ odstín.

- Pﬁi zábûrech zblízka.

■

OUTDOOR ( ) (Exteriér): V tomto reÏimu je

vyváÏení bílé nastaveno podle podmínek pﬁi záznamu

ve venkovním prostﬁedí.

- Pro natáãení za denního svûtla, zejména pﬁi

zábûrech zblízka a pﬁi záznamu objektÛ s jedním

dominantním barevn˘m odstínem.

1. Kameru pﬁepnûte do reÏimu CAMERA.

2 Stisknûte tlacítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku CAMERA a

stisknûte tlaãítko ENTER.

4. Z vedlej‰í nabídky zvolte poloÏku WHT.BALANCE.

5. Stiskem tlaÏítka ENTER vstupte do dal‰í vedlej‰í nabídky.

6. Pomocí ovladaãe MENU DIAL zvolte reÏim WHITE

BALANCE.

■

Volbu reÏimui potvrìte stiskem tlaãítka ENTER.

7. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Funkce WHT. BALANCE není k dispozici pﬁi aktivaci

NIGHT CAPTURE = ON.

■

Funkce WHT. BALANCE není k dispozici v reÏimu EASY.

■

Chcete-li nastavit vyváÏení bílé pﬁesnûji, vypnûte digitální

transfokaci (pokud je to moÏné).

■

Pokud se svûtelné podmínky se poté zmûnily, proveìte

nastavení znovu.

■

Za normálních podmínek v exteriérech získáte nejlep‰í

v˘sledky pravdûpodobnû pﬁi automatickém nastavení

AUTO.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 46

4747

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

Zooming In and Out

✤Zooming is a recording technique that lets you change the size

of the subject in a scene.

For more professional looking recordings, do not use the zoom

function too often.

✤You can zoom using variable zoom speeds.

✤Use these features for different shots. Please note that over-

use of the zoom feature can lead to unprofessional looking

results and a reduction of battery usage time.

1. Move the zoom lever slightly for a gradual zoom, move it further

for a high-speed zoom.

Your zooming is monitored on the OSD.

2. T(Telephoto) side:

Subject appears closer.

3. W(Wide angle) side: Subject appears farther

away.

■

You can record a subject that

is about 10mm (about 0.5

inch) away from the lens

surface in the WIDE position.

Tele MACRO

✤Tele Macro Function works in

both CAMERA and M.REC mode.

✤Effective focal distance in MACRO mode is

50 cm (19.7 inches) ~ 100 cm (39.4 inches).

1. Press the MACRO button.

■

MACRO Icon ( ) will be displayed.

2. If you want to cancel the Tele Macro function,

press the MACRO button again.

Notes

■

When recording in MACRO Mode, the FOCUS speed

may be slow.

■

When you operate the ZOOM function in the TELE MACRO

mode, then the recording subject may be out of focus.

■

Use a tripod to prevent hand shake in the MACRO mode.

■

Avoid shadows when recording in the MACRO mode.

■

As the distance to the subject decreases, focusing area

narrows.

■

When you can not get proper focus, use the Zoom Lever.

Transfokace k objektu a od objektu

✤Transfokace (zmûna ohniskové délky objektivu) je zpÛsob záznamu,

kter˘ vám umoÏÀuje mûnit velikost objektu v obrazovém poli. Chcete-

li, aby va‰e zábûry vypadaly profesionálnû, nepouÏívejte transfokaci

pﬁíli‰ ãasto.

✤Transfokaci lze provádût rÛznou rychlostí.

✤Funkci pouÏijte pro rÛzné zábûry. NezapomeÀte prosím, Ïe pﬁíli‰

ãasté pouÏívání transfokace mÛÏe vést k neprofesionálním

v˘sledkÛm a ke zkrácení provozní doby kamery pﬁi napájení z

akumulátorové baterie.

1. Pﬁi pomalém pohybu páãky transfokátoru bude zmûna ohniska bude

pozvolnûj‰í, pﬁi vût‰í v˘chylce do krajní polohy bude zmûna ohniska

ryc

hlej

‰

í. Úrove

transfokace se zobrazuje mezi údaji OSD.

2. Strana T (Teleobjektiv): Pﬁedmûty se jeví blíÏe ke

kameﬁe.

3. Strana W (·irokoúhl˘ objektiv): Pﬁedmûty se jeví

dále od kamery.

■

V poloze WIDE mÛÏete snímat

pﬁedmûty ze vzdálenosti pﬁibliÏnû 10

mm od objektivu.

Tele MACRO

✤Funkce Tele Macro je k dispozici v

reÏimech CAMERA a M. REC.

✤Efektivní ohnisková vzdálenost v reÏimu MACRO je 50

~100 cm.

1. Stisknûte tlaãítko MACRO.

■

Zobrazí se ikona MACRO ( ).

2. Pokud chcete funkci Tele Macro pﬁeru‰it, stisknûte

znovu tlaãítko MACRO.

Poznámky

■

Pﬁi záznamu v reÏimu MACRO mÛÏe b˘t rychlost

ostﬁení sníÏena.

■

Pﬁi transfokaci v reÏimu TELE MACRO mÛÏe b˘t

sníman˘ zábûr rozostﬁen.

■

Pﬁi záznamu v reÏimu TELE MACRO pouÏívejte stativ,

aby nedocházelo ke chvûní zábûru.

■

ﬁ

i záznamu v re

imu TELE MACRO se vyhn

te stínÛm.

■

Se sniÏující se vzdáleností objektu se zuÏuje rozsah

ostﬁení.

■

Pokud nelze dosáhnout lep‰ího zaostﬁení, pouÏijte

páãku transfokátoru.

MACRO

PB ZOOM

0 : 2 3 : 4 7

STBY

TELE

WIDE

1-1 1-2

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 47

4848

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

Zooming In and Out with DIGITAL ZOOM

✤Digital Zoom works in CAMERA mode only.

Digital Zoom

✤Zooming more than 16x (VP-D105(i) : 20x) is achieved digitally.

✤The picture quality may deteriorate depending on how

much you zoom in on the subject.

✤We recommend that you use the DIS feature with DIGITAL

ZOOM for picture stability. (see page 49)

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to CAMERA and press the

ENTER button.

4. Select D.ZOOM from the submenu.

5. Press the ENTER button to setup the 100x, 200x,

400x, 900x digital zoom function or

to turn the feature OFF.

6. To exit, press the MENU button.

CAM MODE

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA SET

CAM MODE

D . ZOOM

OFF

100x

200x

400x

900x

CAMERA SET

CAM MODE

INITIAL

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA

A/V

MEMORY

VIEWER

Transfokace k objektu a od objektu pomocí funkce DIGITAL ZOOM

✤Funkce Digital Zoom je k dispozici pouze v reÏimu CAMERA.

Digital Zoom (Digitální transfokace)

✤Transfokace s 16-násobn˘m a vy‰‰ím pﬁiblíÏením (model VP-

D105(i): 20x) se provádí digitálnû.

✤Pﬁi vy‰‰í úrovni transfokace se mÛÏe jakost obrazu zhor‰ovat.

✤Ke zlep‰ení stability obrazu Vám doporuãujeme pouÏívat

souãasnû s funkcí DIGITAL ZOOM také funkci DIS (Digitální

stabilizátor obrazu) (viz str. 49).

1. Kameru pﬁepnûte do reÏimu CAMERA.

2 Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

CAMERA a stisknûte tlaãítko ENTER.

4. Z vedlej‰í nabídky zvolte poloÏku D.ZOOM.

5. Stiskem tlaãítka ENTER zvolte úroveÀ digitální

transfokace 100x, 200x, 400x nebo 900x nebo ji

vypnûte (OFF).

6. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 48

4949

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

DIS (Digital Image Stabilizer)

✤The DIS function works in CAMERA mode only.

✤DIS (Digital Image Stabilizer) is a function that compensates for

any shaking or hand movement while holding the camcorder

(within reasonable limits).

✤It provides more stable pictures when:

■

Recording with the zoom

■

Recording a small object close-up

■

Recording and walking at the same time

■

Recording through the window of a vehicle

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL highlight to CAMERA and

press the ENTER button.

■

The sub menu list will appear.

4. Turn the MENU DIAL to activate the DIS function,

press the ENTER button.

■

The DIS menu is changed to ON.

■

If you do not want to use the DIS function,

set the DIS menu to OFF.

5. To exit, press the MENU button.

Notes

■

It is recommended that you deactivate the DIS function when

using a tripod.

■

If you use the DIS function, the picture quality may deteriorate.

CAM MODE

INITIAL

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA SET

●

DIS (Digitální stabilizátor obrazu)

✤Funkce DIS je k dispozici pouze v reÏimu CAMERA.

✤Digitální stabilizátor (DIS) kompenzuje otﬁesy kamery pﬁi

záznamu z ruky (v rámci pﬁijateln˘ch mezí).

✤Tato funkce poskytuje stabilnûj‰í obraz pﬁi:

■

Natáãení s transfokátorem

■

Natáãení mal˘ch objektÛ z tûsné blízkosti

■

Natáãení bûhem chÛze

■

Natáãení skrz okno vozidla

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2 Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

CAMERA a stisknûte tlaãítko ENTER.

■

Zobrazí se seznam poloÏek vedlej‰í nabídky.

4. Ovladaãem MENU DIAL aktivujte funkci DIS a

stisknûte tlaãítko ENTER.

■

Nabídka DIS se zmûní na ON (zapnuto).

■

JestliÏe nechcete funkci DIS pouÏívat,

vypnûte ji (OFF).

5. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Pﬁi natáãení se stativem doporuãujeme funkci DIS vypnout.

■

Pﬁi pouÏití funkce DIS mÛÏe dojít ke sníÏení kvality obrazu.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 49

5050

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

●

DSE(Digital Special Effects) SELECT

✤The DSE function works in CAMERA mode only.

✤The digital effects enable you to give a creative look to your

recording by adding various special effects.

✤Select the appropriate digital effect for the type of picture that

you wish to record and the effect you wish to create.

✤There are 9 DSE modes.

a. ART mode

This mode gives the images a coarse effect.

b. MOSAIC mode

This mode gives the images a mosaic

effect.

c. SEPIA mode

This mode gives the images a reddish-

brown pigment.

d. NEGA mode

This mode reverses the colours of the

images, creating a negative image.

e. MIRROR mode

This mode cuts the picture in half, using a

mirror effect.

f. BLK & WHT mode

This mode changes the images to black and

white.

g. EMBOSS mode

This mode creates a 3D effect (embossing).

h. CINEMA mode

This mode covers the upper/lower portions

of the screen to give a cinematic effect.

i. MAKE - UP mode

This mode allows the images to be selected

in red, green, blue or yellow.

●

DSE SELECT (Volba speciálních digitálních efektÛ)

✤Digitální efekty (DSE) jsou k dispozici pouze v reÏimu CAMERA.

✤Zábûry obohacené rÛzn˘mi speciálními efekty získají atraktivní

vzhled.

✤Pro zam˘‰len˘ zábûr urãitého charakteru zvolte vhodn˘ digitální

efekt.

✤K dispozici je 9 DSE reÏimÛ.

a. ReÏim ART

Tento reÏim dává vyniknout hrub˘m obrysÛm

zábûrÛ.

b. ReÏim MOSAIC

Tento reÏim dává zábûrÛm efekt mozaiky.

c. ReÏim SEPIA

Tento reÏim zbarvuje zábûry do

ãervenohnûda.

d. ReÏim NEGA

Tento reÏim pﬁevrací barvy podobnû jako na

fotografickém negativu.

e. ReÏim MIRROR

V tomto reÏimu jsou obrázky rozpÛleny s

pouÏitím zrcadlového efektu.

f. ReÏim BLK&WHT

âernobíl˘ záznam.

g. ReÏim EMBOSS

Tento reÏim vytváﬁí trojrozmûrn˘ efekt (3D).

h. ReÏim CINEMA

Pﬁi tomto reÏimu bude horní a spodní ãást

obrazovky zakryta, ãímÏ se vytváﬁí ‰irokoúhl˘

kinematografick˘ efekt.

i. ReÏim MAKE-UP

V tomto reÏimu lze zvolit ãervenou, zelenou,

modrou nebo Ïlutou barvu zábûru.

e f

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 50

5151

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

Selecting an effect

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight CAMERA and

press the ENTER button.

4. Select DSE SELECT from the submenu.

5. Press the ENTER button to enter the submenu.

6. Using MENU DIAL, select the DSE mode.

■

Press the ENTER button to confirm the

DSE mode.

7. To exit, press the MENU button.

Notes

■

While setting the NIGHT CAPTURE to ON,

the DSE function does not work.

■

The DSE function will not operate in EASY mode.

CAM MODE

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA SET

CAM MODE

INITIAL

PROGRAM AE

WHT. BALANCE

D.ZOOM

DIS

DSE SELECT

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

DSE SELECT

OFF

ART

MOSAIC

SEPIA

CAMERA SET

NEGA

MIRROR

BLK&WHT

Volba efektu

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

CAMERA a stisknûte tlaãítko ENTER.

4. Z vedlej‰í nabídky zvolte poloÏku DSE SELECT.

5. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

6. Pomocí ovladaãe MENU DIAL zvolte reÏim DSE.

■

Stiskem ovladaãe potvrìte reÏim DSE.

7. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Pﬁi aktivaci funkce NIGHT CAPTURE = ON

nejsou funkce DSE dostupné.

■

Funkce DSE nejsou dostupné v reÏimu EASY.

CAM MODE

DSE SELECT

CINEMA

EMBOSS

CAMERA SET

MAKE-UP

GREEN

BLUE

YELLOW

RED

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 51

5252

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

●

REC MODE

✤The REC MODE function works in both CAMERA and PLAYER

(VP-D101i/D103i/D105i only) modes.

✤This camcorder records and plays back in SP (standard play)

mode and in LP (long play) mode.

■

SP (standard play): This mode permits 60 minutes of

recording time with a DVM60 tape.

■

LP (long play): This mode permits 90 minutes of recording

time with a DVM60 tape.

1. Set the camcorder to CAMERA or

PLAYER (VP-D101i/D103i/D105i only) mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight A/V and

press the ENTER button.

4. Select REC MODE from the submenu and

press the ENTER button.

■

The REC MODE toggles between SP and

LP with each press.

5. To exit, press the MENU button.

Notes

■

We recommend that you use this camcorder to

play back any tapes recorded on this camcorder.

Playing back a tape recorded in other equipment may produce

mosaic shaped distortion.

■

When you record a tape in SP and LP modes, or LP mode only,

the playback picture may be distorted or the time code

may not be written properly between scenes.

■

Record using SP mode for best picture and sound quality.

CAM MODE

INITIAL

WIND CUT

PB DSE

AV IN/OUT

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

OUT

CAM MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE

OUT

AV IN/OUT

●

REC MODE (Rychlost záznamu)

✤Funkce REC MODE je dostupná v reÏimu CAMERA i PLAYER

(pouze model VP-D101i/D103i/D105i).

✤Tato videokamera zaznamenává i pﬁehrává v reÏimu SP

(standardní rychlost) i LP (dlouhohrající reÏim).

■

SP (standardní pﬁehrávání): pﬁehrávání kazety typu DVM60

trvá v tomto reÏimu 60 minut.

■

LP (dlouhohrající pﬁehrávání): pﬁehrávání kazety typu

DVM60 trvá v tomto reÏimu 90 minut.

1. Videokameru pﬁepnûte do reÏimu CAMERA

nebo PLAYER (pouze model VP-

D101i/D103i/D105i).

2 Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte polocku A/V

a stisknûte tlaãítko ENTER.

4. Z vedlej‰í nabídky zvolte poloãku REC MODE a

stisknûte tlaãítko ENTER.

■

S kaÏd˘m stiskem se rychlost záznamu REC

MODE pﬁepíná mezi SP a LP.

5. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Tuto videokameru doporuãujeme pouÏívat k

pﬁehrávání kazet, které byly nahrány pﬁímo na

ní. Pﬁi pﬁehrávání kazet nahran˘ch na jiném

zaﬁízení mÛÏe dojít ke vzniku mozaikov˘ch

rastrÛ (zkreslení)

■

PouÏíváte-li pﬁi záznamu na jedinou kazetu reÏim SP i LP nebo

pouze reÏim LP, obraz mÛÏe b˘t pﬁi pﬁehrávání zkreslen nebo

nemusí b˘t mezi jednotliv˘mi scénami správnû zaznamenán

ãasov˘ kód.

■

Nejlep‰í kvalitu obrazu i zvuku získáte v reÏimu SP.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 52

5353

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

●

AUDIO MODE

✤The AUDIO MODE function works in CAMERA and PLAYER

(VP-D101i/D103i/D105i only) modes.

✤This camcorder records sound in two ways. (12bit, 16bit)

■

12bit : You can record two 12bit stereo sound tracks.

The original stereo sound can be recorded onto

the MAIN (SOUND1) track.

Additional stereo sound can be dubbed onto the

SUB (SOUND2) track.

■

16bit : You can record one high quality stereo sound using

the 16bit recording mode.

Audio dubbing is not possible when using this mode.

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight A/V and

press the ENTER button.

4. Select the AUDIO MODE from the menu and

press the ENTER button.

■

The AUDIO MODE toggles between

12bit-16bit with each push.

5. To exit, press the MENU button.

CAM MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE OUT

AV IN/OUT

CAM MODE

INITIAL

WIND CUT

PB DSE

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AV IN/OUT OUT

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

●

AUDIO MODE (ReÏim zvukového záznamu)

✤Funkce AUDIO MODE je k dispozici v reÏimech CAMERA a

PLAYER (pouze model VP-D101i/D103i/D105i).

✤Tato videokamera zaznamenává zvuk ve dvou rozli‰eních (12

bitÛ, 16 bitÛ).

■

12-bitov˘ záznam : moÏnost záznamu dvou stereofonních

zvukov˘ch stop s rozli‰ením 12 bitÛ.

PÛvodní zvukov˘ doprovod mÛÏe b˘t

zaznamenán na hlavní zvukové stopû

MAIN (SOUND 1).

Dal‰í zvukov˘ doprovod mÛÏe b˘t

zaznamenán na vedlej‰í zvukové stopû

SUB (SOUND 2).

■

16-bitov˘ záznam : moÏnost vysoce kvalitního záznamu

jedné stereofonní zvukové stopy s

rozli‰ením 16 bitÛ.

V tomto reÏimu nelze pouÏít audio

dabing.

1. Kameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku A/V

a stisknûte tlaãítko ENTER.

4. Z nabídky zvolte poloÏku AUDIO MODE a

stisknûte tlaãítko ENTER.

■

PoloÏka AUDIO MODE se kaÏd˘m stiskem

pﬁepíná mezi rozli‰ením 12 a 16 bitÛ.

5. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 53

5454

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

●

WIND CUT

✤The WIND CUT function works in CAMERA and PLAYER

(VP-D101i/D103i/D105i only) modes.

✤The WIND CUT function minimizes wind noise or other noise

while recording.

- When the wind cut is on, some low sounds are eliminated

along with the sound of the wind.

1. Set the camcorder to CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight A/V and press the

ENTER button.

4. Select WIND CUT from submenu.

5. This feature toggles ON/OFF each time you press

the ENTER button.

■

is shown in the display when you turn the

WIND CUT on.

6. To exit, press the MENU button.

Notes

■

Make sure WIND CUT is set to off when you want the microphone

to be as sensitive as possible.

■

Use the WIND CUT when recording in windy places such as the

beach or near buildings.

CAM MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE

OUT

AV IN/OUT

CAM MODE

INITIAL

WIND CUT

PB DSE

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AV IN/OUT OUT

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

●

WIND CUT (Potlaãení hluku zpÛsobeného vûtrem)

✤Funkce WIND CUT je k dispozici v reÏimech CAMERA a

PLAYER (pouze model VP-D101i/D103i/D105i)

✤Funkce WIND CUT minimalizuje pﬁi záznamu hluk zpÛsoben˘

vûtrem nebo dal‰í typy hlukÛ.

- Pﬁi zapnuté funkci WIND CUT jsou souãasnû s hlukem vûtru

odfiltrovány i nûkteré hluboké tóny.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2 Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

A/V a stisknûte tlaãítko ENTER.

4. Z vedlej‰í nabídky zvolte poloÏku WIND CUT.

5. Tato funkce se kaÏd˘m stiskem stﬁídavû zapíná a

vypíná (ON/OFF).

■

Pﬁi aktivaci funkce WIND CUT se na monitoru

zobrazí symbol .

6. Nabídku opustíte tlaãítkem MENU.

Poznámky

■

Pokud chcete vyuÏít citlivost mikrofonu na maximum, funkci WIND

CUT vyﬁaìte.

■

Funkci WIND CUT pouÏijte pﬁi záznamu v prostﬁedí s vy‰‰ím

proudûní vûtru (napﬁ. na pláÏi ãi poblíÏ budov).

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 54

5555

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

●

DATE/TIME

✤The DATE/TIME function works in CAMERA, PLAYER, M.REC

and M.PLAY modes.

✤The date and time are automatically recorded on a special data

area of the tape.

1. Press the MENU button.

■

The menu list will appear.

2. Turn the MENU DIAL to highlight VIEWER and

press the ENTER button.

3. Turn the MENU DIAL to highlight DATE/TIME.

4. Press the ENTER button to select the sub-menu.

5. Using the MENU DIAL, select the DATE/TIME mode.

■

You can choose to display - the OFF, DATE,

TIME, DATE/TIME

- OFF only

- DATE only

- TIME only

- DATE & TIME

■

To return to the previous menu, highlight the

DATE/TIME in the middle of OSD and

press the ENTER button.

6. To exit, press the MENU button.

Notes

■

The DATE/TIME is not affected by the OSD

ON/OFF (DISPLAY) button.

■

The DATE/TIME will read “- - -” in the following

conditions.

- During playback of a blank section of a tape.

- If the tape was recorded before setting the DATE/TIME in the

Camera’s memory.

- When the lithium battery becomes weak or dead.

■

Before you use the DATE/TIME function, you must set the Clock.

See CLOCK SET on page 39.

CAM MODE

VIEWER SET

LCD ADJUST

DATE / TIME

TV DISPLAY

CAM MODE

INITIAL

LCD ADJUST

DATE / TIME

TV DISPLAY

CAMERA

A/V

MEMORY

VIEWER

CAM MODE

DATE / TIME

VIEWER SET

DATE

TIME

DATE&TIME

●

DATE/TIME (Datum/âas)

✤Funkce DATE/TIME je k dispozici v reÏimech CAMERA,

PLAYER, M.REC a M.PLAY.

✤Datum a ãas se automaticky zaznamenávají do zvlá‰tní datové

stopy kazety.

1. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

VIEWER a stisknûte tlaãítko ENTER.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

DATE/TIME.

4. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

5. Pomocí ovladaãe MENU DIAL zvolte reÏim

DATE/TIME.

■

MÛÏete zvolit poloÏky OFF, DATE, TIME,

DATE/TIME.

- OFF (zobrazování Ïasov˘ch údajÛ je

vypnuto)

- DATE (zobrazeno pouze datum)

- TIME (zobrazen pouze ãas)

- DATE & TIME (zobrazen datum i ãas)

■

Do pﬁedchozí nabídky se vrátíte zv˘raznûním

poloÏky DATE/TIME uprostﬁed údajÛ OSD a

stiskem tlaÏítka ENTER.

6. Nabídku opustíte tlaÏítkem MENU.

Poznámky

■

Funkce DATE/TIME není ovlivnûna tlaãítkem

OSD ON/OFF (DISPLAY).

■

Bûhem následujících podmínek bude místo

data/ãasu zobrazeno "---".

- Bûhem pﬁehrávání ãist˘ch (nenahran˘ch) úsekÛ kazety.

- Bûhem pﬁehrávání záznamu poﬁízeného pﬁed nastavením

datumu/ãasu do pamûti kamery.

- Pﬁi sníÏení kapacity nebo úplném vybití lithiové baterie.

■

Podmínkou pouÏití funkce DATE/TIME je nastavení hodin (viz

odstavec CLOCK SET - nastavení hodin na stranû 39).

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 55

5656

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

●

TV DISPLAY

✤The TV DISPLAY function works in CAMERA, PLAYER,

M.REC and M.PLAY modes.

✤You can select the output path of the OSD (On Screen

Display).

■

OFF: The OSD appears in the LCD screen only.

■

ON: The OSD appears in the LCD screen, Viewfinder

and TV.

■

Use the DISPLAY button located at the left side of the

camcorder to turn the OSD ON/OFF displayed on the

LCD/Viewfinder/TV.

1. Set the camcorder to CAMERA, PLAYER,

M.REC and M.PLAY mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight VIEWER

and press the ENTER button.

4. Select TV DISPLAY and press the ENTER button.

■

The DISPLAY mode switches between

ON/OFF with each push.

5. To exit, press the MENU button.

CAM MODE

VIEWER SET

LCD ADJUST

DATE / TIME

TV DISPLAY

CAM MODE

INITIAL

LCD ADJUST

DATE / TIME

TV DISPLAY

CAMERA

A/V

MEMORY

VIEWER

●

TV DISPLAY (Zobrazení údajÛ na obrazovce televizoru)

✤Funkce TV DISPLAY je k dispozici v reÏimech CAMERA,

PLAYER, M.REC a M.PLAY.

✤UmoÏÀuje aktivaci v˘stupního signálu OSD (zobrazení údajÛ

na obrazovce).

■

OFF: (vypnuto) údaje OSD se zobrazí pouze na LCD

monitoru.

■

ON: (zapnuto) údaje OSD se zobrazí na LCD monitoru, v

hledáãku a na obrazovce pﬁipojeného televizoru).

■

Zobrazení údajÛ OSD na LCD monitoru/hledáãku/TV

obrazovce zapnete/vypnete tlaãítkem DISPLAY na levé

stranû videokamery.

1. Videokameru pﬁepnûte do reÏimu CAMERA,

PLAYER, M. REC nebo M.PLAY.

2. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

VIEWER a stisknûte tlaãítko ENTER.

4. Ze seznamu zvolte reÏim TV DISPLAY a

stisknûte tlaãítko ENTER.

■

Nastavení DISPLAY ON/OFF

(zapnuto/vypnuto) se pﬁepíná kaÏd˘m

stiskem tlaãítka.

5. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 56

5757

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

✤Quick menu is available only in CAMERA and M.REC mode.

✤Quick menu is used to adjust camera functions by using the MENU

DIAL.

This feature is useful for when you want to make simple

adjustments without having to access the menus and submenus.

■

DATE/TIME (see page 55)

- Each time you select DATE/TIME and press the

ENTER button, it will be displayed in the order of

DATE - TIME - DATE/TIME - OFF.

■

WL.REMOTE ( ) (VP-D103(i)/D105(i) only)

- Each time you select WL.REMOTE and press

the ENTER button, the WL.REMOTE is

switched to either enabled ( ) or disabled

().

■

DIS( )

- Each time you select DIS and press the ENTER button,

the DIS icon is displayed or set to OFF.

■

DSE(Digital Special Effect) (see page 50)

- Each time you select DSE and press the ENTER button,

the DSE preset values are applied or set to OFF.

DSE values will not switch between On and Off if they have not

been preset in the menu.

■

PROGRAM AE (see page 44)

- Each time you select PROGRAM AE and press the ENTER

button, you can choose between the preset PROGRAM AE

values and AUTO. You can’t choose between Auto and the

PROGRAM AE values if the values have not been preset in

the regular menu.

Using Quick Menu(Navigation Menu)

PouÏívání Quick Menu (Rychlá nabídka)

1 2 : 0 0

10. J A N . 2 0 0 4

MIRROR

✤Rychlá nabídka je k dispozici pouze v reÏimech CAMERA a

M.REC.

✤Rychlá nabídka slouÏí ke snadné zmûnû nastavení funkcí kamery

pomocí MENU DIAL. Tato funkce je uÏiteãná pokud chcete upravit

jednoduchá nastavení bez nutnosti vyvolávání hlavních a

vedlej‰ích nabídek.

■

DATE/TIME (viz str. 55)

- Pﬁi kaÏdé volbû poloÏky DATE/TIME a stisku

tlaãítka ENTER budou jednotlivé poloÏky

zobrazeny v následujícím poﬁadí: DATE -

TIME - DATE/TIME - OFF.

■

WL.REMOTE ( )

(pouze model VP-D103(i)/D105(i))

- Pﬁi kaÏdé volbû poloÏky WL.REMOTE a stisku tlaãítka ENTER

bude tato funkce stﬁídavû aktivována ( ) nebo

deaktivována ( ).

■

DIS ( )

- Pﬁi kaÏdé volbû poloÏky DIS a stisku tlaãítka ENTER bude

ikona DIS stﬁídavû zobrazena nebo vyﬁazena (OFF).

■

DSE (Speciální digitální efekty) (viz str. 50)

- Pﬁi kaÏdé volbû poloÏky DSE a stisku tlaãítka ENTER budou

nastavené digitální efekty stﬁídavû aktivovány nebo

deaktivovány. Pokud nejsou poloÏky DSE v nabídce pﬁítomny,

nelze je aktivovat.

■

PROGRAM AE (viz str. 44)

- Pﬁi kaÏdé volbû poloÏky PROGRAM AE a stisku tlaãítka

ENTER mÛÏete volit mezi nastavením PROGRAM AE a

AUTO. Pokud nejsou hodnoty v normální nabídce pﬁítomny,

nastavení PROGRAM AE a AUTO nelze pﬁepínat.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 57

5858

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

■WHT. BALANCE (see page 46)

- Each time you select WHT. BALANCE and press the ENTER

button, you can choose between

preset WHT.BALANCE values and AUTO. As in PROGRAM

AE, you can't choose between

Auto and WHT.BALANCE values it they have not been preset.

■FOCUS (Auto Focus/Manual Focus) (see page 62)

- Each time you select FOCUS and press the ENTER button,

the FOCUS is switched to either Manual Focus (MF) or

Auto Focus ( ).

■SHUTTER SPEED & EXPOSURE

- You can set values for SHUTTER SPEED and EXPOSURE by

selecting ( ) icon and pressing the ENTER button.

For more information, see the next page.

Setting the Quick menu

1. Set the camcorder to CAMERA mode.

2. Turn the MENU DIAL to select a function you

want and then press the ENTER button to

change the values.

Notes

■

Quick menu function will not operate

in EASY mode.

■

If you are using the M.FOCUS(MF)

function, you cannot use the Quick

menu.

If you want to use the Quick menu

function, release the M.FOCUS(MF)

mode.

■WHT.BALANCE (viz str. 46)

- Pﬁi kaÏdé volbû poloÏky WHT.BALANCE (vyváÏení bílé) a

stisku tlaãítka ENTER se stﬁídavû pﬁepíná pﬁednastavená

hodnota a automatické nastavení AUTO. Pokud nejsou

hodnoty pﬁítomny, nelze je (stejnû jako u poloÏky PROGRAM

AE) mûnit.

■FOCUS (Auto Focus / Manual Focus) (automatické

ostﬁení / ruãní ) (viz str. 62)

- Pﬁi kaÏdé volbû poloÏky FOCUS a stisku tlaãítka ENTER se

pﬁepíná ruãní (MF) a automatické ostﬁení ( ).

■SHUTTER SPEED & EXPOSURE (Rychlost závûrky a clona)

- Rychlost závûrky a clonu mÛÏete nastavit volbou ikony ( )

a stiskem tlaãítka ENTER. Podrobnûj‰í informace vyhledejte na

následující stránce.

Nastavení Rychlé nabídky (QUICK MENU)

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Ovladaãem MENU DIAL zvolte poÏadovanou

funkci a stiskem ENTER zmûÀte hodnotu

nastavení.

Poznámky

■

Funkce QUICK MENU není k dispozici v reÏimu

EASY.

■

Pokud pouÏíváte funkci M.FOCUS (ruãní

zaostﬁování - MF), rychlou nabídku QUICK

MENU nelze pouÏít. Pokud ji

chcete pouÏít, funkci M.FOCUS

(MF) vypnûte.

SHUTTER

EXPOSURE

0 : 0 0 : 0 0

STBY

MIRROR

1 2 : 0 0

1 0 . J A N . 2 0 0 4

WL.REMOTE

(VP-D103(i)/D105(i) only)

DSE

PROGRAM AE

WHT. BALANCE

FOCUS

SHUTTTER

EXPOSURE

DIS

DATE/TIME

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 58

5959

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

SHUTTER SPEED & EXPOSURE

✤You can set SHUTTER SPEED only in CAMERA mode.

✤The EXPOSURE function works in both CAMERA and M.REC

modes.

✤SHUTTER SPEED and EXPOSURE values can only be set in the

Quick Menu.

✤SHUTTER SPEED and EXPOSURE are automatically switched

and/or deactivated.

1. Set the power switch to CAMERA mode.

2. Turn the MENU DIAL until you see icon ( ) on, and then

press the ENTER button.

■

You see a screen on which you can select SHUTTER SPEED and

EXPOSURE.

■

Turn the MENU DIAL to select the item you want and then press

the ENTER button.

■

SHUTTER SPEED can be set to 1/50, 1/120, 1/250, 1/500, 1/1000,

1/2000, 1/4000 or 1/10000.

■

EXPOSURE can be set between 00 and 29.

3. To exit from the setting screen, select the icon ( ) and press

the ENTER button.

Recommended Shutter speeds when recording

✤Outdoor sports such as golf or tennis : 1/2000 or 1/4000.

✤Moving cars or trains or other rapidly moving vehicles such as roller

coasters : 1/1000, 1/500 or 1/250

✤Indoor sports such as basketball : 1/120

Notes

■

If you want to use the selected shutter speed and exposure value, you

should begin the recording with the shutter speed and the exposure

adjustment screens displayed on the LCD.

■

If you manually change the shutter speed and the exposure value when

Auto-exposure option is selected, manual changes are applied first.

■

The image may not seem as smooth when a high shutter speed is set.

■

The camcorder returns to the auto shutter setting and auto exposure

setting when you set the NIGHT CAPTURE to ON, or change to the

EASY, SLOW SHUTTER modes.

■

When recording with a SHUTTER SPEED of 1/1000 or higher, make

sure the sun is not shining into the lens.

SHUTTER SPEED & EXPOSURE (Rychlost závûrky a clona)

✤Rychlost závûrky (SHUTTER SPEED) lze nastavit pouze v reÏimu

CAMERA.

✤Funkce EXPOSURE je k dispozici v reÏimu CAMERA i M.REC.

✤Obû funkce lze nastavit pouze pomocí rychlé nabídky Quick menu.

✤Funkce SHUTTER SPEED & EXPOSURE se automaticky zapíná

a vypíná.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Otáãejte ovladaãem MENU DIAL dokud se nezobrazí ikona ( ) a

poté stisknûte tlaãítko ENTER.

■

Uvidíte zobrazení, na kterém mÛÏete zvolit poloÏky SHUTTER

SPEED a EXPOSURE.

■

Ovladaãem MENU DIAL zvolte poloÏku, kterou chcete nastavit a

stisknûte tlaãítko ENTER.

■

Rychlost závûrky (SHUTTER SPEED) lze nastavit v hodnotách

1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000 nebo 1/10000

sekundy.

■

Clonu (EXPOSURE) lze nastavit v rozmezí 00 aÏ 29.

3. Chcete-li nabídku nastavení opustit, zvolte ikonu ( ) a stisknûte

tlaãítko ENTER.

Doporuãené hodnoty rychlosti závûrky pﬁi záznamu

✤Venkovní sporty, napﬁ. golf nebo tenis : 1/2000 nebo 1/4000.

✤Jedoucí automobily ãi vlaky nebo jiná rychle se pohybující vozidla

(napﬁ. horská dráha): 1/1000, 1/500 nebo 1/250

✤Halové sporty, napﬁ. ko‰íková: 1/120

Poznámky

■

Pokud si pﬁejete pouÏít zvolenou rychlost závûrky a clonu, mûli byste

záznam zaãít s hodnotami rychlosti závûrky a clony zobrazen˘mi na

LCD monitoru.

■

Pokud zmûníte nastavení rychlosti závûrky a clony pﬁi zvoleném

reÏimu automatického nastavení clony (Auto-exposure) ruãnû, budou

takto provedené zmûny pouÏity primárnû.

■

Pﬁi vy‰‰í rychlosti závûrky nemusí b˘t obraz zobrazen plynule.

■

Pﬁi aktivaci funkce NIGHT CAPTURE = ON nebo pﬁepnutí do reÏimu

EASY, SLOW SHUTTER se videokamera vrátí k automatickému

nastavení závûrky a expozice.

■

Pﬁi záznamu s nastavením SHUTTER SPEED = 1/1000 nebo vy‰‰ím

dbejte, aby do objektivu nesvítilo slunce.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 59

6060

ENGLISH CZECH

Pokroãilé metody záznamu

Advanced Recording

✤The SLOW SHUTTER function works in CAMERA mode only.

✤The shutter speed can be controlled, allowing you to record slow

moving objects.

1. Set the power switch to CAMERA mode.

2. Press the SLOW SHUTTER button.

3. Each time you press the SLOW SHUTTER

button, SHUTTER SPEED is changed to 1/25,

1/13, 1/6, off.

4. To exit, press the SLOW SHUTTER button.

Notes

■

When using "SLOW SHUTTER" the image takes on a slow motion

like effect.

■

The SLOW SHUTTER function will not operate in EASY mode.

SLOW SHUTTER (Low Shutter Speed)

SLOW SHUTTER (Zpomalení závûrky)

SLOW SHUTTER

✤Funkce SLOW SHUTTER je k dispozici pouze v reÏimu CAMERA.

✤Ovládáním rychlosti závûrky lze poﬁídit záznam pomalu se

pohybujících objektÛ.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko SLOW SHUTTER.

3. S kaÏd˘m stiskem tlaãítka SLOW SHUTTER se

rychlost závûrky mûní — 1/25, 1/13, 1/6, off.

4. Nabídku opustíte stiskem tlaãítka SLOW

SHUTTER.

Poznámky

■

Pﬁi pouÏití "SLOW SHUTTER" budou zábûry pﬁipomínat

zpomalen˘ film.

■

Funkce SLOW SHUTTER není k dispozici v reÏimu EASY.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 60

6161

ENGLISH CZECH

Advanced Recording

Pokroãilé metody záznamu

✤The EASY mode allows a beginner to easily make good

recordings.

■

The EASY mode only operates in CAMERA mode.

1. Set the power switch to CAMERA mode.

2. By pressing the EASY button, all functions on the

camera will be set to off and the recording settings

will be set to the following basic modes:

■

Battery level, recording mode, counter,

DATE/TIME, and DIS ( ) will be displayed.

■

The word “EASY.Q” will appear on the LCD at

the same time.

However, the DATE/TIME will only be seen if it

has been previously set. (see page 55)

3. Press START/STOP to start recording.

■

Recording will begin using the basic automatic

settings.

4. Pressing the EASY button again in the STBY mode

and then turns the EASY mode off.

■

The EASY function will not turn off while you are recording.

■

The camera will return to the settings that were set prior to

activating EASY mode.

Notes

■

In EASY mode, certain functions are not available, such as MENU,

BLC, AF/MF.

- If you want to use these functions, you must first switch the

EASY mode off.

■

The EASY mode settings are deleted when the battery pack is

uninstalled from the camcorder and therefore, they must be reset

when a battery pack has been replaced.

EASY Mode (for Beginners)

ReÏim EASY (Pro zaãáteãníky)

0 : 0 0 : 0 0

STBY

EASY

5 5 min

1 2 : 0 0

1 0 . J A N . 2 0 0 4

EASY

✤ReÏim EASY usnadÀuje poﬁizování kvalitních zábûrÛ

zaãáteãníkÛm.

■

ReÏim EASY je k dispozici pouze v reÏimu CAMERA.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Pﬁi stisku tlaãítka EASY budou v‰echny funkce

kamery vypnuty a záznam bude nastaven v

následujících základních reÏimech:

■

Budou zobrazeny údaje: kapacita baterie,

reÏim záznamu, poãítadlo, DATE/TIME a

DIS ( ).

■

Na LCD monitoru se souãasnû zobrazí nápis

"EASY.Q"

(Údaj datum/ãas se v‰ak zobrazí jen pokud

byl dﬁíve nastaven – viz strana 55).

3. Stiskem tlaãítka START/STOP spusÈte záznam.

■

Bude poﬁízen záznam se základním

automatick˘m nastavením.

4. Dal‰ím stiskem tlaãítka EASY se videokamera pﬁepne do reÏimu

STBY a reÏim EASY bude ukonãen.

■

Bûhem záznamu nelze funkci EASY vypnout.

■

Kamera se vrátí k nastavení, ve kterém byla pﬁed aktivací

reÏimu EASY.

Poznámky

■

V reÏimu EASY nejsou urãité funkce k dispozici: MENU (nabídka),

BLC (kompenzace protisvûtla), AF/MF (automatické ostﬁení/ruãní).

- Pokud chcete tyto funkce vyuÏívat, musíte reÏim EASY nejprve

ukonãit.

■

Pﬁi vyjmutí baterie z kamery bude nastavení reÏimu EASY

vyﬁazeno a pﬁi v˘mûnû baterie musí b˘t proto znovu nastaveno.

00743J VP-D103 UK+CZ (28~61) 4/6/04 9:56 AM Page 61

ENGLISH CZECH

6262

Pokroãilé metody záznamu

✤The AF/MF function works in CAMERA, M.REC mode only.

✤In most situations, it is better to use the automatic focus

feature, as it enables you to concentrate on the creative side of

your recording.

✤Manual focusing may be necessary under certain conditions that

make automatic

focusing difficult and/or unreliable.

Auto Focusing

✤If you are inexperienced in the use of

camcorders, we recommend that you

make use of Auto Focus.

Manual Focusing

✤In the following situations you may obtain

better results by adjusting the focus

manually.

a. A picture containing several objects, some

close to the camcorder, others further away.

b. A person enveloped in fog or surrounded by

snow.

c. Very shiny or glossy surfaces like a car.

d. People or objects moving constantly or

quickly like an athlete or a crowd.

1. Set the power switch to CAMERA mode.

2. Turn the MENU DIAL and select the FOCUS

menu.

3 Press the ENTER button.

4. Turn the MENU DIAL up or down until

the object is in focus.

■

Zoom out a little if focusing is difficult.

5. To return to AF(Auto Focus: ), press

the ENTER button again.

Advanced Recording

AF/MF (Auto Focus/Manual Focus)

AF/MF (Automatické ostﬁení/Ruãní)

VOL/MF

0 : 0 0 : 0 0

5 3 min

STBY

1 2 : 0 0

10 . J A N . 2 0 0 4

M. FOCUS

✤Funkce AF/MF je k dispozici pouze v reÏimech CAMERA/M.REC.

✤Ve vût‰inû situací je v˘hodnûj‰í pouÏívat automatické ostﬁení,

protoÏe vám umoÏní plné soustﬁedûní na kreativitu záznamu.

✤Za jist˘ch podmínek, pﬁi nichÏ je automatické ostﬁení obtíÏné a/nebo

nespolehlivé, bude nutno pouÏít ostﬁení ruãní.

Automatické ostﬁení

✤JestliÏe nemáte s pouÏíváním videokamer

zku‰enosti, doporuãujeme natáãení s

automatick˘m ostﬁením.

Ruãní ostﬁení

✤S ruãním ostﬁením lze dosáhnout lep‰ích

v˘sledkÛ v následujících situacích:

a. Zábûry s nûkolika objekty, nûkteré v blízkosti

a jiné ve vût‰í vzdálenosti od kamery.

b. Osoby v mlze nebo na snûhu.

c. Velmi jasné nebo lesklé povrchy (napﬁíklad

automobil).

d. Trvale nebo rychle se pohybující lidé nebo

objekty (napﬁ. sportovec nebo dav).

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Ovladaãem MENU DIAL vyberte poloÏku

FOCUS.

3. Stisknûte tlaãítko ENTER.

4. Otáãejte ovladaãem MENU DIAL nahoru ãi

dolÛ, dokud není objekt zcela zaostﬁen.

■

Pokud je zaostﬁení obtíÏné, sniÏte úroveÀ

transfokace.

5. Chcete-li se vrátit k automatickému ostﬁení

( ), stisknûte znovu tlaãítko ENTER.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 62

ENGLISH CZECH

6363

Pokroãilé metody záznamu

Advanced Recording

✤BLC works in CAMERA/M.REC mode.

✤Back lighting exists when the subject is

darker than the background:

■

The subject is in front of a window.

■

The person to be recorded is

wearing white or shiny clothes and

is placed against a bright

background; the person’s face is too

dark to distinguish his/her features.

■

The subject is outdoors and the background is overcast.

■

The light sources are too bright.

■

The subject is against a snowy background.

1. Set the power switch to CAMERA mode.

2. Press the BLC button.

■

Normal - BLC - Normal

■

BLC enhances the subject.

Notes

■

When NIGHT CAPTURE to set to ON, the BLC function does not

work.

■

The BLC function will not operate in EASY mode.

* BLC on* BLC off

BLC (Back Light Compensation)

BLC (Kompenzace protisvûtla)

BLC

✤Funkce BLC je k dispozici v reÏimech

CAMERA/M.REC.

✤K osvûtlení protisvûtlem dochází v

situacích, kdy je objekt tmav‰í neÏ

osvûtlené pozadí:

■

Objekt se nachází pÏed oknem.

■

Natáãená osoba má na sobû bíl˘

nebo leskl˘ odûv, stojí proti jasnému

pozadí a její tváﬁ je pﬁíli‰ tmavá, aby

bylo moÏno rozeznat rysy.

■

Objekt je venku a obloha je zataÏena (zamraãeno).

■

Za objektem jsou pﬁíl‰ jasné zdroje svûtla.

■

V pozadí objektu je sníh.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko BLC.

■

Normal - BLC - Normal.

■

Funkce BLC zv˘razÀuje zobrazení objektu.

Poznámky

■

Funkce BLC není k dispozici pﬁi aktivaci reÏimu

NIGHT CAPTURE = ON.

■

Funkce BLC není k dispozici v reÏimu EASY.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 63

ENGLISH CZECH

6464

Pokroãilé metody záznamu

Advanced Recording

✤The FADE function works in CAMERA mode only.

✤You can give your recordings a professional look by using special

effects such as fade in at the beginning of a sequence or fade out

at the end of a sequence.

To Start Recording

1. Before recording, hold down the FADE

button. The picture and sound gradually

disappear (fade out).

2. Press the START/STOP button and at

the same time release the FADE button.

Recording starts and the picture and

sound gradually appear (fade in).

To Stop Recording

(use FADE IN / FADE OUT)

3. When you wish to stop recording, hold

down the FADE button. The picture and

sound gradually disappear (fade out).

4. When the picture has disappeared,

press the START/STOP button to stop

recording.

a. FADE OUT

(Approx. 4 seconds)

b. FADE IN

(Approx. 4 seconds)

Fade In and Out

Fade In a Out (rozetmívání a zatmívání)

Gradual appearance b. FADE IN Release the FADE button

FADE

➔

REC

0:00:15

REC

0:00:15

STBY

0:00:20

➔

STBY

0:00:00

➔

Hold down the FADE button a. FADE OUT Gradual disappearance

FADE

✤Funkce FADE je k dispozici pouze v reÏimu CAMERA.

✤PouÏitím speciálních efektÛ jako je rozetmívání na zaãátku a

zatmívání na konci sekvence získají Va‰e záznamy profesionální

vzhled.

Zahájení záznamu

1. Pﬁed zahájením záznamu pﬁidrÏte

tlaãítko FADE.

Obraz i zvuk postupnû zmizí (fade out).

2. Stisknûte tlaãítko START/STOP a

souãasnû uvolnûte tlaãítko FADE. Bude

zahájen záznam a postupnû se objeví

obraz i zvuk (fade in).

Ukonãení záznamu (s pouÏitím funkce

FADE IN / FADE OUT)

3. V okamÏiku poÏadovaného ukonãení

zábûru stisknûte tlaãítko FADE a

pﬁidrÏte jej.

Obraz i zvuk postupnû zmizí (fade out).

4. Po úplném vytracení obrazu záznam

tlaãítkem START/STOP ukonãete.

a. FADE OUT (zatmívání)

(PﬁibliÏnû 4 sekundy)

b. FADE IN (rozetmívání)

(PﬁibliÏnû 4 sekundy)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 64

ENGLISH CZECH

6565

Pokroãilé metody záznamu

Advanced Recording

✤The AUDIO DUBBING function only works in PLAYER Mode.

✤You can add sound to the original sound on a pre-recorded tape,

recorded in SP mode with 12bit sound.

✤Use the internal and external microphones or other audio equipment.

✤The original sound will not be erased.

Dubbing sound

1. Set the camcorder to PLAYER mode.

■

If you want to use an external microphone,

connect the microphone to the external MIC

input jack on the camcorder.

■

When you wish to dub using the External A/V

input, connect the AUDIO/VIDEO cable to

the camcorder by inserting the AUDIO/VIDEO

cable into the AV Jack at the front side of

the camcorder. (VP-D103i/D105i only)

- Press the MENU button, turn the

MENU DIAL to highlight A/V and press

the ENTER button.

- Turn the MENU DIAL to highlight AV

IN/OUT and press the ENTER

button to select AV IN.

2. Press the (PLAY/STILL) button and find

the time frame of the scene to be dubbed.

3. Press the (PLAY/STILL) button to pause

the scene.

4. Press the A.DUB button on the Remote

Control.

■

A.DUB will be displayed on the LCD.

■

The camcorder is in a ready-to-dub state

for dubbing.

5. Press the (PLAY/STILL) button to start

dubbing.

■

Press the (STOP) button to stop the

dubbing.

Notes

■

You can not use the audio dubbing function while playing a write

protected video tape.

■

When you wish to dub using the External A/V input, you must connect

the AUDIO/VIDEO cable to the audio system from which you wish to

record. (VP-D103i/D105i only)

■

You can not dub sound on a pre-recorded tape in LP mode or 16 bit mode.

Audio dubbing

(VP-D103(i)/D105(i) only)

Audio dubbing (dabování zvukového doprovodu)

(pouze model VP-D103(i)/D105(i))

✤Funkce AUDIO DUBBING je k dispozici pouze v reÏimu PLAYER.

✤K originálnímu 12-bitovému zvukovému záznamu poﬁízenému v reÏimu

SP mÛÏete pﬁidat dal‰í zvukov˘ záznam.

✤PouÏijte vestavûn˘ nebo externí mikrofon nebo jiné audio zaﬁízení.

✤Originální zvuk nebude vymazán.

Dabování zvuku.

1. Videokameru pﬁepnûte do reÏimu PLAYER.

■

Chcete-li pouÏít externí mikrofon, pﬁipojte jej

do vstupní zdíﬁky External MIC.

■

Chcete-li dabovat s pouÏitím externího A/V

vstupu, pﬁipojte AUDIO/VIDEO kabel do

vstupu AV na levé stranû kamery (pouze

model VP-D103i/D105i).

- Stisknûte tlaãítko MENU, ovladaãem

MENU DIAL zv˘raznûte poloÏku A/V a

stisknûte tlaãítko ENTER.

- Ovladaãem MENU DIAL zv˘raznãte

poloÏku AV IN/OUT a stiskem ENTER

zvolte AV IN/OUT.

2. Stisknûte tlaãítko (PLAY/STILL) a

vyhledejte úsek scény, která má b˘t dabována.

3. Dal‰ím stiskem tlaãítka (PLAY/STILL)

scénu pozastavte.

4. Stisknûte tlaãítko A.DUB na dálkovém ovladaãi.

■

Na LCD monitoru se zobrazí nápis A.DUB.

■

Kamera je nyní pﬁipravena k dabování (v

pohotovostním stavu).

5. Dabing spusÈte stiskem tlaãítka

(PLAY/STILL).

■

Dabing ukonãíte tlaãítkem (STOP).

Poznámky

■

Funkci AUDIO DUBBING nemÛÏete pouÏít pﬁi pﬁehrávání kazety

chránûné proti smazání.

■

Pﬁi dabování prostﬁednictvím externího A/V vstupu musíte kabel

AUDIO/VIDEO pﬁipojit k audio systému, z nûhoÏ hodláte nahrávat.

(Pouze model VP-D103i/D105i).

■

Dabing nelze uskuteãnit na kazetû se záznamem poﬁízen˘m v reÏimu

LP nebo 16-bit.

USB

AUDIO

/VIDEO

S-VIDEO

MIC

AV IN

Audio (R)Audio (L)

(VP-D103i/D105i only)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 65

ENGLISH CZECH

6666

Pokroãilé metody záznamu

Advanced Recording

Dubbed audio Playback

1. Insert the dubbed tape and press MENU button.

2. Turn the MENU DIAL to highlight A/V.

3. Press the ENTER button to enter the sub-menu.

4. Use the MENU DIAL to select AUDIO SELECT

from the submenu.

5. Press the ENTER button to enter the sub-menu.

6. Using the MENU DIAL, select the AUDIO playback

channel.

■

Press the ENTER button to confirm the audio

playback channel.

- SOUND1 : play the original sound.

- SOUND2 : play the dubbed sound.

- MIX(1+2) : play back SOUND1 and 2 equally mixed.

7. To exit, press the MENU button.

8. Press the (PLAY/STILL) button to playback the dubbed tape.

Note

When you playback added sound (SOUND2 or MIX mode), you may

experience loss of sound quality.

Pﬁehrávání dabovaného zvukového záznamu

1. Do kamery vloÏte dabovanou kazetu a stisknûte

tlaãítko MENU.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku A/V.

3. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

4. Ovladaãem MENU DIAL zvolte ve vedlej‰í nabídce

poloÏku AUDIO SELECT.

5. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

6. Ovladaãem MENU DIAL zvolte AUDIO kanál pro

pﬁehrávání.

■

Volbu audio kanálu potvrìte tlaãítkem ENTER.

- SOUND 1: pﬁehrávání originálního zvuku.

- SOUND 2: pﬁehrávání dabovaného zvuku.

- MIX(1+2): pﬁehrávání obou v˘‰e

zvukov˘ch záznamÛ kanálÛ souãasnû.

7. Nabídku opustíte tlaãítkem MENU.

8. Tlaãítkem (PLAY/STILL) spusÈte pﬁehrávání dabované kazety.

Poznámka

Pﬁi pﬁehrávání dabovaného zvuku (kanál SOUND 2 nebo reÏim MIX)

mÛÏe dojít ke zhor‰ení zvukové kvality.

PLAYER MODE

A / V SET

AUDIO SELECT

SOUND [ 1 ]

SOUND [ 2 ]

MIX [ 1 + 2 ]

PLAYER MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE

OUT

AV IN/OUT

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 66

ENGLISH CZECH

6767

Pokroãilé metody záznamu

Advanced Recording

1. Set the power switch to CAMERA.

2. Press the PHOTO button.

■

The still picture is recorded for about

6~7 seconds.

3. After the PHOTO has been recorded, the camcorder

returns to STBY mode.

Searching for a PHOTO picture

✤The PHOTO SEARCH works in PLAYER mode only.

1. Press the MENU button.

■

The MENU list will appear.

2. Turn the MENU DIAL to highlight A/V.

3. Press the ENTER button to enter the sub-menu.

4. Select PHOTO SEARCH from the sub-menu and

press the ENTER button.

■

You can also press the PHOTO SEARCH button

on the remote control.

(VP-D103(i)/D105(i) only)

5. Search the PHOTO using the (FF) and

(REW) buttons.

■

The PHOTO search process appears on the

LCD while you are searching.

■

After completing the search, the camcorder

displays the still image.

6. To exit, press the (STOP) button.

PHOTO Image Recording

PHOTO - záznam statického obrazu (fotografie)


PLAYER MODE

INITIAL

WIND CUT

PB DSE

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

AV IN/OUT OUT

PLAYER MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE OUT

AV IN/OUT

1. Vypínaã kamery pﬁepnûte do polohy CAMERA.

2. Stisknûte tlaãítko PHOTO.

■

Statickû snímek se zaznamenává cca po

dobu 6 ~ 7 sekund.

3. Po uloÏení fotografie se kamera vrátí do

pohotovostního reÏimu (STBY).

Vyhledávání snímkÛ v reÏimu PHOTO

✤Funkce PHOTO SEARCH je k dispozici pouze v reÏimech

PLAYER.

1. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek nabídky.

2. Ovladaãem MENU DIAL zv˘raznûte poloÏku

A/V.

3. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

4. Z vedlej‰í nabídky zvolte poloÏku PHOTO

SEARCH a stisknûte tlaãítko ENTER.

■

MÛÏete pouÏít rovnûÏ tlaãítko PHOTO

SEARCH na dálkovém ovladaãi. (pouze

model VP-D103(i)/D105(i)

5. K vyhledávání pouÏijte tlaãítka (FF) a

(REW).

■

PrÛbûh vyhledávání se zobrazuje na LCD

monitoru.

■

Po vyhledání kamera zobrazí poÏadovanou fotografii.

6. Nabídku opustíte stiskem tlaãítka (STOP).

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 67

ENGLISH CZECH

6868

Pokroãilé metody záznamu

Advanced Recording

✤The NIGHT CAPTURE function works in

CAMERA/M.REC mode.

✤The NIGHT CAPTURE function enables you to

record a subject in darkness.

1. Set the camcorder to CAMERA mode.

2. Slide the NIGHT CAPTURE switch to ON.

■

(NIGHT CAPTURE indicator) appears on

the LCD monitor.

■

The infrared(invisible rays) light is turned on

automatically.

3. To cancel the NIGHT CAPTURE function, slide

the NIGHT CAPTURE switch to OFF.

Notes

■

The maximum recording distance using the infrared light is

about 3 m (about 10 feet).

■

If you use the NIGHT CAPTURE function in normal recording

situations (ex. outdoors by day), the recorded picture may be tinted

green.

■

In the NIGHT CAPTURE mode, certain functions are not available,

such as White Balance, Program AE, DSE, BLC.

■

If focusing is difficult with the auto focus mode when using the

NIGHT CAPTURE function, focus manually.

■

Do not cover the Infrared Light with the hand.

NIGHT CAPTURE (0 lux recording)

ReÏim NIGHT CAPTURE (záznam pﬁi osvûtlení 0 luxÛ)

✤Funkce NIGHT CAPTURE je k dispozici v

reÏimu CAMERA/M.REC.

✤Funkce NIGHT CAPTURE umoÏÀuje záznam

objektÛ za tmy.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Pﬁepínaã NIGHT CAPTURE pﬁepnûte do polohy

ON.

■

Na LCD monitoru se zobrazí ikona NIGHT

CAPTURE ( ).

■

Automaticky se zapne infraãervené

(neviditelné) osvûtlení.

3. Chcete-li funkci NIGHT CAPTURE vypnout,

pﬁepnûte pﬁepínaã NIGHT CAPTURE do polohy

OFF.

Poznámky

■

Pﬁi infraãerveném osvûtlení lze poﬁídít záznam ze vzdálenosti

maximálnû 3 m.

■

Pokud pouÏijete funkci NIGHT CAPTURE za normálních

svûteln˘ch podmínek (napﬁíklad v exteriéru bûhem dne),

zaznamenan˘ obraz mÛÏe mít zelenav˘ nádech.

■

Pﬁi aktivaci reÏimu NIGHT CAPTURE nejsou urãité funkce k

dispozici (napﬁ. vyváÏení bílé, Program AE, DSE, BLC).

■

Pokud je v reÏimu NIGHT CAPTURE automatické ostﬁení

nedostateãné, ostﬁete ruãnû.

■

Infraãervené svûtlo nezakr˘vejte rukou.

NIGHT CAPTURE

0 : 0 0 : 0 0

6 0 min

STBY

ONOFF

NIGHT CAPTURE

POWER

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 68

ENGLISH CZECH

6969

Pokroãilé metody záznamu

Advanced Recording

✤The POWER NIGHT CAPTURE function works in CAMERA mode.

✤The POWER NIGHT CAPTURE function can record a subject

more brightly in darkness than the NIGHT CAPTURE function.

✤A POWER NIGHT CAPTURE is displayed for three seconds by

LCD if you press a SLOW SHUTTER button in state that a NIGHT

CAPTURE switch is turned on.

✤When you work in POWER NIGHT CAPTURE mode, POWER

NIGHT CAPTURE icon appears on the LCD continuously.

1. Set the camcorder to CAMERA mode.

2. Turn on the NIGHT CAPTURE switch, and then

press the SLOW SHUTTER button.

3. Press the SLOW SHUTTER button to set shutter

speed. The SLOW SHUTTER function enables you

to record a subject more brightly.

4. When using POWER NIGHT CAPTURE the image

takes on a slow motion like effect.

5. To cancel the POWER NIGHT CAPTURE function,

press the SLOW SHUTTER button to set to “off ”

and then turn off the NIGHT CAPTURE switch.

Notes

■

The maximum recording distance using the infrared

light is about 3 m (about 10 feet).

■

If you use the POWER NIGHT CAPTURE function in normal

recording situations (ex. outdoors by day), the recorded picture

may contain unnatural colours.

■

In the POWER NIGHT CAPTURE mode, certain functions are not

available, such as White Balance, Program AE, DSE, BLC.

■

When the subject is too bright, press the SLOW SHUTTER button

(1/25 ➝1/6) to obtain better quality recordings.

POWER NIGHT CAPTURE

✤Funkce POWER NIGHT CAPTURE je k dispozici v reÏimu

CAMERA.

✤Funkce POWER NIGHT CAPTURE dokáÏe lépe a jasnûji

zaznamenat objekt v tmavém prostﬁedí neÏ funkce NIGHT

CAPTURE.

✤Pokud bûhem aktivace funkce NIGHT CAPTURE stisknete SLOW

SHUTTER, po dobu 3 sekund se na LCD monitoru zobrazí nápis

POWER NIGHT CAPTURE.

✤Pokud pracujete v reÏimu POWER NIGHT CAPTURE, na LCD

monitoru bude trvale zobrazena ikona POWER NIGHT CAPTURE.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Zapnûte tlaãítko NIGHT CAPTURE a poté

stisknûte tlaãítko SLOW SHUTTER.

3. Stiskem SLOW SHUTTER nastavte rychlost

závûrky. SLOW SHUTTER umoÏÀuje poﬁízení

jasnûj‰ího záznamu.

4. Pﬁi záznamu s POWER NIGHT CAPTURE budou

zábûry pﬁipomínat efekt zpomaleného filmu.

5. Chcete-li funkci POWER NIGHT CAPTURE

zru‰it, stiskem SLOW SHUTTER zvolte "off" a

poté tlaãítko NIGHT CAPTURE vypnûte.

Poznámky

■

Pﬁi infraãerveném osvûtlení lze poﬁídít záznam ze

vzdálenosti maximálnû 3 m.

■

JestliÏe funkci POWER NIGHT CAPTURE pouÏijete za normálních

svûteln˘ch podmínek (napﬁíklad v exteriéru bûhem dne),

zaznamenan˘ obraz mÛÏe obsahovat nepﬁirozené barvy.

■

Pﬁi aktivaci POWER NIGHT CAPTURE nejsou urãité funkce k

dispozici (napﬁ. vyváÏení bílé barvy, Program AE, DSE, BLC).

■

Pokud je objekt pﬁíli‰ jasn˘, stisknûte tlaãítko SLOW SHUTTER

(1/25 ➝1/6 ) a získáte vy‰‰í kvaitu záznamu.

)

POWER NIGHT CAPTURE

1 2 : 0 0

1 0 . J A N . 2 0 0 4

ONOFF

NIGHT CAPTURE

POWER

POWER NIGHT CAPTURE

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 69

ENGLISH CZECH

Advanced Recording Pokroãilé metody záznamu

7070

✤VIDEO LIGHT works in CAMERA/M.REC mode only.

✤Brighten the scene when natural lighting is too dim.

✤The VIDEO LIGHT works in SP mode only.

- If you turn on the LIGHT in LP mode, the LIGHT indicator and “LP”

will blink on the LCD.

DANGER

■

The VIDEO LIGHT can become extremely hot.

Do not touch it while in operation or soon after turning it off,

otherwise serious injury may result.

■

Do not place the camcorder into the carrying case immediately after

using the VIDEO LIGHT, since it remains extremely hot for some

time.

■

Do not use near flammable or explosive materials.

■

It is recommended that you consult your nearest SAMSUNG dealer

for bulb replacement.

- The life of the bulb is approximately 50 hours.

1. Set the camcorder to the CAMERA mode.

2. Press the V.LIGHT button.

■

The VIDEO LIGHT indicator appears

on the LCD and the light is turned on.

3. If you want to turn off the VIDEO LIGHT,

press the V.LIGHT button again.

Notes

■

The light is turned off automatically during ejecting or inserting.

■

Even if the battery indicator does not blink when the battery pack’s

charge is low, the camcorder may turn off automatically when you turn

on the light, or when you start recording with the light turned on.

■

The built-in light is used as a subsidiary light, it may not be enough for

outdoor lighting.

■

The picture quality may deteriorate if you use the VIDEO LIGHT

continuously for more than 20 minutes.

Using the VIDEO LIGHT (VP-D103(i)/D105(i) only)

✤Video reflektor je k dispozici pouze v reÏimu CAMERA./M.REC.

✤SlouÏí k rozjasnûní zábûrÛ v pﬁípadech nedostateãné intenzity

pﬁirozeného osvûtlení.

✤Video reflektor je k dispozici pouze v reÏimu SP.

- Pokud jej aktivujete v dlouhohrajícím reÏimu LP, na LCD monitoru

zaãne blikat indikátor LIGHT a nápis LP.

V¯STRAHA

■

Video reflektor mÛÏe b˘t rozpálen.

■

Bûhem provozu nebo vzápûtí po vypnutí se jej nedo˘kejte, mohlo by

dojít k váÏnému zranûní.

■

Bezprostﬁednû po pouÏití reflektoru neukládejte videokameru do

pouzdra, protoÏe reflektor mÛÏe zÛstat po dlouhou dobu extrémnû

rozpálen.

■

NepouÏívejte jej v blízkosti hoﬁlav˘ch nebo v˘bu‰n˘ch materiálÛ.

■

V pﬁípadû v˘mûny Ïárovky se obraÈte na

nejbliÏ‰ího prodejce SAMSUNG.

- Îivotnost Ïárovky je pﬁibliÏnû 50 hodin.

1. Videokameru pﬁepnûte do reÏimu CAMERA.

2. Stisknûte tlaãítko V.LIGHT.

■

Na LCD monitoru se zobrazí Indikátor VIDEO

LIGHT a reflektor se zapne.

3. Pokud jej hodláte vypnout, stisknûte znovu tlaãítko

V.LIGHT.

Poznámky

■

Bûhem vyjmutí ãi vloÏení kazety se reflektor automaticky vypne.

■

Pﬁi zapnutí reflektoru nebo pﬁi zahájení záznamu s reflektorem jiÏ

aktivovan˘m se mÛÏe videokamera automaticky vypnout, i kdyÏ indikátor

stavu baterie nebliká.

■

Vestavûn˘ reflektor slouÏí jako pﬁídavn˘ zdroj svûtla a pro záznam v

exteriérech nemusí b˘t dostateãn˘.

■

Pokud video reflektor pouÏíváte déle neÏ 20 minut, mÛÏe dojít ke sníÏení

kvality obrazu.

PouÏití VIDEO REFLEKTORU

(pouze model VP-D103(i)/D105(i))

V.LIGHT

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 70

ENGLISH CZECH

7171

Pokroãilé metody záznamu

Advanced Recording

✤In some situations different recording techniques may be required

for more dramatic results.

Note

Please rotate the LCD screen carefully as excessive rotation may

cause damage to the inside of the hinge that connects the LCD screen

to the Camcorder.

1. General recording.

2. Downward recording.

Making a recording with a top view of the

LCD screen.

3. Upward recording.

Making a recording viewing the LCD

screen from below.

4. Self recording.

Making a recording viewing the LCD

screen from the front.

5. Recording with the Viewfinder.

■

In circumstances where it is difficult to

use the LCD monitor, the viewfinder

can be used as a convenient alternative.

Various Recording Techniques

RÛzné metody záznamu

1 2

✤V nûkter˘ch situacích lze pro zv˘‰ení dramatického úãinku zábûrÛ

pouÏít dal‰í metody záznamu.

Poznámka

LCD monitor otáãejte opatrnû, protoÏe nepﬁimûﬁenou silou by mohlo

dojít k po‰kození závûsu, ve kterém je monitor spojen s kamerou.

1. BûÏn˘ zpÛsob natáãení.

2. Zábûr zdola.

Pﬁi záznamu sledujte scénu pohledem na

LCD monitor shora.

3. Zábûr shora.

Pﬁi záznamu sledujte scénu pohledem na

LCD monitor zdola.

4. Záznam sebe sama.

Pﬁi záznamu sledujte scénu pohledem na

LCD monitor zepﬁedu.

5. Záznam s hledáãkem

■

V situacích, kdy je pouÏití LCD

monitoru obtíÏné, lze jako vhodnou

alternativu pouÏit hledáãek.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 71

ENGLISH CZECH

7272

Pﬁehrávání

Playback

✤The playback function works in PLAYER mode only.

Playback on the LCD

✤It is practical to view a tape using the LCD when in a car or

outdoors.

Playback on a TV monitor

✤To play back a tape, the television must have a compatible

colour system.

✤We recommend that you use the AC Power Adapter as the

power source for the camcorder.

Connecting to a TV which has Audio/Video input jacks

1. Connect the camcorder and TV with the

AUDIO/VIDEO cable.

■

The yellow plug : Video

■

The white plug : Audio(L)-mono

■

The red plug : Audio(R)

- If you connect to a monaural TV or

VCR, connect the yellow plug (Video)

to the video input of the TV or VCR

and the white plug (Audio L) to the

audio input of the TV or VCR.

✤You may use the SCART adapter (optional).

2. Set the power switch on the camcorder to PLAYER mode.

3. Turn on the TV and set the TV/VIDEO selector on the TV to VIDEO.

■

Refer to the TV or VCR user’s manual.

4. Play the tape.

Notes

■

You may use an S-VIDEO (optional) cable to obtain better quality

pictures if you have a S-VIDEO connector on your TV.

■

Even if you use an S-VIDEO (optional) cable, you need to connect

an audio cable.

■

If you connect the cable to the AV Jack, you will not hear sound

from the Camcorder's speakers.

Tape Playback

Pﬁehrávání kazety

✤Funkce pﬁehrávání je k dispozici pouze v reÏimu PLAYER.

Pﬁehrávání na LCD monitoru

✤Pﬁehrávání kazety na LCD monitoru oceníte v autû nebo v

exteriéru.

Pﬁehrávání na obrazovce televizoru

✤Pﬁehrávání je podmínûno kompatibilitou obrazové normy.

✤Pﬁi tomto pﬁehrávání se doporuãuje videokameru napájet

síÈov˘m adaptérem.

Pﬁipojení k televizoru vybavenému vstupními konektory Audio/Video

1. Videokameru pﬁipojte k TV pﬁijímaãi pomocí AUDIO/VIDEO kabelu.

■

Îlut˘ konektor: video signál

■

Bíl˘ konektor: audio signál (L - lev˘

kanál)

■

âerven˘ konektor: audio signál (R -

prav˘ kanál) - pouze pﬁi STEREO

záznamu.

- Pokud kameru pﬁipojujete k

monofonnímu televizoru nebo

videorekordéru, pﬁipojte Ïlut˘

konektor do vstupu Video a bíl˘

konektor do vstupu Audio L

✤Lze pouÏít také redukci SCART

(doplnûk).

2. Videokameru pﬁepnûte do reÏimu PLAYER.

3. Zapnûte televizor a pﬁepínaã vstupÛ nastavte na vstup VIDEO.

■

Dal‰í podrobnosti si ovûﬁte v uÏivatelské pﬁíruãce k televizoru

nebo k videorekordéru.

4. SpusÈte kazetu.

Poznámky

■

Máte-li na svém televizoru vstup S-VIDEO, mÛÏete pouÏít kabel S-

VIDEO (doplnûk). Získáte tak vy‰‰í kvalitu obrazu.

■

Kromû kabelu S-VIDEO (doplnûk) musíte zapojit také audio kabel.

■

Pokud kabel pﬁipojíte do zdíﬁky AV, neusly‰íte zvuk z vestavûného

reproduktoru.

DVUSB

AUDIO

/VIDEO

S-VIDEO

MIC

Camcorder

S-VIDEO

Audio/Video

Video input-Yellow

Audio input

(left)-White

S-VIDEO input

(right)-Red

Audio input

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 72

ENGLISH CZECH

7373

Pﬁehrávání

Playback

Connecting to a TV which has no Audio and Video input jacks

✤You can connect your camcorder to a TV through a VCR.

1. Connect the camcorder and VCR with

the AUDIO/VIDEO cable.

■

The yellow plug : Video

■

The white plug : Audio(L) - Mono

■

The red plug : Audio(R)

2. Connect a TV to the VCR.

3. Set the power switch on the camcorder to

PLAYER mode.

4. Turn on both the TV and VCR.

■

Set the input selector on the VCR to LINE.

■

Select the channel reserved for your VCR on the TV set.

5. Play the tape.

Playback

✤You can play the recorded tape in PLAYER

mode.

1. Connect a power source and set the power

switch to PLAYER mode.

2. Insert the tape you wish to play back.

3. Using the (FF) and (REW) buttons,

find the first position you wish to play back.

4. Press the (PLAY/STILL) button.

■

The images you recorded will appear on the

TV after a few seconds.

■

If a tape reaches its end while being played back, the tape will

rewind automatically.

Note

■

The playback mode (SP/LP) is selected automatically.

Pﬁipojení k televizoru, kter˘ není vybaven vstupy Audio a Video

✤Videokameru mÛÏete k televizoru pﬁipojit pﬁes videorekordér

(VCR).

1. K propojení videokamery s videorekordérem

pouÏijte kabel AUDIO/VIDEO.

■

Îlut˘ konektor: video signál

■

Bíl˘ konektor: audio signál (L - lev˘ kanál

- mono)

■

âerven˘ konektor: audio signál (R -

prav˘ kanál) - pouze u STEREO

záznamu

2. Televizor propojte s videorekordérem.

3. Videokameru pﬁepnûte do reÏimu PLAYER.

4. Zapnûte televizor i videorekordér.

■

Pﬁepínaã vstupÛ na videorekordéru nastavte do polohy "LINE".

■

Na televizoru zvolte kanál vyhrazen˘ pro videorekordér.

5. Pﬁehrajte kazetu.

Pﬁehrávání

✤Kazetu se záznamem mÛÏete pﬁehrávat

v reÏimu PLAYER.

1. K videokameﬁe pﬁipojte napájecí zdroj a

pﬁepínaãem nastavte reÏim PLAYER.

2. VloÏte kazetu, kterou hodláte pﬁehrát.

3. Tlaãítky (FF) a (REW) najdûte

místo, od nûhoÏ chcete záznam spustit.

4. Stisknûte tlaãítko (PLAY/STILL).

■

Poﬁízen˘ záznam se po nûkolika sekundách zobrazí na TV

obrazovce.

■

Pokud pﬁehrávaná kazeta dobûhne na konec, automaticky se

pﬁevine na zaãátek.

Poznámka

■

Rychlost pﬁehrávání (SP/LP) se aktivuje automaticky.

DVUSB

AUDIO

/VIDEO

S-VIDEO

MIC

ANTENNA

S-VIDEO

Audio/Video

VCR

CAMCORDER

VIDEO

AUDIO(L)

AUDIO(R)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 73

ENGLISH CZECH

7474

Pﬁehrávání

Playback

✤The PLAY/STILL, STOP, FF, REW buttons are located on the

camcorder and the Remote Control.

✤The F.ADV(Frame advance), X2, SLOW buttons are located on

the Remote Control only. (VP-D103(i)/D105(i) only)

✤To prevent tape and head-drum wear, your camcorder will

automatically stop if it is left in STILL or SLOW modes for more

than 5 minutes.

Playback pause

✤Press the (PLAY/STILL) button

during Playback.

✤To resume playback, press the

(PLAY/STILL) button.

Picture search (Forward/Reverse)

✤Press the (FF) or (REW) buttons

during Playback or Still mode.

To resume normal playback,

press the (PLAY/STILL) button.

✤Keep pressing (FF) or (REW) buttons

during Playback or Still mode. To resume

normal playback, release the button.

Slow playback (Forward/Reverse)

(VP-D103(i)/D105(i) only)

✤Forward Slow Playback

■

Press the SLOW button on the remote

control during Playback.

■

To resume normal playback,

press the (PLAY/STILL) button.

✤Reverse Slow Playback

■

Press the (_) button during Forward Slow Play back.

■

To resume forward slow playback, press the (+) button.

■

To resume normal playback, press the (PLAY/STILL)

button.

Various Functions while in PLAYER mode

RÛzné funkce v reÏimu PLAYER

✤Tlaãítka funkcí PLAY/STILL, STOP, FWD A REW jsou k dispozici na

videokameﬁe i na dálkovém ovladaãi.

✤Tlaãítka funkcí F.ADV (pﬁehrávání po snímcích), X2 (pﬁehrávání

dvojnásobnou rychlostí) a SLOW (zpomalené pûehrávání) jsou umístûna

pouze na dálkovém ovladaãi (pouze model VP-D103(i)/D105(i))

✤Ponecháte-li ji videokameru v reÏimech reprodukce STILL (reprodukce

statického obrazu) nebo SLOW (zpomalené pﬁehrávání) déle neÏ 5

minut, pﬁehrávání se z dÛvodu ochrany pﬁed opotﬁebením pásku a hlav

automaticky zastaví.

Pauza pﬁi pﬁehrávání

✤Bûhem pﬁehrávání stisknûte tlaãítko

(PLAY/STILL).

✤Pﬁehrávání obnovte dal‰ím stiskem tlaãítka

(PLAY/STILL).

Vyhledávání (vpﬁed/vzad)

✤Bûhem pﬁehrávání nebo v reÏimu STILL stisknûte

tlaãítko (FF) nebo (REW).

Pﬁehrávání normální rychlostí obnovíte stiskem

tlaãítka (PLAY/STILL).

✤Bûhem pﬁehrávání nebo v reÏimu STILL pﬁidrÏte

tlaãítko (FF) nebo (REW).

Pﬁehrávání normální rychlostí obnovíte uvolnûním

tohoto tlaãítka.

Zpomalené pﬁehrávání (vpﬁed/vzad) (pouze model

VP-D103(i)/D105(i))

✤Zpomalené pﬁehrávání vpﬁed.

■

hem p

ﬁ

ehrávání stiskn

te na dálkovém ovlada

i tla

ítko SLOW.

■

Pﬁehrávání normální rychlostí obnovte stiskem tlaãítka

(PLAY/STILL).

✤Zpomalené pﬁehrávání vzad.

■

hem zpomaleného p

ehrávání vp

ﬁ

ed stiskn

te tla

ítko (–).

■

Pﬁehrávání sníÏenou rychlostí vpﬁed obnovíte stiskem

tlaãítka (+).

■

Pﬁehrávání normální rychlostí obnovte stiskem tlaãítka

(PLAY/STILL).

REC SEARCH FADE BLC

REV FWD S.SHOW

EASY

MULTI DISP.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 74

ENGLISH CZECH

7575

Pﬁehrávání

Playback

Frame advance (To play back frame by frame)

(VP-D103(i)/D105(i) only)

●

Press the F.ADV button on the Remote Control while

in Still mode.

The F.ADV function works in still mode only.

●

To resume normal playback,

press the (PLAY/STILL) button.

✤Forward frame advance

■

Press the F.ADV button on the remote control

in Still mode.

✤Reverse frame advance

■

Press (_) the button on the remote control

to change the direction in F.ADV mode.

■

Press the F.ADV button on the remote control.

X2 Playback (Forward/Reverse) (VP-D103(i)/D105(i) only)

✤Forward X2 Playback

■

Press the X2 button on the Remote Control during Playback.

■

To resume normal playback, press the (PLAY/STILL)

button.

✤Reverse X2 Playback

■

Press (_) the button during during Forward X2 Playback

■

To resume normal playback, press the (PLAY/STILL)

button.

Reverse playback (VP-D103(i)/D105(i) only)

✤To playback in reverse at normal speed, press the (_) button

during normal forward playback.

✤Press the (PLAY/STILL) or (+) button to return to normal

forward playback.

Notes

■

Mosaic shaped distortion may appear on the screen while in some of

the various playback modes.

- Mosaic shaped distortion or noise may be experienced when you

play back tapes recorded in LP which contain various playback

functions.

■

Sound will only be heard during normal SP or LP playback.

Frame advance (Pﬁehrávání po snímcích) (pouze model VP-

D103(i)/D105(i))

●

V reÏimu STILL stisknûte tlaãítko F.ADV na dálkovém

ovladaãi. Funkce F.ADV je k dispozici pouze v reÏimu

Still.

●

Pﬁehrávání normální rychlostí obnovte stiskem tlaãítka

(PLAY/STILL).

✤Pﬁehrávání po snímcích vpﬁed

■

Bûhem reÏimu Still stisknûte tlaãítko F.ADV na

dálkovém ovladaãi.

✤Pﬁehrávání po snímcích vzad

■

Stiskem tlaãítka (–) na dálkovém ovladaãi

zmûÀte smûr pohybu v reÏimu F.ADV.

■

Poté stisknûte tlaãítko F.ADV na dálkovém

ovladaãi.

X2 (pﬁehrávání dvojnásobnou rychlostí vpﬁed / vzad) (pouze model

VP-D103(i)/D105(i))

✤Pﬁehrávání X2 vpﬁed

■

Bûhem pﬁehrávání stisknûte tlaãítko X2 na dálkovém

ovladaãi.

■

Pﬁehrávání normální rychlostí obnovte stiskem tlaãítka

(PLAY/STILL).

✤Pﬁehrávání X2 vzad

■

Bûhem pﬁehrávání dvojnásobnou rychlostí vpﬁed stisknûte

tlaãítko (–).

■

Pﬁehrávání normální rychlostí obnovíte stiskem tlaãítka

(PLAY/STILL).

Pﬁehrávání vzad (pouze model VP-D103(i)/D105(i))

✤Chcete-li pouÏít pﬁehrávání vzad normální rychlostí, stisknûte

bûhem normálního pﬁehrávání vpﬁed tlaãítko (–).

✤Pﬁehrávání normální rychlostí vpﬁed obnovte stiskem tlaãítka

(PLAY/STILL) nebo (+).

Poznámky

■

Bûhem rÛzn˘ch reÏimÛ pﬁehrávání se v obraze mÛÏe objevit

mozaikové zkreslení.

- Zkreslení nebo deformace obrazu mozaikov˘mi rastry mÛÏe nastat

v pﬁípadû, Ïe rÛzné reÏimy pouÏijete pﬁi pﬁehrávání kazety se

záznamem poﬁízen˘m v reÏimu LP.

■

Zvuk usly‰íte pouze pﬁi pﬁehrávání normální rychlostí SP nebo LP.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 75

ENGLISH CZECH

7676

Pﬁehrávání

Playback

✤The ZERO MEMORY function works in both CAMERA and

PLAYER modes.

✤You can mark a point on a tape that you want to return to following

playback.

1. Press the ZERO MEMORY button on the remote control before

the recording or during playback at the point you wish to return.

■

The time code is changed to a tape counter that is set to zero

memory with the 0:00:00(Zero memory indicator)

■

If you want to cancel the zero memory function, press the

ZERO MEMORY button again.

2. Finding the zero position.

■

When you have finished playback, fast forward or rewind the

tape.

- The tape stops automatically when it reaches the zero

position.

■

When you have finished recording, press the power switch on

the PLAYER and press the (REW) button.

- The tape stops automatically when it reaches the zero

position.

3. The tape counter with the (Zero memory indicator) disappears

from the display and the tape counter is changed to the time code.

Notes

■

In the following situations, ZERO MEMORY mode may be

canceled automatically:

- At the end of the section marked with the ZERO MEMORY

function.

- When the tape is ejected.

- When you remove the battery pack or power supply.

■

The zero memory may not function correctly where there is a

break between recordings on the tape.

ZERO MEMORY (VP-D103(i)/D105(i) only)

✤Funkce MEMORY je k dispozici v reÏimech CAMERA i PLAYER.

✤Tímto tlaãítkem mÛÏete na kazetû oznaãit místo, kam se chcete po

pﬁehrávání vrátit.

1. Bûhem pﬁehrávání stisknûte v místû, na které se chcete pozdûji

vrátit, tlaãítko ZERO MEMORY na dálkovém ovladaãi.

■

Zobrazení ãasového kódu se zmûní na poãítadlo a to se

vynuluje (zobrazí se 0:00:00). (Indikátor pamûti nuly).

■

Chcete-li tuto funkci zru‰it, stisknûte tlaãítko ZERO MEMORY

znovu.

2. Vyhledávání nulové pozice.

■

Po dokonãení pﬁehrávání pﬁeviÀte kazetu rychl˘m posuvem

vpﬁed nebo vzad.

- Po dosaÏení nulové pozice se kazeta automaticky zastaví.

■

Po dokonãení záznamu pﬁepnûte kameru do reÏimu PLAYER a

stisknûte tlaãítko (REW).

- Po dosaÏení nulové pozice se kazeta automaticky zastaví.

3. Zobrazení poãítadla se symbolem (indikátor pamûti nuly) zmizí

a údaj se zmûní na ãasov˘ kód.

Poznámky

■

ReÏim ZERO MEMORY mÛÏe b˘t v následujících pﬁípadech

automaticky zru‰en:

- Na konci úseku oznaãeného funkcí ZERO MEMORY.

- Pﬁi vyjmutí kazety.

- Pﬁi vyjmutí akumulátorové baterie nebo odpojení síÈového

adaptéru.

■

Pokud jsou na kazetû mezi jednotliv˘mi záznamy mezery, funkce

Zero Memory nemusí pracovat správnû.

ZERO MEMORY (Tlaãítko pamûti nuly)

(pouze model VP-D103(i)/D105(i))

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 76

ENGLISH CZECH

7777

Pﬁehrávání

Playback

✤The PB DSE function works in PLAYER mode.

✤The PB DSE function enables you to apply Digital Special Effects

(DSE) to tape playback or still images.

1. Set the camcorder to the PLAYER mode and then

play back a tape.

2. Press the MENU button and turn the MENU DIAL

to highlight A/V.

3. Press the ENTER button to enter the sub-menu.

4. Select PB DSE from the sub-menu and press

the ENTER button.

5. Press the ENTER button to enter the sub-menu.

6. Select PB DSE item (off, mirror, mosaic) from

the sub-menu and press the ENTER button.

7. To exit, press the MENU button.

8. To cancel the PB DSE function, set the PB DSE to

off or press the STOP button.

Notes

■

You cannot apply the PB DSE function to pictures which are being

input from an external source.

■

Once you modify an image using the PB DSE function, it cannot

be imported to your PC from the camcorder’s DV jack.

PB DSE (Playback Digital Special Effects)

PB DSE (Pﬁehrávání s digitálními efekty)

✤Funkce PB DSE je k dispozici pouze v reÏimu PLAYER.

✤Funkce PB DSE umoÏÀuje pouÏití speciálních digitálních efektÛ

(DSE) na pﬁehrávané zábûry nebo statické snímky (fotografie).

1. Videokameru pﬁepnûte do reÏimu PLAYER a

poté spusÈte pﬁehrávání.

2. Stisknûte tlaãítko MENU a otáãením ovladaãe

MENU DIAL zv˘raznûte poloÏku A/V.

3. Stiskem tlaãítka ENTER vyvolejte vedlej‰í

nabídku.

4. Z vedlej‰í nabídky zvolte poloÏku PB DSE a

stisknûte tlaãítko ENTER.

5. Tlaãítkem ENTER vyvolejte vedlej‰í nabídku.

6. Z vedlej‰í nabídky zvolte poloÏku PB DSE (off,

mirror, mosaic) a stisknûte tlaãítko ENTER.

7. Nabídku opusÈte tlaãítkem MENU.

8. Chcete-li funkce PB DSE pﬁeru‰it, pﬁepnûte

poloÏku PB DSE na "off" nebo stisknûte tlaãítko

STOP.

Poznámky

■

Funkce PB DSE nelze pouÏít na obrazová data pﬁivedená z

externího vstupu.

■

Snímek upraven˘ digitálními efekty nelze prostﬁednictvím DV

v˘stupu pﬁenést do poãítaãe.

PLAYER MODE

A / V SET

PB DSE

OFF

MIRROR

MOSAIC

PLAYER MODE

INITIAL

WIND CUT

PB DSE

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

AV IN/OUT OUT

PLAYER MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE

OUT

AV IN/OUT

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 77

ENGLISH CZECH

7878

Pﬁehrávání

Playback

✤The PB ZOOM function works in PLAYER mode.

✤The PB ZOOM function enables you to magnify playback or still

image.

1. Press the PB ZOOM button in playback mode or in

playback still mode.

2. The image is magnified starting from the center of

image and arrows appear which allow you to move

the image in four directions.

3. You can zoom in from 1.2x to 8.0x by moving the

zoom lever.

4. You can move the image in the arrow directions

using the MENU DIAL.

5. You can change the arrow direction(vertical,

horizontal) to move the image by pressing the

ENTER button.

6. To cancel the PB ZOOM function,

press the PB ZOOM or STOP button.

Notes

■

You cannot apply the PB ZOOM function to pictures which are

being input from an external video source.

■

The PB ZOOM image cannot be imported to your PC from the

camcorder’s DV jack.

PB ZOOM

PB ZOOM (pﬁehrávání se zvût‰ením obrazu)

MACRO

PB ZOOM

VOL/MF

✤Funkce PB ZOOM; je k dispozici v reÏimu PLAYER.

✤Funkce umoÏÀuje zvût‰ení pﬁehrávan˘ch zábûrÛ nebo fotografií.

1. Bûhem pﬁehrávání nebo bûhem zastavení

stisknûte tlaãítko PB ZOOM.

2. Obraz bude smûrem od stﬁedu zvût‰en a

zobrazí se ãtyﬁi ‰ipky, jejichÏ prostﬁednictvím

bude moÏno obraz posouvat ãtyﬁmi smûry.

3. Posuvem páãky transfokátoru lze obraz zvût‰it v

rozsahu 1,2x aÏ 8,0x.

4. Ovladaãem MENU DIAL lze obraz posouvat ve

smûru ‰ipek.

5. Stiskem ovladaãe lze smûr ‰ipky pro pohyb

obrazu zmûnit (svisle, vodorovnû).

6. Chcete-li funkci PB ZOOM ukonãit, stisknûte

tlaãítko PB ZOOM nebo STOP.

Poznámky

■

Funkci PB ZOOM nelze pouÏít na obrazová data pﬁivedená z

externího vstupu.

■

Obraz zvût‰en˘ prostﬁednictvím PB ZOOM nelze prostﬁednictvím

DV v˘stupu pﬁenést do poãítaãe.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 78

ENGLISH CZECH

7979

Záznam v reÏimu PLAYER (pouze

model VP-D101i/D103i/D105i)

Recording in PLAYER mode

(VP-D101i/D103i/D105i only)

✤You can use this camcorder as a recorder.

✤You can record a tape from VCR or TV.

1. Connect the camcorder and VCR or TV with

the AUDIO/VIDEO cable.

2. Set the power switch of the camcorder to

PLAYER mode.

3. Turn on the VCR or TV.

4. Insert the blank tape with protection tab closed

into the camcorder.

■

If you want to record from a connected VCR,

insert a recorded VHS tape into the VCR.

5. Press the MENU button, turn the MENU DIAL to

highlight A/V and press the ENTER button.

6. Turn the MENU DIAL to highlight AV IN/OUT

and press the ENTER button to select AV IN.

■

“AV IN” and picture appear on

the LCD monitor.

■

OUT: Releases the INPUT mode

7. Press the START/STOP button to set the camcorder

to REC PAUSE mode.

■

“PAUSE” on the LCD monitor.

8. Select the TV program or playback the VHS tape.

9. Press START/STOP button to start recording.

■

If you want to pause recording for a while,

press the START/STOP button again.

10. To stop recording, press the (STOP) button.

Notes

■

When you record the images being played back on analog VCR,

if they are not being played back in normal speed, (for example, more

than double speed or slow playback), only gray image appears on

the camcorder.

■

If you want to see the camcorder picture with a TV, set AV IN/OUT

menu to OUT.

Recording in PLAYER mode

Záznam v reÏimu PLAYER

PLAYER MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE

AV IN/OUT IN

✤Tuto videokameru mÛÏete pouÏít jako videorekordér.

✤Na kazetu mÛÏete poﬁídit záznam z videorekordéru (VCR) nebo

televizoru.

1. Pomocí kabelu AUDIO/VIDEO propojte

videokameru s videorekordérem nebo

televizorem.

2. Videokameru pﬁepnûte do reÏimu PLAYER.

3. Zapnûte videorekordér nebo televizor.

4. Do videokamery vloÏte prázdnou kazetu, která

není zaji‰tûna proti náhodnému vymazání.

■

Chcete-li nahrávat z pﬁipojeného

videorekordéru, vloÏte do videorekordéru

nahranou kazetu VHS.

5. Stisknûte tlaãítko MENU, ovladaãem MENU

DIAL zv˘raznûte poloÏku A/V a stisknûte

tlaãítko ENTER.

6. Ovladaãem MENU DIAL zv˘raznûte poloÏku

AV IN/OUT a stiskem ENTER zvolte AV IN.

■

Na LCD monitoru se zobrazí "AV IN" a

obraz.

■

OUT : Ukonãení reÏimu INPUT

7. Stiskem tlaãítka START/STOP pﬁepnûte videokameru

do reÏimu záznamové pauzy (REC PAUSE).

■

Na LCD monitoru se zobrazí nápis "PAUSE"

8. Zvolte TV program nebo zapnûte pﬁehrávání na

videorekordéru.

9. Stiskem START/STOP spusÈte záznam.

■

Chcete-li záznam pozastavit, stisknûte znovu tlaãítko START/STOP.

10. Záznam ukonãíte stiskem tlaãítka (STOP).

Poznámky

■

Pokud poﬁizujete záznam nahrávky pﬁehrávané na analogovém

videorekordéru, kter˘ nepﬁehrává normální rychlostí (pﬁehráváte napﬁ.

dvojnásobnou rychlostí nebo zpomalenû), na videokameﬁe bude

zobrazen pouze ‰ed˘ obraz.

■

Pokud chcete obraz videokamery sledovat na televizoru, pﬁepnûte

nabídku AV IN/OUT na OUT.

DVUSB

AUDIO

/VIDEO

S-VIDEO

MIC

ANTENNA

S-VIDEO

Audio/Video

VCR

CAMCORDER

VIDEO

AUDIO(L)

AUDIO(R)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 79

ENGLISH CZECH

8080

Pﬁenos dat prostﬁednictvím rozhraní IEEE 1394

IEEE 1394 Data Transfer

Connecting to a DV device

✤ Connecting with other DV standard products.

■

A standard DV connection is quite simple.

If a product has a DV port, you can transfer data by

connecting to the DV port using the correct cable.

!!! Please be careful since there are two types of DV ports,

(4pin, 6pin). This camcorder has a 4pin terminal.

✤ With a digital connection, video and audio signals are

transmitted in digital format, allowing high quality images

to be transferred.

Connecting to a PC

✤ If you want to transmit data to a PC, you must install a

IEEE 1394 add-on card onto the PC. (not supplied)

✤ The frame rate recorded for video capturing is dependent on

the capacity of the PC.

Notes

■

When you transmit data from the camcorder to another DV device,

some functions may not work.

If this occurs, please reconnect the DV cable or turn the power

OFF and ON again.

■

When you transmit data from the camcorder to PC,

PC function button is not available in M.PLAY mode.

■

Do not use the camcorder and IEEE1394 together as this will

cause IEEE1394 to shut off.

Transferring IEEE1394 (i.LINK)-DV standard data connections

Pﬁipojení k DV zaﬁízení

✤Propojení s jin˘m standardním zaﬁízením DV (Digital Video)

■

Standardní propojení DV zaﬁízení je velmi jednoduché.

Je-li pﬁístroj vybaven rozhraním DV, mÛÏete pﬁená‰et

data pomocí správného kabelu pﬁipojeného k DV rozhraní.

!!! V˘bûru kabelu vûnujte pozornost, protoÏe rozhraní DV

existuje ve dvou typech (ãtyﬁpólové a ‰estipólové). Tato

videokamera má rozhraní ãtyﬁpólové.

✤Pﬁi propojení rozhraní DV jsou video a audio signály

pﬁená‰eny v digitálním formátu, coÏ zaruãuje vysokou kvalitu

pﬁená‰eného obrazu.

Pﬁipojení k PC

✤Chcete-li pﬁená‰et data do PC, musíte do PC instalovat

pﬁídavnou kartu s rozhraním IEEE 1394 (není souãástí

dodávky).

✤Obrazová frekvence zaznamenávaného video signálu závisí na

rychlosti PC.

Poznámky

■

Pﬁi pﬁenosu dat z videokamery do jiného DV zaﬁízení nemusí

nûkteré funkce pracovat. JestliÏe k tomu dojde, odpojte prosím a

znovu pﬁipojte DV kabel nebo vypnûte a znovu zapnûte napájení

kamery.

■

Pokud pﬁená‰íte data z videokamery do PC, funkãní PC tlaãítko je

v reÏimu M.PLAY nedostupné.

■

Videokameru a rozhraní IEEE1394 nepouÏívejte souãasnû, neboÈ

v tomto pﬁípadû dojde k vypnutí rozhraní IEEE1394.

Pﬁenos dat prostﬁednictvím rozhraní IEEE 1394 (i.LINK) -

standardní datové pﬁipojení DV

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 80

ENGLISH CZECH

8181

Pﬁenos dat prostﬁednictvím rozhraní IEEE 1394

IEEE 1394 Data Transfer

●

System requirements

■

CPU : faster Intel®Pentium III™450Mhz compatible.

■

Operating system : Windows®98SE, ME, XP, Mac OS (9.1~10.2)

■

Main memory : more than 64 MB RAM

■

IEEE1394 add-on card or built in IEEE1394 card

Recording with a DV connection cable

(VP-D101i/D103i/D105i only)

1. Set the power switch to PLAYER

mode.

2. Connect the DV cable (not supplied)

from the DV IN/OUT port of the

camcorder to the DV IN/OUT port of

the other DV device.

■

Make sure that DV IN appears on

the screen.

3. Press the START/STOP button to

begin REC PAUSE mode.

■

PAUSE is displayed on the OSD.

4. Start playback on the other DV device while you monitor

the picture.

5. Press the START/STOP button to start recording.

■

If you want to pause recording momentarily, press

the START/STOP button again.

6. To stop recording, press the (STOP) button.

Notes

■

When using this camcorder as a recorder, the pictures that appear

on a monitor may seem uneven, however recorded pictures will not

be affected.

■

Operation are not guaranteed for all the recommanded computer

environments mentioned above.

DVUSB

AUDIO

/VIDEO

S-VIDEO

MIC

●

PoÏadavky na systém

■

CPU: kompatibilní s Intel®Pentium III™450 MHz nebo rychlej‰í

■

Operaãní systém: Windows‚ 98SE, ME, XP, Mac OS (9.1~10.2)

■

PamûÈ RAM: více neÏ 64 MB

■

Pﬁídavná nebo vestavûná karta s rozhraním IEEE 1394

Záznam s propojovacím DV kabelem

(pouze model VP- D101i/D103i/D105i)

1. Videokameru pﬁepnûte do reÏimu

PLAYER.

2. Pomocí DV kabelu (není souãástí

dodávky) propojte rozhraní DV

IN/OUT videokamery s rozhraním

DV IN/OUT jiného DV zaﬁízení.

■

Ovûﬁte si, zda je na LCD

monitoru zobrazen nápis "DV".

3. Tlaãítkem START/STOP pﬁepnûte kameru do reÏimu REC

PAUSE.

■

Na LCD monitoru se zobrazí nápis "PAUSE".

4. Na pﬁipojeném DV zaﬁízení spusÈte pﬁehrávání a sledujte obraz na

videokameﬁe.

5. Stiskem tlaãítka START/STOP spusÈte záznam.

■

Chcete-li záznam doãasnû pﬁeru‰it, stisknûte znovu tlaãítko

START/STOP.

6. Záznam ukonãíte stiskem tlaãítka (STOP).

Poznámky

■

Pﬁi pouÏití videokamery jako videorekordéru se zobrazení na LCD

monitoru mÛÏe jevit jako nestabilní, zaznamenávan˘ obraz v‰ak

nebude ovlivnûn.

■

Správn˘ prÛbûh ãinnosti není u v‰ech v˘‰e popsan˘ch operaãních

systémÛ zaruãen.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 81

ENGLISH CZECH

8282

Rozhraní USB (pouze model

VP-D103(i)/D105(i))

USB interface (VP-D103(i)/D105(i) only)

●Transferring a Digital Image through a USB Connection

✤You can easily transfer a still image from a MEMORY CARD to

a PC without additional add-on cards via a USB connection.

✤You can transfer an image to a PC via a USB connection.

✤If you transfer data to a PC, you need to install the software

(Driver, DVC Media 5.1, Windows Media Player 9.0,

DirectX 9.0a) supplied with the camcorder.

System Requirements

■

CPU : Intel®Pentium III™450 processor

compatible or better

■

Operating system : Windows®98SE/ME/

2000/XP

■

RAM : 128 MB or more

■

CD-ROM: 4x CD-ROM drive

■

VIDEO : 65,000-colour or better

video display card

■

Available USB port (V1.1)

■

Hard Disc : 4GB (8GB recommended)

Notes

■

Intel®Pentium III™is a trademark of the Intel Corporation.

■

Windows®is a registered trademark of the Microsoft®Corporation.

■

All other brands and names are property of their respective

owners.

■

Operations are not guaranteed for all of the recommended

computer environments mentioned above.

●Pﬁenos digitálního (statického) obrazu prostﬁednictvím

rozhraní USB

✤Statick˘ obraz mÛÏete snadno pﬁená‰et z kamery, kazety,

pamûti do PC pﬁes rozhraní USB, bez nutnosti instalace

roz‰iﬁující PC karty.

✤Obrazová data lze pﬁená‰et do PC pﬁes rozhraní USB (pouze

model VP-D103(i)/D105(i))

✤Chcete-li pﬁená‰et data do PC, musíte instalovat software

(ovladaã, editaãní software DVC Media 5.1, pﬁehrávaã

Windows Media Player 9.0, multimediální roz‰íﬁení DirectX

9.0a) dodávan˘ s videokamerou.

PoÏadavky na systém

■

CPU: kompatibilní s Intel®Pentium III™

450 MHz nebo rychlej‰í

■

Operaãní systém: Windows®

98/98SE/ME/2000/XP

■

PamûÈ RAM: 128 MB nebo více

■

CD-ROM 4 x nebo rychlej‰í

■

Grafická karta : 65 000 barev nebo lep‰í

■

Dostupné USB rozhraní (V 1.1)

■

Pevn˘ disk: minimálnû 4 GB

(doporuãeno 8 GB).

Poznámky

■

Intel®Pentium III™je ochrannou známkou spoleãnosti Intel

Corporation.

■

Windows®je ochrannou známkou spoleãnosti Microsoft®

Corporation.

■

V‰echny ostatní znaãky a názvy jsou vlastnictvím sv˘ch ﬁádn˘ch

vlastníkÛ.

■

Správn˘ prÛbûh ãinnosti není u v‰ech v˘‰e popsan˘ch operaãních

systémÛ zaruãen.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 82

ENGLISH CZECH

8383

Rozhraní USB (pouze model

VP-D103(i)/D105(i))

USB interface (VP-D103(i)/D105(i) only)

✤DVC Media 5.1 User's Manual is included on the accompanying

CD(D:\help\) in adobe's Portable Document Format(PDF)

The user's manual can be viewed using Acrobat Reader software,

which is also included on the CD.

(The Acrobat Reader is a freeware product of AdobeSystems,Inc.)

✤Do not connect the camcorder to PC before installing the program.

✤If another camera or scanner is connected, please disconnect it in advance.

✤This explanation is based on Windows®98SE OS.

Program installation

1. Insert the software CD into CD-ROM drive.

Installation selection screen appears on the

monitor.

2. If the installation selection screen does not appear

after inserting the CD click “Run” on the Windows

“Start” menu and execute SETUP.EXE file to begin

installation.

When CD-ROM drive is set to “D:drive”, type

“D:/setup.exe” and press Enter.

3. Click the icons listed below to install the selected

software.

■

The program automatically checks and installs the driver.

■

DVC Driver: USB removable Disk Driver (Windows®98SE only)

USB PC CAMERA Driver

USB Streaming Driver

■DVC Media 5.1

■DirectX 9.0a

■Windows Media Player 9.0

■

Editing Software

Using the “PC camera” function

✤You can use this camcorder as a PC CAMERA.

✤When you connect to a Web site that can provide video chatting

functions, you can use your camcorder for such functions.

✤When you use the voice input at video chatting (or net-meeting) function,

connect the external microphone to the soundcard of PC.

✤Using the camcorder with PC installed Net-meeting program, you can

conduct video conference.

✤The PC CAMERA's screen size is 160x120 pixels.

✤If PC is connected with the USB to the camcorder, the buttons which

excepts the POWER SWITCH, MODE SWITCH, ZOOM SWITCH and

NIGHT-CAPTURE SWITCH are not operated.

1. Set the mode switch to Tape, set the power switch to CAMERA.

2. Connect one end of the USB cable to the USB jack on the camcorder and

the other end to the USB connector on your computer.

Installing DVC Media 5.1 Program

Instalace programu DVC Media 5.1

✤UÏivatelská pﬁíruãka k programu DVC Media 5.1 je ve formátu PDF

souãástí pﬁiloÏeného CD (D:\help\). Lze ji prohlíÏet prostﬁednictvím

programu Acrobat Reader, kter˘ rovnûÏ naleznete na CD. (Acrobat

Reader je bezplatn˘ produkt vyvinut˘ spoleãností Adobe Systems, Inc.)

✤Pﬁed instalací programu nepﬁipojujte videokameru k PC.

✤JestliÏe je pﬁipojena dal‰í kamera nebo skener, pﬁedem je prosím odpojte.

✤Podkladem pro tyto pokyny byla dokumentace pro operaãní systém

Windows‚98SE.

Instalace programu

1. Do CD-ROM mechaniky vloÏte pﬁiloÏené CD se

softwarem.

- Na monitoru se zobrazí instalaãní nabídka.

2. JestliÏe se po vloÏení CD nezobrazí úvodní stránka s

nabídkou instalace, poklepejte na poloÏku "Run" v

nabídce Start OS Windows a spusÈte soubor

SETUP.EXE.

- Pokud má CD-ROM mechanika pﬁiﬁazeno písmeno

"D:\", napi‰te: "D:\setup.exe" a stisknûte klávesu

ENTER.

3. Klepnûte na ikonu odpovídající instalaci zvoleného

softwaru: (Program automaticky zkontroluje a nainstaluje

potﬁebn˘ ovladaã pro PC)

■

Ovladaã DVC : v˘mûnn˘ USB ovladaã (pouze Windows®98SE)

Ovladaã USB PC CAMERA

Datov˘ ovladaã USB Streaming

■

DVC Media 5.1

■

DirectX 9.0a

■

Windows Media Player 9.0

■

Editaãní software

PouÏití funkce “PC camera”

✤Tuto videokameru lze pouÏít jako webovou kameru (PC CAMERA).

✤Videokameru lze pouÏít pro tyto funkce po pﬁipojení na webové stránky

umoÏÀující obrazov˘ video "chat".

✤Chcete-li video "chat" nebo (schÛzky v síti Internet) doplnit zvukem,

pﬁipojte do zvukové karty PC externí mikrofon.

✤Pokud videokameru pouÏijte na PC s nainstalovan˘m programem Net-

Meeting, mÛÏete poﬁádat i videokonference.

✤V reÏimu PC CAMERA se pouÏívá rozli‰ení 160 x 120 pixelÛ.

✤Pokud je PC s videokamerou propojen prostﬁednictvím USB, s v˘jimkou

tlaãítek POWER SWITCH, ZOOM SWITCH a NIGHT-CAPTURE

SWITCH nejsou ostatní tlaãítka k dispozici.

1. Pﬁepínaã reÏimu nastavte do polohy Tape, hlavní vypínaã do polohy

CAMERA.

2. Jeden konec USB kabelu pﬁipojte k USB zásuvce na videokameﬁe, druh˘

konec do USB konektoru poãítaãe.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 83

ENGLISH CZECH

8484

Rozhraní USB (pouze model

VP-D103(i)/D105(i))

USB interface (VP-D103(i)/D105(i) only)

Using the “removable Disk” function

✤You can easily transfer data from a Memory Card to a PC without

additional add-on cards via a USB connection.

1. Set the mode switch to memory, set the power switch to CAMERA or PLAYER.

2. Connect one end of the USB cable to the USB jack on the camcorder and

the other end to the USB connector on your computer.

Using the “USB streaming” function

✤USB streaming data type is MPEG4.

✤To use the USB STREAMING, the DVC Media 5.1, DirectX 9.0a and

Windows Media Player 9.0(included in the CD) programs must be

installed in the PC.

✤You can CAMCORDER video from the PC using USB STREAMING.

Also you can store it to a moving picture of the "asf" file format, or a still

image of the "jpg" file format at PC.

1. Set the mode switch to TAPE, set the power switch to CAMERA or PLAYER.

2. Connect one end of the USB cable to the USB jack on the camcorder and

the other end to the USB connector on your computer.

3. Execute the DVC Media 5.1 program.

If you want the detailed description of USB streaming, refer to the

DVC Media 5.1 User's Manual.

Connecting to a PC

1. Connect a USB cable to the USB port on the PC.

2. Connect the other end of the USB cable into the proper terminal on the

camcorder. (USB jack)

- If a PC is connected to the camcorder with a USB cable only, the Power

Switch, Zoom Switch, mode switch and NIGHT CAPTURE operate.

Disconnecting the USB cable

✤After completing the data transmission, you must disconnect the cable in

the following way:

Select the removable disc icon and click the right mouse button to select [Eject].

2. Select [Confirm] and disconnect the USB cable when the Windows Splash

screen appears.

Notes

■

If you disconnect the USB cable from the PC or

the camcorder while transferring, the data

transmission will stop and the data may be

damaged.

■

If you connect the USB cable to a PC via a USB

HUB or simultaneously connect the USB cable

along with other USB devices, the camcorder may

not work properly.

- If this occurs, remove all USB devices from

the PC and reconnect the camcorder.

PouÏití funkce “removable Disk” (v˘mûnn˘ disk)

✤Prostﬁednictvím USB lze data z pamûÈové karty snadno pﬁená‰et do PC bez

nutnosti poﬁizování pﬁídavn˘ch karet.

1. Pﬁepínaã reÏimu nastavte do polohy MEMORY, hlavní vypínaã do polohy

CAMERA nebo PLAYER.

2. Jeden konec USB kabelu pﬁipojte k USB zásuvce na videokameﬁe, druh˘ konec

do USB konektoru poãítaãe.

PouÏití funkce “USB streaming”

✤"USB streaming" vyuÏívá datov˘ formát MPEG4.

✤PouÏití funkce USB STREAMING je podmínûno instalací programÛ DVC

Media 5.1, DirectX 9.0a a Windows Media Player 9.0 (naleznete je na

pﬁiloÏeném CD).

✤Pomocí funkce USB STREAMING mÛÏete sledovat pohyblivé zábûry z

videokamery na PC.

Pohyblivé zábûry mÛÏete na PC ukládat v souborovém formátu "asf",

fotografie ve formátu "jpg".

1. Pﬁepínaã reÏimu nastavte do polohy TAPE, hlavní vypínaã do polohy CAMERA

nebo PLAYER.

2. Jeden konec USB kabelu pﬁipojte k USB zásuvce na videokameﬁe, druh˘ konec

do USB konektoru poãítaãe.

3. SpusÈte program DVC Media 5.1.

Podrobnûj‰í informace o funkci "USB streaming" vyhledejte v uÏivatelské

pﬁíruãce k programu DVC Media 5.

Pﬁipojení k PC

1. K USB portu na PC pﬁipojte USB kabel.

2. Druh˘ konec USB kabelu pﬁipojte ke správné zásuvce na videokameﬁe. (Zdíﬁka

USB)

- Pokud je PC s videokamerou propojen USB kabelem, budou v ãinnosti

pouze tlaãítka Power Switch, Zoom Switch, pﬁepínaã reÏimu a NIGHT

CAPTURE.

Odpojení USB kabelu

✤Po dokonãení pﬁenosu dat je kabel nutno odpojit následujícím zpÛsobem:

1. Zvolte ikonu v˘mûnného disku a prav˘m tlaãítkem my‰i zvolte [Eject].

2. Zvolte [Confirm] a po zobrazení úvodní obrazovky

Windows kabel odpojte.

Poznámky

■

Pokud odpojíte USB kabel od PC nebo videokamery

bûhem pﬁenosu, pﬁenos dat se zastaví a mÛÏe dojít

k jejich poru‰ení.

■

Pokud pﬁipojíte USB kabel pﬁes rozboãovaã USB

(HUB) nebo jej propojíte spolu s jin˘m USB

zaﬁízením, videokamera nemusí pracovat správnû.

- V tomto pﬁípadû z PC odeberte v‰echna USB

zaﬁízení a videokameru znovu pﬁipojte.

DVUSB

AUDIO

/VIDEO

S-VIDEO

MIC

USB Cable

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 84

ENGLISH CZECH

8585

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤The Memory Stick stores and manages still images recorded by

the camera.

Memory Stick Functions

✤Recording still images and MPEG4 movie

✤Viewing still images and MPEG4 movie

■

Single

■

Slide show (Still images only)

✤Multi display

✤Protecting images against accidental erasure

✤Deleting images recorded on a Memory Stick

✤Print marking still images

✤Formatting a Memory Stick

Notes

■

You can use most of the camera’s functions when recording to the

Memory Stick.

■

“” appears on the screen while recording to the Memory

Stick.

■

While recording or loading an image, do not eject or insert the

Memory Stick.

- Inserting or ejecting a Memory Stick while recording or loading

an image can cause data damage.

■

If you want to save all images on the Memory Stick, set the write

protect tab on the Memory Stick to LOCK.

●

“Memory Stick” and are trademarks of Sony Corporation.

●

All other product names mentioned herein may be the trademarks

or registered trademarks of their respective companies.

Furthermore, “™”and “®” are not mentioned in each case in this

manual.

●

“Memory Stick PRO” can not be used with the VP-D103(i) model.

MEMORY STICK (Optional Accessory)

PamûÈová karta MEMORY STICK (DoplÀkové pﬁíslu‰enství)

Terminal

Protection

tab

✤Na kartu Memory Stick se ukládají a archivují digitální fotografie

poﬁízené videokamerou.

Funkce karty Memory Stick

✤Záznam digitálních fotografií a zábûrÛ ve

formátu MPEG4.

✤ProhlíÏení fotografií a zábûrÛ ve formátu

MPEG4.

■

Jednotlivû.

■

V sekvenci (pouze fotografie).

✤ProhlíÏení vût‰ího poãtu fotografií souãasnû.

✤Ochrana fotografií pﬁed náhodn˘m vymazáním.

✤Mazání fotografií zaznamenan˘ch na kartû.

✤Oznaãování fotografií pro tisk.

✤Formátování karty.

Poznámky

■

Pﬁi záznamu na kartu Memory Stick mÛÏete vyuÏít vût‰inu funkcí

videokamery.

■

Pﬁi záznamu na kartu se zobrazí symbol .

■

Pﬁi záznamu nebo otevírání fotografie kartu

Memory Stick nevyjímejte ani nevkládejte.

- VloÏením nebo vyjmutím karty Memory Stick bûhem ukládání

nebo otevírání fotografie mÛÏe dojít k po‰kození dat.

■

JestliÏe chcete v‰echny fotografie zaznamenané na kartû Memory

Stisk uchovat, nastavte na kartû západku ochrany proti vymazání

do polohy LOCK (zámek).

●

"Memory Stick" a jsou ochranné známky spoleãnosti Sony

Corporation.

●

V‰echny ostatní znaãky a názvy zmínûné v tomto dokumentu jsou

vlastnictvím sv˘ch ﬁádn˘ch vlastníkÛ. Symboly "™" "®" nejsou v

této pﬁíruãce v kaÏdém jednotlivém pﬁípadû uvádûny.

●

S modelem VP-D103(i) nelze pouÏít karty typu "Memory Stisk

PRO"

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 85

ENGLISH CZECH

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

Inserting and ejecting the Memory Card

●Inserting the Memory Card

1. Turn the Power switch to OFF.

2. Insert the Memory Card in the direction

of the arrow into the Memory Card slot

located on the bottom of the camcorder.

●Ejecting the Memory Card

1. Turn the Power switch to OFF.

2. Push the Memory Card, then it comes

out of the camcorder automatically.

3. Pull out the Memory Card.

✤Do not attempt to pull the Memory Card out

without first pushing it in.

Notes

■

Memory Stick Duo type or RS-MMC (VP-D105(i)

model only) should be inserted by using the

ADAPTOR (not supplied).

■

If you set the camcorder to M.PLAY mode,

the last recorded still image appears.

- If there are no recorded images on the

Memory Card, NO STORED PHOTO! or

NO STORED MPEG4! and will display

on the screen.

■

While recording, loading, erasing or formatting,

do not turn off the power or change the mode.

■

Please turn the power off before you insert or eject the Memory Card.

You could lose data on the Memory Card.

■

Do not allow metal substances to come in contact with the

terminals of the Memory Card.

■

Do not bend, drop or apply strong shock to Memory Card.

■

After pulling the Memory Card out from the camcorder, please

keep the Memory Card in a soft case to prevent static shock.

■

The stored contents may be changed or lost as a result of misuse,

static electricity, electric noise or repair.

Save important images separately.

■

Samsung is not responsible for data loss due to misuse.

Vkládání a vyjímání karty Memory Stick

●VloÏení karty Memory Stick

1. Hlavní vypínaã pﬁepnûte do polohy OFF.

2. Kartu Memory Stick zasuÀte ve smûru ‰ipky

do ‰tûrbiny umístûné na spodní stranû

videokamery.

●Vyjmutí karty Memory Stick

1. Hlavní vypínaã pﬁepnûte do polohy OFF.

2. Na kartu Memory Stick zatlaãte – poté

vyskoãí z kamery automaticky.

3. Kartu vytáhnûte.

✤Kartu se nepokou‰ejte vytáhnout, aniÏ byste

na ni pﬁedtím zatlaãili.

Poznámky

■

Kartu Memory Stick typu Duo nebo RS-MMC

(pouze model VP-D105(i)) je nutno vkládat

pomocí prostﬁednictvím pﬁíslu‰ného adaptéru

(není souãástí dodávky).

■

JestliÏe spínaã kamery nastavíte do polohy

M.PLAY, zobrazí se poslední zaznamenaná

fotografie.

- Pokud nejsou na kartû uloÏeny Ïádné

fotografie, zobrazí se nápis "NO STORED

PHOTO!" nebo "NO STORED MPEG4!" a

symbol .

■

Bûhem záznamu, otevírání a mazání nebo formátování karty

nevypínejte napájení kamery.

■

Pﬁed zasunutím nebo vysunutím pamûÈové karty kameru vÏdy

vypnûte. V opaãném pﬁípadû mÛÏete dojít ke ztrátû dat na kartû.

■

NedopusÈte, aby s kontakty na kartû pﬁi‰ly do styku kovové souãásti.

■

PamûÈové kartu neoh˘bejte a nevystavujte nárazÛm.

■

Po vytaÏení z videokamery dejte prosím kartu dejte do pouzdra -

zabráníte tak jejímu po‰kození statick˘m nábojem.

■

Údaje uloÏené na kartû mohou b˘t následkem nesprávného pouÏití,

elektrostatického náboje, elektrického ru‰ení nebo zásahu uÏivatele

zmûnûny nebo ztraceny. DÛleÏité fotografie ukládejte samostatnû.

■

Firma Samsung není odpovûdná za ztrátu dat z dÛvodu

nesprávného pouÏívání karty.

(Usable MEMORY CARD)

8686

VP-D103(i)

Memory Stick

VP-D105(i)

Memory Stick

Memory Stick PRO

SD/MMC

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 86

ENGLISH CZECH

8787

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

Structure of folders and files on the Memory Card

✤The still images that you recorded are saved in

JPEG file format on the Memory Card.

✤The moving images that you recorded are

saved in MPEG4 file format on the Memory

Card.

✤Each file has a file number and all files are

assigned to a folder.

■

A file number from DCAM0001 to

DCAM9999 is sequentially assigned to each

recorded image.

■

Each folder is numbered from 100SSDVC

to 999SSDVC and recorded on the

Memory Card.

Image Format

✤Still image

■

Images are compressed in JPEG (Joint Photographic

Experts Group) format.

■

The number of pixels are 640

480 in each mode.

■

Amount of still images must be under 1.4MB.

✤Moving Image

■

Images are compressed in MPEG (Moving Picture Experts

Group) format.

■

The number of pixels are 352

288, 176

144 in each mode.

✤You can use this camcorder as a Digital Still Camera (DSC).

✤You have to set the mode switch to Memory Card position to use

this camcorder as Digital Still Camera.

■

M.REC mode (Memory RECORD mode)

1. Set the mode switch to Memory Card.

2. Set the power switch to CAMERA.

■

M.PLAY mode (Memory PLAYBACK mode)

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER.

Selecting the CAMCORDER mode

DCIM

100 SSDVC

DCAM 0001

DCAM 0002

101SSDVC

File number

Folder number

000-0000

*M. PLAY

Struktura sloÏek a souborÛ na pamûÈové kartû

✤Statické snímky (fotografie) se na pamûÈovou

kartu ukládají ve formátu JPEG.

✤Pohyblivé zábûry se ukládají ve formátu MPEG4.

✤KaÏd˘ soubor má své ãíslo a v‰echny soubory

jsou uloÏeny do sloÏky.

■

Soubory jsou ãíslovány v rozsahu DCAM0001

aÏ DCAM9999 a ãísla postupnû pﬁidûlována

kaÏdé uloÏené fotografii.

■

KaÏdá sloÏka je ãíslována od 100SSDVC do

999SSDVC a uloÏena na kartu.

Obrazov˘ formát

✤Statické snímky (fotografie)

■

Komprimace do formátu JPEG (Joint

Photographic Experts Group).

■

Fotografie mají v kaÏdém reÏimu rozli‰ení 640

x 480 pixelÛ (VGA).

■

Velikost fotografie musí b˘t niÏ‰í neÏ 1,4 MB.

✤Pohyblivé zábûry

■

Zábûry jsou komprimovány do formátu MPEG (Moving Picture

Experts Group).

■

Zábûry mají v kaÏdém reÏimu rozli‰ení 352 x 288 pixelÛ, 176 x 144.

✤Videokameru mÛÏete pouÏít jako digitální fotoaparát (DSC).

✤Chcete-li kameru pouÏít jako digitální fotoaparát, pﬁepínaã reÏimu

musíte pﬁepnout do polohy pamûÈová karta.

■

ReÏim M.REC (reÏim Memory RECORD)

1. Pﬁepínaã reÏimu nastavte do polohy Memory Card.

2. Hlavní vypínaã pﬁepnûte do polohy CAMERA.

■

ReÏim M.PLAY (reÏim Memory PLAYBACK)

1. Pﬁepínaã reÏimu nastavte do polohy Memory Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

Volba reÏimu CAMCORDER

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 87

ENGLISH CZECH

8888

✤File numbers will be given to images in order of recording when

still images are stored in the Memory Card.

✤MEMORY FILE NUMBERS may be set as follows:

■

SERIES: When there are existing files, the new image will be

named as the next number in the sequence.

■

RESET

- When there are no files stored in the Memory Card: The file

numbering starts from 0001

- When there are files stored in the Memory Card: File

numbering will continue after the last file's number

1. Set the mode switch to Memory Card and

the power Switch to the CAMERA mode.

2. Press the MENU button.

■

The menu list will appear.

3. Turn the MENU DIAL to highlight MEMORY and

press the ENTER.

4. Turn the MENU DIAL to activate the FILE NO. and

press the ENTER.

5. To exit, press the MENU button.

Notes

■

When using a Memory Card that contains image files from another

device, the file numbering will begin after the largest number that is

memorized whether in the camera or the the Memory Card.

■

File numbering starts from 0001 again when 9999 files have been

saved.

✤Fotografie jsou pﬁi ukládání na pamûÈovou kartu ãíslovány.

✤Uspoﬁádání ãísel souborÛ lze nastavit takto:

■

SERIES: Nové fotografie budou ke stávajícím fotografiím

pﬁiﬁazeny s následujícími vzestupn˘mi ãísly.

■

RESET

- Na pamûÈové kartû nejsou dosud uloÏeny Ïádné soubory:

âíslování bude zahájeno odãísla 0001

- Na pamûÈové kartû jsou jiÏ uloÏeny soubory: âíslování bude

pokraãovat nov˘mi ãísly

1. Pﬁepínaã reÏimu nastavte do polohy pamûÈová

karta a hlavní vypínaã do polohy CAMERA.

2. Stisknûte tlaãítko MENU.

■

Zobrazí se nabídka.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY a stisknûte tlaãítko ENTER.

4. Ovladaãem MENU DIAL aktivuje poloÏku FILE

NO. a stisknûte tlaãítko ENTER.

5. Nabídku opustíte stiskem tlaãítka MENU.

Poznámky

■

Pﬁi pouÏití pamûÈové karty obsahující obrazové

soubory poﬁízené na jiném zaﬁízení bude

ãíslování zahájeno po nejvy‰‰ím uloÏeném ãísle

v kameﬁe ãi na kartû.

■

Po uloÏení 9999 souborÛ bude ãíslování

zahájeno znovu od 0001.

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

M.REC MODE

INITIAL

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

CAMERA

A/V

MEMORY

VIEWER

M.REC MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

MEMORY FILE NUMBER

âÍSLOVÁNÍ SOUBORÒ

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 88

✤U ukládan˘ch fotografií lze zvolit kvalitu.

Nastavení kvality

1. Pﬁepínaã reÏimu nastavte do

polohy Memory Card.

2. Hlavní vypínaã pﬁepnûte do polohy

CAMERA.

3. Stisknûte tlaãítko MENU.

■

Zobrazí se seznam poloÏek

nabídky.

4. Ovladaãem MENU DIAL

zv˘raznûte poloÏku MEMORY.

5. Stiskem tlaãítka ENTER vstupte

do vedlej‰í nabídky.

6. Ovladaãem MENU DIAL zvolte ve

vedlej‰í nabídce poloÏku PHOTO

QUALITY.

7. Stisknûte tlaãítko ENTER.

8. Ovladaãem MENU DIAL zvolte

kvalitu obrázku.

■

Stiskem ENTER potvrìte zvolenou kvalitu.

■

Pokud vedlej‰í nabídku opustíte beze stisku tlaãítka ENTER,

reÏim kvality zÛstane beze zmûny.

9. Nabídku opustíte tlaãítkem MENU.

●Poãet fotografií na pamûÈové kartû.

- Skuteãn˘ poãet fotografií, které lze na kartu zaznamenat,

závisí na rozmûrech fotografie.

ENGLISH CZECH

8989

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can select the quality of a still images to be recorded.

Select the image quality

1. Set the mode switch to MEMORY

CARD.

2. Set the power switch to the

CAMERA mode.

3. Press the MENU button.

■

The menu list will appear.

4. Turn the MENU DIAL to highlight

MEMORY.

5. Press the ENTER button to enter

the sub-menu.

6. Turn the MENU DIAL to highlight

PHOTO QUALITY in the submenu.

7. Press the ENTER button.

8. Using the MENU DIAL, select the

image quality.

■

Press the ENTER button to

confirm the image quality.

■

If you exit the sub-menu without pressing the ENTER button,

the quality mode is not changed.

9. To exit, press the MENU button.

●Number of images on the Memory Card

- The actual number that you can record varies depending on the

image size.

QUALITY 8MB 16MB

SUPER FINE Approx. 45 Approx. 90

FINE Approx.85 Approx. 170

NORMAL Approx. 155 Approx. 310

Selecting the image quality

Volba kvality fotografie

M.REC MODE

INITIAL

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

CAMERA

A/V

MEMORY

VIEWER

M.REC MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

M.REC MODE

NORMAL

SUPER FINE SF

FINE

MEMORY SET

PHOTO QUALITY

MEMORY

CARD

TAPE

KVALITA 8 MB 16 MB

SUPER FINE pﬁibliÏnû 45 pﬁibliÏnû 90

FINE pﬁibliÏnû 85 pﬁibliÏnû 170

NORMAL pﬁibliÏnû 155 pﬁibliÏnû 310

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 89

ENGLISH CZECH

9090

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤Audio cannot be recorded with a still image onto the Memory Card.

Recording images to a Memory Card

1. Set the mode switch to MEMORY CARD.

2. Set the power switch to CAMERA.

3. Press the PHOTO button.

■

The still image is recorded to the Memory Card.

■

While the camcorder is recording the still

image, “” appears on the screen.

Recording Still images to a Memory Card in M.REC Mode.

Záznam statick˘ch fotografií na pamûÈovou kartu v reÏimu M.REC

2 2 / 2 4 0

MEMORY

CARD

TAPE


✤Na kartu Memory Stick nelze spolu s fotografií zaznamenat zvuk.

Záznam fotografií na pamûÈovou kartu

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy CAMERA.

3. Stisknûte tlaãítko PHOTO.

■

Fotografie se uloÏí na pamûÈovou kartu.

■

Bûhem ukládání se zobrazí symbol " ".

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 90

ENGLISH CZECH

9191

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

Recording an image from a cassette as a still image.

✤You can record still image from a cassette onto a Memory

Card.

✤If you want to recorded multiple still images from a cassette to

a Memory Card, use the COPY function.

1. Set the mode switch to TAPE.

2. Set the power switch to PLAYER mode.

3. Play back the cassette.

4. Press the PHOTO button.

■

The still image is recorded to the Memory

Card.

■

While the camcorder is recording the still

image, “” appears on the screen.

Záznam snímku z kazety jako fotografie

✤Na pamûÈovou kartu mÛÏete uloÏit také fotografii z kazety.

✤Pokud hodláte uloÏit z kazety na kartu vût‰í poãet fotografii

souãasnû, pouÏijte funkci COPY.

1. Pﬁepínaã reÏimu nastavte do polohy TAPE.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

3. SpusÈte kazetu.

4. Stisknûte tlaãítko PHOTO.

■

Fotografie se uloÏí na pamûÈovou kartu.

■

Bûhem ukládání se zobrazí symbol " ".

2 2 / 2 4 0

MEMORY

CARD

TAP E


00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 91

ENGLISH CZECH

9292

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can playback and view still images recorded on the Memory

Card.

✤There are 3 ways to view recorded images.

■

Single : To view an image frame by frame.

■

Slide show : To view all images automatically and in

consecutive order.

■

Multi display : To view 6 images at once.

To view a Single image

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER mode.

■

The last recorded image appears.

- If there are no recorded images on the Memory Card,

NO STORED PHOTO! or NO STORED MPEG4! and

will display on the screen.

3. Using the (FWD) and (REV) buttons, search for the

desired still image.

■

To view the next image :

press the (FWD) button.

■

To view the previous image :

press the (REV) button.

■

Pressing (FWD) when you are on the

last image will take you to the first image and pressing

(REV) when you are on the first image will take you to the last

image.

■

Keep pressing (FWD) or (REV) to search for an image

quickly.

To view a slide show

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER mode.

■

The last recorded image appears.

3. Press the (S.SHOW) button.

■

All images will be played back consecutively for 3~4 seconds

each.

4. To stop the slide show, press the (S.SHOW) button again.

Viewing Still images

ProhlíÏení fotografií

✤Statické snímky uloÏené na pamûÈové kartû lze pﬁehrávat a

prohlíÏet.

✤ProhlíÏení lze uskuteãnit tﬁemi zpÛsoby:

■

Jednotlivû: postupné prohlíÏení snímku za snímkem.

■

V sekvenci: automatické prohlíÏení v‰ech snímkÛ v poﬁadí.

■

Vícenásobné (multi) zobrazení: souãasné zobrazení 6 snímkÛ.

ProhlíÏení jednotliv˘ch snímkÛ

1. Pﬁepínaã reÏimu nastavte do polohy Memory Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

■

Zobrazí se naposledy uloÏen˘ snímek.

- Pokud na pamûÈové kartû nejsou uloÏeny Ïádné snímky,

zobrazí se nápis "NO STORED PHOTO!" nebo "NO

STORED MPEG4!" a symbol .

3. PoÏadovan˘ statick˘ snímek vyhledejte tlaãítky (FWD) a

(REV).

■

Následující snímek se zobrazí stiskem

tlaãítka (FWD).

■

Pﬁedchozí snímek se zobrazí stiskem

tlaãítka (REV).

■

Stiskem tlaãítka (FWD) se bûhem

prohlíÏení posledního snímku

pﬁesunete na snímek první, stiskem

tlaãítka (REV) se bûhem prohlíÏení

prvního snímku pﬁesunete na snímek

poslední.

■

PﬁidrÏením tlaãítek (FWD) nebo (REV) lze uskuteãnit

rychlé vyhledávání.

ProhlíÏení snímkÛ v sekvenci

1. Pﬁepínaã reÏimu nastavte do polohy Memory Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

■

Zobrazí se naposledy uloÏen˘ snímek.

3. Stisknûte tlaãítko (S.SHOW).

■

V intervalu 3 - 4 sekund budou postupnû pﬁehrány v‰echny

snímky.

4. Pﬁehrávání sekvence zastavíte dal‰ím stiskem tlaãítka

(S.SHOW).

REC SEARCH FADE BLC

REV FWD S.SHOW

EASY

MULTI DISP.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 92

ENGLISH CZECH

9393

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

To view the Multi Display

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER mode.

■

The last recorded image appears.

3. To view six stored images on single screen,

press the MULTI DISP. button.

■

A selection mark ( ) appears under the

image.

■

Turn the MENU DIAL to select a image.

4. To return to single playback mode, press the MULTI DISP. button

again.

Notes

■

To display the previous six images,

press the (REV).

■

To display the next six images,

press the (FWD).

19 20 21

22 23 24

[24/24]100-0025

REC SEARCH FADE BLC

REV FWD S.SHOW

EASY

MULTI DISP.

ProhlíÏení nûkolika snímkÛ souãasnû

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

■

Zobrazí se naposledy uloÏen˘ snímek.

3. Chcete-li zobrazit ‰est uloÏen˘ch snímkÛ

souãasnû, stisknûte tlaãítko MULTI DISP. .

■

Pod snímkem se objeví symbol v˘bûru

().

■

Snímek zvolte ovladaãem MENU DIAL.

4. K prohlíÏení jednotliv˘ch snímkÛ se vrátíte dal‰ím stiskem tlaãítka

MULTI DISP. .

Poznámky

■

·est pﬁedcházejících snímkÛ se zobrazí

stiskem tlaãítka (REV).

■

·est následujících snímkÛ se zobrazí

stiskem tlaãítka (FWD).

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 93

ENGLISH CZECH

9494

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can copy still images recorded with PHOTO function on a

cassette onto a Memory Card.

✤Rewind the TAPE to the point which you wants.

1. Set the power switch to the PLAYER mode.

2. Press the MENU button.

3. Turn the MENU DIAL to highlight A/V and press

the ENTER button.

■

The submenu will appear.

4. Turn the MENU DIAL to highlight PHOTO COPY

and press the ENTER button.

■

All still images that recorded on a cassette will

be copied to a Memory Card.

5. The camcorder automatically performs the photo

search to find still images and copying starts.

6. Press (STOP) button to stop copying.

■

Copying stops when the cassette is finished or Memory Card is

full.

Copying still images from a cassette to Memory Card

Kopírování fotografií z kazety na pamûÈovou kartu

PLAYER MODE

REC MODE

PHOTO SEARCH

PHOTO COPY

AUDIO MODE 12

SOUND[1]

AUDIO SELECT

WIND CUT

A / V SET

PB DSE OUT

AV IN/OUT

PLAYER MODE

INITIAL

WIND CUT

PB DSE

REC MODE

PHOTO SEARCH

COPY

AUDIO MODE 12

AUDIO SELECT

CAMERA

A/V

MEMORY

VIEWER

AV IN/OUT OUT

✤Pomocí funkce PHOTO lze fotografie z kazety kopírovat na

pamûÈovou kartu.

✤Kazetu pûeviÀte na poÏadované místo.

1. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

2. Stisknûte tlaãítko MENU.

3. Ovladaãem MENU DIAL zv˘raznûte poloÏku A/V

a stisknûte tlaãítko ENTER.

■

Zobrazí se vedlej‰í nabídka.

4. Ovladaãem MENU DIAL zv˘raznûte poloÏku

PHOTO COPY a stisknûte tlaãítko ENTER.

■

Na pamûÈovou kartu budou zkopírovány

v‰echny fotografie zaznamenané na kazetû.

5. Videokamera fotografie automaticky vyhledá a

zahájí jejich kopírování.

6. Kopírování ukonãíte stiskem tlaãítka (STOP).

■

Po zkopírování v‰ech fotografií z kazety

nebo po zaplnûní karty se kopírování samo

ukonãí.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 94

ENGLISH CZECH

9595

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤This camcorder supports the DPOF (Digital Print Order Format)

print format.

✤You can automatically print images recorded on a Memory Card

with a printer supporting DPOF.

✤There are 2 ways to make a PRINT MARK.

■

THIS FILE : You can set a print mark on the photo image

displayed on the LCD.

■

ALL FILES : To print 1 copy each of all of the stored images.

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER.

■

The last recorded image appears.

3. Using the (FWD) and (REV) buttons,

search for the still image that you want to mark.

4. Press the MENU button.

5. Turn the MENU DIAL to highlight MEMORY and

press the ENTER button.

■

The MEMORY SET submenu will appear.

6. Turn the MENU DIAL to highlight PRINT MARK,

press the ENTER button.

7. Use the MENU DIAL to select either THIS FILE

or ALL FILES and press the ENTER button.

8. Use the MENU DIAL to select the quantity and

press the ENTER button.

Notes

■

When you setup the PRINT MARK option to ALL

FILES, 999 files from the first file are set to

1 or 0.

■

The ALL FILES option may require extended

operation time depending on the number of stored images.

Marking images for printing

Oznaãování fotografií pro tisk

M.PLAY MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

M.PLAY MODE

THIS FILE NUM:000

ALL FILES

MEMORY SET

NUM:000

PRINT MARK

INITIAL

CAMERA

A/V

MEMORY

VIEWER

M.PLAY MODE

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

✤Tato videokamera podporuje tiskov˘ formát DPOF (Digital Print

Order Format).

✤Fotografie zaznamenané na pamûÈové kartû mÛÏete tisknout na

tiskárnû podporující formát DPOF.

✤Oznaãení pro tisk (PRINT MARK) lze uskuteãnit dvûma zpÛsoby:

■

THIS FILE (tento soubor): tiskovou znaãku mÛÏete umístit na

fotografii zobrazenou na LCD monitoru.

■

ALL FILES (v‰echny soubory): po jednom v˘tisku od kaÏdé

uloÏené fotografie.

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

■

Zobrazí se naposledy uloÏen˘ snímek.

3. Pomocí tlaãítek (FWD) a (REV)

vyhledejte fotografie, které hodláte vytisknout.

4. Stisknûte tlaãítko MENU.

5. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY a stisknûte tlaãítko ENTER.

■

Zobrazí se vedlej‰í nabídka MEMORY SET.

6. Ovladaãem MENU DIAL zv˘raznûte poloÏku

PRINT MARK a stisknûte tlaãítko ENTER.

7. Ovladaãem MENU DIAL zvolte poloÏku THIS

FILE nebo ALL FILES a stisknûte tlaãítko

ENTER.

8. Ovladaãem nastavte poãet v˘tiskÛ a stisknûte

tlaãítko ENTER.

Poznámky

■

Pokud nastavíte volbu PRINT MARK (oznaãení

pro tisk) pro ALL FILES (v‰echny soubory),

v‰ech 999 souborÛ bude nastaveno na 1 nebo 0.

■

Provedení volby ALL FILES (v‰echny soubory)

mÛÏe trvat del‰í ãas (v závislosti na mnoÏství

uloÏen˘ch obrázkÛ).

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 95

ENGLISH CZECH

9696

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can protect important images from accidental erasure.

■

If you execute FORMAT, all images including protected images

will be erased.

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER.

■

The last recorded image appears.

■

If there are no recorded images on

the Memory Card, NO STORED PHOTO! or

NO STORED MPEG4! and will display

on the screen.

3. Using the (FWD) and (REV) buttons,

search for the still image that you want to protect.

4. Press the MENU button.

5. Turn the MENU DIAL to highlight MEMORY and

press the ENTER button.

■

The submenu of MEMORY SET will appear.

6. Turn the MENU DIAL to highlight PROTECT and

press the ENTER button.

7. Press the ENTER button to set PROTECT to ON

or OFF.

■

THIS FILE ON : protects the currently selected

file from erasure.

8. To exit the menu, press the MENU button.

Protection from accidental erasure

Ochrana pﬁed neÏádoucím vymazáním

M.PLAY MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

M.PLAY MODE

THIS FILE ON

MEMORY SET

PROTECT

INITIAL

CAMERA

A/V

MEMORY

VIEWER

M.PLAY MODE

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

✤DÛleÏité snímky mÛÏete chránit pﬁed náhodn˘m vymazáním.

■

Pokud v‰ak provedete FORMÁTOVÁNÍ, budou vymazány

v‰echny snímky, vãetnû chránûn˘ch.

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

■

Zobrazí se naposledy uloÏen˘ snímek.

■

JestliÏe na kartû Memory Stick nebudou

uloÏeny Ïádné fotografie, na LCD monitoru

se zobrazí nápis "NO STORED PHOTO!"

nebo "NO STORED MPEG4!" a symbol .

3. Tlaãítky (FWD) a (REV) vyhledejte

snímek, kter˘ hodláte zabezpeãit pﬁed

náhodn˘m vymazáním.

4. Stisknûte tlaãítko MENU.

5. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY a stisknûte tlaãítko ENTER.

■

Zobrazí se vedlej‰í nabídka MEMORY SET.

6. Ovladaãem MENU DIAL zv˘raznûte poloÏku

PROTECT a stisknûte tlaãítko ENTER.

7. Stiskem ENTER ochranu zapnûte ãi vypnûte

(ON nebo OFF).

■

THIS FILE (tento soubor): Ochrana právû

zvoleného souboru (snímku).

8. Nabídku opustíte tlaãítkem MENU.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 96

ENGLISH CZECH

9797

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can erase the still images recorded on the Memory Card.

✤If you want to delete protected images, you must first deactivate

the image protection.

✤An image which has been deleted cannot be recovered.

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER.

3. Using the (FWD) and (REV) buttons,

search for the still image that you want to delete.

4. Press the MENU button.

5. Turn the MENU DIAL to highlight MEMORY and

press the ENTER button.

■

The MEMORY SET submenu will appear.

6. Turn the MENU DIAL to highlight DELETE and

press the ENTER button.

■

Using the MENU DIAL, select either THIS FILE

or ALL FILES and press the ENTER button.

■

THIS FILE : deletes only the file currently

selected.

■

ALL FILES : deletes all files stored in

the Memory Card.

7. A box will appear to verify whether you wish to

delete the image(s).

■

Using the MENU DIAL, select the item.

■

EXECUTE : deletes the selected image(s).

■

CANCEL : does not delete the selected image(s)

and returns to the previous menu.

Note

■

If you try to delete a protected image, “PROTECT!” appears

on the screen.

Deleting Still images

Mazání fotografií

M.PLAY MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

M.PLAY MODE

THIS FILE CANCEL

ALL FILES

MEMORY SET

DELETE

INITIAL

CAMERA

A/V

MEMORY

VIEWER

M.PLAY MODE

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

✤Fotografie uloÏené na pamûÈové kartû lze mazat.

✤Chcete-li vymazat i fotografie chránûné proti náhodnému vymazání,

musíte jejich ochranu nejprve deaktivovat.

✤Smazan˘ soubor nelze obnovit.

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

3. Tlaãítky (FWD) a (REV) vyhledejte

fotografii, kterou hodláte vymazat.

4. Stisknûte tlaãítko MENU.

5. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY a stisknûte tlaãítko ENTER.

■

Zobrazí se vedlej‰í nabídka MEMORY SET.

6. Ovladaãem MENU DIAL zv˘raznûte poloÏku

DELETE a stisknûte tlaãítko ENTER.

■

Ovladaãem zvolte poloÏku THIS FILE (tento

soubor) nebo ALL FILES (v‰echny soubory)

a stisknûte tlaãítko ENTER.

■

THIS FILE : mazání právû zvoleného souboru

■

ALL FILES : mazání v‰ech souborÛ

uloÏen˘ch na pamûÈové kartû.

7. Zobrazí se dialogové okno s Ïádostí o potvrzení

mazání.

■

EXECUTE : mazání zvolené fotografie(í).

■

CANCEL : zru‰ení operace a návrat do

pﬁedchozí nabídky.

Poznámka

■

Pokud se pokusíte o vymazání chránûného souboru, zobrazí se

nápis "PROTECT!"

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 97

ENGLISH CZECH

9898

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can use the MEMORY FORMAT functions to completely

delete all images and options on the Memory Card,

including protected images.

✤The format function restores the Memory Card to its initial state.

✤The Memory Card supplied with this camcorder has been

formatted already.

Attention

✤ If you execute the MEMORY FORMAT function,

all images will be erased completely and erased

images cannot be recovered.

1. Set the mode switch to Memory Card.

2. Set the power switch to PLAYER mode.

3. Press the MENU button.

4. Turn the MENU DIAL to highlight MEMORY and

press the ENTER button.

■

The sub menu will appear.

5. Select FORMAT from the list and press the ENTER

button.

6. “ALL FILES ARE DELETED! FORMAT REALLY?”

appears on the screen.

7. Using the MENU DIAL, select the item.

■

NO : To return to previous menu

■

YES : To start formatting.

8. Press the ENTER button.

If you selected the “YES”, “COMPLETE!” is

appeared on the screen when the Memory Card formatting is

finished.

9. To exit the menu, push the MENU button.

Note

■

If you want to format the Memory Stick on your PC, use only the

“MS Formatter” supplied with the software CD.

- The MS formatter is exclusive program of the Memory Stick.

Formatting the Memory Card

Formátování pamûÈové karty

M.PLAY MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

INITIAL

CAMERA

A/V

MEMORY

VIEWER

M.PLAY MODE

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

✤Funkci MEMORY FORMAT lze pouÏít k úplnému vymazání v‰ech

souborÛ a nastavení uloÏen˘ch na pamûÈové kartû, vãetnû fotografií

chránûn˘ch pﬁed náhodn˘m vymazáním.

✤Formátováním se obnoví v˘chozí stav karty.

✤PamûÈová karta dodávaná s touto videokamerou jiÏ byla

naformátována.

Upozornûní!

✤Pﬁi aktivaci funkce MEMORY FORMAT budou nenávratnû

vymazány v‰echny soubory.

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy PLAYER.

3. Stisknûte tlaãítko MENU.

4. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY a stisknûte tlaãítko ENTER.

■

Zobrazí se vedlej‰í nabídka.

5. Zvolte poloÏku FORMAT a stisknûte tlaãítko

ENTER.

6. Zobrazí se dotaz : "ALL FILES ARE DELETED!

FORMAT REALLY?" (V‰echny soubory budou

vymazány! Opravdu chcete kartu formátovat?)

7. Ovladaãem MENU DIAL vyberte odpovídající

moÏnost:

■

NO (ne): návrat na pﬁedchozí nabídku.

■

YES (ano): bude zahájeno formátování.

8. Stisknûte tlaãítko ENTER.

9. Nabídku opustíte tlaãítkem MENU.

Poznámka

■

Pokud chcete kartu Memory Stick naformátovat na PC, pouÏijte

pouze program "MS Formatter", kter˘ je souãástí CD se softwarem.

- Program MS Formatter je exkluzivním programem pamûÈové

karty Memory Stick.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 98

ENGLISH CZECH

9999

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

✤You can record moving picture images with audio onto

the Memory Card.

Saving the pictures captured by a camera as

a moving picture file onto MEMORY CARD

1. Check whether MEMORY CARD is inserted into

the camcorder.

If it is not in the camcorder, insert it onto the slot.

2. Set the mode switch to MEMORY CARD position.

3. Set the power switch to CAMERA mode.

4. Press the START/STOP button, the images are

recorded onto the MEMORY CARD in MPEG4.

■

You can record 10 ~ 20 seconds continuously

in once by the recording object.

■

You can record a camera still image onto

Memory Card by pressing the Photo button

instead of the START/STOPbutton.

5. Press the START/STOP button to stop the

recording.

Notes

■

Before using the MPEG REC function, check

whether the MEMORY CARD is inserted into the

camcorder.

■

Moving pictures can be made in two sizes,

176 ✕144 or 352 ✕288 (Pixel).

■

Moving images that you recorded are saved in

*.asf file format on the memory card.

■

The file that you recorded are saved in a following

folder.

■

The moving picture images on a Memory Card are smaller size

and lower definition than one on Tape.

■

The sound is recorded in type of mono.

■

The following functions are not allowed in M.REC Mode.

- DIS (Digital Image Stabilizer), Digital Zoom, Fade, Program AE,

Digital Special Effect, Slow Shutter.

■

While you record in Memory Card, don’t insert or eject the tape

as it may record noise.

■

While you record in Memory Card, don’t eject it or it might break

the data on the Memory Card or Memory Card itself.

MPEG RECORDING

Záznam MPEG

MEMORY

CARD

TAPE

DCIM

MISC

SSMOV

100SMDVC

✤Na pamûÈovou kartu lze ukládat pohyblivé zábûry doprovázené

zvukem.

Ukládání poﬁízeného obrazu na pamûÈovou kartu ve formÏ

pohyblivÀch zábûrÛ

1. Ovûﬁte si, zda je pamûÈová karta vloÏena do

kamery. Pokud ne, zasuÀte ji do slotu.

2. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

3. Vypínaã kamery nastavte do polohy CAMERA.

4. Stisknûte tlaãítko START/STOP. Zachycené

obrázky budou uloÏeny na kartu jako pohyblivé

zábûry ve formátu MPEG4.

■

Délka poﬁízen˘ch zábûrÛ mÛÏe b˘t 10 ~20

sekund.

■

K ukládání fotografií lze místo tlaãítko

START/STOP pouÏít tlaãítko Photo.

5. Záznam ukonãíte stiskem START/STOP.

Poznámky

■

Pﬁed pouÏtím funkce MPEG REC si ovûﬁte, zda

je do kamery vloÏena pamûÈová karta.

■

Pohyblivé zábûry lze ukládat ve dvou

velikostech: 176 x 144 nebo 352 x 288 pixelÛ.

■

Poﬁízené zábûry se na pamûÈovou kartu ukládají

ve formátu *.asf.

■

Soubory se ukládají do následujícího adresáﬁe.

■

Pohyblivé zábûry ukládané na pamûÈovou kartu

mají men‰í velikost a niÏ‰í rozli‰ení neÏ zábûry

na kazetû.

■

Zvuk je nahráván v monofonní podobû.

■

V reÏimu M. REC nebudou dostupné následující funkce:

- DIS (Digitální stabilizátor obrazu), Digital Zoom, Fade, Program

AE, speciální digitální efekty, Slow Shutter (zpomalení závûrky)

■

Bûhem záznamu na pamûÈovou kartu nevkládejte ani nevyjímejte

kazetu, protoÏe to mÛÏe zpÛsobit vznik ‰umu.

■

Bûhem záznamu pamûÈovou kartu nevyjímejte, mohlo by dojít k

po‰kození uloÏen˘ch dat nebo samotné karty.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 99

ENGLISH CZECH

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

100100

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

Selecting the moving picture sizes

1. Set the mode switch to Memory Card position.

2. Set the power switch to CAMERA mode.

3. Press the MENU button.

4. Turn the MENU DIAL to highlight MEMORY.

5. Press the ENTER button to enter the sub-menu.

6. Turn the MENU DIAL to highlight MPEG4 SIZE.

7. Press the ENTER button.

■

The MPEG4 SIZE toggles between

352X288/176X144 with each push.

Nastavení velikosti pohybliv˘ch zábûrÛ

1. Pﬁepínaã reÏimu nastavte do polohy Memory

Card.

2. Hlavní vypínaã pﬁepnûte do polohy CAMERA.

3. Stisknûte tlaãítko MENU.

4. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MEMORY.

5. Stiskem tlaãítka ENTER vstupte do vedlej‰í

nabídky.

6. Ovladaãem MENU DIAL zv˘raznûte poloÏku

MPEG4 SIZE.

7. Stisknûte tlaãítko ENTER.

■

S kaÏd˘m stiskem se bude pﬁepínat velikost

zábûrÛ MPEG4 mezi 352 x 288 a 176 x 144.

M.REC MODE

INITIAL

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE

CAMERA

A/V

MEMORY

VIEWER

M.REC MODE

MEMORY SET

PRINT MARK

PROTECT

M.PLAY SELECT

FILE NO.

DELETE

FORMAT

PHOTO QUALITY

MPEG4 SIZE


352X288

000

SERIES

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 100

ENGLISH CZECH

101101

✤Pﬁehrávání MPEG je k dispozici pouze v reÏimu M.PLAY.

✤

UmoÏÀuje sledování pohybliv˘ch zábûrÛ uloÏen˘ch na pamûÈové kartû.

✤Bûhem pﬁehrávání MPEG4 usly‰íte zvuk pouze z reproduktoru PC.

(Zvuk z vestavûného reproduktoru videokamery a z televizoru není k

dispozici). 1.

Pﬁepínanaã reÏimu nastavte do polohy Memory Card.

2. Vypínaã kamery nastavte do polohy PLAYER.

3. Stisknûte tlaãítko MENU a otáãením ovladaãe

MENU DIAL zv˘raznûte poloÏku MEMORY.

4. Tlaãítkem ENTER vstupte do vedlej‰í nabídky.

5. Pomocí MENU DIAL zvolte z vedlej‰í nabídky

poloÏku MPEG4. (M. PLAY SELECT)

6. Nabídku opustíte stiskem tlaãítka MENU.

7. Tlaãítky (FWD) a (REV) vyhledejte zábûr,

kter˘ hodláte p

ﬁ

ehrát.

8. Stisknûte tla

ítko PLAY/STILL.

■

Kamera p

ﬁ

ehraje pohyblivé zábûry uloÏené na

pamûÈové kartû.

Poznámky

■

ﬁ

i p

ﬁ

ehrávání pohybliv˘ch zábûrÛ ve formátu

MPEG4 mÛÏe docházet k rozpadÛm obrazu nebo

vzniku mozaikov˘ch rastrÛ, nejedná se v‰ak o

závadu.

■

ﬁ

i spu‰tûní souboru MPEG4 se z Internetu

automaticky nainstaluje Audio kodek Sharp G.726.

■

Pokud není Audio Kodek Sharp G.726 na PC

správnû ainstalován, pohyblivé zábûry nelze

ﬁ

ehrávat se zvukem.

■

ﬁ

ehrávání pohybliv˘ch zábûrÛ uloÏen˘ch na

pamûÈové kartû nemusí b˘t na videokamerách

jin˘ch v˘robcÛ moÏné.

■

ﬁ

ehrání souboru MPEG4 uloÏeného jinou videokamerou nemusí b˘t

na této videokame

ﬁ

e moÏné.

-K p

ﬁ

ehrávání souborÛ MPEG4 z pamûÈové karty na PC budete

pot

ﬁ

ebovat p

ﬁ

ehrávaã Microsoft Windows Media Player verze 9

nebo vy‰‰í a Audio kodek Sharp G. 726. (P

ﬁ

ehrávaã Microsoft

Windows Media Player Verze 9 (angl.) je souãástí p

ﬁ

iloÏeného

CD).

-P

ﬁ

ehrávaã Microsoft Windows Media Player ve v‰ech jazykov˘ch

variantách si mÛÏete stáhnout z webového serveru Microsoft:

“http://www.microsoft.com/windows/windowsmedia/download

default.asp”.

ReÏim digitálního fotoaparátu

(pouze model VP-D103(i)/D105(i))

Digital Still Camera mode

(VP-D103(i)/D105(i) only)

MPEG Playback

Pﬁehrávání MPEG

✤The MPEG Playback function works in M. PLAY mode only.

✤You can play the moving picture images on the Memory Card.

✤During the MPEG4 playback, you can hear sound at the PC speaker only.

(You cannot hear it from the speaker onto a camcorder and TV)

1. Set the mode switch to Memory Card position.

2. Set the power switch to PLAYER mode.

3. Press the MENU button and turn the MENU DIAL

to highlight MEMORY.

4. Press the ENTER button to enter sub-menu.

5. Use the MENU DIAL to select MPEG4 from the

sub-menu. (M. PLAY SELECT)

6. To exit the menu, push the MENU button.

7. Using the (FWD) and (REV) buttons search

for the moving picture that you want to playback.

8. Press the PLAY/STILL button.

■

The moving pictures recorded onto the

Memory Card are played back.

Notes

■

There could be any broken or mosaic pictures

while playing the MPEG4 moving picture images,

but it is not malfunction.

■

Sharp G.726 Audio Codec is automatically installed

through Internet when you play the MPEG4 file.

■

If sharp G.726 Audio Codec is not properly installed

on your PC, it could not play Audio in the MPEG4

file.

■

The moving picture images that you recorded in the

Memory Card might not be allowed to play by the

camcorder of another brands.

■

The MPEG4 file recorded by another camcorder might not be

allowed to play by this camcorder.

- You need Microsoft Windows Media Player Version 9 or higher

version and Sharp G.726 Audio Codec in order to play MPEG4 file

on the Memory Card on your PC. (Microsoft Windows Media

Player Version 9 (Eng) is included in the CD that is supplied.)

- You can download the Microsoft Windows Media Player applied

each languages on Microsoft Website,

“http://www.microsoft.com/windows/windowsmedia/download/

default.asp”.

M.PLAY MODE

MPEG4

352X288

MEMORY SET

M.PLAY SELECT

000

SERIES

FILE NO

DELETE

PHOTO QUALITY

MPEG4 SIZE

FORMAT

PRINT MARK

PROJECT

M.PLAY MODE

INITIAL

PHOTO QUALITY

M.PLAY SELECT

MPEG4 SIZE

CAMERA

A/V

MEMORY

VIEWER

FILE NO

DELETE

FORMAT

PRINT MARK

PROTECT

MEMORY

CARD

TAPE

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 101

ENGLISH CZECH

102102

ÚdrÏba

Maintenance

✤At the end of a recording you must remove the power source.

✤When recording with a Lithium Ion Battery Pack, leaving the pack

on the camcorder can reduce the life span of the battery. Hence, it

should be removed from the camcorder.

1. Slide the TAPE EJECT switch in the direction

of the arrow.

■

Opening the cassette door ejects the tape

automatically.

■

Please wait while the tape is completely

ejected.

2. After removing the tape, close the door and

store the camcorder in a dust free

environment.

■

Dust and other foreign materials can cause square-shaped

noise or jerky images.

3. Set the power switch to the OFF mode.

4. Disconnect the power source or remove the Lithium Ion Battery

Pack.

■

Press the BATTERY RELEASE button and slide the battery

pack in the direction of the arrow.

After finishing a recording

Po skonãení záznamu

✤Po skonãení záznamu je nutno odpojit napájecí zdroj.

✤Pokud po ukonãení záznamu ponecháte ve videokameﬁe Lithium-

Ionovou baterii, mÛÏe dojít ke sníÏení její Ïivotnosti. Z toho dÛvodu

by mûla b˘t z kamery vyjmuta.

1. Páãku TAPE EJECT posuÀte ve smûru

‰ipky.

■

Po otevﬁení dvíﬁek kazetového prostoru

se kazeta automaticky vysune.

■

Vyãkejte prosím aÏ do úplného

vysunutí kazety.

2. Po vyjmutí kazety dvíﬁka uzavﬁete a

videokameru uloÏte v bezpra‰ném

prostﬁedí.

■

Prach a ostatní cizí ãásteãky mohou

zpÛsobit mozaikové zkreslení nebo

nestabilitu obrazu.

3. Hlavní vypínaã pﬁepnûte do polohy OFF (vypnuto).

4. Odpojte síÈov˘ adaptér nebo vyjmûte Lithium-Ionovou baterii.

■

Stisknûte a podrÏte tlaãítko BATTERY RELEASE a baterii

vysuÀte ve smûru ‰ipky.

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 102

ENGLISH CZECH

103103

ÚdrÏba

Maintenance

Cleaning the Video Heads

To ensure normal recording and clear pictures, clean the video heads

when the playback pictures display square block-shaped noise or

distortion, or a blue screen appears.

1. Set the power switch to PLAYER mode.

2. Insert the cleaning tape.

3. Press the (PLAY/STILL) button.

4. Press the (STOP) button after 10 seconds.

Notes

■

Check the quality of the picture using a videocassette.

If the picture quality has not improved, repeat the operation.

If the problem continues, contact your local authorized service

centre.

■

Clean the video heads with a dry type cassette cleaner.

Cleaning and Maintaining the Camcorder

âi‰tûní videohlav

Pro zaji‰tûní normálního záznamu a jasného obrazu je nutno

videohlavy ãistit. âi‰tûní provádíme v situacích, kdy obraz obsahuje

ru‰ení mozaikov˘mi obrazci nebo se pﬁi pﬁehrávání zobrazí modrá

plocha.

1. Videokameru pﬁepnûte do reÏimu PLAYER.

2. Do kamery vloÏte ãistící kazetu.

3. Stisknûte tlaãítko (PLAY/STILL).

4. PﬁibliÏnû po 10 sekundách stisknûte tlaãítko (STOP).

Poznámky

■

Pomocí videokazety zkontrolujte kvalitu obrazu.

Pokud se kvalita obrazu nezlep‰í, postup opakujte.

Pokud problém pﬁetrvává, obraÈte se na místní autorizované

servisní stﬁedisko.

■

K ãi‰tûní videohlav pouÏívejte ãistící kazetu suchého typu.

âi‰tûní a péãe o videokameru

(blue screen)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 103

ENGLISH CZECH

104104

ÚdrÏba

Maintenance

✤Each country or region has its own electric and colour systems.

✤Before using your camcorder abroad, check the following items.

Power sources

■

You can use your camcorder in any country or area with the

supplied AC Power Adapter within 100V to 240V, 50/60 Hz.

■

Use a commercially available AC plug Adapter, if necessary,

depending on the design of the local wall outlet.

Colour system

■

You can view your recording in the viewfinder.

However, to view it on a television or copy it to a videocassette

recorder, the television or VCR must be PAL-compatible and

have the appropriate audio/video jacks.

Otherwise, you may need to use a transcoder.

●PAL-compatible Countries/Regions

Australia, Austria, Belgium, Bulgaria, China, CIS, Czech Republic,

Denmark, Egypt, Finland, France, Germany, Greece, Great

Britain, Holland, Hong Kong, Hungary, India, Iran, Iraq, Kuwait,

Libya, Malaysia, Mauritius, Norway, Romania,

Saudi Arabia, Singapore, Slovak Republic, Spain, Sweden,

Switzerland, Syria, Thailand, Tunisia, etc.

●NTSC-compatible Countries/Regions

Bahamas, Canada, Central America, Japan, Korea, Mexico,

Philippines, Taiwan, United States of America, etc.

Note

You can make recordings with your camcorder and view pictures on

the LCD from anywhere in the world.

Using Your Camcorder Abroad

✤V kaÏdé zemi se pouÏívá urãit˘ typ elektrorozvodné sítû a norma

barevného signálu.

✤Pﬁed pouÏitím videokamery v zahraniãí zkontrolujte následující

poloÏky.

Napájení

■

Tuto videokameru s dodan˘m síÈov˘m adaptérem mÛÏete

pouÏívat v jakékoli zemi nebo oblasti s elektrorozvodnou sítí o

napûtí 100 V aÏ 240 V a síÈovou frekvencí 50/60 Hz.

■

Pokud se v místû pobytu pouÏívají zásuvky odli‰ného

provedení, pouÏijte komerãnû dostupn˘ adaptér.

Systém barev

■

Záznam mÛÏete sledovat v hledáãku.

Pro sledování na TV pﬁijímaãi nebo kopírování na kazetov˘

videorekordér, musí b˘t oba pﬁístroje kompatibilní se systémem

PAL a musí b˘t opatﬁeny pﬁíslu‰n˘mi vstupními zdíﬁkami audio /

video. V opaãném pﬁípadû budete potﬁebovat konvertor.

●Zemû/regiony pouÏívající normu barevného signálu kompatibilní

se systémem PAL

Austrálie, Rakousko, Belgie, Bulharsko, âína, Spoleãenství

nezávisl˘ch státÛ (zemû b˘v. SSSR), âeská republika, Dánsko,

Egypt, Finsko, Francie, Nûmecko, ¤ecko, Velká Británie,

Holandsko, Hongkong, Maìarsko, Indie, Irán, Irák, Kuvajt, Libye,

Malaisie, Mauricius, Norsko, Rumunsko, Saudská Arábie, Singapur,

Slovenská Republika, ·panûlsko, ·védsko, ·v˘carsko, S˘rie,

Thajsko, Tunis atd.

●Zemû/regiony pouÏívající normu barevného signálu kompatibilní

se systémem NTSC

Bahamy, Kanada, Stﬁední Amerika, Japonsko, Korea, Mexiko,

Filipíny, Tchaj-wan, USA, atd.

Poznámka

S Va‰í videokamerou mÛÏete poﬁizovat záznamy a sledovat je na

vestavûném LCD monitoru kdekoliv na svûtû.

PouÏívání videokamery v cizinû

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 104

ENGLISH CZECH

105105

Vyhledávání závad

Troubleshooting

✤Before contacting a Samsung authorized service centre,

perform the following simple checks.

They may save you the time and expense of an unnecessary call.

Self Diagnosis Display

Moisture Condensation

✤If the camcorder is brought directly from a cold place to a warm

place, moisture may condense inside the camcorder,

on the surface of the tape, or on the lens. In this condition, the

tape may stick to the head drum and be damaged or the unit

may not operate correctly.

To prevent possible damage under these circumstances, the

camcorder is fitted with a moisture sensor.

✤If there is moisture inside the camcorder, (DEW) is

displayed. If this happens, none of the functions except

cassette ejection will work.

Open the cassette compartment and remove the battery.

Leave the camcorder for at least two hours in a dry warm

room.

slow

the battery pack is almost discharged. Change to a charged one.

When the remaining time on the tape

is about 2 minutes Prepare a new one.

the tape reached its end. Change to a new one.

there is no tape in camcorder. Insert a tape.

the tape is protected from recording. If you want to record, release

the protection.

moisture condensation has formed in

the camcorder. see below.

the camcorder has some mechanical

fault. 1. Eject the tape.

2. Set to OFF.

3. Detach the battery.

4. Reattach the battery.

* If unresolved contact your

local service representative.

TAPE END!

TAPE!

PROTECTION!

....D

Display Blinking Informs that... Action

Troubleshooting

✤Dﬁíve neÏ se se závadou obrátíte na autorizované servisní

stﬁedisko firmy Samsung, proveìte následující jednoduché

zkou‰ky.

Mohou Vám u‰etﬁit ãas a náklady na zbyteãné telefonní hovory.

Vlastní diagnostika

Kondenzace vlhkosti

✤Pﬁenesete-li kameru z chladného prostﬁedí pﬁímo do tepla (do

vytopené místnosti), uvnitﬁ kamery mÛÏe na povrchu pásku

nebo na ãoãkách objektivu kondenzovat vlhkost. Za tûchto

podmínek se mÛÏe pásek v kazetû pﬁilepit na buben hlav a

po‰kodit se nebo kamera nemusí správnû pracovat.

KvÛli ochranû pﬁed moÏn˘m po‰kozením za tûchto podmínek

je kamera vybavena ãidlem vlhkosti.

✤JestliÏe je uvnitﬁ kamery zkondenzovaná vlhkost, zobrazí se

symbol (DEW). V takovém pﬁípadû nebude dostupná

Ïádná funkce mimo vyjímání kazety.

Otevﬁete kazetov˘ prostor a vyjmûte baterii.

Videokameru ponechte nejménû dvû hodiny v suché a

vytopené místnosti.

Vyhledávání závad

pomalu

Baterie je témûﬁ vybita.

Na kazetû zb˘vají pﬁibliÏnû 2 minuty.

Konec kazety.

V kameﬁe není vloÏena kazeta.

Kazeta je zaji‰tûna proti vymazání.

Kamera má nûjakou mechanickou

závadu.

Kondenzace vlhkosti uvnitﬁ kamery.

V˘mûna za nabitou baterii.

Pﬁipravit novou kazetu.

Vymûnit kazetu za novou.

VloÏit kazetu.

Pokud chcete nahrávat,

uvolnûte zaji‰Èovací západku.

1. Vyjmout kazetu.

2. Vypnout kameru (OFF).

3. Sejmout baterii.

4. Znovu vloÏit baterii.

* Pokud závada trvá, obraÈte se

na místní servisní stﬁedisko.

viz níÏe

TAPE END!

TAPE!

PROTECTION!

....D

Displej Blikání Informace o stavu ... ¤e‰ení

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 105

ENGLISH CZECH

106106

Vyhledávání závad

Troubleshooting

Self Diagnosis Display in M.REC/M.PLAY mode

(VP-D103(i)/D105(i) only)

slow There is no Memory Card in

the camcorder. Insert a Memory Card.

MEMORYCARD!

slow There is not enough memory

to record.

Change to a new Memory

Card. Erase recorded image.

MEMORY FULL!

slow There are no images recorded

on the Memory Card. Record new images.

NO STORED

PHOTO! or

NO STORED

MPEG4!

slow The Memory Card is record

protected.

Release the write protect tab

on the Memory Card.

WRITE

PROTECT!

slow When you try to delete to

protected image. Cancel the protect of image.

PROTECT!

slow The camera can not playback.

Format a Memory Card or

insert Memory Card recorded

on this camcorder.

READ ERROR!

slow The camera can not record. Format a Memory Card or

change to a new Memory Card.

WRITE ERROR!

slow The Memory Card needs to

format.

Format a Memory Card.

(see page 98)

NOT

FORMATTED!

slow When progressing FILE

DELETE.

Wait until Delete has been

finished.

NOW DELETE...

slow When progressing MEMORY

FORMAT.

Wait until formatting has been

finished.

NOW FORMAT...

slow When progressing FILE COPY.

Wait until copying has been

finished.

Or press the stop button.

NOW COPY...

Display Blinking Informs that... Action

Vlastní diagnostika v reÏimech M.REC/M.PLAY

(pouze model VP-D103(i)/D105(i))

pomalu

V kameﬁe není vloÏena

pamûÈová karta. VloÏte pamûÈovou kartu.

MEMORY CARD!

pomalu

Nedostatek pamûti pro

záznam.

VloÏte novou pamûÈovou kartu

nebo uloÏené snímky vymaÏte.

MEMORY FULL!

pomalu

Na pamûÈové kartû nejsou

uloÏeny Ïádné fotografie. UloÏte nové obrázky.

NO STORED

PHOTO! oder

NO STORED

MPEG4!

pomalu

PamûÈová karta je chránûna

proti zápisu. Uvolnûte ochrannou

západku na kartû.

WRITE

PROTECT!

pomalu

Pokus o vymazání zaji‰tûné

fotografie. Zru‰te ochranu proti

vymazání.

PROTECT!

pomalu

Nelze pﬁehrávat.

PamûÈovou kartu naformátujte

nebo vloÏte kartu se

záznamem poﬁízen˘m na této

kameﬁe.

READ ERROR!

pomalu

Nelze nahrávat. PamûÈovou kartu naformátujte

nebo ji vymûÀte za novou.

WRITE ERROR!

pomalu

PamûÈovou kartu je nutno

naformátovat. PamûÈovou kartu naformátujte

(viz str. 98).

NOT

FORMATTED!

pomalu

Probíhá funkce FILE

DELETE (mazání souboru). Vyãkejte do konce mazání.

NOW DELETE...

pomalu

Probíhá formátování karty. Vyãkejte do konce

formátování.

NOW FORMAT...

pomalu

Probíhá kopírování souboru. Vyãkejte do konce

kopírování.

NOW COPY...

Údaj na displeji Blikání Informace o stav.. . ¤e‰ení

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 106

ENGLISH CZECH

107107

Vyhledávání závad

Troubleshooting

✤If these instructions do not solve your problem, contact your

nearest Samsung authorized service centre.

You cannot switch the

camcorder on.

START/STOP button

does not operate

while recording.

The camcorder goes

off automatically.

The battery pack is

quickly exhausted.

When you see a blue

screen during

playback.

A vertical strip appears

on the screen when

recording a dark

background.

Auto focus does not

work.

Play, FF or REW

button does not work.

Check the battery pack or the AC Power Adapter.

Check the POWER switch is set to CAMERA.

You have reached the end of the cassette.

Check the record protection tab on the cassette.

You have left the camcorder set to STBY for more

than 5 minutes without using it.

The battery pack is fully exhausted.

The atmospheric temperature is too low.

The battery pack has not been charged fully.

The battery pack is completely dead, and cannot be

recharged, Use another battery pack.

The video heads may be dirty.

Clean the head with a cleaning tape.

The contrast between the subject and the background

is too great for the camcorder to operate normally.

Make the background bright to reduce the contrast or

use the BLC function while you are recording brighter.

The image in the

viewfinder is blurred.

The Viewfinder lens has not been adjusted.

Adjust the viewfinder control lever until the indicators

displayed on the viewfinder come into sharp focus.

Check the M.FOCUS menu.

Auto focus does not work in the Manual Focus mode.

Check the POWER switch. Set the power switch to PLAYER.

You have reached the beginning or end of the cassette.

When you see a

broken block image

during the RECORD

SEARCH.

This is normal operation and it is not a failure or

defect.

Explanation/Solution

Symptom

✤Pokud následující pokyny nepovedou k odstranûní poruchy, spojte se

nejbliÏ‰ím autorizovan˘m servisním stﬁediskem firmy Samsung.

Kameru nelze

zapnout.

Pﬁi záznamu nefunguje

tlaãítko START/STOP.

Kamera se

automaticky vypíná.

Baterie se rychle

vybíjí.

Pﬁi pﬁehrávání se

zobrazuje modrá

plocha.

Pﬁi záznamu scény s

tmav˘m pozadím se

objevuje svisl˘ pruh.

Nefunguje

automatické ostﬁení.

Tlaãítko Play, FF

nebo REW nefungují.

Zkontrolujte baterii nebo síÈov˘ adaptér.

Zkontrolujte, zda je hlavní vypínaã kamery v poloze

CAMERA.

Dosáhli jste konce kazety.

Zkontrolujte, zda není kazeta zaji‰tûna proti

náhodnému vymazání.

Kameru jste ponechali po dobu více neÏ 5 minut

neãinnou v reÏimu STBY .

Baterie je zcela vybita.

Teplota okolního prostﬁedí je pﬁíli‰ nízká.

Baterie nebyla úplnû nabita.

Baterie je u konce své Ïivotnosti a nelze ji nabít.

PouÏijte jinou.

Video hlavy mohou b˘t zneãi‰tûny.

PouÏijte ãistící kazetu.

Kontrast mezi objektem a pozadím je pﬁíli‰ velk˘ na

to, aby kamera fungovala normálnû.

Zesvûtlete pozadí sníÏením kontrastu nebo pouÏijte

funkci BLC.

Obrázek v hledáãku je

rozostﬁen. Hledáãek nebyl správnû nastaven.

Zaostﬁovací páãkou nastavte hledáãek tak, aby byly

obrysy indikátorÛ zobrazen˘ch v hledáãku ostré.

Zkontrolujte nabídku M.FOCUS.

V reÏimu Manual Focus není automatické ostﬁení

dostupné.

Zkontrolujte polohu vypínaãe POWER. Nastavte jej

do polohy PLAYER.

Dosáhli jste zaãátku nebo konce kazety.

Bûhem vyhledávání

(REC SEARCH) se

obraz ãásteãnû

rozpadá.

Tento jev je zcela normální, nejedná o poruchu ani

závadu.

Vysvûtlení / ¤e‰ení

Pﬁíznak

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 107

ENGLISH CZECH

108108

Technické údaje

Specifications

•These technical specifications and design may be changed without notice.

System

Video signal

Video recording system

Audio recording system

Usable cassette

Tape speed

Tape recording time

FF/REW time

Image device

Lens

Filter diameter

LCD monitor/Viewfinder

Size/dot number

LCD monitor Method

Viewfinder

Connectors

Video output

S-video output

Audio output

DV input/output

USB output

External mic

PAL

2 rotary heads, Helical scanning system

Rotary heads, PCM system

Digital video tape (6.35mm width): Mini DV cassette

SP: approx. 18.83mm/s LP: approx. 12.57mm/s

SP: 60 minutes (when using DVM 60),

LP: 90 minutes (when using DVM 60)

Approx. 150 sec. (using DVM60 tape)

CCD (Charge Coupled Device)

F1.6

[16x :VP-D101(i)/D103(i), 20x : VP-D105(i)],

900x(Digital) Electronic zoom lens

Ø30

2.45inchs 112k

TFT LCD

B/W LCD (VP-

D101(i)/D103(i)

only),

Colour LCD (VP-D105(i) only)

1Vp-p (75Ωterminated)

Y: 1Vp-p, 75Ω, C: 0. 286Vp-p, 75Ω

-7.5dBs (600Ωterminated)

VP-D101i/D103i/D105i : 4pin special in/out connector,

VP-D101/D103/D105

: out only

Mini-B type connector

Ø3.5 stereo

General

Power source

Power source type

Power consumption

(Recording)

Operating temperature

Storage temperature

External dimension

Weight

Built-in MIC

Remote control

(VP-D103(i)/D105(i) only)

DC 8.4V, Lithium Ion Battery Pack 7.4V

Lithium Ion Battery Pack,

Power supply (100V~240V) 50/60Hz

5.0W(LCD), 4.0W(Viewfinder)

0˚~40˚C (32˚F~104˚F)

-20˚C ~ 60˚C (-4˚F ~ 140˚F)

Length 5.9inches(150mm),

Height 3.44inches(87.5mm), Width 2.16inches(55mm)

480g

(Except for Lithium Ion Battery Pack and tape)

Omni-directional stereo condenser microphone

Indoors: greater than 49ft(15m) (straight line),

Outdoors: about 16.4ft(5m) (straight line)

Model name: VP-D101(i)/D103(i)/D105(i)

•

Tyto technické údaje a vzhled mohou b˘t pﬁedmûtem zmûny bez pﬁedchozího upozornûní.

•

Dodavatel si vyhrazuje právo mûnit technické specifikace. Za tiskové chyby neruãíme.

Systém

Video signál

Systém videozáznamu

Systém zvuk. záznamu

PouÏívané kazety

Rychlost posuvu pásku

Doba záznamu

Doba rychlého pﬁevíjení

Optick˘ snímací modul

Objektiv

PrÛmûr filtru

LCD monitor/hledáãek

Rozmûr/poãet bodÛ

Typ LCD monitoru

Hledáãek

Konektory

V˘stup Video

V˘stup S-Video

V˘stup Audio

Vstup/v˘stup DV

Rozhraní USB

Externí mikrofon

PAL

2 rotaãní hlavy, spirálov˘ systém skenování

Rotaãní hlavy, záznam PCM (pulznû kódová modulace)

Digitální videokazeta Mini DV, ‰íﬁka pásku 6,35 mm

SP: cca 18,83 mm/s, LP: cca 12,57 mm/s

SP: 60 minut (pﬁi pouÏití kazety DVM 60)

LP: 90 minut (pﬁi pouÏití kazety DVM 60)

PﬁibliÏnû 150 sekund (pﬁi pouÏití kazety DVM 60)

CCD (Charge Coupled Device)

F 1,6 [16x: VP-D101(i)/D103(i), 20x: VP-D105(i) optick˘],

900x (digitální), elektronicky transfokátor

Ø30

2,5 palce/112000 bodÛ

TFT LCD

ãernobíl˘ LCD (pouze model VP-D101(i)/D103(i)),

barevn˘ LCD (pouze model VP-D105(i))

1 V ‰piãka-‰piãka (terminace 75 Ω)

sloÏka Y: 1 V ‰piãka-‰piãka, 75 Ω, sloÏka C: 0,286 V ‰piãka-

‰piãka, 75 Ω

- 7,5 dBs (terminace 600 Ω)

model VP-D101i/D103i/D105i : 4-pólov˘ speciální DV konektor

vstup/v˘stup, model VP-D101/D103/D105: pouze v˘stup

Konektor typu Mini-B

Stereo jack Ø3,5 mm

Obecné údaje

Napájení

Typ napájecího zdroje

Pﬁíkon (záznam)

Provozní teplota

Skladovací teplota

Vnûj‰í rozmûry [mm]

Hmotnost

Vestavûn˘ mikrofon

Dálkov˘ ovladaã (pouze

model VP-D103(i)/D105(i)

DC 8,4 V , Lithium-Ionová akumulátorová baterie 7,4 V

Lithium-Ionová akumulátorová baterie,

síÈov˘ adaptér (100V-240V) 50/60 Hz

5 W (LCD monitor), 4 W (hledáãek)

0 ~40˚C (32˚F ~104˚F)

- 20˚C ~60˚C (- 4˚F ~140˚F)

V˘‰ka 3,44" (87,5 mm), délka 5,9" (150 mm),

‰íﬁka 2,16" (55 mm)

480 g (bez Lithium-Ion baterie a kazety)

V‰esmûrov˘ kondenzátorov˘ stereofonní mikrofon

Dosah: interiér více neÏ 49 stop (15 m) (pﬁímá vzdálenost)

Exteriér: pﬁibliÏnû 16,4 stop (5 m) (pﬁímá vzdálenost)

Model: VP-D101(i)/D103(i)/D105(i)

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 108

ENGLISH CZECH

109109

REJST¤ÍK

INDEX

Accessories ................................ 12

AF/MF ........................................ 62

Audio dubbing ............................ 65

AUDIO MODE ............................ 53

AV IN/OUT ................................ 79

Battery Pack .............................. 24

BEEP SOUND .......................... 41

BLC ............................................ 63

Cassette .................................... 27

Cleaning .................................. 103

CLOCK SET .............................. 39

Connecting ................................ 73

DATE/TIME ................................ 55

DC Cable .................................. 23

Deleting ...................................... 97

DEMONSTRATION .................. 43

DIS ............................................ 49

DSE ............................................ 50

DV ...................................... 80, 81

EASY Mode .............................. 61

EXPOSURE .............................. 59

Fade .......................................... 64

Formatting .................................. 98

Frame advance .......................... 74

Functions buttons ...................... 14

Hand Strap ................................ 22

IEEE1394 .................................. 80

LCD ...................................... 31, 32

Memory Card ..............................86.

Memory Stick ............................ 85

MPEG RECORDING .................. 99

MPEG SIZE .............................. 100

OSD .................................... 18, 19

PB DSE ...................................... 77

PHOTO copy .............................. 94

PHOTO quality .......................... 89

PHOTO SEARCH ...................... 67

PROGRAM AE .......................... 44

Protection .................................. 96

Quick Menu ................................ 57

REC MODE .............................. 52

REC Search .............................. 30

Remote control .................... 17, 20

SHUTTER SPEED .................... 58

Sound ........................................ 35

Speaker ...................................... 35

Still images ................................ 92

Tele MACRO .............................. 47

TV DISPLAY .............................. 56

USB ............................................ 82

Viewfinder ............................ 32, 33

WHT. BALANCE ........................ 46

WIND CUT ................................ 54

WL. REMOTE ............................ 30

ZERO MEMORY ........................ 76

Zoom .................................... 47, 48

- A - - M -

- O -

- P -

- Q -

- R -

- S -

- T -

- U -

- V -

- W -

- Z -

- B -

- C -

- D -

- E -

- F -

- H -

- I -

- L -

Akumulátor ...................................24

Audio dabing ...............................65

Automatické ost

ﬁ

ení/ru

ní AF/MF ...62

AV IN/OUT....................................79

âi‰tûní ........................................103

Dálkov˘ ovladaã ....................17, 20

DATUM/âAS ...............................55

DEMO reÏim ................................43

Digitální efekty (DSE) ..................50

Digitální stabilizátor obrazu (DIS)

.49

DV ........................................80, 81

EXPOSURE (rychlost závûrky)....59

Fade (Rozetmívání a zatmívání)...64

Formátování..................................98

Funkãní tlaãítka ............................14

Hledáãek.................................32, 33

IEEE1394......................................80

Kazeta ..........................................27

Kompenzace protisvûtla (BLC) ...63

Krokování po snímcích ................74

LCD monitor ..........................31, 32

Mazání...........................................97

Napájecí DC kabel........................23

Nastavení hodin (CLOCK SET) ..39

Ochrana ........................................96

OSD .......................................18, 19

PamûÈová karta Memory Stick ..85, 86

PHOTO kopírování .......................94

PHOTO kvalita..............................89

PHOTO SEARCH .......................67

PROGRAM AE ............................44

Protihlukov˘ filtr (WIND CUT) ......54

Pﬁehrávání s efekty DSE ..............77

PﬁídrÏn˘ ﬁemínek ..........................22

Pﬁipojení........................................73

Pﬁíslu‰enství..................................12

Quick Menu (rychlá nabídka) ......57

REC SEARCH (vyhledávání) ......30

Reproduktor .................................35

ReÏim AUDIO ..............................53

ReÏim EASY ................................61

ReÏim REC ..................................52

ReÏim REC Search ......................30

SHUTTER (Rychlost závûrky) ....58

Statické snímky.............................92

Tele MACRO ................................47

TV DISPLAY.................................56

USB...............................................82

Velikost souboru MPEG.............100

VyváÏení bílé (WHT. BALANCE) .46

Záznam ve formátu MPEG ..........99

ZERO MEMORY ..........................76

Zoom.......................................47, 48

Zvuk .............................................35

Zvukové znamení (BEEP) ...........41

- A - - P -

- Q -

- R -

- T -

- U -

- Z -

- L -

- M -

- N -

- C -

- D -

- E -

- H -

- I -

- K -

- O -

- V -

- F -

00743J VP-D103 UK+CZ (62~109) 4/6/04 9:57 AM Page 109

ENGLISH CZECH

ELECTRONICS

*Samsung Electronics’ Internet Home Page

United Kingdom http://www.samsungelectronics.co.uk

France http://www.samsung.fr

Australia http://www.samsung.com.au

Germany http://www.samsung.de

Sweden http://www.samsung.se

Poland http://www.samsung.com/pl

Italia http://www.samsung.it

Spain http://www.samsung.es

THIS CAMCORDER IS MANUFACTURED BY:

ELECTRONICS

TATO VIDEOKAMERA JE VYROBENA FIRMOU:

*Internetová domovská stránka firmy “Samsung Electronics”

United Kingdom http://www.samsungelectronics.co.uk

France http://www.samsung.fr

Australia http://www.samsung.com.au

Germany http://www.samsung.de

Sweden http://www.samsung.se

Poland http://www.samsung.com/pl

Spain http://www.samsung.es

Italia http://www.samsung.it

00743J VP-D103 UK+CZ (01~27) 4/6/04 9:55 AM Page 100

Samsung 00743J VP D103 UK+CZ (01~27) 20040413090955125 UK CZ

VP-D101I 20040408141127703_D103-UK_CZ Samsung VP-D101I user manual - User Manual (ver.1.0) - DUTCH, FRENCH (EUROPE)

Navigation menu

Versions of this User Manual:

Views

Navigation
