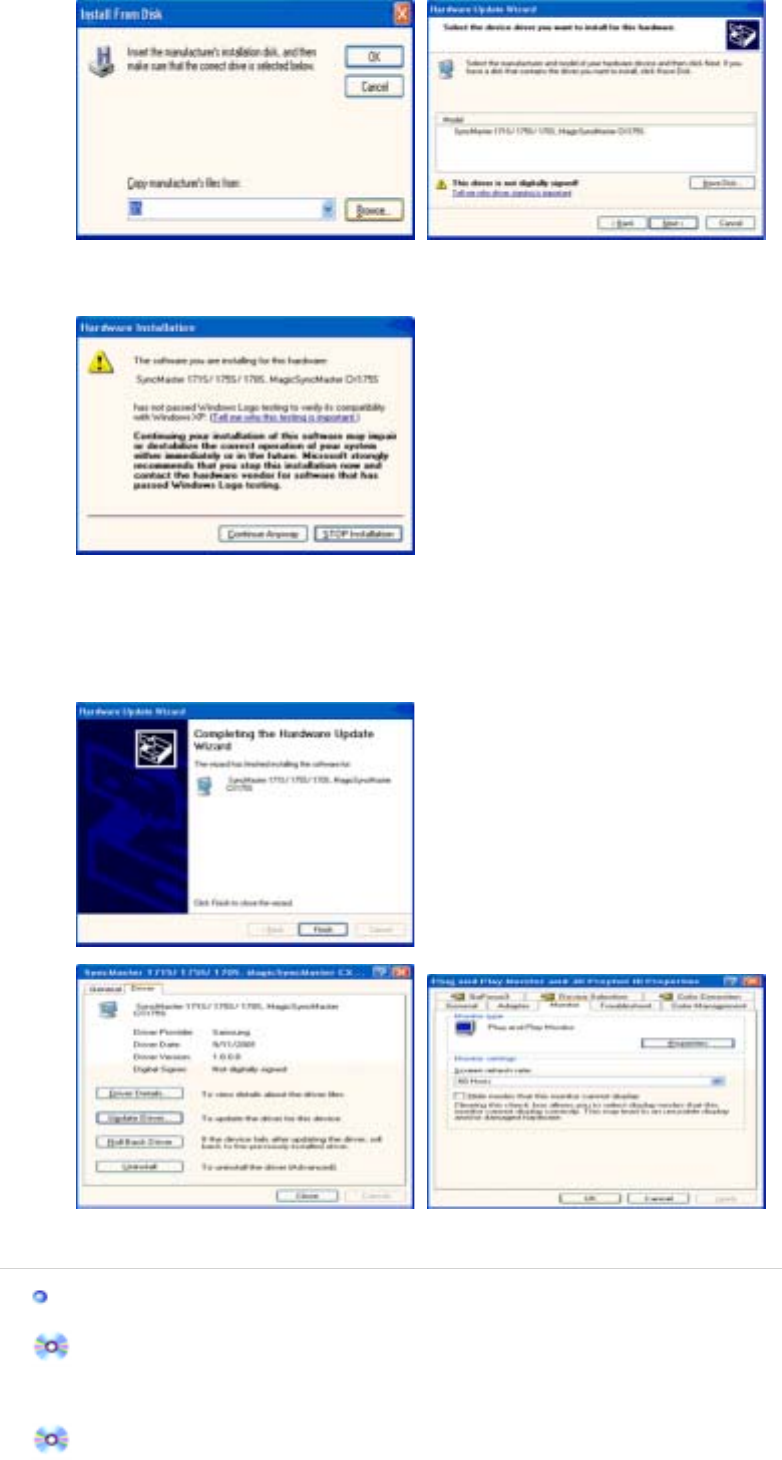

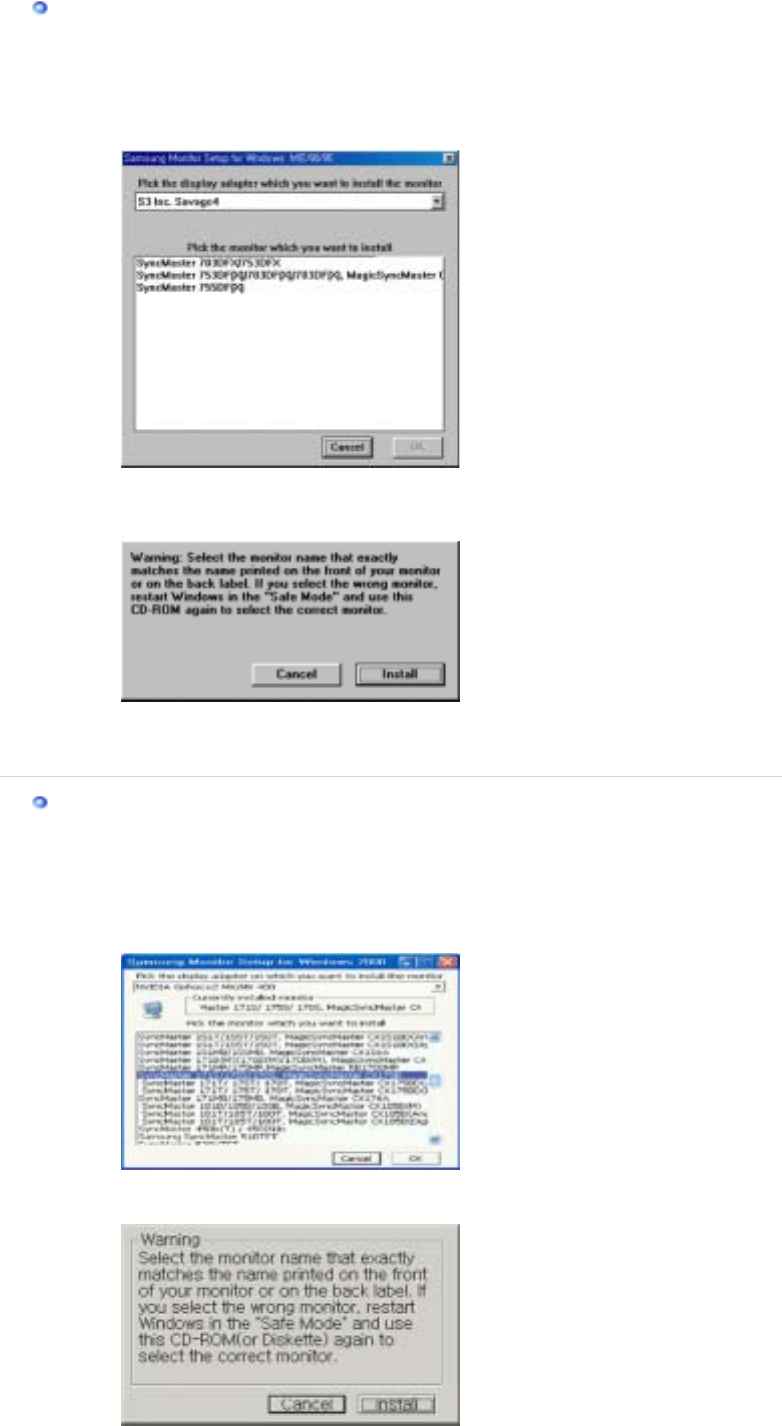

Installera drivrutine

Installera

ram

GG GG

GG G

㫖

㩷

㫖

㫖㫖㫖㫖

㫖㩷㫖

㫖

㫖㫖㫖㫖

㫖㩷㫖

㫖

SyncMaster 910MP

GG GG

GG G

Var vänlig läs följande säkerhetsFöreskrift. De ska se till att varken apparaten eller dess

användare skadas.

Förbjudet Det är viktigt att alltid läsa och förstå det här

Montera ej bort Dra ut kontakten ur väggen

Vidrör inte Jordad kontakt för att förhindra elektriska stötar

Ström

Ställ in PC:n på DPMS, när den inte används under längre tidsperioder.

Om Ni använder skärmsläckare, så ställ in den på aktiv skärm.

Använd inte en trasig eller lös kontakt.

zDet kan orsaka elektriska stötar eller eldsvåda.

Håll inte i sladden när Ni drar ur kontakten, eller rör vid kontakten med våta

händer.

zDet kan orsaka elektriska stötar eller eldsvåda.

Använd bara en ordentligt jordad kontakt och uttag (honuttag).

zEn otillräcklig jordkontakt kan orsaka elektriska stötar eller skada apparaten.

Böj inte för hårt på sladden eller kontakten eller lägg tunga föremål på dem,

som skulle kunna göra skada.

zOm man inte undviker detta, kan det orsaka elektriska stötar eller eldsvåda.

Koppla inte in för många förlängningssladdar till samma uttag.

zDet kan förorsaka eldsvåda.

Installation

Kontakta ett auktoriserat servicecenter då en skärm installeras på en plats med

mycket damm, höga eller låga temperaturer, platser med för hög luftfuktighet eller

kemikalier, där den används dygnet runt som exempelvis flygplatser och stationer.

Detta kan leda till allvarliga skador på din skärm.

Sätt monitorn någonstans med låg luftfuktighet och minsta möjliga damm.

zAnnars kan det uppstå en elektrisk stöt eller brand inne i monitorn.

Tappa inte monitorn när Ni flyttar den.

zDet kan skada produkten eller Er själv.

Montera stativfoten i en monter eller en hylla så att fotens bakre del inte sticker

ut bakom montern eller hyllan.

zTappa inte produkten då det kan skada på produkt eller person.

Sätt ner monitorn försiktigt.

zDen kan bli skadad eller gå sönder.

Lägg inte monitorn med skärmen nedåt.

zTFT-LCD-ytan kan bli skadad.

Installation av vägghållare måste göras av en behörig yrkesman.

zInstallation som görs av obehörig person kan orsaka skador.

zAnvänd alltid den monteringsenhet som föreskrivs i bruksanvisningen.

Installera produkten med ett avstånd på 10 cm från väggen med tanke på

ventilation.

zÖverhettning av produkten kan orsaka eldsvåda.

Du förhindrar att regnvatten rinner längs utomhusantennens sladd och tränger

in i huset genom att se till att sladdens utomhusdel hänger lägre än

ingångshålet.

zOm regnvatten tränger in i produkten kan det orsaka elstötar eller brand.

Om du använder en utomhusantenn måste du se till att det är tillräckligt långt

mellan antennen och elektriska kablar i närheten. De får inte komma i kontakt

med varandra om antennen blåser omkull.

zEn omkullvält antenn kan orsaka skador eller elstötar.

Rengöring

När Ni rengör monitorhöljet eller utsidan på TFT-LCD, så torka med en lätt fuktad, mjuk

trasa.

Spruta inte rengöringsmedel direkt på monitorn.

zDet kan orsaka skada, elektriska stötar eller brand.

Använd rent vatten eller en utspädd lösning av rengöringsmedel tillsammans

med en mjuk torkduk.

Om ytan mellan stickkontakten och stiften är dammig eller smutsig, rengörs

den noga med en torr duk.

zSmutsiga kontakter kan orsaka elektriska stötar eller brand.

Kontakta ett servicecenter eller ett kundcenter för inre rengöring av produkten

en gång om året.

zHåll produktens insida ren.Damm som ansamlats inuti produkten en under

längre tid kan orsaka funktionsfel eller brand.

Other

Tag inte bort höljet (eller baksidan).

zOm ni försöker göra det, kan ni få en elektrisk stöt eller orsaka brand.

zLåt kvalificerad servicepersonal sköta all service.

Om Er monitor inte fungerar normalt och speciellt om det kommer ovanliga ljud

eller lukter från den ska Ni omedelbart dra ur kontakten och ringa upp auktoriserad

försäljare eller service . .

zGör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Va noga med att inte låta vatten droppa ner i bildskärmen. Utsätt inte bildskärmen

för fukt.

zDet kan orsaka bristfällig funktion, elstöt eller brand.

zUndvik särskilt att använda bildskärmen nära vatten eller utomhus där det kan snöa

eller regna.

Om du tappar bildskärmen eller höljet skadas, stäng av bildskärmen och dra ut

strömkabeln.

zBildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

zKontakta därefter dittservicecenter.

Dra ut strömkabeln när det åskar, eller använd inte bildskärmen en längre tid.

zBildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

Försök inte flytta monitorn genom att dra i sladden eller signalkabeln.

zDet kan orsaka systemkollaps, elektriska stötar eller brand därför att kabeln blivit

skadad.

Vrid inte monitorn i sidled enbart genom att dra i sladden eller signalkabeln

zDetta kan orsaka kollaps, elektriska stötar eller brand därför att kabeln blivit

skadad.

Täck inte över ventilerna på monitorns hölje.

zDålig ventilation kan förorsaka att den går sönder eller börjar brinna.

Placera inga vattenbehållare, kemiska produkter eller små metallföremål ovanpå

bildskärmen.

zDet kan orsaka bristfällig funktion, elstöt eller brand.

zOm ett främmande ämne tränger in i bildskärmen, dra ut strömkabeln och kontakta

ditt servicecenter

Använd eller förvara inte lättantändliga ämnen nära monitorn.

zDet kan orsaka explosion eller brand.

Stick aldrig in någonting av metall i monitorspringorna.

zDet kan orsaka elektriska stötar, brand eller skada.

För inte in metallföremål som tandpetare, sylar eller brandfarliga föremål som

papper eller tändstickor i ventilationsöppningarna, hörlursuttagen eller AV-

ingångarna.

zDetta kan orsaka en elektrisk stöt eller brand Om främmande material eller vatten

kommer in i produkten skall den stängas av, sladden skall kopplas ut ur väggutaget

och du skall kontakta servicecenter.

Om du tittar på samma skärmbild en längre stund, kan en kvardröjande bild eller

suddighet förekomma.

zÄndra läget till strömspar eller ställ in en skärmsläckare som rör skärmbilden när du

lämnar bildskärmen en längre stund.

Var försiktig när du justerar vinkeln på bildskärmsfoten.

zOm du tar i för mycket kan bildskärmen välta eller ramla ner och orsaka skador.

zDin hand eller finger(fingrar) kan klämmas mellan bildskärmen och bildskärmsfoten

och skadas.

Justera upplösning och frekvens till nivåer som lämpar sig för modellen.

zOlämpliga nivåer av upplösning och frekvens kan skada din syn.

19 tum - 1280 X 1024

Håll volymen på lagom nivå när du använder hörlurar.

zAlltför hög volym kan skada din hörsel.

Ögonskador kan orsakas av kontinuerlig tittande för nära monitorn.

Låt ögonen vila genom att ta minst fem minuters paus för varje timme du använder

bildskärmen.

Installera inte produkten på en ostabil eller ojämn yta eller på en plats där det kan

uppstå vibrationer.

zTappa inte produkten då det kan skada på produkt eller person. Genom att

använda produkten på ett ställe där det kan uppstå vibrationer kan livslängden

förkortas, i värsta fall kan produkten fattaeld.

När bildskärmen flyttas ska den stängas av med strömbrytaren och strömsladden

ska kopplas ur. Kontrollera att alla sladdar, inklusive antennsladden och sladdar

som ansluter andra enheter, är urkopplade innan bildskärmen flyttas.

zOm en sladd inte kopplas ur kan det orsaka brand eller elstötar.

När du tar ur batterier ur fjärrkontrollen, måste du se upp så att inga barn får tag i

batterierna och sväljer dem. Förvara batterierna utom räckhåll för barn.

zOm någon råkar svälja batterier, kontakta omedelbart läkare.

När batterierna byts, placera de nya batterierna i rätt polaritetsläge +/- enligt

markeringar i batterifacket.

zFelaktig polaritet kan få batterierna att brista eller läcka och leda till brand,

personskador eller kontaminering (skada).

Använd endast rekommenderade standardbatterier. Blanda inte nya och gamla

batterier.

zFelaktig polaritet kan få batterierna att brista eller läcka och leda till brand,

personskador eller kontaminering (skada).

Batteriet (uppladdningsbart eller ej uppladdningsbart) är inte hushållsavfall, utan

måste lämnas till återvinning.

Kunden ansvarar för att återinlämna det batteri (uppladdningsbart eller ej

uppladdningsbart) till ett ställe för återvinning.

zKunden kan lämna in batteriet när det är förbrukat (uppladdningsbart eller ej

uppladdningsbart) till en kommunal återvinningsstation eller till en butik som säljer

samma typ av batteri (uppladdningsbart eller ej uppladdningsbart).

Kontrollera noga att följande delar medföljer monitorn.

Om någonting saknas, så kontakta inköpsstället.

Kontakta en lokal återförsäl

are för att kö

a tillbehör.

Packa upp

Bildskärm

Bruksanvisning

Guide för snabb

installation Garantikort

(Finns ej på alla platser)

Bruksanvisning,

bildskärmsdrivrutin,

Natural Colo

ramvara

Kabel

nalkabel

(

15-stifts D-SUB

)

Elkabel Audiokabe

Övri

ärrkontroll Batterier

(

AAA x 2

)

Anslutnin

Framsidan

1. SOURCE

2. PIP

3. MENU

4. CH

5. - VOL +

6. ENTER

7. Strömbrytare

8. Power indicator

9. Fjärrkontrollsensor

1. SOURCE

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Det är endast tillåtet att ändra källa för externa enheter som är anslutna till monitorn för

tillfället.

Så här växlar du skärmlägen:

[PC] [TV] [Ext.] [AV] [S-VIDEO]

>>Klicka här för att få se ett animeringsklipp

NOTE : Scart används främst i Europa.

För mer information > Utsändningssystem

2. PIP ( Tillgänglig i läge PC )

Tryck på denna knapp för att kontrollera PIP-fönstret.

>>Klicka här för att få se ett animeringsklipp

3. MENU

Använd den här knappen för att öppna skärmmenyn och stega ett steg bakåt i menyerna.

4. CH

Flyttar vertikalt från en menypost till nästa, eller justerar valda menyvärden. Väljer TV-

kanaler i TV-läget.

>>Klicka här för att få se ett animeringsklipp

5. - VOL +

Flyttar horisontellt från en menypost till nästa, eller justerar valda menyvärden. Justerar

även ljudvolymen.

>>Klicka här för att få se ett animeringsklipp

6. ENTER

aktivera en markerad menypost.

7. Strömbrytare

Använd den här knappen för att sätta på och stänga av bildskärmen.

8. Power indicator

Tänds när du slår ifrån strömmen.

9. Fjärrkontrollsensor

Rikta fjärrkontrollen mot denna punkt på bildskärmen.

Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande

funktioner. För att spara ström stängs monitorn av när den inte används eller när man lämnar den

under längre stunder.

Baksidan

(Mönstret på baksidan kan variera en del på olika monitorer.)

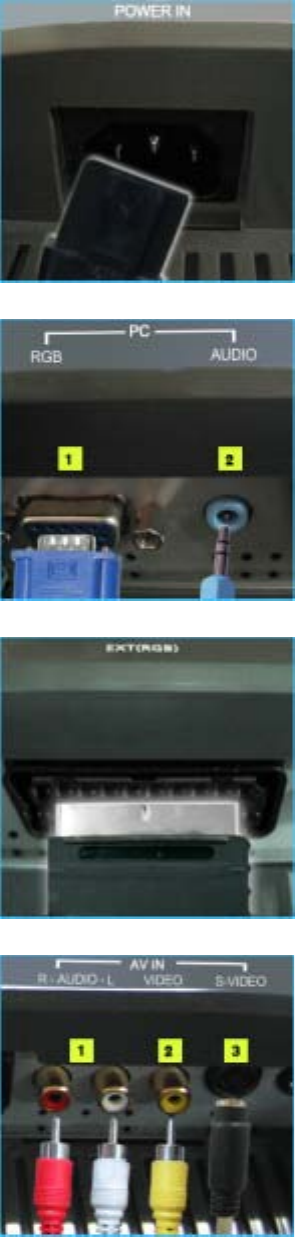

1. Nätanslutning Den här produkten kan användas med 100 ~240 V AC

(+/- 10 %),

2. PCanslutning

1. Datoranslutning (15 Pin D-SUB)

2. Säkerhetslås mot stöld

3. EXT(RGB) anslutning EXT(RGB) anslutning

- Scart används främst i Europa.

4. AV anslutning

1. Höger ljud- (R/L) anslutning (ingång)

2. VIDEO anslutning (ingång)

3. S-VIDEO anslutning (ingång)

5. TV anslutning

1. TV anslutning

För mer information > Ansluta TV

2. Hörlurs anslutning (utgång)

Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

Fjärrkontroll

Fjärrkontrollens prestanda kan påverkas av en TV eller annan elektronisk utrustning som används i

närheten av bildskärmen och som orsakar bristfälli

funktion

rund av frekvensstörnin

ar.

1. POWER

2. siffror

3. +100, -/--

4. - +

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. CH/P

10. SOURCE

11. INFO

12. EXIT

13. Uppåt-Neråt-Vänster-Höger-knappar

14. AUTO

15. P.MODE, M/B (MagicBright™)

16. P.SIZE

17. STILL

18. PIP

19. S.MODE

20. DUAL/MTS

21. PRE-CH

22. SOURCE

23. SIZE

24. POSITION

25. MAGIC-CH

1. POWER

Med den här knappen sätter du på och stänger av bildskärmen.

2. siffror

Väljer TV-kanaler i TV-läget. Du kan även använda denna knapp i PIP-läget.

3. +100

-/-- (Ett/tvåsiffrigt kanalval )

nvänds för att välja kanal tio eller högre.

Tryck på denna knapp så visas symbolen "--". Ange det tvåsiffriga kanalnumret.

-/-- används främst i Europa.

4. - +

Justerar även ljudvolymen.

5. MUTE

Pausar (dämpar) ljudet tillfälligt.

Ljudet hörs igen när du trycker på Mute eller - + Mute-läget.

6. TTX/MIX

TV-kanaler tillhandahåller skriftliga informationstjänster via text-TV.

För mer information > TTX / MIX

TTX / MIX används främst i Europa.

7. MENU

nvänd den här knappen för att öppna skärmmenyn och stega ett steg bakåt i menyerna.

8. ENTER

ktivera en markerad menypost.

9. CH/P

Väljer TV-kanaler i TV-läget.

10. SOURCE

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Det är endast tillåtet att ändra källa för externa enheter som är anslutna till monitorn för

tillfället.

[PC] [TV] [Ext.] [AV] [S-VIDEO]

11. INFO

ktuell bildinformation visas i skärmens övre vänstra härn.

12. EXIT

vsluta-knappen avslutar menyskärmen eller stänger menyn för skärmjustering.

13. Uppåt-Neråt-Vänster-Höger-knappar

Flyttar mellan olika menyposter horisontellt eller vertikalt eller justerar valda menyvärden.

14. AUTO

Skannar och registrerar automatiskt tillgängliga TV-kanaler (som du kan titta på) på

nuvarande plats.

15. P.MODE, M/B (MagicBright™)

När du trycker på denna knapp visas aktuellt läge nere till vänster på skärmen.

TV / AV / Ext. / S-Video läge: B.LÄGE (bildläge)

Skärmen har fyra automatiska bildinställningar från fabriken.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Dynamisk Standard Film Anpassad )

PC läge: M/B ( MagicBright™ )

MagicBright™ en ny funktion som erbjuder en optimal visningsmiljö beroende på innehållet i

bilden som du tittar på.

Tryck sedan på knappen igen för att gå igenom de förinställda lägena.

( Underhållning Standard Film Anpassad )

16. P.SIZE - Ej tillgänglig i läge PC

Tryck på denna för att ändra skärmstorleken.

( 16:9 Normal Zoom1 Zoom2 )

17. STILL - Ej tillgänglig i läge PC

Tryck en gång på knappen för att frysa skärmen. Tryck en gång till på knappen för att få

rörlig bild igen.

18. PIP( Tillgänglig i läge PC)

Tryck på denna knapp för att kontrollera PIP-fönstret.

19. S.MODE

När du trycker på den här knappen visas aktuellt ljudläge i skärmens nedre vänstra hörn.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen. ( Standard

Musik Film Tal Personlig )

20. DUAL / MTS

DUAL : Använd knappen DUAL (dubbel) på fjärrkontrollen för att välja Stereo eller Mono när

bildskärmen befinner sig i TV läge.

MTS : Du kan välja läget MTS (flerkanalig TV-stereo).

• Mono, Stereo, SAP (separat ljudprogram )

21. PRE-CH

Med den här knappen återgår du till närmaste föregående kanal.

22. SOURCE

Tänder indikatorn för att indikera den ingångssignal som visas just då. (PIP)

23. SIZE

Låter dig välja bland olika bildstorlekar.

24. POSITION

Detta justerar skärmpositionen horisontellt och vertikalt.

25. MAGIC-CH

MagicChannel låter dig endast se vissa kanaler.

Denna funktion är endast tillgänglig i Korea.

Ansluta bildskärmen

1. Ansluta till en dator

1. Koppla elsladden för monitorn till eluttaget på baksidan av datorn.

Sätt i monitorsladden i en närbelägen väggkontakt.

2. Använda D-sub-anslutningen (analog) på videokortet.

Anslut den medföljande datakabeln till 15-stifts D-sub kontakten på bildskärmens baksida.

3. Anslut bildskärmens ljudkabel till ljudporten på datorns baksida.

4. Sätt på både datorn och bildskärmen.

2. Ansluta till en Macintosh

1. Använda D-sub-anslutningen (analog) på videokortet.

Anslut signalkabeln till D-SUB-porten på Macintosh-datorn.

2. På äldre Macintosh-modeller måste du justera upplösningskontrollens DIP-omkopplare på

Macintosh-adaptern (tillbehör) enligt omkopplingskonfigurationstabellen på dess baksida.

3. Sätt på bildskärmen och Macintosh-datorn.

Ansluta till andra enheter

Du kan ansluta både AV-ingångsenheter som DVD-spelare, videobandspelare eller videokameror

och datorn till bildskärmen.

För ytterligare information om anslutning av AV-enheter, Se User Controls under justering av din

bildskärm.

Konfigurationen på skärmens baksida kan variera från produkt till produkt.

1-1. Ansluta AV-enheter

Bildskärmen har AV-anslutningar för anslutning av AV-ingångsenheter som DVD-spelare,

videobandspelare eller videokameror. Du kan njuta av AV-signaler så länge datorn är påslagen.

1. AV-ingångsenheter som DVD-spelare, videobandspelare eller videokameror ansluts till

bildskärmens S-Video eller Video anslutning med S-VHS eller.

S-Video eller är ett tillbehör.

2. Connect the Audio (L) and Audio (R) terminals of a DVD, VCR or Camcorders to the monitor's L

and R audio input terminals using audio cables.

3. Starta sedan DVD-spelaren, videobandspelaren eller videokameran med en DVD-skiva eller ett

band isatt.

4. Välj AV eller S-Video med knappen SOURCE.

1-2. EXT.(RGB)-anslutning. - Denna funktion gäller endast AV-ENHET som stöder SCART.

Ansluta till DVD-enhetens ingång om enheten har en EXT(RGB).

Du kan enkelt titta på DVD så länge som spänningen är på bara genom att koppla ihop DVD:n med

skärmen.

1. Anslut videobandspelar- eller DVD SCART-sladden till SCART-uttaget på digital-TV-boxen,

videobandspelaren eller DVD-spelaren.

2. Välj Ext. med knappen SOURCE.

2. Ansluta TV

Du kan titta på TV-program på bildskärmen om den är ansluten till en antenn eller CATV-kabel, utan

att behöva installera speciell hård- eller programvara för TV-mottagning på datorn.

1. Anslut en CATV-kabel eller koaxial antennkabel till antennanslutningen på bildskärmens baksida.

Du måste använda en koaxial antennkabel.

2. Sätt på bildskärmen.

3. Välj TV genom att trycka på Source-knappen bland justeringsknapparna för externa signaler.

När en inomhusantennanslutning används:

Kontrollera antennanslutningen på väggen först och anslut sedan antennsladden.

När en utomhusantenn används:

Om du använder en utomhusantenn bör du helst låta en yrkesman göra installationen.

Ansluta RF-sladden till antenningången:

Håll RF-sladdens kopparparti rakt.

4. Välj önskad TV-kanal efter kanalsökningen

Orsakar en svag signal dålig mottagning?

Köp och installera en signalförstärkare för bättre mottagning.

I områden där antennsladd inte stöds, börja med att ansluta anslutningen till TV-antennen.

3. Ansluta hörlurar

Du kan ansluta hörlurar till bildskärmen.

1. Anslut hörlurarna till hörlursutgången.

Använda stativet

Den här bildskärmen stöder olika typer av VESA-standardbaser. Du måste fälla ihop eller ta bort

basen för att kunna installera en VESA-bas.

1. Fälla ihop basen

Du kan luta bildskärmen från 0 till 19 grader.

2. Montera en fot

Denna bildskärm accepterar en 100mm x 100mm VESA-kompatibel monteringskonsol.

A. Monitorn

B. Monteringskonsol

1. Stäng av bildskärmen och drag ut nätsladden.

2. Placera bildskärmen upp och ner på en platt yta med en kudde under för att inte skada LCD-skärmen.

3. Du ska vika ihop stället i en vinkel på exakt 90 grader.

4. Passa in monteringskonsolen med hålen i bakhöljets monteringsfäste och fäst med de fyra skruvar som

medföljde den vertikala eller horisontella armen, väggmontaget eller annan fot.

Om du ska montera bildskärmen på väggen, ska du köpa väggmonteringssatsen som gör det möjligt

för dig att montera bildskärmen på minst 10 cm avstånd från väggytan. Kontakta närmaste Samsung

Servicecenter för mer information.

Samsung Electronics ansvarar inte för skador som uppstått vid användning av en fot som inte

rekommenderats.

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer

monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat.

Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

zHemsidor på Internet : http://www.samsung.com (Worldwide)

http://www.samsungusa.com/monitor (endast i USA)

http://www.samsung.se/

Windows ME

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Windows ME Driver".

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK" -knappen.

4. Klicka på "Install a"-knappen i "Varning!"-fönstret.

5. Installationen av bildskärmsprogrammet är klar.

Windows XP/2000

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Windows XP/2000 Driver".

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK" -knappen.

4. Klicka på "Installera"-knappen i "Varning!"-fönstret.

5. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå -knappen. Klicka sedan

"OK.

6. Installationen av bildskärmsprogrammet är klar.

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det,

och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på SAMSUNG hemsida för bild

http://www.samsung.com.

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer

monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat.

Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

zHemsidor på Internet : http://www.samsung.com (Worldwide)

http://www.samsungusa.com/monitor (endast i USA)

http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM stationen.

2. Klicka på "Börja" —> "Kontrollpanel" och clicka sedan på ikonen "Appearance and Themes"

Utseende och teman.

3. Klicka på "Visa"-ikonen och välj fliken "Inställningar" ; klicka därefter på "Avancerade".

4. Klicka på knappen "Karaktäristika" på fliken "Bildskärm" och välj fliken "Körprogram".

5. Klicka på "Uppdatera körprogram" och välj "Installera från en lista eller…" och klicka

sedan "Nästa"-knappen.

6. Välj "Sök inte, jag ska…", klicka på "Nästa" " och sedan "Har diskett".

7. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj er bildskärmsmodell på

modellförteckningen och klicka på "Nästa"-knappen.

8. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan

"OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna

installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på SAMSUNG hemsida för

bildskärmar

http://www.samsung.com

9. Klicka på "Stäng"-knappen och klicka sedan på "OK".

10. Installationen av bildskärmens körpro

ram är klar.

Microsoft® Windows® 2000 OperativSystem

När Ni kan se texten "Digital signature not found" (Digital signatur ej påträffad) på

monitorn, så följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.

2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.

3. Välj A:(D:\Driver) och klicka sedan på "Ö

na" -knappen och därefter "OK"-knappen.

Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".

2. Dubbelklicka på "Visa" -ikonen.

3. Välj fliken "Inställningar" och klicka sedan på "Avancerad"

4. Välj "Monitor".

5. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.

6. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin"

och klicka sedan på "Nästa" och därefter "Har diskett".

7. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).

8. Klicka på "Öppna"-knappen, och sedan på "OK".

9. Välj Er monitormodell och klicka på "Nästa"-knappen, och sedan på följande "Nästa" knapp.

10. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Om Ni sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"-

knappen. Därefter klickar Ni på "Avsluta"-knappen och sedan på "Stän

"-knappen.

Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att Er monitor är rätt konfigurerad.

Var god avsluta installationen.

Fall 2: Om knappen "Egenskaper" är aktiv, klickar Ni på denna.

Följ sedan nedanstående steg i tur och ordning.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".

2. Dubbelklicka på "Visa" -ikonen.

3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".

4. Välj fliken "Bildskärm".

5. Klicka på "Ändra" knappen under "Bildskärmstyp".

6. Välj "Ange var drivrutinen finns".

7. Välj "Visa en lista på alla drivrutinerna på en särskild plats…" och klicka sedan på "Nästa".

8. Klicka på "Har diskett".

9. Ange A:\(D:\driver) och klicka sedan på "OK".

10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er dator

och klicka OK.

11. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för

"Bildskärmens egenskaper".

(Ni får eventuellt någon annan skärmbild med varningsmeddelanden eller dylikt, och då klickar ni

på det alternativ som stämmer med er bildskärm.)

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta,Inställningar,Kontrollpanelen och dubbelklicka sedan på Visa.

2. I rutan Visa registreringsinformation klicka på fliken Inställning och klicka sedan på Alla

displaytyper.

3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan

på OK.

4. Klicka på Tillämpa om Ni ser att monitorrutan fungerar normalt efter att Ni klickat på Testa. Om

rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning, färgantal eller frekvens).

Obs:Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal

frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags

systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.

2. Den tredje skärmen gäller inställningen av musen.

3. Gör inställningen för datormusen.

4. Nästa skärm är till för att välja tangentbord.

5. Gör tangentbordsinställningen för datorn.

6. Nästa skärm är till för att sätta in monitorn.

7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)

9. Skriv in Er monitors modellbeteckning.

Denna information kommer inte att påverka verkställandet av X-Window.

10. Ni har nu avslutat installationen av monitorn.

Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Natural Color

Mjukvara för naturlig färg "Natural Color" Software

Ett av de nyaste problemen med att använda en dator är att färgen på bilderna som trycks ut på en

skrivare, eller andra bilder som avlästs på en scanner eller via digitalkamera inte är samma som de

som visas på monitorn.

"Natural Color" är precis rätt lösning på detta problem.

Det är ett färghanteringssystem som utvecklats av Samsung Electronics i samarbete med Korea

Electronics & Telecommunications Institute (ETRI). Detta system finns enbart till SAMSUNG

monitorer och gör att färgerna på monitorn är desamma som på den tryckta eller avlästa bilden.

För ytterligare information, titta på Hjälp (F1) i dataprogrammet.

Installation av "Natural Color"-programmet

Vill Ni installera programmet för hand, så sätt i CD:n som levereras tillsammans med Samsung-

monitorn i diskettstationen för CD-ROM, klicka på [Start]-knappen i Windows och välj sedan [Kör].

Skriv D:\color\eng\setup.exe och tryck sedan på <retur>-tangenten.

(Om den diskettstation där CD:n sitter inte betecknas som D:\, så skriv in den bokstavsbeteckning

som gäller.)

Hur man raderar dataprogrammet "Natural Color"

Välj [Inställning]/[Kontrollpanel] på [Start]-menyn och dubbelklicka sedan på [Lägg till/Radera

program].

Välj "Natural Color" från listan och klicka sedan på [Lägg till/Radera]-knappen.

Ingångar

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela upp

Källa Tänder indikatorn för att indikera den ingångssignal som visas just då.

Direktknappen på fjärrkontrollen är 'SOURCE'.

1) PC

2) TV

3) Ext.

Som för EXT(RGB)-porten på skärmen, den tar in och

skickar ut TV- och VIDEO-signalen.

4) AV

5) S-Video

BIB När externa A/V-enheter som videobandspelare eller DVD-spelare är

anslutna till bildskärmen, låter PIP dig titta på video från sådana enheter i ett

litet fönster som ligger ovanpå datorvideosignalen. (Av/På)

1) BIB

På

: Sätter på/stänger av BIB.

Direktknappen på fjärrkontrollen är 'PIP'.

2) Source

PC-läge: TV / Ext.(EXT(RGB) används främst i

Europa. ) / AV / S-Video

: Välj ingångskälla för BIB.

Direktknappen på fjärrkontrollen är 'SOURCE'.

3) Strl

:Växlar huvudskärmen till BIB och vice versa.

Direktknappen på fjärrkontrollen är 'SIZE'.

)

Källa

3) Strl

4) Position

Ändra

namn Namnge den ingångsenhet som är ansluten till ingångsjacken för att lättare

välja ingångskälla.

1) PC

2) Ext.

3) AV

4) S-Video


PC Läge

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela upp

MagicBright™ MagicBright är en ny bildskärmsfunktion som erbjuder en dubbelt så

ljusstark och skarp visningskvalitet jämfört med befintliga bildskärmar.

Funktionen tillhandahåller den ljusstyrka och upplösning som passar bäst

för att läsa text, surfa på Internet eller titta på multimedia-animeringar för

att tillgodose skiftande användarbehov. Användaren kan lätt välja ett av

sex förkonfigurerade alternativ för ljusstyrka och upplösning genom att

helt enkelt klicka på en av kontrollknapparna för MagicBright, som sitter

på bildskärmens framsida.

Direktknappen på fjärrkontrollen är 'M/B'.

1) Nöje

: Hög ljusstyrka

För att titta på rörliga bilder som t ex DVD eller video-CD.

2) Internet

: Medelhög ljusstyrka

För arbete med en blandning av bilder som t ex text och grafik.

3) Text

: Normal ljusstyrka

För dokumentation eller arbeten med mycket text.

4) Personlig

Trots att värdena noga valts ut av våra ingenjörer, tycker du

kanske inte om de förkonfigurerade värdena pga personliga

önskemål. I sådant fall kan du själv justera ljusstyrka och kontrast

på OSD-menyn.

Personlig kan använda skärmmenyerna för att ändra kontrast och ljusstyrka enligt

egna önskemål.

1) Kontrast

: Justera Kontrast.

2) Ljusstyrka

: Justera Ljusstyrka.

Om du justerar bilden med funktionen Personlig, växlar MagicBright till läget Personlig.

Färgton Färgtonen kan ändras. De individuella färgkomponenterna kan också

anpassas av användaren.

1) Sval

2) Normal

3) Varm

4) Personlig

Färgkontroll Använd denna inställning för finjustering av färg.

1) Röd

2) Grön

3) Blå

Om du justerar bilden med funktionen Färgkontrol, växlar Färgton till läget Personlig.

Bildlås Bildlås används för att finjustera och åstadkomma bästa bild genom att ta

bort brus som skapar instabila bilder med skakningar och skimmer. Om

du inte blir nöjd med resultatet av justeringen Fine, pröva att justera med

Coarse och använd därefter Fine igen.

1) Grov

: Tar bort brus som t ex vertikala ränder. Justeringen Coarse

kan flytta skärmbildsområdet. Du kan flytta det till mitten med

menyn för horisontell kontroll.

2) Fin

: Tar bort brus som t ex horisontella ränder. Om bruset kvarstår

även efter justeringen Fine, ska du upprepa justeringen efter att

ha justerat frekvensen (klockhastigheten).

3) Skärpa

: Justera bildskärpan.

4) Position

: Detta justerar skärmpositionen horisontellt och vertikalt.

1) Grov

2) Fin

)

Skär

)

Position

Autojustering Finhet- och grovleksvärdena samt lägesvärdena justeras automatiskt.

Om du ändrar upplösning i kontrollpanelen, körs funktionen Autojustering.

Direktknappen på fjärrkontrollen är 'AUTO'.

BIB-bild Du kan justera BIB-skärminställningarna.

1) Kontrast

: Justerar kontrast för BIB-fönstret på skärmen

2) Ljusstyrka

: Justerar Ljus för BIB-fönstret på skärmen

3) Skärpa

: Justerar bildskärpan för BIB-fönstret på skärmen.

4) Färg

: Justerar bildfärgerna för BIB-fönstret på skärmen.

TV / Ext. / AV / S-Video Läge

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela upp

Läge Justerar visningsomgivning.

Direktknappen på fjärrkontrollen är 'P.MODE'.

1) Dynamisk

2) Standard

3) Film

4) Personlig

Personlig Du kan använda skärmmenyerna för att ändra kontrast och ljusstyrka enligt

egna önskemål.

1) Kontrast

: Justera Kontrast.

2) Ljusstyrka

: Justera Ljusstyrka.

3) Skärpa

: Justera bildskärpan.

4) Färg

: Justera bildens färger.

Färgton Färgtonen kan ändras. De individuella färgkomponenterna kan också

anpassas av användaren.

1) Sval2

2) Sval1

3) Normal

4) Varm1

5) Varm2

Storlek Låter dig välja bland olika bildstorlekar.

Direktknappen på fjärrkontrollen är 'P.SIZE'.

TV / Ext. / AV / S-Video :

1) 16:9

2) Normal

3) Zoom1

4) Zoom2

Ljud

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela upp

Läge Bildskärmen har inbyggd hi-fi stereoförstärkare.

Direktknappen på fjärrkontrollen är 'S.MODE'.

1) Standard

: Välj Standard för standardförinställningar.

2) Musik

: Välj musik när du tittar på musikvideor eller konserter.

3) Film

: Välj Film när du ska titta på film.

4) Tal

: Välj Tal när du ska titta på ett program som mestadels

innehåller dialog (t ex nyheter).

5) Personlig

: Välj Anpassad för att återställa dina egna inställningar.

Personlig Du kan justera ljudinställningarna efter egna önskemål.

1) Bas

: Förstärk lågfrekventa ljud.

2) Diskant

: Förstärk högfrekventa ljud.

3) Balans

: Ljudbalans ==> Låter dig justera ljudbalansen mellan vänster

och höger högtalare.

Du kan höra ljudet även om volymen är ställd till 0.

Auto volym Minskar volymskillnaderna mellan olika utsändningssystem.

På

Virtuell

Dolby Virtual Dolby-ljud på/av (Virtual Dolby simulerar effekten av Dolby

Surround-ljudsystemet och återskapar en ljudkvalitet i klass med en biograf

eller en konserthall.)

På

BBE BBE (Barcus-Berry Electronics) recreates the natural sound and improves

sound clarity through boosting high and low range frequencies.

As a result, high sounds are clearer, brilliant and finely detailed while low

sounds are tight, well-defined and harmonically rich.

På

BBE and Dolby Virtual cannot be functioned at the same time.

Ljudval Du kan välja antingen huvud eller sub när BIB är PÅ.

Huvudbild

Underbild

Kanal

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela upp

Land Välj det and där produkten ska användas innan du aktiverar funktionen

"Land" (lagra automatiskt). Om du inte hittar ditt land på listan väljer du "Övriga

1) Belgien 2) Frankrike 3) Tyskland 4) Italien

5) Holland 6) Spanien 7) Svenska 8) Schweiz

9) UK 10) Övriga 11) Ryssland 12) Östeuropa .

- Datorläge: BIB är På.

Autolagra Du kan skanna de frekvenser som är tillgängliga på din TV i ditt område och

lagra alla kanaler som hittas automatiskt. Följande länder är tillgängliga.

- Datorläge: BIB är På.

Lagra

manuellt Du kan skanna de frekvenser som är tillgängliga på din TV i ditt område och

lagra alla kanaler som hittas manuellt.

1) Program : Mata in rätt programnummer på skärmen.

2) Färgsystem: Justera upprepade gånger tills färgen har bästa kvalitet.

(Auto <-> PAL <-> SECAM <-> NTSC4.43 )

3) Ljudsystem: Justera upprepade gånger tills ljudet har bästa kvalitet.

(BG <-> DK <-> I <-> L <-> M)

4) Kanal : Välja eterkanal genom att justera uppåt/neråt under aktuell

frekvens.

5) Sök : Mottagaren skannar frekvenserna tills den första kanal eller den

kanal du valt tas emot på skärmen.

6) Lagra : Det används för att återställa numret som användaren matar

in.

- Datorläge: BIB är På.

Lägg till/

Ta bort För att välja önskad kanal.

- Datorläge: BIB är På.

Sortera Används för att byta nummer på två kanaler.

- Datorläge: BIB är På.

Namn Om kanalnamnsinformation sänds när du lagrar kanalerna manuellt eller

automatiskt, får kanalerna namnen direkt tilldelade till sig. Du kan dock ändra

dessa namn eller tilldela nya namn vid behov.

- Datorläge: BIB är På.

Fininst. På grund av svaga signaler eller en felaktig antennkonfiguration, är vissa

kanaler kanske inte rätt inställda.

- Datorläge: BIB är På.

Inst.

Tillgängliga lägen : PC : TV : Ext. : AV : S-Video

OSD Innehåll Spela

upp

Områdeskonfiguration När du slår på strömmen till produkten första gången efter leverans

från fabriken, visas en meny där du ska välja plats.

Välj den region och det land där du ska använda bildskärmen.

Detta beror på att utsändningstyper varierar beroende på region och

land.

Om du inte hittar ditt land på menyn, välj närmaste område i Övriga.

Du kan även välja utsändningstyp på OSD-menyn genom att välja

MENY-Inst.-Områdeskonfiguration..

Obs: Denna produkt kan användas i hela världen om du ställer in

områdeskonfigurationen oavsett utsändningstyp.

Obs: Om du inte väljer land på rätt sätt, kan produkten få svårt att

hitta kanaler.

- Datorläge: BIB är På.

Språk Ni kan välja ett av 8 språk.

Obs: Det språk Ni väljer påverkar enbart språket på (OSD) menyn.

Det har ingen effekt på någon programvara som körs på datorn

- Om du har sökt i andra områden kan du välja andra språk.

Sovtimer Stänger automatiskt av skärmen vid en förprogrammerad tidpunkt.

1) Off 2) 30 3) 60 4) 90 5) 120 6) 150 7) 180

Transparens Ändra bakgrundens ogenomskinlighet för OSD.

1) Hög

2) Medium

3) Låg

4) Matt

Blå bakgrund Om ingen signal tas emot eller om signalen är mycket svag, ersätts

den brusiga bildbakgrunden automatiskt med en blå skärm. Om du vill

fortsätta titta på den dåliga bilden måste du ställa in “Blåskärmsläget”

på Av

På

- Datorläge: BIB är På.

Återställ Färgparametrar ersätts av förinställda standardvärden.

1) Återställ bild

2) Återställ färg

)

Återställ bild

2) Återställ färg

Det inbyggda testprogrammet

Kontrollera själv följande punkter innan du ringer efter service. Kontakta servicecentret rörande

problem som du inte kan lösa själv.

Det inbyggda testprogrammet | Nerskalning | Underhåll och rengöring

Drivrutin för bildskärmsadapter | Problem och rekommenderade åtgärder

1. Det inbyggda testprogrammet

Monitorn har ett inbyggt testprogram som gör att Ni kan kontrollera att den fungerar ordentligt. Om

monitorn och datorn är rätt ikopplade men monitorn fortfarande är mörk och strömindikatorn blinkar, kör

man monitorns automatiska testprogram på följande sätt:

1. Stäng av både datorn och monitorn.

2. Dra ur videokabeln från baksidan på datorn.

3. Sätt på monitorn.

Figuren nedan ("Check Signal Cable") visas mot en svart bakgrund när bildskärmen befinner sig i

normalt arbetsläge, trots att den inte känner av någon videosignal: När bildskärmen befinner sig i

självtestläget, förblir LED-strömindikatorn grön och figuren rör sig runt skärmen.

4. Stäng av monitorn och koppla in videokabeln och sätt sedan på både datorn och monitorn.

Om monitorn fortfarande är tom efter föregående procedur, titta då på videons kontrollprogram och på

datasystemet, monitorn fungerar normalt. .

2. Nerskalning

1. UXGA (1600x1200)visas följande meddelande, vilket är ett meddelande om att du kan titta på

skärmen i en minut. Efter det kan du inte se skärmen längre utan du måste byta till det optimala läget.

2. När den vertikala frekvensen är högre än 86 Hz visas inget på skärmen utan bara följande

meddelande. I detta fall skall du återstarta systemet i felsäkert läge och ändra inställningarna för

skärmen.

Se Tekniska upplysningar > Förinställningar på bildskärmen rörande vilka upplösningar eller

frekvenser som stöds av bildskärmen.

Kontakta datoråterförsäljaren eller tillverkaren för information om start i felsäkert läge.

3. Underhåll och rengöring

1. Skötsel av bildskärmens hölje

Dra ut nätsladden och torka av höljet med en mjuk tygtrasa.

2. Skötsel av skärmytan

Rengör försiktigt med en mjuk tygtrasa (bomullsflannell).

zAnvänd inte bensen, thinner eller andra antändliga ämnen, eller

en våt trasa.

zVi rekommenderar att du använder ett rengöringsmedel från

Samsung för att undvika skador på skärmen.

zAnvänd aldrig aceton, bensen eller thinner.

(Det kan repa eller deformera skärmens yta.)

zAnvändaren står själv för kostnader och relaterade utgifter för

reparation av skador som han/hon själv orsakat.

4. Drivrutin för bildskärmsadapter

Bildskärmskortet gäller datorns videokortdrivrutin. Om bildskärmskortet är felaktigt inställt kan du

inte justera upplösning, frekvens eller färg och du kan inte installera bildskärmsdrivrutinen.

1. Kontrollera bildskärmskortdrivrutin

Klicka på Start --> Inställningar --> Kontrollpanelen --> Bildskärm --> Inställningar --> Avancerat -->

Kort.

Om "Standard" eller fel produktmodell är angiven, innebär det att bildskärmskortdrivrutinen är

felaktigt installerad. Installera bildskärmskortdrivrutinen igen enligt informationen från tillverkare av

dator eller videokort.

2. Installera bildskärmskortdrivrutin

Anvisningarna nedan gäller allmänna omständigheter. För specifika frågor, kontakta

relevant tillverkare av dator eller videokort.

1) Klicka på Start --> Inställningar --> Kontrollpanelen --> Bildskärm --> Inställningar --> Avancerat

--> Kort --> Ändra --> Uppdatera drivrutin --> Nästa --> Visa en lista över alla drivrutiner som

finns på en plats, så att jag kan välja drivrutinen som jag vill ha --> Nästa -> Diskett finns (sätt i

diskett med videokortdrivrutin) -> OK -> Nästa -> Nästa -> Slutför.

2) Om du har installationsfil för bildskärmskortdrivrutinen på din dator: Kör Setup.exe eller

Install.exe, som du hittar i installationsfilen för bildskärmskortdrivrutin.

4. Problem och rekommenderade åtgärder

En monitor återskapar bildsignaler från PC:n. Om det är problem med PC:n eller videokortet, kan

detta därför göra att monitorn saknar bild, eller visar konstiga färger, dåligt ljud, "Videoläge ej

supporterad "? etc. I sådana fall, försök först att kontrollera upphovet till problemet och kontakta

sedan en service verkstad eller Er försäljare.

1. Kontrollera om elsladden och kabeln är ordentligt isatt i datorn.

2. Kontrollera om datorn ger ifrån sig mer än 3 pip när den laddar upp efter start.

(Om den gör det, så beställ en service för moderkortet i datorn.)

3. Om Ni satt in ett nytt videokort eller om Ni satt ihop PC:n, kontrollera om körprogrammen för adaptern

(videon) och för monitorn blivit installerade.

4. Kontrollera om videoskärmens scanner-kvot är intälld på 75 Hz.

(Uppdateringshastigheten för skärmen måste ställas inom intervallet 56~75hz.)

5. Om Ni har problem med att installera adapter- (video-)körprogrammet, ladda datorn i Safe Mode, tag

bort display-adaptern i "Kontrollpanel, System, Device Administrator" och ladda sedan om datorn för

att installera körprogrammet för adaptern (videon) på nytt.

I följande tabell räknas möjliga problem och lösningar upp. Innan du ringer efter service, bör du

kontrollera informationen i detta avsnitt för att se om du kan åtgärda problemet på egen hand. Om

du ändå behöver hjälp, ska du ringa telefonnumret på ditt garantikort, telefonnumret i avsnittet

Information eller kontakta din återförsäljare.

Installation | Skärmen | Ljud | Fjärrkontroll

1. Problem i samband med installation

Problem i samband med bildskärmsinstallation och deras lösningar följer nedan.

Problem Lösningar

PC Datorn verkar inte fungera

normalt.

zKontrollera om bildskärmens kortdrivrutin (VGA-

drivrutin) är rätt installerad.(Se Installera drivrutin)

Bildskärmen flimrar. zKontrollera om signalkabeln mellan datorn och

bildskärmen är säkert ansluten och åtdragen.(Se

Installera drivrutin)

TV TV-skärmen är suddig eller

visar brussignaler.

zKontrollera om TV-antennanslutningen är säkert

ansluten till den externa antennen.

(Se Ansluta till TV)

TV-skärmen är suddig eller

visar brussignaler.

zKontrollera om TV-antennanslutningen är säkert

ansluten till den externa antennen. (Se Channel

System)

zSelect "Auto Store" to configure the channel system

automatically. (Refer to the Ansluta till TV)

2. Problem i samband med skärmen

Problem i samband med bildskärmen och deras lösningar följer nedan.

Problems Lösningar

Skärmen är blank och

strömindikatorn släckt.

zKontrollera att strömkabeln är säkert ansluten och att LCD-

bildskärmen är påslagen. (Se Anslutning av monitorn)

Meddelandet "Kontr.

signalkabel." visas.

zKontrollera att signalkabeln är säkert ansluten till datorn eller

videokällorna. (Se Anslutning av monitorn)

zKontrollera att datorn eller videokällorna är påslagna.

Meddelandet "Ej optimalt läge"

visas.

zKontrollera videoadapterns maximala upplösning och

frekvens

zJämför dessa värden med data i diagrammet för

förinställningar på bildskärmen.

Bilden rullar vertikalt. zKontrollera om signalkabeln är säkert ansluten. Anslut den

säkert på nytt. (Se Ansluta till dator)

Bilden är inte skarp, utan suddig. zJustera med Grovjustering ochFinjustering tuning.

zSätt på igen efter att ha tagit bort alla tillbehör

(videoförlängningskabel osv).

zStäll in upplösning och frekvens inom rekommenderade

intervall.

Bilden är instabil och vibrerar. zKontrollera om den upplösning och frekvens som är inställd

för datorns videokort ligger inom intervallet som stöds av

bildskärmen. Om inte, återställ dem enligt aktuell Information

under bildskärmsmenyn och förinställningar på bildskärmen.

Spökbilder syns i bilden.

Bilden är för ljus eller mörk. zJustera Ljusstyrka och Kontrast.

(Se Ljus,Kontrast)

Skärmfärgen är oregelbunden. zJustera färgen med Användarläge under justeringsmenyn

OSD Färg.

Färgbilden förvrängs av mörka

skuggor.

Dålig vit färg.

Strömindikatorn blinkar grönt. zBildskärmen använder sitt strömsparsystem.

zRör på datormusen eller tryck ner en tangent på

tangentbordet.

Skärmen är blank och blinkar. zOm du ser meddelandet “TEST GOOD” (testet är godkänt)

på skärmen mär du trycker på knappen MENU (meny),

kontrollera sladdanslutningen mellan bildskärm och dator för

att se att anslutningarna sitter ordentligt fast.

3. Problem med ljud

Du hittar problem och lösningar som rör ljudsignaler här nedan.

Problems Lösningar

Inget ljud. zKontrollera att ljudkabeln är säkert ansluten till både

ljudingången på datorn och ljudutgången på ljudkortet. (Se

Anslutning av monitorn)

zKontrollera volymnivån. (Se volymnivån)

Ljudnivån är för låg. zKontrollera volymnivån. (Se volymnivån)

zOm volymen fortfarande är för låg trots att du vridit upp

kontrollen maximakt, bör du kontrollera volymkontrollen på

datorns ljudkort eller programvara.

Ljudet är för gällt eller för dovt. zJustera Diskant och Bas till lämplig nivå.

4. Problem med fjärrkontroll

Du hittar problem och lösningar som rör fjärrkontrollen här nedan.

Problems Kontrollera följande punkter

Fjärrkontrollens knappar reagerar

inte.

zKontrollera att batteripolerna är rättvända (+/-).

zKontrollera om batterierna är slut.

zKontrollera om strömmen är på.

zKontrollera om strömkabeln är säkert ansluten.

zKontrollera om det finns en speciell lysrörslampa eller

neonlampa i närheten.

Här sammanfattas vanliga frågor och svar.

Fråga Svar

Hur kan jag ändra frekvensen? zFrekvensen kan ändras genom att man konfigurerar om

videokortet.

zObservera att programstödet för videokortet kan variera

beroende på vilken version av drivrutin som används.

(Slå upp dessa uppgifter i handboken för datorn eller

videokortet.)

Hur kan jag justera upplösningen? zWindows XP:

Återställ upplösningen genom att klicka på

Kontrollpanelen ˧ Utseende & Tema ˧ Bildskärm ˧

Inställningar.

zWindows ME/2000:

Ställ in upplösningen i Kontrollpanelen, Display,

Settings.

zKontakta tillverkaren av videokortet för upplysningar.

* Kontakta tillverkaren av videokortet för upplysningar.

Hur kan jag ställa in

energisparfunktionen (Power Save)?

zWindows XP:

Återställ strömsparparametrar genom att klicka på

Kontrollpanelen ˧ Utseende & Tema ˧ Bildskärm˧

Skärmsläckare eller i datorns BIOS SETUP. (Se

Windows/Dator manuellt)

zWindows ME/2000:

Ställ in funktionen i datorns BIOS-SETUP eller

skärmsläckaren. (Se Windows/Dator manuellt)

Hur kan jag rengöra

ytterhöljet/bildskärmen?

zKoppla ur sladden och gör sedan rent monitorn med en

mjuk duk. Använd rent vatten eller en utspädd lösning av

milt rengöringsmedel.

zLämna inte några rester av rengöringsmedlet eller repa

höljet. Låt inte något vatten komma in i datorn.

Allmänt

Modellnamn SyncMaster 910MP

Flytande kristallskärm (LCD)

Storlek 19,0 tum diagonalt

Skärmyta 376,32 (H, vågrätt) x 301,056 (V, lodrätt)

Pixelstorlek 0,294 (H, vågrätt) x 0,294 (V, lodrätt)

Typ a-si TFT (tunnfilmstransistor) aktiv matris

Synk

Horisontell 30 ~ 81 kHz

Vertikal 56 ~ 75 Hz

Antal färger

16.7M Färg

Upplösning

Optimal upplösning SXGA 1280 x 1024@60Hz

Maximal upplösning SXGA 1280 x 1024@75Hz

Indatasignal, avslutad

RGB Analog , 0.7 Vp-p ± 5 %, posisitiv ljus, 75 ohm ±1 0 % (avslutad),

0.7 Vp-p ± 5 %, posisitiv ljus, 75 ohm ±1 0 % (avslutad),

TV / Video

Color system NTSC-3.58/4.43 ,PAL-M/N,PAL/SECAM-L/L',B/G,D/K,I

Video format CVBS , S-Video, SCART input

Pixelklockans max tal

135 MHz

Nätanslutning

AC 100 ~ 240 VAC (+/- 10%), 60/50 Hz ± 3Hz

Datakabel

15-stift till 15 D-sub kabel, löstagbar, 1,8m

Energiåtgång

Mindre ä 49W

Power Saving

Mindre ä 2W

Yttermått (bredd x djup x höjd) / vikt

430 X 434,4 X 227,8 mm

430 X 420 X 63 mm / 5,8 kg (Med fot)

VESA gränsyta för montering

100mm x 100mm, att användas tillsammans med specialstöd (monteringsarm).

Miljöfaktorer

Arbete Temperatur: 10°C ~ 40°C(50°F ~ 104°F)

Luftfuktighet: 10% ~ 80%, fri från kondensering

Förvaring Temperatur:: -20°C ~ 45°C (-4°F ~113°F)

Luftfuktighet: 5% ~ 95%, fri från kondensering

Plug & Play kompatibiliteten

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor-och

datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker

monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Punktacceptans

TFT-LCD skärmen är tillverkad med avancerad halvledarteknologi, med miljontals pixlar. Det kan hända att

enstaka pixlar ej fungerar. Det beror inte på dålig kvalitet utan är ett resultat av tekniken.

zTill exempel är antalet TFT LCD-subpixlar i denna produkt 3.932.160.

Obs! Design och tekniska detaljer kan komma att ändras utan förvarning.

Strömspararen

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi

genom att koppla över monitorn i ett lågenerrgi läge när den inte använts under en viss tidsperiod.Monitorn

återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på

tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre

stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator.

nvänd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd Normalt arbete Strömsparartillstånd

EPA/ENERGY 2000 Strömbrytare av

(Strombrytare)

Strömindikatorn Grönt Grönt blinkande Svart

Energikonsumtion Mindre ä 49W Mindre ä 2W

(Avstängt läge)

(115Vac / 230Vac)

Mindre ä 2W

(115Vac / 230Vac)

Denna monitor uppfyller kraven enligt EPA ENERGY STAR® samt ENERGY

2000, när den används tillsammans med en dator utrustad med VESA DPMS-

funktion. Som partner i ENERGY STAR®-programmet har SAMSUNG fastställt

att denna produkt motsvarar ENERGY STAR®-programmets riktlinjer för

energiutbyte.

Förinställnin

å monitorn

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att

anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar

eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på displayen

Display Mode Horisontalfrekvens

(kHz) Vertikalfrekvens

(Hz) PixelClock (MHz) polaritet (H/V)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Tabell 2. Utsändningssystem

Obs! Beroende på utsändningstyp i alla länder, kan du kanske inte välja en.

Utsändningssystem

NTSC

NTSC -M

Länder

USA

Sydkorea

Japan

Ecuador

Mexico

Guatemala

Canada

Utsändningssystem

PAL

PAL-B/G PAL-D/K PAL-I PAL-N PAL-M

Länder

Italien

Sverige

Tyskland

Norge

Spanien

Israel

Danmark Kina

Nordkorea

Irland

England

Sydafrika Argentina

Uruguay

Brasilien

Portugal

Nederländerna

Österrike

Singapore

Indonesien

Australien

Rumänien Hongkong Paraguay

Utsändningssystem

SECAM

SECAM-B SECAM-D SECAM-K1SECAM-L

Länder

Iran

Irak

Saudi-arabien

Syrien

Libanon

Egypten

Ryssland

Ungern

Bulgarien

Polen

Frankrike

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med

vänsterkanten på bildskärmen vågrätt kallas horisontalcykel och

horisontalcykelns omvända tal kallas horisontal frekvens. Måttenhet:

kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många

gånger i sekunden för att visa en bild för användaren. Frekvensen hos

denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh

rate). Måttenhet: Hz.

Service

Företa

ets adress och telefonnummer kan ändras utan före

ående meddelande.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.

Samsung Customer Care

7037 Financial Drive

Mississauga, Ontario

L5N 6R3

1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211

http://www.sonda.com/

http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru

Tel: 51-1-336-8686

Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, No2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,

Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa

Tel : 0027-11-549-1621

Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB

Box 713

S-194 27 UPPLANDS VÄSBY

SVERIGE

Besöksadress : Johanneslundsvägen 4

Samsung support Sverige: 020-46 46 46

Samsung support Danmark : 8088-4646

Samsung support Norge: 8001-1800

Samsung support Finland: 0800-118001

Tel +46 8 590 966 00

Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER

MPA COMPLEX BUILDING,1st-2nd Floor

175 SOI SUEKSA VIDHAYA SATHON SOI 12

SILOM ROAD ,SILOM,BANGRAK

BANGKOK 10500

TEL : 0-2635-2567

FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE

4 Glybochitska str.

Kiev, Ukraine

Tel. 8-044-4906878

Fax 8-044-4906887

Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South

Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168

Fax. : (0208) 397 9949

< European Service Center & National Service >

Stafford Park 12 Telford, Shropshire, TF3 3BJ

Tel. : (0870) 242 0303

Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America

Service Division

400 Valley Road, Suite 201

Mount Arlington, NJ 07856

1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com/monitor/

Synk. signal

Synksignaler (synkroniserade signaler) gäller de standardsignaler som krävs för att visa önskade färger

på bildskärmen. De är uppdelade i vertikala och horisontella synksignaler. Dessa signaler visar normala

färgbilder enligt den inställda upplösningen och ?rekvensen.

Typer av synksignaler

Separat Det här är ett schema för överföring av individuella vertikala synksignaler till

bildskärmen.

Sammansatt Det här är ett schema för kombination av vertikala synksignaler till en

sammansatt signal och överföring av denna till bildskärmen. Bildskärmen visar

färgsignalerna genom att separera den sammansatta signalen till de

ursprungliga färgsignalerna.

Synk. på grönt Detta schema använder inte synksignaler. I stället kombinerar det horisontella

och vertikala synksignaler till en grön signal och sänder den till bildskärmen.

Den används främst för arbetsstationer.

Dot Pitch

Bilden på en monitor är sammansatt av röda, gröna och blå punkter (dots). Ju tätare dessa är, desto högre

är upplösningen. Avståndet mellan två punkter av samma färg kallas 'dot pitch' och mäts i mm.

Vertikalfrekvens

Skärmen måste ritas om flera gånger i sekunden för att skapa och visa en bild för användaren. Frekvensen

per sekund av denna repetition kallas vertikalfrekvens eller 'refresh rate'. Måttenhet: Hz

Exempel: Om samma ljus upprepas 60 gånger i sekunden, anses detta som 60 Hz. I detta fall kan man se

att skärmen flimrar. För att undvika detta problem, har apparaten en flimmerfri arbetsfunktion

genom att använda en vertikalfrekvens över 70Hz.

Horisontalfrekvens

Den tid det tar att avläsa en rad som binder ihop bildskärmens höger- och vänsterkant vågrätt kallas

horisontalcykel. Dess omvända tal kallas horisontalfrekvens. Måttenhet: kHz.

Interlace

(

rads

ån

och non-interlace

(

radavläsnin

tt visa de vågräta linjerna på skärmen uppifrån och ned i tur och ordning kallas radavläsning (eng. non-

interlace), medan metoden att visa först udda och sedan jämna linjer i tur och ordning kallas radsprång

(eng. interlace). Non-interlacemetoden används i de flesta monitorer för att säkerställa en klar och tydlig

bild. Interlace är samma metod som används i TV-apparater.

Plu

& Pla

Detta är en funktion som ger den högsta kvalitén på bildrutan för användaren, genom att den tillåter datorn

och monitorn att utbyta information automatiskt. Denna monitor följer den internationella standarden VESA

DDC för Plug & Play-funktionen.

Upplösnin

ntalet vågräta och lodräta punkter som används för att sätta samman bilden på skärmen kallas

"upplösning". Detta antal visar hur exakt bilden återges. En hög upplösning är bra för att utföra många

uppgifter på samma gång, eftersom mera bildinformation kan visas på skärmen..

Exempel: Om upplösningen är 1280 X 1024, betyder det att skärmen består av

1280 vågräta punkter (horisontell upplösning) och 1024 lodräta linjer (vertikal upplösning).

RF-sladd

En rund signalsladd som används allmänt för TV-antenner.

Satellitutsändnin

Utsändningstjänst via satellit. Möjliggör god bildkvalitet och klart ljud i hela landet, oavsett var tittaren

befinner sig.

udbalans

Balanserar ljudnivåerna från varje högtalare i TV-apparater med två högtalare.

Kabel-TV

Markutsändningar sker via frekvenssignaler genom luften, medan kabelutsändningar förmedlas via ett

kabelnätverk. För att kunna titta på kabel-TV måste man köpa en kabelmottagare och ansluta sig till

kabelnätverket.

CATV

"CATV" gäller de utsändningstjänster som erbjuds på hotell, skolor och andra byggnader via deras eget

utsändningssystem, skilt från VHF- eller UHF-utsändning från marksändare. CATV-program kan

inkludera filmer, underhållning och utbildningsprogram. (Skilt från kabel-TV.)

Man kan bara titta på CATV inom det område där CATV-tjänsten tillhandahålls.

S-Video

S-video är en förkortning av "Super Video." S-Video möjliggör upp till 800 linjers horisontell upplösning

och ger en högkvalitativ bild.

VHF/UHF

VHF indikerar TV-kanal 2 till 13, och UHF indikerar kanal 14 till 69.

Kanalfin

usterin

Denna funktion låter användaren finjustera TV-kanalen för bästa möjliga bild och ljud. Samsung Monet

TV:n har både automatisk och manuell kanalfinjustering så att tittaren kan justera inställningar efter eget

önskemål.

Extern enhetsin

ån

Extern enhetsingång gäller bildingång från externa bildenheter som t ex videobandspelare,

videokameror och DVD-spelare, skilt från TV-utsändning.

För bättre bild

1. Justera upplösning och bildfrekvens i Kontrollpanelen enligt beskrivningen nedan för att få den bästa

bildkvaliteten. Ni kan få ojämn kvalitet på bilden på skärmen om inte den bästa bilden ställts in i TFT-

LCD.

{Upplösning: 1280 X 1024

{Vertikal frekvens: 60 Hz

2. TFT-LCD skärmen är tillverkad med avancerad halvledarteknologi med en precision på 1 ppm (en

miljontedel). Men ibland kan pixlar av RÖD, GRÖN, BLÅ eller VIT färg verka alltför ljusstarka eller

också kan några svarta pixlar ses. Detta beror inte på dålig kvalitet och du kan använda din produkt

utan problem.

{Till exempel är antalet TFT LCD-pixlar i denna produkt 3.932.160.

3. När du rengör monitorns yta, använd en mjuk, torr trasa som innehåller en liten dos rengöringsmedel.

Tryck inte med trasan mot LCD-ytan (själva bildområdet) utan torka mjukt och försiktigt. Om du

trycker hårt kan du repa skärmen.

4. Om du inte är nöjd med bildkvaliteten, kan du förbättra den genom att utföra funktionen

"autojustering" i den skärmbild som visas när du trycker på knappen "Window termination". Om det

fortfarande finns störningar i bilden efter den automatiska justeringen, använd justeringsfunktionen

"Fin/Grov" (FINE/COARSE).

5. Om du tittar på samma skärmbild en längre stund, kan en kvardröjande bild eller suddighet

förekomma.

Ändra läget till strömspar eller ställ in en skärmsläckare som rör skärmbilden när du lämnar

bildskärmen en längre stund.

Företagsuppgifter och copyright

Upplysningar i detta dokument kan komma att ändras utan förvarning.

tergivning i alla former utan skriftligt tillstånd från Samsung Electronics Co., Ltd. är strängeligen förbjuden.

Samsung Electronics Co., Ltd. skall ej vara ersättningsansvariga för fel i denna text eller för skador i

samband med eller till följd av att detta material görs tillgängligt, hur det fungerar eller hur det används.

Samsung är det registrerade varumärket för Samsung Electronics Co., Ltd.; Microsoft,Windows och

Windows NT är registrerade varumärken som tillhör Microsoft Corporation; VESA,DPMS och DDC är

registrerade varumärken tillhöriga Video Electronics Standard Association; Namnet och logotypen E

NERGY STAR® är registrerade varumärken som tillhör USA:s miljöskyddsbyrå, Environmental Protection

gency (EPA). Såsom en partner i ENERGY STAR®, har Samsung Electronics Co., Ltd. beslutat att denna

produkt håller sig till ENERGY STAR®:s riktlinjer för energiutbyte. Alla övriga produktnamn som nämnts i

denna text kan vara varumärken eller registrerade varumärken tillhöriga sina respektive ägare.

MPR II Comp liance

European Notice (Europe only) | PCT Notice | VCCI |

TCO'95 -Ecological requirements for p ersonal com puters (TCO'95 applied model only)

TCO'99 -Ecological requirements for p ersonal com puters (TCO'99 applied model only)

TCO'03 -Ecological requirements for p ersonal com puters (TCO'03 applied model only)

TCO'03 Recycling Information (TCO'03 applied model only)

Medical Requirement

Mercury Statement (L CD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and

magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),

(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the

European Community. Compliance with these directives implies conformity to the following

European Norms:

zEN55022:1998+A1:2000 - Radio Frequency Interference

zEN55024:1998 - Electromagnetic Immunity

zEN55013:1990+A12:1994+A13:1996+A14:1999 - Radio Frequency Interference

zEN55020:1994+A11:1996+A12/A13/A14:1999 - Electromagnetic Immunity

zEN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

zEN61000-3-3:1995 - Voltage Fluctuations

zEN60065:1997 or EN60950:1998

Product Safety

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for

Interference by Information Technology Equipment (VCCI). If this is used near a radio or

television receiver in a domestic environment, it may cause radio interference. Install and use

the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB ge neral requirements

AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your

choice has provided you with a product developed for professional use. Your purchase has also

contributed to reducing the burden on the environment and to the further development of

environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment.The main problem as far as monitors

and other electronic equipment are concerned is that environmentally harmful substances are

used both in the products and during their manufacture. Since it has not been possible so far

for the majority of electronic equipment to be recycled in a satisfactory way, most of these

potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are

important from both the working and natural environment viewpoints. Since all types of

conventional electricity generation have a negative effect on the environment (acidic and

climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic

equipment in offices consumes an enormous amount of energy, since it is often routinely left

running continuously.

Wha t does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international

environmental labelling of monitors. The labelling scheme was developed as a joint effort by the

TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The

Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and

Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission

of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use

of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated

solvents. The product must be prepared for recycling and the manufacturer is obliged to have

an environmental plan, which must be adhered to in each country where the company conducts

its operations policy. The energy requirements include a demand that the monitor after a certain

period of inactivity shall reduce its power consumption to a lower level, in one or more stages.

The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the

reduction of electric and magnetic fields, along with physical and visual ergonomics and good

usability.

TCO Development Unit 1996-11-29

On the page this folder you will find a brief summary of the environmental requirements met by

this product.

The complere environmental criteria document may be ordered from:

TCO Development Unit

S-11494 Stockholm

Sweden

Fax: +46 8 782 92 07

E-mail (Internet): development@tco.se

Current information regarding TCO'95-approved and labelled products may also

be obtained via the Internet, using the address:

http://www.tco -info .co m/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and

housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer

casing can consist of flame retardant substances. These are related to another group of

environmental toxins, PCBs, which are suspected to give rise to similar harm, including

reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.

Flame retardants have been found in human blood and researchers fear that disturbances in

foetus development may occur.

zTCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning.

zTCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any

cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous

system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing

of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone

layer in the stratosphere, causing increased reception on Earth of ultraviolet light with

consequent increased risks of skin cancer (malignant melanoma).

zThe relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided

you with a product developed for professional use. Your purchase has also contributed to

reducing the burden on the environment and also to the further development of environmentally

adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an

international environmental and quality labelling labelling of personal computers. The labelling

scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional

Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),

Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction

of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment. The main problem, as far as

computers and other electronics equipment are concerned, is that environmentally harmful

substances are used both in the products and during their manufacture. Since it is not so far

possible to satisfactorily recycle the majority of electronics equipment, most of these potentially

damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are

important from the viewpoints of both the work (internal) and natural (external) environments.

Since all methods of electricity generation have a negative effect on the environment (e.g.

acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.

Electronics equipment in offices is often left running continuously and thereby consumes a lot of

energy.

Wha t does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The

Swedish Society for Nature Conservation). These demands impose restrictions on the

presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)

and chlorinated solvents, among other things. The product must be prepared for recycling and

the manufacturer is obliged to have an environmental policy which must be adhered to in each

country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain

period of inactivity, shall reduce its power consumption to a lower level in one or more stages.

The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The

complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained

via the Internet, using the address: http://www.tco -info .co m/

Environmental requirements

Fla me retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.

Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a

computer casing can consist of flame retardant substances. Most flame retardants contain

bromine or chloride, and those flame retardants are chemically related to another group of

environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the

PCBs are suspected of giving rise to severe health effects, including reproductive damage in

fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have

been found in human blood and researchers fear that disturbances in foetus development may

occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams

must not contain flame retardants with organically bound bromine or chlorine. Flame retardants

are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses. The

relevant TCO'99 requirement states that batteries, the colour-generating layers of display

screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system

and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not

contain any mercury. It also demands that mercury is not present in any of the electrical or

electronics components associated with the labelled unit. There is however one exception.

Mercury is, for the time being, permitted in the back light system of flat panel monitors as today

there is no commercially available alternative. TCO aims on removing this exception when a

Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the

manufacture and assembly of the product. CFCs (freons) are sometimes used for washing

printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the

stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks

of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement

permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your

display is designed, manufactured and tested according to some of the strictest quality and

environmental requirements in the world. This makes for a high performance product, designed

with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the

user and to reduce sight and strain problems. Important parameters are luminance, contrast,

resolution, reflectance, colour rendition and image stability.

Energy

zEnergy-saving mode after a certain time ?beneficial both for the user and the environment

zElectrical safety

Emissions

zElectromagnetic fields

zNoise emissions

Ecology

zThe product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

zRestrictions on

o chlorinated and brominated flame retardants and polymers

o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in

cooperation with scientists, experts, users as well as manufacturers all over the world. Since

the end of the 1980s TCO has been involved in influencing the development of IT equipment in

a more user-friendly direction. Our labelling system started with displays in 1992 and is now

requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following

countries, please contact the company corresponding to your region of residence. For those

who reside in other countries, please contact a nearest local Samsung dealer for recycling

information for the products to be treated in environmentally acceptable way.

[U.S.A. Residents Only] [European Residents Only]

U. S.A . SWEDEN NO R W A Y GERMANY

COMPANY Solid Waste Transfer &

Rec

clin

Inc ELKRETSEN Elektronikkretur AS vfw AG

ADDRESS 442 Frelinghuysen Ave

Newark, NJ 07114

ELKRETSEN Box

1357, 111 83

Stockholm

Barnhusgatan 3, 4

tr.

6454 Etterstad 0602 Oslo

Fyrstikkalln 3 B

Max Plank Strasse

50858 Collo gne

Germany

TELEPHONE 973-565-0181 08-545 212 90 23 06 07 4 0 49 0 2234 9587 - 0

FAX Fax: 973-565-9485 08-545 212 99 23 06 07 41

E-

MAIL none info@el-kretsen.se adm@elektronikkretur.no vfw.info@vfw-ag.de

HO M E

PAGE

http://www.bcua.org/Solid

Waste_Disposal.htm

http://www.el-

kretsen.se/ http://w ww.elretur.no/

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I

equipment, which is not protected against ingress of liquids. The product is not suitable for use

in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the

IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful

interference in a typical medical installation. This equipment generates, uses and can radiate

radio frequency energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to other devices in the vicinity. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful

interference to other devices, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following measures:

zReorient or relocate the receiving device.

zIncrease the separation between the equipment.

zConnect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

zConsult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the

respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for

medical equipment.) Furthermore all configurations shall comply with the system standard IEC

601-1-1. Everybody who connects additional equipment to the signal input part or signal output

part configures a medical system, and is therefore, responsible that the system complies with

the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services

department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40¶C to +70¶C

Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR

DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS

For details see lamprecycle.org, eiae.org, or call 1

800

Samsung

PRODUKTINFORMATION (utan bildkvarhållning)

LCD-skärmar och TV-apparater kan drabbas av bildkvarhållning när man växlar från en bild till en

annan, särskilt om en och samma bild visats en längre stund.

Denna guide är till för att demonstrera rätt användning av LCD-produkter i syfte att skydda dem

från bildkvarhållning.

ad är bildkvarhållnin

Vid normal användning av en LCD-panel, förekommer inte pixelbildkvarhållning. Men

om samma bild visas en lång tid, uppstår en smärre skillnad i elektrisk laddning mellan

de båda elektroder som omger den flytande kristallen. Detta kan leda till att den

flytande kristallen samlas i vissa skärmpartier. Därf ör stannar den förra bilden kvar trots

byte till ny videobild. Alla skärmprodukter, inklusive LCD, kan drabbas av

bildkvarhållning. Detta är ingen produktdefekt.

öl

försla

en nedan för att sk

dda din LCD f

ån bildkvarhållnin

m av

skärmsläckare eller st

arlä

Exempel)

zStäng av strömmen när du använder ett stationärt mönster.

zAnvänd om möjligt skärmsläckare

zStäll in bildskärmen så att den st ängs av med PC:ns strömsparschema under

bildskärmsegenskaper.

- Stäng av strömmen i 4 timmar efter 24 timmars användning

än

av st

ömmen i 2 timmar efter 12 timmars användnin

Enfär

ad s

ärmsläckare eller

örli

bild rekommenderas.

rsla

r s

ecifika tilläm

nin

Exempel) Flygplatser, transitstationer, börsmarknader, banker och

kontrollsystem

Vi rekommenderar att du installerar ditt skärmsystem enligt nedan:

isa information tillsammans med lo

eller r

rli

bildc

kel.

Exempel) Cykel: Visa information i 1 timme följt av en Visa logotyp eller rörlig

bild i 1 minut.

ndra

är

informa tion

eriodiskt

(

använd 2 olika

är

)

Exempel) Rotera färginformation med 2 f ärger var 30:e minut.

Undvik att använda en kombination av tecken och bakgrundsfärg med stor

skillnad i luminans.

Undvik att använda gråskala, som ofta orsakar bildkvarhållning.

zUndvik: Färger med stor skillnad i luminans (svart & vitt, grått)

Exem

)

zRekommenderade inställningar: Klara f ärger med liten skillnad i luminans

- Ändra teckenfärg och bakgrundsfärg var 30:e minut

Exem

)

- Var 30:e minut, ändra tecken med rörelse.

Exem

)

Det bästa sättet att skydda din bildskärm mot bildkvarhållning är att ställa in din

PC eller system så att ett skärmsläckarprogram körs när du inte använder

stemet.

Bildkvarhållning behöver inte förekomma när en LCD-panel anv änds i normal drift.

Med normal drift menas videomönster som förändras fortlöpande. När LCD-panelen

används under lång tid med ett fast mönster (-över 12 timmar-), kan det uppst å en

smärre spänningsskillnad mellan elektroderna som använder sig av den flytande

kristallen (LC) i en pixel. Spänningsskillnaden mellan elektroder ökar med tiden, vilket

tvingar den flytande kristallen att ge efter. När detta inträffar kan den föregående bilden

ses trots att mönstret har ändrats.

ör att undvika detta måste den ansamlade s

ännin

sskillnaden minskas.

Vår LC

bildskärm u

ller ISO13406

2 Pixelfel klass II.

Samsung 910MP 20050126141024078 BN59 00390N 01Swe

Navigation menu

Versions of this User Manual:

Views

Navigation
