SyncMaster 242MP

Nerespectarea instrucţiunilor notate cu acest simbol, poate duce la vătămări sau deteriorarea

echipamentului.

Interzis

siguraţi-vă întotdeauna că a fost citit şi

nţeles

Nu demontaţi Deconectaţi ştecherul din priză

Nu atingeţi

mpământare pentru evitarea şocurilor

electrice

Alimentare

Setaţi PC-ul pe DPMS dacă nu îl utilizaţi o perioadă mai lungă de timp. Dacă folosiţi un

economizor de ecran (sau screen saver), setaţi-l pe modul de ecran activ.

Nu utilizaţi ştechere deteriorate sau uzate.

zAcestea reprezintă un risc de şoc electric sau incendiu.

Nu scoateţi ştecherul din priză trăgând de cablu şi nu atingeţi ştecherul cu

mâinile ude.

zAcest lucru poate cauza un şoc electric sau un incendiu.

Utilizaţi numai ştechere şi prize cu împământare.

zO împământare neadecvată poate cauza şoc electric sau deteriorarea

echipamentului.

Nu îndoiţi cablul şi nu plasaţi obiecte grele pe acesta astfel putând cauza

defectarea lor.

zAcest lucru poate cauza un şoc electric sau un incendiu.

Nu conectaţi prea multe prelungitoare sau ştechere într-o singură priză.

zAcest lucru poate cauza un incendiu.

Instalare

Consultaţi un centru de service autorizat înainte de a instala produsul într-un mediu cu

praf excesiv, cu temperaturi excesiv de ridicate sau scăzute, cu umiditate prea mare, în

care sunt utilizate soluţii chimice sau într-un aeroport sau o gară în care produsul este

utilizat continuu, timp de 24 ore.

zÎn caz contrar, monitorul poate suferi defecţiuni grave.

Amplasaţi monitorul într-un loc cu umiditate redusă şi ferit de praf.

zÎn caz contrar, în interiorul monitorului se poate produce un şoc electric sau un

incendiu.

Nu scăpaţi monitorul în timpul mutării acestuia.

zPuteţi să vă răniţi sau să deterioraţi aparatul.

Plasaţi monitorul pe o suprafaţă plată, astfel încât baza monitorului să nu

depăşească limita suprafeţei.

zÎn caz de cădere, produsul se poate deteriora sau pot surveni vătămări

corporale.

Aşezaţi cu atenţie monitorul pe suprafaţa de lucru.

zExiastă riscul de a se deteriora sau strica.

Nu aşezaţi monitorul cu faţa în jos.

zSuprafaţa tubului catodic se poate deteriora.

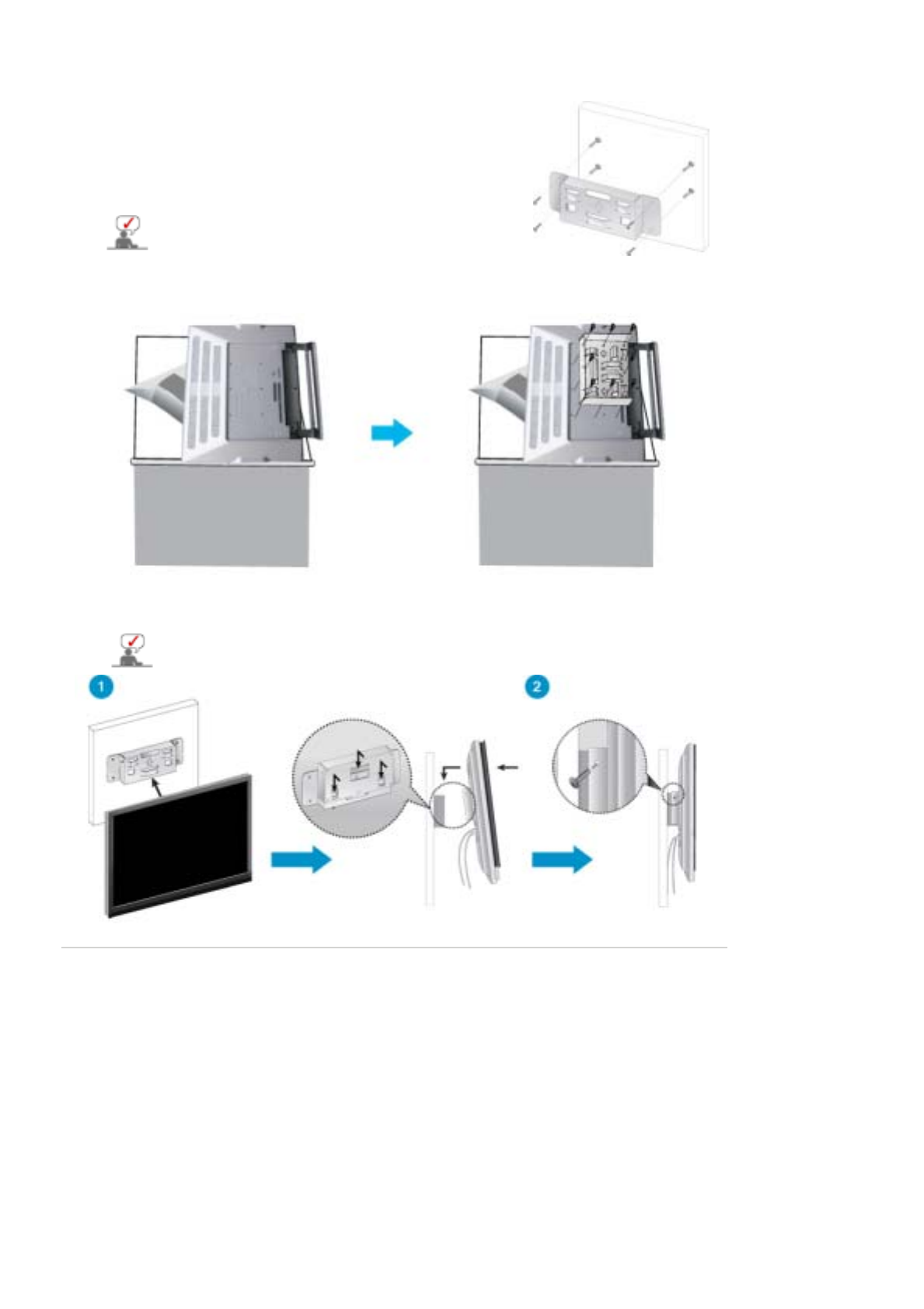

Instalarea unui suport de perete trebuie efectuată de personal calificat.

zInstalarea de către personal necalificat poate duce la vătămări corporale.

zUtilizaţi întotdeauna sistemul de prindere specificat în Manualul Utilizatorului.

La instalarea produsului, asiguraţi-vă că respectaţi distanţa minimă faţă de

perete (10 cm/4 inch), pentru a asigura o ventilare corespunzătoare.

zVentilaţia necorespunzătoare poate determina creşterea temperaturii interioare,

fapt ce scurtează perioada de viaţă a componentelor şi scade performanţele

produsului.

Pentru a împiedica apa de ploaie să curgă pe cablul antenei montate în exterior

şi să intre în casă, asiguraţi-vă că porţiunea din exterior a cablului este montată

mai jos faţă de punctul de intrare.

zDacă apa de ploaie pătrunde în interiorul produsului, poate cauza şoc electric

sau un incendiu.

Dacă utilizaţi o antenă de exterior, asiguraţi-vă că aţi montat-o la o distanţă

suficientă de cablurile electrice care se pot afla în apropiere astfel încât să nu

intre în contact dacă antena este doborâtă de vânt.

zO antenă căzută poate cauza răniri sau şoc electric.

ntreţinere

Curăţaţi carcasa monitorului sau suprafaţa tubului catodic cu o cârpă moale, uşor

umezită.

Nu pulverizaţi detergent direct pe monitor.

zThis may cause damage, electric shock or a fire.

Utilizaţi detergentul recomandat şi o cârpă moale.

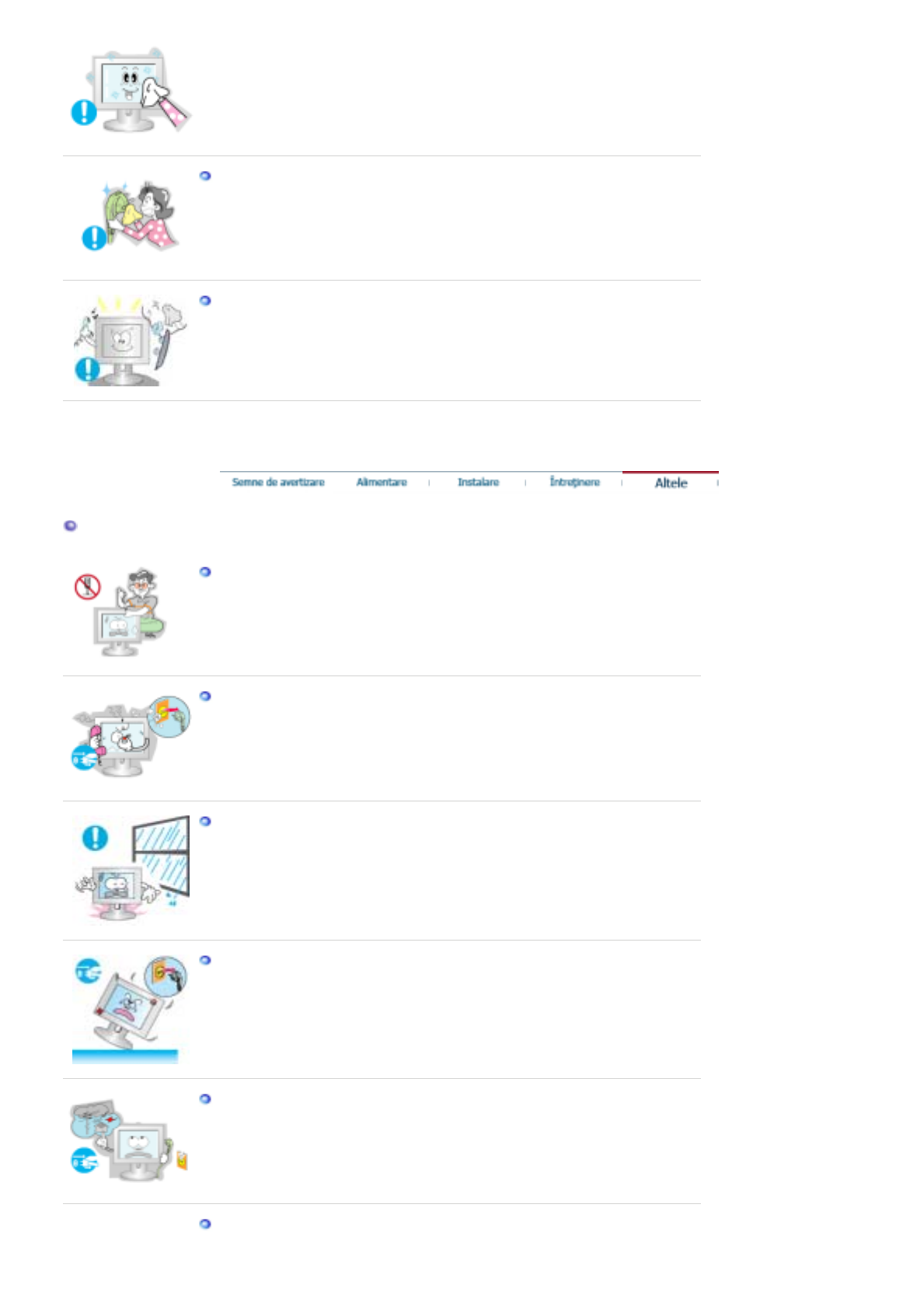

n cazul în care ştecherul este prăfuit sau murdar, curăţaţi-l bine cu o cârpă

uscată.

zUn contact murdar poate reprezenta pericol de şoc electric sau incendiu.

O dată pe an contactaţi un Centru de Service sau un Centru de Clienţi pentru o

curăţire interioară.

zPăstraţi interiorul produsului curat. Praful acumulat în interior de-a lungul unei

perioade îndelungate poate cauza defecţiuni sau incendii.

Altele

Nu demontaţi capacul (sau spatele).

zAcest lucru poate cauza un şoc electric sau un incendiu.

zPentru service, adresaţi-vă personalului calificat.

Dacă monitorul dumneavoastră nu funcţionează normal - mai ales dacă scoate

sunete neobisnuite sau mirosuri - deconectaţi-l imediat de la reţeaua de

energie electrică şi contactaţi un dealer autorizat sau un service.

zAcest lucru poate cauza un şoc electric sau un incendiu.

Asiguraţi-vă că în monitor nu poate pătrunde apă, sau că acesta nu este expus

la umezeală.

zAcest lucru poate cauza o funcţionare defectuoasă a aparatului, şoc electric

sau un incendiu.

zÎn mod special evitaţi să utilizaţi monitorul lângă apă sau în aer liber unde ar

putea fi expus la intemperii.

n cazul în care monitorul cade sau carcasa este deteriorată, opriţi monitorul şi

deconectaţi cablul de alimentare.

zMonitorul poate fi defect, poate cauza un şoc electric sau un incendiu.

zContactaţi imediat un Service Center (Centru de Service).

Pe timp de furtună sau descărcări electrice, sau în cazul neutilizării

calculatorului pentru mai mult timp, acesta trebuie deconectat de la priză.

zNerespectarea acestei cerinţe, poate reprezenta pericol de şoc electric sau de

incendiu.

Nu încercaţi să mutaţi monitorul trăgând de cablul de alimentare sau de cel de

semnal video.

zAcest lucru poate cauza defecţiuni, un şoc electric sau un incendiu datorită

deteriorării cablului.

Nu mişcaţi monitorul de la dreapta la stânga, trăgând de cablul de alimentare

sau de cel de semnal video.

zAcest lucru poate cauza defecţiuni, un şoc electric sau un incendiu datorită

deteriorării cablului.

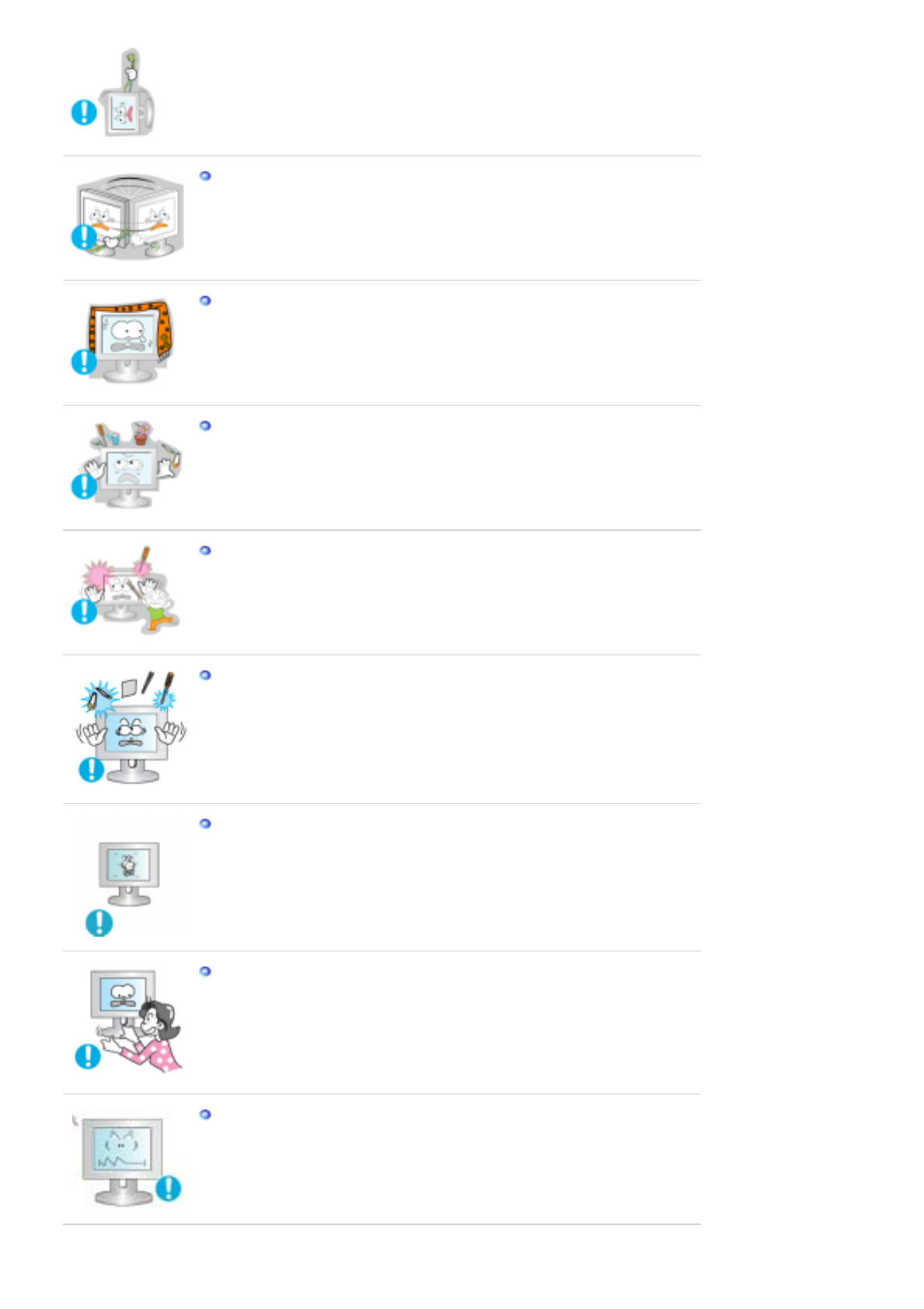

Nu acoperiţi orificiile de ventilaţie ale carcasei monitorului .

zO ventilaţie neadecvată poate cauza defecţiuni sau chiar un incendiu.

Nu puneţi obiecte grele pe monitor

zAcest lucru poate cauza un şoc electric sau un incendiu.

Nu introduceţi niciodată obiecte metalice în orificiile carcasei monitorului.

zAcest lucru poate cauza un şoc electric, un incendiu sau vătămări.

Nu introduceţi obiecte metalice (de ex. tije sau sârmă) sau obiecte inflamabile

(de ex. hârtie sau beţe de chibrit) în orificiile de ventilare, în conectorul pentru

căşti sau în conectorii AV.

zRiscaţi să provocaţi un incendiu sau să vă electrocutaţi. În cazul pătrunderii

unor substanţe străine sau a apei în interiorul produsului, opriţi produsul,

deconectaţi ştecherul de la reţea şi contactaţi centrul de service.

Dacă pe ecran se afişează o imagine statică pentru mai mult timp, pot apărea

imagini reziduale sau imagini neclare.

zDacă sunteţi nevoiţi să plecaţi de lângă monitor pentru o perioadă mai

îndelungată, treceţi monitorul în modul de economisire a energiei sau utilizaţi o

imagine mişcătoare ca economizor de ecran (screensaver).

Atenţie la reglarea unghiului standului.

zDacă acesta este forţat, monitorul se poate răsturna sau cădea, provocând

vătămări corporale.

zAsiguraţi-vă că nu vă provocaţi răni, prinzându-vă mâna sau degetele între

monitor şi stand.

Reglaţi rezoluţia şi frecvenţa la nivelul potrivit pentru modelul de monitor

deţinut.

zO rezoluţie reglată greşit poate fi cauza unei calităţi nedorite a imaginii.

17 inch - 1280 X 1024

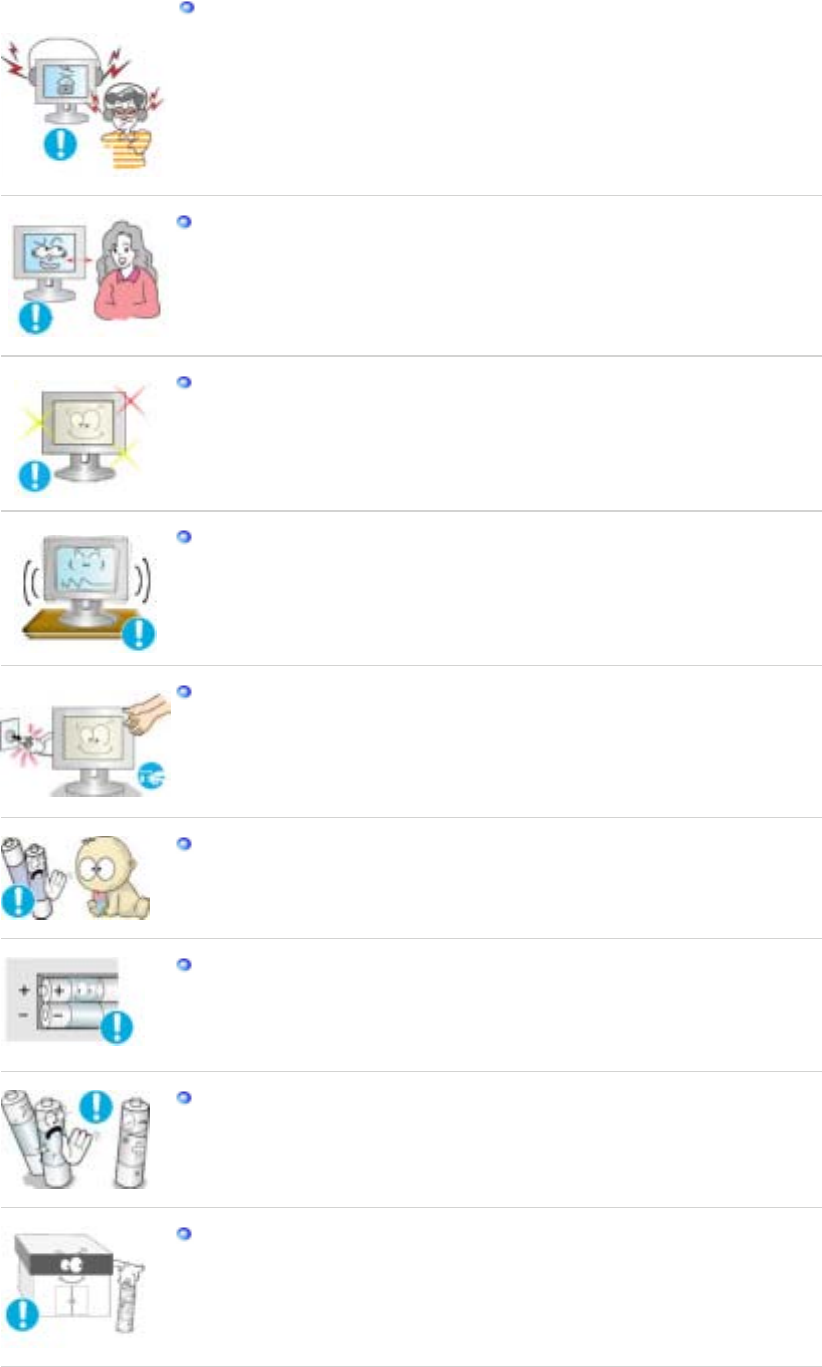

zUn nivel ridicat al volumului poate dăuna auzului.

Dacă staţi prea aproape de monitor o perioadă mai îndelungată de timp, acest

lucru vă poate afecta vederea.

Pentru a vă menaja ochii, la fiecare oră pe care o petreceţi în faţa monitorului,

se recomandă să luaţi o pauză de 5 minute.

Nu montaţi produsul pe o suprafaţă instabilă, denivelată sau supusă vibraţiilor.

zÎn caz de cădere, produsul se poate deteriora sau pot surveni vătămări

corporale. Utilizarea produsului într-o locaţie supusă vibraţiilor poate scurta

durata de viaţă a acestuia sau provoca un incendiu.

La mutarea monitorului, închideţi şi deconectaţi cordonul de alimentare. Înainte

de a muta monitorul, asiguraţi-vă că toate cablurile, inclusiv cele de antenă şi

cele conectate la alte dispozitive sunt deconectate.

zDacă nu l-aţi deconectat, acestea se pot defecta sau pot provoca un incendiu

sau şoc electric.

Când scoateţi bateriile din telecomandă, asiguraţi-vă că acestea nu sunt

nghiţite de copii. Nu lăsaţi bateriile la îndemâna copiilor

zConsultaţi imediat doctorul dacă acestea sunt înghiţite.

La înlocuirea bateriilor, plasaţi-le în poziţia corectă în funcţie de polaritatea +/-,

după cum este indicat pe suportul bateriilor.

zPolaritatea incorectă poate cauza defectarea bateriei sau scurgerea

conţinutului, şi poate duce la incendii, răniri, sau contaminare (pagube).

Utilizaţi numai tipul de baterii standard specificate. Nu utilizaţi împreună baterii

noi şi folosite.

zAcest lucru cauza defectarea bateriei sau scurgerea conţinutului, şi poate duce

la incendii, răniri, sau contaminare (pagube).

Bateriile (şi acumulatorii) nu sunt deşeuri obişnuite şi trebuie returnate în

scopul reciclării. Clientul este responsabil pentru returnarea bateriei sau

acumulatorului uzat în scopul reciclării.

zPuteţi returna bateria sau acumulatorul uzat la un centru de reciclare public

sau la un magazin care comercializează acelaşi tip de baterii sau acumulatori.

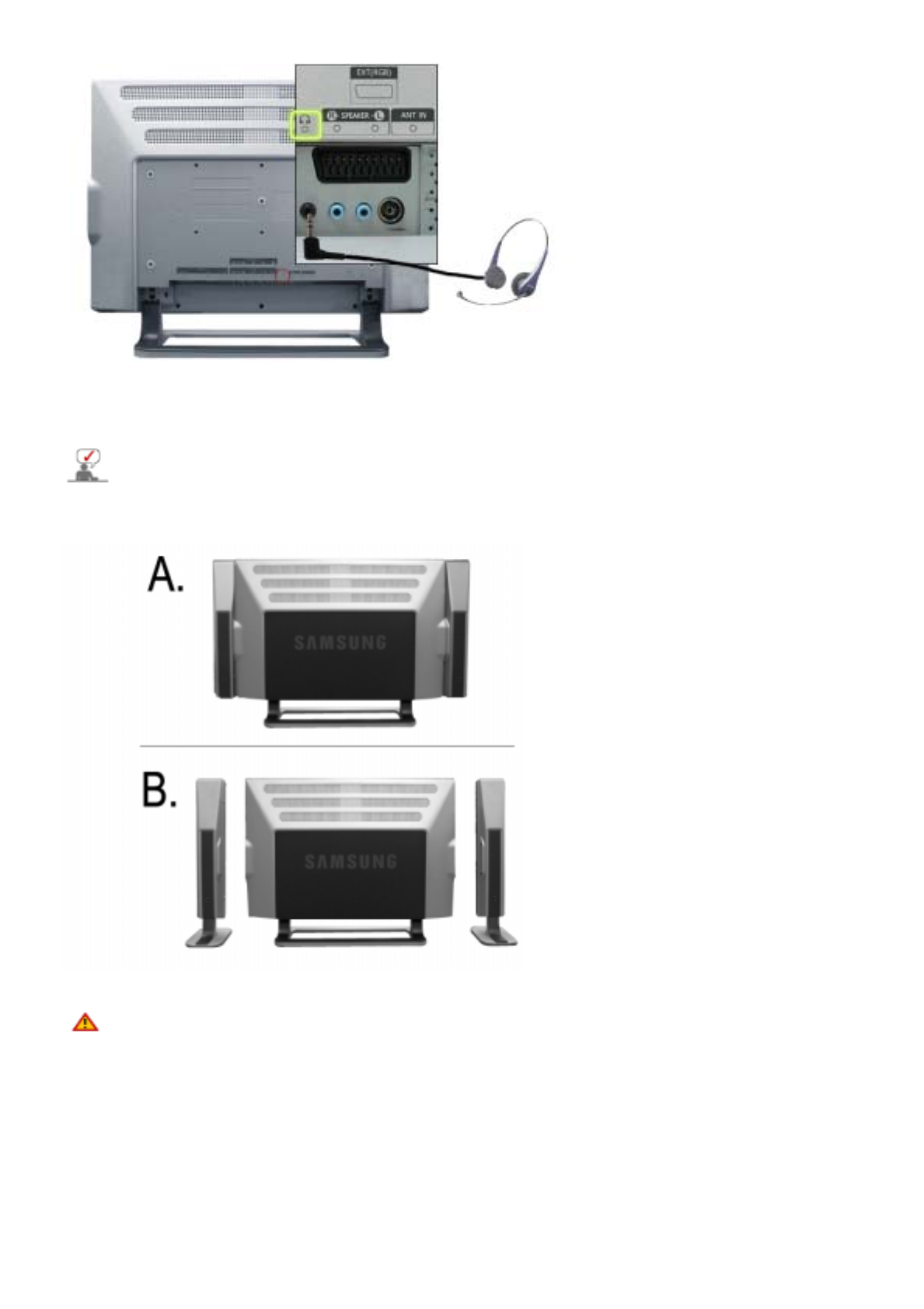

Când utilizaţi căştile, ţineţi volumul la un nivel potrivit.

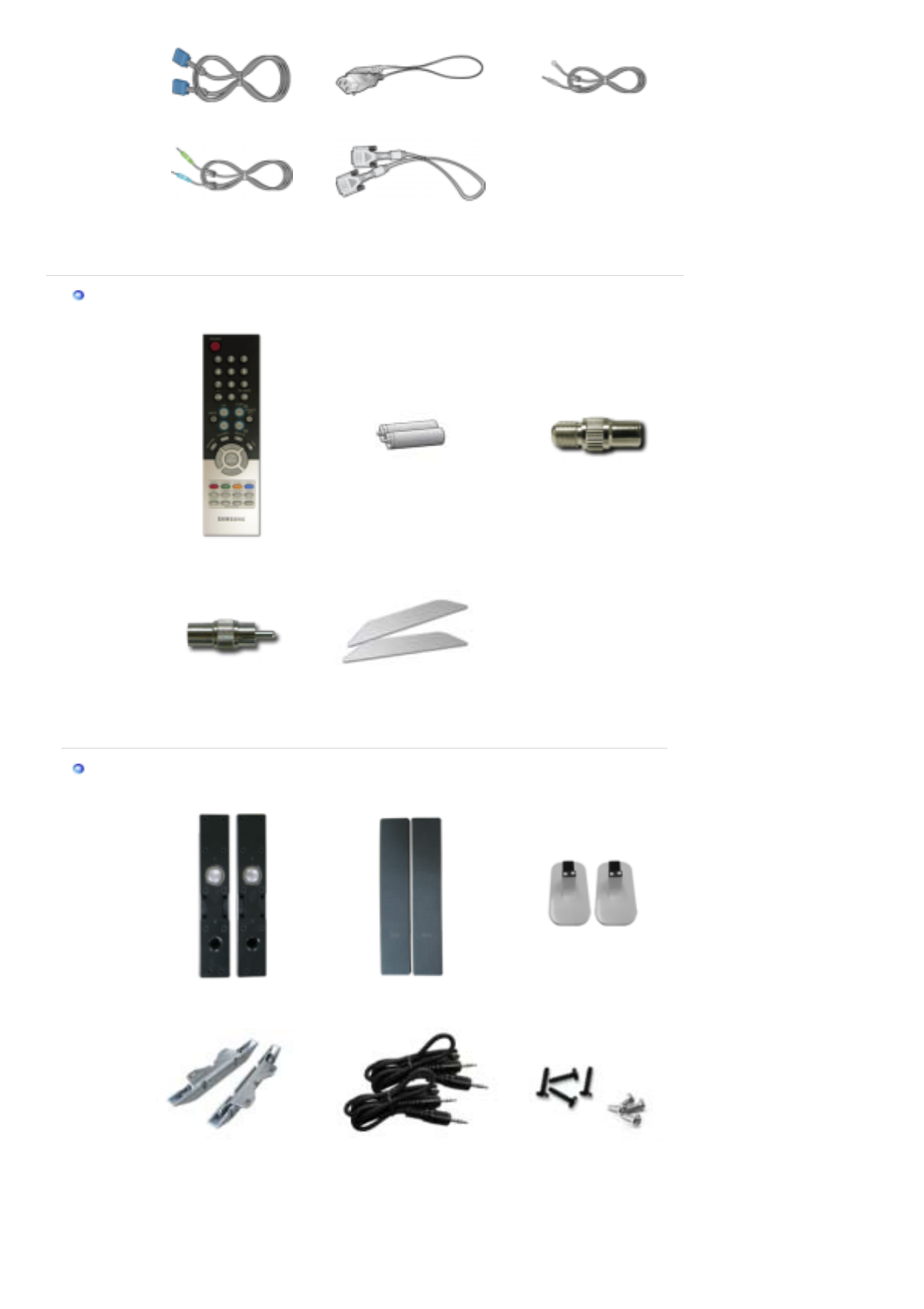

Asiguraţi-vă că următoarele accesorii au fost livrate împreună cu monitorul.

Dacă unul dintre ele lipseşte, contactaţi furnizorul.

Pentru cumpărarea componentelor op

ionale, contacta

i furnizorul local.

Despachetarea

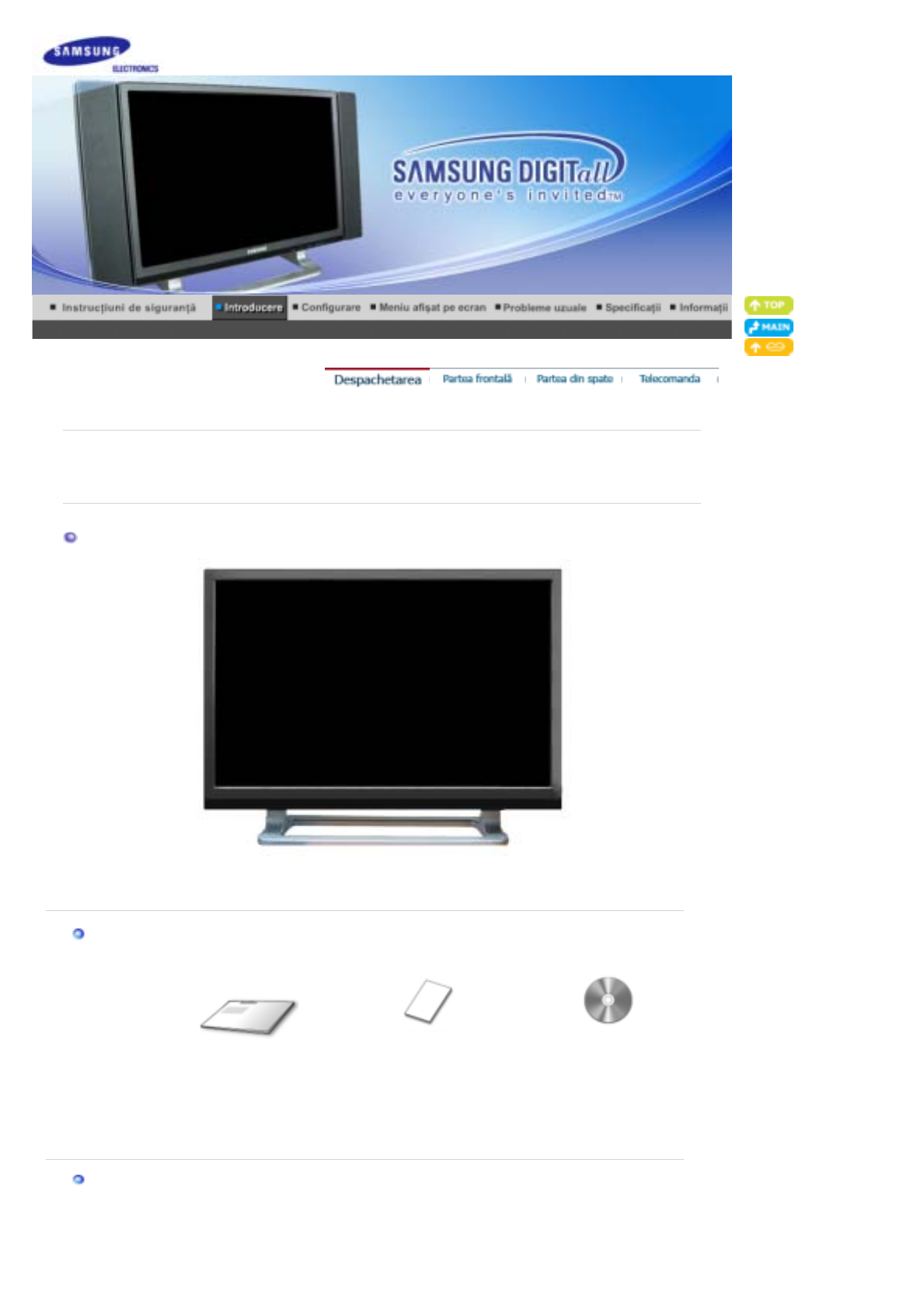

Monitor

Manuală

Ghid instalare rapidă

Certificat de garanţie

(Nu este disponibil pentru toate

regiunile)

Manualul utilizatorului, Driver

de monitor, CD cu software-ul

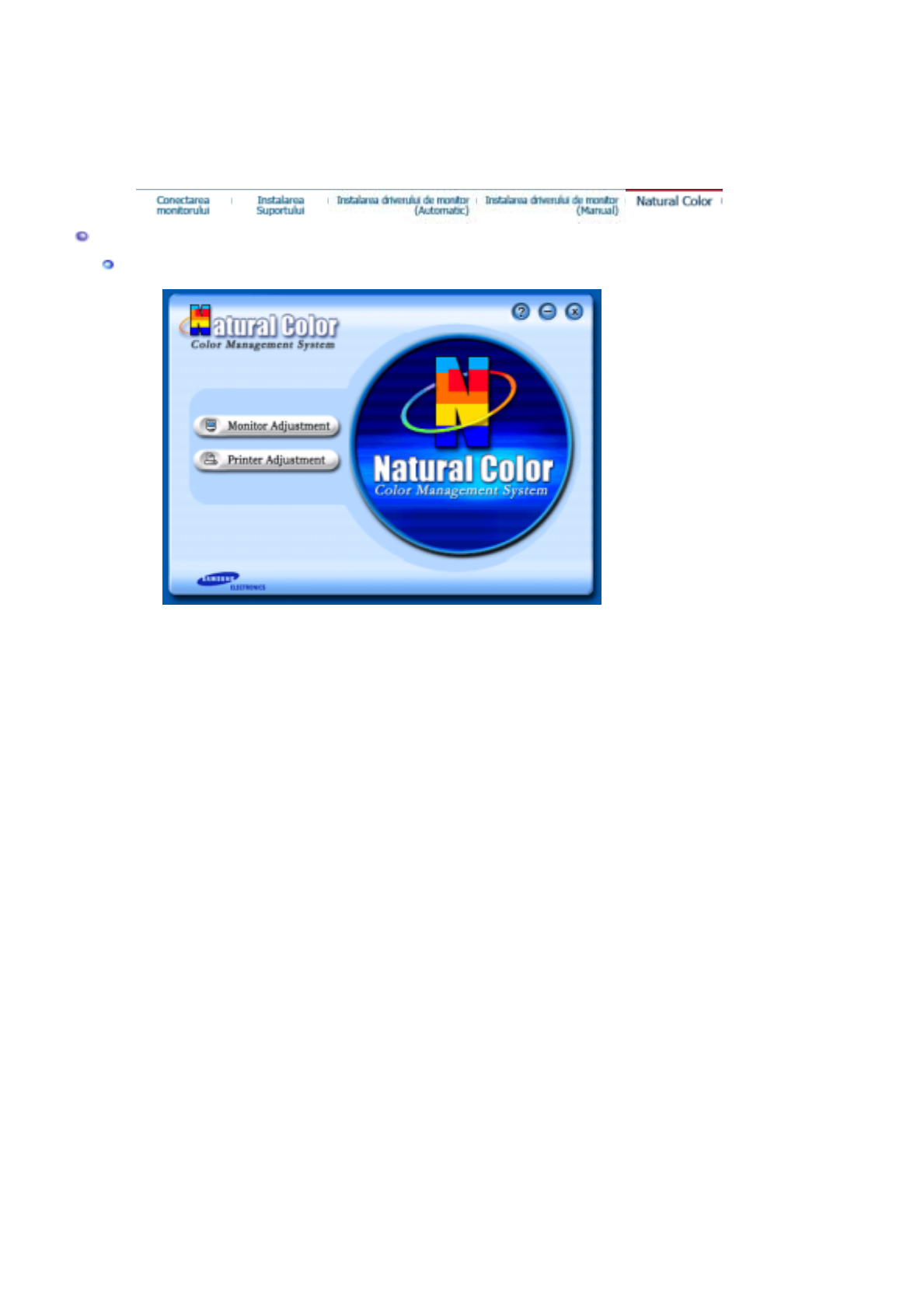

Natural Color(Natural Color

Pro

)

Cablu

Cablu D-Sub Cablul de alimentare

ntena radio

Cablu de sunet Cablu DVI

Altele

Telecomanda Baterii

(

AAA X 2

)

Conecto

Ada

tor antena radio Ca

ac lateral

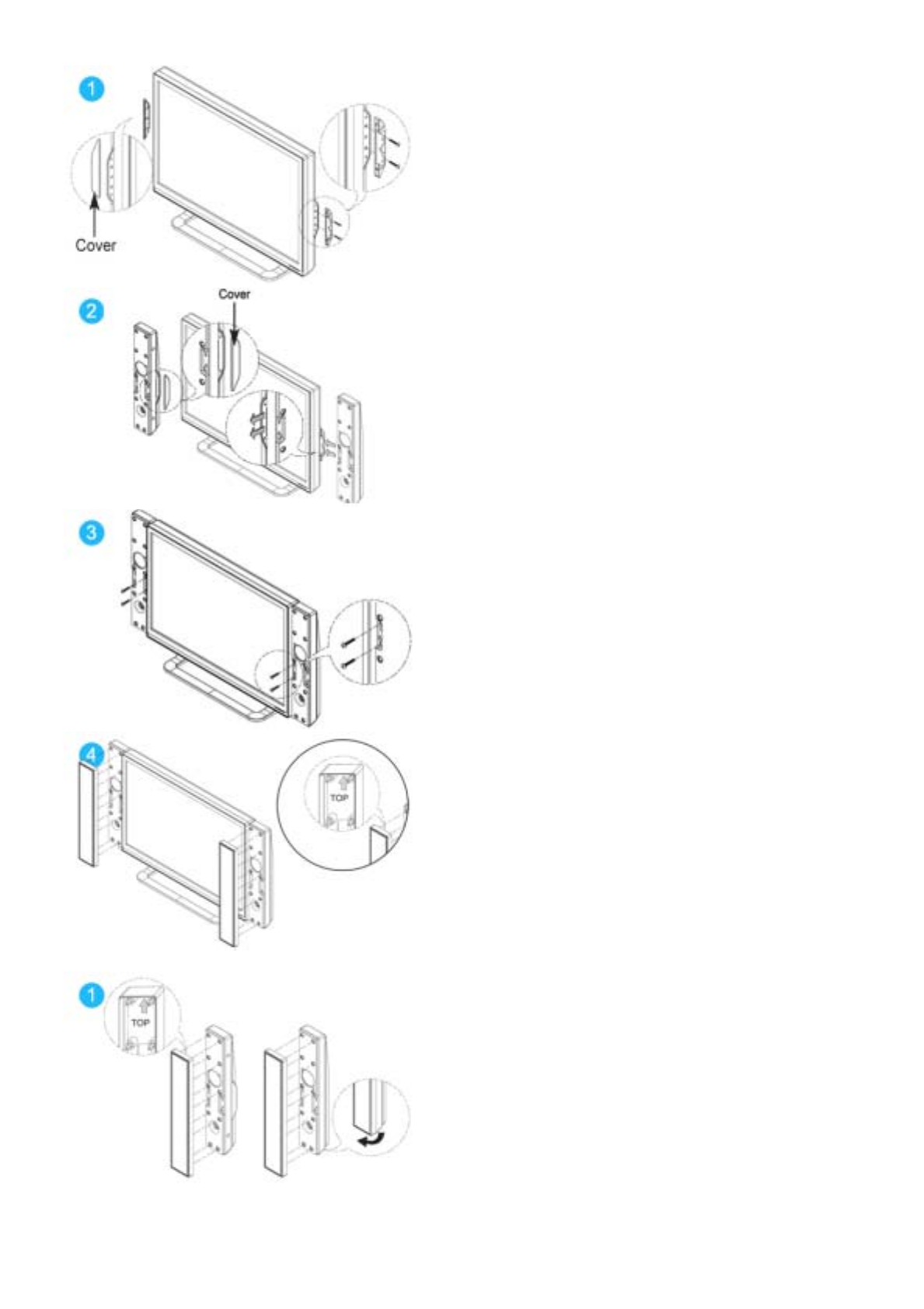

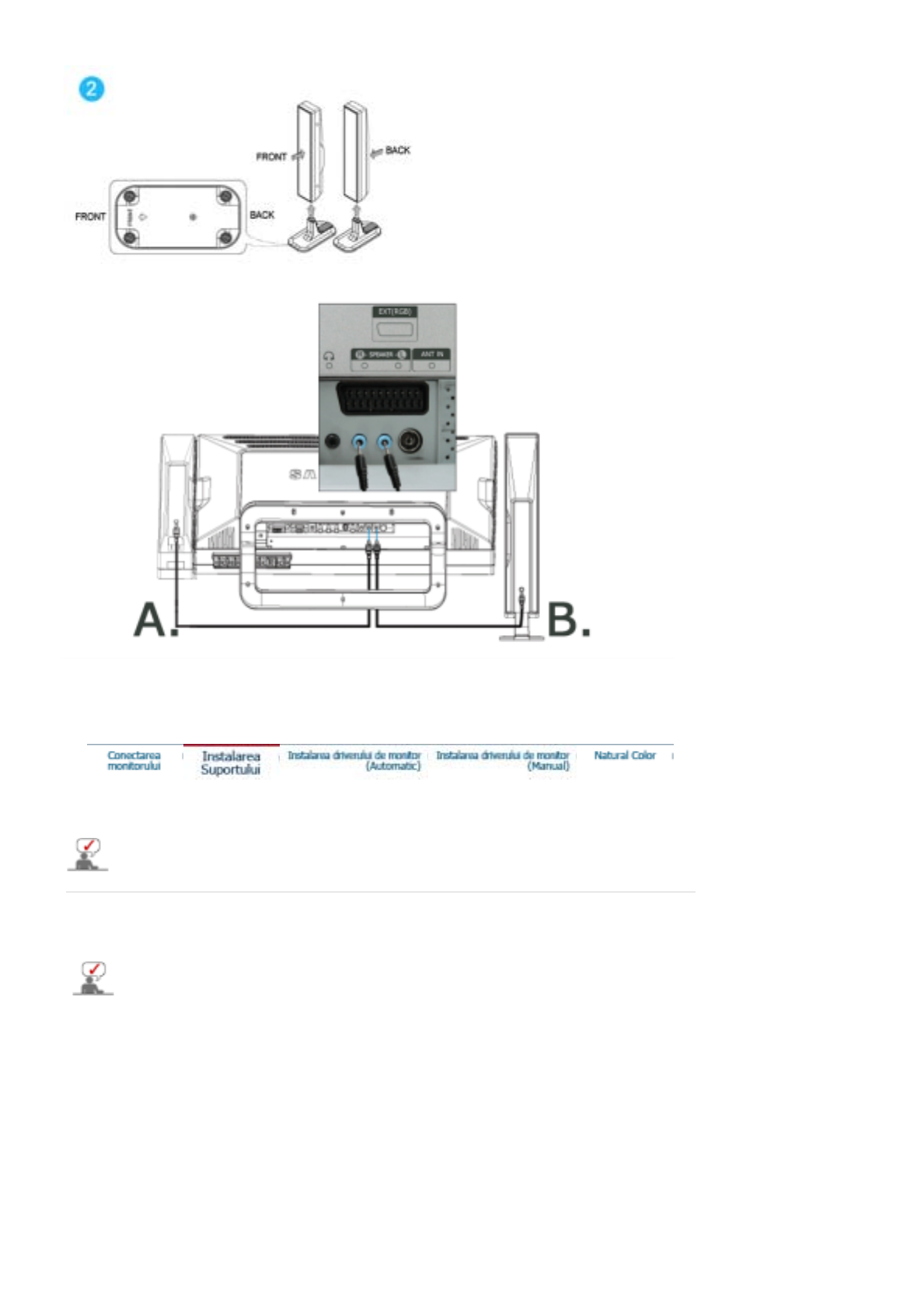

Boxe

(

ional

)

Boxe Capace pt. boxe Stative pt. boxe

Suporturi pt. boxe

De utilizat numai pt. instalare

separată. Cabluri audio pt. boxe Şuruburi

(Negru 4EA, Argintiu 4EA)

Capace laterale pt. boxe

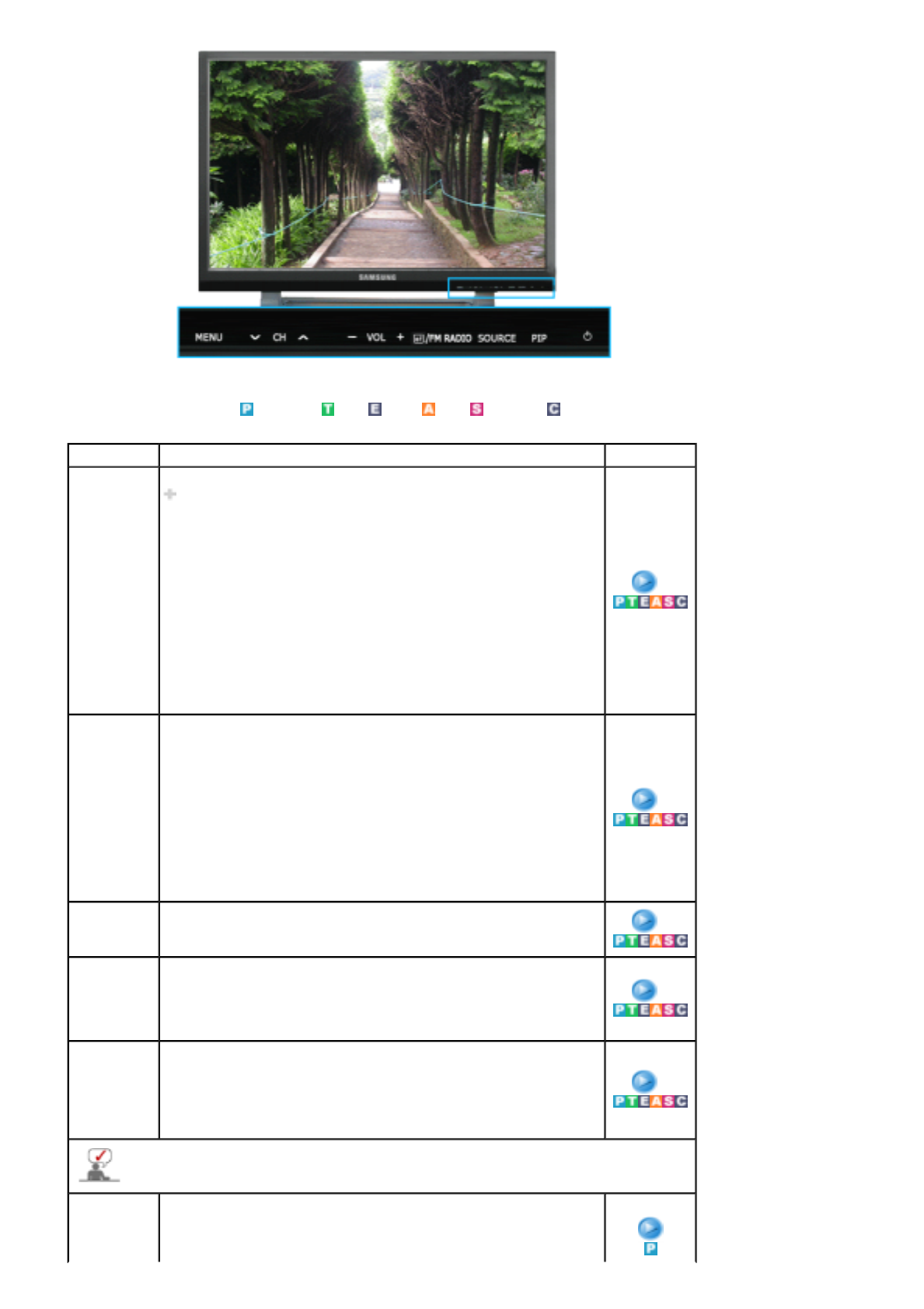

Partea frontală

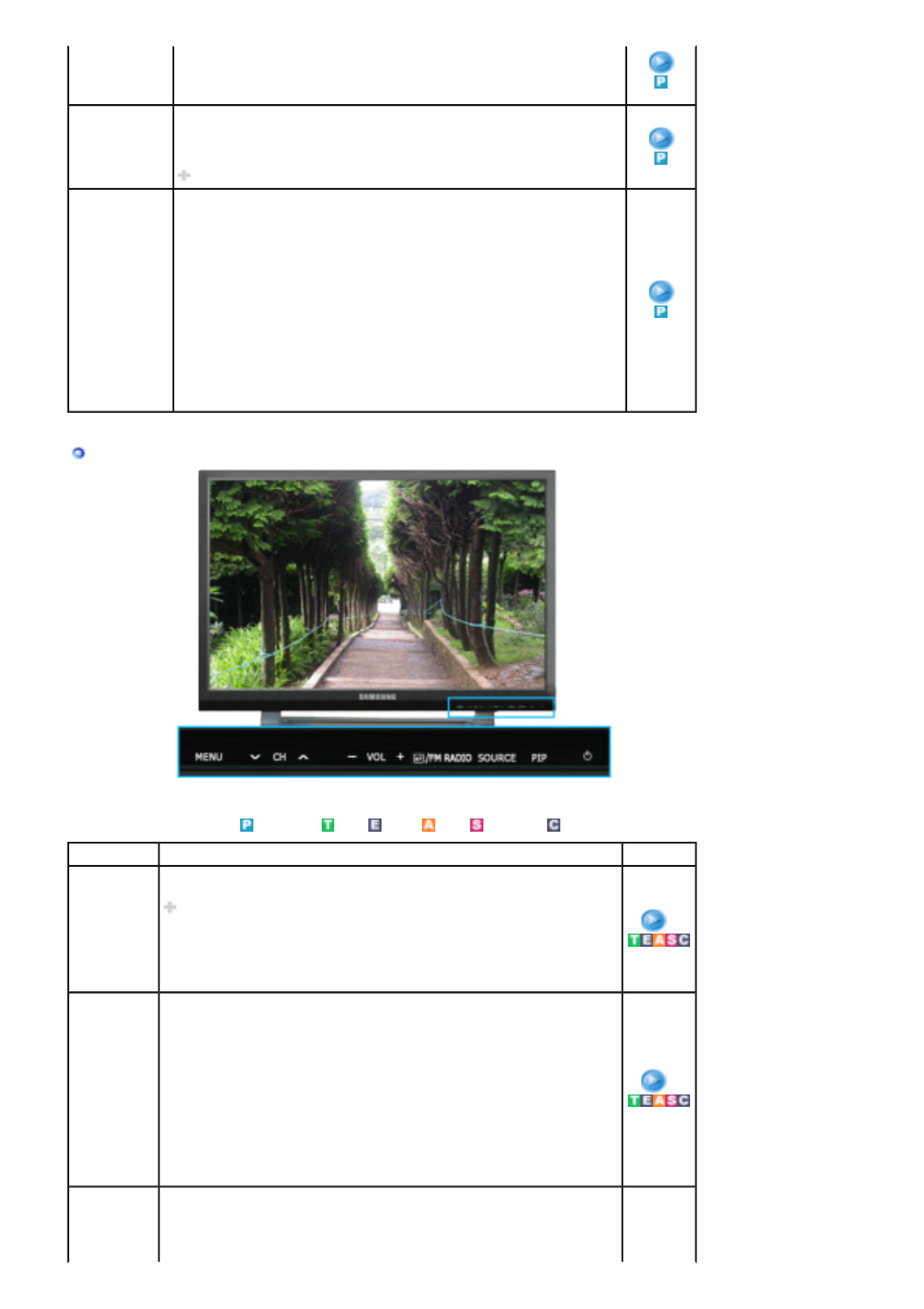

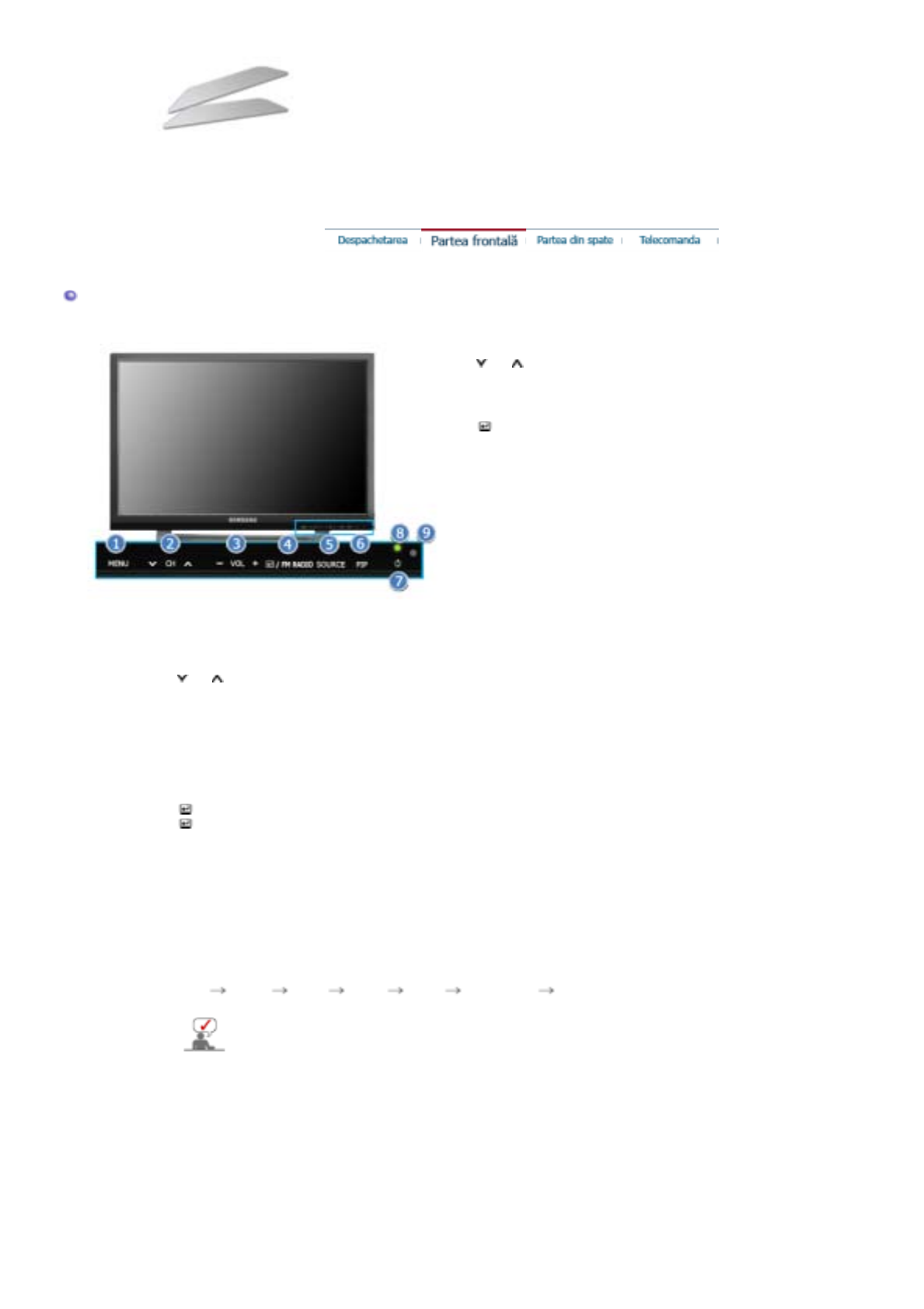

1. MENU

2. CH

3. - VOL +

4. /FM RADIO

5. SOURCE

6. PIP

7. Butonul de Pornit/Oprit

8. Indicatorul de alimentare

9. Senzor Telecomandă

1. MENU

Utilizaţi acest buton pentru intrarea sau ieşirea din meniul afişat pe ecran sau pentru

închiderea meniului de reglare al ecranului.

2. CH

Se deplasează vertical de la un element al meniului la celălalt sau reglează valorile

selectate în meniu. În Modul TV, selectează canalele TV.

>>Faceţi clic aici pentru a vedea un exemplu animat.

3. - VOL +

Se deplasează orizontal de la un element al meniului la celălalt sau reglează valorile

selectate în meniu. De asemenea reglează volumul audio.

>>Faceţi clic aici pentru a vedea un exemplu animat.

4. /FM RADIO

: Se utilizează la selectarea meniului OSD

FM RADIO : Porneşte/Opreşte modul FM Radio.

În modul PC/DVI SUNETUL este setat pe FM Radio.

În zonele în care semnalul este slab, pot apărea perturbaţii la difuzarea FM RADIO.

În modul general SURSĂ VIDEO, setează pe FM RADIO, închizând ecranul.

>>Faceţi clic aici pentru a vedea un exemplu animat.

5. SOURCE

Comută de pe modul PC pe modul Video.

Schimbarea sursei se poate efectua doar la dispozitive externe care sunt conectate la

monitor în momentul respectiv.

Pentru a comuta între modurile de Ecran:

[PC] [DVI] [TV] [Ext.] [AV] [S-VIDEO] [Component]

>>Faceţi clic aici pentru a vedea un exemplu animat.

În funcţie de tipul de emisie din fiecare ţară, este posibil să nu puteţi selecta

unele surse. Scart se utilizează în special în Europa.

Pentru informaţii suplimentare> Sisteme de Difuzare

6. PIP ( Moduri disponibile PC/DVI )

În Modul PC, deschide ecranele Video sau TV în modul PIP.

>>Faceţi clic aici pentru a vedea un exemplu animat.

7. Butonul de Pornit/Oprit

Utilizaţi acest buton pentru pornirea şi oprirea monitorului.

8. Indicatorul de alimentare

Acest indicator luminează continuu în culoarea verde în timpul funcţionării normale şi

clipeşte o singură dată tot pe culoarea verde, când monitorul salvează setările efectuate.

9. Senzor Telecomandă

Îndreptaţi telecomanda înspre acest punct de pe monitor.

Consultaţi secţiunea PowerSaver descrisă în manual pentru mai multe informaţii cu privire la funcţia

de economisire a energiei. Pentru a economisi energia electrică, închideţi monitorul dacă nu aveţi

nevoie de el, sau dacă îl acesta nu este utilizat pentru mai mult timp.

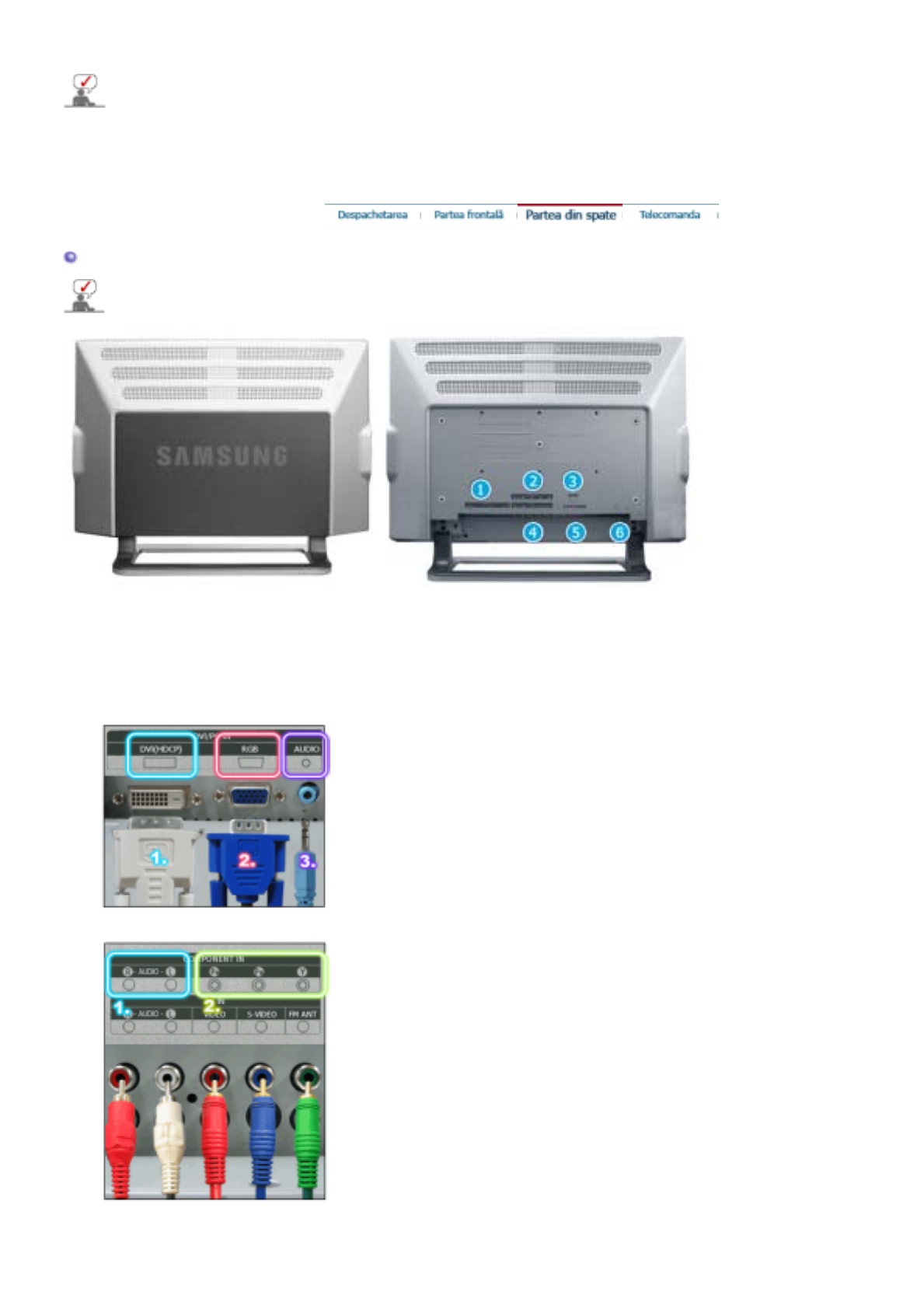

Partea din spate

Îndepărtaţi capacul din spatele monitorului înainte de conectarea la un dispozitiv extern.

După conectare, aşezaţi capacul la loc.

(Configuraţia părţii posterioare a monitorului poate varia în funcţie de produs.)

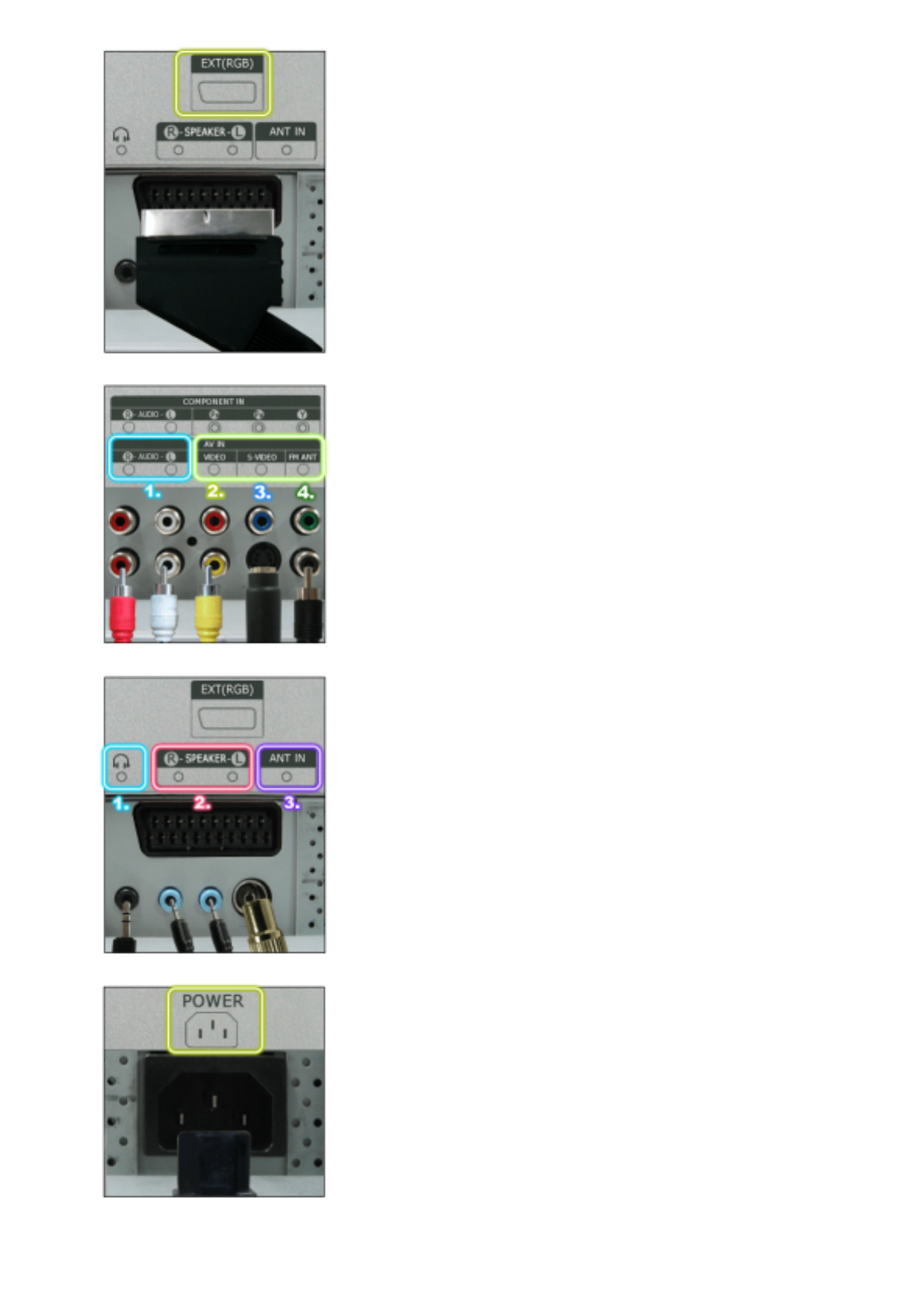

1. DVI/PC IN

1. Intrare DVI

2. Conector intrare D-SUB (15 pini)

3. Intrare sunet PC

2. COMPONENT IN

1. Intrare sunet DVD/DTV (stânga/dreapta)

2. Intrare video DVD/DTV (PR, PB,Y)

3. EXT(RGB)

Conector EXT(RGB)

- Scart se utilizează în special în Europa.

Portul EXT(RGB) al monitorului asigură intrarea şi ieşirea

semnalului TV sau VIDEO.

4. AV IN

1. Intrare sunet dispozitiv extern

2. Intrare video dispozitiv extern

3. Intrare S-video dispozitiv extern

4. Conector antenă radio FM

5. Headphone / R-SPEAKER-L / ANT IN

1. Ieşire sunet cască

2. Ieşire sunet boxe

3. Conector antenă TV

Pentru informaţii suplimentare > Conectarea TV

6. POWER

Conector alimentare

cest produs poate fi alimentat de la reţele de 100 ~ 240 V

CA (+/- 10%).

Pentru mai multe informaţii despre conectarea cablurilor, consultaţi Conectarea monitorului.

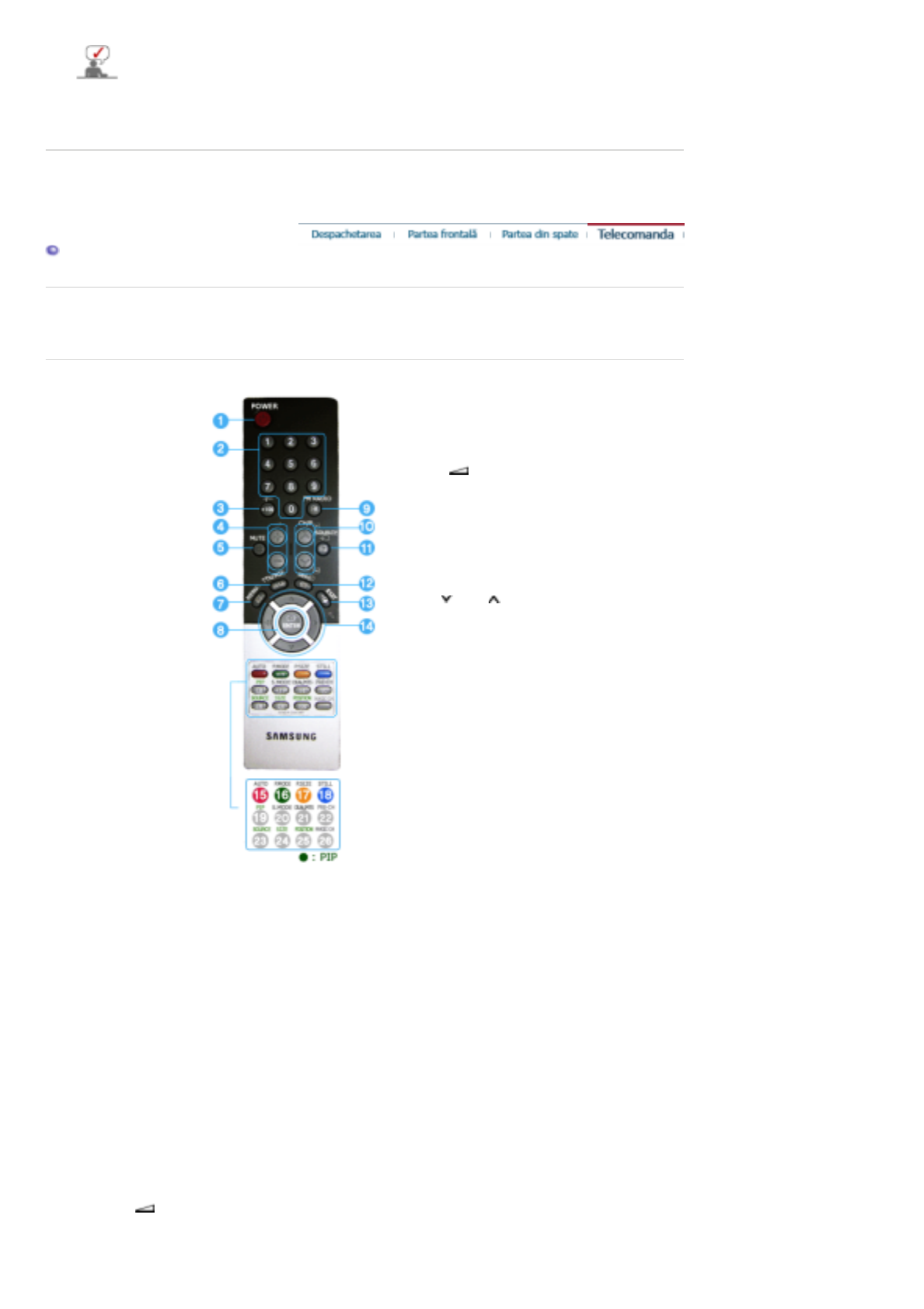

Telecomanda

Performanţele telecomenzii pot fi afectate de alte aparate electronice care funcţionează în apropierea

monitorului, (ca de exemplu un televizor), cauzând funcţionarea defectuoasă a acesteia, datorită

interferen

elor cu alte frecven

1. POWER

2. Butoane cu numere

3. +100, -/--

4. - +

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. FM RADIO

10. CH/P

11. SOURCE

12. INFO

13. EXIT

14. Butoane Sus - Jos, Stânga - Dreapta

15. AUTO

16. P.MODE, M/B (MagicBright™)

17. P.SIZE

18. STILL

19. PIP

20. S.MODE

21. DUAL/MTS

22. PRE-CH

23. SOURCE

24. SIZE

25. POSITION

26. MAGIC-CH

1. POWER

Utilizaţi acest buton pentru pornirea şi oprirea monitorului.

2. Butoane cu numere

Selectează canale TV în modul TV. Acest buton poate fi utilizat şi în modul PIP.

3. +100

păsaţi pentru a selecta canalele peste 100.

De exemplu, pentru a selecta canalul 121, apăsaţi „+100”, apoi apăsaţi „2” şi „1”.

-/-- (Selectare canale cu O/Două Cifre )

Utilizaţi pentru selectarea canalelor de la 10 în sus.

păsaţi acest buton şi se va afişa simbolul „- -“.

Introduceţi numărul canalului format din 2 cifre.

-/-- se utilizează în special în Europa.

4. - +

Reglează volumul audio.

5. MUTE

Temporar, sunetul audio este oprit (mut).

Sunetul revine dacă se apasă MUTE sau - + în modul Mut.

6. TTX/MIX

Canalele4 TV oferă servicii de informaţii scrise prin teletext.

>> > TTX / MIX

TTX / MIX se utilizează în special în Europa.

7. MENU

Utilizaţi acest buton pentru intrarea sau ieşirea din meniul afişat pe ecran sau pentru

nchiderea meniului de reglare al ecranului.

8. ENTER

ctivează o opţiune selectată din meniu.

9. FM RADIO

Porneşte/Opreşte modul FM Radio.

n modul PC/DVI SUNETUL este setat pe FM Radio.

n zonele în care semnalul este slab, pot apărea perturbaţii la difuzarea FM RADIO.

n modul general SURSĂ VIDEO, setează pe FM RADIO, închizând ecranul.

10. CH/P

n Modul TV, selectează canalele TV.

11. SOURCE

Comută de pe modul PC pe modul Video.

Schimbarea sursei se poate efectua doar la dispozitive externe care sunt conectate la

monitor în momentul respectiv.

12. INFO

Informaţiile curente despre imagine sunt afişate în partea stângă sus a ecranului.

13. EXIT

Iese din ecranul de meniu.

14. Butoane Sus - Jos, Stânga - Dreapta

Se deplasează orizontal sau vertical de la un element al meniului la celălalt sau reglează

valorile selectate în meniu.

15. AUTO

Reglează automat afişajul pe ecran.(PC)

16. P.MODE, M/B (MagicBright™)

La apăsarea acestui buton, în partea centrală de jos a ecranului se afişează modul curent.

TV / AV / Ext. / S-Video /Component Mode : P.MODE( Picture Mode )

Monitorul are patru setări de imagine automate presetate din fabrică.

poi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Dynamic Standard Movie Custom )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright™ este o nouă funcţie ce oferă o calitate optimă de vizualizare, depinzând de

conţinutul imaginii pe care o priviţi.

poi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Entertain Internet Text Custom )

17. P.SIZE - Nu este disponibil în Modul PC/DVI

Panorama, Zoom1, Zoom2 nu sunt disponibile în 1080i(sau peste 720p) la DTV.

18. STILL

păsaţi o dată butonul pentru a opri ecranul. Apăsaţi din nou pentru deblocare.

19. PIP

păsaţi butonul PIP pentru a comuta ecranul PIP pe On/Off.

20. S.MODE

La apăsarea acestui buton, în partea centrală de jos a ecranului se afişează modul curent.

Monitorul este prevăzut cu un amplificator stereo de înaltă fidelitate.

poi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Standard Music Movie Speech Custom )

21. DUAL / MTS

DUAL : STEREO/MONO, DUAL l / DUAL ll şi MONO/NICAM MONO/NICAM STEREO pot fi

fi operat, în funcţie de tipul de difuzare, utilizând butonul DUAL de pe telecomandă, în timp

ce vizionaţi TV.

Comută între MONO/STEREO, DUAL 1/DUAL 2 şi MONO/NICAM MONO/NICAM STEREO.

MTS : Puteţi selecta modul MTS (Multichannel Television Stereo – Stereo TV Canale

Multiple)

• Mono, Stereo, SAP (Separate Audio Program – Program Audio Separat)

Setaţi 'MTS' pe ON pentru a selecta Mono, Stereo sau SAP.

22. PRE-CH

cest buton se utilizează pentru a reveni la canalul imediat precedent.

23. SOURCE

Selectează sursa Video.(PIP)

24. SIZE

Puteţi comuta Dimensiunea Imaginii.

25. POSITION

Mo0difică Poziţia ferestrei PIP.

26. MAGIC-CH

MagicChannel vă permite să vizionaţi numai anumite canale.

Această funcţie este disponibilă numai în Coreea.

Conectarea Monitorului.

1. Conectarea la calculator

Îndepărtaţi capacul din spatele monitorului înainte de conectarea la un dispozitiv extern.

După conectare, aşezaţi capacul la loc.

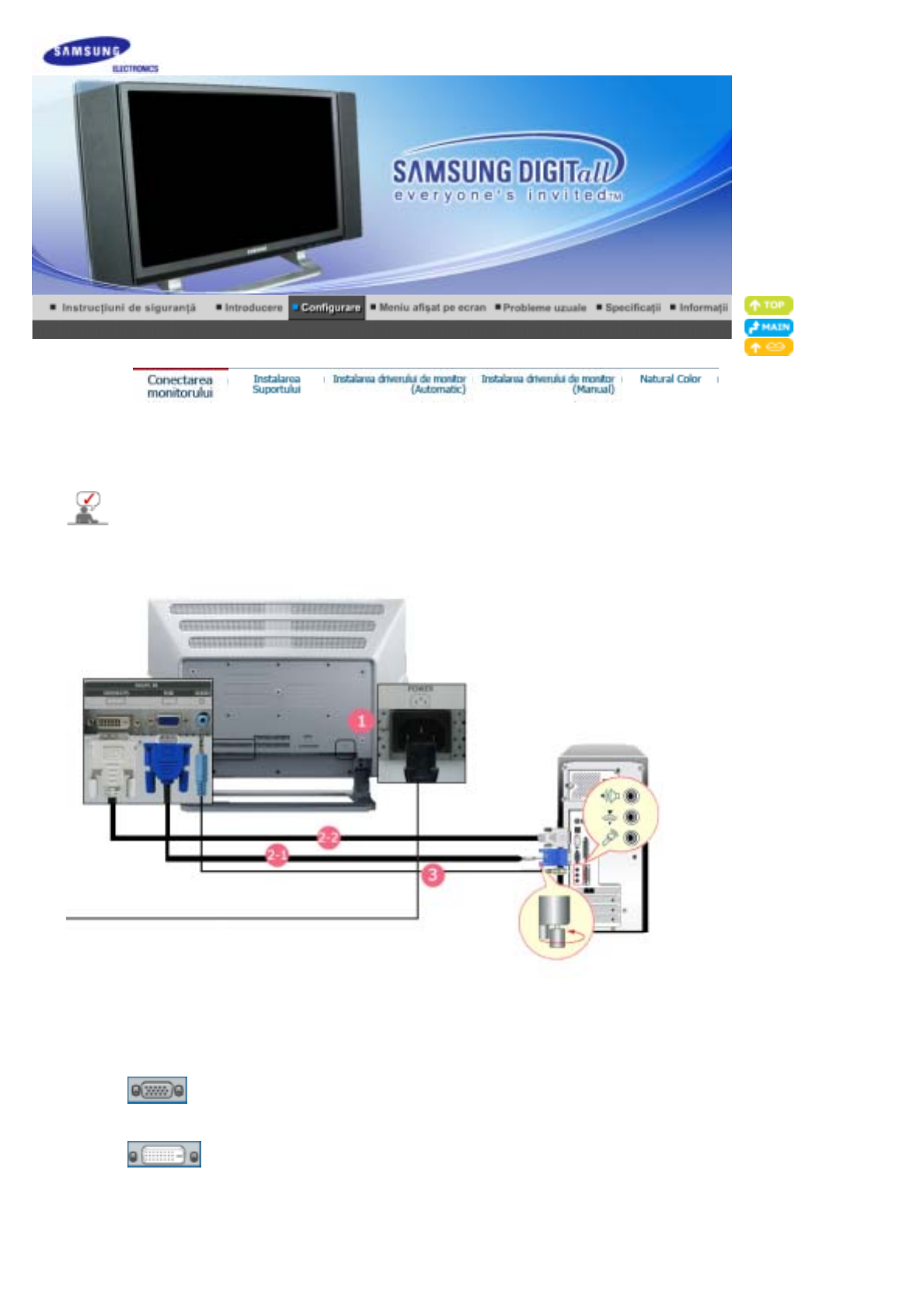

1. Conectaţi cablul de alimentare al monitorului dumneavoastră la conectorul de alimentare din partea

din spate a acestuia.

Introduceţi ştecherul cablului de alimentare al monitorului într-o priză apropiată.

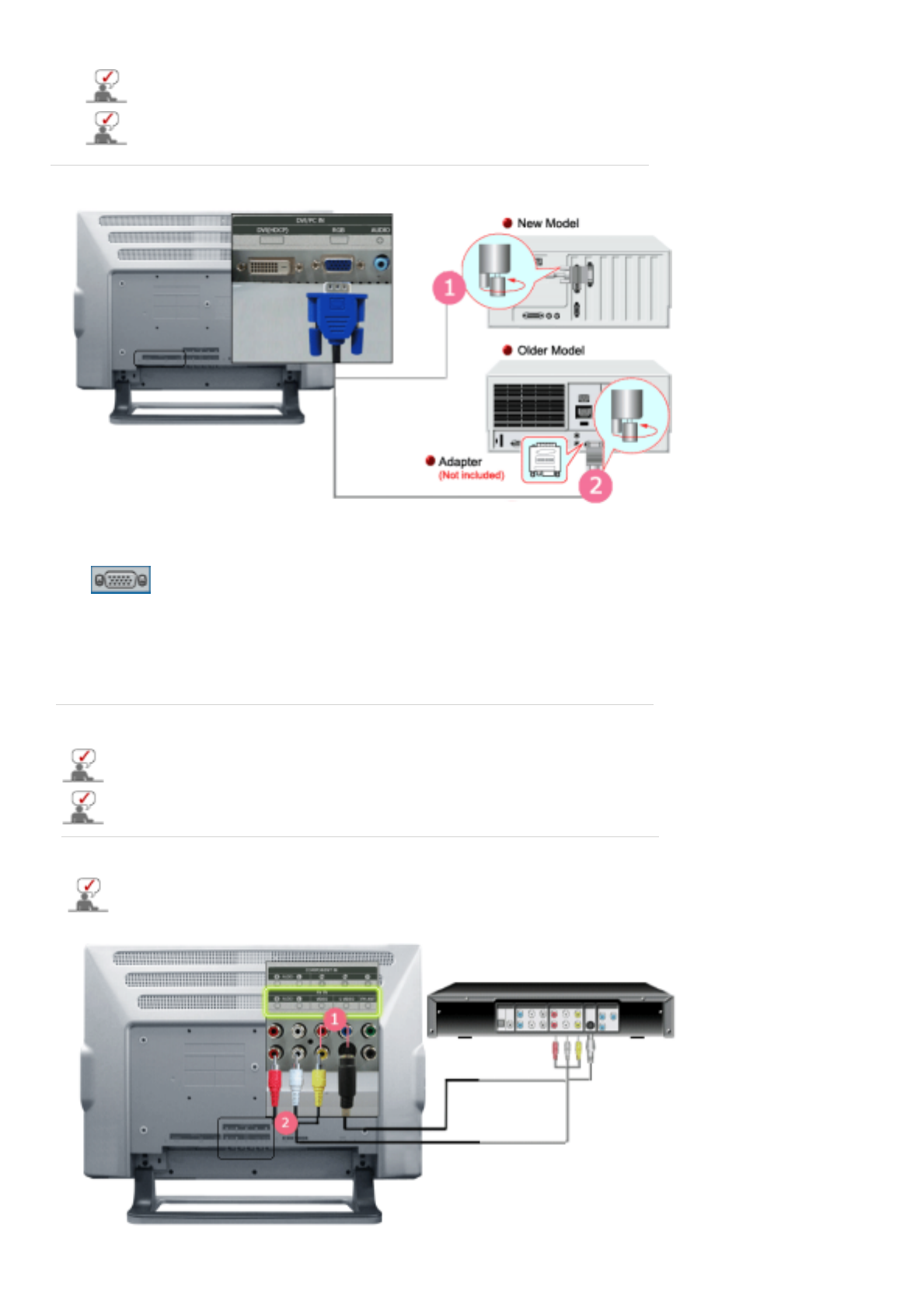

2-1. Utilizarea conectorului D-sub (Analogic) de pe placa video.

Conectaţi cablul de semnal la conectorul D-sub cu 15 pini de pe partea din spate a monitorului

dumneavoastră.

2-2. Utilizarea conectorului DVI (Digital) de pe placa video.

Conectaţi cablul DVI la conectorul DVI din partea din spate a monitorului.

3. Cablul audio se conectează la conectorul audio de pe spatele monitorului.

4. Porniţi monitorul şi computerul.

5. Vă puteţi bucura de sunetul clar al plăcii dvs. de sunet cu ajutorul boxelor monitorului. (Nu este

necesar să instalaţi boxe separate la calculatorul dvs.)

Dacă veţi conecta simultan cablurile DVI şi D-SUB la acelaşi calculator, este posibil să apară un

ecran gol, în funcţie de tipul plăcii video pe care o utilizaţi.

Dacă apare un ecran gol sau cu paraziţi, deşi aţi conectat corect monitorul utilizând conectorul

DVI, verificaţi dacă monitorul este setat la Analogic. Apăsaţi butonul SOURCE pentru ca

monitorul să verifice sursa semnalului de intrare.

2. Conectarea la un calculator Macintosh

1. Utilizarea conectorului D-sub (Analogic) de pe placa video.

Conectaţi cablul de semnal la conectorul D-SUB de la computerul Macintosh.

2. În cazul calculatoarelor Macintosh mai vechi, trebuie să setaţi comutatorul DIP pentru controlul

rezoluţiei de pe adaptorul Macintosh (opţional), conform tabelului de configurare de pe partea

posterioară a acestuia.

3. Deschideţi monitorul şi computerul Macintosh.

Conectarea la alte dispozitive

Acest monitor poate fi conectat la dispozitive ca de exemplu DVD Player, aparat Video sau

cameră video sau un DTV sau TV, fără a fi deconectat de la PC.

Configuraţia părţii din spate a monitorului poate varia de la un produs la altul.

1-1. Conectarea AV

Acest monitor este prevăzut cu terminale de conectare AV pentru conectarea dispozitivelor cu

intrare AV ca de exemplu DVD-uri, Video sau Camere. Puteţi beneficia de semnale AV atât timp

cât monitorul este deschis.

1. Dispozitivele de tipul DVD, Video sau Cameră sunt conectate la terminalele Video sau S-Video de pe

monitor cu ajutorul cablurilor RCA sau S-Video.

2. Apoi, DVD-ul, Video-ul sau Camera se deschide, având introdus un disc DVD sau o casetă.

3. AV sau S-Video se selectează cu ajutorul butonului SOURCE de pe partea frontală a monitorului.

4. Selectaţi AV apăsând butonul SOURCE de pe monitor.

S-Video, RCA cable and EXT(RGB) cable is optional.

1-2. Conectarea EXT.(RGB) - Se aplică numai la DISPOZITIVE AV care suportă SCART.

Conectaţi-vă la intrarea aparatului DVD dacă acesta are conector DVD. Puteţi viziona DVD pur şi

simplu conectând DVD-ul cu monitorul în timp ce acesta este pornit.

1. Conectaţi un cablu video între mufa EXT(RGB) de la monitor şi mufa EXT(RGB) de pe DVD Player.

2. Selectaţi Ext. apăsând butonul SOURCE de pe monitor.

2. Conectarea TV

Pe monitor puteţi viziona programe televizate dacă acesta este conectat la o antenă sau cablu

CATV, fără a fi nevoie să instalaţi pe computerul dumneavoastră dispozitive sau software

separat pentru recepţie TV.

1. Conectaţi cablul CATV sau cablul coaxial de antenă la terminalul de Antenă de pe partea din spate

a monitorului.

Trebuie să utilizaţi un cablu coaxial de antenă.

2. Porniţi monitorul.

Dacă utilizaţi o priză de interior pentru antenă:

Controlaţi în prealabil terminalul antenei din perete şi conectaţi cablul de antenă.

Dacă utilizaţi o antenă de exterior:

Dacă utilizaţi o antenă de exterior, aceasta trebuie instalată pe cât posibil de un profesionist.

Pentru a conecta cablul RF la terminalul de intrare al antenei:

Menţineţi dreaptă porţiunea de sârmă de cupru a cablului RF.

3. Selectaţi TV cu ajutorul butonului SOURCE, dintre butoanele de reglare externă.

4. Selectaţi canalul TV dorit.

Recepţia este proastă datorită semnalului prea slab?

Achiziţionaţi şi instalaţi un amplificator de semnal pentru o recepţie mai bună.

În zonele unde cablul de Antenă nu este acceptat, mai întâi conectaţi Conectorul la Antena

TV.

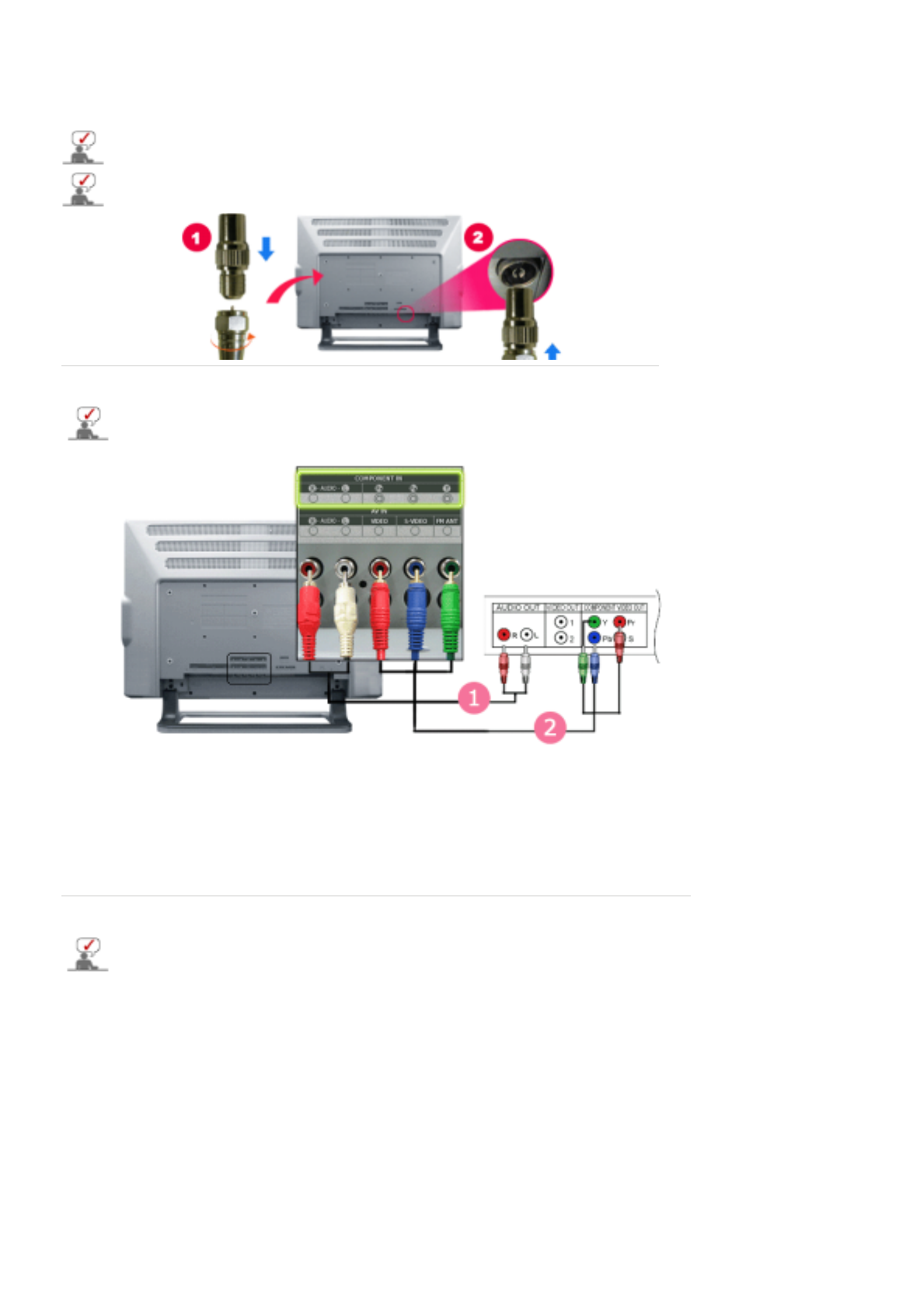

3. Conectarea Dispozitivului Set Top Box DVD/DTV

Conectaţi-vă la dispozitivul Set Top Box DVD/DTV dacă acesta are un conector DVD/DTV.

Puteţi viziona transmisiile conectând Componentul cu monitorul în timp ce acesta este pornit.

1. Conectaţi mufele de ieşire Audio (R) şi Audio (L) ale unui Set Top Box DVD/DTV la terminalele de

intrare R sau L cu ajutorul cablurilor audio.

2. Conectaţi un cablu video la mufele Component ( PR, PB,Y) de pe monitor şi mufele PR, PB,Y de pe

dispozitivul set top box DVD / DTV.

3. Selectaţi Component utilizând butonul SOURCE de pe partea frontală a monitorului.

4. Conectarea căştilor

Puteţi conecta căştile la monitor.

1. Conectaţi căştile la terminalul de conectare pentru căşti.

4. Conectarea căştilor

Detaşaţi suporturile boxelor înainte de a ataşa boxele la monitor. În caz contrar, suporturile boxelor

ar putea fi deteriorate când monitorul este înclinat.

1. Instalarea boxelor. Acestea pot fi instalate în două moduri.

A. Cuplate la unitatea principală

Dacă doriţi să mutaţi monitorul cu boxele ataşate, nu apucaţi monitorul LCD de boxe. (Riscaţi să

deterioraţi sistemul de prindere al boxelor de monitor.)

Detaşaţi capacele laterale din ambele părţi ale

monitorului LCD.

Fixaţi găurile laterale ale boxelor în elementele de

prindere cu ajutorul şuruburilor (Argintiu: 4EA).

Detaşaţi capacele laterale ale boxelor. Fixaţi

gaura laterală a fiecărei boxe în conectorul

proeminent al elementului de prindere.

După ataşarea ambelor boxe, fixaţi-le cu 4

şuruburi (Negru: 4EA).

Fixaţi capacele boxelor în orificiile situate pe

partea frontală a boxelor. Asiguraţi-vă că săgeata

din interiorul capacului este orientată în sus.

B. Separate de unitatea principală

Fixaţi capacele boxelor în orificiile situate pe

partea frontală a boxelor.

2. Conectaţi boxele la conectorul R-SPEAKER-L din spatele unităţii principale.

Montaţi boxele asamblate pe stative şi apăsaţi-le

pentru a se fixa complet. Asiguraţi-vă că stativele

boxelor sunt aşezate corect, ca în următoarea

imagine, pentru a nu face confuzie între partea

frontală şi posterioară a stativelor.

Poziţionaţi boxele asamblate la o distanţă

adecvată de monitorul LCD.

Utilizarea Standului

Acest monitor acceptă mai multe tipuri de suporturi standard VESA. Pentru a instala un suport

VESA suportul monitorului trebuie pliat sau îndepărtat.

1. Plierea suportului

Monitorul poate fi înclinat într-un unghi variind între -5 şi 15 de grade.

2. Ataşarea suportului de montare pe perete

Acest monitor este compatibil cu un placă de montare VESA 200 mm x 100 mm

A. Monitorul

B. Placa de montare a suportului

1. Opriţi monitorul şi deconectaţi cablul de alimentare.

2. Aşezaţi monitorul răsturnat cu faţa în jos pe o suprafaţă plană cu o pernă dedesubt, pentru a proteja

ecranul.

3. Deşurubaţi cele două şuruburi şi scoateţi suportul de pe monitorul LCD.

4. Aliniaţi placa de montare cu orificiile de pe capacul din spate al plăcii de montare şi fixaţi-o cu cele

patru şuruburi livrate împreună cu suportul tip braţ, cu suportul de montare pe perete sau alt tip de

suport.

Pentru a prinde monitorul de perete trebuie să achiziţionaţi setul de prindere de perete, care vă

permite să instalaţi monitorul la cel puţin 10 cm depărtare de suprafaţa peretelui. Pentru mai multe

informaţii se va contacta Centrul de Service Samsung.

Samsung Electronics nu este responsabilă pentru utilizarea unui suport altul decât cele specificate.

3. Instalarea kitului de montare pe perete

Aceste instrucţiuni se aplică la montarea kitului pe un perete de beton.

Pentru montarea pe alte materiale de construcţie, contactaţi cel mai apropiat

reprezentat.

Componente (se achiziţionează separat)

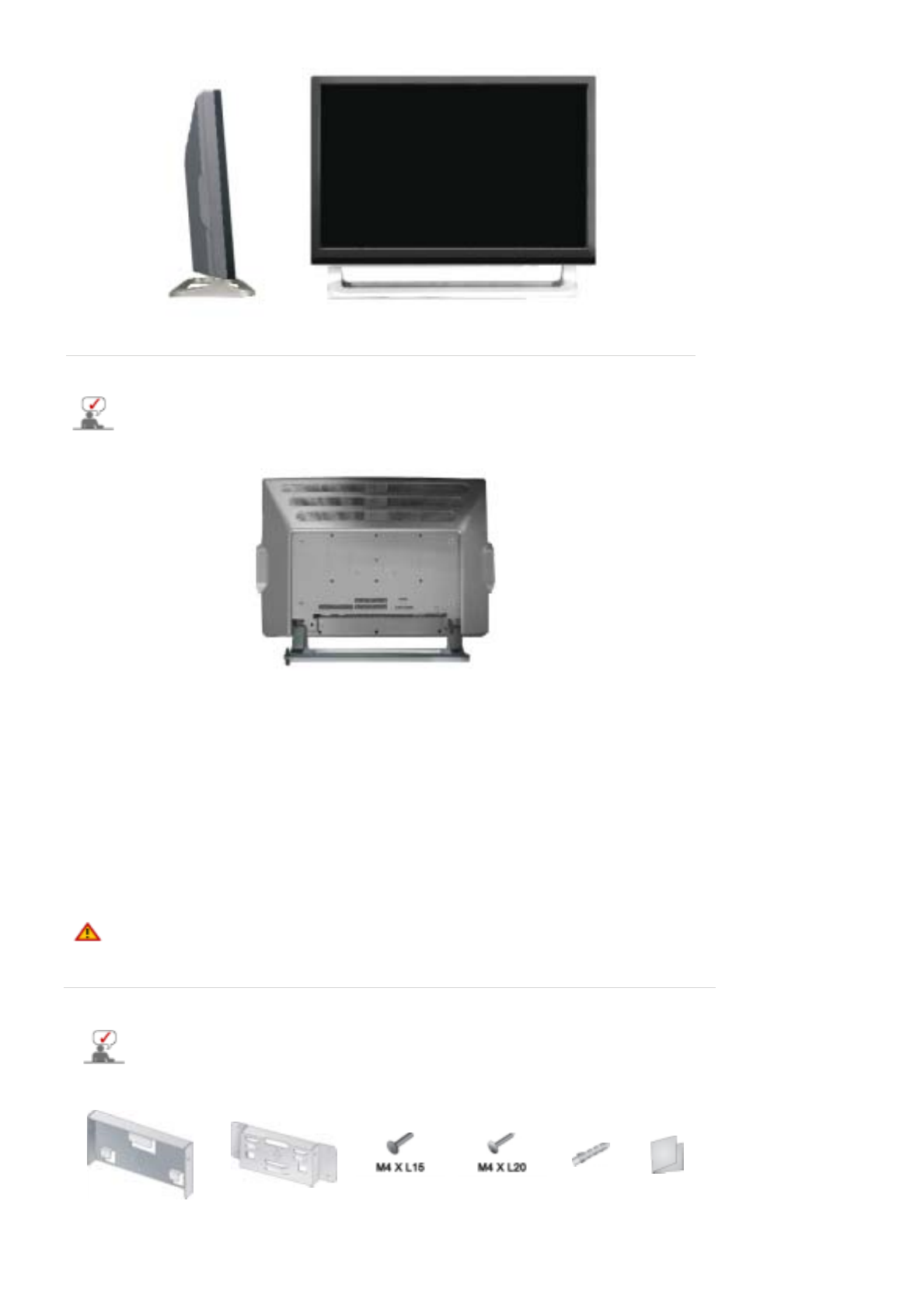

A Suport de montare pe

perete B Suport de montare

pe TV C Şuruburi:

8EA D Holz-şuruburi:

4EA E Dibluri:

4EA F Ghid de

instalare

Asamblarea suportului de montare pe perete

1. 1. Marcaţi locurile în care veţi face găurile în perete.

2. Faceţi o gaură cu adâncimea de 35 mm în locul marcat.

3. Fixaţi câte E un diblu în fiecare gaură din perete.

4. Montaţi suportul A pe perete, utilizând holz-şuruburi B, după

introducerea diblurilor E în găuri, prin suport A.

Dacă suportul nu este bine fixat în perete, televizorul LCD

poate cădea.

2. 1. Opriţi alimentarea cu curent şi scoateţi cablul de alimentare din priză.

2. Aşezaţi televizorul pe masă, cu ecranul îndreptat în jos, pe un material moale sau pe o pernă.

3. Ataşaţi suportul de montare pentru TV B în partea din spate a televizorului şi fixaţi şuruburile C .

3. 1. Introduceţi cele trei protuberanţe ale suportului de montare de pe TV B în canalele suportului de

montare de pe perete A .

2. Fixaţi suportul de montare de pe TV B şi suportul de montare de pe perete A cu şuruburi C .

Înainte de a instala televizorul pe perete, mai întâi conectaţi cablurile.

3. Installing the Wall mount kit

Instalarea driverului

entru monitor

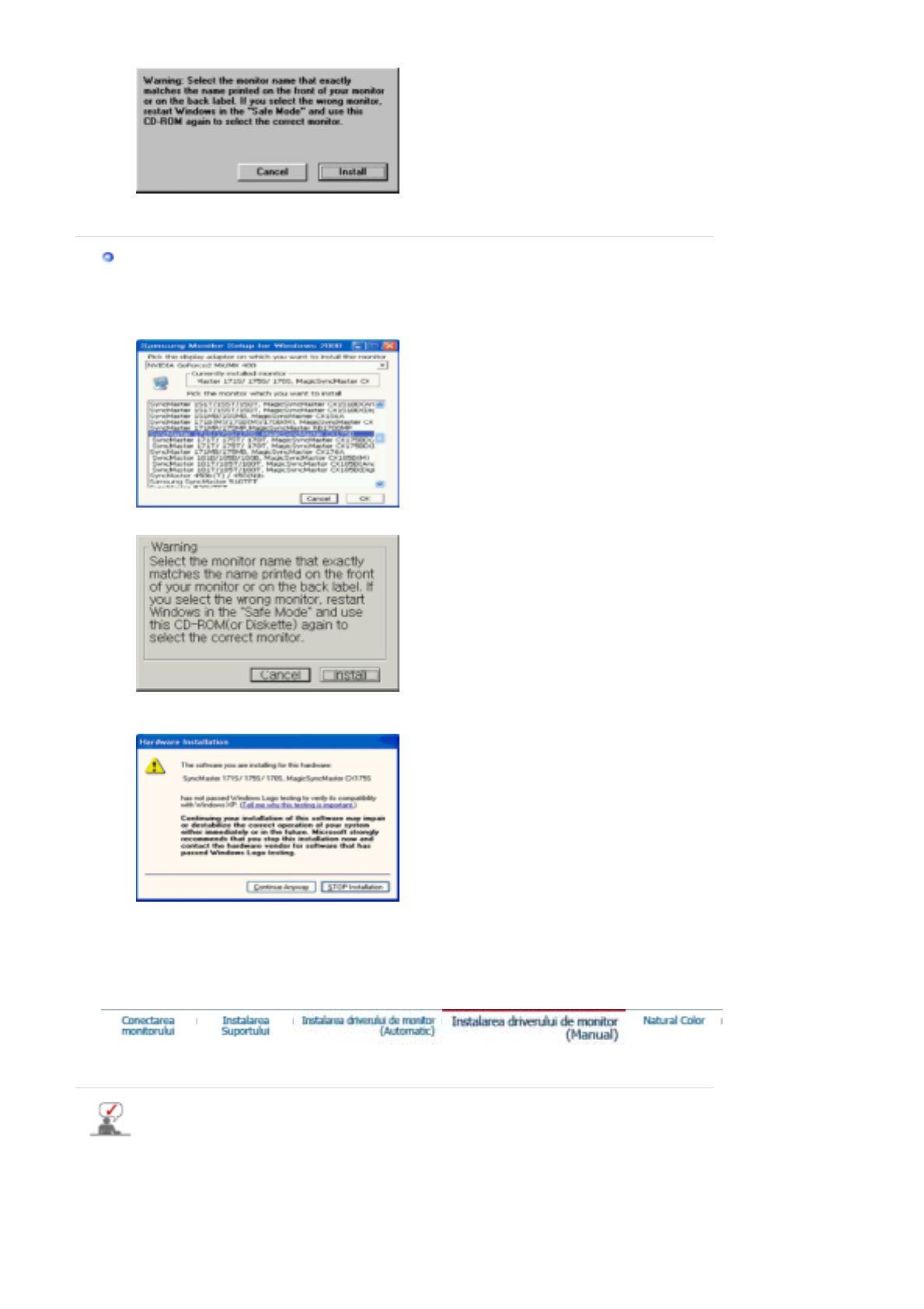

n momentul când sistemul de operare solicită driverul de monitor, introduceţi în unitatea

CD-ROM CD-ul livrat împreună cu monitorul. Procesul de instalare al driverului poate fi diferit

n funcţie de sistemul de operare. Urmaţi instrucţiunile date pentru sistemul de operare de

care dispuneţi.

Pregătiţi o dischetă goală şi descărcaţi fişierul de driver de pe situl web de mai jos.

zSitul web: http://www.samsung.com/ (mondial)

http://www.samsungusa.com/monitor/ (SUA)

http://www.sec.co.kr/monitor/ (Coreea)

http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Introduceţi CD-ul în unitatea CD-ROM.

2. Faceţi clic pe Windows ME Driver

3. Alegeţi modelul dumneavoastră de monitor din listă, apoi faceţi clic pe butonul "OK"

4. Faceţi clic pe butonul "Install" ("Instalare") din fereastra "Warnin

" ("Avertisment").

5. Instalarea driverului de monitor este completă.

Windows XP/2000

1. Introduceţi CD-ul în unitatea CD-ROM.

2. Faceţi clic pe Windows XP/2000 Driver

3. Alegeţi modelul dumneavoastră de monitor din listă,apoi faceţi clic pe butonul " OK "

4. Faceţi clic pe butonul " Install " ("Instalare") din fereastra " Warning " ("Avertisment").

5. Dacă puteţi vedea fereastra "Message" faceţi clic pe butonul "Continue Anyway" ("Continuare

oricum"). Apoi faceţi clic pe butonul "OK"

Acest driver de monitor este în curs de certificare MS logo, de aceea această instalare nu vă va

deteriora sistemul. Driverul certificat va putea fi găsit pe pagina oficială Samsung Monitor

http://www.samsung.com/.

6. Instalarea driverului de monitor este completă.

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

n momentul când sistemul de operare solicită driverul de monitor, introduceţi în unitatea

CD-ROM CD-ul livrat împreună cu monitorul. Procesul de instalare al driverului poate fi diferit

n funcţie de sistemul de operare. Urmaţi instrucţiunile date pentru sistemul de operare de

care dispuneţi.

Pregătiţi o dischetă goală şi descărcaţi fişierul de driver de pe situl web de mai jos.

zSitul web: http://www.samsung.com/ (mondial)

http://www.samsungusa.com/monitor/ (SUA)

http://www.sec.co.kr/monitor/ (Coreea)

http://www.samsungmonitor.com.cn/ (China)

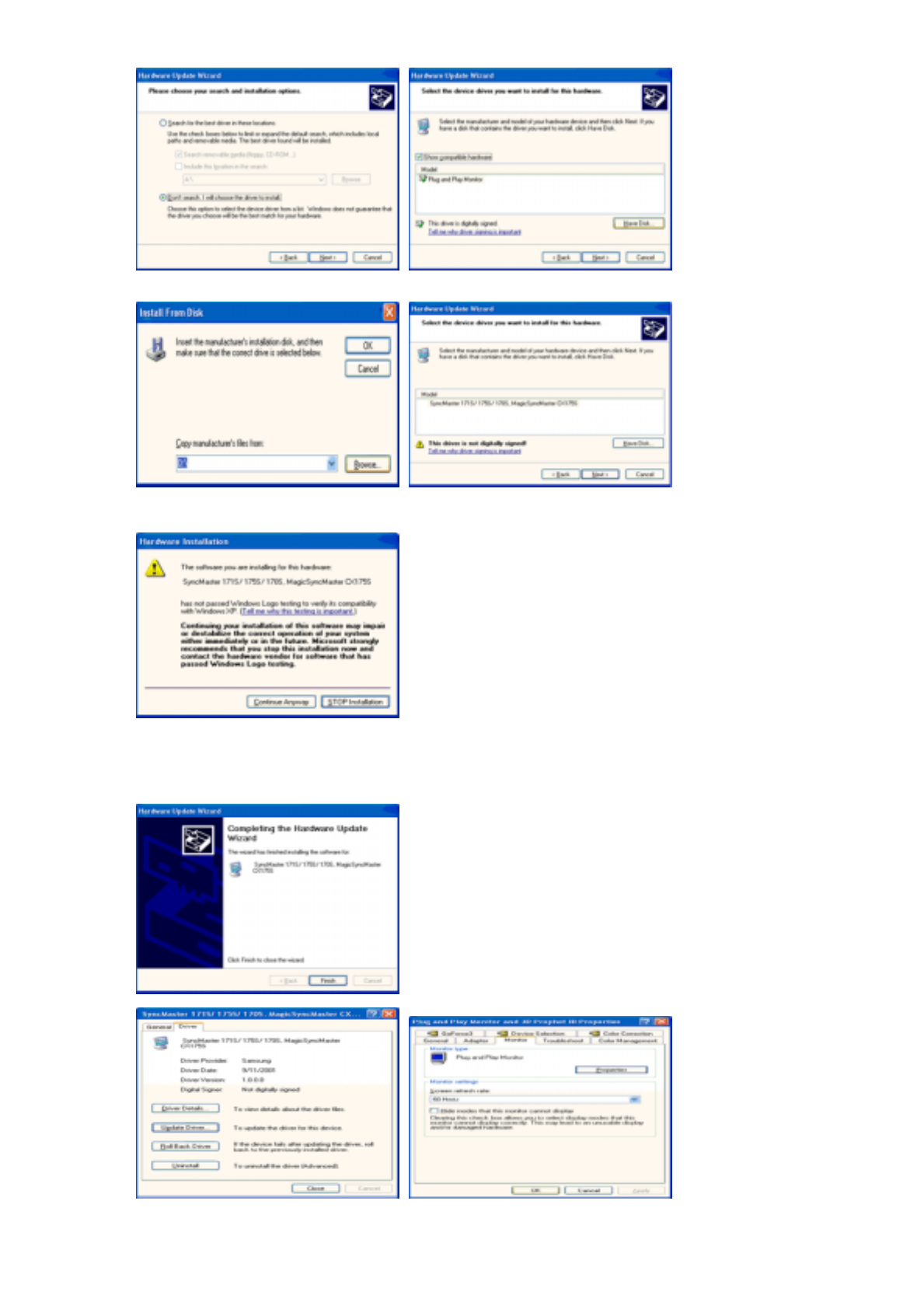

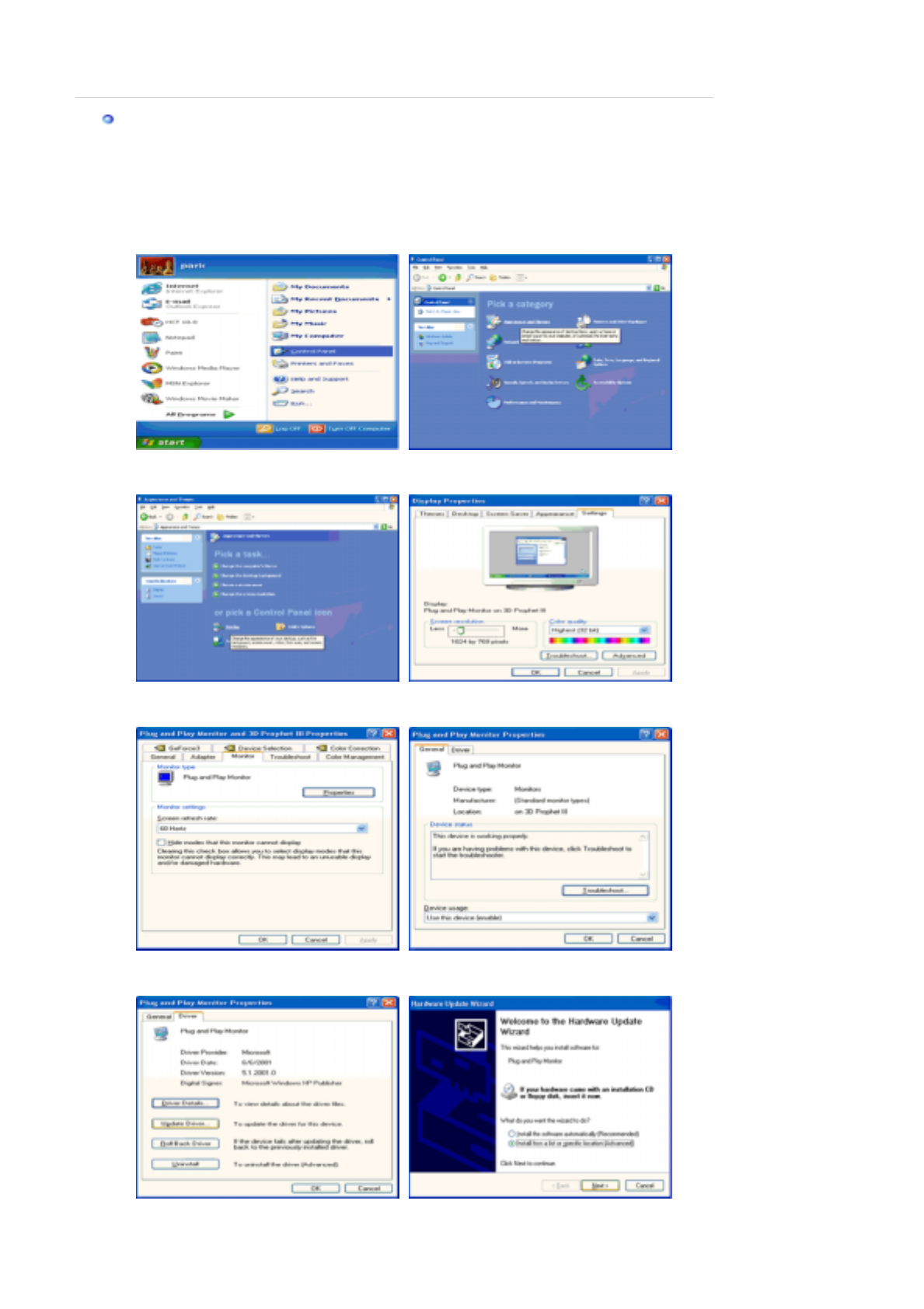

Sistemul de operare Microsoft® Windows® XP

1. Introduceţi CD-ul în unitatea CD-ROM.

2. Faceţi clic pe "Start" —> "Control Panel"("Start —> Panoul de control") iar apoi selectaţi pictograma

"Appearance and Themes"("Aspect şi teme")

3. Faceţi clic pe pictograma "Display" ("Afişare")şi selectaţi fila "Settings" ("Setări")apoi faceţi clic pe

"Advanced.." ("Complex").

4. Faceţi clic pe butonul "Properties" ("Proprietăţi")de la fila "Monitor" ("Monitor") şi selectaţi fila

"Driver" ("Driver").

5. Faceţi clic pe "Update Driver.." ("Actualizare driver") şi selectaţi "Install from a list or.." ("Instalare

dintr-o listă sau..") apoi Faceţi clic pe butonul "Next" ("Următorul").

6. Selectaţi "Don't search ,I will.." ("Fără căutare. Aleg...")apoi faceţi clic pe "Next" ("Următorul") şi apoi

pe "Have disk" ("Obţinere disc").

7. Faceţi clic pe butonul "Browse" ("Răsfoire") apoi selectaţi A:(D:\Driver) alegeţi modelul

dumneavoastră de monitor din lista şi faceţi clic pe butonul "Next" ("Următorul").

8. Dacă puteţi vedea fereastra cu următorul "Message" ("Mesaj") faceţi clic pe butonul "Continue

Anyway"("Continuare oricum"). Apoi faceţi clic pe butonul "OK"

Acest driver de monitor este în curs de certificare MS Logo, de aceea această instalare nu vă va

deteriora sistemul. Driverul certificat va putea fi găsit pe pagina oficială Samsung Monitor

http://www.samsung.com/.

9. Faceţi clic pe butonul "Close" ("Închidere") apoi pe butonul "OK"

10. Instalarea driverului de monitor este completă.

Sistemul de operare Microsoft® Windows® 2000

Dacă pe ecran puteţi vedea mesajul "Digital Signature Not Found" ("Semnătura Digitală nu

poate fi găsită")procedaţi în felul următor.

1. Faceţi clic pe butonul "OK" din fereastra "Insert disk" ("Inserare disc").

2. Faceţi clic pe butonul "Browse" ("Răsfoire") din fereastra "File Needed" ("Fişier necesar").

3. Selectaţi A:(D:\Driver) şi faceţi clic pe butonul "Open" ("Deschidere") şi apoi butonul "OK".

Instalarea

1. Faceţi clic pe "Start" ,("Start") "Setting" ("Setare"), "Control Panel" ("Panou de control").

2. Faceţi dublu clic pe pictograma "Display" ("Afişare").

3. Selectaţi fila " Settings" ("Setări")apoi faceţi clic pe " Advanced.." ("Complex").

4. Selectaţi "Monitor".

5. Faceţi clic pe "Driver" ("Driver") " Update Driver.." ("Actualizare driver") apoi Faceţi clic pe butonul

"Next" ("Următorul").

6. Selectaţi "Display a list of the known drivers for this device so that I can choose a specific

driver" ("Afişaţi o listă a driverelor cunoscute pentru acest dispozitiv pentru a putea alege un driver")

apoi Faceţi clic pe "Next" ("Următorul") iar apoi pe "Have disk" ("Obţinere disc").

7. Faceţi clic pe butonul "Browse" ("Răsfoire") apoi selectaţi A:(D:\Driver).

8. Faceţi clic pe butonul "Open" ("Deschidere") apoi pe butonul "OK".

9. Alegeţi modelul dumneavoastră de monitor şi faceţi clic pe butonul " Next " ("Următorul") apoi faceţi

clic din nou pe butonul " Next " ("Următorul").

10. Faceţi clic pe butonul " Finish " ("Terminare") apoi pe " Close " ("Închidere").

Dacă puteţi vedea fereastra cu mesajul "Digital Signature Not Found" ("Semnătura Digitală

nu a fost găsită") faceţi clic pe butonul "Yes" ("Da"). Faceţi clic pe butonul " Finish

" ("Terminare") apoi pe " Close " ("Închidere").

Case1: Dacă butonul "Properties ("Proprietăţi") este inactiv, înseamnă că monitorul este corect

configurat. Vă rugăm opriţi instalarea

Case2: Dacă butonul "Properties" ("Proprietăţi") este activ, faceţi clic şi urmaţi în continuare

instrucţiunile.

Sistemul de operare Microsoft® Windows® Millennium

1. Faceţi clic pe " Start " ,("Start") " Setting " ("Setare"), " Control Panel " ("Panou de control").

2. Faceţi dublu clic pe pictograma " Display " ("Afişare").

3. Selectaţi fila " Settings" ("Setări")apoi faceţi clic pe " Advanced Properties" ("Proprietăţi complexe").

4. Selectaţi fila "Monitor".

5. Faceţi clic pe butonul "Change" ("Modificare") din zona"Monitor Type" ("Tipul de monitor").

6. Selectaţi "Specify the location of the driver" ("Specificaţi amplasarea driverului").

7. Selectaţi "Display a list of all the driver in a specific location.." ("Afişaţi o listă a tuturor driverelor

într-o anumită amplasare") apoi faceţi clic pe butonul "Next" ("Următorul").

8. Faceţi clic pe butonul "Have Disk" ("Obţinere disc").

9. Specificaţi A:\(D:\driver) apoi faceţi clic pe butonul "OK.

10. Selectaţi "Show all devices" ("Se afişează toate dispozitivele") selectaţi monitorul care corespunde

celui conectat la computerul dumneavoastră şi faceţi clic pe "OK".

11. Faceţi clic pe butoanele "Close" ("Închidere") şi "OK" până când fereastra de dialog Display

Properties ("Proprietăţi de Afişare") se închide.

(Dacă pe ecran apare un mesaj de eroare sau alt tip de mesaj, faceţi clic pe opţiunea potrivită pentru

monitorul dumneavoastră.)

Sistemul de operare Microsoft® Windows® NT

1. Faceţi clic pe Start, Settings, Control Panel ("Start, Setări, Panoul de control") iar apoi faceţi dublu

clic pe pictograma " Display "("Afişare")

2. În fereastra Display Registration Information faceţi clic pe opţiunea Settings ("Setări") şi apoi pe All

Display Modes("Toate modurile de afişare").

3. Selectaţi un mod pe care doriţi şă îl utilizaţi (Rezoluţie, Număr de culori şi Frecvenţă Verticală) şi apoi

faceţi clic pe OK.

4. Dacă după ce aţi apăsat pe Test, ecranul funcţionează normal, faceţi clic pe Apply ("Se aplică")

Dacă ecranul se comportă anormal, treceţi la un alt mod de vizualizare(cu o valoare mai scăzută a

rezoluţiei, culorilor şi frecvenţei).

Dacă la All Display Modes("Toate modurile de afişare"),nu apare nici un mod selectaţi nivelul

de rezoluţie şi frecvenţă verticală consultând ghidul de utilizare, secţiunea Moduri de afişare

presetate.

Sistemul de operare Linux

Pentru a rula sub X-Window, trebuie să creaţi fişierul X86Config , care este un tip de fişier de setare

sistem.

1. Apăsaţi Enter la primul şi la a doua fereastră după executarea fişierului X86Config.

2. A treia fereastră este pentru setarea mouse-ului.

3. Setaţi mouse-ul.

4. Următoarea fereastră este pentru selectarea unei tastaturi.

5. Setaţi tastatura.

6. Următoarea fereastră este pentru setarea monitorului.

7. În primul rând, stabiliţi o frecvenţă orizontală pentru monitor. (Puteţi introduce frecvenţa direct).

8. Stabiliţi o frecvenţă verticală pentru monitor. (Puteţi introduce frecvenţa direct).

9. Introduceţi Denumirea de model a monitorului. Această informaţie nu va afecta rularea X-Window.

10. Aţi terminat setarea monitorului.

Rula

i X-Window după setarea celorlalte componente de hardware.

Natural Color

Pro

ramul software Natural Colo

Una din problemele recente la utilizarea unui computer este aceea că imaginile color imprimate cu

ajutorul unei imprimante, culorile imaginilor scanate cu un scaner sau obţinute cu o cameră digitală nu

sunt aceleaşi ca şi cele afişate pe monitor.

Programul Natural Color este soluţia acestor probleme. Acesta este un sistem de administrare a culorii

dezvoltat de Samsung Electronics în colaborare cu Korea Electronics & Telecommunications Research

Institute (ETRI). Acest sistem este disponibil numai pentru monitoarele Samsung şi face culoara de pe

monitor să fie aceeaşi ca cea a imaginilor imprimate sau scanate.

Pentru mai multe informaţii, consultaţi secţiunea Help ("Ajutor")(F1) din program.

Cum se instalează Programul Natural Color

Introduceţi în unitatea CD_ROM CD-ul livrat împreună cu monitorul Samsung. Astfel, va fi executată

fereastra iniţială a programului de instalare. Pentru a instala programul Natural Color faceţi clic pe

Natural Color din fereastra iniţială. Pentru a instala manual programul, introduceţi în unitatea CD_ROM

CD-ul livrat împreună cu monitorul Samsung, faceţi clic pe butonul [Start] din Windows şi selectaţi apoi

[Execute] ("Executare").

Introduceţi D:\color\eng\setup.exe şi apoi apăsaţi tasta <Enter>.

(Dacă unitatea unde este introdus CD-ul nu este D:\, introduceţi litera corespunzătoare unităţii unde se

află acesta.)

Cum să dezinstalaţi programul Natural Color

Selectaţi [Setting]/[Control Panel] ("Setări/Panoul de control") din meniul [Start] şi apoi faceţi dublu clic

pe [Add/Delete a program]("Adaugare/Ştergere Program").

Selectaţi Natural Color din listă şi apoi faceţi clic pe butonul [Add/Delete]("Adăugare /Ştergere").

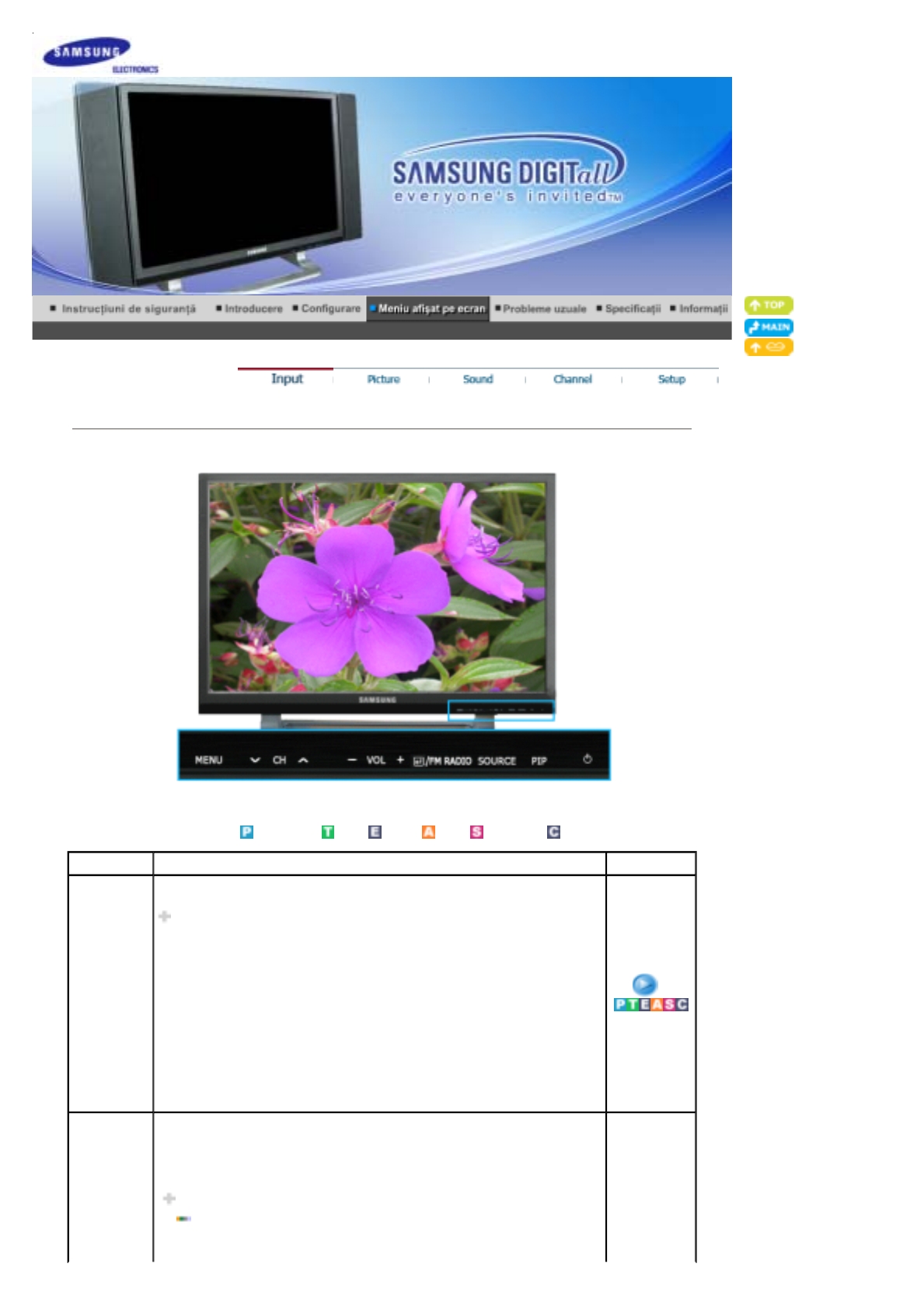

Input

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

Source

List

Se utilizează pentru a selecta un PC sau TV sau o altă sursă externă de

intrare conectată la monitor. Se utilizează pentru a selecta ecranul dorit.

Butonul direct de pe telecomandă este butonul “SOURCE”.

1) PC

2) DVI : Acceptă HDCP

3) TV

4) Ext.

Portul EXT(RGB) al monitorului asigură intrarea şi ieşirea semnalului TV

sau VIDEO.

Această funcţie nu poate fi utilizată atunci când funcţionează aparatul

radio FM.

5) AV

6) S-Video

7) Component

PIP Dacă la monitor sunt conectate dispozitive externe A/V, de tipul unui Video

sau DVD, PIP vă permite să vizionaţi imaginea video de la dispozitivele

respective într-o fereastră suprapusă pe semnalul Video de la PC.

- Disponibil numai în modul PC

1) PIP: Deschideţi şi închideţi Ecranul PIP.

Butonul direct de pe telecomandă este butonul “PIP”.

Off / On

2) Source: Selectaţi sursa de intrare pentru PIP.

1) PIP

Butonul direct de pe telecomandă este butonul “SOURCE”.

PC / DVI : TV / Ext.(EXT(RGB) se utilizează în special în Europa.) /

AV / S-Video / Component Mod

3) Size: Modificaţi Dimensiunea ferestrei PIP

Butonul direct de pe telecomandă este butonul “SIZE”.

/ / /

Dacă selectaţi , la Size, Position şi Transparency nu vor fi

activate.

4) Position: Modificaţi Poziţia ferestrei PIP.

Butonul direct de pe telecomandă este butonul “POSITION”.

/ / /

5) Transparency : Reglaţi Transparenţa ferestrei PIP.

High / Medium / Low / Opaque

)

Source

)

Size

)

Position

)

Trans

arenc

Edit Name Numiţi dispozitivul de intrare conectat la mufele de intrare pentru a facilita

selectarea sursei.

1) PC

2) DVI

3) Ext.

4) AV

5) S-Video

6) Component


PC / DVI Mod

Dacă introduceţi semnal video în DVI, în meniu va apărea Modul TV / AV / S-Video / Component.

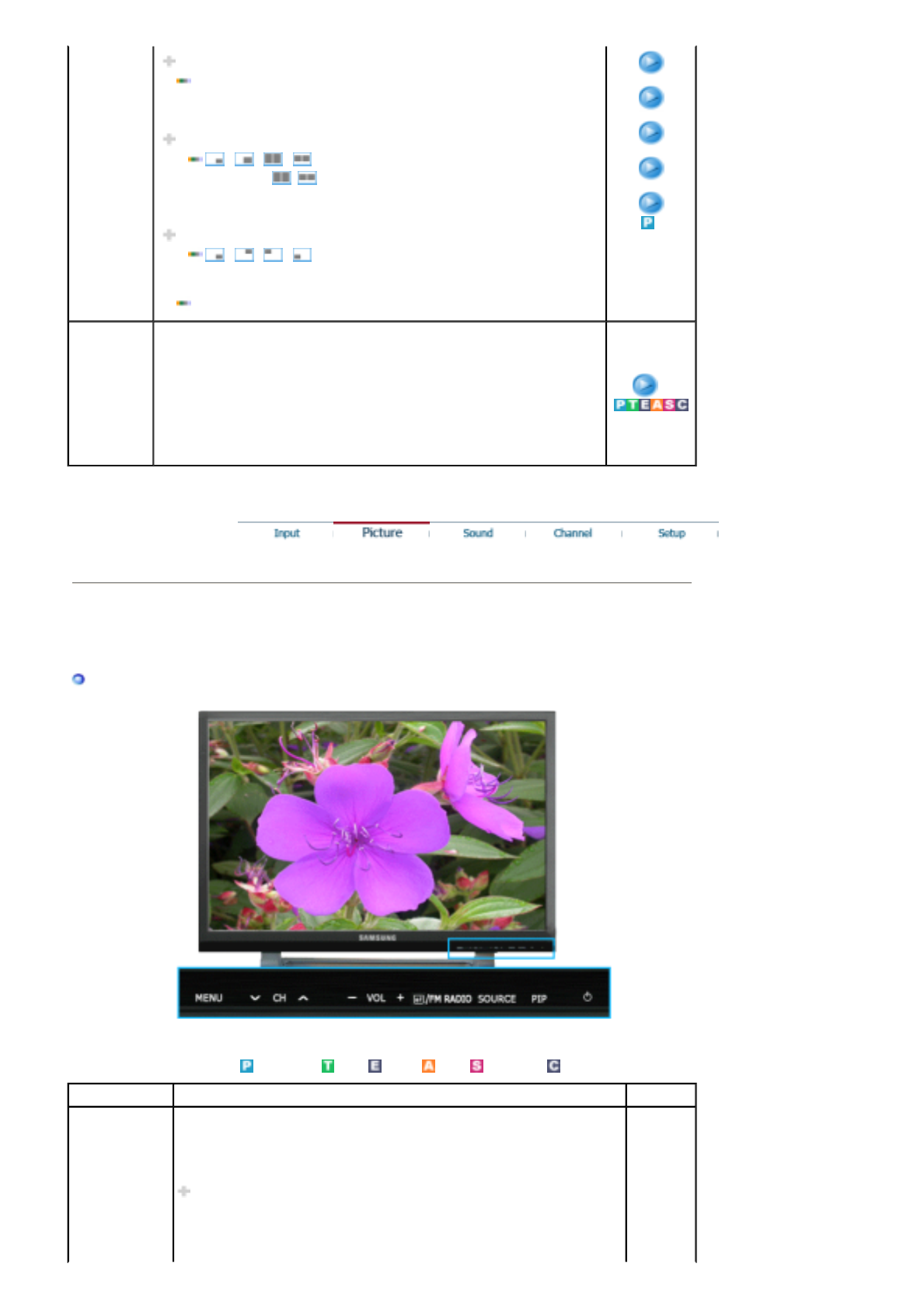

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

MagicBright™MagicBright este o nouă funcţie ce oferă o calitate optimă de vizualizare,

depinzând de conţinutul imaginii pe care o priviţi. În acest moment sunt

disponibile trei moduri de vizualizare diferite: Text, Internet şi Entertain.

Fiecare mod are un grad preconfigurat de luminozitate. Puteţi selecta cu

uşurinţă una dintre cele trei configuraţii, apăsând butoanele MagicBright

Butonul direct de pe telecomandă este butonul “M/B”.

1) Entertain

: Luminozitate mare:

Pentru vizionarea filmelor pe DVD şi VCD.

2) Internet

: Luminozitate medie

Pentru a lucra cu un conţinut variat, ce implică atât grafică cât şi text.

3) Text

: Luminozitate normală

Pentru documentaţie sau lucrări ce implică mult text.

4) Custom

Deşi sunt alese cu grijă de inginerii noştri, aceste valori preconfigurate

pot să nu fie confortabile pentru ochii dumneavoastră, depinzând de

gustul fiecăruia. În cazul în care valorile preconfigurate nu sunt pe gustul

dvs., puteţi regla Luminozitatea şi Contrastul utilizând meniul OSD.

Custom Puteţi utiliza meniurile pe ecran pentru a modifica contrast şi brightness,

conform preferinţelor dumneavoastră.

1) Contrast

: Reglaţi Contrastul.

2) Brightness

: Reglaţi Luminozitatea.

Dacă reglaţi imaginea cu ajutorul funcţiei Custom , MagicBright va intra în modul

Custom.

MagicColor

Pro

Afişează culorile într-un mod natural, în funcţie de ecran.

1) MagicColor

: Afişează culorile într-un mod natural, în funcţie de ecran. Reglează

automat culorile în funcţie de ecran. Poate îmbunătăţi tonurile pielii.

Off

Intelligent - Afişează culorile naturale cu un contrast mai ridicat.

Full - Afişează atât tonurile naturale ale pielii, cât şi culorile cu un

contrast mai ridicat.

Demo - Afişează imaginea îmbunătăţită în partea stânga, iar pe cea

iniţială, în partea dreaptă.

2) Colour Tone

: Reglează tonurile culorilor în funcţie de preferinţele utilizatorului.

Cool4 / Cool3 / Cool2 / Cool1 / Normal / Warm1 / Warm2

3) Gamma

: Modifică gradientul alb-negru în funcţie de preferinţele utilizatorului.

Număr mare – Imaginea se afişează pe tot ecranul într-un mod mai

natural şi mai fin, accentuându-se contrastul alb-negru.

Număr mic - Imaginea se afişează pe tot ecranul cu un contrast mai

ridicat, îmbunătăţindu-se culorile vii.

4) 6-Colour

: 6 tipuri: Roşu, Verde, Albastru, Cyan, Magenta şi Galben – Fiecare

dintre aceste culori poate fi reglată în funcţie de preferinţele utilizatorului.

Saturation- Reglează saturaţia culorilor

Hue - Reglează tonurile culorilor

Reset - Revine la modul iniţial.

5) Colour Weakness

: Persoanele cu probleme de vedere pot vizualiza ecranul la fel de uşor ca

persoanele cu vedere normală.

Off / Custom1 / Custom2

MagicColor

Colour Tone

Gamma

6-Colour

Saturation

6-Colour

Hue

6-Colour

Reset

Colour

Weakness

Color Control Reglează culorile individuale R, G, B.

- Disponibil numai în modul PC

1) R-Gain

2) G-Gain

3) B-Gain

Image Lock Funcţia Fixare imagine este utilizată la reglarea exactă a imaginii pentru

obţinerea unei calităţi superioare a acesteia, prin reducerea perturbaţiilor

care creează imagini instabile, tremurate sau cu sclipiri. Dacă nu obţineţi

rezultate mulţumitoare cu reglajul Fine (fin), utilizaţi reglajul Coarse (brut) şi

apoi din nou reglajul fin.

- Disponibil numai în modul PC

1) Coarse

: Îndepărtează perturbaţiile, ca de exemplu dungile verticale. Reglajul

Brut poate face ca imaginea de pe ecran să se deplaseze. O puteţi

readuce în centru cu ajutorul meniului Reglare Orizontală.

2) Fine

: Îndepărtează perturbaţiile, ca de exemplu dungile orizontale. Dacă

perturbaţiile persistă şi după ajustarea fină, aceasta se va repeta după

reglarea frecvenţei (viteza ceasului).

3) Position

: Reglează automat poziţia ecranului pe orizontală şi verticală.

1) Coarse

)

Fine

)

Position

Size Puteţi comuta Dimensiunea.

1) Wide

2) 4:3

Auto

adjustment

Valorile reglajului pentru Fine, Coarse, Position sunt ajustate automat.

Dacă schimbaţi rezoluţia de la panoul de Control, va fi executată funcţia Auto

adjustment .

- Disponibil numai în modul PC

Butonul direct de pe telecomandă este butonul “AUTO”.

PIP Picture Puteţi regla Setările Ecranului PIP.

- Disponibil numai în modul PC

1) Contrast

: Reglaţi Contrastul ferestrei PIP de pe ecran.

2) Brightness

: Reglaţi Luminozitatea ferestrei PIP de pe ecran.

3) Sharpness

: Se utilizează pentru reglarea diferenţei dintre cea mai întunecată şi

cea mai luminoasă zonă a ferestrei PIP.

4) Colour

: Reglează Culoarea ferestrei PIP.

Moduri Disponibile : PIP

TV / Ext. / AV / S-Video / Component Mod

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

Mode Monitorul are patru setări de imagine automate ("Dynamic", "Standard",

"Movie" and "Custom") presetate din fabrică.

Butonul direct de pe telecomandă este butonul “P.MODE”.

1) Dynamic

2) Standard

3) Movie

4) Custom

Custom Puteţi utiliza meniurile pe ecran pentru a modifica contrast şi brightness,

conform preferinţelor dumneavoastră.

1) Contrast

: Reglaţi Contrastul.

2) Brightness

: Reglaţi Luminozitatea.

3) Sharpness

: Se utilizează pentru reglarea diferenţei dintre cea mai întunecată şi

cea mai luminoasă zonă a ferestrei. .

4) Colour

: Reglează Culoarea ferestrei. .

MagicColor

Pro

Afişează culorile într-un mod natural, în funcţie de ecran.

1) MagicColor

: Afişează culorile într-un mod natural, în funcţie de ecran. Reglează

automat culorile în funcţie de ecran. Poate îmbunătăţi tonurile pielii.

Off

Intelligent - Afişează culorile naturale cu un contrast mai ridicat.

Full - Afişează atât tonurile naturale ale pielii, cât şi culorile cu un

contrast mai ridicat.

Demo - Afişează imaginea îmbunătăţită în partea stânga, iar pe cea

iniţială, în partea dreaptă.

2) Colour Tone

: Reglează tonurile culorilor în funcţie de preferinţele utilizatorului.

Cool2 / Cool1 / Normal / Warm1 / Warm2

3) 6-Colour

: 6 tipuri: Roşu, Verde, Albastru, Cyan, Magenta şi Galben – Fiecare

dintre aceste culori poate fi reglată în funcţie de preferinţele utilizatorului.

Saturation- Reglează saturaţia culorilor

Hue - Reglează tonurile culorilor

Reset - Revine la modul iniţial.

4) Colour Weakness

: Persoanele cu probleme de vedere pot vizualiza ecranul la fel de uşor ca

persoanele cu vedere normală.

Off / Custom1 / Custom2

MagicColor

Colour Tone

6-Colour

Saturation

6-Colour

Hue

6-Colour

Reset

Colour

Weakness

Size Puteţi comuta Dimensiunea.

Butonul direct de pe telecomandă este butonul “P.SIZE”.

1) Auto Wide

2) Wide

3) Panorama

4) Zoom1

5) Zoom2

6) 4:3

- Panorama, Zoom1, Zoom2 nu sunt disponibile în 1080i(sau peste 720p) la

DTV.

Digital NR - Reducere Perturbaţii Digitale

Puteţi comuta pe On/Off funcţia Eliminare Perturbaţii. Funcţia de Eliminare a

Perturbaţiilor Digitale vă permite să vă bucuraţi de o imagine mai clară.

1) Off

2) On

Film Mode Puteţi comuta Film Mode pe On/Off.

Modul Film vă oferă o vizionare de calitatea celor de la cinema.

1) Off

2) On

Sound

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

Mode Monitorul este prevăzut cu un amplificator stereo de înaltă fidelitate.

Butonul direct de pe telecomandă este butonul “S.MODE”.

1) Standard

: Monitorul este prevăzut cu un amplificator stereo de înaltă fidelitate.

2) Music

: Selectaţi Muzică dacă vizionaţi clipuri muzicale sau concerte.

3) Movie

: Selectaţi Film dacă vizionaţi filme.

4) Speech

: Selectaţi Vorbire dacă vizionaţi un show care constă mai mult din

dialoguri ( de ex. ştiri).

5) Custom

: Selectaţi Personalizat dacă doriţi să reglaţi setările conform

preferinţelor personale.

Custom Setările de sunet pot fi reglate pentru a se potrivi preferinţelor personale.

1) Bass

: Accentuaţi frecvenţele audio joase.

2) Treble

: Accentuaţi frecvenţele audio înalte.

3) Balance

: Vă permite să reglaţi simetria sunetului între difuzoarele de pe stânga

şi dreapta.

Balansul vă permite să reglaţi nivelul sunetului între boxa din

stânga şi cea din dreapta şi să auziţi sunetul chiar şi când valoarea

acestuia este 0.

Auto

Volume

Reduce diferenţele între nivelul de volum între diverse canale.

1) Off

2) On

Dolby

Virtual

Sunet Virtual Dolby On/Off (Dolby Virtual simulează efectul de sistem de

sunet Dolby Surround creând calitatea sunetului întâlnită în cinematografe

sau săli de concert.)

1) Off

2) On

BBE Recreează sunetul natural şi îmbunătăţeşte claritatea sunetului prin

intensificarea frecvenţelor înalte şi joase. Astfel, sunetele înalte sunt mai

clare, cu detalii fine, în timp ce sunetele joase sunt bine definite şi bogate

armonic.

1) Off

2) On

BBE şi Dolby Virtual nu pot funcţiona în acelaşi timp.

Sound

Select

Puteţi selecta Main sau Sub atunci când PIP este pornit.

1) Main

2) Sub

Moduri Disponibile : PIP

FM Radio Apăsaţi butonul de pe partea din faţă sau butonul "FM RADIO" de pe

telecomandă pentru a selecta funcţia "FM RADIO".

Butonul direct de pe telecomandă este butonul “FM RADIO”.

1) Auto Store

Puteţi scana frecvenţele disponibile pe FM RADIO din zonă şi puteţi

memora automat canalele găsite.

2) Manual Store

Puteţi scana frecvenţele disponibile pe FM RADIO din zonă şi puteţi

memora automat canalele găsite.

Channel : Selectează canalul FM RADIO prin reglare sus/jos pe

frecvenţa curentă. găsite.

Search : Tunerul scanează frecvenţele până când canalul găsit sau

canalul selectat este recepţionat.

Store : Memorează numerele introduse de utilizator.

3) Add / Delete

Adaugă sau şterge canalele din memorie.

Moduri Disponibile : FM Radio

Dacă selectaţi FM Radio, imaginea nu se va mai vedea în

timp ce FM Radio funcţionează în modurile TV, EXT, AV, S-

Video, Component cu excepţia modurilor PC, DVI .

uto Store

Manual Store

dd / Delete

Channel

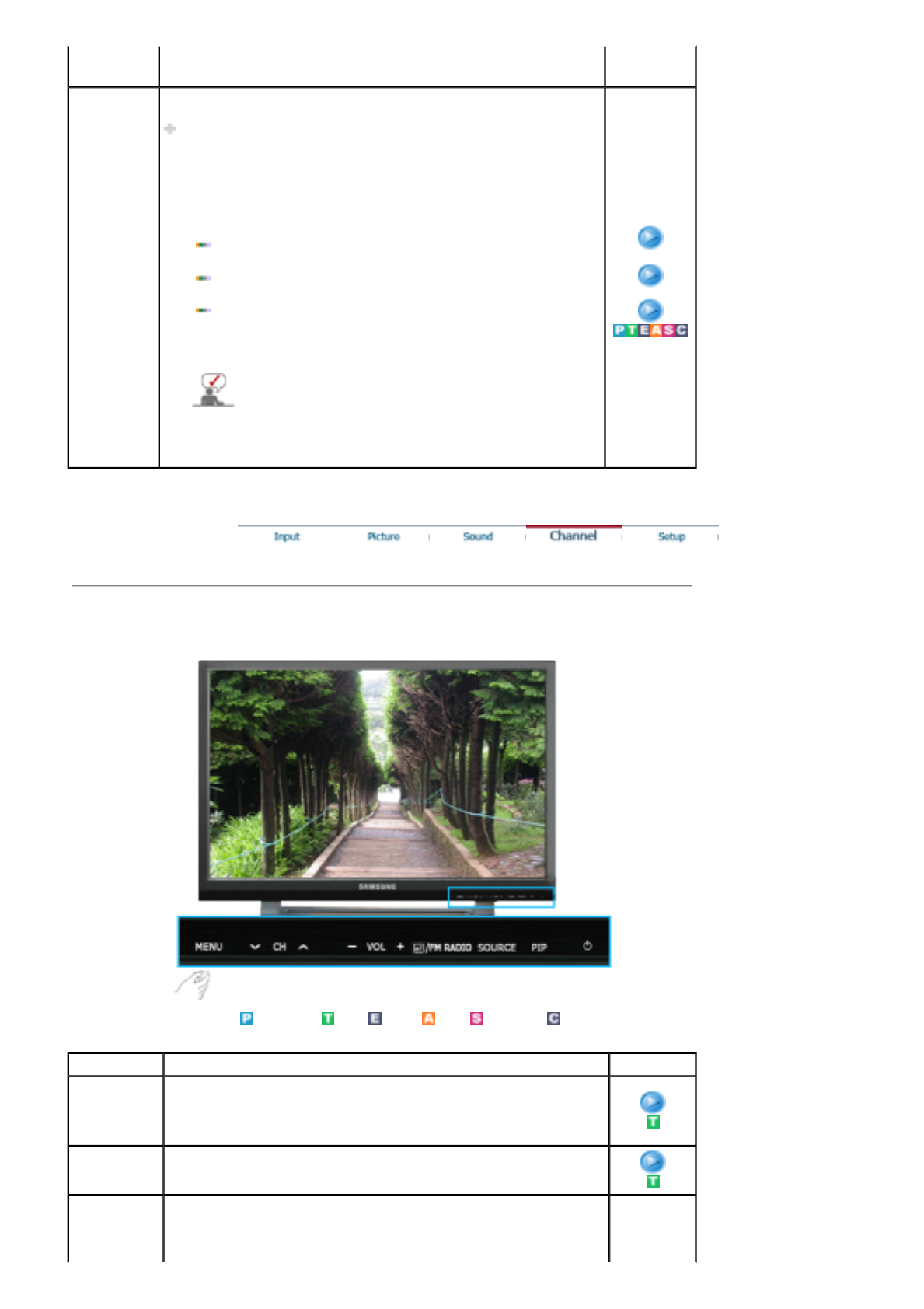

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

Country Selectaţi ţara în care se utilizează produsul înainte de a utiliza funcţia de

Memorare Auto. Dacă nu găsiţi ţara dumneavoastră în listă, selectaţi Altele.

1) Belgium, 2) France, 3) Germany, 4) Italy, 5) Netherlands, 6) Spain,

7) Sweden, 8) Switzerland, 9) UK, 10) Others, 11) CIS, 12) Europe

Auto Store Puteţi scana frecvenţele disponibile pe televizor din zonă şi puteţi memora

automat canalele găsite. Sunt disponibile următoarele Ţări:

Manual

Store

Puteţi scana frecvenţele disponibile pe televizor din zonă şi puteţi memora

automat canalele găsite.

1) Prog.: Introduce numărul programului pe ecran.

2) Colour System: Reglaţi repetat până când culoarea are calitatea

optimă.

Auto <-> PAL <-> SECAM <-> NT4.43

3) Sound System: Reglaţi repetat până când sunetul are calitatea

optimă.

BG <-> DK <-> I <-> L

4) Channel : Selectează canalul prin reglare sus/jos pe frecvenţa

curentă.

5) Search : Tunerul scanează frecvenţele până când canalul găsit sau

canalul selectat este recepţionat pe ecran.

6) Store : Se utilizează la schimbarea numerelor a două canale între ele

Add/Delete Adaugă sau şterge canalele din memorie.

Sort Se utilizează la schimbarea numerelor a două canale între ele

Name Dacă numele canalului este difuzat atunci când acesta se memorează

automat sau manual, numele este atribuit direct canalului respectiv. Aceste

nume pot fi totuşi modificate sau puteţi să atribuiţi nume noi unde este

necesar.

Fine Tune Datorită semnalului slab sau unei configurări incorecte a antenei, unele

canale pot să nu fie corect reglate.

LNA Amplifică semnalele atunci când recepţia prin antenă este slabă. Totuşi,

dacă semnalele de intrare interferează unele cu altele, opriţi LNA deoarece

poate funcţiona cu erori.

1) Off

2) On

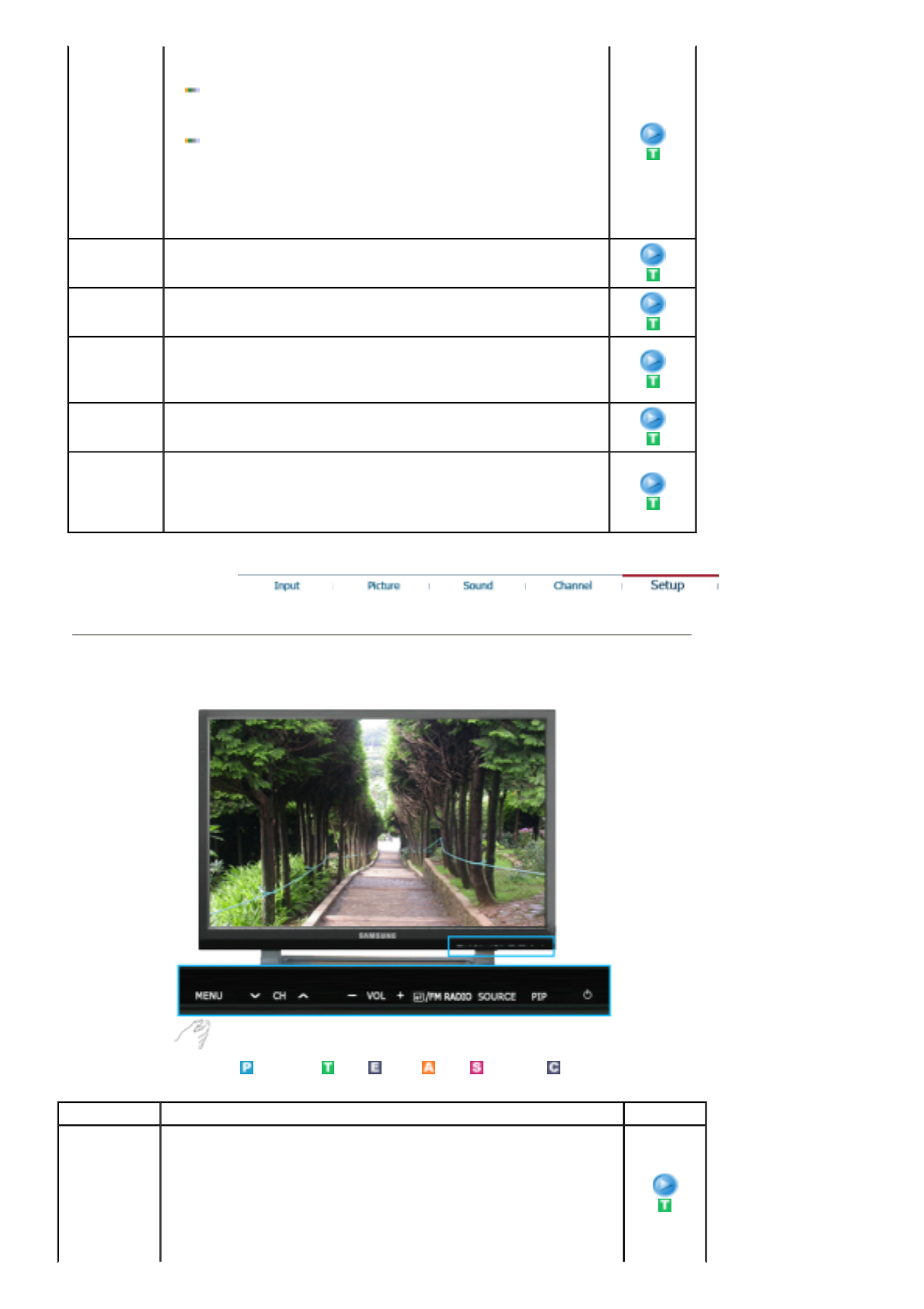

Setup

Moduri Disponibile : PC / DVI : TV : Ext. : AV : S-Video : Component

OSD Descriere Play

Area

Configuration

Atunci când deschideţi pentru prima oară de la fabricaţie produsul, va apărea

un meniu de selectare a locaţiei.

Selectaţi regiunea şi ţara unde este utilizat monitorul.

Acest lucru este necesar deoarece tipul de difuzare variază de la o regiune

şi de la o ţară la alta.

YDe asemenea, puteţi selecta tipul de difuzare din meniul OSD selectând

MENU-Setup-Area Configuration.

Acest produs poate fi utilizat în toată lumea dacă este setată

configuraţia zonei, indiferent de tipul de difuzare.

Dacă ţara nu este selectată corespunzător, este posibil ca

produsul să nu localizeze corect canalele.

Language Urmaţi instrucţiunile de mai jos pentru a modifica limba folosită

în meniu. Puteţi alege între şapte limbi.

Această configurare are efect doar asupra limbii utilizate în

meniul OSD. Nu are nici un efect asupra altor aplicaţii ce

rulează pe computer.

Sleep Timer Se utilizează la setarea monitorului pentru a se închide automat după un

anumit număr de minute.

1) Off, 2) 30, 3) 60, 4) 90, 5) 120, 6) 150, 7) 180

Transparency

Schimbă opacitatea fundalului din Meniul afişat pe ecran (OSD)

1) High

2) Medium

3) Low

4) Opaque

Blue Screen Dacă nu este recepţionat nici un semnal sau semnalul este foarte slab,

fundalul cu perturbaţii este înlocuit de un ecran albastru. Dacă doriţi totuşi să

vizionaţi imaginea de calitate slabă, setaţi modul "Blue screen" pe "Off".

1) Off

2) On

Reset Parametrii imaginii sunt înlocuiţi cu valorile implicite din fabrică.

- Disponibil numai în modul PC

1) Image Reset

2) Colour Reset

)

Ima

e Reset

2) Colour Reset

Funcţia de autotestare

Verificaţi următoarele elemente înainte de a suna la service. Contactaţi centrul de Service pentru

probleme pe care nu le puteţi rezolva personal.

Funcţia de autotestare | Modul nu este Optim | Driverul Plăcii Video

Întreţinerea Carcasei monitorului | Simptome şi Rezolvările Recomandate

1. Funcţia de autotestare

Monitorul dispune de o funcţie de autotestare, care vă permite să verificaţi buna funcţionare a monitorului.

1. Opriţi monitorul şi computerul.

2. Scoateţi cablul de semnal video din spatele monitorului.

3. Porniţi monitorul

Figura prezentată mai jos (“Verificaţi Cablul de Semnal“) apare pe un fundal negru dacă monitorul

funcţionează corect dar nu detectează nici un fel de semnal video: Când este în modul de

Autotestare, indicatorul luminos de alimentare rămâne verde iar figura se mişcă pe ecran.

4. Închideţi monitorul şi reconectaţi cablul de semnal video; apoi reporniţi computerul şi monitorul.

Dacă, după ce aţi utilizat procedura anterioară, ecranul monitorului rămâne alb, verificaţi dispozitivul de

control video şi sistemul; monitorul funcţionează corect.

2. Modul nu este Optim

Dacă rezoluţia verticală nu este în modul optim, puteţi totuşi vedea afişajul, dar mesajul de avertizare de

mai jos apare şi dispare după un minut.

Consultaţi Specificaţii > Moduri Presetate de Sincronizare pentru rezoluţiile suportate de monitor.

3. Driverul Plăcii Video

Placa video se referă la driverul plăcii sau cardului grafic al computerului. Dacă placa nu este

configurată corect, nu puteţi regla rezoluţia, frecvenţa sau culoarea şi nu puteţi instala driverul

monitorului.

1. Verificarea Driverului Plăcii Video

Faceţi clic pe Start ->Setări -> Panou de Control -> Afişare -> Setări -> Complex -> Adaptor.

Dacă este indicat “Implicit” sau un model greşit de produs, înseamnă că driverul adaptorului nu

este corect instalat. Instalaţi din nou driverul adaptorului conform informaţiilor furnizate de

producătorii computerului sau ai plăcii video.

2. Instalarea Driverului Plăcii Video

Instrucţiunile de mai jos sunt generale. Pentru probleme specifice, contactaţi producătorii

computerului sau ai plăcii video.

1) Faceţi clic pe Start ->Setări -> Panou de Control -> Afişare -> Setări -> Complex -> Adaptor -

>Actualizare Driver ->Următorul-> Afişează o listă cu drivere cunoscute pentru acest dispozitiv

pentru a putea selecta un anumit driver ->Următorul ->Disc Furnizat (Introduceţi discheta cu

driverul plăcii video) -> OK -> Următorul -> Următorul ->Terminare.

2) În cazul în care aveţi un fişier de configurare pentru Driverul adaptorului pe computer: Rulaţi

Setup.exe sau Install.exe care se găsesc în fişierul de Configurare pentru Driverul Adaptorului.

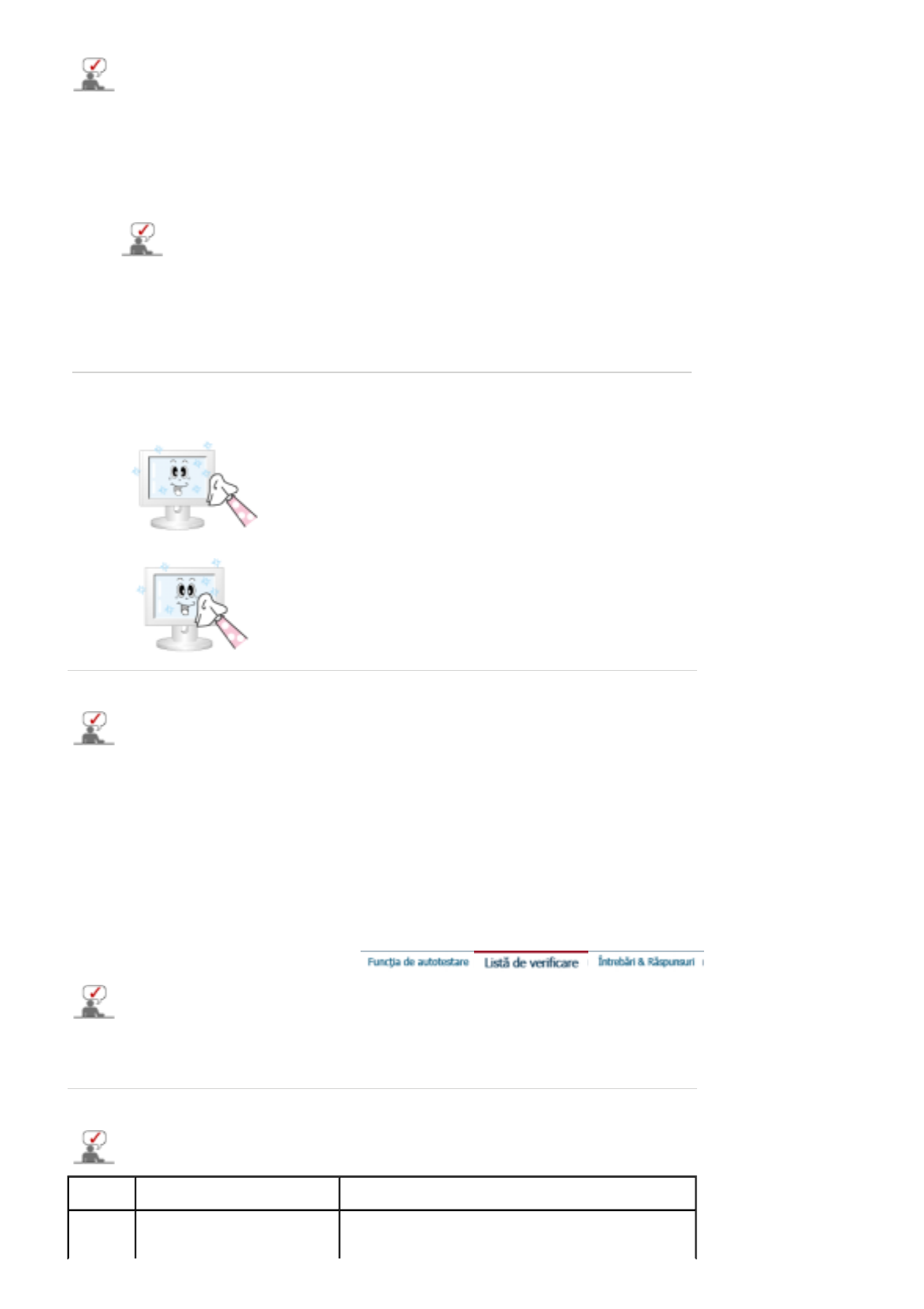

4. Întreţinerea Carcasei monitorului

1. După ce aţi deconectat cablul de alimentare, curăţaţi cu o cârpă moale.

2. Întreţinerea Ecranului Plat Curăţaţi uşor cu o cârpă moale (bumbac).

zNu utilizaţi benzină, diluant sau alte substanţe inflamabile sau o

cârpă udă.

zRecomandăm utilizarea unui agent de curăţare Samsung pentru

a preîntâmpina defectarea ecranului.

zNu utilizaţi acetonă, benzină sau diluant. (Pot cauza defecţiuni

sau deformări ale suprafeţei ecranului.)

zUtilizatorul va plăti costurile reparaţiilor cauzate din vina proprie.

5. Simptome şi Rezolvările Recomandate

Un monitor recreează semnalele vizuale transmise de computer. De aceea, dacă aveţi probleme cu

PC-ul sau cu placa video, acest lucru poate cauza monitorul să piardă imaginea, să aibă culori

şterse, perturbaţii, poate apărea mesajul Mod Video neacceptat, etc. În acest caz, verificaţi mai întâi

sursa problemei şi doar apoi contactaţi un centru de service sau furnizorul.

1. Verificaţi dacă cablul de alimentare şi cel de semnal video sunt conectate corect la computer.

2. Verificaţi dacă la pornire computerul emite mai mult de 3 tonuri. (Dacă da, cereţi verificarea plăcii de

bază a computerului la un service.)

3. Dacă aţi instalat o nouă placă video sau dacă aţi asamblat PC-ul, verificaţi driverul plăcii video şi cel

al monitorului.

4. Verificaţi dacă rata de reîmprospătare a ecranului este reglată la 75Hz sau la 85Hz. (Nu depăşiţi

60Hz când folosiţi rezoluţia maximă.)

5. Dacă aveţi probleme la instalarea driverului de placă video, porniţi computerul în Modul Protejat,

dezinstalaţi placa video din „Panoul de control, Sistem, Administrator Dispozitive” iar apoi reporniţi

computerul pentru a instala din nou driverul plăcii video.

Următorul tabel conţine o listă de posibile probleme şi soluţiile acestora. Înainte de a apela la un

service, parcurgeţi informaţiile din această secţiune pentru a vedea dacă puteţi remedia personal

problemele. Dacă aveţi nevoie de asistenţă, sunaţi la numărul de telefon din secţiunea Informaţii

sau contactaţi furnizorul.

Instalare | Screen | Audio | Remote Control

1. Probleme legate de Instalare

Sunt enumerate problemele legate de instalarea monitorului şi soluţiile

Probleme Soluţii

PC Pare ce PC-ul nu funcţionează

normal.

zVerificaţi dacă Driverul Plăcii Video (Driverul VGA)

este corect instalat.

(Consultaţi Instalarea Driverului)

Ecranul Monitorului clipeşte zVerificaţi dacă cablul de semnal dintre computer şi

monitor este conectat corect şi fixat.

(Consultaţi Conectarea la Computer)

TV Ecranul TV este neclar sau

prezintă perturbaţii.

zVerificaţi dacă mufa de antenă este conectată corect

la antena externă.

(Consultaţi Conectarea la TV)

Semnalul TV nu este

recepţionat

zVerificaţi „Sistemul de canale” şi asiguraţi-vă că aţi

selectat sistemul de canale corect.

(Consultaţi Sistemul de Canale)

zSelectaţi „Programare Auto” pentru a configura

automat sistemul de canale. (Consultaţi Programare

Auto)

2. Probleme cu Ecranul

Sunt enumerate problemele legate de ecranul monitorului şi soluţiile acestora.

Probleme Soluţii

Ecranul este fără imagine iar

indicatorul de alimentare este

oprit.

zAsiguraţi-vă că alimentarea este conectată iar monitorul LCD

este pornit. (Consultaţi Conectarea Monitorului)

Mesajul "Check Signal Cable" zVerificaţi dacă este conectat cablul de semnal la PC sau la

sursele video. (Consultaţi Conectarea Monitorului)

zAsiguraţi-vă că sursele Video sau PC-ul sunt pornite.

Mesajul "Not Optimum Mode" zVerificaţi rezoluţia maximă şi frecvenţa adaptorului.

zComparaţi valorile cu datele din Tabelul pentru Moduri

Presetate de Sincronizare

Imaginea se dă peste cap vertical zVerificaţi dacă este conectat cablul de semnal. Conectaţi-l din

nou (Consultaţi Conectarea la un Computer)

Imaginea nu este clară. Imaginea

este neclară.

zEfectuaţi reglarea Coarse şi Fine pentru frecvenţă.

zReporniţi după îndepărtarea tuturor accesoriilor.(cablu

extensie video, etc.)

zSetaţi rezoluţia şi frecvenţa în gamele recomandate.

Imaginea este instabilă şi

vibrează.

zVerificaţi dacă rezoluţia şi frecvenţa setate pentru placa video

se potrivesc cu cele acceptate de monitor. Dacă nu, resetaţi-

le consultând Informaţii din meniul Monitorului sau Moduri

Presetate de Sincronizare.

În imagine apar Umbre. .

Imaginea este prea deschisă sau

prea închisă.

zReglează Brightness şi Contrast.

(Consultaţi Brightness, Contrast)

Culoarea ecranului nu este

consecventă.

zReglaţi culoarea utilizând Custom din meniul OSD Reglare

Culoare.

Culoarea imaginilor este

distorsionată, cu umbre

întunecate.

Culoarea albă este de slabă

calitate.

Indicatorul de alimentare clipeşte

în culoarea verde.

zMonitorul salvează modificările efectuate în setări în memoria

meniului OSD.

Ecranul este fără imagine iar

indicatorul de alimentare

luminează constant în verde sau

clipeşte o dată la 0,5 sau 1

secundă.

zMonitorul utilizează sistemul de gestionare a consumului de

energie.

zApăsaţi o tastă de pe tastatură

Ecranul nu afişează nimic şi

clipeşte.

zDacă la apăsarea tastei MENU, pe ecran apare mesajul

“TEST GOOD” (TESTARE REUŞITĂ), verificaţi conexiunea

prin cablu dintre monitor şi computer, pentru a vă asigura că

conectorul este cuplat corespunzător.

3. Probleme cu partea Audio

Problemele legate de semnalul audio şi soluţiile sunt enumerate mai jos.

Probleme Soluţii

Nu există sunet zCablul audio trebuie să fie conectat ferm la ambele mufe -

mufa de intrare de pe monitor şi mufa de ieşire de la placa de

sunet. (Consultaţi Conectarea Monitorului)

zVerificaţi nivelul volumului. (Verificaţi Volume)

Volumul este prea scăzut. zVerificaţi nivelul volumului. (Verificaţi Volumul)

zDacă volumul rămâne scăzut şi după ce aţi reglat butonul la

maxim, verificaţi setările pentru volum de la placa de sunet

sau din programul software.

Sunetul este prea înalt sau prea

jos

zReglaţi frecvenţele înalteşi frecvenţele joase la un nivel

potrivit.

4. Probleme cu telecomanda

Sunt enumerate problemele legate de telecomandă şi soluţiile acestora.

Probleme Soluţii

Butoanele telecomenzii nu

răspund la apăsare.

zVerificaţi polaritatea bateriilor (+/-).

zVerificaţi dacă bateriile au fost consumate.

zVerificaţi dacă există alimentare cu curent.

zVerificaţi dacă este conectat cablul de alimentare.

zVerificaţi dacă în apropiere există o lampă fluorescentă sau

cu neon.

ntrebări & Răspunsuri

Întrebare Răspuns

Cum pot schimba frecvenţa? zFrecvenţa poate fi schimbată prin reconfigurarea plăcii video.

zObservaţi totuşi că acceptarea plăcii video poate varia

depinzând de versiunea de driver utilizată.

(Pentru detalii, consultaţi manualul computerului sau cel al

plăcii video.)

Cum pot modifica rezoluţia? zWindows XP

: Setaţi rezoluţia în Control Panel (Panou de control)›

Appearance (Aspect) şi Themes (Teme) ›Display (Afişare)›

Settings (Setări).

zWindows ME/2000

: Setaţi rezoluţia în Control Panel (Panou de control)›Display

(Afişare)›Settings (Setări).

z(Panoul de control, Afişare, Setări) Pentru detalii, adresaţi-vă

fabricantului plăcii video.

Cum pot regla funcţia de Power

Saving(Economie Energie)?

zWindows XP

: Setaţi rezoluţia în Control Panel (Panou de

control)›Appearance (Aspect) şi Themes (Teme)›Display

(Afişare)›Screen Saver. Setaţi funcţia în BIOS-ul

calculatorului. (Consultaţi manualul Windows sau manualul

calculatorului).

zWindows ME/2000

: Setaţi rezoluţia în Control Panel (Panou de control)›Display

(Afişare)›Screen Saver. Setaţi funcţia în BIOS-ul

calculatorului. (Consultaţi manualul Windows sau manualul

calculatorului).

Cum pot curăta carcasa

exterioară / panoul LCD?

zDeconectaţi cablul de alimentare şi curăţaţi monitorul cu o

cârpă moale, utilizând o soluţie de curăţat sau apă simplă.

zNu lăsaţi urme de detergent şi nu zgâriaţi carcasa. Evitaţi

scurgerea apei în interiorul monitorului.

Informaţii generaleee

Informaţii generale

Denumire Model SyncMaster 242MP

Panou LCD

Mărime Diagonală 24,0 inch

Dimensiunea imaginii pe

ecran

518,4 (oriz.) x 324 (vert.)

Pixel Pitch (Distanţa între

pixeli)

0,270mm (oriz.) x 0,270mm (vert.)

Tip a-si TFT cu matrice activă

Frecvenţe de Sincronizare

Orizontal 31 ~ 81 kHz

Vertical 56 ~ 75 Hz

Număr de culori

16.7M (8 biţi, true)

Rezoluţie

Rezoluţie optimăWUXGA 1920 x 1200 @60Hz

Rezoluţie maximăWUXGA 1920 x 1200 @60Hz

Semnal de intrare

RGB analogic, RGB digital compatibil DVI,

0,7 V p-p± 5%, Positive bright, 75 ohm ±10% (întrerupt),

sincronizare separată O/V, Composite, nivel TTL, pozitiv sau negativ

TV / Video

Sistem culoare NTSC-3.58/4.43 ,PAL-M/N, PAL/SECAM-L/L',B/G,D/K,I

Format video CVBS , S-Video, Component input(Y,Pb,Pr) , SCART input

Lăţime maximă de bandă

162 MHz

Alimentare

100 ~ 240 VAC(+/- 10%) rms, 60/50 Hz ± 3Hz

Cablu de semnal

Cablu detaşabil D-sub 15 pini la 15 pini, detaşabil, 1,8m

Cablu detaşabil DVI-D la DVI-D, detaşabil, 2,0m

Consum energie

Mai puţin de 150W

Economic

Mai puţin de 2W

Dimensiuni (lăţime/ lungime/ adâncime)/ Greutate

558,4 X 90 X 380,7 mm / 22,0 X3,5 X 15,0 inch (Fără stativ)

558,4 X 177 X 427,2 mm / 22,0 X 7,0 X 16,8 inch / 8,3 kg (Cu stativ)

558,4 X 90 X 380,7 mm / 22,0 X3,5 X 15,0 inch / 9,65 Kg (Cu difuzor)

Placă de montare compatibilă VESA

200mm x 100mm (pentru utilizare cu sistem de prindere special (cu braţ)

Parametri de mediu

Operare Temperatură: 50°F ~ 104°F(10°C ~ 40°C)

Umiditate 10% ~ 80%, fără condensare

Depozitare Temperatură: -4°F ~113°F (-20°C ~ 45°C)

Umiditate 5% ~ 95%, fără condensare

Capabilitate Plug and Play

Acest monitor poate fi instalat pe orice sistem compatibil Plug & Play. Interacţiunea dintre monitor şi sistem va

oferi condiţiile de funcţionare şi setările optime pentru monitor. În cele mai multe cazuri, instalarea monitorului

se va produce automat, dacă utilizatorul nu doreşte să selecteze setări alternative.

Designul şi specificaţiile pot fi modificate fără avertizarea în prealabil.

PowerSaver

cest monitor are incorporat un sistem de management energetic numit PowerSaver. Acest sistem

economiseşte energie trecând monitorul într-un mod de funcţionare cu energie scăzută. Monitorul se reîntoarce

automat la modul normal de operare la mişcarea mouse-ului sau apăsarea oricărei taste. Pentru a economisi

energia electrică, închideţi monitorul dacă nu aveţi nevoie de el, sau dacă îl lăsaţi nesupravegheat pentru mai

mult timp. Sistemul PowerSaver operează cu o placă video compatibilă VESA DPMS, instalată în computerul

dumneavoastră. Pentru a configura această caracteristică, folosiţi un software utilitar instalat pe computerul

dumneavoastră.

Stare Funcţionare normală Mod deconectare

tensiune EPA/ENERGY

2000

Alimentare oprită

mecanic

Indicator alimentare Verde Verde, Clipeşte Negru

Consum energie Mai puţin de 55W

Mai puţin de 2W

(Mod dezactivat)

(115Vac/230Vac)

Mai puţin de 1W

(110Vac)

(115Vac/230Vac)

Acest monitor este compatibil EPA ENERGY STAR® şi ENERGY2000 dacă

este utilizat împreună cu un computer dotat cu funcţionalitate VESA DPMS.

Ca Partener ENERGY STAR®, SAMSUNG a stabilit că acest produs se

conformează normelor ENERGY STAR® pentru eficienţa energiei.

Moduri presetate de reglare

Dacă semnalul transmis de computer este acelaşi ca în următoarele moduri presetate de reglare, ecranul va fi

reglat automat. Totuşi, dacă semnalul diferă, ecranul îşi poate pierde imaginea, în timp ce indicatorul luminos

de alimentare este aprins. Consultaţi manualul plăcii video şi reglaţi ecranul după cum urmează:

Tabel 1. Moduri presetate de reglare

Mod Afişare

Frecvenţă

Orizontală

(kHz)

Frecvenţă

Verticală

(kHz)

Lăţime bandă

(MHz)

Polaritate Sync

(Oriz./Vert.)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1200 x 768 48,363 60,004 65,000 -/-

VESA, 1200 x 768 56,476 70,069 75,000 -/-

VESA, 1200 x 768 60,023 75,029 78,750 +/+

VESA, 1920 x 1200 63,981 60,020 108,00 +/+

VESA, 1920 x 1200 79,976 75,025 135,00 +/+

VESA, 1600 x 1200 75,000 60,000 162,00 +/+

VESA, 1920 x 1200 74,556 59,950 154,00 +/-

Tabel 2. Sisteme de Difuzare

În funcţie de tipul de emisie din fiecare ţară, este posibil să nu puteţi selecta unele surse.

Sisteme de Difuzare

NTSC

NTSC -M

Countries

USA

South Korea

Japonia

Ecuador

Mexico

Guatemala

Canada

Sisteme de Difuzare

PAL

PAL-B/G PAL-D/K PAL-I PAL-N PAL-M

Countries

Italia

Suedia

Germania

Norway

Spania

Israel

Denmark

Portugal

Olanda

Austria

Singapore

China

Coreea de

Nord

România

Irlanda

Anglia

Africa de Sud

Hong Kong

Irlanda

Anglia

Africa de Sud

Hong Kong

Brazilia

Indonesia

Australia

Broadcasting

Systems

SECAM

SECAM-B SECAM-D SECAM-K1 SECAM-L

Countries

Iran

Irak

Arabia Saudită

Siria

Liban

Egipt

Rusia

Ungaria

Bulgaria

Polonia

Franţa

Frecvenţă Orizontală

Timpul de scanare al unei linii ce conectează pe orizontală marginea din

dreapta a ecranului cu marginea din stânga se numeşte Ciclu Orizontal, iar

numărul opus al Ciclului Orizontal se numeşte Frecvenţă Orizontală. Unitate

de măsură: kHz

Frecvenţă Verticală

Întocmai unei lămpi fluorescente, ecranul trebuie să repete aceeaşi imagine

de foarte multe ori pe secundă pentru a putea afişa o imagine recognoscibilă

pentru ochii utilizatorului. Frecvenţa acestei repetiţii se numeşte frecvenţă

Verticală sau Rată de reîmprospătare (rată de refresh). Unitate de măsură:

Service

Numărul de telefon şi adresa companiei pot fi schimbate

ă avertizare prealabilă.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.

Samsung Customer Care

7037 Financial Drive

Mississauga, Ontario

L5N 6R3

1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211

http://www.sonda.com/

http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru

Tel: 51-1-336-8686

Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, No2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,

Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa

Tel : 0027-11-549-1621

Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB

Box 713

S-194 27 UPPLANDS VÄSBY

SVERIGE

Besöksadress : Johanneslundsvägen 4

Samsung support Sverige: 020-46 46 46

Samsung support Danmark : 8088-4646

Samsung support Norge: 8001-1800

Samsung support Finland: 0800-118001

Tel +46 8 590 966 00

Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER

MPA COMPLEX BUILDING,1st-2nd Floor

175 SOI SUEKSA VIDHAYA SATHON SOI 12

SILOM ROAD ,SILOM,BANGRAK

BANGKOK 10500

TEL : 0-2635-2567

FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE

4 Glybochitska str.

Kiev, Ukraine

Tel. 8-044-4906878

Fax 8-044-4906887

Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South

Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168

Fax. : (0208) 397 9949

< European Service Center & National Service >

Stafford Park 12 Telford, Shropshire, TF3 3BJ

Tel. : (0870) 242 0303

Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America

Service Division

400 Valley Road, Suite 201

Mount Arlington, NJ 07856

1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com/monitor/

Glosar

Semnal Sincronizare

Semnalele Sync (Sincronizate) se referă la semnalele standard necesare pentru afişarea culorilor dorite

pe monitor. Acestea sunt împărţite în semnale Sync Orizontale şi verticale. Aceste semnale afişează

imagini normale în culori, cu frecvenţa şi rezoluţia selectată.

Tipuri de semnale Sync

Separat

ceasta este o schemă a modului de transmitere a semnalelor de sincronizare

orizontală şi verticală către monitor.

Compozit

ceasta este o schemă a modului de combinare a semnalelor de sincronizare

orizontală şi verticală în cadrul semnalului compozit , precum şi a modului de

transmitere a acestuia către monitor. Monitorul afişează culorile separând

semnalul compozit în semnalele culorilor constituente.

Dot Pitch (mărimea punctului afişat)

Imaginea de pe ecranul unui monitor este compusă din puncte roşii, verzi şi albastre. Cu cât punctele

sunt mai apropiate, cu atât rezoluţia este mai mare. Distanţa dintre două puncte de aceeaşi culoare se

numeşte "Dot Pitch". Unitate de măsură: mm

Frecvenţă Verticală

Ecranul trebuie să repete aceeaşi imagine de foarte multe ori pe secundă pentru a putea afişa o

imagine recognoscibilă pentru ochii utilizatorului. Frecvenţa acestei repetiţii se numeşte frecvenţă

Verticală sau Rată de reîmprospătare (rată de refresh). Unitate de măsură: Hz

Exemplu: Dacă o lumină se aprinde de 60 de ori pe secundă, frecvenţa este de 60 Hz.

Frecvenţă Orizontală

Timpul de scanare al unei linii ce conectează pe orizontală marginea din dreapta a ecranului cu

marginea din stânga se numeşte Ciclu Orizontal. Numărul opus al Ciclului Orizontal se numeşte

Frecvenţă Orizontală Unitate de măsură: kHz

Metode de afişare Interlace şi Non-Interlace (întreţesut şi neîntreţesut)

fişarea liniilor orizontale ale ecranului de sus în jos, în ordine, se numeşte metoda de afişare Non

Interlace(neîntreţesută), iar afişarea linii impare şi apoi linii pare una după cealaltă se numeşte metoda

Interlace (intreţesută). Metoda Non Interlace se foloseşte la majoritatea monitoarelor pentru a asigura o

imagine claă. Metoda Intreţesută este similară celei utilizate la televizoare.

Plug & Play

ceasta este o funcţie care oferă utilizatorului o imagine de cea mai bună calitate, permiţând

computerului şi monitorului să facă schimb automat de informaţii. Acest monitor este conform

standardului internaţional VESA DDC pentru funcţia Plug & Play.

Rezoluţie

Numărul de puncte orizontale şi verticale utilizate pentru a compune imaginea de pe ecran se numeşte

Rezoluţie". Acest număr arată acurateţea afişării. Rezoluţia înaltă se recomandă la executarea

activităţilor multiple sau multitasking, deoarece pe ecran se poate afişa mai multă informaţie.

Exemplu: Dacă rezoluţia este de 1280 X 1024,acest lucru înseamnă că ecranul este compus din

1280 puncte orizontale (rezoluţie orizontală) şi 1024 linii verticale (rezoluţie verticală).

Cablu RF

Este un cablu se semnal rotund care se utilizează în general pentru antene TV.

Difuzare prin Satelit

Este un serviciu de difuzare furnizat prin satelit. Permite recepţionarea unor imagini de o calitate înaltă şi

a unor sunete clare pe întreg cuprinsul ţării, indiferent de localizarea privitorului.

Echilibru Sunet

Echilibrează nivelul sunetelor din fiecare difuzor la televizoarele cu două difuzoare.

rin Cablu

n timp ce difuzarea terestră este transmisă prin semnale pe calea aerului, difuzarea prin cablu se face

printr-o reţea de cablu. Pentru a putea viziona TV prin cablu, achiziţionaţi un receptor de cablu şi

conectaţi-l la reţeaua de cablu.

CATV

„CATV” se referă la un serviciu de difuzare oferit de hoteluri, şcoli şi alte instituţii prin sistemul propriu de

difuzare, în afară de difuzarea prin VHF sau UHF de către furnizorii de programe tereştri. Programele

CATV pot include filme, divertisment şi programe educaţionale. (Este diferit de cablul TV)

CATV poate fi vizionat numai în zona în care serviciul de CATV este oferit

S-

ideo

Prescurtare pentru „Super Video”. S-Video permite o rezoluţie de până la 800 de linii orizontale,

permiţând o recepţionare video de înaltă calitate.

HF/UHF

VHF indică canalele TV de la 2 la 13, iar UHF indică canalele de la 14 la 69.

lare Fină a canalului

ceastă funcţie permite utilizatorului să regleze fin canalul TV pentru a obţine condiţii optime de

vizionare. Televizorul Samsung Manet are atât funcţii de reglare automată cât şi manuală a canalului,

pentru a permite utilizatorului să regleze imaginea recepţionată după dorinţă.

Intrare de la Dis

ozitiv Extern

Intrarea de la un Dispozitiv Extern se referă la intrările de la dispozitive video externe ca de exemplu

aparate video, camere de luat vederi sau DVD Player, în afară de recepţia TV.

Pentru o imagine mai bună

1. Pentru a vă bucura de o imagine de cea mi bună calitate, reglaţi rezoluţia şi rata de reîmprospătare

(refresh) a ecranului din panoul de control al computerului dumneavoastră, după cum este descris

mai jos. Dacă nu reglaţi corespunzător calitatea imaginii la monitoarele TFT LCD, aceasta nu va fi

constantă.

{Rezoluţie: 1920 x 1200

{Frecvenţa verticală (Rata de reîmprospătare sau refresh): 60 Hz

2. La curăţarea monitorului şi a ecranului, aplicaţi o cantitate mică de detergent conform recomandărilor,

utilizând o cârpă moale uscată, apoi lustruiţi. Nu apăsaţi pe ecranul LCD, ci doar ştergeţi uşor. La o

apăsare prea accentuată, pot apărea pete.

3. Dacă nu sunteţi mulţumit de calitatea imaginii, aceasta poate fi îmbunătăţită utilizând funcţia de

autoreglare (auto adjustment) care apare la apăsarea butonului de ieşire. Dacă după utilizarea

funcţiei de autoreglare imaginea mai prezintă perturbaţii, utilizaţi funcţiile de reglare FINE/COARSE

(reglaj fin/reglaj brut)

4. Dacă pe ecran se afişează o imagine statică pentru mai mult timp, pot apărea imagini reziduale sau

imagini neclare.Dacă sunteţi nevoiţi să plecaţi de lângă monitor pentru o perioadă mai îndelungată,

treceţi monitorul în modul de economisire a energiei sau utilizaţi o imagine mişcătoare ca economizor

de ecran (screensaver).

5. Evitaţi afişarea prelungită a aceleiaşi imagini (de exemplu, imaginile statice din cadrul jocurilor video

sau ecranul de întâmpinare de la conectarea unui DVD player) pe monitorul LCD, deoarece pot

apărea imagini reziduale datorate efectului de memorie. Această retenţie a imaginii este cunoscută şi

sub numele de "ardere" a stratului luminofor. Pentru a evita acest efect nedorit, reduceţi luminozitatea

şi contrastul la afişarea prelungită a unei imagini statice.

Drepturi şi mărci

Informaţiile din acest document pot fi modificate fără avertizare în prealabil.

Reproducerea acestui material sub orice formă fără acordul în scris al SAmsung Electronics Co., Ltd. este

strict interzisă.

Samsung Electronics Co., Ltd. nu este răspunzător pentru erorile conţinute în prezentul text sau pentru

pagube accidentale sau întâmplate în legătură directă cu realizarea sau utilizarea acestui material.

Samsung este o marcă înregistrată a Samsung Electronics Co., Ltd.; Microsoft , Windows şi Windows NT

sunt mărci înregistrate ale Microsoft Corporation; VESA , DPMS şi DDC sunt mărci înregistrate ale Video

Electronics Standard Association; numele şi sigla ENERGY STAR® sunt mărci înregistrate ale U.S.

Environmental Protection Agency (EPA. Ca Partener ENERGY STAR®, SAMSUNG a stabilit că acest

produs respectă cerinţele ENERGY STAR® pentru eficienţa energetică. Toate celelalte nume de produse

menţionate aici pot fi mărci sau mărci înregistrate ale producătorilor respectivi.

MPR II Compliance

European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

TCO'03 Recycling Information (TCO'03 applied model only)

Medical Requirement

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and

magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),

(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the

European Community. Compliance with these directives implies conformity to the following

European Norms:

zEN55022:1998+A1:2000 - Radio Frequency Interference

zEN55024:1998 - Electromagnetic Immunity

zEN55013:1990+A12:1994+A13:1996+A14:1999 - Radio Frequency Interference

zEN55020:1994+A11:1996+A12/A13/A14:1999 - Electromagnetic Immunity

zEN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

zEN61000-3-3:1995 - Voltage Fluctuations

zEN60065:1997 or EN60950:1998 - Product Safety

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for

Interference by Information Technology Equipment (VCCI). If this is used near a radio or

television receiver in a domestic environment, it may cause radio interference. Install and use

the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements

AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your

choice has provided you with a product developed for professional use. Your purchase has also

contributed to reducing the burden on the environment and to the further development of

environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment.The main problem as far as monitors

and other electronic equipment are concerned is that environmentally harmful substances are

used both in the products and during their manufacture. Since it has not been possible so far

for the majority of electronic equipment to be recycled in a satisfactory way, most of these

potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are

important from both the working and natural environment viewpoints. Since all types of

conventional electricity generation have a negative effect on the environment (acidic and

climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic

equipment in offices consumes an enormous amount of energy, since it is often routinely left

running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international

environmental labelling of monitors. The labelling scheme was developed as a joint effort by the

TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The

Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and

Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission

of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use

of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated

solvents. The product must be prepared for recycling and the manufacturer is obliged to have

an environmental plan, which must be adhered to in each country where the company conducts

its operations policy. The energy requirements include a demand that the monitor after a certain

period of inactivity shall reduce its power consumption to a lower level, in one or more stages.

The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the

reduction of electric and magnetic fields, along with physical and visual ergonomics and good

usability.

TCO Development Unit 1996-11-29

On the page this folder you will find a brief summary of the environmental requirements met by

this product.

The complere environmental criteria document may be ordered from:

TCO Development Unit

S-11494 Stockholm

Sweden

Fax: +46 8 782 92 07

E-mail (Internet): development@tco.se

Current information regarding TCO'95-approved and labelled products may also

be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and

housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer

casing can consist of flame retardant substances. These are related to another group of

environmental toxins, PCBs, which are suspected to give rise to similar harm, including

reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.

Flame retardants have been found in human blood and researchers fear that disturbances in

foetus development may occur.

zTCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning.

zTCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any

cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous

system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing

of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone

layer in the stratosphere, causing increased reception on Earth of ultraviolet light with

consequent increased risks of skin cancer (malignant melanoma).

zThe relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided

you with a product developed for professional use. Your purchase has also contributed to

reducing the burden on the environment and also to the further development of environmentally

adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an

international environmental and quality labelling labelling of personal computers. The labelling

scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional

Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),

Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction

of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment. The main problem, as far as

computers and other electronics equipment are concerned, is that environmentally harmful

substances are used both in the products and during their manufacture. Since it is not so far

possible to satisfactorily recycle the majority of electronics equipment, most of these potentially

damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are

important from the viewpoints of both the work (internal) and natural (external) environments.

Since all methods of electricity generation have a negative effect on the environment (e.g.

acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.

Electronics equipment in offices is often left running continuously and thereby consumes a lot of

energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The

Swedish Society for Nature Conservation). These demands impose restrictions on the

presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)

and chlorinated solvents, among other things. The product must be prepared for recycling and

the manufacturer is obliged to have an environmental policy which must be adhered to in each

country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain

period of inactivity, shall reduce its power consumption to a lower level in one or more stages.

The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The

complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained

via the Internet, using the address: http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.

Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a

computer casing can consist of flame retardant substances. Most flame retardants contain

bromine or chloride, and those flame retardants are chemically related to another group of

environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the

PCBs are suspected of giving rise to severe health effects, including reproductive damage in

fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have

been found in human blood and researchers fear that disturbances in foetus development may

occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams

must not contain flame retardants with organically bound bromine or chlorine. Flame retardants

are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses. The

relevant TCO'99 requirement states that batteries, the colour-generating layers of display

screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system

and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not

contain any mercury. It also demands that mercury is not present in any of the electrical or

electronics components associated with the labelled unit. There is however one exception.

Mercury is, for the time being, permitted in the back light system of flat panel monitors as today

there is no commercially available alternative. TCO aims on removing this exception when a

Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the

manufacture and assembly of the product. CFCs (freons) are sometimes used for washing

printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the

stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks

of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement

permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your

display is designed, manufactured and tested according to some of the strictest quality and

environmental requirements in the world. This makes for a high performance product, designed

with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the

user and to reduce sight and strain problems. Important parameters are luminance, contrast,

resolution, reflectance, colour rendition and image stability.

Energy

zEnergy-saving mode after a certain time ?beneficial both for the user and the environment

zElectrical safety

Emissions

zElectromagnetic fields

zNoise emissions

Ecology

zThe product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

zRestrictions on

o chlorinated and brominated flame retardants and polymers

o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in

cooperation with scientists, experts, users as well as manufacturers all over the world. Since

the end of the 1980s TCO has been involved in influencing the development of IT equipment in

a more user-friendly direction. Our labelling system started with displays in 1992 and is now

requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following

countries, please contact the company corresponding to your region of residence. For those

who reside in other countries, please contact a nearest local Samsung dealer for recycling

information for the products to be treated in environmentally acceptable way.

[U.S.A. Residents Only] [European Residents Only]

U.S.A. SWEDEN NORWAY GERMANY

COMPANY Solid Waste Transfer &

Recycling Inc ELKRETSEN Elektronikkretur AS vfw AG

ADDRESS 442 Frelinghuysen Ave

Newark, NJ 07114

ELKRETSEN Box

1357, 111 83

Stockholm

Barnhusgatan 3, 4

tr.

6454 Etterstad 0602 Oslo

Fyrstikkalln 3B

Max Plank Strasse

50858 Collogne

Germany

TELEPHONE 973-565-0181 08-545 212 90 23 06 07 40 49 0 2234 9587 - 0

FAX Fax: 973-565-9485 08-545 212 99 23 06 07 41

E-

MAIL none info@el-kretsen.se adm@elektronikkretur.no vfw.info@vfw-ag.de

HOME

PAGE http://www.bcua.org/Solid

Waste_Disposal.htm http://www.el-

kretsen.se/ http://www.elretur.no/

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I

equipment, which is not protected against ingress of liquids. The product is not suitable for use

in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the

IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful

interference in a typical medical installation. This equipment generates, uses and can radiate

radio frequency energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to other devices in the vicinity. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful

interference to other devices, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following measures:

zReorient or relocate the receiving device.

zIncrease the separation between the equipment.

zConnect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

zConsult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the

respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for

medical equipment.) Furthermore all configurations shall comply with the system standard IEC

601-1-1. Everybody who connects additional equipment to the signal input part or signal output

part configures a medical system, and is therefore, responsible that the system complies with

the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services

department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C

Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR

DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS

For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

INFORMAŢII DESPRE PRODUS (Fără latenţă a imaginii)

Monitoarele şi televizoarele LCD pot avea o latenţă a imaginii la comutarea de la o imagine la

alta, mai ales în cazul în care înainte a fost afişată o imagine staţionară pentru mai mult timp.

Acest ghid vă demonstrează utilizarea corectă a produselor cu cristale lichide pentru a le proteja

de latenţa imaginii.

Ce este laten

a ima

inii?

n timpul operării normale a unui panou LCD, nu va apărea latenţa imaginii pixelilor.

Totuşi, dacă aceeaşi imagine este afişată un timp îndelungat, se va acumula o mică

diferenţă în încărcătura electrică între cei doi electrozi între care se află cristalul lichid.

Acest lucru poate determina cristalul lichid să se întărească în unele zone de pe ecran.

Astfel, imaginea anterioară este reţinută chiar dacă se trece la o nouă imagine video.

Toate tipurile de ecrane, inclusiv cele LCD, au o latenţă a imaginii. Aceasta nu

constituie un defect al produsului.

Pentru a proteja monitorul LCD de latenţa imaginii, vă rugăm urmaţi instrucţiunile de

mai jos

Modul O

rit, Economizor de Ecran sau Economizor de Ener

Exemplu)

zLa utilizarea unui model staţionar, opriţi alimentarea.

zUtilizaţi un economizor de ecran (screen saver) dacă este posibil

zSetaţi oprirea monitorului cu ajutorul Schemei de Alimentare din Proprietăţi de

Afişare din PC-ul dumneavoastră.

- Opriţi monitorul timp de 4 ore după 24 de ore de utilizare

- Opriţi monitorul timp de 2 ore după 12 de ore de utilizare

- Se recomandă utilizarea unui economizor de ecran într-o singură

culoare sau a unei imagini în mişcare.

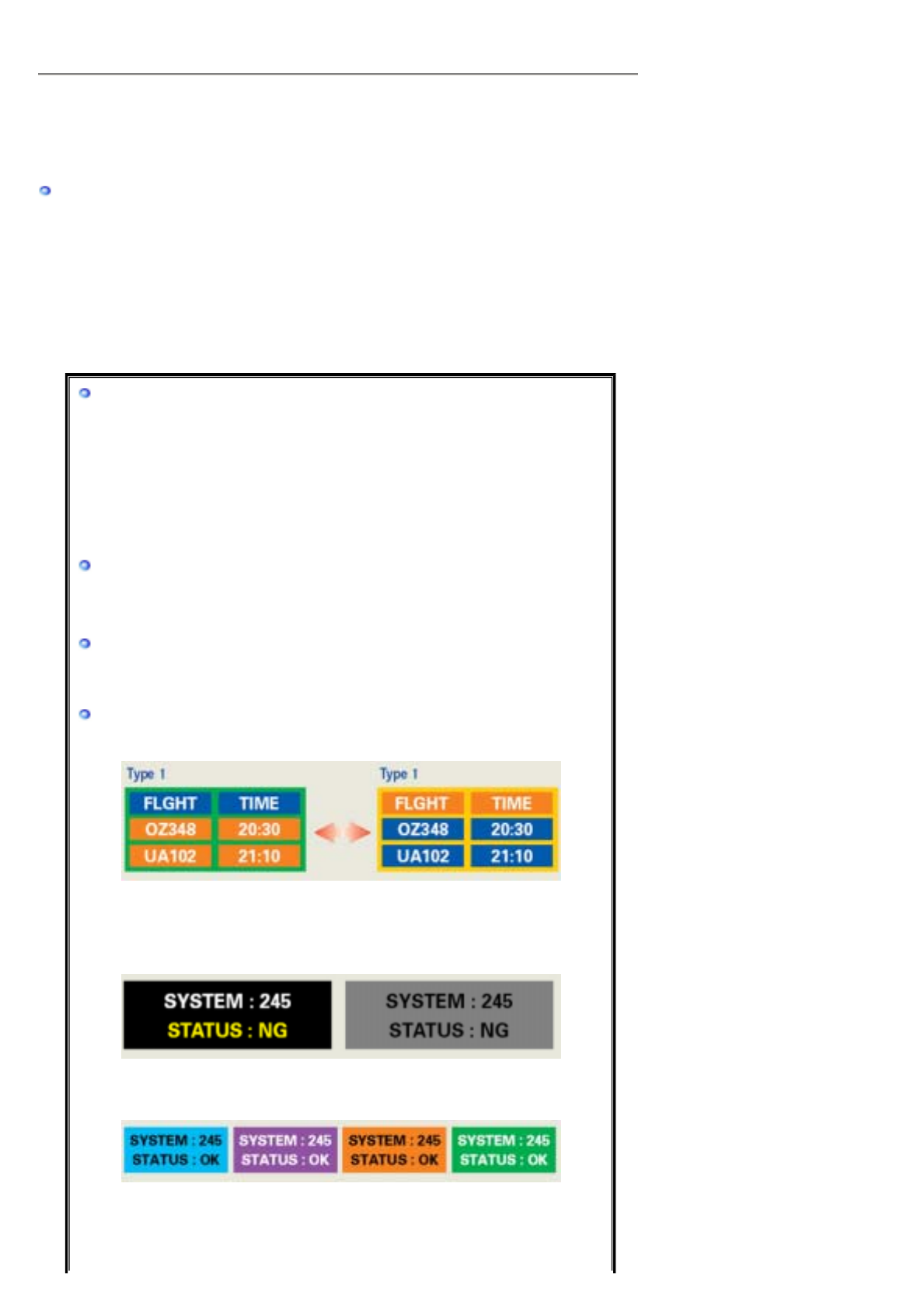

estii

entru a

lica

ii s

ecifice

Exemplu) Aeroporturi, staţii de tranzit, burse, bănci, şi sisteme de control

Recomandăm urmarea indicaţiilor de mai jos pentru configurarea programului

de afişare:

Ciclu de afi

are a informa

iei

reună cu o Si

lă sau o ima

ine

n mi

care

Exemplu) Ciclu: Afişarea de informaţii timp de 1 oră, urmată de o Siglă pe ecran

sau o imagine în mişcare, timp de 1 minut.

Schimbarea periodică a informaţiilor despre culoare (Utilizaţi 2 culori

diferite

)

Exemplu) Prin rotaţie o dată la 30 de minute, schimbaţi informaţiile a 2 culori

Evitaţi utilizarea unei combinaţii de caractere şi culoare de fundal cu diferenţe

mari de luminanţă.

Evitaţi utilizarea nuanţelor de Gri, care pot cauza cu uşurinţă latenţa imaginii.

zEvitaţi: Culori cu mari diferenţe de luminanţă (Alb, Negru, Gri)

Exemplu)

zSetări recomandate: Culori strălucitoare, cu diferenţe mici de luminanţă

- Schimbaţi culoarea caracterelor şi a fundalului la fiecare 30 de minute

Exemplu)

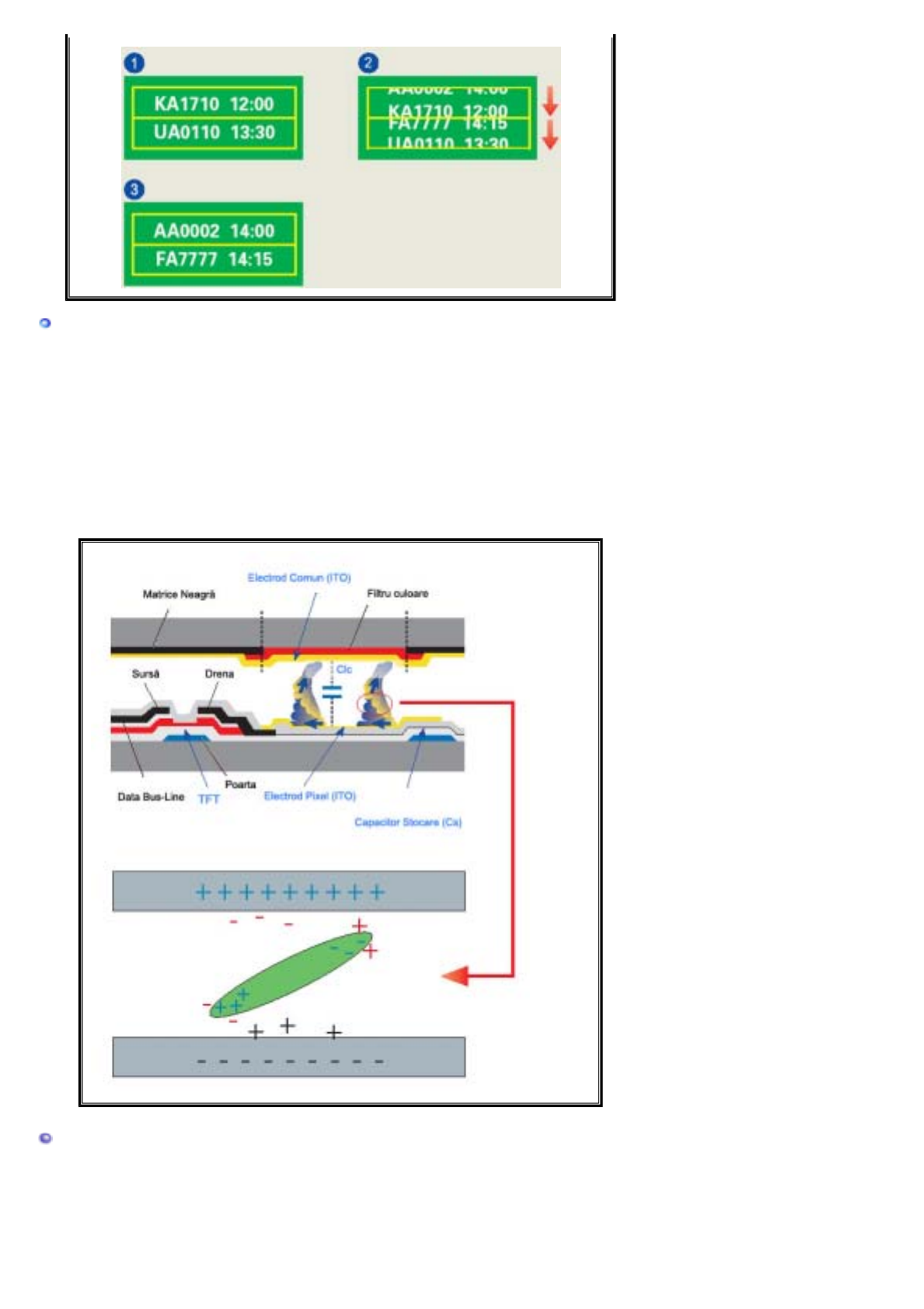

- O dată la 30 de minute modificaţi caracterele prin mişcarea acestora.

Exemplu)

Cea mai bună metodă de protejare a monitorului împotriva fenomenului de

latenţă a imaginii este să configuraţi calculatorul pentru operarea unui

Economizor de Ecran

(

Screen Saver

)

, atunci când calculatorul nu este utilizat.

Latenţa imaginii poate să nu apară atunci când panoul LCD este utilizat în condiţii

normale.

Condiţiile normale sunt întrunite atunci când imaginile video se modifică încontinuu.

Atunci când panoul LCD este utilizat un timp mai îndelungat, afişând o imagine fixă, (-

peste 12 ore-), pot apărea mici diferenţe de tensiune între electrozii care acţionează

cristalul lichid (LC) dintr-un pixel.Diferenţa de tensiune între electrozi se măreşte cu

timpul, cauzând înclinarea cristalelor lichide. Atunci când se întâmplă acest lucru, şi

când imaginea de pe ecran este schimbată, cea anterioară poate fi încă văzută.

Pentru a preveni acest lucru, diferenţa de tensiune acumulată trebuie micşorată.

Monitorul nostru LCD este în conformitate cu standardul ISO13406-2, Pixel Fault Class

II.

Samsung 242MP 20050318172557328 BN59 00391D 00Rom

Navigation menu

Versions of this User Manual:

Views

Navigation
