A

j

urin asentaminen Oh

j

elman asentaminen

SyncMaster 913V

Tämän symbolin ohjeiden noudattamatta jättäminen saattaa tuottaa fyysistä vahinkoa tai vaurioita

välineistölle.

Kielletty Tärkeää aina lukea ja ymmärtää.

Ei saa purkaa Irrota johto virtalähteest

Ä

lä koske Maadoitettu sähköiskun estämiseksi

Virta

Jos laitetta ei käytetä pitkään aikaan, säädä PC DPMS-asetukselle. Jos näytönsäästäjä

on käytössä, säädä se aktiivinäyttömoodille.

Älä käytä vahingoittunutta tai löyhää pistoketta.

zSe saattaa aiheuttaa sähköiskun tai tulipalon.

Älä vedä pistoketta ulos johdosta äläkä koske pistokkeeseen märin käsin.

zSe saattaa aiheuttaa sähköiskun tai tulipalon.

Käytä vain kunnolla maadoitettua pistoketta ja pistorasiaa.

zHuono maadoitus saattaa aiheuttaa sähköiskun tai laitevaurioita.

Kiinnitä pistoke hyvin, jotta se ei pääse irtoamaan.

zHuonosta liitännästä saattaa olla seurauksena tulipalo.

Älä taivuta pistoketta ja johtoa liikaa äläkä laita painavia esineitä niiden päälle,

sillä se voi aiheuttaa vaurioita.

zTämä saattaa aiheuttaa sähköiskun tai tulipalon.

Älä liitä liian montaa jatkojohtoa tai pistoketta yhteen pistorasiaan.

zSe saattaa aiheuttaa tulipalon.

Asennus

Neuvottele asiasta valtuutetun huoltoliikkeen kanssa, jos laite asennetaan johonkin

seuraavista paikoista: pölyiset paikat tai paikat, joissa käytetään kemikaaleja, erittäin

kylmät ja kuumat paikat, erittäin kosteat paikat tai lentokentät ja asemat, joissa laite

altistuu jatkuvalle käytölle vuorokauden ympäri.

Jos näin ei tehdä, näyttö saattaa vaurioitua vakavasti.

Monitori tulee sijoittaa paikkaan, jossa on alhainen kosteus ja mahdollisimman

vähän pölyä.

zMuuten seurauksena saattaa olla sähköisku tai monitorin sisäinen tulipalo.

Älä pudota monitoria liikuttaessasi sitä.

zSe saattaa vahingoittaa sekä laitetta että ihmistä.

Asenna monitorin jalusta televisiokaappiin tai hyllyyn niin, että jalusta ei ulotu

kaapin tai hyllyn reunan yli.

zLaitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja.

Älä aseta laitetta epävakaalle tai pinnaltaan pienelle alustalle.

zAseta tuote tasaiselle ja vakaalle alustalle, sillä se saattaa muuten pudota ja

vahingoittaa ohikulkevia ihmisiä, erityisesti lapsia.

Älä aseta laitetta lattialle.

zMuut, erityisesti lapset saattavat kompastua siihen.

Pidä tulenarat esineet, kuten kynttilät, hyönteismyrkyt ja tupakat kaukana

tuotteesta.

zMuuten se voi aiheuttaa tulipalon.

Pidä lämmityslaitteet kaukana virtajohdosta.

zSulanut johdon suojakuori saattaa aiheuttaa sähköiskun tai tulipalon.

Älä asenna tuotetta huonosti tuuletettuihin paikkoihin, kuten kirjahyllyyn tai

komeroon.

zLaitteen sisäisen lämpötilan kohoaminen saattaa aiheuttaa tulipalon.

Laita monitori varovasti alas.

zSe saattaa vaurioitua tai mennä rikki.

Älä laita monitoria käännettynä kuvaruutu pinta alaspäin.

zTFT-LCD-pinta saattaa vahingoittua.

Seinakonsooli paigaldamiseks pöörduge kvalifitseeritud tehniku poole.

zEbapädeva isiku poolt teostatud paigaldustööd võivad põhjustada vigastusi.

zKasutage alati paigaldusseadet (vt. kasutusjuhendit).

Asenna laite riittävän kauas (yli 10 cm:n etäisyydelle) seinästä, jotta sen

ilmanvaihto toimii hyvin.

zHuono ilmanvaihto voi nostaa lämpötilaa laitteen sisällä, jolloin osien käyttöikä

lyhenee ja laitteen toiminta heikkenee.

Puhdistus

Puhdistaaksesi monitorin kuoren tai LCD pinnan, pyyhi hieman kostetulla, pehmeällä

kangasliinalla.

Älä ruiskuta puhdistusainetta suoraan monitoriin.

zSe saattaa aiheuttaa vaurioita, sähköiskun tai tulipalon.

Käytä suositeltua puhdistusainetta ja pehmeää kangasliinaa

Jos liitos pistokkeen ja nastan välillä on pölyinen tai likainen, puhdista se

kunnolla kuivalla kangasliinalla.

zLikainen liitos saattaa aiheuttaa sähköiskun tai tulipalon.

Huolehdi laitteen irrottamisesta verkosta ennen puhdistamista.

zTästä saattaa muussa tapauksessa olla seurauksena sähköisku tai tulipalo.

Irrota pistoke pistorasiasta ja pyyhi tuote pehmeällä ja kuivalla liinalla.

zÄlä käytä kemikaaleja, kuten vahaa, bentseeniä, alkoholia, ohenteita,

hyönteismyrkkyjä, ilmanraikastimia, voiteluaineita tai puhdistusaineita.

Laite on puhdistettava sisäpuolelta kerran vuodessa, voit ottaa yhteyttä

huoltoon tai asiakaspalveluun huollon tilaamiseksi.

zPidä laitteen sisäosat puhtaina. Laitteen sisäosiin pitkän ajan kuluessa

kerääntynyt pöly saattaa aiheuttaa laitteen toimintahäiriön tai tulipalon.

Muuta

Älä irrota koteloa (tai taustalevyä).

zTämä saattaa aiheuttaa sähköiskun tai tulipalon.

zJätä huolto pätevälle huolto henkilöstölle.

Jos monitorisi ei toimi kunnolla - varsinkin, jos siitä lähtee epätavallisia ääniä

tai hajuja, irrota pistoke välittömästi ja ota yhteys valtuutettuun jälleenmyyjään

tai huolto on.

zSe saattaa aiheuttaa sähköiskun tai tulipalon.

Älä säilytä tuotetta paikoissa, joissa se joutuu alttiiksi öljylle, savulle tai

kosteudelle. Älä myöskään asenna sitä ajoneuvon sisälle.

zSee võib põhjustada tõrkeid, elektrilöögi või tulekahju.

zOlge eriti ettevaatlik, kasutades monitori vee läheduses või vabas õhus, kus

seade võib kokku puutuda lumega või jääda otsese päikesevalguse kätte.

Kui monitor kukub maha või selle korpus kahjustub, lülitage seade välja ja

ühendage võrgupistik seinakontaktist lahti.

zMonitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

zVõtke ühendust teeninduskeskusega.

Äikese ja müristamise ajal lahutage monitor vooluvõrgust ja hoiduge seadet

teatud aja jooksul kasutamast.

zMonitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

Älä yritä liikuttaa monitoria vetämällä johdosta tai signaalikaapelista.

zSe saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin

vaurioitumisesta.

Älä siirrä monitoria oikealle tai vasemmalle vetämällä vain johdosta tai

signaalikaapelista.

zSe saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin

vaurioitumisesta.

Älä peitä monitorin ilmanvaihtoaukkoja.

zRiittämätön ilmanvaihto saattaa aiheuttaa käyttöhäiriön tai tulipalon.

Ärge asetage monitorile veeanumaid, keemiatooteid ega väikseid

metallesemeid.

zSee võib põhjustada tõrkeid, elektrilöögi või tulekahju.

zKui monitori satub võõrkeha, ühendage võrgupistik seinakontaktist lahti ja

võtke ühendust teeninduskeskusega.

Säilytä tuote kaukana helposti syttyvistä kemiallisista suihkeista tai

tulenaroista aineista.

zSe saattaa aiheuttaa sähköiskun tai tulipalon.

Älä koskaan laita mitään metallista monitorin aukkoihin.

zTämä saattaa aiheuttaa sähköiskun, tulipalon tai vamman.

Älä työnnä ilmanvaihtoaukkoihin tai kuuloke- ja AV-liittimiin metalliesineitä,

kuten puikkoja, metallilankaa tai poranterää, tai syttyvää materiaalia, kuten

paperia tai tulitikkuja.

zTästä voi olla seurauksena sähköisku tai tulipalo. Jos laitteeseen pääsee

vieraita aineita tai vettä, katkaise laitteesta virta, irrota virtajohto pistorasiasta ja

ota yhteys huoltoon.

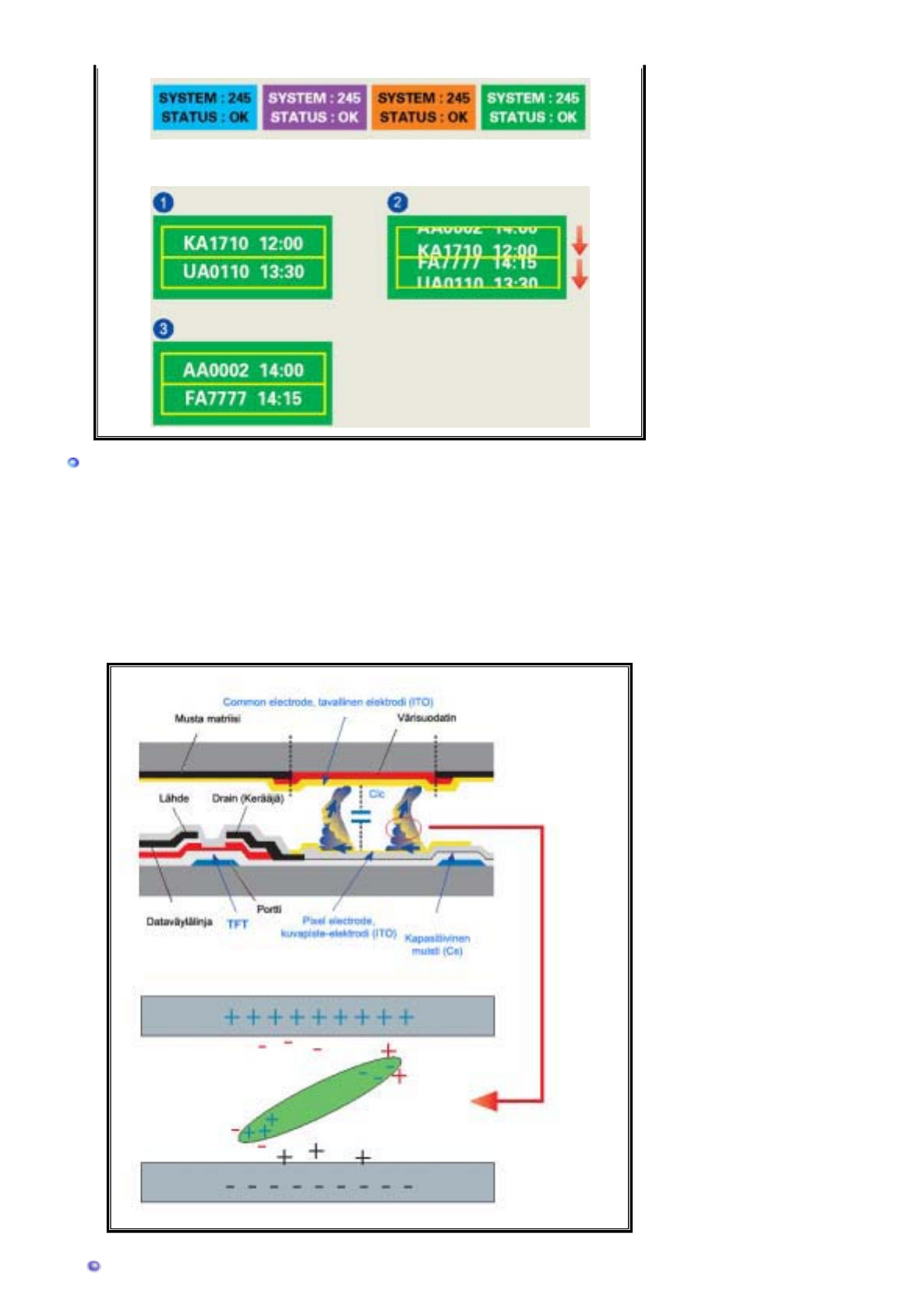

Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai

se on epäselvä.

zOta käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et

käytä näyttöä vähään aikaan.

Seadke eraldusvõime ja sagedus antud mudeli jaoks sobivale tasemele.

zEraldusvõime ja sageduse ebaõigelt valitud seaded võivad kahjustada

nägemist.

19 tuumainen - 1280 X 1024

Monitorin jatkuva katsominen liian läheltä voi heikentää näköä.

Voit ehkäistä silmien väsymistä pitämällä näyttöpäätteellä työskentelyn aikana

vähintään viiden minuutin tauon kerran tunnissa.

Älä asenna laitetta epävakaalle tai epätasaiselle alustalle tai tärinälle alttiiseen

paikkaan.

zLaitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja. Jos laitetta

käytetään tärinälle alttiissa paikassa, sen käyttöikä voi lyhentyä tai laite voi

syttyä palamaan.

Kun siirrät monitoria, katkaise siitä virta ja irrota sen virtajohto. Varmista, että

kaikki kaapelit, mukaanlukien antennikaapeli ja muiden laitteiden liittämiseen

käytetyt kaapelit, on irrotettu laitteesta, ennen kuin siirrät sitä.

zKaapelin irrottamatta jättäminen saattaa aiheuttaa vahingon, josta voi seurata

tulipalo tai sähköisku.

Pidä tuote poissa lasten ulottuvilta, sillä he saattavat vahingoittaa tuotetta

tarttumalla siihen.

zPutoava tuote saattaa aiheuttaa fyysistä vahinkoa ja johtaa jopa kuolemaan.

Jos et aio käyttää tuotetta pidemmän aikaa, pidä se verkosta irrotettuna.

zMuussa tapauksessa kerääntynyt lika tai heikentynyt eristys saattavat erittää

lämpöä, josta saattaa olla seurauksena sähköisku tai tulipalo.

Älä aseta lasten suosikkiesineitä (tai mitään muuta, jota he saattavat pitää

houkuttelevana) tuotteen päälle.

zLapset saattavat kiivetä tuotteen päälle päästäkseen käsiksi esineeseen. Tuote

saattaa pudota ja aiheuttaa fyysistä vahinkoa tai johtaa jopa kuolemaan.

Ole hyvä ja varmista, että seuraavat tavarat ovat pakattu monitorisi kanssa.

Jos pakkauksen sisällössä on puutteita, ota yhteys jälleenmyyjääsi.

Unpacking

Monitori

Monitori

A

laosa Kiinnit

y

slaite

Manuaalinen

Pika-asennusopas Takuukortti

(Ei saatavana kaikilla alueilla)

Käyttöopas,näytönohjain,

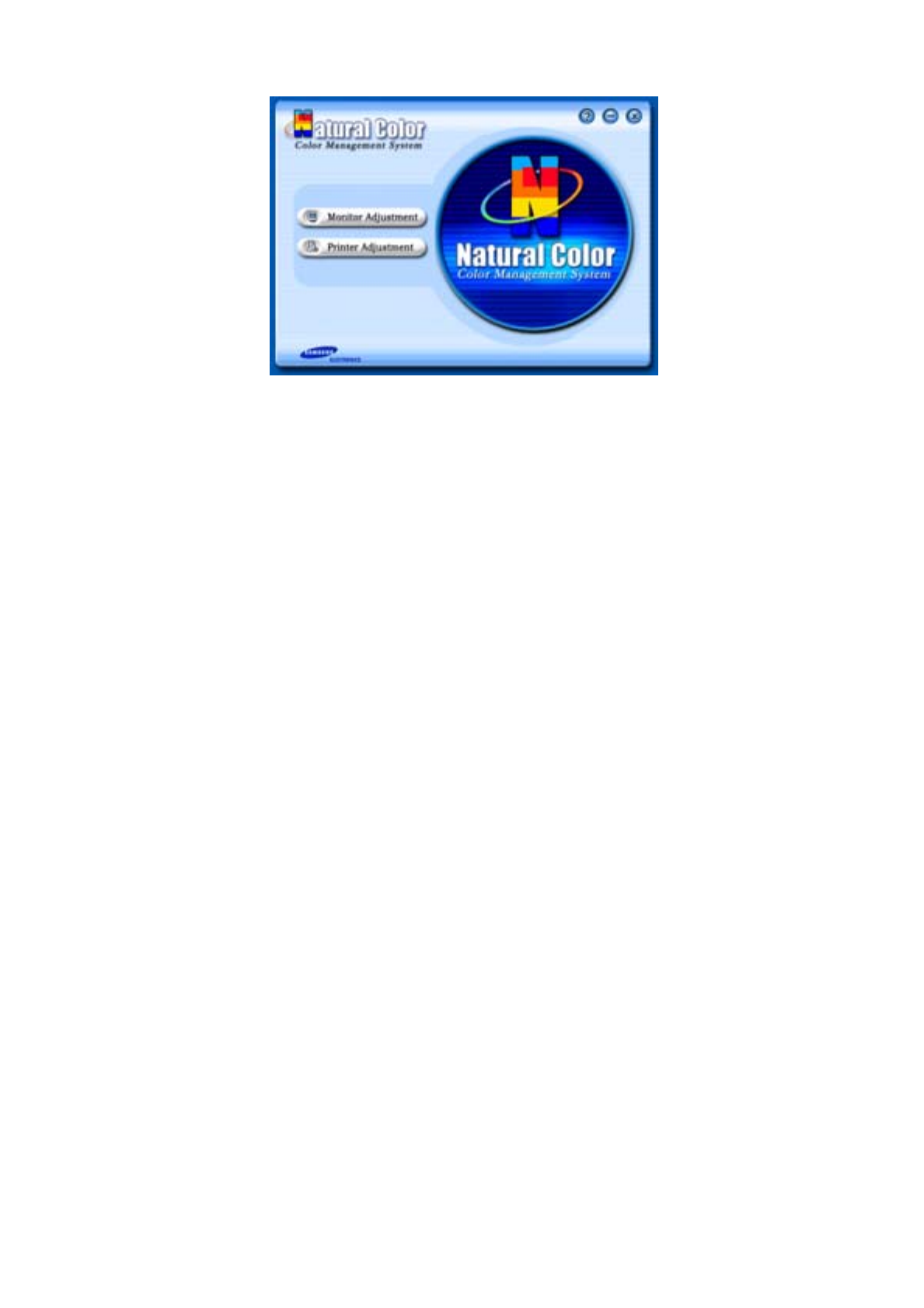

Natural Color -ohjelmisto,

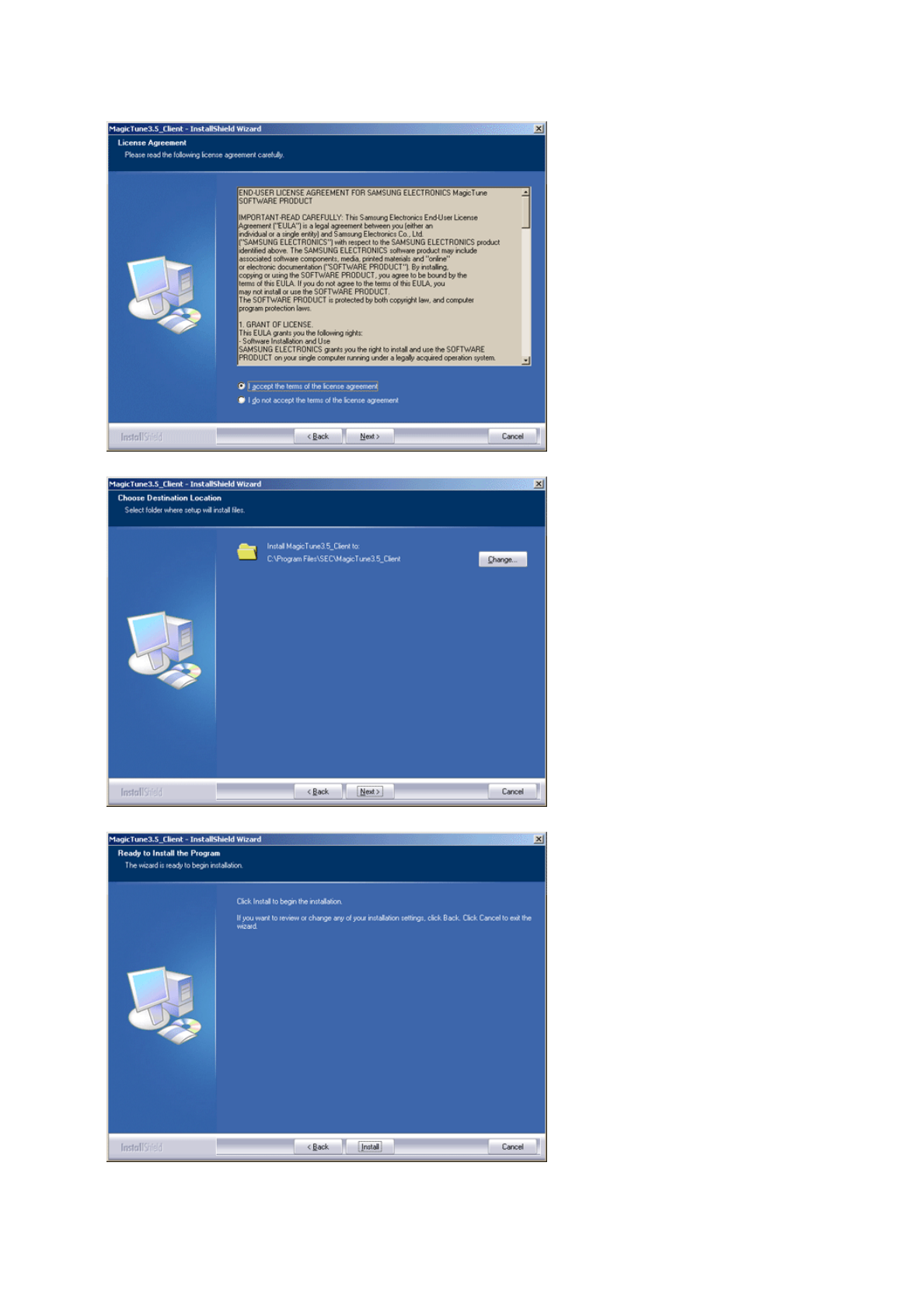

MagicTune™ -ohjelmisto

(sisältyvät asennus-CD-

lev

yy

n

)

kaapeli

D-Sub -kaapeli Virta

j

ohto

Etuosa

1. Valikko-painike

[] Opens the OSD menu. Valitsemalla tämän voit myös poistua OSD-

valikosta tai palata edelliseen valikkoon.

2. MagicBright-painike

[] MagicBright on uusi toiminto, jonka avulla näyttöä voidaan säätää jopa

kaksi kertaa tavanomaista kirkkaammaksi ja selkeämmäksi. Voit muuttaa

näytön kirkkautta ja tarkkuutta sen mukaan, haluatko lukea tekstiä,

katsella multimediaesityksiä tai käyttää Internetiä. Voit valita helposti

jonkin kolmesta kirkkauden ja tarkkuuden yhdistelmästä painamalla

vastaavaa MagicBright-painiketta. Painikkeet sijaitsevat näytön

etuosassa.

1) Custom

Vaikka esiasetetut arvot ovat asiantuntijoiden huolella valitsemia,

saatat silti haluta muuttaa arvoja omien mieltymystesi mukaisiksi.

Tällöin voit muokata kirkkauden ja kontrastin asetuksia

kuvaruutuvalikoiden avulla.

2) Text : Normaali kirkkaus

Soveltuu dokumentaatioiden ja tekstipitoisen materiaalin katseluun.

3) Internet : Kohtalaisen kirkas

Soveltuu kuvista ja tekstistä sekä grafiikasta koostuvan materiaalin

katseluun.

4) Entertain : Erittäin kirkas

Soveltuu animaatioiden ja esimerkiksi DVD- tai VCD-materiaalin

katseluun.

>>Napsauttamalla tätä voit nähdä animaatioleikkeen.

3. Virran näyttö / Tämä valo hehkuu vihreänä normaalikäytön aikana ja vilkkuu kerran

vihreänä kun monitori säästää säätösi.

Virtakytkin Tällä painikkeella käännät monitorin päälle ja pois päältä.

4. Brightness-painike

[] Kun OSD ei ole näytössä, voit säätää kirkkautta painamalla painiketta.

2,4. Säätöpainikkeet [ ] Näillä painikkeilla korostat ja säädät valikon tuotteita.

5. Enter-painike [ ] /Käytetään valittaessa OSD-valikko.

Automaattipainike Käytä tätä painiketta säätääksesi suorapääsyn.

Katso ohjekirjassa selostettu PowerSaver (Virransäästäjä), saadaksesi lisäinformaatiota sähköä

säästävistä toiminnoista . Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä

ei tarvita, tai kun jätät sen yksin pitemmäksi aikaa.

Takaosa

(Monitorin takaosan konfiguraatiot saattavat vaihdella eri tuotteiden välillä)

1. Virtaportti Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon.

2. D-Sub-portti Liitä signaalikaapeli tietokoneesi, videokorttisi, näyttökorttisi tai

grafiikkakorttisi videoporttiin.

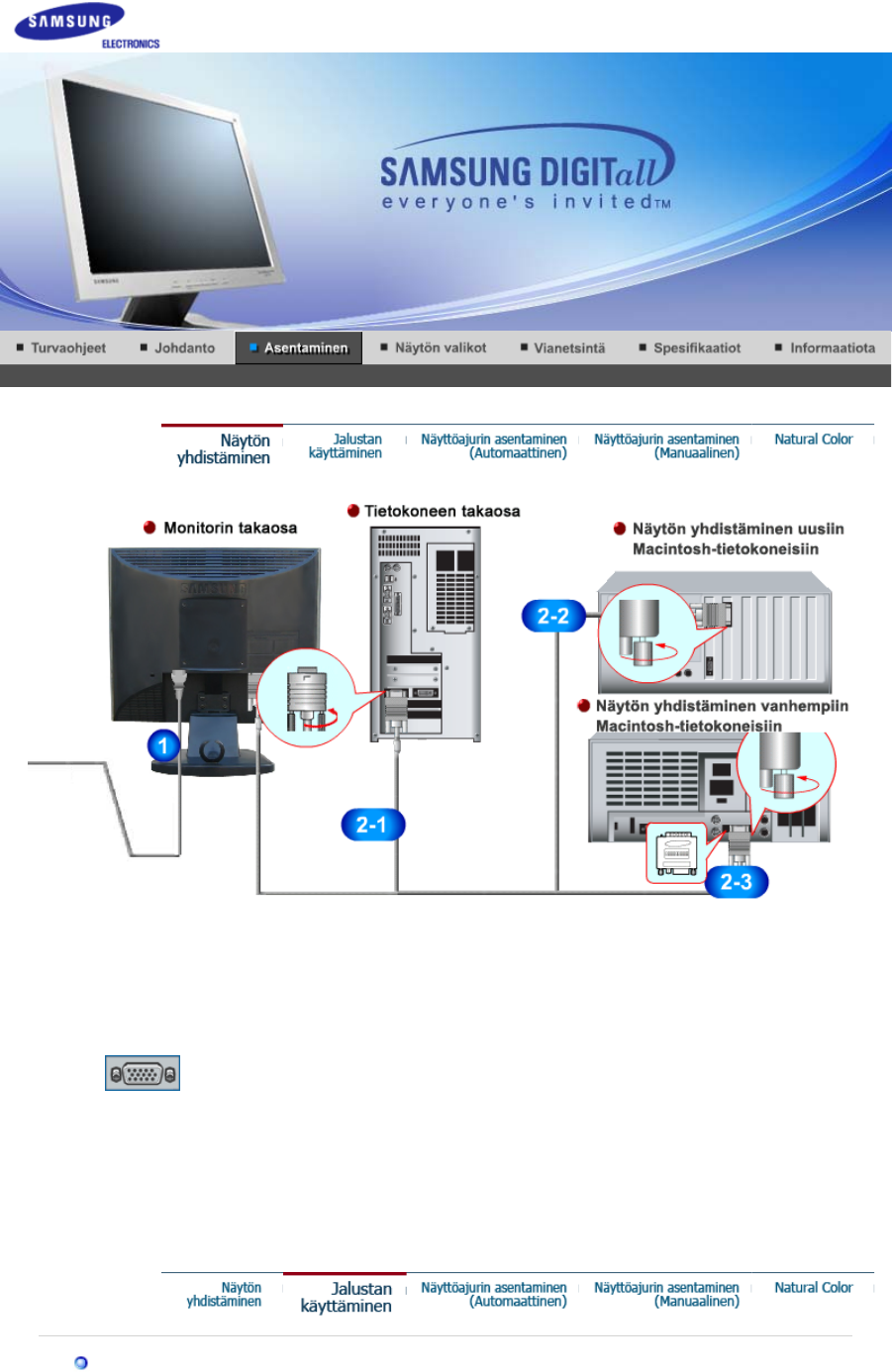

Katso Monitorin liitännät saadaksesi lisäinformaatiota kaapelien liitännästä.

1. Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon.Laita monitorin virtajohdon pistoke

läheiseen pistorasiaan.

Plug the power cord for the monitor into a nearby outlet.

2-1. Analogisen D-sub-liittimen käyttö videokortin kanssa.

Signaalikaapeli Liitä signaalikaapeli tietokoneesi, video-, näyttö- tai grafiikkakorttisi näyttöporttiin.

2-2. Liitetty Macintoshiin.

Yhdistä näyttö Macintosh-tietokoneeseen käyttämällä D-SUB-liitoskaapelia.

2-3. Jos käytät vanhempaa Macintosh-mallia, yhdistä näyttö siihen käyttämällä erityistä Mac-sovitinta.

3. Käännä tietokoneesi ja monitorisi päälle. Jos monitorissasi näkyy kuva, asennus on valmis.

Nä

y

tön kokoaminen

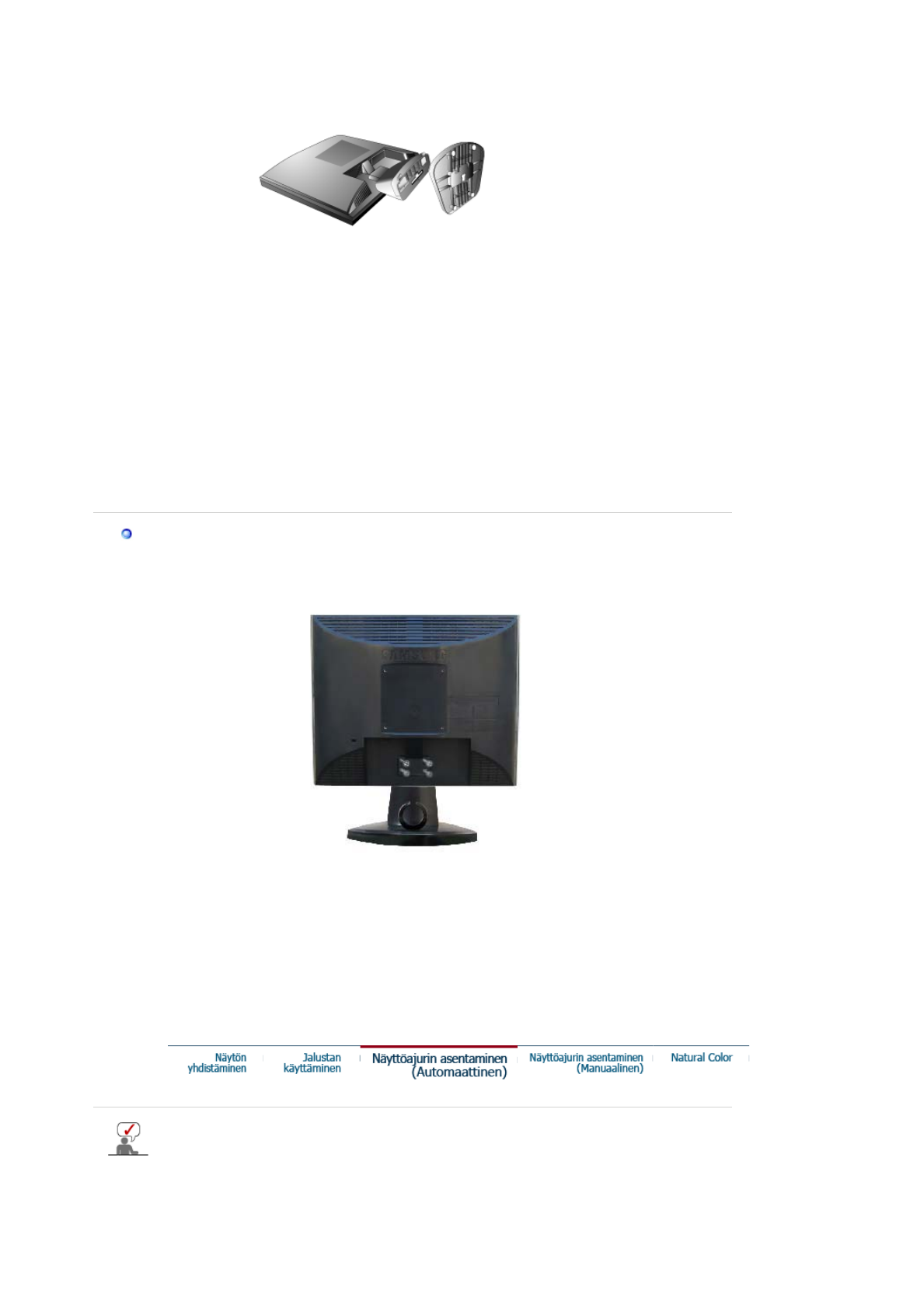

1. Näyttö ja alaosa

2. Näyttö

j

a kiinnityslaite

Alustan kiinnitys

Tähän monitoriin käy 100 mm x 100 mm VESA-standardin mukainen asennus-jakopinta-alusta.

A. Monitori

B. Asennus-jakopinta-alusta

1. Kytke monitori pois päältä ja irrota sen virtajohto.

2. Laita LDC-monitori kuvaruudun pinta alaspäin käänettynä tasaiselle alustalle alustalle ja suojaa

näyttö asettamalla tyyny sen alle.

3. Irrota neljä ruuvia ja irrota sitten jalka LCD-monitorista.

4. Aseta asennus-jakopinta-alustan reiät takakannen asennusalustan reikien kohdalle ja kiinnitä se niillä

neljällä ruuvilla, jotka tulivat varsityyppisen alustan, seinään kiinnitettävän tai muun alustan mukana.

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CD-

ROM. Ajuri asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan

käyttöjärjestelmääsi soveltuvia ohjeita.

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta.

zInternet verkkosivu :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor

/

(U.S.A)

http://www.samsung.se/

http://www.samsung.fi

/

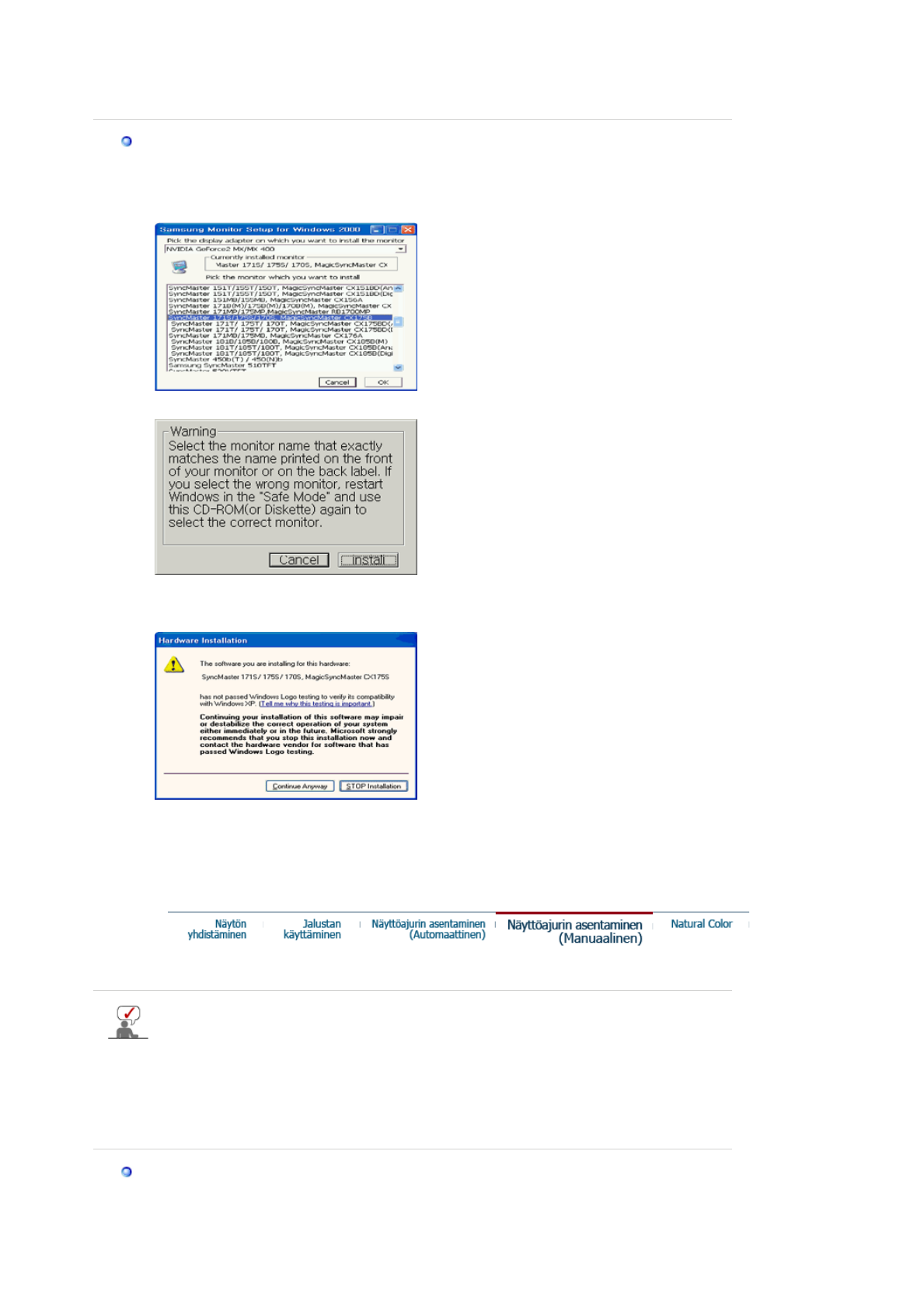

Windows XP/2000

1. Laita CD CD-ROM-asemaan.

2. Näpäytä "Windows XP/2000 Driver"

3. Valitse listasta monitorimallisi ja näpäytä sitten “OK”-painiketta.

4. Näpäytä “Varoitus”-ikkunassa olevaa “Asenna”-painiketta.

5. Mikäli näet seuraavan “Viesti”-ikkunan, näpäytä “Jatka jokatapauksessa”-painiketta. Näpäytä sitten

“OK”-painiketta.

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita järjestelmääsi.

*Sertifioitu ajuri löytyy Samsung monitorin kotisivulta.

http://www.samsung.com/.

6. Monitorin ajurin asennus on tehty.

Windows XP | Windows 2000 | Windows NT | Linux

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CD-

ROM. Ajuri asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan

käyttöjärjestelmääsi soveltuvia ohjeita.

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta.

zInternet verkkosivu :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor/ (U.S.A)

http://www.samsung.se/

http://www.samsung.fi

/

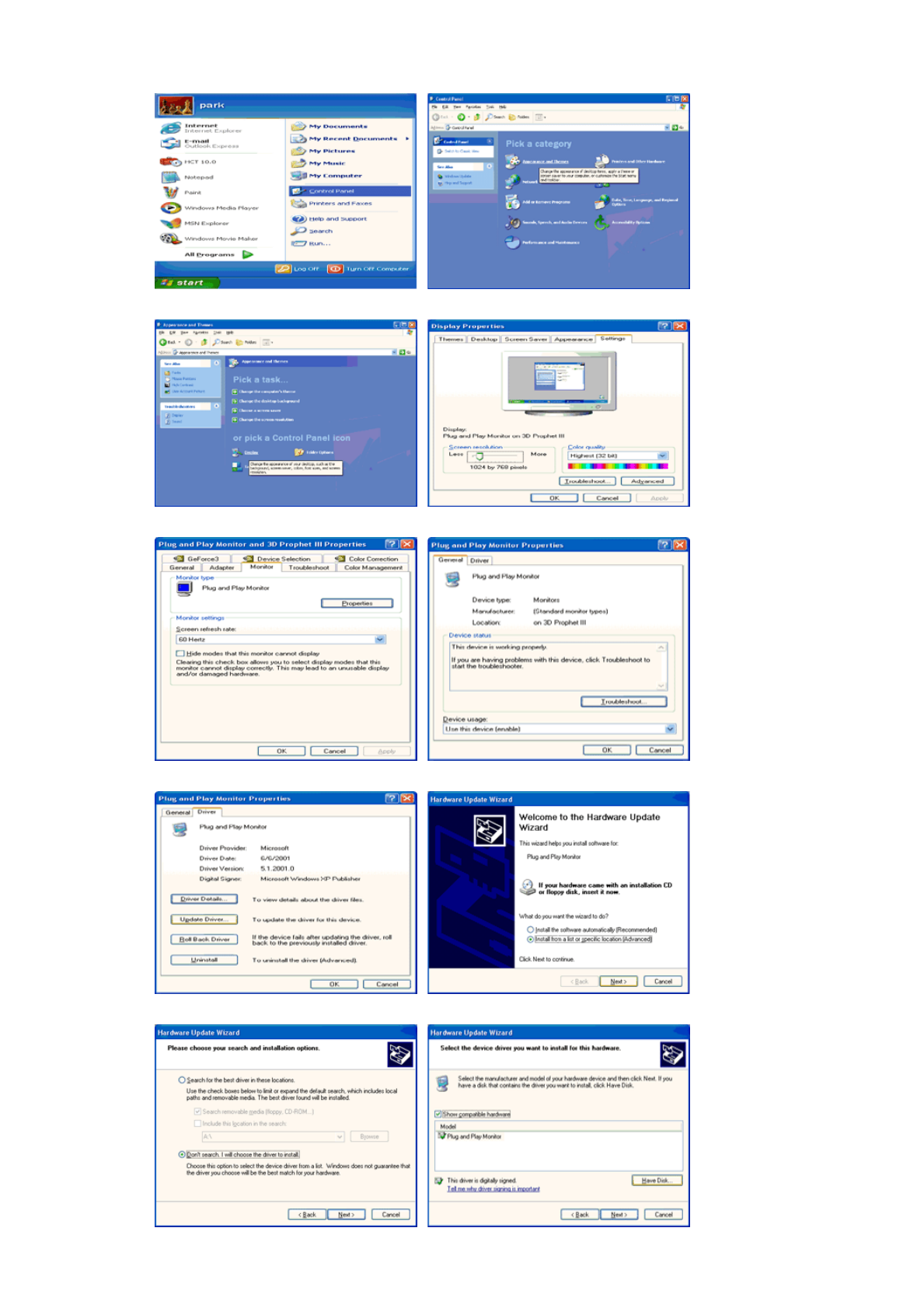

Microsoft® Windows® XP Käyttöjärjestelmä

1. Laita CD CD-ROM-asemaan.

2. Näpäytä “Aloita” - “Oh

j

auspaneli” ja näpäytä sitten kuvaketta “Ulkomuoto

j

a teemat

[

Appearance

and Themes]”.

3. Näpäytä “Näytä”-kuvaketta ja valitse “Asetukset” ja näpäytä sitten “Laajennettu”.

4. Näpäytä “Ominaisuudet”-painiketta “monitori”-tabissa ja valitse “Ajuri”-tab.

5. Näpäytä “Päivitä ajuri” ja valitse “Asenna listasta tai…” ja näpäytä sitten “Seuraava”-painiketta.

6. Valitse “Älä etsi, minä teen…” ja näpäytä sitten “Seuraava” ja sen jälkeen “Ota disketti”.

7. Näpäytä “Selain”-painiketta ja valitse sen jälkeen A:\(D:\driver) ja valitse listasta monitorimallisi ja

näpäytä “Seuraava”-painiketta.

8. Mikäli näet seuraavan “Viesti”-ikkunan, näpäytä “Jatka jokatapauksessa”-painiketta. Näpäytä sitten

“Lopeta”-painiketta.

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita järjestelmääsi.

*Sertifioitu ajuri löytyy Samsung monitorin kotisivulta.

http://www.samsung.com/

9. Näpäytä “Sulje”-painiketta ja sen jälkeen “OK”-painiketta jatkuvasti.

10. Monitorin ajurin asennus on tehty.

Microsoft® Windows® 2000 Käyttöjärjestelmä

Jos monitorissasi on viesti "Digitaalista allekirjoitusta ei löydy", seuraa näitä askelia.

1. Valitse "OK" -painike ikkunassa, jossa sanotaan "Laita disketti sisään"

2. Näpäytä "Selain" -painiketta ikkunassa, jossa lukee "Tiedosto tarvitaan "

3. Valitse A:\(D:\driver), ja näpäytä "auki" -painiketta, jonka jälkeen näpäytä "OK" -painiketta.

Manuaalinen monitorin asennusopas

1. Näpäytä "Käynnistä", "Asennus", "Ohjaustaulu".

2. Näpäytä kaksi kertaa "Näytä"-symbolia.

3. Valitse "Asetukset" tab, ja näpäytä sitten "Laa

j

ennettu"

4. Valitse "Monitori".

5. Näpäytä "Ajuri" ja sen jälkeen "Päivitä Ajuri" sitten näpäytä "Seuraava " -painiketta.

6. Valitse "Display a list of the known drivers for this device so that I can choose a specific driver" (Näytä

lista tämän laitteen tuntemista asemista, jotta voin valita erityisen aseman) ja näpäytä sitten

"Seuraava " ja sen jälkeen "Tarvitsee disketin".

7. Näpäytä "Selain" -painiketta ja valitse sitten A:\(D:\driver).

8. Näpäytä "Avaa " -painiketta, ja sen jälkeen "OK" painiketta.

9. Valitse monitorimallisi ja näpäytä "Seuraava " -painiketta, ja sen jälkeen "Seuraava " painiketta.

10. Näpäytä "Valmis" -painiketta ja sen jälkeen "Sulje" -painiketta.

Jos näet "Digital Signature Not Found" (Digitaalista allekirjoitusta ei löydy)-ikkunan, näpäytä

"K

y

llä" -painiketta. Ja näpäytä "Valmis" -painiketta ja sen jälkeen "Sul

j

e" -painiketta.

1

tapaus: Jos "Ominaisuudet" -painike ei ole aktivoitu, se tarkoittaa, että monitorisi on konfiguroitu

oikein. Voit lopettaa asennuksen.

2

tapaus: Jos "Ominaisuudet" -painike on aktivoitu, näpäytä "Ominaisuudet" -painiketta

Microsoft® Windows® NT Käyttöjärjestelmä

1. Näpäytä Käynnistä ,Asetukset ,Ohjaustaulu , ja sen jälkeen näpäytä kahdesti Näyttö .

2. Näytä rekisteröinti-informaatio -ikkunassa näpäytä Asetukset -tabia, ja sen jälkeen näpäytä Kaikki

näyttömoodit. .

3. Valitse haluamasi muoto (Resoluutio ,Värien määrä ja Pystytaajuus ) näpäytä sitten OK .

4. Näpäytä Sovella -painiketta, jos ruutu toimii normaalisti näpäytettyäsi Testaa . painiketta. Jos ruutu ei

ole normaali, vaihda erilaiseen moodiin (alhaisempi resoluutio, värit tai taajuus).

Jos Kaikki näyttömoodit eivät näytä Moodia, valitse resoluutiotaso ja pystytaajuus tässä

oppaassa esitetyn valmiiksi säädettyjen näyttömoodien avulla.

Linux Käyttöjärjestelmä

Ajaaksesi X-ikkunan, sinun tulee tehdä X86Config-tiedosto, joka on eräänlainen järjestelmän

asetustiedosto

1. Näpäytä Enter -näppäintä ensimmäisen ja toisen ruudun kohdalla X86Config tiedoston ajamisen

jälkeen.

2. Kolmas ruutu on hiiren asetuksia varten .

3. Asenna tietokoneellesi hiiri.

4. Seuraava ruutu on monitorin asetuksia varten .

5. Aseta näppäimistö tietokoneellesi

6. Seuraava ruutu on vaakataajuus (Voit syöttää taajuuden suoraan.)

7. Aivan ensimmäiseksi aseta monitorisivaakataajuus (Voit syöttää taajuuden suoraan.)

8. Aseta monitorisi pystytaajuus (Voit syöttää taajuuden suoraan.)

9. Syötä monitorisi mallin numero . Tämä informaatio ei vaikuta Xwindow :n varsinaiseen ajamiseen.

10. Monitorisi asennus on nyt tehty .

A

j

aX-Window sen jälkeen kun olet asentanut muut tarvittavat laitteistot.

Natural Color

Natural Color

(

Luonnollisen värin

)

oh

j

elmisto-oh

j

elma

Eräs viimeisimmistä ongelmista tietokoneen käytössä on, että tulostettujen kuvien väri tai joko

skannarilla tai digitaalikameralla skannattujen kuvien väri ei ole sama kuin monitorin näytössä.

Natural Color S/W (Luonnollisen värin ohjelmisto-ohjelma) on ratkaisu juuri tähän ongelmaan. Se on

värin hallintajärjestelmä, jonka Samsung Electronics on kehittänyt yhdessä Korea Electronics &

Telecommunications Research Institute (ETRI):n kanssa. Tämä järjestelmä on saatavana vain

Samsung monitoreille, ja sen ansiosta monitorin kuvien väri on sama kuin tulostettujen tai skannattujen

kuvien.

Lisäinformaatiota löydät Help (F1) ohjelmisto-ohjelmassa.

Miten Natural Color (Luonnollisen värin ohjelmisto) asennetaan?

Laita Samsung monitorin mukana tullut CD CD-ROM asemaan. Sen jälkeen ajetaan ensimmäinen

ruutu ohjelman asennuksesta. Näpäytä Natural Color (Luonnollinen väri) ensimmäisellä ruudulla

asentaaksesi Natural Color-ohjelmiston. Asentaaksesi ohjelman manuaalisesti, laita Samsung

monitorin mukana tullut CD CD-ROM asemaan, näpäytä Windows :in [Käynnistä] – painiketta ja valitse

sitten [suorita].

Näppäile D:\color\eng\setup.exe ja paina sitten painiketta.<Enter>

(Jos asema, johon CD :n laitoit, ei ole D:\, näppäile oikea asema.)

Miten Natural Color (Luonnollisen värin ohjelmisto) poistetaan?

Valitse [Asetukset]/[Ohjaustaulu] [Käynnistä]-valikosta ja näpäytä kaksi kertaa [Lisää/Poista ohjelma].

Valitse Luonnollinen väri listasta ja näpäytä sitten [Lisää

/

Poista]-painiketta.

1. Opens the OSD menu. Valitsemalla tämän voit myös poistua OSD-valikosta tai palata edelliseen

valikkoon.

2. Muokkaa valikon vaihtoehtoja.

3. Muokkaa valikon vaihtoehtoja.

4. Aktivoida valikon korostetun kohdan.

AUTO

Valikko Table des matières

AUTO

'AUTO' -painikkeen painamisen jälkeen esiin tulee keskellä olevan animoidun

näytön osoittamalla tavalla Auto Adjustment (Automaattinen muokkaus) -näyttö..

TTuleva tietokonesignaali säätyy automaattisesti, kun painat tätä. Sävyt,

rakeisuus ja sijainti säädetään automaattisesti.

Terävöittääksesi automaattisäätötoimintoa, aja 'AUTO'-toiminto, kun AUTO

PATTERN on päällä.

(Napsauttamalla tästä voit katsella automaattiseen säätämiseen liittyviä

animaatioleikkeitä.)

zJos automaattinen säätäminen ei toimi kunnolla, säädä kuvaa lisää

painamalla Auto-painiketta (Automaattinen) uudelleen.

zJos muutat tarkkuutta käyttämällä ohjauspaneelia, Auto-toiminto

(Automaattinen) toteutetaan automaattisesti.

MagicBright™

Valikko Table des matières

MagicBright™ Paina MagicBright-painiketta uudelleen ja valitse haluamasi tila..

- neljä eri tilaa (Custom (Oma)/Text (Teksti)/Internet/Entertain (Viihde))

Brightness

Valikko Table des matières

Brightness Kirkkauden säätö.

1. Picture Brightness Contrast

2. Color Color Tone Color Control Gamma

3. Image Coarse Fine Sharpness H-Position V-Position

4. OSD Language H-Position V-Position Transparency Display Time

5. Setup Image Reset Color Reset

6. Information

Picture :

Valikko Table des matières Play/Stop

Brightness Kirkkauden säätö.

Pikaohjausominaisuudet: Kun OSD ei ole näytössä, voit

säätää kirkkautta painamalla painiketta.

Contrast Kontrastin säätö.

Color :

Valikko Table des matières Play/Stop

Color Tone Värin sävyä voidaan muuttaa. Valittavissa on seuraavat neljä

tilaa: Cool (Kylmä), normal (Normaali), Warm (Lämmin) ja

Custom (Oma).

Color Control Näitä askelia seuraamalla säädät yksilöllisten punaisen,

vihreän, sinisen värin hallinnan.

Gamma Valitse jokin kolmesta esimääritetystä arvosta.

Image :

Valikko Table des matières Play/Stop

Coarse

Poistaa häiriöt, kuten pystysuuntaiset juovat. Coarse-säätö

(Karkea) voi siirtää kuva-aluetta.

Voit keskittää kuvan uudelleen käyttämällä vaakasuuntaisen

ohjauksen valikkoa (Horizontal Control).

Fine Poistaa häiriöt, kuten vaakasuuntaiset juovat. Jos häiriö ei

poistu Fine-säädön avulla, säädä ensin näytön taajuutta.

Kokeile tämän jälkeen uudelleen.

Sharpness Paranna kuvan laatua seuraavien ohjeiden mukaisesti.

H-Position Seuraa näitä ohjeita muuttaaksesi monitorin koko näytön

vaakasijainnin.

V-Position Seuraa näitä ohjeita muuttaaksesi monitorin koko näytön

pystysijainnin.

OSD :

Valikko Table des matières Play/Stop

Language

Seuraamalla näitä askelia vaihdat valikossa käytetyn kielen.Voit

valita jonkin seitsemästä kielestä.(englanti, saksa, espanja,

ranska, italia, ruotsi, venäjä)

Huom : Valittu kieli vaikuttaa vain OSD:ssa käytettyyn kieleen.

Sillä ei ole mitään vaikutusta tietokoneen käyttämiin

ohjelmistoihin.

H-Position Voit muuttaa OSD-valikon vaakasijaintia monitorillasi.

V-Positon Voit muuttaa OSD-valikon pystysijaintia monitorillasi.

Transparency Muuta OSD:n taustan läpinäkymättömyyttä.

Display Time Valikko sulkeutuu automaattisesti, jos säätöjä ei tehdä määrätyn

ajan sisällä.

Voit säätää ajan, jonka valikko odottaa, ennenkuin se sulkeutuu.

Setup :

Valikko Table des matières Play/Stop

Image Reset Käyttäjän tekemät väriasetukset korvataan tehdasasetuksilla.

Color Reset Värien parametrit korvataan valmistajan asetuksilla.

Information :

Valikko Table des matières

Information Tuo OSD-näyttöön videolähteen tai näyttötilan.

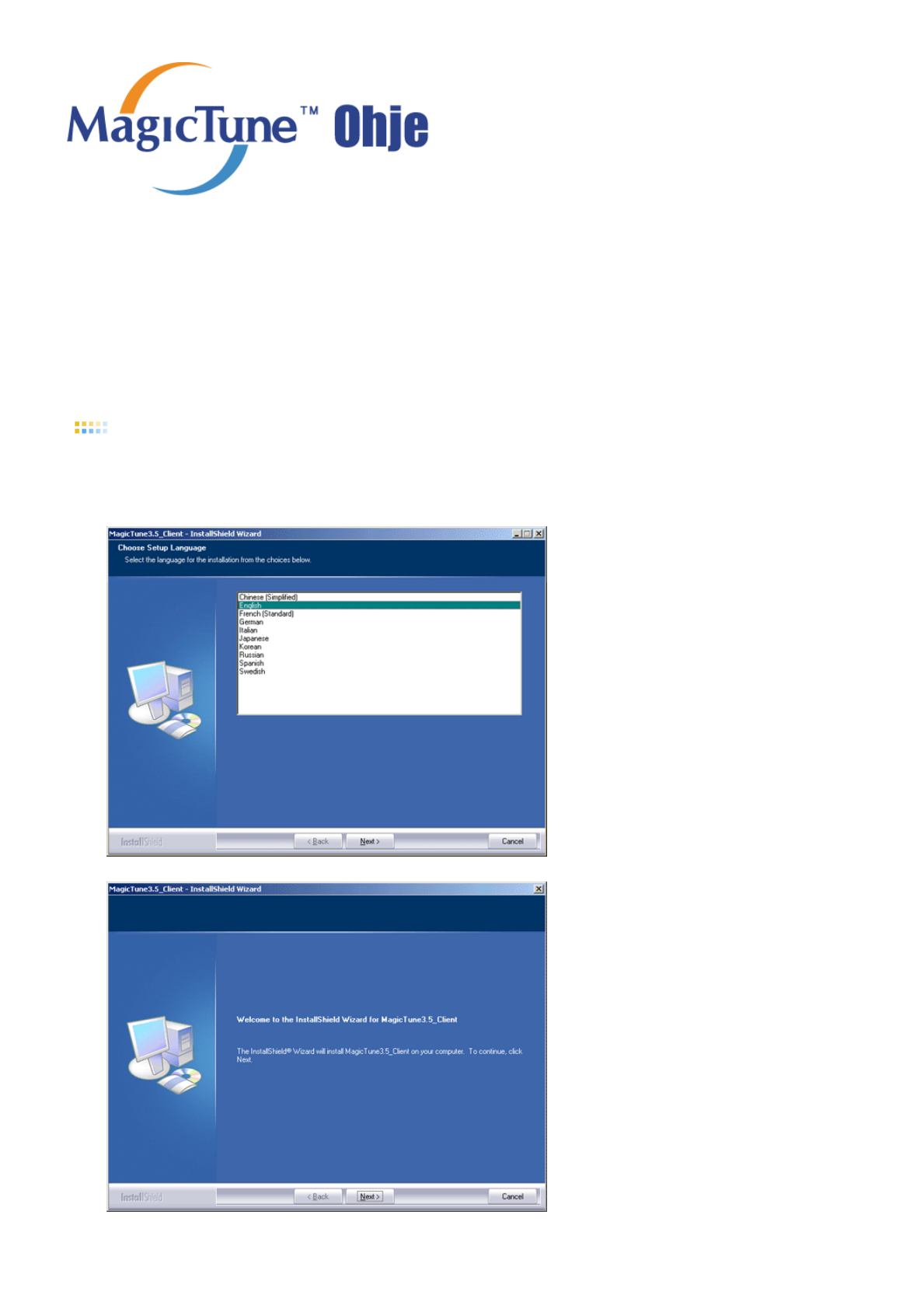

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

Yleistä

Millainen ohjelma MagicTune™ on?

Näytön toimintaan vaikuttavat asennettu grafiikkakortti, käytössä oleva tietokone, valaistusolosuhteet ja muut

ympäristötekijät. Saat parhaan mahdollisen kuvan vain säätämällä itse näytön asetukset sellaisiksi, että ne

sopivat parhaiten juuri sinun tarpeisiisi. Kuvan manuaaliseen säätämiseen käytettävät säätimet ovat ikävä kyllä

usein vaikeita käyttää. Parhaiden mahdollisten asetusten löytämisen ja säätämisen edellytyksenä on

helppokäyttöinen ohjelma, joka käy kuvan laatuun vaikuttavat asetukset läpi yksi kerrallaan. Lopputuloksena on

paras mahdollinen kuva.

Useimmiten edes kirkkauden tai kontrastin säätäminen ei ole helppoa, sillä käyttäjältä edellytetään usein

vaikeatajuisten OSD-valikoiden eli näytössä näkyvän valikkojärjestelmän valikoiden käyttöä. Vielä tärkeämpää

on, että käyttäjä ei saa mitään palautetta tekemistään muutoksista, mikä auttaisi oikeiden säätöjen

löytämisessä. MagicTune™ on ohjelma, joka opastaa käyttäjää säätöjen tekemisessä käyttäjäystävällisten

ohjeiden ja jokaista säädintä varten suunnitellun taustamuokkauskuvion avulla. Kunkin käyttäjän omat

asetukset voidaan tallentaa, mikä helpottaa työskentelyä sellaisessa ympäristössä, jossa useat työntekijät

saattavat käyttää samaa tietokonetta. Käyttäjät voivat lisäksi tallentaa useita esiasetuskokonaisuuksia ja valita

näistä tarpeitaan ja esimerkiksi valaistusolosuhteita parhaiten vastaavat asetukset.

Perustoiminnot

MagicTune is a software utility that allows monitor adjustment and color tuning using the Display Data

Channel Command Interface (DDC/CI) protocol. All adjustments to the display are controlled via software

to eliminate the need to use the monitor on-screen display (OSD). MagicTune supports Windows 98SE, Me,

2000, XP Home, and XP Professional.

MagicTune allows for quick accurate tuning of the display with the ability to easily save and use monitor

configurations that are best suited for you.

OSD-tila

OSD-tilan avulla voit kätevästi muuttaa näytön asetuksia. Saat helposti esiin sen valikon vaihtoehdon, jonka

asetuksia haluat muuttaa.

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

Asentaminen

1. Aseta asennus-CD CD-ROM-asemaan.

2. Napsauta MagicTune-asennustiedostoa.

3. Valitse asennuskieli ja napsauta sitten Next-painiketta (Seuraava).

4. Kun esiin tulee ohjatun InstallShield Wizard -toiminnon ikkuna, valitse Next (Seuraava).

5. Hyväksy käyttöehdot valitsemalla I agree to the terms of the license agreement.

6. Valitse MagicTune ohjelman asennuskansio.

7. Valitse Install (Asenna).

8. Esiin tulee asennuksen tilan osoittava valintaikkuna (Installation status).

9. Valitse Finish (Valmis).

10. Kun asennus on valmis, työpöydälle tulee näkyviin MagicTune -ohjelman pikakuvake.

Voit käynnistää ohjeman kaksoisnapsauttamalla työpöydän pikakuvaketta.

Asennusongelmia

MagicTune -ohjelman asennukseen voivat vaikuttaa esimerkiksi videokortti, emolevy ja käytössä oleva

verkkoympäristö.

Lisätietoja asennusongelmista on kohdassa "Ongelmanratkaisu" .

Järjestelmävaatimukset

Käyttöjärjestelmät

zWindows 98 SE

zWindows Me

zWindows 2000

zWindows XP Home Edition

MagicTune -ohjelman kuvake ei ehkä näy kuvaruudussa. Tämä johtuu tietokoneen tai

näytön asetuksista. Jos näin käy, paina F5-näppäintä.

zWindows XP Professional

Laitteisto

zVähintään 32Mt vapaata muistia

zVähintään 25 Mt tilaa kiintolevyllä

* Lisätietoja on MagicTune-ohjelman Internet-sivustossa.

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

OSD-tila

OSD-tilan avulla kaikkien näyttöjen asetusten muuttaminen on helppoa. Kun tämä tila on valittu, jokainen

ikkunan yläosan välilehti tuo esiin alivalikoiden vaihtoehtojen yleiskuvaukset. Kunkin välilehden valinnan jälkeen

näyttöön tulee valikkoluettelo. OSD-tilan avulla käyttäjä voi nopeasti ja kätevästi saada esiin kaikki välilehden ja

alivalikoiden vaihtoehdot.

Painikkeiden toiminnot

MagicTune allows for quick accurate tuning of the display with the ability to easily save

and use monitor configurations that are best suited for you.

zOSD-tila saattaa poiketa oppaan kuvauksesta. Tämä johtuu mallien

keskinäisistä eroavaisuuksista.

zKun Pivot on käytössä, MagicTune -ohjelman kaikki osat eivät ehkä

toimi normaalisti.

zMagicTune (Taajuus) -säätö on erilainen eri monitorimalleissa.

OK

Ottaa käyttöön tehdyt muutokset; käyttäjä poistuu MagicTune-ohjelmasta.

Reset (Palauta)

Palauttaa aktiivisessa ikkunassa olevat arvot valmistajan suosittelemiksi asetuksiksi.

Cancel (Peruuta)

Käyttäjä poistuu MagicTune-ohjelmasta eikä tehtyjä muutoksia oteta käyttöön. Jos et ole

tehnyt muutoksia ikkunassa, tämän painikkeen painaminen ei vaikuta mihinkään

asetuksiin.

Picture (Kuva) -välilehden toiminnot

Tämän välilehden avulla käyttäjä voi muokata näytön asetuksia haluamikseen.

Color (Väri) -välilehden toiminnot

Muokkaa näytön taustan tai kuvan värin lämpimyyttä.

Brightness Contrast Resolution MagicBright

Brightness

Koko näyttö muuttuu kirkkaammaksi tai tummemmaksi. Jos kirkkautta ei ole säädetty

asianmukaisesti, tummien alueiden yksityiskohdat saattavat jäädä käyttäjältä huomaamatta.

Muokkaa kirkkautta siten, että kuvaruudun katseluominaisuudet ovat mahdollisimman hyvät.

Contrast

Säätää kirkkauden eroja kuvaruudun tummempien ja vaaleampien alueiden välillä. Määrittää

kuvien selkeyden.

Resolution

(Tarkkuus)

Tuo näyttöön luettelon kaikista ohjelman tukemista tarkkuuksista.

MagicBright™

Paina MagicBright-painiketta uudelleen ja valitse haluamasi tila..

- neljä eri tilaa

1. Text (Teksti): Soveltuu dokumentaatioiden ja tekstipitoisen materiaalin katseluun.

2. Internet: Soveltuu kuvista ja tekstistä sekä grafiikasta koostuvan materiaalin

katseluun.

3. Entertain (Viihde): Soveltuu animaatioiden ja esimerkiksi DVD- tai VCD-materiaalin

katseluun.

4. Custom (Oma): Vaikka valittavissa olevat arvot ovat asiantuntijoidemme huolella

valitsemia, nämä tehdasasetukset eivät ehkä miellytä kaikkia. Tällöin voit muokata

kirkkauden ja kontrastin asetuksia kuvaruutuvalikoiden avulla.

Image (Kuva) -välilehden toiminnot

Säätää Hieno (Fine), Karkea (Coarse) ja paikan (Position) arvoja.

Color Tone Color Control Calibration

Color Tone

(Värisävy)

Värin sävyä voidaan muuttaa.

zWarm - Normal - Cool

zCustom

Color Control

(Värin säätö)

Säätää kuvan väriä. Vot vaihtaa näytön värin haluamaksesi.

zR- G - B

Calibration

(Kalibrointi)

Prosessi, joka sisältää värien säätämisen mieltymystesi mukaan ja kyseisten asetusten

ylläpitämisen. MagicTune on erittäin hyödyllinen, jos haluat nauttia mahdollisimman tarkasti

kuvien kaikista yksityiskohdista (myös web-kuvat ja digitaalisella kameralla tai skannerilla

luodut kuvat).

Option (Asetukset) -välilehden toiminnot

Voit määrittää MagicTune-ohjelman kokoonpanon käyttämällä seuraavia asetuksia.

Image Setup Position

Image Setup

(Kuvan asetus)

zFine (Hieno): Poistaa häiriöt, kuten vaakasuuntaiset juovat. Jos häiriö ei poistu

Fine-säädön avulla, säädä ensin näytön taajuutta. Kokeile tämän jälkeen uudelleen.

zCoarse (Karkea): Poistaa häiriöt, kuten pystysuuntaiset juovat. Coarse-säätö

(Karkea) voi siirtää kuva-aluetta. Voit keskittää kuvan uudelleen käyttämällä

vaakasuuntaisen ohjauksen valikkoa (Horizontal Control).

zAuto Setup : Tuleva tietokonesignaali säätyy automaattisesti, kun painat tätä.

Sävyt, rakeisuus ja sijainti säädetään automaattisesti.

Position(paikan)

Seuraa näitä ohjeita muuttaaksesi monitorin koko näytön vaakasijainnin, pystysijainnin.

Tuo esiin Preferences (Määritykset) -valintaikkunan. Käytössä olevien määritysten kohdalla

näkyy valintaruudussa merkki V. Voit halutessasi ottaa jonkin määrityksen käyttöön tai

poistaa sen käytöstä valitsemalla määrityksen vieressä olevan valintaruudun tai

Support (Tuki) -välilehden toiminnot

Tuo esiin Assett ID -tunnuksen ja ohjelman versionumeron. Valitsemalla tämän välilehden voit lisäksi käyttää

ohjelman ohjetoimintoa.

Preferences

(Määritykset)

poistamalla valinnan.

zEnable System Tray(Ilmaisinalueen valikon käyttöönotto.)

Saat esiin MagicTune-valikot napsauttamalla ilmaisinalueella olevaa kuvaketta.

Valikot eivät tule esiin, jos vaihtoehto [Enable System Tray] (Ilmaisinalueen

käyttöönotto) ei ole valittuna kohdassa [Options] (Asetukset)' [Basic Settings]

(Perusasetukset).

zSelect language (Valitse kieli) - Valittu kieli vaikuttaa vain OSD-näytön kieleen.

Source Select

zAnalog

zDigital

Help (Ohje)

Kun tarvitset apua MagicTune-ohjelman asentamisessa tai käytössä voit vierailla

MagicTune-ohjelman Internet-sivustossa tai tutustua ohjelman ohjeeseen (käyttöopas).

Käyttöoppaan lukemiseen tarvitaan tavallinen Internet-selainohjelma.

Asset ID -tunnus

Palvelimen avulla voidaan ohjata asiakasmonitoria.

(Jos tätä ohjelmaa halutaan käyttää Asiakkaana, pitää asentaa palvelinohjelma)

User Name

Näyttää pc:hen tallennetun käyttäjänimen.

User ID

Näyttää pc:hen tallennetun käyttäjätunnuksen.

Server IP

Kirjoita palvelimen IP-osoite.

Department

Kirjoita osasto.

Location

Kirjoita sijainti.

Version (Versio)

Tuo esiin MagicTune-ohjelman versionumeron.

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

Color Calibration (Värien kalibrointi)

1. Color Calibration (Värien kalibrointi)

Näitä ohjeita noudattamalla voit säätää näytön värit optimaalisiksi.

Säädä värit noudattamalla seuraavia ohjeita:

1. Säädä kirkkauden säätöpalkista kirkkaus, joka vastaa tarkistusruudun ja taustakuvion kirkkautta.

2. Kun tarkistusruudussa näkyy tietty värisävy, siirrä ohjauskohdistinta värin viiteympyrän osoittaman värisävyn

suuntaan.

=> Kun kalibrointi on onnistunut, tarkistusruudussa ei enää näy mitään värisävyä.

3. Kun olet tehdyt kohdan 1 säädöt, valitse Next (Seuraava).

4. Toista kohdat 1, 2, 3 vaiheiden 2 ~ 5 kohdalla.

5. Voit kätevästi nähdä kalibroinnin aikaansaamat muutokset valitsemalla Preview (Esikatselu).

Useiden käyttäjien käyttämät muokatut värit

Määritelmä

Color calibration -ominaisuuden avulla samaa näyttöä käyttävät käyttäjät voivat muokata näytön väriasetuksia

haluamikseen, tallentaa tekemänsä asetukset ja halutessaan käyttää niitä. Enintään viisi käyttäjää voi käyttää

tallennettuja väriasetuksia.

1. Muokattujen väriasetusten tallentaminen:

Napsauta Next (Seuraava) -painiketta jolloin sen tilalle tulee Apply (Käytä) -painike. Voit nyt tallentaa

muuttamasi väriasetukset. Voit tallentaa enintään viisi arvoa.

2. Tallennettujen väriarvojen käyttäminen:

Valitse päänäytön Multi User (Monikäyttäjä) -painike ja käytä jotakin tallennetuista väriarvojen asetuksista.

2. Preview (Esikatselu)

Valitse Color Calibration (Värien kalibrointi) -näytön Preview (Esikatselu) -painike.

Esiin tulee yllä oleva näyttö.

1. Valitsemalla View Calibrated (Näytä kalibroidut) voit nähdä muutokset kalibroimassasi asetuksessa.

2. Valitsemalla View Uncalibrated (Näytä kalibroimattomat) voit nähdä alkuperäisen kuvan.

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

Asennuksen poistaminen

MagicTune-ohjelma voidaan poistaa ainoastaan Windowsin Ohjauspaneelin Lisää tai poista sovellus -

vaihtoehdon avulla.

Voit poistaa MagicTune-ohjelman seuraavasti:

1. Valitse [Ilmaisinalue] ' [Start] (Käynnistä) ' [Settings} (Asetukset) ja valitse sitten valikosta [Control

Panel] (Ohjauspaneeli). Jos ohjelmaa käytetään Windows XP:ssä, valitse [Start] (Käynnistä) -valikon

vaihtoehto [Control Panel] (Ohjauspaneeli).

2. Napsauta ohjauspaneelin vaihtoehtoa Lisää tai poista sovellus.

3. Etsi MagicTune-ohjelma Lisää tai poista sovellus -ikkunasta. Korosta ohjelman nimi napsauttamalla

sitä.

4. Poista ohjelma napsauttamalla [Muuta/Poista]-painiketta.

5. Aloita asennuksen poisto valitsemalla Kyllä.

6. Odota, kunnes esiin tulee asennuksen poistosta ilmoittava valintaikkuna. .

MagicTune-ohjelman Internet-sivustosta löydät ohjelman teknisen tuen, usein kysyttyjä kysymyksiä ja

ohjelmistopäivityksiä.

Yleistä | Asentaminen | OSD-tila | Värien kalibrointi | Asennuksen poistaminen | Ongelmanratkaisu

Ongelmanratkaisu

MagicTune ei ehkä toimi, jos näyttö vaihdetaan tai jos grafiikkakortin ajuri päivitetään ohjelman ollessa

käytössä. Käynnistä tässä tapauksessa järjestelmä uudelleen.

MagicTune-ohjelman Internet-sivustosta ohjelman teknisen tuen, usein kysyttyjä kysymyksiä ja

ohjelmistopäivityksiä.

Symptom Check List Solutions

Tarkistettava, kun

MagicTune ei toimi

moitteetta.

MagicTune-toiminto on

käytettävissä vain

sellaisissa tietokoneissa

(VGA), joiden Windows-

käyttöjärjestelmä tukee

Plug and Play -

ominaisuutta.

* Seuraavalla tavalla voit tarkistaa, voiko

tietokoneesi hyödyntää MagicTune -

ominaisuutta (kyseessä on Windows XP):

Ohjauspaneeli -> Suorituskyky ja ylläpito ->

Järjestelmä -> Laitteisto -> Laitehallinta ->

Näytöt -> Poista ensin Plug and Play -näyttö ja

hae sitten Plug and Play monitor -näyttöä

etsimällä uusia laitteita.

MagicTune on monitorin kanssa käytettävä

lisäohjelma. Jotkin grafiikkakortit eivät

välttämättä tue monitoriasi. Jos sinulla on

grafiikkakorttiin liittyviä ongelmia, tarkista

yhteensopivien grafiikkakorttien luettelo

verkkosivuiltamme.

http://www.samsung.com/monitor/magictune

MagicTune™ ei toimi

asianmukaisesti. Oletko vaihtanut

tietokonetta tai

grafiikkakorttia?

Imuroi viimeisin ohjelma. Voit imuroida

ohjelman sivustolta

http://www.samsung.com/monitor/magictune.

Vieraile verkkosivuillamme ja imuroi MagicTune MAC -ohjelman asennusohjelmisto itsellesi.

Ennenkuin soitat huolto on, tarkista tämän osion informaatio nähdäksesi, voisitko korjata ongelman

itse. Jos tarvitset apua, ole hyvä ja soita takuukortissa tai informaatio-osiossa olevaan numeroon,

ota yhteys valtuutettuun huolto pisteeseen.

Oire Muistilista Ratkaisut

Näytöllä ei näy kuvaa.

Monitori ei käynnisty. Onko virtajohto liitetty kunnolla? Tarkista virtajohdon liittymä ja

virtalähde.

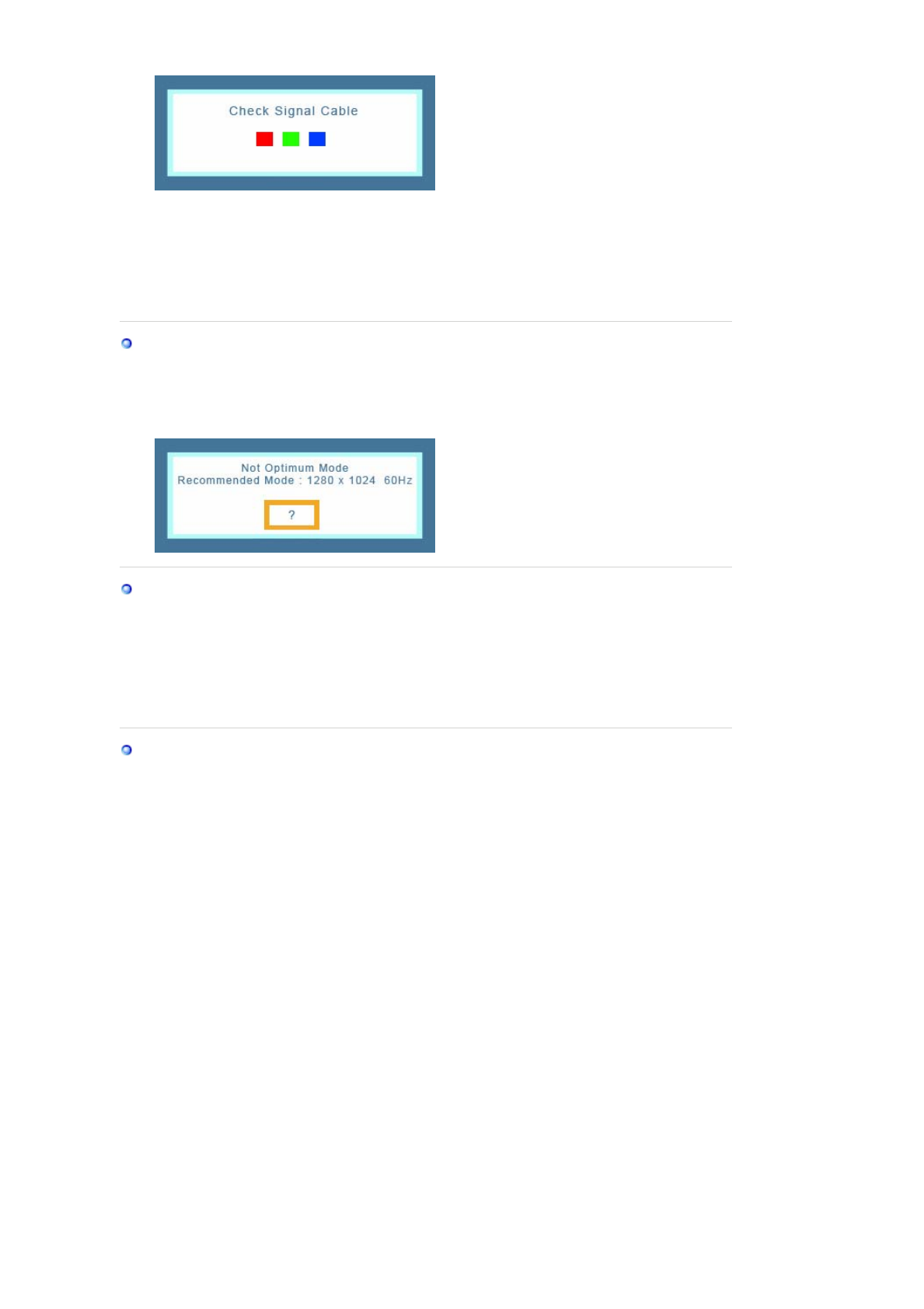

Näkyykö näytöllä "Check

Signal Cable"? Tarkista, onko tietokone kytketty oikein.

Mikäli virta on päällä, käynnistä

tietokone uudelleen nähdäksesi

ensimmäisen nähtävissä olevan

ruudun (login-näyttö).

Mikäli ensimmäinen ruutu(login-näyttö)

ilmestyy, käynnistä tietokone uudelleen

soveltuvassa käyttötilassa (turvallinen

Windows ME/2000/XP käyttötila) ja

muuta sitten näyttökortin taajuus.

(Katso valmiiksi säädetyt näyttömoodit)

Huom : Mikäli ensimmäinen ruutu

(login-näyttö) ei tule näkyviin, ota

yhteys huolto pisteeseen tai

jälleenmyyjääsi.

Voitko nähdä "Not Optimum

Mode. Recommended mode

1280 x 1024 60Hz" näytöllä ?

Tämä viesti näkyy, kun näyttökortin

signaali ylittää maksimiresoluution ja

taajuuden, joita monitori voi kunnolla

käsitellä.

Säädä sellainen maksimiresoluutio ja

taajuus, jota monitori voi kunnolla

käsitellä.

Jos näytön arvo ylittää enimmäisarvon

SXGA tai 75 Hz, esiin tulee sanoma

"Not Optimum Mode. Recommended

mode 1280 x 1024 60Hz". Jos arvo on

enemmän kuin 85 Hz, näyttö toimii

oikein, mutta esiin tulee seuraava

sanoma, joka pysyy näytössä yhden

minuutin ajan: "Not Optimum Mode.

Recommended mode 1280 x 1024

60Hz". Muuta tila suositelluksi tilaksi

tänä aikana. (Sanoma tulee uudelleen

esiin, jos järjestelmä käynnistetään

uudelleen.)

Näytöllä ei ole kuvaa.Vilkkuuko

monitorin virranilmaisin

sekunnin välein ?

Monitori on Virransäästötilassa.

Paina yhtä näppäimistön näppäintä tai

siirrä hiirtä aktivoidaksesi monitorin ja

palauttaaksesi kuvan näytölle.

Näytöllä näkyy outoja

värejä tai vain mustaa ja

valkoista.

Näyttääkö ruutu vain yhtä väriä,

niinkuin sellofaanipaperin läpi

katsottaessa?

Tarkista signaalikaapelin liittymä.

Varmista, että näyttökortti on laitettu

kunnolla sisään.

Muuttuivatko näytön värit

oudoiksi jonkun ohjelman

käyttämisen jälkeen tai

sovelluksien välisen

kaatumisen jälkeen?

Käynnistä tietokone uudelleen.

Onko näyttökortti asennettu

kunnolla ? Asenna näyttökortti näyttökorttiopasta

käyttäen.

Näyttö on yhtäkkiä

muuttunut

epätasapainoiseksi.

Oletko vaihtanut näyttökorttia

tai asemaa ? Säädä näytön kuvan sijainti ja koko

OSD :ä käyttäen.

Oletko säätänyt monitorin

resoluution tai taajuuden ? Säädä resoluutio ja taajuus

näyttökortilla.

(Katso valmiiksi säädetyt näyttömoodit.)

Näytön epätasapaino saattaa johtua näyttökorttisignaalien syklistä. Säädä asento

OSD :n avulla.

Näyttö on epäselvä tai

OSD :tä ei voi säätää. Oletko säätänyt monitorin

resoluution tai taajuuden ? Säädä resoluutio ja taajuus

näyttökortilla.

(Katso valmiiksi säädetyt näyttömoodit.)

LED vilkkuu, mutta

näytössä ei ole kuvia. Onko taajuus säädetty kunnolla

kun Ajoituksen näyttö valikossa

on tarkistettu?

Säädä taajuus kunnolla

näyttökorttiopasta ja valmiiksi asetettuja

näyttömuotoja käyttäen.

(Maksimitaajuus resoluutiota kohti

saattaa vaihdella eri tuotteiden välillä.)

Ruudulla näkyy vain 16

väriä. Näytön värit ovat

muuttuneet näyttökortin

vaihtamisen jälkeen.

Onko Windows värit asetettu

kunnolla ? Windows ME/2000/XP: Aseta värit

kunnolla Ohjaustaulussa, Näyttö,

Asetukset.

Onko näyttökortti asennettu

kunnolla ? Asenna näyttökortti näyttökorttiopasta

käyttäen.

Viestissä

lukee :"Tunnistamaton

monitori, Liitä ja käytä

(VESA DDC) monitori

löytynyt".

Onko monitorin ajuri

asennettu ? Asenna monitorin ajuri Ajurin

asennusohjeita käyttäen.

Katso näyttökorttiopasta

nähdäksesi voidaanko Liitä ja

käytä (VESA DDC)-toimintoa

tukea.

Asenna monitorin ajuri Ajurin

asennusohjeita käyttäen.

Tarkistettava, kun

MagicTune ei toimi

moitteetta.

MagicTune-toiminto on

käytettävissä vain sellaisissa

tietokoneissa (VGA), joiden

Windows-käyttöjärjestelmä

tukee Plug and Play -

ominaisuutta.

* Seuraavalla tavalla voit tarkistaa,

voiko tietokoneesi hyödyntää

MagicTune -ominaisuutta (kyseessä on

Windows XP):

Ohjauspaneeli -> Suorituskyky ja

ylläpito -> Järjestelmä -> Laitteisto ->

Laitehallinta -> Näytöt -> Poista ensin

Plug and Play -näyttö ja hae sitten Plug

and Play monitor -näyttöä etsimällä

uusia laitteita.

MagicTune on monitorin kanssa

käytettävä lisäohjelma. Jotkin

grafiikkakortit eivät välttämättä tue

monitoriasi. Jos sinulla on

grafiikkakorttiin liittyviä ongelmia,

tarkista yhteensopivien grafiikkakorttien

luettelo verkkosivuiltamme.

http://www.samsung.com/monitor/magictune

MagicTune™ ei toimi

asianmukaisesti. Oletko vaihtanut tietokonetta tai

grafiikkakorttia? Imuroi viimeisin ohjelma. Voit imuroida

ohjelman sivustolta

http://www.samsung.com/monitor/magictune.

Vieraile verkkosivuillamme ja imuroi MagicTune MAC -ohjelman asennusohjelmisto itsellesi.

Tarkista seuraavat asiat, jos monitorissa on ongelmia.

1. Tarkista, että sähköjohto ja kaapeli on kunnolla kytketty tietokoneeseen.

2. Tarkista, piipittääkö tietokone useammin kuin kolme kertaa käynnistyessään.

(Jos se tekee, pyydä tietokoneen päälevylle huolto .)

3. Jos asensit uuden näyttökortin tai kokosit itse PC :n, tarkista sovittimen (näyttö)ajurin ja monitorin ajurin

asennus.

4. Tarkista, että videonäytön skannaussuhde on asetettu 56Hz tai 75Hz.

(Maksimiresoluutiota käytettäessä ei saa ylittää 75Hz.)

5. Jos sovittimen (näyttö)ajurin asennuksessa on vaikeuksia, käynnistä tietokone Turvatoimintatilassa, poista

Näytön sovitin Ohjaustaulu, järjestelmä, laitteen hallinnassa" ja käynnistä sitten tietokone uudelleen

asentaaksesi sovittimen(näyttö)ajurin.

Jos ongelmat ilmenevät jatkuvasti, ota yhteys valtuutettuun huolto pisteeseen.

Kysymyksiä ja vastauksia

Kysymys Vastaus

Miten voin muuttaa taajuuden ? Taajuus voidaan muuttaa konfiguroimalla näyttökortti uudelleen

Huomaa, että näyttökorttituki saattaa vaihdella käytetyn aseman

versiosta riippuen.

(Katso lisätietoja tietokoneen tai näyttökortin ohjekirjasta.)

Miten säädän resoluution? Windows ME/XP/2000 Aseta resoluutio Ohjaustaulussa, Näyttö,

Asetukset.

* Ota yhteys lisätietoja varten näyttökortin valmistajaan.

Miten asetan

virransäästötoiminnan ? Windows ME/XP/2000 Aseta toiminto tietokoneen tai näytönsäästäjän

BIOS-SETUP :issa. (Katso Windows/Tietokoneen ohjekirja).

Miten puhdistan ulomman

kotelon/LCD-paneli? Irrota sähköjohto ja sen jälkeen puhdista monitori pehmeällä rievulla

käyttäen joko puhdistusainetta tai pelkkää vettä.

Älä jätä jälkeesi yhtään puhdistusainetta äläkä naarmuta koteloa. Älä

päästä yhtään vettä monitorin sisälle.

Itse tehty erikoispiirteiden tarkistus

Itse tehty erikoispiirteiden tarkistus | Varoitusviestit | Ympäristö | Hyödyllisiä vinkkejä

Monitorissasi on itse tehtävä testaustoiminto, jolla voit tarkistaa, toimiiko monitorisi kunnolla.

Itse tehty erikoispiirteiden tarkistus

1. Katkaise virta sekä tietokoneesta että monitorista.

2. Irrota videokaapeli tietokoneen takaa.

3. Kytke monitori päälle.

Jos monitori toimii kunnolla, näet alla olevassa kuvassa näkyvän laatikon.

Tämä laatikko näkyy monitorin normaalin toiminnan aikana, jos videojohto irtoaa tai vaurioituu.

4. Käännä monitori pois päältä ja yhdistä videokaapeli uudelleen ; kytke sitten päälle sekä tietokoneesi

että monitorisi.

Käännä monitori pois päältä ja yhdistä videokaapeli uudelleen ; kytke sitten päälle sekä

tietokoneesi että monitorisi.

Varoitusviestit

Jos sisääntulosignaalissa on jotain vialla, näyttöön ilmestyy viesti, tai näytöstä tulee tyhjä

vaikka virranilmaisin LED on vielä päällä.

Viesti saattaa osoittaa, että monitori on skannausalueen ulkopuolella tai että signaalikaapeli

tulee tarkistaa.

Ympäristö

Monitorin sijainti ja asento saattaa vaikuttaa monitorin laatuun ja muihin piirteisiin.

zJos monitorin lähellä on bassokaiuttimia, irrota johdot ja sijoita kaiutin toiseen huoneeseen.

zPoista kaikki sähkölaitteet, kuten radiot, tuulettimet, kellot ja puhelimet, jotka ovat 3 jalan

(yhden metrin) päässä monitorista.

Hyödyllisiä vinkkejä

zMonitori luo uudelleen PC :stä saamansa visuaaliset signaalit. Siksi, jos PC :ssä tai näyttökortissa on

ongelmia, se voi aiheuttaa monitorin tulemisen tyhjäksi, värien heikkenemisen, meteliä, Video mode

not supported, jne. Tällaisessa tapauksessa tarkista ensin ongelman aiheuttaaja ja ota sitten yhteys

huolto pisteeseen tai jälleenmyyjääsi.

zMonitorin käyttökunnon arviointi

Jos näytöllä ei ole kuvaa tai "Not Optimum Mode","Recommanded mode 1280 x 1024 60Hz"

viesti ilmestyy, irrota kaapeli tietokoneesta monitorin ollessa päällä.

{Jos näytölle tulee viesti tai jos näyttö muuttuu valkeaksi, se tarkoittaa, että monitori on

käyttökunnossa.

{Tässä tapauksessa tarkista ongelma tietokoneesta.

Y

leisspesifikaatiot

Yleistä

Mallin nimi SyncMaster 913V

LCD-paneli

Koko 19,0 tuumaa diagonaalisesti

Näyttöalue 372,32 (H) x 301,56 (V)

Pistetiheys 0,294mm (H) x 0,294mm (V)

Tyyppi a-si TFT aktiivimatriisi

Synkronisaatio

Vaakataso 30 ~ 81 kHz

Pystytaso 56 ~ 75 Hz

Näytön väri

16.194.277 Värit

Resoluutio

Optimaalinen resoluutio 1280 x 1024@60 Hz

Maksimiresoluutio 1280 x 1024@75 Hz

Sisäänmenosignaali, rajoitettu

RGB Analog

Komposiittinen Sync, SOG, 0,7 Vpp positiivinen 75 ohmissa Erillinen H/V sync,

yhdistelmä, TTL-taso positiivinen tai negatiivinen

Maksimi pikselikello

135 MHz

Virtalähde

AC 100 ~ 240VAC(+/- 10%), 60/50 Hz ± 3Hz

Signaalikaapeli

15piikki-15piikki D-sub kaapeli, irrotettava

Virrankulutus

Vähemmän kuin 38W

Mittasuhteet (LxSxK) / Paino

428,0 X 61,8 X 356,0 mm / 16,9 x 2,4 x 14,0 tuumainen (Ilman jalustaa)

428,0 X 195,7 X 430,0 mm / 16,9 x 7,7 x 16,9 tuumainen (Jalustan kanssa) / 5,55 kg

VESA asennusjakopinta

100mm x 100mm (käytettäväksi erikois(varren)asennuslaitteiston kanssa.)

Ympäristöstä huomioonotettavaa

Käytettäessä: Lämpötila: 50°F ~ 104°F(10°C ~ 40°C)

Kosteus: 10% ~ 80%, ei-kondensoiva

Säilytyksessä LLämpötila: -4°F ~113°F (-20°C ~ 45°C)

Kosteus: 5% ~ 95%, ei-kondensoiva

Liitä ja käytä-kyky (Plug and Play)

Tämä monitori voidaan asentaa mihin tahansa Liitä ja käytä-yhteensopivaan järjestelmään. Monitorin ja

tietokonejärjestelmien vuorovaikutuksen tuloksena on parhaimmat toimintaolosuhteet ja monitoriasetukset.

Useimmissa tapauksissa monitorin asennus etenee automaattisesti, ellei käyttäjä halua valita muita

asetuksia.

Huom : Malli ja spesifikaatiot saattavat muuttua ilman etukäteisilmoitusta.

Virransäästäjä

Tässä monitorissa on sisäänrakennettu energianhallintajärjestelmä nimeltään PowerSaver(Virransäästäjä).

Tämä järjestelmä säästää energiaa vaihtamalla alhaiseen energiankulutusmoodiin, kun se on ollut käyttämättä

määrätyn ajan. Monitori palautuu automaattisesti normaalitoimintaan tietokoneen hiirtä liikutettaessa tai

näppäimistön näppäintä painettaessa. Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä

ei tarvita, tai kun se jätetään yksin pitemmäksi aikaa. Energiansäästäjä-järjestelmä toimii tietokoneeseesi

asennetun VESA DPMS-noudattavan näyttökortin kanssa. Käytä tietokoneellesi asennettua ohjelmiston

apuohjelmaa asettaaksesi tämän ominaisuuden.

Tila Normaalitoiminta Virta pois-moodi

EPA/ENERGIA 2000

Virtakytkin pois päältä

(Virran näyttö)

Virranilmaisin Vihreä Vihreä, vilkkuva Musta

Virrankulutus Vähemmän kuin 38W Vähemmän kuin 1W

(Off-tila)

Vähemmän kuin 1W

(230 Vac)

Tämä monitori noudattaa EPA ENERGY STAR® ja ENERGY2000, kun sitä

käytetään tietokoneen kanssa, jossa on VESA DPMS-toimivuus. ENERGY

STAR®-partnerina SAMSUNG on määritellyt tämän tuotteen noudattavan

ENERGY STAR®-ohjesääntöjä energian tehokkaassa käytössä.

Valmiiksi säädetyt näytön toimintatilat

Valmiiksi asetetut ajastinmoodit. Mikäli tietokoneesta lähetetty signaali on sama kuin seuraavat valmiiksi

asetetutajastinmoodit, näytön säätö on automaattinen. Jos signaali on erilainen, näyttö saattaa olla tyhjä,

vaikka virta LED onkin päällä. Katso näyttökorttiopasta ja säädä näyttö seuraavasti.

1. Valmiiksi säädetyt näytön toimintatilat

Näyttömoodi Vaakataajuus

(kHz)

Pystytaajuus

(Hz)

Pikselikello

(MHz)

Sync. Polarity

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 75,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 -/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan

skannaukseen kuluvaa aikaa kutsutaan vaakasykliks (Horizontal Cycle), ja

kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus.

Mittayksikkö : kHz

Pystytaajuus

Kuten loisteputkessa, näytön täytyy toistaa samaa kuvaa monta kertaa

sekunnissa näyttääkseen kuvan käyttäjälle. Tämän toiston taajuutta

kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö : Hz

Service

Y

rit

y

ksen osoite

j

a

p

uhelinnumero saattaa muuttua ilman ennakkoilmoitusta.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.

Samsung Customer Care

7037 Financial Drive

Mississauga, Ontario

L5N 6R3

1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211

http://www.sonda.com/

http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

A

v.Argentina 1790 Lima1. Peru

Tel: 51-1-336-8686

Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, No2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,

Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa

Tel : 0027-11-549-1621

Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB

Box 713

S-194 27 UPPLANDS VÄSBY

SVERIGE

Besöksadress : Johanneslundsvägen 4

Samsung support Sverige: 020-46 46 46

Samsung support Danmark : 8088-4646

Samsung support Norge: 8001-1800

Samsung support Finland: 0800-118001

Tel +46 8 590 966 00

Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER

MPA COMPLEX BUILDING,1st-2nd Floor

175 SOI SUEKSA VIDHAYA SATHON SOI 12

SILOM ROAD ,SILOM,BANGRAK

BANGKOK 10500

TEL : 0-2635-2567

FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE

4 Glybochitska str.

Kiev, Ukraine

Tel. 8-044-4906878

Fax 8-044-4906887

Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South

Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168

Fax. : (0208) 397 9949

< European Service Center & National Service >

Stafford Park 12 Telford, Shropshire, TF3 3BJ

Tel. : (0870) 242 0303

Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A :

Samsung Electronics America

Service Division

400 Valley Road, Suite 201

Mount Arlington, NJ 07856

1-800-SAMSUNG (1-800-726-7864)

http://samsung.com/monitor/

Termejä

Pistetiheys

Monitorin kuva koostuu punaisista, vihreistä ja sinisistä pisteistä. Mitä lähempänä pisteet ovat toisiaan,

sitä parempi resoluutio. Kahden samanvärisen pisteen etäisyys toisistaan on nimeltään ‘Pistetiheys’.

Mittayksikkö : mm

Pystytaajuus

Luodakseen ja näyttääkseen kuvan käyttäjälle, näytön tulee piirtyä uudelleen useita kertoja

sekunnissa. Tämän toiston taajuutta kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi.

Mittayksikkö : Hz

Esimerkki: Jos sama valo toistaa itsensä 60 kertaa sekunnissa, tämän mitataan olevan 60 Hz.

Tällaisessa tapauksessa voidaan nähdä ruudun värisevän. Tämän ongelman

välttämiseksi laitteessa on Värisemätön toimintatila, joka käyttää yli 70 Hz olevaa

pystytaajuutta.

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa

aikaa sanotaan vaakasykliksi. Kääntäen verrannollinen määrä vaakasyklejä on nimeltään

vaakataajuus. Mittayksikkö : kHz

Lomittamis- ja ei-lomittamismetodit

Vaakatason juovien näyttäminen näytöllä järjestyksessä ylhäältä alas on nimeltään ei-lomitettu metodi,

kun taas parittomien ja parillisten juovien näyttäminen vuorotellen on lomitettu menetelmä. Suurin osa

monitoreista käyttää ei-lomitettua metodia selkeän kuvan varmistamiseksi. Lomitettu metodi on sama

kuin mitä televisioissa käytetään.

Liitä ja käytä (Plug and Play)

Tämä toiminto antaa käyttäjälle parhaimman laatuisen näytön sallimalla tietokoneen ja monitorin

automaattisen informaatiovaihdon. Tämä monitori noudattaa kansainvälistä VESA DDC-standardia liitä

j

a käytä-toiminnoille.

Resoluutio

‘Resoluutioksi’ nimitetään näytön kuvan muodostavaa vaaka- ja pystysuunnassa olevien pisteiden

määrää. Tämä numero osoittaa näytön tarkkuuden. Korkea resoluutio on hyvä useiden tehtävien

samanaikaiseen suorittamiseen, koska näytöllä voidaan näyttää enemmän kuvainformaatiota.

Esimerkki: Jos resoluutio on 1280 x 1024, se tarkoittaa, että näyttö muodostuu 1280 vaakatason

pisteestä (vaakatason resoluutio) ja 1024 pystyjuovasta (pystyresoluutio).

Paremman näytön saamiseksi

1. Säädä tietokoneen resoluutio ja näytön injektio (virkistys)-taajuus tietokoneen säätöpanelista, kuten

alla on kuvattu, jotta voit nauttia parhaimmasta mahdollisesta kuvan laadusta. Näytön kuva voi olla

huonolaatuinen, ellei TFT-LCD anna parhaimmanlaatuista kuvaa.

{Resoluutio: 1280 x 1024

{Pystytaajuus (virkistystaajuus): 60 Hz

2. Kun puhdistat monitoria ja ulkopanelia, ole hyvä ja käytä suositeltua pientä määrää puhdistusainetta

pehmeällä ja kuivalla kangasrievulla ja kiillota se. LCD-aluetta ei saa kohdella kovakouraisesti, vaan

se hangataan kevyesti. Jos käytät liiallista voimaa, tuloksena saattaa olla tahraantuminen.

3. Mikäli et ole tyytyväinen kuvan laatuun, voit parantaa sitä ajamalla "automaattisen säätötoiminnon",

joka näkyy näytöllä kun painetaan ruudun lopetuspainiketta. Mikäli vielä automaattisäädön jälkeenkin

on häiriöitä, käytä HIENO/KARKEA säätötoimintoa.

4. Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai se on epäselvä.

Ota käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et käytä näyttöä vähään

aikaan.

Auktoriteetti

Tämän asiakirjan sisältämä informaatio saattaa muuttua ilman etukäteisilmoitusta.

©2005 Samsung Electronics Co., Ltd. Kaikki oikeudet pidätetään.

Kopiointi missä muodossa tahansa ilman Samsung Electronics Co., Ltd :n kirjallista lupaa on ankarasti

kielletty.

Samsung Electronics Co., Ltd. ei ole vastuussa tässä asiakirjassa olevista virheistä eikä satunnaisista tai

välillisistä vahingoista, jotka liittyvät tämän materiaalin varustukseen, toimintakykyyn tai käyttöön.

Samsung on Samsung Electronics Co., Ltd.: n rekisteröity tuotenimike; Microsoft,Windows ja Windows NT

ovat Microsoft Corporationin rekisteröityjä tuotenimikkeitä; VESA,DPMS ja DDCovat Video Electronics

Standard Association:in rekisteröityjä tuotenimikkeitä;ENERGY STAR®nimi ja logo ovat U.S. Environmental

Protection Agency (EPA):n rekisteröityjä tuotenimikkeitä. ENERGY STAR®- yhteistyökumppanina Samsung

Electronics Co., Ltd. on määritellyt, että tämä tuote noudattaa ENERGY STAR® ohjesääntöjä tehokkaassa

energian käytössä. Kaikki muut tässä asiakirjassa mainitut tuotenimet saattavat olla omistajiensa

tuotenimikkeitä tai rekisteröityjä tuotenimikkeitä.

FCC Information | IC Compliance Notice | MPR II Compliance

European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

TCO'03 Recycling Information (TCO'03 applied model only)

Medical Requirement

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes

the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates,

uses, and can radiate radio frequency energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television receptions, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

zReorient or relocate the receiving antenna.

zIncrease the separation between the equipment and receiver.

zConnect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

zConsult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could

void the user's authority to operate the equipment. If necessary, consult your dealer or an

experienced radio/television technician for additional suggestions. You may find the booklet

called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was

prepared by the Federal Communications Commission. It is available from the U.S.

Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:

SAMSUNG ELECTRONICS CO., LTD

America QA Lab of Samsung

3351 Michelson Drive,

Suite #290, Irvine, CA92612 USA

Tel) 949-975-7310

Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It

may be suitable for connection to any UL Listed personal computer with similar configuration.

Before making the connection, make sure the voltage rating of the computer convenience outlet

is the same as the monitor and that the ampere rating of the computer convenience outlet is

equal to or exceeds the monitor voltage rating.

For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration

5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable

power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing

Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur

les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and

magnetic fields.

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for

Interference by Information Technology Equipment (VCCI). If this is used near a radio or

television receiver in a domestic environment, it may cause radio interference. Install and use

the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements

AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your

choice has provided you with a product developed for professional use. Your purchase has also

contributed to reducing the burden on the environment and to the further development of

environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment.The main problem as far as monitors

and other electronic equipment are concerned is that environmentally harmful substances are

used both in the products and during their manufacture. Since it has not been possible so far

for the majority of electronic equipment to be recycled in a satisfactory way, most of these

potentially damaging substances sooner or later enter Nature.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),

(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the

European Community. Compliance with these directives implies conformity to the following

European Norms:

zEN55022:1998+A1:2000 - Radio Frequency Interference

zEN55024:1998 - Electromagnetic Immunity

zEN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

zEN61000-3-3:1995 - Voltage Fluctuations

There are also other characteristics of a monitor, such as energy consumption levels, that are

important from both the working and natural environment viewpoints. Since all types of

conventional electricity generation have a negative effect on the environment (acidic and

climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic

equipment in offices consumes an enormous amount of energy, since it is often routinely left

running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international

environmental labelling of monitors. The labelling scheme was developed as a joint effort by the

TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The

Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and

Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission

of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use

of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated

solvents. The product must be prepared for recycling and the manufacturer is obliged to have

an environmental plan, which must be adhered to in each country where the company conducts

its operations policy. The energy requirements include a demand that the monitor after a certain

period of inactivity shall reduce its power consumption to a lower level, in one or more stages.

The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the

reduction of electric and magnetic fields, along with physical and visual ergonomics and good

usability.

TCO Development Unit 1996-11-29

On the page this folder you will find a brief summary of the environmental requirements met by

this product.

The complere environmental criteria document may be ordered from:

TCO Development Unit

S-11494 Stockholm

Sweden

Fax: +46 8 782 92 07

E-mail (Internet): development@tco.se

Current information regarding TCO'95-approved and labelled products may also

be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and

housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer

casing can consist of flame retardant substances. These are related to another group of

environmental toxins, PCBs, which are suspected to give rise to similar harm, including

reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.

Flame retardants have been found in human blood and researchers fear that disturbances in

foetus development may occur.

zTCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning.

zTCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any

cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous

system and is toxic in high doses.

zTCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing

of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone

layer in the stratosphere, causing increased reception on Earth of ultraviolet light with

consequent increased risks of skin cancer (malignant melanoma).

zThe relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided

you with a product developed for professional use. Your purchase has also contributed to

reducing the burden on the environment and also to the further development of environmentally

adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an

international environmental and quality labelling labelling of personal computers. The labelling

scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional

Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),

Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction

of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging

the adaptation of goods and services to the environment. The main problem, as far as

computers and other electronics equipment are concerned, is that environmentally harmful

substances are used both in the products and during their manufacture. Since it is not so far

possible to satisfactorily recycle the majority of electronics equipment, most of these potentially

damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are

important from the viewpoints of both the work (internal) and natural (external) environments.

Since all methods of electricity generation have a negative effect on the environment (e.g.

acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.

Electronics equipment in offices is often left running continuously and thereby consumes a lot of

energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The

Swedish Society for Nature Conservation). These demands impose restrictions on the

presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)

and chlorinated solvents, among other things. The product must be prepared for recycling and

the manufacturer is obliged to have an environmental policy which must be adhered to in each

country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain

period of inactivity, shall reduce its power consumption to a lower level in one or more stages.

The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The

complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained

via the Internet, using the address: http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.

Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a

computer casing can consist of flame retardant substances. Most flame retardants contain

bromine or chloride, and those flame retardants are chemically related to another group of

environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the

PCBs are suspected of giving rise to severe health effects, including reproductive damage in

fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have

been found in human blood and researchers fear that disturbances in foetus development may

occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams

must not contain flame retardants with organically bound bromine or chlorine. Flame retardants

are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses. The

relevant TCO'99 requirement states that batteries, the colour-generating layers of display

screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system

and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not

contain any mercury. It also demands that mercury is not present in any of the electrical or

electronics components associated with the labelled unit. There is however one exception.

Mercury is, for the time being, permitted in the back light system of flat panel monitors as today

there is no commercially available alternative. TCO aims on removing this exception when a

Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the

manufacture and assembly of the product. CFCs (freons) are sometimes used for washing

printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the

stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks

of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement

permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your

display is designed, manufactured and tested according to some of the strictest quality and

environmental requirements in the world. This makes for a high performance product, designed

with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the

user and to reduce sight and strain problems. Important parameters are luminance, contrast,

resolution, reflectance, colour rendition and image stability.

Energy

zEnergy-saving mode after a certain time ?beneficial both for the user and the environment

zElectrical safety

Emissions

zElectromagnetic fields

zNoise emissions

Ecology

zThe product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

zRestrictions on

o chlorinated and brominated flame retardants and polymers

o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in

cooperation with scientists, experts, users as well as manufacturers all over the world. Since

the end of the 1980s TCO has been involved in influencing the development of IT equipment in

a more user-friendly direction. Our labelling system started with displays in 1992 and is now

requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following

countries, please contact the company corresponding to your region of residence. For those

who reside in other countries, please contact a nearest local Samsung dealer for recycling

information for the products to be treated in environmentally acceptable way.

[U.S.A. Residents Only] [European Residents Only]

U.S.A. SWEDEN NORWAY GERMANY

COMPANY Solid Waste Transfer &

Recycling Inc ELKRETSEN Elektronikkretur AS vfw AG

ADDRESS 442 Frelinghuysen Ave

Newark, NJ 07114

ELKRETSEN Box

1357, 111 83

Stockholm

Barnhusgatan 3, 4

tr.

6454 Etterstad 0602 Oslo

Fyrstikkalln 3B

Max Plank Strasse

42

50858 Collogne

Germany

TELEPHONE 973-565-0181 08-545 212 90 23 06 07 40 49 0 2234 9587 - 0

FAX Fax: 973-565-9485 08-545 212 99 23 06 07 41

E-

MAIL none info@el-kretsen.se adm@elektronikkretur.no vfw.info@vfw-ag.de

HOME

PAGE

http://www.bcua.org/Solid

Waste_Disposal.htm

http://www.el-

kretsen.se/ http://www.elretur.no/

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I

equipment, which is not protected against ingress of liquids. The product is not suitable for use

in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the

IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful

interference in a typical medical installation. This equipment generates, uses and can radiate

radio frequency energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to other devices in the vicinity. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful

interference to other devices, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following measures:

zReorient or relocate the receiving device.

zIncrease the separation between the equipment.

zConnect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

zConsult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the

respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for

medical equipment.) Furthermore all configurations shall comply with the system standard IEC

601-1-1. Everybody who connects additional equipment to the signal input part or signal output

part configures a medical system, and is therefore, responsible that the system complies with

the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services

department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40¶C to +70¶C

Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR

DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS

For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

TUOTETIEDOT (Ei kuvan tallentumista kuvaruutuun)

LCD-näytöissä ja -kuvaruuduissa saattaa ilmetä kuvan palamista kuvaruutuun, jolloin edellinen

kuva näkyy samanaikaisesti uuden kuvan kanssa. Näin saattaa käydä, jos kuvaruudussa on

pitkään ollut sama kuva.

Tässä oppaassa opastetaan LCD-näyttöjen asianmukaiseen käyttöön tämän ilmiön

ehkäisemiseksi.

Mitä tarkoitetaan kuvan

p

alamisella kuvaruutuun?

LCD-näytön tavanomaisen käytön aikana ei kuvan tallentumista tai palamista

kuvaruutuun esiinny. Jos sama kuva on kuvaruudussa hyvin pitkään, nestekidettä

ympäröivän kahden elektrodin sähkövarauksessa voidaan havaita pieni

muutos.Nestekide saattaa tämän vuoksi kasautua joihinkin alueisiin näytössä.

Edellinen kuva jää tämän vuoksi näyttöön samanaikaisesti uuden kuvan kanssa. Kuvan

tallentumista näyttöön voi tapahtua kaikissa näyttölaitteissa (myös LCD-näytöissä).

Tämä ei tarkoita, että laitteessa olisi jotakin vikaa.

Noudattamalla alla olevia ohjeita voit välttää kuvan tallentumisen kuvaruutuun

Kun virta ei ole kytkettynä laitteeseen tai kun käytössä on näytönsäästäjä

tai virransäästötila

Esimerkki)

zKatkaise laitteesta virta, kun käytössä on liikkumaton kuva.

zKäytä näytönsäästäjää, jos se on mahdollista.

zMääritä kuvaruudun virrankatkaisuun liittyvät asetukset tietokoneen

näyttöasetusten mukaisesti.

- Katkaise laitteesta virta 4 tunniksi, kun laitteeseen on ollut virta

kytkettynä 24 tuntia.

- Katkaise laitteesta virta 2 tunniksi, kun laitteeseen on ollut virta

kytkettynä 12 tuntia.

- On suositeltavaa käyttää näytönsäästäjää, jossa on yksivärinen tai

liikkuva kuva.

Joidenkin sovellusten erit

y

isoh

j

eita

Esimerkki) Lentokentät, pankit, ohjausjärjestelmät, kauttakulku,

arvopaperimarkkinat

On suositeltavaa noudattaa omaa näyttöasetusjärjestelmää seuraavasti:

Tieto

j

en, lo

g

on

j

a liikkuvan kuvan nä

y

ttäminen nä

y

tössä vuorotellen.

Esimerkki) Sykli : Näytä tietoja 1 tunnin ajan ja sen jälkeen logoa tai liikkuvaa

kuvaa 1 minuutin ajan.

Muuta väriasetuksia aika a

j

oin

(

kä

y

tä kahta eri väriä

)

.

Esimerkki) Vaihda väriasetuksia 30 minuutin välein ja käytä 2 väriä.

Vältä sellaisten merkkien ja taustavärin yhdistelmiä, joiden luminanssierot ovat

suuret.

Vältä harmaan sävyjen käyttämistä, koska ne aiheuttavat helposti kuvan

tallentumista näyttöön.

zVältä: värejä, joiden luminanssierot ovat suuret (musta ja valkoinen, harmaa).

Esimerkki)

zSuositeltavat asetukset: kirkkaat värit, joiden luminanssierot ovat pienet.

- Muuta taustaväri ja merkkien väri kerran 30 minuutissa.

Esimerkki)

- Vaihda merkkien näyttäminen liikkeen näyttämiseen kerran 30 minuutissa.

Esimerkki)

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä

tietokoneen tai

j

är

j

estelmän kä

y

ttämään nä

y

tönsäästä

j

ää, kun et kä

y

tä laitetta.

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä

tietokoneen tai järjestelmän käyttämään näytönsäästäjää, kun et käytä laitetta.

Kuva ei saa tallentua kuvaruutuun normaalissa käytössä. Normaaleilla olosuhteilla

tarkoitetaan jatkuvasti vaihtuvaa liikkuvaa kuvaa. Kun LCD-näytössä on pitkään sama

kuva (yli 12 tuntia), pikselin nestekidettä ohjaavissa elektrodeissa saattaa ilmetä pieniä

sähköjännitteen muutoksia. Elektrodien sähkövarauksen ero kasvaa ajan myötä ja

nestekide joutuu tämän vuoksi kallistumaan.

Kun näin käy, edellinen kuva jää näkyviin kuvaruutuun kuvan vaihtumisen

j

älkeen.Tämä voidaan estää vähentämällä kertynyttä eroa sähköjännitteessä.

LCD-näytöt täyttävät ISO13406-2 Pixel fault Class II:n ehdot ja asetukset.
