RÉFRIGÉRATEUR

SIDE BY SIDE

MANUEL D’INSTALLATION ET D’UTILISATION

FRANÇAIS

DA99-00494U REV(0.2)

SOMMAIRE

AVERTISSEMENTS / CONSIGNES DE SÉCURITÉ

................... 2

MODE D’EMPLOI......................................................................................... 4

MISE EN PLACE DU RÉFRIGÉRATEUR ................................................... 4

CARACTERISTIQUES PRINCIPALES ........................................................4

PANNEAU DE COMMANDE ........................................................................5

TABLEAU DE BORD NUMÉRIQUE .............................................................7

CONTRÔLE DE LA TEMPÉRATURE ..........................................................8

DISTRIBUTEUR DE GLACE ET D’EAU FRAÎCHE .....................................8

UTILISATION DU DISTRIBUTEUR D’EAU (SELON MODELE) ..............10

CLAYETTES ET BACS ...............................................................................11

STOCKAGE DES ALIMENTS.....................................................................12

COMPARTIMENT COOLSELECT ZONETM ...............................................14

RETRAIT DES ACCESSOIRES DU CONGÉLATEUR..............................16

RETRAIT DES ACCESSOIRES DU RÉFRIGÉRATEUR..........................16

BAR INTEGRE (SELON MODELE)............................................................16

NETTOYAGE DES ACCESSOIRES ..........................................................17

REMPLACEMENT DE L’AMPOULE INTÉRIEURE...................................18

FILTRE A EAU.............................................................................................19

PORTES.......................................................................................................19

INSTRUCTIONS D’INSTALLATION..........................................................20

INSTALLATION DU RÉFRIGÉRATEUR ....................................................20

DÉPOSE DES PORTES DU RÉFRIGÉRATEUR......................................21

REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR....................24

RÉGLAGE DE L’ALIGNEMENT DES PORTES.........................................27

CONTRÔLE DU DISTRIBUTEUR D’EAU (SELON MODELE). ................29

INSTALLATION DU DISTRIBUTEUR D’EAU ............................................30

DÉPANNAGE ..............................................................................................35

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 1

Indique une consigne à suivre.

Indique quelque chose que vous ne devez PAS

toucher.

Indique quelque chose à NE PAS faire.

AVERTISSEMENTS / CONSIGNES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ /AVERTISSEMENTS UTILISÉS

AUTRES SYMBOLES UTILISÉS

Indique un danger de mort ou de

blessure grave.

Indique un risque de dommage

corporel ou de dommage

matériel.

AVERTISSEMENT

ATTENTION

Indique que vous devez débrancher la

fiche d’alimentation de la prise.

Indique qu’une mise à terre est nécessaire

pour éviter un choc électrique.

Il est recommandé de laisser réaliser cette action

par l’installateur ou par un dépanneur compétent.

Indique quelque chose que vous ne devez PAS

démonter.

AVERTISSEMENT

• Avant de mettre en service l’appareil, lisez attentivement ce manuel et conservez-le pour toute

référence ultérieure.

• Le présent mode d’emploi couvrant plusieurs modèles, les caractéristiques de votre réfrigéra-

teur peuvent différer légèrement de celles décrites dans ce manuel.

• L’appareil ne doit pas être utilisé par des enfants sans la surveillance d’un adulte.

• Veuillez surveiller les enfants et assurez-vous qu’ils ne jouent pas avec l’appareil.

• Le réfrigérant utilisé dans cet appareil est de type R600a ou R134a.

Vérifiez l’étiquette du compresseur placée à l’arrière de l’appareil ainsi que celle indiquant les

caractéristiques nominales à l’intérieur du réfrigérateur pour savoir quel est le type de

réfrigérant utilisé pour votre réfrigérateur.

Ne branchez pas plusieurs appareils sur la même

multiprise.

• Ceci peut provoquer une surchauffe ou un incendie.

Assurez-vous que la fiche n’est pas écrasée ni endom-

magée par la partie arrière de votre réfrigérateur.

• Une fiche endommagée peut surchauffer et provoquer

un incendie.

Evitez les projections d’eau directes à l’intérieur ou à

l’extérieur de votre réfrigérateur/congélateur.

• Vous risquez de recevoir un choc électrique.

N’utilisez pas d’aérosols à proximité du réfrigérateur.

• Vous risquez de provoquer une explosion ou un incendie.

Ne pliez pas le cordon d’alimentation et ne placez pas

de choses lourdes dessus.

• Vous risquez de provoquer un incendie. Si le cordon

d’alimentation est endommagé, faites-le remplacer

immédiatement par le fabricant ou par un dépanneur agréé.

Ne branchez pas la fiche du cordon d’alimentation avec

des mains humides.

• Vous risquez de recevoir un choc électrique.

Ne mettez pas de récipient rempli d’eau sur le

réfrigérateur.

• S’il est renversé, vous risquez de provoquer un incendie

ou de recevoir un choc électrique.

N’installez pas le réfrigérateur en un lieu humide ou à un

endroit où il risque d’entrer en contact avec de l’eau.

• Une isolation défectueuse des pièces électriques peut

causer un choc électrique ou un incendie.

Ne stockez pas de substances volatiles ou inflamma-

bles dans le réfrigérateur.

• La conservation de benzène, de diluants, d’alcool,

d’éther, de GPL ou de produits similaires peut provoquer

des explosions.

Ne démontez pas et ne réparez pas le réfrigérateur

vous-même.

• Vous risquez de déclencher un incendie, un dysfonction-

nement et/ou de provoquer des dommages corporels.

Débranchez la fiche du cordon d’alimentation avant

de remplacer l’ampoule à l’intérieur du réfrigérateur.

• Vous risquez sinon de recevoir un choc électrique.

Si vous désirez vous débarrasser de votre réfrigéra-

teur/ congélateur, commencez d’abord par enlever les

portes et les joints.

• Faites-le de sorte à éviter qu’un enfant ne reste bloqué à

l’intérieur.

Le réfrigérateur doit être relié à la terre.

• Ceci est nécessaire pour éviter toute perte d’énergie ou

tout choc électrique suite à une fuite de courant du

réfrigérateur.

N’utilisez jamais de conduites de gaz, de lignes télé-

phoniques ou autres paratonnerres éventuels comme

conducteur de terre.

• Une utilisation incorrecte de la prise de terre peut

provoquer un choc électrique.

L’élimination du réfrigérant utilisé dans le

réfrigérateur/congélateur et des gaz contenus dans le

matériau d’isolation nécessite des procédures spé-

ciales. Avant de mettre l’appareil au rebut, assurez-

vous qu’aucun des tuyaux situés à l’arrière de l’appareil

n’est endommagé .

AVERTISSEMENTS

Attention

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 2

Si vous n’utilisez pas le réfrigérateur pendant une

période prolongée, débranchez-le.

• Toute détérioration de l’isolation peut provoquer un

incendie.

AVERTISSEMENTS / CONSIGNES DE SÉCURITÉ

Ne stockez pas trop d’aliments dans votre réfrigérateur.

• Lorsque vous ouvrez la porte, un article peut tomber et

causer des dommages corporels ou matériels.

Ne mettez pas de bouteilles ni d’autres récipients en

verre dans le congélateur.

• Lorsque le contenu gèle, le verre peut casser et provo-

quer des blessures corporelles.

Si la prise n’est pas correctement fixée au mur, ne

branchez pas la fiche d’alimentation.

• Vous risquez de provoquer un incendie ou de recevoir un

choc électrique.

Ne déconnectez pas la fiche en tirant sur le cordon

d’alimentation.

• Une détérioration du cordon d’alimentation peut causer

un court-circuit, un incendie ou un choc électrique.

• Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant, un dépanneur agréé ou du

personnel d’entretien qualifié.

Ne stockez pas d’objets sur l’appareil.

• Lorsque vous ouvrez ou fermez la porte, ces objets

peuvent tomber et causer des blessures ou des dégâts

matériels.

Ne stockez pas de médicaments, de matériel scien-

tifique ou de produits sensibles à la température dans

le réfrigérateur.

• Les produits nécessitant un contrôle strict de la tem-

pérature ne doivent pas être stockés dans le

réfrigérateur.

Assurez-vous que les enfants ne s’accrochent pas

aux portes. Sinon, ils risquent de graves blessures.

Si vous détectez une odeur de médicaments ou de

fumée, débranchez immédiatement la fiche et con-

tactez le centre technique SAMSUNG Electronics.

Ne touchez pas les parois intérieures du congélateur

ni les produits stockés dans le congélateur avec des

mains mouillées.

• Vous risquez des gelures.

Ne mettez pas les mains dans l’espace situé en

dessous de votre appareil.

• Des arêtes saillantes pourraient vous blesser.

Ne mettez jamais vos doigts ni autres objets dans

l’orifice du distributeur ou dans la goulotte à glace.

Vous risquez de vous blesser ou de provoquer des

dommages matériels.

• Veillez à ce que les ouvertures d’aération de la coque ou

de la structure de l’appareil ne soient pas obstruées.

• N’endommagez pas le circuit de réfrigération.

• N’utilisez pas d’appareils électriques à l’intérieur du

réfrigérateur/congélateur à moins qu’ils ne soient d’un

type recommandé par le fabricant.

ATTENTION

AVERTISSEMENT

N’utilisez pas de chiffon mouillé ou humide pour

nettoyer la prise. Enlevez tout corps étranger des

broches de la fiche du cordon d’alimentation.

• Vous risquez sinon de provoquer un incendie.

• Si vous débranchez le réfrigérateur, attendez au

moins cinq minutes avant de le rebrancher.

Cet appareil contient une petite quantité de

réfrigérant à l’isobutane (R600a), gaz naturel

très respectueux de l’environnement, mais

également combustible. Lors du transport et de

l’installation de l’appareil, veillez à ce qu’aucune

pièce du circuit de réfrigération ne soit endommagée.

Le réfrigérant qui s’échappe des tuyaux risque de

s’enflammer ou de provoquer des lésions oculaires.

Si une fuite est décelée, évitez d’approcher une

flamme nue ou toutes sources potentielles d’incendie

de l’appareil et aérez la pièce dans laquelle il est

installé pendant plusieurs minutes.

• Afin d’éviter la formation d’un mélange gaz inflammable-

air en cas de fuite dans le circuit de réfrigération, la dimen-

sion de la pièce dans laquelle l’appareil est installé

dépend de la quantité de réfrigérant utilisé. La dimension

requise est de 1 m

pour 8 g de réfrigérant de type R600a

contenu dans l’appareil. La quantité de réfrigérant présent

dans votre appareil est indiquée sur la plaque signalé-

tique placée à l’intérieur de l’appareil.

• Ne mettez jamais en marche un appareil qui présente un

quelconque signe d’endommagement. En cas de doutes,

consultez votre revendeur.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 3

MISE EN PLACE DU RÉFRIGÉRATEUR

Installez le réfrigérateur dans un endroit vous

permettant de respecter un espace suffisant

entre le mur et le réfrigérateur (reportez-vous

aux instructions d’installation du présent

manuel).

CARACTÉRISTIQUES PRINCIPALES

Double système de Réfrigération

• Le compartiment réfrigérateur et le compartiment con-

gélateur disposent chacun d'un évaporateur, sans

aucune circulation d'air entre les deux compartiments.

Grâce à ce système indépendant, le congélateur et le

réfrigérateur sont refroidis individuellement et fonction-

nent de ce fait de manière plus efficace.

Les odeurs des aliments stockés dans le réfrigérateur

n’affectent pas les aliments du congélateur grâce au

circuit de ventilation distinct.

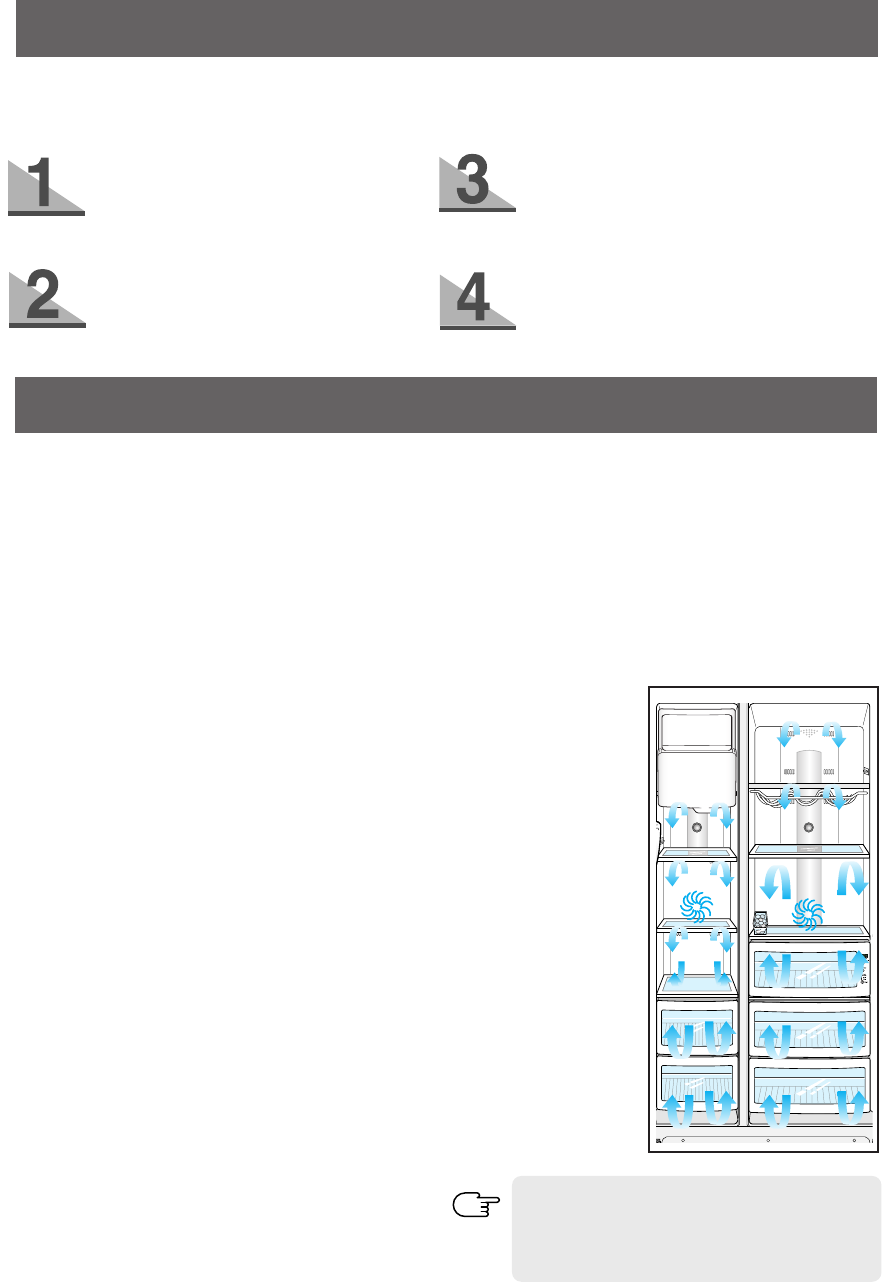

SYSTEME MULTI-FLOW

• L’air de refroidissement circule par de multiples

bouches d’air au niveau de chaque clayette. Ceci

assure une réfrigération homogène à l’intérieur des

compartiments, les aliments conservent ainsi leur

fraîcheur plus longtemps.

ALARME DE PORTE

• Un avertisseur sonore vous avertit lorque la porte

est restée ouverte.

DÉSODORISEUR (SELON MODELE)

• Le double désodoriseur réutilisable permet de main-

tenir l’air du réfrigérateur frais et sans odeur.

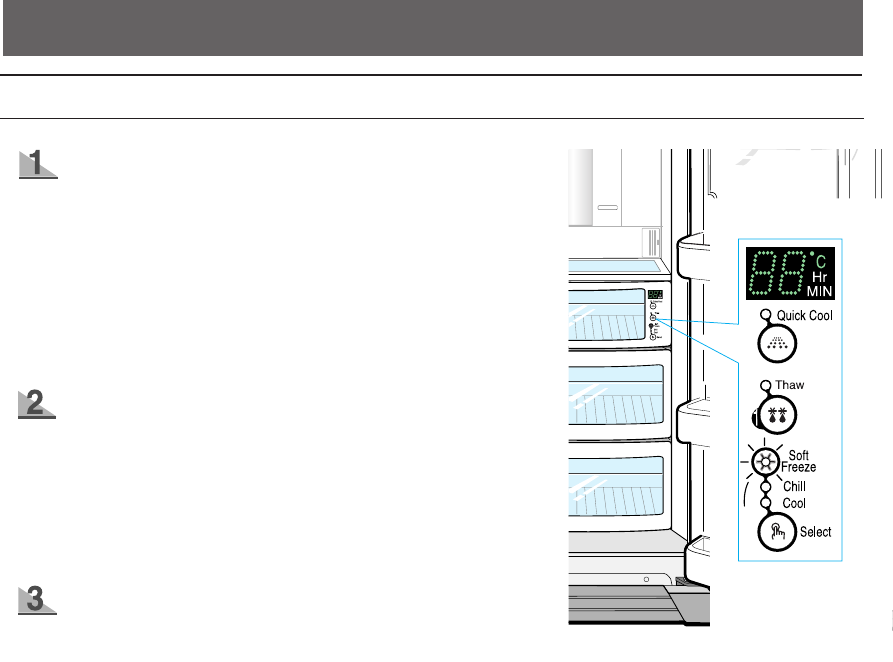

COMPARTIMENT COOLSELECT ZONETM

(SELON MODELE)

• Vous pouvez choisir Quick Cool (réfrigération rapi-

de), Thaw (décongélation douce) ou Select (sélec-

tion) pour réfrigérer rapidement des aliments, les

décongeler ou pour les garder frais encore plus

longtemps. Sélectionnez Soft Freeze (congélation

douce), Cool (fraîcheur) ou Chill (conservation

fraîcheur) pour contrôler la température du comparti-

ment.

RÉFRIGÉRATEUR/CONGÉLATEUR À ÉCONOMIE

D’ÉNERGIE

•

La consommation d’énergie est réduite au minimum

grâce à un dispositif permettant une distribution dis-

tincte de l’air frais dans le réfrigérateur et le congéla-

teur.

CONGELATION RAPIDE

•

La fonction de congélation rapide vous permet de con-

geler les aliments plus rapidement.

TAUX ÉLEVÉ D’HUMIDITÉ POUR UNE

MEILLEURE CONSERVATION DES PRODUITS

FRAIS

•

Vous pouvez conserver des aliments, fruits ou

légumes frais plus longtemps car votre réfrigérateur

est équipé d’un système produisant de l’air froid très

humide, ce qui le rend quatre à cinq fois plus perfor-

mant qu’un réfrigérateur normal.

GLACE ET EAU FROIDE DISPONIBLES EN

GRANDE QUANTITÉ

• Le distributeur de

glace et d’eau

glacée fournit de la

glace et de l’eau en

permanence.

BAR INTEGRE

(SELON MODELE)

• Le bar intégré vous

permet d’accéder à

vos boissons sans

avoir à ouvrir la

porte principale de

l’appareil et donc de

réaliser des

économies de temps

et d’argent.

Lorsque vous avez effectué les étapes suivantes, votre réfrigérateur est prêt à fonctionner. Si ce n’est

pas le cas, vérifiez l’alimentation et la source électrique. Si vous avez encore des questions, contactez

votre centre technique SAMSUNG.

Réglez la température au niveau le plus froid et

attendez une heure. Le congélateur devrait se

réfrigérer légèrement et le moteur doit fonction-

ner en douceur.

Lorsque la température du réfrigérateur est suff-

isamment basse, vous pouvez y stocker des ali-

ments. Après avoir mis en service le réfrigéra-

teur, il faut attendre quelques heures avant que

celui-ci atteigne la température nécessaire.

Lorsque vous branchez le réfrigérateur,

l’ampoule à l’intérieur de l’appareil doit

s’allumer à chaque fois que vous

ouvrez les portes.

REMARQUE

Ces instructions de service sont valables pour

plusieurs modèles d’appareils. Les caractéristiques

de votre appareil peuvent légèrement différer de

celles décrites dans ce manuel.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 4

MODE D’EMPLOI

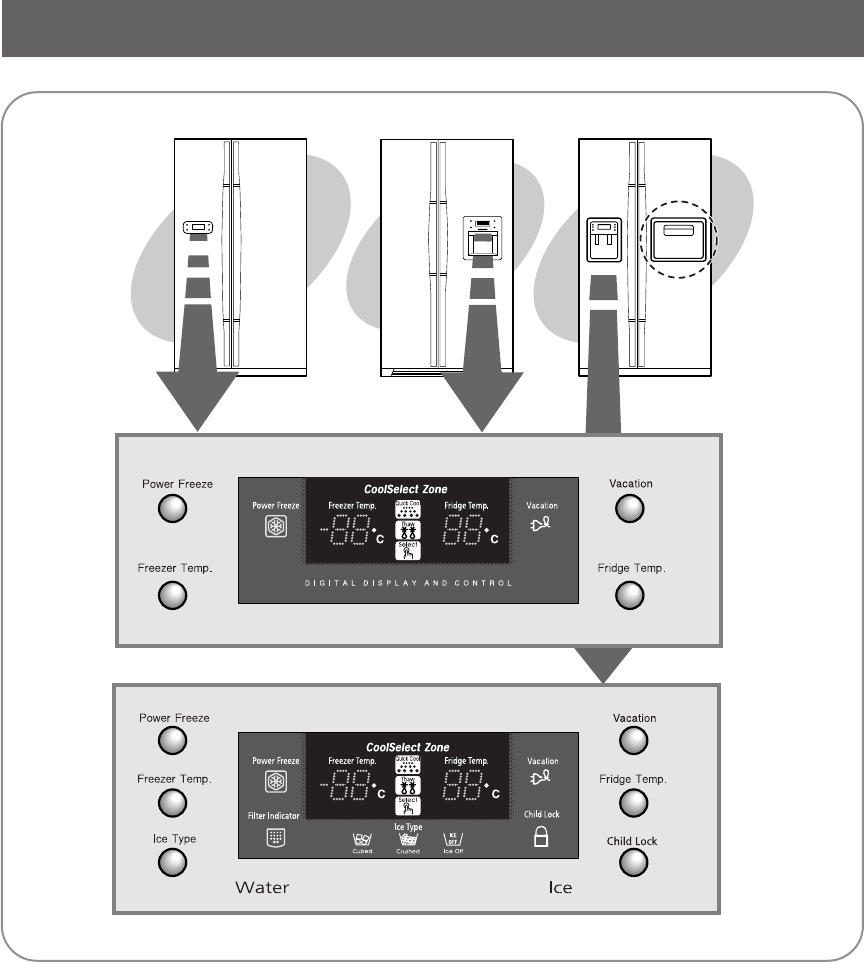

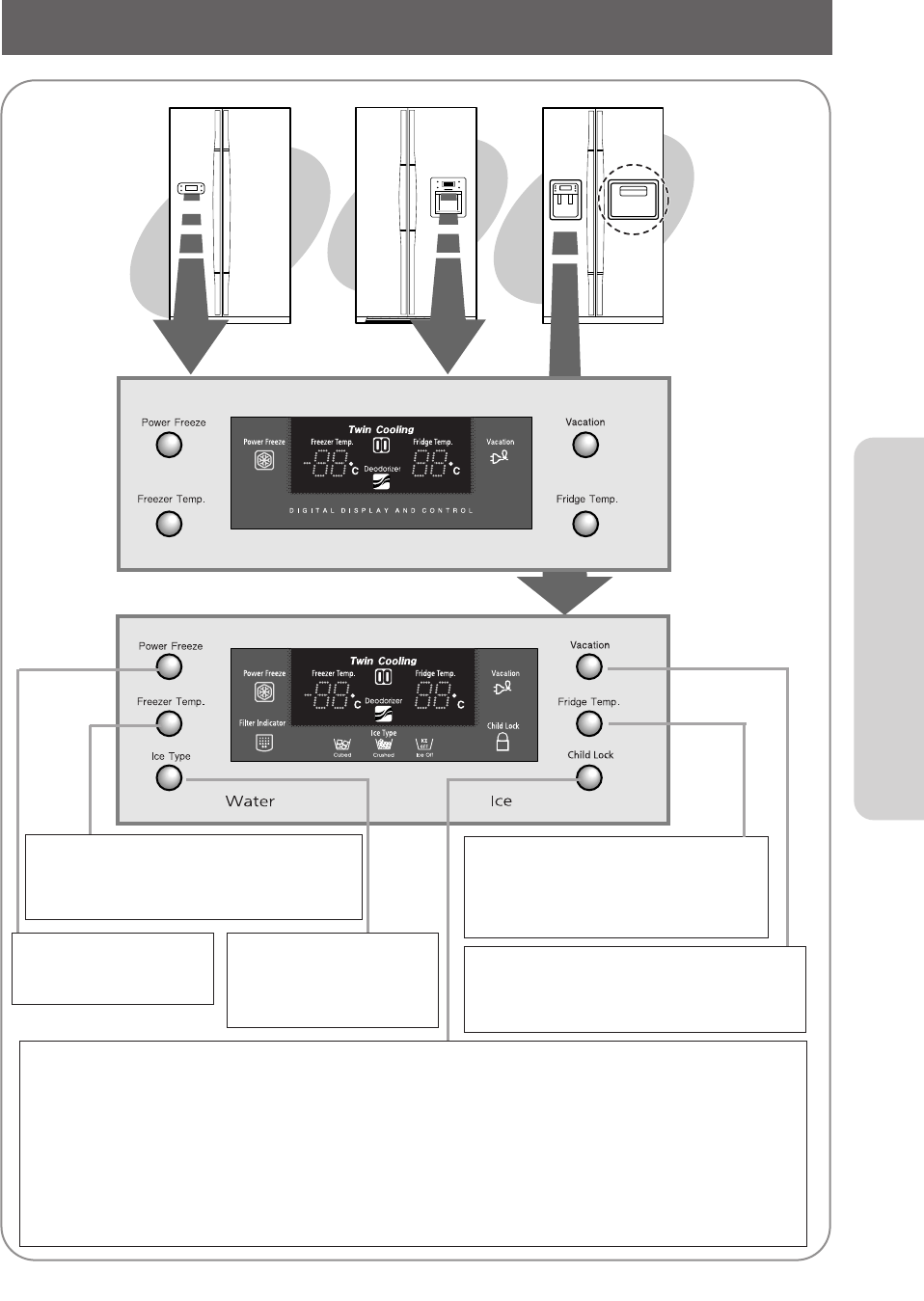

PANNEAU DE COMMANDE

Modèle standard

Modèle avec distributeur d'eau, de glaçons et de glace pilée

BOUTON FREEZER TEMP.

Pour régler la température du congélateur, appuyez

plusieurs fois sur le bouton pour modifier la tem-

pérature réglée par étapes entre -14 °C et -25 °C.

BOUTON FRIDGE TEMP.

Pour régler la température du réfrigérateur,

appuyez plusieurs fois sur le bouton pour

modifier la température réglée par étapes

entre 7 °C et 1 °C.

SÉLECTION DU MODE “VACANCES”

Ce bouton permet d'arrêter le fonctionnement du

réfrigérateur tout en maintenant le fonction-

nement du congélateur.

BOUTON CHILD LOCK

Lorsque vous appuyez sur le bouton de verrouillage parental pendant 3 secondes, l’indicateur de verrouillage

parental s’active en émettant un son audible. Lorsque cette fonction est activée, tous les voyants s’eteignent sauf

l’indicateur Type de glace(Ice Type) et l’indicateur Securite enfant(Child Lock). Ce bouton permet d'empêcher toute

modification intempestive des réglages par un enfant ou un animal domestique. Pour déverrouiller les fonctions de

réglage, il suffit d'appuyer de nouveau sur le bouton de sécurité enfant pendant 3 secondes.

Ce bouton a un autre effet. Lorsque vous appuyez dessus pendant 3 secondes [le voyant s'allume alors], la résis-

tance de régulation de la condensation cesse de fonctionner. Si de la condensation se forme autour du capot du

distributeur de glace et d'eau ou du compartiment à boissons externe, appuyez de nouveau sur ce bouton pendant

3 secondes. Le voyant s'éteint, la régulation de la condensation reprend et les fonctions de réglage sont déverrouil-

lées.

BOUTON POWER FREEZE

Accélère le processus de con-

gélation dans le congélateur.

BOUTON ICE TYPE

Vous pouvez utiliser ce bouton

pour choisir Cubed Ice (glaçons),

Crushed Ice (glace pilée) ou Ice

Off (pas de glaçons).

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 5

PANNEAU DE COMMANDE

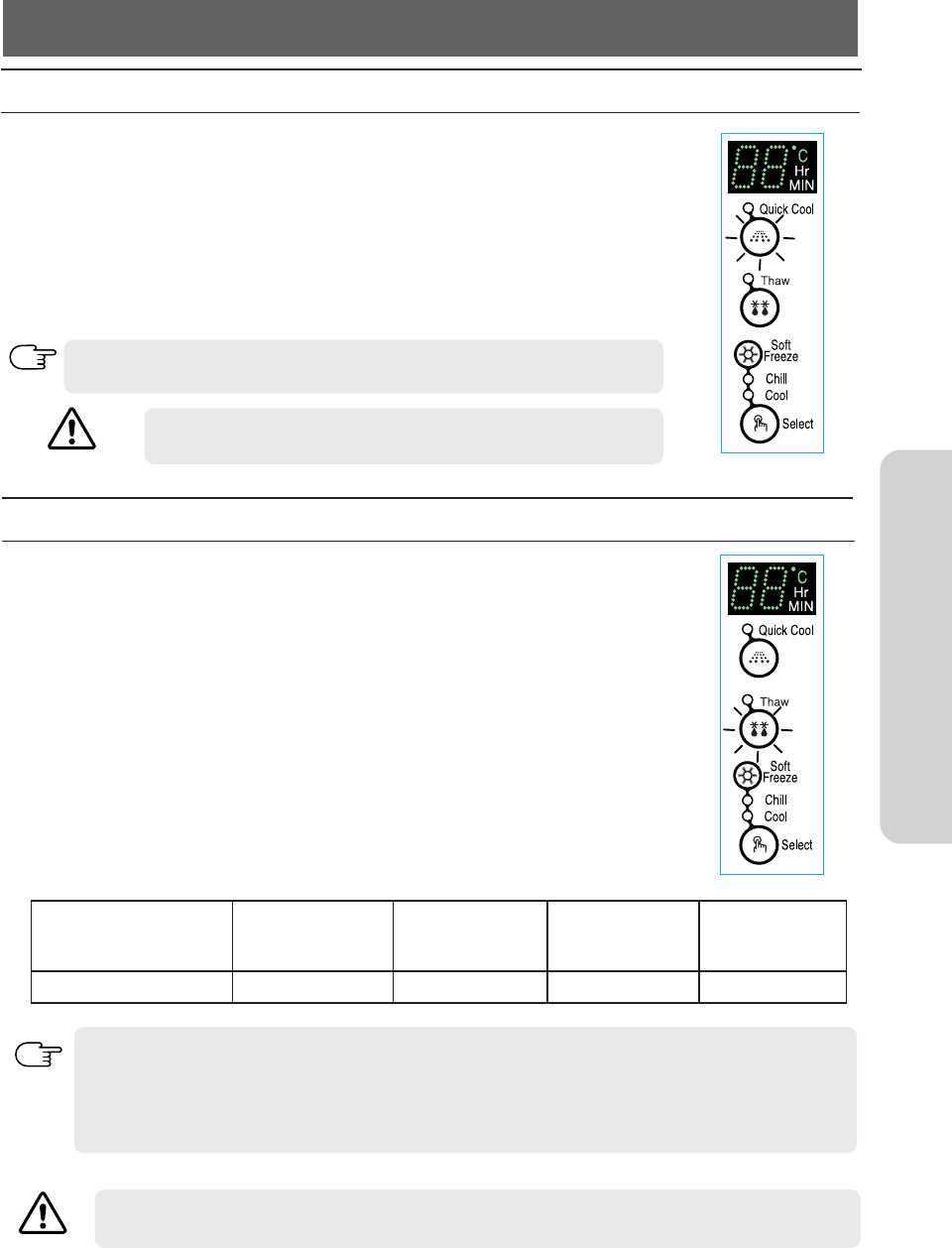

Modèle de base (avec le compartiment CoolSelect ZoneTM)

Modèle avec distributeur d'eau, glaçons et glace pilée (avec le compartiment CoolSelect ZoneTM)

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 6

MODE D’EMPLOI

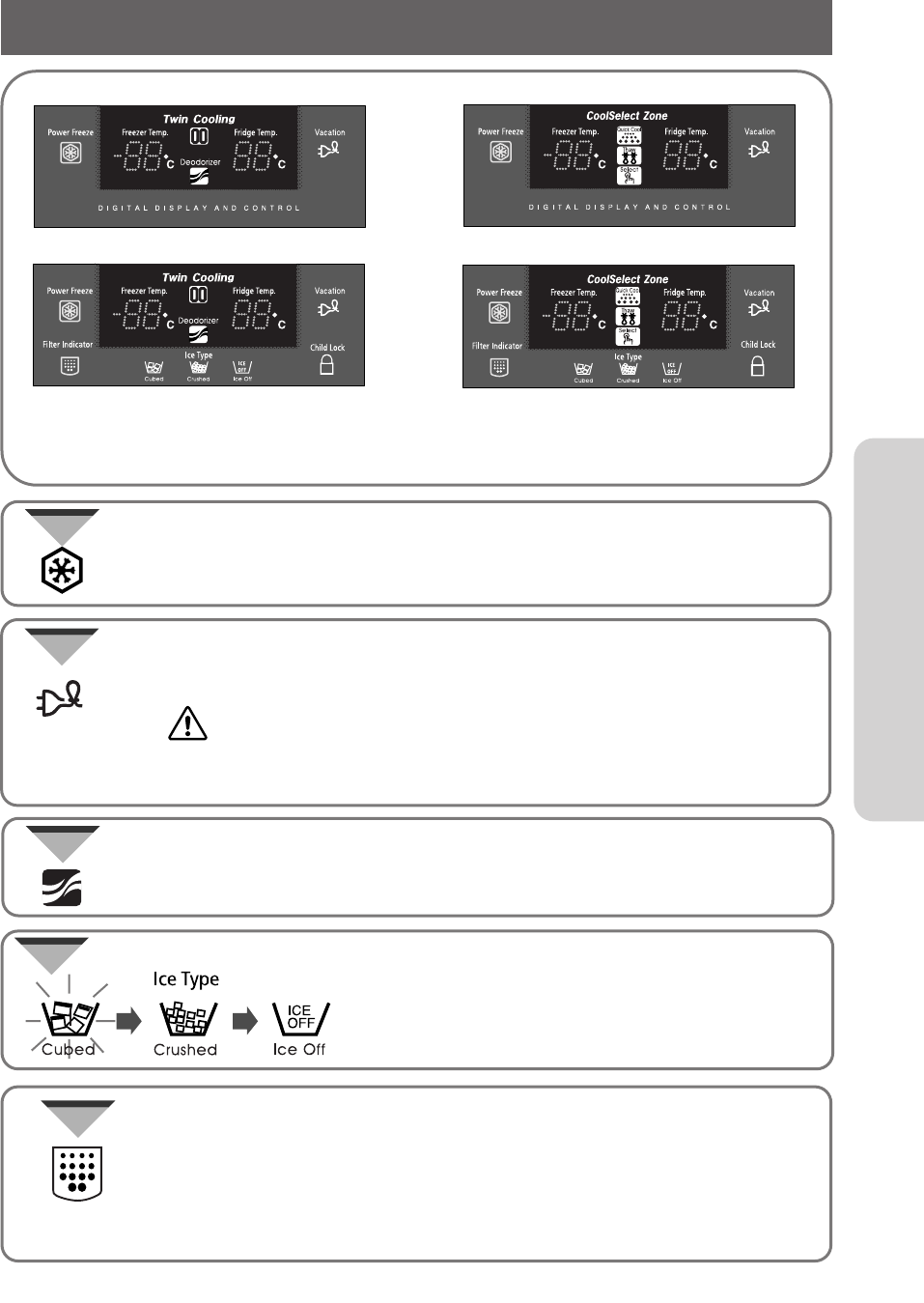

TABLEAU DE BORD NUMÉRIQUE

Freezer Temp. (température de congélation) indique la température actuelle du congélateur.

Fridge Temp. (température du réfrigérateur) indique la température actuelle du réfrigérateur.

Power cool, Thaw et Select indiquent l’état du compartiment CoolSelect ZoneTM.

•

Ce voyant indique que le double désodoriseur recyclable est en cours de fonctionnement.

•Recyclez la cartouche alvéolaire une à deux fois par an (voir section “Nettoyage

des accessoires”).

•Le voyant est allumé en permanence avec ou sans cartouche.

•Appuyez successivement sur le bouton Ice Type pour

choisir dans l’ordre Cubed Ice, Crushed Ice ou Ice Off

si vous souhaitez arrêter la fabrication de glaçons.

•Le symbole allumé indique le type de glace

actuellement sélectionné.

•Lorsque le voyant vert devient orange, il est temps de remplacer le filtre à eau.

Lorsque le voyant est rouge, le remplacement est fortement recommandé.

•Lorsque vous avez remplacé le filtre à eau, réinitialisez le voyant en appuyant

simultanément sur les boutons Ice Type (type de glace) et Child Lock (sécurité

enfant) pendant 3 secondes.

•Pour désactiver ce voyant, appuyez simultanément pendant 5 secondes sur les

boutons Ice Type (type de glace) et Child Lock (sécurité enfant).

•Ce voyant s’allume lorsque vous appuyez sur le bouton Power Freeze.

Appuyez sur ce bouton pour réajuster rapidement le congélateur à la température réglée.

•S’il vous faut beaucoup de glace, vous pouvez produire cette glace plus rapidement.

•Appuyez à nouveau sur ce bouton afin d’annuler le mode Power Freeze.

Cubed Ice (glaçons), Crushed Ice (glace pilée) et Ice Off (pas de glaçons)

Filter Indicator

Power Freeze

•Lorsque le voyant Vacation est allumé, le réfrigérateur est éteint mais le congélateur

fonctionne. Appuyez à nouveau sur le bouton pour annuler le mode “Vacances”.

Retirez tous les aliments se trouvant dans le réfrigérateur avant de sélectionner ce

mode.

•Si vous laissez le mode “Vacances” en fonction très longtemps, vous devrez à votre

retour, retirer environ 10 verres d’eau du distributeur d’eau.

Vacation

Deodorizer

ATTENTION

•Laisser impérativement la porte fermée.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 7

CONTRÔLE DE LA TEMPÉRATURE

Appuyez sur le bouton Ice Type pour sélectionner

le type de glace désiré :

•Glaçons

•Glace pilée

•Pas de glace

S’il reste de la glace dans le seau à

glace, vous obtenez des glaçons.

Appuyez avec une tasse contre le levier du

distributeur de glace.

•Posez la tasse alignée sur le levier du distributeur pour

éviter que la glace ne tombe à côté.

Distributeur d'eau, glaçons, glace pilée

Le distributeur de glace produit 10 glaçons simultanément et

environ 120 glaçons par jour automatiquement. Cette quantité

peut dépendre de facteurs comme la température du congéla-

teur, la fonction Power Freeze (congélation rapide) ou la

fréquence d’ouverture de la porte. Lorsque vous branchez

votre réfrigérateur, le mode Cubed Ice (glaçons) est automa-

tiquement sélectionné.

Distributeur d’eau

La capacité du réservoir d’eau est d’environ 1,2 L.

Eau froide

•Appuyez une tasse contre le levier du

distributeur d’eau.

•Si vous venez d’installer votre réfrigérateur,

jetez les six premiers verres pleins d’eau pour

éliminer les impuretés du système d’alimentation

en eau.

Appuyer

Pas de glace

REMARQUE

Appuyer

DISTRIBUTEUR DE GLACE ET D’EAU FRAICHE

Congélateur

•La température du congélateur peut être réglée entre

-14 °C et -25 °C.

•

Appuyez plusieurs fois sur le bouton Freezer Temp.

(température de congélation) jusqu’à ce que la tempéra-

ture désirée apparaisse sur l’afficheur de la température.

•L’afficheur permet de faire varier la température entre

-14 °C et -25 °C. Lorsque l’affichage atteint -14 °C, il

revient à -25 °C.

•Cinq secondes plus tard, l’affichage indique à nouveau

la température réelle du congélateur. L’appareil se

règle alors sur la nouvelle température désirée.

Réfrigérateur

•La température du réfrigérateur peut être réglée entre

7 °C et 1 °C.

•Appuyez plusieurs fois sur le bouton Fridge Temp.

(température du réfrigérateur) jusqu’à ce que la tem-

pérature désirée apparaisse sur l’afficheur de tempéra-

ture.

•L’affichage de la température fonctionne de la même

façon que pour le congélateur.

• Si vous conservez de la crème glacée dans le congélateur à une température supérieure à

-15°C, elle risque de fondre.

• La température du congélateur ou du réfrigérateur augmente si vous l’ouvrez fréquemment, si vous le nettoyez ou

si vous y stockez des aliments chauds. Dans ce cas, l’affichage numérique peut clignoter. L’affichage numérique

arrête de clignoter lorsque le congélateur et le réfrigérateur reviennent à la température normale.

AVERTISSEMENT

Si vous partez longtemps en vacances

ou en voyage et que vous n’utiliserez

pas le distributeur d’eau ou de glace,

fermez le robinet d’eau. Sinon, vous

risquez une fuite d’eau.

Ne mettez jamais vos doigts ou

d’autres objets dans l’ouverture du dis-

tributeur.

Vous risquez de vous blesser.

ATTENTION

AVERTISSEMENT

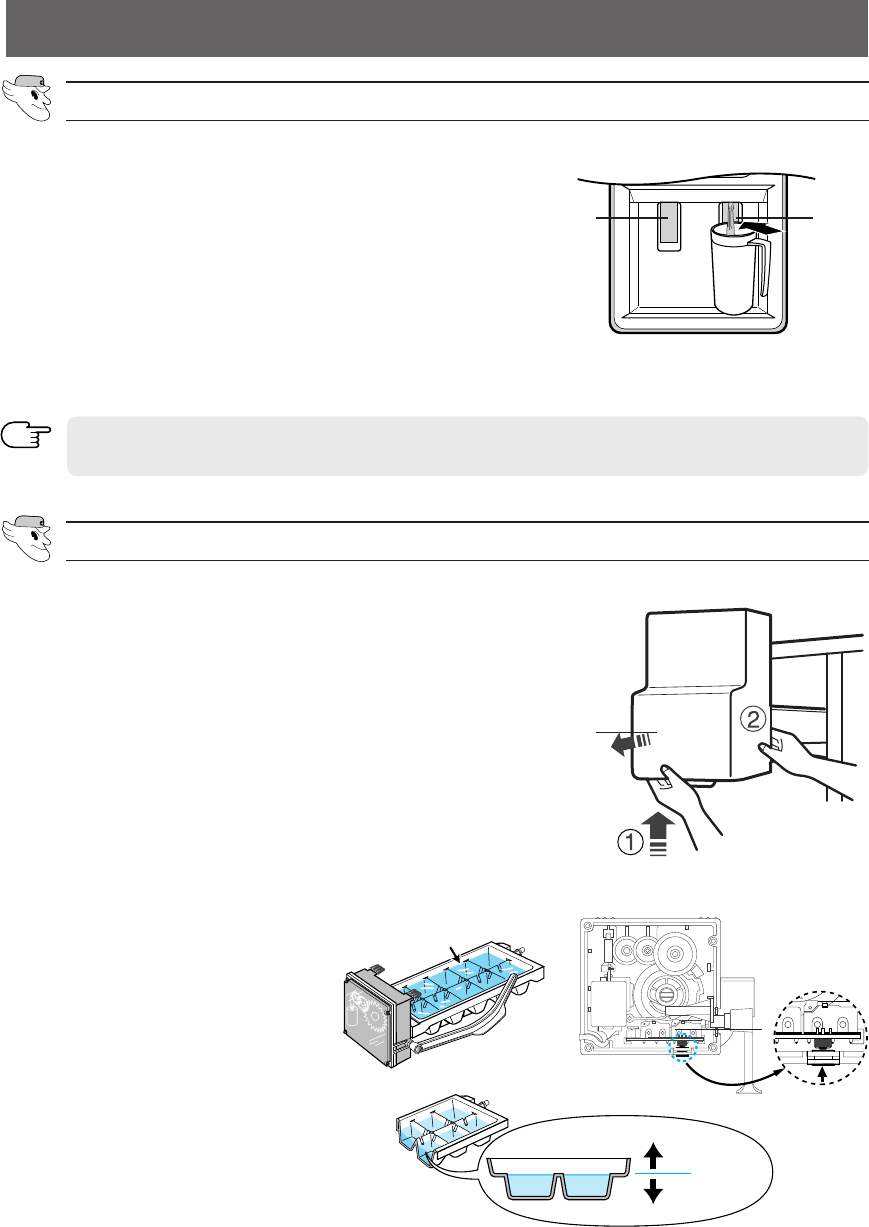

Appareil à glaçons (modèle sans distributeur)

•

Retirez le tiroir à glace.

•

Ajoutez de l’eau jusqu’à atteindre le repère de

niveau d’eau indiqué.

•

Replacez le tiroir à glace.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 8

MODE D’EMPLOI

UTILISATION DU DISTRIBUTEUR D’EAU (Option selon modèle)

Grâce au distributeur d’eau, vous pouvez obtenir facilement de l’eau réfrigérée sans avoir à ouvrir la

porte du réfrigérateur. De plus, vous pouvez réaliser des économies d’énergie en réduisant de plus de

30%, le nombre de fois où la porte est ouverte.

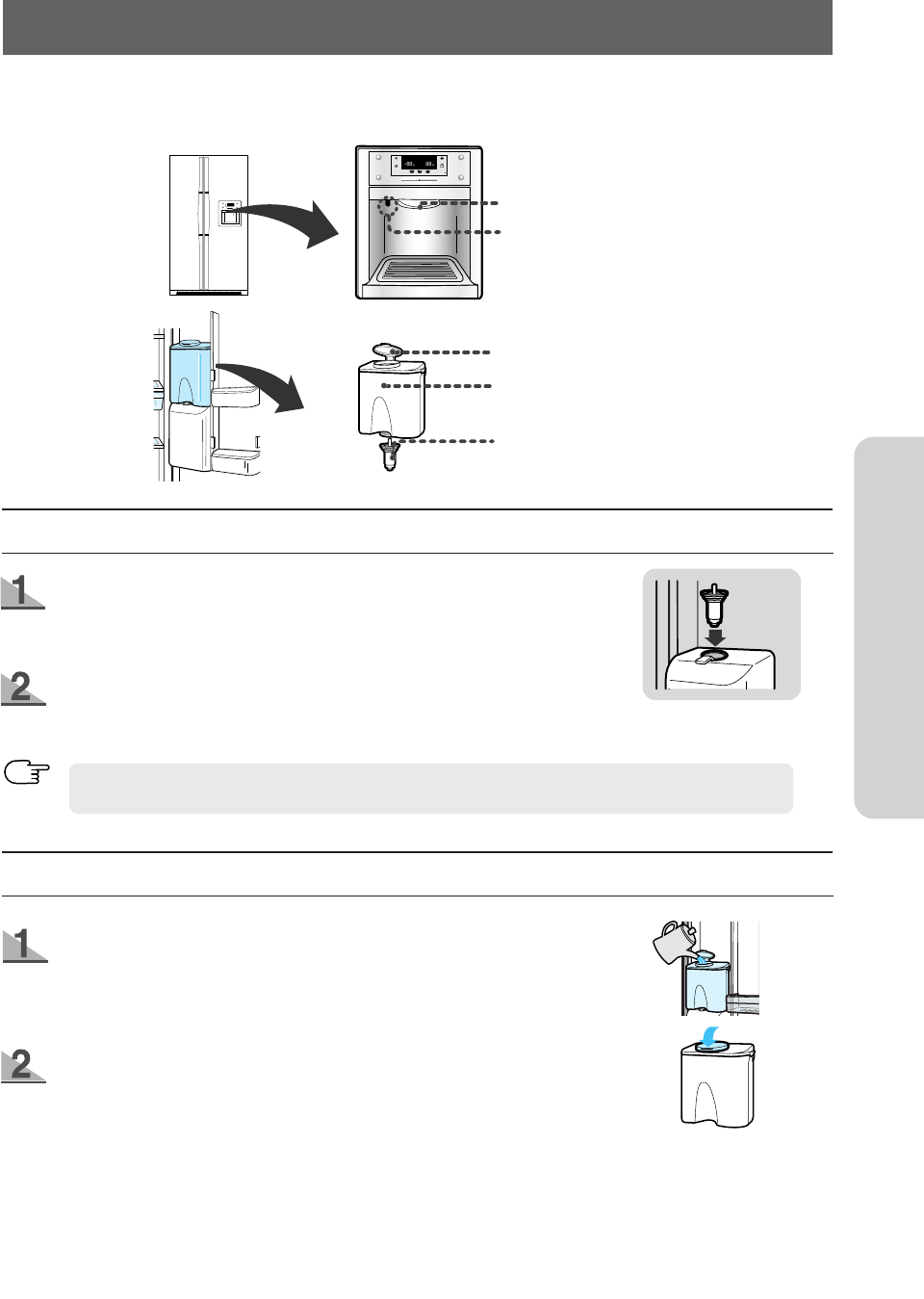

Présentation

Manette

Dispositif de verrouillage

Bouchon du réservoir d’eau

Réservoir d’eau

Dispositif d’alimentation en eau

SI VOUS N’UTILISEZ PAS LE DISTRIBUTEUR, PROCÉDEZ AINSI

REMPLISSAGE DU RÉSERVOIR D’EAU

Enfoncez fermement le dispositif d’alimentation en eau dans

l’orifice de fixation.

• La porte ne se ferme pas automatiquement en raison des fuites de

froid lorsque le dispositif d’alimentation en eau n’est pas en place.

Retirez le bouchon du réservoir d’eau et remplissez-le d’eau potable.

• Remplissez complètement le réservoir (un peu plus de 4,2 litres).

Replacez le bouchon en l’enfonçant jusqu’à ce qu’il s’enclenche.

Réglez le dispositif de verrouillage sur la position “LOCK”

(VERROUILLE).

• Si le dispositif d’alimentation en eau est fixé uniquement au niveau du trou

de fixation et que le dispositif de verrouillage est réglé sur la position

“OPEN”(OUVERT), le dispositif d’alimentation en eau risque de sortir de sa fixation.

REMARQUE

Pour empêcher les enfants d’utiliser le distributeur, réglez le dispositif de verrouillage

sur “LOCK”.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 9

UTILISATION DU DISTRIBUTEUR D’EAU (Option selon modèle)

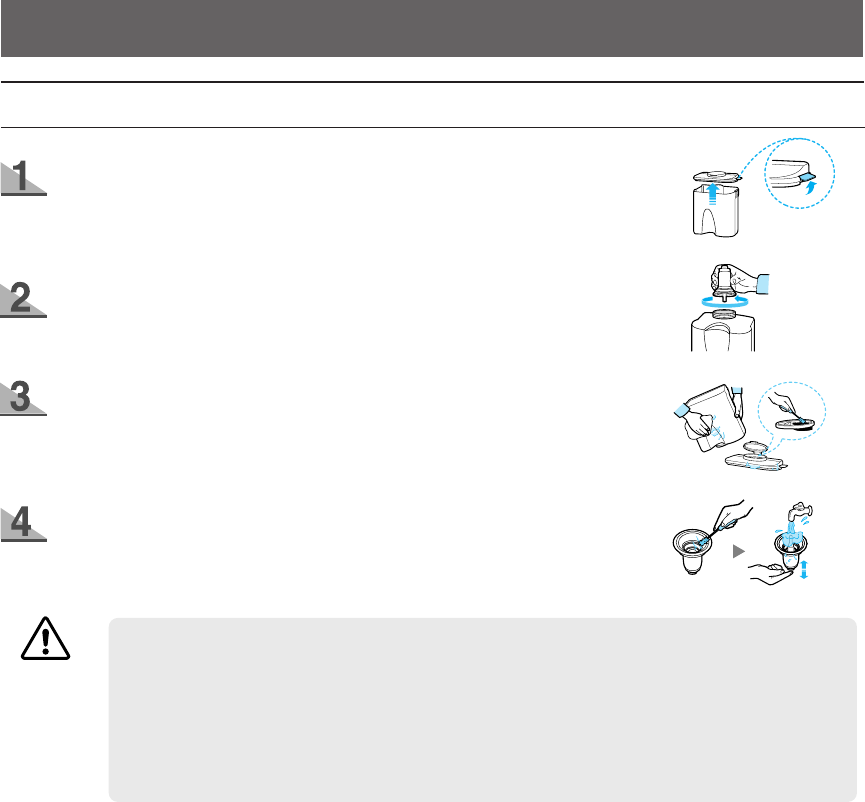

Réservoir d’eau / Dispositif d’alimentation

Tirez l’ensemble vers le haut et démontez les crochets de part

et d’autre du grand bouchon.

Desserrez le dispositif d’alimentation en eau en le tournant

dans le sens de la flèche et retirez-le.

Essuyez le grand bouchon et nettoyez le réservoir à eau à

l’aide d’un chiffon imbibé d’eau chaude et de détergent.

• Retirez le bouchon en le tirant vers le haut. Nettoyez le bouchon et

le filtre à l’aide d’une brosse souple.

Une fois le dispositif d’alimentation en eau nettoyé avec la

brosse souple, appuyez sur la manette d’alimentation en eau,

puis nettoyez-la à l’eau courante.

ATTENTION

• Nettoyez fréquemment le réservoir d’eau si vous y versez du thé ou d’autres boissons

de ce type. Utilisez uniquement du thé filtré. Par mesure d’hygiène, il est recommandé

de ne pas y verser de boissons très sucrées, tels que des jus de fruits.

• Essuyez le réservoir à l’aide d’un chiffon imprégné de vinaigre ou d’eau salée pour

retirer les dépôts éventuels.

•

Vérifiez que le joint d’étanchéité en caoutchouc du dispositif d’alimentation en eau est

bien en place ou n’a pas été endommagé par un objet contondant car des fuites pour-

raient se produire.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 10

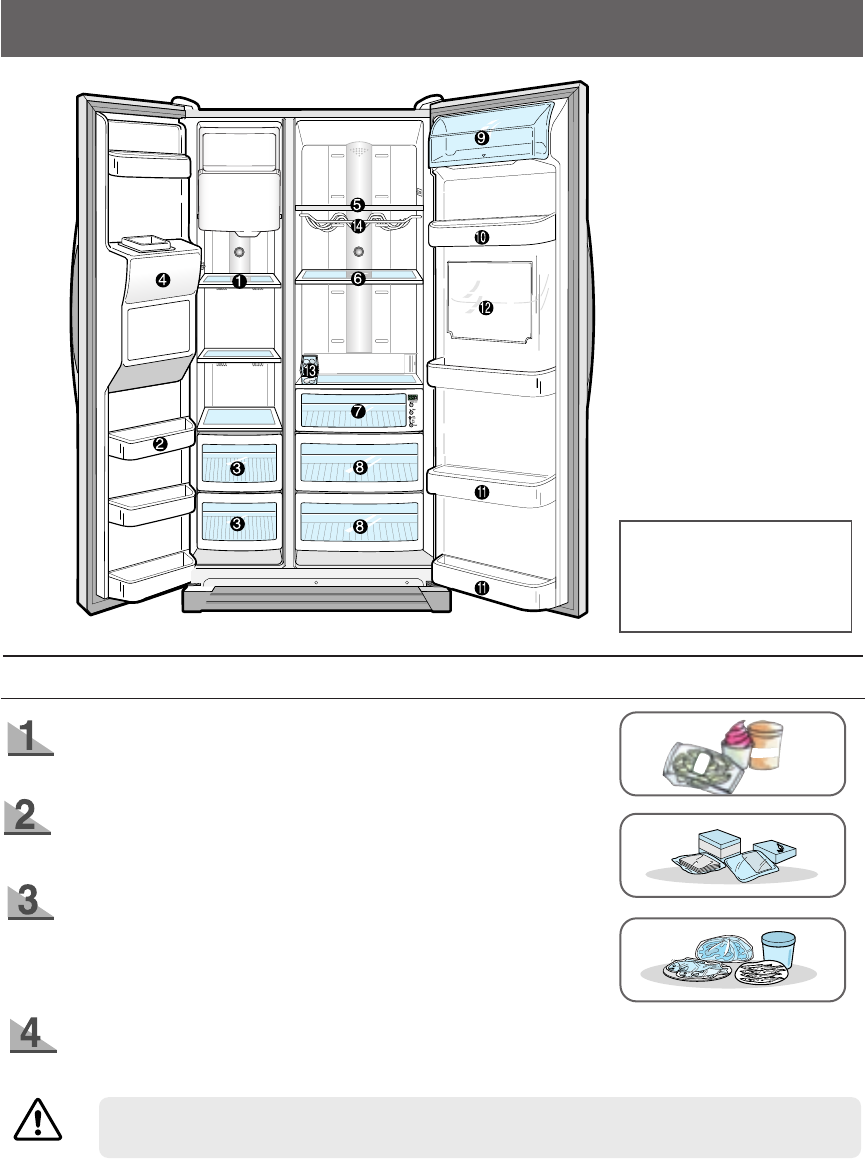

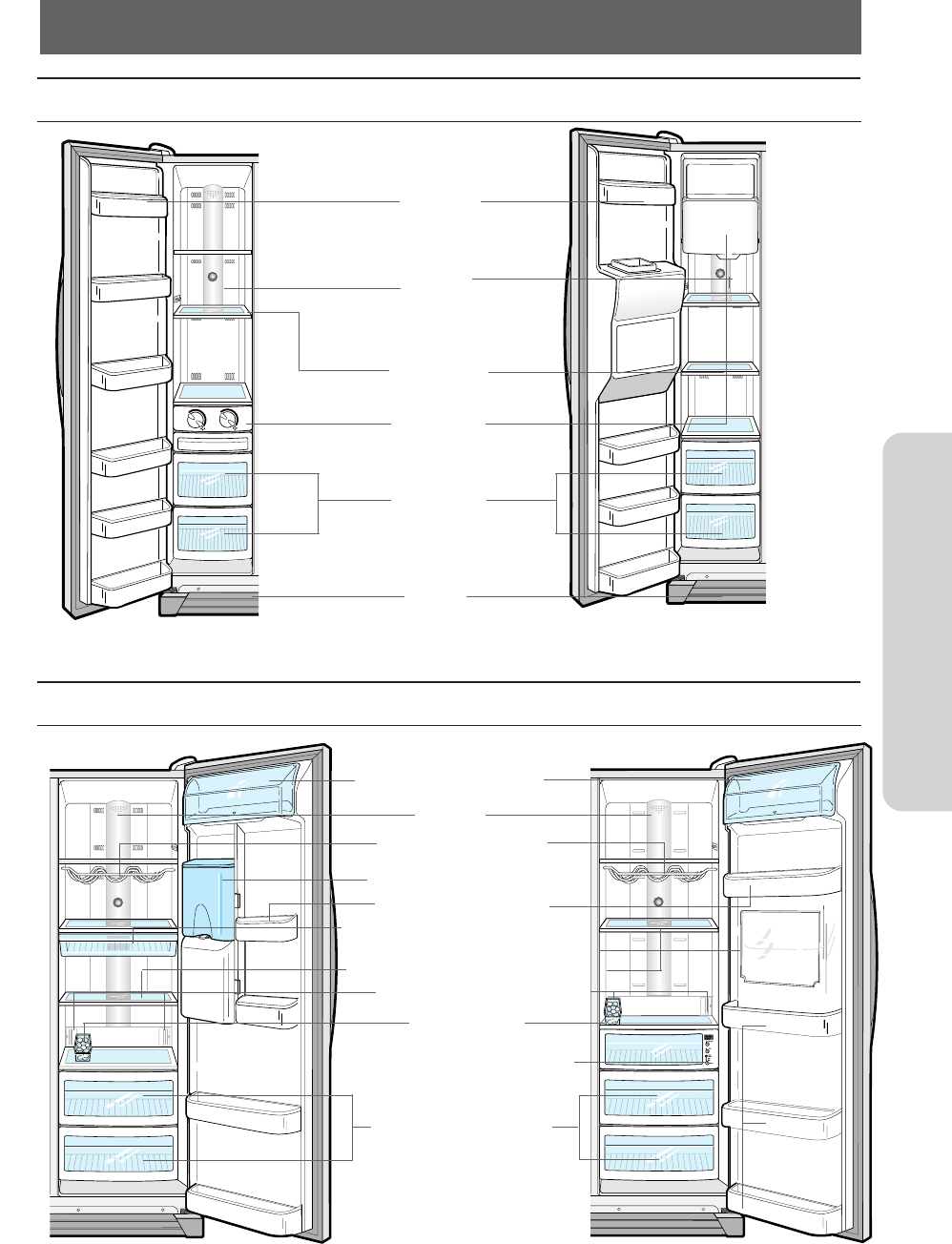

CLAYETTES ET BACS

Réfrigérateur

Balconnet

Lumière

Clayette en

verre trempé

Appareil à

glaçons

Tiroirs en

plastique

Plinthe

Congélateur

Modèle sans distributeur Modèle avec distributeur

Bar intégré (selon modèle)

Compartiment fraîcheur (0-1°C) (selon modèle)

Lumière

Désodoriseur (selon modèle)

Compartiment crêmerie

Balconnet multi-usage

Casier porte bouteilles

(selon modèle)

Etagère rétractable (selon modèle)

Compartiment CoolSelect

ZoneTM(selon modèle)

Casier à oeufs

Bac à fruits et légumes

Réservoir d’eau (selon modèle)

MODE D’EMPLOI

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 11

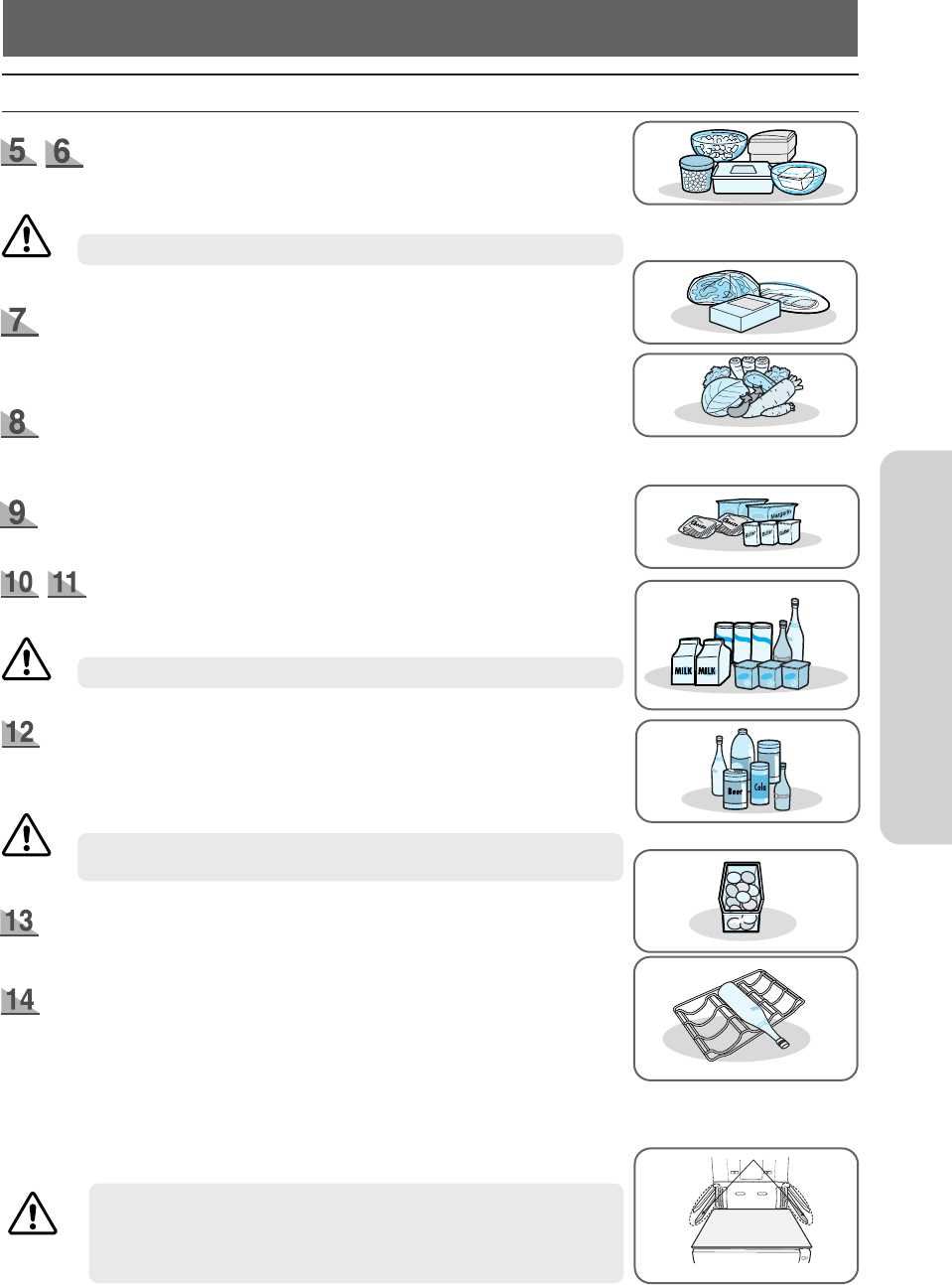

STOCKAGE DES ALIMENTS

STOCKAGE DES ALIMENTS DANS LE CONGÉLATEUR

Clayette en verre trempé

•

Permet de stocker tous types d’aliments congelés.

Balconnet 2 étoiles

•

Permet de stocker des aliments déjà congelés. Cette zone ne per-

met pas de congeler des aliments.

Tiroirs en plastique

•Permettent de stocker de la viande et des aliments secs.

Les aliments à conserver doivent être enveloppés correctement

dans une feuille d’aluminium ou dans d’autres matériaux ou

récipients d’emballage prévus à cet effet.

Goulotte à glace

AVERTISSEMENT

Ne mettez pas vos doigts, vos mains, etc. dans la goulotte ou le seau de l’appareil à glaçons.

Vous risquez de vous blesser ou de provoquer des dégradations matérielles.

Pour avoir plus

d’espace, vous pouvez

retirer les tiroirs et le

bac à glaçons pour y

stocker les aliments.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 12

MODE D’EMPLOI

STOCKAGE DES ALIMENTS

Bac de réfrigération ou compartiment CoolSelect ZoneTM

• Permet de conserver la saveur des aliments et prolonge leur fraîcheur.

Utilisez ce bac pour stocker du fromage, de la viande, de la volaille, du

poisson ou d’autres produits à consommer rapidement.

Bac à fruits et légumes (supérieur et inférieur)

• Permet de stocker des fruits et légumes.

• Ce bac est étanche à l’air. Le contrôle optimal de l’humidité vous aide à con-

server la fraîcheur des fruits et légumes entreposés.

Clayette en verre trempé anti-gouttes

• Permet de stocker tous types d’aliments réfrigérés.

• Résistant à la casse.

• Les marques circulaires à la surface du verre sont tout à fait normales.

Compartiments crêmerie

• Permet de stocker du beurre, de la margarine et du fromage.

Balconnets

• Permettent de stocker des aliments conditionnés dans de petits

emballages, comme le lait et le yaourt.

Bar intégré (selon modèle)

• Permet de stocker des articles que vous consommez souvent

comme des canettes de boissons et des en-cas. Vous pouvez y

accéder sans ouvrir la porte du réfrigérateur.

Casier à oeufs

• Mettez les oeufs dans le casier et posez-le sur la clayette.

Casier porte-bouteilles (selon modèle)

• Stockez vos bouteilles dans ce casier pour conserver leur saveur.

Les bouteilles doivent être placées les unes à côté des autres afin

d’éviter les chutes.

ATTENTION

Recouvrir les aliments pour éviter toute contamination croisée.

ATTENTION

Enlever les emballages du commerce avant d'entreposer les aliments.

ATTENTION

STOCKAGE D’ALIMENTS RÉFRIGÉRÉS DANS LE RÉFRIGÉRATEUR

• Si le modèle est équipé du compartiment "CoolSelect Zone", n'in-

sérez pas de clayette sur ce rail. Sinon, la clayette peut heurter le

capot du compartiment à boissons externe, ce qui risquerait de l'en-

dommager.

AVERTISSEMENT

Ne pas utiliser ce rail sur les mod-

èles équipés du compartiment

"CoolSelect Zone".

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 13

COMPARTIMENT CoolSelect Zone

Bouton “Sélection” (selon modèle)

Soft Freeze (congélation douce)

•Si vous choisissez “Soft freeze”, la température affichée

sur le tableau de bord numérique est de -5oC, quelle

que soit la température à laquelle le réfrigérateur est réglé.

•La température du mode “Soft freeze” vous permet de

conserver la fraîcheur de la viande et des poissons plus

longtemps, grâce à une légère congélation.

•Permet de couper la viande sans perte de jus.

Chill (conservation fraîcheur)

•Si vous choisissez “Chill”, la température du compartiment

CoolSelect ZoneTM reste à -1oC, quelle que soit la tempéra-

ture à laquelle le réfrigérateur est réglé.

•Le mode “Chill” vous permet de conserver plus longtemps

la fraîcheur de la viande et des poissons.

Cool (fraîcheur)

•

Si vous choisissez “Cool”, la température est la même que

celle à laquelle vous avez réglé le réfrigérateur. Le tableau

de bord numérique indique la même température que le

panneau d’affichage.

•

Le compartiment CoolSelect ZoneTM vous offre un espace

supplémentaire à l’intérieur de votre réfrigérateur.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 14

MODE D’EMPLOI

COMPARTIMENT CoolSelect Zone

Bouton “Quick cool” (réfrigération rapide)

Bouton “Thaw” (décongélation douce)

•

Ce bouton vous permet d’utiliser la fonction de refroidissement rapide pour le

compartiment CoolSelect ZoneTM.

•

La fonction “Quick cool” permet de rafraîchir de 1 à 3 canettes de boissons en 60

minutes.

•

Pour annuler cette option, appuyez à nouveau sur le bouton “Quick cool”. Le

compartiment CoolSelect ZoneTM revient à la température antérieure.

•

Lorsque la fonction “Quick cool” est arrêtée, l’appareil se réajuste à la température

réglée pour la réfrigération.

•

L’exsudation et la détérioration de la qualité de la viande réduit la fraîcheur des

aliments.

•

Si vous avez choisi “Thaw”, le Compartiment CoolSelect ZoneTM fournit alterna-

tivement de l’air chaud et de l’air froid.

•

Selon le poids de la viande, le temps de décongélation peut être réglé succes-

sivement sur 4, 6, 10 ou 12 heures.

•

Lorsque la fonction “Thaw” s’arrête, l’affichage du compartiment CoolSelect

ZoneTM revient à l’état “Chill”.

•

Pour annuler cette option, appuyer sur un bouton quelconque à l’exception de

“Thaw”.

•

Les temps de décongélation approximatifs pour la viande et le poisson sont

indiqués ci-dessous (sur la base d’une épaisseur de 2,5 cm).

•

La viande est décongelée sans perte de jus ni de couleur.

Temps de décongélation 4 heures 6 heures 10heures 12heures

Poids 400 g 600 g 800 g 1000g

•

Si vous utilisez l’option “Quick cool”, enlevez les aliments stock-

és dans le compartiment CoolSelect ZoneTM.

•

En fonction des boissons stockées, le temps de rafraîchissement peut

varier.

REMARQUE

Selon la taille et l’épaisseur de la viande et des poissons, le temps de décongélation peut varier.

Le poids mentionné ci-dessus représente le poids total des aliments stockés dans le compartiment

CoolSelect ZoneTM .

Exemple : le temps de dégel total pour 400 g de bœuf congelé et 600 g de poulet congelé est de

10 heures.

•

Si vous utilisez l’option “Thaw”, enlevez les autres aliments stockés dans le compartiment

CoolSelect ZoneTM.

AVERTISSEMENT

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 15

Seau de l’appareil à glaçons (selon modèle)

•

Enlevez le seau en le relevant et en le tirant

vers l’extérieur.

Plinthe

•

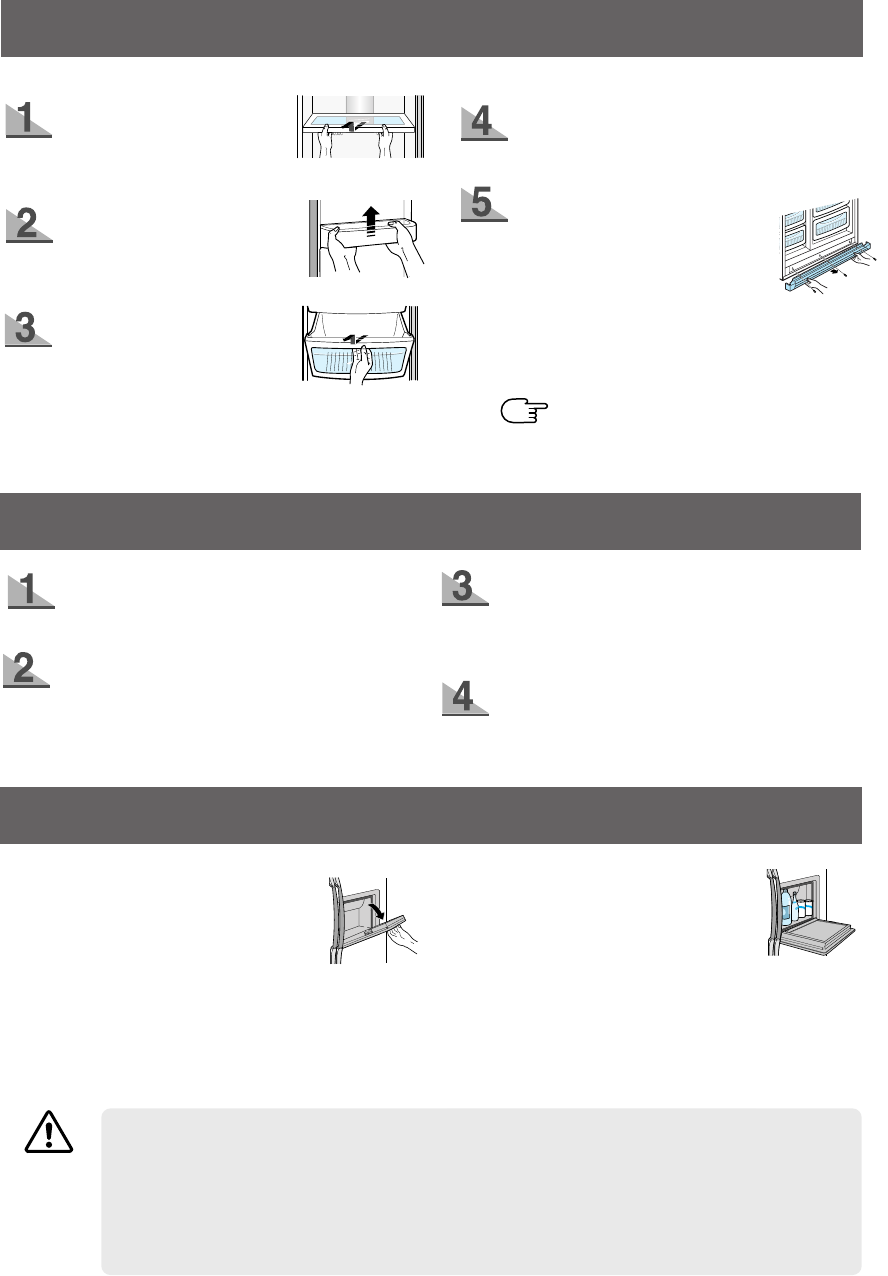

Ouvrez les portes du congéla-

teur et du réfrigérateur,

enlevez les trois vis et

détachez la plinthe.

•

Pour réinstaller la plinthe,

remettez-la dans sa position

d’origine et fixez les trois vis.

RETRAIT DES ACCESSOIRES DU CONGÉLATEUR

•

Ne forcez pas trop lorsque vous

démontez la plinthe. Vous pourriez

vous blesser.

Clayette en verre

•

Tirez la clayette aussi loin

que possible, puis relevez-

la et enlevez-la.

Balconnet

•

Tenez le balconnet dans

vos deux mains, puis tirez-le

vers le haut.

Bac en plastique

•

Retirez ce bac en le tirant

vers l’extérieur, puis en le

relevant légèrement.

REMARQUE

RETRAIT DES ACCESSOIRES DU RÉFRIGÉRATEUR

Clayette en verre anti-gouttes

•Tirez la clayette vers vous autant que possible,

puis relevez-la et enlevez-la.

Bac à fruits et légumes

•Enlevez le bac en le tirant vers vous par la

poignée, puis en le relevant légèrement.

•Enlevez le capot du dispositif de contrôle

d’humidité optimisé en le tirant vers vous.

Balconnet

•Tenez le balconnet à deux mains, puis tirez-le

vers le haut pour l’enlever.

Casier à vin (selon modèle)

•

Décrochez simplement le casier des languettes.

Pour ouvrir le bar intégré (comparti-

ment à boissons), tirez la poignée de

porte de celle-ci vers le bas.

•Le bar intégré (compartiment

à boissons) vous permet de réduire la

consommation d’énergie, car il n’est

pas nécessaire d’ouvrir la porte du

réfrigérateur pour accéder aux

boissons et autres en-cas.

•Nous vous conseillons d’utiliser le

bar intégré pour conserver les

aliments que vous consommez le plus

souvent.

BAR INTEGRE (SELON MODELE)

• Ne démontez jamais la porte du bar intégré. Le bar intégré ne peut pas fonctionner si sa porte n’est pas installée.

• Lorsque vous fermez la porte du bar intégré, ne mettez pas vos mains ou vos doigts autour de celle-ci.

Vous risquez de les pincer ou de vous blesser.

• Si vous utilisez la porte ouverte comme plateau, ne mettez pas des objets lourds sur celle-ci. Assurez-vous que

les enfants ne s’accrochent pas à la porte. Vous risquez de vous blesser ou de provoquer des dégâts matériels.

• Lorsque vous ouvrez la porte du bar intégré, assurez-vous de ne pas heurter la tête d’un enfant.

AVERTISSEMENT

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 16

MODE D’EMPLOI

NETTOYAGE DES ACCESSOIRES

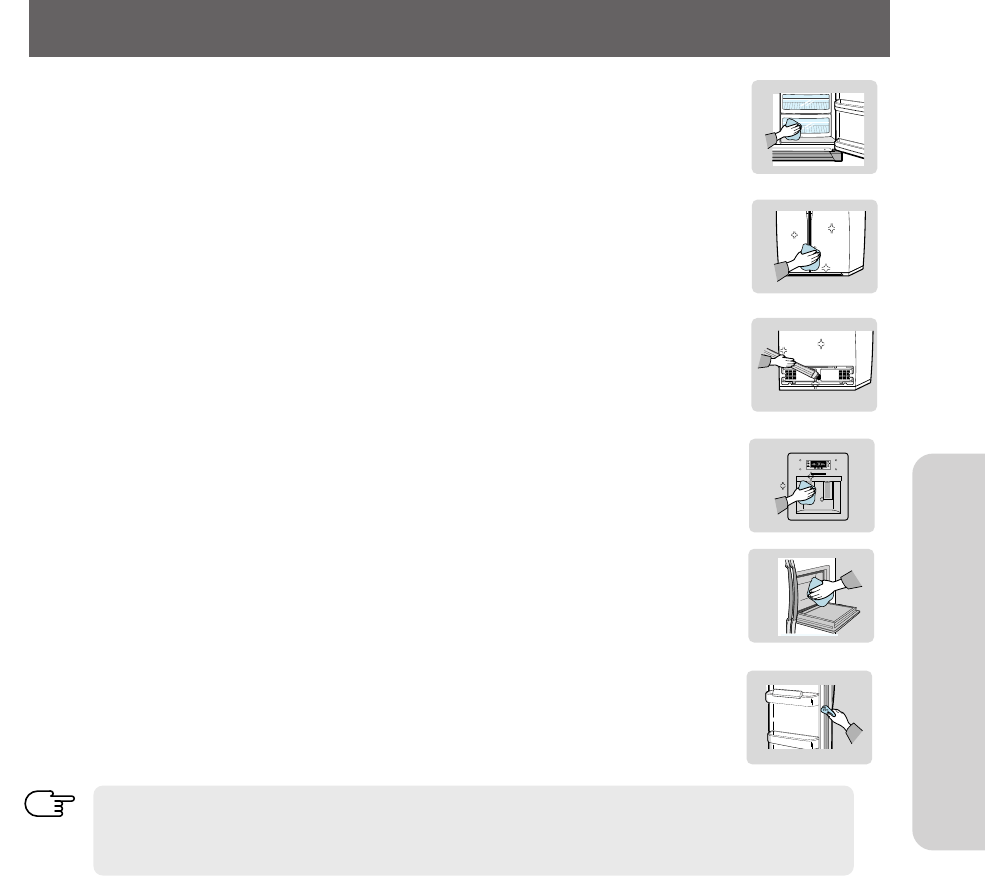

A l’intérieur

•

Nettoyez les accessoires avec un détergent doux, puis essuyez-les avec un chiffon sec.

•

Une fois les accessoires lavés, assurez-vous qu’ils soient secs avant de les réutiliser.

A l’extérieur

•

Essuyez le tableau de bord numérique et le panneau d’affichage avec un chiffon propre.

•

Nettoyez les portes et les poignées avec un détergent doux et un chiffon.

Séchez-les avec un chiffon propre.

•

Procédez au nettoyage extérieur du réfrigérateur à intervalles réguliers.

Face arrière

•

Enlevez la poussière une à deux fois par an à l’aide d’un aspirateur.

AVERTISSEMENT

Joints d’étanchéité en caoutchouc

•

Si les joints d’étanchéité des portes sont sales, la porte ne fermera pas correctement et le

réfrigérateur perdra de son efficacité. Nettoyez les portes avec un détergent doux et un chif-

fon humide. Essuyez avec un chiffon sec.

Distributeur de glace et d’eau (selon modèle)

•

Utilisez un chiffon humide pour nettoyer le distributeur de glace et d’eau. Ensuite,

essuyez-le avec un chiffon sec.

•

Pour maintenir sèche la grille de drainage, ne touchez pas au distributeur de glace et d’eau.

Bar intégré (selon modèle)

•

Utilisez un chiffon humide pour nettoyer le bar intégré. Ensuite, essuyez-la

avec un chiffon sec.

•

N’aspergez pas d’eau votre réfrigérateur. Un choc électrique peut provoquer la mort.

•

Ne le nettoyez pas avec du benzène, des diluants ou des détergents de voiture.

Vous risquez de provoquer un incendie.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 17

NETTOYAGE DES ACCESSOIRES

AMPOULE DU CONGÉLATEUR (MODÈLE DE BASE UNIQUEMENT) / RÉFRIGÉRATEUR

AMPOULE DU CONGÉLATEUR

(MODÈLE ÉQUIPÉ D’UN DISTRIBUTEUR DE GLACE ET D’EAU)

REMPLACEMENT DE L’AMPOULE INTÉRIEURE

AVERTISSEMENT

Placez un tournevis plat sous

les ergots du couvercle de la

lampe et poussez dans la

direction indiquée par la

flèche.

Tirez le couvercle dans le sens

de la flèche. Après avoir remplacé

l’ampoule, replacez le

couvercle.

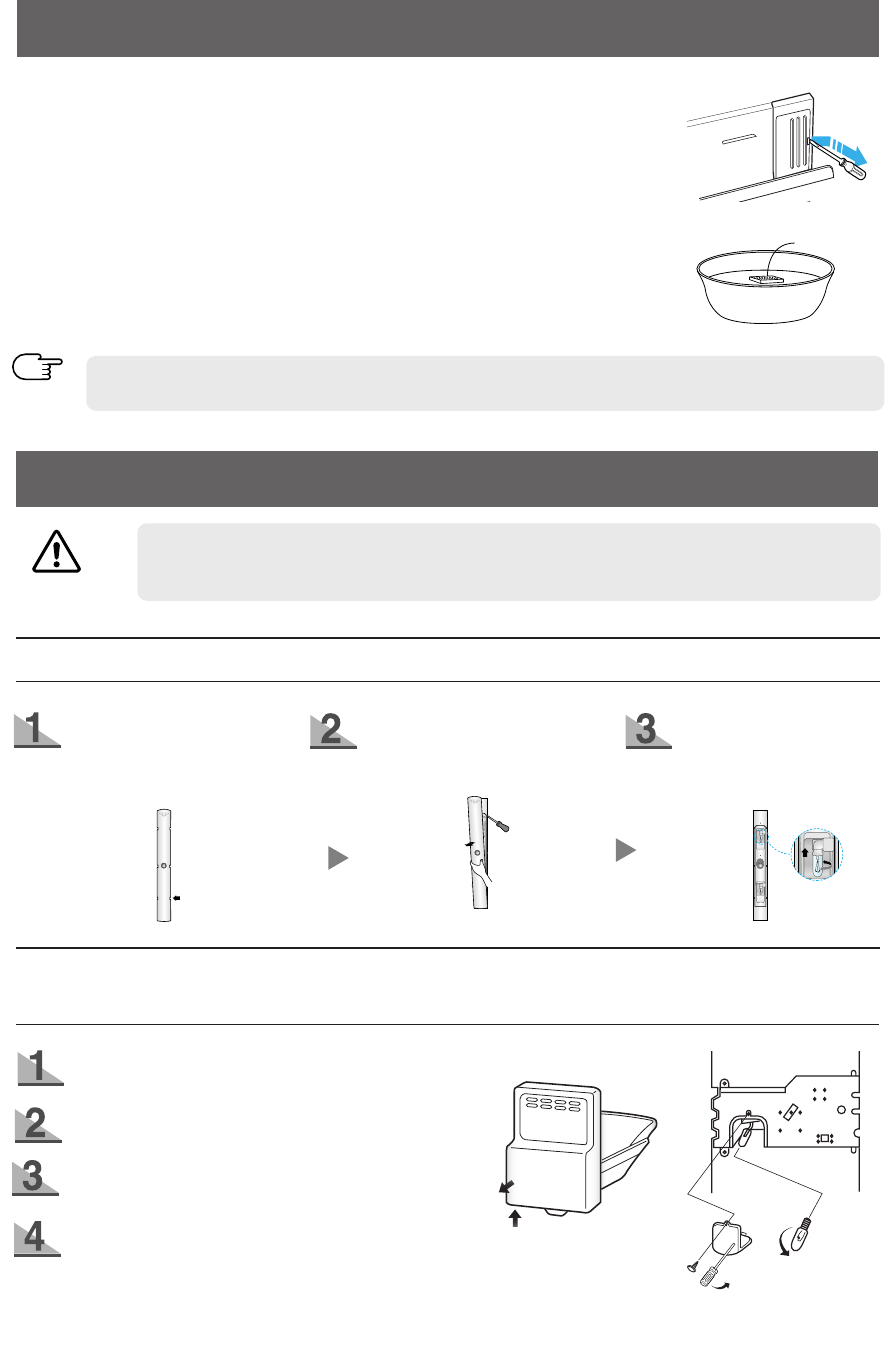

Soulevez et retirez le tiroir de la fabrique de glaçe (➀).

Retirez le couvercle de la lampe à l’aide d’un tournevis (➁).

Remplacez l’ampoule (➂) et replacez le couvercle.

Replacez le tiroir de la fabrique de glaçe en place.

➀

➂

➁

Désodorisateur (selon modèle)

•Enlevez le capot avec un tournevis plat comme indiqué.

•Retirez la cartouche et laissez-la tremper dans de l’eau propre et chaude pendant au

moins 4 heures. Laissez-la sécher au soleil dans un endroit aéré pendant au

moins 8 heures.

•Recommencez cette procédure une ou deux fois par an.

•Si vous séchez la cartouche dans un endroit clos, des odeurs peuvent s’y répandre.

•Ne laissez pas les enfants avaler l’eau de lavage.

REMARQUE

cartouche

Avant de remplacer l’ampoule à l’intérieur de l’appareil, débranchez le réfrigérateur

de la prise secteur. Si vous rencontrez des difficultés à remplacer l’ampoule, con-

tactez votre centre technique.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 18

MODE D’EMPLOI

FILTRE À EAU

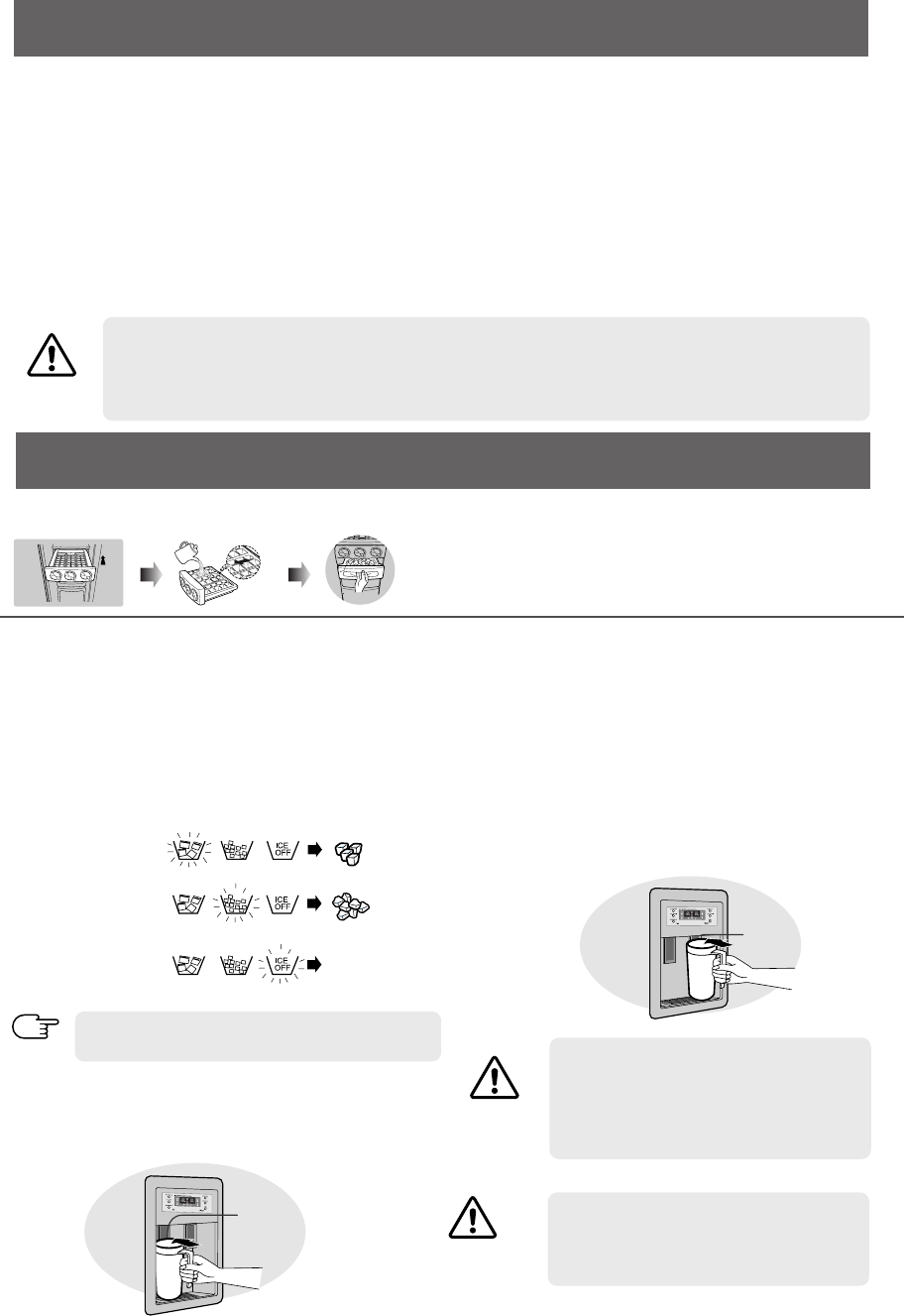

Témoin "filtre à eau"

•

Le voyant du filtre à eau vous indique quand vous devez changer votre cartouche de filtre à eau.

Dans ce cas, le voyant passe de vert à orange. Cette couleur vous signale qu'il est temps de

penser au remplacement de la cartouche actuelle. Il est recommandé de remplacer la cartouche

lorsque le voyant devient rouge. (Reportez-vous à la section "Installation du filtre à eau" pour

obtenir de plus amples détails.)

Utilisation du distributeur sans le filtre à eau

•

Vous ne pouvez pas utiliser le distributeur d’eau et de glace sans la présence de la cartouche de

filtre à eau du fait du groupe d’arrivée sur l’alimentation en eau.

Commande des filtres de rechange

•

Pour commander d’autres cartouches de filtre à eau, veuillez contacter votre revendeur Samsung.

PORTES

Les portes du réfrigérateur sont équipées d’un dispositif spécial d’ouverture et de fermeture permet-

tant aux portes de fermer correctement à chaque fois et de rester étanches.

Lorsque vous ouvrez la porte, elle s’ouvre jusqu’à un certain point. Après avoir atteint ce point, elle

reste ouverte.

Si la porte est partiellement ouverte, elle se ferme automatiquement.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 19

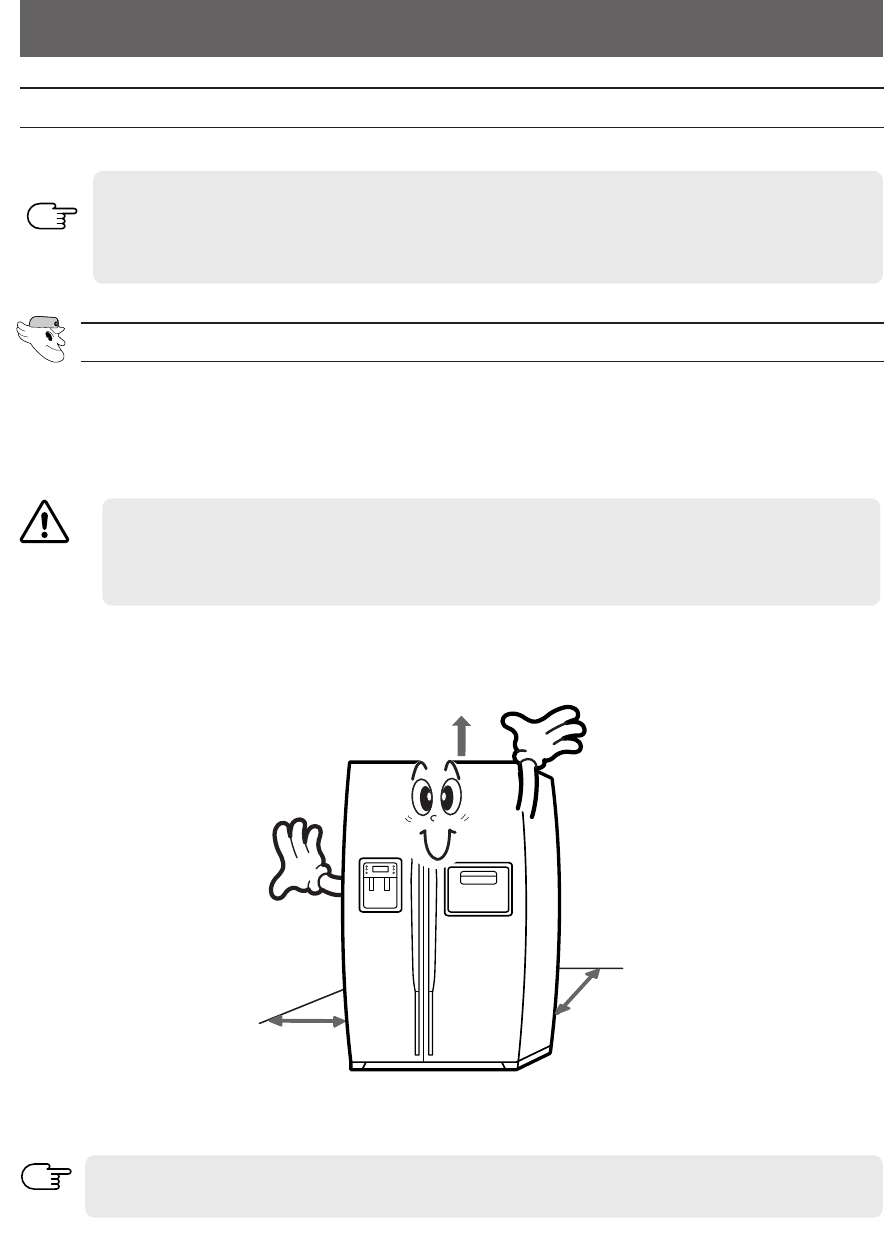

INSTALLATION DU RÉFRIGÉRATEUR

• Vérifiez les dimensions de votre porte d’entrée pour déterminer si le réfrigérateur peut

y passer.

• Lorsque le réfrigérateur passe sous la porte, mais que la profondeur ou la largeur du

réfrigérateur est trop grande, retirez les portes de l’appareil.

Vérification des dimensions de votre porte d’entrée

Assurez-vous d’avoir laissé suffisamment de place à droite, à gauche, derrière et au-dessus de

l’appareil lorsque vous installez le réfrigérateur. Vous réduirez ainsi votre consommation d’énergie.

REMARQUE

• Sélectionnez un emplacement avec accès facile à l’arrivée d’eau.

• Sélectionnez un emplacement avec suffisamment de place pour le réfrigérateur.

• Sélectionnez un emplacement qui ne soit pas directement exposé au soleil.

• Avant de démonter la porte du congélateur, coupez la ligne d’alimentation en eau.

(Sinon, elle risque d’être endommagée.)

• Reportez-vous à la section “Séparation de la ligne d’alimentation en eau du réfrigéra-

teur” à la page suivante.

Assurez un espace suffisant pour installer le réfrigérateur sur une surface plane.

•Si votre appareil n’est pas installé sur une surface régulière, le système de refroidissement

interne peut ne pas fonctionner correctement.

ATTENTION

10 Cm

1 Cm

10 Cm

Sélection de l’emplacement du réfrigérateur

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 20

INSTRUCTIONS D’INSTALLATION

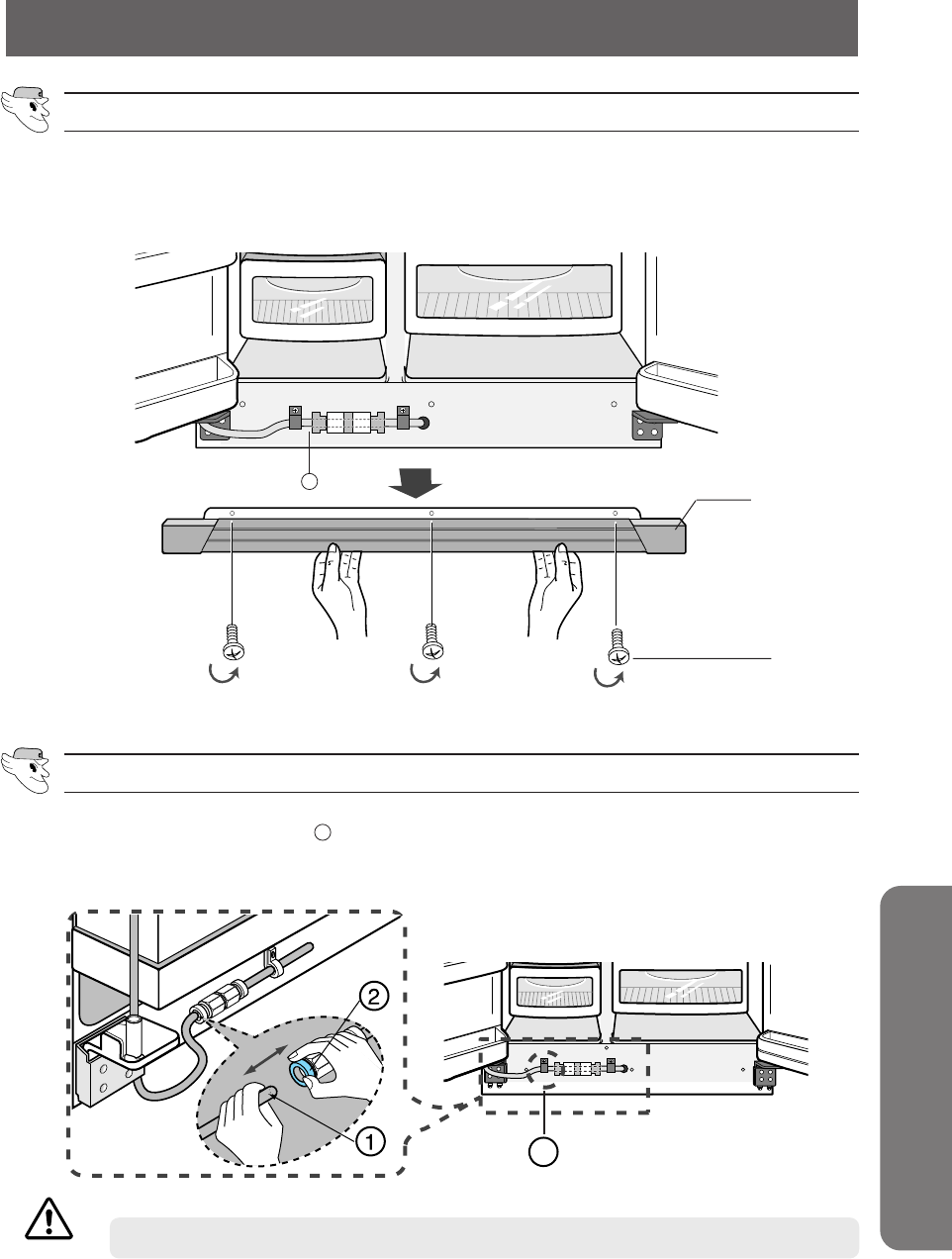

DÉPOSE DES PORTES DU RÉFRIGÉRATEUR

1) Retirez la vis du serre-câble ( ).

2) Retirez le tuyau d’eau (➀) en appuyant sur le raccord (➁).

Ouvrez les portes du congélateur et du réfrigérateur, puis enlevez la plinthe en tournant les trois

vis dans le sens inverse des aiguilles d’une montre.

PLINTE

VIS DE LA PLINTHE

Dépose de la plinthe (selon modèle)

Séparation de la ligne d’alimentation en eau du réfrigérateur (selon modèle)

Ne coupez pas la ligne d’eau au sens strict du terme, mais séparez-la par le raccord.

AVERTISSEMENT

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 21

DÉPOSE DES PORTES DU RÉFRIGÉRATEUR

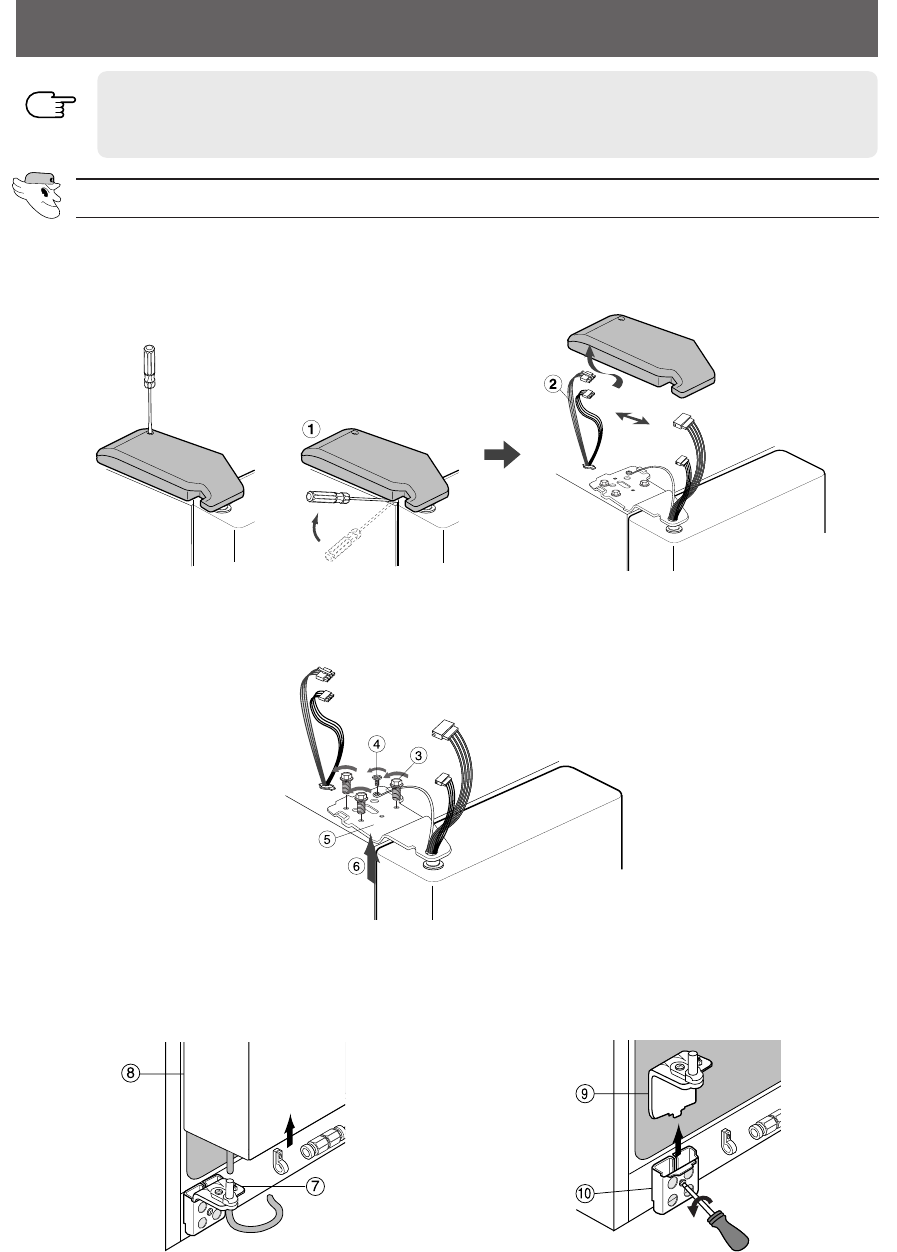

1) Lorsque la porte est fermée, enlevez le capot de la charnière supérieure (➀) à l’aide d’un tournevis,

puis débranchez les câbles (➁).

2) Retirez les vis de la charnière (➂) et la vis de terre (➃) en tournant dans le sens inverse des aiguilles

d’une montre, puis enlevez la charnière supérieure (➄) en suivant le sens de la flèche (➅). Lorsque

vous enlevez la porte, veillez à ce qu’elle ne vous tombe pas dessus.

3) Enlevez la porte de la charnière inférieure (➆) en

la levant avec précaution (

➇

). 4) Retirez la charnière inférieure (➈) de son support

(➉) en levant la charnière inférieure (➈) suivant le

sens de la flèche.

Dépose de la porte du congélateur

•Levez la porte verticalement.

•Faites attention de ne pas percer la ligne d’eau ni de pincer le faisceau de câbles sur la porte.

•Mettez les portes en lieu sûr.

REMARQUE

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 22

INSTRUCTIONS D’INSTALLATION

DÉPOSE DES PORTES DU RÉFRIGÉRATEUR

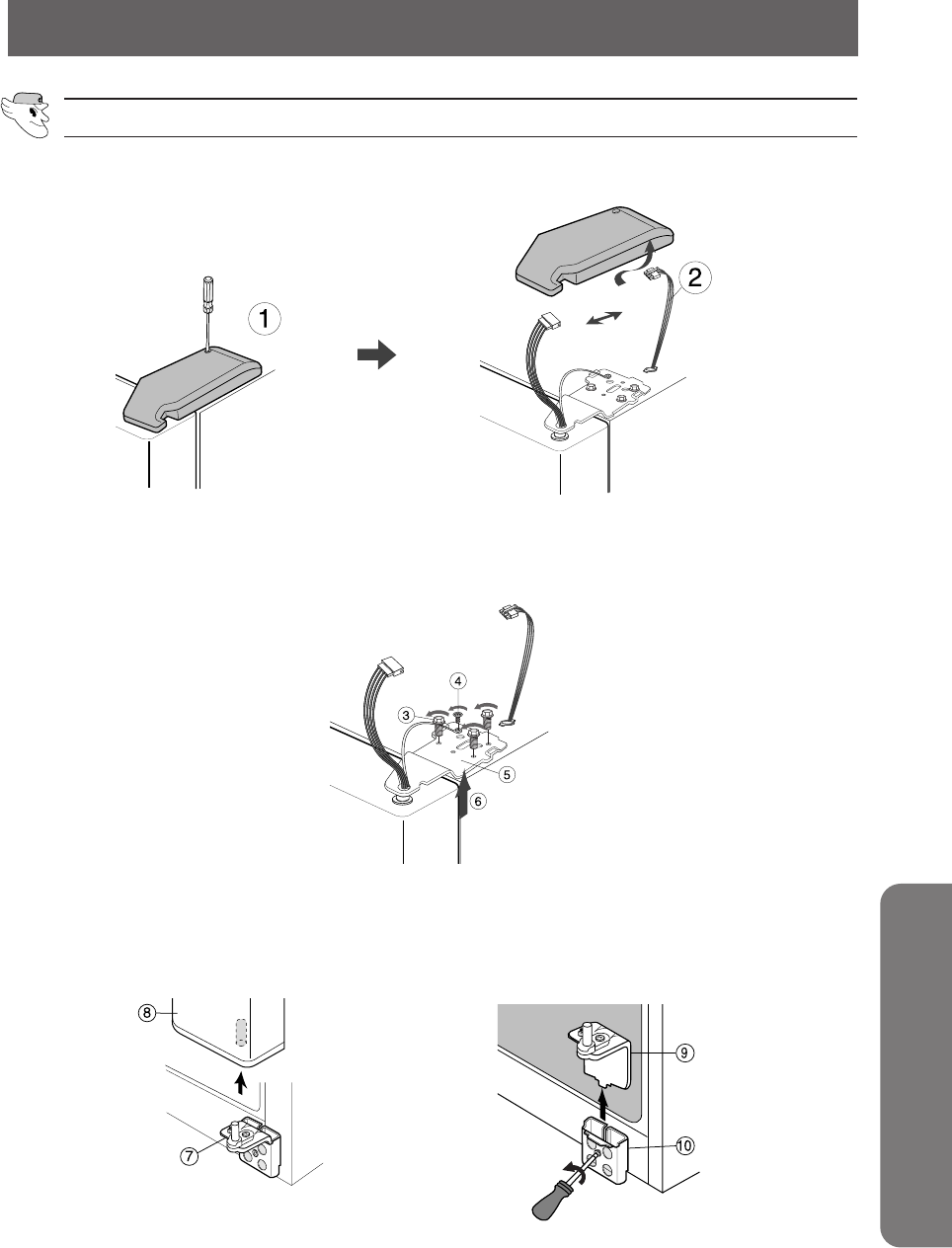

1) Lorsque la porte est fermée, retirez le capot de la charnière supérieure (➀) à l’aide d’un tournevis,

puis débranchez les câbles (➁).

2) Retirez les vis de la charnière (➂) et la vis de terre (➃) en tournant dans le sens inverse des aiguilles

d’une montre, puis sortez la charnière supérieure (➄) en suivant le sens de la flèche (➅).

Lorsque vous enlevez la porte, veillez à ce qu’elle ne vous tombe pas dessus.

3) Enlevez la porte de la charnière inférieure (➆)

en la soulevant (

➇

). 4) Retirez la charnière inférieure (➈) de son

support (➉) en soulevant la charnière inférieure

(➈) suivant le sens de la flèche.

Dépose de la porte du réfrigérateur

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 23

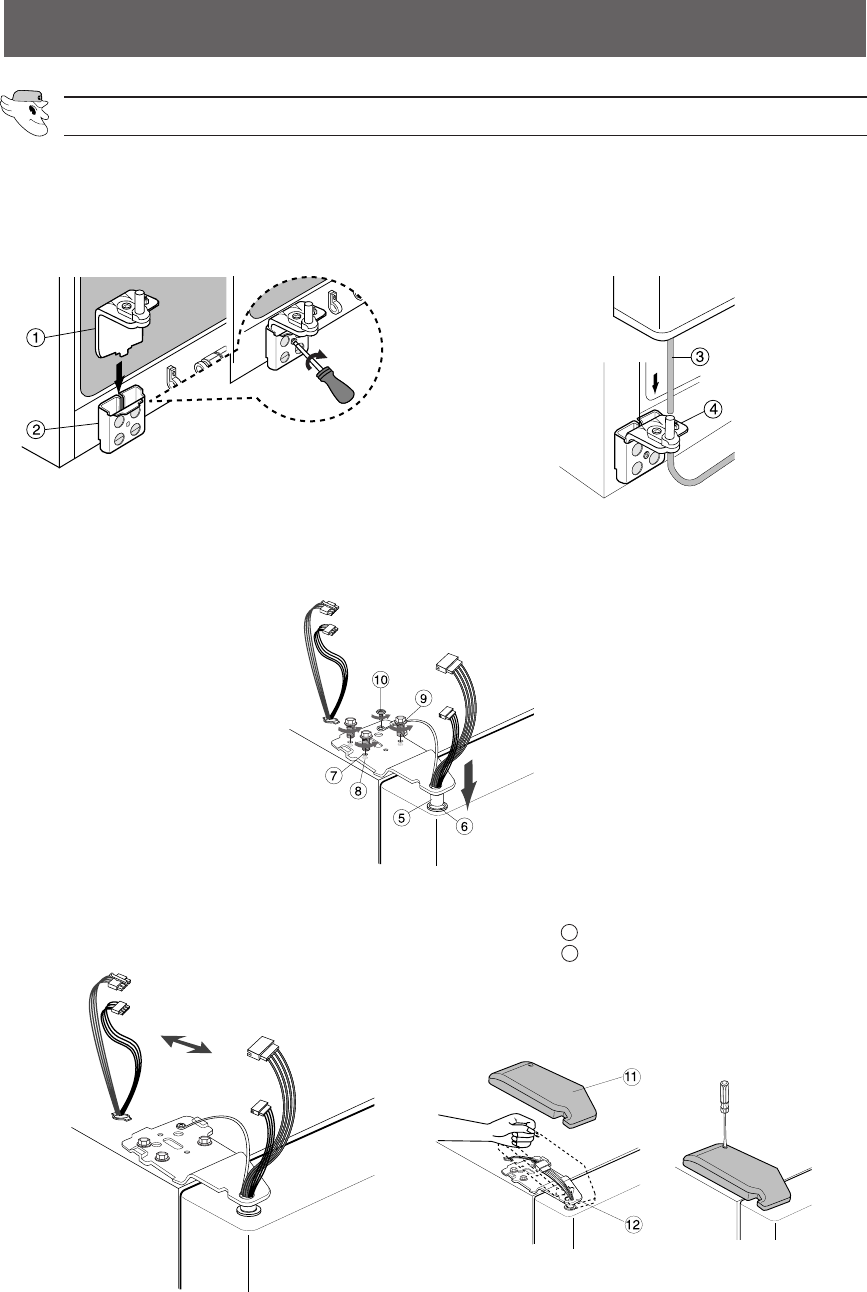

REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR

Remise en place de la porte du congélateur

1) Insérez la charnière inférieure (➀) dans le

support prévu à cet effet (➁). 2) Remettez la porte du congélateur en place en

insérant le tube (➂) en partie basse de la porte

dans le trou de la charnière basse (➃) et en

tirant le tube vers le bas.

3) Insérez l’axe de la charnière supérieure (➄) dans le trou (➅). Adaptez ensuite le niveau entre le trou de la

charnière supérieure (➆) et le trou de l’armoire (

➇

). Remettez les vis de la charnière en place (➈) et vissez-

les (➉) dans le sens des aiguilles d’une montre.

4) Raccordez les câbles. 5)

Mettez la partie avant du capot de la charnière

supérieure ( ) sur la partie avant de la charnière

supérieure ( ) et fixez-le en commençant par la

partie avant du capot de la charnière supérieure.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 24

INSTRUCTIONS D’INSTALLATION

REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR

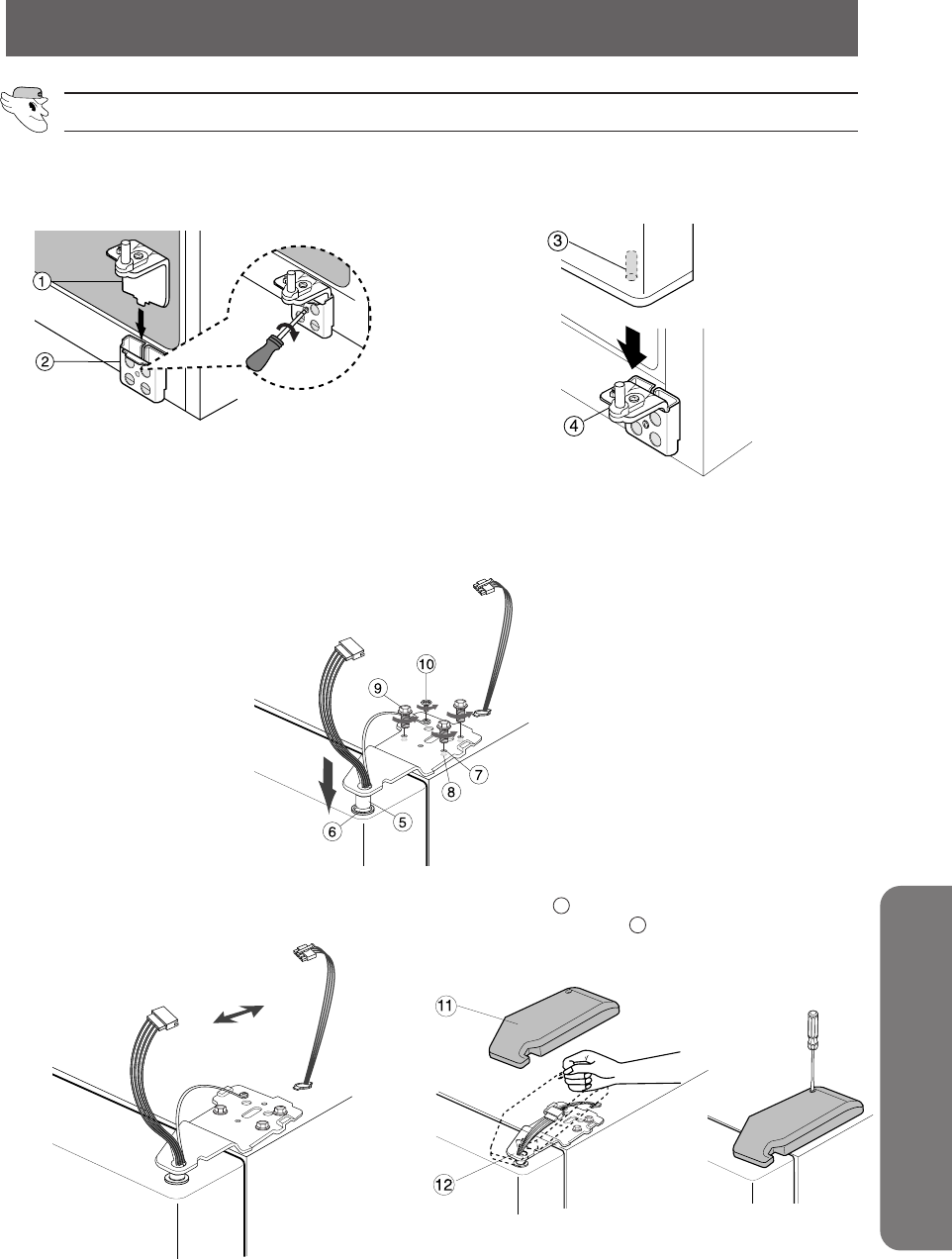

REMISE EN PLACE DE LA PORTE DU RÉFRIGÉRATEUR

1) Insérez la charnière inférieure (➀) dans le

support prévu à cet effet (➁). 2) Positionnez le trou de la porte du réfrigérateur

(➂) sur la charnière inférieure (➃).

3) Insérez l’axe de la charnière supérieure (➄) dans le trou (➅). Adaptez ensuite le niveau entre le trou de la

charnière supérieure (➆) et le trou de l’armoire (

➇

). Remettez les vis de la charnière en place (➈) et vissez-

les (➉) dans le sens des aiguilles d’une montre.

4) Raccordez les câbles. 5) Mettez la partie avant du capot de la charnière

supérieure ( ) sur la partie avant de la

charnière supérieure ( ) et fixez-le en

commençant par la partie avant du capot de la

charnière supérieure.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 25

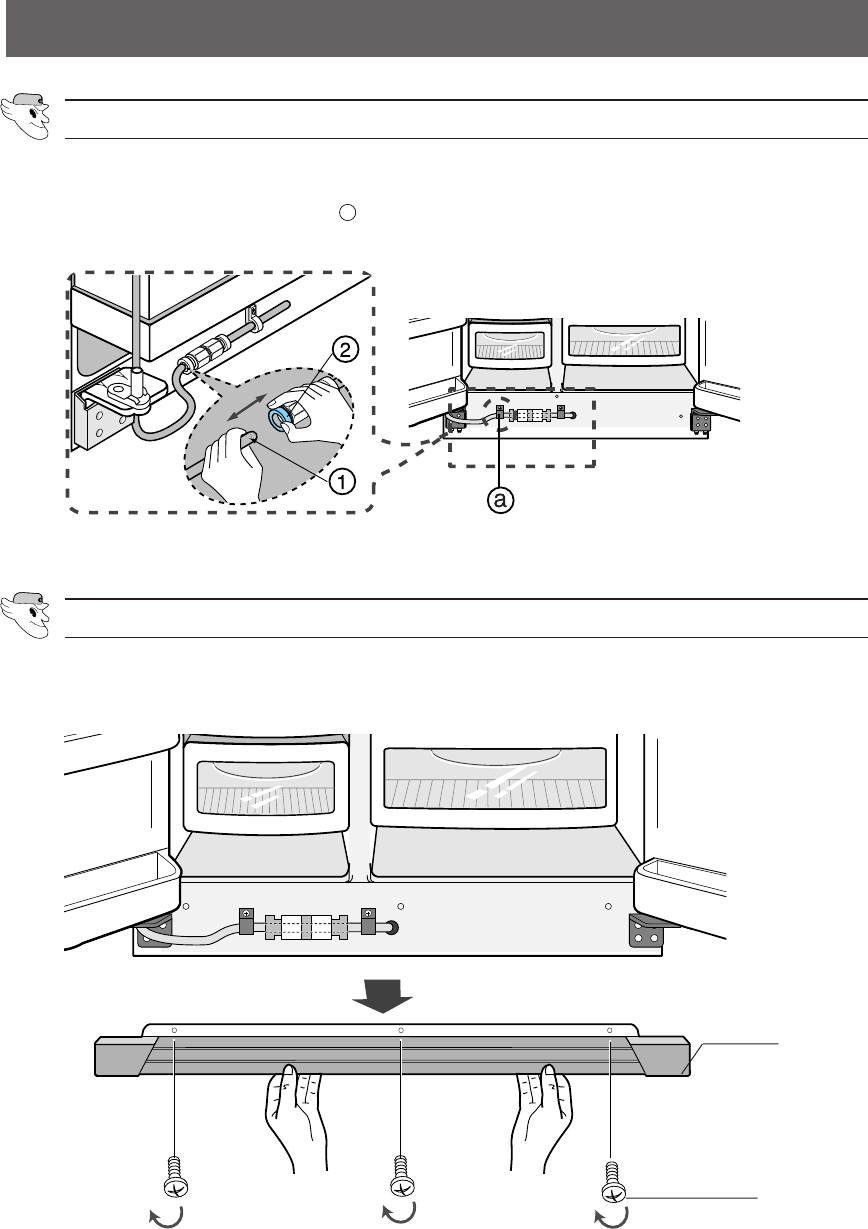

REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR

PLINTHE

VIS DE LA PLINTHE

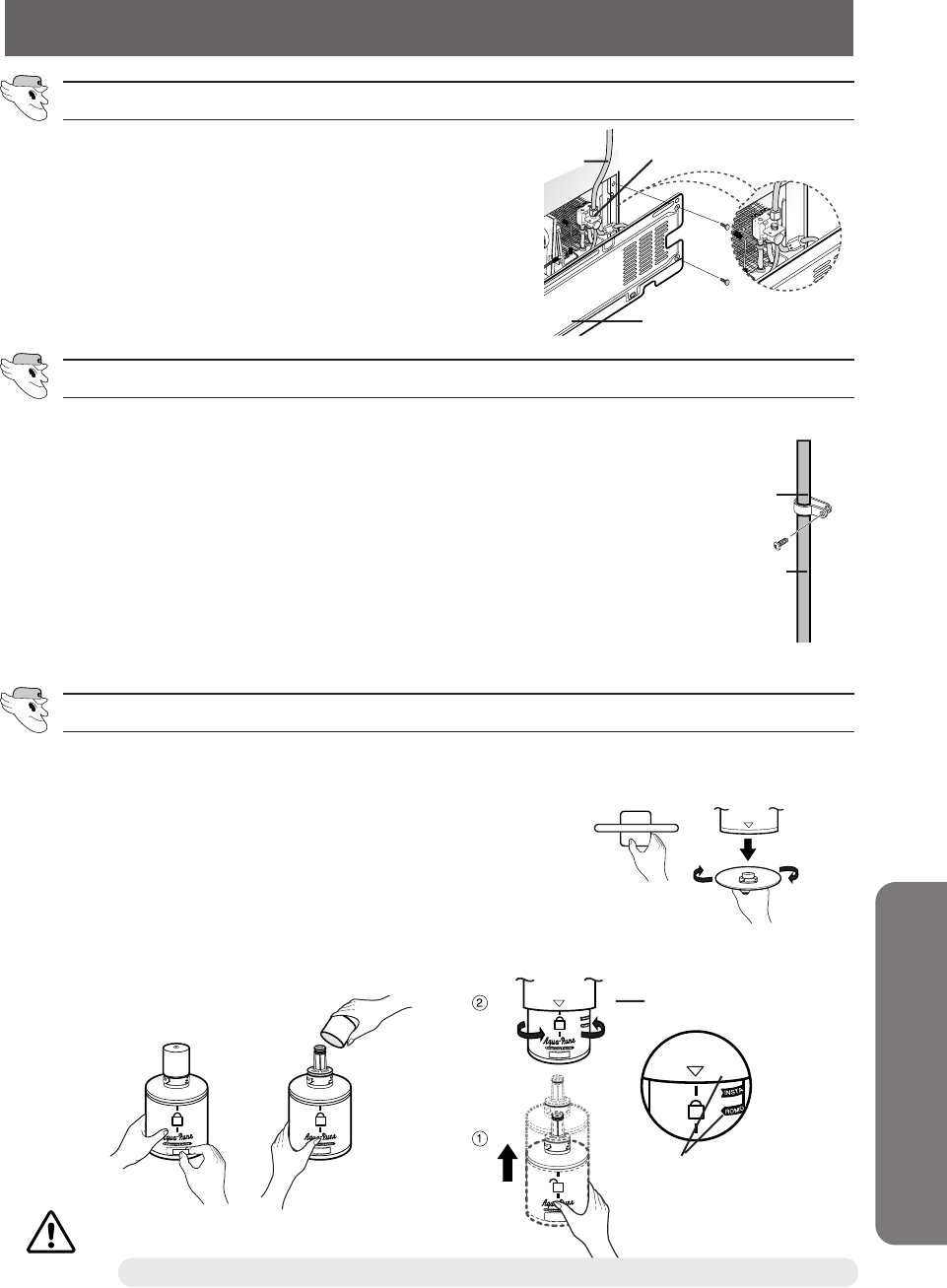

1) En appuyant sur la face avant du raccord (➁), insérez le tuyau d’eau (➀) dans le raccord.

2) Fixez la vis sur le collier de serrage ( ).

Réinstallez la plinthe en vissant les trois vis dans le sens des aiguilles d’une montre, comme

illustré sur la figure.

Remise en place du tuyau d’eau (selon modèle)

Remise en place de la plinthe (selon modèle)

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 26

INSTRUCTIONS D’INSTALLATION

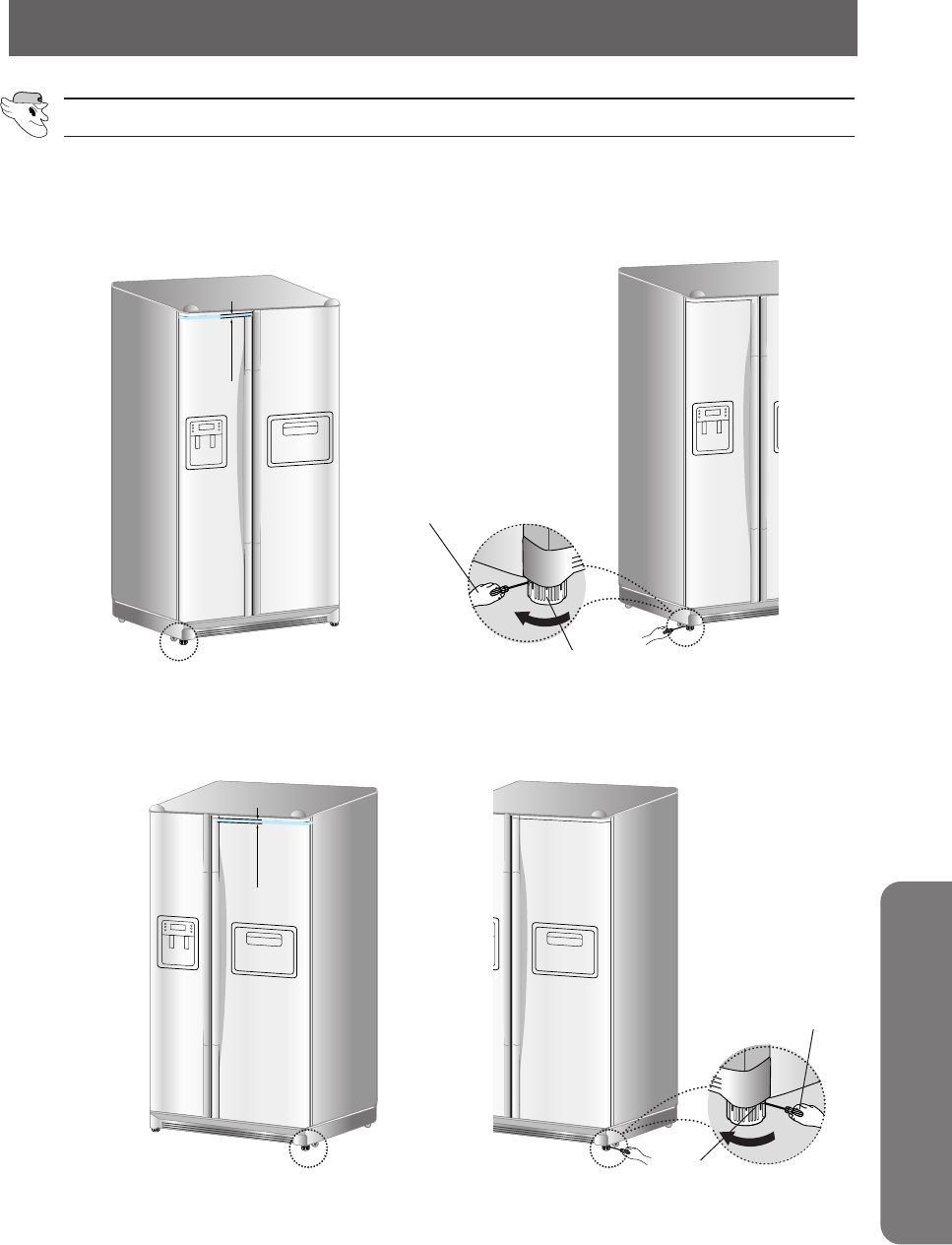

RÉGLAGE DE L’ALIGNEMENT DES PORTES

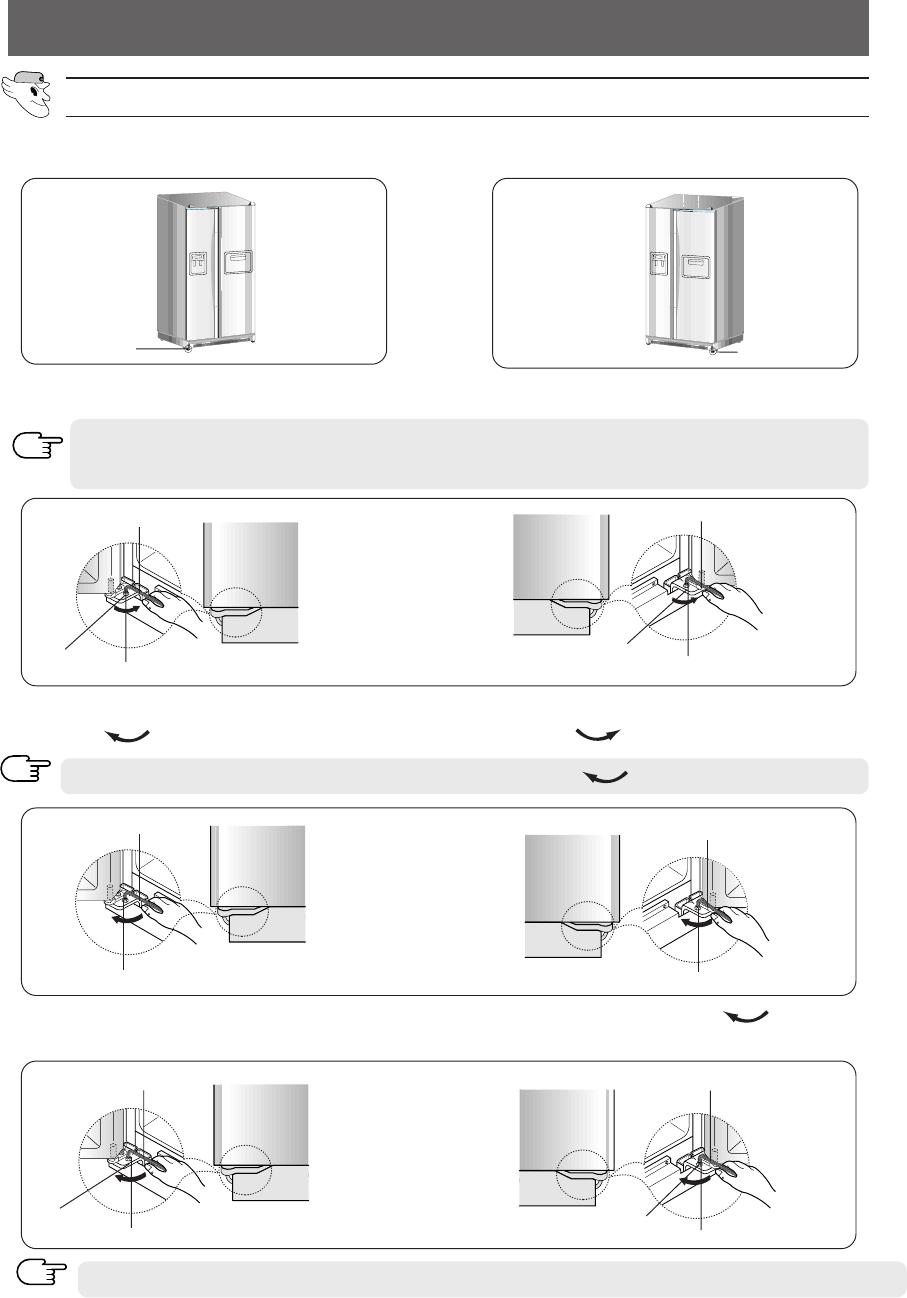

Les portes ne seront pas droites si le réfrigérateur n’est pas d’aplomb.

1er cas) La porte du congélateur est plus basse

que celle du réfrigérateur.

Pour mettre à niveau le réfrigérateur

insérez un tournevis plat (-) (➀) dans une

fente du levier de contrôle (➁) et tournez-le

dans le sens des aiguilles d’une montre.

2ème cas) La porte du congélateur est plus

haute que celle du réfrigérateur.

Pour mettre à niveau le réfrigérateur,

insérez un tournevis plat (-) (➀) dans une

fente du levier de contrôle (➁) et tournez-le

dans le sens des aiguilles d’une montre.

DIFFERENCE DE HAUTEUR

➀TOURNEVIS (-)

➁LEVIER DE CONTRÔLE

Mettez d’abord d’aplomb le réfrigérateur.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 27

RÉGLAGE DE L’ALIGNEMENT DES PORTES

Réglages pour l’alignement des portes

Si la porte du congélateur est plus basse que

celle du réfrigérateur. Si la porte du congélateur est plus haute que

celle du réfrigérateur.

3) Une fois les portes ajustées, tournez l’écrou (①) dans le sens des aiguilles d’une montre ( ) jusqu’à la

partie inférieure du boulon, puis serrez à nouveau le boulon à l’aide de la clé (➂) afin de bloquer l’écrou (①).

Si vous ne fixez pas fermement l’écrou (①), le boulon (➁) peut se desserrer.

2) Ajustez la différence de hauteur entre les portes en tournant le boulon (➁) dans le sens des aiguilles d’une

montre ( ) ou dans le sens inverse des aiguilles d’une montre ( ).

Si vous tournez dans le sens des aiguilles d’une montre ( ), la porte se relève.

➂CLÉ

réglage hauteur pied

➀ÉCROU ➁BOULON

➂CLÉ

➀ÉCROU

➂CLÉ

➀ÉCROU

➂CLÉ

➀ÉCROU

➁BOULON

➂CLÉ

➁BOULON

➂CLÉ

➁BOULON

➁BOULON➁BOULON

Ouvrez les portes et ajustez celles-ci de la manière suivante :

1) Desserrez l’écrou (①) de la charnière inférieure jusqu’à l’extrémité supérieure du boulon (➁).

Pour desserrer l’écrou (①), servez-vous de la clé six pans fournie (➂) pour tourner le boulon

(➁) légèrement dans le sens inverse des aiguilles d’une montre afin que l’écrou (①) se

desserre avec vos doigts.

REMARQUE

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 28

INSTRUCTIONS D’INSTALLATION

CONTROLE DU DISTRIBUTEUR D'EAU, GLACONS ET GLACE PILEE(SELON MODELE)

Contrôle des pièces

1) Pour que l’appareil à glaçons puisse fonctionner correctement, la pression d’eau doit être comprise

entre 137 et 862 kPa. A ce niveau, un récipient de 10 cl peut être rempli en 10 secondes.

2) Le filtre à eau sert à filtrer les particules. Il ne stérilise pas et ne détruit pas les micro-organismes.

3) Si le réfrigérateur est installé dans une zone à faible pression d’eau (en dessous de 137 kPa),

installez une pompe de surpression pour compenser la basse pression.

4) Assurez-vous d’abord que le réservoir d’eau dans le réfrigérateur est correctement rempli,

puis appuyez sur le levier du distributeur jusqu’à ce que l’eau coule par l’orifice de sortie.

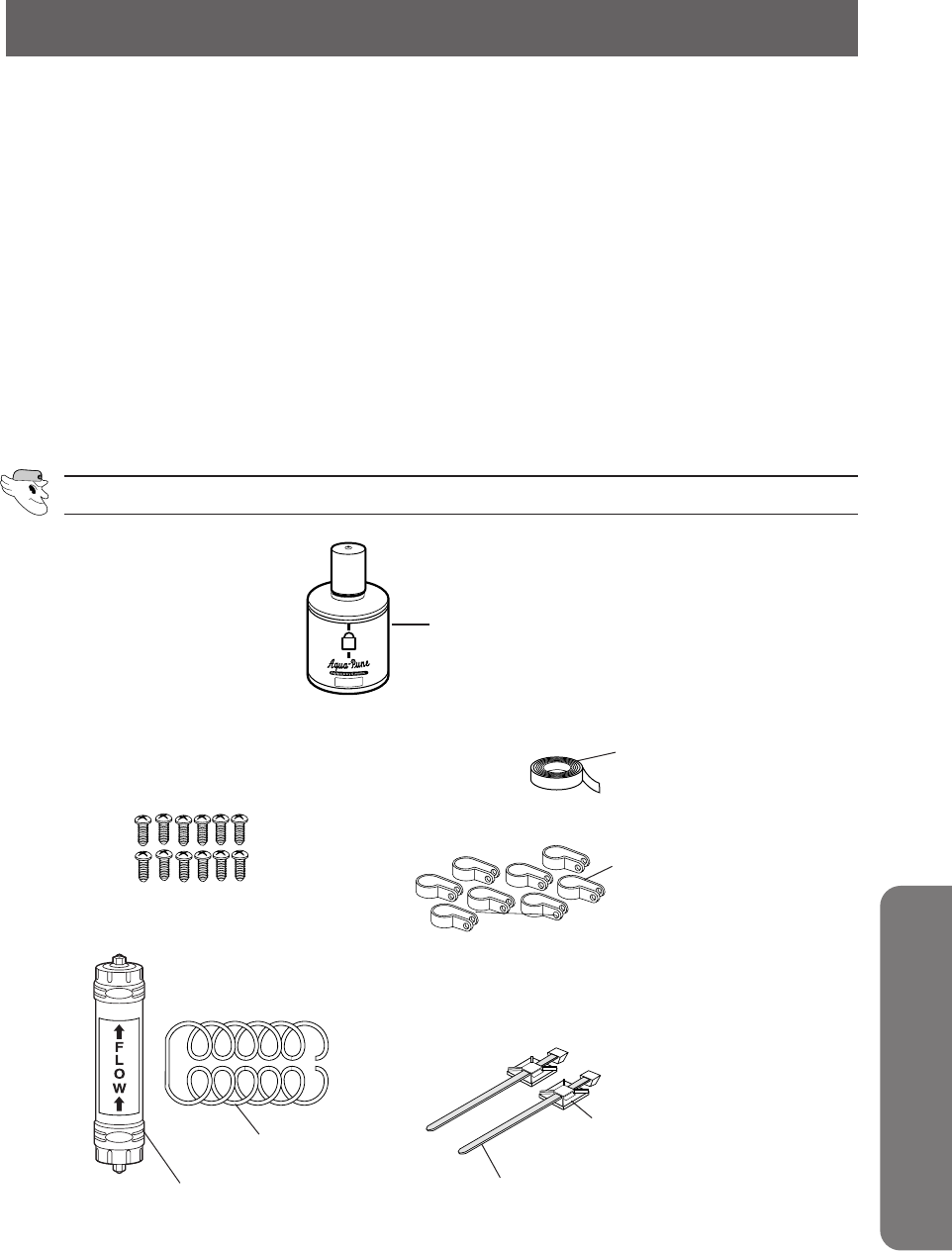

Purificateur

Bande d’étanchéité

Attaches A x 8EA

Embase de fixation du

purificateur

Collier de fixation

Tube à eau

Purificateur

Vis autotaraudeuses x 12EA

(Modèle avec filtre intérieur)

(Modèle avec filtre extérieur)

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 29

INSTALLATION DU DISTRIBUTEUR D’EAU

NOTE SUR LA GARANTIE

L’installation de cette ligne d’eau n’est pas couverte

par la garantie du fabricant du réfrigérateur/ congéla-

teur ou de l’appareil à glaçons. Suivez soigneusement

ces instructions afin de minimiser le risque d’une

grave fuite d’eau.

REMARQUE:

Si le raccord ne s'adapte pas sur le robinet,

adressezvous au service après-vente le plus proche

pour vous procurer les raccords adéquats.

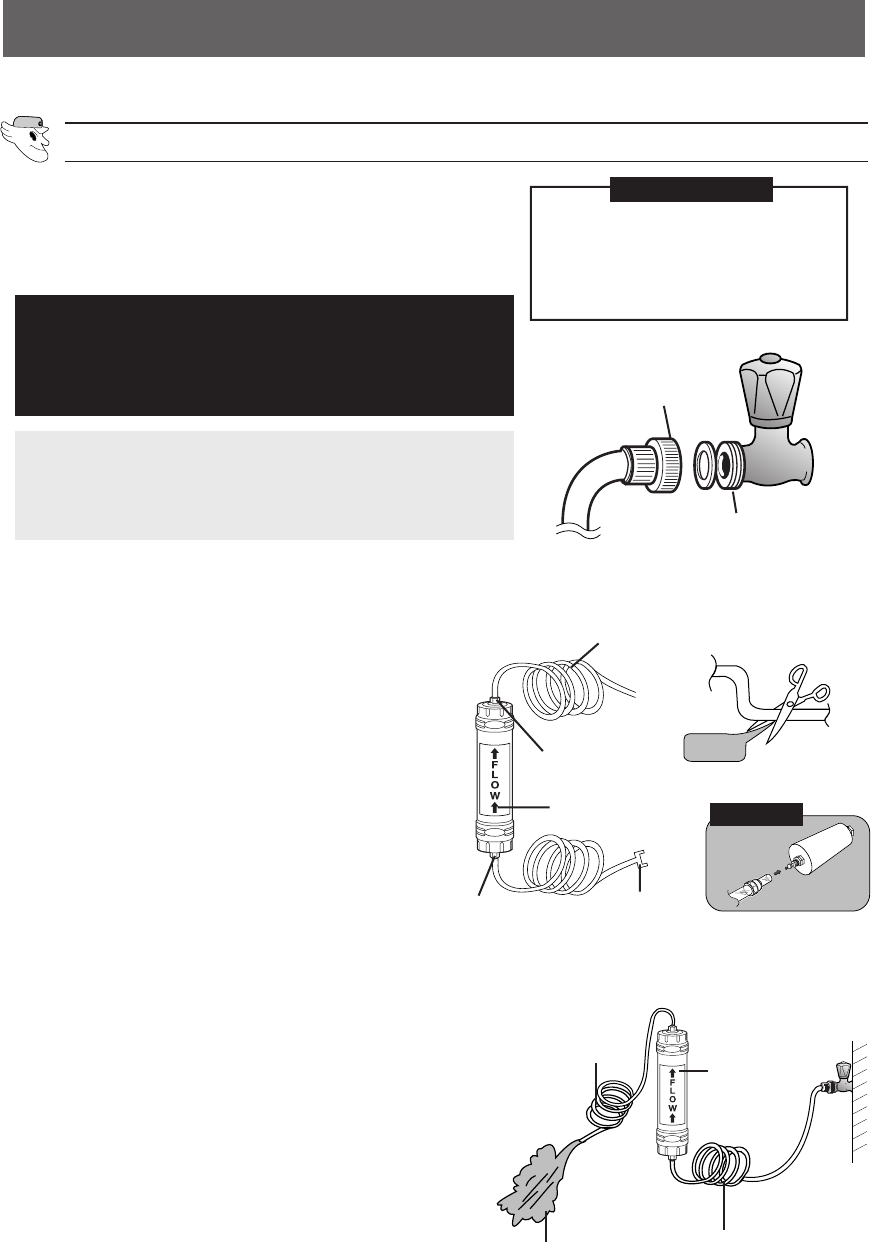

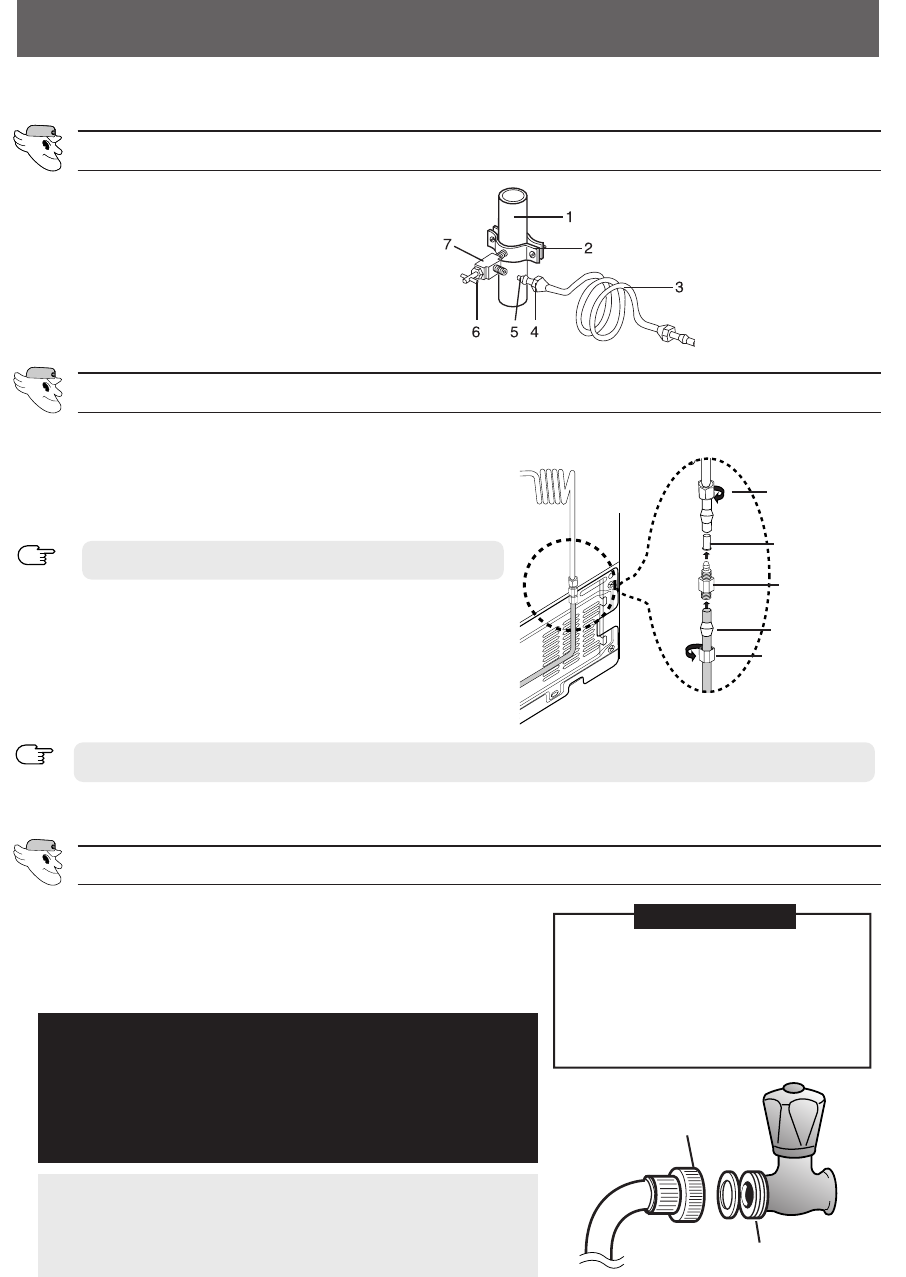

Raccordement au réseau d’alimentation en eau

- Coupez l’arrivée d’eau principale et mettez l’appareil à

glaçons dans la position Ice off (pas de glaçons).

- Localisez l’arrivée d’eau potable froide la plus proche.

- Suivez les instructions du kit d’installation de l’appareil

à glaçons.

- Installation non fournie.

- Enfilez l'écrou de presse-étoupe et l'olive sur le tuyau en

plastique.

- Après avoir introduit le manchon, serrez l'écrou de

presse-étoupe sur le raccord rapide 1/4”.

Raccordement du tuyau d’eau sur le réfrigérateur

Contrôle du tuyau d’arrivée d’eau

L’arrivée d’eau doit être raccordée à une source d’eau potable uniquement.

REMARQUE

Ne serrez pas trop l’écrou du presse-étoupe.

REMARQUE

- Enfilez l'olive et l'écrou sur le tuyau en cuivre

(ou en plastique) comme indiqué.

- Serrez l'écrou sur le raccord rapide.

- Laissez l’eau couler et vérifiez s’il y a des fuites.

Raccordez le tuyau d’arrivée d’eau sur le robinet à l’aide du

raccord.

- Fermez le robinet d’arrivée d’eau principal.

- Vissez le raccord “A” sur le robinet.

- Protégez chaque joint par de la bande d’étanchéité.

Ecrou du

presse-étoupe

Manchon

Raccord rapide

Olive

Écrou du

presse-étoupe

Modèle avec filtre intérieur

Raccord “A”

Robinet

ATTENTION

Le tuyau d’eau doit être rac-

cordé sur une conduite d’eau

froide. Si vous le raccordez au

tuyau d’eau chaude, cela peut

causer un dysfonctionnement du

réfrigérateur.

1. Conduite d’eau froide

2. Collier de serrage du tube

3. Tuyau en cuivre (ou en

plastique)

4. Ecrou de presse-étoupe

5. Manchon de presse-

étoupe

6. Robinet d’arrêt

7. Raccord vampire

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 30

INSTRUCTIONS D’INSTALLATION

INSTALLATION DU DISTRIBUTEUR D’EAU

- Enlevez le capot du compresseur à l’arrière du

réfrigérateur.

- Raccordez le tuyau d’eau sur la valve, comme indiqué

sur la figure.

- Une fois raccordé, vérifiez qu’il n’existe aucune fuite.

Dans le cas contraire, recommencez le raccordement.

- Remontez le capot du compresseur à l’arrière du

réfrigérateur.

- A l’aide des colliers “A”, fixez le tuyau d’eau sur la face arrière du réfrigérateur.

- Une fois le tuyau d’eau fixé, assurez-vous qu’il n’est pas trop plié,

ni pincé ou écrasé.

- Achevez l’installation du tuyau d’arrivée d’eau.

- Mettez le réfrigérateur/congélateur en marche et appuyez sur le

levier à gauche du distributeur jusqu’à ce que l’eau coule par le tuyau d’eau et

que tout l’air soit évacué.

- Vérifiez alors qu’il n’existe aucune fuite d’eau au niveau des joints du tuyau

d’eau. Lorsque celui-ci est fixé, déplacez le réfrigérateur/congélateur à

l’emplacement prévu. Une fois installé, déplacezle le moins possible.

- Comme indiqué sur la figure, enlevez le couvercle installé dans le réfrigéra-

teur en le tournant dans le sens inverse des aiguilles d’une montre.

Enlevez le filtre à eau de son réceptacle et collez une étiquette avec l’indi-

cation du mois sur le filtre comme indiqué sur la figure ci-dessous.

- Notez sur l’étiquette le mois au cours duquel vous avez installé le filtre.

Par exemple, si vous avez installé le filtre à eau au mois de mars, notez

“MARS”.

- Retirez le capuchon, puis positionnez et insérez le filtre comme indiqué sur

la figure ci-dessous.

- Tournez doucement le filtre à eau dans le sens des aiguilles d’une montre à

90º pour l’aligner avec le repère sur le capot, ce qui bloque le filtre en posi-

tion d’installation. Ne le serrez pas trop fermement.

Vérifiez que le repère est aligné avec la marque correspondant à la position de verrouillage.

Collier A

Tuyau d’eau

AUTOCOLLANT

(INDICATION DU MOIS)

RETRAIT DU

CAPUCHON

ROUGE

ALIGNEZ LE REPERE

AVEC LA MARQUE DE

POSITION DE VERROUIL-

LAGE.

CAPOT DUFILTRE

Tuyau d’eau

Raccord écrou

Raccordement du tuyau d’eau sur le réfrigérateur

Fixation du tuyau d’eau

Installation du filtre à eau

AVERTISSEMENT

Capot du compresseur du

réfrigérateur

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 31

INSTALLATION DU DISTRIBUTEUR D’EAU

Elimination des résidus éventuels dans le purificateur

- Ouvrez le robinet d’eau principal et vérifiez que

l’eau coule par le tuyau d’eau à l’entrée du purifi-

cateur.

- Si l’eau ne coule pas par le tuyau, vérifiez que le

robinet est bien ouvert.

- Laissez le robinet ouvert jusqu’à ce que de l’eau

propre en sorte et que tout résidu ayant pu

s’accumuler pendant la fabrication soit évacué.

- Si vous souhaitez relier l’entrée et la sortie

d’eau du purificateur pendant l’installation

de celui-ci, reportez-vous à la figure de

référence ci-contre.

Choix de l’emplacement où vous souhaitez installer le purificateur

- Mesurez la distance entre le purificateur et le robinet

d'eau froide. Coupez le tuyau relié au purificateur de

façon à obtenir la longueur nécessaire.

RACCORD

SORTIE DU

PURIFICATEUR

TUYAU D’EAU

PURIFICA-

TEUR

EAU

SORTIE DU

PURIFICATEUR

ENTRÉE D’EAU DU

PURIFICATEUR

TUYAU D’EAU

SECTION

DROITE

PURIFICATEUR RÉFÉRENCE

NOTE SUR LA GARANTIE

L’installation de cette ligne d’eau n’est pas couverte

par la garantie du fabricant. Suivez soigneusement

ces instructions afin de minimiser le risque d’une

grave fuite d’eau.

REMARQUE :

Si le raccord ne s'adapte pas sur le robinet,

adressez-vous au service après-vente le plus proche

pour vous procurer les raccords adéquats.

Raccordement du tuyau d’arrivée d’eau sur le robinet à

l’aide du raccord

- Fermez le robinet d’arrivée d’eau principal.

- Vissez le raccord “A” sur le robinet.

- Protégez chaque joint par de la bande d’étanchéité.

Raccord “A”

Robinet

ATTENTION

Le tuyau d’eau doit être raccordé

sur une conduite d’eau froide. Si

vous le raccordez au tuyau d’eau

chaude, cela peut causer un dys-

fonctionnement du purificateur.

Modèle avec filtre extérieur

Raccordement au réseau d’alimentation en eau

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 32

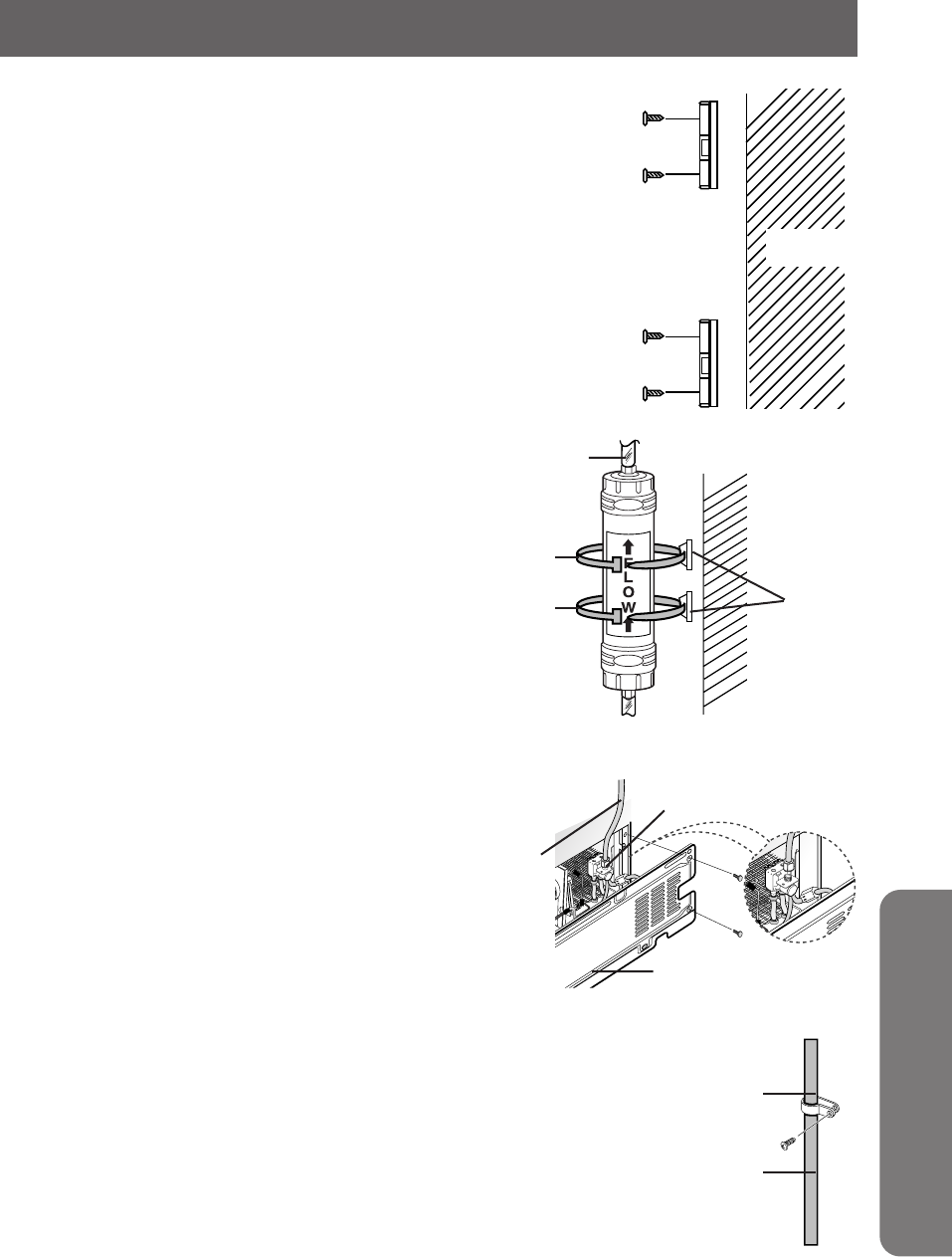

INSTRUCTIONS D’INSTALLATION

INSTALLATION DU DISTRIBUTEUR D’EAU

Fixation du tuyau d’eau

- A l’aide des colliers “A”, fixez le tuyau sur la face arrière du

réfrigérateur.

- Une fois le tuyau d’eau fixé, assurez-vous qu’il n’est pas

trop plié, ni pincé ou écrasé.

Raccordement du tuyau d’arrivée d’eau sur le réfrigérateur

- Retirez le capot du compresseur à l’arrière du

réfrigérateur.

- Raccordez le tuyau d’arrivée d’eau sur la soupape,

comme illustré sur la figure.

- Une fois raccordé, vérifiez qu’il n’existe aucune fuite.

Dans le cas contraire, recommencez le raccordement.

- Remontez le capot du compresseur du réfrigérateur.

Fixation du purificateur

- Fixez le purificateur dans sa position,

comme illustré sur la figure ci-contre.

Fixation des embases du purificateur

- Tenez les embases de fixation du purificateur à la bonne

position (sous l’évier par exemple) et vissez-les fermement

aux points de fixation.

COLLIER A

TUYAU D’EAU

TUYAU

D’EAU

CAPOT DU COM-

PRESSEUR DU

RÉFRIGÉRATEUR

RACCORD ÉCROU

COLLIER DE

SERRAGE

PURIFICA-

TEUR

TUYAU

D’ARRIVÉ

E D’EAU

EMBAS-

ES DE

FIXATION

DU PURI

ICATEUR

Deux embases de fixation

pour le purificateur

Deux embases de fixation

pour le purificateur

Cloison /

mur

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 33

INSTALLATION DU DISTRIBUTEUR D’EAU

Elimination des résidus éventuels dans le tuyau d’arrivée d’eau

1) Ouvrez le robinet d’arrivée d’eau et le robinet d’arrêt du

tuyau d’arrivée d’eau.

2) Laissez couler l’eau à travers le distributeur pendant 6 à 7

minutes jusqu’à ce que l’eau devienne limpide. Ceci permet

de nettoyer le système d’alimentation en eau et d’évacuer

l’air prisonnier.

3) Un rinçage supplémentaire peut s’avérer nécessaire dans

certains cas.

4) Ouvrez la porte du réfrigérateur et vérifiez qu’il n’existe

aucune fuite autour du filtre à eau.

• Après l’installation d’une nouvelle cartouche de filtre à eau, l’eau risque de jaillir brièvement

du distributeur.

REMARQUE

2) Lorsque vous appuyez sur le bouton de test, le récipient à

glaçons est rempli d’eau par le robinet d’arrivée d’eau.

Vérifiez la quantité d’eau (voir la figure ci-dessous).

Si le niveau d’eau est trop bas, les glaçons seront petits.

Ceci n’est pas dû à l’appareil à glaçons,

mais à la pression d’eau dans le tuyau et

cela arrive souvent. Dans ce cas, suivez

les étapes ci-dessous pour vérifier

le volume d’eau fourni.

Vérification du volume d’eau fourni au tiroir à glace

VÉRIFIEZ LE NIVEAU

D’EAU

BOUTON DE TEST

TROP HAUT

NIVEAU

OPTIMAL

1) Levez (①) et retirez (➁) le bac à glaçons du congélateur.

APPAREIL A

GLACONS

TROP BAS

EAU

GLACE

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 34

INSTRUCTIONS D’INSTALLATION

DÉPANNAGE

Le réfrigérateur ne fonctionne pas du tout ou

n’atteint pas une température suffisamment

froide.

• Vérifiez que la fiche du cordon d’alimentation est

correctement raccordée.

• Le dispositif de contrôle de la température est-il réglé

sur la bonne température ? Essayez de le régler sur

une température plus basse.

• Le réfrigérateur est-il exposé à un ensoleillement

direct ou est-il près d’une source de chaleur ?

• Le dos du réfrigérateur est-il trop proche du mur ?

Les aliments dans le réfrigérateur sont congelés.

• Le dispositif de contrôle de la température est-il réglé

sur la bonne température ? Essayez de le régler sur

une température plus élevée.

• La température à l’intérieur de la pièce est-elle trop

basse ?

• Avez-vous stocké des aliments à forte teneur en eau

dans la partie la plus froide du réfrigérateur ?

Entendez-vous des bruits ou des sons anor-

maux ?

• Vérifiez que le plancher est de niveau et stable.

• Le dos du réfrigérateur est-il trop proche du mur ?

• Vérifiez que quelque chose n’est pas tombée derrière

ou sous l’appareil.

• Vous pouvez entendre un “tic” à l’intérieur de

l’appareil, mais ceci est parfaitement normal. Ce bruit

survient lorsque certains accessoires se dilatent.

Les angles avant et latéraux de l’armoire sont

chauds et de la condensation apparaît.

• Des anticondenseurs sont installés dans les angles

avant du réfrigérateur pour éviter la condensation.

• La condensation peut survenir lorsque vous laissez

longtemps la porte ouverte.

La distribution de glace ne fonctionne pas.

• Avez-vous arrêté la fonction de fabrication de glace?

• Y a-t-il de la glace dans le réservoir à glace ?

• Le tuyau d’eau est-il raccordé et le robinet d’arrêt

est-il ouvert ?

• La température du congélateur est-elle trop élevée ?

(Réglez-la à un niveau plus bas)

• Avez-vous attendu 12 heures après l’installation de la

ligne d’alimentation en eau avant de fabriquer de la

glace ?

Vous entendez un léger bruit à l’intérieur du

réfrigérateur.

• Ce bruit est dû au réfrigérant circulant à

l’intérieur du réfrigérateur et est tout à fait normal.

Vous sentez une mauvaise odeur dans le

réfrigérateur.

• Enveloppez de manière étanche à l’air les produits

qui dégagent une forte odeur. Jetez les aliments

périmés.

• Nettoyez éventuellement le filtre désodorisant.

Du givre se forme sur les parois de votre con-

gélateur.

• L’orifice d’aération est-il bloqué ?

• Assurez-vous qu’il y a suffisamment de place entre

les aliments stockés pour permettre une circulation

efficace de l’air.

• La porte est-elle correctement fermée ?

La distribution d’eau ne fonctionne pas.

• Le tube à eau est-il connecté et le robinet d’arrêt

est-il ouvert ?

• La ligne d’alimentation d’eau est-elle écrasée ?

• Le réservoir d’eau est-il gélé parce que la

température du réfrigérateur est trop basse ?

Sélectionnez un réglage plus chaud sur le panneau

de commande.

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 35

Limites de température ambiante dans le local

REMARQUE: la température interne peut être influencée par des facteurs comme l’emplacement

de l’appareil, la température ambiante et la fréquence d’ouverture des portes.

Ajustez la température en fonction de ces facteurs afin de les compenser.

Cet appareil fonctionne à la température ambiante spécifiée par la classe de température inscrite sur la

plaque signalétique.

Classe de

température

Tempérée étendue

Tempérée

Subtropicale

Tropicale

32°C

38°C

43°C

10°C

16°C

18°C

Symbole Température ambiante

Maximum Minimum

Cet appareil est distribué par :

Samsung Electronics France

56, Quai de Dion Bouton

92806 PUTEAUX CEDEX

Pour toute information ou tout renseignement complémentaire sur nos

produits, notre service consommateurs est à votre disposition au :

08 25 08 65 65

(Numéro Indigo : 0,35 / mn)

Vous pouvez également

vous connecter à notre site internet

http://www.samsung.fr

DA99-00494U(FR)-0.2 5/6/04 1:16 PM Page 36

Samsung DA99 00494U(FR) 0.2 RS56XDJSW 20050619162901000 00494U FR

Navigation menu

Versions of this User Manual:

Views

Navigation
