SyncMaster 460Pn/460P
Gösterim Sistemi
Bu simgeyle iúaretlenmiú olan yönergelerin izlenmemesi cihaza fiziksel zarar verebilir veya hasara
u÷ramasına neden olabilir.
YasaktırHer zaman okunmuú ve anlaúılmıú
olması önemlidir
Parçalarına ayırmayınFiúi elektrik prizinden çıkarın
DokunmayınElektrik çarpmasını engellemek için
topraklama
Güç
Uzun bir süre kullanılmayacaksa, bilgisayarınızı Görüntü Güç Yönetimi Sistemi'ne
(DPMS) ayarlayın. Ekran koruyucu kullanıyorsanız, etkin ekran moduna ayarlayın.
Zarar görmüú veya gevúek priz kullanmayın.
zBu, elektrik çarpmasına veya yangına neden olabilir.
Fiúi kablosundan tutarak çekmeyin veya elleriniz ıslakken fiúe dokunmayın.
zBu, elektrik çarpmasına veya yangına neden olabilir.
Yalnızca gerekti÷i gibi topraklanmıú fiú ve prizleri kullanın.
zTopraklama iúleminin düzgün yapılmaması elektrik çarpmasına veya cihazın
bozulmasına neden olabilir.
Elektrik fiúini, gevúemeyecek úekilde sıkıca takın.
zDüzgün olmayan ba÷lantılar yangına neden olabilir.
Fiúi ve kabloyu aúırı derecede bükmeyin ve üzerine a÷ır nesneler koymayın;
bunlar hasar görmesine neden olabilir.
zBu uyarılara uyulmaması elektrik çarpmasına veya yangına yol açabilir.
Prize çok fazla uzatma kablosu veya fiú ba÷lamayın.
zBu, yangına neden olabilir.
Kurulum
Monitörü aúırı tozlu yerler, aúırı yüksek ya da düúük sıcaklıklara maruz kalan yerler,
çok nemli yerler, kimyasal maddelerin kullanıldı÷ı yerler veya ürünün tekrar tekrar
uzun süreler kullanıldı÷ı havaalanları ve istasyonlar gibi yerlere kurmadan önce yetkili
bir servis merkeziyle görüúün.
Bunun yapılmaması, monitörünüzde ciddi hasara neden olabilir.
Monitörünüzü az nemli ve az tozlu bir yere koyun.
zMonitörün içinde elektrik çarpması veya yangın oluúabilir.
Monitörü taúırken yere sert bir úekilde bırakmayın.
zBu hareket, ürüne veya size zarar verebilir.
Monitör altlı÷ını vitrine ya da rafa yerleútirirken, altlı÷ın ucunun, vitrinden ya
da raftan dıúarı taúmamasına dikkat edin.
zÜrünün yere düúürülmesi, ürüne zarar verebilir ya da kiúisel yaralanmalara
neden olabilir.
Ürünü dengesiz ya da yüzey alanı küçük yerlere yerleútirmeyin.
zÜrün düúüp özellikle çocuklar olmak üzere yanından yürüyenlere zarar
verebilece÷inden, yalnızca düz ve dengeli bir yüzeye yerleútirin.
Ürünü, yere yerleútirmeyin.
zÖzellikle çocuklar olmak üzere insanlar üzerinden geçebilir.
Mum, böcek ilaçları ya da sigara gibi yanıcı nesneleri, üründen uzakta tutun.
zAksi takdirde yangına yol açabilir.
Tüm ısıtma cihazlarını, elektrik kablosundan uzakta tutun.
zEriyen kaplama, elektrik çarpmasına ya da yangına neden olabilir.
Ürünü, bir raf ya da dolap gibi havalandırmanın yetersiz oldu÷u yerlere
yerleútirmeyin.
zøç sıcaklıktaki yükselme, yangına neden olabilir.
Monitörü yerine dikkatle koyun.
zZarar görebilir veya kırılabilir.
Monitörü yüz üstü koymayın.
zEkran yüzeyi zarar görebilir.
Monitörü taban deste÷i olmadan kullanmayın.
zKötü havalandırma nedeniyle bozulabilir veya yangına neden olabilir.
zMonitör taban deste÷iyle kullanılmayacaksa, yeterli havalandırma sa÷lamak
için gereken adımları uygulayın.
Ürünü monte ederken, havalandırmanın sa÷lanması için duvarla arasında
mesafe (10 cm/ 4 inçten fazla) bıraktı÷ınızdan emin olun.
zHavalandırmanın yetersiz olması, ürünün iç sıcaklı÷ında bir artıúa,
dolayısıyla parça ömrünün kısalmasına ve performansın düúük olmasına
neden olabilir.
Temizlik
Monitörün kasasını veya ekran yüzeyini hafif nemli, yumuúak bir bezle silerek
temizleyin.
Deterjanı do÷rudan monitöre püskürtmeyin.
Önerilen bir deterjanı yumuúak bir bez kullanarak uygulayın.
Prizle pin arasındaki konektör tozlu veya kirliyse kuru bir bezle iyice
temizleyin.
zKirli bir konektör elektrik çarpmasına veya yangına neden olabilir.
Ürünü temizlemeden önce güç kablosunu çıkarttı÷ınızdan emin olun.
zAksi takdirde, bu durum elektrik çarpmasına veya yangına neden olabilir.
Elektrik kablosunu prizden çıkartın ve ürünü yumuúak, kuru bir bezle silin.
zBalmumu, benzin, alkol, tiner, böcek ilacı, oda spreyi, ya÷layıcılar ya da
deterjan gibi kimyasal maddeler kullanmayın.
øç kısmın temizli÷i için yılda bir kez Service Center
˅
ı (Servis Merkezi) veya
Customer Center
˅
ı (Müúteri Merkezi) arayın.
zÜrünün iç kısmını temiz tutun. øç kısımda uzun süreyle biriken toz hatalı
çalıúmaya veya yangına neden olabilir.
Di÷er
Kapa÷ı (veya arka kısmı) çıkarmayın.
zBu, elektrik çarpmasına veya yangına neden olabilir.
zBakım için yetkili bir servis personeline baúvurun.
Monitörünüz normal çalıúmıyorsa, özellikle alıúılmadık sesler çıkıyor ya da
koku geliyorsa hemen fiúten çekin ve yetkili satıcıya veya servise baúvurun.
zBu, elektrik çarpmasına veya yangına neden olabilir.
Ürünü, ya÷, duman ya da neme maruz kalan yerlerden uzakta tutun; bir
arabanın içine monte etmeyin.
zBu, monitörün hatalı çalıúmasına, elektrik çarpmasına veya yangına neden
olabilir.
zMonitörü kar ve ya÷murla karúı karúıya kalabilece÷i açık havada veya su
yakınında çalıútırmayın.
Monitör düúerse veya kasası zarar görürse, monitörü kapatın ve elektrik
kablosunu çıkarın. Bu durumda Service Center (Servis Merkezi) ile iletiúim
kurun.
zBu, monitörün hatalı çalıúmasına, elektrik çarpmasına veya yangına neden
olabilir.
Fırtınalı havalarda veya úimúek çaktı÷ında ya da uzun süreyle
kullanılmayacaksa monitörün fiúini prizden çekin.
zBu uyarılara uyulmaması elektrik çarpmasına veya yangına yol açabilir.
Monitörü elektrik kablosundan veya sinyal kablosundan çekerek hareket
ettirmeye çalıúmayın.
zBu, kablonun hasar görmesine, elektrik çarpmasına veya yangına neden
olabilir.
Yalnızca elektrik veya sinyal kablosundan çekerek monitörü sa÷a veya sola
hareket ettirmeyin.
zBu, kablonun hasar görmesine, elektrik çarpmasına veya yangına neden
olabilir.
Monitör kabinindeki havalandırma noktalarını kapatmayın.
zKötü havalandırma arızaya veya yangına neden olabilir.
Monitörün üzerine a÷ır nesneler koymayın.
zBu, elektrik çarpmasına veya yangına neden olabilir.
Ürünü yanıcı kimyasal spreylerden ya da yanıcı maddelerden uzak tutun.
zBu, patlamaya veya yangına neden olabilir.
Monitörün üzerindeki deliklerden içeri hiçbir metal nesne sokmayın.
zBu, elektrik çarpmasına, yangına veya yaralanmaya neden olabilir.
Monitörün havalandırma deliklerinden, kulaklık ya da AV ba÷lantı
noktalarından, bıçak, tel, i÷ne gibi metal nesneler ya da ka÷ıt, kibrit gibi
yanıcı nesneler sokmayın.
zBu, elektrik çarpmasına veya yangına neden olabilir. Ürünün içine yabancı
madde kaçarsa ya da su dökülürse, cihazı kapatın, elektrik fiúini prizden
çıkartın ve servis merkeziyle görüúün.

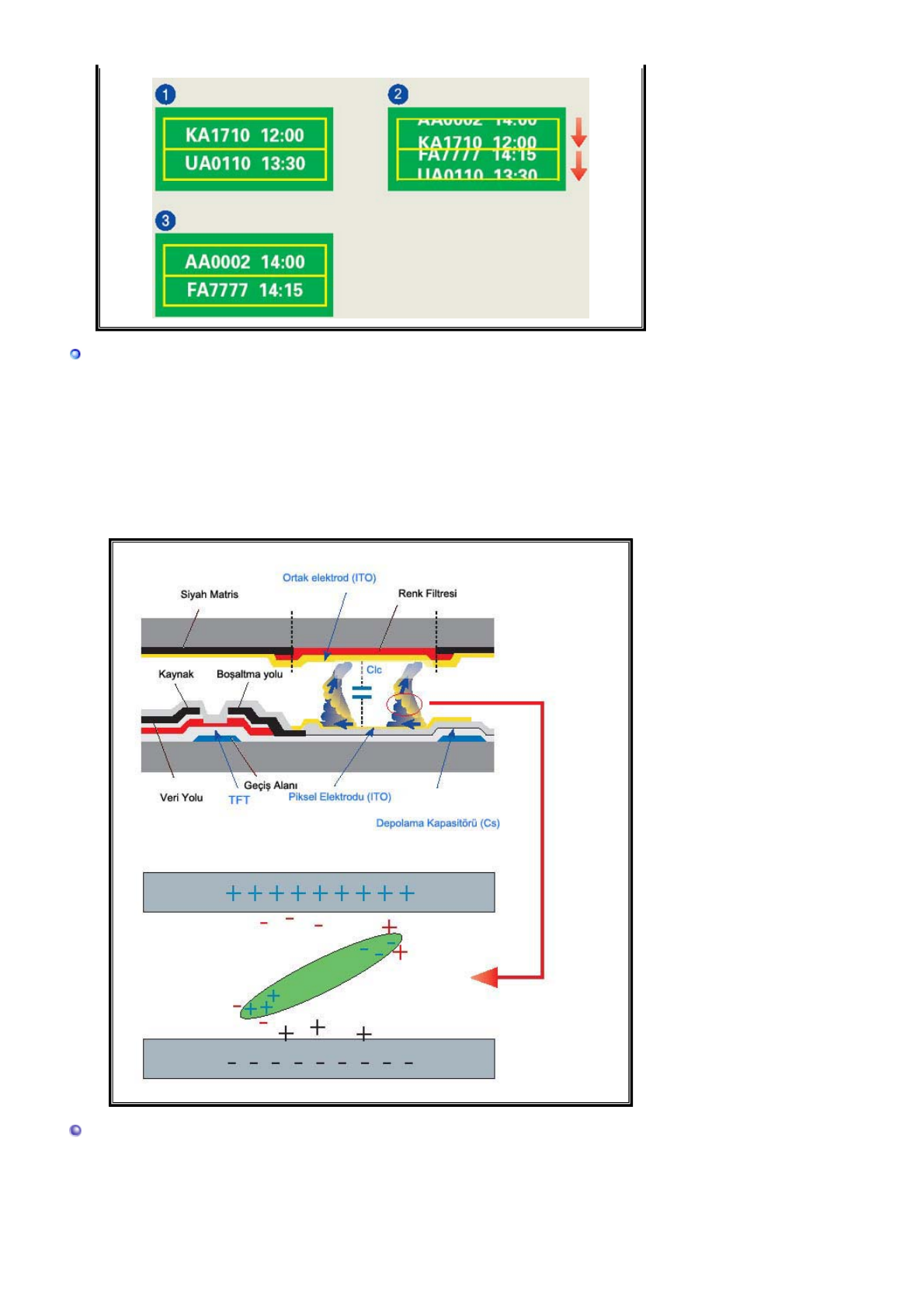

Uzun süre sabit bir ekranı görüntülerseniz, görüntü kalıntıları veya
bulanıklık oluúabilir.
zMonitörünüzden uzakta olmanız gerekti÷inde monitörü enerji tasarrufu
moduna geçirin veya hareket eden resimlerin oldu÷u bir ekran koruyucu
ayarlayın.
Modele uygun çözünürlük ve frekans düzeyleri ayarlayın.
zUygun olmayan çözünürlük istenmeyen resim kalitesine neden olabilir.
46 inç - 1360 X 768
Monitörün sürekli olarak çok yakından izlenmesi, gözlerde bozulmaya
neden olabilir.
Göz yorgunlu÷unu gidermek için monitörü kullanırken saatte bir en az beú
dakika ara verin.
Ürünü, dengesiz, düzgün olmayan ya da titreúime maruz kalan yerlere
yerleútirmeyin.
zÜrünün yere düúürülmesi, ürüne zarar verebilir ya da kiúisel yaralanmalara
neden olabilir. Ürünün, titreúime maruz kalan yerlere yerleútirilmesi, ürünün
ömrünü kısaltabilir ya da yangına neden olabilir.
Monitörü taúırken, monitörü dü÷mesinden kapatın ve elektrik kablosunu
prizden çıkarın. Monitörü taúımadan önce anten kablosu ve di÷er cihazlara
ba÷lı kablolar da dahil, tüm kablo ba÷lantılarını çıkardı÷ınızdan emin olun.
zKablonun çıkarılmaması zarar görmesine ve yangına neden yol açabilece÷i
gibi elektrik çarpmasına da neden olabilir.
Ürünün, ikiden daha fazla kiúiyle taúınması gerekmektedir.
zÜrünün yere düúürülmesi, bozulmasına ya da fiziksel olarak zarar
görmesine neden olabilir.
Üzerinden asılarak zarar verebileceklerinden ürünü çocukların
ulaúamayaca÷ı bir yere yerleútirin.
zYere düúen ürün, fiziksel hasara hatta ölüme neden olabilir.
Ürünü uzun bir süre kullanmayacaksınız elektrik kablosunu prizden çıkartın.
zAksi takdirde biriken toz ısı yayılmasına ya da yalıtımın azalmasına yol
açarak elektrik çarpmalarına ya da yangına neden olabilir.
Çocukların sevdi÷i nesneleri (ya da çekici gelebilecek herhangi bir úeyi),
ürünün üzerine yerleútirmeyin.
zÇocuklar, nesneleri almak için ürünün üzerine tırmanmaya çalıúabilirler.
Ürün düúebilir ve fiziksel hasara veya ölüme neden olabilir.
Uzaktan kumandanın pillerini çıkardı÷ınızda, çocukların pilleri yutmamasına
dikkat edin. Pilleri çocukların eriúemeyece÷i bir yerde saklayın.
zYutarlarsa, hemen bir doktora gidin.
Pilleri de÷iútirirken, +/- uçlarını pilleri tutan kısımda belirtildi÷iúekilde do÷ru
konuma yerleútirin.
zUçların yanlıú yerleútirilmesi pilin çatlamasına veya akmasına neden olarak
yangın, yaralanma veya kirlili÷e (hasar) yol açabilir.
Yalnızca belirtilen standart pilleri kullanın. Yeni ve kullanılmıú pilleri bir
arada kullanmayın.
zBu pilin çatlamasına veya akmasına neden olarak yangın, yaralanma veya
kirlili÷e (hasar) yol açabilir.
Pil (ve úarj edilebilir pil), sıradan bir atık de÷ildir ve geri dönüúüme
gönderilmelidir. Kullanılmıú ya da úarj edilebilir pilin geri dönüúüm amacıyla
gönderilmesinden, pilin tüketicisi olarak müúteri sorumludur.
zMüúteri, kullanılmıú ya da úarj edilebilir pili bulundu÷u yere yakın bir geri
dönüúüm merkezine ya da benzer türde piller ya da úarj edilebilir piller
satan bir ma÷azaya götürebilir.
Lütfen monitörünüzle birlikte aúa÷ıdakilerin de geldi÷inden emin olun.
Eksik parça varsa satıcınıza baúvurun
øste
÷
e ba
÷
lı ö
÷
eleri satın almak i
ç
in bir
y
erel satıcı
y
a ba
ú
vurun.
Ürünü, yere yerleútirmeyin.
Paketi Açma
Monitör
Kılavuz
Hızlı Kurulum Kılavuzu Garanti Kartı
(Tüm bölgelerde olmayabilir)
Kullanıcı Kılavuzu, MDC yazılımı,

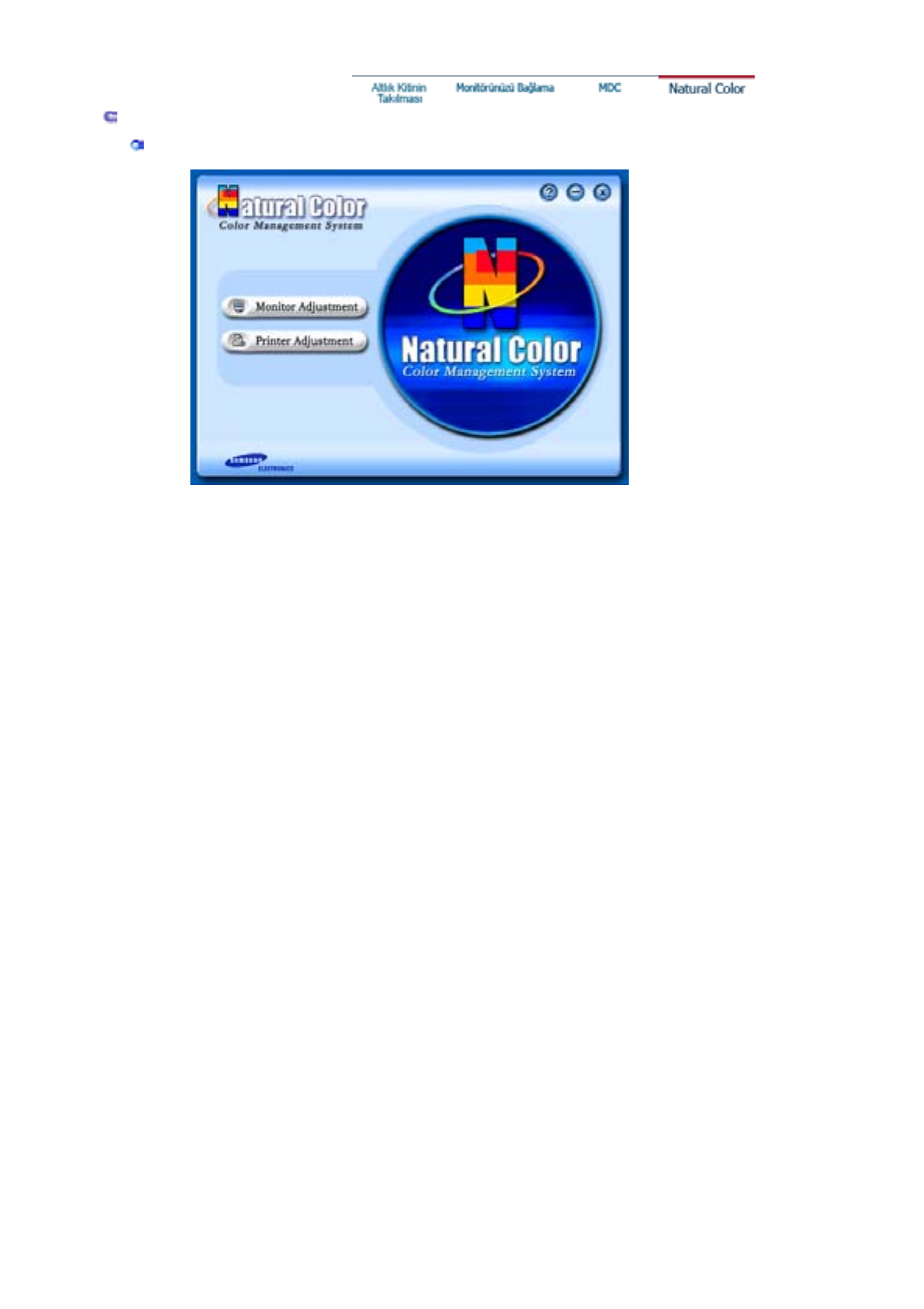

Natural Color yazılımı , MagicNet
y
azılımı
Kablosu
SyncMaster 460Pn
D-sub kablosu
y
la Elektrik Kablosu Ho
p
arlör Kablosu
A
yr
ı satılı
r

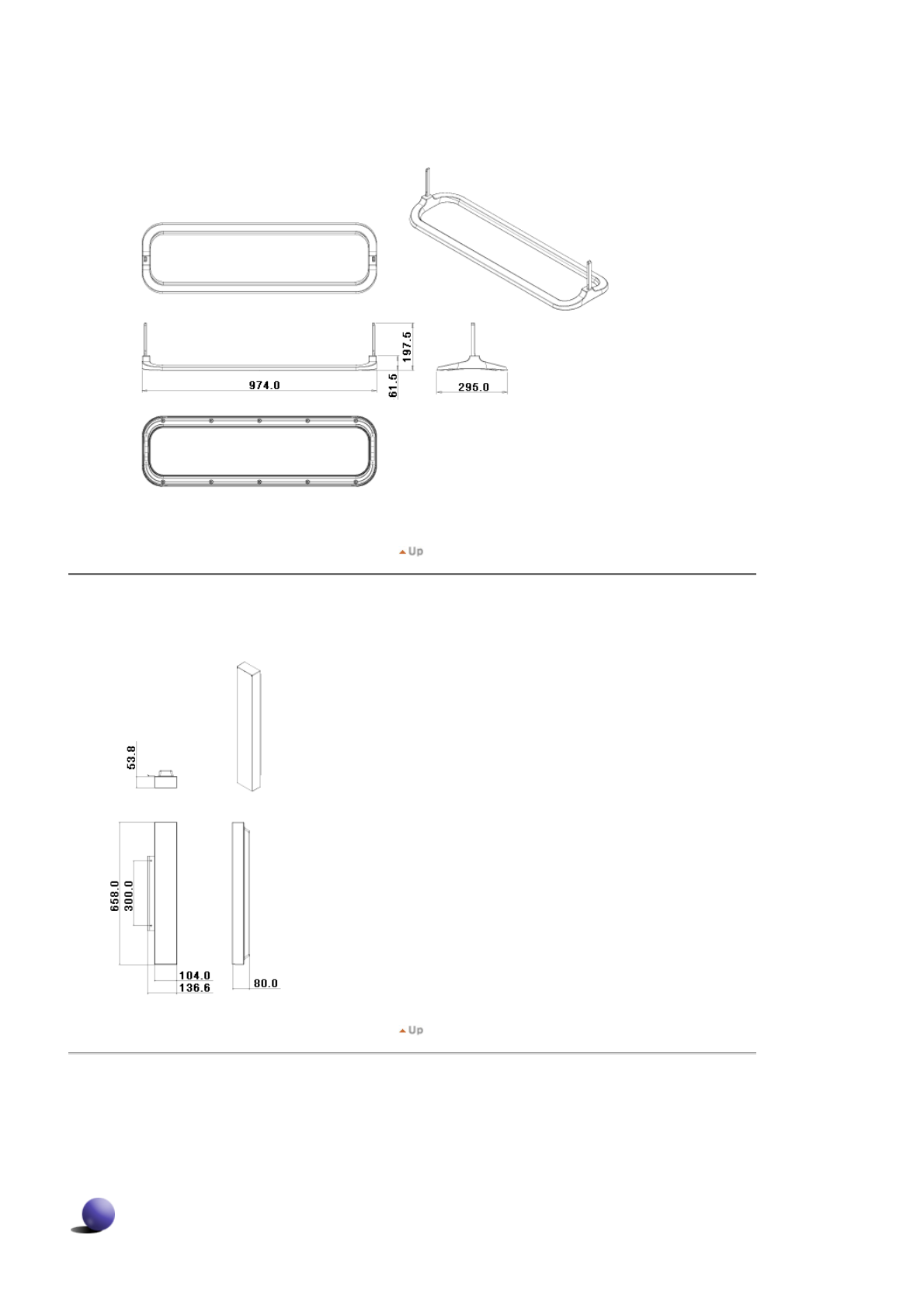

Duvara Takma Seti Ho
p
arlör Seti Altlık Seti
DVI Kablosu LAN Kablosu
Di
÷
er
Uzaktan Kumanda Piller
(
AAA X 2
)
Delik ka
p
a
÷
ı
BNC - RCA Ada
p
tör Jakı
Y
a
r
ım Altlık
Ön Taraf
1. MENU 6. PIP
2. Hareket dü÷mesi (Yukarı-Aúa÷ı
Dü÷mesi) 7. Güç dü÷mesi
3. Ayarlama dü÷mesi (Sol-Sa÷
Dü÷mesi)/ Ses yüksekli÷i dü÷mesi 8. Güç göstergesi
4. ENTER 9. Uzaktan Kumanda Algılayıcısı
5. SOURCE
1. MENU
Ekran menü sistemini açmak, menü ekranından çıkmak veya ekran ayar menüsünü
kapatmak için bu dü÷meyi kullanın.
2. Hareket dü÷mesi (Yukarı-Aúa÷ı Dü÷mesi)
Bir menü ö÷esinden di÷erine dikey olarak hareket eder veya seçilen menü de÷erlerini
ayarlar. TV modunda, TV kanallarını seçer.
3. Ayarlama dü÷mesi (Sol-Sa÷ Dü÷mesi)/ Ses yüksekli÷i dü÷mesi
Bir menü ö÷esinden di÷erine yatay olarak hareket eder veya seçilen menü de÷erlerini
ayarlar. Ayrıca ses düzeyini de ayarlar.
4. ENTER
OSD menüsünü seçmek için kullanılır.
5. SOURCE
PC modundan Video moduna geçirir.
Kaynak de÷iútirme iúlemine, yalnızca monitöre ba÷lı harici aygıtlar için izin veril.
Ekran moduna geçirmek için:
[PC] [BNC] [DVI] [AV] [S-VIDEO] [Component] [MagicNet]
>>Animasyon klibini görmek için burayı tıklatın.
6. PIP
PIP ekranını açıp/kapatmak (On/Off) için PIP dü÷mesine basın.
BNC ve komponent aynı terminali kullandıklarından birden fazla PIP ekranda üst üste
açılamaz.
>>Animasyon klibini görmek için burayı tıklatın.
• PC / DVI : AV / S-Video / Component Mode
• BNC : AV / S-Video Mode
• AV / S-Video : PC / BNC / DVI Mode
• Component : PC / DVI Mode
7. Güç dü÷mesi
Bu dü÷meyi monitörü açıp kapatmak için kullanın.
8. Güç göstergesi
Bu ıúık normal çalıúma sırasında yeúil yanar ve ayarlarınız monitör tarafında kaydedilirken
yeúil olarak bir kez yanıp söner.
9. Uzaktan Kumanda Algılayıcısı
Uzaktan kumandanın yönünü televizyondaki bu noktaya çevirir.
Güç tasarrufu iúlevleriyle ilgili daha fazla bilgi edinmek için kılavuzda açıklanan PowerSaver
konusuna bakın. Enerji tasarrufu sa÷lamak için, kullanmanız gerekmeyen zamanlarda veya uzun
süre kullanmayaca÷ınız durumlarda monitörünüzü KAPATIN.
Arka Taraf
Kablo ba÷lantılarıyla ilgili ayrıntılı bilgi için Kurulum altında Kabloların Ba÷lanması konusuna bakın.
Monitörün arka düzeni, modeline ba÷lı olarak biraz farklı olabilir.
1. POWER SW
(Güç Aç/Kapat Dü÷mesi): Monitörü açar ve
kapatır.
2. POWER IN
(Güç ba÷lantı noktası): Elektrik kablosu,
monitöre ve prize takılır.
3. RS232C OUT/IN (RS232C Seri Ba÷lantı Noktası)): MDC(Çoklu Aygıt Kontrolü) Program Ba÷lantı
Noktası
4. DVI IN(HDCP) (PC Video Ba÷lantı Terminali)
:DVI Kablo (DVI-D - DVI-D) kullanılarak - DVI modu (Dijital PC)
5. PC IN(RGB) (PC Video Ba÷lantı Terminali)
:D-Sub Kablo kullanılarak (15 pin D-Sub) - PC mod (Analog PC)
6. PC/DVI/BNC AUDIO IN (PC/DVI/BNC Audio Ba÷lantı Terminali (Giriú))
7. COMPONENT AUDIO IN [L-AUDIO-R] (Komponent Audio Ba÷lantı Terminali (Giriú))
8. BNC/COMPONENT OUT (BNC/Komponent Ba÷lantı Terminali(Çıkıú))
- BNC (Analog PC) Ba÷lantısı : R, G, B, H, V ba÷lantı noktalarını ba÷lar
- Komponent Ba÷lantısı: PR, Y, PB ba÷lantı noktalarını ba÷lar
9. BNC/COMPONENT IN (BNC/Komponent Ba÷lantı Terminali (Giriú) )
10. AV AUDIO IN [L-AUDIO-R](Monitör Audio Ba÷lantı Terminali) (Giriú)
11. AV OUT [VIDEO](VIDEO Ba÷lantı Terminali) : AV modu (Çıkıú)
12. AV IN [VIDEO](VIDEO Ba÷lantı Terminali) (Giriú)
13. AV OUT [S-VIDEO](S-Video Ba÷lantı Terminali) : S-Video modu (Çıkıú)
14. AV IN [S-VIDEO](S-Video Ba÷lantı Terminali) (Giriú)
15. EXT SPEAKER(8 ȍ) (HARøCø Hoparlör (8 ȍ))
16. MONITOR OUT [L-AUDIO-R](Monitör Audio Ba÷lantı Terminali) (Çıkıú)
- MONøTÖR ÇIKIùI: PC, DVI, BNC ba÷lanır
Kablo, sinyal kayna÷ı vs. gibi durumlarda devreye ba÷lanabilecek monitör sayısı
farklı olabilir.
Sinyal kayna÷ının azalmadı÷ı bir kablo ile 10 taneye kadar monitör ba÷lanabilir.

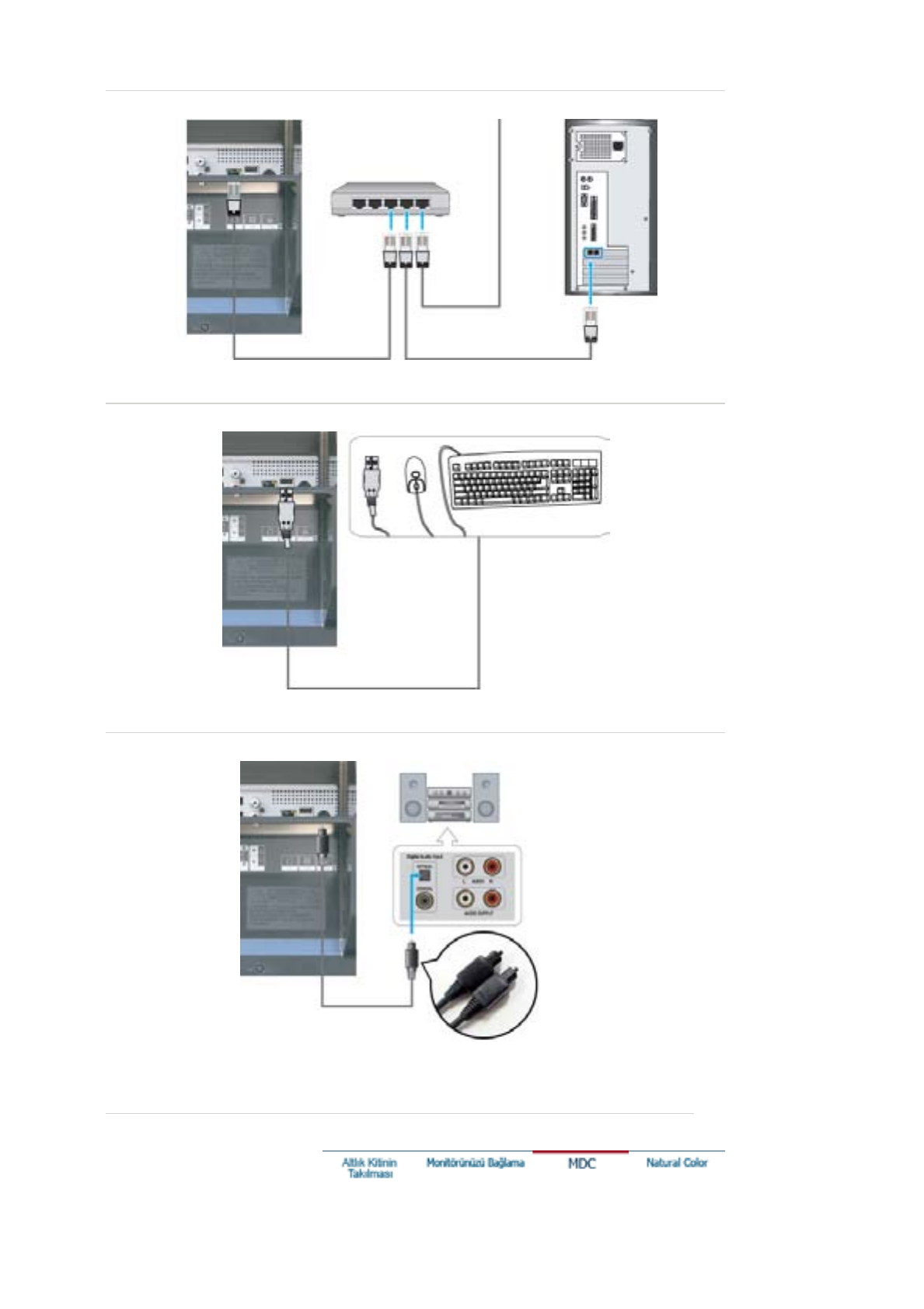

17. LAN (LAN Ba÷lantı Terminali)
(MS Internet Explorer)
18. USB (USB Ba÷lantı Terminali)
(Klavye / Fare, Veri Depolama Aygıtı Uyumlu.)
19. DIGITAL AUDIO OUT (Dijital Audio Ba÷lantı Terminali)
20. Kensington Lock
Kensington kilidi, TV'yi halka açık bir ortamda
kullanıyorsanız, sistemi fiziksel olarak
sabitlemek için kullanılan bir aygıttır.
(Kilitleme aygıtının ayrıca satın alınması
gerekmektedir.)
Kilitleme cihazı kullanmak için satın
aldı÷ınız yere baúvurun.
Kablo ba÷lantıları hakkında daha fazla bilgi edinmek için Monitörünüzü Ba÷lama konusuna bakın.
Uzaktan Kumanda
Uzaktan kumandanın performansı, moniturün yanında çalıútırılan TV veya baúka elektronik aygıtlar
tarafından etkilenebilir ve frekans
g
iri
ú
imi nedeni
y
le hatalı
ç
alı
ú
masına neden olabilir.
1. ON / OFF
2. MAGICNET
3. MDC
4. LOCK
5. MagicNet Dü÷mesi
6. +100
7. VOL
8. MUTE
9. AUTO
10. MENU
11. ENTER
12. PRE-CH
13. CH/PAGE
14. SOURCE
15. INFO
16. EXIT
17. Yukarı-Aúa÷ı Sol-Sa÷ Dü÷mesi
18. P.MODE (M/B)
19. STILL
20. BBE
21. MTS
22. PIP
23. SOURCE
24. SIZE
25. SWAP
26.
27.
28.
29.
MagicNet uzaktan kumanda
1.ON / OFF
Bu dü÷meyi monitörü açıp kapatmak için kullanın.
2.MAGICNET
MagicNet Hızlı Baúlatma Dü÷mesi.
3.MDC
MDC Hızlı Baúlatma Dü÷mesi.
4.LOCK
Bu dü÷me, uzaktan ve monitör üzerindeki Güç ve LOCK dü÷meleri dıúındaki tüm iúlev tuúlarını
etkinleútirir ya da kapatır.
5.MagicNet Dü÷mesi
- MagicNet için bu dü÷meleri kullanın.
zAlfabe/Numara: Bir web sitesi adresi girerken bu dü÷meleri kullanın.
zDEL: Bir önceki karakteri siler.
zSYMBOL : øúaret girerken bunu kullanın.(.O_-:/)
zENTER : Giriú için bunu kullanın.
6.+100
100˅ün üzerinde kanal seçmek için basın.
Örne÷in, kanal 121˅I seçmek için önce ˈ+100ˉGdaha sonra ˈ2ˉGve son olarak ˈ1ˉG
dü÷mesine basın.
- Bu i
ú
lev, bu monitörde kullanılamaz.
7.VOL
A
yrıca ses düzeyini de ayarlar.
>>Animasyon klibini görmek için burayı tıklatın.
8.MUTE
Ses çıkıúını geçici olarak duraklatır (sessizleútirir).
Mute (sessiz) modundayken Mute veya - VOL + dü÷mesine basıldı÷ında sesli duruma geri
dönülür.
9.AUTO
Do÷rudan eriúimi otomatik olarak ayarlamak için bu dü÷meyi kullanın. (PC)
10.MENU
Ekran menü sistemini açmak, menü ekranından çıkmak veya ekran ayar menüsünü
kapatmak için bu dü÷meyi kullanın.
11.ENTER
Menü ekranından çıkar veya ekran ayar menüsünü kapatır.
12.PRE-CH
Bu dü÷me önceki kanala dönmek için kullanılır.
- Bu iúlev, bu monitörde kullanılamaz.
13.CH/PAGE
TV modunda, TV kanallarını seçer.
- Bu iúlev, bu monitörde kullanılamaz.
14.SOURCE
PC modundan Video moduna geçirir.
Kaynak de÷iútirme iúlemine, yalnızca monitöre ba÷lı harici aygıtlar için izin verilir.
15.INFO
Geçerli resim bilgileri ekranın sol üst köúesinde görüntülenir.
16.EXIT
Menü ekranından çıkar.
17.Yukarı-Aúa÷ı Sol-Sa÷ Dü÷mesi
Bir menü ö÷esinden di÷erine yatay veya dikey olarak hareket eder ya da seçilen menü
de÷erlerini ayarlar.
18.P.MODE (M/B)
Bu dü÷meye bastı÷ınızda, ekranın alt orta kısmında geçerli mod görüntülenir.
AV / S-Video /Component Mode : P.MODE( Picture Mode )
Monitörün fabrikada önceden ayarlanmıú dört otomatik resim ayarı vardır.
Önceden yapılandırılmıú mevcut modlar arasında dolaúmak için dü÷meye yeniden basın.
( Dynamic Standard Movie Custom )
PC/DVI/BNC Mode : M/B ( MagicBright
˞
)
MagicBright˞ görüntüledi÷iniz resmin içeri÷ine ba÷lı olarak en iyi görüntüleme ortamını
sa÷layan yeni bir özelliktir.
Önceden yapılandırılmıú mevcut modlar arasında dolaúmak için dü÷meye yeniden basın.
( Entertain Internet Text Custom )
19.STILL
Ekranı dondurmak için dü÷meye bir kere basın. Çözmek için yeniden basın.
20.BBE
Do÷al ses oluúturur ve yüksek ve alçak aralık frekanslarını kuvvetlendirerek, sesteki temizli÷i
geliútirir.
Sonuç olarak, alçak sesler daha yo÷unken yüksek sesler daha temiz, ıúıltılıdır ve iyi
ayrıntılanır, ayrıca iyi tanımlanmıútır ve harmonik olarak zengindir.
21.MTS
MTS (Multichannel Television Stereo) modunu seçebilirsiniz.
• Mono, Stereo, SAP (Separate Audio Program)
Mono, Stereo veya SAP˅ı seçmek için 'MTS' seçene÷ini ON de÷erine ayarlayın.
- Bu iúlev, bu monitörde kullanılamaz.
22.PIP
PIP ekranını açıp/kapatmak (On/Off) için PIP dü÷mesine basın.
23.SOURCE
Video kayna÷ını seçer.(PIP)
24.SIZE
Resim Boyutu˅nu de÷iútirebilirsiniz.
25.SWAP
PIP ve ana görüntünün içeriklerini de÷iútirir.
PIP penceresindeki görüntü ana ekranda, ana ekrandaki görüntü PIP penceresinde
görüntülenir.
26.
Geri sar
27.
Durdur
28.
Oynat / Duraklat
29.
Hızlı ileri
Lütfen monitörünüzle birlikte aúa÷ıdakilerin de geldi÷inden emin olun.
Eksik parça varsa satıcınıza baúvurun
øste
÷
e ba
÷
lı ö
÷
eleri satın almak i
ç
in bir
y
erel satıcı
y
a ba
ú
vurun.
Ürünü, yere yerleútirmeyin.
Paketi Açma
Monitör
Kılavuz
Hızlı Kurulum Kılavuzu Garanti Kartı
(
Tüm böl
g
elerde olma
y
abilir
)
Kullanıcı Kılavuzu, MDC yazılımı,
Natural Color
y
azılımı
Kablosu
SyncMaster 460P
D-sub kablosu
y
la Elektrik Kablosu Ho
p
arlör Kablosu
A
yr
ı satılı
r
Duvara Takma Seti Ho
p
arlör Seti Altlık Seti
DVI Kablosu
Di
÷
er
Uzaktan Kumanda Piller
(
AAA X 2
)
Delik ka
p
a
÷
ı
BNC - RCA Ada
p
tör Jakı
Y
a
r
ım Altlık
Ön Taraf
1. MENU 6. PIP
2. Hareket dü÷mesi (Yukarı-Aúa÷ı
Dü÷mesi) 7. Güç dü÷mesi
3. Ayarlama dü÷mesi (Sol-Sa÷
Dü÷mesi)/ Ses yüksekli÷i dü÷mesi 8. Güç göstergesi
4. ENTER 9. Uzaktan Kumanda Algılayıcısı
5. SOURCE
1. MENU
Ekran menü sistemini açmak, menü ekranından çıkmak veya ekran ayar menüsünü
kapatmak için bu dü÷meyi kullanın.
2. Hareket dü÷mesi (Yukarı-Aúa÷ı Dü÷mesi)
Bir menü ö÷esinden di÷erine dikey olarak hareket eder veya seçilen menü de÷erlerini
ayarlar. TV modunda, TV kanallarını seçer.
3. Ayarlama dü÷mesi (Sol-Sa÷ Dü÷mesi)/ Ses yüksekli÷i dü÷mesi
Bir menü ö÷esinden di÷erine yatay olarak hareket eder veya seçilen menü de÷erlerini
ayarlar. Ayrıca ses düzeyini de ayarlar.
4. ENTER
OSD menüsünü seçmek için kullanılır.
5. SOURCE
PC modundan Video moduna geçirir.
Kaynak de÷iútirme iúlemine, yalnızca monitöre ba÷lı harici aygıtlar için izin veril.
Ekran moduna geçirmek için:
[PC] [BNC] [DVI] [AV] [S-VIDEO] [Component]
>>Animasyon klibini görmek için burayı tıklatın.
6. PIP
PIP ekranını açıp/kapatmak (On/Off) için PIP dü÷mesine basın.
BNC ve komponent aynı terminali kullandıklarından birden fazla PIP ekranda üst üste
açılamaz.
>>Animasyon klibini görmek için burayı tıklatın.
• PC / DVI : AV / S-Video / Component Mode
• BNC : AV / S-Video Mode
• AV / S-Video : PC / BNC / DVI Mode
• Component : PC / DVI Mode
7. Güç dü÷mesi
Bu dü÷meyi monitörü açıp kapatmak için kullanın.
8. Güç göstergesi
Bu ıúık normal çalıúma sırasında yeúil yanar ve ayarlarınız monitör tarafında kaydedilirken
yeúil olarak bir kez yanıp söner.
9. Uzaktan Kumanda Algılayıcısı
Uzaktan kumandanın yönünü televizyondaki bu noktaya çevirir.
Güç tasarrufu iúlevleriyle ilgili daha fazla bilgi edinmek için kılavuzda açıklanan PowerSaver
konusuna bakın. Enerji tasarrufu sa÷lamak için, kullanmanız gerekmeyen zamanlarda veya uzun
süre kullanmayaca÷ınız durumlarda monitörünüzü KAPATIN.

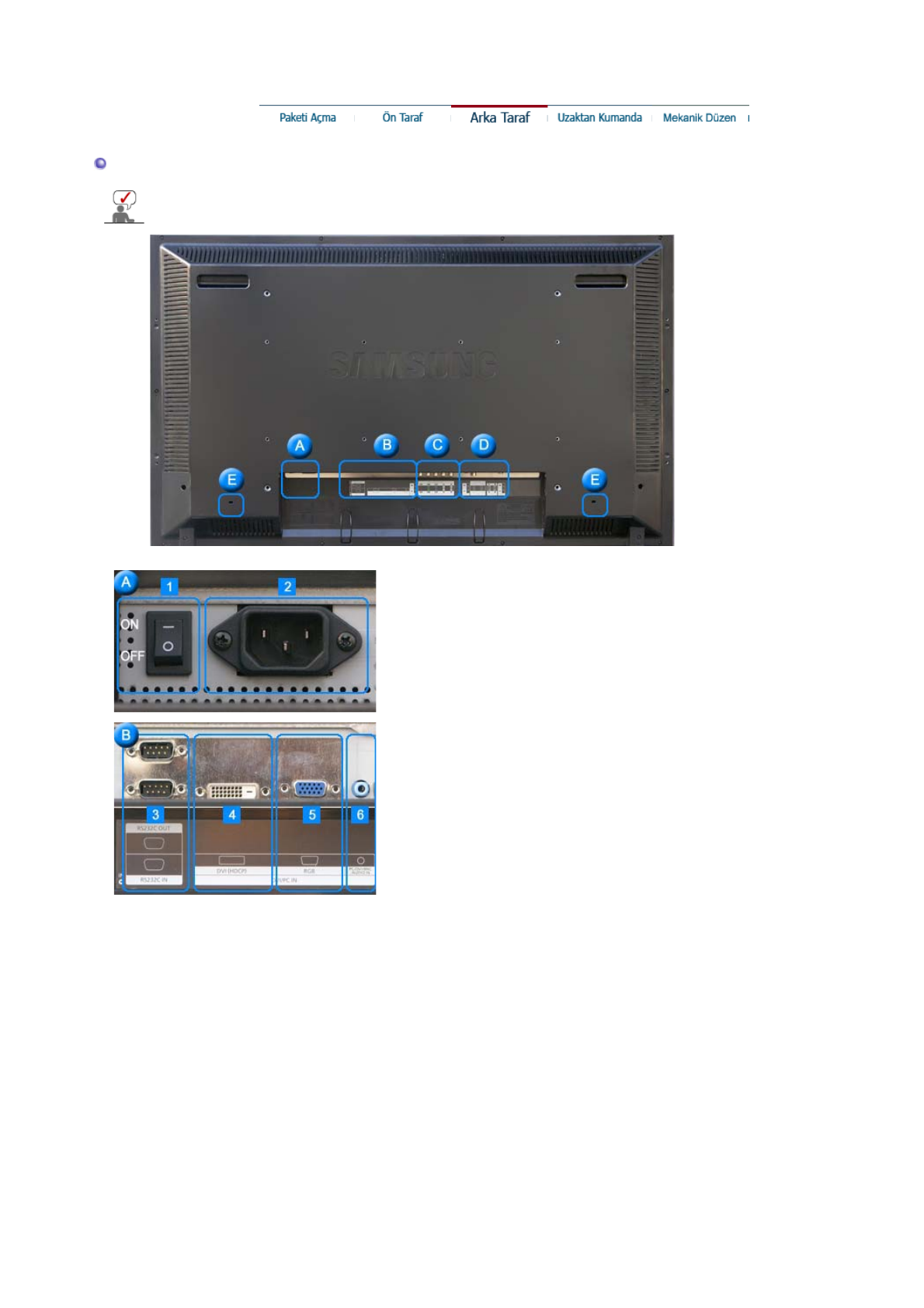

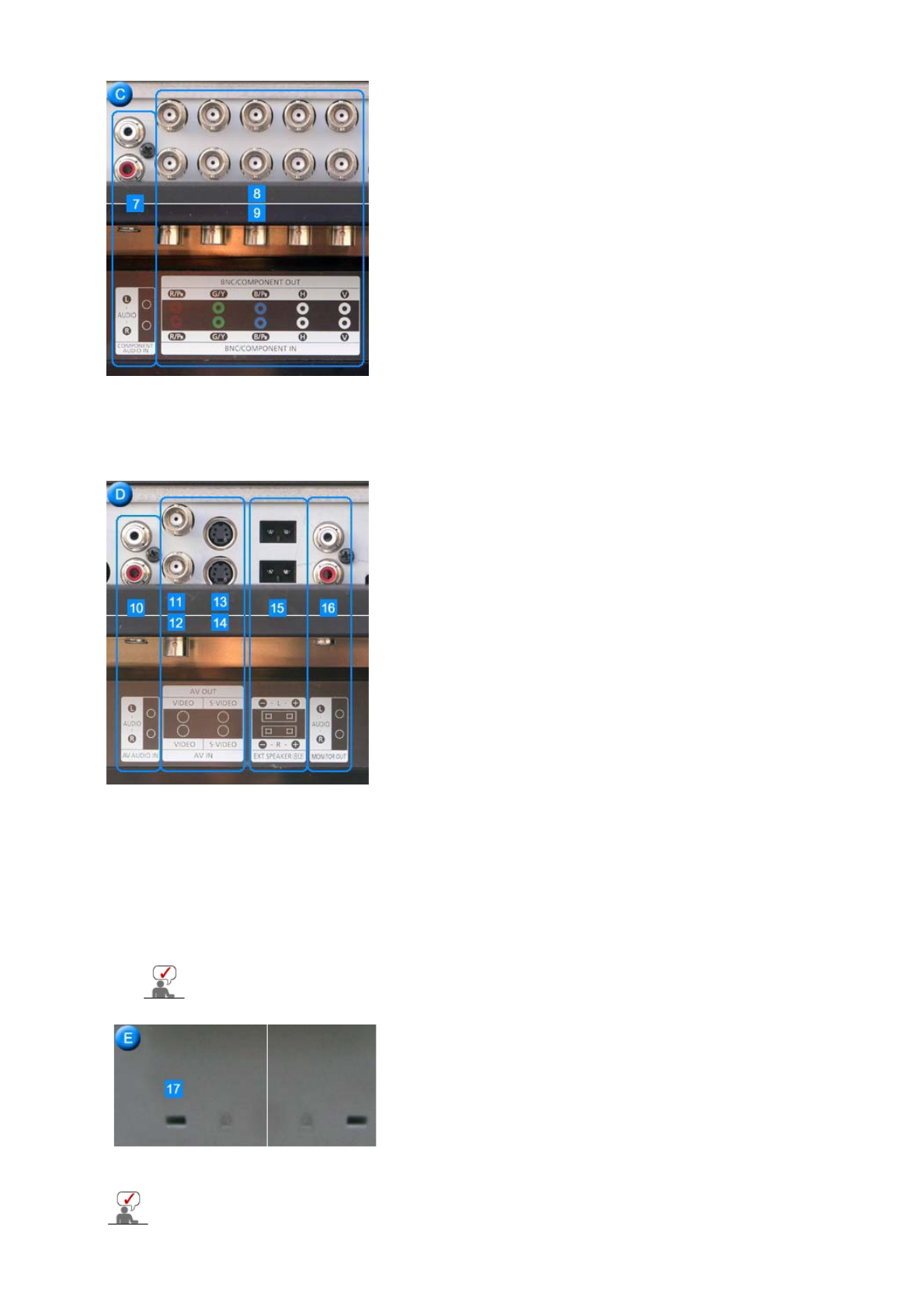

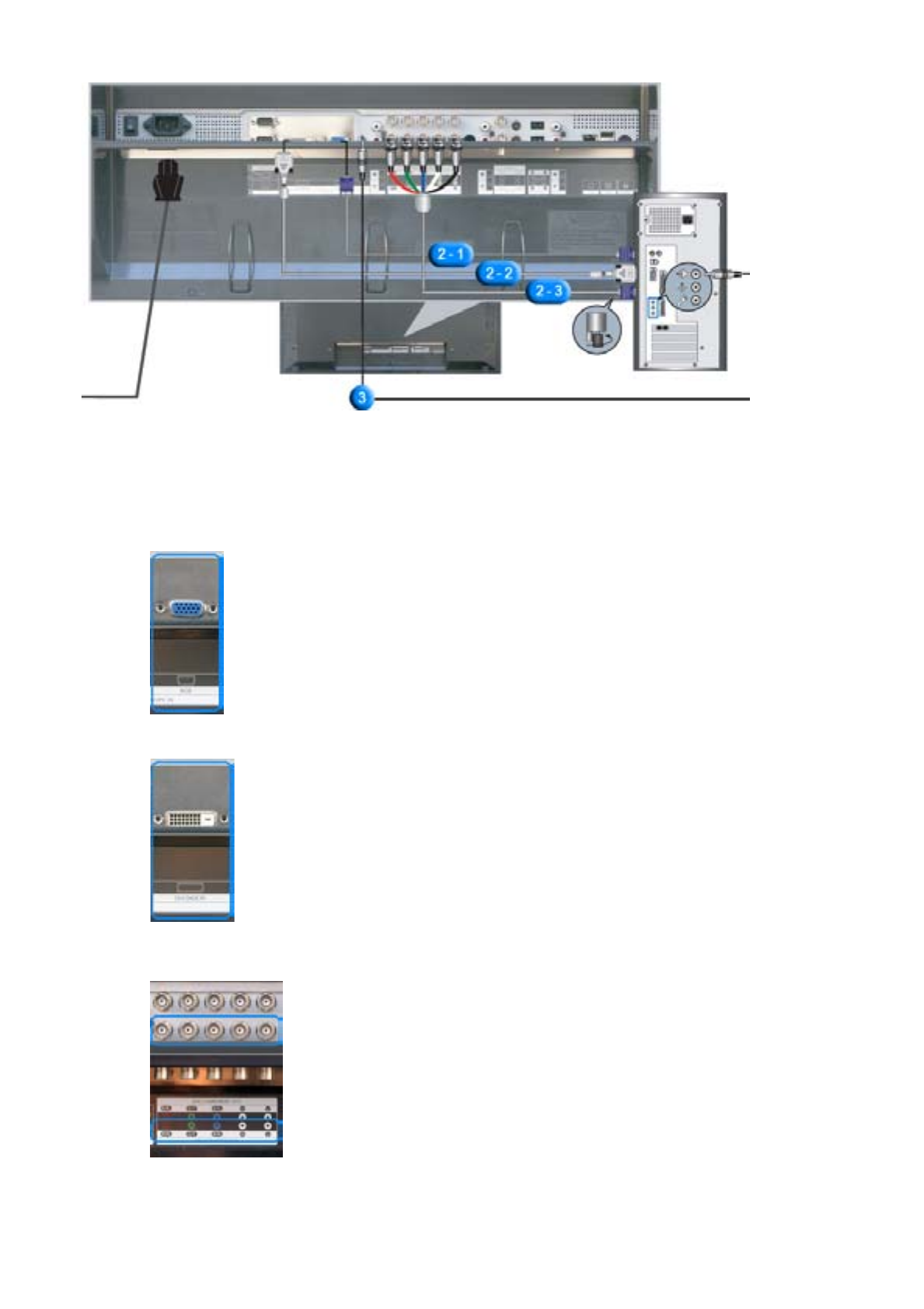

Arka Taraf
Kablo ba÷lantılarıyla ilgili ayrıntılı bilgi için Kurulum altında Kabloların Ba÷lanması konusuna bakın.
Monitörün arka düzeni, modeline ba÷lı olarak biraz farklı olabilir.
1. POWER SW
(Güç Aç/Kapat Dü÷mesi): Monitörü açar ve
kapatır.
2. POWER IN
(Güç ba÷lantı noktası): Elektrik kablosu,
monitöre ve prize takılır.
3. RS232C OUT/IN (RS232C Seri Ba÷lantı Noktası)): MDC(Çoklu Aygıt Kontrolü) Program Ba÷lantı
Noktası
4. DVI IN(HDCP) (PC Video Ba÷lantı Terminali)
:DVI Kablo (DVI-D - DVI-D) kullanılarak - DVI modu (Dijital PC)
5. PC IN(RGB) (PC Video Ba÷lantı Terminali)
:D-Sub Kablo kullanılarak (15 pin D-Sub) - PC mod (Analog PC)
6. PC/DVI/BNC AUDIO IN (PC/DVI/BNC Audio Ba÷lantı Terminali (Giriú))
7. COMPONENT AUDIO IN [L-AUDIO-R] (Komponent Audio Ba÷lantı Terminali (Giriú))
8. BNC/COMPONENT OUT (BNC/Komponent Ba÷lantı Terminali(Çıkıú))
- BNC (Analog PC) Ba÷lantısı : R, G, B, H, V ba÷lantı noktalarını ba÷lar
- Komponent Ba÷lantısı: PR, Y, PB ba÷lantı noktalarını ba÷lar
9. BNC/COMPONENT IN (BNC/Komponent Ba÷lantı Terminali (Giriú) )
10. AV AUDIO IN [L-AUDIO-R](Monitör Audio Ba÷lantı Terminali) (Giriú)
11. AV OUT [VIDEO](VIDEO Ba÷lantı Terminali) : AV modu (Çıkıú)
12. AV IN [VIDEO](VIDEO Ba÷lantı Terminali) (Giriú)
13. AV OUT [S-VIDEO](S-Video Ba÷lantı Terminali) : S-Video modu (Çıkıú)
14. AV IN [S-VIDEO](S-Video Ba÷lantı Terminali) (Giriú)
15. EXT SPEAKER(8 ȍ) (HARøCø Hoparlör (8 ȍ))
16. MONITOR OUT [L-AUDIO-R](Monitör Audio Ba÷lantı Terminali) (Çıkıú)
- MONøTÖR ÇIKIùI: PC, DVI, BNC ba÷lanır
Kablo, sinyal kayna÷ı vs. gibi durumlarda devreye ba÷lanabilecek monitör sayısı
farklı olabilir.
Sinyal kayna÷ının azalmadı÷ı bir kablo ile 10 taneye kadar monitör ba÷lanabilir.
17. Kensington Lock
Kensington kilidi, TV'yi halka açık bir ortamda
kullanıyorsanız, sistemi fiziksel olarak
sabitlemek için kullanılan bir aygıttır.
(Kilitleme aygıtının ayrıca satın alınması
gerekmektedir.)
Kilitleme cihazı kullanmak için satın
aldı÷ınız yere baúvurun.
Kablo ba÷lantıları hakkında daha fazla bilgi edinmek için Monitörünüzü Ba÷lama konusuna bakın.
Uzaktan Kumanda
Uzaktan kumandanın performansı, moniturün yanında çalıútırılan TV veya baúka elektronik aygıtlar
tarafından etkilenebilir ve frekans
g
iri
ú
imi nedeni
y
le hatalı
ç
alı
ú
masına neden olabilir.
1. ON / OFF
2. MAGICNET
3. MDC
4. LOCK
5. MagicNet Dü÷mesi
6. +100
7. VOL
8. MUTE
9. AUTO
10. MENU
11. ENTER
12. PRE-CH
13. CH/PAGE
14. SOURCE
15. INFO
16. EXIT
17. Yukarı-Aúa÷ı Sol-Sa÷ Dü÷mesi
18. P.MODE (M/B)
19. STILL
20. BBE
21. MTS
22. PIP
23. SOURCE
24. SIZE
25. SWAP
26.
27.
28.
29.
1.ON / OFF
Bu dü÷meyi monitörü açıp kapatmak için kullanın.
2.MAGICNET
MagicNet Hızlı Baúlatma Dü÷mesi.
- Bu iúlev, bu monitörde kullanılamaz.
3.MDC
MDC Hızlı Baúlatma Dü÷mesi.
4.LOCK
Bu dü÷me, uzaktan ve monitör üzerindeki Güç ve LOCK dü÷meleri dıúındaki tüm iúlev tuúlarını
etkinleútirir ya da kapatır.
5.MagicNet Dü÷mesi
- MagicNet için bu dü÷meleri kullanın.
zAlfabe/Numara: Bir web sitesi adresi girerken bu dü÷meleri kullanın.
zDEL: Bir önceki karakteri siler.
zSYMBOL : øúaret girerken bunu kullanın.(.O_-:/)
zENTER : Giriú için bunu kullanın.
- Bu iúlev, bu monitörde kullanılamaz.
6.+100
100˅ün üzerinde kanal seçmek için basın.
Örne÷in, kanal 121˅I seçmek için önce ˈ+100ˉGdaha sonra ˈ2ˉGve son olarak ˈ1ˉG
dü÷mesine basın.
- Bu iúlev, bu monitörde kullanılamaz.
7.VOL
A
yrıca ses düzeyini de ayarlar.
>>Animasyon klibini görmek için burayı tıklatın.
8.MUTE
Ses çıkıúını geçici olarak duraklatır (sessizleútirir).
Mute (sessiz) modundayken Mute veya - VOL + dü÷mesine basıldı÷ında sesli duruma geri
dönülür.
9.AUTO
Do÷rudan eriúimi otomatik olarak ayarlamak için bu dü÷meyi kullanın. (PC)
10.MENU
Ekran menü sistemini açmak, menü ekranından çıkmak veya ekran ayar menüsünü
kapatmak için bu dü÷meyi kullanın.
11.ENTER
Menü ekranından çıkar veya ekran ayar menüsünü kapatır.
12.PRE-CH
Bu dü÷me önceki kanala dönmek için kullanılır.
- Bu iúlev, bu monitörde kullanılamaz.
13.CH/PAGE
TV modunda, TV kanallarını seçer.
- Bu iúlev, bu monitörde kullanılamaz.
14.SOURCE
PC modundan Video moduna geçirir.
Kaynak de÷iútirme iúlemine, yalnızca monitöre ba÷lı harici aygıtlar için izin verilir.
15.INFO
Geçerli resim bilgileri ekranın sol üst köúesinde görüntülenir.
16.EXIT
Menü ekranından çıkar.
17.Yukarı-Aúa÷ı Sol-Sa÷ Dü÷mesi
Bir menü ö÷esinden di÷erine yatay veya dikey olarak hareket eder ya da seçilen menü
de÷erlerini ayarlar.
18.P.MODE (M/B)
Bu dü÷meye bastı÷ınızda, ekranın alt orta kısmında geçerli mod görüntülenir.
AV / S-Video /Component Mode : P.MODE( Picture Mode )
Monitörün fabrikada önceden ayarlanmıú dört otomatik resim ayarı vardır.
Önceden yapılandırılmıú mevcut modlar arasında dolaúmak için dü÷meye yeniden basın.
( Dynamic Standard Movie Custom )
PC/DVI/BNC Mode : M/B ( MagicBright
˞
)
MagicBright˞ görüntüledi÷iniz resmin içeri÷ine ba÷lı olarak en iyi görüntüleme ortamını
sa÷layan yeni bir özelliktir.
Önceden yapılandırılmıú mevcut modlar arasında dolaúmak için dü÷meye yeniden basın.
( Entertain Internet Text Custom )
19.STILL
Ekranı dondurmak için dü÷meye bir kere basın. Çözmek için yeniden basın.
20.BBE
Do÷al ses oluúturur ve yüksek ve alçak aralık frekanslarını kuvvetlendirerek, sesteki temizli÷i
geliútirir.
Sonuç olarak, alçak sesler daha yo÷unken yüksek sesler daha temiz, ıúıltılıdır ve iyi
ayrıntılanır, ayrıca iyi tanımlanmıútır ve harmonik olarak zengindir.
21.MTS
MTS (Multichannel Television Stereo) modunu seçebilirsiniz.
• Mono, Stereo, SAP (Separate Audio Program)
Mono, Stereo veya SAP˅ı seçmek için 'MTS' seçene÷ini ON de÷erine ayarlayın.
- Bu iúlev, bu monitörde kullanılamaz.
22.PIP
PIP ekranını açıp/kapatmak (On/Off) için PIP dü÷mesine basın.
23.SOURCE
Video kayna÷ını seçer.(PIP)
24.SIZE
Resim Boyutu˅nu de÷iútirebilirsiniz.
25.SWAP
PIP ve ana görüntünün içeriklerini de÷iútirir.
PIP penceresindeki görüntü ana ekranda, ana ekrandaki görüntü PIP penceresinde
görüntülenir.
26.
Geri sar
27.
Durdur
28.
Oynat / Duraklat
29.
Hızlı ileri
Mekanik Düzen | Monitör Kafası | Altlık | Hoparlör | VESA Braketinin Takılması | Wall Bracket InstallationDuvar Braketi
Montajı
1. Mekanik Düzen
2. Monitör Kafası
3. Altlık
4. Hoparlör
5. VESA Braketinin Takılması
zVESA taktı÷ınızda, uluslararası VESA standartlarına tam olarak uydu÷unuzdan emin olun.
zVESA Braketini Satın Alma ve Kurulum Bilgileri: Lütfen sipariú vermek için en yakın Samsung Distribütörüne
u÷rayın. Sipariúiniz verildikten sonra kurulum uzmanları sizi ziyaret edecek ve braketinizi takacaktır.
zLCD Ekranı taúımak için en az 2 kiúi gereklidir.
zSamsung, müúterinin iste÷ine ba÷lı olarak yapılan iúlemlerde meydana gelebilecek ürün hasarlarından ve kiúisel
yaralanmalardan sorumlu olmayacaktır.

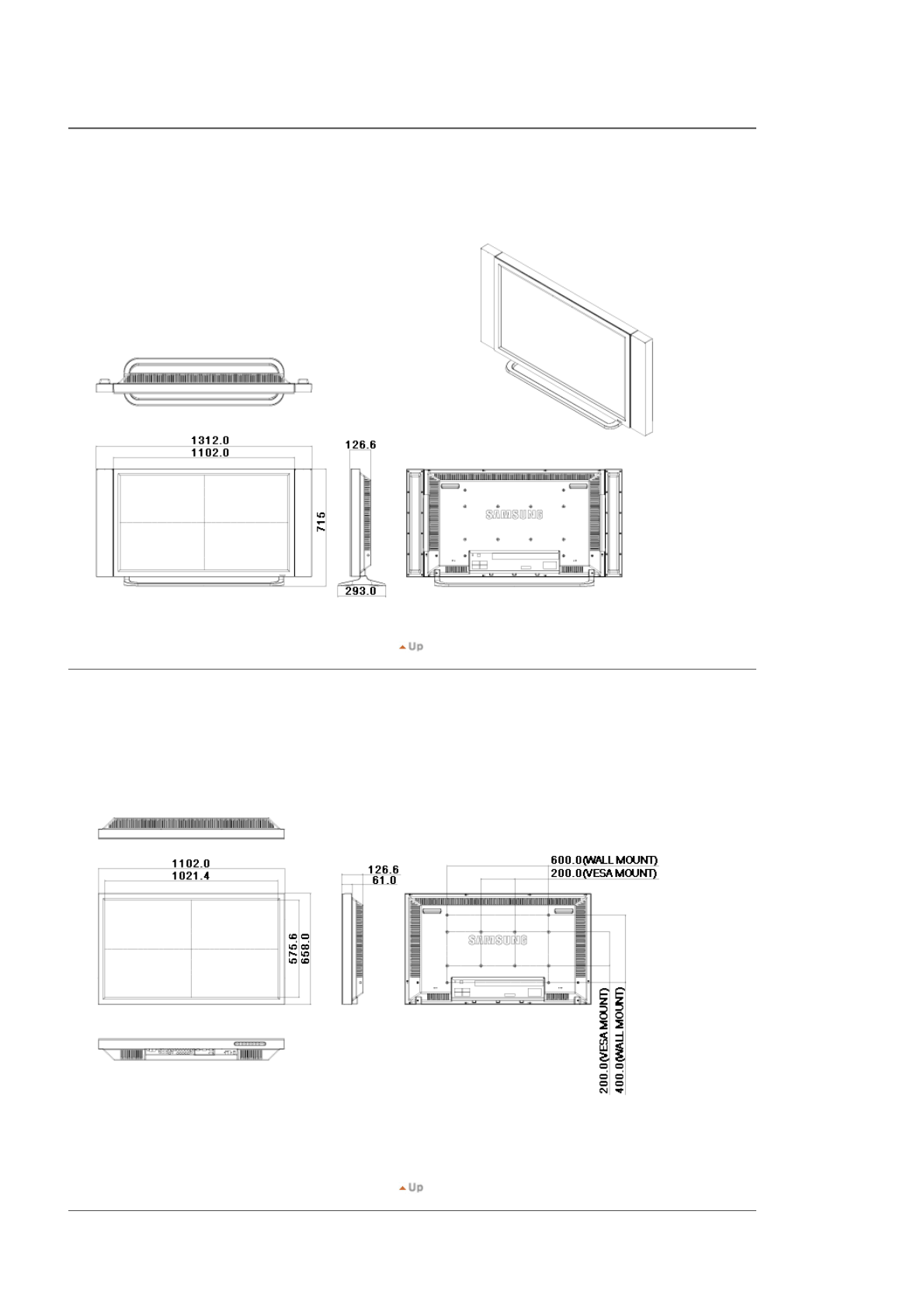

Boyutlar
Braketi duvara sabitlemek için, yalnızca 6 mm çapında ve 8-12 mm uzunlu÷unda makine vidalarını
kullanın.
6. Wall Bracket InstallationDuvar Braketi Montajı
zDuvar braketini takmak için bir teknisyenle görüúün.
zSamsung Electronics, montaj müúteri tarafından yapıldı÷ında ürüne ya da müúterilere gelecek zararlardan
sorumlu de÷ildir.
zBu ürün, çimento duvarlara monte edilmek içindir. Ürün, sıva ya da ahúap üzerine monte edildi÷inde yerinde
durmayabilir.
Parçalar
Yalnızca ürünle birlikte verilen parçaları ve aksesuarları kullanın.
`
Duvar Braketi
(1) Menteúe
(Sol: 1, Sa÷. 1) Plastik Askı
(4) Vida(A)
(11) Vida(B)
(4) Dübel
(11)

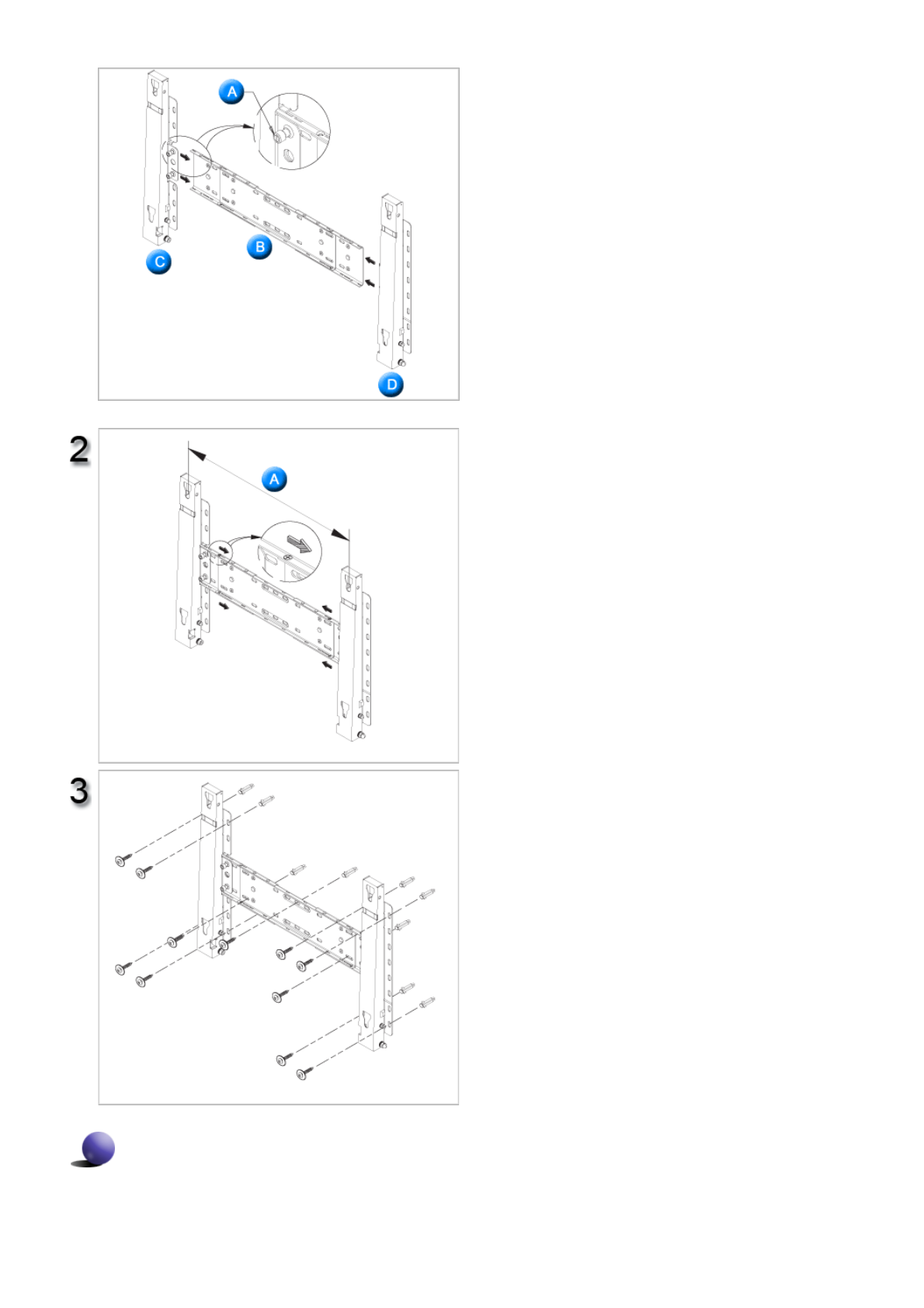

Duvar Braketi Montajı
Tutturma Vidasını, takın ve ok yönünde sıkın.
øúlem tamamlandı÷ında, duvar braketini duvara
takın.
A. Tutturma Vidası
B. Duvar Braketi
C. Menteúe (Sol)
D. Menteúe (Sa÷)
øki menteúe bulunmaktadır (sol ve sa÷). Do÷rusunu kullanın.
Duvarı delmeden önce, ürünün arkasındaki iki
kilitleme deli÷i arasındaki mesafenin do÷ru
oldu÷unu kontrol edin.
Bu mesafe, çok kısa ya da uzunsa, ayarlamak
için duvar braketinin üzerindeki tüm ya da 4 vidayı
gevúetin.
A. øki kilitleme deli÷i arasındaki mesafe
Montaj úemasını kontrol edin ve matkapla
delinecek noktaları duvarda iúaretleyin. 35
mm'den derin delikleri delmek için 5,0 mm matkap
ucu kullanın. Her dubeli ilgili deli÷e takın.
Braketlerin ve menteúe deliklerini, karúılık gelen
dubelli deliklerle eúleútirin ve 11 vidayıA takıp
sıkın.

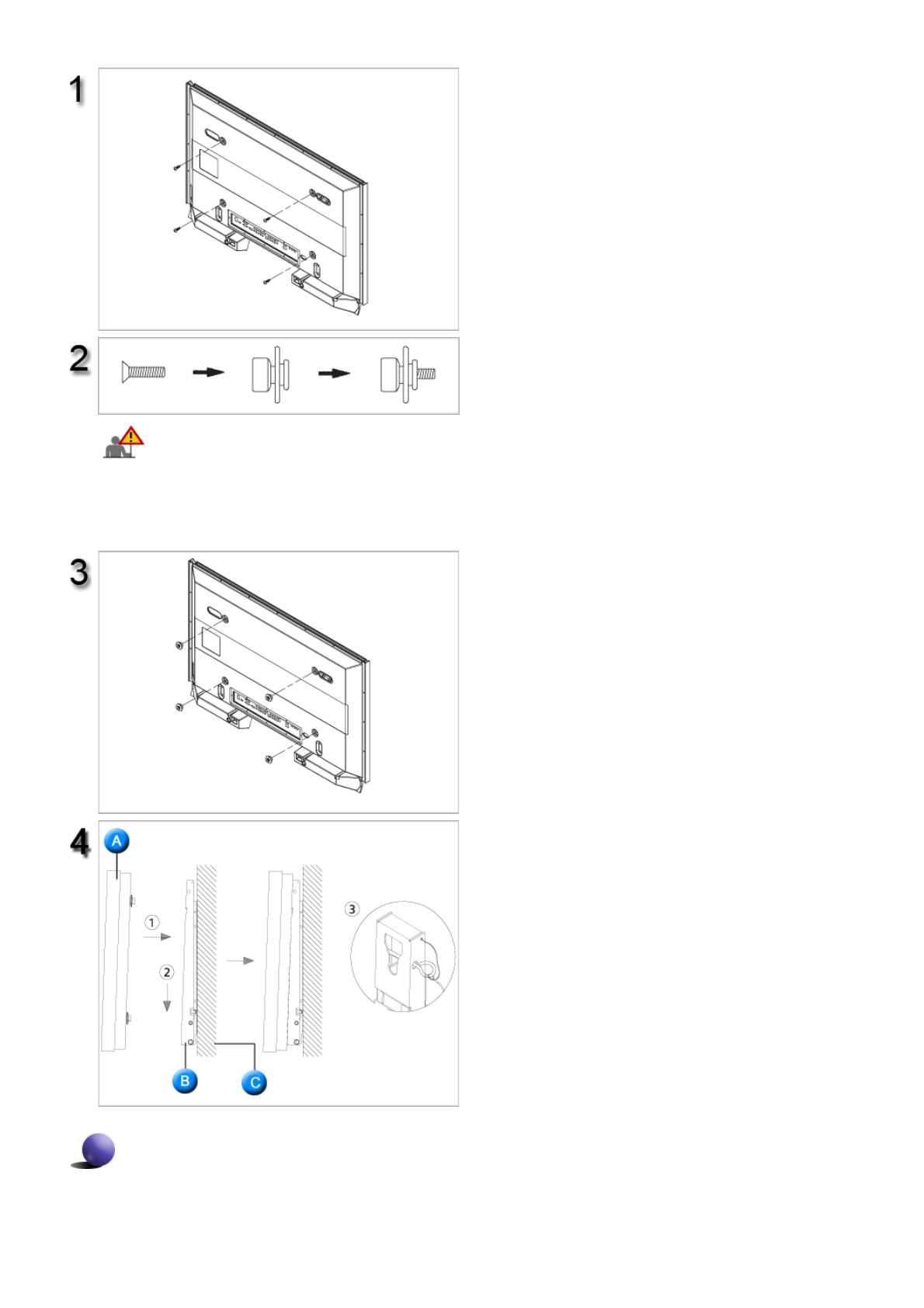

Ürünü duvar braketine takma
Ürünün úekli, modeline ba÷lı olarak farklılık gösterebilir. (Plastik askı tertibatı ve vidalar aynıdır)
Plazma monitörün arkasındaki 4 vidayı
çıkartın.
VidayıB, plastik askıya takın.
1. Ürünü duvar braketine takın ve sol ve sa÷
plastik askılara düzgün biçimde takıldı÷ından
emin olun.
2. Ürünü brakete takarken parmaklarınızı
deliklere sıkıútırmamaya dikkat edin.
3. Duvar braketinin duvara sıkıca takılmıú
oldu÷undan emin olun. Aksi takdirde montaj
sonrasında ürün yerinde durmayabilir.
adımdaki 4 vidayı (plastik askı + vida B), ürünün
arka deliklerine takın ve sıkın.
Güvenlik pimini 3 çıkartın ve 4 ürün tutucuyu,
karúılık gelen braket deliklerini 1 yerleútirin.
Ardından brakete sıkıca sabitlenecek úekilde
ürünü 2 yerleútirin. Ürünün brakete güvenli
biçimde ba÷lanmasını sa÷lamak için güvenlik
pimini 3 tekrar takmayı ve sıkmayı unutmayın.
A. Mönitor
B. Duvar Braketi
C. Duvar

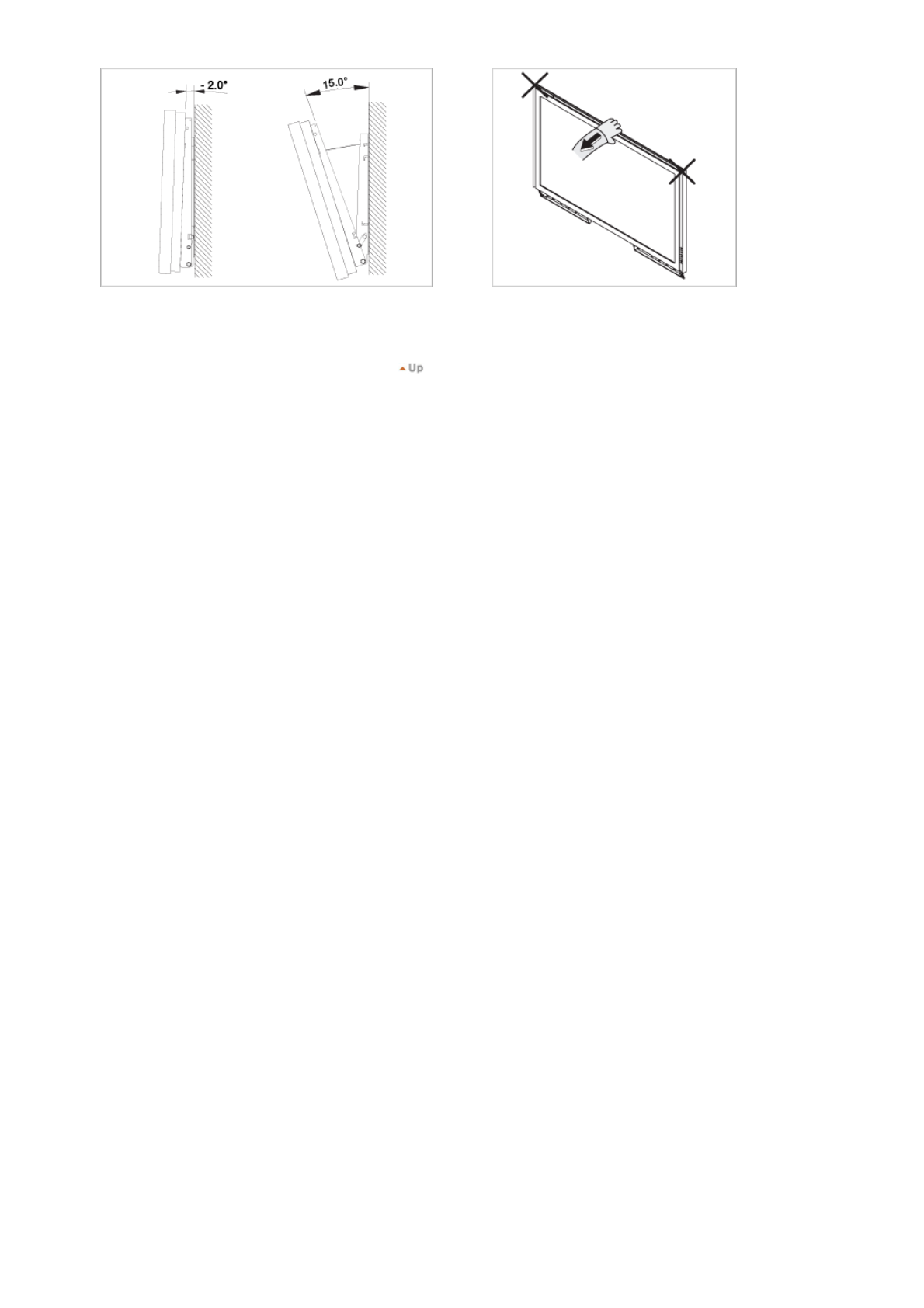

Duvar Braketi Açısının Ayarlanması
Duvara takmadan önce braket açısını -2¶'ye ayarlayın.
1. Ürünü, duvar braketine tutturun.
2. Ürünün üst, orta kısmından tutun ve ileriye do÷ru çekerek (ok
yönünde) açısını ayarlayın.
3. Braket açısını -2¶ ile 15¶arasında ayarlayabilirsiniz.
Açıyı ayarlarken ürünün sa÷ ya da sol tarafından
de÷il, üst, orta kısmından tutmaya dikkat edin.

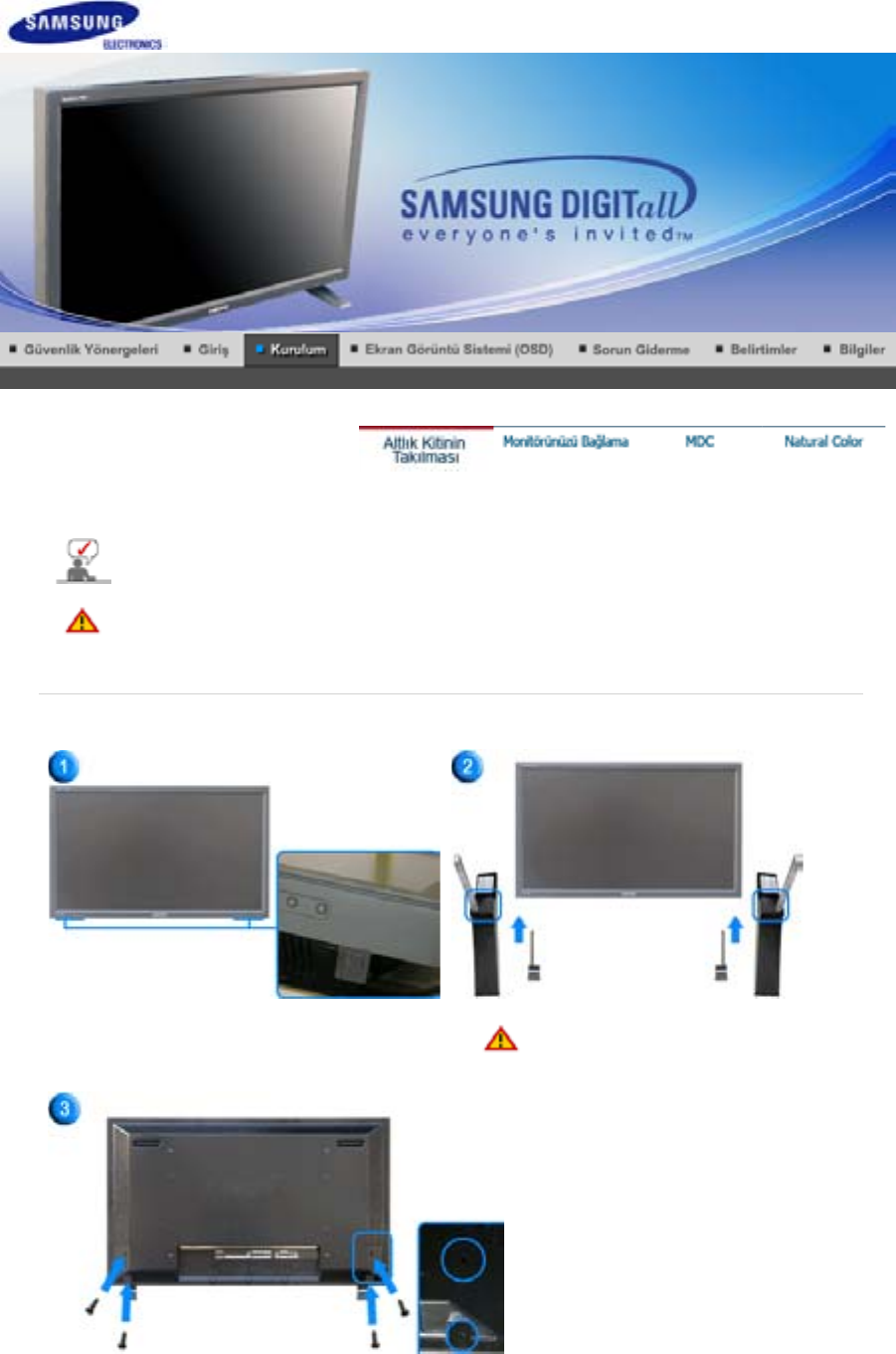

Altlık Kitinin Takılması
Yalnızca ürünle birlikte verilen cıvatalar kullanılmalıdır.
Samsung Electronics, belirtilen dıúında bir altlık kullanılmasından kaynaklanacak hasarlardan
sorumlu olmayacaktır.

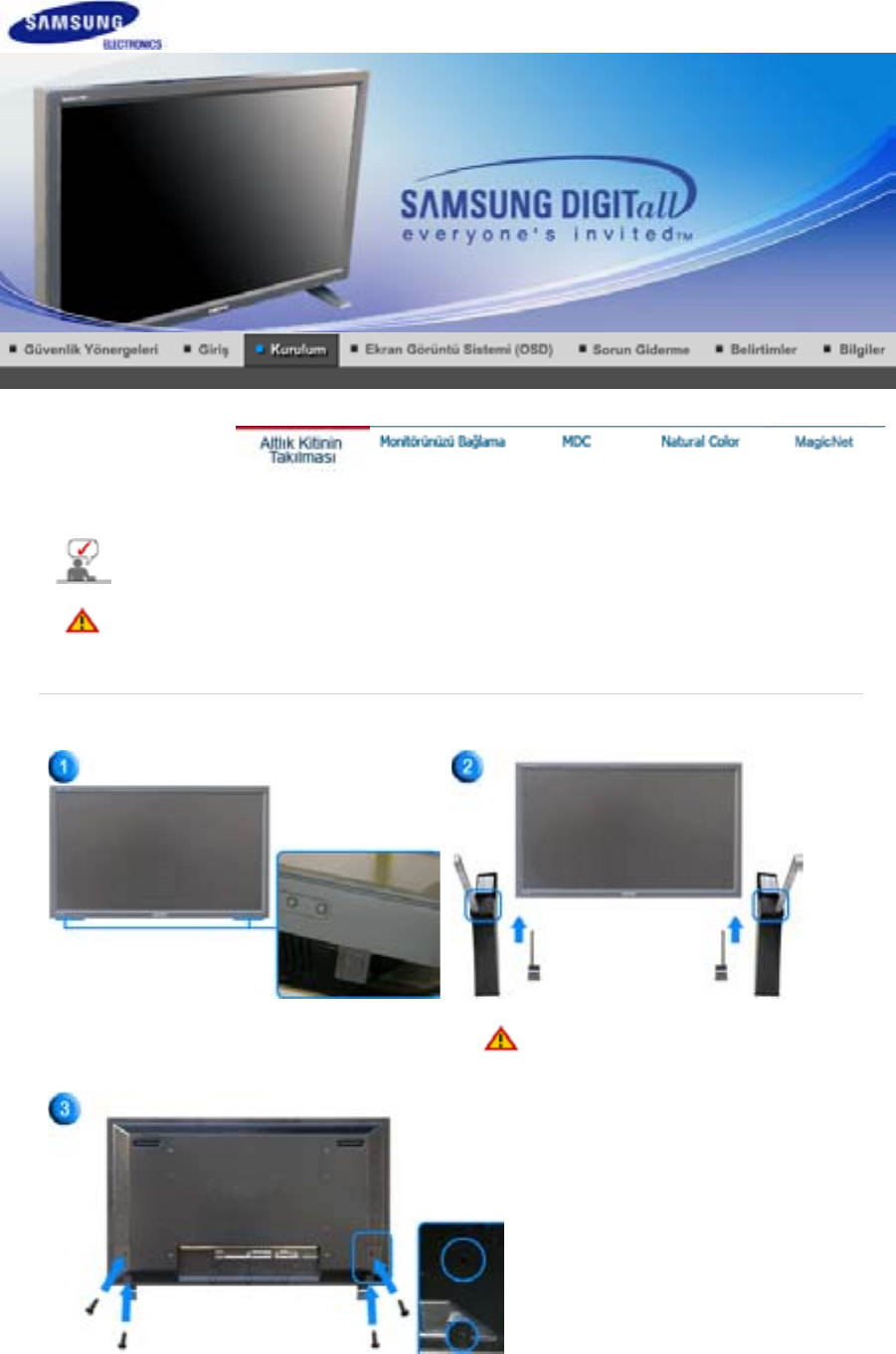

1. Ya
r
ım Altılı
÷
ın Takılması
Sol altlık Sa
÷
altlık
"CAUTION" etiketini arkaya dönük olarak
yerleútirin.
1. Monitörün altında bulunan, altlı÷ın takıldı÷ı deli÷i korumak için bir 'Kapak Koruyucu' kullanılır. Ürünle
birlikte verilen Yarım Altlık ya da altlık setini (ayrıca satılır) takarken 'Kapak Koruyucu'yu çıkartmayı ve
duvara takma setini takarken 'Delik-Kapa÷ı'nı kullanarak deli÷i kapatmayı unutmayın.
SyncMaster 460Pn
2. Sırasıyla sol ve sa÷ altlıkları takın.
3. Altlı÷ı, monitörün altındaki deli÷e yerleútirin.
Vidayı, belirtilen deli÷e yerleútirin ve sıkın. (M4 Ý L15)
Bu stand, orijinal olarak ekran açısının ayarlanması için tasarlanmıútır. Bu standın herhangi bir
kullanımından kaynaklanabilecek sorunlardan firma sorumlu de÷ildir. Ürünü asla üzerine
nesneler konan bir sehpa olarak kullanmayın.

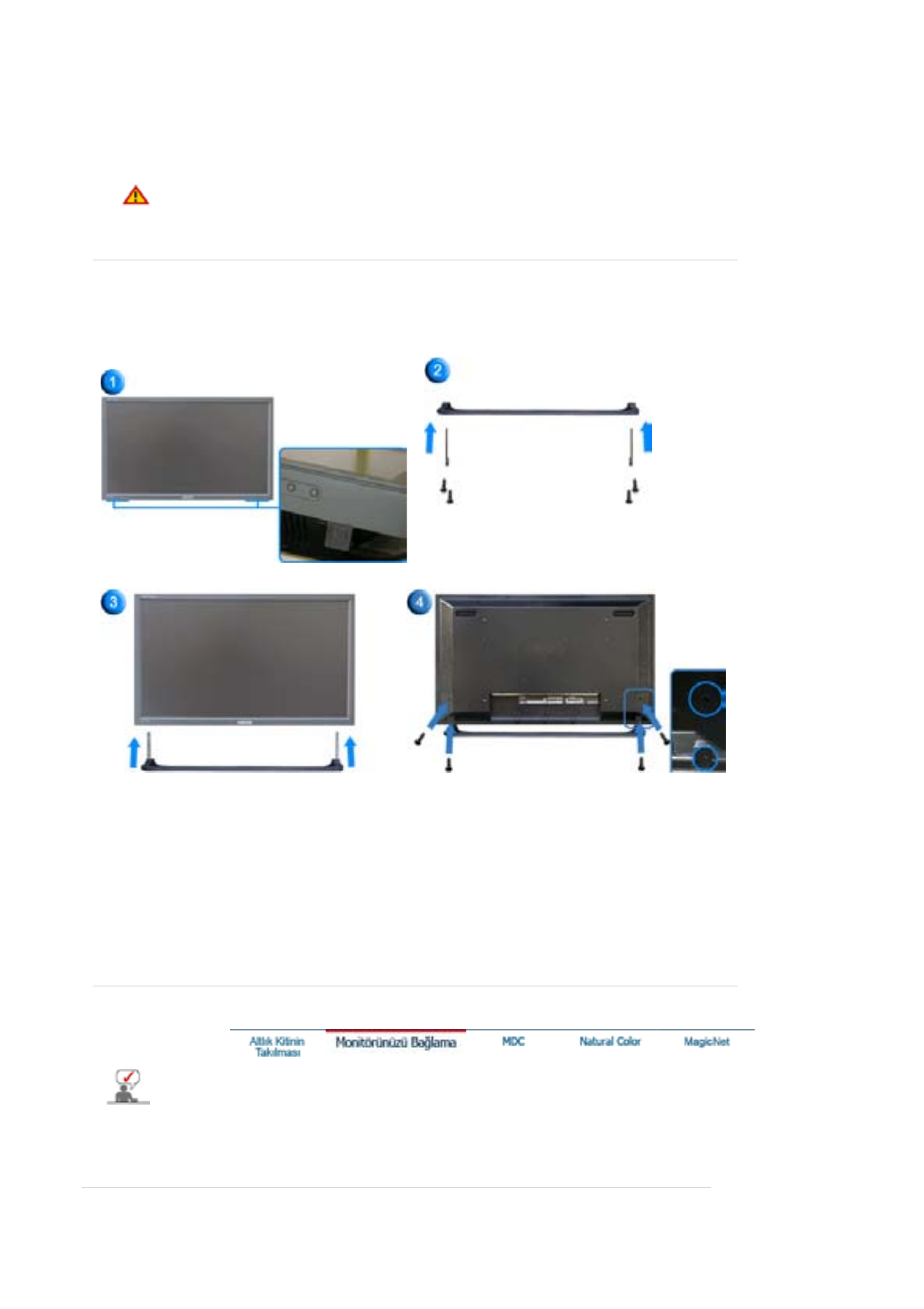

2. Altlık Setinin (ayrıca satılır) Takılması
1. Monitörün altında bulunan, altlı÷ın takıldı÷ı deli÷i korumak için bir 'Kapak Koruyucu' kullanılır.
Ürünle birlikte verilen Yarım Altlık ya da altlık setini (ayrıca satılır) takarken 'Kapak Koruyucu'yu
çıkartmayı ve duvara takma setini takarken 'Delik-Kapa÷ı'nı kullanarak deli÷i kapatmayı unutmayın.
2. Parçaları do÷ru yönde ve do÷ru yere yerleútirdi÷inizden emin olun. (M4 Ý L15)
3. Altlı÷ı, monitörün altındaki deli÷e yerleútirin.
4. Vidayı, belirtilen deli÷e yerleútirin ve sıkın. (M4 Ý L15)
DVD'ler, VCR'lar ya da Video kameralar gibi AV giriú aygıtlarının yanı sıra bilgisayarınızı monitöre
ba÷layabilirsiniz. AV giriú aygıtlarının ba÷lanmasıyla ilgili daha ayrıntılı bilgi için Monitörün
Ayarlanması bölümünde Kullanıcı Kontrolleri konusuna bakın.
Bilgisayara Ba÷lama | VCR'a Ba÷lama | DVD Oynatıcıya Ba÷lama | Video Kamera Ba÷lama
DTV Set Üstü Kutusu Ba÷lama | Hoparlörlerin Ba÷lanması | Ses Sistemine Ba÷lama
LAN Kablosunun Ba÷lanması | USB'nin Ba÷lanması | Dijital Ses Sisteminin Ba÷lanması
1. Bilgisayara Ba÷lama
1. Monitörünüzün güç kablosunu monitörün arkasındaki güç ba÷lantı noktasına takın.
Açma/kapatma dü÷mesini açık duruma getirin.
2. Sinyal kablosunu monitöre üç úekilde ba÷layabilirsiniz.
Aúa÷ıdaki yöntemlerden birini seçin:
2-1. Video kartındaki D-sub (Analog) konektörü kullanarak.
Sinyal kablosunu, monitörün arkasındaki 15 pin RGB ba÷lantı noktasına takın.
2-2. Video kartındaki DVI (Dijital) konektörü kullanarak.
DVI Kablosunu monitörünüzün arkasındaki DVI(HDCP) ba÷lantı noktasına takın.
2-3. Video kartındaki BNC (Analog) konektörü kullanarak.
BNC Kablosunu Monitörünüzün arkasındaki BNC/COMPONENT IN - R, G, B, H, V ba÷lantı
noktasına ba÷layarak.
DVI kablosu ya da BNC kablosu iste÷e ba÷lıdır.
3. Bilgisayarınızı ve monitörünüzü açın.
øste÷e ba÷lı ö÷eleri satın almak için bölgenizdeki Samsung Electronics servis merkezine baúvurun.

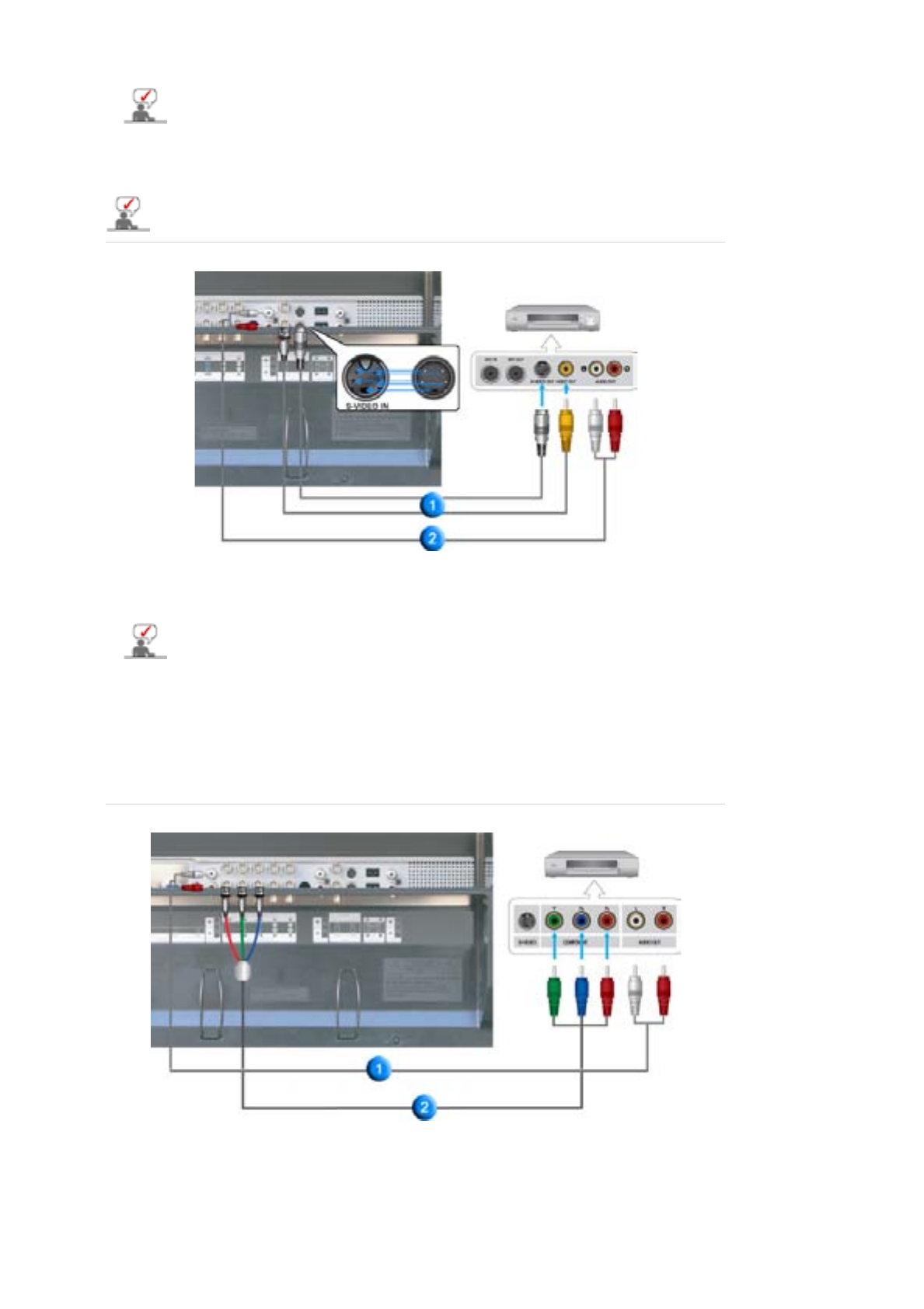

2. VCR
˅
a Ba÷lama
1. VCR'lar ya da Video Kameralar gibi AV giriú aygıtları, S-VHS ya da BNC kablolar kullanılarak
monitörün AV IN [VIDEO] ya da AV IN [S-VIDEO] ba÷lanırlar.
2. VCR veya Video kameranın Audio (L) ve Audio (R) terminallerini, ses kabloları kullanarak monitörün
AV AUDIO IN [L-AUDIO-R] ba÷layın.
3. Monitörün önünde ya da uzaktan kumandada yer alan Kaynak dü÷mesini kullanarak VCR ya da
Video kameraya ba÷lı olan AV ya da S-Video'den birini seçin.
4. Ardından kaset takılı halde VCR ya da Video kamerayı çalıútırın.
S-VHS ya da BNC kablosu iste÷e ba÷lıdır.
3. DVD Oynatıcıya Ba÷lama
1. Monitörün COMPONENT AUDIO IN [L-AUDIO-R] ile DVD oynatıcının AUDIO OUT jakları arasına bir
takım audio kablosu ba÷layın.
2. Monitörün BNC/COMPONENT IN - PR, Y, PB ba÷lantı noktası ile DVD oynatıcının PR, Y, PB jakları
arasına bir Component kablosu ba÷layın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak DVD
oynatıcının ba÷lı oldu÷uComponent kayna÷ını seçin.
4. Ardından DVD diski takılı halde DVD Oynatıcıyı çalıútırın.
Component kablosu iste÷e ba÷lıdır.
Komponent video hakkında daha fazla açıklama için DVD oynatıcınızın kullanma kılavuzuna bakın.
4. Video Kamera Ba÷lama
1. Video kameranın A/V çıkıú jaklarını bulun. Genellikle video kameranın yan ya da arka tarafında
bulunurlar.
Video kamera üzerindeki AUDIO OUTPUT jaklarıyla monitörün COMPONENT AUDIO IN [L-
AUDIO-R] arasına bir takım ses kablosu takın.
2. Video kameranın VIDEO OUTPUT jakı ile monitörün üzerindeki AV IN [VIDEO] arasına bir video
kablosu takın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak Video
kameraya ba÷lıAV kayna÷ını seçin.
4. Ardından kaset takılı halde Video kamerayı çalıútırın.
Burada gösterilen audio-video kablolar genellikle Video kamera ile birlikte verilir.
(Birlikte verilmediyse, bölgenizdeki elektronik ürün ma÷azalarına bakabilirsiniz.)
Video kameranız stereo ses veriyorsa, iki kablodan oluúan kablo takımlarını ba÷lamanız
gerekmektedir.
5. DTV Set Üstü Kutusunu Ba÷lama
Tipik bir Set Üstü Kutusunun ba÷lantıları aúa÷ıda gösterilmiútir.
1. Monitörün COMPONENT AUDIO IN [L-AUDIO-R] ile Set Üstü Kutusunun AUDIO OUT jakları
arasına bir takım audio kablosu ba÷layın.
2. Monitörün BNC/COMPONENT IN - PR, Y, PB ba÷lantı noktası ile Set Üstü Kutusunun PR, Y, PB
jakları arasına bir Component kablosu ba÷layın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak DTV Set
Üstü Kutusunun ba÷lı oldu÷uComponent kayna÷ını seçin.
Komponent video hakkında daha fazla açıklama için Set Üstü Kutusunun kullanma kılavuzuna
bakın.

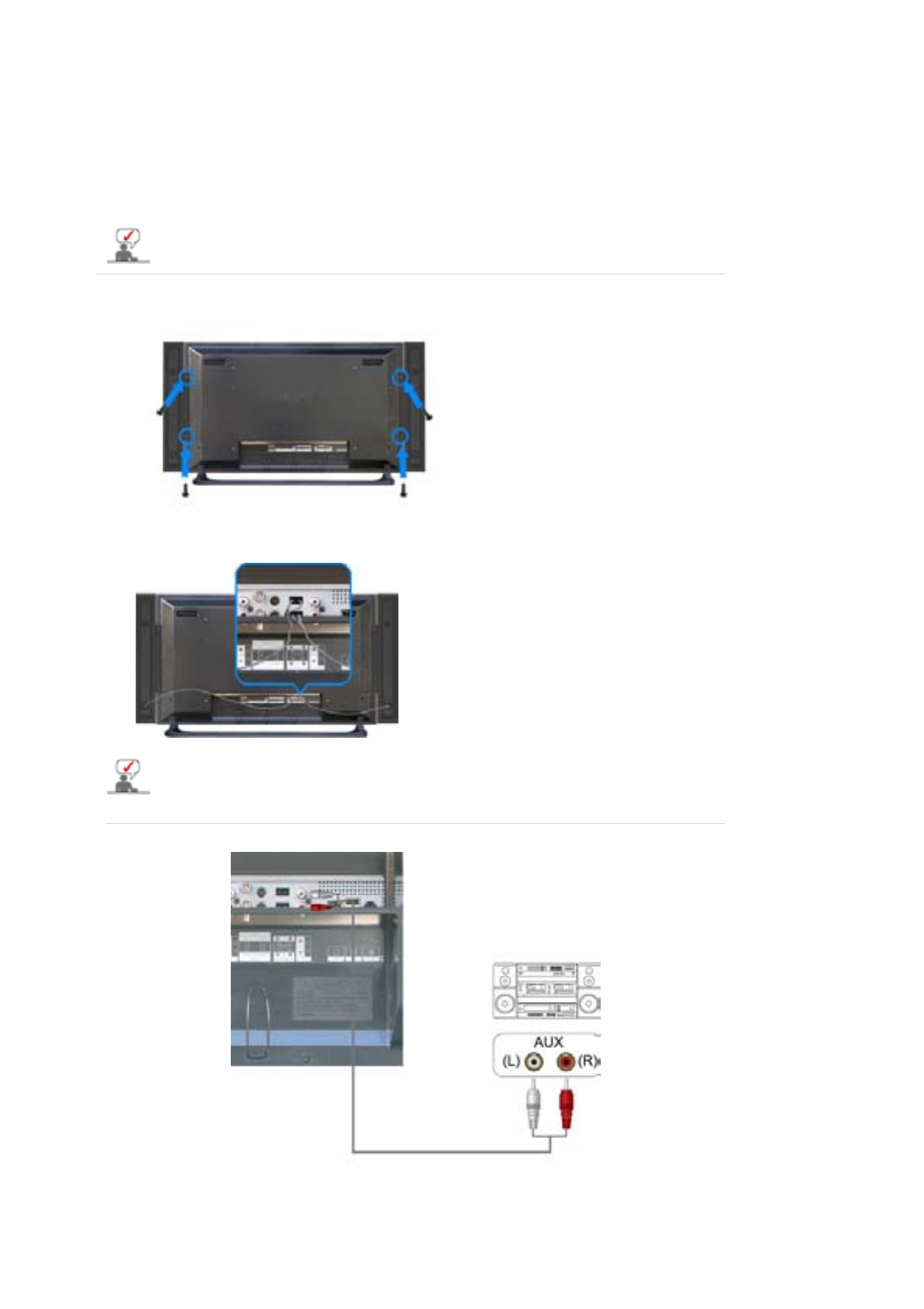

6. Hoparlörlerin Ba÷lanması
1. Vidaları kullanarak SET'i ve hoparlörleri sıkın.
* Hoparlör standsız hoparlör setini takın.
2. SET'in arkasındaki hoparlör ba÷lantı jakı ile hoparlörün arkasındaki hoparlör ba÷lantı jakı arasına bir
hoparlör ba÷lantı kablosu ba÷layın.
SET hoparlörlere ba÷lıyken hoparlörü tutarak SET'i hareket ettirmeyin.
SET hoparlörünün ba÷lanması için kullanılan hoparlör deste÷i zarar görebilir.
7. Ses Sistemine Ba÷lama
1. AUDIO SøSTEMø üzerindeki AUX L, R jaklarıyla Monitörün MONITOR IN [L-AUDIO-R] arasına bir
takım audio kablosu takın.
8. LAN Kablosunun Ba÷lanması
1. LAN kablosunu ba÷layın.
9. USB'nin Ba÷lanması
1. Fare ya da klavye gibi USB aygıtları ba÷layabilirsiniz.
10. Dijital Ses Sisteminin Ba÷lanması
1. AUDIO SøSTEMø üzerindeki Digital Audio Input jaklarıyla Monitörün DIGITAL AUDIO OUT arasına
bir takım audio kablosu takın.
1. Giriú
2. Baúlangıç :
Ana Ekran | Ba÷lantı Noktası Ayarı |
3. Güç Kontrolü
4. Giriú Kayna÷ı Kontrolü
5. Görüntü Boyutu Kontrolü :
PC, BNC, DVI |
AV, S-Video, Komponent, DVI(HDCP)
6. Saat Kontrolü
7. PIP Kontrolü:
PIP Boyutu |PIP Kayna÷ı
8. Ayarlar Kontrolü:
Resim | Resim PC | Ses | Görüntü Kilidi |
9. Bakım Kontrolü - Lamba Kontrolü
10. Bakım Kontrolü - Scroll

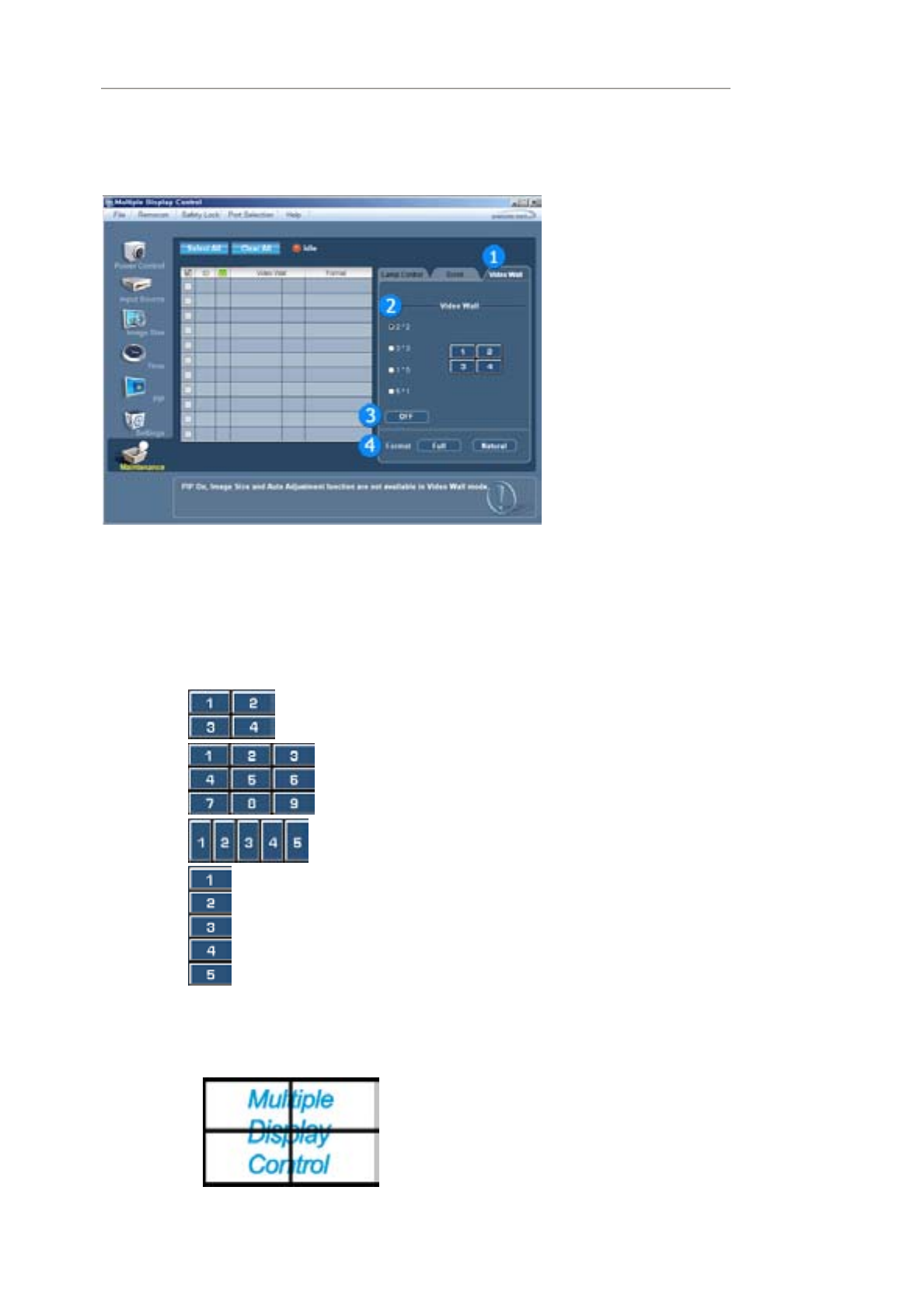

11. Bakım Kontrolü - Video Wall
12. Sorun Giderme
13. Çoklu Ekran Modunda Ayar De÷erlerinin
Gösterilmesi
1. Giriú
Çoklu Ekran Kontrolü (MDC), çeúitli ekranların kolayca ve aynı anda bir bilgisayar üzerinde çalıútırılmasını
sa÷layan bir uygulamadır. Bilgisayar ve ekran arasındaki iletiúim için bir seri iletiúim standardı olan RS-232C
kullanılır. Bu nedenle bilgisayarın seri ba÷lantı noktası ile ekranın seri ba÷lantı noktası arasına bir seri kablo
takılmalıdır.
2. Baúlangıç - Ana Ekran
Programı baúlatmak için Start (Baúlat) > Program (Program) > Multiple Display Control (Çoklu Ekran
Kontrolü) ö÷esini seçin.
Seçilen setin ses yüksekli÷ini kaydırmalı kontrolde görmek için bir set seçin.
Ana Simgeler Seçme Dü÷mesi
Remocon Bilgi Tablosu
Safety Lock Ekran Seçimi
Port Selection Kontrol Araçları
1. Herbir ekrana geçmek için ana simgeleri kullanın.
2. Ekran biriminin uzaktan kumanda sinyal alım iúlevini etkinleútirmenizi ya da devre dıúı bırakmanızı sa÷lar.
3. Kilitleme øúlevini ayarlar.
4. PC Seri Ba÷lantı noktası ayarları de÷iúebilir. Orijinal de÷er COM1'dir.
5. Tüm ekranları seçmek ya da seçimleri kaldırmak için Select all (Tümünü seç) ya da Clear (Temizle)
dü÷melerini tıklatın.
6. Seçilen ekranla ilgili kısa bilgiler görmek için Tabloyu kullanın.
7. Ekran Seçimi kısmından bir ekran seçin.
8. Ekranları kontrol etmek için Kontrol Araçlarını kullanın.
Uzaktan kumanda Etkinleútirme/Kapatma iúlevi, aygıt açık ya da kapalı haldeyken çalıúır ve bu
durum, MDC'ye ba÷lı tüm ekranlar için geçerlidir. Ancak MDC kapalıyken durum ne olursa olsun,
MDC kapandı÷ında tüm ekranların uzaktan kumanda sinyali alım iúlevi Etkin hale getirilir.
2. Baúlangıç - Ba÷lantı Noktası Ayarı
1. Çoklu Ekran Kontrolü ilk olarak COM1'e ayarlanmıútır.
2. COM1 dıúında herhangi bir ba÷lantı noktası kullanıldı÷ında, Port Selection (Ba÷lantı Noktası Seçimi)
menüsünden COM1-COM4 arası portlar seçilebilir.
3. Seri kablo kullanılarak monitöre ba÷lanan tam ba÷lantı noktası adı seçilmezse, iletiúim sa÷lanamayacaktır.
4. Seçilen ba÷lantı noktası programa kaydedilir ve bir sonraki programda da kullanılır.
3. Güç Kontrolü
1. Ana simgelerden Power Control'u (Güç Kontrolü) tıklattı÷ınızda Power Control (Güç Kontrolü) ekranı açılır.
Bilgi Tablosu, Güç Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Güç Durumu
2) Giriú Kayna÷ı
3) Görüntü Boyutu
4) Açılma Saati Durumu
5) Kapanma Saati Durumu
2. Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Power Control (Güç Kontrolü), seçilen ekranın iúlevlerinden bazılarının kontrol edilmesine izin verir.
1) Power On/Off (Güç Aç/Kapat)
- Seçilen ekranı açar ya da kapatır.
2) Volume (Ses) Kontrolü
- Seçilen ekranın ses seviyesini kontrol eder.
Setlerde seçilen ekranın ses yüksekli÷i de÷erini alır ve kayar kontrolde gösterir.
(Seçimi iptal ederseniz ya da Select All (Tümünü Seç) seçerseniz ayar, varsayılan de÷eri olan 10'a geri
döner)
3) Mute On/Off (Sessiz Aç/Kapat)
- Seçilen ekranın Mute (Sessiz) iúlevini etkinleútirir/kapatır.
Her seferinde bir set seçildi÷inde, seçilen set için Mute (Sessiz) iúlevi etkinken Mute (Sessiz) etkindir.
Ses seviyesini ayarladı÷ınızda Mute (Sessiz) iúlevi otomatik olarak devre dıúı kalır.
(Seçimleri kaldırdı÷ınızda ya da "Select All" (Tümünü Seç) seçti÷inizde ayarlar varsayılan de÷erlerine
geri döner.)
Power Control (Güç Kontrolü) iúlevi, tüm ekranlar için kullanılır.
Volume (Ses) Kontrolü ve Mute (Sessiz) iúlevleri yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
4. Giriú Kayna÷ı Kontrolü
1. Ana simgelerden Input Source (Giriú Kayna÷ı) tıklattı÷ınızda Input Source (Güç Kayna÷ı) ekranı açılır.
Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Bilgi Tablosu, Input Source (Giriú Kayna÷ı) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) PC
- Seçilen ekranın Giriú Kayna÷ını PC'ye de÷iútirir.
2) BNC
- Seçilen ekranın Giriú Kayna÷ını BNC'ye de÷iútirir.
3) DVI
- Seçilen ekranın Giriú Kayna÷ını DVI'ye de÷iútirir.
4) AV
- Seçilen ekranın Giriú Kayna÷ını AV'ye de÷iútirir.
5) S-Video
- Seçilen ekranın Giriú Kayna÷ını S-Video'ya de÷iútirir.
6) Component (Komponent)
- Seçilen ekranın Giriú Kayna÷ını Component'e (Komponent) de÷iútirir.
7) MagicNet
-MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
Input Source (Giriú Kayna÷ı) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.
5. Görüntü Boyutu Kontrolü - PC, BNC, DVI
1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattı÷ınızda Image Size (Görüntü Boyutu) ekranı açılır.
Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.
1) Açık/Kapalı durumu
- Geçerli ekranın açık veya kapalı oldu÷unu gösterir.
2) Image Size (Görüntü Boyutu)
-Kullanılan ekranın geçerli Image Size (Görüntü Boyutu) de÷erini gösterir.
3) Input Source (Giriú Kayna÷ı)
-Kullanılan ekranın geçerli Input Source (Giriú Kayna÷ı) de÷erini gösterir.
4) Bilgi Tablosu, Input Source (Giriú Kayna÷ı) de÷eri PC, BNC, DVI olan ekranları gösterir.
5) Image Size'ı (Görüntü Boyutu) tıklattı÷ınızda önce PC, BNC, DVI sekmeleri görüntülenir.
- Image Size (Görüntü Boyutu) Kontrolü dü÷mesi, PC, BNC, DVI için kullanılabilen Image Size (Görüntü
Boyutu) de÷erlerini kontrol eder.
6) ølgili Input Source (Giriú Kayna÷ı) için Image Size (Görüntü Boyutu) de÷erini kontrol etmek amacıyla AV, S-
Video, Komponent sekmelerini tıklatın.
Image Size (Görüntü Boyutu) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
5. Görüntü Boyutu Kontrolü - AV, S-Video, Komponent, DVI(HDCP)
1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattı÷ınızda Image Size (Görüntü Boyutu) ekranı açılır.
Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.
1) AV, S-Video, Component (Komponent) için Image Size (Görüntü Boyutu) de÷erini kontrol etmek amacıyla AV,
S-Video, Component (Komponent) sekmelerini tıklatın.
Click Select All or use Check Box to select a display to control.
2) Bilgi Tablosu, giriú kayna÷ı yalnızca AV, S-Video, Component (Komponent) ya da DVI (HDCP) olan ekranları
gösterir.
3) Seçilen ekranın Image Size (Görüntü Boyutu) de÷erini de÷iútirir.
Panorama (Panoramik), Zoom1 ve Zoom2 ayarları, Component (Komponent) ve DVI (HDCP)
giriú sinyali türü 720p ya da 1080i oldu÷unda seçilebilir durumda de÷ildir.
Image Size (Görüntü Boyutu) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
6. Saat Kontrolü
1. Ana simgelerden Time'ı (Saat) tıklattı÷ınızda Time Control (Saat Kontrolü) ekranı açılır.
Bilgi Tablosu, Time (Saat) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Current Time (Geçerli Saat)
- Seçilen ekran için geçerli saati belirler (PC Saati).
- Geçerli saati de÷iútirmek için önce PC Saatini de÷iútirin.
2) On Time (Açılıú Saati) Ayarı
-Seçilen ekranın hour (saat), minute (dakika), On Time (Açılıú saati) AM/PM bilgisini, Status (Durum),
Source (Kaynak), ses seviyesini ayarlayın.
3) Off Time (Kapanıú Saati) Ayarı
-Seçilen ekranın Off Timer (Kapanıú Saati) ayarı için hour (saat), minute (dakika), AM/PM bilgisini, Status
(Durum) bilgilerini ayarlayın.
4) On Timer (Açılıú Saati) ayarlarını gösterir.
5) Off Timer (Kapanıú Saati) ayarlarını gösterir.
Time (Saat) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
7. PIP Kontrolü - PIP Boyutu
1. Ana simgelerden PIP'i tıklattı÷ınızda PIP Control (PIP Kontrolü) ekranı açılır.
Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Bilgi Tablosu, PIP Size (PIP Boyutu) için gerekli bazı temel bilgileri gösterir.
1) PIP Size (PIP Boyutu)
-Kullanılan ekranın geçerli PIP Size (PIP Boyutu) de÷erini gösterir.
2) OFF (KAPALI)
- Seçilen ekranın PIP'ini kapatır.
3) Large (Büyük)
- Seçilen ekranın PIP'ini açar ve boyutu Large (Büyük) de÷erine getirir.
4) Small (Küçük)
- Seçilen ekranın PIP'ini açar ve boyutu Small (Küçük) de÷erine getirir.
5) Double1 (Çift1)
- Seçilen ekranın PIP'ini açar ve boyutu Double 1 (Çift 1)de÷erine getirir.
6) Double2 (Çift2)
- Seçilen ekranın PIP'ini açar ve boyutu Double 2 (Çift 2)de÷erine getirir.
7) Double3 (Resim Yanında Resim)
- Seçilen ekranın PIP'ini açar ve boyutu Double 3 (Çift 3)de÷erine getirir.
PIP Size (PIP Boyutu), monitör açık haldeyken kontrol edilebilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
7. PIP Kontrolü - PIP Kayna÷ı
1. Ana simgelerden PIP'i tıklattı÷ınızda PIP Control (PIP Kontrolü) ekranı açılır.
Bilgi Tablosu, PIP Source (PIP Kayna÷ı) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) PIP Source (PIP Kayna÷ı)
- PIP Source (PIP Kayna÷ı), monitör açık haldeyken kontrol edilebilir.
2) PC
- Seçilen ekranın PIP kayna÷ını PC'ye de÷iútirir.
3) BNC
- Seçilen ekranın PIP kayna÷ını BNC'ye de÷iútirir.
4) DVI
- Seçilen ekranın PIP kayna÷ını DVI'ye de÷iútirir.
5) AV
- Seçilen ekranın PIP kayna÷ını AV'ye de÷iútirir.
6) S-Video
- Seçilen ekranın PIP kayna÷ını S-Video'ya de÷iútirir.
7) Component (Komponent)
- Seçilen ekranın PIP kayna÷ını Component'e (Komponent) de÷iútirir.
Ana Ekranın giriú kayna÷ı türüne ba÷lı olarak PIP kaynaklarından bazıları seçilemeyebilir.
PIP Control (PIP Kontrolü= özelli÷i yalnızca güç durumu ON (AÇIK) olan ve PIP iúlevi ON (AÇIK) halde
bulunan ekranlarda kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Resim
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.
Her bir iúlev seçildi÷inde, seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Picture
-Yalnızca AV, S-Video, Component (Komponent), DVI(HDCP) için kullanılabilir.
2) Contrast (Kontrast)
- Seçilen ekranın Contrast (Kontrast) de÷erini ayarlar.
3) Brightness (Parlaklık)
- Seçilen ekranın Brightness (Parlaklık) de÷erini ayarlar.
4) Sharpness (Netlik)
- Seçilen ekranın Sharpness (Netlik) de÷erini ayarlar.
5) Color (Renk)
- Seçilen ekranın Color (Renk) de÷erini ayarlar.
6) Tint (Ton)
- Seçilen ekranın Tint (Ton) de÷erini ayarlar.
7) Color Tone (Renk Tonu)
- Seçilen ekranın Color Tone (Renk Tonu) de÷erini ayarlar.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Resim PC
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir iúlev seçildi÷inde,
seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Picture PC (Resim PC)
-Yalnızca PC, BNC, DVI için kullanılabilir.
2) Contrast (Kontrast)
- Seçilen ekranın Contrast (Kontrast) de÷erini ayarlar.
3) Brightness (Parlaklık)
- Seçilen ekranın Brightness (Parlaklık) de÷erini ayarlar.
4) Red (Kırmızı)
- Seçilen ekranın Red (Kırmızı) renk de÷erini ayarlar.
5) Green (Yeúil)
- Seçilen ekranın Green (Yeúil) renk de÷erini ayarlar.
6) Blue (Mavi)
- Seçilen ekranın Blue (Mavi) renk de÷erini ayarlar.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Audio
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir iúlev seçildi÷inde,
seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Audio (Ses)
-Tüm giriú kaynaklarının ses ayarlarını kontrol eder.
2) Bass (Bas)
- Seçilen ekranın Bass (Bas) de÷erini ayarlar.
3) Treble (Tiz)
- Seçilen ekranın Treble (Tiz) de÷erini ayarlar.
4) Balance (Denge)
- Seçilen ekranın Balance (Denge) de÷erini ayarlar.
5) Dolby Virtual
- Seçilen ekranın Dolby Virtual Sound özelli÷ini Açık/Kapalı hale getirir.
6) BBE
- Seçilen ekranın BBE özelli÷ini Açık/Kapalı hale getirir.
7) Sound Select (Ses Seç)
-PIP açıkken Ana veya Alt ekranı seçebilirsiniz.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Görüntü Kilidi
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Image Lock (Görüntü Kilidi)
- PC, BNC için kullanılabilir.
2) Coarse (øri)
- Seçilen ekranın Coarse (øri) de÷erini ayarlar.
3) Fine (ønce)
- Seçilen ekranın Fine (ønce) de÷erini ayarlar.
4) Position (Konum)
- Seçilen ekranın Position (Konum) de÷erini ayarlar.
5) Auto Adjustment (Otomatik Ayarlama)
- Gelen PC sinyaline göre kendili÷inden ayarlar.
Settings (Ayarlar) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
9. Bakım Kontrolü - Lamba Kontrolü
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
Bir çok temel veri ö÷esini gösteren "Bilgi Tablosu" görüntülenir.
1) Maintenance (Bakım)
-Tüm giriú kaynakları için Maintenance (Bakım) Kontrolüne izin verir.
2) Auto Lamp Control (Otomatik Lamba Kontrolü)
-
Seçilen ekranın arka ıúı÷ını, belirtilen zamanda otomatik olarak ayarlar.
Auto Lamp Control (Otomatik Lamba Kontrolü), Manual Lamp Control'u (Manuel Lamba Kontrolü)
kullanarak ayarlama yaptı÷ınızda otomatik olarak kapanır.
3) Manual Lamp Control (Manuel Lamba Kontrolü)
- Saatten ba÷ımsız olarak seçilen ekranın arka ıúı÷ını ayarlamanızı sa÷lar.
Auto Lamp Control (Otomatik Lamba Kontrolü), Manual Lamp Control (Manuel Lamba Kontrolü) iúlevini
kullanarak ayarlama yaptı÷ınızda otomatik olarak kapanır.
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
10. Bakım Kontrolü - Scroll
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
1) Screen Scroll
-
Seçilen ekran uzun sure Pause (Duraklatma) modunda kaldı÷ında ortaya çıkabilecek görüntü izlerini
önler. "Interval" ayarını saat ve "Second" ayarını saniye cinsinden seçerek tekrarlama sürelerini
ayarlayabilirsiniz.
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
11. Bakım Kontrolü - Video Wall
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
1) Video Wall
- Video duvarı, bir dizi video ekranının birbirine ba÷lanarak, her ekranın resmin bir parçasını göstermesi
ya da tüm ekranlarda aynı resmin tekrarlanmasıdır.
2) Screen Divider
- Ekran bölünebilir.
Bölme sırasında, farklı sayıda ekran seçebilirsiniz.
zEkran bölücüden bir mod seçin.
zEkran Seçimi kısmından bir ekran seçin.
zYer, seçilen modda bir numaraya basılarak ayarlanacaktır.
z2*2
z3*3
z1*5
z5*1
3) On / Off
- Seçilen ekranın Video Duvarı iúlevini açar/kapatır.
4) Format
- Biçim, bölünmüú ekran gösterecek úekilde seçilebilir.
zFull
zNatural
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
12. Sorun Giderme
1. Kontrol etmek istedi÷iniz ekran Power Control (Güç Kontrolü) Bilgi Tablosunda görünmüyor
-RS232C ba÷lantısını kontrol edin. (Com1 ba÷lantı noktasına düzgün biçimde ba÷lı olup olmadı÷ını
kontrol edin)
-Ba÷lı ekranlardan herhangi birinin aynı ID de÷erine sahip olup olmadı÷ını görmek için ekranları kontrol
edin. E÷er birden fazla ekran aynı ID de÷erine sahipse, veri çakıúması nedeniyle bu ekranlar program
tarafından düzgün biçimde algılanmaz.
-Display Set ID (Ekran Seti ID) de÷erinin 1-10 arası bir sayı oldu÷unu kontrol edin. (Display (Ekran)
menüsünü kullanarak ayarlayın.)
Display Set ID (Ekran Seti ID), 1-10 arası bir de÷er olmalıdır.
E÷er de÷er, bu de÷er aralı÷ı dıúındaysa, MDC sistemi ekranı kontrol edemez.
2. Kontrol etmek istedi÷iniz ekran di÷er kontrollerin Bilgi Tablosunda görünmüyor
-Ekranın ON (AÇIK) durumda oldu÷unu kontrol edin. (Bunu, Power Control (Güç Kontrolü) Bilgi
Tablosunda görebilirsiniz)
-Ekranın giriú kayna÷ını de÷iútirip de÷iútiremedi÷inizi kontrol edin.
3. øletiúim kutusu, tekrar tekrar görüntüleniyor.
- Kontrol etmek istedi÷iniz ekranın seçili olup olmadı÷ına bakın.
4. Hem On Timer (Açılma Saati) hem de Off Timer (Kapanma Saati) ayarlı olmasına karúın farklı bir saat
gösteriliyor.
-Ekranların saatini aynı de÷ere getirmek için geçerli saati tüm ekranlara uygulayın.
5. Uzaktan kumanda iúlevini kapattı÷ınızda, RS-232C kablosunu çıkarttı÷ınızda ya da programdan normal
olmayan bir úekilde çıktı÷ınızda uzaktan kumanda düzgün çalıúmayabilir. Normal çalıúmaya geri dönmek
için programı yeniden çalıútırın ve uzaktan kumanda iúlevini açın.
Bu program, iletiúim devrelerindeki sorunlar ya da yakınlardaki elektronik cihazların yarattı÷ı
parazitten dolayı düzgün çalıúmayabilir.
13. Çoklu Ekran Modunda Ayar De÷erlerinin Gösterilmesi
Birden fazla ekran ba÷lı oldu÷unda, ayar de÷erleri aúa÷ıdaki gibi görüntülenir.
1. Seçim yok: Fabrika Varsayılan De÷erini gösterir.
2. Bir ekran seçili: Seçilen ekranın ayar de÷erleri alınır ve görüntülenir.
3. Bir ekran seçili (ID1) ve baúka bir ekran ekleniyor (ID3): ID 1 ayar de÷erini gösteren program, ID3'ün
de÷erlerini alır ve görüntüler.
4. Select All (Tümünü Seç) ile tüm setler seçili: Fabrika Varsayılan De÷erine geri döner.
Natural Color
Natural Color Yazılım Pro
g
ramı
Bilgisayar kullanıcılarının son zamanlarda karúılaútı÷ı sorunlardan biri, yazıcıdan alınan veya tarayıcı
ya da dijital foto÷raf makinesi tarafından taranan resimlerin renginin monitörde farklı görünmesidir.
Natural Color Yazılımı bu soruna bir çözüm getirir. Natural Color Samsung Electronics úirketinin Korea
Electronics & Telecommunications Research Institute (ETRI) ile birlikte geliútirdi÷i bir renk yönetimi
sistemidir. Bu sistem yalnızca Samsung monitörlerinde vardır ve monitördeki renklerin yazılan veya
taranan resimlerdeki renklerle aynı olmasını sa÷lar.
Daha fazla bilgi için yazılım programındaki Yardım'a (F1) baúvurun.
Natural Color yazılımını yükleme
Samsung monitörüyle birlikte sa÷lanan CD'yi CD-ROM sürücüsüne yerleútirin. Bundan sonra program
yükleme iúleminin baúlangıç ekranı görüntülenir. Natural Color yazılımını yüklemek için baúlangıç
ekranındaki Natural Color seçene÷ini tıklatın. Programı kendiniz yüklemek için Samsung monitörü ile
verilen CD'yi CD-ROM Sürücüsüne yerleútirin, Windows'un [Baúlat] dü÷mesini ve sonra [Çalıútır]
seçene÷ini tıklatın.
D:\color\eng\setup.exe yazın ve <Enter> tuúuna basın.
(CD'nin yerleútirildi÷i sürücü D:\ sürücüsü de÷ilse ilgili sürücü harfini girin.)
Natural Color yazılım programını silme
[Baúlat] menüsünden [Ayarlar]/[Denetim Masası] seçeneklerini tıklattıktan sonra [Program Ekle/Kaldır]
seçene÷ini çift tıklatın.
Listeden Natural Color'ı seçin ve [Ekle/Kaldır] dü÷mesini tıklatın.
Yükleme
1. Yükleme CD’sini CD-ROM sürücüsüne takın.
2. MagicNet yükleme dosyasını tıklatın.
3. InstallShield Sihirbazı penceresi göründü÷ünde, “Next(øleri)”yi tıklatın.
4. Select "I agree to the terms of the license agreement(Lisans sözleúmesinin koúullarını kabul ediyorum)" to
accept the terms of use.
5. MagicNet Sunucu programı için oturum açmanız gerekmektedir. Lütfen oturum açmak için parolanızı girin.
Giriú yaptı÷ınızda parola de÷iútirilemez.
6. MagicNet programını yüklemek için bir klasör seçin.
7. “NextYükle"yi tıklatın.
8. "Installation Status(Yükleme durumu)" penceresi görünür.
9. MagicNet Sunucu programının normal çalıúması için sistemi yeniden baúlatmanız önerilir.
"Son(Finish)"u tıklatın."
10. Yükleme iúlemi tamamlandı÷ında, MagicNet çalıútırma simgesi masaüstünüzde görünür.
11. Programı baúlatmak için simgeyi çift tıklatın.
Sunucu Sistemi Gereksinimleri
CPU RAM Ethernet øúletim
Sistemi Uygulama
Minimum P1.8GHz 256M 100M
Windows XP
Windows 2000
(Service Pack 4)
WMP 9 ya da
sonrası
Önerilen P3.0Ghz 512M
Altlık Kitinin Takılması
Yalnızca ürünle birlikte verilen cıvatalar kullanılmalıdır.
Samsung Electronics, belirtilen dıúında bir altlık kullanılmasından kaynaklanacak hasarlardan
sorumlu olmayacaktır.
1. Ya
r
ım Altılı
÷
ın Takılması
Sol altlık Sa
÷
altlık
"CAUTION" etiketini arkaya dönük olarak
yerleútirin.
1. Monitörün altında bulunan, altlı÷ın takıldı÷ı deli÷i korumak için bir 'Kapak Koruyucu' kullanılır. Ürünle
birlikte verilen Yarım Altlık ya da altlık setini (ayrıca satılır) takarken 'Kapak Koruyucu'yu çıkartmayı ve
duvara takma setini takarken 'Delik-Kapa÷ı'nı kullanarak deli÷i kapatmayı unutmayın.
SyncMaster 460P
2. Sırasıyla sol ve sa÷ altlıkları takın.
3. Altlı÷ı, monitörün altındaki deli÷e yerleútirin.
Vidayı, belirtilen deli÷e yerleútirin ve sıkın. (M4 Ý L15)
Bu stand, orijinal olarak ekran açısının ayarlanması için tasarlanmıútır. Bu standın herhangi bir
kullanımından kaynaklanabilecek sorunlardan firma sorumlu de÷ildir. Ürünü asla üzerine
nesneler konan bir sehpa olarak kullanmayın.
2. Altlık Setinin (ayrıca satılır) Takılması
1. Monitörün altında bulunan, altlı÷ın takıldı÷ı deli÷i korumak için bir 'Kapak Koruyucu' kullanılır.
Ürünle birlikte verilen Yarım Altlık ya da altlık setini (ayrıca satılır) takarken 'Kapak Koruyucu'yu
çıkartmayı ve duvara takma setini takarken 'Delik-Kapa÷ı'nı kullanarak deli÷i kapatmayı unutmayın.
2. Parçaları do÷ru yönde ve do÷ru yere yerleútirdi÷inizden emin olun. (M4 Ý L15)
3. Altlı÷ı, monitörün altındaki deli÷e yerleútirin.
4. Vidayı, belirtilen deli÷e yerleútirin ve sıkın. (M4 Ý L15)
DVD'ler, VCR'lar ya da Video kameralar gibi AV giriú aygıtlarının yanı sıra bilgisayarınızı monitöre
ba÷layabilirsiniz. AV giriú aygıtlarının ba÷lanmasıyla ilgili daha ayrıntılı bilgi için Monitörün
Ayarlanması bölümünde Kullanıcı Kontrolleri konusuna bakın.
Bilgisayara Ba÷lama | VCR'a Ba÷lama | DVD Oynatıcıya Ba÷lama | Video Kamera Ba÷lama
DTV Set Üstü Kutusu Ba÷lama | Hoparlörlerin Ba÷lanması | Ses Sistemine Ba÷lama
1. Bilgisayara Ba÷lama
1. Monitörünüzün güç kablosunu monitörün arkasındaki güç ba÷lantı noktasına takın.
Açma/kapatma dü÷mesini açık duruma getirin.
2. Sinyal kablosunu monitöre üç úekilde ba÷layabilirsiniz.
Aúa÷ıdaki yöntemlerden birini seçin:
2-1. Video kartındaki D-sub (Analog) konektörü kullanarak.
Sinyal kablosunu, monitörün arkasındaki 15 pin RGB ba÷lantı noktasına takın.
2-2. Video kartındaki DVI (Dijital) konektörü kullanarak.
DVI Kablosunu monitörünüzün arkasındaki DVI(HDCP) ba÷lantı noktasına takın.
2-3. Video kartındaki BNC (Analog) konektörü kullanarak.
BNC Kablosunu Monitörünüzün arkasındaki BNC/COMPONENT IN - R, G, B, H, V ba÷lantı
noktasına ba÷layarak.
DVI kablosu ya da BNC kablosu iste÷e ba÷lıdır.
3. Bilgisayarınızı ve monitörünüzü açın.
øste÷e ba÷lı ö÷eleri satın almak için bölgenizdeki Samsung Electronics servis merkezine baúvurun.
2. VCR
˅
a Ba÷lama
1. VCR'lar ya da Video Kameralar gibi AV giriú aygıtları, S-VHS ya da BNC kablolar kullanılarak
monitörün AV IN [VIDEO] ya da AV IN [S-VIDEO] ba÷lanırlar.
2. VCR veya Video kameranın Audio (L) ve Audio (R) terminallerini, ses kabloları kullanarak monitörün
AV AUDIO IN [L-AUDIO-R] ba÷layın.
3. Monitörün önünde ya da uzaktan kumandada yer alan Kaynak dü÷mesini kullanarak VCR ya da
Video kameraya ba÷lı olan AV ya da S-Video'den birini seçin.
4. Ardından kaset takılı halde VCR ya da Video kamerayı çalıútırın.
S-VHS ya da BNC kablosu iste÷e ba÷lıdır.
3. DVD Oynatıcıya Ba÷lama
1. Monitörün COMPONENT AUDIO IN [L-AUDIO-R] ile DVD oynatıcının AUDIO OUT jakları arasına bir
takım audio kablosu ba÷layın.
2. Monitörün BNC/COMPONENT IN - PR, Y, PB ba÷lantı noktası ile DVD oynatıcının PR, Y, PB jakları
arasına bir Component kablosu ba÷layın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak DVD
oynatıcının ba÷lı oldu÷uComponent kayna÷ını seçin.
4. Ardından DVD diski takılı halde DVD Oynatıcıyı çalıútırın.
Component kablosu iste÷e ba÷lıdır.
Komponent video hakkında daha fazla açıklama için DVD oynatıcınızın kullanma kılavuzuna bakın.
4. Video Kamera Ba÷lama
1. Video kameranın A/V çıkıú jaklarını bulun. Genellikle video kameranın yan ya da arka tarafında
bulunurlar.
Video kamera üzerindeki AUDIO OUTPUT jaklarıyla monitörün COMPONENT AUDIO IN [L-
AUDIO-R] arasına bir takım ses kablosu takın.
2. Video kameranın VIDEO OUTPUT jakı ile monitörün üzerindeki AV IN [VIDEO] arasına bir video
kablosu takın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak Video
kameraya ba÷lıAV kayna÷ını seçin.
4. Ardından kaset takılı halde Video kamerayı çalıútırın.
Burada gösterilen audio-video kablolar genellikle Video kamera ile birlikte verilir.
(Birlikte verilmediyse, bölgenizdeki elektronik ürün ma÷azalarına bakabilirsiniz.)
Video kameranız stereo ses veriyorsa, iki kablodan oluúan kablo takımlarını ba÷lamanız
gerekmektedir.
5. DTV Set Üstü Kutusunu Ba÷lama
Tipik bir Set Üstü Kutusunun ba÷lantıları aúa÷ıda gösterilmiútir.
1. Monitörün COMPONENT AUDIO IN [L-AUDIO-R] ile Set Üstü Kutusunun AUDIO OUT jakları
arasına bir takım audio kablosu ba÷layın.
2. Monitörün BNC/COMPONENT IN - PR, Y, PB ba÷lantı noktası ile Set Üstü Kutusunun PR, Y, PB
jakları arasına bir Component kablosu ba÷layın.
3. Monitörün ön tarafında ya da uzaktan kumandada bulunan Kaynak dü÷mesini kullanarak DTV Set
Üstü Kutusunun ba÷lı oldu÷uComponent kayna÷ını seçin.
Komponent video hakkında daha fazla açıklama için Set Üstü Kutusunun kullanma kılavuzuna
bakın.
6. Hoparlörlerin Ba÷lanması
1. Vidaları kullanarak SET'i ve hoparlörleri sıkın.
* Hoparlör standsız hoparlör setini takın.
2. SET'in arkasındaki hoparlör ba÷lantı jakı ile hoparlörün arkasındaki hoparlör ba÷lantı jakı arasına bir
hoparlör ba÷lantı kablosu ba÷layın.
SET hoparlörlere ba÷lıyken hoparlörü tutarak SET'i hareket ettirmeyin.
SET hoparlörünün ba÷lanması için kullanılan hoparlör deste÷i zarar görebilir.
7. Ses Sistemine Ba÷lama
1. AUDIO SøSTEMø üzerindeki AUX L, R jaklarıyla Monitörün MONITOR IN [L-AUDIO-R] arasına bir
takım audio kablosu takın.
1. Giriú
2. Baúlangıç :
Ana Ekran | Ba÷lantı Noktası Ayarı |
3. Güç Kontrolü
4. Giriú Kayna÷ı Kontrolü
5. Görüntü Boyutu Kontrolü :
PC, BNC, DVI |
AV, S-Video, Komponent, DVI(HDCP)
6. Saat Kontrolü
7. PIP Kontrolü:
PIP Boyutu |PIP Kayna÷ı
8. Ayarlar Kontrolü:
Resim | Resim PC | Ses | Görüntü Kilidi |
9. Bakım Kontrolü - Lamba Kontrolü
10. Bakım Kontrolü - Scroll
11. Bakım Kontrolü - Video Wall
12. Sorun Giderme
13. Çoklu Ekran Modunda Ayar De÷erlerinin
Gösterilmesi
1. Giriú
Çoklu Ekran Kontrolü (MDC), çeúitli ekranların kolayca ve aynı anda bir bilgisayar üzerinde çalıútırılmasını
sa÷layan bir uygulamadır. Bilgisayar ve ekran arasındaki iletiúim için bir seri iletiúim standardı olan RS-232C
kullanılır. Bu nedenle bilgisayarın seri ba÷lantı noktası ile ekranın seri ba÷lantı noktası arasına bir seri kablo
takılmalıdır.
2. Baúlangıç - Ana Ekran
Programı baúlatmak için Start (Baúlat) > Program (Program) > Multiple Display Control (Çoklu Ekran
Kontrolü) ö÷esini seçin.
Seçilen setin ses yüksekli÷ini kaydırmalı kontrolde görmek için bir set seçin.
Ana Simgeler Seçme Dü÷mesi
Remocon Bilgi Tablosu
Safety Lock Ekran Seçimi
Port Selection Kontrol Araçları
1. Herbir ekrana geçmek için ana simgeleri kullanın.
2. Ekran biriminin uzaktan kumanda sinyal alım iúlevini etkinleútirmenizi ya da devre dıúı bırakmanızı sa÷lar.
3. Kilitleme øúlevini ayarlar.
4. PC Seri Ba÷lantı noktası ayarları de÷iúebilir. Orijinal de÷er COM1'dir.
5. Tüm ekranları seçmek ya da seçimleri kaldırmak için Select all (Tümünü seç) ya da Clear (Temizle)
dü÷melerini tıklatın.
6. Seçilen ekranla ilgili kısa bilgiler görmek için Tabloyu kullanın.
7. Ekran Seçimi kısmından bir ekran seçin.
8. Ekranları kontrol etmek için Kontrol Araçlarını kullanın.
Uzaktan kumanda Etkinleútirme/Kapatma iúlevi, aygıt açık ya da kapalı haldeyken çalıúır ve bu
durum, MDC'ye ba÷lı tüm ekranlar için geçerlidir. Ancak MDC kapalıyken durum ne olursa olsun,
MDC kapandı÷ında tüm ekranların uzaktan kumanda sinyali alım iúlevi Etkin hale getirilir.
2. Baúlangıç - Ba÷lantı Noktası Ayarı
1. Çoklu Ekran Kontrolü ilk olarak COM1'e ayarlanmıútır.
2. COM1 dıúında herhangi bir ba÷lantı noktası kullanıldı÷ında, Port Selection (Ba÷lantı Noktası Seçimi)
menüsünden COM1-COM4 arası portlar seçilebilir.
3. Seri kablo kullanılarak monitöre ba÷lanan tam ba÷lantı noktası adı seçilmezse, iletiúim sa÷lanamayacaktır.
4. Seçilen ba÷lantı noktası programa kaydedilir ve bir sonraki programda da kullanılır.
3. Güç Kontrolü
1. Ana simgelerden Power Control'u (Güç Kontrolü) tıklattı÷ınızda Power Control (Güç Kontrolü) ekranı açılır.
Bilgi Tablosu, Güç Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Güç Durumu
2) Giriú Kayna÷ı
3) Görüntü Boyutu
4) Açılma Saati Durumu
5) Kapanma Saati Durumu
2. Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Power Control (Güç Kontrolü), seçilen ekranın iúlevlerinden bazılarının kontrol edilmesine izin verir.
1) Power On/Off (Güç Aç/Kapat)
- Seçilen ekranı açar ya da kapatır.
2) Volume (Ses) Kontrolü
- Seçilen ekranın ses seviyesini kontrol eder.
Setlerde seçilen ekranın ses yüksekli÷i de÷erini alır ve kayar kontrolde gösterir.
(Seçimi iptal ederseniz ya da Select All (Tümünü Seç) seçerseniz ayar, varsayılan de÷eri olan 10'a geri
döner)
3) Mute On/Off (Sessiz Aç/Kapat)
- Seçilen ekranın Mute (Sessiz) iúlevini etkinleútirir/kapatır.
Her seferinde bir set seçildi÷inde, seçilen set için Mute (Sessiz) iúlevi etkinken Mute (Sessiz) etkindir.
Ses seviyesini ayarladı÷ınızda Mute (Sessiz) iúlevi otomatik olarak devre dıúı kalır.
(Seçimleri kaldırdı÷ınızda ya da "Select All" (Tümünü Seç) seçti÷inizde ayarlar varsayılan de÷erlerine
geri döner.)
Power Control (Güç Kontrolü) iúlevi, tüm ekranlar için kullanılır.
Volume (Ses) Kontrolü ve Mute (Sessiz) iúlevleri yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
4. Giriú Kayna÷ı Kontrolü
1. Ana simgelerden Input Source (Giriú Kayna÷ı) tıklattı÷ınızda Input Source (Güç Kayna÷ı) ekranı açılır.
Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Bilgi Tablosu, Input Source (Giriú Kayna÷ı) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) PC
- Seçilen ekranın Giriú Kayna÷ını PC'ye de÷iútirir.
2) BNC
- Seçilen ekranın Giriú Kayna÷ını BNC'ye de÷iútirir.
3) DVI
- Seçilen ekranın Giriú Kayna÷ını DVI'ye de÷iútirir.
4) AV
- Seçilen ekranın Giriú Kayna÷ını AV'ye de÷iútirir.
5) S-Video
- Seçilen ekranın Giriú Kayna÷ını S-Video'ya de÷iútirir.
6) Component (Komponent)
- Seçilen ekranın Giriú Kayna÷ını Component'e (Komponent) de÷iútirir.
7) MagicNet
-MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
Input Source (Giriú Kayna÷ı) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.
5. Görüntü Boyutu Kontrolü - PC, BNC, DVI
1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattı÷ınızda Image Size (Görüntü Boyutu) ekranı açılır.
Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.
1) Açık/Kapalı durumu
- Geçerli ekranın açık veya kapalı oldu÷unu gösterir.
2) Image Size (Görüntü Boyutu)
-Kullanılan ekranın geçerli Image Size (Görüntü Boyutu) de÷erini gösterir.
3) Input Source (Giriú Kayna÷ı)
-Kullanılan ekranın geçerli Input Source (Giriú Kayna÷ı) de÷erini gösterir.
4) Bilgi Tablosu, Input Source (Giriú Kayna÷ı) de÷eri PC, BNC, DVI olan ekranları gösterir.
5) Image Size'ı (Görüntü Boyutu) tıklattı÷ınızda önce PC, BNC, DVI sekmeleri görüntülenir.
- Image Size (Görüntü Boyutu) Kontrolü dü÷mesi, PC, BNC, DVI için kullanılabilen Image Size (Görüntü
Boyutu) de÷erlerini kontrol eder.
6) ølgili Input Source (Giriú Kayna÷ı) için Image Size (Görüntü Boyutu) de÷erini kontrol etmek amacıyla AV, S-
Video, Komponent sekmelerini tıklatın.
Image Size (Görüntü Boyutu) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
5. Görüntü Boyutu Kontrolü - AV, S-Video, Komponent, DVI(HDCP)
1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattı÷ınızda Image Size (Görüntü Boyutu) ekranı açılır.
Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.
1) AV, S-Video, Component (Komponent) için Image Size (Görüntü Boyutu) de÷erini kontrol etmek amacıyla AV,
S-Video, Component (Komponent) sekmelerini tıklatın.
Click Select All or use Check Box to select a display to control.
2) Bilgi Tablosu, giriú kayna÷ı yalnızca AV, S-Video, Component (Komponent) ya da DVI (HDCP) olan ekranları
gösterir.
3) Seçilen ekranın Image Size (Görüntü Boyutu) de÷erini de÷iútirir.
Panorama (Panoramik), Zoom1 ve Zoom2 ayarları, Component (Komponent) ve DVI (HDCP)
giriú sinyali türü 720p ya da 1080i oldu÷unda seçilebilir durumda de÷ildir.
Image Size (Görüntü Boyutu) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
6. Saat Kontrolü
1. Ana simgelerden Time'ı (Saat) tıklattı÷ınızda Time Control (Saat Kontrolü) ekranı açılır.
Bilgi Tablosu, Time (Saat) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Current Time (Geçerli Saat)
- Seçilen ekran için geçerli saati belirler (PC Saati).
- Geçerli saati de÷iútirmek için önce PC Saatini de÷iútirin.
2) On Time (Açılıú Saati) Ayarı
-Seçilen ekranın hour (saat), minute (dakika), On Time (Açılıú saati) AM/PM bilgisini, Status (Durum),
Source (Kaynak), ses seviyesini ayarlayın.
3) Off Time (Kapanıú Saati) Ayarı
-Seçilen ekranın Off Timer (Kapanıú Saati) ayarı için hour (saat), minute (dakika), AM/PM bilgisini, Status
(Durum) bilgilerini ayarlayın.
4) On Timer (Açılıú Saati) ayarlarını gösterir.
5) Off Timer (Kapanıú Saati) ayarlarını gösterir.
Time (Saat) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
7. PIP Kontrolü - PIP Boyutu
1. Ana simgelerden PIP'i tıklattı÷ınızda PIP Control (PIP Kontrolü) ekranı açılır.
Kontrol etmek istedi÷iniz ekranı seçmek için Select All (Tümünü Seç) dü÷mesini ya da Check Box (Kutuyu
øúaretle) dü÷mesini kullanın.
Bilgi Tablosu, PIP Size (PIP Boyutu) için gerekli bazı temel bilgileri gösterir.
1) PIP Size (PIP Boyutu)
-Kullanılan ekranın geçerli PIP Size (PIP Boyutu) de÷erini gösterir.
2) OFF (KAPALI)
- Seçilen ekranın PIP'ini kapatır.
3) Large (Büyük)
- Seçilen ekranın PIP'ini açar ve boyutu Large (Büyük) de÷erine getirir.
4) Small (Küçük)
- Seçilen ekranın PIP'ini açar ve boyutu Small (Küçük) de÷erine getirir.
5) Double1 (Çift1)
- Seçilen ekranın PIP'ini açar ve boyutu Double 1 (Çift 1)de÷erine getirir.
6) Double2 (Çift2)
- Seçilen ekranın PIP'ini açar ve boyutu Double 2 (Çift 2)de÷erine getirir.
7) Double3 (Resim Yanında Resim)
- Seçilen ekranın PIP'ini açar ve boyutu Double 3 (Çift 3)de÷erine getirir.
PIP Size (PIP Boyutu), monitör açık haldeyken kontrol edilebilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
7. PIP Kontrolü - PIP Kayna÷ı
1. Ana simgelerden PIP'i tıklattı÷ınızda PIP Control (PIP Kontrolü) ekranı açılır.
Bilgi Tablosu, PIP Source (PIP Kayna÷ı) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) PIP Source (PIP Kayna÷ı)
- PIP Source (PIP Kayna÷ı), monitör açık haldeyken kontrol edilebilir.
2) PC
- Seçilen ekranın PIP kayna÷ını PC'ye de÷iútirir.
3) BNC
- Seçilen ekranın PIP kayna÷ını BNC'ye de÷iútirir.
4) DVI
- Seçilen ekranın PIP kayna÷ını DVI'ye de÷iútirir.
5) AV
- Seçilen ekranın PIP kayna÷ını AV'ye de÷iútirir.
6) S-Video
- Seçilen ekranın PIP kayna÷ını S-Video'ya de÷iútirir.
7) Component (Komponent)
- Seçilen ekranın PIP kayna÷ını Component'e (Komponent) de÷iútirir.
Ana Ekranın giriú kayna÷ı türüne ba÷lı olarak PIP kaynaklarından bazıları seçilemeyebilir.
PIP Control (PIP Kontrolü= özelli÷i yalnızca güç durumu ON (AÇIK) olan ve PIP iúlevi ON (AÇIK) halde
bulunan ekranlarda kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Resim
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.
Her bir iúlev seçildi÷inde, seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Picture
-Yalnızca AV, S-Video, Component (Komponent), DVI(HDCP) için kullanılabilir.
2) Contrast (Kontrast)
- Seçilen ekranın Contrast (Kontrast) de÷erini ayarlar.
3) Brightness (Parlaklık)
- Seçilen ekranın Brightness (Parlaklık) de÷erini ayarlar.
4) Sharpness (Netlik)
- Seçilen ekranın Sharpness (Netlik) de÷erini ayarlar.
5) Color (Renk)
- Seçilen ekranın Color (Renk) de÷erini ayarlar.
6) Tint (Ton)
- Seçilen ekranın Tint (Ton) de÷erini ayarlar.
7) Color Tone (Renk Tonu)
- Seçilen ekranın Color Tone (Renk Tonu) de÷erini ayarlar.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Resim PC
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir iúlev seçildi÷inde,
seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Picture PC (Resim PC)
-Yalnızca PC, BNC, DVI için kullanılabilir.
2) Contrast (Kontrast)
- Seçilen ekranın Contrast (Kontrast) de÷erini ayarlar.
3) Brightness (Parlaklık)
- Seçilen ekranın Brightness (Parlaklık) de÷erini ayarlar.
4) Red (Kırmızı)
- Seçilen ekranın Red (Kırmızı) renk de÷erini ayarlar.
5) Green (Yeúil)
- Seçilen ekranın Green (Yeúil) renk de÷erini ayarlar.
6) Blue (Mavi)
- Seçilen ekranın Blue (Mavi) renk de÷erini ayarlar.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Audio
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir iúlev seçildi÷inde,
seçilen iúlevin ayar de÷eri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildi÷inde, varsayılan de÷ere (50) geri dönülür.
Bu ekranda herhangi bir de÷erin de÷iútirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.
1) Audio (Ses)
-Tüm giriú kaynaklarının ses ayarlarını kontrol eder.
2) Bass (Bas)
- Seçilen ekranın Bass (Bas) de÷erini ayarlar.
3) Treble (Tiz)
- Seçilen ekranın Treble (Tiz) de÷erini ayarlar.
4) Balance (Denge)
- Seçilen ekranın Balance (Denge) de÷erini ayarlar.
5) Dolby Virtual
- Seçilen ekranın Dolby Virtual Sound özelli÷ini Açık/Kapalı hale getirir.
6) BBE
- Seçilen ekranın BBE özelli÷ini Açık/Kapalı hale getirir.
7) Sound Select (Ses Seç)
-PIP açıkken Ana veya Alt ekranı seçebilirsiniz.
Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan de÷eri gösterilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
8. Ayarlar Kontrolü - Görüntü Kilidi
1. Ana simgelerden Settings'i (Ayarlar) tıklattı÷ınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.
Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.
1) Image Lock (Görüntü Kilidi)
- PC, BNC için kullanılabilir.
2) Coarse (øri)
- Seçilen ekranın Coarse (øri) de÷erini ayarlar.
3) Fine (ønce)
- Seçilen ekranın Fine (ønce) de÷erini ayarlar.
4) Position (Konum)
- Seçilen ekranın Position (Konum) de÷erini ayarlar.
5) Auto Adjustment (Otomatik Ayarlama)
- Gelen PC sinyaline göre kendili÷inden ayarlar.
Settings (Ayarlar) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
9. Bakım Kontrolü - Lamba Kontrolü
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
Bir çok temel veri ö÷esini gösteren "Bilgi Tablosu" görüntülenir.
1) Maintenance (Bakım)
-Tüm giriú kaynakları için Maintenance (Bakım) Kontrolüne izin verir.
2) Auto Lamp Control (Otomatik Lamba Kontrolü)
-
Seçilen ekranın arka ıúı÷ını, belirtilen zamanda otomatik olarak ayarlar.
Auto Lamp Control (Otomatik Lamba Kontrolü), Manual Lamp Control'u (Manuel Lamba Kontrolü)
kullanarak ayarlama yaptı÷ınızda otomatik olarak kapanır.
3) Manual Lamp Control (Manuel Lamba Kontrolü)
- Saatten ba÷ımsız olarak seçilen ekranın arka ıúı÷ını ayarlamanızı sa÷lar.
Auto Lamp Control (Otomatik Lamba Kontrolü), Manual Lamp Control (Manuel Lamba Kontrolü) iúlevini
kullanarak ayarlama yaptı÷ınızda otomatik olarak kapanır.
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
10. Bakım Kontrolü - Scroll
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
1) Screen Scroll
-
Seçilen ekran uzun sure Pause (Duraklatma) modunda kaldı÷ında ortaya çıkabilecek görüntü izlerini
önler. "Interval" ayarını saat ve "Second" ayarını saniye cinsinden seçerek tekrarlama sürelerini
ayarlayabilirsiniz.
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
11. Bakım Kontrolü - Video Wall
1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım)
simgesini tıklatın.
1) Video Wall
- Video duvarı, bir dizi video ekranının birbirine ba÷lanarak, her ekranın resmin bir parçasını göstermesi
ya da tüm ekranlarda aynı resmin tekrarlanmasıdır.
2) Screen Divider
- Ekran bölünebilir.
Bölme sırasında, farklı sayıda ekran seçebilirsiniz.
zEkran bölücüden bir mod seçin.
zEkran Seçimi kısmından bir ekran seçin.
zYer, seçilen modda bir numaraya basılarak ayarlanacaktır.
z2*2
z3*3
z1*5
z5*1
3) On / Off
- Seçilen ekranın Video Duvarı iúlevini açar/kapatır.
4) Format
- Biçim, bölünmüú ekran gösterecek úekilde seçilebilir.
zFull
zNatural
Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda
kullanılabilir.
MagicNet Giriú kayna÷ı yalnızca MagicNet modelinde çalıúır.
12. Sorun Giderme
1. Kontrol etmek istedi÷iniz ekran Power Control (Güç Kontrolü) Bilgi Tablosunda görünmüyor
-RS232C ba÷lantısını kontrol edin. (Com1 ba÷lantı noktasına düzgün biçimde ba÷lı olup olmadı÷ını
kontrol edin)
-Ba÷lı ekranlardan herhangi birinin aynı ID de÷erine sahip olup olmadı÷ını görmek için ekranları kontrol
edin. E÷er birden fazla ekran aynı ID de÷erine sahipse, veri çakıúması nedeniyle bu ekranlar program
tarafından düzgün biçimde algılanmaz.
-Display Set ID (Ekran Seti ID) de÷erinin 1-10 arası bir sayı oldu÷unu kontrol edin. (Display (Ekran)
menüsünü kullanarak ayarlayın.)
Display Set ID (Ekran Seti ID), 1-10 arası bir de÷er olmalıdır.
E÷er de÷er, bu de÷er aralı÷ı dıúındaysa, MDC sistemi ekranı kontrol edemez.
2. Kontrol etmek istedi÷iniz ekran di÷er kontrollerin Bilgi Tablosunda görünmüyor
-Ekranın ON (AÇIK) durumda oldu÷unu kontrol edin. (Bunu, Power Control (Güç Kontrolü) Bilgi
Tablosunda görebilirsiniz)
-Ekranın giriú kayna÷ını de÷iútirip de÷iútiremedi÷inizi kontrol edin.
3. øletiúim kutusu, tekrar tekrar görüntüleniyor.
- Kontrol etmek istedi÷iniz ekranın seçili olup olmadı÷ına bakın.
4. Hem On Timer (Açılma Saati) hem de Off Timer (Kapanma Saati) ayarlı olmasına karúın farklı bir saat
gösteriliyor.
-Ekranların saatini aynı de÷ere getirmek için geçerli saati tüm ekranlara uygulayın.
5. Uzaktan kumanda iúlevini kapattı÷ınızda, RS-232C kablosunu çıkarttı÷ınızda ya da programdan normal
olmayan bir úekilde çıktı÷ınızda uzaktan kumanda düzgün çalıúmayabilir. Normal çalıúmaya geri dönmek
için programı yeniden çalıútırın ve uzaktan kumanda iúlevini açın.
Bu program, iletiúim devrelerindeki sorunlar ya da yakınlardaki elektronik cihazların yarattı÷ı
parazitten dolayı düzgün çalıúmayabilir.
13. Çoklu Ekran Modunda Ayar De÷erlerinin Gösterilmesi
Birden fazla ekran ba÷lı oldu÷unda, ayar de÷erleri aúa÷ıdaki gibi görüntülenir.
1. Seçim yok: Fabrika Varsayılan De÷erini gösterir.
2. Bir ekran seçili: Seçilen ekranın ayar de÷erleri alınır ve görüntülenir.
3. Bir ekran seçili (ID1) ve baúka bir ekran ekleniyor (ID3): ID 1 ayar de÷erini gösteren program, ID3'ün
de÷erlerini alır ve görüntüler.
4. Select All (Tümünü Seç) ile tüm setler seçili: Fabrika Varsayılan De÷erine geri döner.
Natural Color
Natural Color Yazılım Pro
g
ramı
Bilgisayar kullanıcılarının son zamanlarda karúılaútı÷ı sorunlardan biri, yazıcıdan alınan veya tarayıcı
ya da dijital foto÷raf makinesi tarafından taranan resimlerin renginin monitörde farklı görünmesidir.
Natural Color Yazılımı bu soruna bir çözüm getirir. Natural Color Samsung Electronics úirketinin Korea
Electronics & Telecommunications Research Institute (ETRI) ile birlikte geliútirdi÷i bir renk yönetimi
sistemidir. Bu sistem yalnızca Samsung monitörlerinde vardır ve monitördeki renklerin yazılan veya
taranan resimlerdeki renklerle aynı olmasını sa÷lar.
Daha fazla bilgi için yazılım programındaki Yardım'a (F1) baúvurun.
Natural Color yazılımını yükleme
Samsung monitörüyle birlikte sa÷lanan CD'yi CD-ROM sürücüsüne yerleútirin. Bundan sonra program
yükleme iúleminin baúlangıç ekranı görüntülenir. Natural Color yazılımını yüklemek için baúlangıç
ekranındaki Natural Color seçene÷ini tıklatın. Programı kendiniz yüklemek için Samsung monitörü ile
verilen CD'yi CD-ROM Sürücüsüne yerleútirin, Windows'un [Baúlat] dü÷mesini ve sonra [Çalıútır]
seçene÷ini tıklatın.
D:\color\eng\setup.exe yazın ve <Enter> tuúuna basın.
(CD'nin yerleútirildi÷i sürücü D:\ sürücüsü de÷ilse ilgili sürücü harfini girin.)
Natural Color yazılım programını silme
[Baúlat] menüsünden [Ayarlar]/[Denetim Masası] seçeneklerini tıklattıktan sonra [Program Ekle/Kaldır]
seçene÷ini çift tıklatın.
Listeden Natural Color'ı seçin ve [Ekle/Kaldır] dü÷mesini tıklatın.
Input
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
Source List østedi÷iniz ekranı seçmek için kullanın.
Uzaktan kumandadaki do÷rudan dü÷me 'SOURCE'
dü÷mesidir.
Monitör harici bir kayna÷a geçirildi÷inde PIP
kapanır.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Component
7) MagicNet
PIP VCR ve DVD gibi harici A/V aygıtları monitöre ba÷lıdır; PIP,
PC Video sinyalinde eklenmiú küçük bir pencerede bu
aygıtlardan video seyretmenize olanak sa÷ (Off/On)
SyncMaster 460Pn
BNC ve komponent aynı terminali
kullandıklarından birden fazla PIP ekranda üst
üste açılamaz.
1) PIP
Uzaktan kumandadaki do÷rudan dü÷me 'PIP' dü÷mesidir.
Off
On
: PIP Ekranını kapatır veya açar.
2) Source
Uzaktan kumandadaki do÷rudan dü÷me 'SOURCE' dü÷mesidir.
PC / DVI : AV / S-Video / Component Mode
BNC : AV / S-Video Mode
AV / S-Video : PC / BNC / DVI Mode
Component : PC / DVI Mode
: PIP için giriú kayna÷ı seçin.
3) Swap
Uzaktan kumandadaki do÷rudan dü÷me 'SWAP' dü÷mesidir.
: PIP ve ana görüntünün içeriklerini de÷iútirir.
PIP penceresindeki görüntü ana ekranda, ana ekrandaki
görüntü PIP penceresinde görüntülenir.
4) Size
Uzaktan kumandadaki do÷rudan dü÷me 'SIZE' dü÷mesidir.
: PIP penceresinin Boyutunu de÷iútirir.
Size içinde , , ö÷esini seçerseniz, Position ve
Transparency etkinleúmez.
5) Position
: PIP penceresinin Konumunu de÷iútirir.
6) Transparency
High
Medium
Low
Opaque
: PIP pencerelerinin Saydamlı÷ını ayarlar.
Kullanılabilir Modlar : PIP
1) PIP
2
)
Source
3
)
Swap
4
)
Size
5
)
Position
6
)
Transparenc
y
Edit Name Giriú kayna÷ı seçiminizi kolaylaútırmak için giriú jaklarına
ba÷lı giriú cihazını adlandırın.
MagicNet'e yeni ad verilemez.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Component
PC / BNC / DVI Mode
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
MagicBright
˞
MagicBright˞, görüntüledi÷iniz resmin içeri÷ine ba÷lı olarak
en iyi görüntüleme ortamını sa÷layan yeni bir özelliktir. ùu
anda üç farklı moddan biri kullanılabilir: Metin, Internet ve
E÷lence. Her modun kendine özgü önceden yapılandırılmıú
bir parlaklık de÷eri vardır. MagicBright˞ denetim
dü÷melerine basarak bu üç ayardan birini kolayca
seçebilirsiniz.
Uzaktan kumandadaki do÷rudan dü÷me 'M/B'
dü÷mesidir.
1) Entertain : Yüksek Parlaklık
DVD veya VCD gibi filmleri izlemek için.
2) Internet : Orta Parlaklık
Metin ve grafik gibi karma görüntülerin bulundu÷u çalıúmalar için.
3) Text : Normal Parlaklık
Büyük metinler içeren belge veya çalıúmalar için.
4) Custom
Mühendislerimiz tarafından dikkatle seçilmiú olmasına ra÷men
önceden ayarlanmıú de÷erler, zevkinize ba÷lı olarak, gözleriniz
için uygun olmayabilir.
Bu durumda, OSD menüsünü kullanarak Parlaklık ve Kontrastı
ayarlayın.
Custom Ayarları kiúisel tercihlere göre ayarlamak isterseniz, Özel
seçene÷ini belirtin.
1) Contrast
: Yeúil Rengi ayarla.
2) Brightness
: Do÷rudan Denetim Özellikleri
Resmi Custom iúlevini kullanarak ayarlarsanız, MagicBright
˞
Custom moduna döner.
Color Tone Renk tonu de÷iútirilebilir.
1) Cool
2) Normal
3) Warm
4) Custom
Color Control R,G,B renk dengesini ayrı ayrı ayarlamak için aúa÷ıdaki
adımları uygulayın.
1) Red
2) Green
3) Blue
Resmi Color Control iúlevini kullanarak ayarlarsanız, Color Tone Custom moduna döner.
Image Lock Image Lock (Görüntü Kilitleme), titrek ve parıltılı kararsız
görüntüler oluúturan parazitleri kaldırarak ince ayar yapmak
ve en iyi görüntüyü almak için kullanılır. Fine ayarı kullanarak
elde edilen sonuçlar yeterli de÷ilse, Coarse ayarını ve sonra
da yeniden Fine ayarını kullanın.
1) Coarse
: Dikey çizgiler gibi istenmeyen görüntüleri giderir. Genel ayar,
ekran görüntü alanını taúıyabilir. Bu alanı Dikey Kontrol
menüsünü kullanarak yeniden yerine yerleútirebilirsiniz.
2) Fine
: Yatay çizgiler gibi istenmeyen görüntüleri giderir. østenmeyen
görüntü ønce ayar sonrasında da kaybolmadıysa, frekansı (saat
hızını) ayarladıktan sonra bu iúlemi tekrarlayın.
3) Position
: Ekranın konumunu yatay ve dikey olarak ayarlar.
1) Coarse
/ Fine
3
)
Position
Auto
Adjustment Fine, Coarse ve Position de÷erleri otomatik olarak ayarlanır.
Kontrol panelinde çözünürlü÷ü de÷iútirirseniz, AUTO iúlevi
yürütülür.
Uzaktan kumandadaki do÷rudan dü÷me 'AUTO'
dü÷mesidir.
Signal
Balance Uzun sinyal kablosuyla iletilen zayıf RGB sinyalini telafi
etmek için kullanılır.
1) Signal Balance
Signal control, On ya da Off haldeyken seçebilirsiniz.
2) Signal Control
R Phase, G Phase, B Phase, Gain and Sharpness de÷erlerini
kendiniz ayarlayabilirsiniz.
1
)
Si
g
nal Balance
2
)
Si
g
nal Control
Size Boyutu de÷iútirebilirsiniz.
1) 16:9
2) 4:3
PIP Picture PIP Ekran Ayarlarını ayarlayabilirsiniz.
1) Contrast
: Ekranda PIP penceresinin Kontrastını ayarlar.
2) Brightness
: Ekranda PIP penceresinin Parlaklı÷ını ayarlar.
3) Sharpness
: PIP penceresinin en açık ve en koyu bölgeleri arasındaki farkı
ayarlamak için kullanın.
4) Color
: PIP penceresinde Renk ayarlar.
5) Tint
: PIP penceresine do÷al bir ton ekler.
Kullanılabilir Modlar : PIP
AV / S-Video / Component Mode
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
Mode Monitörün fabrikada önceden ayarlanmıú dört otomatik resim
ayarı (ˈCustomˉ,ˈDynamicˉ, StandardˉGve ˈMovieˉ)
vardır.Custom, Dynamic, Standard veya Movie ayarından
birini etkinleútirebilirsiniz. Otomatik olarak kiúiselleútirilmiú
resim ayarlarınızı ça÷ıran ˈCustomˉGayarını seçebilirsiniz.
Uzaktan kumandadaki do÷rudan dü÷me 'P.MODE'
dü÷mesidir.
1) Dynamic
2) Standard
3) Movie
4) Custom
Custom Kontrast ve parlaklı÷ı kiúisel tercihlerinize göre de÷iútirmek
için ekran menülerini kullanabilirsiniz.
1) Contrast
: Kırmızı Rengi ayarla.
2) Brightness
: Yeúil Rengi ayarla.
3) Sharpness
: Görüntünün netli÷ini ayarlar.
4) Color
: Resim rengini ayarlar.
5) Tint (Yalnızca AV, S-Video Modunda kullanılır)
: Penceresine do÷al bir ton ekler.
Color Tone Renk tonu de÷iútirilebilir.
1) Cool2
2) Cool1
3) Normal
4) Warm1
5) Warm2
Size Boyutu de÷iútirebilirsiniz.
1) 16:9
2) Panorama
3) Zoom 1
4) Zoom 2
5) 4:3
- ZOOM1, ZOOM2, Panorama, DTV - 1080i (veya 720p üstü) için mevcut
de÷ildir.
Digital NR - Dijital Gürültü Azaltma.
Gürültü Yoketme özelli÷i için Off/On iúlemini uygulayın.
Dijital Gürültü Yoketme özelli÷i, daha temiz ve net
resimlerden zevk almanızı sa÷lar
Off
On
Film Mode Film Modunu Açıp/Kapatabilirsiniz (Film Mode Off/On).
Film Modu özelli÷i, tiyatro kalitesinde görüntüleme deneyimi
sunar.
Off
On
DNIe Demo - Digital Natural Image motoru
Samsung'un bu yeni teknolojisi, kontrast -beyaz geliútirme ve
3D parazit gidermesi özellikleriyle size daha ayrıntılı
görüntüler sunar. Yeni görüntü telafisi algoritmamız,
müúterilerimizin daha parlak, net görüntüler elde etmelerini
sa÷lar. DNIe teknolojisi, her sinyali size en iyi görünecek
úekilde ayarlar.
Ekranda görüntünün DNle kullanılan ve DNle kullanılmayan
halini karúılaútırabilirsiniz. Sol tarafta DNle'li görüntü, sa÷
tarafta ise DNle'siz görüntü gösterilecektir.
Bu monitör varsayılan olarak DNle özelli÷ini
desteklemektedir.
Off
: DNIe Demo modunu kapatır.
On
: DNIe Demo modunu açar.
PIP Picture PIP Ekran Ayarlarını ayarlayabilirsiniz.
1) Contrast
: Ekranda PIP penceresinin Kontrastını ayarlar.
2) Brightness
: Ekranda PIP penceresinin Parlaklı÷ını ayarlar.
Kullanılabilir Modlar : PIP
Sound
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
Mode Monitör, yerleúik uygunluk düzeyi yüksek stereo amplifikatör
içerir.
1) Standard
: Standard fabrika ayarları için Standart seçene÷ini
belirtin.
2) Music
: Müzik videosu veya konseri seyrederken Müzik
seçene÷ini belirtin.
3) Movie
: Filim seyrederken Filim seçene÷ini belirtin.
4) Speech
: Daha çok konuúma içeren bir (örne÷in, haberler)
program seyrederken Konuúma˅yı seçin.
5) Custom
: Ayarları kiúisel tercihlere göre ayarlamak isterseniz,
Özel seçene÷ini belirtin.
Custom Ses ayarları, kiúisel tercihlerinize uygun olarak ayarlanabilir.
1) Bass
: Düúük frekans sesi vurgular.
2) Treble
: Yüksek frekans sesi vurgular.
3) Balance
: Sol ve sa÷ hoparlörler arasında ses dengesini ayarlamanızı
sa÷lar.
Ses de÷eri 0'a ayarlanmıú olsa bile ses duyabilirsiniz.
Dolby
Virtual Dolby Virtual Sound Off/On (Dolby Virtual, Dolby Surround
ses sistemi etkilerini benzetir; film, tiyatro veya konser salonu
kalitesinde ses oluúturur.)
Off
On
BBE Uzaktan kumandadaki do÷rudan dü÷me 'BBE'
dü÷mesidir.
Do÷al ses oluúturur ve yüksek ve alçak aralık frekanslarını
kuvvetlendirerek, sesteki temizli÷i geliútirir.
Sonuç olarak, alçak sesler daha yo÷unken yüksek sesler
daha temiz, ıúıltılıdır ve iyi ayrıntılanır, ayrıca iyi
tanımlanmıútır ve harmonik olarak zengindir.
Off
On
BBE ve Dolby Virtual aynı anda iúlev göremez.
Sound
Select PIP açıkken Ana veya Alt seçene÷ini belirtebilirsiniz.
Main
Sub
Kullanılabilir Modlar : PIP
Setup
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
Time Monitörü dakika cinsinden belirli bir sure içinde otomatik olarak kapanacak
úekilde ayarlamak için kullanın.
1) Clock Set
: Geçerli Saat Ayarı.
2) Sleep Timer
: Dakika cinsinden belirli bir süre sonra Monitörün
otomatik olarak kapanmasını sa÷lamak için kullanın.
(Off(kapalı), 30, 60, 90, 120, 150, 180)
3) On Timer
: Monitörün belirlenmiú bir saatte otomatik olarak
açılmasını ayarlamak için kullanın.
Monitörün otomatik olarak açıldı÷ı zaman kullanılacak
modu, ses seviyesini kontrol etmek için kullanın.
4) Off Timer
: Monitörün belirlenmiú bir saatte otomatik olarak
kapanmasını sa÷lamak için kullanın.
On Timer'da Yes seçerseniz, Off Timer'da Clock Set
ayarı yoksa, "Set the clock first." mesajı görüntülenir.
1) Clock Set
2) Sleep Time
r
3) On Timer
4) Off Time
r
Lamp Control Enerji tüketimini azaltmak amacıyla Arka Iúı÷ı ayarlamak için kullanılır.
Language Menüde kullanılan dili de÷iútirmek için bu adımları izleyin. Yedi dilden birini
seçebilirsiniz.
Seçilen dil yalnızca OSD˅nin dilini etkiler.
Bilgisayarda çalıúan yazılımları etkilemez.
Menu
Transparency OSD'nin arka plan saydamlı÷ını de÷iútirir.
1) High
2) Medium
3) Low
4) Opaque
Safety
Lock PIN Parolayı de÷iútirebilirsiniz.
Reset Resim parametreleri varsayılan fabrika de÷erlerine döndürülür.
1) Image Reset
2) Color Reset
1) Image
Reset
2) Color Reset
Video Wall Video duvarı, bir dizi video ekranının birbirine ba÷lanarak, her ekranın resmin
bir parçasını göstermesi ya da tüm ekranlarda aynı resmin tekrarlanmasıdır.
1) Video Wall
: Seçilen ekranın Video Duvarı iúlevini açar/kapatır.
Off
On
2) Format
: Biçim, bölünmüú ekran gösterecek úekilde seçilebilir.
Full
Kenar boúluksuz tam ekran görüntü sa÷lar.
Natural
Orijinal en-boy oranını de÷iútirmeden do÷al bir görüntü verir.
3) Screen Divider
: Ekran bölünebilir.
Bölme sırasında, farklı sayıda ekran seçebilirsiniz.
zEkran bölücüden bir mod seçin.
zEkran Seçimi kısmından bir ekran seçin.
zYer, seçilen modda bir numaraya basılarak ayarlanacaktır.
2*2
3*3
4*4
1*5
5*1
Video Wall (Video Duvarı) çalıúıyorken, PIP (Resim
içinde Resim), Auto Adjustment (Otomatik Ayarlama),
Image Lock (Görüntü Kilidi) ve Size (Boyut) iúlevleri
kullanılamaz.
PIP (Resim içinde Resim) çalıúıyorken Video Wall
(Video Duvarı) özelli÷inin baúlatılması PIP Off (PIP
Kapalı) durumuna geçilmesine neden olur.
Video Wall, MagicNet modunda çalıúmaz.
1) Video Wall
2) Format
3) Screen
Divider
Resolution
Select Grafik kartının çözünürlü÷ünü 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x
768 @ 60Hz ya da 1366 x768 @ 60Hz'e ayarladı÷ınızda ekrandaki görüntü
düzgün olmuyorsa bu iúlevi kullanarak (Resolution Select) görüntünün belirtilen
çözünürlükte gösterilmesini sa÷layabilirsiniz.
Off
1024 X 768
1280 X 768
1360 X 768
1366 X 768
Menünün seçilmesine, yalnızca grafik çözünürlü÷ü 1024
x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x 768 @ 60Hz ya
da 1366 x768 @ 60Hz oldu÷unda izin verilir.
Screen Scroll Screen Scroll (Ekran Kaydırma) iúlevi, ekranda uzun süre sabit bir görüntü
gösterildi÷inde meydana gelebilecek görüntü izlerini önlemek için
kullanılmaktadır.
- Screen Scroll (Ekran Kaydırma) iúlevi, belirli bir süre için ekrandaki görüntüyü
kaydırır.
- Bu iúlev, güç kapatıldı÷ında kullanılamaz.
1) Auto Scroll
: Screen Scroll (Ekran Kaydırma) iúlevinin, On (açık) ya da Off
(Kapalı) olmasını belirler.
Off
On
2) Interval
: Screen Scroll (Ekran Kaydırma) iúleminin çalıútırılması için gerekli
zaman aralı÷ını belirler. (1~10 Saat)
1
)
Auto Scroll
2
)
Interval
3) Second
Zaman, açık kalma süresine göre hesaplanır.
Varsayılan olarak süre, 10 saate ayarlanmıútır.
1~10 Saat
3) Second
: Screen Scroll (Ekran Kaydırma) iúleminin çalıútırılaca÷ı süreyi
belirler. (1~5 Saniye)
Varsayılan olarak süre, 5 saniyeye ayarlanmıútır.
1~5 Saniye
Multi Control
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
Multi Control SET'e ayrı bir ID atar.
1) ID Setup
: SET'e ayrı ID'ler atar.
2) ID Input
: Herbir SET'in iletici iúlevlerini seçmek için kullanın. Yalnızca
ID'si iletici ayarına karúılık gelen SET etkinleútirilir.
1) ID Setup
2) ID Input
Do÷rudan Denetim Özellikleri
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component : MagicNet
OSD Açıklama Yürüt
MAGICNET MagicNet OSD ekranına geçer.
MDC Multi Control OSD ekranına geçer.
LOCK Safety Lock (Güvenlik Kilidi) iúlevini ayarlayın.
1) Lock On
: Kilitlenir.
2) Lock Off
: Kilidi açılır.
Kilit iúlevini ayarlarken, uzaktan kumanda ve set
üzerinde yalnızca power (güç) ve lock (kilit)
iúlevlerini çalıútırabilirsiniz.
Monitör üzerinde önceden ayarlanmıú password
(parola) "0000"dır.
1) Lock On
2) Lock Of
f
MagicNet
zBu setin işletim sistemi yalnızca İngilizce'yi desteklemektedir. Bu nedenle diğer
diller ekranda bozuk görünebilir.
zMagicNet için, uzaktan kumanda bu işlemde kullanılabilir. Ancak ayrı bir USB
klavyesi kullanmanız önerilmektedir.
zDevice(Cihaz) modunda açılış yaparken çevre birimlerinden herhangi birini
ayırırsanız bir sorun meydana gelebilir. Çevre birimlerini, güç kapandığında ya da
oynatıcı normal koşullarda çalıştığında çıkartın.
zAğ (örneğin video gösterimi) için kullanılan LAN kablosunu çıkartmayın. Aksi
takdirde program (MagicNet) durabilir. Kabloyu çıkartırsanız, sistemi tekrar
başlatın.
zUSB aygıtı (örneğin video gösterimi) için kullanılan LAN kablosunu çıkartmayın.
Aksi takdirde program (MagicNet) durabilir.
zMagicNet altında SOURCE düğmesine bastığınızda, diğer kaynaklara çıkılır.
zMonitör üzerinde önceden ayarlanmış password (parola) "000000"dır.
zSunucu programının Power-On (Aç) seçeneği yalnızca monitörün gücü tamamen
kapalı olduğunda çalışır.
Monitörde sistem hatasına yol açabileceğinden dolayı, kapanma işlemi sırasında
lütfen Power-On (Aç) seçeneğini kullanmayın.
MagicNet'in OSD ekranı, Network(Ağ) ve Device(Cihaz) için aynıdır.
zMagicNet Sunucu programıyla MagicNet kullanırken: Network(Ağ) modunda kullanılabilir
zMagicNet'i, doğrudan monitöre bağlı bir cihaz ile kullanırken: Device(Cihaz) modunda
kullanılabilir
OSD Açıklama Yürüt
Photo JPEG, BMP dosya biçimi desteklenir.
1) Auto
: Görüntüyü, otomatik olarak pencereye sığdırır.
/ Original
: Orijinal dosyanın özelliklerini olduğu gibi görüntüler.
2) Slide Show
: Kitaplıkta kayıtlı görüntü dosyalarını bir bir gösterir.
3) Interval
: Slayt gösterisinde görüntüler arasındaki zaman aralığını
kontrol eder.
(5 Sec, 10 Sec, 20 Sec, 30 Sec, 60 Sec)
4) Rotation
: Görüntü dosyasını saat yönünde 90° döndürerek görüntüler.
5) Zoom
: Büyütülmüş resim gösterir.
6) Close
: Görüntü Dosyası Görünümü penceresini kapatır ve çıkar.
1)
Auto/Original
2) Slide
Show
3) Interval
4) Rotation
5) Zoom
6) Close
Music MP3 dosya biçimi desteklenir.
Movie AVI, MPEG1/2, DivX 4.x, DivX 5.x dosya biçimi desteklenir. 1) Play
1) Play
: Bir film dosyası oynatır.
2) Full Size
: Bir film dosyasını tam ekran oynatır.
2) Full Size
OFFICE/HTML PPT(Power Point), DOC(MS Word), XLS(MS Excel), PDF,
HTML, HTM files are displayed.
Internet Internet'e bağlanır.
Setup MagicNet modunda çeşitli işlevler ayarlayabilirsiniz.
Setup moduna girmek için parolayı girmeniz gerekmektedir.
zParola, 6-12 numaradan oluşmalıdır.
(6-12 numaradan oluşan bir parola girmelisiniz)
zÜç kez yanlış parola girerseniz, kurulum
yapılandırması sıfırlanır ve sunucudan bir uyarı mesajı
görüntülenir.
zParolayı unutursanız uzaktan kumanda üzerinde Info,
8, 2 ve 4 girerek parolayı ilk haline getirin. Bu işlem,
Setup modundaki eski ayarları sıfırlayacaktır.
1) Schedule View
: Bir programı görüntüler.
2) TCP/IP
: TCP/IP ayarlarını değiştirebilirsiniz.
3) Homepage
: Internet birincil adresini değiştirebilirsiniz.
4) Network Setup
: Ağ ayarlarını değiştirebilirsiniz.
5) Change Password
: Parolayı değiştirebilirsiniz.
6) Keyboard
: MagicNet'te tercih ettiğiniz klavye dilini seçebilirsiniz.
Seçiminizi yaptığınızda, MagicNet yeniden başlatılır ve
seçilen klavye dili kullanılabilir.
Bu işlev, klavye girişini seçili dilde tanır.
Programın dili seçili dile dönüşmez.
1) Schedule
View
2) TCP/IP
3) Homepage
4) Network
Setup
5) Change
Password
6) Keyboard
Input
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
Source List østedi÷iniz ekranı seçmek için kullanın.
Uzaktan kumandadaki do÷rudan dü÷me 'SOURCE'
dü÷mesidir.
Monitör harici bir kayna÷a geçirildi÷inde PIP
kapanır.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Component
PIP VCR ve DVD gibi harici A/V aygıtları monitöre ba÷lıdır; PIP,
PC Video sinyalinde eklenmiú küçük bir pencerede bu
aygıtlardan video seyretmenize olanak sa÷ (Off/On)
BNC ve komponent aynı terminali
kullandıklarından birden fazla PIP ekranda üst
SyncMaster 460P
üste açılamaz.
1) PIP
Uzaktan kumandadaki do÷rudan dü÷me 'PIP' dü÷mesidir.
Off
On
: PIP Ekranını kapatır veya açar.
2) Source
Uzaktan kumandadaki do÷rudan dü÷me 'SOURCE' dü÷mesidir.
PC / DVI : AV / S-Video / Component Mode
BNC : AV / S-Video Mode
AV / S-Video : PC / BNC / DVI Mode
Component : PC / DVI Mode
: PIP için giriú kayna÷ı seçin.
3) Swap
Uzaktan kumandadaki do÷rudan dü÷me 'SWAP' dü÷mesidir.
: PIP ve ana görüntünün içeriklerini de÷iútirir.
PIP penceresindeki görüntü ana ekranda, ana ekrandaki
görüntü PIP penceresinde görüntülenir.
4) Size
Uzaktan kumandadaki do÷rudan dü÷me 'SIZE' dü÷mesidir.
: PIP penceresinin Boyutunu de÷iútirir.
Size içinde , , ö÷esini seçerseniz, Position ve
Transparency etkinleúmez.
5) Position
: PIP penceresinin Konumunu de÷iútirir.
6) Transparency
High
Medium
Low
Opaque
: PIP pencerelerinin Saydamlı÷ını ayarlar.
Kullanılabilir Modlar : PIP
1) PIP
2
)
Source
3
)
Swap
4
)
Size
5
)
Position
6
)
Transparenc
y
Edit Name Giriú kayna÷ı seçiminizi kolaylaútırmak için giriú jaklarına
ba÷lı giriú cihazını adlandırın.
1) PC
2) BNC
3) DVI
4) AV
5) S-Video
6) Component
PC / BNC / DVI Mode
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
MagicBright
˞
MagicBright˞, görüntüledi÷iniz resmin içeri÷ine ba÷lı olarak
en iyi görüntüleme ortamını sa÷layan yeni bir özelliktir. ùu
anda üç farklı moddan biri kullanılabilir: Metin, Internet ve
E÷lence. Her modun kendine özgü önceden yapılandırılmıú
bir parlaklık de÷eri vardır. MagicBright˞ denetim
dü÷melerine basarak bu üç ayardan birini kolayca
seçebilirsiniz.
Uzaktan kumandadaki do÷rudan dü÷me 'M/B'
dü÷mesidir.
1) Entertain : Yüksek Parlaklık
DVD veya VCD gibi filmleri izlemek için.
2) Internet : Orta Parlaklık
Metin ve grafik gibi karma görüntülerin bulundu÷u çalıúmalar için.
3) Text : Normal Parlaklık
Büyük metinler içeren belge veya çalıúmalar için.
4) Custom
Mühendislerimiz tarafından dikkatle seçilmiú olmasına ra÷men
önceden ayarlanmıú de÷erler, zevkinize ba÷lı olarak, gözleriniz
için uygun olmayabilir.
Bu durumda, OSD menüsünü kullanarak Parlaklık ve Kontrastı
ayarlayın.
Custom Ayarları kiúisel tercihlere göre ayarlamak isterseniz, Özel
seçene÷ini belirtin.
1) Contrast
: Yeúil Rengi ayarla.
2) Brightness
: Do÷rudan Denetim Özellikleri
Resmi Custom iúlevini kullanarak ayarlarsanız, MagicBright
˞
Custom moduna döner.
Color Tone Renk tonu de÷iútirilebilir.
1) Cool
2) Normal
3) Warm
4) Custom
Color Control R,G,B renk dengesini ayrı ayrı ayarlamak için aúa÷ıdaki
adımları uygulayın.
1) Red
2) Green
3) Blue
Resmi Color Control iúlevini kullanarak ayarlarsanız, Color Tone Custom moduna döner.
Image Lock Image Lock (Görüntü Kilitleme), titrek ve parıltılı kararsız
görüntüler oluúturan parazitleri kaldırarak ince ayar yapmak
ve en iyi görüntüyü almak için kullanılır. Fine ayarı kullanarak
elde edilen sonuçlar yeterli de÷ilse, Coarse ayarını ve sonra
da yeniden Fine ayarını kullanın.
1) Coarse
: Dikey çizgiler gibi istenmeyen görüntüleri giderir. Genel ayar,
ekran görüntü alanını taúıyabilir. Bu alanı Dikey Kontrol
menüsünü kullanarak yeniden yerine yerleútirebilirsiniz.
2) Fine
: Yatay çizgiler gibi istenmeyen görüntüleri giderir. østenmeyen
görüntü ønce ayar sonrasında da kaybolmadıysa, frekansı (saat
hızını) ayarladıktan sonra bu iúlemi tekrarlayın.
3) Position
: Ekranın konumunu yatay ve dikey olarak ayarlar.
1) Coarse
/ Fine
3
)
Position
Auto
Adjustment Fine, Coarse ve Position de÷erleri otomatik olarak ayarlanır.
Kontrol panelinde çözünürlü÷ü de÷iútirirseniz, AUTO iúlevi
yürütülür.
Uzaktan kumandadaki do÷rudan dü÷me 'AUTO'
dü÷mesidir.
Signal
Balance Uzun sinyal kablosuyla iletilen zayıf RGB sinyalini telafi
etmek için kullanılır.
1) Signal Balance
Signal control, On ya da Off haldeyken seçebilirsiniz.
2) Signal Control
R Phase, G Phase, B Phase, Gain and Sharpness de÷erlerini
kendiniz ayarlayabilirsiniz.
1
)
Si
g
nal Balance
2
)
Si
g
nal Control
Size Boyutu de÷iútirebilirsiniz.
1) 16:9
2) 4:3
PIP Picture PIP Ekran Ayarlarını ayarlayabilirsiniz.
1) Contrast
: Ekranda PIP penceresinin Kontrastını ayarlar.
2) Brightness
: Ekranda PIP penceresinin Parlaklı÷ını ayarlar.
3) Sharpness
: PIP penceresinin en açık ve en koyu bölgeleri arasındaki farkı
ayarlamak için kullanın.
4) Color
: PIP penceresinde Renk ayarlar.
5) Tint
: PIP penceresine do÷al bir ton ekler.
Kullanılabilir Modlar : PIP
AV / S-Video / Component Mode
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
Mode Monitörün fabrikada önceden ayarlanmıú dört otomatik resim
ayarı (ˈCustomˉ,ˈDynamicˉ, StandardˉGve ˈMovieˉ)
vardır.Custom, Dynamic, Standard veya Movie ayarından
birini etkinleútirebilirsiniz. Otomatik olarak kiúiselleútirilmiú
resim ayarlarınızı ça÷ıran ˈCustomˉGayarını seçebilirsiniz.
Uzaktan kumandadaki do÷rudan dü÷me 'P.MODE'
dü÷mesidir.
1) Dynamic
2) Standard
3) Movie
4) Custom
Custom Kontrast ve parlaklı÷ı kiúisel tercihlerinize göre de÷iútirmek
için ekran menülerini kullanabilirsiniz.
1) Contrast
: Kırmızı Rengi ayarla.
2) Brightness
: Yeúil Rengi ayarla.
3) Sharpness
: Görüntünün netli÷ini ayarlar.
4) Color
: Resim rengini ayarlar.
5) Tint (Yalnızca AV, S-Video Modunda kullanılır)
: Penceresine do÷al bir ton ekler.
Color Tone Renk tonu de÷iútirilebilir.
1) Cool2
2) Cool1
3) Normal
4) Warm1
5) Warm2
Size Boyutu de÷iútirebilirsiniz.
1) 16:9
2) Panorama
3) Zoom 1
4) Zoom 2
5) 4:3
- ZOOM1, ZOOM2, Panorama, DTV - 1080i (veya 720p üstü) için mevcut
de÷ildir.
Digital NR - Dijital Gürültü Azaltma.
Gürültü Yoketme özelli÷i için Off/On iúlemini uygulayın.
Dijital Gürültü Yoketme özelli÷i, daha temiz ve net
resimlerden zevk almanızı sa÷lar
Off
On
Film Mode Film Modunu Açıp/Kapatabilirsiniz (Film Mode Off/On).
Film Modu özelli÷i, tiyatro kalitesinde görüntüleme deneyimi
sunar.
Off
On
DNIe Demo - Digital Natural Image motoru
Samsung'un bu yeni teknolojisi, kontrast -beyaz geliútirme ve
3D parazit gidermesi özellikleriyle size daha ayrıntılı
görüntüler sunar. Yeni görüntü telafisi algoritmamız,
müúterilerimizin daha parlak, net görüntüler elde etmelerini
sa÷lar. DNIe teknolojisi, her sinyali size en iyi görünecek
úekilde ayarlar.
Ekranda görüntünün DNle kullanılan ve DNle kullanılmayan
halini karúılaútırabilirsiniz. Sol tarafta DNle'li görüntü, sa÷
tarafta ise DNle'siz görüntü gösterilecektir.
Bu monitör varsayılan olarak DNle özelli÷ini
desteklemektedir.
Off
: DNIe Demo modunu kapatır.
On
: DNIe Demo modunu açar.
PIP Picture PIP Ekran Ayarlarını ayarlayabilirsiniz.
1) Contrast
: Ekranda PIP penceresinin Kontrastını ayarlar.
2) Brightness
: Ekranda PIP penceresinin Parlaklı÷ını ayarlar.
Kullanılabilir Modlar : PIP
Sound
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
Mode Monitör, yerleúik uygunluk düzeyi yüksek stereo amplifikatör
içerir.
1) Standard
: Standard fabrika ayarları için Standart seçene÷ini
belirtin.
2) Music
: Müzik videosu veya konseri seyrederken Müzik
seçene÷ini belirtin.
3) Movie
: Filim seyrederken Filim seçene÷ini belirtin.
4) Speech
: Daha çok konuúma içeren bir (örne÷in, haberler)
program seyrederken Konuúma˅yı seçin.
5) Custom
: Ayarları kiúisel tercihlere göre ayarlamak isterseniz,
Özel seçene÷ini belirtin.
Custom Ses ayarları, kiúisel tercihlerinize uygun olarak ayarlanabilir.
1) Bass
: Düúük frekans sesi vurgular.
2) Treble
: Yüksek frekans sesi vurgular.
3) Balance
: Sol ve sa÷ hoparlörler arasında ses dengesini ayarlamanızı
sa÷lar.
Ses de÷eri 0'a ayarlanmıú olsa bile ses duyabilirsiniz.
Dolby
Virtual Dolby Virtual Sound Off/On (Dolby Virtual, Dolby Surround
ses sistemi etkilerini benzetir; film, tiyatro veya konser salonu
kalitesinde ses oluúturur.)
Off
On
BBE Uzaktan kumandadaki do÷rudan dü÷me 'BBE'
dü÷mesidir.
Do÷al ses oluúturur ve yüksek ve alçak aralık frekanslarını
kuvvetlendirerek, sesteki temizli÷i geliútirir.
Sonuç olarak, alçak sesler daha yo÷unken yüksek sesler
daha temiz, ıúıltılıdır ve iyi ayrıntılanır, ayrıca iyi
tanımlanmıútır ve harmonik olarak zengindir.
Off
On
BBE ve Dolby Virtual aynı anda iúlev göremez.
Sound
Select PIP açıkken Ana veya Alt seçene÷ini belirtebilirsiniz.
Main
Sub
Kullanılabilir Modlar : PIP
Setup
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
Time Monitörü dakika cinsinden belirli bir sure içinde otomatik olarak kapanacak
úekilde ayarlamak için kullanın.
1) Clock Set
: Geçerli Saat Ayarı.
2) Sleep Timer
: Dakika cinsinden belirli bir süre sonra Monitörün
otomatik olarak kapanmasını sa÷lamak için kullanın.
(Off(kapalı), 30, 60, 90, 120, 150, 180)
3) On Timer
: Monitörün belirlenmiú bir saatte otomatik olarak
açılmasını ayarlamak için kullanın.
Monitörün otomatik olarak açıldı÷ı zaman kullanılacak
modu, ses seviyesini kontrol etmek için kullanın.
4) Off Timer
: Monitörün belirlenmiú bir saatte otomatik olarak
kapanmasını sa÷lamak için kullanın.
On Timer'da Yes seçerseniz, Off Timer'da Clock Set
ayarı yoksa, "Set the clock first." mesajı görüntülenir.
1) Clock
Set
2) Sleep
Timer
3) On Time
r
4) Off
Timer
Lamp Control Enerji tüketimini azaltmak amacıyla Arka Iúı÷ı ayarlamak için kullanılır.
Language Menüde kullanılan dili de÷iútirmek için bu adımları izleyin. Yedi dilden birini
seçebilirsiniz.
Seçilen dil yalnızca OSD˅nin dilini etkiler.
Bilgisayarda çalıúan yazılımları etkilemez.
Menu
Transparency OSD'nin arka plan saydamlı÷ını de÷iútirir.
1) High
2) Medium
3) Low
4) Opaque
Safety
Lock PIN Parolayı de÷iútirebilirsiniz.
Reset Resim parametreleri varsayılan fabrika de÷erlerine döndürülür.
1) Image Reset
2) Color Reset
1) Image
Reset
2) Color
Reset
Video Wall Video duvarı, bir dizi video ekranının birbirine ba÷lanarak, her ekranın resmin
bir parçasını göstermesi ya da tüm ekranlarda aynı resmin tekrarlanmasıdır.
1) Video Wall
: Seçilen ekranın Video Duvarı iúlevini açar/kapatır.
Off
On
2) Format
: Biçim, bölünmüú ekran gösterecek úekilde seçilebilir.
Full
Kenar boúluksuz tam ekran görüntü sa÷lar.
Natural
Orijinal en-boy oranını de÷iútirmeden do÷al bir görüntü verir.
3) Screen Divider
: Ekran bölünebilir.
Bölme sırasında, farklı sayıda ekran seçebilirsiniz.
zEkran bölücüden bir mod seçin.
zEkran Seçimi kısmından bir ekran seçin.
zYer, seçilen modda bir numaraya basılarak ayarlanacaktır.
2*2
3*3
4*4
1*5
5*1
Video Wall (Video Duvarı) çalıúıyorken, PIP (Resim
içinde Resim), Auto Adjustment (Otomatik Ayarlama),
Image Lock (Görüntü Kilidi) ve Size (Boyut) iúlevleri
kullanılamaz.
PIP (Resim içinde Resim) çalıúıyorken Video Wall
(Video Duvarı) özelli÷inin baúlatılması PIP Off (PIP
Kapalı) durumuna geçilmesine neden olur.
1) Video
Wall
2) Format
3) Screen
Divider
Resolution
Select Grafik kartının çözünürlü÷ünü 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x
768 @ 60Hz ya da 1366 x768 @ 60Hz'e ayarladı÷ınızda ekrandaki görüntü
düzgün olmuyorsa bu iúlevi kullanarak (Resolution Select) görüntünün belirtilen
çözünürlükte gösterilmesini sa÷layabilirsiniz.
Off
1024 X 768
1280 X 768
1360 X 768
1366 X 768
Menünün seçilmesine, yalnızca grafik çözünürlü÷ü 1024
x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x 768 @ 60Hz ya
da 1366 x768 @ 60Hz oldu÷unda izin verilir.
Screen Scroll Screen Scroll (Ekran Kaydırma) iúlevi, ekranda uzun süre sabit bir görüntü
gösterildi÷inde meydana gelebilecek görüntü izlerini önlemek için
kullanılmaktadır.
- Screen Scroll (Ekran Kaydırma) iúlevi, belirli bir süre için ekrandaki görüntüyü
kaydırır.
- Bu iúlev, güç kapatıldı÷ında kullanılamaz.
1) Auto Scroll
: Screen Scroll (Ekran Kaydırma) iúlevinin, On (açık) ya da Off
(Kapalı) olmasını belirler.
Off
On
2) Interval
: Screen Scroll (Ekran Kaydırma) iúleminin çalıútırılması için gerekli
zaman aralı÷ını belirler. (1~10 Saat)
Zaman, açık kalma süresine göre hesaplanır.
1) Auto
Scroll
2
)
Interval
3) Second
Varsayılan olarak süre, 10 saate ayarlanmıútır.
1~10 Saat
3) Second
: Screen Scroll (Ekran Kaydırma) iúleminin çalıútırılaca÷ı süreyi
belirler. (1~5 Saniye)
Varsayılan olarak süre, 5 saniyeye ayarlanmıútır.
1~5 Saniye
Multi Control
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
Multi Control SET'e ayrı bir ID atar.
1) ID Setup
: SET'e ayrı ID'ler atar.
2) ID Input
: Herbir SET'in iletici iúlevlerini seçmek için kullanın. Yalnızca
ID'si iletici ayarına karúılık gelen SET etkinleútirilir.
1) ID Setup
2) ID Input
Do÷rudan Denetim Özellikleri
Kullanılabilir Modlar : PC / BNC / DVI : AV : S-Video : Component
OSD Açıklama Yürüt
MDC Multi Control OSD ekranına geçer.
LOCK Safety Lock (Güvenlik Kilidi) iúlevini ayarlayın.
1) Lock On
: Kilitlenir.
2) Lock Off
: Kilidi açılır.
Kilit iúlevini ayarlarken, uzaktan kumanda ve set
üzerinde yalnızca power (güç) ve lock (kilit)
iúlevlerini çalıútırabilirsiniz.
Monitör üzerinde önceden ayarlanmıú password
(parola) "0000"dır.
1) Lock On
2) Lock Of
f
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
MagicNet'e Giriú
MagicNet sunucu/istemci mimarisinin Ethernet a÷ını kullanarak, sunucuda bulanan ortam dosyaları
(foto÷raf, ses ve film dosyaları) ile ofis belgelerini (PowerPoint, Excel, Word, HTML ve PDF belgeleri)
monitörlere aktarır.
Sunucuya birçok monitör ba÷lanabilir ve tüm dosyalar a÷ üzerindeki herhangi bir monitöre
aktarılabilir.
Dosyalar iki úekilde aktarılabilir: programlama kaydedildikten sonra, sunucu dosyaları monitörlere
gönderir veya monitör sunucu kitaplı÷ında
kayıtlı olan dosyaları arar, dosyaları monitöre gönderir ve dosyaları a÷ üzerinde aldıktan sonra oynatır.
Birden fazla sunucunun ba÷lı oldu÷u durumlarda, monitörden sunuculardan birini seçebilir ve
programlama bilgilerini alabilirsiniz.
Tüm monitörler kendi baúlarına Internet'e eriúebilirler.
Sunucular ve monitörler a÷ üzerinden birbirlerine ba÷lıdır ve tüm sürücü ve monitörler, birbirlerini
do÷rulayacak uygun adlara sahiptir.
Bu nedenle, normal bir ba÷lantı için sunucu ve istemciler arasında sunucunun adı aynı olmalıdır.
Bu da, sunucunun adının "MagicNet" olması durumunda, sadece "MagicNet" olarak ayarlanan
monitörlerin bu sunucuya ba÷lanabilece÷i anlamına gelir.
Monitördeki isim dizisi altında sunucunun adı yoksa, benzer isimli sunucu görüntülenene kadar
monitör bekler.
Ancak, otomatik ba÷lantı iúlevi açıksa, monitör di÷er sunuculara ba÷lanmaya çalıúır ve ilk yanıt veren
sunucuya ba÷lanır.
MagicNet 2.0'a Yeni Eklenen øúlevler
1. Multiple Display Control (MDC) (Birden Çok Ekran Denetimi)
Bir çok monitörü tek bir bilgisayardan eúzamanlı olarak kolaylıkla denetleyebilen Birden Çok Ekran Denetimi
(MDC) MagicNet 2.0'a yeni eklenen bir iúlevdir
.
MDC normal úartlarda a÷a ba÷lı olan monitörlerin durumunu denetler ve kontrol eder.
2. Hesap Yönetimi
͑͑
Bu iúlev, hesap önceli÷ine göre iúlevlerin kullanımını sınırlandırarak, sıradan bir kullanıcının MagicNet'i
serbestçe kullanabilmesini engeller.
3. Güncelleme
Herhangi bir monitörün MagicNet'ini sunucudan güncelleyebilirsiniz.
Ancak bu iúlev, MagicNet 2.0 veya sonraki sürümlerini kullanan bir sunucuya/monitöre ba÷lıyken çalıúır.
4. Yerel Depolama Aygıtlarını Denetleme/Monitörlerin USB Dosya Denetimi
Monitörün yerel depolama aygıtına veya monitöre ba÷lı USB aygıtı aracılı÷ıyla dosyaları kopyalayabilir veya
silebilirsiniz.
5. Programlama Duraklatma
Bu iúlev monitörde devam etmekte olan programlamayı duraklatır ve acilen baúka bir iúe geçilmesi gereken
durumlarda iúe yarar.
Uzaktan kumanda ile sırayla monitördeki [+100]-[8]-[2]-[4]-[ENTER] tuúlarına bastı÷ınızda,
programlama geçici olarak duraklatılır.
Duraklatılan programlamayı devam ettirmek için uzaktan kumandayı kullanarak, sırasıyla [PRE-CH]-[8]-
[2]-[4]-[ENTER] tuúlarına basın.
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
OSD'yi Programlama
Sunucu programının Power-On (Aç) seçeneği yalnızca monitörün gücü tamamen kapalı
olduğunda çalışır. Monitörde sistem hatasına yol açabileceğinden dolayı, kapanma işlemi
sırasında lütfen Power-On (Aç) seçeneğini kullanmayın.
Kütüphaneye Kaydolma
Library List (Kütüphane Listesi)
Monitör Önizleme Penceresi
Network (A÷)
File Information (Dosya Bilgisi)
gicNet/Network On/Off Status (Güç/A÷ Açık/Kapalı Durumu) ya da
Image Selection (Görüntü Seçimi) Menüsü
Play Control Tool (Oynatma Kontrolü Aleti)
Registering/Editing the Schedule (Programın
Kaydedilmesi/Düzenlenmesi)
Date (Tarih)
Monitors connected via the Network (A÷a ba÷lı monitörler)
Fields (Alanlar) Penceresi
Fields (Alanlar) Penceresi
Library (Kütüphane) Nedir?
Kütüphane, MagicNet programına ba÷lı monitörler tarafından oynatılabilecek dosyalardan oluúur.
Monitör, yalnızca kütüphanede kayıtlı desteklenen biçimlerdeki dosyaları oynatabilir. Kütüphane
yalnızca desteklenen biçimlerdeki dosyaları kabul edebilir.
zKütüphaneye kaydedilebilecek dosyaları seçmek için "Add to Library" (Kütüphaneye Ekle)
dü÷mesine basın.
zProgram, yalnızca monitör tarafından oynatılabilecek dosyaların kaydedilebilece÷iúekilde
tasarlanmıútır. Seçilen dosyalar analiz edilir ve sonuç görüntülenir.
zKütüphaneye eklenen dosyalar önce listede ( ) movie (film), audio (müzk), PHOTO (foto÷raf)
ve office (ofis) dosyaları olarak otomatik olarak sınıflandırılırlar. Ardından dosya türüne göre
tekrar gruplandırılırlar.
zFields (Alanlar) penceresi ( ) kayıtlı dosyaları ve bunlarla ilgili bilgileri görüntüler.
Library List (Kütüphane Listesi)
Kütüphaneye eklenen dosyalar önce listede movie (film), audio (müzk), PHOTO (foto÷raf) ve office
(ofis) dosyaları olarak otomatik olarak sınıflandırılırlar. Ardından özelliklerine göre tekrar
gruplandırılırlar.
zAll file : Kütüphanede kayıtlı tüm dosyaları gösterir.
zVideo File : Classified by actor (actress)
zMusic File : Aktör ya da aktrise göre sınıflandırılır
zImage File
zOffice file : Türlerine göre sınıflandırılır (PowerPoing, Excel, Word, PDF, HTML)
Monitör Önizleme Penceresi
Bu pencere kütüphane listesinde ( ) kayıtlı ve alanlar penceresinde ( ), seçili bir dosyayı (film ya da
foto÷raf dosyası) önizlemek ya da bir monitörü izlemek için kullanılır.
1. Kütüphanede kayıtlı dosyayı oynatma
Kütüphane listesinde ( ), bulunan bir sınıfı tıklatın; seçilen sınıfın altındaki dosyalar fields
(alanlar) penceresinde ( ) görüntülenir. Ardından alanlar penceresindeki dosyayı çift tıklatarak
oynatın. Oynatma sırasında bölgesinde dosya bilgisi görüntülenir. Yalnızca müzik, film ve
görüntü dosyaları oynatılabilir. Ofis dosyaları için yalnızca alanında bilgi görüntülenir. Ancak
e÷er bir monitör izlemesi gerçekleútiriliyorsa, bunun yerine izlenen bilgiler görüntülenir.
2. Seçili monitörü izleme (Önizleme)
ølgili monitör bir sayı ile seçildi÷inde (monitörün adı alanda görüntülenir ), seçili olan
monitörde oynatılmakta olan ekran görüntülenir.
Ses, video ve görüntü dosyaları oynatılabilir ama ofis dosyaları için sadece dosya bilgileri
görüntülenir.
(Bu durumda, sadece sunucunun kitaplı÷ında kayıtlı dosyalar oynatılır ve monitördeki yerel/USB
dosyalar sadece temel bilgileri görüntüler. Buna ek olarak, bir monitörün çıkıú kayna÷ı
MagicNet'e ait de÷ilse, ilgili çıkıú kayna÷ı ile ilgili bilgiler görüntülenir.)
Network (A÷)
Monitör adının yanındaki durum çubu÷u, sunucuya ba÷lı tüm monitörlerin genel a÷ durumunu (trafik)
görüntüler. Örne÷in, a÷ sistemi kapasitesinin 100 Mbs oldu÷unu ve sunucuda bir 100 Mbs a÷ kartı takılı
oldu÷unu varsayalım. E÷er baúka amaçlı bir a÷ trafi÷i yoksa, üç monitör ba÷lıysa ve her monitör 10 Mbs trafik
kullanıyorsa, ilerleme çubu÷u yaklaúık %30 gösterecektir.
Sunucu PC Ortamı: Önerilen (CPU: 3GHz, RAM:512 MB, ethernet: 100 M)
A÷ Ortamı: Harici olarak ba÷lı olmayan yerel a÷
Normal: Sunucu PC a÷ı bant geniúli÷i: 50% ~ 60%
Maks: Sunucu PC a÷ı bant geniúli÷i: %90 ya da daha fazla (önerilmez)
LAN'a ba÷lı ortamlarda, komúu a÷ların bulunmasına ba÷lı olarak ba÷lanabilecek cihaz sayısı azalabilir.
File Information (Dosya Bilgisi)
Geçerli dosyanın adını, tarihini, boyutunu ve çözünürlü÷ünü gösterir.
MagicNet/Network On/Off Status (Güç/A÷ Açık/Kapalı Durumu) ya da Image Selection (Görüntü Seçimi)
Menüsü
Geliúmiú Görüntü Menüsü
Güç ve a÷ için Açık ve Kapalı durumunu görüntüler.
Bir görüntü dosyasının seçilmesi, ilgili görüntü menüsüne geçilmesini sa÷lar.
Slide
zKütüphane listesinde seçili dosyalar bulundu÷unda: Kütüphanede kayıtlı
görüntü dosyalarını sırasıyla gösterir.
zBir programdan izleme bilgisi görüntülendi÷inde: Programda kayıtlı
görüntü dosyalarını görüntüler.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri görüntülerken: Bu iúlev
kullanılamaz.
Previous
zKütüphane listesinde seçili dosyalar bulundu÷unda: Bir önceki dosyayı
görüntüler.
zBir programdan izleme bilgisi görüntülendi÷inde: Bir önceki dosyayı
görüntüler.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri görüntülerken: Bu iúlev
kullanılamaz.
Next
zKütüphane listesinde seçili dosyalar bulundu÷unda: Bir sonraki dosyayı
görüntüler.
zBir programdan izleme bilgisi görüntülendi÷inde: Bir sonraki dosyayı
görüntüler.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri görüntülerken: Bu iúlev
kullanılamaz.
Stop
zKütüphane listesinde seçili dosyalar bulundu÷unda: Müzik/film dosyasını
oynatmayı durdurur.
zBir programdan izleme bilgisi görüntülendi÷inde: Bu iúlev kullanılamaz.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri görüntülerken: Bu iúlev
kullanılamaz.
Full Screen Görüntü dosyasını tam ekrana sı÷acak úekilde büyütür/küçültür. Orijinal
görüntü boyutuna geri dönmek için ekranı çift tıklatın.
Play Control Tool (Oynatma Kontrolü Aleti)
Bir film ya da müzik dosyası oynatırken oynatma, durdurma, sonraki dosya, önceki dosya ve ses
yüksekli÷ini kontrol eder.
Play / Pause
(Oynat / Duraklat)
zKütüphane listesinde seçili dosyalar bulundu÷unda: Kütüphane
listesinde kayıtlı ses/film dosyalarını oynatır.
zBir programdan izleme bilgisi görüntülendi÷inde: Programda
kayıtlı ses/film dosyalarını oynatır.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri
görüntülerken: Bu iúlev kullanılamaz.
Stop (Durdur)
zKütüphane listesinde seçili dosyalar bulundu÷unda: Müzik/film
dosyasını oynatmayı durdurur.
zBir programdan izleme bilgisi görüntülendi÷inde: Bu iúlev
kullanılamaz.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri
görüntülerken: Bu iúlev kullanılamaz.
Previous/Next
(Önceki/Sonraki)
zKütüphane listesinde seçili dosyalar bulundu÷unda: Kütüphane
listesindeki bir önceki/sonraki dosyayı oynatır.
zBir programdan izleme bilgisi görüntülendi÷inde: Program
listesindeki bir önceki/sonraki dosyayı oynatır.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri
görüntülerken: Bu iúlev kullanılamaz.
(ølk/son 5
saniye)
5 seconds
zKütüphane listesinde seçili dosyalar bulundu÷unda: Dosyanın
ilk/son 5 saniyesini görüntüler.
zBir programdan izleme bilgisi görüntülendi÷inde: Dosyanın
ilk/son 5 saniyesini görüntüler.
zMonitör kullanıcısının seçti÷i ve oynattı÷ı bilgileri
görüntülerken: Bu iúlev kullanılamaz.
Programlama Bilgilerini Kaydetme / Düzenleme
Monitörde çalıútırılacak olan dosyaları önceden kaydedebilmenizi sa÷lar.
Programlama Kayıt Menüsü
zKitaplık : Programlama bilgilerini kitaplık aracılı÷ıyla kaydetme
Sunucu bilgisayarında bulunan dosyalar arasındaki kitaplı÷a kayıt yöntemleri ile eklenen
dosyalar programlama bilgilerine kaydedilebilir.
1. Zaten kayıtlı dosyalar arasından bir dosya seçerken veya programlama bilgileri kayıt
penceresinden rasgele bir dosya seçildi÷inde,
bu dosya kitaplık kayıt yöntemleri aracılı÷ıyla programlama dosyası olarak seçilir.
2. Programlama dosyası için bir görüntü dosyası seçerken, aúa÷ıdaki müzik dosyaları
arasından seçim yaparak arka plan müzi÷i ekleyebilirsiniz. Programlama dosyası bir
görüntü dosyası de÷ilse, arka plan müzi÷i için ekle/sil dü÷mesi etkinleúmez.
zDepolama (Yerel / USB) : Depolama (Yerel / USB) Dosyası Programlama Bilgilerini
Kaydetme
Seçili dosyayı programlama ile birlikte kaydetmek için, monitörün yerel depolama aygıtından
veya monitöre ba÷lı USB aygıtından bir dosya seçebilirsiniz.
1. Monitör listesinden programlamanın kaydedilece÷i monitörü seçin.
Programlama dosyasındaki ekle / sil dü÷mesi, sadece sunucuya geçerli olarak ba÷lı olan
bir monitör seçildi÷inde etkinleúir.
2. Ekle dü÷mesine basarak, monitörün yerel depolama aygıtından veya monitöre ba÷lı USB
aygıtından bir dosya seçebilirsiniz. Bu durumda, dosya sunucudaki kitaplık kayıt
süreçlerinden geçmez.
3. Programlama dosyası olarak bir görüntü dosyası seçildi÷inde, arka plan müzi÷i
ekleyebilirsiniz.
Programlama dosyası bir görüntü dosyası de÷ilse, arka plan müzi÷i için ekle/sil dü÷mesi
etkinleúmez.
zGiriú/Güç: Giriú / Güç Programlama Bilgilerini Kaydetme
Giriú kayna÷ını veya Kapatma iúlevini programlama bilgilerine kaydedebilirsiniz.
1. Çıkıú kayna÷ı veya monitör güç seçenekleri için de÷iúiklik programlayabilirsiniz.
2. Monitör listesinden programlama bilgilerinin kaydedilece÷i monitörü seçtikten sonra,
giriú kayna÷ını veya Giriú / Güç Seçimi bölümünden Kapat seçene÷ini iúaretleyin.
3. Programlama saat bilgilerini ayarlayıp, onayla dü÷mesine basın.
Programlamanın baúlangıcında kayıtlı çıkıú kayna÷ı olarak de÷iúir
ve program tamamlandı÷ında MagicNet Menüsü ekranına döner.
1. Monitör Seçme
Programlama bilgilerinin eklenece÷i tüm monitörler veya belirli bir monitör, a÷a ba÷lı monitörler
arasından seçilebilir.
2. Dosya Ekleme / Silme øúlemi Programla
Programlama bilgilerine eklenecek dosyayı seçebilir, ekleyebilir veya silebilirsiniz.
3. Arka plan Müzi÷i Ekle / Sil
Sadece görüntü dosyaları kullanılırken etkinleúir.
Programlama bilgilerine kaydedilen bir görüntü dosyasını oynatırken, önceden arka plan müzi÷i
olarak kullanılacak ses dosyasını seçer.
4. Programla
{Baúlama Zamanı
Bu, yıl/ay/gün/saat/dakika cinsinden girilebilen programlamanın baúlama zamanına
karúılık gelir.
Programlama baúlama zamanı mevcut günden itibaren 7 gün içerisinde baúlayacak
úekilde ayarlanabilir;
ancak mevcut tarihten itibaren baúlama zamanı 7 günü aúacak úekilde ayarlanamaz.
{Toplam Çalıúma Süresi
Programlamada ayrılan toplam süre
{Tekrarlama øúlevi
Programlamanın gün/hafta/ay aralı÷ında tekrarlanması için,
tekrarlanacak aralık ile tekrarlamanın tamamlanaca÷ı tarihi seçin.
Bu gibi bir tekrarlama iúleminin bitiú tarihi geçerli günden itibaren 1 yılı
kapsayacak úekilde ayarlanabilir.
Tekrarlama seçene÷ini iúaretlemez veya tekrar iúlevinin bitiú tarihini
belirlemezseniz,
programlama varsayılan olarak bir kez eklenir.
5. Seçenekler
{Mevcut Programlamalar Arasına Ekle
Bu, toplam mevcut programlamaların oynatma süresini etkilemeden yeni bir
programlamanın eklenece÷i anlamına gelir. Eklenecek yeni programlama,
mevcut programlamanın bitiú süresi ile kesiúiyorsa, kullanıcı tarafından seçilen baúlama
zamanı dikkate alınmaz
ve baúlama zamanı mevcut programlamanın bitiú zamanından sonra olacak úekilde
de÷iútirilir. Eklenecek yeni programlama, mevcut programlamanın baúlangıç zamanı ile
kesiúiyorsa,
mevcut programlamanın baúlama zamanı yeni programlamanın bitiú zamanından sonra
olacak úekilde de÷iútirilir.
{Mevcut Programlamaları Dikkate Alma / Üzerine Yaz
Mevcut programlamalar dikkate alınmaz ve yeni bir kullanıcı programlaması gerekli
zamanın üzerine yazılır.
Yeni programlama mevcut programlama ile kesiúirse, mevcut programlamanın zamanı
de÷iútirilebilir ve hatta silinebilir;
çünkü yeni programlama mevcut programlamanın üzerine yazılır.
Date (Tarih)
Tarih, geçerli günden ( ), sonra olan programları Fields (Alanlar) penceresinde ( )görüntüler.
A÷ Üzerinden Ba÷lı Monitörler
A÷ üzerinde kayıtlı monitör adlarını listeler.
Bir monitör a÷a ba÷landı÷ında, arka plan rengi sarı, yeúil olarak de÷iúir.
zBaúka bir sunucuya otomatik olarak yeniden ba÷lan
1. Monitör listesinde bir sunucuya ba÷lı olan bir monitör seçip, farenin sa÷ tuúunu
tıklattı÷ınızda, 'Baúka bir sunucuya otomatik olarak yeniden ba÷lan' adlı bir seçenek
görebilirsiniz.
2. 'Baúka bir sunucuya otomatik olarak yeniden ba÷lan' seçene÷ini iúaretledi÷inizde, menü
ö÷esinin önündeki alan iúaretlenir
ve monitördeki Ayarlar ˧ A÷ Ayarları 'Baúka bir sunucuya otomatik olarak yeniden
ba÷lan' seçene÷inde de iúaretlenir.
3. Bu menü seçildi÷inde, Ayarlar içerisinde tanımlanan adla sunucu ba÷lantısı kurulamadı÷ı
durumlarda, monitör baúka bir sunucu arar ve bulunan sunucuya ba÷lanır.
Diyelim ki; sırasıyla S1 ve S2 adından iki sunucu ve geçerli olarak S1 sunucusuna ba÷lı
olan C monitörü var. S1 ba÷lantısı baúarısız olur veya durdurulursa, C otomatik olarak S2
sunucusuna ba÷lanır.
zKullanıcı Parolası Ayarlama
1. Monitör listesindeki bir sunucuya geçerli olarak ba÷lı bir monitör seçip, farenin sa÷ tuúunu
tıklattı÷ınızda,
'Kullanıcı parolası ayarla' adlı bir seçenek görürsünüz.
2. 'Kullanıcı parolası ayarla' seçene÷ini iúaretledi÷inizde, menü ö÷esinin önündeki alan
iúaretlenir
ve monitördeki Ayarlar ˧ A÷ Ayarları 'Kullanıcı parolası sor' seçene÷inde de iúaretlenir.
3. Bu, sıradan bir kullanıcının MagicNet'i geliúigüzel kullanmasını önlemek içindir.
Bu seçene÷i iúaretlerseniz, MagicNet menülerine (A÷, Foto÷raf / Film / Müzik / Ofis aygıtı,
vb.) girmek için parolanızı girmeniz gerekir.
zGüncelle
1. Monitör listesindeki bir sunucuya ba÷lı olan bir monitör seçip, farenin sa÷ tuúunu
tıklattı÷ınızda,
'Güncelle' adlı bir seçenek görürsünüz.
Bu seçenek monitördeki MagicNet'i (Dosya adı: NK.bin) güncellemenizi sa÷lar.
2. Bu seçenek, bir sunucuya ba÷lı olmayan monitörlerde devre dıúıdır.
3. Güncelle seçene÷ini iúaretlerseniz, bir pencere açılır. NK.bin dosyasını bulup, seçin ve
Güncelle dü÷mesini tıklatın.
Güncelleme iúlemi iki aúamalıdır:
Karúıdan Yükleme (Güncelleme dosyasını monitöre kaydetme) ˧ Güncelleme (MagicNet
kurulumu)
4. Bu iúlevi karúıdan yükleme aúamasında iptal edebilirsiniz ama güncelleme aúamasında
iptal edemezsiniz.
5. Güncelleme tamamlandıktan sonra, monitör otomatik olarak yeniden baúlatılır.
6. Ola÷andıúı bir dosyayı güncellemeye çalıúırsanız, bir uyarı mesajı görüntülenir
ve güncelleme iúlemi devam etmez.
7. Karúıdan yükleme tamamlandıktan sonra, güncelleme süresince monitör gücünün
kapatılmadı÷ından lütfen emin olun.
Bununla birlikte, çıkıú kayna÷ı bir bilgisayarsa, güncelleme iúlemi süresince, ba÷lı
bilgisayarın güç seçeneklerindeki 'monitörü kapat' iúlevini lütfen devre dıúı bırakın.
MagicNet düzgün çalıúmıyor.
Güncelleme iúlemi sürerken güç kapatılırsa, Satıú Sonrası Servis Merkezimize baúvurun.
zProgramlama Denetimi
1. Tüm Monitörleri Seç:
( ) alanında bulunan kayıtlı tüm monitör programlamalarını denetler.
Farenin sa÷ tuúuna tıklatıldı÷ında, alanın silinmesinin yanı sıra, güç AÇILIR veya
KAPATILIR.
Bununla birlikte, monitörlerin adını da de÷iútirebilirsiniz.
2. Monitör Seç :
ølgili monitör programlaması sıraya alınır.
zAd de÷iútir
Yeni bir ad girip, Onayla dü÷mesini tıklatın. Yeni ad kaydedilir.
Fields (Alanlar) Penceresi
Bir dosyanın durumunu görüntüler.
zProgramda ALL l Monitor (TÜM l Monitör) seçti÷inizde, her monitör için kayıtlı tüm programları
görebilirsiniz.
zProgramı çift tıklatarak zamanı kontrol edebilirsiniz.
1. Monitör listesinde ( ), All Monitor (Tüm | Monitör) seçene÷i tıklatıldı÷ında, programlar bir liste
halinde de÷il, kutu tipinde görüntüler úeklinde gösterilir. Monitör listesindeki tüm monitörlerin
programları burada gösterilir. Bir kutu tipi programı çift tıklatıp zamanı kontrol edebilir,
programı sürükleyip bırakarak farklı bir konuma taúıyabilir, sa÷ fare tuúunu tıklattı÷ınızda
görüntülenen menüleri kullanarak bir programı kesebilir, silebilir ve yapıútırabilirsiniz.
2. Monitör listesinde ( ), bulunan bir monitörü tıklattı÷ınızda, o monitörün programları listede
gösterilir. Program listesini sa÷ tıklattı÷ınızda, kopyalama, silme ya da düzenleme yapmanızı
sa÷layacak bir menü görüntülenir. Edit (Düzenle) menüsünü kullanarak seçilen dosyayı ve
zamanı de÷iútirebilirsiniz. Copy (Kopya) menüsünü kullanarak, kopyalanacak bir monitör
seçebilirsiniz.
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
MDC Ayarı
Birden Çok Ekran Denetimi (MDC) bir bilgisayardan bir çok monitörü
kolayca denetlemek için kullanılan bir iúlevdir.
MDC normal úartlarda a÷a ba÷lı olan monitörlerin durumunu denetler ve kontrol eder.
Nasıl Denetler
1. Monitör listesi penceresinden MDC seçildi÷inde, izleme penceresi ile programlama penceresi,
sırasıyla monitör durumunu ve kontrol penceresini
gösteren bir pencereye dönüúür.
2. ølk olarak istemci listesi penceresinde uygulanacak monitörü seçin.
3. Tüm Monitörler seçene÷ini iúaretlerseniz, tüm monitörler seçilir.
4. Monitörlerden birini seçmeden her bir sekmenin ayrınıtlı iúlevlerini çalıútırmayı denerseniz, bir
uyarı mesajı görüntülenir.
5. Monitörlerden birini seçtikten sonra, her bir MDC sekmesini tıklatarak ayrıntılı iúlevleri çalıútırın.
Bu durumda, çıkıú kayna÷ında ayarlanamayan menüler çalıútırıldı÷ında, 'Ayarlanamıyor' uyarısı
görüntülenir. Bununla birlikte, ayarlanabilir menüler çalıútırıldı÷ında, seçili de÷erler monitöre
uygulanır ve sonuçlar da MDC durum penceresine uygulanır.
Monitöre uygulanmazsa, MDC durum penceresine de uygulanmaz.
MDC iúlevleri, monitörü çalıútırmak için gerekli özelliklerle uyumludur.
MDC OSD
Güç
Kaynak
Görüntü
Saat
PIP
Ayarlar
Bakım
Güç
Güç AÇ/KAPAT seçene÷ini iúaretleyin.
zAÇIK
zKAPALI
Ses ayarını de÷iútirirken, de÷iúen ayrıntılar monitör ekranındaki bir OSD'de görüntülenir.
z0 ~ 100
Kaynak
Kaynak sekmesinde, monitörün çıkıú kayna÷ı de÷iútirilebilir.
Aúa÷ıdaki çıkıú kayna÷ı seçildi÷inde, ilgili çıkıú kayna÷ı ile de÷iúecektir.
ølgili aygıt ba÷lı de÷ilse, 'Ba÷lantı gerekli' mesajı görüntülenir.
zPC
zBNC
zDVI
zAV
zS-Video
zBileúen
zMagicNet
Görüntü
1. Görüntü Boyutu
Bilgisayar sinyalleri dıúındaki çıkıú kaynaklarına sahip geçerli çıkıú ekranının boyutu
ayarlanabilir. Aúa÷ıdaki menü seçildi÷inde,
seçili boyutla de÷iútirilecektir.
z16:9
zPanorama
zYakın1
zYakın2
z4:3
2. Görüntü Boyutu Bilgisayarı
Bilgisayar sinyalinin çıkıú ekranı boyutunu ayarlar.
Ayarlanamayan giriú kaynaklarının boyutu de÷iútirilmeye çalıúılırsa, monitörde bir uyarı mesajı
görüntülenir.
z16:9
z4:3
Saat
1. Geçerli Saat
Monitörün standart saatini kurar.
Saat, Dakika ve ÖÖ/ÖS de÷erlerini kullanarak saati seçin ve Uygula dü÷mesini tıklatın.
Monitörün geçerli standart saati de ayarlanır.
Açma/Kapama zamanlayıcısını ayarlanan saatte etkinleútirmek için,
Geçerli Saat ayarlanmalıdır.
zSaat
zDakika
zÖÖ/ÖS
2. Açma Zamanlayıcısı
Saati, çıkıú kayna÷ını ve ses ayarını seçip, Uygula dü÷mesini tıklatın. Monitör belirlenen kaynak
ve ses ayarıyla birlikte, belirlenen saatte açılır.
Etkinleútirme KAPATILDIöINDA, AÇMA Zamanlayıcısı çalıúmaz.
zSaat
zDakika
zÖÖ/ÖS
zEtkinleútirme
zKaynak
zSes
3. Kapatma Zamanlayıcısı
Saati seçin ve Uygula dü÷masini tıklatın. Monitör belirtilen saatte kapanır.
Etkinleútirme KAPATILDIöINDA, Kapatma Zamanlayıcısı çalıúmaz.
zSaat
zDakika
zÖÖ/ÖS
zEtkinleútirme
PIP
1. Boyut
Bir boyut seçin. (Boyut seçiminde 'AÇIK' iúlevi bulunur)
2. Kaynak
PIP'ye çıkıú olacak kaynaklar seçildi÷inde, ilgili kaynak PIP'ye uygulanır.
PIP'nin uygulanamadı÷ı veya Ana/Alt birleúiminin uyumsuz oldu÷u bir kaynak de÷iútirilmeye
çalıúıldı÷ında,
monitörde bir uyarı mesajı görüntülenir.
Ayarlar
1. Görüntü
Bilgisayar sinyalleri haricindeki giriú kaynakları için,
monitörün Kontrast, Parlaklık, Netlik, Renk, Renk Farkı ve Renk Tonunu ayarlayın.
zKontrast
zParlaklık
zNetlik
zRenk
zRenk Farkı
zRenk Tonu
2. Görüntü Bilgisayarı
Çıkıú kaynakları bilgisayar sinyalleri ise,
monitörün Kontrast, Parlaklık, Netlik, Renk, Renk Farkı ve Renk Tonunu ayarlayın.
zKontrast
zParlaklık
zKırmızı
zYeúil
zMavi
3. Ses
Bas, Tiz ve Denge ayarları ile
Dolby Virtual AÇIK/KAPALI, BBE AÇIK/KAPALI ve PIP Ses Seçimi için Ana/Alt ayarlarını yapın.
Ayarlamalar yapılırken, de÷iúiklikler monitör ekranında OSD olarak görüntülenir.
zBas
zTiz
zDenge
zDolby Virtual
zBBE
zSes Seçimi
4. Görüntü Kilidini Ayarlama
Seri, Hassas ve Konum'u seçin.
zSeri
zHassas
zKonum
zOtomatik Ayarlama
Bakım
1. Lamba Denetimi
Lambanın yo÷unlu÷unu denetleyebilirsiniz.
(Otomatik/Elle modları bulunmaktadır. Otomatik mod kullanıldı÷ında Elle modu; Elle modu
kullanıldı÷ında, Otomatik mod kapalıdır.)
Otomatik modunda, lamba belirlenen saatte önceden ayarlanmıú olan de÷ere göre ayarlanır.
Elle modunda, önceki de÷er korunur.
zOtomatik
zSaat
zDakika
zÖÖ/ÖS
zDe÷er
zElle
2. Kaydırma
Bu iúlev, sürekli aynı ekran denetlenirken, ekran durumunun de÷iúmesini önler.
Süre ve Saat'i seçip, Uygula dü÷mesini tıklatırsanız, ekran
Süre ayarında önceden belirlenen hızda aúa÷ıya iner.
Örnek olarak, Süre 1, Zaman 5 ayarı seçildi÷inde, ekran her saat, 5 saniye hızında yenilenir.
zSüre
zZaman
3. Video Duvarı
Tek bir ekranda bir çok monitör kullanabilmenizi sa÷lar.
ølk önce, kullanılacak monitörlerin sayısını ve paylaúımlarını ayarlayan dü÷meyi seçin. Paylaúım
úekli, seçilebilir bir dü÷me olarak yanda görüntülenir.
Örne÷in, 2*2 seçene÷ini iúaretledi÷inizde, seçilebilir dü÷meler 2 sıra ve 2 çizgi úeklinde
görüntülenir
ve bu matriste 3 sayısını seçerseniz, dörde bölünen çıkıú ekranının üçüncü ekranı monitörü
görüntüler.
z2*2
z3*3
z4*4
z1*5
z5*1
zKAPALI
zBiçim
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
Üst Menü
Oturum açma / Oturum kapatma
Parola De÷iútirme
Seçenekler
Yardım
Oturum açma / Oturum kapatma
MagicNet'i kullanmaya baúlamadan önce, ilk olarak oturum açmanız gerekir.
Oturumu baúarıyla açtıktan sonra, Oturum aç dü÷mesi Oturumu kapat dü÷mesi olarak de÷iúir. øúlevlerin
büyük bir kısmını kullanmak için oturumun baúarıyla açılması gerekir.
MagicNet ilk kez kurulurken, kullanıcı tarafından girilen parolaya ba÷lı olarak yönetici hesabı sa÷lanır.
Bir hesap eklerken, üç farklı hesap türü arasından seçim yapabilirsiniz ve seçili hesap türü MagicNet
kullanımının kapsamını belirler. Mevcut kullanıcıların hesaplarını de÷iútirebilir veya silebilir ve yeni kullanıcılar
ekleyebilirsiniz.
Hesap Türü Kapsam
Yönetici Tüm MagicNet iúlevlerini kullanma yetkiniz vardır.
Yetkili KullanıcıMagicNet'in Seçenekler menüsü ile Güncelleme iúlevini kullanma yetkiniz yoktur.
Operatör MagicNet iúlevlerinden Kitaplık Kaydı, Seçenekler Menüsü, MDC ve Monitör Listesi
içerisinde
farenin sa÷ tuúunu kullanma yetkiniz yoktur.
zKullanıcı Adı
zParola
Parola De÷iútirme
Oturum açarken parolanızı de÷iútirebilirsiniz.
Oturum açmadan önce parolanızı do÷ru olarak girin.
Sizden MagicNet yükleme parolası istenecek ve bu parola yönetici hesabının varsayılan parolası
olacaktır. Parolayı unutursanız, programı kaldırıp, yeniden yükleyin.
zEski Parola
zYeni Parola
zParolayı Onayla
Seçenekler
1. Sunucu Adı
Seçenekler menüsünde, ba÷lantı bilgileri için sunucu adını belirleyebilirsiniz. Sunucular ve monitörler
a÷ üzerinden birbirine ba÷lıdır ve birbirlerini tanıyacak uygun isimlere sahiptirler. Normal bir ba÷lantı
için, sunucu ve monitör arasındaki sunucu adı aynı olmalıdır. Di÷er bir deyiúle, sunucunun adı
MagicNet ise, yalnızca sunucu adları "MagicNet" olarak ayarlanan monitörler sunucuya ba÷lanıp,
program bilgilerini alabilir. Monitörde bu isimle ayarlanan bir sunucu yoksa, monitör bu isimle eúleúen
bir sunucu görüntülenene kadar bekler. Ancak, otomatik ba÷lantı iúlevi açıksa, monitör herhangi bir
sunucuya ba÷lanmaya çalıúır ve yanıt veren ilk sunucuya ba÷lanır.
zSunucu Adı
2. Kullanıcı Hesabı
MagicNet ilk kez kurulurken, kullanıcı tarafından girilen parolaya ba÷lı olarak yönetici hesabı sa÷lanır.
Bir hesap eklerken, üç farklı hesap türü arasından seçim yapabilirsiniz ve seçili hesap türü MagicNet
kullanımının kapsamını belirler. Mevcut kullanıcıların hesaplarını de÷iútirebilir veya silebilir ve yeni
kullanıcılar ekleyebilirsiniz.
Hesap Türü Kapsam
Yönetici Tüm MagicNet iúlevlerini kullanma yetkiniz vardır.
Yetkili KullanıcıSeçenekler menüsü ile MagicNet iúlevlerinden Güncelleme'yi kullanma yetkiniz
yoktur.
Operatör MagicNet iúlevlerinden Kitaplık Kaydı, Seçenekler Menüsü, MDC ve Monitör Listesi
içerisinde
farenin sa÷ tuúunu kullanma yetkiniz yoktur.
zOluútur
zDe÷iútir
zSil
3. Dosya Yöneticisi
Dosya yöneticisi dosyaları kopyalar veya siler.
Sunucu Klasörü ˧ Sunucu Klasörü, Sunucu ˧ Monitör, Monitör ˧ Monitör arasında dosya kopyalama
iúlemi yapılabilir.
Bir monitörden baúka bir monitöre kopyalama sadece aynı monitör üzerinde yapılır (aynı monitördeki
farklı sabit sürücüler gibi).
Monitör Seç listesinde sadece sunucunun Bilgisayarım klasörü ve sunucuya do÷ru ba÷lanan monitör
görüntülenir.
Dosya
Kopyala
Dosya
Sil
Seçenekler
˧
Dosya
Yöneticisi
ö÷eleri
seçildi÷inde,
Dosya
Yönetim
penceresi
görüntülenir.
Dosya
kopyalamak
için
uygulanan
yöntemi
kullanarak
silinecek
dosyayı
seçin
ve
Seçim
listesinden
bir
sunucu/monitör
seçebilirsiniz.
Soldaki
pencereden
bir
monitör
seçerken,
sadece
aynı
monitörü
seçmenize
izin
verilir.
Kopyalama
hedefini
seçtikten
sonra,
Kopyala
dü÷mesine
basın.
Dosya
kopyalama
iúlemi
devam
eder.
Kopyalama
hedefi
bir
Foto÷raf /
Müzik /
Film /
Ofis
dosyası
de÷ilse,
bir
hata
mesajı
görüntülenir
ve
kopyalama
iúlemi
durur.
Buna
ek
olarak,
dosya
boyutu
hedef
sürücünün
kalan
kapasitesi
aúarsa,
kopyalama
iúlemi
yine
durur.
Sil
dü÷mesini
tıklatın.
Dosya
sürücüden
tamamen
silinir.
(Liste
de
buna
uygun
olarak
güncellenir).
Ancak,
çalıúmakta
olan
bir
dosyayı
silmeye
çalıúırsanız,
"Dosya
silinemiyor"
hata
mesajı
görüntülenir.
zDosya Kopyala
zDosya Sil
Yardım
1. Yardım
Program yardımını çalıútırır.
2. MagicNet Hakkında
Program sürümü ve telif hakkı ile ilgili ayrıntılı bilgileri görüntüler.
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
Uzaktan Kumanda Ayar
Desteklenen Dosya Biçimleri
PHOTO : JPG, BMP
Uzaktan Kumanda
zKütüphane listesinde seçili dosyalar bulundugunda
Önceki dosya
Slayt gösterisini durdurur / alt menü çubu÷unu
gösterir
Slayt gösterisi
Sonraki dosya
MÜZøK
Desteklenen Dosya Biçimleri
MÜZøK : MP3
Uzaktan Kumanda
zKütüphane listesinde seçili dosyalar bulundugunda
ømleç konumunda dosya görünümü /
Oynatma/ Oynatma sırasında duraklatma
Oynatmayı durdurur
5 saniye görüntüler
5 saniye önceyi görüntüler
En yukarı gider (imleç en yukarıda oldu÷unda, bir
önceki sayfanın son dosyasına geri döner)
En aúa÷ı gider (imleç en aúa÷ıda oldu÷unda, bir
sonraki sayfanın ilk dosyasına gider)
Sonraki sayfaya gider (geçerli sayfa ilk sayfa oldu?
unda, son sayfaya gider)
Önceki sayfaya gider (geçerli sayfa son sayfa oldu?
unda, ilk sayfaya gider)
ømleç konumunda dosya görünümü
FøLM
Desteklenen Dosya Biçimleri
FøLM : MPEG1, MPEG2-PS, DIVX4, DIVX5
Uzaktan Kumanda
zKütüphane listesinde seçili dosyalar bulundugunda
En yukarı gider (imleç en yukarıda oldu÷unda, bir
önceki sayfanın son dosyasına geri döner)
En aúa÷ı gider (imleç en aúa÷ıda oldu÷unda, bir
sonraki sayfanın ilk dosyasına gider)
Sonraki sayfaya gider (geçerli sayfa ilk sayfa
oldu÷unda, son sayfaya gider)
Önceki sayfaya gider (geçerli sayfa son sayfa
oldu÷unda, ilk sayfaya gider)
ømleç konumunda dosya görünümü
zOynatma
Oynatma/ Oynatma sırasında duraklatma
Oynatmayı durdurur
5 saniye önceyi görüntüler
5 saniye görüntüler
OFFICE
Desteklenen Dosya Biçimleri
Ofis: MS Office (Word, Excel, Power Point), HTML, PDF
Uzaktan Kumanda
zKütüphane listesinde seçili dosyalar bulundugunda
En yukarı gider (imleç en yukarıda oldu÷unda, bir
önceki sayfanın son dosyasına geri döner)
En aúa÷ı gider (imleç en aúa÷ıda oldu÷unda, bir
sonraki sayfanın ilk dosyasına gider)
Sonraki sayfaya gider (geçerli sayfa ilk sayfa
oldu÷unda, son sayfaya gider)
Önceki sayfaya gider (geçerli sayfa son sayfa
oldu÷unda, ilk sayfaya gider)
ømleç konumunda dosya görünümü
zPDF
En yukari gider
En aúa÷ı gider
Sonraki sayfaya gider
Önceki sayfaya gider
Exit PDF
zExcel
Bir üst hücreye gider
Bir alt hücreye gider
Sol hücreye gider
Sa÷ hücreye gider
Bir sonraki sayfaya gider
Bir önceki sayfaya gider
Sa÷ sayfaya gider
Sol sayfaya gider
Excel'ten çıkar
zPower point Normal
En yukari gider
Önceki sayfaya gider
Sonraki sayfaya gider
Önceki sayfaya gider
Slayt gösterisi
Power point'ten çıkar
zPower point Slayt gösterisi
Slayt gösterisini durdurur
En yukari gider
En aúa÷ı gider
Sonraki sayfaya gider
Önceki sayfaya gider
Power point'ten çıkar
zWord
En yukari gider
En aúa÷ı gider
Sonraki sayfaya gider
Önceki sayfaya gider
Word'den çıkar
zHTML
En yukari gider
En aúa÷ı gider
Sonraki sayfaya gider
Önceki sayfaya gider
Html'den çıkar
zInternet
ømleci yukarı hareket ettirir
ømleci aúa÷ı hareket ettirir
ømleci sola hareket ettirir
ømleci sa÷a hareket ettirir
Bir link üzerine geldi÷inde imleci tıklatın (linke
gider)
ønternet'ten çıkar
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
Programları Kaldırma
MagicNet'i kaldırmak için Windows Programlar içerisindeki Program Ekle veya Kaldır özelli÷ini
veya bu programı kurarken sa÷lanan sil menüsünü kullanabilirsiniz.
MagicNet'i kaldırmak için, aúa÷ıdaki iúlemleri yapın.
1. [Start](Baúlat) ->[Settings](Ayarlar)->[Control Panel](Denetim Masası) ö÷esini seçin.
2. Windows XP için [Start](Baúlat) ->[Control Panel](Denetim Masası) ö÷esini seçin.
3. Control Panel'deki (Denetim Masası) [Program Add/Remove]Program Ekle/Kaldır) simgesini tıklatın.
4. [Program Add/Remove](Program Ekle/Kaldır) penceresinde MagicNet'i tıklatarak seçili hale getirin.
5. Kaldırmak için [Change/Remove] (De÷iútir/Kaldır) ö÷esini tıklatın.
6. MagicNet'in kaldırılmasını baúlatmak için OK (Tamam) ö÷esini seçin.
7. Program kaldırılmasının tamamlandı÷ını gösteren pencere açılana kadar bekleyin.
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
Sorun Giderme
Önizlemede dosya bilgilerini görebiliyorsunuz ancak görüntü gösterilmiyor.
Ofis dosyaları gösterilmez. Dosya biçimini kontrol edin
Sunucu için herhangi bir codec bulunmadı÷ında hiçbir dosya gösterilmez. Önce codec'i
kontrol edin. : MPEG2, DivX4,5 ve AC3, yalnızca sunucuda ilgili codec mevcut oldu÷unda
görüntülenir. Lütfen ilgili codec'leri yükleyin.
Bir PC'ye çeúitli türlerde codec'ler yüklendi÷inde çakıúmalar meydana gelebilir ve bu
durum, bir program hatasıyla sonuçlanabilir. Codec'in eksik yüklenmesi, programın
düzgün çalıúmamasına ve dosya oynatma hatasına neden olabilir.
Önizleme çalıútırmasında, program çalıúmıyor
Önizlemede bir film ya da müzik dosyası oynattı÷ınızda, oynatıcı çalıúmıyor ve duruyor.
Codec olup olmadı÷ını görmek için dosyayı kontrol edin. Bir PC'ye çeúitli türlerde
codec'ler yüklendi÷inde çakıúmalar meydana gelebilece÷ini ve bu durumun, bir program
hatasıyla sonuçlanabilece÷ini unutmayın. Codec'in eksik yüklenmesi, programın düzgün
çalıúmamasına ve dosya oynatma hatasına neden olabilir.
Programlama belirlenen zamanda düzgün çalıúmazsa:
Lütfen monitör ve a÷daki MagicNet'in durumunu denetleyin.
Bunun yanı sıra, monitörün programlama duraklatma iúlevinin etkin olup olmadı÷ını
kontrol edin.
Programlamalar sadece MagicNet ile A÷ın durumu AÇIK ise çalıúır ve monitör
programlaması duraklatıldı÷ında çalıúmaz.
Güç kesilip geri geldi÷inde ya da a÷ ba÷lantısı kopup yeniden kuruldu÷unda, geçerli
program en baúa döner.
Monitör simgesi yeúil (normal çalıúma) de÷il, gökyüzü mavisi gösterildi÷inde :
Bu durum, a÷ yapılandırması normal oldu÷unda ancak sunucu ve monitör arasındaki
ba÷lantı düzgün olmadı÷ında meydana gelebilir. Bu durum, monitör, gerekli sunucuya
de÷il baúka bir sunucuya ba÷lı oldu÷unda ya da a÷ durumu normal olmadı÷ında meydana
gelebilir.
Lütfen monitörde a÷ ba÷lantısı olup olmadı÷ını kontrol edin.
Parola / Oturum Açma
MagicNet yüklenirken kullanıcı tarafından girilen parola, yönetici hesabının varsayılan
parolası olur.
Parolanızı unutursanız, programı kaldırıp, yeniden yükleyin.
MagicNet'e Giriú|OSD'yi
Programlama |MDC |Üst
Menü |Uzaktan
Kumanda Ayarı|Programları
Kaldırma |Sorun Giderme |Özellikler
Özellikler
Desteklenen Dosya Özellikleri
Dosya Biçimi Çözünürlük
Bit hızıSes
Örnekleme hızı
CBR VBR
Video
MPEG1
720x480 ya da
daha az 9Mbps ya da daha
az
Üst bit hızı
9Mbps ya da daha
az
MPEG2 (PS) -
DivX 4.x -
DivX 5.x -
Ses MP3 -Kullanılabilir Kullanılamaz 16kHz ya da daha
fazla
Foto÷raf JPEG 3500 x 2625
ya da daha az - - -
BMP - - -
MPEG2 için yalnızca PS (Program Stream - Program Akıúı) desteklenir ve TS (Transport Stream - Taúıma
Akıúı) desteklenmez.
JPEG için, EXIF Biçimi (Dijital Kamera) desteklenmemektedir.
(Ancak Samsung dijital kameralar desteklenmektedir)
A÷ Yapılandırması (Cihaz Sayısı)
Bit hızıNormal Maks.
Video
4Mbps 10 20
6Mbps 8 16
9Mbps 5 9
Ses, Foto÷raf -20 ya da daha fazla -
Sunucu PC Ortamı: Önerilen (CPU: 3GHz, RAM:512 MB, ethernet: 100 M)
A÷ Ortamı: Harici olarak ba÷lı olmayan yerel a÷
Normal: Sunucu PC a÷ı bant geniúli÷i: 50% ~ 60%
Maks: Sunucu PC a÷ı bant geniúli÷i: %90 ya da daha fazla (önerilmez)
LAN'a ba÷lı ortamlarda, komúu a÷ların bulunmasına ba÷lı olarak ba÷lanabilecek cihaz sayısı azalabilir.
Server System Configuration
CPU RAM Ethernet øúletim
Sistemi Uygulama
Minimum P1.8 256M 100M Windows XP
Windows 2000
(Service Pack 4)
WMP 9 ya da
sonrası
Önerilen P3.0Ghz 512M
Yerel Cihaz (USB) Ba÷lantı Hızı
USB sabit disk gibi bir veri depolama cihazı için, 1 GB'ın yüklenmesi yaklaúık 3-4 saniye sürer.
Kullanıcı MagicNet'i dosya yüklemesi sırasında kullandı÷ında, bir uyarı mesajı görüntülenir.
Yerel Cihaz (USB) uyumlulu÷u
HID (ønsan Arayüz Cihazları)
: Klavye, Fare
MSC(Veri Depolama Sınıfı)
: SCSI (Küçük Bilgisayar Sistem Arayüzü) komut setini kullanan cihazlar
: FAT(Dosya Ayırma Tablosu) Sistemi
østisna
: Bazı üreticiler, cihazlarının USB standardıyla uyumlulu÷u konusunda yanlıú bilgi vermektedirler.
Ürünümüz, istisnai kullanım prosedürlerine sahiptir. Ancak bazı cihazlar düzgün çalıúmayabilir.
: Bazı üreticiler, cihazlarının SCSI standardıyla uyumlulu÷u konusunda yanlıú bilgi vermektedirler.
Bu tür bazı cihazlar düzgün çalıúmayabilir.
: USB cihazların, uyumlulukları test edildikten ve onaylandıktan sonra satın alınmaları önerilmektedir.
Servis ça÷ırmadan önce kontrol edin
Servis ça÷ırmadan önce aúa÷ıdaki ö÷eleri kendiniz kontrol edin. Çözemedi÷iniz sorunlar için servise
danıúın.
Servis ça÷ırmadan önce kontrol edin |Not Optimum Mode (En Uygun Mod De÷il ) |
Bakım ve Temizlik | Belirtiler ve Önerilen Eylemler
1. Servis ça÷ırmadan önce kontrol edin
Monitörünüzde, düzgün çalıúıp çalıúmadı÷ını kontrol etmenizi sa÷layan bir kendi kendini sınama özelli÷i
vardır.
1. Hem bilgisayarınızı hem de monitörünüzü kapatın.
2. Video kablosunu bilgisayarın arkasından çıkarın.
3. Monitörü açın.
Monitör video sinyali algılamadı÷ı normal çalıúma durumunda oldu÷unda siyah bir arka plan
üzerinde aúa÷ıda gösterilen úekil (ˈSinyal Kablosunu Kontrol Edinˉ) görüntülenir. Kendini Sınama
modundayken güç göstergesi ıúı÷ı yeúil kalır ve úekil ekranda hareket eder.
Kutuların herhangi birinin görünmemesi monitörünüzde sorun oldu÷unu gösterir. Bu kutu, normal
çalıúma sırasında video kablosunun ba÷lantısı kopar veya kabloda hasar olursa da görüntülenir.
4. Monitörünüzü kapatın ve video kablosunu yeniden ba÷layın; sonra bilgisayarınızı ve monitörünüzü
açın.
Önceki yordamı uyguladıktan sonra monitörünüzün ekranı karanlık kaldıysa, video denetleyicisini ve
bilgisayar sisteminizi kontrol edin; çünkü monitörünüz düzgün çalıúmaktadır.
2. Not Optimum Mode(En Uygun Mod De÷il)
Ekranı 1360x768'den daha yüksek çözünürlükte bile görebilirsiniz. Ancak, bir dakika boyunca aúa÷ıdaki
mesajı görürsünüz. Ekran çözünürlü÷ünü de÷iútirmeyi ya da o sırada bulundu÷unuz modda kalmayı
seçebilirsiniz. Çözünürlük 85 Hz'den yüksekse, monitör 85 Hz'den yükse÷ini desteklemedi÷inden siyah bir
ekran görürsünüz.
Monitörün destekledi÷i çözünürlükler veya frekansları ö÷renmek için Belirtimler > Önceden Ayarlı
Zamanlama Modları konusuna bakın.
3. Bakım ve Temizlik
1. Monitör Kasasının bakımı
Güç kablosunun ba÷lantısını çıkardıktan sonra yumuúak bir bezle temizleyin.
2. Düz Panelli Görüntü Ekranı Bakımı
Yumuúak bir bezle (pamuklu) bastırmadan temizleyin.
zBenzin, tiner veya benzeri yanıcı maddeler veya ıslak bez
kullanmayın.
zEkranın zarar görmesini engellemek için Samsung temizlik
malzemesi kullanılmasını öneririz.
zHiçbir zaman aseton, benzin veya tiner kullanmayın.
(Ekran yüzeyinde çatlaklara veya bozulmaya neden olabilir).
zKullanıcı kendisinin neden oldu÷u hasarların onarımıyla iliúkili
harcamaları ve maliyetleri ödemekle yükümlüdür.
4. Belirtiler ve Önerilen Eylemler
Monitör PC˅den alınan görsel sinyalleri yeniden oluúturur. Bu nedenle, PC˅de veya video kartında
sorun olması monitörün kararmasına, renklerin bozulmasına, parazite, Video modunun
desteklenmemesine ve benzeri durumlara neden olur. Bu durumda öncelikle sorunun kayna÷ını
kontrol edin, sonra da servis merkezine veya satıcınıza danıúın.
1. Güç kordonunun ve kablosunun bilgisayara düzgün bir úekilde ba÷lı olup olmadı÷ını kontrol edin.
2. Bilgisayarın açılırken 3˅ten fazla sinyal sesi çıkarıp çıkarmadı÷ını kontrol edin.
(Çıkarıyorsa, bilgisayarın ana kartı için satıú sonrası servis isteyin.)
3. Yeni bir video kartı taktıysanız veya PC˅yi monte ettiyseniz, adaptör (video) sürücüsünü ve monitör
sürücüsünü takıp takmadı÷ınızı kontrol edin.
4. Video ekranının tarama hızının 50 Hz veya 85 Hz olarak ayarlanıp ayarlanmadı÷ını kontrol edin.
(Maksimum çözünürlük kullanırken 60 Hz hızı geçmeyin.)
5. Adaptör (video) sürücüsünü yüklerken sorunla karúılaúırsanız, bilgisayarı Güvenli Mod˅da açın,
“Denetim Masası, Sistem, Aygıt Yöneticisi
ˉG
altındaki Ekran Ba÷daútırıcısı’nı kaldırın ve adaptör
(video) sürücüsünü yeniden yüklemesi için bilgisayarı yeniden baúlatın.
Denetim Listesi
Aúa÷ıdaki tablo olası sorunları ve çözümlerini listeler. Servisi aramadan önce sorunu çözüp
çözemeyece÷inizi görmek için bu bölümdeki bilgileri kontrol edin. Yardıma gereksiniminiz varsa
lütfen garanti kartındaki veya Bilgi bölümündeki telefon numarasını arayın ya da satıcınıza danıúın.
A÷la ilgili daha fazla bilgi için MagicNet Sorun Giderme bölümüne bakın.
Yüklemeyle ilgili sorunlar | Ekranla ilgili sorunlar | Sesle ilgili sorunlar |Uzaktan Kumandayla ilgili sorunlar
1. Yüklemeyle ilgili sorunlar
Monitör kurulumuyla ilgili sorunlar ve çözümleri aúa÷ıda listelenmiútir.
Sorunlar Çözümleri
Monitör ekranı titriyor zBilgisayar ve monitör arasındaki sinyal kablosunun sa÷lam
bir úekilde ba÷lanmıú ve sıkıútırılmıú olup olmadı÷ını kontrol
edin.
(Refer to Bilgisayara Ba÷lama konusuna bakın)
2. Ekranla ilgili sorunlar
Monitör ekranıyla ilgili sorunlar ve çözümleri aúa÷ıda listelenmiútir.
Sorunlar Çözümleri
Ekran boú ve güç göstergesi
kapalı
zGüç kablosunun sıkı bir úekilde ba÷lı ve LCD monitörün açık
oldu÷undan emin olun. (Monitörünüze Ba÷lama konusuna
bakın)
"Check Signal Cable" mesajızSinyal kablosunun PC veya video kaynaklarına sıkı bir
úekilde ba÷lı oldu÷undan emin olun. (Monitörünüze Ba÷lama
konusuna bakın)
zPC veya video kaynaklarının açık oldu÷undan emin olun.
"Not Optimum Mode" mesajızVideo adaptörünün maksimum çözünürlük ve frekansını
kontrol edin.
zBu de÷erleri Önceden Ayarlı Zamanlama Modları
Çizelgesindeki verilerle karúılaútırın.
Resim dikey olarak salınıyor. zSinyal kablosunun sa÷lam bir úekilde ba÷lı olup olmadı÷ını
kontrol edin. Sa÷lam bir úekilde yeniden ba÷layın.
(Bilgisayara Ba÷lama konusuna bakın)
Görüntü net de÷il. Resim
bulanık.
zFrekansa iliúkin Coarse ve Fine ayarlarını çalıútırın.
zTüm aksesuarları çıkardıktan sonra yeniden açın
(video uzatma kablosu, vb.)
zÇözünürlük ve frekansı önerilen aralıklara ayarlayın.
Resim görüntüsü kararlı de÷il ve
titriyor.
zBilgisayar video kartında ayarlanan çözünürlük ve frekans
de÷erlerinin monitörün destekledi÷i aralık içinde olup
olmadı÷ını kontrol edin. Bu aralıkta de÷illerse monitör
menüsünün altındaki geçerli Bilgi˅ye ve Önceden Ayarlı
Zamanlama Modları ’na bakarak sıfırlayın.
Resimde gölge görüntüler var.
Görüntü çok açık veya çok koyu zBrightness ve Contrast de÷erlerini ayarlayın.
(Brightness,Contrastkonularına bakın)
Ekran rengi tutarlı de÷il zOSD Renk Ayarı menüsünün altındaki Custom seçene÷ini
kullanarak rengi ayarlayın.
Renkli görüntü koyu gölgelerle
bozuluyor.
Beyaz renk kalitesi kötü.
Güç Göstergesi yeúil olarak
yanıp sönüyor.
zMonitör ayarlarda yapılan de÷iúiklikleri OSD belle÷ine
kaydediyor.
Ekran karanlık ve güç göstergesi
sürekli yeúil yanıyor veya 0,5
veya 1 saniyelik aralıklarla yanıp
sönüyor
zMonitör güç yönetimi sistemini kullanıyor.
zBilgisayarın faresini hareket ettirin veya klavyede bir tuúa
basın.
Ekran boú ve yanıp sönüyor. zMENU dü÷mesine bastı÷ınızda ˈTEST GOODˉGmesajını
görüyorsanız, konektörün düzgün ba÷landı÷ından emin
olmak üzere monitor ve bilgisayar arasındaki kabloyu
denetleyin.
3. Sesle ilgili sorunlar
Ses sinyalleriyle ilgili sorunlar ve çözümleri aúa÷ıda listelenmiútir.
Sorunlar Çözümleri
Ses yok zSes kablosunun hem monitörünüzdeki ses giriúi ba÷lantı
noktasına hem de ses kartınızdaki ses çıkıúı ba÷lantı
noktasına sıkıca ba÷lı oldu÷undan emin olun. Monitörünüze
Ba÷lama konusuna bakın)
zSes düzeyini kontrol edin.Ses konusuna bakın)
Ses düzeyi çok düúük. zSes düzeyini kontrol edin.Ses konusuna bakın)
zDenetimi en yüksek noktaya çevirdi÷iniz halde ses çok azsa,
bilgisayarın ses kartındaki veya yazılım programındaki ses
denetimini kontrol edin.
4. Uzaktan Kumandayla ilgili sorunlar
Uzaktan kumandayla ilgili sorunlar ve çözümleri aúa÷ıda listelenmiútir.
Sorunlar Çözümleri
Uzaktan kumanda dü÷meleri
yanıt vermiyor.
zPil kutuplarını (+/-) kontrol edin.
zPillerin bitmiú olup olmadı÷ını kontrol edin.
zCihazın açık olup olmadı÷ını kontrol edin.
zGüç kablosunun sa÷lam bir úekilde ba÷lı olup olmadı÷ını
kontrol edin.
zEtrafta flüoresan veya neon ıúık olup olmadı÷ını kontrol edin.
Soru ve Yanit
Soru Yanit
Frekansı nasıl de÷iútirebilirim? zFrekans, video kartı yeniden yapılandırılarak de÷iútirilebilir.
zVideo kartı deste÷inin, kullanılan sürücünün sürümüne ba÷lı
oldu÷unu unutmayın. (Ayrıntılar için bilgisayarın veya video
kartının kılavuzuna bakın.)
Çözünürlü÷ü nasıl
ayarlayabilirim?
zWindows XP : Çözünürlü÷ü Denetim Masası, Görünüm ve
Temalar, Görüntü, Ayarlar seçeneklerini kullanarak ayarlayın.
zWindows ME/2000 : Çözünürlü÷ü Denetim Masası, Görüntü,
Ayarlar seçeneklerini kullanarak ayarlayın.
zAyrıntılar için video kartı üreticisine danıúın.
Güç Tasarrufu iúlevini nasıl
ayarlayabilirim?
zWindows XP : øúlevi bilgisayarın BIOS-SETUP
uygulamasında veya ekran koruyucusunda ayarlayın.
(Windows/Bilgisayar Kılavuzu'na bakın).
zWindows ME/2000 : øúlevi bilgisayarın BIOS-SETUP
uygulamasında veya ekran koruyucusunda ayarlayın.
(Windows/Bilgisayar Kılavuzu'na bakın).
Dis kasayi/LCD panelini nasil
temizleyebilirim?
zGüç kablosunu çıkarın ve sulandırılmıú temizlik malzemesi
veya do÷rudan su kullanarak yumuúak bir bezle monitörü
temizleyin.
zKasanın üzerinde deterjan veya kir kalmamasına dikkat edin.
Monitörün içine su girmemesine özen gösterin.
Genel
Genel
Model Adı SyncMaster 460Pn
LCD Panel
Boyut 46,0 inç (diyagonal)
Görüntü alanı 1018,353mm (H) x 572,544mm (V)
Piksel Aralı÷ı 0,7455mm (H) x 0,7455mm (V)
Tür a-si TFT etkin matris
Senkronizasyon
Yatay 30 ~ 70 kHz
Dikey 50 ~ 85 Hz
Ekran Rengi
16,7M renkler
Çözünürlük
En iyi çözünürlük 1360 x 768 / 1366 x 768 @ 60Hz, kullanılan grafik kartına ba÷lıdır
Maksimum çözünürlük 1366 x 768 @ 60Hz
Giriú Sinyali, Sonlu
RGB Analog , DVI (Dijital Görsel Arayüz) Uyumlu Dijital RGB.
0,7Vp-p ·%5, Pozitif parlak, 75 ohms ·%10 (Sonlandırmalı), Ayrı H/V senk., TTL seviyesi, pozitif ya da
negatif
Maksimum Piksel Hızı
100 MHz(Analog, Dijital)
Güç Kayna÷ı
AC 100 ~ 240 VAC(+/- 10%) rms, 60/50 Hz · 3Hz
Sinyal Kablosu
15 pin - 15 pin D-sub kablo, çıkarılabilir, 1,8 m
DVI-D – DVI-D konektörü, çıkarılabilir, 2,0 m
Sinyal Konektörü
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Güç Tüketimi
310W'dan daha az
Güç Tasarrufu
5W'dan daha az
Boyutlar (AxYxD)/ A÷ırlık
1.102 X 658 X 126,5mm / 43,4 X 25,9 X 5,0 inç / 28kg
1.102 X 715 X 293mm / 43,4 X 28,1 X 11,5 inç (Altlik Setisız) - iste÷e ba÷lı / 30kg
1.312 X 715 X 293mm / 51,7 X 28,1 X 11,5 inç (Hoparlör ile, Altlik Setisız) - iste÷e ba÷lı / 33kg
VESA Montaj Arayüzü
200mm x 200mm (Specialty(Arm) Montaj donanımıyla birlikte kullanılır.)
Ortam koúulları
Çalıúma Sıcaklı÷ı: 10¶C ~ 40¶C (50¶F ~ 104¶F)
Nem %10 ~ %80, yo÷unlaúmayan
Depolama Sıcaklı÷ı: -20¶C ~ 45¶C (-4¶F ~113¶F)
Nem %5% ~ %95, yo÷unlaúmayan
Ses Özellikleri
Ses Giriúi 1 RCA Jakı Kırmızı(Sa÷) Beyaz(Sol), 0,5Vrms (-9dB)
Ses Giriúi 2 RCA Jakı Kırmızı(Sa÷) Beyaz(Sol), 0,5Vrms (-9dB)
PC Ses Giriúi 3,5Ø Stereo Jak, 0,5Vrms (-9dB)
Frekans RF: 80Hz ~ 15kHz (-3dB'de)
Tepki A/V: 80Hz ~ 20kHz (at -3dB)
Tak ve Kullan Özelli÷i
Bu monitör Tak ve Kullan uyumlu sistemlere takılabilir. Monitör ve bilgisayar sistemleri arasındaki etkileúim en
iyi çalıúma koúullarını ve monitör ayarlarını sa÷lar. Ço÷unlukla, kullanıcının farklı ayarlar seçmek istedi÷i
durumlar dıúında monitör kurulumu otomatik olarak ilerler.
Kabul Edilebilen Nokta Sayısı
Bu üründe, 1ppm (milyonda bir) oranında duyarlı÷a sahip geliúmiú yarı iletken teknolojisi kullanılarak üretilen
TFT LCD panel kullanılmıútır. Ancak KIRMIZI, YEùøL, MAVø ve BEYAZ renk pikselleri arada sırada parlak
görünebilir veya arada bazı siyah pikseller görünebilir. Bunun nedeni kalitenin düúük olması de÷ildir, paneli
herhangi bir kuúkuya kapılmadan kullanabilirsiniz.
zÖrne÷in, bu üründeki TFT LCD alt piksellerinin sayısı 3.133.440˅dur.
Tasarım ve belirtimler önceden belirtilmeden de÷iútirilebilir.
MagicNet – øSTEMCø
Ö÷e Özellik Notlar
LAN 100Mbps
USB Klavye / Fare, Veri Depolama Aygıtı
Uyumlu USB aygıta sahip bir taúınabilir depolama
cihazı kullanabilirsiniz.
Desteklenen dosya sistemi yalnızca
FAT'tir. NTFS de dahil olmak üzere di÷er
dosya sistemleri desteklenmemektedir.
SPDIF çıkıúı PCM Audio çıkıúı16kHz ya da daha fazla
øçerik
Foto÷raf Desteklenen Dosya Biçimi: BMP /
JPEG 3500x2625 ya da daha az
Müzik Desteklenen Dosya Biçimi: MP3 Ses bant geniúli÷i: 50Hz - 15kHz
Film zMPEG1, MPEG2(PS), DivX 4.x,
DivX 5.x
zMaks 720 X 480 30 fps
MPEG2(MP@ML)
DivX 4.x, DivX 5.x
Dosya MS Office (Word, Excel, Power Point), Bazı durumlarda dosya biçimine ya da
HTML, PDF sürümüne ba÷lı olarak dosya
oynatılamayabilir ya da desteklenmiyor
olabilir.
Internet Tarayıcı MS Internet Explorer Flash, Java Applet, Security Site'ı
Desteklemez
Dil øngilizce
øúletim Sistemi Windows CE 5.0
MagicNet – Sunucu Sistemi Gereksinimleri
CPU RAM Ethernet øúletim
Sistemi Uygulama
Minimum P1,8Ghz 256M 100M Windows XP WMP 9 ya da
sonrası
Önerilen P3,0Ghz 512M
PowerSaver
Bu monitörde PowerSaver adı verilen yerleúik bir güç yönetim sistemi vardır. Bu sistem, monitörünüzü, belli bir
süre kullanılmadı÷ında düúük enerji moduna geçirerek enerji tasarrufu sa÷lar. Fareyi hareket ettirdi÷inizde veya
klavyedeki bir tuúa bastı÷ınızda monitör otomatik olarak normal çalıúma durumuna döner. Enerji tasarrufu
sa÷lamak için, kullanmanız gerekmeyen zamanlarda veya uzun süre kullanmayaca÷ınız durumlarda
monitörünüzü KAPATIN. PowerSaver sistemi bilgisayarınıza takılan VESA DPMS uyumlu bir video kartıyla
çalıúır. Bu özelli÷i kurmak için bilgisayarınıza yüklü bir yazılım yardımcı programını kullanın.
Durum Normal Çalıúma Kapalı Modu
EPA/ENERGY 2000
Mekanik Güç S/W
kapalı
(Güç dü÷mesi)
Mekanik Güç S/W
kapalı
(Güç açma/kapma
anahtarı)
(øste÷e ba÷lı)
Güç Göstergesi Yeúil Yeúil, Yanıp Söner Siyah Siyah
Güç Tüketimi 310W'dan daha az 5W'dan daha az
(Kapalı modu) 1W'dan daha az
(120Vac) 0W'dan daha az
øste÷e Ba÷lı: HOPARLÖR Sol/Sa÷(8ohm, 10W), USB Cihaz (Maks. 5W'a izin verilir)
Önceden Ayarlı Zamanlama Modları
Bilgisayardan gönderilen sinyal aúa÷ıdaki Önceden Ayarlı Zamanlama Modları ile aynıysa, ekran otomatik
olarak ayarlanır. Ancak sinyal farklıysa güç ıúı÷ı yanmaya devam ederken ekran kararabilir. Video kartının
kılavuzuna bakın ve ekranı aúa÷ıdaki gibi ayarlayın.
Tablo 1. Önceden Ayarlı Zamanlama Modları
Ekran Modu Yatay Frekans
(kHz) Dikey Frekans
(Hz) Piksel Saati
(MHz) Sync Polaritesi
(H/V)
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 49,500 +/+
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 43,269 85,008 36,000 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x600 46,875 75,000 49,500 +/+
VESA, 800 x600 53,674 85,000 56,250 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 85,997 94,500 +/+
VESA, 1280 x 768 47,776 60,000 79,500 -/+
VESA, 1360 x 768 47,712 60,000 85,500 +/+
Yatay Frekans
Ekranın sa÷ kenarını sol kenarına ba÷layan bir satırın yatay olarak taranma
süresine Yatay Döngü denir ve Yatay Döngü'nün tersi alınarak elde edilen
sayıya da Yatay Frekans adı verilir. Birim: kHz
Dikey Frekans
Ekranda kullanıcının görebilece÷i bir görüntü oluúması için, floresan
lambalara benzer úekilde, aynı görüntünün saniyede pek çok defa
yinelenmesi gerekir. Bu yineleme sıklı÷ına Dikey Frekans veya Yenileme
Hızı denir. Birim: Hz
Genel
Genel
Model Adı SyncMaster 460P
LCD Panel
Boyut 46,0 inç (diyagonal)
Görüntü alanı 1018,353mm (H) x 572,544mm (V)
Piksel Aralı÷ı 0,7455mm (H) x 0,7455mm (V)
Tür a-si TFT etkin matris
Senkronizasyon
Yatay 30 ~ 70 kHz
Dikey 50 ~ 85 Hz
Ekran Rengi
16,7M renkler
Çözünürlük
En iyi çözünürlük 1360 x 768 / 1366 x 768 @ 60Hz, kullanılan grafik kartına ba÷lıdır
Maksimum çözünürlük 1366 x 768 @ 60Hz
Giriú Sinyali, Sonlu
RGB Analog , DVI (Dijital Görsel Arayüz) Uyumlu Dijital RGB.
0,7Vp-p ·%5, Pozitif parlak, 75 ohms ·%10 (Sonlandırmalı), Ayrı H/V senk., TTL seviyesi, pozitif ya da
negatif
Maksimum Piksel Hızı
100 MHz(Analog, Dijital)
Güç Kayna÷ı
AC 100 ~ 240 VAC(+/- 10%) rms, 60/50 Hz · 3Hz
Sinyal Kablosu
15 pin - 15 pin D-sub kablo, çıkarılabilir, 1,8 m
DVI-D – DVI-D konektörü, çıkarılabilir, 2,0 m
Sinyal Konektörü
D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR
Güç Tüketimi
300W'dan daha az
Güç Tasarrufu
5W'dan daha az
Boyutlar (AxYxD)/ A÷ırlık
1.102 X 658 X 126,5mm / 43,4 X 25,9 X 5,0 inç / 28kg
1.102 X 715 X 293mm / 43,4 X 28,1 X 11,5 inç (Altlik Setisız) - iste÷e ba÷lı / 30kg
1.312 X 715 X 293mm / 51,7 X 28,1 X 11,5 inç (Hoparlör ile, Altlik Setisız) - iste÷e ba÷lı / 33kg
VESA Montaj Arayüzü
200mm x 200mm (Specialty(Arm) Montaj donanımıyla birlikte kullanılır.)
Ortam koúulları
Çalıúma Sıcaklı÷ı: 10¶C ~ 40¶C (50¶F ~ 104¶F)
Nem %10 ~ %80, yo÷unlaúmayan
Depolama Sıcaklı÷ı: -20¶C ~ 45¶C (-4¶F ~113¶F)
Nem %5% ~ %95, yo÷unlaúmayan
Ses Özellikleri
Ses Giriúi 1 RCA Jakı Kırmızı(Sa÷) Beyaz(Sol), 0,5Vrms (-9dB)
Ses Giriúi 2 RCA Jakı Kırmızı(Sa÷) Beyaz(Sol), 0,5Vrms (-9dB)
PC Ses Giriúi 3,5Ø Stereo Jak, 0,5Vrms (-9dB)
Frekans RF: 80Hz ~ 15kHz (-3dB'de)
Tepki A/V: 80Hz ~ 20kHz (at -3dB)
Tak ve Kullan Özelli÷i
Bu monitör Tak ve Kullan uyumlu sistemlere takılabilir. Monitör ve bilgisayar sistemleri arasındaki etkileúim en
iyi çalıúma koúullarını ve monitör ayarlarını sa÷lar. Ço÷unlukla, kullanıcının farklı ayarlar seçmek istedi÷i
durumlar dıúında monitör kurulumu otomatik olarak ilerler.
Kabul Edilebilen Nokta Sayısı
Bu üründe, 1ppm (milyonda bir) oranında duyarlı÷a sahip geliúmiú yarı iletken teknolojisi kullanılarak üretilen
TFT LCD panel kullanılmıútır. Ancak KIRMIZI, YEùøL, MAVø ve BEYAZ renk pikselleri arada sırada parlak
görünebilir veya arada bazı siyah pikseller görünebilir. Bunun nedeni kalitenin düúük olması de÷ildir, paneli
herhangi bir kuúkuya kapılmadan kullanabilirsiniz.
zÖrne÷in, bu üründeki TFT LCD alt piksellerinin sayısı 3.133.440˅dur.
Tasarım ve belirtimler önceden belirtilmeden de÷iútirilebilir.
PowerSaver
Bu monitörde PowerSaver adı verilen yerleúik bir güç yönetim sistemi vardır. Bu sistem, monitörünüzü, belli bir
süre kullanılmadı÷ında düúük enerji moduna geçirerek enerji tasarrufu sa÷lar. Fareyi hareket ettirdi÷inizde veya
klavyedeki bir tuúa bastı÷ınızda monitör otomatik olarak normal çalıúma durumuna döner. Enerji tasarrufu
sa÷lamak için, kullanmanız gerekmeyen zamanlarda veya uzun süre kullanmayaca÷ınız durumlarda
monitörünüzü KAPATIN. PowerSaver sistemi bilgisayarınıza takılan VESA DPMS uyumlu bir video kartıyla
çalıúır. Bu özelli÷i kurmak için bilgisayarınıza yüklü bir yazılım yardımcı programını kullanın.
Durum Normal Çalıúma Kapalı Modu
EPA/ENERGY 2000
Mekanik Güç S/W
kapalı
(Güç dü÷mesi)
Mekanik Güç S/W
kapalı
(Güç açma/kapma
anahtarı)
(øste÷e ba÷lı)
Güç Göstergesi Yeúil Yeúil, Yanıp Söner Siyah Siyah
5W'dan daha az 1W'dan daha az
Güç Tüketimi 300W'dan daha az (Kapalı modu) (120Vac) 0W'dan daha az
øste÷e Ba÷lı: HOPARLÖR Sol/Sa÷(8ohm, 10W)
Önceden Ayarlı Zamanlama Modları
Bilgisayardan gönderilen sinyal aúa÷ıdaki Önceden Ayarlı Zamanlama Modları ile aynıysa, ekran otomatik
olarak ayarlanır. Ancak sinyal farklıysa güç ıúı÷ı yanmaya devam ederken ekran kararabilir. Video kartının
kılavuzuna bakın ve ekranı aúa÷ıdaki gibi ayarlayın.
Tablo 1. Önceden Ayarlı Zamanlama Modları
Ekran Modu Yatay Frekans
(kHz) Dikey Frekans
(Hz) Piksel Saati
(MHz) Sync Polaritesi
(H/V)
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 49,500 +/+
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 43,269 85,008 36,000 -/-
VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x600 46,875 75,000 49,500 +/+
VESA, 800 x600 53,674 85,000 56,250 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 85,997 94,500 +/+
VESA, 1280 x 768 47,776 60,000 79,500 -/+
VESA, 1360 x 768 47,712 60,000 85,500 +/+
Yatay Frekans
Ekranın sa÷ kenarını sol kenarına ba÷layan bir satırın yatay olarak taranma
süresine Yatay Döngü denir ve Yatay Döngü'nün tersi alınarak elde edilen
sayıya da Yatay Frekans adı verilir. Birim: kHz
Dikey Frekans
Ekranda kullanıcının görebilece÷i bir görüntü oluúması için, floresan
lambalara benzer úekilde, aynı görüntünün saniyede pek çok defa
yinelenmesi gerekir. Bu yineleme sıklı÷ına Dikey Frekans veya Yenileme
Hızı denir. Birim: Hz
Servis
Firmanın adresi ve telefonu, önceden haber verilmeden de
÷
i
ú
tirilebilir.
AUSTRALIA :
Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : 1300 362 603
http://www.samsung.com.au/
BRAZIL :
Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421
http://www.samsung.com.br/
CANADA :
Samsung Electronics Canada Inc.
Samsung Customer Care
55 Standish Court
Mississauga, Ontario
L5R 4B2
1-800-SAMSUNG (1-800-726-7864)
http://www.samsung.ca/
CHILE :
SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: 56-2-5605353
56-2-800200211
http://www.sonda.com/
http://www.samsung.cl/
COLOMBIA :
Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: 9-800-112-112
Fax: (571) 618 - 2068
http://www.samsung-latin.com/
e-mail : soporte@samsung-latin.com
ESPAÑA :
Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : (93) 261 67 00
Fax. : (93) 261 67 50
http://samsung.es/
FRANCE :
SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : 08 25 08 65 65
Fax : 01 48 63 06 38
http://www.samsungservices.com/
GERMANY :
TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min
http://www.samsung.de/
HUNGARY :
Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: 36 1 453 1100
Fax: 36 1 453 1101
http://www.samsung.hu/
ITALY :
Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153
http://www.samsung-italia.com/
MÉXICO :
SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: 01-55-5747-5100 / 01-800-726-7864
Fax: 01-55-5747-5202 / 01-800-849-1743
RFC: SEM950215S98
http://www.samsung.com.mx/
IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: 01-55-5747-5100 / 01-800-726-7864
EXPORTADO POR: Samsung Electronics CO.,LTD.
416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea
NETHERLANDS/BELGIUM/LUXEMBOURG :
Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/
PANAMA :
Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : (507) 210-1122, 210-1133
Tel : 800-3278(FAST)
http://www.samsung-latin.com/
PERU :
Servicio Integral Samsung
A
v.Argentina 1790 Lima1. Peru
Tel: 51-1-336-8686
Fax: 51-1-336-8551
http://www.samsungperu.com/
PORTUGAL :
SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, No2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. 214 148 114/100 Fax. 214 148 133/128
Free Line 800 220 120
http://www.samsung.pt/
SOUTH AFRICA :
Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : 0027-11-549-1621
Fax : 0027-11-549-1629
http://www.samsung.co.za/
THAILAND :
HAI SAMSUNG Service Center
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : 0-2635-2567
FAX : 0-2635-2556
UKRAINE :
SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. 8-044-4906878
Fax 8-044-4906887
Toll-free 8-800-502-0000
http://www.samsung.com.ua/
United Kingdom :
Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : (0208) 391 0168
Fax. : (0208) 397 9949
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : (0870) 242 0303
Fax. : (01952) 292 033
http://samsungservice.co.uk/
U.S.A :
Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)
http://samsung.com/monitor/
SWEDEN/DENMARK/NORWAY/FINLAND :
Samsung Electronics Nordic AB
Samsung support Sweden: 08-585 36787
Samsung support Danmark : 38 322 887
Samsung support Norway: 231 62722
Samsung support Finland: 09-69379 554
http://www.samsung.se
http://www.samsung.dk
http://www.samsung.no
http://www.samsung.fi
Koúullar
Senk. Sin
y
ali
Senk. (Senkronize) Sinyaller, monitörde istenen renkleri görüntülemek için gereken standart sinyalleri
belirtir. Dikey ve Yatay Senk. Sinyalleri olarak ikiye ayrılır. Bu sinyaller ayarlanan çözünürlük ve
frekansta normal renkli görüntüler gösterir.
Senk. Sinyali türleri
A
yrıBu, monitöre dikey senk. sinyalleri iletme úemasıdır.
Birleúik Bu, dikey senk. sinyallerini bir birleúik sinyalde birleútirme ve monitöre iletme
úemasıdır. Monitör birleúik sinyali özgün renk sinyallerine ayırarak renk
sinyallerini görüntüler.
Nokta Aralı÷ı
Monitördeki görüntü kırmızı, yeúil ve mavi noktalardan oluúur. Noktalar birbirine yakınlaútıkça çözünürlük
artar. Aynı renkteki iki nokta arasındaki uzaklı÷a "Nokta Aralı÷ı" denir. Birim: mm
Dikey Frekans
Görüntüyü oluúturmak ve kullanıcıya göstermek için ekranın saniyede birkaç defa yeniden çizilmesi
gerekir. Saniyedeki yineleme sıklı÷ına Dikey Frekans veya Yenileme Hızı denir. Birim: Hz
Örnek: Aynııúın kendini saniyede 60 defa yinelerse, bu 60 Hz olarak kabul edilir.
Yatay Frekans
Ekranın sa÷ kenarını sol kenarına ba÷layan bir satırı yatay olarak tarama süresine Yatay Döngü denir.
Yatay Döngü'nün tersi alınarak elde edilen sayıya Yatay Frekans denir. Birim: kHz
Taramalı ve Taramasız Yöntemler
Ekranın en üstünden en altına kadar olan yatay satırları sırasıyla göstermeye Taramasız Yöntem, tek
numaralı satırlarla çift numaralı satırları dönüúümlü olarak göstermeye Taramalı yöntem denir. Net bir
görüntü oluúmasını sa÷lamak için ço÷u monitör Taramasız yöntemi kullanılır. Taramalı yöntem
televizyonlarda kullanılan yöntemdir.
Tak ve Kullan
Bu iúlev, bilgisayarla monitör arasında otomatik bilgi de÷iúimine olanak tanıyarak kullanıcıya yüksek
kaliteli bir ekran sunar. Bu monitör Tak ve Kullan iúlevi için uluslararası VESA DDC standardına
uygundur.
Çözünürlük
Ekran görüntüsü oluúturmak için kullanılan yatay ve dikey nokta sayısına "çözünürlük" denir. Bu sayı
ekranın hassasiyetini gösterir. Yüksek çözünürlük, ekranda daha fazla görüntü bilgisi gösterilmesine
olanak sa÷ladı÷ından birçok görevi gerçekleútirmeye uygundur.
Örnek: Çözünürlük 1360 X 768 ise, ekran 1360 yatay nokta (yatay çözünürlük) ve 768 dikey çizgiden
(dikey çözünürlük) oluúuyor demektir.
Multi
p
le Dis
p
la
y
Control
(
MDC
)
Çoklu Ekran Kontrolü (MDC), çeúitli ekranların kolayca ve aynı anda bir bilgisayar üzerinde
çalıútırılmasını sa÷layan bir uygulamadır. Bilgisayar ve ekran arasındaki iletiúim için bir seri iletiúim
standardı olan RS-232C kullanılır.
Daha øyi Görüntü Elde Etmek øçin
1. En iyi görüntü kalitesini elde etmek için bilgisayarın denetim masasından bilgisayar çözünürlü÷ünü ve
ekran enjeksiyon hızını (yenileme hızı) aúa÷ıda açıklandı÷ı gibi ayarlayın. TFT-LCD˅de en iyi görüntü
kalitesi sa÷lanmazsa, ekrandaki görüntünün kalitesi düúük olabilir.
{Çözünürlük: 1360 x 768
{Dikey frekans (yenileme hızı): 60 Hz
2. Bu üründe, 1ppm (milyonda bir) oranında duyarlı÷a sahip geliúmiú yarı iletken teknolojisi kullanılarak
üretilen TFT LCD panel kullanılmıútır. Ancak KIRMIZI, YEùøL, MAVø ve BEYAZ renk pikselleri arada
sırada parlak görünebilir veya arada bazı siyah pikseller görünebilir. Bunun nedeni kalitenin düúük
olması de÷ildir, paneli herhangi bir kuúkuya kapılmadan kullanabilirsiniz.
{Örne÷in, bu üründeki TFT LCD alt piksellerinin sayısı 3.133.440˅dur.
3. Monitörü ve dıú paneli temizlerken lütfen önerildi÷i gibi çok az miktarda temizleme maddesiyle
yumuúak ve kuru bir bez kullanın; temizledikten sonra ürünü iyice silerek parlatın. LCD alanı, üzerine
bastırılmadan yumuúak bir úekilde silinmelidir. Fazla bastırılırsa, üzerinde iz bırakılabilir.
4. Resim kalitesinden memnun de÷ilseniz, pencere kapatma dü÷mesine bastı÷ınızda ekranda
görünecek olan ˈotomatik ayar iúleviniˉGkullanarak daha iyi bir resim elde edebilirsiniz. Otomatik ayar
sonrasında da görüntüde bozukluklar varsa, FINE/COARSE ayar iúlevini kullanın.
5. Uzun bir sure sabit bir ekran görüntüleniyorsa, görüntü artı÷ı denen durum veya bulanıklık meydana
gelebilir.Uzun süre monitörden uzak kalacaksanız, enerji tasarrufu moduna geçin veya hareketli
görüntüler içeren bir ekran koruyucu ayarlayın.
Y
etki Bildirimi
Bu belgedeki bilgiler önceden belirtilmeden de÷iútirilebilir.
© 2005 Samsung Electronics Co., Ltd. Tüm hakları saklıdır.
Samsung Electronics Co., Ltd. úirketinin yazılı izni olmadan herhangi bir úekilde yeniden üretilmesi
kesinlikle yasaktır.
Samsung Electronics Co., Ltd. bu belgedeki hatalardan veya bu malzemenin yapısı, performansı veya
kullanımına ba÷lı olarak ortaya çıkan veya oluúan zararlardan sorumlu tutulamaz.
Samsung, Samsung Electronics Co., Ltd. úirketinin kayıtlı ticari markasıdır; Microsoft,Windows ve Windows
NT Microsoft Corporation úirketinin kayıtlı ticari markalarıdır; VESA,DPMS ve DDC Video Electronics
Standard Association'ın kayıtlı ticari markalarıdır; Burada sözü edilen di÷er tüm ürün adları ilgili sahiplerinin
ticari markaları veya kayıtlı ticari markalarıdır.
B Sınıfı
Bu ürün, B Sınıfı bir dijital cihazdır.Güvenlik ve EMC uyum kılavuzu için "Yasal Bilgiler" Kılavuzuna
bakabilirsiniz.
Manufacturer : SAMSUNG ELECTRONICS CO., LTD
12th FL., Samsung Main Bldg., 250, 2-ga, Taepyung-Ro
Seoul, Korea
Tel : +82 2 727 7114
LVD : P.O. Box 73 Blindern, N-0314 Oslo, Norway
Tel) 47-22-96-03-30, Fax) 44-22-96-05-50
EMC : Samsung Electronics Co., Ltd. EMC Test Laboratory
416 Maetan-3 Dong, Yeongtong-gu, Suwon City,
Gyeonggi-do, Korea, 442-742
Tel) 82-31-200-2185, Fax) 82-31-200-2189
ÜRÜN BøLGøLERø (Ekran Sabitlemesi Olmaksızın)
LCD Monitörler ve TV˅lerde, özellikle hareketsiz bir resmi uzun süre görüntüledikten sonra bir
resimden di÷erine geçerken resim sabitlemesi olabilir.
Bu kılavuzun amacı, LCD ürünlerin Resim sabitlemesinden korunacak úekilde nasıl düzgün
kullanılabilece÷ini açıklamaktır.
Resim sabitlemesi nedir?
LCD panelin normal çalıúması sırasında piksel resim sabitlemesi ortaya çıkmaz. Ancak,
aynı resim uzun süre görüntülenirse, elektrik yükündeki ufak bir de÷iúim sıvı kristali
örten iki elektrot arasında birikir.Bu da sıvı kristalin, ekranın bazı alanlarında
toplanmasına neden olur.Bu úekilde, yeni bir video resmine geçerken bir önceki resim
sabitlenir.LCD de içinde olmak üzere tüm görüntüleme ürünleri resim sabitlenmesine
maruz kalabilir. Bu, ürünün bir kusuru de÷ildir.
LCD˅nizi resim sabitlenmesinden korumak için lütfen aúa÷ıdaki önerileri dikkate alın
Ka
p
atma, Ekran Koru
y
ucu ve
y
a Gü
ç
Tasarrufu Modu
Örnek)
zSabit bir desen kullanırken gücü kapatın.
zMümkünse Ekran koruyucu kullanın
zPC Ekran Özellikleri Güç ùeması ile Monitör˅ün gücünü kapalı olarak
ayarlayın.
- 24 saatlik sürekli kullanımdan sonra 4 saat süreyle gücü kapatın
- 12 saatlik sürekli kullanımdan sonra 2 saat süreyle gücü kapatın
- Tek renkli bir ekran koruyucu veya hareketli bir resim kullanmanız
önerilir.
Belirli u
yg
ulamalar i
ç
in önerile
r
Örnek) Havalimanları, Ulaúımøstasyonları, Borsalar, Bankalar ve Kontrol
Sistemleri
Ekran sistemi programınızın kurulumunda aúa÷ıdakilere uymanızı öneririz:
Bil
g
ileri Lo
g
o ve
y
a Hareketli resim dön
g
üsü
y
le
g
ö
r
üntüle
y
in.
Örnek) Döngü : 1 saat süreyle Bilgileri görüntüledikten sonra 1 dakika süreyle
Logoyu veya hareketli resmi görüntüleyin.
Renk Bil
g
ilerini düzenli olarak de
÷
i
ú
tirin
(
2 farklı renk kullanın
)
.
Örnek) 2 renk kullanarak, her 30 dakikada bir Renk Bilgilerini tersine döndürün.
Karakterlerle arka plan renkleri arasındaki parlaklık farkının çok olmamasına
dikkat edin.
Resim sabitlenmesini kolaylaútırabilecek Gri renkleri kullanmaktan kaçının.
zKaçının: Parlaklık farkı fazla olan renkler (Siyah ve Beyaz, Gri)
Örnek)
zÖnerilen ayarlar: Parlaklık farkı az olan parlak renkler
- Karakterlerin rengiyle arka planın rengini 30 dakikada bir de÷iútirin
Örnek)
- Her 30 dakikada bir, karakterleri kaydırarak de÷iútirin.
Örnek)
Monitörünüzü Resim sabitlenmesinden korumanın en iyi yolu, PC
˅
nizi veya
Sisteminizi kullanmadı÷ınız zamanlarda bir Ekran Koruyucu programını
ç
alı
ú
tıracak
ú
ekilde a
y
arlamaktır.
LCD paneli normal koúullarda çalıútırıldı÷ında Resim sabitlenmesi ortaya çıkmayabilir.
Normal koúullar, sürekli de÷iúen video desenleri olarak tanımlanır. LCD panel sabit bir
desenle uzun süre (-12 saatten fazla-) çalıútırıldı÷ında, bir pikseldeki sıvı kristali
çalıútıran elektrotlar arasında hafif bir voltaj de÷iúimi olabilir.Elektrotlar arasındaki voltaj
de÷iúimi zamanla artar ve sıvı kristali e÷ime zorlar. Bu durum ortaya çıkarsa, desen
de÷iúti÷inde önceki resim görünür kalabilir.Bunu engellemek için, biriken voltaj de÷iúimi
azaltılmalıdır.
LCD Monitörümüz ISO13406-2 Piksel hatası Sınıf II belirtimlerine uygundur.
