Plasma TV

user manual

BN68-01917B-00

Contact SAMSUNG WORLD-WIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.

Country Customer Care Center Web Site Address

U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com/us Samsung Electronics America, Inc. 105 Challenger Road

Ridgefield Park, NJ 07660-0511

CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca

Samsung Electronics Canada Inc., Customer Service 55

Standish Court Mississauga, Ontario L5R 4B2 Canada

Samsung Electronique Canada Inc., Service à la Clientèle

55 Standish Court Mississauga, Ontario L5R 4B2

Canada

BN68-01917B

Thank you for purchasing this Samsung product.

To receive more complete service, please

www.samsung.com/register

Model Serial No.

imagine the possibilities

BN68-01917B_cover.indd 1 2009-02-14 오전 12:10:24

Important Warranty Information Regarding Television Format Viewing

Wide screen format PDP Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide

screen format full-motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format,

or expanded to fill the screen if your model offers this feature and the images are constantly moving. Displaying stationary

graphics and images on screen, such as the dark side-bars on nonexpanded standard format television video and

programming, should be limited to no more than 5% of the total television viewing per week.

Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos,

web sites or computer graphics and patterns, should be limited as described above for all televisions. Displaying stationary

images that exceed the above guidelines can cause uneven aging of PDP Displays that leave subtle, but permanent

burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and primarily display

full screen moving images, not stationary patterns or dark bars.

On PDP models that offer picture sizing features, use these controls to view different formats as a full screen picture.

Be careful in the selection and duration of television formats used for viewing. Uneven PDP aging as a result of format

selection and use, as well as burned-in images, are not covered by your Samsung limited warranty.

U.S.A Only

The product unit accompanying this user manual is licensed under certain intellectual property rights of certain third parties.

In particular, this product is licensed under the following US patents: 5,991,715, 5,740,317, 4,972,484, 5,214,678, 5,323,396,

5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247, 5,960,037, 6,023,490, 5,878,080, and

under US Published Patent Application No. 2001-44713-A1.

This license is limited to private non-commercial use by end-user consumers for licensed contents. No rights are granted for

commercial use. The license does not cover any product unit other than this product unit and the license does not extend to any

unlicensed product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or sold in combination with this product

unit. The license only covers the use of this product unit to encode and/or decode audio files conforming to the ISO/IEC 11172-3

or ISO/IEC 13818-3. No rights are granted under this license for product features or functions that do not conform to the ISO/IEC

11172-3 or ISO/IEC 13818-3.

Other countries

The product unit accompanying this user manual is licensed under certain intellectual property rights of certain third parties. This

license is limited to private non-commercial use by end-user consumers for licensed contents. No rights are granted for commercial

use. The license does not cover any product unit other than this product unit and the license does not extend to any unlicensed

product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or sold in combination with this product unit. The

license only covers the use of this product unit to encode and/or decode audio files conforming to the ISO/IEC 11172-3 or ISO/IEC

13818-3. No rights are granted under this license for product features or functions that do not conform to the ISO/IEC 11172-3 or

ISO/IEC 13818-3.

English - 2

BN68-01917A.indb 2 2009-02-13 오후 11:07:40

User Instructions

Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause

screen image retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to page 25 of this

manual to reduce the degree of brightness and contrast of the screen when displaying a still image.

Altitude

The PDP can only operate normally at heights under 6500ft.

Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper

part of the product.

This is normal and does not indicate any defect or operation failure of the product.

However, children should be prevented from touching the upper part of the product.

The product is making a ‘cracking’ noise.

A ‘cracking’ noise may occur when the product contracts or expands due to a change in the surrounding environment such as

temperature or humidity. This is normal and not a defect of the unit.

Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to

produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the

product.

Avoid operating the TV at temperatures below 41°F (5°C)

A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on

the left, right and center of the screen caused by the difference of light emission on the screen.

Playing a DVD or a game console may cause similar effects to the screen.

Damages caused by the above effect are not covered by the Warranty.

After-images on the Screen.

Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images.

To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.

Warranty

Warranty does not cover any damage caused by image retention.

Burn-in is not covered by the warranty.

English - 3

BN68-01917A.indb 3 2009-02-13 오후 11:07:41

Contents

Symbol N O T

Press Note One-Touch Button TOOLS

English

Connecting and Preparing Your TV

List of Features ..........................................................................5

Checking Parts ..........................................................................5

Assembling the Cables ..............................................................5

Viewing the Control Panel ......................................................... 6

Viewing the Connection Panel...................................................8

Remote Control .........................................................................9

Connections

Connecting VHF and UHF Antennas .......................................10

Connecting Cable TV ..............................................................10

Connecting a DVD / Blu-Ray Player or Cable Box /

Satellite receiver (Set-Top Box) via HDMI ............................... 12

Connecting a DVD /Blu-Ray Player or Cable Box /

Satellite receiver (Set-Top Box) via DVI ..................................12

Connecting a DVD / Blu-Ray Player or Cable Box /

Satellite receiver (Set-Top Box) via Component cables ..........13

Connecting a Camcorder ........................................................13

Connecting a VCR ...................................................................14

Connecting a Digital Audio System ......................................... 15

Connecting an Amplier / DVD Home Theater ........................15

Connecting a PC .....................................................................16

Operation

Turning the TV On and Off ......................................................17

Changing Channels .................................................................17

Adjusting the Volume ...............................................................17

Using the TOOLS Button .........................................................18

Using the Remote Control Backlight Buttons .......................... 18

Viewing the Display .................................................................18

Viewing the Menus ..................................................................19

Plug & Play Feature ................................................................20

Channel Control

Storing Channels ....................................................................21

Managing Channels ................................................................21

Picture Control

Changing the Picture Settings .................................................23

■

PC Display

Using Your TV as a Computer (PC) Display ............................ 27

Display Modes .........................................................................27

Setting up the TV with your PC ...............................................28

Sound Control

Changing the Sound Settings ..................................................29

Function Description

Conguring the Setup Menu ....................................................30

Setting the Time ......................................................................34

Source List / Edit Name ...........................................................35

Support ....................................................................................35

Media Play

Using the Media Play Function ................................................37

Using the PHOTO (JPEG) List ................................................38

Using the MP3 List ..................................................................41

Using the Setup Menu .............................................................42

Anynet+

Connecting Anynet+ Devices ..................................................43

Troubleshooting for Anynet+ ...................................................46

Appendix

Troubleshooting .......................................................................47

Preparation before installing the Wall-Mount ...........................48

How to attach the Stand-Base .................................................48

Securing the TV to the Wall .....................................................49

Wall Mount Kit Specications (VESA) ..................................... 50

Specications ..........................................................................51

Dimensions (PN50B550T2F/PN50B560T5F) ..........................52

Dimensions (PN58B550T2F/PN58B560T5F) ..........................53

Dimensions (PN63B550T2F) ..................................................54

■

English - 4

BN68-01917A.indb 4 2009-02-13 오후 11:07:41

List of Features

Adjustable picture settings that can be stored in the TV’s memory.

Automatic timer to turn the TV on and off.

A special sleep timer.

V-Chip function.

Excellent Digital Interface & Networking :

With a built-in HD digital tuner, non-subscription HD broadcasts can be viewed with no Cable Box/Satellite receiver (Set-Top Box)

needed.

You can listen to music les and view pictures on USB Mass Storage Class (MSC) devices.

HDMI/DVI connection of your PC to this TV.

SRS TruSurround HD provides a virtual surround system.

•

Connecting and Preparing Your TV

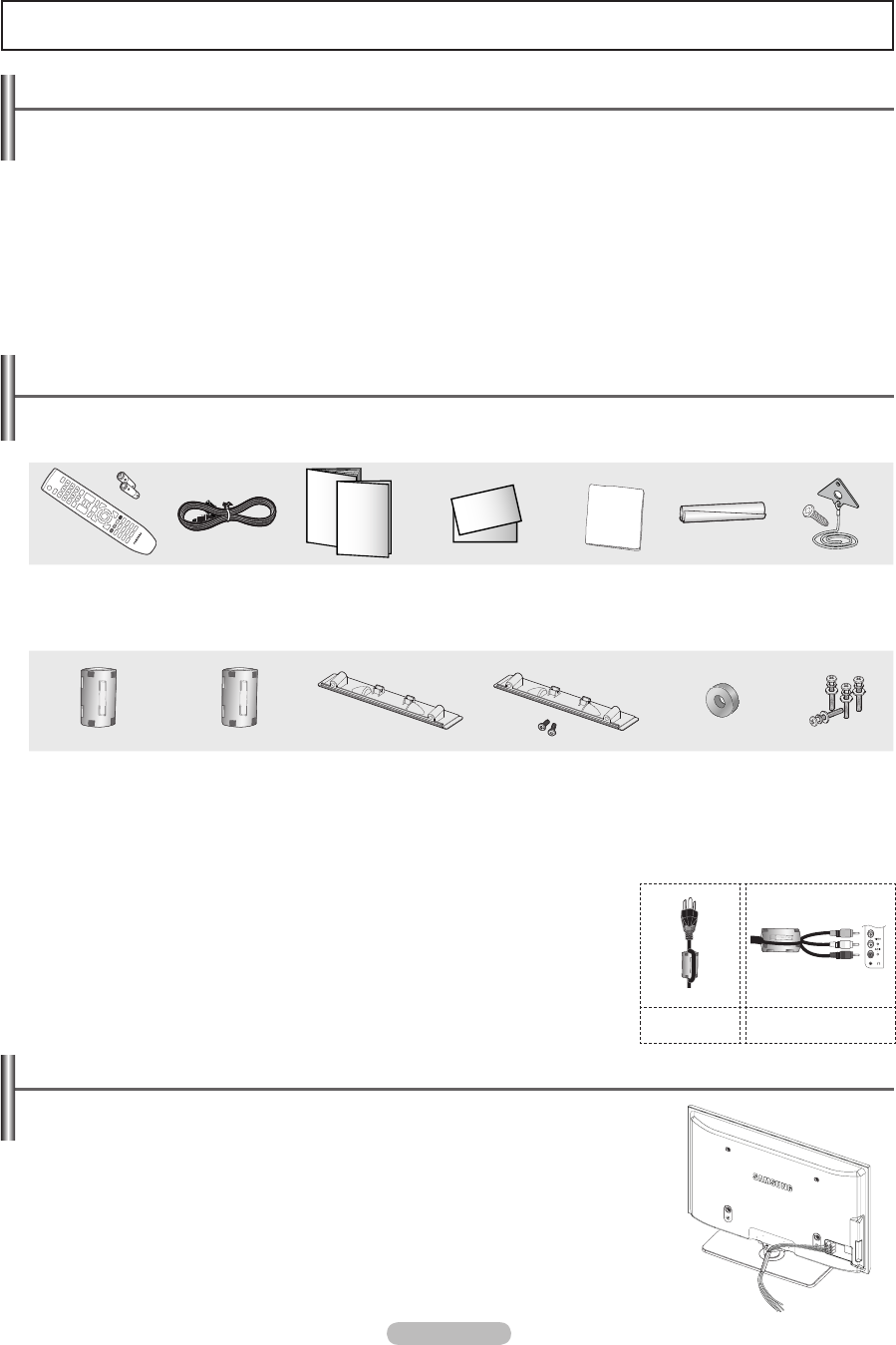

Checking Parts

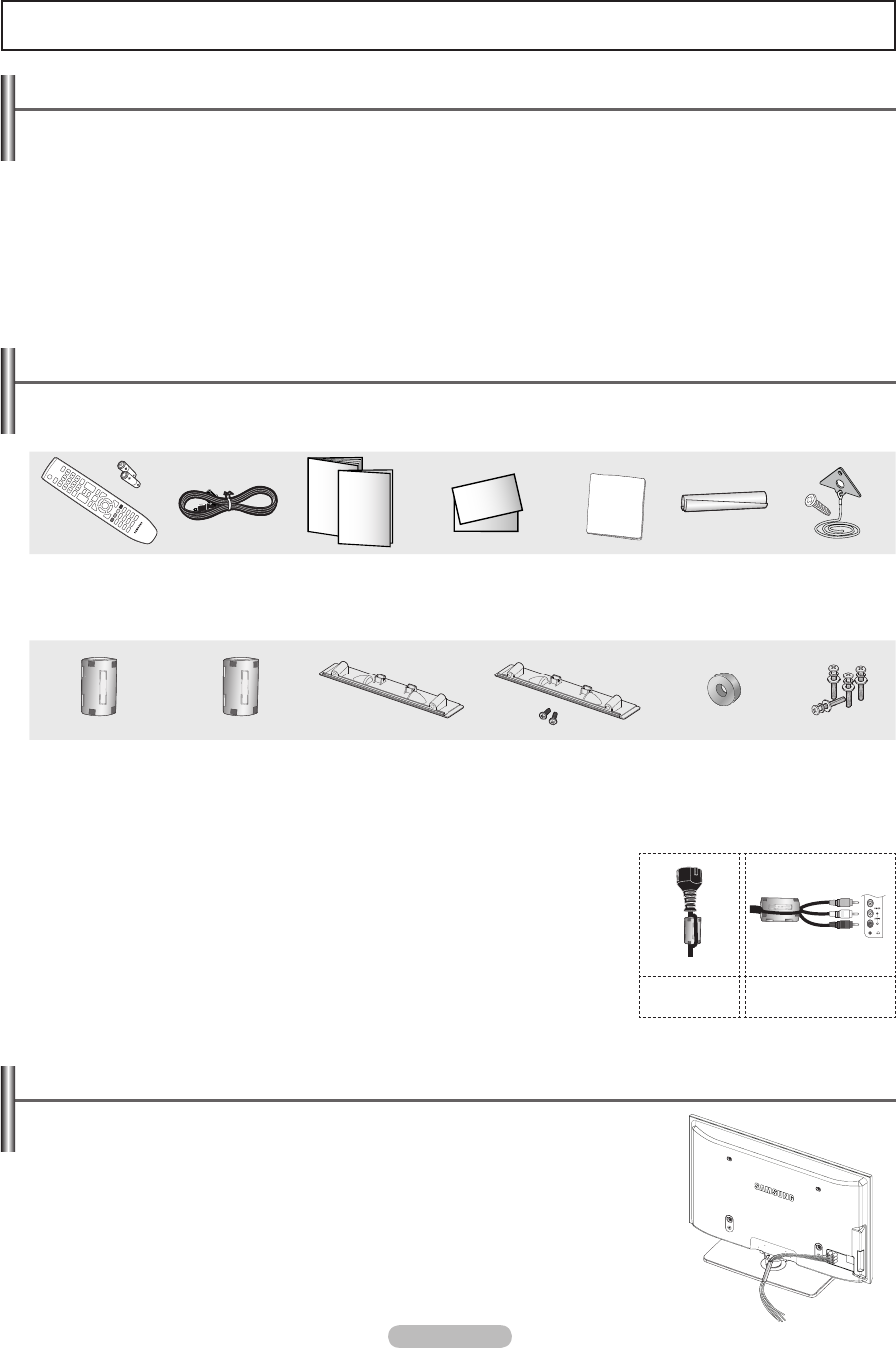

Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

The items' color and shape may vary depending on the model.

Remote Control

(BN59-00852A) /

AAA Batteries

(4301-000103)

Power Cord

(3903-000144)

Owner’s Instructions /

Quick Setup Guide

Warranty Card /

Safety Guide Manual

(Not available in all

locations)

Cleaning Cloth

(BN63-01798B)

Holder-Wire

Cable

Holder TV / Screws

(BN96-10788A)

(Refer to page 49)

Ferrite Core for Power

Cord

(3301-001305)

Ferrite Core for Side-

(3301-001201)

PN58B550T2F/

PN58B560T5F only

Cover-Bottom

(Refer to page 48)

PN50B550T2F/

PN50B560T5F only

Cover-Bottom /

Screw (2ea)

(Refer to page 48)

PN58B550T2F/PN58B560T5F/

PN63B550T2F only

Holder-Ring (4ea)

(Refer to page 48)

Screw (4ea)

PN50B550T2F/

PN50B560T5F only

➢ Ferrite Core

The ferrite cores are used to shield the cables from interference.

When connecting a cable, open the ferrite core and clip it around the cable near the

plug.

Power Cord Audio Cable / Video Cable

(PN58B550T2F/

PN58B560T5F only)

Assembling the Cables

Enclose the cables in the Holder-Wire Cable so that the cables are not visible through the

transparent stand.

English - 5

BN68-01917A.indb 5 2009-02-13 오후 11:07:43

Viewing the Control Panel

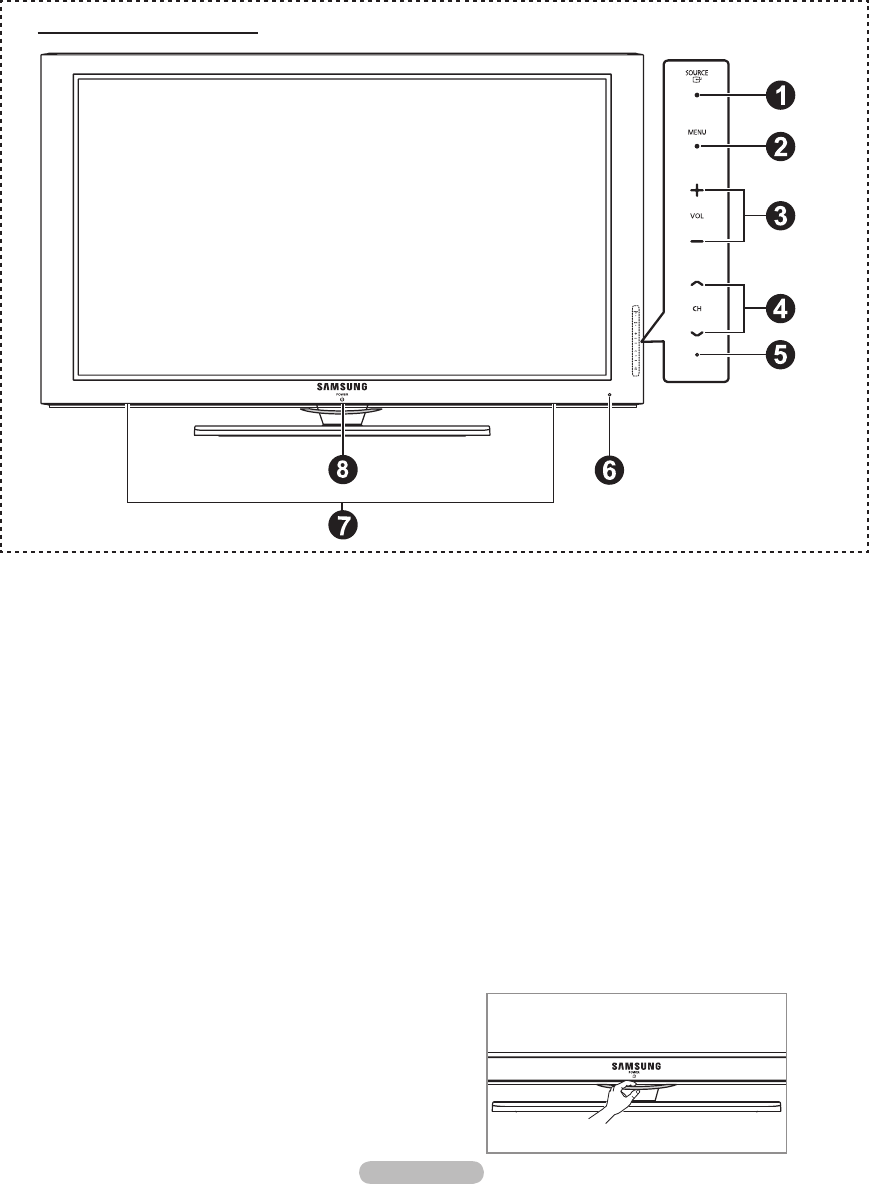

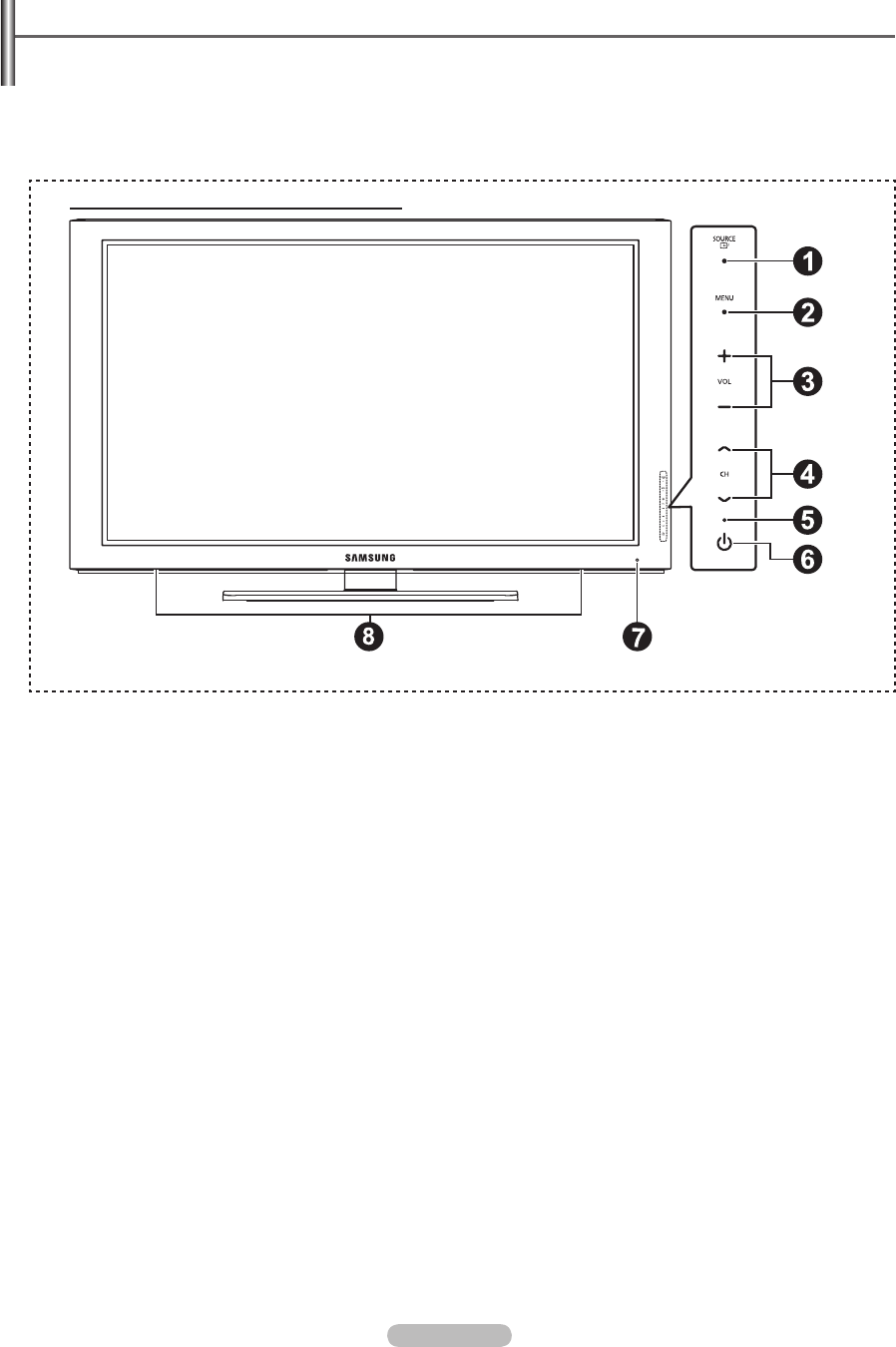

The buttons on the lower-right panel control your TV’s basic features, including the on-screen menu.

To use the more advanced features, you must use the remote control.

The product color and shape may vary depending on the model.

If you touch the front panel button, the each button will be operated.

SOURCEE

Toggles between all the available input sources

(TV, AV1, AV2, Component1, Conponent2, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4).

In the on-screen menu, use this button as you use the ENTERE button on the remote control.

Press to see an on-screen menu of your TV’s features.

+ VOL –

Press to increase or decrease the volume. In the on-screen menu, use the + VOL – buttons as you would use the

◄ and ► buttons on the remote control.

< CH >

Press to change channels. In the on-screen menu, use the < CH > buttons as you would use the ▲ and ▼ buttons on the

remote control.

POWER INDICATOR

Blinks and turns off when the power is on and lights up in stand-by mode.

P (POWER)

Press to turn the TV on and off.

REMOTE CONTROL SENSOR

Aim the remote control towards this spot on the TV.

SPEAKERS

English - 6

PN50B550T2F/PN58B550T2F/PN63B550T2F

BN68-01917A.indb 6 2009-02-13 오후 11:07:44

SOURCEE

Toggles between all the available input sources

(TV, AV1, AV2, Component1, Conponent2, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4).

In the on-screen menu, use this button as you use the ENTERE button on the remote control.

Press to see an on-screen menu of your TV’s features.

+ VOL –

Press to increase or decrease the volume. In the on-screen menu, use the + VOL – buttons as you would use the

◄ and ► buttons on the remote control.

< CH >

Press to change channels. In the on-screen menu, use the < CH > buttons as you would use the ▲ and ▼ buttons on the

remote control.

POWER INDICATOR

Blinks and turns off when the power is on and lights up in stand-by mode.

REMOTE CONTROL SENSOR

Aim the remote control towards this spot on the TV.

SPEAKERS

P POWER

Touch the silver sensor below the (P) mark to turn the TV on and off.

English - 7

PN50B560T5F/PN58B560T5F

BN68-01917A.indb 7 2009-02-13 오후 11:07:44

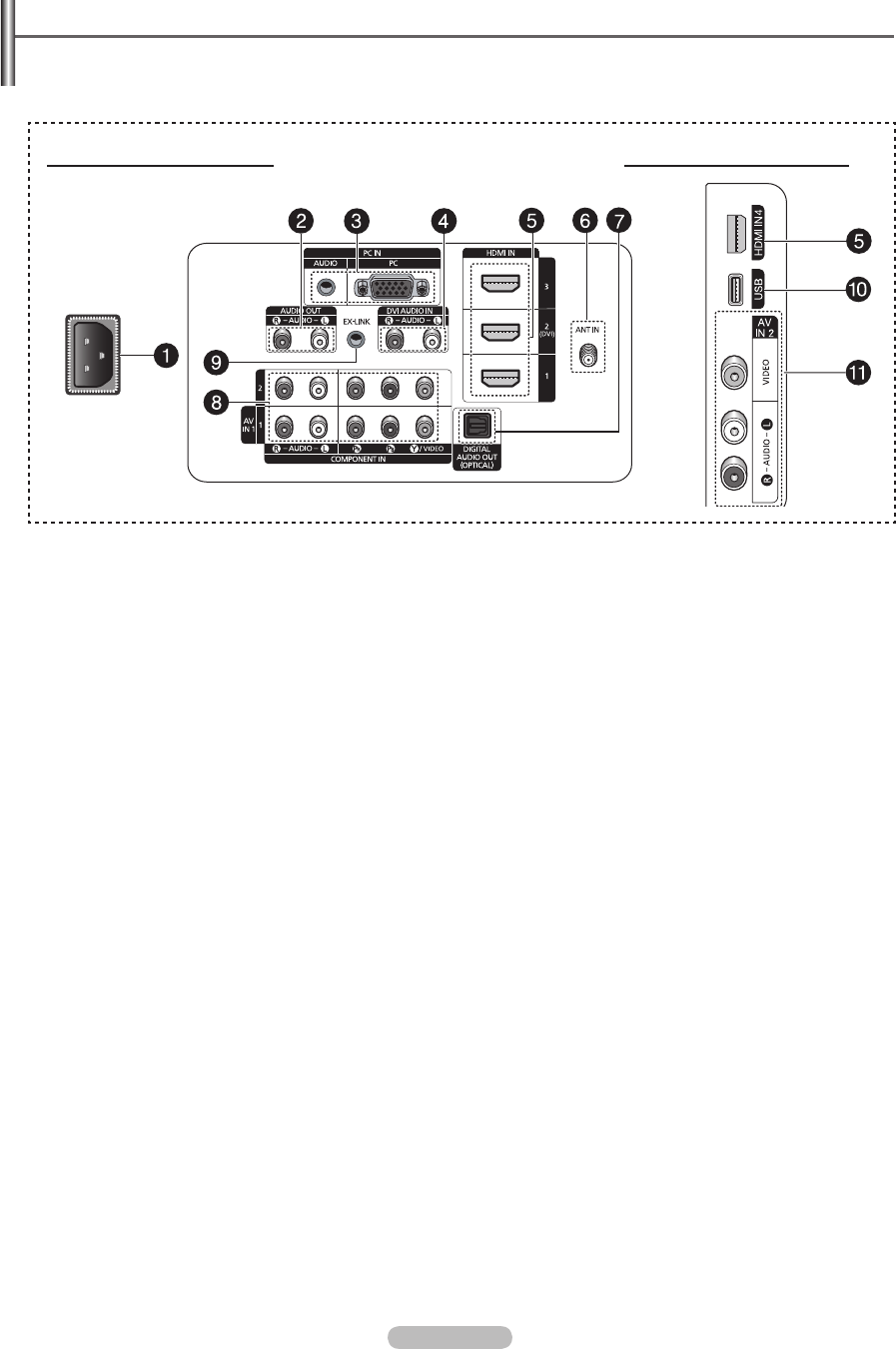

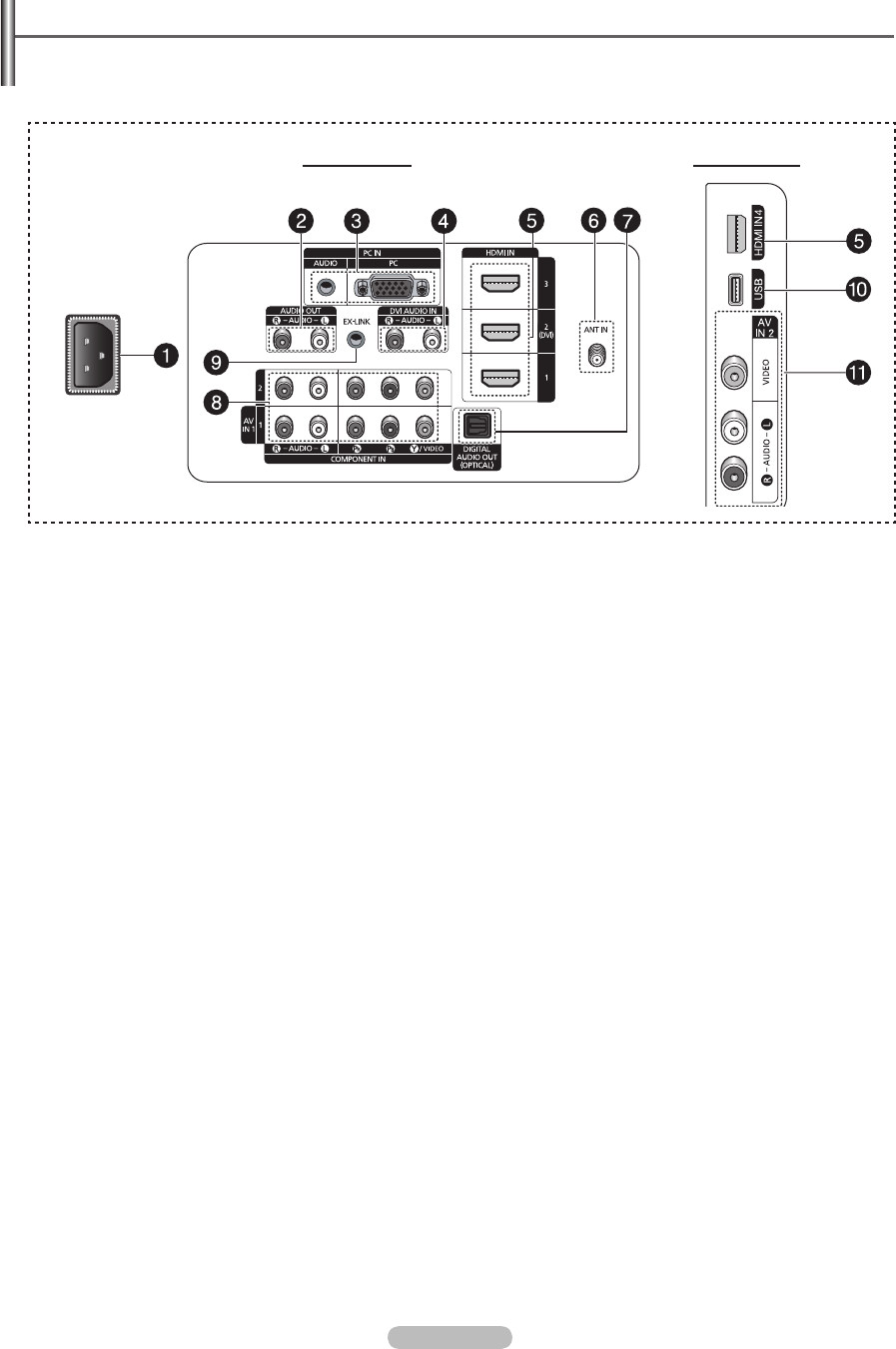

Viewing the Connection Panel

Use the connection panel jacks to connect A/V components that will be connected continuously, such as Blu-Ray/DVD players

or a VCR.

The product color and shape may vary depending on the model.

POWER IN

Connects the supplied power cord.

AUDIO OUT

Connect to a Digital Audio component.

PC IN [PC] / [AUDIO]

Connects to the video and audio output jacks on your PC.

DVI AUDIO IN (AUDIO-R/L)

Connect to the DVI audio output jack of an external device.

HDMI IN 1, 2(DVI), 3, 4

Connect to the HDMI jack of a device with an HDMI output.

(HDMI 2 supports HDMI-DVI IN and connection from a PC.)

HDMI 2 can also be used as a DVI connection with

separate analog audio inputs. An optional HDMI/DVI

cable will be necessary to make this connection.

When using an optional HDMI/DVI adapter, the DVI

analog audio inputs on your TV allow you to receive left

and right audio from your DVI device.

ANT IN

Uses a 75Ω Coaxial connector for an Air/Cable Network.

DIGITAL AUDIO OUT (OPTICAL)

Connects to a Digital Audio component.

COMPONENT IN 1, 2 / AV IN 1

Connects Component video / audio. The COMPONENT IN 1

jack is also used as the AV IN 1 jack.

Connect the video cable to the COMPONENT IN 1

[Y/VIDEO] jack and the audio cable to the COMPONENT

IN 1 [R-AUDIO-L] jacks.

EX-LINK

Used for service only.

USB

Connect a USB mass storage device to view photo les and

play audio les.

AV IN 2

Video and audio inputs for external devices.

English - 8

TV Rear Panel TV Side Panel

BN68-01917A.indb 8 2009-02-13 오후 11:07:45

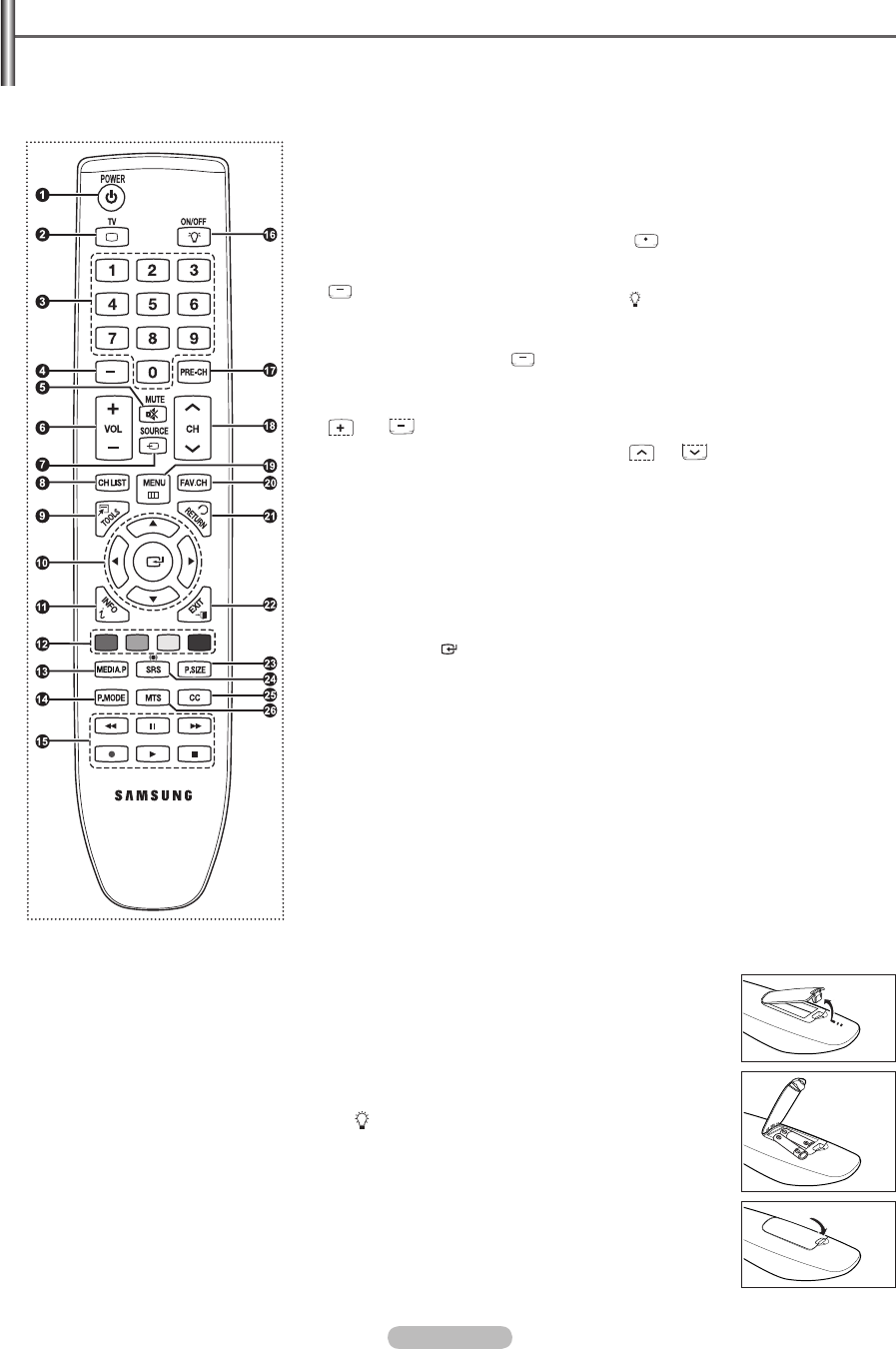

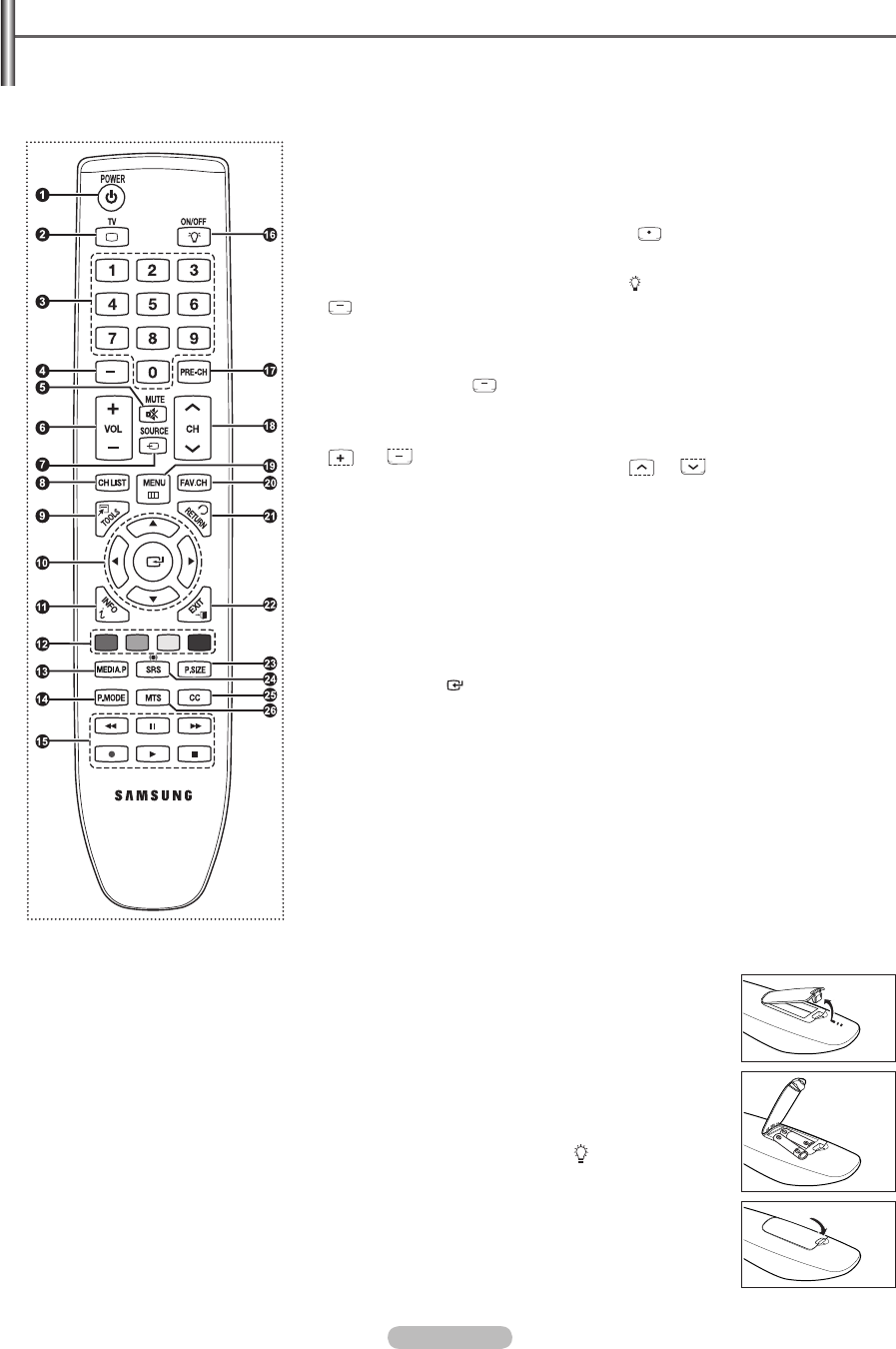

Remote Control

You can use the remote control up to a distance of about 23 feet from the TV.

The product color and shape may vary depending on the model.

The performance of the remote control may be affected by bright light.

POWER

Turns the TV on and off.

Selects the TV mode directly.

NUMERIC BUTTONS

Press to change the channel.

Press to select additional channels (digital

and analog) being broadcast by the same

station. For example, to select channel

“54-3”, press “54”, then press “ ” and “3”.

MMUTE

Press to temporarily cut off the sound.

VOL

Press to increase or decrease the volume.

SOURCE

Press to display and select the available

video sources.

CH LIST

Used to display Channel Lists on the screen.

TOOLS

Use to quickly select frequently used

functions.

UP▲/DOWN▼/LEFT◄/

RIGHT►/ENTER

Use to select on-screen menu items and

change menu values.

INFO

Press to display information on the TV

screen.

COLOR BUTTONS

Use these buttons in the Channel list and

Media Play function.

MEDIA.P (Media play)

This function enables you to view and play

photo and music les from an external

device. (Refer to pages 38 (Photo) and 41

(Music))

P.MODE

Press to select the picture mode.

Use these buttons in the DMA, Media Play

and Anynet+ modes.

( : This remote can be used to control

recording on Samsung recorders with the

Anynet+ feature)

ON/OFF

Press to backlight the buttons on the remote.

This function is convenient for using at night

or when the room is dark. (Using the remote

control with the light button set to On will

reduce the battery usage time.)

PRE-CH

Tunes to the previous channel.

Press to change channels.

(

Displays the on-screen menu.

)

FAV.CH

Press to switch to your favorite channels.

RETURN

Returns to the previous menu.

EXIT

Press to exit the menu.

P.SIZE

Picture size selection.

SRS

Selects SRS TruSurround HD mode.

Controls the caption decoder.

MTS

Press to choose stereo, mono or Separate

Audio Program (SAP broadcast).

Installing Batteries in the Remote Control

1. Lift the cover at the back of the remote control upward as shown in the gure.

2. Install two AAA size batteries.

Make sure to match the “+” and “–” ends of the batteries with the diagram inside the compartment.

3. Close the cover as shown in the gure.

Remove the batteries and store them in a cool, dry place if you won’t be using the remote control for a

long time. (Assuming typical TV usage, the batteries should last for about one year.)

Using the remote control with the ON/OFF( ) light button set to On will reduce the battery usage

time.

If the remote control doesn’t work, check the following

1. Is the TV power on?

2. Are the plus and minus ends of the batteries reversed?

3. Are the batteries drained?

4. Is there a power outage or is the power cord unplugged?

5. Is there a special uorescent light or neon sign nearby?

❑

English - 9

BN68-01917A.indb 9 2009-02-13 오후 11:07:46

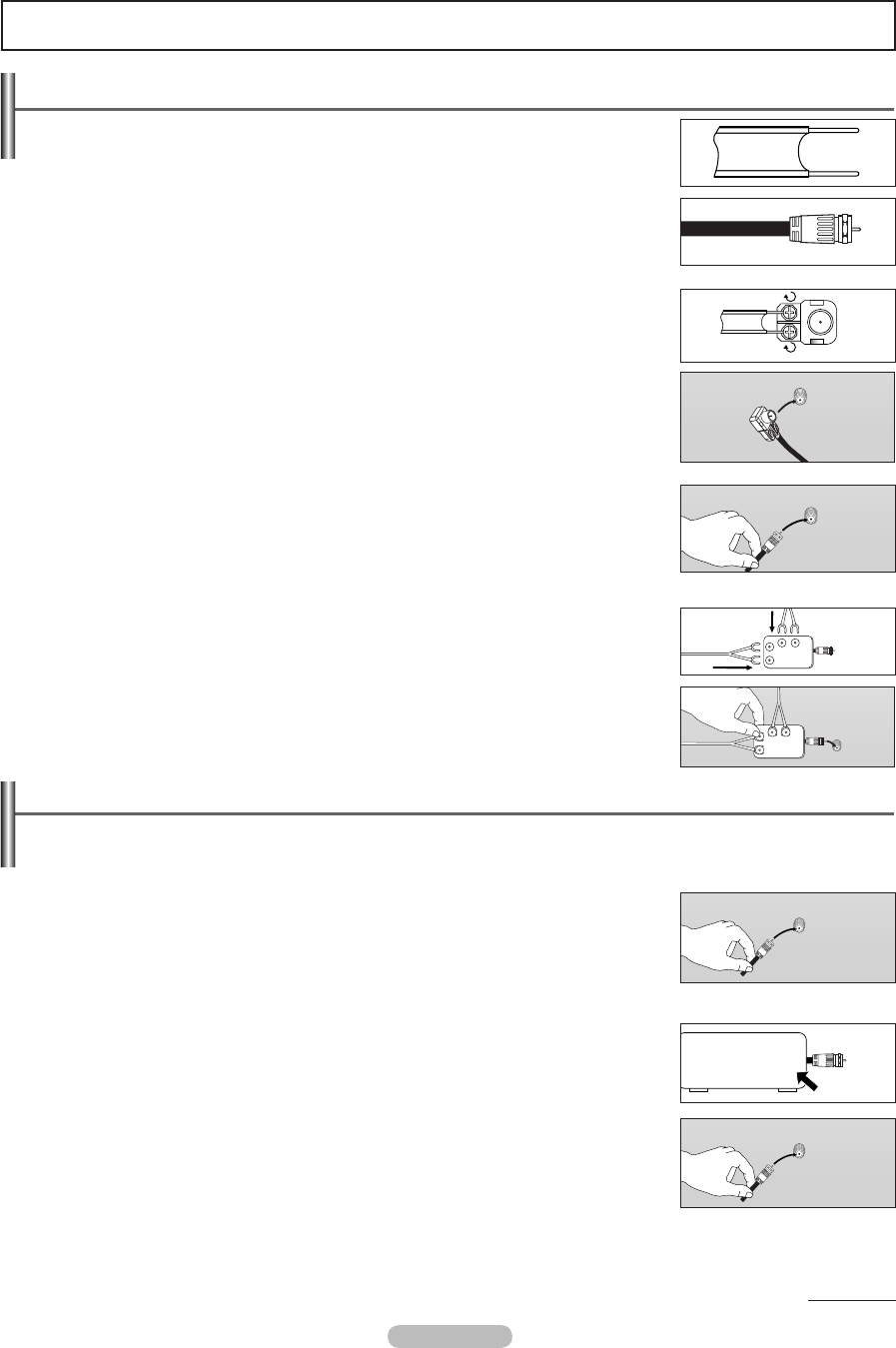

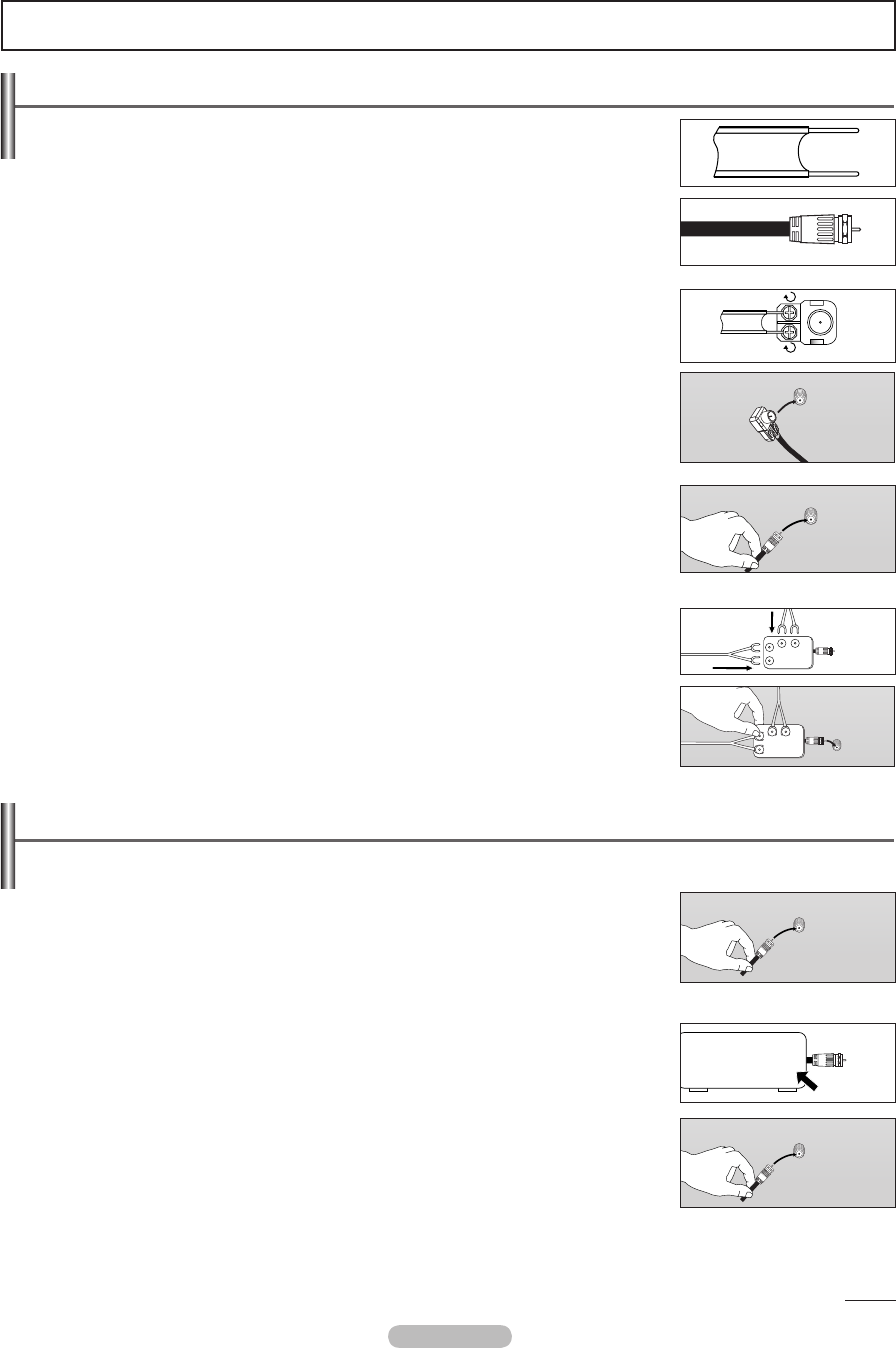

Connecting VHF and UHF Antennas

If your antenna has a set of leads that look like this, see “Antennaswith300ΩFlatTwin

Leads” below.

If your antenna has one lead that looks like this, see “Antennaswith75ΩRoundLeads”.

If you have two antennas, see “Separate VHF and UHF Antennas”.

Antennaswith300ΩFlatTwinLeads

Ifyouareusinganoff-airantenna(suchasaroofantennaorrabbitears)thathas300Ω

twin flat leads, follow the directions below.

1. Place the wires from the twin leads under the screws on a 300-75 Ω adapter (not supplied).

Use a screwdriver to tighten the screws.

2. Plug the adaptor into the ANT IN terminal on the back of the TV.

Antennaswith75ΩRoundLeads

Plug the antenna lead into the ANT IN terminal on the back of the TV.

Separate VHF and UHF Antennas

If you have two separate antennas for your TV (one VHF and one UHF), you must

combine the two antenna signals before connecting the antennas to the TV. This

procedure requires an optional combiner-adaptor (available at most electronics shops).

1. Connect both antenna leads to the combiner.

2. Plug the combiner into the ANT IN terminal on the bottom of the back panel.

Connecting Cable TV

To connect to a cable TV system, follow the instructions below.

Cable without a Cable Box

Plug the incoming cable into the ANT IN terminal on the back of the TV.

Because this TV is cable-ready, you do not need a cable box to view unscrambled cable

channels.

Connecting to a Cable Box that Descrambles All Channels

1. Find the cable that is connected to the ANT OUT terminal on your cable box.

This terminal might be labeled “ANT OUT”, “VHF OUT” or simply, “OUT”.

2. Connect the other end of this cable to the ANT IN terminal on the back of the TV.

❑

Connections

Continued...

English - 10

ANT OUT

ANT IN

UHF

VHF

ANT IN

UHF

VHF

ANT IN

BN68-01917A.indb 10 2009-02-13 오후 11:07:47

Connecting to a Cable Box that Descrambles Some Channels

If your cable box descrambles only some channels (such as premium channels), follow the instructions below. You

will need a two-way splitter, an RF (A/B) switch, and four lengths of Antenna cable. (These items are available at most

electronics stores.)

1. Find and disconnect the cable that is

connected to the ANT IN terminal on your

cable box.

This terminal might be labeled “ANT IN”,

“VHF IN” or simply, “IN”.

2. Connect this cable to a two-way splitter.

3. Connect an Antenna cable between the

OUTPUT terminal on the splitter and the IN

terminal on the cable box.

4. Connect an Antenna cable between the ANT

OUT terminal on the cable box and the B–IN

terminal on the RF(A/B) switch.

5. Connect another cable between the other

OUT terminal on the splitter and the A–IN

terminal on the RF (A/B) switch.

6. Connect the last Antenna cable between the

OUT terminal on the RF (A/B) switch and the

ANT IN terminal on the rear of the TV.

After you have made this connection, set the A/B switch to the “A” position for normal viewing. Set the A/B switch to the “B” position

to view scrambled channels. (When you set the A/B switch to “B”, you will need to tune your TV to the cable box’s output channel,

which is usually channel 3 or 4.)

❑

English - 11

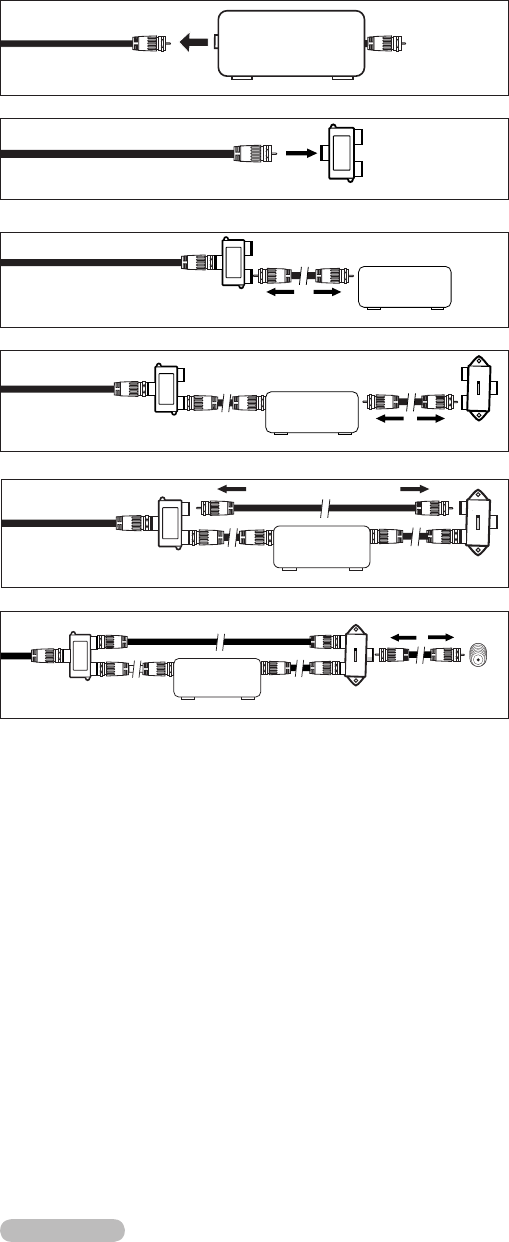

Splitter

Incoming

cable

RF (A/B)

Switch

Cable Box

ANT IN

Splitter

Incoming

cable

TV Rear

RF (A/B)

Switch

ANT IN

Splitter

Cable Box

Incoming

cable

Splitter

Incoming

cable

Splitter

Cable Box

RF (A/B)

Switch

Incoming

cable

IN CABLE OUT

BN68-01917A.indb 11 2009-02-13 오후 11:07:48

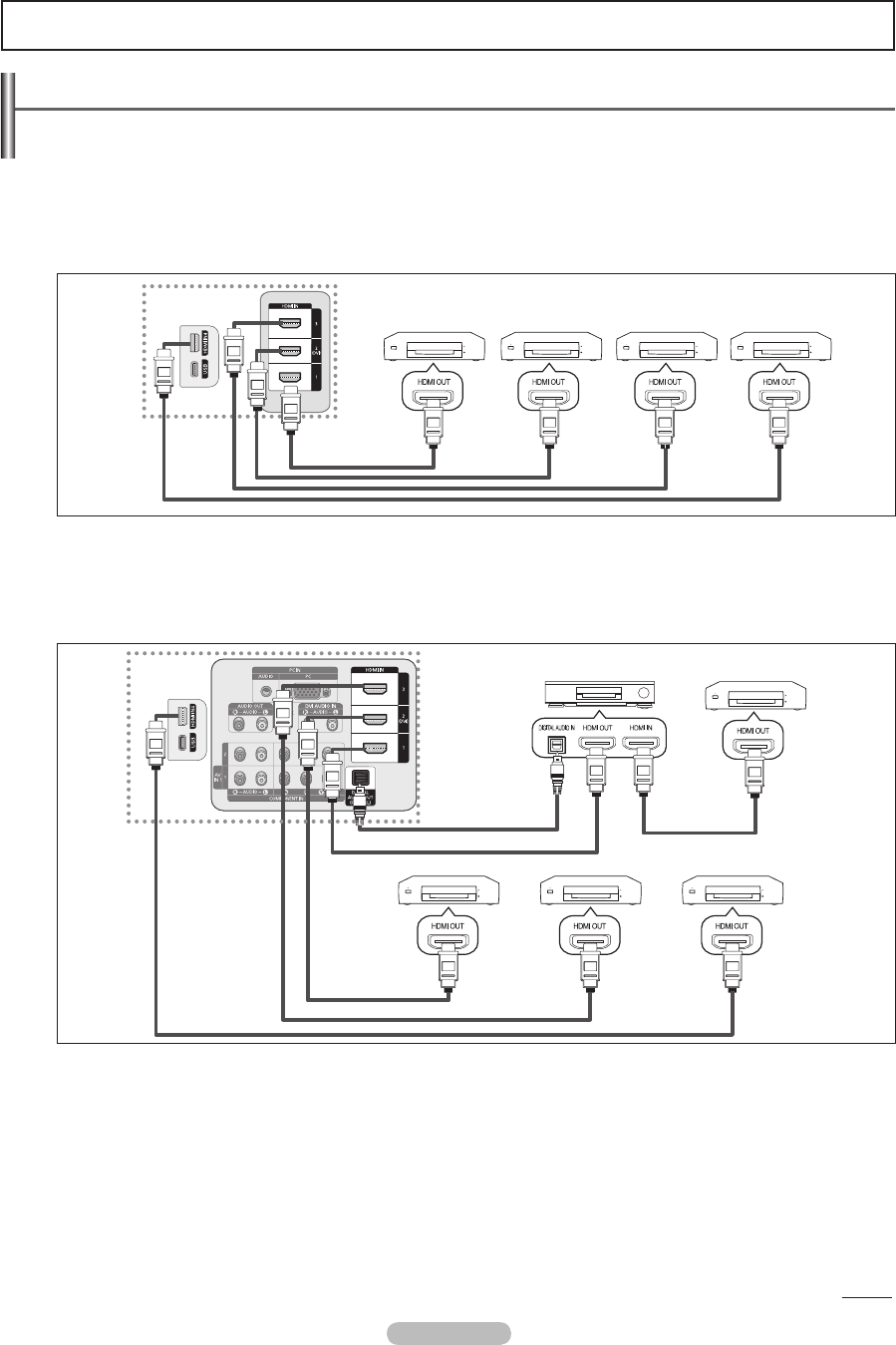

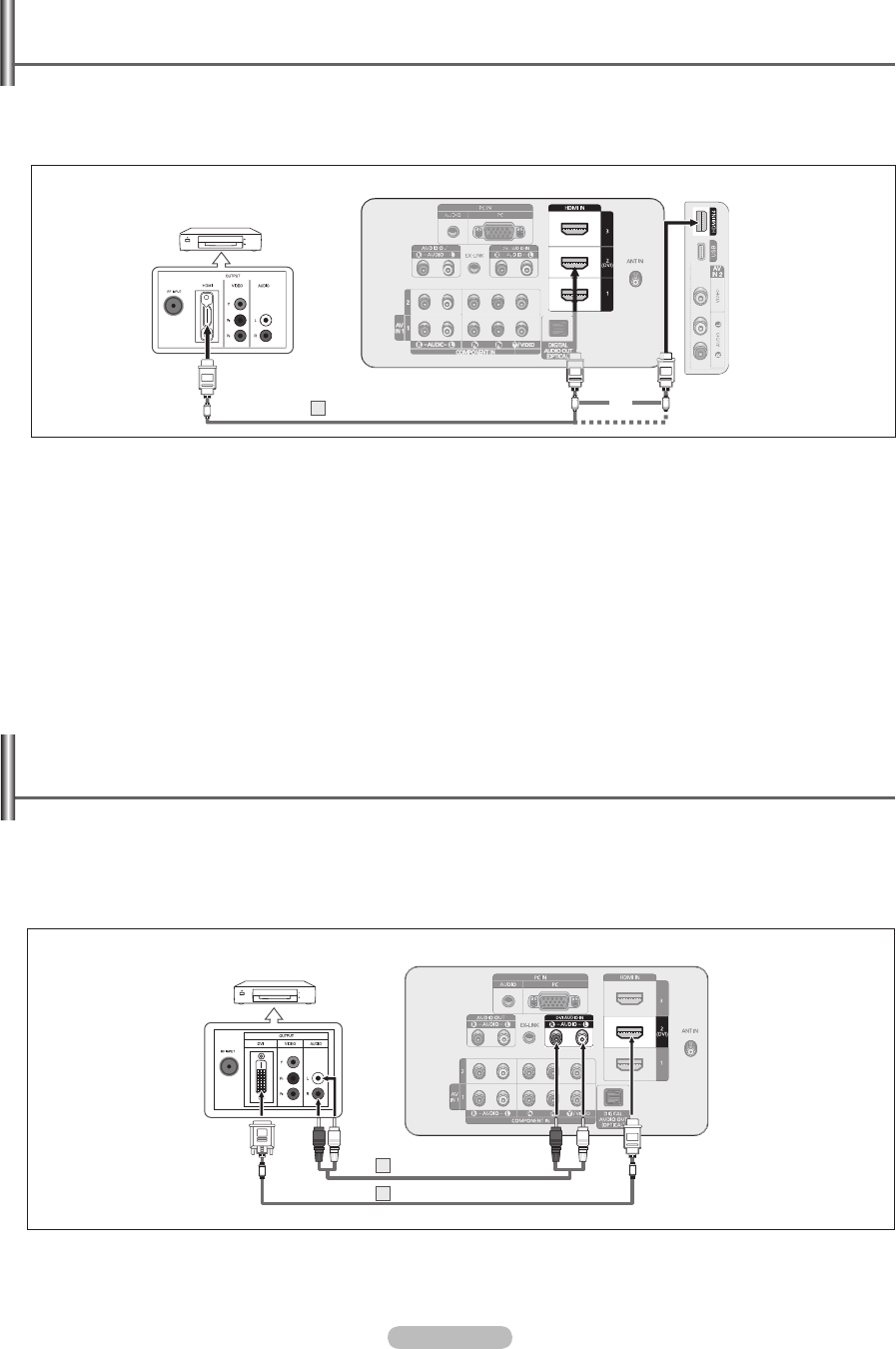

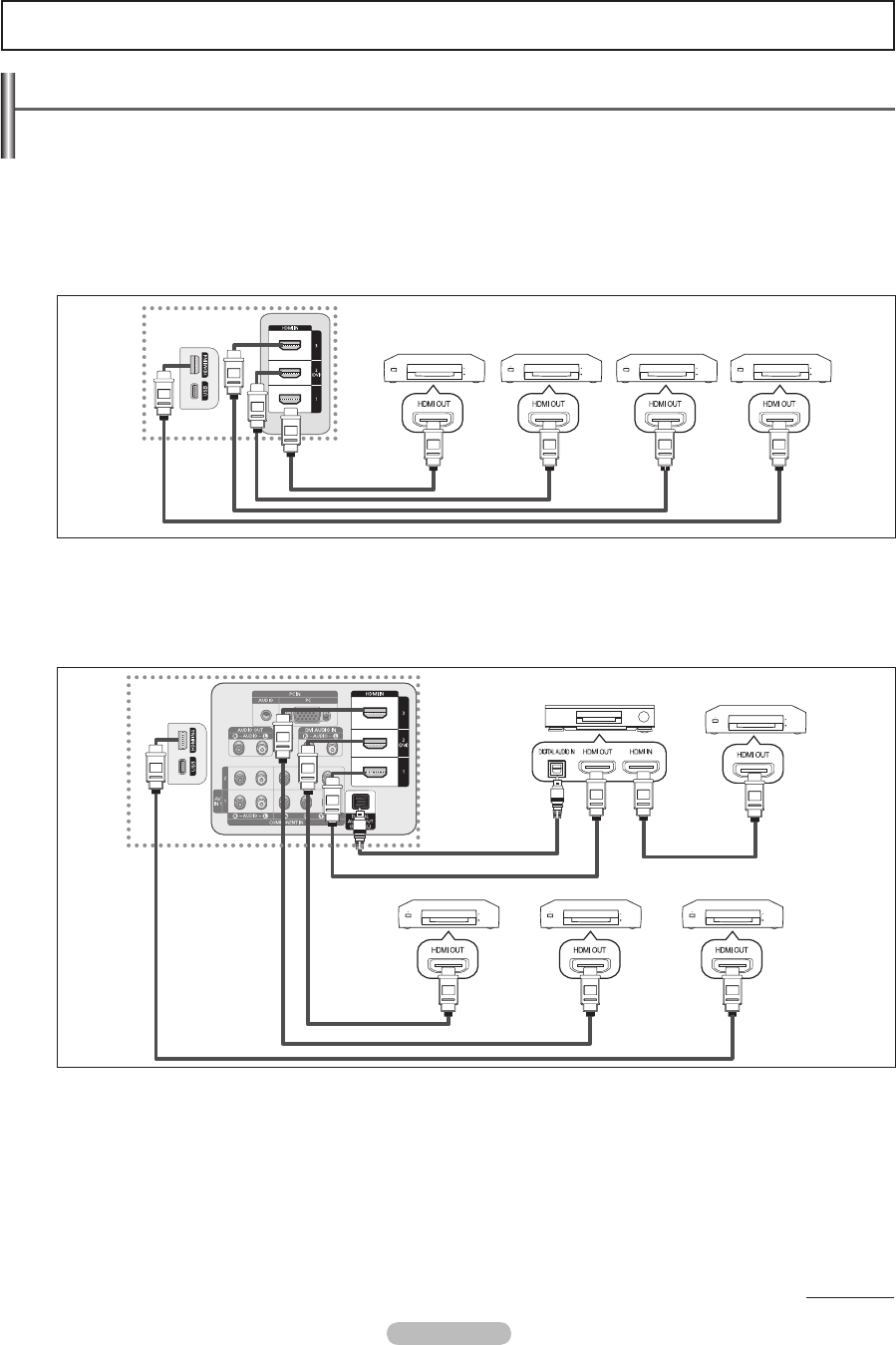

Connecting a DVD / Blu-Ray Player or Cable Box / Satellite receiver

(Set-Top Box) via HDMI

This connection can only be made if there is an HDMI Output jack on the external device. This connection will provide the

highest quality picture.

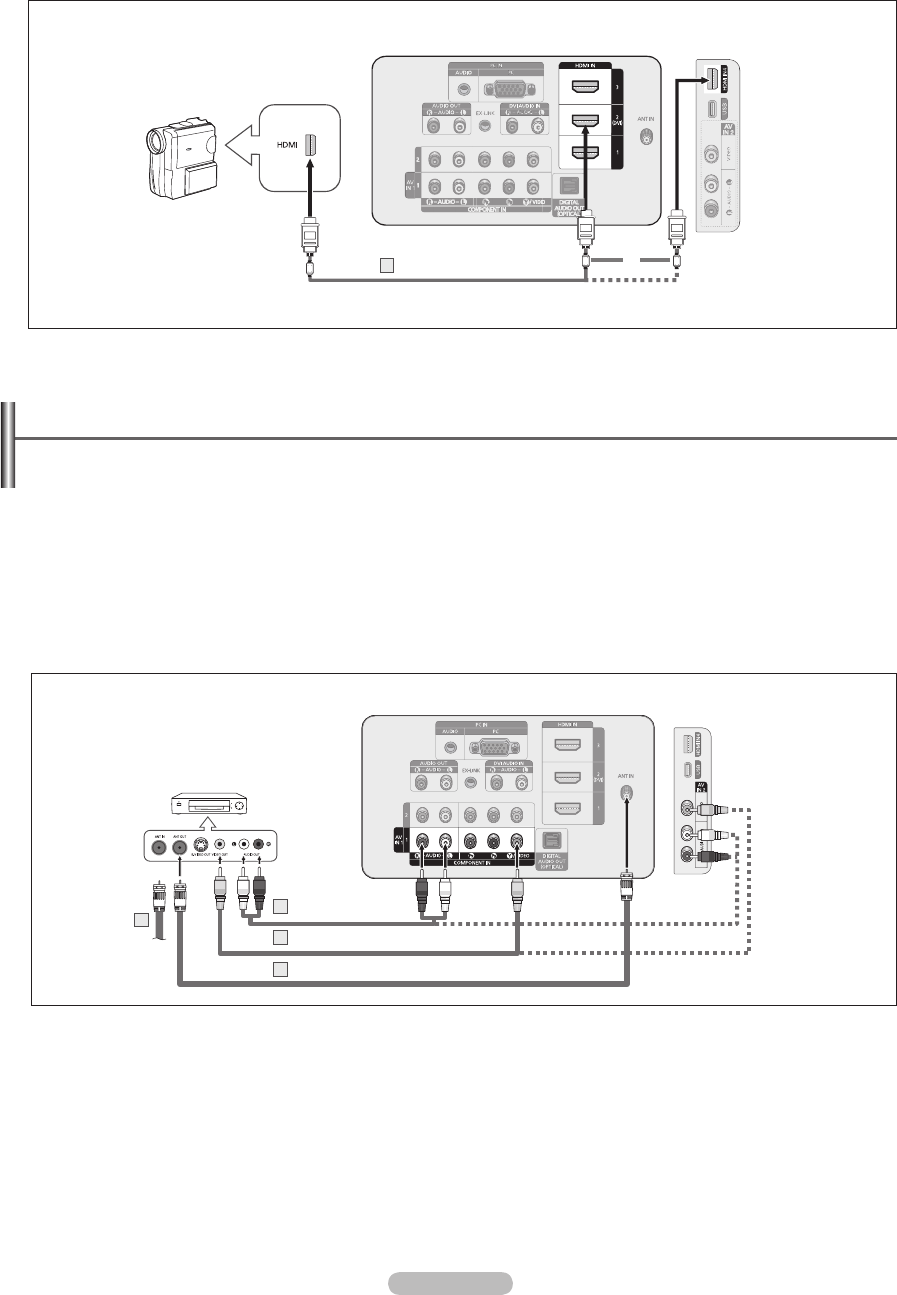

1. Connect an HDMI Cable between the HDMI IN (1, 2(DVI), 3, or 4) jack on the TV and the HDMI jack on the DVD / Blu-Ray Player or

Cable Box / Satellite receiver (Set-Top Box).

What is HDMI?

HDMI, or high-denition multimedia interface, is an interface that enables the transmission of digital audio and video signals

using a single cable.

The difference between HDMI and DVI is that the HDMI device is smaller in size and has the HDCP (High Bandwidth Digital

Copy Protection) coding feature installed.

Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different back panel conguration.

The TV may not output sound and pictures may be displayed with abnormal color when DVD / Blu-Ray Player or Cable Box /

Satellite receiver supporting HDMI versions older than 1.3 are connected. When connecting an older HDMI cable and there is no

sound, connect the HDMI cable to the HDMI IN 2(DVI) jack and the audio cables to the DVI AUDIO IN [R-AUDIO-L] jacks on the

back of the TV. If this happens, contact the company that provided the DVD / Blu-Ray Player or Cable Box / Satellite receiver to Player or Cable Box / Satellite receiver to receiver to

conrm the HDMI version, then request an upgrade.

HDMI cables that are not 1.3 may cause annoying icker or no screen display.

Connecting a DVD /Blu-Ray Player or Cable Box / Satellite receiver

(Set-Top Box) via DVI

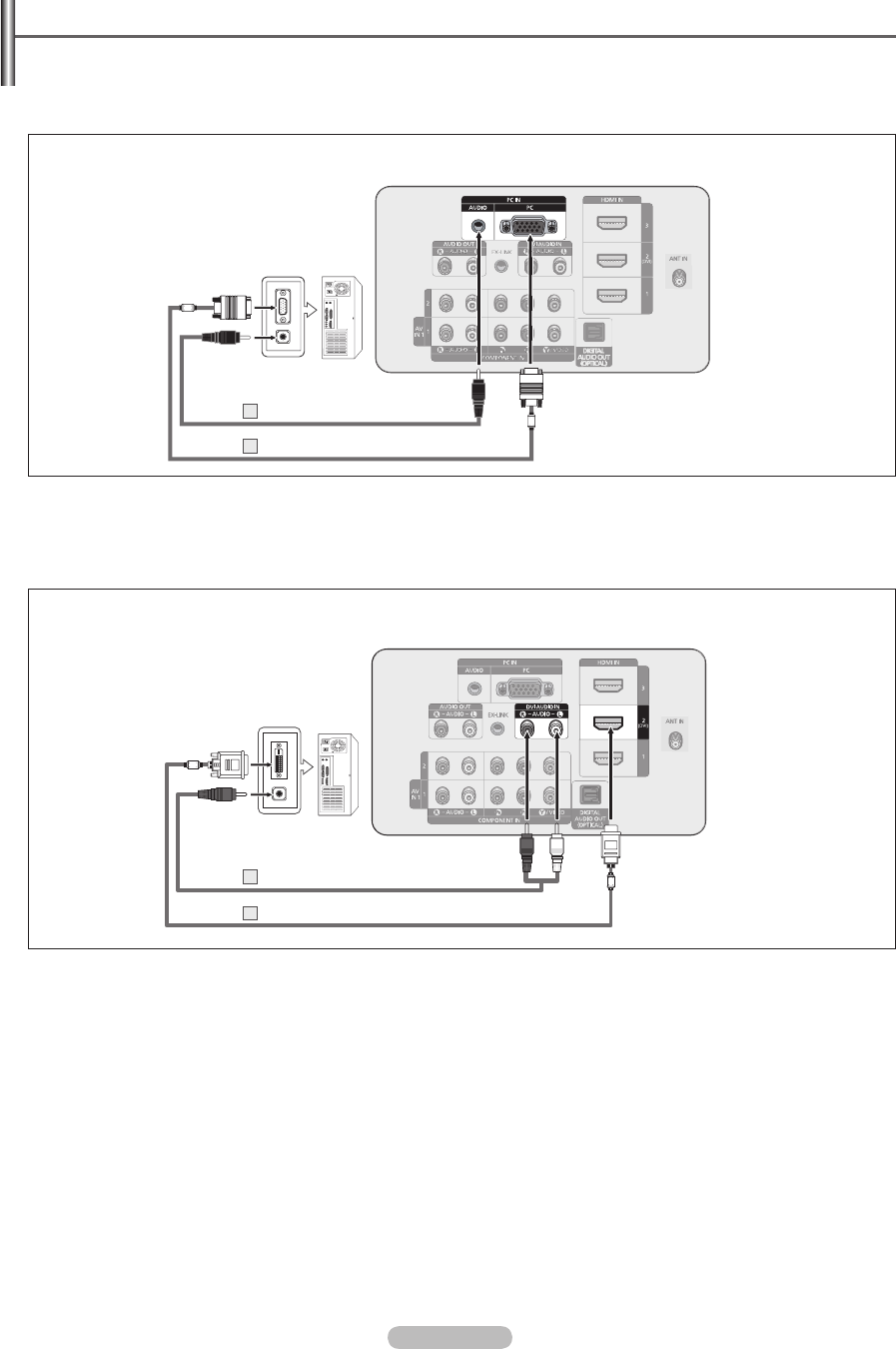

This connection can only be made if there is a DVI Output jack on the external device.

1. Connect a HDMI/DVI Cable or DVI-HDMI Adapter between the HDMI IN 2(DVI) jack on the TV and the DVI jack on the DVD / Blu-

Ray Player or Cable Box/Satellite receiver (Set-Top Box).

2. Connect Audio Cables between the DVI AUDIO IN [R-AUDIO-L] jack on the TV and the DVD/Blu-Ray Player or Cable Box / Satellite

receiver.

Each DVD / Blu-Ray Player or Cable Box / Satellite receiver (Set-Top Box) has a different back panel conguration.

When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box), match the color of the connection terminal to the

cable.

When using an HDMI / DVI cable connection, you must use the HDMI IN 2(DVI) jack.

•

English - 12

DVD/Blu-Ray Player or Cable

Box / Satellite receiver

TV Rear Panel TV Side Panel

HDMI Cable (Not supplied)1

DVD/Blu-Ray Player or Cable Box /

Satellite receiver

TV Rear Panel

Audio Cable (Not supplied)

HDMI/DVI Cable (Not supplied)1

BN68-01917A.indb 12 2009-02-13 오후 11:07:50

Connecting a DVD / Blu-Ray Player or Cable Box / Satellite receiver

(Set-Top Box) via Component cables

The rear panel jacks on your TV make it easy to connect a DVD/Blu-Ray Player or Cable Box / Satellite receiver (Set-Top Box)

to your TV.

1. Connect Component Cable between theConnect Component Cable between the COMPONENT IN (1 or 2) [Y, PB, PR] jacks on the TV and the COMPONENT [Y, PB, PR]

jacks on the DVD / Blu-Ray Player or Cable Box / Satellite receiver(Set-Top Box).

2. Connect Audio Cables between the COMPONENT IN (1 or 2) [R-AUDIO-L] jacks on the TV and the AUDIO OUT jacks on the DVD /

Blu-Ray Player or Cable Box / Satellite receiver (Set-Top Box).

Component video separates the video into Y (Luminance (brightness)), PB (Blue) and PR (Red) for enhanced video quality. Be sure

to match the component video and audio connections. For example, if connecting the video cable to COMPONENT IN 1, connectent video and audio connections. For example, if connecting the video cable to COMPONENT IN 1, connect

the audio cable to COMPONENT IN 1 also.

Each DVD / Blu-Ray Player or Cable Box / Satellite receiver (Set-Top Box) has a different back panel conguration.

When connecting a DVD / Blu-Ray Player or Cable Box / Satellite receiver (Set-Top Box), match the color of the connection terminal (Set-Top Box), match the color of the connection terminal

to the cable.

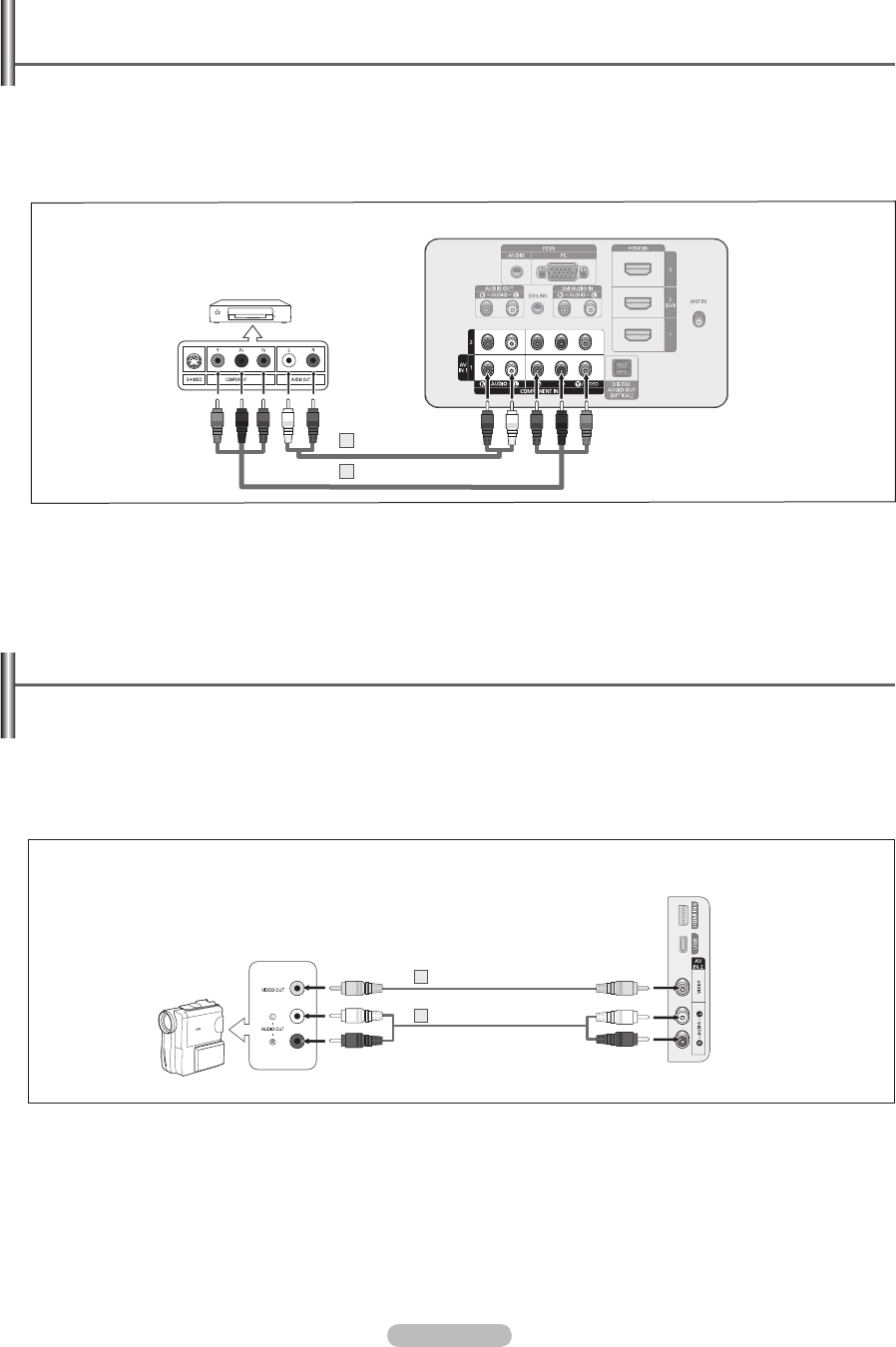

Connecting a Camcorder

The side and rear panel jacks on your TV make it easy to connect a camcorder to your TV.

Using an Video / Audio Cable

1. Connect a Video Cable between the AV IN 2 [VIDEO] jack on the TV and the VIDEO OUT jack on the camcorder.

2. Connect Audio Cables between the AV IN 2 [L-AUDIO-R] jacks on the TV and the AUDIO OUT jacks on the Camcorder.

Each Camcorder has a different back panel conguration.

When connecting a Camcorder, match the color of the connection terminal to the cable.

❑

English - 13

DVD / Blu-Ray Player or Cable Box

/ Satellite receiver

TV Rear Panel

Audio Cable (Not supplied)

Component Cable (Not supplied)1

Camcorder

TV Side Panel

Video Cable (Not supplied)

Audio Cable (Not supplied)2

BN68-01917A.indb 13 2009-02-13 오후 11:07:51

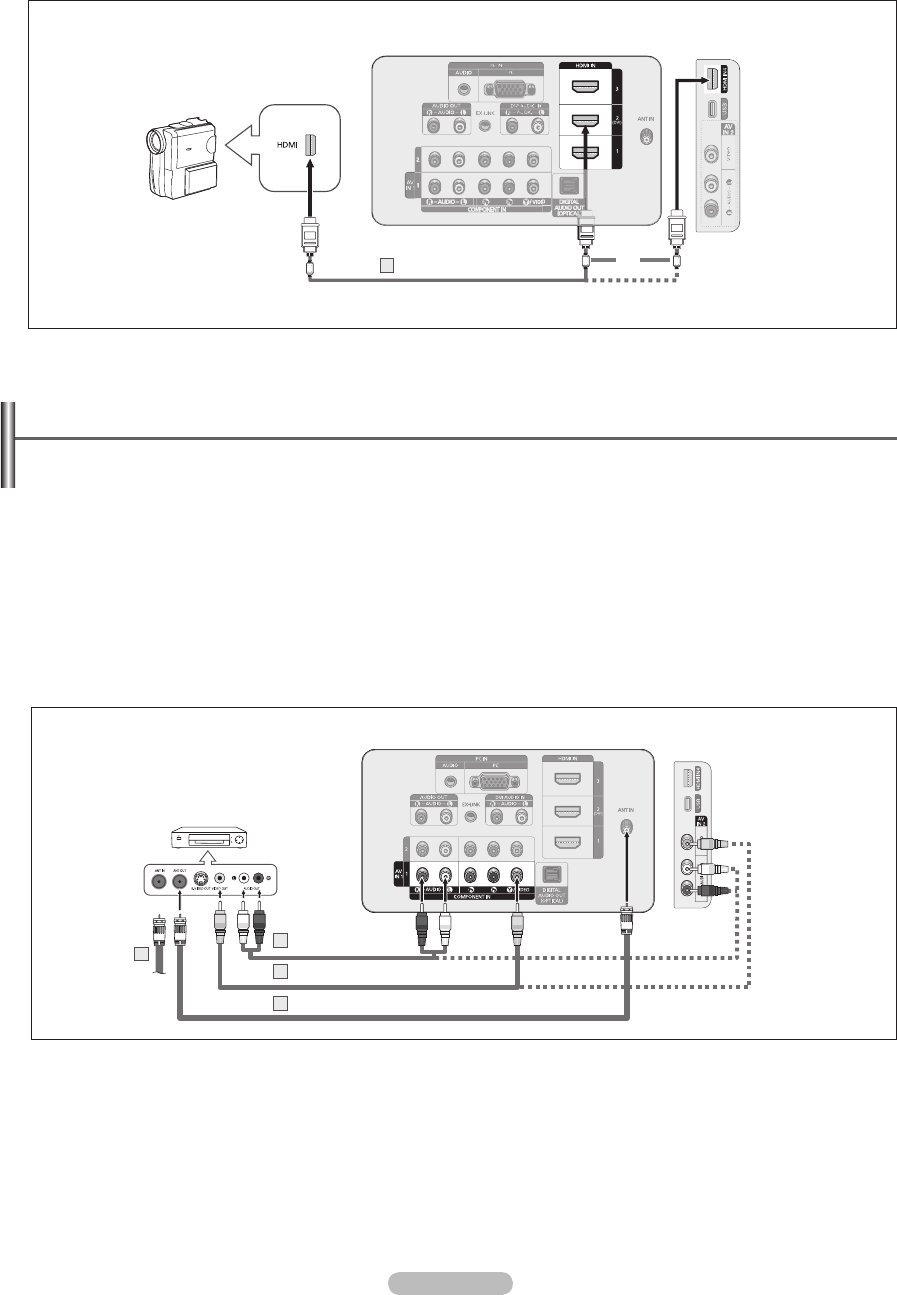

Connecting a VCR

Video Connection

These instructions assume that you have already connected your TV to an antenna or a cable TV system (according to the

instructions on pages 10~11). Skip step 1 if you have not yet connected to an antenna or a cable system.

1. Unplug the cable or antenna from the back of the TV.

2. Connect the cable or antenna to the ANT IN terminal on the back of the VCR.

3. Connect an Antenna Cable between the ANT OUT terminal on the VCR and the ANT IN terminal on the TV.

4. Connect a Video Cable between the AV IN 1 [Y/VIDEO] or AV IN 2 [VIDEO] jack on the TV and the VIDEO OUT jack on the

VCR.

5. Connect Audio Cables between the AV IN 1 (or AV IN 2) [R-AUDIO-L] jacks on the TV and the AUDIO OUT jacks on the VCR

If you have a “mono” (non-stereo) VCR, use a Y-connector (not supplied) to connect to the right and left audio input jacks of the

TV. Alternatively, connect the cable to the “R” jack.

If your VCR is stereo, you must connect two cables.

Each VCR has a different back panel conguration.

When connecting a VCR, match the color of the connection terminal to the cable.

When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does not match the color of the video cable (Yellow).

❑

Using an HDMI Cable

1. Connect an HDMI Cable between the HDMI IN (1, 2(DVI), 3, or 4) jack on the TV and the HDMI jack on the camcorder.

Each Camcorder has a different back panel conguration.

❑

English - 14

TV Side Panel

TV Rear Panel

Camcorder

HDMI Cable (Not supplied)1 or

VCR Rear Panel

TV Rear Panel

Audio Cable(Not supplied)

Video Cable(Not supplied)

Antenna cable(Not supplied)3

TV Side Panel

BN68-01917A.indb 14 2009-02-13 오후 11:07:52

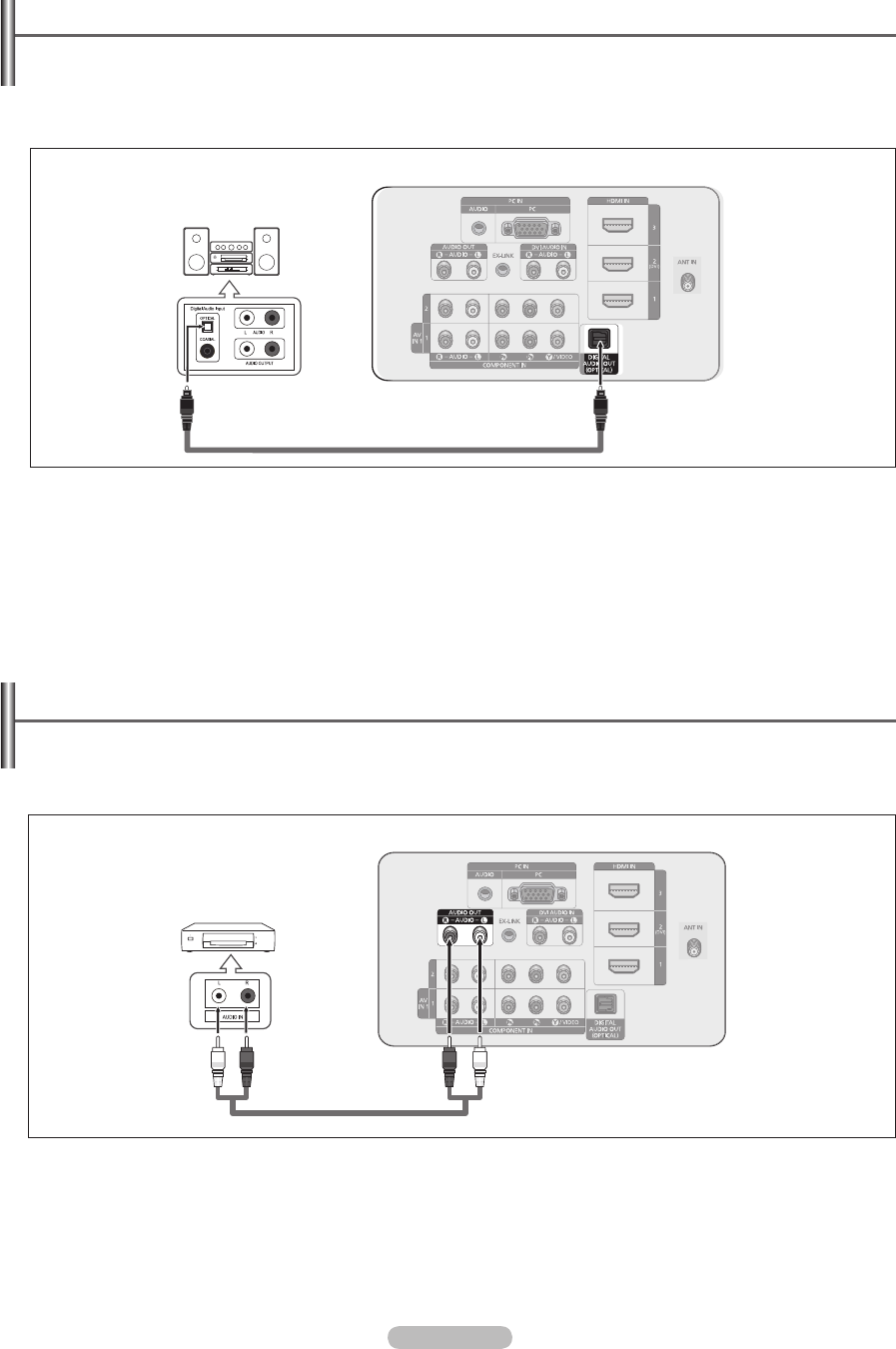

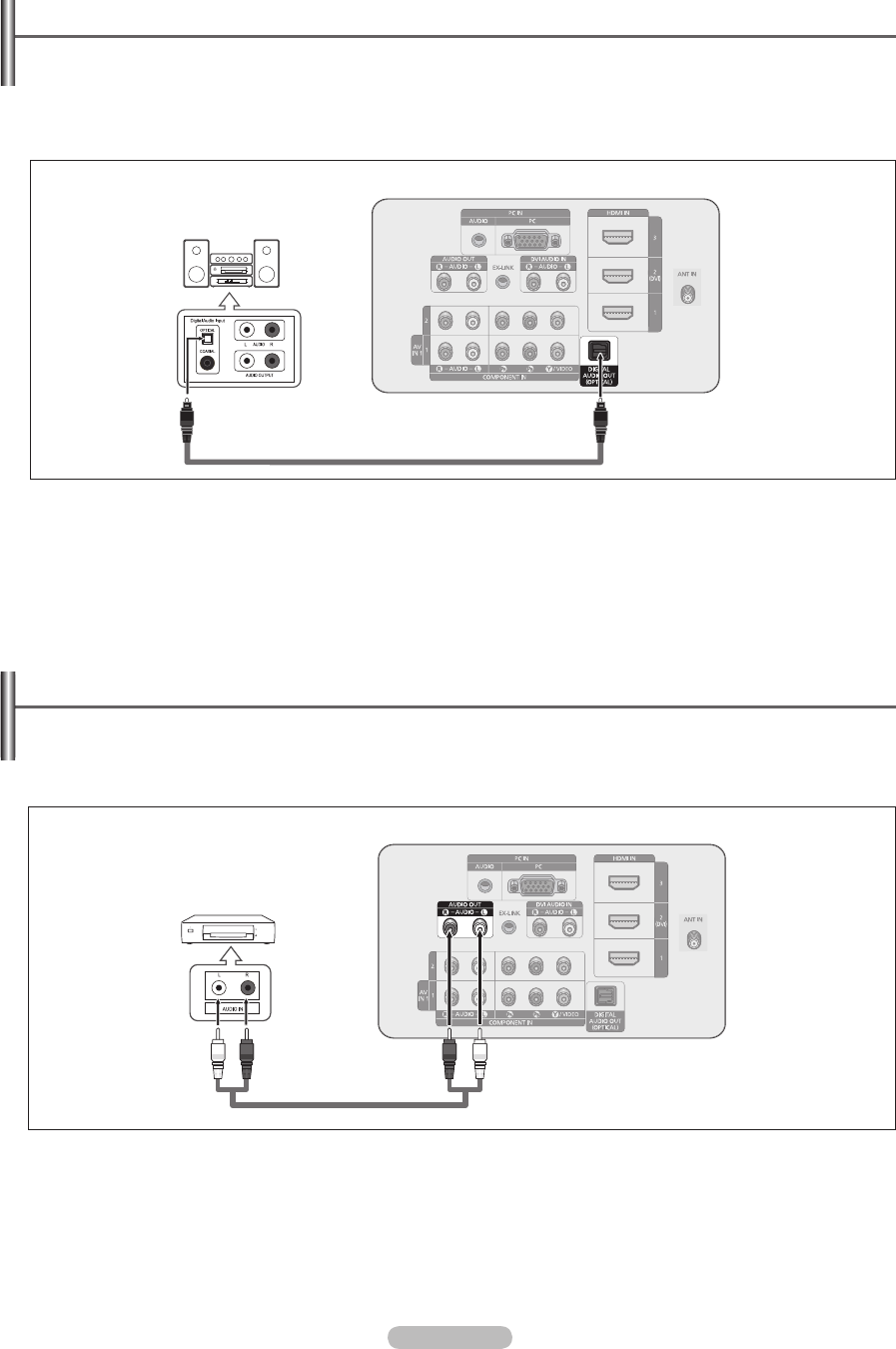

Connecting a Digital Audio System

The rear panel jacks on your TV make it easy to connect a Digital Audio System(Home theater/Receiver) to your TV.

1. Connect an Optical Cable between the DIGITAL AUDIO OUT (OPTICAL) jacks on the TV and the Digital Audio Input (OPTICAL)

jacks on the Digital Audio System.

When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack : Decrease the volume of the TV, and

adjust the volume level with the system’s volume control.

5.1CH audio is possible when the TV is connected to an external device supporting 5.1CH.

Each Digital Audio System has a different back panel conguration.

When the receiver (home theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a

DTV(air) signal, the TV will send out 5.1 channel sound to the Home theater receiver. When the source is a digital component such

as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the Home Theater receiver.

If you want to hear 5.1 channel audio, connect the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Blu-Ray player or Cable/

Satellite Box directly to an Amplier or Home Theater, not the TV.

Connecting an Amplifier / DVD Home Theater

1. Connect Audio Cables between the AUDIO OUT [R-AUDIO-L] jacks on the TV and AUDIO IN [L-AUDIO-R] jacks on the Amplier/

DVD Home Theater.

When an audio amplier is connected to the AUDIO OUT [R-AUDIO-L] jacks terminals : Decrease the volume of the TV, and adjust

the volume level with the Amplier’s volume control.

Each Amplier / DVD Home Theater has a different back panel conguration.

When connecting an Amplier / DVD Home Theater, match the color of the connection terminal to the cable.

English - 15

Digital Audio System

TV Rear Panel

Optical Cable (Not supplied)

Amplifier / DVD Home Theater

TV Rear Panel

Audio Cable (Not supplied)

BN68-01917A.indb 15 2009-02-13 오후 11:07:55

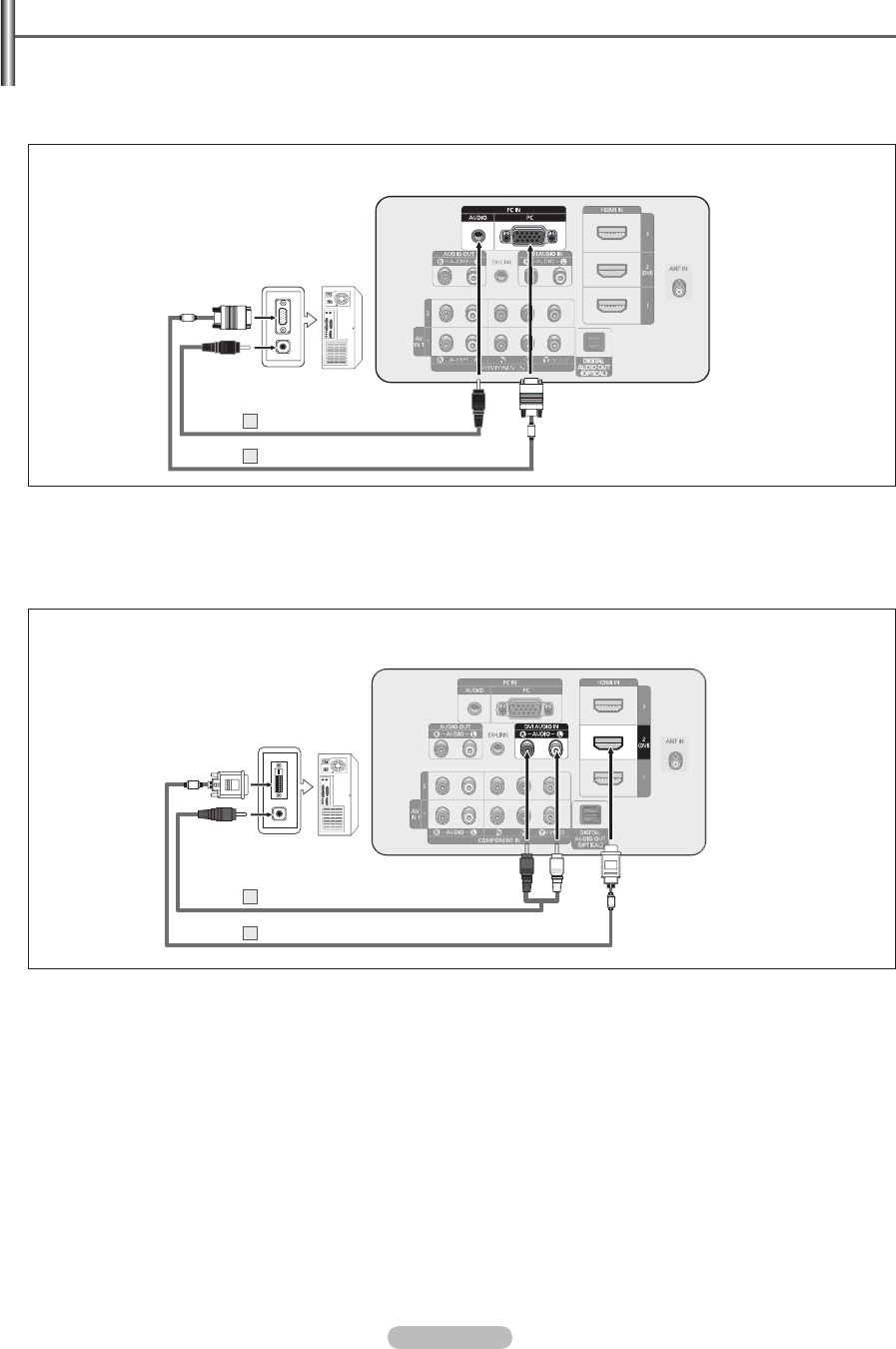

Connecting a PC

Using a D-Sub Cable

1. Connect a D-Sub Cable between PC IN [PC] jack on the TV and the PC output jack on your computer.

2. Connect a PC Audio Cable between the PC IN [AUDIO] jack on the TV and the Audio Out jack of the sound card on your

computer.

Using an HDMI/DVI Cable

1. Connect an HDMI/DVI cable between the HDMI IN 2(DVI) jack on the TV and the PC output jack on your computer.

2. Connect a 3.5 mm Stereo plug to 2RC

A cable between the DVI AUDIO IN [R-AUDIO-L] jack on the TV and the Audio Out jack of

the sound card on your computer.

Each PC has a different back panel conguration.

When connecting a PC, match the color of the connection terminal to the cable.

When using an HDMI/DVI cable connection, you must use the HDMI IN 2(DVI) terminal.

❑

English - 16

TV Rear Panel

3.5 mm Stereo plug to 2 RCA Cable (Not supplied)

HDMI/DVI Cable (Not supplied)1

TV Rear Panel

PC Audio Cable (Not supplied)

D-Sub Cable (Not supplied)1

BN68-01917A.indb 16 2009-02-13 오후 11:07:57

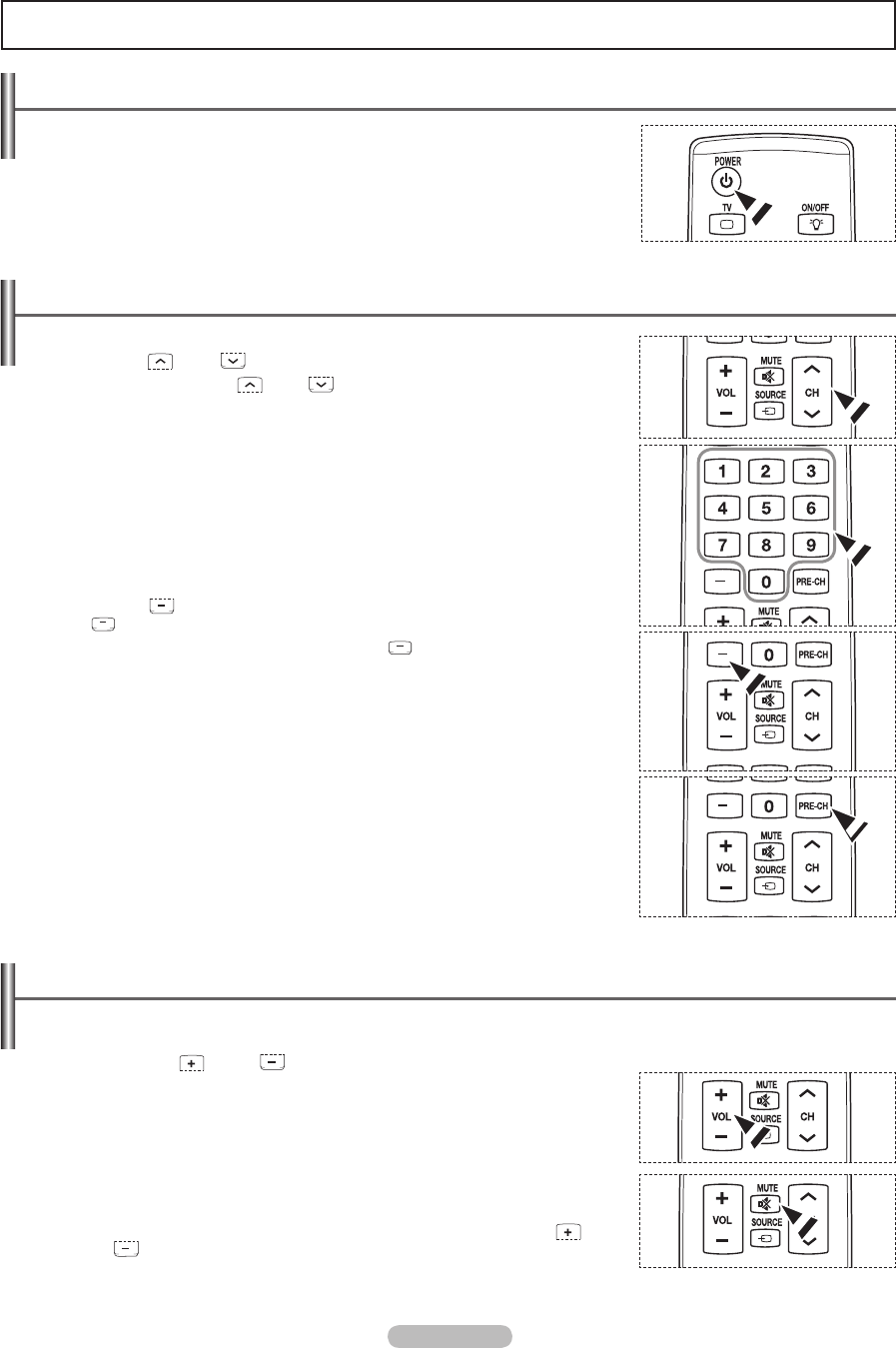

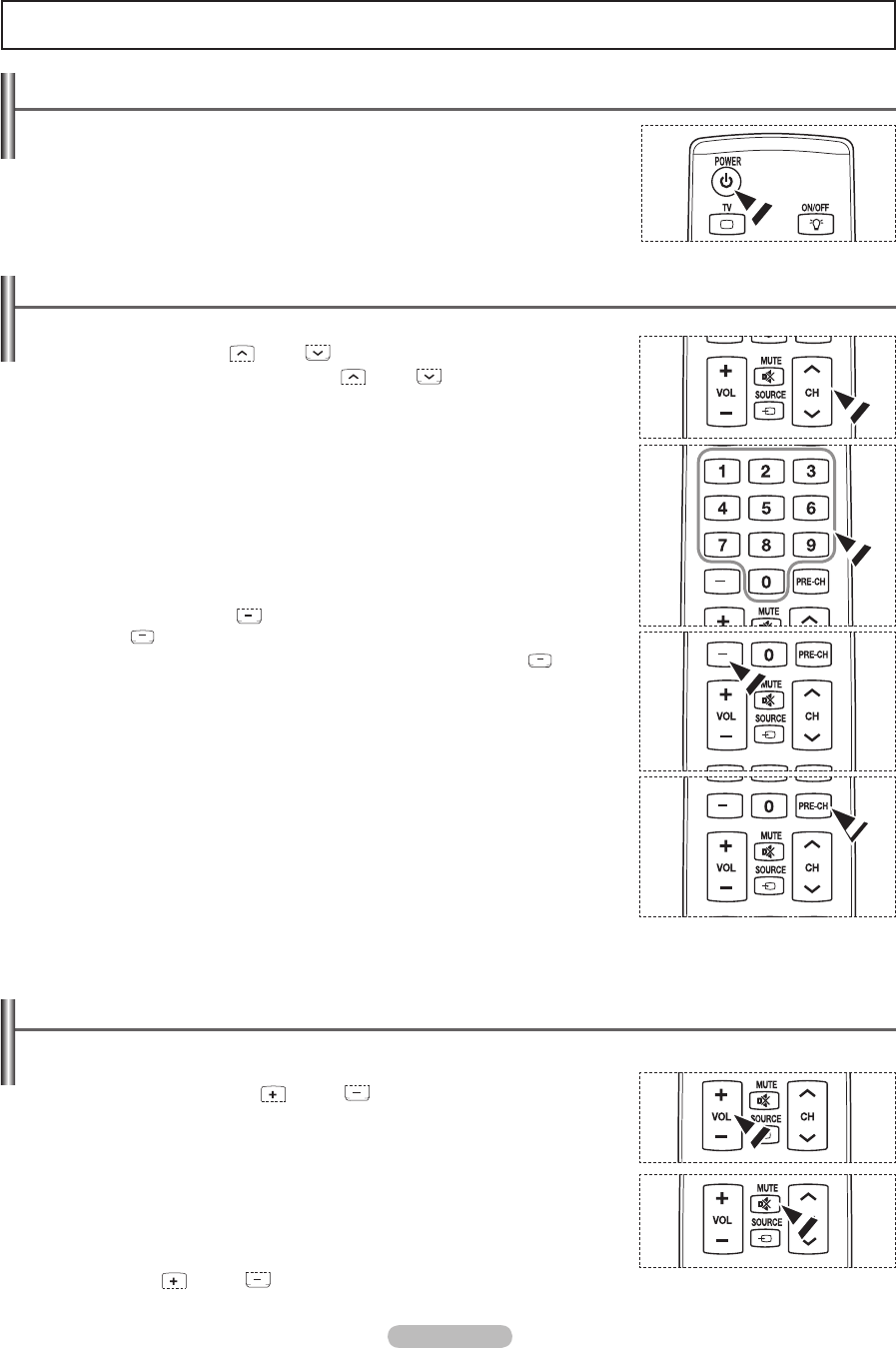

Turning the TV On and Off

Press the POWER button on the remote control. You can also use the POWER button

on the TV.

It may take a while for your TV to power on.

Changing Channels

Using the Channel Buttons

Press the CH or CH button to change channels.

When you press the CH or CH button, the TV changes channels in

sequence. You will see all the channels that the TV has memorized. (The TV must

have memorized at least three channels). You will not see channels that were either

erased or not memorized. See page 21 to memorize channels.

Using the Number Buttons

Press the number buttons to go directly to a channel. For example, to select channel “27”,

press “2”, then “7”.

For quick channel change, press the number buttons, then press the ENTERE

button.

Using the “ ” Button

The “ ” button is used to select stations that broadcast a digital signal.

1. For example, for Channel "7-1", press "7", then " ”, then ", then "1".

HD indicates the TV is receiving a Digital High Denition signal.

SD indicates the TV is receiving a Standard Denition signal.

For quick channel change, press the number buttons, then press the ENTERE

button.

Using the PRE-CH Button to select the Previous Channel

1. Press the PRE-CH button. The TV will switch to the last channel viewed.

To quickly switch between two channels that are far apart, tune to one channel, then

use the number button to select the second channel. Then use the PRE-CH button

to quickly alternate between them.

Adjusting the Volume

Using the Volume Buttons

1. Press the VOL or VOL button to increase or decrease the volume.

Using the M MUTE Button

At any time, you can cut off the sound using the MMUTE button.

1. Press MMUTE button and the sound cuts off.

The M will displayed on the screen.

2. To turn mute off, press the MMUTE button again, or simply press the VOL or

VOL button.

❑

Operation

English - 17

BN68-01917A.indb 17 2009-02-13 오후 11:07:58

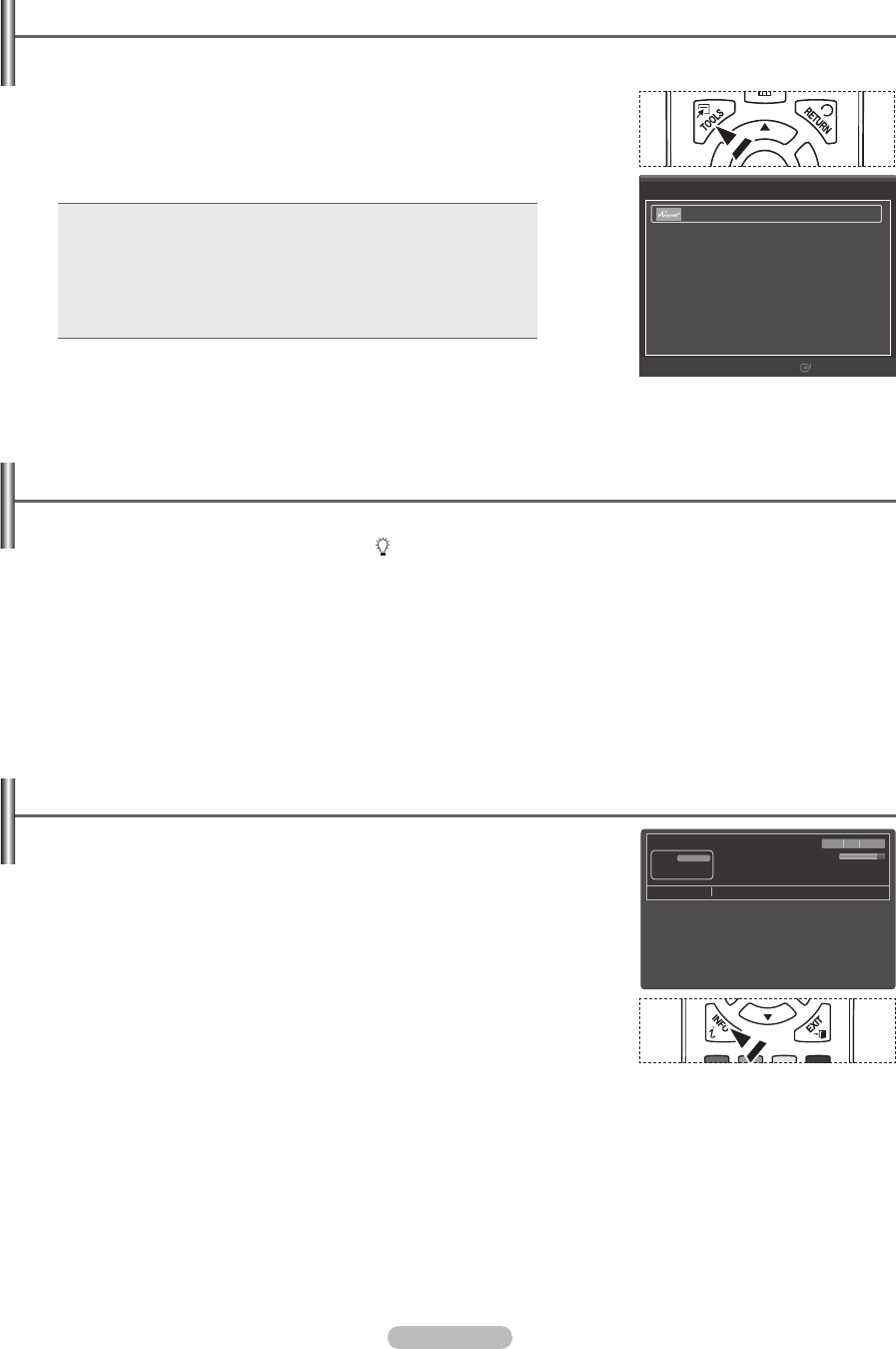

Using the TOOLS Button

You can use the TOOLS button to select your frequently used functions quickly and easily. The Tools menu changes

depending on which external input mode you are viewing.

1. Press the TOOLS button. The Tools menu will appear.

2. Press the ▲/▼ button to select a menu, then press the ENTER

button.

3. Press the ▲/▼/◄/►/ENTER

buttons to display, change, or use the selected items.

For a more detailed description of each function, refer to the corresponding page.

Anynet+ (HDMI-CEC), see page 44

Sound Mode, see page 29

Sleep Timer, see page 34

Add to Favorite (or Delete from Favorite), see page 20

Switch to Cable (or Air), see page 21

Auto Adjustment, see page 28

•

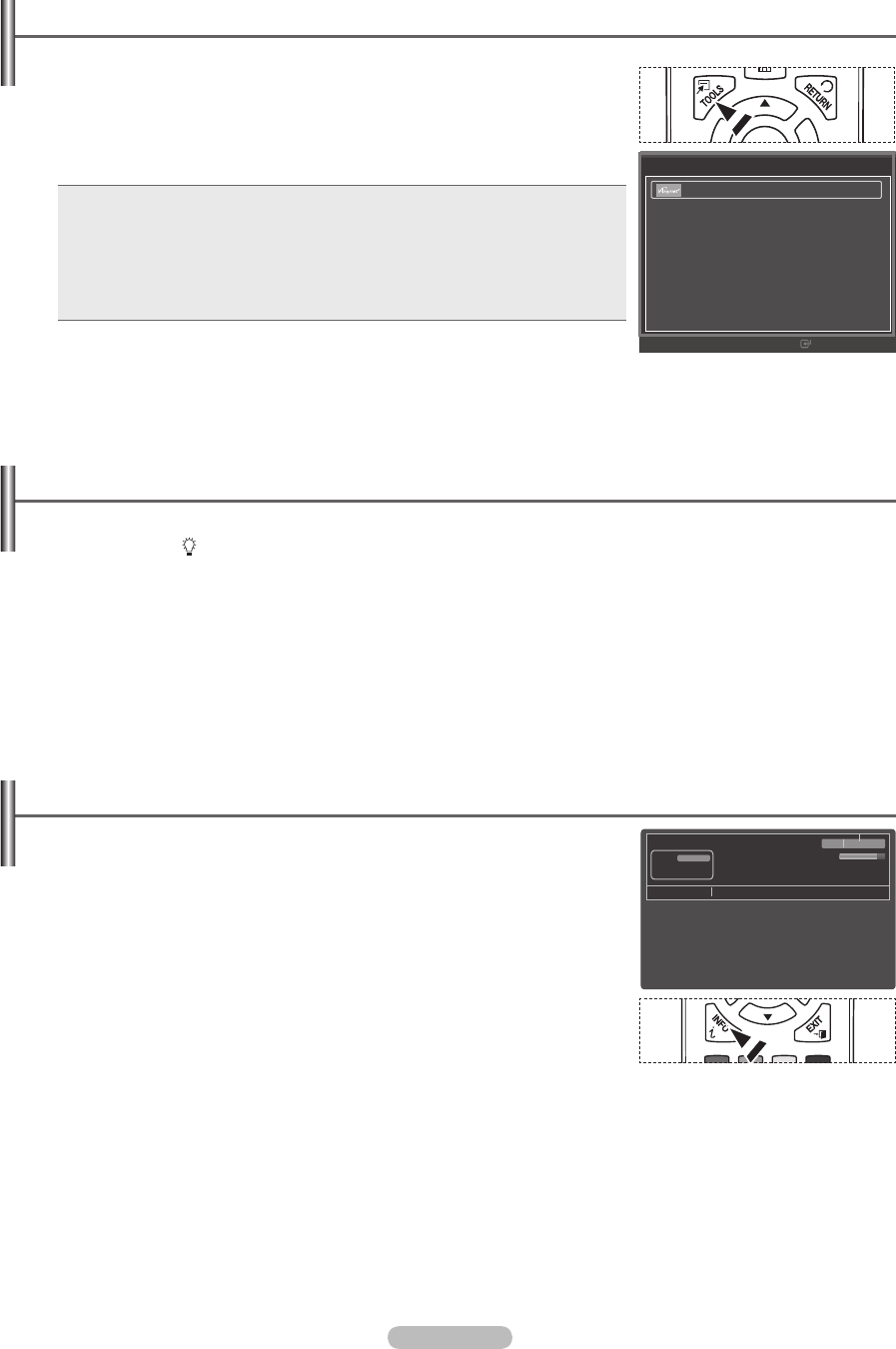

Viewing the Display

The display identifies the current channel and the status of certain audio-video settings.

1. Press the INFO button on the remote control. The TV will display the channel, the type of

sound, and the status of certain picture and sound settings.

Press the INFO button once more or wait approximately 10 seconds and it disappears

automatically.

Using the Remote Control Backlight Buttons

Use this feature in dark surroundings and when you are unable to see the remote control buttons clearly.

1. Press the ON/OFF( ) light button

When ON, the button backlight is turned on for a moment.

Pressing a remote control button when the remote control is on turns the button backlight on for a moment.

If you touch or move the remote control and the motion is detected by the sensor of the remote control, the button backlight will

be turned on for a moment.

The button backlight will not be turned on when the remote control is turned off.

English - 18

TV #1 Fri, Dec 19 2:05 am

M. Spillane’s Mike Hammer

Bonocrunch

DTV Air

13-1

Dolby Digital

1080i 16:9 English

1:55 am - 2:55 am

Next Program 2:55 am - 3:55 am

Tools

U Move Enter e Exit

Anynet+ (HDMI-CEC)

Sound Mode : Custom

Sleep Timer : Off

Add to Favorite

Switch to Cable

Prison Break

BN68-01917A.indb 18 2009-02-13 오후 11:07:58

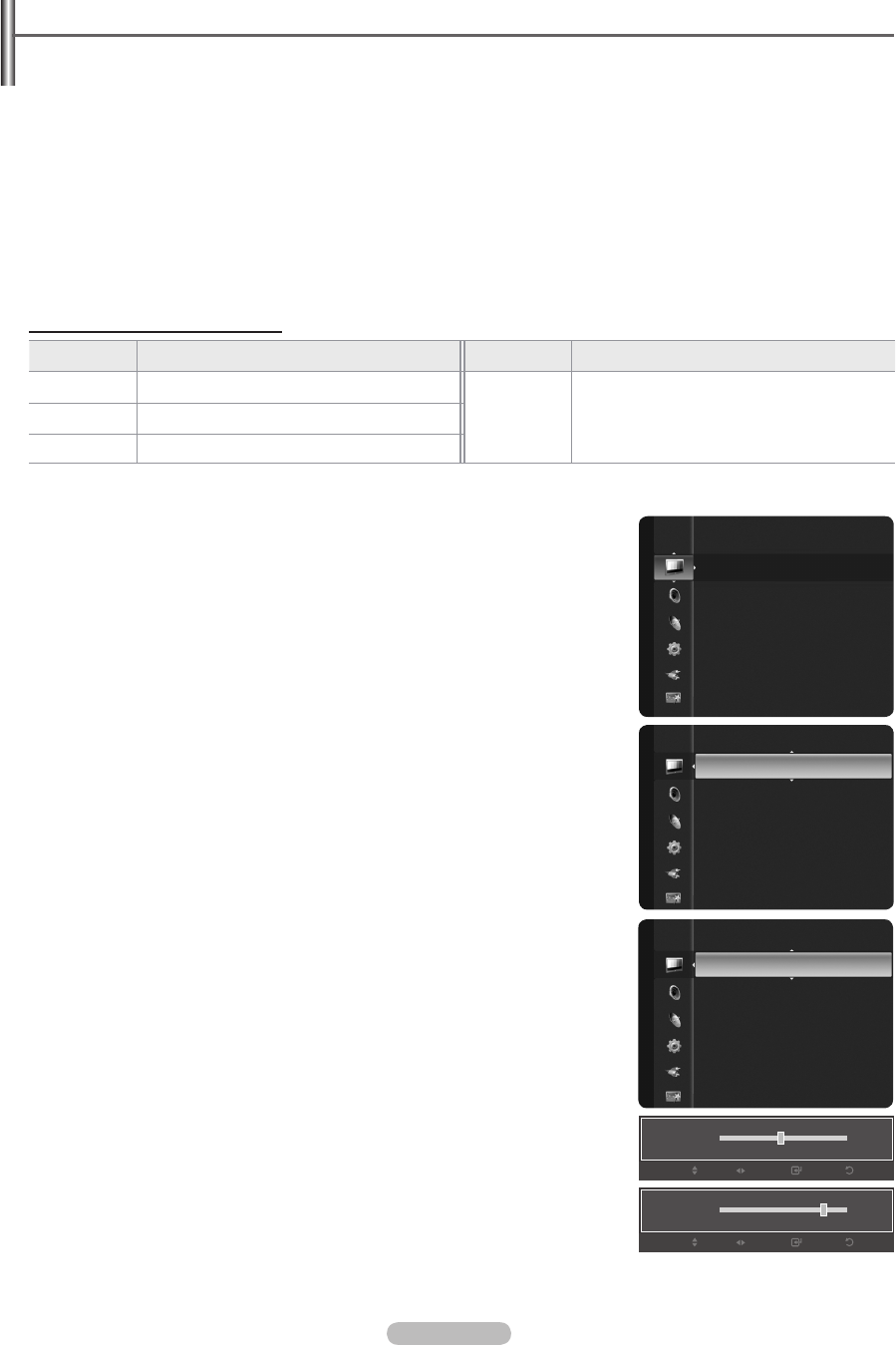

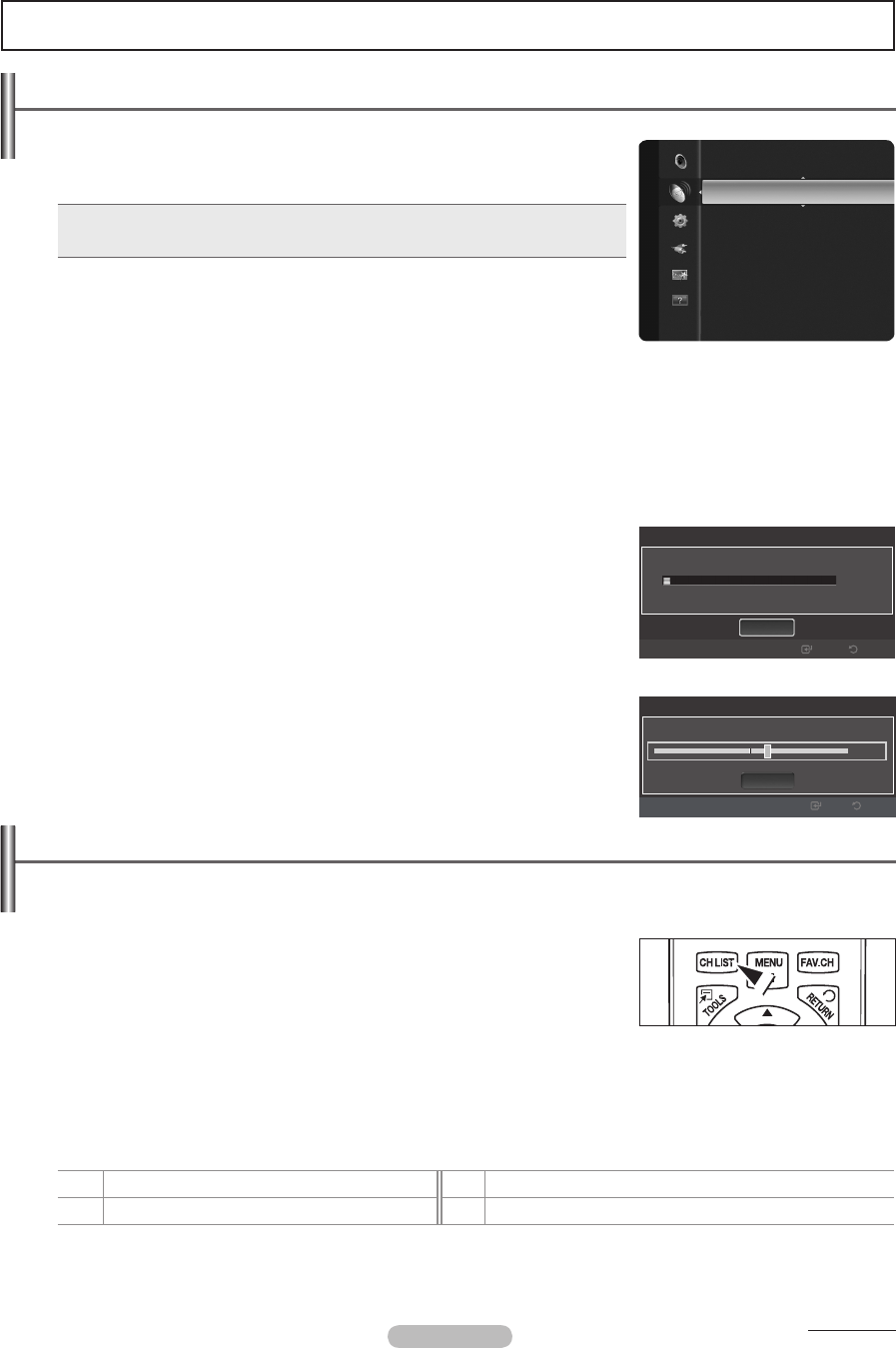

Viewing the Menus

Before using the TV, follow the steps below to learn how to navigate the menu in order to select and adjust different functions.

1. Press the MENU button.

The main menu is displayed on the screen. Its left side has the following icons: Picture, Sound, Channel , Setup, Input,

Application, Support.

2. Press the ▲ or ▼ button to select one of the icons.

Press the ◄ or ► button to access the icon’s sub-menu.

3. Press the ▲ or ▼ button to move to items in the menu.

Press the ENTERE button to enter items in the menu.

4. Press the ▲/▼/◄/► button to change the selected items.

Press the RETURN button to return to the previous menu.

5. Press the EXIT button to exit from the menu.

Using the remote control buttons

Button Operations Button Operations

MENU Display the main on-screen menu. ▲/▼/◄/►/

ENTERE

Move the cursor and select an item.

Select the currently selected item.

Confirm the setting.

RETURN Return to the previous menu.

EXIT Exit the on-screen menu.

Example: Setting the TV’s Brightness in the Picture Menu

Adjusting the Brightness to 80

1. Press the MENU button to display the menu.

2. Press the ENTERE button to select Picture.

3. Press the ▲ or ▼ button to select Brightness.

4. Press the ENTERE button.

5. Press the ◄ or ► button until the Brightness changes to 80.

6. Press the ENTERE button.

Press the EXIT button to exit from the menu.

❑



English - 19

Mode : Standard

Cell Light : 4

Contrast : 95

Brightness : 45

Sharpness : 50

Color : 50

Tint (G/R) : G50/R50


Brightness 45

Enter Return

Adjust

Move

Mode

Standard

►

Cell Light : 4

Contrast : 95

Brightness : 45

Sharpness : 50

Color : 50

Tint (G/R) : G50/R50


Cell Light : 4

Contrast : 95

Brightness : 45

►

Sharpness : 50

Color : 50

Tint (G/R) : G50/R50

Advanced Settings

Picture Options

Picture Reset


Brightness 80

Enter Return

Adjust

Move

BN68-01917A.indb 19 2009-02-13 오후 11:07:59

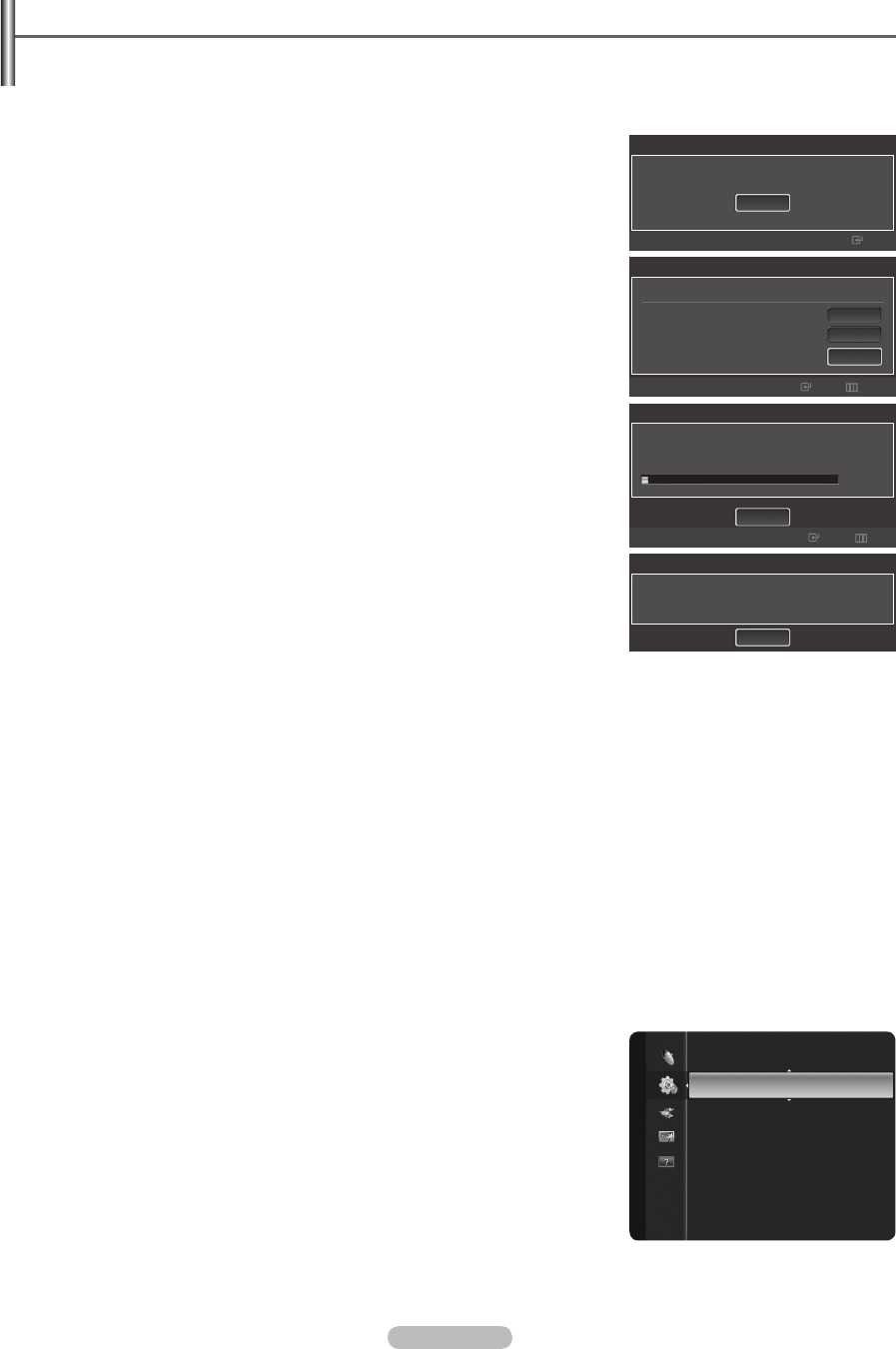

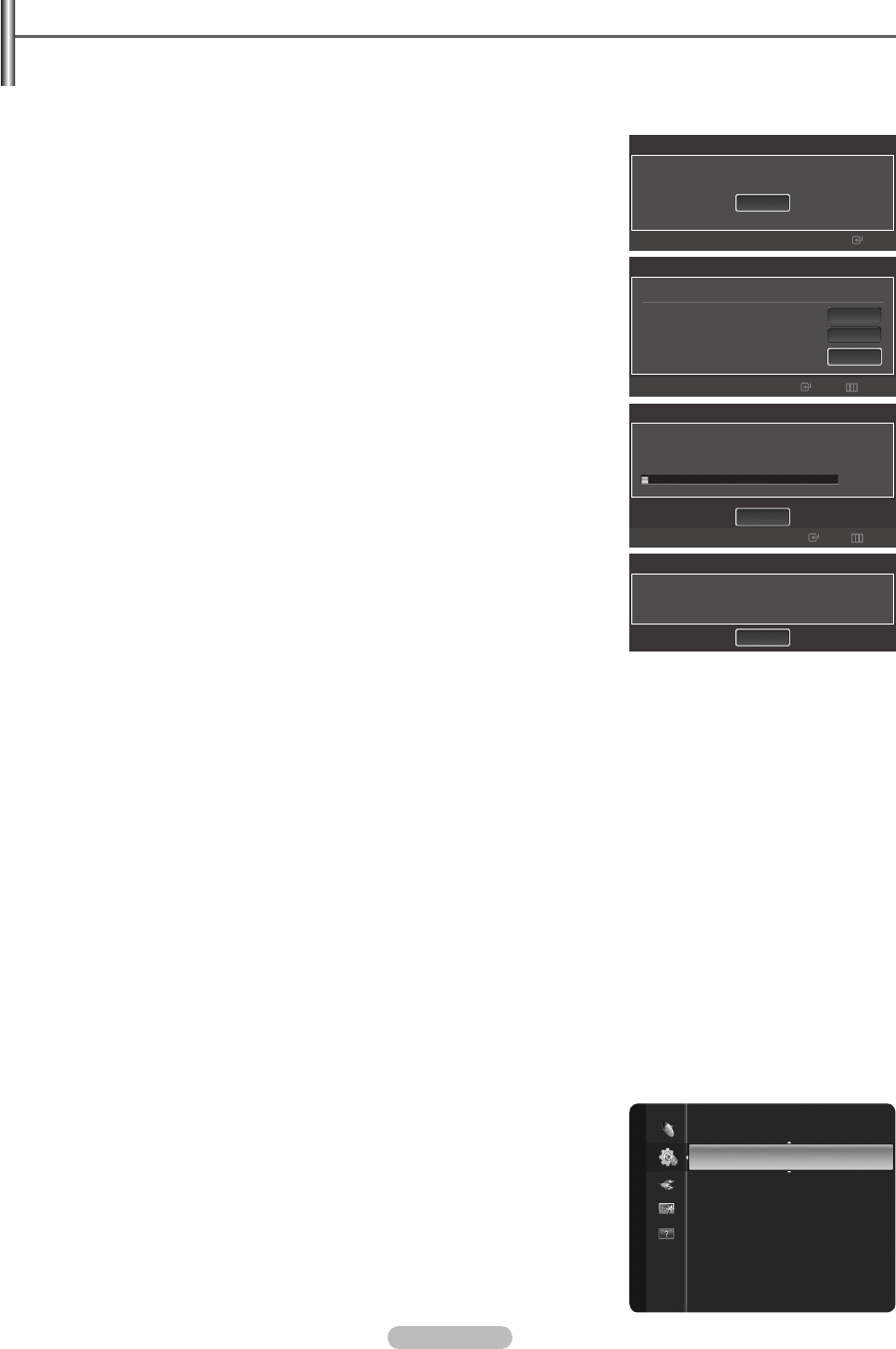

Plug & Play Feature

When the TV is initially powered on, basic settings proceed automatically and subsequently.

The Screen Saver is activated if there is no remote control key input for longer than 1 minute while Plug & Play is running.

The Screen Saver is activated if there is no operating signal for longer than 15 minutes.

1. Press the POWER button on the remote control.

The message Menu Language, Store Demo, Channels, and Time will be set. is

displayed.

2. Press the ENTERE button, then Sets the menu language. menu is automatically

displayed.

Press the ENTERE button.

Press the ▲ or ▼ button to select language, then press the ENTERE button. The

message Select ‘Home Use’ when installing this TV in your home. is displayed.

3. Press the ◄ or ► button to select Store Demo or Home Use, then press the ENTERE

button.

We recommend setting the TV to Home Use mode for the best picture in your home

environment.

Store Demo mode is only intended for use in retail environments.

If the unit is accidentally set to Store Demo mode and you want to return toreturn to Home

Use (Standard): Press the Volume button on the TV. When the volume OSD is

displayed, press and hold the MENU button on the TV for 5 seconds.

4. The message Select the Antenna source to memorize. is displayed.

Press the ▲ or ▼ button to memorize the channels of the selected connection. Press

the ENTERE button to select Start.

Air: Air antenna signal.

Cable: Cable antenna signal.

Auto: Air and Cable antenna signals.

In Cable mode, you can select the correct signal source among STD, HRC, and

IRC by pressing the ▲, ▼, ◄ or ► button, then press the ENTERE button. If you

have Digital cable, select the cable system signal source for both Analog and Digital.

Contact your local cable company to identify the type of cable system that exists in

your particular area.

5. The TV will begin memorizing all of the available channels.

To stop the search before it has nished, press the ENTERE button with Stop selected.

After all the available channels are stored, it starts to remove scrambled channels. The Auto program menu then reappears.

Press the ENTERE button when channel memorization is complete.

6. The message Set the Clock Mode. is displayed. Press the ENTERE button.

Press the ▲ or ▼ button to select Auto, then Press the ENTERE button. The message Set to daylight saving time. is displayed.

If you select Manual, Set current date and time is displayed. For detailed descriptions about the Manual, refer to page 34.

7. Press the ▲ or ▼ button to select Off, On, or Auto, then press the ENTERE button.

The image to select time zone in which you live is automatically displayed.

8. Press the ▲ or ▼ button to Select the time zone, then press the ENTERE button.

If you have received a digital signal, the time will be set automatically. If not, see page 34 to set the clock.

9. The brief instruction on How to get the best performance from your new HDTV is displayed.

Press the ENTERE button.

You can access the HD Connection Guide in the Support menu.

10. Press the ENTERE button. The message Enjoy your TV. is displayed.

When you have nished, press the ENTERE button.

If you want to reset this feature...

1. Press the MENU button to display the menu. Press the ▲ or ▼ button to select Setup,

then press the ENTERE button.

2. Press the ENTERE button again to select Plug & Play. For further details on setting

up options, press the ENTERE button again.

The Plug & Play feature is only available in the TV mode.

•

English - 20

Plug & Play

Menu Language, Store Demo, Channels, and Time will be set.

Enter

Start

Skip

Plug & Play

Select the Antenna source to memorize.

Air

Cable

Auto

Start

Plug & Play

Auto Program in Progress.

Stop

Enter

DTV Air : -- Air : --

DTV Cable : -- Cable : -- Air 4

Plug & Play

Enjoy your TV.

Plug & Play

►

Language : English

Time

Game Mode : Off

V-Chip

Caption

Melody : Medium

Setup

Skip

U Move Enter

BN68-01917A.indb 20 2009-02-13 오후 11:07:59

Continued...

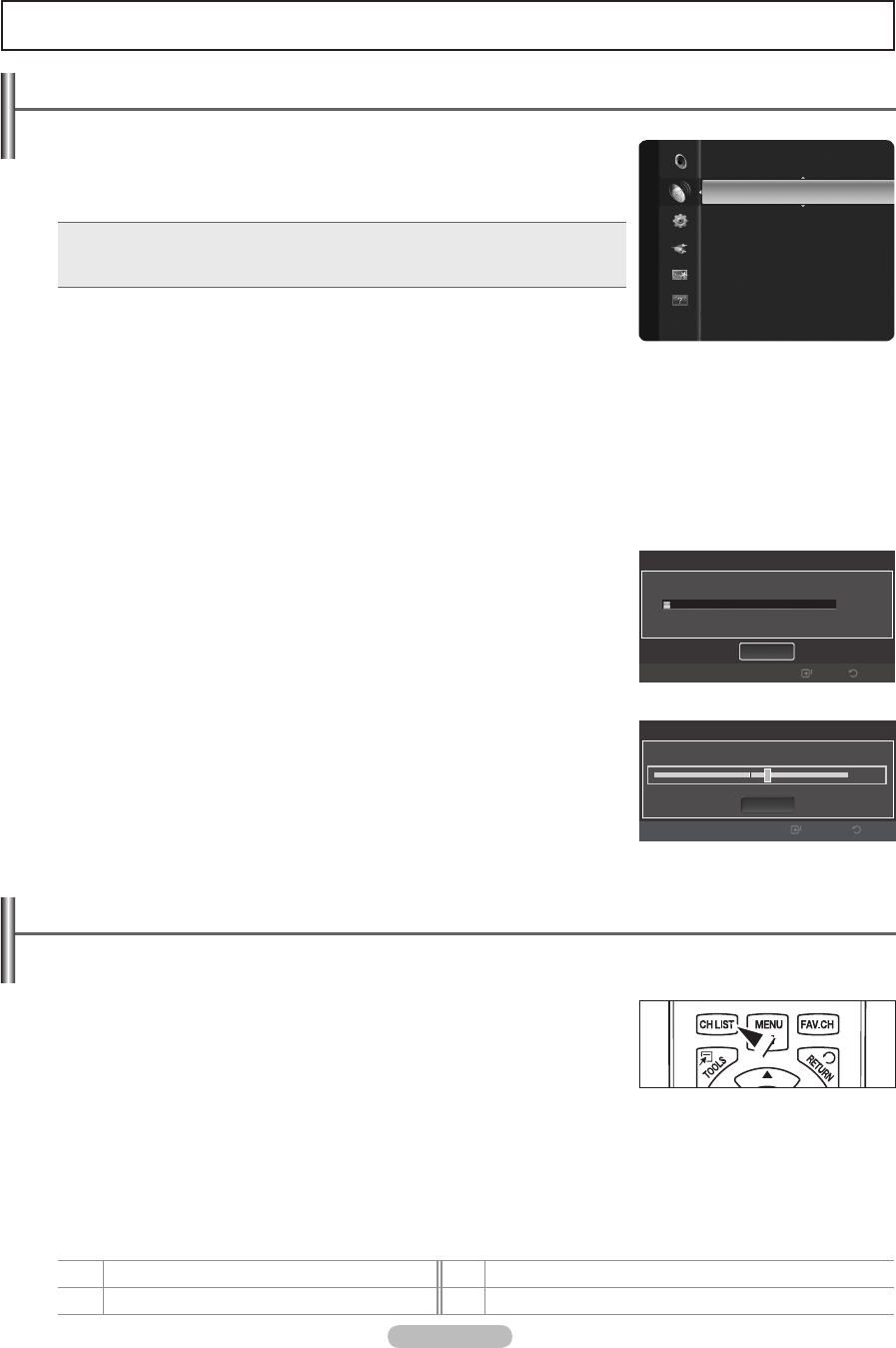

Storing Channels

Antenna→Air/Cable

Before your television can begin memorizing the available channels, you must specify

the type of signal source that is connected to the TV (i.e. an Air or a Cable system).

Press the TOOLS button to display Tools menu.

You can also switch the antenna by selecting Tools → Switch to Cable (or Air)

Auto Program

Air: Air antenna signal.

Cable: Cable antenna signal.

Auto: Air and Cable antenna signals

STD, HRC and IRC identify various types of cable TV systems. Contact your local cable company to identify the type of cable

system that exists in your particular area. At this point the signal source has been selected.

After all the available channels are stored, it starts to remove scrambled channels.

The Auto program menu then reappears.

If you want to stop Auto Programming, press the ENTERE button.

The Stop Auto Program? message will be displayed. Select Yes by pressing the

◄ or ► button, then press the ENTERE button.

Clearing Scrambled Channel (Digital)

The Clear Scrambled Channel function is used to lter out scrambled channels after

Auto Program is completed.

This process may take up to 20~30 minutes.

To stop searching scrambled channels: Press the ENTERE button to select Stop.

Press the ◄ button to select Yes, then press the ENTERE button.

This function is only available in Cable mode.

Fine Tune (Analog)

Use ne tuning to manually adjust a particular channel for optimal reception.

If you do not store the ne-tuned channel in memory, adjustments are not saved.

“*” will appear next to the name of ne-tuned channels.

To reset the ne tuning setting, press the ▼ button to select Reset, then press the

ENTERE button.

❑

•

❑

Channel Control

Managing Channels

Channel List

Using this menu, you can Add / Delete or set Favorite channels and use the program guide for digital broadcasts.

Press the CH LIST button on the remote control to bring up the channel lists.

All Channels: Shows all currently available channels.

Added Channels: Shows all added channels.

Favorite: Shows all favorite channels.

Programmed: Shows all current reserved programs.

Using the Color buttons with the Channel List

Green (Zoom): Enlarges or shrinks a channel number.

Yellow (Select): Selects multiple channel lists.

TTOOLS (Tools): Displays the Add (or Delete), Add to Favorite (or Delete from Favorite), Timer Viewing, Channel Name

Edit, Select All, Deselect All, and Auto Program menus (The Options menus may differ depending on the situation.)

Channel Status Display Icons

♥

A channel set as a Favorite. cA channel selected by pressing the yellow button.

)A reserved program (A program currently being broadcast.

❑

•



•

English - 21

Fine Tune

Air 8*

Reset

Save Return

L Adjust

UMove

Fine Tuned

Clear Scrambled Channel

Removing scrambled channel.

Stop

Return

Enter

DTV Cable 122

Antenna : Air

►

Auto Program

Clear Scrambled Channel

Channel List

Fine Tune

Channel

BN68-01917A.indb 21 2009-02-13 오후 11:08:00

Channel List Option Menu (in All Channels / Added Channels / Favorite)

Press the TOOLS button to use the option menu.

Option menu items may differ depending on the channel status.

Add / Delete

You can delete or add a channel to display the channels you want.

All deleted channels will be shown on All Channels menu.

A gray-colored channel indicates the channel has been deleted.

The Add menu only appears for deleted channels.

You can also delete a channel to the Added Channels or Favorite menu in the same

manner.

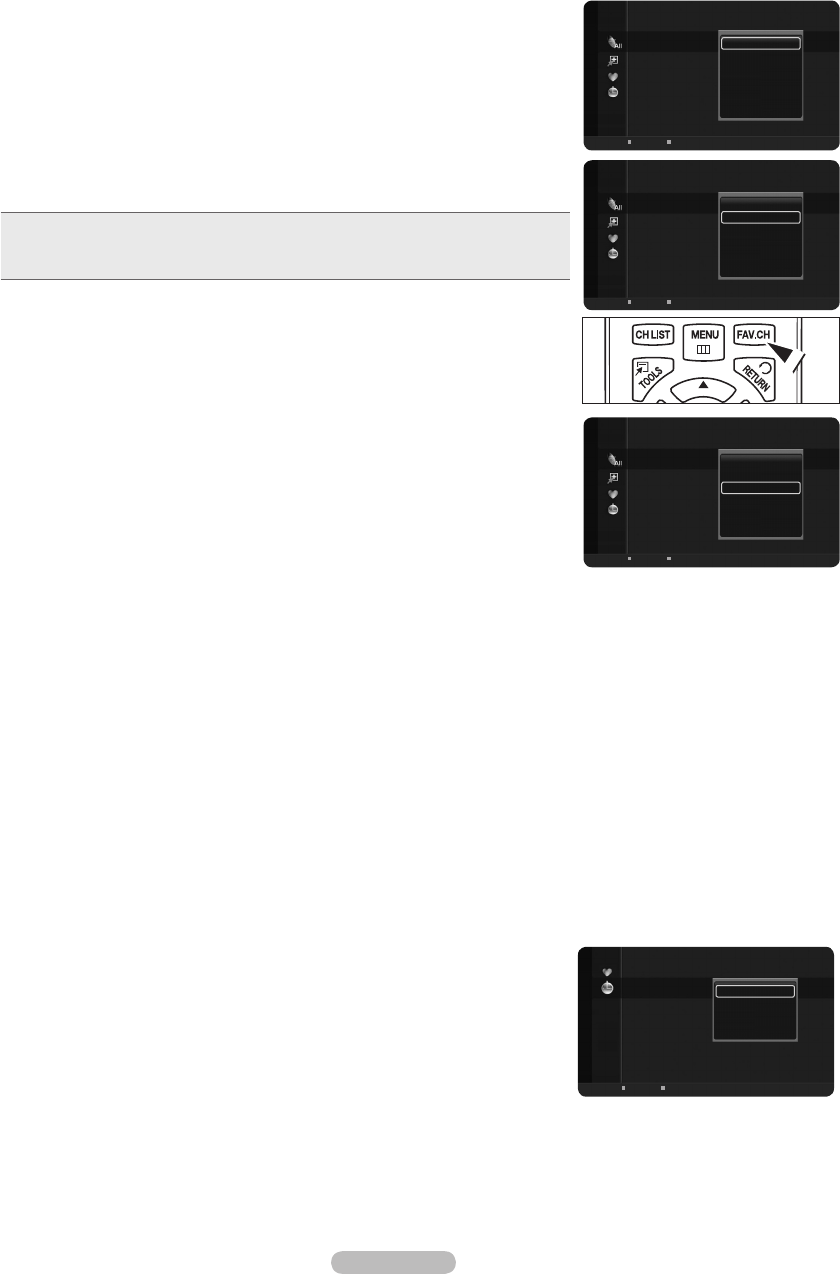

Add to Favorite / Delete from Favorite

You can set channels you watch frequently as favorites.

Press the TOOLS button to display Tools menu.

You can also set the favorite channel by selecting Tools

→ Add to Favorite (or Delete from Favorite)

The “♥” symbol will be displayed and the channel will be set as a favorite.

All favorite channels will be shown on Favorite menu.

To select the favorite channels you have set up, press the FAV.CH button on the

remote control.

Timer Viewing

If you reserve a program you want to watch, the channel is automatically switched to the

reserved channel in the Channel List; even when you are watching another channel.

To reserve a program , set the current time rst.

Only memorized channels can be reserved.

You can set the channel, day, month, year, hour and minute directly by pressing the

number buttons on the remote control.

Reserving a program will be shown on Programmed menu.

Digital Program Guide and Viewing Reservation: When a digital channel is

selected, and you press the ► button, the Program Guide for the channel appears.

You can reserve a program according to the procedures described above.

Select All / Deselect All

Select All: You can select all the channels in the channel list.

Deselect All: You can deselect all the selected channels in the channel list.

You can perform the add / delete, add to Favorite / delete from Favorite function for multiple channels at the same time. Select

the required channels and press the yellow button to set all the selected channels at the same time.

The c mark appears to the left of the selected channels.

You can only select Deselect All when there is a selected channel.

Channel Name Edit (Analog)

Channels can labeled so that their call letters appear whenever the channel is selected.

The names of digital broadcasting channels are automatically assigned and cannot be labeled.

Channel List Option Menu (in Programmed)

You can view, modify or delete a reservation.

Press the TOOLS button to use the option menu.

Change Info

Select to change a viewing reservation.

Cancel Schedules

Select to cancel a viewing reservation.

Information

Select to view a viewing reservation. (You can also change the reservation information.)

Select All / Deselect All

You can select (or deselect) all channels in the channel list.

❑



•



❑



English - 22

All Channels

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

Delete

Add to Favorite

Timer Viewing

Channel Name Edit

Select All

Auto Program

Air

Zoom

Select T Tools

All Channels

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

Delete

Add to Favorite

Timer Viewing

Channel Name Edit

Select All

Auto Program

Air

Zoom

Select T Tools

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

All Channels

Delete

Add to Favorite

Timer Viewing

Channel Name Edit

Select All

Auto Program

Air

Zoom

Select T Tools

Programmed

9/20/2009

5:02 pm 3

9/19/2009

5:20 pm

Change Info

Cancel Schedules

Information

Select All

Air

Zoom

Select T Tools E Information

BN68-01917A.indb 22 2009-02-13 오후 11:08:00

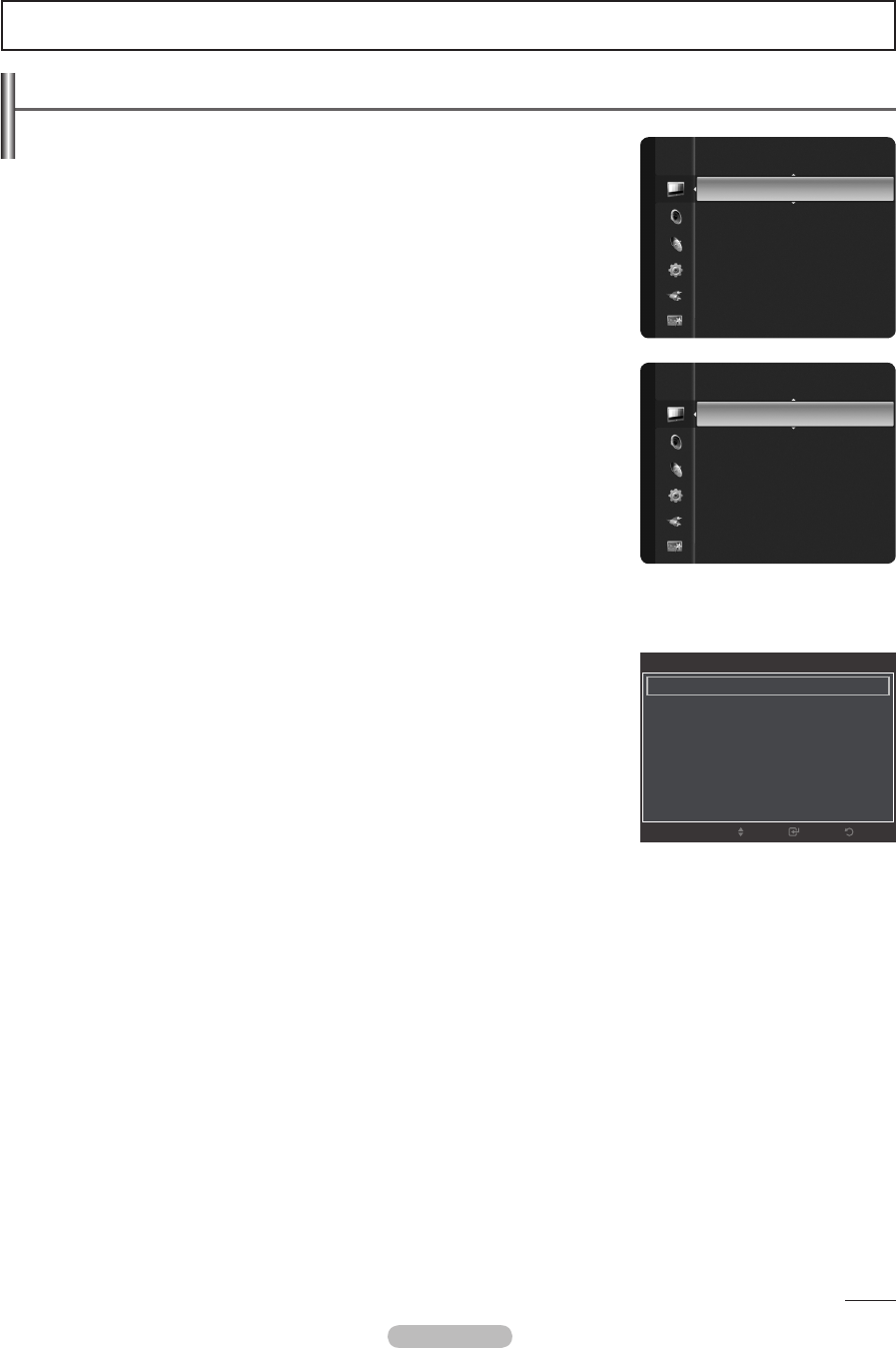

Changing the Picture Settings

Mode

You can select the type of picture which best corresponds to your viewing requirements.

Dynamic: Select a high-definition picture for bright environments.

Standard: Selects the optimal picture display for normal environments.

This setting is convenient for most situations.

Movie: Selects a comfortable picture display for dark environments.

Cell Light / Contrast / Brightness / Sharpness / Color / Tint (G/R)

Your television has several setting options that allow you to control the picture quality.

Cell Light: Adjusts the pixel brightness. 10 is the brightest setting.

Contrast: Adjusts the contrast level.

Brightness: Adjusts the brightness level.

Sharpness: Adjusts the sharpness.

Color: Adjusts the color saturation of the picture using the bar on the screen.

Tint (G/R): The closer to Red 100, the more saturated the red color becomes.

When you make changes to Cell Light, Contrast, Brightness, Sharpness, Color, or

Tint (G/R), the OSD will be adjusted accordingly.

When in PC mode, Tint (G/R), Sharpness and Color are not available.

Settings can be adjusted and stored for each external device you have connected to

an input of the TV.

The energy consumed during use can be signicantly reduced if the brightness level

is lowered, which will reduce the overall running cost.

Advanced Settings

You can adjust the detailed settings for your screen including the color and contrast.

Advanced Settings is available in Standard or Movie mode.

In PC mode, you can only make changes to Gamma and

White Balance from among the Advanced Settings items.

Black Tone

You can select the black level on the screen to adjust the screen depth.

Off: Turns the Black Adjust function off.

Dark: Sets the black color depth to dark.

Darker: Sets the black color depth to darker.

Darkest : Sets the black color depth to darkest.

Dynamic Contrast

You can adjust the screen contrast so that the optimal contrast is provided.

Off: Turns the Dynamic Contrast function off.

Low: Sets Dynamic Contrast to low.

Medium: Sets Dynamic Contrast to medium.

High: Sets Dynamic Contrast to high.

Gamma

You can adjust the Primary Color (Red, Green, Blue) Intensity.

Color Space

Color Space is a color matrix composed of red, green and blue colors. Select your favorite color space to experience the most

natural color.

Native: Sets the color range wider than that of the input video source.

Auto: Automatically sets the color range depending on the input video source.

❑

•

❑

•

❑



•



•



•

Picture Control

Continued...

English - 23

Mode

Standard

►

Cell Light : 4

Contrast : 95

Brightness : 45

Sharpness : 50

Color : 50

Tint (G/R) : G50/R50


Advanced Settings

Black Tone : Off ►

Dynamic Contrast : Medium

Gamma : 0

Color Space : Native

White Balance

Flesh Tone : 0

Edge Enhancement : On

ReturnEnter

Move

Mode : Standard

Cell Light : 4

►

Contrast : 95

Brightness : 45

Sharpness : 50

Color : 50

Tint (G/R) : G50/R50

Advanced Settings


BN68-01917A.indb 23 2009-02-13 오후 11:08:01

White Balance

You can adjust the color temperature for more natural picture colors.

R-Offset: Adjust the low level red intensity.

G-Offset: Adjust the low level green intensity.

B-Offset: Adjust the low level blue intensity.

R-Gain: Adjusts the high level red intensity.

G-Gain: Adjusts the high level green intensity.

B-Gain: Adjusts the high level blue intensity.

Reset: Resets the default white balance.

Changing the adjustment value will refresh the adjusted screen.

Flesh Tone

You can emphasize the pink esh tone in the picture.

Changing the adjustment value will refresh the adjusted screen.

EdgeEnhancement→Off/On

You can emphasize object boundaries in the picture.

Picture Options

In PC mode, you can only make changes to the Color Tone, Size and Screen Burn

Protection from among the items in Picture Options.

ColorTone→Cool/Normal/Warm1/Warm2

You can select the most comfortable color tone for viewing.

Warm1 or Warm2 is only activated when the picture mode is Movie.

Settings can be adjusted and stored for each external device you have connected to

an input of the TV.

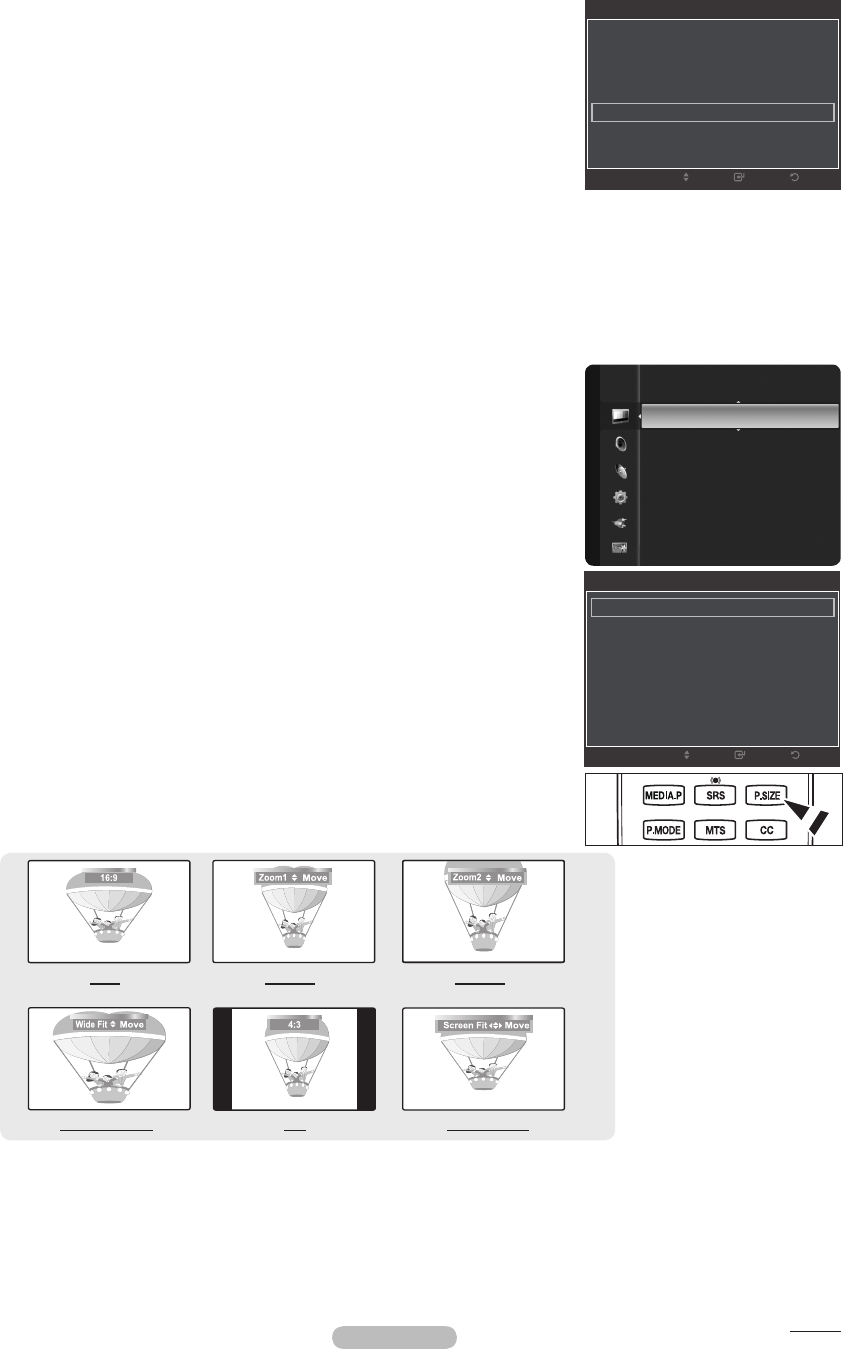

Size

Occasionally, you may want to change the size of the image on your screen. Your TV

comes with six screen size options, each designed to work best with specic types

of video input. Your satellite receiver may have its own set of screen sizes as well. In

general, though, you should view the TV in 16:9 mode as much as possible.

16:9 : Sets the picture to the 16:9 aspect ratio.

Zoom1: Stretches the 16:9 aspect ratio picture vertically.

Zoom2: Stretches the Zoom 1 picture vertically.

Wide Fit: Stretches the picture both horizontally and vertically to display the optimal

picture.

4:3: Sets the picture to the 4:3 aspect ratio.

Screen Fit: Displays the full native HD signal that cannot be viewed using a normal TV.

Alternately, you can press the P.SIZE button on the remote control repeatedly to

change the picture size.

Temporary image retention may occur when viewing a static image on the set for more than two hours.

After selecting Zoom1, Zoom2 or Wide Fit:

Press the ◄ or ► button to select Position, then press the ENTER

button.

Press the ▲ or ▼ button to move the picture up and down.

After selecting Screen Fit in HDMI (1080i/1080p) or Component (1080i/1080p) mode, you may made need to center the picture:

Press the ◄ or ► button to select Position, then press the ENTER

button.

Press the ▲, ▼, ◄ or ►button to move the picture.

Reset: Press the ◄ or ► button to select Reset, then press the ENTER

button. The TV will be reset to 16:9.

HD (High Denition): 16:9 - 1080i/1080p (1920x1080), 720p (1280x720)



•



❑



•

Continued...

English - 24

Tint (G/R) : G50/R50

Advanced Settings

Picture Options

►

Picture Reset


Advanced Settings

Black Tone : Off

Dynamic Contrast : Medium

Gamma : 0

Color Space : Native

White Balance ►

Flesh Tone : 0

Edge Enhancement : On

ReturnEnter

Move

Picture Options

Color Tone : Normal ►

Size : 16:9

Digital NR : Auto

HDMI Black Level : Normal

Film Mode : Off

Screen Burn Protection

ReturnEnter

Move

16:9 Zoom1 Zoom2

Wide Fit 4:3 Screen Fit

BN68-01917A.indb 24 2009-02-13 오후 11:08:04

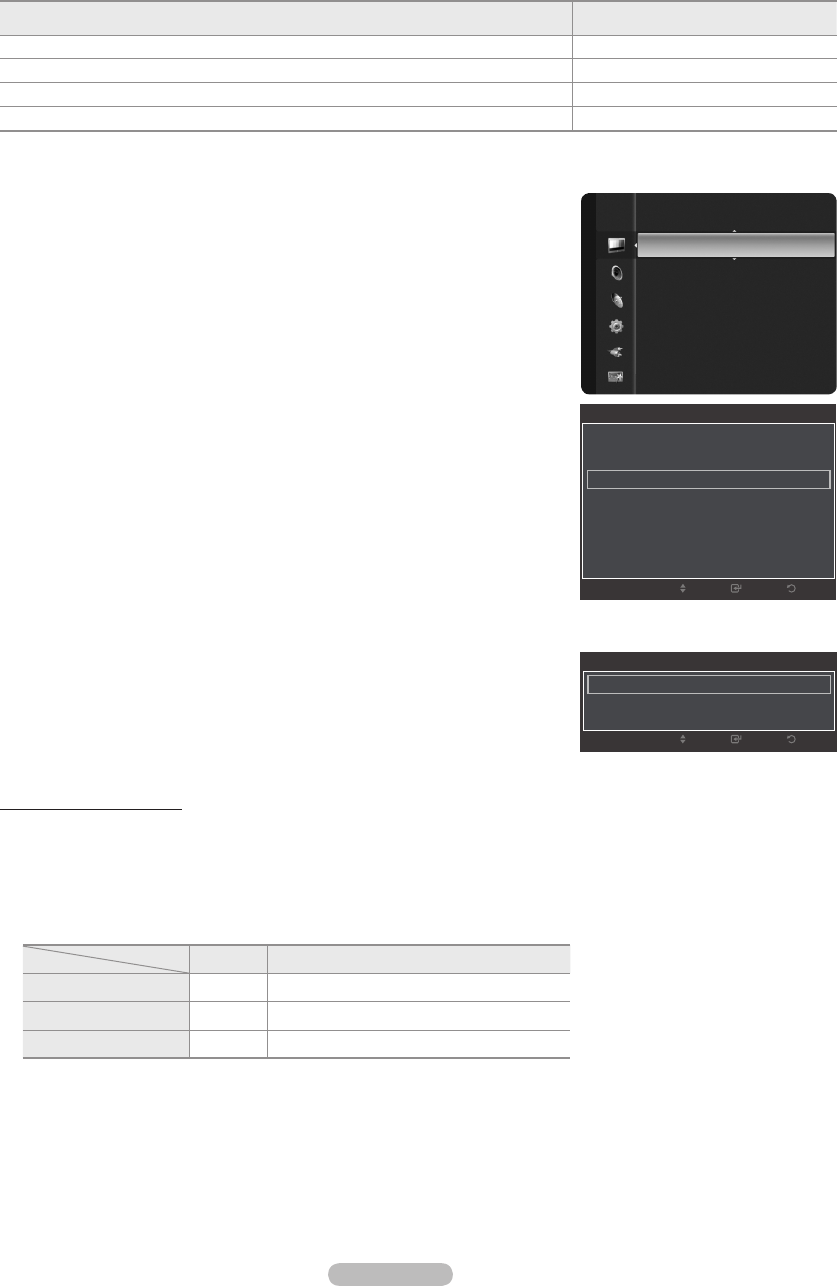

Settings can be adjusted and stored for each external device you have connected to an input of the TV.

In PC Mode, only 16:9 and 4:3 mode can be adjusted.

Settings can be adjusted and stored for each external device you have connected to an input of the TV.

Input Source Picture Size

ATV, Video, Component (480i, 480p) 16:9, Zoom1, Zoom2, 4:3

Component (720p) 16:9, Wide Fit, 4:3

DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p) 16:9, 4:3, Wide Fit, Screen Fit

PC 16:9, 4:3

Digital NR

If the broadcast signal received by your TV is weak, you can activate the Digital Noise Reduction feature to help reduce any static

and ghosting that may appear on the screen.

Off: Turns the Digital NR function off.

Low: Sets Digital NR to low.

Medium: Sets Digital NR to medium.

High: Sets Digital NR to high.

Auto: Sets Digital NR to Auto.

HDMI Black Level

You can directly select the black level on the screen to adjust the screen depth.

Normal: The screen gets brighter.

Low: The screen gets darker.

This function is active only when an external device is connected to the TV via HDMI.

HDMI Black Level function may not be compatible with all external devices.

Film Mode

The TV can be set to automatically sense and process lm signals from all sources and

adjust the picture for optimum quality.

Off: Basic video image processing applied and No auto-detection for lm-based

programs.

Auto: Automatically adjusts for the best image quality between lm and video

programs.

Cinema Smooth: Offers the ultimate cinema experience.

(PN50B560T5F/PN58B560T5F only)

Film mode is supported in TV, Video, Component (480i / 1080i) and HDMI

(1080i).

Screen Burn Protection

Congures the Screen Burn Protection options to prevent and reduce pixel burn.

When an image remains in one position too long, it may cause a permanent burn on the

screen.

Preventing Screen Burn-in

To reduce the possibility of screen burn, this unit is equipped with screen burn prevention technology. This

technology enables you to set picture movement up/down (Vertical Line) and side to side (Horizontal Dot).

The Time setting allows you to program the time between movement of the picture in minutes.

Pixel Shift : Using this function, you can minutely move pixels on the PDP in horizontal or vertical direction to prevent after-

images on the screen.

Optimum condition for pixel shift;

Item TV/AV/Component/HDMI/PC

Horizontal 0~4 4

Vertical 0~4 4

Time(min) 1~4min. 2 min

Side Gray : When you watch TV with the screen ratio of 4:3, the screen is prevented from any damage by adjusting the white

balance on both extreme left and right sides. To prevent the screen burn from happening, select Dark or Light.



•



•



•



•

English - 25

Tint (G/R) : G50/R50

Advanced Settings

Picture Options

►

Picture Reset


Picture Options

Color Tone : Normal

Size : 16:9

Digital NR : Auto ►

HDMI Black Level : Normal

Film Mode : Off

Screen Burn Protection

ReturnEnter

Move

Screen Burn Protection

Pixel Shift ►

Scrolling

Side Gray : Dark

ReturnEnter

Move

BN68-01917A.indb 25 2009-02-13 오후 11:08:05

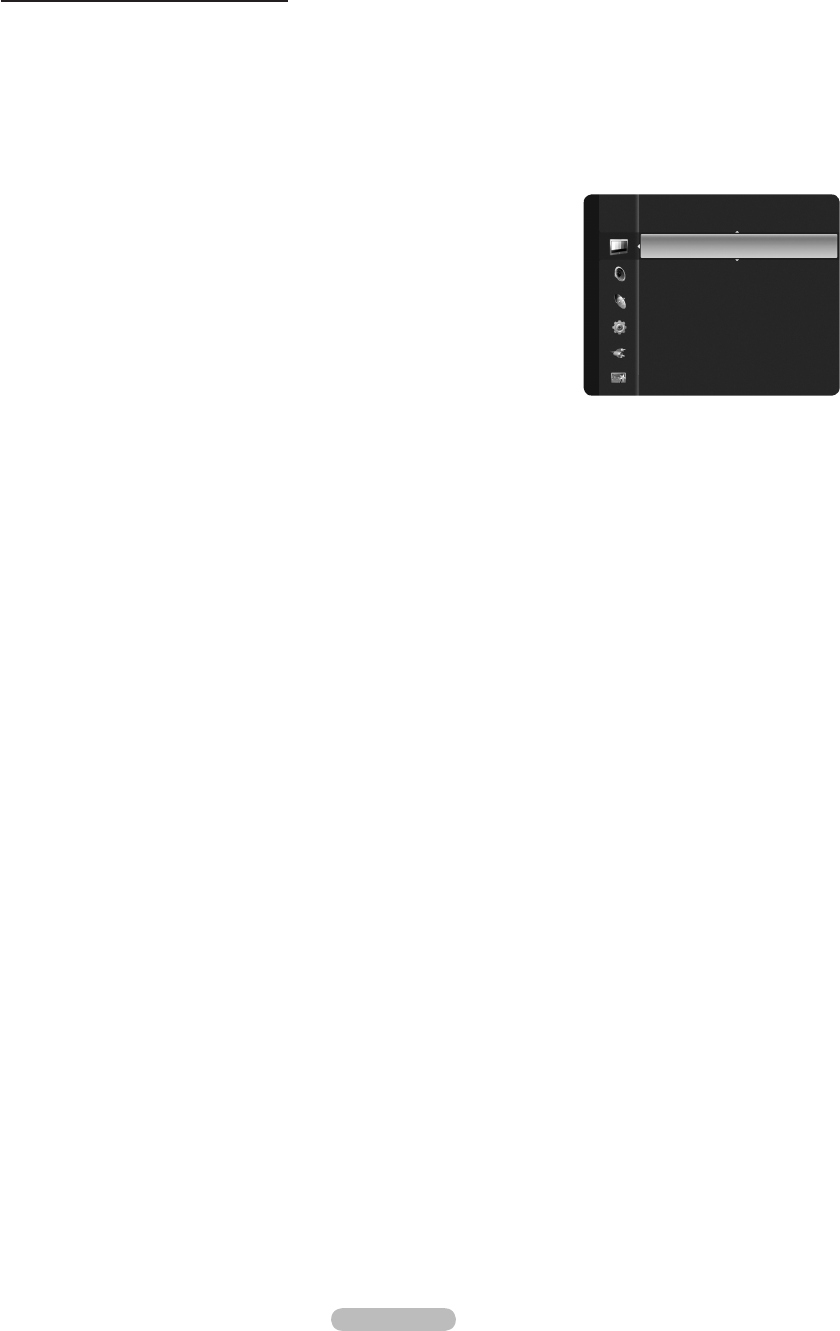

Dark: When you set the screen ratio to 4:3, it darkens the left and right sides.

Light: When you set the screen ratio to 4:3, it brightens the left and right sides.

Reducing the Effects of Screen Burn

If screen burn has occurred, you can select Scrolling to help remove screen burn artifacts.

Scrolling : This function removes after-images on the screen by moving all the pixels on the PDP according to a pattern. Use

this function when there are remaining after-images or symbols on the screen, especially when you displayed a still image on

the screen for a long time.

The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove afterimages

on the screen. If the after-image is not removed after performing the function, repeat the function again.

Press any key on the remote control to cancel this feature.

PictureReset→ResetPictureMode/Cancel

Resets all picture settings to the default values.

Select a picture mode to be reset. The reset is performed for each picture mode.

•

❑

English - 26


Advanced Settings

Picture Options

Picture Reset

►

BN68-01917A.indb 26 2009-02-13 오후 11:08:05

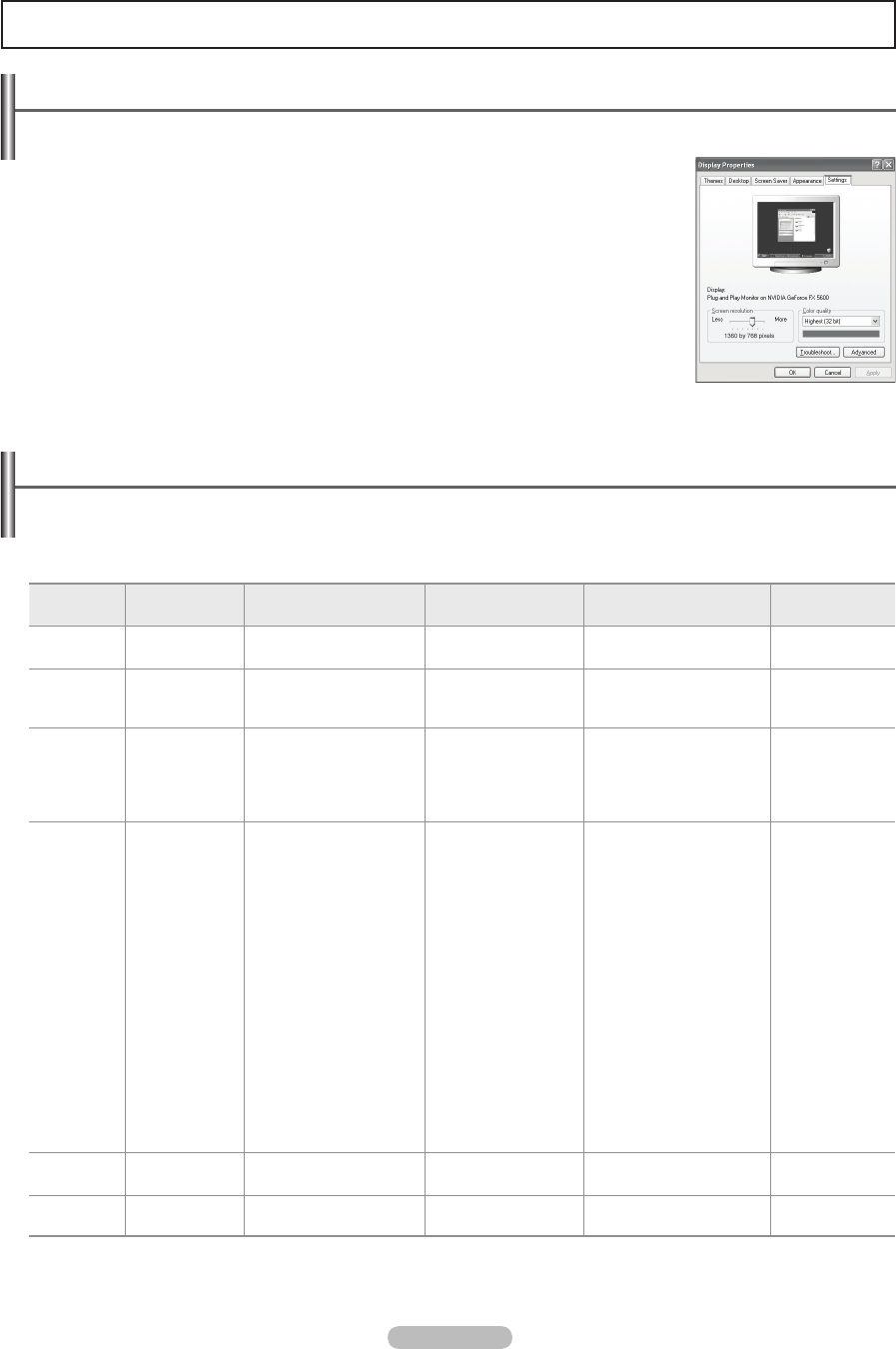

Using Your TV as a Computer (PC) Display

Setting Up Your PC Software (Based on Windows XP)

The Windows display-settings for a typical computer are shown below. The actual screens on

your PC will probably be different, depending upon your particular version of Windows and your

particular video card. However, even if your actual screens look different, the same basic set-up

information will apply in almost all cases.

(If not, contact your computer manufacturer or Samsung Dealer.)

1. First, click on Control Panel on the Windows start menu.the Windows start menu.

2. When the control panel window appears, click on Appearance and Themes and a display

dialog-box will appear.

3. When the control panel window appears, click on Display and a display dialog-box will

appear.

4. Navigate to the Settings tab on the display dialog-box. The correct size setting (resolution)

Optimum : 1920 X 1080 pixels. If a vertical frequency option exists on your display settings

dialog box, the correct value is 60 or 60 Hz. Otherwise, just click OK and exit the dialog box.



PC Display

Display Modes

If the signal from the system equals the standard signal mode, the screen is adjusted automatically. If the signal from the system

doesn’t equal the standard signal mode, adjust the mode by referring to your videocard user guide; otherwise there may be no video.

For the display modes listed below, the screen image has been optimized during manufacturing.

D-Sub and HDMI/DVI Input

Mode Resolution Horizontal Frequency (kHz) Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H/V)

IBM

640 x 350

720 x 400

31.469

70.086

70.087

25.175

28.322

+ / -

- / +

MAC

640 x 480

832 x 624

1152 x 870

35.000

49.726

68.681

66.667

74.551

75.062

30.240

57.284

100.000

- / -

- / +

VESA CVT

720 x 576

1152 x 864

1280 x 720

1280 x 960

35.910

53.783

44.772

56.456

75.231

59.950

59.959

59.855

74.777

74.857

32.750

81.750

74.500

95.750

130.000

- / +

VESA DMT

640 x 480

800 x 600

801 x 600

802 x 600

1024 x 768

1152 x 864

1280 x 800

1280 x 960

1280 x 1024

1360 x 768

1440 x 900

1680 x 1050

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

49.702

62.795

60.000

63.981

79.976

47.712

55.935

70.635

65.290

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

59.810

74.934

60.000

60.020

75.025

60.015

59.887

74.984

59.954

25.175

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

83.500

106.500

108.000

135.000

85.500

106.500

136.750

146.250

- / -

+ / +

- / -

+ / +

- / +

+ / +

- / +

VESA GTF

1280 x 720

1280 x 1024

52.500

74.620

70.000

89.040

128.943

- / +

- / -

VESA DMT /

DTV CEA

1920 x 1080p 67.500 60.000 148.500 + / +

When using an HDMI/DVI cable connection, you must use the HDMI IN 2(DVI) terminal.



English - 27

BN68-01917A.indb 27 2009-02-13 오후 11:08:06

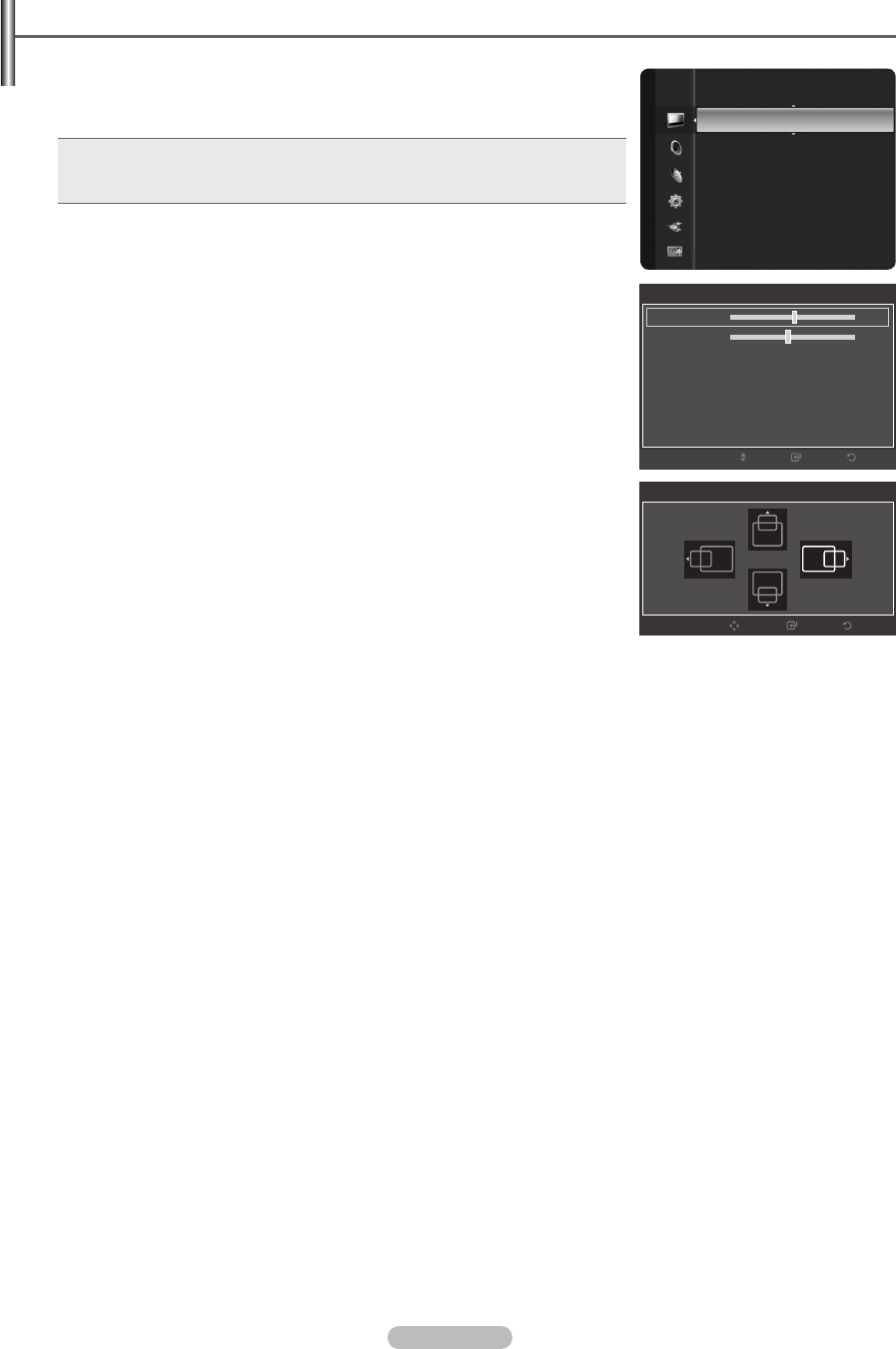

Setting up the TV with your PC

Auto Adjustment

Use the Auto Adjust function to have the TV set automatically adjust the video signals

it receives. The function also automatically ne-tunes the settings and adjusts the

frequency values and positions.

Press the TOOLS button to display Tools menu.

You can also set the Auto Adjustment by selecting Tools → Auto Adjustment.

Preset: Press the SOURCE button to select PC mode.

This function does not work in DVI-Digital mode.

Screen

The purpose of the picture quality adjustment is to remove or reduce picture noise. If the

noise is not removed by ne tuning alone, then make the vertical frequency adjustments

on your PC and ne tune again.

After the noise has been reduced, re-adjust the picture so that it is aligned on the center

of the screen.

Preset: Press the SOURCE button to select PC mode.

Coarse

Adjusts the frequency when vertical noise appears on the screen.

Fine

Adjusts the screen to be clearer.

PC Position

Adjust the PC’s screen positioning if it does not t the TV screen. Press the ▲ or ▼

button to adjusting the Vertical-Position. Press the ◄ or ►button to adjust the

Horizontal-Position.

Image Reset

You can replace all image settings with the factory default values.

❑



English - 28

Brightness : 45

Sharpness : 50

Auto Adjustment

►

Screen

Advanced Settings

Picture Options

Picture Reset


Screen

50 ►

Coarse

Fine

PC Position

Image Reset

PC Position

ReturnEnter

Move

ReturnEnter

Move

BN68-01917A.indb 28 2009-02-13 오후 11:08:06

Changing the Sound Settings

Mode

You can select the sound mode to best suit the programming you’re watching.

Standard: This sound mode is for general purposes.

Music: Music mode enables you to listen to music as if you are sitting in a concert

hall.

Movie: Movie mode enables you to experience live and full movie sound as if you are

sitting in a movie theater.

Clear Voice: Emphasizes voice over other sounds. Select this sound mode when

watching news, soap operas, or documentaries.

Custom: You can customize the sound settings to suit your personal preferences.

Press the TOOLS button to display Tools menu.

You can also set the sound mods by selecting Tools → Sound Mode

Equalizer

The sound settings can be adjusted to suit your personal preferences.

Mode: Selects the sound mode among the predened settings.

Balance L/R: Adjusts the balance between the right and left speaker.

100Hz, 300Hz, 1kHz, 3kHz, 10kHz (Bandwidth Adjustment): Adjusts the level of

different bandwidth frequencies.

Reset: Resets the equalizer settings to the default values.

SRSTruSurroundHD→Off/On

SRS TruSurround HD enables you to enjoy a virtual 5.1 Surround Sound effect

over the TV's two speakers.

This function provides not only rich deep bass also improves high frequency resolution.

You can select these options simply by pressing the SRS button on the remote

control.

TruSurround HD, SRS and the symbol are trademarks of SRS Labs, Inc.

TruSurround HD technology is incorporated under license from SRS Labs, Inc.

Preferred Language (Digital)

Digital-TV broadcasts are capable of simultaneous transmission of many audio tracks (for example, simultaneous translations of the

program into foreign languages).

You can only select the language from among the actual languages being broadcast.

You can listen in a language other than the Preferred Language by pressing the MTS button on the remote control.

Multi-Track Sound (MTS) (Analog)

Mono: Choose for channels that are broadcasting in mono or if you are having difculty receiving a stereo signal.

Stereo: Choose for channels that are broadcasting in stereo.

SAP: Choose to listen to the Separate Audio Program, which is usually

a foreign-language translation.

Depending on the particular program being broadcast, you can listen to Mono,

Stereo, or SAP.

Press the MTS button on the remote control repeatedly to select Mono, Stereo,

or SAP.

AutoVolume→Off/On

Each broadcasting station has its own signal conditions, and so it is not easy to adjust the volume every time the channel is

changed. This feature lets you automatically adjust the volume of the desired channel by lowering the sound output when the

modulation signal is high or by raising the sound output when the modulation signal is low.

❑

•

❑

•

❑

•

❑

Sound Control

Continued...

English - 29

Sound

Mode

: Custom

►

Equalizer

SRS TruSurround HD : Off

Preferred Language : English

Multi-Track Sound : Stereo

Auto Volume : Off

Speaker Select : TV Speaker

Equalizer

Mode : Custom

Balance L R

100Hz - +

300Hz - +

1kHz - +

3kHz - +

10kHz - +

▼

ReturnEnter

AdjustMove

BN68-01917A.indb 29 2009-02-13 오후 11:08:07

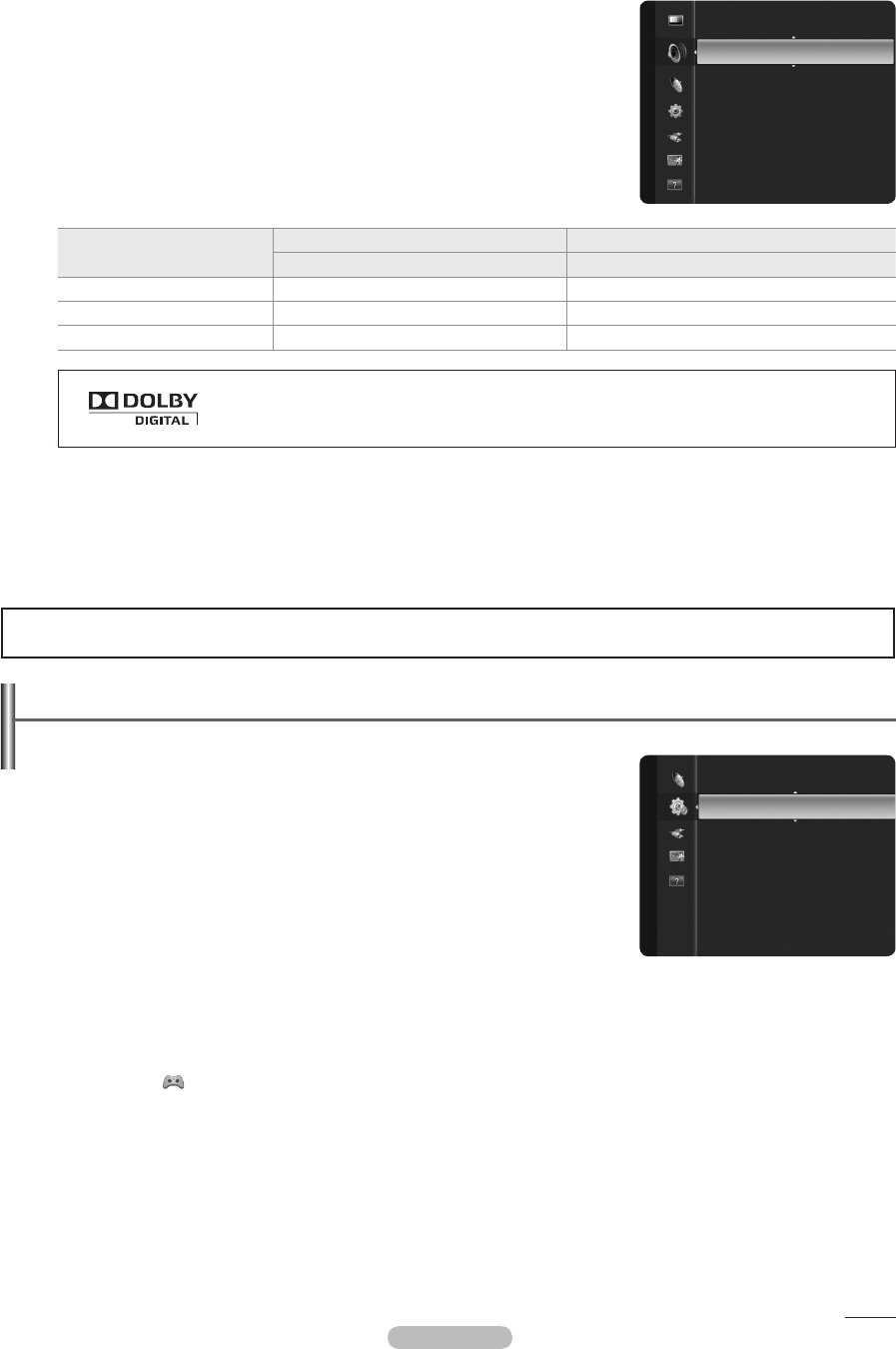

Speaker Select

When you watch TV with it connecting to a Home theater, turn the TV speakers off so you

can listen to sound from the Home theater’s (external) speakers.

External Speaker: Uses the external speakers(Home Theater) to output sound.

TV Speaker: Uses the TV speakers to output sound.

If you select External Speaker in the Speaker Select menu, the sound settings will

be limited.

The volume buttons and MMUTE buttons do not operate when the Speaker Select is

set to External Speaker.

Please set the volume on your Home theater.

TV's Internal Speakers Audio Out (Optical, L / R Out) to Sound System

TV / AV / Component / PC / HDMI TV / AV / Component / PC / HDMI

TV Speaker Speaker Output Sound Output

External Speaker Mute Sound Output

Video No Signal Mute Mute

Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Sound Reset

You can restore the Sound settings to the factory defaults.

Reset All: All the sound values return to default settings.

Reset Sound Mode: Current sound values return to default settings.

Cancel: Select the sound reset options.

❑

•

❑

•

Configuring the Setup Menu

Language

You can set the menu language.

GameMode→Off/On

When connecting to a game console such as PlayStationTM or XboxTM, you can enjoy a

more realistic gaming experience by selecting the game menu.

When the Game Mode is On

Picture mode is automatically changed to Standard and cannot be changed.

Sound mode is automatically changed to Custom and cannot be changed. Adjust the

sound using the equalizer.

The Reset in the Sound menu is activated. Reset function initializes the Equalizer settings to the factory default setting.

Game Mode is not available in regular TV mode or Game Mode set to Off.

If the picture is poor when an external device is connected to the TV, check if Game Mode is On.

If you display the TV menu in Game mode, the screen shakes slightly.

The mark ( ) appears on the screen which means that Game Mode is on with the selected source.

This function supports only game function.

Game mode is not available in PC mode.

❑



•

Function Description

Continued...

English - 30

Plug & Play

Language : English

►

Time

Game Mode : Off

V-Chip

Caption

Melody : Medium

Energy Saving : Off

Setup

Sound

Multi-Track Sound : Stereo

Auto Volume : Off

Speaker Select : TV Speaker

►

Sound Reset

BN68-01917A.indb 30 2009-02-13 오후 11:08:07

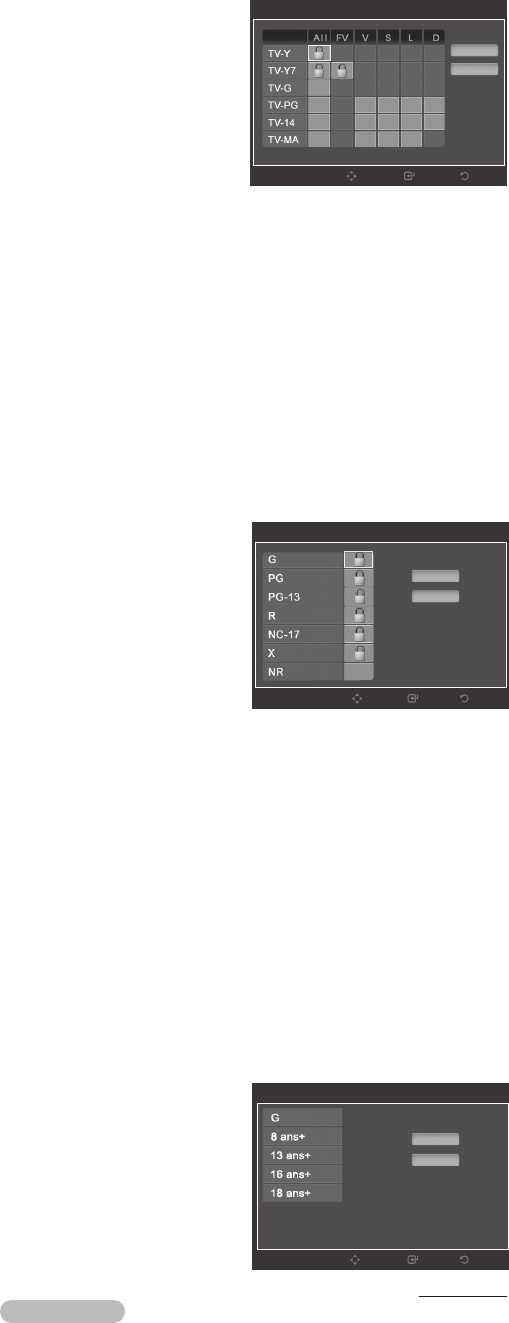

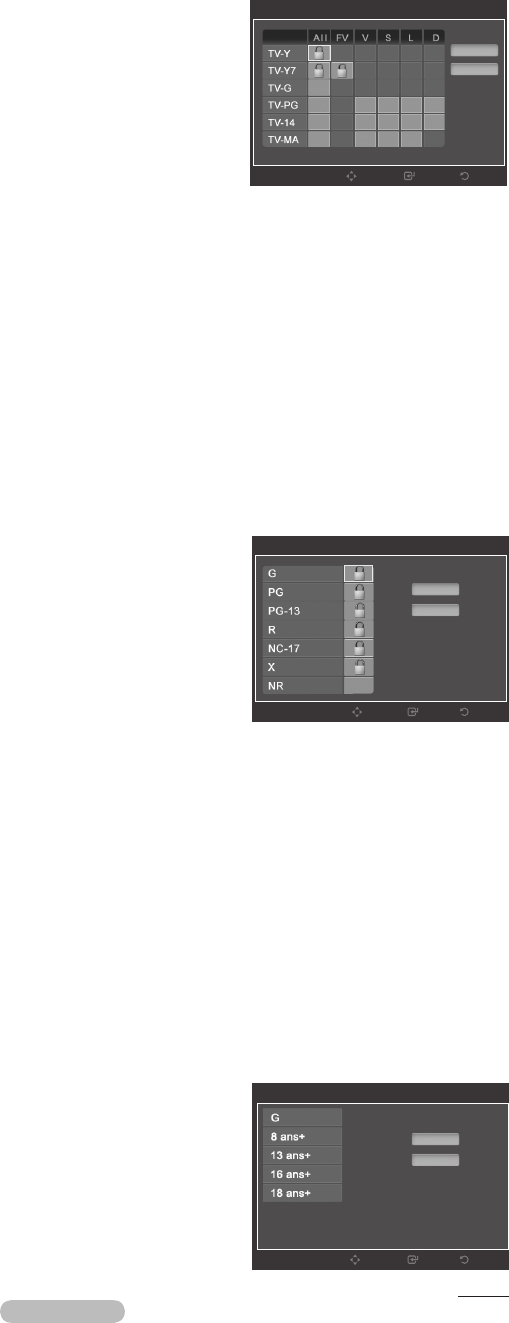

V-Chip

The V-Chip feature automatically locks out programs that are deemed inappropriate

for children. The user must enter a PIN (personal ID number) before any of the V-Chip

restrictions are set up or changed.

V-Chip function is not available in HDMI, Component or PC mode.

The default PIN number of a new TV set is ‘0-0-0-0’.

If you forget the PIN, press the remote-control buttons in the following sequence,

which resets the pin to ‘0-0-0-0’ : Power Off. → M MUTE → 8 → 2 → 4 → Power On.

Allow all: Press to unlock all TV ratings. / Block all: Press to lock all TV ratings.

V-ChipLock→Off/On

Turns the V-Chip function on/off.

TV Parental Guidelines

First, set up a personal identication number (PIN) and enable the V-Chip.

Parental restrictions can be set up using either of two methods: The TV guidelines or the MPAA rating.

Base Categories

TV-Y: Young children / TV-Y7: Children 7 and over / TV-G: General audience /

TV-PG: Parental guidance / TV-14: Viewers 14 and over / TV-MA: Mature audience

Sub-ratings

All: Lock all TV ratings. / FV: Fantasy violence / V: Violence / S: Sexual situation

/ L: Adult Language / D: Sexually Suggestive Dialog

The V-Chip will automatically block certain categories that are more restrictive.

For example, if you block TV-Y category, then TV-Y7 will automatically be blocked. Similarly, if you block the TV-G category,

then all the categories in the young adult group will be blocked (TV-G, TV-PG, TV-14 and TVMA). The sub-ratings (D, L, S, V)

work together similarly.

MPAA Rating

The MPAA rating system uses the Motion Picture Association of America (MPAA)

system and its main application is for movies. When the V-Chip lock is on, the TV will

automatically block any programs that are coded with objectionable ratings

(either MPAA or TV-Ratings).

G: General audience (no restrictions).

PG: Parental guidance suggested.

PG-13: Parents strongly cautioned.

R: Restricted. Children under 17 should be accompanied by an adult.

NC-17: No children under age 17.

X: Adults only.

NR: Not rated.

While a particular category is selected, press the ENTER

button to activate it.

The “ \ ” symbol will be displayed. Press the ENTER

button to block or unblock the category.

The V-Chip will automatically block any category that is More restrictive.

For example, if you block the PG-13 category, then R, NC-17 and X will automatically be blocked also.

Canadian English

You can block TV programs depending on their Canadian English rating.

C: Programming intended for children under age 8.

C8+: Programming generally considered acceptable for children 8 years and over to watch on their own.

G: General programming, suitable for all audiences.

PG: Parental Guidance.

14+: Programming contains themes or content which may not be suitable for viewers under the age of 14.

18+: Adult programming.

The V-Chip will automatically block any category that is More restrictive.

For example, if you block G category, then PG, 14+ and 18+ will automatically be blocked also.

Canadian French

You can block TV programs depending on their French Canadian rating.

G: General

8 ans+: Programming generally considered acceptable for children 8 years and over

to watch on their own.

13 ans+: Programming may not be suitable for children under the age of 13.

16 ans+: Programming is not suitable for children under the age of 16.

18 ans+: Programming restricted to adults.

The V-Chip will automatically block any category that is More restrictive.

For example, if you block 8 ans+ category, then 13 ans+, 16 ans+ and 18 ans+ will

automatically be blocked also.

❑



•



•



•



•

Continued...

English - 31

TV Parental Guidelines

Allow All

Block All

ReturnEnter

Move

Canadian French

Allow All

Block All

ReturnEnter

Move

MPAA Rating

Allow All

Block All

ReturnEnter

Move

BN68-01917A.indb 31 2009-02-13 오후 11:08:08

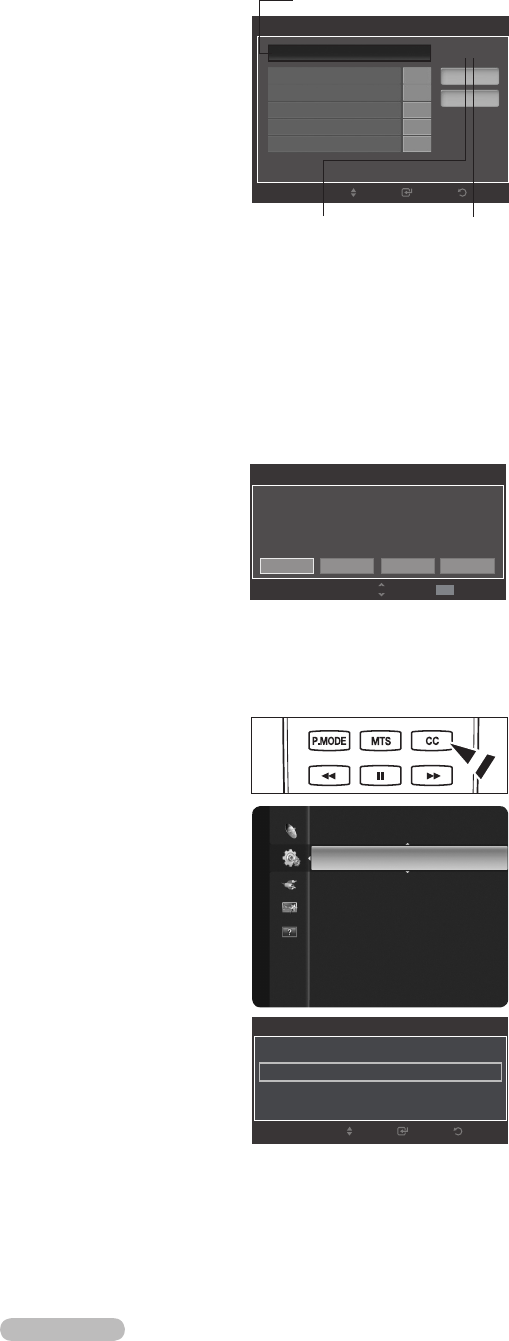

Downloadable U.S. Rating

Parental restriction information can be used while watching DTV channels

If information is not downloaded from the broadcasting station, the Downloadable U.S.

Rating menu is deactivated.

Parental restriction information is automatically downloaded while watching DTV channels.

It may take several seconds.

The Downloadable U.S. Rating menu is available for use after information is downloaded

from the broadcasting station. However, depending on the information from the

broadcasting station, it may not be available for use.

Parental restriction levels differ depending on the broadcasting station. The default

menu name and Downloadable U.S. Rating changes depending on the downloaded

information.

Even if you set the On-screen display to your desired language, the Downloadable U.S.

Rating menu will appear in English only.

The rating will automatically block certain categories that are more restrictive.

The rating titles (For example: Humor Level..etc) and TV ratings

(For example: DH, MH, H..etc) may differ depending on the broadcasting station.

Change PIN

You can change four-digit code to use the V-Chip function.

The default PIN code for a new TV set is '0-0-0-0'.

If you change the PIN code completely, the message PIN is changed successfully. is displayed.

How to Reset the TV after the V-Chip Blocks a Channel (Emergency Escape)

If the TV is tuned to a restricted channel, the V-Chip will block it. The screen will go blank and

the following message will appear.

1. Enter your PIN.

To resume normal viewing, tune to a different channel using CH > button. Under certain

conditions (depending on the rating of the local TV programs) the V-Chip might lock out

all the channels. In this case, use the V-Chip function for an “emergency escape”:

If you forget the PIN, press the remote-control buttons in the following sequence,

which resets the pin to '0-0-0-0' : Power Off. → MMUTE → 8 → 2 → 4 → Power On.

Caption (On-Screen Text Messages)

The Caption feature doesn’t work in Component, HDMI or PC modes.

The availability of captions depends on the program being broadcast.

Press the CC button on the remote control to turn the Caption On or Off.

Analog

The Analog Caption function operates in either analog TV channel mode or when a signal is

supplied from an external device to TV. (Depending on the broadcasting signal, the Analog

Caption function may operate on digital channels.)

Caption Mode : Default, CC1~CC4, Text1~Text4

Digital

The Digital Captions function operates on digital channels.

Caption Mode : Default, Service1~Service6, CC1~CC4, Text1~Text4

Digital Caption Options

Size : You can select the caption font size.

Font Style : You can select the caption font.

Foreground Color : You can select the color of the captions.

Background Color : You can select the background color for the captions.

Foreground Opacity : You can select the opacity of the caption foreground.

Background Opacity : You can select the opacity of the background for the captions.

Return to Default : Returns to the default settings of the broadcasting station for the

captions.

Digital Caption Options are available only when Default and Service1~Service6 can be selected in Caption Mode.

Service1~6 in digital caption mode may not be available depending on the broadcast.

Default means to follow the standard set by the broadcaster.

Foreground and Background cannot be set to have the same color.

Foreground Opacity and Background Opacity cannot be both set to Transparent.



❑



•



•

English - 32

Caption

Caption : On

Caption Mode : Default ►

Digital Caption Options

ReturnEnter

Move

Game Mode : Off

V-Chip

Caption

►

Melody : Medium

Energy Saving : Off

Setup

Received Rating : TV-14/NL

Change

This channel is blocked by a Parental Lock. Please enter the PIN to

unblock.

Enter PIN

0~9

Downloadable U.S. Rating

Allow All

Humor Level ►

Block All

1/2

Move ReturnEnter

Rating title

The number of

current rating

information

The number of all

rating information

BN68-01917A.indb 32 2009-02-13 오후 11:08:08

Melody

A melody sound can be set to come on when the TV is powered On or Off.

Off: Turns off the melody function.

Low: Sets the melody volume to low.

Medium: Sets the melody volume to medium.

High: Sets the melody volume to high.

The Melody does not play.

When no sound is output from the TV because the MMUTE button has been

pressed.

When no sound is output from the TV because the volume has been reduced to

minimum with the VOL button.

When the TV is turned off with the Sleep Timer function.

Energy Saving

This feature adjusts the brightness of the TV in order to reduce power consumption. When watching TV at night, set the Energy

Saving mode option to High to reduce eye fatigue as well as power consumption.

Off: Turns the Energy Saving function off.

Low: Sets the Energy Saving function to low.

Medium: Sets the Energy Saving function to medium.

High: Sets the Energy Saving function to maximum.

❑

•

❑

•

English - 33

V-Chip

Caption

Melody : Medium

►

Energy Saving : Off

Setup

BN68-01917A.indb 33 2009-02-13 오후 11:08:09

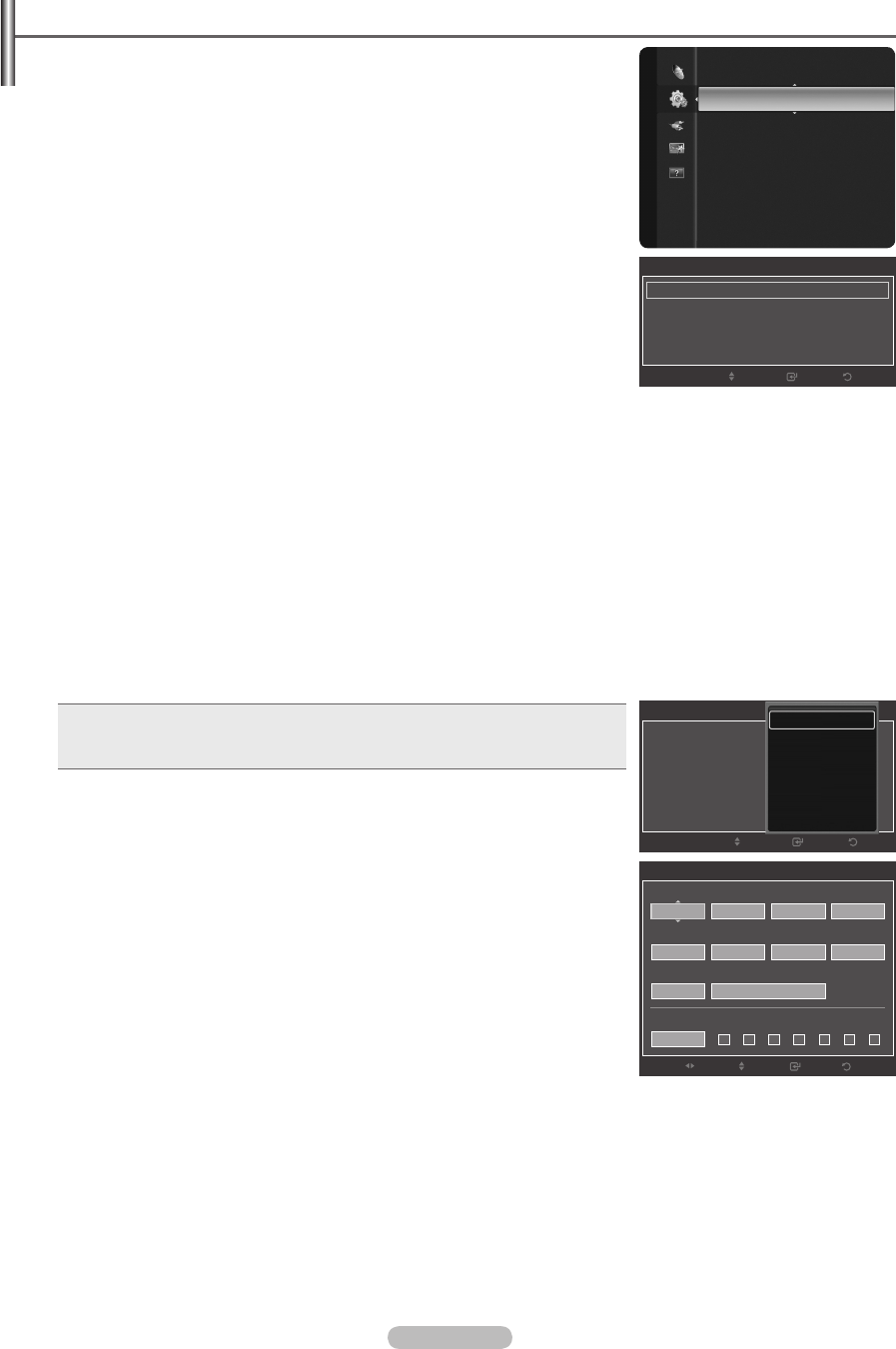

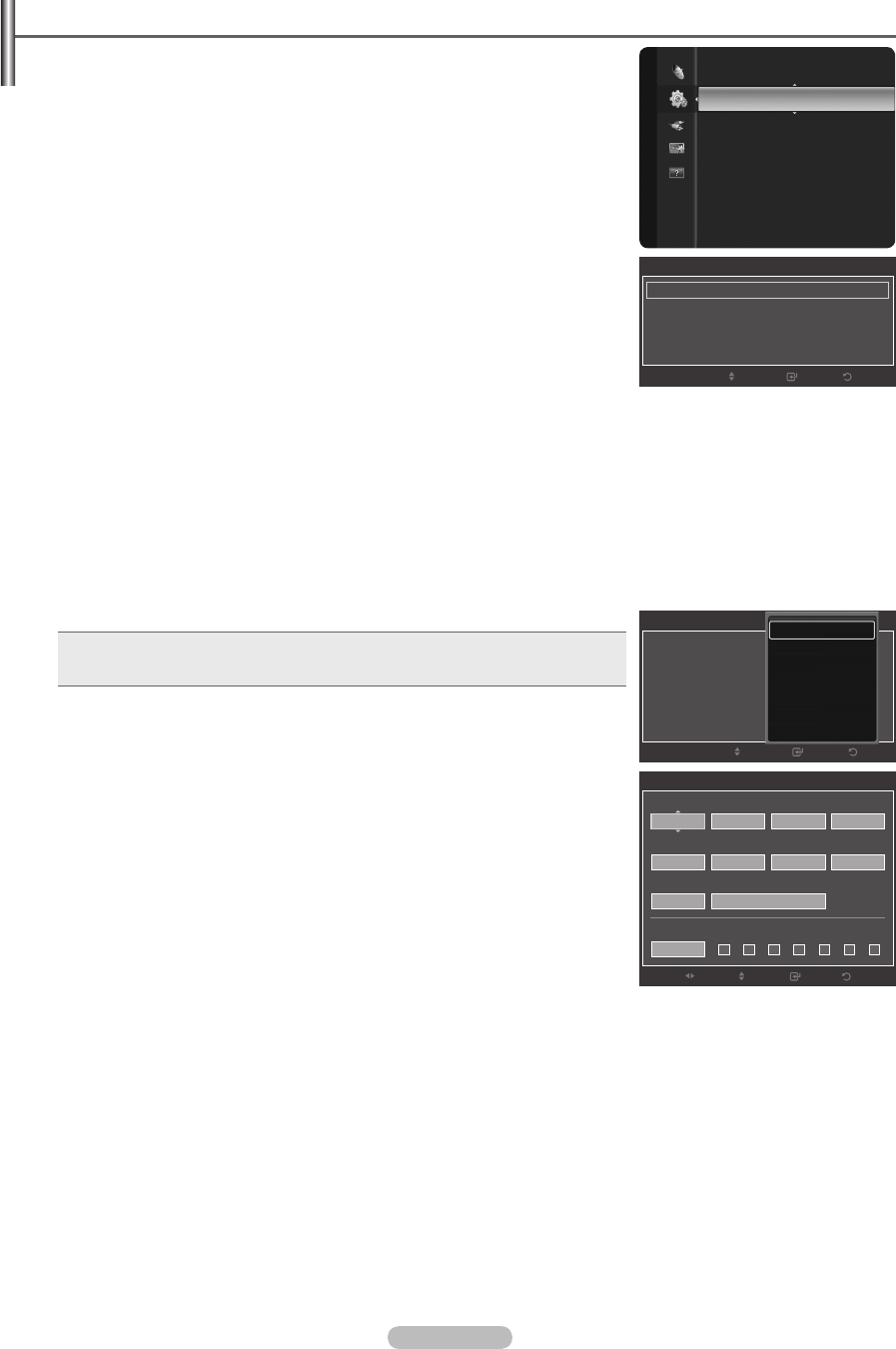

Setting the Time

Setting the clock is necessary in order to use the various timer features of the TV. Also,

you can check the time while watching the TV. (Just press the INFO button.)

Time

1. Press the MENU button to display the menu.

2. Press the ▲ or ▼ button to select Setup, then press the ENTERE button.

3. Press the ▲ or ▼ button to select Time, then press the ENTERE button.

Clock

Clock Mode → Auto / Manual

You can set up the current time manually or automatically.

Clock Set

You can set the current time manually.

This function is only available when Clock Mode is set to Manual.

You can set the Month, Day, Year, Hour, or Minute directly by pressing the

number buttons on the remote control.

Time Zone

Select your time zone.

This function is only available when Clock Mode is set to Auto.

Depending on the broadcast station and signal, the auto time may not be set correctly. If this occurs, set the time manually.

The Antenna or cable must be connected in order to set the time automatically.

DST (Daylight Saving Time) → Off / On / Auto

Switches the Daylight Saving Time function on or off.

This function is only available when Clock Mode is set to Auto.

Sleep Timer

The sleep timer automatically shuts off the TV after a preset time

(30, 60, 90, 120, 150 and 180 minutes).

Press the TOOLS button to display Tools menu.

You can also set the sleep timer by selecting Tools→SleepTimer.

Timer 1 / Timer 2 / Timer 3

Use this feature to set the TV to turn on or off at a desired time. 3 different On/Off times

can be set. You must set the clock rst.

On Time: Set the Hour, Minute, am/pm, and Activate/Inactivate.

(To activate timer with the setting you’ve chosen, set to Activate.)

Off Time: Set the Hour, Minute, am/pm, and Activate/Inactivate.

(To activate timer with the setting you’ve chosen, set to Activate.)

Volume: Set the desired volume level.

Contents: When the On Time is activate, you can turn on a specic channel or play

back contents such as photo or audio les.

TV/USB: Select TV or USB.

(Make sure that an USB device is connected to your TV.)

Antenna: Select Air or Cable.

Channel: Select the desired channel.

Music: Select the folder containing MP3 les on the USB device.

Photo: Select the folder containing JPEG les on the USB device.

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual.

When Manual is selected, press the ►button to select the desired day of the week.

Press the ENTER

button over the desired day and the c mark will appear.

You can set the hour, minute and channel by pressing the number buttons on the remote control.

Auto Power Off

When you set the timer On, the television will eventually turn off, if no controls are operated for 3 hours after the TV was turned

on by the timer. This function is only available in timer On mode and prevents overheating, which may occur if a TV is on for too

long time.

❑



•



•

English - 34

Time

ReturnEnter

Move

Clock

Sleep Timer

Timer 1

Timer 2

Timer 3

Off

30 min.

60 min.

90 min.

120 min.

150 min.

180 min.

Clock

Clock Mode : Auto ►

Clock Set

Time Zone : Eastern

DST : Off

ReturnEnter

Move

Timer 1

ReturnEnter

Adjust

Move

12 00 am Inactivate

On Time

12 00 am Inactivate

Off Time

10 TV

Volume Contents

Air 3

Once

Repeat

Sun

Mon

Tue

Wed

The

Fri

Sat

Plug & Play

Language : English

Time

►

Game Mode : Off

V-Chip

Caption

Melody : Medium

Energy Saving : Off

Setup

BN68-01917A.indb 34 2009-02-13 오후 11:08:09

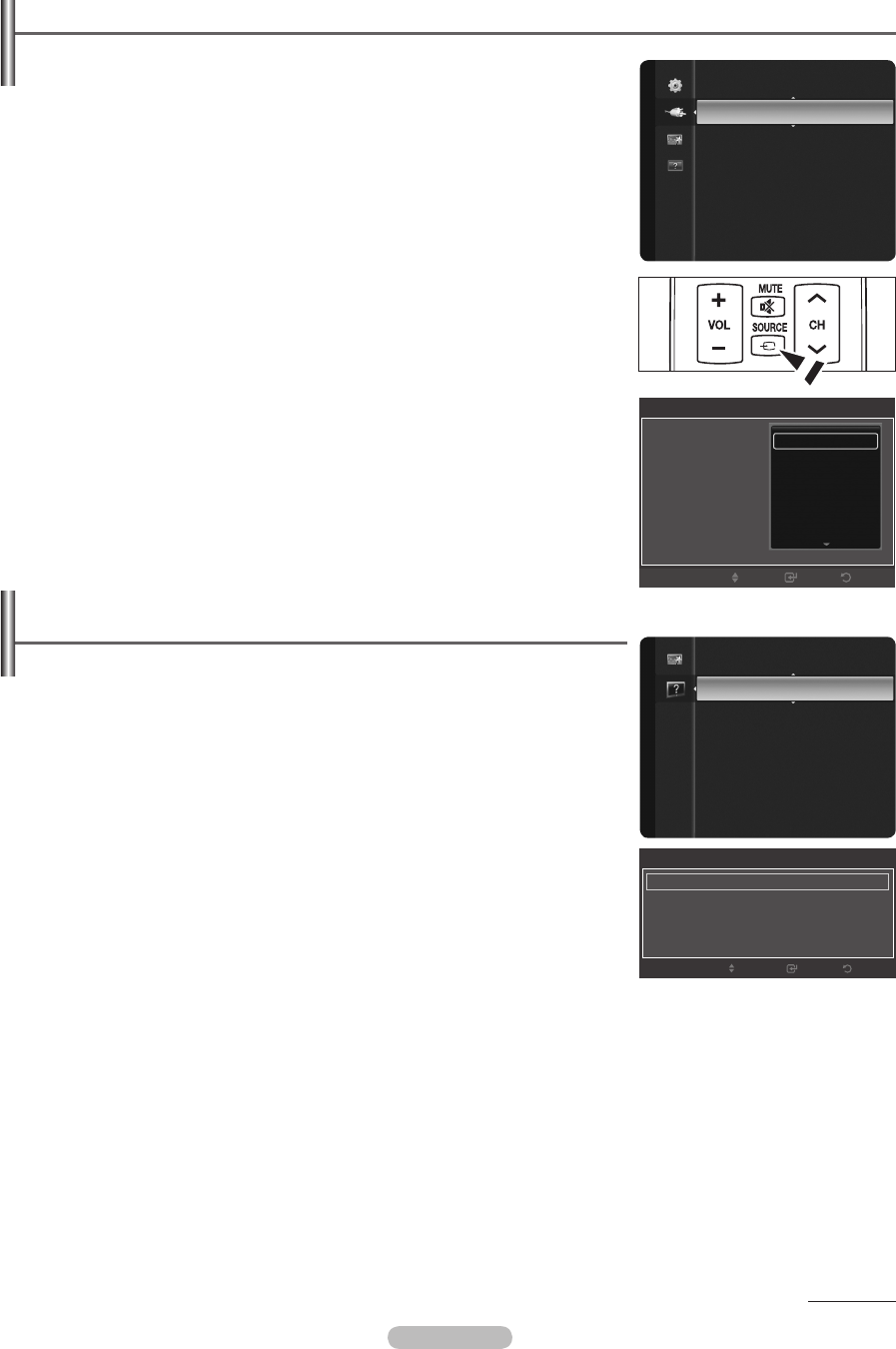

Source List / Edit Name

Source List

Use to select TV or other external input sources such as DVD / Blu-Ray players / Cable

boxes / Satellite receivers (Set-Top Box) connected to the TV. Use to select the input

source of your choice.

TV, AV1, AV2, Component1, Component2, PC, HDMI1, HDMI2/DVI, HDMI3,

HDMI4.

You can choose only those external devices that are connected to the TV. In the

Source List, connected inputs will be highlighted and sorted to the top. Inputs that

are not connected will be sorted to the bottom.

Using the Color buttons on the remote with the Source list

Red (Refresh): Refreshes the connected external devices.

Press this if your Source is on and connected, but does not appear in the list.

T TOOLS (Tools): Displays the Edit Name and Information menus.

Press the SOURCE button on the remote control to view an external signal source.

Edit Name

You can name the device connected to the input jacks to make your input source

selection easier.

VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game /

Camcorder / PC / DVI PC / DVI / TV / IPTV / Blu-Ray / HD DVD / DMA

When a PC with a resolution of 1920 x 1080@60Hz is connected to the

HDMI IN 2(DVI) port, you should set the HDMI2/DVI mode to PC in the Edit Name

menu.

Support

Self Diagnosis

Picture Test

If you think you have a picture problem, perform the picture test. Check the color pattern

on the screen to see if the problem still exists.

Does the problem still exist with this test photo? appears on the screen.

If the test pattern does not appear or there is noise in the test pattern, select Yes.

If the test pattern is properly displayed, select No.

Yes: There may be a problem with the TV. Contact the Samsung Call center.

No: There may be a problem with your external equipment. Please check your

connections. If the problem still persists, refer to the external device’s user manual.

Sound Test

If you think you have a sound problem, please perform the sound test. You can check the

sound by playing a built-in melody sound through the TV.

Does the problem still exist with this sound test? appears on the screen.

If during the sound test you can hear sound only from one speaker or not at all, select

Yes.

If you can hear sound from the speakers, select No.

Yes: There may be a problem with the TV. Contact the Samsung Call center.

No: There may be a problem with your external equipment. Please check your connections. If the problem still persists, refer to

the external device’s user manual.

If you hear no sound from the TV’s speakers, before performing the sound test, make sure Speaker Select is set to TV speaker

in the Sound menu.

The melody will be heard during the test even if Speaker Select is set to External Speaker or the sound is muted by pressing

the MMUTE button.

❑



N•

•

❑



❑



•



•

Continued...

English - 35

Edit Name

AV1

AV2

Component1

Component2

HDMI1

HDMI2/DVI

▼

Enter ReturnMove

----

VCR

DVD

Cable STB

Satellite STB

PVR STB

Source List

Edit Name

Input

Self Diagnosis

Picture Test ►

Sound Test

Signal Strength

ReturnEnter

Move

Self Diagnosis

►

Software Upgrade

HD Connection Guide

Contact Samsung

Support

BN68-01917A.indb 35 2009-02-13 오후 11:08:10

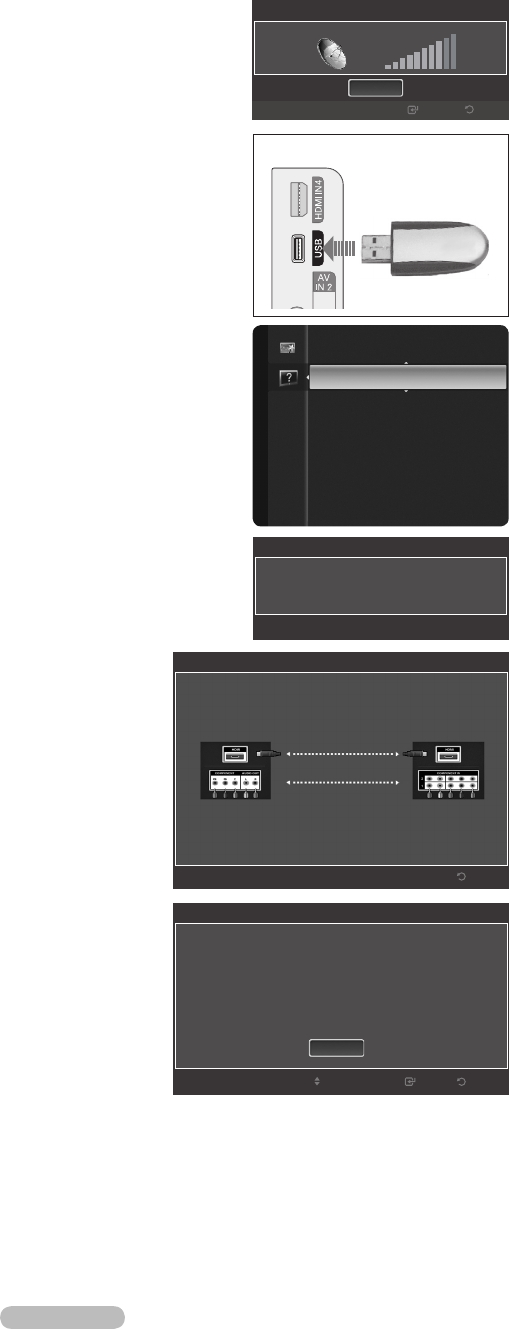

Signal Strength (Digital)

Unlike analog channels, which can vary in reception quality from snowy to clear, digital

(HDTV) channels have either perfect reception quality or you will not receive them at all.

So, unlike analog channels, you cannot ne tune a digital channel. You can, however,

adjust your antenna to improve the reception of available digital channels.

If the signal strength meter indicates that the signal is weak, physically adjust your

antenna to increase the signal strength. Continue to adjust the antenna until you nd

the best position with the strongest signal.

Software Upgrade

Samsung may offer upgrades for your TV’s rmware in the future. Please visit Samsung.

com or contact the Samsung call center at 1-800-SAMSUNG (726-7864) to receive

information about downloading upgrades and using a USB drive. Upgrades will be

possible by connecting a USB drive to the USB port.

Please be careful not to disconnect the power or remove the USB drive while

upgrades are being applied. The TV will shut off and turn on automatically after

completing the rmware upgrade.

When software is upgraded, video and audio settings you have made will return to

their default (factory) settings.

We recommend you write down your settings so that you can easily reset them after

the upgrade.

HD Connection Guide

A brief instruction on How to get the best performance from your new HDTV

is displayed.

Follow the guide for the best connection method for your HD devices.

Contact Samsung

You can know the Samsung Call center, website and information for product.

You can move the previous or next page by pressing the ▲ or ▼ button.



❑

English - 36

Software Upgrade

Scanning for USB

It may take up to 30 seconds.

Contact Samsung

Please contact Samsung if you are having problems operating this TV.

Contact Samsung :

- Call Center : 1-800-SAMSUNG (7267864)

- Web Site : www.samsung.com

To obtain latest rmware of your TV, please visit the Samsung website.

www.samsung.com >“Support”> “Download Center”

1/2

ReturnEnter

Page Up/Down

HD Connection Guide

How to get the best performance from your new HDTV.

Step 1. Connect the HD box to the TV using the Component video (Red, Green, Blue) and

audio (Red, White) cables.

▼ HD box ▼ TV Rear Panel

Return

Step 2. Press the Source button on the Remote to select HDMI or Component Input.

● Depending on your location, HD programming may also be viewed using as off-air antenna.

● For more details, please refer to HD Connections in the Menu or the Owner Manual.

Self Diagnosis

Software Upgrade

►

HD Connection Guide

Contact Samsung

Support

Signal Strength

Enter Return

HDMI Cable

Component Cable

TV side Panel

USB Drive

BN68-01917A.indb 36 2009-02-13 오후 11:08:10

Continued...

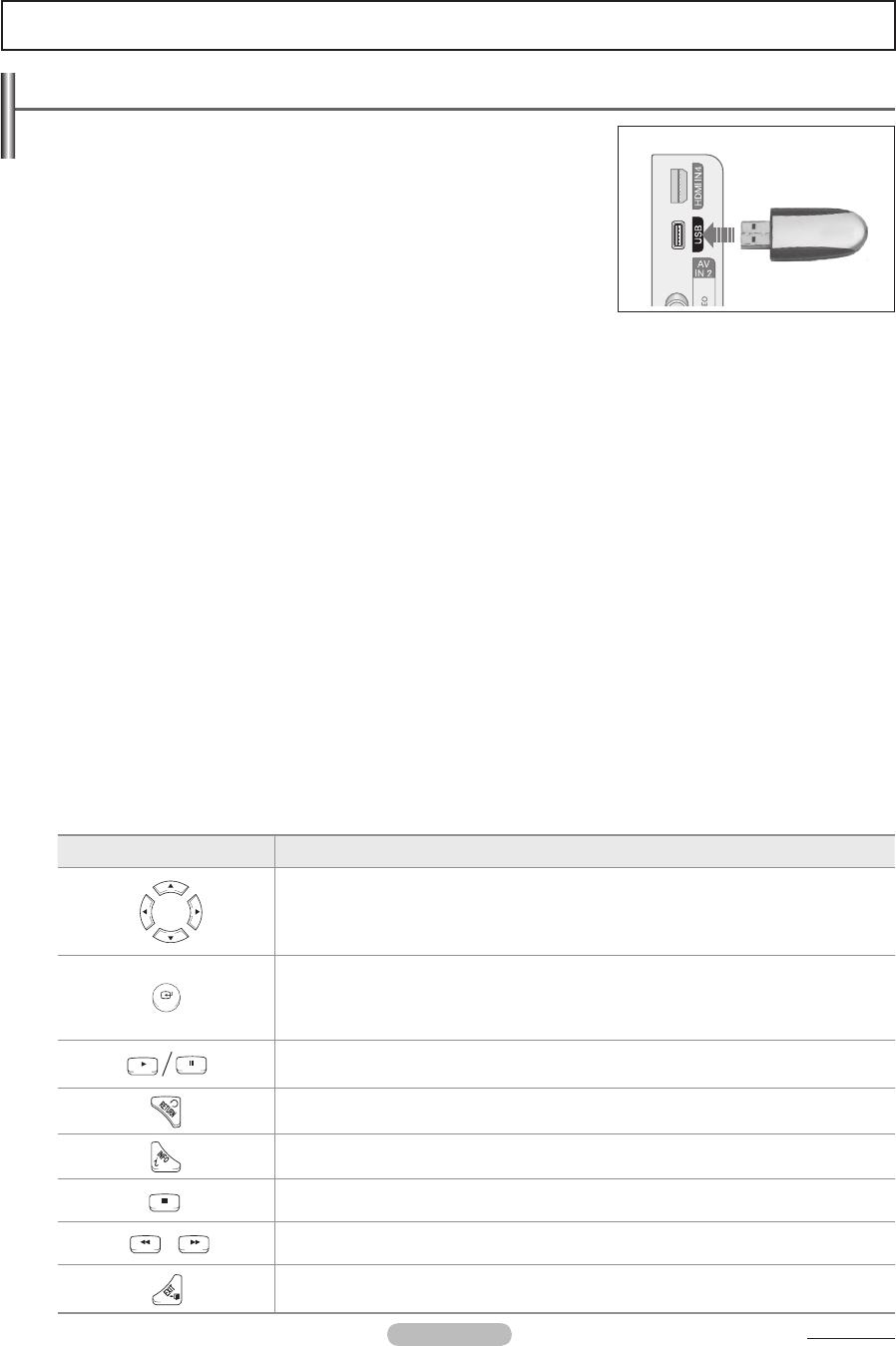

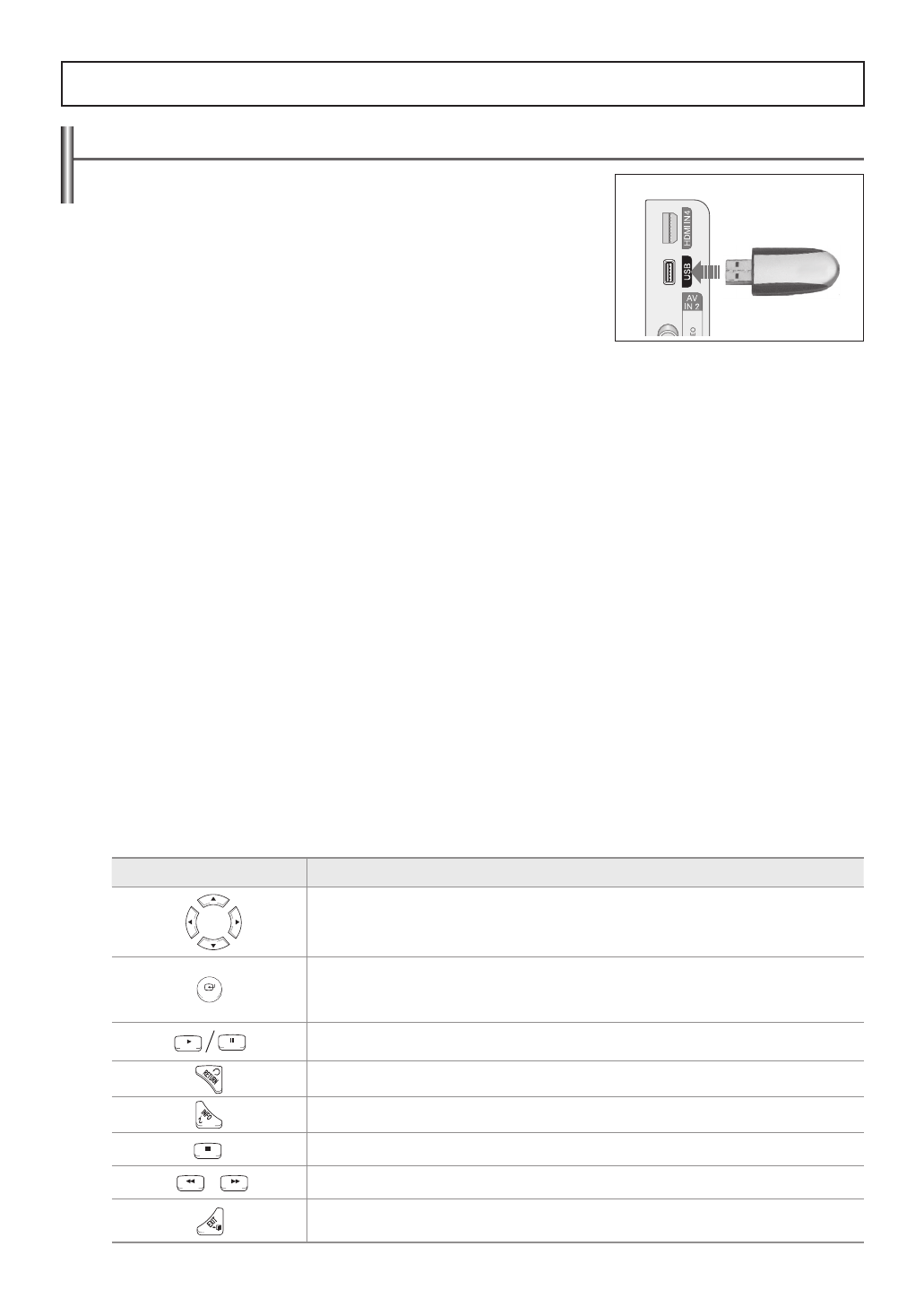

Media Play

Using the Media Play Function

This function enables you to view and listen to photo (JPEG) and audio files (MP3)

saved on a USB Mass Storage Class (MSC) device.

1. Press the POWER button on the remote control or front panel.

The TV is powered on.

2. Connect a USB device containing JPEG and/or MP3 les to the

USB jack on the side of the TV.

If you enter the Media Play mode with no USB device connected the message There

is no device connected. will appear. In this case, insert the USB device, exit the

screen by pressing the MEDIA.P button on the remote control and enter the Media

Play screen again.

PTP(Picture Transfer Protocol) is supported, but MTP(Media Transfer Protocol) is not

supported.

The le system only supports FAT16/32 (The NTFS le system is not supported).

Certain types of USB Digital camera and audio devices may not be compatible with this TV.

Media Play only supports USB Mass Storage Class devices (MSC). MSC is a Mass Storage Class Bulk-Only Transport device.

Examples of MSC are Thumb drives and Flash Card Readers (Both USB HDD and HUB are not supported.)

Please connect directly to the USB port of your TV. If you are using a separate cable connection, there may be a USB Compatibility

problem.

Before connecting your device to the TV, please back up your les to prevent them from damage or loss of data. SAMSUNG is not

responsible for any data le damage or data loss. Recommended image resolution for Media Play is 6 mega pixels.

Do not disconnect the USB device while it is loading.

MSC supports MP3 and JPEG les, and the PTP device supports JPEG les only.

We recommend the sequential jpeg, and progressive jpeg format. Progressive jpeg uses a lot of memory and decoding may fail.

The Media Play mp3 format only supports music les with a high sampling frequency (32 kHz, 44.1 kHz, or 48 kHz).

The playing duration of an mp3 le may be displayed as ‘00:00:00’ if its playing time information is not found at the start of the le.

If the horizontal resolution of an image is higher than 5000, it cannot be decoded.

If the vertical resolution of an image is higher than 4000, it cannot be decoded.

The higher the resolution of the image, the longer it takes to display on the screen.

The maximum supported JPEG resolution is 15360x8640 pixels

For unsupported or corrupted les, the Not Supported File Format message is displayed

The Photo or Music List displays up to 300 folders or les.

MP3 les with DRM downloaded from pay sites are not played.

DRM(Digital Rights Management) prevents illegal uses of digital media for copyright protection.

Using the Remote Control Button in the Media Play Menu

Button Operations

Move the cursor and select an item.

Select the currently selected item.

During a Slide Show or Music Play:

- Pressing the ENTERE button during play pauses the play.

- Pressing the ENTERE button during pause resumes the play.

Play or pause the Slide Show or Music file.

Return to the previous menu.

Run various functions from the Photo and Music menus.

Stop the current Slide Show or Music file.

Page Up or Down (file list item)

Stop the current function and return to the Media Play main menu.

❑

English - 37

USB Drive

TV Side Panel

BN68-01917A.indb 37 2009-02-13 오후 11:08:11

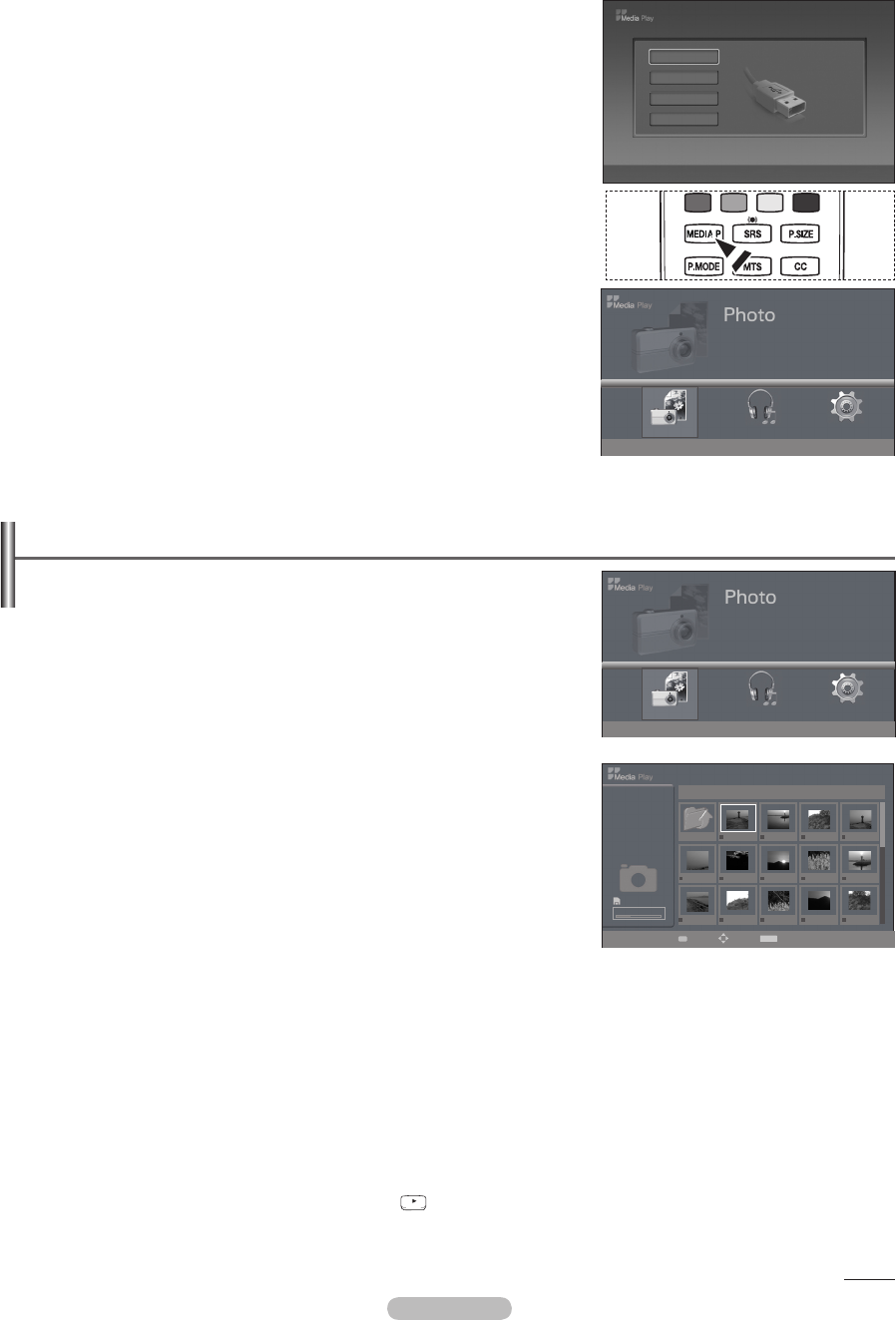

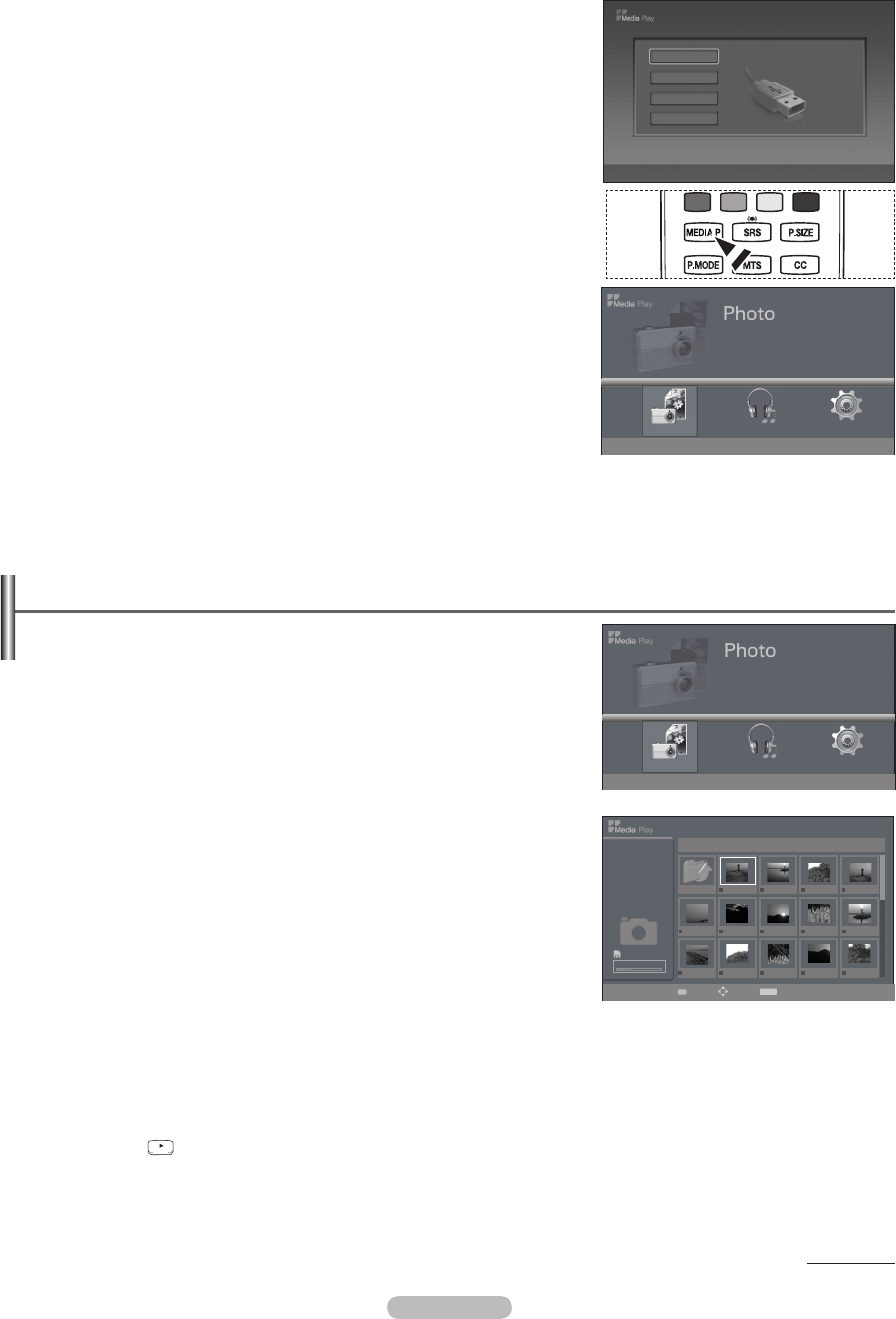

Using the PHOTO (JPEG) List

This menu shows JPEG files and folders saved on an USB memory device.

1. Complete Steps 1 to 2 of Using the Media Play Menu. (Refer to page 38)

2. Press the ◄ or ► button to move to Photo, then press the ENTERE button.

The saved le information is displayed as a folder or le.

3. Press the ▲, ▼, ◄ and ► buttons to select a le.

Pressing the ENTERE button over a photo icon shows the currently selected

photo in full screen.

Pressing the ENTERE button over a folder icon shows the JPEG les

included in the folder.

To exit Media Play mode, press the MEDIA.P button on the remote control.

Moving to a photo may take a few seconds to load the le. At this point, the

icon will appear at the top left of the screen.

It takes time to show JPEG les as Thumbnail images.

This menu only shows les whose le extension is jpg. Files of other formats

such as bmp or tiff will not be displayed.

The les are displayed on a page. 15 thumbnail photos are displayed per page.

The thumbnails are numbered from left to right and from top to bottom,

from 1 to 15.

Certain types of USB Digital camera and audio devices may not be compatible

with this TV.

Folders are displayed rst and they are followed by all JPEG les in the current folder.

The folders and MP3 les appear in the order of the time they were saved to the USB memory device.

The folders and JPEG les appear in the order of the time they were saved to the USB memory device.

If the photo is displayed in full screen, you can zoom in and out or rotate the photo on the screen.

While a full screen is displayed, ◄ or ► button will let you see another photo image in the same folder.

Press the button when a Photo icon is selected to start a Slide Show.

Photos without EXIT information may not be displayed as thumbnail images in the PHOTO LIST depending on the picture

quality and resolution.

Continued...

•

Using the Media Play Menu

1. Press the MENU button. Press the ▲ or ▼ button to select Application, then

press the ENTERE button.

2. Press the ▲ or ▼ button to select Media Play (USB), then press the ENTERE

button.

The Media Play menu is displayed.

Press the MEDIA.P button on the remote control to display the Media Play

menu.

3. Press the ▲ or ▼ button to select the corresponding USB Memory Device, then

press the ENTERE button.

The Media Play menu differs depending on the USB Memory Device

connected to TV.

Some devices may not be supported due to compatibility problems.

4. Press the ◄ or ► button to select an icon (Photo, Music, Setup), then press

the ENTERE button.

To exit Media Play mode, press the MEDIA.P button on the remote control.

❑

English - 38

MemoRive

E Enter e Exit

USB

Memorycard

315.0MB/495.0MB Free

MemoRive

Music Setup

Memorycard

315.0MB/495.0MB Free


L Move E Enter

Return

Music Setup

Memorycard

315.0MB/495.0MB Free


L Move E Enter

Return

315.0MB/495.0MB Free

1/3 Page

Memorycard

Select Move

INFO

Option

Enter

Return



400*340

53 KB

Jan 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557_JPG IMG_0563_JPG IMG_0566_JPG IMG_0572.JPGIMG_0556_JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



BN68-01917A.indb 38 2009-02-13 오후 11:08:21

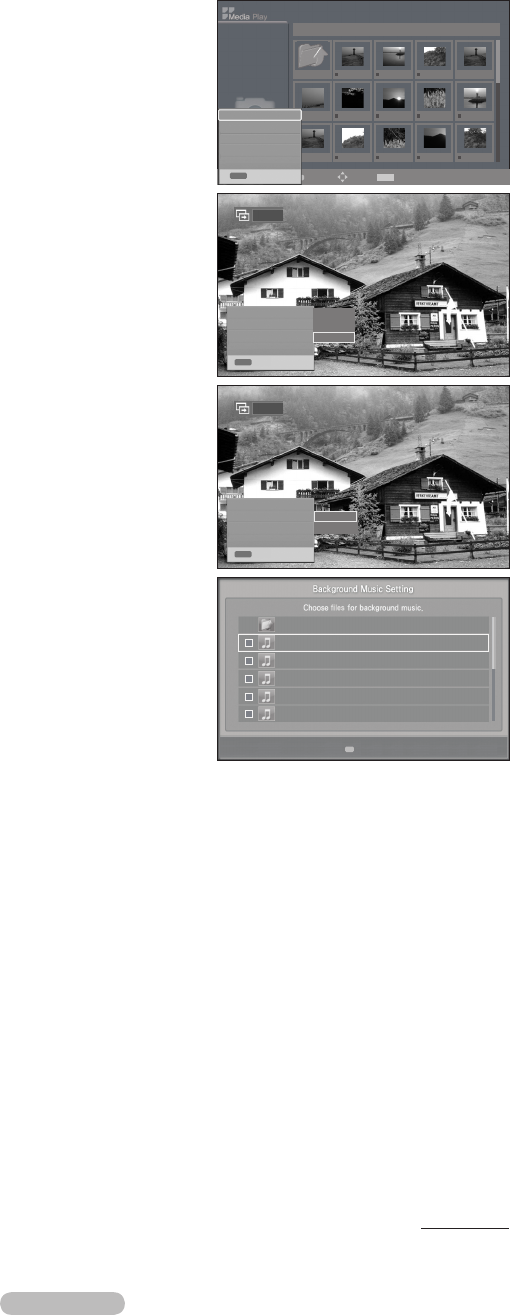

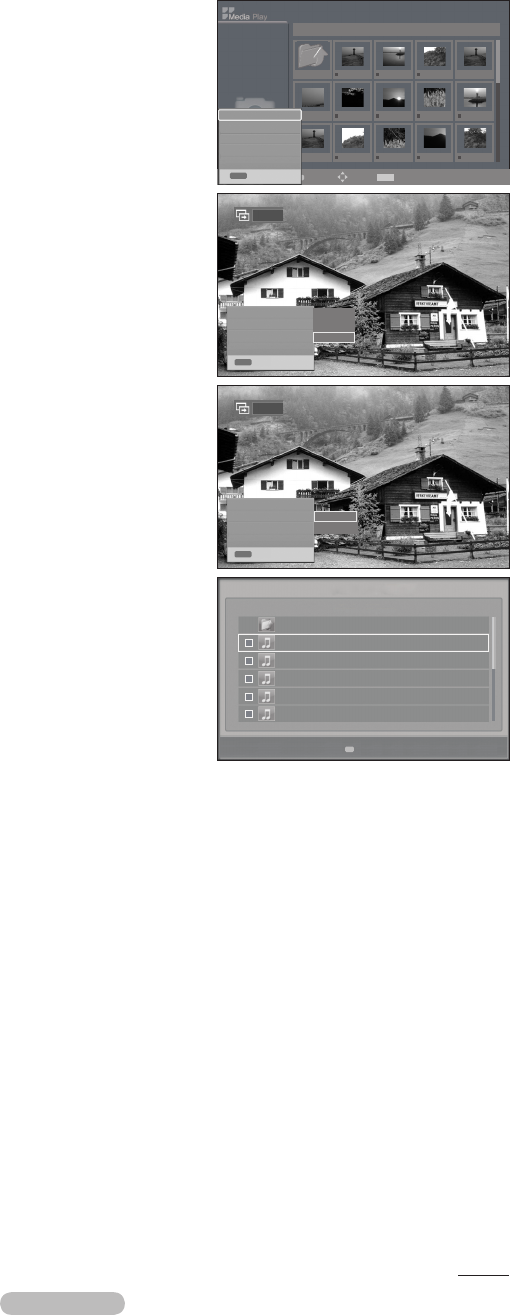

Viewing a Slide Show

4. Press the INFO button to display the option

(View, Start Slideshow, Delete, Delete All, Deselect All).

5. Press the ▲ or ▼ button to select Start Slideshow then press the ENTERE

button.

During the slide show, les are displayed in order from the currently shown

le.

MP3 les can be automatically played during the Slide Show if the Default

Background Music is set to On. To enable this function, MP3 les and other

photo les must be located in the same folder on the USB Memory Device.

6. Press the INFO button during the slide show to set the following options

(Slide Show Speed, Background Music, Background Music Setting, List).

Press the ▲ or ▼ button to select the option, then press the ENTERE button.

After setting the option, press the ENTERE button to make a change.

Using the Menu during a Slide Show

Slide Show Speed

Select to control the slide show speed.

Press the ▲ or ▼ button to select the required option(Fast, Normal, Slow), then

press the ENTERE button.

Background Music

Select to choose whether you want to play an MP3 le during a slide show.

Press the ▲ or ▼ button to select the required option(On, Off), then press the

ENTERE button.

Background Music Setting

While the slide show is in progress, MP3 les and folders under the same directory

are displayed.

Select a folder using the ▲ or ▼ button and press the ENTERE button.

Press the ENTERE button again to return to the slide show screen. The selected

background music is played.

If you turn Off the Background Music, even if the Background Music Setting

have been set up, the background music will not be played.

List

The le information is displayed as a folder or JPEG le.

To exit Media Play mode, press the MEDIA.P button on the remote control.

Continued...

❑



English - 39

315.0MB/495.0MB Free

1/3 Page

Memorycard

Select Move

INFO

Option

Enter

Return



400*340

53 KB

Jan 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557_JPG IMG_0563_JPG IMG_0566_JPG IMG_0572.JPGIMG_0556_JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶

Select

Move

Enter

Return

◄◄

1/2 Page

►►

Upper Folder

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

1/3 Page



Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG


IMG_0557.JPG IMG_0563.JPG IMG_0566.JPGIMG_0556.JPG

IMG_0577.PG IMG_0578.JPG IMG_0579.JPG

▶▶

Select Move

INFO

Option

Enter

Return


400*340

53 KB

Jan 18, 2009

1 / 40


INFO

Exit

View

Start Slideshow

Delete

Delete All

Deselect All

INFO

Exit


Slide Show Speed : Slow

Background Music : Off

Background Music Setting

List

INFO

Exit

Fast

Nomal

Slow

Pause

Slide Show Speed : Slow

Background Music : On

Background Music Setting

List

INFO

Exit

Off

Pause

BN68-01917A.indb 39 2009-02-13 오후 11:08:29

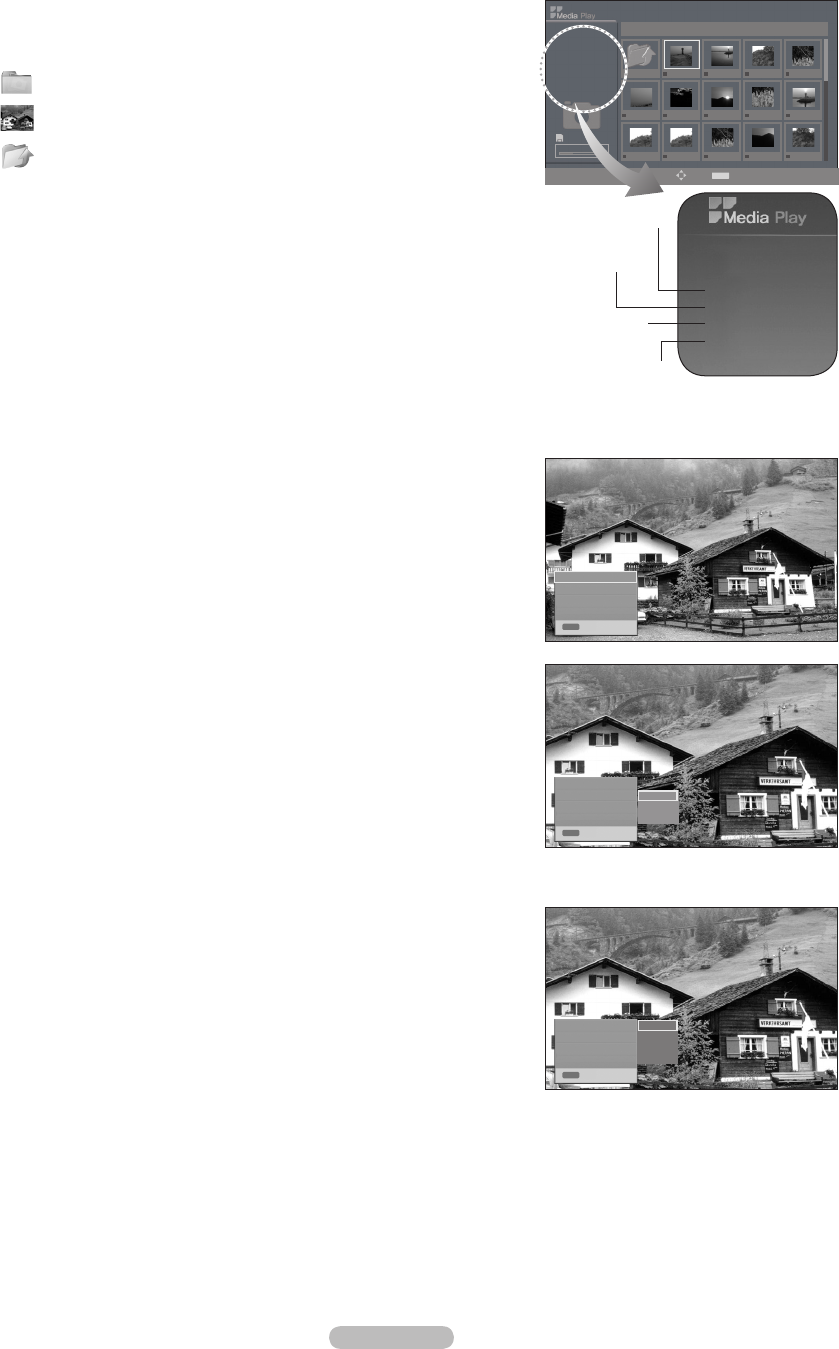

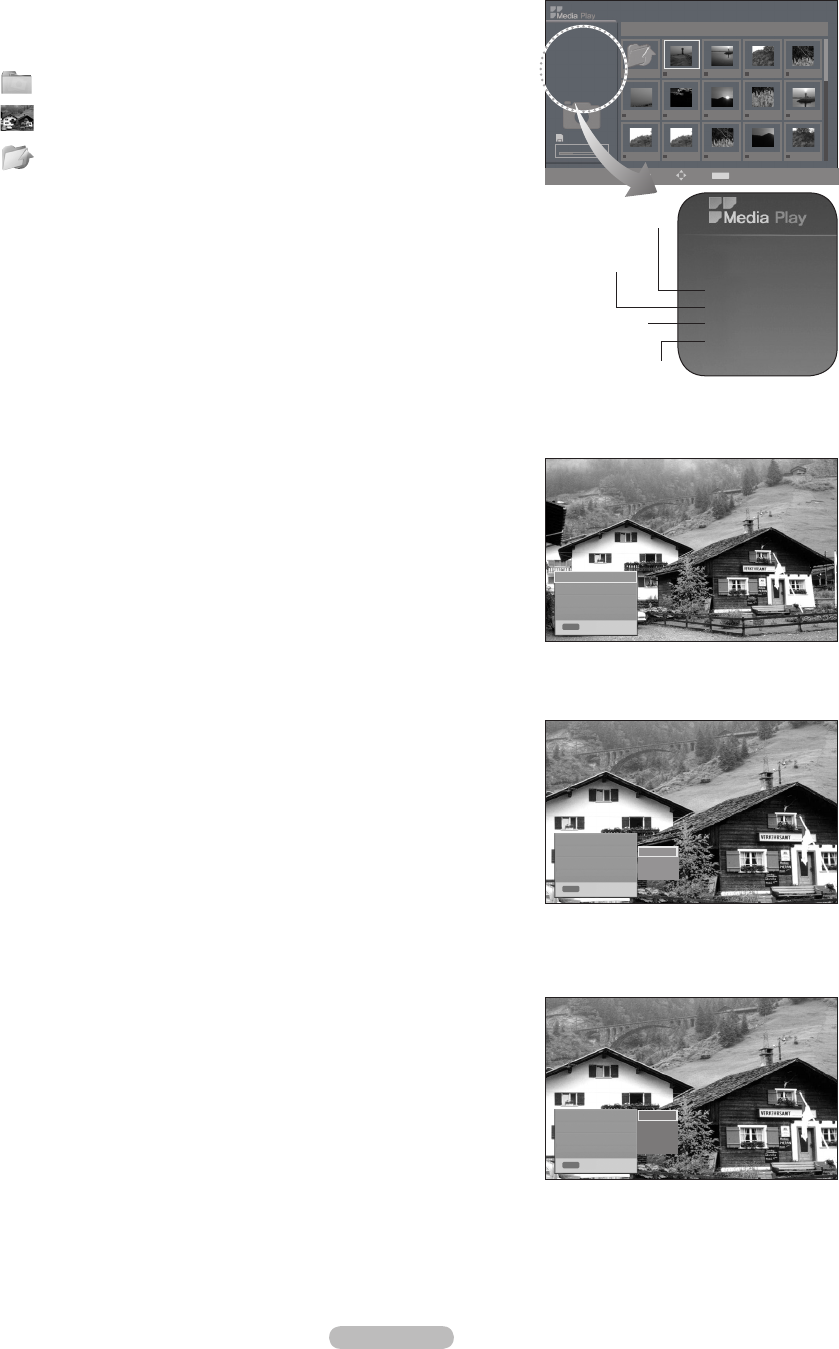

When selecting a photo le, the photo le information is displayed on the left side of

the TV screen, such as the resolution, the date modied and the order of the le in

the current directory (e.g. 10th out of 15).

Using the Option Menu

1. Complete Steps 1 to 2 of Using the Media Play Menu. (Refer to page 38)

2. Press the ◄ or ► button to move to Photo, then press the ENTERE button.

The saved le information is displayed as a folder or le.

3. Press the ▲, ▼, ◄ and ► button to select a le, then press the ENTERE

button. Pressing the button over a photo thumbnail displays the photo in full

screen.

4. Press the INFO button to display the option

(Start Slideshow, Zoom, Rotate, List)

Zoom

Press the ▲ or ▼ button to select Zoom, then press the ENTERE button.

Each time the ▲ or ▼ button is pressed, the photo size increases.

(x1 → x2 → x4 )

x1 : Restore a photo to its original size.

x2 : Zoom-in to a photo x2.

x4 : Zoom-in to a photo x4.

To pan up/down/left/right in the zoomed-in photo, press the INFO button to

remove option menu, then press the ▲, ▼, ◄, and ► buttons.

The Start Slideshow, Rotate option is disabled when the Zoom option is

selected.

Rotate

Press the ▲ or ▼ button to select Rotate, then press the ENTERE button.

Each time the ▲ or ▼ button is pressed, the photo rotates repeatedly.

0º : This rotates a photo to its original position

90º : This rotates a photo by 90 degrees

180º : This rotates a photo by 180 degrees

270º : This rotates a photo by 270 degrees

The rotated le is not saved.

The Start Slideshow, Zoom option is disabled when the Rotate option is

selected.

List

Press the ▲ or ▼ button to select List, then press the ENTERE button.

Move to the photo list.

❑



•



•



•

English - 40


400*340

53 KB

Jan 18, 2009

1 / 40

Start Slideshow

Zoom : x1

Rotate : 0º

List

INFO

Exit

Start Slideshow

Zoom : x1

Rotate : 0º

List

INFO

Exit

Start Slideshow

Zoom : x1

Rotate : 0º

List

0º

90º

180º

270º

INFO

Exit

315.0MB/495.0MB

1/3 Page

Memorycard

Select Move

INFO

Option

Enter

Return



400*340

53 KB

Jan 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557.JPG IMG_0563.JPG IMG_0566.JPG IMG_0572.JPGIMG_0556.JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



Order of the file in the

current directory

Such as the resolution

Date modified

File size

: Folder icon

: Photo icon

: Move to the previous

folder stage icon

BN68-01917A.indb 40 2009-02-13 오후 11:08:38

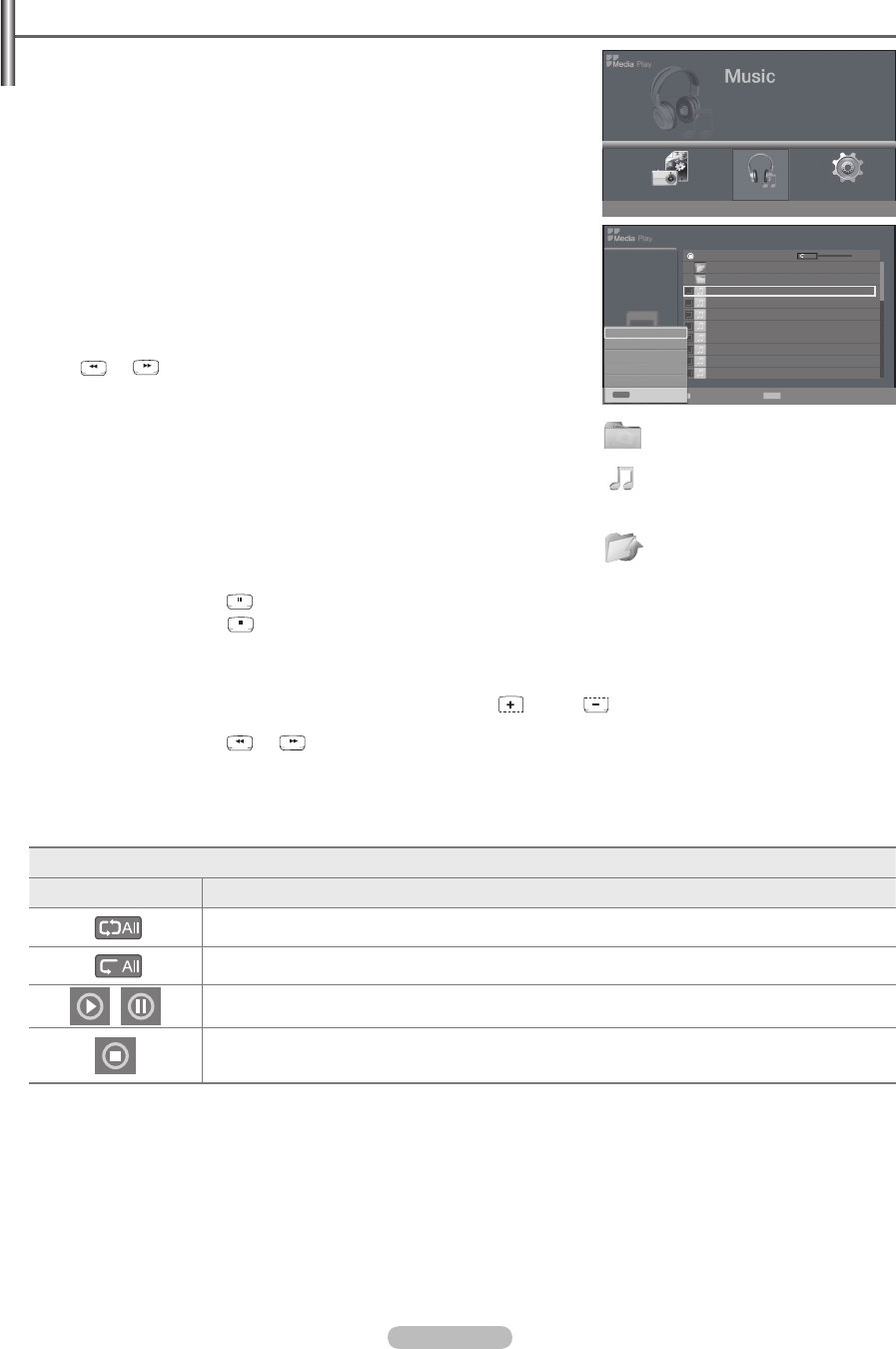

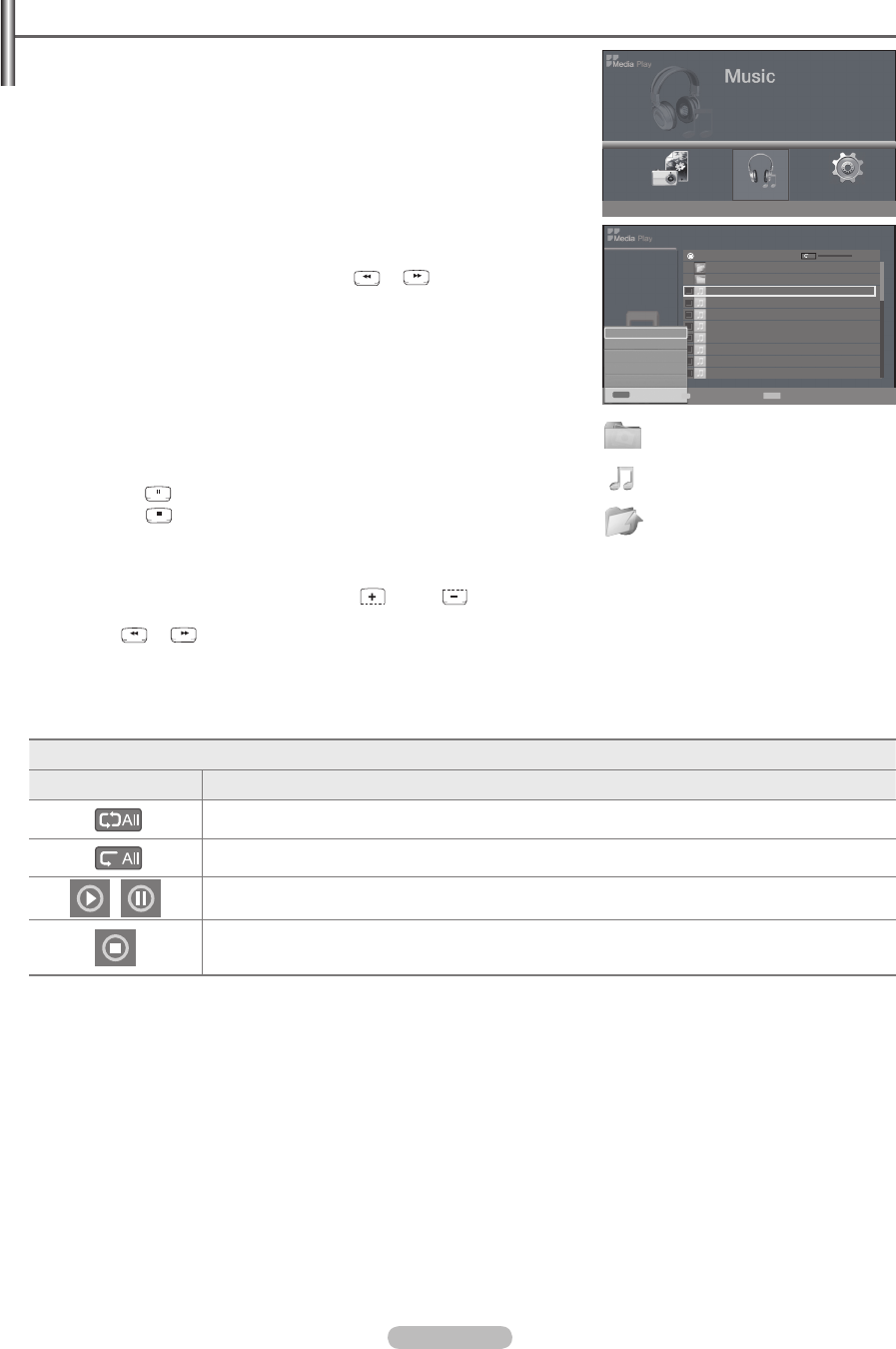

Using the MP3 List

This menu shows MP3 files from among the files saved on a USB memory

device.

1. Complete Steps 1 to 2 of Using the Media Play Menu. (Refer to page 38)

2. Press the ◄ or ► button to move to Music, then press the ENTERE button.

The saved le information is displayed as a folder or le.

3. Press the ▲ or ▼ button to move to an icon, then press the ENTERE button.

Pressing the ENTERE button over a musical note icon immediately plays the

music le.

Pressing the ENTERE button over a folder icon shows the music les included

in the folder.

To select a le on the next page, press the or button to move to the

next or previous page.

4. To select all les or a le, press the INFO button to display the Music menus.

Press the ENTERE button to select Play, Repeat Music, Delete, Delete All or

Deselect All.

To exit Media Play mode, press the MEDIA.P button on the remote control.

Using the Option Menu

Play

Select to play MP3 les.

Press the button while playing an MP3 le to pause the le.

Press the button to exit Play mode.

This menu only shows les with the MP3 le extension. Files with other le

extensions are not displayed, even if they are saved on the same USB device.

The selected le is displayed on the top with its playing time.

To adjust the music volume, press the VOL or VOL button on the remote control. To mute the sound, press the

MMUTE button on the remote control.

Press or buttons to change pages.

Repeat Music

Select to repeatedly play MP3 les in the current folder.

You can select On or Off

Music function information icon

Icon Function

When all music files in the folder (or the selected file) are repeated.

Repeat Music is On.

When all music files in the folder (or the selected file) are played once.

Repeat Music is Off.

When pressing the PLAY/PAUSE button on the remote control while music is playing.

When pressing the STOP button on the remote control, the music stops.

❑



English - 41

315.0MB/495.0MB

1/3 Page

Memorycard

Select Move

INFO

Option

Enter

Return



400*340

53 KB

Jan 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557.JPG IMG_0563.JPG IMG_0566.JPG IMG_0572.JPGIMG_0556.JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



Music Setup

Memorycard

315.0MB/495.0MB Free


Move

Enter

Return

Music

5.9MB

Jan 14, 2009

1/20

Upper Folder

Folder 1

001 Swan Song feat.TBNY.mp3 00:04:01

002 Beatles-Yesterday.mp3 00:04:28

003 Fall in Love.mp3 00:04:12

004 Tom Waits-Time.mp3 00:05:39

005 Chuk Mangione-Feel So good.mp3 00:04:30

006 Nat King Cole-Fly me to the moon.mp3 00:05:25

007 Ryuichi Sakamoto-Rain.mp3 00:04:30

008 Bon jovi-This ain’t a love song.mp3 00:03:54

001 Swan Song feat.TB... 00:00:00

1/3 Page

▶▶

All

INFO

Exit

Play ►

Repeat Music : Off

Delete

Delete All

Deselect All

INFO

Exit

Select U Move

INFO

Option

Enter

Return

: Folder icon

: Music list icon

: Move to the previous

folder stage icon

BN68-01917A.indb 41 2009-02-13 오후 11:08:46

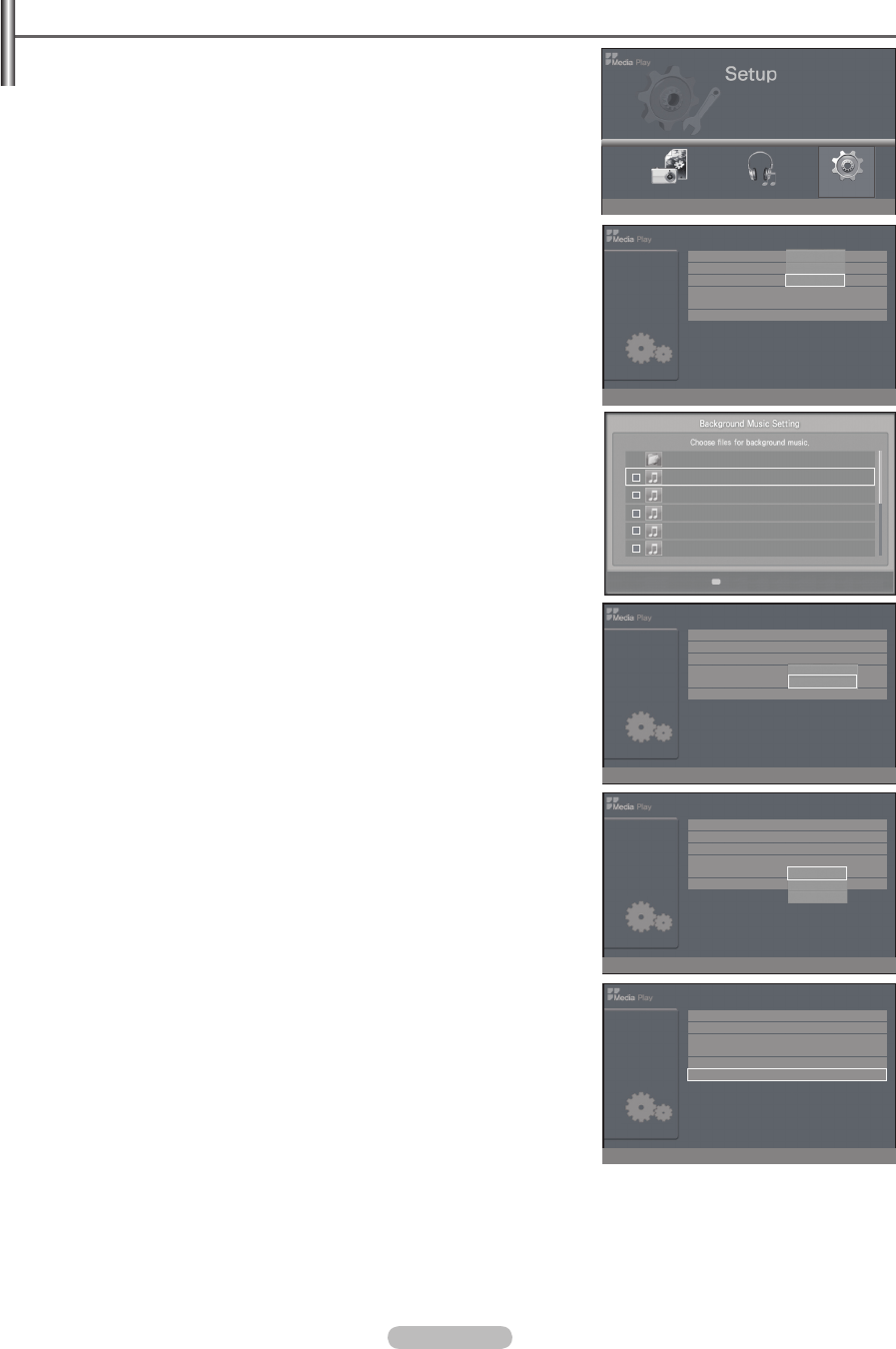

Using the Setup Menu

Setup display settings you can make in the Media Play menu.

1. Complete Steps 1 to 2 of Using the Media Play Menu. (Refer to page 38)

2. Press the ◄ or ► button to move to Setup, then press the ENTERE button.

3. Press the ▲ or ▼ button to select an item you want, then press the ENTERE

button.

(Slide Show Speed, Background Music, Background Music Setting, Repeat

Music, Screen Saver, Safe Remove)

4. Press the ▲ or ▼ button to select the option, then press the ENTERE button.

To exit Media Play mode, press the MEDIA.P button on the remote control.

Slide Show Speed

Select to control the slide show speed.

You can select Fast, Normal, or Slow.

Background Music

Select to determine whether to play an MP3 le during a slide show.

You can select Music On or Music Off.

Background Music Setting

While a slide show is in progress, use the Background Music Setting to select a

music le to listen to.

Select a MP3 le as the background music.

Repeat Music

Select to determine whether to repeat playing the music when all MP3 les in the

current folder have been played.

You can select On or Off

Screen Saver

Select to set the waiting time before the screen saver appears.

The screensaver will appear when no button is pressed for 10min., 20min., or 1hour.

Safe Remove

The message USB device can now be safely removed from TV. is displayed.

You can remove the device safely from the TV.



English - 42

Slide Show Speed : Slow

Background Music : On

Background Music Setting

Repeat Music : Off

Screen Saver : 10 min.

Safe Remove

Setup Fast

Normal

Slow

Music Setup

Memorycard

315.0MB/495.0MB Free


Move

Enter

Return

Select

Move

Enter

Return

◄◄

1/2 Page

►►

Upper Folder

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

Move

Enter

Return

Slide Show Speed : Slow

Background Music : On

Background Music Setting

Repeat Music : Off

Screen Saver : 10 min.

Safe Remove

Setup

Off

Move

Enter

Return

Slide Show Speed : Slow

Background Music : On

Background Music Setting

Repeat Music : Off

Screen Saver : 10 min.

Safe Remove

Setup

10 min.

20 min.

1 hour

Move

Enter

Return

Slide Show Speed : Normal

Background Music : On

Background Music Setting

Repeat Music : Off

Screen Saver : 10 min.

Safe Remove

Setup

Move

Enter

Return

BN68-01917A.indb 42 2009-02-13 오후 11:08:50

Connecting Anynet+ Devices

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung

TV’s remote.

The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device

has this feature, check if there is an Anynet+ logo on it.

To connect to a TV

1. Connect the HDMI IN (1, 2(DVI), 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

To connect to a Home Theater

1. Connect the HDMI IN (1, 2(DVI), 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an HDMI

cable.

Connect an Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input on the

Home Theater.

When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from the Home

Theater’s Front Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect the DIGITAL AUDIO

OUT (OPTICAL) jack on the DVD / Satellite Box (ie Anynet Device 1 or 2) directly to the Amplier or Home Theater, not the TV.

Connect only one Home Theater.

You can connect an Anynet+ device using the HDMI 1.3 cable. Some HDMI cables may not support Anynet+ functions.

Anynet+ works when the AV device supporting Anynet+ is in the Standby or On status.

Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.



Anynet+

Continued...

English - 43

Select

Move

Enter

Return

◄◄

1/2 Page

►►

Upper Folder

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

TV Anynet+ Device 1

Anynet+ Device 2 Anynet+ Device 3

HDMI 1.3 Cable

Home Theatre

Anynet+ Device 4

HDMI 1.3 Cable

Optical Cable

Anynet+ Device 1

HDMI 1.3 Cable HDMI 1.3 Cable HDMI 1.3 Cable HDMI 1.3 Cable

Anynet+ Device 2 Anynet+ Device 3 Anynet+ Device 4

BN68-01917A.indb 43 2009-02-13 오후 11:08:52

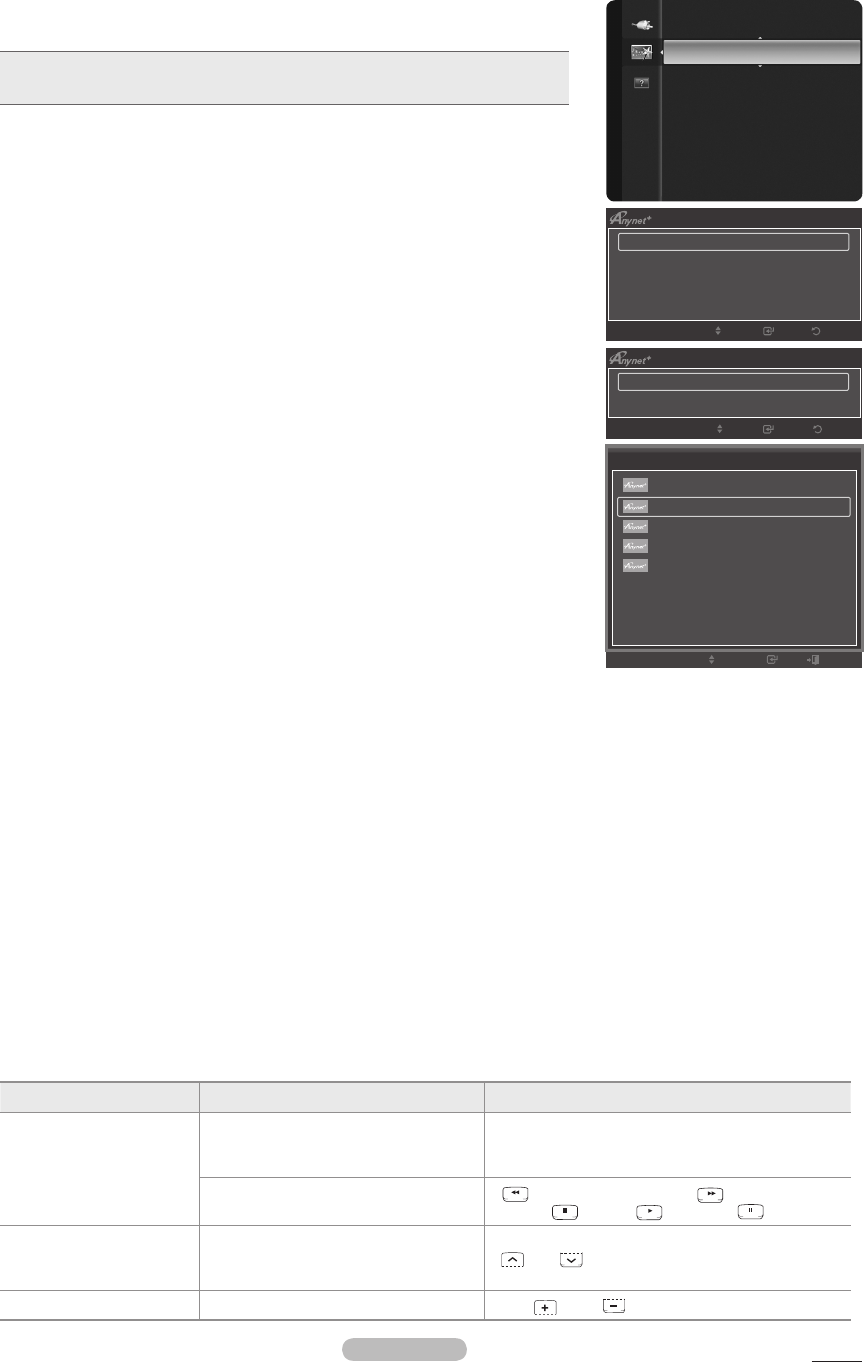

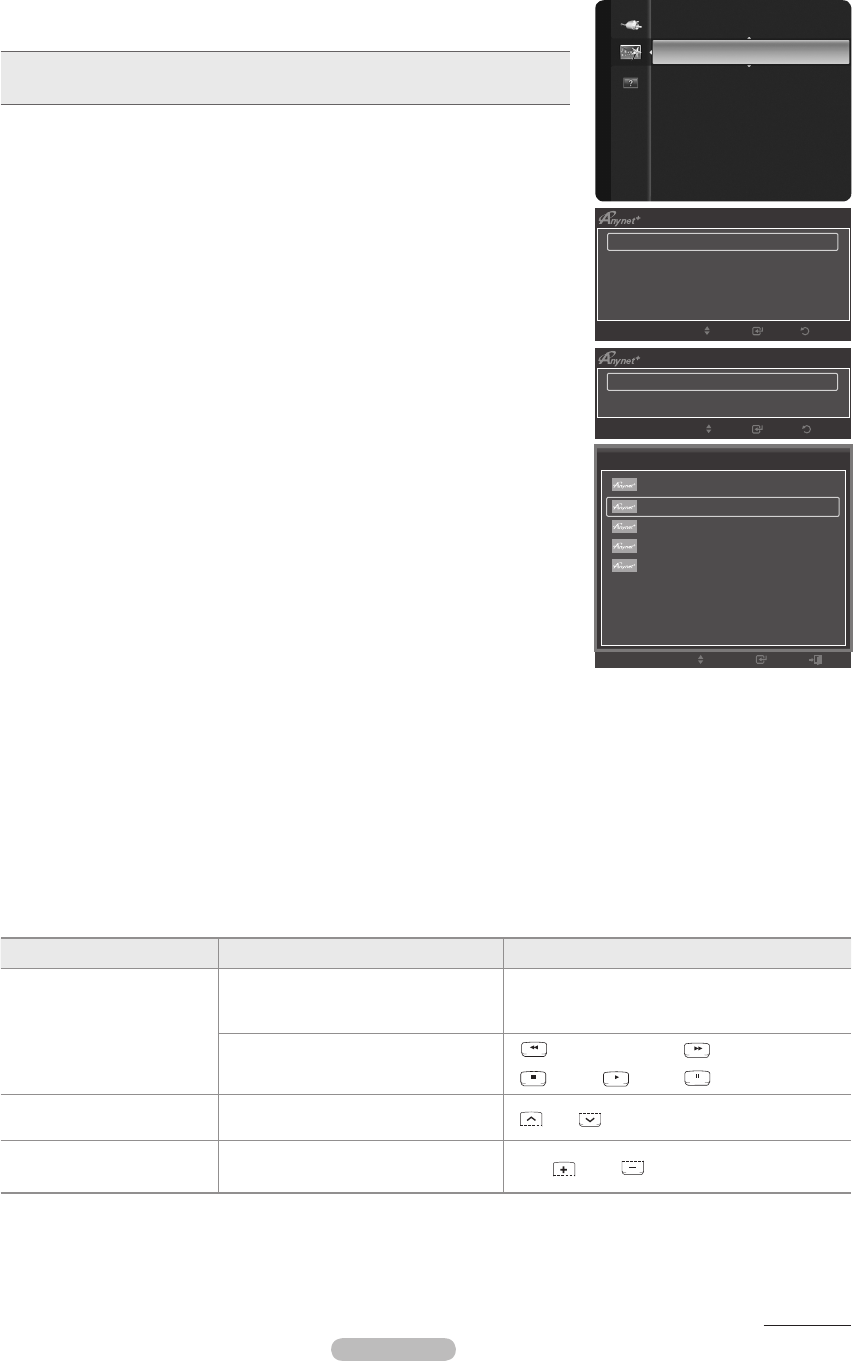

Setting Up Anynet+

The following settings help set the Anynet+ functions.

Press the TOOLS button to display Tools menu.

You can also set the Anynet+ by selecting Tools → Anynet+ (HDMI-CEC)

To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On

1. Press the MENU button. Press the ▲ or ▼ button to select Application, then press the

ENTERE button.

2. Press the ▲ or ▼ button to select Anynet+ (HDMI-CEC), then press the ENTERE

button.

3. Press the ▲ or ▼ to select Setup, then press the ENTERE button.

4. Press the ENTERE button to select Anynet+ (HDMI-CEC).

5. Press the ▲ or ▼ button to select On, then press the ENTERE button.

The Anynet+ (HDMI-CEC) function is enabled.

If you select Off, Anynet+ (HDMI-CEC) is disabled.

When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations

are deactivated.

Setting an Anynet+ Device to turn Off Automatically when the TV is Turned Off

1. Press the ▲ or ▼ button to select Auto Turn Off, then press the ENTERE button.

2. Press the ▲ or ▼ button to select Yes, then press the ENTERE button.

The Auto Turn Off function is enabled.

If you select No, the Auto Turn Off function is canceled.

3. Press the EXIT button to exit.

The active source on the TV remote must be set to TV to use the Anynet+ function.

If you set Auto Turn Off to Yes, connected external devices are also turned off when

the TV is turned off. If an external device is still recording, it may or may not turn off.

Scanning and Switching between Anynet+ Devices

1. Press the TOOLS button.

Press the ▲ or ▼ button to select Device List, then press the ENTERE button.

Anynet+ devices connected to the TV are listed.

If you cannot nd a device you want, press the red button to scan for devices.

2. Press the ▲ or ▼ button to select to a particular device and press the ENTERE button. It is switched to the selected device.to the selected device.

Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.

Switching to the selected devices may take up to 2 minutes. You cannot cancel the operation during the switching operation.

The time required to scan for devices is determined by the number of connected devices.

When the device scan is complete, the number of devices found are not displayed.

Although the TV automatically scans devices when it is turned on using the POWER button, devices connected when the TV is

already on are not displayed in the device list. In this case, select the Searching Connections menu to search devices.

If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function. Make sure to

switch to an Anynet+ device by using the TOOLS button.

TV Remote Control Buttons Available in Anynet+ Mode

Device Type Operating Status Available Buttons

Anynet+ Device

After switching to the device, when the

menu of the corresponding device is

displayed on the screen.

Numeric buttons ▲/▼/◄/► ENTERE buttons

Color buttons / EXIT button

After switching to the device, while

playing a file

(Backward search) / (Forward search)

(Stop) / (Play) / (Pause)

Device with built-in Tuner After switching to the device, when you

are watching a TV program CH / CH button

Audio Device When Receiver is activated VOL / VOL / MMUTE button

❑



❑



Continued...

English - 44

Setup

Anynet+ (HDMI - CEC) : On ►

Auto Turn Off : Yes

Return Enter

Move

Tools

View TV

Device List

Recording : DVD

DVD Operation

Receiver : Off

Sound Mode : Custom

Sleep Timer : Off

Add to Favorite

Move Enter

Exit

Device List

Setup

Return Enter

Move

Anynet+ (HDMI-CEC)

►

Media Play (USB)

Application

BN68-01917A.indb 44 2009-02-13 오후 11:08:53

The Anynet+ function only works when the active source on the TV remote control is set to TV.

The button works only while in the recordable state.

You cannot control Anynet+ devices using the buttons on the TV. You can control Anynet+ devices only using the TV remote

control.

The TV remote control may not work under certain conditions. In this case, reselect the Anynet+ device.

The Anynet+ functions do not operate with other manufacturers’ products.

The , operations may differ depending on the device.

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Switches from Anynet+ to TV broadcast mode.

Device List Displays the Anynet+ device list.

Recording Starts a recording. (This menu works only for a device supporting recording.)

Menu Shows the menu of the connected device.

Example: When a DVD Recorder is connected, the DVD Recorder’s title menu appears.

Operation Shows the play control menu of the connected device.

Example: When a DVD Recorder is connected, the play control menu of the DVD Recorder appears.

Timer Recording Allows reserving a recording. (This menu works only for a device supporting recording reservations.)

Stop Recording Stops recording.

Receiver Sound is output through the receiver (home theater).

Setup You can set the Anynet+ (HDMI-CEC), auto turn off, and searching connections for using Anynet+.

Recording

You can make a recording of a TV program using a Samsung recorder.

1. Press the TOOLS button.

2. Press the ▲ or ▼ button to select Recording Immediately and press the ENTERE

button. Recording begins.

When there is more than one recording device

When multiple recording devices are connected, the recording devices are listed.

Press the ▲ or ▼ button to select a recording device and press the ENTERE

button. Recording begins.

When the recording device is not displayed

Select Device List and press the red button to search devices

3. Press the EXIT button to exit.

Pressing the button will record whatever you are currently watching. If you are watching video from another device, the video

from the device is recorded.

Before recording, check whether the antenna jack is properly connected to the recording device. To properly connect an antenna

to a recording device, refer to the recording device’s users manual.

Listening through a Receiver (Home theater)

You can listen to sound through a receiver instead of the TV speaker.

1. Press the TOOLS button. Press the ▲ or ▼ button to select Receiver.

2. Press the ◄ or ► button to select to On.

Now you can listen to sound through the receiver.

3. Press the EXIT button to exit.

If your receiver supports audio only, it may not appear in the device list.

The receiver will work when you have properly connected the Optical IN jack of the receiver to the Optical Out jack of the TV.

When the receiver (home theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is

displaying a DTV(air) signal, the TV will send out 5.1 channel sound to the Home theater receiver. When the source is a digital

component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the Home Theater

receiver.

When using the Media Play feature, sound may not output properly through the receiver.

When listening through the receiver, there are restrictions for using the audio-related (MTS, Preferred language) menus.

If there is a power interruption to the TV when the Receiver is set to On (by disconnecting the power cord or a power failure),

the Speaker Select may be set to External Speaker when you turn the TV on again.



❑

English - 45

Tools

View TV

Device List

Recording : DVD

DVD Operation

Receiver : Off

Sound Mode : Custom

Sleep Timer : Off

Add to Favorite

Move Enter

Exit

BN68-01917A.indb 45 2009-02-13 오후 11:08:54

Troubleshooting for Anynet+

Symptom Solution

Anynet+ does not work. Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices

only.

Connect only one receiver (home theater).

Check if the Anynet+ device power cord is properly connected.

Check the Anynet+ device’s Video/Audio/HDMI 1.3 cable connections.

Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

Check whether the TV remote control is in TV mode.

Check whether it is Anynet+ exclusive remote control.

Anynet+ doesn’t work in certain situations. (Searching channels, Operating Media play,

Plug & Play, etc.)

When connecting or removing the HDMI 1.3 cable, please make sure to search devices

again or turn your TV off and on again.

Check if the Anynet+ Function of Anynet+ device is set on.

•

I want to start Anynet+. Check if the Anynet+ device is properly connected to the TV and check if the Anynet+

(HDMI-CEC) is set to On in the Anynet+ Setup menu.

Press the TV button on the TV remote control to switch to TV. Then press the TOOLS

button to show the Anynet+ menu and select a menu you want.

•

I want to exit Anynet+. Select View TV in the Anynet+ menu.

Press the SOURCE button on the TV remote control and select a device other than

Anynet+ devices.

Press CH, CH LIST, PRE-CH, and FAV.CH to change the TV mode.

(Note that the channel button operates only when a tuner-embedded Anynet+ device is not

connected.)

•

The message Connecting to

Anynet+ device... appears on the

screen.

You cannot use the remote control when you are conguring Anynet+ or switching to a view

mode.

Use the remote control when the Anynet+ setting or switching to view mode is complete.

•

The Anynet+ device does not play. You cannot use the play function when Plug & Play is in progress.

The connected device is not

displayed.

Check whether or not the device supports Anynet+ functions.

Check whether or not the HDMI 1.3 cable is properly connected.

Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

Search Anynet+ devices again.

You can connect an Anynet+ device using the HDMI 1.3 cable only. Some HDMI cables

may not support Anynet+ functions.

If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power

cord or a power failure, please repeat the device scan.

•

The TV program cannot be

recorded.

Check whether the antenna jack on the recording device is properly connected.

The TV sound is not output

through the receiver.

Connect the optical cable between TV and the receiver.

English - 46

BN68-01917A.indb 46 2009-02-13 오후 11:08:54

Appendix

Problem Possible Solution

Poor picture quality. Try another channel.

Adjust the antenna.

Check all wire connections.

Poor sound quality. Try another channel.

Adjust the antenna.

No picture or sound. Try another channel.

Press the SOURCE button.

Make sure the TV is plugged in.

Check the antenna connections.

Make sure the MMUTE button is off.

No sound or sound is too low at

maximum volume. First, check the volume of units connected to your TV (digital broadcasting receiver, DVD,

cable broadcasting receiver, VCR, etc.). Then, adjust the TV volume accordingly.

Picture rolls vertically. Check all connections.

The TV operates erratically. Unplug the TV for 30 seconds, then try operating it again.

The TV won’t turn on. Make sure the wall outlet is working.

Remote control malfunctions Replace the remote control batteries.

Clean the upper edge of the remote control (transmission window).

Check the battery terminals.

Press the TV button to put your remote control in the TV mode.

Make sure the remote has batteries.

Check that the “+” and “-” ends of the batteries are inserted correctly.

Digital broadcasting screen

problem. Please check the digital signal strength and antenna input.

The image is too light or too dark. Adjust the Brightness and Contrast.

Adjust the Fine tuning.

The image is too large or too small. Adjust the Size settings.

The visual qualities of digital

channels vary. The visual qualities of digital channels may vary depending on the original production method

(analog or digital).

- If the original production method is digital: High visual quality.

- If the original production method is analog: The digital program displayed on the screen is

originally an analog program which has been converted to digital.

The visual quality is of an SD(Standard Definition) grade.

Screen is black and power

indicator

light blinks steadily.

On your computer; check the Power and Signal Cable.

The TV is using its power management system.

Move the computer’s mouse or press any key on the keyboard.

On your equipment check (STB, DVD, etc) ; Power and Signal Cable.

The TV is using its power management system.

Press the SOURCE button on the panel or remote control.

Turn the TV off and on.

Although the TV caption shows

HD, the visual quality is not

satisfactory.

The HD(High Definition) caption that appears when switching channels or when pressing the

Information button on the remote control means the selected channel is a digital channel. If

the broadcasting station converts an analog signal into digital and transmits the signal, the

visual quality may not be perfect.

A distorted picture appears in the

corner of the screen. If Screen Fit is selected in some external devices, a distorted picture may appear in the

corner of the screen. This symptom is caused by external devices, not the TV.

A strange sound is heard. This is caused by minor systems operation and is not a defect.

Pixels are visible on the screen. There may be few bright or dark pixels on the screen. These pixels will have no impact on the

performance of the product.

The "Resets all settings to the

default values" message appears. This appears when you press and hold the EXIT button for a while. The product settings are

reset to the factory defaults.

Troubleshooting

If the TV seems to have a problem, first try this list of possible problems and solutions.

If none of these troubleshooting tips apply, call Samsung customer service at 1-800-SAMSUNG.

English - 47

BN68-01917A.indb 47 2009-02-13 오후 11:08:54

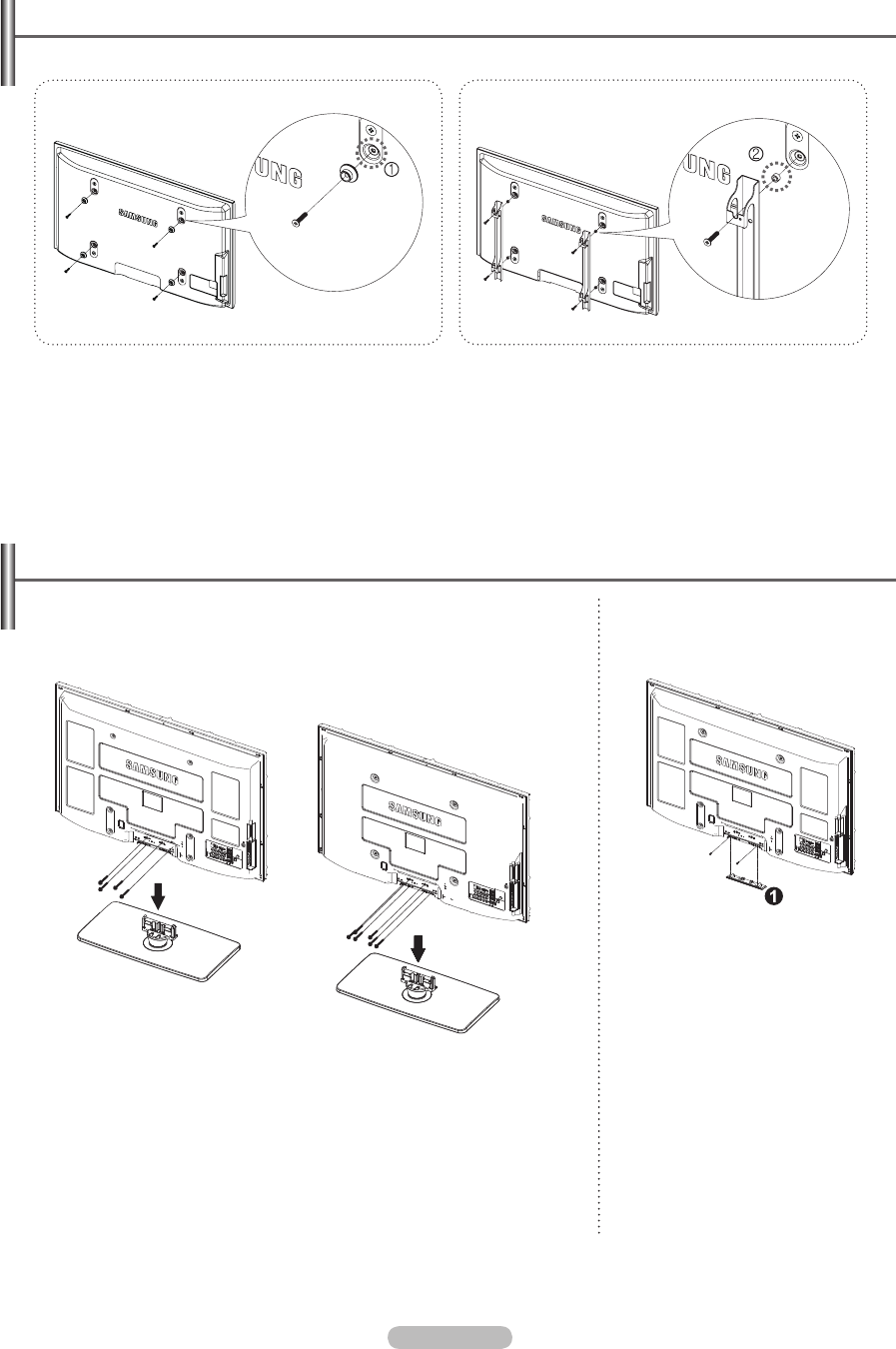

Preparation before installing the Wall-Mount

1. Install the Wall Mount with a torque range of 15kgf·cm or less. Use care as the parts can be damaged if the torque is out of the

specied range.

2. Accessory Kit contains Holder–Ring [②] for installing another company’s Wall-Mount. (Case B)

Screw down the hole [①] when installing wall-mount on the wall. when installing wall-mount on the wall.

How to attach the Stand-Base

Warning

Firmly secure the stand to the TV before moving it, as the stand may fall and could

cause serious injury.

Two or more people should carry the TV. Never lay the TV on the oor because of

possible damage to the screen. Always store the TV upright.

Using the screws for securing the stand base and the TV, firmly attach the TV to the

stand base.

(The exterior of the set may be different from the picture.)

When mounting your TV on a wall, install

the cover (➊) on the stand-base using two

screws.

Case A. Installing the SAMSUNG Wall-Mount Case B. Installing another company’s Wall-Mount

English - 48

(PN50B550T2F/PN50B560T5F) (PN58B550T2F/PN58B560T5F/PN63B550T2F)

BN68-01917A.indb 48 2009-02-13 오후 11:08:57

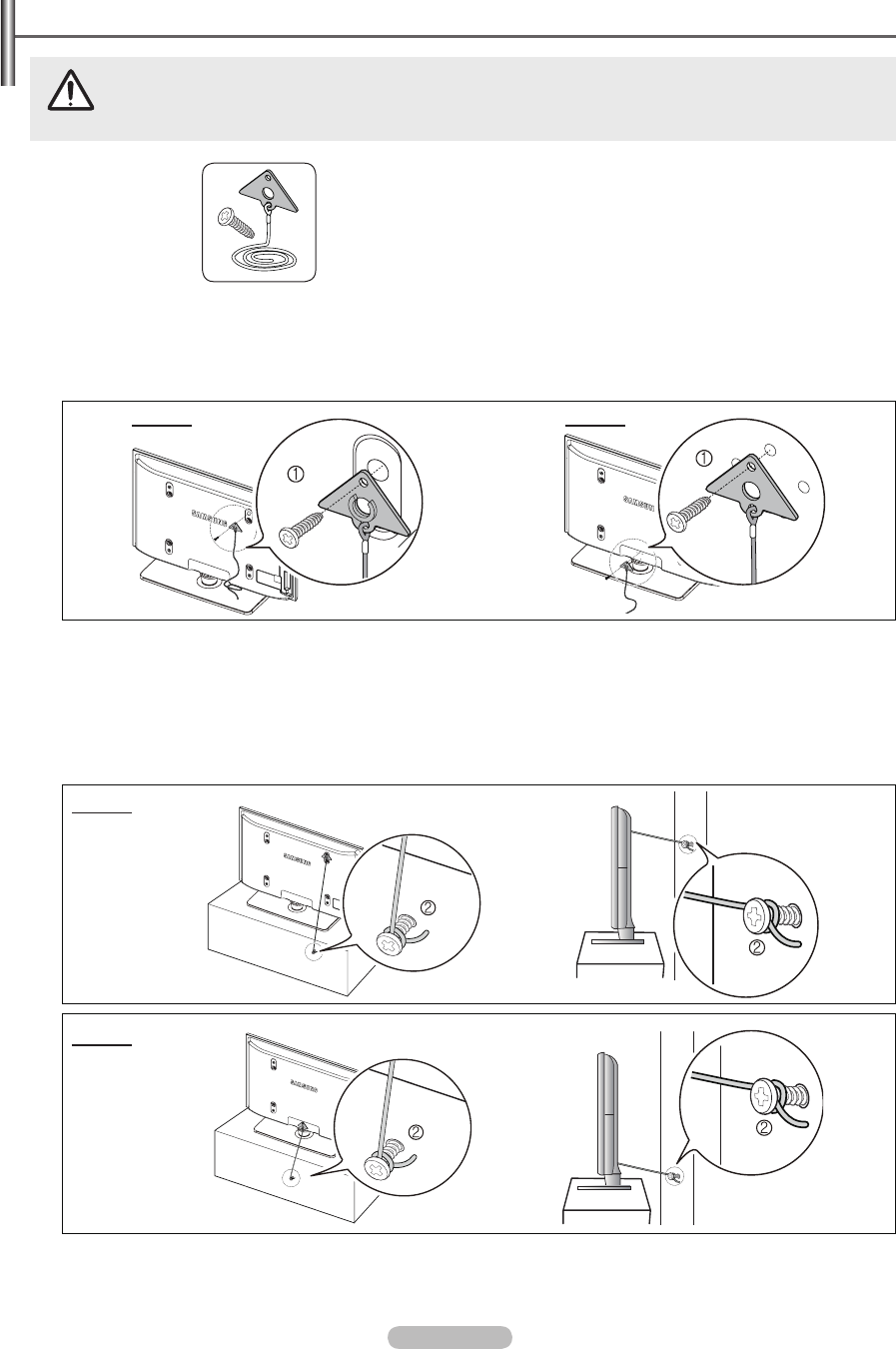

Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not hang

over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death. Follow all safety

precautions provided on the included Safety Flyer. For added stability, install the anti-fall device for safety purposes,

as follows.

Accessaries

Holder-TV /

Screw

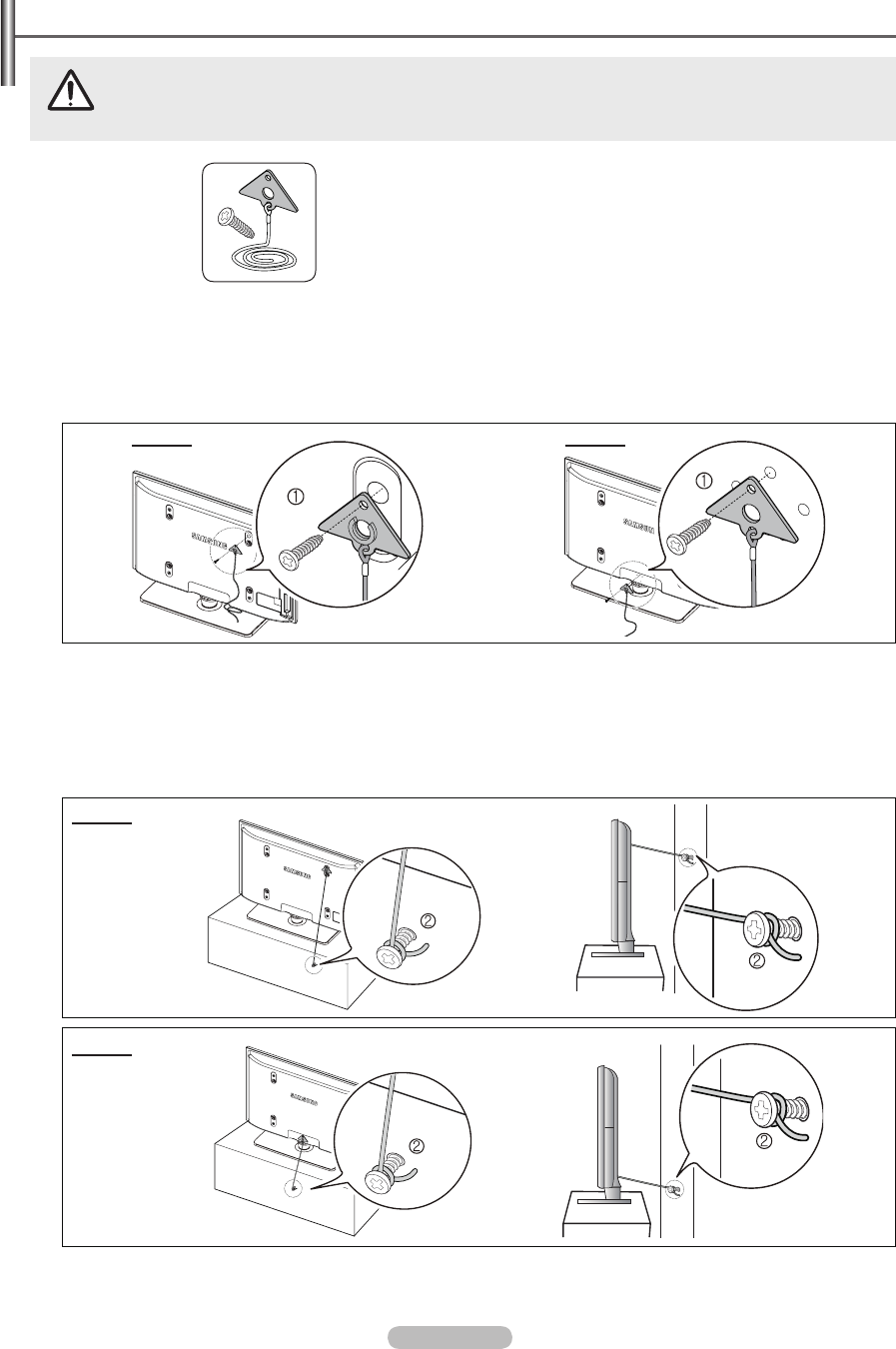

To prevent the TV from falling

1. Attach the TV-Holder to the TV by fastening the screws 1 (M4*16) into the holes in the center of the TV.

42˝, 50˝ : Unscrew a screw attached 0n the back of your TV before attaching the TV-Holder.

Make sure to only use the supplied screw.

2. Firmly fasten the screws to the wall or cabinet where the TV is to be installed. Tie the TV-Holder attached to the TV and the

screws fastened on the wall or cabinet so that the TV is xed.

Purchase the screws to be used on the wall or cabinet separately.

Install the TV close to the wall so that it does not fall.

When attaching the TV to the wall, tie the cord level with the ground or slanted downwards for safety purposes.

Con rm that the cord or link does not come loose frequently.

Before moving the TV, separate the connected cord rst.

3. Verify all connections are properly secured. Periodically check connections for any sign of fatigue or failure. If you have any

doubt about the security of your connections, contact a professional installer.



경고 주의

Caution

Securing the TV to the Wall

42", 50" 58", 63"

Wall

42", 50"

58", 63"

English - 49

BN68-01917A.indb 49 2009-02-13 오후 11:09:00

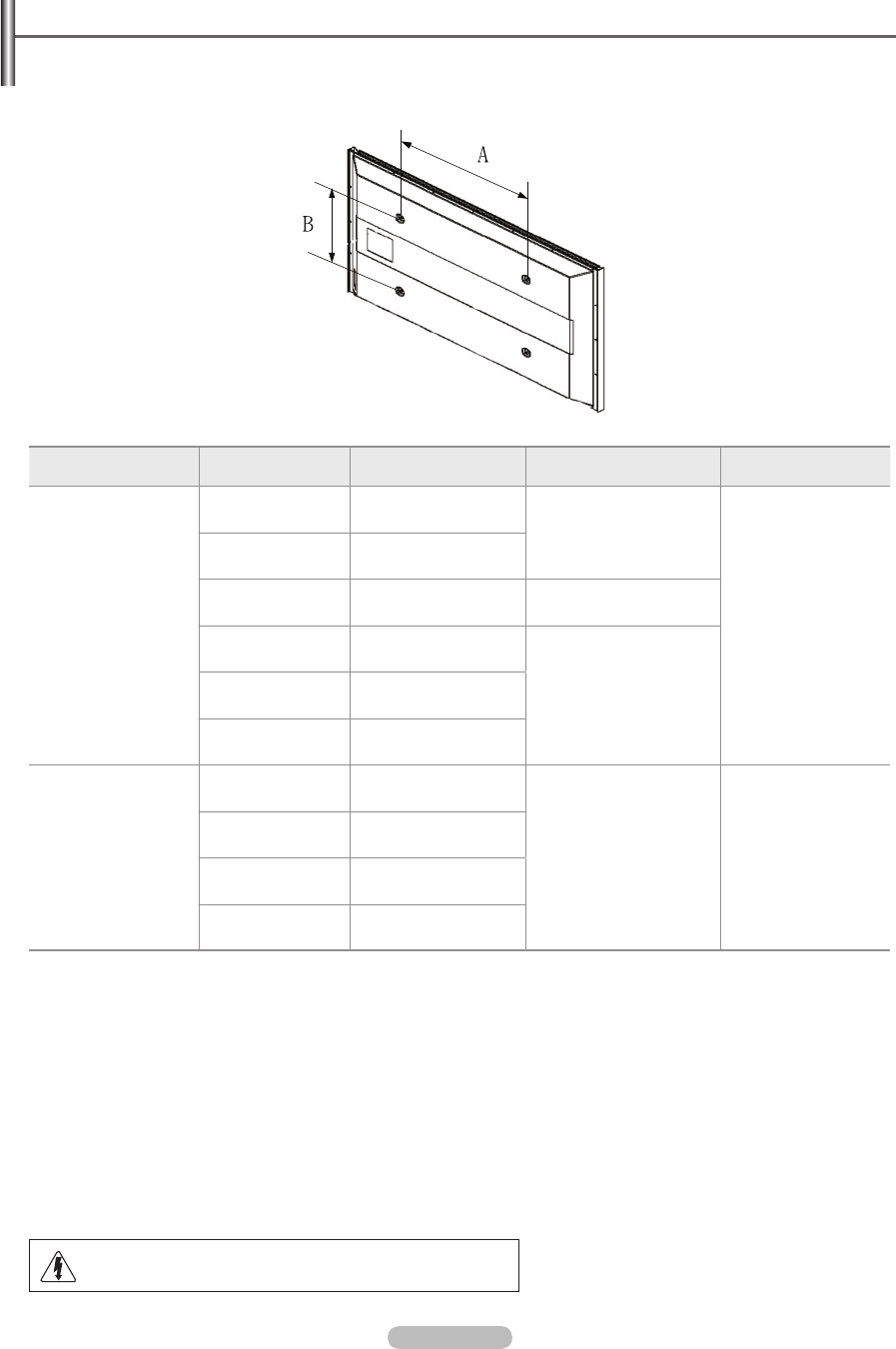

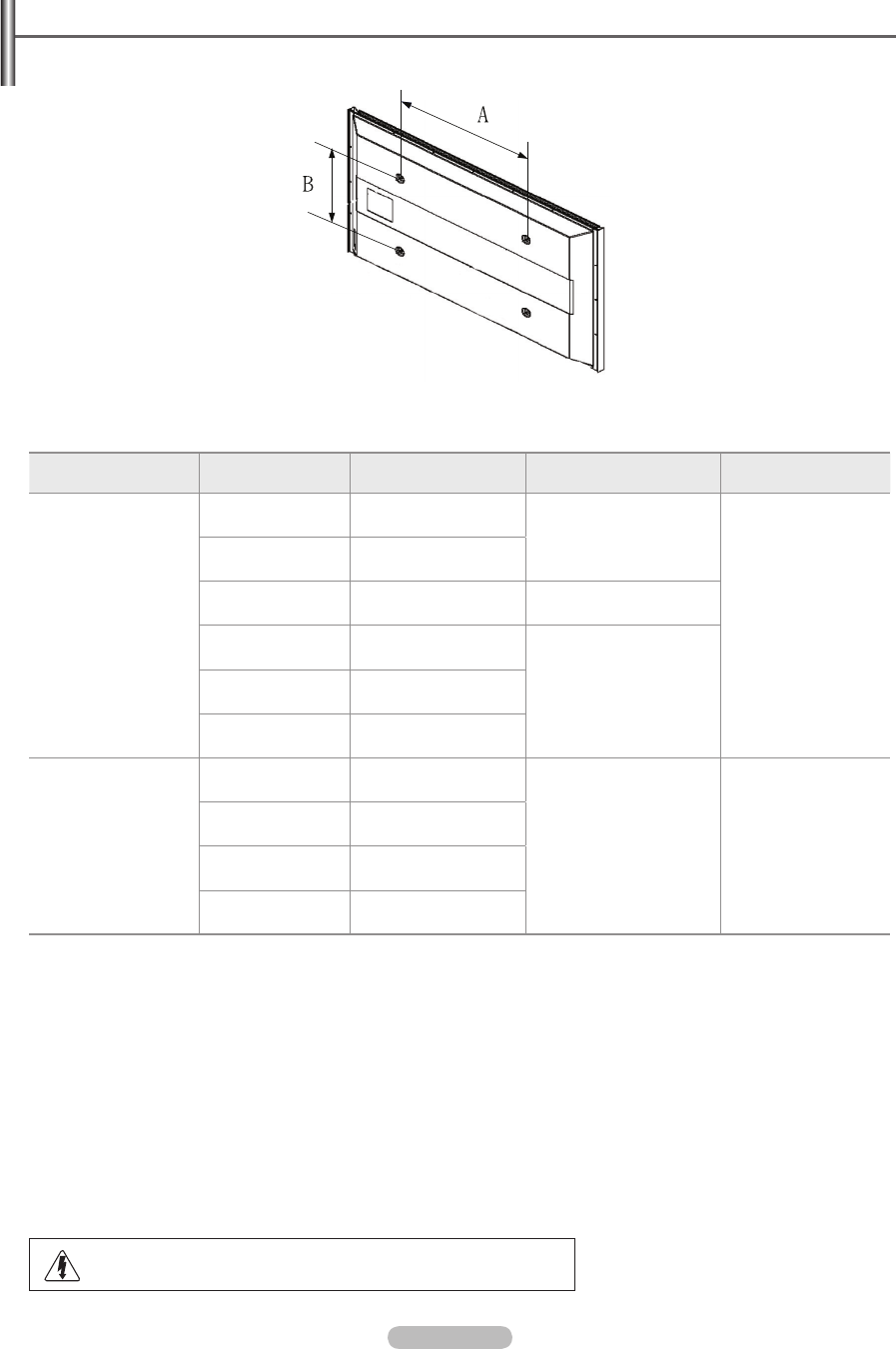

Wall Mount Kit Specifications (VESA)

Install your wall mount on a solid wall perpendicular to the floor.

When attaching to other building materials, please contact your nearest dealer.

If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

Product Family inch VESA Spec. (A * B) Standard Screw Quantity

LCD-TV

19" ~22" 100 * 100

23"~29" 200 * 100

30"~40" 200 * 200 M6

46"~55" 400 * 400

M857"~70" 800 * 400

80" ~ 1400 * 800

PDP-TV

42"~ 50" 400 * 400

M8 4

58"~ 63" 600 * 400

70" ~ 800 * 400

80" ~ 1400 * 800

The standard dimensions for wall mount kits are shown in the table above.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.

For wall mounts that do not comply with the VESA standard screw specications, the length of the screws may differ depending on

their specications.

Do not use screws that do not comply with the VESA standard screw specications.

Do not use fasten the screws too strongly, this may damage the product or cause the product to fall, leading to personal injury.

Samsung is not liable for these kinds of accidents.

Samsung is not liable for product damage or personal injury when a non-VESA or non-specied wall mount is used or the consumer

fails to follow the product installation instructions.

Our 57” and 63” models do not comply with VESA Specications. Therefore, you should use our dedicated wall mount kit for this

model.

Do not exceed 15 degrees tilt when mounting this TV.

Do not install your Wall Mount Kit while your TV is turned on.

It may result in personal injury due to electric shock.

English - 50

BN68-01917A.indb 50 2009-02-13 오후 11:09:01

Model Name PN50B550T2F/

PN50B560T5F PN58B550T2F/

PN58B560T5F PN63B550T2F

Screen Size (Diagonal) 50 inch (49.9 inches measured

diagonally)

58 inch (58.0 inches measured

diagonally)

63 inch (62.9 inches measured

diagonally)

PC Resolution 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz

Sound (Output) 10W x 2 15W x 2 15W x 2

Dimension (W x H x D)

Body

With stand

48.8 x 30.1 x 2.9 inches

(1240 x 766 x 74 mm)

48.8 x 32.4 x 11.4 inches

(1240 x 822 x 290 mm)

55.8 x 34.1 x 2.9 inches

(1418 x 866 x 74 mm)

55.8 x 36.4 x 13.2 inches

(1418 x 924 x 335 mm)

60.2 x 36.7 x 2.9 inches

(1531 x 932 x 74 mm)

60.2 x 39.1 x 15.3 inches

(1531 x 992.5 x 390 mm)

Weight

Body

With stand

73.6 lbs (33.4 kg)

84.6 lbs (38.4 kg)

99.7 lbs (45.3 kg)

116.6 lbs (52.9 kg)

133.6 lbs (60.6 kg)

Environmental Considerations

Operating Temperature

Operating Humidity

Storage Temperature

Storage Humidity

50 °F to 104 °F (10 °C to 40 °C)

10% to 80%, non-condensing

-4 °F to 113 °F (-20 °C to 45 °C)

5% to 95%, non-condensing

50 °F to 104 °F (10 °C to 40 °C)

10% to 80%, non-condensing

-4 °F to 113 °F (-20 °C to 45 °C)

5% to 95%, non-condensing

50 °F to 104 °F (10 °C to 40 °C)

10% to 80%, non-condensing

-4 °F to 113 °F (-20 °C to 45 °C)

5% to 95%, non-condensing

This device is a Class B digital apparatus.

Design and specications are subject to change without prior notice.

For the power supply and Power Consumption, refer to the label attached to the product.

Specifications

English - 51

BN68-01917A.indb 51 2009-02-13 오후 11:09:01

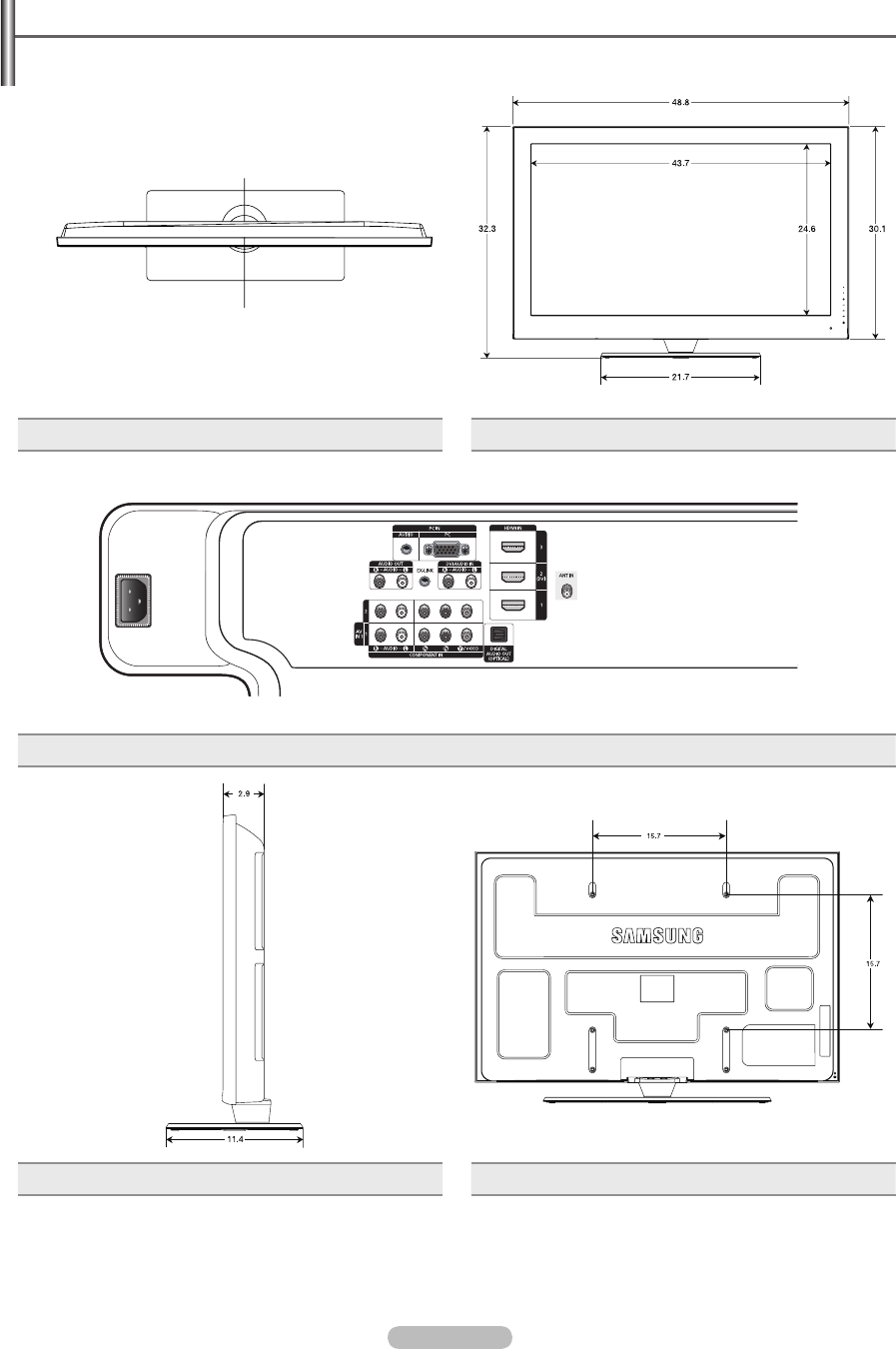

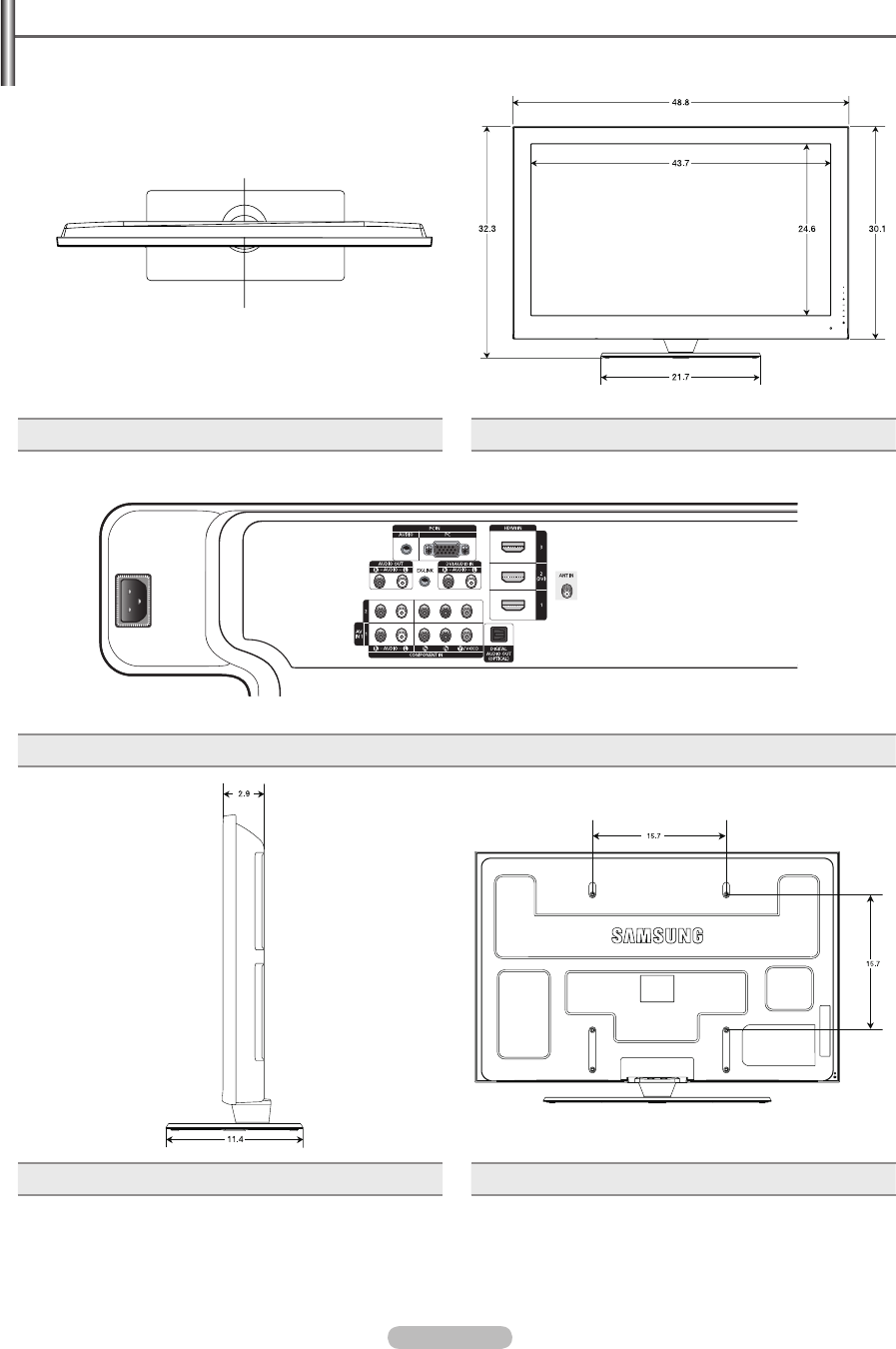

Dimensions (PN50B550T2F/PN50B560T5F)

NOTE: All drawings not necessarily to scale. Some

dimensions are subject to change without prior notice.

Refer to dimensions on each unit prior to performing

any carpentry. Not responsible for typographical or

printed errors.

TOP VIEW FRONT VIEW

JACK PANEL DETAIL 7.2 x 3.7 inches

SIDE VIEW REAR VIEW

English - 52

BN68-01917A.indb 52 2009-02-13 오후 11:09:02

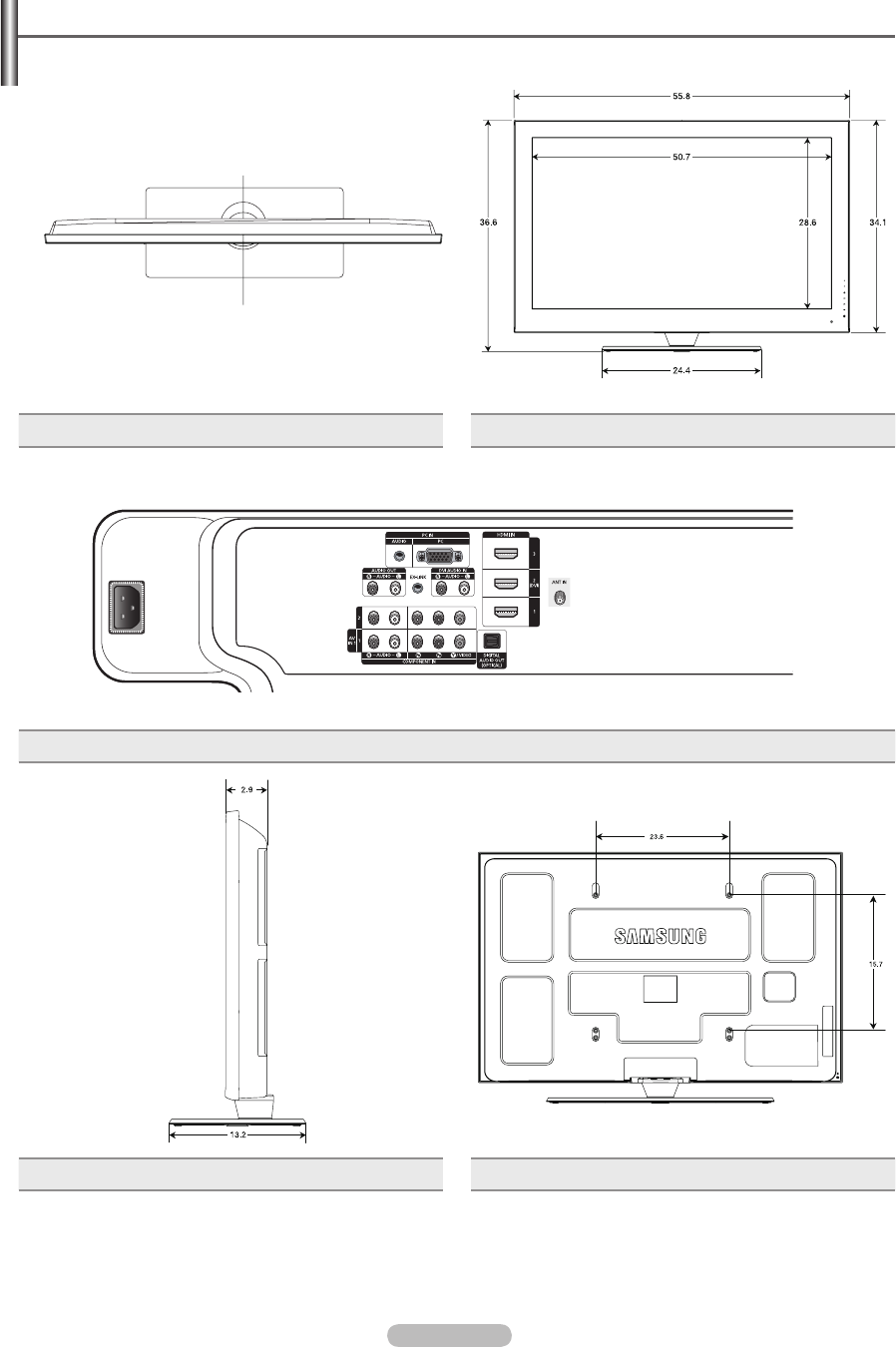

Dimensions (PN58B550T2F/PN58B560T5F)

NOTE: All drawings not necessarily to scale. Some

dimensions are subject to change without prior notice.

Refer to dimensions on each unit prior to performing

any carpentry. Not responsible for typographical or

printed errors.

TOP VIEW FRONT VIEW

JACK PANEL DETAIL 7.2 x 3.7 inches

SIDE VIEW REAR VIEW

English - 53

BN68-01917A.indb 53 2009-02-13 오후 11:09:03

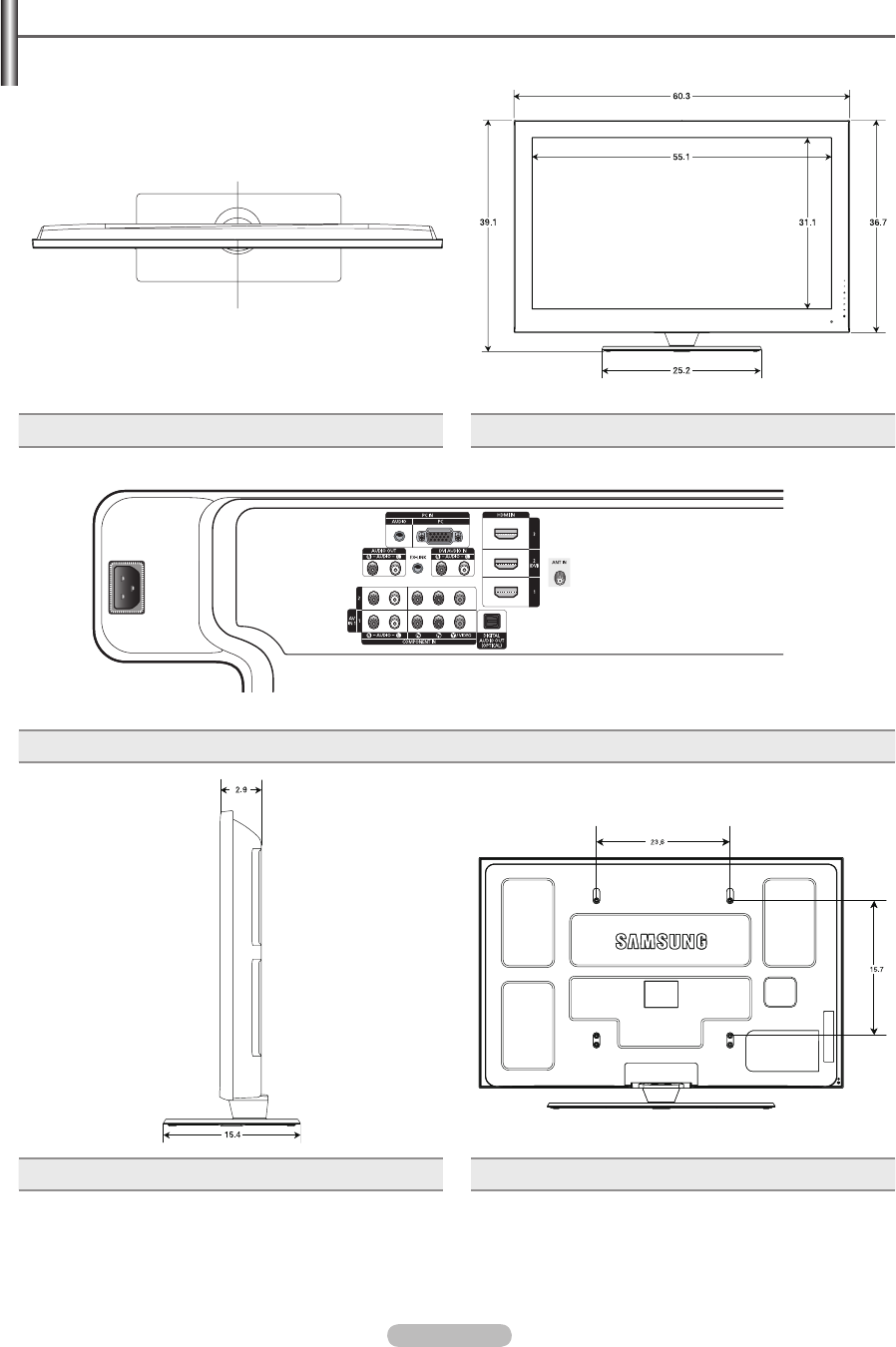

Dimensions (PN63B550T2F)

NOTE: All drawings not necessarily to scale. Some

dimensions are subject to change without prior notice.

Refer to dimensions on each unit prior to performing

any carpentry. Not responsible for typographical or

printed errors.

TOP VIEW FRONT VIEW

JACK PANEL DETAIL 7.2 x 3.7 inches

SIDE VIEW REAR VIEW

English - 54

23.6

15.7

BN68-01917A.indb 54 2009-02-13 오후 11:09:04

Téléviseur à écran

à plasma

Guide de l’utilisateur

Merci d’avoir acheté ce produit Samsung.

Pour obtenir un service complet, veuillez

enregistrer votre produit à :

www.samsung.com/register

Modèle : N° de série :

Imaginez les possibilités

BN68-01917B.indd 1 2009-02-13 오후 11:10:03

Information importante sur la garantie relative au format de l’image du téléviseur

Le format écran large des écrans à plasma (16:9, soit le rapport hauteur/largeur de l’image) est conçu principalement pour le visionnement

de vidéos plein écran. Les images affichées sur ces écrans devraient être principalement au format d’écran large de rapport 16:9, ou

élargies pour remplir l’écran, si votre modèle offre cette fonction et si les images sont continuellement en mouvement. L’affichage de

graphiques et d’images fixes à l’écran, comme les barres noires latérales des vidéo formatés pour les téléviseurs standard et les émissions

de ce format, doit être limité à 5 % du temps d’écoute hebdomadaire.

En outre, l’affichage d’autres images et textes fixes, comme des rapports boursiers, des jeux vidéos, le logo des stations, des sites Web

ou des graphiques et fonds d’écran d’ordinateur doit respecter la limite ci-dessus sur tous les téléviseurs. L’affichage d’images fixes

qui ne respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans à plasma en y créant des images

rémanentes subtiles, mais permanentes. Pour éviter ce problème, variez les émissions et les images et visionnez principalement

des images en mouvement en plein écran et non pas des fonds d’écran fixes ou des barres noires.

Sur les modèles d’écran à plasma dotés de fonctions de redimensionnement de l’image, ces commandes permettent d’afficher différents

formats en plein écran.

Prenez garde au choix du format et à leur durée d’utilisation. La garantie limitée de Samsung ne couvre pas le vieillissement inégal d’un

écran à plasma causé par la sélection et l’utilisation d’un format, ni par les images rémanentes.

États-Unis seulement

L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines

tierces parties. Ce produit est protégé en vertu des brevets américains suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678,

5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490,

5 878 080, ainsi que par la demande de brevet en instance 2001-44713-A1, déposée aux États-Unis.

Cette licence se limite à une utilisation non commerciale, par le consommateur final, du contenu sous licence. Aucun droit n’est

octroyé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil et ne s’applique ni aux produits ou

processus non pourvus d’une licence, conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 et utilisé ou vendu de pair

avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des fins d’encodage ou de décodage de fichiers audio,

conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Elle n’octroie aucun droit en ce qui a trait aux caractéristiques ou

fonctions du produit non conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Autres pays

L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines

tierces parties. Cette licence se limite à une utilisation non commerciale, par le consommateur final, du contenu sous licence.

Aucun droit n’est octroyé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil et ne s’applique ni

aux produits ou processus non pourvus d’une licence, conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 et utilisé

ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des fins d’encodage ou de décodage de

fichiers audio, conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Elle n’octroie aucun droit en ce qui a trait aux

caractéristiques ou fonctions du produit non conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

SAMSUNG ELECTRONICS GARANTIE LIMITÉE POUR L’AMÉRIQUE DU NORD

Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung

Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un

service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie

au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l’origine et pour l’acheteur initial

seulement.

Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de

la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d’achat doivent être présentées au centre

de réparation. Le transport de l’appareil au et à partir du centre de réparation demeure la responsabilité de l’acheteur. Les conditions

couvertes ne sont limitées qu’aux vices de matériaux et de fabrication dans des conditions d’utilisation normale.

Exclues, mais non pas limitées à, sont les dispositions précisées à l’origine pour le service à domicile ou sur place, durées de

réparation minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non durables.

Pour obtenir le nom d’un centre de réparation agréé Samsung, appelez sans frais:

Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864) Au Canada : 1-800-SAMSUNG

➢ Voir le bon de garantie pour avoir plus d’information sur les conditions de garantie.

Français - 2

BN68-01917B.indd 2 2009-02-13 오후 11:10:03

Mode d’emploi

Rémanence à l’écran

N’afchez pas d’images xes (comme celle des jeux vidéos) sur un écran à plasma pendant plus que quelques minutes. Cela pourrait

causer une rémanence à l’écran. Cette rémanence est également connue sous le nom de “brûlure à l’écran”. Pour éviter une telle

rémanence, reportez-vous à la page 25 pour réduire le niveau de luminosité et de contraste de l’écran pendant l’afchage d’une image

xe.

Altitude

L’écran à plasma ne fonctionne normalement qu’à une altitude inférieure à 1 981, 2 m (6 500 pi).

Chaleur dans le haut du téléviseur à plasma

Le dessus de l’appareil peut chauffer après une longue période d’utilisation. La chaleur s’échappe du panneau par l’orice d’aération

situé dans la portion supérieure du téléviseur.

Ce phénomène est normal et n’indique aucune défectuosité ou mauvais fonctionnement de l’appareil.

Évitez toutefois que des enfants ne touchent la portion supérieure de l’appareil.

L’appareil laisse entendre un craquement.

Un craquement peut se produire lorsque l’appareil se contracte ou se dilate à la suite d’un changement dans le milieu ambiant, comme

la température ou le niveau d’humidité. Ce phénomène est normal; il ne s’agit pas d’une défectuosité de l’appareil.

Défaillance de cellules

L’écran à plasma fait appel à un panneau comportant entre 1,230,000 pixels (dénition standard) et 3,150,000 pixels (haute dénition)

produits par une technologie de pointe. Il se peut toutefois que certains pixels s’assombrissent ou soient plus lumineux à l’écran.

Ce phénomène n’a aucune incidence sur la performance de l’appareil.

Évitez de faire fonctionner votre téléviseur à des températures inférieures à 5°C (41°F).

Une image fixe affichée trop longtemps peut endommager l’écran à plasma de façon permanente.

Le fait de regarder l’écran à plasma en format 4:3 durant une longue période peut laisser des traces de

bordures à gauche, à droite et au centre de l’écran, étant donné les variantes de luminosité à l’écran.

La lecture d’un DVD ou une console de jeu peuvent causer les mêmes effets à l’écran.

Ces dommages ne sont pas couverts par la garantie.

Rémanence à l’écran.

L’afchage sur une longue période des images xes des jeux vidéo et des ordinateurs peut causer une rémanence à l’extinction

partielle.

Pour éviter cet effet, réduisez la luminosité et le contraste pendant l’afchage prolongé d’images xes.

Garantie

La garantie ne couvre pas les dommages causés par la rémanence.

La brûlure d’écran n’est pas couverte par la garantie

Français - 3

BN68-01917B.indd 3 2009-02-13 오후 11:10:03

Branchement et préparation de votre téléviseur

Liste des caractéristiques ..........................................................5

Vérication des pièces ..............................................................5

Assemblage des câbles ............................................................5

Présentation du panneau de commande ..................................6

Présentation du panneau de branchement ...............................8

Télécommande ..........................................................................9

Branchements

Branchement des antennes VHF et UHF ................................10

Branchement à la câblodiffusion ............................................10

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou

d’un récepteur satellite (boîtier décodeur) par HDMI ..............12

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou

d’un récepteur satellite (boîtier décodeur) par DVI ..................12

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur

ou d’un récepteur satellite (boîtier décodeur) par les câbles de

composante .............................................................................13

Branchement d’un caméscope ...............................................13

Branchement d’un magnétoscope ...........................................14

Branchement d’un système audionumérique .......................... 15

Branchement d’un amplicateur, d’un cinéma maison ou d’un

lecteur DVD .............................................................................15

Branchement d’un ordinateur (PC) ..........................................16

Fonction

Mise sous tension et hors tension du téléviseur ......................17

Changement de canal ............................................................17

Réglage du volume .................................................................17

La touche TOOLS ....................................................................18

Les touches de rétroéclairage de la télécommande ...............18

Visualisation de l’afchage ..................................................... 18

Visualisation des menus ..........................................................19

Fonction Prêt à l’emploi ...........................................................20

Commande des canaux

Enregistrement des canaux ....................................................21

Gestion des canaux ................................................................21

■

Commande de l’image

Modication des paramètres de l’image ..................................23

Écran d’ordinateur

Utilisation de votre téléviseur comme écran d’ordinateur (PC) 27

Modes d’afchage ...................................................................27

Conguration du téléviseur avec un ordinateur .......................28

Commande du son

Modication des paramètres du son .......................................29

Description des fonctions

Réglage du menu Conguration ..............................................30

Réglage de l’horloge ...............................................................34

Liste source / Entrer le nom ....................................................35

Support technique ...................................................................35

Media Play

Fonction Media Play (Lecture média) ......................................37

Liste PHOTO (JPEG) ..............................................................38

La liste MP3 .............................................................................41

Menu Conguration .................................................................42

Anynet+

Branchement de dispositifs Anynet+ ....................................... 43

Dépannage de la fonction Anynet+ .........................................46

Annexe

Dépannage ..............................................................................47

Préparation avant l’installation du support mural ....................48

Assemblage du socle ..............................................................48

Fixation du téléviseur au mur ..................................................49

Spécications pour la trousse de xation murale (VESA) ....... 50

Spécications ..........................................................................51

Dimensions (PN50B550T2F/PN50B560T5F) ..........................52

Dimensions (PN58B550T2F/PN58B560T5F) ..........................53

Dimensions (PN63B550T2F) ..................................................54

■

Table des matières

Français

Symbole N O T

Appuyer Remarque Touche à efeurement OUTILS

Français - 4

BN68-01917B.indd 4 2009-02-13 오후 11:10:04

Liste des caractéristiques

Paramètres d’image réglables pouvant être enregistrés dans la mémoire du téléviseur.

Minuterie automatique pour mettre le téléviseur sous tension et hors tension.

Minuterie de mise en veille spéciale.

Fonction de contrôle parental V-Chip.

Interface numérique et de réseau exceptionnelle :

grâce au syntoniseur numérique HD intégré, la programmation HD non payante peut être visualisée sans câblosélecteur ou

récepteur satellite (boîtier décodeur).

Vous pouvez écouter des chiers musicaux et visionner des chiers photos enregistrés sur un dispositif USB à mémoire de grande

capacité (MSC).

Branchement HDMI/DVI entre votre ordinateur (PC) et votre téléviseur.

La technologie SRS TruSurround HD offre un son ambiophonique virtuel.

Vérification des pièces

Veillez à ce que les articles suivants soient inclus avec votre téléviseur. S’il en manque, communiquez avec votre détaillant.

La forme et la couleur des articles peuvent varier selon le modèle.

•

Branchement et préparation de votre téléviseur

Cordon d’

alimentation Câble audio/câble vidéo

(PN58B550T2F seulement)

Assemblage des câbles

Faites passer les câbles dans le câble portefi l pour ne pas les voir au travers du support

transparent

Télécommande

(BN59-00852A) /

Piles AAA

(4301-000103)

Cordon d’

alimentation

(3903-000144)

Mode d’emploi/

Guide de

configuration rapide

Carte de garantie/

Guide de sécurité

(n’est pas offert dans

toutes les régions)

Linge de nettoyage

(BN63-01798B)

Câble porte-fi l

Support du téléviseur

/ Vis (BN96-10788A)

(reportez-vous à la

page 49)

Tore magnétique

pour le cordon d’

alimentation

(3301-001305)

Tore magnétique pour

la prise AV latérale

(3301-001201)

PN58B550T2F/

PN58B560T5F

seulement

Panneau du fond

(reportez-vous à la page 48)

PN50B550T2F/

PN50B560T5F

seulement

Panneau du fond / Vis (2ea)

(reportez-vous à la page 48)

PN58B550T2F/PN58B560T5F/

PN63B550T2F

seulement

Anneau de support

(4ea)

(reportez-vous à la

page 48)

Vis (4ea)

PN50B550T2F/

PN50B560T5F

seulement

➢ Tore magnétique

Les tores magnétiques servent à protéger les câbles des interférences.

Lorsque vous branchez un câble, ouvrez la tore magnétique et attachez-la autour du

câble, près de la fiche.

Français - 5

BN68-01917B.indd 5 2009-02-13 오후 11:10:06

Présentation du panneau de commande

Les touches du panneau inférieur droit permettent de commander les principales fonctions du téléviseur, y compris le menu à

l’écran.

Pour accéder aux fonctions plus avancées, utilisez la télécommande.La couleur et la forme du produit peuvent varier selon le

modèle.

Si vous appuyez sur la touche du panneau frontal, chaque touche devient active.

SOURCEE

Appuyez sur cette touche pour passer d’une source d’entrée à une autre

(TV, AV1, AV2, Composante1, Composante2, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4).

Dans le menu à l’écran, cette touche fonctionne comme la touche ENTEREde la télécommande.

Appuyez sur cette touche pour afcher le menu des fonctions de votre téléviseur.

+ VOL –

Appuyez sur ces touches pour augmenter ou baisser le volume. Dans le menu à l’écran, les touches + VOL – fonctionnent comme

les touches ◄ et ► de la télécommande.

< CH >

Appuyez sur ces touches pour changer de canal. Dans le menu à l’écran les touches < CH > fonctionnent comme les touches

▲ et ▼ de la télécommande.

TÉMOIN D’ALIMENTATION

Ce témoin clignote et s’éteint pour indiquer que le téléviseur est sous tension et il s’allume en mode veille.

P (ALIMENTATION)

Appuyez sur cette touche pour mettre le téléviseur sous tension et hors tension.

CAPTEUR DE LA TÉLÉCOMMANDE

Pointez la télécommande vers ce capteur sur le téléviseur.

HAUT-PARLEURS

Français - 6

PN50B550T2F/PN58B550T2F/PN63B550T2F

BN68-01917B.indd 6 2009-02-13 오후 11:10:06

Français - 7

SOURCEE

Appuyez sur cette touche pour passer d’une source d’entrée à une autre (TV, AV1, AV2, Composante1, Composante2, PC, HDMI1,

HDMI2/DVI, HDMI3, HDMI4).

Dans le menu à l’écran, cette touche fonctionne comme la touche ENTERE de la télécommande.

Appuyez sur cette touche pour afcher le menu des fonctions de votre téléviseur.

+ VOL –

Appuyez sur ces touches pour augmenter ou baisser le volume. Dans le menu à l’écran, les touches + VOL – fonctionnent comme

les touches ◄ et ► de la télécommande.

< CH >

Appuyez sur ces touches pour changer de canal. Dans le menu à l’écran les touches < CH > fonctionnent comme les touches

▲ et ▼ de la télécommande.

TÉMOIN D’ALIMENTATION

Ce témoin clignote et s’éteint pour indiquer que le téléviseur est sous tension et il s’allume en mode veille.

CAPTEUR DE LA TÉLÉCOMMANDE

Pointez la télécommande vers ce capteur sur le téléviseur.

HAUT-PARLEURS

P ALIMENTATION

Appuyez sur l’interrupteur argenté sous le symbole (P) pour allumer

ou éteindre le téléviseur.

PN50B560T5F/PN58B560T5F

BN68-01917B.indd 7 2009-02-13 오후 11:10:06

Français - 8

Présentation du panneau de branchement

Les prises du panneau de branchement vous permettent de brancher des composantes AV qui doivent l’être en permanence,

comme des lecteurs Blu-Ray/DVD ou un magnétoscope.

La couleur et la forme du produit peuvent varier selon le modèle.

POWER IN

À brancher au cordon d’alimentation fourni avec le téléviseur.

AUDIO OUT

À brancher à une composante audionumérique.

PC IN [PC] / [AUDIO]

À brancher entre les prises vidéo et audio de votre

ordinateur.

DVI AUDIO IN (AUDIO-R/L)

À brancher à la prise de sortie audio DVI d’un appareil

externe.

HDMI IN 1, 2(DVI), 3, 4

À brancher à la prise HDMI d’un appareil pourvu d’une

sortie HDMI. (HDMI 2 prend en charge HDMI-DVI IN et le

branchement à un ordinateur.)

HDMI 2 peut également servir de branchement DVI avec

deux entrées audio analogiques distinctes. Un câble

HDMI/DVI en option est nécessaire pour effectuer ce

branchement.

Lorsque l’adaptateur HDMI/DVI en option est utilisé, les

entrées audio analogiques DVI du téléviseur permettent

de recevoir le son des sorties gauche et droite de l’

appareil DVI.

ANT IN

Cette prise utilise un connecteur coaxial de 75Ω pour l’

antenne et le réseau câblé.

DIGITAL AUDIO OUT (OPTICAL)

À brancher à une composante audionumérique.

COMPONENT IN 1, 2 / AV IN 1

À brancher à une composante vidéo ou audio. La prise

COMPONENT IN 1 sert également de prise d’entréeAV IN 1.

Branchez le câble vidéo à la prise de composante

COMPONENT IN 1 [Y/VIDEO] et le câble audio aux

prises de composante droite et gauche COMPONENT IN

1 [R-AUDIO-L].

EX-LINK

Ce connecteur ne sert qu’aux réparations.

USB

À brancher à un dispositif USB à mémoire de grande

capacité pour visionner des chiers photo et écouter des

chiers sonores.

AV IN 2

Entrées vidéo et audio destinées aux appareils externes.

Panneau arrière du téléviseur Panneau latéral du téléviseur

BN68-01917B.indd 8 2009-02-13 오후 11:10:07

Télécommande

La distance maximale à laquelle vous pouvez utiliser la télécommande est d’environ 7 m (23 pieds).

La couleur et la forme du produit peuvent varier selon le modèle.

Une lumière intense peut nuire au bon fonctionnement de la télécommande.

1 POWER

Appuyez sur cette touche pour mettre le

téléviseur sous tension et hors tension.

2 TV

Appuyez sur cette touche pour sélectionner

directement le mode TV.

3 TOUCHES NUMÉRIQUES

Appuyez sur ces touches pour changer de

canal.

Appuyez sur cette touche pour sélectionner

des canaux supplémentaires (numériques et

analogiques) diffusés par une même station.

Par exemple, pour sélectionner le canal 54-3,

appuyer sur 54, puis sur “ ” et sur 3.

5 MMUTE

Appuyez sur cette touche pour couper

temporairement le son.

6 VOL

Appuyez sur ces touches pour augmenter ou

baisser le volume.

7 SOURCE

Appuyez sur cette touche pour afcher et

choisir les sources vidéo accessibles.

8 CH LIST

Appuyez sur cette touche pour afcher les

listes de canaux à l’écran.

9 TOOLS

Appuyez sur cette touche pour sélectionner

rapidement les fonctions les plus courantes.

0 HAUT ▲ / BAS ▼ / GAUCHE ◄ /

DROITE ► / ENTER

Appuyez sur ces touches pour sélectionner les

éléments du menu à l’écran et en modier la

valeur.

! INFO

Appuyez sur cette touche pour afcher de l’

information à l’écran.

@ TOUCHES DE COULEUR

Ces touches fonctionnent dans la liste des

canaux et dans la fonction Media Play

(Lecture média).

# MEDIA.P (Media Play (Lecture média))

Cette fonction vous permet de visualiser

des photographies et d’écouter des chiers

musicaux depuis un appareil externe. (Reportez-

vous aux pages 38 [Photo] et 41 [Musique]).

$ P.MODE

Appuyez sur cette touche pour sélectionner le

mode de l’image.

% Ces touches fonctionnent dans les modes

DMA, Media Play (Lecture média) et Anynet+.

( : Cette télécommande peut commander

la fonction d’enregistrement des enregistreurs

Samsung dotés de la fonction Anynet+)

^ ON/OFF

Appuyez sur cette touche pour rétroéclairer les

touches de la télécommande. Cette fonction

est pratique lorsque vous souhaitez utiliser

la télécommande le soir ou dans une pièce

sombre. (L’utilisation de la télécommande alors

que le rétroéclairage est activé réduit le temps

d’utilisation des piles.)

& PRE-CH

Appuyez sur cette touche pour revenir au canal

précédent.

* CH

Appuyez sur ces touches pour changer de canal.

( MENU

Appuyez sur cette touche pour afcher le menu

à l’écran.

) FAV.CH

Appuyez sur cette touche pour naviguer dans

vos canaux favoris.

a RETURN

Appuyez sur cette touche pour revenir au menu

précédent.

b EXIT

Appuyez sur cette touche pour quitter le menu.

c P.SIZE

Appuyez sur cette touche pour sélectionner

le format de l’image.

d SRS

Appuyez sur cette touche pour sélectionner

le mode SRS TruSurround HD.

e CC

Appuyez sur cette touche pour régler la

fonction de sous-titrage.

f MTS

Appuyez sur cette touche pour sélectionner

le mode stéréo, le mode mono ou le mode

de diffusion de la seconde piste audio

(SAP).

Insertion des piles dans la télécommande

1. Soulevez le couvercle à l’arrière de la télécommande, comme illustré.

2. Insérez deux piles AAA.

Veillez à ce que les bornes + et – des piles correspondent à ceux du schéma dessiné à l’intérieur du

compartiment.

3. Fermez le couvercle, comme illustré.

Si vous ne comptez pas utiliser la télécommande pendant une longue période, retirez les piles et

rangez-les dans un endroit frais et sec. (Si le téléviseur est utilisé de façon normale, les piles ont une

durée de vie d’environ un an.)

L’utilisation de la télécommande lorsque la touche de rétroéclairage ON/OFF( ) est réglée à On

réduit la durée de vie des piles.)

Si la télécommande ne fonctionne pas, vériez les éléments suivants

1. Le téléviseur est-il sous tension?

2. Les pôles + et - des piles sont-ils inversés?

3. Les piles sont-elles à plat?

4. Y a-t-il une panne de courant? Le cordon d’alimentation est-il débranché?

5. Y a-t-il une lampe uorescente ou un néon à proximité?

❑

Français - 9

BN68-01917B.indd 9 2009-02-13 오후 11:10:08

Branchement des antennes VHF et UHF

Si votre antenne est dotée de pattes de branchement semblables à celles-ci, reportez-vous à

la rubrique “Antenne 300 Ω à deux pattes de branchement plates” ci-dessous.

Si votre antenne est dotée d’une patte de branchement semblable à celle-ci, reportez-vous à

la rubrique “Antenne 75 Ω à patte de branchement ronde”.

Si le téléviseur est pourvu de deux antennes, reportez-vous à la rubrique “Antennes VHF et

UHF distinctes”.

Antennes 300 Ω à deux pattes de branchement plates

Si vous utilisez une antenne conventionnelle (comme une antenne de toit ou des

“oreilles de lapin”) dotée de deux pattes de branchement plates de 300 Ω procédez

comme suit :

1. Placez les ls des deux pattes de branchement sous les vis d’un adaptateur de 300-75 Ω

(non compris).

Serrez les vis à l’aide d’un tournevis.

2. Branchez l’adaptateur dans la borne ANT IN située à l’arrière du téléviseur.

Antennes 75 Ω à pattes de branchement rondes

Branchez le câble de l’antenne dans la borne ANT IN située à l’arrière du téléviseur.

Antennes VHF et UHF distinctes

Si vous avez deux antennes de téléviseur distinctes (VHF et UHF), vous devez combiner

les deux signaux d’antenne avant de brancher les antennes au téléviseur. Pour cette

opération, vous aurez besoin d’un multiplexeur-adaptateur en option (en vente dans la

plupart des magasins d’électronique).

1. Branchez les pattes de branchement des deux antennes au multiplexeur.

2. Branchez le multiplexeur dans la borne ANT IN située dans le bas du panneau arrière.

Branchement à la câblodiffusion

Suivez les instructions ci-dessous pour brancher votre téléviseur à la câblodiffusion.

Câblodiffusion sans câblosélecteur

Branchez le câble d’arrivée dans la borne ANT IN située à l’arrière du téléviseur.

Ce téléviseur étant conguré pour la câblodiffusion, vous n’avez pas besoin d’un

câblosélecteur pour recevoir les canaux de câblodistribution débrouillés.

Branchement à un câblosélecteur de débrouillage de tous les canaux

1. Repérez le câble branché à la borne ANT OUT de votre câblosélecteur.

Cette borne peut s’appeler ANT OUT, VHF OUT ou simplement OUT.

2. Branchez l’autre extrémité de ce câble à la borne d’antenne ANT IN, située à l’arrière du

téléviseur.

❑

Branchements

Suite...

Français - 10

ANT OUT

ANT IN

UHF

VHF

ANT IN

UHF

VHF

ANT IN

BN68-01917B.indd 10 2009-02-13 오후 11:10:09

Français - 11

Branchement à un câblosélecteur de débrouillage de certains canaux

Si votre câblosélecteur débrouille seulement certains canaux (comme les canaux spécialisés), suivez les directives

ci-dessous. Un répartiteur à deux voies, un commutateur RF (A/B) et quatre câbles d’antenne sont nécessaires.

(Ces articles sont vendus dans la plupart des magasins d’électronique.)

1. Repérez et débranchez le câble branché à la

borne ANT IN du câblosélecteur.

Cette borne peut porter l’inscription ANT

IN, VHF IN ou simplement IN.

2. Branchez ce câble à un répartiteur à deux

voies.

3. Branchez un câble d’antenne entre la borne

OUTPUT du répartiteur et la borne IN du

câblosélecteur.

4. Branchez un câble d’antenne entre la borne

ANT OUT du câblosélecteur et la borne B-IN

du commutateur RF (A/B).

5. Branchez un autre câble entre borne OUT du

répartiteur et la borne A–IN du commutateur

RF (A/B).

6. Branchez le dernier câble d’antenne entre la

borne OUT du commutateur RF (A/B) et la

borne ANT IN située à l’arrière du téléviseur.

Après ce branchement, réglez l’interrupteur A/B à la position A pour le visionnement normal. Réglez le commutateur A/B à la

position B pour visionner les canaux brouillés. (Lorsque vous placez l’interrupteur A/B à la position B, vous devez syntoniser votre

téléviseur sur le canal de sortie du câblosélecteur, habituellement le canal 3 ou 4.)

❑

Répartiteur

Câble d’entrée

RF (A/B)

Commutateur

Câblosélecteur

ANT IN

Répartiteur

Câble d’

entrée

Arrière du

téléviseur

RF (A/B)

Commutateur

ANT IN

Répartiteur

Câblosélecteur

Câble d’entrée

Répartiteur

Câble d’

entrée

Répartiteur

Câblosélecteur

RF (A/B)

Commutateur

Câble d’

entrée

IN CABLE OUT

BN68-01917B.indd 11 2009-02-13 오후 11:10:11

Français - 12

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou d’un

récepteur satellite (boîtier décodeur) par HDMI

Ce branchement n’est possible que si l’appareil externe est pourvu d’une prise de sortie HDMI. Il offre la meilleure qualité d’

image.

1. Branchez un Câble HDMI entre la prise HDMI IN (1, 2, 3 ou 4) du téléviseur et la prise HDMI du lecteur DVD/ Blu-Ray, du

câblosélecteur ou du récepteur satellite (boîtier décodeur).

Que signie HDMI?

La HDMI est une interface multimédia à haute dénition qui permet la transmission de signaux numériques audio et vidéo à

l’aide d’un seul câble.

La différence entre les interfaces HDMI et DVI réside dans le fait que les appareils HDMI sont plus petits et qu’ils sont dotés de

la fonction de codage HDCP (protection contre la copie numérique à large bande passante).

La conguration du panneau arrière de chaque lecteur DVD, câblosélecteur ou récepteur satellite (boîtier décodeur) varie.

Le téléviseur peut ne pas émettre de son ou afcher des images de couleur anormale si le lecteur DVD, le câblosélecteur ou le

récepteur satellite prennent en charge des versions HDMI antérieures à la version 1.3. Lorsque vous branchez un câble HDMI doté

d’une version antérieure et qu’aucun son n’est émis, branchez le câble HDMI à la prise HDMI IN 2 et les câbles audio aux prises

droite et gauche DVI IN (HDMI2) [R-AUDIO-L] situées à l’arrière du téléviseur. Dans ce cas, contactez le fournisseur du lecteur

DVD/Blu-Ray, du câblosélecteur ou du récepteur satellite an de conrmer la version de HDMI et pour demander une mise à jour.

Les câbles HDMI de versions autres que 1.3 peuvent provoquer un papillotement ou l’absence de l’image.

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou d’un

récepteur satellite (boîtier décodeur) par DVI

Ce branchement n’est possible que si l’appareil externe est pourvu d’une prise de sortie DVI.

1. Branchez un câble HDMI/DVI ou un adaptateur HDMI-DVI entre la prise HDMI IN 2 du téléviseur et la prise DVI du lecteur DVD/

Blu-Ray, du câblosélecteur ou du récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre les prises droite et gauche DVI IN (HDMI 2) [R-AUDIO-L] du téléviseur et le lecteur DVD/Blu-Ray,

le câblosélecteur ou le récepteur satellite.

La conguration du panneau arrière de chaque lecteur DVD/Blu-Ray, câblosélecteur ou récepteur satellite (boîtier décodeur) varie.

Au moment du branchement d’un lecteur DVD, d’un câblosélecteur ou d’un récepteur satellite (boîtier décodeur), faites

correspondre les couleurs du câble et de la borne de branchement.

Utilisez la prise d’entrée HDMI IN 2 pour le branchement à l’aide d’un câble HDMI/DVI.

•

Lecteur DVD/Blu-Ray,

câblosélecteur ou récepteur

satellite

Panneau arrière du téléviseur Panneau latéral du téléviseur

Câble HDMI (non compris)1

Lecteur DVD/Blu-Ray, câblosélecteur

ou récepteur satellite

Panneau arrière du téléviseur

Câble audio (non compris)

Câble HDMI/DVI (non compris)1

BN68-01917B.indd 12 2009-02-13 오후 11:10:12

Français - 13

Branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou d’un

récepteur satellite (boîtier décodeur) par les câbles de composante

Les prises du panneau arrière du téléviseur sont conçues pour faciliter le branchement d’un lecteur DVD/Blu-Ray, d’un

câblosélecteur ou d’un récepteur satellite (boîtier décodeur).

1. Branchez un câble de composante entre les prises COMPONENT IN (1 or 2) [Y, PB, PR] du téléviseur et les prises COMPONENT

[Y, PB, PR] du lecteur DVD/Blu-Ray, du câblosélecteur ou du récepteur satellite (boîtier décodeur).

2. Branchez les câbles audio entre les prises droite et gauche COMPONENT IN (1 ou 2) [R-AUDIO-L] du téléviseur et les prises

AUDIO OUT du lecteur DVD/Blu- Ray, du câblosélecteur ou du récepteur satellite (boîtier décodeur).

La composante vidéo sépare la vidéo en Y (Luminance (luminosité)), PB (bleu) et PR (rouge) pour offrir une qualité d’image

supérieure. Veillez à faire correspondre les branchements audio et vidéo. Par exemple, si le câble vidéo est branché à la prise

COMPONENT IN 1, le câble audio doit également être branché à la prise COMPONENT IN 1.

La conguration du panneau arrière de chaque lecteur DVD/Blu-Ray, câblosélecteur ou récepteur satellite (boîtier décodeur) varie.

Au moment du branchement d’un lecteur DVD/Blu-Ray, d’un câblosélecteur ou d’un récepteur satellite (boîtier décodeur), faites

correspondre les couleurs du câble et de la borne de branchement.

Branchement d’un caméscope

Les prises du panneau latéral de votre téléviseur facilitent le branchement d’un d’un caméscope.

À l’aide d’un câble vidéo/audio

1. Branchez un câble vidéo entre la prise AV IN 2 [VIDEO] du téléviseur et la prise VIDEO OUT du caméscope.

2. Branchez les câbles audio entre les prises gauche et droite AV IN 2 [L-AUDIO-R] du téléviseur et les prises de AUDIO OUT du

caméscope.

La conguration arrière de chaque caméscope varie.

Lorsque vous branchez un caméscope, faites correspondre les couleurs de la borne et du câble.

❑

Lecteur DVD/Blu-Ray,

câblosélecteur ou récepteur

satellite

Panneau arrière du téléviseur

Câble audio (non compris)

Câble de composante (non compris)

Caméscope

Panneau latéral du

téléviseur

Câble vidéo (non compris)

Câble audio (non compris)2

BN68-01917B.indd 13 2009-02-13 오후 11:10:13

Français - 14

Branchement d’un magnétoscope

Branchement vidéo

Ces instructions supposent que le téléviseur est déjà branché à une antenne ou à un système de câblodiffusion (conformément

aux instructions des pages 10 et 11). Ignorez l’étape 1 si le téléviseur n’est pas branché à une antenne ou un système de

câblodiffusion.

1. Débranchez le câble ou l’antenne de l’arrière du téléviseur.

2. Branchez le câble ou l’antenne à la borne ANT IN située à l’arrière du magnétoscope.

3. Branchez un câble d’antenne entre la borne ANT OUT du magnétoscope et la borne ANT IN du téléviseur.

4. Branchez un câble vidéo entre la prise AV IN 1 [Y/VIDEO] ou AV IN 2 [VIDEO] du téléviseur et la prise VIDEO OUT du

magnétoscope.

5. Branchez les câbles audio entre les prises droite et gauche AV IN 1 (ou AV IN 2) [R-AUDIO-L] du téléviseur et les prises AUDIO

OUT du magnétoscope.

Si le magnétoscope est un modèle “mono” (non stéréo), branchez les prises d’entrée audio droite et gauche du téléviseur à

l’aide d’un connecteur en Y (non compris). Il est également possible de brancher le câble à la prise R.

Si le magnétoscope fonctionne en stéréo, vous devez brancher deux câbles.

La conguration du panneau arrière de chaque magnétoscope varie.

Lorsque vous branchez un magnétoscope, faites correspondre la couleur de la borne de branchement au câble.

Lorsque vous branchez le câble à la prise AV IN 1, la couleur de la prise AV IN 1 [Y/VIDEO] (verte) ne correspond pas à la

couleur du câble vidéo (jaune).

❑

À l’aide d’un câble HDMI

1. Branchez un câble HDMI entre la prise d’entrée HDMI IN 1 du téléviseur et la prise de sortie HDMI OUT du caméscope.

La conguration arrière de chaque caméscope varie.

❑

Panneau latéral

du téléviseur

Panneau arrière du téléviseur

Caméscope

Câble HDMI (non compris)1

Panneau arrière du

magnétoscope

Panneau arrière du téléviseur

Câble audio (non compris)

Câble vidéo (non compris)

Câble d’antenne (non compris)3

Panneau latéral du

téléviseur

BN68-01917B.indd 14 2009-02-13 오후 11:10:15

Français - 15

Branchement d’un système audionumérique

Les prises du panneau arrière du téléviseur facilitent le branchement d’un système audionumérique (cinéma maison/

récepteur).

1. Branchez un câble optique entre les prises DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises DIGITAL AUDIO INPUT

(OPTICAL) du système audionumérique.Lorsqu’un système audionumérique est branché à la prise DIGITAL AUDIO OUT

(OPTICAL) : baissez le volume du téléviseur, puis réglez-le à l’aide de la commande de volume du système.

La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est branché à un appareil externe prenant en charge cette

fonction audio.

La conguration du panneau arrière de chaque système audionumérique varie.

Lorsque le récepteur (cinéma maison) est réglé à On, il est possible d’entendre du son provenant de la prise optique du téléviseur.

Lorsque le téléviseur reçoit des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur du cinéma maison. Lorsque

la source est une composante numérique, comme un lecteur DVD et qu’elle est branchée au téléviseur à l’aide d’un câble HDMI, le

récepteur du cinéma maison ne peut émettre qu’un son à 2 canaux.

Pour entendre le son en 5.1 canaux, reliez directement la prise DIGITAL AUDIO OUT (OPTICAL) du lecteur DVD/Blu-Ray, du

câblosélecteur ou du récepteur satellite à un amplicateur ou à un cinéma maison et non pas au téléviseur.

Branchement d’un amplificateur, d’un cinéma maison ou d’un lecteur DVD

1. Branchez les câbles audio entre les prises droite et gauche AUDIO OUT [R-AUDIO-L] du téléviseur et les prises droite et gauche

AUDIO IN [L-AUDIO-R] de l’amplicateur, du cinéma maison ou du lecteur DVD.

Lorsque vous branchez un amplicateur audio aux bornes droite et gauche des prises AUDIO OUT [R-AUDIO-L] : Baissez le

volume du téléviseur et réglez-le ensuite à l’aide de la commande de volume de l’amplicateur.

La conguration du panneau arrière de chaque amplicateur, cinéma maison ou lecteur DVD varie.

Lorsque vous branchez un amplicateur, un cinéma maison ou un lecteur DVD/Blu-Ray, faites correspondre la couleur de la borne

et du câble.

Système

audionumérique

Panneau arrière du téléviseur

Câble optique (non compris)

Amplificateur, cinéma maison

ou lecteur DVD

Panneau arrière du téléviseur

Câble audio (non compris)

BN68-01917B.indd 15 2009-02-13 오후 11:10:17

Français - 16

Branchement d’un ordinateur (PC)

À l’aide d’un câble secondaire D

1. Branchez un câble secondaire D entre la prise PC IN [PC] du téléviseur et la prise de sortie PC de l’ordinateur.

2. Branchez un câble audio PC entre la prise PC IN [AUDIO] du téléviseur et la prise Audio Out de la carte son de l’ordinateur.

À l’aide d’un câble HDMI/DVI

1. Branchez un câble HDMI/DVI entre la prise HDMI IN 2 du téléviseur et la prise de sortie PC de l’ordinateur.

2. Branchez un câble stéréo à che de 3,5 mm/2RCA entre les prises droite et gauche DVI IN (HDMI2) [R-AUDIO-L] du téléviseur

et la prise Audio Out de la carte son de votre ordinateur.

La conguration du panneau arrière de chaque ordinateur varie.

Lorsque vous branchez un ordinateur, faites correspondre la couleur de la borne et du câble.

Utilisez la borne HDMI IN 2 pour le branchement à l’aide d’un câble HDMI/DVI.

❑

Panneau arrière du téléviseur

Ordinateur

Câble stéréo à fiche de 3,5 mm 2 RCA (non compris)

Câble HDMI/DVI (non compris)1

Ordinateur

Panneau arrière du téléviseur

Câble PC audio (non compris)

Câble secondaire D (non compris)

BN68-01917B.indd 16 2009-02-13 오후 11:10:19

Français - 17

Mise sous tension et hors tension du téléviseur

Appuyez sur la touche POWER de la télécommande. Vous pouvez également appuyer

sur la touche POWER du téléviseur.

Votre téléviseur peut prendre un certain temps avant de se mettre sous tension.

Changement de canal

À l’aide des touches de canal

Appuyez sur la touche CH ou CH pour changer de canal.

Lorsque vous appuyez sur la touche CH ou CH , le téléviseur change de

canal en séquence. Tous les canaux mémorisés par le téléviseur délent à l’écran.

(Au trois canaux doivent être mémorisés dans le téléviseur.) Vous ne verrez pas les

canaux effacés ou non mémorisés. Reportez-vous à la page 21 pour la mémorisation

des canaux.

À l’aide des touches numériques

À l’aide des touches numériques, entrez directement le numéro du canal. Par exemple,

pour sélectionner le canal 27, appuyer sur 2, puis sur 7.

Pour changer rapidement de canal, appuyez sur les touches numériques, puis sur la

touche ENTERE.

À l’aide de la touche “ ”

La touche “ ” permet de choisir les stations qui diffusent un signal numérique.

1. Par exemple, pour sélectionner le canal 7-1, appuyez sur 7”, puis sur “ ” et enn

sur 1.

Le code HD indique que le téléviseur reçoit un signal numérique à haute dénition.

Le code SD indique que le téléviseur reçoit un signal de dénition standard.

Pour changer rapidement de canal, appuyez sur la touche ENTERE.

Revenir au canal précédent à l’aide de la touche PRE-CH

1. Appuyez sur la touche PRE-CH. Le téléviseur syntonise le canal visionné

précédemment.

Pour passer rapidement d’un canal à un autre canal qui en est éloigné, accédez au

premier canal, puis choisissez le second canal à l’aide des touches numériques.

Appuyez ensuite sur la touche PRE-CH pour passer de l’un à l’autre.

Réglage du volume

À l’aide des touches de volume

1. Appuyez sur la touche VOL ou VOL pour augmenter ou baisser le volume.

À l’aide de la touche M MUTE

Vous pouvez couper le son en tout temps à l’aide de la touche MMUTE.

1. Appuyez sur la touche MMUTE. Le son est coupé.

Le symbole M s’afche à l’écran.

2. Pour annuler la sourdine, appuyez à nouveau sur la touche MMUTE, ou encore sur la

touche VOL ou VOL .

❑

Fonction

BN68-01917B.indd 17 2009-02-13 오후 11:10:20

Français - 18

Visualisation de l’affichage

L’affichage indique le canal actif et l’état de certains réglages audiovisuels.

1. Appuyez sur la touche INFO de la télécommande. Le téléviseur afche alors le canal, le

type de son et l’état de certains paramètres de son et d’image.

Appuyez une fois de plus sur la touche INFO ou attendez environ 10 secondes :

l’information disparaît automatiquement.

Les touches de rétroéclairage de la télécommande

Cette fonction est pratique dans une pièce sombre, lorsque les touches de la télécommande sont difficiles à voir.

1. Appuyez sur la touche de rétroéclairage ON/OFF( ).

Lorsque cette fonction est à ON, les touches sont rétroéclairées pendant un instant.

Si le rétroéclairage est activé et que vous appuyez sur une touche de la télécommande, les touches sont rétroéclairées pendant

un instant.

Lorsque la télécommande est manipulée ou déplacée et que le capteur détecte son mouvement, le rétroéclairage des touches

s’active pendant un instant.

La touche de rétroéclairage ne fonctionne pas si la télécommande est désactivée.

TV #1 Ven, déc. 19 2:05 am

M. Spillane’s Mike Hammer

Bonocrunch

DTV Air

13-1

Dolby Digital

1080i 16:9 Français

1:55 am - 2:55 am

Programme suivant 2:55 am - 3:55 am

Prison Break

La touche TOOLS

La touche TOOLS facilite la sélection rapide des fonctions courantes. Le menu Outils varie selon le mode d’entrée externe

visionné.

1. Appuyez sur la touche TOOLS. Le menu Outils s’afche.

2. Appuyez sur les touches ▲/▼ pour sélectionner un menu, puis sur la touche ENTER

3. Appuyez sur les touches ▲/▼/◄/►/ENTER

pour afcher, modier ou utiliser les

éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-

vous à la page correspondante.

Anynet+ (HDMI-CEC) : page 44

Mode Son : page 29

Mise en veille : page 34

Ajouter aux favoris (ou Effacer des favoris) : page 20

Passer au Câble (ou Air) : page 21

Réglage Auto : page 28

•

Outils

U Dépl. Intro. e Quitter

Anynet+ (HDMI-CEC)

Mode son : Personnel

Mise en veille : Off

Ajouter aux favoris

Passer au Câble

BN68-01917B.indd 18 2009-02-13 오후 11:10:20

Français - 19

Mode : Standard

Lumière cellule : 4

Contraste : 95

Luminosité : 45

Netteté : 50

Couleur : 50

Teinte (V/R) : V50/R50


Luminosité 45

Intro. Retour

Réglage

Dépl.

Mode

Standard

►

Lumière cellule : 4

Contraste : 95

Luminosité : 45

Netteté : 50

Couleur : 50

Teinte (V/R) : V50/R50


Lumière cellule : 4

Contraste : 95

Luminosité : 45

►

Netteté : 50

Couleur : 50

Teinte (V/R) : V50/R50

Réglages avancés

Options d’image

Réinitialisation de l’image


Luminosité 80

Intro. Retour

Réglage

Dépl.

Visualisation des menus

Avant d’utiliser votre téléviseur, suivez ces étapes pour comprendre la navigation dans le menu, pour sélectionner et régler

différentes fonctions.

1. Appuyez sur la touche MENU.

Le menu principal s’afche. Ces icônes gurent sur le côté gauche du menu : Image, Son, Chaîne, Configuration, Entrée,

Application, Support technique.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner une icônes.

Appuyez sur la touche ◄ ou ► pour accéder au sous-menu de l’icône.

3. Appuyez sur la touche ▲ ou ▼ pour accéder aux éléments du menu.

Appuyez sur la touche ENTERE pour accéder aux éléments du menu.

4. Appuyez sur les touches ▲/▼/◄/► pour modier les éléments sélectionnés.

Appuyez sur la touche RETURN pour revenir au menu précédent.

5. Appuyez sur la touche EXIT pour quitter le menu.

Les touches de la télécommande

Touche Fonctions Touche Fonctions

MENU Afficher le menu principal à l’écran. ▲/▼/◄/►/

ENTERE

Déplacer le curseur et choisir un élément.

Choisir l’élément en surbrillance.

Confirmer le réglage.

RETURN Revenir au menu précédent.

EXIT Quitter le menu à l’écran.

Exemple : Réglage de la luminosité du téléviseur dans le menu Image.

Réglage de la luminosité à 80

1. Appuyez sur la touche MENU pour afcher le menu.

2. Appuyez sur la touche ENTERE pour sélectionner Image.

3. Appuyez sur la touche ▲ ou ▼pour sélectionner Luminosité.

4. Appuyez sur la touche ENTERE.

5. Appuyez sur la touche◄ ou ► jusqu’à ce que la valeur de la luminosité soit 80.

6. Appuyez sur la touche ENTERE.

Appuyez sur la touche EXIT pour quitter le menu.

❑



BN68-01917B.indd 19 2009-02-13 오후 11:10:21

Français - 20

Fonction Prêt à l’emploi

À la mise sous tension initiale du téléviseur, les paramètres de base sont automatiquement réglés. D’autres paramètres sont

réglés en cours d’utilisation.

L’écran de veille est activé si le téléviseur ne reçoit aucune commande de la télécommande pendant plus d’une minute alors que la

fonction Prêt à l’emploi est activée.

L’écran de veille est activé s’il n’y a pas de signal de fonctionnement pendant plus de

15 minutes.

1. Appuyez sur la touche POWER de la télécommande.

Le message Menu Language, Store Demo, Channels, and Time will be set.

(La langue des menus, le mode Démo en magasin, les canaux et l’heure sont réglés)

s’afche.

2. Appuyez sur la touche ENTERE et le menu Réglage de la langue des menus

s’afche automatiquement.

Appuyez sur la touche ENTERE.

Appuyez sur la touche ▲ ou ▼ pour sélectionner la langue, puis sur la touche

ENTERE. Le message. Choisir ‘Utilisation à domicile’ pour un téléviseur à la maison.

s’afche.

3. Appuyez sur la touche ◄ ou ► pour sélectionner Démo magasin ou Util. à domicile,

puis sur la touche ENTERE.

Nous vous recommandons de régler le téléviseur au mode Util. à domicile an d’

obtenir la meilleure qualité d’image dans votre demeure.

Le mode Démo magasin ne doit être utilisé qu’en magasin.

Si l’appareil est réglé par inadvertance au mode Démo magasin et que vous voulez

revenir au mode Util. à domicile (Standard) : appuyez sur la touche de volume du

téléviseur. Lorsque le réglage du volume est afché à l’écran, appuyez sur la touche

MENU du téléviseur pendant 5 secondes.

4. Le message Mémoriser une source d’antenne. s’afche.

Appuyez sur la touche ▲ ou ▼ pour mémoriser les canaux du branchement

sélectionné. Appuyez sur la touche ENTERE pour sélectionner Démarrer.

Air : Signal d’antenne de type Air.

Câble : Signal d’antenne de type Câble.

Auto : Signaux d’antenne de type Air et Câble.

En mode Câble, vous pouvez choisir la source de signal appropriée parmi

STD, HRC et IRC en appuyant sur la touche ▲, ▼, ◄ ou ►, puis sur la touche

ENTERE. Si vous recevez un un signal de câble numérique, sélectionnez le

système de câblodiffusion pour recevoir les diffusions analogique et numérique. Communiquez avec votre câblodistributeur

pour déterminer le système de câblodiffusion de votre région.

5. Le téléviseur commence la mémorisation des canaux accessibles.

Pour arrêter la recherche avant la n, appuyez sur la touche ENTERE lorsque Arrêt est sélectionné.

Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés. Le menu de programmation

automatique s’afche alors de nouveau.

Appuyez sur la touche ENTERE une fois la mémorisation des canaux terminée.

6. Le message Régler le mode horloge. s’afche. Appuyez sur la touche ENTERE.

Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto, puis sur la touche ENTERE. Le message Régler sur l’utilisation de l’

heure d’été s’afche.

Si vous choisissez Manuel, le message Régler la date et l’heure du jour s’afche. Pour une description détaillée de l’option

Manuel, consultez la page 34.

7. Appuyez sur la touche ▲ ou ▼ pour sélectionner Off, On ou Auto, puis sur la touche ENTERE.

L’image de sélection du fuseau horaire s’afche automatiquement.

8. Appuyez sur lest touches ▲ ou ▼ pour sélectionner votre fuseau horaire, puis sur la touche ENTERE.

Si vous recevez un signal numérique, l’horloge se règle automatiquement. Dans le cas contraire, reportez-vous à la page 34 pour

savoir comment régler l’horloge.

9. La courte directive Comment utiliser de manière optimale votre TVHD s’afche.

Appuyez sur la touche ENTERE.

Vous pouvez accéder au Guide de connexion HD du menu Support technique.

10. Appuyez sur la touche ENTERE. Le message En mode diffusion. s’afche.

Lorsque vous avez terminé, appuyez sur la touche ENTERE.

Si vous souhaitez réinitialiser ce paramètre...

1. Appuyez sur la touche MENU pour afcher le menu. Appuyez sur la touche ▲ ou ▼

pour sélectionner Choisir, puis sur la touche ENTERE.

2. Appuyez sur la touche ENTERE de nouveau pour sélectionner Prêt à l’emploi. Pour

plus d’informations sur les options de conguration initiale, appuyez de nouveau sur la

touche ENTERE.

La fonction Prêt-à-l’emploi n’est accessible qu’en mode TV.

•

Plug & Play

Menu Language, Store Demo, Channels, and Time will be set.

Enter

Start

Omitir

Prêt à l’emploi

Mémoriser une source d’antenne.

Air

Câble

Auto

Démarrer

Prêt à l’emploi

Auto Program in Progress.

Arrêt

Intro.

DTV Air : -- Air : --

DTV Câble : -- Câble : -- Air 4

Prêt à l’emploi

En mode diffusion.

Prêt à l’emploi

►

Langue : Français

Heure

Mode Jeu : Off

V-Chip

Sous-titres

Mélodie : Moyen

Conguration

Omitir

U Dépl. Intro.

BN68-01917B.indd 20 2009-02-13 오후 11:10:21

Français - 21

Enregistrement des canaux

Antenne → Air / Câble

Avant que votre téléviseur ne puisse mémoriser les canaux accessibles, vous devez

préciser le type de la source de signal branchée au téléviseur (c’est-à-dire une antenne

ou un système de câblodiffusion).

Appuyez sur la touche TOOLS pour afcher le menu Outils.

Il est également possible de régler l’antenne en choisissant Outils → passer au

Câble ou Passer à l’antenne

Prog. auto

Air : Signal d’antenne de type Air.

Câble : Signal d’antenne de type Câble.

Auto : Signaux d’antenne de type Air et Câble.

STD, HRC et IRC désignent différents systèmes de câblodiffusion. Communiquez avec votre câblodistributeur pour déterminer

le système de câblodiffusion de votre région. La sélection de la source de signal est maintenant terminée.

Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés.

Le menu de programmation automatique s’afche alors de nouveau.

Pour arrêter la programmation automatique, appuyez sur ENTERE.

Le message Arrêter Prog. auto? s’afche. Répondes Oui en appuyant sur la touche

◄ ou ►, puis sur ENTERE.

Effacer les canaux brouillés Numérique

La fonction Effacer les canaux brouillés permet d’éliminer les canaux brouillés une fois

la Prog. auto terminée.

Cette procédure peut prendre de 20 à 30 minutes.

Pour arrêter la recherche des canaux brouillés : Appuyez sur ENTERE pour

sélectionner Arrêt.

Appuyez sur la touche ◄ pour sélectionner Oui, puis sur la touche ENTERE.Cette

fonction n’est accessible qu’en mode Câble.

Syn. Précise Analogique

La syntonisation de précision permet de régler manuellement un canal pour en optimiser

la réception.

Si vous n’enregistrez pas les canaux syntonisés avec précision dans la mémoire, les

réglages ne sont pas sauvegardés.

Le symbole “*” s’afche à côté du nom des canaux syntonisés avec précision.

Pour rétablir les paramètres de syntonisation de précision, appuyez sur la touche ▼ pour sélectionner Rétablir, puis sur

ENTERE.

❑

•

❑

Gestion des canaux

Liste des canaux

Ce menu permet d’ajouter, de supprimer ou de dénir les canaux favoris et d’utiliser le télé-horaire des diffusions numériques.

Appuyez sur la touche CH LIST de la télécommande pour afcher les listes de canaux.

Tous les canaux : Afche tous les canaux actuellement accessibles.

Canaux ajoutés : Afche tous les canaux ajoutés.

Favori : Afche tous les canaux favoris.

Enregistrement par minuterie : Afche toutes les émissions réservées.

Les touches de couleur dans la liste des canaux

Verte (Zoom) : Agrandir ou réduire un numéro de canal.

Jaune (Choisir) : Choisir plusieurs listes de canaux.

TTOOLS (Outils) : Afcher les menus Ajouter(ou Supprimer), Ajouter aux favoris (ou Effacer des favoris), Écoute

par minuterie, Édition du nom du canal, Choisir tout, Déselect. tout, et Prog. auto (les options peuvent varier selon la

situation).

Icônes d’afchage de l’état des canaux

♥

Un canal défini comme favori. cUn canal sélectionné en appuyant sur la touche jaune.

)Une émission réservée (Une émission en cours.

❑

•



•

Syn. Précise

Air 8*

Régler

Enregistrer Retour

L Réglage

UDépl.

Syn. Précise

Effacer les canaux brouillés

Supprime les canaux brouillés.

Arrêt

Retour

Intro.

DTV Câble 122

Antenne : Air

►

Prog. auto

Effacer les canaux brouillés

Liste des canaux

Syn. Précise

Chaîne

Commande des canaux

BN68-01917B.indd 21 2009-02-13 오후 11:10:22

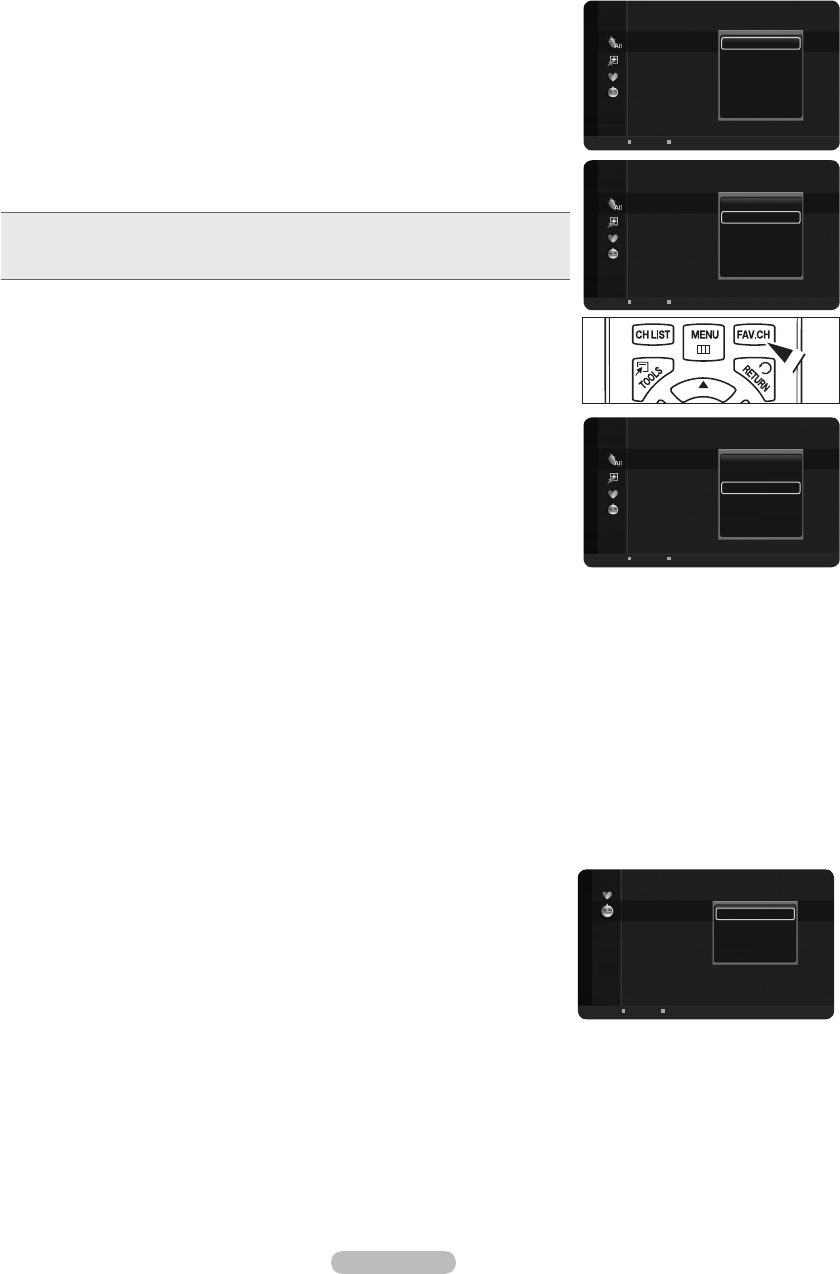

Français - 22

Option du menu de la liste des canaux (dans Tous les canaux/Canaux ajoutés/Favori)

Appuyez sur la touche TOOLS pour utiliser le menu.

Les options du menu peuvent varier selon l’état du canal.

Ajouter ou Supprimer

Il est possible d’ajouter ou de supprimer un canal an d’afcher seulement les canaux

désirés.

Tous les canaux supprimés sont afchés dans le menu Tous les canaux.

Un canal afché en gris indique qu’il a été supprimé.

Le menu Ajouter ne s’afche que pour les canaux supprimés.

Il est également possible de supprimer un canal du menu Canaux ajoutés ou Favori.

Ajouter aux favoris / Effacer des favoris

Vous pouvez établir comme favoris les canaux souvent visionnés.

Appuyez sur la touche TOOLS pour afcher le menu Outils.

Vous pouvez également établir un canal comme favori en choisissant Outils

→ Ajouter aux favoris (ou Effacer des favoris).

Le symbole ♥ s’afche et le canal est enregistré comme canal favori.

Tous les canaux favoris sont afchés dans le menu Favori.

Pour sélectionner les canaux favoris, appuyez sur la touche FAV.CH de la

télécommande.

Écoute par minuterie

Si vous réservez un visionnement d’émission, le téléviseur passe automatiquement au

canal réservé dans la liste des canaux, même si vous visionnez une autre émission sur

un autre canal.

Pour réserver une émission, réglez d’abord l’horloge.

Seuls les canaux mémorisés peuvent être réservés.

Il est possible de régler directement le canal, le jour, le mois, l’année, l’heure et les

minutes à l’aide des touches numériques de la télécommande.

La réservation d’une émission s’afche dans le menu Enregistrement par minuterie.

Télé-horaire numérique et réservation d’émissions : Lorsqu’un canal numérique

est sélectionné et que la touche ► est enfoncée, le télé-horaire du canal s’afche.

Il est possible de réserver une émission en suivant les procédures ci-dessus.

Choisir tout / Désélect. tout

Choisir tout : Vous pouvez choisir tous les canaux dans la liste des canaux.

Désélect. tout : Vous pouvez désélectionner tous les canaux choisis dans la liste des canaux.

Vous pouvez ajouter / supprimer, ajouter aux favoris / supprimer des favoris plusieurs canaux à la fois. Choisissez les canaux

désirés. Appuyez ensuite sur la touche jaune pour régler tous les canaux choisis en même temps.

Le symbole c s’afche à la gauche des canaux choisis.

Seule l’option Désélect. tout peut être choisie lorsqu’un canal est sélectionné.

Édition du nom du canal (canaux analogiques)

Les canaux peuvent être nommés de sorte que leur indicatif d’appel s’afche chaque fois que le canal est sélectionné.

Le nom des canaux numériques est automatiquement assigné et ne peut être modié.

Options du menu de la liste des canaux (dans Enregistrement par minuterie)

Il est possible d’afcher, de modier ou de supprimer une réservation.

Appuyez sur la touche TOOLS pour utiliser le menu.

Information, modification

Choisissez cette option pour modier une réservation d’émission.

Annuler horaires

Choisissez cette option pour annuler une réservation d’émission.

Information

Choisissez cette option pour afcher une réservation d’émission. (Vous pouvez

également modier l’information relative à une réservation.)

Choisir tout / Désélect. tout

Vous pouvez sélectionner ou désélectionner tous les canaux de la liste.

❑



•



❑



Tous les canaux

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

Supprimer

Ajouter aux favoris

Écoute par minuterie

Modifier le nom du canal

Choisir tout

Prog. auto

Air

Zoom

Choisir T Outils

Tous les canaux

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

Supprimer

Ajouter aux favoris

Écoute par minuterie

Modifier le nom du canal

Choisir tout

Prog. auto

Air

Zoom

Choisir T Outils

6 Air

6-1 ♥ TV #6

7 Air

7-1 ♥ TV #7

9 Air

9-1 ♥ TV #9

10 Air

10-1 ♥ TV #10

11-1 ♥ TV #11

19 Air

Tous les canaux

Supprimer

Ajouter aux favoris

Écoute par minuterie

Modifier le nom du canal

Choisir tout

Prog. auto

Air

Zoom

Choisir T Outils

Enregistrement par minuterie

9/20/2009

5:02 pm 3

9/19/2009

5:20 pm

Information, modification

Annuler horaires

Information

Choisir tout

Air

Zoom

Choisir T Outils E Information

BN68-01917B.indd 22 2009-02-13 오후 11:10:23

Français - 23

Modification des paramètres de l’image

Mode

Vous pouvez choisir le type d’image qui correspond le mieux à vos exigences.

Dynamique: Choisir une image de haute définition pour les endroits très éclairés.

Standard: Choisir la qualité d’image optimale pour un environnement normal.

Ce réglage convient à la plupart des situations.

Cinéma: Choisir la qualité d’image optimale pour un environnement sombre.

Lumière cellule/Contraste/Luminosité/Netteté/Couleur/Teinte (V/R)

Le téléviseur offre plusieurs options de réglage de la qualité de l’image.

Lumière cellule : Régler la luminosité des pixels. Le paramètre de luminosité

maximal est 10.

Contraste : Régler le niveau de contraste.

Luminosité : Régler le niveau de luminosité.

Netteté : Régler la netteté de l’image.

Couleur : Régler la saturation des couleurs de l’image à l’aide de la barre à l’écran.

Teinte (V/R) : Plus cette valeur s’approche de Rouge 100, plus la couleur rouge est

saturée.

Lorsque vous apportez des modications à Lumière cellule, Contraste, Luminosité,

Netteté, Couleur ou Teinte (V/R), l’image à l’écran est réglée en conséquence.

En mode PC, les options Teinte (V/R), Netteté et Couleur ne sont pas accessibles.

Les paramètres peuvent être réglés et mémorisés pour chaque appareil externe

branché à une entrée du téléviseur.

Il est possible de réduire considérablement la consommation d’énergie en diminuant le niveau de luminosité de l’image, ce qui

diminue également les coûts du fonctionnement dans son ensemble.

Réglages avancés

Vous pouvez régler les paramètres détaillés, notamment la couleur et le contraste.

La fonction Réglages avancés est accessible dans les modes Standard ou Film.

En mode PC, vous ne pouvez modier que les paramètres Gamma et

Équilibrage du blanc parmi les Réglages avancés.

Tonalité noire

Vous pouvez choisir le niveau de noir à l’écran pour régler la profondeur de l’image.

Off : Désactiver la fonction de réglage du noir.

Foncé : Régler la profondeur du noir sur foncé.

Plus foncé : Régler la profondeur du noir sur plus foncé.

Le plus foncé : Régler la profondeur du noir au niveau le plus foncé.

Contraste dynam.

Vous pouvez optimiser le contraste à l’écran.

Off : Désactiver la fonction de contraste dynamique.

Basse : Régler le contraste dynamique à faible

Moyen : Régler le contraste dynamique au niveau.

Haute : Régler le contraste dynamique au niveau élevé.

Gamma

Vous pouvez régler l’intensité des couleurs primaires (rouge, vert, bleu).

Espace couleur

L’espace couleur est une matrice composée des couleurs rouge, vert et bleu. Choisissez votre espace couleur préféré et jouissez

des couleurs les plus naturelles.

Standard : Choisir une gamme de couleurs plus étendue que celle de la source vidéo d’entrée.

Auto : Choisir la gamme de couleurs automatiquement, selon la source vidéo d’entrée.

❑

•

❑

•

❑



•



•



•

Mode

Standard

►

Lumière cellule : 4

Contraste : 95

Luminosité : 45

Netteté : 50

Couleur : 50

Teinte (V/R) : V50/R50


Réglages avancés

Tonalité noire : Off ►

Contraste dynam. : Moyen

Gamma : 0

Espace couleur : Standard

Équilibrage du blanc

Ton chair : 0

Amélioration des bords : On

RetourIntro.

Dépl.

Mode : Standard

Lumière cellule : 4

►

Contraste : 95

Luminosité : 45

Netteté : 50

Couleur : 50

Teinte (V/R) : V50/R50

Réglages avancés


Commande de l’image

Suite...

BN68-01917B.indd 23 2009-02-13 오후 11:10:23

Français - 24

Équilibrage du blanc

Vous pouvez régler la température de la couleur pour obtenir des couleurs d’image plus

naturelles.

Décal.-R : Régler le niveau inférieur d’intensité du rouge.

Décal.-V : Régler le niveau inférieur d’intensité du vert.

Décal.-B : Régler le niveau inférieur d’intensité du bleu.

Gain-R : Régler le niveau supérieur d’intensité du rouge.

Gain-V : Régler le niveau supérieur de l’intensité du vert.

Gain-B : Régler le niveau supérieur de l’intensité du bleu.

Régler : Rétablir équilibrage du blanc par défaut.

Une modication de la valeur des réglages entraîne un rafraîchissement de l’écran.

Ton chair

Vous pouvez rehausser le ton chair (rose) de l’image.

Une modication de la valeur des réglages entraîne un rafraîchissement de l’écran.

Amélioration des bords → Off / On

Vous pouvez accentuer le bord des objets sur l’image.

Options d’image

En mode PC, vous ne pouvez modier que les Options d’image Nuance coul.,

Format et Protection grillage écran.

Nuance coul. → Froide / Normal / Chaude1 / Chaude2

Vous pouvez choisir la nuance couleur la plus confortable pour vos yeux.

Chaude1 ou Chaude2 ne s’activent que si le mode d’image est Film.

Les paramètres peuvent être réglés et mémorisés pour chaque appareil externe

branché à une entrée du téléviseur.

Format

Vous pourrez parfois désirer modier le format de l’image à l’écran. Votre téléviseur offre

plusieurs options de format d’écran, chacune étant conçue pour fonctionner au mieux

avec des types d’entrées vidéo particulières. Votre récepteur satellite peut également

offrir ses propres tailles d’écran. En règle générale, toutefois, il est conseillé d’utiliser le

mode 16:9, autant que possible.

16:9 : Régler l’image au format 16:9.

Zoom1 : Étirer l’écran à la verticale pour l’amener au rapport 16:9.

Zoom2 : Étirer l’image Zoom1 à la verticale.

Format large : Étirer l’image à l’horizontale et à la verticale pour un afchage optimal.

4:3 : Régler l’image au format 4:3.

Plein écran : Afcher le signal HD standard intégral, impossible à visionner à l’aide d’un

téléviseur ordinaire.

Il est possible d’appuyer à répétition sur la touche P.SIZE de la télécommande pour

modier le format de l’image.

Une rémanence temporaire peut se produire si une image xe est afchée à l’écran pendant plus de deux heures.

Après avoir sélectionné Zoom1, Zoom2 ou Format large :

Appuyez sur la touche◄ ou ► pour sélectionner Position, puis sur la touche ENTER

Appuyez sur la touche ▲ ou ▼ pour déplacer l’image de haut en bas.Après avoir sélectionné Plein écran en mode HDMI

(1080i/1080p) ou Composante (1080i/1080p), il est possible que vous deviez centrer l’image : Appuyez sur la touche ◄ ou ►

pour sélectionner Position, puis sur ENTER

Appuyez sur les touches ▲, ▼, ◄ ou ► pour déplacer l’image.

Régler : Appuyez sur la touche ◄ ou ► pour sélectionner Régler, puis sur ENTER

. Le téléviseur retourne au format 16:9.

HD (Haute dénition) : 16:9 - 1080i/1080p (1920x1080), 720p (1280x720)



•



❑



•

Teinte (V/R) : V50/R50

Réglages avancés

Options d’image

►

Réinitialisation de l’image


Réglages avancés

Tonalité noire : Off

Contraste dynam. : Moyen

Gamma : 0

Espace couleur : Standard

Équilibrage du blanc ►

Ton chair : 0

Amélioration des bords : On

RetourIntro.

Dépl.

Options d’image

Nuance coul. : Normal ►

Format : 16:9

Réduct. bruit num. : Auto

Nv nr HDMI : Normal

Mode Film : Off

Protection grillage écran

RetourIntro.

Dépl.

16:9 Zoom1 Zoom2

Format large 4:3 Plein écran

Suite...

BN68-01917B.indd 24 2009-02-13 오후 11:10:26

Français - 25

Les paramètres peuvent être réglés et mémorisés pour chaque appareil externe branché à une entrée du téléviseur.

Seuls les modes 16:9 et 4:3 sont accessibles en mode PC.Les paramètres peuvent être réglés et mémorisés pour chaque

appareil externe branché à une entrée du téléviseur.

Source d’entrée Format de l’image

ATV, Vidéo, Composante (480i, 480p) 16:9, Zoom1, Zoom2, 4:3

Composante (720p) 16:9, Format large, 4:3

DTV(1080i), Composante (1080i, 1080p), HDMI (720p, 1080i, 1080p) 16:9, 4:3, Format large, Plein écran

PC 16:9, 4:3

Réduct. bruit num.

Si le signal de diffusion capté par votre téléviseur est faible, vous pouvez activer la

fonction de réduction des bruits numériques pour tenter d’éliminer les parasites et les

images fantômes de l’écran.

Off : Désactiver la fonction Réduct. bruit num.

Basse : Régler la réduction de bruit numérique au niveau inférieur.

Moyen : Régler la réduction de bruit numérique au niveau moyen.

Haute : Régler la réduction de bruit numérique au niveau supérieur.

Auto : Le niveau de réduction de bruit numérique est réglé automatiquement.

Nv nr HDMI

Il est possible de régler directement le niveau de noir de l’écran an d’en modier la

profondeur.

Normal : L’écran est plus lumineux.

Basse : L’écran est plus sombre.

Cette fonction est active seulement si un appareil externe est branché à un téléviseur

par un câble HDMI. Il se peut que la fonction

Nv nr HDMI ne soit pas compatible avec tous les appareils externes.

Mode Film

Le téléviseur peut détecter et traiter automatiquement les signaux de lm provenant

de toutes les sources, pour ensuite régler automatiquement l’image pour obtenir une

dénition optimale.

Off : Le traitement d’image vidéo de base s’applique et le téléviseur ne détecte pas automatiquement les lms.

Auto : Le téléviseur choisit automatiquement la meilleure qualité d’image entre les émissions lm et vidéo.

L’option

Film mode (mode film) est accessibles dans les modes TV, Vidéo, Composante (480i/1080i) et HDMI (1080i).

Protection contre la brûlure d’écran

Congurez les options de Protection grillage écran pour éviter et réduire le risque que

des pixels ne grillent. Une image fixe trop longtemps peut causer une brûlure

permanente de l’écran.

Prévention de la brûlure d’écran

Pour réduire les risques de brûlure d’écran, cet appareil est doté d’une technologie de protection.

Cette technologie permet de régler le déplacement de l’image de haut en bas (des lignes verticales) et de droite à gauche (des

points horizontaux). L’option Time (Délai) vous permet de programmer le délai, en minutes, entre chaque mouvement de l’image.

Déplac. Point : Cette fonction permet de déplacer les pixels sur l’écran à plasma, avec une très grande précision.

Ce déplacement vertical ou horizontal permet d’éviter la rémanence à l’écran.

Conditions optimales pour le déplacement des pixels :

Valeur TV/AV/Composante/HDMI/PC

Horizontal 0~4 4

Vertical 0~4 4

Délai (min) 1~4min 2 min

Bords gris : Le visionnement du téléviseur en format 4:3, l’équilibrage du blanc de l’extrême gauche et de l’extrême droite

permet d’éviter d’endommager l’écran. Pour éviter la brûlure d’écran, sélectionner Foncé ou Clair.

Foncé : Lorsque le format de l’image est réglé à 4:3, les côtés gauche et droit sont plus foncés.

Clair : Lorsque le format de l’image est réglé à 4:3, les côtés gauche et droit sont plus clairs.



•



•



•



•

Teinte (V/R) : V50/R50

Réglages avancés

Options d’image

►

Réinitialisation de l’image


Options d’image

Nuance coul. : Normal

Format : 16:9

Réduct. bruit num. : Auto ►

Nv nr HDMI : Normal

Mode Film : Off

Protection grillage écran

RetourIntro.

Dépl.

Protection grillage écran

Déplac. Point ►

Défilement

Bords gris : Foncé

RetourIntro.

Dépl.

BN68-01917B.indd 25 2009-02-13 오후 11:10:27

Français - 26

Réduction des effets de la brûlure d’écran

S’il y a eu brûlure d’écran, le délement ou les bords gris aident à en supprimer les résidus.

Défilement : Cette fonction permet de supprimer les images rémanentes en déplaçant tous les pixels à l’écran à plasma,

selon un parcours prédéni. Utilisez cette fonction lorsque l’écran afche des symboles ou des images rémanentes, tout

particulièrement après l’afchage prolongé d’une image xe. Supprimez les effets de la rémanence à l’aide de la fonction

Délement.

La fonction de suppression de la rémanence doit être exécutée sur une longue période (environ 1 heure) pour être efcace.

Si les images rémanentes ne sont pas éliminées à la suite de l’exécution de la fonction, recommencez.

Appuyez sur n’importe quelle touche de la télécommande pour annuler cette fonction.

Réinitialisation de l’image → Réinitial. mode image / Effacer

Rétablir tous les réglages d’image aux valeurs par défaut.

Choisir un mode d’image à rétablir. La fonction Rétablir s’applique à chaque mode

d’image.

•

❑


Réglages avancés

Options d’image

Réinitialisation de l’image

►

BN68-01917B.indd 26 2009-02-13 오후 11:10:28

Français - 27

Utilisation de votre téléviseur comme écran d’ordinateur (PC)

Configuration du logiciel sur votre PC (sous Windows XP)

Les paramètres d’afchage de Windows pour un ordinateur type gurent ci-dessous. Les

fenêtres afchées sur votre PC auront probablement un aspect différent, selon la version de

Windows et votre carte vidéo. Toutefois, même si les fenêtres semblent différentes, les mêmes

données de conguration de base s’appliquent dans la plupart des cas.

(Sinon, communiquez avec le fabricant ou avec votre détaillant Samsung.)

1. Cliquez d’abord sur Panneau de configuration dans le menu Démarrer de Windows.

2. Lorsque la fenêtre du panneau de conguration s’afche, cliquez sur Apparence et thèmes.

La boîte de dialogue du même nom s’afche.

3. Cliquez sur Affichage pour afcher la boîte de dialogue du même nom.

4. Cliquez sur l’onglet Paramètres de la boîte de dialogue Afchage. Réglage du format

approprié (résolution) optimal : 1920 X 1080 pixels. Si la boîte de dialogue comporte une

option de fréquence de rafraîchissement vertical, la valeur appropriée est 60 ou 60 Hz.

Sinon, cliquez sur OK pour quitter la boîte de dialogue.



Écran d’ordinateur

Modes d’affichage

Si le signal en provenance du système équivaut au mode de signal standard, l’écran est réglé automatiquement. Si le signal du système

ne correspond pas au signal standard, réglez le mode en vous reportant au mode d’emploi votre la carte vidéo; sinon, l’image pourrait

ne pas apparaître. L’image à l’écran a été optimisée en usine pour les modes d’affichage ci-dessous.

Entrée de câble secondaire D et HDMI/DVI

Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d’horloge des

pixels (MHz)

Polarité

synchronisée (H/V)

IBM

640 x 350

720 x 400

31.469

70.086

70.087

25.175

28.322

+ / -

- / +

MAC

640 x 480

832 x 624

1152 x 870

35.000

49.726

68.681

66.667

74.551

75.062

30.240

57.284

100.000

- / -

- / +

VESA CVT

720 x 576

1152 x 864

1280 x 720

1280 x 960

35.910

53.783

44.772

56.456

75.231

59.950

59.959

59.855

74.777

74.857

32.750

81.750

74.500

95.750

130.000

- / +

VESA DMT

640 x 480

800 x 600

801 x 600

802 x 600

1024 x 768

1152 x 864

1280 x 800

1280 x 960

1280 x 1024

1360 x 768

1440 x 900

1680 x 1050

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

49.702

62.795

60.000

63.981

79.976

47.712

55.935

70.635

65.290

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

59.810

74.934

60.000

60.020

75.025

60.015

59.887

74.984

59.954

25.175

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

83.500

106.500

108.000

135.000

85.500

106.500

136.750

146.250

- / -

+ / +

- / -

+ / +

- / +

+ / +

- / +

VESA GTF

1280 x 720

1280 x 1024

52.500

74.620

70.000

128.943

- / +

- / -

VESA DMT /

DTV CEA

1920 x 1080p 67.500 60.000 148.500 + / +

La prise d’entrée HDMI IN 2 doit être utilisée pour un branchement de câble HDMI/DVI.



BN68-01917B.indd 27 2009-02-13 오후 11:10:28

Français - 28

Configuration du téléviseur avec un ordinateur

Réglage Auto

La fonction Réglage Auto permet au téléviseur de régler automatiquement les signaux

vidéo captés. Cette fonction règle également automatiquement les paramètres, les

fréquences et les positions.

Appuyez sur la touche TOOLS pour afficher le menu Outils.

Il est également possible de procéder au réglage automatique en choisissant

Outils → Réglage Auto.

Préréglage : Appuyez sur la touche SOURCE pour sélectionner le mode PC.

Cette fonction n’est pas accessible en mode numérique DVI.

Écran

La fonction de réglage de la qualité de l’image supprime ou réduit le bruit de l’image. Si

le bruit n’est pas éliminé par la simple syntonisation de précision, réglez la fréquence

verticale de votre ordinateur et procédez à une nouvelle syntonisation de précision.

Une fois le bruit réduit, recentrez l’image à l’écran.

Préréglage : Appuyez sur la touche SOURCE pour sélectionner le mode PC.

Grain

Régler la fréquence lorsque du bruit vertical apparaît à l’écran.

Affiné

Régler l’écran an qu’il soit plus clair.

Position de l’ordinateur

Régler la position de l’écran de l’ordinateur s’il ne correspond pas à celui du téléviseur.

Appuyez sur la touche ▲ ou ▼ pour régler la position verticale. Appuyez sur la touche

◄ ou ► pour régler la position horizontale.

Rétablir image

Vous pouvez remplacer tous les paramètres d’image par les valeurs par défaut.

❑



Luminosité : 45

Netteté : 50

Réglage Auto

►

Écran

Réglages avancés

Options d’image

Réinitialisation de l’image


Écran

50 ►

Grain

Afné

Position de l’ordinateur

Rétablir l’image

Position de l’ordinateur

RetourIntro.

Dépl.

RetourIntro.

Dépl.

BN68-01917B.indd 28 2009-02-13 오후 11:10:28

Français - 29

Modification des paramètres du son

Mode

Vous pouvez choisir le mode sonore qui correspond le mieux à l’émission visionnée.

Standard : Ce mode sonore convient à l’usage général.

Musique : Le mode Musique vous permet d’écouter de la musique, comme si vous

étiez au concert.

Cinéma : Le mode Cinéma vous permet de vivre une expérience sonore intégrale,

comme si vous étiez au cinéma.

Voix claire : Accentuer les dialogues par rapport aux autres sons. Sélectionnez ce

mode lorsque vous regardez les nouvelles, des télé-romans ou des documentaires.

Personnel : Vous pouvez personnaliser le mode sonore selon vos préférences.

Appuyez sur la touche TOOLS pour afcher le menu Outils.

Vous pouvez également passer au mode Son en choisissant Outils→ Mode Son.

Égaliseur

Vous pouvez régler les paramètres sonores selon vos préférences.

Mode : Choisir le mode Son parmi des réglages prédénis.

Balance G/D : Régler la balance entre les haut-parleurs droit et gauche.

100Hz, 300Hz, 1kHz, 3kHz, 10kHz (réglage de la largeur de bande) : Régler le

niveau des différentes fréquences de largeur de bande.

Régler : Rétablir tous les réglages par défaut de l’égaliseur.

SRS TruSurround HD → Off / On

SRS TruSurround HD vous permet de jouir d’une ambiophonie virtuelle 5.1

par les deux haut-parleurs de votre téléviseurs.

Cette fonction offre non seulement des basses riches et profondes, mais elle améliore

en plus la résolution des hautes fréquences.

Vous pouvez choisir ces options en appuyant sur la touche SRS de la télécommande.

TruSurround HD, SRS et le symbole sont des marques de commerce de SRS Labs, Inc.

La technologie TruSurround HD est intégrée sous licence de SRS Labs, Inc.

Langue privilégiée (canaux numériques)

La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée

d’une émission en langues étrangères).

Vous pouvez choisir uniquement une langue faisant partie des langues diffusées.

Vous pouvez écouter une émission dans une langue autre que la Langue privilégiée en appuyant sur la touche MTS de la

télécommande.

Son multi-piste (MTS) (canaux analogiques)

Mono : Choisissez ce réglage pour les canaux diffusés en monophonie ou en cas de difcultés avec la la réception d’un signal

stéréophonique.

Stéréo : Choisissez ce réglage pour les canaux diffusés en stéréophonie.

SAP : Choisissez ce réglage pour écouter une seconde piste audio,

habituellement un doublage en langue étrangère.

Selon le cas, une émission peut être écoutée en mode Mono, Stéréo ou SAP.

Appuyez à répétition sur la touche MTS de la télécommande pour sélectionner

Mono, Stéréo ou SAP.

Volume auto → Off / On

L’amplitude du signal audio étant différente pour chaque station de télédiffusion, il peut

être fastidieux de régler le volume chaque fois que vous changez de canal. Cette fonction permet de régler automatiquement

l’intensité du signal sonore du canal désiré en baissant le volume s’il est trop élevé ou en l’augmentant si le signal modulé est trop

faible.

❑

•

❑

•

❑

•

❑

Son

Mode

: Personnel

►

Égaliseur

SRS TruSurround HD : Off

Langue privilégiée : Français

Son multi-piste : Stéréo

Volume auto : Off

Sélect. le haut-parleur : Haut-parleur TV

Égaliseur

Mode : Personnel

Balance L R

100Hz - +

300Hz - +

1kHz - +

3kHz - +

10kHz - +

▼

RetourIntro.

RéglageDépl.

Commande du son

Suite...

BN68-01917B.indd 29 2009-02-13 오후 11:10:29

Suite...

Français - 30

Sélect. le haut-parleur

Lorsque vous visionnez une émission sur un téléviseur branché à un cinéma maison,

coupez le son des haut-parleurs du téléviseur an d’entendre celui des haut-parleurs

(externes) du cinéma maison.

Haut-p. externe : Utiliser les haut-parleurs externes (cinéma maison) pour la sortie du son.

Haut-parleur TV : Utiliser les haut-parleurs du téléviseur pour la sortie du son.

Si vous choisissez Haut-p. externe dans le menu Sélect. le haut-parleur, les

réglages du son seront limités.

Les touches de volume et MMUTE ne fonctionnent pas lorsque la fonction Sélect. le

haut-parleur est réglée à Haut-p. externe.

Réglez le volume sur votre cinéma maison.

Haut-parleurs internes du téléviseur Sortie audio (optique, sortie G/D) vers la chaîne audio

TV / AV / Composante / PC / HDMI TV / AV / Composante / PC / HDMI

Haut-parleur TV Sortie des haut-parleurs Sortie du son

Haut-p. externe Sourdine Sortie du son

Aucun signal vidéo Sourdine Sourdine

Fabriqué sous licence par Dolby Laboratories.

Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

Réinitialisation du son

Vous pouvez rétablir les paramètres audio par défaut.

Réinitial. tout : Tous les paramètres audio par défaut sont rétablis.

Réinit. mode son : Les paramètres sonores par défaut des valeurs actuelles sont rétablis.

Effacer : Choisir les options de réinitialisation du son.

❑

•

❑

•

Réglage du menu Configuration

Langue

Vous pouvez régler la langue de menu.

Mode Jeu → Off / On

Lorsqu’une console de jeu, comme PlayStationMC ou XboxMC, est branchée, la sélection

du menu.

Jeu permet de vivre une expérience de jeu plus réaliste.

Si le Mode Jeu est activé,le mode Image passe automatiquement à Standard et il ne

peut pas être modié.

le mode Son passe automatiquement à Personnel et il ne peut pas être modié.

Régler le son à l’aide de l’égaliseur.

La fonction Régler du menu Son est activée. La fonction Régler rétablit les paramètres par défaut de l’option Égaliseur.

Le Mode Jeu n’est pas accessible en mode TV et PC standard, ou le Mode Jeu est réglé sur Off.

Si l’image est de mauvaise qualité lorsqu’un appareil externe est branché au téléviseur, vériez si le Mode Jeu est réglé sur On.

Si vous afchez le menu TV en Mode Jeu, l’écran oscille légèrement.

Le symbole ( ) s’afche à l’écran, indiquant que le Mode Jeu est activé avec la source sélectionnée.

Cette option ne prend en charge que la fonction de jeu.

Le Mode Jeu n’est pas accessible en mode PC.

❑



•

Prêt à l’emploi

Langue : Français

►

Heure

Mode Jeu : Off

V-Chip

Sous-titres

Mélodie : Moyen

Économiseur énergie : Off

Conguration

Son

Son multi-piste : Stéréo

Volume auto : Off

Sélect. le haut-parleur : Haut-parleur TV

►

Réinitialisation du son

Description des fonctions

BN68-01917B.indd 30 2009-02-13 오후 11:10:29

Suite...

Français - 31

V-Chip

La fonction V-Chip bloque automatiquement la diffusion d’émissions pouvant ne pas

convenir aux enfants. L’utilisateur doit entrer un NIP (numéro d’identication personnel)

avant de congurer ou modier les restrictions de la fonction V-Chip.

La fonction V-Chip n’est pas accessible dans les modes HDMI, Composante ou PC.

Le NIP par défaut d’un nouveau téléviseur est “0-0-0-0”.

Si vous avez oublié le NIP, appuyez sur les touches de la télécommande dans l’ordre

suivant pour rétablir le code “0-0-0-0” : POWER : hors tension. → M MUTE → 8 → 2

→ 4 → POWER : sous tension.

Perm. tout : Appuyez sur cette touche pour débloquer toutes les classications

du téléviseur. / Bloq. tout : Appuyez sur cette touche pour bloquer toutes les

classications du téléviseur.

Blocage V-Chip → Off / On

Active ou désactive la fonction V-Chip

Cont. paren. TV

Réglez d’abord le numéro d’identication personnel (NIP) et activez la fonction V-Chip.

Le contrôle parental peut être réglé selon l’une de ces deux méthodes : à l’aide du contrôle parental du téléviseur ou à l’aide des

classications de la MPAA.

Catégories de base

TV-Y : Jeunes enfants / TV-Y7 : Enfants de 7 ans et plus / TV-G : Grand public/

TV-PG : Surveillance parentale/TV-14 : Téléspectateurs de plus de 14 ans / TV-MA : Adultes

Sous-catégories

Tout : Blocage de toutes les classications. / FV : Fantastique et violence / V : Violence / S : Scènes à caractère sexuel

/ L : Langage adulte / D : Dialogue sexuellement explicite

La fonction V-Chip permet de bloquer automatiquement certaines classications plus restrictives.

Par exemple, si vous bloquez la catégorie TV-Y, la catégorie TV-Y7 sera automatiquement bloquée. De la même façon, si vous

bloquez la catégorie TV-G, toutes les catégories du groupe “jeunes adultes” seront bloquées (TV-G, TV-PG, TV-14- et TV-MA).

Les sous-catégories (D, L, S, V) fonctionnent de la même façon.

Classif. MPAA

Le système de classication MPAA, basé sur les codes établis par la Motion Picture

Association of America (MPAA), s’applique surtout aux longs métrages. Quand le blocage

V-Chip est activé, le téléviseur bloque automatiquement toutes les émissions codées

avec des évaluations douteuses (classications MPAA ou du téléviseur).

G : Public de tous âges (aucune restriction).

PG : Surveillance parentale recommandée.

PG-13 : Supervision des parents fortement recommandée.

R : Avec restriction. Les enfants de moins de 17 ans devraient être accompagnés d’un

adulte.

NC-17 : Non recommandé pour les jeunes de moins de 17 ans.

X : Adultes seulement.

NR : Non classé.

Lorsqu’une catégorie particulière est sélectionnée, appuyez sur la touche ENTER

pour l’activer.

Le symbole \ s’afche. Appuyez sur la touche ENTER

pour bloquer ou débloquer la catégorie.

La fonction V-Chip bloque automatiquement toutes les catégories plus restrictives.

Par exemple, si vous bloquez la classication PG-13, les classications R, NC-17 et X sont également bloquées.

Anglais canadien

Vous pouvez bloquez des émissions selon leur classication en anglais canadien.

C : Émissions destinées aux enfants de moins de 8 ans.

C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.

G : Émissions grand public convenant à tous les auditoires.

PG : Surveillance parentale.

14+ : Émissions dont la teneur peut ne pas convenir aux spectateurs de moins de 14 ans.

18+ : Émissions pour adultes.

La fonction V-Chip bloque automatiquement toutes les catégories plus restrictives.

Par exemple, si vous bloquez la classication G, les classications PG, 14+ et 18+ sont automatiquement bloquées.

Français canadien

Vous pouvez bloquer des émissions selon leur classication en français canadien.

G : Général

8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans

surveillance.

13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans.

16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans.

18 ans+ : Émissions pour adultes.

La fonction V-Chip bloque automatiquement toutes les catégories plus restrictives.

Par exemple, si vous bloquez la catégorie 8 ans+, les catégories 13 ans+, 16 ans+ et

18 ans+ seront automatiquement bloquées.

❑



•



•



•



•

Cont. paren. TV

Perm. tout

Bloq. tout

RetourIntro.

Dépl.

Français canadien

Perm. tout

Bloq. tout

RetourIntro.

Dépl.

Classif. MPAA

Perm. tout

Bloq. tout

RetourIntro.

Dépl.

BN68-01917B.indd 31 2009-02-13 오후 11:10:30

Français - 32

Catég. américaine téléchargeable

Il est possible d’utiliser l’information du contrôle parental en visionnant des canaux

numériques.

Si l’information n’est pas téléchargée à partir de la station de télédiffusion, le menu Catég.

américaine téléchargeable est désactivé.

L’information du contrôle parental est téléchargée automatiquement pendant le

visionnement de canaux numériques. Cela peut prendre quelques secondes.

Le menu Catég. américaine téléchargeable est accessible après téléchargement de l’

information à partir de la station de télédiffusion. Cependant, selon la station émettrice, la

fonction pourrait ne pas être accessible.

Les niveaux de contrôle parental varient selon la station de télédiffusion. Le nom du menu

par défaut et les options Catég. américaine téléchargeable varient selon les données

téléchargées.

Même si vous réglez la langue de l’afchage à l’écran, le menu Catég. américaine

téléchargeable s’afche en anglais seulement.

La classication bloque automatiquement certaines catégories plus restrictives.

Les classications (par exemple : Humour) et les classications du téléviseur

(par exemple : DH, MH, H) peuvent varier selon la station de télédiffusion.

Changer NIP

Vous pouvez modier le code à quatre chiffres de la fonction V-Chip.

Le NIP par défaut d’un nouveau téléviseur est “0-0-0-0”.

Si vous modiez le NIP, le message NIP modié avec succès s’afche.

Comment réinitialiser le téléviseur lorsque la fonction V-Chip bloque un canal

(solution d’urgence)

Si un canal à accès restreint est syntonisé, la fonction V-Chip le bloque. L’écran devient vide

et le message suivant s’afche :

1. Entrez NIP

Pour rétablir le visionnement normal, choisissez un autre canal à l’aide des touches CH

>. Dans certains cas (selon la classication des émissions locales), la fonction V-Chip

pourrait bloquer tous les canaux. Dans un tel cas, utilisez la fonction V-Chip en guise de

solution d’urgence.

Si vous avez oublié le NIP, appuyez sur les touches de la télécommande dans l’ordre suivant

pour rétablir le code “0-0-0-0” : POWER : hors tension. → MMUTE → 8 → 2 → 4 → POWER : sous tension.

Sous-titres (texte à l’écran)

Les Sous-titres ne fonctionnent pas dans les modes Composante, HDMI ou PC.

L’option de sous-titrage accessible dépend de l’émission diffusée.

Appuyez sur la touche CC de la télécommande pour régler la fonction des sous-titres à On

ou Off.

Analogique

La fonction de sous-titrage analogique fonctionne pour les canaux analogiques ou lorsque le

signal capté par le téléviseur provient d’un appareil externe. (Selon le signal émetteur, le sous-

titrage analogique peut fonctionner sur les canaux numériques.)

Mode ss-titres codés : Par défaut, CC1~CC4, Texte1~Texte4

Numérique

Les sous-titres numériques fonctionnent seulement avec les canaux numériques.

Mode ss-titres codés : Par défaut, Service1~Service6, CC1~CC4, Texte1~Texte4

Options de sous-titrage numérique

Format : Vous pouvez choisir la taille de la police des sous-titres.

Style des polices : Vous pouvez choisir la police des sous-titres.

Couleur avant-plan : Vous pouvez choisir la couleur des sous-titres.

Couleur arrière-plan : Vous pouvez choisir la couleur d’arrière-plan des sous-titres.

Opacité avant-plan : Vous pouvez choisir l’opacité de l’avant-plan des sous-titres.

Opacité arrière-plan : Vous pouvez choisir l’opacité de l’arrière-plan des sous-titres.

Retour par défaut : Les valeurs par défaut de la station de télédiffusion pour sous-titres

sont rétablis.

Les Options de sous-titrage numérique sont accessibles uniquement si Par défaut ou Service1~Service6 peuvent être

sélectionnés dans le Mode ss-titres codés.

Service1~Service6 en mode de sous-titres numériques pourraient ne pas être accessibles, selon la diffusion.

L’option Par défaut respecte le standard établi par le télédiffuseur.

L’avant-plan et l’arrière plan ne peuvent pas être de la même couleur.

Les paramètres Opacité avant-plan et Opacité arrière-plan ne peuvent être tous deux réglés sur Transparent



❑



•



•

Sous-titres

Sous-titres : On

Mode ss-titres codés : Par défaut ►

Options de sous-titrage numérique

RetourIntro.

Dépl.

Mode Jeu : Off

V-Chip

Sous-titres

►

Mélodie : Moyen

Économiseur énergie : Off

Conguration

Classif. obtenue : TV-14/NL

Changer

Ce canal est bloqué au moyen du contrôle parental. Veuillez entrer

un NIP pour débloquer..

Entrez NIP

0~9

Catég. américaine téléchargeable

Perm. tout

Humor Level ►

Bloq. tout

1/2

Dépl. RetourIntro.

Classification

Nombre total de

classifications

actuelles

La quantité de

toute l’information

de classification

BN68-01917B.indd 32 2009-02-13 오후 11:10:30

Mélodie

Vous pouvez choisir et congurer une mélodie qui se déclenchera à la mise sous tension

et hors tension du téléviseur.

Off : Désactiver la fonction Mélodie.

Basse : Régler le volume de la mélodie au niveau inférieur.

Moyen : Régler le volume de la mélodie au niveau moyen.

Haute : Régler le volume de la mélodie au niveau supérieur.

La mélodie ne joue pas.

Le téléviseur n’émet aucun son parce que vous avez appuyé sur la touche MMUTE.

Le téléviseur n’émet aucun son parce que le volume a été réduit au minimum à l’

aide de la touche VOL .

Le téléviseur est mis hors tension par la fonction Mise en veille.

Économiseur énergie

Cette option permet de régler la luminosité de l’écran an de réduire la consommation d’énergie. Si vous écoutez la télévision le

soir, réglez l’option du mode Économiseur énergie à Haute pour réduire la fatigue oculaire et la consommation d’énergie.

Off : Désactiver la fonction Économiseur énergie.

Basse : Régler la fonction Économiseur énergie à son niveau inférieur.

Moyen : Régler la fonction Économiseur énergie à son niveau moyen.

Haute : Régler la fonction Économiseur énergie à son niveau supérieur.

❑

•

❑

•

Français - 33

V-Chip

Sous-titres

Mélodie : Moyen

►

Économiseur énergie : Off

Conguration

BN68-01917B.indd 33 2009-02-13 오후 11:10:30

Français - 34

Réglage de l’horloge

Le réglage de l’horloge est nécessaire pour utiliser les diverses fonctions de

minuterie du téléviseur. Cette fonction permet également de vérifier l’heure pendant le

visionnement. (Il vous suffit d’appuyer sur la touche INFO).

Heure

1. Appuyez sur la touche MENU pour afcher le menu.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Conguration, puis sur la touche

ENTERE.

Appuyer sur la touche ▲ ou ▼ pour sélectionner Heure, puis sur la touche ENTERE.

Horloge

Mode horloge → Auto / Manuel

Vous pouvez régler l’heure manuellement ou automatiquement.

Réglage Horloge

Vous pouvez régler l’heure manuellement.

Cette fonction n’est accessible que lorsque la fonction Mode horloge est réglée à

Manuel.

Vous pouvez régler directement les valeurs Mois, Jour, Année, Heure et Minute en appuyant sur les touches numériques

de la télécommande.

Fuseau hor.

Choisissez votre fuseau horaire.

Cette fonction n’est accessible que lorsque la fonction Mode horloge est réglée à Auto.

En fonction de la station émettrice et du signal, il est possible que le réglage automatique de l’horloge ne fonctionne pas

correctement. Le cas échéant, réglez l’horloge manuellement.

L’antenne ou le câble doivent être branchés pour le réglage automatique de l’horloge.

DST (observation de l’heure d’été) → Off / On / Auto

Activer ou désactiver la fonction d’observation de l’heure d’été.

Cette fonction n’est accessible que lorsque la fonction Mode horloge est réglée à Auto.

Mise en veille

La mise en veille éteint automatiquement le téléviseur après le délai choisi

(30, 60, 90, 120, 150 ou 180 minutes).

Appuyez sur la touche TOOLS pour afcher le menu Outils.

Vous pouvez également régler la mise en veille en choisissant Outils → Mise en

veille.

Minuterie 1 / Minuterie 2 / Minuterie 3

Cette fonction permet de mettre le téléviseur sous tension ou hors tension au moment

désiré. Trois moments de mise sous tension et hors tension distincts

peuvent être réglés. Vous devez d’abord régler l’horloge.

Mise en marche : Régler les paramètres Heure, Minute, am/pm et Activer/Désactiver.

(Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Arrêt : Régler les paramètres Heure, Minute, am/pm et Activer/Désactiver.

(Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Volume : Réglez le niveau de volume désiré.

Source : Lorsque la minuterie est activée, vous pouvez préciser le canal ou le

contenu à lire, comme des chiers photo ou sonores.

TV/USB : Sélectionner le téléviseur ou un dispositif USB.

(Veillez à ce qu’un dispositif USB soit branché au téléviseur.)

Antenne : Choisir Air ou Câble.

Canal : Choisir le canal désiré.

Musique : Choisir le dossier du dispositif USB contenant des chiers MP3.

Photo : Choisir le dossier du dispositif USB contenant des chiers JPEG.

Répéter : Choisir Une fois, Chaque jour, Lun~Ven, Lun~Sam, Sam~Dim ou Manuel.

Lorsque vous choisissez Manuel, appuyez sur la touche ► pour sélectionner le jour de la semaine désiré.

Appuyez sur la touche ENTER

sur le jour voulu. Le symbole c s’afche.

Vous pouvez régler les heures, les minutes et les canaux directement à l’aide du pavé numérique de la télécommande.

Auto Power Off (Arrêt automatique)

Si la minuterie est activée et qu’elle met le téléviseur sous tension, le téléviseur se met automatiquement hors tension après

trois heures si aucune commande ne lui est envoyée. Cette fonction est accessible uniquement lorsque la minuterie est réglée à

On; elle permet d’éviter une surchauffe occasionnée par une utilisation prolongée du téléviseur.

❑



•



•

Horloge

Mode horloge : Auto ►

Réglage Horloge

Fuseau hor. : Est

H. d’été : Off

RetourIntro.

Dépl.

Prêt à l’emploi

Langue : Français

Heure

►

Mode Jeu : Off

V-Chip

Sous-titres

Mélodie : Moyen

Économiseur énergie : Off

Conguration

Heure

RetourIntro.

Dépl.

Horloge

Mise en veille

Minuterie 1

Minuterie 2

Minuterie 3

Off

30 min.

60 min.

90 min.

120 min.

150 min.

180 min.

Minuterie 1

RetourIntro.

Réglage

Dépl.

12 00 am

Désactiver

Mise en marche

12 00 am

Désactiver

Arrêt

10 TV

Volume Source

Air 3

Une fois

Répéter

Dim

Lun

Mar

Mer

Jeu

Ven

Sam

BN68-01917B.indd 34 2009-02-13 오후 11:10:31

Français - 35

Liste source / Entrer le nom

Liste source

Cette fonction permet de sélectionner le téléviseur ou une autre source d’entrée

externe branchée au téléviseur, comme un lecteur DVD/Blu-Ray, un magnétoscope, un

câblodistributeur, ou un récepteur satellite (boîtier décodeur). Cette fonction permet de

choisir la source d’entrée désirée.

TV, AV1, AV2, Composante1, Composante2, PC, HDMI1, HDMI2/DVI, HDMI3,

HDMI4.

Seuls les appareils externes branchés au téléviseur peuvent être sélectionnés. Dans

l’option Liste source, les entrées branchées sont en surbrillance et gurent en haut de

la liste. Les entrées non branchées gurent au bas de la liste.

Utilisation des touches de couleur de la télécommande avec l’option Liste

source

Rafraîchir : Rafraîchir la liste des appareils externes branchés.

Appuyez sur cette touche si la source est branchée et activée, mais qu’elle n’

apparaît pas dans la liste.

T TOOLS (Outils) : Afche les menus Entrer le nom et Information.

Appuyez sur la touche SOURCE de la télécommande pour sélectionner une source de

signal externe.

Entrer le nom

Il est possible de nommer l’appareil branché aux prises d’entrée pour en faciliter la

sélection.

Magnétoscope / DVD / Câble STB / Satellite STB / PVR STB / Récepteur A/V /

Jeu / Caméscope / PC / DVI PC / DVI / TV / IPTV / Blu-Ray / HD DVD / DMA

Lorsqu’un PC de résolution de 1920 x 1080 à 60 Hz est branché au port

HDMI IN2(DVI), réglez le mode HDMI2/DVI à PC dans le menu Entrer le nom.

Support technique

Autodiagnostic

Essai d’image

Si vous croyez qu’il y a un problème d’image, procédez à l’essai d’image. Vériez le

modèle de couleur à l’écran pour voir si le problème persiste.

Le message Le problème persiste-t-il après cet essai photo? apparaît à l’écran.

Si la le modèle d’essai ne s’afche pas ou s’il y a du bruit dans le modèle, choisissez

Oui. Si la le modèle d’essai s’afche correctement, choisissez Non.

Oui : Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre

d’appel Samsung.

Non : Il est possible qu’un appareil externe soit défectueux. Veuillez vérifier les

branchement. Si le problème persiste, consultez le guide d’utilisation de l’appareil

externe.

Essai de son

Si vous croyez qu’il y a un problème de son, effectuez un essai de son. Pour vérier le

son, vous pouvez faire jouer une mélodie préenregistrée dans le téléviseur.

Le message Le problème persiste-t-il après cet essai de son? apparaît à l’écran.

Si, pendant l’essai de son, un seul haut-parleur émet du son ou si aucun haut-parleur

n’émet de son, choisissez Oui.

Si vous entendez le son des haut-parleurs, choisissez Non.

Oui : Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d’appel Samsung.

Non : Il est possible qu’un appareil externe soit défectueux. Veuillez vérier les branchement. Si le problème persiste, consultez

le guide d’utilisation de l’appareil externe.

Si les haut-parleurs du téléviseur n’émettent aucun son, assurez-vous que le mode Sélect. le haut-parleur est réglé à

Haut-parleur TV dans le menu Son.

Vous entendrez la mélodie durant l’essai même si le Sélect. le haut-parleur est réglé à Haut-p. externe ou si vous avez coupé

le son avec la touche MMUTE.

❑



•

❑



❑



•



•

Suite...

Entrer le nom

AV1

AV2

Composante1

Composante2

HDMI1

HDMI2/DVI

▼

Intro. RetourDépl.

----

Magnétoscope

DVD

Câble STB

Satellite STB

PVR STB

Liste source

Entrer le nom

Entrée

Autodiagnostic

Essai d’image ►

Essai de son

Puissance signal

RetourIntro.

Dépl.

Autodiagnostic

►

Mise à jour du logiciel

Guide de connexion HD

Contacter Samsung

Support technique

BN68-01917B.indd 35 2009-02-13 오후 11:10:31

Français - 36

Puissance du signal (canaux numériques)

Contrairement aux canaux analogiques, dont la qualité de réception peut varier, de

“enneigée” à claire, les canaux numériques (HDTV) offrent soit une réception parfaite,

soit aucune réception. Ainsi, contrairement aux canaux analogiques, vous ne pouvez

pas procéder à une syntonisation de précision pour les canaux numériques. Cependant,

vous pouvez régler votre antenne pour améliorer la réception des canaux numériques

accessibles.

Si le témoin de puissance du signal indique que le signal est faible, déplacez

l’antenne de manière à augmenter la puissance du signal. Continuez à déplacer

l’antenne jusqu’à ce que vous trouviez la position offrant le signal le plus puissant.

Mise à jour du logiciel

Samsung peut offrir des mises à jour du micrologiciel dans le futur. Veuillez visiter

Samsung.com ou communiquer avec le centre d’appel Samsung au 1-800-SAMSUNG

(726-7864) pour obtenir de l’information sur le téléchargement des mises à jour et sur

l’utilisation d’une clé USB. Les mises à jour sont accessibles en branchant une clé USB

dans le port USB.

Prenez soin de ne pas couper l’alimentation et de ne pas retirer la clé USB

pendant l’application des mises à jour. Le téléviseur s’éteint et se remet en marche

automatiquement une fois la mise à jour du microprogramme terminée.

Au moment de la mise à jour du micrologiciel, vos réglages vidéo et audio seront

remplacés par les réglages par défaut.

Nous vous recommandons de prendre en note vos réglages an de pouvoir les

rétablir facilement après la mise à jour.

Guide de connexion HD

De courtes instructions portant sur Comment obtenir une performance

optimale pour votre nouveau téléviseur HD s’afche.

Suivez le guide pour connaître la meilleure méthode de branchement de vos

appareils HD.

Contacter Samsung

Cette option afche les coordonnées du centre d’appel Samsung, du site

Web, ainsi que des informations sur le produit.

Appuyez sur la touche ▲ ou ▼ pour changer de page.



❑

Mise à jour du logiciel

Recherche du dispositif USB par balayage

Cela peut prendre jusqu’à 30 secondes.

Contacter Samsung

Veuillez communiquer avec Samsung si difcultés à faire fonctionner ce téléviseur.

Contacter Samsung :

- Centre d’appel : 1-800-SAMSUNG (7267864)

- Site Internet : www.samsung.com

Pour obtenir la dernière version du micrologiciel pour votre TV, allez sur le site Samsung.

www.samsung.com > “Soutien technique” > “Espace de téléchargement”

1/2

RetourIntro.

Page haut/bas

Guide de connexion HD

Comment utiliser de manière optimale votre TVHD

Étape 1. Branchez la console HD au téléviseur à l’aide des câbles composantes vidéo

(rouge, vert, bleu) et audio (rouge, blanc).

▼ Sélecteur HD ▼ Vue arrière du téléviseur

Retour

Étape 2. Appuyez sur la touche Source de la télécommande pour choisir HDMI ou Entrée composante.

● Selon votre emplacement, il est possible de voir les émissions en HD à l’aide d’une antenne.

●

Pour obtenir de plus amples détails, consultez Connexions HD dans le menu ou le guide d’utilisation

Autodiagnostic

Mise à jour du logiciel

►

Guide de connexion HD

Contacter Samsung

Support technique

Puissance signal

Intro. Retour

HDMI Câble

Component Câble

Panneau latéral

du téléviseur

Clé USB

BN68-01917B.indd 36 2009-02-13 오후 11:10:32

Suite...

Français - 37

Fonction Media Play (Lecture média)

Cette fonction permet de visualiser des photographies (JPEG) et d’écouter des

fichiers audio (MP3) enregistrés sur un dispositif USB à mémoire de grande

capacité (MSC).

1. Appuyez sur la touche POWER de la télécommande ou du panneau avant.

Le téléviseur est mis sous tension.

2. Branchez un dispositif USB contenant des chiers JPEG ou MP3 dans la

prise USB située sur le côté du téléviseur.

Si le mode Media Play (Lecture média) est activé et qu’aucun dispositif USB n’est

branché, le message Aucun appareil n’est branché. s’afche. Le cas échéant,

insérez le dispositif USB, quittez l’écran en appuyant sur la touche MEDIA.P de la

télécommande et revenez dans l’écran Media Play (Lecture média).

Ce téléviseur prend en charge le protocole de transfert d’image (PTP), mais pas le protocole de transfert de média (MTP).

Le système de chiers prend en charge FAT16/32, mais pas NTFS.

Certain types de caméra et de dispositifs sonores USB numériques peuvent être incompatibles avec ce téléviseur.

La lecture média ne prend en charge que les dispositifs USB à mémoire de grande capacité (MSC). MSC est un dispositif de

stockage à mémoire de grande capacité en bloc seulement. Parmi les exemples de MSC, on trouve les disques Thumb et les

lecteurs de cartes Flash (USB, HDD et HUB ne sont pas pris en charge).

Veuillez vous brancher directement au port USB de votre téléviseur. Il peut y avoir un problème de compatibilité USB si vous

utilisez un branchement par câble distinct.

Avant de brancher le dispositif au téléviseur, effectuez une copie de sauvegarde des chiers an d’éviter de perdre ou

d’endommager vos données. SAMSUG ne saurait être tenue responsable des dommages aux chiers ou de la perte de données.

La résolution d’image recommandée pour la lecture média est de 6 mégapixels.

De débranchez pas le dispositif USB pendant son chargement.

MSC prend en charge les chiers MP3 et JPEG, alors que l’appareil PTP ne prend en charge que les chiers JPEG.

Nous recommandons le format de chier séquentiel jpeg. Les chiers jpeg progressifs utilisent beaucoup de mémoire et le

décodage peut échouer.

Le format MP3 de la lecture média ne prend en charge que les chiers musicaux à haute fréquence d’échantillonnage (32 kHz,

44.1 kHz, or 48 kHz).

Le temps de lecture d’un chier mp3 peut s’afcher sous la forme ‘00:00:00’ si l’information relative au temps de lecture n’est pas

détectée au début du chier.

Si la résolution horizontale d’une image est supérieure à 5000, l’image ne pourra être décodée.

Si la résolution verticale d’une image est supérieure à 4000, l’image ne pourra être décodée.

Plus la résolution de l’image est élevée, plus elle prend du temps à s’afcher à l’écran.

La résolution JPEG maximale prise en charge est 15 360 X 8 640 pixels.

Le message Format chier non compatible. s’afche lorsque des chiers sont corrompus ou non pris en charge.

La liste de chiers Photo ou Musique afche un maximum de 300 dossiers ou chiers.

Les chiers MP3 avec gestion numérique des droits (DRM) téléchargés à partir de sites payants ne sont pas pris en charge.

DRM est une technologie de protection contre l’utilisation illégale de média numérique visant le respect du droit d’auteur.

Les touches de la télécommande dans le menu Lecture média

Touche Fonctions

Déplacer le curseur et choisir un élément.

Sélectionner l’élément en surbrillance.

Pendant un diaporama ou la lecture de fichiers musicaux :

- Appuyez sur la touche ENTERE pour faire une pause pendant la lecture.

- Appuyez sur la touche ENTERE pour reprendre une lecture en pause.

Lire ou faire une pause dans la lecture d’un diaporama ou d’un fichier musical.

Revenir au menu précédent.

Exécuter diverses fonctions des menus Photo et Musique.

Arrêter le diaporama ou le fichier musical en cours de lecture.

Page précédente ou page suivante (dans une liste de fichiers)

Arrêter la fonction en cours et revenir au menu principal Media Play.

❑

Clé USB

Panneau latéral du

téléviseur

Media Play

BN68-01917B.indd 37 2009-02-13 오후 11:10:33

Liste PHOTO (JPEG)

Ce menu affiche des fichiers JPEG et des dossiers sauvegardés sur un dispositif

à mémoire USB.

1. Effectuez les étapes 1 à 2 de la rubrique Menu Media Play. (reportez-vous à la

page 38)

2. Appuyez sur la touche ◄ ou ► pour sélectionner l’icône Photo, puis sur la touche

ENTERE.

L’information chier enregistré s’afche sous forme d’un dossier ou d’un chier.

3. Appuyez sur les touches ▲, ▼, ◄ et ► pour sélectionner un chier.

Appuyez sur la touche ENTERE lorsqu’une icône de photo est en surbrillance

afche la photo sélectionnée en plein écran.

Si la touche ENTERE est enfoncée pendant qu’un dossier est en surbrillance,

les chiers JPEG qu’il contient s’afchent.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la

télécommande.

Le passage à une autre photo peut nécessiter quelques secondes (pour

charger le chier). À cette étape, l’icône s’afche dans l’angle supérieur

gauche de l’écran.

L’afchage des chiers JPEG sous forme de vignettes exige du temps.

Ce menu ne présente que les chiers dont l’extension est jpg. Les chiers

d’autres formats, comme bmp ou tiff, ne seront pas afchés.

Les chiers sont afchés sur une page. Quinze vignettes sont afchées par page.

Les vignettes sont numérotées de gauche à droite et de haut en bas,

de 1 à 15.

Certains types de caméra numérique et de dispositif audio USB pourraient être incompatibles avec ce téléviseur.

Les dossiers sont afchés en premier, suivis de tous les chiers JPEG dans le dossier actif.

Les dossiers et les chiers MP3 s’afchent en ordre chronologique de l’heure à laquelle ils ont été enregistrés sur le dispositif à

mémoire USB.

Les dossiers et les chiers JPEG s’afchent en ordre chronologique de leur enregistrement sur le dispositif à mémoire USB.

Lorsque la photo est afchée en mode plein écran, il est possible de zoomer vers l’avant ou vers l’arrière ou de la faire pivoter

à l’écran.

En mode plein écran, les touches ◄ ou ► permettent d’afcher une autre image du même dossier.

Pour lancer un diaporama, appuyez sur la touche lorsqu’une icône Photo est sélectionnée.

Les photos sans données EXIT peuvent ne pas s’afcher sous forme de vignette dans la PHOTO LIST (liste des photos), selon

la qualité et la résolution de l’image.

Suite...

•

Menu Media Play

1 Appuyez sur la touche MENU. Appuyez sur la touche ▲ ou ▼ pour sélectionner

Application, puis sur la touche ENTERE.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Media Play (USB) (Lecture

média [USB]), puis sur la touche ENTERE .

Le menu Media Play s’afche.

Appuyez sur la touche MEDIA.P de la télécommande pour afcher le menu

Media Play.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner le dispositif à mémoire USB

correspondant, puis sur la touche ENTERE.

Le menu Media Play varie selon le dispositif à mémoire USB branché au

téléviseur.

Certains dispositifs pourraient ne pas être pris en charge, pour des raisons

de compatibilité.

4. Appuyez sur la touche ◄ ou ► pour sélectionner une icône (Photo, Musique,

Configuration), puis sur la touche ENTERE.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la

télécommande.

❑

Français - 38

MemoRive

E Intro. e Quitter

USB

Memorycard

315.0MB/495.0MB Free

MemoRive

Music Setup

Memorycard

315.0MB/495.0MB Free


L Dépl. E Intro.

Retour

Music Setup

Memorycard

315.0MB/495.0MB Free


L Dépl. E Intro.

Retour

315.0MB/495.0MB Free

1/3 Page

Memorycard

Choisir Dépl.

INFO

Option

Intro.

Retour



400*340

53 KB

Janv. 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557_JPG IMG_0563_JPG IMG_0566_JPG IMG_0572.JPGIMG_0556_JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



BN68-01917B.indd 38 2009-02-13 오후 11:10:43

Français - 39

315.0MB/495.0MB Free

1/3 Page

Memorycard

Choisir Dépl.

INFO

Option

Intro.

Retour



400*340

53 KB

Janv. 18, 2009

1 / 40

Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557_JPG IMG_0563_JPG IMG_0566_JPG IMG_0572.JPGIMG_0556_JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶

Visionner un diaporama

4. Appuyez sur la touche INFO pour afcher l’option

(View, Démarrer Diaporama, Supprimer, Supprimer tout, Désélect. tout).

5. Appuyez sur la touche ▲ ou ▼ pour sélectionner Démarrer Diaporama, puis

sur la touche ENTERE.

Pendant le diaporama, les chiers sont afchés dans l’ordre, à partir du

chier afché.

Il est possible de lire des chiers MP3 automatiquement pendant un

diaporama si la fonction Musique de fond par défaut est réglée à On. Pour

activer cette fonction, les chiers MP3 et les autres chiers photo doivent se

trouver dans le même dossier du dispositif à mémoire USB.

6. Appuyez sur la touche INFO pendant le diaporama pour régler les options

Vitesse du diaporama, Musique de fond. Sélection musique de fond et

Liste.

Appuyez sur la touche ▲ ou ▼ pour sélectionner l’option, puis sur la touche

ENTERE. Après avoir réglé l’option, appuyez sur la touche

ENTERE pour procéder à un changement.

Utilisation du Menu pendant un diaporama

Vitesse du diaporama

Commander la vitesse du diaporama.

Appuyez sur la touche ▲ ou ▼ pour sélectionner l’option voulue (Rapide,

Normal, Lent), puis sur la touche

ENTERE

Musique de fond

Sélectionnez cette option pour lire des chiers MP3 pendant un diaporama.

Appuyez sur la touche ▲ ou ▼ pour sélectionner l’option voulue (On,

Off), puis sur la touche

ENTERE

Sélection musique de fond

Pendant que le diaporama déle, les chiers MP3 et les dossiers dans le même

répertoire s’afchent.

Sélectionnez un dossier en appuyant sur la touche ▲ ou ▼, puis sur la touche

ENTERE.

Appuyez de nouveau sur la touche ENTERE pour revenir au diaporama. La

musique de fond sélectionnée est lue.

Si vous mettez à Off la Musique de fond, même si la Sélection musique de

fond a été effectuée, la musique de fond n’est pas lue.

Liste

L’information de chier enregistrée s’afche sous forme d’un dossier ou d’un chier

JPEG.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la télécommande.

Suite...

❑



1/3 Page



Upper Folder IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG


IMG_0557.JPG IMG_0563.JPG IMG_0566.JPGIMG_0556.JPG

IMG_0577.PG IMG_0578.JPG IMG_0579.JPG

▶▶

Choisir Dépl.

INFO

Option

E Intro.

Retour


400*340

53 KB

Janv. 18, 2009

1 / 40


INFO

Exit

View

Dém. Diaporama

Supprimer

Supprimer tout

Désélect. tout

INFO

Quitter


Vitesse du diaporama

: Lent

Musique de fond : Off

Sélection musique de fond

Liste

INFO

Quitter

Rapide

Nomal

Lent

Pause

Vitesse du diaporama : Lent

Musique de fond : On

Sélection musique de fond

Liste

INFO

Quitter

Off

Pause

Choisir

Dépl.

Intro.

Retour

◄◄

1/2 Page

►►

Carpeta superior

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

Sélection musique de fond

Choose files for background music

BN68-01917B.indd 39 2009-02-13 오후 11:10:51

Lorsque vous choisissez un chier photo, l’information connexe s’afche à gauche à

l’écran du téléviseur. Elle présente notamment la résolution, la date de modication

et l’ordre du chier dans le répertoire en cours (p. ex., dixième sur quinze).

Menu Option

1. Effectuez les étapes 1 à 2 de la rubrique Menu Media Play.

(reportez-vous à la page 38)

2. Appuyez sur la touche ◄ ou ► pour sélectionner l’icône Photo, puis sur la

touche ENTERE.

L’information de chier enregistrée s’afche sous forme d’un dossier ou d’un

chier.

3. Appuyez sur les touches ▲, ▼, ◄ et ► pour sélectionner un chier, puis sur la

touche ENTERE. Appuyez sur la touche lorsqu’une vignette est sélectionner

pour l’afcher en plein écran.

4. Appuyez sur la touche INFO pour afcher l’option

(Démarrer Diaporama, Zoom, Rotation, Liste)

Zoom

Appuyez sur la touche ▲ ou ▼ pour sélectionner Zoom, puis sur la touche

ENTERE.

Chaque fois que vous appuyez sur la touche ▲ ou ▼, la taille de la photo

augmente.

(x1 → x2 → x4)

x1 : Rétablir la photo à sa taille d’origine.

x2 : Doubler la taille de la photo.

x4 : Quadrupler la taille de la photo.

Pour effectuer un panoramique vers le haut, le bas, la gauche ou la droite dans

la photo agrandie, appuyez sur la touche INFO pour quitter le menu Option, puis

appuyez sur les touches ▲, ▼, ◄ et ►.

Les options Démarrer Diaporama et Rotation sont désactivées lorsque l’option Zoom est sélectionnée.

Rotation

Appuyez sur la touche ▲ ou ▼ pour faire pivoter l’image, puis sur la touche

ENTERE.

Chaque fois que vous appuyez sur la touche ▲ ou ▼, la photo pivote.

0º : La photo pivote à sa position originale.

90º : La photo pivote de 90 degrés.

180º : La photo pivote de 180 degrés.

270º : La photo pivote de 270 degrés.

Les chiers qui ont été pivotés ne sont pas sauvegardés.

Les options Démarrer Diaporama, Zoom sont désactivées lorsque l’option

Rotation est sélectionnée.

Liste

Appuyez sur la touche ▲ ou ▼ pour sélectionner Liste, puis sur ENTERE.

Ouvrir la liste des photos.

❑



•



•



•

: Icône de dossier

: Icône de photo

: Aller à l’icône du dossier

parent


400*340

53 KB

Janv. 18, 2009

1 / 40

Lancer le diaporama

Zoom : x1

Rotation : 0º

Liste

INFO

Quitter

Lancer le diaporama

Zoom : x1

Rotation : 0º

Liste

INFO

Quitter

Lancer le diaporama

Zoom : x1

Rotation : 0º

Liste

0º

90º

180º

270º

INFO

Quitter

315.0MB/495.0MB

1/3 Page

Memorycard

Choisir Dépl.

INFO

Option

E Intro.

Retour



400*340

53 KB

Janv. 18, 2009

1 / 40

Dossier supérieur IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557.JPG IMG_0563.JPG IMG_0566.JPG IMG_0572.JPGIMG_0556.JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



Numéro de séquence du

fichier dans le dossier

courant

comme la résolution

Date de modification

Taille fic.

Français - 40

BN68-01917B.indd 40 2009-02-13 오후 11:10:59

315.0MB/495.0MB

1/3 Page

Memorycard

Choisir Dépl.

INFO

Option

E Intro.

Retour



400*340

53 KB

Janv. 18, 2009

1 / 40

Dossier supérieur IMG_0335.JPG IMG_0343.JPG IMG_0344.JPG

IMG_0557.JPG IMG_0563.JPG IMG_0566.JPG IMG_0572.JPGIMG_0556.JPG

IMG_0577.JPG IMG_0578.JPG IMG_0579.JPG IMG_0580.JPG

▶▶



La liste MP3

Ce menu présente les fichiers MP3 sauvegardés sur un dispositif à mémoire

USB.

1. Effectuez les étapes 1 à 2 de la rubrique Menu Media Play.

(reportez-vous à la page 38)

2. Appuyez sur la touche ◄ ou ► pour sélectionner l’icône Musique, puis sur la

touche ENTERE.

L’information de chier enregistrée s’afche sous forme d’un dossier ou d’un

chier.

3. Appuyez sur la touche ▲ ou ▼ pour aller vers une icône, puis sur la touche

ENTERE.

Appuyez sur la touche ENTERE sur une icône de note de musique pour lire

immédiatement le chier de musique.

Si vous appuyez sur la touche ENTERE pendant qu’un dossier est en

surbrillance, les chiers musicaux qu’il contient s’afchent.

pour sélectionner un chier dans une autre page, appuyez sur la touche

ou pour changer de page.

4. pour sélectionner tous les chiers ou un seul chier, appuyez sur la touche INFO

pour afcher les menus Musique.

Appuyez sur la touche ENTERE pour sélectionner Lecture, Reprise de la

musique, Supprimer, Supprimer tout ou Désélect. tout.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la

télécommande.

Menu Option

Jeu

Choisissez cette option pour lire des chiers MP3.

Appuyez sur la touche pour arrêter temporairement la lecture d’un chier MP3.

Appuyez sur la touche pour quitter le mode Lecture.

Ce menu afche seulement les chiers pourvus d’une extension MP3. Les chiers comportant d’autres extensions ne sont pas

afchés, même s’ils sont enregistrés sur le même dispositif USB.

Le chier sélectionné est afché en tête de liste avec la durée de déroulement.

Pour régler le volume de la musique, appuyez sur la touche VOL ou VOL de la télécommande. Pour couper le son,

appuyez sur la touche MMUTE de la télécommande.

Appuyez sur la touche ou pour changer de page.

Reprise de la musique

Choisissez cette option pour lire les chiers MP3 du dossier actuel en boucle.

Vous pouvez choisir On ou Off

Icône d’information de la fonction Musique

Icône Fonction

Tous les fichiers musicaux (ou le fichier sélectionné) sont lus en boucle.La fonction

Reprise de la musique est réglée à On.

Tous les fichiers musicaux du dossier (ou le fichier sélectionné) sont lus une fois.La fonction

Reprise de la musique est réglée à Off.

Vous pouvez appuyer sur la touche LECTURE/PAUSE de la télécommande pendant la lecture de la

musique.

Lorsque vous appuyez sur la touche STOP de la télécommande, la musique s’arrête.

❑



: Icône Dossier

: Icône de liste des fichiers

musicaux

: Aller à l’icône du dossier

parent

Music Setup

Memorycard

315.0MB/495.0MB libre


Dépl.

Intro.

Retour

Music

5.9MB

Janv. 14, 2009

1/20

Dossier supérieur

Dossier 1

001 Swan Song feat.TBNY.mp3 00:04:01

002 Beatles-Yesterday.mp3 00:04:28

003 Fall in Love.mp3 00:04:12

004 Tom Waits-Time.mp3 00:05:39

005 Chuk Mangione-Feel So good.mp3 00:04:30

006 Nat King Cole-Fly me to the moon.mp3 00:05:25

007 Ryuichi Sakamoto-Rain.mp3 00:04:30

008 Bon jovi-This ain’t a love song.mp3 00:03:54

001 Swan Song feat.TB... 00:00:00

1/3 Page

▶▶

tout

Choisir U Dépl.

INFO

Option

Intro.

Retour

INFO

Exit

View

►

Dém. Diaporama : Off

Supprimer

Supprimer tout

Désélect. tout

INFO

Quitter

Français - 41

BN68-01917B.indd 41 2009-02-13 오후 11:11:07

Menu Configuration

La Configuration affiche les paramètres réglables avec le menu Media Play.

1. Effectuez les étapes 1 à 2 de la rubrique Menu Media Play.

(reportez-vous à la page 38)

2. Appuyez sur la touche ◄ ou ► pour sélectionner Configuration, puis sur la

touche ENTERE.

3. Appuyer sur la touche ▲ ou ▼ pour sélectionner l’élément désiré, puis sur la

touche ENTERE.

(Vitesse du diaporama, Musique de fond, Sélection musique de fond, Reprise

de la musique, Écran de veille, Supp. sécurité)

4. Appuyez sur la touche ▲ ou ▼ pour sélectionner l’option, puis sur la touche

ENTERE.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la

télécommande.

Vitesse du diaporama

Choisissez cette option pour commander la vitesse du diaporama.

Vous pouvez choisir Rapide, Normal ou Lent.

Musique de fond

Choisissez cette option pour lire ou non des chiers MP3 pendant le diaporama.

Vous pouvez choisir Musique On ou Musique Off.

Sélection musique de fond

Pendant le visionnement d’un diaporama, utilisez l’option Sélection musique de

fond pour sélectionner un chier musical.

Choisissez un chier MP3 comme musique de fond.

Reprise de la musiques

Choisissez cette option afin de déterminer si la musique doit être lue en boucle ou non lorsque

tous les fichiers MP3 d’un dossier ont été lus.

Vous pouvez choisir On ou Off.

Écran de veille

Choisissez cette option pour fixer le délai de démarrage de l’écran de veille. L’écran de veille

s’affiche si aucune touche n’est enfoncée pendant 10 min, 20 min ou 1 heure.

Supp. sécurité

Le message “Le dispositif USB peut maintenant être retiré du téléviseur en toute sécurité.”

s’affiche. Vous pouvez alorsretirer le dispositif du téléviseur.



Music Setup

Memorycard

315.0MB/495.0MB libre


Dépl.

Intro.

Retour

Choisir

Dépl.

Intro.

Retour

◄◄

1/2 Page

►►

Dossier supérieur

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

Vitesse du diaporama : Slow

Musique de fond : On

Sélection musique de fond

Reprise de la musique : Off

Écran de veille : 10 min.

Supp. sécurité

Setup Rapide

Normal

Lent

Dépl.

Intro.

Retour

Vitesse du diaporama : Lent

Musique de fond : On

Sélection musique de fond

Reprise de la musique : Off

Écran de veille : 10 min.

Supp. sécurité

Setup

Off

Dépl.

Intro.

Retour

Vitesse du diaporama : Lent

Musique de fond : On

Sélection musique de fond

Reprise de la musique : Off

Écran de veille : 10 min.

Supp. sécurité

Setup

10 min.

20 min.

1 Heure

Dépl.

Intro.

Retour

Vitesse du diaporama : Normal

Musique de fond : On

Sélection musique de fond

Reprise de la musique : Off

Écran de veille : 10 min.

Supp. sécurité

Setup

Dépl.

Intro.

Retour

Sélection musique de fond

Choisir fichiers p. musique de fond.

Français - 42

BN68-01917B.indd 42 2009-02-13 오후 11:11:12

Branchement de dispositifs Anynet+

Anynet+ est une fonction qui permet de commander, à l’aide de la télécommande de votre téléviseur Samsung,

tous vos appareils Samsung prenant en charge Anynet+. Pour vérifier si votre appareil Samsung est doté de cette fonction,

vérifiez la présence d’un logo Anynet+ sur l’appareil.

Branchement au téléviseur

1. Branchez un câble HDMI entre la prise [HDMI IN 1], [HDMI IN 2], [HDMI IN 3] ou [HDMI IN 4] du téléviseur et la prise HDMI

OUT de l’appareil Anynet+ correspondant.

Branchement d’un cinéma maison

1. Branchez un câble HDMI entre la prise [HDMI IN 1], [HDMI IN 2], [HDMI IN 3] ou [HDMI IN 4] du téléviseur et la prise HDMI

OUT de l’appareil Anynet+ correspondant.

2. Branchez un câble HDMI entre la prise HDMI IN du cinéma maison et la prise HDMI OUT de l’appareil Anynet+ correspondant.

Branchez un câble optique entre la prise DIGITAL AUDIO OUT (OPTICAL) de votre téléviseur et l’entrée audionumérique de

votre cinéma maison.

Si vous procédez au branchement ci-dessus, la prise optique n’offre que deux canaux audio. Vous entendrez du son

uniquement au niveau des haut-parleurs gauche et droit frontaux de votre cinéma maison et du caisson d’extrêmes graves.

Pour avoir le son en 5.1 canaux, branchez la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du lecteur DVD ou du récepteur

satellite (c.-à-d. l’appareil Anynet 1 ou 2) directement sur l’amplicateur ou sur le cinéma maison, et non sur téléviseur.

Ne branchez qu’un seul cinéma maison.

Il est possible de brancher un appareil Anynet+ à l’aide du câble HDMI 1.3 Certains câbles HDMI ne prennent pas en charge

des fonctions Anynet+.

Anynet+ fonctionne lorsque l’appareil AV compatible est en mode Veille ou en mode Marche.

Anynet+ prend en charge un maximum de 12 appareils audiovisuels. Veuillez prendre note que vous pouvez brancher un

maximum de 3 appareils de même type.



Choisir

Dépl.

Intro.

Retour

◄◄

1/2 Page

►►

Dossier supérieur

001 Swan Song feat.TBNY.mp3

002 Beatles-Yesterday.mp3

003 Fall in Love.mp3

004 Tom Waits-Time.mp3

005 Chuk Mangione-Feel So good.mp3

Anynet+

Suite...

TV Anynet+ Appareil 1

Anynet+ Appareil 2 Anynet+ Appareil 3

Câble HDMI 1.3

Cinéma maison

Anynet+ Appareil 4

Câble HDMI 1.3

Anynet+ Appareil 1

Câble HDMI 1.3 Câble HDMI 1.3 Câble HDMI 1.3 Câble HDMI 1.3

Anynet+ Appareil 2 Anynet+ Appareil 3 Anynet+ Appareil 4

Câble optique

Français - 43

BN68-01917B.indd 43 2009-02-13 오후 11:11:13

Configuration d’Anynet+

Les réglages suivants permettent de congurer les fonctions Anynet+.

Appuyez sur la touche TOOLS pour afcher le menu Outils.

Vous pouvez également choisir Anynet+ en choisissant Outils→ Anynet+ (HDMI-CEC).

Pour utiliser la fonction Anynet+, Anynet+ (HDMI-CEC) doit être activé.

1 Appuyez sur la touche MENU. Appuyez sur la touche ▲ ou ▼ pour sélectionner

Application, puis sur la touche ENTERE.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Anynet+ (HDMI-CEC), puis sur la

touche ENTERE.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, puis sur la touche

ENTERE.

4. Appuyez sur la touche ENTERE pour sélectionner Anynet+ (HDMI-CEC).

5. Appuyez sur la touche ▲ ou ▼ pour sélectionner On, puis sur la touche ENTERE.

La fonction Anynet+ (HDMI-CEC) est activée.

Si vous choisissez Off, la fonction Anynet+ (HDMI-CEC) est désactivée.

Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+

connexes sont désactivées.

Configuration d’un appareil Anynet+ pour qu’il s’arrête automatiquement à la

mise hors tension du téléviseur

1. Appuyez sur la touche ▲ ou ▼ pour sélectionner Arrêt automatique, puis sur la touche

ENTERE.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Oui, puis sur la touche ENTERE.

La fonction Arrêt automatique est activée.

Si vous choisissez Non, la fonction Arrêt automatique est annulée.

3. Appuyez sur la touche EXIT pour quitter le menu.

La source active de la télécommande du téléviseur doit être réglée à TV pour utiliser la

fonction Anynet+.

Si vous réglez Arrêt automatique à Oui, les appareils externes branchés au téléviseurs

se mettes hors tension en même temps que le téléviseur. Cependant, si un appareil est en

mode d’enregistrement, il pourrait ne pas s’éteindre.

Balayage et permutation entre les appareils Anynet+

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTERE pour sélectionner Anynet+ (HDMI-CEC).

Appuyez sur la touche ▲ ou ▼ pour sélectionner Liste appareils, puis sur la touche ENTERE.

La liste des appareils Anynet+ branchés au téléviseur s’afche.

S’il est impossible de trouver l’appareil désiré, appuyez sur la touche rouge pour effectuer un balayage des appareils.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil particulier, puis sur la touche ENTERE. Le système commande

alors l’appareil sélectionné.

Ce n’est qu’après avoir réglé Anynet+ (HDMI-CEC) à On dans le menu Application que la Liste appareils s’afche.

Permuter vers les appareils sélectionnés peut prendre jusqu’à 2 minutes. Il n’est pas possible d’annuler l’opération de

permutation.

La durée nécessaire au balayage dépend du nombre d’appareils branchés.

Lorsque le balayage est terminé, le nombre d’appareils trouvés ne s’afche pas.

Bien que le téléviseur recherche automatiquement tous les appareils à sa mise sous tension à l’aide de la touche POWER, les

appareils branchés lorsque le téléviseur est déjà en marche ne gurent pas dans la liste des appareils. Dans ce cas, choisissez

Recherche de connexions pour détecter les appareils.

Si vous avez sélectionné un appareil externe en appuyant sur la touche SOURCE, vous ne pouvez pas utiliser la fonction

Anynet+. Assurez-vous de permuter vers l’appareil Anynet+ à l’aide de la touche TOOLS.

Touches de la télécommande du téléviseur accessibles en mode Anynet+

Type d’appareil État de fonctionnement Touches accessibles

Appareil Anynet+

Après une permutation vers l’appareil,

lorsque le menu de l’appareil

correspondant s’affiche à l’écran.

Touches numériques ▲/▼/◄/► ENTERE

touches de couleur / EXIT

Après la permutation vers l’appareil,

pendant la lecture d’un fichier (recherche vers l’arrière / (recherche vers

l’avant) (Arrêt) / (Lecture) / (Pause)

Appareil avec syntoniseur

intégré

Après la permutation vers l’appareil,

pendant l’écoute d’une émission

télévisée CH / CH

Appareil audio Lorsque le récepteur est activé VOL / VOL / MMUTE

❑



❑



Configuration

Anynet+ (HDMI - CEC) : On ►

Arrêt automatique : Oui

Retour Intro.

Dépl.

Liste appareils

Configuration

Retour Intro.

Dépl.

Anynet+ (HDMI-CEC)

►

Lecture média(USB)

Application

Suite...

Outils

Dépl. Intro.

Quitter

Regarder téléviseur

Liste appareils

Enregistrer : DVD

DVD Fonctionnement

Récepteur : Off

Mode Son : Personnel

Mise en veille : Off

Ajouter aux favoris

Français - 44

BN68-01917B.indd 44 2009-02-13 오후 11:11:15

Français - 45

La fonction Anynet+ ne fonctionne que lorsque la source active de la télécommande du téléviseur est réglée à TV.

La touche ne fonctionne qu’en mode d’enregistrement.

Il est impossible de commander des appareils Anynet+ à l’aide des touches du téléviseur. Seule la télécommande du téléviseur

permet de commander les appareils Anynet+.

Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, sélectionnez à

nouveau l’appareil Anynet+.

Les fonctions Anynet+ ne fonctionnent pas avec des produits d’autres marques.

Les fonctions

peuvent varier selon l’appareil.

Menu Anynet+

Le menu Anynet+ varie selon le type d’appareil Anynet+ et l’état de l’appareil branché au téléviseur.

Menu Anynet+Description

Regarder téléviseur Permuter d’Anynet+ vers le mode de télédiffusion (TV).

Liste appareils Afficher la liste des appareils Anynet+.

Enregistrement Démarrer un enregistrement. (Ce menu ne fonctionne que pour les appareils d’enregistrement.)

Menu Afficher le menu de l’appareil branché.

Exemple : Lorsqu’un enregistreur DVD est branché, le menu principal de l’enregistreur DVD s’affiche.

Fonction

Afficher le menu de commande de la lecture de l’appareil branché.

Exemple : enregistreur DVD est branché, le menu de commande de la lecture de l’enregistreur DVD

s’affiche.

Enregistrement par

minuterie

Programmer un enregistrement. (Ce menu ne fonctionne que pour les appareils qui prennent en

charge la programmation d’enregistrements.)

Arrêter

l’enregistrement Arrêter l’enregistrement.

Récepteur Le son est émis par le récepteur (cinéma maison).

Configuration Vous pouvez régler les fonctions Anynet+ (HDMI-CEC), Arrêt automatique et Recherche de

connexions pour Anynet+.

Enregistrement

Vous pouvez enregistrer une émission télévisée à l’aide d’un enregistreur Samsung.

1. Appuyez sur la touche TOOLS.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Enregistrer Immediately

(immédiatement), puis sur la touche ENTERE. L’enregistrement commence.

Lorsque plus d’un appareil d’enregistrement est branché

Lorsque plusieurs appareils d’enregistrement sont branchés, la liste des appareils

s’affiche à l’écran. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil d’

enregistrement, puis sur ENTERE. L’enregistrement commence.

Lorsque l’appareil branché n’est pas affiché

Choisissez Liste appareils et appuyez sur la touche rouge pour rechercher les appareils.

3. Appuyez sur la touche EXIT pour quitter le menu.

Vous pouvez enregistrer le visionnement en cours en appuyant sur la touche . Si vous regardez une vidéo sur un autre

appareil, la vidéo de cet appareil est enregistrée.

Avant d’enregistrer, vériez si la prise d’antenne est correctement branchée à l’appareil enregistreur. Pour brancher correctement

une antenne à un appareil d’enregistrement, consultez le guide d’utilisation de l’appareil.

Écoute par l’intermédiaire d’un récepteur (cinéma maison)

Vous pouvez écouter le son par l’intermédiaire d’un récepteur, plutôt que par les haut-parleurs du téléviseur.

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ▲ ou ▼ pour sélectionner Récepteur.

2. Appuyez sur la touche ◄ ou ► pour sélectionner On.

Vous pouvez maintenant écouter le son par le récepteur.

3. Appuyez sur la touche EXIT pour quitter le menu.

Si votre récepteur ne prend en charge que le son, il pourrait ne pas gurer dans la liste des appareils.

Le récepteur fonctionnera lorsque la prise OPTICAL IN sera reliée à la prise OPTICAL OUT du téléviseur.

Lorsque le récepteur (cinéma maison) est réglé à On, il est possible d’entendre le son provenant de la prise optique du

téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur du cinéma

maison. Lorsque la source est une composante numérique, comme un lecteur DVD, et qu’elle est branchée au téléviseur à l’

aide d’un câble HDMI, le son produit par le cinéma maison sera un son à 2 canaux.

Le son pourrait ne pas être émis correctement par le récepteur avec la fonction Media Play.

En mode d’écoute par le récepteur, certaines restrictions relatives à la fonction ISI et aux fonctions audio (MTS, Langue

privilégiée) s’appliquent.

S’il y a une interruption de l’alimentation au téléviseur lorsque la fonction Récepteur est réglée à On (si le cordon d’

alimentation est débranché ou en cas de panne de courant), la fonction Sélect. le haut-parleur peut être réglée à Haut-p.

externe lorsque vous remettez le téléviseur sous tension.



❑

Outils

Dépl. Intro.

Quitter

Regarder téléviseur

Liste appareils

Enregistrer : DVD

DVD Fonctionnement

Récepteur : Off

Mode Son : Personnel

Mise en veille : Off

Ajouter aux favoris

BN68-01917B.indd 45 2009-02-13 오후 11:11:16

Français - 46

Dépannage de la fonction Anynet+

Symptôme Solution

Anynet+ ne fonctionne pas. Vérier si l’appareil est bien un appareil Anynet+. Le système Anynet+ ne prend en charge

que les appareils Anynet+.

Branchez un seul récepteur (cinéma maison).

Vériez si le cordon d’alimentation de l’appareil Anynet+ est bien branché.

Vériez les branchements des câbles vidéo/audio/HDMI 1.3 de l’appareil Anynet+.

Vériez si l’option Anynet+ (HDMI-CEC) est réglée sur On dans le menu de

configuration d’Anynet+.

Vérifiez si la télécommande est en mode TV.

Vérifier s’il s’agit de la télécommande exclusive Anynet+.

Anynet+ ne fonctionne pas dans certaines situations. (recherche de canaux, fonction

Media Play, Prêt à l’emploi, etc.)

Au moment du branchement ou du débranchement du câble HDMI 1.3, assurez-vous

d’effectuer une nouvelle recherche des appareils ou mettez le téléviseur hors tension et

redémarrez-le.

Vériez si la fonction Anynet+ de l’appareil Anynet+ est activée.

•

Je souhaite lancer Anynet+.Vériez si l’appareil Anynet+ est correctement branché au téléviseur et si le Anynet+

(HDMI-CEC) est réglé sur On dans le menu Conguration d’Anynet+.

Appuyez sur la touche TV de la télécommande du téléviseur pour permuter vers le

téléviseur. Appuyez ensuite sur la touche TOOLS pour afficher le menu Anynet+ et

sélectionner le menu désiré.

•

Je souhaite quitter Anynet+.Sélectionner Regarder téléviseur dans le menu Anynet+.

Appuyez sur la touche SOURCE de la télécommande du téléviseur et choisissez un

appareil autre que les appareils Anynet+.

Appuyez sur les touches CH, CH LIST, PRE-CH et FAV.CH pour changer le mode du

téléviseur.

(Remarque : la touche des canaux ne fonctionne que si aucun appareil Anynet+ à

syntoniseur intégré n’est branché.)

•

Le message Connexion à à l’

appareil Anynet+... s’affiche à l’

écran.

Vous ne pouvez utiliser la télécommande pendant la conguration d’Anynet+ ou pour

permuter vers un mode de visionnement.

Utilisez la télécommande lorsque le réglage d’Anynet+ ou la permutation vers le mode de

visionnement sont terminés.

•

L’appareil Anynet+ ne lit pas. Vous ne pouvez pas utiliser la fonction de lecture lorsque le mode Prêt-à-l’emploi est en cours

d’exécution.

L’appareil branché n’est pas

affiché.

Vériez si l’appareil prend en charge les fonctions Anynet+.

Vériez si le câble HDMI 1.3 est bien branché.

Vériez si l’option Anynet+ (HDMI-CEC) est réglée sur On dans le menu de

configuration d’Anynet+.

Rechercher les appareils Anynet+ de nouveau.

Seul le câble HDMI 1.3 permet de brancher un appareil Anynet+. Certains câbles

HDMI ne prennent pas en charge des fonctions Anynet+.

S’il y a interruption suite à une anomalie, par exemple si le câble HDMI ou le cordon

d’alimentation sont débranchés, ou en cas de panne de courant, répétez le balayage

des appareils.

•

L’émission ne peut pas être

enregistrée.

Vérifiez si la prise d’antenne de l’appareil enregistreur est branchée correctement.

Le son du téléviseur ne sort pas

par le récepteur.

Branchez le câble optique entre le téléviseur et le récepteur.

BN68-01917B.indd 46 2009-02-13 오후 11:11:16

Annexe

Problème Solution possible

Image de mauvaise qualité. Essayez un autre canal.

Réglez l’antenne.

Vérifiez tous les branchements de câble.

Son de qualité médiocre. Essayez un autre canal.

Réglez l’antenne.

Aucune image ou aucun son. Essayez un autre canal.

Appuyez sur la touche SOURCE.

Vérifiez si le téléviseur est branché.

Vérifiez les branchements de l’antenne.

Vérifiez que la touche MMUTE n’active pas la sourdine.

Il n’y a pas de son ou le son est

trop bas alors que le volume est

réglé au maximum.

Dans un premier temps, vérifiez le volume des éléments branchés sur votre téléviseur

(récepteur numérique, DTV, lecteur DVD, câblosélecteur, magnétoscope, etc.). Réglez ensuite

le volume du téléviseur en conséquence.

L’image roule verticalement. Vérifiez toutes les branchements de câble.

Le téléviseur fonctionne de

manière erratique. Débranchez le téléviseur pendant 30 secondes et essayez de nouveau.

Le téléviseur ne se met pas sous

tension. Vérifiez que la prise électrique fonctionne correctement.

La télécommande fonctionne mal. Remplacez les piles de la télécommande.

Nettoyez l’extrémité supérieure de la télécommande (fenêtre de transmission).

Vérifiez les bornes des piles.

Appuyez sur la touche TV pour régler la télécommande au mode TV.

Vérifiez s’il y a des piles dans la télécommande.

Vérifiez que les bornes “+” et “-” des piles sont dans le bon sens.

Problème d’écran en télédiffusion

numérique. Vérifiez la puissance du signal numérique et l’entrée de l’antenne.

L’image est trop claire ou trop

sombre. Réglez la luminosité et le contraste.

Réglez la syntonisation de précision.

L’image est trop grande ou trop

petite. Réglez les paramètres de format.

La qualité visuelle des canaux

numériques varie. La qualité visuelle des canaux numériques peut varier selon le mode de production d’origine

(analogue ou numérique).

- Si le mode de production d’origine est numérique : Émission de qualité visuelle supérieure.

- Si le mode de production d’origine est analogique : L’émission numérique affichée à l’écran

était une émission analogue à l’origine, convertie au format numérique.

La qualité visuelle est de calibre SD (définition standard).

L’écran est noir et le témoin

d’alimentation clignote

régulièrement.

Sur l’ordinateur, vérifiez l’alimentation et le câble de signal.

Le téléviseur est en mode d’économie d’énergie.

Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Sur votre équipement, vérifier le mode (STB, DVD etc.), l’alimentation et le câble de signal.

Le téléviseur est en mode d’économie d’énergie.

Appuyez sur la touche SOURCE du panneau ou de la télécommande.

Mettez le téléviseur hors tension et rallumez-le.

Bien que le téléviseur affiche HD

(haute définition), la qualité des

images n’est pas satisfaisante.

L’indication HD (haute définition) affichée lors d’un changement de canal ou lorsque la

touche INFO de la télécommande est enfoncée signifie que le canal sélectionné est un

canal numérique. Si le télédiffuseur convertit un signal analogique au format numérique et le

transmet, il est possible que la qualité visuelle ne soit pas parfaite.

L’image semble déformée dans un

angle de l’écran. Si vous choisissez le format Plein écran pour certains appareils externes, une image

déformée pourrait apparaître dans un angle de l’écran. Ce problème est causé par les

appareils externes et non par le téléviseur.

Un son étrange se fait entendre. Ce son est produit par le fonctionnement des appareils; il ne s’agit pas d’une défectuosité.

Pixels visibles à l’écran. Il se peut qu’il y ait à l’écran quelques pixels lumineux ou sombres. Ces pixels n’ont aucune

incidence sur la performance de cet appareil.

Le message Resets all settings to

the default values (Rétablit tous les

paramètres aux valeurs par défaut)

s’affiche.

Ce message s’affiche lorsqu’on maintient la touche EXIT enfoncée pendant quelques instants.

Les paramètres par défaut réglés en usine sont rétablis.

Dépannage

Le tableau ci-dessous dresse la liste des problèmes courants et suggère des solutions.

Si aucun de ces conseils de dépannage ne permet de corriger le problème, communiquez avec le service à la clientèle de

Samsung en composant le 1-800-SAMSUNG.

Français - 47

BN68-01917B.indd 47 2009-02-13 오후 11:11:16

Préparation avant l’installation du support mural

1 Installez le support mural à l’aide d’une plage de couple maximale de 15 kgf/cm. Soyez prudent : les pièces pourraient être

endommagées par un couple situé à l’extérieur de la plage indiquée.

2. La trousse d’accessoires contient un anneau de support [②] pour l’installation d’un support mural de marque autre. (Cas B)

Vissez dans le trou [①] lorsque vous installez le support mural sur le mur.

Assemblage du socle

Mise en garde

Fixez fermement le support au téléviseur avant de le déplacer, car le support risque de

tomber et de causer des blessures sérieuses.

Deux personnes ou plus devraient porter le téléviseur. Ne déposez jamais le

téléviseur sur le sol an d’éviter d’endommager l’écran. Rangez toujours le

téléviseur en position verticale.

À l’aide des vis servant à immobiliser le socle et le téléviseur, fixez fermement le

téléviseur au socle.

(L’aspect extérieur du produit peut être différent de celui illustré.)

Dans le cas d’une installation murale du

téléviseur, fixez le couvercle (➊) sur le

socle à l’aide de deux vis.

Cas A. Installation du support mural Samsung Cas B. Installation du support mural d’une autre marque

Français - 48

(PN50B550T2F/PN50B560T5F) (PN58B550T2F/PN58B560T5F/PN63B550T2F)

BN68-01917B.indd 48 2009-02-13 오후 11:11:18

Français - 49

Le fait de tirer, de pousser ou de monter sur le téléviseur peut en provoquer la chute. Plus particulièrement, veillez

à ce que vos enfants ne grimpent pas sur le téléviseur et qu’ils ne le déstabilisent pas : il pourrait se renverser et

causer des blessures grave, voire la mort. Respectez toutes les mesures de sécurité indiquées dans le dépliant sur

la sécurit inclus. Pour une stabilité accrue, installez un dispositif antichute de sécurité, comme suit.

Accessoires

Supportdu téléviseur

(1 article) /

Vis

(M4X 16)

TPour empêcher que le téléviseur ne tombe :

1. Fixez le support au téléviseur en insérant les vis 1 (M4X 16) dans les trous situés au milieu du téléviseur.

42 po, 50 po : Dévissez une vis xée à l’arrière de votre téléviseur avant de xer le dispositif de retenue.

Veillez à utiliser uniquement les vis fournies.

2. Vissez à fond les vis sur le mur ou l’armoire où le téléviseur doit être installé. Pour immobiliser le téléviseur, xez le cordon relié

au téléviseur aux vis vissées dans le mur ou sur l’armoire.

Achetez séparément les vis de xation au mur ou sur l’armoire.

Installez le téléviseur à proximité du mur de manière qu’il ne se renverse pas.

Lorsque vous attachez le téléviseur au mur, xez le cordon de manière qu’il soit parallèle au sol ou incliné.

Vers le bas pour des raisons de sécurité.Vériez à intervalles réguliers que le cordon ou le l ne se détendent pas.

Avant de déplacer le téléviseur, détachez d’abord le cordon.

3. Assurez-vous que tous les points d’ancrage sont solides. Vous devez les vérier périodiquement an de détecter tout signe de

fatigue. En cas de doute au sujet des points d’ancrage, communiquez avec un installateur professionnel.



경고 주의

Avertissement

Fixation du téléviseur au mur

42", 50" 58", 63"

Mur

42", 50"

58", 63"

BN68-01917B.indd 49 2009-02-13 오후 11:11:22

Spécifications pour la trousse de fixation murale (VESA)

Installez votre support mural sur un mur massif perpendiculaire au plancher.

Pour le xer à d’autres matériaux, veuillez communiquer avec votre détaillant.

Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.

Type de produits pouces Spéc. VESA (A * B) Vis standard Quantité

TV ACL

19" ~22" 100 * 100

23"~29" 200 * 100

30"~40" 200 * 200 M6

46"~55" 400 * 400

M857"~70" 800 * 400

80" ~ 1400 * 800

Téléviseur à écran à

plasma

42"~ 50" 400 * 400

M8 4

58"~ 63" 600 * 400

70" ~ 800 * 400

80" ~ 1400 * 800

Les dimensions standard pour les trousses de xation murale gurent dans le tableau ci-dessus.

Un manuel d’installation détaillé et toutes les pièces nécessaires à l’assemblage sont comprises à l’achat de notre trousse de

xation murale.

N’utilisez pas de vis plus longues que les dimensions standard : elles pourraient endommager l’intérieur du téléviseur.

En ce qui a trait aux supports muraux non conformes aux spécications de vis de la norme VESA, la longueur des vis peut varier

selon leurs spécications.

N’utilisez pas de vis non conformes aux spécications de vis de la norme VESA.

Ne serrez pas trop les vis : cela pourrait endommager le produit ou en provoquer la chute et causer des blessures.

Samsung décline toute responsabilité dans le cas où de tels accidents se produisent.

Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l’utilisation d’un support

mural non conforme aux spécications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d’installation

du produit.

Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécications VESA. Par conséquent, vous devez

utiliser notre ensemble de xation conçu pour ces modèles.

Au montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés.

N’installez pas le support mural lorsque le téléviseur est sous tension.

Vous pourriez subir une électrocution.

Français - 50

BN68-01917B.indd 50 2009-02-13 오후 11:11:23

Modèle PN50B550T2F/PN50B560T5F PN58B550T2F/PN58B560T5F PN63B550T2F

Taille de l’écran (en diagonal) 50 pouces (49,9 pouces en

diagonale)

58 pouces (58,0 pouces en

diagonale)

63 pouces (62,9 pouces en

diagonale)

Résolution de l’ordinateur 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz

Son (Sortie) 10W x 2 15W x 2 15W x 2

Dimensions (l x H x P)

Téléviseur

Avec support

48,8 x 30,1 x 2,9 pouces

(1240 x 766 x 74 mm)

48,8 x 32,4 x 11,4 pouces

(1240 x 822 x 290 mm)

55,8 x 34,1 x 2,9 pouces

(1418 x 866 x 74 mm)

55,8 x 36,4 x 13,2 pouces

(1418 x 924 x 335 mm)

60,2 x 36,7 x 2,9 pouces

(1531 x 932 x 74 mm)

60,2 x 39,1 x 15,3 pouces

(1531 x 992,5 x 390 mm)

Poids

Téléviseur

Avec support

73,6 lb (33,4 kg)

84,6 lb (38,4 kg)

99,7 lb (45,3 kg)

116,6 lb (52,9 kg)

133,6 lb (60,6 kg)

Facteurs environnementaux

Température de fonctionnement

Niveau d’humidité pour le

fonctionnement

Température pour l’entreposage

Niveau d’humidité pour l’

entreposage

50°F à 104°F (10°C à 40°C)

10 % à 80 %, sans condensation

-4°F à 113°F (-20°C à 45°C)

5 % à 95 %, sans condensation

50°F à 104°F (10°C à 40°C)

10 % à 80 %, sans condensation

-4°F à 113°F (-20°C à 45°C)

5 % à 95 %, sans condensation

50°F à 104°F (10°C à 40°C)

10 % à 80 %, sans condensation

-4°F à 113°F (-20°C à 45°C)

5 % à 95 %, sans condensation

Cet appareil est un appareil numérique de catégorie B.

Le design et les spécications peuvent changer sans préavis.

Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette xée au produit.

Spécifications

Français - 51

BN68-01917B.indd 51 2009-02-13 오후 11:11:23

Dimensions (PN50B550T2F/PN50B560T5F)

REMARQUE : Tous les dessins ne sont pas nécessairement

des représentations à l’échelle. Certaines

dimensions sont susceptibles de changer sans préavis.

Vériez les dimensions de chaque unité avant de procéder.

à des travaux de menuiserie. Nous ne sommes pas responsa-

bles des erreurs de typographie

ou d’impression.

VUE EN PLONGÉE VUE AVANT

DÉTAILS DU PANNEAU DES PRISES 7,2 x 3,7 POUCES

VUE LATÉRALE VUE ARRIÈRE

Français - 52

BN68-01917B.indd 52 2009-02-13 오후 11:11:24

Dimensions (PN58B550T2F/PN58B560T5F)

REMARQUE : Tous les dessins ne sont pas nécessairement

des représentations à l’échelle. Certaines

dimensions sont susceptibles de changer sans préavis.

Vériez les dimensions de chaque unité avant de procéder.

à des travaux de menuiserie. Nous ne sommes pas responsa-

bles des erreurs de typographie

ou d’impression.

VUE EN PLONGÉE VUE AVANT

DÉTAILS DU PANNEAU DES PRISES 7,2 x 3,7 POUCES

VUE LATÉRALE VUE ARRIÈRE

Français - 53

BN68-01917B.indd 53 2009-02-13 오후 11:11:25

Dimensions (PN63B550T2F)

REMARQUE : Tous les dessins ne sont pas nécessairement

des représentations à l’échelle. Certaines

dimensions sont susceptibles de changer sans préavis.

Vériez les dimensions de chaque unité avant de procéder.

à des travaux de menuiserie. Nous ne sommes pas responsa-

bles des erreurs de typographie

ou d’impression.

VUE EN PLONGÉE VUE AVANT

DÉTAILS DU PANNEAU DES PRISES 7,2 x 3,7 POUCES

VUE LATÉRALE VUE ARRIÈRE

Français - 54

23.6

15.7

BN68-01917B.indd 54 2009-02-13 오후 11:11:26

Samsung Bn68 01917B 00 Users Manual

550 to the manual e007fd52-0462-45fa-b3d9-09f56bf7af62

Navigation menu

Versions of this User Manual:

Views

Navigation
