imagine the possibilities

Thank you for purchasing this Samsung

product. To receive more complete service,

please register your product at

www.samsung.com/register

DMT800 Series

DMT610 Series

DMT400 Series

DMT350 Series

DW7933 Series

DW80F800 Series

DW80F600 Series

Dishwasher

installation guide

These installation instructions are intended

for use by qualiﬁ ed installers.

If you are having problems installing this dishwasher

Please call : 1-800-SAMSUNG (726-7864)

for assistance : www.samsung.com

STOP

installation_DD68-00046A-06_EN_130401.indd 1installation_DD68-00046A-06_EN_130401.indd 1 2013-04-01  5:05:132013-04-01  5:05:13

2_ safety instructions

safety instructions

Throughout this manual, you’ll see Warning and Caution notes. These warnings,

cautions, and the important safety instructions that follow do not cover all

possible conditions and situations that may occur. It’s your responsibility to use

common sense, caution, and care when installing, maintaining, and operating the

dishwasher. Samsung is not liable for damages resulting from improper use.

IMPORTANT SAFETY INSTRUCTIONS

What the icons and signs in this installation guide mean:

WARNING

Hazards or unsafe practices that may result in severe personal injury or

death.

CAUTION

Hazards or unsafe practices that may result in personal injury or property

damage.

CAUTION

To reduce the risk of ﬁ re, explosion, electric shock, or personal injury when

using the dishwasher, follow these basic safety precautions:

Follow directions explicitly.

Make sure the machine is grounded to prevent electric shock.

Call the service center for help.

These warning signs are here to prevent injury to you and others.

Please follow them explicitly.

After reading this section, keep it in a safe place for future reference.

Read all instructions before using the appliance.

Install and store the dishwasher inside, away from exposure to weather.

Do not install the dishwasher near electrical components. Keep the dishwasher away from

open ﬂ ames.

Do NOT install the dishwasher on a carpet as this is a ﬁ re hazard.

Do NOT install the dishwasher in a location where the water may freeze (where the

temperature falls below 32 ˚F (0 ˚C)). Frozen water in the hoses or pipes may damage the

dishwasher.

As with all any equipment using electricity, water and moving parts, potential hazards exist.

To safely operate this appliance, become familiar with its operation and exercise care when

using it.

The dishwasher must be properly grounded. Never connect it to an ungrounded outlet.

Prior to removal of original dishwasher and the installation of your new unit, make sure to

switch o your circuit breaker. Do not connect the dishwasher until you have completed the

installation. Connecting the power cable is the last step when installing the dishwasher.

All wiring and grounding must be done in accordance with the electrical code applicable to

the region.

CAUTION

installation_DD68-00046A-06_EN_130401.indd Sec1:2installation_DD68-00046A-06_EN_130401.indd Sec1:2 2013-04-01  5:05:202013-04-01  5:05:20

safety instructions _3

GROUNDING INSTRUCTIONS

For a permanently connected appliance:

This appliance must be connected to grounded metal, a permanent wiring system, or an

equipment-grounding conductor must be run with the circuit conductors and connected to

the equipment-grounding terminal or lead on the appliance.

The dishwasher is very heavy. Do not attempt to move or carry a dishwasher alone. Two or

more people are needed to move a dishwasher and avoid potential injuries.

If the power cable is damaged, it must be replaced by the manufacturer, a service agent or

similarly qualiﬁ ed person in order to avoid a hazard.

Do not touch the power cable with wet hands.

Do not connect another appliance to the same power outlet as the dishwasher.

Make sure to use a new water supply line. Old lines are susceptible to breakage because

they become hardened and may cause property damage due to a water leakage.

The dishwasher must be connected to a hot water supply with a temperature between 120

˚F (49 ˚C) ~ 149 °F (65 ˚C). This temperature range provides the best washing result and

shortest cycle time. Temperature should not exceed 149 ˚F (65 ˚C) to prevent damage to

dishes.

Ensure that the water supplied to the dishwasher does not freeze. Frozen water can

damage the hoses, valves, pump, or other components.

Certiﬁ ed residential dishwashers are not intended for licensed food establishments.

(NSF/ANSI Standard 184 for Residential Dishwashers)

For a full list of safety information, please refer to the User Manual.

BEFORE INSTALLING THE DISHWASHER

WARNING

Tip-Over Hazard

- Do not use the dishwasher until it is correctly installed.

- Do not push down on the door when it is open.

- Do not place excessive weight on the open door.

Electric Shock Hazard

Failure to follow these instructions can result in death, ﬁ re, or electric shock:

- Electrically ground the dishwasher

- Connect the ground wire to the green ground connector in the junction box.

- Do not use an extension cord.

To reduce the risk of electric shock, ﬁ re, or injury to persons, the installer must ensure that

the dishwasher is completely enclosed at the time of installation.

CAUTION

WARNING

installation_DD68-00046A-06_EN_130401.indd Sec1:3installation_DD68-00046A-06_EN_130401.indd Sec1:3 2013-04-01  5:05:202013-04-01  5:05:20

4_ contents

contents

PREPARING THE DISHWASHER

ENCLOSURE

5 Product dimensions

5 Enclosure dimensions

INSTALLING THE DISHWASHER

6 STEP 1 Check the parts and tools

8 STEP 2 Select the best location for the

dishwasher

9 STEP 3 Check water supply requirements

and cautions

10 STEP 4 Check the electrical requirements

and cautions

11 STEP 5 Unpacking and inspecting the

dishwasher

13 STEP 6 Preparing the dishwasher

14 STEP 7 Placing the dishwasher and

connecting the HOT WATER

supply line

15 STEP 8 Leveling the dishwasher

16 STEP 9 Securing the dishwasher

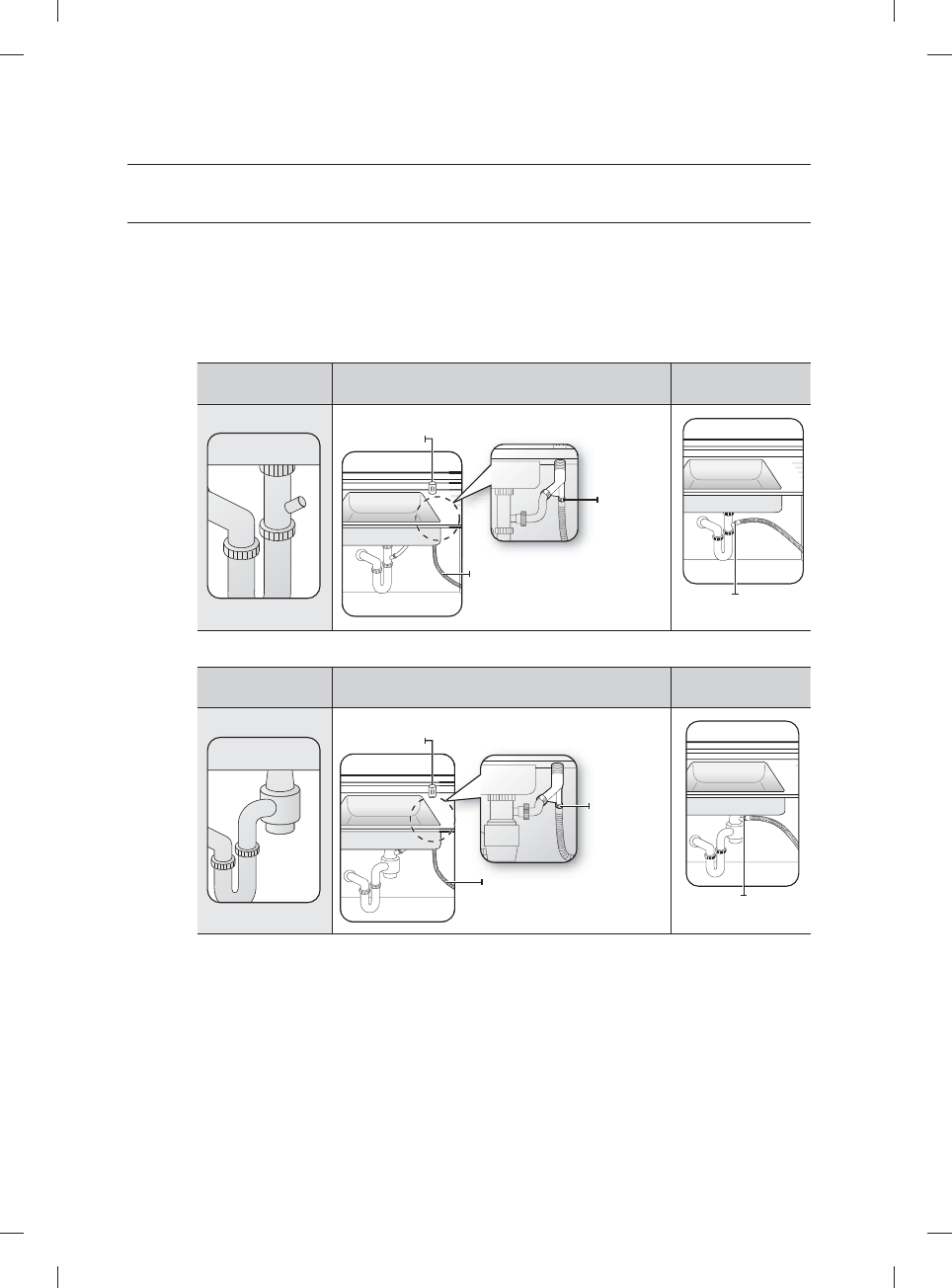

18 STEP 10 Connecting the drain hose

20 STEP 11 Wiring connections

21 STEP 12 Completing the installation

SPECIFICATIONS

installation_DD68-00046A-06_EN_130401.indd Sec2:4installation_DD68-00046A-06_EN_130401.indd Sec2:4 2013-04-01  5:05:202013-04-01  5:05:20

preparing the dishwasher enclosure _5

01 PREPARING THE DISHWASHER

preparing the dishwasher

enclosure

PRODUCT DIMENSIONS

ENCLOSURE DIMENSIONS

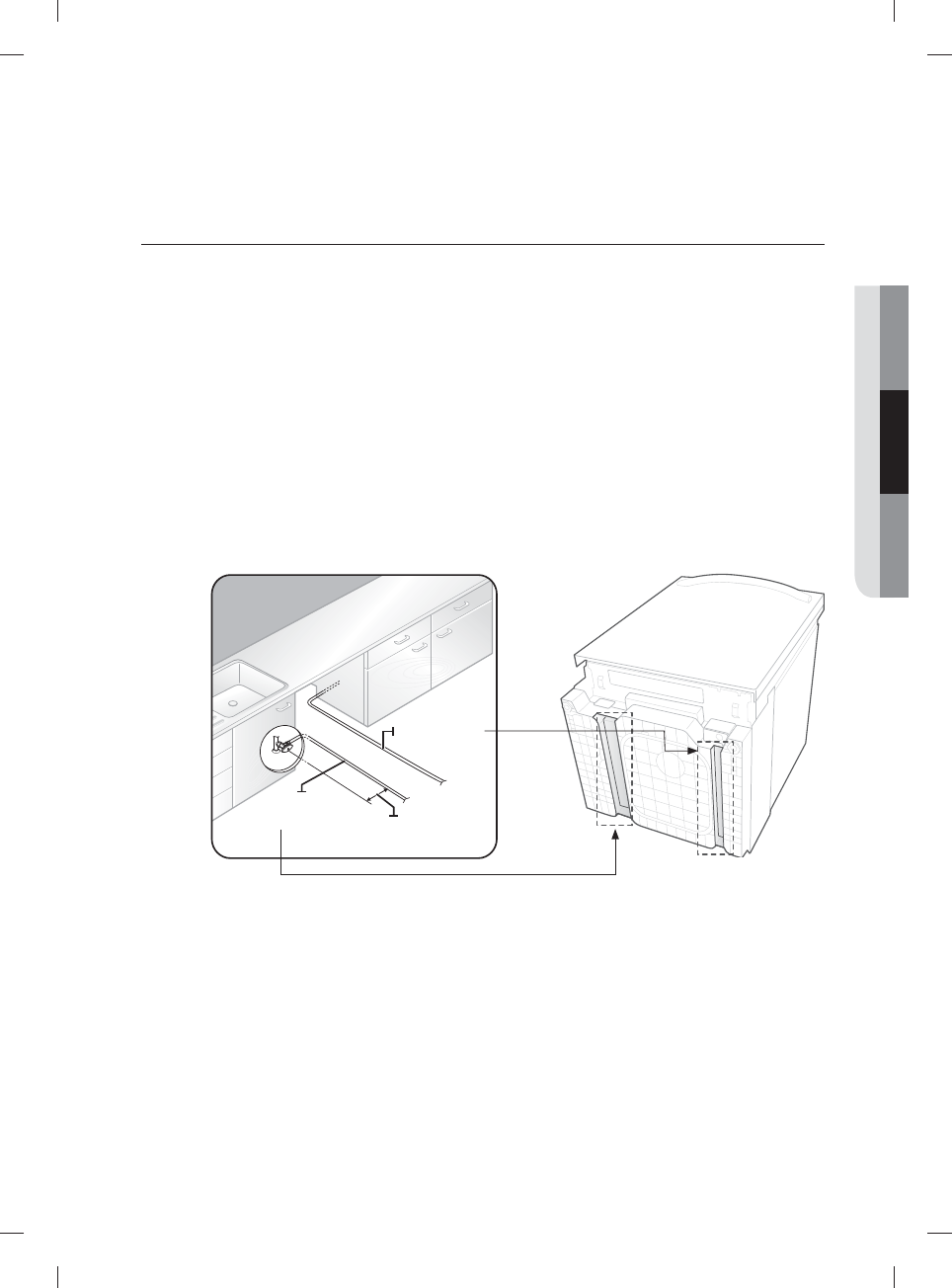

This dishwasher is designed to be enclosed

on the top and on both sides by a standard

residential kitchen cabinet unit.

The installation enclosure must be clean and free

of any obstructions.

The enclosure must be at least 24 inches wide,

24 inches deep, and 34 1/8 inches high.

For the front door of the dishwasher to be ﬂ ush

with the leading edge of the counter top, the

counter top must be at least 25 inches deep.

Side view

(DMT800 series/

DMT610 series/

DMT400 series/

DW80F800 series/

DW80F600 series)

Side view

(DMT350 series /

DW7933 series)

Rear view

27” (686 mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

23 7⁄8” (605 mm)

33 7⁄8” (860mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

5” (128mm)

2 1⁄3” (60mm)

The water supply

line, power cable

and drain hose

should go through

this space behind

the dishwasher.

Then, they run in

channels under

the dishwasher to

connections in the

front.

24” (610 mm)

minimum

24” (610 mm)

minimum

34 1⁄8” (867 mm)

minimum

installation_DD68-00046A-06_EN_130401.indd Sec5:5installation_DD68-00046A-06_EN_130401.indd Sec5:5 2013-04-01  5:05:212013-04-01  5:05:21

6_ installing the dishwasher

installing the dishwasher

Be sure that you or your installer follow these instructions closely so that the new

dishwasher works properly and that you’re not at risk of injury when washing dishes.

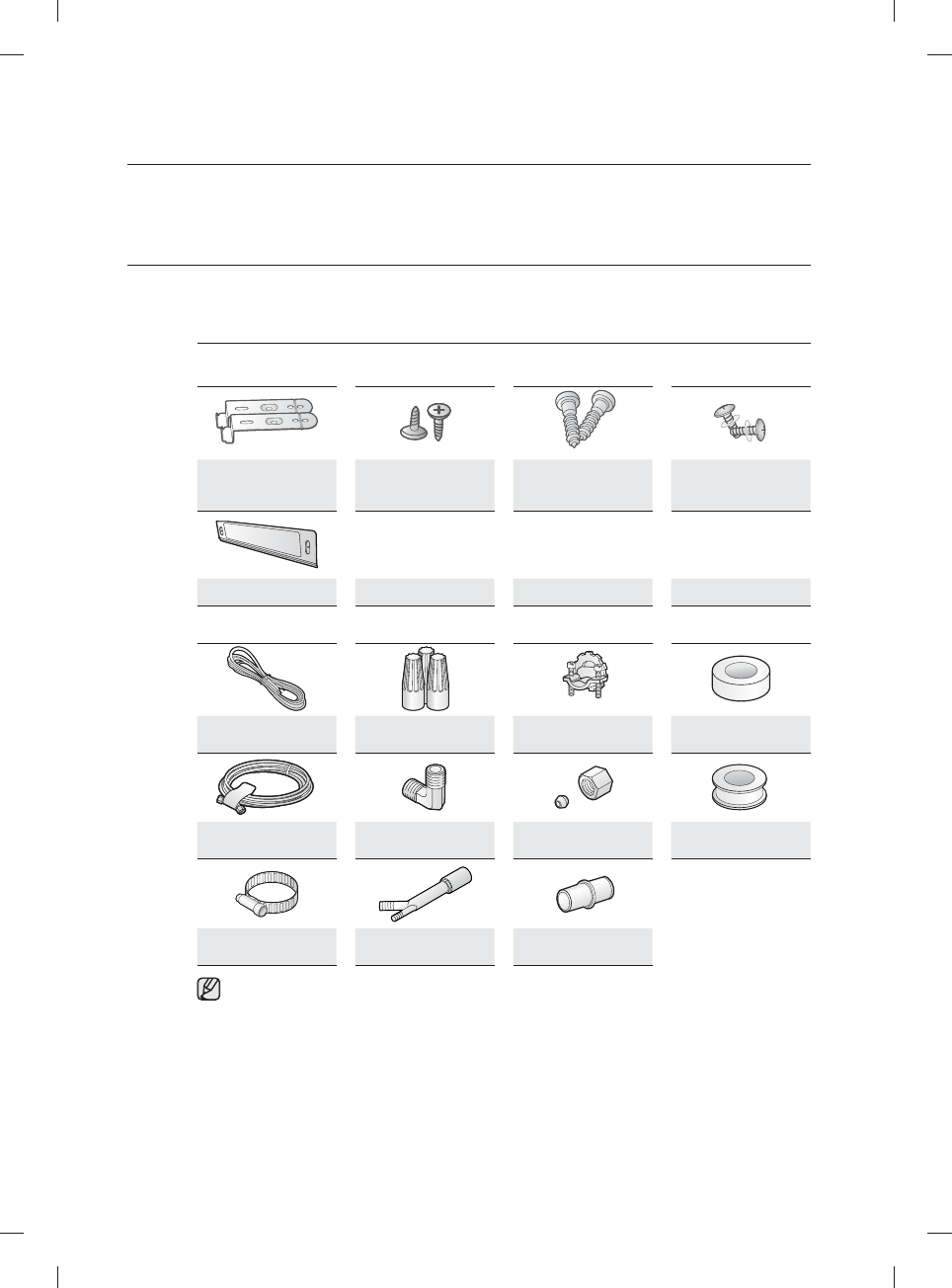

STEP 1 CHECK THE PARTS AND TOOLS

Before starting on the installation, prepare all the necessary tools and parts required to install the

dishwasher. This will save installation time and simplify the installation process.

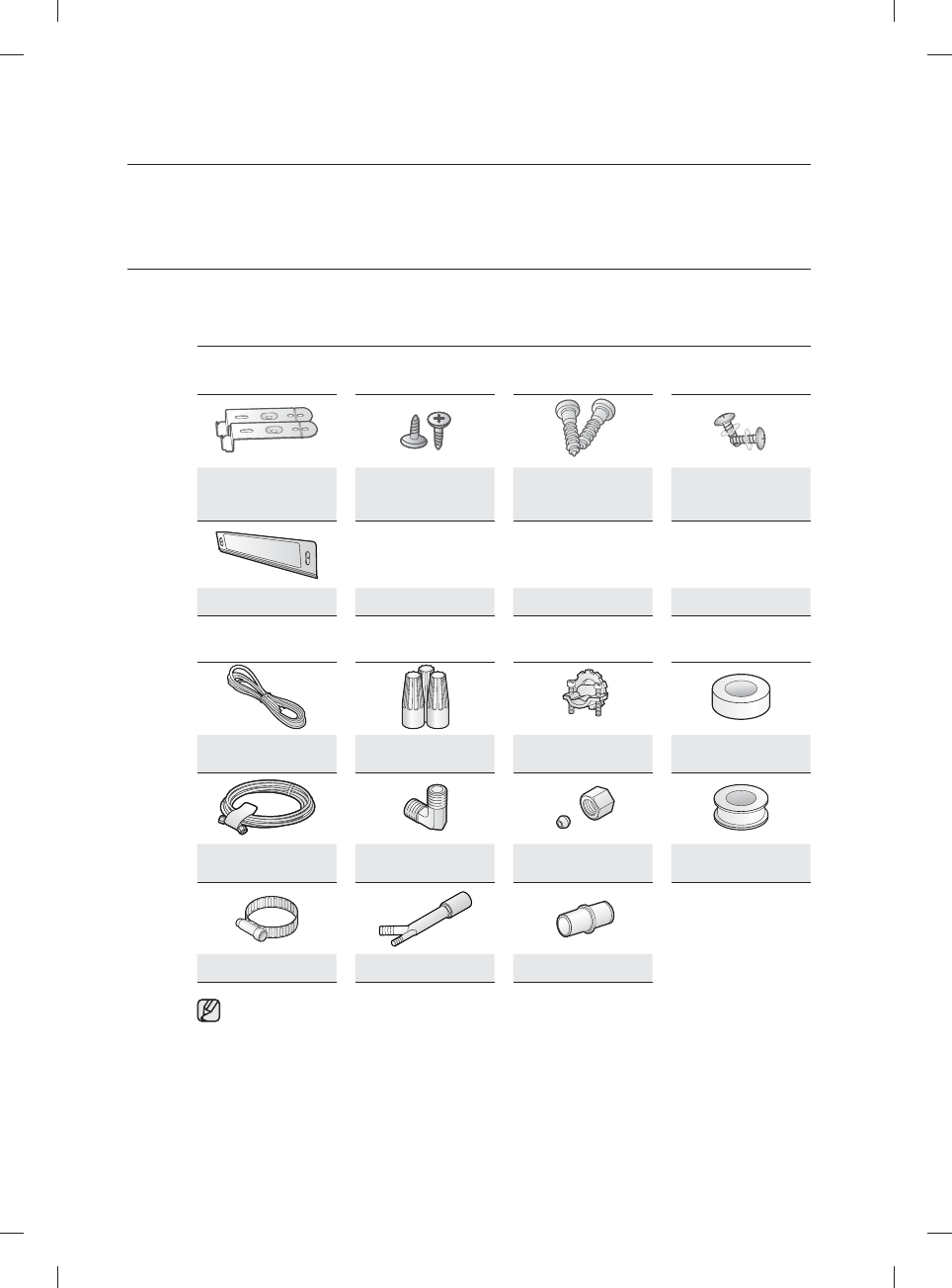

Parts required

Provided with the dishwasher. Check when you unbox the dishwasher in Step 5.

2 Installation Brackets

2 Flat Head Screws

(For the installation

bracket)

2 Screws

(for the side walls)

2 Screws

(for the kick plate)

Kick Plate

Not provided

Power cable Twist on wire

connector Strain relief Electrical tape &

Standard duct tape

Hot water supply line 90° Elbow(

”) Tube ﬁ ttings Teﬂ on

tape or sealing

compound

Hose clamp Air gap Rubber connector

For the hot water supply line – We strongly recommend using

” minimum O.D. copper

tubing with a compression ﬁ tting or a ﬂ exible stainless steel braided hot water supply line.

[Warning: Do not use plastic tubing. Plastic tubing can deteriorate over time and cause a

leak inside the tube ﬁ tting.]

You also need a 90° elbow with

” N.P.T. external pipe threads on one end and a ﬁ tting

sized to ﬁ t your hot water supply line (copper tubing/compression ﬁ tting or braided hose) on

the other.

For the power cable, we recommend a jacketed 12-2 cable with ground. Note that some

local codes may require the cable to have a BX style metal jacket.

installation_DD68-00046A-06_EN_130401.indd Sec3:6installation_DD68-00046A-06_EN_130401.indd Sec3:6 2013-04-01  5:05:212013-04-01  5:05:21

installing the dishwasher _7

02 INSTALLING THE DISHWASHER

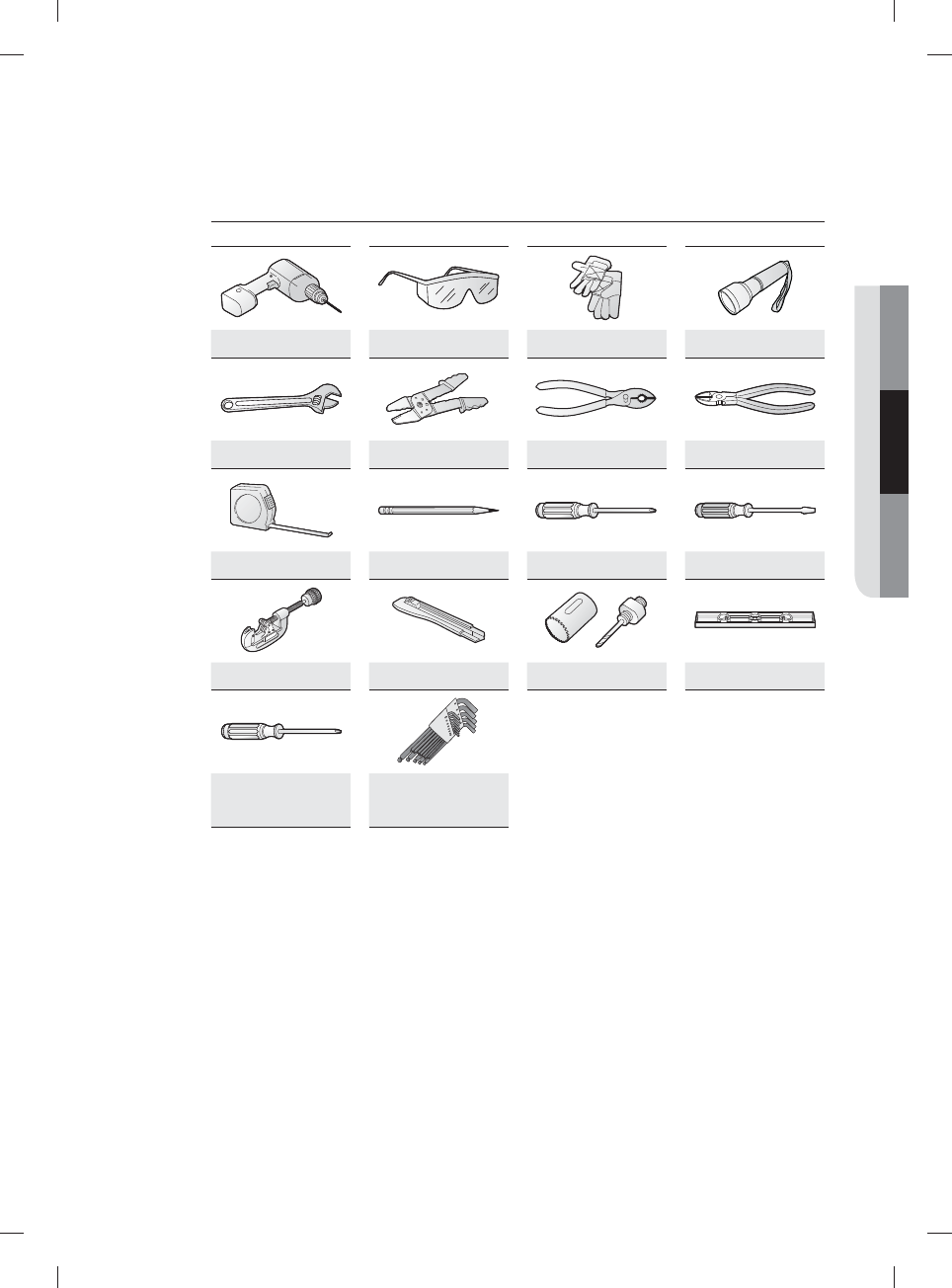

Tools required

Electric drill Safety glasses Gloves Flashlight

Adjustable wrench Wire stripper Pliers Nipper

Tape measure Pencil Phillips screwdriver Flat screwdriver

Tubing cutter Cutting knife Hole saw Level

Torx t20 Hex L-wrench

installation_DD68-00046A-06_EN_130401.indd Sec3:7installation_DD68-00046A-06_EN_130401.indd Sec3:7 2013-04-01  5:05:212013-04-01  5:05:21

8_ installing the dishwasher

New installation

If the dishwasher is a new installation, most of the installation work must be done before the

dishwasher is moved into place.

Replacement

If the dishwasher is replacing an old dishwasher, you must check the exising dishwasher connections

for compatibility with the new dishwasher. Repace the existing connections as necessary.

STEP 2 SELECT THE BEST LOCATION FOR THE DISHWASHER

The following criteria are important to ensure the best location for the dishwasher:

- The location must have a solid ﬂ oor that is able to support the weight of the dishwasher.

- The location must be near a sink with easy access to the water supply, drain, and electrical

outlet.

For the drain to operate properly, the dishwasher should be installed within 9.8 ft (3 m) of

the sink.

- The location must let you load your dishes into the dishwasher easily.

- The location must have su cient space for the dishwasher door to open easily and provide

enough space between the dishwasher and the cabinet sides (at least 0.1 in (2 mm)).

If the dishwasher is installed in a corner, ensure that the side of the dishwasher is more than

2 in. (50 mm) from the wall or cabinet to its right or left.

- The wall at the back must be free of obstructions.

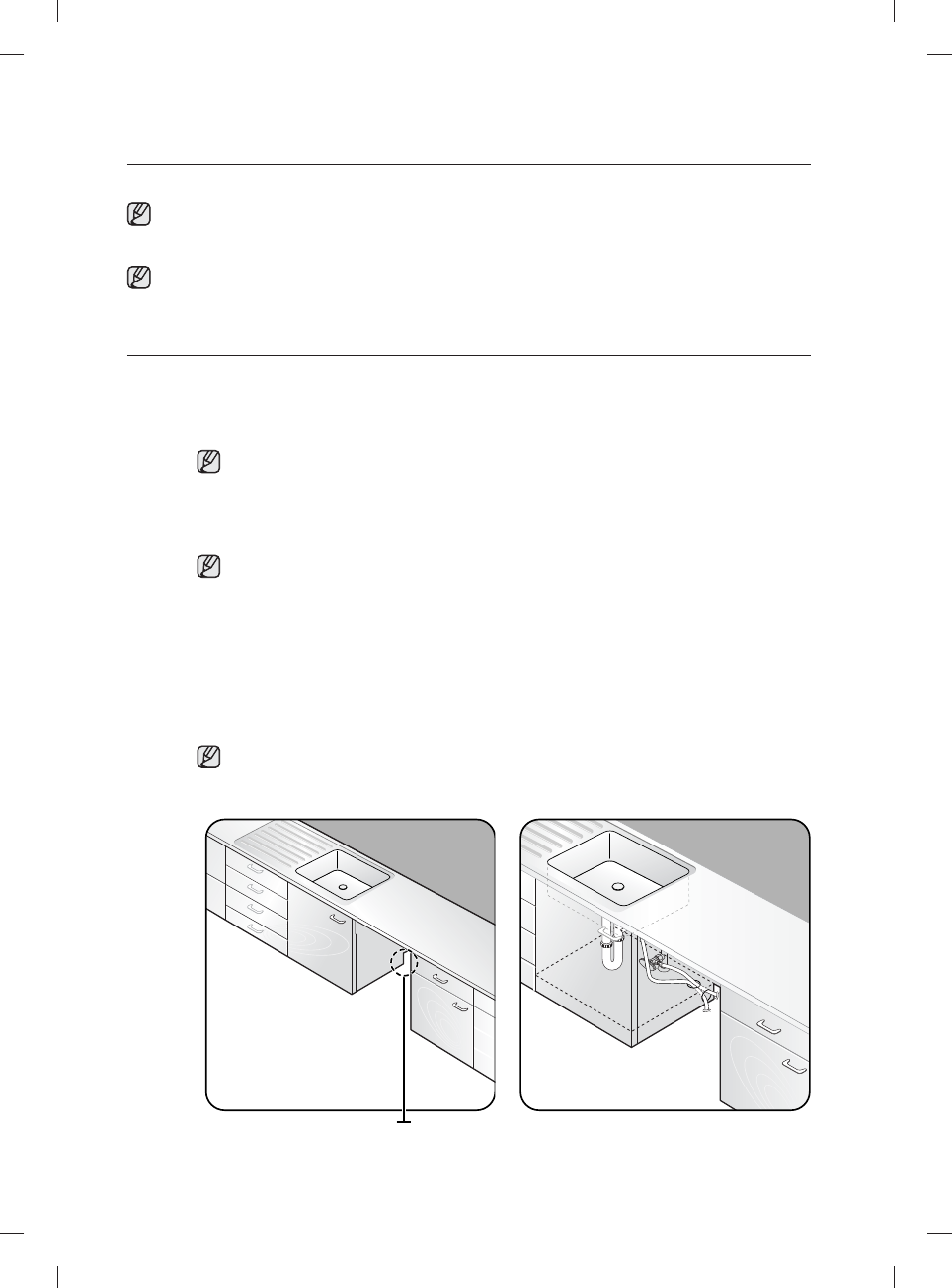

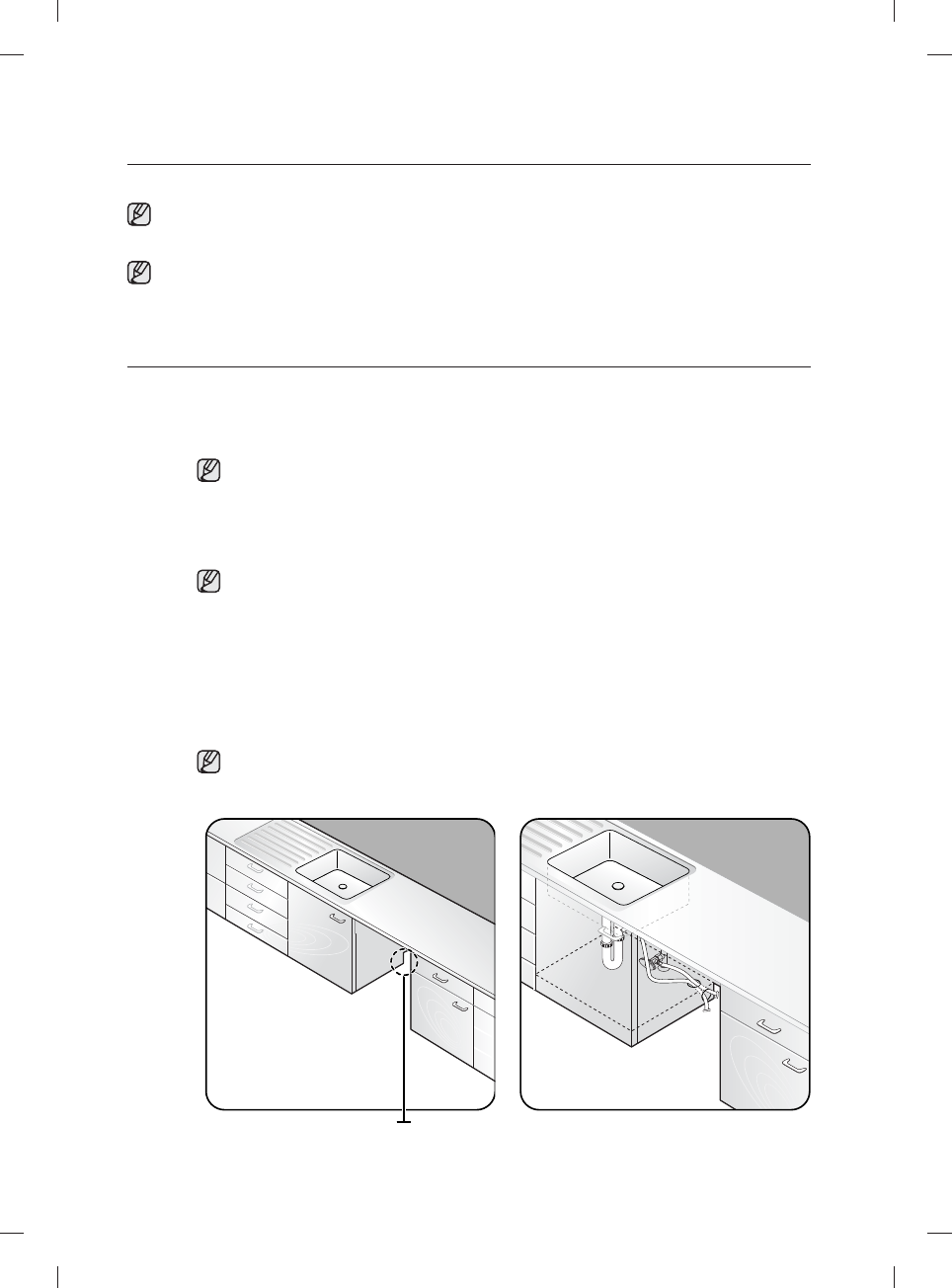

If this is a new installation, follow these steps:

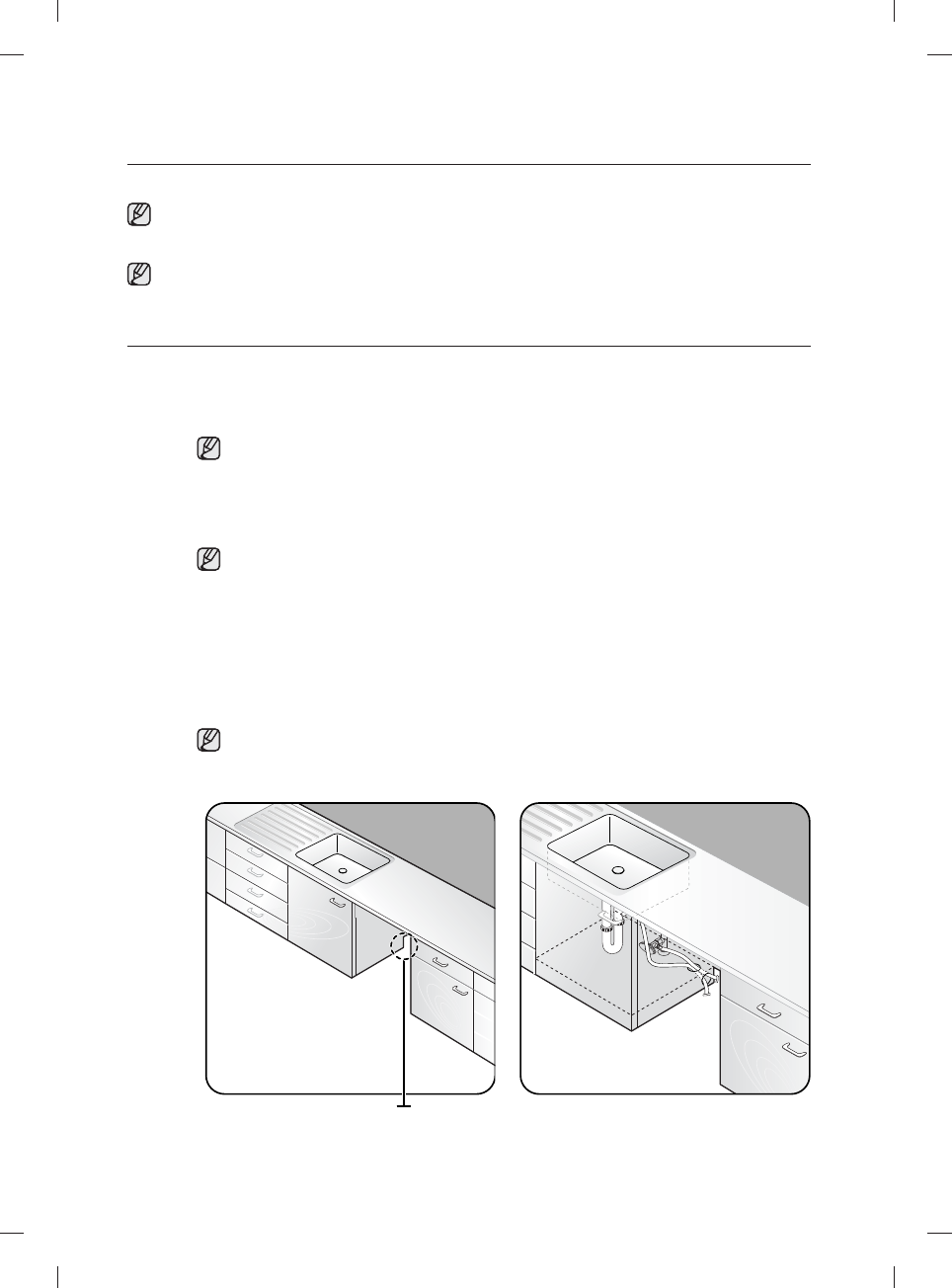

1. Using a 2 ½ inch hole saw, cut a hole into the side of the cabinet that holds the sink as

shown in Figure 1 below.

2. If the base inside the sink cabinet is raised above the kitchen ﬂ oor and is higher than the

connections on the dishwasher, make a hole in the base inside the cabinet and in the cabinet

side as shown in Figure 1-2.

Depending on where your electrical outlet is, you may need to cut a hole in the opposite

cabinet side.

The hole for the water supply line, drain hose and

power cables.

installing the dishwasher

installation_DD68-00046A-06_EN_130401.indd Sec3:8installation_DD68-00046A-06_EN_130401.indd Sec3:8 2013-04-01  5:05:222013-04-01  5:05:22

installing the dishwasher _9

02 INSTALLING THE DISHWASHER

STEP 3 CHECK WATER SUPPLY REQUIREMENTS AND CAUTIONS

• The hot water supply line pressure must be between 20~120 psi (140~830 kPa).

• Adjust the water heater to deliver water between 120 ˚F (49 ˚C) ~ 149 ˚F (65 ˚C).

- The dishwasher must be connected to a hot water supply between 120 ˚F (49 ˚C) ~ 149 ˚F

(65 ˚C). This temperature range provides the best washing result and shortest cycle time.

Temperature should not exceed 149 ˚F (65 ˚C) to prevent damage to dishes.

- Ensure that the water supply valve is turned o before connecting the hot water supply line to

the dishwasher.

- Seal the hot water supply line connections using teﬂ on tape or sealing compound to stop any

water leakage.

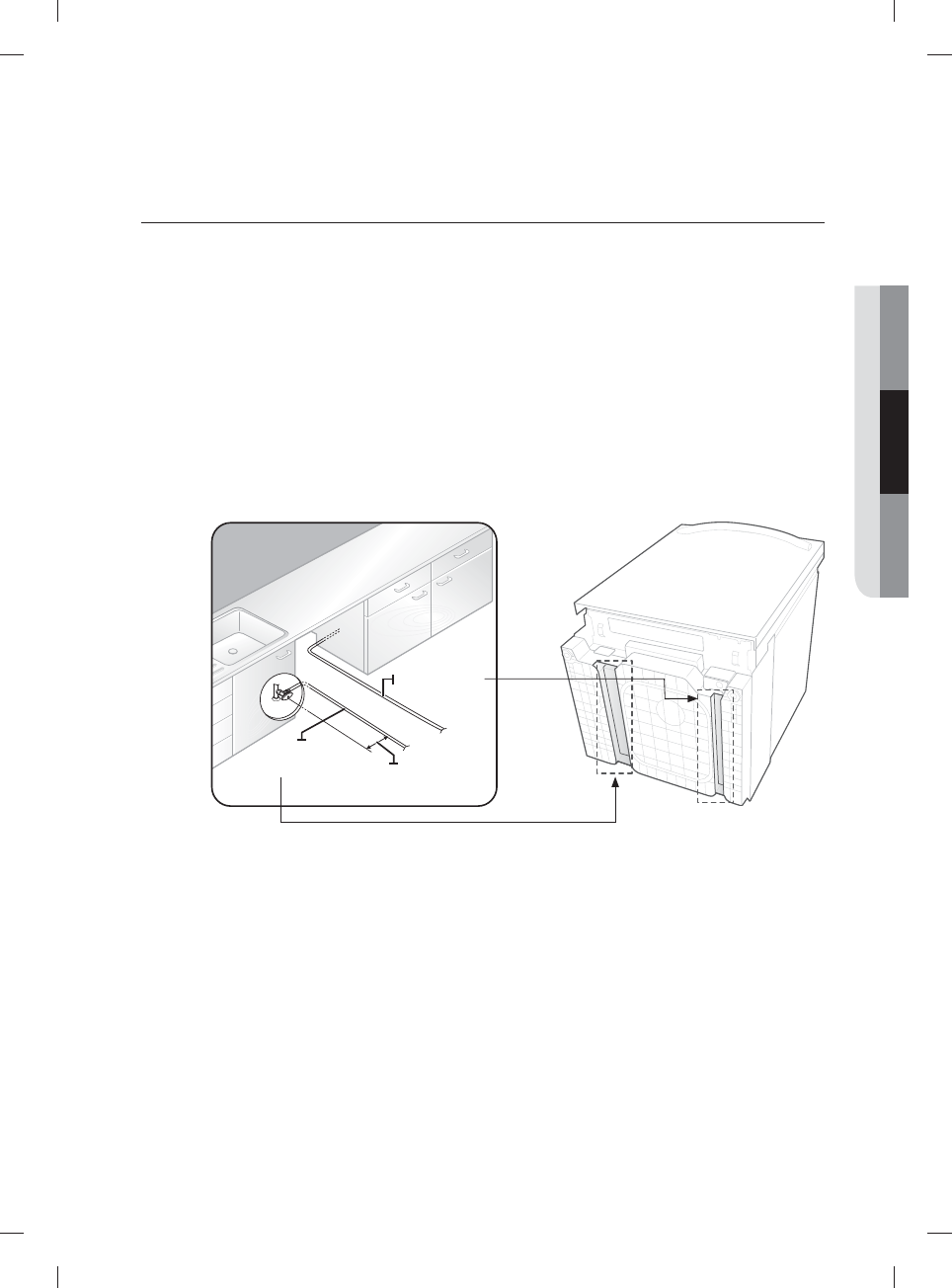

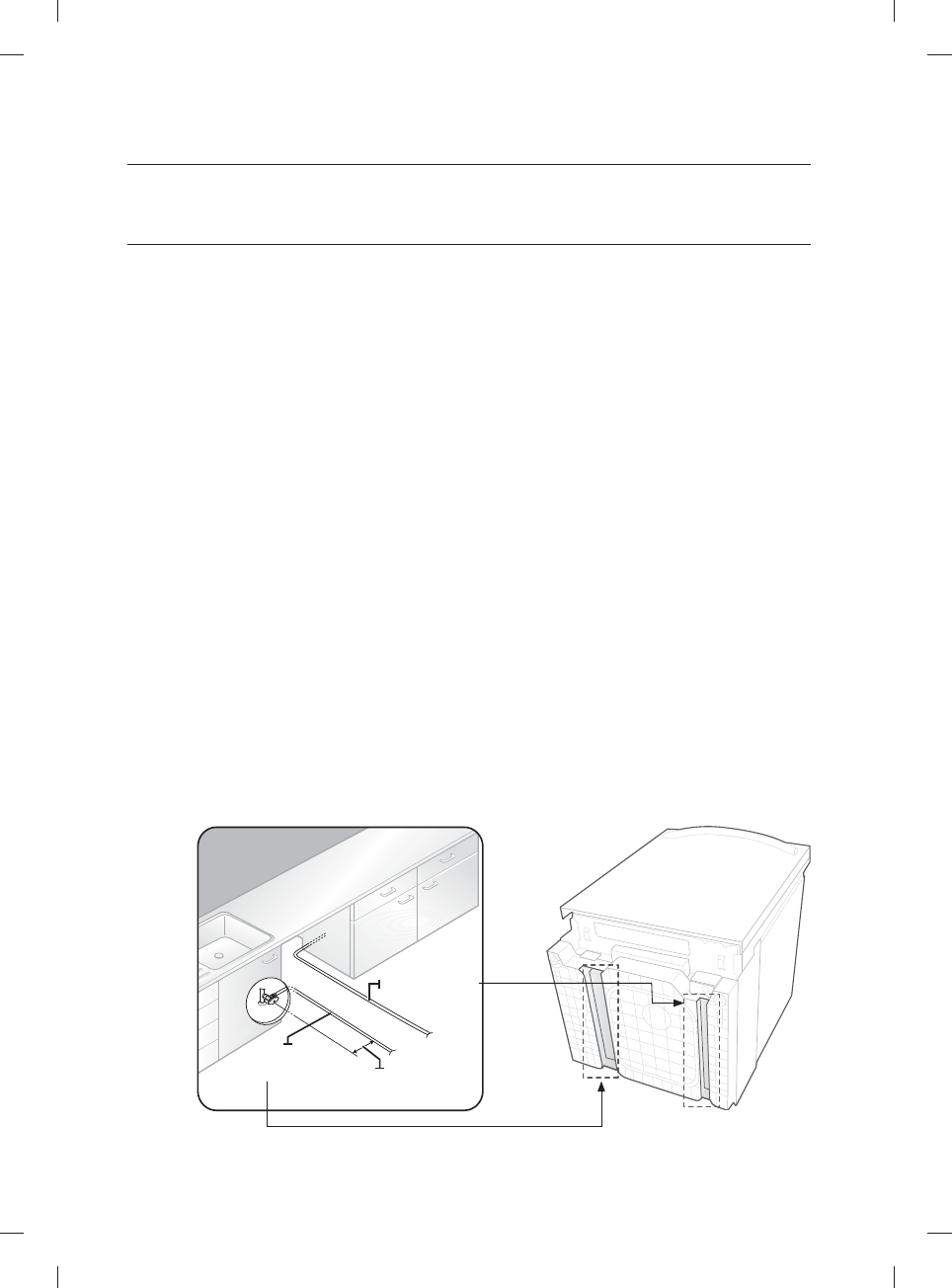

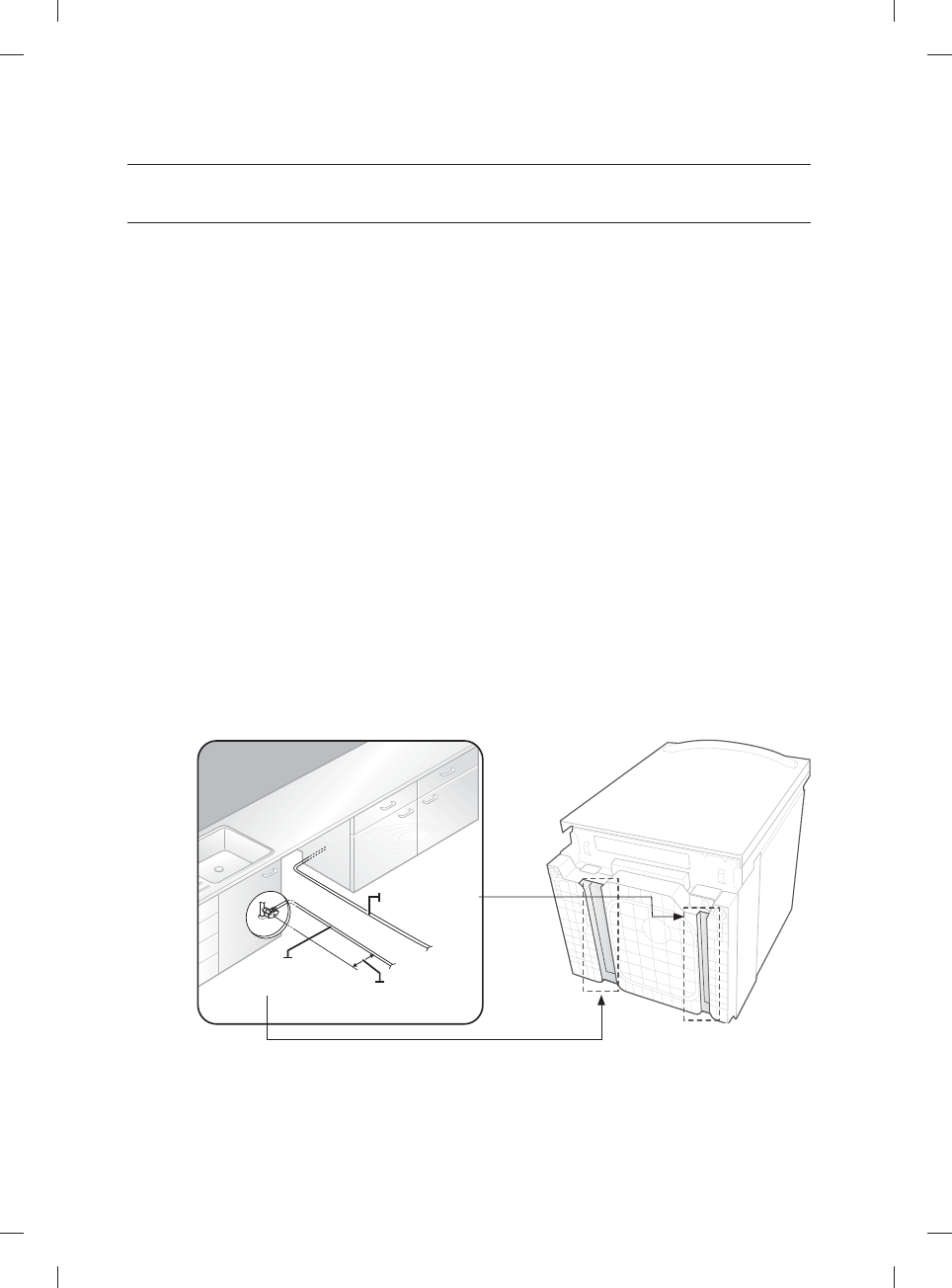

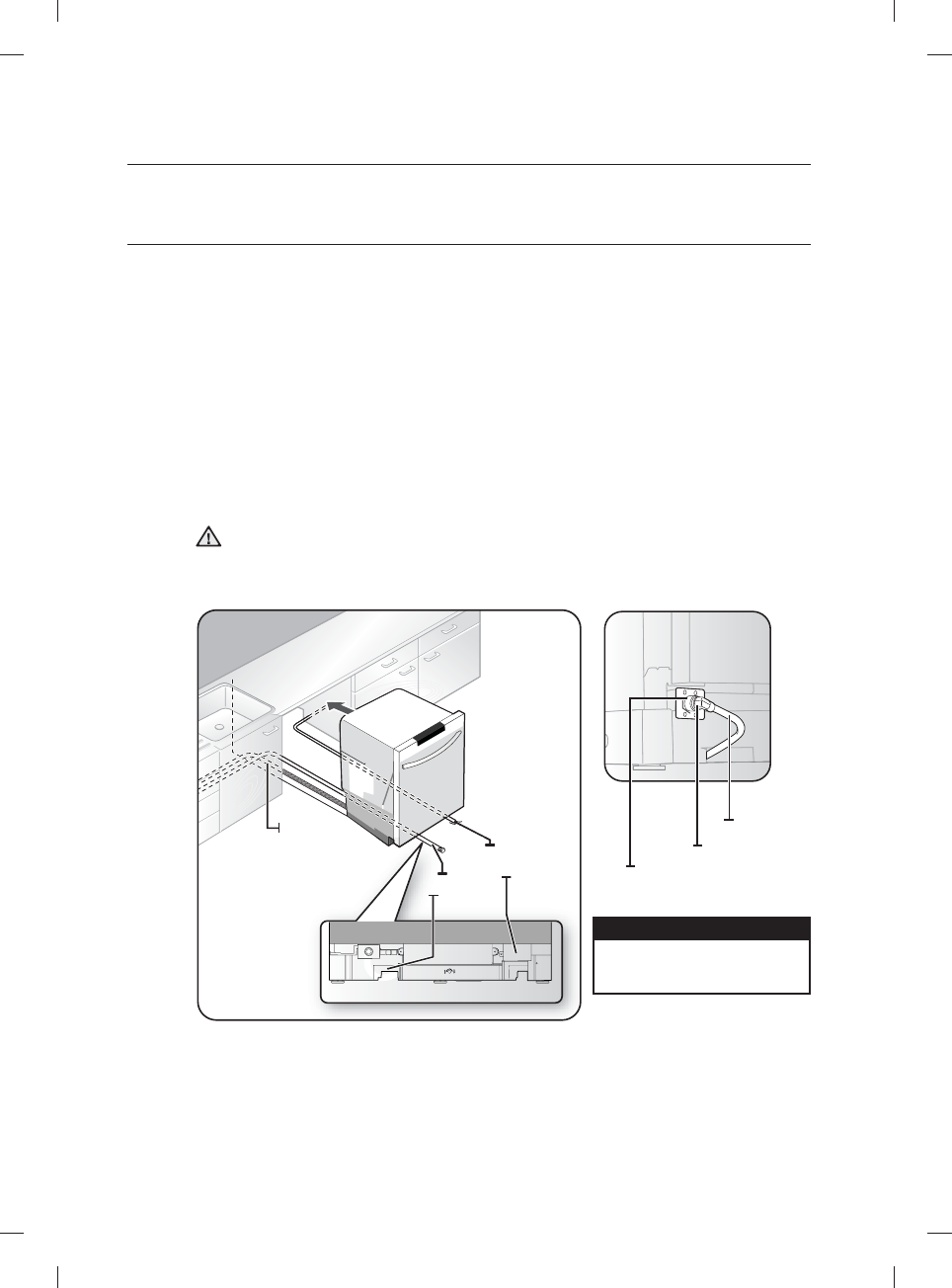

- The hot water supply line must pass through the channel on the bottom of the dishwasher as

shown in Figure 2. Do not place the dishwasher on the water supply line.

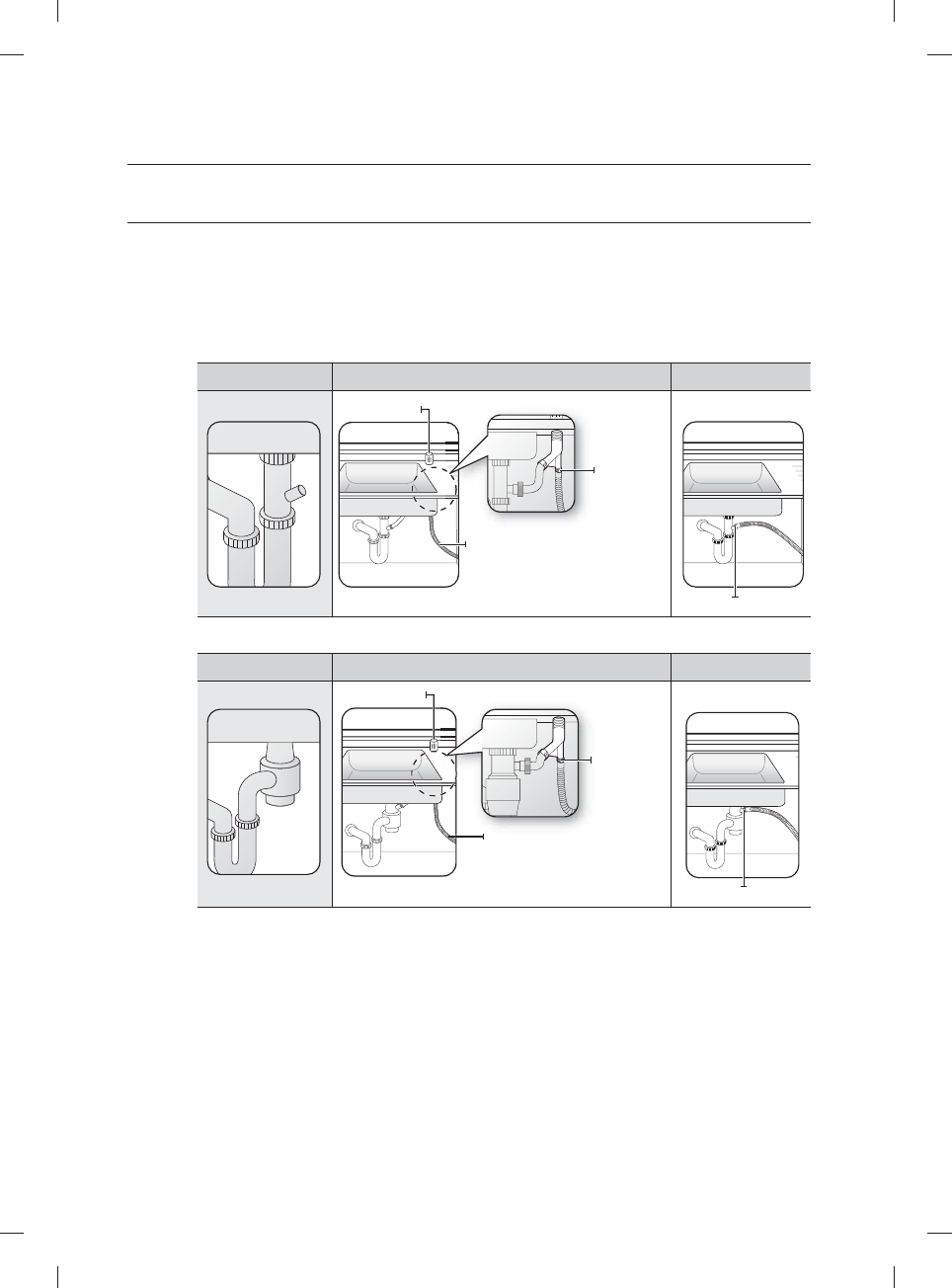

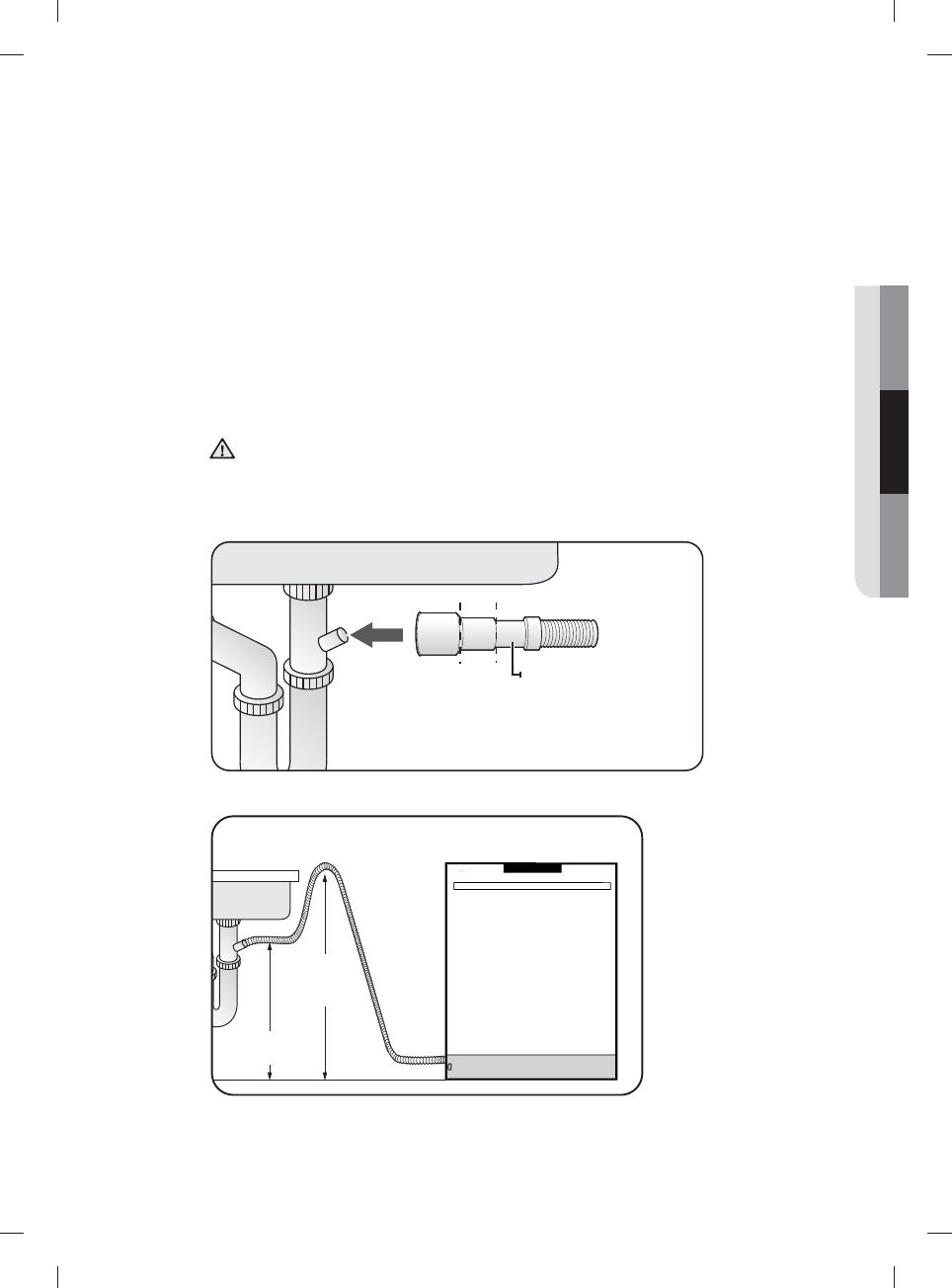

- The drain hose connected to the dishwasher must be run through the hole in the side wall so

it can be connected to the drain outlet of the sink. When you install the dishwasher, ensure

there is nothing on the drain hose and be careful not to tear it during the installation process.

Hot Water

Supply Line

Dishwasher bottom

Power cable

5¹⁄3~7¹⁄3 in.

(135 ~ 185mm)

installation_DD68-00046A-06_EN_130401.indd Sec3:9installation_DD68-00046A-06_EN_130401.indd Sec3:9 2013-04-01  5:05:222013-04-01  5:05:22

10_ installing the dishwasher

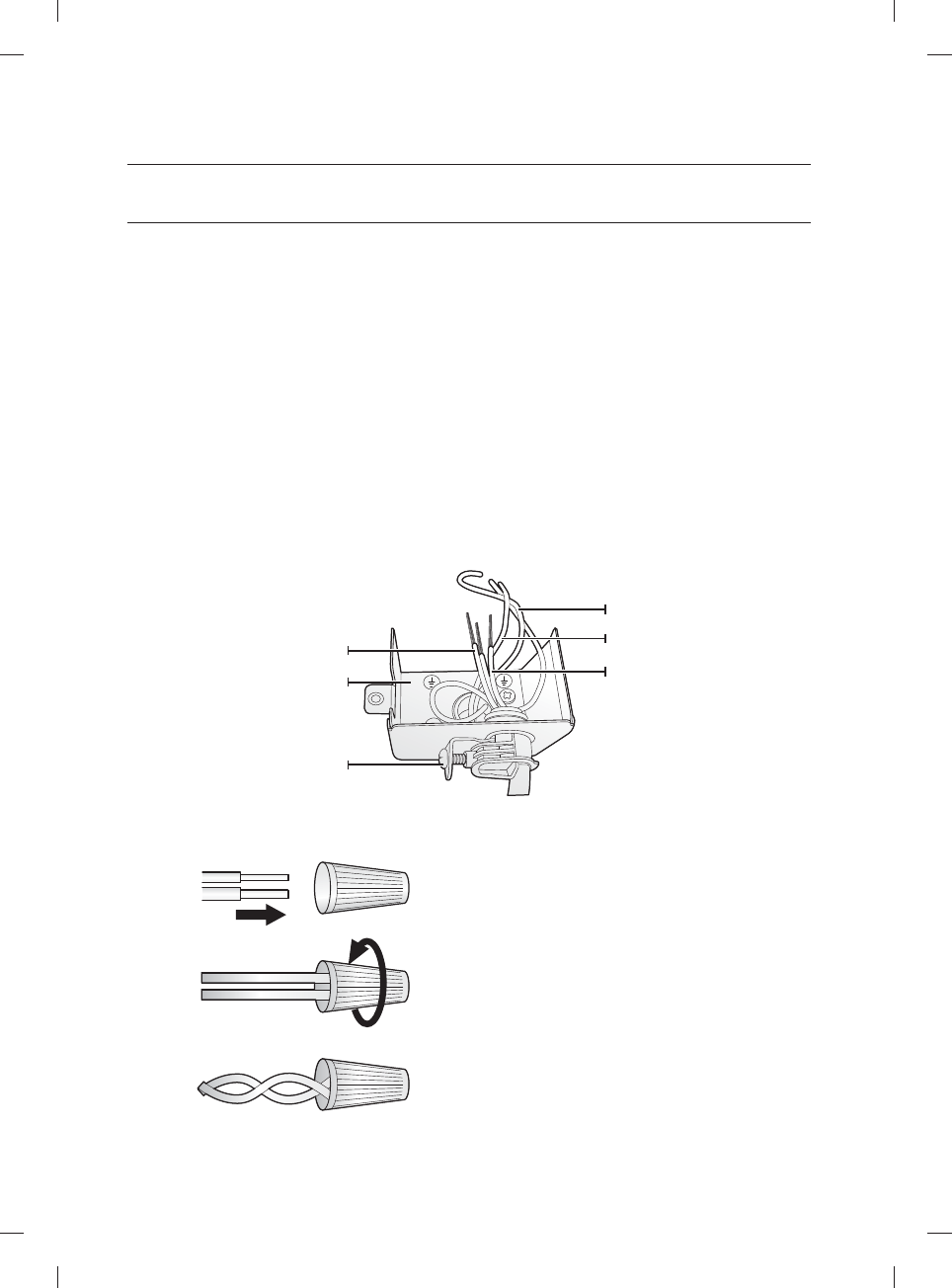

STEP 4 CHECK THE ELECTRICAL REQUIREMENTS AND CAUTIONS

The electrical requirements for the dishwasher are as follows:

• In the United States, install in accordance with the National Electric Code/State and Municipal codes

and/or local codes.

• In Canada, install in accordance with the Canadian Electric Code C22.1-latest edition/Provincial and

Municipal codes and/or local codes.

• For cable direct connections.

- Use ﬂ exible, armored or non-metallic sheathed, copper wire with a grounding wire that meets the

wiring requirements for your local codes and ordinances.

- Use the strain relief method provided with the wiring junction box or install a U.L.-listed/CSA-certiﬁ ed

clamp connector to the wiring junction box. If using conduit, use a U.L.-listed/CSA-certiﬁ ed conduit

connector.

• For power cord connections

- The power supply cord must plug into a mating three prong, grounded outlet, located in the cabinet

next to the dishwasher opening. The outlet must meet your local codes and ordinances. Use a U.L.-

listed/CSA-certiﬁ ed power cord kit.

- The dishwasher must be connected to an electrical supply that provides the voltage and

amperage marked on the rating plate of the unit: 15 amps, 120 volts, 60Hz AC.

- Ensure that the circuit breaker connected to the dishwasher is o .

- The power cable must not extend more than 4 ft (1.2 m) from the side of the dishwasher.

- Check with a qualiﬁ ed electrician or serviceman if you are unsure whether the dishwasher is

properly connected.

- Do not connect another appliance to the same power outlet as the dishwasher.

- Before connecting the power cable to the dishwasher, ensure that there are no electrical

hazards (which may result in ﬁ re, explosion, electric shock, or personal injury).

- The power cable must pass through the channel on the bottom of the dishwasher as shown

in Figure 3.

installing the dishwasher

Hot Water

Supply Line

Dishwasher bottom

Power cable

5¹⁄3~7¹⁄3 in.

(135 ~ 185mm)

installation_DD68-00046A-06_EN_130401.indd Sec3:10installation_DD68-00046A-06_EN_130401.indd Sec3:10 2013-04-01  5:05:222013-04-01  5:05:22

installing the dishwasher _11

02 INSTALLING THE DISHWASHER

STEP 5 UNPACKING AND INSPECTING THE DISHWASHER

Unbox the dishwasher in an open area free of obstruction both around the carton and overhead. We

recommend that you retain the carton and all of the packing materials until the dishwasher is fully installed

and operational to ensure you have removed all the product’s components from the carton prior to disposal.

Unboxing

1. Position the carton right-side-up with top arrows pointing upwards.

2. Unbuckle or cut the four straps securing the carton top.

3. Lift the top of the telescoping carton clear of the carton tray and the contents, and then turn

it over and place it on the ﬂ oor.

4. Put the straps and all of the packing materials from around the dishwasher inside the carton

top, inspecting them for any signs of damage.

5. Locate and set aside the dishwasher's kick plate. The Kick plate is attached to packing

material of the dishwasher.

6. Lift the dishwasher from the carton tray, and then place it on the ﬂ oor.

Put the tray into the carton top.

7. Remove the bag that protects the dishwasher during shipping.

ALWAYS LIFT THE Dishwasher TO MOVE IT. Sliding it over rough surfaces can damage the

dishwasher’s feet and sliding the feet over ﬁ nished surfaces can, in some cases, damage

that ﬁ nish or the underlying surface.

8. There is also packing inside the dishwasher that you may want to leave in place until the

dishwasher is installed.

9. DO NOT, under any circumstances, remove the sound-absorbent padding that surrounds

the exterior of the tub of the dishwasher.

Inspecting

Mechanical

1. Check the plastic base assembly to ensure that it is intact

2. Check the dishwasher’s feet to ensure they are in place and can be adjusted so you can level

and secure the dishwasher.

3. Check all the visible components on the bottom of the dishwasher to ensure they are intact

and secure.

4. Check the door latch, the operation of the hinges, and conﬁ rm the door is properly secured

to the dishwasher.

Kick plate

CAUTION

installation_DD68-00046A-06_EN_130401.indd Sec3:11installation_DD68-00046A-06_EN_130401.indd Sec3:11 2013-04-01  5:05:222013-04-01  5:05:22

12_ installing the dishwasher

installing the dishwasher

Plumbing

1. Check the hot water connection on the front left-side of the base of the dishwasher.

The mounting plate should be secured to the front of the base, the threads inside the

connection should be smooth and shiny, and the area should be clean and free of any

debris.

2. Check the plastic Brake and Sensor cases to ensure these assemblies are not cracked and

that all connections are secure.

3. Check the drain hose for any holes or deformities that could allow a water leak during

draining.

Electrical

1. Conﬁ rm the junction box cover is secured to the junction box on the front right-side of the

base of the dishwasher.

2. Conﬁ rm the electrical box was not damaged during shipping and that it is secured to the

base of the dishwasher.

Appearance

1. Conﬁ rm there are no dents or scratches on the front of the dishwasher.

2. Check the edges of the doors for any roughness or cracking

3. Check the control panel to ensure it is clear and unscratched, and that all the control markers

are in their proper places.

Parts

1. Conﬁ rm you have all the parts listed in Step 1 on page 6.

installation_DD68-00046A-06_EN_130401.indd Sec3:12installation_DD68-00046A-06_EN_130401.indd Sec3:12 2013-04-01  5:05:232013-04-01  5:05:23

installing the dishwasher _13

02 INSTALLING THE DISHWASHER

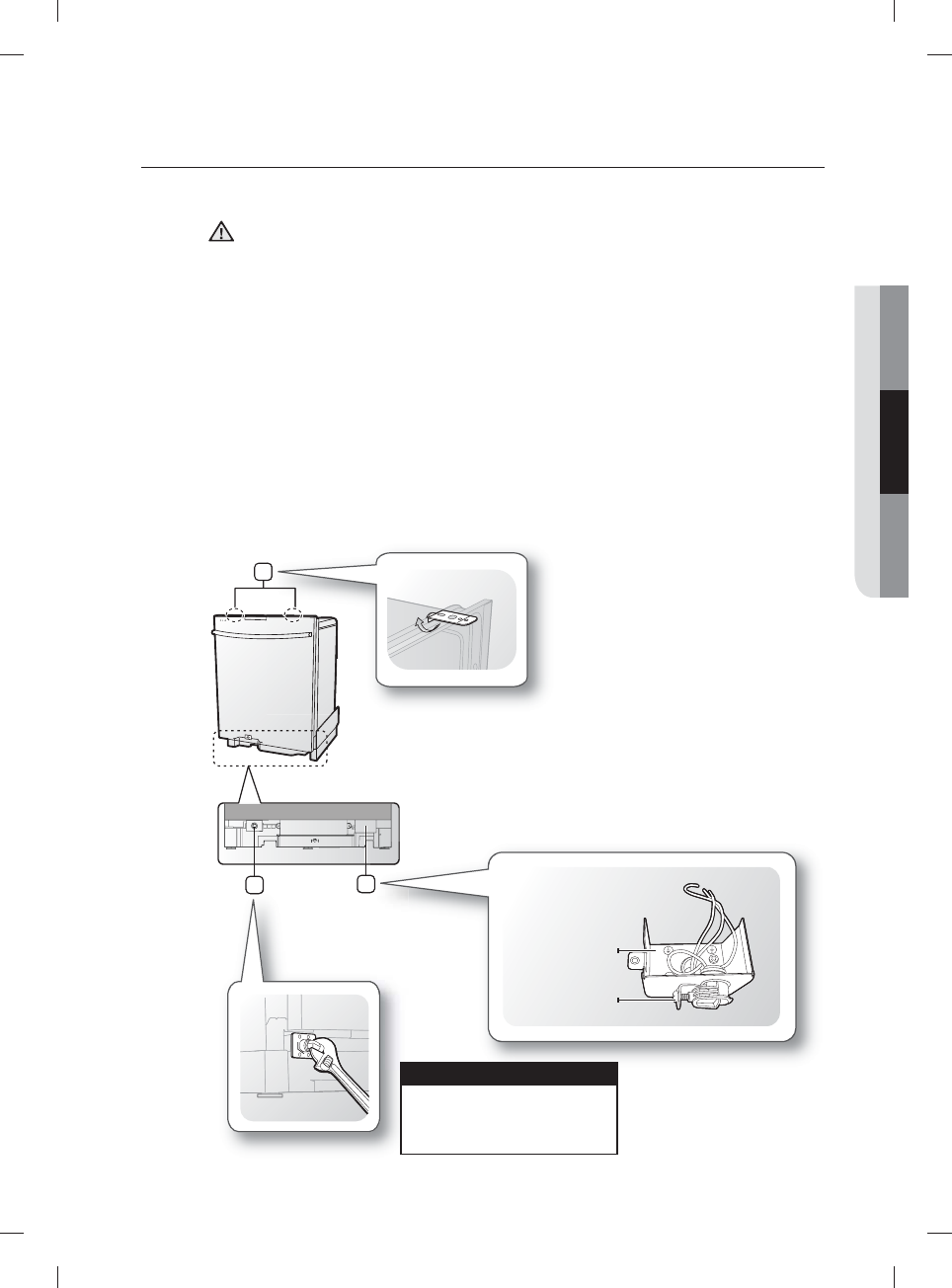

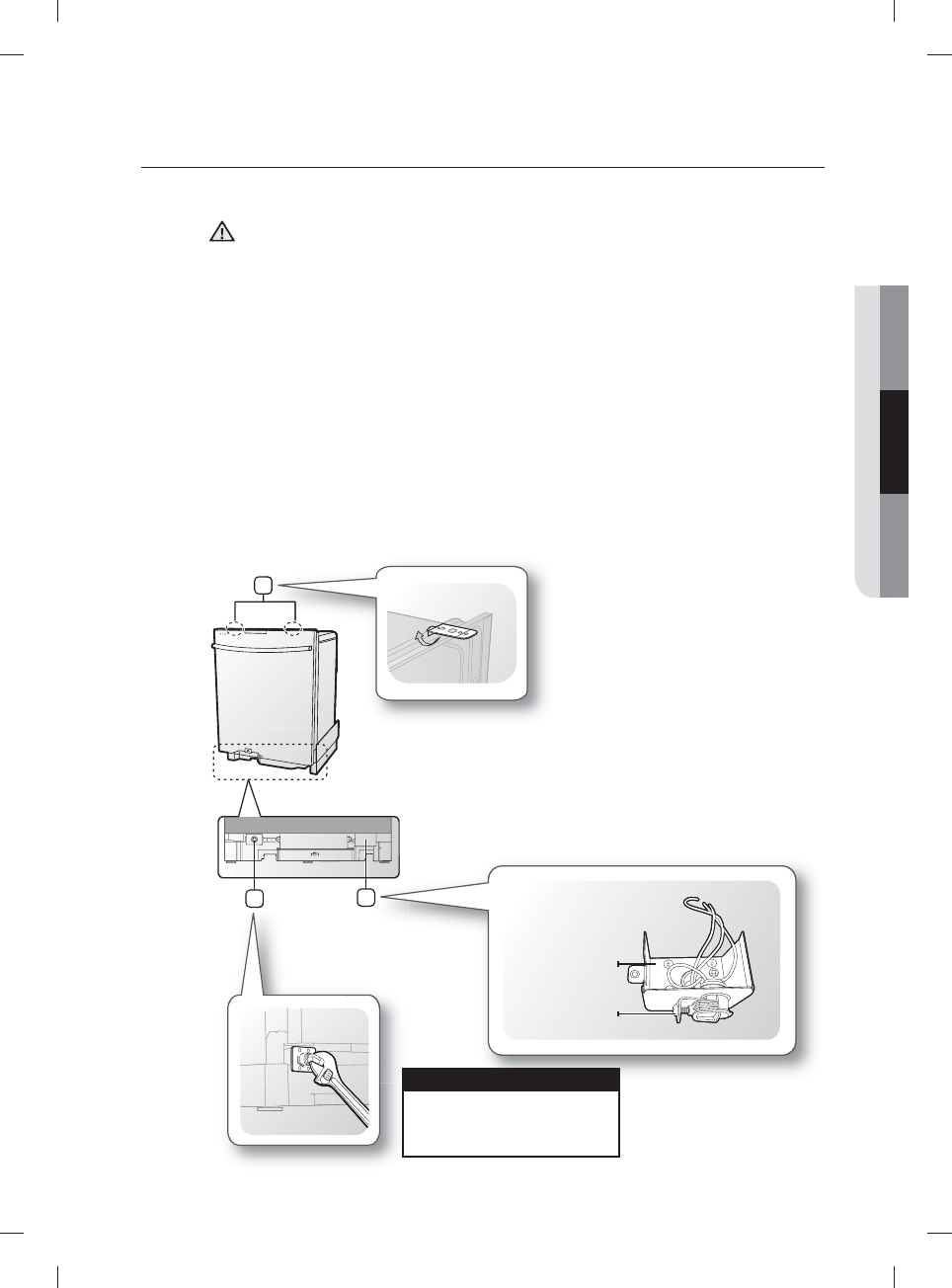

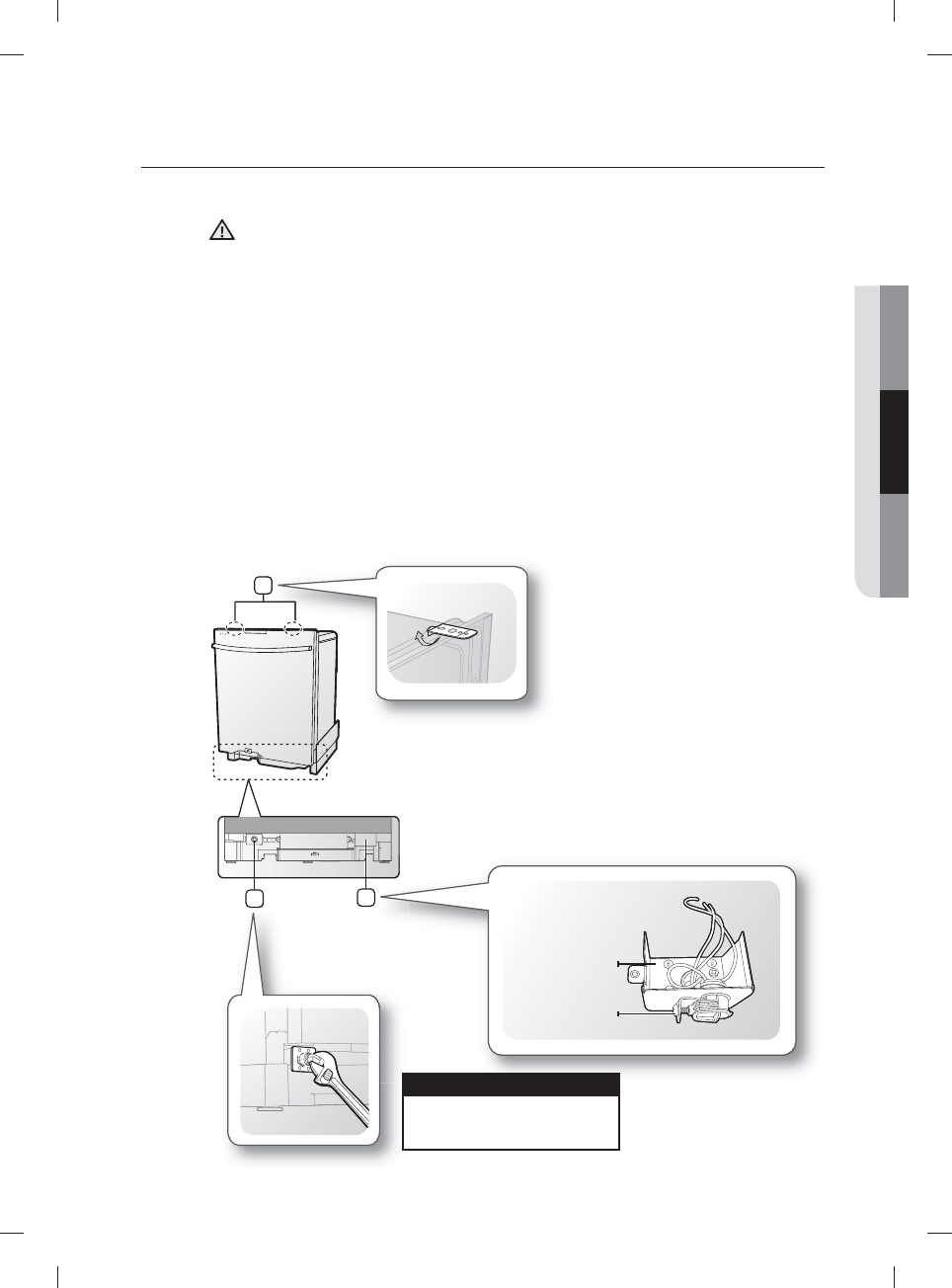

STEP 6 PREPARING THE DISHWASHER

1. Ensure that the circuit breaker and water supply valve are turned o before proceeding with

the following steps.

Before you move or lay down the dishwasher for installation, make sure to adjust the height

of the legs so the legs are as short as possible. This prevents the legs from breaking.

Level the dishwasher by adjusting the height of the legs after you have the dishwasher in

place.

2. Wrap Teﬂ on tape around the threads of the 90˚ elbow, and then attach the elbow to the

Inlet valve (Figure 4- B). Tighten until the elbow is tight and pointing towards the water hose

channel in the base of the dishwasher (about 4 o'clock). To prevent the inlet valve from being

blocked, make sure that the Teﬂ on tape does not enter the valve. Do not over tighten.

3. Cut the strings securing the drain hose to the back of the dishwasher. Roll-out the hose.

Make sure there are no kinks and that the hose is not bent at any extreme angles that could

constrict the ﬂ ow of water.

4. Remove the junction box cover located at the bottom front right of the dishwasher using a

screwdriver, and then Install the strain relief (Figure 4 - C). Make sure to keep the junction box

cover you removed. It is used in Step 10, Wiring Connections.

5. If the countertop is made of wood or a material that is not damaged by drilling, attach the

two (2) Installation brackets that were supplied with the dishwasher using the supplied

screws (Figure 4 - A). They will be used in Step 8, Securing the Dishwasher.

Junction box

Strain relief

CAUTION

Do not overtighten the 90˚ elbow.

Doing so may damage the water

inlet valve and cause a water leak

installation_DD68-00046A-06_EN_130401.indd Sec3:13installation_DD68-00046A-06_EN_130401.indd Sec3:13 2013-04-01  5:05:232013-04-01  5:05:23

14_ installing the dishwasher

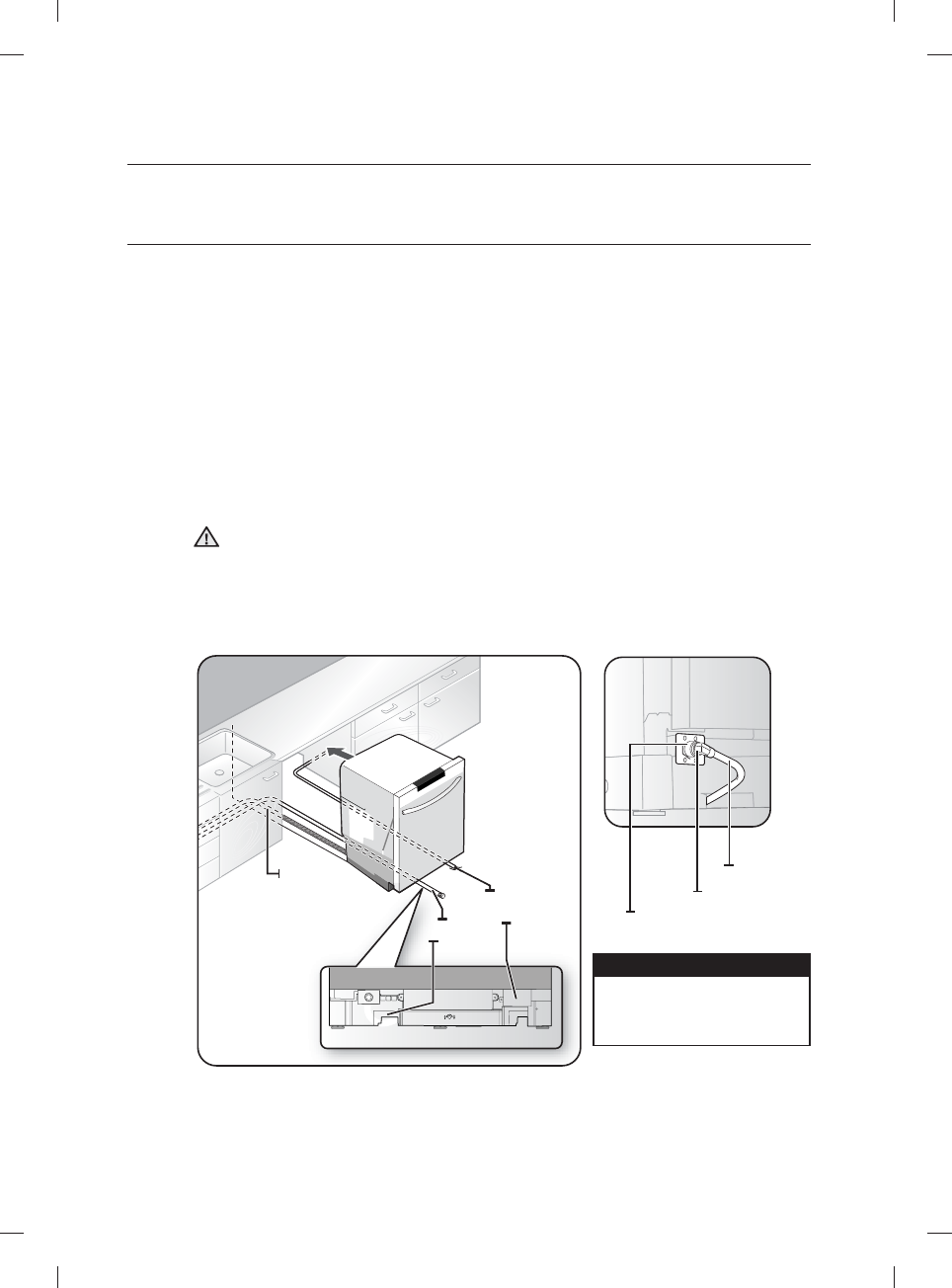

STEP 7 PLACING THE DISHWASHER AND CONNECTING THE HOT

WATER SUPPLY LINE

1. Adjust the three leveling legs at the bottom of the dishwasher after measuring the height

of the cabinet opening from under the countertop to the ﬂ oor. (See Step 7, Leveling the

Dishwasher.)

2. Locate the hot water supply line and the power cable.

3. Place the dishwasher so that the hot water supply line is in the left channel and the power

cable is in the right channel of the base of the dishwasher. Use standard duct tape or cable

ties to secure the water line and electrical cable to their adjacent channels in the base. This

can prevent the the water line and electrical cable from being squeezed when you push the

the dishwasher into place.

4. Pull the drain hose through the hole in the sink cabinet side wall. Keep it free of kinks.

5. Make sure the hot water supply line is not twisted, and then connect the hot water supply

line to the elbow joint.

6. Slide the dishwasher carefully into the installation space. If possible, gently pull any excess

lengths of water supply line, drain hose, or power cable back as you move the dishwasher.

Get a second or third person to help you do this if necessary.

Do not place the dishwasher on the water supply line, drain hose, or power cable.

Also, make sure they are not folded or twisted.

installing the dishwasher

CAUTION

Do not overtighten the 90˚ elbow.

Doing so may damage the water

inlet valve and cause a water leak

Power cable

Hot Water Supply Line

Drain hose

Hot Water Supply Line

Elbow( ³/8” (9.5mm))

Inlet valve

CAUTION

installation_DD68-00046A-06_EN_130401.indd Sec3:14installation_DD68-00046A-06_EN_130401.indd Sec3:14 2013-04-01  5:05:232013-04-01  5:05:23

installing the dishwasher _15

02 INSTALLING THE DISHWASHER

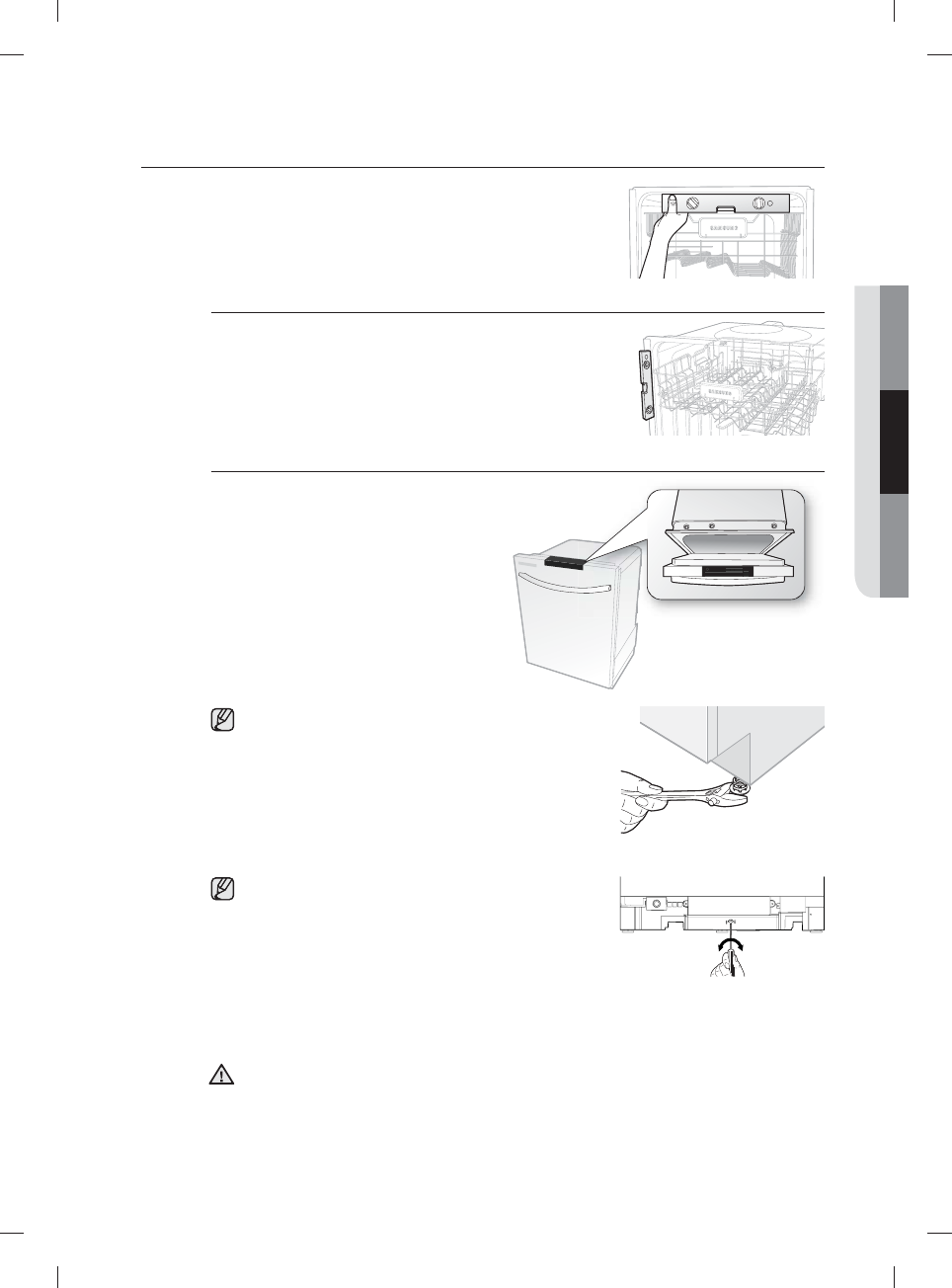

STEP 8 LEVELING THE DISHWASHER

1. Open the door and place the level against the top of the

tub on the inside and check if the the dishwasher is level.

If it is not level, rotate the leveling legs at the bottom front

of the dishwasher until the dishwasher is level.

See the ﬁ rst note below for instructions on adusting the

height of the front legs.

2. Use the level to check if the dishwasher is level front to

back, as shown in the ﬁ gure to the right.

If the dishwasher is not level front to back, adjust the

height of the rear leg until the dishwasher is level.

See the second note below for instructions on adusting

the the rear leg.

3. Open the door of the dishwasher and

check if both the tub and door clearances

are correct.

If not, rotate the leveling legs on the

bottom front of the dishwasher.

You can aslo check this by placing a level

against an inside front vertical surface of

the tub.

If the leveling legs are rotated to the right (counter

clockwise), they are loosened and the front of the

dishwasher is raised. If they are rotated to the left

(clockwise), they are tightened and the front of the

dishwasher is lowered.

To adjust the height of a rear leg, turn the Hexbolt (at

the front of the base) to the left to raise the back of the

dishwasher using the proper tool (Hex L-wrench or

similar tool).

Before you move the dishwasher for installation, make sure to adjust the height of the legs

so the legs are as short as possible. This prevents the legs from breaking.

Level the dishwasher by adjusting the height of the legs after you have the dishwasher in

place.

CAUTION

installation_DD68-00046A-06_EN_130401.indd Sec3:15installation_DD68-00046A-06_EN_130401.indd Sec3:15 2013-04-01  5:05:232013-04-01  5:05:23

16_ installing the dishwasher

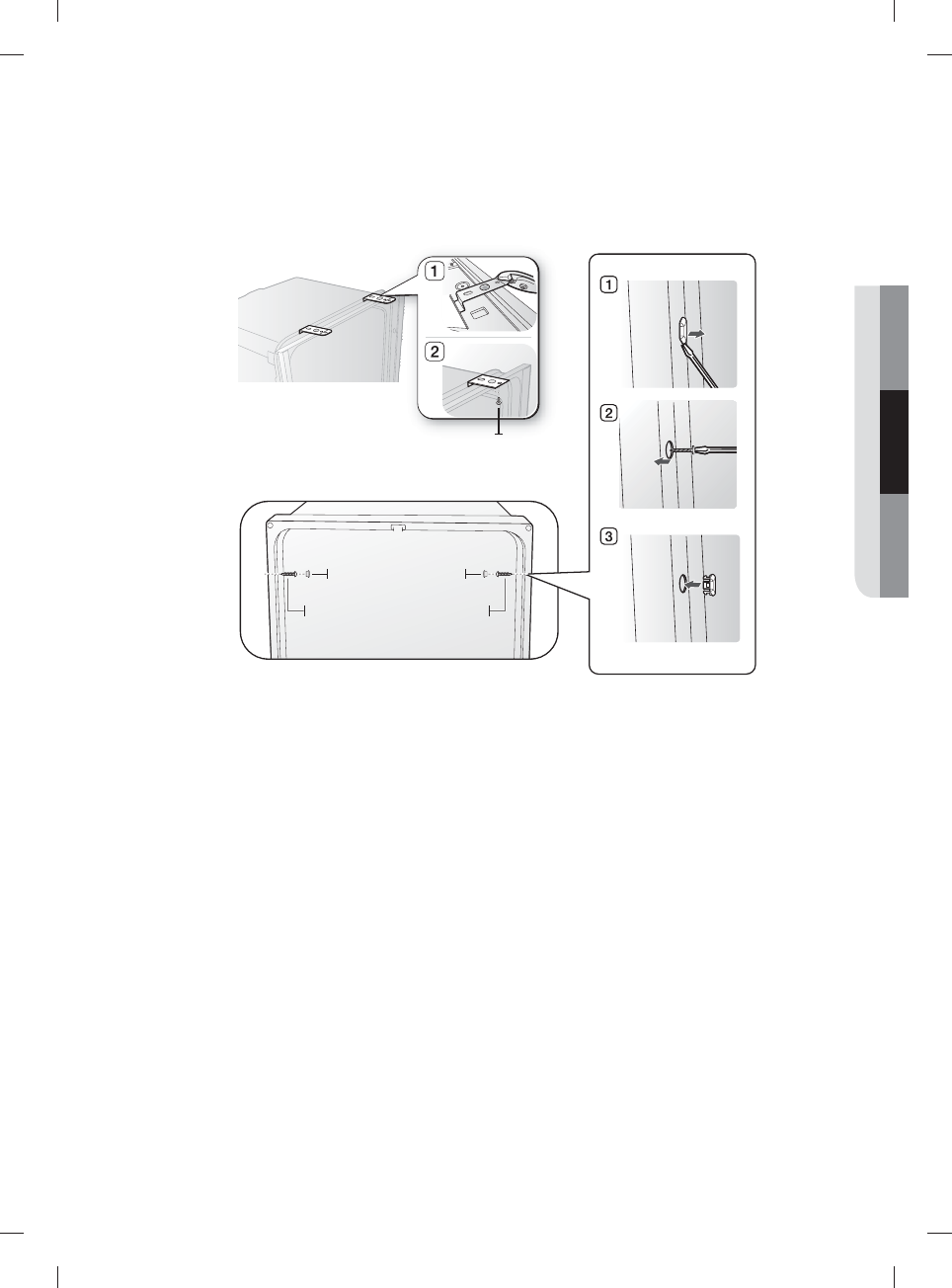

STEP 9 SECURING THE DISHWASHER

You must ﬁ x the dishwasher to the countertop or cabinet side walls for additional stability and safety.

1. If the countertop is made of wood or the material will not be damaged by drilling, follow

the instructions in 2-1 below.

If the countertop is made of granite, marble, or any other material that can be damaged

by drilling, follow the instructions in 2-2 below.

2-1. If the installation brackets on the front of the dishwasher extend cut them down using a

nipper as shown in Figure 8 on the next page.

Put a large towel into the bottom of the dishwasher to prevent wood shavings or a

dropped screw from falling into the dishwasher.

Carefully drill screw holes into the counter top bottom by passing the drill bit through a

screw hole in each bracket, and then drilling into the counter top bottom beneath.

Make sure the hole you drill is smaller than the diameter of the screw.

Insert the provided screws into the brackets, and then tighten to secure the dishwasher to

the counter top.

2-2. Put a large towel into the bottom of the dishwasher to prevent wood shavings or a

dropped screw from falling into the dishwasher. Remove the tub spacer caps with the tip

of a screwdriver. The caps are just inside the tub near the top of the tub on both sides

(Figure 9 on the next page).

Drill a hole into the sides of the kitchen cabinet on both sides by carefully passing a drill

bit through the screw holes exposed by the removal of the spacer caps, and then drilling

into the cabinet side beneath.

Make sure the hole you drill is smaller than the diameter of the screw.

Also make sure the drill bit does not strike the sides of the spacer cap holes. Insert the

provided screws into the holes, and then tighten to secure the dishwasher to the cabinet.

Make sure the tub is not distorted by pressure from the screws.

If the tub is distorted, loosen the screws a little.

Replace the tub spacer caps.

• The screws or tub spacer cap may fall into the dishwasher while you are working

with the door open. Cover the interior of the dishwasher with a towel to prevent

any screws from falling into the dishwasher. If any foreign items such as a screw

get into the dishwasher, it may cause noise, an abnormal operation, damage, or a

malfunction.

• Use a magnetic screwdriver to help prevent screws from falling into the dishwasher.

• If a foreign item such as a screw gets into the dishwasher and you are unable to

remove it, the dishwasher needs to be disassembled. Contact a qualiﬁ ed service

technician for this.

installing the dishwasher

installation_DD68-00046A-06_EN_130401.indd Sec3:16installation_DD68-00046A-06_EN_130401.indd Sec3:16 2013-04-01  5:05:242013-04-01  5:05:24

installing the dishwasher _17

02 INSTALLING THE DISHWASHER

Tub spacer cap

Screw to side wall

Screw to countertop

installation_DD68-00046A-06_EN_130401.indd Sec3:17installation_DD68-00046A-06_EN_130401.indd Sec3:17 2013-04-01  5:05:242013-04-01  5:05:24

18_ installing the dishwasher

installing the dishwasher

STEP 10 CONNECTING THE DRAIN HOSE

1. Check the parts on the sink to which the drain hose will be connected.

2. There are several ways to insert the drain hose into the drain hose connector of the sink,

as shown in the following ﬁ gures. You must connect the drain hose in accordance with the

water pipe installation regulations in your region.

Case 1. Without disposal

Without disposal With an air gap/without disposal Without an air gap

Case 2. With disposal

With disposal Disposal with an air gap Without an air gap

Air gap

Drain hose

Hose clamp

Air gap

Hose clamp

Drain hose

Hose clamp

installation_DD68-00046A-06_EN_130401.indd Sec3:18installation_DD68-00046A-06_EN_130401.indd Sec3:18 2013-04-01  5:05:242013-04-01  5:05:24

installing the dishwasher _19

02 INSTALLING THE DISHWASHER

3. Check the size of the sink’s drain hose connector. If needed, cut the drain hose so its end

ﬁ ts onto the sink connector (½ in., ¾ in. or 1 in. - as shown in Figure 11 below). If the end

of the drain hose does not ﬁ t onto the drain hose connector of the sink, use an adaptor

purchasable at a plumbing/hardware supply store.

4. Slide a hose clamp over the end of the drain hose. Attach the drain hose to the sink

connector, slide the hose clamp to the end of the hose, and then tighten the hose clamp.

Note : You must use a hose clamp. Failure to do so may cause water leakage.

5 . If there is no air gap, make sure to hang. the middle of the drain hose well above the sink

cabinet base to prevent backﬂ ow (see Figure 12 below).

Be careful when cutting o the end of the drain hose as there is a risk of injury. Clean

around the sink’s drain connection so that it does not damage the hose. Check for any

foreign items in the drain hose and remove them.

CAUTION

Sink Dishwasher

Drain hose

Min. 30 in.

(762 mm)

Min. 20 in.

(508 mm)

If required, cut o the end

of the drain hose at one

of the dotted lines.

1 in.

(25 mm) ¾ in.

(19 mm)

½ in.

(13 mm)

installation_DD68-00046A-06_EN_130401.indd Sec3:19installation_DD68-00046A-06_EN_130401.indd Sec3:19 2013-04-01  5:05:242013-04-01  5:05:24

20_ installing the dishwasher

installing the dishwasher

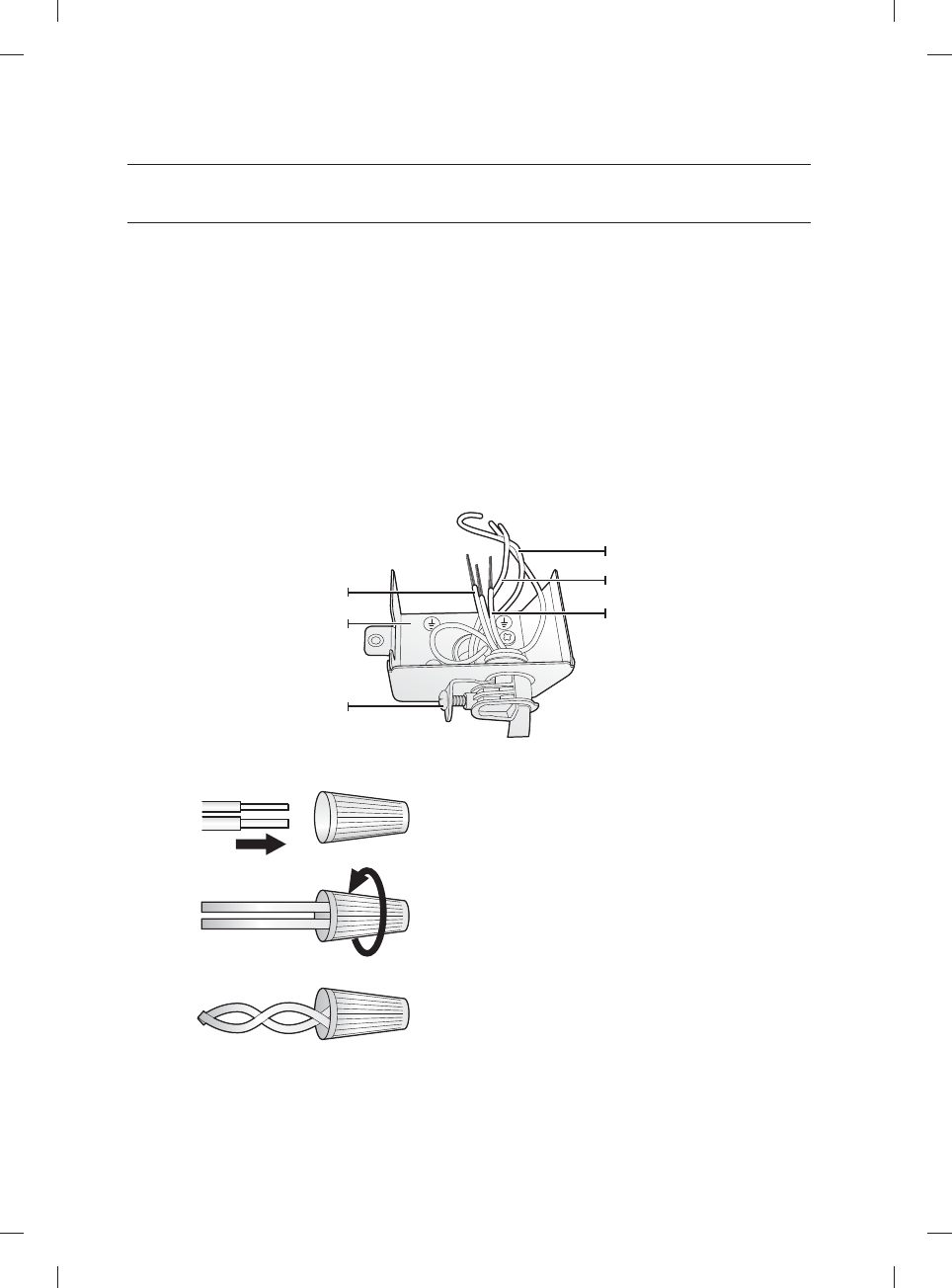

STEP 11 WIRING CONNECTIONS

1. Before connecting the power cable to the dishwasher, make sure the circuit breaker is o .

2. In the junction box located at the front bottom right of the dishwasher, ﬁ nd the three power

wires from the dishwasher including the grounding line.

3. Pass the power cable through the strain relief, and then into the junction box (Figure 13).

4. Connect the black wire of the dishwasher to the black wire of the power cable by insertng

both into a wire nut. and then rotating the wire connector as shown in Figure 14.

Connect the white wire to the white wire and the green to the green in the same manner.

5. Recheck each wire to ensure it is connected correctly and securely.

Each colored wire should be connected to the corresponding wire of the same color.

White should be connected to white, black to black, and green to green.

6. Replace the junction box cover on the dishwasher.

Black to black

White to white

Green to green

(Ground to ground)

Power cable

Junction box

Strain relief

installation_DD68-00046A-06_EN_130401.indd Sec3:20installation_DD68-00046A-06_EN_130401.indd Sec3:20 2013-04-01  5:05:252013-04-01  5:05:25

installing the dishwasher _21

02 INSTALLING THE DISHWASHER

STEP 12 COMPLETING THE INSTALLATION

1. Open the door and remove all foam, paper packaging, and unnecessary parts.

2. Turn on the circuit breaker you turned o before you began the installation.

3. Open the water supply valve to supply water to the dishwasher.

4. Turn on the dishwasher, and then select and run a cycle.

Check if the power turns on correctly and if there is any water leakage while the dishwasher

is operating. If no errors occur while it is operating, turn o the dishwasher, and then go to

Step 5 below.

If an error has occurred, turn o the dishwasher, close the water supply valve, and then

refer to the user manual or contact a service center 1-800-SAMSUNG (726-7864).

Make sure to check for water leakage on both ends of the water supply line and drain hose

connector.

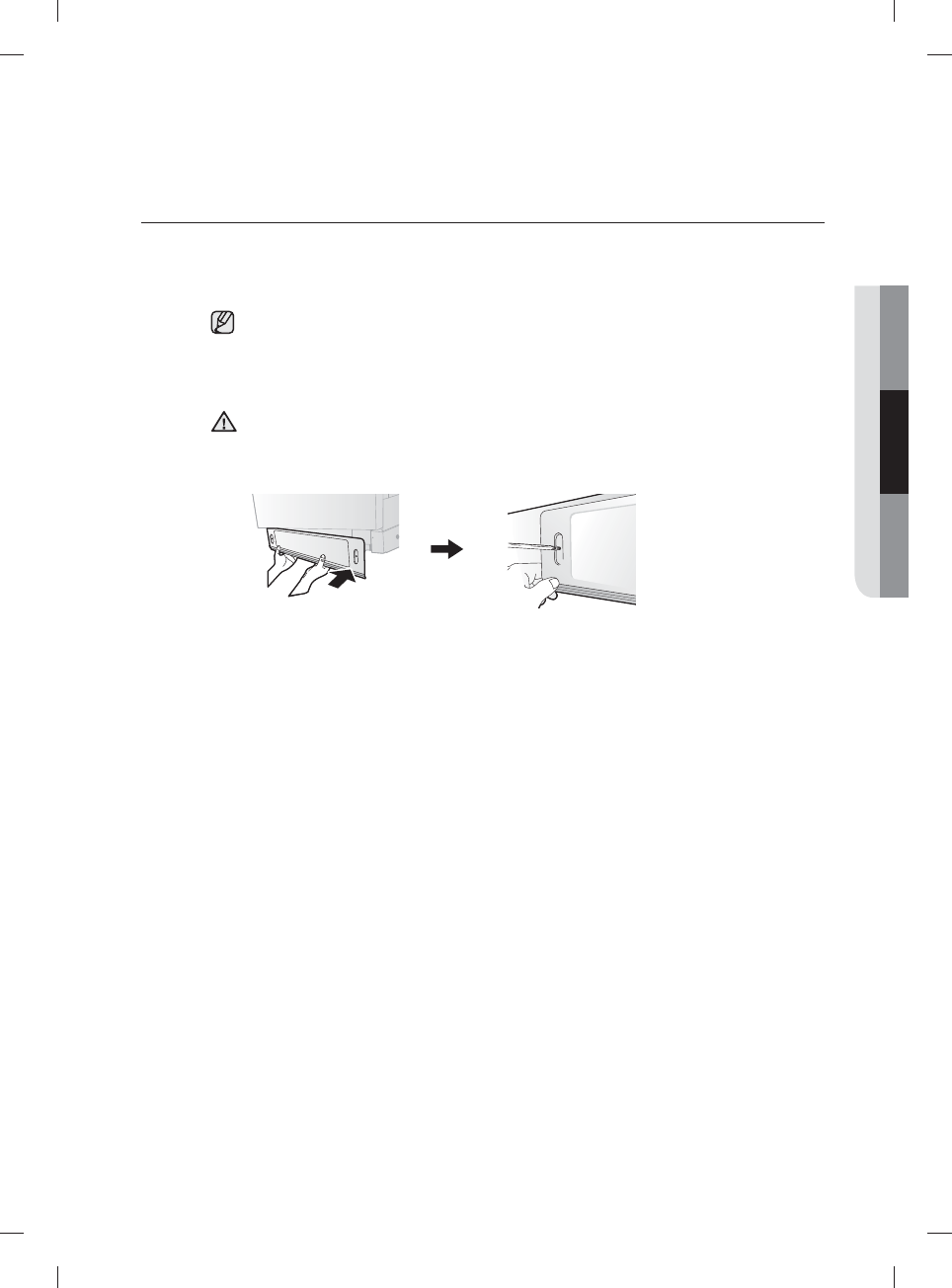

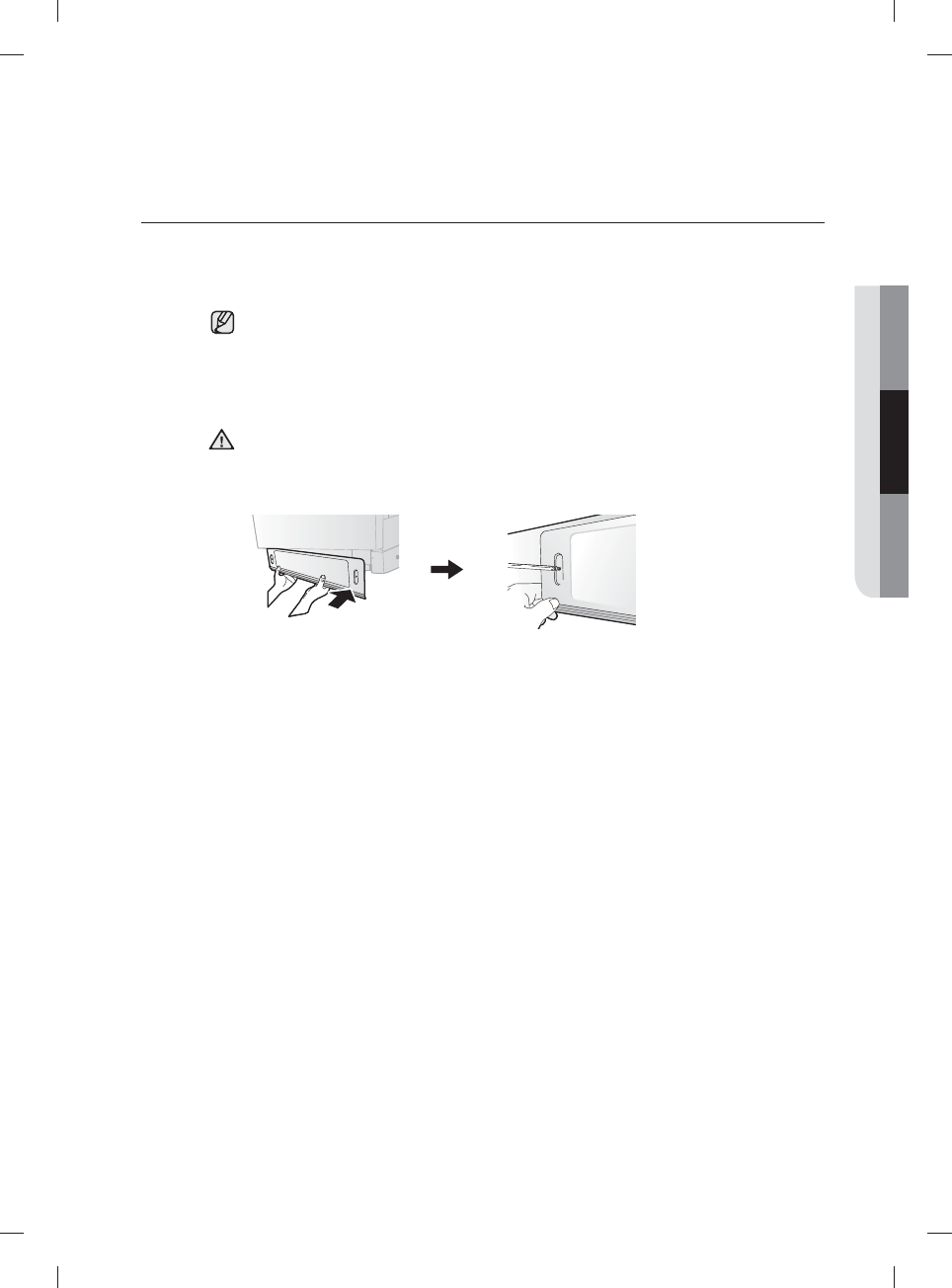

5. Conﬁ rm that the kick plate gasket is on the bottom of the kick plate. To install the kick plate,

refer to the ﬁ gure below.

CAUTION

installation_DD68-00046A-06_EN_130401.indd Sec3:21installation_DD68-00046A-06_EN_130401.indd Sec3:21 2013-04-01  5:05:252013-04-01  5:05:25

22_ speciﬁ cations

speciﬁ cations

Power supply 120 V, 60 Hz AC only

Water pressure 20 ~ 120 psi (140 ~ 830 kPa)

Dimensions

(Width×Depth×Height) 23

⁄

x 24¾ x 33

⁄

in. (605 x 627 x 860 mm)

Nominal inlet water temperature 120 ˚F (49 ˚C)

Speciﬁ cations are subject to change without notice for quality improvement purposes.

The actual appearance of the dishwasher may di er from the illustrations in this manual.

installation_DD68-00046A-06_EN_130401.indd Sec4:22installation_DD68-00046A-06_EN_130401.indd Sec4:22 2013-04-01  5:05:252013-04-01  5:05:25

notes

installation_DD68-00046A-06_EN_130401.indd Sec4:23installation_DD68-00046A-06_EN_130401.indd Sec4:23 2013-04-01  5:05:252013-04-01  5:05:25

QUESTIONS OR COMMENTS?

COUNTRY CALL OR VISIT US ONLINE AT

USA 1-800-SAMSUNG(726-7864) www.samsung.com

CANADA 1-800-SAMSUNG(726-7864) www.samsung.com

Code No.: DD68-00046A-06_EN

installation_DD68-00046A-06_EN_130401.indd Sec4:24installation_DD68-00046A-06_EN_130401.indd Sec4:24 2013-04-01  5:05:252013-04-01  5:05:25

Un monde de possibilités

Nous vous remercions d'avoir choisi ce

produit Samsung. Aﬁ n de bénéﬁ cier du

meilleur du service après-vente, enregistrez

votre appareil sur le site suivant:

www.samsung.com/register

Modèle DMT800

Modèle DMT610

Modèle DMT400

Modèle DMT350

Modèle DW7933

Modèle DW80F800

Modèle DW80F600

Lave-vaisselle

Manuel d'installation

Ces instructions d'installation ont été

rédigées pour être utilisées par des

installateurs qualiﬁ és.

Si vous rencontrez des problèmes lors de l'installation du lave-

vaisselle, veuillez composer le 1-800-SAMSUNG (726-7864)

ou consulter le site suivant, pour obtenir de l'aide :

www.samsung.com

STOP

installation_DD68-00046A-06_CFR_130401.indd 1installation_DD68-00046A-06_CFR_130401.indd 1 2013-04-01  5:05:472013-04-01  5:05:47

2_ Consignes de sécurité

Consignes de sécurité

Ce manuel contient de nombreuses remarques intitulées Avertissement et

Attention. Ces remarques, ainsi que les consignes de sécurité décrites dans cette

section, ne sont pas exhaustives. Il est de votre responsabilité de faire appel à

votre bon sens et de faire preuve de prudence et de minutie lors de l'installation,

de l'entretien et de l'utilisation de votre lave-vaisselle. Samsung ne saurait être tenu

pour responsable en cas de dommage résultant d'une utilisation non conforme.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Que signiﬁ ent les icônes et symboles utilisés dans ce manuel

d'installation?

AVERTISSEMENT

Risques ou manipulations dangereuses susceptibles d'entraîner des

blessures graves, voire mortelles.

ATTENTION

Risques ou manipulations dangereuses susceptibles d'entraîner des

blessures ou des dégâts matériels.

ATTENTION

Pour réduire le risque d'incendie, d'explosion, de choc électrique ou

de blessures graves lors de l'utilisation du lave-vaisselle, veuillez vous

conformer aux précautions de sécurité de base suivantes :

Suivez scrupuleusement les consignes.

Assurez-vous que l'appareil est relié à la terre aﬁ n d'éviter tout risque

d'électrocution.

Contactez le service d'assistance technique.

Ces signes et symboles d'avertissement visent à éviter que vous ou quelqu'un de votre

entourage ne se blesse.

Veuillez vous y conformer.

Lorsque vous aurez terminé de lire ce manuel, conservez-la dans un endroit sûr aﬁ n de

pouvoir la consulter ultérieurement.

Lisez attentivement toutes les consignes de sécurité avant d'utiliser l'appareil.

Veuillez installer et entreposer le lave-vaisselle à l'intérieur, dans un endroit où il ne pourra

être exposé aux éléments.

N'installez pas le lave-vaisselle près d'appareils électriques. Éloignez-le des ﬂ ammes nues.

Ne PAS installer le lave-vaisselle sur un tapis en raison des risques d'incendie.

Ne PAS installer le lave-vaisselle dans un endroit où l'eau qui l'alimente pourrait geler

(lorsque la température descend sous 0 ˚C (32 ˚F)) car le lave-vaisselle pourrait être

endommagé par la glace se trouvant dans les tuyaux.

Comme pour tout appareil combinant de l'électricité, de l'eau et des pièces en mouvement,

il existe toujours des risques. Pour utiliser cet appareil en toute sécurité, veuillez vous

familiariser avec son fonctionnement et faire toujours preuve de prudence.

Ce lave-vaisselle doit être mis à la terre de façon appropriée. Ne le branchez jamais à une

prise non reliée à la terre.

ATTENTION

installation_DD68-00046A-06_CFR_130401.indd Sec1:2installation_DD68-00046A-06_CFR_130401.indd Sec1:2 2013-04-01  5:05:552013-04-01  5:05:55

Consignes de sécurité _3

Avant d'enlever le lave-vaisselle d'origine et de le remplacer par le nouvel appareil, assurez-

vous d'avoir fermé le disjoncteur auquel il était branché. Assurez-vous de ne pas brancher

le câble d'alimentation du lave-vaisselle avant d'avoir terminé l'installation; le branchement

est la dernière étape à e ectuer.

Le câblage et la mise à la terre doivent être e ectués conformément au code d'électricité

en vigueur dans votre pays.

CONSIGNES DE MISE À LA TERRE

Branchement permanent de l'appareil :

cet appareil doit être connecté à une canalisation électrique permanente métallique avec

mise à la terre; si ce n'est pas le cas, un conducteur de protection doit être installé avec les

conducteurs du circuit puis connecté à la borne ou au ﬁ l de mise à la terre de l'appareil.

Le lave-vaisselle est très lourd. Ne tentez pas de le déplacer ou de le transporter seul. Au

minimum deux personnes sont nécessaires pour déplacer le lave-vaisselle et ainsi éviter tout

risque de blessures.

Si vous remarquez que le câble d'alimentation du lave-vaisselle est endommagé, faites-le

remplacer par le fabricant, un réparateur approuvé ou toute autre personne qualiﬁ ée.

Assurez-vous de ne jamais toucher le câble d'alimentation si vos mains sont mouillées.

Ne branchez aucun autre appareil sur la même prise que le lave-vaisselle.

Assurez-vous d'utiliser un tuyau d'arrivée d'eau neuf. Une conduite plus vieille pourrait fendiller à

la suite d'un durcissement, ce qui pourrait causer une fuite d'eau et endommager vos biens.

Le lave-vaisselle doit être raccordé à une conduite d'eau chaude

(entre 120˚F (49˚C) et 149°F (65˚C)). Plage de température conseillée pour de meilleurs

résultats et des durées de lavage plus courtes.

Un température supérieure à 149˚F (65˚C) risque d'endommager la vaisselle.

Assurez-vous que l'eau fournie au lave-vaisselle ne pourra pas geler car la glace pourrait

endommager les tuyaux, les valves, la pompe ou d'autres composants du lave-vaisselle.

Les lave-vaisselle domestiques certiﬁ és ne sont pas conçus pour une utilisation commerciale.

(normes NSF/ANSI184 pour les lave-vaisselle domestiques)

Pour obtenir une liste complète des consignes de sécurité, veuillez consulter le manuel

d'utilisation

AVANT D'INSTALLER LE LAVE-VAISSELLE

AVERTISSEMENT

Risque de basculement

- N'utilisez pas le lave-vaisselle avant qu'il ne soit correctement installé.

- N'appuyez pas sur la porte lorsque celle-ci est ouverte.

- Ne placez pas de poids excessif sur la porte ouverte.

Risque d'électrocution

Le non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir

des conséquences mortelles.

- Reliez le lave-vaisselle à la terre.

- Connectez le ﬁ l de terre au connecteur de terre vert de la boîte de jonction.

- N'utilisez pas de rallonge.

aﬁ n de réduire les risques d'incendie, d'électrocution ou de blessures, l'installateur doit

veiller à ce que le lave-vaisselle soit entièrement encastré au moment de l'installation.

ATTENTION

AVERTISSEMENT

installation_DD68-00046A-06_CFR_130401.indd Sec1:3installation_DD68-00046A-06_CFR_130401.indd Sec1:3 2013-04-01  5:05:552013-04-01  5:05:55

4_ sommaire

sommaire

PRÉPARATION DE L'EMPLACEMENT

DU LAVE-VAISSELLE

5 Dimensions de l'appareil

5 Dimensions d'encastrement

INSTALLATION DU LAVE-VAISSELLE

6 ÉTAPE 1 Vériﬁ cation des pièces et des outils

8 ÉTAPE 2 Choisir le bon emplacement

9 ÉTAPE 3 Vériﬁ ez les normes et les

conditions à respecter en matière

d'alimentation en eau

10 ÉTAPE 4 Vériﬁ ez les normes et les

conditions à respecter en matière

d'électricité

11 ÉTAPE 5 Déballage et vériﬁ cation du lave-

vaisselle

13 ÉTAPE 6 Préparation du lave-vaisselle

14 ÉTAPE 7 Mise en place du lave-vaisselle et

raccordement du tuyau d'arrivée

d'eau chaude

15 ÉTAPE 8 Mise à niveau du lave-vaisselle

16 ÉTAPE 9 Fixation du lave-vaisselle

18 ÉTAPE 10 Raccordement du tuyau

d'évacuation

20 ÉTAPE 11 Câblage

21 ÉTAPE 12 Fin de l'installation

CARACTÉRISTIQUES TECHNIQUES

installation_DD68-00046A-06_CFR_130401.indd Sec2:4installation_DD68-00046A-06_CFR_130401.indd Sec2:4 2013-04-01  5:05:552013-04-01  5:05:55

Préparation de l'emplacement du lave-vaisselle _5

01 PRÉPARATION DU LAVE-VAISSELLE

Préparation de l'emplacement

du lave-vaisselle

DIMENSIONS DE L'APPAREIL

DIMENSIONS D'ENCASTREMENT

Ce lave-vaisselle est conçu pour être encastré

dans une ouverture où il sera retenu par le

dessus et les deux côtés par un meuble standard

de cuisine.

L'emplacement d'encastrement doit être propre

et dégagé.

L'emplacement doit avoir une largeur minimale

de 24pouces, une profondeur de 24pouces et

une hauteur de 341/8pouces.

Aﬁ n que l'avant du lave-vaisselle soit

parfaitement aligné sur le plan de travail, ce

dernier doit faire au moins 25pouces de

profondeur.

Vue de côté

(modèles

DMT800/

DMT610/

DMT400/

DW80F800/

DW80F600)

Vue latérale

(modèle DMT350/

DW7933)

Vue arrière

27” (686 mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

23 7⁄8” (605 mm)

⁄

” (860mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

5” (128mm)

2 1⁄3” (60mm)

Le tuyau d'arrivée

d'eau, le câble

d'alimentation

et le tuyau de

vidange doivent

par cette zone

située à l'arrière

du lave-vaisselle.

Ils passent ensuite

dans les gouttières

situées sous le

lave-vaisselle et

rejoignent l'avant

de l'appareil.

24” (610 mm)

minimum

24” (610 mm)

minimum

34 1⁄8” (867 mm)

minimum

installation_DD68-00046A-06_CFR_130401.indd Sec5:5installation_DD68-00046A-06_CFR_130401.indd Sec5:5 2013-04-01  5:05:562013-04-01  5:05:56

6_ Installation du lave-vaisselle

Installation du lave-vaisselle

Veillez à ce que votre installateur respecte soigneusement ces consignes aﬁ n de garantir le bon

fonctionnement de votre lave-vaisselle et d'éviter tout risque de blessures lors de son utilisation.

ÉTAPE 1 VÉRIFICATION DES PIÈCES ET DES OUTILS

Avant de commencer l'installation, préparez tous les outils et pièces dont vous aurez besoin; ceci

permettra d'économiser du temps et simpliﬁ era le processus.

Pièces nécessaires

Fournies avec le lave-vaisselle. Vériﬁ ez que toutes les pièces soient présentes

au moment du déballage du lave-vaisselle (étape5).

2 supports d’installation 2 vis à tête plate

(pour le support

d’installation)

2 vis

(pour les parois latérales)

2 vis

(pour la plaque de

protection)

Plaque de protection

Non fournies

Câble d'alimentation Capuchons de

connexion pour ﬁ ls Réducteur de tension Ruban isolant et ruban

pour conduits standard

Tuyau d'arrivée d'eau

chaude Coude 90° (

”

)Raccords pour tuyaux Ruban Téﬂ on® ou

produit d'étanchéité

Collier de serrage Coupure anti-retour Raccord en caoutchouc

Tuyau d’arrivée d’eau : un tuyau en cuivre d’au moins

” (diamètre extérieur) avec raccord à

compression ou un ﬂ exible d’alimentation eau chaude tressé en inox est fortement recommandé.

[Avertissement : n’utilisez pas de tube plastique ; il risque de se détériorer avec le temps et de

provoquer des fuites dans le raccord.]

Coude de 90° avec ﬁ letage NPT externe de

” sur une extrémité et adapté au tuyau d’arrivée

d’eau chaude (tuyau en cuivre/raccord de compression ou tuyau tressé) de l’autre.

Un câble 12-2 gainé avec mise à la terre est conseillé pour l'alimentation. Remarque: certains

codes pays peuvent exiger une gaine métallique (BX).

installation_DD68-00046A-06_CFR_130401.indd Sec3:6installation_DD68-00046A-06_CFR_130401.indd Sec3:6 2013-04-01  5:05:562013-04-01  5:05:56

Installation du lave-vaisselle _7

02 INSTALLATION DU LAVE-VAISSELLE

Outils nécessaires

Perceuse électrique Lunettes de sécurité Gants Lampe de poche

Clé à molette Outil à dénuder Pinces Pince coupante

Ruban à mesurer Crayon Tournevis cruciforme Tournevis plat

Coupe-tube Couteau Scie-cloche Niveau

Torx t20 Clé Allen

installation_DD68-00046A-06_CFR_130401.indd Sec3:7installation_DD68-00046A-06_CFR_130401.indd Sec3:7 2013-04-01  5:05:562013-04-01  5:05:56

8_ Installation du lave-vaisselle

Nouvelle installation

Si aucun lave-vaisselle n'a encore été installé dans l'ouverture, la majorité du travail devra être

e ectuée avant que le lave-vaisselle ne soit mis en place.

Remplacement

Si ce lave-vaisselle est installé en remplacement d'un ancien modèle, assurez-vous de vériﬁ er la

compatibilité des tuyaux existants. Remplacez-les au besoin.

ÉTAPE 2 CHOISIR LE BON EMPLACEMENT

Prenez en compte les critères suivants pour décider où installer votre lave-vaisselle:

- Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle.

- Choisissez un endroit situé près d'un évier, à proximité d'une alimentation en eau, d'une

vidange et d'une prise électrique.

Pour que la vidange puisse fonctionner de façon appropriée, installez le lave-vaisselle à

moins de 3m (9,8 pi) de l'évier.

- Vous devez pouvoir charger la vaisselle facilement.

- Choisissez un emplacement qui vous permette d'ouvrir facilement la porte du lave-vaisselle

et assurez-vous qu'il y ait un espace su sant entre l'appareil et les parois l'entourant (au

moins 0,1po (2mm)).

Si le lave-vaisselle est installé dans un angle, assurez-vous qu'il se trouve à au moins 2po

(50mm) du mur et des parois du meuble.

- Le mur à l'arrière doit être libre de toute obstruction.

S'il s'agit d'une première installation, procédez comme suit:

1. Découpez un trou sur le côté du meuble supportant l'évier en utilisant une scie-cloche de

2 ½ pouces (Figure1 ci-dessous).

2. Si la base du meuble de l'évier est surélevée par rapport au sol de la cuisine et se trouve au-

dessus des raccordements du lave-vaisselle, e ectuez un trou dans la base et sur le côté du

meuble (Figures 1 et 2).

Vous aurez peut-être besoin de percer un autre trou dans le meuble situé en face en

fonction de l'emplacement de votre prise électrique.

Trou pour le tuyau d'arrivée d'eau, la vidange et le

câble d'alimentation.

Installation du lave-vaisselle

installation_DD68-00046A-06_CFR_130401.indd Sec3:8installation_DD68-00046A-06_CFR_130401.indd Sec3:8 2013-04-01  5:05:572013-04-01  5:05:57

Installation du lave-vaisselle _9

02 INSTALLATION DU LAVE-VAISSELLE

ÉTAPE 3 VÉRIFIEZ LES NORMES ET LES CONDITIONS À

RESPECTER EN MATIÈRE D'ALIMENTATION EN EAU

• La pression d'alimentation en eau chaude doit se trouver entre 20 et 120psi (140 et 830kPa).

• Réglez le chau e-eau de façon à ce que l’eau chaude se situe entre 120°F (49°C) et 149˚F (65˚C).

- Le lave-vaisselle doit être raccordé à une conduite d'eau chaude (entre 120˚F (49˚C) et

149°F (65˚C)). Plage de température conseillée pour de meilleurs résultats et des durées

de lavage plus courtes. Un température supérieure à 149˚F (65˚C) risque d'endommager la

vaisselle.

- Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée

d'eau chaude au lave-vaisselle.

- Scellez les raccords du tuyau d’eau chaude avec du ruban Téﬂ on ou un produit d'étanchéité

pour empêcher toute fuite.

- Le tuyau d'arrivée d'eau chaude doit passer dans la gouttière située sous le lave-vaisselle

(Figure 2). Ne posez pas le lave-vaisselle sur le tuyau d'arrivée d'eau.

- Le tuyau de vidange du lave-vaisselle doit passer par le trou que vous avez percé dans le

mur latéral avant de pouvoir être raccordé à la sortie de vidange de l'évier. Assurez-vous

qu'aucune pression n'est exercée sur le tuyau de vidange et faites attention à ne pas le

déchirer lors de l'installation.

Tuyau d'arrivée

d'eau chaude

Dessous du lave-vaisselle

Câble

d'alimentation

5¹⁄3~7¹⁄3 po

(135 ~ 185mm)

installation_DD68-00046A-06_CFR_130401.indd Sec3:9installation_DD68-00046A-06_CFR_130401.indd Sec3:9 2013-04-01  5:05:572013-04-01  5:05:57

10_ Installation du lave-vaisselle

ÉTAPE 4 VÉRIFIEZ LES NORMES ET LES CONDITIONS À

RESPECTER EN MATIÈRE D'ÉLECTRICITÉ

Exigences électriques à respecter pour l'installation du lave-vaisselle:

• aux États-Unis, l'installation doit être conforme au National Electric Code

(Code américain sur les installations électriques) et aux normes des di érents États et/ou locales.

• Au Canada, l'installation doit être conforme au Code canadien de l'électricité C22.1- dernière version,

et aux normes municipales et provinciales et/ou locales.

• Pour le branchement direct des câbles.

- Utilisez un câble en cuivre ﬂ exible avec armature ou gaine non métallique, relié à la terre et conforme

à la législation en vigueur en matière d'électricité.

- Utilisez le réducteur de tension fourni ou installez un connecteur à collier conforme aux normes UL et

CSA sur la boîte de fonction. Si vous utilisez une gaine, choisissez un connecteur à gaine conforme

aux normes UL et CSA.

• Pour le branchement du câble d'alimentation

- Branchez le cordon d’alimentation dans une prise murale triphasée mise à la terre située dans le

meuble, à côté du lave-vaisselle. La prise doit être conforme aux normes électriques en vigueur.

Le cordon d’alimentation doit être conforme aux normes UL et CSA.

- L'alimentation électrique de votre habitation doit fournir la tension et l’intensité indiquées sur

la plaque signalétique de l'appareil: 15A, 120V, 60Hz CA.

- Assurez-vous que le disjoncteur auquel sera branché le lave-vaisselle est bien fermé.

- La section du câble d'alimentation partant du côté du lave-vaisselle ne doit pas mesurer plus

de 4pi (1,2m).

- Si vous n'êtes pas certain de vos branchements, veuillez consulter un électricien ou un

réparateur qualiﬁ é.

- Ne branchez aucun autre appareil sur la même prise que le lave-vaisselle.

- Avant de brancher le câble d'alimentation au lave-vaisselle, assurez-vous qu'il n'y a aucun

danger électrique pouvant causer un incendie, une explosion, un choc électrique ou des

blessures.

- Le câble d'alimentation doit passer dans la gouttière située sous le lave-vaisselle (Figure3).

Installation du lave-vaisselle

Tuyau d'arrivée

d'eau chaude

Dessous du lave-vaisselle

Câble

d'alimentation

5¹⁄3~7¹⁄3 po

(135 ~ 185mm)

installation_DD68-00046A-06_CFR_130401.indd Sec3:10installation_DD68-00046A-06_CFR_130401.indd Sec3:10 2013-04-01  5:05:572013-04-01  5:05:57

Installation du lave-vaisselle _11

02 INSTALLATION DU LAVE-VAISSELLE

ÉTAPE 5 DÉBALLAGE ET VÉRIFICATION DU LAVE-VAISSELLE

Déballez le lave-vaisselle dans une pièce dégagée. Nous vos conseillons de conserver le carton ainsi que

tous les matériaux d'emballage jusqu'à ce que le lave-vaisselle soit installé et opérationnel aﬁ n de vous

assurer que vous disposez bien de tous les composants nécessaires.

Déballage

1. Placez le carton à l'endroit, de telle façon que les ﬂ èches pointent vers le haut.

2. Défaites ou coupez les quatre liens maintenant le dessus du carton fermé.

3. Tirez sur le haut du carton télescopique aﬁ n de l'extraire du support de protection, et de

l'appareil, retournez-le et posez le sur le sol.

4. Rangez les liens et les matériaux d'emballage dans le carton en vériﬁ ant qu'ils soient intacts.

5. Mettez la plaque de protection de côté. Elle est ﬁ xée au matériau d'emballage du lave-

vaisselle.

6. Faites sortir le lave-vaisselle de son support de protection en le soulevant, puis posez-le

doucement sur le sol.

Mettez le support dans le carton.

7. Retirez le sac de protection du lave-vaisselle.

SOULEVEZ TOUJOURS le lave-vaisselle AVANT DE LE DÉPLACER. Si vous le faites glisser

sur des surfaces inégales ou lisses, vous risquez d'endommager les pieds du lave-vaisselle.

8. Nous vous conseillons de laisser en place les matériaux d'emballage se trouvant à l'intérieur

du lave-vaisselle jusqu'à ce que celui-ci soit installé.

9. NE RETIREZ JAMAIS le revêtement d'absorption acoustique entourant l'extérieur de la

cuve du lave-vaisselle.

Contrôle des éléments

Contrôle des éléments mécaniques

1. Vériﬁ ez que la base en plastique est intacte

2. Vériﬁ ez que les pieds du lave-vaisselle sont en place et opérationnels aﬁ n que vous puissiez

mettre à niveau et ﬁ xer l'appareil.

3. Vériﬁ ez que tous les composants visibles à la base du lave-vaisselle sont intacts et

correctement ﬁ xés.

4. Vériﬁ ez que le loquet de la porte et les charnières fonctionnent et que la porte est

correctement ﬁ xée au lave-vaisselle.

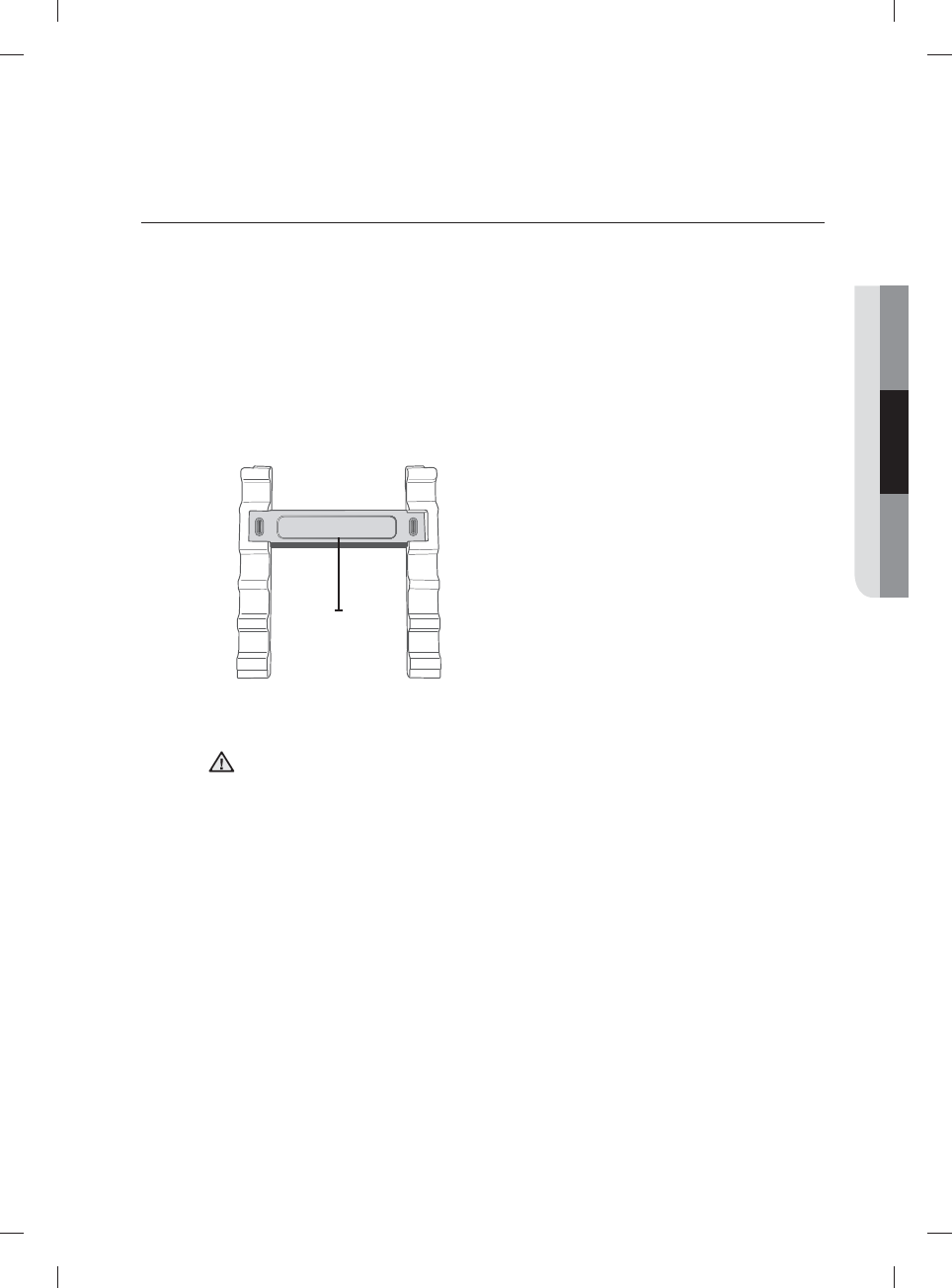

Plaque de

protection

ATTENTION

installation_DD68-00046A-06_CFR_130401.indd Sec3:11installation_DD68-00046A-06_CFR_130401.indd Sec3:11 2013-04-01  5:05:572013-04-01  5:05:57

12_ Installation du lave-vaisselle

Installation du lave-vaisselle

Éléments de plomberie

1. Vériﬁ ez que l'appareil est correctement raccordé à l'eau chaude

(en bas à gauche, en façade).

La plaque de ﬁ xation doit être ﬁ xée à l’avant de la base, les ﬁ letages à l'intérieur du raccord

doivent être réguliers et brillants, et la zone doit être propre et exempte de tout débris.

2. Vériﬁ ez que les boîtiers du frein et du capteur sont intacts et que tous les raccords sont

correctement e ectués.

3. Vériﬁ ez que le tuyau de vidange n'est pas bouché ou déformé aﬁ n d'éviter tout risque de

fuite.

Éléments électriques

1. Vériﬁ ez que le couvercle de la boîte de jonction est ﬁ xé à cette dernière

(en bas à droite, en façade).

2. Vériﬁ ez que le boîtier électrique n'a pas été endommagé lors du transport et qu'il est

correctement ﬁ xé sur la base du lave-vaisselle.

État général

1. Vériﬁ ez l’absence de coups ou de rayures sur l'ensemble du lave-vaisselle.

2. Vériﬁ ez que les arêtes de la porte sont en parfait état.

3. Vériﬁ ez que le panneau de commande n'est pas rayé et que tous les voyants de contrôle

sont à leur place.

Pièces

1. Vériﬁ ez que vous êtes bien en possession de toutes les pièces mentionnées lors de

l'étape1, en page6.

installation_DD68-00046A-06_CFR_130401.indd Sec3:12installation_DD68-00046A-06_CFR_130401.indd Sec3:12 2013-04-01  5:05:582013-04-01  5:05:58

Installation du lave-vaisselle _13

02 INSTALLATION DU LAVE-VAISSELLE

ÉTAPE 6 PRÉPARATION DU LAVE-VAISSELLE

1. Assurez-vous que le disjoncteur et la vanne d'arrivée d'eau sont bien fermés avant

d'e ectuer les étapes suivantes.

Avant de déplacer ou de coucher le lave-vaisselle pour l'installation, réglez la hauteur des

pieds au minimum. Ceci aﬁ n d'éviter qu'ils ne se cassent.

Mettez le lave-vaisselle à niveau en réglant la hauteur des pieds une fois l'appareil en place.

2. Enroulez du ruban Téﬂ on autour des ﬁ letages du coude à 90° et ﬁ xez le coude à la vanne

d'alimentation en eau (Figure 4- B). Serrez jusqu'à ce que le coude soit immobilisé et orienté

vers la gouttière du tuyau d'eau située sous le lave-vaisselle (environ à 4heures). Assurez-

vous que le ruban Téﬂ on ne bouche pas la vanne d'alimentation. Ne le serrez pas trop.

3. Coupez les ﬁ celles ﬁ xant le tuyau de vidange à l'arrière du lave-vaisselle. Déroulez le tuyau.

Assurez-vous que le tuyau n'est pas emmêlé ou plié aﬁ n que l'eau s'écoule librement.

4. À l'aide d'un tournevis, retirez ensuite le couvercle de la boîte de jonction située dans la partie

inférieure droite, à l'avant du lave-vaisselle, puis installez le réducteur de tension

(Figure 4 - C). Conservez précieusement le couvercle de la boîte de jonction.

Il sera utilisé lors de l'étape10, Câblages

5. Si le plan de travail est en bois ou dans un matériau qui ne risque pas d'être endommagé par

le perçage, ﬁ xez les deux (2) brides d'installation fournies avec le lave-vaisselle à l'aide des

vis fournies (Figure 4 - A). Elles seront utilisées lors de l'étape8, Fixation du lave-vaisselle.

Boîte de jonction

Réducteur de

tension

ATTENTION

Ne serrez pas à l’excès le coude à

90°. Vous risqueriez d’endommager

la vanne d'alimentation en eau et

de provoquer une fuite.

installation_DD68-00046A-06_CFR_130401.indd Sec3:13installation_DD68-00046A-06_CFR_130401.indd Sec3:13 2013-04-01  5:05:582013-04-01  5:05:58

14_ Installation du lave-vaisselle

ÉTAPE 7 MISE EN PLACE DU LAVE-VAISSELLE ET

RACCORDEMENT DU TUYAU D'ARRIVÉE D'EAU CHAUDE

1. Ajustez les trois pieds situés sous le lave-vaisselle après avoir mesuré la hauteur de

l'ouverture du meuble (espace situé entre le bas du plan de travail et le sol)

(voir Étape7, Mise à niveau du lave-vaisselle).

2. Localisez le tuyau d'arrivée d'eau chaude et le câble d'alimentation.

3. Installez le lave-vaisselle de telle manière que le tuyau d’arrivée d’eau chaude passe dans la

gouttière gauche et le câble d’alimentation dans la gouttière droite, toutes deux situées sous

l'appareil. Utilisez du ruban adhésif standard ou des serre-câbles pour ﬁ xer le tuyau d'arrivée

d’eau et le câble d’alimentation dans les gouttières. Ceci aﬁ n d'éviter que le tuyau d'arrivée

d'eau et le câble électrique ne soient écrasés lorsque vous pousserez le lave-vaisselle dans

son logement.

4. Faites passer le tuyau de vidange à travers le trou du mur latéral du meuble sous évier.

Vériﬁ ez qu'il n'est pas plié.

5. Assurez-vous que le tuyau d'arrivée d'eau n'est pas vrillé et connectez-le au coude.

6. Faites glisser doucement le lave-vaisselle dans son emplacement. Si possible, tirez

doucement sur les longueurs en excès du tuyau d'arrivée d'eau, du tuyau de vidange ou

du câble d'alimentation pendant l'opération. Demandez l'aide d'une deuxième, voire d'une

troisième personne si nécessaire.

Assurez-vous de ne pas poser le lave-vaisselle sur le tuyau d'arrivée d'eau, le tuyau de

vidange ou le câble d'alimentation.

Vériﬁ ez également qu'ils ne sont ni pliés ni tordus.

Installation du lave-vaisselle

ATTENTION

Ne serrez pas à l’excès le coude à

90°. Vous risqueriez d’endommager

la vanne d'alimentation en eau et

de provoquer une fuite.

Câble d'alimentation

Tuyau d'arrivée d'eau chaude

Tuyau de

vidange

Tuyau d'arrivée

d'eau chaude

Coude ( ³/8” (9,5mm))

Vanne d'alimentation

ATTENTION

installation_DD68-00046A-06_CFR_130401.indd Sec3:14installation_DD68-00046A-06_CFR_130401.indd Sec3:14 2013-04-01  5:05:582013-04-01  5:05:58

Installation du lave-vaisselle _15

02 INSTALLATION DU LAVE-VAISSELLE

ÉTAPE 8 MISE À NIVEAU DU LAVE-VAISSELLE

1. Ouvrez la porte et placez le niveau contre le dessus de la

cuve, à l'intérieur, et assurez-vous que le lave-vaisselle est

de niveau.

Si ce n'est pas le cas, faites pivoter les pieds de réglage

avant situés sous le lave-vaisselle jusqu'à ce que celui-ci

soit de niveau.

Lisez la première remarque ci-dessous pour savoir

comment régler la hauteur des pieds avant.

2. Assurez-vous aussi que le lave-vaisselle est droit

(perpendiculaire), comme l'indique la ﬁ gure de droite.

Si ce n'est pas le cas, réglez la hauteur du pied arrière

jusqu'à ce que le lave-vaisselle soit de niveau.

Lisez la première remarque ci-dessous pour savoir

comment régler le pied arrière.

3. Ouvrez ensuite la porte du lave-vaisselle et

vériﬁ ez si l'espace pour la cuve et la porte

est su sant.

Si ce n'est pas le cas, faites pivoter les

pieds de réglage avant situés sous le lave-

vaisselle.

Vous pouvez également poser un niveau

contre le haut de la cuve, à la verticale.

Si vous faites tourner les pieds de réglage vers la droite

(dans le sens horaire), ils se dévisseront et l'avant du

lave-vaisselle remontera légèrement. Si vous les faites

tourner vers la gauche (dans le sens anti-horaire), ils

se resserreront et l'avant du lave-vaisselle baissera

légèrement.

Pour régler la hauteur des pieds arrière, tournez le

boulon hexagonal situé à l’avant vers la gauche à l'aide

d’un outil approprié (clé Allen ou outil similaire) pour

pouvoir soulever l’arrière du lave-vaisselle.

Avant de déplacer le lave-vaisselle pour l'installation, réglez la hauteur des pieds au

minimum. Ceci aﬁ n d'éviter qu'ils ne se cassent.

Mettez le lave-vaisselle à niveau en réglant la hauteur des pieds une fois l'appareil en place.

ATTENTION

installation_DD68-00046A-06_CFR_130401.indd Sec3:15installation_DD68-00046A-06_CFR_130401.indd Sec3:15 2013-04-01  5:05:582013-04-01  5:05:58

16_ Installation du lave-vaisselle

ÉTAPE 9 FIXATION DU LAVE-VAISSELLE

Le lave-vaisselle doit être ﬁ xé au plan de travail ou aux parois latérales du meuble pour être parfaitement

stable.

1. Si le plan de travail est en bois ou dans un matériau qui ne risque pas d'être endommagé par

le perçage, suivez les consignes décrites au paragraphe 2-1 ci-dessous.

Si le plan de travail est en granit, en marbre ou dans un autre matériau cassant, suivez les

consignes décrites au paragraphe 2-2 ci-dessous.

2-1. Si les brides d'installation à l'avant du lave-vaisselle dépassent, coupez-les à l'aide de pinces

coupantes comme indiqué dans la ﬁ gure8 en page suivante.

Placez une grande serviette éponge dans le bas du lave-vaisselle aﬁ n d'empêcher que des

copeaux de bois ou une vis ne tombe dans l'appareil.

Percez des trous sous le plan de travail en faisant passer la mèche de la perceuse dans un

trou de la bride.

Assurez-vous que le trou reste inférieur au diamètre de la vis.

Engagez les vis fournies dans les brides, puis serrez-les pour ﬁ xer le lave-vaisselle au plan de

travail.

2-2. Placez une grande serviette éponge dans le bas du lave-vaisselle aﬁ n d'empêcher que

des copeaux de bois ou une vis ne tombe dans l'appareil. Retirez les cache-vis de la cuve

en utilisant la pointe d'un tournevis. Les cache-vis se situent de chaque côté de la cuve, à

l'intérieur, en haut (Figure9 de la page suivante).

Percez un trou de chaque côté du meuble en faisant passer la mèche de la perceuse dans le

trou situé en dessous des cache-vis.

Assurez-vous que le trou reste inférieur au diamètre de la vis.

Veillez également à ce que la mèche n'aille pas taper les bords des trous. Engagez les vis

fournies dans les trous, puis serrez-les pour ﬁ xer le lave-vaisselle au meuble. Vériﬁ ez que la

cube n'est pas déformée sous la pression des vis.

Si tel est le cas, desserrez légèrement les vis.

Remettez les cache-vis en place.

• Lorsque vous travaillez porte ouverte, une vis ou un cache-vis risque de tomber dans

le lave-vaisselle. Pour éviter cela, déposez une serviette dans le fond du lave-vaisselle.

Un corps étranger tombé dans le lave-vaisselle risquerait de provoquer des bruits

anormaux, un dysfonctionnement ou même d'endommager gravement l'appareil.

• Utilisez un tournevis magnétique pour éviter que les vis ne tombent.

• Si vous faites tomber un corps étranger dans le lave-vaisselle et que vous ne parvenez

pas à l'en retirer, l'appareil devra être démonté. Dans un tel cas, contactez un technicien

de service.

Installation du lave-vaisselle

installation_DD68-00046A-06_CFR_130401.indd Sec3:16installation_DD68-00046A-06_CFR_130401.indd Sec3:16 2013-04-01  5:05:592013-04-01  5:05:59

Installation du lave-vaisselle _17

02 INSTALLATION DU LAVE-VAISSELLE

Cache-vis de la cuve

Vis dans les parois latérales

Vis dans le plan de travail

installation_DD68-00046A-06_CFR_130401.indd Sec3:17installation_DD68-00046A-06_CFR_130401.indd Sec3:17 2013-04-01  5:05:592013-04-01  5:05:59

18_ Installation du lave-vaisselle

Installation du lave-vaisselle

ÉTAPE 10 RACCORDEMENT DU TUYAU D'ÉVACUATION

1. Contrôlez la zone de l'évier à laquelle le tuyau de vidange sera raccordé.

2. Il existe plusieurs façons d'insérer le tuyau de vidange dans le raccord de l'évier (voir les

ﬁ gures suivantes). Le raccordement du tuyau doit se faire conformément aux règlements sur

l'installation de tuyaux d'eau en vigueur dans votre région.

Cas n°1. Sans broyeur

Sans broyeur Avec coupure anti-retour/sans broyeur Sans coupure

anti-retour

Cas n°2. Avec broyeur

Avec broyeur Broyeur avec coupure anti-retour Sans coupure

anti-retour

Coupure

anti-retour

Tuyau de

vidange

Collier de serrage

Coupure

anti-retour

Collier de serrage

Tuyau de

vidange

Collier de serrage

installation_DD68-00046A-06_CFR_130401.indd Sec3:18installation_DD68-00046A-06_CFR_130401.indd Sec3:18 2013-04-01  5:05:592013-04-01  5:05:59

Installation du lave-vaisselle _19

02 INSTALLATION DU LAVE-VAISSELLE

3. Vériﬁ ez la taille du raccord du tuyau de vidange de l'évier. Au besoin, coupez le tuyau pour

qu'il s'adapte au raccord de l'évier (½, ¾ ou 1po - comme l'indique la ﬁ gure11 ci-dessous).

Si l'extrémité du tuyau de vidange n'entre pas dans le raccord du tuyau de vidange de l'évier,

utilisez un adaptateur en vente dans n'importe quelle quincaillerie.

4. Faites glisser un collier de serrage sur l'extrémité du tuyau de vidange. Fixez le tuyau de

vidange au raccord de l'évier, faites glisser le collier de serrage jusqu'à l'extrémité du tuyau et

serrez le collier.

Remarque: l'utilisation d'un collier de serrage est obligatoire. Ne pas en utiliser risque

d'entraîner des fuites.

5 . S'il n'y a pas coupure anti-retour, assurez-vous d'accrocher la partie centrale du tuyau de

vidange bien au-dessus du fond du meuble sous-évier pour empêcher le retour d'eau (voir la

ﬁ gure12 ci-dessous).

Soyez prudent lorsque vous coupez l'extrémité du tuyau de vidange. Nettoyez ensuite

la partie entourant le raccord de vidange de l'évier pour éviter d'endommager le tuyau.

Assurez-vous de l'absence de tout corps étranger dans le tuyau de vidange.

ATTENTION

Évier Lave-vaisselle

Tuyau de

vidange

Min. 30 po

(762 mm)

Min. 20 po

(508 mm)

Au besoin, coupez

l'extrémité du tuyau de

vidange sur l'une des

lignes en pointillés.

1 po

(25 mm) ¾ po

(19 mm)

½ po

(13 mm)

installation_DD68-00046A-06_CFR_130401.indd Sec3:19installation_DD68-00046A-06_CFR_130401.indd Sec3:19 2013-04-01  5:05:592013-04-01  5:05:59

20_ Installation du lave-vaisselle

Installation du lave-vaisselle

ÉTAPE 11 CÂBLAGE

1. Avant de raccorder le câble d'alimentation au lave-vaisselle, assurez-vous d'avoir coupé le

disjoncteur.

2. Dans la boîte de jonction située en bas à droite du lave-vaisselle, localisez les trois ﬁ ls

d'alimentation du lave-vaisselle, y compris le câble de mise à la terre.

3. Passez le câble d'alimentation dans le réducteur de tension, puis dans la boîte de jonction

(Figure13).

4. Raccordez le ﬁ l noir du lave-vaisselle au ﬁ l noir du câble d'alimentation en les insérant dans

un serre-ﬁ ls et en faisant tourner le connecteur (Figure14).

Raccordez le ﬁ l blanc au ﬁ l blanc et le ﬁ l vert au ﬁ l vert de la même manière.

5. Vériﬁ ez une dernière fois le raccordement.

Chaque ﬁ l doit être relié au ﬁ l de la même couleur.

Le ﬁ l blanc avec le ﬁ l blanc, le ﬁ l noir avec le ﬁ l noir et le ﬁ l vert avec le ﬁ l vert.

6. Replacez ensuite le couvercle de la boîte de jonction du lave-vaisselle.

Noir avec noir

Blanc avec blanc

Vert avec vert

(mise à la terre avec

mise à la terre)

Câble d'alimentation

Boîte de jonction

Réducteur de tension

installation_DD68-00046A-06_CFR_130401.indd Sec3:20installation_DD68-00046A-06_CFR_130401.indd Sec3:20 2013-04-01  5:06:002013-04-01  5:06:00

Installation du lave-vaisselle _21

02 INSTALLATION DU LAVE-VAISSELLE

ÉTAPE 12 FIN DE L'INSTALLATION

1. Ouvrez la porte du lave-vaisselle et retirez la mousse, les matériaux d'emballage et toute

autre chose inutile se trouvant encore dans l'appareil.

2. Remettez alors le disjoncteur sous tension.

3. Ouvrez ensuite la vanne d'arrivée d'eau pour amener l'eau jusqu'au lave-vaisselle.

4. Allumez le lave-vaisselle et choisissez un programme.

Assurez-vous que le lave-vaisselle fonctionne bien et qu'il n'y a aucune fuite d'eau. Si tout

fonctionne bien, arrêtez le lave-vaisselle et passez à l'étape5 ci-dessous.

Si le lave-vaisselle ne fonctionne pas, arrêtez-le, fermez la vanne d'arrivée d'eau et

consultez le manuel d'utilisation ou appelez un centre de dépannage

(1-800-SAMSUNG (726-7864)).

Vériﬁ ez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du

raccordement du tuyau de vidange.

5. Assurez-vous que le joint d'étanchéité de la plaque de protection se trouve bien dans la

partie inférieure de la plaque. Installez la plaque de protection en vous reportant à la ﬁ gure

ci-dessous.

ATTENTION

installation_DD68-00046A-06_CFR_130401.indd Sec3:21installation_DD68-00046A-06_CFR_130401.indd Sec3:21 2013-04-01  5:06:002013-04-01  5:06:00

22_ caractéristiques techniques

caractéristiques techniques

Alimentation 120 V, 60 Hz c.a. seulement

Pression de l'eau 20 à 120 psi (140 à 830 kPa)

Dimensions

(largeur×profondeur×hauteur) 23

⁄

x 24¾ x 33

⁄

po (605 x 627 x 860 mm)

Température nominale de l'eau 120 ˚F (49 ˚C)

Les caractéristiques techniques sont susceptibles d'être modiﬁ ées sans préavis à des ﬁ ns

d'amélioration de la qualité.

Le lave-vaisselle peut di érer des illustrations présentées dans ce manuel.

installation_DD68-00046A-06_CFR_130401.indd Sec4:22installation_DD68-00046A-06_CFR_130401.indd Sec4:22 2013-04-01  5:06:002013-04-01  5:06:00

remarques

installation_DD68-00046A-06_CFR_130401.indd Sec4:23installation_DD68-00046A-06_CFR_130401.indd Sec4:23 2013-04-01  5:06:002013-04-01  5:06:00

UNE QUESTION? UN COMMENTAIRE?

PAYS N° de téléphone SITE INTERNET

USA 1-800-SAMSUNG (726-7864) www.samsung.com

CANADA 1-800-SAMSUNG (726-7864) www.samsung.com

Code N°: DD68-00046A-06_CFR

installation_DD68-00046A-06_CFR_130401.indd Sec4:24installation_DD68-00046A-06_CFR_130401.indd Sec4:24 2013-04-01  5:06:002013-04-01  5:06:00

imagine las posibilidades

Gracias por comprar este producto

Samsung. Para recibir un servicio más

completo, registre su producto en

www.samsung.com/register

Serie DMT800

Serie DMT610

Serie DMT400

Serie DMT350

Serie DW7933

Serie DW80F800

Serie DW80F600

Lavavajillas

guía de instalación

Estas instrucciones de instalación están

dirigidas a instaladores caliﬁ cados.

Si tiene problemas al instalar este lavavajillas

llame al 1-800-SAMSUNG(726-7864)

para recibir asistencia : www.samsung.com

ATENCIÓN

installation_DD68-00046A-06_MES_130401.indd 1installation_DD68-00046A-06_MES_130401.indd 1 2013-04-01  5:04:162013-04-01  5:04:16

2_ instrucciones de seguridad

instrucciones de seguridad

A lo largo de este manual, encontrará notas de Advertencia y Precaución. Las

siguientes advertencias, precauciones e instrucciones de seguridad importantes

no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su

responsabilidad actuar con sentido común, precaución y cuidado cuando instale,

realice el mantenimiento y ponga en funcionamiento el lavavajillas. Samsung no se

responsabiliza por los daños ocasionados por el uso inadecuado.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Signiﬁ cado de los íconos y señales de esta guía de instalación:

ADVERTENCIA

Peligros o prácticas inseguras que pueden causar lesiones físicas

graves o la muerte.

PRECAUCIÓN

Peligros o prácticas inseguras que pueden causar lesiones físicas o

daños materiales.

PRECAUCIÓN

Para reducir el riesgo de incendio, explosión, descargas eléctricas o

lesiones físicas cuando usa este lavavajillas, siga estas instrucciones de

seguridad básicas:

Siga las instrucciones explícitamente.

Asegúrese de que la máquina esté conectada a tierra para evitar la

descarga eléctrica.

Llame al Servicio Técnico para solicitar ayuda.

Estas señales de advertencia sirven para evitar que usted y otras personas sufran daños.

Siga las instrucciones explícitamente.

Después de leer esta sección, guárdela en un lugar seguro para consultas futuras.

Lea todas las instrucciones antes de usar el electrodoméstico.

Instale y guarde el lavavajillas adentro, en un lugar alejado de la exposición a los factores

climáticos.

No instale el lavavajillas cerca de componentes eléctricos. Mantenga el lavavajillas alejado

de llamas abiertas.

NO instale el lavavajillas sobre una alfombra ya que existe peligro de incendio.

NO instale el lavavajillas en áreas donde el agua se congele (donde la temperatura

descienda por debajo de 32 ˚F (0 ˚C)). El agua congelada en las mangueras o en las

cañerías puede dañar el lavavajillas.

Al igual que con cualquier equipo que requiere electricidad, agua y piezas movibles, existen

riesgos potenciales. Para usar este electrodoméstico en forma segura, familiarícese con su

funcionamiento y manéjelo con cuidado cuando lo use.

Este lavavajillas debe conectarse a tierra correctamente. Nunca lo conecte a un

tomacorriente sin conexión a tierra.

Antes de quitar el lavavajillas original e instalar la nueva unidad, asegúrese de desactivar su

disyuntor. No conecte el lavavajillas hasta haber completado la instalación. El último paso

de la instalación del lavavajillas es la conexión del cable de alimentación.

Todo el cableado y la conexión a tierra deben realizarse en conformidad con el código

eléctrico vigente en la región.

PRECAUCIÓN

installation_DD68-00046A-06_MES_130401.indd Sec1:2installation_DD68-00046A-06_MES_130401.indd Sec1:2 2013-04-01  5:04:522013-04-01  5:04:52

instrucciones de seguridad _3

INSTRUCCIONES DE CONEXIÓN A TIERRRA

Para un electrodoméstico con conexión permanente:

Este electrodoméstico debe estar conectado a un metal con conexión a tierra, un sistema

de cableado permanente, o a un conductor con conexión a tierra del equipo a los

conductores del circuito y a la terminal con conexión a tierra del equipo.

El lavavajillas es muy pesado. No intente mover o trasladar un lavavajillas por su cuenta.

Se necesitan dos o más personas para mover un lavavajillas y evitar lesiones potenciales.

Si se daña el cable de alimentación, este deberá ser sustituido por el fabricante, su agente

de reparaciones o una persona igualmente caliﬁ cada a ﬁ n de evitar accidentes.

No toque el cable de alimentación con las manos mojadas.

No conecte otro electrodoméstico en el mismo tomacorriente donde está enchufado el

lavavajillas.

Asegúrese de utilizar un conducto nuevo. Los conductos viejos pueden romperse debido a

que suelen endurecerse y pueden ocasionar daños materiales por pérdidas de agua.

El lavavajillas debe estar conectado al suministro de agua caliente con una temperatura

entre 120 ˚F (49 ˚C) ~ 149 °F (65 ˚C). Este rango de temperatura ofrece un mejor resultado

en el lavado y un ciclo más corto. La temperatura no deberá exceder los 149 ˚F (65 ˚C) para

evitar dañar la vajilla.

Asegúrese de que el agua provista al lavavajillas no se congele. El agua congelada puede

dañar las mangueras, válvulas, bombas u otros componentes.

Los lavavajillas residenciales certiﬁ cados no han sido diseñados para los establecimientos

alimentarios autorizados.

(Estándard NSF/ANSI 184 para Lavavajillas de Uso Residencial)

Para obtener una lista completa de información sobre seguridad, remítase al Manual del

usuario.

ANTES DE INSTALAR EL LAVAVAJILLAS

ADVERTENCIA

Riesgo de vuelco

- No utilice el lavavajillas hasta que no esté correctamente instalado.

- No ejerza presión sobre una puerta abierta.

- No coloque peso excesivo sobre una puerta abierta.

Riesgo de descarga eléctrica

El incumplimiento con estas instrucciones puede tener como resultado la muerte, incendios

o descargas eléctricas:

- Conecte a tierra el lavavajillas.

- Conecte el cable a tierra a la conexión a tierra de color verde de la caja de conexiones.

- No utilice un cable prolongador.

Para reducir el choque eléctrico, incendio o lesiones ﬁ sícas, el instalador debe asegurarse

de que el lavavajillas esté completamente montado en el momento de la instalación.

PRECAUCIÓN

ADVERTENCIA

installation_DD68-00046A-06_MES_130401.indd Sec1:3installation_DD68-00046A-06_MES_130401.indd Sec1:3 2013-04-01  5:04:522013-04-01  5:04:52

4_ contenido

contenido

PREPARACIÓN DEL ESPACIO PARA

EL LAVAVAJILLAS

5 Dimensiones del producto

5 Dimensiones del espacio

INSTALACIÓN DEL LAVAVAJILLAS

6 PASO 1 Veriﬁ cación de las piezas y de las

herramientas

8 PASO 2 Elección de la mejor ubicación

para el lavavajillas

9 PASO 3 Veriﬁ que los requisitos para el

suministro de agua y precauciones

10 PASO 4 Veriﬁ que los requisitos eléctricos y

advertencias

11 PASO 5 Desembalar e inspeccionar el

lavavajillas

13 PASO 6 Preparación del lavavajillas

14 PASO 7 Colocación del lavavajillas y

conexión del conducto del

suministro de agua caliente

15 PASO 8 Nivelación del lavavajillas

16 PASO 9 Fijación del lavavajillas

18 PASO 10 Conexión de la manguera de

desagüe

20 PASO 11 Conexiones del cableado

21 PASO 12 Finalización de la instalación

ESPECIFICACIONES

installation_DD68-00046A-06_MES_130401.indd Sec2:4installation_DD68-00046A-06_MES_130401.indd Sec2:4 2013-04-01  5:04:522013-04-01  5:04:52

preparación del espacio para el lavavajillas _5

01 PREPARACIÓN DEL LAVAVAJILLAS

preparación del espacio para

el lavavajillas

DIMENSIONES DEL PRODUCTO

DIMENSIONES DEL ESPACIO

Este lavavajillas está diseñado para colocarse

entre los lados y encima de una unidad del

gabinete en una cocina residencial estándar.

El espacio para la instalación debe estar limpio y

libre de obstrucciones.

El espacio debe tener por lo menos 24 pulgadas

de ancho, 24 pulgadas de profundidad y

34 1/8 pulgadas de altura.

Para que la puerta delantera del lavavajillas esté

nivelada con el borde delantero de la encimera,

la encimera debe estar por lo menos a

25 pulgadas de profundidad.

Vista lateral

(Serie DMT800/

DMT610/

DMT400/

DW80F800/

DW80F600)

Vista Lateral

(Serie DMT350/

DW7933)

Vista posterior

27” (686 mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

23 7⁄8” (605 mm)

33 7⁄8” (860mm)

20 ½ ” (520 mm)

24 ²⁄3” (627mm)

5” (128mm)

2 1⁄3” (60mm)

El conducto,

el cable de

alimentación y

la manguera de

desagüe deberían

pasar por el

espacio detrás

del lavavajillas.

Luego, los mismos

pasan a través de

canales debajo del

lavavajillas hacia las

conexiones de la

parte delantera.

24” (610 mm)

mínimo

24” (610 mm)

mínimo

34 1⁄8” (867 mm)

mínimo

installation_DD68-00046A-06_MES_130401.indd Sec5:5installation_DD68-00046A-06_MES_130401.indd Sec5:5 2013-04-01  5:04:522013-04-01  5:04:52

6_ instalación del lavavajillas

instalación del lavavajillas

Asegúrese de que usted o su instalador siga estas instrucciones minuciosamente para que su

nuevo lavavajillas funcione adecuadamente y no existan riesgos de sufrir lesiones al lavar la vajilla.

PASO 1 VERIFICACIÓN DE LAS PIEZAS Y DE LAS HERRAMIENTAS

Antes de comenzar la instalación, prepare todas las herramientas y piezas necesarias requeridas para

instalar el lavavajillas. Esto ahorrará tiempo y simpliﬁ cará el proceso de instalación.

Piezas necesarias

provistas con el lavavajillas. Veriﬁ que al retirar de la caja el lavavajillas en el Paso 5.

2 ménsulas de

instalación

2 Tornillos con Cabeza

Plana (Para la ménsula

de instalación)

2 tornillos (para las

paredes laterales) 2 Tornillos (para la placa

de protección)

Placa de Protección

No provistas

Cable de alimentación Conector de resorte Alivio de tensión Cinta aislante y cinta

americana estándar

Conducto de suministro

de agua caliente Codo a 90° (

”) Accesorios para el tubo Cinta Teﬂ ón® o pasta de

sellado

Abrazadera de

manguera Espacio de aire Conector de goma

Para el conducto de suministro de agua caliente – Recomendamos especialmente usar un tubo de cobre

de diámetro exterior de un mínimo

” con adaptador de compresión o un conector ﬂ exible de acero

inoxidable para el suministro de agua caliente.

[Advertencia: No utilice tubos de plástico. Los tubos de plástico se pueden deteriorar con el tiempo y

causar ﬁ ltraciones en el adaptador del tubo.]

Se necesitan roscas para el tubo externo con un codo de 90° para tubo cónico de

” en un extremo, y en

el otro, roscas que se adapten al conducto de agua (tubo de cobre/adaptador de compresión, manguera

trenzada).

Para el cable de alimentación, recomendamos utilizar un cable recubierto de 12-2 con conexión a tierra.

Tenga en cuenta que algunos códigos locales pueden requerir que el cable tenga un recubrimiento de

metal del tipo BX .

installation_DD68-00046A-06_MES_130401.indd Sec3:6installation_DD68-00046A-06_MES_130401.indd Sec3:6 2013-04-01  5:04:522013-04-01  5:04:52

instalación del lavavajillas _7

02 INSTALACIÓN DEL LAVAVAJILLAS

Herramientas requeridas

Taladro eléctrico Anteojos de seguridad Guantes Linterna

Llave ajustable Alicate pelacable Pinza Alicate de corte

Cinta métrica Lápiz Destornillador Phillips Destornillador plano

Cortatubos Cúter Fresa para escariar Nivel

Torx t20

Llave en forma de

L para cabezas

hexagonales

installation_DD68-00046A-06_MES_130401.indd Sec3:7installation_DD68-00046A-06_MES_130401.indd Sec3:7 2013-04-01  5:04:532013-04-01  5:04:53

8_ instalación del lavavajillas

Instalación nueva

Si la instalación del lavavajillas es nueva, la mayor parte del trabajo debe realizarse antes de colocar el

lavavajillas en su sitio.

Reemplazo

Si el lavavajillas reemplazara a un lavavajillas anterior, debe veriﬁ car que las conexiones existentes sean

compatibles con el nuevo lavavajillas. Reemplace las conexiones existentes si fuera necesario.

PASO 2 ELECCIÓN DE LA MEJOR UBICACIÓN PARA EL

LAVAVAJILLAS

Los siguientes criterios son importantes para garantizar la mejor ubicación del lavavajillas:

- La ubicación debe tener un piso macizo que pueda soportar el peso del lavavajillas.

- La ubicación deberá ser cercana al fregadero con un acceso fácil al suministro de agua,

desagüe y tomacorriente.

Para que el desagüe funcione correctamente, el lavavajillas debe estar instalado a 9,8 pies

(3 m) del fregadero.

- La ubicación debe permitirle colocar la vajilla dentro del lavavajillas con facilidad.

- La ubicación debe contar con espacio suﬁ ciente para que la puerta del lavavajillas pueda

abrirse fácilmente y que quede espacio suﬁ ciente entre el lavavajillas y los laterales del

gabinete (por lo menos 0.1 in (2 mm)).

Si el lavavajillas se instalara en un rincón, asegúrese de que el lateral del lavavajillas esté a

más de 2 in. (50 mm) de la pared o gabinete hacia su derecha o izquierda.

- La pared trasera no debe presentar obstrucciones.

Si la instalación fuera nueva, siga estos pasos:

1. Utilizando una fresa para escariar de 2 ½ pulgadas, realice una perforación en la pared del

gabinete que soporta el fregadero como se detalla en la Figura 1 a continuación.

2. Si la base dentro del gabinete del fregadero se eleva sobre el piso de la cocina y es más alta

que las conexiones en el lavavajillas, debe hacerse un agujero en la base dentro del gabinete

y en el lateral del gabinete como se detalla en la Figura 1-2.

Dependiendo del lugar donde se encuentre el tomacorriente, puede ser necesario realizar

un agujero en el lado opuesto al gabinete.

El oriﬁ cio para el conducto, la manguera de

desagüe y los cables de alimentación.

instalación del lavavajillas

installation_DD68-00046A-06_MES_130401.indd Sec3:8installation_DD68-00046A-06_MES_130401.indd Sec3:8 2013-04-01  5:04:542013-04-01  5:04:54

instalación del lavavajillas _9

02 INSTALACIÓN DEL LAVAVAJILLAS

PASO 3 VERIFIQUE LOS REQUISITOS PARA EL SUMINISTRO DE

AGUA Y PRECAUCIONES

• La presión del conducto de agua caliente debe estar entre 20~120 psi (140~830 kPa).

• Ajuste el calentador de agua para obtener una temperatura de agua entre 120 ˚F (49 ˚C) ~ 149 ˚F (65 ˚C).

- El lavavajillas debe estar conectado al suministro de agua caliente entre

120 ˚F (49 ˚C) ~ 149 ˚F (65 ˚C). Este rango de temperatura ofrece un mejor resultado en el

lavado y un ciclo más corto. La temperatura no deberá exceder los 149 ˚F (65 ˚C) para no

dañar la vajilla.

- Asegúrese de que la válvula del suministro de agua esté cerrada antes de conectar el

conducto de agua caliente al lavavajillas.

- Selle las conexiones del conducto de agua caliente con cinta teﬂ ón o pasta de sellado para

detener cualquier pérdida de agua.

- El conducto de agua caliente debe pasar a través del canal que se encuentra en la base del

lavavajillas, como se muestra en la Figura 2. No coloque el lavavajillas sobre el conducto.

- La manguera de desagüe conectada al lavavajillas debe pasar por el oriﬁ cio de la pared

lateral a ﬁ n de conectarla a la salida del desagüe del fregadero. Cuando instale el lavavajillas,

asegúrese de que no haya nada en la manguera de desagüe y tenga cuidado de no

romperla durante el proceso de instalación.

Conducto de suministro

de agua caliente

Parte inferior del lavavajillas

Cable de

alimentación

5¹⁄3~7¹⁄3 pul.

(135 ~ 185mm)

installation_DD68-00046A-06_MES_130401.indd Sec3:9installation_DD68-00046A-06_MES_130401.indd Sec3:9 2013-04-01  5:04:542013-04-01  5:04:54

10_ instalación del lavavajillas

PASO 4 VERIFIQUE LOS REQUISITOS ELÉCTRICOS Y

ADVERTENCIAS

Los requisitos eléctricos para el lavavajillas son los siguientes:

• En los Estados Unidos, instalar de conformidad con el Código Eléctrico Nacional/códigos estatales y

municipales y/o códigos locales.

• En Canadá, instalar de conformidad con el Código Eléctrico Canadiense C22.1-última edición/códigos

provinciales y municipales y/o códigos locales.

• Para conexiones directas de cable.

- Utilice un cable de cobre recubierto enfundado no metálico con una conexión a tierra que cumpla

con los requisitos de cableado de los códigos y ordenanzas locales.

- Utilice el método del aliviador de tensión provisto con la caja de conexiones de cableado o instale

una abrazadera de conector incluída en U.L./certiﬁ cada por CSA- en la caja de conexión de

cableado. Si utilizara un conducto, utilice un conector de conducto incluído en U.L./con certiﬁ cación

CSA.

• Para conexiones de cable tomacorriente

- El cable de suministro de energía debe conectarse a un enchufe de tres patas de acople, con

conexión a tierra, ubicado en el gabinete próximo a la abertura del lavavajillas. El tomacorriente

debe cumplir con las ordenanzas y códigos locales. Utilice un equipo de cable tomacorriene incluído

en U.L./con certiﬁ cación CSA.

- El lavavajillas debe estar conectado a un suministro eléctrico que provea el voltaje y el

amperaje marcado en la placa indicadora de la unidad: 15 amps, 120 volts, 60Hz AC.

- Asegúrese de que el disyuntor conectado al lavavajillas esté desactivado.

- El cable de alimentación no debe superar 4 pies (1,2 m) de la parte lateral del lavavajillas.

- Consulte a un electricista o técnico caliﬁ cado si no está seguro de que el lavavajillas esté

bien conectado.

- No conecte otro electrodoméstico en el mismo tomacorriente donde está enchufado el

lavavajillas.

- Antes de conectar el cable de alimentación al lavavajillas, asegúrese de que no existan

riesgos eléctricos (que puedan ocasionar incendios, explosiones, descargas eléctricas o

lesiones físicas).

- El cable de alimentación debe pasar a través del canal que se encuentra en la base del

lavavajillas, como se muestra en la Figura 3.

instalación del lavavajillas

Conducto de suministro

de agua caliente

Parte inferior del lavavajillas

Cable de

alimentación

5¹⁄3~7¹⁄3 pul.

(135 ~ 185mm)

installation_DD68-00046A-06_MES_130401.indd Sec3:10installation_DD68-00046A-06_MES_130401.indd Sec3:10 2013-04-01  5:04:542013-04-01  5:04:54

instalación del lavavajillas _11

02 INSTALACIÓN DEL LAVAVAJILLAS

PASO 5 DESEMBALAR E INSPECCIONAR EL LAVAVAJILLAS

Desembale el lavavajillas en una zona libre de obstrucciones ya sea alrededor de la caja como en la parte

superior. Recomendamos que conserve la caja y todos los materiales del embalaje hasta que el lavavajillas

esté completamente instalado y en funcionamiento para asegurarse de que haya retirado todas las piezas

del producto de la caja antes de deshecharla.

Desembalar

1. Ubique el lado derecho de la caja con las ﬂ echas superiores señalando hacia arriba.

2. Desate o corte las cuatro correas que aseguran la caja.

3. Levante la parte superior de la caja telescópica sin la bandeja de la caja y sin su contenido, y

luego gírela y colóquela sobre el piso.

4. Coloque las correas y todos los materiales del embalaje que se encuentren alrededor del

lavavajillas dentro de la parte superior de la caja, y veriﬁ que que no tengan daño alguno.

5. Coloque y separe la placa de protección del lavavajillas. La placa de protección está sujeta al

material de empaque del lavavajillas.

6. Levante el lavavajillas de la bandeja de la caja, y luego colóquelo sobre el piso.

Coloque la bandeja en la parte superior de la caja.

7. Quite la bolsa que protege al lavavajillas durante el traslado.

SIEMPRE LEVANTE EL Lavavajillas PARA MOVERLO. Arrastrar el lavavajillas sobre

superﬁ cies irregulares puede dañar los soportes del lavavajillas, y arrastrar los soportes

sobre superﬁ cies lisas puede, en algunos casos, dañar la capa superior o la capa inferior

de dicha superﬁ cie.

8. También se encuentra material de embalaje dentro del lavavajillas, que tal vez quiera

conservar hasta que haya instalado el lavavajillas.

9. NO retire, bajo ninguna circunstancia, el aislante de protección que rodea el exterior del tubo

del lavavajillas.

Inspección

Mecánica

1. Veriﬁ que el montaje de la base de plástico para asegurarse que esté intacto.

2. Veriﬁ que los soportes del lavavajillas para asegurarse que estén en su lugar y que puedan

ajustarse de modo de nivelar y asegurar el lavavajillas.

3. Veriﬁ que todas las piezas visibles en la parte inferior del lavavajillas para asegurar que estén

intactas y seguras.

4. Veriﬁ que la tapa de la puerta, el funcionamiento de las visagras, y conﬁ rme que la puerta esté

correctamente asegurada al lavavajillas.

Placa de

protección

PRECAUCIÓN

installation_DD68-00046A-06_MES_130401.indd Sec3:11installation_DD68-00046A-06_MES_130401.indd Sec3:11 2013-04-01  5:04:542013-04-01  5:04:54

12_ instalación del lavavajillas

instalación del lavavajillas

Cañerías

1. Veriﬁ que la conexión de agua caliente en el lado izquierdo delantero de la base del

lavavajillas.

La placa de montaje debe estar asegurada a la parte delantera de la base, las roscas que se

encuentran dentro de la conexión deben estar lisas y brillantes, y la zona debe estar limpia y

libre de fragmentos.

2. Veriﬁ que el embalaje de plástico del Freno y del Sensor para asegurarse de que estos

montajes no estén dañados y que todas las conexiones estén aseguradas.

3. Veriﬁ que que la manguera de desagüe no tenga perforaciones o deformidades que

ocasionen la ﬁ ltración de agua durante el desagüe.

Eléctrica

1. Conﬁ rme que la tapa de la caja de conexiones esté asegurada a la caja de conexiones en el

lado derecho delantero de la base del lavavajillas.

2. Conﬁ rme que la caja eléctrica no se haya dañado durante el transporte y que esté asegurada

a la base del lavavajillas.

Apariencia

1. Conﬁ rme que no haya abolladuras o raspones en la parte del frente del lavavajillas

2. Veriﬁ que que los bordes de la puerta no tengan ninguna imperfección o daño.

3. Veriﬁ que el panel de control para asegurarse de que esté limpio y sin daño, y que todos los

veriﬁ cadores de control estén en su lugar.

Piezas

1. Veriﬁ que que tenga todas las piezas enumeradas en el Paso 1 en la página 6.

installation_DD68-00046A-06_MES_130401.indd Sec3:12installation_DD68-00046A-06_MES_130401.indd Sec3:12 2013-04-01  5:04:552013-04-01  5:04:55

instalación del lavavajillas _13

02 INSTALACIÓN DEL LAVAVAJILLAS

PASO 6 PREPARACIÓN DEL LAVAVAJILLAS

1. Asegúrese que el disyuntor y la válvula del suministro de agua estén desactivados antes de continuar

con los siguientes pasos.

Antes de mover o apoyar el lavavajillas para su instalación, debe asegurarse de ajustar la altura de las

patas de modo que las patas sean lo más cortas posibles. Esto evita que las patas se rompan.

Nivele el lavavajillas ajustando la altura de las patas luego de poner el lavavajillas en su lugar.

2. Envuelva con las Cinta Teﬂ on las roscas del codo de 90˚, y luego conecte el codo a la válvula de

entrada. (Figura 4- B). Ajuste hasta que el codo quede ajustado y señale hacia el canal de la manguera

de agua en la base del lavavajillas (cerca de la hora 4 en punto). Para prevenir el bloqueo de la válvula

de entrada, asegúrese de que la cinta de Teﬂ on no entre en la válvula. No lo ajuste demasiado.

3. Corte las cuerdas que aseguran la manguera de desagüe a la parte trasera del lavavajillas. Desenrolle la

manguera.

Asegúrese de que no haya dobleces y que la manguera no esté inclinada en ninguno de los ángulos

extremos que podrían obstruir el ﬂ ujo del agua.

4. Quite la tapa de la caja de las conexiones ubicada en la parte inferior derecha del frente del lavavajillas

con un destornillador y luego instale el alivio de tensión (Figura 4 - C). Asegúrese de conservar la tapa

de la caja de conexiones que quitó. Se utiliza en el Paso 10, Conexiones del Cableado.

5. Si la encimera es de madera o si se trata de un material que no se daña al perforarlo, coloque las dos

ménsulas de instalación que fueron provistas con el lavavajillas utilizando los tornillos provistos (Figura

4 - A). Se utilizarán en el Paso 8, Fijación del Lavavajillas.

Caja de

conexiones

Alivio de tensión

PRECAUCIÓN

No ajuste demasiado el codo a

90˚. Si lo hiciera, podría dañar

la válvula de entrada de agua y

ocasionar una pérdida de agua.

installation_DD68-00046A-06_MES_130401.indd Sec3:13installation_DD68-00046A-06_MES_130401.indd Sec3:13 2013-04-01  5:04:552013-04-01  5:04:55

14_ instalación del lavavajillas

PASO 7 COLOCACIÓN DEL LAVAVAJILLAS Y CONEXIÓN DEL

CONDUCTO DEL SUMINISTRO DE AGUA CALIENTE

1. Regule las tres patas niveladoras en la parte inferior del lavavajillas después de medir la altura

de la abertura del gabinete desde abajo de la encimera hasta el piso.

(Ver el Paso 7, Nivelación del Lavavajillas.)

2. Ubique el conducto del agua caliente y el cable de alimentación.

3. Coloque el lavavajillas de manera tal que el conducto del agua caliente esté en el canal

izquierdo y el cable de alimentación quede ubicado en el canal derecho de la base del

lavavajillas.

4. Saque la manguera de desagüe por el oriﬁ cio en la pared lateral del gabinete del fregadero.

Manténgala sin retorcer.

5. Asegúrese de que el conducto del agua no esté torcido y luego conecte el conducto de

agua caliente a la junta del codo.

6. Deslice el lavavajillas con cuidado hacia su espacio de instalación. De ser posible, retire

suavemente todo tramo en exceso del conducto de agua, maguera de desagüe o cable de

alimentación mientras mueve el lavavajillas. Si fuera necesario, acuda a otras personas que

lo ayuden a realizar esta tarea.

No coloque el lavavajillas sobre el conducto, la manguera de desagüe o el cable de

alimentación.

También asegúrese de que no estén enroscados o doblados.

instalación del lavavajillas

PRECAUCIÓN

No ajuste demasiado el codo a

90˚. Si lo hiciera, podría dañar

la válvula de entrada de agua y

ocasionar una pérdida de agua.

Cable de alimentación

Conducto de suministro de agua

caliente

Manguera de

desagüe

Conducto de suministro

de agua caliente

Codo( ³/8” (9.5mm))

Válvula de entrada

PRECAUCIÓN

installation_DD68-00046A-06_MES_130401.indd Sec3:14installation_DD68-00046A-06_MES_130401.indd Sec3:14 2013-04-01  5:04:552013-04-01  5:04:55

instalación del lavavajillas _15

02 INSTALACIÓN DEL LAVAVAJILLAS

PASO 8 NIVELACIÓN DEL LAVAVAJILLAS

1. Abra la puerta y ubique el nivel contra el tambor en el

interior y veriﬁ que si el lavavajillas está nivelado.

Si no está nivelado, rote las patas de nivelación en la parte

inferior delantera del lavavajillas hasta que el lavavajillas

esté nivelado.

Vea la primera nota debajo de las instrucciones sobre el

ajuste de la altura de las patas delanteras.

2. Utilice el nivel para veriﬁ car si el lavavajillas está nivelado

de adelante hacia atrás, como se muestra en la ﬁ gura de

la derecha.

Si el lavavajillas no está nivelado de adelante hacia atrás,

ajuste la altura de la pata trasera hasta que el lavavajillas

esté nivelado.

Ver la segunda nota debajo sobre las instrucciones para

el ajuste de la pata trasera.

3. Abra la puerta del lavavajillas y veriﬁ que si

tanto la separación del tambor, como la

de la puerta son correctas.

Si no, rote las patas de nivelación sobrela

parte inferior delantera del lavavajillas.

También puede veriﬁ car esto ubicando un

nivel contra una superﬁ cie interior vertical

delantera del tambor.

Si gira las patas niveladoras hacia la derecha (en el

sentido contrario a las agujas del reloj), éstas se aﬂ ojan

y la parte delantera del lavavajillas se levanta. Si las gira

hacia la izquierda (en el sentido de las agujas del reloj),

se ajustan y la parte delantera del lavavajillas baja.

Para ajustar la altura de una pata trasera, gire el Hexbolt

(en el lado delantero de la base) hacia la izquierda para

levantar la parte posterior del lavavajillas utilizando

la herramienta apropiada (llave en forma de L para

cabezas hexagonales o una herramienta similar).

Antes de mover el lavavajillas para su instalación, debe asegurarse de ajustar la altura de

las patas de modo que las patas sean lo más cortas posbiles. Esto evita que las patas se

rompan.

Nivele el lavavajillas ajustando la altura de las patas luego de poner el lavavajillas en su

lugar.

PRECAUCIÓN

installation_DD68-00046A-06_MES_130401.indd Sec3:15installation_DD68-00046A-06_MES_130401.indd Sec3:15 2013-04-01  5:04:552013-04-01  5:04:55

16_ instalación del lavavajillas

PASO 9 FIJACIÓN DEL LAVAVAJILLAS

El lavavajillas debe ﬁ jarse a la encimera o a las paredes laterales para mayor estabilidad y seguridad.

1. Si la encimera es de madera o si se trata de un material que no se daña al perforarlo, siga las

instrucciones en 2-1 debajo.

Si la encimera es de granito, mármol o cualquier otro material que pueda dañarse al

perforarlo, siga las instrucciones en 2-2 debajo.

2-1. Si las ménsulas de instalación en la parte delantera del lavavajillas sobresalen, córtelas

utilizando un alicate de corte como se muestra en la Figura 8 en la página siguiente.

Coloque una toalla grande en la parte inferior del lavavajillas para evitar que caigan dentro del

lavavajillas las partículas de madera o algún tornillo.

Con cuidado, perfore los oriﬁ cios para los tornillos en la parte inferior de la encimera pasando

la mecha a través de un oriﬁ cio de tornillo en cada ménsula y luego perforando la parte

inferior de la encimera por debajo.

Asegúrese de que el oriﬁ cio que realice sea más pequeño que el diámetro del tornillo.

Inserte los tornillos que se proveen en las ménsulas, y luego ajústelos para asegurar el

lavavajillas a la encimera.

2-2. Coloque una toalla grande en la parte inferior del lavavajillas para evitar que caigan restos de

madera o un tornillo dentro del lavavajillas. Quite las tapas de los separadores del tambor

con la punta de un destornillador. Las tapas están justo dentro del tambor cerca de la parte

superior del tambor en ambos lados (Figura 9 en la página siguiente)

Realice un agujero en los laterales del gabinete de la cocina pasando cuidadosamente una

mecha a través de los oriﬁ cios de los tornillos que quedan a la vista al quitar las tapas de los

separadores, y luego perfore el lateral del gabinete por debajo.

Asegúrese de que el oriﬁ cio que realice sea más pequeño que el diámetro del tornillo.

Asegúrese también de que la mecha no llegue a los laterales de los oriﬁ cios de las tapas de

los separadores. Inserte los tornillos que se proveen en los agujeros, y luego ajústelos para

asegurar el lavavajillas al gabinete. Asegúrese de que el tambor no se deforme a causa de la

presión de los tornillos.

Si el tambor se deforma, desajuste los tornillos levemente.

Reemplace las tapas de los separadores del tambor.

• Es posible que los tornillos o la tapa del separador del tambor caigan dentro del

lavavajillas mientras está trabajando con la puerta abierta. Cubra el interior del lavavajillas

con una toalla para evitar que algún tornillo caiga dentro del mismo. Si cualquier objeto

extraño, como un tornillo, cae dentro del lavavajillas puede causar ruido, funcionamiento

anormal o daños.

• Utilice un destornillador magnético para evitar que los tornillos caigan dentro del

lavavajillas.

• Si un objeto extraño, como un tornillo, cae dentro del lavavajillas y no puede sacarlo,

será necesario desarmar el lavavajillas. Comuníquese con un técnico caliﬁ cado para tal

ﬁ n .

instalación del lavavajillas

installation_DD68-00046A-06_MES_130401.indd Sec3:16installation_DD68-00046A-06_MES_130401.indd Sec3:16 2013-04-01  5:04:562013-04-01  5:04:56

instalación del lavavajillas _17

02 INSTALACIÓN DEL LAVAVAJILLAS

Tapa del separador

del tambor

Atornillado a la pared lateral

Atornillado a la encimera

installation_DD68-00046A-06_MES_130401.indd Sec3:17installation_DD68-00046A-06_MES_130401.indd Sec3:17 2013-04-01  5:04:562013-04-01  5:04:56

18_ instalación del lavavajillas

instalación del lavavajillas

PASO 10 CONEXIÓN DE LA MANGUERA DE DESAGÜE

1. Veriﬁ que las piezas del fregadero a las cuales se conectará la manguera de desagüe.

2. Hay muchas maneras de insertar la manguera de desagüe en el conector de la manguera de

desagüe del fregadero, como se muestra en las siguientes ﬁ guras. Debe conectar la salida

del desagüe conforme a las reglamentaciones de instalación de tuberías de agua de su

región.

Caso 1. Sin triturador

Sin triturador Con un espacio de aire/ sin triturador

Sin un espacio de aire

Caso 2. Con triturador

Con triturador Triturador con un espacio de aire

Sin un espacio de aire

Espacio de aire

Manguera

desagüe

Abrazadera de

manguera

Abrazadera de manguera

Espacio de aire

Abrazadera de

manguera

Manguera

desagüe

Abrazadera de manguera

installation_DD68-00046A-06_MES_130401.indd Sec3:18installation_DD68-00046A-06_MES_130401.indd Sec3:18 2013-04-01  5:04:562013-04-01  5:04:56

instalación del lavavajillas _19

02 INSTALACIÓN DEL LAVAVAJILLAS

3. Veriﬁ que el tamaño del conector de la manguera de desagüe del fregadero. Si es necesario,

corte la manguera de desagüe para que encaje en el conector del fregadero (½ in., ¾in.

o 1in. - como se muestra en la Figura 11 siguiente). Si el extremo de la manguera de

desaguüe no calza en el conector de la manguera de desagüe del fregadero, use un

adaptador que pueda adquirir en un negocio de suministros de plomería/ ferretería.

4. Deslice una abrazadera de manguera en el último extremo de la manguera de desagüe.

Conecte la manguera de desagüe al conector del fregadero, deslice la abrazadera de

la manguera hacia el extremo ﬁ nal de la manguera, y luego ajuste la abrazadera de la

manguera.

Nota: Debe utilizar una abrazadera de manguera. Si no lo hace, es posible que haya

pérdidas de agua.

5 . Si no hay un espacio de aire, asegúrese de colgar la mitad de la manguera más arriba de la

base del gabinete para evitar el ﬂ ujo de retorno (ver la Figura 12 siguiente).

Tenga cuidado al cortar el extremo de la manguera de desagüe ya que podría lastimarse.

Limpie el área de conexión del desagüe del fregadero para evitar que la manguera se dañe.

Veriﬁ que que no haya objetos extraños en la manguera de desagüe y quítelos.

PRECAUCIÓN

Fregadero Lavavajillas

Manguera

de desagüe

Min. 30 pul.

(762 mm)

Min. 20 pul.

(508 mm)

Si es necesario, corte el

extremo de la manguera

de desagüe por una de

las línea punteadas.

1 pul.

(25 mm)

¾ pul.

(19 mm)

½ pul.

(13 mm)

installation_DD68-00046A-06_MES_130401.indd Sec3:19installation_DD68-00046A-06_MES_130401.indd Sec3:19 2013-04-01  5:04:572013-04-01  5:04:57

20_ instalación del lavavajillas

instalación del lavavajillas

PASO 11 CONEXIONES DEL CABLEADO

1. Antes de conectar el cable de alimentación al lavavajillas, asegúrese de desactivar el

disyuntor.

2. En la caja de conexiones que se encuentra ubicada en la parte delantera derecha inferior

del lavavajillas, busque los tres cables de alimentación del lavavajillas inclusive la conexión a

tierra.

3. Pase el cable de alimentación al alivio de tensión, y luego dentro de la caja de conexiones

(Figura 13).

4. Conecte el cable negro del lavavajillas al cable negro del cable de alimentación insertando

ambos en una tuerca para cables, y luego rotando la conexión del cable como se muestra

en la Figura 14.

Conecte el cable blanco al cable blanco y el verde al verde de la misma forma.

5. Vuelva a veriﬁ car cada cable para asegurarse de que esté conectado correctamente y en

forma segura.

Cada cable de color debe ser conectado a su correspondiente cable del mismo color.

El blanco debe ser conectado al blanco, el negro al negro y el verde al verde.

6. Reemplace la tapa de la caja de conexiones del lavavajillas.

Negro con negro

Blanco con blanco

Verde con verde

(Tierra a tierra)

Cable de alimentación

Caja de conexiones

Alivio de tensión

installation_DD68-00046A-06_MES_130401.indd Sec3:20installation_DD68-00046A-06_MES_130401.indd Sec3:20 2013-04-01  5:04:572013-04-01  5:04:57

instalación del lavavajillas _21

02 INSTALACIÓN DEL LAVAVAJILLAS

PASO 12 FINALIZACIÓN DE LA INSTALACIÓN

1. Abra la puerta y quite todas las piezas innecesarias, goma espuma y embalaje de papel.

2. Active el disyuntor desactivado antes de comenzar la instalación.

3. Abra la válvula del suministro de agua para suministrar agua al lavavajillas.

4. Encienda el lavavajillas y luego seleccione y ejecute un ciclo.

Veriﬁ que si el electrodoméstico se enciende correctamente o si hay alguna pérdida de agua

mientras el lavavajillas está en funcionamiento. Si no ocurriera ningún desperfecto mientras

está en funcionamiento, apague el lavavajillas y luego consulte el Paso 5 siguiente.

Si hubiera ocurrido algún desperfecto, apague el lavavajillas, cierre la válvula de suministro

de agua, y luego consulte el manual del usuario o póngase en contacto con el centro de

servicio 1-800-SAMSUNG (726-7864).

Veriﬁ que las ﬁ ltraciones de agua en ambos extremos del conducto de agua en el conector

de la manguera de desagüe.

5. Veriﬁ que que el burlete de la placa de protección esté en la parte inferior de la placa de

protección. Para la instalación de la placa de protección, consulte la siguiente ﬁ gura.

PRECAUCIÓN

installation_DD68-00046A-06_MES_130401.indd Sec3:21installation_DD68-00046A-06_MES_130401.indd Sec3:21 2013-04-01  5:04:572013-04-01  5:04:57

22_ especiﬁ caciones

especiﬁ caciones

Suministro eléctrico Solamente 120 V, 60 Hz AC

Presión de agua 20 ~ 120 psi (140 ~ 830 kPa)

Dimensiones

(Ancho×Profundidad×Altura) 23

⁄

x 24¾ x 33

⁄

pul. (605 x 627 x 860 mm)

Temperatura nominal del agua en

la entrada 120 ˚F (49 ˚C)

Las especiﬁ caciones están sujetas a cambios sin previo aviso a los efectos de las mejoras de calidad.

La apariencia real del lavavajillas puede diferir de las ilustraciones de este manual.

installation_DD68-00046A-06_MES_130401.indd Sec4:22installation_DD68-00046A-06_MES_130401.indd Sec4:22 2013-04-01  5:04:572013-04-01  5:04:57

notas

installation_DD68-00046A-06_MES_130401.indd Sec4:23installation_DD68-00046A-06_MES_130401.indd Sec4:23 2013-04-01  5:04:572013-04-01  5:04:57

¿TIENE ALGUNA PREGUNTA O ALGÚN COMENTARIO?

PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN

USA 1-800-SAMSUNG (726-7864) www.samsung.com

CANADÁ 1-800-SAMSUNG (726-7864) www.samsung.com

Código Nro.: DD68-00046A-06_MES

installation_DD68-00046A-06_MES_130401.indd Sec4:24installation_DD68-00046A-06_MES_130401.indd Sec4:24 2013-04-01  5:04:572013-04-01  5:04:57

Samsung Installation_DD68 00046A 06_EN_130401 (6.35 MB) Installation DD68 06 20130401

Navigation menu

Versions of this User Manual:

Views

Navigation
