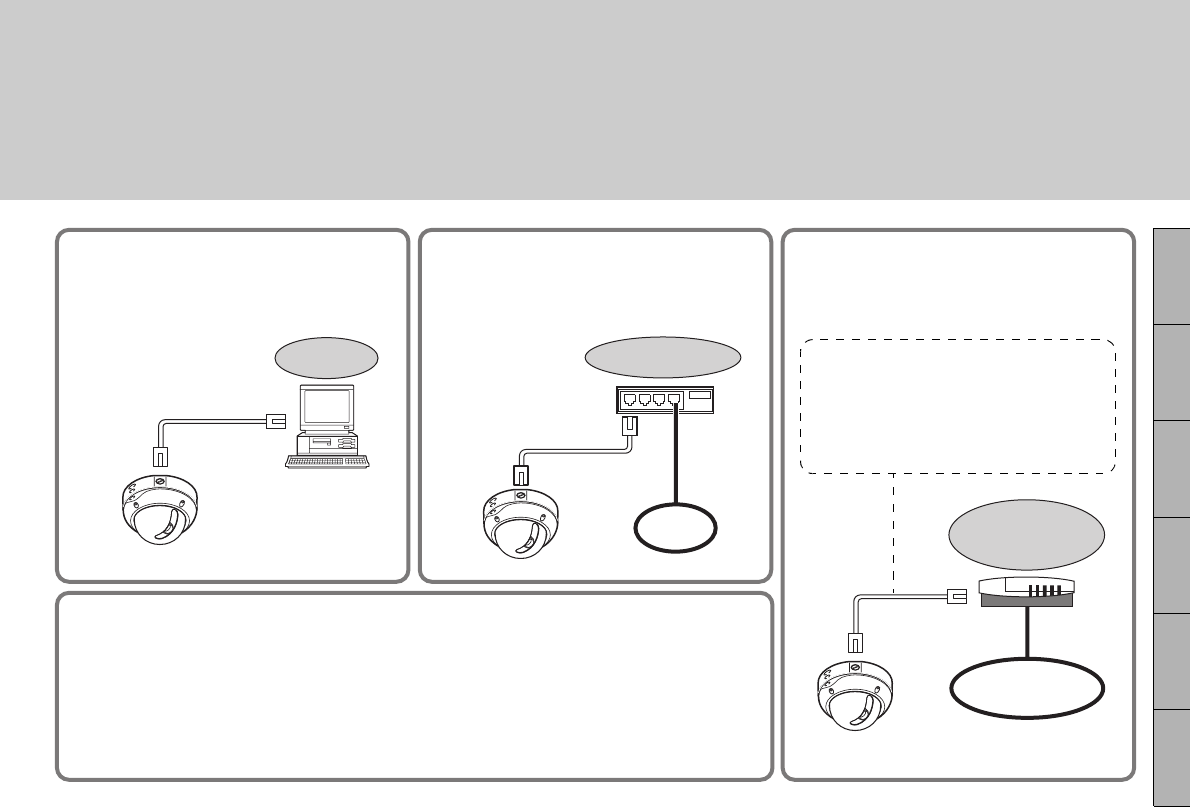

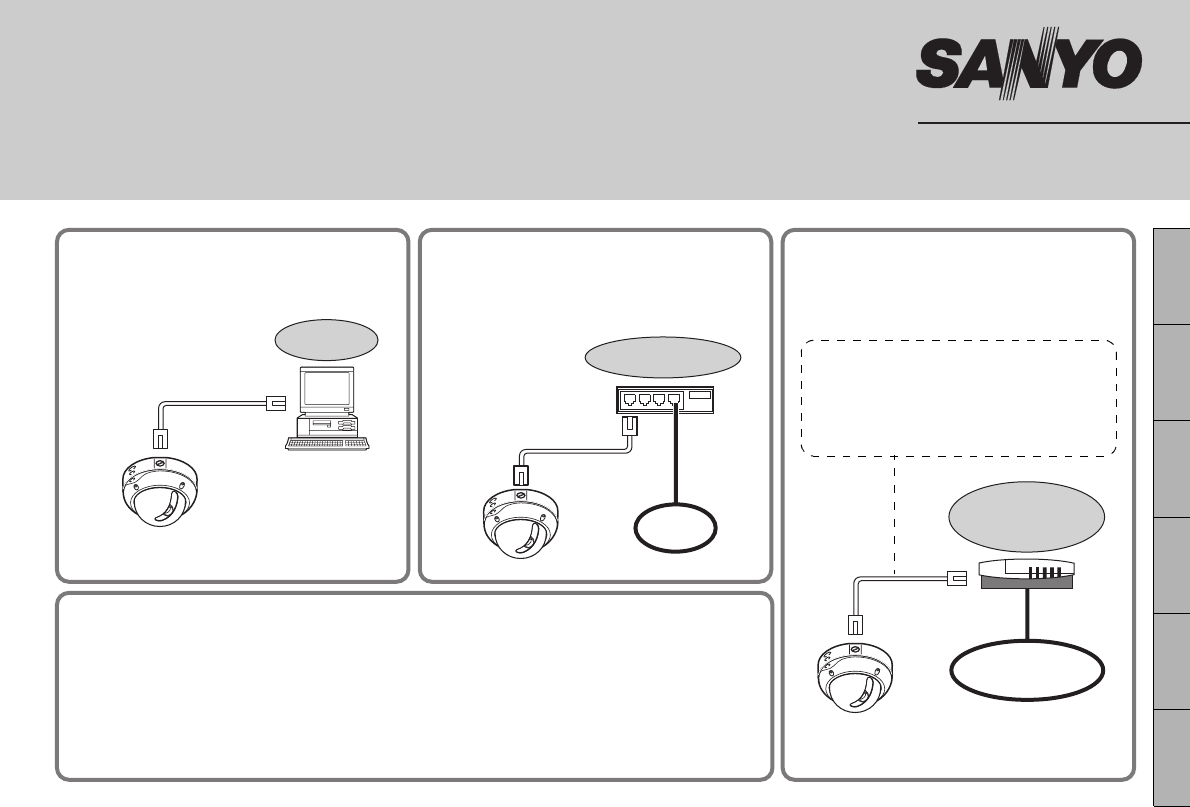

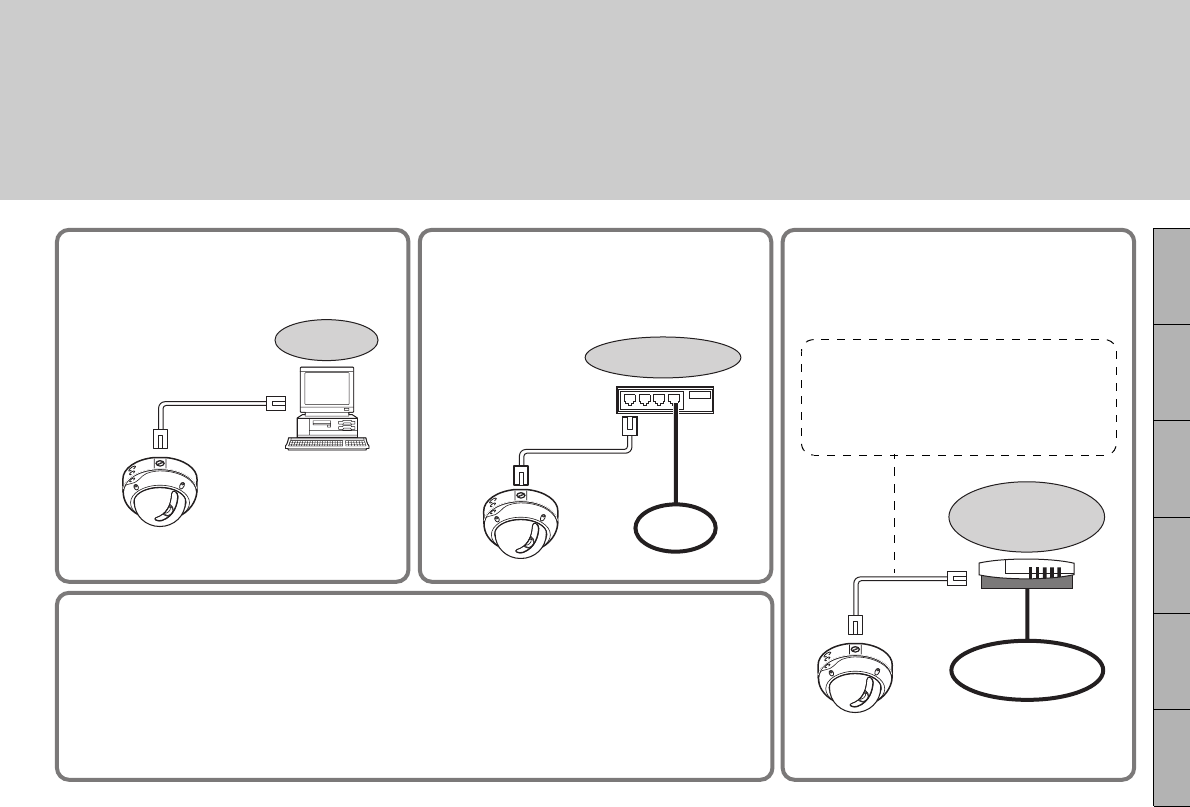

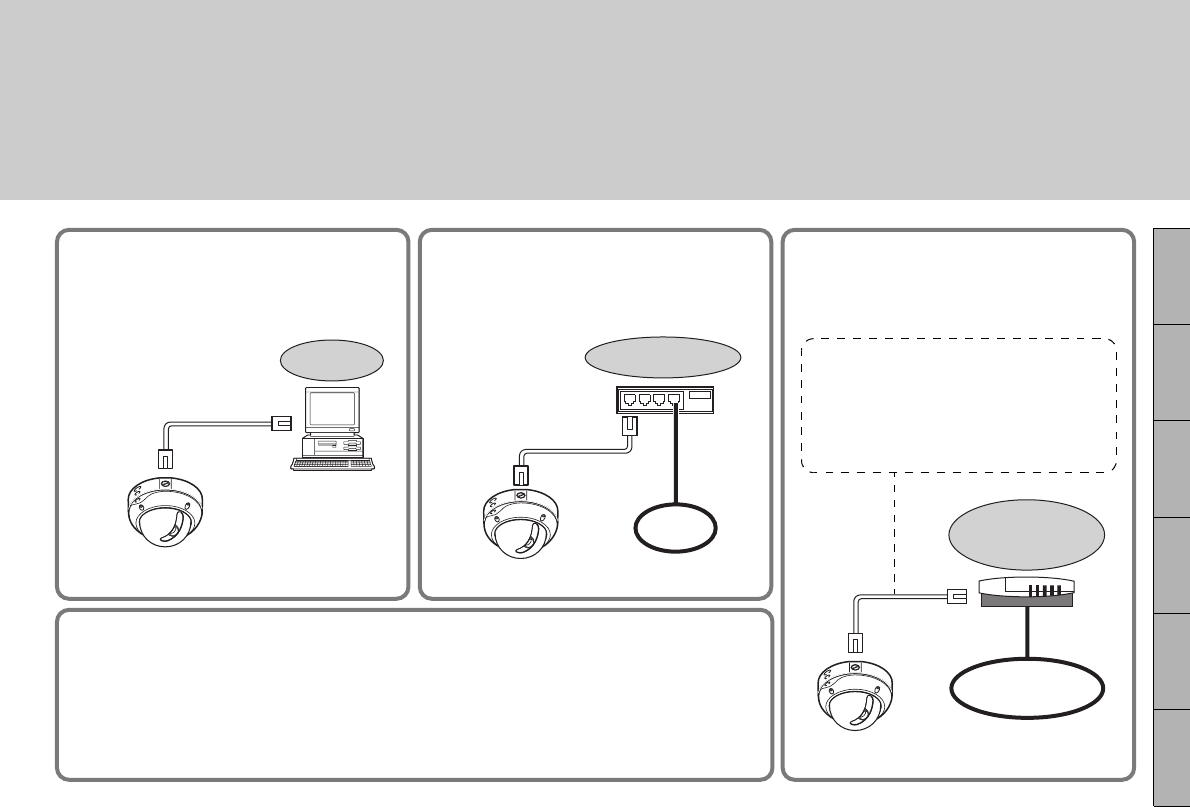

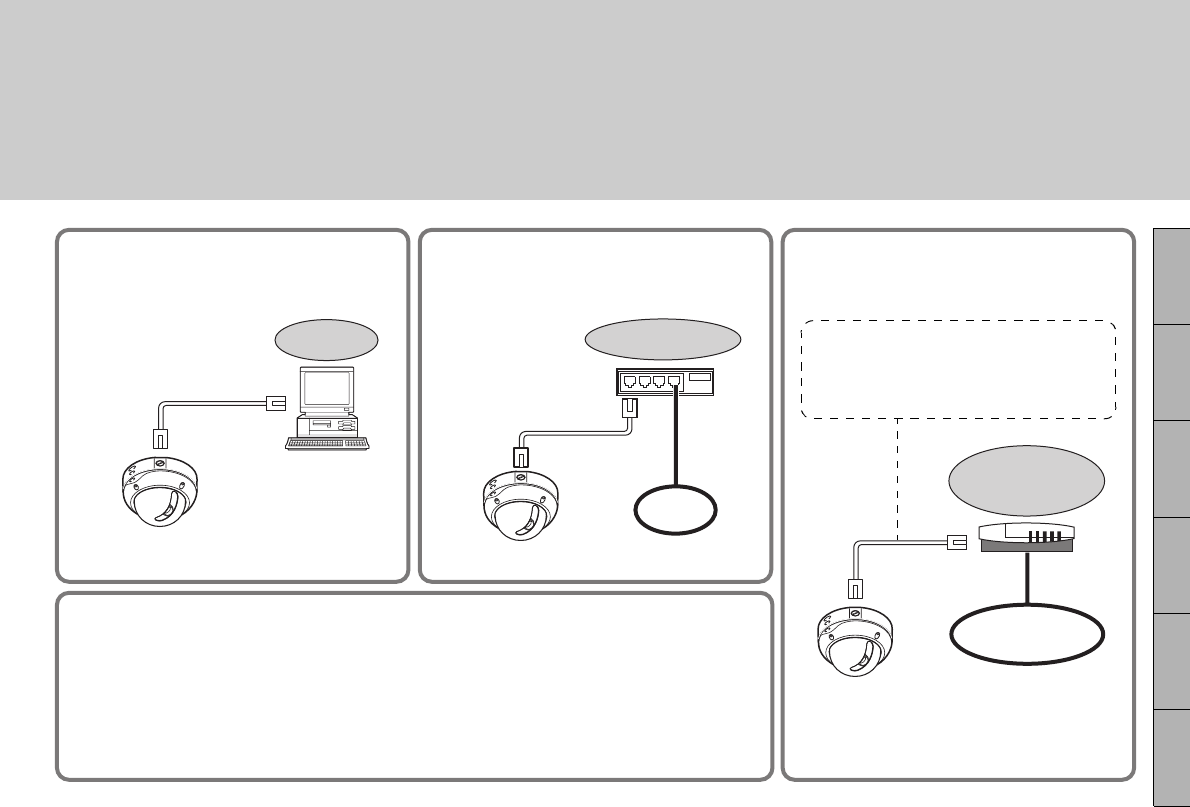

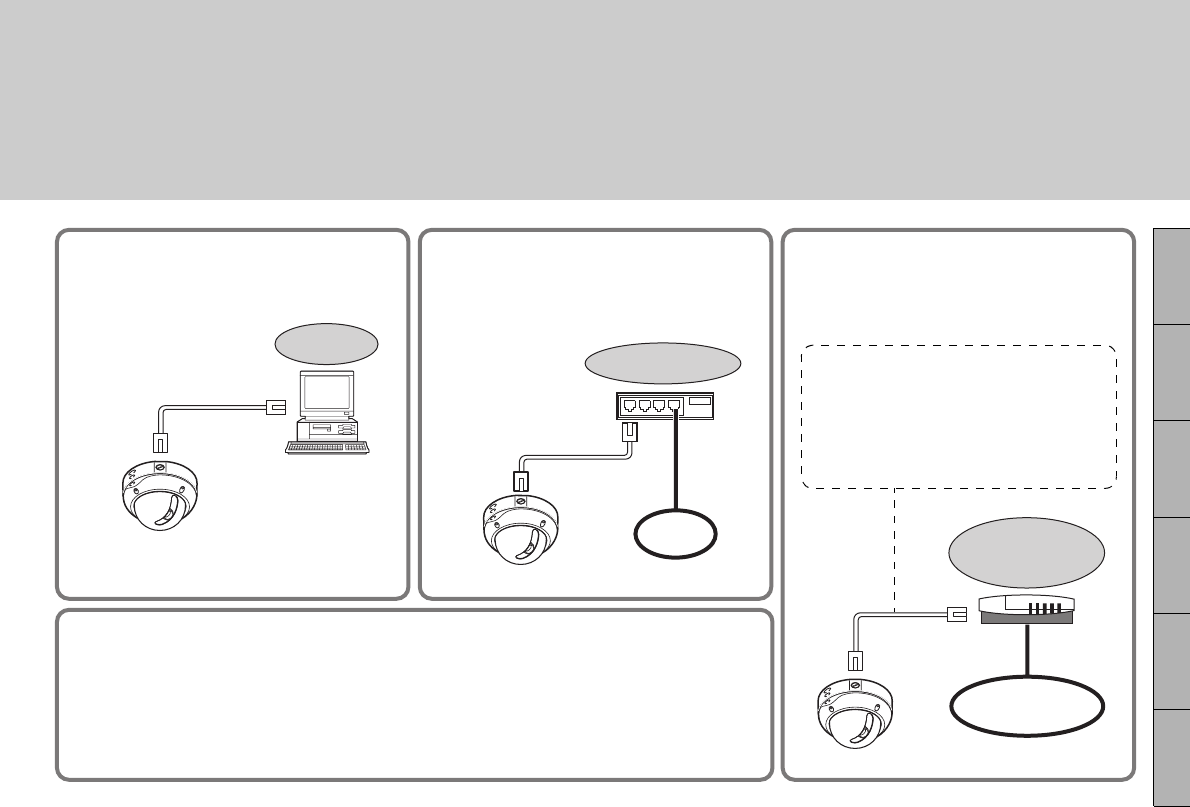

■Direct connection

Connect the camera to your PC using a LAN

cable (crossover type).

LAN cable

(crossover type)

■LAN connection

Connect the camera to the LAN through a

switching hub using LAN cables (straight

type).

LAN cable

(straight type)

Switching hub

LAN

■Internet connection

Connect the camera to a router or ADSL

modem with LAN interface using LAN

cables.

When connecting to a router, use the

straight type LAN cable.

When connecting to an ADSL modem or

others devices, refer to the instruction

manual for the device.

Router or

ADSL modem

Internet

■System Requirements

The system requirements for camera operation via network are as follows:

•PC: IBM PC/AT and compatibles

•OS: Windows 2000/Windows XP Home Edition/

Windows XP Professional

•CPU: Pentium III (800MHz or higher)

• Memory: 128MB or more

• Network interface: 10Base-T/100Base-TX

• Display card: 1024 x 768 pixels or higher,

16 million colors or higher

• Web browser: Internet Explorer Ver.6.0 or higher

INSTALLATION MANUAL

Option Board (Network)

About this manual

Please read this manual before installing and using this unit, and always follow the instructions in it for proper use. VA-50LAN

* Use shielded LAN cables.

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

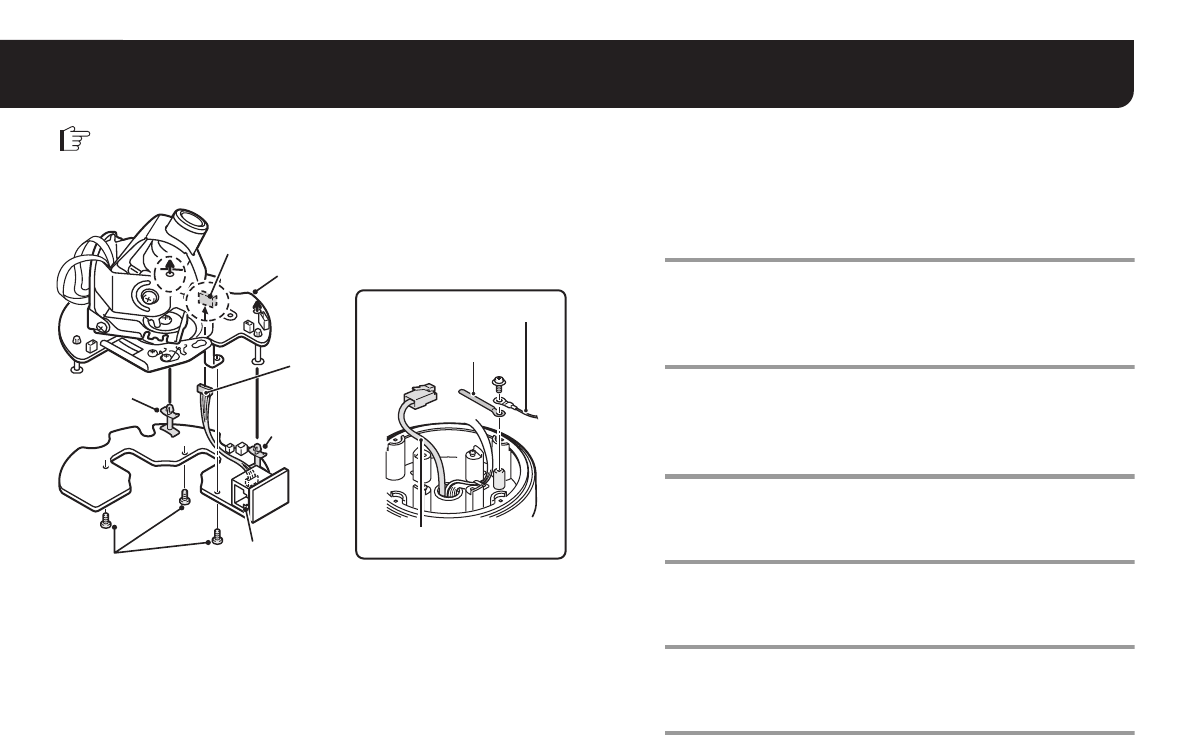

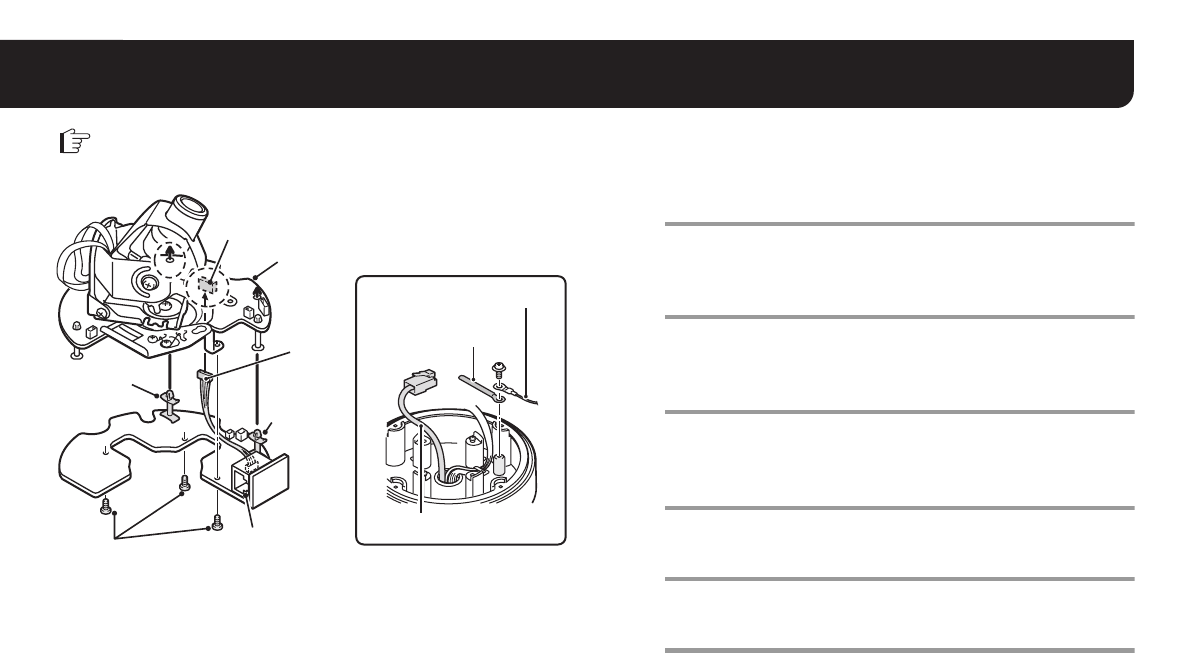

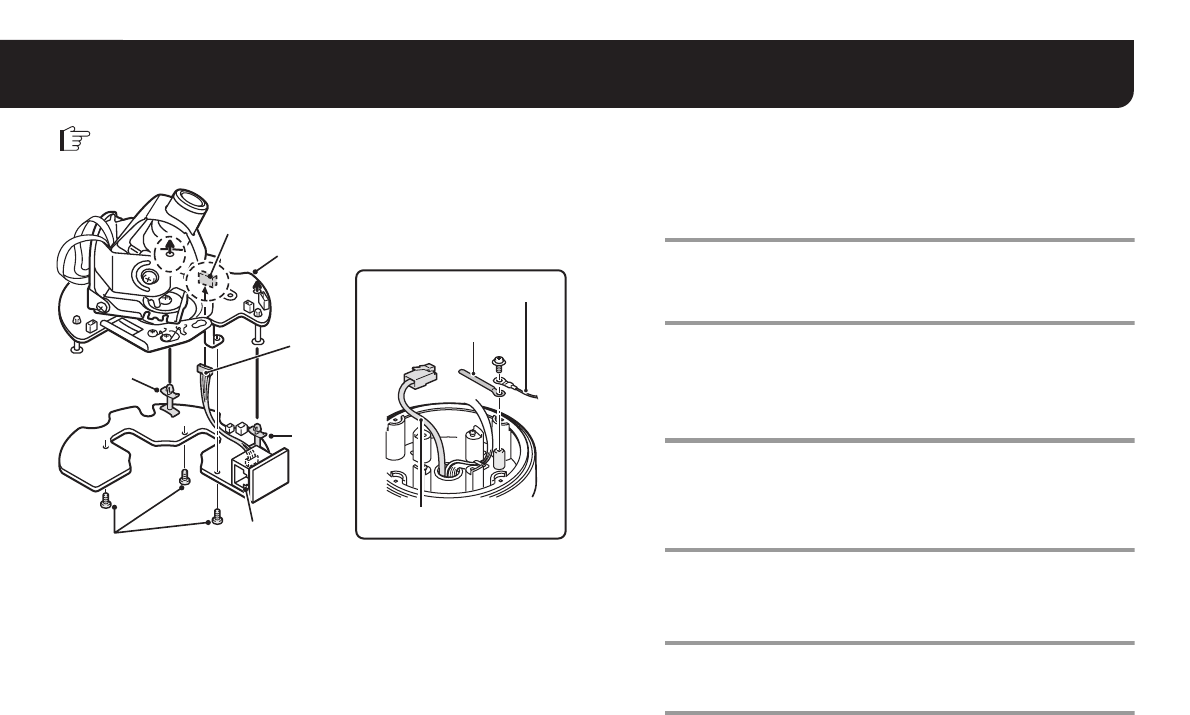

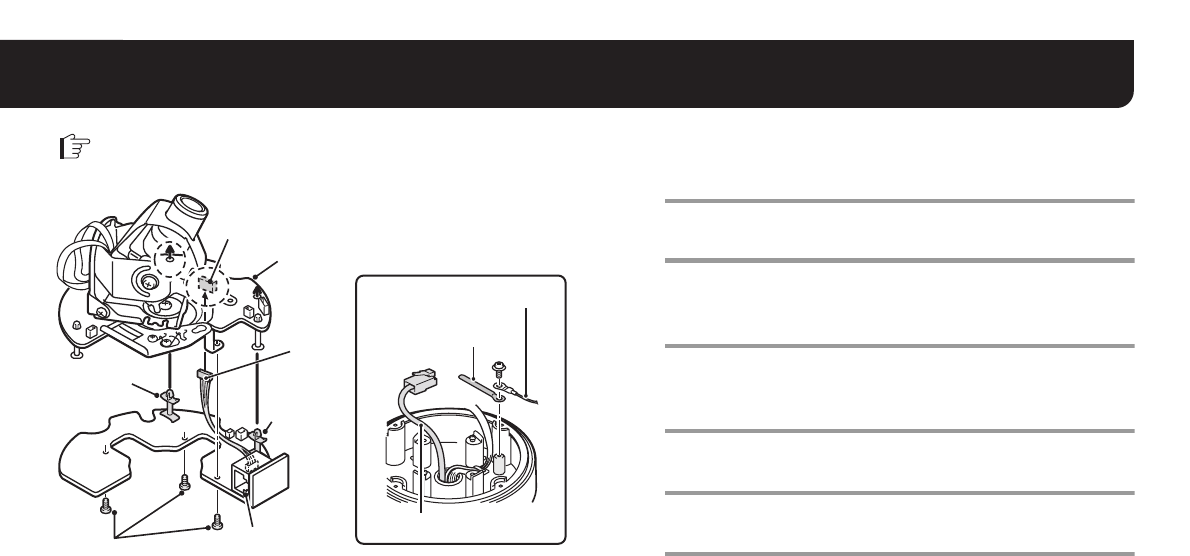

1. Installing the Option Board

Remove the dome cover and then the lens assembly. Place the dome cover back once you have finished the settings.

• Please refer to the Installation Manual supplied with the camera.

1Connect the option board pin connector to the

COM/NET terminal located at the reverse side of

the lens assembly.

2Fit the spacers on the option board into the lens

assembly (2 places).

3Fix the option board from the reverse side using

the screws supplied with the option board

(3 places).

4Remove the drop-prevention cord and secure it

together with the supplied fixer (blue) using a

screw.

5Draw the LAN cable through the hole at the

bottom of the camera unit.

6Set the lens assembly back to the camera unit.

LAN port

Spacer

Screw

Lens assembly

Spacer

Drop-prevention cord

Fixer (blue)

LAN cable

Note: Confirm that the COM switch on the lens assembly is turned to “N”.

CN407

COM/NET

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. Installing the Option Board

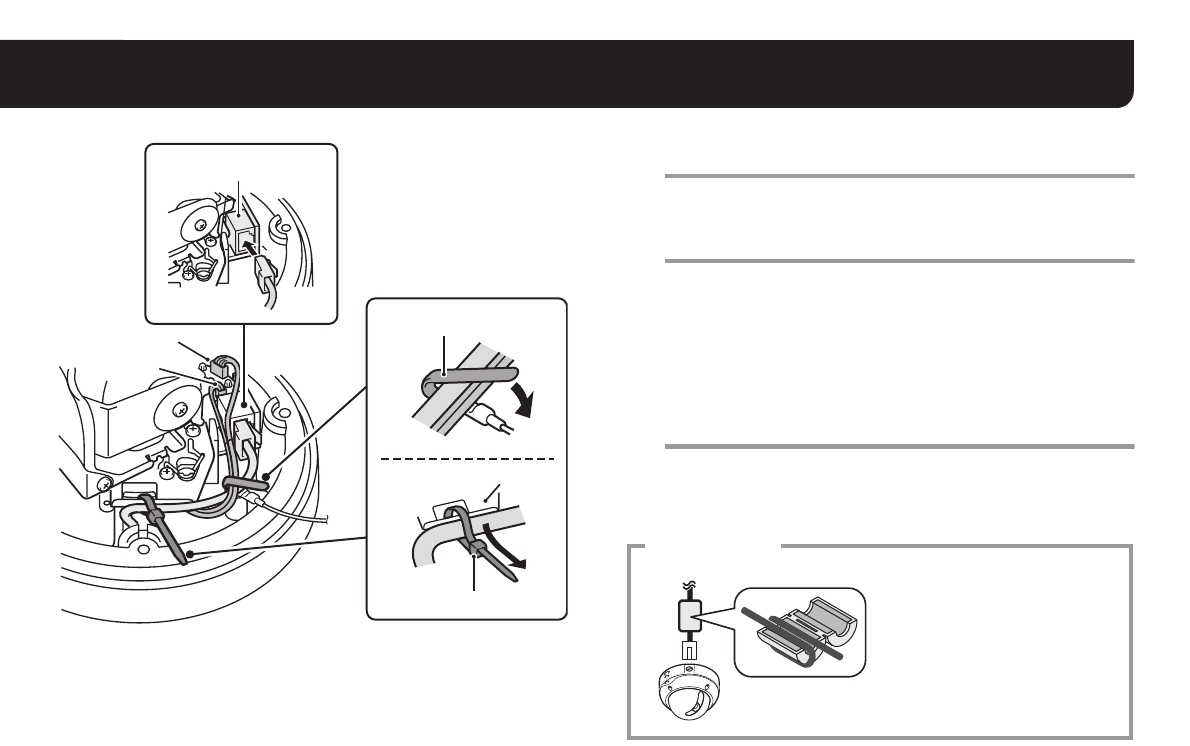

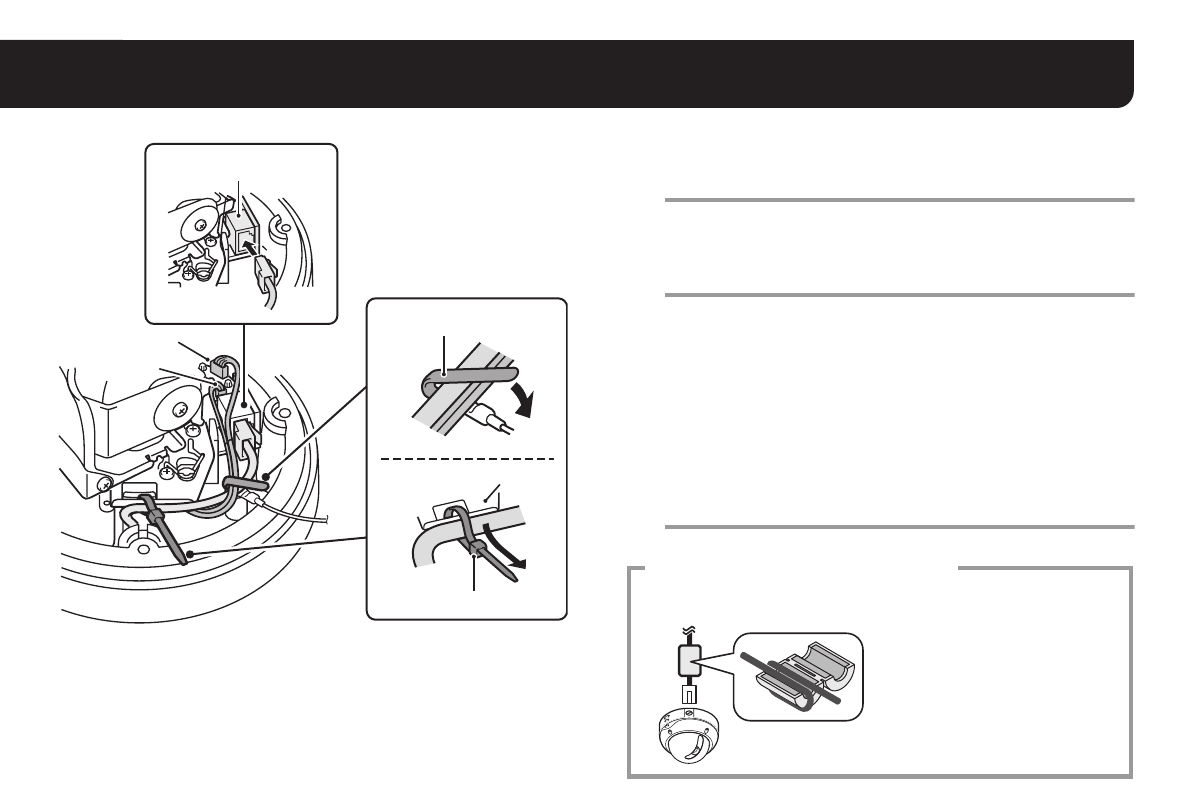

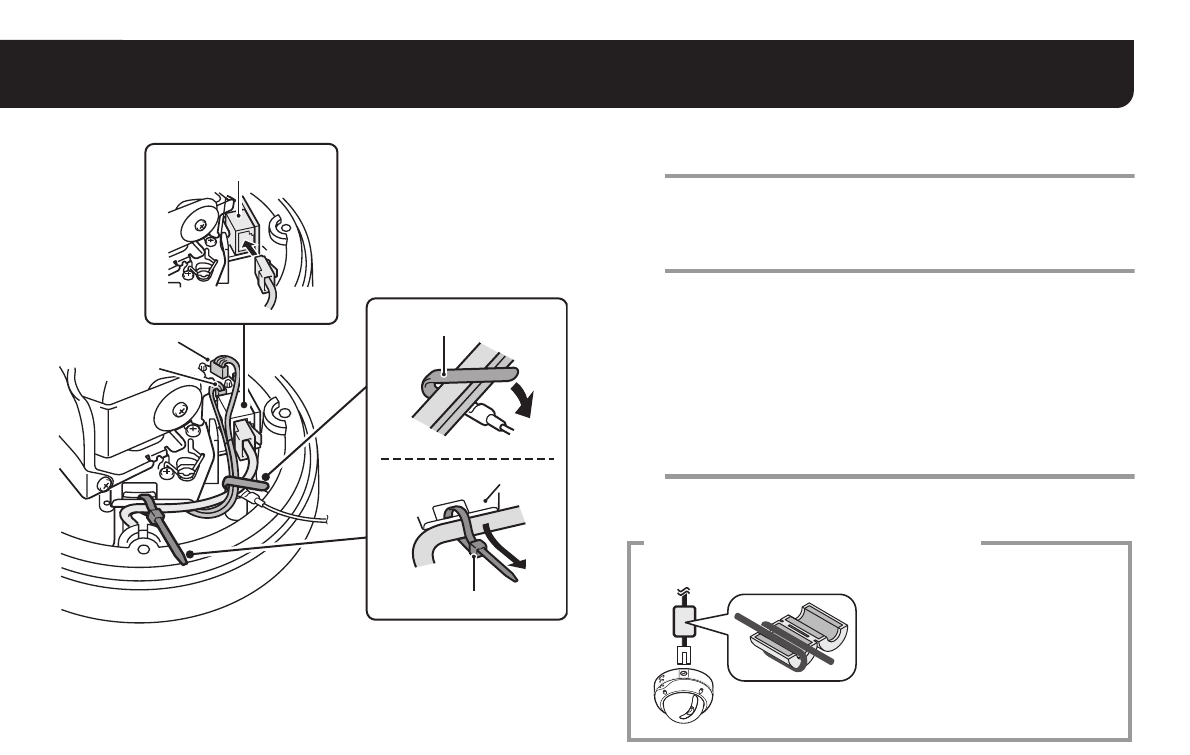

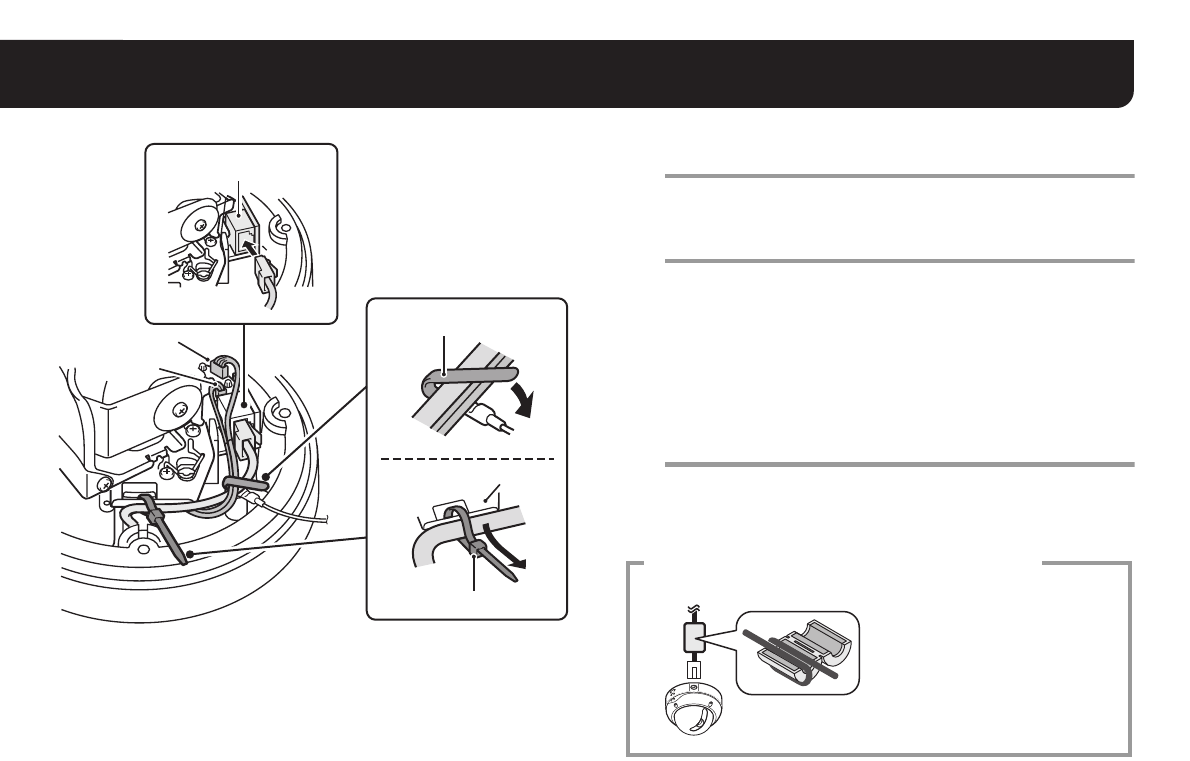

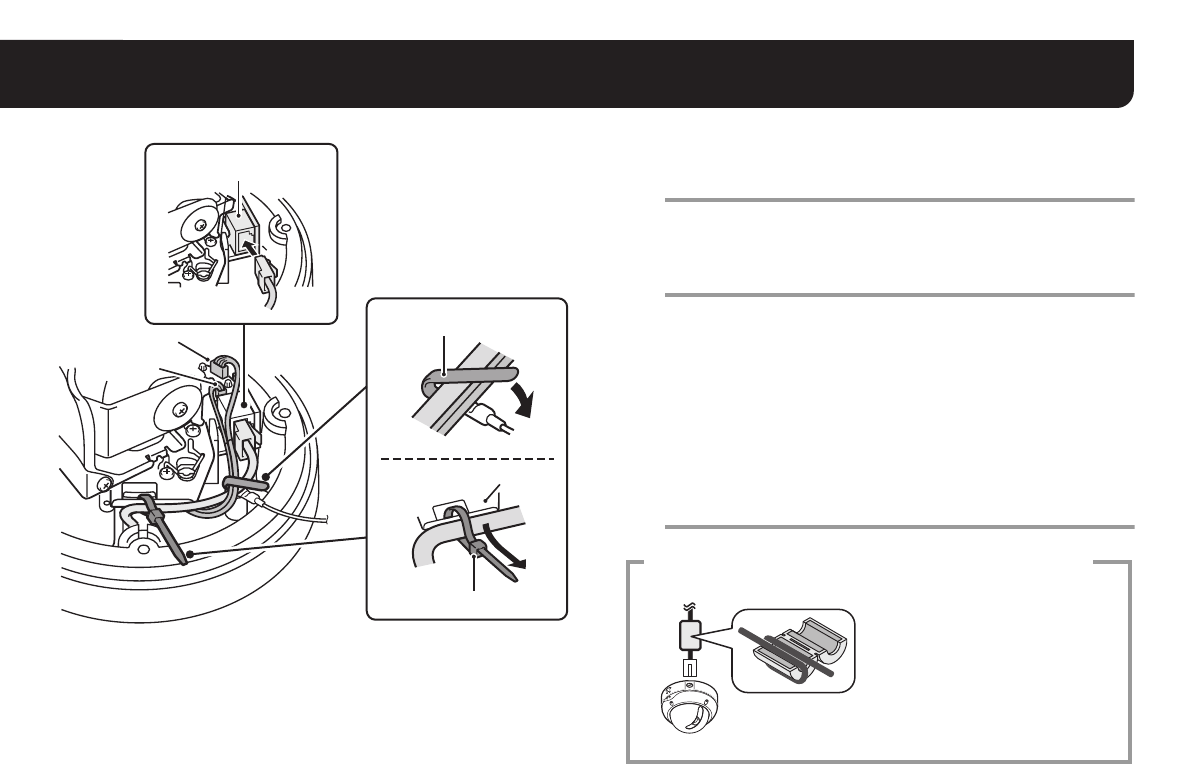

7Connect the LAN cable coming out from the hole

at the bottom of the camera unit to the LAN port.

8Using both the fixer (blue and black), fix the LAN

cable and CN406 cable to the cabinet.

Note:

• Thread the fixer (black) through the retainer before fixing the

LAN cable.

• When you use the heater (VA-50H, option board), make sure

that the LAN cable does not contact with the heater.

• Be sure to wire the cables connected to CN403 and CN406 so

that they do not touch the circuit board placed nearby.

9Configure the network settings (See next page).

CN406

CN403

Fixer (blue)

Retainer

Fixer (black)

LAN port

To prevent electromagnetic interference

• On the LAN cable Be sure to attach the supplied

clamping core to the cable as

illustrated.

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

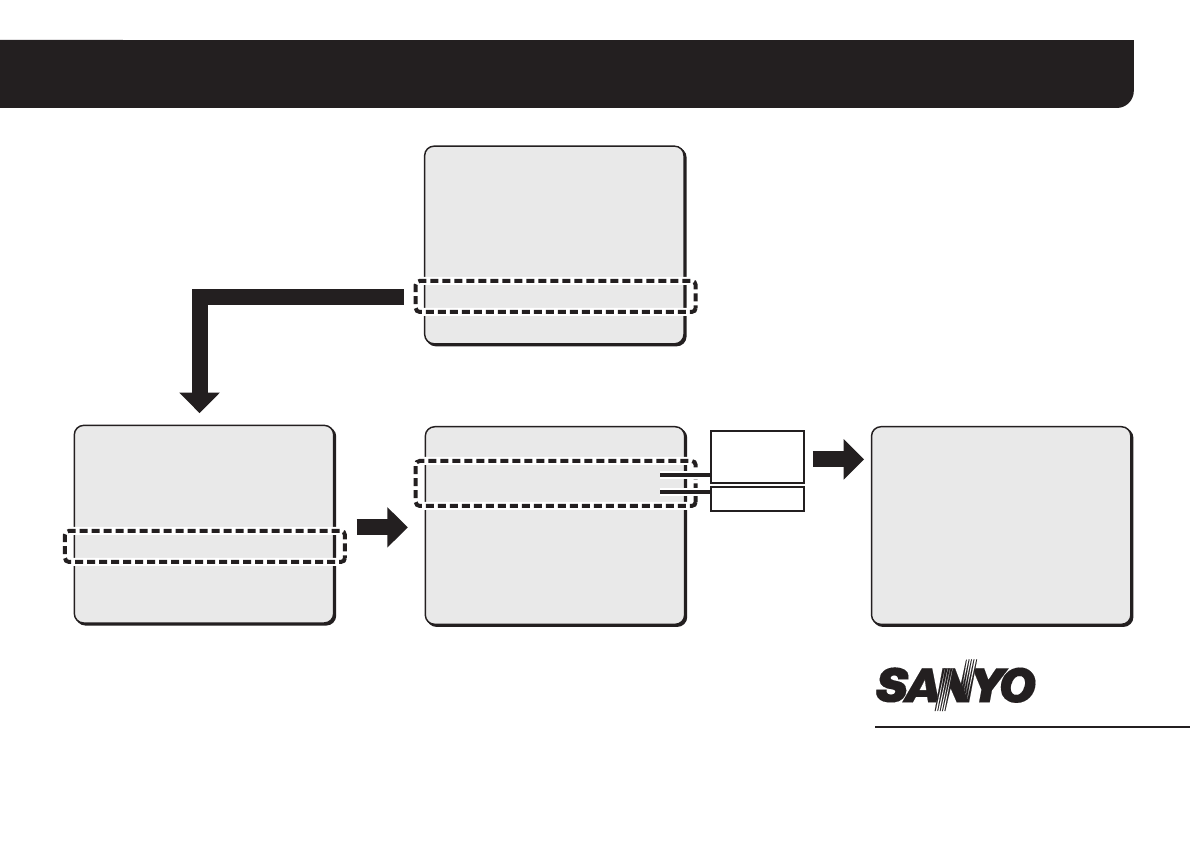

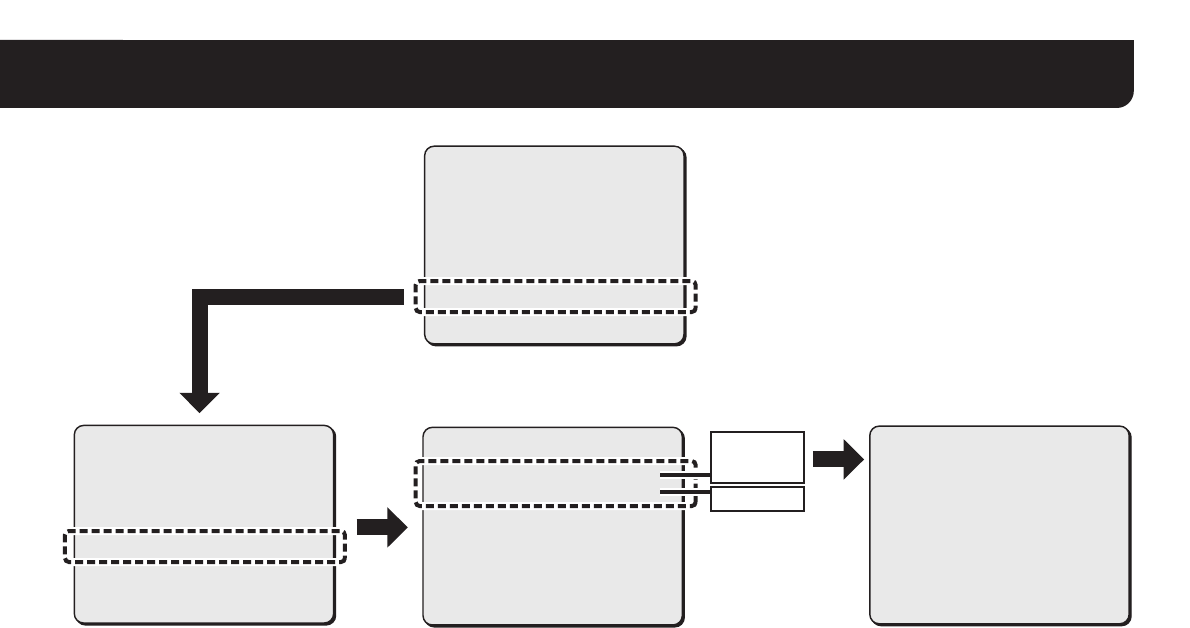

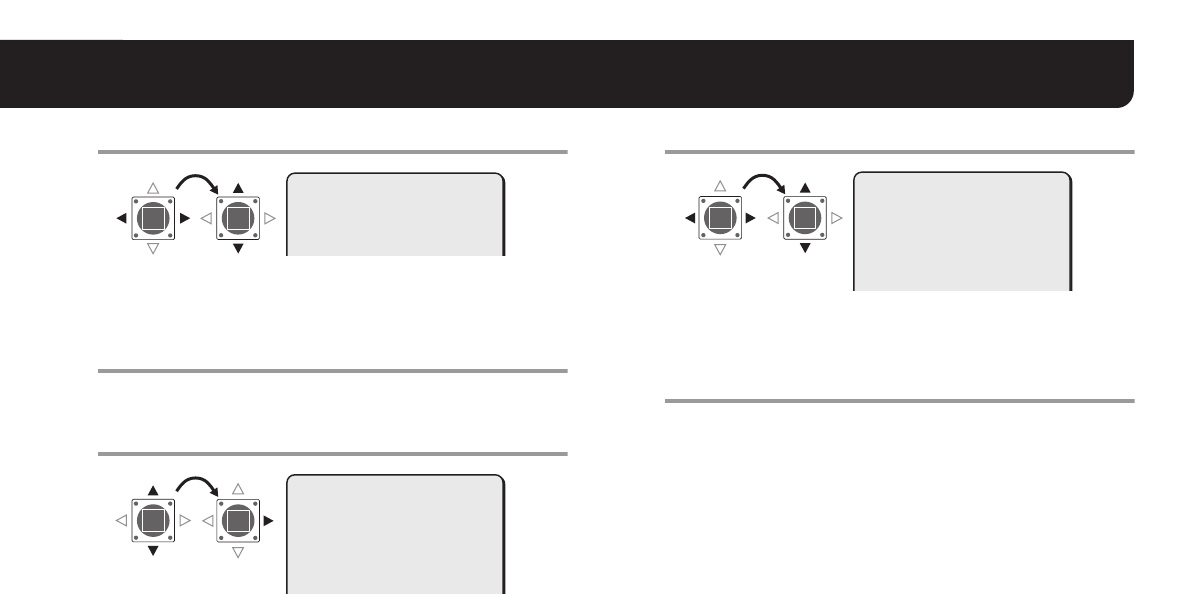

2. Configuring the Network Settings

Configure the settings required for connecting the camera to the network (LAN) in the menu screen.

• For accessing the Main menu, see pages 5 - 7 on the INSTRUCTION MANUAL supplied with the camera.

• After you turn on the power, it takes approximately one minute for the “NETWORK” setting menu to appear on the “OPTION” screen.

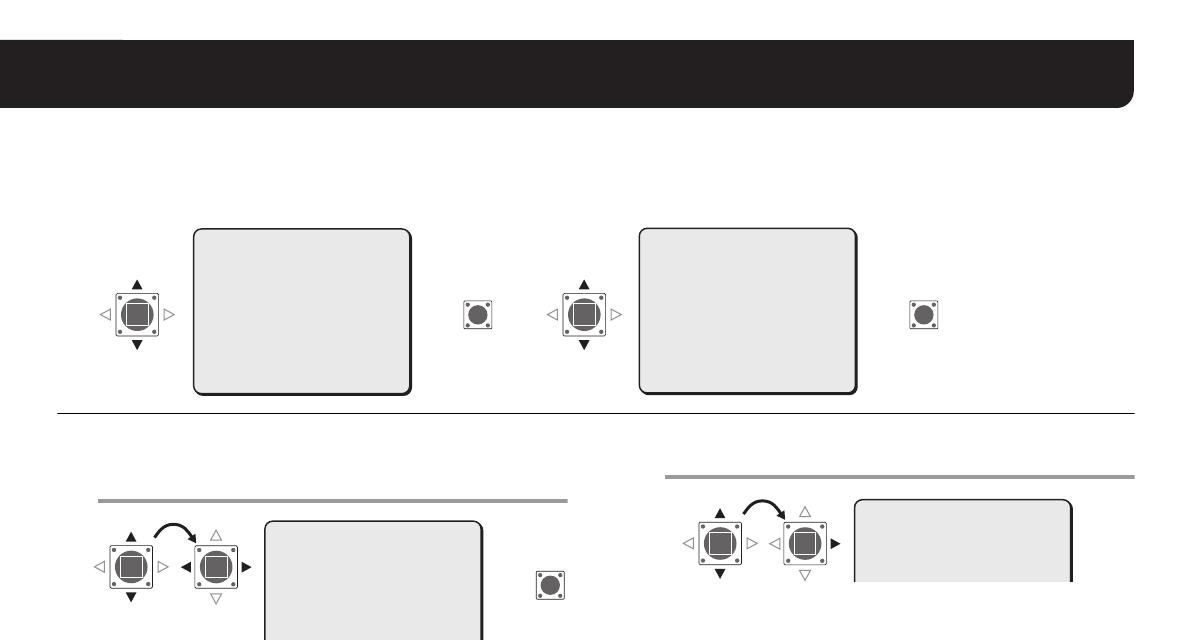

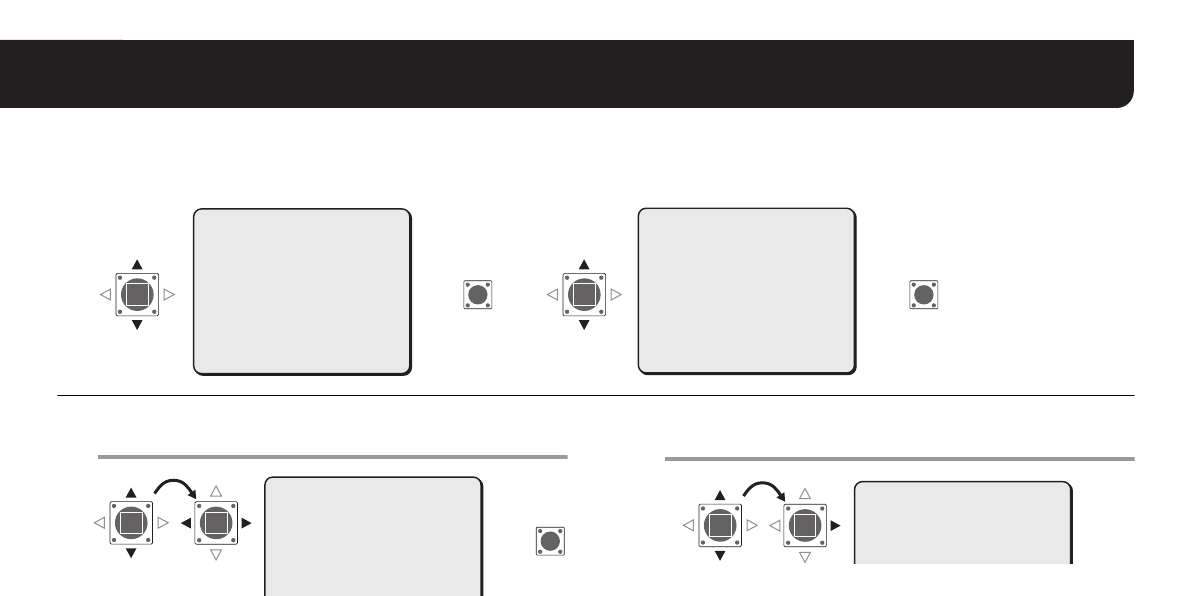

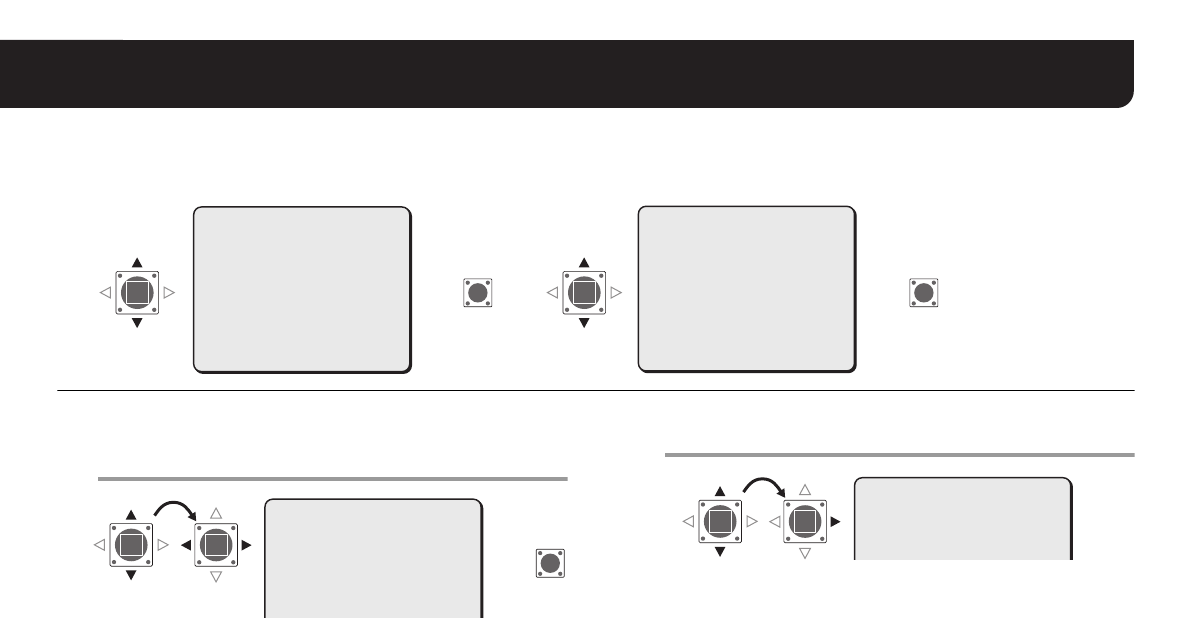

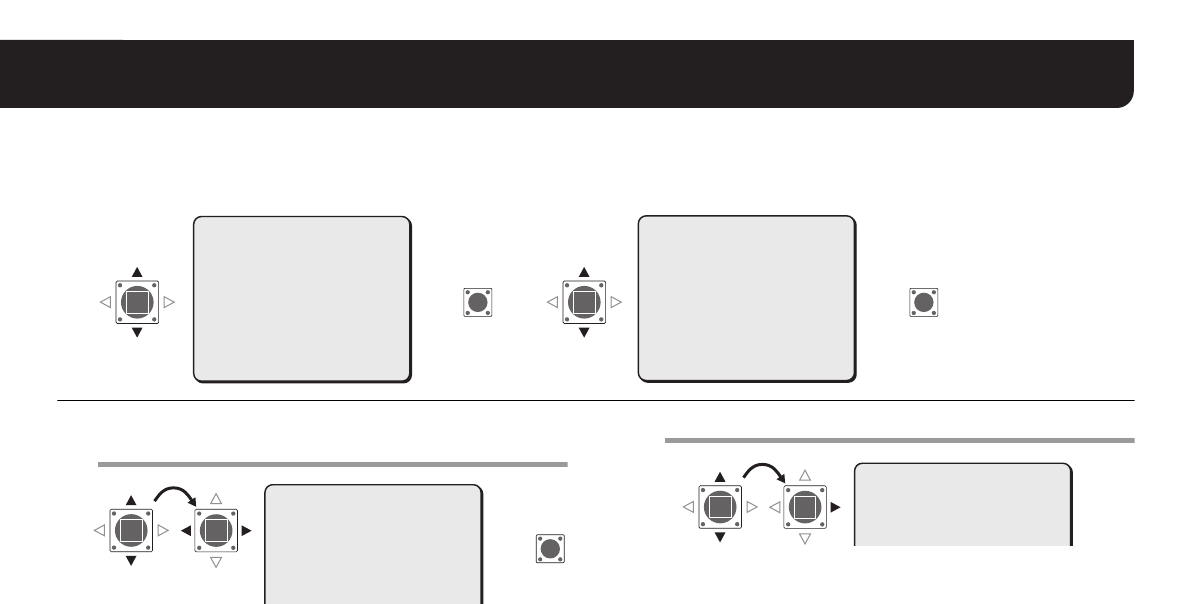

1Select “IP ADDRESS”, specify the option for

retrieving the IP address, and press the SET

button.

FIX : Manual configuration (Default IP address: 192.168.0.2)

AUTO : Automatic configuration (DHCP)

RThe “IP ADDRESS SETTING” screen appears.

2Select the item to configure, and press the Select

ROnly the item selected appears and “x” is displayed below the

address.

• To display all the items again, press the Select (d or c) button

repeatedly until “x” disappears.

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

·OPTION

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

(SET)

SET SET

·NETWORK

(SET)

RR R

MEMO: The “MAC ADDRESS” cannot be changed.

Confirm the setting.

·IP ADDRESS

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

SET

MEMO: When you select “AUTO” for the “IP ADDRESS” setting in the

“NETWORK SETTING” screen, the IP address cannot be

changed. Confirm the setting, and advance to step 4.

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

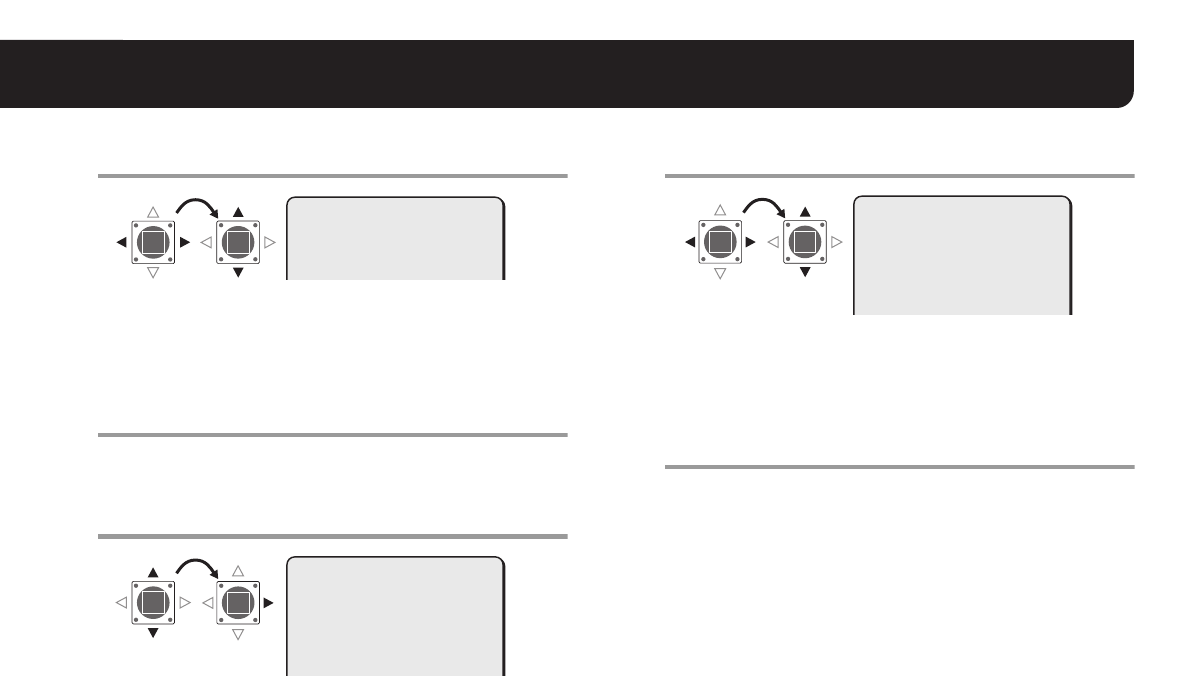

2. Configuring the Network Settings

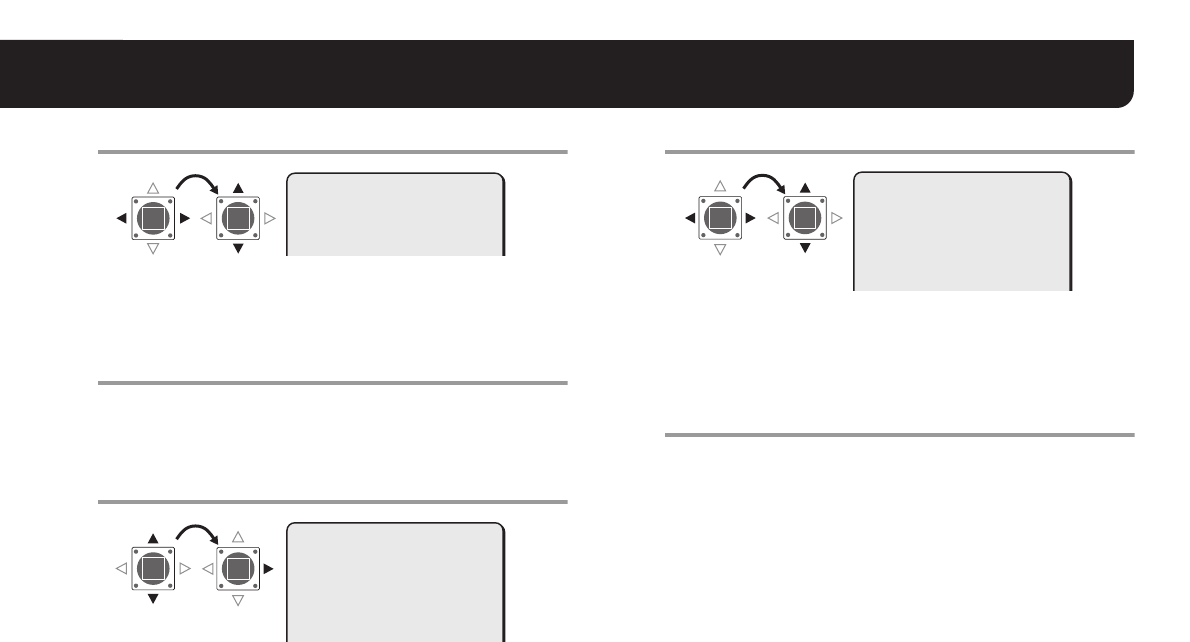

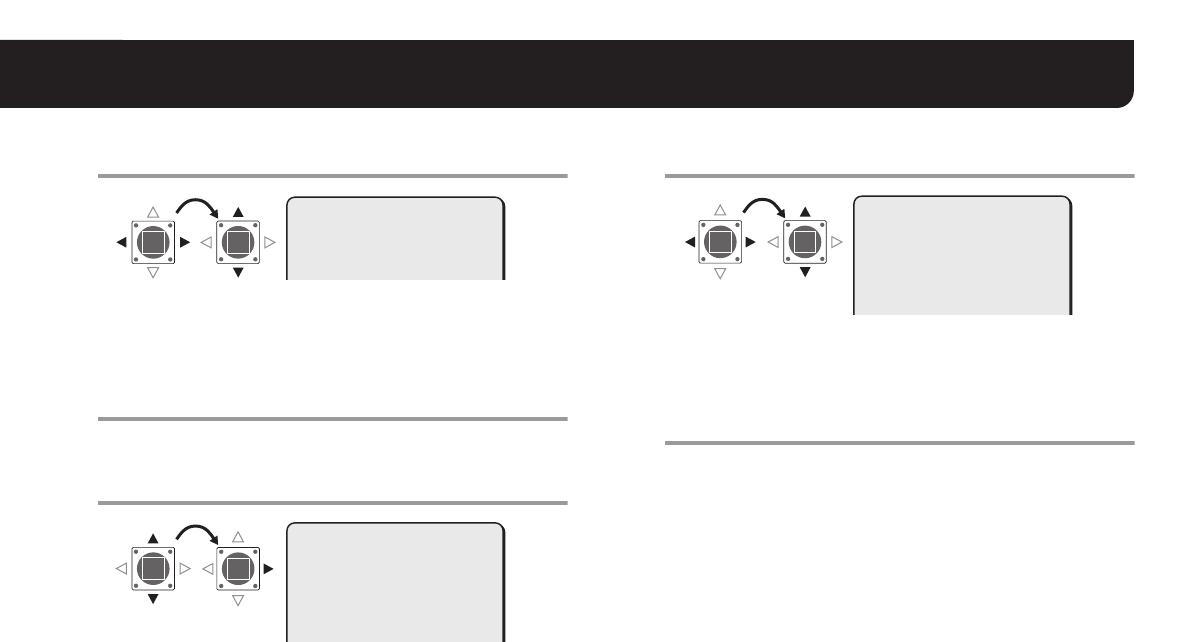

3Select the digit to be changed, and specify the

value.

• Repeat step 3 as required.

• When you want to change other items, return to step 2.

4Set “MENU” to “BACK” and press the SET

button.

RReturns to the “NETWORK SETTING” screen.

5Change the port number (0-65535) if required.

RDisplay “x” below the port number.

6Select the digit to be changed, and specify the

value.

• Repeat step 6 as required.

• When finished, press the Select (d or c) button repeatedly

until “x” disappears.

7Set “MENU” to “END” and press the SET button.

RCloses the settings screen and returns to the normal monitoring

screen.

• If you want to return to the previous screen, select “BACK” and

press the SET button.

MEMO: When you set the SSL option to ON, “00443” is selected for the

“PORT” setting.

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.052

·PORT

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00090

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3. Flow of Camera Operation through to Network Operation

Perform the following procedures according to the detailed instructions given in the INSTRUCTION MANUAL [VA-50LAN_MANUAL] contained in

the supplied CD-ROM.

Refer to

1Accessing the camera

Enter your user name and password, and then select a language you want to display on the screen.

User name: admin

Password: admin

2Displaying live video from the camera on the main screen 8

3Configuring the administration settings

Using the [MAIN SETTINGS] screen for an administrative user, configure the detailed settings for administration.

When you access the camera for the first time, be sure to perform the settings on the [CLOCK SETTINGS] screen. 11

4Changing the camera settings

Changes in the camera settings can be made through the network connection. 18

MEMO: • After you turn on the power, wait approximately one minute before network connection is established.

• If you have to configure TCP/IP settings for your PC, refer to the VA-50LAN’s INSTRUCTION MANUAL from page 4 onward.

• To view the INSTRUCTION MANUAL contained in the supplied CD-ROM, you need Adobe® Reader® application. If your PC has not

been installed with it, you can download it for installation from the following web site at Adobe Systems Incorporated.

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

4. Software Setup Procedure for VA-SW3050LITE

The VA-SW3050LITE software achieves multiple monitoring by using up to 128 cameras and allows frame switchover among several selections

including 4-frame and 16-frame views.

Perform the following procedures according to the detailed instructions given in the INSTRUCTION MANUAL [VA-SW3050LITE_MANUAL]

contained in the supplied CD-ROM.

1Installing the VA-SW3050LITE software (refer to the next page)

5Refer to

2Starting the VA-SW3050LITE software and perform the login procedure

Double-click the “Network Recorder” shortcut icon created on the desktop.

USER ID: admin

PASSWORD: admin

3Registering the camera(s) with the software

4Displaying live video from the camera on the main screen 10

MEMO: After you turn on the power, wait approximately one minute before you can login.

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

Installing the VA-SW3050LITE Software

Start the installation program from the software CD, and use the interactive dialog boxes to advance the installation process.

1Double-click “Setup.exe” contained in the supplied

CD-ROM.

2The “Welcome to the InstallShield Wizard for

VA-SW3050LITE” dialog appears.

Click [Next].

3The “License Agreement” dialog appears.

Select the “I accept the agreement” option and then click [Next].

4The “Select Destination Location” dialog appears.

Click [Next].

• To change the destination folder in which you want to save the

VA-SW3050LITE software, click [Browse] and select the

desired folder. You may also type the folder name directly in the

box.

5The “Select Start Menu Folder” dialog appears.

Click [Next].

• To change the start menu folder, click [Browse] and select the

desired folder. You may also type the folder name directly in the

box.

6The “Ready to Install” dialog appears.

Click [Install].

RInstalling

7The “Completing the VA-SW3050LITE Setup Wizard”

dialog appears.

Click [Finish].

RNow you have installed the VA-SW3050LITE software

successfully. You will find the “Network Recorder” short cut icon

on the desktop.

MEMO:

• Microsoft .NET Framework 1.1 is required to use the

VA-SW3050LITE software. If your PC has not been installed

with it, an automatic installation program will show you a

confirmation dialog box to start its setup process, when

you double-click “Setup”. It will be about two minutes

before the installation program finishes.

• Once the installation is finished, you may be prompted to

restart the PC. Follow the instructions that may appear on

the screen.

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

Specifications

Appearance and specifications are subject to change without prior notice

or obligations.

■License for Software Contained in CD-ROM

• Please read carefully the terms and conditions contained in the

license agreement that appears on the screen during the software

installation process. Provided that you have agreed to all the terms

and conditions therein, you may use the software subject to the

license agreement.

• For information on the other products or services provided by third

parties which are introduced in the CD-ROM, please contact each

supplier or manufacturer.

■Copyright notice

This instruction manual is copyrighted by SANYO Electric Co., Ltd.

No materials contained in this manual may be reproduced in any format

without the prior permission of the copyright holder.

Microsoft, Windows and Internet Explorer are registered trademarks or

trademarks of Microsoft Corporation in the United States and other

countries.

The official name for “Windows” used in this manual is Microsoft®

Windows® Operating System. In this manual, note that the word

“Windows” refers to both “Microsoft® Windows® 2000 Operating System”

and “Microsoft® Windows® XP Operating System”.

Intel and Pentium are registered trademarks or trademarks of Intel

Corporation and its subsidiaries in the United States and other countries.

IBM and IBM PC/AT are trademarks of International Business Machines

Corporation.

Adobe Reader is a trademark of Adobe Systems Incorporated.

UPnP is a trademark of UPnP Implementers Corporation, which is

established by the UPnP Forum SC.

Java is a trademark of Sun Microsystems, Inc.

All other brands and product names in this manual are the registered

trademarks or trademarks of their respective owners.

Power

consumption

9.5 W (with the option board installed)

Max. 23 W (with heater turned on: VA-50H, option

board)

Power source Supplied from main unit

Weight

(approx.) 50 g (1.8 oz)

Accessory

Screw ................................................................... 3

Fixer (blue/black) ........................................ each 1

Clamping core...................................................... 1

CD-ROM (VA-SW3050LITE)................................ 1

L9EAU_WA(INSTALLATION)(GB).fm 9 ページ２００６年２月１４日　火曜日　午前１１時５０分

Screen Sequence

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

BACK

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

SUBNET MASK

255.255.255.000

GATEWAY

192.168.000.001

MENU BACK

AUTO

FIX

0-65535

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

English Deutsch Français Español 中文简体日本語

■Direkter Anschluss

Schließen Sie die Kamera mit einem

LAN-Kabel (Crossover-Kabel) an Ihren PC an.

LAN-Netzwerkkabel

(Crossover-Kabel)

■LAN-Anschluss

Schließen Sie die Kamera über ein

Umschalt-Hub mit LAN-Kabeln

(Patchkabeln) an das LAN-Netzwerk an.

LAN-Netzwerkkabel

(Patchkabel)

Umschalt-Hub

LAN

■Internet-Anschluss

Verbinden Sie die Kamera mithilfe von

LAN-Kabeln mit einem Router oder

ADSL-Modem mit LAN-Schnittstelle.

Verwenden Sie Patch-Netzwerkkabel,

wenn Sie einen Router anschließen.

Bei Anschluss an ein ADSL-Modem oder

andere Geräte, wird auf

die Bedienungsanleitung

des angeschlossenen Geräts verwiesen.

Router oder

ADSL-Modem

Internet

■Systemanforderungen

Die Systemvoraussetzungen für den Kamerabetrieb über das Netzwerk sind wie folgt:

•PC: IBM PC/AT und kompatible Modelle

• Betriebssystem: Windows 2000/Windows XP

Home Edition/Windows XP

Professional

•CPU: Pentium III (800 MHz oder höher)

• Arbeitsspeicher: mindestens 128 MB

• Netzwerk-Schnittstelle: 10Base-T/100Base-TX

• Grafikkarte: Mindestens 1024 x 768 Bildpunkte

Mindestens 16 Millionen Farben

• Internet-Browser: Internet Explorer Version 6.0

oder höher

INSTALLATIONSANLEITUNG

Optionskarte (Netzwerk)

Zu dieser Anleitung

Lesen Sie bitte diese Anleitung vor der Installation und Verwendung dieser Einheit sorgfältig durch

und befolgen Sie die Anweisungen für den richtigen Gebrauch. VA-50LAN

* Geschirmte LAN-Netzwerkkabel verwenden.

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

1. Installieren der Optionskarte

Nehmen Sie die Abdeckkappe und dann die Objektiveinheit ab. Bringen Sie die Abdeckkappe nach Abschluss

der Einstellungen wieder an.

• Für weitere Einzelheiten siehe INSTALLATIONSANLEITUNG der Kamera.

1Schließen Sie das Steckerkabel der Optionskarte

an den COM/NET-Anschluss auf der Rückseite

der Objektiveinheit an.

2Setzen die Distanzstücke an der Optionskarte

in die Objektiveinheit ein (2 x).

3Befestigen Sie die Optionskarte von

der Rückseite mithilfe der Schrauben, die mit

der Optionskarte mitgeliefert werden (3 x).

4Das Fallsicherungsband entfernen und mit einer

Schraube zusammen mit dem mitgelieferten

Kabelbinder (blau) befestigen.

5Ziehen Sie das LAN-Kabel durch die Öffnung

im Boden der Kameraeinheit.

6Bringen Sie die Objektiveinheit wieder

an der Kamera an.

CN407

COM/NET

LAN-Port

Distanzstück

Schraube

Objektiveinheit

Distanzstück

Fallsicherungsband

Kabelbinder

(blau)

LAN-Netzwerkkabel

Hinweis: Überprüfen Sie, dass der COM-Schalter auf der

Objektiveinheit auf „N“ geschaltet ist.

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. Installieren der Optionskarte

7Verbinden Sie das durch die Öffnung im Boden

der Kameraeinheit kommende LAN-Kabel

mit dem LAN-Anschluss.

8Befestigen Sie das LAN-Kabel und das

CN406-Kabel mit den beiden Kabelbindern (blau

und schwarz) am Gehäuse.

Hinweis:

• Führen Sie den Kabelbinder (schwarz) durch den Halter, bevor Sie das

LAN-Kabel befestigen.

• Wenn Sie die Heizung (Optionskarte, VA-50H) verwenden, vergewissern

Sie sich, dass das LAN-Kabel die Heizung nicht berührt.

• Achten Sie darauf, die an die Anschlüsse CN403 und CN406

angeschlossenen Kabel so zu verlegen, dass diese die in der

Nähe angebrachte Schaltplatine nicht berühren.

9Konfigurieren Sie die Netzwerkeinstellungen

(siehe folgende Seite).

CN406

CN403

Kabelbinder (blau)

Halter

Kabelbinder (schwarz)

LAN-Port

Vermeiden von elektromagnetischen Störungen

• Am LAN-Netzwerkkabel Den mitgelieferten Ferritkern

wie abgebildet an den

Anschlusskabel anbringen.

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

2. Konfiguration der Netzwerkeinstellungen

Konfigurieren Sie im entsprechenden Menüfenster die Einstellungen, die für den Anschluss der Kamera an das Netzwerk

(LAN) erforderlich sind.

• Zum Aufrufen des Hauptmenüs siehe Seite 5 - 7 in der BEDIENUNGSANLEITUNG der Kamera.

• Nach dem Einschalten dauert es etwa eine Minute bis das Einstellmenü „NETZWERK“ im Fenster „OPTION“ angezeigt wird.

1Wählen Sie „IP-ADRESSE“, wählen Sie die

Option für das Abrufen der IP-Adresse und

drücken Sie die Taste SET.

FEST : Manuelle Konfiguration (Standard-IP-Adresse:

192.168.0.2)

AUTO : Automatische Konfiguration (DHCP)

RDer Bildschirm „IP-ADRESSE EINST.“ wird angezeigt.

2Wählen Sie den zu konfigurierenden Menüpunkt

und drücken Sie die Auswahltaste (c).

RNur der gewählte Menüpunkt wird angezeigt und „x“ wird unter

der Adresse eingeblendet.

• Drücken Sie zur erneuten Anzeige aller Menüpunkte mehrmals

die Auswahltaste (d oder c) bis „x“ verschwindet.

SET SET

·NETZWERK

(EINST)

RR R

SYNC

BLC

IRIS

WEISSABGLEICH

AGC VERSTAERK.

GAMMA

VERSCHLUSSZEIT

BLENDE

TAG/NACHT

·OPTION

VOREINST.

MENUE

INT

AUS

EINSTy

ATW

NORM

0.45

HOCH

AUTO y

EINSTy

AUS

ENDE

·OPTION

(EINST)

OPTION

BEZEICHNUNG

PRIV.MASK.

KENNWORT

ALARM

SPRACHE

·NETZWERK

VOREINST.

MENUE

AUS

EINSTy

AUS

ZURUECK

MEMO: Die „MAC-ADRESSE“ kann nicht geändert werden.

Überprüfen Sie die Einstellung.

·IP-ADRESSE

NETZWERK EINST.

·IP-ADRESSE

PORT

MAC-ADRESSE

08-00-7B-81-12-20

FESTy

00080

SET

MEMO: Wenn Sie für die „IP-ADRESSE“ im Menü „NETZWERK EINST.“

die Option „AUTO“ auswählen, kann die IP-Adresse nicht geändert

werden. Überprüfen Sie die Einstellung und gehen Sie weiter zu

Schritt 4.

IP-ADRESSE EINST.

·IP-ADRESSE

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

2. Konfiguration der Netzwerkeinstellungen

3Wählen Sie die zu ändernde Ziffer aus und legen

Sie den Wert fest.

• Wiederholen Sie Schritt 3 nach Bedarf.

•Wenn Sie weitere Menüpunkte ändern möchten, gehen Sie

zurück zu Schritt 2.

4„MENUE“ auf „ZURUECK“ einstellen und die

SET-Taste drücken.

RDamit wird zum Bildschirm „NETZWERK EINST.“

zurückgeschaltet.

5Ändern Sie ggf. die Port-Nummer (0-65535).

RAnzeige „x“ unter der Port-Nummer.

6Wählen Sie die zu ändernde Ziffer aus und legen

Sie den Wert fest.

• Wiederholen Sie Schritt 6 nach Bedarf.

• Drücken Sie nach Abschluss der Einstellungen mehrmals die

Auswahltaste (d oder c) bis „x“ verschwindet.

7„MENUE“ auf „ENDE“ einstellen und die

SET-Taste drücken.

RSchließt den Einstellbildschirm und schaltet zum normalen

Monitorbildschirm zurück.

• Um auf den vorhergehenden Bildschirm zurückzuschalten,

stellen Sie „ZURUECK“ ein und drücken Sie die SET-Taste.

MEMO: Wenn Sie für die Option SSL EIN wählen, wird für die Einstellung

„PORT“ der Wert „00443“ ausgewählt.

IP-ADRESSE EINST.

·IP-ADRESSE

192.168.000.052

·PORT

NETZWERK EINST.

IP-ADRESSE

·PORT

MAC-ADRESSE

08-00-7B-81-12-20

FESTy

00080

NETZWERK EINST.

IP-ADRESSE

·PORT

MAC-ADRESSE

08-00-7B-81-12-20

FESTy

00090

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3. Ablauf der Kamerabedienung durch Netzwerkbetrieb

Gehen Sie wie im Folgenden beschrieben vor und schlagen Sie zu diesem Zweck in der detaillierten BEDIENUNGSANLEITUNG

[VA-50LAN_MANUAL] nach, die auf der mitgelieferten CD-ROM enthalten ist.

Siehe

1Zugriff auf die Kamera

Geben Sie Benutzername und Kennwort ein und wählen Sie anschließend eine Sprache für die Anzeige auf dem

Bildschirm aus.

Benutzername: admin

Kennwort: admin

2Wiedergabe von Live-Videobildern von der Kamera auf dem Hauptbildschirm 8

3Konfiguration der Administratoreinstellungen

Konfigurieren Sie die detaillierten Einstellungen für einen Administrator im Menü [HAUPTEINSTELLUNGEN].

Vergessen Sie nicht, die Einstellungen im Menü [UHREINSTELLUNGEN] vorzunehmen, wenn Sie zum ersten Mal auf

die Kamera zugreifen.

4Ändern der Kameraeinstellungen

Änderungen an den Kameraeinstellungen können über die Netzwerkverbindung vorgenommen werden. 18

MEMO: • Warten Sie nach dem Einschalten etwa eine Minute bis die Netzwerkverbindung hergestellt wurde.

• Wenn Sie TCP/IP-Einstellungen für Ihren PC konfigurieren müssen, schlagen Sie in der BEDIENUNGSANLEITUNG für VA-50LAN ab

Seite 4 nach.

• Zum Öffnen der BEDIENUNGSANLEITUNG auf der mitgelieferten CD-ROM benötigen Sie das Programm Adobe® Reader®. Falls diese

Anwendung nicht auf Ihrem PC installiert ist, können Sie das Programm unter der nachstehend angegebenen Internet-Adresse bei

Adobe Systems Incorporated zur Installation herunterladen:

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

Vorgehensweise zum Einrichten der Software VA-SW3050LITE

Das Programm VA-SW3050LITE kann für die Überwachung von bis zu 128 Kameras verwendet werden und gestattet unter anderem das

Umschaltenzwischen Einzelbildern sowie die Mehrfachbildanzeige mit 4 bis 16 Bildern.

Gehen Sie wie im Folgenden beschrieben vor und schlagen Sie zu diesem Zweck in der detaillierten BEDIENUNGSANLEITUNG

[VA-SW3050LITE_MANUAL] nach, die auf der mitgelieferten CD-ROM enthalten ist.

1Installation des Programms VA-SW3050LITE (siehe folgende Seite)

5Siehe

2Starten des Programms VA-SW3050LITE und Anmeldevorgang

Doppelklicken Sie das auf dem Desktop erstellte Verknüpfungssymbol „Network Recorder“ an.

USER ID: admin

PASSWORD: admin

3Registrieren der Kamera(s) mit der Software

Registrieren Sie die Kamera(s), auf die Sie zugreifen möchten, und konfigurieren Sie die Kameraeinstellungen

(z.B. IP-Adresse und Kamerabezeichnung). 7

4Wiedergabe von Live-Videobildern von der Kamera auf dem Hauptbildschirm 10

MEMO: Warten Sie nach dem Einschalten etwa eine Minute bis die Anmeldung möglich ist.

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

Installation des Programms VA-SW3050LITE

Starten Sie das Installationsprogramm von der Software-CD und benutzen Sie die interaktiven Dialogfelder für den Installationsvorgang.

1Doppelklicken Sie auf die Datei „Setup.exe“ auf der

mitgelieferten CD-ROM.

2Das Dialogfeld „Welcome to the InstallShield Wizard

for VA-SW3050LITE“ wird geöffnet.

Klicken Sie auf [Next].

3Das Dialogfeld „License Agreement“ erscheint.

Wählen Sie die Option „I accept the agreement“ und klicken Sie

anschließend auf [Next].

4Das Dialogfeld „Select Destination Location“ wird

geöffnet.

Klicken Sie auf [Next].

• Klicken Sie zum Ändern des Zielordners, in dem das Programm

VA-SW3050LITE gespeichert werden soll, auf [Browse] und

wählen Sie den gewünschten Ordner aus. Der Ordnername

kann auch direkt in das Feld eingegeben werden.

5Das Dialogfeld „Select Start Menu Folder“ wird

geöffnet.

Klicken Sie auf [Next].

• Klicken Sie zum Ändern des Ordners im Startmenü auf

[Browse] und wählen Sie den gewünschten Ordner. Der

Ordnername kann auch direkt in das Feld eingegeben werden.

6Das Dialogfeld „Ready to Install“ wird geöffnet.

Klicken Sie auf [Install].

RInstallation

7Das Dialogfeld „Completing the VA-SW3050LITE Setup

Wizard“ wird geöffnet.

Klicken Sie auf [Finish].

RDie Software VA-SW3050LITE wurde nun erfolgreich installiert.

Sie finden das Verknüpfungssymbol „Network Recorder“ auf

dem Desktop.

MEMO:

• Für die Nutzung des Programms VA-SW3050LITE wird

Microsoft .NET Framework 1.1 benötigt. Falls diese

Anwendung nicht auf Ihrem PC installiert ist, wird ein

Dialogfeld für die Bestätigung der automatischen

Installation des Programms geöffnet, um den

Installationsvorgang durch doppelklicken auf „Setup“ zu

starten. Für die Installation des Programms werden etwa

zwei Minuten benötigt.

• Nach Abschluss der Installation werden Sie ggf. zu einem

Neustart des PC’s aufgefordert. Befolgen Sie die

Anweisungen, die ggf. auf dem Bildschirm angezeigt

werden.

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

Technische Daten

Änderungen des Aussehens und der technischen Daten ohne

Vorankündigung oder sonstige Verpflichtungen bleiben vorbehalten.

■Lizenz für die auf der CD-ROM enthaltene Software

• Lesen Sie bitte sorgfältig die in der Lizenzvereinbarung enthaltenen

Bedingungen und Bestimmungen, die während dem

Installationsvorgang der Software auf dem Bildschirm angezeigt

werden. Unter der Voraussetzung, dass Sie allen hierin enthaltenen

Bedingungen und Bestimmungen zugestimmt haben, können Sie die

Software gemäß der Lizenzvereinbarung nutzen.

• Wenden Sie sich bitte für Informationen zu anderen Produkten oder

Dienstleistungen, die durch auf der CD-ROM angegebene Dritte

bereitgestellt werden, an den jeweiligen Lieferanten oder Hersteller.

■Hinweis zum Urheberrecht

Diese Anleitung unterliegt dem Urheberrecht der SANYO Electric Co.,

Ltd.

Sämtliche in diesem Handbuch enthaltenen Materialien dürfen ohne

vorherige Genehmigung durch den Inhaber des Urheberrechts in keiner

Weise reproduziert werden.

Microsoft, Windows und Internet Explorer sind eingetragene

Warenzeichen oder Warenzeichen der Microsoft Corporation in den

USA und in anderen Ländern.

Eine offizielle Bezeichnung für „Windows“, die in diesem Handbuch

verwendet wird, ist das Betriebssystem Microsoft® Windows®. Es ist zu

beachten, dass sich in diesem Handbuch das Wort „Windows“ sowohl

auf das Betriebssystem „Microsoft® Windows® 2000“ als auch auf das

Betriebssystem „Microsoft® Windows® XP“ bezieht.

Intel und Pentium sind eingetragene Warenzeichen oder Warenzeichen

der Intel Corporation und ihren Tochtergesellschaften in den USA und in

anderen Ländern.

IBM und IBM PC/AT sind Warenzeichen der IBM International Business

Machines Corporation.

Adobe Reader ist ein Warenzeichen der Adobe Systems Incorporated.

UPnP ist ein Warenzeichen der UPnP Implementers Corporation,

gehalten durch das UPnP-Forum SC.

Java ist ein Warenzeichen der Sun Microsystems, Inc.

Bei allen weiteren in diesem Handbuch erwähnten Marken- und

Produktnamen handelt es sich um die Markenbezeichnungen und

registrierten Warenzeichen ihrer jeweiligen Eigentumsgesellschaften.

Leistungsaufnahme 9,5 W (mit installierter Optionskarte)

Max. 23 W (bei eingeschalteter Heizung:

VA-50H, Optionskarte)

Stromquelle Versorgung durch das Hauptgerät

Gewicht (ungefähr) 50 g (1,8 oz)

Zubehör

Schrauben ...................................................3

Kabelbinder (blau/schwarz).....................je 1

Ferritkerns ...................................................1

CD-ROM (VA-SW3050LITE) .......................1

L9EAU_WA(VA-50LAN_INSTALLATION).book 9 ページ２００６年２月９日　木曜日　午後７時２９分

Menüfolge

IP-ADRESSE EINST.

·IP-ADRESSE

192.168.000.002

SUBNETZMASKE

255.255.255.000

GATEWAY

192.168.000.001

MENUE ZURUECK

NETZWERK EINST.

·IP-ADRESSE

PORT

MMAC-ADRESSE

08-00-7B-81-12-20

MENUE

FESTy

00080

ZURUECK

OPTION

BEZEICHNUNG

PRIV.MASK.

KENNWORT

ALARM

SPRACHE

·NETZWERK

VOREINST.

MENUE

AUS

EINSTy

AUS

ZURUECK

SYNC

BLC

IRIS

WEISSABGLEICH

AGC VERSTAERK.

GAMMA

VERSCHLUSSZEIT

BLENDE

TAG/NACHT

·OPTION

VOREINST.

MENUE

INT

AUS

EINSTy

ATW

NORM

0.45

HOCH

AUTO y

EINSTy

AUS

ENDE

AUTO

FEST

0-65535

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

English Deutsch Français Español 中文简体日本語

■Connexion directe

Reliez la caméra à votre ordinateur

personnel en utilisant un câble LAN (de type

croisé).

Câble LAN

(croisé)

Ordinateur

personnel

■Connexion LAN

Reliez la caméra au réseau local (LAN) via

un concentrateur de commutation en

utilisant des câbles LAN (de type droit).

Câble LAN

(droit)

Concentrateur de

commutation

LAN

■Connexion Internet

Reliez la caméra à un routeur ou un modem

ADSL avec interface LAN en utilisant des

câbles LAN.

Pour la connexion à un routeur, utilisez

un câble LAN de type droit.

Pour la connexion à un modem ADSL ou

à d’autres dispositifs, reportez-vous au

manuel d’instructions du dispositif

concerné.

Routeur ou

modem ADSL

Internet

■Conditions de système requises

Les conditions de système requises pour le fonctionnement de la caméra via réseau sont les

suivantes :

•Ordinateur personnel : IBM PC/AT et compatibles

•Système d’exploitation : Windows 2000/

Windows XP Home

Edition/Windows XP

Professional

•Unité centrale :

Pentium III (800 MHz ou supérieur)

•Mémoire : 128 Mo ou plus

•Interface réseau : 10Base-T/100Base-TX

•Carte d'affichage : 1024 x 768 pixels ou plus,

16 millions de couleurs ou plus

•Explorateur Web : Internet Explorer Version 6.0

ou supérieure

MANUEL D’INSTALLATION

Carte optionnelle (Réseau)

A propos de ce manuel

Avant d’installer et d’utiliser cette unité, veuillez lire avec attention le présent manuel

et respectez toujours les instructions d’utilisation fournies. VA-50LAN

* Utilisez des câbles LAN blindés.

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

1. Installation de la carte optionnelle

Otez le couvercle du dôme puis l’ensemble objectif. Une fois les réglages effectués, remettez le couvercle du dôme en

place.

• Veuillez vous reporter au MANUEL D'INSTALLATION fourni avec la caméra.

1Branchez le câble avec connecteur à broches de

la carte optionnelle sur la borne COM/NET située

à l’arrière de l'ensemble objectif.

2Emboîtez les pièces d'écartement de la carte

optionnelle dans l’ensemble objectif

(2 emplacements).

3Fixez la carte optionnelle par l’arrière au moyen

des vis fournies avec la carte elle-même

(3 emplacements).

4Enlevez le cordon anti-chute et fixez-le au moyen

d’une vis avec l’élément de fixation (bleu) fourni.

5Faites passer le câble LAN à travers le trou situé

dans la partie inférieure du groupe caméra.

6Replacez l’ensemble objectif sur le groupe

caméra.

CN407

COM/NET

Port LAN

Pièce

d’écartement

Vis

Ensemble objectif

Pièce

d'écartement

Cordon anti-chute

Elément de

fixation (bleu)

Câble LAN

Remarque : Assurez-vous que l’interrupteur COM situé sur l’ensemble

objectif est réglé sur « N».

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. Installation de la carte optionnelle

7Branchez le câble LAN sortant du trou situé dans

la partie inférieure du groupe caméra dans le port

LAN.

8En utilisant les deux éléments de fixation (le bleu

et le noir), fixez le câble LAN et le câble CN406 au

boîtier.

Remarque :

• Enfilez l’élément de fixation (noir) dans l’élément de retenue avant de

fixer le câble LAN.

• Si vous utilisez le dispositif de chauffage (carte optionnelle VA-50H),

assurez-vous que le câble LAN n'est pas en contact avec le dispositif de

chauffage.

• Veillez à ce que les câbles branchés sur CN403 et sur CN406

ne touchent pas la carte de circuit imprimé située à proximité.

9Configurez les réglages de réseau (Voir page

suivante).

CN406

CN403

Elément de fixation

(bleu)

Elément de retenue

Elément de fixation (noir)

Port LAN

Pour empêcher les interférences

électromagnétiques

• Sur le câble LAN Veillez à bien fixer le noyau

de ferrite fourni aux câble

comme le montre la figure.

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

2. Configuration des réglages de réseau

Dans l’écran de menu, configurez les réglages requis pour la connexion de la caméra au réseau (LAN).

• Pour accéder au menu principal, reportez-vous aux pages 5 - 7 du MANUEL D’INSTRUCTIONS fourni avec la caméra.

• Après avoir mis l’unité sous tension, il faudra attendre une minute environ avant que le menu de réglage « RESEAU » apparaisse sur l’écran

«OPTION».

1Sélectionnez « ADRESSE IP », spécifiez l’option

définissant l’adresse IP et appuyez sur le bouton

SET.

FIX : Configuration manuelle (Adresse IP par défaut :

192.168.0.2)

AUTO : Configuration automatique (DHCP)

RL’écran « REG.ADRESSE IP » s’affiche.

2Sélectionnez l’élément à configurer et appuyez

sur le bouton de sélection (c).

RSeul l’élément sélectionné apparaît et « x» s’affiche sous

l’adresse.

• Pour afficher de nouveau tous les éléments, appuyez plusieurs

fois sur le bouton de sélection (d ou c) jusqu’à ce que « x»

disparaisse.

SET SET

·RESEAU

(REG)

RR R

·OPTION

(REG)

SYNC

BLC

IRIS

EQUIL BLANC

GAIN CAG

GAMMA

VIT OBTURATEUR

OUVERTURE

JOUR/NUIT

·OPTION

PREREGLAGE

INT

ARR

REG y

ATW

NORM

0.45

HAUT

AUTO y

REG y

ARR

FIN

OPTION

TITRE

MASQUE

M/PASSE

ALARME

LANGUE

·RESEAU

PREREGLAGE

ARR

REG y

ARR

RETOUR

N.B. : L’« ADRESSE MAC » ne peut pas être modifiée.

Confirmez le réglage.

·ADRESSE IP

REGLAGE RESEAU

·ADRESSE IP

PORT

ADRESSE MAC

08-00-7B-81-12-20

FIX y

00080

SET

N.B. : Lorsque vous sélectionnez « AUTO » pour le paramètre

« ADRESSE IP » dans l’écran « REGLAGE RESEAU », l’adresse IP

ne peut pas être modifiée. Confirmez le réglage et passez au point

REG.ADRESSE IP

·ADRESSE IP

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

2. Configuration des réglages de réseau

3Sélectionnez le chiffre à modifier et spécifiez

une valeur.

• Répétez si nécessaire le point 3.

•Pour modifier d’autres éléments, revenez au point 2.

4Réglez « MENU » sur « RETOUR » et appuyez sur

le bouton SET.

RL’écran « REGLAGE RESEAU » réapparaît.

5Modifiez le numéro du port (0-65535)

si nécessaire.

R«x» s’affiche sous le numéro du port.

6Sélectionnez le chiffre à modifier et spécifiez

une valeur.

• Répétez si nécessaire le point 6.

• Quand vous avez terminé, appuyez plusieurs fois sur le bouton

de sélection (d ou c) jusqu’à ce que « x» disparaisse.

7Sélectionnez « FIN » dans « MENU » et appuyez

sur le bouton SET.

RL’écran de réglage se ferme et l’écran normal de contrôle

réapparaît.

• Pour retourner à l’écran précédent, sélectionnez « RETOUR »

et appuyez sur le bouton SET.

N.B. : Lorsque vous réglez l’option SSL sur MAR, « 00443 »

est sélectionné pour le réglage du « PORT ».

REG.ADRESSE IP

·ADRESSE IP

192.168.000.052

·PORT

REGLAGE RESEAU

ADRESSE IP

·PORT

ADRESSE MAC

08-00-7B-81-12-20

FIX y

00080

REGLAGE RESEAU

ADRESSE IP

·PORT

ADRESSE MAC

08-00-7B-81-12-20

FIX y

00090

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3. Flux de fonctionnement de la caméra par l’intermédiaire d’une opération réseau

Effectuez les procédures suivantes en vous reportant aux instructions détaillées données dans le MANUEL D’INSTRUCTIONS

[VA-50LAN_MANUAL] contenu dans le CD-ROM fourni.

Reportez-vous à

1Accès à la caméra

Entrez votre nom d’utilisateur et votre mot de passe, puis sélectionnez la langue que vous voulez afficher à l’écran.

Nom d’utilisateur : admin

Mot de passe : admin

2Affichage d’une vidéo en direct de la caméra sur l’écran principal 8

3Configuration des réglages d’administration

En utilisant l’écran [REGLAGES PRINCIPAUX] pour un utilisateur administratif, configurez les réglages détaillés relatifs à

l’administration.

Lorsque vous accédez à la caméra pour la première fois, veillez à bien effectuer les réglages sur l’écran [REGLAGES

HORLOGE].

4Modification des réglages de la caméra

Vous pouvez modifier les réglages de la caméra par l’intermédiaire de la connexion réseau. 18

N.B. : • Après avoir mis l’unité sous tension, attendez une minute environ avant que la connexion réseau soit établie.

• Si vous avez configuré des paramètres TCP/IP pour votre ordinateur, reportez-vous à la page 4 et suivantes du MANUEL

D’INSTRUCTIONS du VA-50LAN.

• Pour visualiser le MANUEL D’INSTRUCTIONS contenu dans le CD-ROM fourni, l’application Adobe® Reader® vous est nécessaire. Si

votre ordinateur a été installé sans cette application, vous pouvez la télécharger depuis le site Web suivant d’Adobe Systems

Incorporated.

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

4. Procédure d’installation du logiciel VA-SW3050LITE

Le logiciel VA-SW3050LITE permet une surveillance multiple en utilisant jusqu’à 128 caméras ainsi que la commutation d’images entre

plusieurs sélections incluant des vues à 4 et 16 images.

Effectuez les procédures suivantes en vous reportant aux instructions détaillées données dans le MANUEL D’INSTRUCTIONS

[VA-SW3050LITE_MANUAL] qui est contenu dans le CD-ROM fourni.

1Installation du logiciel VA-SW3050LITE (reportez-vous à la page suivante)

Reportez-vous à

2Démarrage du logiciel VA-SW3050LITE et exécution de la procédure d’ouverture de

session

Double-cliquez sur l’icône de raccourci « Network Recorder » créée sur le bureau.

USER ID: admin

PASSWORD: admin

3Enregistrement de la ou des caméras avec le logiciel

Enregistrez la ou les caméras auxquelles vous voulez accéder et configurez leurs paramètres tels que Adresse IP et Titre

caméra. 7

4Affichage d’une vidéo en direct de la caméra sur l’écran principal 10

N.B. : Après avoir mis l’unité sous tension, attendez une minute environ avant d’effectuer la procédure d’ouverture de session.

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

Installation du logiciel VA-SW3050LITE

Lancez le programme d’installation depuis le CD du logiciel, et utilisez les boîtes de dialogue interactives pour faire progresser le processus

d’installation.

1Double-cliquez sur le fichier « Setup.exe » contenu

dans le CD-ROM fourni.

2La boîte de dialogue « Welcome to the InstallShield

Wizard for VA-SW3050LITE » s’affiche.

Cliquez sur [Next].

3La boîte de dialogue « License Agreement » s’affiche.

Sélectionnez l’option « I accept the agreement » et cliquez sur

[Next].

4La boîte de dialogue « Select Destination Location »

s’affiche.

Cliquez sur [Next].

• Pour changer le dossier de destination dans lequel vous voulez

enregistrer le logiciel VA-SW3050LITE, cliquez sur [Browse] et

sélectionnez le dossier de votre choix. Vous pouvez aussi taper

directement le nom du dossier dans le champ.

5La boîte de dialogue « Select Start Menu Folder »

s’affiche.

Cliquez sur [Next].

• Pour changer le dossier du menu de démarrage, cliquez sur

[Browse] et sélectionnez le dossier de votre choix. Vous pouvez

aussi taper directement le nom du dossier dans le champ.

6La boîte de dialogue « Ready to Install » s’affiche.

Cliquez sur [Install].

RInstallation

7La boîte de dialogue « Completing the VA-SW3050LITE

Setup Wizard » s’affiche.

Cliquez sur [Finish].

RL’installation du logiciel VA-SW3050LITE a été exécutée avec

succès. L’icône de raccourci « Network Recorder » doit figurer

sur votre bureau.

N.B. :

• Microsoft .NET Framework 1.1 est requis pour utiliser le

logiciel VA-SW3050LITE. Si votre ordinateur n’a pas été

installé avec, un programme d’installation automatique

affichera une boîte de dialogue vous demandant de

confirmer le démarrage du processus d’installation,

lorsque vous double-cliquez sur « Setup ». L’exécution du

programme d’installation durera deux minutes environ.

• Une fois l’installation exécutée, le programme peut vous

inviter à redémarrer l’ordinateur. Suivez les instructions

qui s’affichent éventuellement à l’écran.

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

Spécifications

L’aspect et les spécifications peuvent être modifiés sans préavis ou

obligations.

■Licence pour le logiciel contenu dans le CD-ROM

• Veuillez lire avec attention les termes et conditions contenus dans

l’accord de licence qui s’affiche à l’écran durant le processus

d’installation du logiciel. Pour pouvoir utiliser le logiciel faisant l’objet

de l’accord de licence, vous devez accepter tous les termes et

conditions qui y sont contenus.

• Pour obtenir des informations sur les autres produits ou services

fournis par des tiers et présentés dans le CD-ROM, veuillez contacter

chaque fournisseur ou fabricant.

■Notice de copyright

Le copyright du présent manuel d’instructions appartient à SANYO

Electric Co., Ltd.

Aucun des matériels contenus dans ce manuel ne peut être reproduit,

dans quelque format que ce soit, sans l’autorisation préalable du

détenteur du copyright.

Microsoft, Windows et Internet Explorer sont des marques déposées ou

des marques commerciales de Microsoft Corporation aux Etats-Unis et

dans d’autres pays.

Une appellation officielle du terme « Windows » utilisé dans le présent

manuel est la suivante : système d’exploitation Microsoft® Windows®.

Dans le présent manuel, remarquez que le terme « Windows » utilisé se

réfère aussi bien au « système opérationnel Microsoft® Windows®

2000 » qu’au « système opérationnel Microsoft® Windows® XP ».

Intel et Pentium sont des marques déposées ou des marques

commerciales d’Intel Corporation et de ses filiales aux Etats-Unis et

dans d’autres pays.

IBM et IBM PC/AT sont des marques commerciales d’International

Business Machines Corporation.

Adobe Reader est une marque commerciale d’Adobe Systems

Incorporated.

UPnP est une marque commerciale d’UPnP Implementers Corporation,

qui est établie par le Comité de Direction du Forum UPnP.

Java est une marque commerciale de Sun Microsystems, Inc.

Les autres marques et noms de produit mentionnés dans le présent

manuel sont tous des marques déposées ou des marques

commerciales de leurs propriétaires respectifs.

Consommati

on d’énergie

9,5 W (Avec la carte optionnelle installée)

23 W maxi (avec le dispositif de chauffage sous

tension : VA-50H, carte optionnelle)

Source

d’alimentation

Fournie depuis l’unité principale

Poids

(environ) 50 g (1,8 oz)

Accessoires

Vis........................................................................ 3

Élément de fixation (bleu/noir) ........... 1 de chaque

Noyau de serrage................................................. 1

CD-ROM (VA-SW3050LITE)................................ 1

L9EAU_WA(VA-50LAN_INSTALLATION).book 9 ページ２００６年２月９日　木曜日　午後７時２９分

Séquence des écrans

SYNC

BLC

IRIS

EQUIL BLANC

GAIN CAG

GAMMA

VIT OBTURATEUR

OUVERTURE

JOUR/NUIT

·OPTION

PREREGLAGE

INT

ARR

REG y

ATW

NORM

0.45

HAUT

AUTO y

REG y

ARR

FIN

OPTION

TITRE

MASQUE

M/PASSE

ALARME

LANGUE

·RESEAU

PREREGLAGE

ARR

REG y

ARR

RETOUR

REGLAGE RESEAU

·ADRESSE IP

PORT

ADRESSE MAC

08-00-7B-81-12-20

FIX y

00080

RETOUR

REG.ADRESSE IP

·ADRESSE IP

192.168.000.002

MASQUE SOUS-RESEAU

255.255.255.000

PASSERELLE

192.168.000.001

MENU RETOUR

AUTO

FIX

0-65535

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

English Deutsch Français Español 中文简体日本語

■Conexión directa

Conectar la cámara al PC mediante el cable

LAN (tipo cruzado).

Cable LAN

(cruzado)

■Conexión LAN

Conectar la cámara a la LAN a través de un

conmutador mediante cables LAN (tipo

recto).

Cable LAN

(recto)

Conmutador

LAN

■Conexión Internet

Conectar la cámara a un enrutador o

módem ADSL con interfaz LAN mediante

cables LAN.

Al conectarse a un enrutador, usar el

cable LAN recto.

Al conectarse a un módem ADSL u otros

dispositivos, consultar el manual de

instrucciones del dispositivo.

Enrutador o

módem ADSL

Internet

■Requisitos del sistema

Los requisitos del sistema para el funcionamiento de la cámara a través de la red son los

siguientes:

•PC: IBM PC/AT y compatibles

•SO: Windows 2000/Windows XP Home Edition/

Windows XP Professional

•CPU: Pentium III (800 MHz o superior)

•Memoria: 128 MB o más

• Interfaz de red: 10Base-T/100Base-TX

• Tarjeta de visualización:

1024 x 768 pixeles o superior,

16 millones de colores o superior

• Programa de navegación:

Internet Explorer Versión 6.0 o

superior

MANUAL DE INSTALACIÓN

Placa opcional (Red)

Acerca de este manual

Antes de instalar y de usar esta unidad leer este manual y seguir las instrucciones del mismo

para asegurar un uso correcto. VA-50LAN

* Usar cables apantallados LAN.

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

1. Instalación de la placa opcional

Quitar la tapa de la cúpula y a continuación el conjunto de la lente. Volver a colocar la tapa de la cúpula una vez

finalizados los ajustes.

• Consultar el MANUAL DE INSTALACIÓN facilitado con la cámara.

1Conectar el cable del conector de pines de la

placa opcional al terminal COM/NET situado en el

lado inverso del conjunto de la lente.

2Colocar los espaciadores en la placa opcional

dentro del conjunto de la lente (2 posiciones).

3Fijar la placa opcional por el lado inverso

mediante los tornillos suministrados con la placa

opcional (3 posiciones).

4Quitar la cuerda de protección contra caídas y

fijarla junto con el fijador suministrado (azul)

mediante un tornillo.

5Tirar del cable LAN a través del orificio de la

parte inferior de la unidad de la cámara.

6Volver a colocar el conjunto de la lente en la

unidad de la cámara.

CN407

COM/NET

Puerto LAN

Espaciador

Tornillo

Conjunto de la lente

Espaciador

Cuerda de protección

contra caídas

Fijador (azul)

Cable LAN

Nota: Asegurarse de que el interruptor COM del conjunto de la lente

está en la posición “N”.

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. Instalación de la placa opcional

7Conectar el cable LAN que sale del orificio de la

parte inferior de la unidad de la cámara al puerto

LAN.

8Usando ambos fijadores (azul y negro), fijar el

cable LAN y el cable CN406 al armario.

Nota:

• Pasar el fijador (negro) a través del retén antes de fijar el cable LAN.

• Si se usa el calentador (placa opcional VA-50H), asegurarse de que el

cable LAN no está en contacto con el calentador.

• Comprobar que los cables conectados a CN403 y CN406 se

han extendido de modo que no tocan la placa de circuito

situada en los alrededores.

9Configurar los ajustes de red (ver la página

siguiente).

CN406

CN403

Fijador (azul)

Retén

Fijador (negro)

Puerto LAN

Para prevenir las interferencias

electromagnéticas

• En el cable LAN Asegurarse de fijar el núcleo

de bloqueo suministrado a

los cable como se muestra.

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

2. Configuración de los ajustes de red

Configurar los ajustes necesarios para la conexión de la cámara a la red (LAN) en la pantalla del menú.

• Para el acceso al menú principal, ver las páginas de 5 a 7 del MANUAL DE INSTRUCCIONES suministrado con la cámara.

• Tras haber conectado la alimentación eléctrica, será necesario cerca de un minuto para que el menú de ajuste “RED” aparezca en la pantalla

“OPCION”.

1Seleccionar “DIRECCION IP”, especificar la

opción para recuperar la dirección IP y pulsar el

botón SET.

FIJA : Configuración manual (Dirección IP predefinida:

192.168.0.2)

AUTO : Configuración automática (DHCP)

RAparece la pantalla “AJUS. DIRECC. IP”.

2Seleccionar el elemento a configurar y pulsar el

botón de selección (c).

RAparece sólo el elemento seleccionado y se visualiza “x”

debajo de la dirección.

• Para volver a visualizar todos los elementos, pulsar el botón de

selección (d o c) varias veces hasta que “x” desaparece.

·OPCION

(AJU)

SINC

BLC

IRIS

BALANCE BLANCO

GANANCIA AGC

GAMMA

VELO OBTURADOR

APERTURA

DIA/NOCHE

·OPCION

PREAJUSTES

INT

OFF

AJU y

ATW

NORM

0.45

ALTA

AUTO y

AJU y

OFF

FIN

SET SET

·RED

(AJU)

RR R

OPCION

TITULO

MASCARA PRIV

CONTRASENA

ALARMA

IDIOMA

·RED

PREAJUSTES

OFF

AJU y

OFF

ATRAS

NOTA: La “DIR. MAC” no puede cambiarse.

Confirmar el ajuste.

DIRECCION IP

AJUSTES RED

·DIRECCION IP

PUERTO

DIR. MAC

08-00-7B-81-12-20

FIJAy

00080

SET

NOTA: Cuando se selecciona “AUTO” en el ajuste “DIRECCION IP” de la

pantalla “AJUSTES RED”, la dirección IP no puede cambiarse.

Confirmar el ajuste y continúe con el punto 4.

AJUS.DIRECC.IP

·DIRECCION IP

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

2. Configuración de los ajustes de red

3Seleccionar el dígito a cambiar y especificar

el valor.

• Repetir el punto 3 si es necesario.

• Si se desea cambiar otros elementos, volver al punto 2.

4Colocar “MENU” en “ATRAS” y pulsar

el botón SET.

RSe vuelve a la pantalla “AJUSTES RED”.

5Cambiar el número de puerto (0-65535) si es

necesario.

RSe visualiza “x” debajo del número del puerto.

6Seleccionar el dígito a cambiar y especificar

el valor.

• Repetir el punto 6 si es necesario.

• Al terminar, pulsar el botón de selección (d o c) varias veces

hasta que “x” desaparece.

7Colocar “MENU” en “FIN” y pulsar el botón SET.

RSe cierra la pantalla de ajustes y se vuelve a la pantalla normal

de monitorización.

• Si se desea volver a la pantalla anterior, seleccionar “ATRAS” y

pulsar el botón SET.

NOTA: Si se ajusta la opción SSL en ON, se selecciona “00443” para el

ajuste “PUERTO”.

AJUS.DIRECC.IP

·DIRECCION IP

192.168.000.052

·PUERTO

FIJAy

00080

AJUSTES RED

DIRECCION IP

·PUERTO

DIR. MAC

08-00-7B-81-12-20

FIJAy

00090

AJUSTES RED

DIRECCION IP

·PUERTO

DIR. MAC

08-00-7B-81-12-20

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3. Flujo de funcionamiento de la cámara a través del funcionamiento de red

Llevar a efecto los siguientes procedimientos siguiendo las instrucciones detalladas que se proporcionan en el MANUAL DE INSTRUCCIONES

[VA-50LAN_MANUAL] contenido en el CD-ROM que se suministra.

Consultar

1Acceso a la cámara

Escribir el nombre de usuario y la contraseña y a continuación seleccionar el idioma que se desea visualizar en la

pantalla.

Nombre de usuario: admin

Contraseña: admin

2Visualización de imágenes en vivo de la cámara en la pantalla principal 8

3Configuración de los ajustes de administración

Mediante la pantalla [AJUSTES PRINCIPALES] destinada al usuario administrativo, configurar los ajustes detallados

para la administración.

Cuando se accede a la cámara por primera vez, asegurarse de realizar los ajustes de la pantalla [AJUSTES RELOJ].

4Cambio de los ajustes de la cámara

Los cambios de los ajustes de la cámara pueden realizarse a través de la conexión de red. 18

NOTA: • Tras haber conectado la alimentación eléctrica, esperar cerca de un minuto para que se establezca la conexión de red.

• Si se tienen que configurar los ajustes TCP/IP del ordenador, consultar el MANUAL DE INSTRUCCIONES de VA-50LAN desde la

página 4 en adelante.

• Para ver el MANUAL DE INSTRUCCIONES contenido en el CD-ROM suministrado, es necesario disponer de la aplicación Adobe®

Reader®. Si el PC no tiene instalada esta aplicación, es posible descargarla para la instalación en el siguiente sitio web en Adobe

Systems Incorporated.

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

4. Procedimiento de configuración del Software para VA-SW3050LITE

Mediante el software VA-SW3050LITE se logra la monitorización múltiple usando hasta un máximo de 128 cámaras asimismo permite el

cambio de fotogramas entre varias selecciones e incluso imágenes de 4 fotogramas y 16 fotogramas.

Realizar los siguientes procedimientos siguiendo las instrucciones detalladas que se proporcionan en el MANUAL DE INSTRUCCIONES

[VA-SW3050LITE_MANUAL] contenido en el CD-ROM que se suministra.

1Instalación del software VA-SW3050LITE (consultar la página siguiente)

5Consultar

2Inicio del software VA-SW3050LITE y operación de inicio de sesión

Hacer doble clic en el icono de acceso directo “Network Recorder” creado en el escritorio.

USER ID: admin

PASSWORD: admin

3Registro de la/s cámara/s con el software

Registrar la/s cámara/s para el acceso, y configurar los ajustes de la/s misma/s como dirección IP y el título de la

cámara. 7

4Visualización de imágenes en vivo de la cámara en la pantalla principal 10

NOTA: Tras haber conectado la alimentación eléctrica, esperar cerca de un minuto para poder iniciar la sesión.

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

Instalación del software VA-SW3050LITE

Iniciar el programa de instalación del CD de software y usar los cuadros de diálogo interactivos para avanzar en el proceso de instalación.

1Hacer doble clic en “Setup.exe” contenido en el

CD-ROM suministrado.

2Aparece el cuadro de diálogo “Welcome to the

InstallShield Wizard for VA-SW3050LITE”.

Hacer clic en [Next].

3Aparece el cuadro de diálogo “License Agreement”.

Elegir la opción “I accept the agreement” y a continuación hacer

clic en [Next].

4Aparece el cuadro de diálogo “Select Destination

Location”.

Hacer clic en [Next].

• Para cambiar la carpeta de destino en el que se desea guardar

el software VA-SW3050LITE hacer clic en [Browse] y

seleccionar la carpeta deseada. Es posible además escribir el

nombre de la carpeta directamente en el cuadro.

5Aparece el cuadro de diálogo “Select Start Menu

Folder”.

Hacer clic en [Next].

• Para cambiar la carpeta del menú de inicio, hacer clic en

[Browse] y seleccionar la carpeta deseada. Es posible además

escribir el nombre de la carpeta directamente en el cuadro.

6Aparece el cuadro de diálogo “Ready to Install”.

Hacer clic en [Install].

RInstalación

7Aparece el cuadro de diálogo “Completing the

VA-SW3050LITE Setup Wizard”.

Hacer clic en [Finish].

RLa instalación del software VA-SW3050LITE se ha llevado a

cabo con éxito. Se encontrará el icono de acceso directo

“Network Recorder” en el escritorio.

NOTA:

• Es necesario disponer de Microsoft .NET Framework 1.1

para poder usar el software VA-SW3050LITE. Si no está

instalado en el PC, un programa de instalación automática

mostrará un cuadro de diálogo de confirmaciónpara iniciar

el proceso de configuración del mismo, cuando se hace

doble clic en “Setup”. El programa de instalación durará

unos dos minutos.

• Al finalizar la instalación, es posible que se pida al usuario

la reinicialización del PC. Seguir las instrucciones que

puedan aparecer en la pantalla.

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

Especificaciones

El aspecto y las características técnicas pueden sufrir variaciones sin

previo aviso u obligación.

■Licencia para software contenida en CD-ROM

• Por favor, leer atentamente los términos y condiciones contenidos en

el Acuerdo de Licencia que aparece en la pantalla durante el proceso

de instalación del software. El software al que se refiere el acuerdo

de licencia puede usarse con la condición de que se hayan aceptado

los términos y condiciones establecidos en el mismo.

• Para información acerca de otros productos o servicios suministrados

por terceras partes, que se han incluido en el CD-ROM, por favor

contactar con el proveedor o fabricante correspondiente.

■Aviso de Copyright

Este manual de instrucciones es propiedad intelectual de SANYO

Electric Co., Ltd.

Los materiales contenidos en este manual no pueden reproducirse con

ningún medio sin la previa y expresa autorización del propietario.

Microsoft, Windows e Internet Explorer son marcas o marcas

registradas de Microsoft Corporation en los Estados Unidos y en otros

países.

Un nombre oficial para “Windows” usado en este manual es Microsoft®

Windows® Operating System. Notar que en este manual la palabra

“Windows” se refiere a los sistemas operativos “Microsoft® Windows®

2000 Operating System” y “Microsoft® Windows® XP Operating System”.

Intel y Pentium son marcas o marcas registradas de Intel Corporation y

sus filiales en los Estados Unidos y en otros países.

IBM e IBM PC/AT son marcas de IBM International Business Machines

Corporation.

Adobe Reader es una marca de Adobe Systems Incorporated.

UPnP es una marca de UPnP Implementers Corporation, creada por la

junta rectora del Forum UPnP.

Java es una marca de Sun Microsystems, Inc.

Las demás marcas y nombres de productos citados en este manual son

marcas registradas o marcas de sus respectivos propietarios.

Consumo

eléctrico

9,5 W (Con la placa opcional instalada)

Máx. 23 W (con el calentador activado: VA-50H,

placa opcional)

Fuente

de alimentación Suministrada por la unidad principal

Peso

(aproximado) 50 g (1,8 onzas)

Accesorio

Tornillo ............................................................ 3

Fijador (azul/negro) ............................... cada 1

Núcleo de bloqueo .......................................... 1

CD-ROM (VA-SW3050LITE) .......................... 1

L9EAU_WA(VA-50LAN_INSTALLATION).book 9 ページ２００６年２月９日　木曜日　午後７時２９分

Secuencia de pantalla

SINC

BLC

IRIS

BALANCE BLANCO

GANANCIA AGC

GAMMA

VELO OBTURADOR

APERTURA

DIA/NOCHE

·OPCION

PREAJUSTES

INT

OFF

AJU y

ATW

NORM

0.45

ALTA

AUTO y

AJU y

OFF

FIN

OPCION

TITULO

MASCARA PRIV

CONTRASENA

ALARMA

IDIOMA

·RED

PREAJUSTES

OFF

AJU y

OFF

ATRAS

AJUSTES RED

·DIRECCION IP

PUERTO

DIR. MAC

08-00-7B-81-12-20

FIJAy

00080

ATRAS

AJUS.DIRECC.IP

·DIRECCION IP

192.168.000.002

MASCARA SUBRED

255.255.255.000

GATEWAY

192.168.000.001

MENU ATRAS

AUTO

FIJA

0-65535

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

English Deutsch Français Español 中文简体日本語

■直接连接

使用 LAN 电缆（交叉型）将摄像机连接到

您的 PC 上。

LAN 电缆

（交叉型）

■LAN连接

使用 LAN 电缆（直线型）通过交换集线器

将摄像机连接到 LAN。

LAN 电缆

（直线型）

交换集线器

LAN

■Internet连接

使用 LAN 电缆通过 LAN 接口将摄像机连接

到路由器或 ADSL 调制解调器。

当连接到路由器时，请使用直线型 LAN

电缆。

当连接到 ADSL 调制解调器或其他设备

时，请参阅该设备的说明手册。

路由器或

ADSL

调制解调器

Internet

■系统要求

通过网络操作摄像机的系统要求如下：

•PC: IBM PC/AT及兼容机

•操作系统: Windows 2000/Windows XP Home

Edition/Windows XP Professional

•CPU: Pentium III （800MHz或更高）

•内存：128MB或以上

•网络接口： 10Base-T/100Base-TX

•显卡：

1024 x 768

像素或更高，

16 M

色或更高

•Web浏览器：Internet Explorer 6.0或更高版本

安装手册

选项板（网络）

关于本手册

在安装和使用本装置之前，请仔细阅读本手册，并始终遵照本手册中的说明正确使用。 VA-50LAN

* 使用屏蔽的 LAN 电缆。

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

1. 安装选项板

先后取下球罩和镜头组件。完成设定后，请将球罩还原。

•请参阅摄像机随附的安装手册。 1将选项板管脚连接器电缆连接到镜头组件背面的

COM/NET端子。

2将选项板上的垫圈放入镜头组件（2处）。

3使用选项板随附的螺钉从背面固定选项板

（3处）。

4卸下防脱落挂绳，然后用螺钉将其与随附的固定器

（蓝色）一起固定。

5通过摄像机装置底部的孔拉出LAN电缆。

6将镜头组件重新安装到摄像机装置上。

CN407

COM/NET

LAN端口

垫圈

螺钉

镜头组件

垫圈

防脱落挂绳

固定器（蓝色）

LAN电缆

注：确认镜头组件上的 COM 开关处于 “N”位置。

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. 安装选项板

7将从摄像机装置底部的孔中拉出的LAN电缆连接到

LAN端口。

8使用固定器（蓝色和黑色）将LAN电缆和CN406电

缆固定到盒上。

注：

•固定 LAN 电缆之前，请将固定器（黑色）穿过座圈。

•当使用加热器（VA - 5 0 H ，选项板）时，请确保 LAN 电缆未接触

加热器。

•请务必卷起连接 CN403 和CN406 的电缆，以防其接触到放置在附

近的电路板。

9配置网络设定（请参见下一页）。

CN406

CN403

固定器（蓝色）

座圈

固定器（黑色）

LAN端口

防止电磁干扰

•LAN电缆上请务必按图示将随附的卡榫屏蔽

环连接到电缆上。

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

2. 配置网络设定

在菜单屏幕中配置将摄像机连接到网络 (LAN) 所需的设定。

•有关访问主菜单的信息，请参见摄像机随附的说明手册第 5 - 7 页。

•打开电源后，“NETWORK”设定菜单出现在 “OPTION”屏幕上大约需要一分钟时间。

1选择 “IP ADDRESS”，指定用于检索IP地址的选

项，然后按SET按钮。

FIX :手动配置（缺省 IP 地址：192.168.0.2）

AUTO :自动配置（DHCP）

R“IP ADDRESS SETTING”屏幕随即出现。

选择要配置的项目，然后按 “选择

(

)

”按钮。

R仅出现选定的项目，并且地址下面显示 “x”。

•要重新显示所有项目，请反复按 “选择（d或c）”按钮，直

到“

x”消失。

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

·OPTION

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

(SET)

SET SET

·NETWORK

(SET)

RR R

备注：“MAC ADDRESS”无法更改。

请确认设置。

·IP ADDRESS

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

SET

备注：在“NETWORK SETTING”屏幕中为 “IP ADDRESS”设定

选择 “AUTO”时，无法更改 IP 地址。确认设定，然后进入

步骤 4。

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

2. 配置网络设定

3选择要更改的数字并指定值。

•根据需要重复步骤 3。

•当希望更改其他项目时，请返回到步骤2。

4将“MENU”设定为 “BACK”，然后按SET按钮。

R返回到 “NETWORK SETTING”屏幕。

5必要时更改端口号(0-65535)。

R端口号下面显示 “x”。

6选择要更改的数字并指定值。

•根据需要重复步骤 6。

•完成后，反复按 “选择”按钮（d或c），直到 “ x”消失。

7将“MENU”设定为 “END”，然后按SET按钮。

R关闭设定屏幕，返回正常监控屏幕。

•如果希望返回前一屏幕，请选择 “BACK”然后按 SET 按钮。

备注：将SSL 选项设定为 ON 时，为 “PORT”设定选择 “00443”。

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.052

·PORT

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00090

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3. 摄像机操作到网络操作流程

参阅随附光盘中包含的说明手册 [VA-50LAN_MANUAL]，并按其中给出的详细说明执行以下步骤。

参阅

1访问摄像机

输入您的用户名和密码，然后选择您要在屏幕上显示的语言。

用户名： admin

密码： admin

2在主屏幕上显示来自摄像机的实况视频 8

3配置管理设置

使用管理员用户的[MAIN SETTINGS]屏幕，配置详细的管理设置。

在第一次访问摄像机时，请务必在[CLOCK SETTINGS]屏幕上进行设置。

4更改摄像机设置

通过网络连接可以更改摄像机设置。 18

备注： •打开电源后，需要等待大约一分钟时间，然后才能建立网络连接。

•如果必须为您的 PC 配置 TCP/IP 设定，请参阅 VA - 5 0 L A N 说明手册从第 4 页开始的说明。

•要查看随附光盘中包含的说明手册，您需要安装有 Adobe® Reader®应用程序。如果您的 PC 上没有安装此应用程序，则您可以从 Adobe

Systems Incorporated 的以下网站下载并进行安装。

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

4. VA-SW3050LITE 的软件设置过程

VA-SW3050LITE 软件可以通过使用最多 128 个摄像机来完成多个监控，并且允许在包括 4帧和 16 帧视图的多个选项之间进行帧转换。

参阅随附光盘中包含的说明手册 [VA-SW3050LITE_MANUAL]，并按其中给出的详细说明执行以下步骤。

1安装VA-SW3050LITE软件（请参阅下一页）

5参阅

2启动VA-SW3050LITE软件并执行登录过程

双击在桌面上创建的 “Network Recorder”快捷方式图标。

USER ID: admin

PASSWORD: admin

3通过此软件注册摄像机

注册要访问的摄像机，然后配置摄像机设定，如IP地址和摄像机标题。 7

4在主屏幕上显示来自摄像机的实况视频 10

备注：打开电源后，需要等待大约一分钟时间，然后才能登录。

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

安装 VA-SW3050LITE 软件

从软件光盘启动安装程序，使用交互对话框进入安装过程。

1双击随附光盘中包含的 “Setup.exe”。

2“Welcome to the InstallShield Wizard for

VA-SW3050LITE”对话框随即出现。

单击 [Next]。

3“License Agreement”对话框随即出现。

选择 “I accept the agreement”选项，然后单击 [Next]。

4“Select Destination Location”对话框随即出现。

单击 [Next]。

•要更改您希望保存VA-SW3050LITE软件的目标文件夹，请单击

[Browse]，然后选择所需文件夹。您也可以直接在框中键入文件

夹名称。

5“Select Start Menu Folder”对话框随即出现。

单击 [Next]。

•要更改开始菜单文件夹，请单击[Browse]，然后选择所需文件

夹。您也可以直接在框中键入文件夹名称。

6“Ready to Install”对话框随即出现。

单击 [Install]。

R安装

7“Completing the VA-SW3050LITE Setup Wizard”对话

框随即出现。

单击 [Finish]。

R至此您已经成功安装了 VA-SW3050LITE 软件。

您将会在桌面上看到 “Network Recorder”快捷方式图标。

备注：

•要使用VA-SW3050LITE软件，必须有Microsoft .NET

Framework 1.1。如果您的PC上没有安装此软件，当您双击

“Setup”时，自动安装程序将向您显示一个确认对话框，以开

始其安装过程。完成安装程序大约需要两分钟时间。

•完成安装后，可能会提示您重新启动PC。请遵照屏幕上可能出

现的说明操作。

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

规格

产品外观和规格如有变更，恕不另行通告，也不承担责任。

■光盘中包含的软件许可协议

•在软件安装过程中，请仔细阅读屏幕上出现的许可协议中包含

的条件和条款。只要您在此同意所有条件和条款，您即可依许

可协议的规定使用软件。

•有关由光盘中介绍的第三方提供的其它产品或服务的信息，请

与每个供应商或制造商联系。

■版权通告

本说明手册版权归SANYO Electric Co., Ltd所有。

含的所有材料。

Microsoft、Windows和Internet Explorer是Microsoft Corporation在

美国和其他国家（地区）的注册商标或商标。

本手册中使用的 “Windows”的官方名称为Microsoft® Windows®

Operating System。请注意，本手册中 “Windows”一词指的是

“Microsoft® Windows® 2000 Operating System”和 “Microsoft®

Windows® XP Operating System”。

Intel和Pentium是Intel Corporation及其子公司在美国和其他国家

（地区）的注册商标或商标。

IBM和IBM PC/AT是International Business Machines Corporation的

商标。

Adobe Reader是Adobe Systems Incorporated的商标。

UPnP是UPnP Implementers Corporation （由UPnP Forum SC创立）

的商标。

Java是Sun Microsystems, Inc.的商标。

本手册中的所有其他品牌和产品名称均是其各自所有者的注册商

标或商标。

功耗 9.5W （安装有选项板）

最高23W （加热器打开时： VA - 5 0 H ，选项板）

电源主装置供应

重量（大约） 50 g （1.8 oz）

附件

螺钉 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

固定器（蓝色/黑色）. . . . . . . . . . . . . . . . . . . . . 各1

卡榫屏蔽环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

光盘（VA-SW3050LITE） . . . . . . . . . . . . . . . . 1

L9EAU_WA(VA-50LAN_INSTALLATION).book 9 ページ２００６年２月９日　木曜日　午後７時２９分

屏幕顺序

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

BACK

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

SUBNET MASK

255.255.255.000

GATEWAY

192.168.000.001

MENU BACK

AUTO

FIX

0-65535

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

English Deutsch Français Español 中文简体日本語

■基本接続

カメラとパソコン間を LAN ケーブル（ク

ロスタイプ）で接続します。

LAN ケーブル

（クロスタイプ）

パソコン

■LAN接続

スイッチングハブなどを使って LAN とカ

メラを LAN ケーブル（ストレートタイプ）

で接続します。

LAN ケーブル

（ストレートタイプ）

スイッチングハブ

LAN

■インターネット接続

カメラとルーターまたは LAN 接続の

ADSL モデムなどを LAN ケーブルで接続

します。

ルーターに接続する場合は、ストレート

タイプの LAN ケーブルを使用してくだ

さい。

ADSL モデムや、その他の機器に接続

する場合は、接続する機器の取扱説明書

をご覧ください。

ルーターまたは

ADSL モデム

インターネット

■システム環境

ネットワーク操作に必要なシステム環境は次のとおりです。

•PC: IBM PC/AT とその互換機

•OS: Windows 2000/Windows XP Home

Edition/Windows XP Professional

•CPU: Pentium Ⅲ (800MHz 以上 )

•メモリー : 128MB 以上

•インターフェイス: 10Base-T/100Base-TX

•ディスプレイカード: 1024×768ピクセル以上、

1600万色以上

•ブラウザ: Internet Explorer Ver.6.0 以上

設置説明書

オプションボード（ネットワーク）

本書について

ご使用前にこの設置説明書をよくお読みのうえ、正しくお使いください。 VA-50LAN

※ LAN ケーブルは、シールドタイプをご使用ください。

L9EAU_WA(VA-50LAN_INSTALLATION).book 1 ページ２００６年２月９日　木曜日　午後７時２９分

1.取り付け方

ドームカバーをはずし、レンズ基板をとりはずしてください。設定が完了したら、ドームカバーを取り付けてください。

•カメラ本体に付属の設置説明書をご参照ください。

1オプションボードのピンコネクタをレンズ基板の裏

面COM/NET端子に接続する

2オプションボードのスペーサーをレンズ基板に差し

込む（2箇所）

3オプションボードの裏面から付属のネジで固定する

（3箇所）

4落下防止コードを取りはずし、付属のフィクサー

（青）と一緒にネジで固定する

5カメラユニットの底穴からLANケーブルを通す

6レンズ基板をカメラユニットに取り付ける

CN407

COM/NET

LANソケット

スペーサー

ネジ

レンズ基板

落下防止コード

フィクサー（青）

LANケーブル

注意 : レンズ基板の COM スイッチが“N”になっていることをご確認

ください。

スペーサー

L9EAU_WA(VA-50LAN_INSTALLATION).book 2 ページ２００６年２月９日　木曜日　午後７時２９分

1. 取り付け方

7底穴から通したLANケーブルをLANソケットに接続

する

8付属のフィクサー（青、黒）を使い、LANケーブル

とCN406ケーブルを固定する

注意 :

•フィクサー ( 黒 ) はラッチに通して固定してください。

•ヒーター（VA-50H；オプションボード）をご使用の場合は、

LAN ケーブルがヒーターに触れないよう形成してください。

•CN403、CN406 に接続しているケーブルは周囲の基板に触

れないよう整形してください。

9ネットワークの設定をおこなう（次ページ参照）

CN406

CN403

フィクサー（青）

ラッチ

フィクサー（黒）

LANソケット

不要電波の放射を軽減するために…

•LAN ケーブル図のように付属のコアをケー

ブルに取り付けてください。

L9EAU_WA(VA-50LAN_INSTALLATION).book 3 ページ２００６年２月９日　木曜日　午後７時２９分

2.ネットワークの設定をおこなう

カメラをネットワーク (LAN) に接続するために必要な項目をメニュー画面で設定してください。

•メインメニューへのアクセス方法は、カメラ本体に付属の取扱説明書 5-7 ページをご参照ください。

•電源を入れてから、約 1 分で設定可能になります。

1“IP ADDRESS”を選び、取得方法を指定しSET

ボタンを押す

FIX : 手動設定（初期値：192.168.0.2）

AUTO : 自動取得（DHCP）

RIP ADDRESS SETTING 画面を表示します。

2変更が必要な項目を選び、セレクト（c）ボタンを

押す

R選んだ項目だけを表示し、アドレスの下に“x”を表示しま

す。

•再度、全項目を表示するときは“x”が消えるまで、セレクト

（dまたは c）ボタンを押してください。

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

·OPTION

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

(SET)

SET SET

·NETWORK

(SET)

RR R

メモ :“MAC ADDRESS”は変更できません。

設定内容をご確認ください。

·IP ADDRESS

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

SET

メモ : NETWORK SETTING 画面で“AUTO”を指定した場

合は、変更できません。内容を確認した後、手順 4へ

進んでください。

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

L9EAU_WA(VA-50LAN_INSTALLATION).book 4 ページ２００６年２月９日　木曜日　午後７時２９分

2. ネットワークの設定をおこなう

3変更する数字を選び、変更する

•必要に応じて手順 3を繰り返してください。

•他の項目を変更する場合は、手順 2に戻ってください。

4“MENU”の“BACK”を選び、SETボタンを押す

RNETOWORK SETTING 画面に戻ります。

5必要であれば、ポート番号を変更する

（0-65535）

Rポート番号の下に“x”を表示します。

6変更する数字を選び、変更する

•必要に応じて手順 6を繰り返してください。

•変更後は“x”が消えるまでセレクト（dまたは c）ボタンを

押してください。

7“MENU”の“END”を選び、SETボタンを押す

R設定画面が終了し、通常のモニター画面になります。

•前画面に戻るときは、“BACK”のまま SET ボタンを押してく

ださい。

メモ : SSL を ON にすると、“00443”になります。

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.052

·PORT

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

NETWORK SETTING

IP ADDRESS

·PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00090

L9EAU_WA(VA-50LAN_INSTALLATION).book 5 ページ２００６年２月９日　木曜日　午後７時２９分

3.ネットワーク操作までの流れ

付属の CD-ROM 内の取扱説明書 [VA-50LAN_MANUAL] を参照しながら操作を進めてください。

参照ページ

1カメラにアクセスする

ユーザー名とパスワードを入力して、画面の表示言語を選んでください。

ユーザー名：admin

パスワード：admin

2カメラのライブ映像をメイン画面に表示する 8

3メニュー画面で設定する

管理ユーザー用のメニュー画面で、操作条件などを設定します。

カメラに初めてアクセスしたときは、CLOCK SETTING画面の設定をおこなってください。

4カメラの設定を変更する

カメラ側の設定をネットワーク操作で変更できます。 18

メモ： •電源を入れてから約 1 分でカメラへのアクセスが可能になります。

•パソコンの TCP/IP 設定が必要な場合は、4 ページをご参照ください。

•CD-ROM 内の「取扱説明書」をご利用いただくには、Adobe® Reader®が必要です。お使いのパソコンに Adobe® Reader®がイン

ストールされていない場合は、Adobe 社の下記 Web サイトからダウンロードし、インストールしてください。

http://www.adobe.co.jp/products/acrobat/readstep2.html

L9EAU_WA(VA-50LAN_INSTALLATION).book 6 ページ２００６年２月９日　木曜日　午後７時２９分

4. 本ソフトウェア (VA-SW3050LITE) をご利用になるまでの流れ

複数台のカメラで監視（最大 128 台）したり、4 画面や 16 画面に切り換えができる監視用ソフトウェアです。

付属の CD-ROM 内の取扱説明書 [VA-SW3050LITE_MANUAL] を参照しながら操作を進めてください。

1本ソフトウェアをインストールする（次ページ参照）

5参照ページ

2本ソフトウェアを起動してログインする

デスクトップにできたショートカットアイコン“Network Recorder”をダブルクリックしてください。

ユーザー ID： admin

パスワード： admin

3カメラを登録する

接続するカメラを登録して、IPアドレスやカメラタイトルなどを設定してください。 7

4カメラのライブ映像をメイン画面に表示する 10

メモ：電源を入れてから約１分でログインが可能になります。

L9EAU_WA(VA-50LAN_INSTALLATION).book 7 ページ２００６年２月９日　木曜日　午後７時２９分

本ソフトウェア (VA-SW3050LITE) をインストールする

画面との会話形式でインストールをおこなってください。

1付属のCD-ROM内の“Setup.exe”をダブルク

リックする

2「VA-SW3050LITE セットアップウィザードの

開始」

[ 次へ (N)>] をクリックする

3「使用許諾契約書の同意」

“同意する”を選んで、[ 次へ (N)>] をクリックする

4「インストール先の指定」

[ 次へ (N)>] をクリックする

•インストール先のフォルダを変更する場合は、[参照 (r)] をク

リックしてフォルダを選ぶか、ボックスに直接入力して変更

してください。

5「プログラムグループの指定」

[ 次へ (N)>] をクリックする

•スタートメニューのフォルダを変更する場合は、[ 参照 (r)] を

クリックしてフォルダを選ぶか、ボックスに直接入力して変

更してください。

6「インストール準備完了」

[ インストール (I)] をクリックする

Rインストールを開始します。

7「VA-SW3050セットアップウィザードの完了」

[ 完了 (F)] をクリックする

Rインストール完了です。

デスクトップ上に "Network Recorder" のショートカット

アイコンができます。

メモ：

･本ソフトウェアには、Microsoft .NET Framework1.1

が必要です。

ご使用のパソコンに Microsoft . NET Framework1.1 が

インストールされていない場合は、“Setup”をダブルクリッ

クしたとき、動作確認のダイアログを表示し、自動的にイン

ストールを開始します。（約 2 分）

･インストール完了後、パソコンの再起動を促すメッセージが

出た場合は、パソコンを再起動してください。

L9EAU_WA(VA-50LAN_INSTALLATION).book 8 ページ２００６年２月９日　木曜日　午後７時２９分

仕様

外観及び仕様は、お断りなしに変更する場合がありますのでご了承く

ださい。

■CD-ROMの使用許諾について

•本CD-ROMに収納されているソフトウェアのインストールにあたっ

ては、インストール字に表示されるソフトウェアの使用許諾契約内

容をご確認のうえ、同意された内容において使用することができま

す。

•本 CD-ROM で紹介する他社製品およびサービス内容につきまして

は、供給メーカーにお問い合わせください。

■著作権について

この取扱説明書は三洋電機株式会社の著作物です。この説明書の内容

Microsoft、Windows、Internet Explorerは、Microsoft

Corporationの米国およびその他の国における登録商標もしくは商標

です。

Windowsの正式名称は、Microsoft Windows Operating System

です。本文中では、Microsoft Windows 2000 Operating

System, Microsoft Windows XP Operating Systemを Windows

と表記しています。ご了承ください。

IntelならびにPentiumはIntel Corporationとその系列会社の米国お

よびその他の国における登録商標もしくは商標です。

IBMならびにIBM PC/ATは、International Business Machinesの

商標です。

Adobe Readerは、Adobe Systems Incorporated（アドビシステ

ムズ社）の商標です。

UPnPは、UPnP Forum SCが設立したUPnP Implementers

Corporationの商標です。

Javaは、Sun Microsystems Inc.の商標です。

この取扱説明書で使用されているその他のすべてのブランドや商品名

はそれぞれの会社の登録商標もしくは商標です。

消費電力

9.5W（本体取付け時）

最大23W（ヒーター ON時：VA-50H、オプ

ションボード）

電源本体から給電

質量 ( 約 ) 50 g (1.8 oz)

付属品

ネジ .......................................................................... 3

フィクサー（青 / 黒）........................................ 各 1

コア .......................................................................... 1

CD-ROM ( VA-SW3050LITE)......................... 1

L9EAU_WA(VA-50LAN_INSTALLATION).book 9 ページ２００６年２月９日　木曜日　午後７時２９分

Printed in Japan

SANYO Electric Co., Ltd.

設定画面一覧

SYNC

BLC

IRIS

WHITE BALANCE

AGC GAIN

GAMMA

SHUTTER

APERTURE

DAY/NIGHT

·OPTION

PRESET

INT

OFF

SET y

ATW

NORM

0.45

HIGH

AUTO y

SET y

OFF

END

OPTION

TITLE

PRIVACY MASK

PASSWORD

ALARM

LANGUAGE

·NETWORK

PRESET

OFF

SET y

OFF

BACK

NETWORK SETTING

·IP ADDRESS

PORT

MAC ADDRESS

08-00-7B-81-12-20

FIX y

00080

BACK

IP ADDRESS SETTING

·IP ADDRESS

192.168.000.002

SUBNET MASK

255.255.255.000

GATEWAY

192.168.000.001

MENU BACK

AUTO

FIX

0-65535

1AC6P1P3016--

L9EAU/WA (0206KP-SY)

Printed on recycled paper

Gedruckt auf Recyclingpapier

Imprimé sur du papier recyclé

Impreso en papel reciclado

使用再生纸印刷

この取扱説明書は、再生紙を使用しています

L9EAU_WA(VA-50LAN_INSTALLATION).book 10 ページ２００６年２月９日　木曜日　午後７時２９分

Sanyo Va 50Lan Users Manual L9EAU_WA(VA 50LAN_INSTALLATION)

VA-50LAN to the manual 76c04040-e7a5-49be-9fd9-905718da2ee8

Navigation menu

Versions of this User Manual:

Views

Navigation
