00-99-000922-1009

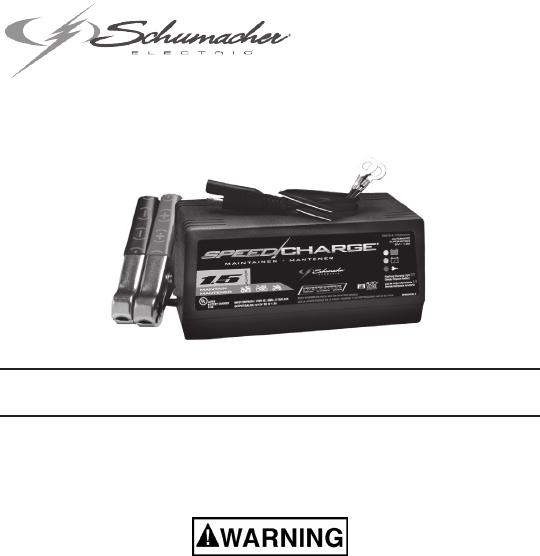

Model / Modelo / Modèle: SEM-1562A & SFM-1562A

Automatic Battery Charger / Cargador de batería automático /

Chargeur de batterie automatique

Voltage / Tensión / Tension: 6, 12

Amperage / Amperaje / Ampérage: 1.5

READ THE ENTIRE MANUAL BEFORE USING THIS PRODUCT. •

FAILURE TO DO SO CAN RESULT IN SERIOUS INJURY OR DEATH.

LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO. •

CUALQUIER FALLA PODRÍA RESULTAR EN SERIAS LESIONES O PODRÍA

SER MORTAL.

LIRE ENTIÈREMENT LE GUIDE AVANTD’UTILISER CE PRODUIT. •

L’ÉCHEC DE FAIRE AINSI PEUT S’ENSUIVRE DANS LA BLESSURE

SÉRIEUSE OU LA MORT.

OWNER’S MANUAL•

MANUAL DEL USUARIO•

GUIDE D’UTILISATION•

TABLE OF CONTENTS

SECTION PAGE

1. IMPORTANT SAFETY INSTRUCTIONS 2

2. PERSONAL PRECAUTIONS 3

3. PREPARING TO CHARGE 3

4. CHARGER LOCATION 4

5. DC CONNECTION PRECAUTIONS 5

6. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE. 5

7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE. 6

8. BATTERY CHARGING – AC CONNECTIONS 6

9. FEATURES 7

10. ASSEMBLY INSTRUCTIONS 7

11. CONTROL PANEL 8

12. OPERATING INSTRUCTIONS 8

13. CALCULATING CHARGE TIME 10

14. MAINTENANCE INSTRUCTIONS 11

15. STORAGE INSTRUCTIONS 11

16. TROUBLESHOOTING 12

17. BEFORE RETURNING FOR REPAIRS 13

18. SPECIFICATIONS 13

19. REPLACEMENT PARTS 14

20. LIMITED WARRANTY 14

ÍNDICE

SECCIÓN PÀGINA

1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD 17

2. PRECAUCIONES PERSONALES 18

3. PREPARACIÓN PARA LA CARGA 19

4. UBICACIÓN DEL CARGADOR 20

5. PRECAUCIONES DE CONEXIÓN EN CC 20

6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA

EN EL VEHÍCULO. 21

7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE

FUERA DEL VEHÍCULO. 22

8. CARGA DE BATERÍA, CONEXIONES DE CA 22

9. CARACTERÍSTICAS 23

10. INSTRUCCIONES DE MONTAJE 24

11. PANEL DE CONTROL 24

12. INSTRUCCIONES DE OPERACIÓN 24

13. CÁLCULO DE TIEMPO DE CARGA 26

14. INSTRUCCIONES DE MANTENIMIENTO 27

15. INSTRUCCIONES DE ALMACENAJE 27

16. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS 28

17. ANTES DE DEVOLVER A REPARACIONES 29

18. ESPECIFICACIONES 30

19. REPUESTOS 30

20. GARANTÍA LIMITADA 30

TABLE DES MATIÈRES

PARTIE PAGE

1. CONSIGNES DE SÉCURITÉ IMPORTANTES 33

2. PRÉCAUTIONS PERSONNELLES 34

3. PRÉPARATION POUR LE CHARGEMENT 34

4. EMPLACEMENT DU CHARGEUR 36

5. PRÉCAUTIONS SUR LA CONNEXION C.C. 36

6. ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE

DANS UN VÉHICULE. 36

7 ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE

HORS DU VÉHICULE. 37

8. CHARGEMENT D’UNE BATTERIE – RACCORDEMENTS C.A. 38

9. CARACTÉRISTIQUES 39

10. DIRECTIVES DE MONTAGE 39

11. PANNEAU DE CONTRÔLE 39

12. CONSIGNES D’UTILISATION 40

13. CALCUL DU TEMPS DE CHARGEMENT 42

14. CONSIGNES D’ENTRETIEN 43

15. DIRECTIVES D’ENTREPOSAGE 43

16. TABLEAU DE DÉPANNAGE 44

17. AVANT DE L’ENVOYER POUR RÉPARATION 45

18. CARACTÉRISTIQUES 46

19. PIÈCES DE RECHANGE 46

20. GARANTIE LIMITÉE 46

IMPORTANT: READ AND SAVE THIS SAFETY AND INSTRUCTION MANUAL.

SAVE THESE INSTRUCTIONS – The SEM-1562A and SFM-1562A offer a wide

range of features to accommodate your needs. This manual will show you how to

use your charger safely and effectively. Please read, understand and follow these

instructions and precautions carefully, as this manual contains important safety

and operating instructions. The safety messages used throughout this manual

contain a signal word, a message and an icon.

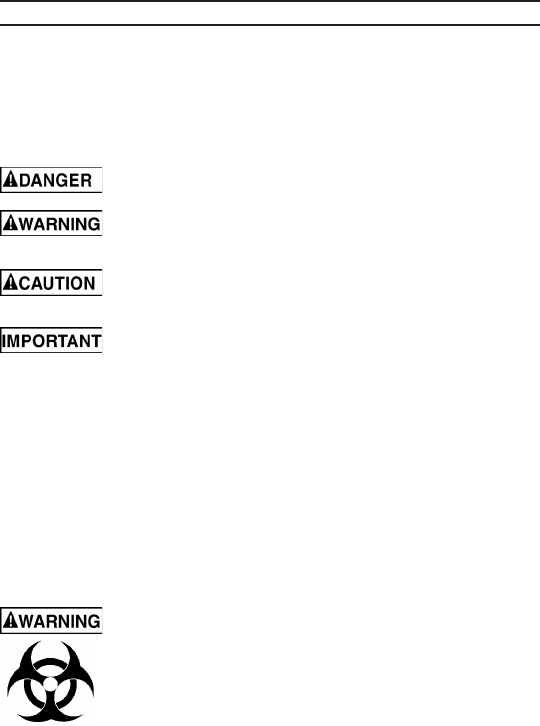

The signal word indicates the level of the hazard in a situation.

Indicates an imminently hazardous situation which, if not avoided, will

result in death or serious injury to the operator or bystanders.

Indicates a potentially hazardous situation which, if not avoided,

could result in death or serious injury to the operator or

bystanders.

Indicates a potentially hazardous situation which, if not avoided,

could result in moderate or minor injury to the operator or

bystanders.

Indicates a potentially hazardous situation which, if not avoided,

could result in damage to the equipment or vehicle or property

damage.

Safety messages in this manual contain two different type styles.

Unnumbered type states the hazard.•

Numbered type states how to avoid the hazard.•

The icon gives a graphical description of the potential hazard.

Pursuant to California Proposition 65, this product contains chemicals

known to the State of California to cause cancer and birth defects or

other reproductive harm.

IMPORTANT SAFETY INSTRUCTIONS1.

Riskofelectricshockorre.

Do not expose the charger to rain or snow.1.1

Use only recommended attachments. Use of an attachment not recommended 1.2

orsoldbySchumacher®ElectricCorporationmayresultinariskofre,

electric shock or injury to persons or damage to property.

To reduce the risk of damage to the electric plug or cord, pull by the plug 1.3

rather than the cord when disconnecting the charger.

An extension cord should not be used unless absolutely necessary. Use of an 1.4

improperextensioncordcouldresultinariskofreandelectricshock.Ifan

extension cord must be used, make sure:

That the pins on the plug of the extension cord are the same size and shape •

as those of the plug on the charger.

That the extension cord is properly wired and in good electrical condition.•

That the wire size is large enough for the AC ampere rating of the charger as •

speciedinSection8.3.

To reduce the risk of electric shock, unplug the charger from the outlet before 1.5

attempting any maintenance or cleaning.

Remove personal metal items such as rings, bracelets, necklaces and 1.6

watches when working with a lead-acid battery. A lead-acid battery can

produce a short-circuit current high enough to weld a ring or the like to metal,

causing a severe burn.

Donotoperatethechargerwithadamagedcordorplug;takeittoaqualied1.7

service person. (Call customer service at: 1-800-621-5485.)

Do not operate the charger if it has received a sharp blow, been dropped or 1.8

otherwisedamagedinanyway;takeittoaqualiedserviceperson.(Call

customer service at: 1-800-621-5485.)

Donotdisassemblethecharger;takeittoaqualiedservicepersonwhen1.9

serviceorrepairisrequired.Incorrectreassemblymayresultinariskofreor

electric shock. (Call customer service at: 1-800-621-5485.)

PERSONAL PRECAUTIONS2.

Risk of explosive gases.

Working in the vicinity of a lead-acid battery is dangerous. Batteries generate 2.1

explosive gases during normal battery operation. For this reason, it is of

utmost importance that you follow the instructions each time you use the

charger.

To reduce the risk of a battery explosion, follow these instructions and those 2.2

published by the battery manufacturer and the manufacturer of any equipment

you intend to use in the vicinity of the battery. Review the cautionary markings

on these products and on the engine.

NEVERsmokeorallowasparkorameinthevicinityofabatteryorengine.2.3

Be extra cautious to reduce the risk of dropping a metal tool onto the battery. 2.4

It might spark or short-circuit the battery or other electrical part that may cause

an explosion.

Use this charger for charging LEAD-ACID batteries only. It is not intended to 2.5

supply power to a low voltage electrical system other than in a starter-motor

application. Do not use this battery charger for charging dry-cell batteries that

are commonly used with home appliances. These batteries may burst and

cause injury to persons and damage to property.

NEVER charge a frozen battery.2.6

NEVER overcharge a battery.2.7

PREPARING TO CHARGE3.

Risk of contact with battery acid. Battery acid is a

highly corrosive sulfuric acid.

Consider having someone close enough by to come to your aid when you 3.1

work near a lead-acid battery.

Have plenty of fresh water and soap nearby in case battery acid contacts your 3.2

skin, clothing or eyes.

Wear complete eye and body protection, including safety goggles and 3.3

protective clothing. Avoid touching your eyes while working near the battery.

If battery acid contacts your skin or clothing, immediately wash the area with 3.4

soapandwater.Ifacidentersyoureye,immediatelyoodtheeyewithcold

running water for at least 10 minutes and get medical attention right away.

If it is necessary to remove the battery from the vehicle to charge it, always 3.5

removethegroundedterminalrst.Makesurealloftheaccessoriesinthe

vehicle are off to prevent arcing.

Be sure the area around the battery is well ventilated while the battery is being 3.6

charged.

Clean the battery terminals before charging the battery. During cleaning, keep 3.7

airborne corrosion from coming into contact with your eyes, nose and mouth.

Use baking soda and water to neutralize the battery acid and help eliminate

airborne corrosion. Do not touch your eyes, nose or mouth.

Add distilled water to each cell until the battery acid reaches the level 3.8

speciedbythebatterymanufacturer.Donotoverll.Forabatterywithout

removable cell caps, such as valve regulated lead acid batteries (VRLA),

carefully follow the manufacturer’s recharging instructions.

Read, understand and follow all instructions for the charger, battery, vehicle 3.9

and any equipment used near the battery and charger. Study all of the battery

manufacturer’sspecicprecautionswhilechargingandrecommendedrates

of charge.

Determine the voltage of the battery by referring to the vehicle owner’s manual 3.10

and make sure that the output voltage of the charger is the correct voltage.

Make sure that the charger cable clips make tight connections.3.11

CHARGER LOCATION4.

Risk of explosion and contact with

battery acid.

Locate the charger as far away from the battery as the DC cables permit.4.1

Never place the charger directly above the battery being charged; gases from 4.2

the battery will corrode and damage the charger.

Do not set the battery on top of the charger.4.3

Never allow battery acid to drip onto the charger when reading the electrolyte 4.4

specicgravityorllingthebattery.

Do not operate the charger in a closed-in area or restrict the ventilation in any 4.5

way.

DC CONNECTION PRECAUTIONS5.

Connect and disconnect the DC output clips only after setting all of the 5.1

charger switches to the “off” position and removing the AC plug from the

electrical outlet. Never allow the clips to touch each other.

Attach the clips to the battery and chassis, as indicated in steps 6.5, 6.6, 7.2, 5.2

7.3 and 7.4.

FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN 6.

VEHICLE.

A spark near the battery may cause a

battery explosion. To reduce the risk

of a spark near the battery:

Position the AC and DC cables to reduce the risk of damage by the hood, door 6.1

and moving or hot engine parts. NOTE: If it is necessary to close the hood

during the charging process, ensure that the hood does not touch the metal

part of the battery clips or cut the insulation of the cables.

Stay clear of fan blades, belts, pulleys and other parts that can cause injury.6.2

Check the polarity of the battery posts. The POSITIVE (POS, P, +) battery 6.3

post usually has a larger diameter then the NEGATIVE (NEG, N, -) post.

Determine which post of the battery is grounded (connected) to the chassis. 6.4

If the negative post is grounded to the chassis (as in most vehicles), see step

6.5. If the positive post is grounded to the chassis, see step 6.6.

For a negative-grounded vehicle, connect the POSITIVE (RED) clip from the 6.5

battery charger to the POSITIVE (POS, P, +) ungrounded post of the battery.

Connect the NEGATIVE (BLACK) clip to the vehicle chassis or engine block

away from the battery. Do not connect the clip to the carburetor, fuel lines or

sheet-metal body parts. Connect to a heavy gauge metal part of the frame or

engine block.

For a positive-grounded vehicle, connect the NEGATIVE (BLACK) clip from 6.6

the battery charger to the NEGATIVE (NEG, N, -) ungrounded post of the

battery. Connect the POSITIVE (RED) clip to the vehicle chassis or engine

block away from the battery. Do not connect the clip to the carburetor, fuel

lines or sheet-metal body parts. Connect to a heavy gauge metal part of the

frame or engine block.

Connect the AC supply cord to the electrical outlet.6.7

When disconnecting the charger, turn all switches to off, disconnect the AC 6.8

cord, remove the clip from the vehicle chassis and then remove the clip from

the battery terminal.

See CALCULATING CHARGE TIME for length of charge information.6.9

FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE 7.

VEHICLE.

A spark near the battery may cause a

battery explosion. To reduce the risk

of a spark near the battery:

Check the polarity of the battery posts. The POSITIVE (POS, P, +) battery 7.1

post usually has a larger diameter than the NEGATIVE (NEG, N, -) post.

Attach at least a 24-inch (61 cm) long 6-gauge (AWG) insulated battery cable 7.2

to the NEGATIVE (NEG, N, -) battery post.

Connect the POSITIVE (RED) charger clip to the POSITIVE (POS, P, +) post 7.3

of the battery.

Position yourself and the free end of the cable you previously attached to the 7.4

NEGATIVE (NEG, N, -) battery post as far away from the battery as possible

– then connect the NEGATIVE (BLACK) charger clip to the free end of the

cable.

Donotfacethebatterywhenmakingthenalconnection.7.5

Connect the AC supply cord to the electrical outlet.7.6

When disconnecting the charger, always do so in the reverse order of the 7.7

connectingprocedureandbreaktherstconnectionwhileasfarawayfrom

the battery as practical.

A marine (boat) battery must be removed and charged on shore. To charge it 7.8

onboard requires equipment specially designed for marine use.

BATTERY CHARGING – AC CONNECTIONS8.

Riskofelectricshockorre.

This battery charger is for use on a nominal 120-volt circuit. The charger must 8.1

be grounded to reduce the risk of electric shock. The plug must be plugged

into an outlet that is properly installed and grounded in accordance with all

localcodesandordinances.Theplugpinsmusttthereceptacle(outlet).Do

not use with an ungrounded system.

NeveralterACcordorplugprovided–ifitdoesnotttheoutlet,haveproper8.2

groundedoutletinstalledbyaqualiedelectrician.Improperconnectioncan

result in a risk of an electric shock or electrocution. NOTE: The use of an

adapter plug is not recommended.

Recommended minimum AWG size for extension cord:8.3

100 feet long or less - use an 18 gauge extension cord.•

Over 100 feet long - use a 16 gauge extension cord.•

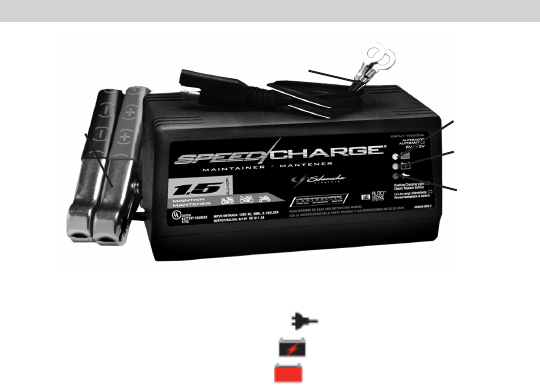

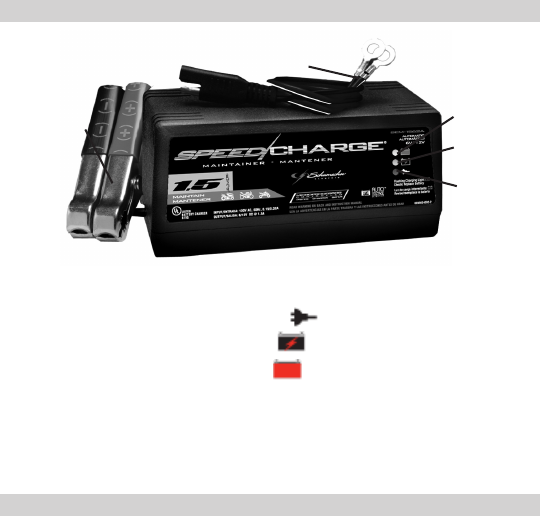

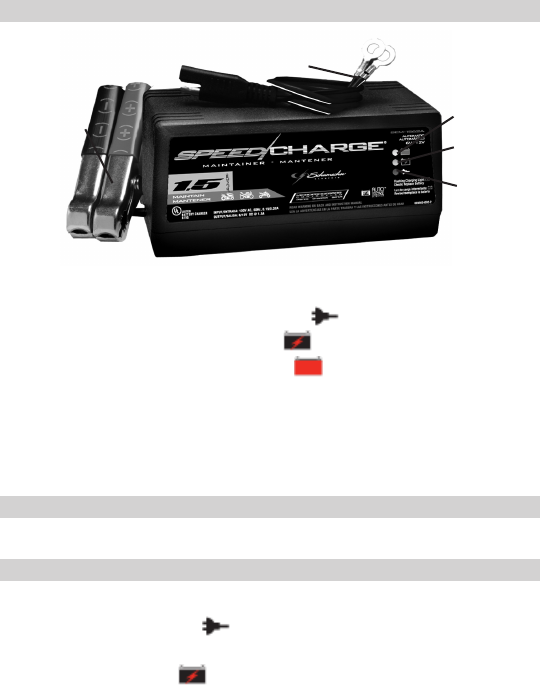

FEATURES9.

Microprocessor Controlled1.

Automatic Voltage Detection2.

CONNECTED3. (red) LED

CHARGING 4. (yellow) LED

CHARGED 5. (green) LED

Reverse Connection Protection6.

Battery Clip Cable Assembly7.

Ring Terminal Cable Assembly8.

Automatic Temperature Compensation9.

ASSEMBLY INSTRUCTIONS10.

No assembly required.

CONTROL PANEL11.

LED Indicators

CONNECTED (red) LED lit: Indicates that there is AC power supplied to

the battery charger.

CHARGING (yellow) LED lit: Indicates the charger is charging the

battery.

CHARGING (yellow)LEDashing:Indicates the charger is in abort mode.

CHARGED (green) LED lit: Indicates the battery is fully charged and the

charger is in maintain mode.

NOTE: See the Operating Instructions section for a complete description of the

charger modes.

OPERATING INSTRUCTIONS12.

Automatic Voltage Detection

When the charger is connected to a battery, it will automatically determine

whether the connected battery is a 6 Volt battery or a 12 Volt battery. This

eliminates the possibility of using the wrong voltage setting.

Automatic Temperature Compensation

The charger adjusts the maximum charge voltage and maximum maintain

voltage based on the ambient air temperature. This permits optimum charging

and safety.

Thermal Runaway

The charger automatically reduces the current if it detects the battery may be

getting too hot. This is a safety precaution.

Charging

Ensure that all of the charger components are in place and in good 1.

working condition, including the plastic boots on the battery clips.

Connect the battery following the connection instructions described in 2.

Using the Quick-Disconnect Cable Connectors section.

Connect the AC power following the precautions listed in Section 8.3.

If you’ve connected everything correctly, the CHARGING 4.

(yellow) LED should be lit indicating that the charger is charging. If the

CHARGING (yellow) LED does not light, check the connections or

have the battery checked/replaced.

NOTE: This charger is equipped with an auto-start feature. It will not supply

current to the battery clips until a battery is properly connected. Unlike traditional

chargers, the clips will not spark if touched together.

USING THE QUICK-CONNECT CABLE CONNECTORS

Connect either of the two output cable assemblies to the charger in seconds.

Makesuretoplacethechargeronadry,non-ammablesurfacelikemetalor

concrete.

NOTE: Never connect the clamp and ring terminal connectors together for use in

other applications, such as external battery or other power source charging, or to

extend the output cable length, as reverse polarity and/or overcharge conditions

will occur.

BATTERY CLIPS: Connect the battery clip cable assembly to the charger. Follow

the safety instructions in sections 6 or 7 to connect the output clips to the battery.

RING TERMINALS: The ring connectors permanently attach the battery

providing easy access to quickly charge your battery. This application is

appropriate for motorcycles, lawn tractors, ATV’s and snowmobiles. To

permanently attach it to a battery, loosen and remove each nut from the bolts at

the battery terminals. Connect the red positive ring connector ring to the positive

(POS, P, +) battery terminal. Connect the black negative ring connector ring to

the negative (NEG, N, -) battery terminal. Replace and tighten the nuts to secure

it. Take care to keep both wires and plug away from metal and the engine hood.

Connect the ring connector cable assembly to the charger.

Aborted Charge

If charging can not be completed normally, charging will abort. When charging

aborts, the charger’s output is shut off, and the CHARGING (yellow) LED

will blink. To reset after an aborted charge, either disconnect the battery or

unplug the charger.

Desulfation Mode

If the battery is left discharged for an extended period of time, it could become

sulfated and not accept a normal charge. If the charger detects a sulfated battery,

the charger will switch to a special mode of operation designed for such batteries.

Completion of Charge

Charge completion is indicated by the CHARGED (green) LED. When

lit, the charger has stopped charging and switched to the Maintain Mode of

operation.

Maintain Mode

When the CHARGED (green) LED is lit, the charger has started Maintain

Mode. In this mode, the charger keeps the battery fully charged by delivering a

small current when necessary. If the battery voltage drops below a preset level,

the charger will go back into Charge Mode until the battery voltage returns to the

full charge level, at which point the charger will return to Maintain Mode.

NOTE: The charger automatically switches between Charge Mode and Maintain

Mode as necessary. The CHARGED (green) LED may cycle on when the

battery is at full charge and off when the voltage drops below a preset level and

the charger goes into Charge Mode. This cycle will continue, and the CHARGED

(green) LED will stay on for longer periods of time as the battery becomes

more fully charged.

CALCULATING CHARGE TIME13.

Use the following table to more accurately determine the time it will take to bring

abatterytofullcharge.First,identifywhereyourbatterytsintothechart.

Find your battery’s rating on the chart below, and note the charge time given. The

times given are for batteries with a 50% charge prior to recharging. Add more

time for severely discharged batteries.

BATTERY SIZE/RATING CHARGING TIME

SMALL

BATTERIES

Motorcycle,

garden

tractor, etc.

6 - 12 AH 2 ½ - 4 hrs

12 - 32 AH 5 - 13 ½ hrs

CARS/

TRUCKS

200 - 315 CCA 40 - 60 RC 15 - 19 ¼ hrs

315 - 550 CCA 60 - 85 RC 19 ¼ - 24 ½ hrs

550 - 1000 CCA 80 - 190 RC 24 ½ - 46 ¼ hrs

MARINE/DEEP CYCLE 80 RC 23 ½ hrs

140 RC 36 ¼ hrs

160 RC 40 hrs

180 RC 44 ¼ hrs

MAINTENANCE INSTRUCTIONS14.

Before performing maintenance, unplug and disconnect the battery charger 14.1

(see Sections 6, 7 and 8).

After use, unplug the charger and use a dry cloth to wipe all battery corrosion 14.2

and other dirt or oil from the terminals, cords, and the charger case.

Ensure that all of the charger components are in place, securely attached and 14.3

in good working condition, including the plastic boots on the battery clips.

Servicing does not require opening the unit, as there are no user-serviceable 14.4

parts.

STORAGE INSTRUCTIONS15.

Store the charger unplugged, in an upright position. The cord will still conduct 15.1

electricity until it is unplugged from the outlet.

Store inside, in a cool, dry place (unless you’re using an on-board Marine 15.2

Charger).

Do not store the clips on the handle, clipped together, on or around metal, or 15.3

clipped to cables.

TROUBLESHOOTING16.

PROBLEM POSSIBLE CAUSE REASON/SOLUTION

Charger will not turn

on when properly

connected.

AC outlet is dead.

Poor electrical

connection.

Severely discharged, but

otherwise good, battery.

Clips are not making a

good connection to the

battery.

Battery is defective.

Reverse connections at

battery.

Check for an open fuse or

circuit breaker supplying

the AC outlet.

Check the power cord

and extension cord for as

loosettingplug.

The battery may not want

to accept a charge due to

a run-down state. Allow

the charging to continue

until the battery has had

a chance to recover

sufcientlyenoughtotake

a charge. If more than 20

minutes, stop charging

and have the battery

checked.

Check for poor connection

to battery and frame.

Make sure connection

points are clean. Rock

clips back and forth for a

better connection.

Have the battery checked.

Unplug the charger

and correct the lead

connections.

Charger makes a loud

buzz or hum. Transformer laminations

vibrate (buzz).

Shorted Diode Assembly

orOutputRectier

Assembly (hum).

No problem, this is a

normal condition.

Have charger checked by

aqualiedtechnician.

CHARGING

(yellow)LEDisashing.

Indicates the charger is in

abort mode. See “Aborted Charge”

in the OPERATING

INSTRUCTIONS Section.

PROBLEM POSSIBLE CAUSE REASON/SOLUTION

Battery clips do not spark

when touched together. The charger is equipped

with an auto-start feature.

It will not supply current

to the battery clips until

a battery is properly

connected. Unlike

traditional chargers, the

clips will not spark if

touched together.

No problem, this is a

normal condition.

BEFORE RETURNING FOR REPAIRS17.

When a charging problem arises, make certain that the battery is capable 17.1

of accepting a normal charge. Use a good battery to double check all

connections, the AC outlet for a full 120-volts, the charger clips for correct

polarity and the quality of the connections from the cables to the clips and

from the clips to the battery system. The clips must be clean.

When a battery is very cold, partially charged or sulfated, it will not draw 17.2

the full rated amperes from the charger. It is both dangerous and damaging

to a battery to force higher amperage into it than it can effectively use in

recharging.

When an UNKNOWN OPERATING PROBLEM arises, please read the 17.3

complete manual and call the customer service number for information that

will usually eliminate the need for return.

If the above solutions do not eliminate the problem or for

information about troubleshooting or replacement parts,

call toll-free from anywhere in the U.S.A.

1-800-621-5485

7:00 am to 5:00 pm Central Time Monday thru Friday

SPECIFICATIONS18.

Input Voltage--------------------------------------------------------120 VAC

Output Current Rating-----------------------------------------12V – 1.5A

6V – 1.5A

Maximum Charge Voltage----------------------------------12V – 14.8V

6V – 7.4V

Maintain Voltage----------------------------------------------12V – 13.3V

6V – 6.6V

Size-----------------------------------------------------2⅝”Hx6”Wx3”D

Weight-------------------------------------------------------------------2½ lbs

REPLACEMENT PARTS19.

Battery Clip Cable Assembly-----------------------------------------38-99-001235

Ring Terminal Cable Assembly--------------------------------------38-99-001233

LIMITED WARRANTY20.

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO

THE ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED

WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.

Schumacher Electric Corporation (the “Manufacturer”) warrants this battery

charger for 2 years from the date of purchase at retail against defective material

or workmanship that may occur under normal use and care. If your unit is not

free from defective material or workmanship, Manufacturer’s obligation under this

warranty is solely to repair or replace your product with a new or reconditioned

unit at the option of the Manufacturer. It is the obligation of the purchaser to

forward the unit, along with mailing charges prepaid to the Manufacturer or its

authorized representatives in order for repair or replacement to occur.

Manufacturer does not provide any warranty for any accessories used with this

product that are not manufactured by Schumacher Electric Corporation and

approved for use with this product. This Limited Warranty is void if the product is

misused,subjectedtocarelesshandling,repaired,ormodiedbyanyoneother

than Manufacturer or if this unit is resold through an unauthorized retailer.

Manufacturer makes no other warranties, including, but not limited to, express,

implied or statutory warranties, including without limitation, any implied warranty

ofmerchantabilityorimpliedwarrantyoftnessforaparticularpurpose.Further,

Manufacturer shall not be liable for any incidental, special or consequential

damage claims incurred by purchasers, users or others associated with this

product,including,butnotlimitedto,lostprots,revenues,anticipatedsales,

business opportunities, goodwill, business interruption and any other injury or

damage. Any and all such warranties, other than the limited warranty included

herein, are hereby expressly disclaimed and excluded. Some states do not allow

the exclusion or limitation of incidental or consequential damages or length of

implied warranty, so the above limitations or exclusions may not apply to you.

Thiswarrantygivesyouspeciclegalrightsanditispossibleyoumayhaveother

rights which vary from this warranty.

THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY

AND THE MANUFACTURER NEITHER ASSUMES OR AUTHORIZES

ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE

PRODUCT OTHER THAN THIS WARRANTY.

Schumacher Electric Corporation Customer Service

1-800-621-5485

Monday – Friday 7:00 a.m. to 5:00 p.m. CST

Schumacher and the Schumacher Logo are registered trademarks of

Schumacher Electric Corporation

IMPORTANTE: LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES Y

SEGURIDAD.

GUARDE ESTAS INSTRUCCIONES: Los SEM-1562A and SFM-1562A

ofrecen una amplia gama de características para satisfacer sus necesidades.

Este manual le mostrará cómo utilizar su cargador en forma segura y

efectiva. Por favor, lea, comprenda y siga estas instrucciones y precauciones

cuidadosamente, ya que este manual contiene instrucciones operativas y de

seguridad de importancia. Los mensajes de seguridad representados en este

manualcontienenpalabrasguía,unmensajeyunagura.

La palabra guía indica el nivel de peligro en determinada situación.

Indica una inminente situación de riesgo que, si no se evita, resultaría

mortal o de serios perjuicios al operador o personas alrededor.

Indica una situación potencialmente riesgoso que, si no se evita,

podría resultar o de serios perjuicios al operador o

personas alrededor.

Indica una situación potencialmente peligrosa que, de no evitarse,

podría resultar en menores o serio daños al usuario y terceras

personas.

Indica una situación potencialmente peligrosa que, de no evitarse,

podría causar daño al equipo, al vehículo y propiedades alrededor.

Los mensajes estipulados en este manual se describen dos tipos de estilo.

Los que aparecen sin número indican el riesgo.•

Aquellos que aparecen numerados, indican cómo evitar los riesgos.•

Laguramuestraunadescripcióngrácadelpotencialderiesgo.

Conforme a la propuesta 65 de California, este producto contiene

químicos de los cuales en el Estado de California se tiene

conocimiento que provocan cáncer y malformaciones congénitas u

otras lesiones reproductivas.

PELIGRO

ADVERTENCIA

ATENCIÓN

IMPORTANTE

ADVERTENCIA

INSTRUCCIONES IMPORTANTES DE SEGURIDAD1.

El riesgo de descarga eléctrica o incendio

No exponga el cargador a la lluvia o a la nieve.1.1

Utilice solamente accesorios recomendados. El uso de un accesorio no 1.2

recomendado o suministrado por Schumacher® Electric Corporation puede

provocar riesgo de incendio, descarga eléctrica o lesiones a personas o daño

a la propiedad.

Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del enchufe 1.3

en lugar de jalar del cable al desconectar el cargador.

No se debe utilizar un alargador a menos que resulte absolutamente 1.4

necesario. El uso de un alargador inadecuado puede provocar riesgo de

incendio o descarga eléctrica. En caso de que deba utilizarse un alargador,

asegúrese de que:

Los pasadores en el enchufe del alargador posean el mismo número, •

tamaño y forma que aquellos presentes en el enchufe del cargador.

El alargador se encuentre correctamente conectado y en buenas •

condiciones eléctricas.

EltamañodelcablesealosucientementeextensoparaelamperajeenCA•

delcargadorcomoseespecicaenlaSección8.3.

Para reducir el riesgo de descarga eléctrica, desenchufe el cargador 1.5

del tomacorriente antes de intentar llevar a cabo cualquier actividad de

mantenimiento o limpieza.

No utilice elementos personales de metal tales como anillos, pulseras, 1.6

collares y relojes al trabajar con una batería de plomo-ácido. Una batería de

plomo-ácidopuedeproducirunacorrientedecortocircuitolosucientemente

elevada como para soldar un anillo o provocar efectos similares sobre el

metal, causando una quemadura de gravedad.

No utilice el cargador si el mismo posee un enchufe o cable dañado; hágalo 1.7

revisar por una persona capacitada que efectúe reparaciones. (Comuníquese

con el servicio al cliente al: 1-800-621-5485.)

No utilice el cargador si el mismo recibió un golpe fuerte, si se cayó o si sufrió 1.8

daños de cualquier otra forma; hágalo revisar por una persona capacitada

que efectúe reparaciones. (Comuníquese con el servicio al cliente al: 1-800-

621-5485.)

No desarme el cargador; hágalo revisar por una persona capacitada que 1.9

efectúe reparaciones cuando necesite servicio de mantenimiento o una

reparación. Volver a ensamblar el cargador en forma incorrecta puede

provocar riesgo de incendio o descarga eléctrica. (Comuníquese con el

servicio al cliente al: 1-800-621-5485.)

PRECAUCIONES PERSONALES2.

Riesgo de gases explosivos.

Resulta peligroso trabajar en forma cercana a una batería de plomo. Las 2.1

baterías generan gases explosivos durante su normal funcionamiento. Por

este motivo, resulta de suma importancia que siga las instrucciones cada vez

que utiliza el cargador.

Para reducir el riesgo de explosión de una batería, siga estas instrucciones 2.2

y aquellas publicadas por el fabricante de la batería y por el fabricante de

cualquier equipo que intente utilizar en la proximidad de la batería. Revise las

pautas de precaución en estos productos y en el motor.

NUNCA fume o permita la presencia de chispas o llamas en la proximidad de 2.3

una batería o motor.

Tenga especial cuidado para reducir el riesgo de dejar caer una herramienta 2.4

de metal sobre la batería. Esto podría provocar chispas o un cortocircuito

en la batería o en cualquier otra pieza eléctrica que podría provocar una

explosión.

Utilice este cargador solamente para cargar baterías de PLOMO-ÁCIDO. Este 2.5

cargador no está destinado a suministrar energía a sistemas eléctricos de

baja tensión más que en una aplicación de un motor de arranque. No utilice

este cargador de batería para cargar baterías de pila seca que por lo general

se utilizan con artefactos domésticos. Estas baterías podrían explotar y

provocar lesiones a personas o daño a la propiedad.

NUNCA cargue una batería congelada.2.6

NUNCA sobrecargue una batería.2.7

PREPARACIÓN PARA LA CARGA 3.

Riesgo de contacto con el ácido de la batería. El

ácido de la batería es un ácido sulfúrico altamente

corrosivo.

Considere la idea de que alguna persona se encuentre cerca suyo para poder 3.1

ayudarlo cuando trabaje en forma cercana a una batería de plomo-ácido.

Cuente con una gran cantidad de agua potable y jabón a mano en caso de 3.2

que el ácido de la batería tenga contacto con su piel, ropa u ojos.

Utilice protección visual y corporal completa, incluyendo gafas de seguridad y 3.3

prendas de protección. Evite tocar sus ojos mientras trabaje en forma cercana

a la batería.

Si el ácido de la batería tiene contacto con su piel o su ropa, lave de 3.4

inmediato el área afectada con agua y jabón. En caso de que ingrese ácido

en un ojo, sumerja el mismo de inmediato bajo agua potable corriente por al

menos 10 minutos y obtenga atención médica en forma inmediata.

Si resulta necesario extraer la batería del vehículo para cargarla, siempre 3.5

retire el terminal con descarga a tierra en primer lugar. Asegúrese de que

todos los accesorios en el vehículo se encuentren apagados, para evitar la

formación de arcos eléctricos.

Asegúrese de que el área que rodea a la batería se encuentre bien ventilada 3.6

mientras se carga la batería.

Limpie los terminales de la batería antes de cargar la batería. Durante la 3.7

limpieza, evite que la corrosión producida por aire tenga contacto con sus

ojos, nariz y boca. Utilice bicarbonato de sodio y agua para neutralizar el

ácido de la batería y ayudar a eliminar la corrosión producida por aire. No

toque sus ojos, nariz o boca.

Agregue agua destilada a cada pila hasta que el ácido de la batería alcance 3.8

elnivelespecicadoporelfabricantedelabatería.Noprovoquederrames.

En lo que concierne a baterías que no cuentan con tapas extraíbles para

pilas, tales como baterías de plomo-ácido reguladas por válvulas (VRLA, por

sus siglas en inglés), siga cuidadosamente las instrucciones de recarga del

fabricante.

Lea, comprenda y siga todas las instrucciones para el cargador, la batería, el 3.9

vehículo y cualquier equipo que se utilice cerca de la batería y el cargador.

Controletodaslasprecaucionesespecícasestablecidasporelfabricante

de la batería al realizar la carga, así también como los índices de carga

recomendados.

Determine el voltaje de la batería, consultando el manual del usuario del 3.10

vehículo y asegúrese de que el voltaje de salida del cargador sea el voltaje

correcto.

Asegúrese de que los ganchos del cable del cargador se encuentren 3.11

fuertemente conectados.

UBICACIÓN DEL CARGADOR4.

Riesgo de contacto con el ácido de

la batería.

Ubique el cargador a la mayor distancia posible de la batería como lo 4.1

permitan los cables de CC.

Nunca ubique el cargador directamente por encima de la batería que se 4.2

carga; los gases de la batería corroerán y dañarán el cargador.

No ubique la batería encima del cargador.4.3

Nunca permita que el ácido de la batería gotee sobre el cargador al leer el 4.4

pesoespecícodelelectrolitooalcargarlabatería.

No utilice el cargador en un área cerrada o restrinja la ventilación en cualquier 4.5

forma.

PRECAUCIONES DE CONEXIÓN EN CC5.

Conecte y desconecte los ganchos de salida CC sólo después de haber 5.1

establecido todos los interruptores del cargador a la posición de “apagado” y

de haber desconectado el enchufe de CA del tomacorriente eléctrico. Nunca

permita que los ganchos tengan contacto entre sí.

Sujete los ganchos a la batería y al chasis, como se indica en los pasos 6.5, 5.2

6.6, 7.2, 7.3 y 7.4.

SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA 6.

EN EL VEHÍCULO.

Una chispa provocada cerca de la

batería puede causar la explosión de

la batería. Para reducir el riesgo de

provocar chispas cerca de la batería:

Ubique los cables de CA y CC para reducir el riesgo de daños a la cubierta, a 6.1

la puerta y a las piezas móviles o calientes del motor. NOTA: Si es necesario

cerrar el cofre durante el proceso de carga, asegúrese que el cofre no toque

parte metálica de la batería o pele los cables.

Manténgase alejado de las paletas del ventilador, correas, poleas y otras 6.2

piezas que podrían provocar lesiones.

Veriquelapolaridaddelosbornesdelabatería.ElbornePOSITIVO6.3

(POS, P, +) de la batería generalmente posee un diámetro mayor al borne

NEGATIVO (NEG, N, -).

Determine qué borne de la batería hace descarga a tierra (se encuentra 6.4

conectado) con el chasis. Si el borne negativo hace descarga a tierra con el

chasis (como en la mayor parte de los vehículos), ver el paso 6.5. Si el borne

positivo hace descarga a tierra con el chasis, ver el paso 6.6.

En un vehículo con descarga a tierra por borne negativo, conecte el gancho 6.5

POSITIVO (ROJO) del cargador de batería al borne POSITIVO (POS, P, +)

sin descarga a tierra de la batería. Conecte el gancho NEGATIVO (NEGRO)

al chasis del vehículo o al bloque motor alejado de la batería. No conecte el

gancho al carburador, líneas de combustible o cuerpos metálicos. Conecte a

una pieza metálica de calibre grueso del marco o del bloque motor.

En un vehículo con descarga a tierra por borne positivo, conecte el gancho 6.6

NEGATIVO (NEGRO) del cargador de batería al borne NEGATIVO (NEG, N,

-) sin descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO)

al chasis del vehículo o al bloque motor alejado de la batería. No conecte al

carburador, líneas de combustible o cuerpos metálicos. Conecte a una pieza

metálica de calibre grueso del marco o del bloque motor.

Conecte el cable de suministro de CA al tomacorriente.6.7

Al desconectar el cargador, apague todos los interruptores, desconecte el 6.8

cable de CA, retire el gancho del chasis del vehículo y luego retire el gancho

del terminal perteneciente a la batería.

Ver la sección CÁLCULO DEL TIEMPO DE CARGA por la información sobre 6.9

la duración de carga.

SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE 7.

FUERA DEL VEHÍCULO.

Una chispa provocada cerca de la

batería puede causar la explosión de

la batería. Para reducir el riesgo de

provocar chispas cerca de la batería:

Veriquelapolaridaddelosbornesdelabatería.ElbornePOSITIVO7.1

(POS, P, +) de la batería generalmente posee un diámetro mayor al borne

NEGATIVO (NEG, N, -).

Sujete al menos un cable aislado de batería de 24 pulgadas (61 cm) de largo 7.2

con calibre 6 según el Calibre americano de cables (AWG, por sus siglas en

inglés) al borne NEGATIVO (NEG, N, -) de la batería.

Conecte el gancho POSITIVO (ROJO) del cargador al borne POSITIVO 7.3

(POS, P, +) de la batería.

Ubíquese junto con el extremo libre del cable que previamente sujetó al 7.4

borne NEGATIVO (NEG, N, -) de la batería a la mayor distancia posible de

la batería. Luego conecte el gancho NEGATIVO (NEGRO) del cargador al

extremo libre del cable.

Noseubiqueenposiciónfrontalalabateríaalrealizarlaconexiónnal.7.5

Conecte el cable de suministro de CA al tomacorriente.7.6

Al desconectar el cargador, siempre hágalo en forma inversa al procedimiento 7.7

de conexión y realice la primera conexión tan lejos de la batería como sea

posible.

Una batería marina (para barcos) se debe retirar y cargar en tierra. Para 7.8

realizar una carga a bordo se necesitan equipamientos especialmente

diseñados para uso marino.

CARGA DE BATERÍA, CONEXIONES DE CA8.

El riesgo de descarga eléctrica o incendio

Este cargador de batería está destinado a un uso en un circuito con tensión 8.1

nominal de 120 V. El cargador debe poseer una descarga a tierra para

reducir el riesgo de descargas eléctricas. El enchufe se debe conectar a un

tomacorriente adecuadamente instalado y que cuente con descarga a tierra

de acuerdo con todas las ordenanzas y códigos. Los pasadores del enchufe

deben adaptarse al receptáculo (tomacorriente). No utilizar con un sistema

que no posea descarga a tierra.

Nunca altere el cable o enchufe de CA suministrado, si no se ajusta al 8.2

tomacorriente, haga instalar un tomacorriente adecuado con descarga a

tierra por medio de un electricista capacitado. Una conexión inadecuada

puede provocar un riesgo de descarga eléctrica o electrocución. NOTA: no se

recomienda el uso de un enchufe adaptador.

Tamaño AWG mínimo recomendado para alargadore:8.3

De 100 pies de largo o menos-use una extensión de calibre 18.•

Para más de 100 pies de largo- use una extensión de calibre 16.•

CARACTERÍSTICAS9.

Microprocesador controlado1.

Detección de Voltaje Automático2.

LED CONNECTED 3. (rojo)

LED CHARGING4. [cargando] (amarillo)

LED CHARGED 5. [cargado] (verde)

Protección de conexión inversa6.

Juego de cable con abrazaderas de batería7.

Juego de cable con terminales tipo anillo8.

Compensación de Temperatura Automática9.

INSTRUCCIONES DE MONTAJE10.

Sin necesidad de montaje.

PANEL DE CONTROL11.

Indicadores LEDs

LED CONNECTED (rojo) encendido: Indica que la presencia de energía

de CA suministrada al cargador de batería.

LED CHARGING [cargando] (amarillo) encendido: Indica que la batería

está cargando.

LED CHARGING [cargando] (amarillo) intermitente: Indica que el

cargador está en modo anulada.

LED CHARGED [cargado] (verde) encendido: Indica que la carga de la

batería está completa y que el cargador cambió a modo mantener.

NOTA: Vea en la sección Instrucciones operativas la descripción completa de los

modos del cargador.

INSTRUCCIONES DE OPERACIÓN12.

Detección de Voltaje Automático

Cuandoelcargadorestáconectadoalabatería,esteidenticará,

automáticamente, si la batería conectada es de 6 o 12 voltios. Este proceso

eliminará la posibilidad de usar el tipo de voltaje equivocado.

Compensación de Temperatura Automática.

El cargador ajusta el voltaje de carga máxima y el voltaje máximo de

mantenimiento basado en la temperatura ambiental del aire. Esto permite una

carga óptima y segura.

Escape termal

El cargador reducirá automáticamente la corriente si detecta que la batería se

está calentando demasiado. Esta es una prevención de seguridad.

Carga

Asegúrese de que todas las piezas del cargador estén bien instaladas 1.

y en buenas condiciones para su función, incluyendo los protectores de

plástico de las pinzas de la batería.

Conecte la batería de acuerdo con las instrucciones de conexión 2.

descritas en la sección Uso de conectores de cables de desconexión

rápida.

Conecte la energía eléctrica de CA teniendo en cuenta las precauciones 3.

queguranenlaSección8.

Si la conexión es correcta, el LED CHARGING 4. [cargando] (amarillo)

debe estar encendido, indicando que se está realizando la carga. En

caso de que el LED CHARGING [cargando] (amarillo) no encienda,

cheque las conexiones o pida que la batería sea inspeccionada/

reemplazada.

NOTA: Estecargadorestáequipadoconunauto-recticador.Estenopermitirá

paso de corriente si las pinzas de la batería no están conectadas en forma

correcta. A diferencia de otros cargadores tradicionales, las pinzas no harán

corto si se juntan una con otra.

USO DE CONECTORES DE CABLES DE CONEXIÓN RÁPIDA

Conecte cualquiera de los dos juegos de cables de salida al cargador en

segundos.Asegúresedecolocarelcargadorsobreunasuperciesecayno

inamablecomometaloconcreto.

NOTA: Nunca conecte la pinza y las terminales de los conectores de argolla

juntos, para aplicarlo de otra forma, tal como batería externa u otra fuente de

poder de carga, o para alargar el cable de salida, esto ocasionará polaridad

invertida o sobrecarga.

ABRAZADERAS DE LA BATERÍA: Conecte el juego de cable con abrazaderas

de batería al cargador. Siga las instrucciones de seguridad en las secciones 6 y

7 para conectar las abrazaderas de salida a la batería.

TERMINALES DE TIPO ANILLO: Los conectores tipo anillo conectan la batería

de manera permanente, permitiendo un acceso fácil para cargar rápidamente

su batería. Esta aplicación es adecuada para motocicletas, cortadoras de

césped, vehículos todo terreno y vehículos de nieve. Para conectarla de

manerapermanentealabatería,aojeyretirecadatuercadelospernosen

los terminales de la batería. Conecte el anillo conector del anillo rojo positivo

al terminal de batería positivo (POS, P, +). Conecte el anillo conector del anillo

negro negativo al terminal de batería negativo (NEG, N, -). Vuelva a colocar las

tuercas y apriételas para asegurar la batería. Tenga cuidado de mantener los

cables y el enchufe alejados del metal y del capó del motor. Conecte el juego de

cable con abrazaderas de batería al cargador.

Carga anulada

Si no se puede completar la carga normalmente, la carga se anulará. Cuando

se anule la carga, la salida del cargador se apagará y se intermitente el LED

CHARGING [cargando] (amarillo). En ese estado, el cargador ignora todos

los botones. Para reiniciar después de que se anula la carga puede desconectar

la batería o desenchufar el cargador.

Modo de desulfatación

Si se deja la batería sin cargar por un largo tiempo se puede sulfatar y no

aceptar una carga normal. Si el cargador detecta una batería sulfatada cambiará

a un modo especial de funcionamiento diseñado para estas baterías.

Finalización de la carga

LanalizacióndelacargaseindicaconelLEDCHARGED [cargado]

(verde). Cuando se enciende, el cargador ha dejado de cargar y pasó al Modo

de funcionamiento de mantenimiento.

Modo de mantenimiento

Cuando el LED CHARGED [cargado] (verde) se enciende, el cargador

ha comenzado el Modo de mantenimiento. En este modo el cargador mantiene

la batería totalmente cargada mediante una pequeña corriente cuando

corresponda. Si la tensión de la batería desciende por debajo de un nivel

predeterminado el cargador volverá al Modo de carga hasta que la tensión de la

batería vuelva al nivel de carga completa en cuyo punto el cargador volverá al

Modo de mantenimiento.

NOTA: El cargador automáticamente pasa del Modo de carga al de

mantenimiento según corresponda. El LED CHARGED [cargado] (verde)

iniciará el ciclo cuando la batería esté totalmente cargada y se apagará cuando

la tensión descienda al nivel determinado y el cargador pase al Modo de carga.

Este ciclo continuará y el LED CHARGED [cargado] (verde) permanecerá

por períodos más largos a medida que la batería se vaya cargando.

CÁLCULO DE TIEMPO DE CARGA13.

Utilice la siguiente tabla para determinar con mayor exactitud el tiempo que le

llevarácompletarlacargadelabatería.Enprimerlugar,identiquedóndese

encuentrasubateríadentrodelgráco.

Encuentreelíndicedesubateríaenelgrácoacontinuaciónyobserveel

tiempo de carga. Los tiempos que se informan son para baterías con un 50%

de carga antes de volver a cargar. Agregue más tiempo para las baterías que se

descargaron varias veces.

TAMAÑO/ÍNDICE DE LA BATERÍA TIEMPO DE CARGA

BATERÍAS

PEQUEÑAS Motocicleta,

tractor de jardín,

etc.

6 - 12 AH 2 ½ - 5 horas

12 - 32 AH 5 - 13 ½ horas

AUTOS/

CAMIONES 200 - 315 CCA 40 - 60 RC 15 - 19 ¼ horas

315 - 550 CCA 60 - 85 RC 19 ¼ - 24 ½ horas

550 - 1000 CCA 80 - 190 RC 24 ½ - 46 ¼ horas

MARINA/CICLO PROFUNDO 80 RC 23 ½ horas

140 RC 36 ¼ horas

160 RC 40 horas

180 RC 44 ¼ horas

INSTRUCCIONES DE MANTENIMIENTO14.

Antes de realizar mantenimiento, desenchufe y desconecte el cargador de la 14.1

batería (ver Secciones 6, 7 y 8).

Después de usar, desenchufe el cargador y utilice un paño seco para limpiar 14.2

la corrosión de toda la batería y otra suciedad o aceite de los terminales,

cables y carcasa del cargador.

Asegúrese de que todas las piezas del cargador estén bien instaladas, 14.3

aseguradas y en buenas condiciones para su función, incluyendo los

protectores de plástico en las pinzas de la batería.

Para realizar mantenimiento no es necesario abrir la unidad, ya que no 14.4

existen piezas a las cuales puede realizarle mantenimiento el usuario.

INSTRUCCIONES DE ALMACENAJE15.

Guarde el cargador desenchufado en posición vertical. El cable seguirá 15.1

conduciendo electricidad hasta que se desenchufe del toma.

Almacene en el interior, en un lugar fresco y seco (a menos que esté 15.2

utilizando un cargador marino integrado).

No guarde los ganchos en asas, enganchados entre sí, en o cerca de metales 15.3

o enganchados en cables.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS16.

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El cargador no se

enciende incluso al estar

bien conectado.

Tomacorriente de CA

fuera de funcionamiento.

Conexión eléctrica

deciente.

Buena batería pero

extremadamente

descargada.

Los ganchos no se

encuentran bien

conectados a la batería.

Batería defectuosa (no

acepta una carga).

Conexiones inversas en

la batería.

Controle la posible

presencia de fusibles

abiertos o disyuntores que

suministren energía al

tomacorriente de CA.

Controle la posible

pérdida del enchufe

perteneciente a los cables

de alimentación o al

alargador.

La batería tal vez no

decida aceptar una carga

debido a un estado de

agotamiento. Permita

que la carga continúe

hasta que la batería

tenga la oportunidad

de recuperarse lo

sucientementecomo

para aceptar una carga.

Si este período se

extiende a más de 20

minutos, detenga la carga

y haga revisar la batería.

Veriquelaposible

presencia de una

conexión defectuosa a

la batería o al bastidor.

Asegúrese de que los

puntos de conexión

estén limpios. Mueva los

ganchos hacia adelante

y hacia atrás para lograr

una mejor conexión.

Haga revisar la batería.

Desenchufe el cargador

y corrija las conexiones

principales.

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El cargador realiza un

fuerte zumbido.. Las láminas del

transformador vibran

(provocan un zumbido).

Montaje del diodo o

montajedelrecticador

de salida cortocircuitado

(provocan un zumbido).

No es un problema, es

una situación habitual.

Haga revisar el cargador

por un técnico capacitado.

LED CHARGING

[cargando] (amarillo)

intermitente

Indica que el cargador

está en modo cancelar. Vea “Carga Anulada”

en la sección de

INSTRUCCIONES

OPERATIVAS

Las pinzas de la batería

no hacen corto al

juntarse una con otra.

Este cargador está

equipado con un

auto-recticador.Este

no permitirá paso de

corriente si las pinzas

de la batería no están

conectadas en forma

correcta. A diferencia

de otros cargadores

tradicionales, las pinzas

no harán corto si se

juntan una con otra.

No hay problema, es una

condición normal.

ANTES DE DEVOLVER A REPARACIONES17.

Cuando surja un problema de carga, asegúrese de que la batería puede 17.1

recibirunacarganormal.Utiliceunabuenabateríaparavericardosveces

todas las conexiones, el toma de CA para obtener 120-voltios completos, los

ganchos del cargador para lograr una polaridad correcta y la calidad de las

conexiones de los cables a los ganchos y de los ganchos al sistema de la

batería. Los ganchos deben estar limpios.

Cuando la batería está muy fría, parcialmente cargada o sulfatada no 17.2

obtendrá todo el índice de amperios del cargador. Es peligroso y perjudicial

para la batería forzar un amperaje mayor al que puede utilizar efectivamente

en una recarga.

Cuando surja un PROBLEMA DE FUNCIONAMIENTO DESCONOCIDO, por 17.3

favor lea todo el manual y comuníquese con el número de atención al cliente

para más información que no haga falta la devolución.

Si las soluciones descriptas no eliminan el problema o por información

sobre la solución de problemas o repuestos, puede llamar a la línea gratuita

desde cualquier lugar de los EE.UU.

1-800-621-5485

7:00 a. m. a 5:00 p. m. hora central de lunes a viernes

ESPECIFICACIONES18.

Voltaje de entrada-------------------------------------------------120 VCA

Corriente nominal de salida----------------------------------12V – 1.5A

6V – 1.5A

Voltaje de carga máximo------------------------------------12V – 14.8V

6V – 7.4V

Voltaje sostenido----------------------------------------------12V – 13.3V

6V – 6.6V

Tamaño-----6.6 cm de alto x 15.24 cm de ancho x 7.62 cm de profundidad

Peso------------------------------------------------------------------1.126 kg

REPUESTOS19.

Juego de cable con abrazaderas para batería -----------------38-99-001235

Juego de cable con terminales tipo anillo ------------------------38-99-001233

GARANTÍA LIMITADA20.

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA

LIMITADA AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO.

LA PRESENTE GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI

CEDERSE.

Schumacher Electric Corporation (el “Fabricante”) otorga garantía por este

cargador de batería por un plazo de 2 años contados a partir de la fecha de

compra por menor por la existencia de cualquier material o de mano de obra

defectuosos que pudieran surgir por su uso y cuidado normal. Si su unidad

cuenta con material defectuoso o defectos de mano de obra, la obligación de

los Fabricantes, conforme a la presente garantía, será simplemente reparar o

sustituir el producto por uno nuevo o por una unidad reparada, a elección del

fabricante. Es obligación del comprador enviar la unidad junto con los gastos de

envío prepagos al fabricante o a sus representantes autorizados para que ésta

se pueda reparar o reemplazar.

El Fabricante no presta garantía por lo accesorios utilizados con este producto

que no sean los fabricados por Schumacher Electric Corporation y que no estén

aprobados para su uso con este producto. La presente Garantía Limitada será

nula si el producto se utiliza en forma errónea, se trata de manera inadecuada,

esreparadoomodicadoporpersonasquenosseanelFabricanteosiesta

unidad es revendida a través de un vendedor minorista no autorizado.

El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo,

las garantías expresas, implícitas o legales, incluidas, a modo de ejemplo,

lasgarantíasimplícitasdecomerciabilidadoadecuaciónaunnespecíco.

Asimismo, el Fabricante no será responsable ante reclamos por daños

accidentales, especiales ni directos en los que incurran los compradores,

usuarios u otras personas asociadas al producto, incluidas, a título enunciativo,

los ingresos y ganancias no percibidos, ventas anticipadas, oportunidades

comerciales, el buen nombre, la interrupción de la actividad comercial o

cualquier otro daño que haya provocado. Todas las garantías, excepto la

garantía limitada incluida en el presente, por medio de la presente, quedan

expresamente anuladas y excluidas. Algunos estados no permiten la exclusión ni

la limitación de los daños accidentales ni directos o el plazo de garantía implícita,

por lo que las limitaciones o exclusiones mencionadas anteriormente podrían

no corresponder con su caso. La presente garantía le otorga derechos legales

especícosyesprobablequeustedcuenteconotrosderechosquepodrían

diferir de los incluidos en la presente garantía.

LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA

EXPRESA Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR

O A ADQUIRIR NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO

QUE NO SEA LA PRESENTE GARANTÍA.

Servicio de atención al cliente de Schumacher Electric Corporation

1-800-621-5485

Lunes-viernes 7:00 a. m. a 5.00 p. m. CST

Schumacher y el logo Schumacher son marcas registradas de

Schumacher Electric Corporation

IMPORTANT : LIRE ET CONSERVER CE GUIDE DE CONSIGNES DE SÉCURITÉ

ET D’UTILISATION.

CONSERVER CES CONSIGNES – Les SEM-1562A and SFM-1562A offre un

large éventail de caractéristiques pour accommoder vos besoins. Ce guide vous

montreracommentutiliservotrechargeurefcacementetentoutesécurité.

Veuillez lire, comprendre et suivre ces instructions et précautions attentivement

sachant que ce guide contient d’importantes consignes d’utilisation et de

sécurité. Les messages de sécurité utilisés partout dans ce manuel contiennent

un mot de signal, un message et une icône.

Le mot de signal indique le niveau du hasard dans une situation.

Indique une situation éminemment risquée, s’il n’est pas évité il

s’ensuivra dans la blessure mortelle ou sérieuse à l’opérateur ou à

quelqu’un prés de lui.

Indique une situation potentiellement risquée, s’il n’est pas évité il

s’ensuivra dans la blessure mortelle ou sérieuse à l’opérateur ou à

quelqu’un prés de lui.

Indique une situation potentiellement hasardeuse s’il n’est pas évité,

il pourrait s’ensuivre dans la blessure modérée ou blesse la personne

en face de l’unité.

Indique une situation potentiellement hasardeuse s’il n’est pas évité,

pourrait s’ensuivre dans le dommage à l’équipement ou le dommage

de propriété ou le véhicule.

Les messages de sécurité dans ce manuel contiennent deux styles de différent

type.

Le type non numéroté expose le hasard.•

Le type numéroté déclare comment éviter le hasard.•

L’icône donne une description graphique du hasard potentiel.

Résultant de la Proposition californienne 65, ce produit contient

des produits chimiques dont l’état de la Californie reconnaît causer

le cancer et des anomalies congénitales ou d’autre danger pour la

reproduction.

CONSIGNES DE SÉCURITÉ IMPORTANTES1.

Risque de choc électrique ou d’incendie.

Ne pas exposer le chargeur à la pluie ou la neige.1.1

N’utilisez que les équipements recommandés. L’utilisation d’équipements 1.2

non recommandés ou vendus par Schumacher® Electric Corporation peut

engendrer un risque d’incendie, un choc électrique ou une lésion corporelle

ou des dommages matériels.

Pour réduire le risque d’endommager le cordon électrique, tirez sur la prise 1.3

plutôt que sur le cordon quand vous débranchez le chargeur.

Une rallonge ne devrait pas être utilisée sauf en cas de nécessité absolue. 1.4

L’utilisation d’une rallonge inadéquate peut causer un risque de feu ou de

choc électrique. Si vous devez utiliser une rallonge assurez-vous que :

que les broches sur la prise de la rallonge sont du même de la même taille et •

forme que celles de la prise du chargeur.

que la rallonge est bien câblée et en bonne condition électrique.•

que la taille du câble est assez grosse pour le taux d’intensité CC du •

chargeurcommespéciéedanslaSection8.3.

Pour réduire le risque de choc électrique, débranchez le chargeur de la prise 1.5

murale avant d’entreprendre tout entretien ou nettoyage.

Enlevez vos objets personnels en métal comme les bagues, les bracelets, 1.6

les colliers et les montres quand vous travaillez avec une batterie

d’accumulateurs au plomb. Une batterie d’accumulateurs au plomb peut

produire un court-circuit thermique assez fort pour souder une bague ou autre

chose du même genre au métal, causant de graves brûlures.

Ne pas faire fonctionner le chargeur avec un cordon ou une prise endommagé 1.7

;apportez-leàuntechnicienqualié.(Appelezleserviceàlaclientèleau:

1-800-621-5485.)

Ne pas faire fonctionner le chargeur s’il a reçu un choc violent, est tombé 1.8

parterre ou a été endommagé d’une autre façon ; apportez-le à un technicien

qualié.(Appelezleserviceàlaclientèleau:1-800-621-5485.)

Nepasdémonterlechargeur;apportez-lechezuntechnicienqualiéquand1.9

vous devez l’entretenir ou le réparer. Un mauvais remontage pourrait causer

unrisqued’incendieoudechocélectrique.(Appelezleserviceàlaclientèle

au : 1-800-621-5485.)

PRÉCAUTIONS PERSONNELLES2.

Risque de gaz explosifs.

Travailler au voisinage d’accumulateur au plomb est dangereux. Les batteries 2.1

produisent des gaz explosifs en marche normale. pour cette raison, il est de la

plus haute importance que vous suiviez les directives à chaque fois que vous

utilisez le chargeur.

Pour réduire le risque d’explosion de la batterie, suivez ces directives et 2.2

celles publiées par le fabricant de la batterie et du fabricant de tout autre

appareil que vous pensez utiliser au voisinage de la batterie. Examinez les

avertissements inscrits sur ces produits et sur le moteur.

Nejamaisfumerjamaisouproduireuneétincelleouammeaualentourd’une2.3

batterie ou d’un moteur.

Soyez extra prudent pour réduire le risque de laisser tomber un outil en métal 2.4

sur la batterie. Ça pourrait faire une étincelle ou produire un court-circuit à la

batterie ou à d’autres parties électriques et pourrait produire une explosion.

Utilisez ce chargeur seulement pour recharger des batteries 2.5

d’ACCUMULATEURS AU PLOMB. Il n’est pas conçu pour alimenter un

systèmeélectriqueàbassetensionautrequedansuneapplicationd’un

démarreur. Ne pas utiliser ce chargeur de batterie pour recharger des

pilessèchesquisontcommunémentutiliséesenélectroménager.Ces

piles peuvent exploser et causer des lésions corporelles et des dommages

matériels.

NE JAMAIS recharger des batteries gelées.2.6

NE JAMAIS surcharger une batterie.2.7

PRÉPARATION POUR LE CHARGEMENT3.

Le risque de contact avec l’acide de batterie.

L’acide de batterie est un acide sulfurique

extrêmement corrosif.

Considérezd’êtreassezproched’unepersonnequandvoustravaillezprès3.1

d’un accumulateur au plomb pour qu’elle puisse venir à votre aide en cas

d’urgence.

Ayez assez d’eau fraîche et du savon à proximité au cas ou votre peau, vos 3.2

yeux ou vos habits viendraient en contact avec l’acide de la batterie.

Portezuneprotectioncomplètedesyeuxetducorps,comprenantdes3.3

lunettes de sécurité et des vêtements protecteurs. Évitez de toucher vos yeux

quandvoustravaillezprèsdelabatterie.

Si l’acide de la batterie rentre en contact avec votre peau ou vos vêtements, 3.4

lavez l’endroit immédiatement avec de l’eau et du savon. Si l’acide entre dans

vos yeux, rincez immédiatement l’œil avec de l’eau froide coulante pour au

moins 10 minutes puis allez voir le médecin aussitôt.

On doit retirer la batterie du véhicule pour la recharger. Toujours retirer le 3.5

câble de masse en premier. S’assurer que tous les accessoires du véhicule

sont éteints, pour prévenir de la formation d’étincelles.

Assurez-vous que la zone autour de la batterie est bien ventilée quand la 3.6

batterie est en chargement.

Nettoyer les bornes de la batterie avant de la charger. Lors du nettoyage, 3.7

ne laissez pas les particules de corrosion entrer en contact avec vos yeux,

votre nez et votre bouche. Utilisez du bicarbonate de sodium et de l’eau

pour neutraliser l’électrolyte de batterie et aider à éliminer les particules de

corrosion dans l’air. Ne vous touchez pas les yeux, le nez ou la bouche.

Ajoutez de l’eau distillée dans chaque élément de batterie jusqu’à que le 3.8

niveaud’acideatteigneceluispéciéparlefabricantdelabatterie.Nepas

faire déborder. Pour une batterie dont les éléments n’ont pas de bouchons,

comme les « VRLA » (accumulateur au plomb – acide à régulation par

soupape) suivez attentivement les directives de chargement du fabricant.

Lisez, comprenez et suivez toutes les directives pour le chargeur, la batterie, 3.9

le véhicule et tout autre appareil utilisé au voisinage de la batterie et du

chargeur.Étudieztouteslesprécautionsspéciquesdufabricantdelabatterie

pour le chargement et les taux de charge recommandés.

Déterminez le voltage de la batterie en vous référant au manuel d’instruction 3.10

de véhicule et assurez-vous que la tension de sortie du chargeur est le

voltage correct.

Assurez-vous que les pinces des câbles du chargeur sont fermement 3.11

connectées.

EMPLACEMENT DU CHARGEUR4.

Le risque de contact avec l’acide de

batterie.

Placez le chargeur aussi loin que possible de la batterie que les câbles CC le 4.1

permettent.

Ne jamais placer le chargeur directement au dessus de la batterie en charge ; 4.2

les gaz de la batterie corroderaient et endommageraient le chargeur.

Ne pas poser la batterie sur le chargeur.4.3

Ne jamais laisser l’électrolyte de la batterie s’écouler sur le chargeur lors de 4.4

l’analyse hydrométrique ou en remplissant la batterie.

Ne pas faire fonctionner le chargeur dans un endroit clos et ni d’empêcher 4.5

d’aucune façon une bonne ventilation.

PRÉCAUTIONS SUR LA CONNEXION C.C.5.

ConnectezetdéconnectezlespincesCCseulementaprèsavoirrégléles5.1

sélecteurs du chargeur sur la position « off » et avoir débranché le cordon CA

de la prise murale. Ne permettez jamais aux pinces de se toucher.

Attachez les pinces à la batterie et au chassis, comme indiqué dans les 5.2

étapes 6.5, 6.6 et de 7.2 à 7.4.

ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE 6.

DANS UN VÉHICULE.

UNE étincelle près de batterie peut

causer son explosion. Pour réduire

les risques d’étincelle près de la

batterie :

Positionnez les câbles CA et CC pour qu’ils ne risquent aucun dommage par 6.1

le capot, la porte ou toute autre partie du moteur chaude ou en mouvement.

NOTE : s’il est nécessaire de fermer le capot pendant le processus chargeant,

être sûrs que le capot ne touche pas la partie en métal des clips de batterie

ou coupe l’isolation des câbles.

Tenez-vous à l’écart des pales de ventilateur, des courroies, des poulies et 6.2

autrespiècesquipeuventcauserdesblessures.

Vériezlapolaritédesbornesdelabatterie.LabornePOSITIVE(POS,P,+)6.3

delabatterieagénéralementunplusgranddiamètrequelaborneNÉGATIVE

(NEG, N, -).

Déterminez quelle borne de la batterie est mise à la masse (connectée au 6.4

chassis). Si la borne négative est connectée au chassis (dans la plupart des

véhicules), voir l’étape 6.5. Si la borne positive est connectée au chassis, voir

l’étape 6.6.

Pour les véhicules mis à la masse négative, connectez la pince POSITIVE 6.5

(ROUGE) du chargeur de batterie à la borne de la batterie POSITIVE

(POS, P, +), non mise à la masse. Connectez la pince NÉGATIVE (NOIRE)

au chassis du véhicule ou au bloc moteur à l’écart de la batterie. Ne pas

connecter la pince au carburateur, à la canalisation d’essence ou à des

piècesdecarrosserieentôle.Connectezàunegrossepiècedemétaldela

carrosserie ou du bloc moteur.

Pour les véhicules mis à la masse positive, connectez la pince NÉGATIVE 6.6

(NOIRE) du chargeur de batterie à la borne de la batterie NÉGATIVE

(NEG, N, -), non mise à la masse. Connectez la pince POSITIVE (ROUGE)

au chassis du véhicule ou au bloc moteur à l’écart de la batterie. Ne pas

connecterlapinceaucarburateur,àlacanalisationd’essenceouàdespièces

entôle.Connectezàunegrossepiècedemétaldelacarrosserieoudubloc

moteur.

Branchez la corde du CA dans une prise de 120 V.6.7

Lorsque vous déconnectez le chargeur, positionnez tous les sélecteurs sur « 6.8

off », débranchez le cordon CA, enlevez la pince du chassis du véhicule, puis

enlevez la pince de la borne de la batterie.

Voir CALCUL DU TEMPS DE CHARGE pour des renseignements sur la durée 6.9

de charge.

ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE 7.

HORS DU VÉHICULE.

UNE étincelle près de batterie peut

causer son explosion. Pour réduire

les risques d’étincelle près de la

batterie :

Vériezlapolaritédesbornesdelabatterie.LabornePOSITIVE(POS,P,+)7.1

delabatterieagénéralementunplusgranddiamètrequelaborneNÉGATIVE

(NEG, N, -) (Un câble de booster du calibre nécessaire serait parfaitement).

Attachez un câble isolé de batterie d’au moins 24 pouces (61 cm), calibre 6 7.2

(AWG) à la borne NÉGATIVE (NEG, N, -) de la batterie.

Connectez la pince du chargeur POSITIVE (ROUGE) à la borne POSITIVE 7.3

(POS, P, +) de la batterie.

Placez vous et l’extrémité libre du câble que vous avez attachés 7.4

antérieurement à la borne NÉGATIVE (NEG, N, -) de la batterie, aussi loin

que possible de la batterie – puis connectez la pince NÉGATIVE (NOIRE) du

chargeur à l’extrémité libre du câble.

Ne vous placez pas face à la batterie lorsque vous effectuez le dernier 7.5

raccordement.

Branchez la corde du CA dans une prise de 120 V.7.6

Quand vous déconnectez le chargeur, toujours le faire dans l’ordre inverse de 7.7

laprocéduredeconnexionetcoupezlapremièreconnexionenétantaussi

loin que possible de la batterie.

Une batterie marine (bateau) doit être débarquée à terre pour être chargée. 7.8

Pour la charger à bord il faut posséder un appareil spécialement conçu pour

utilisation marine.

CHARGEMENT D’UNE BATTERIE – RACCORDEMENTS C.A.8.

Risque de choc électrique ou d’incendie.

Ce chargeur de batterie doit être utilisé sur un circuit de tension nominale 8.1

de 120 volts. Le chargeur doit être mis à la terre pour réduire le risque de

choc électrique. La prise de terre doit être branchée dans une prise qui

est correctement installée et mise à la terre conformément aux codes de

constructionlocaux.Leschesdelaprisemâledoiventcorrespondreàla

prisemurale.Nepasutiliserl’appareilavecunsystèmenonmisàlaterre.

NejamaismodierlecordonCAoulapriseduchargeur–siellene8.2

correspond pas à la prise murale, demander à un électricien professionnel

de vous installer celle qui convient. Une mauvaise installation peut engendrer

un risque de choc électrique ou d’électrocution. NOTE : L’utilisation d’un

adapteur n’est pas recommandée.

Tailles minimum AWG recommandées pour le rallonge :8.3

100 pieds de long ou moins - utilisent une 18 corde d’extension de calibre.•

Plus de 100 pieds de long - utilisent une 16 corde d’extension de calibre.•

CARACTÉRISTIQUES9.

Commandé par microprocesseurs1.

Détection de Tension Automatique 2.

DEL DE CONNECTÉE 3. (rouge)

DEL DE CHARGE 4. (jaune)

DEL DE CHARGÉE 5. (verte)

Protection contre les connexions inversées6.

Ensemble composant le câble/clip de batterie7.

Ensemble composant le câble/anneau de borne8.

Compensation Automatique de Température9.

DIRECTIVES DE MONTAGE10.

Aucun montage n’est nécessaire.

PANNEAU DE CONTRÔLE11.

Voyants

LA DEL de CONNECTÉE (rouge) s’allume : Indique qu’il y a une tension

alternative (CA) fournie à la batterie.

LA DEL DE CHARGE (jaune) s’allume : Indique que le chargeur recharge

la batterie.

LA DEL DE CHARGE (jaune) clignote : Indique que le chargeur est en

mode d’arrêt du chargement.

LA DEL DE CHARGÉE (verte) s’allume : Indique que la batterie est à

pleine charge et que le chargeur est en mode de conservation.

NOTE: Consulter les instructions d’utilisation pour obtenir une description

complètedesmodesduchargeur.

CONSIGNES D’UTILISATION12.

Détection de Tension Automatique

Quand le chargeur est raccordé à une batterie, il déterminera automatiquement

si la batterie connectée est une batterie de 6 volts ou une batterie de 12 volts.

Cela élimine la possibilité d’utiliser la sélection de voltage faux.

Compensation Automatique de Température

Le chargeur adapte le voltage de charge maximum et le maximum voltage pour

maintien basé sur la température aérienne ambiante. Cela permet le fait de

charger optimal et la sécurité.

Fugueur Thermal

Le chargeur réduit automatiquement le courant s’il découvre la batterie peut

devenir trop chaud. C’est une précaution de sécurité.

Le chargement

Garantissez que toutes les composantes de chargeur sont dans l’endroit 1.

et dans la bonne condition de travail, en incluant les bottes de plastique

sur les clips de batterie.

Raccorder la batterie en vous conformant aux instructions de connexion 2.

décrite à la section « Utilisation des connecteurs de câble Quick-

Disconnect ».

Connectez le cordon CA en suivant les précautions décrites à la section 8.3.

Si tout est bien raccordé, la DEL DE CHARGE 4. (jaune) devrait être

alluméeindiquantquelechargeurcharge.SilalumièredelaDELDE

CHARGE (jaune)nes’allumepas,vériezlesconnexionsoufaites

vérier/remplacerlabatterie.

NOTE : Ce chargeur est équipé avec une caractéristique d’auto-début. Il ne

fournira pas de courant aux clips de batterie jusqu’à ce qu’une batterie soit

correctement raccordée. À la différence des chargeurs traditionnels, les clips ne

jetteront pas des étincelles si touché ensemble.

UTILISATION DES CONNECTEURS DE CÂBLE QUICK-CONNECT

Raccorder l’un ou l’autre des deux câbles de sortie au chargeur en quelques

secondes.S’assurerdemettrelechargeursurunesurfacenoninammable,

sèche,tellequ’unesurfacemétalliqueouenbéton.

NOTE : ne raccordez Jamais l’attache et les connecteurs a anneaux ensemble

pour l’utilisation dans d’autres applications, comme la batterie externe ou d’autre

chargeur, ou prolonger la longueur de câble, comme la polarité contraire et/ou

les conditions de surcharge se produira.

CLIPS DE BATTERIE : Connecter le ensemble composant le câble/clip de

batterie au chargeur. Suivre les instructions de sécurité des sections 6 et 7 pour

connecter les clips de sortie à la batterie.

BROCHES ANNEAU : Les connecteurs anneau s’attachent de façon

permanenteàlabatterieandepouvoirchargerrapidementvotrebatterie.Ceci

s’applique aux motos, tracteurs de jardin, quads et les motoneiges. Pour attacher

à une batterie en permanence, dévisser et retirer chaque écrou de leur boulon

sur les bornes de la batterie. Connecter le connecteur anneau positif rouge à la

borne positive de la batterie (POS, P, +). Connecter le connecteur anneau négatif

noir à la borne négative de la batterie (NEG, N, -). Remettre et visser les écrous.

Bienconserverlesdeuxlsetlapriseàl’écartdetoutepartiemétalliqueoudu

capot moteur. Connecter le ensemble composant le câble/clip de batterie au

chargeur.

Arrêt du chargement

Si le chargement ne peut pas se poursuivre normalement, il s’arrêtera. Quand

le chargement s’arrête, la tension de sortie du chargeur est coupée et la DEL

DE CHARGE (jaune) clignote. Sur cette position, le chargeur ignore tous

lesboutons.Pourrestaurerlechargeuràsonétatinitialaprèsunarrêtdu

chargement, débranchez-le ou déconnectez la batterie.

Mode de désulfatation

Si la batterie est laissée déchargée pendant une longue période, elle peut

devenir sulfatée et ne pourra accepter une charge normale. Si le chargeur

détecte une batterie sulfatée, il basculera sur un mode d’opération particulier

conçu pour de telles batteries.

Chargement complet

Le chargement complet est indiqué par le voyant DEL DE CHARGÉE

(verte). Quand elle est allumée, le chargeur a arrêté le chargement et a basculé

au mode de fonctionnement Entretien.

Mode Entretien

Quand le voyant DEL DE CHARGÉE (verte) est allumé, le chargeur a

commencé le mode Entretien. Dans ce mode, le chargeur garde la batterie

complètementchargéeenfournissantunfaiblecourantselonlesbesoins.

Silatensiondelabatteriedescendaudessousd’unniveauxé,lechargeur

basculera sur le mode Chargement jusqu’à ce que la tension atteigne le niveau

de charge complet et à ce moment-là basculera sur le mode Entretien.

NOTE : Le chargeur bascule automatiquement du mode Chargement au

mode Entretien selon la nécessité. La diode DEL DE CHARGÉE (verte)

s’allumeraparséquencequandlabatterieseraenchargecomplèteets’éteindra

quandlevoltagedescendraau-dessousd’unniveaupréxéetlechargeur

passant en mode Chargement. La séquence continuera et le voyant DEL DE

CHARGÉE (verte) restera allumé de plus en plus longtemps, plus la

batterie sera chargée.

CALCUL DU TEMPS DE CHARGEMENT13.

Utilisez le tableau suivant pour déterminer plus précisément le temps qu’il vous

fautpourrechargercomplètementunebatterie.Premièrement,déterminezoùse

trouve votre batterie dans le tableau.

Trouvez votre type de batterie dans le tableau ci-dessous et notez le temps de

charge donné. Les temps de charge donnés sont pour des batteries chargées

à 50 pour cent avant la recharge. Ajoutez plus de temps pour les batteries

fortement déchargées.

TAILLE DE LA BATTERIE/

CARACTÉRISTIQUES TEMPS DE CHARGEMENT

PETITES

BATTERIES Motocyclette,

tondeuse

àsiège,etc.

6 - 12 AH 2 ½ - 5 heures

12 - 32 AH 5 - 13 ½ heures

AUTOS/

CAMIONS 200 - 315 CCA 40 - 60 RC 15 - 19 ¼ heures

315 - 550 CCA 60 - 85 RC 19 ¼ - 24 ½ heures

550 - 1000 CCA 80 - 190 RC 24 ½ - 46 ¼ heures

MARINE/À DÉCHARGE

POUSSÉE 80 RC 23 ½ heures

140 RC 36 ¼ heures

160 RC 40 heures

180 RC 44 ¼ heures

CONSIGNES D’ENTRETIEN14.

Avant une opération d’entretien, débranchez et déconnectez le chargeur de 14.1

batterie (voir les sections 6, 7 et 8).

Aprèsavoirutilisélechargeur,débranchez-leetutilisezunchiffonsecpour14.2

nettoyer toute corrosion de la batterie ainsi que la saleté ou l’huile sur les

broches, les câbles et le boîtier du chargeur.

Garantissez que toutes les composantes de chargeur sont dans l’endroit et 14.3

dans la bonne condition de travail, en incluant les bottes de plastique sur les

clips de batterie.Garantissez que toutes les composantes de chargeur sont

dans l’endroit, solidement attaché et dans la bonne condition de travail, en

incluant les bottes de plastique sur les clips de batterie.

L’entretien courant ne nécessite pas l’ouverture de l’appareil, car il ne contient 14.4

aucunepiècequel’utilisateurpuisseentretenir.

DIRECTIVES D’ENTREPOSAGE15.

Entreposez le chargeur non branché, dans une position verticale. Le cordon 15.1

conduira de l’électricité jusqu’à ce qu’il soit débranché de la prise.

Entreposez-le à l’intérieur, dans un endroit sec et frais (à moins que vous 15.2

n’utilisiez un chargeur de bord Marin).

Ne pas ranger les pinces de batterie attachées ensemble, sur ou autour d’un 15.3

métal ou accrochées aux câbles.

TABLEAU DE DÉPANNAGE16.

PROBLÈME CAUSE POSSIBLE RAISON/SOLUTION

Le chargeur ne s’allume

pas quand il est

correctement branché.

La prise de courant CA

est morte.

Mauvaise connexion

électrique.

La batterie est fortement

déchargée, mais quand

même bonne.

Les pinces n’offrent pas

une bonne connexion à la

batterie.

La batterie est

défectueuse.

Connexion inversée à la

batterie.

Vériezsiunfusibleest

coupé ou le disjoncteur

pour cette prise de

courant.

Vériezlecordon

d’alimentation et

la rallonge pour le

raccordementdesches.

La batterie peut ne

pas vouloir accepter

une charge vu qu’elle

est à plat. Permettez

la continuation du

chargement jusqu’à ce

que la batterie ait une

chance de récupérer

sufsammentpour

accepter une charge.

Si cela dure plus de

20 minutes, arrêtez le

chargement et faites

vérierlabatterie.

Vériezlaconnexionà

la batterie et au châssis.

Assurez-vous que les

points de connexion

sont propres. Bougez les

pinces de l’avant vers

l’arrièrepourunemeilleure

connexion.

Fairevérierlabatterie.

Débranchez le chargeur et

corrigez la connexion des

pinces.

PROBLÈME CAUSE POSSIBLE RAISON/SOLUTION

Le chargeur produit un

fort bourdonnement ou

ronement.

Les lamelles du

transformateur vibrent

(bourdonnement).

Dispositif de diodes ou

dispositif du débit du

redresseur en court-circuit

(ronement).

Aucunproblème,c’estune

condition normale.

Faitesvériervotre

chargeur par un technicien

qualié.

LA DEL DE CHARGE

(jaune) clignote

Indique que le chargeur

est en mode annulation/

arrêt.

Consulter “Arrêt du

Chargement” en les

instructions d’utilisation.

Les clips de batterie ne

jettent pas des étincelles

quand touché ensemble.

Le chargeur est équipé

avec une caractéristique

d’auto-début. Il ne fournira

pas de courant aux

clips de batterie jusqu’à

ce qu’une batterie soit

correctement raccordée.

À la différence des

chargeurs traditionnels,

les clips ne jetteront pas

des étincelles si touché

ensemble.

Aucunproblème,c’estune

condition normale.

AVANT DE L’ENVOYER POUR RÉPARATION17.

Quandvousrencontrezunproblèmedechargement,assurez-vousque17.1

la batterie est capable d’accepter une charge normale. Utilisez une bonne

batteriepourvérierunedeuxièmefoistouteslesconnexions,laprisede

courant CA d’une puissance totale de 120 volts, les pinces du chargeur pour

la bonne polarité et la qualité de la connexion des câbles aux pinces et des

pinces à la batterie. Les pinces doivent être propres.

Quandlabatterieesttrèsfroide,partiellementchargéeousulfatée,elle17.2

netireralepleintauxd’ampèresduchargeur.Durantlechargement,c’est

dangereux et ça endommage une batterie d’y introduire un ampérage

supérieur à celui qu’elle peut effectivement utiliser.

Lorsqu’un PROBLÈME D’UTILISATION INCONNU survient, veuillez lire 17.3

leguidecompletetappelezleserviceàlaclientèlepourrecevoirdes

informations qui habituellement éliminent le besoin de nous retourner

l’appareil.

Silessolutionsci-dessusn’ontpasrésoluleproblèmeoupourdesrenseignements

surlesdépannagesoulespiècesderechange,composezsansfraisde

n’importeoùauxEtats-Unis:

1-800-621-5485

De 7 :00 à 17 :00 heure normale du Centre du lundi au vendredi

CARACTÉRISTIQUES18.

Tension en entrée-------------------------------------------------120 V CA

Courant nominal en sortie ----------------------------------12 V – 1,5 A

6V – 1.5A

Tension maximale de charge ----------------------------12 V – 14,8 V

6V – 7,4V

Tension de conservation ----------------------------------12 V – 13,3 V

6V – 6,6V

Dimensions--------------------------------6.6 cm x 15.24 cm x 7.62 cm

Poids-------------------------------------------------------------------1.126 kg

PIÈCES DE RECHANGE19.

Ensemble composant le câble/clip de batterie ------------------38-99-001235

Ensemble composant le câble/anneau de borne --------------38-99-001233

GARANTIE LIMITÉE20.

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, DONNE CETTE GARANTIE LIMITÉE À

L’ACHETEUR D’ORIGINE DU PRODUIT. CETTE GARANTIE LIMITÉE N’EST

NI TRANSFÉRABLE NI CESSIBLE.

Schumacher Electric Corporation (le “fabricant”) garantit ce chargeur de batterie

pour 2 ans, à partir de la date d’achat, contre les défauts de matériaux ou de

fabrication qui peuvent survenir dans des conditions normales d’utilisation

et d’entretien. Si votre appareil n’est pas sans défauts de matériaux ou de

fabrication, la seule obligation du fabricant sous cette garantie est de réparer ou

de remplacer votre produit, avec un nouvel appareil ou un remis à neuf, selon

le choix du fabricant. Il est de l’obligation de l’acheteur d’expédier l’appareil,

accompagné des frais d’expédition prépayés au fabricant ou à son représentant

autorisé pour qu’une réparation ou un remplacement ait lieu.

Le fabricant ne fournit aucune garantie sur les accessoires utilisés avec ce

produit qui ne sont pas fabriqués par Schumacher Electric Corporation et

approuvés pour être utilisés avec ce produit. Cette garantie limitée est annulée si

le produit est sujet à une mauvaise utilisation ou une manipulation imprudente, à

uneréparationouunemodicationparunepersonneautrequelefabricantousi

cet appareil est revendu au travers d’un détaillant non autorisé.

Le fabricant ne fait aucune autre garantie, y compris, mais sans y être limité,

expresse, implicite ou garanties légales, y compris, mais non de façon limitative,

toute garantie implicite de valeur marchande ou de pertinence pour un usage

particulier. De plus, le fabricant ne peut être tenu responsable d’aucun dommage

accidentel, spécial ou conséquentiel subi par l’acheteur, l’utilisateur ou autres

personnes en relation avec ce produit, y compris, mais sans y être limité, les

pertesderevenusoudeprots,deventeanticipée,d’opportunitéd’affaires,

d’achalandage, d’interruption des activités et tout autre préjudice ou dommage.

Chacune et toutes ces garanties, autres que les garanties limitées incluses

dans la présente, sont expressément déclinées et exclues. Certains états

ne permettent pas l’exclusion ou les limites sur les dommages indirects ou

consécutifs ou la durée de la garantie implicite. Les limites ou exclusions ci-

dessus peuvent donc ne pas s’appliquer à votre cas. Cette garantie vous donne

desdroitslégauxspéciquesetilsepeutquevousayezd’autresdroitsqui

varient de cette garantie.

CETTE GARANTIE LIMITÉE EST LA SEULE GARANTIE LIMITÉE

EXPRESSE, ET LE FABRICANT N’ASSUME NI N’AUTORISE AUCUNE

PERSONNE À ASSUMER TOUTE AUTRE OBLIGATION SE RAPPORTANT À

CE PRODUIT QUE CELLES DE CETTE GARANTIE.

Schumacher Electric Corporation Customer Service

1-800-621-5485

Du lundi au vendredi, de 7:00 à 17:00 HNC

Schumacher et le logo Schumacher Logo sont des marques déposées de

Schumacher Electric Corporation

Schumacher Automatic Sem 1562A Users Manual

SFM-1562A 00-99-000922-1009

SEM-1562A to the manual a568663b-2e61-4572-83bb-8bb974b61543

Navigation menu

Versions of this User Manual:

Views

Navigation
