Seiko Epson FBM224A Bluetooth Interface board for Printer User Manual
Seiko Epson Corporation Bluetooth Interface board for Printer
User Manual
Users Manual
Model No. : M224A
FCC ID : BKMFBM224A
SEIKO EPSON CORPORATION
Equipment Description:
M224A is the interface board connects Bluetooth module and the Printer. M224A contains “CN1”, I/O
connector for the Printer, and “EYMF2CAMM-YV”, Bluetooth Module made by Taiyo Yuden Co.,
Ltd.
Model Name: M224A
EYMF2CAMM-YV
Cable
CN1
M224A
Device
<CAUTION>
* The following sentence has to be displayed on the outside of the device in which the module is
installed: “Contains Transmitter Module FCC ID: BKMFBM224A”, or “Contains FCC ID:
BKMFBM224A”
* Please note that this users manual (installation instruction) should no be provided to end-users.

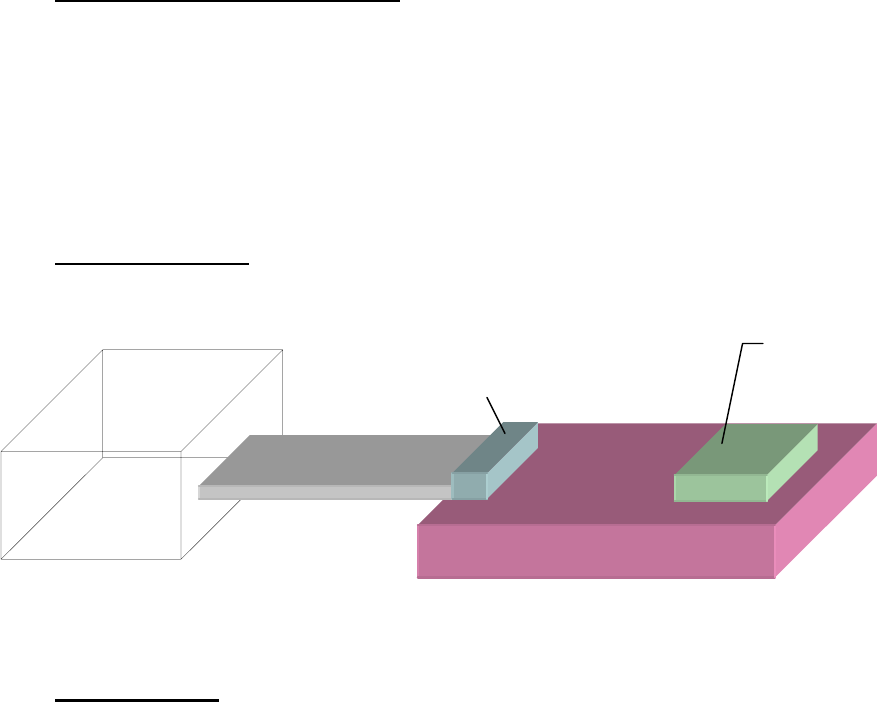

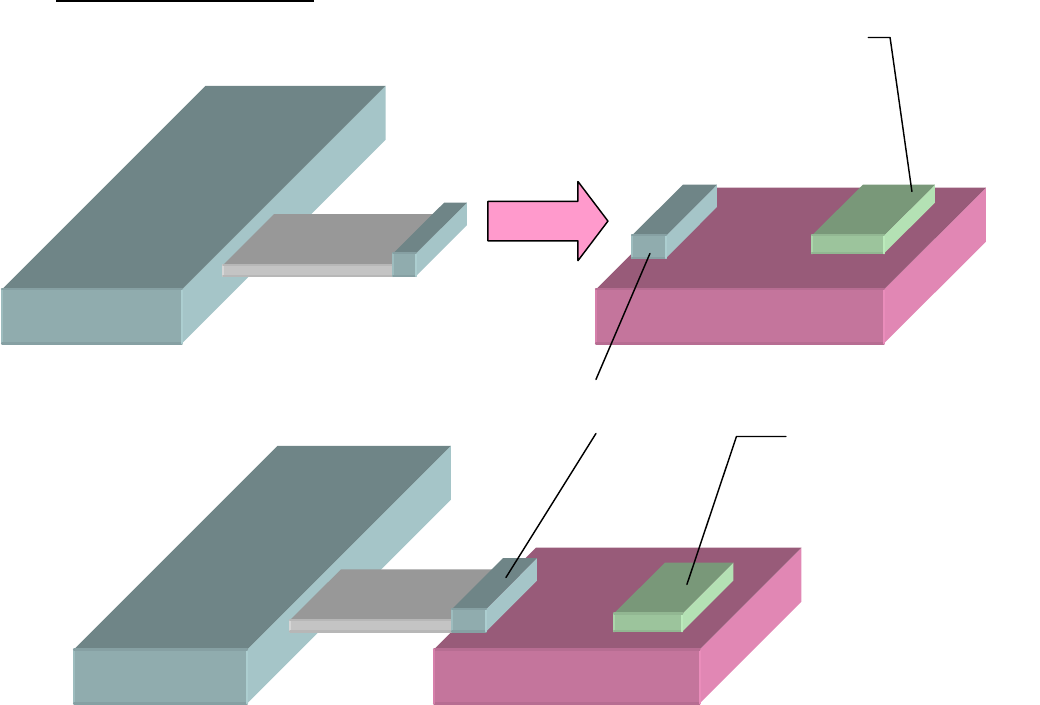

How to Built - In:
Device M224A
EYMF2CAMM-YV
MOLEX 20.1MM, UL-R:CN1
EYMF2CAMM-YV
M224A
Device
Connect
*Please prepare the cable complied with CN1.
This document consists of 2 parts.
<Part 1> Pin Description of Connector (CN1) for M224
<Part 2> Users Manual for “EYMF2CAMM-YV”
Pin Description of connector (CN1) for M224A
Bluetooth Interface connector signal assignments and functions
Pin
number Signal name Signal direction Function
1 VCC - Power supply(+3.3V)
2 VCC - Power supply(+3.3V)
3 MODE_SEL Input This signal sets the operating mode of Bluetooth module
L: Automatic mode
H: Command mode
4 PWROK Input Reset signal input
5 (Reserved) - Not used
6 LINK Output This signal indicates the state of connection between master device and this unit
7 UIBTYP1 Output This signal indicates the type of interface
8 UIBTYP2 Output This signal indicates the type of interface
9 RSTUIB Input Reset signal input
10 (Reserved) - Not used
11 (Reserved) - Not used
12 RTS Output This signal indicates whether the Bluetooth interface board is busy
13 NC - Not used
14 DTR Input This signal indicates whether the Bluetooth interface board can send data to printer
15 RxD Input Receive data
16 TxD Output Transmit data
17 RSTOUT Output Not used(Fixed to H)
18 GND - Ground
19 GND - Ground
20 GND - Ground
SEIKO EPSON CORPORATION CONFIDENTIAL
<Part 1>
<Part 2>
殿
Ｎｏ．ＨＤ－ＳＨ－ＧＴ０２２２４-A
受付 ０４１１０２
New Change
新規・変更
User’s Manual
ユーザーズマニュアル
Module name
品名 ＥＹＭＦ２ＣＡＭＭ－ＹＶ
領印欄
We hereby the specification.
この書類の内容を確認し受領致しました。
Received by
〈御受領印〉 DATE： . .
DATE：
Submitted by TAIYO YUDEN Co.,Ltd.
太陽誘電株式会社 モジュール事業部 無線技術部
APPROVED
品証承認
DES.REVIEW
設計承認 CHECKED
確認 DESIGNED
担当
APPROVED CHECKER DRAWN DESIGNE
Control No.
ＨＤ－ＳＨ－
ＧＴ０２２２４
（１／２）
Control name User’s Manual
ユーザーズマニュアル
（１）Revision history
改訂経歴
Revision No.
改訂経歴 Designed
担当 Rectification record
変更経歴 Checked
確認 Approved
承認
New document
初版 Newly issued
新規作成
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｊ
Ｋ
Ｌ
Ｍ
Ｎ
P
Q
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKER DRAWN DESIGNE
Control No.
ＨＤ－ＳＨ－
ＧＴ０２２２４
（２／２）
Control name User’s Manual
ユーザーズマニュアル
（２）Document constituent list
構成書類リスト
Control name
書類名 Control No.
書類番号 Document page
構成ページ
General items
一般事項書 ＨＤ－ＡＧ－Ａ０４１１０２ １／６ ～ ６／６
Absolute maximum ratings
絶対最大定格書 ＨＤ－ＡＭ－Ａ０４１１０２ １／１

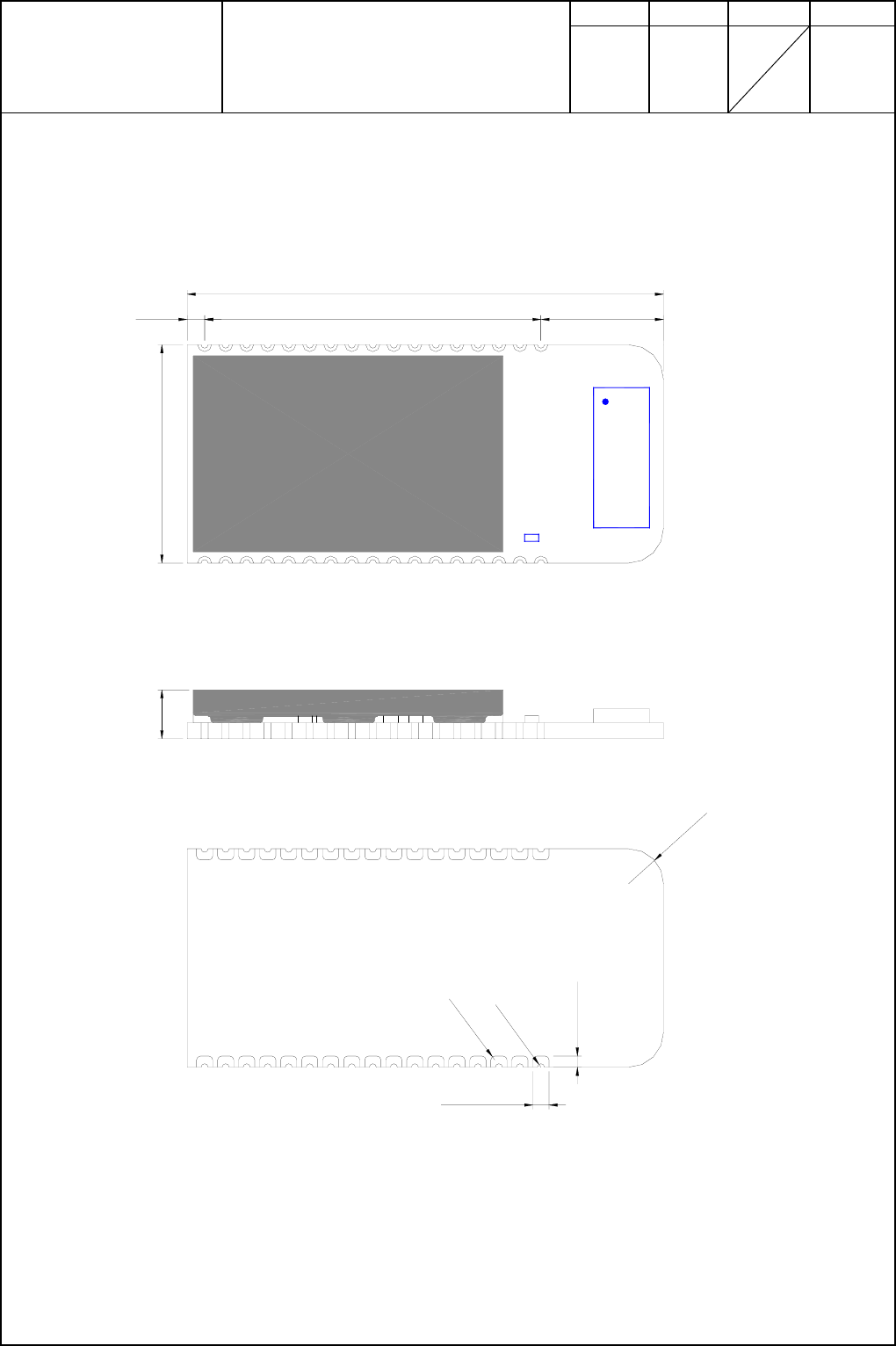

Outline･Appearance
外形・外観図 ＨＤ－ＡＤ－Ａ０４１１０２ １／３ ～ ２／３

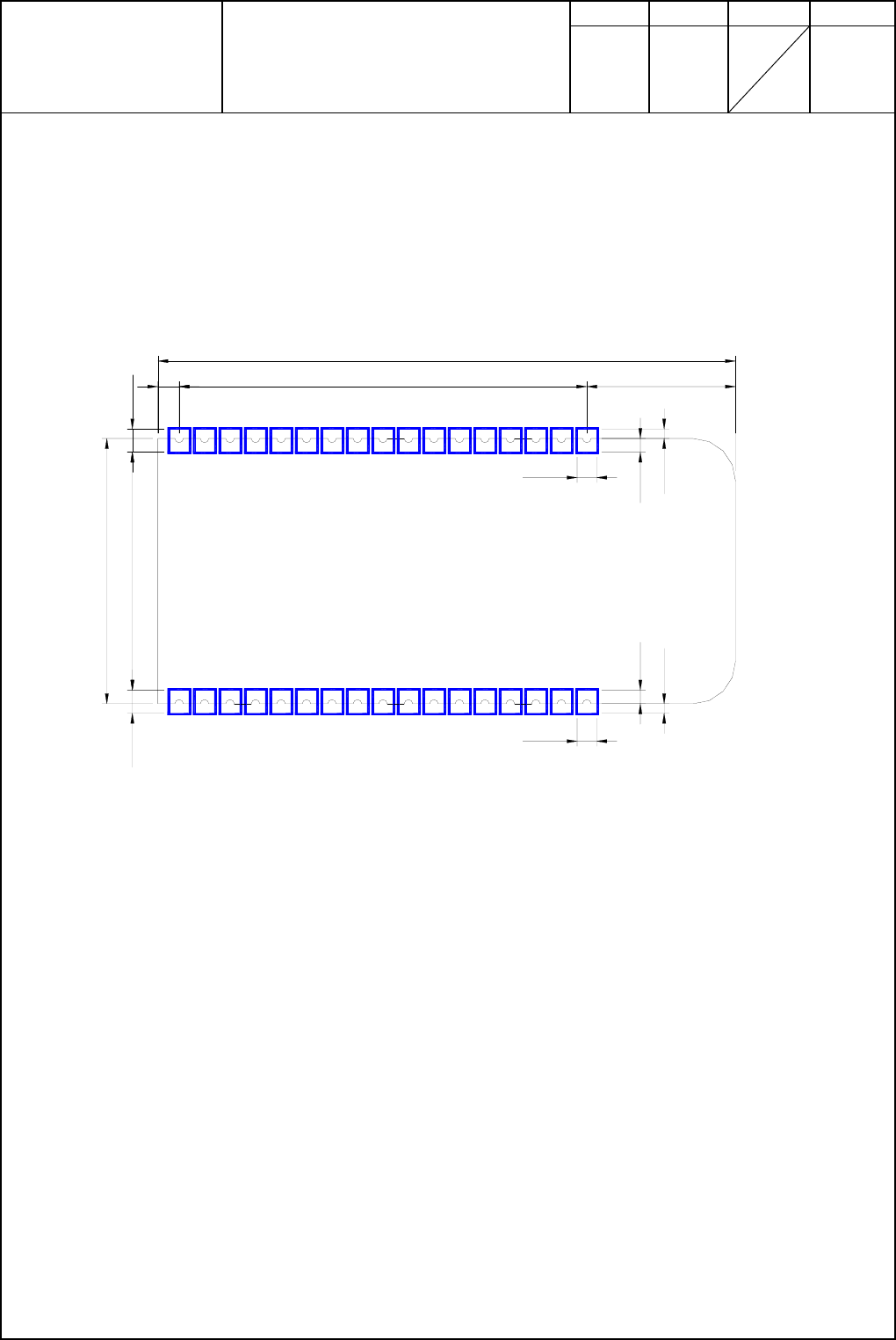

Pin layout
ピンレイアウト図 ＨＤ－ＢＡ－Ａ０４１１０２ １／１
Regulatory information １／１
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（1／6）
Control name General items
一般事項書
（１）Scope
適用
This specification (“Specification”) applies to the hybrid IC “EYMF2CAMM-YV” for use Bluetooth® module
(“Product”) manufactured by TAIYO YUDEN Co.,Ltd. (“TAIYO YUDEN”)
本仕様書は、太陽誘電株式会社(“弊社”)により製造される Bluetooth®用ハイブリッド IC ”EYMF2CAMM-YV”
(“本製品”)に適用する。
（２）Description
内 容
① Model name : ＥＹＭＦ２ＣＡＭＭ－ＹＶ
型 番 : ＥＹＭＦ２ＣＡＭＭ－ＹＶ
② Function: Radio frequency transceiver Module (power class2, Bluetooth® standard Ver1.1 conformity)
機 能 : 無線通信モジュール（出力 Class2、Bluetooth®
規格 Ver1.1 準拠）
③ Application: PDA, Barcode Reader and Pos
用 途 : PDA, Barcode Reader and Pos
④ Structure: Hybrid IC loaded with silicon monolithic semiconductor
構 造 : シリコンモノリシック半導体を用いた混成集積回路
Ability of lead free mounting at customer's assembly (Heat resistance of this Product) :Yes
お客様での Pb フリー実装可否（本製品の耐熱性） ：可能
Containment of hazardous substance in this Product
* RoHS regulation substance(Pb.Cd.Hg.Cr+6.PBB.PBDE) :Non use
本製品内の環境物質含有
* RoHS 規制物質（Pb.Cd.Hg.Cr+6.PBB.PBDE） ：未使用
⑤ Outline : 34-pin leadless chip carrier
外 形 : 34 ピン リードレスチップキャリア
⑥ Marking : Model name, BD_ADDR, Lot No. and manufacturer on Shielding Case
表 示 : シールドケース上に、品名, BD_ADDR, ロット No., 製造会社名を印字
⑦ Notes :
その他 :
a. Limitation of Warranty
保証
i) TAIYO YUDEN provide warranties only if the Product is operated under the condition set forth in
this Specification.
Please note that TAIYO YUDEN shall not be liable for any defect and/or malfunction arising from
use of the Product under the terms and conditions other than the operating conditions hereof.
本製品の保証使用条件は本仕様書の通りです。
本保証条件以外の条件で御使用になった結果発生した不良・不具合につきましては、弊社
は責任を負い兼ねますので御了承下さい。
The Bluetooth® word mark and logos are owned by the Bluetooth® SIG, Inc. and any use of such marks by TAIYO
YUDEN CO., LTD. is under license.
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（2／6）
Control name General items
一般事項書
ii) This Product is designed for use in products which comply with Bluetooth® Specifications (Ver.1.1)
(“Bluetooth Specifications”). TAIYO YUDEN disclaims and is not responsible for any liability
concerning infringement by this Product under any intellectual property right owned by third party in
case the customer uses this Product in any product which does not comply with Bluetooth®
Specifications (the “non-complying products”). Furthermore, TAIYO YUDEN warrants only that this
Product complies with this Specification and does not grant any other warranty including warranty for
application of the non-complying products.
本製品はBluetooth®の規格（Ver.1.1）に従って製造された製品であり、本製品の用途が
Bluetooth®規格以外もしくは当該規格に従わない製品（「Bluetooth®規格外製品」）への使用
の場合、弊社は第三者の知的財産権の侵害に基づくいかなる責任を負いません。また、弊社
は本製品が本仕様書に準拠することのみを保証するもので、上記Bluetooth®規格外製品への
応用についての保証等いかなる保証を行うものではありません。
b. Instruction for Use (CAUTION)
使用上の注意事項
i) Because Product is not designed for radiation durability, please refrain from exposing Product to
radiation in the use.
本製品は、耐放射線設計をしておりませんので、放射線のストレスを受ける環境下での使
用は避けて下さい。
ii) Communication between this Product and other might not be established nor maintained depending
upon radio environment or operating condition of this Product and other products with Bluetooth®
wireless technology.
本製品と本製品又は他製品の通信は、周囲の電波環境及び機器環境により確立又は維持し
難くなることがあります。
iii) This Product operates in the unlicensed ISM band at 2.4GHz. In case this Product is used around the
other wireless devices which operate in same frequency band of this Product, there is a possibility that
interference occurs between this Product and such other devices. If such interference occurs, please
stop the operation of other devices or relocate this Product before using this Product or do not use this
Product around the other wireless devices.
本製品は 2.4GHz 帯の周波数を使用しています。本製品を本製品と同じ周波数を使用した
他の無線機器の周辺でご使用になりますと、本製品とかかる他の無線機器との間で電波干
渉が発生する可能性があります。電波干渉が発生した場合、他の無線機器を停止するか、
本製品の使用場所を変えるなど電波干渉の生じない環境でご使用下さい。
iv) This Product mentioned in this Specification is manufactured for PDA, Barcode Reader and Pos.
Before using this product in any special equipment (such as medical equipment, space equipment,
air craft, disaster prevention equipment), where higher safety and reliability are duly required, the
applicability suitability, or fitness for particular purpose of this Product must be fully evaluated by the
customer at its sole risk to ensure correct and safety operation of those special equipments. Also,
evaluation of the safety function of this Product even for use in general electronics equipment shall
be thoroughly made and when necessary, a protective circuit shall be added in design stage, all at
the customer’s sole risk.
本仕様書に記載されている本製品は、PDA、Barcode Reader、Pos 向けとして製造されてお
ります。従って、高度の安全性や信頼性が求められる医療用機器、宇宙用機器、あるいは
防災機器等にお使いになるときには、本製品の適用可能性、相応性、特定目的に対する適
合性をお客様の独自の責任で十分に評価、検討され、御判断下さい。
又、一般機器において御使用になる場合にも、お客様の独自の責任で十分な安全性評価を実施さ
れ、必要に応じて設計時に保護回路等を追加してください。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（3／6）
Control name General items
一般事項書
c. Term of Support
サポート条件
i) Customer are requested to fully check and confirm by the start of mass production of this Product that
(1)no bug, defect or other failure is included in firmware incorporated in this Product (“Incorporated
Software”) ,(2)no bug, defect or other failure arising from installation of this Product in which is
contained Incorporated Software into customer’s products is included in Incorporated Software, and
that Incorporated Software fully meets customer’s intended use, although TAIYO YUDEN sufficiently
inspects or verifies quality of Incorporated Software. TAIYO YUDEN warrants that TAIYO YUDEN
uses Incorporated Software which customer have inspected or verified and which customer and
TAIYO YUDEN have agreed to incorporate in this Product.
弊社では、本製品に内蔵されているファームウェア（“内蔵ファームウェア”）について十
分な品質評価・検証を行っておりますが、お客様におかれましても本製品の量産開始前まで
に、内蔵ファームウェアに瑕疵やその他品質上の不具合、お客様の製品への組み込み上の不
具合がない事を十分に評価され、お客様での本製品の使用用途に合致するものであることを
ご確認頂けますようお願い申し上げます。弊社は、お客様において品質上の評価・検証がな
され、本製品に内蔵することについてお客様と合意したファームウェアを本製品に内蔵する
ことと致します。
ii) Please note that TAIYO YUDEN is not responsible for any failure arising out of bugs or defects which
you have not found in Incorporated Software prior to reaching an agreement of this Specification
between customer and TAIYO YUDEN (including the bugs or defects found after customer’s
acceptance and evaluation), and that TAIYO YUDEN does not render any corrective services,
including but not limited to updating or upgrading service for Incorporated Software in case such
failures may occur.
納入仕様書の取り交わし前に未検証であったバグ等に起因する不具合（お客様にて評価、承
認の上、量産後に発生した不具合）に関しては、弊社の保証範囲外とさせて頂きますので、
何卒ご了承ください。また、これらの不具合発生時における内蔵ファームウェアの書換え又
はアップグレード等につきましても弊社では対応致しかねますので、予めご了承ください。
iii) In the case that customer requests TAIYO YUIDEN to customize the hardware or software of this
Product in order to meet such customer’s specific needs, TAIYO YUDEN will make commercially
reasonable effort to modify such hardware or software at customer’s expense; provide however, the
customer is kindly requested to agrees it doesn’t mean that TAIYO YUDEN has obligations to do so
even in the case it is technically difficult for TAIYO YUDEN.
お客様の都合により、ハードウェアおよびソフトウェアのカスタム対応が必要となった場
合、弊社はお客様の依頼により、有償にて本対応を行います。但し、カスタムの内容により
ましては、対応できない場合がありますので、予めご了承ください。
iv) Any failure arising out of this Product will be examined by TAIYO YUDEN regardless of before or
after mass production. Customer agrees that once such failure is turned out not to be responsible for
TAIYO YUDEN after aforesaid examination, some of the technical support shall be conducted by
TAIYO YUDEN at customer’s expense; provided however, exact cost of this technical support can be
agreed through the negotiation by the parties.
お客様にて、量産適用前後を問わず、本製品に起因する問題が生じた場合、弊社は問題解決
のために要因の検討を行います。この結果、問題の要因が弊社にないことが判明した後のお
客様へのサポートにつきましては、一部有償とさせて戴きますので、予めご了承願います。
なお、この際のサポート費用につきましては、その都度両社協議の上、定めさせて頂きます。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（4／6）
Control name General items
一般事項書
d. Caution for Export Control
輸出注意事項
This Product may be subject to governmental approvals, consents, licenses, authorizations,
declarations, filings, and registrations for export or re-export of the Product, required by Japanese
Foreign Exchange and Foreign Trade Law(including related laws and regulations) and/or any other
country’s applicable laws or regulations related to export control.
In case you will export or re-export this Product, you are strongly recommended to check and confirm,
before exporting or re-exporting, necessary procedures for export or re-export of this Product which is
required by applicable laws and regulations, and if necessary, you have to obtain necessary and
appropriate approvals or licenses from governmental authority at your own risk and expense.
本製品は、日本国の「外国為替及び外国貿易法」（関連法令・規則を含む）及び／又は諸外
国の輸出管理関連法規に基づく輸出（再輸出を含む）申請、承認又は許可の対象となる場合
があります。本製品を輸出（再輸出）する場合には、必ず事前にこれら関連法規が定める手
続をご確認頂き、必要な場合には、お客様の責任と費用において、適切な承認・許可をお取
りください。
e. Term of Warranty
保証期間
TAIYO YUDEN warrants only that this Product is in conformity with this Specification for one year
after purchase and shall in no event give any other warranty.
弊社は納入後一年間、本製品が本仕様書を満足することを保証します。
本仕様に記載のない事項については協議の上解決するものとします。
f. Items of the Specification
仕様書の記載事項
i) Any question arising from the Specification shall be solved in good faith through mutual discussion by
the parties hereof.
本仕様書に疑義の生じた場合は、打ち合わせにより解決します。
ii) The language of this “General items” is Japanese and this “General items” shall be interpreted by
Japanese Any copies of translation is a reference purpose only and is not binding on both parties hereto.
本一般事項書は、日本語の記載を主文とし、日本語で解釈されるものとする。翻訳による服
本はあくまで参照の目的のみであり、両当事者を法的に拘束するものではない。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（5／6）
Control name General items
一般事項書
Safety Precautions
RE:The use of Embedded Software and customer support
内蔵ソフトウェアの使用とサポートについて
Before using
Bluetooth
® product.
ご使用にあたって
Please kindly read carefully and understand the following before using the Products.
本製品のご使用にあたっては、以下の事項をご理解頂き、ご了解頂いた上でご使用ください。
1.Taiyo Yuden Co., Ltd. (hereinafter “TY”), lawfully has copyrights and other rights to the software embedded to the memory of the
Products (the “Embedded Software”). Except as otherwise expressly provided herein, your company is not permitted to
disclose or offer the Embedded Software, either wholly or partly, to any third party (including uploading to your company or third
party(ies)’s web sites and downloading by third parties from such sites), nor to copy, revise, reverse engineer, upgrade, make
specification change, or alienate the Embedded Software.
太陽誘電株式会社（以下、「弊社」といいます）は、本製品に内蔵された記憶装置に書込まれたソフトウェア (以下､
「内蔵ソフトウェア」といいます)に関する著作権その他の権利を適法に有しています。弊社は、内蔵ソフトウェアの
全部又は一部を問わず、本製品以外での使用、第三者への開示・提供（Ｗｅｂサイトへの内蔵ソフトウェアの掲載や
そこからの第三者によるダウンロード等を含む）及び内蔵ソフトウェアの複製・改変・バージョンアップ・仕様変更、
譲渡等 (解析調査；Reverse engineering 含む)を禁止させて頂きます。
2. Before using the Products, your company need to check and confirm sufficient safety and operation of your company’s products
which incorporate the Products and interoperability and compatibility with other
Bluetooth
® enabled products. By execution or
approval of this Specification, your company shall be deemed to have fully evaluated and confirmed the Products (including the
Embedded Software) (the Embedded Software that your company has so fully evaluated and confirmed is hereinafter referred to as
“Approved Software”).
本製品を使用される際には、必ず貴社にて事前に充分な安全性・動作性、他の機器との接続性・適合性等の評価を行
い、使用に際し支障が無い事をご確認下さい。本納入仕様書の取り交わしをもって、貴社にて本製品（内蔵ソフトウ
ェア含む）を評価・確認済みであるとみなされます。（貴社にて評価・確認された内蔵ソフトウェアを以下「承認ソフ
トウェア」といい、その型番等を本仕様書に記載・特定します）。
3. Although TY has made full assessment of the Embedded Software, there is still possibility of malfunction of quality or performance
due to the bug or other causes existing in or arising out of the Embedded Software, or due to combination with other product
including your product. (“Potential Failure”).
Your company shall be deemed to have agreed with the following by the execution or approval of this Specification.
弊社は内蔵ソフトウェアに関して充分な評価を実施しておりますが、内蔵ソフトウェアの Bug その他内蔵ソフトウェ
アに内在若しくは起因する不具合又は他の機器（貴社製品含む）との組合せによる内蔵ソフトウェアの不具合により、
本製品の品質・性能に異常（以下、「潜在的不具合」といいます）が発生する可能性があります。貴社は、潜在的不具
合に関し本納入仕様書の取り交わしをもって次の各号に定める事項について合意したものとみなさせて頂きます。
1)The Potential Failure shall not be deemed as defect or failure of the Embedded Software or the Products, under
the agreement between TY and your company (executed either in past, or in the future) or under all
applicable laws.
潜在的不具合が貴社と弊社との間の契約上（過去・将来を問わない）又は法律上定められた瑕疵又は本製品として
の欠陥には該当しないこと。
2)Your company shall indemnify, hold harmless and defend TY from and against any claims, lawsuits, or damages
that arise or result from the Potential Failure.
潜在的不具合に起因して貴社に損害が生じた場合であっても、弊社に損害賠償請求その他いかなる請求もしないこと。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ０４１１０２－Ａ
（6／6）
Control name General items
一般事項書
4. TY have not evaluated and confirmed the interoperability, compatibility, etc. of the Products (including Embedded Software) with
every kind of
Bluetooth
® enabled product. In addition, TY does not guarantee interoperability and compatibility of the Product
with certain devices. In order to minimize the damage or harm arising out of the Potential Failure or out of combination with other
devices, TY recommend your company set up interface or external pin (for detail, please refer to Specification “ Pin Layout ” of this
document) for rewriting the Embedded Software.
弊社では、あらゆる機器に対して本製品（内蔵ソフトウェア含む）の動作確認を実施しているわけではありません。
また、本仕様書は、本製品において特定の機器への接続性・適合性等を保証するものではありません。内蔵ソフトウ
ェアの潜在的不具合及び各機器との組合せ等により問題が発生した場合にその損害を最小限に止める為にも、本製品
を使用する貴社製品に、内蔵ソフトウェアを書き換える為のインターフェイスや外部端子(詳細は本書“ピンレイアウ
ト”を参照)を設けて戴くことを推奨致します。
5. Except as mentioned in Paragraph 2 of “Support limitation when failure occurs” provided below, TY in principal will not accept
your company request to update or change the specifications of the Approved Software. In case your company wishes TY to update
or change the specifications of Approved Software, or your company do by yourself, please consult TY beforehand.
弊社は、下記「不具合時の対応について」の第２項各号のいずれかに該当する場合を除き、原則として貴社の都合に
よる承認ソフトウェアのバージョンアップや仕様変更のご要望はお引き受け致し兼ねます。貴社のご都合により弊社
にバージョンアップ・仕様変更を希望される場合又は貴社においてバージョンアップ・仕様変更等をされる場合は、
事前に弊社へご相談ください。
Support limitation when failure occurs.
不具合時の対応について
1.Your company shall take full responsibility at your own expense and cost to resolve whatever kind/form of problem caused by the
Potential Failure in the Embedded Software.
本製品に関して、承認ソフトウェアの潜在的不具合により問題が発生した場合、いかなる種類・形態の問題であれ、
すべて貴社の責任と費用負担にてご対処頂くものとします。
2.Please kindly notify TY of any Potential Failure. Upon your company’s request, TY is ready to provide the following supports.
本製品に関して潜在的不具合が発見された場合には、お手数ですが弊社へご連絡戴けます様、お願い致します。ご連
絡頂ければ、弊社は貴社に対して以下のサポートをご提供致します。
1)During one year from the date of the execution or approval of this Specification, TY will provide, free of charge,
information or revised/restored Embedded Software then available to TY for resolving problems caused by the
Potential Failure.
本仕様書承認後１年間は、本製品の潜在的不具合により発生した問題を解決するために必要な既存情報の提供、改
修・修復された内蔵ソフトウェアの提供を無償にて行います。
2)After one year period mentioned above, TY will provide the same supports as mentioned above with chargeto your company.
However, in case TY has discontinued manufacturing the Products, TY provides such supports during six (6) months from the
discontinuation regardless of whether your company pays relevant costs and expenses.
前号の期間経過後は、有償にて前号の対応を行います。但し、本製品が生産終了となった場合は、有償といえども
本号のサポートは当該生産終了後６ヶ月間までとさせて頂きます。
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKD DRAWN DESIGNED
Control No.
ＨＤ－ＡＭ－
Ａ０４１１０２
（１／１）
Control name
Absolute maximum ratings
絶対最大定格書
１．Maximum rating
Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage VDD_MEM,
VDD_PIO -0.3 3.6 V
Supply voltage VDD_1.8 -0.3 1.9 V
２．Recommendation operating range
Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage 1 VDD_MEM 3.0 3.3 3.6 V
Supply voltage 2 VDD_PIO 3.0 3.3 3.6 V
Supply voltage 3 VDD_1.8 1.75 1.8 1.9 V
Supply voltage ripple
and spike noise VDD_rn 30 mVp-p Note 1
Operation temperature range Topr 0 25 70 Degree C Humidity=40%RH
Note 2
Notes:
1. In case a regulator of Ripple extraction coefficient (more than 70dB) is added to outside of
the VDD_1.8 terminal.
2. Operation temperature range is set to satisfy products electrical characteristics for a short period of time.
Refer reliability condition to check the product life cycle if you use this module for a long period of time in
the condition other than the Typ. standard.
TAIYO YUDEN Co.,Ltd.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＤ－
Ａ０４１１０２
（１／３）
Control name
Outline･Appearance
外形・外観図
34+0.3
-0.3
1.5x16 8.751.25
15.6+0.3
-0.3
3.55max
1.15+0.05
-0.05
0.8+0.2
-0.2
2-R2.5
R0.25
R0.275
117
18 34
TAIYO YUDEN Co.,Ltd.
Tolerances unless otherwise specification : +/- 0.2mm
指示無き公差：±0.2mm
Unit : mm
Top View
Bottom View
EYMF2CAMM-YV
BD_Address
Lot.No
TAIYO YUDEN
1
17
18 34
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＤ－
Ａ０４１１０２
（２／３）
Control name
Outline･Appearance
外形・外観図
LAND PATTERN EXAMPLE
34
8.75
0.55
0.8
1.15
1.15
0.8
0.55
15.6
14
1.35
1.5x16
1.25
1.35
TAIYO YUDEN Co.,Ltd.
Unit: mm
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＢＡ－
Ａ０４１１０２
（１／１）
Control name Pin Description
for EYMF2CAMM-YV
ピンレイアウト図
Pin Descriptions
Note: Unused pins should not be connected.
No. Pin Name I/O Description Block
1 GND - Ground Power
2 AIO(0) Input/Output GPIO
3 AIO(1) Input/Output
Not use GPIO
4 RESET Input Active high RESET. With 51k ohm internal pull-down RESET
5 SPI_MISO Output SPI
6 SPI _CSB Input SPI
7 SPI _CLK Input SPI
8 SPI _MOSI Input
The pin is used for the firmware update, PS_KEY setting and Test
mode. It connects to PC.
SPI
9 GND - Ground Power
10 UART_RTS Output
Request to send.(flow control signal from host)
Tri-statable with internal pull-up UART
11 UART_CTS Input
Clear to send.(flow control signal to host)
With weak internal pull-down UART
12 UART_TX Output TX data to host. UART
13 UART_RX Input RX data from host. With weak internal pull-down UART
14 VDD_1.8 Input DC supply 1.8V Power
15 VDD_MEM Input DC supply 3.3V Power
16 VDD_PIO Input DC supply 3.3V Power
17 GND - Ground Power
18 GND - Ground Power
19 USB_DP Input/Output This signal should be connected to ground USB
20 USB_DN Input/Output This signal should be connected to ground USB
21 PIO(11) Input/Output Not use GPIO
22 PIO(10) Input
Configure Baud Rate[0] GPIO
23 PIO(9) Input
Configure Baud Rate[1] GPIO
24 PIO(8) Input
Configure Baud Rate[2] GPIO
25 PIO(7) Input
Switch for Master/Slave mode
(For Automatic Mode)
GPIO
26 PIO(6) Input
Switch for Automatic/Command control mode GPIO
27 GND - Ground Power
28 PIO(5) Output
Light LED[1] GPIO
29 PIO(4) Input
This determines if Messages are generated in Automatic Mode GPIO
30 PIO(3) Output
Light LED[0] GPIO
31 PIO(2) Input/Output
Not use GPIO
32 PIO(1) Input/Output
Not use GPIO
33 PIO(0) Input/Output
Not use GPIO
34 GND - Ground Power
Note:
Unused pins should not be connected.
TAIYO YUDEN Co.,Ltd
FCC Regulatory Information
Canada Regulatory Information
CAUTION: The device complies with FCC radiation exposure limits set forth for an uncontrolled environment.
The device must not be co-located or operated in conjunction with any other antenna or transmitter.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference.
(2) This device must accept any interference received, including interference that may Cause undesired operation.
Canadian Radio Interference Regulations: This digital apparatus does not exceed Class B limits for radio noise
emissions from a digital apparatus as set out in the interference-causing equipment standard entitled “Digital
Apparatus”, ICES-003 of the Industry Canada.
Cet appareil numérique respecte les limites de bruits radio éléctiques applicables aux appareils numériques de
Classe B prescrites dans la norme sur le matériel brouilleur: "Appareils Numériques", NMB-003 édictée par
l'Industrie Canada.
Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this
device must accept any interference, including interference that may cause undesired operation of the device.
L
'utilisation de ce dispositi
f
est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de
brouillage et (2) l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce
brouillage est susceptible de compromettre le fonctionnement du dispositif.
