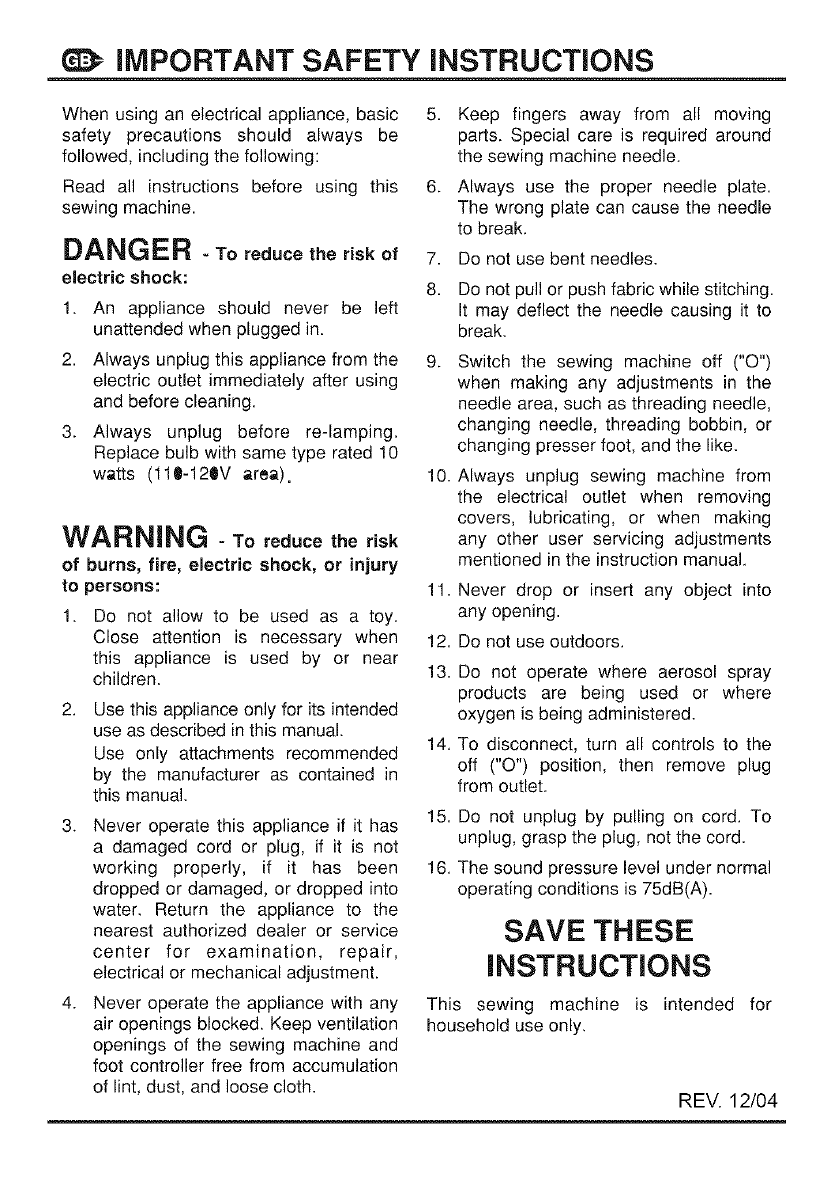

iMPORTANT SAFETY iNSTRUCTiONS

When using an electrical appliance, basic

safety precautions should always be

followed, including the following:

Read all instructions before using this

sewing machine.

DANGER - To reduce the risk of

electric shock:

1. An appliance should never be left

unattended when plugged in.

2. Always unplug this appliance from the

electric outlet immediately after using

and before cleaning.

3. Always unplug before re-lamping.

Replace bulb with same type rated 10

watts (110-12eV area).

WARNING - Toreducetherisk

of burns, fire, electric shock, or injury

to persons:

1. Do not allow to be used as a toy

Close attention is necessary when

this appliance is used by or near

children.

2. Use this appliance only for its intended

use as described in this manual.

Use only attachments recommended

by the manufacturer as contained in

this manual.

3. Never operate this appliance if it has

a damaged cord or plug, if it is not

working properly, if it has been

dropped or damaged, or dropped into

water. Return the appliance to the

nearest authorized dealer or service

center for examination, repair,

electrical or mechanical adjustmenL

4. Never operate the appliance with any

air openings blocked. Keep ventilation

openings of the sewing machine and

foot controller free from accumulation

of lint, dust, and loose cloth.

5. Keep fingers away from all moving

parts. Special care is required around

the sewing machine needle

6. Always use the proper needle plate

The wrong plate can cause the needle

to break.

7. Do not use bent needles.

8. Do not pull or push fabric while stitching.

It may deflect the needle causing it to

break.

9. Switch the sewing machine off ("O")

when making any adjustments in the

needle area, such as threading needle,

changing needle, threading bobbin, or

changing presser foot, and the like.

10. Always unplug sewing machine from

the electrical outlet when removing

covers, lubricating, or when making

any other user servicing adjustments

mentioned in the instruction manual.

11. Never drop or insert any object into

any opening.

12 Do not use outdoors.

13. Do not operate where aerosol spray

products are being used or where

oxygen is being administered.

14. To disconnect, turn all controls to the

off ("O") position, then remove plug

from outlet

15 Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

16 The sound pressure level under normal

operating conditions is 75dB(A).

SAVE THESE

iNSTRUCTiONS

This sewing machine is intended for

household use only.

REV. 12/04

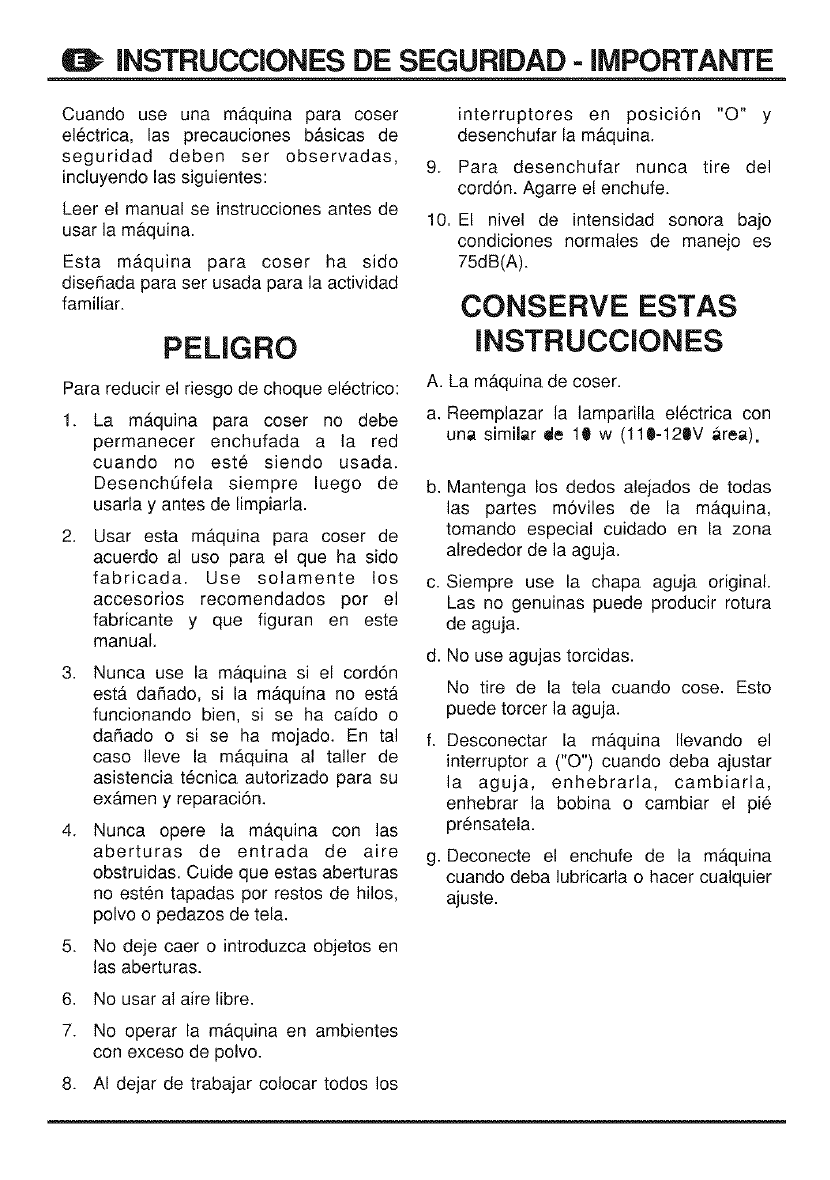

INSTRUCCIONES DE SEGURIDAD -IMPORTANTE

Cuando use una m_tquina para coser

el_ctrica, las precauciones b_.sicas de

seguridad deben ser observadas,

incluyendo las siguientes:

Leer el manual se instrucciones antes de

usar la m_tquina.

Esta m&quina para coser ha sido

diseSada para ser usada para la actividad

familiar.

PELIGRO

Para reducir el riesgo de cheque el6ctrico:

1. La m&quina para coser no debe

permanecer enchufada a la red

cuando no est_ siendo usada.

DesenchOfela siempre luego de

usarla y antes de limpiarla.

2. Usar esta mAquina para coser de

acuerdo al use para el que ha side

fabricada. Use solamente los

accesorios recomendados per el

fabricante y que figuran en este

manual.

3. Nunca use la maquina si el cord6n

est,. daSado, si la m_.quina no est&

funcionando bien, si se ha caido o

da_ado o si se ha mojado. En tal

case Ileve la m&quina al taller de

asistencia t6cnica autorizado para su

ex&men y reparaci6n.

4. Nunca opere la mb.quina con las

aberturas de entrada de aire

obstruidas. Cuide que estas aberturas

no esten tapadas por restos de hilos,

polvo o pedazos de tela.

5. No deje caer o introduzca objetos en

las aberturas.

6. No usar al aire libre.

7. No operar la mb.quina en ambientes

con exceso de polvo.

8. AI dejar de trabajar colocar todos los

interruptores en posici6n "O" y

desenchufar la m&quina.

9. Para desenchufar nunca tire del

cord6n. Agarre el enchufe.

10. El nivel de intensidad sonora bajo

condiciones normales de manejo es

75dB(A).

CONSERVE ESTAS

INSTRUCCIONES

A. La m_quina de coser.

a. Reemplazar la lamparilla el6ctrica con

una similar Je le w (11t-120V area).

b. Mantenga los dedos alejados de todas

las partes m6viles de la mb.quina,

tomando especial cuidado en la zona

alrededor de la aguja.

c. Siempre use la chapa aguja original.

Las no genuinas puede producir rotura

de aguja.

d. No use agujas torcidas.

No tire de la tela cuando cose. Esto

puede torcer la aguja.

Desconectar la m&quina Ilevando el

interrupter a ("O") cuando deba ajustar

la aguja, enhebrarla, cambiarla,

enhebrar la bobina o cambiar el pi6

pr6nsatela.

g. Deconecte el enchufe de la m_.quina

cuando deba lubricarla o hacer cualquier

ajuste.

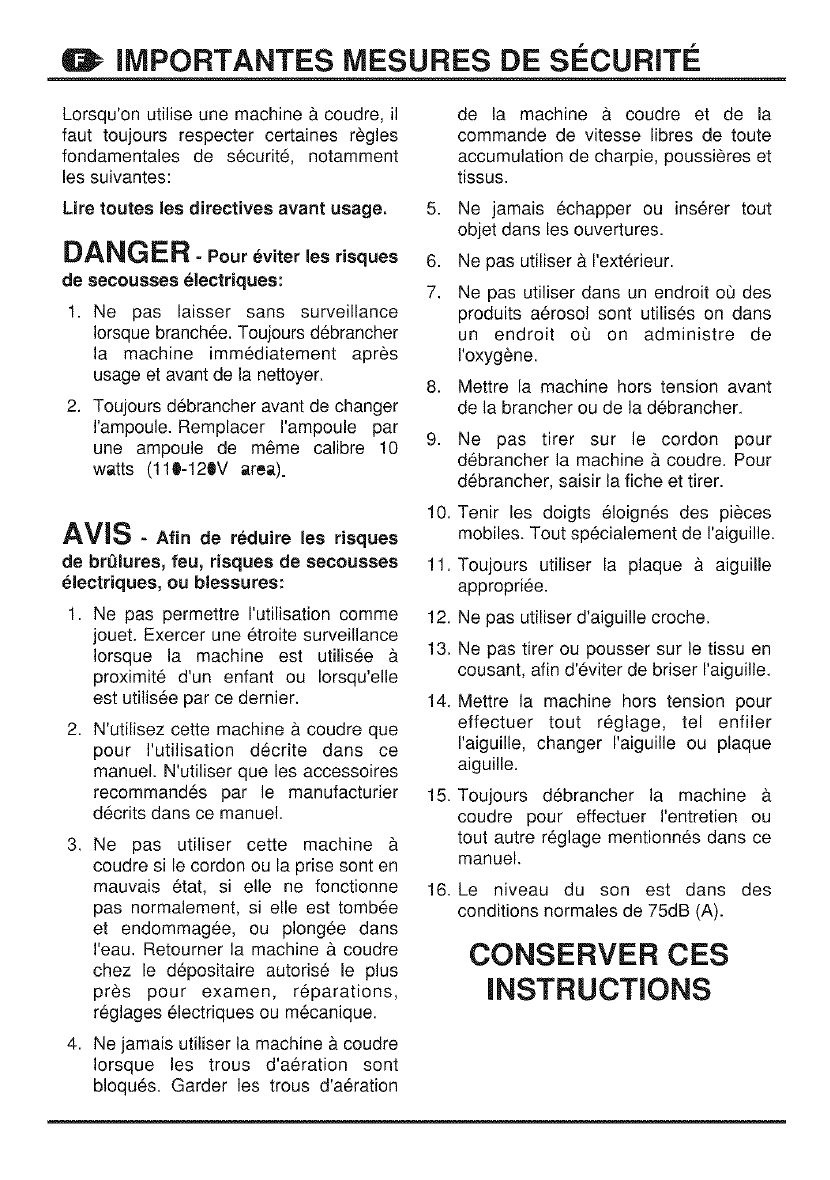

IMPORTANTES MESURES DE SC:CURIT¢:

Lorsqu'on utilise une machine A coudre, il

faut toujours respecter certaines r_gles

fondamentales de securit6, notamment

les suivantes:

Lire routes les directives avant usage.

DANGER- Po.reviterlesrisq.es

de secousses electriques:

1. Ne pas laisser sans surveillance

Iorsque branch6e. Toujours d6brancher

la machine immediatement apres

usage et avant de la nettoyer.

2. Toujours d_brancher avant de changer

I'ampoule. Remplacer I'ampoule par

une ampoule de m_me calibre 10

watts (111-12eV area).

AViS -Afin de reduire les risques

de br01ures, feu, risques de secousses

eiectriques, ou blessures:

1. Ne pas permettre I'utilisation comme

jouet. Exercer une _troite surveillance

Iorsque la machine est utUis6e &

proximit6 d'un enfant ou Iorsqu'elle

est utilis_e par ce dernier.

2. N'utilisez cette machine b. coudre que

pour I'utilisation d_crite dans ce

manuel. N'utiliser que les accessoires

recommand_s par le manufacturier

d6crits dans ce manuel.

3. Ne pas utiliser cette machine &

coudre si le cordon ou la prise sent en

mauvais 6tat, si elle ne fonctionne

pas normalement, si elle est tomb_e

et endommagee, ou plong6e dans

I'eau. Retourner la machine & coudre

chez le d@ositaire autoris6 le plus

pros pour examen, r6parations,

r_glages _lectriques ou m6canique.

4. Ne jamais utiUser la machine b,coudre

Iorsque les trous d'aeration sent

bloqu6s. Garder les trous d'a_ration

de la machine a coudre et de la

commande de vitesse libres de toute

accumulation de charpie, poussi_res et

tissus.

5. Ne jamais echapper ou insurer tout

objet dans les ouvertures.

6. Ne pas utiliser b. I'exterieur.

7. Ne pas utiliser dans un endroit oQ des

produits a6rosol sont utilises on dans

un endroit oQ on administre de

I'oxyg_ne.

8. Mettre la machine hors tension avant

de la brancher ou de la d6brancher.

9. Ne pas tirer sur le cordon pour

d_brancher la machine & coudre. Pour

d_brancher, saisir la fiche et tirer.

10. Tenir les doigts eloign6s des pieces

mobiles. Tout sp6cialement de I'aiguille.

11. Toujours utiliser la plaque & aiguille

appropri6e.

12. Ne pas utiliser d'aiguille creche.

13. Ne pas tirer ou pousser sur le tissu en

cousant, afin d'eviter de briser I'aiguille.

14. Mettre la machine hors tension pour

effectuer tout reglage, tel enfiler

I'aiguUle, changer I'aiguille ou plaque

aiguille.

15. Toujours d6brancher la machine &

coudre pour effectuer I'entretien ou

tout autre reglage mentionnes dans ce

manuel.

16. Le niveau du son est dans des

conditions normales de 75dB (A).

CONSERVER CES

INSTRUCTIONS

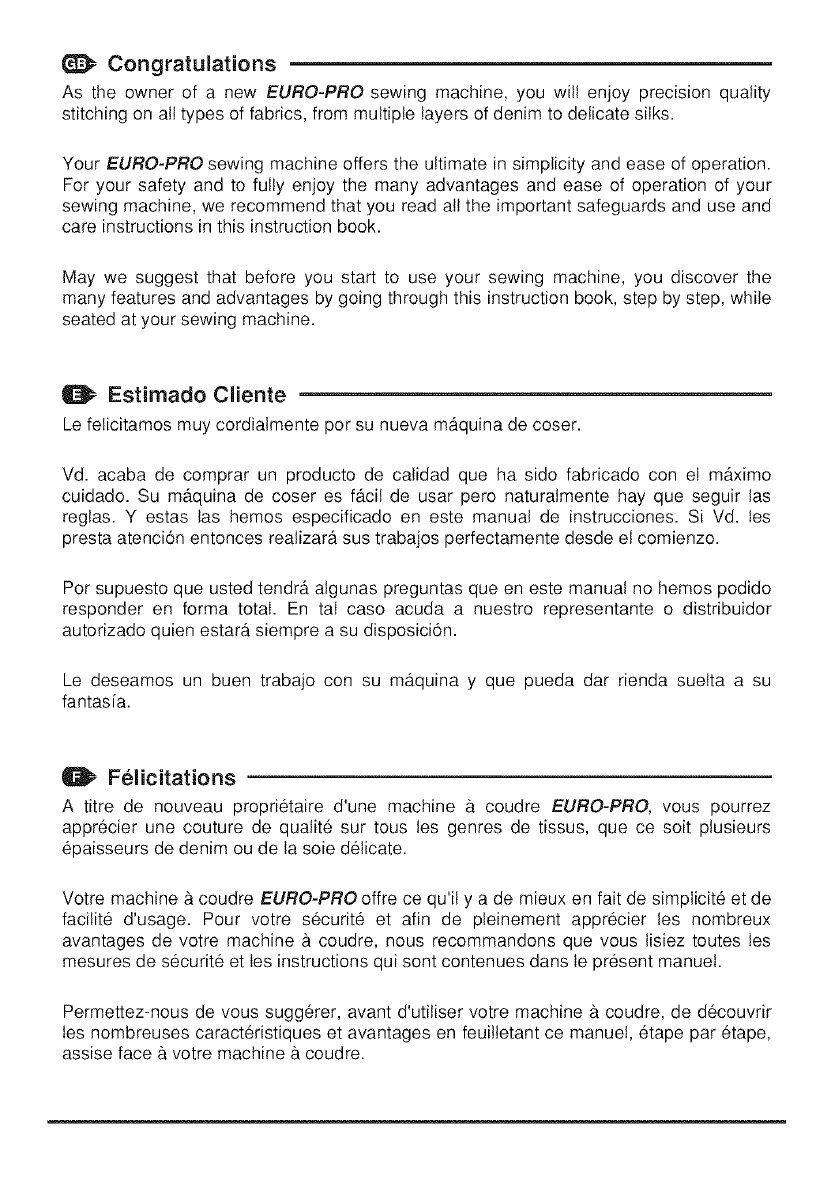

Congratulations

As the owner of a new EURO-PRO sewing machine, you wilt enjoy precision quality

stitching on all types of fabrics, from multiple layers of denim to delicate silks.

Your EURO-PRO sewing machine offers the ultimate in simplicity and ease of operation.

For your safety and to fully enjoy the many advantages and ease of operation of your

sewing machine, we recommend that you read all the important safeguards and use and

care instructions in this instruction book.

May we suggest that before you start to use your sewing machine, you discover the

many features and advantages by going through this instruction book, step by step, while

seated at your sewing machine.

Estimado Cliente

Le feticitamos muy cordiatmente por su nueva m#,quina de coser.

Yd. acaba de comprar un producto de catidad que ha sido fabricado con el maximo

cuidado. Su m_quina de coser es facil de usar pero naturatmente hay que seguir tas

regtas. Y estas tas hemos especificado en este manual de instrucciones. Si Vd. tes

presta atenci6n entonces reatizar#, sus trabajos perfectamente desde et comienzo.

Por supuesto que usted tendra atgunas preguntas que en este manual no hemos podido

responder en forma total. En tat caso acuda a nuestro representante o distribuidor

autorizado quien estara siempre a su disposici6n.

Le deseamos un buen trabajo con su m#,quina y que pueda dar rienda suetta a su

fantasia.

Felicitations

A titre de nouveau proprietaire d'une machine #, coudre EURO-PRO, vous pourrez

apprecier une couture de quatite sur tous tes genres de tissus, que ce soit ptusieurs

epaisseurs de denim ou de ta sole delicate.

Votre machine b, coudre EURO-PRO offre ce qu'it y a de mieux en fait de simpticite et de

facitite d'usage. Pour votre securit6 et afin de pteinement apprecier tes nombreux

avantages de votre machine b, coudre, nous recommandons que vous tisiez toutes tes

mesures de securit6 et tes instructions qui sont contenues dans te present manuel.

Permettez-nous de vous suggerer, avant d'utiliser votre machine b, coudre, de decouvrir

tes nombreuses caracteristiques et avantages en feuittetant ce manuel, etape par etape,

assise face a votre machine a coudre.

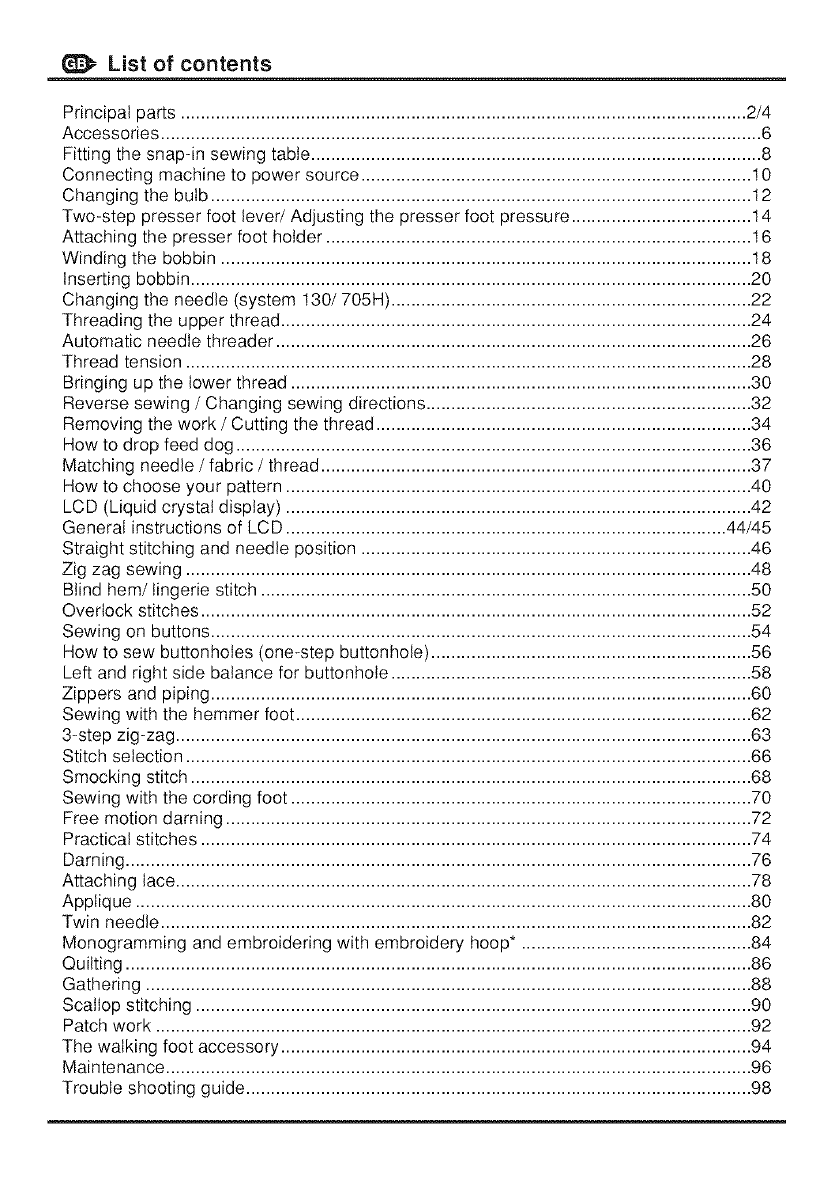

List of contents

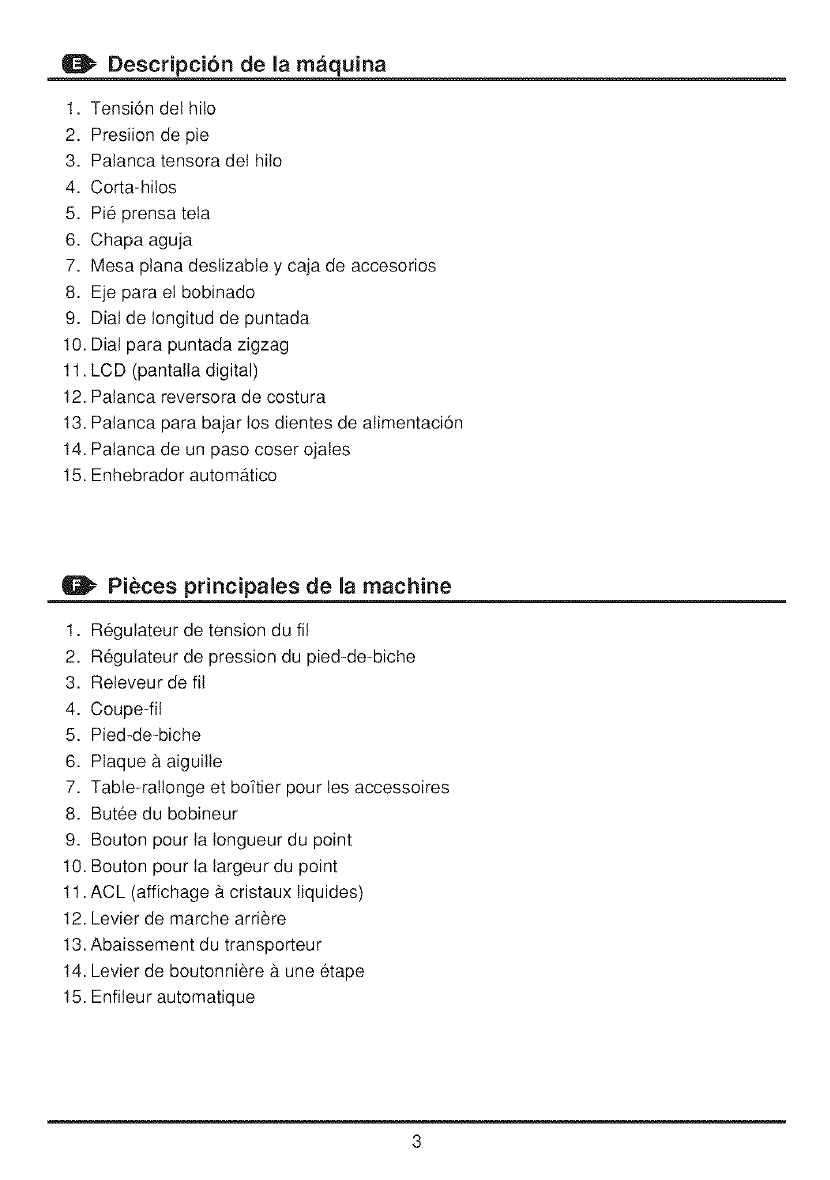

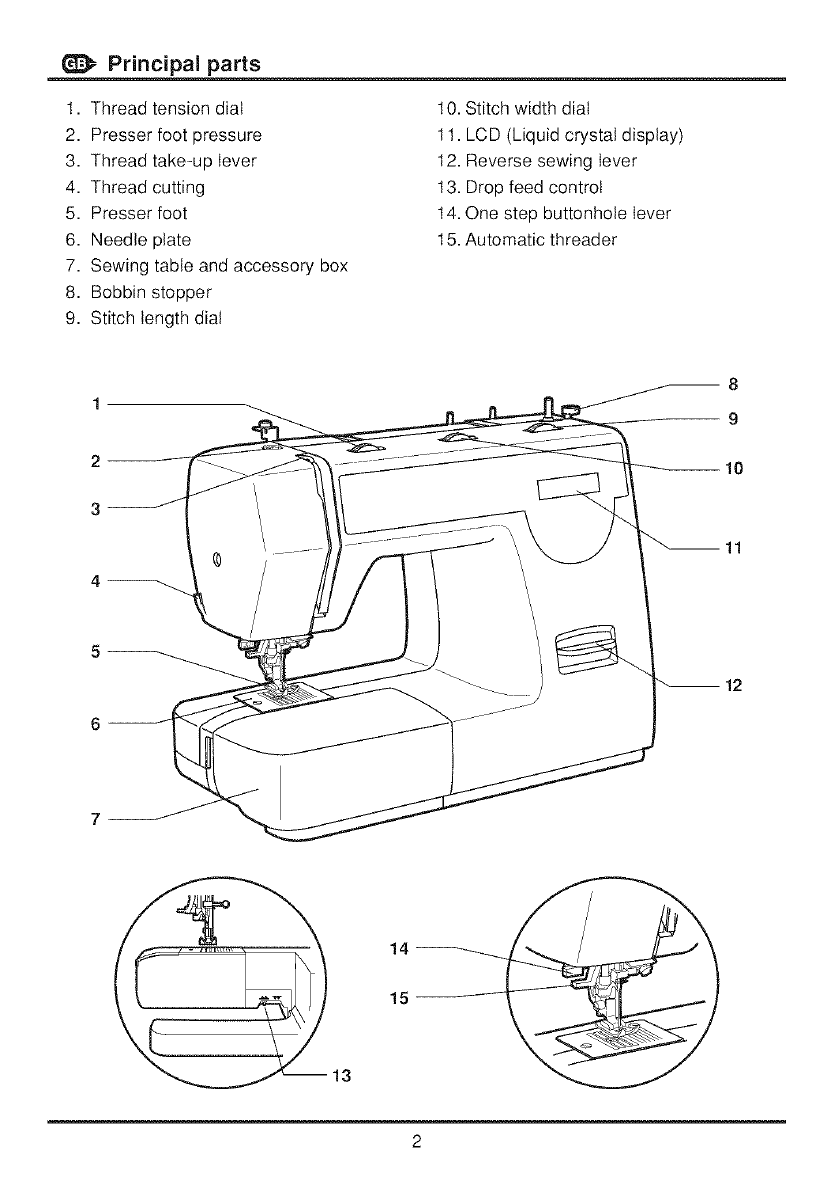

Principal parts ................................................................................................................. 2/4

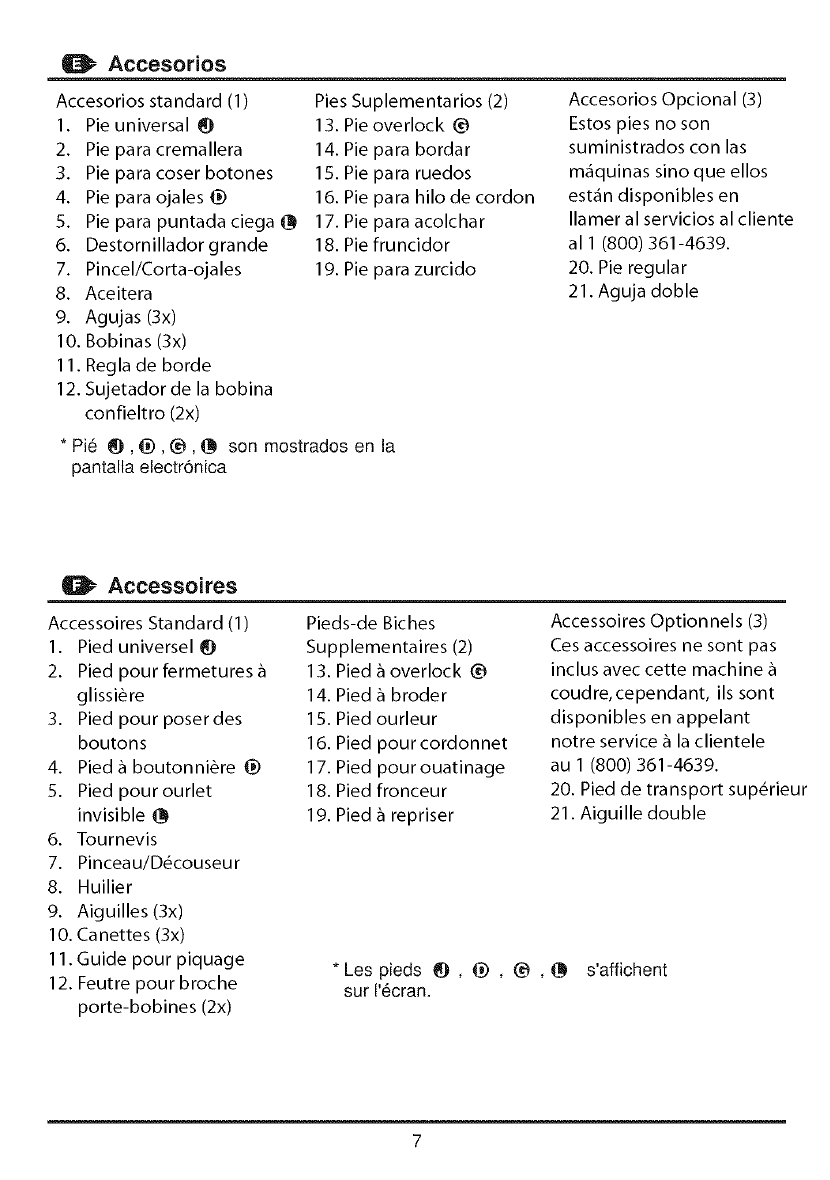

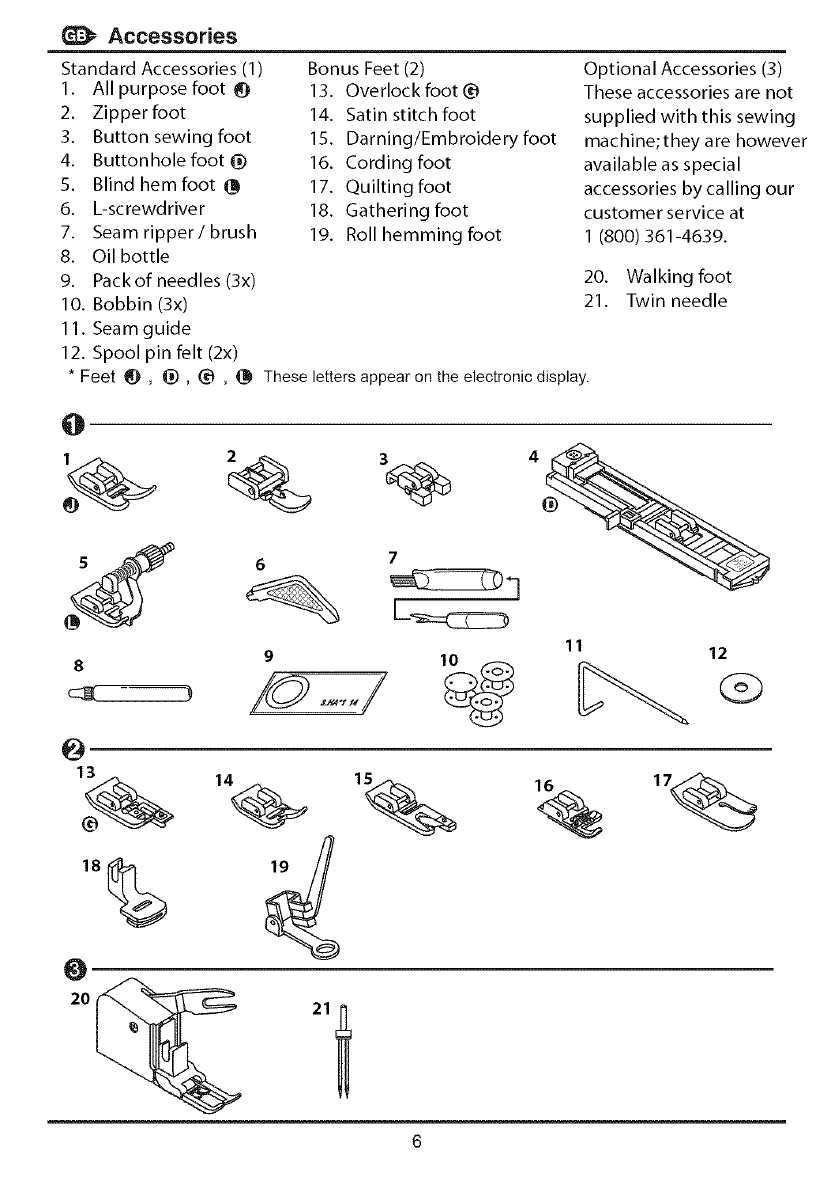

Accessories ........................................................................................................................ 6

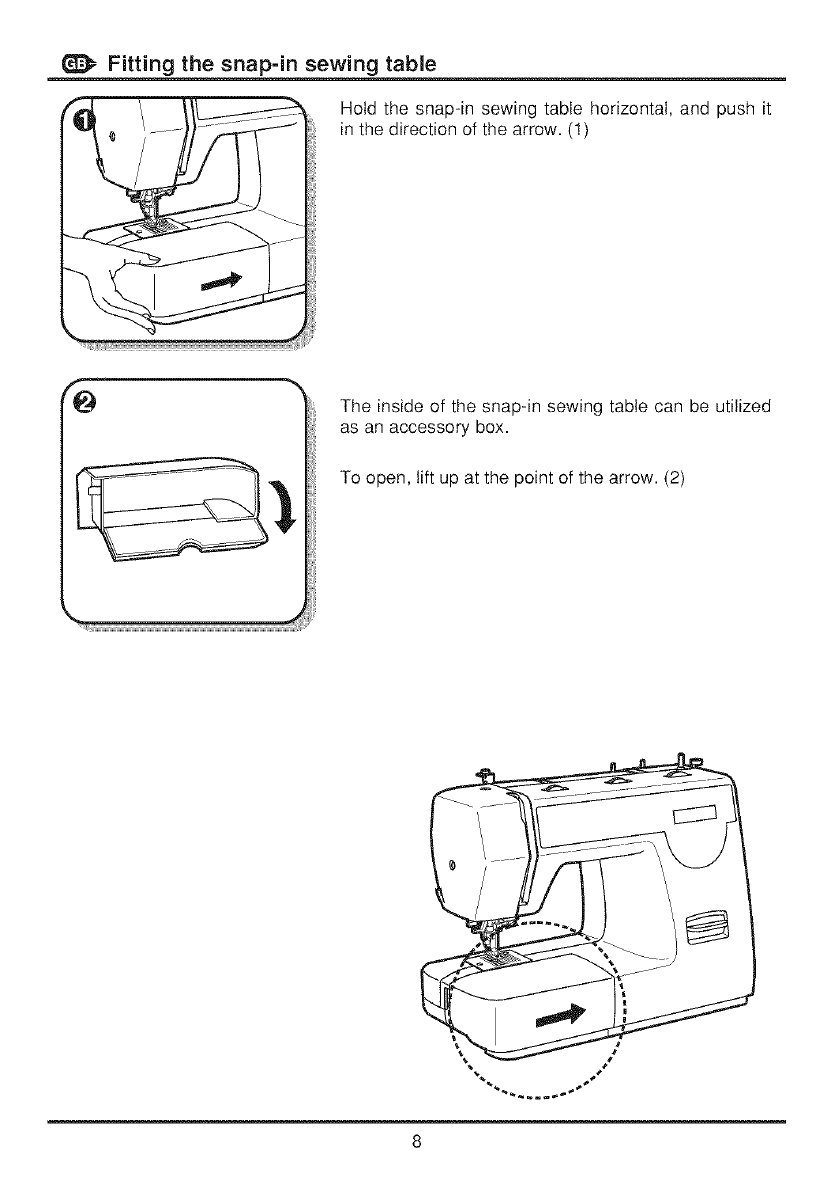

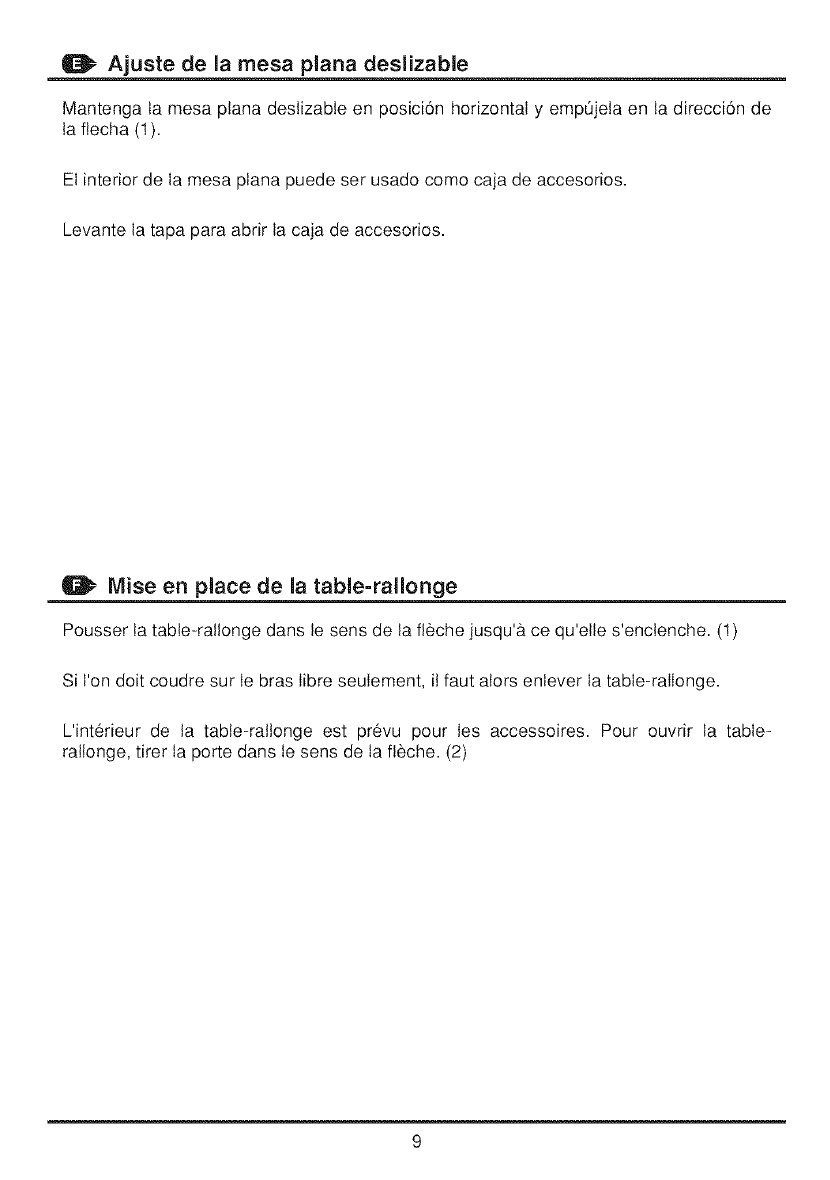

Fitting the snap-in sewing table .......................................................................................... 8

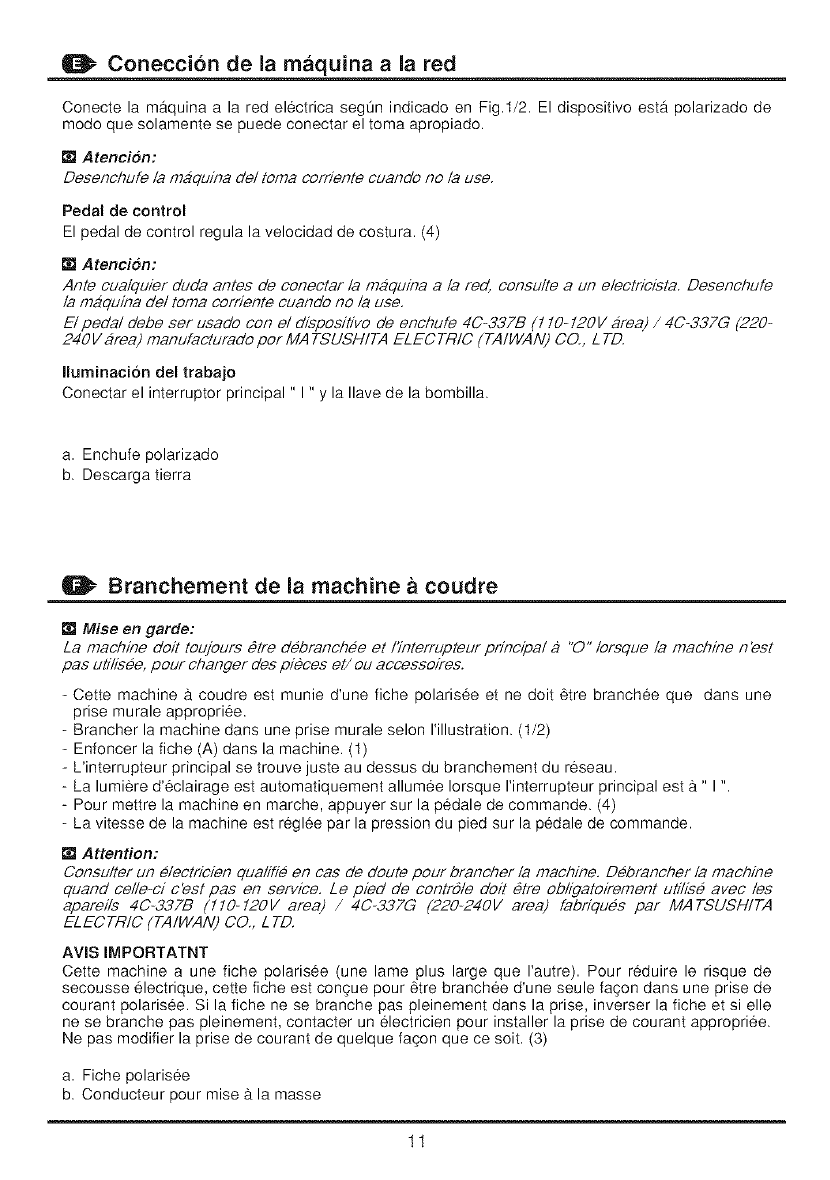

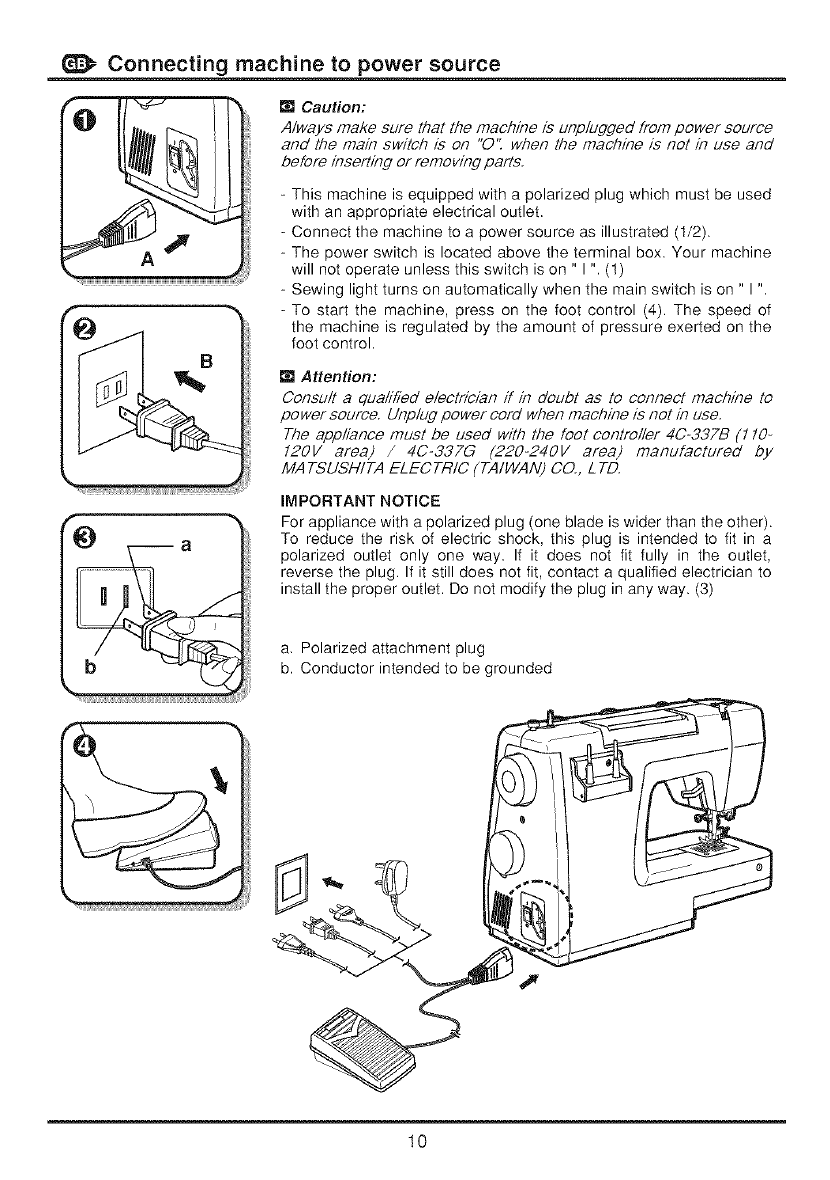

Connecting machine to power source .............................................................................. 10

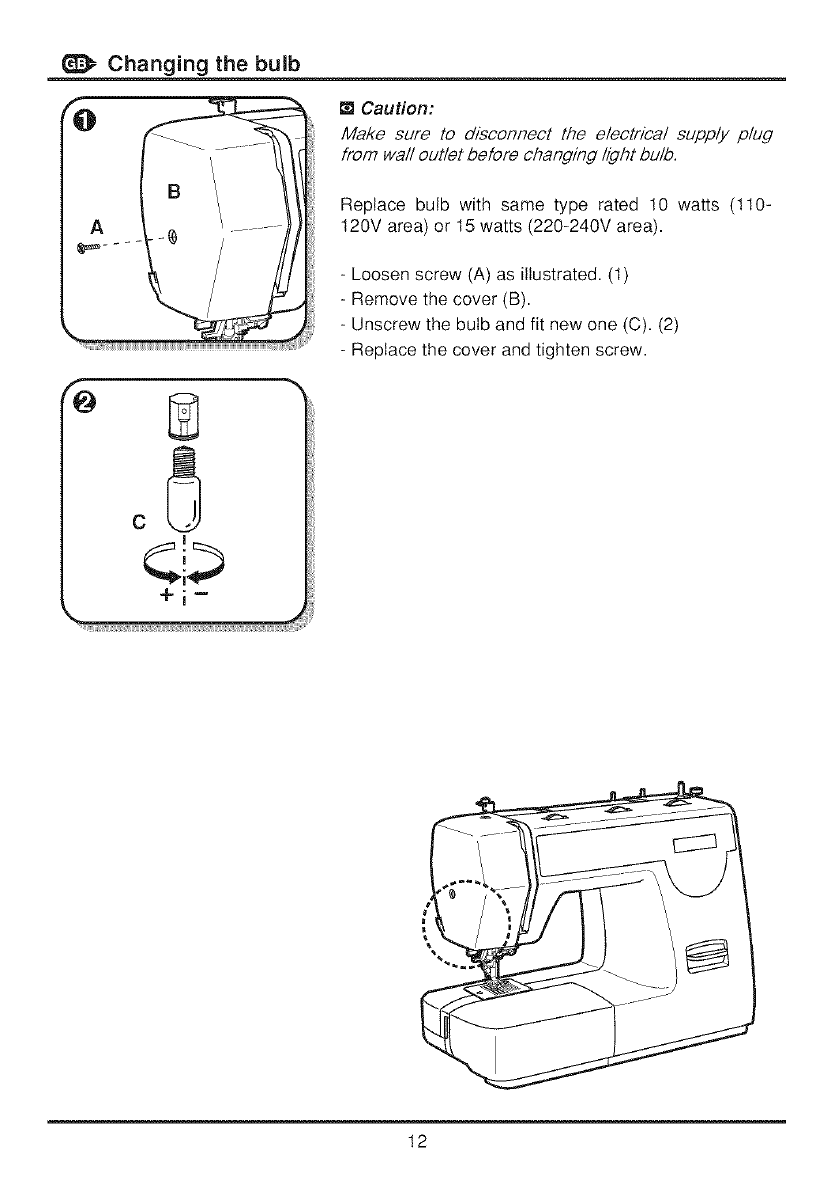

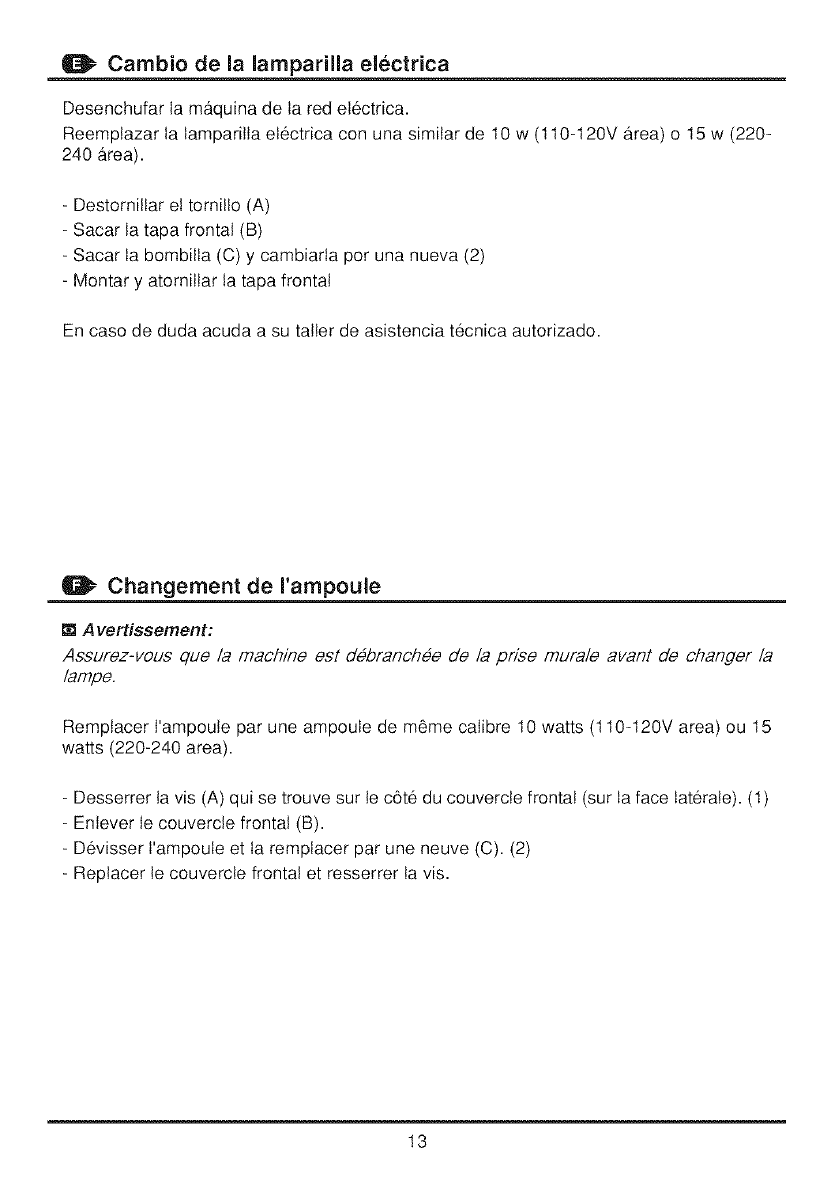

Changing the butb ............................................................................................................ 12

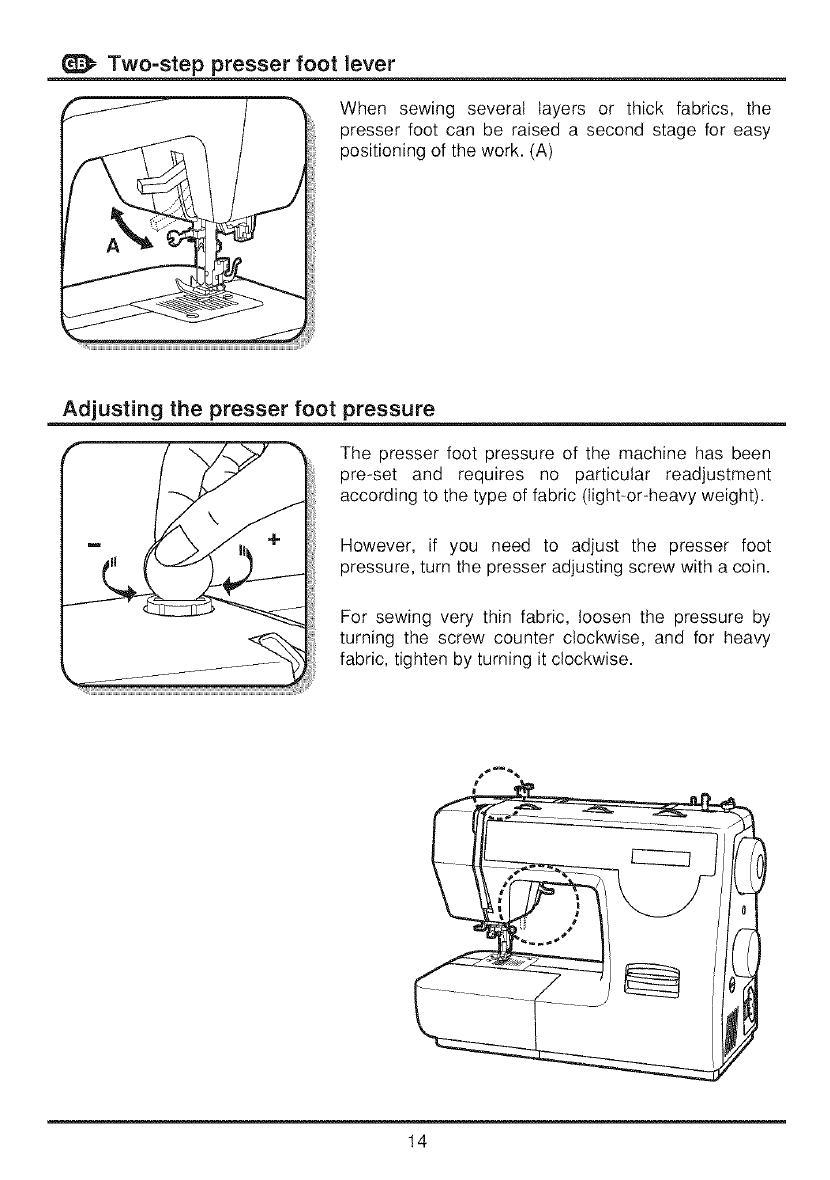

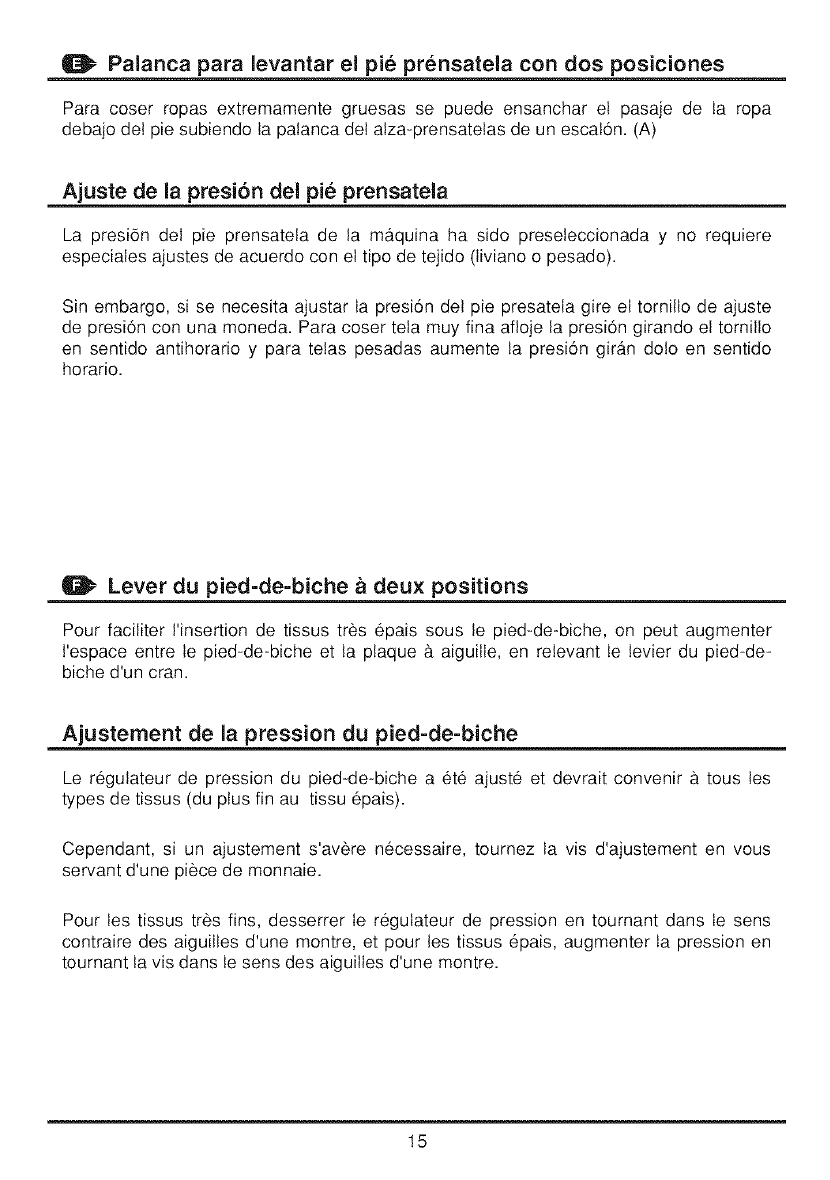

Two-step presser foot lever/Adjusting the presser foot pressure .................................... 14

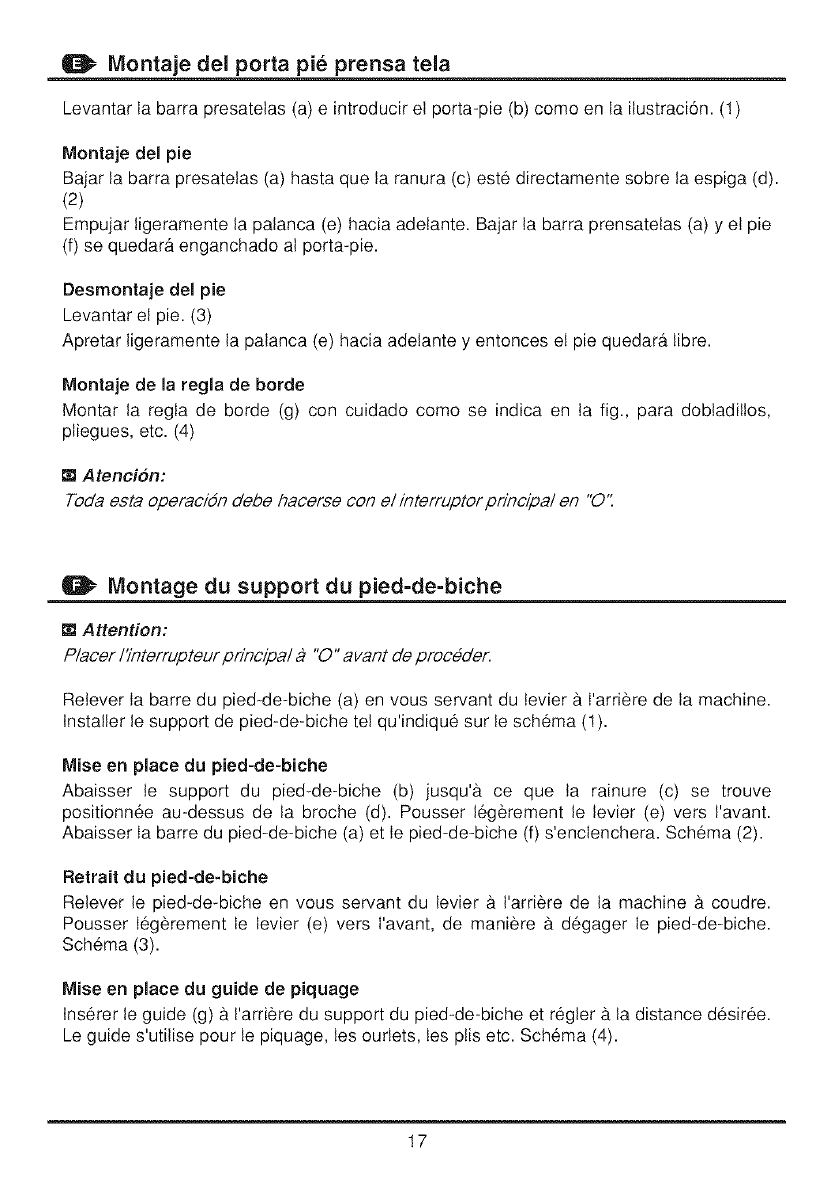

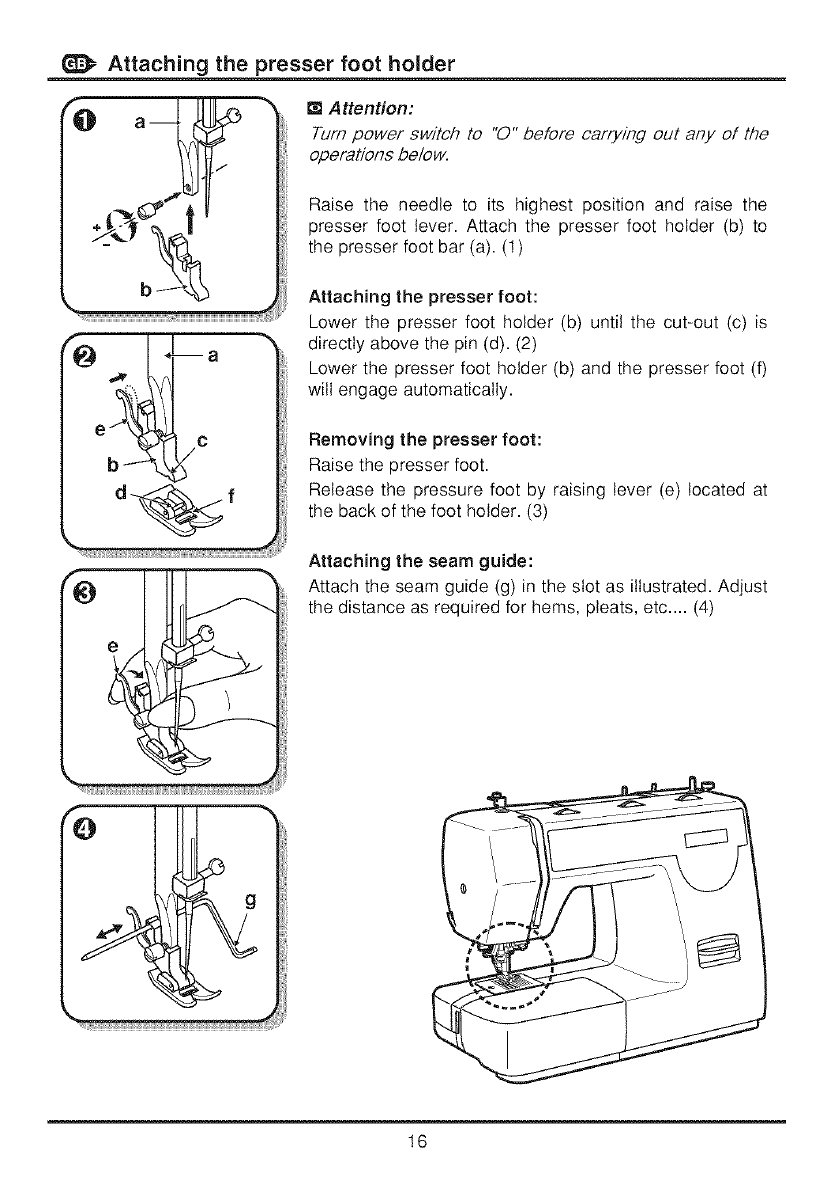

Attaching the presser foot holder ..................................................................................... 16

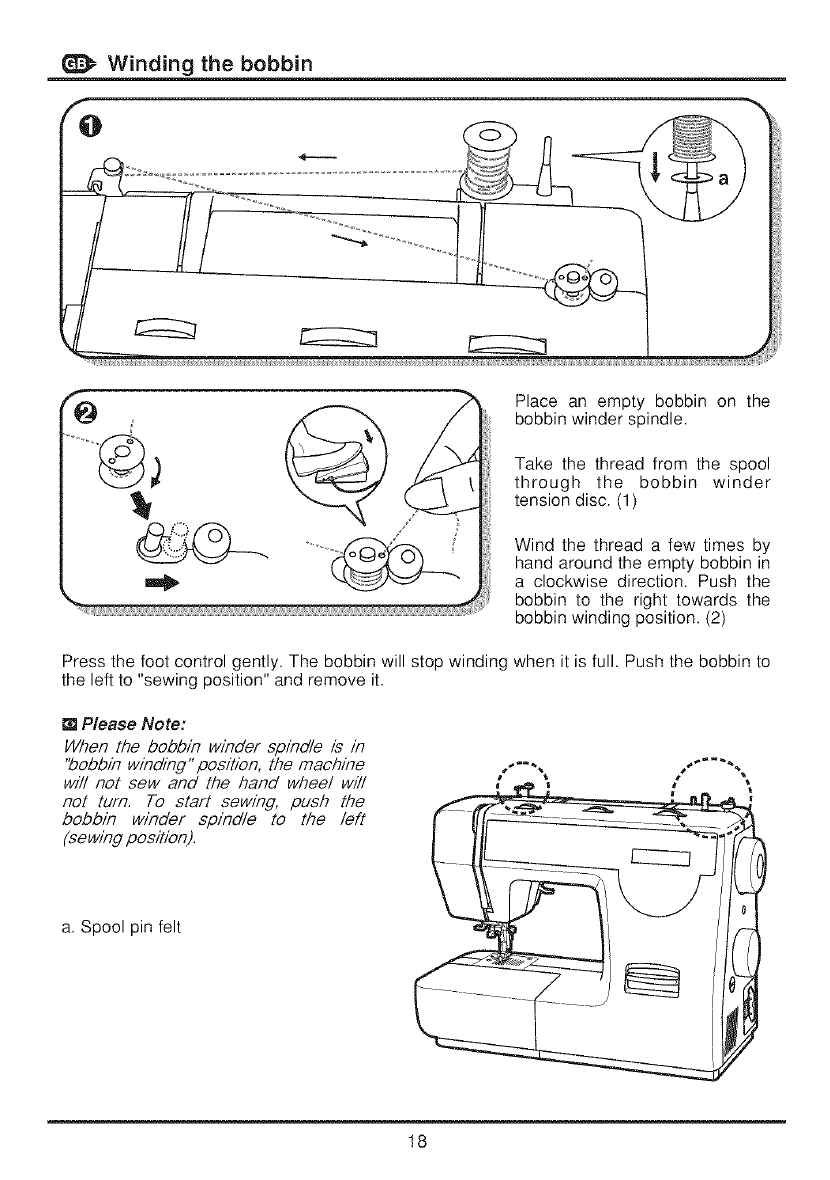

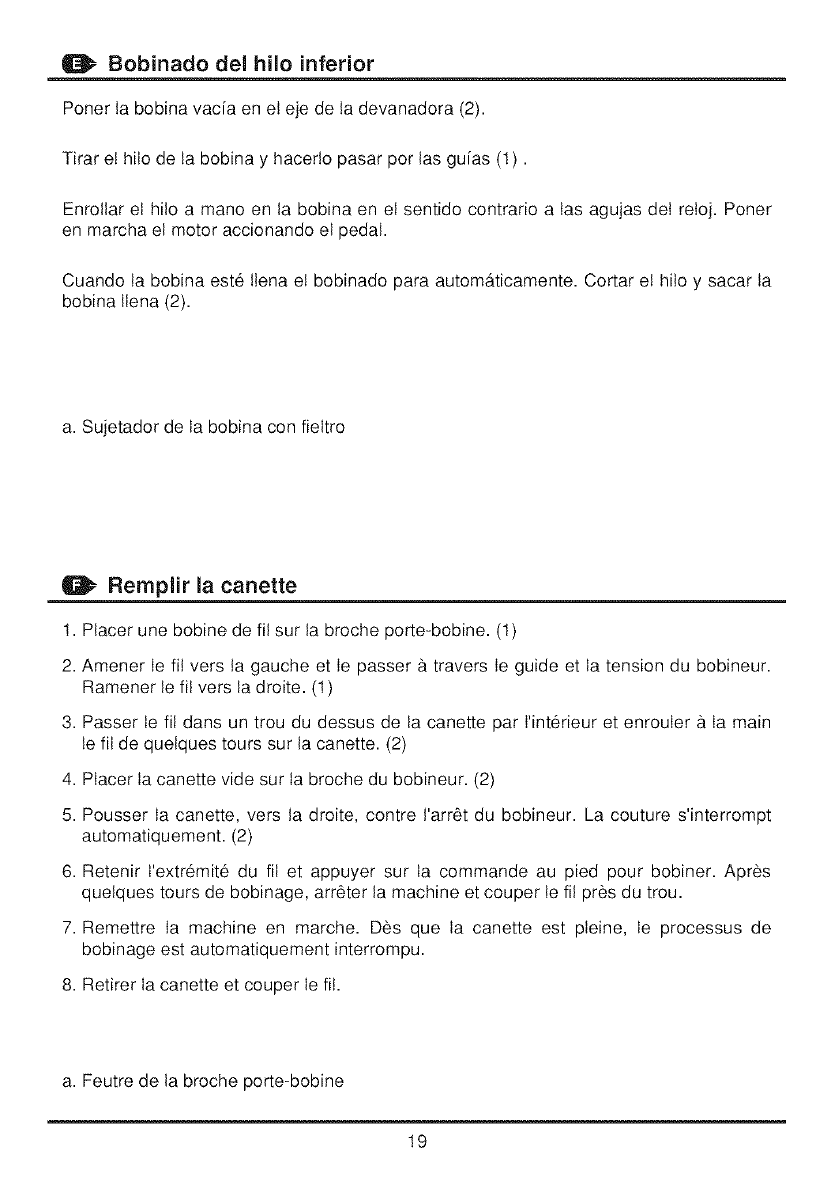

Winding the bobbin .......................................................................................................... 18

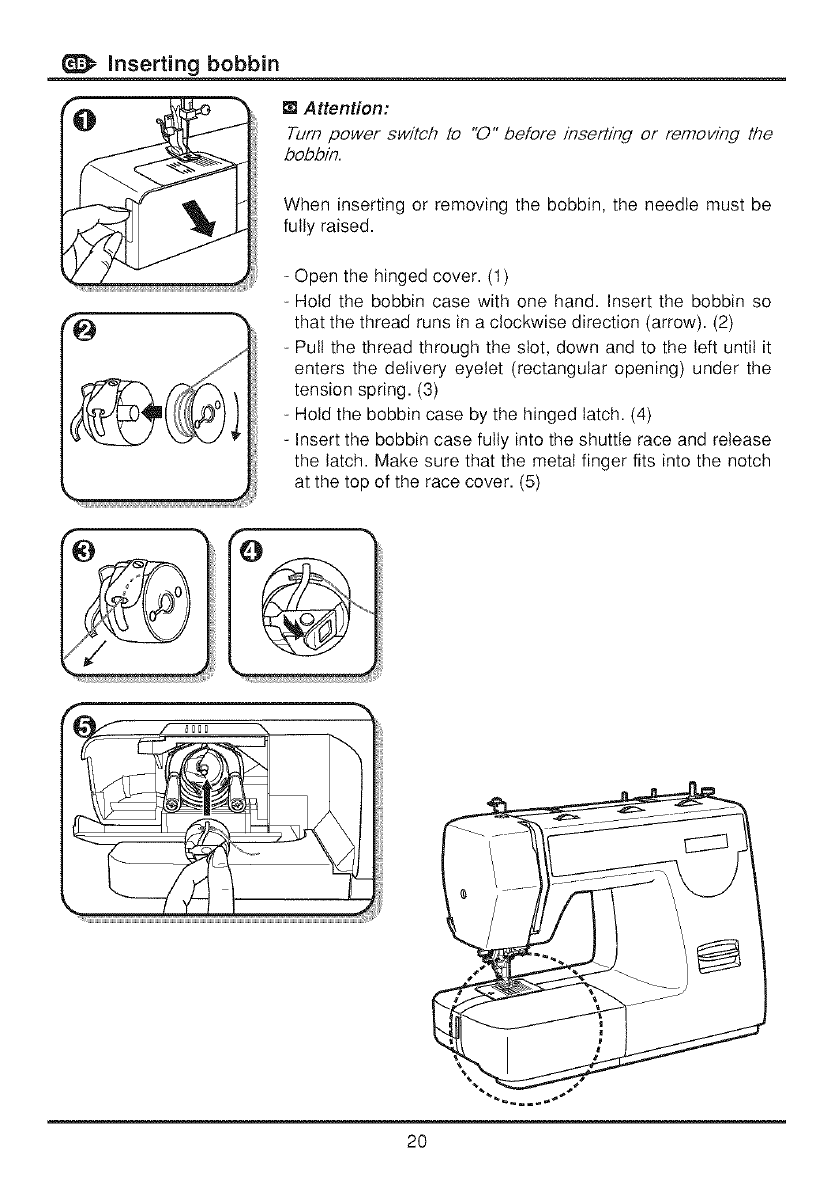

Inserting bobbin ................................................................................................................ 20

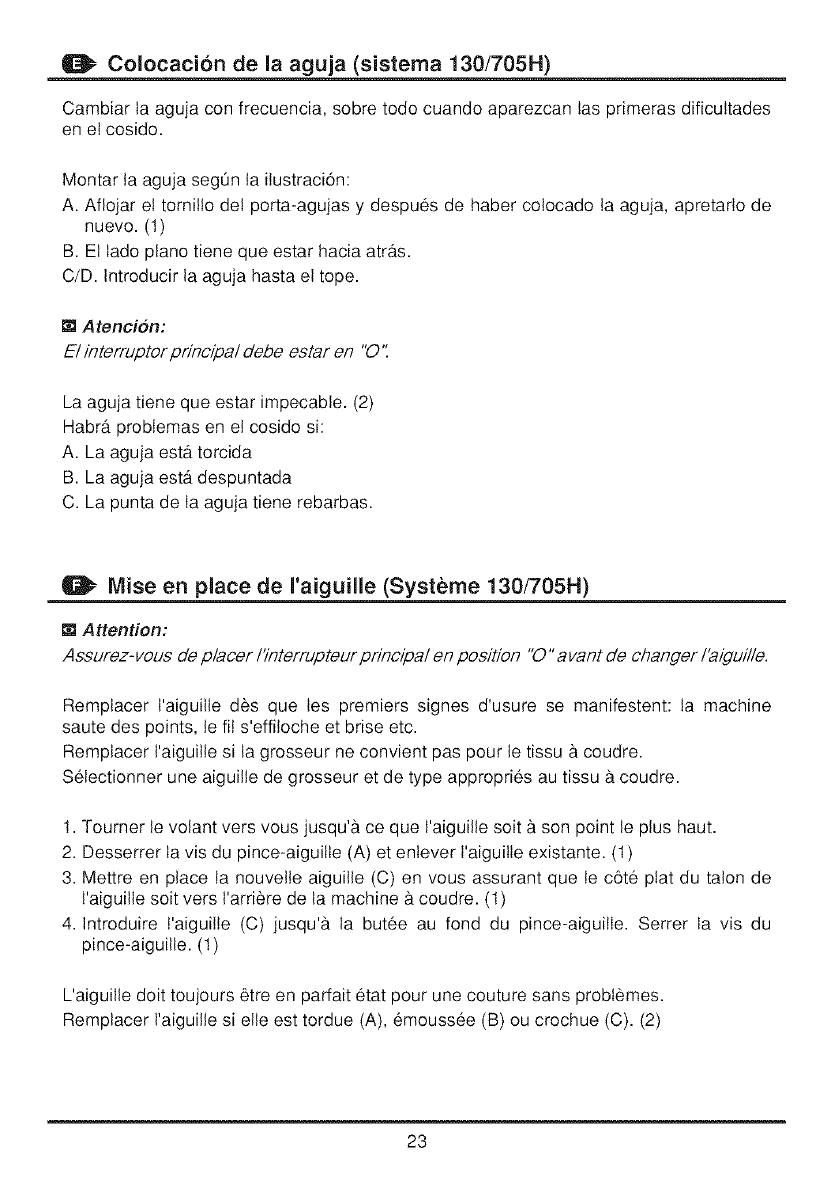

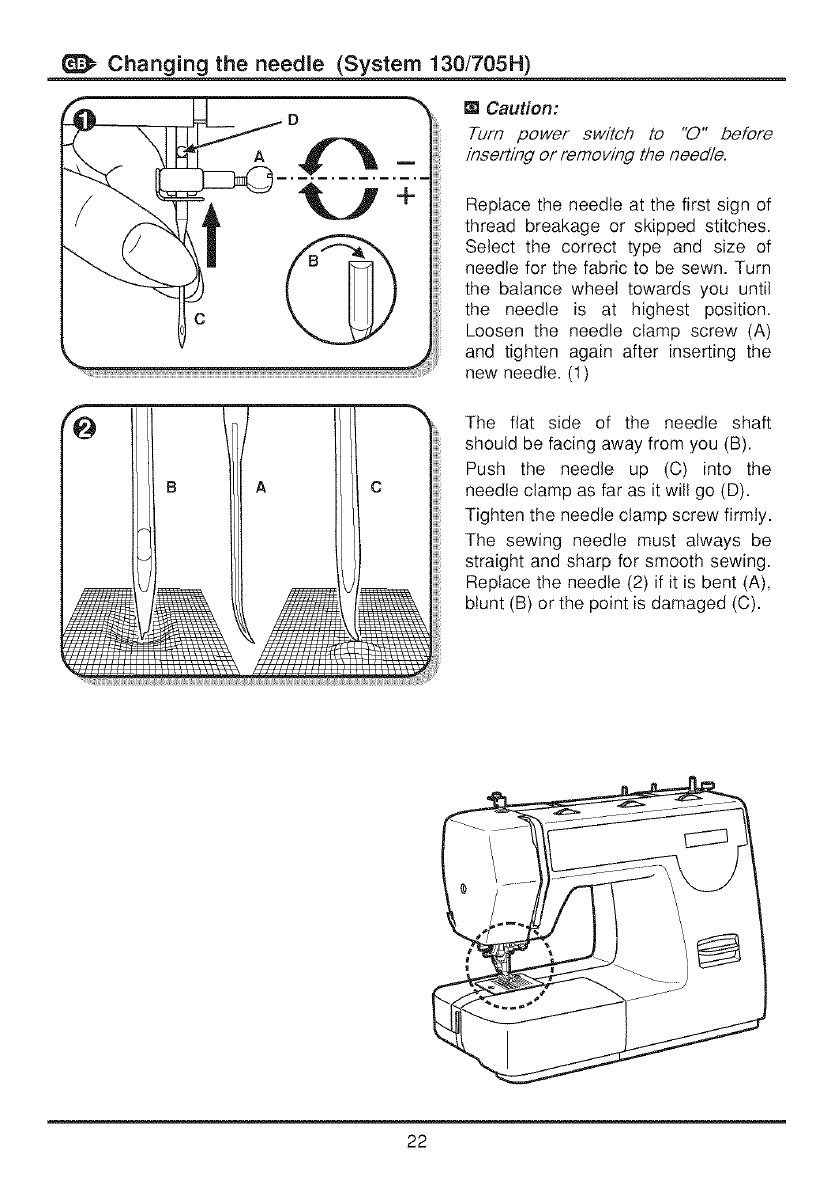

Changing the needle (system 130/705H) ........................................................................ 22

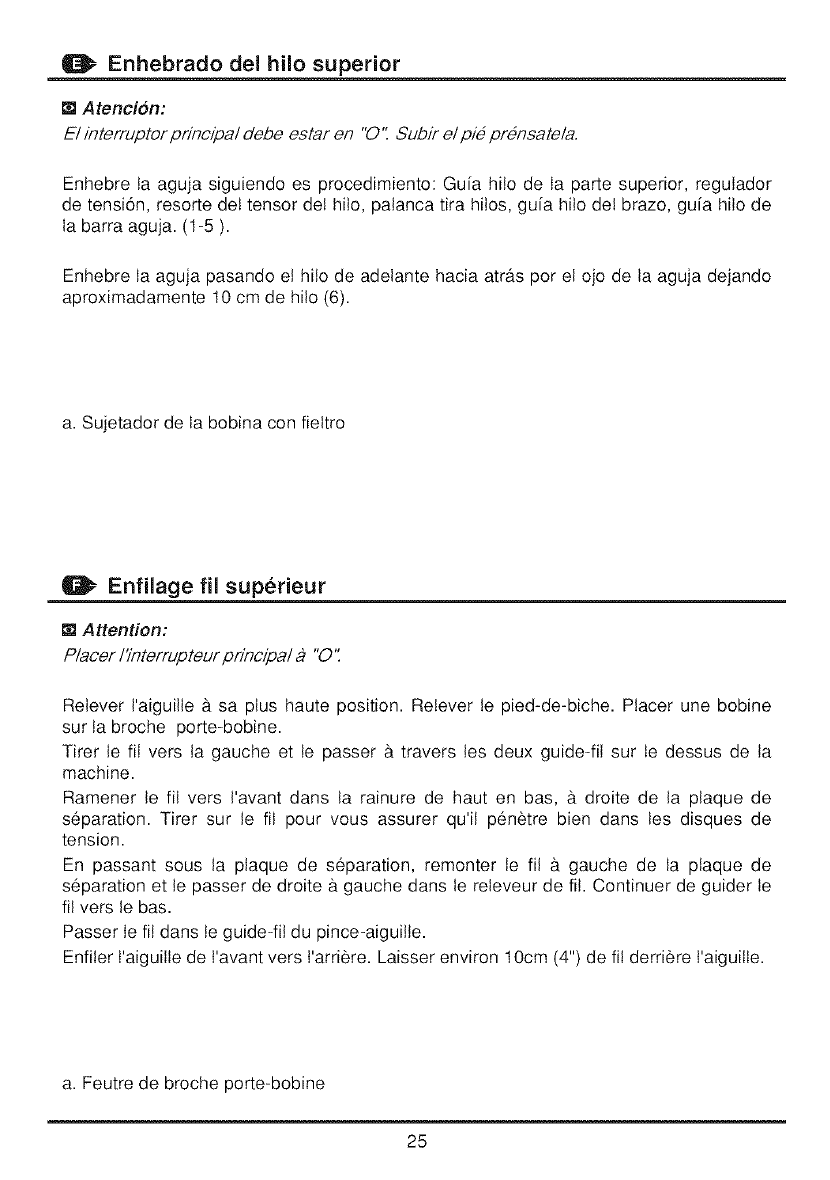

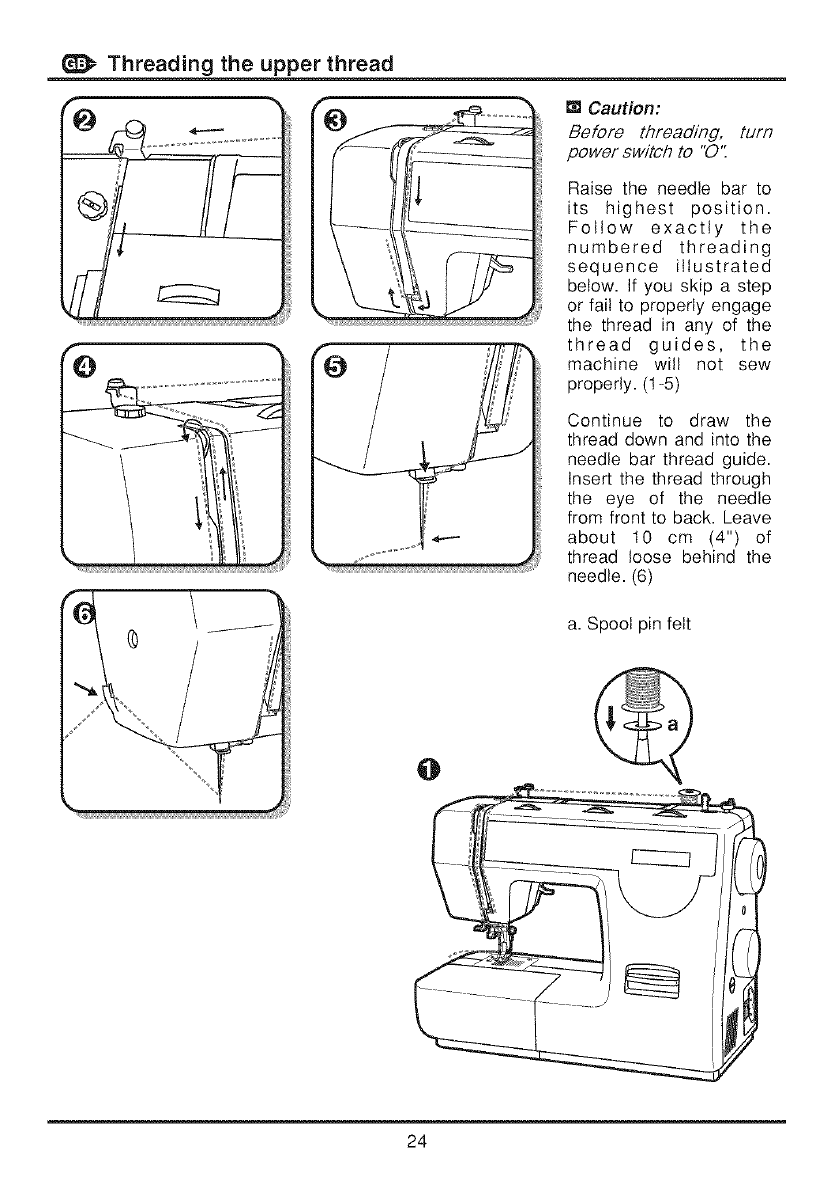

Threading the upper thread .............................................................................................. 24

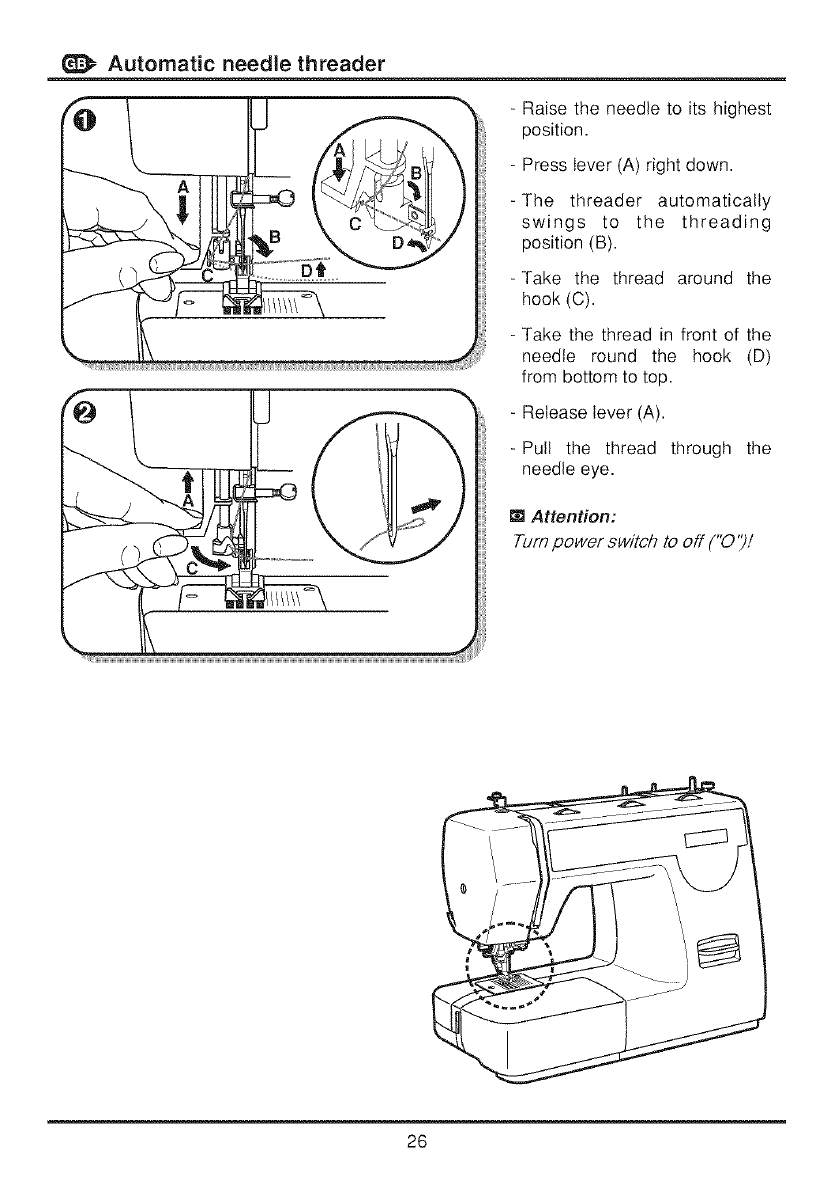

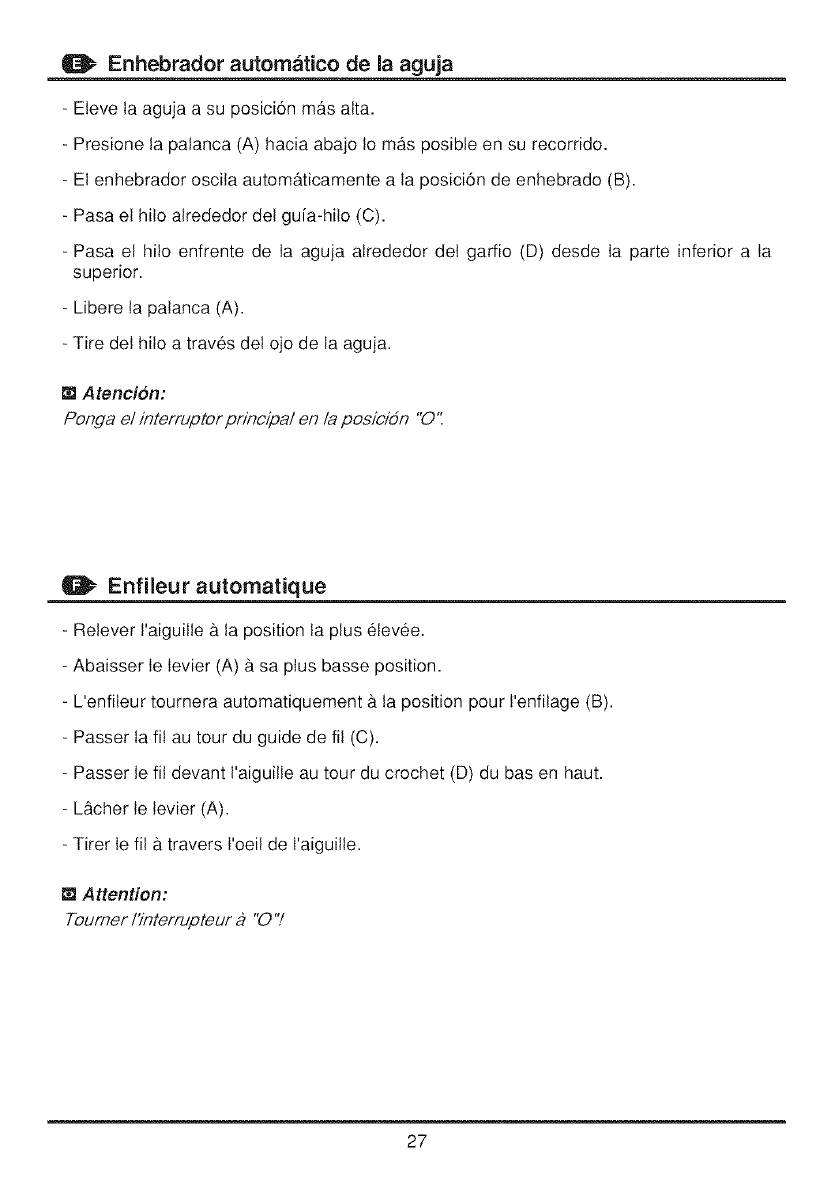

Automatic needle threader ............................................................................................... 26

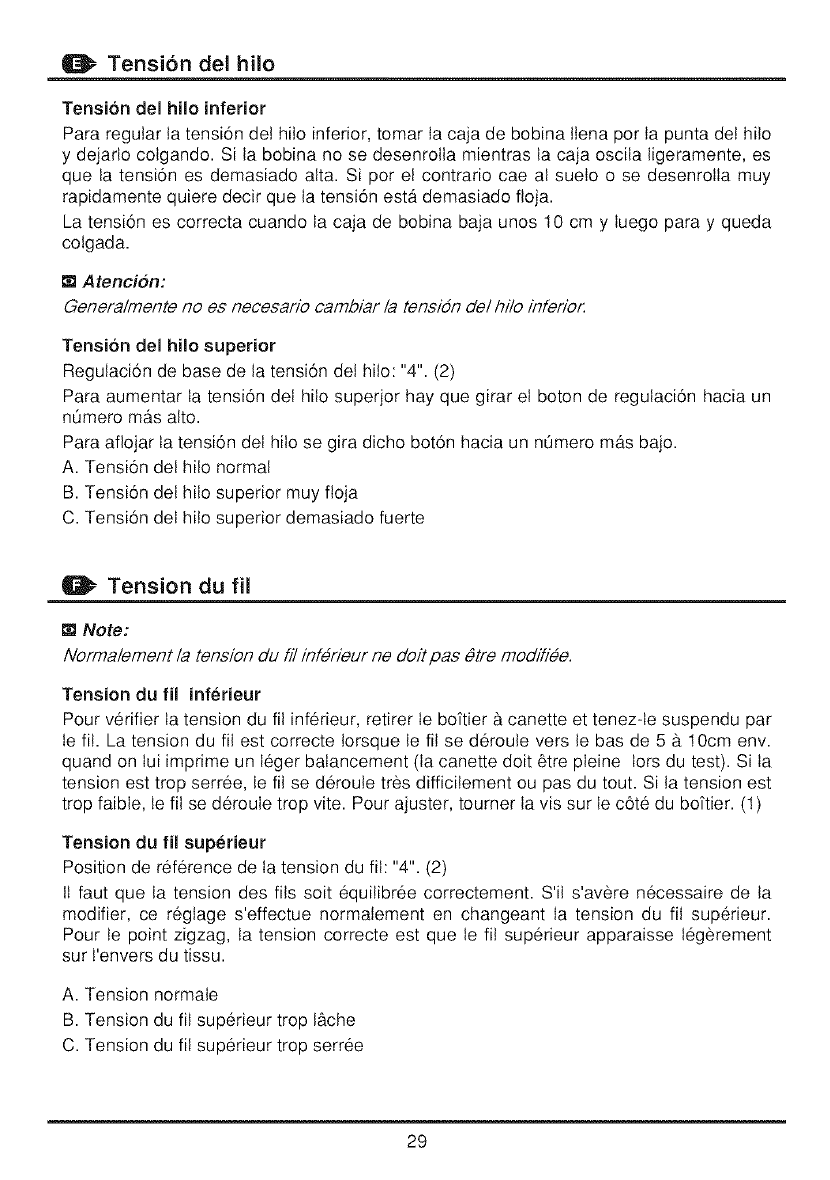

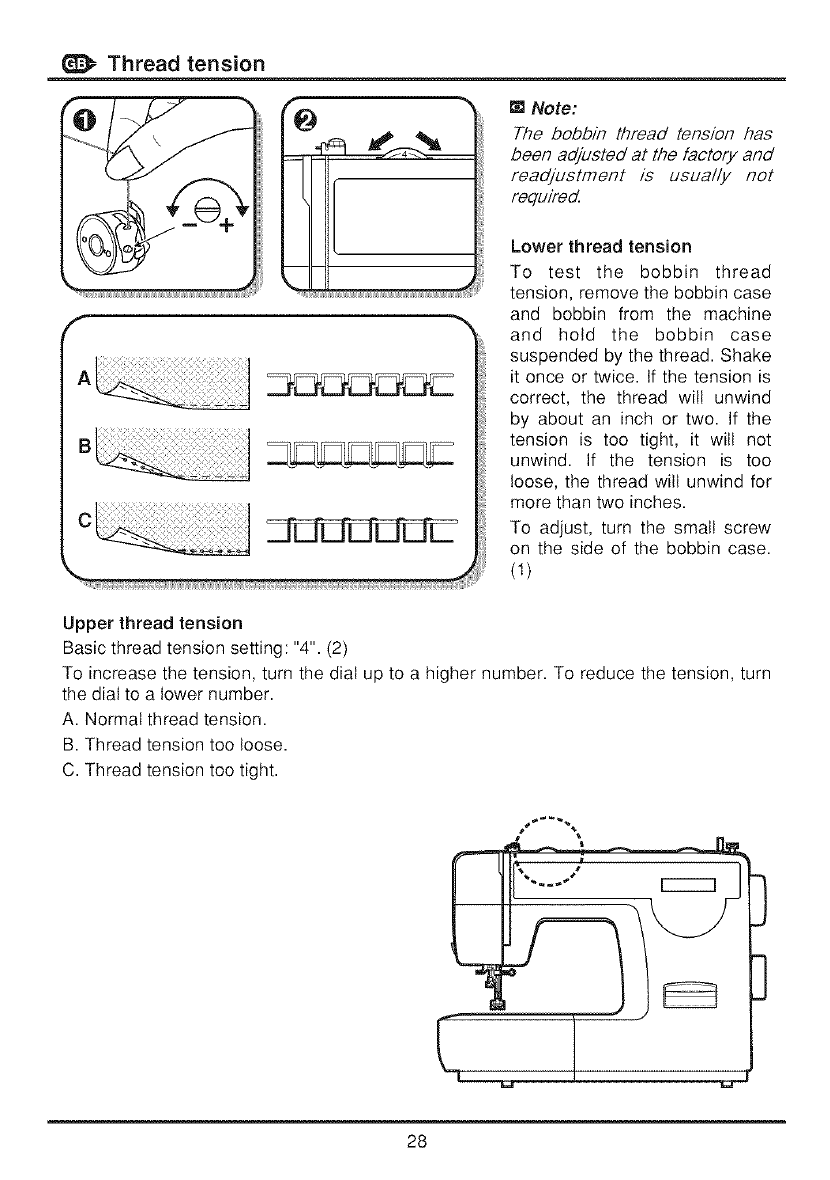

Thread tension ................................................................................................................. 28

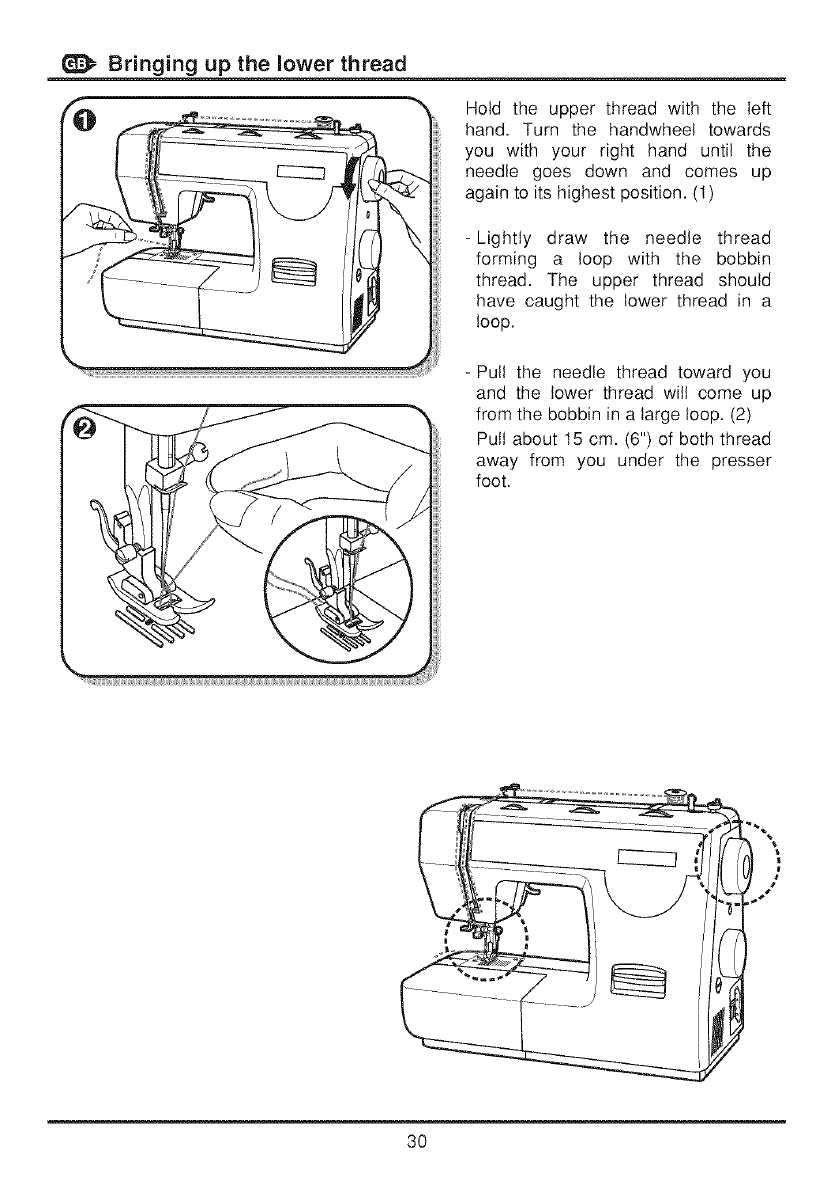

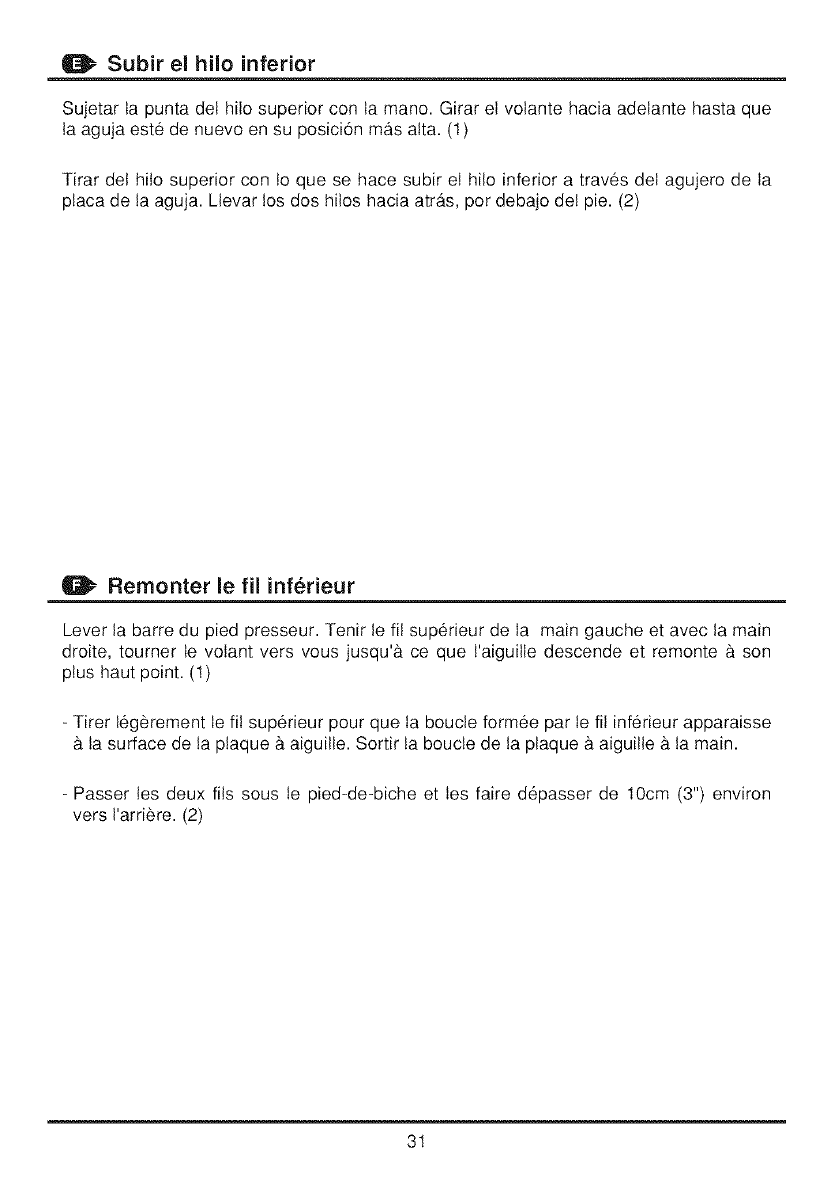

Bringing up the lower thread ............................................................................................ 30

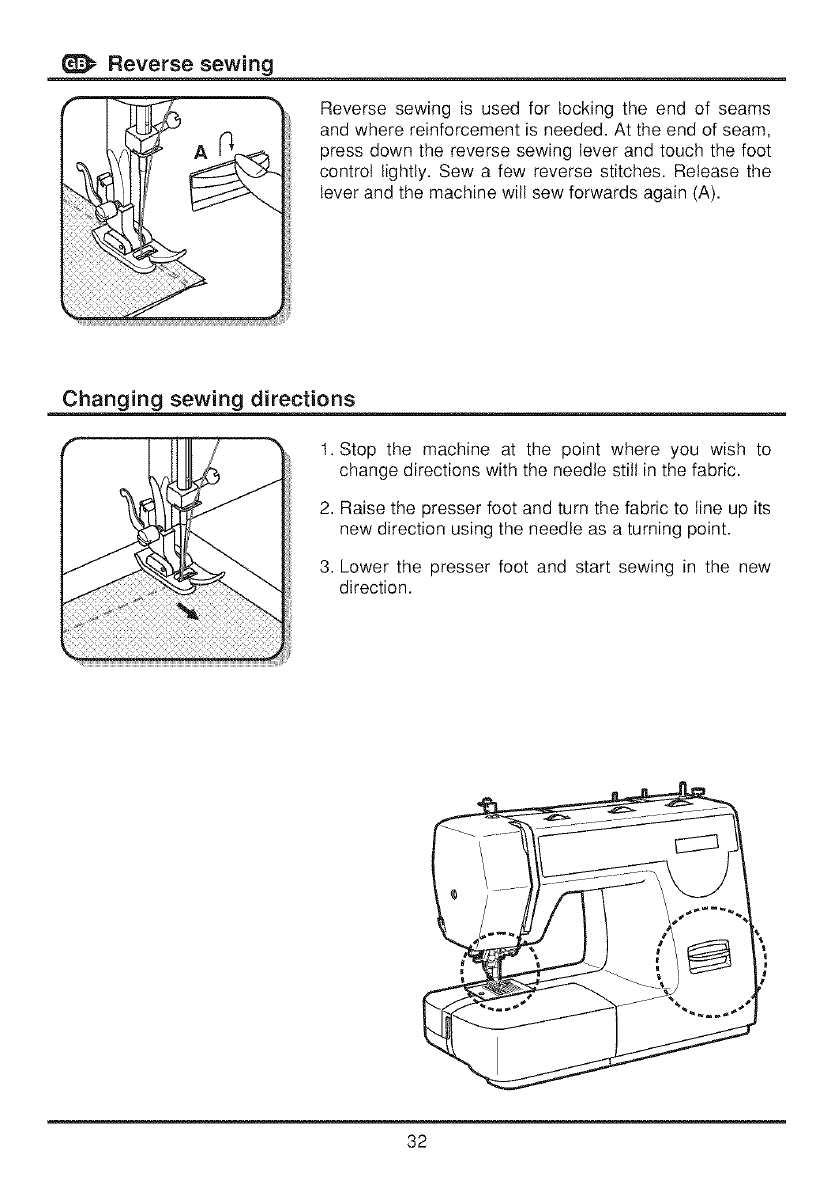

Reverse sewing /Changing sewing directions ................................................................. 32

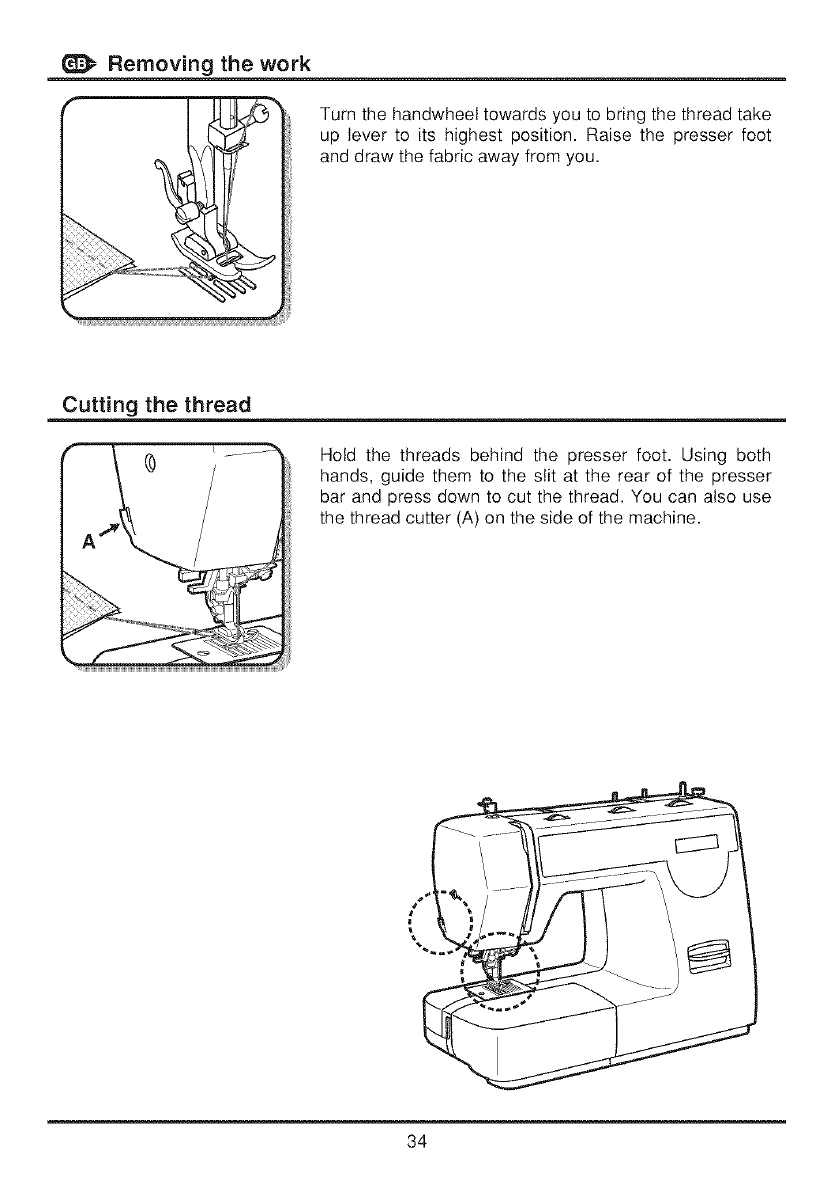

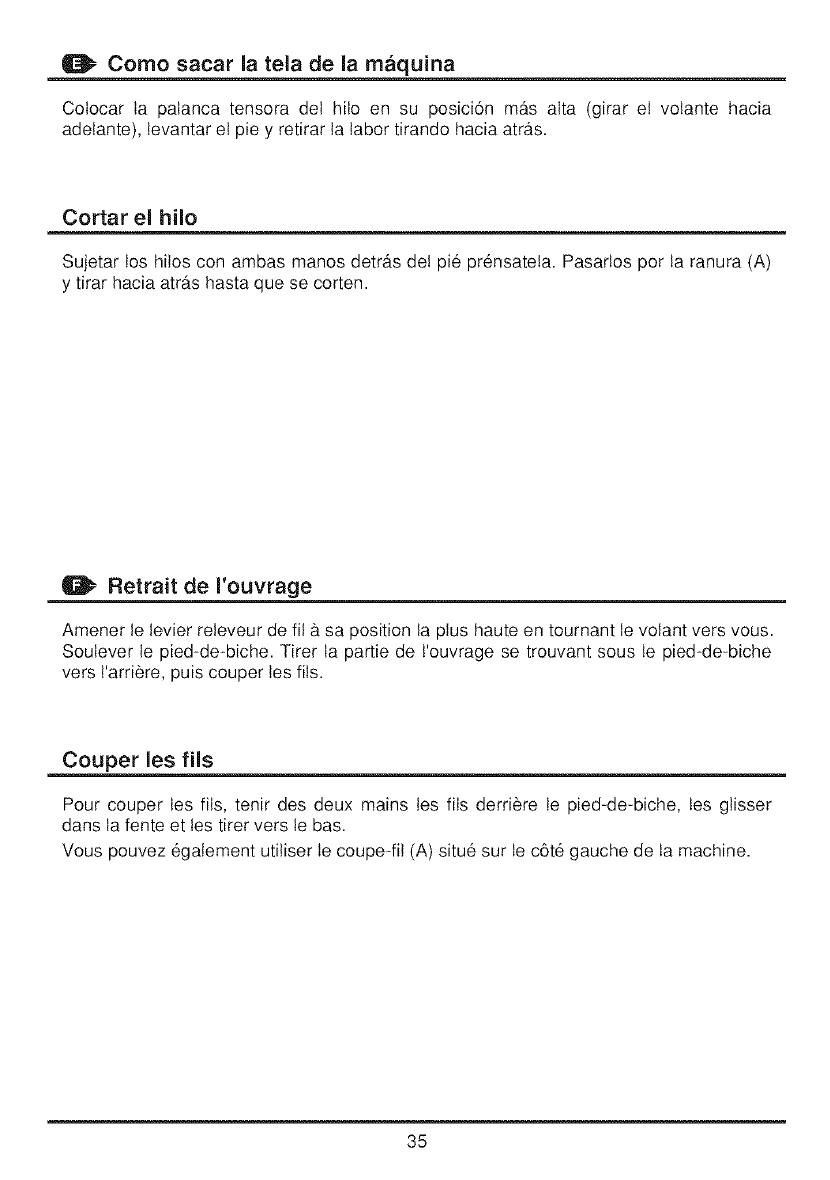

Removing the work /Cutting the thread ........................................................................... 34

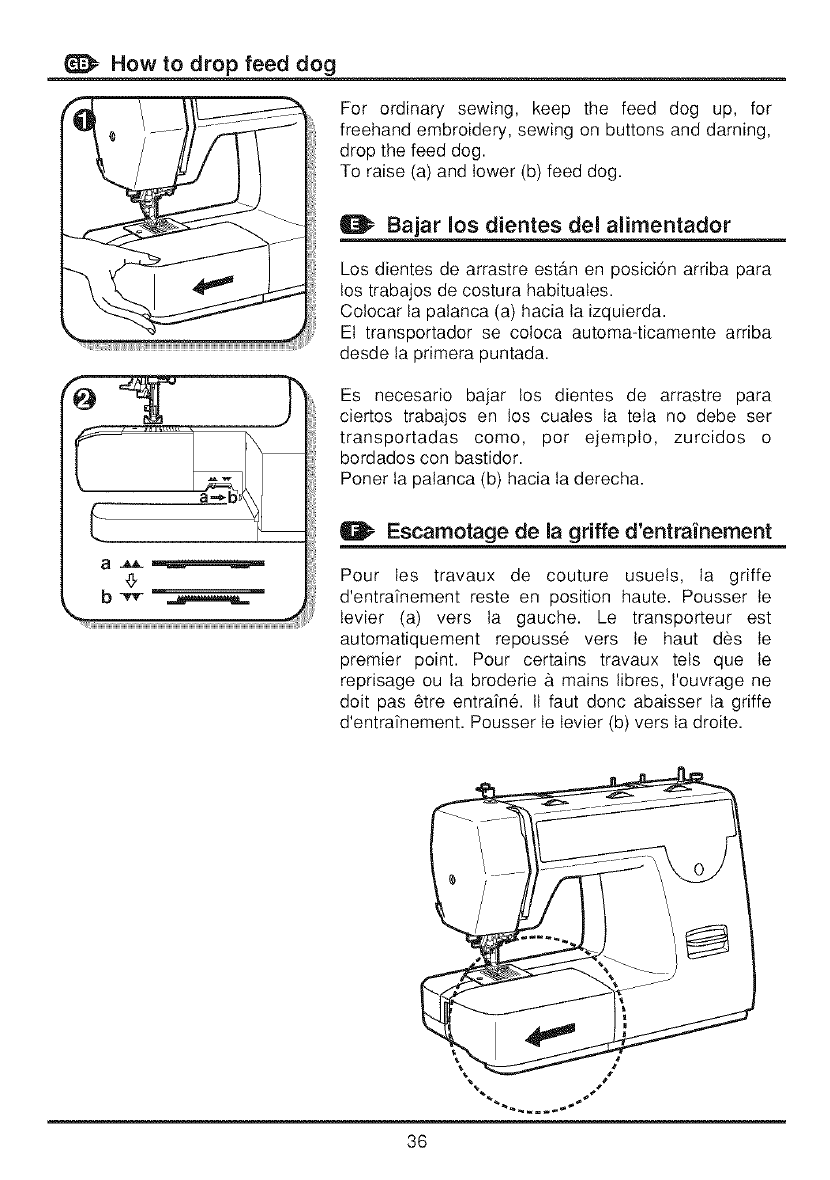

How to drop feed dog ....................................................................................................... 36

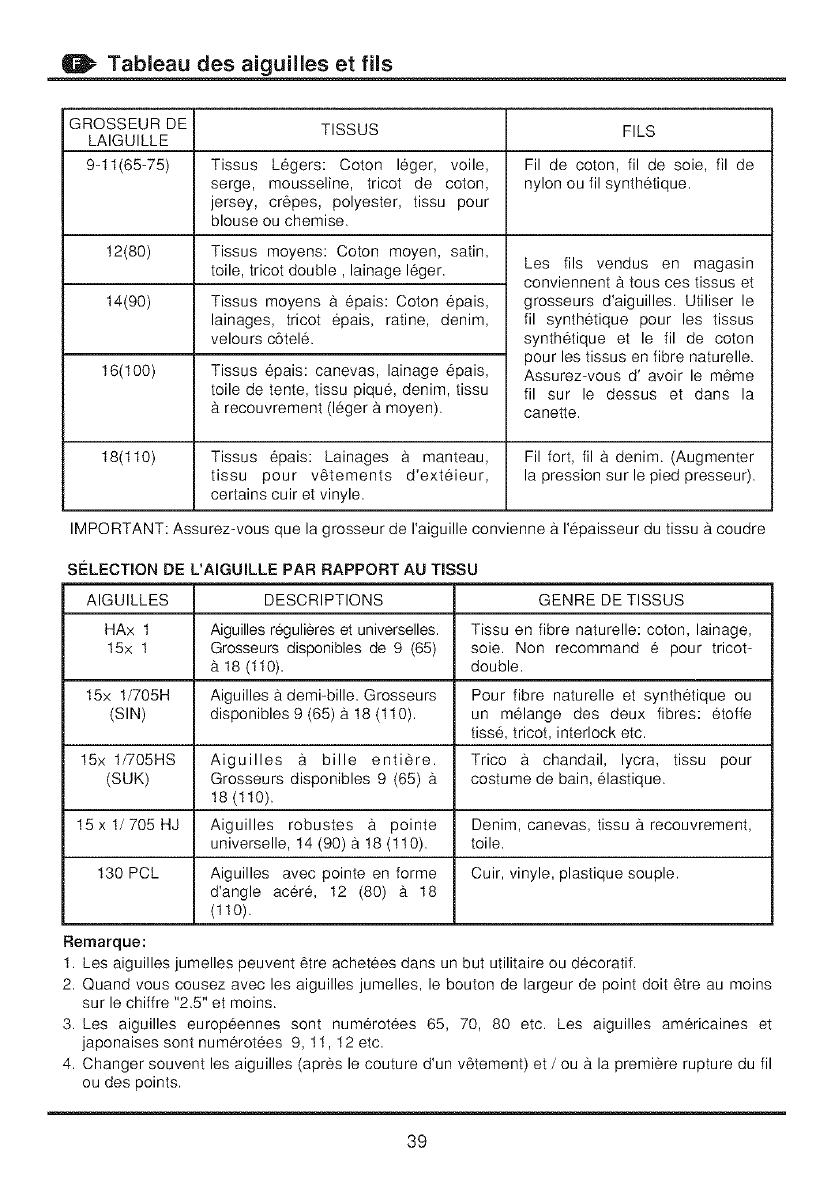

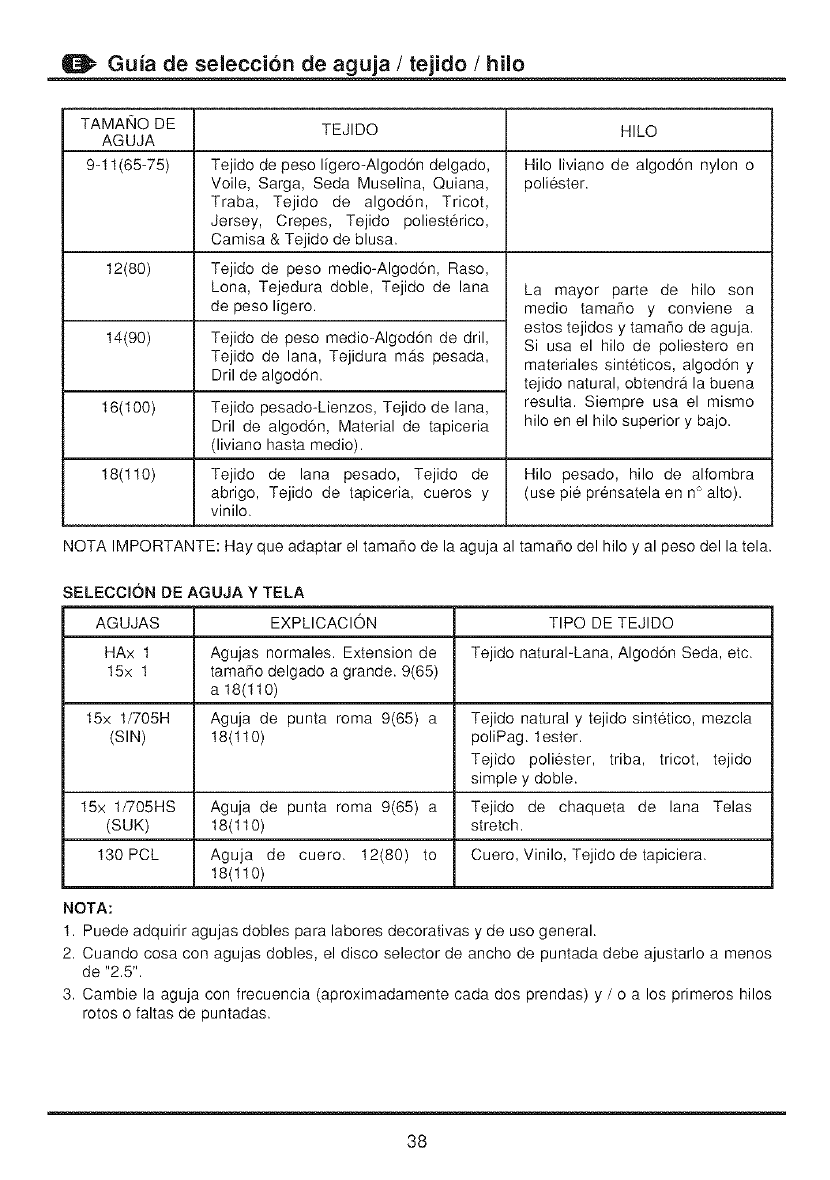

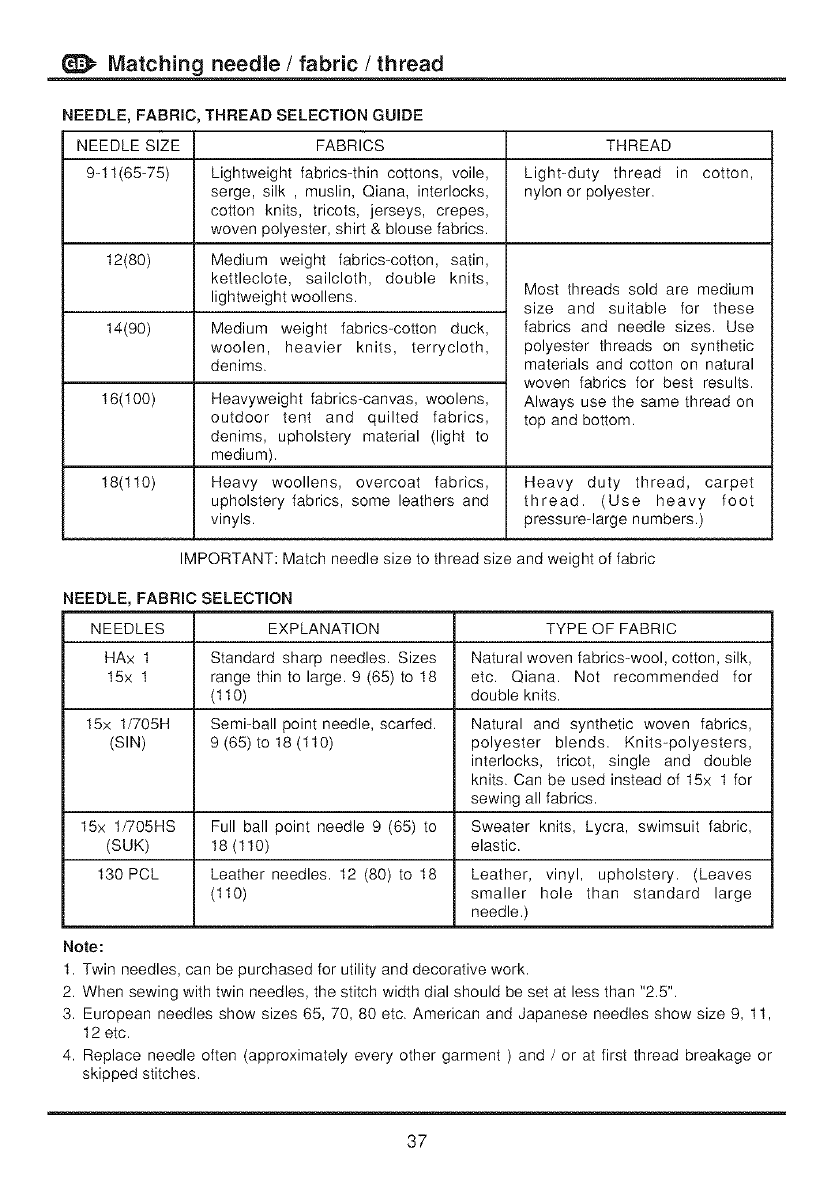

Matching needle /fabric /thread ...................................................................................... 37

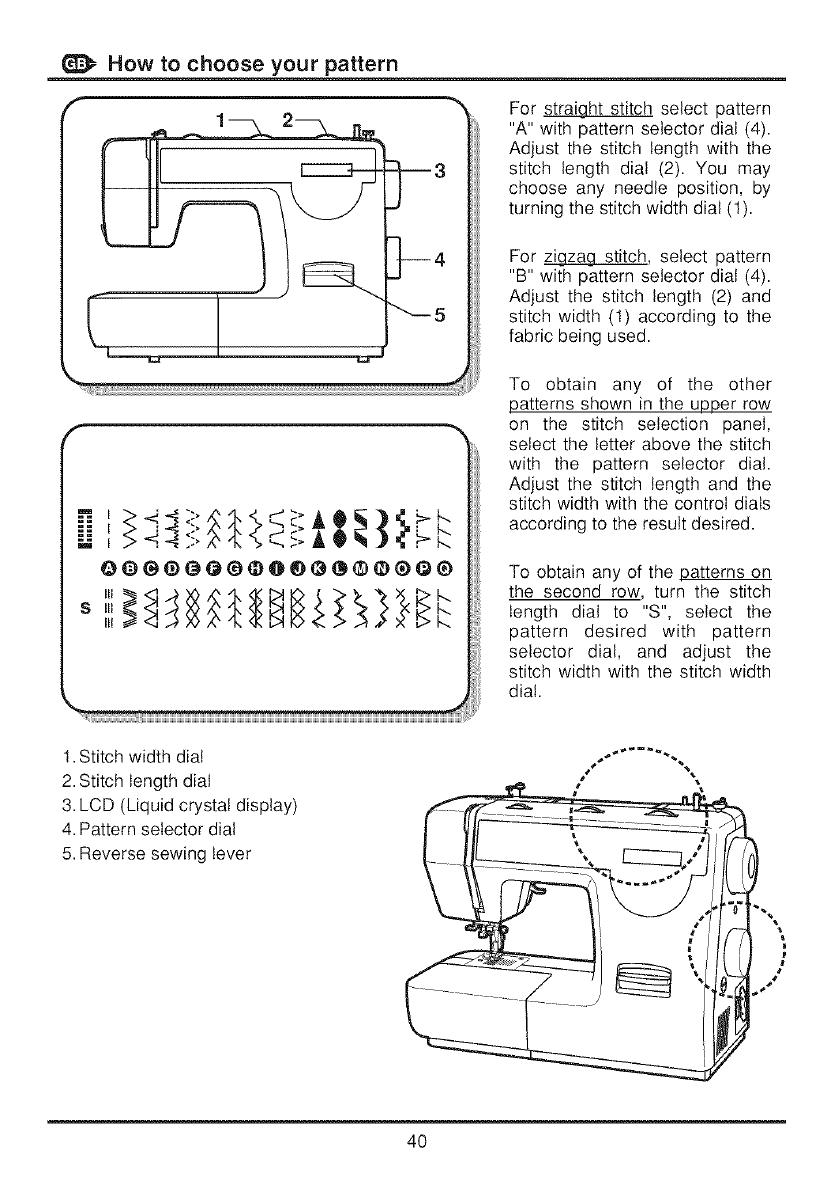

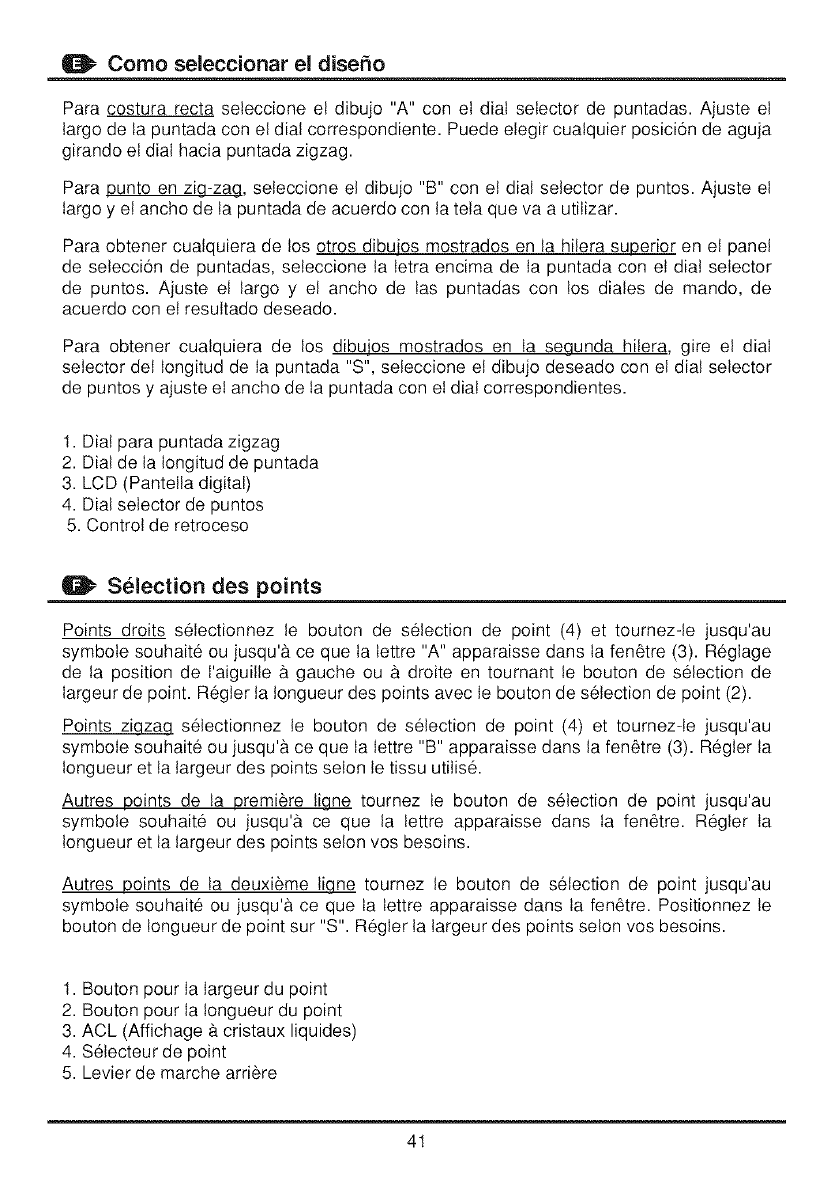

How to choose your pattern ............................................................................................. 40

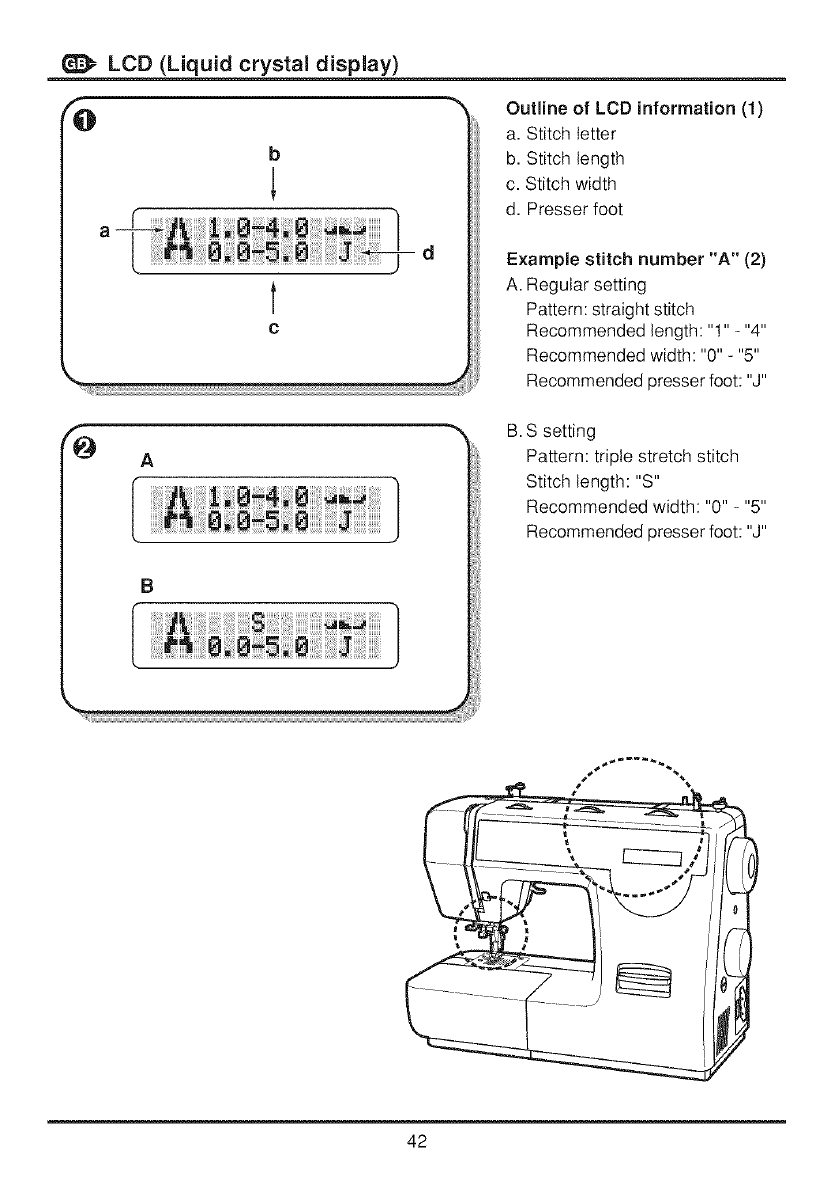

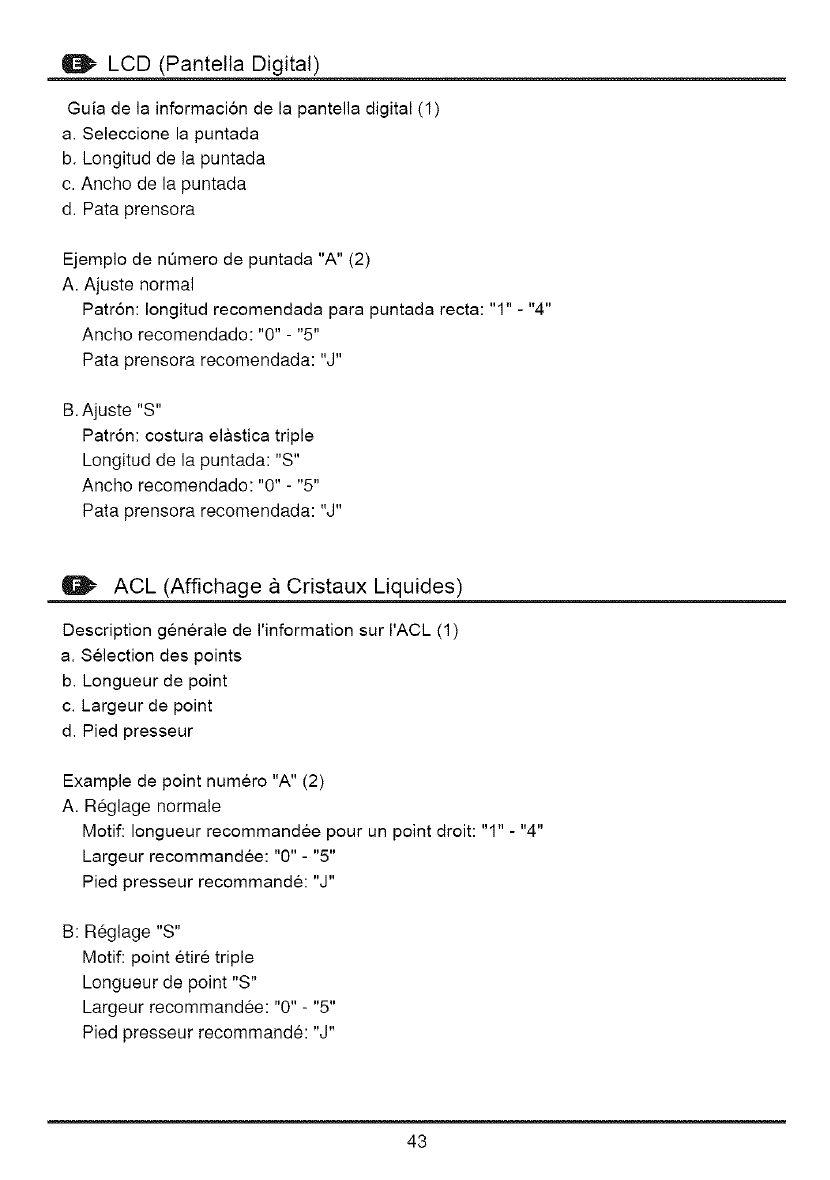

LCD (Liquid crystal display) ............................................................................................. 42

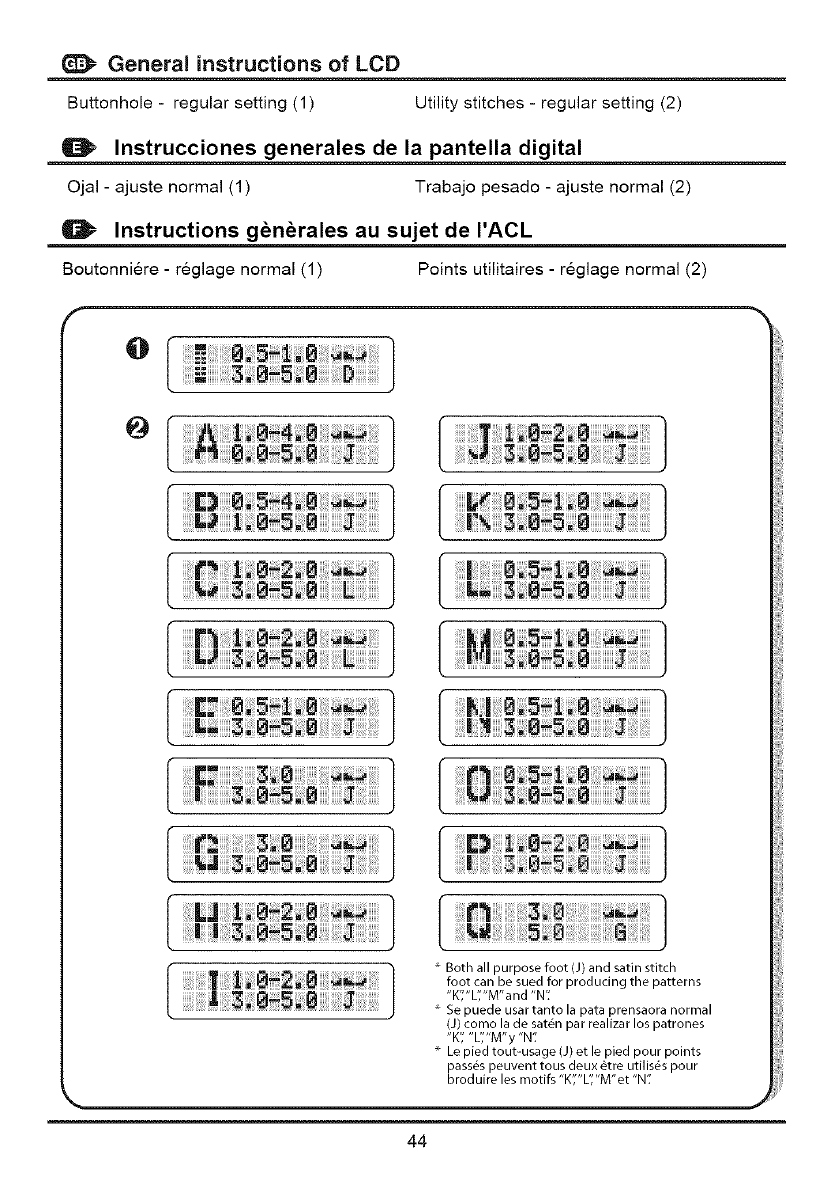

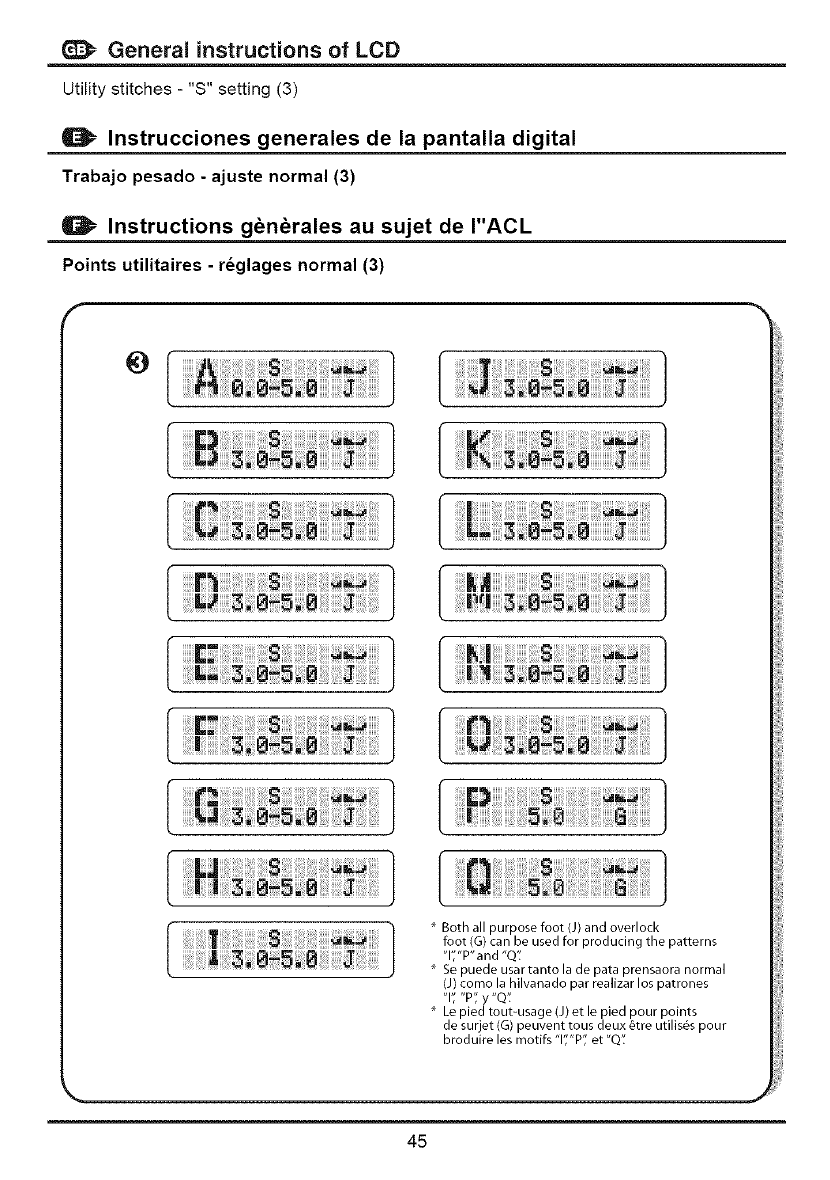

General instructions of LCD ........................................................................................ 44/45

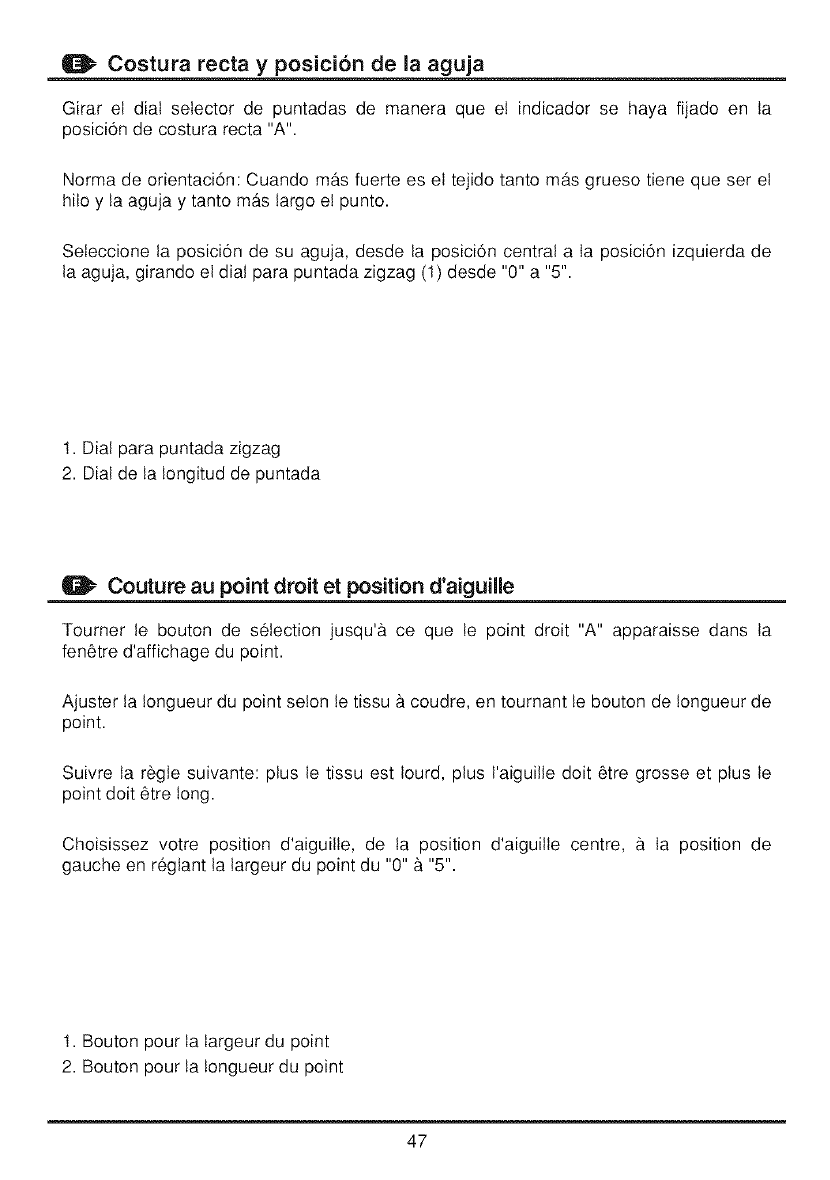

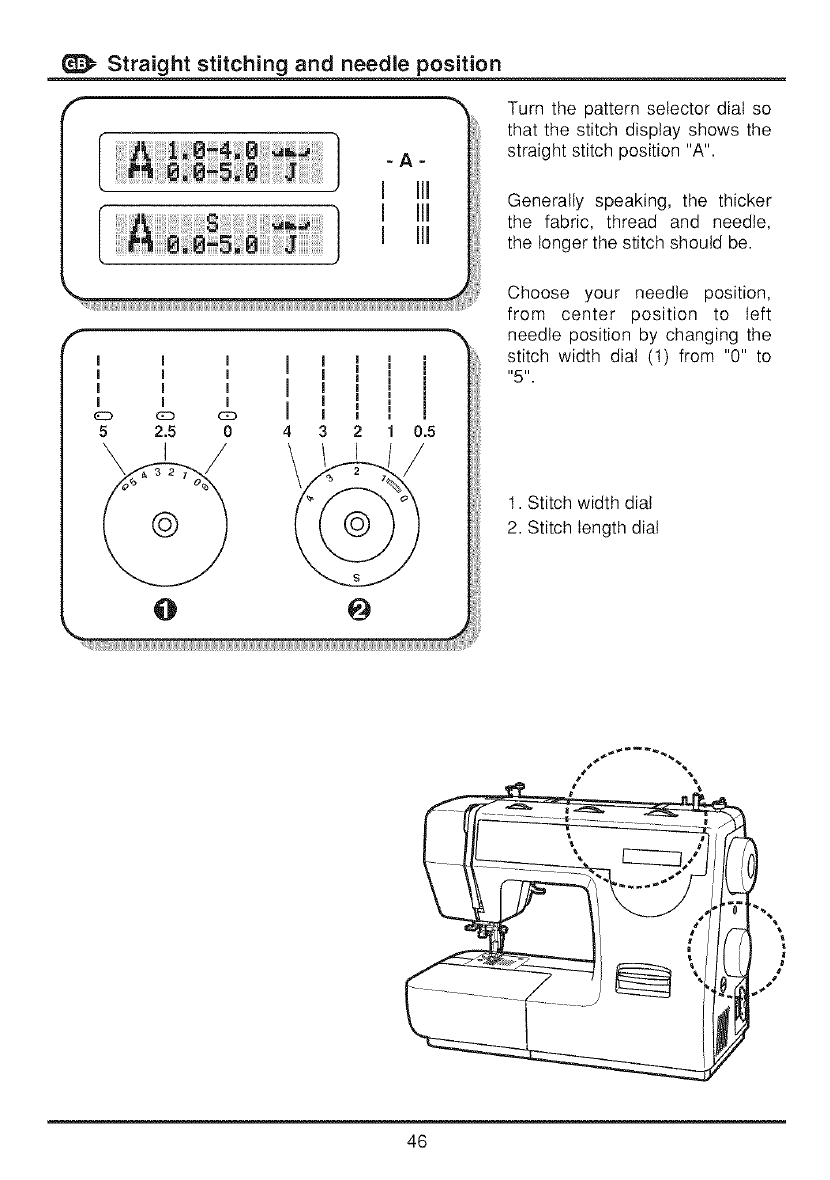

Straight stitching and needle position .............................................................................. 46

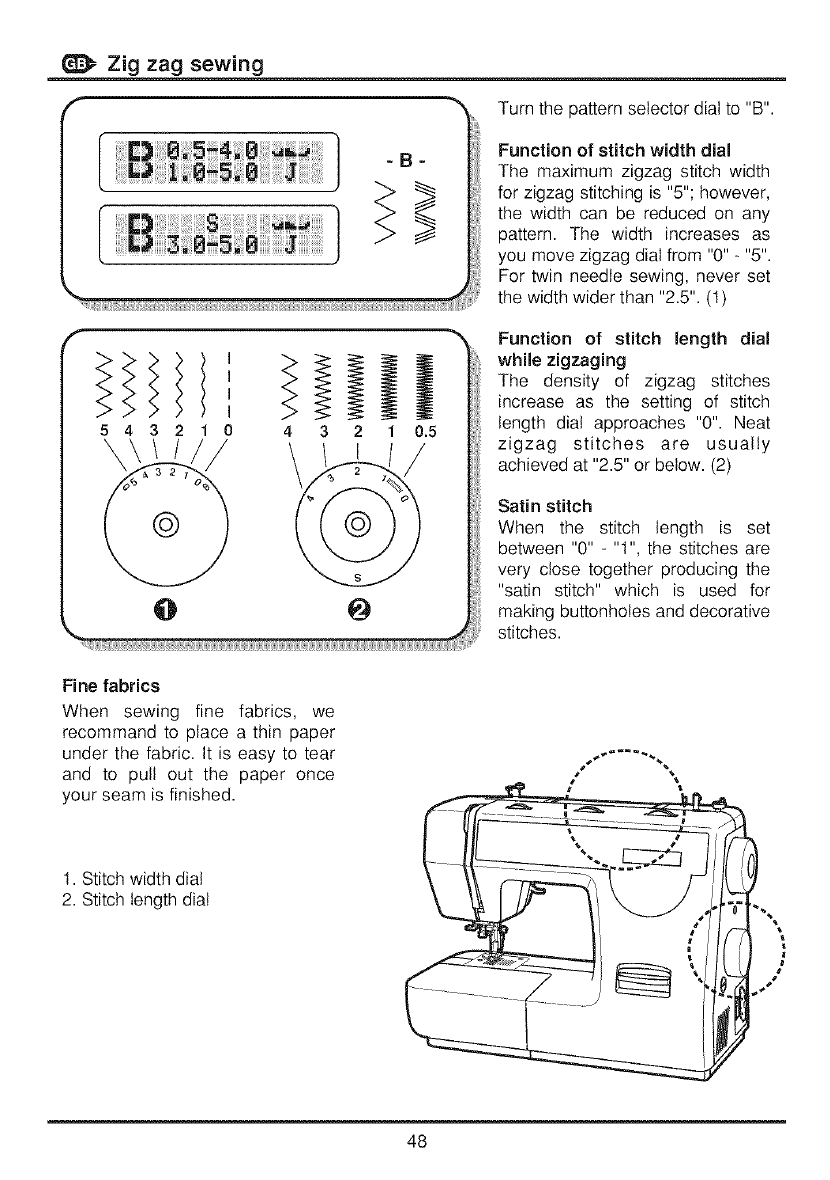

Zig zag sewing ................................................................................................................. 48

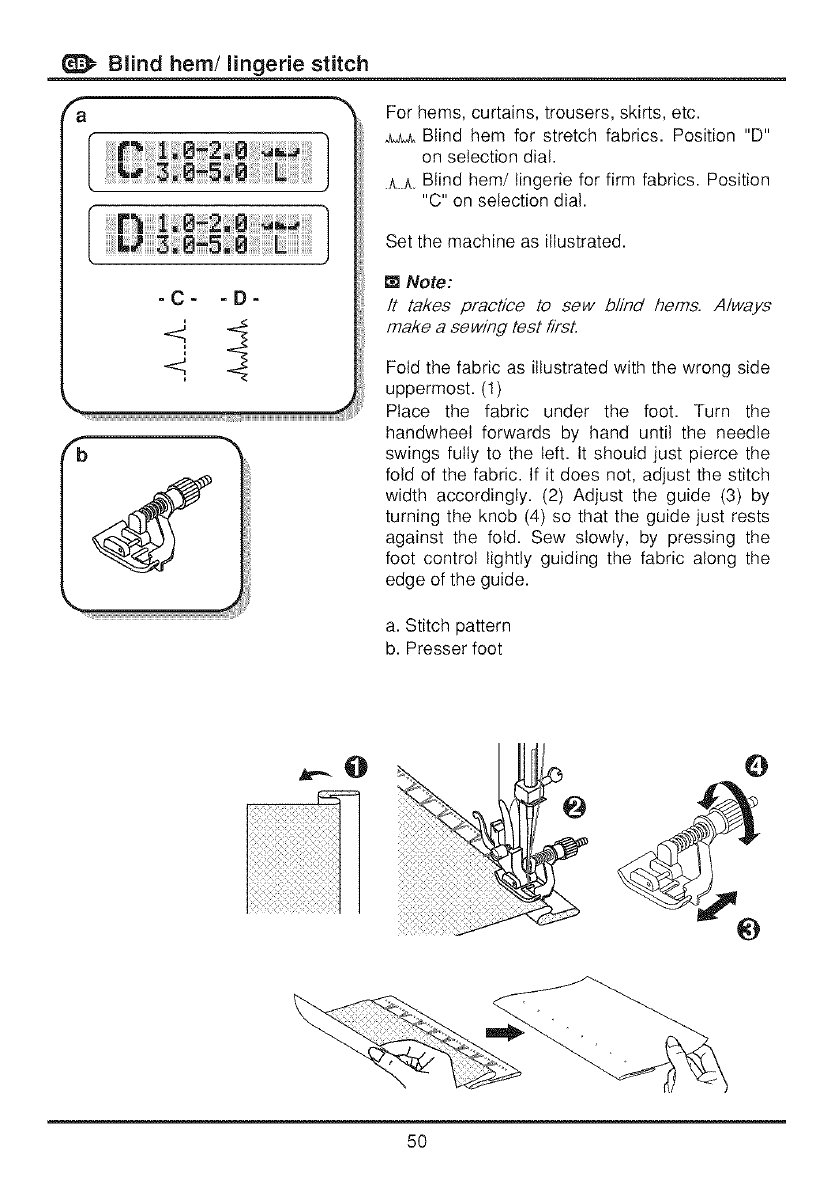

Blind hem/lingerie stitch .................................................................................................. 50

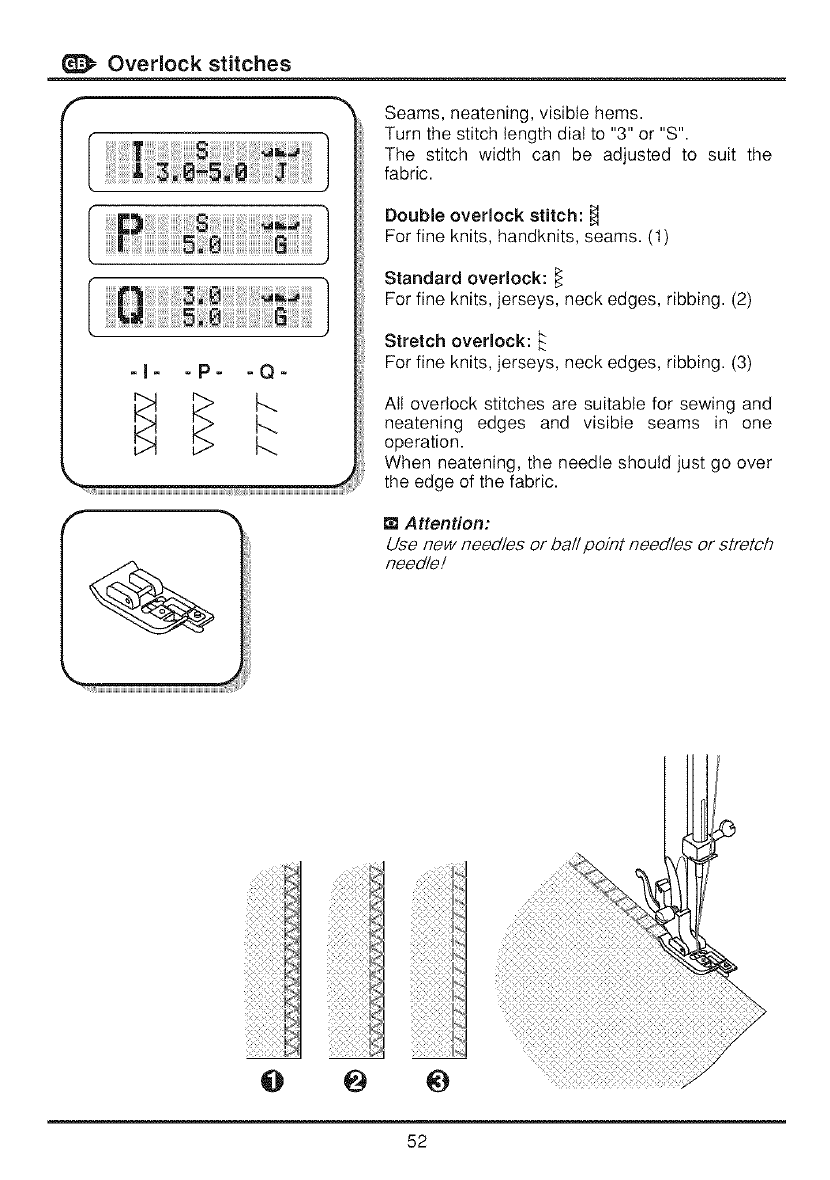

Overtock stitches .............................................................................................................. 52

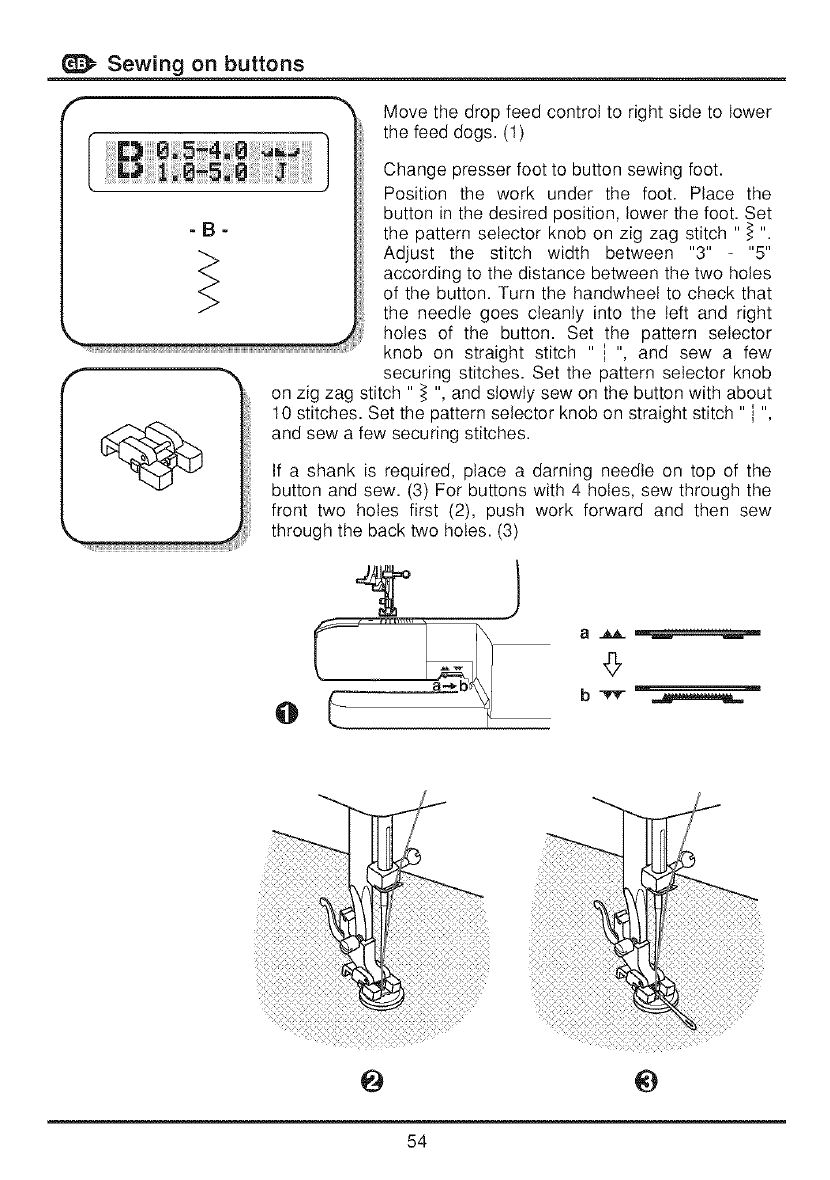

Sewing on buttons ............................................................................................................ 54

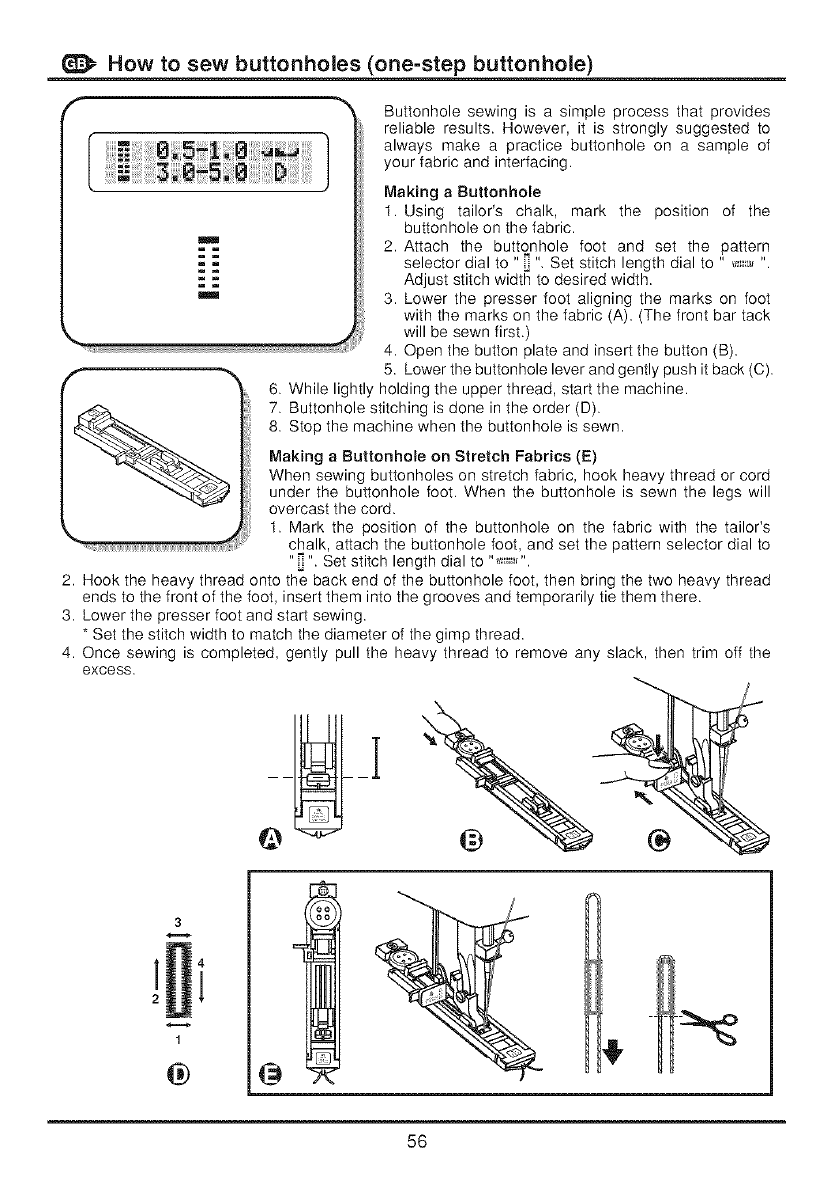

How to sew buttonholes (one-step buttonhole) ................................................................ 56

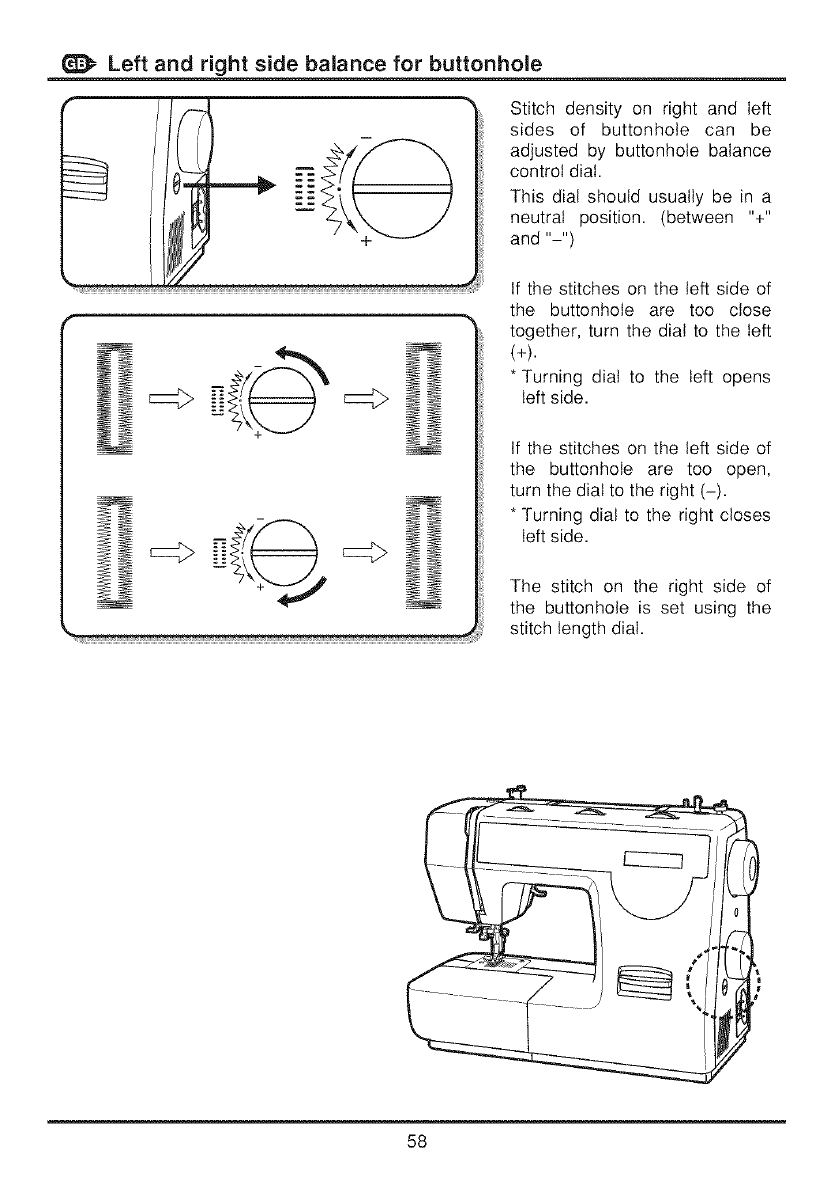

Left and right side balance for buttonhole ........................................................................ 58

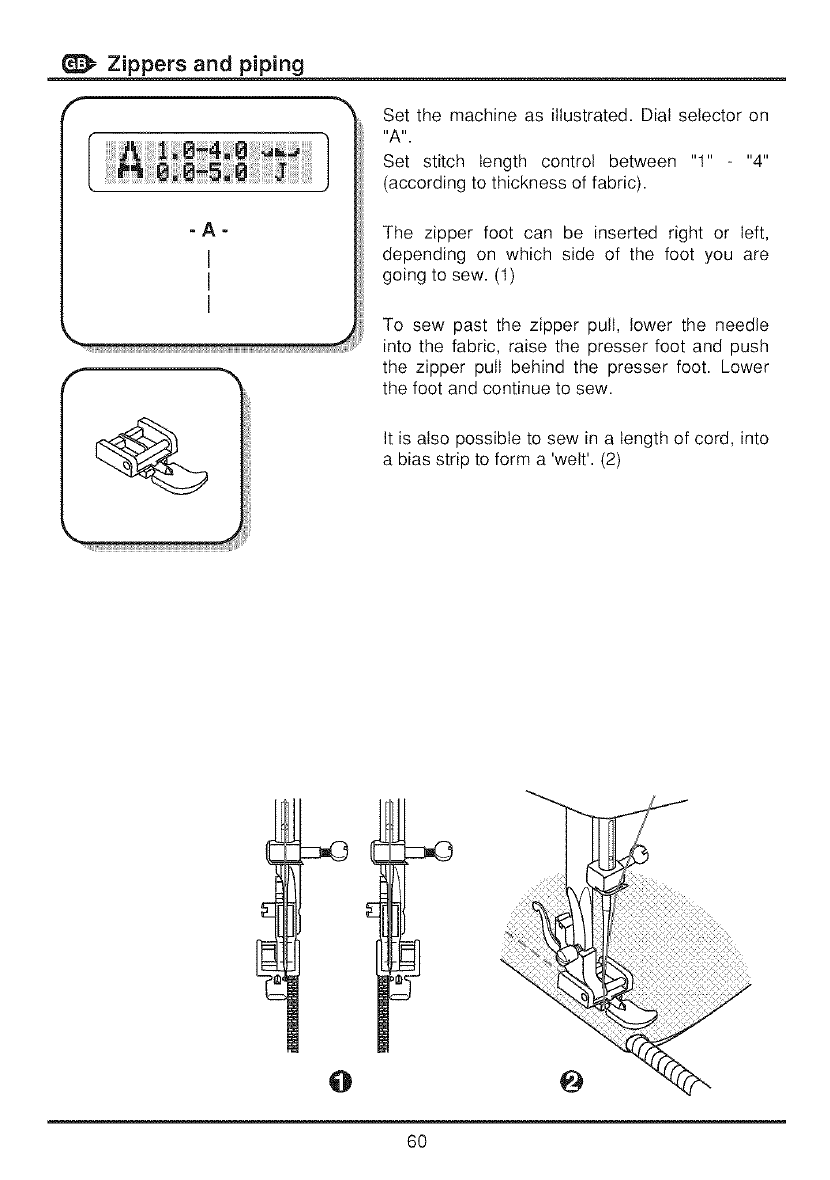

Zippers and piping ............................................................................................................ 60

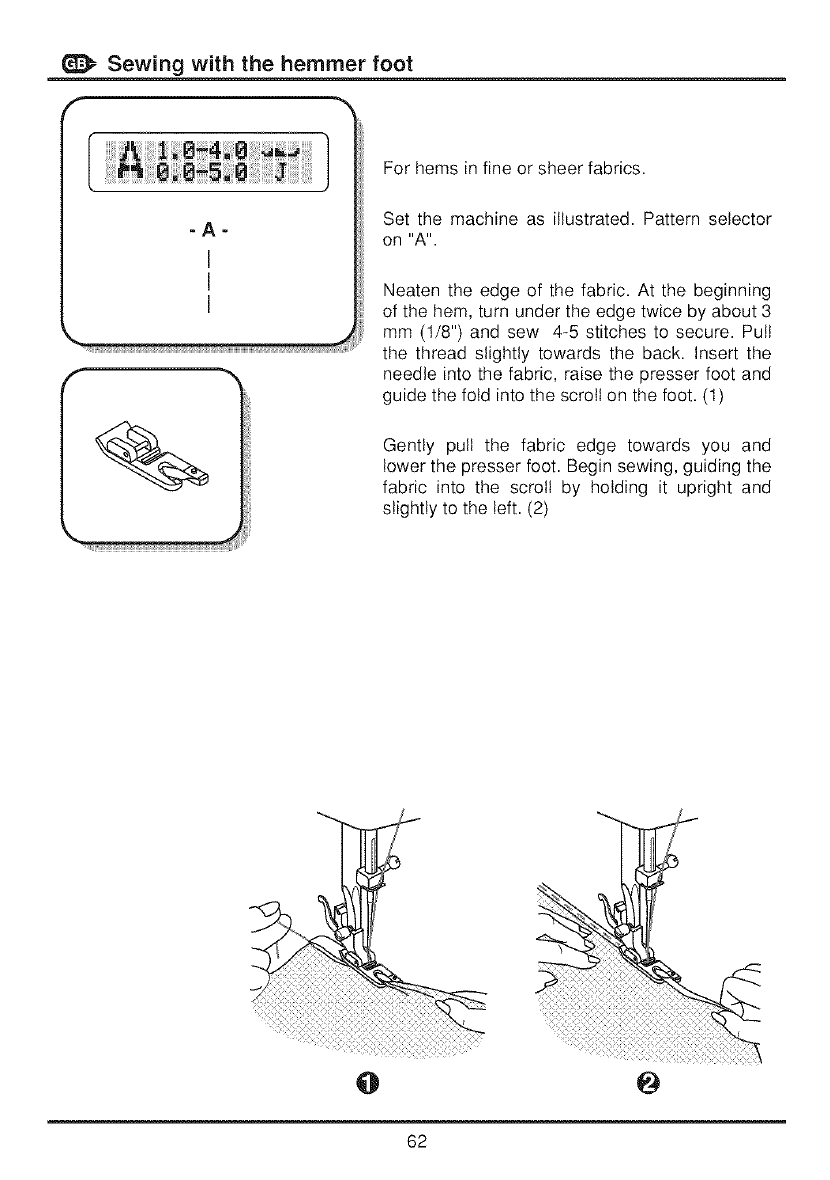

Sewing with the hemmer foot ........................................................................................... 62

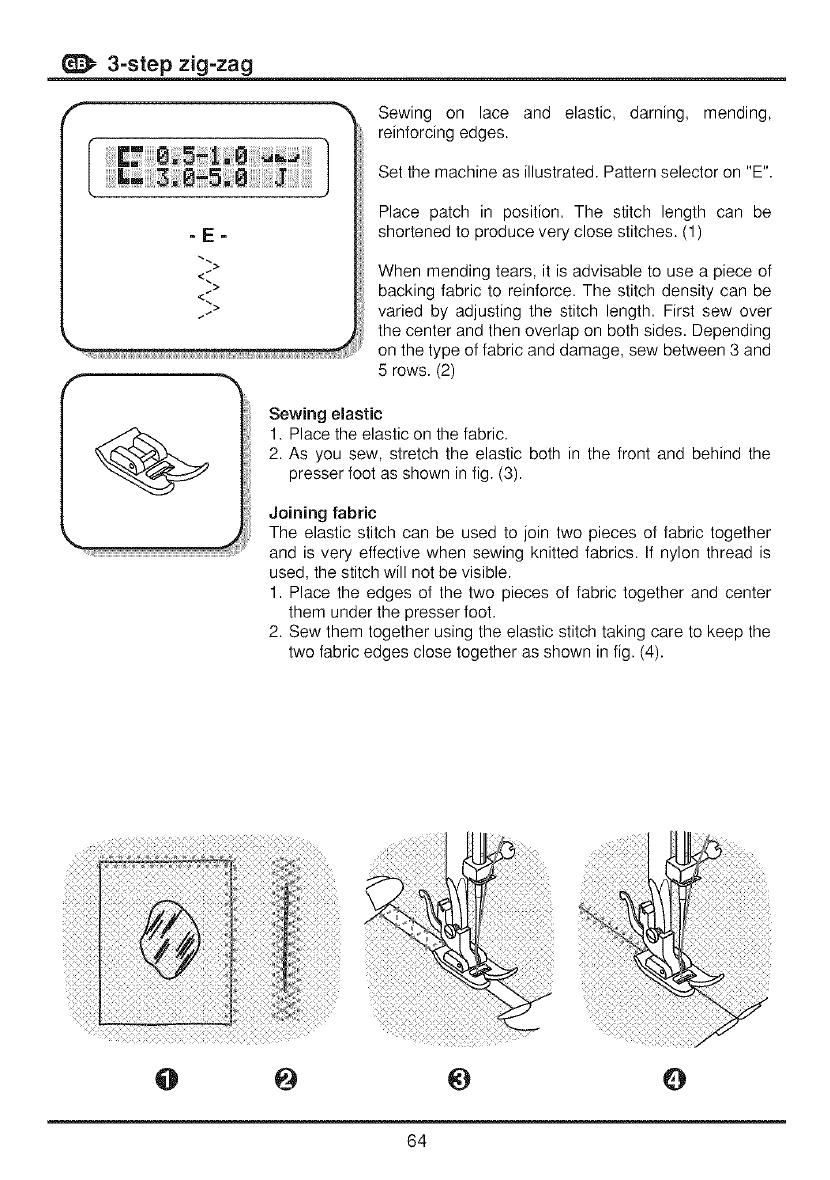

3-step zig-zag ................................................................................................................... 63

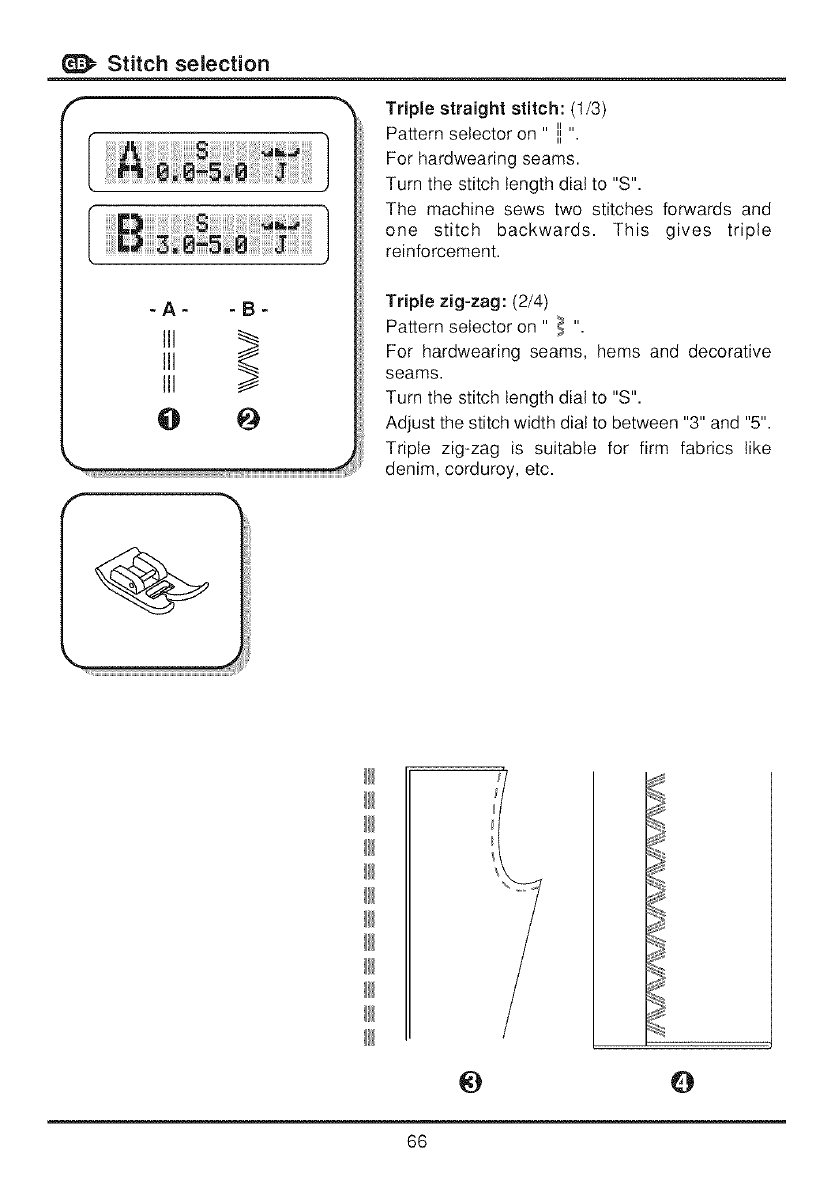

Stitch selection ................................................................................................................. 66

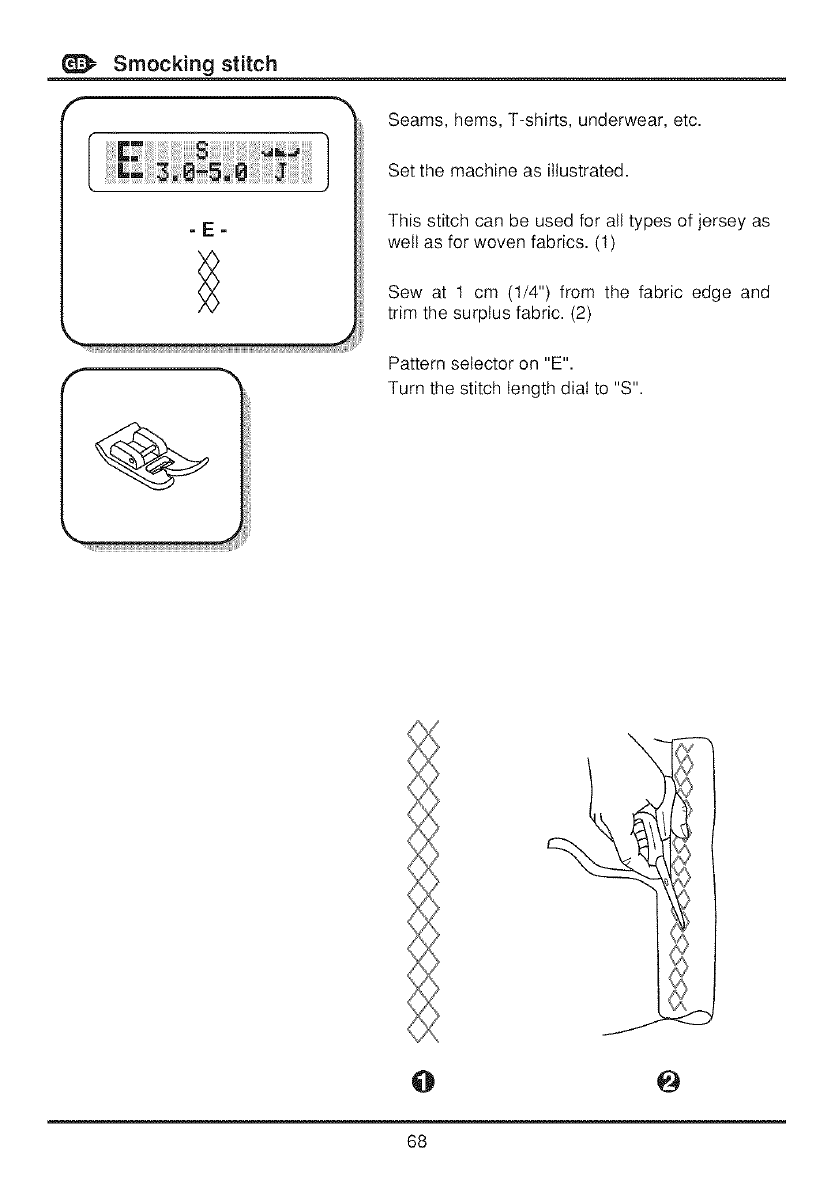

Smocking stitch ................................................................................................................ 68

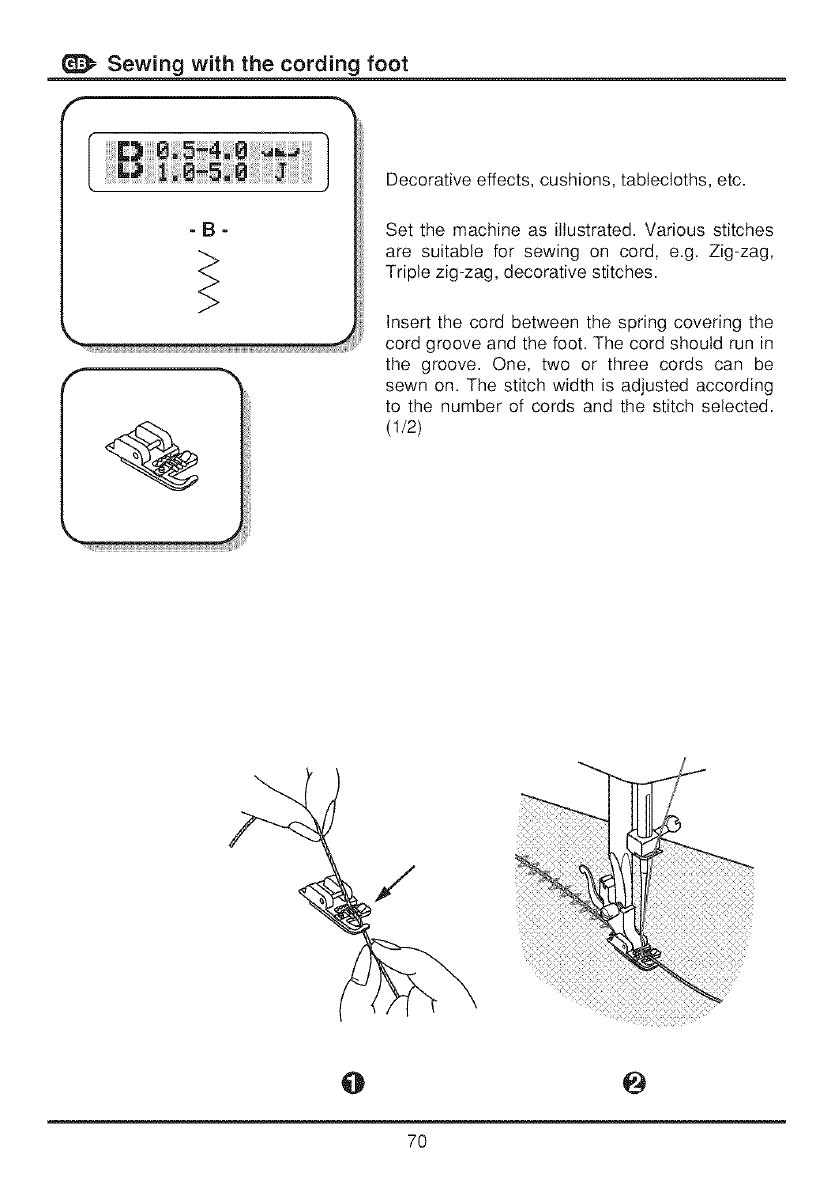

Sewing with the cording foot ............................................................................................ 70

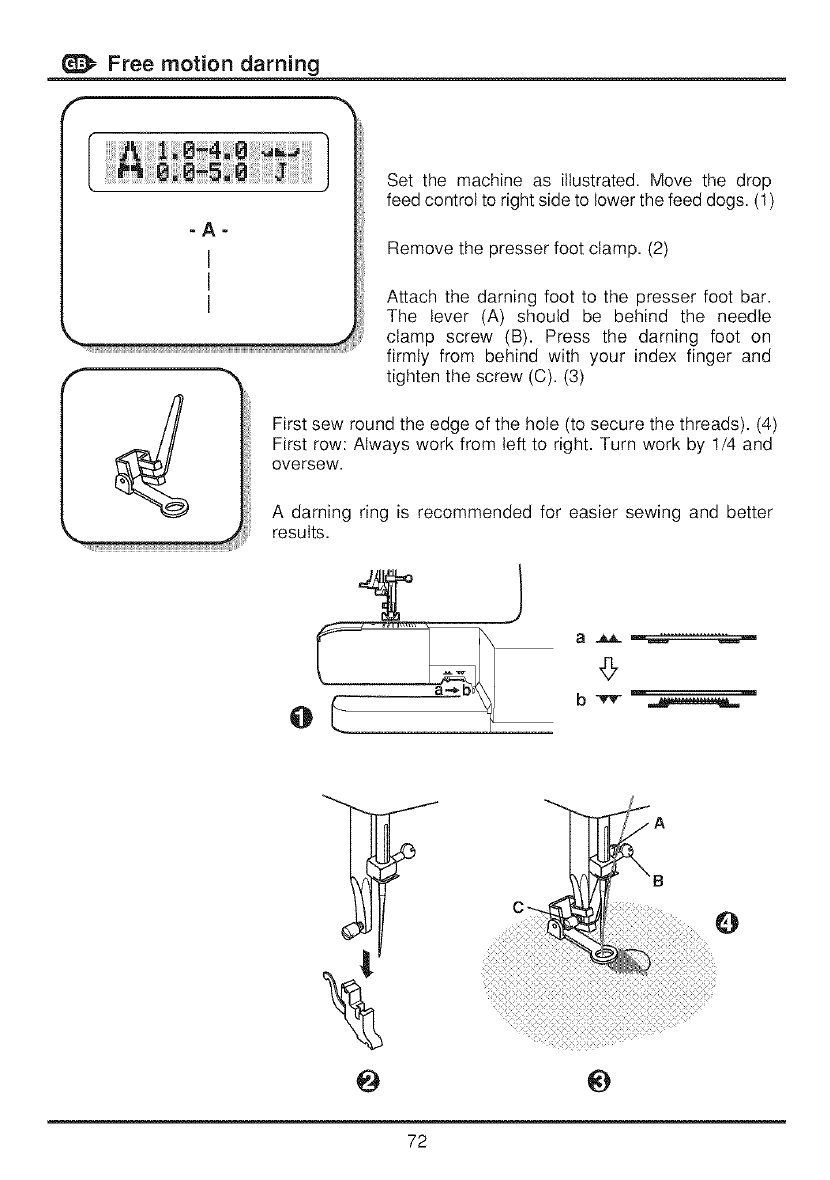

Free motion darning ......................................................................................................... 72

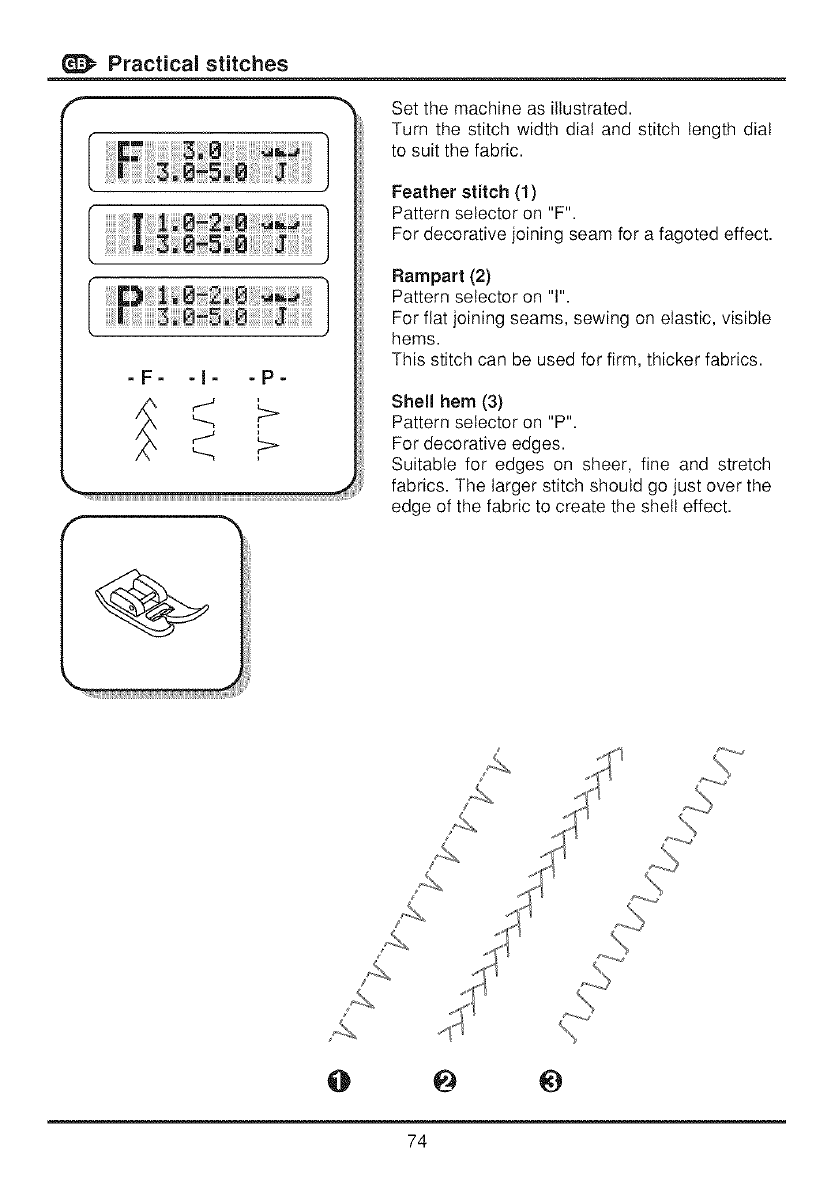

Practical stitches .............................................................................................................. 74

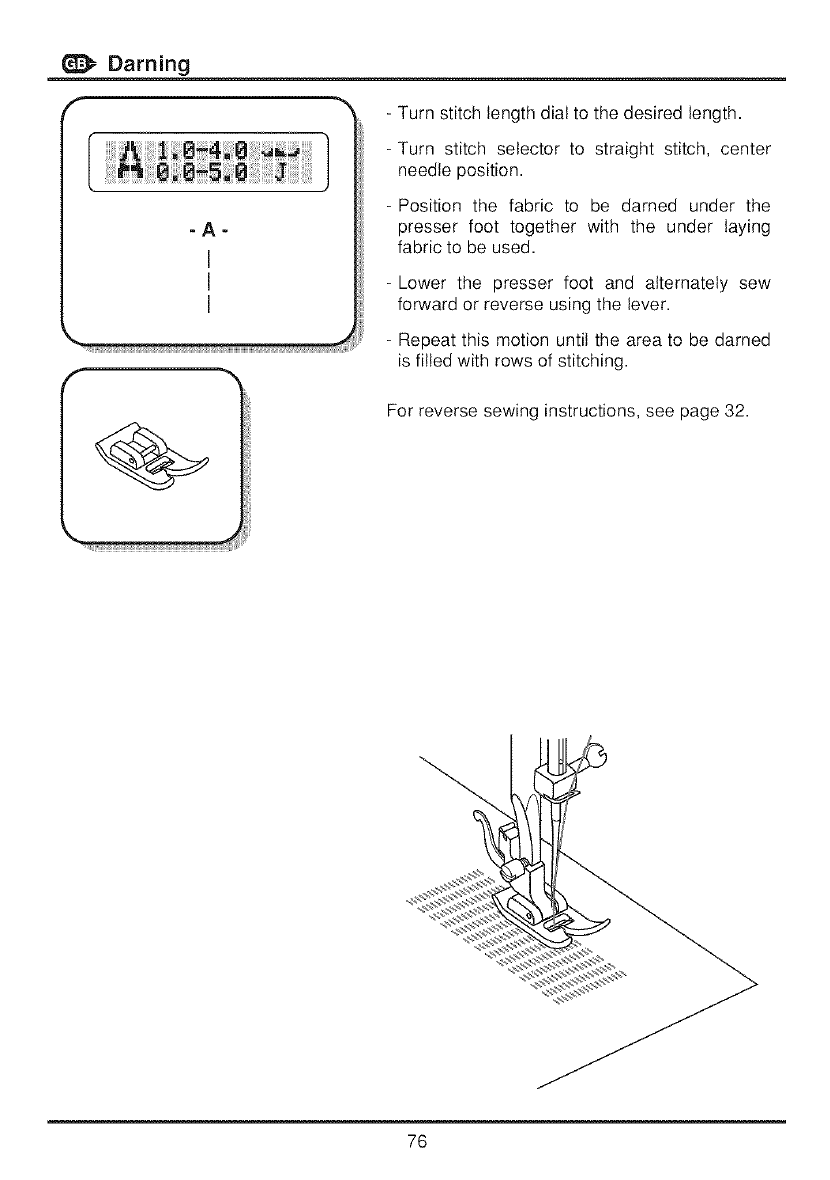

Darning ............................................................................................................................. 76

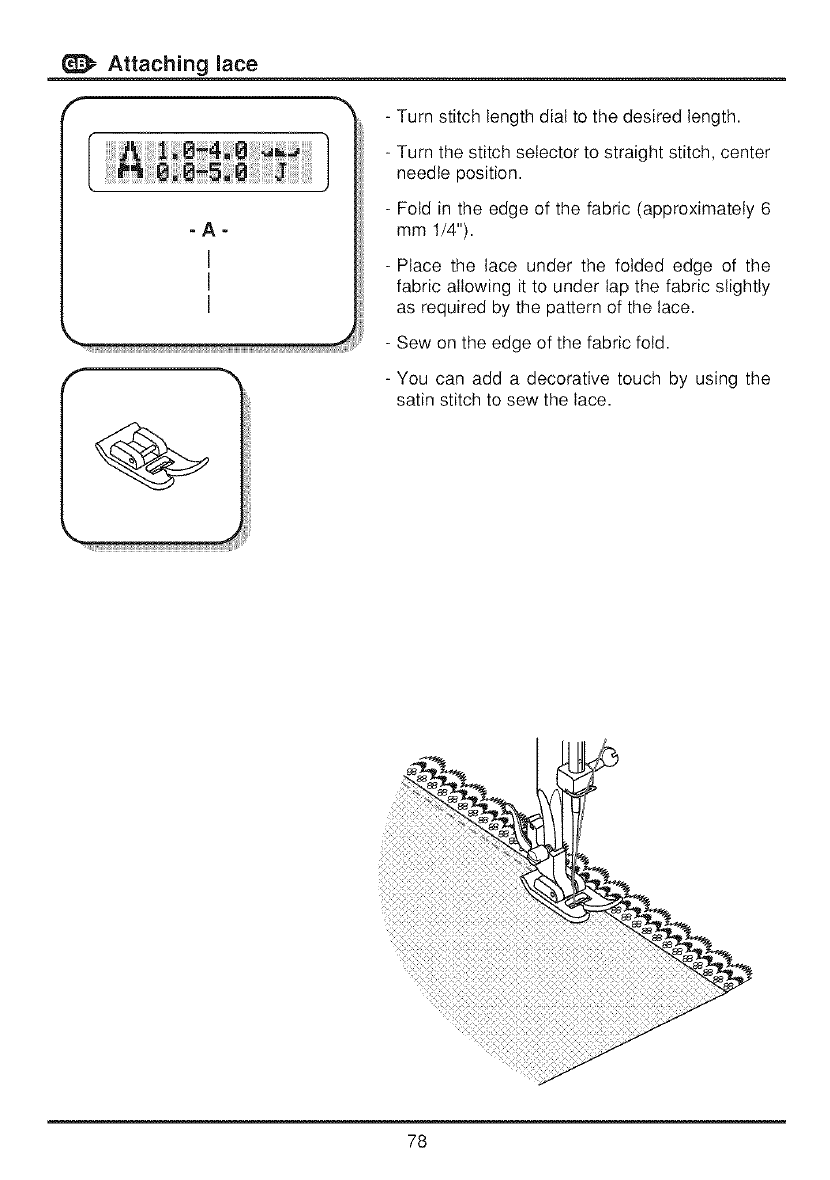

Attaching lace ................................................................................................................... 78

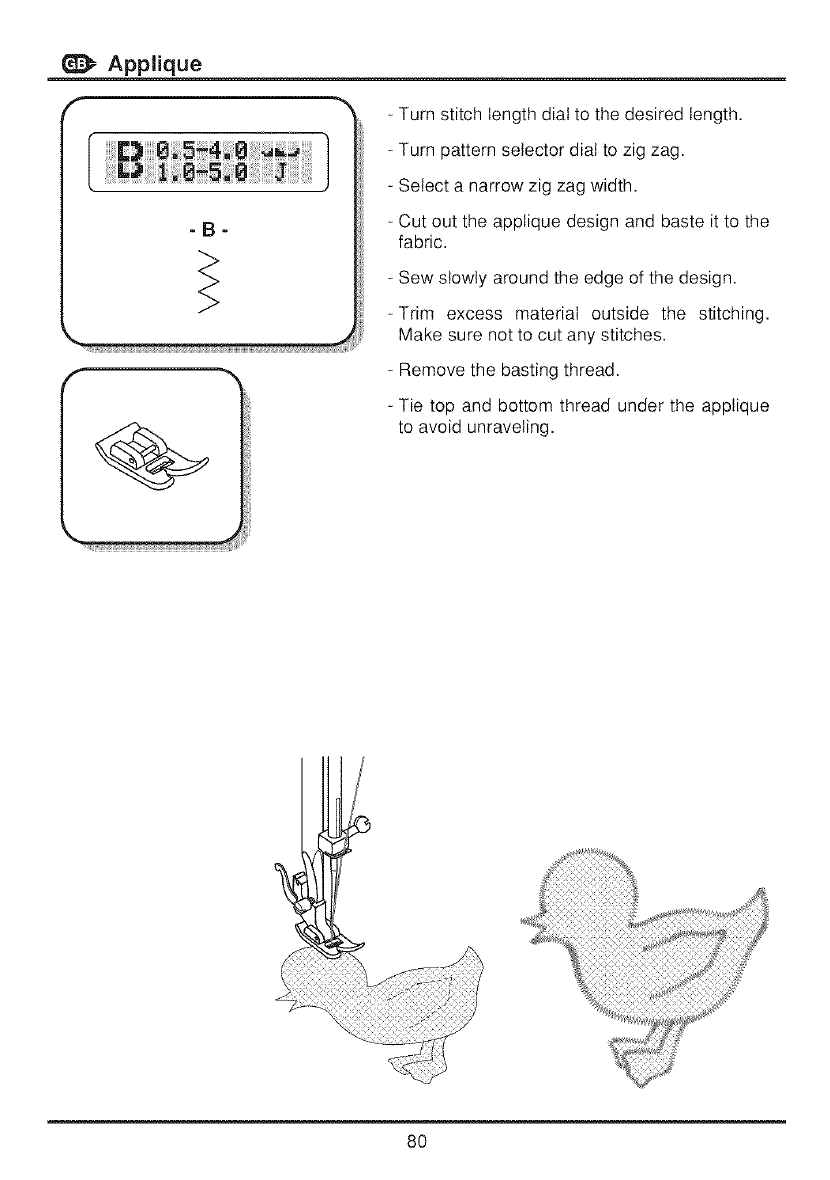

Applique ........................................................................................................................... 80

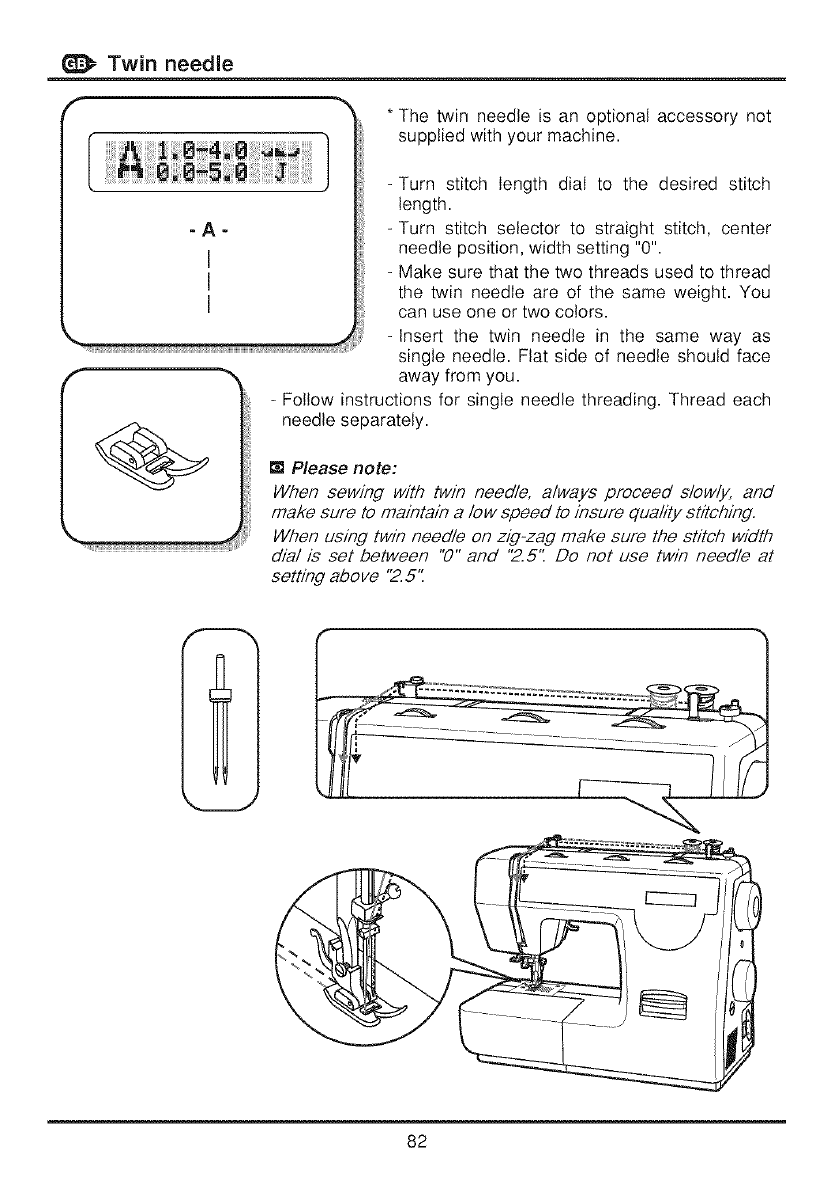

Twin needle ...................................................................................................................... 82

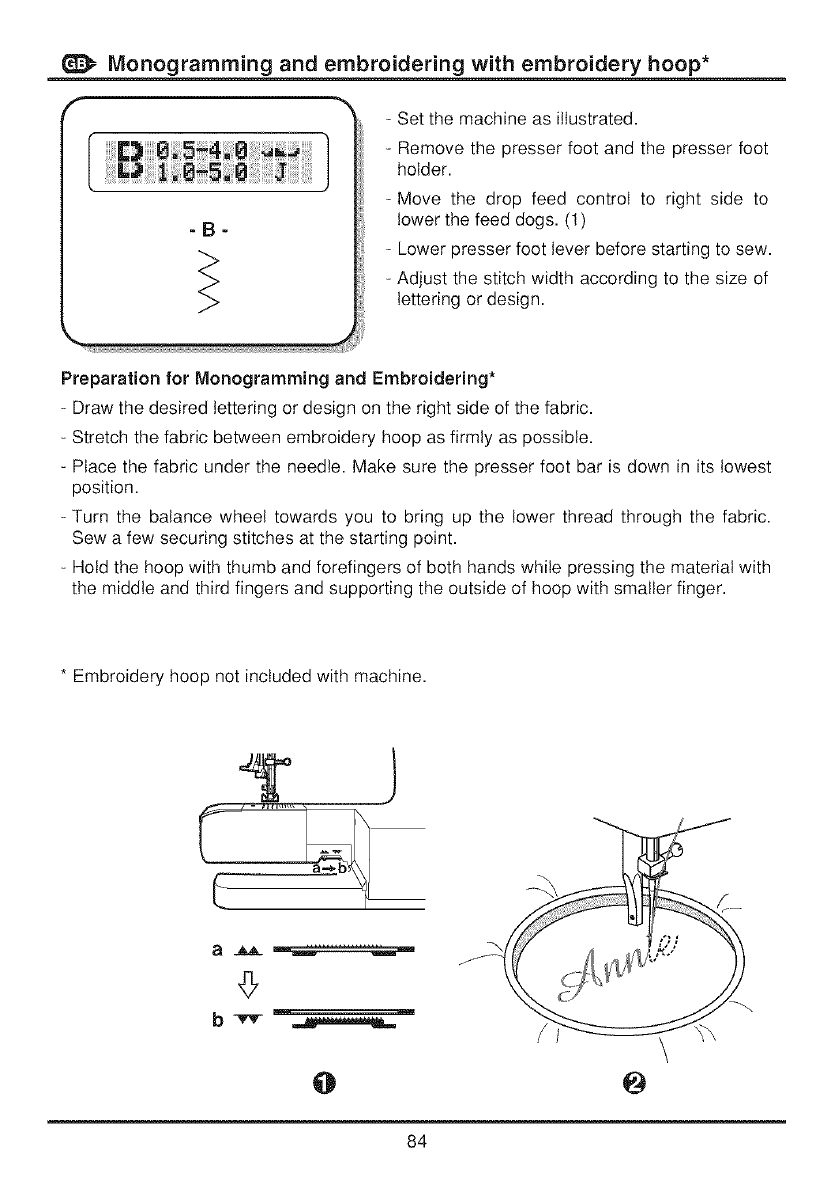

Monogramming and embroidering with embroidery hoop*. ............................................. 84

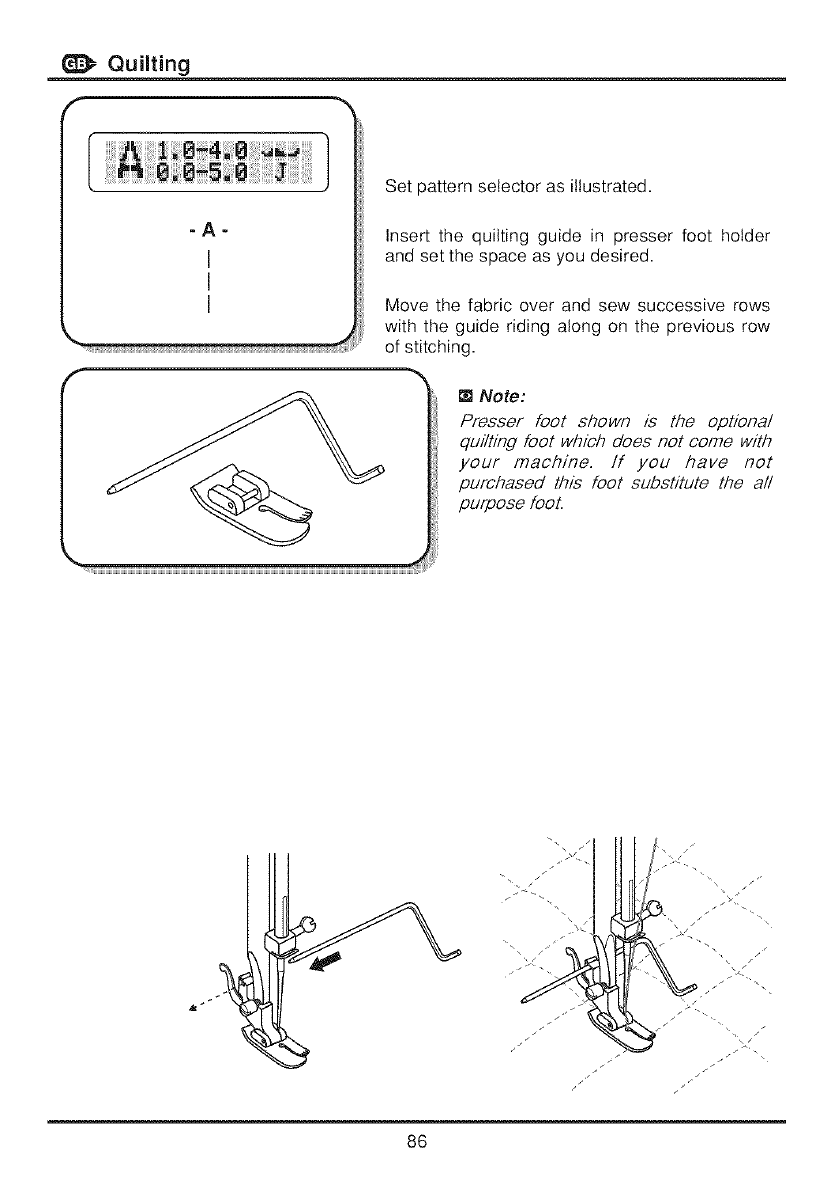

Quilting ............................................................................................................................. 86

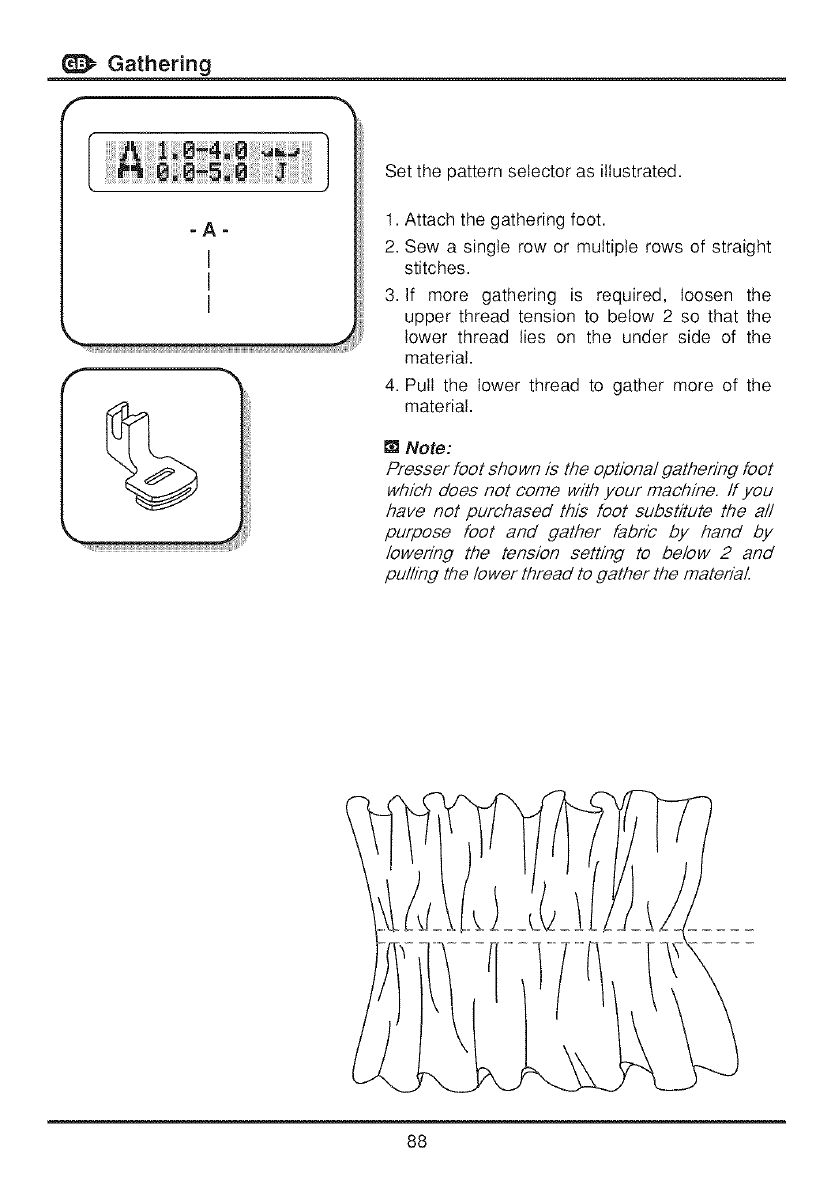

Gathering ......................................................................................................................... 88

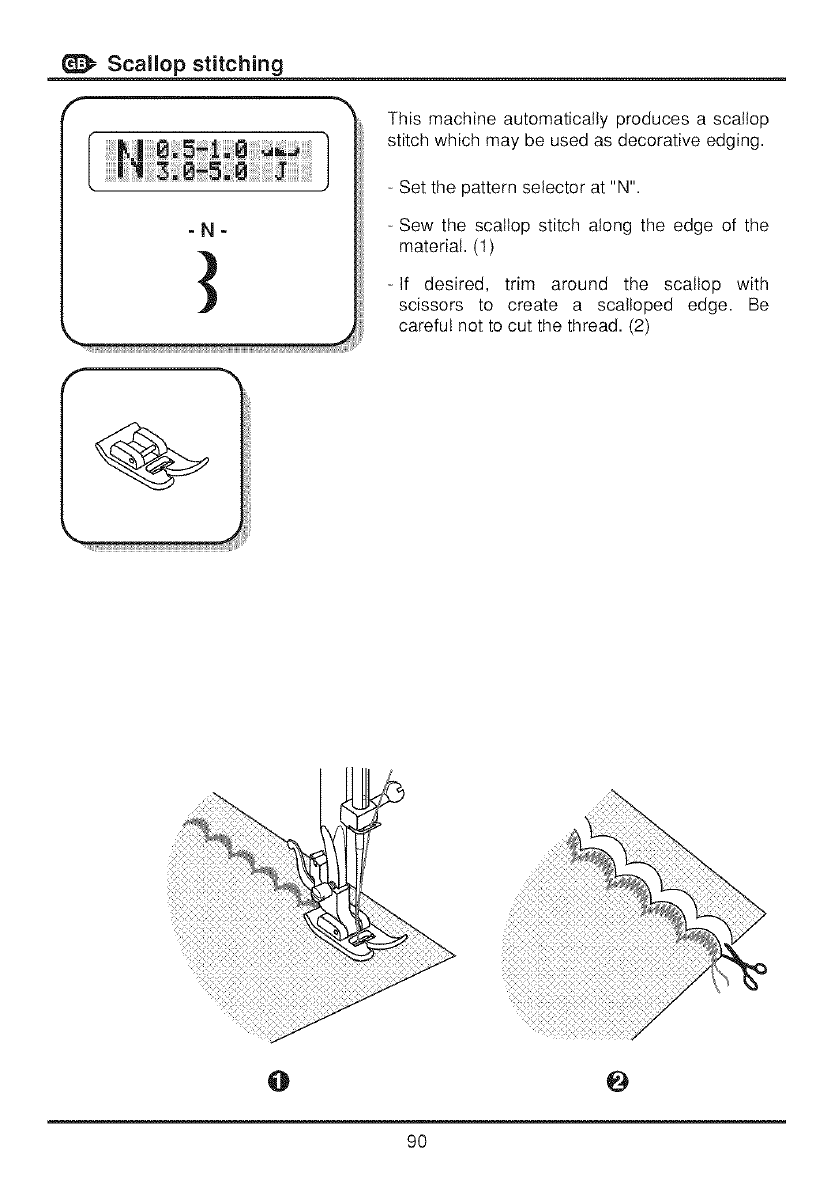

Scallop stitching ............................................................................................................... 90

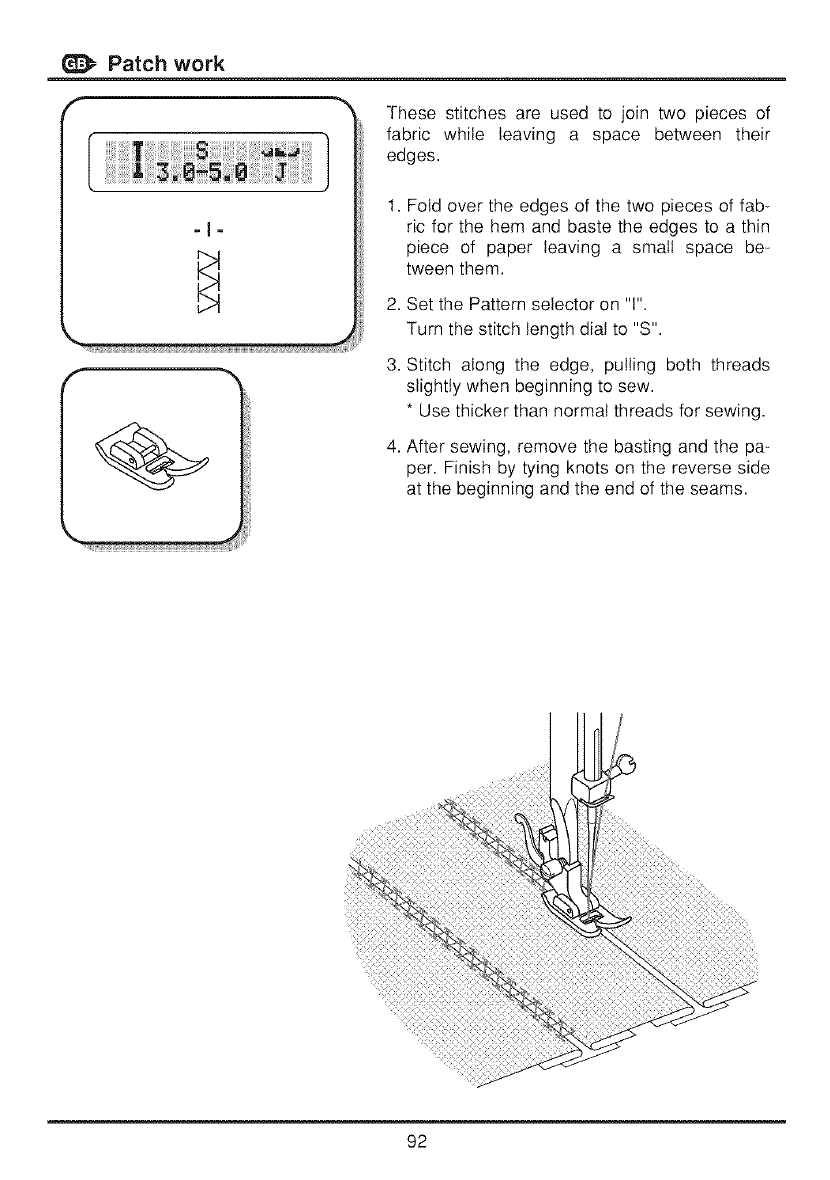

Patch work ....................................................................................................................... 92

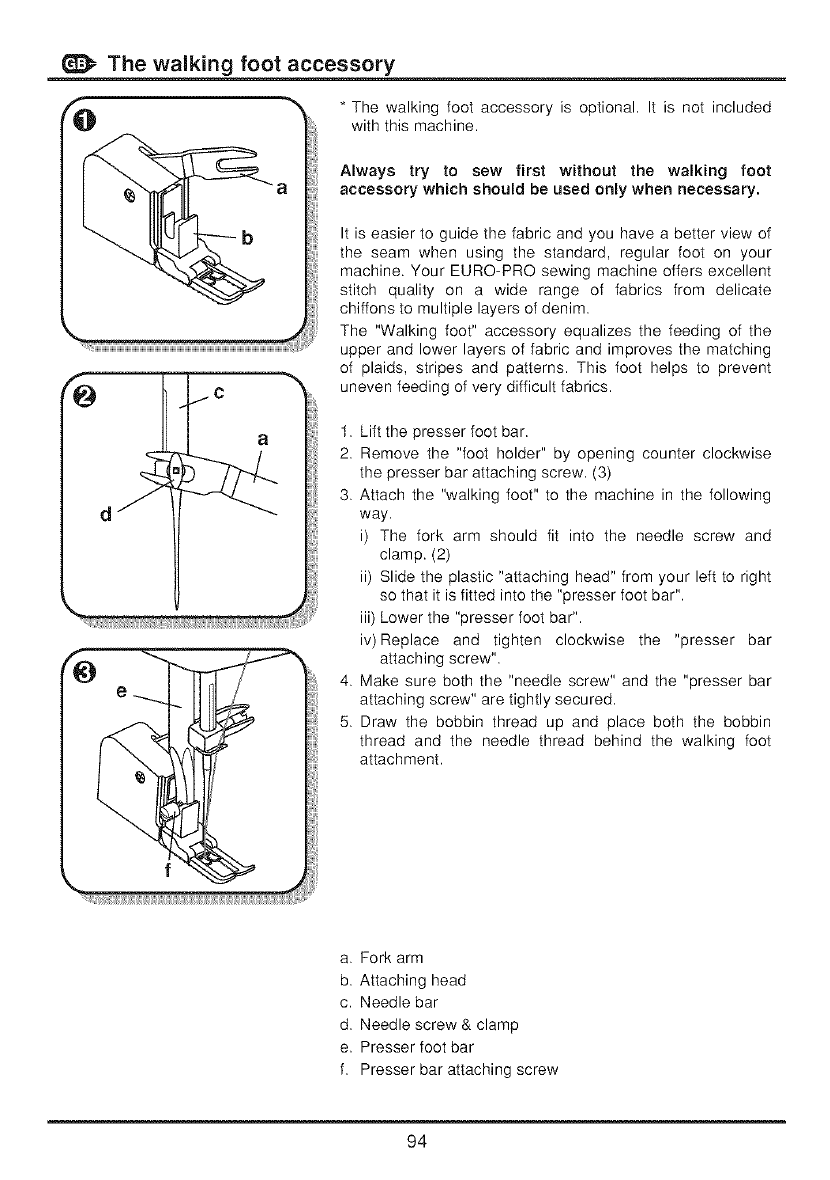

The walking foot accessory .............................................................................................. 94

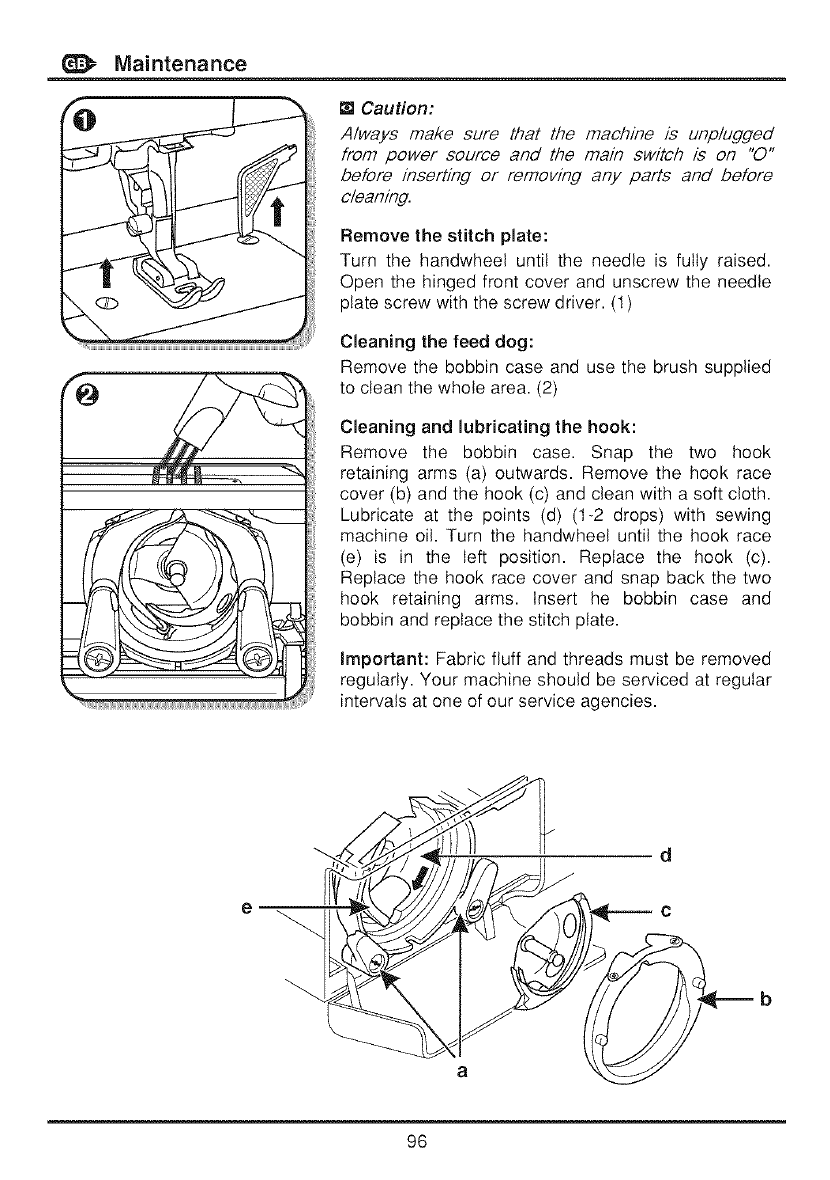

Maintenance ..................................................................................................................... 96

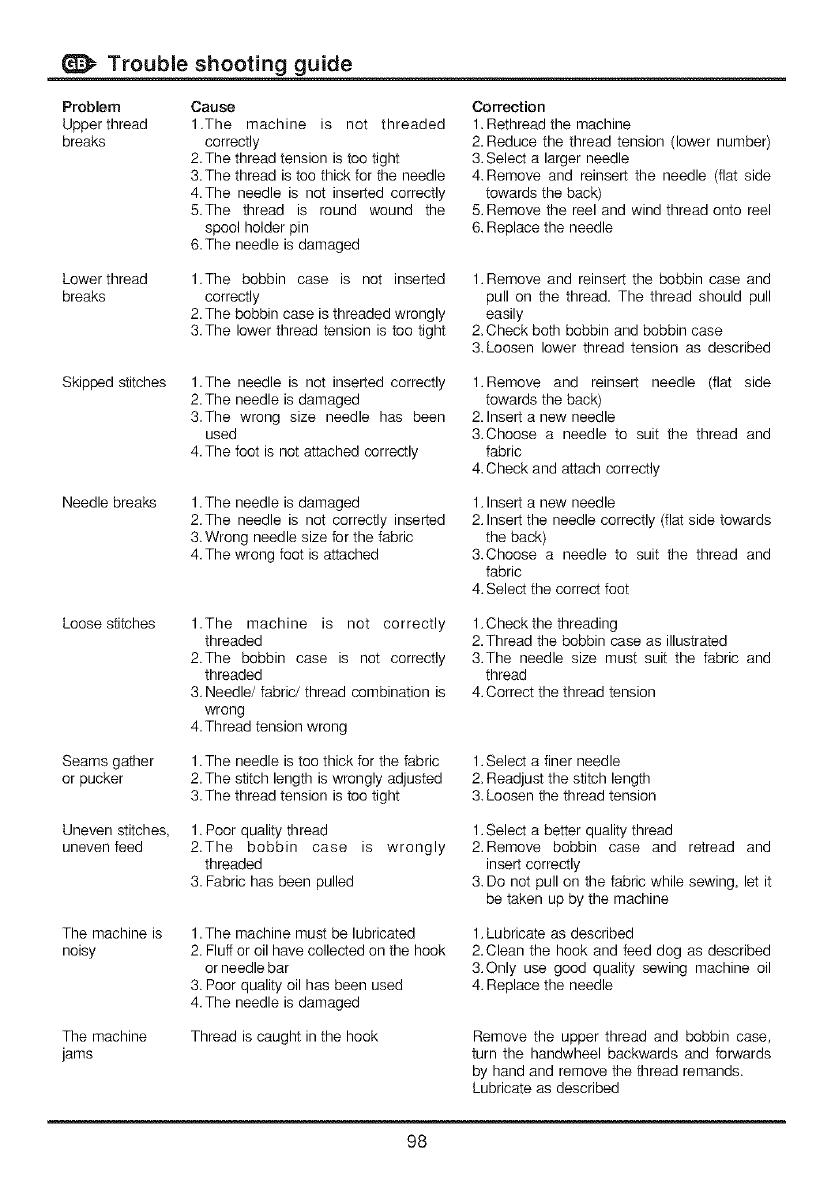

Trouble shooting guide ..................................................................................................... 98

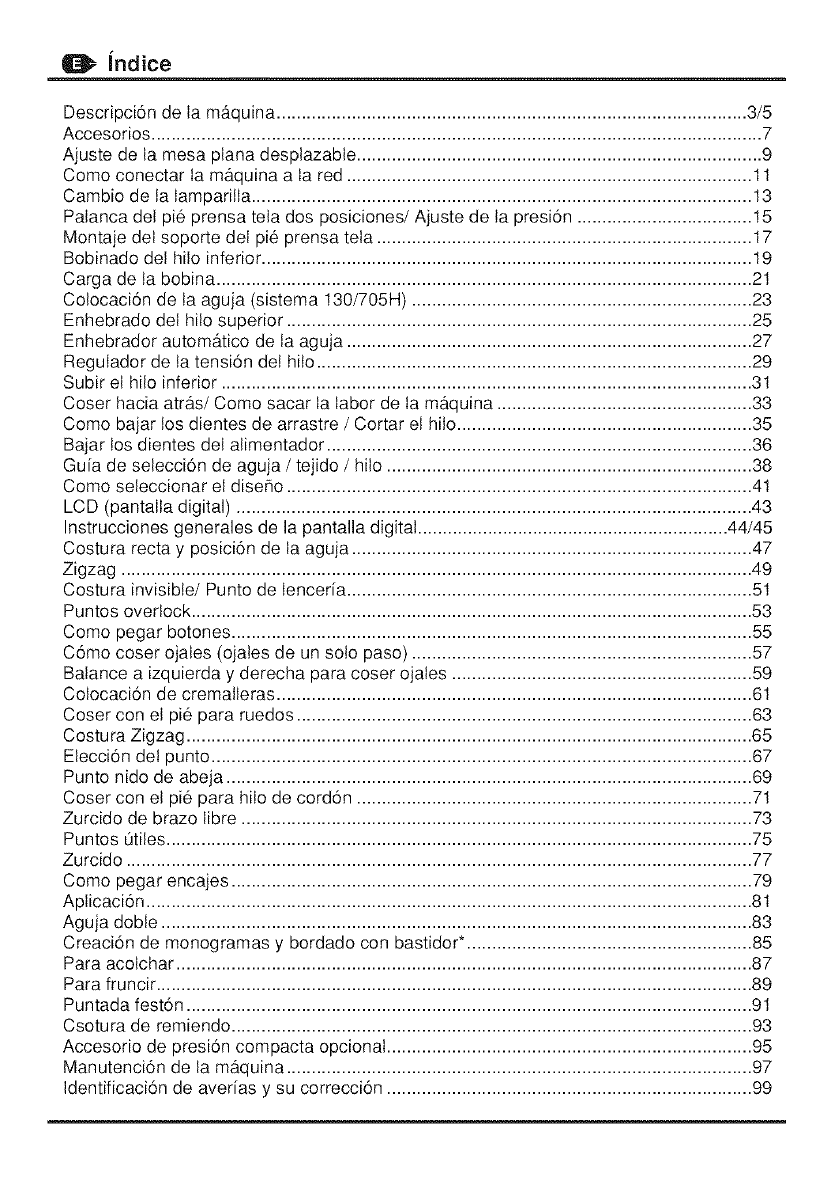

indice

Descripci6n de ta maquina .............................................................................................. 3/5

Accesorios .......................................................................................................................... 7

Ajuste de ta mesa ptana desptazabte ................................................................................. 9

Como conectar ta maquina a ta red ................................................................................. 11

Cambio de la tamparilta .................................................................................................... 13

Patanca det pie prensa teta dos posiciones/Ajuste de ta presi6n ................................... 15

Montaje det soporte det pie prensa teta ........................................................................... 17

Bobinado det hilo inferior .................................................................................................. 19

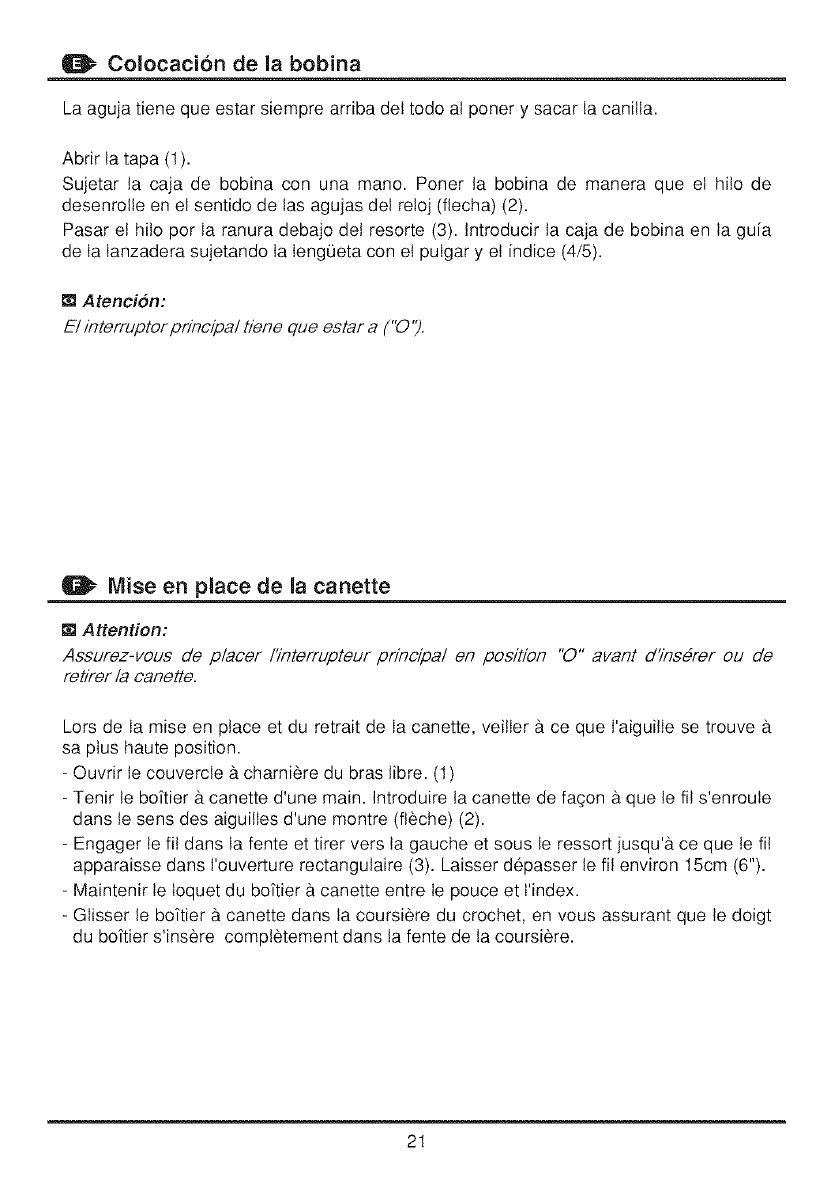

Carga de ta bobina ........................................................................................................... 21

Colocaci6n de ta aguja (sistema 130/705H) .................................................................... 23

Enhebrado det hilo superior ............................................................................................. 25

Enhebrador automatico de ta aguja ................................................................................. 27

Regutador de ta tensi6n del hito ....................................................................................... 29

Subir el hilo inferior .......................................................................................................... 31

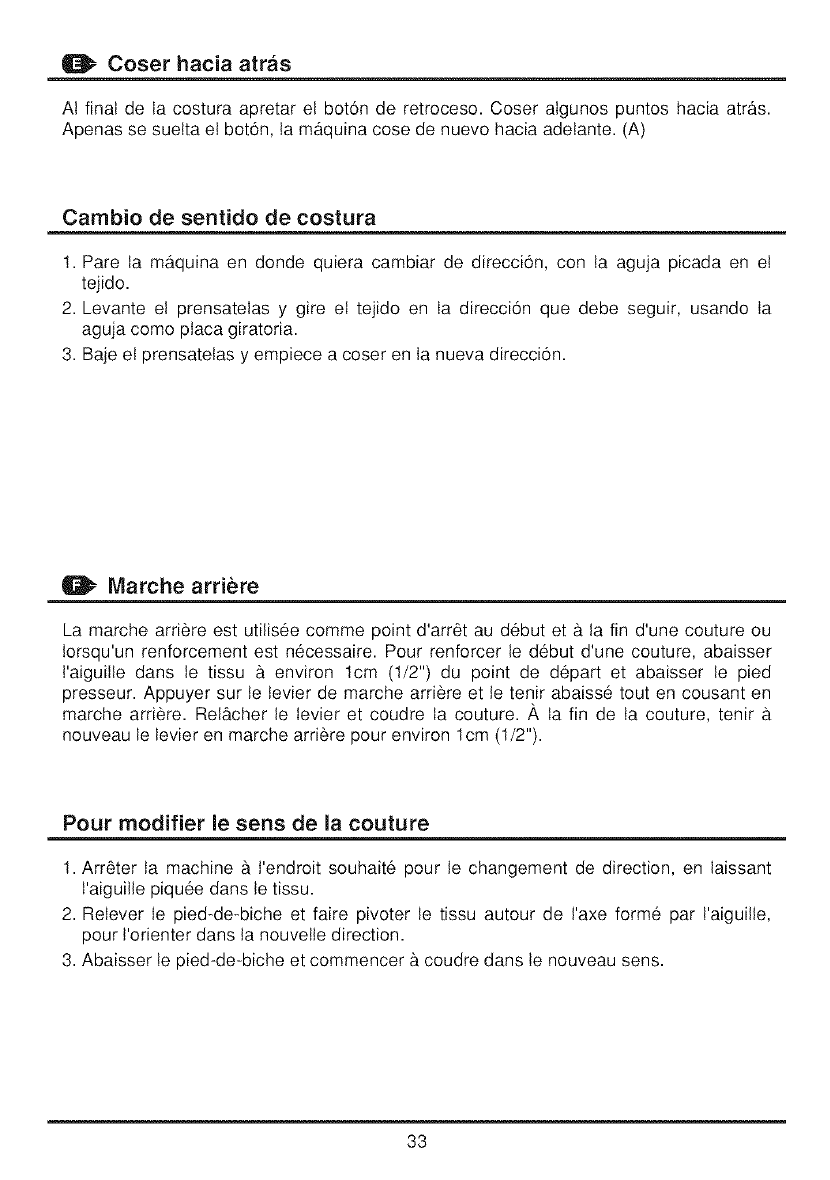

Coser hacia atras/Como sacar ta labor de ta maquina ................................................... 33

Como bajar tos dientes de arrastre /Cortar et hito........................................................... 35

Bajar tos dientes del atimentador ..................................................................................... 36

Guia de setecci6n de aguja /tejido /hito ......................................................................... 38

Como seteccionar et dise_o ............................................................................................. 41

LCD (pantalla digital) ....................................................................................................... 43

Instrucciones generales de la pantalla digital .............................................................. 44/45

Costura recta y posici6n de ta aguja ................................................................................ 47

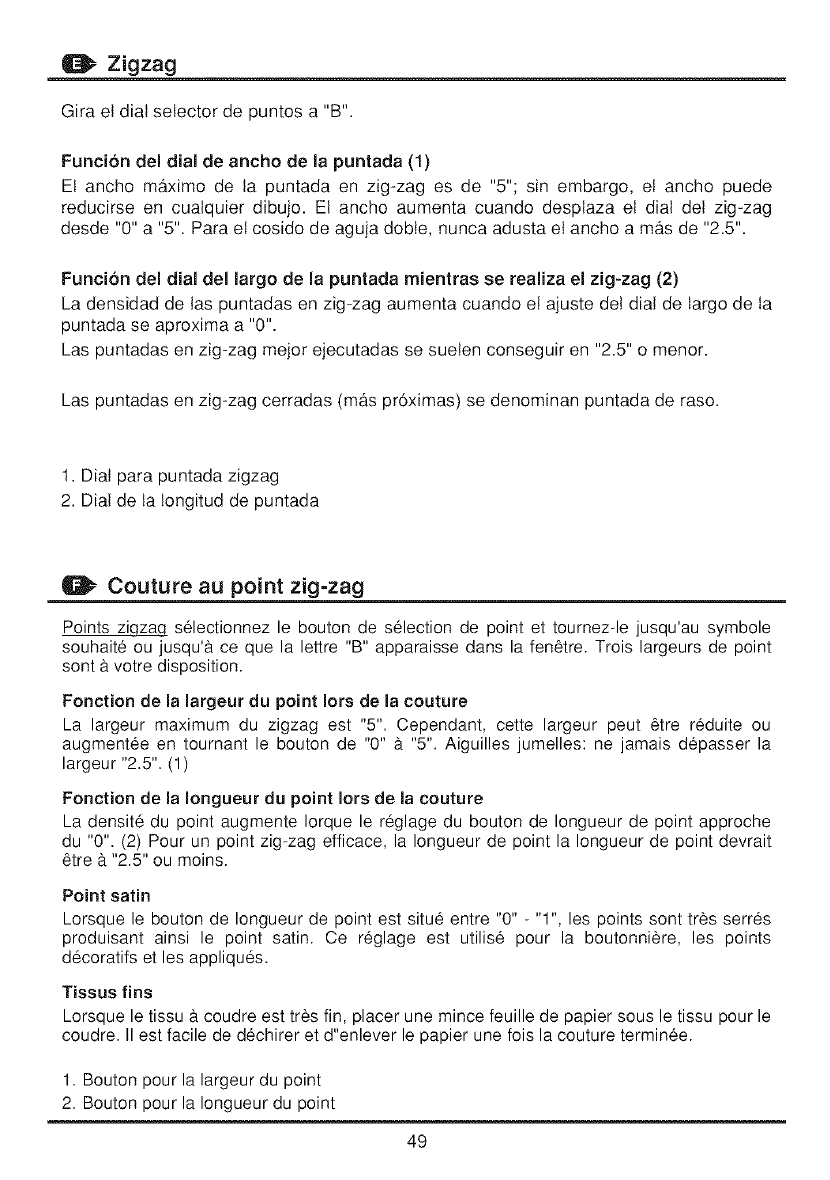

Zigzag .............................................................................................................................. 49

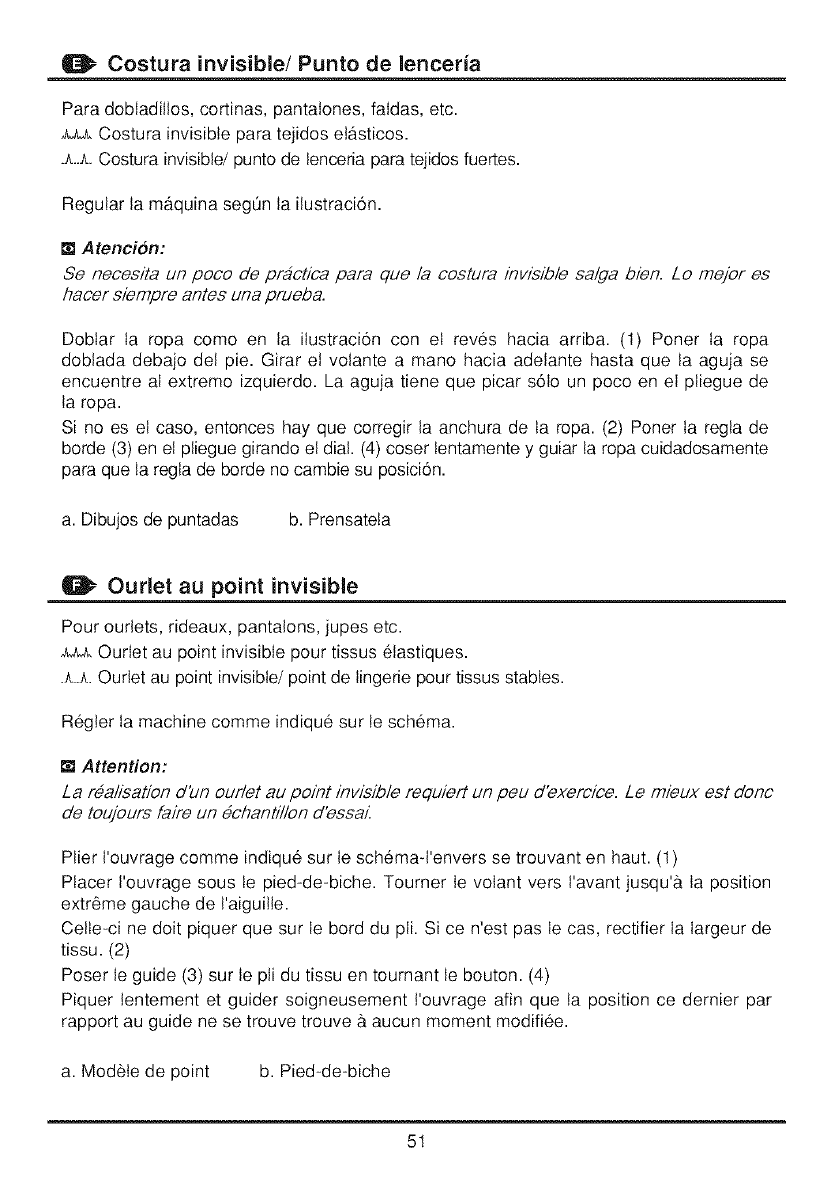

Costura invisible/Punto de tenceria ................................................................................. 51

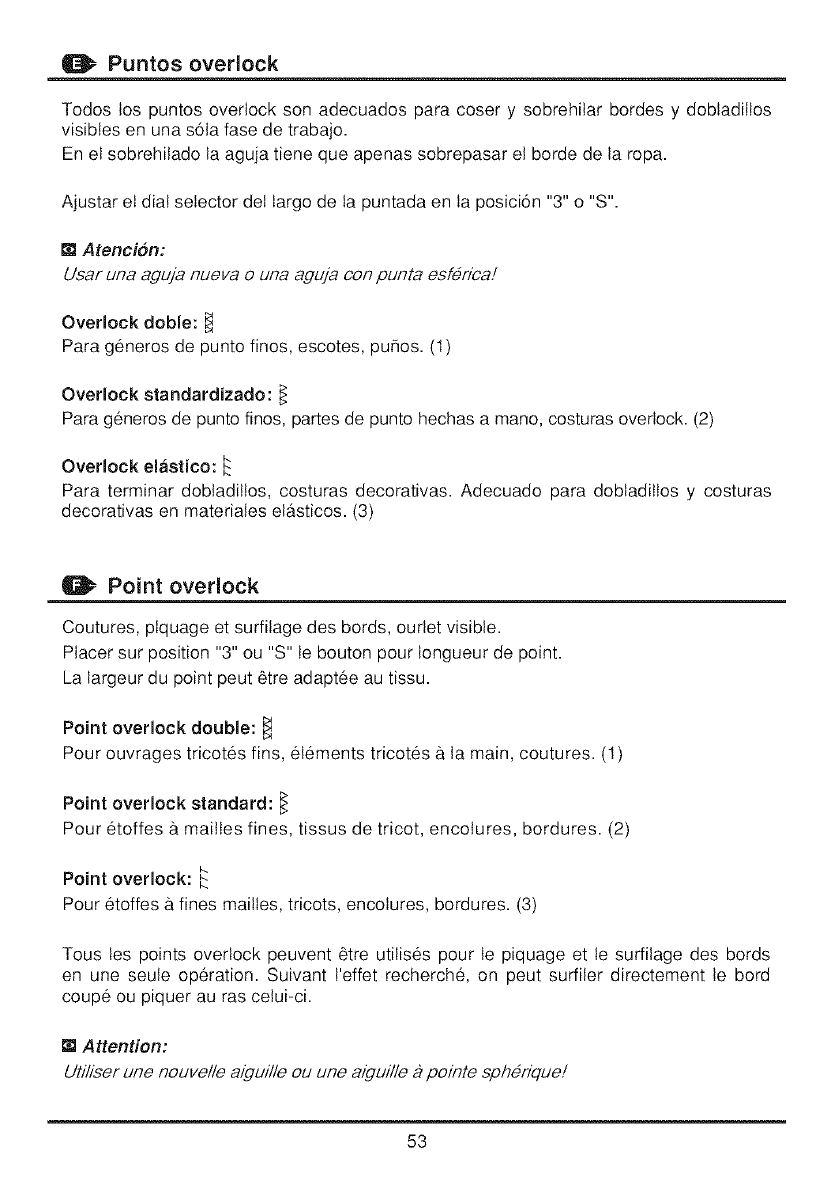

Puntos overtock ................................................................................................................ 53

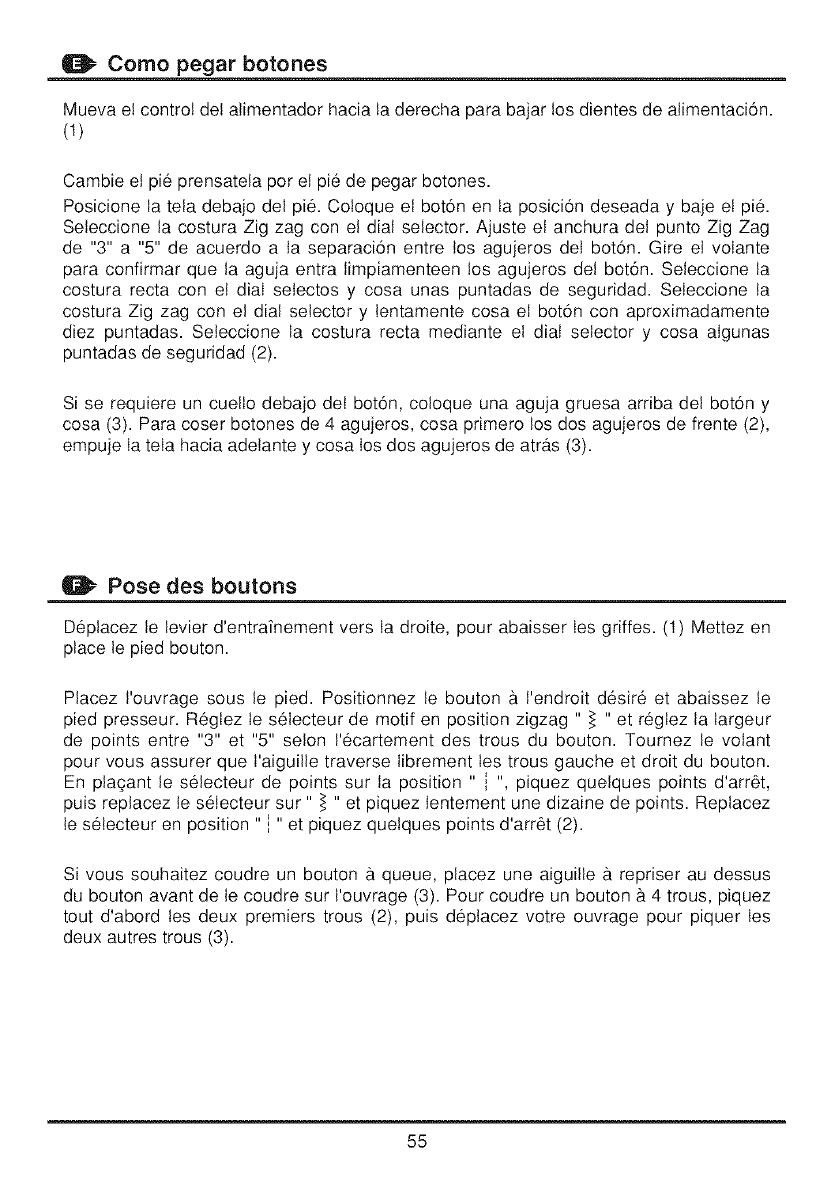

Como pegar botones ........................................................................................................ 55

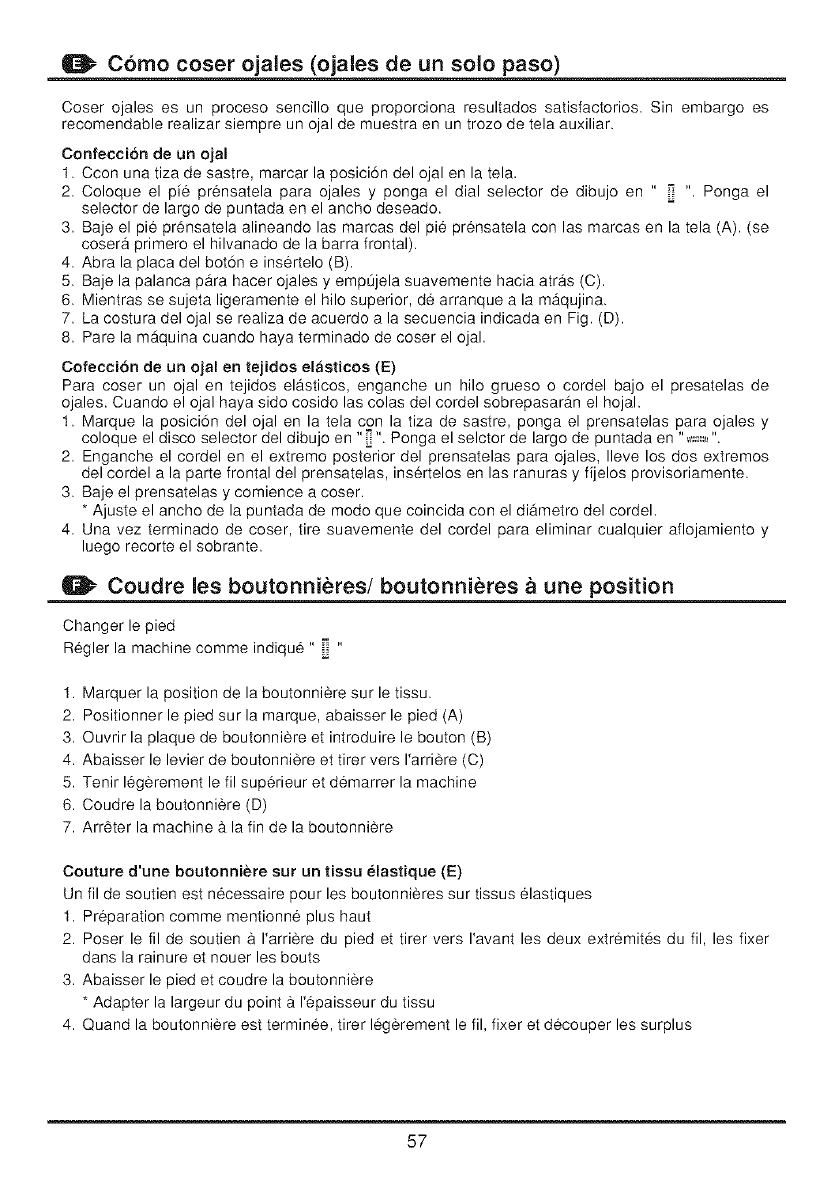

C6mo coser ojates (ojates de un soto paso) .................................................................... 57

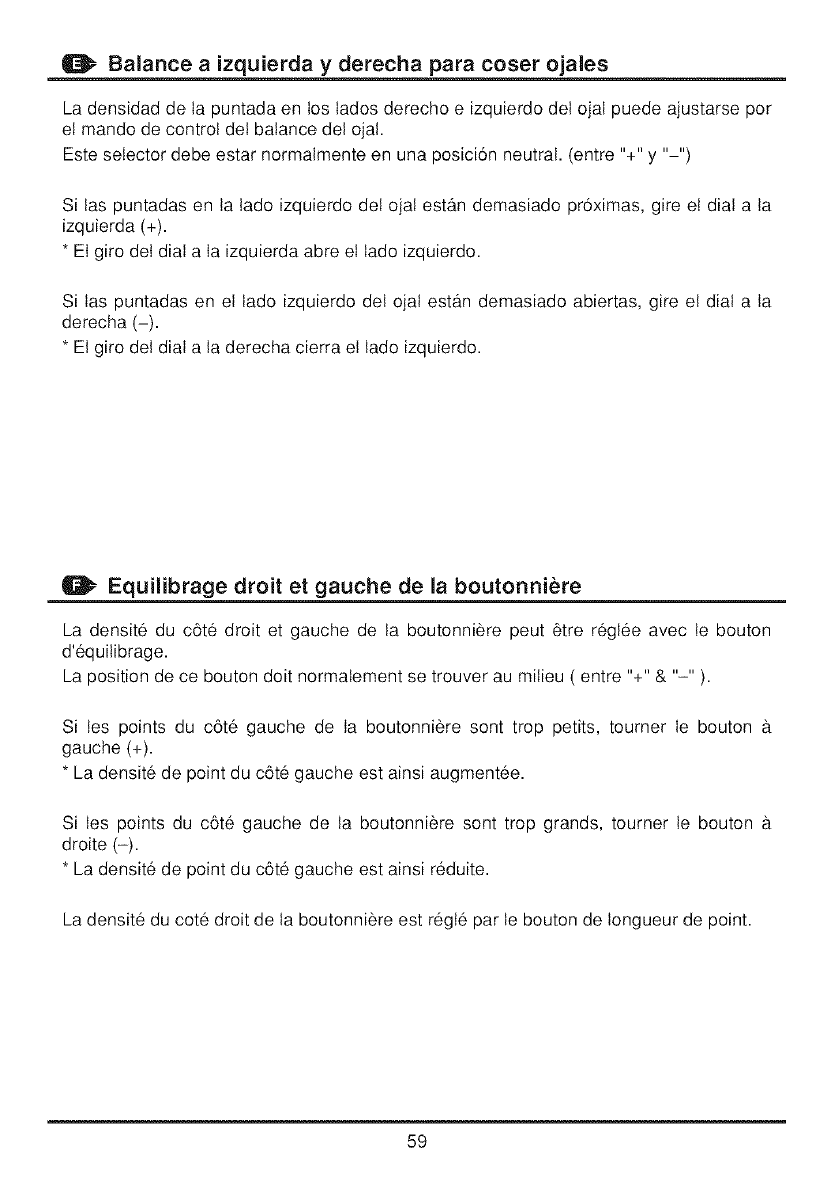

Balance a izquierda y derecha para coser ojates ............................................................ 59

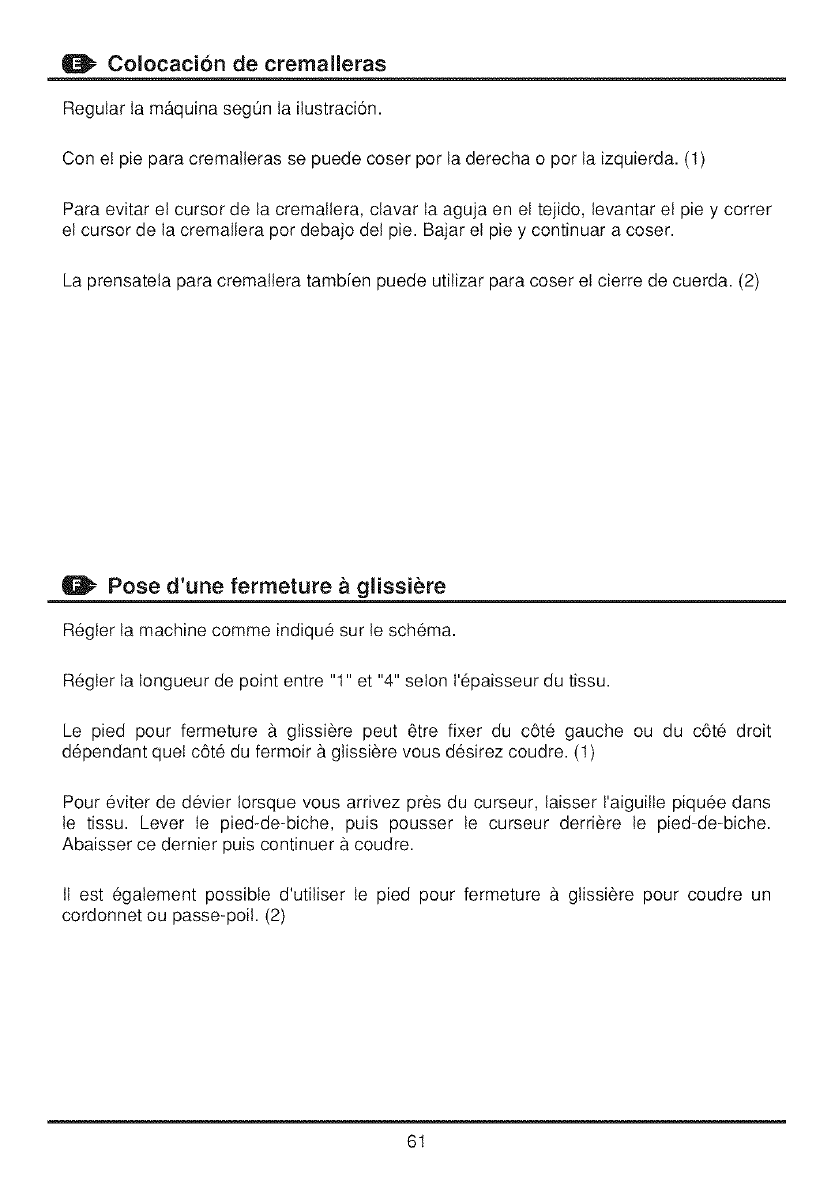

Cotocaci6n de crematteras ............................................................................................... 61

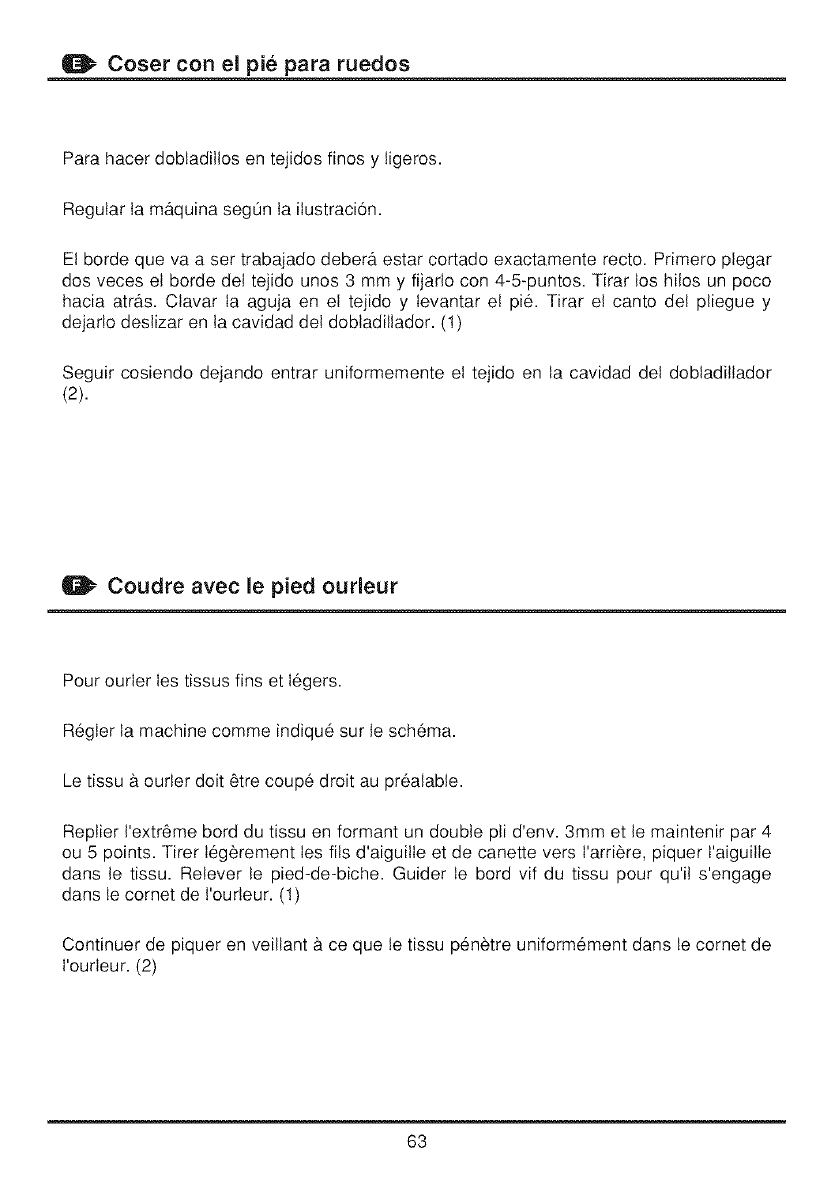

Coser con et pie para ruedos ........................................................................................... 63

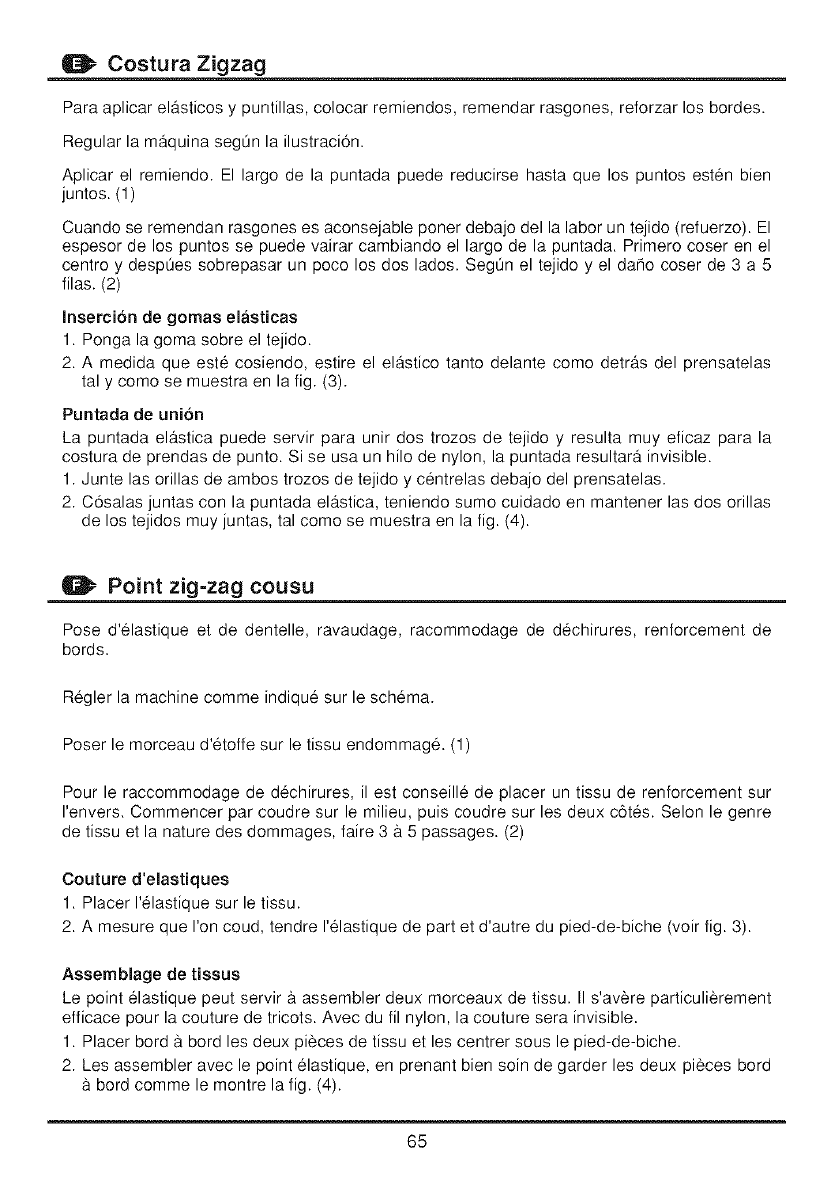

Costura Zigzag ................................................................................................................. 65

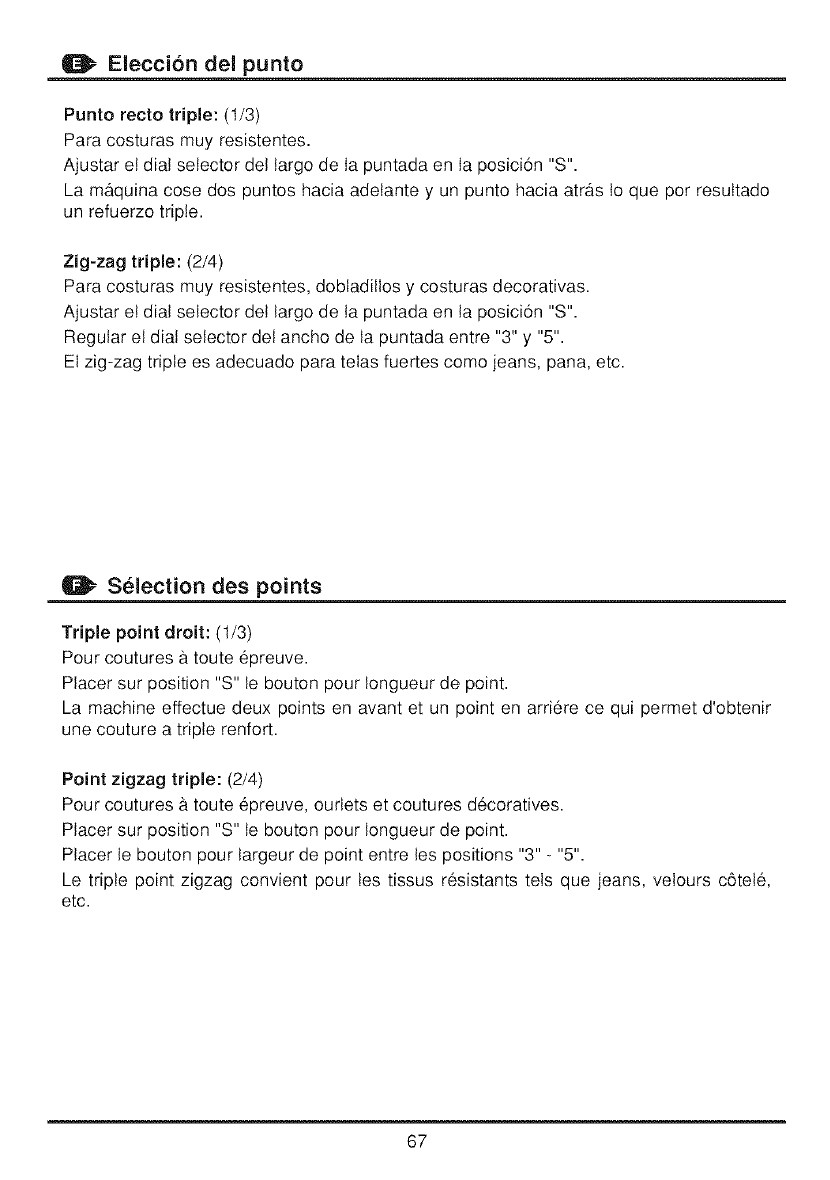

Etecci6n det punto ............................................................................................................ 67

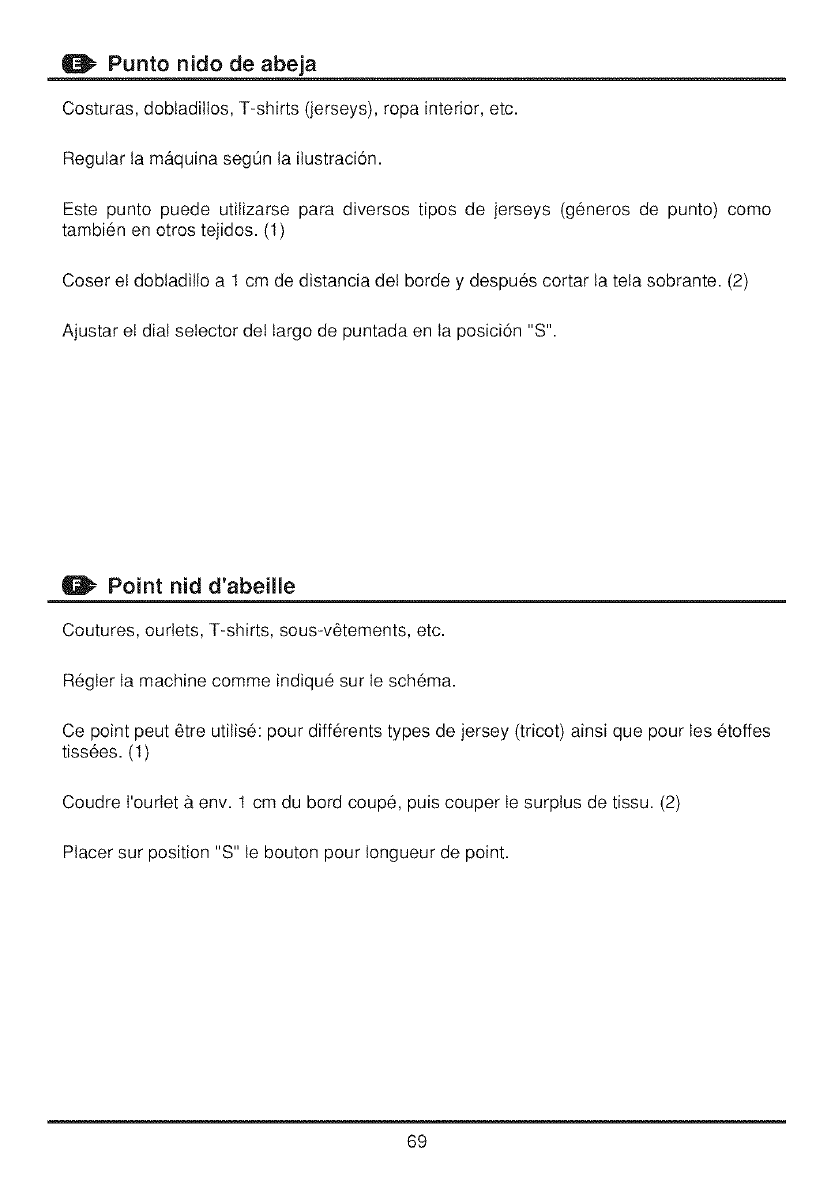

Punto nido de abeja ......................................................................................................... 69

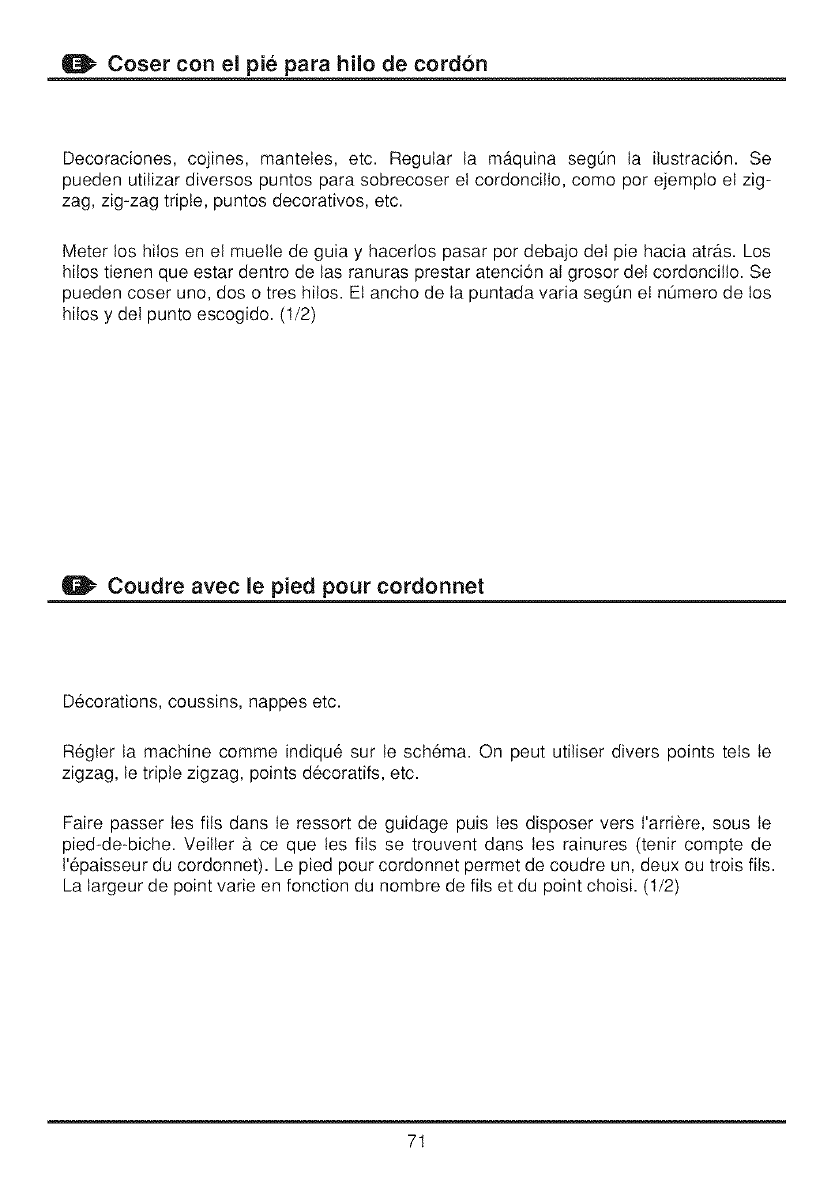

Coser con et pie para hito de cord6n ............................................................................... 71

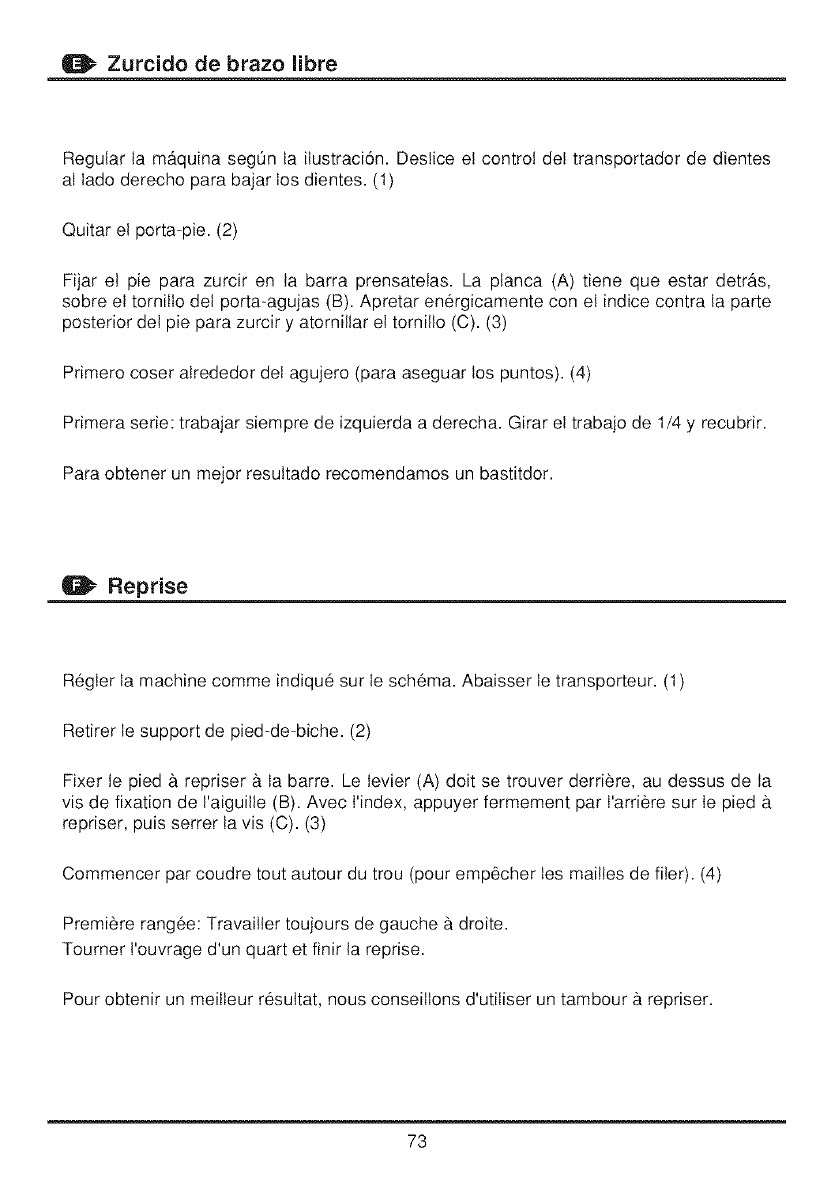

Zurcido de brazo tibre ...................................................................................................... 73

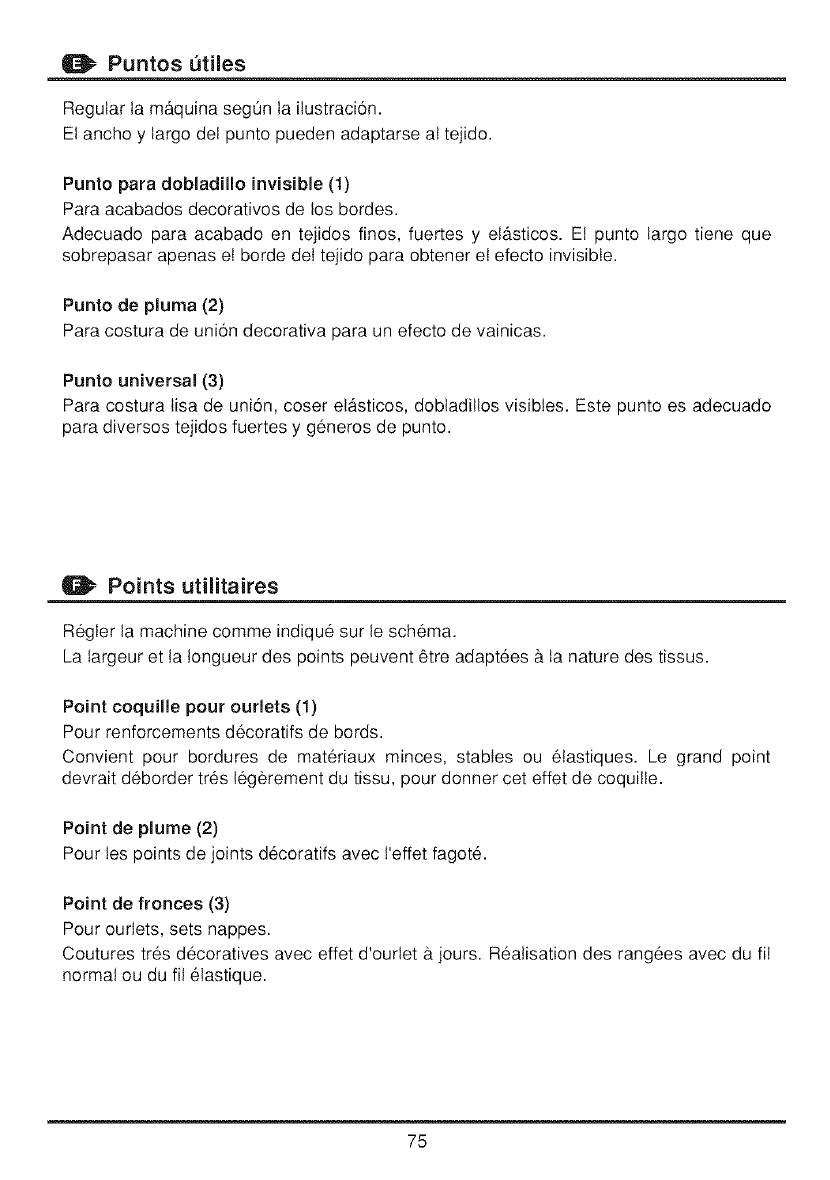

Puntos 0tites ..................................................................................................................... 75

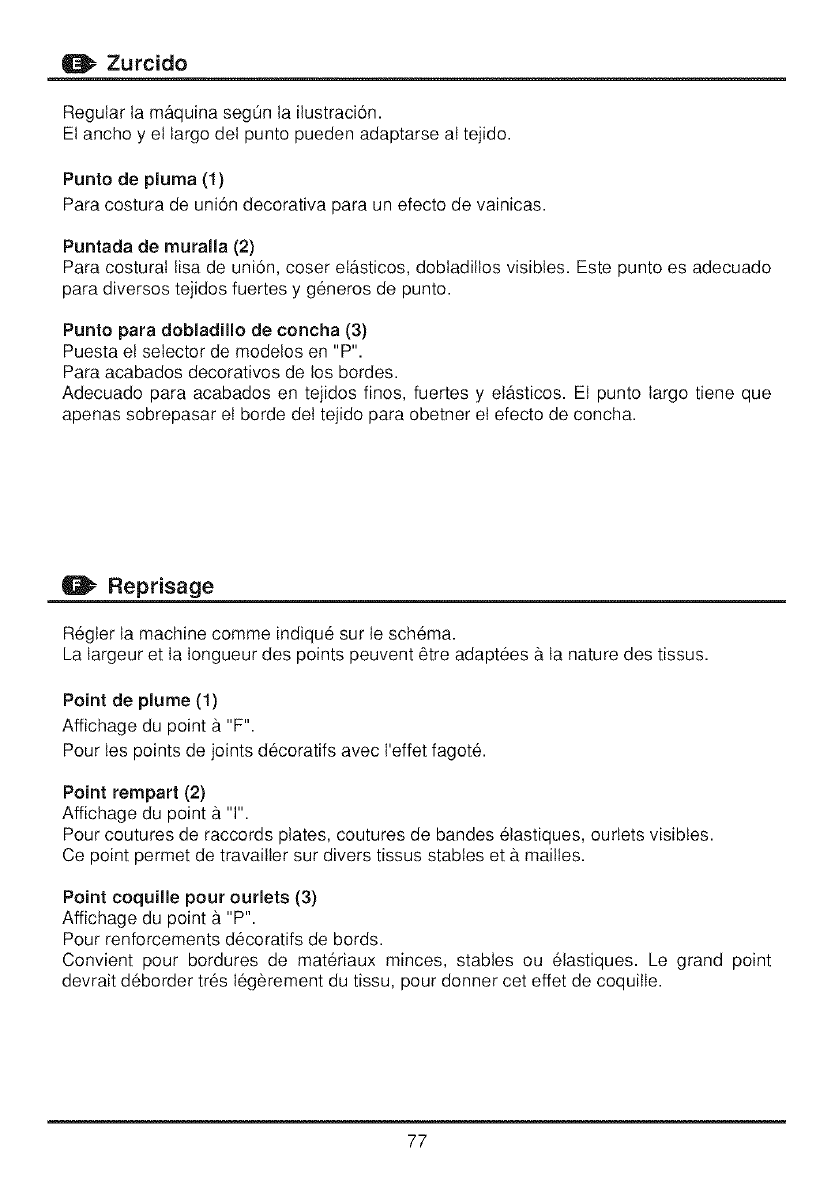

Zurcido ............................................................................................................................. 77

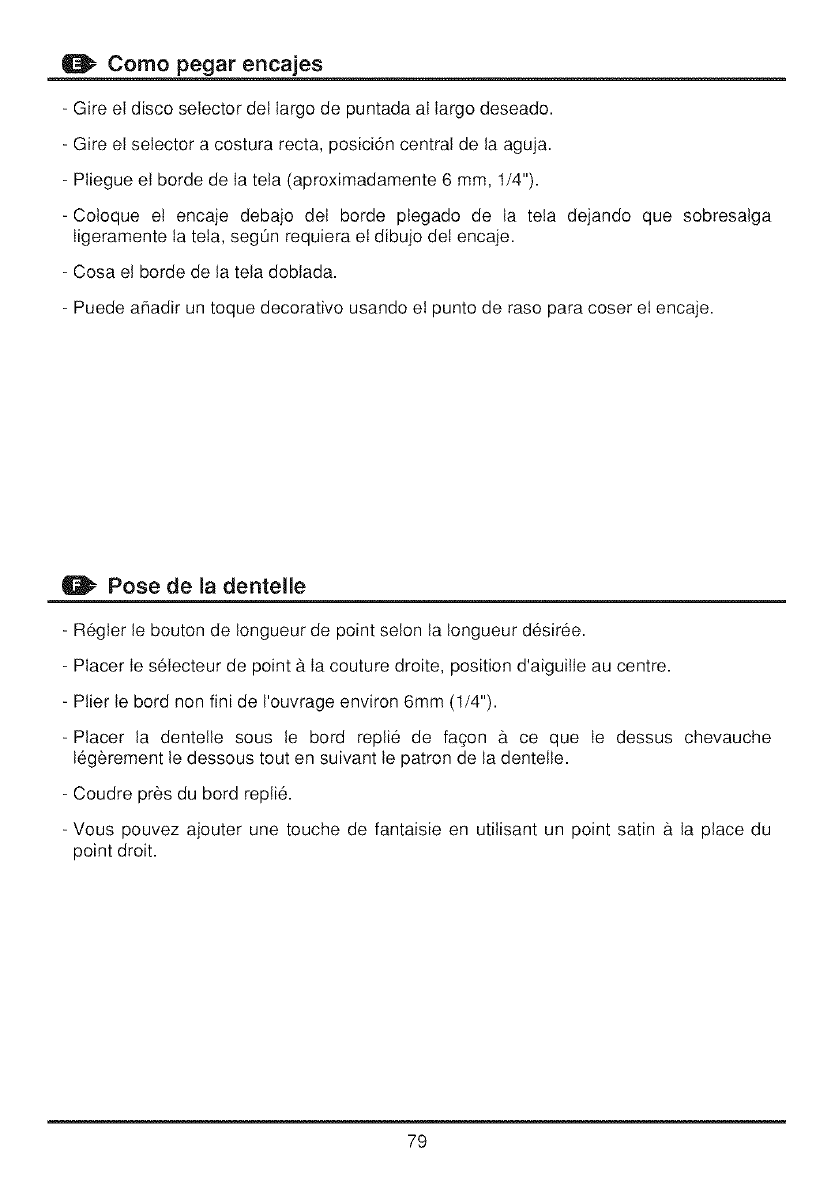

Como pegar encajes ........................................................................................................ 79

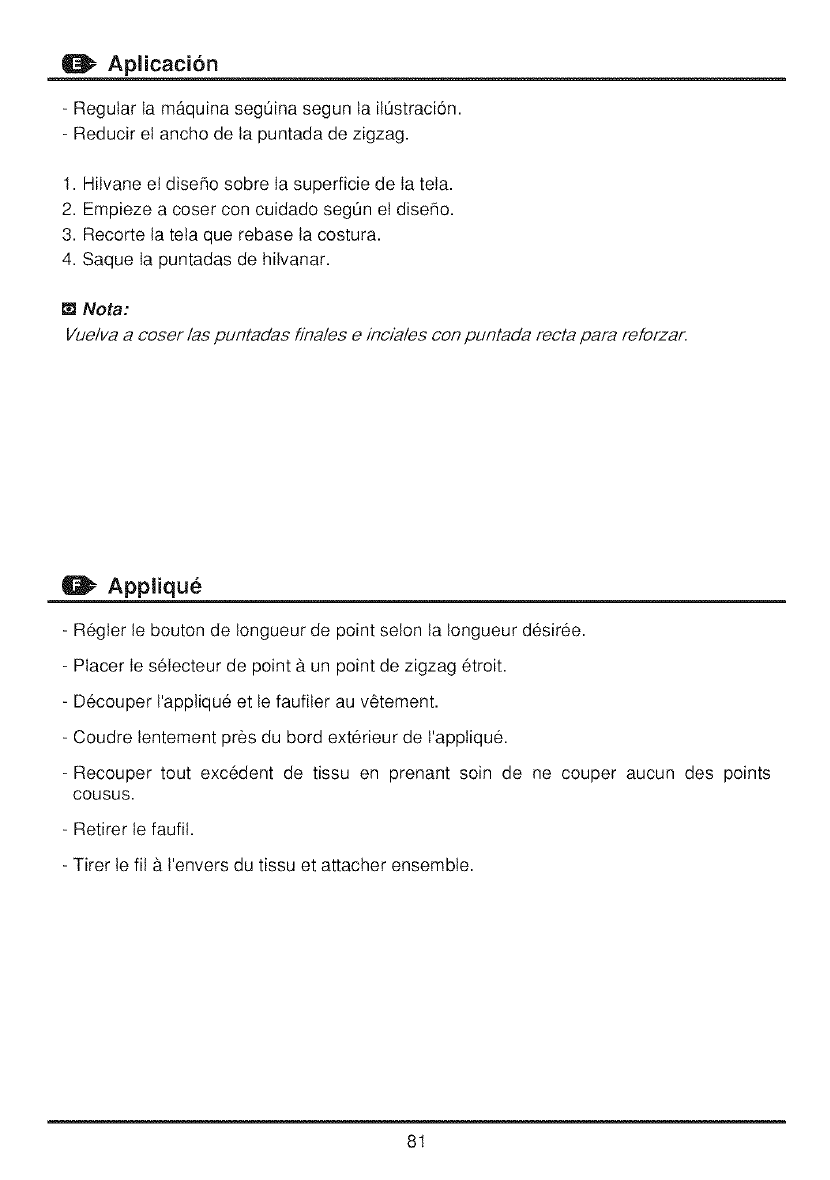

Apticaci6n ......................................................................................................................... 81

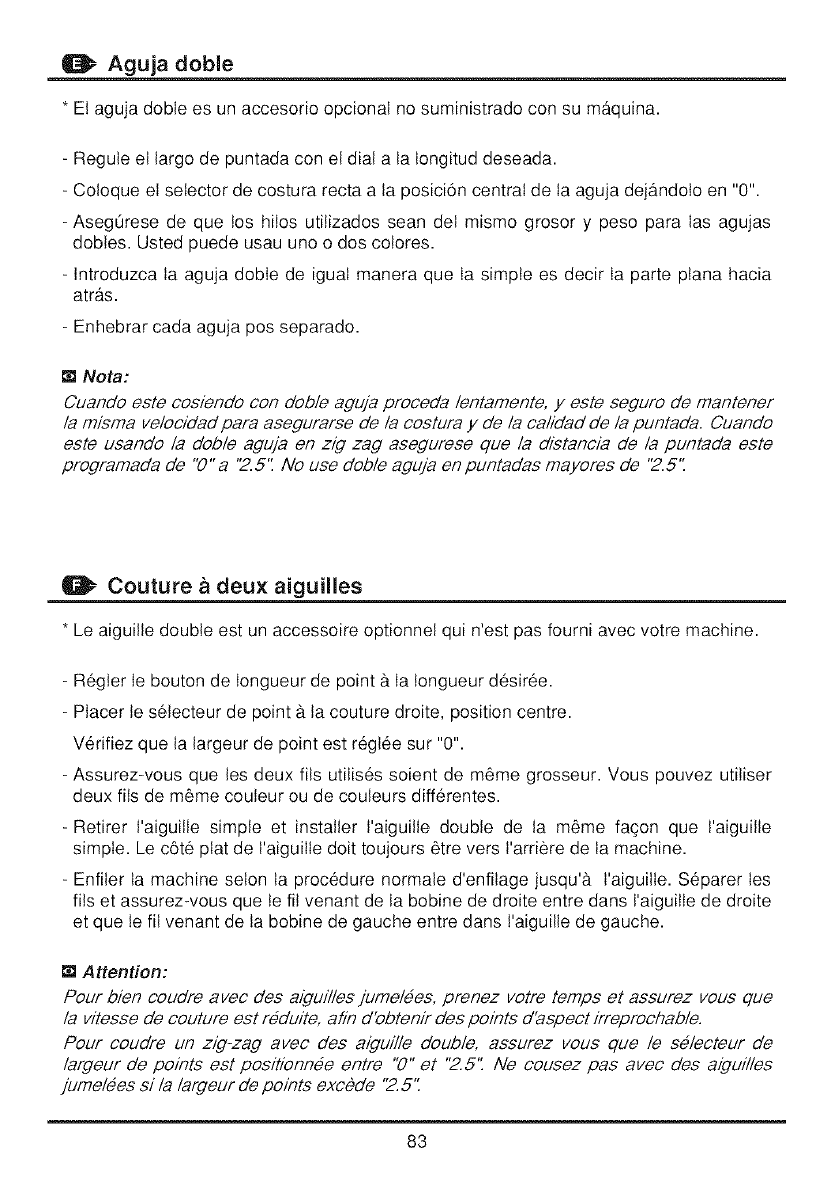

Aguja dobte ...................................................................................................................... 83

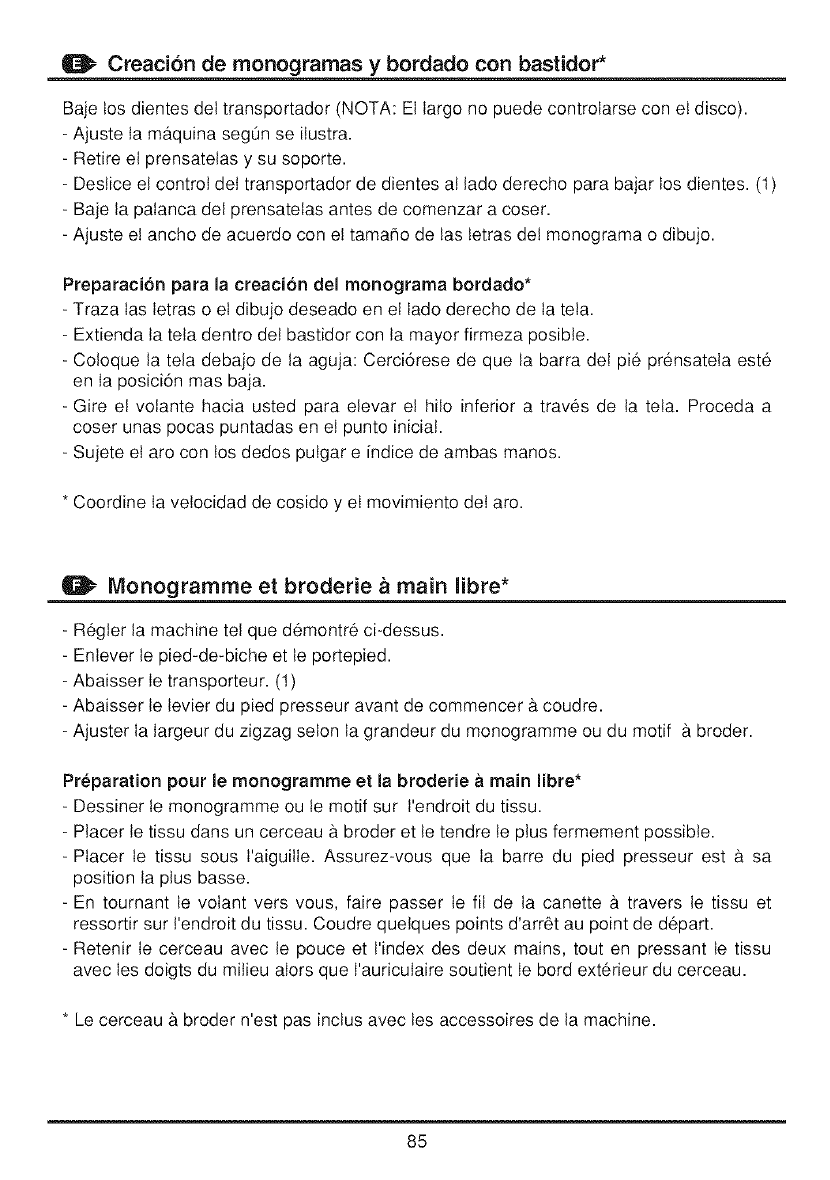

Creaci6n de monogramas y bordado con bastidor*. ........................................................ 85

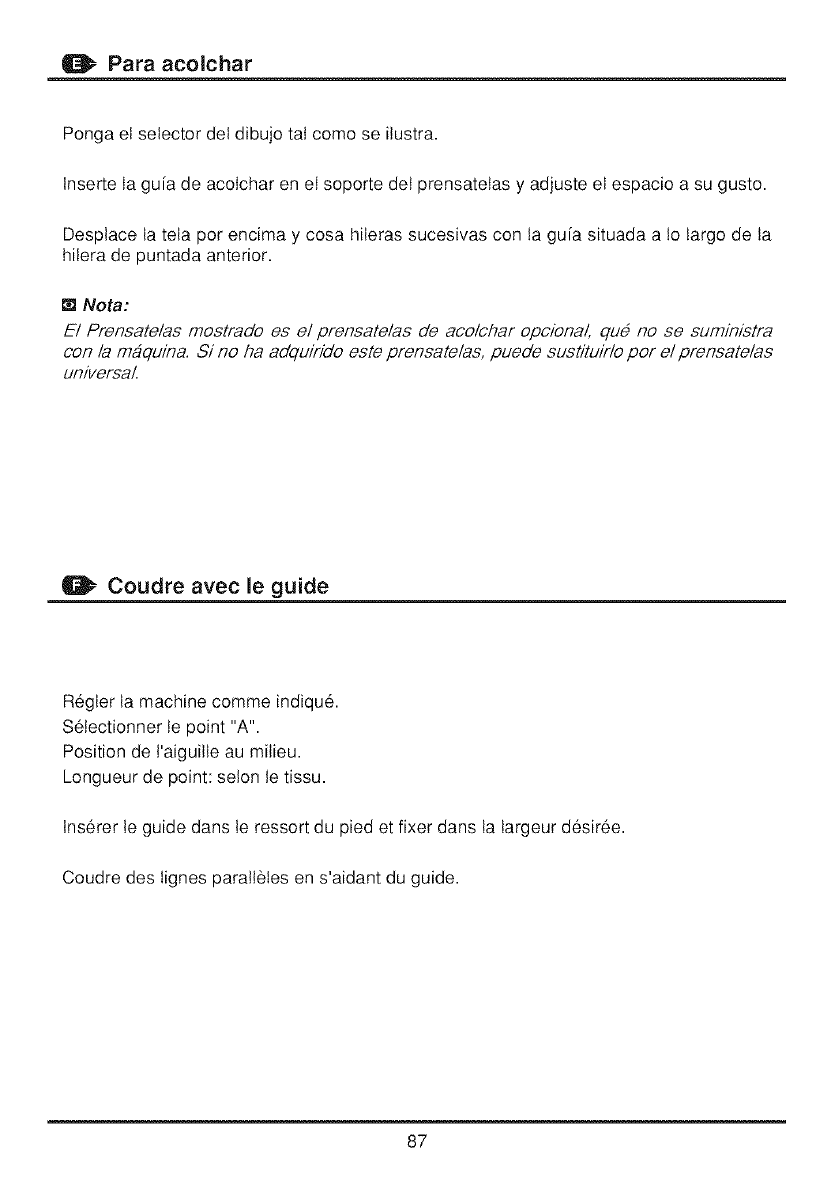

Para acotchar ................................................................................................................... 87

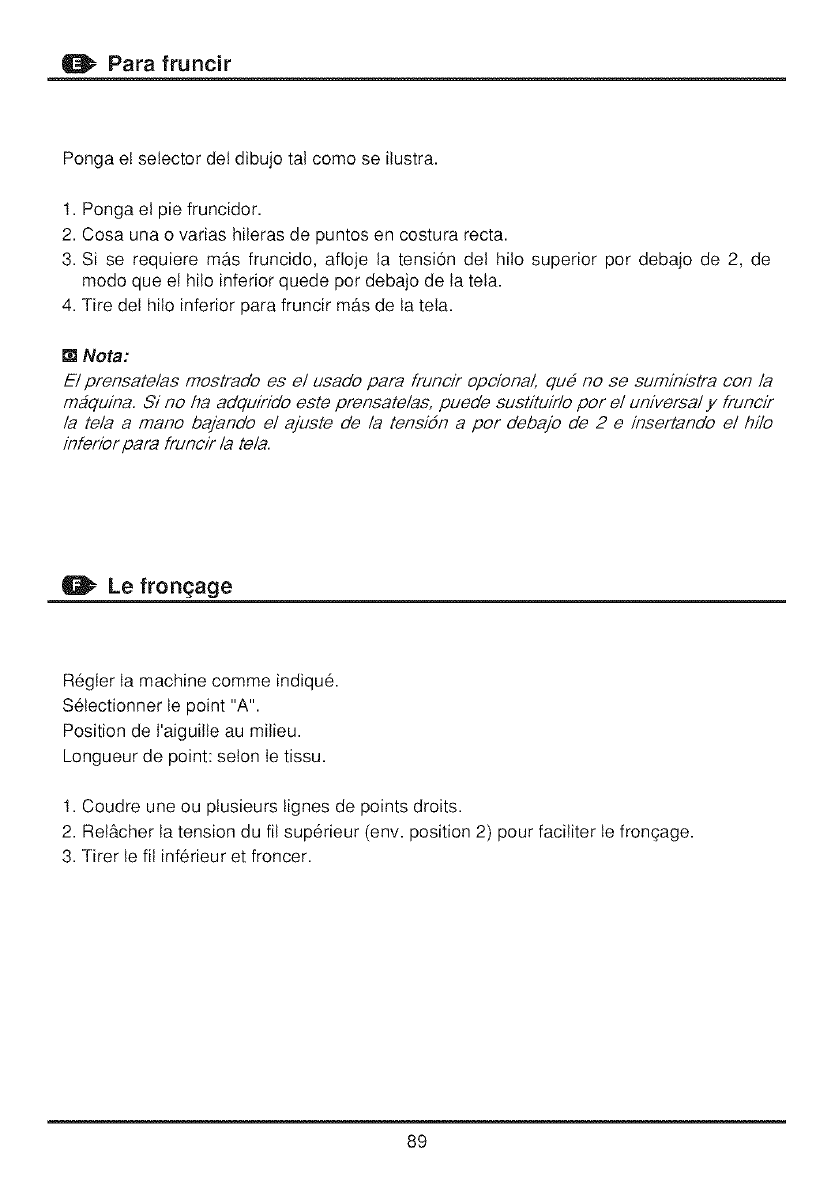

Para fruncir ....................................................................................................................... 89

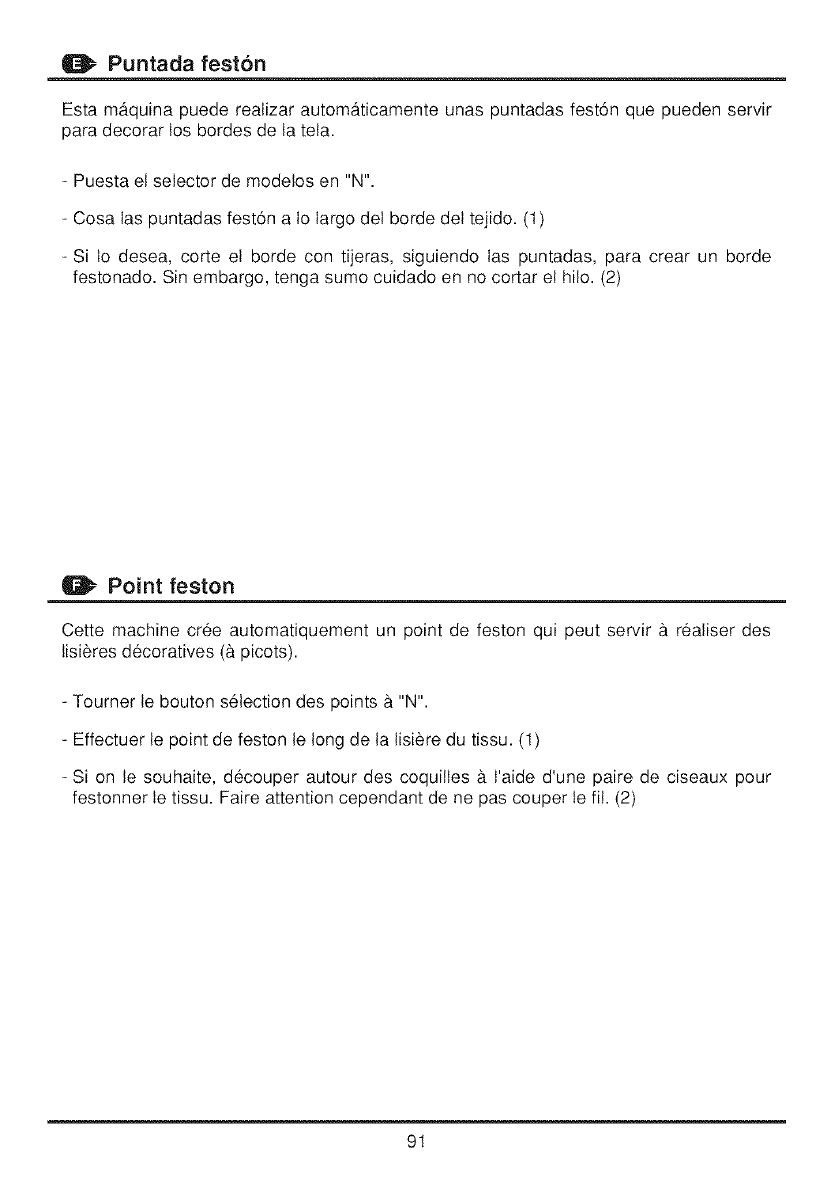

Puntada fest6n ................................................................................................................. 91

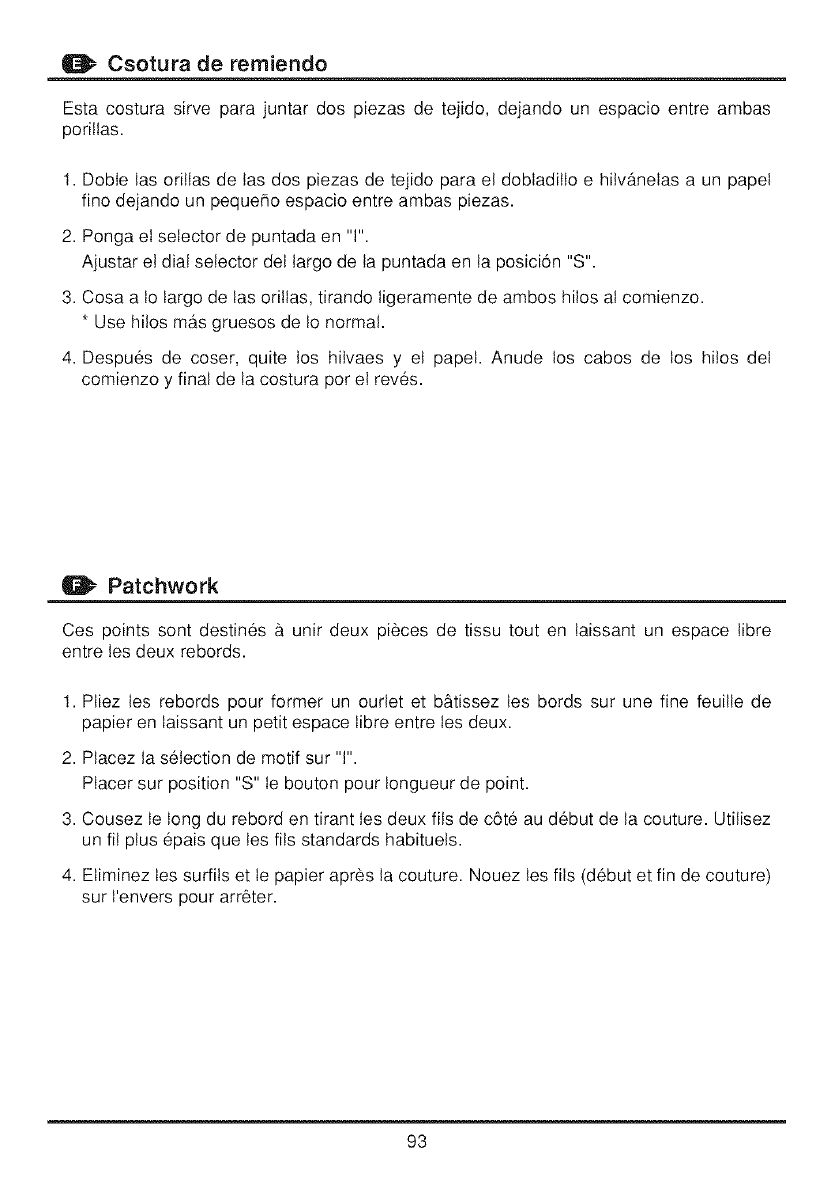

Csotura de remiendo ........................................................................................................ 93

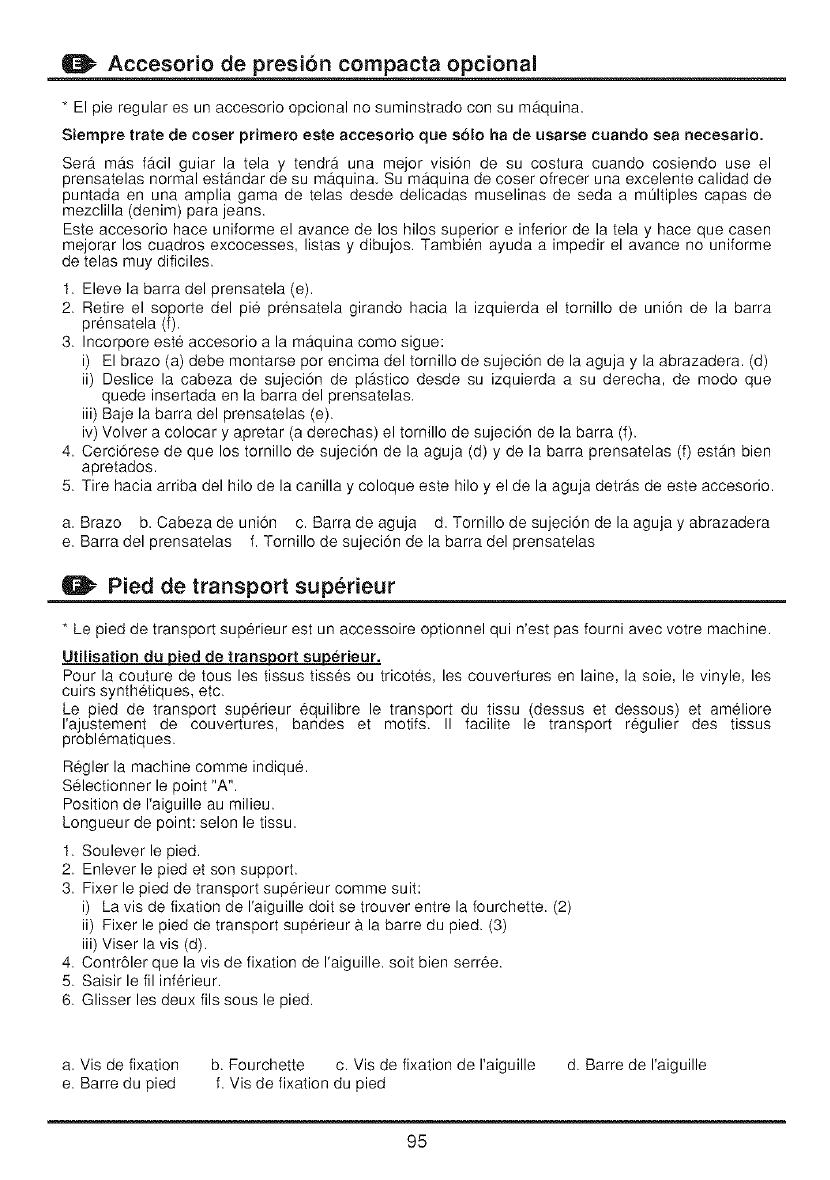

Accesorio de presi6n compacta opcionat ......................................................................... 95

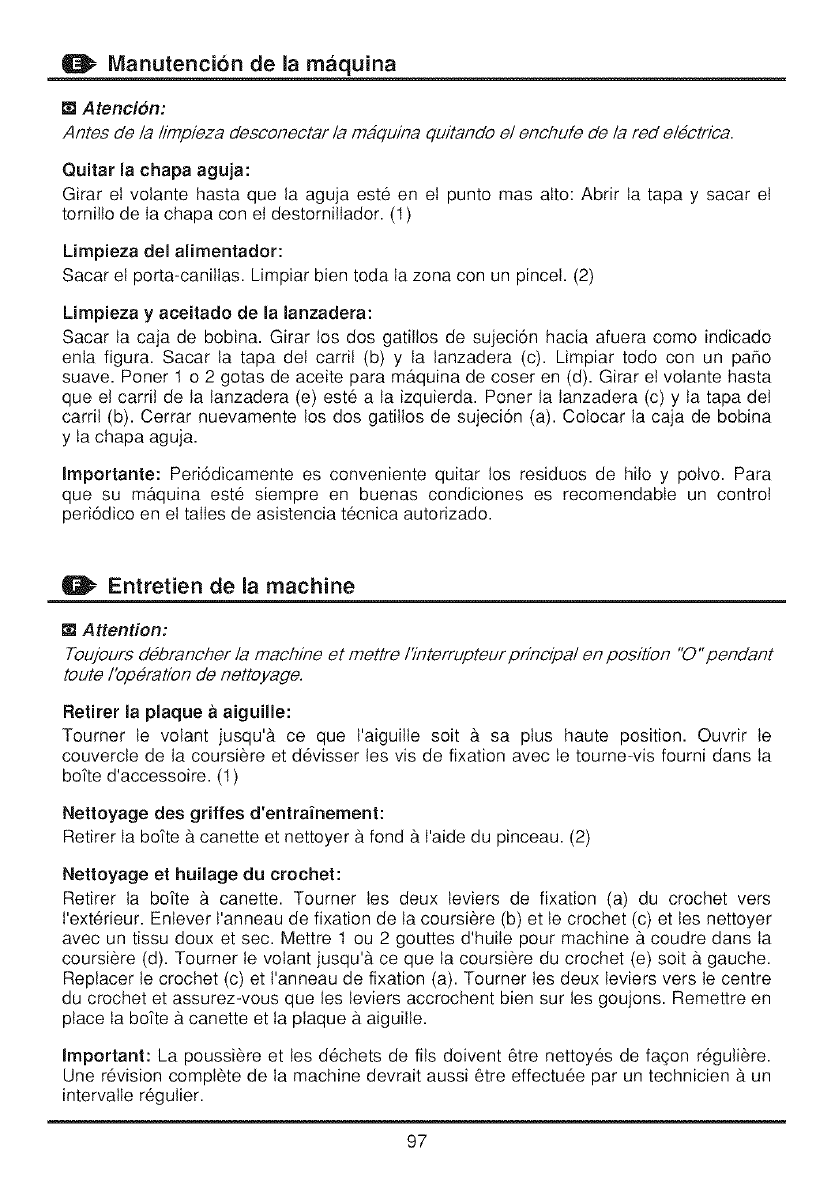

Manutenci6n de ta maquina ............................................................................................. 97

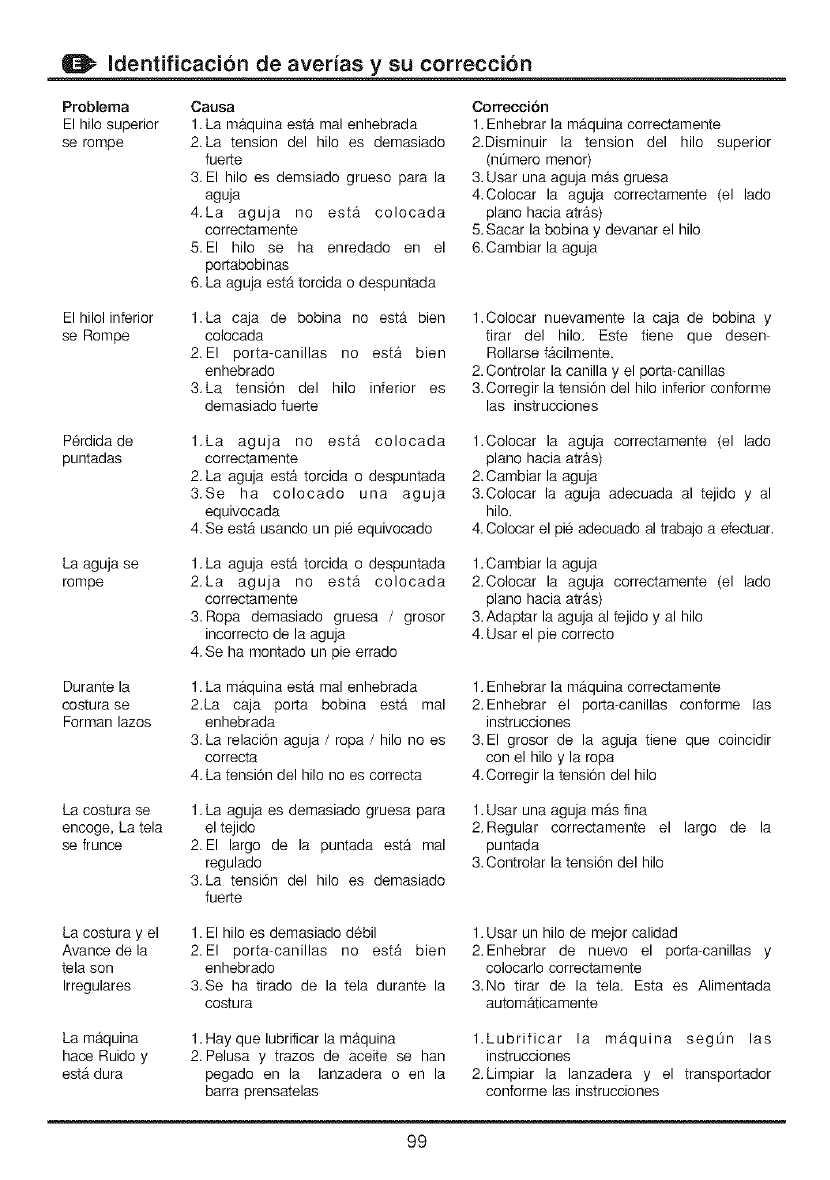

Identificaci6n de averias y su correcci6n ......................................................................... 99

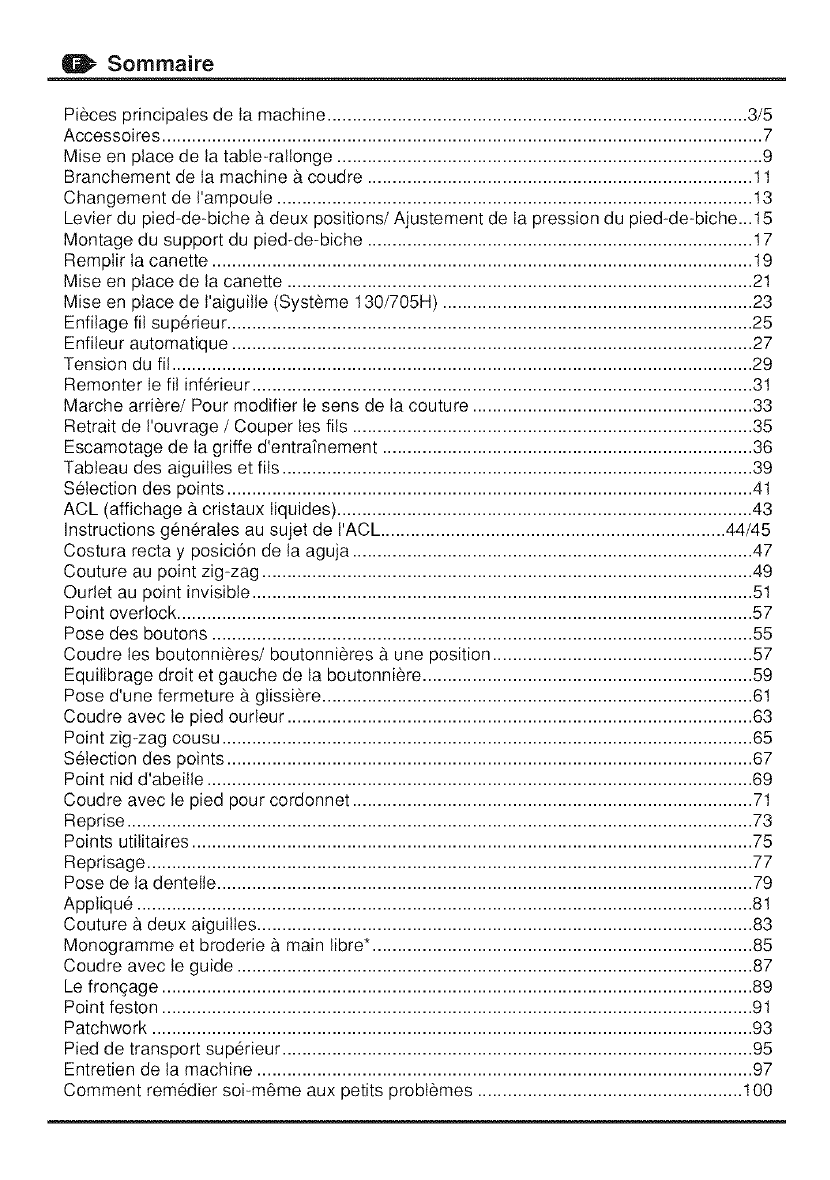

Sommaire

Pieces principales de ta machine .................................................................................... 3/5

Accessoires ........................................................................................................................ 7

Mise en place de ta tabte-raltonge .....................................................................................

Branchement de ta machine a coudre ............................................................................. 11

Changement de t'ampoute ............................................................................................... 13

Levier du pied-de_biche _,deux positions/Ajustement de ta pression du pied-de-biche...15

Montage du support du pied-de-biche ............................................................................. 17

Remptir ta canette ............................................................................................................ 19

Mise en place de ta canette ............................................................................................. 21

Mise en place de t'aiguitle (Systeme 130/705H) .............................................................. 23

Enfitage fil superieur ......................................................................................................... 25

Enfileur automatique ........................................................................................................ 27

Tension du fit .................................................................................................................... 29

Remonter te fit inferieur .................................................................................................... 31

Marche arriere/Pour modifier te sens de ta couture ........................................................ 33

Retrait de t'ouvrage /Couper tes ilts ................................................................................ 35

Escamotage de ta griffe d'entraTnement .......................................................................... 36

Tableau des aiguilles et ilts .............................................................................................. 39

Selection des points ......................................................................................................... 41

ACL (affichage a. cristaux liquides) ................................................................................... 43

Instructions gen6rales au sujet de I'ACL ..................................................................... 44/45

Costura recta y posici6n de ta aguja ................................................................................ 47

Couture au point zig-zag .................................................................................................. 49

Ourlet au point invisible .................................................................................................... 51

Point overlock ................................................................................................................... 57

Pose des boutons ............................................................................................................ 55

Coudre tes boutonnieres/boutonni6res b,une position .................................................... 57

Equilibrage droit et gauche de ta boutonniere .................................................................. 59

Pose d'une fermeture a glissiere ...................................................................................... 61

Coudre avec te pied ourteur ............................................................................................. 63

Point zig-zag cousu .......................................................................................................... 65

Selection des points ......................................................................................................... 67

Point nid d'abeilte ............................................................................................................. 69

Coudre avec te pied pour cordonnet ................................................................................ 71

Reprise ............................................................................................................................. 73

Points utilitaires ................................................................................................................ 75

Reprisage ......................................................................................................................... 77

Pose de ta dentette ........................................................................................................... 79

Apptique ........................................................................................................................... 81

Couture a deux aiguiltes ................................................................................................... 83

Monogramme et broderie a main tibre*. ........................................................................... 85

Coudre avec te guide ....................................................................................................... 87

Le frongage ...................................................................................................................... 89

Point feston ...................................................................................................................... 91

Patchwork ........................................................................................................................ 93

Pied de transport superieur .............................................................................................. 95

Entretien de ta machine ................................................................................................... 97

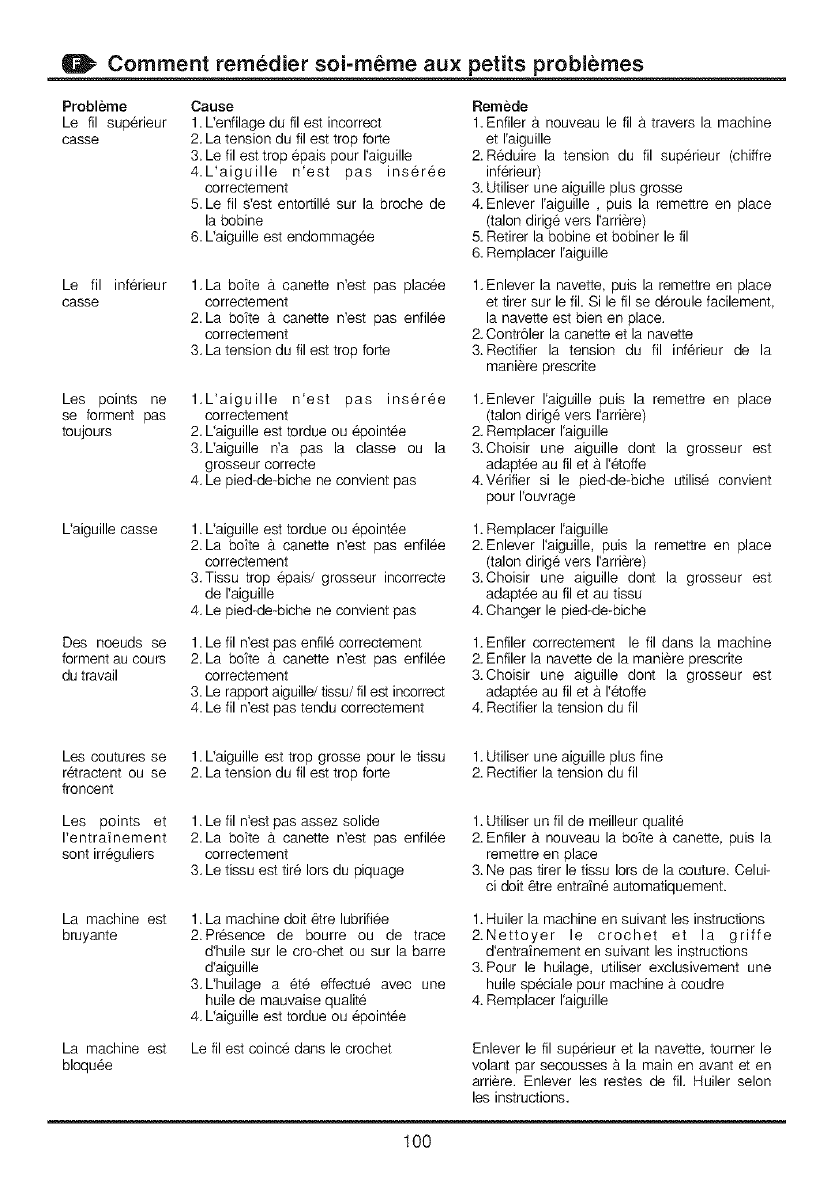

Comment remedier soi-m6me aux petits probtemes ..................................................... 100

Principal parts

1. Thread tension dial

2. Presser foot pressure

3. Thread take-up lever

4. Thread cutting

5. Presser foot

6. Needle plate

7. Sewing table and accessory box

8. Bobbin stopper

9. Stitch length dial

10. Stitch width dial

11. LCD (Liquid crystat display)

12. Reverse sewing lever

13. Drop feed control

14. One step buttonhole lever

15. Automatic threader

Descripci6n de la maquina

1. Tensi6n det hilo

2. Presiion de pie

3. Patanca tensora det hito

4. Corta-hilos

5. Pie prensa teta

6. Chapa aguja

7. Mesa ptana destizabte y caja de accesorios

8. Eje para et bobinado

9. Dial de tongitud de puntada

10. Dial para puntada zigzag

11. LCD (pantalla digital)

12. Patanca reversora de costura

13. Patanca para bajar los dientes de atimentaci6n

14. Patanca de un paso coser ojates

15. Enhebrador automatico

Pieces principales de la machine

1. Regutateur de tension du fit

2. Regutateur de pression du pied-de-biche

3. Reteveur de fit

4. Coupe-ill

5. Pied-de-biche

6. Plaque a aiguilte

7. Tabte-rattonge et bottler pour tes accessoires

8. Butee du bobineur

9. Bouton pour ta tongueur du point

10. Bouton pour ta targeur du point

11. ACL (affichage _.cristaux liquides)

12. Levier de marche arriere

13. Abaissement du transporteur

14. Levier de boutonni6re a, une etape

15. Enfiteur automatique

Principal parts

18. Handle

19. Bobbin winder

20. Spool pin

21. Handwheel

22. Pattern selector dial

23. Power switch

24. Main plug socket

25. Bobbin thread guide

26. Upper thread guide

27. Presser foot lever

28. Buttonhole stitch balance adjustment slot

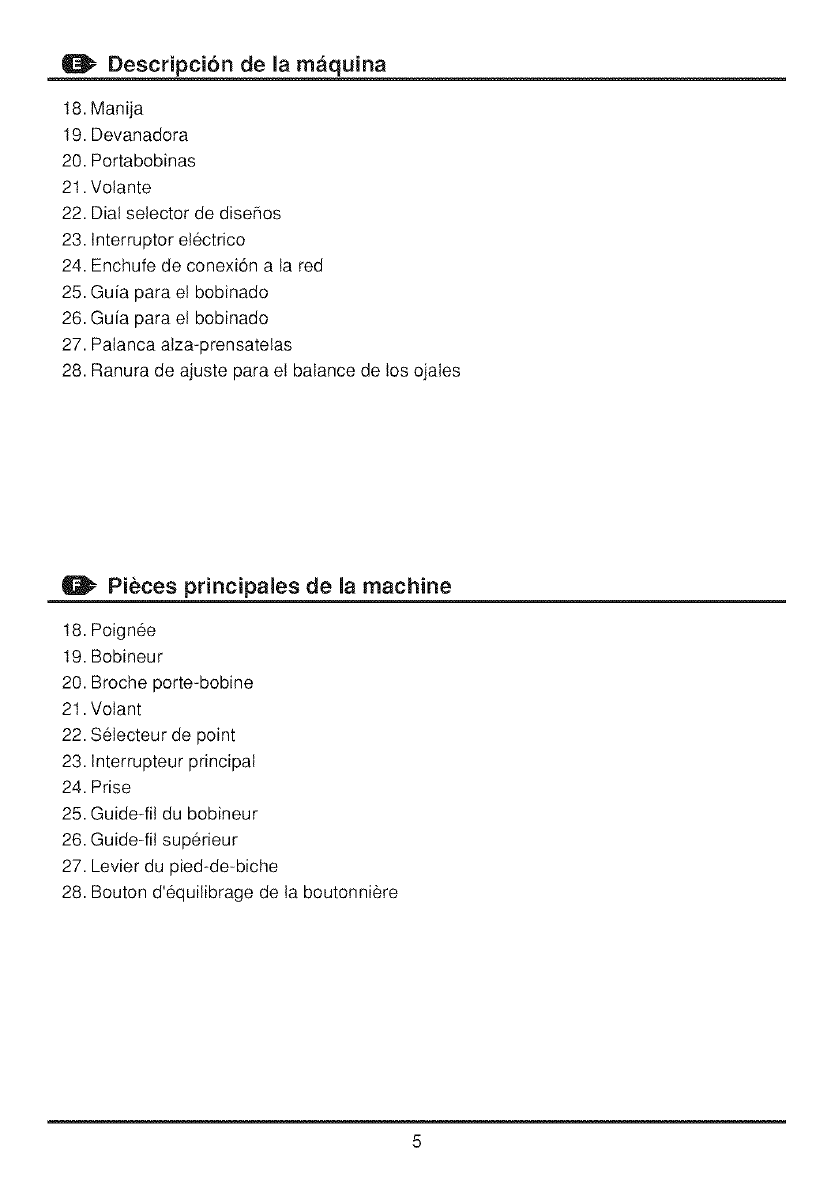

Descripci6n de la maquina

18. Manija

19. Devanadora

20. Portabobinas

21. Votante

22. Dial selector de dise_os

23. Interruptor etectrico

24. Enchufe de conexi6n a ta red

25. Guia para et bobinado

26. Guia para el bobinado

27. Patanca atza-prensatetas

28. Ranura de ajuste para et balance de los ojates

Pieces principales de la machine

18. Poignee

19. Bobineur

20. Broche porte-bobine

21. Volant

22. Selecteur de point

23. Interrupteur principal

24. Prise

25. Guide-ill du bobineur

26. Guide-ill superieur

27. Levier du pied-de-biche

28. Bouton d'equitibrage de ta boutonniere

(_Accessories

Standard Accessories (1)

1. All purpose foot _}

2. Zipper foot

3. Button sewing foot

4. Buttonhole foot @

5. Blind hem foot

6. L-screwdriver

7. Seam ripper/brush

8. Oil bottle

9. Packof needles (3x)

10. Bobbin (3x)

11. Seam guide

12. Spool pin felt (2x)

Bonus Feet (2)

13. Overlock foot @

14. Satin stitch foot

15. Darning/Embroidery foot

16. Cording foot

17. Quilting foot

18. Gathering foot

19. Roll hemming foot

Optional Accessories (3)

These accessories are not

supplied with this sewing

machine;they are however

available as special

accessories by calling our

customer service at

1 (800) 361-4639.

20. Walking foot

21. Twin needle

* Feet _) , _), _i_ , !:_ These letters appear on the electronic display.

6 7

Accesorios

Accesorios standard (1)

1. Pie universal _)

2. Pie para cremallera

3. Pie para coser botones

4. Pie para ojales @

5. Pie para puntada ciega (_

6. Destornillador grande

7. Pincel/Corta-ojales

8. Aceitera

9. Agujas (3x)

10. Bobinas (3x)

11. Regla de borde

12. Sujetador de la bobina

confieltro (2x)

* Pi6 _, @), L_, !]_ son mostrados en la

pantalla electr6nica

Pies Suplementarios (2)

13. Pie overlock @

14. Pie para bordar

15. Pie para ruedos

16. Pie para hilo de cordon

17. Pie para acolchar

18. Pie fruncidor

19. Pie para zurcido

Accesorios Opcional (3)

Estos pies no son

suministrados con las

m_quinas sino que ellos

est_n disponibles en

Ilamer al servicios al cliente

al 1 (800) 361-4639.

20. Pie regular

21. Aguja doble

Accessoires

Accessoires Standard (1)

1. Pied universel

2. Pied pour fermetures

glissi&re

3. Pied pour poserdes

boutons

4. Pied _ boutonni&re @

5. Pied pour ourlet

invisible @

6. Tournevis

7. Pinceau/D6couseur

8. Huilier

9. Aiguilles (3x)

10. Canettes (3x)

11. Guide pour piquage

12. Feutre pour broche

porte-bobines (2x)

Pieds-de Biches

Supplementaires (2)

13. Pied _ overlock @

14. Pied _ broder

15. Pied ourleur

16. Pied pour cordonnet

17. Pied pour ouatinage

18. Pied fronceur

19. Pied _ repriser

*Lespieds _, @ ,@,

sur I'_cran.

Accessoires Optionnels (3)

Ces accessoires ne sont pas

inclus avec cette machine

coudre, cependant, ils sont

disponibles en appelant

notre service _ la clientele

au 1 (800) 361-4639.

20. Pied de transport sup6rieur

21. Aiguille double

s'affichent

Fitting the snap=in sewing table

Hold the snap-in sewing table horizontal, and push it

in the direction of the arrow. (1)

The inside ofthe snap-in sewing table can be utilized

as an accessory box.

To open, tift up at the point of the arrow. (2)

Ajuste de la mesa plana deslJzable

Mantenga ta mesa ptana destizabte en posici6n horizontal y empOjeta en ta direcci6n de

ta fiecha (1).

Et interior de ta mesa ptana puede ser usado como caja de accesorios.

Levante ta tapa para abrir ta caja de accesorios.

IVlJse en place de la table=rallonge

Pousser ta tabte-rattonge dans te sens de ta fieche jusqu'a, ce qu'ette s'enctenche. (1)

Si t'on dolt coudre sur te bras tibre seutement, it faut ators entever ta tabte-rattonge.

L'interieur de ta tabte-rattonge est prevu pour tes accessoires. Pour ouvrir ta table-

rattonge, tirer ta porte dans te sens de ta fieche. (2)

Connecting machine to power source

[] Caution:

Always make sure that the machine is unplugged from power source

and the main switch is on "O't when the machine is not in use and

before inserting or removing parts.

- This machine is equipped with a polarized plug which must be used

with an appropriate electrical outlet.

-Connect the machine to a power source as illustrated (1/2).

-The power switch is located above the terminal box. Your machine

will not operate unless this switch is on " I ". (1)

-Sewing light turns on automatically when the main switch is on " I ".

-To start the machine, press on the foot control (4). The speed of

the machine is regulated by the amount of pressure exerted on the

foot control.

[] Attention:

Coneu/t a qua//f/ed e/ectr/c/an if in doubt as to connect machine to

power source. Unplug power cord when machine is not in use.

The appliance must be used with the foot controller 4C337B (110-

t20V area) / 4C-337G (220-240V area) manufactured by

MA TSUSHITA ELECTRIC (TAIWAN) CO., LTD.

IMPORTANT NOTICE

For appliance with a polarized plug (one blade is wider than the other).

To reduce the risk of electric shock, this plug is intended to fit in a

polarized outlet only one way. If it does not fit fully in the outlet,

reverse the plug. If it still does not fit, contact a qualified electrician to

install the proper outlet. Do not modify the plug in any way. (3)

a, Polarized attachment plug

b. Conductor intended to be grounded

Coneccion de la maquina a la red

Conecte la maquina a la red electrica seg_3n indicado en Fig.l/2. El dispositivo esta polarizado de

modo que solamente se puede conectar el toma apropiado.

[] Atencion:

L?esenchufe /a maqu/na de/toma corr/ente cuando no/a use.

Pedal de control

El pedal de control regula la velocidad de costura. (4)

[] Atencion:

Ants sua/qu/sr duda antes de consctar /a maqu/na a/a red, consu/te a un e/ectr/c/sta. L?esenchufe

/a maquina de/toma corriente cuando no/a use.

E1pedal debe ser usado con e/ dispositivo de enchufs 4C-337B (110-120V area) / 4C337G (220-

240V area) manufacturado por MA TSUSHITA ELECTRIC (TAIWAN) CO., L TD.

Iluminacibn del trabajo

Conectar el interruptor principal " I " y la Ilave de la bombilla.

a, Enchufe polarizado

b. Descarga tierra

Branchement de la machine a coudre

[] Mise en garde:

La machlns dolt toujours _trs debranchee et /'/nterrupteur principal 9 "0"/orsque/a machine n 'est

pas ut///see, pour changer des p/bces et/ ou accesso/res.

-Cette machine a coudre est munie d'une fiche polarisee et ne dolt _tre branchee que dans une

prise murale appropriee.

Brancher la machine dans une prise murale selon I'illustration. (1/2)

Enfoncer la fiche (A) dans la machine. (1)

L'interrupteur principal se trouve juste au dessus du branchement du reseau.

La lumiere d'eclairage est automatiquement allumee Iorsque I'interrupteur principal est a" I ".

Pour mettre la machine en marche, appuyer sur la pedale de commande. (4)

La vitesse de la machine est regl6e par la pression du pied sur la pedale de commande.

[] Attention:

Consulter un electricien qualifie sn cas de doute pour brancher /a machins. Debranchsr /a machins

quand celle-ci c'est pas en service. Le pied de contr_le dolt _tre obligatoirement utilise avec les

aparei/s 4C337B (110-120V area) / 4C337G (220240V area) fabriques par MATSUSHITA

ELECTRIC (TAIWAN) CO., LTD.

AVIS IMPORTATNT

Cette machine a une fiche polarisee (une lame plus large que I'autre), Pour reduire le risque de

secousse electrique, cette fiche est conque pour _tre branchee d'une seule faqon dans une prise de

courant polarisee. Si la fiche ne se branche pas pleinement dans la prise, inverser la fiche et si elle

ne se branche pas pleinement, contacter un electricien pour installer la prise de courant appropriee.

Ne pas modifier la prise de courant de quelque fagon que ce soit. (3)

a, Fiche polarisee

b. Conducteur pour mise a la masse

Changing the bulb

te Caution:

Make sure to disconnect the electrical supply plug

from wall outlet before changing light bulb.

Replace butb with same type rated 10 watts (110-

120V area) or 15 watts (220-240V area).

-Loosen screw (A) as illustrated. (1)

-Remove the cover (B).

-Unscrew the bulb and fit new one (C). (2)

-Replace the cover and tighten screw.

Cambio de la lamparilla electrica

Desenchufar ta maquina de ta red etectrica.

Reemptazar ta tamparitta etectrica con una similar de 10 w (110-120V area) o 15 w (220-

240 area).

- Destorniltar et tornilto (A)

- Sacar ta tapa frontal (B)

- Sacar ta bombilta (O) y cambiarta por una nueva (2)

- Montar y atornittar ta tapa frontal

En caso de duda acuda a su taller de asistencia tecnica autorizado.

Changement de I'ampoule

[] A vertissement:

Assurez-vous que /a machine est d_branchbe de/a prise mura/e avant de changer/a

/ampe.

Remptacer t'ampoute par une ampoule de m6me calibre 10 watts (110-120V area) ou 15

watts (220-240 area).

- Desserrer ta vis (A) qui se trouve sur te c6te du couvercte frontal (sur ta face taterate). (1)

- Entever te couvercte frontat (B).

- Devisser t'ampoute et ta remptacer par une neuve (O). (2)

- Replacer te couvercte frontat et resserrer ta vis.

Two=step presser foot lever

When sewing several layers or thick fabrics, the

presser foot can be raised a second stage for easy

positioning of the work. (A)

Adjusting the presser foot pressure

The presser foot pressure of the machine has been

pre-set and requires no particular readjustment

according to the type of fabric (tight-or-heavy weight).

However, if you need to adjust the presser foot

pressure, turn the presser adjusting screw with a coin.

For sewing very thin fabric, loosen the pressure by

turning the screw counter clockwise, and for heavy

fabric, tighten by turning it clockwise.

Palanca para levantar el pie prensatela con dos posiciones

Para coser ropas extremamente gruesas se puede ensanchar el pasaje de ta ropa

debajo det pie subiendo ta patanca det atza-prensatetas de un escat6n. (A)

Ajuste de la presion del pie prensatela

La presi6n del pie prensateta de ta maquina ha sido preseteccionada y no requiere

especiates ajustes de acuerdo con et tipo de tejido (tiviano o pesado).

Sin embargo, si se necesita ajustar ta presi6n del pie presateta gire et tornitto de ajuste

de presi6n con una moneda. Para coser teta muy fina afioje la presi6n girando et tornilto

en sentido antihorario y para tetas pesadas aumente ta presi6n gir_,n doto en sentido

horario.

Lever du pied=de=biche a deu× positions

Pour faciliter t'insertion de tissus tres epais sous te pied-de-biche, on peut augmenter

t'espace entre te pied-de-biche et ta plaque a aiguitte, en relevant te tevier du pied-de-

biche d'un cran.

Ajustement de la pression du pied=de=biche

Le regutateur de pression du pied-de-biche a et6 ajuste et devrait convenir a, tous tes

types de tissus (du ptus fin au tissu epais).

Cependant, si un ajustement s'avere necessaire, tournez ta vis d'ajustement en vous

servant d'une piece de monnaie.

Pour tes tissus tres fins, desserrer te regutateur de pression en toumant dans te sens

contraire des aiguilles d'une montre, et pour tes tissus epais, augmenter ta pression en

tournant ta vis dans te sens des aiguittes d'une montre.

Attaching the presser foot holder

mAttention:

Turn power switch to "0" before carrying out any of the

operations below.

Raise the needle to its highest position and raise the

presser foot lever. Attach the presser foot holder (b) to

the presser foot bar (a). (1)

e '_

Attaching the presser foot:

Lower the presser foot holder (b) until the cut-out (c) is

directly above the pin (d). (2)

Lower the presser foot holder (b) and the presser foot (f)

wilt engage automatically.

Removing the presser foot:

Raise the presser foot.

Release the pressure foot by raising lever (e) located at

the back of the foot holder. (3)

Attaching the seam guide:

Attach the seam guide (g) in the slot as illustrated. Adjust

the distance as required for hems, pleats, etc.... (4)

Montaje del porta pie prensa tela

Levantar ta barra presatetas (a) e introducir et porta-pie (b) como en ta itustraci6n. (1)

Montaje del pie

Bajar ta barra presatetas (a) hasta que ta ranura (c) este directamente sobre ta espiga (d).

(2)

Empujar tigeramente ta patanca (e) hacia adetante. Bajar ta barra prensatetas (a) y et pie

(f) se quedar_, enganchado at porta-pie.

Desmontaje del pie

Levantar el pie. (3)

Apretar tigeramente ta patanca (e) hacia adetante y entonces et pie quedara tibre.

Montaje de la regla de borde

Montar ta regla de borde (g) con cuidado como se indica en ta fig., para dobtadittos,

ptiegues, etc. (4)

[] Atencion:

Toda esta operaci6n debe hacerse con e/interruptor principa/ en "01

Montage du support du pied=de=biche

[] Attention:

P/acer /?nterrupteur principa/ 9 "0" avant de proc6der.

Retever ta barre du pied-de-biche (a) en vous servant du tevier b, t'arriere de ta machine.

Installer te support de pied=de-biche tel qu'indique sur te schema (1).

Mise en place du pied-de-biche

Abaisser te support du pied-de-biche (b) jusqu'_, ce que ta rainure (c) se trouve

positionnee au-dessus de ta broche (d). Pousser teg6rement te tevier (e) vers t'avant.

Abaisser ta barre du pied-de-biche (a) et te pied-de-biche (f) s'enctenchera. Schema (2).

Retrait du pied-de-biche

Relever te pied-de-biche en vous servant du tevier a t'arriere de ta machine b, coudre.

Pousser tegerement te tevier (e) vers t'avant, de maniere a degager te pied=de-biche.

Schema (3).

Mise en place du guide de piquage

Inserer te guide (g) a t'arriere du support du pied-de-biche et regter _,ta distance desir6e.

Le guide s'utitise pour te piquage, tes ourtets, tes ptis etc. Schema (4).

Winding the bobbin

Press the foot control gently. The bobbin will stop winding

the left to "sewing position" and remove it.

#a Please Note:

When the bobbin winder spindle/#//7

"bobb/h winding" pos/tion, the machine

wi// not sew and the hand wheel w/Y/

not turn. To start sewing, push the

bobbin winder spindle to the left

(sewing position).

a. Spool pin felt

Place an empty bobbin on the

bobbin winder spindle.

Take the thread from the spool

through the bobbin winder

tension disc. (1)

Wind the thread a few times by

hand around the empty bobbin in

a clockwise direction. Push the

bobbin to the right towards the

bobbin winding position. (2)

when it is full. Push the bobbin to

Bobinado del hilo inferior

Poner ta bobina vacia en et eje de ta devanadora (2).

Tirar et hito de ta bobina y hacerto pasar por tas guias (1).

Enrottar et hilo a mano en ta bobina en el sentido contrario a tas agujas det retoj. Poner

en marcha et motor accionando et pedal.

Cuando ta bobina este ttena et bobinado para autom_,ticamente. Cortar et hito y sacar ta

bobina ttena (2).

a. Sujetador de ta bobina con fiettro

Remplir la canette

1. Placer une bobine de fit sur ta broche porte-bobine. (1)

2. Amener te fit vers ta gauche et te passer a, travers te guide et ta tension du bobineur.

Ramener te fit vers ta droite. (1)

3. Passer te fit dans un trou du dessus de ta canette par t'interieur et enrouter a, ta main

te fit de quetques tours sur ta canette. (2)

4. Placer ta canette vide sur ta broche du bobineur. (2)

5. Pousser ta canette, vers ta droite, contre t'arr6t du bobineur. La couture s'interrompt

automatiquement. (2)

6. Retenir t'extremit6 du fit et appuyer sur ta commande au pied pour bobiner. Apres

quetques tours de bobinage, arr6ter ta machine et couper te fit pres du trou.

7. Remettre ta machine en marche. Des que ta canette est pteine, te processus de

bobinage est automatiquement interrompu.

8. Retirer ta canette et couper te ill.

a. Feutre de ta broche porte-bobine

inserting bobbin

[] Attention:

Turn power switch to "0" before inserting or removing the

bobbin.

When inserting or removing the bobbin, the needle must be

fully raised.

-Open the hinged cover. (1)

Hold the bobbin case with one hand. Insert the bobbin so

that the thread runs in a clockwise direction (arrow). (2)

Putl the thread through the slot, down and to the left until it

enters the delivery eyelet (rectangular opening) under the

tension spring. (3)

Hold the bobbin case by the hinged latch. (4)

Insert the bobbin case fully into the shuttle race and release

the latch. Make sure that the metal finger fits into the notch

at the top of the race cover. (5)

Colocaci6n de la bobina

La aguja tiene que estar siempre arriba det todo at poner y sacar ta canitta.

Abrir ta tapa (1).

Sujetar ta caja de bobina con una mano. Poner ta bobina de manera que et hito de

desenrotte en et sentido de tas agujas del retoj (fiecha) (2).

Pasar el hito por ta ranura debajo del resorte (3). Introducir ta caja de bobina en ta guia

de ta tanzadera sujetando ta tengOeta con et putgar y et indice (4/5).

mAtencion:

El/nterruptor principal t/ene que estar a ('0").

Mise en place de la canette

[] Attention:

Assurez-vous de placer /Tnterrupteur principal en position "O" avant d'/ns_rer ou de

retirer /a canette.

Lors de ta mise en place et du retrait de ta canette, veitter a, ce que t'aiguitte se trouve a,

sa plus haute position.

-Ouvrir te couvercte _,charni6re du bras tibre. (1)

-Tenir te bottler _,canette d'une main. Introduire ta canette de faqon a que te fit s'enroute

dans te sens des aiguiltes d'une montre (fieche) (2).

-Engager te fit dans ta fente et tirer vers ta gauche et sous te ressort jusqu'_, ce que te fit

apparaisse dans t'ouverture rectangutaire (3). Laisser depasser te fit environ 15cm (6").

-Maintenir te toquet du bokier a, canette entre te pouce et t'index.

-Gtisser te bottler _, canette dans ta coursiere du crochet, en vous assurant que te doigt

du bokier s'ins6re comptetement dans ta fente de ta coursiere.

Changing the needle (System 130/705H)

t_ Caution:

Turn power switch to "0" before

inserting or removing the need/e.

Replace the needle at the first sign of

thread breakage or skipped stitches.

Select the correct type and size of

needle for the fabric to be sewn. Turn

the balance wheel towards you until

the needle is at highest position.

Loosen the needle clamp screw (A)

and tighten again after inserting the

new needle. (1)

The flat side of the needle shaft

should be facing away from you (B).

Push the needle up (C) into the

needle clamp as far as it wilt go (D).

Tighten the needle clamp screw firmly.

The sewing needle must always be

straight and sharp for smooth sewing.

Replace the needle (2) if it is bent (A),

blunt (B) or the point is damaged (C).

Colocacion de la aguja (sistema 130/705H)

Cambiar ta aguja con frecuencia, sobre todo cuando aparezcan tas primeras dificuttades

en et cosido.

Montar ta aguja segOn ta ilustraci6n:

A. Afiojar et tornitto det porta-agujas y despues de haber cotocado ta aguja, apretarto de

nuevo. (1)

B. Et tado piano tiene que estar hacia atras.

C/D. Introducir ta aguja hasta et tope.

[] Atencion:

El interruptor principal debe estar en "0'1

La aguja tiene que estar impecabte. (2)

Habra probtemas en el cosido si:

A. La aguja esta torcida

B. La aguja esta despuntada

C. La punta de ta aguja tiene rebarbas.

Mise en place de I'aiguille (Systeme 130/705H)

[] Attention:

Assurez-vous de placer IVnterrupteur principal en position "0" avant de changer/'aigui//e.

Remptacer t'aiguilte des que tes premiers signes d'usure se manifestent: ta machine

saute des points, te fit s'effitoche et brise etc.

Remptacer t'aiguitte si ta grosseur ne convient pas pour te tissu a coudre.

Setectionner une aiguitte de grosseur et de type appropries au tissu a,coudre.

1. Tourner te volant vers vous jusqu'a ce que t'aiguilte soit _, son point te plus haut.

2. Desserrer ta vis du pince-aiguilte (A) et enlever t'aiguilte existante. (1)

3. Mettre en place ta nouvette aiguitte (C) en vous assurant que te c6te plat du talon de

t'aiguitte soit vers t'arriere de ta machine _, coudre. (1)

4. Introduire t'aiguilte (C) jusqu'a, ta butee au fond du pince-aiguitte. Serrer ta vis du

pince-aiguitte. (1)

L'aiguilte dolt toujours 6tre en parfait etat pour une couture sans probtemes.

Remptacer t'aiguitte si ette est tordue (A), emouss6e (B) ou crochue (O). (2)

Threading the upper thread

mCaution:

Before threading, turn

power switch to "0".

Raise the needle bar to

its highest position.

Follow exactly the

numbered threading

sequence illustrated

below. If you skip a step

or fail to properly engage

the thread in any of the

thread guides, the

machine wilt not sew

properly. (1-5)

Continue to draw the

thread down and into the

needle bar thread guide.

Insert the thread through

the eye of the needle

from front to back. Leave

about 10 cm (4") of

thread loose behind the

needle. (6)

a. Spool pin felt

Enhebrado del hilo superior

[] Atencion:

E/interruptor principa/ debe estar en "0". Subir e/pi_ pr_nsate/a.

Enhebre ta aguja siguiendo es procedimiento: Guia hilo de ta parte superior, regutador

de tensi6n, resorte det tensor det hito, patanca tira hitos, guia hito det brazo, guia hito de

ta barra aguja. (1-5 ).

Enhebre ta aguja pasando et hilo de adetante hacia atr;_s por et ojo de ta aguja dejando

aproximadamente 10 cm de hito (6).

a. Sujetador de ta bobina con fiettro

Enfilage fil superieur

[] Attention:

P/acer /?nterrupteur principa/ 9 "0".

Retever t'aiguilte _, sa plus haute position. Retever te pied=de-biche. Placer une bobine

sur ta broche porte-bobine.

Tirer te fit vers ta gauche et te passer a, travers tes deux guide-fil sur te dessus de ta

machine.

Ramener te fil vers t'avant dans ta rainure de haut en bas, a droite de ta plaque de

separation. Tirer sur te fit pour vous assurer qu'it penetre bien dans tes disques de

tension.

En passant sous ta plaque de separation, remonter te fil a gauche de ta plaque de

separation et te passer de droite a gauche dans te reteveur de ill. Continuer de guider te

fit vers te bas.

Passer te fil dans te guide-fit du pince-aiguitte.

Enfiter t'aiguitte de t'avant vers t'arri6re. Laisser environ 10cm (4") de fit derriere t'aiguitte.

a. Feutre de broche porte-bobine

Automatic needle threader

- Raise the needle to its highest

position.

- Press lever (A) right down.

-The threader automatically

swings to the threading

position (B).

-Take the thread around the

hook (C).

- Take the thread in front of the

needle round the hook (D)

from bottom to top.

- Release lever (A).

-Putt the thread through the

needle eye.

Attention:

Turn power switch to off ("0")/

Enhebrador automatico de la aguja

-Eleve ta aguja a su posici6n mas atta.

- Presione ta patanca (A) hacia abajo to m_.s posibte en su recorrido.

- Et enhebrador oscita autom_.ticamente a ta posici6n de enhebrado (B).

- Pasa et hito atrededor det gu[a-hito (0).

- Pasa et hito enfrente de ta aguja atrededor det garfio (D) desde ta parte inferior a ta

superior.

- Libere ta patanca (A).

- Tire det hito a traves det ojo de ta aguja.

[] Atencion:

Ponga e/interruptor principa/ en /a posicion "01

Enfileur automatique

- Retever t'aiguilte _, ta position ta plus etev6e.

- Abaisser te tevier (A) a sa plus basse position.

- L'enfileur tournera automatiquement a ta position pour t'enfitage (B).

- Passer ta fit au tour du guide de fit (C).

- Passer te fit devant t'aiguitte au tour du crochet (D) du bas en haut.

- L_cher te tevier (A).

- Tirer te fit a travers t'oeit de t'aiguitte.

[] Attention:

Tourner I?nterrupteur _ "0"/

Thread tension

t_ Note:

The bobbin thread tension has

been adjusted at the factory and

readjustment is usua//y not

required

Lower thread tension

To test the bobbin thread

tension, remove the bobbin case

and bobbin from the machine

and hold the bobbin case

suspended by the thread. Shake

it once or twice. If the tension is

correct, the thread witt unwind

by about an inch or two. If the

tension is too tight, it wilt not

unwind. If the tension is too

loose, the thread wilt unwind for

more than two inches.

To adjust, turn the small screw

on the side of the bobbin case.

(1)

Upper thread tension

Basic thread tension setting: "4". (2)

To increase the tension, turn the dial up to a higher number. To reduce the tension, turn

the dial to a lower number.

A. Normal thread tension.

B. Thread tension too loose.

C. Thread tension too tight.

Tension del hilo

Tension del hilo inferior

Para regular ta tensi6n del hilo inferior, tomar ta caja de bobina ttena por ta punta det hito

y dejarto cotgando. Si ta bobina no se desenrotta mientras ta caja oscila tigeramente, es

queta tensi6n es demasiado atta. Si por el contrario cae at sueto o se desenrotta muy

rapidamente quiere decir queta tensi6n esta demasiado fioja.

La tensi6n es correcta cuando ta caja de bobina baja unos 10 cm y tuego para y queda

cotgada.

[] Atencion:

Genera/monte no es necesario cambiar /a tensidn de/hilo inferioL

Tension del hilo superior

Regutaci6n de base de ta tensi6n del hilo: "4". (2)

Para aumentar ta tensi6n det hito superior hay que girar et boton de regutaci6n hacia un

nOmero mas alto.

Para afiojar ta tensi6n det hito se gira dicho bot6n hacia un nOmero m_,s bajo.

A. Tensi6n del hilo normal

B. Tensi6n del hilo superior muy fioja

C. Tensi6n det hito superior demasiado fuerte

Tension du fil

[] Note:

Norma/ement /a tension dufi/ inf#rieur ne doit pas _tre modifi_e.

Tension du Ill inferieur

Pour verifier ta tension du fit inferieur, retirer te bokier b,canette et tenezqe suspendu par

te ill. La tension du fil est correcte torsque te fit se deroute vers te bas de 5 a 10cm env.

quand on tui imprime un teger batancement (ta canette dolt 6tre pteine tors du test). Si ta

tension est trop serree, te fil se deroute tres difficitement ou pas du tout. Si ta tension est

trop faibte, te fit se deroute trop vite. Pour ajuster, tourner ta vis sur te c6te du bottler. (1)

Tension du fil superieur

Position de ref6rence de ta tension du ill: "4". (2)

It faut queta tension des fits soit equitibr6e correctement. S'il s'av6re necessaire de ta

modifier, ce regtage s'effectue normatement en changeant ta tension du fit superieur.

Pour te point zigzag, ta tension correcte est quete fit superieur apparaisse tegerement

sur t'envers du tissu.

A. Tension normate

B. Tension du fit superieur trop t_.che

C. Tension du fit superieur trop serree

Bringing up the lower thread

Hold the upper thread with the left

hand. Turn the handwheet towards

you with your right hand until the

needle goes down and comes up

again to its highest position. (1)

-Lightly draw the needle thread

forming a loop with the bobbin

thread. The upper thread should

have caught the lower thread in a

loop.

-Putt the needle thread toward you

and the lower thread wilt come up

from the bobbin in a large loop. (2)

Putt about 15 cm. (6") of both thread

away from you under the presser

foot.

Subir eJ hilo inferior

Sujetar ta punta det hilo superior con ta mano. Girar et votante hacia adetante hasta que

ta aguja este de nuevo en su posici6n mas atta. (1)

Tirar del hito superior con to que se hace subir el hito inferior a traves det agujero de ta

ptaca de ta aguja. Ltevar los dos hitos hacia atr_,s, por debajo det pie. (2)

Remonter le fJl inferieur

Lever ta barre du pied presseur. Tenir te fit superieur de ta main gauche et avec ta main

droite, tourner te volant vers vous jusqu'_, ce que t'aiguitte descende et remonte a, son

plus haut point. (1)

-Tirer t6g_rement te fit superieur pour que ta boucle formee par te fit inferieur apparaisse

ta surface de ta plaque a aiguitte. Sortir ta boucle de ta plaque a aiguitte a ta main.

- Passer tes deux ills sous te pied-de-biche et tes faire depasser de 10cm (3") environ

vers t'arriere. (2)

Reverse sewing

Reverse sewing is used for locking the end of seams

and where reinforcement is needed. At the end of seam,

press down the reverse sewing lever and touch the foot

control lightly. Sew a few reverse stitches. Release the

lever and the machine wilt sew forwards again (A).

Changing sewing directions

1. Stop the machine at the point where you wish to

change directions with the needle still in the fabric.

2. Raise the presser foot and turn the fabric to line up its

new direction using the needle as a turning point.

3. Lower the presser foot and start sewing in the new

direction.

Coser hacia atras

AI final de ta costura apretar et bot6n de retroceso. Coser atgunos puntos hacia atras.

Apenas se suetta et bot6n, ta maquina cose de nuevo hacia adetante. (A)

Cambio de sentido de costura

1. Pare ta maquina en donde quiera cambiar de direcci6n, con ta aguja picada en et

tejido.

2. Levante et prensatelas y gire et tejido en ta direcci6n que debe seguir, usando ta

aguja como ptaca giratoria.

3. Baje et prensatetas y empiece a coser en ta nueva direcci6n.

Marche arriere

La marche arriere est utitisee comme point d'arr6t au debut et b, ta fin d'une couture ou

torsqu'un renforcement est necessaire. Pour renforcer te debut d'une couture, abaisser

t'aiguitie dans ie tissu b, environ lcm (1/2") du point de depart et abaisser ie pied

presseur. Appuyer sur ie ievier de marche arriere et te tenir abaisse tout en cousant en

marche arri_re. Ret_.cher ie tevier et coudre ta couture. ,_,ta fin de ta couture, tenir a,

nouveau te tevier en marche arriere pour environ 1cm (1/2").

Pour modifier le sens de la couture

1. Arr6ter ta machine a t'endroit souhaite pour te changement de direction, en taissant

t'aiguilte piquee dans te tissu.

2. Retever te pied-de-biche et faire pivoter te tissu autour de t'axe forme par t'aiguitte,

pour t'orienter dans ta nouvette direction.

3. Abaisser te pied-de-biche et commencer a coudre dans te nouveau sens.

Removing the work

Turn the handwheel towards you to bring the thread take

up lever to its highest position. Raise the presser foot

and draw the fabric away from you.

Cutting the thread

Hold the threads behind the presser foot. Using both

hands, guide them to the slit at the rear of the presser

bar and press down to cut the thread. You can also use

the thread cutter (A) on the side of the machine.

Como sacar la tela de la maquina

Cotocar ta patanca tensora det hito en su posici6n m_.s atta (girar et votante hacia

adetante), tevantar et pie y retirar ta labor tirando hacia atr_,s.

Cortar el hilo

Sujetar los hitos con ambas manos detras det pie prensateta. Pasartos por ta ranura (A)

y tirar hacia atr_,s hasta que se corten.

Retrait de I'ouvrage

Amener te tevier releveur de fit _, sa position ta plus haute en tournant te volant vers vous.

Soutever te pied-de-biche. Tirer ta partie de t'ouvrage se trouvant sous te pied-de-biche

vers t'arriere, puis couper tes ills.

Couper les fils

Pour couper tes fils, tenir des deux mains tes ills derriere te pied-de-biche, tes gtisser

dans ta fente et tes tirer vers te bas.

Vous pouvez egatement utitiser te coupe-ill (A) situe sur te c6te gauche de ta machine.

How to drop feed dog

For ordinary sewing, keep the feed dog up, for

freehand embroidery, sewing on buttons and darning,

drop the feed dog.

To raise (a) and lower (b) feed dog.

Bajar los dientes del alimentador

Los dientes de arrastre est_.n en posici6n arriba para

tos trabajos de costura habituates.

Cotocar ta patanca (a) hacia ta izquierda.

Et transportador se cotoca automa-ticamente arriba

desde ta primera puntada.

Es necesario bajar tos dientes de arrastre para

ciertos trabajos en tos cuates ta teta no debe ser

transportadas como, por ejempto, zurcidos o

bordados con bastidor.

Poner ta patanca (b) hacia ta derecha.

Escamotage de la griffe d'entrainement

Pour tes travaux de couture usuels, ta griffe

d'entraTnement reste en position haute. Pousser te

tevier (a) vers ta gauche. Le transporteur est

automatiquement repousse vers te haut des te

premier point. Pour certains travaux tets que te

reprisage ou ta broderie a mains tibres, t'ouvrage ne

dolt pas 6tre entraTne. It faut donc abaisser ta griffe

d'entraTnement. Pousser te tevier (b) vers ta droite.

Matching needle /fabric /thread

NEEDLE, FABRIC, THREAD SELECTION GUIDE

FABRICS THREAD

Lightweight fabrics-thin cottons, voile, Light-duty thread in cotton,

serge, silk , muslin, Qiana, interlocks, nylon or polyester.

cotton knits, tricots, jerseys, crepes,

woven polyester, shirt & blouse fabrics.

NEEDLE SIZE

9-11(65-75)

12(80)

14(90)

16(100)

18(11o)

Medium weight fabrics-cotton, satin,

kettleclote, sailcloth, double knits,

lightweight woollens.

Medium weight fabrics-cotton duck,

woolen, heavier knits, terrycloth,

denims.

Heavyweight fabrics-canvas, woolens,

outdoor tent and quilted fabrics,

denims, upholstery material (light to

medium).

Heavy woollens, overcoat fabrics,

upholstery fabrics, some leathers and

vinyls.

Most threads sold are medium

size and suitable for these

fabrics and needle sizes. Use

polyester threads on synthetic

materials and cotton on natural

woven fabrics for best results.

Always use the same thread on

top and bottom.

Heavy duty thread, carpet

thread. (Use heavy foot

pressure-large numbers.)

IMPORTANT: Match needle size to thread size and weight of fabric

NEEDLE, FABRIC SELECTION

NEEDLES EXPLANATION TYPE OF FABRIC

HAx 1 Standard sharp needles. Sizes Natural woven fabrics-wool, cotton, silk,

15x 1 range thin to large. 9 (65) to 18 etc. Qiana. Not recommended for

(110) double knits.

15x 1/705H Semi-ball point needle, scarfed. Natural and synthetic woven fabrics,

(SIN) 9(65) to18(110) polyester blends. Knits-polyesters,

interlocks, tricot, single and double

knits. Can be used instead of 15x 1 for

sewing all fabrics.

15x 1/705HS Full ball point needle 9 (65) to Sweater knits, Lycra, swimsuit fabric,

(SUK) 18 (110) elastic.

130 PCL Leather needles. 12 (80) to 18 Leather, vinyl, upholstery. (Leaves

(110) smaller hole than standard large

needle.)

Note:

1. Twin needles, can be purchased for utility and decorative work.

2. When sewing with twin needles, the stitch width dial should be set at less than "2.5".

3. European needles show sizes 65, 70, 80 etc. American and Japanese needles show size 9, 11,

12 etc.

4. Replace needle often (approximately every other garment ) and /or at first thread breakage or

skipped stitches.

Guia de selecci6n de aguja /tejido /hilo

TEJIDO HILO

Tejido de peso ligero-Algod6n delgado, Hilo liviano de algodon nylon o

Voile, Sarga, Seda Muselina, Quiana, poliester.

Traba, Tejido de algodon, Tricot,

Jersey, Crepes, Tejido poliesterico,

Camisa & Tejido de blusa.

TAMANO DE

AGUJA

9-11(65-75)

12(80)

14(90)

16(1 o0)

18(11o)

Tejido de peso medio-Algod6n, Raso,

Lona, Tejedura doble, Tejido de lana

de peso ligero.

Tejido de peso medio-Algodon de dril,

Tejido de lana, Tejidura mas pesada,

Dril de algodon.

Tejido pesado-Lienzos, Tejido de lana,

Dril de algodon, Material de tapiceria

(liviano hasta medio).

La mayor parte de hilo son

medio tama_o y conviene a

estos tejidos y tama_o de aguja.

Si usa el hilo de poliestero en

materiales sinteticos, algodon y

tejido natural, obtendra la buena

resulta. Siempre usa el mismo

hilo en el hilo superior y bajo.

Tejido de lana pesado, Tejido de Hilo pesado, hilo de alfombra

abrigo, Tejido de tapiceria, cueros y (use pie prensatelaen n<_alto).

vinilo.

NOTA IMPORTANTE: Hay que adaptar el tamario de la aguja al tamaho del hilo y al peso della tela.

_ELECCION DE AGUJA Y TELA

AGUJAS EXPLICACION TIPO DE TEJIDO

HAx 1 Agujas normales. Extension de Tejido naturaI-Lana, Algodon Seda, etc.

15x 1 tamano delgado a grande. 9(65)

a 18(110)

15x 1/705H Aguja de punta roma 9(65) a Tejido natural y tejido sintetico, mezcla

(SIN) 18(110) poliPag. 1ester.

Tejido poliester, triba, tricot, tejido

simple y doble.

15x 1/705HS Aguja de punta roma 9(65) a Tejido de chaqueta de lana Telas

(SUK) 18(110) stretch.

130 PCL Aguja de cuero. 12(80) to Cuero, Vinilo, Tejido de tapiciera.

18(110)

NOTA:

1. Puede adquirir agujas dobles para labores decorativas y de uso general.

2. Cuando cosa con agujas dobles, el disco selector de ancho de puntada debe ajustarlo a menos

de "2.5".

3. Cambie la aguja con frecuencia (aproximadamente cada dos prendas) y /o a los primeros hilos

rotos o faltas de puntadas.

Tableau des aiguilles et fJls

GROSSEUR DE TISSUS FILS

LAIGUILLE

9-11(65-75) Tissus Legers: Coton leger, voile, Fil de coton, fil de soie, fil de

serge, mousseline, tricot de coton, nylon ou fil synthetique.

jersey, cr_pes, polyester, tissu pour

blouse ou chemise.

12(80) Tissus moyens: Coton moyen, satin,

toile, tricot double, lainage leger.

14(90) Tissus moyens a epais: Coton epais,

lainages, tricot epais, ratine, denim,

velours c6tele.

16(100) Tissus epais: canevas, lainage epais,

toile de tente, tissu pique, denim, tissu

recouvrement (leger a moyen).

Les fils vendus en magasin

conviennent a tous ces tissus et

grosseurs d'aiguilles. Utiliser le

fil synthetique pour les tissus

synthetique et le fil de coton

pour les tissus en fibre naturelle.

Assurez-vous d' avoir le m_me

fil sur le dessus et dans la

canette.

18(110) Tissus epais: Lainages a manteau, Fil fort, fil a denim. (Augmenter

tissu pour v_tements d'exteieur, lapressionsurlepiedpresseur).

certains cuir et vinyle.

IMPORTANT: Assurez-vous que la grosseur de I'aiguille convienne a I'epaisseur du tissu a coudre

}ELECTION DE L'AIGUILLE PAR RAPPORT AU TISSU

AIGUILLES DESCRIPTIONS GENRE DE TISSUS

HAx 1 Aiguilles regulieres et universelles. Tissu en fibre naturelle: coton, lainage,

15x 1 Grosseurs disponibles de 9 (65) soie. Non recommand 6 pour tricot-

18 (110). double.

15x 1/705H Aiguilles a demi-bille. Grosseurs Pour fibre naturelle et synthetique ou

(SIN) disponibles 9 (65) a 18 (110). un melange des deux fibres: etoffe

tisse, tricot, interlock etc.

15x 1/705HS Aiguilles a bille entiere. Trico a chandail, lycra, tissu pour

(SUK) Grosseurs disponibles 9 (65) a costume de bain, elastique.

18 (110).

15 x 1/705 HJ Aiguilles robustes a pointe Denim, canevas, tissu a recouvrement,

universelle, 14 (90) a 18 (110). toile.

130 PCL Aiguilles avec pointe en forme Cuir, vinyle, plastique souple.

d'angle acere, 12 (80) a 18

(110).

Remarque:

1. Les aiguilles jumelles peuvent #tre achetees dans un but utilitaire ou decoratif.

2. Quand vous cousez avec les aiguilles jumelles, le bouton de largeur de point doit #tre au moins

sur le chiffre "2.5" et moins.

3. Les aiguilles europeennes sont numerotees 65, 70, 80 etc. Les aiguilles americaines et

japonaises sont numerot6es 9, 11,12 etc.

4. Changer souvent les aiguilles (apres le couture d'un v#tement) et /ou a la premiere rupture du fil

ou des points.

How to choose your pattern

For straiqht stitch select pattern

"A" with pattern selector dial (4).

Adjust the stitch length with the

stitch length dial (2). You may

choose any needle position, by

turning the stitch width dial (1).

For _, select pattern

"B" with pattern selector dial (4).

Adjust the stitch length (2) and

stitch width (1) according to the

fabric being used.

To obtain any of the other

patterns shown in the upper row

on the stitch selection panel,

select the letter above the stitch

with the pattern selector dial.

Adjust the stitch length and the

stitch width with the control dials

according to the result desired.

To obtain any of the patterns on

the second row, turn the stitch

length dial to "S", select the

pattern desired with pattern

selector dial, and adjust the

stitch width with the stitch width

dial.

1. Stitch width dial

2. Stitch length diat

3. LCD (Liquid crystal display)

4. Pattern selector dial

5. Reverse sewing lever

Como seleccionar el dise_o

Para costura recta seteccione el dibujo "A" con et diat selector de puntadas. Ajuste et

largo de ta puntada con et dial correspondiente. Puede etegir cuatquier posici6n de aguja

girando et dial hacia puntada zigzag.

Para punto en zig-zag, seteccione el dibujo "B" con et dial selector de puntos. Ajuste et

largo y et ancho de ta puntada de acuerdo con ta teta que va a utitizar.

Para obtener cuatquiera de los otros dibuios mostrados en ta hilera superior en et panel

de setecci6n de puntadas, seteccione ta tetra encima de ta puntada con et dial selector

de puntos. Ajuste et largo y el ancho de tas puntadas con los diates de mando, de

acuerdo con et resuttado deseado.

Para obtener cuatquiera de los dibujos mostrados en ta segunda hitera gire et dial

selector det tongitud de ta puntada "S", seleccione el dibujo deseado con et dial selector

de puntos y ajuste et ancho de ta puntada con et dial correspondientes.

1. Dial para puntada zigzag

2. Dial de ta tongitud de puntada

3. LCD (Pantella digital)

4. Dial selector de puntos

5. Control de retroceso

Selection des points

Points droits setectionnez te bouton de selection de point (4) et tournezqe jusqu'au

symbote souhaite ou jusqu'_, ce que ta tettre "A" apparaisse dans ta fen6tre (3). Reglage

de ta position de t'aiguitte a gauche ou a droite en tournant te bouton de selection de

targeur de point. Regler ta tongueur des points avec te bouton de selection de point (2).

Points ziqzacL selectionnez te bouton de selection de point (4) et tournezqe jusqu'au

symbote souhaite ou jusqu'b, ce que ta tettre "B" apparaisse dans ta fen6tre (3). Regter ta

tongueur et ta targeur des points seton te tissu utilise.

Autres points de ta premi6re tingo_ tournez te bouton de selection de point jusqu'au

symbote souhaite ou jusqu'a, ce que ta tettre apparaisse dans ta fen6tre. Regler ta

tongueur et ta targeur des points seton vos besoins.

Autres points de ta deuxieme tincL0etournez te bouton de selection de point jusqu'au

symbote souhaite ou jusqu'b, ce que ta tettre apparaisse dans ta fen6tre. Positionnez te

bouton de tongueur de point sur "S". Regler ta targeur des points seton vos besoins.

1. Bouton pour ta targeur du point

2. Bouton pour ta tongueur du point

3. ACL (Affichage a cristaux liquides)

4. Setecteur de point

5. Levier de marche arriere

LCD (Liquid crystal display)

Outline of LCD information (1)

a. Stitch letter

b. Stitch length

c. Stitch width

d. Presser foot

Example stitch number "A" (2)

A. Regular setting

Pattern: straight stitch

Recommended length: "1" -"4"

Recommended width: "0" -"5"

Recommended presser foot: "J"

885:8 :

S setting

Pattern: triple stretch stitch

Stitch length: "S"

Recommended width: "0" -"5"

Recommended presser foot: "J"

LCD (Pantella Digital)

Guia de la informaci6n de la pantella digital (1)

a. Seleccione la puntada

b. Longitud de la puntada

c, Ancho de la puntada

d. Pata prensora

Ejemplo de nOmero de puntada "A" (2)

A. Ajuste normal

Patron: Iongitud recomendada para puntada recta: "1" -"4"

Ancho recomendado: "0" - "5"

Pata prensora recomendada: "J"

B. Ajuste "S"

Patron: costura el&stica triple

Longitud de la puntada: "S"

Ancho recomendado: "0" - "5"

Pata prensora recomendada: "J"

ACL (Affichage a Cristaux Liquides)

Description g6nerale de I'information sur I'ACL (1)

a. Selection des points

b. Longueur de point

c. Largeur de point

d. Pied presseur

Example de point numero "A" (2)

A. Reglage normale

Motif: Iongueur recommandee pour un point droit: "1" - "4"

Largeur recommandee: "0" - "5"

Pied presseur recommande: "J"

B: Reglage "S"

Motif: point 6tire triple

Longueur de point "S"

Largeur recommandee: "0" - "5"

Pied presseur recommande: "J"

General instructions of LCD

Buttonhole - regular setting (1) Utility stitches - regular setting (2)

Instrucciones generales de la pantella digital

Ojal -ajuste normal (1) Trabajo pesado -ajuste normal (2)

Instructions g_n_rales au sujet de I'ACL

Boutonniere - reglage normal (1) Points utilitaires - reglage normal (2)

General instructions of LCD

Utility stitches - "S" setting (3)

Instrucciones generales de la pantalla digital

Trabajo pesado - ajuste normal (3)

Instructions g_n_rales au sujet de I"ACL

Points utilitaires - r_glages normal (3)

Straight stitching and needae position

Turn the pattern selector dial so

that the stitch display shows the

straight stitch position "A".

Generally speaking, the thicker

the fabric, thread and needle,

the longer the stitch should be.

Choose your needle position,

from center position to left

needle position by changing the

stitch width dial (1) from "0" to

"5".

1. Stitch width dial

2. Stitch length dial

Costura recta y posicion de la aguja

Girar et diat setector de puntadas de manera queet indicador se haya fijado en ta

posici6n de costura recta "A".

Norma de orientaci6n: Cuando m_.s fuerte es et tejido tanto m_,s grueso tiene que ser et

hito y ta aguja y tanto mas largo et punto.

Seteccione ta posici6n de su aguja, desde ta posic_6n central a ta posici6n izquierda de

ta aguja, girando et diat para puntada zigzag (1) desde "0" a "5".

1. Diat para puntada zigzag

2. Diat de ta tongitud de puntada

Couture au point droit et position d'aiguille

Tourner te bouton de selection jusqu'a ce que te point droit "A" apparaisse dans ta

fen6tre d'affichage du point.

Ajuster ta tongueur du point seton te tissu a coudre, en tournant te bouton de tongueur de

point.

Suivre ta r6gle suivante: plus te tissu est tourd, plus t'aiguitte dolt 6tre grosse et plus te

point dolt 6tre tong.

Choisissez votre position d'aiguilte, de ta position d'aiguitte centre, a, ta position de

gauche en regtant ta targeur du point du "0" a "5".

1. Bouton pour ta targeur du point

2. Bouton pour ta tongueur du point

Zig zag sewing

Turn the pattern selector diat to "B".

Function of stitch width dial

The maximum zigzag stitch width

for zigzag stitching is "5"; however,

the width can be reduced on any

pattern. The width increases as

you move zigzag dial from "0" - "5".

For twin needle sewing, never set

the width wider than "2.5". (1)

Function of stitch length dial

while zigzaging

The density of zigzag stitches

increase as the setting of stitch

length dial approaches "0". Neat

zigzag stitches are usually

achieved at "2.5" or below. (2)

Satin stitch

When the stitch length is set

between "0" -"1", the stitches are

very close together producing the

"satin stitch" which is used for

making buttonholes and decorative

stitches.

Fine fabrics

When sewing fine fabrics, we

recommand to place a thin paper

under the fabric. It is easy to tear

and to putt out the paper once

your seam is finished.

1. Stitch width dial

2. Stitch length dial

Zigzag

Gira et dial selector de puntos a "B".

Funci6n del dial de ancho de la puntada (1)

Et ancho m_.ximo de ta puntada en zig-zag es de "5"; sin embargo, et ancho puede

reducirse en cuatquier dibujo. Et ancho aumenta cuando desptaza et dial det zig-zag

desde "0" a "5". Para et cosido de aguja dobte, nunca adusta et ancho a m_,s de "2.5".

Funcibn del dial del largo de la puntada mientras se realiza el zig-zag (2)

La densidad de tas puntadas en zig-zag aumenta cuando et ajuste det diat de largo de ta

puntada se aproxima a "0".

Las puntadas en zig-zag mejor ejecutadas se sueten conseguir en "2.5" o menor.

Las puntadas en zig-zag cerradas (m_,s pr6ximas) se denominan puntada de raso.

1. Dial para puntada zigzag

2. Diat de ta tongitud de puntada

Couture au point zig=zag

Points ziqzaq selectionnez le bouton de selection de point et tournez4e jusqu'au symbole

souhaite ou jusqu'a, ce que la lettre "B" apparaisse dans la fen6tre. Trois largeurs de point

sont _. votre disposition.

Fonction de la largeur du point lots de la couture

La largeur maximum du zigzag est "5". Cependant, cette largeur peut 6tre reduite ou

augmentee en tournant le bouton de "0" b. "5". Aiguilles jumelles: ne jamais depasser la

largeur "2.5". (1)

Fonction de la Iongueur du point lots de la couture

La densite du point augmente Iorque le reglage du bouton de Iongueur de point approche

du "0". (2) Pour un point zig-zag efficace, la Iongueur de point la Iongueur de point devrait

6tre a "2.5" ou moins.

Point satin

Lorsque le bouton de Iongueur de point est situe entre "0" - "1", les points sont tres serres

produisant ainsi le point satin. Ce reglage est utilise pour la boutonniere, les points

decoratifs et les appliques.

Tissus fins

Lorsque le tissu a.coudre est tres fin, placer une mince feuille de papier sous le tissu pour le

coudre. II est facile de dechirer et d"enlever le papier une fois la couture terminee.

1. Bouton pour la largeur du point

2. Bouton pour la Iongueur du point

Blind hem/lingerie stitch

For hems, curtains, trousers, skirts, etc.

Blind hem for stretch fabrics. Position "D"

on selection dial.

Jt.._. Blind hem/lingerie for firm fabrics. Position

"C" on selection dial.

Set the machine as illustrated.

Note:

It takes practice to sew blind hems. Always

make a sewing test firsL

Fold the fabric as illustrated with the wrong side

uppermost. (1)

Place the fabric under the foot. Turn the

handwheel forwards by hand until the needle

swings fully to the left. It should just pierce the

fotd of the fabric. If it does not, adjust the stitch

width accordingly. (2) Adjust the guide (3) by

turning the knob (4) so that the guide just rests

against the fold. Sew slowly, by pressing the

foot control lightly guiding the fabric along the

edge of the guide.

a. Stitch pattern

b. Presser foot

A-.O Q

Costura invisible/Punto de lenceria

Para dobtadittos, cortinas, pantatones, fatdas, etc.

Costura invisible para tejidos et_.sticos.

._.._-.Costura invisible/punto de tenceria para tejidos fuertes.

Regular ta maquina segOn ta itustraci6n.

[] Atencidn:

Se necesita un poco de prbctica para que /a costura invisib/e sa/ga bien. Lo mejor es

hacer siempre antes una prueba.

Dobtar ta ropa como en ta itustraci6n con et reves hacia arriba. (1) Poner ta ropa

dobtada debajo det pie. Girar et votante a mano hacia adelante hasta que ta aguja se

encuentre at extremo izquierdo. La aguja tiene que picar s6to un poco en et ptiegue de

ta ropa.

Si no es et caso, entonces hay que corregir ta anchura de ta ropa. (2) Poner ta regla de

borde (3) en el ptiegue girando et dial. (4) coser tentamente y guiar ta ropa cuidadosamente

para que ta regta de borde no cambie su posici6n.

a. Dibujos de puntadas b. Prensateta

Ourlet au point invisible

Pour ourtets, rideaux, pantatons, jupes etc.

,_._, Ourtet au point invisible pour tissus elastiques.

.k._,.Ourtet au point invisible/point de lingerie pour tissus stables.

Regter ta machine comme indique sur te schema.

[] Attention:

La realisation d'un our/et au point invisib/e requiert un peu d'exercice. Le mieux est done

de toujours faire un _chanti//on d'essaL

Plier rouvrage comme indique sur te schema-renvers se trouvant en haut. (1)

Placer rouvrage sous te pied-de-biche. Tourner te volant vers t'avant jusqu'#, ta position

extr6me gauche de raiguitte.

Celte-ci ne dolt piquer que sur te bord du pti. Si ce n'est pas te cas, rectifier ta targeur de

tissu. (2)

Poser te guide (3) sur te pti du tissu en tournant te bouton. (4)

Piquer tentement et guider soigneusement rouvrage afin que ta position ce dernier par

rapport au guide ne se trouve trouve a aucun moment modifiee.

a. Mod6te de point b. Pied-de-biche

Overleck stitches

Seams, neatening, visible hems.

Turn the stitch length dial to "3" or "S".

The stitch width can be adjusted to suit the

fabric.

Double overlock stitch:

For fine knits, handknits, seams. (1)

Standard overlock:

For fine knits, jerseys, neck edges, ribbing. (2)

Stretch overlock: k

For fine knits, jerseys, neck edges, ribbing. (3)

Att overtock stitches are suitable for sewing and

neatening edges and visible seams in one

operation.

When neatening, the needle should just go over

the edge of the fabric.

mAttention:

Use new need/es or ba// point need/es or stretch

need/e t

Puntos overlock

Todos los puntos overtock son adecuados para coser y sobrehitar bordes y dobtadittos

visibtes en una s6ta fase de trabajo.

En et sobrehitado ta aguja tiene que apenas sobrepasar et borde de ta ropa.

Ajustar et dial selector det largo de ta puntada en ta posici6n "3" o "S".

Atencion:

Usar una aguja nueva o una aguja con punta esf_rica!

Overloek doble:

Para generos de punto finos, escotes, puflos. (1)

Overlock standardizado:

Para generos de punto finos, partes de punto hechas a mano, costuras overtock. (2)

Overloek elastico:

Para terminar dobtadittos, costuras decorativas. Adecuado para dobtadittos y costuras

decorativas en materiates etasticos. (3)

Point overlock

Coutures, ptquage et surfitage des bords, ourtet visible.

Placer sur position "3" ou "S" te bouton pour tongueur de point.

La targeur du point peut 6tre adaptee au tissu.

Point overlock double:

Pour ouvrages tricotes fins, et6ments tricotes a,ta main, coutures. (1)

Point overlock standard:

Pour etoffes &maittes fines, tissus de tricot, encotures, bordures. (2)

Point overloek: k

Pour etoffes a fines maittes, tricots, encotures, bordures. (3)

Tous tes points overtock peuvent 6tre utilises pour te piquage et te surfitage des bords

en une seute operation. Suivant t'effet recherche, on peut surfiter directement te bord

coupe ou piquer au ras cetui-ci.

[] Attention:

Uti/iser une nouve//e aigui//e ou une aigui//e _pointe sph_rique!

Sewing on buttons

Move the drop feed control to right side to lower

the feed dogs. (1)

Change presser foot to button sewing foot.

Position the work under the foot. Place the

button in the desired position, lower the foot. Set

the pattern selector knob on zig zag stitch " } ".

Adjust the stitch width between "3" - "5"

according to the distance between the two holes

of the button. Turn the handwheet to check that

the needle goes cleanly into the left and right

holes of the button. Set the pattern selector

knob on straight stitch "i ", and sew a few

securing stitches. Set the pattern selector knob

on zig zag stitch " } ", and slowly sew on the button with about

10 stitches. Set the pattern selector knob on straight stitch " i ",

and sew a few securing stitches.

If a shank is required, place a darning needle on top of the

button and sew. (3) For buttons with 4 holes, sew through the

front two holes first (2), push work forward and then sew

through the back two holes. (3)

Como pegar botones

Mueva et control det atimentador hacia ta derecha para bajar los dientes de atimentaci6n.

(1)

Cambie el pie prensatela por et pie de pegar botones.

Posicione ta teta debajo det pie. Cotoque et bot6n en ta posici6n deseada y baje et pie.

Seteccione ta costura Zig zag con el dial selector. Ajuste et anchura det punto Zig Zag

de "3" a "5" de acuerdo a ta separaci6n entre los agujeros det bot6n. Gire el volante

para confirmar que ta aguja entra timpiamenteen los agujeros del bot6n. Seteccione ta

costura recta con el dial setectos y cosa unas puntadas de seguridad. Seleccione ta

costura Zig zag con el dial selector y tentamente cosa et bot6n con aproximadamente

diez puntadas. Seteccione ta costura recta mediante et dial selector y cosa atgunas

puntadas de seguridad (2).

Si se requiere un cuetto debajo det bot6n, cotoque una aguja gruesa arriba det bot6n y

cosa (3). Para coser botones de 4 agujeros, cosa primero los dos agujeros de frente (2),

empuje ta teta hacia adetante y cosa los dos agujeros de atras (3).

Pose des boutons

Deptacez te tevier d'entraTnement vers ta droite, pour abaisser tes griffes. (1) Mettez en

place te pied bouton.

Ptacez t'ouvrage sous te pied. Positionnez te bouton b, t'endroit desir6 et abaissez te

pied presseur. Regtez te setecteur de motif en position zigzag " } " et regtez ta targeur

de points entre "3" et "5" selon t'ecartement des trous du bouton. Tournez te volant

pour vous assurer que t'aiguitte traverse tibrement tes trous gauche et droit du bouton.

En ptagant te setecteur de points sur ta position " i ", piquez quelques points d'arr6t,

puis reptacez te selecteur sur" } " et piquez tentement une dizaine de points. Reptacez

te setecteur en position "i " et piquez quetques points d'arr6t (2).

Si vous souhaitez coudre un bouton a, queue, ptacez une aiguilte _, repriser au dessus

du bouton avant de te coudre sur t'ouvrage (3). Pour coudre un bouton b, 4 trous, piquez

tout d'abord tes deux premiers trous (2), puis deptacez votre ouvrage pour piquer tes

deux autres trous (3).

How to sew buttonholes (one=step buttonhole)

Buttonhole sewing is a simple process that provides

reliable results. However, it is strongly suggested to

always make a practice buttonhole on a sample of

your fabric and interfacing.

Making a Buttonhole

1. Using tailor's chalk, mark the position of the

buttonhole on the fabric.

2. Attach the buttonhole foot and set the pattern

selector dial to "_ ", Bet stitch length dial to " _,,._,,,_,,,".

Adjust stitch width to desired width.

3. Lower the presser foot aligning the marks on foot

with the marks on the fabric (A). (The front bar tack

will be sewn first.)

4. Open the button plate and insert the button (B).

5. Lower the buttonhole lever and gently push it back (C).

6. While lightly holding the upper thread, start the machine.

7. Buttonhole stitching is done in the order (D).

8. Stop the machine when the buttonhole is sewn.

Making a Buttonhole on Stretch Fabrics (E)

When sewing buttonholes on stretch fabric, hook heavy thread or cord

under the buttonhole foot. When the buttonhole is sewn the legs will

overcast the cord.

1. Mark the position of the buttonhole on the fabric with the tailor's

chalk, attach the buttonhole foot, and set the pattern selector dial to

"_ ". Set stitch length dial to "_",:',','._".

2. Hook the heavy thread onto the back end of the buttonhole foot, then bring the two heavy thread

ends to the front of the foot, insert them into the grooves and temporarily tie them there.

3. Lower the presser foot and start sewing.

* Set the stitch width to match the diameter of the gimp thread.

4. Once sewing is completed, gently pull the heavy thread to remove any slack, then trim off the

excess.

Como coser ojales (ojales de un solo paso)

Coser ojales es un proceso sencillo que proporciona resultados satisfactorios. Sin embargo es

recomendable realizar siempre un ojal de muestra en un trozo de tela auxiliar.

Confeccion de un ojal

1. Ccon una tiza de sastre, marcar la posicion del ojal en la tela,

2. Coloque el pie pr@satela para ojales y ponga el dial selector de dibujo en " _ ". Ponga el

selector de largo de puntada en el ancho deseado.

3. Baje el pie pr@satela alineando las marcas del pie prensatela con las marcas en la tela (A). (se

cosera primero el hilvanado de la barra frontal).

4. Abra la placa del boton e insertelo (B).

5. Baje la palanca para hacer ojales y empL]jela suavemente hacia atras (C).

6. Mientras se sujeta ligeramente el hilo superior, de arranque a la maqujina.

7. La costura del ojal se realiza de acuerdo a la secuencia indicada en Fig. (D).

8. Pare la maquina cuando haya terminado de coser el ojal.

Cofeccion de un ojal en tejidos elasticos (E)

Para coser un ojal en tejidos elasticos, enganche un hilo grueso o cordel bajo el presatelas de

ojales. Cuando el ojal haya side cosido las colas del cordel sobrepasaran el hojal.

1. Marque la posicion del ojal en la tela con la tiza de sastre, ponga el prensatelas para ojales y

coloque el disco selector del dibujo en "_ ". Ponga el selctor de largo de puntada en "_,:=,".

2. Enganche el cordel en el extremo posterior del prensatelas para ojales, Ileve los dos extremos

del cordel a la parte frontal del prensatelas, insertelos en las ranuras y fijelos provisoriamente.

3. Baje el prensatelas y comience a coser.

* Ajuste el ancho de la puntada de modo que coincida con el diametro del cordel.

4. Una vez terminado de coser, tire suavemente del cordel para eliminar cualquier aflojamiento y

luego recorte el sobrante.

Coudre les boutonnieres/boutonnieres a une position

Changer le pied

Regler la machine comme indique " _ "

1. Marquer la position de la boutonniere sur le tissu.

2. Positionner le pied sur la marque, abaisser le pied (A)

3. Ouvrir la plaque de boutonniere et introduire le bouton (B)

4. Abaisser le levier de boutonniere et tirer vers I'arriere (C)

5. Tenir legerement le fil superieur et demarrer la machine

6. Coudre la boutonniere (D)

7. Arr#ter la machine a la fin de la boutonniere

Couture d'une boutonniere sur un tieeu elaetique (E)

Un fil de soutien est necessaire pour les boutonnieres sur tissus elastiques

1. Pr@aration comme mentionne plus haut

2. Poser le fil de soutien a I'arriere du pied et tirer vers I'avant les deux extremites du ill, les fixer

dans la rainure et nouer les bouts

3. Abaisser le pied et coudre la boutonniere

* Adapter la largeur du point a I'@aisseur du tissu

4. Quand la boutonniere est termin@, tirer legerement le ill, fixer et d@ouper les surplus

Left and right side balance for buttonhole

" Stitch density on right and left

sides of buttonhole can be

D_(_ adjusted by buttonhole balance

control dial.

This diat should usually be in a

neutral position. (between "+"

and "-")

If the stitches on the left side of

the buttonhole are too close

together, turn the dial to the left

(+).

* Turning dial to the left opens

_ left side.

If the stitches on the left side of

the buttonhole are too open,

turn the dial to the right (-).

_ * Turning dial to the right closes

_ _../"_:::_ _ taft side.

The stitch on the right side of

the buttonhole is set using the

stitch length dial.

Balance aizquierda y derecha para coser ojales

La densidad de ta puntada en los tados derecho e izquierdo det ojat puede ajustarse por

et mando de control det balance det ojat.

Este selector debe estar normatmente en una posici6n neutral. (entre "+" y "-")

Si tas puntadas en ta tado izquierdo det ojat estan demasiado pr6ximas, gire et diat a ta

izquierda (+).

* Et giro det dial a ta izquierda abre et tado izquierdo.

Si tas puntadas en et tado izquierdo det ojat estan demasiado abiertas, gire et dial a ta

derecha (-).

* Et giro det dial a ta derecha cierra et tado izquierdo.

Equilibrage droit et gauche de la boutonniere

La densite du c6te droit et gauche de ta boutonni6re peut 6tre regl6e avec te bouton

d'equilibrage.

La position de ce bouton dolt normatement se trouver au milieu ( entre "+" & "-" ).

Sites points du c6te gauche de ta boutonniere sont trop petits, tourner te bouton

gauche (+).

* La densite de point du c6te gauche est ainsi augmentee.

Sites points du c6te gauche de ta boutonniere sont trop grands, tourner te bouton a,

droite (-).

*La densite de point du c6te gauche est ainsi reduite.

La densite du cote droit de ta boutonniere est regt6 par te bouton de tongueur de point.

Zippers and piping

Set the machine as illustrated. Dial selector on

"A",

Set stitch length controt between "1" -"4"

(according to thickness of fabric).

The zipper foot can be inserted right or left,

depending on which side of the foot you are

going to sew. (1)

To sew past the zipper putt, lower the needle

into the fabric, raise the presser foot and push

the zipper putt behind the presser foot. Lower

the foot and continue to sew.

It is also possible to sew in a length of cord, into

a bias strip to form a 'welt'. (2)

Colocacion de cremalleras

Regular ta maquina seg0n ta itustraci6n.

Oon et pie para crematteras se puede coser por ta derecha o por ta izquierda. (1)

Para evitar et cursor de ta cremattera, ctavar ta aguja en et tejido, tevantar el pie y correr

et cursor de ta cremattera por debajo det pie. Bajar et pie y continuar a coser.

La prensateta para cremattera tambien puede utitizar para coser et cierre de cuerda. (2)

Pose d'une fermeture a glissiere

Regler ta machine comme indique sur te schema.

Regler ta tongueur de point entre "1" et "4" seton t'epaisseur du tissu.

Le pied pour fermeture a gtissiere peut 6tre fixer du c6te gauche ou du c6te droit

dependant quet c6te du fermoir a glissiere vous desirez coudre. (1)

Pour eviter de devier torsque vous arrivez pres du curseur, taisser t'aiguitte piquee dans

te tissu. Lever te pied-de-biche, puis pousser te curseur derriere te pied-de-biche.

Abaisser ce dernier puis continuer a, coudre.

It est egatement possible d'utitiser te pied pour fermeture a, glissiere pour coudre un

cordonnet ou passe-poll. (2)

Sewing with the hemmer foot

For hems in fine or sheer fabrics.

Set the machine as illustrated. Pattern selector

on "A".

Neaten the edge of the fabric. At the beginning

of the hem, turn under the edge twice by about 3

mm (1/8") and sew 4-5 stitches to secure. Putt

the thread slightly towards the back. Insert the

needle into the fabric, raise the presser foot and

guide the fold into the scroll on the foot. (1)

Gently putt the fabric edge towards you and

lower the presser foot. Begin sewing, guiding the

fabric into the scroll by holding it upright and

slightly to the left. (2)

Coser con el pie para ruedos

Para hacer dobtadittos en tejidos finos y tigeros.

Regular ta m_,quina seg0n ta itustraci6n.

Et borde que va a ser trabajado debera estar cortado exactamente recto. Primero ptegar

dos veces et borde del tejido unos 3 mm y fijarto con 4-5_puntos. Tirar los hilos un poco

hacia atras. Ctavar ta aguja en et tejido y tevantar et pie. Tirar et canto det ptiegue y

dejarto destizar en ta cavidad det dobtadittador. (1)

Seguir cosiendo dejando entrar uniformemente et tejido en ta cavidad det dobtadittador

(2).

Coudre avec le pied ourleur

Pour ourter tes tissus fins et tegers.

Regler ta machine comme indique sur te schema.

Le tissu a ourter dolt 6tre coupe droit au preatabte.

Replier t'extr6me bord du tissu en formant un double pti d'env. 3mm et te maintenir par 4

ou 5 points. Tirer tegerement tes ills d'aiguilte et de canette vers t'arri6re, piquer t'aiguitte

dans te tissu. Retever te pied=de-biche. Guider te bord vif du tissu pour qu'it s'engage

dans te cornet de t'ourteur. (1)

Continuer de piquer en veittant ace que te tissu penetre uniformement dans te cornet de

t'ourteur. (2)

3-step zig-zag

Sewing on lace and elastic, darning, mending,

reinforcing edges.

Set the machine as illustrated. Pattern selector on "E".

Place patch in position. The stitch length can be

shortened to produce very close stitches. (1)

When mending tears, it is advisable to use a piece of

backing fabric to reinforce. The stitch density can be

varied by adjusting the stitch length. First sew over

the center and then overlap on both sides. Depending

on the type of fabric and damage, sew between 3 and

5 rows. (2)

Sewing elastic

1. Place the elastic on the fabric.

2. As you sew, stretch the elastic both in the front and behind the

presser foot as shown in fig. (3).

Joining fabric

The elastic stitch can be used to join two pieces of fabric together

and is very effective when sewing knitted fabrics. If nylon thread is

used, the stitch will not be visible.

1. Place the edges of the two pieces of fabric together and center

them under the presser foot.

2. Sew them together using the elastic stitch taking care to keep the

two fabric edges close together as shown in fig. (4).

Costura Zigzag

Para aplicar el_tsticos y puntillas, colocar remiendos, remendar rasgones, reforzar los bordes.

Regular la maquina segOn la ilustracion.

Aplicar el remiendo. El largo de la puntada puede reducirse hasta que los puntos esten bien

juntos. (1)

Cuando se remendan rasgones es aconsejable poner debajo del la labor un tejido (refuerzo). El

espesor de los puntos se puede vairar cambiando el largo de la puntada. Primero coser en el

centro y despOes sobrepasar un poco los dos lados. SegOn el tejido y el daho coser de 3 a 5

filas. (2)

Insercion de gomas elasticas

1. Ponga la goma sobre el tejido.

2. A medida que este cosiendo, estire el elastico tanto delante como detra.s del prensatelas

tal y como se muestra en la fig. (3).

Puntada de union

La puntada el#.stica puede servir para unir dos trozos de tejido y resulta muy eficaz para la

costura de prendas de punto. Si se usa un hilo de nylon, la puntada resultara, invisible.

1. Junte las orillas de ambos trozos de tejido y centrelas debajo del prensatelas.

2. Cosalas juntas con la puntada el_tstica, teniendo sumo cuidado en mantener las dos orillas

de los tejidos muy juntas, tal como se muestra en la fig. (4).

Point zig=zag cousu

Pose d'elastique et de dentelle, ravaudage, racommodage de dechirures, renforcement de

bords.

Regler la machine comme indique sur le schema.

Poser le morceau d'etoffe sur le tissu endommage. (1)

Pour le raccommodage de dechirures, il est conseille de placer un tissu de renforcement sur

I'envers. Commencer par coudre sur le milieu, puis coudre sur les deux c6tes. Selon le genre

de tissu et la nature des dommages, faire 3 _t 5 passages. (2)

Couture d'elastiques

1. Placer I'elastique sur le tissu.

2. A mesure que I'on coud, tendre I'elastique de part et d'autre du pied-de-biche (voir fig. 3).

Assemblage de tissus

Le point elastique peut servir & assembler deux morceaux de tissu. II s'av_re particulierement

efficace pour la couture de tricots. Avec du fil nylon, la couture sera invisible.

1. Placer bord a bord les deux pieces de tissu et les centrer sous le pied-de-biche.

2. Les assembler avec le point elastique, en prenant bien soin de garder les deux pieces bord

bord comme le montre la fig. (4).

Stitch selection

Triple straight stitch: (1/3)

Pattern selector on " !U".

For hardwearing seams.

Turn the stitch length dial to "S".

The machine sews two stitches forwards and

one stitch backwards. This gives triple

reinforcement.

Triple zig-zag: (2/4)

Pattern selector on " _ ".

For hardwearing seams, hems and decorative

seams.

Turn the stitch length dial to "S".

Adjust the stitch width dial to between "3" and "5".

Triple zig-zag is suitable for firm fabrics like

denim, corduroy, etc.

Eleccion del punto

Punto recto triple: (1/3)

Para costuras muy resistentes.

Ajustar et diat selector del largo de ta puntada en ta posici6n "S".

La m_quina cose dos puntos hacia adetante y un punto hacia atr;&s to que por resuttado

un refuerzo triple.

Zig-zag triple: (2/4)

Para costuras muy resistentes, dobtadittos y costuras decorativas.

Ajustar et diat selector det largo de ta puntada en ta posici6n "S".

Regular et diat selector det ancho de ta puntada entre "3" y "5".

Et zig-zag triple es adecuado para tetas fuertes como jeans, pana, etc.

Selection des points

Triple point droit: (1/3)

Pour coutures a toute epreuve.

Placer sur position "S" te bouton pour tongueur de point.

La machine effectue deux points en avant et un point en arriere ce qui permet d'obtenir

une couture a triple renfort.

Point zigzag triple: (2/4)

Pour coutures b,toute epreuve, ourtets et coutures decoratives.

Placer sur position "S" te bouton pour tongueur de point.

Placer te bouton pour targeur de point entre tes positions "3" - "5".

Le triple point zigzag convient pour tes tissus resistants tets que jeans, velours c6tete,

etc.

Smocking stitch

Seams, hems, T-shirts, underwear, etc.

Set the machine as illustrated.

This stitch can be used for att types of jersey as

wett as for woven fabrics. (1)

Sew at 1 cm (1/4") from the fabric edge and

trim the surplus fabric. (2)

Pattern selector on "E".

Turn the stitch length dial to "S".

Punto nido de abeja

Costuras, dobtadittos, T-shirts (jerseys), ropa interior, etc.

Regular ta m;_quina seg0n ta itustraci6n.

Este punto puede utilizarse para diversos tipos de jerseys (generos de punto) como

tambien en otros tejidos. (1)

Coser et dobtaditto a 1 cm de distancia det horde y despues cortar ta teta sobrante. (2)

Ajustar et diat selector det largo de puntada en ta posici6n "S".

Point nid d'abeille

Coutures, ourtets, T-shirts, sous-v6tements, etc.

Regler ta machine comme indique sur te schema.

Ce point peut 6tre utitise: pour differents types de jersey (tricot) ainsi que pour tes etoffes

tissees. (1)

Coudre t'ourtet a, env. 1 cm du bord coupe, puis couper te surplus de tissu. (2)

Placer sur position "S" te bouton pour tongueur de point.

Sewing with the cording foot

Decorative effects, cushions, tablecloths, etc.

Set the machine as illustrated. Various stitches

are suitable for sewing on cord, e.g. Zig-zag,

Triple zig-zag, decorative stitches.

Insert the cord between the spring covering the

cord groove and the foot. The cord should run in

the groove. One, two or three cords can be

sewn on. The stitch width is adjusted according

to the number of cords and the stitch selected.

(1/2)

O @

Coser con el pie para hilo de cordon

Decoraciones, cojines, mantetes, etc. Regular ta m_.quina segOn ta itustraci6n. Se

pueden utilizar diversos puntos para sobrecoser et cordoncitto, como por ejempto et zig-

zag, zig-zag triple, puntos decorativos, etc.

Meter los hitos en et muette de guia y hacertos pasar por debajo det pie hacia atras. Los

hitos tienen que estar dentro de tas ranuras prestar atenci6n at grosor det cordoncitto. Se

pueden coser uno, dos o tres hitos. Et ancho de ta puntada varia segOn et nOmero de los

hitos y det punto escogido. (1/2)

Coudre avec le pied pour cordonnet

Decorations, coussins, nappes etc.

Regter ta machine comme indique sur te schema. On peut utitiser divers points tets te

zigzag, te triple zigzag, points decoratifs, etc.

Faire passer tes fils dans te ressort de guidage puis tes disposer vers t'arriere, sous te

pied-de-biche. Veilter b, ce que tes ills se trouvent dans tes rainures (tenir compte de

t'epaisseur du cordonnet). Le pied pour cordonnet permet de coudre un, deux ou trois ills.

La targeur de point varie en fonction du nombre de ills et du point choisi. (1/2)

Free motion darning

Set the machine as illustrated. Move the drop

feed control to right side to lower the feed dogs. (1)

Remove the presser foot clamp. (2)

Attach the darning foot to the presser foot bar.

The lever (A) should be behind the needle

clamp screw (B). Press the darning foot on

firmly from behind with your index finger and

tighten the screw (C). (3)

First sew round the edge of the hole (to secure the threads). (4)

First row: Always work from left to right. Turn work by 1/4 and

oversew.

A darning ring _s recommended for easier sewing and better

results.

b ,,,r _

Zurcido de brazo libre

Regular ta maquina segOn ta itustraci6n. Destice et control det transportador de dientes

at tado derecho para bajar tos dientes. (1)

Quitar et porta-pie. (2)

Fijar et pie para zurcir en ta barra prensatetas. La ptanca (A) tiene que estar detr_.s,

sobre el tornilto det porta-agujas (B). Apretar energicamente con et indice contra ta parte

posterior det pie para zurcir y atornittar et tornitto (0). (3)

Primero coser atrededor det agujero (para aseguar tos puntos). (4)

Primera serie: trabajar siempre de izquierda a derecha. Girar et trabajo de 1/4 y recubrir.

Para obtener un mejor resuttado recomendamos un bastitdor.

Reprise

Regler ta machine comme indique sur te schema. Abaisser te transporteur. (1)

Retirer te support de pied-de-biche. (2)

Fixer te pied _, repriser _, ta barre. Le tevier (A) dolt se trouver derri6re, au dessus de ta

vis de fixation de t'aiguilte (B). Avec t'index, appuyer fermement par t'arriere sur te pied

repriser, puis serrer ta vis (C). (3)

Commencer par coudre tout autour du trou (pour emp6cher tes maittes de filer). (4)

Premi6re rangee: Travailter toujours de gauche a, droite.

Tourner t'ouvrage d'un quart et finir ta reprise.

Pour obtenir un meilteur resuttat, nous conseittons d'utitiser un tambour a repriser.

Practical stitches

T 020_3_50 J

Set the machine as illustrated.

Turn the stitch width dial and stitch length dial

to suit the fabric.

Feather stitch (1)

Pattern selector on "F".

For decorative joining seam for a fagoted effect.

Rampart (2)

Pattern selector on "l".

For fiat joining seams, sewing on elastic, visible

hems.

This stitch can be used for firm, thicker fabrics.

Shell hem (3)

Pattern selector on "P".

For decorative edges.

Suitable for edges on sheer, fine and stretch

fabrics. The larger stitch should go just over the

edge of the fabric to create the shell effect.

Puntos utiles

Regular ta m;&quina segOn ta ilustraci6n.

Et ancho y largo det punto pueden adaptarse at tejido.

Punto para dobladillo invisible (1)

Para acabados decorativos de tos bordes.

Adecuado para acabado en tejidos finos, fuertes y et_.sticos. Et punto largo tiene que

sobrepasar apenas et borde det tejido para obtener et efecto invisible.

Punto de pluma (2)

Para costura de uni6n decorativa para un efecto de vainicas.

Punto universal (3)

Para costura tisa de uni6n, coser el_.sticos, dobtadittos visibtes. Este punto es adecuado

para diversos tejidos fuertes y generos de punto.

Points utilitaires

Regler ta machine comme indique sur te schema.

La targeur et ta tongueur des points peuvent 6tre adaptees 9, ta nature des tissus.

Point eoquille pour outlets (1)

Pour renforcements decoratifs de bords.

Convient pour bordures de materiaux minces, stables ou etastiques. Le grand point

devrait deborder tres tegerement du tissu, pour donner cet effet de coquitte.

Point de plume (2)

Pour tes points de joints decoratifs avec t'effet fagote.

Point de fronces (3)

Pour ourtets, sets nappes.

Coutures tres decoratives avec effet d'ourtet a jours. Reatisation des rangees avec du fit

normal ou du fit etastique.

Darning

- Turn stitch length dial to the desired length.

-Turn stitch selector to straight stitch, center

needle position.

-Position the fabric to be darned under the

presser foot together with the under laying

fabric to be used.

-Lower the presser foot and alternately sew

forward or reverse using the lever.

- Repeat this motion until the area to be darned

is filled with rows of stitching.

For reverse sewing instructions, see page 32.

Zurcido

Regular ta m_.quina segOn ta ilustraci6n.

Et ancho yet largo det punto pueden adaptarse at tejido.

Punto de pluma (1)

Para costura de uni6n decorativa para un efecto de vainicas.

Puntada de muralla (2)

Para costurat tisa de uni6n, coser etasticos, dobtadiltos visibtes. Este punto es adecuado

para diversos tejidos fuertes y generos de punto.

Punto para dobladillo de concha (3)

Puesta el selector de modelos en "P".

Para acabados decorativos de tos bordes.

Adecuado para acabados en tejidos finos, fuertes y el_.sticos. Et punto largo tiene que

apenas sobrepasar et borde det tejido para obetner et efecto de concha.

Reprisage

Regter ta machine comme indique sur te schema.

La targeur et ta tongueur des points peuvent 6tre adaptees 9, ta nature des tissus.

Point de plume (1)

Affichage du point a "F".

Pour tes points de joints decoratifs avec t'effet fagote.

Point rernpart (2)

Affichage du point & "1".

Pour coutures de raccords plates, coutures de bandes etastiques, ourtets visibtes.

Ce point permet de travaitter sur divers tissus stables eta maittes.

Point coquille pour outlets (3)

Affichage du point a "P".

Pour renforcements decoratifs de bords.

Convient pour bordures de materiaux minces, stables ou etastiques. Le grand point

devrait deborder tres teg6rement du tissu, pour donner cet effet de coquitte.

Attaching lace

Turn stitch length dial to the desired length.

Turn the stitch selector to straight stitch, center

needle position.

Fold in the edge of the fabric (approximately 6

mm 1/4").

Place the lace under the folded edge of the

fabric allowing it to under tap the fabric slightly

as required by the pattern of the lace.

Sew on the edge of the fabric fold.

You can add a decorative touch by using the

satin stitch to sew the lace.

Como pegar encajes

-Gire et disco selector det largo de puntada at largo deseado.

-Gire et selector a costura recta, posici6n central de ta aguja.

-Ptiegue et borde de ta teta (aproximadamente 6 ram, 1/4").

-Cotoque et encaje debajo det horde ptegado de ta teta dejando que sobresatga

tigeramente ta teta, seg0n requiera et dibujo det enca]e.

-Cosa et borde de ta teta dobtada.

-Puede aSadir un toque decorativo usando et punto de raso para coser et enca]e.

Pose de la denteHe

-Regter te bouton de tongueur de point seton ta tongueur desir6e.

- Placer te setecteur de point 9, ta couture droite, position d'aiguitte au centre.

- Plier te bord non fini de t'ouvrage environ 6mm (1/4").

-Placer ta dentelte sous te bord reptie de fagon a ce que te dessus chevauche

tegerement te dessous tout en suivant te patron de ta dentette.

- Coudre pres du bord reptie.

- Vous pouvez ajouter une touche de fantaisie en utitisant un point satin a ta place du

point droit.

Applique

-Turn stitch length diat to the desired length.

-Turn pattern selector dial to zig zag.

Select a narrow zig zag width.

Cut out the applique design and baste it to the

fabric.

Sew slowly around the edge of the design.

Trim excess material outside the stitching.

Make sure not to cut any stitches.

Remove the basting thread.

Tie top and bottom thread under the applique

to avoid unraveling.

Aplicaci6n

-Regutar ta maquina seg0ina segun ta ii_straci6n.

- Reducir et ancho de ta puntada de zigzag.

1. Hilvane et diseflo sobre ta superficie de ta tela.

2. Empieze a coser con cuidado segOn et disefio.

3. Recorte ta teta que rebase ta costura.

4. Saque ta puntadas de hitvanar.

[] Nota:

Vue/va a coser /as puntadas fina/es e incia/es con puntada recta para reforzar.

Applique

-Regter te bouton de tongueur de point seton ta tongueur desir6e.

- Placer te setecteur de point _, un point de zigzag etroit.

- Decouper t'apptique et te faufiter au v6tement.

- Coudre tentement pres du bord exterieur de t'apptique.

-Recouper tout excedent de tissu en prenant soin de ne couper aucun des points

COUSUS.

- Retirer te faufit.

- Tirer te fit a t'envers du tissu et attacher ensemble.

Twin needle

* The twin needle is an optionat accessory not

supplied with your machine.

-Turn stitch length diat to the desired stitch

length.

-Turn stitch selector to straight stitch, center

needle position, width setting "0".

Make sure that the two threads used to thread

the twin needle are of the same weight. You

can use one or two colors.

Insert the twin needle in the same way as

single needle. Flat side of needle should face

away from you.

Follow instructions for single needle threading. Thread each

needle separately.

[] Please note:

When sewing with twin need/e, a/ways proceed slow/y, and

make sure to maintain a low speed to insure quality stitching.

When using twin needle on zig-zag make sure the stitch width

dial is set between "0" and '2. 5". Do not use twin needle at

setting above '2. 5".

f----m

Aguja doble

*Et aguja dobte es un accesorio opcionat no suministrado con su maquina.

- Regute et largo de puntada con et diat a ta tongitud deseada.

- Cotoque et selector de costura recta a ta posici6n central de ta aguja dej_.ndoto en "0".

- AsegOrese de que los hilos utitizados sean det mismo grosor y peso para tas agujas

dobtes. Usted puede usau uno o dos cotores.

- Introduzca ta aguja dobte de iguat manera que ta simple es decir ta parte ptana hacia

atras.

- Enhebrar cada aguja pos separado.

[] Nota:

Cuando este cosiendo con dob/e aguja proceda /entamente, y este seguro de mantener

/a misma ve/ocidad para asegurarse de/a costura y de/a ca/idad de/a puntada. Cuando

este usando /a dob/e aguja en zig zag asegurese ClUe/a distancia de/a puntada este

programada de "0" a '2.5'i No use dob/e aguja en puntadas mayores de '2.5'i

Couture a deu× aiguilles

* Le aiguitte double est un accessoire optionnet qui n'est pas fourni avec votre machine.

- Regler te bouton de tongueur de point & ta tongueur desir6e.

- Placer te setecteur de point _, ta couture droite, position centre.

Verifiez que ta targeur de point est regt6e sur "0".

- Assurez-vous que tes deux ills utitises soient de m6me grosseur. Vous pouvez utitiser

deux fits de m6me couteur ou de couteurs differentes.

-Retirer t'aiguitle simple et installer t'aiguilte double de ta m6me fagon que t'aiguitte

simple. Le c6te plat de t'aiguilte dolt toujours 6tre vers t'arriere de ta machine.

- Enfiter ta machine seton ta procedure normate d'enfitage jusqu'a t'aiguitte. Separer tes

ills et assurez-vous que te fit venant de ta bobine de droite entre dans t'aiguitte de droite

et que te fit venant de ta bobine de gauche entre dans t'aiguitte de gauche.

[] Attention:

Pour bien coudre avec des aiguil/es jumelbes, prenez votre temps et assurez vous ClUe

/a vitesse de couture est reduite, afin dbbtenir des points d'aspect irreprochab/e.

Pour coudre un zig-zag avec des aigui//e doub/e, assurez vous que /e se/ecteur de

/argeur de points est positionnde entre "0" et "2.5': Ale cousez pas avec des aigui//es

jume/_es si /a /argeur de points exc_de '2.5':

Monogramming and embroidering with embroidery hoop*

Set the machine as illustrated.

Remove the presser foot and the presser foot

holder.

Move the drop feed control to right side to

lower the feed dogs. (1)

Lower presser foot lever before starting to sew.

Adjust the stitch width according to the size of

lettering or design.

Preparation for Monogramming and Embroidering*

-Draw the desired lettering or design on the right side of the fabric.

-Stretch the fabric between embroidery hoop as firmly as possible.

-Place the fabric under the needle. Make sure the presser foot bar is down in its lowest

position.

-Turn the balance wheel towards you to bring up the lower thread through the fabric.

Sew a few securing stitches at the starting point.

-Hold the hoop with thumb and forefingers of both hands while pressing the material with

the middle and third fingers and supporting the outside of hoop with smaller finger.

*Embroidery hoop not included with machine.

O @

Creaci6n de monogramas y bordado con bastidor*

Baje los dientes det transportador (NOTA: Et largo no puede controtarse con et disco).

- Ajuste ta m_quina seg0n se ilustra.

- Retire el prensatetas y su soporte.

- Destice et control det transportador de dientes at tado derecho para bajar los dientes. (1)

- Baje ta patanca del prensatetas antes de comenzar a coser.

- Ajuste et ancho de acuerdo con et tama_o de tas tetras det monograma o dibujo.

Preparacion para la creacion del monograma bordado*

-Traza tas tetras o et dibujo deseado en el tado derecho de ta tela.

-Extienda ta teta dentro det bastidor con ta mayor firmeza posibte.

-Cotoque ta tela debajo de ta aguja: Cerci6rese de que ta barra det pie prensateta este

en ta posici6n mas baja.

-Gire et volante hacia usted para elevar et hilo inferior a traves de ta teta. Proceda a

coser unas pocas puntadas en el punto iniciat.

-Sujete et aro con los dedos putgar e [ndice de ambas manos.

* Coordine ta vetocidad de cosido y et movimiento det aro.

Monogramme et broderie a main libre*

-Regter ta machine tel que demontr6 ci-dessus.

- Entever te pied-de-biche et te portepied.

- Abaisser te transporteur. (1)

- Abaisser te tevier du pied presseur avant de commencer _, coudre.

- Ajuster ta targeur du zigzag seton ta grandeur du monogramme ou du motif a broder.

Preparation pour le monogramme et la broderie a main libre*

-Dessiner te monogramme ou te motif sur t'endroit du tissu.

-Ptacer te tissu dans un cerceau a.broder et te tendre te ptus fermement possible.

-Placer te tissu sous t'aiguitte. Assurezwous que ta barre du pied presseur est a, sa

position ta plus basse.

-En tournant te volant vers vous, faire passer te fit de ta canette b, travers te tissu et

ressortir sur t'endroit du tissu. Coudre quetques points d'arr6t au point de depart.

-Retenir te cerceau avec te pouce et t'index des deux mains, tout en pressant te tissu

avec tes doigts du milieu ators que t'auricutaire soutient te bord exterieur du cerceau.

*Le cerceau a broder n'est pas inctus avec tes accessoires de ta machine.

Quilting

Set pattern selector as illustrated.

Insert the quitting guide in presser foot holder

and set the space as you desired.

Move the fabric over and sew successive rows

with the guide riding along on the previous row

of stitching.

t_ Note:

Presser foot shown is the optional

qui/ting foot which does not come with

your machine. If you have not

purchased this foot substitute the all

purpose fool

Para acolchar

Ponga et selector det dibujo tat como se itustra.

Inserte ta guia de acotchar en et soporte det prensatetas y adjuste et espacio a su gusto.

Desptace ta tela por encima y cosa hiteras sucesivas con ta guia situada a to largo de ta

hitera de puntada anterior.

[] Nora:

El Prensatelas mostrado es el prensatelas de acolchar opciona/, qub no se sum/nistra

con/a mdquina. Si no ha adquirido este prensate/as, puede sustituir/o pot e/prensate/as

universaZ

Coudre avec le guide

Regter ta machine comme indique.

Setectionner te point "A".

Position de t'aiguilte au milieu.

Longueur de point: seton te tissu.

Inserer te guide dans te ressort du pied et fixer dans ta targeur desir6e.

Coudre des tignes parattetes en s'aidant du guide.

Gathering

Set the pattern selector as illustrated.

1. Attach the gathering foot.

2. Sew a single row or multiple rows of straight

stitches.

3. If more gathering is required, loosen the

upper thread tension to below 2 so that the

lower thread ties on the under side of the

material.

4. Putt the lower thread to gather more of the

material.

Note:

Presser foot shown is the optional gathering foot

which does not come with your machine, if you

have not purchased this foot substitute the a//

purpose foot and gather fabric by hand by

lowering the tension setting to below 2 and

pulling the lower thread to gather the material

Para fruncir

Ponga et selector det dibujo tat como se itustra.

1. Ponga el pie fruncidor.

2. Cosa una o varias hileras de puntos en costura recta.

3. Si se requiere mas fruncido, afloje ta tensi6n del hito superior por debajo de 2, de

modo que et hilo inferior quede por debajo de ta teta.

4. Tire det hito inferior para fruncir mas de ta teta.

[] Nora:

E/prensate/as mostrado es el usado para fruncir opciona/, qub no se suministra con la

mdquina. Si no ha adquirido este prensate/as, puede sustituir/o pot e/universa/y fruncir

/a te/a a mano bajando e/ajuste de /a tensidn a por deba/o de 2 e insertando el hi/o

inferior para fruncir /a te/a.

Le frongage

Regler ta machine comme indique.

Setectionner te point "A".

Position de t'aiguilte au milieu.

Longueur de point: seton te tissu.

1. Coudre une ou ptusieurs tignes de points droits.

2. Ret&cher ta tension du fit superieur (env. position 2) pour facititer te fronqage.

3. Tirer te fit inferieur et froncer.

Scallop stitching

This machine automatically produces a scallop

stitch which may be used as decorative edging.

Set the pattern selector at "N".

Sew the scallop stitch along the edge of the

material. (1)

If desired, trim around the scallop with

scissors to create a scalloped edge. Be

careful not to cut the thread. (2)

Puntada feston

Esta maquina puede reatizar autom_,ticamente unas puntadas fest6n que pueden servir

para decorar los bordes de ta teta.

- Puesta et selector de modelos en "N".

- Cosa tas puntadas fest6n a to largo det borde det tejido. (1)

- Si to desea, corte el borde con tijeras, siguiendo tas puntadas, para crear un borde

festonado. Sin embargo, tenga sumo cuidado en no cortar et hito. (2)

Point feston

Cette machine cree automatiquement un point de feston qui peut servir _, reatiser des

tisieres decoratives (_,picots).

- Tourner te bouton selection des points a "N".

- Effectuer te point de feston te tong de ta tisiere du tissu. (1)

- Si on te souhaite, decouper autour des coquittes _, t'aide d'une paire de ciseaux pour

festonner te tissu. Faire attention cependant de ne pas couper te ill. (2)

Patch work

These stitches are used to join two pieces of

fabric while leaving a space between their

edges.

Fold over the edges of the two pieces of fab-

ric for the hem and baste the edges to a thin

piece of paper leaving a small space be-

tween them.

Set the Pattern selector on "l".

Turn the stitch length dial to "S".

Stitch along the edge, pulling both threads

slightly when beginning to sew.

*Use thicker than normal threads for sewing.

After sewing, remove the basting and the pa-

per. Finish by tying knots on the reverse side

at the beginning and the end of the seams.

Csotura de remiendo

Esta costura sirve para juntar dos piezas de tejido, dejando un espacio entre ambas

porittas.

1. Dobte tas orittas de tas dos piezas de tejido para el dobtaditto e hitvanetas a un papet

fino dejando un pequeSo espacio entre ambas piezas.

2. Ponga et selector de puntada en 'T'.

Ajustar et dial selector det largo de ta puntada en ta posici6n "S".

3. Cosa a to largo de tas oriltas, tirando tigeramente de ambos hilos at comienzo.

*Use hitos mas gruesos de to normal.

4. Despues de coser, quite los hilvaes y et papet. Anude los cabos de los hitos det

comienzo y final de ta costura por et reves.

Patchwork

Ces points sont destines a, unir deux pi6ces de tissu tout en taissant un espace tibre

entre tes deux rebords.

1. Ptiez tes rebords pour former un ourtet et b_tissez tes bords sur une fine feuitte de

papier en taissant un petit espace tibre entre tes deux.

2. Ptacez ta selection de motif sur "1".

Placer sur position "S" te bouton pour tongueur de point.

3. Cousez te tong du rebord en tirant tes deux ills de c6te au debut de ta couture. Utitisez

un fit plus epais que tes ills standards habituets.

4. Etiminez tes surfils et te papier apr6s ta couture. Nouez tes ills (debut et fin de couture)

sur t'envers pour arr6ter.

The walking foot accessory

* The walking foot accessory is optional. It is not included

with this machine.

Always try to sew first without the walking foot

accessory which should be used only when necessary.

It is easier to guide the fabric and you have a better view of

the seam when using the standard, regular foot on your

stitch quality on a wide range of fabrics from delicate

chiffons to multiple layers of denim.

The "Walking foot" accessory equalizes the feeding of the

upper and lower layers of fabric and improves the matching

of plaids, stripes and patterns. This foot helps to prevent

uneven feeding of very difficult fabrics.

1. Lift the presser foot bar.

2. Remove the "foot holder" by opening counter clockwise

the presser bar attaching screw. (3)

3. Attach the "walking foot" to the machine in the following

way.

i) The fork arm should fit into the needle screw and

clamp. (2)

ii) Slide the plastic "attaching head" from your left to right

so that it is fitted into the "presser foot bar".

iii) Lower the "presser foot bar".

iv)Replace and tighten clockwise the "presser bar

attaching screw".

4. Make sure both the "needle screw" and the "presser bar

attaching screw" are tightly secured.

5. Draw the bobbin thread up and place both the bobbin

thread and the needle thread behind the walking foot

attachment.

a. Fork arm

b. Attaching head

c. Needle bar

d. Needle screw & clamp

e. Presser foot bar

f. Presser bar attaching screw

Accesorio de presion cornpacta opcional

* El pie regular es un accesorio opcional no suminstrado con su maquina.

Siernpre trate de coser primero este accesorio que solo ha de usarse cuando sea necesario.

Sera mas facil guiar la tela y tendra una mejor vision de su costura cuando cosiendo use el

prensatelas normal estandar de su maquina, Su maquina de coser ofrecer una excelente calidad de

puntada en una amplia gama de telas desde delicadas muselinas de seda a mt]ltiples capas de

mezclilla (denim) para jeans.

Este accesorio hace uniforme el avance de los hilos superior e inferior de la tela y hace que casen

mejorar los cuadros excocesses, listas y dibujos. Tambien ayuda a impedir el avance no uniforme

de telas muy dificiles.

1. Eleve la barra del prensatela (e).

2. Retire el soporte del pie prensatela girando hacia la izquierda el tornillo de union de la barra

prensatela (f).

3. Incorpore este accesorio a la maquina como sigue:

i) El brazo (a) debe montarse por encima del tornillo de sujecion de la aguja y la abrazadera. (d)

ii) Deslice la cabeza de sujecion de plastico desde su izquierda a su derecha, de mode que

quede insertada en la barra del prensatelas.

iii) Baje la barra del prensatelas (e).

iv) Volver a colocar y apretar (a derechas) el tornillo de sujecion de la barra (f).

4. Cerciorese de que los tornillo de sujecion de la aguja (d) y de la barra prensatelas (f) estan bien

apretados.

5. Tire hacia arriba del hilo de la canilla y coloque este hilo y el de la aguja detras de este accesorio.

a. Brazo b. Cabeza de union c. Barra de aguja d. Tornillo de sujecion de la aguja y abrazadera

e. Barra del prensatelas f. Tornillo de sujecion de la barra del prensatelas

Pied de transport superieur

* Le pied de transport superieur est un accessoire optionnel qui n'est pas fourni avec votre machine.

Utilisation du pied de transport superieur.

Pour la couture de tousles tissus tisses ou tricotes, les couvertures en laine, la soie, le vinyle, les

cuirs synthetiques, etc.

Le pied de transport superieur equilibre le transport du tissu (dessus et dessous) et ameliore

I'ajustement de couvertures, bandes et motifs. II facilite le transport regulier des tissus

problematiques.

Regler la machine comme indique.

Selectionner le point "A".

Position de I'aiguille au milieu.

Longueur de point: selon le tissu.

1. Soulever le pied.

2. Enlever le pied et son support.

3. Fixer le pied de transport superieur comme suit:

i) La vis de fixation de I'aiguille doit se trouver entre la fourchette. (2)

ii) Fixer le pied de transport superieur a la barre du pied. (3)

iii) Viser la vis (d).

4. Contr61er que la vis de fixation de I'aiguille. soit bien serree.

5. Saisir le fil inferieur.

6. Glisser les deux fils sous le pied.

a, Vis de fixation b. Fourchette c. Vis de fixation de I'aiguille d. Barre de I'aiguille

e. Barre du pied f. Vis de fixation du pied

Maintenance

Caution:

Always make sure that the machine is unplugged

from power source and the main switch is on "0"

before inserting or removing any parts and before

cleaning.

Remove the stitch plate:

Turn the handwheet until the needle is fully raised.

Open the hinged front cover and unscrew the needle

plate screw with the screw driver. (1)

Cleaning the feed dog:

Remove the bobbin case and use the brush supplied

to clean the whole area. (2)

Cleaning and lubricating the hook:

Remove the bobbin case. Snap the two hook

retaining arms (a) outwards. Remove the hook race

cover (b) and the hook (c) and clean with a soft cloth.

Lubricate at the points (d) (1-2 drops) with sewing

machine oil. Turn the handwheet until the hook race

(e) is in the left position. Replace the hook (c).

Replace the hook race cover and snap back the two

hook retaining arms. Insert he bobbin case and

bobbin and replace the stitch plate.

important: Fabric fluff and threads must be removed

regularly. Your machine should be serviced at regular

intervals at one of our service agencies.

Manutencion de la maquina

mAtenoi6n:

Antes de/a/impieza deseonectar /a maquina quitando el enehufe de/a red el_ctrica.

Quitar la chapa aguja:

Girar et volante hasta que ta aguja este en et punto mas alto: Abrir ta tapa y sacar et

tornitto de ta chapa con et destornittador. (1)

Limpieza del alimentador:

Sacar et porta-canittas. Limpiar bien toda ta zona con un pincet. (2)

Limpieza y aceitado de la lanzadera:

Sacar ta caja de bobina. Girar los dos gatittos de sujeci6n hacia afuera como indicado

enta figura. Sacar ta tapa del carrit (b) y ta tanzadera (c). Limpiar todo con un paso

suave. Poner 1 o 2 gotas de aceite para maquina de coser en (d). Girar et volante hasta

que et carril de ta tanzadera (e) este a ta izquierda. Poner ta tanzadera (c) y ta tapa del

carrit (b). Oerrar nuevamente los dos gatittos de sujeci6n (a). Ootocar ta caja de bobina

y ta chapa aguja.

Importante: Peri6dicamente es conveniente quitar los residuos de hilo y potvo. Para

que su maquina este siempre en buenas condiciones es recomendabte un control

peri6dico en et tattes de asistencia tecnica autorizado.

Entretien de la machine

[] Attention:

Toujours d_brancher la machine et me#re IFnterrupteur princ/pa/ en position "O'pendant

toute /bp_ration de nettoyage.

Retirer la plaque a aiguille:

Tourner te volant jusqu'#, ce que t'aiguilte soit b, sa plus haute position. Ouvrir te

couvercte de ta coursiere et devisser tes vis de fixation avec te tourne-vis fourni dans ta

boke d'accessoire. (1)

Nettoyage des griffes d'entrafnement:

Retirer ta bofte a canette et nettoyer & fond & t'aide du pinceau. (2)

Nettoyage et huilage du crochet:

Retirer ta bofte b, canette. Tourner tes deux teviers de fixation (a) du crochet vers

t'exterieur. Entever t'anneau de fixation de ta coursiere (b) et te crochet (c) et tes nettoyer

avec un tissu doux et sec. Mettre 1 ou 2 gouttes d'huite pour machine 9, coudre dans ta

coursiere (d). Tourner te volant jusqu'b, ce que ta coursiere du crochet (e) soit #,gauche.

Replacer te crochet (c) et t'anneau de fixation (a). Tourner tes deux teviers vers te centre

du crochet et assurez-vous que tes teviers accrochent bien sur tes goujons. Remettre en

place ta boTte 9, canette et ta plaque a aiguilte.

important: La poussiere et tes dechets de ills doivent 6tre nettoyes de faqon regutiere.

Une revision complete de ta machine devrait aussi 6tre effectuee par un technicien a un

intervatte regutier.

Trouble shooting guide

Problem

Upper thread

breaks

Cause

1,The machine is not threaded

correctly

2. The thread tension is too tight

3. The thread is too thick for the needle

4. The needle is not inserted correctly

5,The thread is round wound the

spool holder pin

6. The needle is damaged

Lower thread

breaks 1.The bobbin case is not inserted

correctly

2. The bobbin case is threaded wrongly

3.The lower thread tension is too fight

Skipped stitches 1. The needle is not inserted correctly

2. The needle is damaged

3.The wrong size needle has been

used

4. The foot is not attached correctly

Needle breaks 1. The needle is damaged

2.The needle is not correctly inserted

3. Wrong needle size for the fabric

4. The wrong foot is attached

Loose stitches

Seams gather

or pucker

Uneven stitches,

uneven feed

1.The machine is not correctly

threaded

2.The bobbin case is not correctly

threaded

3. Needle/fabric/thread combination is

wrong

4. Thread tension wrong

1. The needle is too thick for the fabric

2. The stitch length is wrongly adjusted

3. The thread tension is too fight

1. Poor quality thread

2.The bobbin case is wrongly

threaded

3. Fabric has been pulled

The machine is

noisy

The machine

jams

1. The machine must be lubricated

2. Fluff or oil have collected on the hook

or needle bar

3. Poor quality oil has been used

4. The needle is damaged

Thread is caught in the hook

Correction

1. Rethread the machine

2. Reduce the thread tension (lower number)

3. Select a larger needle

4. Remove and reinsert the needle (flat side

towards the back)

5. Remove the reel and wind thread onto reel

6. Replace the needle

1. Remove and reinsert the bobbin case and

pull on the thread. The thread should pull

easily

2. Check both bobbin and bobbin case

3. Loosen lower thread tension as described

1.Remove and reinsert needle (flat side

towards the back)

2. Insert a new needle

3.Choose a needle to suit the thread and

fabric

4. Check and attach correctly

1. Insert a new needle

2. Insert the needle correctly (flat side towards

the back)

3.Choose a needle to suit the thread and

fabric

4. Select the correct foot

1.Check the threading

2.Thread the bobbin case as illustrated

3.The needle size must suit the fabric and

thread

4. Correct the thread tension

1.Select a finer needle

2. Readjust the stitch length

3. Loosen the thread tension

1.Select a better quality thread

2. Remove bobbin case and retread and

insert correctly

3. Do not pull on the fabric while sewing, let it

be taken up by the machine

1. Lubricate as described

2.Clean the hook and feed dog as described

3.Only use good quality sewing machine oil

4. Replace the needle

Remove the upper thread and bobbin case,

turn the handwheel backwards and forwards

by hand and remove the thread remands.

Lubricate as described

Identificacion de averias y su correccion

Problema

El hilo superior

se rompe

Causa

1. La maquina esta mal enhebrada

2. La tension del hilo es demasiado

fuerte

3. El hilo es demsiado grueso para la

aguja

4. La aguja no est_ colocada

correctamente

5. El hilo se ha enredado en el

portabobinas

6. La aguja est9 torcida o despuntada

Correcci6n

1. Enhebrar la mgquina correctamente

2.Disminuir la tension del hilo superior

(numero menor)

3. Usar una aguja mas gruesa

4.Colocar la aguja correctamente (el lado

piano hacia atr&s)

5. Sacar la bobina y devanar el hilo

6.Cambiar la aguja

El hilol inferior

se Rompe

1.La caja de bobina no est& bien

colocada

2. El porta-canillas no est& bien

enhebrado

3. La tensi6n del hilo inferior es

demasiado fuerte

1.Colocar nuevamente la caja de bobina y

tirar del hilo. Este tiene que desen

Rollarse facilmente.

2. Controlar la canilla y el porta-canillas

3.Corregir la tensi6n del hilo inferior conforme

las instrucciones

Perdida de

puntadas 1.La aguja no est_ colocada

correctamente

2. La aguja esta torcida o despuntada

3.Se ha colocado una aguja

equivocada

4. Se est_ usando un pie equivocado

1.Colocar la aguja correctamente (el lado

piano hacia atr&s)

2.Cambiar la aguja

3.Colocar la aguja adecuada al tejido y al

hilo.

4. Colocar el pie adecuado al trabajo a efectuar.

La aguja se

rompe

1. La aguja est_ torcida o despuntada

2. La aguja no est& colocada

correctamente

3. Ropa demasiado gruesa /grosor

incorrecto de la aguja

4. Se ha montado un pie errado

1.Cambiar la aguja

2.Colocar la aguja correctamente (el lado

piano hacia atr&s)

3.Adaptar la aguja al tejido y al hilo

4. Usar el pie correcto

Durante la

costura se

Forman lazos

1. La maquina esta mal enhebrada

2.La caja porta bobina est& mal

enhebrada

3. La relaci6n aguja /ropa /hilo no es

correcta

4. La tensi6n del hilo no es correcta

1. Enhebrar la m_quina correctamente

2. Enhebrar el porta-canillas conforme las

instrucciones

3. El grosor de la aguja tiene que coincidir

con el hilo y la ropa

4.Corregir la tensi6n del hilo

La costura se

encoge, La tela

se frunce

1. La aguja es demasiado gruesa para

el tejido

2. El largo de la puntada est& mal

regulado

3. La tensi6n del hilo es demasiado

fuerte

1.Usar una aguja m_s fina

2. Regular correctamente el largo de la

puntada

3. Controlar la tensi6n del hilo

La costura y el

Avance de la

tela son

Irregulares

1. El hilo es demasiado debil

2. El porta-canillas no est& bien

enhebrado

3.Se ha tirado de la tela durante la

costura

1.Usar un hilo de mejor calidad

2. Enhebrar de nuevo el porta-canillas y

colocarlo correctamente

3.No tirar de la tel& Esta es Alimentada

automaticamente

La maquina

hace Ruido y

est& dura

1. Hay que lubrificar la m&quina

2. Pelusa y trazos de aceite se han

pegado en la lanzadera o en la

barra prensatelas

1.Lubrificar la m&quina segt]n las

instrucciones

2.Limpiar la lanzadera y el transportador

conforme las instrucciones

Comment remedier soi=m_me aux petits problemes

Problerne

Le fil superieur

casse

Cause

1. L'enfilage du fil est incorrect

2. La tension du fil est trop forte

3. Le fil est trop epais pour I'aiguille

4. L'aiguille n'est pas inseree

correcternent

5. Le fil dest entortille sur la broche de

la bobine

6. L'aiguille est endommagee

Rernede

1. Enfiler & nouveau le fil & travers la machine

et I'aiguille

2. Reduire la tension du fil superieur (chiffre

inferieur)

3. Utiliser une aiguille plus grosse

4. Enlever I'aiguille ,puis la remettre en place

(talon dirige vers I'arriere)

5. Retirer la bobine et bobiner le fil

6. Remplacer I'aiguille

Le fil inferieur

casse 1. La boite & canette n'est pas placee

correcternent

2. La bo_te & canette n'est pas enfilee

correcternent

3. La tension du fil est trop forte

1. Enlever la navette, puis la remettre en place

et tirer sur le ill. Si le fil se deroule facilement,

la navette est bien en place.

2. Contr61er la canette et la navette

3. Rectifier la tension du fil inferieur de la

maniere prescrite

Les points ne

se forment pas

toujours

1.L'aiguille n'est pas inseree

correctement

2. L'aiguille est tordue ou epointee

3. L'aiguille n'a pas la classe ou la

grosseur correcte

4. Le pied-de-biche ne convient pas

1.Enlever I'aiguille puis la remettre en place

(talon dirige vers I'arriere)

2. Remplacer I'aiguille

3.Choisir une aiguille dont la grosseur est

adaptee au filet a I'etoffe

4.Verifier si le pied-de-biche utilise convient

pour I'ouvrage

L'aiguille casse 1. L'aiguille est tordue ou epointee

2. La bo_te a canette n'est pas enfilee

correctement

3.Tissu trop epais/ grosseur incorrecte

de I'aiguille

4. Le pied-de-biche ne convient pas

1. Remplacer I'aiguille

2. Enlever I'aiguille, puis la remettre en place

(talon dirige vers I'arriere)

3.Choisir une aiguille dont la grosseur est

adaptee au filet au tissu

4. Changer le pied-de-biche

Des noeuds se

forment au cours

du travail

1. Le fil n'est pas enfile correctement

2. La bo_te a canette n'est pas enfilee

correctement

3. Le rapport aiguille/tissu/fil est incorrect

4. Le fil n'est pas tendu correctement

1.Enfiler correctement le fil darts la machine

2. Enfiler la navette de la maniere prescrite

3.Choisir une aiguille dont la grosseur est

adaptee au filet a I'etoffe

4. Rectifier la tension du fil

Les coutures se

retractent ou se

froncent

Les points et

I'entra_nement

sont irreguliers

La machine est

bruyante

La machine est

bloquee

1. L'aiguille est trop grosse pour le tissu

2. La tension du fil est trop forte

1. Le fil n'est pas assez solide

2. La bo_te a canette n'est pas enfilee

correctement

3. Le tissu est tire Iors du piquage

1. La machine doit _tre lubrifiee

2. Presence de bourre ou de trace

d'huile sur le cro-chet ou sur la barre

d'aiguille

3. L'huilage a ete effectue avec une

huile de mauvaise qualite

4. L'aiguille est tordue ou epointee

Le fil est coince dans le crochet

1. Utiliser une aiguille plus fine

2. Rectifier la tension du fil

1. Utiliser un fil de meilleur qualite

2. Enfiler a nouveau la bo;te & canette, puis la

remettre en place

3. Ne pas tirer le tissu Iors de la couture. Celui-

ci doit _tre entra_ne automatiquement.

1. Huiler la machine en suivant les instructions

2. Nettoyer le crochet et la griffe

d'entra;nement en suivant les instructions

3. Pour le huilage, utiliser exclusivement une

huile speciale pour machine a coudre

4. Remplacer I'aiguille

Enlever le fil superieur et la navette, tourner le

volant par secousses a la main en avant et en

arriere. Enlever les restes de fil. Huller selon

les instructions.

100

25 YEAR LIMITED WARRANTY

EURO-PRO Operating LLC warrants this sewing machine for a period of 25 years from date of the original purchase, to

be free of defective parts due to imperfections in the workmanship and materials, subject to the following conditions,

exclusions and exceptions.

EURO-PRO Operating LLC will, at its option, repair or replace this sewing machine free of charge if it fails to operate

according to specifications due to factory defects in materials or workmanship within one year from date of purchase. For

25 years from date of purchase, EURO-PRO Operating LLC will repair or replace defective sewing machine head parts;

owner pays for labor charges. The sewing machine must be shipped freight and insurance prepaid to:

In U.S. :EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel.: (800) 361-4639

In Canada: EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent, Quebec, H4S 1A7 Tel.: (800) 361-4639

A copy of your sales receipt and $19.95 for handling and return packing/shipping charges must be included.*

The electrical equipment (motor, rheostat, control, light, electronic parts etc.) are warranted free from defects in material

and workmanship for a period of two years from the date of original purchase. Non-durable parts including, without

limitation, needles, belts, bobbins, bulbs, bobbin cases, shuttles, springs, and parts which normally require replacement

are specifically excluded from this warranty.

This warranty is in effect provided the sewing machine is used only for normal household use by the original purchaser

when new, and is given reasonable good care and proper maintenance in accordance with the accompanying instruction

book. The manufacturer is not held responsible for damage, normal wear, accident, abuse, neglect, negligence or if the

machine has been repaired by unqualified personnel.

This warranty is extended to the original purchaser of the unit and excludes all other legal and/or conventional

warranties. The responsibility of EURO-PRO Operating LLC if any, is limited to the specific obligations expressly

assumed by it under the terms of the limited warranty. In no event is EURO-PRO Operating LLC liable for any indirect,

incidental or consequential damages of any nature whatsoever. Some states do not permit the exclusion or limitation of

incidental or consequential damages, so the above may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province.

*Important: Carefully pack item to avoid damage in shipping. We recommend you insure the package (as

damage in shipping is not covered by your warranty). Be sure to include a copy of your sales receipt and attach

a tag to the machine with your name, address and telephone number. Please include $19.95 to cover return

shipping and handling.

OWNERSHIP REGISTRATION CARD

Please fill out and mail the product registration card within ten (10) days of purchase. The registration will enable us to contact you in the unlikely

event of a product safety notification. By returning this card you acknowledge to have read and understood the instructions for use, and warnings set

forth in the accompanying instructions.

RETURN TO: In US: EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel.: (800) 361-4639

In Canada: EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent, QC, H4S 1A7 Tel.: (800) 36!-4839

Appliance model

Date purchased Name of store

Owner's name

Address City State/Prov. Zip/Postal Code

GARANTIE LIMITI E DE 25 ANS

EURO-PRO Operating LLC garantit que cette machine a coudre sera libre de pieces defectueuses ou d'imperfections de main

d'ceuvre et mat6rielies, en vertu des conditions, exclusions et exceptions suivantes, pour une p6riode de 25 ans a compter de la date

d'achat d'ofigine.

EURO-PRO Operating LLC pourra, a son choix, reparer ou remplacer cette machine & coudre sans frais de votre part si elle

manque de fonctionner en conformit6 avec les sp6cMcations 6tablies par EURO-PRO Operating LLC & cause de d6fectuosit6s de

fabrication mat6rielles ou de main d'oeuvre pendant un an suivant la date d'achat d'origine. Pendant 25 arts a compter de la date

d'achat d'origine, EURO-PRO Operating LLC reparera ou remplacera toute piece defectueuse de la t6te de couture de la machine

coudre. Le propri6taire devra defrayer les frais de main d'ceuvre. La machine & coudre dolt 6tre exp6di6e, port et assurance payes,

Aux €:tats-Unis :EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel. : (800) 361-4639

Au Canada : EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent (Quebec) H4S 1A7 T61. : (800) 361-4639

Une preuve d'achat indiquant la date d'achat et un montant de 19,95 $ pour la manutention et I'envoi de retour doivent 6tre inclus.*

L'equipement 61ectrique (moteur, rheostat, commandes, lumiere, les composantes 61ectronique, etc.) est garantit contre les

defectuosit6s mat6rielles et de main d'ceuvre pour une periode de deux ans a compter de la date d'achat d'origine. Les pieces non-

durables y compris, sans s'y limiter, les aiguilles, courroies, canettes, ampoules, bottlers & canettes, navettes, ressorts et pieces

exigeant normalement d'6tre remplacees, sont specifiquement exclues de cette garantie.

Cette garantie est offerte sous reserve que la machine a coudre soit utilis6e dans le cadre d'un usa qe domestique normal par

I'acheteur d'origine, & I'etat neuf, et qu'elle profite de boris soins et d'un entretien r6gulier tels que decrits darts le guide de directives

I'accompagnant. Le fabricant ne sera aucunement responsable des dommages, de I'usure normale, des accidents, des abus, de la

n6gligence ou des reparations effectuees sur la machine a coudre par du personnel non qualifie.

Cette garantie est propos6e & I'acheteur d'origine du produit et exclut toute autre garantie juridique et(ou) conventionnelle. La

responsabilit6 de EURO-PRO Operating LLC, si responsabilit6 il y a, ne se rapporte qu'aux obligations specifiques assumees de

fa£on expresse par EURO-PRO Operating LLC en vertu des modalit6s de cette garantie limit6e. En aucun cas EURO-PRO

Operating LLC ne sera-t-elle responsable des dommages accessoires ou cons6cutifs de quelque nature que ce soit. Certaines

provinces ne permettent pas que des exclusions ou limites soient imposees aux dommages accessoires ou consecutifs. Ainsi, la

disposition ci-dessus pourrait ne pas s'appliquer & vous.

Cette garantie vous confere des droits juridiques precis qui pourraient varier d'une province ou d'un Etat & I'autre.

*Important : Emballez soigneusement l'appareil pour _viter tout dommage en transit. Nous vous recommandons en outre

d'assurer le coils (les dommages survenus en transit ne sont pas couverts par la garantie). Assurez-vous d'y inclure votre

regu de caisse et fixez une _tiquette sur la machine _ coudre pr_cisant votre nom, votre adresse et votre num_ro de

t_l_phone. Veuillez _galement joindre un montant de 19,95 $ pour la manutention et I'envoi de retour.

FICHE D'ENREGISTREMENT DU PROPRII_TAIRE

Veuillez remplir cette fiche et Ia poster dans les dix (10) jours suivant I'achat. L'enregistrement nous permettra de communiquer avec vous pour tout

avis de s6curit6 au sujet du produit. En nous retournant cette fiche, vous convenez d'avoir lu et compris les directives d'utilisation et Ies

avertissements pr6cises dans les directives.

RETOURNER ,_ : Aux Etats-Unis : EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel. : (800) 361-4639

Au Canada : : EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent (Quebec) H4S 1A7 Tel. : (899) 36!-4639

Modele

Date d'achat Nom du magasin

Nom du proprietaire

Adresse Ville Etat/prov. Code Zip/postal

GARANTiA LIMITADA DE 25 ANOS

EURO-PRO Operating LLC garantiza su maquina de coser por el termino de 25 ados desde la fecha de compra original,

contra defectos de fabricaci6n y de materiales, sujeto alas siguientes condiciones, exclusiones y excepciones.

EURO-PRO Operating LLC, a su criterio, reparara o reemplazara su maquina de coser sin cargo alguno si deja de

funcionar de acuerdo con las especiflcaciones debido a un defecto de fabricaci6n o de materiales dentro del t@mino de un

ado a partir de la fecha de compra. Durante 25 ados desde la fecha de compra, EURO-PRO Operating LLC reparara o

reemplazara las partes dadadas del cabezal de la maquina de coser; el duedo cubrira los gastos de mano de obra. Se

debe enviar la maquina de coser, con los gastos de envio y seguro pagos, a:

En los EE.UU.: EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel.: (800) 361-4639

En Canada: EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent, Quebec, H4S 1A7 Tel.: (800) 361-4639

Debe incluir un comprobante de la fecha de compra y $19.95 para cubrir los gastos de envio. *

El equipamiento electrico (motor, re6stato, control, luz, componentes electr6nicos, etc.) estan garantizados contra defectos

de fabricaci6n y de materiales por el termino de dos ados desde la fecha de compra original. Los insumos tales como, sin

limitacion, agujas, correas, bobinas, lamparas, cubiertas de bobinas, lanzaderas, resortes y partes que normalmente

necesitan ser reemplazados son especificamente excluidos de la garantia.

Esta garantia es valida siempre y cuando la maquina de coser se utilice Qnicamente para costura domestica normal, por el

comprador original siendo nueva, y sea cuidada y mantenida razonablemente bien de acuerdo con el manual de

instrucciones adjunto. El fabricante no se hace responsable por dados, desgaste normal, accidentes, abuso, descuido,

negligencia, o si la maquina ha sido reparada por personal no calificado.

Esta garantia es valida para el comprador original del producto y excluye cualquier otra garantia legal y/o convencional. La

responsabilidad de EURO-PRO Operating LLC, de existir, se limita alas obligaciones especificas asumidas

expresamente bajo los terminos de esta garantia limitada. Bajo ninguna circunstancia EURO-PRO Operating LLC sera

responsable por dados indirectos, incidentales o consiguientes de ninguna clase. Algunos estados no permiten la exclusi6n

o limitaci6n de dados consiguientes o incidentales, por Io tanto Io anterior puede no ser valido para usted.

Esta garantia le otorga derechos legales especificos, y usted puede tambien tener otros derechos los que varian de estado

a estado o de provincia a provincia.

•lmportante: Embale el producto cuidadosamente para evitar daSos durante el transporte. Le recomendamos

asegurar el paquete (puesto que la garantia no cubre daSos de envio). Asegurese de incluir una copia del recibo

de compra y colocarle una etiqueta a la m&quina con su nombre, direcci6n y nQmero de tel_fono. Asegurese de

incluir $19,95 para cubrir los gastos de envio.

TARJETA DE REGISTRO DEL CLIENTE

Complete y envJe la tarjeta de registro del producto dentro de los diez (10) dJas posteriores a la compra. El registro nos permitira

contactarnos con usted en caso de existir alguna notificaci6n de seguridad con respecto al producto. Retornando esta tarjeta usted

reconoce haber leJdo y entendido las instrucciones de uso y advertencias incluidas en estas instrucciones.

ENVlAR A:

En los EE.UU.: EURO-PRO Operating LLC, 94 Main Mill Street, Door 16, Plattsburgh, N.Y. 12901 Tel.: (800) 361-4639

En Canada: EURO-PRO Operating LLC, 4400 Bois Franc, St. Laurent, QC, H4S 1A7 Tel.: (800) 361-4639

Modelo del Artefacto

Fecha de compra Nombre del Negocio

Nombre del Due_o

Direcci6n Ciudad Estado/Provincia C6digo Postal

Euro-pro 7132L(993CB2E3)(_i_{_[i_ ) Dec/04

Shark 7132L Users Manual

EURO-PRO Mechanical Sewing Manual L0606672 EURO-PRO Mechanical Sewing Owner's Manual, EURO-PRO Mechanical Sewing installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
